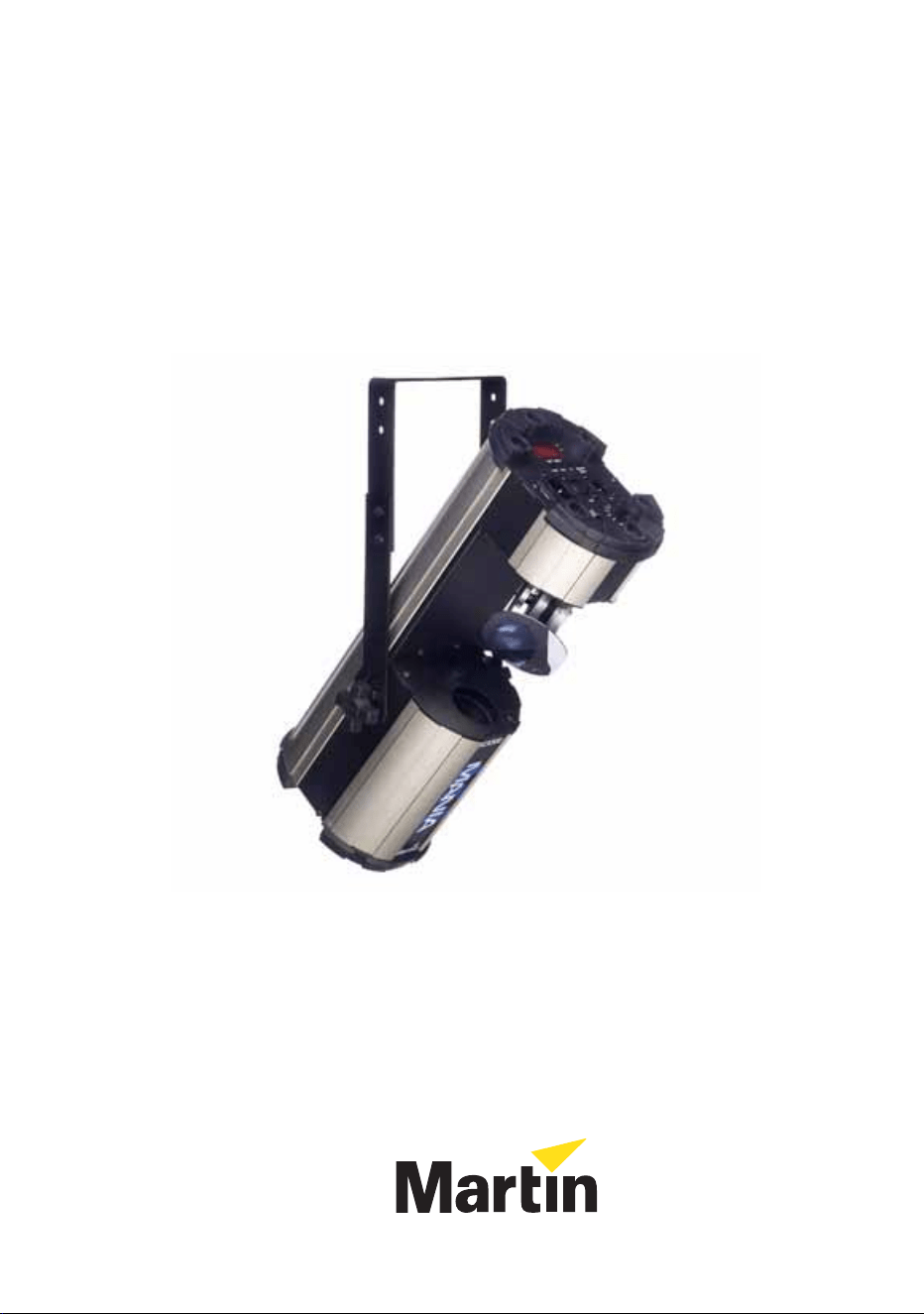

Mania SCX500
manuale utente
364
178
442
138
200
DIMENSIONI
Le dimensioni indicate sono in millimetri
©2004-2005 Martin Professional A/S, Denmark.
Tutti i diritti riservati. Nessuna parte di questo manuale
può essere riprodotta, sotto nessuna forma, e con alcun
mezzo, senza il permesso scritto di Martin Professional
A/S, Denmark.
P/N 35050157, Rev. C
I
NDICE
INTRODUZIONE ..............................................................................5
Disimballo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Mania SCX500: panoramica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Informazioni sulla sicurezza. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
INSTALLAZIONE .............................................................................9
Alimentazione AC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Installare Mania SCX500 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

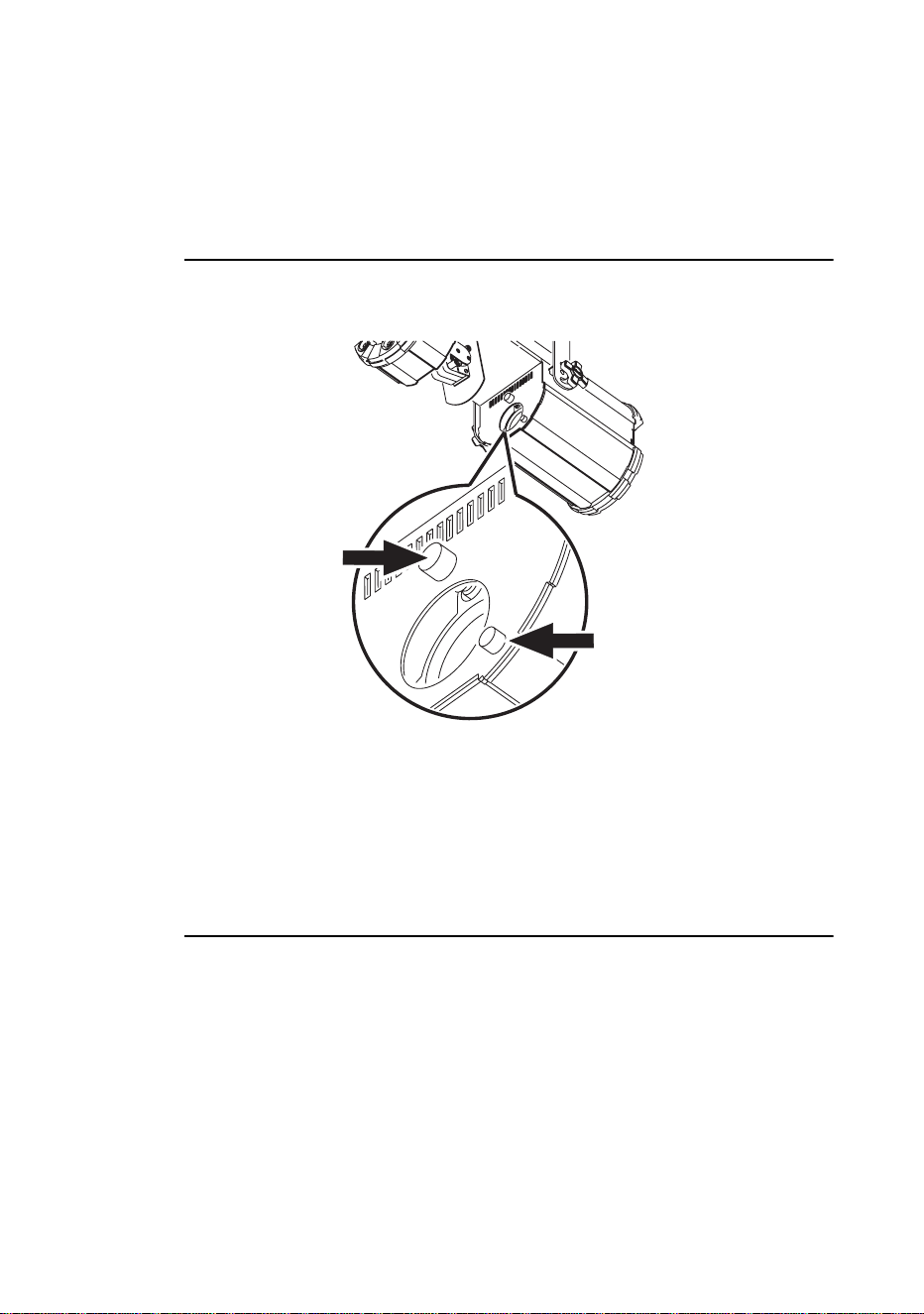

Regolazione della messa a fuoco . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Creare un collegamento per operazioni in modalità DMX
e master/slave . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
FUNZIONAMENTO ........................................................................14
Modalità Auto trig . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Modalità Music trig . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Modalità master/slave . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Modalità DMX controller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Invertire pan e tilt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Messaggi di errore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
ASSISTENZA E MANUTENZIONE ................................................23

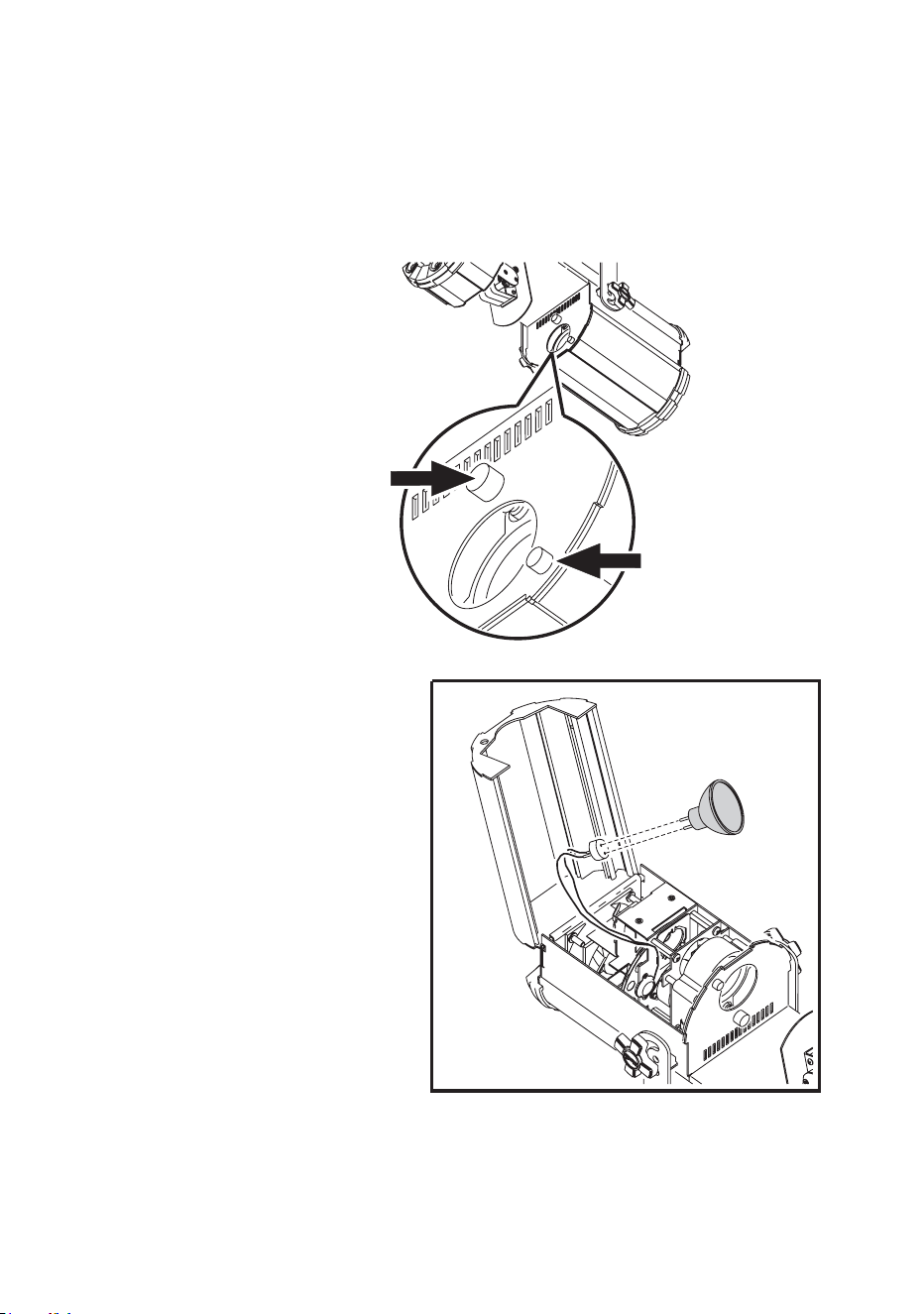

Lampade . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Pulizia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Sostituzione del fusibile principale . . . . . . . . . . . . . . . . . . . . . . . . . 26
Aggiornamento di Firmware/hard boot . . . . . . . . . . . . . . . . . . . . . . 26
RISOLUZIONE DEI PROBLEMI ....................................................28
PROTOCOLLO DMX ....................................................................29
Specifiche tecniche di Mania SCX 500 .......................................32
INTRODUZIONE 5
1. INTRODUZIONE
Grazie per aver scelto Mania SCX500 di Martin. Questo proiettore a
specchio mobile (scanner) presenta le seguenti caratteristiche:
• Trig automatico e a ritmo di musica
• Apparecchiatura singola in modalità stand-alone e operatività
master/slave, sia con trig automatico che a ritmo di musica
• Controllabile via DMX, possibilità di scelta tra modalità di controllo DMX
a 6 o 8 canali
• 12 macro pre-programmate
• 15 colori pieni (compreso il bianco) e 5 colori multipli. Possibilità di
dividere il colore per una maggiore versatilità
• 16 gobo
• 180° pan e 72° tilt
• Messa a fuoco regolabile
• Angolo di apertura del fascio di 15°
• Lampada alogena da 150 Watt a lunga durata
• Molteplici opzioni di montaggio
Disimballo
Il materiale dell’imballo è studiato appositamente per proteggere
l’apparecchiatura durante la spedizione - usatelo sempre per trasportare
l’apparecchiatura.
Mania SCX500 è provvisto di:
• Lampada (installata)
• Cavo di alimentazione
• 5 metri (16.4 piedi) di cavo RS-485 XLR per collegamento dati
• Manuale d’uso
• U-bracket e piastra di montaggio
• Fissaggio per l’U-bracket e per la piastra
Importante! La piastra di montaggio è fissata all’apparecchiatura tramite viti a farfalla. Lo
specchio viene fissato per proteggerlo durante il trasporto. Prima
dell’accensione, togliete la piastra, l’imballo di trasporto, e ogni fascetta che
trattiene lo specchio!
6 Mania SCX500 manuale utente

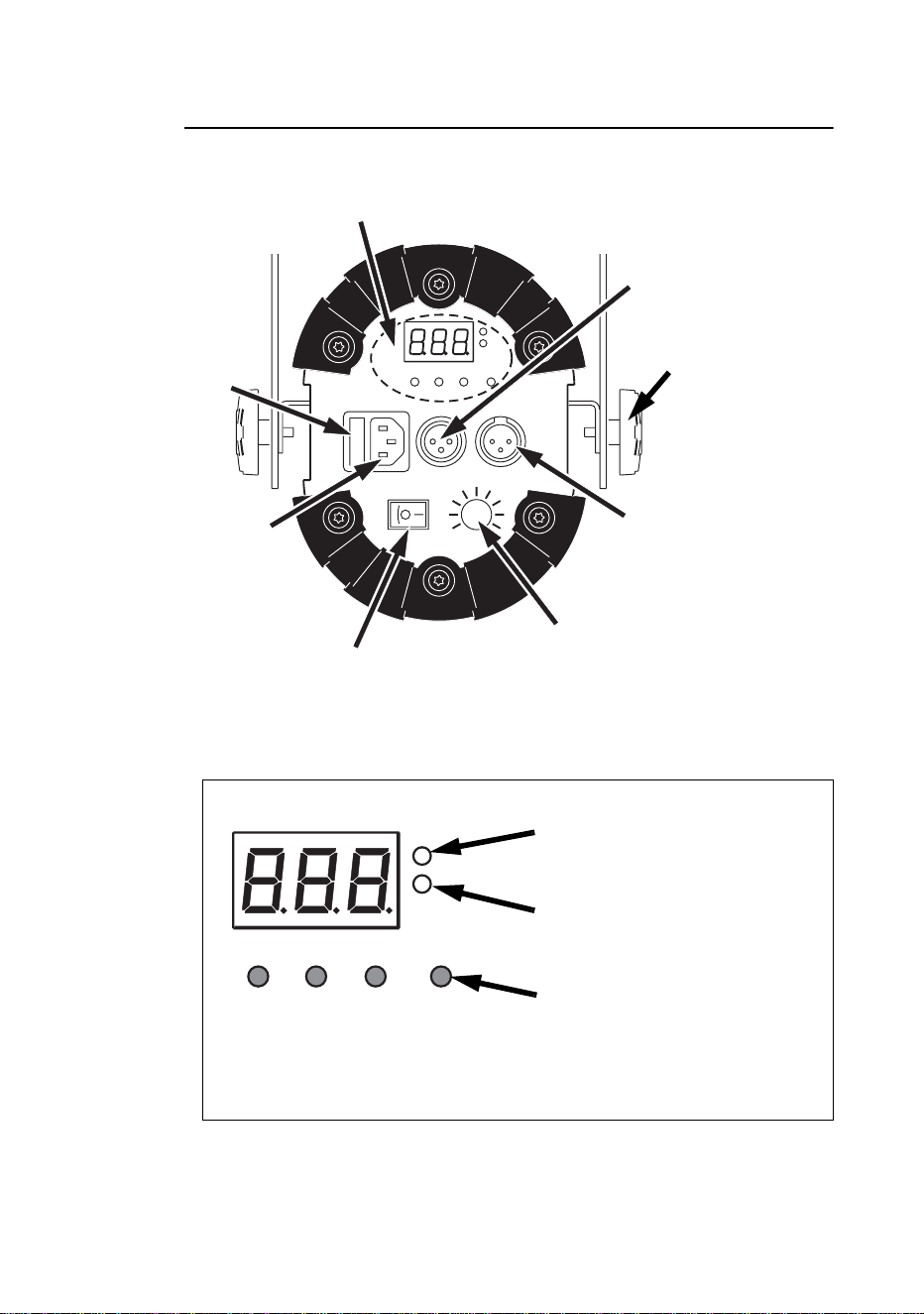

Mania SCX500: panoramica
Uscita DMX
Ingresso DMX
Manopola di
regolazione per la
sensibilità Music trig
Interruttore
accensione/spegnimento
Ingresso
alimentazione
Fusibile
principale
Pannello di controllo
Manopola di
bloccaggio
X100 X10 X1 Mode
DMX Address
Impostazioni del pannello di controllo
Indicatore alimentazione
Indicatore dati (dati DMX /
slave ricevuti)
Interruttore modalità toggle
INTRODUZIONE 7
Informazioni sulla sicurezza
Attenzione! Questo prodotto è destinato esclusivamente all’uso
professionale. Non per l’utilizzo domestico.
Questo prodotto può presentare rischi di infortunio, anche letale, a causa
di incendio, surriscaldamento, scarica elettrica, radiazioni ultraviolette,
esplosione di lampade e cadute. Leggete questo manuale prima di
installare o di alimentare l’apparecchiatura, seguite le precauzioni
elencate sotto e osservate tutti gli avvertimenti esposti in questo manuale
o direttamente sull’apparecchiatura. Se avete dubbi su come operare in
sicurezza, contattate il vostro rivenditore Martin oppure chiamate l’hotline
di Martin, attiva 24 ore su 24.
Proteggere se stessi e gli altri da scariche elettriche e
infortuni
• Scollegate l’apparecchiatura dall’alimentazione AC prima di togliere o installare
la lampada, il fusibile o qualunque parte, e quando l’unità non è in funzione
.
•
Assicuratevi sempre della messa terra dell’apparecchiatura.
• Usate solo una fonte di alimentazione AC compatibile con le normative elettriche
locali, e che sia provvista di protezione per il sovraccarico e il guasto a massa
.
• Non esponete l’apparecchiatura alla pioggia o all’umidità.
• Fate riferimento, per la manutenzione di quanto non descritto nel manuale, a un
tecnico d’assistenza Martin.
• Non utilizzate mai l’apparecchiatura con lenti mancanti o danneggiate.
• Le lenti devono essere sostituite se sono visibilmente danneggiate, al punto da
pregiudicare la loro efficacia come nel caso, ad esempio, di crepe o graffi
profondi.
• Non utilizzate mai l’apparecchiatura con coperture aperte, mancanti o
danneggiate.
• Proteggete le mani e gli occhi con guanti e occhiali protettivi quando cambiate la
lampada.
• Non guardate fisso la luce. Non guardate mai una lampada accesa.
• Sostituite la lampada se questa non è più efficace o si è consumata.
Proteggere se stessi e gli altri da bruciature e incendi
• Non cercate di bypassare in nessun caso l’interruttore termostatico o i
fusibili. Sostituite sempre i fusibili difettosi con altri del tipo e della
potenza specificati.
• Tenete lontano dall’apparecchiatura qualunque materiale combustibile
(ad es., tessuti, legno, carta) ad almeno 0.1 metri (4 pollici). Tenete il
materiale infiammabile a debita distanza dall’apparecchiatura.
• Non illuminate superfici entro 1 metro (3.3 piedi) dall’apparecchiatura.
8 Mania SCX500 manuale utente
• Rispettate uno spazio libero minimo di 0.1 metri (4 pollici) attorno a
ventole e prese d’aria.
• Non posizionate filtri o altro materiale sulle lenti o sullo specchio.
• Lasciate raffreddare l’unità prima di maneggiarla. Lasciatela raffreddare
per almeno 20 minuti prima di aprirla o di rimuovere la lampada.
• Non modificate l’apparecchiatura e non installate parti non originali
Martin.
• Non utilizzate l’apparecchiatura se la temperatura ambiente (Ta) supera
i 40° C (104° F).
Proteggere se stessi e gli altri da infortuni dovuti a
cadute
• Appendendo l’apparecchiatura, verificate che la struttura possa
sostenere almeno 10 volte il peso delle apparecchiature installate.
• Verificate che tutte le coperture esterne e gli strumenti di sostegno siano
fissati in sicurezza e usate fissaggi secondari, come un cavo di
sicurezza.
• Bloccate l’accesso alla zona sottostante l’area di operazione, ogni volta
che installate o rimuovete l’apparecchiatura.
INSTALLAZIONE 9
2. INSTALLAZIONE
Alimentazione AC
Mania SCX500 è studiato in modo da adattarsi al voltaggio e alla frequenza locali
corretti. Le impostazioni di fabbrica sono illustrate sull’etichetta che riporta il
numero di serie. Non è possibile riconfigurare Mania SCX500 allo scopo di fargli
accettare altro voltaggio o frequenza, che non siano quelli indicati sull’etichetta
contenente il numero di serie
.
Attenzione! Per evitare problemi in caso di incendio e scarica elettrica,
l’apparecchiatura deve essere collegata a terra. L’alimentazione deve
essere protetta da sovraccarico e da guasto a massa.
Prima dell’utilizzo controllate che i cavi di alimentazione non siano
danneggiati e che corrispondano ai requisiti richiesti da tutti gli
apparecchi collegati.
Controllate il voltaggio operativo e la frequenza indicati sull’etichetta
contenente il numero di serie, prima di alimentare l’apparecchio. Se il
vostro Mania SCX500 non corrisponde all’alimentazione AC locale
non utilizzatelo.
Importante! Non collegate l’apparecchiatura a un sistema dimmer.
Installare una spina sul cavo di alimentazione
Il cavo di alimentazione deve essere fornito di spina di alimentazione con messa a
terra, che sia adatta al vostro impianto elettrico. Se avete dubbi sull’installazione
corretta, consultate un elettricista qualificato.
Se dovete inserire una spina, seguite le istruzioni del produttore della spina;
collegate il cavo verde e giallo alla messa a terra, quello marrone alla fase, e quello
blu al neutro. La tabella sottostante indica alcuni schemi di identificazione
:
Cavo Pin Note Colore vite
marrone fase “L” giallo o ottone
blu neutro “N” argento
giallo/verde terra verde
Table 1: Cablaggio spina di alimentazione
10 Mania SCX500 manuale utente

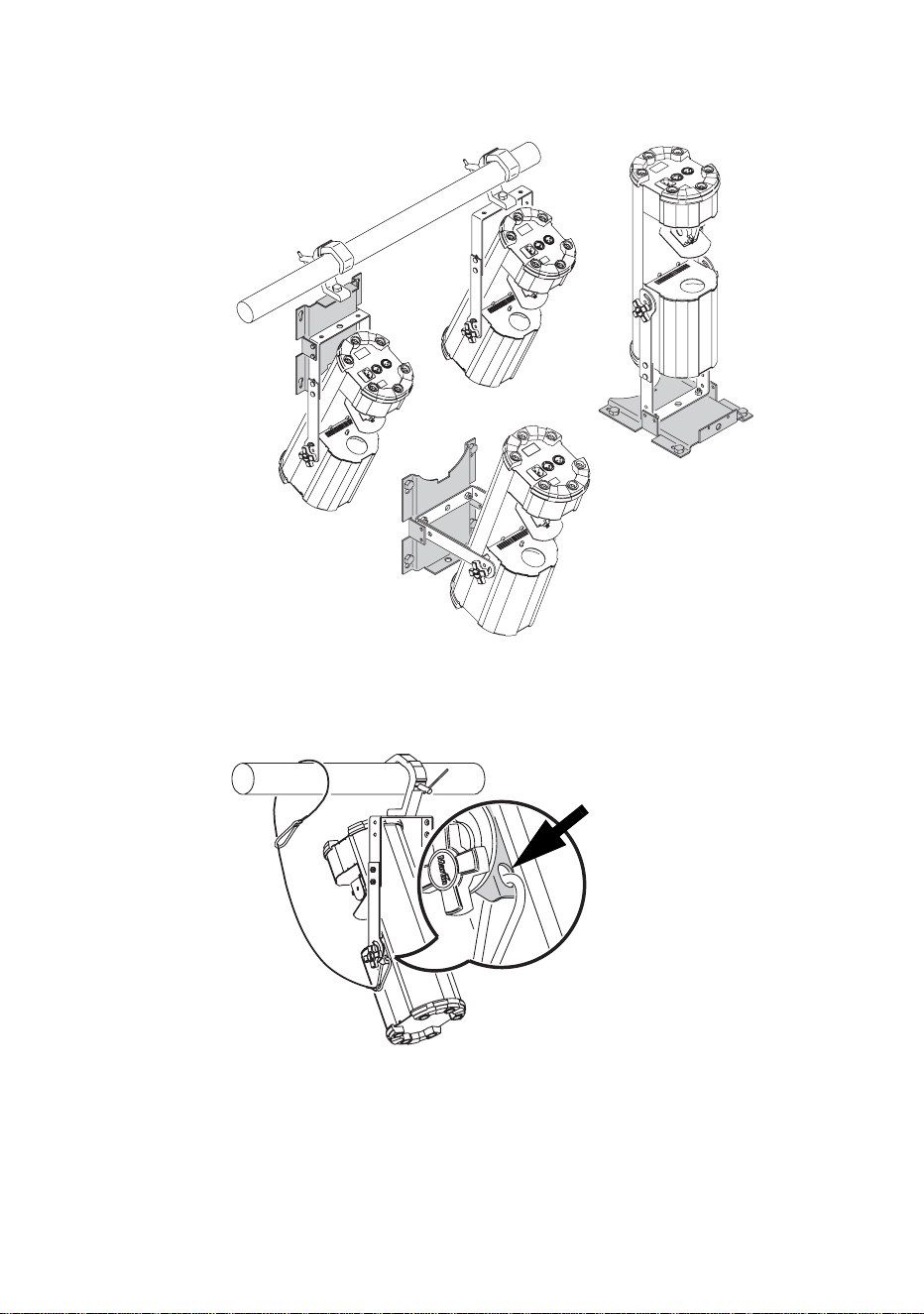

Installare Mania SCX500
Mania SCX500 può essere:
• fissato a una superficie piana tramite i suoi U-bracket regolabili,
• fissato a una superficie piana tramite i suoi U-bracket regolabili e la
piasta di montaggio, o
• fissato a un gancio di fissaggio tramite i suoi U-bracket regolabili.
Non installate l’apparecchiatura con altri mezzi: questo potrebbe
provocare il surriscaldamento della stessa.
Attenzione! Durante l’installazione o la manutenzione dell’apparecchiatura
bloccate l’accesso alla zona sottostante l’area di operazione e
lavorate su una piattaforma stabile.
Utilizzate sempre ganci di fissaggio secondari di sicurezza,
che possano sostenere almeno 10 volte il peso
dell’apparecchiatura stessa.
1. L’apparecchiatura deve essere posizionata ad almeno 1 metro (3.3
piedi) dalla superficie da illuminare e ad almeno 0.1 metri (4 pollici) da
qualunque materiale combustibile (legno, stoffa, carta, ecc.).
Assicuratevi che lo spazio libero attorno alla ventola e alle prese d’aria
sia di almeno 0.1 metri (4 pollici). Assicuratevi che non vi siano
materiali infiammabili nelle vicinanze.
2. Se usate un gancio di fissaggio (non incluso), assicuratevi che il gancio
non sia danneggiato e che possa sostenere almeno 10 volte il peso
dell’apparecchiatura. Fissate il gancio in sicurezza al gancio di
montaggio dell’apparecchiatura con un bullone da 8.8 (minimo) M12 e
un dado di bloccaggio nel foro da 13 mm al centro del gancio di
montaggio, o secondo le istruzioni del produttore del gancio.
3. Se fissate l’apparecchiatura direttamente a una superficie di
montaggio, assicuratevi che gli elementi di fissaggio usati e la
superficie di montaggio possano sostenere almeno 10 volte il peso
dell’apparecchiatura stessa. L’apparecchiatura può essere fissata nei
modi seguenti:
• Quattro fori da 6.5mm ai lati dell’U-bracket
• Due fori da 8mm nella parte superiore dell’U-bracket
• Un foro da 13mm nella parte superiore dell’U-bracket.
INSTALLAZIONE 11
Se necessario, l’apparecchiatura può essere installata anche
utilizzando la piastra di montaggio fornita (vedere illustrazioni):
4. Assicuratevi che la struttura utilizzata per sostenere l’apparecchiatura
possa portare almeno 10 volte il peso totale di tutte le apparecchiature
installate (compresi ganci, cavi, apparecchiature ausiliarie, ecc.).
5. Installate un cavo di sicurezza (che possa sostenere almeno 10 volte il
peso dell’apparecchiatura) facendolo passare attraverso/sopra la
struttura di sostegno e agganciandolo al punto di ancoraggio del cavo
di sicurezza (vicino a una delle staffe di sostegno dell’apparecchiatura
(vedere illustrazione). Non fissate semplicemente il cavo di
sicurezza al gancio di montaggio: questo non garantirebbe la
sicurezza dell’apparecchiatura.
Punto di ancoraggio del
cavo di sicurezza
12 Mania SCX500 manuale utente
6. Svitate la manopola di bloccaggio e posizionate l’apparecchiatura secondo
l’angolazione desiderata. Ruotate la manopola in senso orario per stringerla.
Controllate che entrambe le manopole di bloccaggio siano ben strette e che
l’apparecchiatura sia fissata in sicurezza nella posizione voluta.
Regolazione della messa a fuoco
La vite di regolazione dela messa a fuoco è vicina all’apertura della lente. Non
confondetela con quella che serve a sbloccare il coperchio.
Non guardate direttamente il fascio di luce mentre regolate il fuoco.
Creare un collegamento per
operazioni in modalità DMX e
master/slave
E’ necessario un collegamento dati seriale per avere gli stessi effetti di luce su due
o più Mania SCX500 (funzionamento master/slave) o per avviare spettacoli luce
utilizzando un controller DMX.
Le apparecchiature devono essere collegate acascata su una singola linea dati,
lunga al massimo 500 metri (1640 piedi), con al massimo 32 apparecchiature. Se
volete superare le 32 apparecchiature o i 500 metri, o aggiungere derivazioni, usate
un amplificatore di segnale come RS-485 Opto-Splitter (P/N 90758060) di Martin.
Un collegamento di dati affidabile necessita di un cavo adatto. Un cavo microfonico
standard non trasmette i dati DMX in maniera affidabile. Per ottenere i migliori
risultati, usate un cavo con almeno un doppino progettato per le applicazioni di
RS-
Vite a farfalla per il
rilascio della
copertura del
modulo lampada
Manopola di
regolazione della
messa a fuoco
INSTALLAZIONE 13
485. Il vostro rivenditore Martin può fornire cavi d’elevata qualità in
metraggi diversi.
Collegamento seriale
Le connessioni dati di Mania SCX500 sono del tipo XLR, cablate con pin
1 a terra, pin 2 al polo - (freddo), e pin 3 al polo + (caldo). Questa è la
configurazione standard degli apparecchi DMX.
Potrebbero essere necessari diversi tipi di cavo per collegare Mania
SCX500 al controller e/o ad altri tipi di apparecchiature, perchè alcuni
apparecchi possono avere connettori XLR da 5 pin, e altri potrebbero
avere polarità invertita (pin 2 caldo e pin 3 freddo). La polarità del
connettore è di solito specificata sull’apparecchio o nel manuale utente
dello stesso.
Per effettuare i collegamenti:
1. Spegnete tutte le apparecchiature.
2. Se state utilizzando un controller DMX, tirate un cavo dati dall’uscita
dati del controller DMX alla presa dati IN della prima apparecchiatura.
Se il controller ha un’uscita a 5 pin, usate un adattatore da maschio a 5
pin a femmina a 3 pin (P/N 11820005).
3. Se non utilizzate un controller DMX, inserite una terminazione DMX
femmina (P/N 91613018) nella presa dati IN della prima
apparecchiatura.
4. Collegate un cavo dati alla presa OUT della prima apparecchiatura e
alla presa IN della successiva. Continuate collegando fino a 32 Mania
SCX500 da uscita a ingresso.
5. Terminate il collegamento inserendo una spina di terminazione
maschio (disponibile presso il rivenditore Martin: P/N 91613017)
nell’uscita dati dell’ultima apparecchiatura. Una spina di terminazione è
semplicemente un connettore XLR, con un resistore da 120 Ohm, 0.25
W saldato tra i pin 2 e 3.
Maschio Femmina
1
2
3
1
2
3
Adattatore
P/N 11820006
Maschio Femmina
1
2
3
4
5
1
2
3
Adattatore da
P/N 11820005
Maschio Femmina
1
2
3
1
2
3
4
5
Adattatore da
P/N 11820004
Maschio
XLR
1
2
3
Terminazione
P/N 91613017
120 Ohm
Connettori DMX e polarità
1
2
3
Femmina
XLR
Terminazione
120 Ohm
P/N 91613018
5 a 3 pin 3 a 5 pin invertitore di fase
da 3 a 3 pin
Maschio
DMX femmina
14 Mania SCX500 manuale utente
3. FUNZIONAMENTO
Importante! Ogni volta che spegnete Mania SCX500, aspettate almeno 10
secondi prima di riaccenderla. In caso contrario, si possono
provocare danni che non sono coperti dalla garanzia del
prodotto.
Mania SCX500 è fornito in modalità DMX. Se non usate un controller
DMX, impostate l’apparecchiatura sulla modalità music trig o auto trig
prima di utilizzarla (vedere “Selezionare le modalità di funzionamento” a
pagina 15).
Una volta che Mania SCX500 è installato correttamente e in sicurezza,
accendete l’apparecchiatura usando l’interruttore on/off.
L’apparecchiatura si resetta.
Se Mania SCX500 si resetta e si avvia correttamente, appariranno tre
numeri sul display per qualche istante. Questi indicano la versione
software installata. Il primo numero è il numero di release principale (il
numero precedente il punto decimale nel numero di una versione). Se ad
esempio è installata la versione 1.1, apparirà sul display il messaggio
.
Ogni altro messaggio (vedere “Messaggi di errore” a pagina 22) indica il
fallimento del reset. In tal caso spegnete l’apparecchiatura, aspettate
alcuni secondi e riaccendetela. Se ancora non appaiono i numeri relativi
alla versione software, consultate il vostro rivenditore Martin.
Mania SCX500 ha tre modalità di funzionamento:
Music trig: In questa modalità, gli effetti luce sono attivati dall’intensità
della musica.
Auto trig: In questa modalità, gli effetti luce sono attivati
automaticamente.
Sia la modalità music trig che auto trig possono essere utilizzate in :
• Modalità Single fixture, dove un Mania SCX500 funziona
indipendentemente.
• Modalità Master/slave, dove un’apparecchiatura invia segnali ad altre
tramite un collegamento di dati in modo che tutte le apparecchiature
eseguano lo stesso spettacolo di luci.
FUNZIONAMENTO 15
Modalità DMX: In questa modalità, le apparecchiature possono essere
controllate usando un controller DMX.
Le apparecchiature devono essere in modalità DMX per funzionare come
slave in modalità master/slave.
Una volta che l’apparecchiatura ha effettuato il reset all’accensione, se la
stessa è in modalità DMX il suo indirizzo DMX apparirà sul display. Mania
SCX500 esce di fabbrica impostato in modalità DMX con indirizzo DMX
impostato su 001.
Selezionare le modalità di funzionamento
Per passare dalla modalità DMX a auto trig e music trig:
1. Accendete l’apparecchiatura. Se il
display mostra
dopo il reset,
l’apparecchiatura è in modalità DMX
con indirizzo DMX 001.
2. Premete il pulsante Mode una volta.
L’apparecchitura passa in modalità
auto trig e appare sul display.
3. Premete il pulsante Mode ancora una
volta. L’apparecchiatura passa in
modalità music trig , e appare
sul display.
4. Premete ancora una volta il pulsante
per tornare alla modalità DMX.
L’iindirizzo DMX dell’apparecchiatura
appare sul display.
5. Ripetete la procedura per continuare a passare da una modalità
all’altra.
6. Quando un’apparecchiatura viene spenta e poi riaccesa, terrà in
memoria la modalità impostata e si avvierà in tale modalità.
Modalità Auto trig
In modalità auto trig, Mania SCX500 esegue effetti luce dinamici secondo
l’impostazione di fabbrica, utilizzando tutti gli effetti dell’apparecchiatura
stessa secondo un programma casuale.
X100 X10 X1 Mode
DMX Address
Selezione modalità
Pulsante Mode
16 Mania SCX500 manuale utente
Modalità Music trig
In modalità stand-alone music trig, Mania SCX500 esegue effetti dinamici
a tempo con la musica. La sensibilità può essere regolata per ottenere
una sincronizzazione ottimale con la musica.
Per regolare la sensibilità:
1. Accendere Mania SCX500.
2. Eseguire un brano a volume
standard per l’ambiente.
3. Usate la manopola della
sensibilità per regolare la
sensibilità fino ad ottenere il
livello di effetti di luci desiderato
.
Modalità
master/slave
In modalità master/slave, un Mania SCX500 master invia segnali di
controllo a tutte le apparecchiature collegate, e tutte le apparecchiature
eseguono gli stessi effetti luce. Si possono collegare fino a 32 Mania
SCX500 in modalità master/slave. Ulteriori apparecchiature possono
essere aggiunte utilizzando un optoisolatore come RS-485 Opto-Splitter
(P/N 90758060) di Martin.
Importante! Impostate come master una sola apparecchiatura: si possono
verificare dei danni se vengono collegati insieme 2 master o
un master e un controller.
Impostare Mania SCX500 per la modalità
master/slave
Per la modalità master/slave, l’apparecchiatura master deve essere
impostata sulla modalità auto trig o music trig e le apparecchiature slave
devono essere impostate su DMX utilizzando il pulsante Mode posto sul
pannello delle impostazioni.
Per impostare le modalità master/slave:
1. Selezionare un’apparecchiatura come master (risparmierete tempo
scegliendo un’apparecchiatura facilmente raggiungibile).
2. Assicuratevi che tutte le apparecchiature slave siano in modalità DMX,
e poi impostate il master su auto trig o music trig (vedere “Selezionare
le modalità di funzionamento” a pagina 15)
Impostazione sensibilità
Music trig
FUNZIONAMENTO 17
3. Quando le apparecchiature slave ricevono segnali dal master, iniziano
automaticamente a funzionare in modalità slave. Appare
sul
loro display e il LED dati verde si accende, mostrando che
l’apparecchiatura sta ricevendo dati di controllo.
Quando un’apparecchiatura è impostata come master, questa
impostazione rimarrà in memoria anche quando viene spenta. Ciò
significa che sarà ancora impostata come master all’accensione
successiva.
Modalità DMX controller
Impostare la modalità DMX a 8 o 6 canali
Mania SCX500 può lavorare in due modalità DMX: 8 canali e 6 canali. I 2
canali extra della modalità a 8 canali consentono di controllare la velocità
di movimento dello specchio (canale 7) e il movimento di gobo e colore
(canale 8), ma la modalità a 6 canali può essere utile se il vostro controller
ha solo 6 fader, o se ha 12 fader e volete controllare due apparecchiature.
Mania SCX500 è fornito per default in modalità a 8 canali.
X100 X10 X1 Mode
DMX Address
LED dati acceso
Modalità slave
Pulsante Mode
18 Mania SCX500 manuale utente
Per passare dalla modalità DMX a 8 a quella a 6 canali:
1. Accendere l’apparecchiatura e
aspettare che esegua il reset.
2. Tenere premuto il pulsante Mode. Dopo
5 secondi il display lampeggerà. Siete
nel menu di controllo. Tenendo premuto
il pulsante Mode, premere
ripetutamente il pulsante X100, fino a
far apparire
sulla sinistra del display.
• Se il display lampeggia e visualizza
, l’apparecchiatura è in
modalità a 8 canali.
• Se il display lampeggia e visualizza
, l’apparecchiatura è in modalità a 6 canali.
3. Tenendo premuto il pulsante Mode, premere il pulsante X1 per passare
dalla modalità a 8 canali a quella a 6.
4. Rilasciare il pulsante Mode per salvare l’impostazione e uscire dal
menu.
Impostare gli indirizzi DMX per la modalità DMX
Se volete usare un controller DMX, dovrete impostare l’indirizzo DMX di
ogni apparecchiatura. L’indirizzo DMX, noto anche come canale di
partenza, è il primo canale usato per ricevere istruzioni dal controller. E’
impostato usando i tre pulsanti d’indirizzo, posti sul pannello di controllo di
Mania SCX500.
Per il controllo singolo, a ogni apparecchiatura deve essere assegnato un
indirizzo DMX proprio e dei canali di controllo. Le apparecchiature che
hanno lo stesso indirizzo riceveranno le stesse istruzioni e si
comporteranno nella stessa maniera.
Se un’apparecchiatura è impostata sulla modalità a 8 canali e le viene
assegnato l’indirizzo DMX 100, ad esempio, essa userà i canali 100, 101,
102, 103, 104, 105, 106 e 107. Il canale 108 è disponibile per
l’apparecchiatura successiva.
X100 X10 X1 Mode
DMX Address
Pulsante Mode
FUNZIONAMENTO 19
Per impostare l’indirizzo DMX:
1. Accendere le apparecchiature sul
collegamento DMX.
2. Sulla base dei canali disponibili, decidere
gli indirizzi DMX per i vari Mania SCX500.
3. Inserire l’indirizzo DMX per ogni Mania
SCX500 usando i tre pulsanti d’indirizzo
posti sul pannello di controllo di ogni
apparecchiatura. Il pulsante X1 aumenta
l’ultima cifra dell’indirizzo DMX, quello X10
aumenta l’indirizzo di 10 e quello X100 lo
aumenta di 100.
Opzioni di controllo DMX
In modalità a 6 canali, Mania SCX500 risponde ai comandi seguenti:
• Reset
• Effetto Strobo
• Macro 1 - 12
• Dimmer (intensità 0 - 100% )
• Posizione e rotazione della ruota colore
• Posizione e rotazione della ruota gobo
•Pan
•Tilt
In modalità 8 canali, potete controllare anche:
• Velocità di pan/tilt
• Velocità della ruota colore e gobo
Reset:
Tutti gli effetti possono essere resettati dal controller usando il
canale 1. Il comando di reset deve essere inviato per 5 secondi prima che
abbia effetto.
Quando un’apparecchiatura è resettata via DMX,
appare sul
display digitale.
Strobe: E’ disponibile un effetto strobo a velocità variabile sul canale 1.
Macro: Mania SCX500 presenta 12 macro sul canale 1. Questi effetti pre-
programmati sono inseriti nel software dell’apparecchiatura. Utilizzano
tutti gli effetti dell’apparecchiatura, dando luogo a vari effetti luce con una
minima programmazione.
Dimmer: Mania SCX500 può essere dimmerato da 0% (blackout) fino al
100% d’intensità usando il canale 2.
X100 X10 X1
M
oMode
DMX Address
Pulsanti d’indirizzo
DMX
20 Mania SCX500 manuale utente
Rotazione e posizione della ruota colore: La ruota colore ospita 14 filtri
colore più il bianco (senza filtro) e 5 filtri multicolore. La ruota può anche
essere posizionata tra 2 filtri per ulteriori effetti di colore. Usando il canale
3, la ruota colore può essere posizionata in modo da ottenere effetti di
colore statici oppure può essere mossa in entrambe le direzioni per effetti
dinamici di colore.
Rotazione e posizione della ruota gobo: La ruota gobo ospita 15 gobo e
una posizione aperta. Usando il canale 4, la ruota gobo può essere
posizionata in modo da ottenere effetti gobo statici oppure mossa in
entrambe le direzioni per effetti gobo dinamici.
Pan: Lo specchio dello scanner oscilla di circa 180°. Il pan può essere
controllato sul canale 5. Notate che il pan può anche essere invertito
usando il pannello di controllo dell’apparecchiatura (vedere “Invertire il
pan” a pagina 21).
Tilt: Lo specchio dello scanner oscilla di circa 72°. Il tilt può essere
controllato sul canale 6. Notate che il tilt può anche essere invertito
usando il pannello di controllo dell’apparecchiatura (vedere “Invertire il tilt”
a pagina 22).
Velocità di pan/tilt: In modalità DMX a 8 canali, la velocità di pan e tilt
dello specchio di Mania SCX500 può essere regolata sul canale 7.
Selezionare una velocità consente di impostare i tempi di fade usando un
controller DMX che non consenta la programmazione di questa funzione
(il fade time è il tempo impiegato per passare da una configurazione
all’altra, all’interno del tempo della scena).
Il movimento di pan e tilt di Mania SCX500 può anche essere impostato su
‘tracking’ su questo canale. Se impostate l’apparecchiatura su ‘tracking’, è
il controller DMX a definire i tempi di fade.
Velocità della ruota colore e gobo: In modalità DMX a 8 canali, la
velocità alla quale le ruote colore e gobo passano da una posizione alla
successiva può essere regolata da 0 a circa 1 RPS sul canale 8. Così
come per la velocità di pan e tilt, il movimento della ruota colore e gobo
può essere impostato su ‘tracking’.
Non siete sicuri della velocità e del tracking?
Se adoperate il vostro Mania SCX500 in modalità DMX a 8 canali e non
siete sicuri se selezionare una certa velocità di movimento o se impostare
Mania SCX500 per l’allineamneto sui canali 7 e 8, seguite queste
istruzioni per ottenere il movimento ottimale:
FUNZIONAMENTO 21
• Impostate i canali 7 e 8 su ‘tracking’ se state usando tempi di fade
programmati o macro sul vostro controller DMX.
• Selezionate una velocità sui canali 7 e 8 se non state usando tempi di
fade programmati o macro sul controller DMX.
Mania SCX500 è impostato su ‘tracking’ per default.
Consultate “PROTOCOLLO DMX” a pagina 29 per ulteriori dettagli sui
valori DMX che dovete impostare su ogni canale per ottenere gli effetti di
luce descritti sopra.
Indicatore di segnale DMX
Quando Mania SCX500
riceve un segnale DMX
valido, il LED dati verde si
accenderà per indicare
che l’apparecchiatura sta
ricevendo dati dal
controller.
Invertire pan e tilt
Pan e/o tilt di Mania SCX500 possono essere invertiti. Questa
caratteristica consente di impostare il movimento simmetrico o speculare
di coppie di apparecchiature.
Invertire il pan
Per impostare un Mania SCX500 con pan invertito:
1. Accendere l’apparecchiatura e aspettate che esegua il reset.
2. Tenere premuto il pulsante Mode. Dopo 5 secondi il display
lampeggerà. Siete nel menu di controllo. Tenendo premuto il pulsante
Mode, premere più volte il pulsante X100, fino a far apparire
sulla
sinistra del display.
• Se il display lampeggia mostrando
, l’apparecchiatura è in
modalità pan normale.
• Se il display lampeggia mostrando
, l’apparecchiatura è in
modalità pan invertito.
X100 X10 X1 Mode
DMX Address
LED dati
acceso
Segnale DMX ricevuto
22 Mania SCX500 manuale utente
3. Tenendo premuto il pulsante Mode, premere il pulsante X1 per passare
da pan normale a invertito.
4. Rilasciare il pulsante Mode per salvare l’impostazione e riportare
l’apparecchiatura alla modalità normale.
Invertire il tilt
Per impostare un Mania SCX500 con tilt invertito:
1. Accendere l’apparecchiatura e aspettate che esegua il reset.
2. Tenere premuto il pulsante Mode. Dopo 5 secondi il display
lampeggerà. Siete nel menu di controllo. Tenendo premuto il pulsante
Mode, premere più volte il pulsante X100, fino a far apparire sulla
sinistra del display.
• Se il display lampeggia mostrando
, l’apparecchiatura è in
modalità tilt normale.
• Se il display lampeggia mostrando
, l’apparecchiatura è in
modalità tilt invertito.
3. Tenendo premuto il pulsante Mode, premere il pulsante X1 per passare
da tilt normale a invertito.
4. Rilasciare il pulsante Mode per salvare l’impostazione e riportare
l’apparecchiatura alla modalità normale.
Messaggi di errore
In caso di errore interno, appriranno i seguenti messaggi sul display:
•
– Errore della ruota di colore.
• – Errore della ruota di gobo.
•
– Errore sia della ruota colore che gobo.
Se appare un messaggio di errore, provate a spegnere l’apparecchiatura
e a riaccenderla facendole eseguire il reset.
Se il problema persiste, contattate il vostro rivenditore Martin.
ASSISTENZA E MANUTENZIONE 23
4. ASSISTENZA E MANUTENZIONE
Mania SCX500 richiede semplici operazioni di manutenzione ordinaria.
La frequenza degli interventi di manutenzione dipende in gran parte dalle
condizioni di utilizzo; consultate un tecnico d’assistenza Martin per
ricevere consigli.
Qualunque procedura di manutenzione non descritta qui dovrebbe essere
eseguita facendo riferimento a un tecnico qualificato.
Attenzione! Scollegate l’apparecchiatura e lasciatela raffreddare per
almeno 20 minuti prima di rimuovere la copertura.
Importante! Polvere o grasso eccessivi o l’accumulo di liquido del fumo
riducono la performance e possono provocare
surriscaldamento dell’unità, con conseguenti danni alla
stessa (danni non coperti da garanzia). Tenete sotto controllo
e pulite l’apparecchiatura a intervalli regolari.
Lampade
Mania SCX500 usa una lampada alogena da 15V, 150W con riflettore
integrale (MR16).
Lampade consigliate
La lampada alogena a lunga durata Philips JCR/H5 (EFR/LL) da 15V,
150W durata media 500 ore, temperatura colore 3100 K, è approvata per
l’utilizzo con Mania SCX500.
Importante! Usate solo una lampada approvata. L’installazione di
qualunque altro tipo di lampada può danneggiare
l’apparecchiatura.
Sostituzione della lampada
Attenzione! Indossate occhiali protettivi e guanti e lasciate raffreddare
l’apparecchiatura per almeno 20 minuti prima di togliere la
lampada.
24 Mania SCX500 manuale utente
1. Scollegate l’apparecchiatura e lasciatela raffreddare per almeno 20
minuti.
2. Togliete la vite a farfalla per il rilascio della copertura del modulo
lampada e aprite la copertura con la cerniera. Non confondete la vite a
farfalla per il rilascio della copertura con la manopola di regolazione
della messa a fuoco.
3. Togliete la lampada
vecchia dalla staffa
metallica facendo
attenzione a non
tirare i cavi ed
estraete la lampada
delicatamente.
4. Tenete la nuova
lampada per la base
(non toccate l’interno
del riflettore o
l’ampolla). Spingete i
pin della lampada
nella base in
ceramica.
5. Nel caso aveste
toccato l’ampolla, il
riflettore o un
qualsiasi componente
ottico, pulite questi con un panno pulito che non lasci fibre, inumidito
con alcol isopropilico. L’alcol è altamente infiammabile: osservate le
giuste precauzioni per evitare il rischio di incendio.
Vite a farfalla per il
rilascio della
copertura del
modulo lampada
Manopola di
regolazione della
messa a fuoco
ASSISTENZA E MANUTENZIONE 25
6. Sostituite la lampada, assicurandovi che i cavi siano lontani dalla ruota
colore e gobo. Chiudete la copertura, controllando di non aver
intrappolato i cavi e riposizionate la vite a farfalla.
Pulizia
Pulizia dei componenti ottici
Fate attenzione nel pulire i componenti ottici. Le superfici rivestite sono
fragili e piccoli graffi possono risultare visibili sul fascio di luce in uscita
dall’apparecchiatura.
1. Scollegare l’apparecchiatura dall’alimentazione AC e lasciarla
raffreddare per almeno 20 minuti.
2. Togliere la vite a farfalla per il rilascio della copertura del modulo
lampada e aprire la copertura del modulo lampada sulla sua cerniera.
3. Soffiare via o aspirare la polvere. Togliere i residui dalle lenti e dai filtri
con un panno morbido o un tampone di cotone imbevuto di alcol
isopropilico. Possono anche essere usati i normali detergenti per vetri,
ma non devono rimanere residui.
4. Ogni alone rimasto può essere rimosso con dell’acqua distillata.
Mescolare l’acqua distillata con una piccola quantità di detergente
come Photoflo di Kodak aiuterà ad ottenere una superficie
completamente pulita.
5. Asciugare con un panno pulito, asciutto e non fibroso, aspirare o
soffiare con aria compressa.
6. Riposizionare la copertura del modulo lampada prima di riaccendere.
Pulizia di ventola e prese d’aria
Per mantenere il giusto raffreddamento, la polvere deve essere rimossa
periodicamente da ventola e prese d’aria. Tenete sotto controllo
l’apparecchiatura, e se necessario pulite le apparecchiature a intervalli
regolari.
1. Scollegare i cavi dati e di alimentazione e lasciar raffreddare
l’apparecchiatura per almeno 20 minuti.
2. Togliere la polvere e lo sporco dalle alette e dalla griglia usando una
spazzola morbida, un tampone di cotone, o aria compressa o
aspirando.
26 Mania SCX500 manuale utente
Sostituzione del fusibile
principale
Mania SCX500 utilizza un fusibile a principio ritardato a protezione contro
il sovraccarico. Un’indicazione del probabile danneggiamento del fusibile
potrebbe essere data dalla mancata emissione di luce all’accensione.
Se il fusibile si brucia ripetutamente, probabilmente c’è un guasto che
richiede l’intervento di un tecnico Martin.
Non bypassate mai un fusibile e non sostituitelo con un’altro di
dimensione o potenza diverse.
1. Scollegare il cavo di alimentazione.
2. Aprire la sede del fusibile (posta vicino alla presa del cavo di
alimentazione, modello EU illustrato) con un cacciavite piatto e togliere
il fusibile.
3. Sostituire il fusibile con uno dello stesso tipo. La potenza del fusibile è
riportata sull’etichetta del numero di serie e in ““Specifiche tecniche di
Mania SCX 500” a pagina 32.
4. Riposizionare la sede del fusibile.
5. Se i fusibili continuano a bruciare, l’apparecchio è danneggiato.
Scollegare l’apparecchiatura e contattare un tecnico d’assistenza
Martin.
Aggiornamento di Firmware/hard
boot
E’ possibile eseguire l’aggiornamento di nuovo firmware su Mania
SCX500 tramite il connettore dati IN, usando un’interfaccia di
aggiornamento software come MP-2 Uploader di Martin, o tramite PC
utilizzando un’interfaccia DABS di Martin e il software adatto. La versione
Sede del fusibile
ASSISTENZA E MANUTENZIONE 27
di firmware più recente di Mania SCX500 è disponibile nell’area di
supporto del sito Martin http://www.martin.com
Se Mania SCX500 non accetta i normali aggiornamenti di firmware, si può
forzare l’unità ad accettare un aggiornamento avviandola in modalità hard
boot. Per l’avvio in modalità hard boot, tenete premuto sia il pulsante
Mode che X100 all’accensione dell’apparecchiatura. Quando Mania
SCX500 è in modalità hard boot, il LED dati lampeggia.
Se non siete sicuri di come eseguire gli aggiornamenti, il vostro
rivenditore Martin sarà in grado di fornirvi tutti i consigli necessari o
eseguirà l’aggiornamento per voi.
28 Mania SCX500 manuale utente
5. RISOLUZIONE DEI PROBLEMI
Problema Causa possibile Soluzione
Una o più apparecchiature
sono completamente inattive.
Non c’è alimentazione.
Controllare l’alimentazione e
che i cavi siano collegati.
Il fusibile principale è saltato. Sostituire il fusibile.
Nonostante il reset corretto, le
apparecchiature rispondono
male o non rispondono del tutto
al controller.
Il controller non è collegato. Collegare il controller.
L’uscita pin XLR del controller
non corrisponde all’uscita pin
della prima apparecchiatura
collegata (polarità invertita).
Installare un cavo invertitore di
fase tra il controller e la prima
apparecchiatura in
collegamento.
Le apparecchiature si
resettano correttamente ma
alcune non rispondono
correttamente o non
rispondono affatto.
Collegamento dati non corretto
Verificare i collegamenti e i
cavi. Correggete i collegamenti
errati. Riparare o sostituire i
cavi danneggiati.
Link dati non terminato.
Usare la spina di terminazione
DMX sull’ultima
apparecchiatura del
collegamento per il controllo
DMX, o sulla prima e sull’ultima
per la modalità master/slave.
Indirizzo dell’apparecchiatura
errato.
Verificare gli indirizzi DMX.
State provando a controllarle
via DMX ma una o più
apparecchiature sono su auto
o music trig.
Impostare tutte le
apparecchiature sulla modalità
DMX per il controllo DMX.
State provando a lavorare in
modalità master/slave ma più
di un’apparecchiatura è su auto
o music trig.
Impostare tutte le
apparecchiature a eccezione
del master sulla modalità DMX
per l’operatività master/slave.
Una delle apparecchiature è
difettosa.
Bypassare un’apparecchiatura
alla volta (staccare entrambi i
connettori DMX e collegareli
direttamente assieme) fino a
riottenere l’operatività normale.
Far vedere l’apparecchiatura
difettosa a un tecnico Martin.
L’apparecchiatura non esegue
effetti luce in stand-alone. Il
display mostra numeri tra 1 e
512.
L’apparecchiatura è su
modalità DMX e visualizza
l’indirizzo DMX.
Usare l’interruttore Mode per
impostare l’apparecchiatura da
DMX a auto trig o music trig.
Un effetto non si resetta
correttamente.
L’effetto necessita di
regolazione meccanica.
Contattare un tecnico Martin.
La lampada si accende a
intermittenza o si brucia troppo
frequentemente.
L’apparecchiatura è troppo
calda.
Lasciarla raffreddare.
Controllare ventola e prese
d’aria e pulire se necessario.
L’apparecchiatura non
risponde correttamente al ritmo
della musica, in modalità music
trig
Il sensore musicale non è
regolato correttamente.
Regolare il controllo di
sensibilità finchè
l’apparecchiatura non risponde
correttamente alla musica.
PROTOCOLLO DMX 29
6. PROTOCOLLO DMX
Canale Valore Percent Funzione
1
0 - 4
5 - 68
69 - 100
101 - 112
113 - 124
125 - 136
137 - 148
149 - 160
161 - 172
173 - 184
185 - 196
197 - 208
209 - 220
221 - 232
233 - 249
250 - 255
0 - 1
2 - 26
27 - 39
40 - 44
45 - 48
49 - 53
54 - 58
59 - 62
63 - 67
68 - 72
73 - 76
77 - 81
82 - 86
87 - 91
92 - 97
98 - 100
Strobo, music trig, macros, reset
Nessuna funzione
Strobo (veloce - lento)
Remote stand-alone, auto trig
Macro 1
Macro 2
Macro 3
Macro 4
Macro 5
Macro 6
Macro 7
Macro 8
Macro 9
Macro 10
Macro 11
Macro 12
Reset dell’apparecchiatura (il valore va tenuto per 5
secondi)
2
0 - 255 0 - 100
Intensità
0 - 100%
30 Mania SCX500 manuale utente
3
0 - 5
6 - 11
12 - 17
18 - 23
24 - 29
30 - 35
36 - 41
42 - 47
48 - 53
54 - 59
60 - 65
66 - 71
72 - 77
78 - 83
84 - 89
90 - 95
96 - 101
102 - 107
108 - 113
114 - 119
120 - 125
126 - 131
132 - 137
138 - 143
144 - 149
150 - 155
156 - 161
162 - 167
168 - 173
174 - 179
180 - 185
186 - 191
192 - 197
198 - 203
204 - 229
230 - 255
0 - 1
2 - 3
4 - 6
7 - 8
9 - 11
12 - 13
14 - 15
16 - 18
19 - 20
21 - 22
23 - 25
26 - 27
28 - 29
30 - 32
33 - 34
35 - 37
38 - 39
40 - 41
42 -44
45 - 46
47 - 48
49 - 51
52 - 53
54 - 55
56 - 58
59 - 60
61 - 62
63 - 65
66 - 67
68 - 70
71 - 72
73 - 74
75 - 77
78 - 79
80 - 89
90 - 100
Ruota colore
Colore 1 (Bianco)
Split Color 1-2 (Bianco e Blu B04)
Colore 2 (Blu B04)
Split Color 2-3 (Blu B04 e Arancio B09)
Colore 3 (Arancio B09)
Split Color 3-4 (Arancio B09 e Rosso B01)
Colore 4 (Rosso B01)
Split Color 4-5 (Rosso B01 e Giallo Chiaro B03)
Colore 5 (Giallo Chiaro B03)
Split Color 5-6 (Giallo Chiaro B03 e Rosa B12)
Colore 6 (Rosa B12)
Split Color 6-7 (Rosa B12 e Blu Medio B13)
Colore 7 (Blu Medio B13)
Split Color 7-8 (Blu Medio B13 e Rosso Chiaro B19)
Colore 8 (Rosso Chiaro B19)
Split Color 8-9 (Rosso Chiaro B19 e Verde Chiaro B08)
Colore 9 (Verde Chiaro B08)
Split Color 9-10 (Verde Chiaro B08 e Blu B05)
Colore 10 (Blu B05)
Split Color 10-11 (Blu B05 e Rosa B11)
Colore 11 (Rosa B11)
Split Color 11-12 (Rosa B11 e Blu Chiaro B06)
Colore 12 (Blu Chiaro B06)
Split Color 12-13 (Blu Chiaro B06 e Giallo B02)
Colore 13 (Giallo B02)
Split Color 13-14 (Giallo B02 e Rosso Primario B14)
Colore 14 ( Rosso Primario B14)
Split Color 14-15 (Rosso Primario B14 e Verde B07)
Colore 15 (Verde B07)
Colore 16 (Mix 1)
Colore 17 (Mix 2)
Colore 18 (Mix 3)
Colore 19 (Mix 4)
Colore 20 (Mix 5)
Rotazione continua
Rotazione in senso orario (veloce-lento)
Rotazione in seno antiorario (lento-veloce)
Canale Valore Percent Funzione
PROTOCOLLO DMX 31
* I canali 7 e 8 sono disponibili solo in modalità DMX a 8 canali. In modalità
DMX a 6 canali, la velocità di pan & tilt e la velocità di rotazione della ruota
colore & gobo sono impostate su ‘tracking’.
4
0 - 11
12 - 23
24 - 35
36 - 47
48 - 59
60 - 71
72 - 83
84 - 95
96 - 107
108 - 119
120 - 131
132 - 143
144 - 155
156 - 167
168 - 179
180 - 191
192 - 223
224 - 255
0 - 4
5 - 8
9 - 13
14 - 18
19 - 23
24 - 27
28 - 32
33 - 37
38 - 41
42 - 46
47 - 51
52 - 55
56 - 60
61 - 65
66 - 70
71 - 74
75 - 87
88 - 100
Ruota Gobo
Gobo 1 (Aperto)
Gobo 2 - Dune)
Gobo 3 - Sunburst
Gobo 4 - Gemini
Gobo 5 - Mr. Spok
Gobo 6 - Triptych
Gobo 7 - Space lice
Gobo 8 - Nova
Gobo 9 - Circular saw
Gobo 10 - Racer
Gobo 11 - Black hole
Gobo 12 - Bat
Gobo 13 - Beep
Gobo 14 - Fame
Gobo 15 - Thatch
Gobo 16 - Black out
Rotazione continua
Rotazione in senso orario (veloce-lento)
Rotazione in senso antiorario (lento-veloce)
5
0 - 255 0 - 100
Pan
Sinistra-destra (127 = neutro)
6
0 - 255 0 - 100
Tilt
Giù-su (127 = neutro)
7*
0 - 2
3 - 255
0 - 1
2 - 79
Velocità Pan & tilt
(solo in modalità a 8 canali)
Tracking (default)
Veloce-lento
8*
0 - 2
3 - 255
0 - 1
2 - 100
Velocità di rotazione delle ruote colore & gobo
(solo in modalità a 8 canali)
Tracking (default)
Veloce-lento
Canale Valore Percent Funzione
S
PECIFICHE
TECNICHE
DI
M
ANIA
SCX 500
Misure fisiche
Dimensioni (L x W x H) . . . . . . . . 445 x 204 x 178 mm (17.5 x 8.0 x 7.0 pollici)
Altezza con gancio collegato . . . . . . . . . . . . . . . . . . . . . . . 375 mm (14.8 pollici)
Peso (compreso gancio) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.7 kg (14.8 lbs)
Lampada
Tipo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 V, 150 W, H5 MR16 alogena
Modelli approvati. . . . . . . . . . . . . . . . . . . . Philips JCR 15 V, 150 W H5 (EFR/LL)
Base lampada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GZ6.35
Effetti dinamici
Dimmer continuo a gamma completa
Ruota colore . . . . 15 colori (incluso bianco), 5 colori multipli, funzione split color
Ruota Gobo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16 gobo
Specchio semovente. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 180° pan e 72° tilt
Controllo e programmazione
Opzioni di controllo . . . . . . . . . . . . . . . . . . . . . . .DMX, stand-alone, master/slave
Canali DMX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . modalità a 8 e 6 canali
Opzioni di triggering stand-alone . . . . . . . . . . . . . . . . . . . . . . Music trig, auto trig
Indirizziamento e programmazione. . . . . Pannello di controllo con display a LED
Protocollo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . USITT DMX-512 (1990)
Caratteristiche elettriche
Alimentazione AC (modello US) . . . . . . . . . . . . . . 110-120 VAC nominale, 60 Hz
Alimentazione AC (modello EU) . . . . . . . . . . . . . 220-240 VAC nominale, 50 Hz
Alimentazione e corrente – modello US*
@ 110 V, 60 Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138 W, 1.27 A
@ 115 V, 60 Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150 W, 1.30 A
@ 120 V, 60 Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159 W, 1.35 A
Alimentazione e corrente – modello EU*
@ 220 V, 50 Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144 W, 0.66 A
@ 230 V, 50 Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154 W, 0.66 A
@ 240 V, 50 Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164 W, 0.68 A
*
Le cifre sono indicative, non il massimo. E’ possibile una tolleranza pari a +/- 10%.
Fusibile
Fusibile principale (modello US) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.15 AT
Fusibile principale (modello EU) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 AT
Collegamenti
Presa alimentazione AC . . . . . . . . . . . . . . . . . . . spina maschio a 3 terminali IEC
In/out dati . spina XLR a 3 pin, pin 1 schermato, pin 2 (-) freddo, pin 3 (+) caldo.
Approvazioni
Sicurezza US (modello US) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . UL 1573
Sicurezza Canada (modello US . . . . . . . . . . . . . . . . . . . . . . . . CSA 22.2 No.166
Sicurezza EU (modello EU) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . EN 60598-2-17
EU EMC (modello EU) . . . . . . . . . . . . . . . . . . . EN 55015, EN 61000, EN 61547
Ottica
Angolo del fascio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15°
Costruzione
Alloggiamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Acciaio e alluminio
Installazione
Distanza minima dal materiale combustibile . . . . . . . . . . . . . . . 0.1 m (4 pollici)
Distanza minima da superfici illuminate . . . . . . . . . . . . . . . . . . . . 1 m (3.3 piedi)
Spazio libero minimo attorno a ventole e prese d’aria . . . . . . . . . 0.1 m (4 pollici)
Caratteristiche termiche
Temperatura ambiente massima (T
a
) . . . . . . . . . . . . . . . . . . . . . . .40° C (104° F)
Accessori inclusi – modello US
2 metri (6.5 piedi) di cavo di alimentazione US 18AWG con connettore US mas-
chio (approvato UL)
5 metri (16.4 piedi) di cavo per collegamento dati RS-485 XLR
Lampada (installata)
Manuale utente
U-bracket regolabile
Piastra di montaggio
Accessori inclusi – modello EU
3 metri (9.8 piedi) di cavo di alimentazione EU 3x1.0mm
2
con connettore mas-
chio Schuko
3 metri (9.8 piedi) di cavo di alimentazione EU 3x1.0mm
2
senza connettore mas-
chio
5 metri (16.4 piedi) di cavo per link dati RS-485 XLR
Lampada (installata)
Manuale utente
U-bracket regolabile
Piastra di montaggio
Accessori
Spina di terminazione DMX (fine del collegamento),
XLR maschio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P/N 91613017
Spina di terminazione DMX, (inizio del collegamento, master/slave),
XLR femmina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P/N 91613018
Gancio a G (G Clamp) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P/N 91602003
Gancio half-coupler. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P/N 91602005
Cavo adattatore XLR da maschio a 5 pin a femmina a 3 pin . . . . .P/N 11820005
5 metri (16.4 piedi) di cavo RS-485 XLR per collegamento dati. . .P/N 11820008
Informazioni per l’ordine
Mania SCX500 modello US, 110-120 V, 60Hz . . . . . . . . . . . . . . . .P/N 90430081
Mania SCX500 modello EU, 220-240 V, 50Hz . . . . . . . . . . . . . . .P/N 90430080
Lampada Philips JCR/H5 15 V, 150 W (EFR/LL) . . . . . . . . . . . . . .P/N 97000110
Fusibile principale 3.15 AT (modello US model, 110-120 V) . . . . .P/N 05020013
Fusibile principale 2 AT (modello EU, 220-240 V) . . . . . . . . . . . . .P/N 05020009
www.martin.com • Olof Palmes Allé 18 • 8200 Aarhus N • Denmark
Tel: +45 8740 0000 •
Fax +45 8740 0010
