Technical Support and E-Warranty Certificate www.vevor.com/support
BOAT BIMINI TOP
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the
major top brands and does not necessarily mean to cover all categories of tools offered by
us. You are kindly reminded to verify carefully when you are placing an order with us if you
are actually saving half in comparison with the top major brands.
background
- 1 -
3 BOW BIMINI 4 BOW BIMINI
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
BOAT BIMINI TOP
background
- 2 -
Symbol
Symbol Description
Warning: To reduce the risk of injury, the user must read the
instructions manual carefully.
This symbol, placed before a safety comment, indicates a kind of
precaution, warning, or danger. Ignoring this warning may lead to
an accident. To reduce the risk of injury, fire, or electrocution,
please always follow the recommendation shown below.
Note
SAFTY INSTRUCTIONS
WARNING:
• Please read this manual carefully before using the product.
• Keep away from open flame. This product will ignite and burn if brought into
contact with an open flame.
• Keep away from sharp points, blades and other items, so as not to scratch the
product.
• In order to ensure your own safety, please make sure to wear helmet, gloves and
solid shoes when installing this product.
• This product is not a toy. Please keep small spare parts out of children's reach.
• The awnings should only be assembled by at least two adults. Please keep
children away from the awnings while assembling to protect them.
NOTE:
•
Please use the boot to protect the fabric when the bimini top is not in use.
•
Please fold the bimini top when the vessel speed exceeds 45MPH.
Note: Please check if all parts are in before assembly.
SAVE THESE INSTRUCTIONS
background
- 3 -

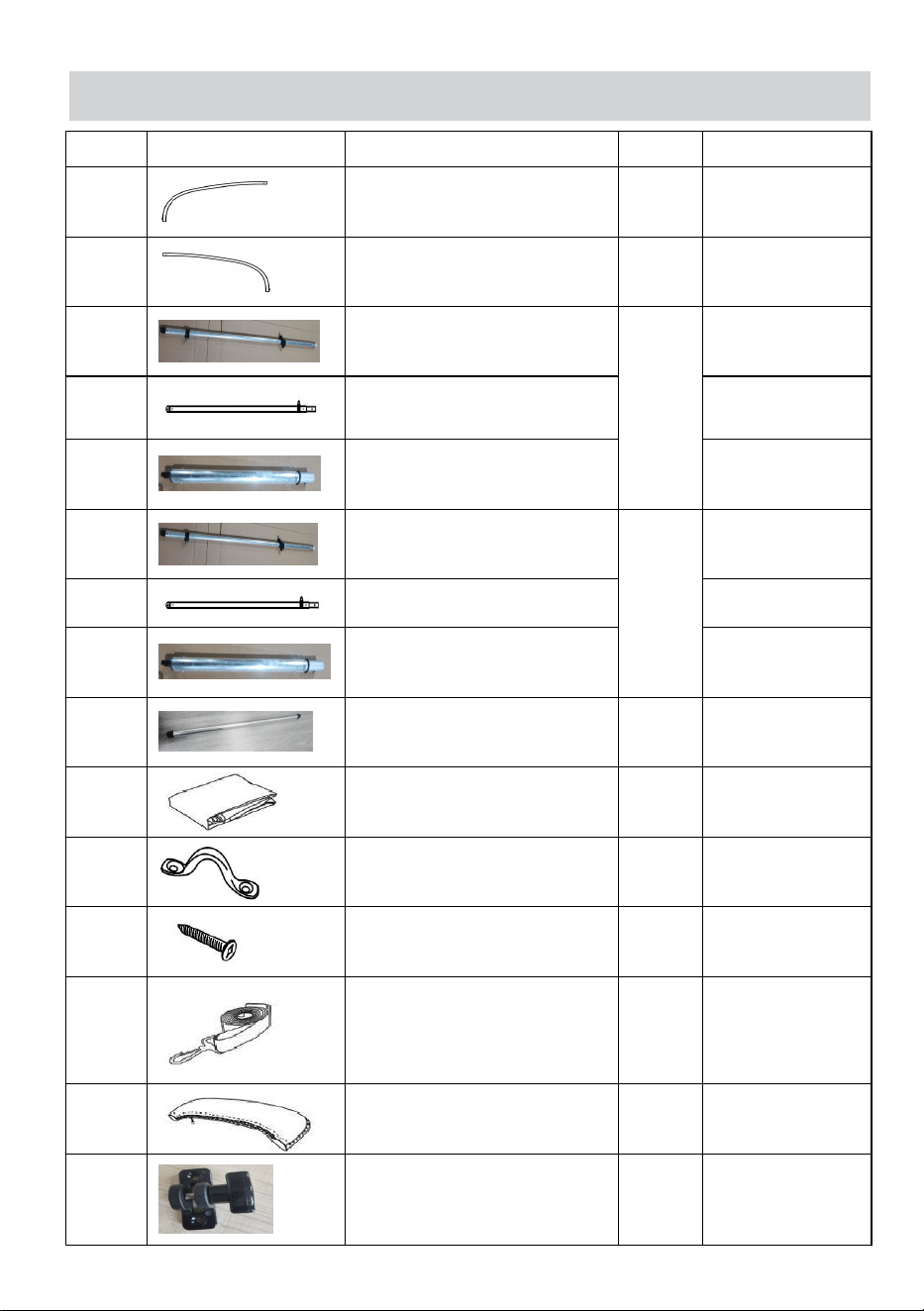

3 BOW BIMINI PACKING LIST
Component
Label
Quantity
Crossbars
3
Crossbars
3
Long Bow(1185mm)
L
1
Mid Bow(1085mm)
1
Short Bow(435mm)
1
Long Bow(1185mm)
R
1
Mid Bow(1085mm)
1
Short Bow(435mm)
1
Support Pole
2
Tent
1
Stainless Steel Saddle
4
Self Tapping Screw
16
Straps with Stainless
Steel Hook & Webbing
Adjuster
4
Storage Boot
1
Pole Base
4
background
- 4 -

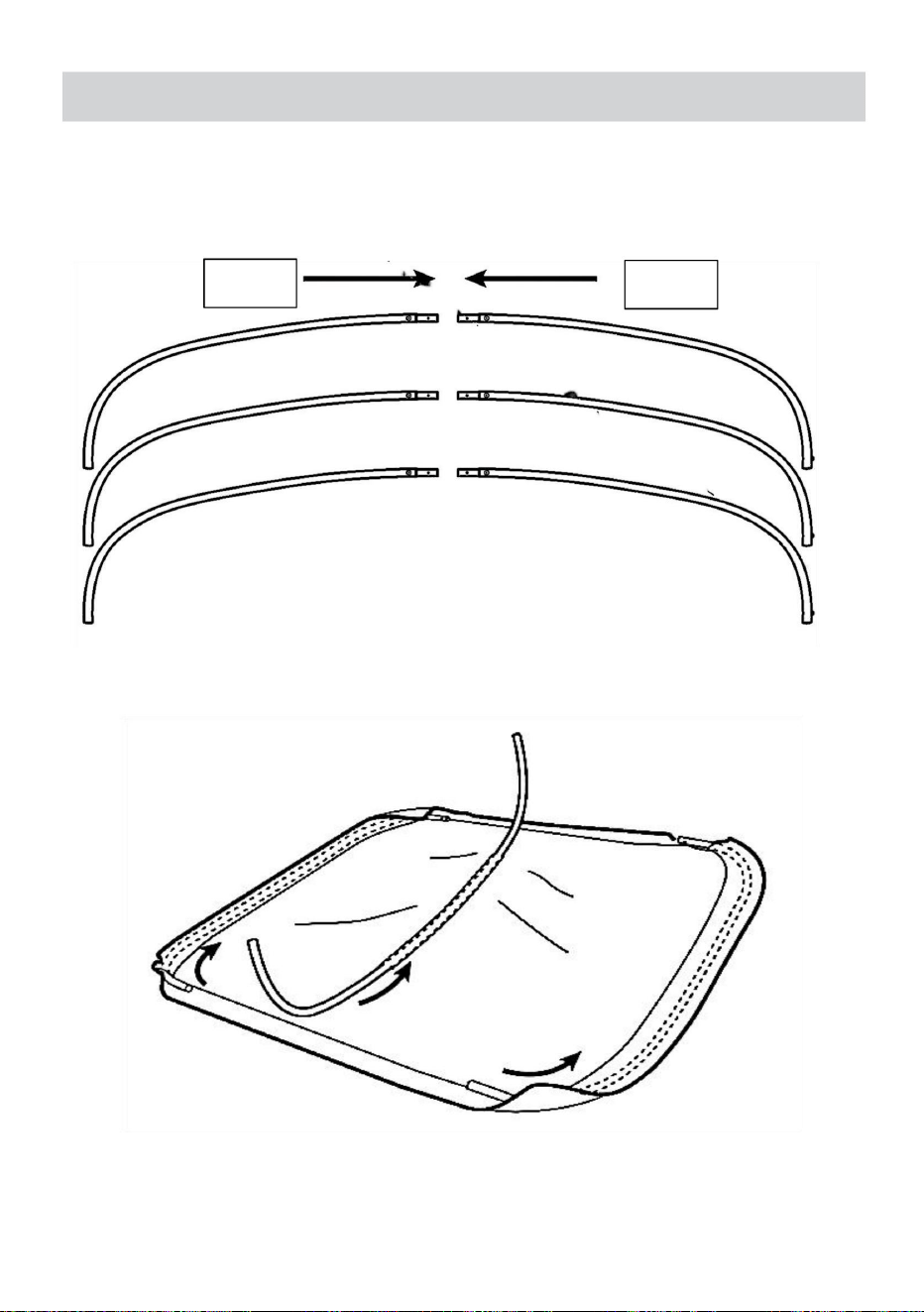

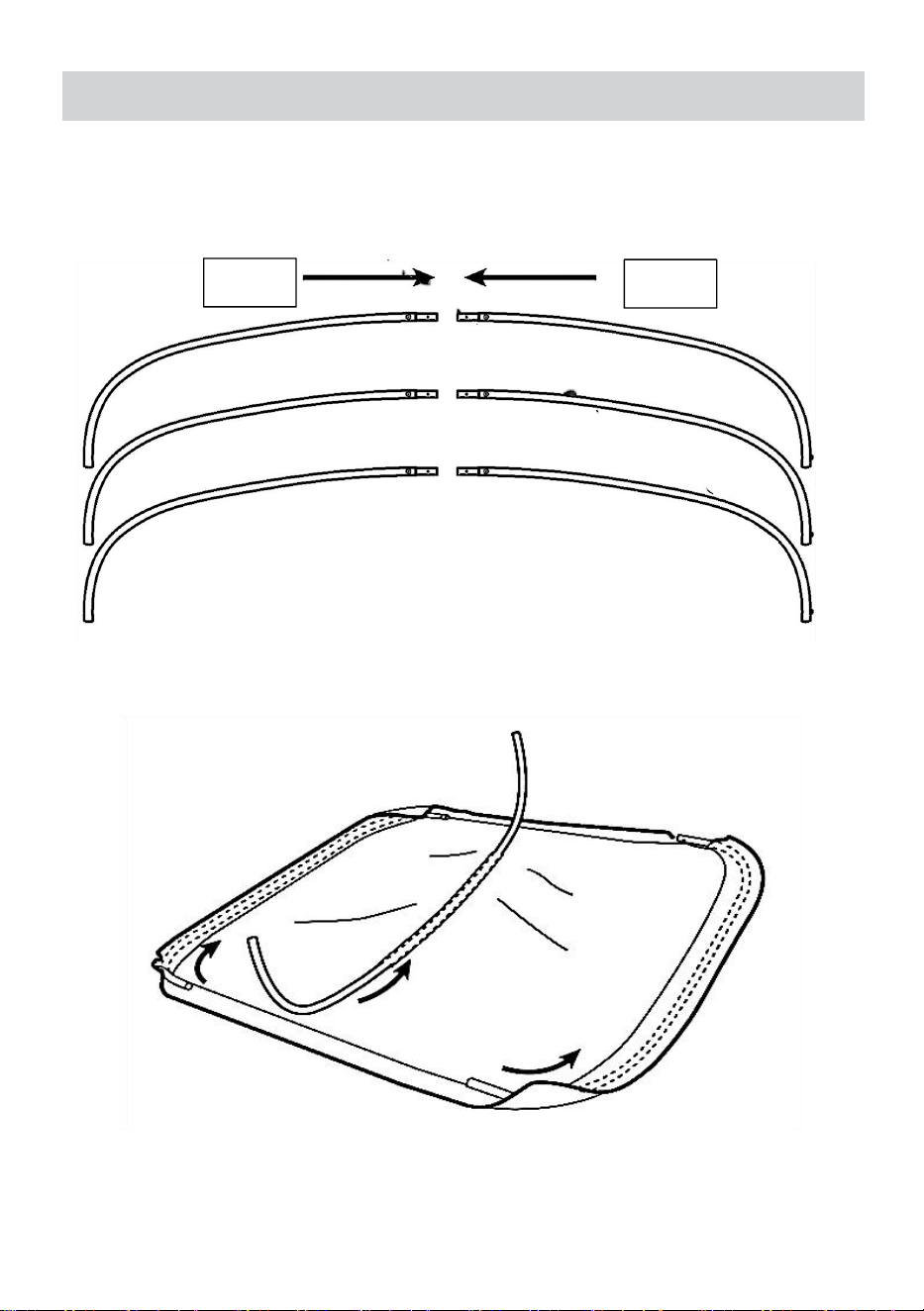

3 BOW BIMINI ASSEMBLY INSTRUCTIONS

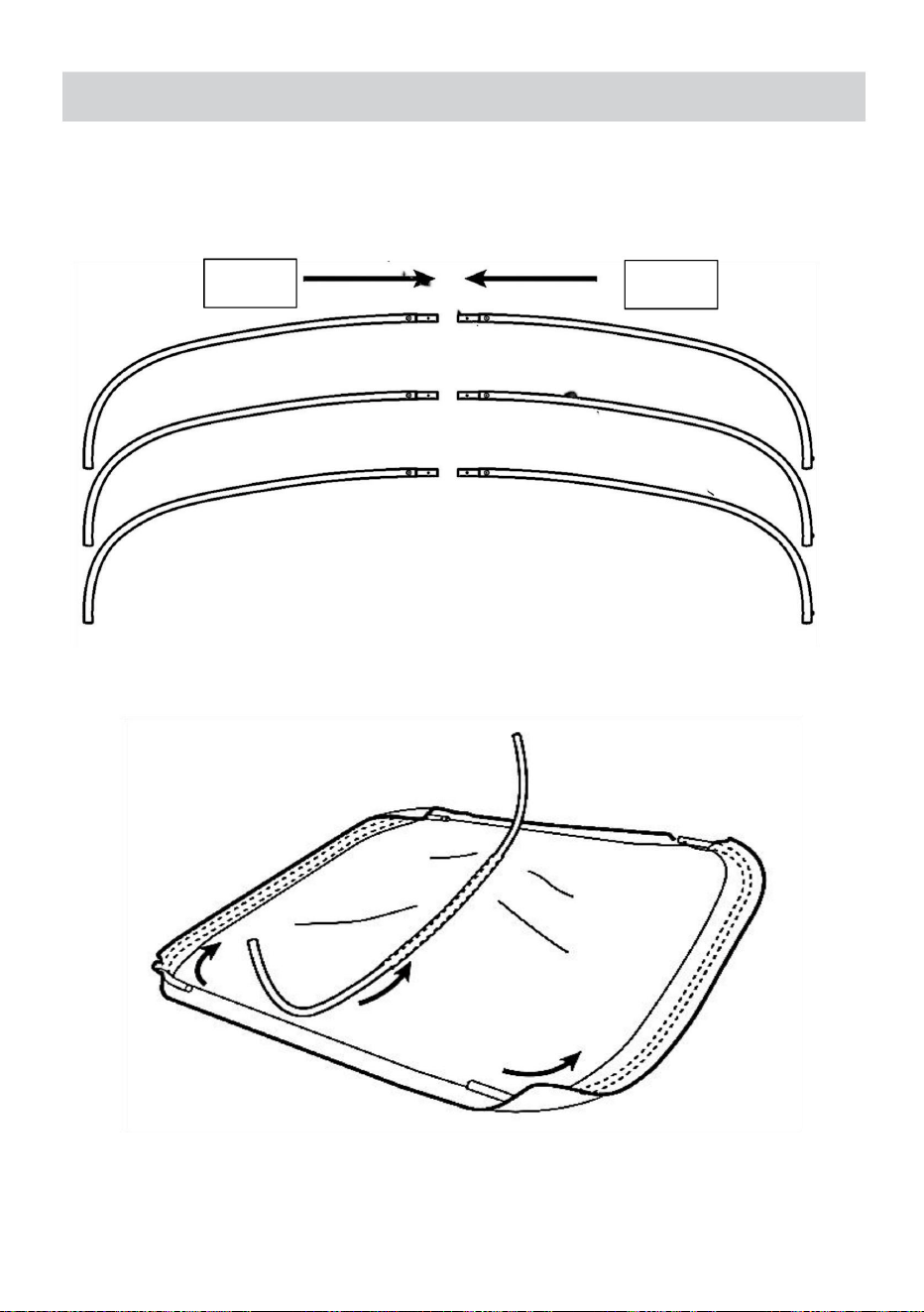

1. Open the package and check the product.
Assemble the left and right section of the frame, as shown in the below
figure.
2. Insert the 3 connected tubes through the tent.

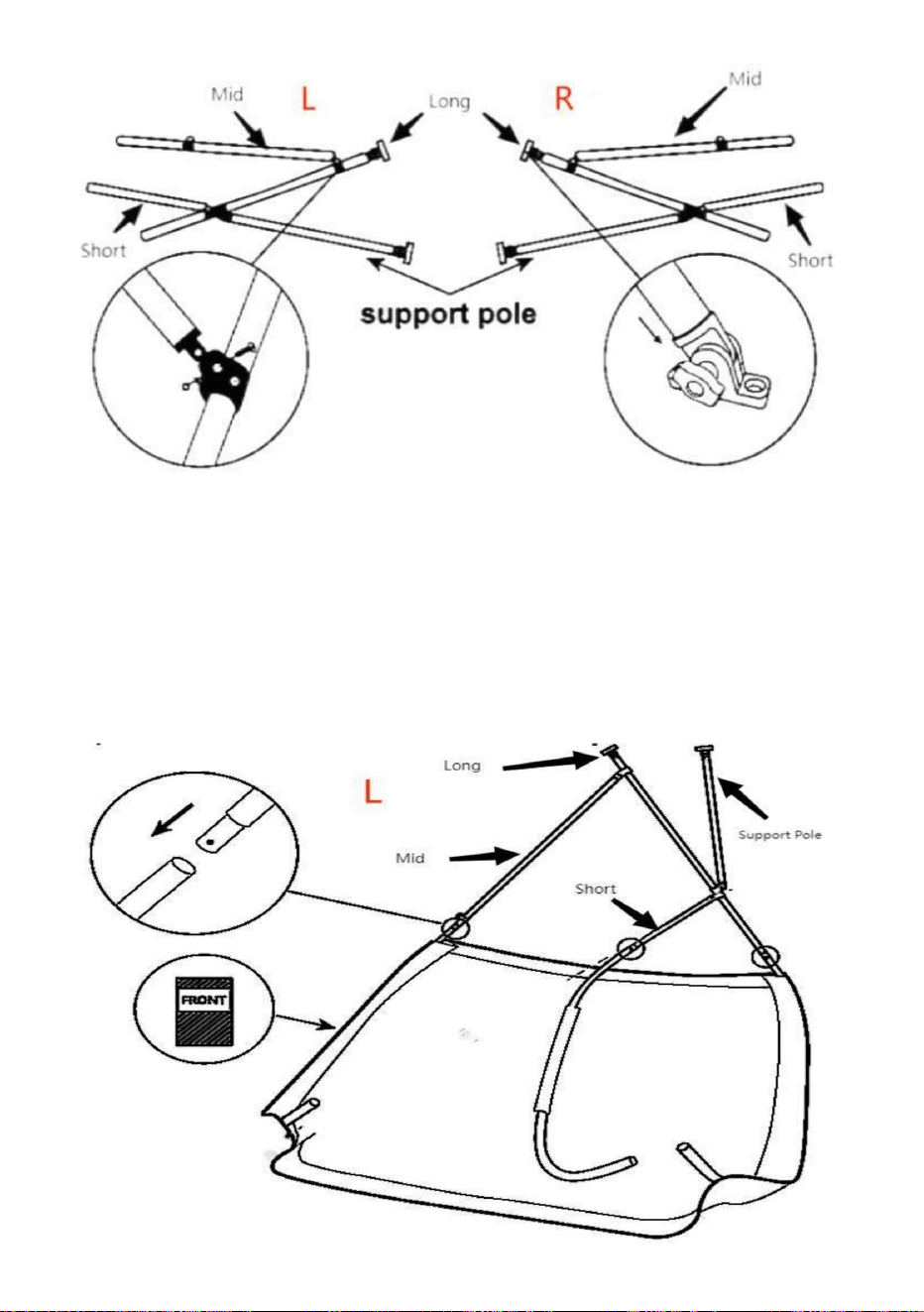

3. Assemble the left and right side of the frames
Left
Right
background
- 5 -

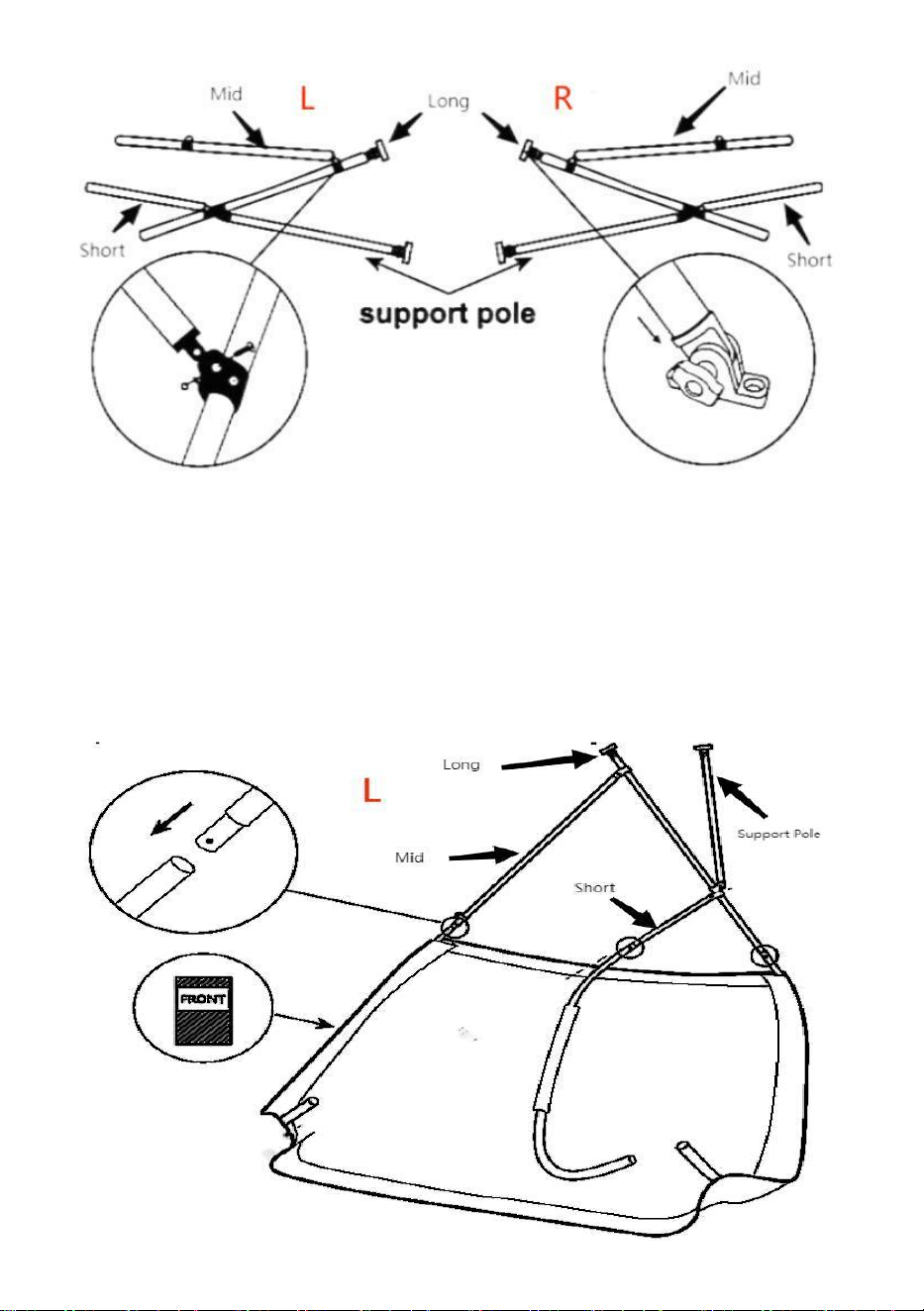

The support pole is divided into L and R strapping, assembly can not be confused,
the connection hole spring attention needs to be in the same direction.
Please note that we have pasted L and R stickers on the frame to help you
distinguish left from right. The labeled tube represents assembly on the front side
of the label.
4. Distinguish the front from rear according to " Front" label, then connect
the side frames to top tubes.
background
- 6 -
5. Connect the bolt head to the long pole and to the mid pole, shown as
the below figure.
Connect the top of the adapting piece (on the mid bow) to the webbing, as shown
in the figure.
6. Install the stainless steel saddle onto the boat's rail. Secure the sidewall
by fastening the webbing at both sides to the stainless steel saddle. Repeat
the same operation for the other sidewall.
Install the stainless steel saddle. Pre-drill holes with drill bits no
larger than 3.8mm on the ship deck for easier installation.
background
- 7 -

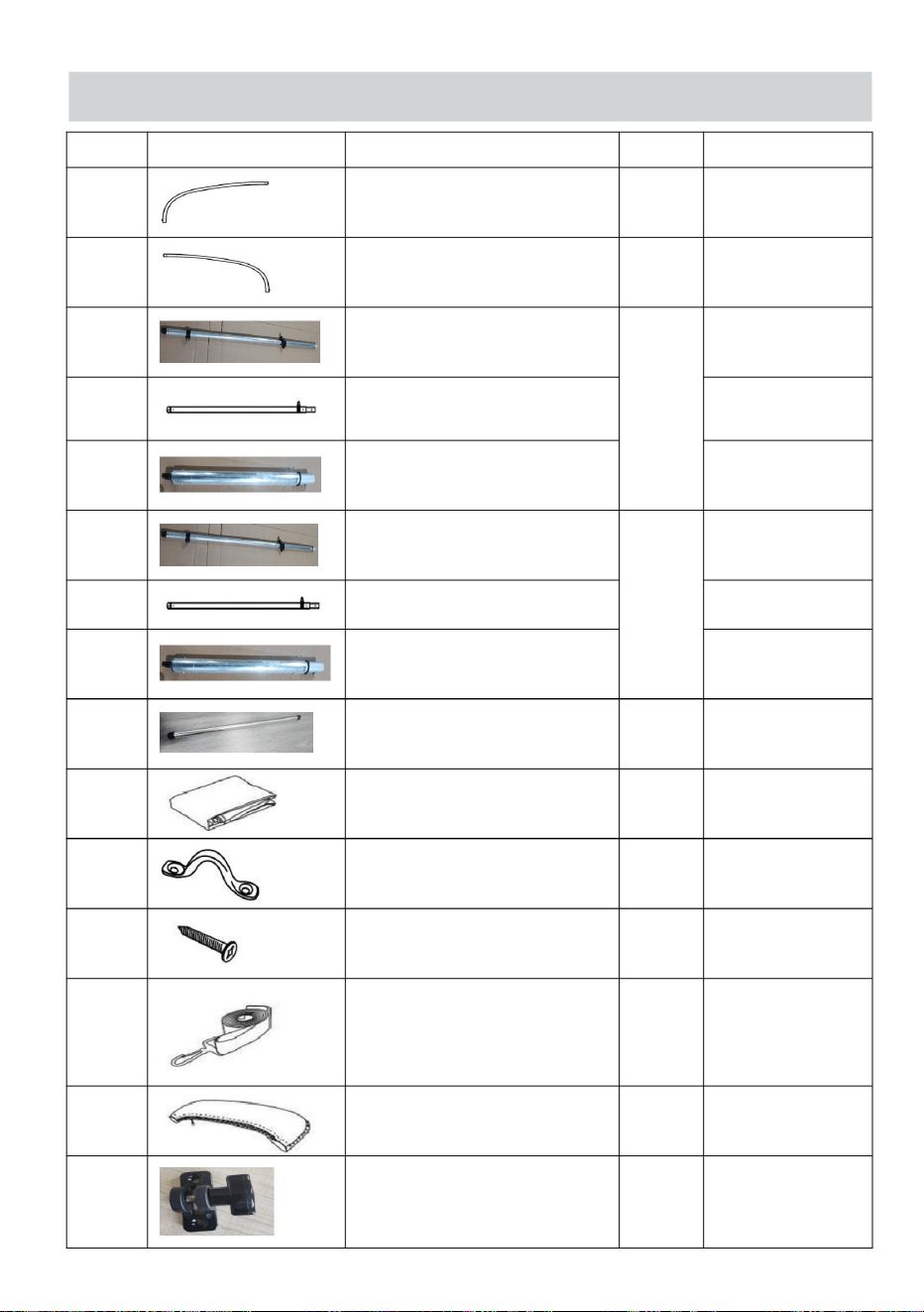

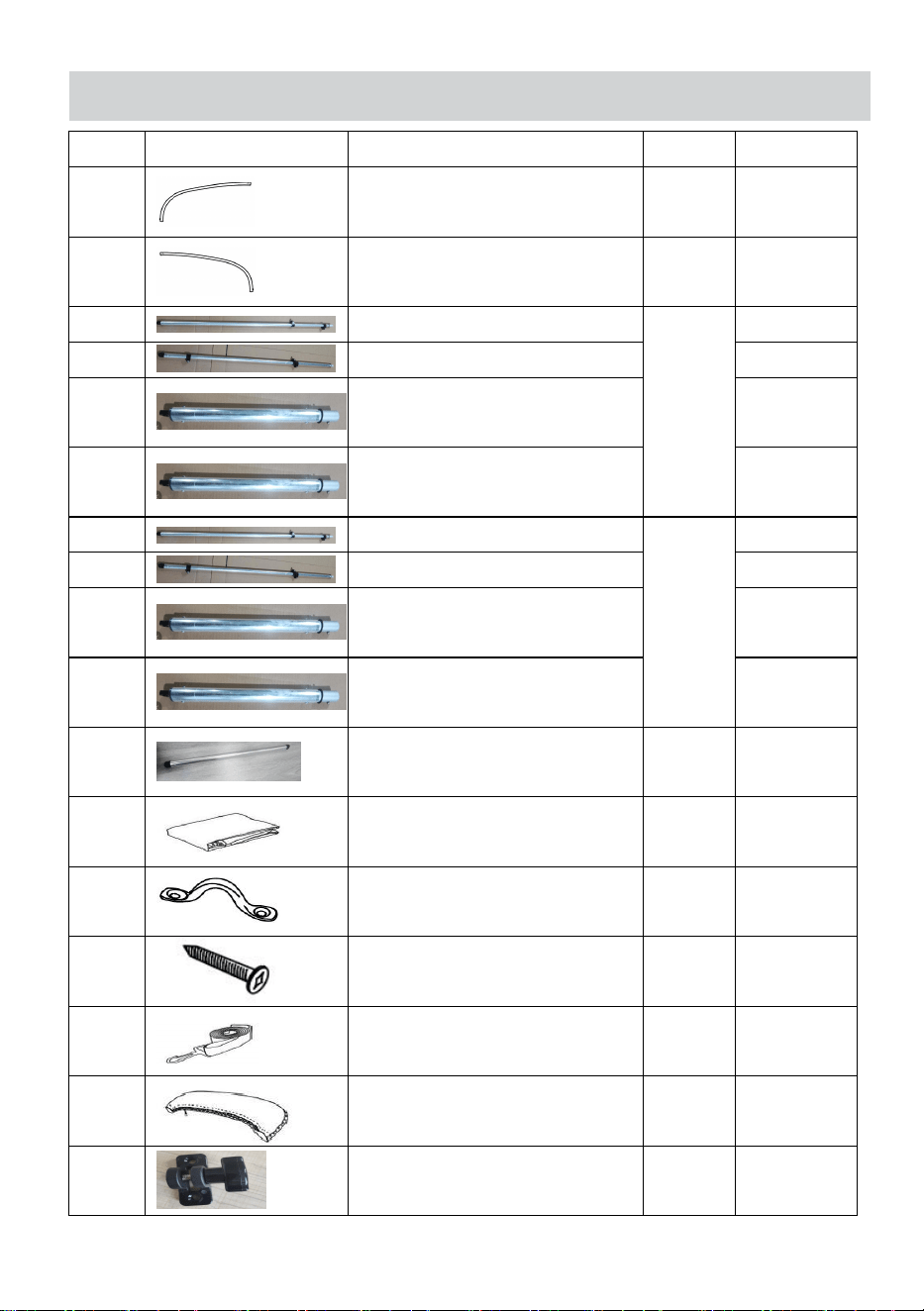

4 BOW BIMINI PACKING LIST
No.
Component
Label
Quantity
1
Crossbars
4
2
Crossbars
4
3
Long Bow(1475mm)
L
1
4
Mid Bow (1445mm)
1
5
Short Bow(435mm Short1)
1
6
Short Bow(335mm Short2)
1
7
Long Bow(1475mm)
R
1
8
Mid Bow (1445mm)
1
9
Short Bow(435mm Short1)
1
10
Short Bow(335mm Short2)
1
11
Support Pole
2
12
Tent
1
13
Stainless Steel Saddle
4
14
Self Tapping Screw
16
15
Straps with Stainless Steel
Hook & Webbing Adjuster
4
16
Storage Boot
1
17
Pole Base
4
background
- 8 -

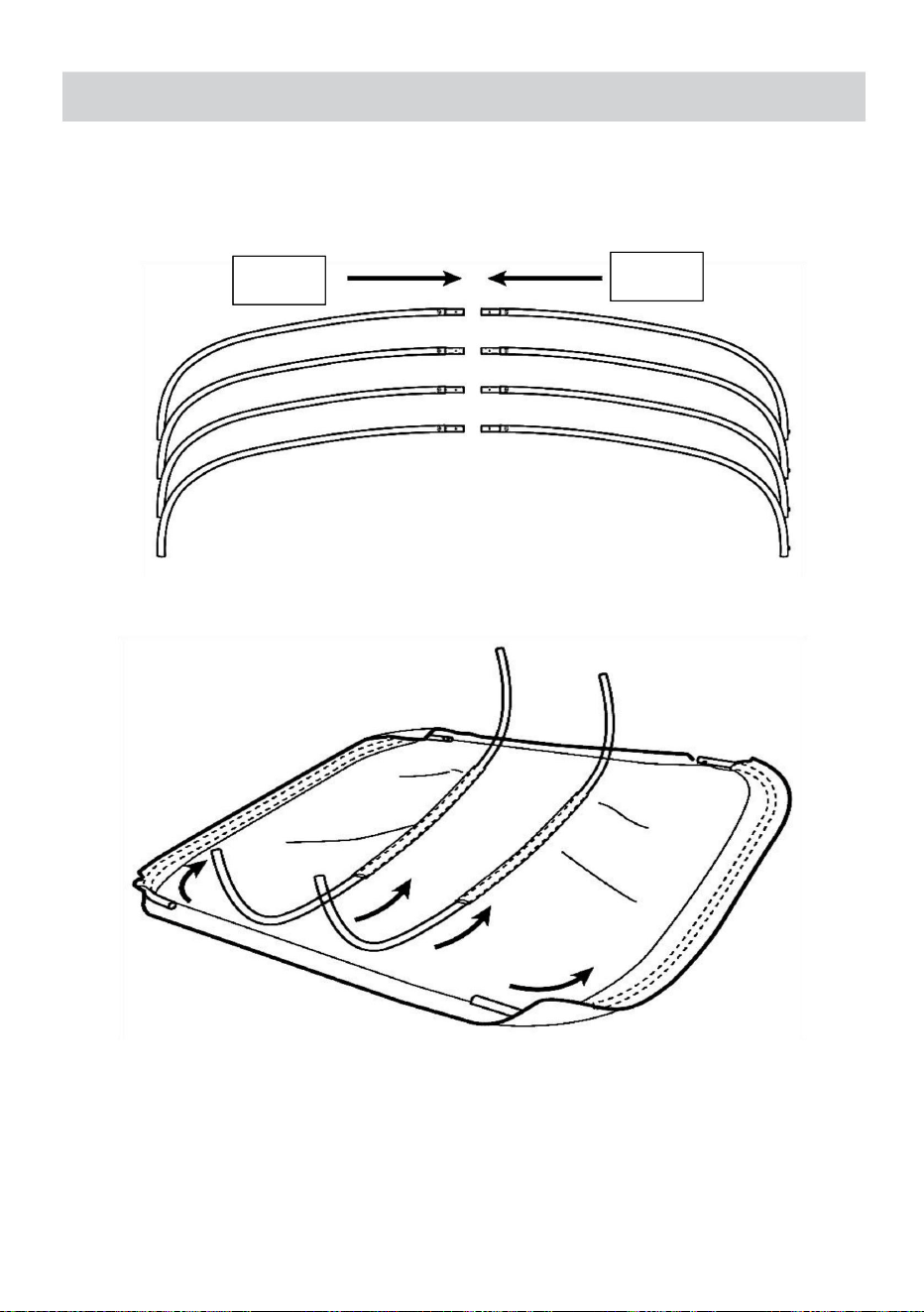

4 BOW BIMINI ASSEMBLY INSTRUCTIONS
1. Open the package and check the product.
Assemble the left and right section of the frame, as shown in the below
figure.
2. Insert the 4 connected tubes through the tent.

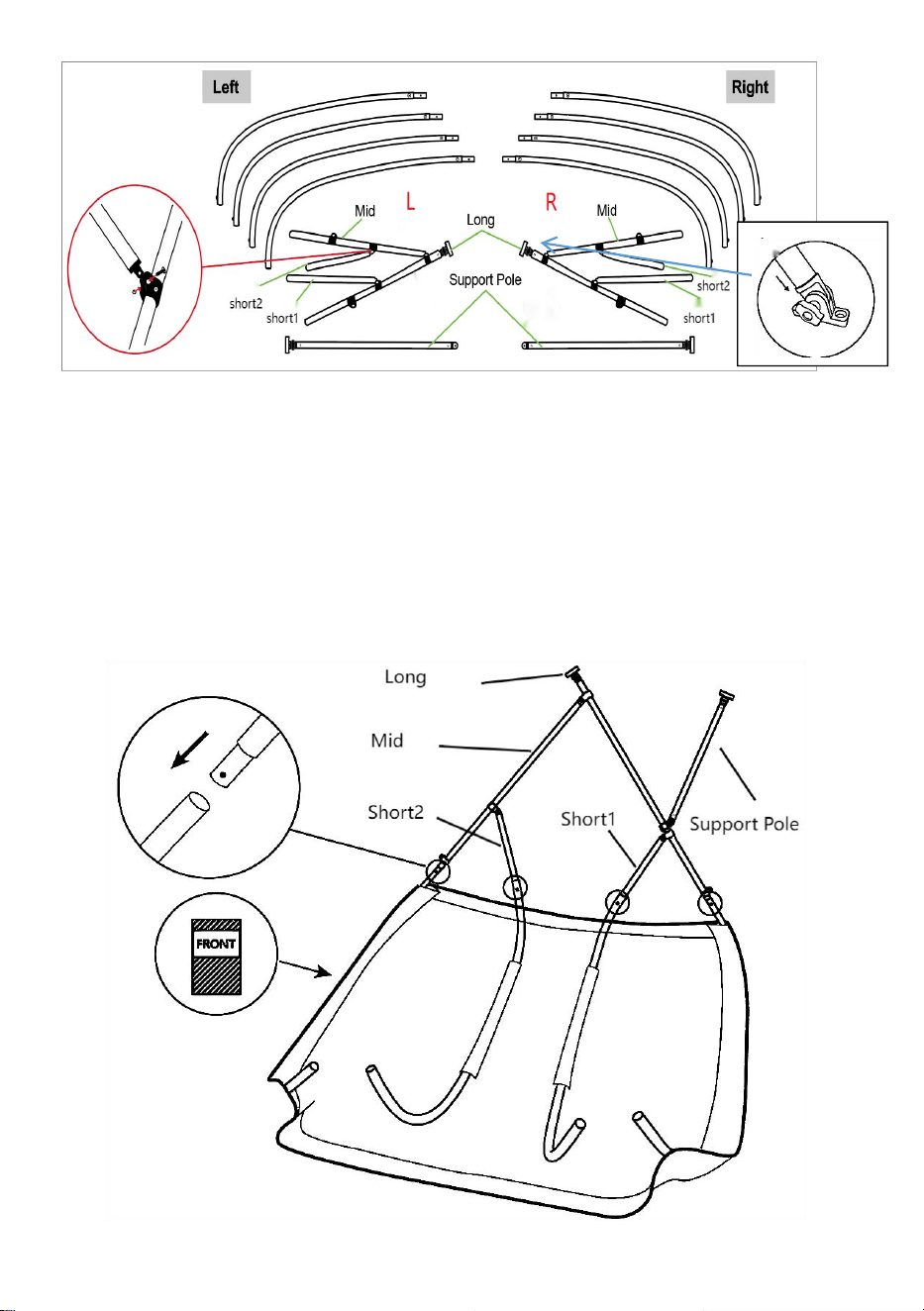

3. Assemble the left and right side of the frames
Left
Right
background
- 9 -

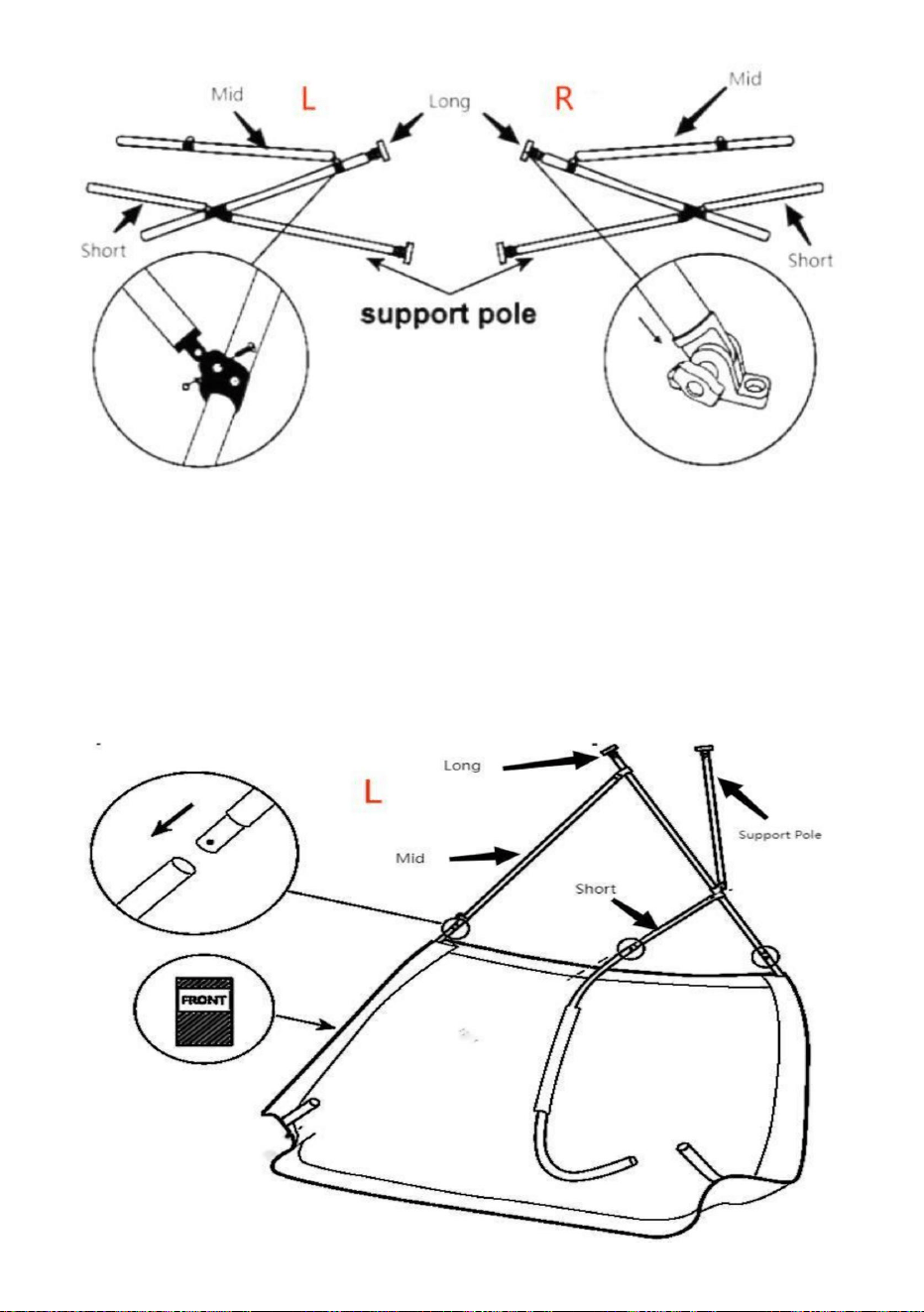

The support pole is divided into L and R strapping, assembly can not be confused,
the connection hole spring attention needs to be in the same direction.
Please note that we have pasted L and R stickers on the frame to help you
distinguish left from right. The labeled tube represents assembly on the front side
of the label.

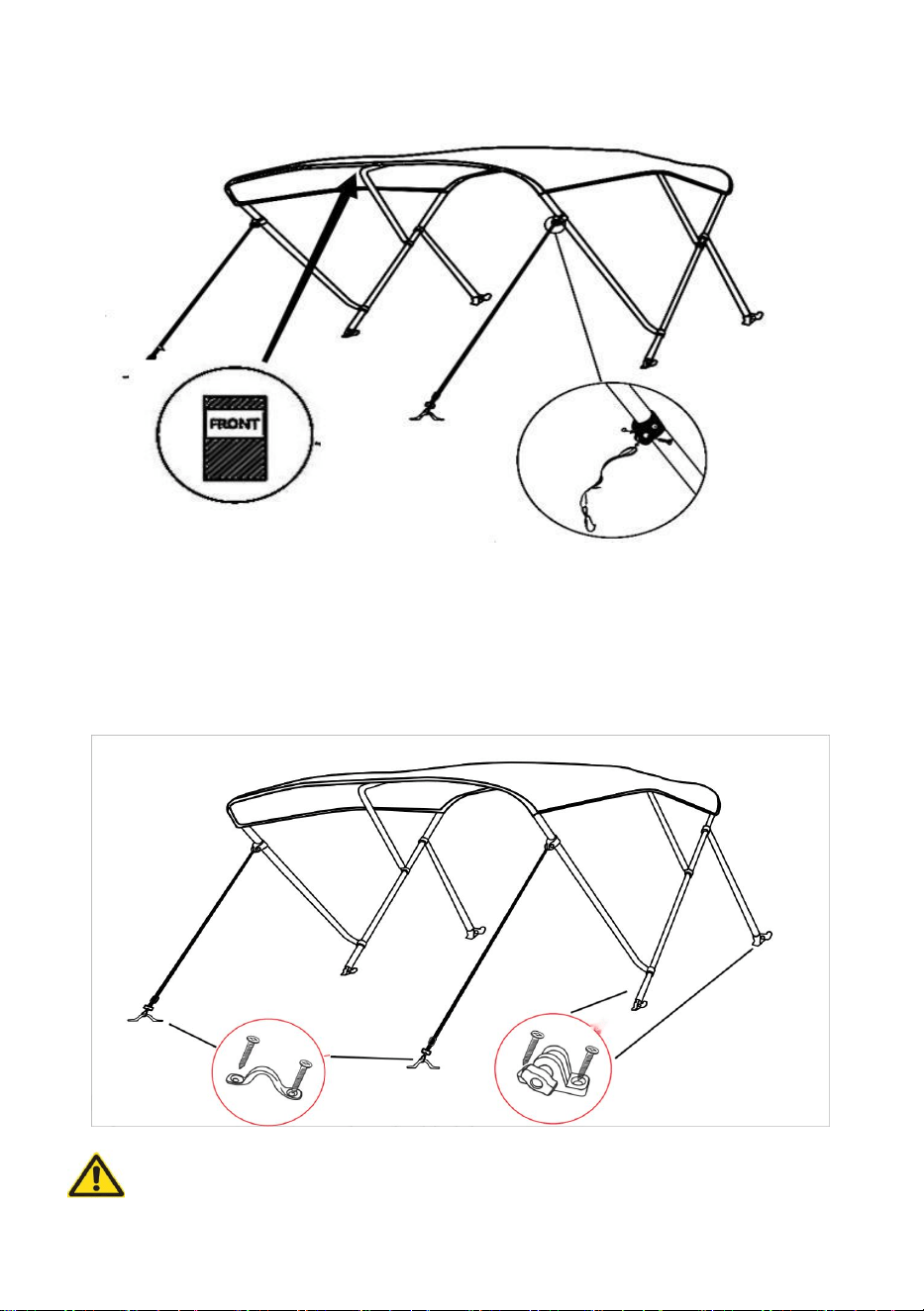

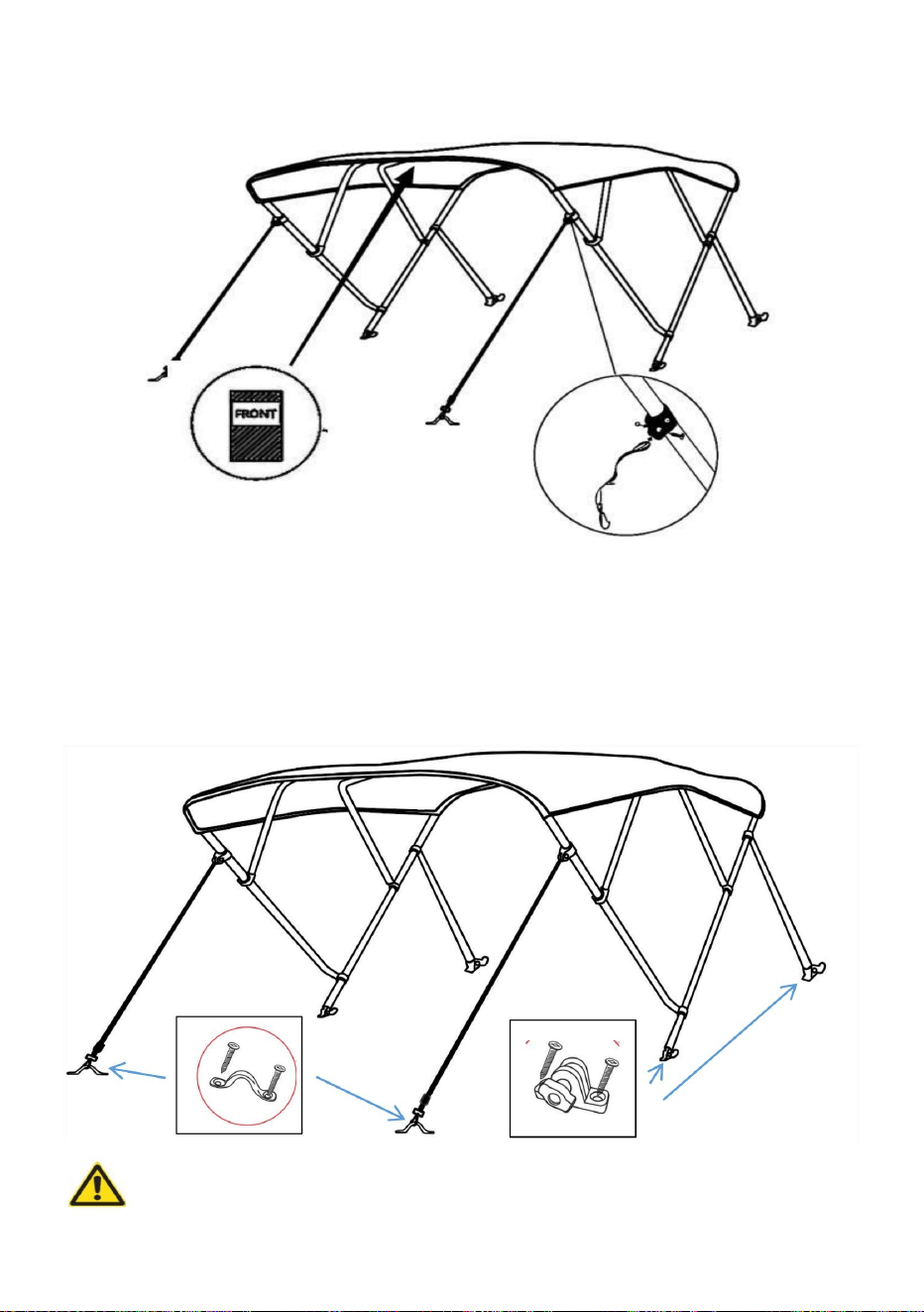

4. Distinguish the front from rear according to " Front" label , then
connect the side frames to top tubes.
background
- 10 -

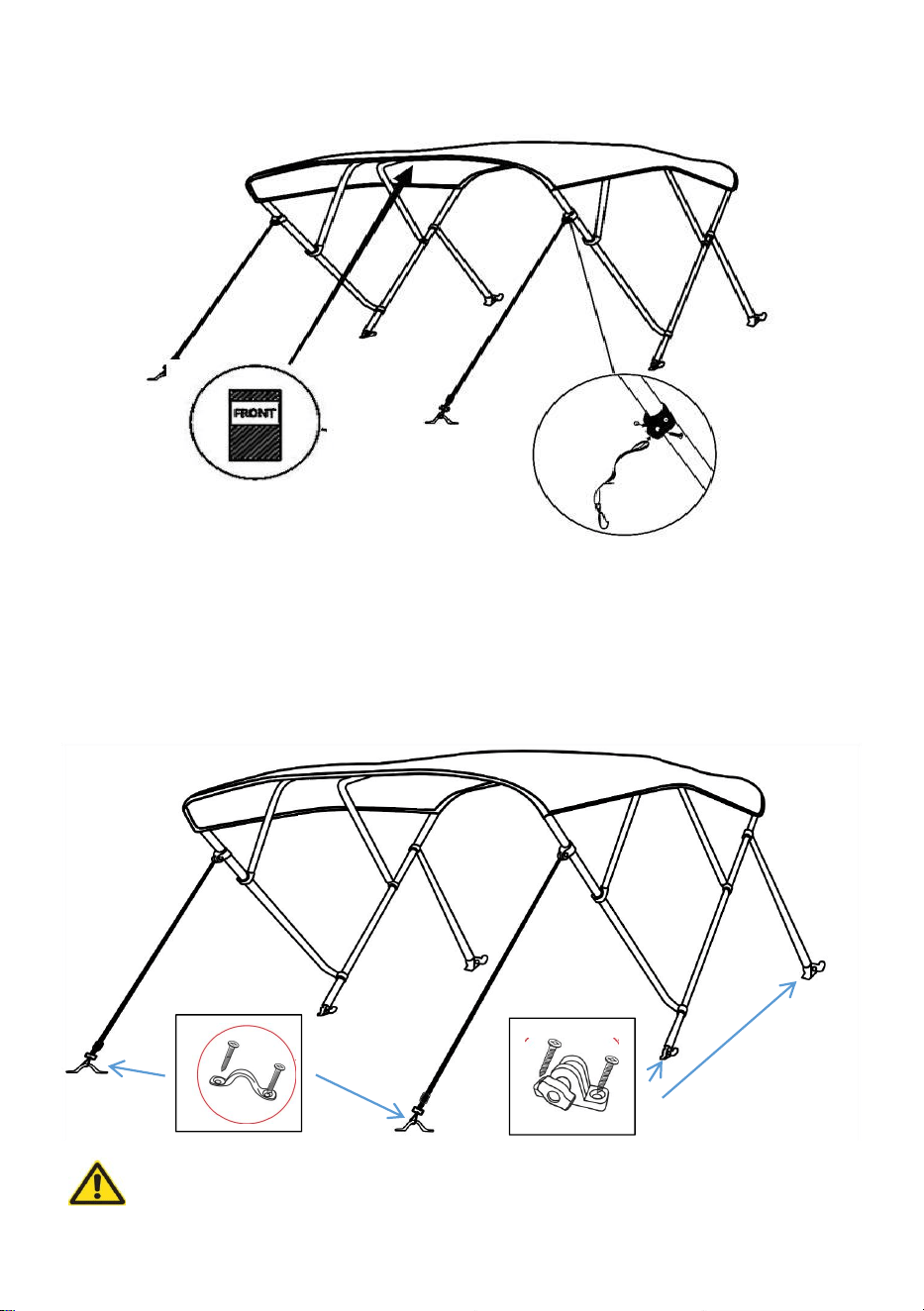

5. Connect the bolt head to the long pole and to the mid pole, as shown
in the below figure.
Connect the top of the adapting piece (on the mid bow) to the webbing. As shown
in the figure.
6. Install the stainless steel saddle onto the boat's rail. Secure the sidewall
by fastening the webbing at both sides to the stainless steel saddle. Repeat
the same operation for the other sidewall.
Install the stainless steel saddle. Pre-drill holes with drill bits no
larger than 3.8mm on the ship deck for easier installation.
background
- 11 -
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai
200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122
Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion
House, London Road, Staines-upon-Thames,
Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
Technical Support and E-Warranty Certificate
www.vevor.com/support
