Greenworks SS48L4420 48V Cordless Snow Shovel User Manual

www.greenworkstools.comSSE401

EN OPERATOR MANUAL

ES MANUAL DEL OPERADOR

SNOW SHOVEL

QUITANIEVES

MANUEL D’OPÉRATEUR

PELLE À NEIGE

1 Introduction............................ 4

1.1 Product description......................... 4

1.2 Intended use................................... 4

1.3 Overview.........................................4

1.4 Symbols on the product.................. 4

1.5 California Proposition 65.................4

2 Safety...................................... 4

2.1 Safety definitions............................ 4

2.2 Safe Operation Practices for

Snow Blowers and Snow Shovel.... 4

3 Safety features on the

product....................................6

4 Safety instructions for

maintenance........................... 6

5 Assembly................................6

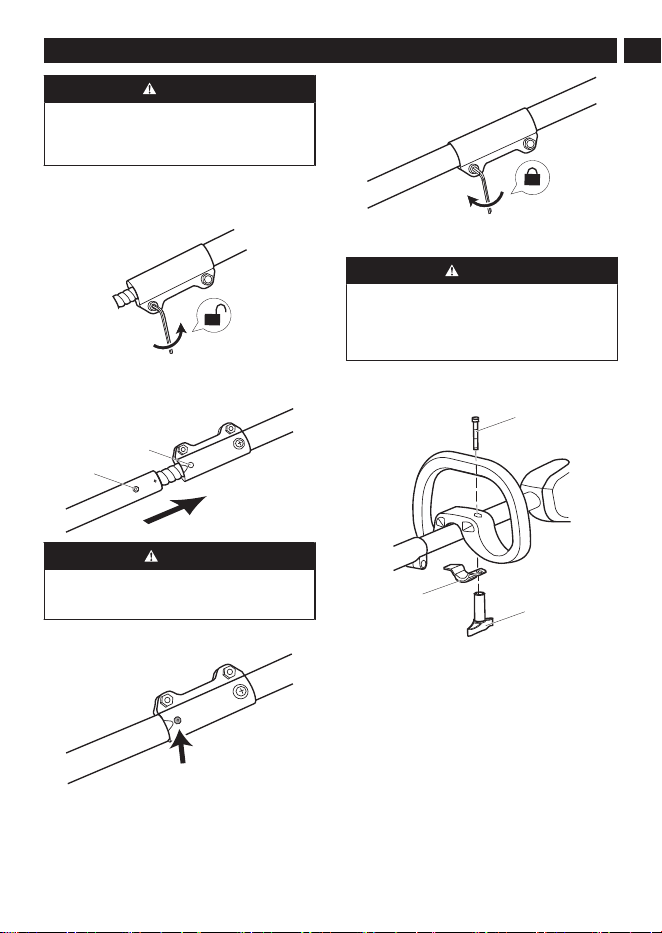

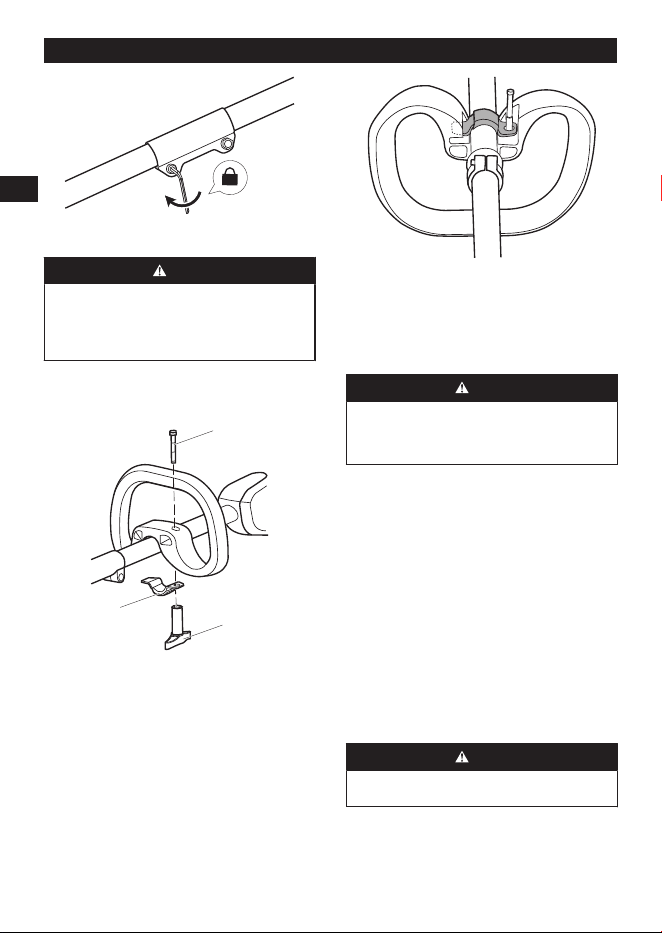

5.1 Assemble the shaft......................... 7

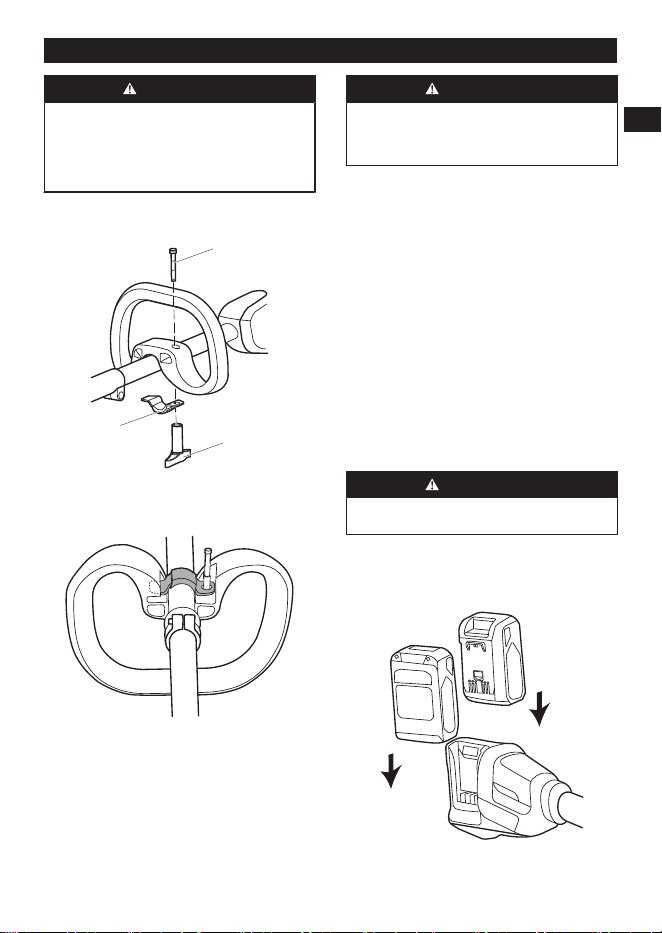

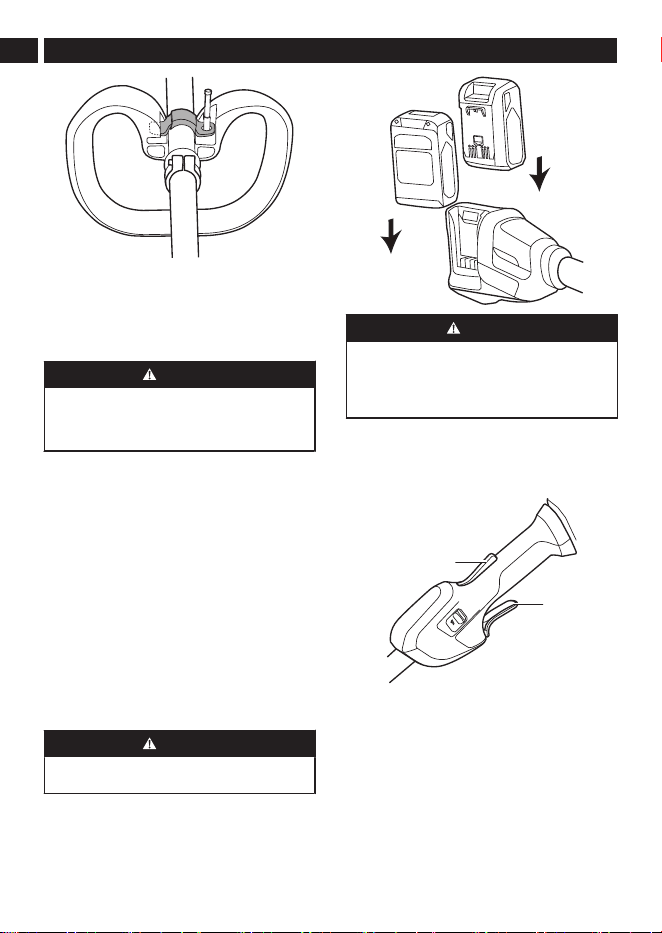

5.2 Attach the auxiliary handle..............7

6 Operation................................ 8

6.1 Before using the product.................8

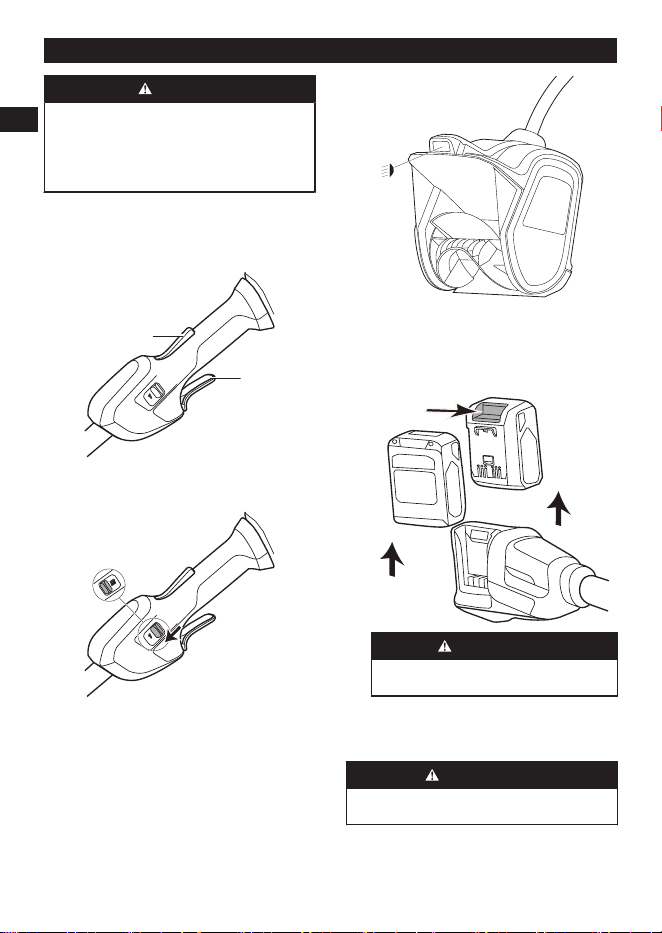

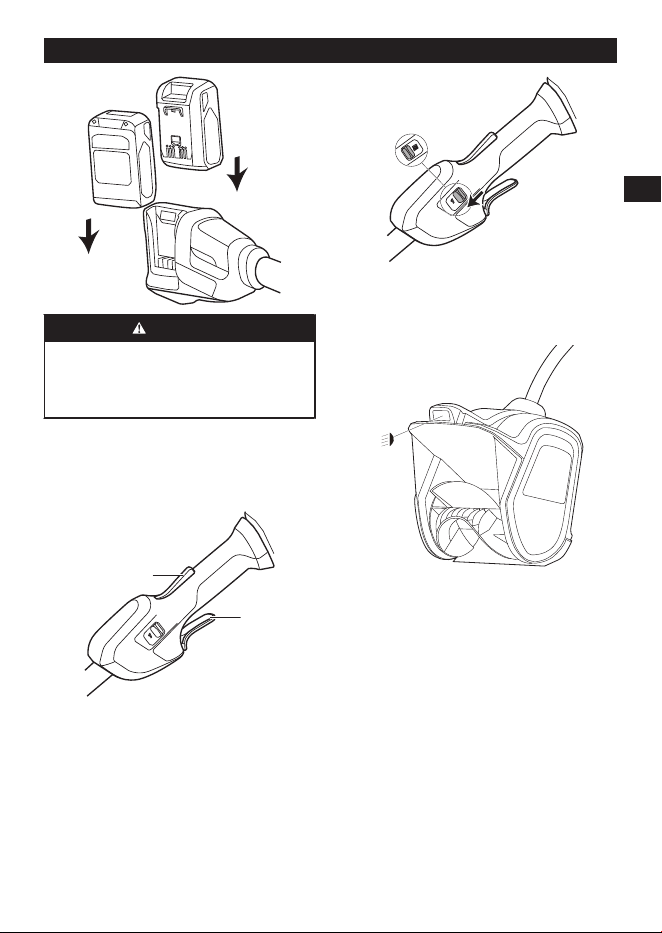

6.2 Connect the battery to the

product............................................8

6.3 Start the product............................. 8

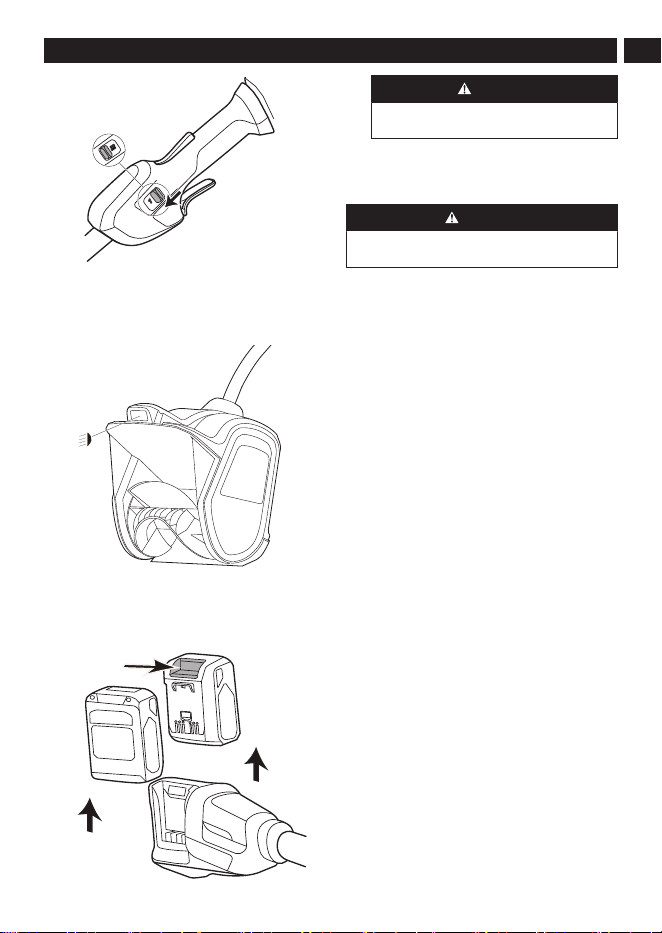

6.4 LED Headlights...............................9

6.5 Stop the product............................. 9

6.6 Cold weather operation...................9

6.7 Prevent freeze-up after use............ 9

6.8 Recommendations for

effective snow throwing...................9

7 Maintenance......................... 10

7.1 Maintenance schedule..................10

7.2 General inspection........................10

7.3 Clean the product......................... 10

7.4 Clean the battery and battery

charger..........................................11

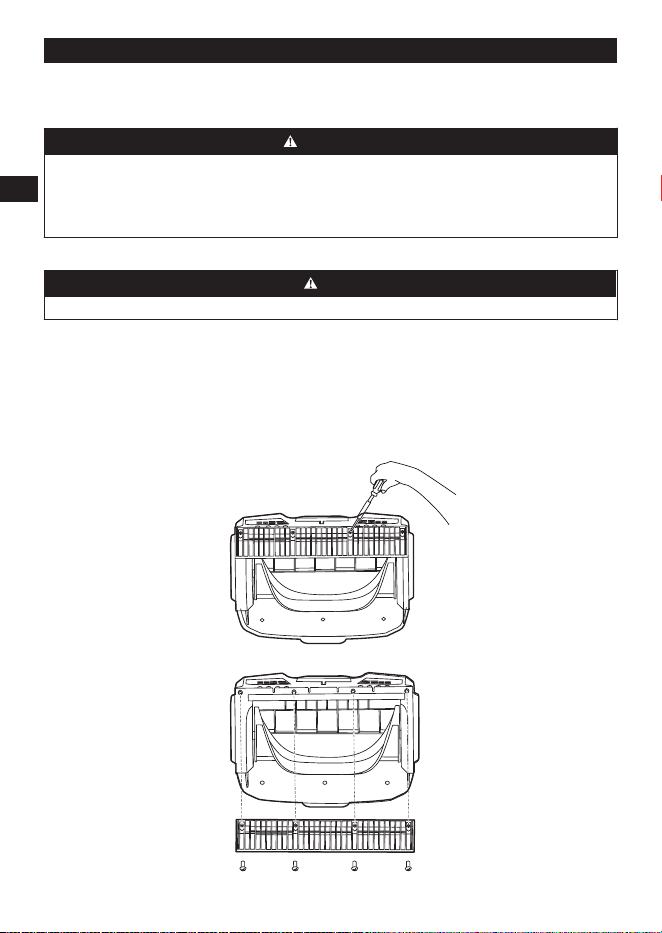

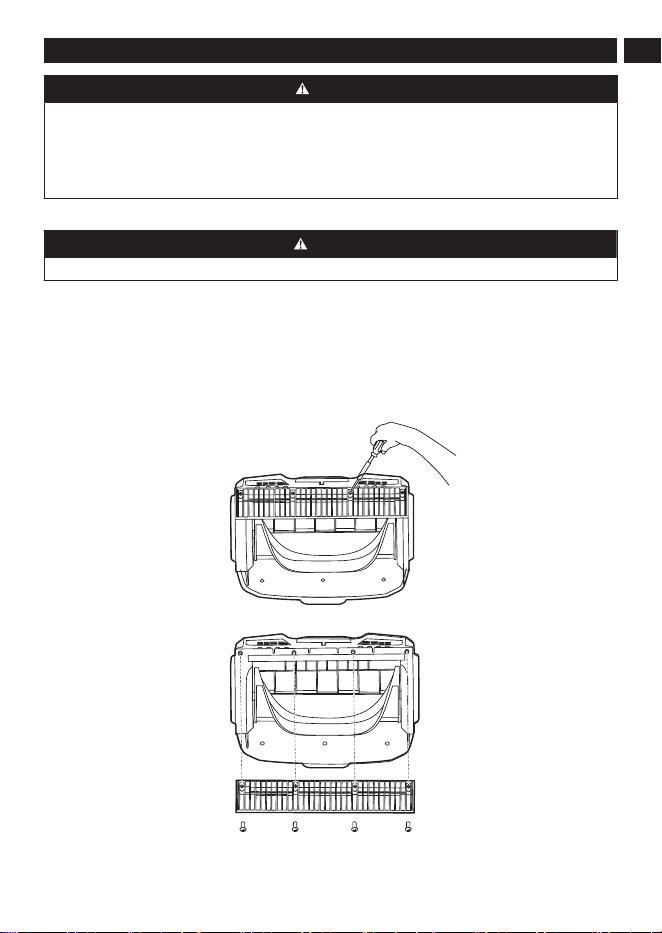

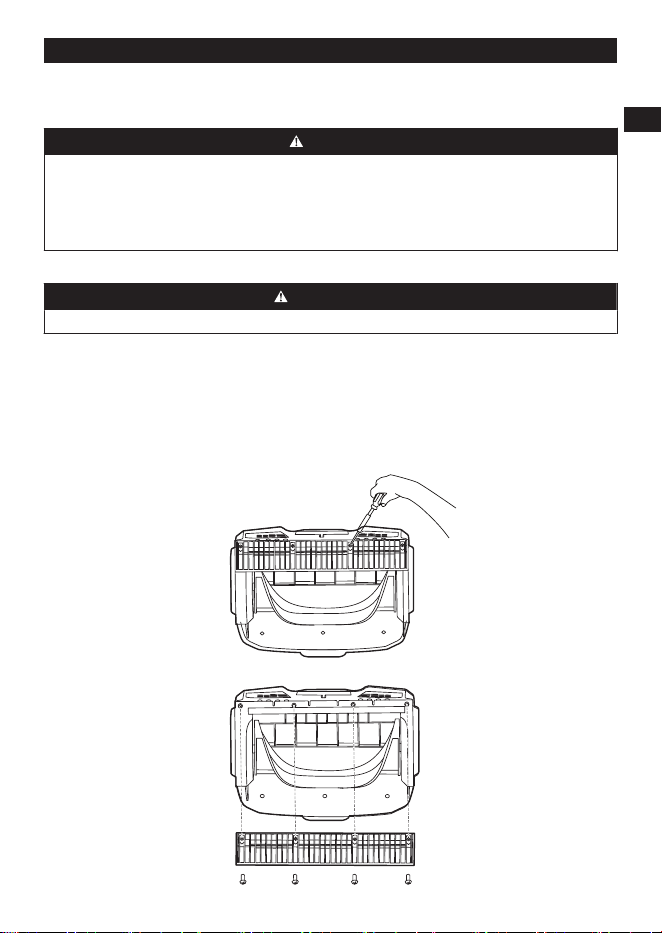

7.5 Replace the scraper......................11

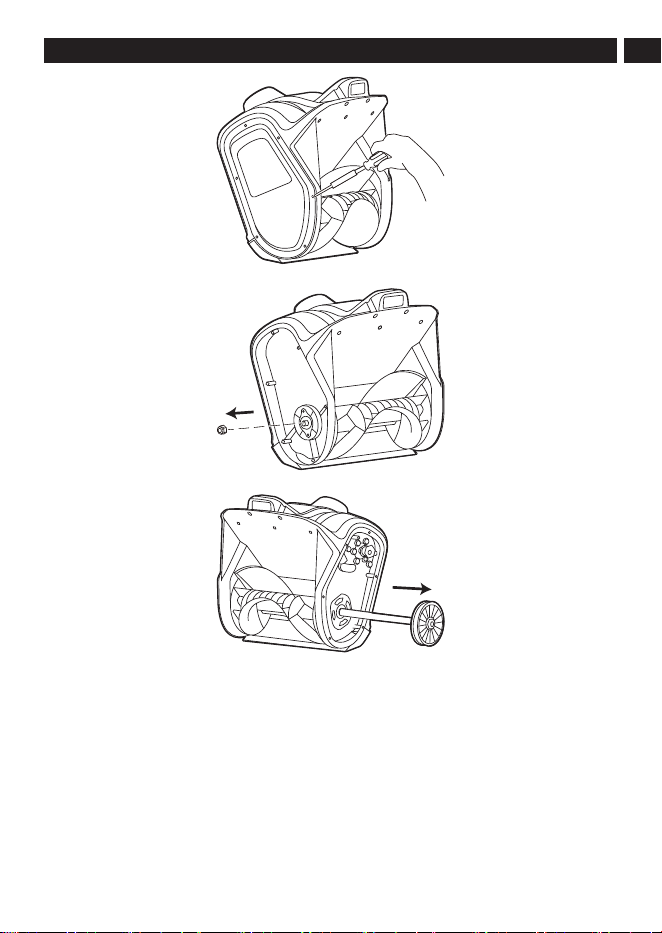

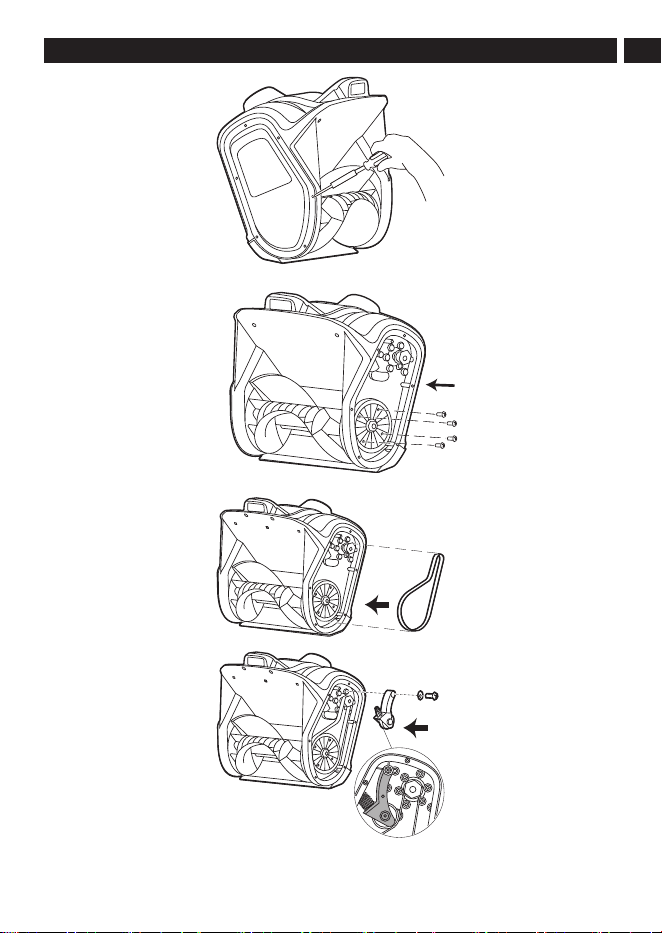

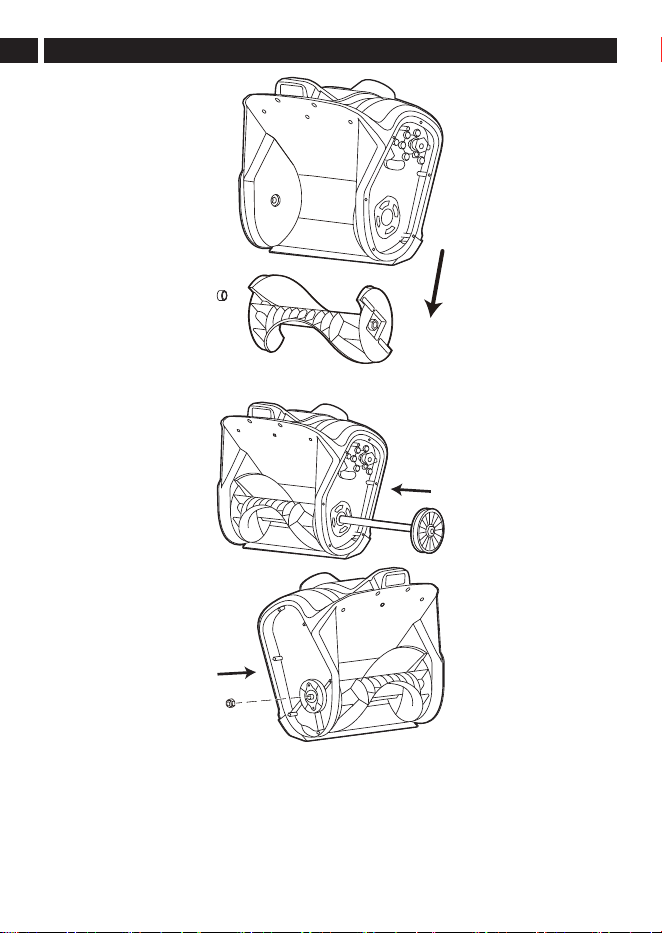

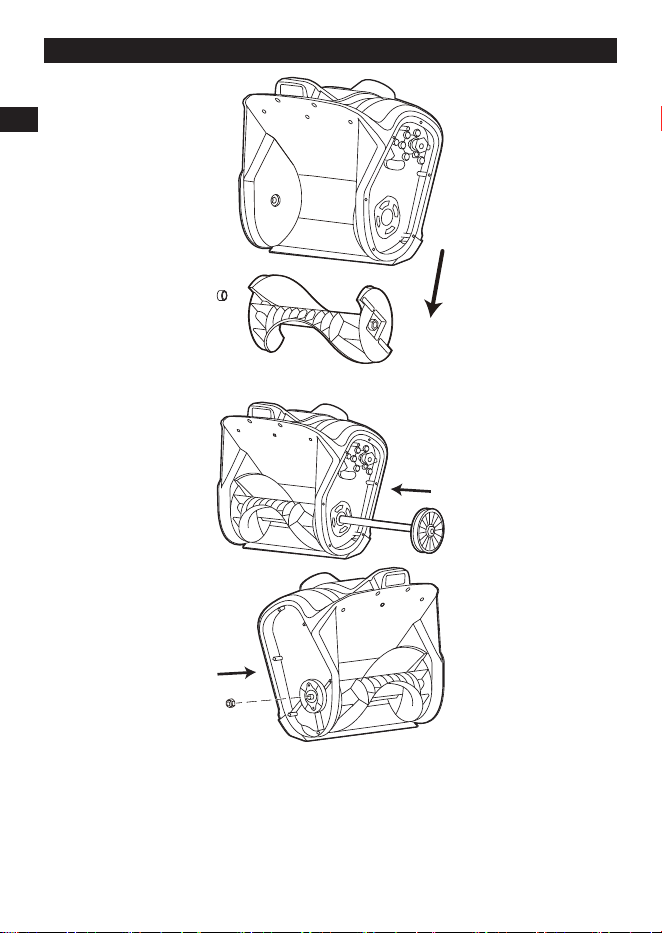

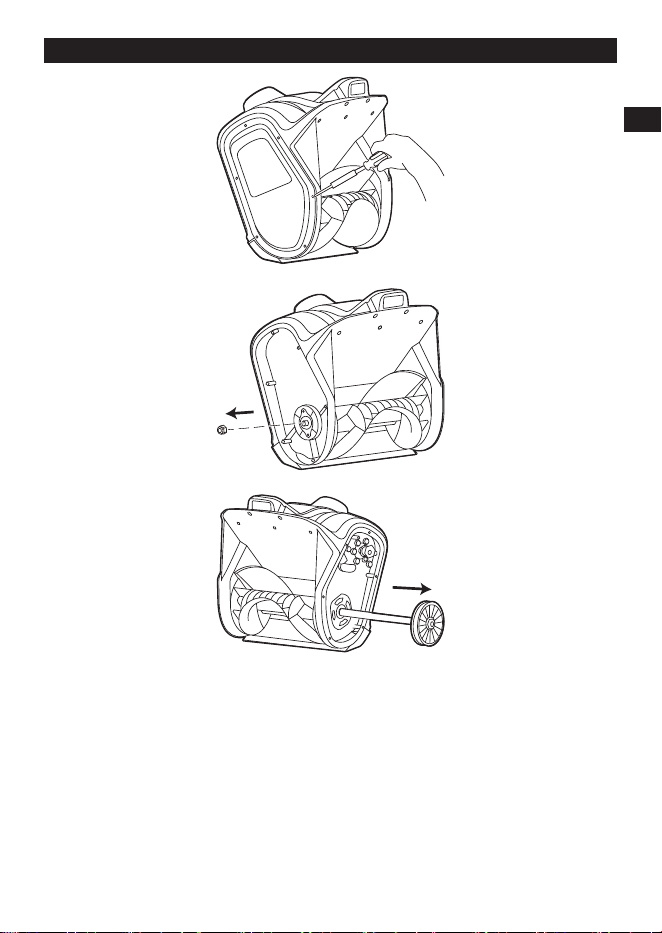

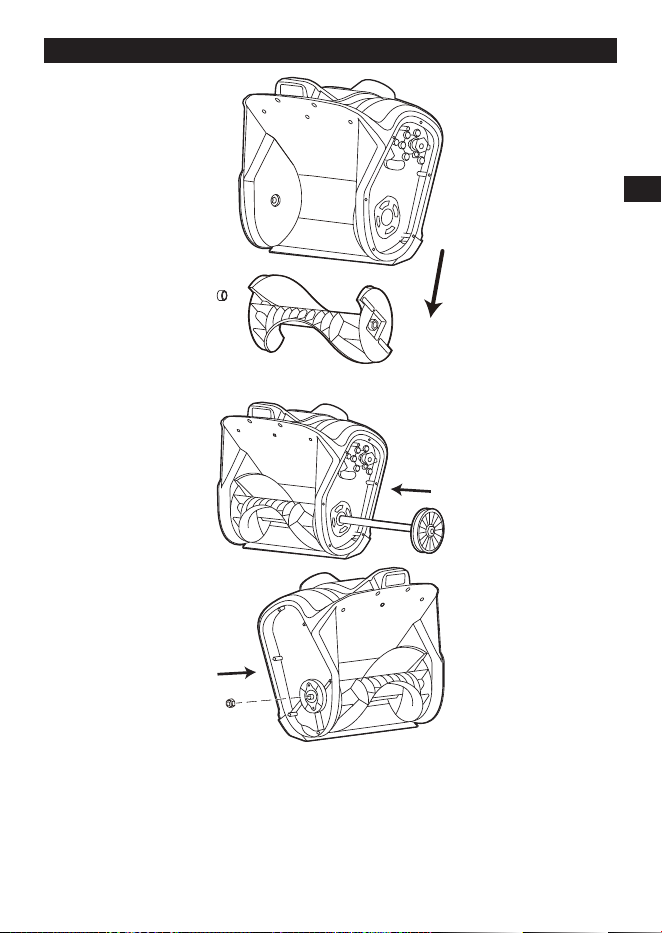

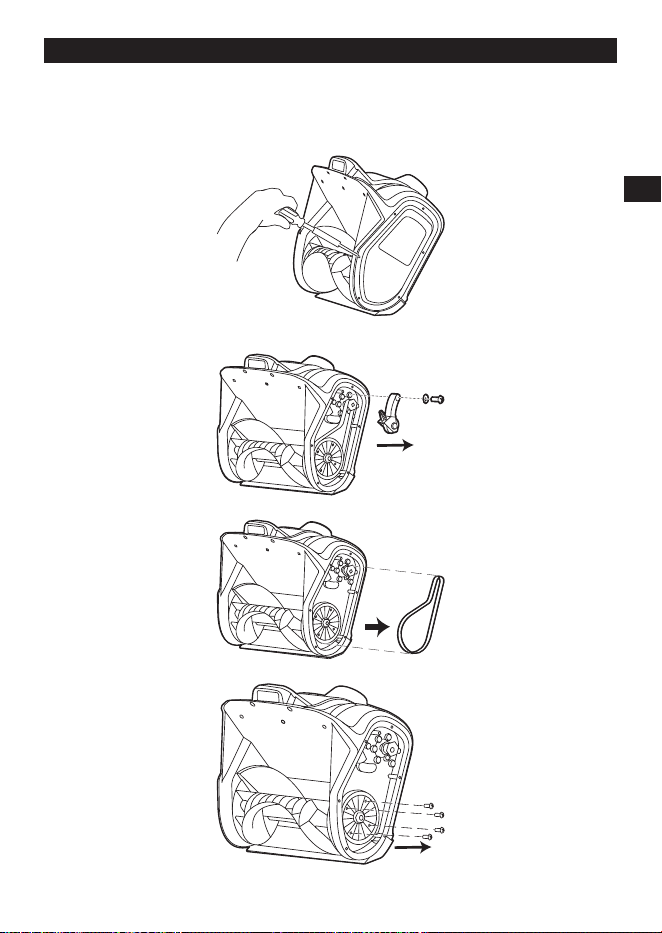

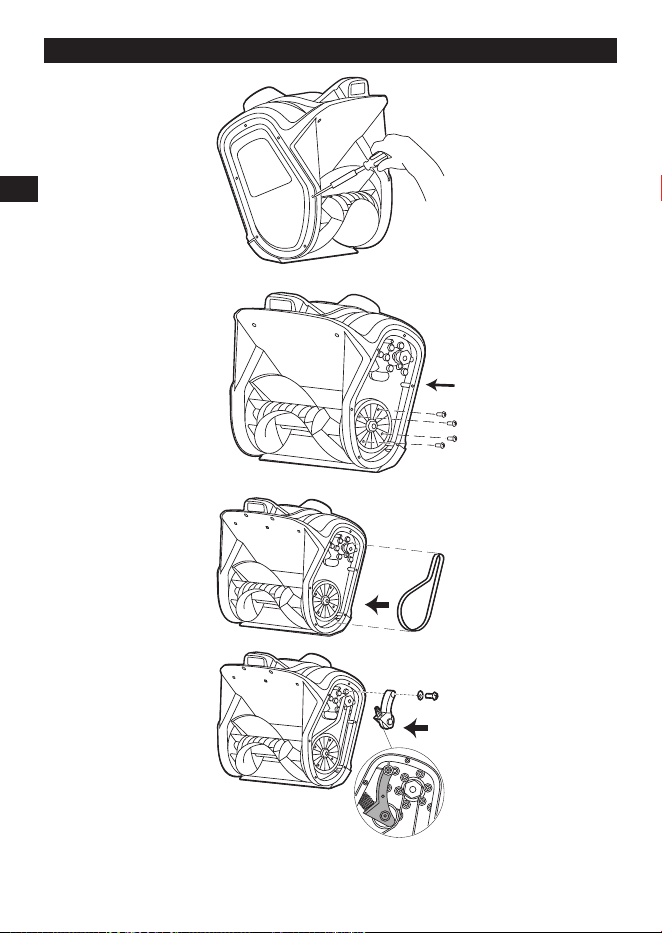

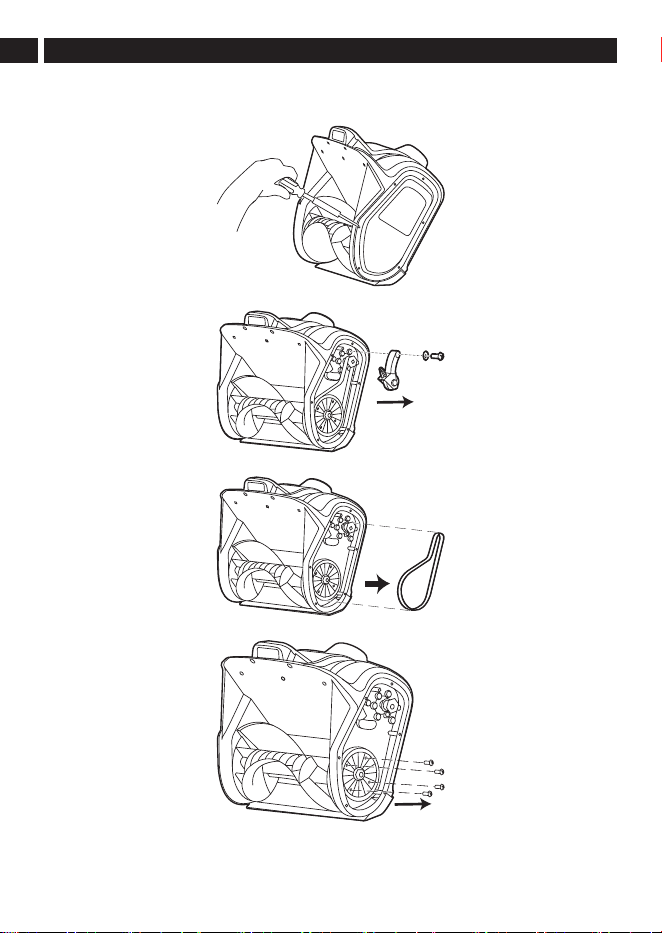

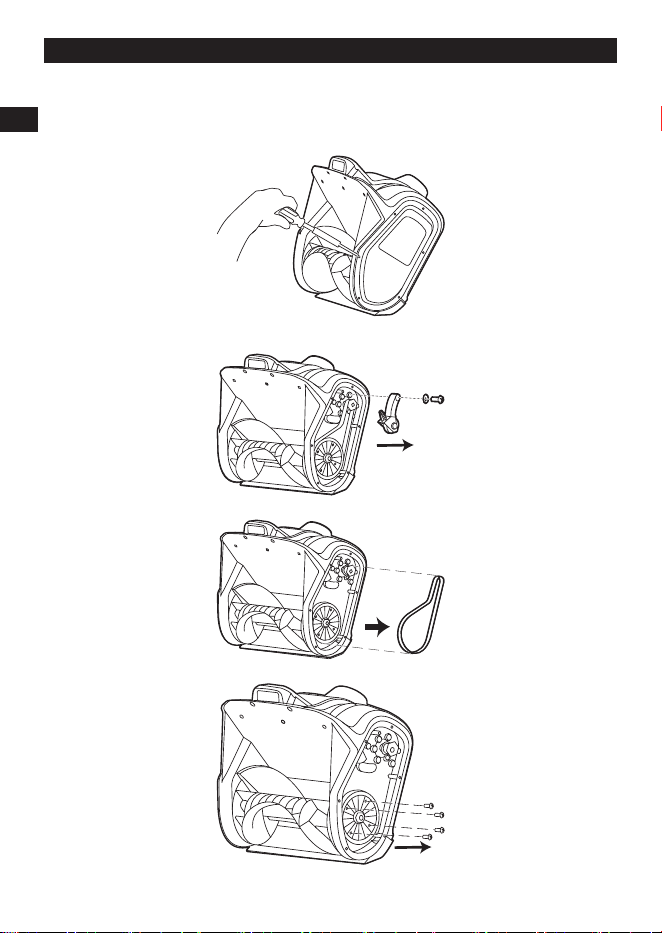

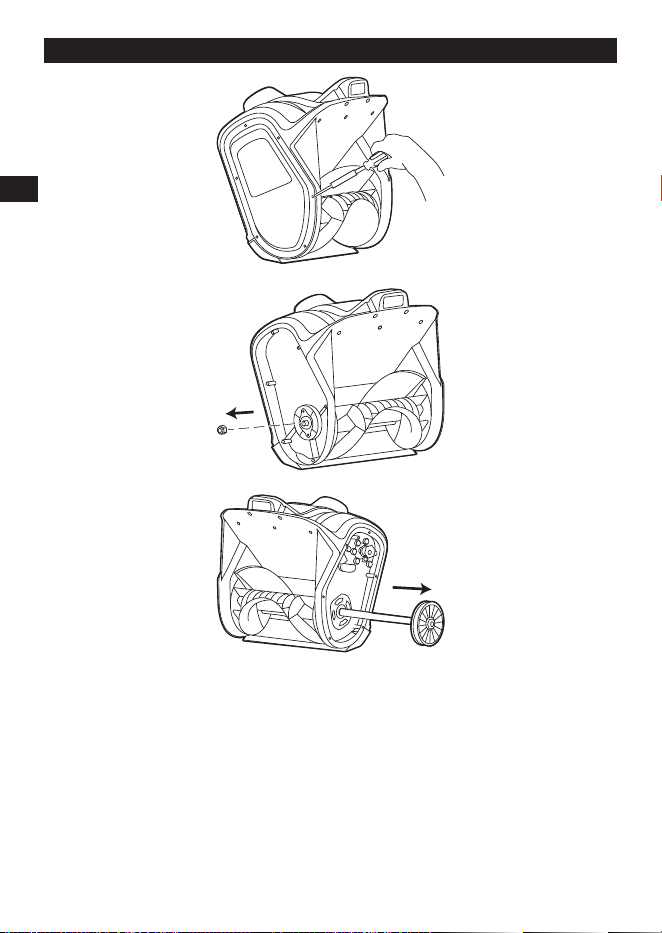

7.6 Replace the impeller..................... 12

8 Transportation, storage,

and disposal......................... 16

8.1 Transportation...............................16

8.2 Disposal of the battery,

battery charger, and product.........16

9 Troubleshooting...................16

10 Technical data...................... 17

11 Recommended ambient

temperature ranges:............ 17

12 Limited warranty.................. 17

English

1 INTRODUCTION

1.1 PRODUCT DESCRIPTION

This product is a battery-powered snow shovel that is

used to remove snow from the ground.

We are committed to continuously improving our

products, and reserve the right to modify the design

and appearance without prior notice.

1.2 INTENDED USE

This product is designed for snow removal on fields,

roads, walkways, and driveways. It should not be used

to clear other types of material.

Do not operate the product in snowy areas with

excessive debris, dirt, or stones. Avoid usage on

slopes exceeding 20°.

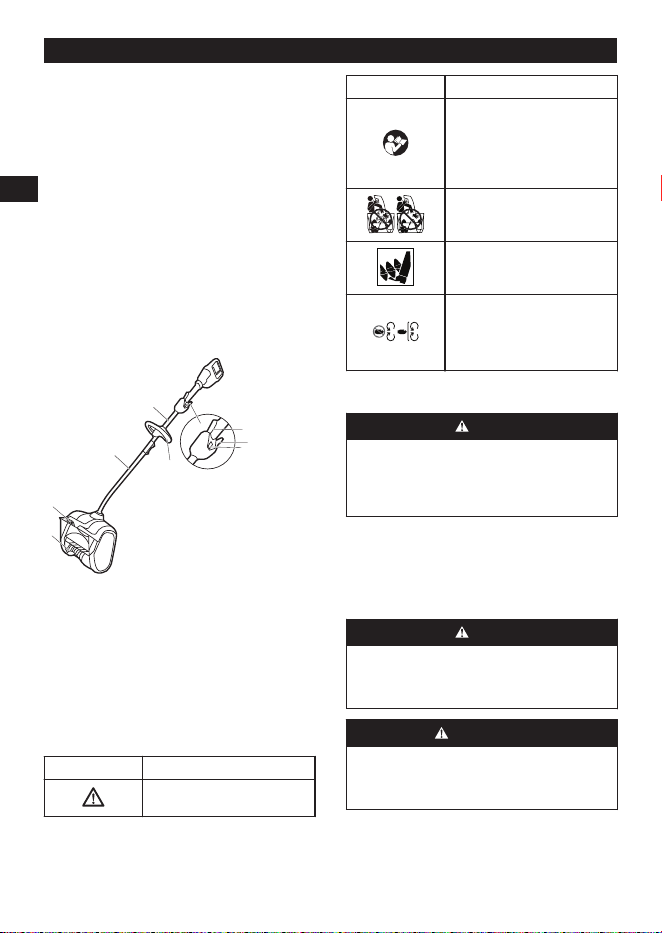

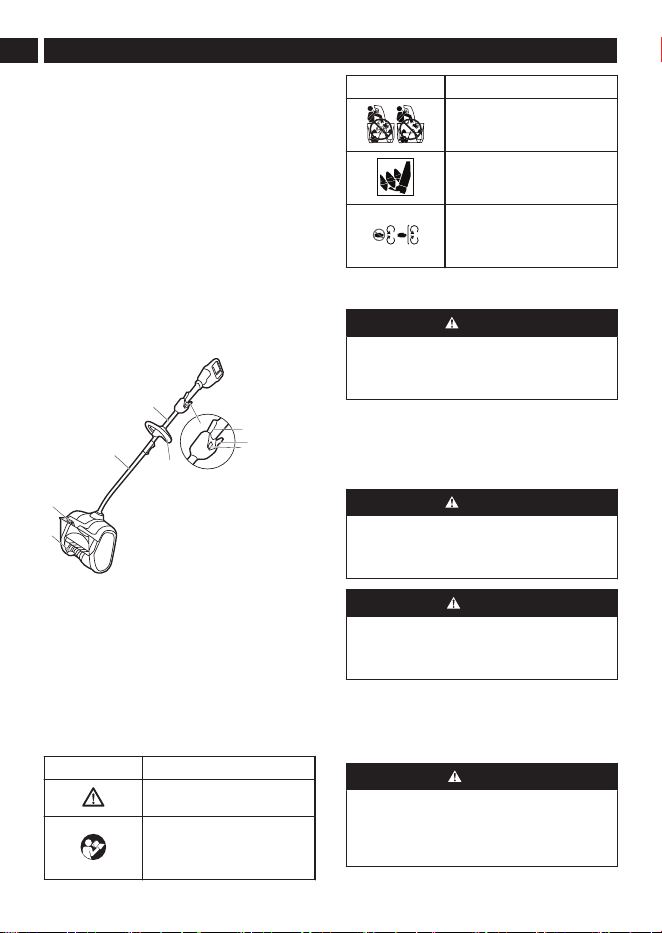

1.3 OVERVIEW

Safety-lock button

Trigger

Speed switch

Auxiliary handle

Impeller

LED light

Lower shaft

Upper shaft

1.4 SYMBOLS ON THE PRODUCT

Symbol Explanation

Precautions that involve your

safety.

Carefully read and understand

instructions before operating the

product and follow all warnings

and safety instructions.

Symbol Explanation

Keep hands away from the rotat-

ing impeller.

Keep feet away from the rotating

impeller.

Do not modify or remove any

safety hardware while the prod-

uct is running. Keep clear of any

moving parts.

1.5 CALIFORNIA PROPOSITION 65

WARNING

THIS PRODUCT CONTAINS OR EMITS A

CHEMICAL KNOWN TO THE STATE OF

CALIFORNIA TO CAUSE CANCER OR BIRTH

DEFECTS OR OTHER REPRODUCTIVE HARM.

2 SAFETY

2.1 SAFETY DEFINITIONS

Warnings, cautions, and notes are used to point out

especially important parts of the manual.

WARNING

THERE IS A RISK OF INJURY OR DEATH FOR

THE OPERATOR OR BYSTANDERS, IF THE

INSTRUCTIONS IN THE MANUAL ARE NOT

OBEYED.

CAUTION

THERE IS A RISK OF DAMAGE TO THE

PRODUCT, OTHER MATERIALS, OR THE

ADJACENT AREA, IF THE INSTRUCTIONS IN

THE MANUAL ARE NOT OBEYED.

Note: Used to give more information that is

necessary in a given situation.

2.2 SAFE OPERATION PRACTICES FOR

SNOW BLOWERS AND SNOW SHOVEL

DANGER

This snow blower has the potential to cause

severe injury, including amputation of hands and

feet, as well as the ejection of objects. Failure to

adhere to the following safety instructions may

lead to serious harm.

English

2.2.1 BATTERY TOOLS USE AND CARE

WARNING

Read all safety warnings and instructions. Failure to

follow the warnings and instructions may result in

electric shock, fire and/or serious injury.

• Prevent unintentional starting. Ensure the switch

is in the off-position before connecting to battery

pack, picking up or carrying the product. Avoid

carrying the product with your finger on the switch

or powering it with your finger on the switch, as this

can lead to accidents.

• Disconnect the battery pack from the product before

making any adjustments, changing accessories, or

storing product. Such preventive safety measures

reduce the risk of starting the product accidentally.

• When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys,

nails, screws or other small metal objects, that can

make a connection from one terminal to another.

Shorting the battery terminals together may cause

burns or a fire.

• Avoid contact with liquid that may be ejected from

the battery under abusive conditions. If contact

occurs, flush with water and seek medical help if

it gets into the eyes. Ejected liquid from the battery

can cause irritation or burns.

• Do not use a battery pack or product that

is damaged or modified. Damaged or modified

batteries may exhibit unpredictable behavior

resulting in fire，explosion, or risk of injury.

• Do not expose a battery pack or product to fire or

excessive temperature. Temperatures above 265 °F

(130 °C) can cause explosion.

• Follow all charging instructions and do not charge

the battery pack or product outside of the

temperature range specified in the instructions.

Charging improperly or at temperatures outside of

the specified range may damage the battery and

increase the risk of fire.

• For service or repairs, consult your nearest service

center that will use identical replacement parts to

ensure the safety of the product.

• Do not modify or attempt to repair the product or the

battery pack (as applicable) except as indicated in

the instructions for use and care.

2.2.2 FOR ALL SNOW BLOWERS

• Do not use on graveled surfaces unless the snow

blower is adjusted for such a surface in accordance

with the operator’s manual.

• Keep children away - Children and bystanders

should remain at a safe distance while operating the

product.

• Dress Appropriately - Avoid wearing loose clothing

or jewelry that can get caught in moving parts. It

is recommended to wear protective footwear when

using this product.

• Operation of the snow blower in the hand-held

position is unsafe, except in accordance with the

special instructions for such use provided in the

operator’s manual.

• Keep hands away from moving parts.

• Keep guards in place and in working order.

• Avoid Overexerting the Product - The product

performs better and safer when operated at its

designated rate.

• Don’t Overreach – Keep proper footing and balance

at all times

• If the snow blower strikes a foreign object follow

these steps:

1. Stop snow blower. Release the switch.

2. Remove the battery pack.

3. Inspect for damage.

4. Repair any damage before restarting and

operating the snow blower.

• Disconnect Snow Blower– Disconnect the snow

blower from the battery pack when not in use,

before servicing, or changing accessories.

• Store Idle Snow Blowers Indoors.

• Maintain Snow Blowers With Care – Follow

instructions for lubricating and changing

accessories.

2.2.3 TRAINING

• Read the operating and service instruction manual

carefully. Be thoroughly familiar with the controls

and the proper use of the product. Know how to stop

the product and disengage the controls quickly.

• Ensure that only trained individuals operate the

power mower, and never allow children to use it.

• Keep a clear area of operation, free from any

individuals, especially small children and pets.

• Exercise caution to avoid slipping or falling,

especially when operating in reverse.

2.2.4 PREPARATION

• Thoroughly inspect the area where the product is

to be used and remove all doormats, sleds, boards,

wires, and other foreign objects.

• Do not operate the product without wearing

adequate winter garments. Wear protective footwear

to improve footing on slippery surfaces.

• Adjust the collector housing height to clear gravel or

crushed rock surface.

• Never attempt to make any adjustments while

the product is running (except where specifically

recommended by manufacturer).

English

• Always wear safety glasses or eye shields during

operation or while making adjustments or repairs

to protect eyes from foreign objects that may be

thrown from the product.

2.2.5 OPERATION

• Do not put hands or feet near or under rotating

parts. Keep clear of the discharge opening at all

times.

• Exercise extreme caution when operating on or

crossing gravel drives, walks, or roads. Stay alert

for hidden hazards or traffic.

• If the product strikes a foreign object, turn the snow

shovel off and remove the battery pack, and then

inspect it for damage. Repair any damage before

restarting and using the snow shovel.

• If the product should start to vibrate abnormally,

stop the engine（product） and carefully inspect the

product. Vibration is generally a warning of trouble.

• Power off the product whenever you leave the

operating position, before unclogging the collector/

impeller housing or discharge guide, and when

making any repairs, adjustments, or inspections.

• When cleaning, repairing, or inspecting, make

certain the collector/impeller and all moving parts

have stopped moving.

• Exercise extreme caution when operating on slopes.

• Never operate the snow blower without proper

guards, and other safety protective devices in place

and in working order.

• Never direct the discharge toward people or areas

where property damage can occur. Keep children

and others away.

• Do not overload the product capacity by attempting

to clear snow at too quickly.

• Never operate the product at high transport

speeds on slippery surfaces. Exercise caution when

reversing.

• Make sure to power off when snow blower is

transported or not in use.

• Use only attachments and accessories approved

by the manufacturer (such as wheel weights,

counterweights, or cabs).

• Never operate the snow blower without good

visibility or light. Always be sure of your footing, and

keep a firm hold on the handles. Walk, don't run.

• Never touch a hot engine or muffler.

• Never use your body parts to clear the discharge

chute.

• Sudden contact with the rotating impeller inside the

discharge chute is the most common cause of injury

associated with snow blowers. Never use your hand

to clean out the discharge chute.

To clear the chute:

1. SHUT THE ENGINE (Motor) OFF!

2. Wait 10 seconds to be sure the impeller blades

have stopped rotating.

3. Always use a clean-out tool, not your hands.

2.2.6 MAINTENANCE AND STORAGE

• Check shear bolts and other bolts before and after

every use for proper tightness to be sure the product

is in safe working condition.

• Always refer to owner’s guide instructions for

important details if the snow blower is stored for an

extended period.

• Maintain or replace safety and instructions labels, as

necessary.

• Run the product a few minutes after throwing snow

to prevent freeze-up of the collector/impeller.

3 SAFETY FEATURES ON THE PRODUCT

WARNING

CAREFULLY READ AND UNDERSTAND THE

SAFETY PRECAUTIONS BELOW BEFORE USING

THE PRODUCT.

• Ensure that the safety hardware on the product is

functioning properly before use.

• Regularly inspect the safety hardware, and if any

defects are found, please contact your nearest

service center immediately.

4 SAFETY INSTRUCTIONS FOR

MAINTENANCE

• Make sure to stop the motor before you do any

maintenance on the product.

• Impeller blades are sharp. Wear protective gloves

when doing any blade maintenance.

• Only use accessories that have been approved by

the manufacturer. Do not modify the product in any

way. Using unofficial or third-party accessories can

result in serious injury or death.

• Failure to perform maintenance correctly and

regularly increases the risk of injury and damage to

the product.

• Only carry out maintenance tasks as outlined in

the operator's manual. All other servicing should be

performed by an authorized service center.

• Regular servicing of the product should be carried

out by an approved service center.

• Replace any damaged, worn, or broken parts

promptly to maintain the safety and functionality of

the product.

Save these instructions

5 ASSEMBLY

This section describes how to assemble and adjust the

product.

English

WARNING

CAREFULLY READ AND UNDERSTAND THE

SAFETY CHAPTER AND THE ASSEMBLY

INSTRUCTIONS BEFORE YOU ASSEMBLE THE

PRODUCT.

5.1 ASSEMBLE THE SHAFT

1. Loosen the screw on the coupler with the hex

wrench.

2. Push in the release button (1) on the lower shaft.

3. Align the release button with the mounting hole

(2) and slide the two shafts together.

CAUTION

EXERCISE CAUTION WHILE SLIDING THE TWO

SHAFTS TOGETHER TO PREVENT ANY RISK OF

PINCHING YOUR HANDS OR FINGERS.

4. Turn the lower shaft until the button locks into the

mounting hole.

5. Securely tighten the screw with the hex wrench.

Note: When properly assembled, the upper and lower

shaft should not separate when pulled.

WARNING

CAREFULLY FOLLOW THE ASSEMBLY

INSTRUCTIONS AS DESCRIBED ABOVE.

FAILURE TO DO SO MAY LEAD TO THE

PRODUCT SEPARATING, WHICH INCREASES

THE RISK OF PERSONAL INJURY.

5.2 ATTACH THE AUXILIARY HANDLE

1. Install the auxiliary handle on the shaft.

2. Place the lower clamp (2) into the slot on the

auxiliary handle.

3. Install the screw (3) and the knob (1) . Do not fully

tighten.

English

4. Adjust the auxiliary handle to desired position.

5. Securely tighten the wing bolt.

6 OPERATION

This section describes how to operate the product.

WARNING

CAREFULLY READ AND UNDERSTAND

THE SAFETY CHAPTER AND OPERATION

INSTRUCTIONS BEFORE YOU OPERATE THE

PRODUCT.

6.1 BEFORE USING THE PRODUCT

6.1.1 CONNECT THE BATTERY CHARGER

1. Connect the battery charger to the voltage and

frequency that is specified on the rating plate.

2. Refer to the Battery Charger Operator Manual for

information about how to use the battery charger.

6.1.2 CHARGE THE BATTERY

Refer to the Battery Charger Operator Manual for

information about how to use the battery charger.

6.1.3 BATTERY INFORMATION

Refer to the Battery Operator Manual for information

about how to use the battery.

6.2 CONNECT THE BATTERY TO THE

PRODUCT

WARNING

ONLY USE THE ORIGINAL BATTERY WITH THE

PRODUCT.

1. Make sure that the battery is fully charged.

2. Push each battery into the battery compartment.

The battery locks into position when you hear a

click.

CAUTION

IF THE BATTERY DOES NOT FIT EASILY INTO

THE BATTERY HOLDER, IT MAY NOT BE

INSTALLED CORRECTLY, WHICH CAN CAUSE

DAMAGE TO THE BATTERY AND/OR THE

PRODUCT.

3. Make sure that the battery is installed securely.

6.3 START THE PRODUCT

1. Simultaneously push the safety-lock button (1)

and pull the trigger (2).

2. Adjust the speed according to the snow

conditions by sliding the speed switch.

English

6.4 LED HEADLIGHTS

1. The LED headlights will automatically activate

when the product is turned on and deactivate

when the product is turned off.

6.5 STOP THE PRODUCT

1. Release the trigger.

2. Push the battery release button and pull out the

batteries to fully stop its operation.

WARNING

WAIT UNTIL THE MOTOR STOPS BEFORE

YOU REMOVE THE BATTERY.

6.6 COLD WEATHER OPERATION

The safe battery operation temperature ranges from

1°F (-17°C) to 113°F (45°C).

WARNING

DO NOT STORE OR CHARGE BATTERY

OUTSIDE.

Battery must be charged and stored indoors before

using the product.

If the product does not start:

1. Remove the battery from the product.

2. Charge the battery for up to 15 minutes in a warm

area, or until the charging light turns green.

3. Reinstall the battery in the unit.

6.7 PREVENT FREEZE-UP AFTER USE

Note: Controls and moving parts may become

obstructed by ice. Avoid applying excessive force

to the controls. If a control or part becomes

unresponsive, start the motor and allow it to run for

a few minutes.

• Start the motor and let it run for a few minutes. Stop

the engine and wait for all moving parts to come to a

complete stop.

• Remove snow and loose ice from the product

exterior and base of the discharge chute.

• Rotate the chute deflector to the left and right to

remove ice and water.

• Press the safety switch button.

6.8 RECOMMENDATIONS FOR EFFECTIVE

SNOW THROWING

• Adjust the speed of the product according to the

snow conditions using the drive speed control lever.

Ensure that the product evenly throws snow.

• It is recommended to remove snow promptly after it

falls for easier and more efficient clearing.

• Whenever possible, throw snow downwind for

optimal results.

• The scraper bar can be reversed when it becomes

worn almost to the edge of the housing. Replace the

scraper bar if it is damaged or worn on both sides.

• Avoid operating the chute deflector if it is clogged.

• In the event that the product does not move forward

due to unforeseen circumstances, immediately

release the bail lever or press the safety switch

button to stop the product.

English

7 MAINTENANCE

IMPORTANT

Carefully read and understand the safety regulations and the maintenance instructions before you clean, repair, or

do any maintenance on the product (Reference Safety regulations and maintenance instructions).

WARNING

• REMOVE BATTERY OR BATTERIES FROM THE PRODUCT BEFORE YOU DO ANY MAINTENANCE.

• FAILURE TO FOLLOW PROPER MAINTENANCE SERVICE, USING THIRD-PARTY REPLACEMENT

PARTS, OR MODIFYING/REMOVING COMPONENTS CAN RESULT IN INJURY TO THE USER.

7.1 MAINTENANCE SCHEDULE

The maintenance intervals are based on the assumption of daily product usage. However, if the product is not used

on a daily basis, the maintenance intervals may need to be adjusted accordingly.

Each use Monthly Each season

Perform a general inspection of the product. ×

Clean the product. ×

Ensure that nuts and screws are securely tightened. ×

Ensure that safety hardware is not defective. ×

Inspect the bail lever. ×

Check that the safety switch button is working cor-

rectly and not defective.

Remove clogging, foreign objects in impeller. ×

Examine the battery for any damage. ×

Ensure that the battery is charging properly. ×

Check that the release buttons on the battery are

working properly and that the battery locks into the

product securely.

Inspect the battery charger for any damage and en-

sure it is operating correctly.

Check the connections between the battery and the

product, as well as the connection between the bat-

tery and the battery charger.

7.2 GENERAL INSPECTION

• Check and tighten all nuts and screws on the product.

• Make sure to properly route and secure all cables to prevent them from being damaged.

7.3 CLEAN THE PRODUCT

Clean the product after each use with water, neutral detergent, and a soft cloth.

English

CAUTION

• KEEP WATER AWAY FROM BATTERY COMPARTMENT WHILE WASHING TO AVOID DAMAGING THE

ELECTRICAL COMPONENTS.

• DO NOT CLEAN WITH ALCOHOL, GASOLINE, ACETONE, OR OTHER CORROSIVE/VOLATILE

SOLVENTS. THESE SUBSTANCES MAY DAMAGE THE EXTERNAL AND INTERNAL STRUCTURE OF

YOUR MOWER.

• DO NOT RUB WITH SANDPAPER OR METAL BRUSH.

7.4 CLEAN THE BATTERY AND BATTERY CHARGER

WARNING

DO NOT CLEAN THE BATTERY OR THE BATTERY CHARGER WITH WATER.

• Make sure that the battery and the battery charger and battery compartment are all clean and dry before

you insert the battery into the battery charger.

• Clean the battery terminals with a soft and dry cloth.

• Clean the surface of the battery and the battery charger with a soft and dry cloth.

7.5 REPLACE THE SCRAPER

1. Place the product on a flat, level surface.

2. Remove the 4 screws below the impeller that attach the scraper to the product.

3. Remove the worn scraper.

4. Install the new scraper.

5. Insert and securely tighten the 4 screws.

English

7.6 REPLACE THE IMPELLER

1. Remove 6 screws on the right side cover.

2. Pull the belt tensioner away from the engine pulley. Do not lose or misplace the washer, spring and screw.

3. Remove the belt.

4. Remove the 4 screws, securing the circular pulley assembly.

5. Remove the 6 screws on the left side cover.

English

6. Remove the nut on the left side plate.

7. Remove the impeller shaft with pulley assembly attached.

8. Remove the damaged impeller. Do not lose or misplace the small shaft sleeve from the left side of the shaft.

English

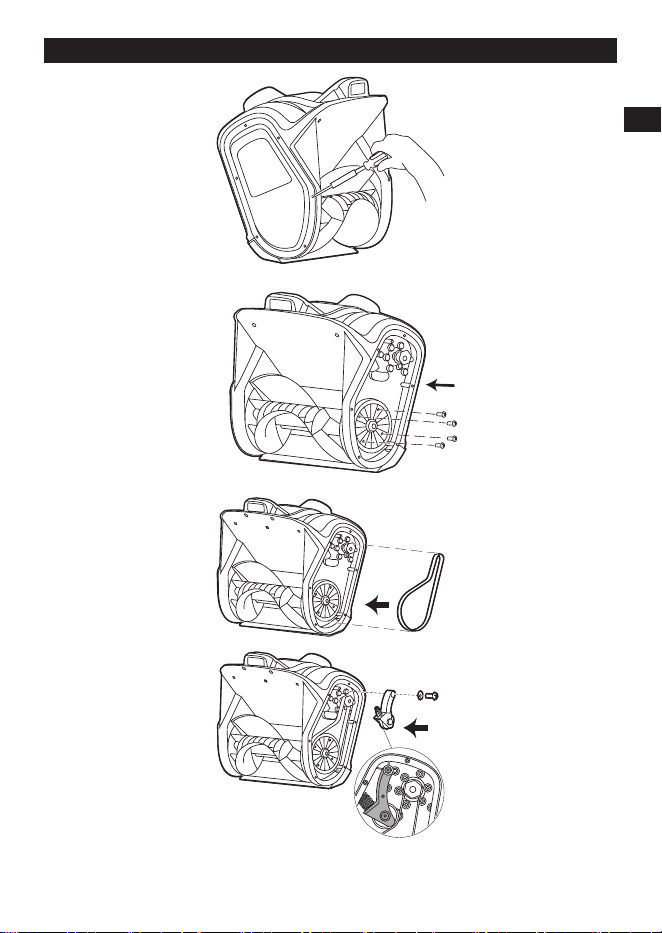

9. Insert the impeller shaft with pulley assembly attached through the new impeller. Make sure to install the small

shaft sleeve on the left side of the shaft.

10. Mount and securely tighten the nut on the left side plate assembly. Mount the left side cover, then insert and

securely tighten the 6 screws.

English

11. Insert and securely tighten the 4 screws on the circular pulley assembly.

12. Install the belt and the belt tensioner.

13. Insert and securely tighten the 6 screws on the right side cover.

English

8 TRANSPORTATION, STORAGE, AND

DISPOSAL

8.1 TRANSPORTATION

• Any removable (electronic) parts, such as the

charger and battery, should always be disconnected

before transport.

• Avoid transporting the product in bad weather

conditions when possible.

• Make sure to adequately cover any exposed

electronic parts if transportation in adverse weather

conditions is unavoidable.

• Use tape on open contacts of the battery and

ensure it is securely stowed to prevent movement.

• High speeds, along with wind, and rain may force

moisture into the electronic components, which

can lead to temporary malfunctions or permanent

defects.

• In case of malfunction occurring after transport in

such conditions, remove the battery and allow all

parts to air-dry when you reach your destination.

8.2 DISPOSAL OF THE BATTERY, BATTERY

CHARGER, AND PRODUCT

Symbols on the product or the package of the product

mean that the product is not domestic waste. Recycle

it at a recycling station for electrical and electronic

equipment. This helps to prevent damage to the

environment and to persons.

Get in touch with your local authorities, domestic waste

service, or your dealer for more information about how

to recycle your product.

9 TROUBLESHOOTING

Problem Possible

cause

Solution

The auxiliary

handle is loose

or not posi-

tioned correctly.

The bolts are

not installed

correctly.

Adjust the

height of the

handle and

make sure that

the knobs and

bolts are

aligned correct-

ly.

The product

does not start.

The battery is

not charged.

Charge the bat-

tery by following

the procedures

in the battery

and charger

manual.

The switch is

defective.

Have the switch

replaced by an

authorized serv-

ice center.

Battery is too

cold.

Remove battery

from the snow

shovel. Insert

battery on

charger and al-

low to charge

for 10 minutes

or until the

changing light

turns green. Re-

move from

charger and in-

stall in snow

shovel for use.

Battery may re-

quire service or

replacement.

Call toll free

helpline, at

1-888-909-6757

or replace bat-

tery.

The engine is

on, but the im-

The belt is dam-

aged.

Replace the

belt.

English

Problem Possible

cause

Solution

peller does not

turn.

A thin layer of

snow stays be-

hind.

The scraper is

damaged.

Replace the

scraper.

* If you cannot find the solution to these problems, call

1-888-909-6757.

10 TECHNICAL DATA

Voltage 48 V

No load speed 2000/2500RPM

Clearing width 12 in (30 cm)

Clearing depth 8 in (20.3 cm)

Impeller size 11 in (27.8 cm)

Battery BAG702, LB24A040 and

other BAG series

Charger CAG817 and other CAG

series

11 RECOMMENDED AMBIENT

TEMPERATURE RANGES:

Situation Temperature

Product storage 1.4 ˚F (-17 ˚C) ~ 113 ˚F (45 ˚C)

Product operation 1.4 ˚F (-17 ˚C) ~ 113 ˚F (45 ˚C)

Battery charging 39 °F (4 °C) ~ 104 °F (40 °C)

Charger operation 39 °F (4 °C) ~ 104 °F (40 °C)

Battery discharg-

ing

1.4 ˚F (-17 ˚C) ~ 113 ˚F (45 ˚C)

Battery storage 32 °F (0 °C) ~ 113 °F (45 °C)

12 LIMITED WARRANTY

YEAR

ANS

AÑOS

LIMITED WARRANTY

GARANTIE LIMITÉE

GARANTÍA

LIMITADA

Greenworks hereby warranties this product, to the

original purchaser with proof of purchase, for a period

of three (3) years against defects in materials, parts

or workmanship. Greenworks, at its own discretion,

will repair or replace any and all parts found to be

defective, through normal use, free of charge to the

customer. This warranty is valid only for units which

have been used for personal use, that have not been

purchased or rented for industrial/commercial use, and

that have been maintained in accordance with the

instructions in the operator manual supplied with the

product when new.

ITEMS NOT COVERED BY WARRANTY:

1. Any part that has become inoperative due

to misuse, commercial use, abuse, neglect,

accident, improper maintenance, or alteration; or

2. The unit, if it has not been operated and/or

maintained in accordance with the operator

manual; or

3. Normal wear;

4. Routine maintenance items such as lubricants,

blade sharpening;

5. Normal deterioration of the exterior finish due to

use or exposure.

HELPLINE:

Warranty service is available by calling our toll-free

helpline at 1-888-909-6757.

TRANSPORTATION CHARGES:

Transportation charges for the movement of any power

equipment unit or attachment are the responsibility of

the purchaser. It is the purchaser’s responsibility to

pay transportation charges for any part submitted for

replacement under this warranty unless such return is

requested in writing by Greenworks.

USA address:

Greenworks Tools

P.O. Box 1238, Mooresville, NC 28115

Canadian address:

Greenworks Tools Canada, Inc.

P.O. Box 93095, Newmarket, Ontario, L3Y 8K3

Mexico address:

TECNOLOGIA CAMPO Y JARDIN S.A. DE C.V.

ADMINISTRADORES No. 5336 A, COL. ARCOS DE

GUADALUPE, ZAPOPAN , JALISCO , C.P. 45037

English

1 Introduction.......................... 19

1.1 Description du produit...................19

1.2 Utilisation conforme...................... 19

1.3 Aperçu général............................. 19

1.4 Symboles figurant sur la

machine........................................ 19

1.5 California Proposition 65...............19

2 Sécurité.................................19

2.1 Définitions de sécurité.................. 19

2.2 Pratiques d’utilisation de

sécurité pour les souffleuses

à neige et déneigeuses.................20

3 Fonctionnalités de

sécurité sur le produit......... 22

4 Instructions de sécurité

pour la maintenance............ 22

5 Assemblage..........................22

5.1 Assemblez l'arbre......................... 22

5.2 Attacher la poignée auxiliaire........23

6 Utilisation..............................23

6.1 Avant d’utiliser le produit...............23

6.2 Brancher la batterie à l’appareil.... 23

6.3 Démarrer la machine.................... 24

6.4 Phares avant DEL.........................24

6.5 Arrêter la machine.........................24

6.6 Utilisation par temps froid............. 24

6.7 Évitez que l'appareil ne gèle

après son utilisation...................... 25

6.8 Recommandations pour un

déneigement efficace....................25

7 Entretien............................... 26

7.1 Programme de maintenance........ 26

7.2 Inspection générale...................... 26

7.3 Nettoyage du produit.................... 27

7.4 Nettoyage de la batterie et du

chargeur de batterie......................27

7.5 Remplacez le grattoir....................27

7.6 Remplacez la turbine.................... 28

8 Transport, entreposage

et mise au rebut................... 32

8.1 Transport.......................................32

8.2 Mise au rebut de la batterie,

du chargeur de batterie et du

produit...........................................32

9 Dépannage............................32

10 Données techniques............33

11 Températures

ambiantes

recommandées :.................. 33

12 Garantie limitée....................33

Français

1 INTRODUCTION

1.1 DESCRIPTION DU PRODUIT

Ce produit est une souffleuse à neige alimentée par

batterie qui est utilisée pour enlever la neige.

Nous nous engageons à améliorer continuellement

nos produits et nous nous réservons le droit d'en

modifier la conception et l'apparence sans préavis.

1.2 UTILISATION CONFORME

Ce produit est pensé pour retirer la neige des champs,

routes, allées et chemins. Il ne doit pas être utilisé

pour d’autres types de matières.

N’utilisez pas le produit dans les zones enneigées

présentant un excès de débris, salissures ou pierres.

Évitez l’usage sur des pentes de plus de 20°.

1.3 APERÇU GÉNÉRAL

Bouton de verrouillage de sécurité

Gâchette

Interrupteur de vitesse

Poignée auxiliaire

Turbine

Lumière DEL

Arbre inférieur

Arbre supérieur

1.4 SYMBOLES FIGURANT SUR LA MACHINE

Symbole Explication

Précautions qui impliquent votre

sécurité.

Symbole Explication

Lisez attentivement et compre-

nez les instructions avant d’util-

iser le produit et respectez tous

les avertissements et toutes les

consignes de sécurité.

Gardez les mains à l'écart de la

turbine en rotation.

Gardez les pieds à l'écart de la

turbine en rotation.

Ne modifiez pas et ne retirez

pas les dispositifs de sécurité

lorsque l’appareil est en marche.

Ne vous approchez pas des

pièces mobiles.

1.5 CALIFORNIA PROPOSITION 65

AVERTISSEMENT

CE PRODUIT CONTIENT OU ÉMET UN

PRODUIT CHIMIQUE CONNU DANS L'ÉTAT

DE CALIFORNIE COMME ÉTANT UNE

CAUSE DE CANCER, DE MALFORMATIONS

CONGÉNITALES OU D'AUTRES PROBLÈMES DE

REPRODUCTION.

2 SÉCURITÉ

2.1 DÉFINITIONS DE SÉCURITÉ

Les avertissements, précautions et notes mettent

l'accent sur des parties spécialement importantes du

manuel.

AVERTISSEMENT

L’OPÉRATEUR OU LES BADAUDS SONT

EXPOSÉS À UN RISQUE DE BLESSURES,

PARFOIS MORTELLES, SI LES INSTRUCTIONS

DU MANUEL NE SONT PAS RESPECTÉES.

ATTENTION

LE PRODUIT, LE RESTE DU MATÉRIEL OU LA

ZONE ADJACENTE EST EXPOSÉ À UN RISQUE

DE DOMMAGES SI LES INSTRUCTIONS DU

MANUEL NE SONT PAS RESPECTÉES.

Note : Pour un complément d’information

nécessaire dans une situation donnée.

Français

2.2 PRATIQUES D’UTILISATION DE SÉCURITÉ

POUR LES SOUFFLEUSES À NEIGE ET

DÉNEIGEUSES

DANGER

Cette souffleuse à neige est capable de

causer des blessures graves, notamment une

amputation des mains et des pieds, ainsi

que l’éjection d’objets. Le non-respect des

instructions de sécurité suivantes peut causer

des blessures graves.

2.2.1 UTILISATION ET ENTRETIEN DES OUTILS

SUR BATTERIE

AVERTISSEMENT

Lisez tous les avertissements de sécurité et

toutes les instructions. Le non-respect de ces

avertissements et de ces instructions peut entraîner

un choc électrique, un incendie et/ou des blessures

graves.

• Évitez tout démarrage accidentel. Assurez-vous

que l’interrupteur est en position d’arrêt avant de

connecter le bloc-batterie, voire de soulever ou

transporter le produit. Évitez de porter le produit

avec votre doigt sur l'interrupteur ou sa mise sous

tension avec votre doigt sur l'interrupteur. C’est une

invitation aux accidents.

• Déconnectez le bloc-batterie du produit avant

d'effectuer des ajustements, de changer

d’accessoire ou de ranger le produit. Ces mesures

de sécurité préventives réduisent le risque de

démarrage accidentel du produit.

• Lorsque le bloc-batterie n'est pas utilisé, éloignez-

le des autres objets métalliques tels qu’attaches

trombones, pièces de monnaie, clés, clous, vis ou

autres petits objets métalliques qui peuvent établir

une connexion d'une borne à une autre. Le court-

circuitage des bornes de la batterie peut provoquer

des brûlures ou un incendie.

• Évitez tout contact avec du liquide qui pourrait être

éjecté de la batterie sous des conditions abusives.

En cas de contact, rincez à l'eau et faites appel

à un médecin si les yeux sont touchés. Le liquide

éjecté de la batterie peut causer des irritations ou

des brûlures.

• N'utilisez pas un produit ou un pack-

batterie endommagé ou modifié. Les batteries

endommagées ou modifiées peuvent présenter

un comportement imprévisible et provoquer un

incendie, une explosion ou un risque de blessure.

• N’exposez pas un produit ou un pack-batterie au feu

ou à une température excessive. Les températures

supérieures à 265 °F (130 °C) peuvent causer une

explosion.

• Suivez toutes les instructions de recharge et ne

rechargez pas le bloc-batterie ou le produit en

dehors de la plage de température spécifiée dans

ces instructions. Un rechargement incorrect ou à

des températures en dehors de la plage spécifiée

peut endommager la batterie et augmenter le risque

d'incendie.

• Pour l’entretien ou les réparations, consultez

votre centre d'entretien le plus proche qui pourra

employer des pièces de remplacement identiques

pour assurer la sécurité du produit.

• Ne modifiez pas ou n'essayez pas de réparer le

produit ou le pack-batterie (selon le cas) sauf si les

instructions d'utilisation et d'entretien l’indiquent.

2.2.2 POUR TOUTES LES SOUFFLEUSES À

NEIGE

• N’utilisez pas sur des surfaces en gravier à moins

que la souffleuse à neige ne soit ajustée pour

une telle surface conformément au manuel de

l’opérateur.

• Maintenez les enfants à l'écart - Les enfants comme

les badauds doivent rester à distance de sécurité

pendant l’utilisation du produit.

• Habillez-vous correctement - Évitez les vêtements

amples ou les bijoux qui pourraient se coincer dans

les pièces en mouvement. Il est recommandé de

porter des chaussures de protection pour utiliser ce

produit.

• L’utilisation de la souffleuse à neige en position

portable est dangereuse, sauf en cas d’usage

conforme avec les instructions spéciales pour cette

utilisation fournies dans le manuel de l’opérateur.

• Maintenez les mains éloignées des pièces en

mouvement.

• Gardez les gardes protectrices en place et en bon

état de fonctionnement.

• Évitez de forcer sur le produit - Le produit fonctionne

mieux et de manière plus sûre à son rendement

spécifique.

• Ne vous penchez pas trop – Gardez une posture et

un équilibre corrects à tout moment

• Si la souffleuse à neige heurte un corps étranger,

procédez comme suit :

1. Arrêtez la souffleuse à neige. Relâchez

l'interrupteur.

2. Retirez le bloc-batterie.

3. Vérifiez qu'elle n'est pas endommagée.

4. Réparez tout dommage avant de redémarrer et

d’utiliser la souffleuse à neige.

• Déconnectez la souffleuse à neige - Déconnectez

la souffleuse à neige du bloc-batterie lorsqu’elle

n’est pas utilisée, avant l’entretien ou pour changer

d’accessoire.

• Rangez les souffleuses à neige inutilisées à

l'intérieur.

Français

• Entretenez les souffleuses à neige avec soin -

Suivez les instructions pour lubrifier et changer les

accessoires.

2.2.3 FORMATION

• Lisez attentivement le mode d’emploi et le manuel

d’utilisation. Familiarisez-vous scrupuleusement

avec les commandes et l’utilisation correcte du

produit. Apprenez comment arrêter l’appareil et

désengager rapidement les commandes.

• Assurez-vous que seuls des individus dûment

formés utilisent la souffleuse à neige et ne laissez

aucun enfant l’employer.

• Préservez une zone de fonctionnement dégagée,

sans qui que ce soit, notamment des enfants en

bas-âge ou des animaux de compagnie.

• Faites preuve de prudence pour éviter le glissement

ou la chute, surtout en opération en marche arrière.

2.2.4 PRÉPARATION

• Inspectez soigneusement la zone où le produit

doit être utilisé et enlevez tous les paillassons,

traîneaux, planches, fils et autres corps étrangers.

• N’utilisez pas le produit sans porter de vêtements

d’hiver adéquats. Portez des chaussures de

protection qui amélioreront la stabilité sur les

surfaces glissantes.

• Ajustez la hauteur de la souffleuse à neige pour

dégager le gravier ou la surface rocheuse écrasée.

• Ne tentez jamais d’effectuer des ajustements

pendant que le produit est en marche (sauf si le

fabricant le recommande spécifiquement).

• Portez systématiquement des lunettes de sécurité

ou des protections oculaires pendant le

fonctionnement ou l’exécution d’ajustements ou

de réparations pour protéger les yeux des corps

étrangers qui peuvent être projetés du produit.

2.2.5 FONCTIONNEMENT

• Ne mettez pas les mains ou les pieds près ou sous

des pièces rotatives. Restez toujours éloigné(e) de

la goulotte de décharge.

• Faites preuve d’extrême prudence lors de

l’utilisation sur ou en traversant des voies en gravier,

des chemins ou des routes. Restez vigilant pour les

dangers cachés ou la circulation.

• Si l’appareil heurte un objet étranger, éteignez

la souffleuse à neige et retirez la batterie, puis

vérifiez qu'elle n'est pas endommagée. Réparez

les dommages éventuels avant de redémarrer et

d'utiliser la souffleuse à neige.

• Si l’appareil commence à vibrer de manière

anormale, arrêtez le moteur de l’appareil et

inspectez-le soigneusement. En général, les

vibrations sont un signe de défaillance.

• Mettez l'appareil hors tension chaque fois que vous

quittez le poste de travail, avant de déboucher

le boîtier du collecteur/de la turbine ou du

guide d'évacuation, et lorsque vous effectuez des

réparations, des réglages ou des inspections.

• Lors du nettoyage, de la réparation ou de

l'inspection, assurez-vous que le collecteur/la

turbine et toutes les pièces mobiles ont cessé de

bouger.

• Faites preuve d’extrême prudence lorsque vous

déneigez des pentes.

• N'utilisez jamais la souffleuse à neige si les

protections et autres dispositifs de sécurité ne sont

pas en place et en état de marche.

• Ne dirigez jamais la décharge vers des personnes

ou des zones où des dommages matériels peuvent

survenir. Éloignez les enfants et les autres.

• Ne surchargez pas la capacité de l’appareil en

essayant de déblayer la neige trop rapidement.

• N'utilisez jamais l’appareil à des vitesses de

déplacement élevées sur des surfaces glissantes.

Soyez prudent lorsque vous faites marche arrière.

• Veillez à éteindre la souffleuse lorsqu'elle est

transportée ou qu'elle n'est pas utilisée.

• N'utilisez que des équipements et accessoires

approuvés par le fabricant (tels que des poids de

roues, des contrepoids ou des cabines).

• N'utilisez jamais la souffleuse à neige sans une

bonne visibilité ou un bon éclairage. Soyez toujours

sûr de votre prise de pied, et maintenez une prise

ferme sur les poignées. Marchez, ne courez pas.

• Ne touchez jamais un moteur chaud ou un

silencieux.

• N'utilisez jamais les parties de votre corps pour

dégager la goulotte d'éjection.

• Le contact soudain avec la turbine en rotation à

l'intérieur de la goulotte d'éjection est la cause

la plus fréquente de blessures associées aux

souffleuses à neige. N’utilisez jamais votre main

pour nettoyer la goulotte d'éjection.

Pour dégager la goulotte :

1. ARRÊTEZ LE MOTEUR !

2. Attendez 10 secondes pour être sûr que la

turbine a cessé de tourner.

3. Utilisez toujours une brosse, pas vos mains.

2.2.6 ENTRETIEN ET RANGEMENT

• Vérifiez tous les écrous de cisaillement et autres

boulons avant et après chaque usage pour vous

assurer que le produit est bien serré et en état de

fonctionnement en toute sécurité.

• Référez-vous systématiquement aux instructions du

Guide du propriétaire pour des détails importants si

la souffleuse à neige doit être entreposée pendant

une période prolongée.

• Maintenez ou remplacez les décalques de sécurité

et d'instructions au besoin.

Français

• Faites marcher le produit quelques minutes après

avoir projeté de la neige pour éviter le gel du

collecteur /turbine.

3 FONCTIONNALITÉS DE SÉCURITÉ SUR

LE PRODUIT

AVERTISSEMENT

VOUS DEVEZ AVOIR LU ATTENTIVEMENT ET

COMPRIS LES PRÉCAUTIONS DE SÉCURITÉ

SUIVANTES AVANT D’UTILISER LE PRODUIT.

• Assurez-vous que le matériel de sécurité sur le

produit est bien fonctionnel avant son utilisation.

• Inspectez régulièrement le matériel de sécurité.

Si vous identifiez un quelconque défaut, veuillez

contacter immédiatement votre centre d'entretien le

plus proche.

4 INSTRUCTIONS DE SÉCURITÉ POUR LA

MAINTENANCE

• Assurez-vous de couper le moteur avant d’effectuer

une quelconque maintenance sur le produit.

• Les pales de turbine sont affûtées. Portez des gants

de protection pour toute maintenance de lame.

• Utilisez exclusivement des accessoires agréés par

le fabricant. Ne modifiez le produit d’aucune façon.

L’usage d’accessoires non-officiels ou de tiers peut

causer des blessures graves, voire mortelles.

• Le fait de ne pas effectuer correctement la

maintenance régulièrement élève le risque de

blessure et de dommage pour le produit.

• Effectuez les tâches de maintenance uniquement

selon les instructions du manuel de l'opérateur.

Tout autre entretien doit être effectué par un centre

d'entretien agréé.

• L’entretien régulier du produit devrait être effectué

par un centre d'entretien agréé.

• Remplacez rapidement les pièces endommagées,

usées ou cassées pour préserver la sécurité et la

fonctionnalité du produit.

Conservez ces instructions

5 ASSEMBLAGE

Cette section décrit la méthode d’assemblage et de

réglage du produit.

AVERTISSEMENT

VOUS DEVEZ AVOIR LU ATTENTIVEMENT

ET COMPRIS LE CHAPITRE SÉCURITÉ ET

LES INSTRUCTIONS D’ASSEMBLAGE AVANT

D’ASSEMBLER LE PRODUIT.

5.1 ASSEMBLEZ L'ARBRE

1. Desserrez la vis sur le coupleur avec la clé

hexagonale.

2. Enfoncez le bouton de déclenchement (1) sur

l’arbre inférieur.

3. Alignez le bouton de déclenchement avec l’orifice

de montage (2) et faites glisser les deux arbres

ensemble.

ATTENTION

FAITES ATTENTION EN GLISSANT LES DEUX

ARBRES ENSEMBLE POUR ÉVITER TOUT

RISQUE DE PINCEMENT POUR VOS DOIGTS ET

VOS MAINS.

4. Tournez l'arbre inférieur jusqu'à ce que le bouton

se verrouille dans l’orifice de montage.

5. Serrez fermement la vis avec la clé hexagonale.

Note : Correctement assemblés, les arbres supérieur

et inférieur ne peuvent pas être séparés en tirant.

Français

AVERTISSEMENT

RESPECTEZ SOIGNEUSEMENT LES

INSTRUCTIONS D'ASSEMBLAGE DÉCRITES

PRÉCÉDEMMENT. À DÉFAUT, VOUS VOUS

EXPOSEZ À UNE DÉSOLIDARISATION DU

PRODUIT, ACCROISSANT LE RISQUE DE

BLESSURE.

5.2 ATTACHER LA POIGNÉE AUXILIAIRE.

1. Attachez la poignée auxiliaire à l’arbre.

2. Placez la pince inférieure (2) dans la fente de la

poignée auxiliaire.

3. Installez la vis (3) et le bouton (1). Ne serrez pas

complètement.

4. Ajustez la poignée auxiliaire à la position

souhaitée.

5. Serrez fermement le boulon à ailettes.

6 UTILISATION

Cette section décrit le mode d’emploi du produit.

AVERTISSEMENT

VOUS DEVEZ AVOIR LU ATTENTIVEMENT

ET COMPRIS LE CHAPITRE SÉCURITÉ ET

LES INSTRUCTIONS D’UTILISATION AVANT

D’UTILISER LE PRODUIT.

6.1 AVANT D’UTILISER LE PRODUIT

6.1.1 CONNEXION DU CHARGEUR DE

BATTERIE

1. Connectez le chargeur de batterie uniquement

au secteur dont la tension et la fréquence sont

spécifiés sur la plaque signalétique.

2. Référez-vous au Manuel opérateur du chargeur

de batterie pour le mode d’emploi du chargeur de

batterie.

6.1.2 RECHARGEZ LA BATTERIE

Référez-vous au Manuel opérateur du chargeur de

batterie pour le mode d’emploi du chargeur de batterie.

6.1.3 RENSEIGNEMENTS SUR LA BATTERIE

Référez-vous au Manuel opérateur de la batterie pour

le mode d’emploi de la batterie.

6.2 BRANCHER LA BATTERIE À L’APPAREIL

AVERTISSEMENT

UTILISEZ SEULEMENT LA BATTERIE D'ORIGINE

AVEC LE PRODUIT.

1. Assurez-vous que la batterie est complètement

chargée.

2. Poussez chaque batterie dans son compartiment.

La batterie se verrouille en position lorsque vous

entendez un clic.

Français

ATTENTION

SI LA BATTERIE NE SE PLACE PAS

FACILEMENT DANS SON SUPPORT, IL EST

POSSIBLE QU'ELLE NE SOIT PAS INSTALLÉE

CORRECTEMENT, CE QUI PEUT ENTRAINER

DES DOMMAGES POUR LA BATTERIE ET / OU

POUR LE PRODUIT.

3. Assurez-vous que la batterie est bien installée.

6.3 DÉMARRER LA MACHINE

1. Appuyez simultanément sur le bouton de

verrouillage de sécurité (1) et sur la gâchette (2).

2. Réglez la vitesse en fonction des conditions

d'enneigement en faisant glisser le sélecteur de

vitesse.

6.4 PHARES AVANT DEL

1. Les phares DEL s'activent automatiquement

lorsque le produit est allumé et se désactivent

lorsque le produit est éteint.

6.5 ARRÊTER LA MACHINE

1. Relâchez la gâchette.

2. Appuyez sur le bouton de libération des batteries

et retirez les batteries pour arrêter complètement

le fonctionnement de l'appareil.

AVERTISSEMENT

ATTENDEZ QUE LE MOTEUR S'ARRÊTE

AVANT DE RETIRER LA BATTERIE.

6.6 UTILISATION PAR TEMPS FROID

La température de fonctionnement sécuritaire de la

batterie varie de -17°C (1 °F) à 45°C (113°F).

AVERTISSEMENT

NE RANGEZ PAS ET NE CHARGEZ PAS LA

BATTERIE A L'EXTÉRIEUR.

La batterie doit être chargée et rangée à l'intérieur

avant d'utiliser l'appareil.

Si l'appareil ne démarre pas :

Français

1. Retirez la batterie de l’appareil.

2. Chargez la batterie pendant 15 minutes

maximum dans un endroit chaud, ou jusqu'à ce

que le voyant de charge devienne vert.

3. Réinstallez la batterie dans l'appareil.

6.7 ÉVITEZ QUE L'APPAREIL NE GÈLE

APRÈS SON UTILISATION

Remarque : Les commandes et les pièces mobiles

peuvent être obstruées par la glace. Évitez d'exercer

une force excessive sur les commandes. Si une

commande ou une pièce ne répond plus, démarrez

le moteur et laissez-le tourner pendant quelques

minutes.

• Démarrez le moteur et laissez-le tourner pendant

quelques minutes. Arrêtez le moteur et attendez

l'arrêt complet de toutes les pièces mobiles.

• Enlevez la neige et la glace de l'extérieur du produit

et de la base de la goulotte d'éjection.

• Tournez le déflecteur de la goulotte vers la gauche

et la droite pour éliminer la glace et l'eau.

• Appuyer sur le bouton de verrouillage de sécurité.

6.8 RECOMMANDATIONS POUR UN

DÉNEIGEMENT EFFICACE

• Ajustez la vitesse du produit selon les conditions

d’enneigement avec le levier de commande vitesse

de l’entraînement. Assurez-vous que le produit

projette la neige uniformément.

• Il est recommandé de déneiger juste après la chute

de neige pour la dégager plus facilement et avec

plus d’efficience.

• Dans la mesure du possible, projetez la neige dans

le sens du vent pour optimiser les résultats.

• La barre de grattoir peut être inversée lorsqu’elle

est usée pratiquement jusqu’au bord du carter.

Remplacez la barre de grattoir si elle est

endommagée ou usée des deux côtés.

• Évitez d’utiliser le déflecteur de goulotte s’il est

obstrué.

• Si le produit n’avance pas dans des circonstances

imprévues, relâchez immédiatement le levier à étrier

ou appuyez sur le bouton d’interrupteur de sécurité

pour arrêter le produit.

Français

7 ENTRETIEN

IMPORTANT

Vous devez avoir lu attentivement et compris les règles de sécurité et les instructions de maintenance avant de

nettoyer, de réparer ou d'effectuer des travaux de maintenance sur le produit (Référence Règles de sécurité et

instructions de maintenance).

AVERTISSEMENT

• RETIREZ LA OU LES BATTERIES DU PRODUIT AVANT D’EFFECTUER UNE QUELCONQUE

MAINTENANCE.

• LE NON-RESPECT DES PROCÉDURES DE MAINTENANCE CORRECTES, L’USAGE DE PIÈCES DE

RECHANGE DE TIERS OU LA MODIFICATION /DÉPOSE DE COMPOSANTS RISQUE DE BLESSER

L’UTILISATEUR.

7.1 PROGRAMME DE MAINTENANCE

Les intervalles de maintenance reposent sur l’hypothèse d’un usage quotidien du produit. Cependant, si le produit

n’est pas utilisé au quotidien, les intervalles de maintenance peuvent devoir être ajustés en conséquence.

Chaque usage Mensuel Chaque saison

Effectuez une inspection générale du produit. ×

Nettoyez le produit. ×

Assurez-vous que les écrous et vis sont bien serrés. ×

Assurez-vous que le matériel de sécurité n’est pas

défectueux.

Inspectez le levier à étrier. ×

Vérifiez que le bouton d’interrupteur de sécurité

fonctionne correctement et n’est pas défectueux.

Retirez les corps étrangers obstruant la turbine. ×

Examinez l’état de la batterie. ×

Assurez-vous que la batterie se charge correcte-

ment.

Vérifiez que les boutons de libération sur la batterie

fonctionnent correctement et que la batterie se ver-

rouille en toute sécurité sur le produit.

Vérifiez l’état du chargeur de batterie et assurez-

vous qu’il fonctionne correctement.

Vérifiez les connexions entre la batterie et le produit

ainsi que celle entre la batterie et le chargeur de

batterie.

7.2 INSPECTION GÉNÉRALE

• Vérifiez et serrez tous les écrous et vis sur le produit.

• Assurez-vous d’acheminer et de fixer correctement tous les câbles pour éviter qu’ils ne s’endommagent.

Français

7.3 NETTOYAGE DU PRODUIT

Nettoyez le produit après chaque utilisation avec de l’eau, un détergent neutre et un chiffon doux.

ATTENTION

• MAINTENEZ L’EAU À L’ÉCART DU COMPARTIMENT DE BATTERIE PENDANT LE NETTOYAGE POUR

ÉVITER D'ENDOMMAGER LES COMPOSANTS ÉLECTRIQUES.

• NE NETTOYEZ PAS AVEC DE L’ALCOOL, DE L’ESSENCE, DE L’ACÉTONE OU D’AUTRES SOLVANTS

CORROSIFS /VOLATILS. CES SUBSTANCES PEUVENT ENDOMMAGER LA STRUCTURE EXTERNE ET

INTERNE DE VOTRE TONDEUSE.

• NE FROTTEZ PAS AVEC DU PAPIER DE VERRE OU UNE BROSSE MÉTALLIQUE.

7.4 NETTOYAGE DE LA BATTERIE ET DU CHARGEUR DE BATTERIE

AVERTISSEMENT

NE NETTOYEZ PAS LA BATTERIE OU LE CHARGEUR DE BATTERIE AVEC DE L’EAU.

• Assurez-vous que la batterie, le chargeur de batterie et le compartiment de batterie sont propres et secs

avant d’insérer la batterie dans le chargeur de batterie.

• Nettoyez les cosses de batterie avec un chiffon sec et doux.

• Nettoyez la surface de la batterie et du chargeur de batterie avec un chiffon sec et doux.

7.5 REMPLACEZ LE GRATTOIR

1. Placez l'appareil sur une surface plane et horizontale.

2. Retirez les 4 vis sous la turbine qui fixent le grattoir à la machine.

3. Retirez le grattoir usé.

Français

4. Installez le nouveau grattoir.

5. Insérez et serrez fermement les 4 vis.

7.6 REMPLACEZ LA TURBINE

1. Retirez les 6 vis du couvercle latéral droit.

2. Tirez le tendeur de courroie loin de la poulie motrice. Ne perdez pas ou n'égarez pas la rondelle, le ressort et la

vis.

3. Retirez la courroie.

4. Retirez les 4 vis qui fixent l'ensemble de la poulie circulaire.

5. Retirez les 6 vis du couvercle latéral gauche.

Français

6. Retirez l’écrou de la plaque latérale gauche.

7. Enlevez l’arbre de la turbine avec l’ensemble de poulie attaché.

8. Retirez la turbine endommagée. Ne perdez pas ou n'égarez pas la petite gaine de l'arbre qui se trouve sur le

côté gauche de l'arbre.

Français

9. Insérez l'arbre de la turbine avec la poulie attachée à travers la nouvelle turbine. Veillez à installer la petite

gaine de l'arbre sur le côté gauche de l'arbre.

10. Montez et serrez fermement l'écrou sur l'assemblage de la plaque latérale gauche. Montez le couvercle latéral

gauche, puis insérez et serrez fermement les 6 vis.

Français

11. Insérez et serrez fermement les 4 vis sur l'ensemble de la poulie circulaire.

12. Installez la courroie et le tendeur de courroie.

13. Insérez et serrez fermement les 6 vis du couvercle latéral droit.

Français

8 TRANSPORT, ENTREPOSAGE ET MISE AU

REBUT

8.1 TRANSPORT

• Toutes les pièces (électroniques) amovibles,

comme le chargeur et la batterie, devraient être

systématiquement déconnectées avant le transport.

• Évitez de transporter le produit par mauvais temps,

si possible.

• Assurez-vous de couvrir adéquatement toutes les

pièces électroniques exposées si le transport par

mauvais temps est inévitable.

• Utilisez du ruban sur les contacts ouverts de la

batterie et assurez-vous qu’elle est rangée en toute

sécurité pour éviter tout mouvement.

• Les vitesses élevées combinées à la pluie

et au vent pourraient forcer l’humidité

dans les composants électroniques, entraînant

des dysfonctionnements temporaires ou des

défaillances permanentes.

• En cas de dysfonctionnement après le transport

sous ces conditions, retirez la batterie et laissez

les pièces sécher à l’air libre une fois arrivé à

destination.

8.2 MISE AU REBUT DE LA BATTERIE,

DU CHARGEUR DE BATTERIE ET DU

PRODUIT

Les symboles sur le produit ou l’emballage du

produit signifient que le produit n’est pas un

déchet domestique. Recyclez-le dans une station

de recyclage des équipements électriques et

électroniques. Cela permet d’éviter des dommages à

l’environnement et aux personnes.

Contactez les autorités locales, le service des

ordures ménagères ou votre revendeur pour plus

d’informations sur la façon de recycler votre produit.

9 DÉPANNAGE

Problème Cause possi-

ble

Solution

La poignée aux-

iliaire est des-

serrée ou mal

positionnée.

Les boulons ne

sont pas in-

stallés correcte-

ment.

Ajustez la hau-

teur du guidon

et assurez-vous

que les boutons

et les boulons

sont alignés

correctement.

L'appareil ne

démarre pas.

La batterie n’est

pas chargée.

Chargez la batt-

erie en suivant

les procédures

du manuel de la

batterie et du

chargeur.

L’interrupteur

est défectueux.

Faites remplac-

er l’interrupteur

défectueux par

un centre de

service agréé.

La batterie est

trop froide.

Retirez la batt-

erie de la pelle

à neige. Insérez

la batterie dans

le chargeur et

laissez-la se

charger pend-

ant 10 minutes

ou jusqu'à ce

que le voyant

de charge devi-

enne vert. Retir-

er du chargeur

et installez-la

dans la pelle à

neige pour l'utili-

sation.

La batterie peut

nécessiter un

entretien ou un

remplacement.

Appelez le serv-

ice d'assistance

téléphonique

gratuit au

Français

Problème Cause possi-

ble

Solution

1-888-909-6757

ou remplacez la

batterie.

Le moteur est

en marche,

mais la turbine

ne tourne pas.

La courroie est

endommagée.

Remplacez la

courroie.

Une fine cou-

che de neige

reste derrière.

Le grattoir est

endommagé.

Remplacez le

grattoir.

* Si vous ne trouvez pas la solution à ces problèmes,

appelez le 1-888-909-6757.

10 DONNÉES TECHNIQUES

Voltage 48 V

Vitesse à vide 2000/2500RPM

Largeur de compensa-

tion

12 in (30 cm)

Profondeur de déneige-

ment

8 in (20.3 cm)

Longueur de la turbine 11 in (27.8 cm)

Batterie BAG702, LB24A040 et

autre séries BAG

Chargeur CAG817 et autre séries

CAG

11 TEMPÉRATURES AMBIANTES

RECOMMANDÉES :

Situation Température

Stockage du pro-

duit

-17 °C (1,4 °F) ~ 45 °C (113 °F)

Fonctionnement

du produit

-17 °C (1,4 °F) ~ 45 °C (113 °F)

Recharge de la

batterie

4 °C (39 °F) ~ 40 °C (104 °F)

Fonctionnement

du chargeur

4 °C (39 °F) ~ 40 °C (104 °F)

Décharge de la

batterie

-17 °C (1,4 °F) ~ 45 °C (113 °F)

Stockage de la

batterie

0 °C (32 °F) ~ 45 °C (113 °F)

12 GARANTIE LIMITÉE

YEAR

ANS

AÑOS

LIMITED WARRANTY

GARANTIE LIMITÉE

GARANTÍA

LIMITADA

Greenworks garantit par la présente ce produit,

à l'acheteur original avec preuve d'achat, pour

une période de trois (3) ans contre tout défaut

de matériaux, de pièces ou de main-d'œuvre.

Greenworks, à sa propre discrétion, réparera ou

remplacera toutes les pièces défectueuses, dans

des conditions normales d'utilisation, sans frais pour

le client. Cette garantie n'est valable que pour les

appareils qui ont été utilisés à des fins personnelles,

qui n'ont pas été achetés ou loués pour un usage

industriel/commercial, et qui ont été entretenus

conformément aux instructions du manuel d'utilisation

fourni avec l'appareil à l'état neuf.

ARTICLES NON COUVERTS PAR LA GARANTIE :

1. Toute pièce devenue inopérante en raison

d'une mauvaise utilisation, d'une utilisation

commerciale, d'un abus, d'une négligence, d'un

accident, d'un mauvais entretien ou d'une

altération; ou

2. L'appareil, s'il n'a pas été utilisé et/ou entretenu

conformément au manuel d'utilisation ; ou

3. Usure normale;

4. Articles d'entretien courant tels que lubrifiants,

affûtage des lames;

5. Une dégradation normale du revêtement

extérieur dû à l'utilisation ou à l'exposition.

LIGNE D'ASSISTANCE :

Le service de garantie est accessible en appelant

notre ligne d'assistance téléphonique sans frais, au

1-888-909-6757.

FRAIS DE TRANSPORT :

Les frais de transport pour l'expédition de toute

machine ou accessoire sont à la charge de l'acheteur.

Il incombe à l'acheteur de payer les frais de transport

pour toute pièce retournée pour remplacement en

vertu de la présente garantie, à moins qu'un tel retour

ne soit demandé par écrit par . Greenworks.

Français

Adresse aux États-Unis :

Greenworks Tools

P.O. Box 1238, Mooresville, NC 28115

Adresse au Canada :

Greenworks Tools Canada, Inc.

P.O. Box 93095, Newmarket, Ontario, L3Y 8K3

Adresse au Mexique :

TECNOLOGIA CAMPO Y JARDIN S.A. DE C.V.

ADMINISTRADORES No. 5336 A, COL. ARCOS DE

GUADALUPE, ZAPOPAN , JALISCO , C.P. 45037

Français

1 Introducción......................... 36

1.1 Descripción del producto.............. 36

1.2 Uso previsto..................................36

1.3 Vista general.................................36

1.4 Símbolos en el producto............... 36

1.5 Propuesta 65 de California........... 36

2 Seguridad............................. 36

2.1 Definiciones de seguridad............ 36

2.2 Prácticas de funcionamiento

seguro para sopladores de

nieve y palas de nieve.................. 37

3 Funciones de seguridad

del producto......................... 39

4 Instrucciones de

seguridad para el

mantenimiento..................... 39

5 Montaje................................. 39

5.1 Montaje del eje............................. 39

5.2 Montaje de la empuñadura

auxiliar...........................................40

6 Funcionamiento................... 40

6.1 Antes de utilizar el producto......... 40

6.2 Conecte la batería al producto......40

6.3 Encendido del producto................ 41

6.4 Luces delanteras LED.................. 41

6.5 Detención de la máquina.............. 41

6.6 Funcionamiento en

condiciones de frío........................42

6.7 Evite la congelación después

del uso.......................................... 42

6.8 Recomendaciones para un

lanzamiento eficaz de la nieve......42

7 Mantenimiento......................43

7.1 Programa de mantenimiento........ 43

7.2 Inspección general........................43

7.3 Limpieza del producto...................44

7.4 Limpieza de la batería y el

cargador de baterías.....................44

7.5 Sustitución del rascador............... 44

7.6 Sustitución del rotor...................... 45

8 Transporte,

almacenamiento y

eliminación........................... 49

8.1 Transporte.....................................49

8.2 Eliminación de la batería, el

cargador de batería y el

producto........................................49

9 Resolución de problemas... 49

10 Datos técnicos..................... 50

11 Intervalos de

temperatura ambiente

recomendados:.................... 50

12 Garantía limitada..................50

Español

1 INTRODUCCIÓN

1.1 DESCRIPCIÓN DEL PRODUCTO

Este producto es una pala de nieve alimentada por

batería que se utiliza para retirar nieve del suelo.

Nos comprometemos a mejorar continuamente

nuestros productos, y nos reservamos el derecho de

modificar el diseño y la apariencia sin previo aviso.

1.2 USO PREVISTO

Este producto se ha diseñado para quitar nieve de

campos, carreteras, aceras y calzadas de acceso. No

debe utilizarse para retirar otros tipos de material.

No utilice el producto en zonas nevadas con exceso

de residuos, suciedad o piedras. Evite el uso en

pendientes que superen los 20°.

1.3 VISTA GENERAL

Botón de bloqueo de seguridad

Gatillo

Interruptor de velocidad

Empuñadura auxiliar

Rotor

Luz LED

Tubo inferior

Tubo superior

1.4 SÍMBOLOS EN EL PRODUCTO

Símbolo Significado

Precauciones a tomar por su se-

guridad.

Símbolo Significado

Lea cuidadosamente y entienda

todas las instrucciones atenta-

mente antes de manejar el pro-

ducto y siga todas las adverten-

cias e instrucciones de seguri-

dad.

Mantenga las manos alejadas

del rotor giratorio.

Mantenga los pies alejados del

rotor giratorio.

No se debe modificar o retir-

ar equipos de seguridad mien-

tras el producto está en marcha.

Manténgase alejado de las pie-

zas en movimiento.

1.5 PROPUESTA 65 DE CALIFORNIA

AVISO

ESTE PRODUCTO CONTIENE O EMITE UNA

SUSTANCIA QUÍMICA CONOCIDA EN EL

ESTADO DE CALIFORNIA COMO CAUSANTE

DE CÁNCER O DEFECTOS DE NACIMIENTO U

OTROS DAÑOS REPRODUCTIVOS.

2 SEGURIDAD

2.1 DEFINICIONES DE SEGURIDAD

Las advertencias, precauciones y notas se utilizan

para señalar partes especialmente importantes del

manual.

AVISO

EXISTE UN RIESGO DE LESIONES O MUERTE

PARA EL OPERARIO O PARA OTRAS

PERSONAS SI NO SE RESPETAN LAS

INSTRUCCIONES DEL MANUAL.

PRECAUCIÓN

EXISTE UN RIESGO DE DAÑOS AL PRODUCTO,

OTROS DAÑOS MATERIALES O EN LA ZONA

ADYACENTE SI NO SE RESPETAN LAS

INSTRUCCIONES DEL MANUAL.

Nota: Se utiliza para ofrecer más información de la

necesaria en una situación determinada.

Español

2.2 PRÁCTICAS DE FUNCIONAMIENTO

SEGURO PARA SOPLADORES DE NIEVE

Y PALAS DE NIEVE

PELIGRO

Este soplador de nieve tiene el potencial de

provocar lesiones graves, como la amputación

de manos y pies, así como la proyección de

objetos. El incumplimiento de las siguientes

instrucciones de seguridad puede provocar

lesiones graves.

2.2.1 UTILIZACIÓN Y CUIDADO DE

HERRAMIENTAS A BATERÍA

AVISO

Lea todas las advertencias de seguridad e

instrucciones. El incumplimiento de las advertencias

e instrucciones puede provocar descargas

eléctricas, incendios o lesiones graves.

• Evite el arranque accidental. Asegúrese de que el

interruptor esté en la posición de apagado antes

de conectar a la batería, al coger o transportar el

producto. Evite transportar el producto con el dedo

en el interruptor o encenderlo con el dedo en el

interruptor, ya que pueden producirse accidentes.

• Desconecte la batería del producto antes de realizar

ajustes, cambiar accesorios o almacenarlo. Estas

medidas de seguridad preventivas reducen el

riesgo de que el producto se ponga en marcha

accidentalmente.

• Cuando la batería no esté en uso, manténgala

alejada de otros objetos metálicos como clips,

monedas, llaves, clavos, tornillos u otros objetos

metálicos pequeños que puedan hacer una

conexión entre los terminales. El cortocircuito

de los terminales de la batería puede provocar

quemaduras o un incendio.

• Evite el contacto con el líquido que pueda expulsar

la batería en condiciones abusivas. En caso de

contacto, enjuague con agua y solicite asistencia

médica si entra en contacto con los ojos. El fluido

proyectado de la batería puede provocar irritación o

quemaduras.

• No utilice una batería o un producto que haya

sufrido daños o modificaciones. Las baterías

dañadas o modificadas pueden exhibir un

comportamiento impredecible que puede dar lugar a

un incendio, una explosión o un riesgo de lesiones.

• No exponga la batería ni el producto al fuego

ni a temperaturas excesivas. Las temperaturas

superiores a 130 °C (265 °F) pueden provocar una

explosión.

• Siga todas las instrucciones de carga y no cargue

la batería ni el producto fuera del intervalo de

temperatura especificado en las instrucciones. La

carga incorrecta o a temperaturas fuera del intervalo

especificado puede dañar la batería y aumentar el

riesgo de incendio.

• Para realizar tareas de servicio o reparaciones,

consulte con el centro de servicio más cercano

que utilizará piezas de repuesto idénticas para

garantizar la seguridad del producto.

• No modifique ni intente reparar el producto ni

la batería (según corresponda), excepto según lo

indicado en las instrucciones de uso y cuidado.

2.2.2 PARA TODOS LOS SOPLADORES DE

NIEVE

• No utilice en superficies con grava a menos que el

soplador de nieve esté ajustado para tal superficie

de acuerdo con el manual del operario.

• Mantenga alejados a los niños - Los niños y

transeúntes deben permanecer a una distancia

segura mientras se utiliza el producto.

• Lleve indumentaria adecuada - Evite llevar ropa

suelta o joyas que puedan quedar atrapadas en

las piezas en movimiento. Se recomienda llevar

calzado de protección cuando utilice este producto.

• El funcionamiento del soplador de nieve en la

posición de mano no es seguro, excepto de acuerdo

con las instrucciones especiales para dicho uso que

se indican en el manual del operario.

• Mantenga las manos alejadas de las piezas en

movimiento.

• Mantenga las protecciones en su posición y en

estado de funcionamiento.

• Evite forzar el producto - El producto funciona mejor

y con mayor seguridad a la velocidad para la que se

diseñó.

• No se incline hacia delante – Mantenga en todo

momento una postura adecuada y el equilibrio

• Si el soplador de nieve golpea un objeto extraño,

siga estos pasos:

1. Detenga el soplador de nieve. Suelte el

interruptor.

2. Retire la batería.

3. Inspeccione si hay daños.

4. Repare los daños antes de volver a poner en

marcha y utilizar el soplador de nieve.

• Desconecte el soplador de nieve – Desconecte el

soplador de nieve de la batería cuando no esté

en uso, antes de realizar tareas de servicio o al

cambiar accesorios.

• Almacene los sopladores de nieve inactivos en

interior.

• Mantenga los sopladores de nieve con cuidado –

Siga las instrucciones para lubricar y cambiar los

accesorios.

Español

2.2.3 FORMACIÓN

• Lea detenidamente el manual de instrucciones de

funcionamiento y servicio. Familiarícese a fondo con

los controles y el uso correcto del producto. Debe

saber cómo detener el producto y desacoplar los

controles rápidamente.

• Asegúrese de que solo personas con la debida

formación manejen el soplador de nieve y nunca

permita que lo utilicen niños.

• Mantenga despejada la superficie de trabajo,

no debe haber personas, especialmente niños

pequeños ni mascotas.

• Tenga precaución para evitar resbalones o caídas,

especialmente durante la utilización marcha atrás.

2.2.4 PREPARATIVOS

• Inspeccione exhaustivamente la superficie donde

va a utilizarse el producto y elimine los felpudos,

trineos, planchas, cables y otros objetos extraños.

• No utilice el producto sin llevar indumentaria

adecuada de invierno. Lleve calzado de

protección para mejorar el equilibrio en superficies

resbaladizas.

• Ajuste la altura de la carcasa del colector para dejar

espacio en caso de superficies de grava o piedra

triturada.

• Nunca intente realizar ajustes mientras el producto

esté en funcionamiento (excepto cuando el

fabricante lo recomiende específicamente).

• Lleve siempre gafas de seguridad o protectores

oculares durante la utilización o al realizar ajustes

o reparaciones para proteger los ojos de objetos

extraños que puedan ser proyectados desde el

producto.

2.2.5 FUNCIONAMIENTO

• No ponga las manos ni los pies cerca o debajo de

las piezas giratorias. Manténgase alejado siempre

de la abertura de descarga.

• Extreme las precauciones al trabajar encima o

al cruzar senderos de grava, aceras o caminos.

Permanezca alerta a los riesgos ocultos o al tráfico.

• Si el producto golpea un objeto extraño,

apague la pala para nieve y retire la batería,

luego inspecciónela para detectar daños. Repare

cualquier daño antes de volver a poner en marcha y

utilizar la pala de nieve.

• Si el producto empieza a vibrar anormalmente,

pare el motor (producto) e inspecciónelo

cuidadosamente. Normalmente la vibración es una

advertencia de problemas.

• Apague el producto cada vez que abandone la

posición de utilización, antes de desatascar la

carcasa del colector/rotor o la guía de descarga,

así como al realizar reparaciones, ajustes o

inspecciones.

• Cuando limpie, repare o inspeccione, asegúrese de

que el colector/rotor y todas las piezas móviles se

hayan detenido.

• Extreme las precauciones cuando trabaje en

pendientes.

• Nunca utilice el quitanieves sin las protecciones

adecuadas y otros dispositivos de protección

de seguridad en su posición y en estado de

funcionamiento.

• Nunca dirija la descarga hacia personas o zonas

donde puedan producirse daños a la propiedad.

Mantenga alejados a los niños y otras personas.

• No sobrecargue la capacidad del producto

intentando quitar nieve a una velocidad demasiado

rápida.

• Nunca utilice el producto a altas velocidades

de transporte en superficies resbaladizas. Tenga

cuidado al dar marcha atrás.

• Cuando transporte o no use el quitanieves,

manténgalo apagado.

• Utilice únicamente implementos y accesorios

aprobados por el fabricante (como pesas de ruedas,

contrapesos o cabinas).

• Nunca utilice el quitanieves sin una buena

visibilidad o luz. Asegúrese siempre de tener una

posición estable y mantenga un agarre firme en las

asas. Camine, no corra.

• Nunca toque un motor o un amortiguador caliente.

• Nunca use partes del cuerpo para despejar el

conducto de descarga.

• El contacto repentino con el rotor giratorio dentro

del conducto de descarga es la causa más

común de lesiones asociadas con los quitanieves.

Nunca utilice la mano para limpiar el conducto de

descarga.

Para desobstruir el conducto:

1. APAGUE EL MOTOR (Motor)

2. Espere 10 segundos para asegurarse de que

las palas del rotor hayan dejado de girar.

3. Utilice siempre una herramienta de limpieza,

no sus manos.

2.2.6 MANTENIMIENTO Y ALMACENAMIENTO

• Compruebe el apriete adecuado de los pernos de

seguridad y los otros pernos antes y después de

cada uso para garantizar que el producto esté en

condiciones seguras de funcionamiento.

• Consulte siempre las instrucciones de la guía del

propietario para obtener detalles importantes si el

soplador de nieve debe almacenarse durante un

periodo prolongado.

• Mantenga o sustituya las etiquetas de seguridad y

de instrucciones, según sea necesario.

Español

• Haga funcionar el producto unos minutos después

de quitar nieve para evitar la congelación del

colector/rotor.

3 FUNCIONES DE SEGURIDAD DEL

PRODUCTO

AVISO

DEBE LEER DETENIDAMENTE Y ENTENDER

LAS PRECAUCIONES DE SEGURIDAD ANTES

DE UTILIZAR EL PRODUCTO.

• Asegúrese de que los elementos de seguridad del

producto funcionen correctamente antes del uso.

• Inspeccione periódicamente los elementos de

seguridad y, si detecta algún defecto, póngase en

contacto inmediatamente con el centro de servicio

más cercano.

4 INSTRUCCIONES DE SEGURIDAD PARA

EL MANTENIMIENTO

• Asegúrese de detener el motor antes de realizar

tareas de mantenimiento en el producto.

• Las palas del rotor están afiladas. Lleve guantes de

protección cuando realice tareas de mantenimiento

en las palas.

• Utilice únicamente accesorios que hayan sido

aprobados por el fabricante. Nunca modifique el

producto en modo alguno. El uso de accesorios

no oficiales o de terceros puede provocar lesiones

graves o incluso la muerte.

• En caso de no realizarse el mantenimiento de forma

correcta y periódica, aumenta el riesgo de lesiones

y daños en el producto.

• Realice las tareas de mantenimiento únicamente

como se indica en el manual del operario. Cualquier

otra tarea de servicio debe ser realizada por un

centro de servicio autorizado.

• El mantenimiento periódico del producto debe ser

realizado por un centro de servicio autorizado.

• Sustituya rápidamente cualquier pieza dañada,

desgastada o rota para mantener la seguridad y

funcionalidad del producto.

Conserve estas instrucciones

5 MONTAJE

Esta sección describe cómo montar y ajustar el

producto.

AVISO

DEBE LEER DETENIDAMENTE Y ENTENDER

EL CAPÍTULO DE SEGURIDAD Y LAS

INSTRUCCIONES DE MONTAJE ANTES DE

MONTAR EL PRODUCTO.

5.1 MONTAJE DEL EJE

1. Afloje el tornillo del acoplamiento con la llave

hexagonal.

2. Pulse el botón de desbloqueo (1) del eje inferior.

3. Alinee el botón de desbloqueo con el orificio de

montaje (2) y deslice los dos ejes juntos.

PRECAUCIÓN

TENGA CUIDADO AL DESLIZAR LOS DOS EJES

UNO DENTRO DEL OTRO PARA EVITAR EL

RIESGO DE PELLIZCARSE LAS MANOS O LOS

DEDOS.

4. Gire el eje inferior hasta que el botón se bloquee

en el orificio de montaje.

5. Apriete el tornillo firmemente con la llave

hexagonal.

Español

Nota: Cuando están correctamente montados, los ejes

superior e inferior no deben separarse al tirar de ellos.

AVISO

SIGA DETENIDAMENTE LAS INSTRUCCIONES

DE MONTAJE DESCRITAS ANTERIORMENTE.

SI NO LO HACE, EL PRODUCTO PUEDE

SEPARARSE, LO QUE AUMENTA EL RIESGO DE

LESIONES PERSONALES.

5.2 MONTAJE DE LA EMPUÑADURA

AUXILIAR

1. Instale la empuñadura auxiliar en el tubo.

2. Coloque la pinza inferior (2) en la ranura de la

empuñadura auxiliar.

3. Instale el tornillo (3) y el mando (1). No apriete

totalmente.

4. Ajuste al empuñadura auxiliar en la posición que

desee.

5. Apriete de manera segura el perno alado.

6 FUNCIONAMIENTO

Esta sección describe el funcionamiento del producto.

AVISO

DEBE LEER DETENIDAMENTE Y ENTENDER

EL CAPÍTULO DE SEGURIDAD Y LAS

INSTRUCCIONES DE FUNCIONAMIENTO ANTES

DE UTILIZAR EL PRODUCTO.

6.1 ANTES DE UTILIZAR EL PRODUCTO

6.1.1 CONEXIÓN DEL CARGADOR DE BATERÍA

1. Conecte el cargador de batería a una red

eléctrica con la tensión y la frecuencia

especificadas en la placa de características.

2. Consulte el manual del operario del cargador de

batería para obtener información sobre su uso.

6.1.2 CARGA DE LA BATERÍA

Consulte el manual del operario del cargador de

batería para obtener información sobre su uso.

6.1.3 INFORMACIÓN DE LA BATERÍA

Consulte el manual del operario de la batería para

obtener información sobre su uso.

6.2 CONECTE LA BATERÍA AL PRODUCTO

AVISO

USE ÚNICAMENTE LA BATERÍA ORIGINAL CON

EL PRODUCTO.

1. Asegúrese de que la batería esté totalmente

cargada.

2. Introduzca cada batería en el compartimento de

batería. La batería se bloquea en su posición

cuando se oye un clic.

Español

PRECAUCIÓN

SI LA BATERÍA NO ENCAJA FÁCILMENTE EN

EL SOPORTE DE BATERÍA, PUEDE NO ESTAR

INSTALADA CORRECTAMENTE, LO QUE PUEDE

PROVOCAR DAÑO A LA BATERÍA Y/O AL

PRODUCTO.

3. Asegúrese de que la batería esté instalada con

seguridad.

6.3 ENCENDIDO DEL PRODUCTO

1. Pulse simultáneamente el botón de botón de

bloqueo de seguridad (1) y apriete el gatillo (2).

2. Ajuste la velocidad según las condiciones de

nieve deslizando el interruptor de velocidad.

6.4 LUCES DELANTERAS LED

1. Los faros led faros se activan automáticamente

cuando se enciende el producto y se desactivan

cuando se apaga el producto.

6.5 DETENCIÓN DE LA MÁQUINA

1. Deje de presionar el gatillo.

2. Pulse el botón de liberación de batería y extraiga

las baterías para detener completamente su

funcionamiento.

Español

AVISO

ANTES DE RETIRAR LA BATERÍA, ESPERE

HASTA QUE EL MOTOR SE PARE.

6.6 FUNCIONAMIENTO EN CONDICIONES DE

FRÍO

La temperatura de funcionamiento seguro de la

batería varía de 1°F (-17°C) a 113°F (45°C).

AVISO

NO ALMACENE NI CARGUE LA BATERÍA EN EL

EXTERIOR.

Antes de usar el producto, la batería deber estar

cargada y almacenada en el interior.

Si el producto no se pone en marcha:

1. Retire la batería del producto.

2. Cargue la batería hasta 15 minutos en un área

cálida, o hasta que la luz de carga se ponga

verde.

3. Reinstale la batería en la unidad.

6.7 EVITE LA CONGELACIÓN DESPUÉS DEL

USO

Nota: Los controles y las piezas móviles pueden

quedar obstruidas por hielo. Evite aplicar una fuerza

excesiva a los controles. Si un control o pieza no

responde, arranque el motor y déjelo en marcha unos

minutos.

• Arranque el motor y déjelo en marcha unos minutos.

Pare el motor y espere que todas las piezas móviles

se paren completamente.

• Elimine la nieve y el hielo suelto del producto y la

base del conducto de descarga.

• Gire el deflector del conducto a izquierda y derecha

para eliminar el hielo y el agua.

• Pulse el botón interruptor de seguridad.

6.8 RECOMENDACIONES PARA UN

LANZAMIENTO EFICAZ DE LA NIEVE

• Ajuste la velocidad del producto en función de

las condiciones de la nieve utilizando la palanca

de control de la velocidad de accionamiento.

Asegúrese de que el producto lance la nieve de

manera uniforme.

• Se recomienda quitar la nieve inmediatamente

después de su caída para una limpieza más fácil

y eficaz.

• Siempre que sea posible, lance la nieve a favor del

viento para obtener resultados óptimos.

• La barra rascadora puede invertirse cuando se

desgasta casi hasta el borde de la carcasa.

Sustituya la barra rascadora si está dañada o

desgastada por ambos lados.

• Evite accionar el deflector del conducto si está

obstruido.

• En caso de que el producto no avance debido a

circunstancias imprevistas, suelte inmediatamente

la palanca de seguridad o pulse el botón del

interruptor de seguridad para detener el producto.

Español

7 MANTENIMIENTO

IMPORTANTE

Debe leer detenidamente y entender los reglamentos de seguridad y las instrucciones de mantenimiento antes de

limpiar, reparar o realizar tareas de mantenimiento en el producto (referencia a los reglamentos de seguridad y las

instrucciones de mantenimiento).

AVISO

• RETIRE LA BATERÍA O BATERÍAS DEL PRODUCTO ANTES DE REALIZAR CUALQUIER TAREA DE

MANTENIMIENTO.

• EL INCUMPLIMIENTO DE LAS TAREAS DE MANTENIMIENTO ADECUADAS, EL USO DE PIEZAS

DE REPUESTO DE TERCEROS O LA MODIFICACIÓN/ELIMINACIÓN DE COMPONENTES PUEDE

PROVOCAR LESIONES AL USUARIO.

7.1 PROGRAMA DE MANTENIMIENTO

Los intervalos de mantenimiento se basan en el supuesto de un uso diario del producto. No obstante, si el producto

no se utiliza a diario, es posible ajustar los intervalos de mantenimiento en consecuencia.

Cada uso Mensual Cada estación

Realice una inspección general del producto. ×

Limpie el producto. ×

Compruebe que las tuercas y los tornillos estén bien

apretados.

Compruebe que los elementos de seguridad no es-

tén defectuosos.

Inspeccione la palanca de seguridad. ×

Compruebe que el botón del interruptor de seguri-

dad funcione correctamente y no esté defectuoso.

Elimine obstrucciones y objetos extraños en el rotor. ×

Examine la batería para detectar posibles daños. ×

Compruebe que la batería esté cargando correcta-

mente.

Compruebe que los botones de desbloqueo de la

batería funcionen correctamente y que la batería se

bloquee en el producto de forma segura.

Inspeccione que el cargador de la batería no pre-

sente daños y que funcione correctamente.

Compruebe las conexiones entre la batería y el pro-

ducto, así como la conexión entre la batería y el

cargador de batería.

7.2 INSPECCIÓN GENERAL

• Compruebe y apriete todas las tuercas y tornillos del producto.

• Asegúrese de guiar y fijar correctamente todos los cables para evitar que resulten dañados.

Español

7.3 LIMPIEZA DEL PRODUCTO

Limpie el producto después de cada uso con agua, detergente neutro y un paño suave.

PRECAUCIÓN

• MANTENGA EL AGUA ALEJADA DEL COMPARTIMENTO DE LA BATERÍA DURANTE LA LIMPIEZA

PARA EVITAR DAÑAR LOS COMPONENTES ELÉCTRICOS.

• NO LIMPIE CON ALCOHOL, GASOLINA, ACETONA U OTROS DISOLVENTES CORROSIVOS/VOLÁTILES.

ESTAS SUSTANCIAS PUEDEN DAÑAR LA ESTRUCTURA EXTERNA E INTERNA DE SU CORTACÉSPED.

• NO FROTE CON PAPEL DE LIJA O CEPILLO METÁLICO.

7.4 LIMPIEZA DE LA BATERÍA Y EL CARGADOR DE BATERÍAS

AVISO

NO LIMPIE LA BATERÍA NI EL CARGADOR DE BATERÍAS CON AGUA.

• Asegúrese de que la batería, el cargador de baterías y el compartimento de la batería estén limpios y

secos antes de insertar la batería en el cargador de baterías.

• Limpie los terminales de la batería con un paño suave y seco.

• Limpie la superficie de la batería y el cargador de baterías con un paño suave y seco.

7.5 SUSTITUCIÓN DEL RASCADOR

1. Coloque el producto sobre una superficie plana y nivelada.

2. Retire los 4 tornillos debajo del rotor que fijan el rascador al producto.

3. Retire el rascador gastado.

Español

4. Instale el rascador nuevo.

5. Inserte y apriete con seguridad los 4 tornillos.

7.6 SUSTITUCIÓN DEL ROTOR

1. Retire 6 tornillos en la cubierta del lado derecho.

2. Tire del tensor de la correa para separarlo de la polea del motor. No pierda ni descoloque la arandela, el

resorte y el tornillo.

3. Retire la correa.

4. Retire los 4 tornillos, asegurando el conjunto de polea circular.

5. Retire los 6 tornillos en la cubierta del lado izquierdo.

Español

6. Retire la tuerca en la placa lateral izquierda.

7. Retire el eje del rotor con el conjunto de la polea fijado.

8. Retire el rotor dañado. No pierda ni descoloque el pequeño manguito de eje del lado izquierdo del eje.

Español

9. Instale el eje del rotor con el conjunto de polea fijado en el nuevo rotor. Asegúrese de instalar el manguito del

eje pequeño en el lado izquierdo del eje.

10. Monte y apriete con seguridad la tuerca en conjunto de placa lateral izquierda. Monte la cubierta lateral

izquierda, luego inserte y apriete con seguridad los 6 tornillos.

Español

11. Inserte y apriete con seguridad los 4 tornillos del conjunto de polea circular.

12. Instale la correa y el tensor de la correa.

13. Inserte y apriete con seguridad los 6 tornillos en la cubierta lateral derecha.

Español

8 TRANSPORTE, ALMACENAMIENTO Y

ELIMINACIÓN

8.1 TRANSPORTE

• Todas las piezas desmontables (electrónicas), como

el cargador y la batería, deben desconectarse

siempre del producto antes del transporte.

• Siempre que sea posible, evite transportar el

producto en condiciones meteorológicas adversas.

• Asegúrese de cubrir bien las piezas electrónicas

al descubierto si es inevitable el transporte en

condiciones climáticas adversas.

• Utilice cinta adhesiva en los contactos abiertos de

la batería y asegúrese de que esté bien guardada

para evitar que se mueva.

• Las altas velocidades, junto con el viento y la

lluvia, pueden ocasionar la entrada de humedad

a presión en los componentes electrónicos, lo que

puede provocar fallos de funcionamiento temporales

o defectos permanentes.

• En caso de producirse un fallo de funcionamiento

tras el transporte en tales condiciones, retire la

batería y deje que todas las piezas se sequen al

aire cuando llegue a su destino.

8.2 ELIMINACIÓN DE LA BATERÍA, EL

CARGADOR DE BATERÍA Y EL

PRODUCTO

Los símbolos en el producto o el paquete del producto

indican que el producto no es un residuo doméstico.

Recíclelo en un centro de reciclaje para equipos

eléctricos y electrónicos. Esto ayuda a prevenir daños

al medio ambiente y a las personas.

Póngase en contacto con las autoridades locales,

el servicio de residuos domésticos o su distribuidor

para obtener más información sobre cómo reciclar su

producto.

9 RESOLUCIÓN DE PROBLEMAS

Problema Causa posible Solución

La empuñadura

auxiliar está flo-

ja o no posicio-

nada correcta-

mente.

Los pernos no

están instala-

dos correcta-

mente.

Ajuste la altura

del asa y ase-

gúrese de que

los mandos y

los pernos se

hayan alineado

correctamente.

El producto no

se pone en

marcha.

La batería no

está cargada.

Cargue la bate-

ría siguiendo

los procedi-

mientos del

manual de la

batería y el car-

gador.

El interruptor

está defectuo-

so.

El interruptor

debe ser susti-

tuido por un

centro de servi-

cio autorizado.

La batería está

demasiado fría.

Retire la batería

de la pala de

nieve. Inserte la

batería en el

cargador y deje

que se cargue

durante 10 min-

utos o hasta

que el piloto de

carga cambie a

verde. Retire

del cargador e

instale en la

pala de nieve

para el uso.

La batería

puede necesitar

servicio o susti-

tución.

Llame a la línea

de asistencia

telefónica gra-

tuita, en

1-888-909-6757

Español

Problema Causa posible Solución

o sustituya la

batería.

El motor está

encendido, pero

el rotor no gira.

La correa ha

sufrido daños.

Sustituya la cor-

rea.

Queda una ca-

pa fina de

nieve.

El rascador ha

sufrido daños.

Sustituya el ras-

cador.

* Si no puede encontrar la solución a estos problemas,

llame 1-888-909-6757.

10 DATOS TÉCNICOS

Tensión 48 V

Velocidad sin carga 2000/2500RPM

Ancho de retirada 12 in (30 cm)

Profundidad de retirada 8 in (20.3 cm)

Tamaño del rotor 11 in (27.8 cm)

Batería BAG702, LB24A040 y

otras series BAG

Cargador CAG817 y otras series

CAG

11 INTERVALOS DE TEMPERATURA

AMBIENTE RECOMENDADOS:

Situación Temperatura

Almacenamiento

del producto

1,4 °F (-17 °C) ~ 113 °F (45 °C)

Funcionamiento

del producto

1,4 °F (-17 °C) ~ 113 °F (45 °C)

Carga de la bate-

ría

39 °F (4 °C) ~ 104 °F (40 °C)

Funcionamiento

del cargador

39 °F (4 °C) ~ 104 °F (40 °C)

Descarga de la

batería

1,4 °F (-17 °C) ~ 113 °F (45 °C)

Almacenamiento

de la batería

32 °F (0 °C) ~ 113 °F (45 °C)

12 GARANTÍA LIMITADA

YEAR

ANS

AÑOS

LIMITED WARRANTY

GARANTIE LIMITÉE

GARANTÍA

LIMITADA

Greenworks Por la presente garantiza este producto,

al comprador original con el comprobante de compra,

durante un periodo de tres (3) años frente a defectos

en materiales, piezas o mano de obra. GreenworksA

su entera discreción reparará o sustituirá cualquiera

y todas las piezas que resulten ser defectuosas,

con un uso normal, sin coste alguno para el cliente.

Esta garantía es válida únicamente para unidades

que se hayan utilizado para uso personal que no

han sido compradas o alquiladas para uso industrial/

comercial y cuyo mantenimiento se ha realizado de

acuerdo con las instrucciones del manual del operador

suministrado con el producto nuevo.

ARTÍCULOS NO CUBIERTOS POR LA GARANTÍA:

1. Cualquier parte que se haya vuelto

inoperante debido a mal uso, uso comercial,

abuso, negligencia, accidente, mantenimiento

inadecuado o alteración; o

2. La unidad, si no ha sido utilizada y/o mantenida

de acuerdo con el manual del operador; o

3. Desgaste normal;

4. Artículos de mantenimiento de rutina tales como

lubricantes, afilado de cuchillas;

5. El deterioro normal del acabado exterior debido

al uso o exposición.

ASISTENCIA AL USUARIO:

Puede contactar con el servicio de garantías llamando

a nuestra línea de asistencia telefónica gratuita, a

1-888-909-6757.

COSTES DE TRANSPORTE:

Los costes de transporte por el desplazamiento de

cualquier unidad o accesorio de equipos eléctricos son

responsabilidad del comprador. Es responsabilidad del

comprador pagar los costes de transporte de cualquier

pieza enviada para su sustitución bajo esta garantía, a

menos que dicha devolución sea solicitada por escrito

por Greenworks.

Español

Dirección en EE.UU.:

Greenworks Tools

Apdo. Postal 1238, Mooresville, NC 28115

Dirección en Canadá:

Greenworks Tools Canada, Inc.

Apdo. Postal 93095, Newmarket, Ontario, L3Y 8K3

Dirección en méxico:

TECNOLOGIA CAMPO Y JARDIN S.A. DE C.V.

ADMINISTRADORES No. 5336 A, COL. ARCOS DE

GUADALUPE, ZAPOPAN, JALISCO, C.P. 45037

Español

www.greenworkstools.com

P0805339-00 Rev B

Greenworks SS48L4420 48V Cordless Snow Shovel

Product's Documents

Owner's Manual

Specifications

Greenworks SS48L4420 Questions and Answers
