R 318X, R 320X AWD

RU Руководство по эксплуатации 2-46

BG Ръководство за експлоатация 47-91

UK Посібник користувача 92-135

RO Instrucţiuni de utilizare 136-177

Содержание

Введение....................................................................... 2

Безопасность.................................................................8

Сборка..........................................................................15

Эксплуатация.............................................................. 17

Техническое обслуживание........................................21

Поиск и устранение неисправностей.........................34

Транспортировка, хранение и утилизация................37

Технические данные...................................................40

Сервисное обслуживание.......................................... 45

Декларация о соответствии....................................... 46

Зарегистрированные товарные знаки.......................46

Введение

Проверка перед поставкой и номера

изделий

Примечание: Данное изделие прошло проверку

перед поставкой. Проверьте наличие подписанной

копии акта проверки перед поставкой от своего

дилера.

Контактная информация сер-

висного центра Husqvarna:

Данное руководство по эксплуатации относится к изделию с номером изделия / серийным номером:

Двигатель:

Трансмиссия:

Описание изделия

Модели R 318X и R 320X AWD представляют

собой газонокосилки-райдеры. Оператор может

плавно регулировать скорость с помощью

педалей переднего и заднего хода. Счетчик

моточасов показывает время эксплуатации агрегата

оператором. Модель R 320X AWD оборудована

полным приводом (AWD). R 318X и R 320X AWD

оснащены режущей декой Combi с системой BioClip.

Назначение

Данное изделие предназначено для стрижки травы

на открытых и ровных участках земли в частных

владениях и садах. Функциональность изделия

можно расширить, установив дополнительные

принадлежности. Для получения дополнительных

сведений о доступных принадлежностях обратитесь

к своему дилеру Husqvarna.

Страховка изделия

Убедитесь в наличии страховой защиты вашего

нового изделия. В случае сомнений обратитесь

в свою страховую компанию. Мы рекомендуем

воспользоваться полной страховкой, включающей

страхование от действий третьих лиц, пожара,

повреждений, кражи и страхование ответственности.

2 838 - 016 - 29.05.2025

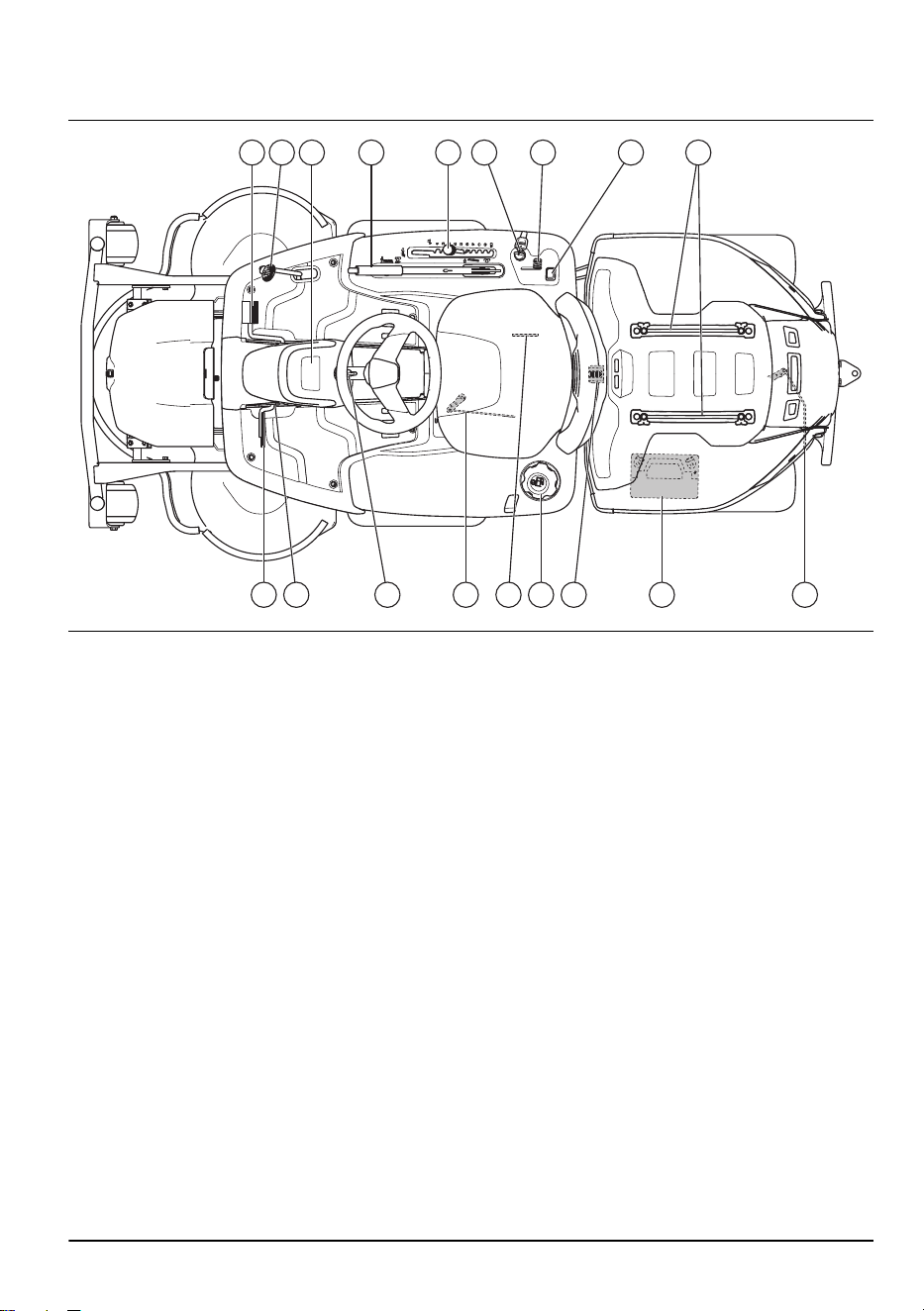

Обзор агрегата

1 3 4 9

1015 111213141718 16

5 6 7 82

1. Педаль переднего хода

2. Педаль заднего хода

3. Дисплей

4. Рычаг подъема режущей деки

5. Рычаг регулировки высоты стрижки

6. Замок зажигания / переключатель фар

7. Ручка дроссельной заслонки

8. Переключатель фар дальнего света

9. Направляющие

10. Рычаг включения/выключения трансмиссии

задней оси.

11. Аккумулятор

12. Фиксатор крышки

13. Крышка топливного бака

14. Табличка данных со сканируемым кодом

15. Рычаг включения/выключения трансмиссии

передней оси на моделях с полным приводом.

16. Регулировка положения рулевого колеса

17. Кнопка блокировки стояночного тормоза

18. Педаль стояночного тормоза

838 - 016 - 29.05.2025 3

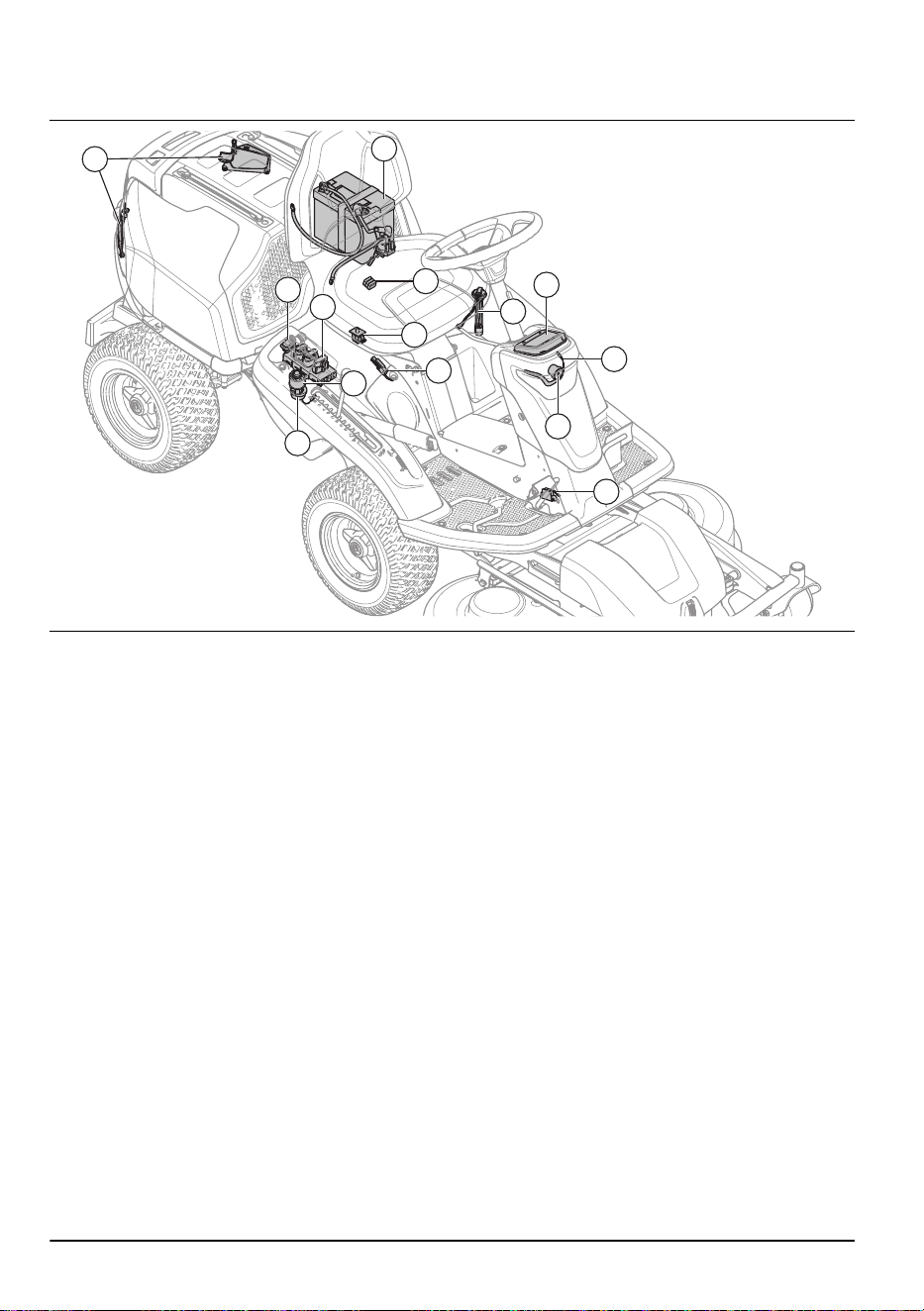

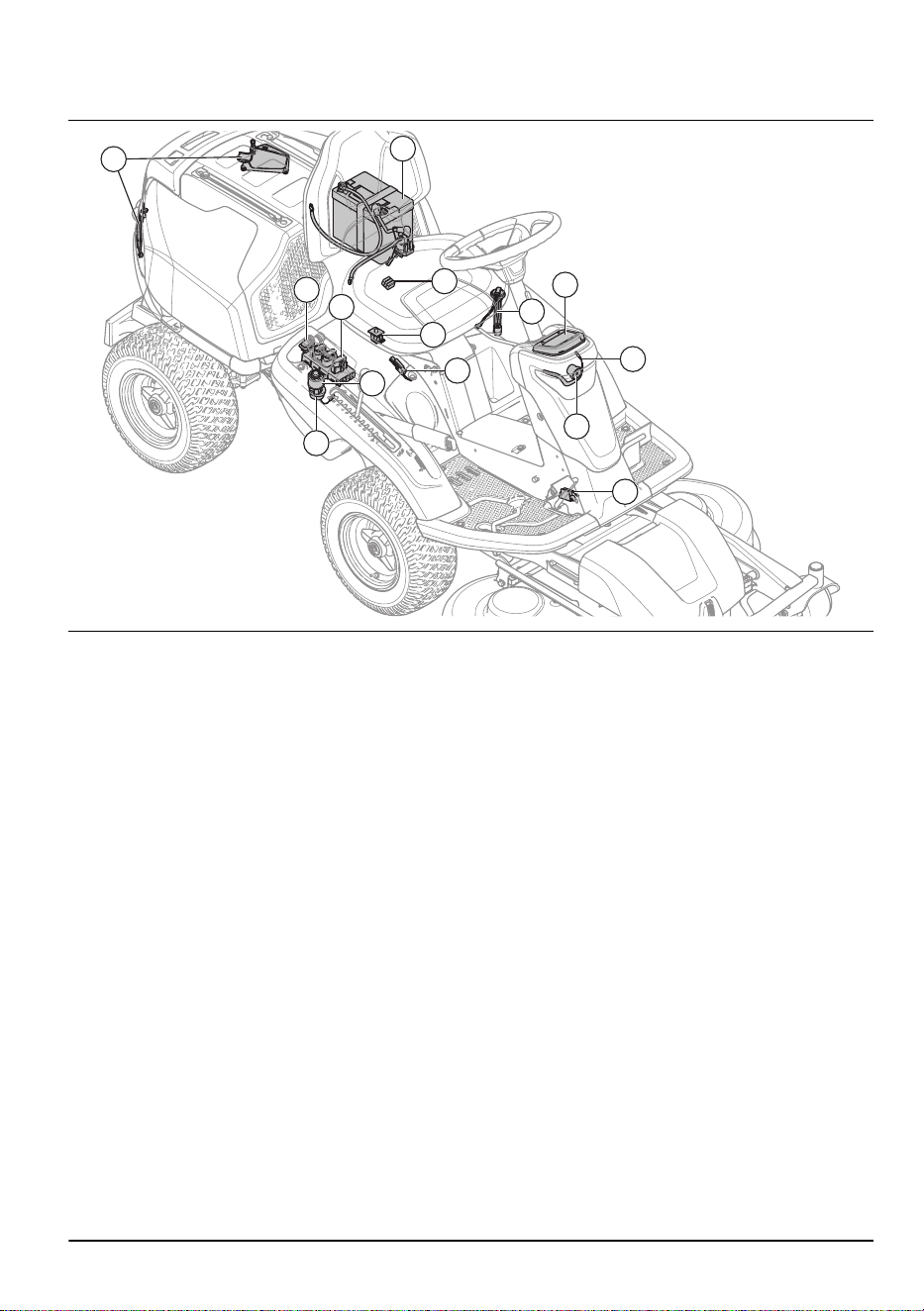

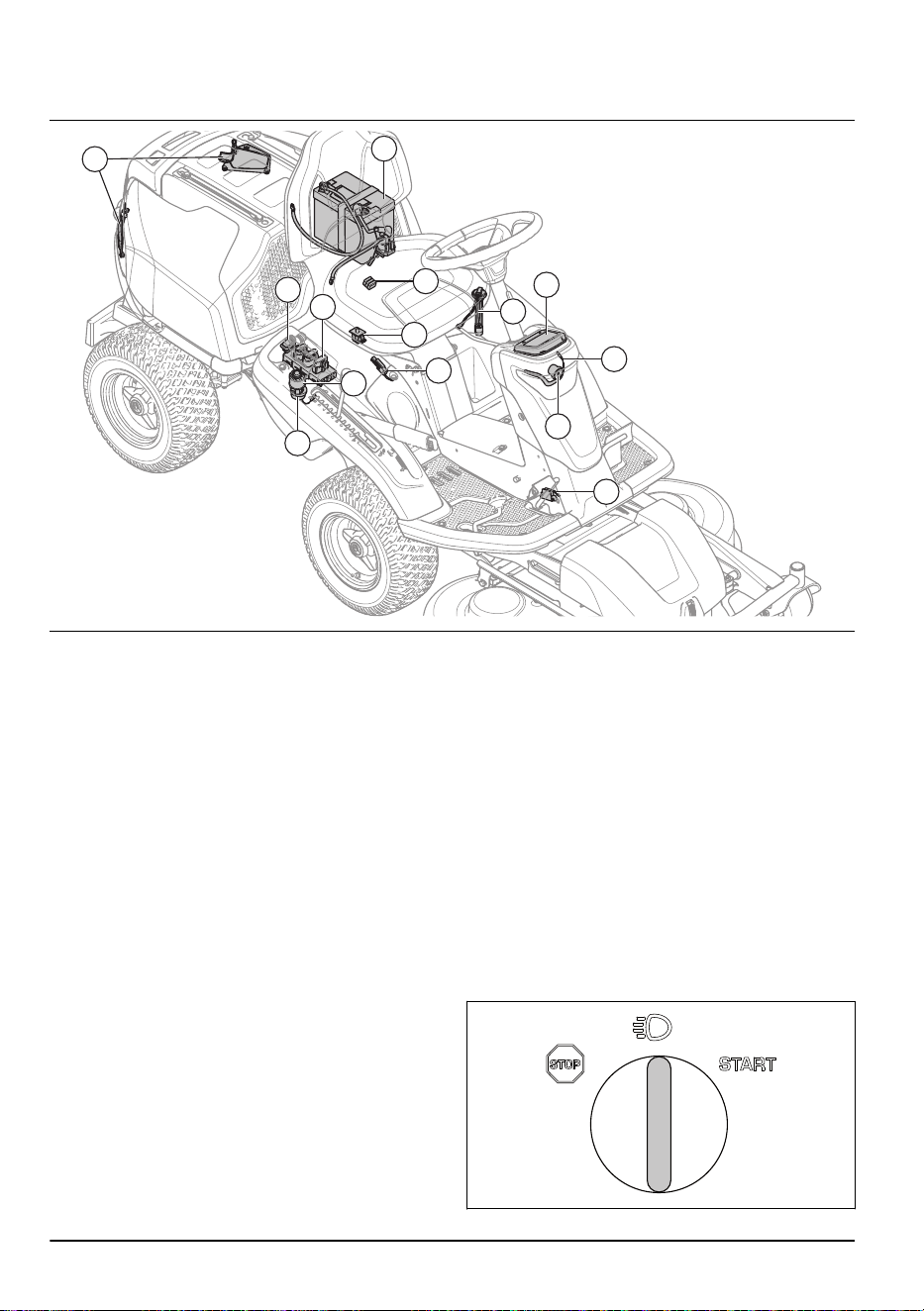

Обзор электрической системы

1. Аккумулятор

2. Главный предохранитель

3. Датчик топлива

4. Дисплей

5. Фонарь рабочего освещения

6. Фара дальнего света

7. Микропереключатель, стояночный тормоз

8. Микропереключатель рычага подъема

9. Контроль присутствия оператора (OPC)

10. Замок зажигания / переключатель фар

11. Модуль управления газонокосилкой

12. Переключатель фар дальнего света

13. Зуммер

14. Задние светодиодные фонари

Модуль управления газонокосилкой

Изделие оснащено модулем управления

газонокосилкой, который предоставляет оператору

информацию об изделии. Информация

отображается на дисплее приборной панели. См.

раздел

Дисплей на стр. 6

Модуль управления газонокосилкой позволяет

дилеру по обслуживанию подключаться к изделию

при выполнении технического обслуживания.

Husqvarna Connect

Изделие поддерживает технологию беспроводной

связи

Bluetooth

и может подключаться к

мобильным устройствам, на которых установлено

приложение Husqvarna Connect. Husqvarna Connect

представляет собой бесплатное приложение для

мобильного устройства. Приложение Husqvarna

Connect позволяет пользоваться расширенными

функциями Husqvarna:

• Дополнительная информация об изделии.

• Сведения о деталях и помощь в техническом

обслуживании.

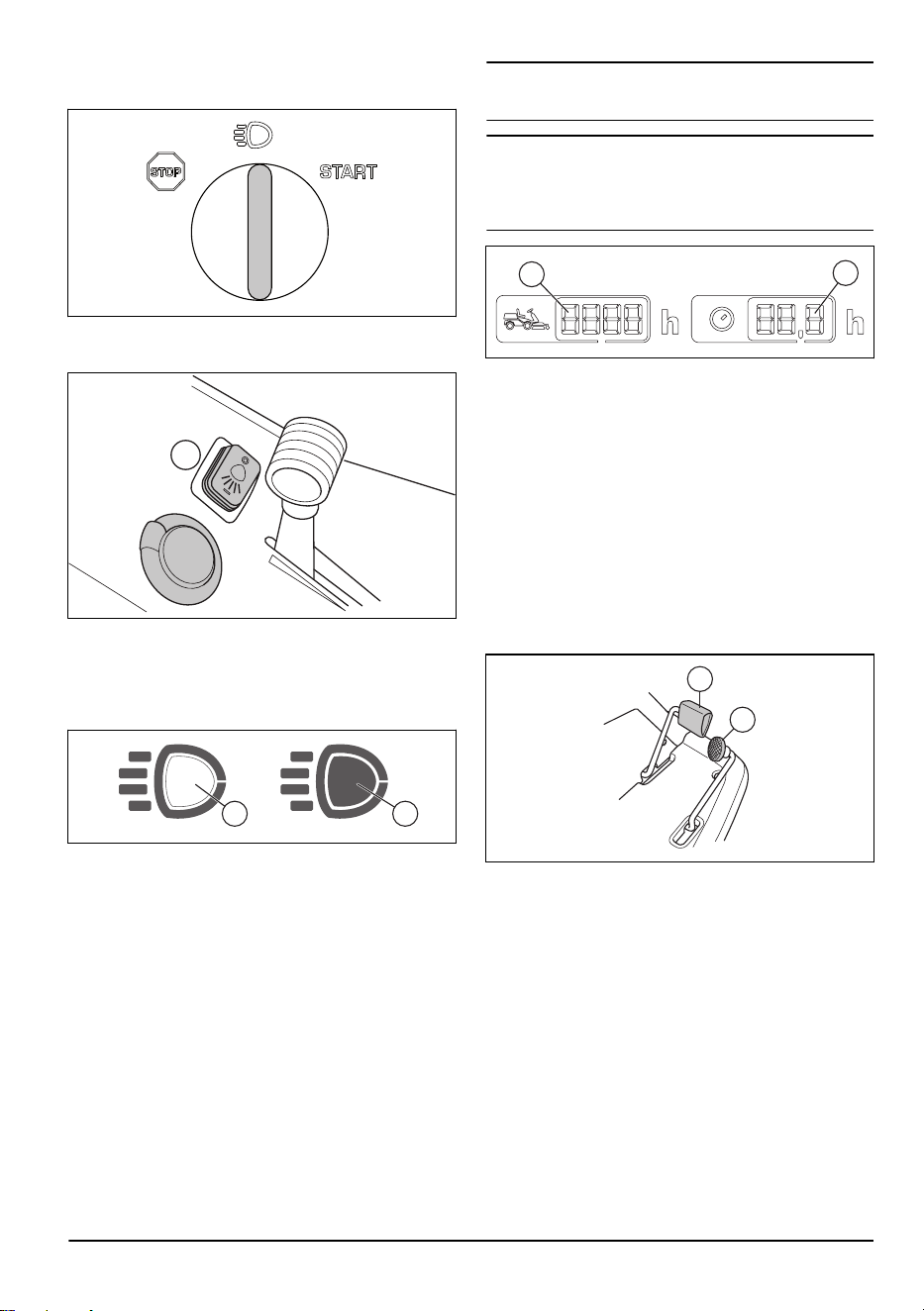

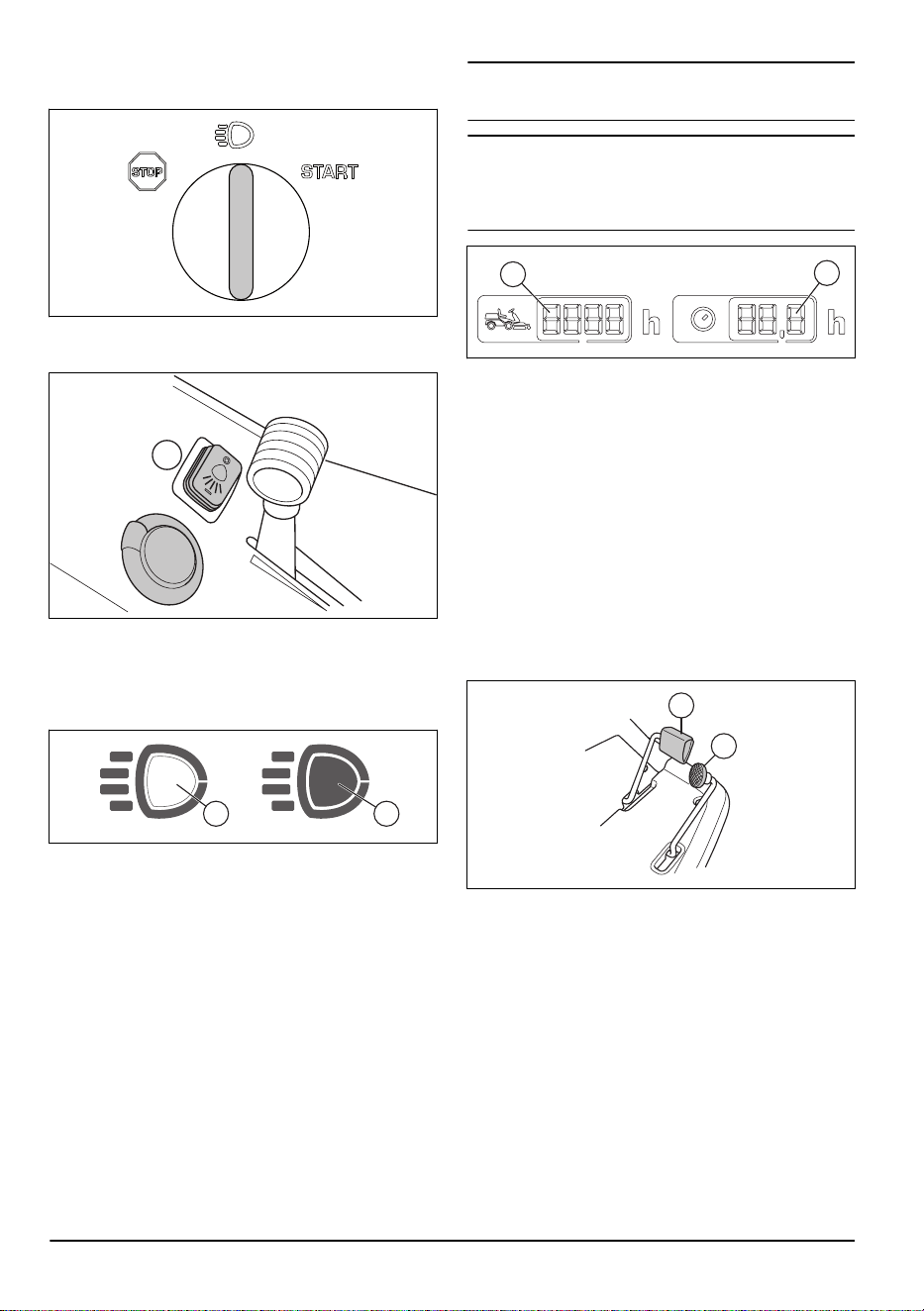

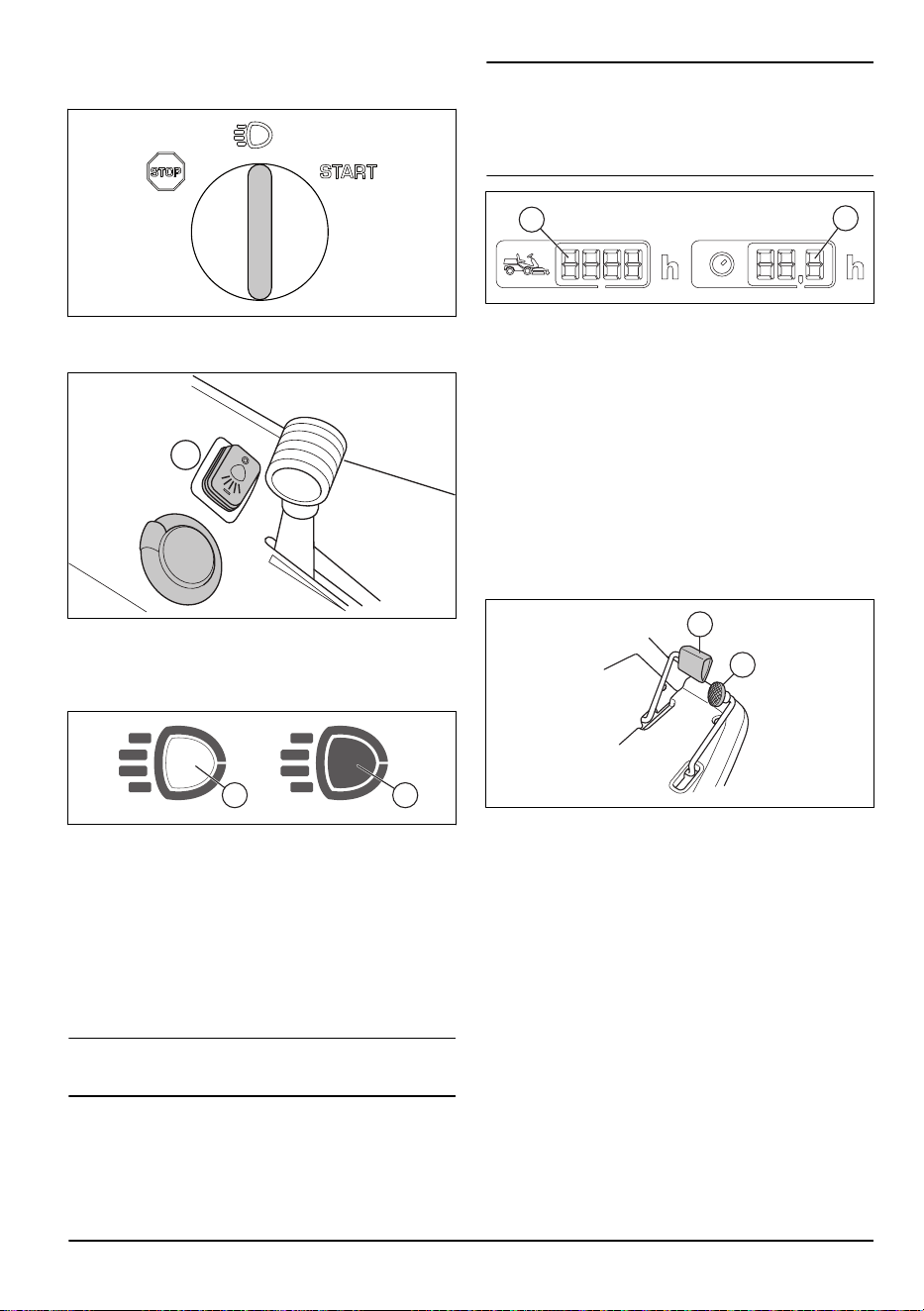

Фары и задние фонари

К фарам относятся фонари рабочего освещения

и фары дальнего света. Задние фонари являются

габаритными. Поверните ключ зажигания в

положение "фары", чтобы включить фонари

рабочего освещения и задние фонари. Фонари

4 838 - 016 - 29.05.2025

рабочего освещения остаются включенными в

течение 3 минут после остановки двигателя.

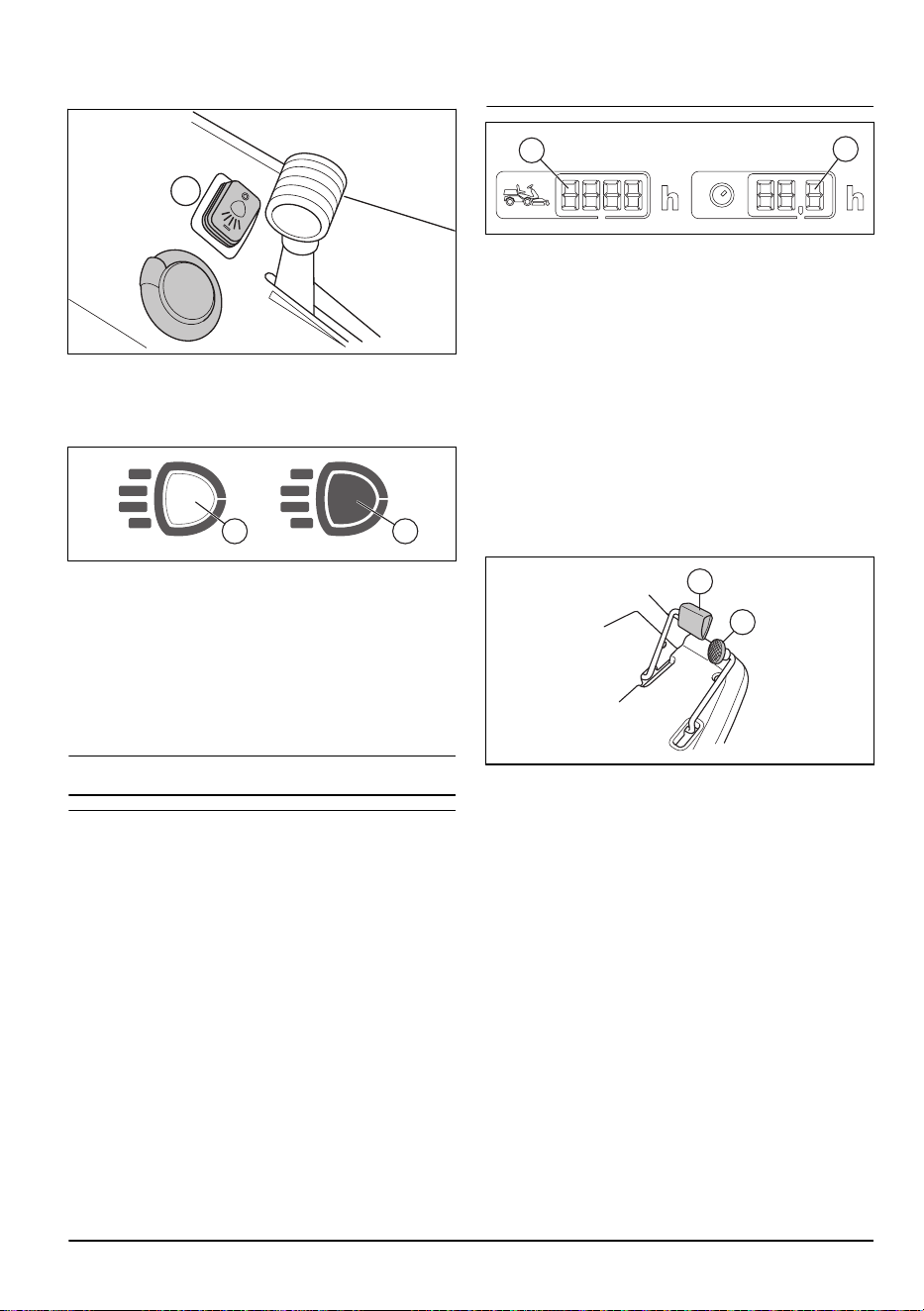

Нажмите переключатель (A), чтобы включить или

выключить фары дальнего света.

Если включены фонари рабочего освещения и

задние фонари, на дисплее отображается символ

фары (B). Если включены фары дальнего света, на

дисплее отображается закрашенный символ фары

(C).

B C

Счетчик моточасов

На дисплее изделия предусмотрена 2 счетчика

моточасов. Счетчики моточасов показывают, сколько

часов двигатель работает всего (A) и за текущий

период эксплуатации (B). Последняя цифра счетчика

моточасов за текущий период эксплуатации

показывает десятую часть часа (6 минут).

Время, когда зажигание включено, а двигатель

выключен, не учитывается.

Примечание:

Счетчик общего времени (A)

показывает только полные часы.

Примечание: Период эксплуатации — это

время работы двигателя в течение 1 дня. Новый

период эксплуатации начинается, если двигатель

был выключен минимум на 6 часов.

Контроль присутствия оператора

(OPC)

OPC срабатывает, когда оператор встает с сиденья.

Двигатель и привод ножей выключаются, если ножи

задействованы или не включен стояночный тормоз.

См. раздел

Условия пуска на стр. 11

Педали переднего и заднего хода

Скорость плавно регулируется с помощью 2

педалей. Левая педаль (A) используется для

движения вперед, а правая педаль (B) — для

движения назад. При отпускании педалей изделие

останавливается.

Режущая дека

Данное изделие оснащено режущей декой Combi

с системой BioClip. Система BioClip измельчает

скошенную траву для ее использования в

качестве удобрения. Режущую деку Combi можно

также использовать без системы BioClip. Если

система BioClip не используется, скошенная трава

отбрасывается назад.

838 - 016 - 29.05.2025

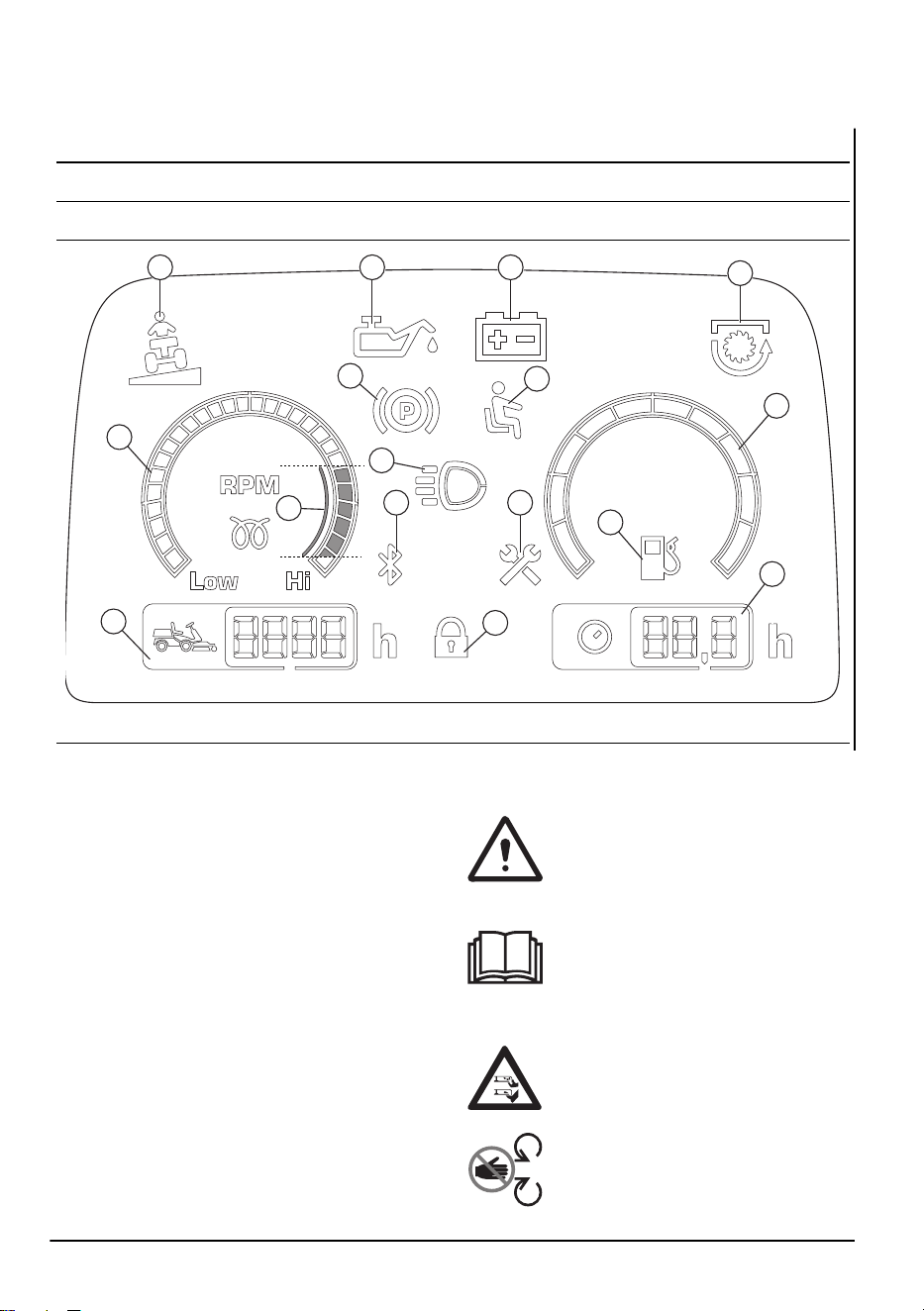

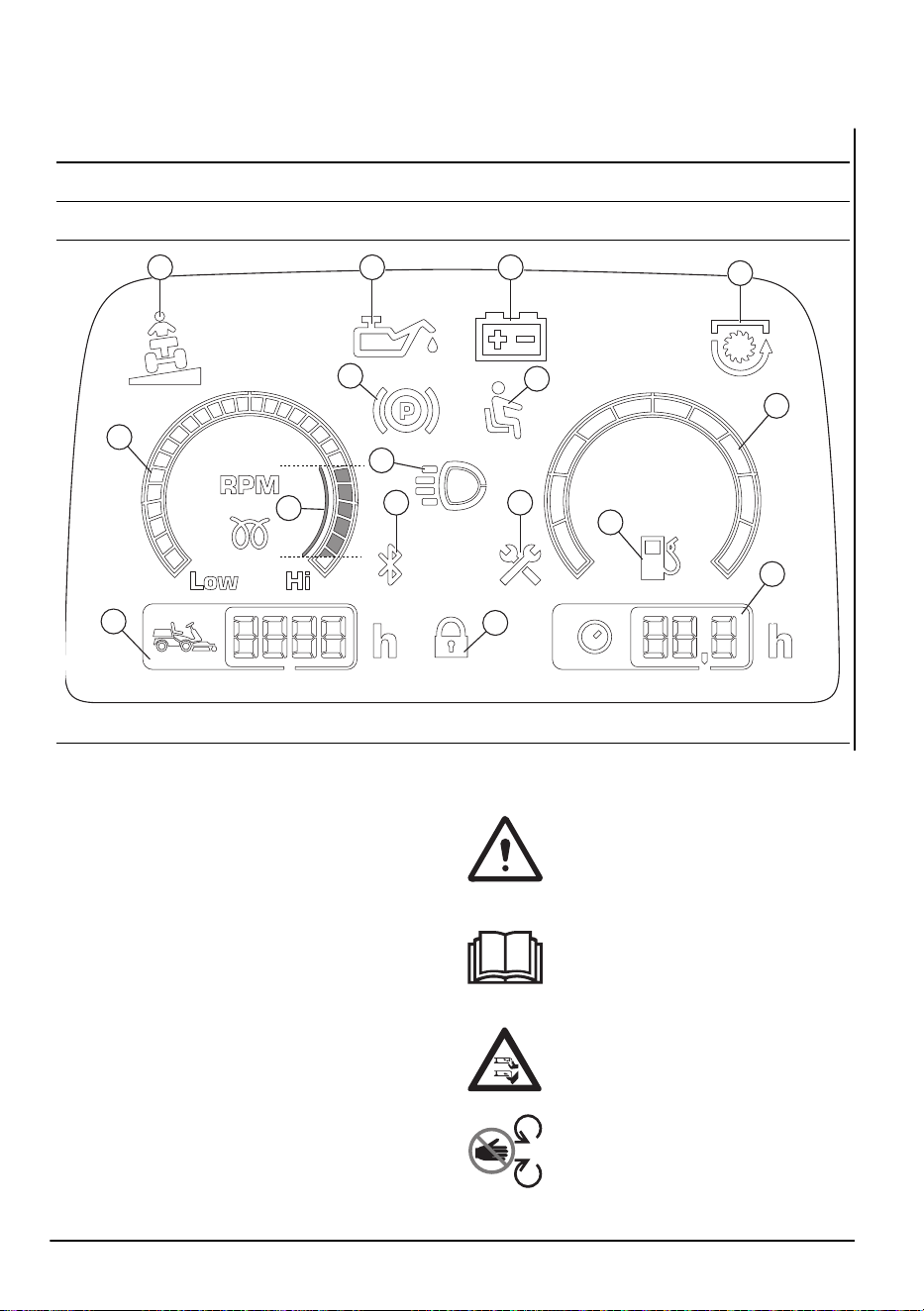

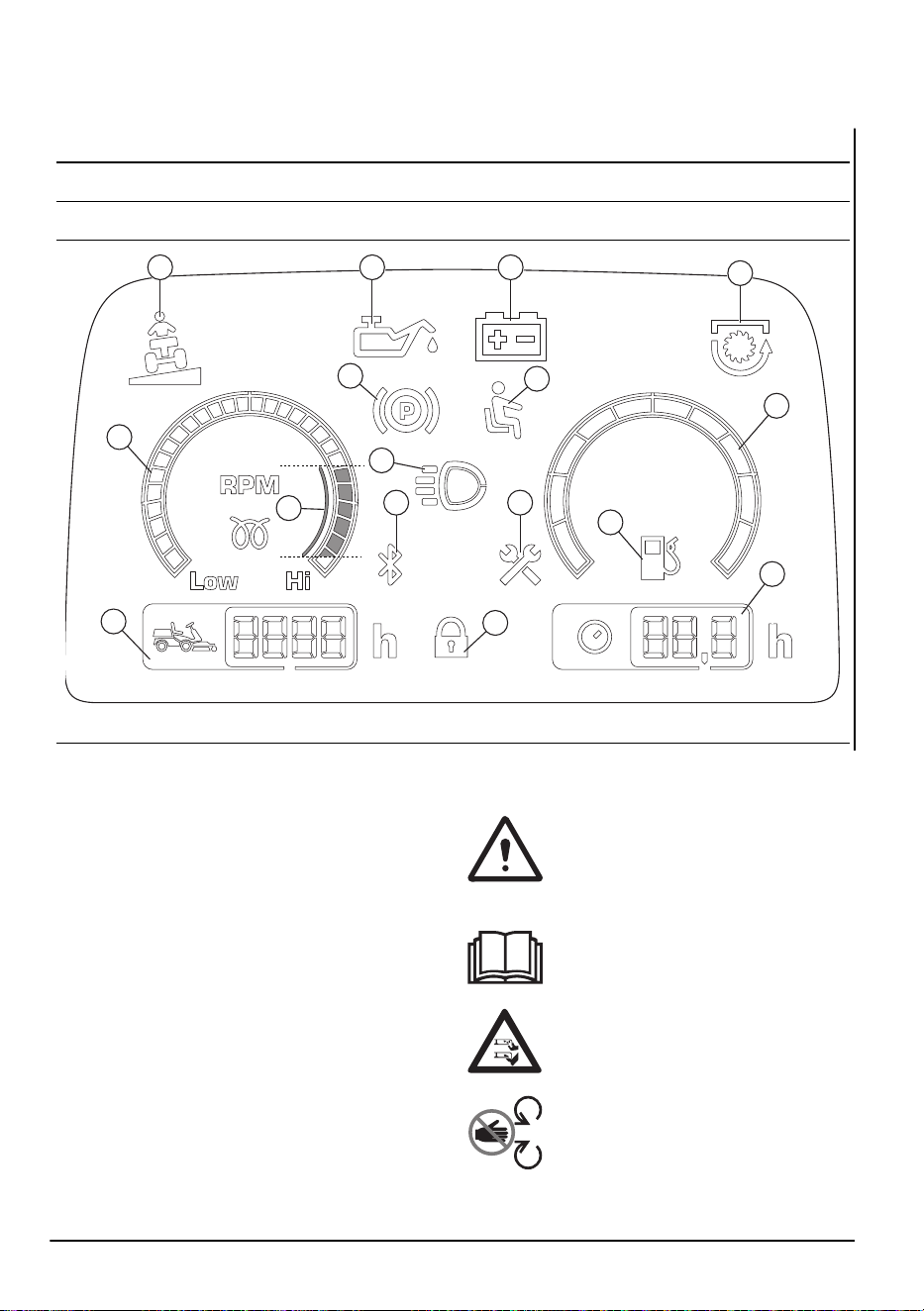

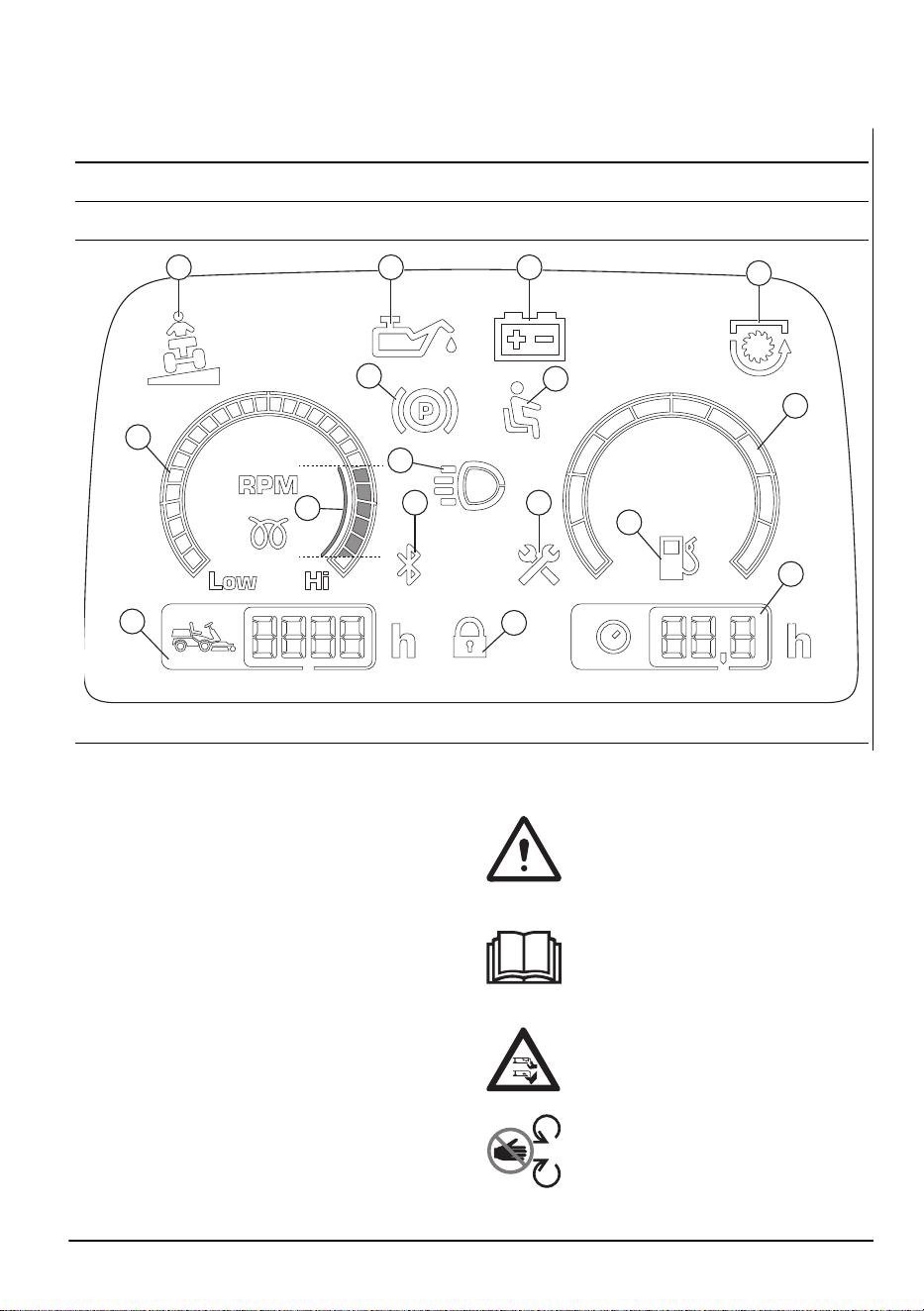

Дисплей

На дисплее приборной панели отображается информация о состоянии изделия.

Примечание: Внешний вид дисплея может отличаться в зависимости от модели.

2 3

10 11

1. Индикатор уклона

2. Индикатор давления масла

3. Индикатор уровня заряда аккумулятора

4. Индикатор МОМ

5. Тахометр

6. Индикатор стояночного тормоза

7. Система контроля присутствия оператора (OPC)

8. Рекомендованная частота вращения двигателя

при эксплуатации изделия.

9. Индикатор фонарей рабочего освещения или

фар дальнего света

10. Bluetooth

11. Индикатор техобслуживания

12. Указатель уровня топлива (только в серии R400)

13. Индикатор низкого уровня топлива

14. Суммарное время работы

15. Цифровая блокировка

16. Время работы в период эксплуатации

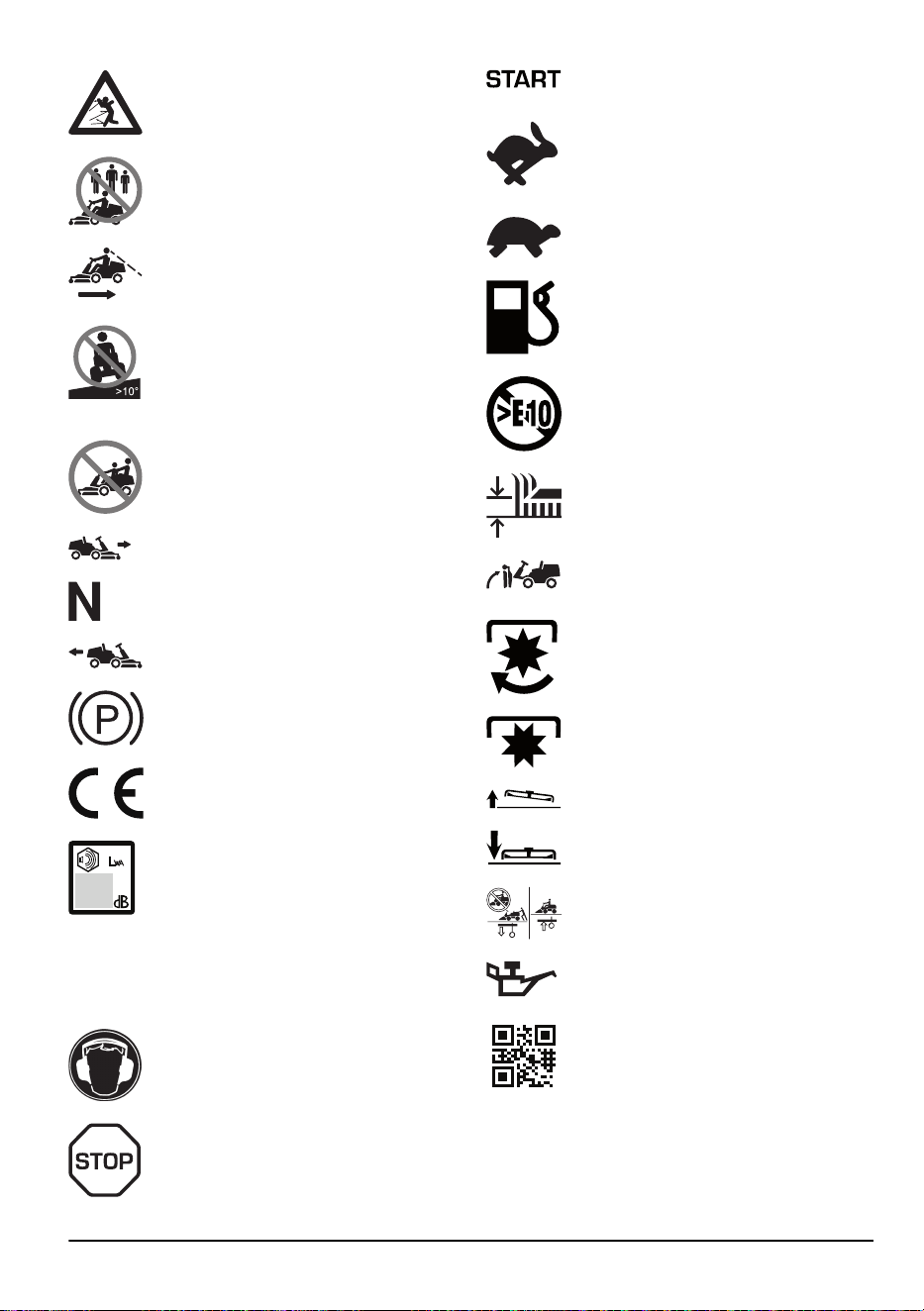

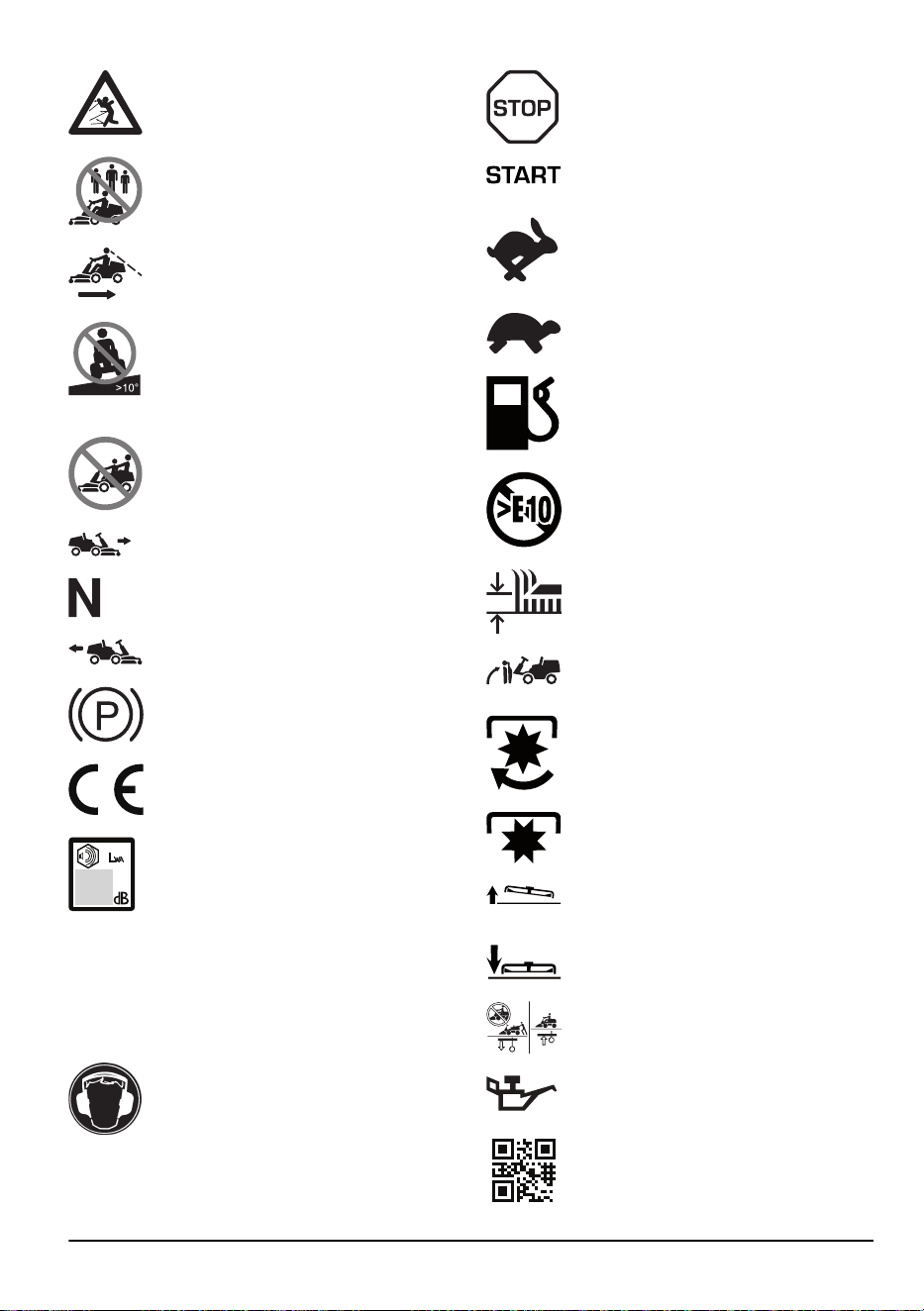

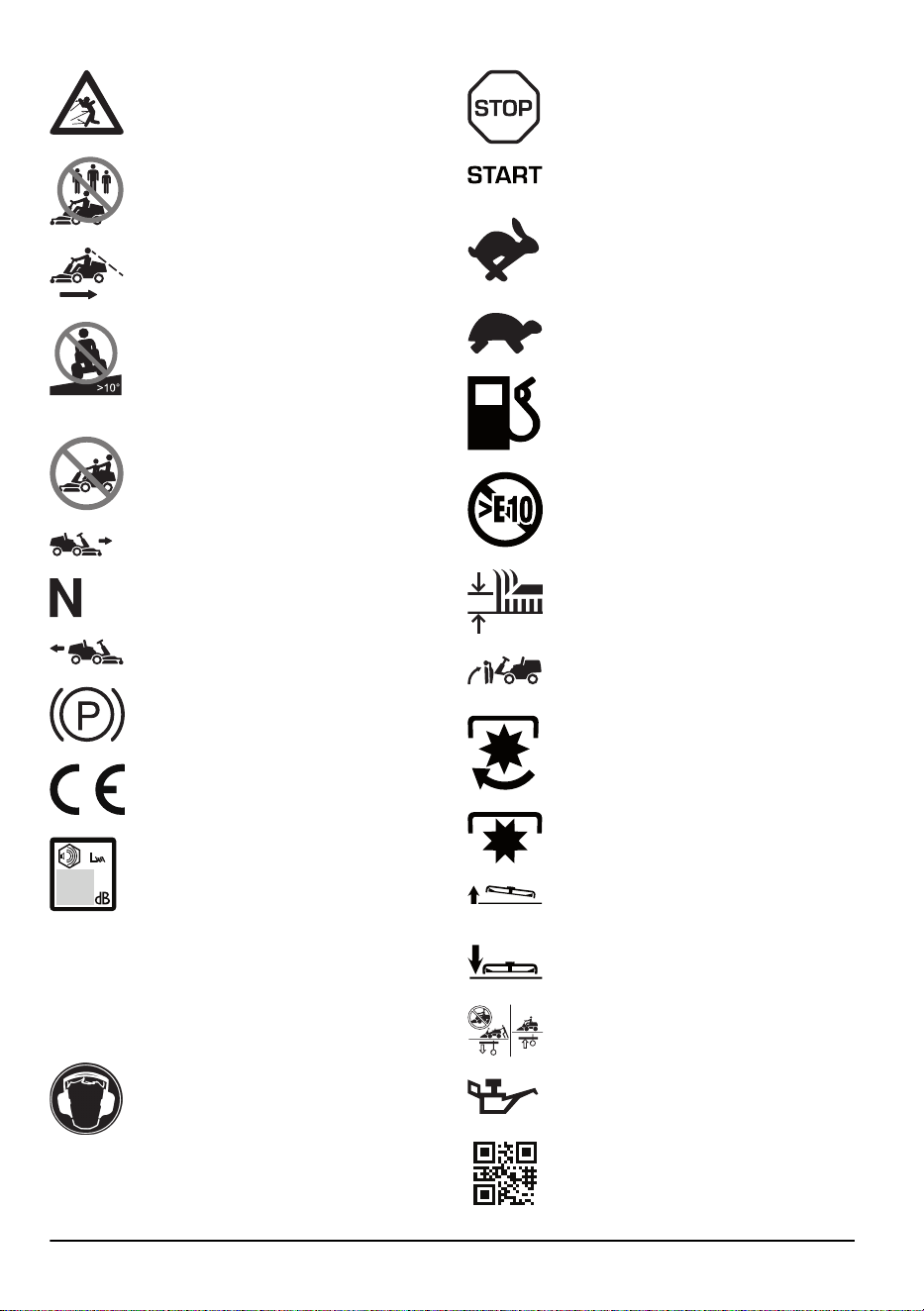

Символы на изделии

ПРЕДУПРЕЖДЕНИЕ. Соблюдайте

осторожность и правила эксплуатации

изделия. Изделие может стать

причиной тяжелой травмы или смерти

оператора и окружающих.

Перед началом работы с изделием

внимательно прочитайте руководство

по эксплуатации и убедитесь,

что понимаете приведенные здесь

инструкции.

Вращающиеся ножи. Держите части

тела на безопасном расстоянии от

изделия.

Предупреждение: вращающиеся

детали. Держите части тела на

безопасном расстоянии от изделия.

6 838 - 016 - 29.05.2025

Берегитесь отбрасываемых предметов

и рикошетов.

Не используйте изделие в

непосредственной близости от других

людей (особенно детей) или животных.

Перед началом движения задним

ходом и во время него смотрите назад.

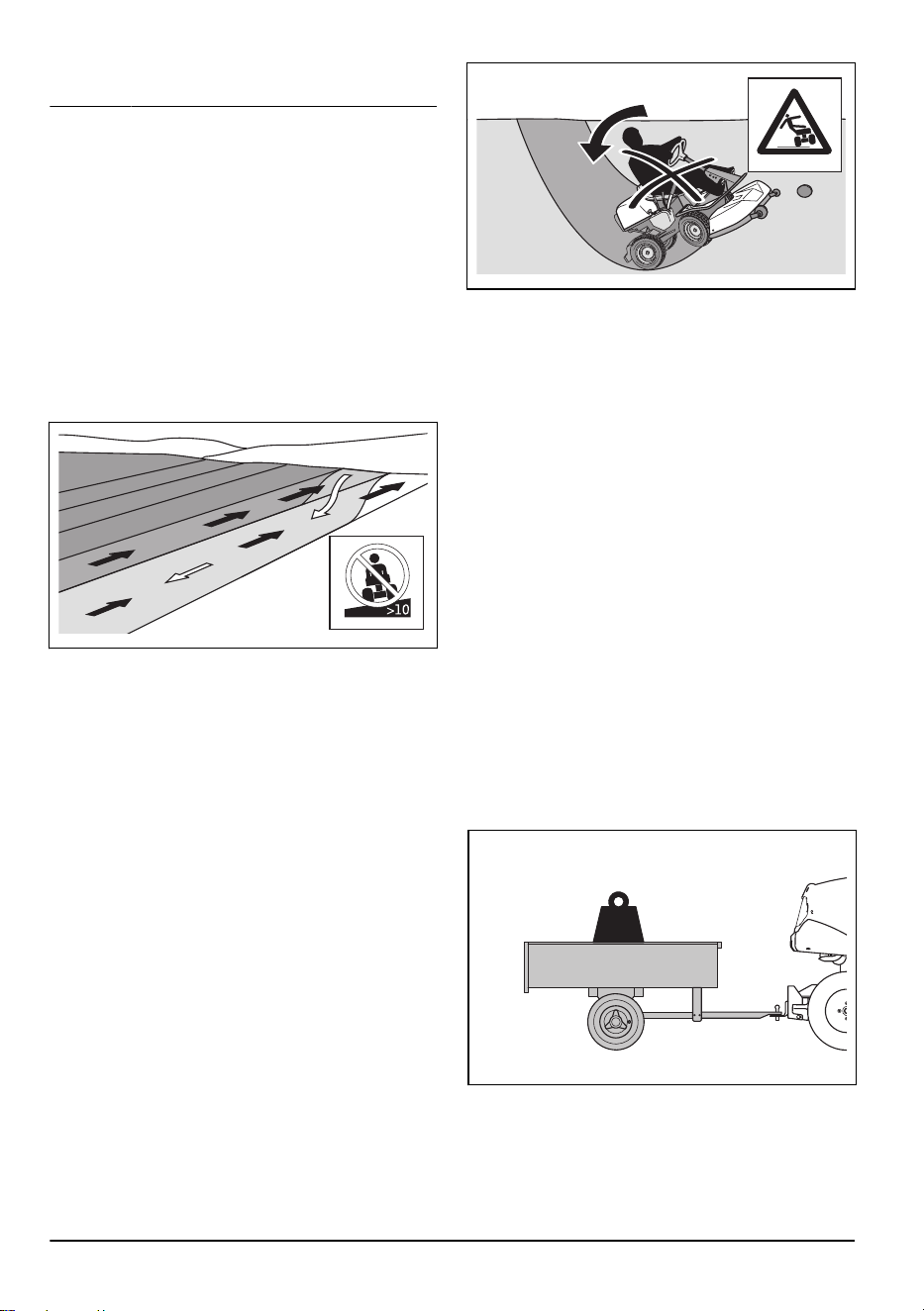

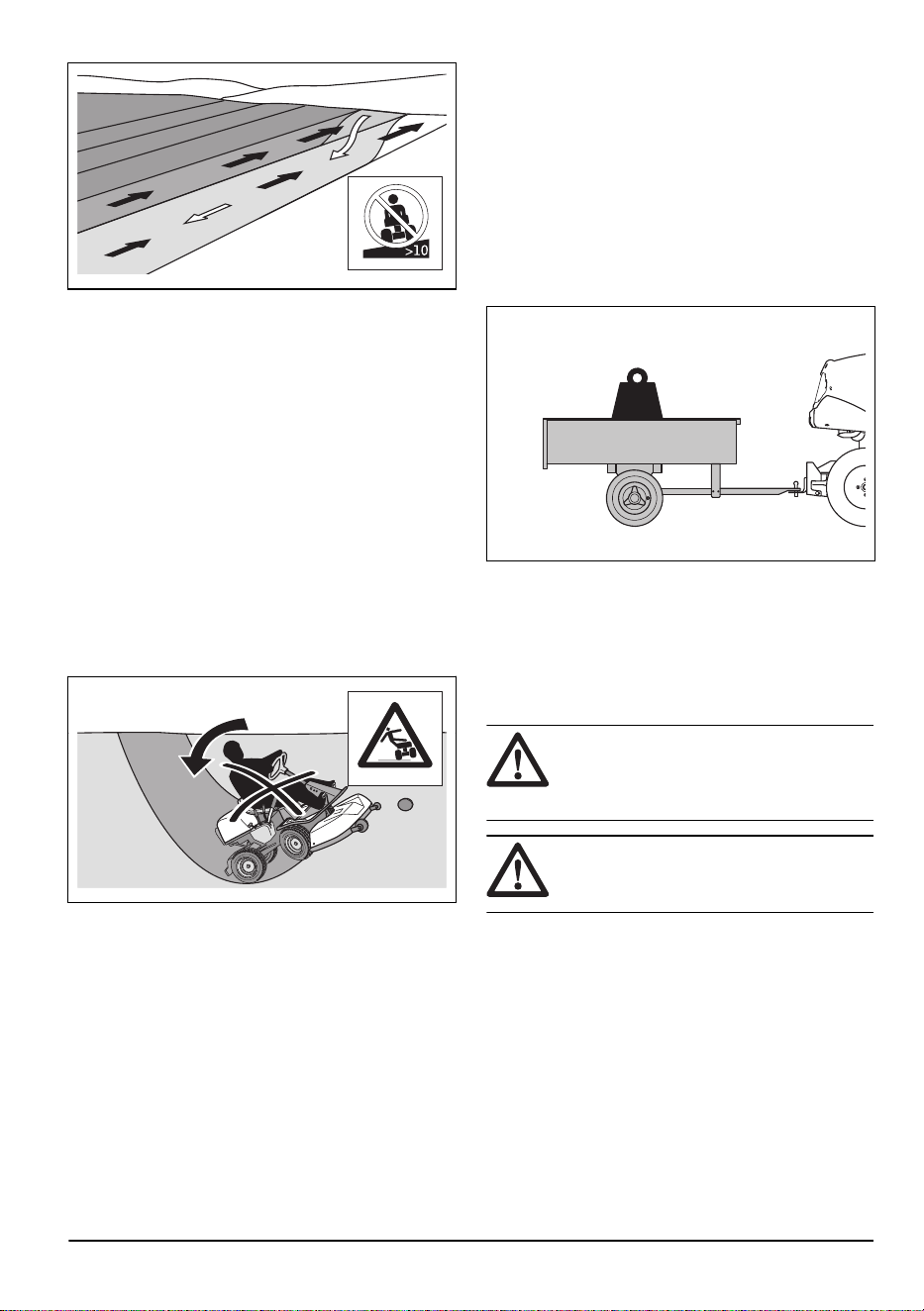

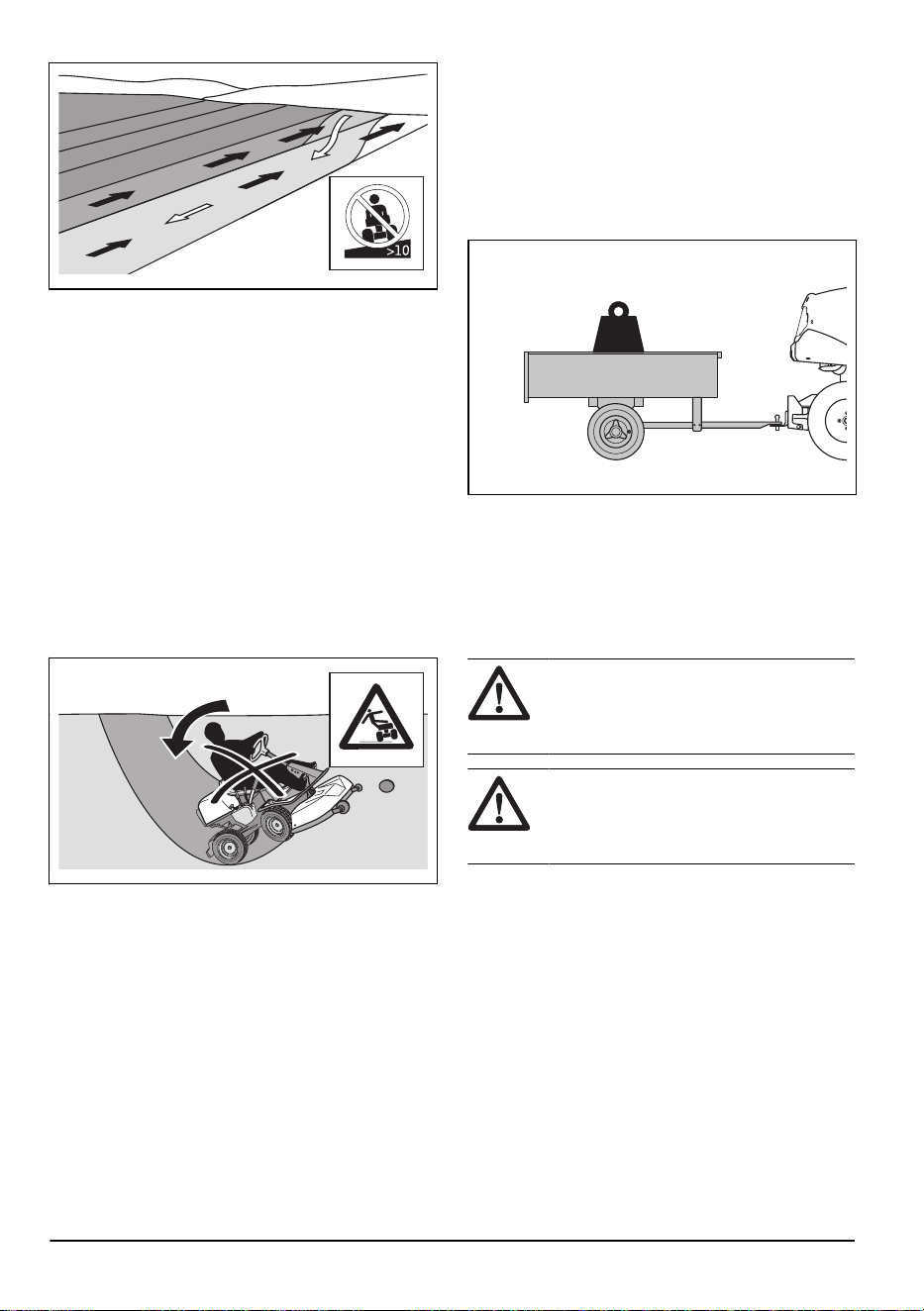

Никогда не выполняйте кошение

поперек склона. Запрещается

выполнять кошение на участках с

уклоном более 10°. См. раздел

Стрижка

травы на склонах на стр. 11

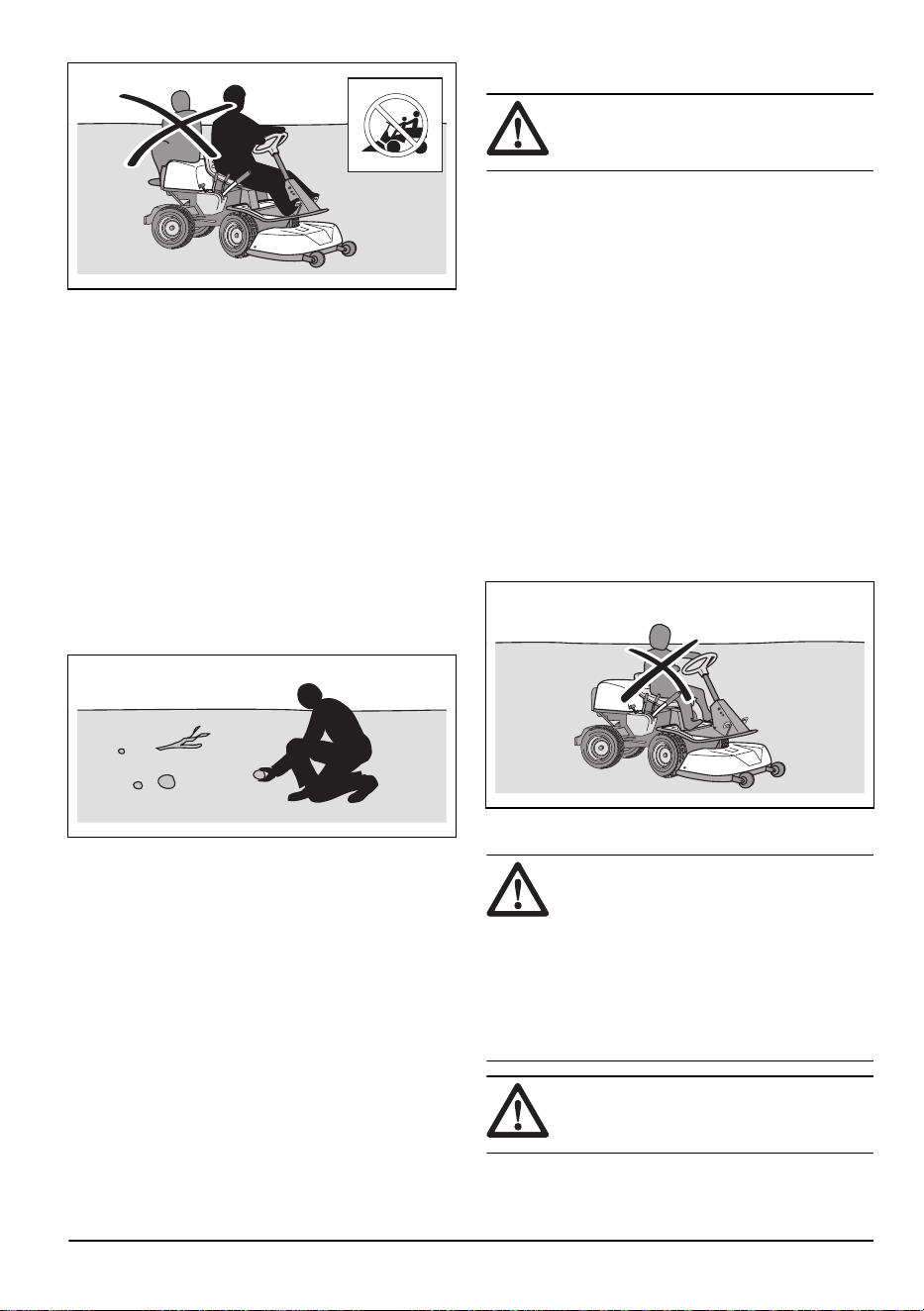

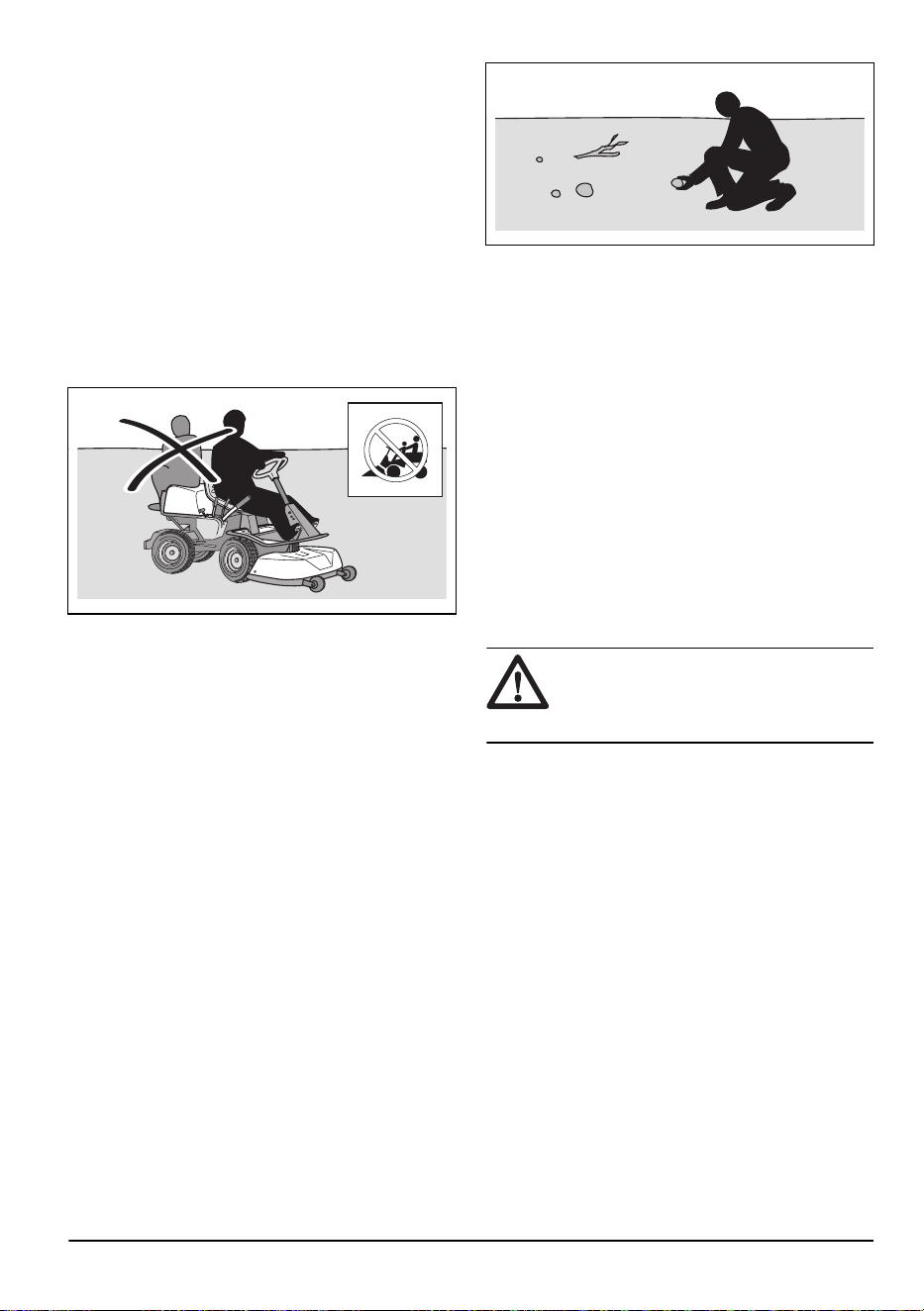

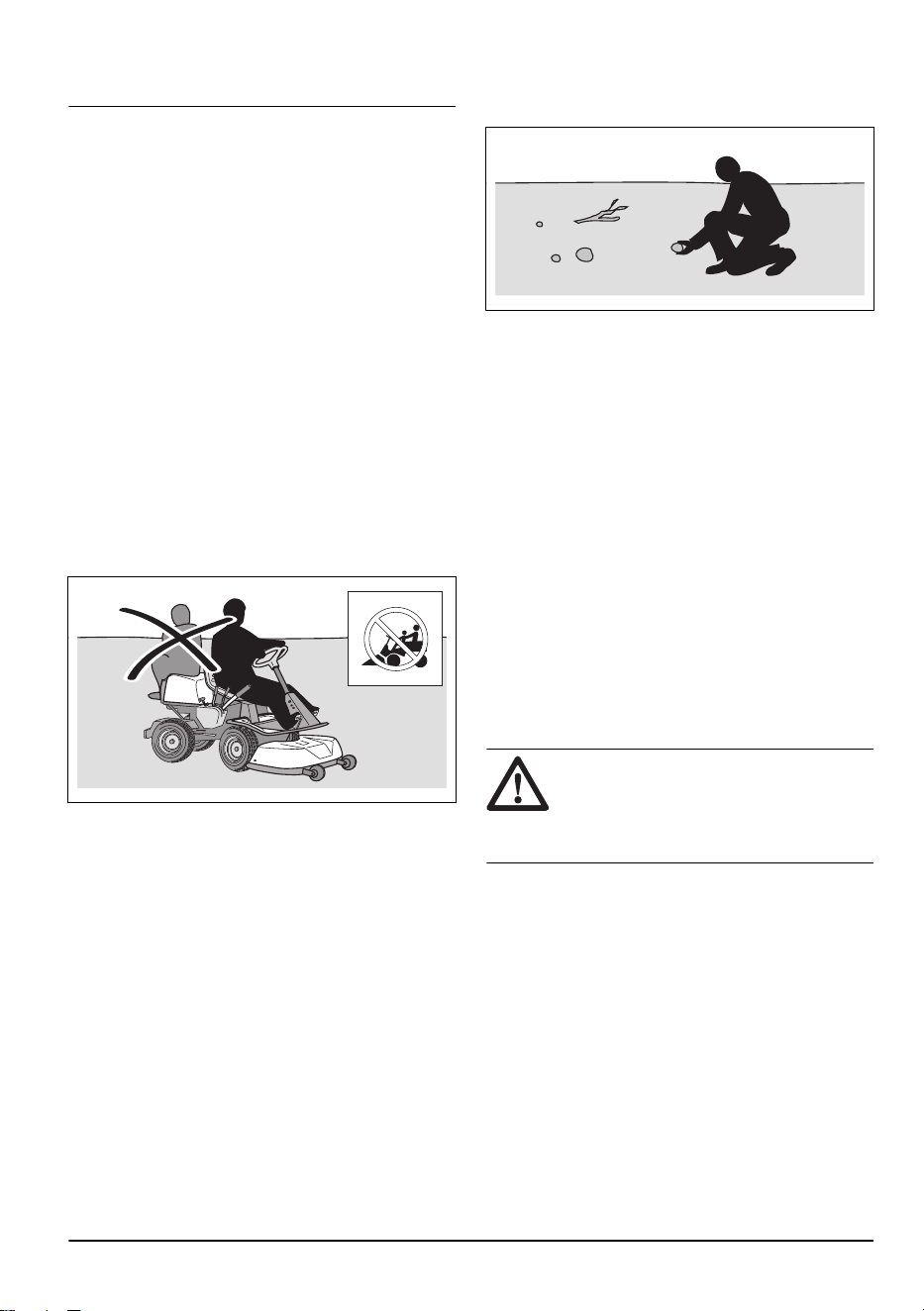

Запрещается перевозить пассажиров

на изделии или оборудовании.

Передний ход.

Нейтральная передача.

Задний ход.

Стояночный тормоз.

Данное изделие отвечает требованиям

соответствующих директив ЕС.

Табличка с уровнем эмиссии шума

в окружающую среду в соответствии

с директивами и нормативами

Европейского союза, Великобритании

и законодательством Нового Южного

Уэльса "Регламент 2017 года по защите

окружающей среды (контроль уровня

шума)". Гарантированный уровень

звуковой мощности изделия указан в

Технические данные на стр. 40

и на

табличке.

Всегда пользуйтесь одобренными

защитными наушниками.

Остановите двигатель.

Запустите двигатель.

Частота вращения двигателя —

высокая.

Частота вращения двигателя — низкая.

Топливо.

Макс. содержание этилового спирта

10%.

Высота кошения.

Сервисное положение рычага

регулировки высоты кошения.

Ножи включены.

Ножи выключены.

Положение транспортировки режущей

деки.

Рабочее положение режущей деки.

Включение и выключение системы

привода.

Уровень масла.

Сканируемый код

838 - 016 - 29.05.2025 7

yyyywwxxxx На паспортной табличке

указан серийный номер.

yyyy означает год про-

изводства, ww — произ-

водственную неделю.

Примечание: Другие символы/наклейки на

изделии относятся к специальным требованиям

сертификации на определенных рынках.

Соответствие уровня токсичных

выбросов стандарту Euro V

ПРЕДУПРЕЖДЕНИЕ: В

случае вмешательства в работу

двигателя данное изделие перестанет

соответствовать нормативам ЕС.

Повреждение изделия

Мы не несем ответственности за повреждение

изделия в следующих случаях:

• ненадлежащий ремонт изделия;

• использование для ремонта изделия

неоригинальных деталей или деталей, не

одобренных производителем;

• использование неоригинальных дополнительных

принадлежностей или принадлежностей, не

одобренных производителем;

• ремонт изделия в неавторизованном

сервисном центре или неквалифицированным

специалистом.

Поддержка

Для получения поддержки по изделию перейдите

в раздел "Поддержка" на сайте , где

доступны инструкции, руководства по устранению

неисправностей, или воспользуйтесь базой знаний

Husqvarna и онлайн-помощником (если они доступны

на вашем рынке). Для получения дополнительной

поддержки по изделию обратитесь в сервисный

центр Husqvarna.

Безопасность

Инструкции по технике безопасности

Предупреждения, предостережения и примечания

используются для выделения особо важных пунктов

руководства.

ПРЕДУПРЕЖДЕНИЕ:

Используется, когда несоблюдение

инструкций руководства может привести

к травмам или смерти оператора или

находящихся рядом посторонних лиц.

ВНИМАНИЕ: Используется, когда

несоблюдение инструкций руководства

может привести к повреждению изделия,

других материалов или прилегающей

территории.

Примечание: Используется для

предоставления дополнительных сведений о

конкретной ситуации.

Общие инструкции по технике

безопасности

ПРЕДУПРЕЖДЕНИЕ: Данное

изделие может привести к порезам

конечностей и отбрасыванию предметов.

Несоблюдение инструкций по технике

безопасности может привести к тяжелым

травмам или смерти.

ПРЕДУПРЕЖДЕНИЕ:

Запрещается продолжать использовать

изделие, если режущее оборудование

повреждено. Поврежденное режущее

оборудование может отбрасывать

предметы и вызвать тяжелые травмы или

смерть. Заменяйте поврежденные ножи

немедленно.

ПРЕДУПРЕЖДЕНИЕ: Во

время работы данное изделие

создает электромагнитное поле. В

определенных обстоятельствах это

поле может создавать помехи для

пассивных и активных медицинских

имплантатов. В целях снижения риска

серьезной или смертельной травмы

лицам с медицинскими имплантатами

рекомендуется проконсультироваться с

врачом и изготовителем имплантата,

прежде чем приступать к эксплуатации

данного изделия.

ПРЕДУПРЕЖДЕНИЕ: В

обязательном порядке прочитайте

следующие инструкции по технике

8 838 - 016 - 29.05.2025

безопасности, прежде чем приступать к

эксплуатации изделия.

• Будьте всегда осторожны и руководствуйтесь

здравым смыслом. Избегайте ситуаций, для

которых, по-вашему мнению, уровень вашей

квалификации недостаточен. Если после

изучения руководства по эксплуатации у вас

возникли вопросы относительно эксплуатации

агрегата, прежде чем приступить к работе,

обратитесь за консультацией к специалисту.

• Внимательно изучите и уясните содержание

руководства по эксплуатации и инструкций на

изделии перед началом работы.

• Изучите инструкции по безопасной эксплуатации

изделия и использованию органов управления, а

также научитесь быстро останавливать изделие.

• Научитесь разбираться в значении

предупреждающих табличек.

• Содержите изделие в чистоте, чтобы знаки и

наклейки были легко читаемыми.

• Помните: ответственность за аварии,

угрожающие другим людям или их имуществу,

несет оператор.

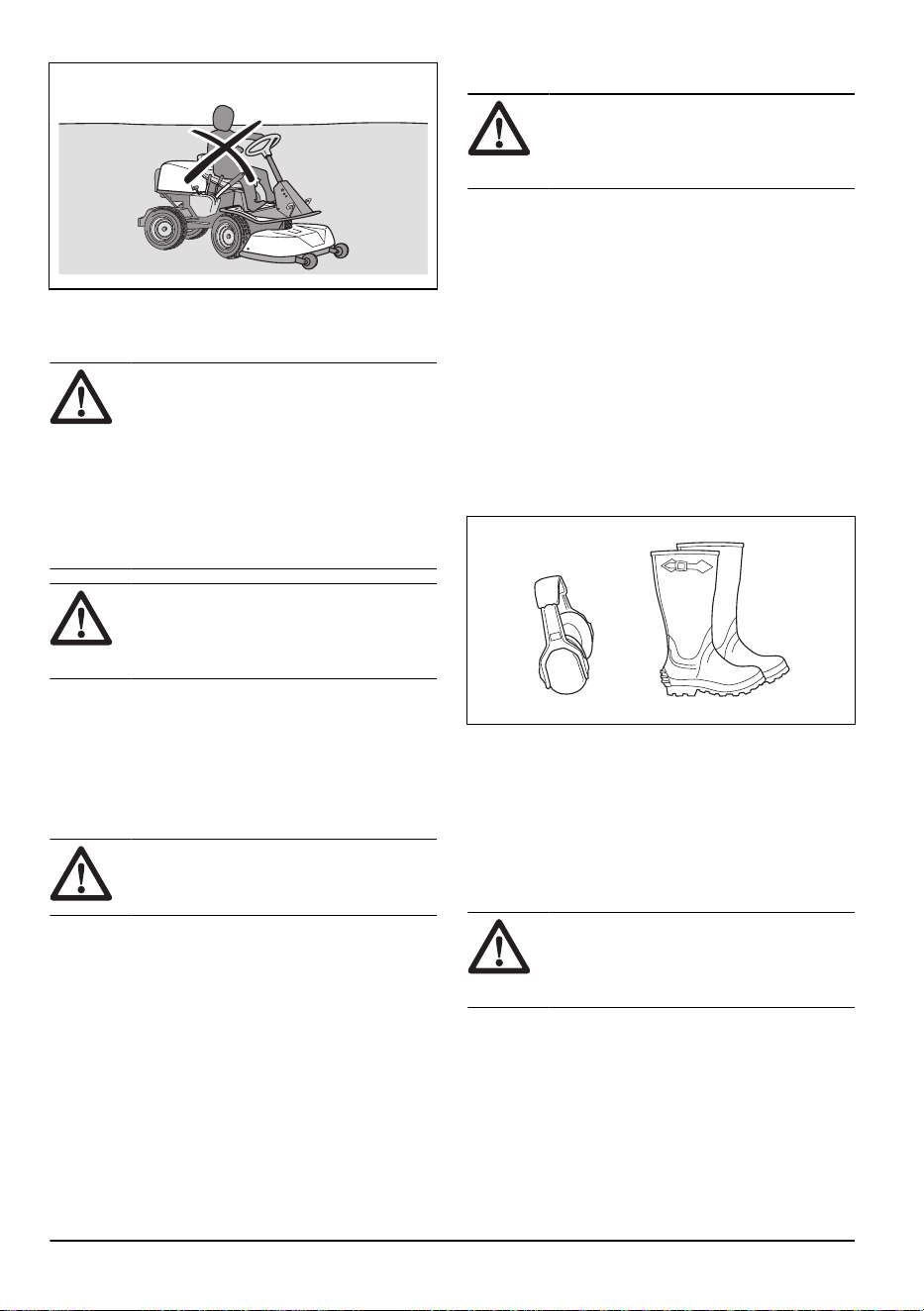

• Запрещается перевозить пассажиров. Изделие

должен использовать только один человек.

• Запрещается оставлять изделие без присмотра

с работающим двигателем. Каждый раз

останавливайте ножи, включайте стояночный

тормоз, выключайте двигатель и извлекайте ключ

зажигания перед тем, как оставить изделие без

присмотра.

• Используйте изделие только в дневное время

или при хорошем освещении. Держите изделие

на безопасном расстоянии от ям и других

неровностей. Учитывайте другие возможные

опасности.

• Не используйте изделие при неблагоприятных

погодных условиях, например, в туман, дождь,

при сильном ветре, на сырых участках, при

низких температурах воздуха, риске удара

молнии и т.д.

• Во избежание ударов установите метки

у больших камней и других неподвижных

предметов.

• Освободите зону работы от предметов, которые

могут быть отброшены ножами, например,

камней, игрушек, проводов и т.д.

• Не позволяйте использовать изделие или

выполнять его техобслуживание детям или

другим лицам, не допущенным к эксплуатации

изделия. Местные законы могут устанавливать

требования к возрасту пользователя.

• Убедитесь, что во время запуска двигателя,

включения привода или начала движения

изделия рядом с изделием нет посторонних.

• Следите за движением транспорта при кошении

рядом с дорогой или при перемещении через

дорогу.

• Ни в коем случае не приступайте к работе

с изделием, если вы устали, находитесь

под воздействием алкогольных напитков или

наркотиков или принимаете лекарства, которые

могут повлиять на зрение, реакцию, координацию

или оценку действительности.

• Всегда паркуйте агрегат на ровной поверхности с

выключенным двигателем.

Инструкции по технике безопасности в

отношении детей

ПРЕДУПРЕЖДЕНИЕ:

обязательном порядке прочитайте

следующие инструкции по технике

безопасности, прежде чем приступать к

эксплуатации изделия.

• Если не следить за детьми, находящимися

вблизи изделия, возможны серьезные травмы. У

детей может вызывать интерес как само изделие,

так и процесс стрижки травы. Всегда существует

вероятность, что дети находятся уже не в том

месте, где вы их видели в последний раз.

• Держите детей на расстоянии от рабочей зоны.

За детей должен нести ответственность кто-либо

из взрослых.

• Будьте начеку и выключите изделие, если

дети войдут в рабочую зону. Будьте особенно

осторожны возле поворотов, кустов, деревьев

или других предметов, которые затрудняют

обзор.

• Перед началом движения задним ходом и во

время него внимательно смотрите назад и вниз,

838 - 016 - 29.05.2025

чтобы убедиться в отсутствии маленьких детей

рядом с изделием.

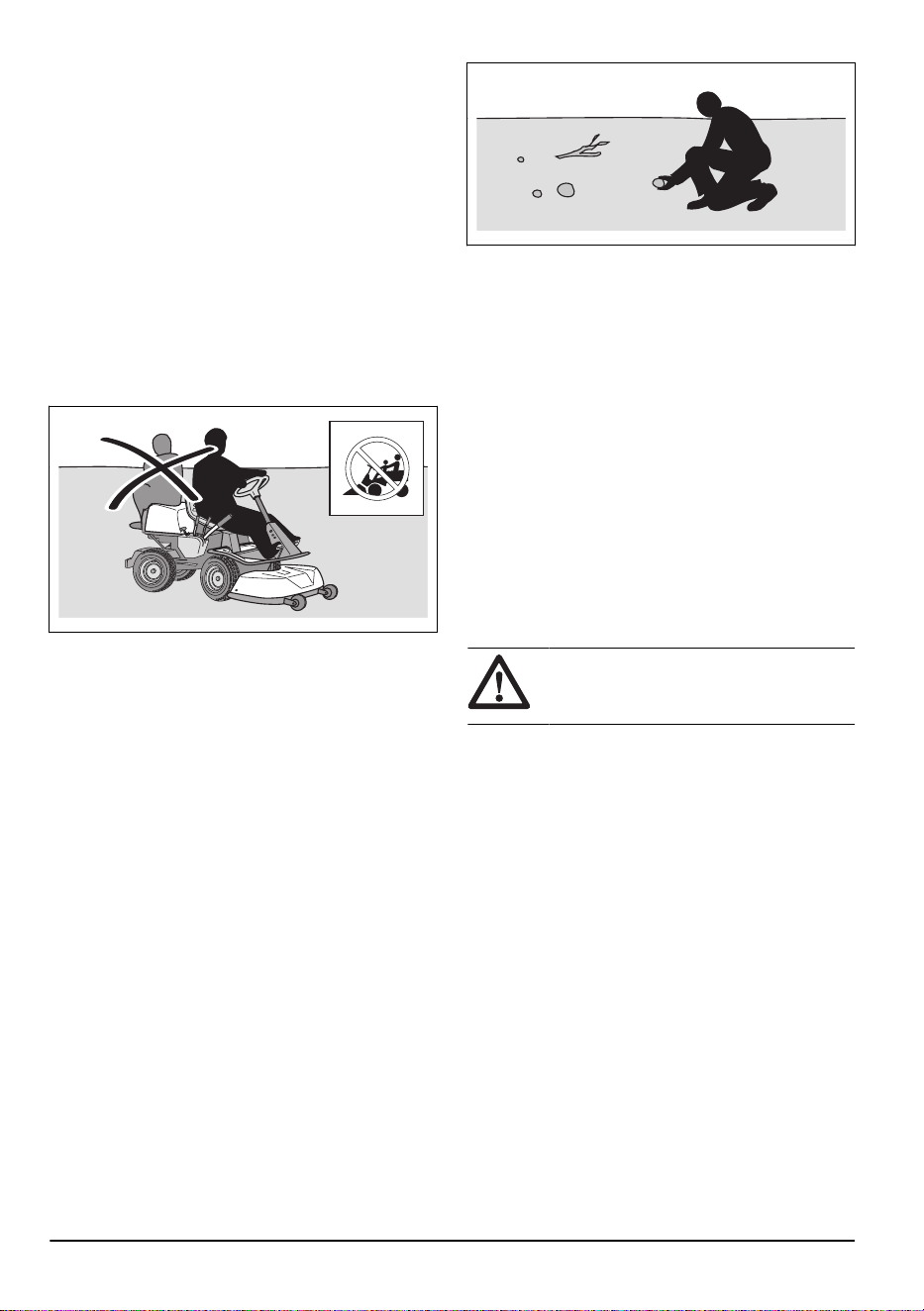

• Не позволяйте детям кататься на изделии. Они

могут упасть и получить серьезные травмы или

помешать безопасному управлению изделием.

• Не позволяйте детям управлять изделием.

Инструкции по технике безопасности

во время эксплуатации

ПРЕДУПРЕЖДЕНИЕ: Не

прикасайтесь к двигателю или выхлопной

системе во время работы или сразу

после ее завершения. Двигатель и

выхлопная система сильно нагреваются

во время работы. Риск получения

ожогов, возгорания или повреждений

имущества и прилегающих территорий.

При эксплуатации изделия держитесь

вдали от кустарников и других объектов.

ПРЕДУПРЕЖДЕНИЕ: В

обязательном порядке прочитайте

следующие инструкции по технике

безопасности, прежде чем приступать к

эксплуатации изделия.

• Перед началом движения задним ходом и во

время него всегда смотрите назад и вниз.

Следите за появлением как больших, так и

маленьких препятствий.

• Перед поворотом за угол сбавьте скорость.

• При пересечении зон, где стрижка не

выполняется, останавливайте ножи.

ВНИМАНИЕ:

В обязательном

порядке прочитайте следующие

инструкции по технике безопасности,

прежде чем приступать к эксплуатации

изделия.

• Перед началом эксплуатации изделия очистите

воздухозаборник охлаждения двигателя от

травы и загрязнений. Если воздухозаборник

охлаждения засорен, возникает опасность

повреждения двигателя.

• Соблюдайте осторожность, объезжая камни и

другие крупные предметы, и следите за тем,

чтобы ножи не касались их.

• Запрещается наезжать на препятствия. Если вы

переехали какое-то препятствие или столкнулись

с ним, остановитесь и проверьте изделие и

режущую деку. При необходимости выполните

ремонт, прежде чем продолжать работу.

Средства индивидуальной защиты

ПРЕДУПРЕЖДЕНИЕ: В

обязательном порядке прочитайте

следующие инструкции по технике

безопасности, прежде чем приступать к

эксплуатации изделия.

• При работе с изделием всегда используйте

одобренные средства индивидуальной защиты.

Средства индивидуальной защиты не могут

полностью исключить риск получения травмы,

но при несчастном случае они снижают тяжесть

травмы. За помощью по правильному выбору

СИЗ обращайтесь к дилеру.

• Используйте одобренные средства защиты

органов слуха. Продолжительное воздействие

шума может стать причиной неизлечимого

ухудшения слуха.

• Надевайте защитные ботинки с нескользкой

подошвой. Рекомендуется использовать обувь

со стальным носком. Запрещается надевать

открытую обувь или работать босиком.

• При необходимости надевайте защитные

перчатки, например, при закреплении, проверке

или очистке режущего оборудования.

• Не надевайте просторную одежду, украшения

или другие аксессуары, которые могут застрять

в движущихся частях.

• Средства оказания первой помощи и

огнетушитель всегда должны быть под рукой.

Защитные устройства на изделии

ПРЕДУПРЕЖДЕНИЕ:

обязательном порядке прочитайте

следующие инструкции по технике

безопасности, прежде чем приступать к

эксплуатации изделия.

10 838 - 016 - 29.05.2025

• Не используйте изделие, если защитные

устройства повреждены или работают

неправильно. Регулярно выполняйте проверку

защитных устройств. Если защитные устройства

повреждены, обратитесь в сервисный центр

Husqvarna.

• Не вносите никаких изменений в защитные

устройства. Запрещается использовать изделие,

если защитные панели, защитные кожухи,

защитные выключатели и прочие защитные

приспособления отсутствуют или повреждены.

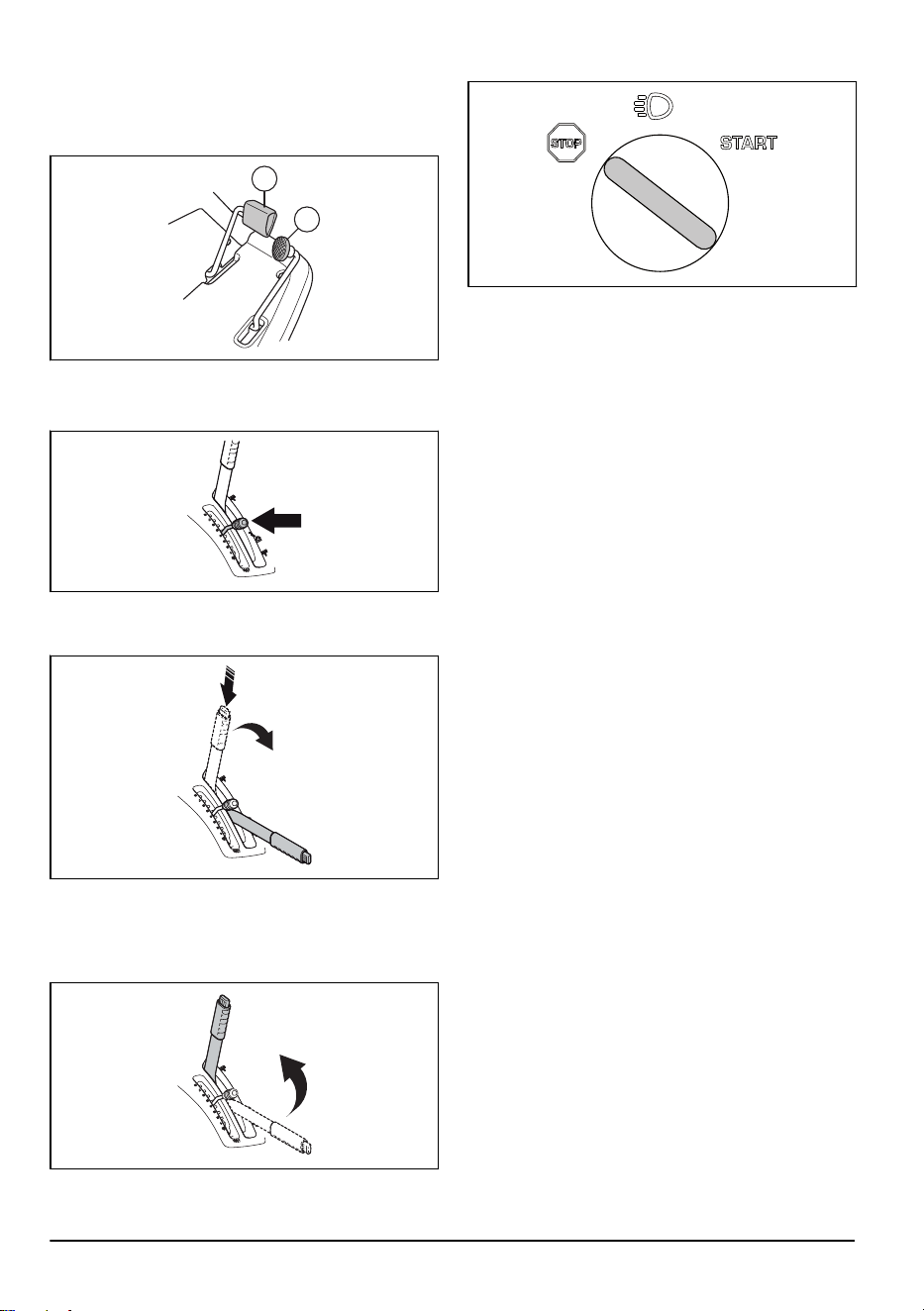

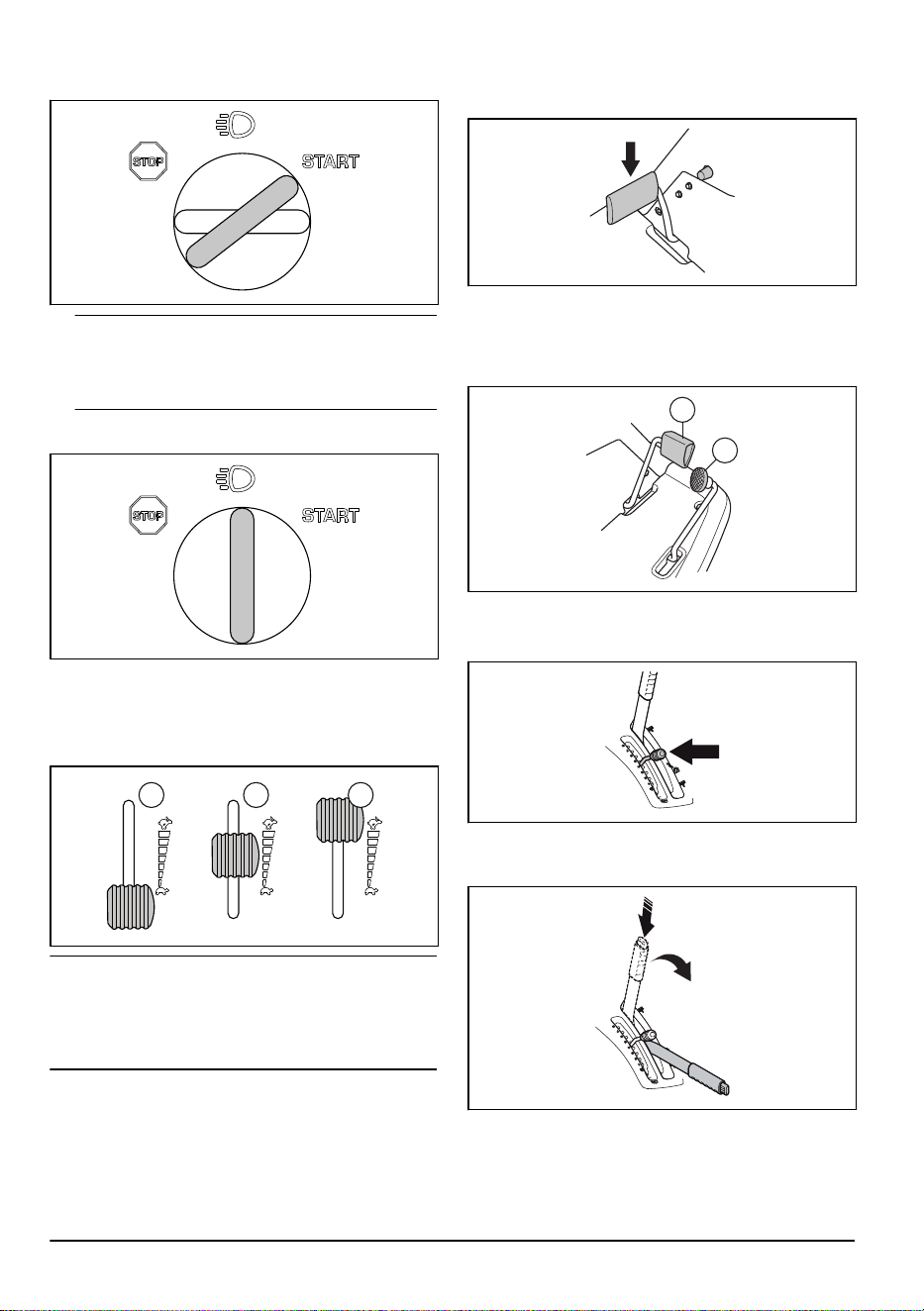

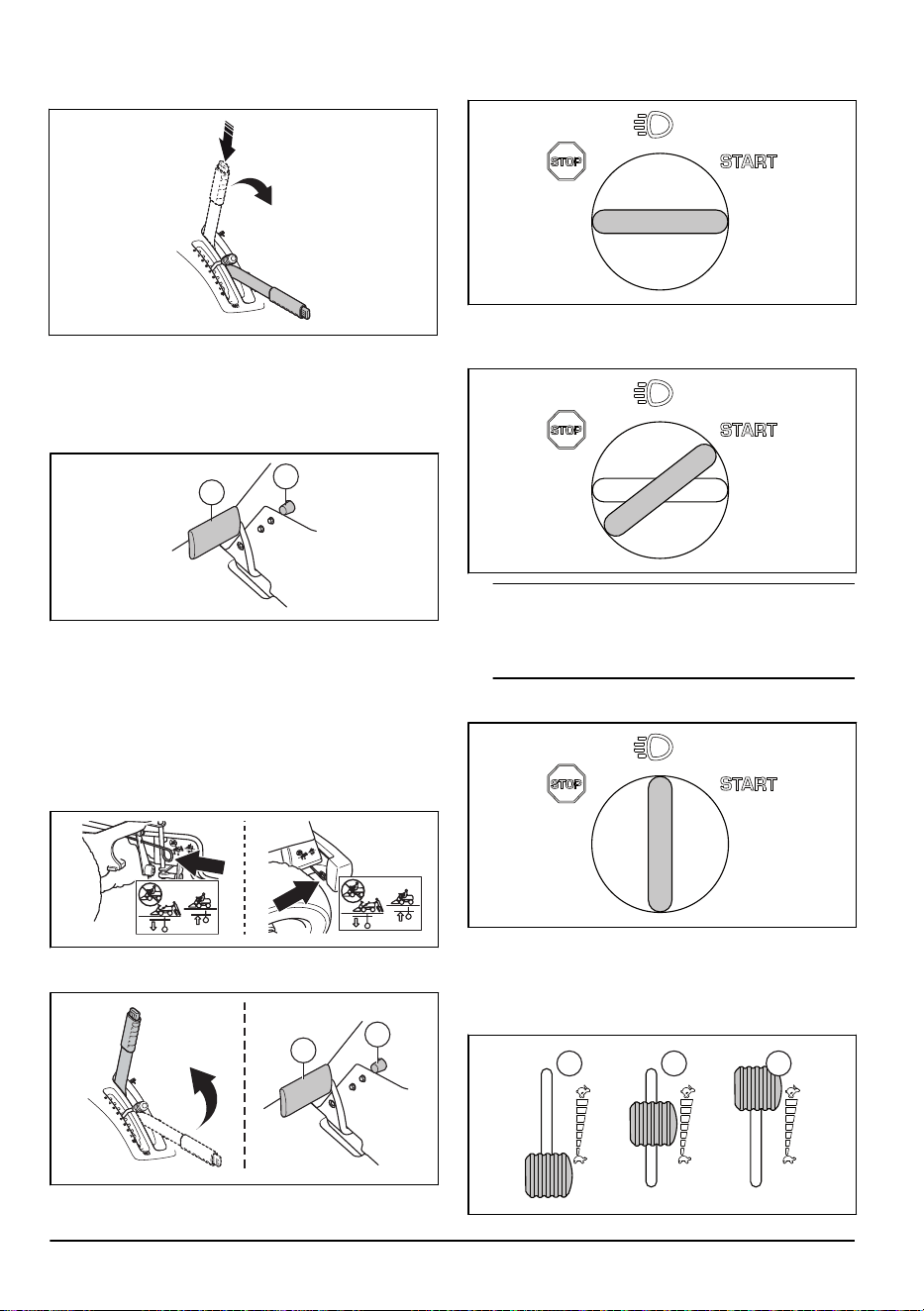

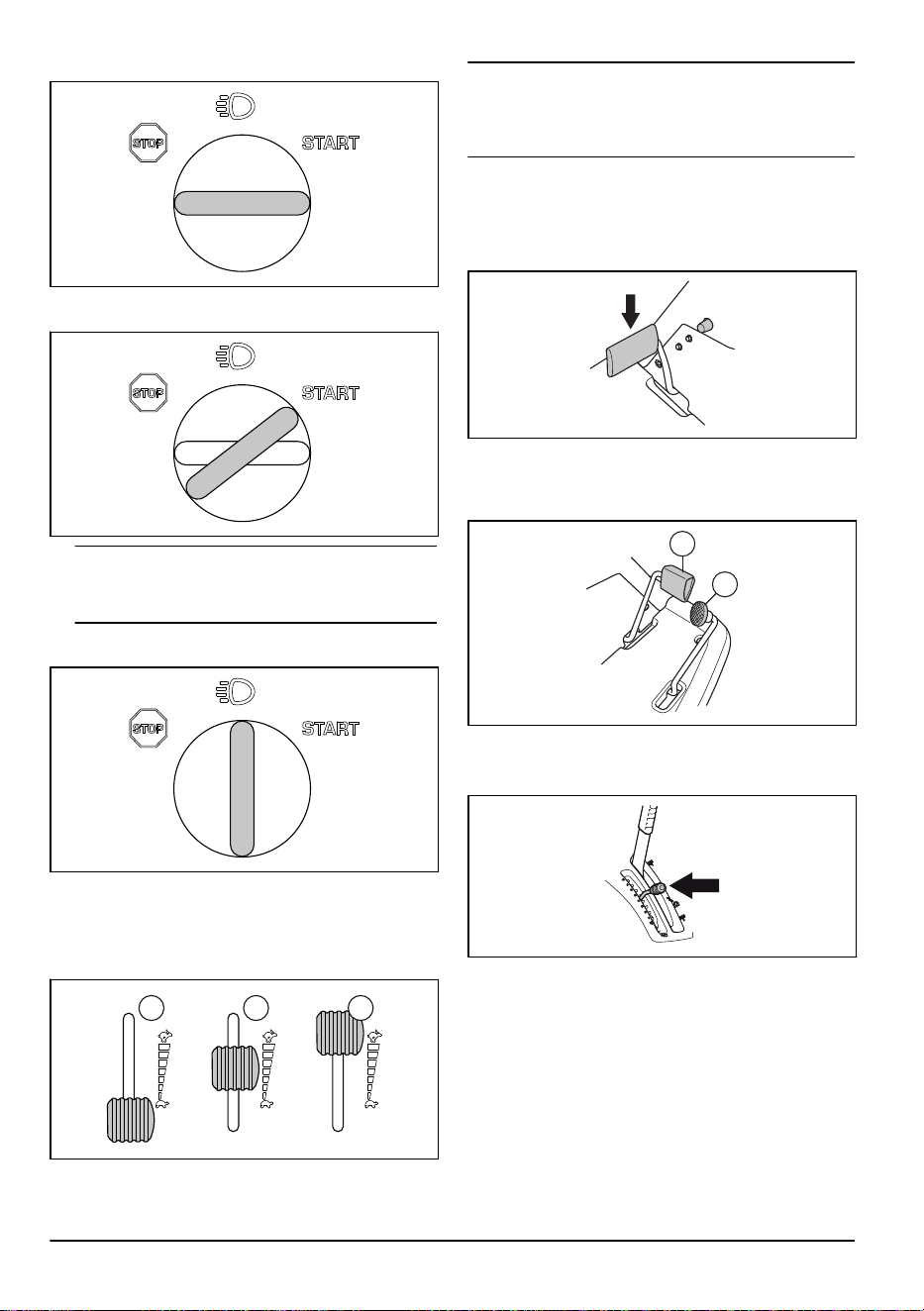

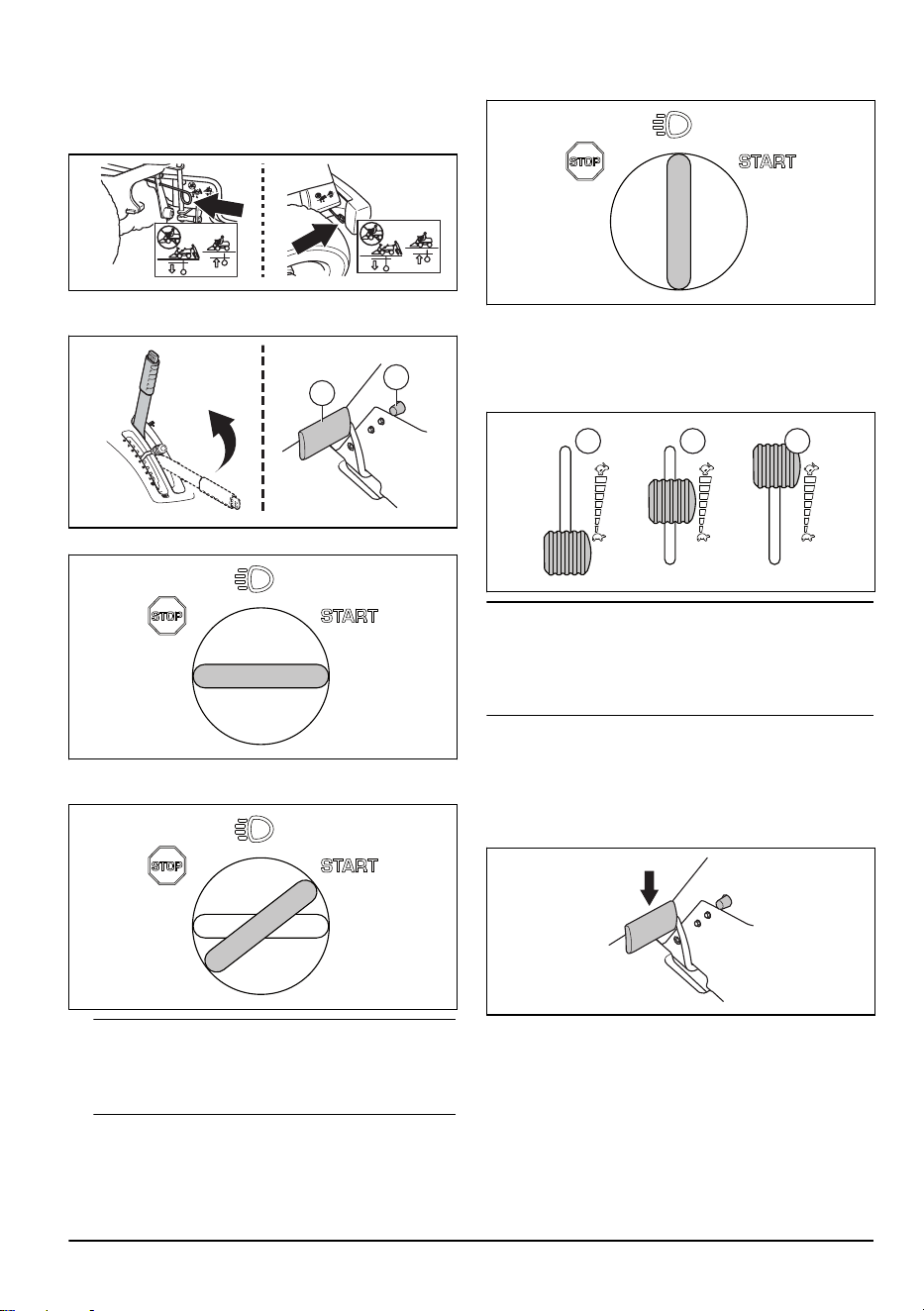

Порядок проверки замка зажигания

• Запустите и остановите двигатель для проверки

замка зажигания. См. разделы

Запуск двигателя

на стр. 19

Остановка двигателя на стр. 20

• Убедитесь, что двигатель запускается, когда

вы поворачиваете ключ зажигания в положение

START.

• Убедитесь, что двигатель останавливается сразу

после того, как вы поворачиваете ключ зажигания

в положение STOP.

Условия пуска

Следующие условия должны быть соблюдены для

запуска двигателя:

• Режущая дека поднята, стояночный тормоз

задействован.

Двигатель должен останавливаться в следующих

ситуациях:

• Режущая дека опущена, оператор встает с

сиденья.

• Режущая дека поднята, стояночный тормоз не

задействован, оператор встает с сиденья.

Попробуйте запустить двигатель, не выполнив

одно из указанных условий. Измените условия и

повторите попытку. Выполняйте данную проверку

каждый день.

Проверка педалей переднего и заднего хода

1. Запустите изделие.

2. Убедитесь, что педали переднего и заднего

хода не заблокированы и могут перемещаться

свободно.

3. Осторожно нажмите на педаль переднего хода,

чтобы начать движение вперед.

4. Отпустите педаль переднего хода, чтобы

затормозить. Убедитесь, что тормоз срабатывает

при отпускании педали переднего хода.

5. Выполните эту же процедуру для педали заднего

хода.

Примечание:

Изделие оснащено тормозом,

который автоматически включается при

отпускании педалей. Чтобы быстрее снизить

скорость, нажмите другую педаль.

6. Убедитесь, что изделие не двигается, когда

педали переднего и заднего хода не нажаты.

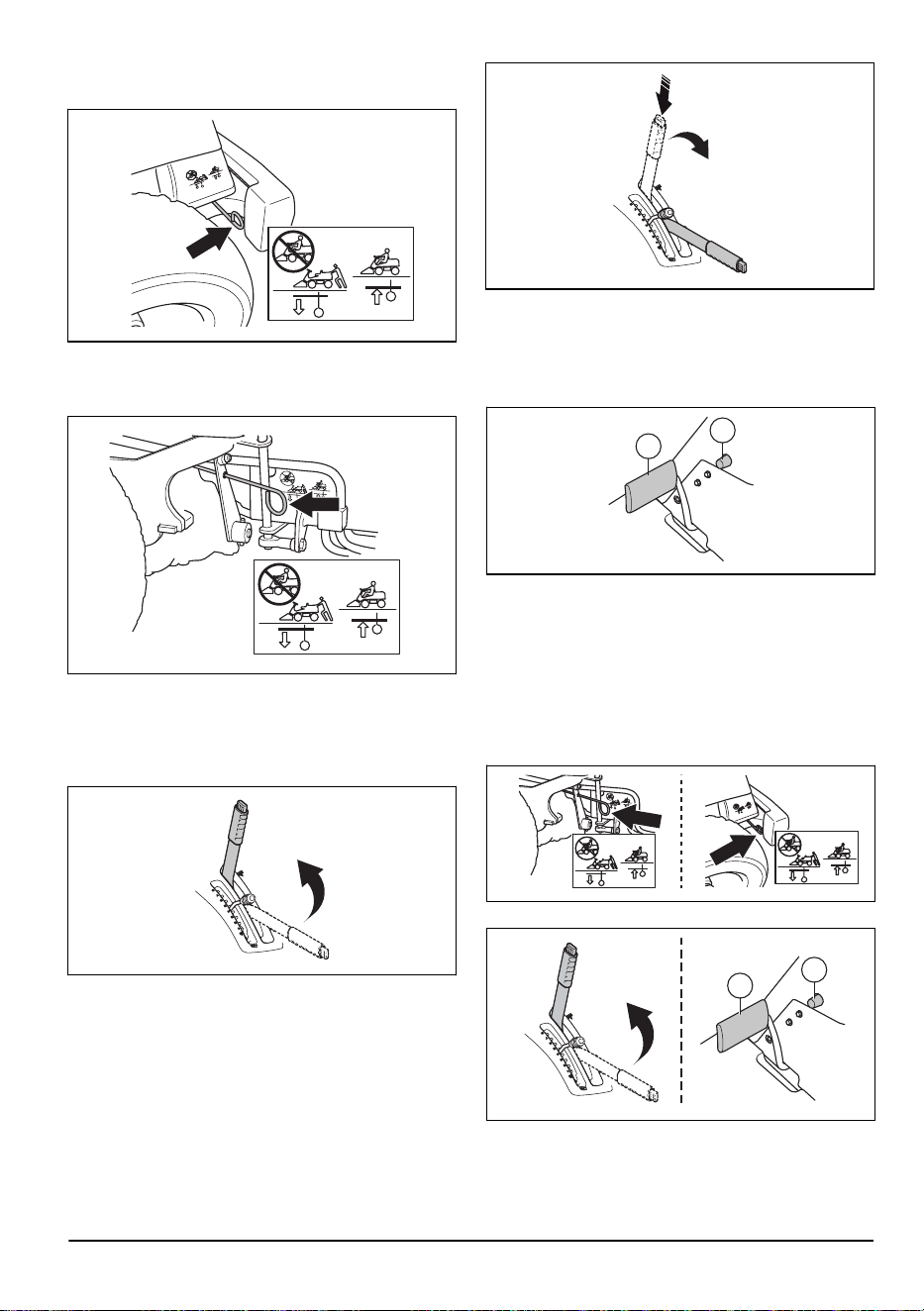

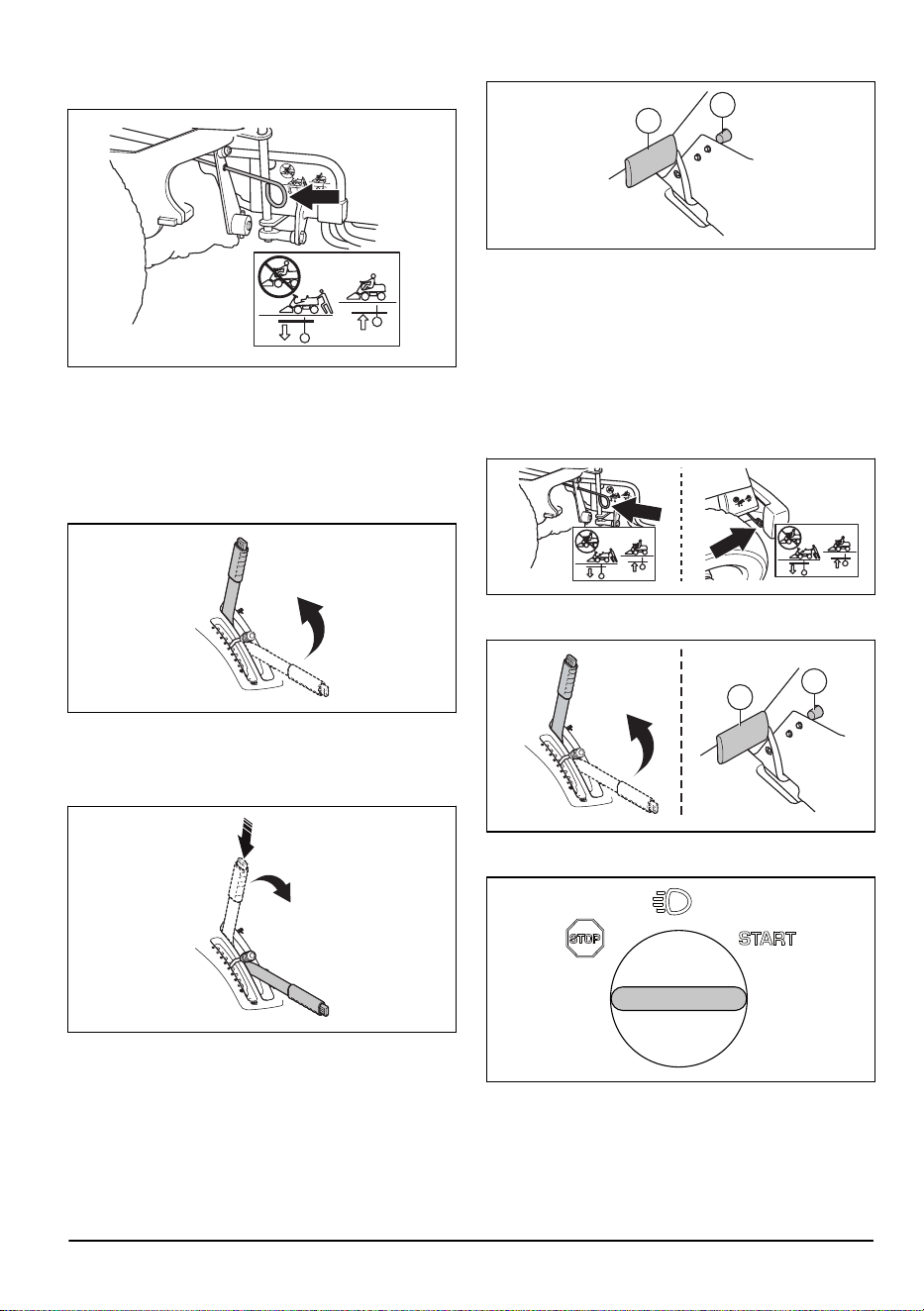

Стояночный тормоз

ПРЕДУПРЕЖДЕНИЕ: Если

стояночный тормоз не работает, изделие

может начать движение и привести к

травмам или повреждениям. Обеспечьте

регулярную проверку и регулировку

стояночного тормоза.

См. раздел

Проверка стояночного тормоза на стр.

Глушитель

Глушитель предназначен для максимального

снижения уровня шума и отвода выхлопных газов в

сторону от оператора.

Запрещается использовать изделие, если глушитель

поврежден или отсутствует. Повреждение глушителя

приводит к повышению уровня шума и риску

возгорания.

ПРЕДУПРЕЖДЕНИЕ:

Глушитель сильно нагревается в ходе

работы и остается горячим после

окончания работы, а также во время

работы двигателя на холостых оборотах.

Во избежание возгорания соблюдайте

осторожность при работе вблизи

легковоспламеняющихся материалов

и/или паров.

Проверка глушителя

• Регулярно осматривайте глушитель и

проверяйте, что он правильно закреплен и не

поврежден.

Защитные кожухи

Отсутствие или повреждение защитных кожухов

повышает риск получения травм от движущихся

частей или нагретых поверхностей. Проверьте

состояние защитных кожухов перед запуском

изделия. Проверьте правильность установки

защитных кожухов и отсутствие на них трещин

или других повреждений. Замените поврежденные

кожухи.

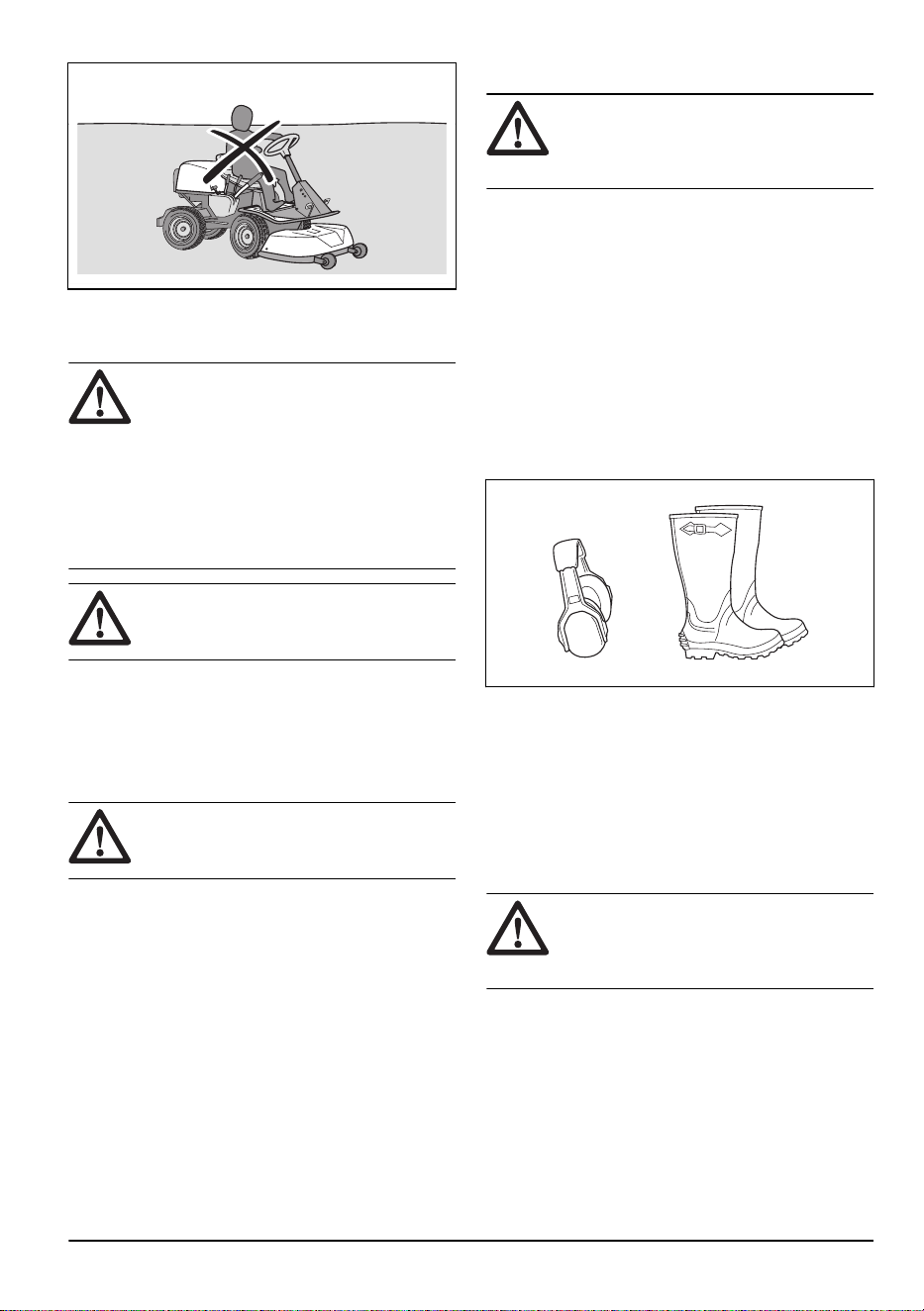

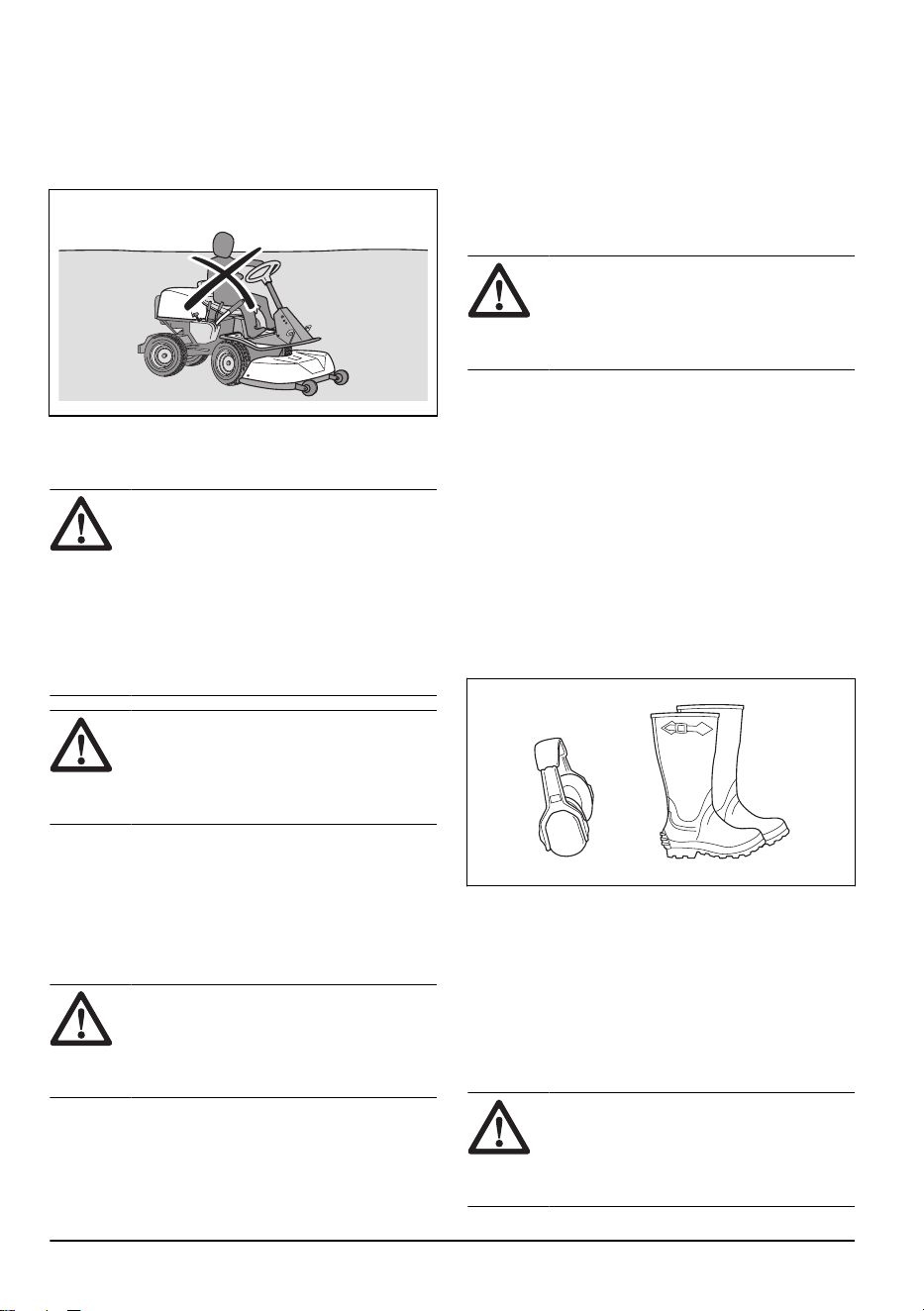

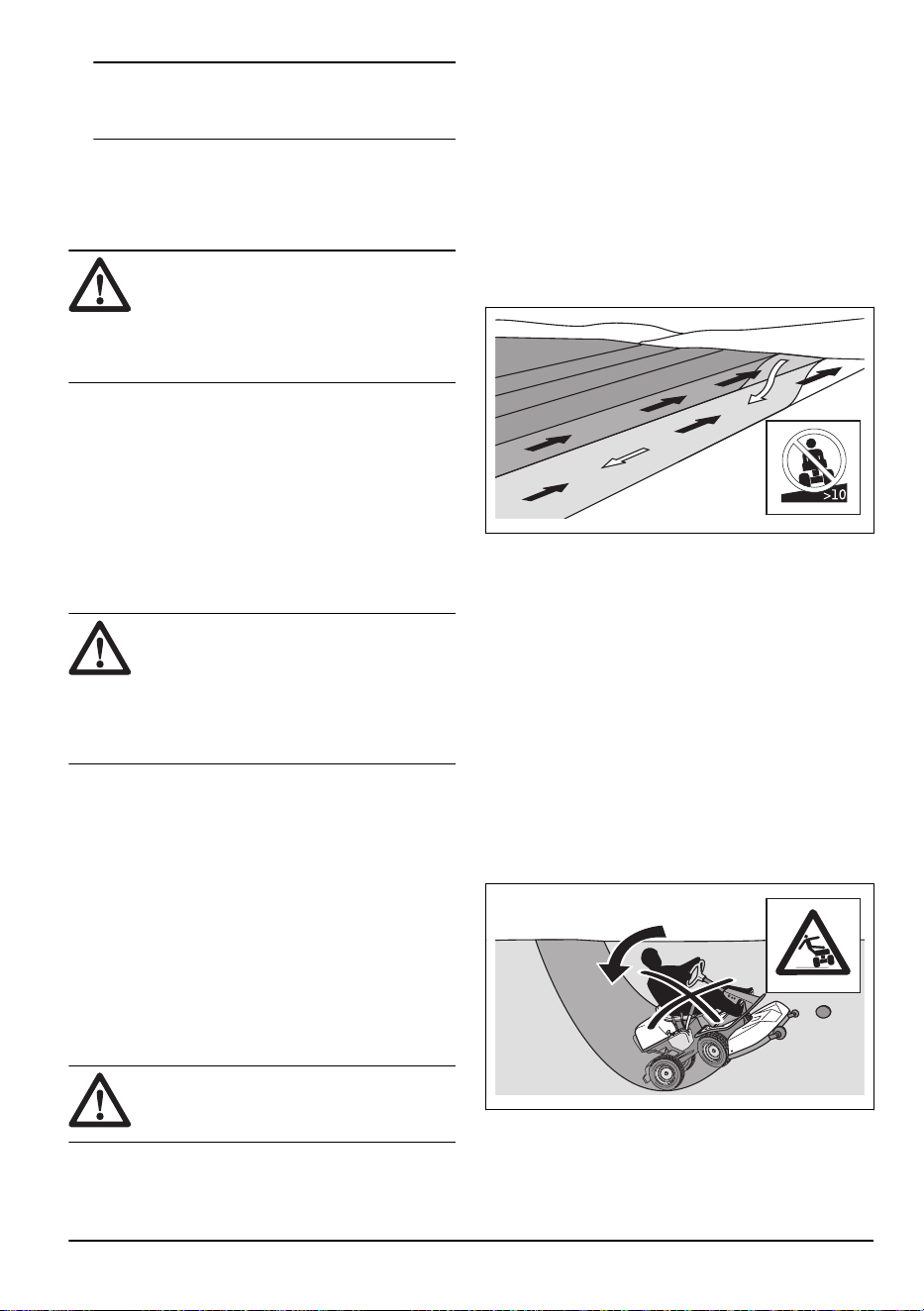

Стрижка травы на склонах

ПРЕДУПРЕЖДЕНИЕ:

обязательном порядке прочитайте

следующие инструкции по технике

838 - 016 - 29.05.2025 11

безопасности, прежде чем приступать к

эксплуатации изделия.

• Стрижка травы на склонах повышает риск потери

управления газонокосилкой и ее опрокидывания.

Это может привести к травмам или смерти. При

стрижке травы на склонах всегда необходимо

соблюдать осторожность. Не выполняйте стрижку

на склоне, если не можете подняться обратно

по склону вверх или не уверены, что сможете

управлять газонокосилкой.

• Уберите камни, ветки и другие препятствия.

• Выполняйте стрижку вверх-вниз, а не поперек

склона.

• Запрещается перемещаться вниз по склону с

поднятой режущей декой.

• Запрещается использовать изделие на участках с

уклоном более 10°.

• Не выполняйте запуск или остановку на склоне.

• Перемещайтесь по склонам медленно и плавно.

• Не меняйте скорость и направление движения

слишком резко.

• Сведите маневры к минимуму. При движении

вниз по склону выполняйте поворот медленно

и постепенно. Двигайтесь с низкой скоростью.

Осторожно поворачивайте колесо.

• Следите за тем, чтобы на земле не было

борозд, ям или колдобин; не пересекайте их.

На неровной поверхности повышается риск

опрокидывания изделия. Высокая трава может

скрывать препятствия.

• Не выполняйте стрижку вблизи обрывов, канав и

берегов. Изделие может внезапно опрокинуться,

если колесо переедет через край крутого склона

или канавы, или если начнется обрушение

обрыва. При падении изделия в воду существует

опасность утонуть.

• Не косите влажную траву. Поскольку трава будет

скользкой, шины могут потерять сцепление с

землей, и изделие начнет скользить (буксовать).

• Не пытайтесь повысить устойчивость изделия,

поставив ногу на землю.

• Двигайтесь крайне осторожно, если на

изделии закреплена принадлежность или другое

оборудование, которое может снизить его

устойчивость.

• Установите колесные грузы или противовесы,

чтобы придать изделию дополнительную

устойчивость. Для получения дополнительных

сведений обратитесь к своему дилеру. На

модели R 320X AWD необходимо использовать

противовесы, поскольку колесные грузы нельзя

устанавливать на агрегаты с полным приводом

(AWD).

Правила безопасности при буксировке

• Пользуйтесь только буксирным оборудованием,

одобренным Husqvarna.

• Используйте тягово-сцепное устройство для

крепления оборудования.

• Запрещается буксировать оборудование, вес

которого превышает максимально допустимое

значение буксировочного оборудования. См.

раздел

Технические данные на стр. 40

• Во время буксировки оборудования не

допускайте нахождения людей рядом с

изделием.

• Соблюдайте осторожность при буксировке

оборудования на склонах или неровной

поверхности.

838 - 016 - 29.05.2025

• Во время буксировки оборудования двигайтесь

на низкой скорости.

Правила безопасного обращения с

топливом

ПРЕДУПРЕЖДЕНИЕ:

Соблюдайте осторожность при

обращении с топливом. Топливо легко

воспламеняется и может привести к

травмам и повреждению имущества.

ПРЕДУПРЕЖДЕНИЕ: В

обязательном порядке прочитайте

следующие инструкции по технике

безопасности, прежде чем приступать к

эксплуатации изделия.

• Никогда не заправляйте топливный бак в

помещении.

• Бензин и пары бензина ядовиты и легко

воспламеняются. Соблюдайте осторожность при

обращении с бензином во избежание травм или

возгорания.

• Никогда не снимайте крышку топливного бака и

не заправляйте топливный бак при работающем

двигателе.

• Перед заправкой двигателя дайте ему остыть.

• Запрещается курить при заправке топлива.

• Не выполняйте заправку топлива вблизи

источника искр или открытого пламени.

• При обнаружении утечки в топливной системе

двигатель нельзя запускать до тех пор, пока

утечка не будет устранена.

• Не заливайте топливо выше отметки

рекомендованного уровня. Тепло от двигателя

и солнца приведет к расширению топлива и

переливу, если бак был заполнен слишком

большим количеством топлива.

• Не заливайте слишком много топлива. Если вы

пролили топливо на изделие, вытрите пролитую

жидкость и дождитесь ее полного испарения,

прежде чем запускать двигатель. Если вы

пролили топливо на одежду, смените ее.

• Всегда храните топливо в специально

предназначенных для этого емкостях.

• Следует хранить изделие и топливо таким

образом, чтобы не возникло риска повреждений

из-за утечки или испарения топлива.

• Сливайте топливо в соответствующую емкость на

открытом воздухе и вдали от открытого огня.

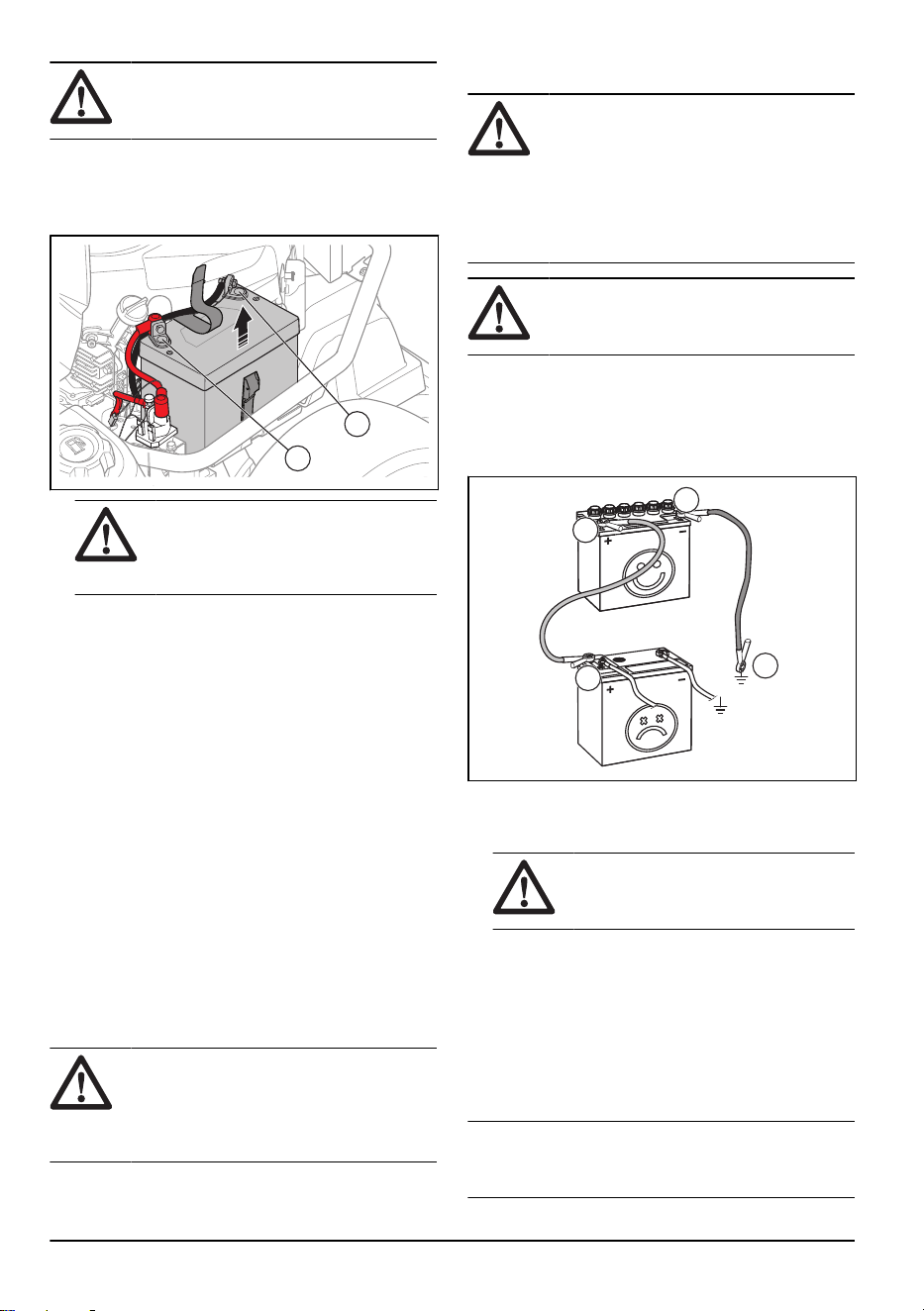

Техника безопасности при работе с

аккумулятором

ПРЕДУПРЕЖДЕНИЕ:

Поврежденный аккумулятор может

привести к взрыву и стать причиной

травм. При наличии деформаций или

повреждений на аккумуляторе обратитесь

в сервисный центр Husqvarna.

ПРЕДУПРЕЖДЕНИЕ: В

обязательном порядке прочитайте

следующие инструкции по технике

безопасности, прежде чем приступать к

эксплуатации изделия.

ПРЕДУПРЕЖДЕНИЕ: При

зарядке или замене аккумулятора

могут образовываться искры. Это

может привести к взрыву аккумулятора,

возгоранию или травмам глаз. Когда

провод заземления аккумулятора

отсоединен, в цепи не образуются искры.

• Находясь рядом с аккумулятором, надевайте

защитные очки.

• Храните аккумулятор в недоступном для детей

месте.

• Утилизируйте замененные аккумуляторы. См.

раздел

Утилизация на стр. 39

Во избежание возникновения искр соблюдайте

следующие правила:

• Не надевайте часы, украшения или другие

металлические предметы при работе рядом с

аккумулятором

• Убедитесь, что крышка бака установлена

правильно.

• Не храните легковоспламеняющиеся жидкости в

открытых контейнерах

• Во время зарядки легковоспламеняющиеся

материалы должны находиться на расстоянии не

менее 1м от аккумулятора.

• Запрещается выполнять работы с электрической

цепью стартера вблизи мест разлива топлива.

• Из аккумулятора могут выделяться

взрывоопасные газы. Запрещается курить рядом

с аккумулятором. Храните аккумулятор вдали от

источников открытого огня и искр.

• Отсоединяйте провод заземления аккумулятора

первым, а подсоединяйте последним.

• Не допускайте короткого замыкания

инструментами.

• Запрещается замыкать соединения реле

стартера для запуска стартера.

При зарядке аккумулятора соблюдайте следующие

правила:

• Выполняйте зарядку аккумулятора в хорошо

проветриваемом месте.

• Заряжайте аккумулятор при 12 В по меньшей

мере в течение 4 часов. Используйте зарядное

устройство Husqvarna.

838 - 016 - 29.05.2025

• Убедитесь, что напряжение зарядного устройства

совпадает с напряжением аккумулятора.

• Прекратите зарядку, если температура

аккумулятора превысит 45 °C.

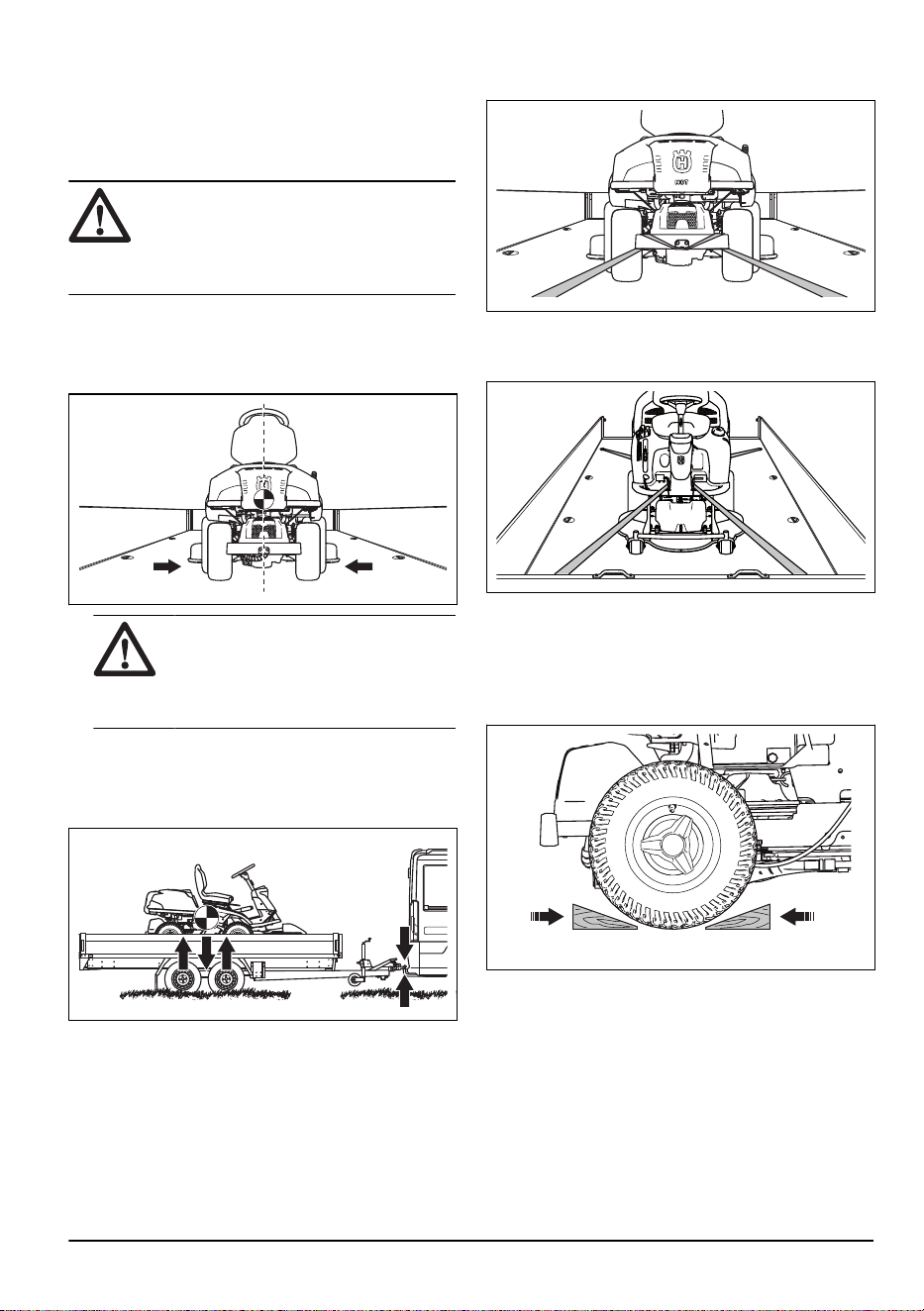

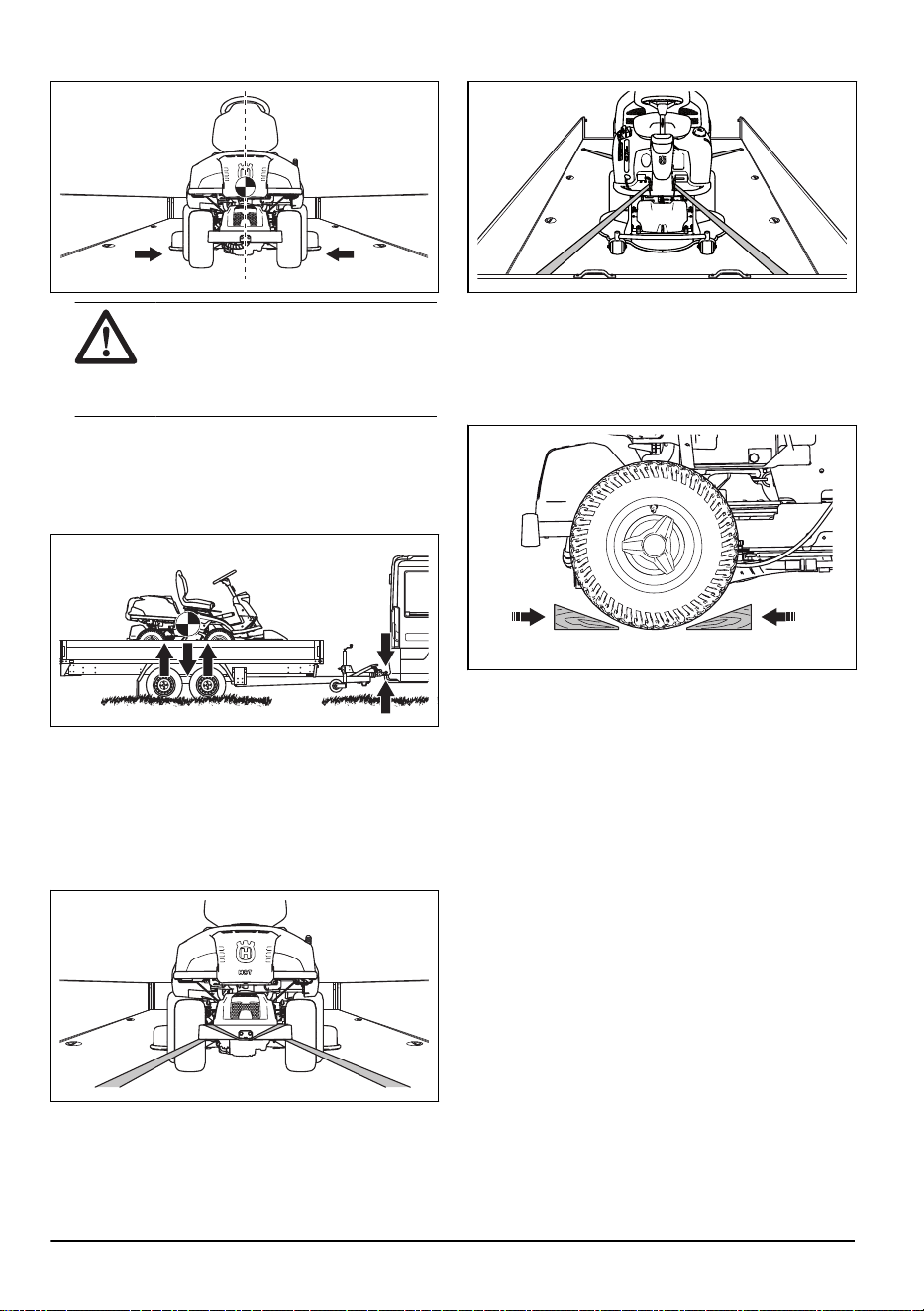

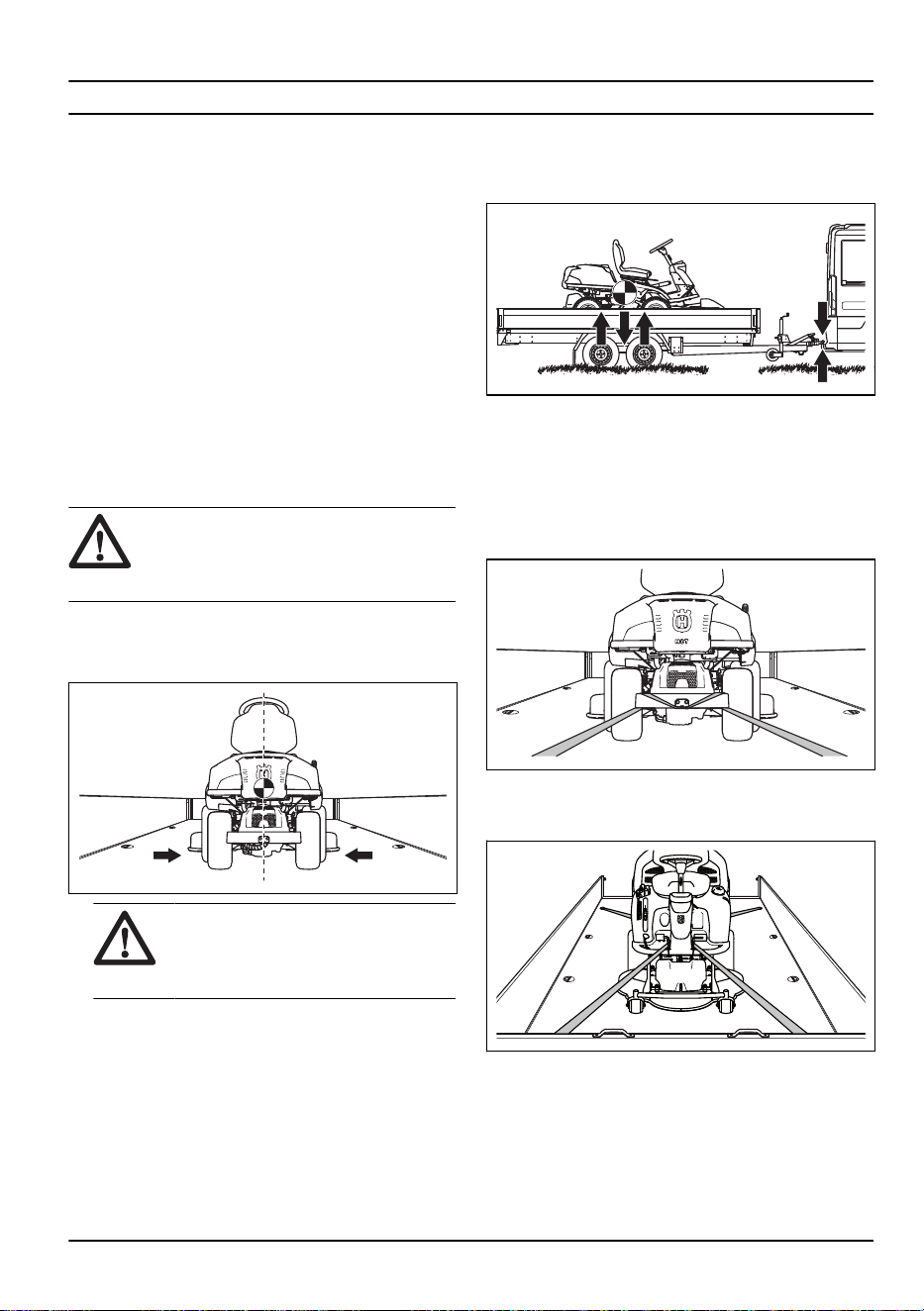

Безопасность при транспортировке

• Для транспортировки изделия используйте

транспортное средство соответствующей

грузоподъемности.

• Изделие много весит и может привести

к сдавливанию конечностей. Соблюдайте

особую осторожность при погрузке изделия на

транспортное средство/прицеп или его разгрузке.

• Государственные или местные нормативы в

том или ином регионе могут накладывать

ограничения на транспортировку данного

изделия.

• Оператор транспортного средства несет

ответственность за безопасное крепление

изделия на время транспортировки. См. раздел

Транспортировка на стр. 37

Инструкции по технике

безопасности во время технического

обслуживания

ПРЕДУПРЕЖДЕНИЕ: Изделие

имеет большой вес и может нанести

травмы или повредить имущество/

прилегающую территорию. Ни в коем

случае не выполняйте техническое

обслуживание двигателя или режущей

деки, пока не будут соблюдены

следующие условия:

• Двигатель выключен.

• Агрегат припаркован на ровной

поверхности.

• Стояночный тормоз задействован.

• Ключ зажигания извлечен из замка

зажигания.

• Режущая дека отключена.

• Кабели зажигания сняты со свечей

зажигания.

ПРЕДУПРЕЖДЕНИЕ:

Выхлопные газы из двигателя содержат

окись углерода — не имеющий запаха,

токсичный и чрезвычайно опасный

газ. Запрещается запускать изделие в

замкнутых пространствах или в местах с

недостаточной вентиляцией.

ПРЕДУПРЕЖДЕНИЕ: В

обязательном порядке прочитайте

следующие инструкции по технике

безопасности, прежде чем приступать к

эксплуатации изделия.

• Для достижения оптимальной

производительности и обеспечения

безопасности регулярно выполняйте техническое

обслуживание изделия согласно графику

обслуживания и ремонта. См. раздел

График

технического обслуживания на стр. 21

• Поражение электрическим током приводит к

травмам. Не касайтесь кабелей во время работы

двигателя. Не выполняйте функциональную

проверку системы зажигания с помощью пальцев.

• Не запускайте двигатель, если защитные кожухи

сняты. Существует высокий риск получения

травмы от движущихся или нагретых деталей.

• Дайте изделию остыть, прежде чем начинать

техническое обслуживание рядом с двигателем.

• Ножи очень острые, они могут нанести раны. При

работе с ножами обмотайте защиту вокруг ножей

или наденьте защитные перчатки.

• Перед очисткой режущей деки в обязательном

порядке переведите ее в сервисное положение.

Не паркуйте агрегат у кромки канавы или на краю

склона, если собираетесь работать с режущей

декой.

ВНИМАНИЕ:

В обязательном

порядке прочитайте следующие

инструкции по технике безопасности,

прежде чем приступать к эксплуатации

изделия.

• Не переворачивайте двигатель, если с него снята

свеча зажигания или кабель зажигания.

• Убедитесь, что все гайки и болты были затянуты

должным образом, а оборудование находится в

надлежащем состоянии.

• Не изменяйте настройку регуляторов. При

слишком высокой частоте вращения двигателя

существует риск повреждения компонентов

изделия. Максимальную допустимую частоту

вращения двигателя см. в разделе

Технические

данные на стр. 40

• Допускается эксплуатация изделия только

с оригинальным или рекомендованным

производителем оборудованием.

838 - 016 - 29.05.2025

Сборка

Введение

ПРЕДУПРЕЖДЕНИЕ: Пружина

натяжения приводного ремня может

сломаться и стать причиной травмы.

Надевайте защитные очки во время

крепления или снятия режущей деки.

Внимательно прочитайте инструкции по сборке,

приведенные в руководстве пользователя.

Процедура крепления и снятия режущей деки

также показана на табличке с внутренней стороны

переднего кожуха изделия.

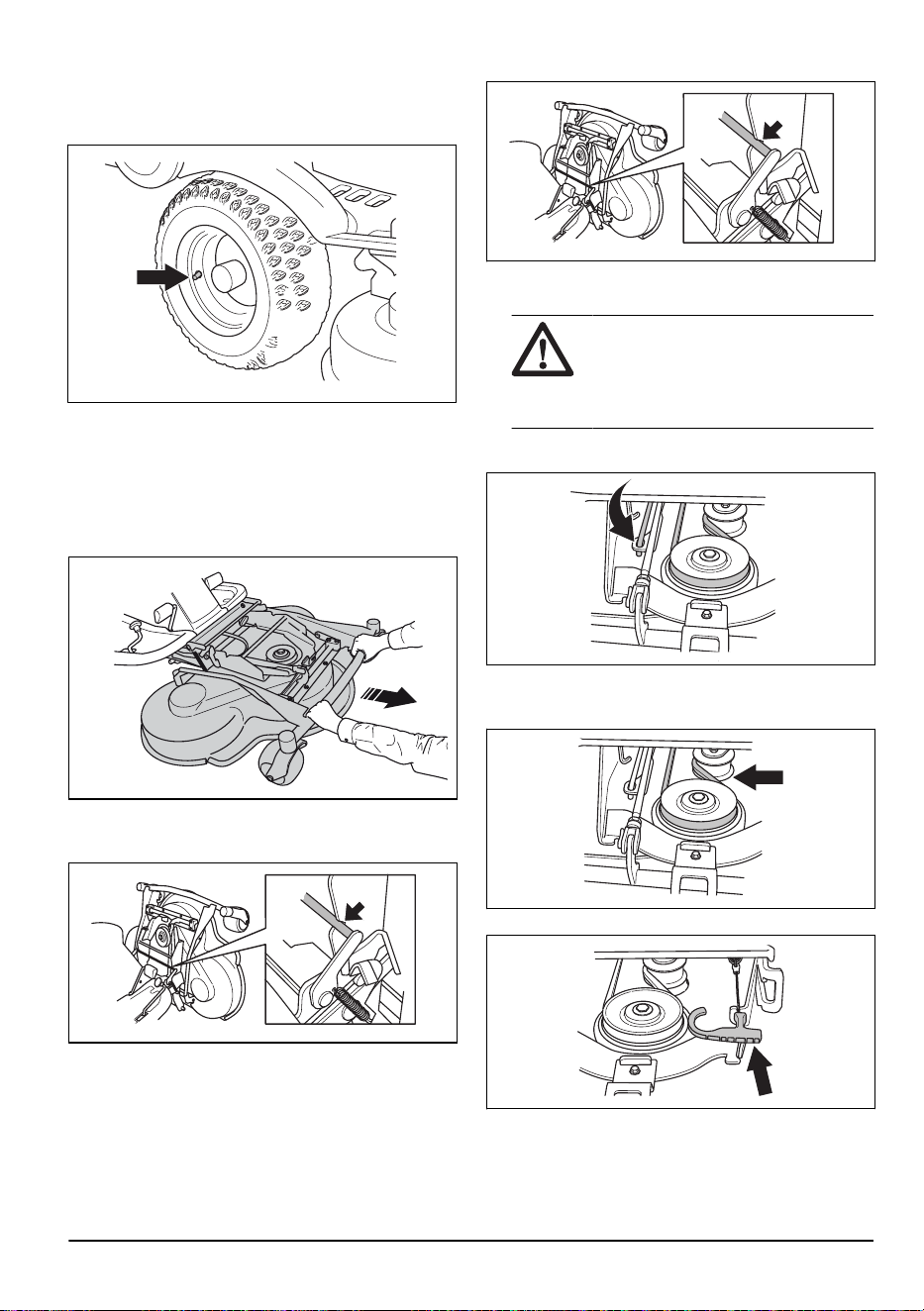

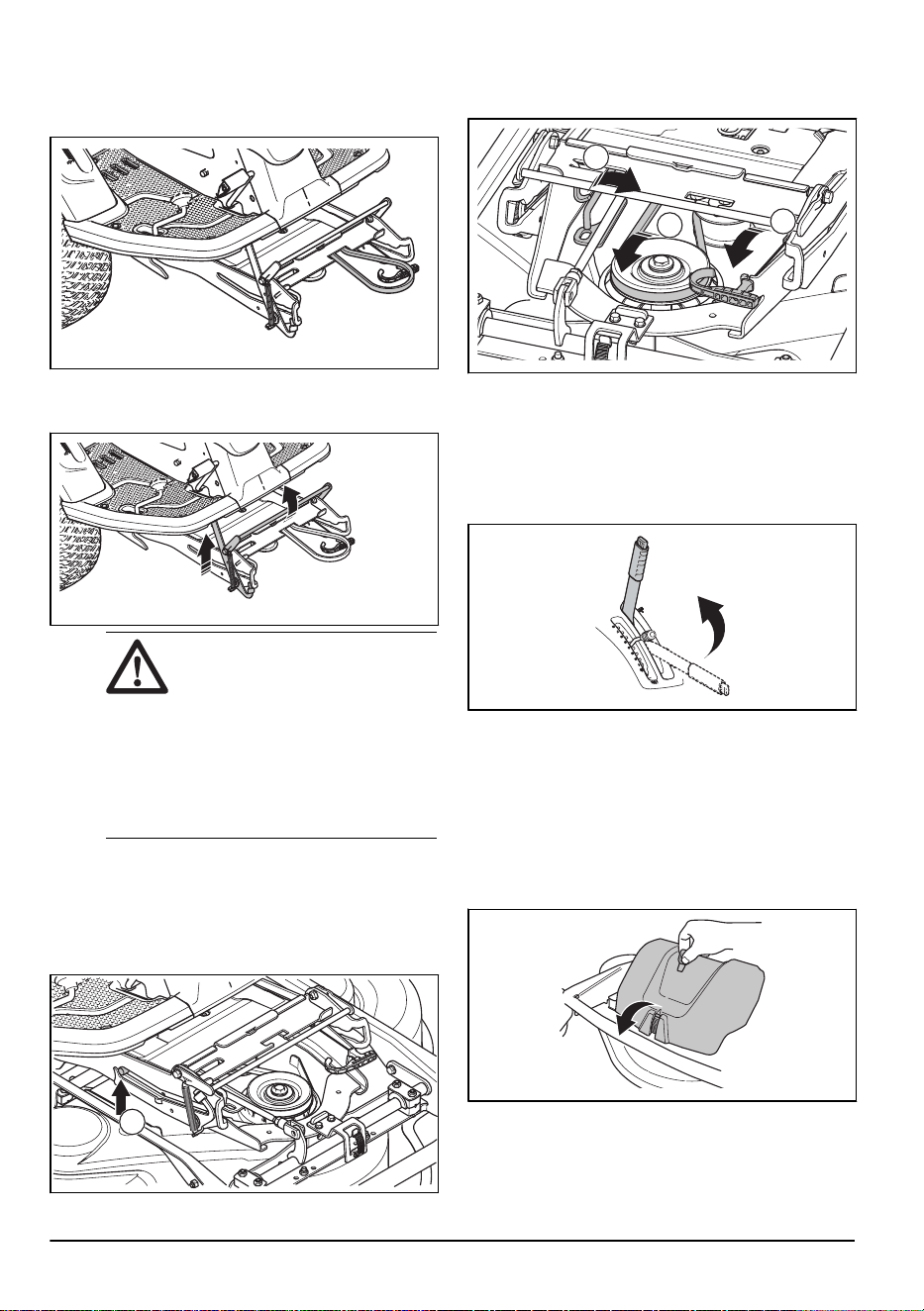

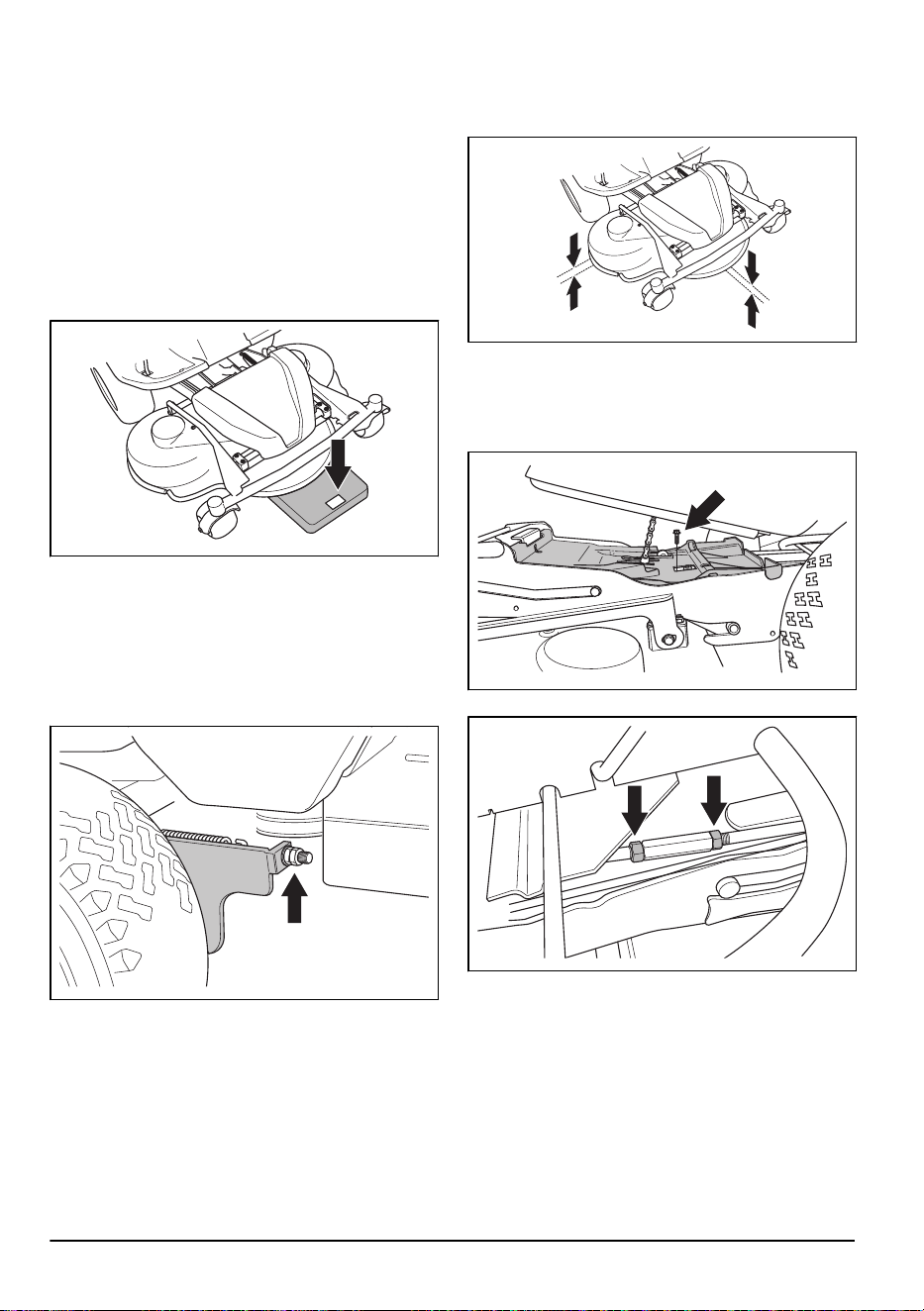

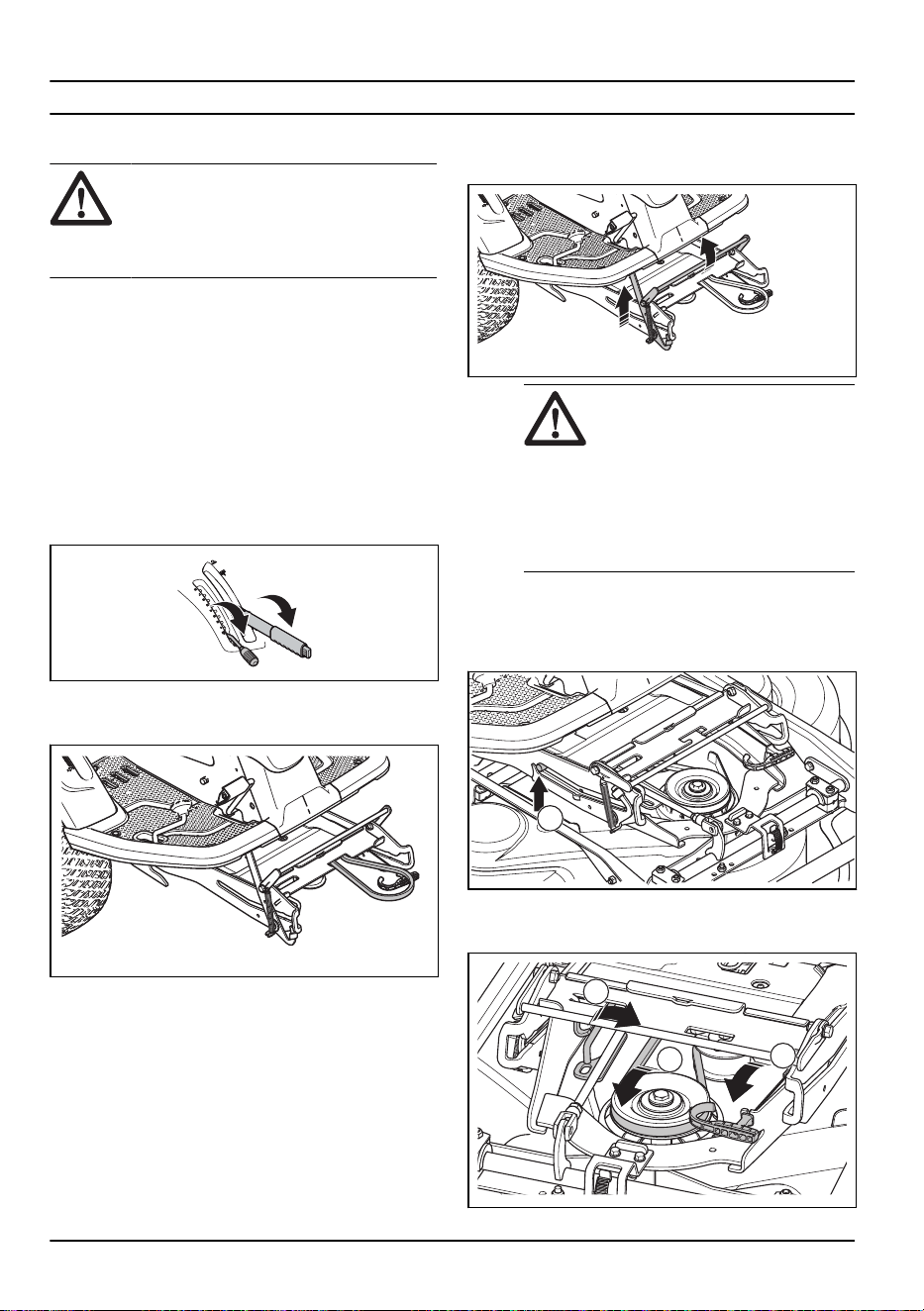

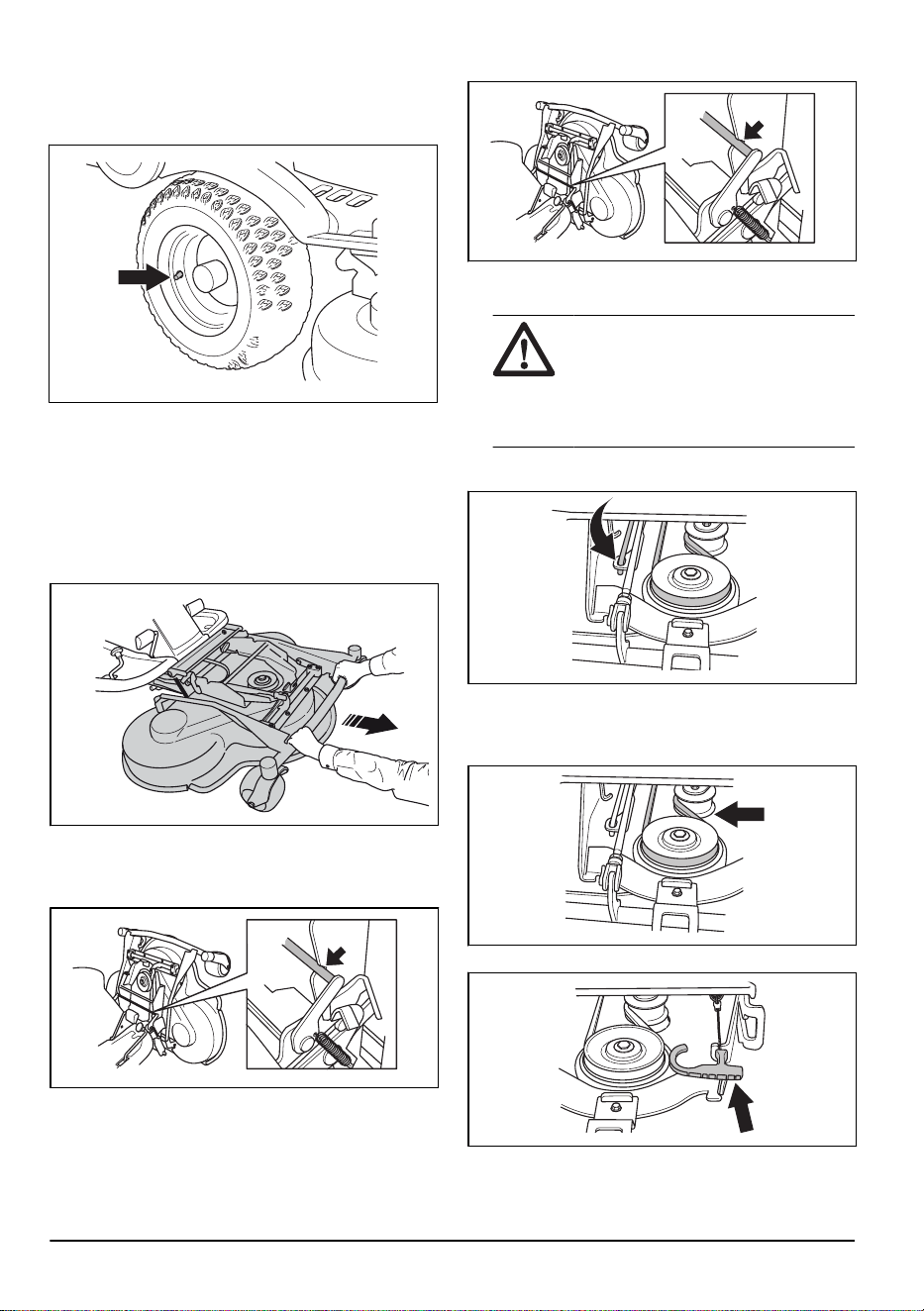

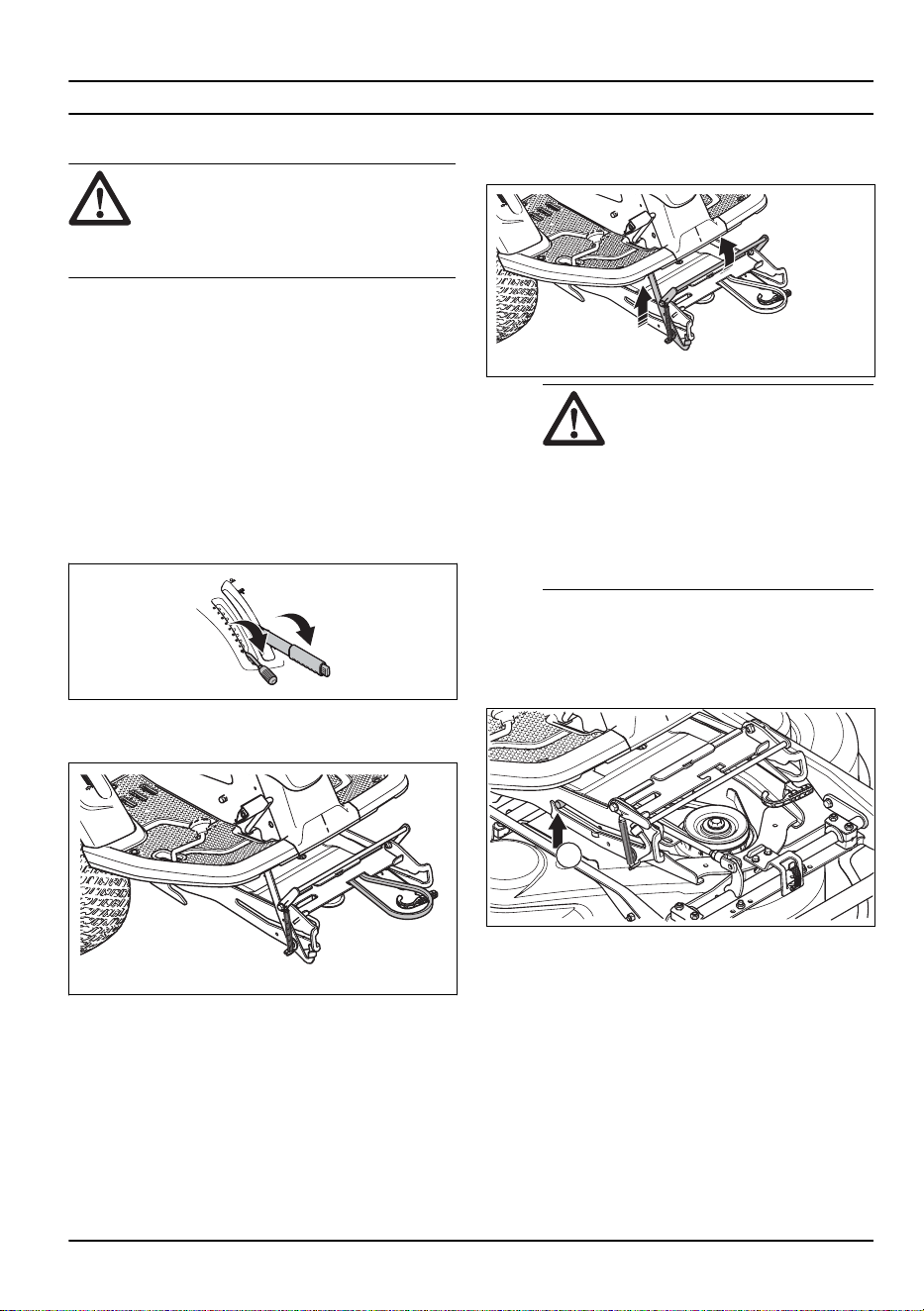

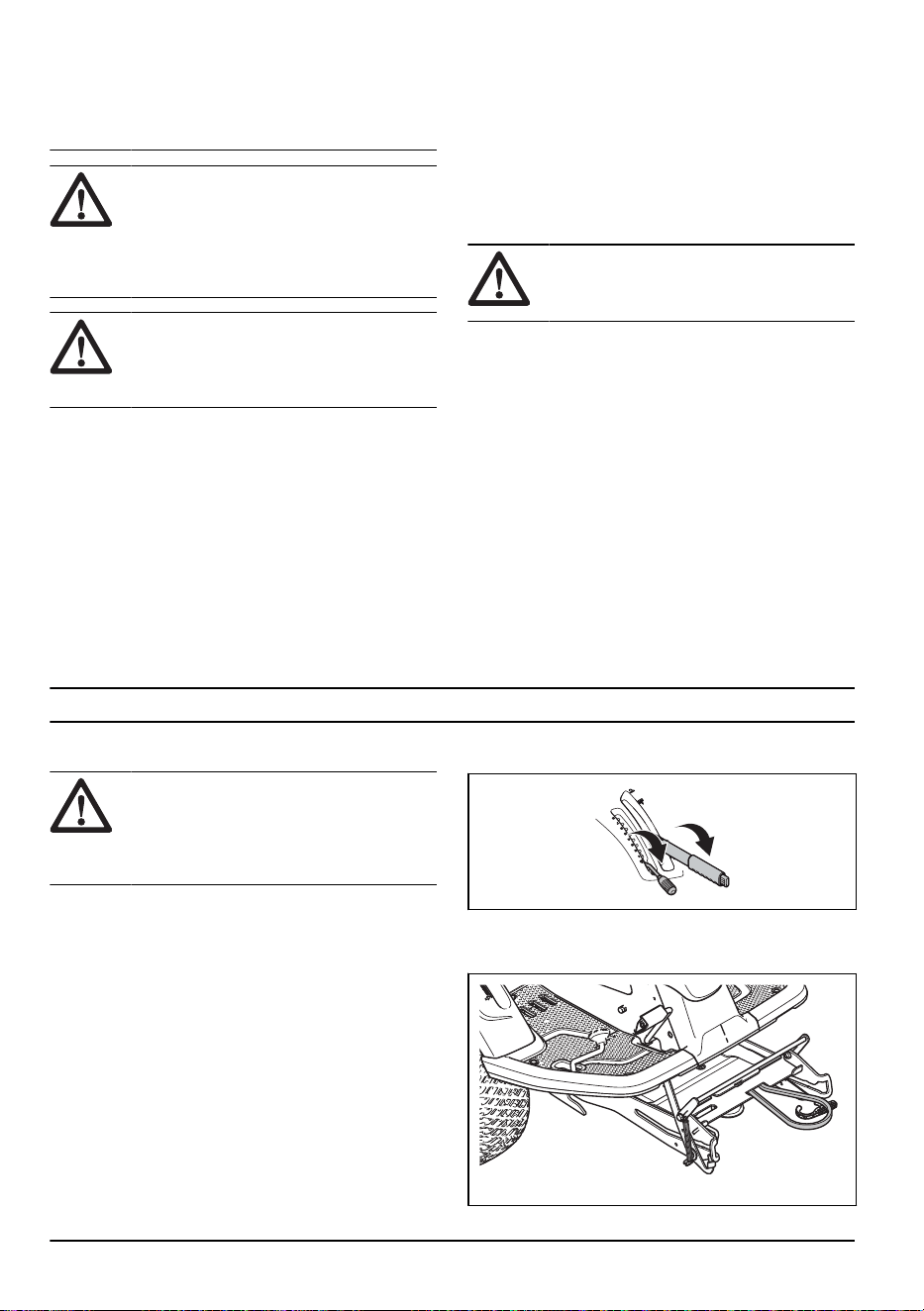

Крепление режущей деки

1. Припаркуйте агрегат на ровной поверхности.

2. Включите стояночный тормоз.

3. Установите рычаг регулировки высоты стрижки в

сервисное положение.

4. Установите рычаг подъема режущей деки в

рабочее положение.

5. Расположите приводной ремень, как показано на

рисунке, чтобы не защемить и не повредить его

во время крепления режущей деки.

6. Надавите на раму оборудования вниз.

Поднимите сервисный фиксатор в вертикальное

положение.

ПРЕДУПРЕЖДЕНИЕ:

Если не соблюдать осторожность

при задействовании фиксатора,

можно повредить пальцы.

Установите сервисный фиксатор

до упора в вертикальное

положение и удерживайте

передний край режущей деки

обеими руками при переходе к

следующему шагу.

7. Поднимите передний край режущей деки

и переместите его в раму оборудования.

Заглушки на режущей деке, по одной с

каждой стороны, должны попасть в канавки

на раме оборудования. Сервисный фиксатор

автоматически разблокируется.

838 - 016 - 29.05.2025 15

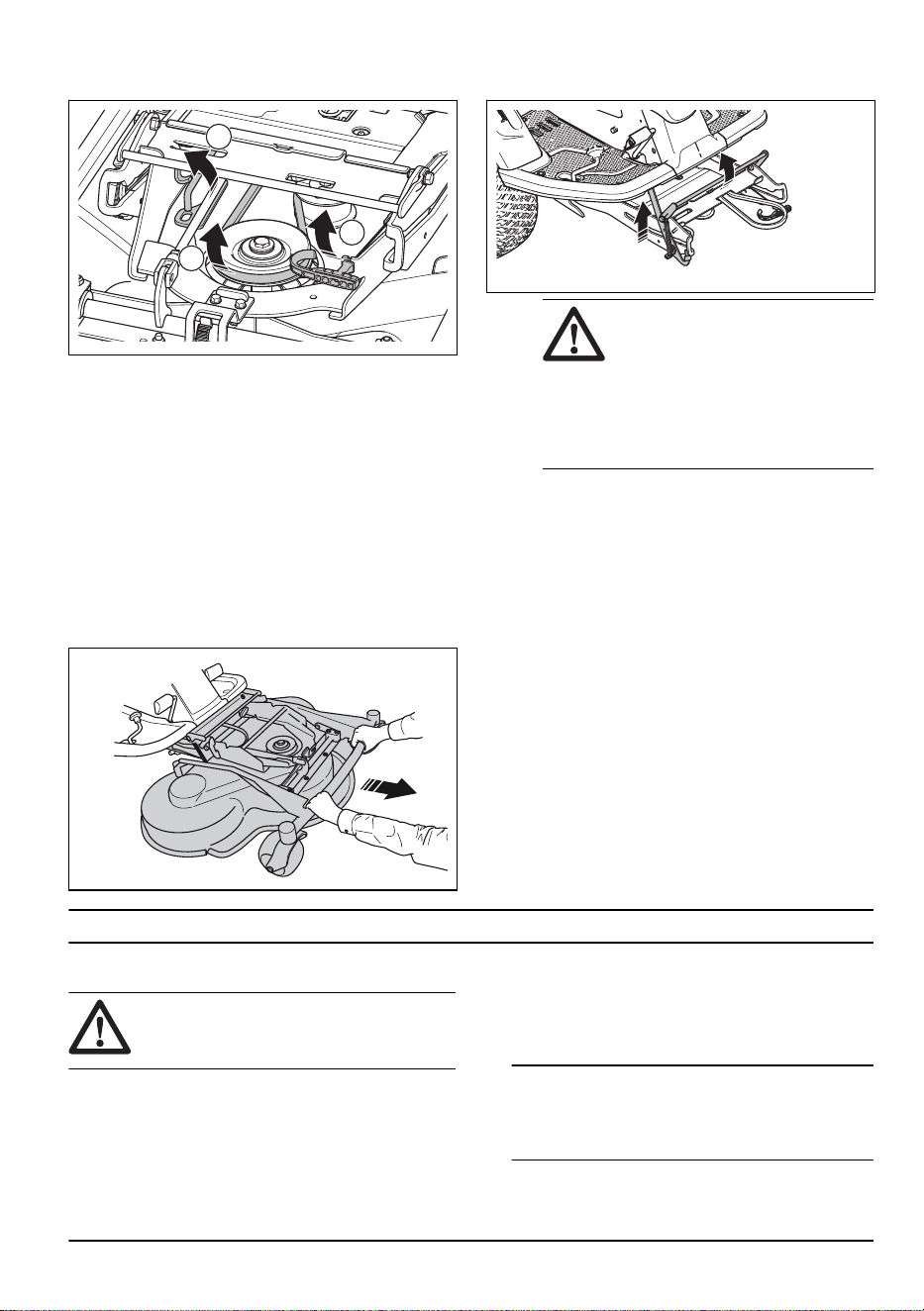

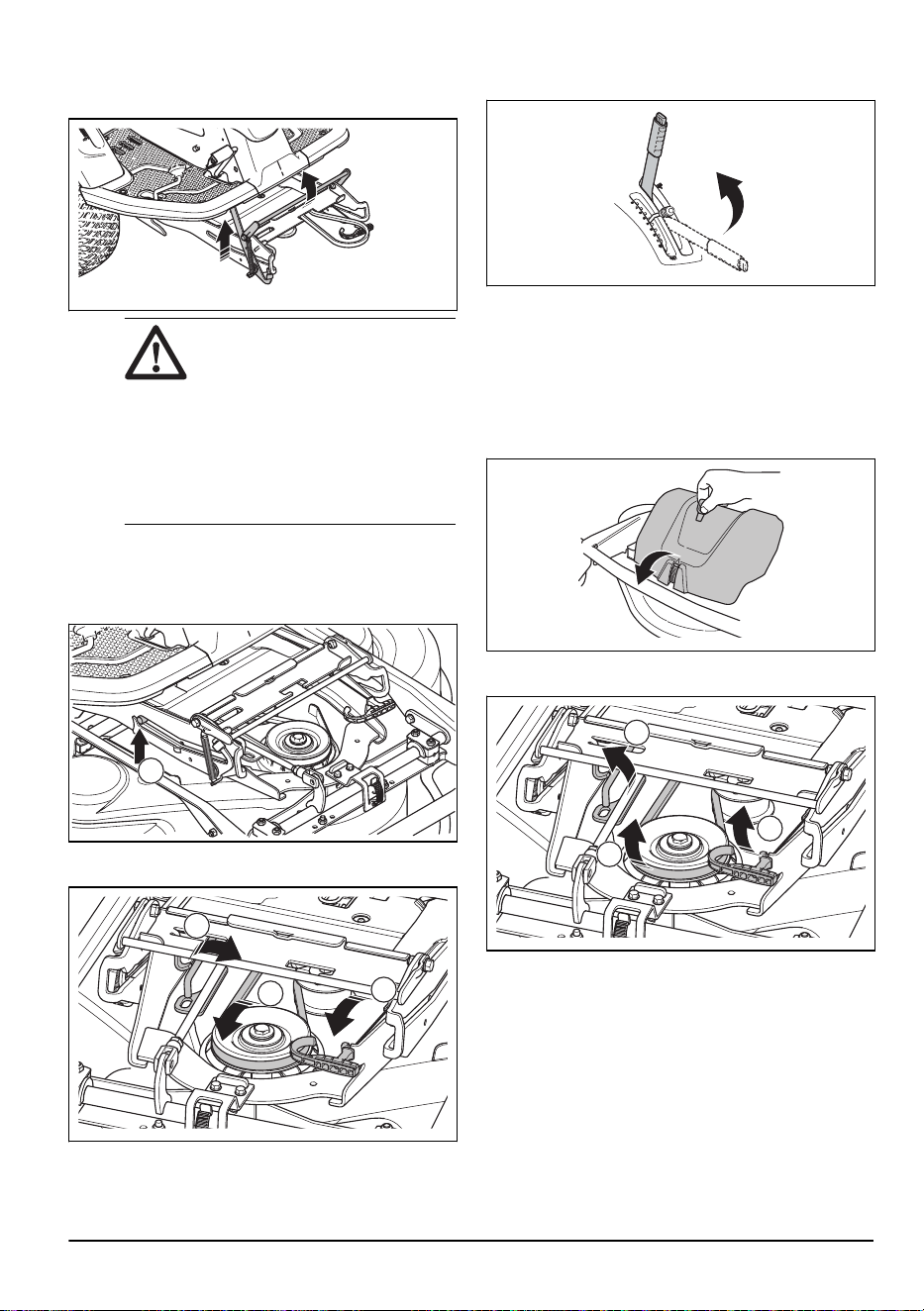

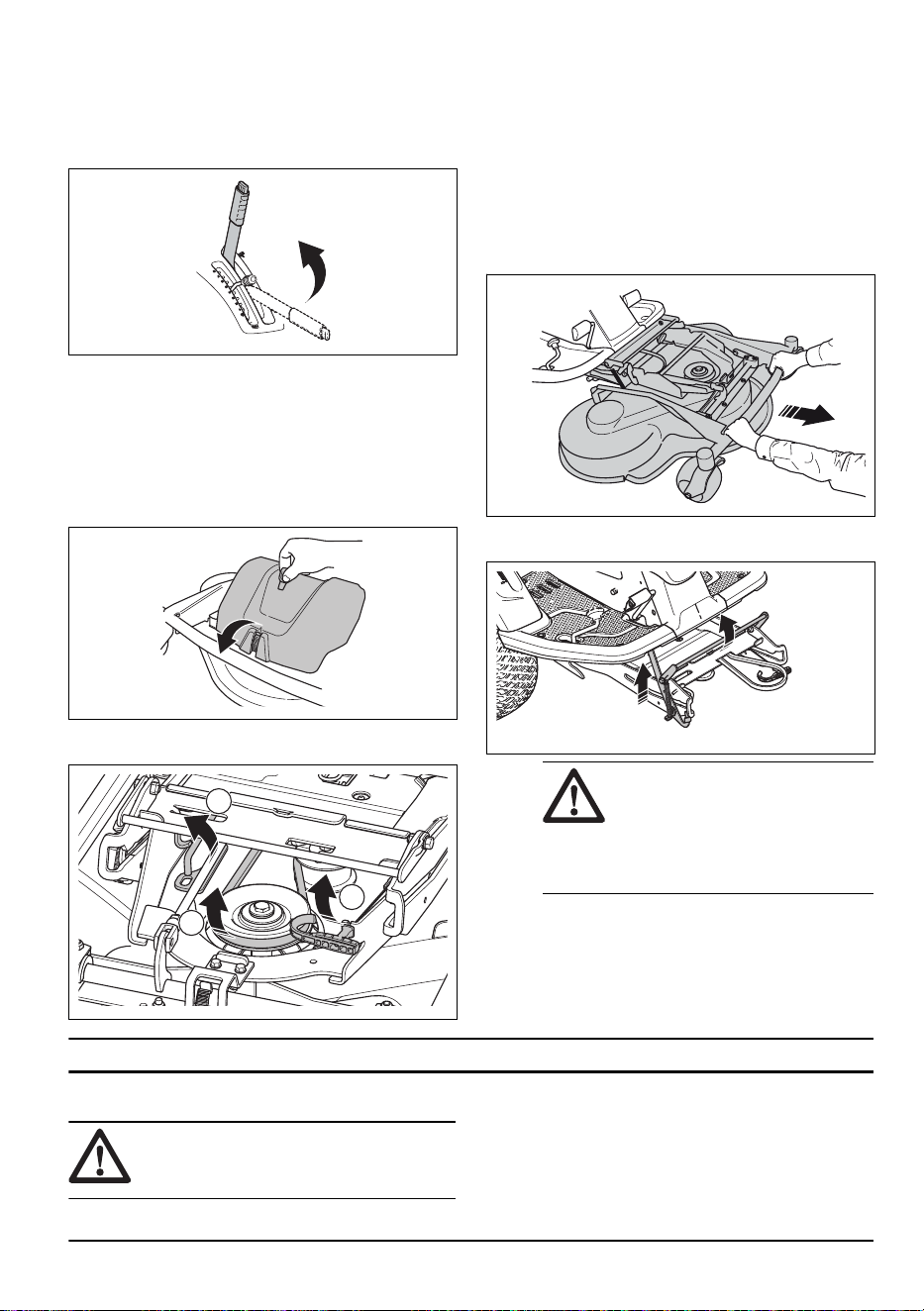

8. Извлеките опору регулировки высоты стрижки из

держателя и поместите ее в отверстие для опоры

регулировки высоты стрижки (A).

9. Проложите приводной ремень вокруг натяжного

шкива (B).

10. Установите пружину в держатель (C).

11. Установите рычаг подъема режущей деки в

заблокированное положение. Режущая дека

поднимется.

12. Закрепите передний кожух.

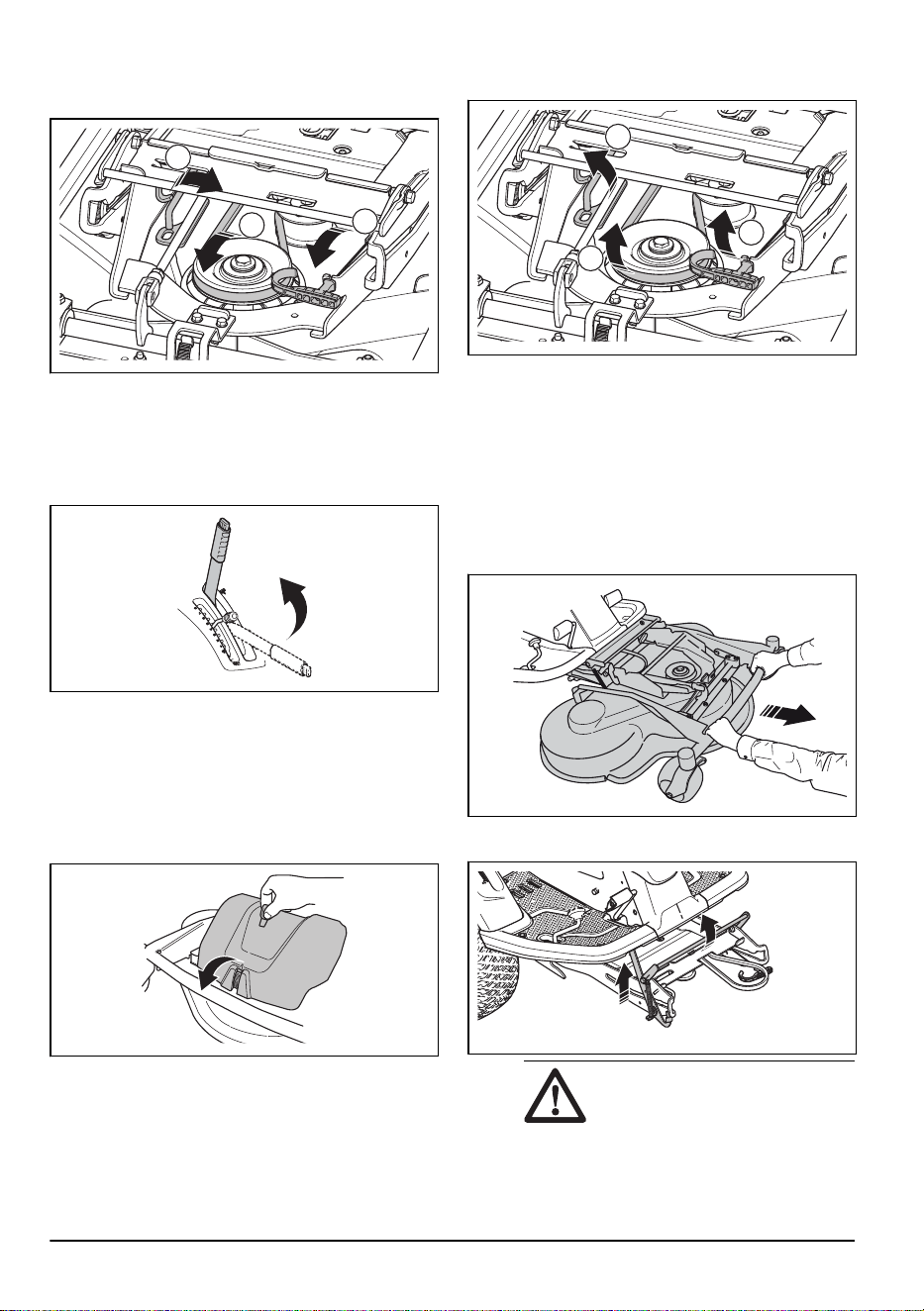

Снятие режущей деки

1. Выполните пункты 1-4 из раздела

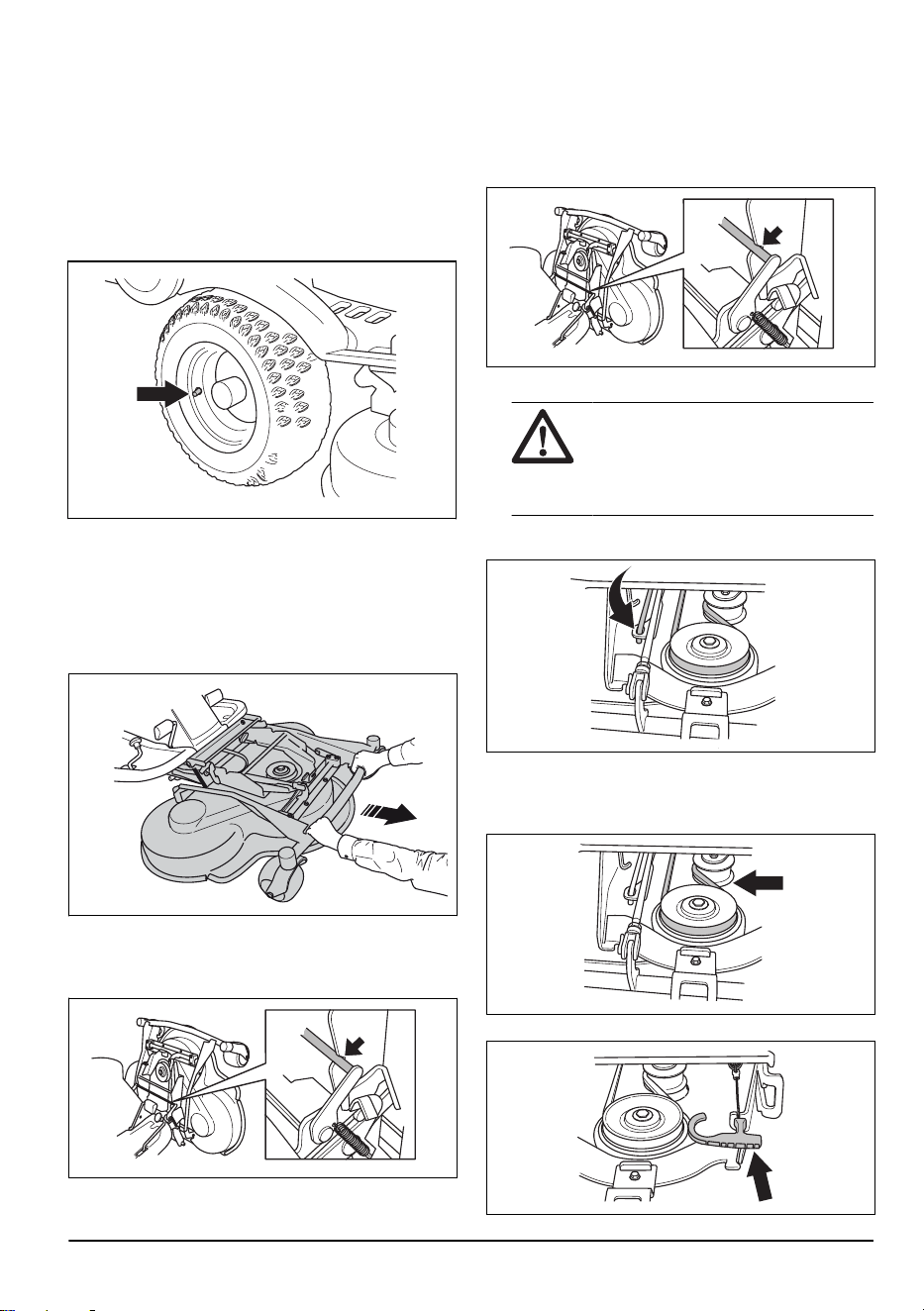

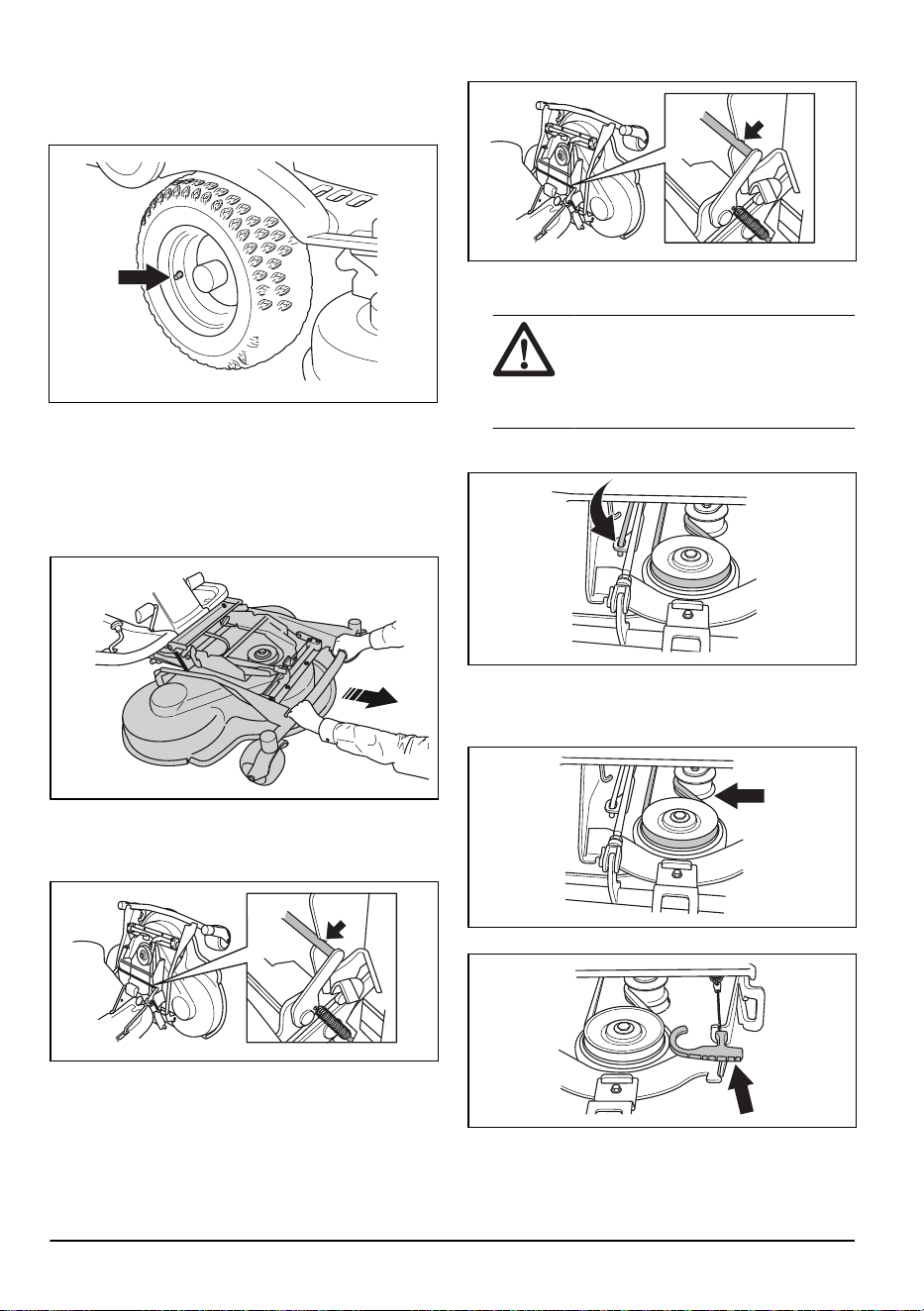

Крепление

режущей деки на стр. 15

2. Разблокируйте шплинт на переднем кожухе с

помощью инструмента, закрепленного на ключе

зажигания, и снимите кожух.

3. Ослабьте натяжение на натяжном шкиве

приводного ремня. (A)

4. Удерживая ручку пружины левой рукой, снимите

приводной ремень правой рукой.

5. Потяните приводной ремень назад под изделием.

Не устанавливайте его в держатель ремня (B).

6. Установите ручку пружины в держатель во

избежание падения пружины.

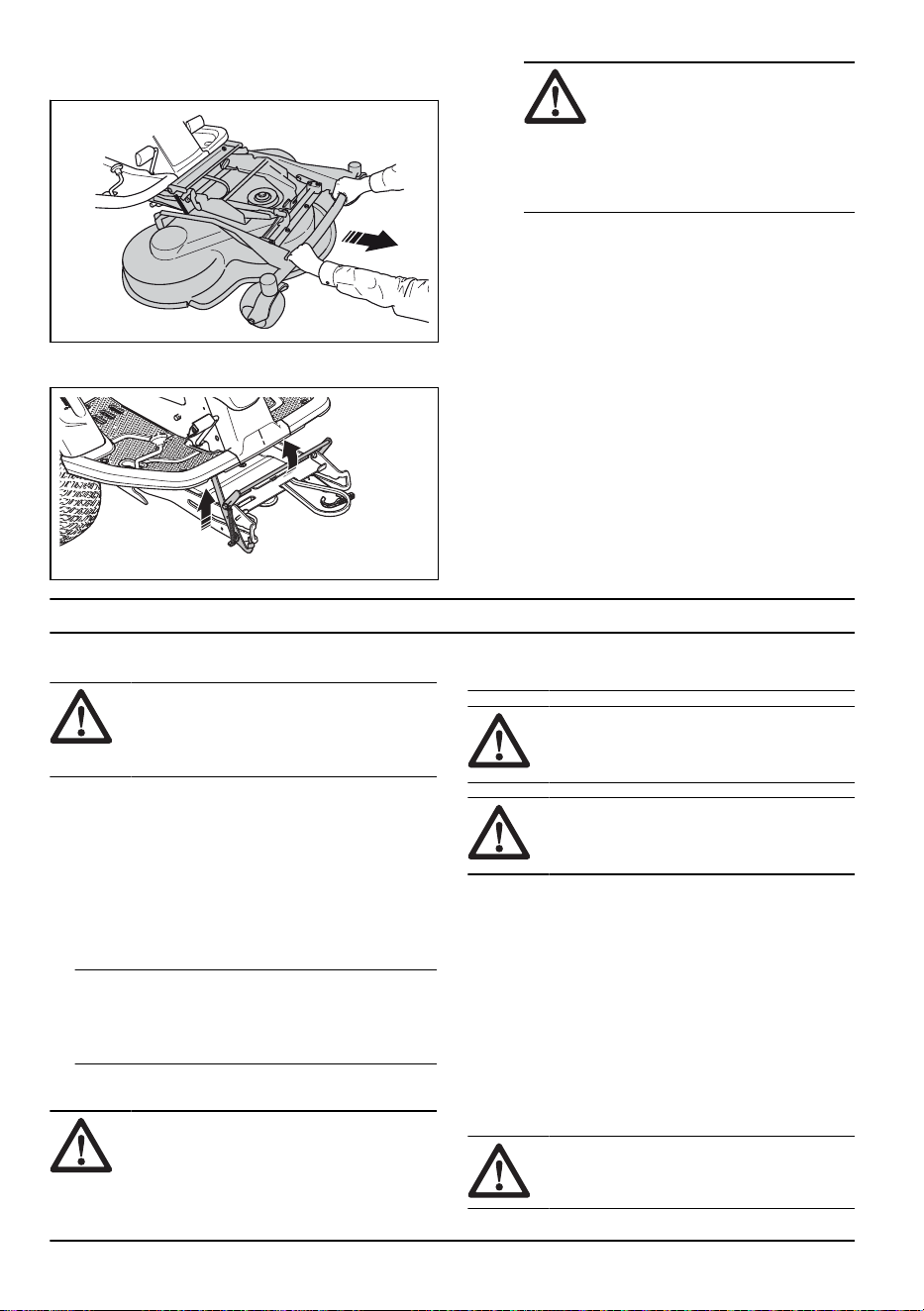

7. Поднимите опору регулировки высоты стрижки и

установите ее в держатель (C).

8. Удерживайте передний край режущей деки

обеими руками и потяните его до упора.

9. Поднимите сервисный фиксатор в вертикальное

положение.

ПРЕДУПРЕЖДЕНИЕ:

Если не соблюдать осторожность

при задействовании фиксатора,

можно повредить пальцы.

При выполнении следующего

действия удерживайте передний

16 838 - 016 - 29.05.2025

край режущей деки обеими

руками.

10. Поднимайте переднюю часть режущей деки,

пока сервисный фиксатор не коснется рамы, и

извлеките режущую деку.

Эксплуатация

Введение

ПРЕДУПРЕЖДЕНИЕ: Перед

эксплуатацией прибора необходимо

внимательно изучить раздел

безопасности.

Начало работы с Husqvarna Connect

1. Загрузите приложение Husqvarna Connect на

свое мобильное устройство.

2. Зарегистрируйтесь в приложении Husqvarna

Connect.

3. Выполните пошаговые инструкции в приложении

Husqvarna Connect для подключения и

регистрации агрегата.

Примечание: Приложение Husqvarna

Connect доступно для загрузки не на всех рынках.

Для получения более подробной информации

обратитесь в свой сервисный центр.

Заправка топливом

ПРЕДУПРЕЖДЕНИЕ: Бензин

легко воспламеняется. Проявляйте

осторожность и заправляйте изделие

только вне помещений, см. раздел

Правила безопасного обращения с

топливом на стр. 13

ПРЕДУПРЕЖДЕНИЕ:

Запрещается использовать топливный

бак в качестве опоры.

ВНИМАНИЕ: Заправка

неподходящим типом топлива может

привести к повреждению двигателя.

Двигатель работает на бензине с минимальным

октановым числом 91 RON (87 AKI) (не смешанном

с маслом). Мы рекомендуем использовать

биоразлагаемый алкилатный бензин. Запрещается

использование бензина с содержанием этанола

более 10%.

• Каждый раз перед началом работы проверяйте

уровень топлива и при необходимости

выполняйте дозаправку.

• Никогда не заправляйте топливный бак

полностью. Оставляйте не менее 2,5 см от

максимального уровня.

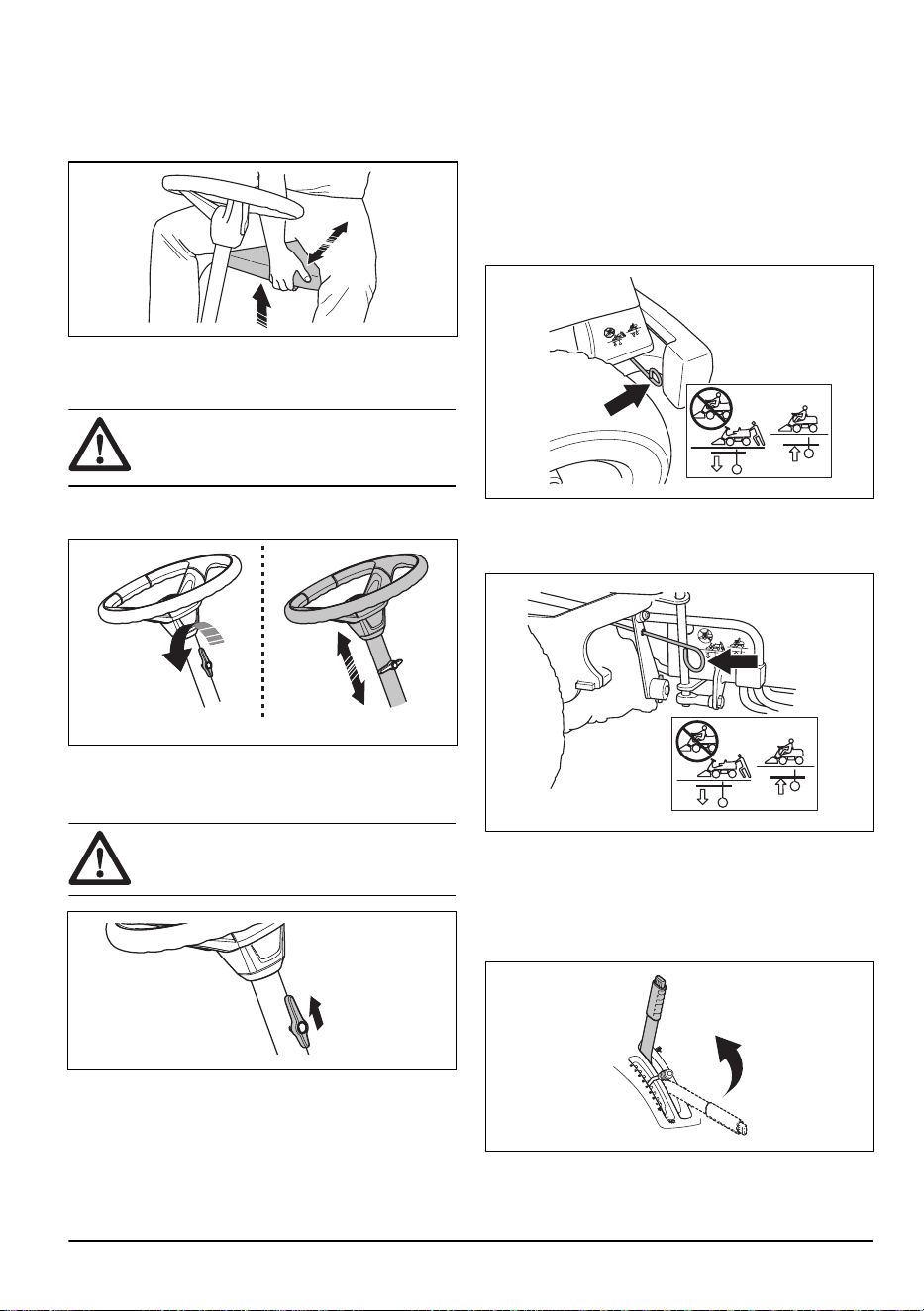

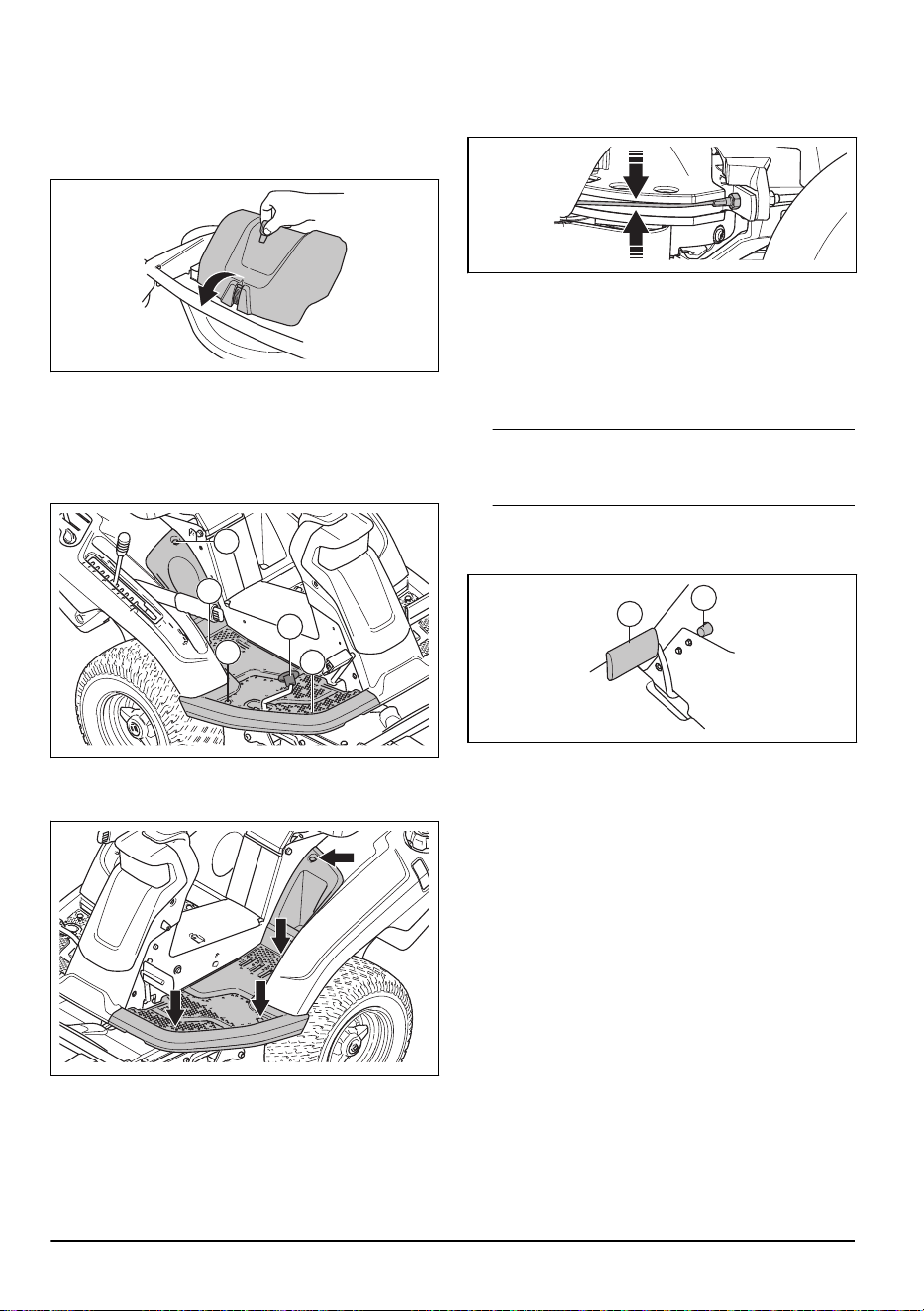

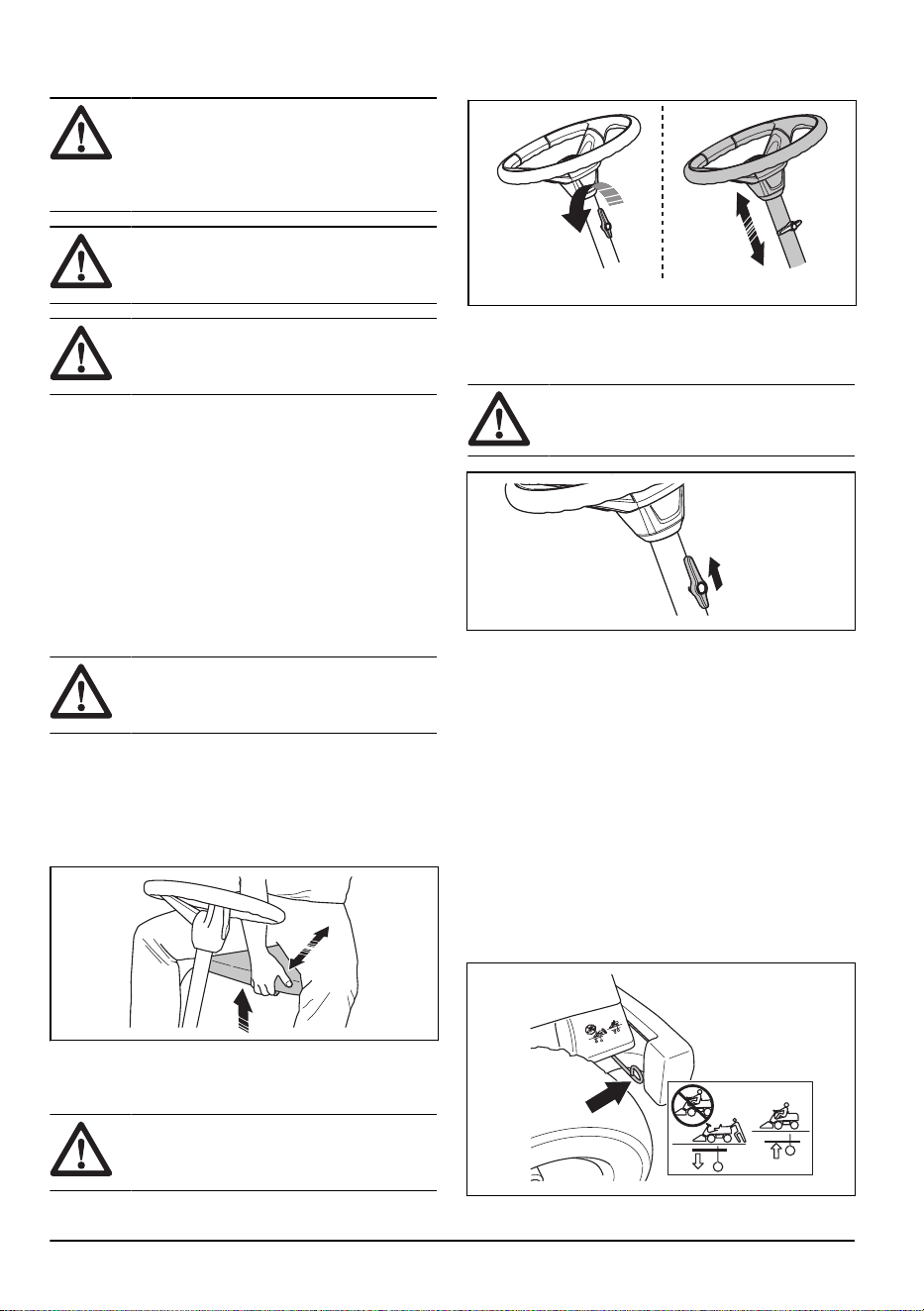

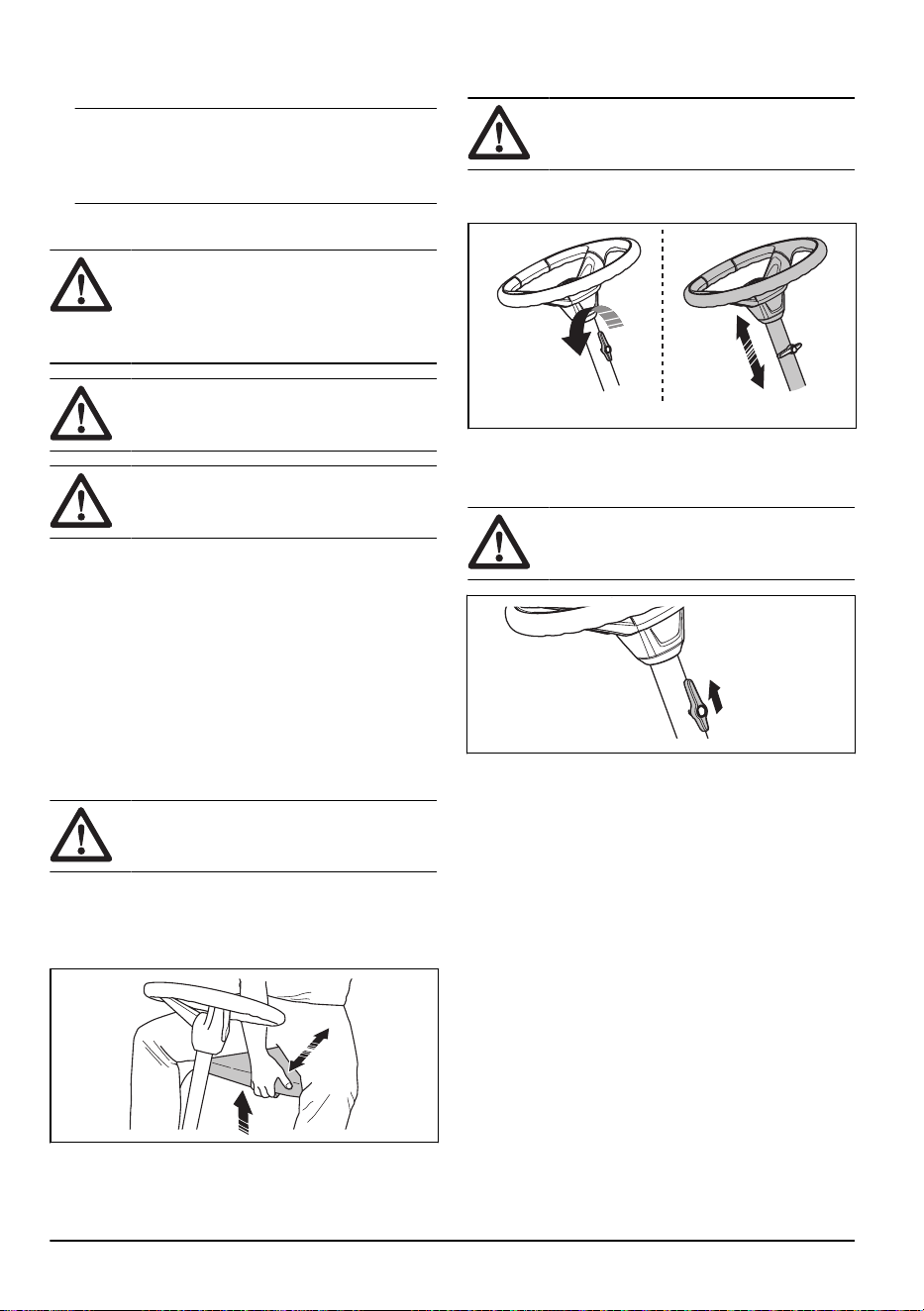

Регулировка сиденья

ПРЕДУПРЕЖДЕНИЕ:

Запрещается регулировать сиденье во

время эксплуатации изделия.

1. Для регулировки сиденья вперед и назад

поставьте ноги на подножки.

2. Переведите рычаг под передним краем сиденья

вверх и переместите сиденье в необходимое

положение.

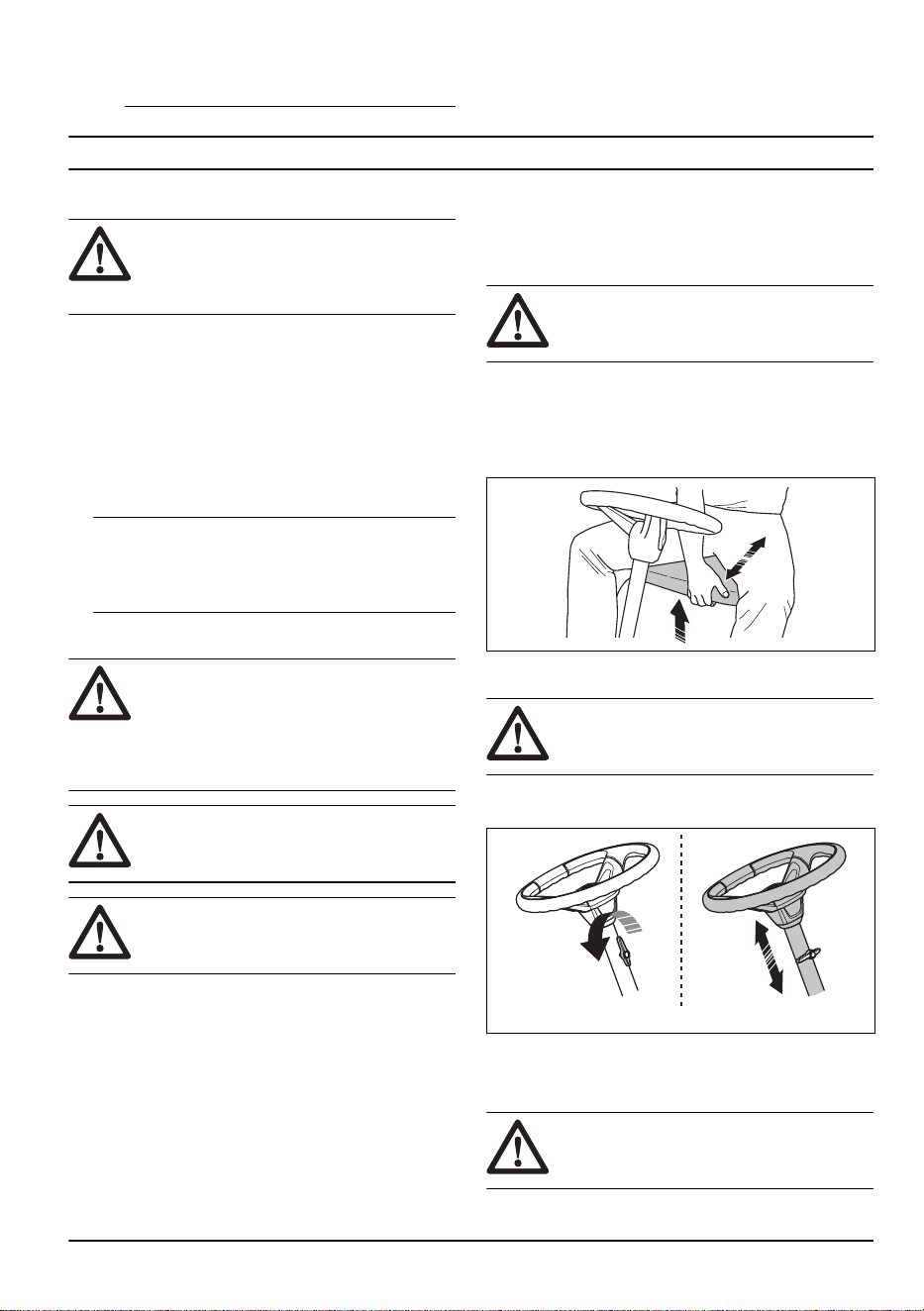

Регулировка высоты рулевого колеса

ПРЕДУПРЕЖДЕНИЕ:

Регулировка высоты рулевого колеса во

время работы изделия запрещена.

1. Поверните рукоятку против часовой стрелки,

чтобы ослабить ее.

2. Отрегулируйте высоту рулевого колеса.

3. Поверните рукоятку по часовой стрелке, чтобы

затянуть ее.

ВНИМАНИЕ:

Убедитесь, что

длинная сторона рукоятки направлена

вверх.

838 - 016 - 29.05.2025 17

Включение и выключение системы

привода

Для перемещения агрегата с выключенным

двигателем система привода должна быть

отключена. Полностью вытяните рычаг системы

привода, чтобы отключить привод на ось. Полностью

задвиньте рычаг системы привода, чтобы включить

привод на ось. Не используйте промежуточные

положения.

Рычаг системы привода на модели R 318X

находится за левым задним колесом. На модели

R 320X AWD один рычаг системы привода

используется для передней оси, а другой — для

задней оси. Рычаг системы привода для задней оси

находится за левым задним колесом.

Рычаг системы привода для передней оси на модели

R 320X AWD находится за левым передним колесом.

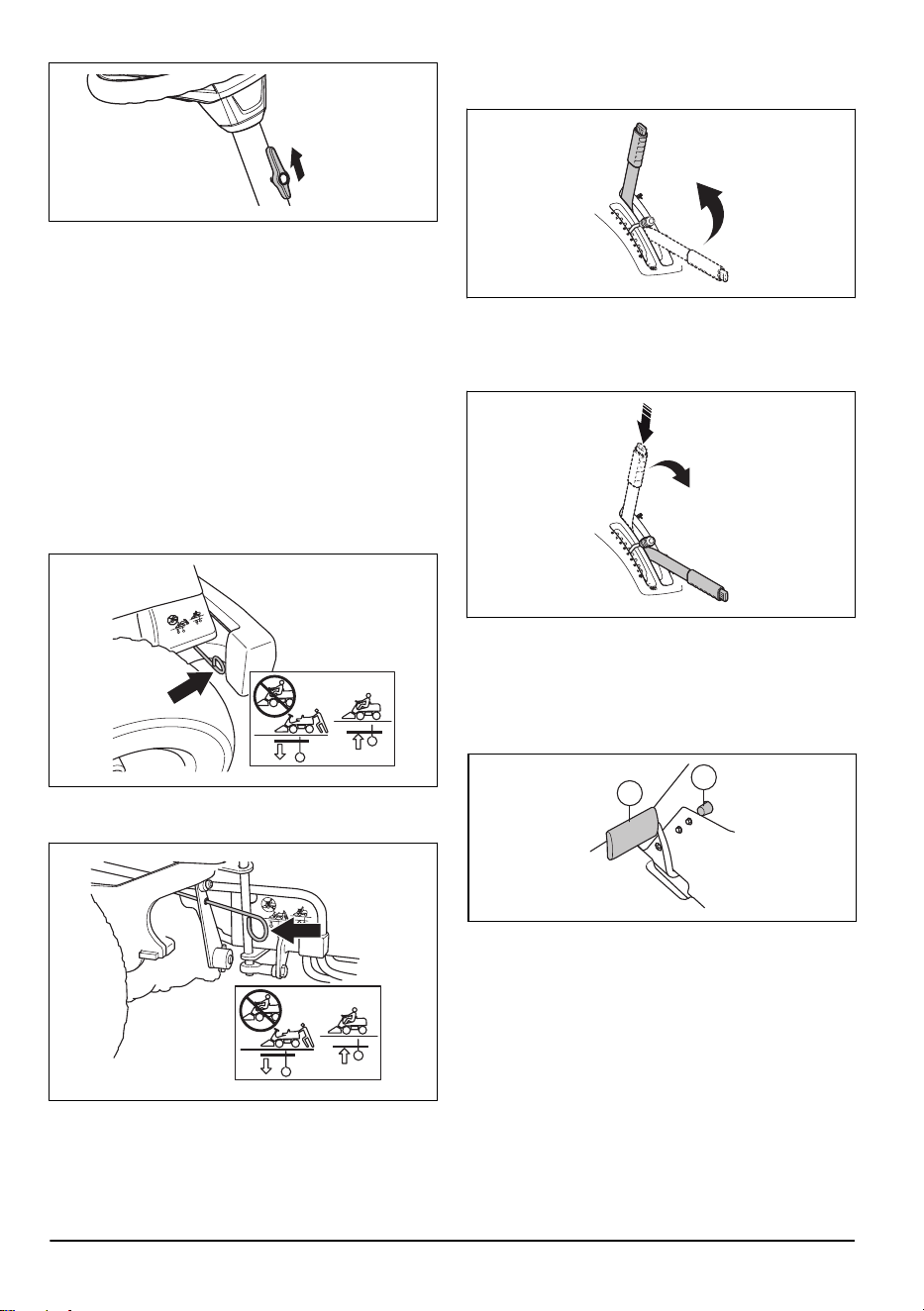

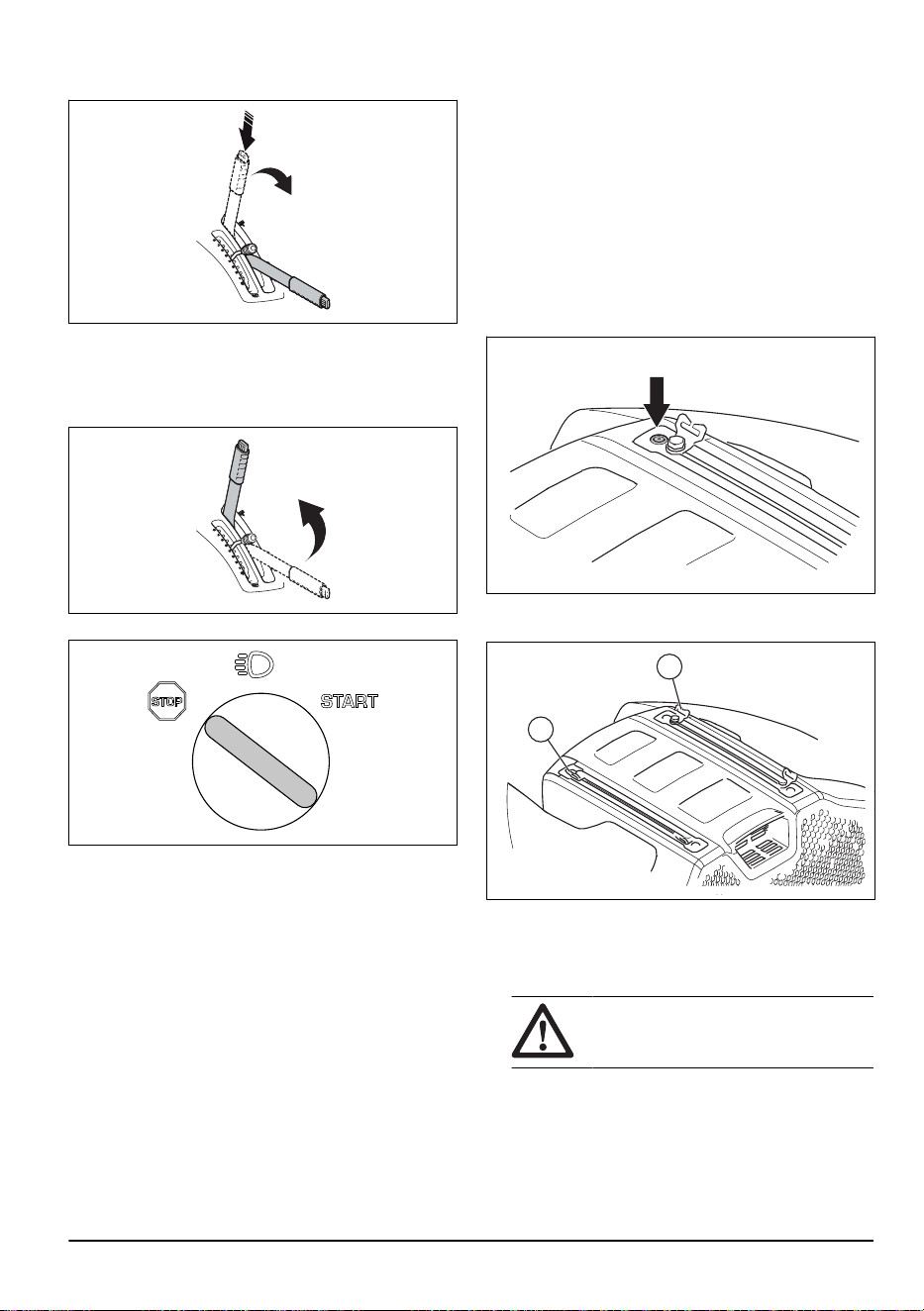

Подъем и опускание режущей деки

Для подъема режущей деки в положение

транспортировки потяните рычаг подъема назад.

Если двигатель включен, ножи автоматически

перестанут вращаться.

Чтобы опустить режущую деку в положение кошения,

нажмите кнопку блокировки и переместите рычаг

подъема вперед. Если двигатель включен, ножи

автоматически начнут вращаться.

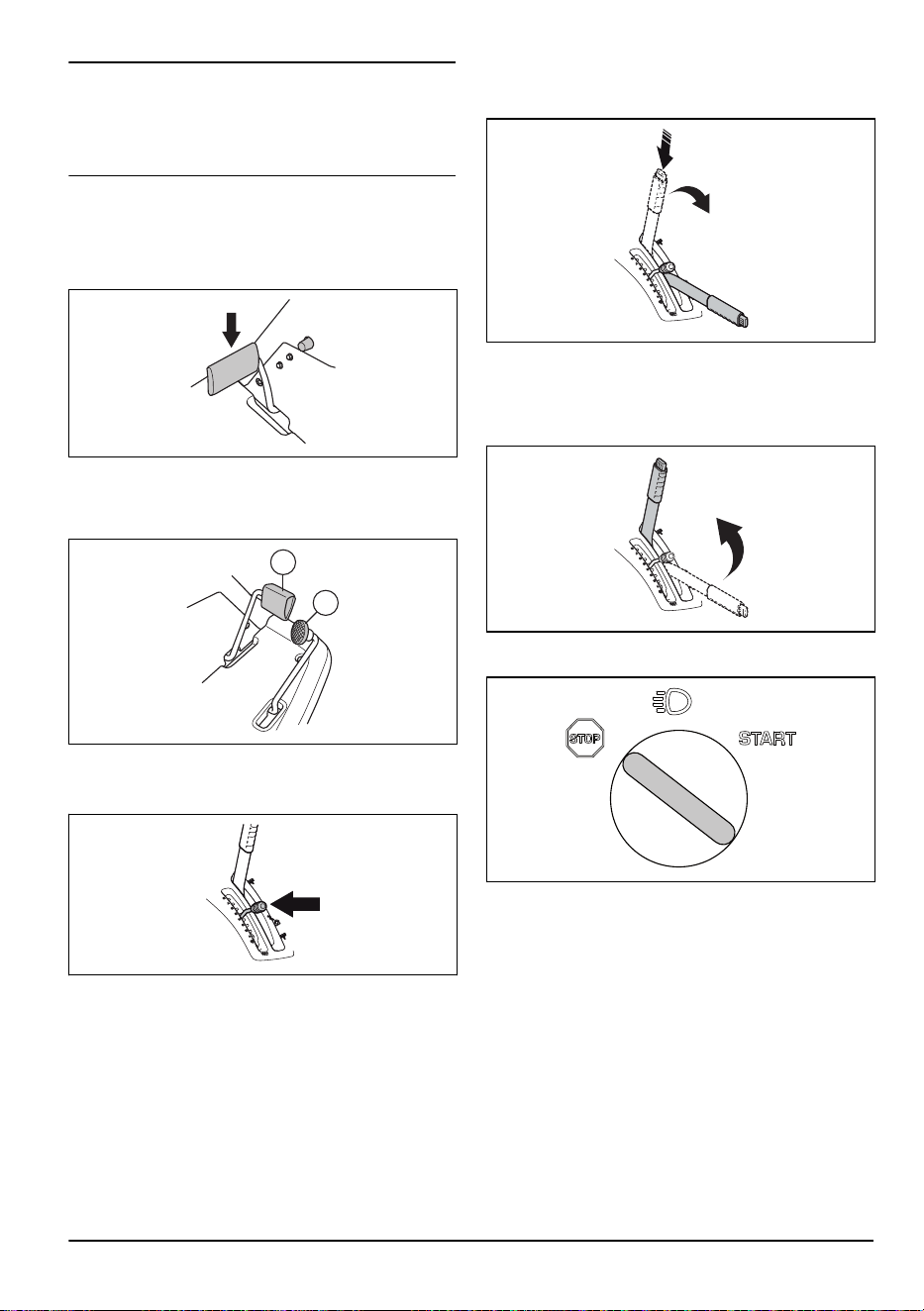

Включение и отключение

стояночного тормоза

1. Нажмите на педаль стояночного тормоза (1).

2. Нажмите и держите нажатой кнопку блокировки

(2).

3. Удерживая кнопку нажатой, отпустите педаль

стояночного тормоза.

4. Для отключения стояночного тормоза нажмите на

педаль стояночного тормоза еще раз.

838 - 016 - 29.05.2025

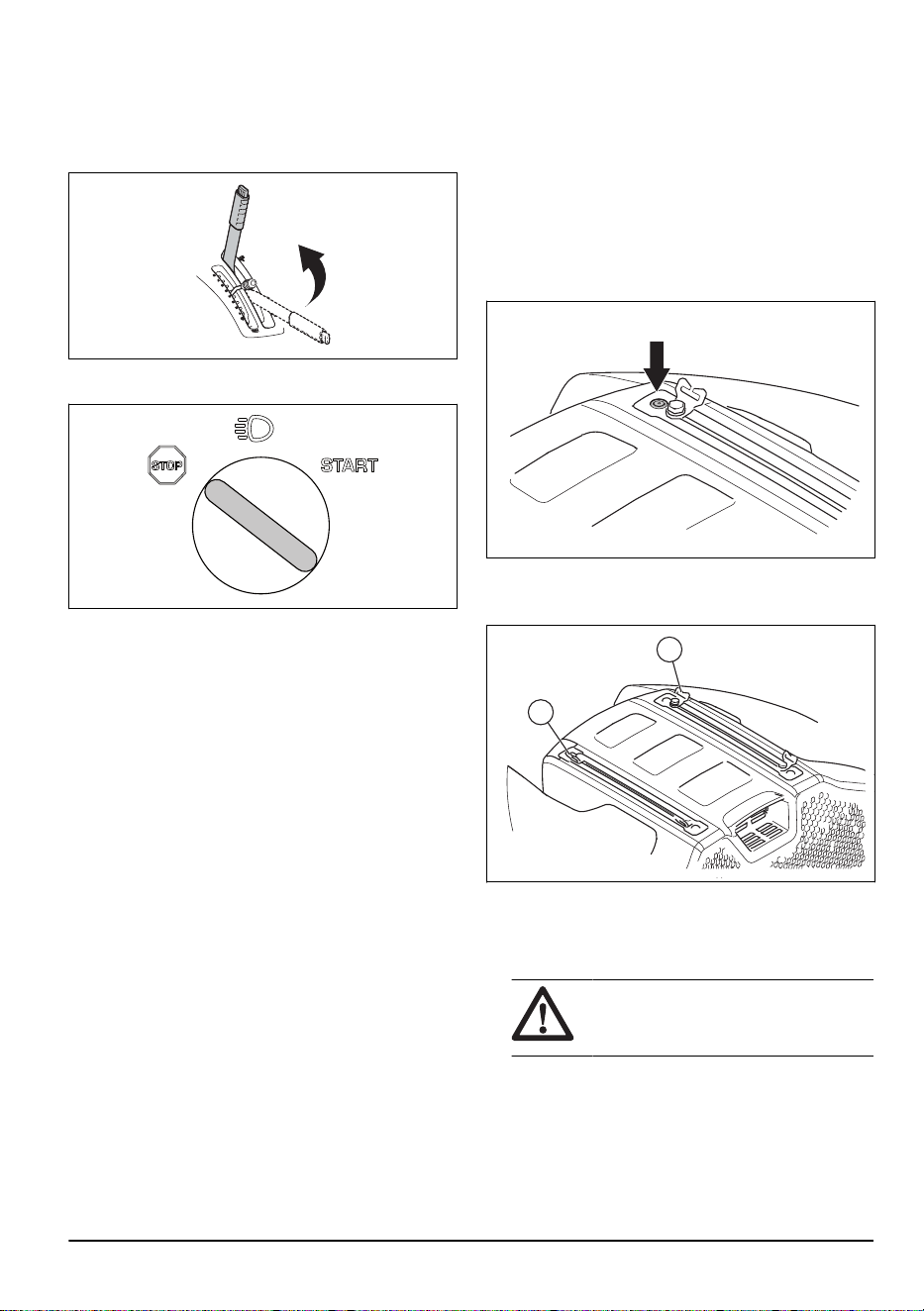

Запуск двигателя

1. Убедитесь, что система привода включена,

см раздел

Включение и выключение системы

привода на стр. 18

2. Поднимите режущую деку и включите

стояночный тормоз.

3. Поверните ключ зажигания в положение запуска.

4. После запуска двигателя немедленно отпустите

ключ в нейтральное положение.

Примечание:

Не включайте стартер более

чем на 5 секунд за раз. Если двигатель

не запускается, подождите 15 секунд перед

повторной попыткой.

5. Поверните ключ зажигания в положение "фары",

чтобы включить фары и задние фонари.

6. Перед тяжелой нагрузкой двигатель должен

в течение 3-5 минут поработать на средних

оборотах (B).

7. Переместите ручку газа в положение полного

газа (С).

A B C

Примечание: Включение ножей, когда

двигатель работает на полных оборотах, приводит

к натяжению приводных ремней. Не открывайте

дроссель полностью, пока режущая дека не будет

опущена в рабочее положение.

Эксплуатация изделия

1. Запустите двигатель.

2. Нажмите на педаль стояночного тормоза, а

затем отпустите ее, чтобы отключить стояночный

тормоз.

838 - 016 - 29.05.2025

3. Аккуратно нажмите на одну из педалей хода. Чем

сильнее вы нажимаете на педаль, тем больше

увеличивается скорость. Используйте педаль (1)

для движения вперед, а педаль (2) — для

движения назад.

4. Отпустите педаль, чтобы затормозить.

5. С помощью рычага регулировки высоты стрижки

выберите высоту стрижки (1-10).

6. Нажмите кнопку блокировки на рычаге подъема

режущей деки и опустите ее в рабочее

положение.

Остановка двигателя

1. Потяните рычаг подъема режущей деки назад в

положение блокировки, чтобы поднять режущую

деку. Ножи перестанут вращаться.

2. Поверните ключ зажигания в положение STOP.

3. Когда агрегат остановится, включите стояночный

тормоз.

Достижение оптимальных

результатов стрижки

• Для достижения оптимальной

производительности регулярно выполняйте

техническое обслуживание изделия согласно

графику обслуживания и ремонта. См. раздел

График технического обслуживания на стр. 21

• Не выполняйте стрижку мокрого газона.

Стрижка мокрой травы может иметь

неудовлетворительные результаты.

• Начинайте работать с большой высотой стрижки

и постепенно уменьшайте ее.

• Во время стрижки ножи должны вращаться с

высокой скоростью (максимальную допустимую

частоту вращения двигателя см. в разделе

Технические данные на стр. 40

). Перемещайте

изделие вперед на низкой скорости. Если трава

не слишком высокая и густая, вы также можете

получить хороший результат при работе с

высокой скоростью.

• Стригите траву по случайной схеме.

• Для достижения оптимальных результатов

выполняйте стрижку травы чаще и используйте

функцию BioClip.

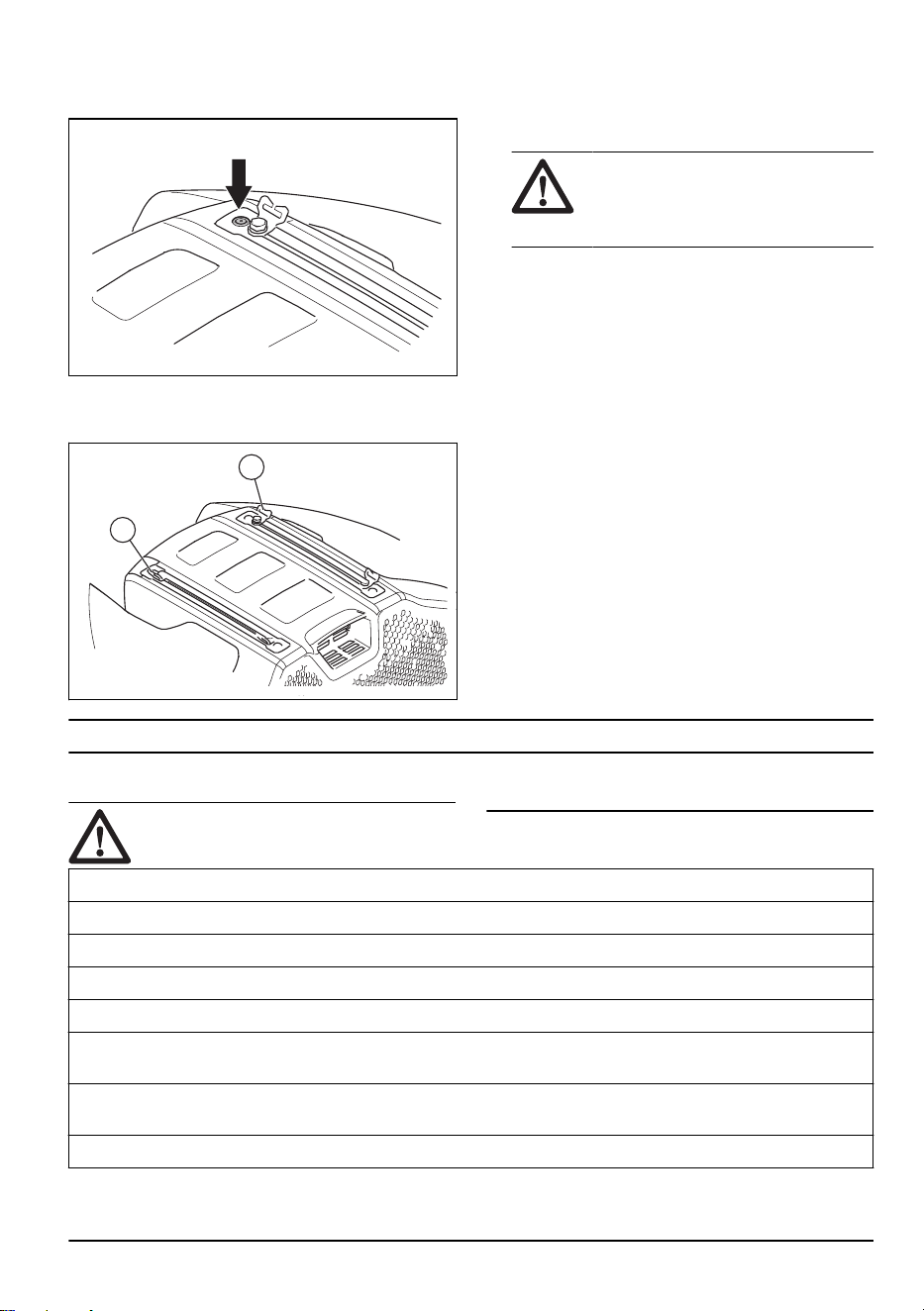

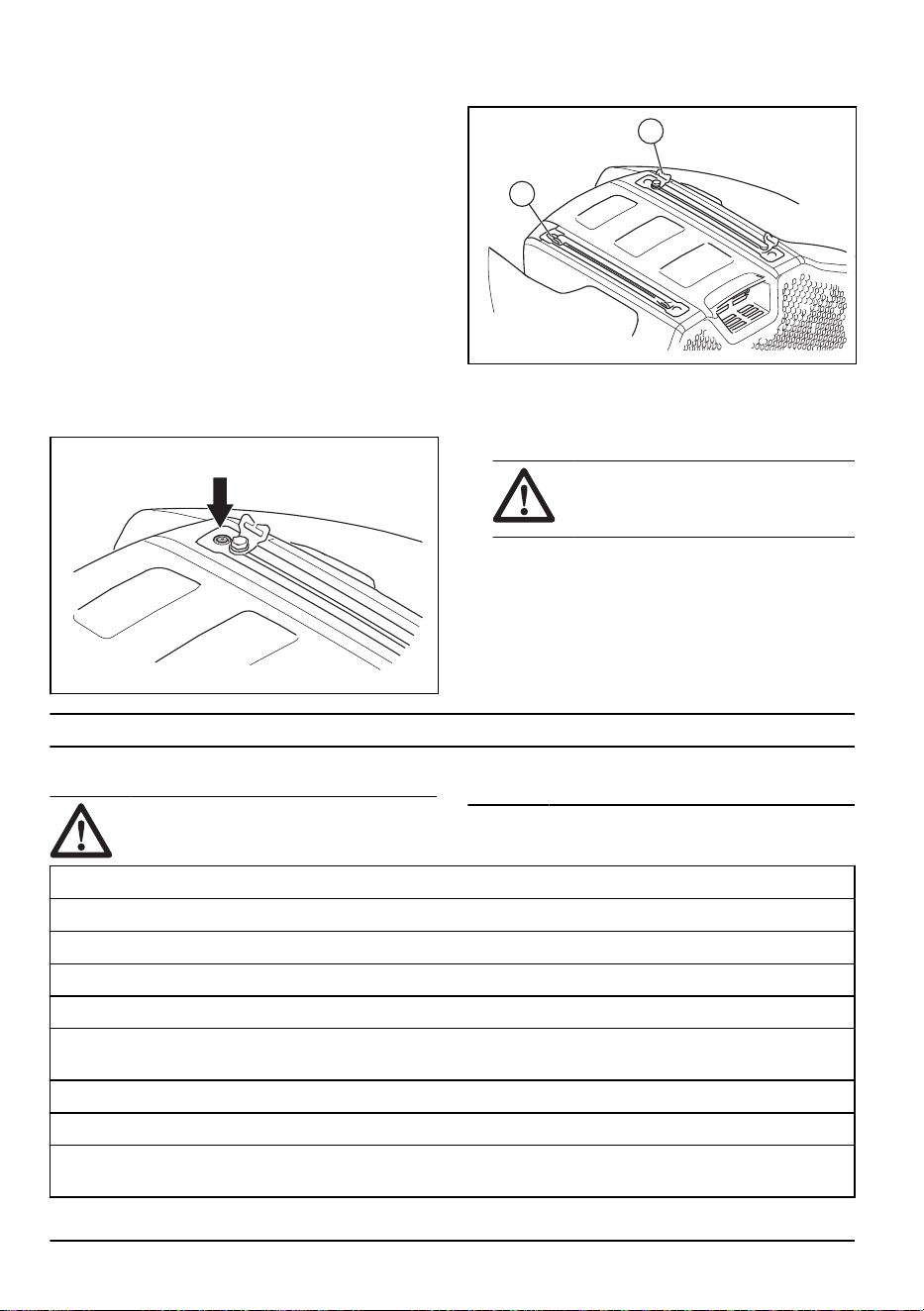

Крепление груза на кожухе

двигателя

На кожухе двигателя агрегата предусмотрены

направляющие и рельсовые кронштейны для

крепления груза.

1. Отрегулируйте рельсовые кронштейны в

соответствии с параметрами груза.

838 - 016 - 29.05.2025

a) Ослабьте винт и переместите рельсовый

кронштейн вперед или назад по

направляющей.

b) Затяните винт.

2. Проденьте стропу через отверстие в рельсовом

кронштейне (A).

3. Пропустите стропу через рельсовый кронштейн

(B) с противоположной стороны.

4. Используйте рельсовые кронштейны для

крепления груза с помощью строп.

ВНИМАНИЕ: Не следует

перегружать направляющие. См.

раздел

Технические данные на стр.

Техническое обслуживание

Введение

ПРЕДУПРЕЖДЕНИЕ: Перед

выполнением обслуживания прибора

необходимо ознакомиться и понять

раздел безопасности.

График технического обслуживания

Перед использованием

Убедитесь в отсутствии утечек топлива или масла.

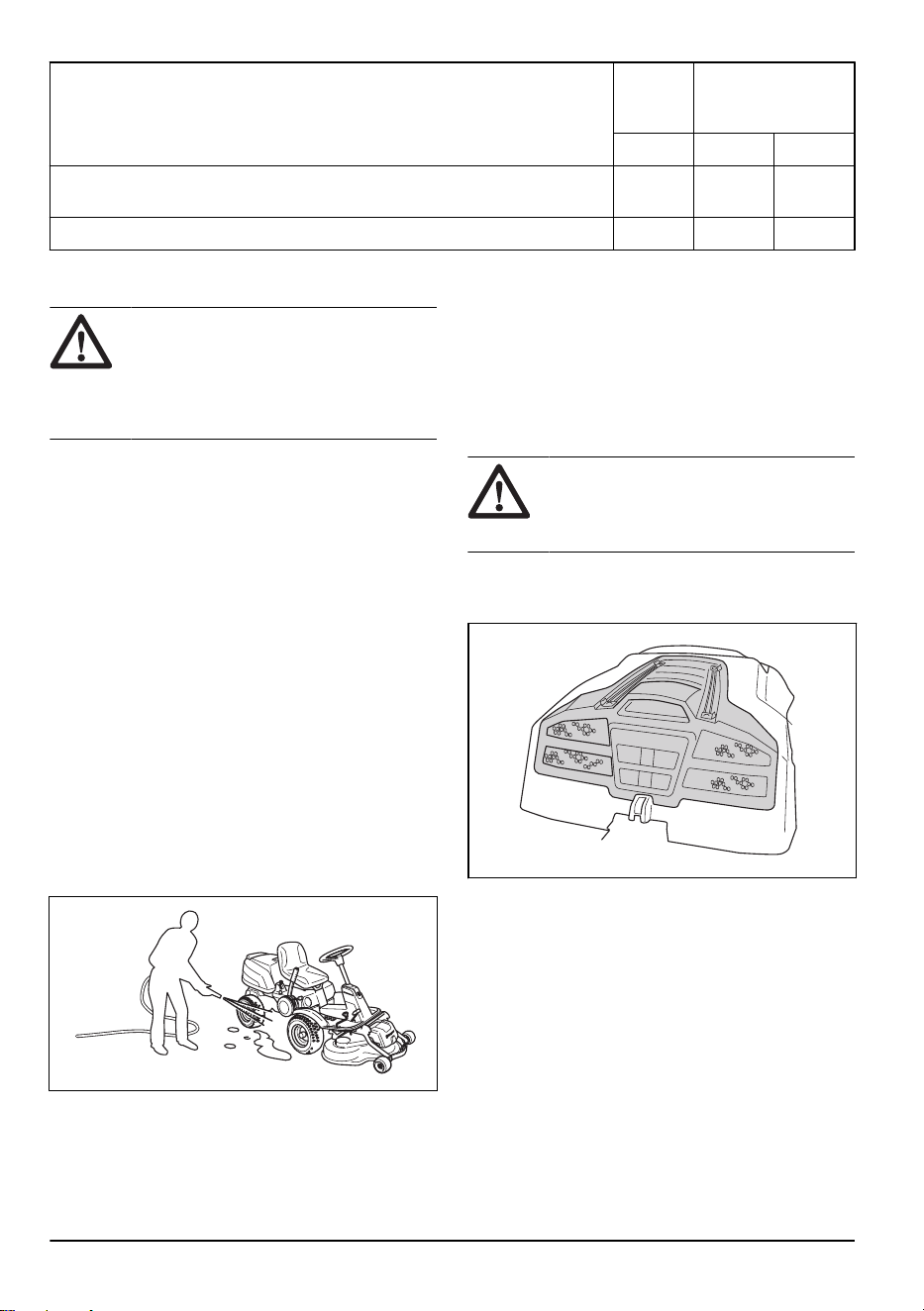

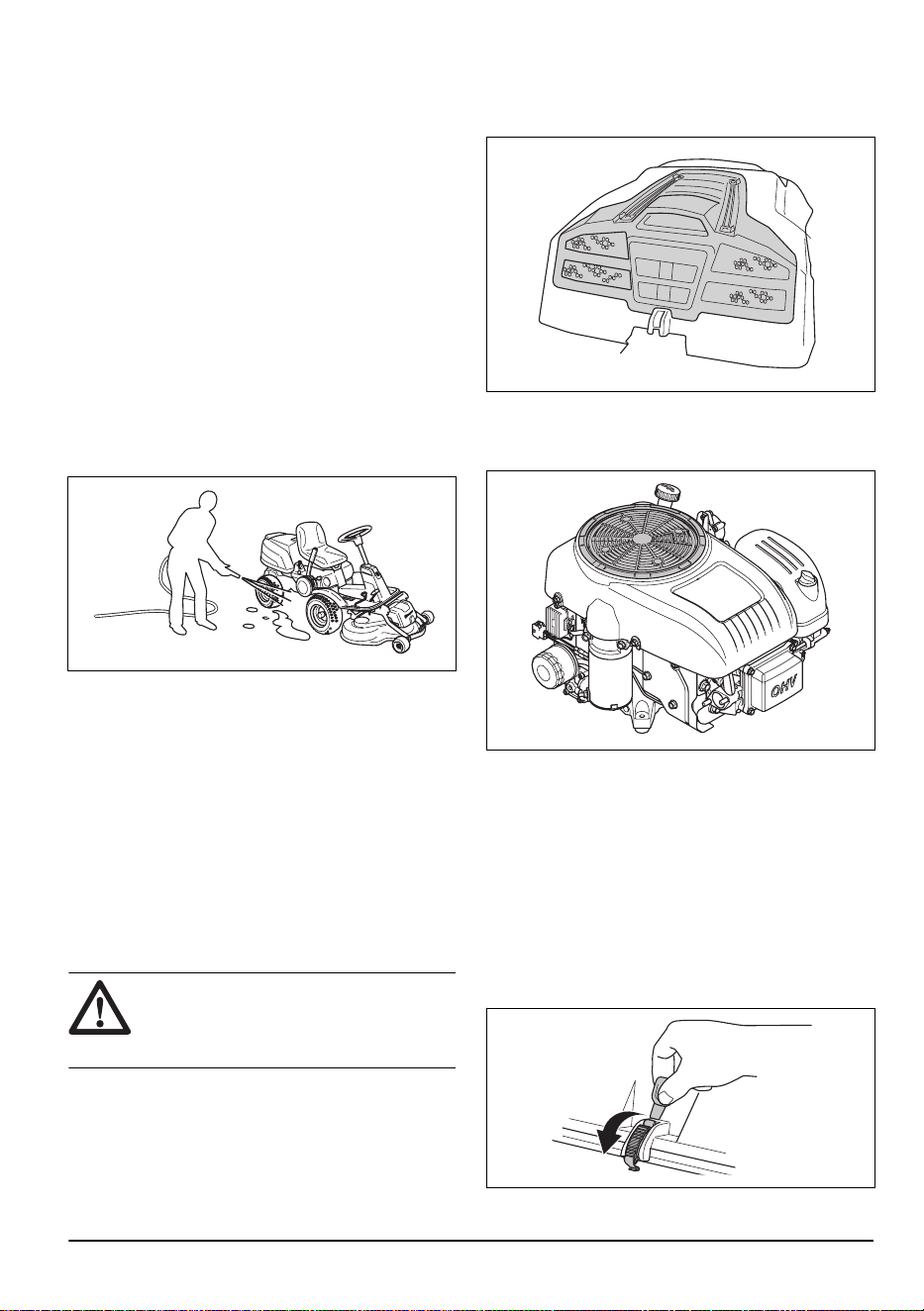

Очистите изделие. См. раздел

Очистка изделия на стр. 24

Очистите внутренние поверхности режущей деки. См. раздел

Очистка изделия на стр. 24

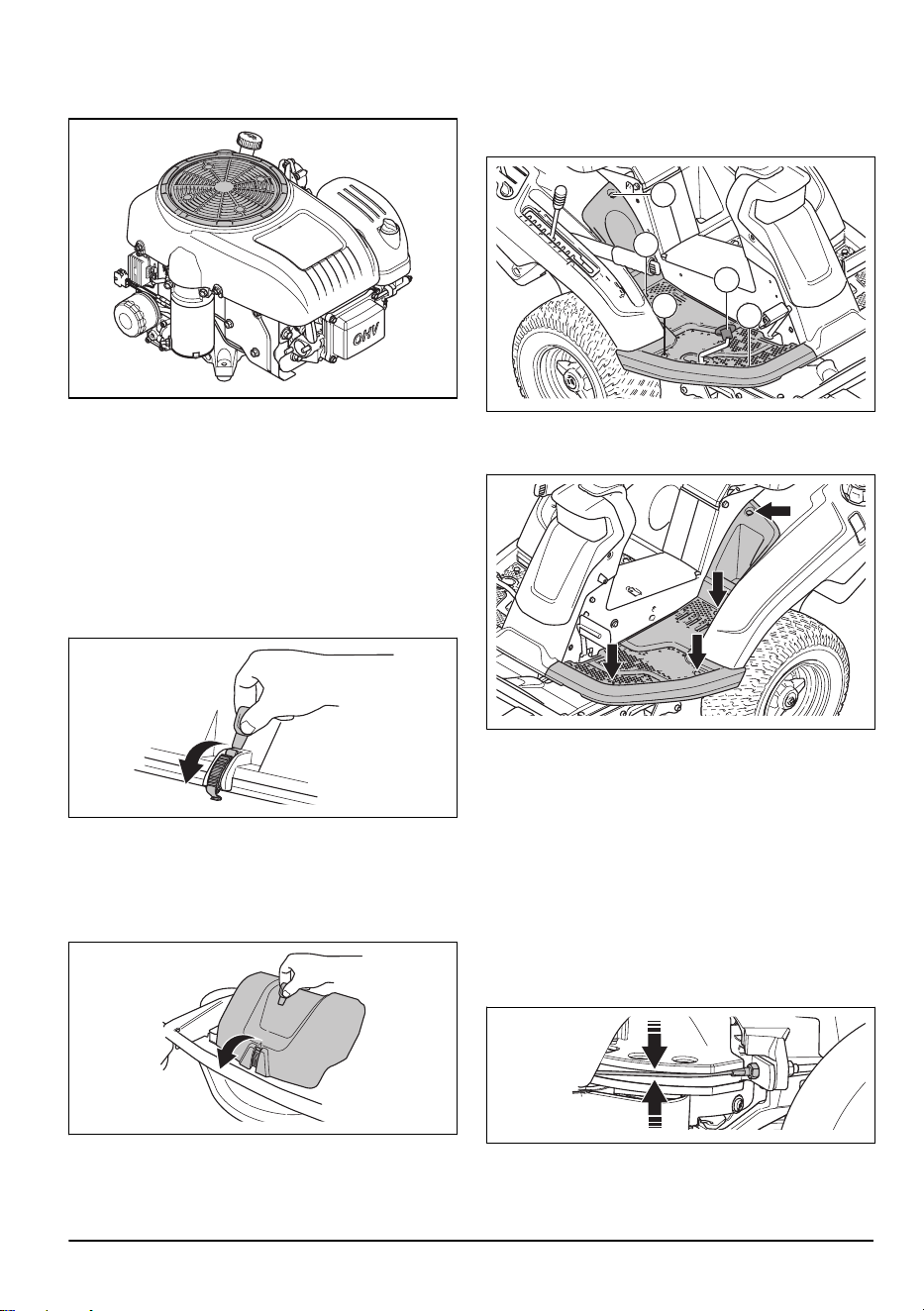

Очистите двигатель и глушитель. См. раздел

Очистка двигателя и глушителя на стр. 24

Убедитесь, что воздухозаборник охлаждения двигателя не засорен. См. раздел

Очистка воздухозаборника

охлаждения двигателя на стр. 24

Убедитесь, что защитные устройства не повреждены. См. раздел

Защитные устройства на изделии на стр.

Осмотрите ножи в режущей деке. См. раздел

Проверка ножей на стр. 31

838 - 016 - 29.05.2025 21

Перед использованием

Осмотрите тормоза и проверьте их исправность. См. разделы

Проверка педалей переднего и заднего хода

на стр. 11

Проверка стояночного тормоза на стр. 26

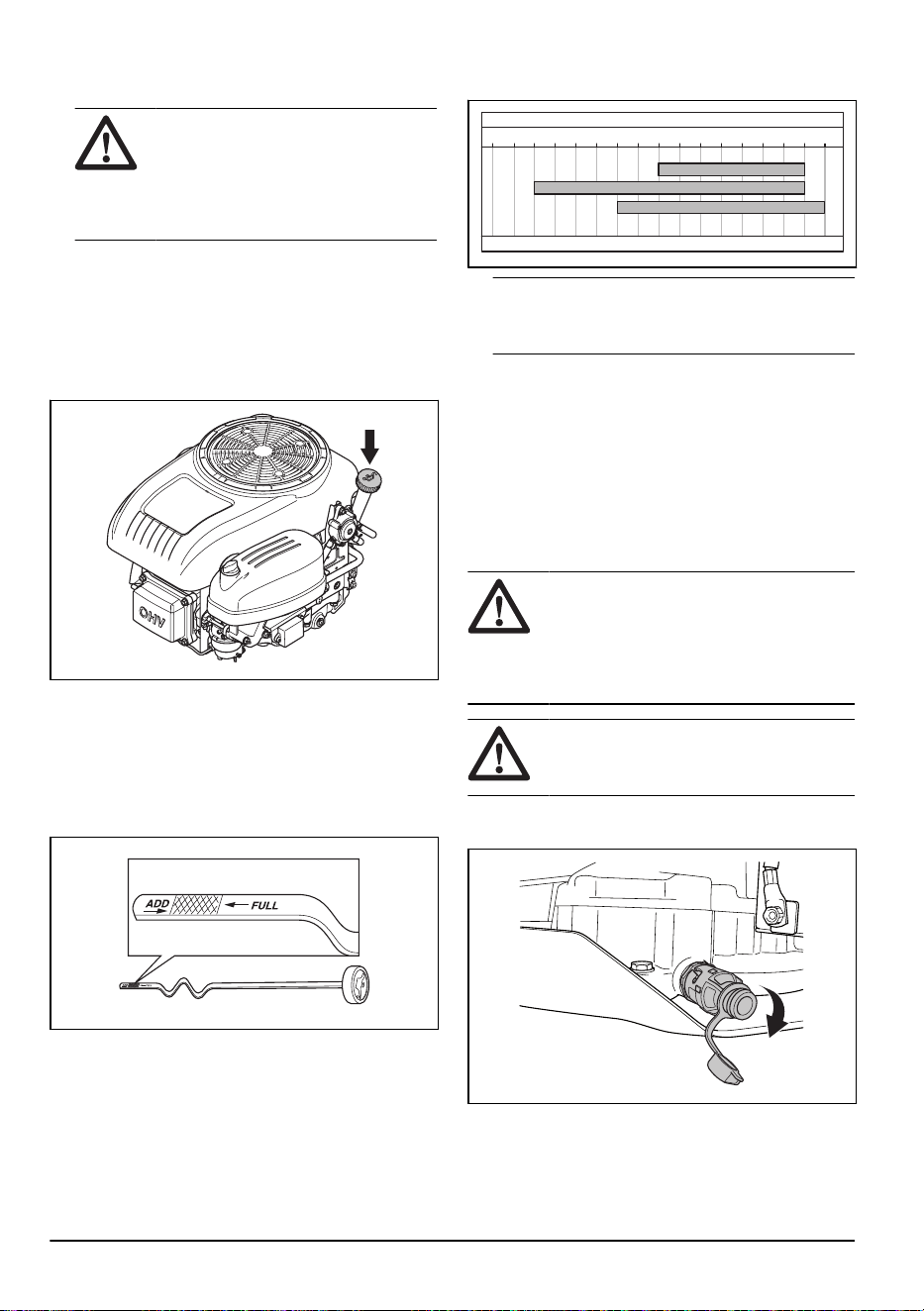

Проверьте уровень моторного масла. См. раздел

Проверка уровня моторного масла на стр. 32

Проверьте уровень трансмиссионного масла. См. раздел

Проверка уровня масла в трансмиссии на стр. 34

Проверьте тросы системы управления. См. раздел

Проверка тросов рулевого управления на стр. 25

Убедитесь, что фара дальнего света и фонарь рабочего освещения работают исправно (если применимо).

См. раздел

Фары и задние фонари на стр. 4

X = инструкции приведены в данном руководстве по

эксплуатации.

O = инструкции не приведены в данном руководстве

по эксплуатации. Для проведения технического

обслуживания обратитесь в сервисный центр

Husqvarna.

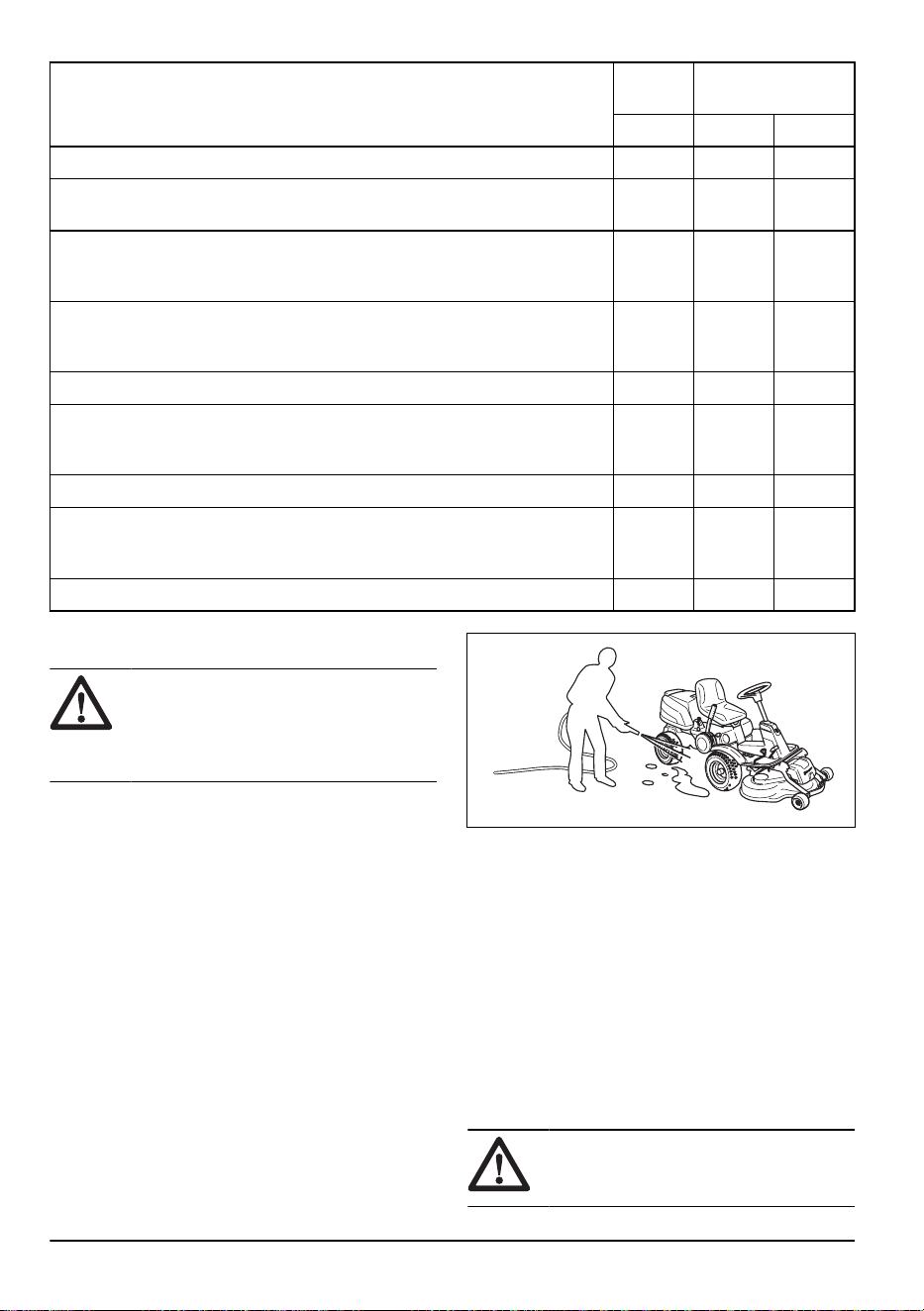

Техническое обслуживание Первое

обслужи-

вание

Интервал техобслу-

живания в часах

50 100 200

Проверьте и очистите гидравлические шланги и штуцеры. При необходимо-

сти выполните замену.

Проверьте ремни и шкивы. O O

Проверьте цепь рулевого управления на внутренней стороне туннеля ра-

мы.

Осмотрите, смажьте и отрегулируйте все провода. O

Проверьте давление в шинах. См. раздел

Давление в шинах на стр. 29

. X X

Убедитесь, что все винты и гайки затянуты надлежащим моментом. O

Смажьте сиденье оператора. O

Смажьте все цепи. O

Смажьте колеса и подшипники ножей на режущей деке (если применимо). O O

Смажьте педали на внутренней стороне туннеля рамы. O

Смажьте натяжители ремня O

Снимите ведущие колеса и смажьте оси (только для серий 200–300) O

Проверьте топливный шланг. При необходимости выполните замену. O

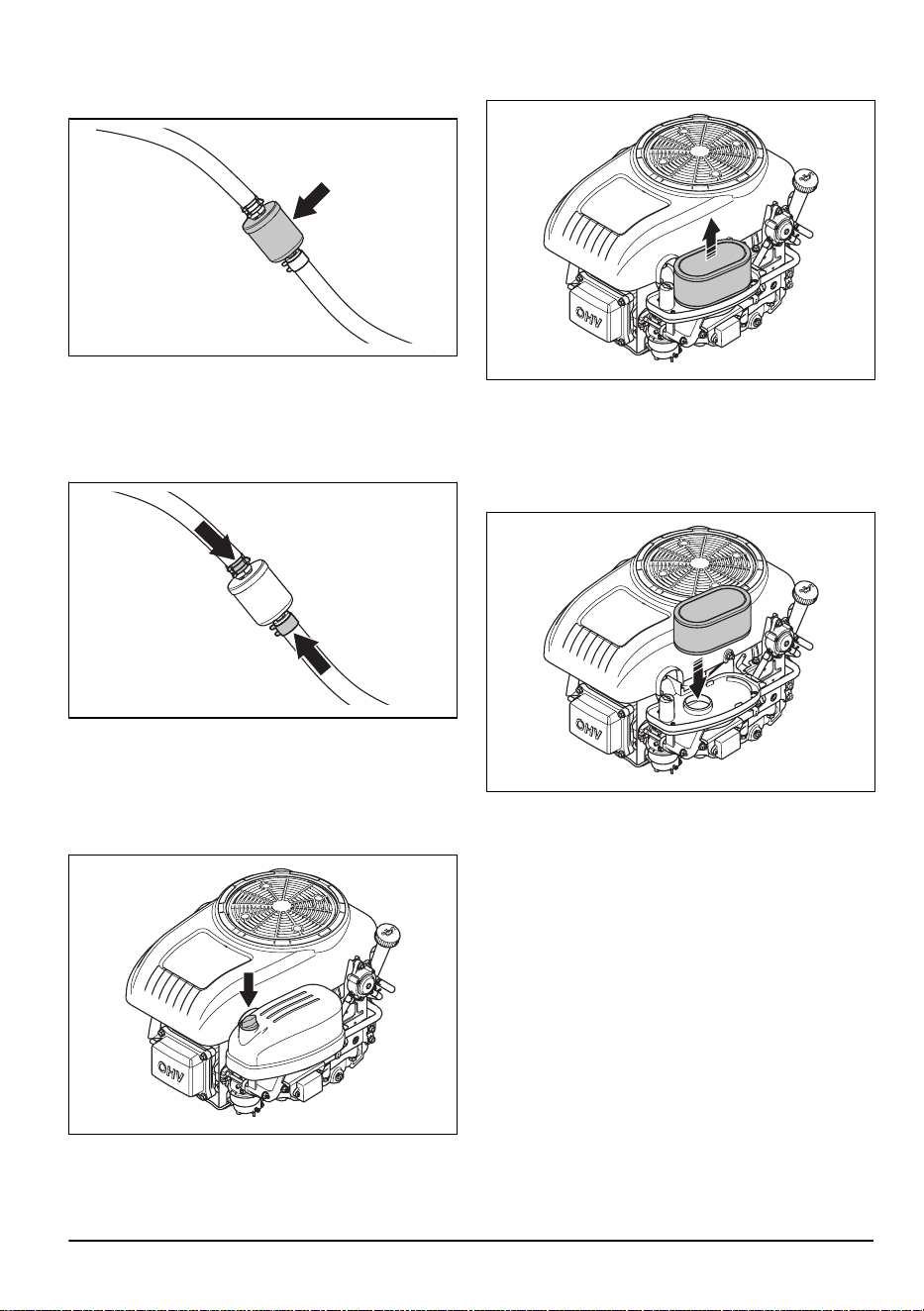

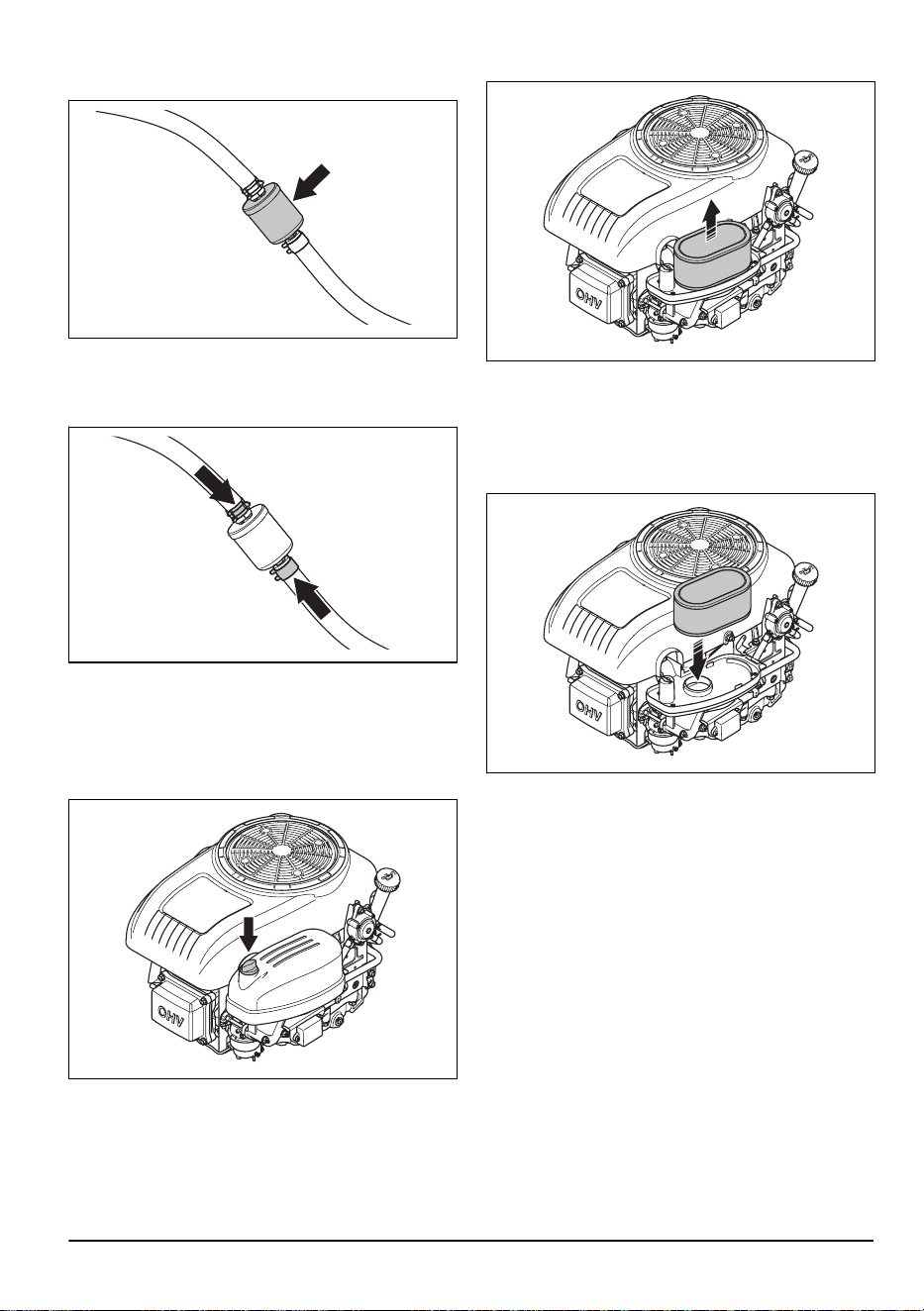

Замените топливный фильтр. См. раздел

Замена топливного фильтра на

стр. 26

Очистите воздушный фильтр. См. раздел

Очистка и замена воздушного

фильтра на стр. 26

Замените воздушный фильтр. См. раздел

Очистка и замена воздушного

фильтра на стр. 26

Осмотрите ребра охлаждения гидростатической трансмиссии. O

Очистите двигатель и гидростатическую трансмиссию. O

22 838 - 016 - 29.05.2025

Техническое обслуживание Первое

обслужи-

вание

Интервал техобслу-

живания в часах

50 100 200

Проверьте глушитель и теплоотражатель. O O

Замените моторное масло. См. раздел

Замена моторного масла и масляно-

го фильтра на стр. 33

Замените масляный фильтр двигателя

Замена моторного масла и масляно-

го фильтра на стр. 33

Замените свечу зажигания. См. раздел

Проверка и замена свечи зажигания

на стр. 27

Проверьте фары (если применимо). См. раздел

Фары и задние фонари на

стр. 4

X X

Обновите встроенное программное обеспечение (если применимо). O O

Проверьте аккумулятор, при необходимости зарядите его. См. раздел

За-

рядка аккумулятора на стр. 27

X X

Выполните осмотр и регулировку частоты вращения передних и задних

колес (только модели с полным приводом (AWD)).

O O

Замените фильтр трансмиссионного масла (только модели с полным при-

водом (AWD)).

O O

Замените фильтр сервопривода с навинчиваемым патроном (если приме-

нимо).

O O

Проверьте вентилятор охлаждения на гидростатической трансмиссии. O O

Проверьте масло в трансмиссии, при необходимости долейте его. См. раз-

дел

Проверка уровня масла в трансмиссии на стр. 34

Замените масло в трансмиссии. O O

Осмотрите и отрегулируйте стояночный тормоз. O O

Очистите внешнюю и внутреннюю поверхности режущей деки и кожухов

режущей деки. См. раздел

Очистка изделия на стр. 24

X X

Проверьте и отрегулируйте высоту кошения и угол наклона. См. разделы

Проверка параллельности режущей деки на стр. 30

Очистка изделия на

стр. 24

X X

Проверьте ножи режущей деки, при необходимости выполните их заточку и

балансировку. См. разделы

Проверка ножей на стр. 31

Замена ножей на

стр. 32

Проверьте и отрегулируйте обороты двигателя. O O

Убедитесь, что изделие неподвижно и находится в нейтральном положе-

нии. См. раздел

Проверка педалей переднего и заднего хода на стр. 11

X X

Проверьте передний и задний ход на разных скоростях. O O

50 часов или один год (только первое обслуживание).

100 часов или один раз в год.

50 часов или один год (только первое обслуживание).

100 часов или один раз в год.

838 - 016 - 29.05.2025 23

Техническое обслуживание Первое

обслужи-

вание

Интервал техобслу-

живания в часах

50 100 200

Проверьте включение ножей, сиденье, подъем, движение передним ходом/

тормоз. См. раздел

Защитные устройства на изделии на стр. 10

X X

Выполните осмотр системы сбора (только модели с системой сбора). X X

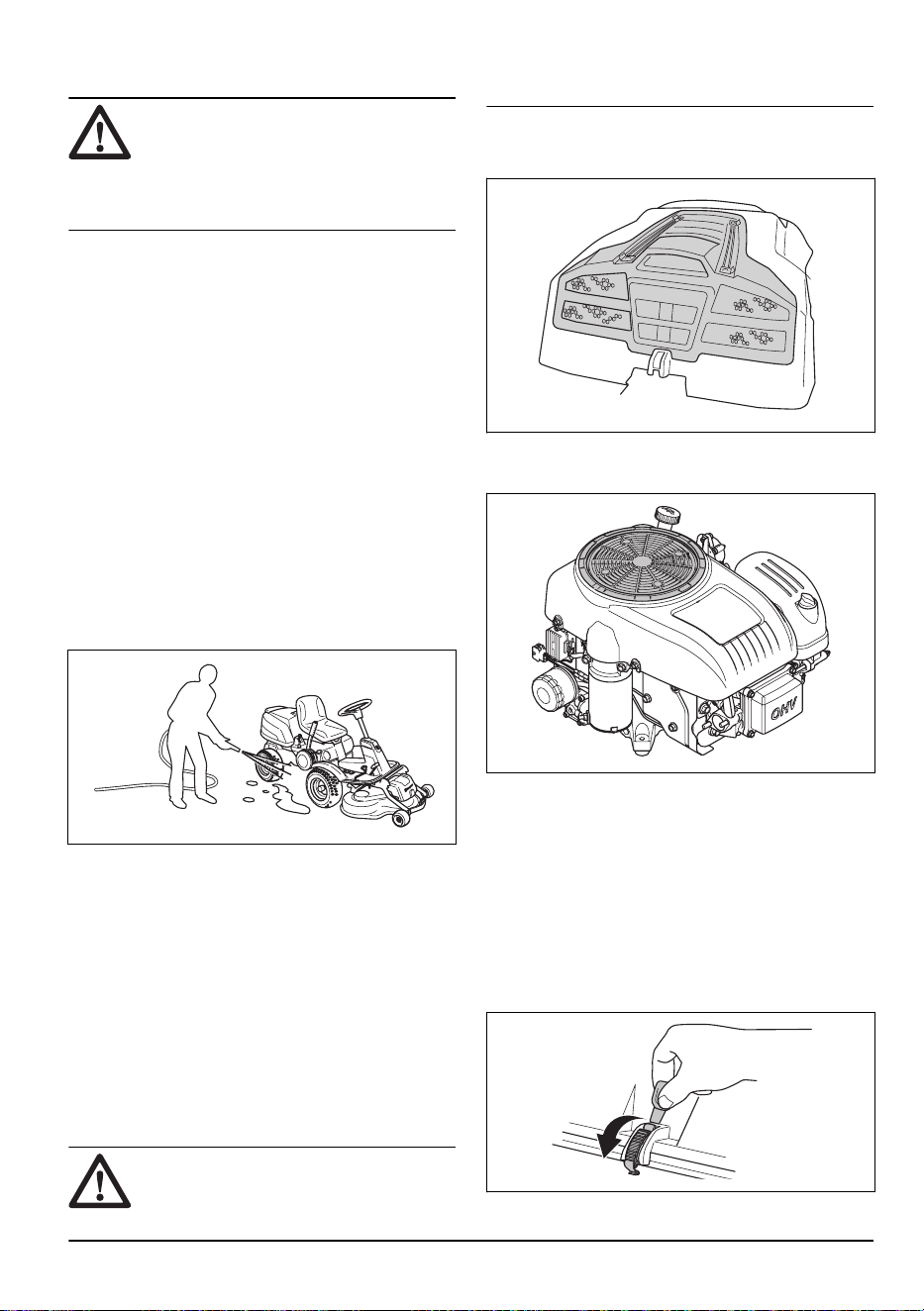

Очистка изделия

ВНИМАНИЕ: Не используйте

моечный агрегат высокого давления или

пароочиститель. Вода может попасть в

подшипники и электрические соединения

и вызвать коррозию, которая приводит к

повреждению изделия.

Сразу по окончании работы очистите изделие.

• Не выполняйте очистку нагретых поверхностей,

таких как двигатель, глушитель и выхлопная

система. Подождите, пока эти поверхности

остынут, а затем удалите траву или грязь.

• Перед началом влажной очистки выполните

очистку щеткой. Удалите обрезки травы и грязь

с трансмиссии, воздухозаборника трансмиссии и

двигателя и вокруг них.

• Используйте для очистки изделия проточную

воду из шланга. Не используйте высокое

давление.

• Не направляйте струю воды на электрические

компоненты или подшипники. Как правило,

использование моющего средства усугубляет

повреждения.

• Для очистки режущей деки установите ее в

сервисное положение и вымойте ее водой из

шланга.

• Когда изделие будет очищено, запустите

режущую деку на некоторое время, чтобы выдуть

остатки воды.

Очистка двигателя и глушителя

Регулярно очищайте двигатель и глушитель

от обрезков травы и грязи. Обрезки травы,

пропитанные топливом или маслом на двигателе,

могут повысить риск пожара и перегрева

двигателя. Дайте двигателю остыть перед очисткой.

Выполняйте очистку щеткой и водой.

Обрезки травы вокруг глушителя быстро высыхают

и могут стать причиной пожара. Используйте щетку

или удалите обрезки травы водой, когда глушитель

остынет.

Очистка воздухозаборника охлаждения

двигателя

ПРЕДУПРЕЖДЕНИЕ:

Остановите двигатель. Воздухозаборник

охлаждения вращается и может

повредить ваши пальцы.

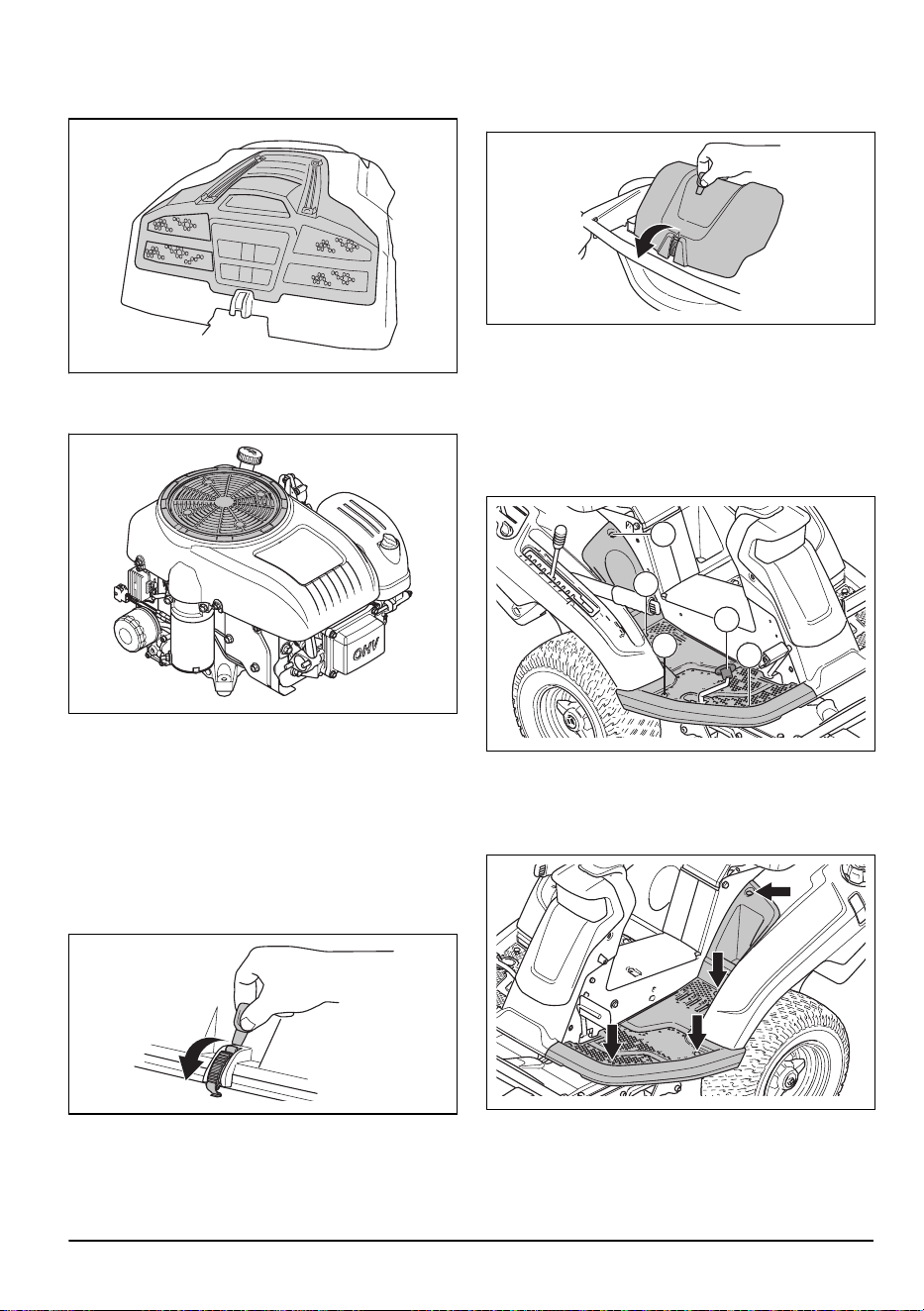

• Убедитесь, что решетка воздухозаборника на

кожухе двигателя не засорена. Удалите траву и

грязь щеткой.

24 838 - 016 - 29.05.2025

• Откройте кожух двигателя. Убедитесь, что

воздухозаборник охлаждения двигателя не

засорен. Удалите траву и грязь щеткой.

• Проверьте воздуховод, расположенный на

внутренней поверхности кожуха двигателя.

Убедитесь, что воздуховод чистый и не трется о

воздухозаборник охлаждения.

Снятие кожухов

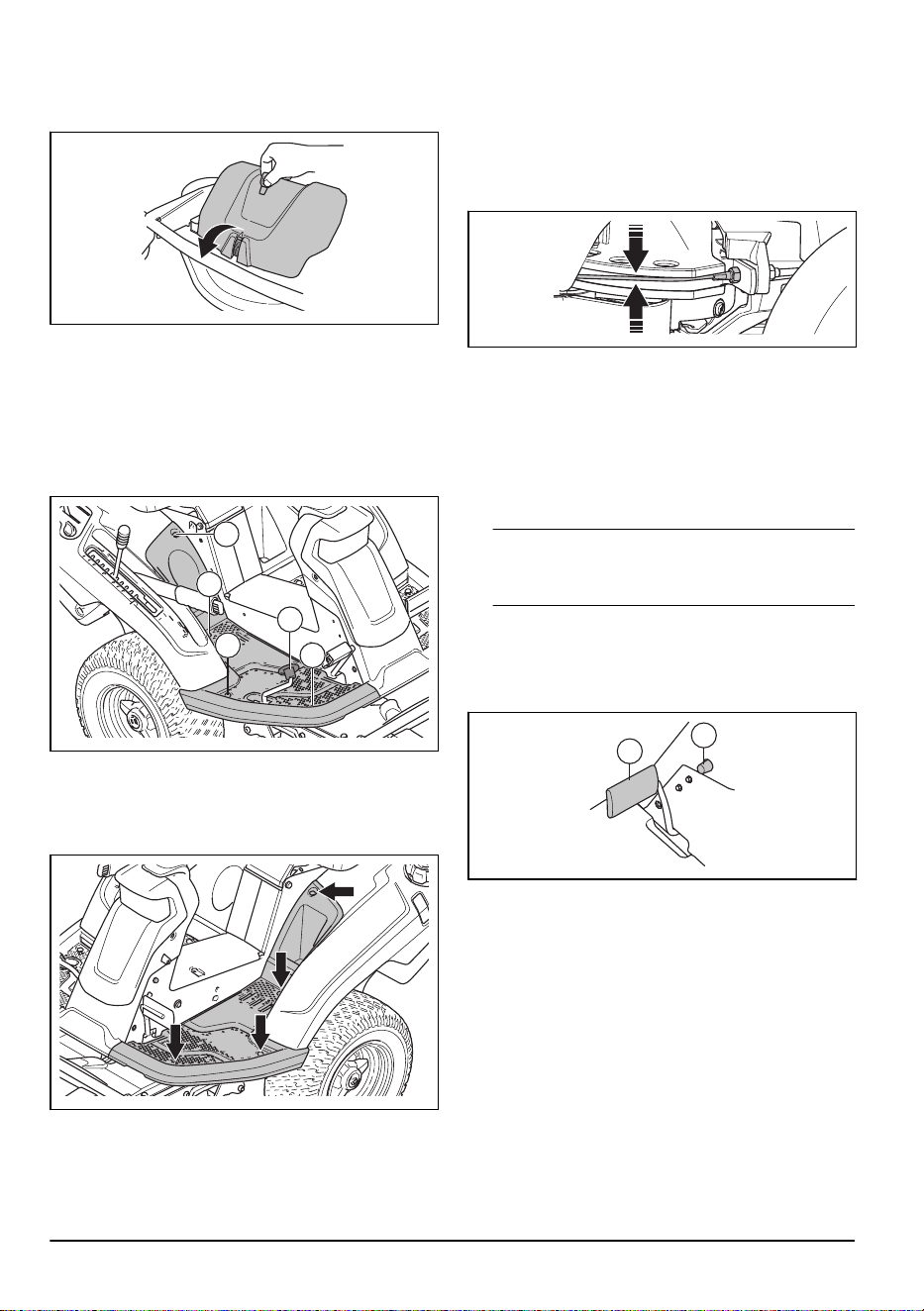

Открытие кожуха двигателя

1. Сложите сиденье вперед.

2. Разблокируйте шплинт на кожухе двигателя с

помощью инструмента, закрепленного на ключе

зажигания.

3. Сложите кожух двигателя назад.

Снятие переднего кожуха

1. Разблокируйте шплинт на переднем кожухе с

помощью инструмента, закрепленного на ключе

зажигания.

2. Снимите передний кожух.

Снятие правой подножки

1. Поверните ручку на педали заднего хода (А),

чтобы снять ее.

2. Отверните 3 винта (B) и снимите подножку.

Снятие левой подножки

• Отверните 4 винта и снимите подножку.

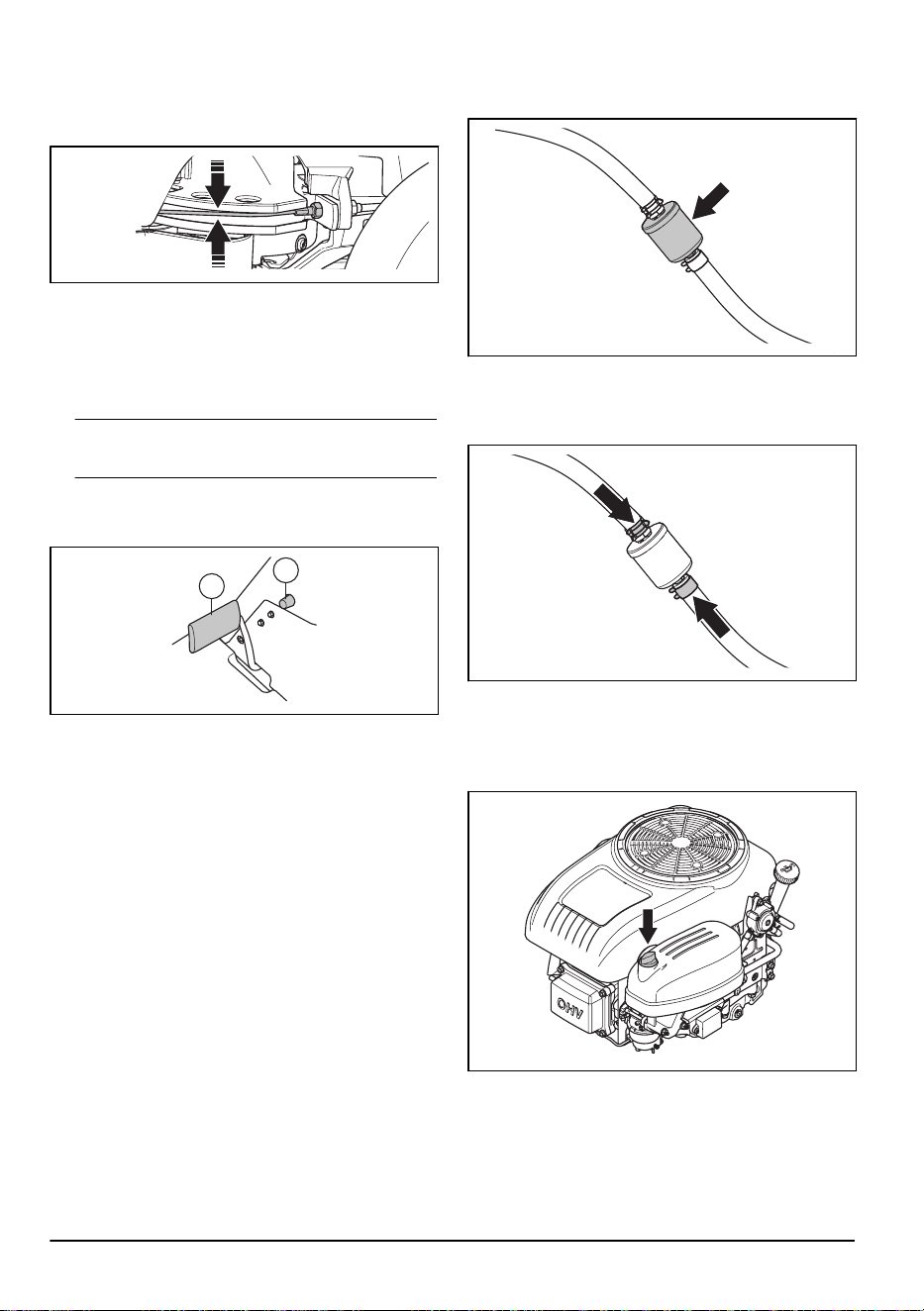

Проверка тросов рулевого

управления

Со временем натяжение тросов рулевого

управления может ослабнуть. В этом случае

необходимости выполнить регулировку рулевого

управления.

Осмотрите и отрегулируйте систему рулевого

управления следующим образом:

1. Натяжение тросов рулевого управления

соответствует норме, если вы можете вручную

подвинуть их на 5 мм вверх или вниз в пазе на

направляющей втулке.

2. Если тросы ослаблены, обратитесь в

официальный сервисный центр Husqvarna для их

регулировки.

838 - 016 - 29.05.2025

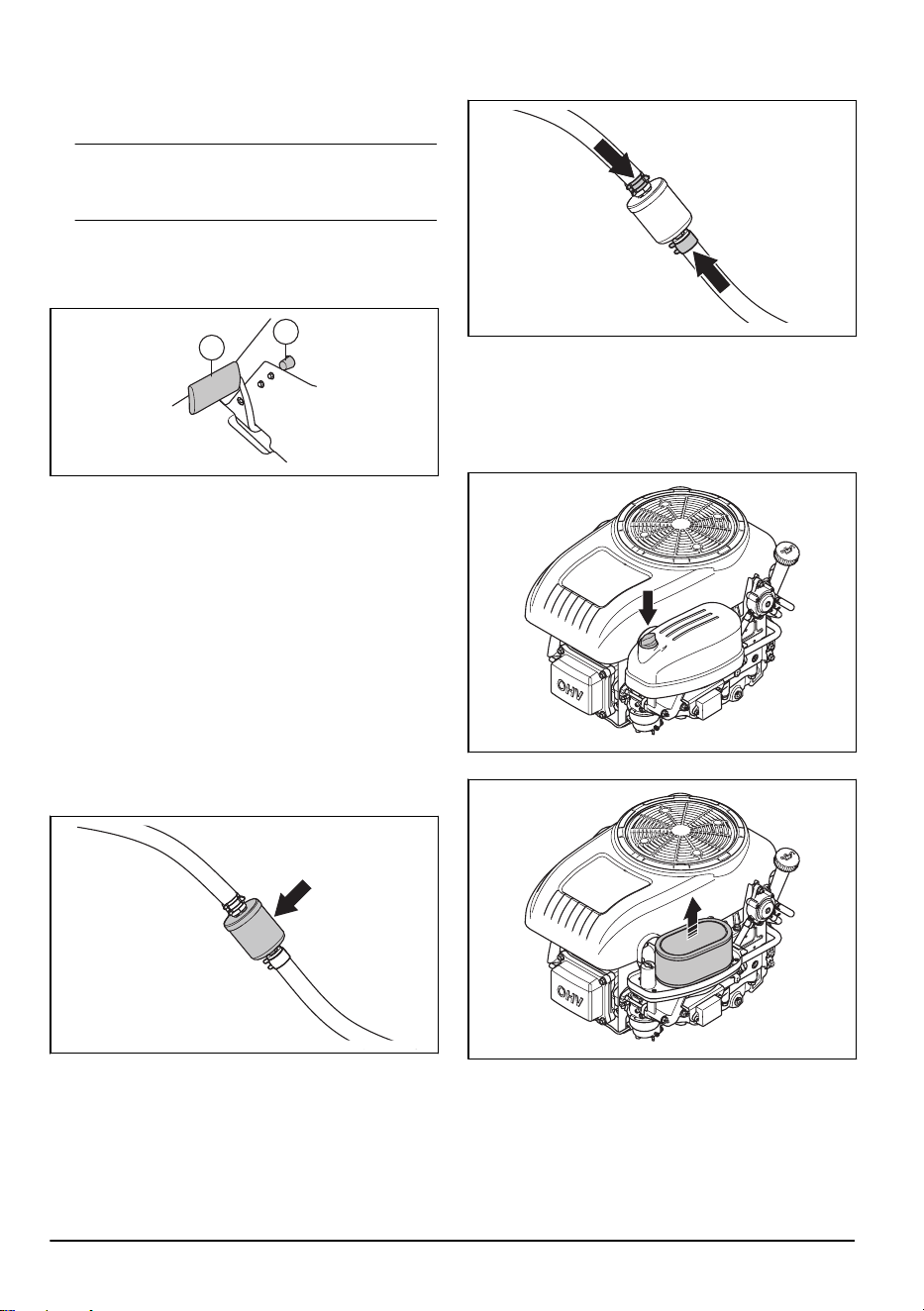

Проверка стояночного тормоза

1. Припаркуйте изделие на твердой поверхности с

уклоном не более 10°.

Примечание: Во время проверки

стояночного тормоза не паркуйте изделие на

склоне газона.

2. Нажмите на педаль стояночного тормоза (1).

3. Нажмите и удерживайте кнопку блокировки (2)

и отпустите педаль стояночного тормоза, когда

кнопка нажата.

4. Если изделие начнет движение, обратитесь в

сервисный центр Husqvarna для регулировки

стояночного тормоза.

5. Нажмите на педаль стояночного тормоза еще

раз, чтобы отключить стояночный тормоз.

Замена топливного фильтра

1. Снимите кожух двигателя, чтобы получить доступ

к топливному фильтру.

2. Зажмите шланг топливного бака, чтобы

предотвратить утечку.

3. Снимите хомуты шлангов с топливного фильтра с

помощью плоскогубцев.

4. Стяните концы шлангов с топливного фильтра.

Возможна утечка небольшого количества

топлива.

5. Вставьте новый топливный фильтр в

концы шлангов. Нанесите жидкое мыло на

края топливного фильтра, чтобы упростить

соединение.

6. Установите хомуты шлангов вокруг топливного

фильтра.

Очистка и замена воздушного

фильтра

1. Откройте кожух двигателя.

2. Ослабьте фиксатор крышки фильтра и снимите

крышку.

3. Поднимите воздушный фильтр, чтобы снять его.

4. Постучите бумажным фильтром о твердую

поверхность для его очистки. Не используйте

сжатый воздух.

5. Если бумажный фильтр не получается очистить,

замените его.

838 - 016 - 29.05.2025

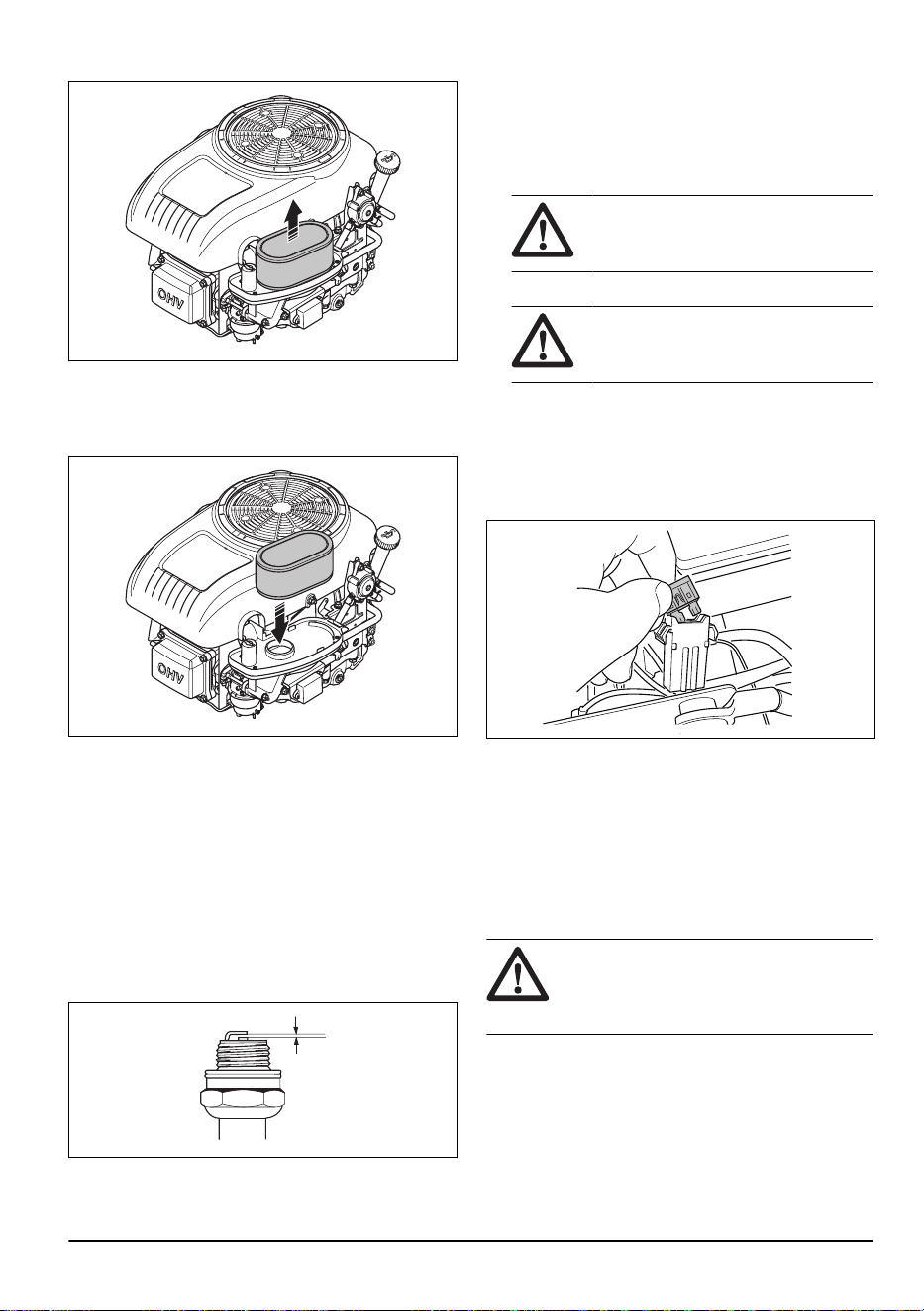

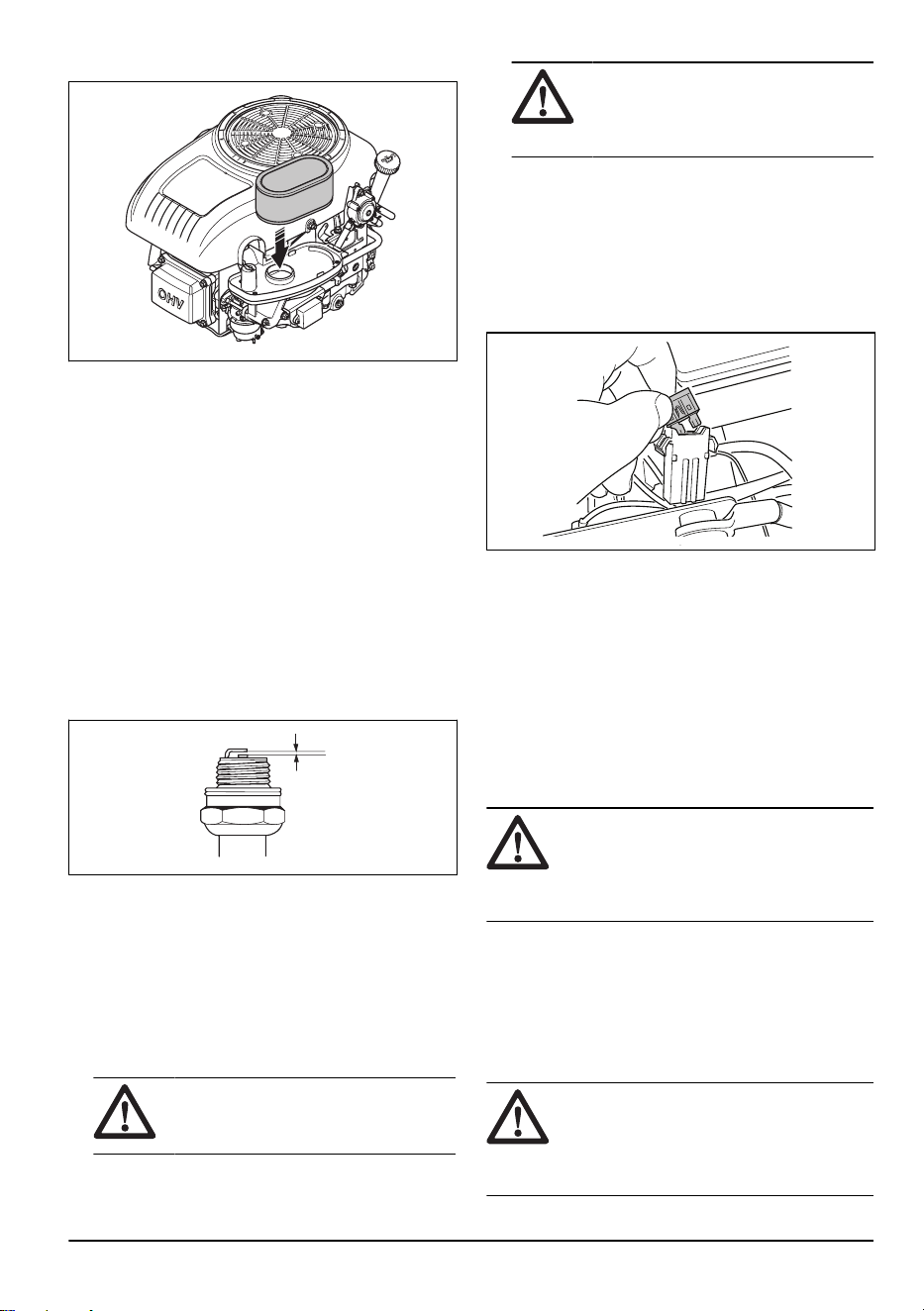

6. Установите воздушный фильтр.

7. Установите крышку воздушного фильтра и

затяните фиксатор.

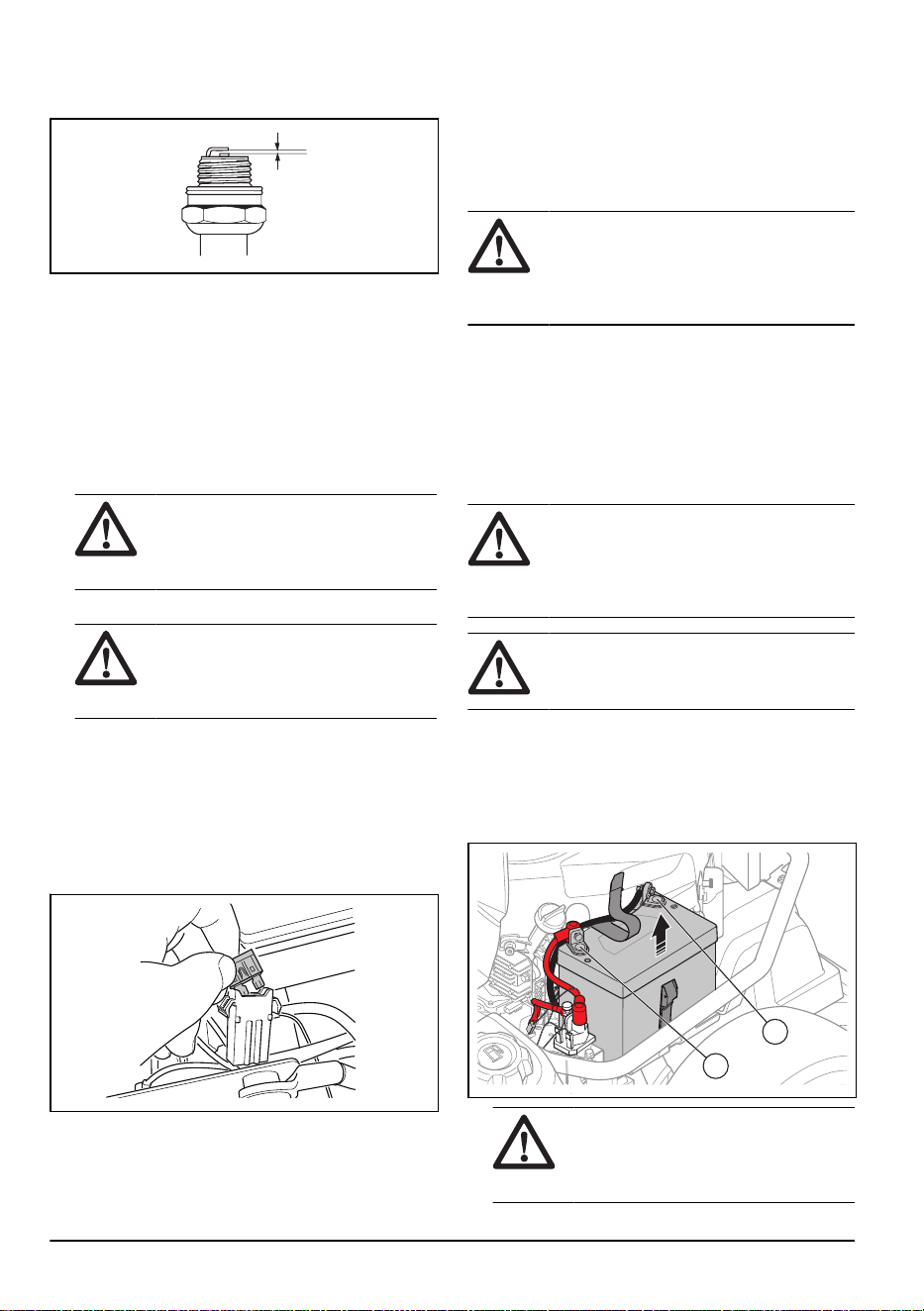

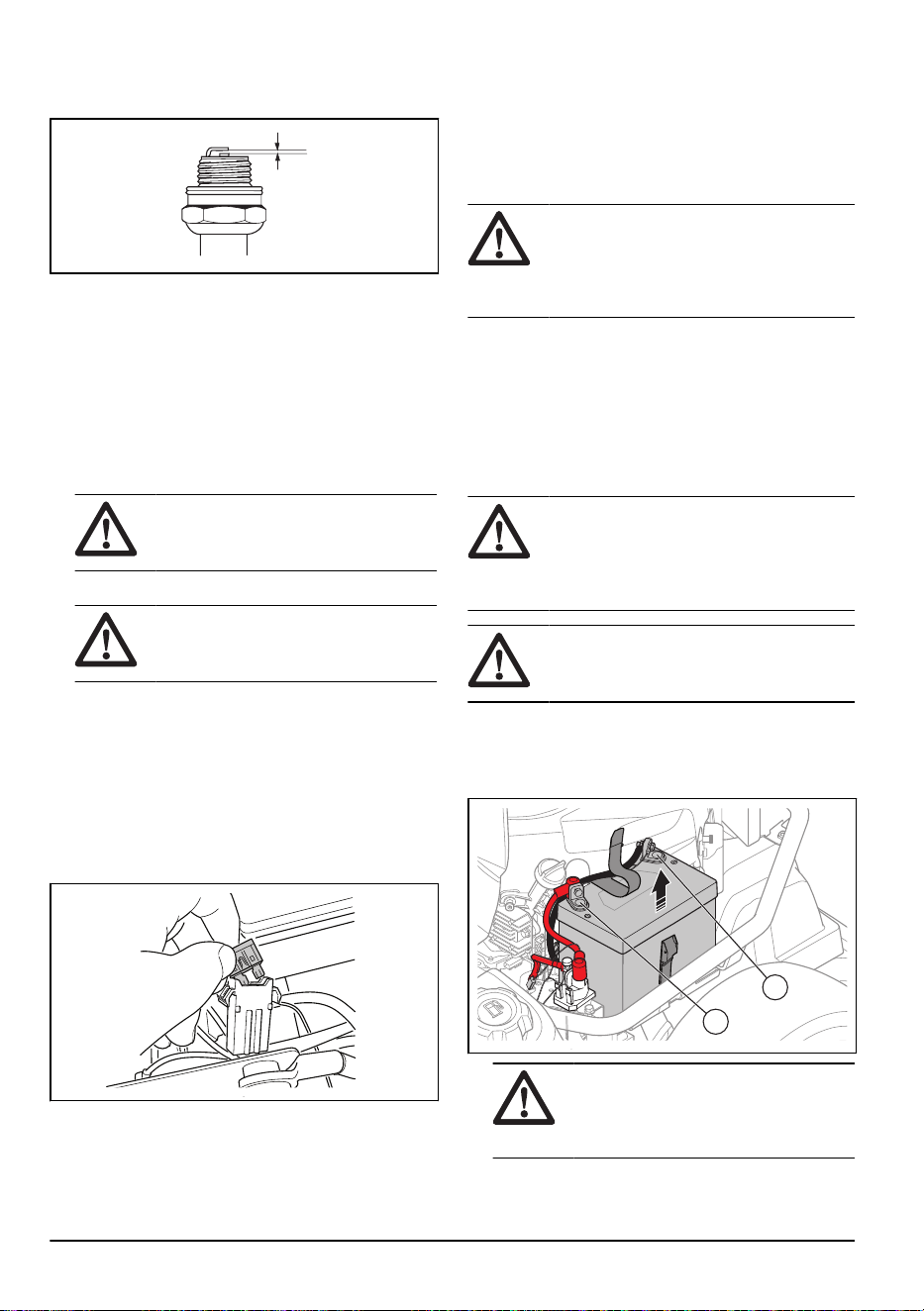

Проверка и замена свечи зажигания

1. Откройте кожух двигателя.

2. Снимите колпачок со свечи зажигания и очистите

область вокруг свечи зажигания.

3. Снимите свечу зажигания с помощью свечного

ключа.

4. Проверьте свечу зажигания. В случае

перегорания электродов или при наличии трещин

и повреждений на изоляции замените свечу

зажигания. Если свеча зажигания не повреждена,

очистите ее стальной щеткой.

5. Измерьте зазор между электродами и при

необходимости отрегулируйте его. См. раздел

Технические данные на стр. 40

6. Согните боковой электрод для регулировки

зазора между электродами.

7. Вставьте свечу зажигания обратно и заверните

от руки, пока она не коснется гнезда свечи.

8. Затяните свечу зажигания с помощью свечного

ключа до сжатия шайбы.

9. Затяните использовавшуюся раньше свечу

зажигания еще на ⅛ оборота, а новую свечу —

еще на ¼ оборота.

ВНИМАНИЕ:

Неправильная

затяжка свечей зажигания может

привести к повреждению двигателя.

10. Установите колпачок свечи зажигания.

ВНИМАНИЕ:

Не пытайтесь

запустить двигатель, если с него

снята свеча зажигания или кабель

зажигания.

Замена главного предохранителя

Перегоревший предохранитель можно определить

по перегоревшему разъему.

1. Откройте кожух двигателя. Главный

предохранитель расположен в держателе между

аккумулятором и двигателем.

2. Извлеките предохранитель из держателя.

3. Замените перегоревший предохранитель

предохранителем такого же типа, плоский штифт

20 А.

4. Установите кожухи на место.

Если через короткий промежуток времени после

замены главный предохранитель снова перегорит,

это указывает на наличие короткого замыкания.

Устраните короткое замыкание, прежде чем

использовать изделие снова. Обратитесь в

авторизованный сервисный центр за помощью.

Зарядка аккумулятора

ПРЕДУПРЕЖДЕНИЕ:

Перед

зарядкой аккумулятора внимательно

изучите раздел по технике безопасности.

См. раздел

Техника безопасности при

работе с аккумулятором на стр. 13

• Зарядите аккумулятор, если его заряда не

хватает для запуска двигателя.

• Используйте стандартное зарядное устройство.

• Перед запуском двигателя всегда отсоединяйте

зарядное устройство.

Замена аккумулятора

ПРЕДУПРЕЖДЕНИЕ:

Перед

зарядкой аккумулятора внимательно

изучите раздел по технике безопасности.

См. раздел

Техника безопасности при

работе с аккумулятором на стр. 13

838 - 016 - 29.05.2025 27

ВНИМАНИЕ: Перед установкой

аккумулятора в изделие обязательно

зарядите его полностью.

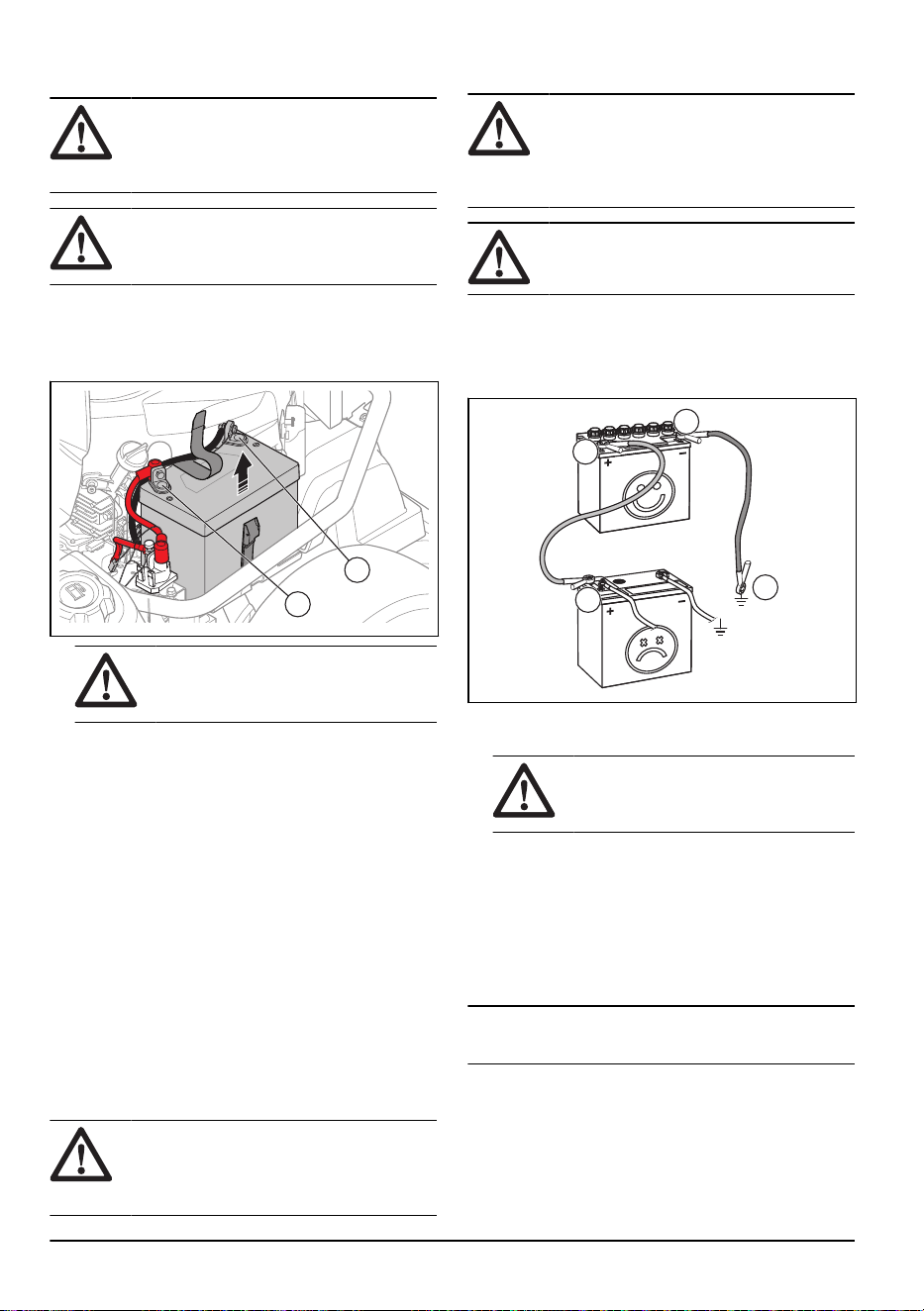

1. Снимите кожух двигателя. См. раздел

Открытие

кожуха двигателя на стр. 25

2. Отсоедините клемму заземления (A) и затем

положительную клемму (B) на аккумуляторе.

ПРЕДУПРЕЖДЕНИЕ: Риск

искрения. См. раздел

Техника

безопасности при работе с

аккумулятором на стр. 13

3. Ослабьте ремень, которым крепится

аккумулятор.

4. Поднимите аккумулятор и извлеките его из

изделия.

5. Очистите клеммы нового аккумулятора.

6. Установите новый аккумулятор.

7. Закрепите ремень вокруг аккумулятора.

8. Подсоедините положительный провод к

положительной клемме аккумулятора.

9. Подсоедините провод заземления к клемме

заземления аккумулятора.

Аварийный запуск двигателя

Если заряда аккумулятора не хватает для запуска

двигателя, вы можете использовать комплект

проводов для аварийного запуска. Изделие

оснащено системой питания 12 В с выводом

заземления на кузов. Изделие, используемое для

аварийного запуска, также должно быть оснащено

системой питания 12 В с выводом заземления на

кузов.

ВНИМАНИЕ:

Запрещается

использовать зарядное устройство с

усилителем или усилитель запуска. Это

приведет к повреждению электрической

системы изделия.

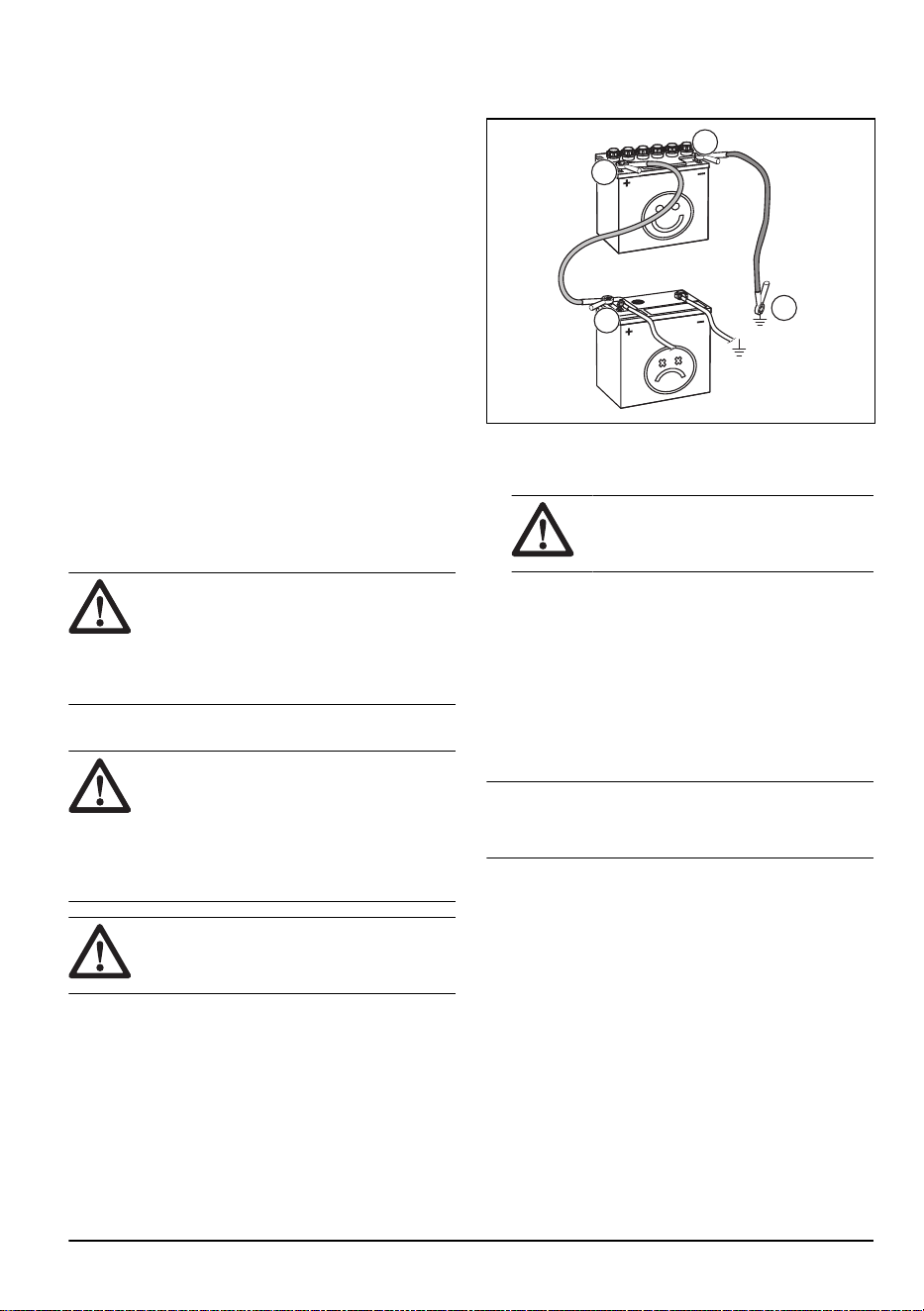

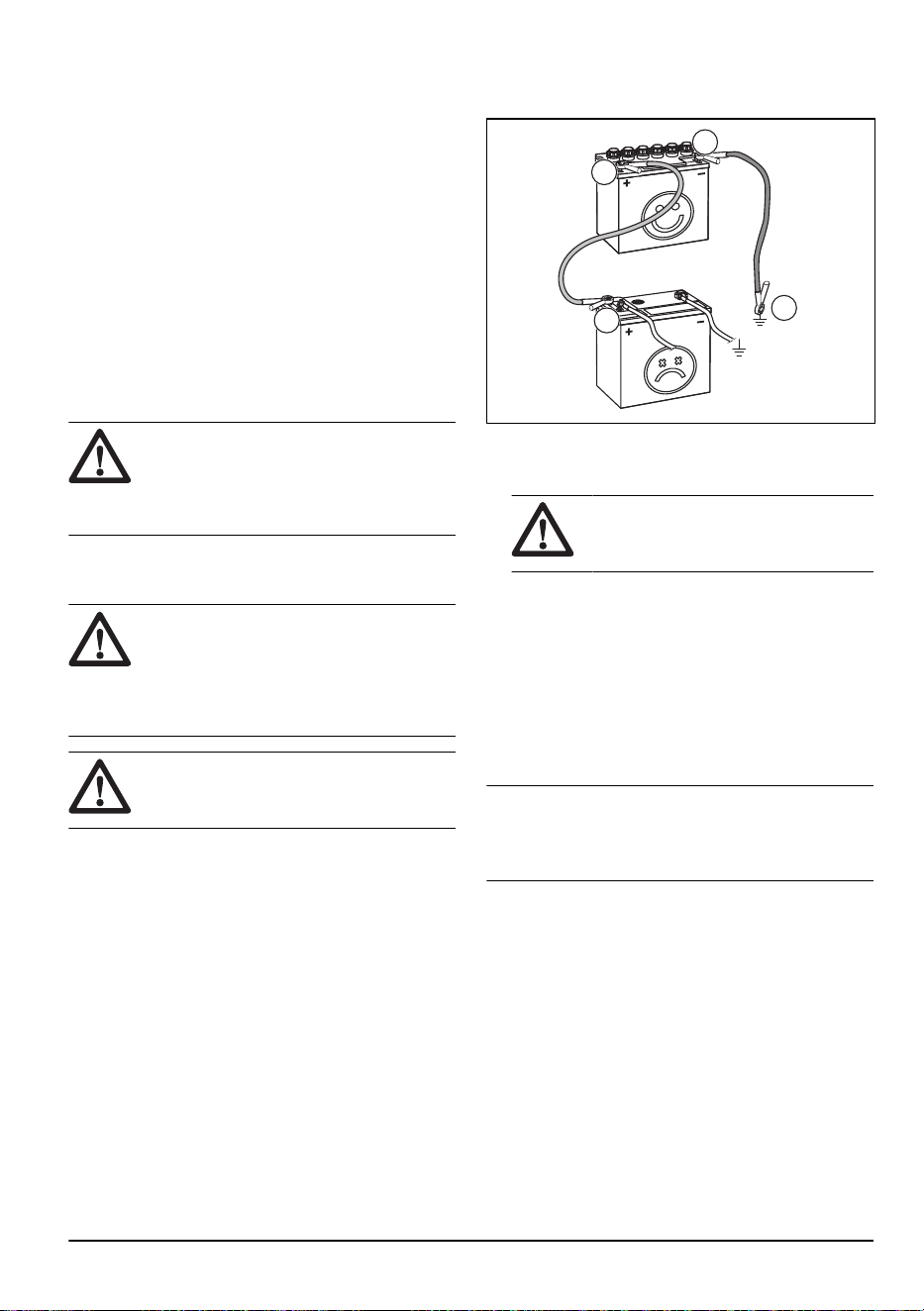

Подключение соединительных кабелей

ПРЕДУПРЕЖДЕНИЕ: Опасность

взрыва из-за взрывоопасных

газов, выделяемых аккумулятором.

Запрещается подключать отрицательную

клемму полностью заряженного

аккумулятора к отрицательной клемме

разряженного аккумулятора или рядом с

ним.

ВНИМАНИЕ: Не используйте

аккумулятор вашего изделия для запуска

других транспортных средств.

1. Снимите кожух двигателя.

2. Снимите кожух аккумуляторного отсека.

3. Подключите один конец красного кабеля к

ПОЛОЖИТЕЛЬНОЙ клемме (+) разряженного

аккумулятора (А).

4. Подключите другой конец красного кабеля

к ПОЛОЖИТЕЛЬНОЙ клемме (+) полностью

заряженного аккумулятора (В).

ПРЕДУПРЕЖДЕНИЕ:

Ни в

коем случае не замыкайте концы

красного кабеля на шасси.

5. Подключите один конец черного кабеля

к ОТРИЦАТЕЛЬНОЙ клемме (-) полностью

заряженного аккумулятора (С).

6. Подключите другой конец черного кабеля к

ЗАЗЕМЛЕНИЮ НА ШАССИ (D), вдали от

топливного бака и аккумулятора.

7. Установите кожухи на место.

Снятие соединительных проводов

Примечание:

Отсоедините комплект

проводов для аварийного запуска в обратной

последовательности их подключения.

28 838 - 016 - 29.05.2025

1. Отсоедините ЧЕРНЫЙ провод от кузова.

2. Отсоедините ЧЕРНЫЙ провод от полностью

заряженного аккумулятора.

3. Отсоедините КРАСНЫЙ провод от 2

аккумуляторов.

Давление в шинах

Правильное давление составляет 60 кПа (0,6 бар /

8,5 фунт/кв. дюйм) на всех 4 шинах.

Установка режущей деки в

сервисное положение

1. См. пункты 1-8 в разделе

Снятие режущей деки

на стр. 16

2. Удерживайте передний край режущей деки

обеими руками и потяните его вперед до упора.

3. Поднимайте режущую деку в вертикальное

положение, пока не услышите щелчок. Режущая

дека автоматически фиксируется в вертикальном

положении.

Установка режущей деки в рабочее

положение

1. Удерживайте передний край режущей деки левой

рукой.

2. Ослабьте фиксатор правой рукой.

3. Откиньте режущую деку и вставьте ее до упора.

ВНИМАНИЕ: Приводной ремень

может застрять под режущей декой.

Потяните за петлю приводного ремня

в держателе ремня, прежде чем

вставить режущую деку.

4. Извлеките опору регулировки высоты стрижки из

держателя и поместите ее в отверстие.

5. Проложите приводной ремень вокруг ведущих

колес. Убедитесь, что приводной ремень

установлен с правильной стороны шкива

натяжителя ремня.

6. Установите пружину в держатель.

838 - 016 - 29.05.2025

7. Закрепите передний кожух.

8. Установите рычаг высоты стрижки в любое из

положений 1-10.

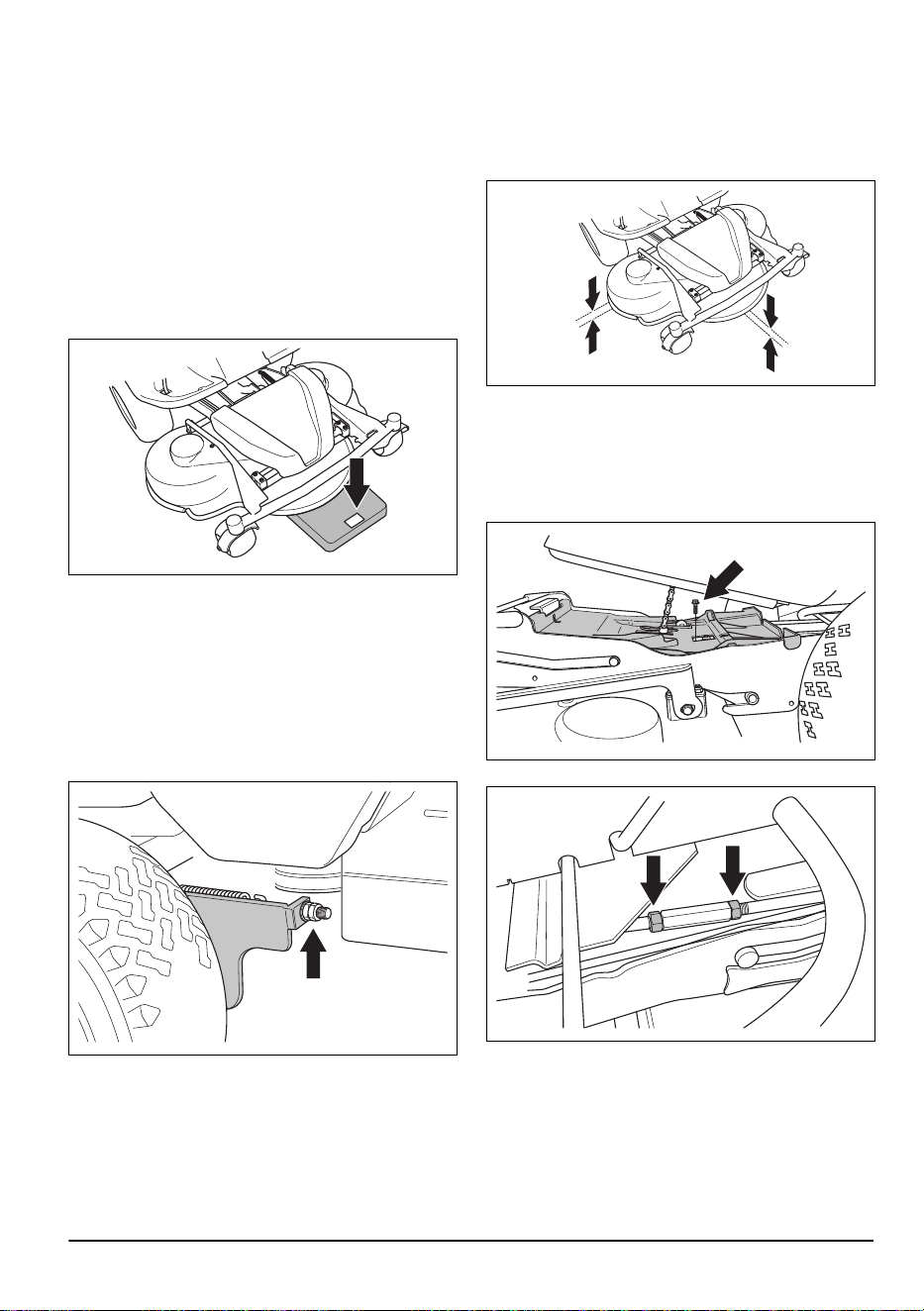

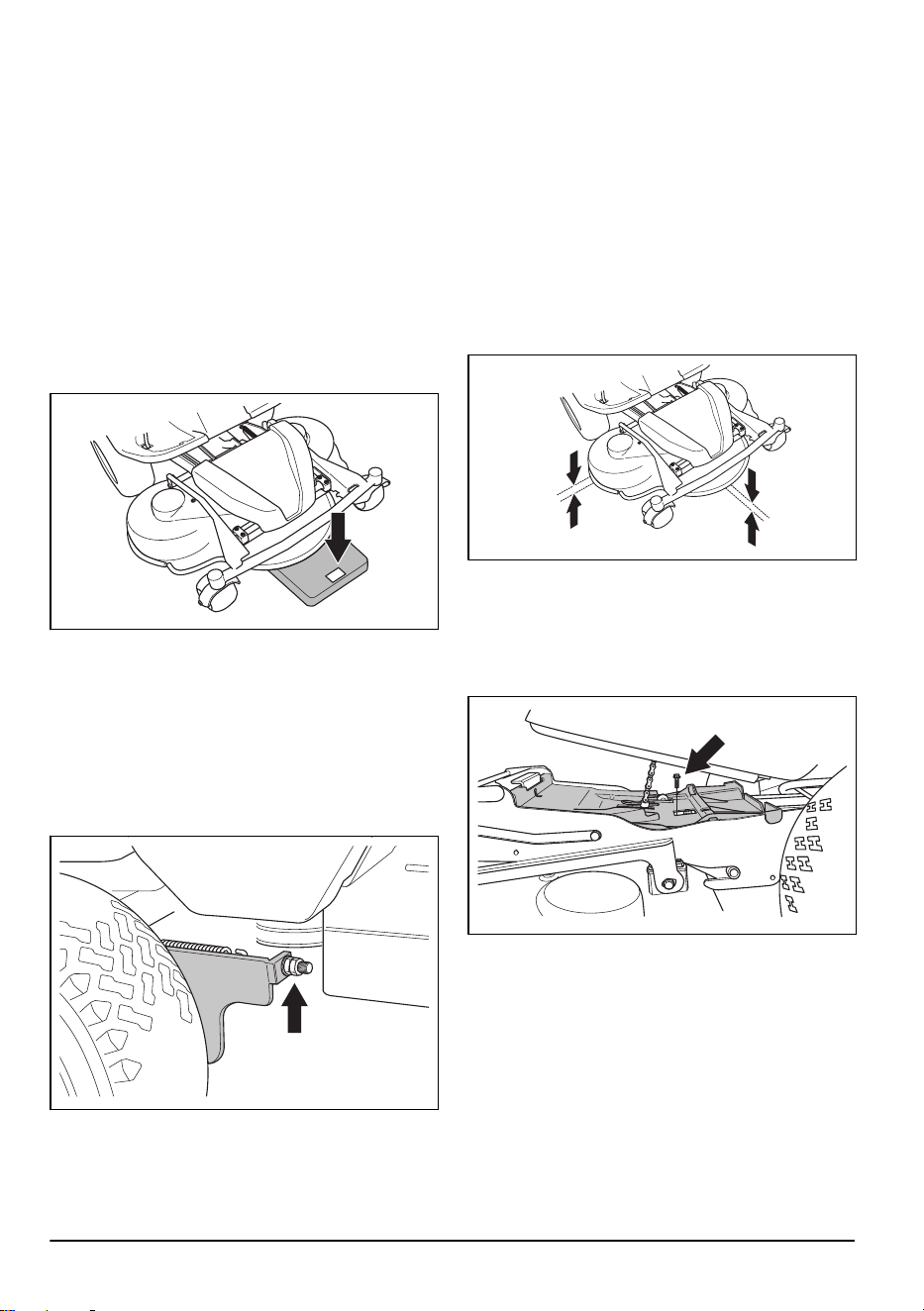

Проверка и регулировка давления

режущей деки на почву

Правильная регулировка давления на почву

обеспечивает перемещение режущей деки по

поверхности без чрезмерного давления на нее.

1. Убедитесь, что давление воздуха в шинах

составляет 60 кПа (0,6 бар / 9,0 фунт/кв. дюйм).

2. Припаркуйте агрегат на ровной поверхности.

3. Опустите режущую деку в рабочее положение.

4. Положите напольные весы под передний край

режущей деки.

5. Чтобы убедиться, что опорные колеса не

принимают вес на себя, установите деревянный

брусок между рамой и весами.

6. Для регулировки давления на почву

поворачивайте регулировочные винты, которые

находятся за передними колесами с правой и с

левой стороны.

7. Поворачивайте винты направо или налево, пока

давление на почву не будет составлять 12–15 кг

(26,5-33 фунта).

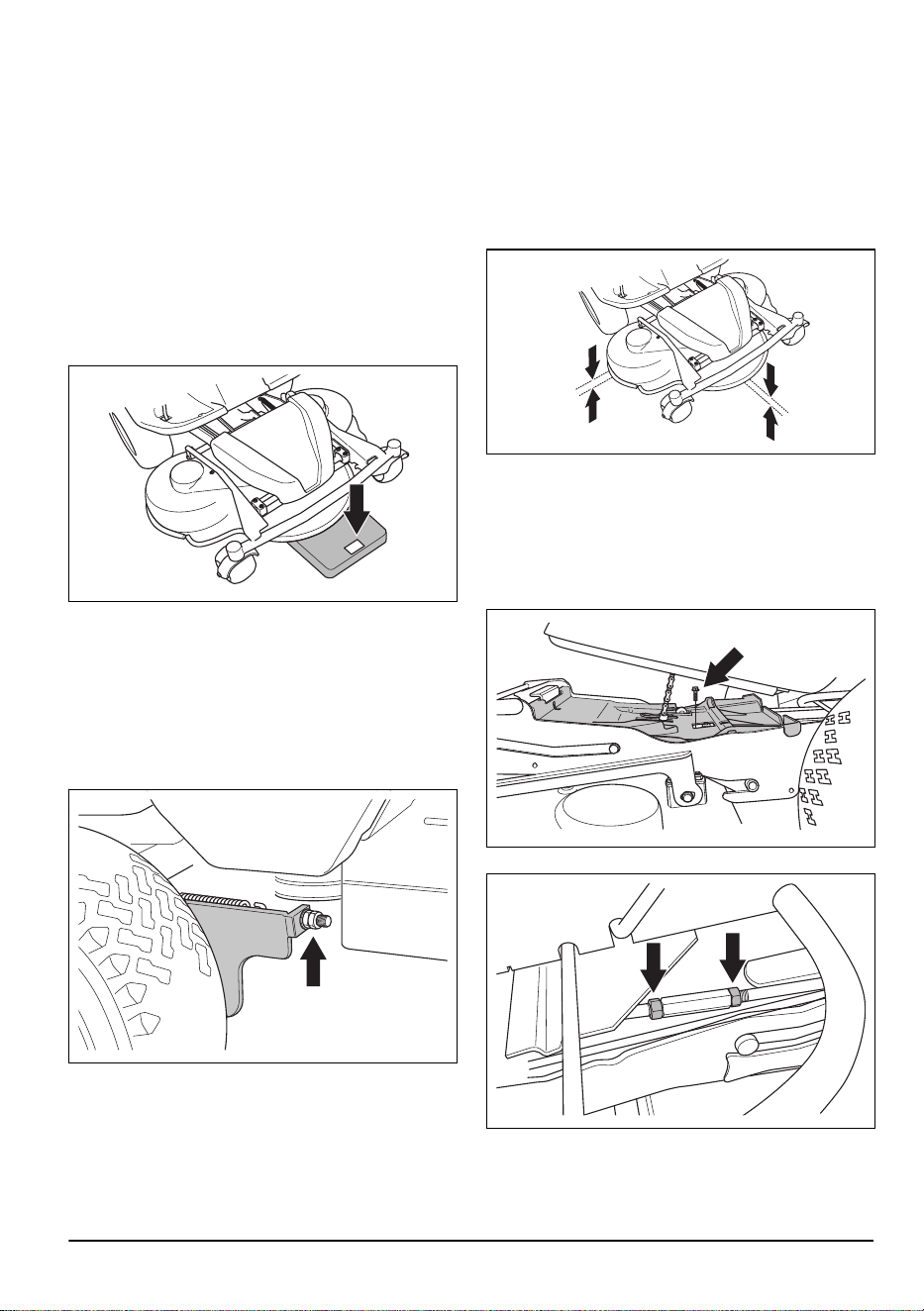

Проверка параллельности режущей

деки

1. Убедитесь, что давление воздуха в шинах

соответствует норме. См. раздел

Технические

данные на стр. 40

2. Припаркуйте агрегат на ровной поверхности.

3. Опустите режущую деку в рабочее положение.

4. Установите рычаг регулировки высоты стрижки в

сервисное положение.

5. Измерьте расстояние от земли до переднего

и заднего края режущей деки. Убедитесь, что

задний край на 4-6 мм (1/5 дюйма) выше

переднего края.

Регулировка параллельности

режущей деки

1. Снимите передний кожух и правую подножку.

2. Отверните винты, фиксирующие щиток ремня, и

снимите щиток ремня.

838 - 016 - 29.05.2025

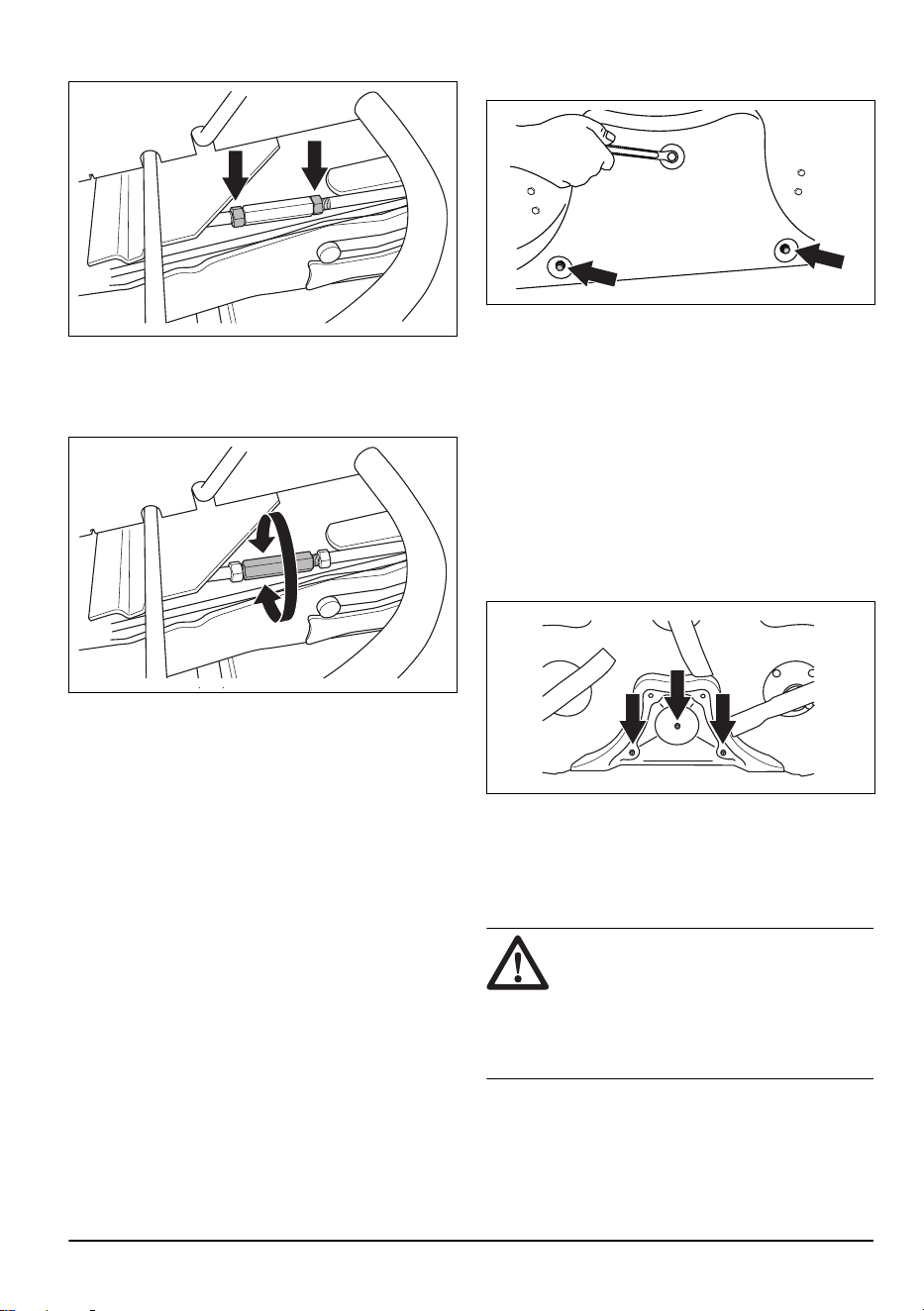

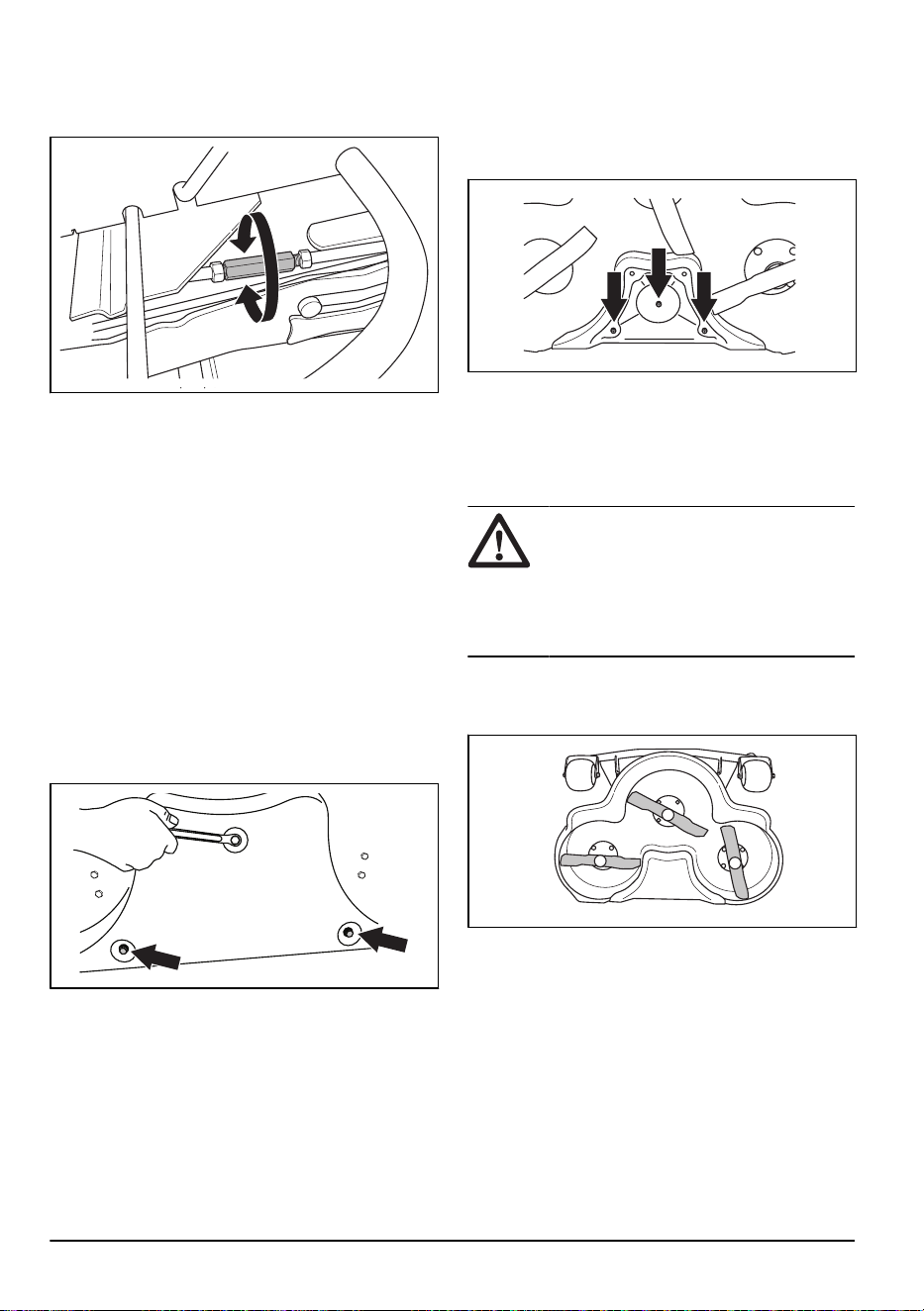

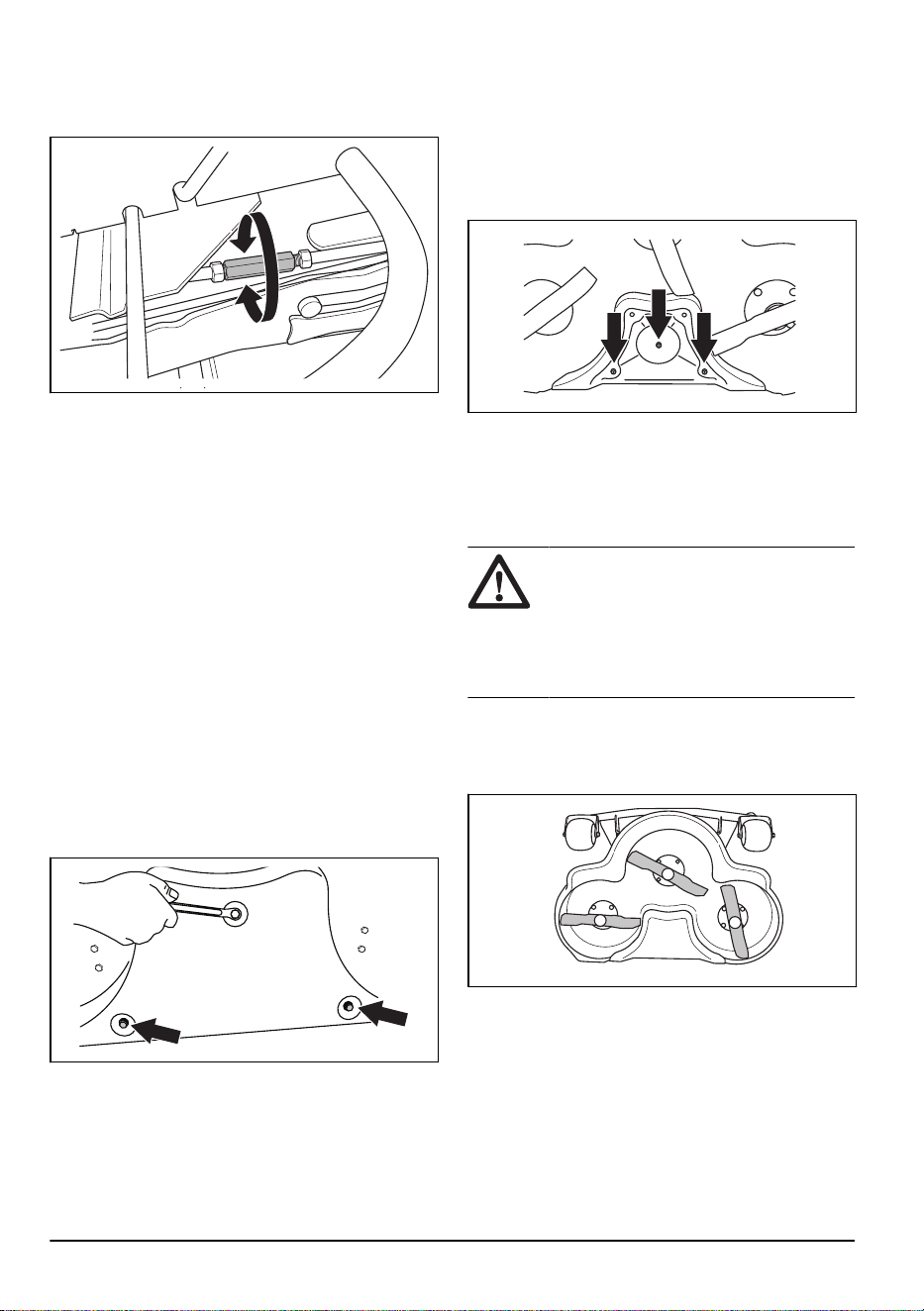

3. Ослабьте гайки на подъемной стойке.

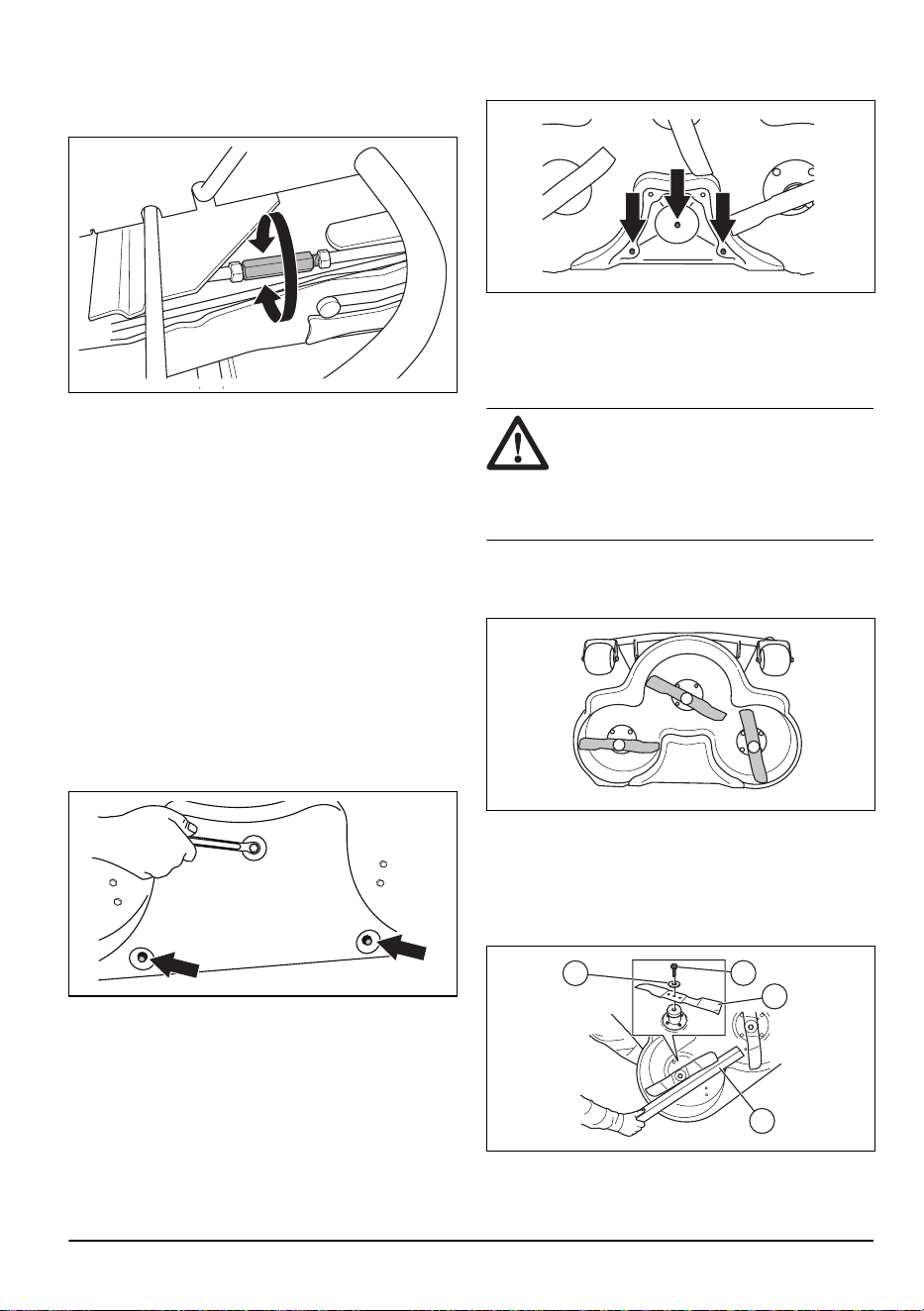

4. Поворачивайте подъемную стойку, чтобы

удлинить опору или сделать ее короче. Удлините

опору, чтобы поднять задний край кожуха.

Укоротите опору, чтобы опустить задний край

кожуха.

5. Затяните гайки на подъемной стойке после

завершения регулировки.

6. Проверьте параллельность. См. раздел

Проверка

параллельности режущей деки на стр. 30

7. Установите щиток ремня и затяните винты.

8. Установите правую подножку и передний кожух.

Снятие заглушки BioClip

• Снимите заглушку BioClip, чтобы сменить режим

работы режущей деки Combi с системы BioClip на

отбрасывание травы назад.

Снятие и установка заглушки BioClip на

режущую деку Combi 103 и 112

1. Установите режущую деку в сервисное

положение.

2. Отверните 3 винта, фиксирующих заглушку

BioClip, и снимите заглушку.

3. Заверните 3 винта M8x15 мм в резьбовые

отверстия для заглушки BioClip, чтобы избежать

повреждения резьбы.

4. Установите режущую деку обратно в рабочее

положение.

5. Установите заглушку BioClip в обратной

последовательности.

Снятие и установка заглушки BioClip на

режущую деку Combi 94

1. Установите режущую деку в сервисное

положение.

2. Отверните 3 винта, фиксирующих заглушку

BioClip, и снимите заглушку.

3. Установите режущую деку обратно в рабочее

положение.

4. Установите заглушку BioClip в обратной

последовательности.

Проверка ножей

ВНИМАНИЕ:

Поврежденные или

неправильно сбалансированные ножи

могут стать причиной повреждения

изделия. Замените поврежденные ножи.

Если ножи затупились, обратитесь в

сервисный центр Husqvarna для их

заточки и балансировки.

1. Установите режущую деку в сервисное

положение.

838 - 016 - 29.05.2025

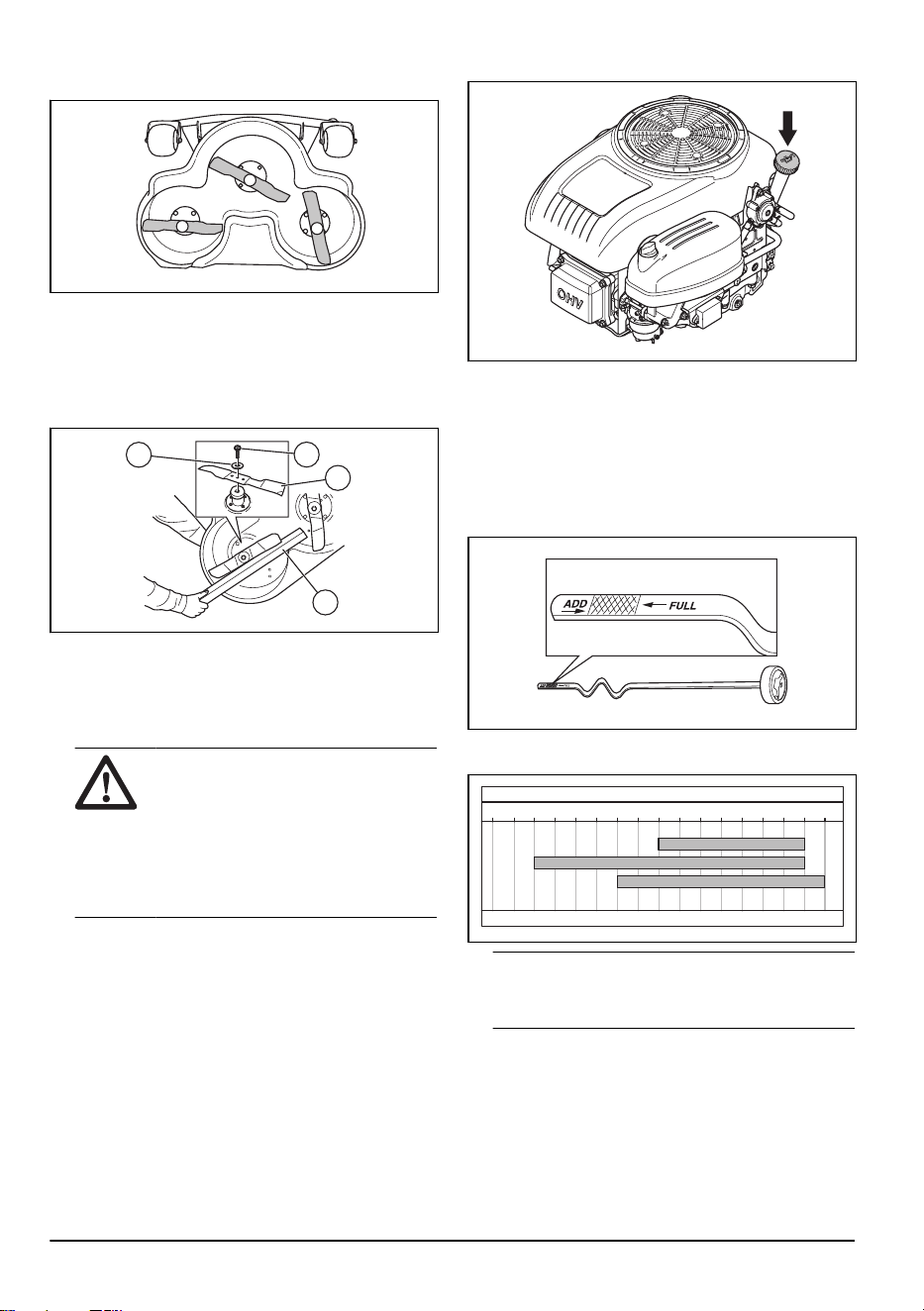

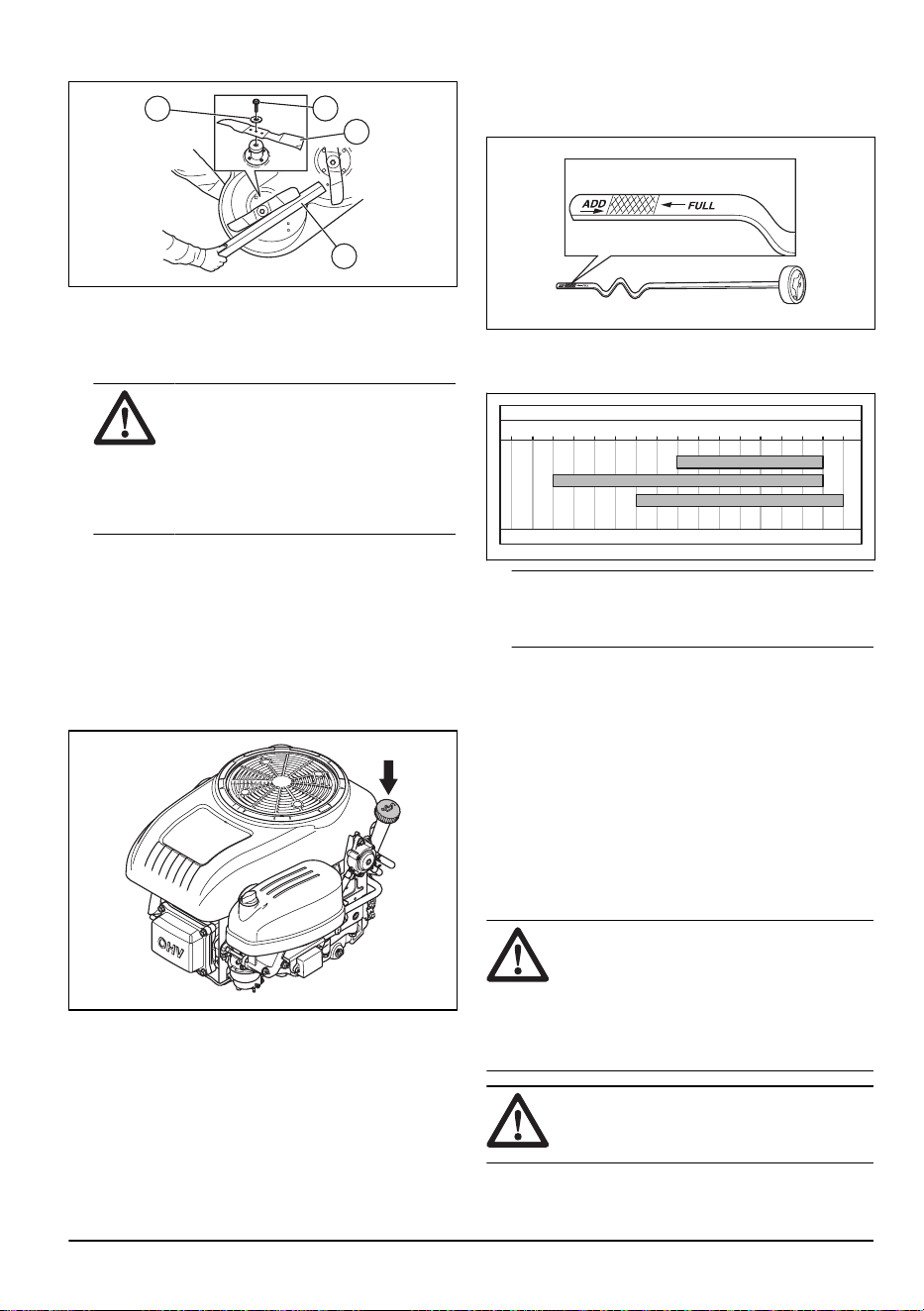

2. Осмотрите ножи на наличие повреждений и

проверьте необходимость их заточки.

3. Затяните болты ножей моментом 45–50 Н·м.

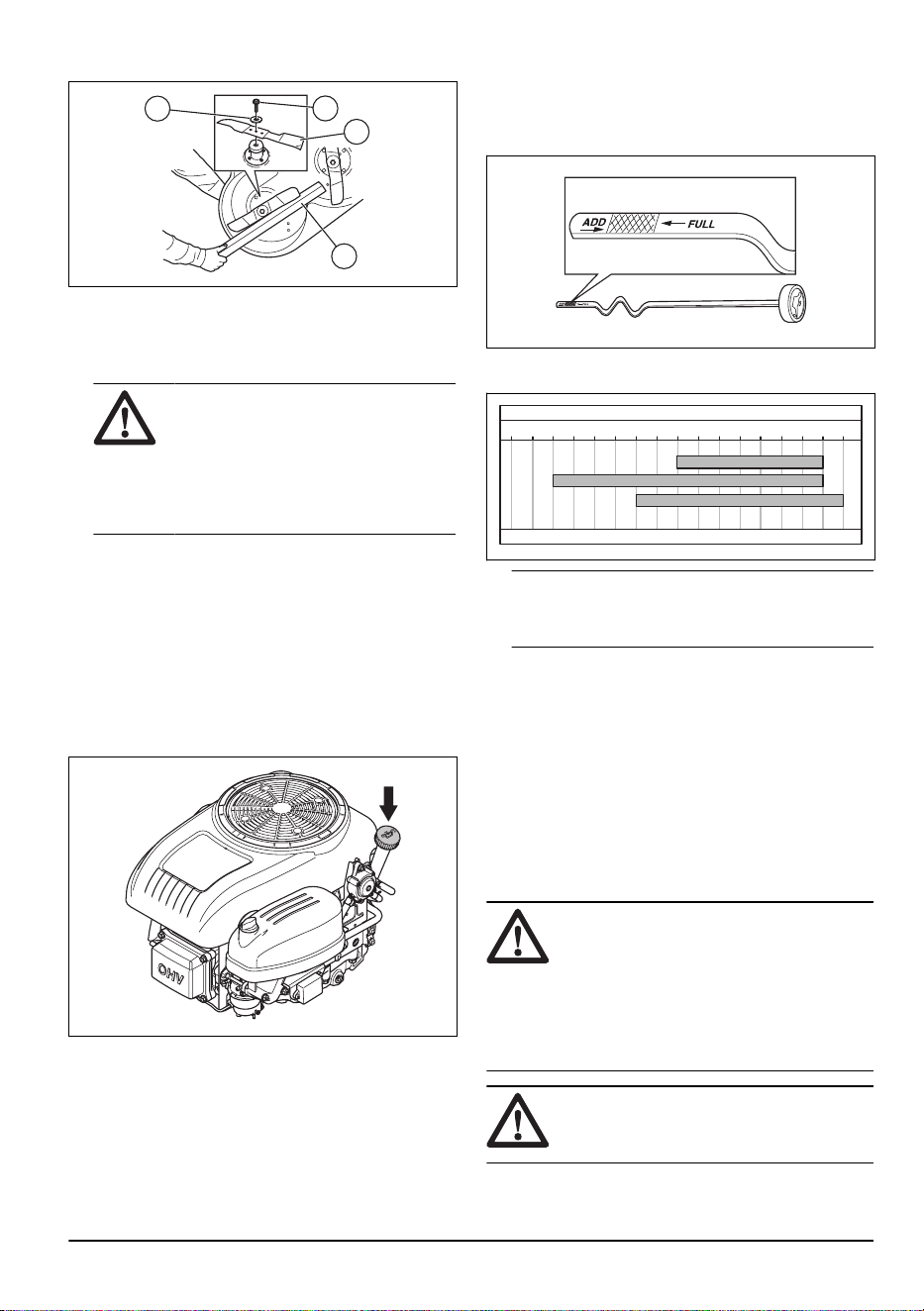

Замена ножей

1. Установите режущую деку в сервисное

положение.

2. Заблокируйте нож деревянным бруском (A).

3. Ослабьте и снимите болт ножа (B), шайбы (C) и

нож (D).

4. Установите новый нож таким образом, чтобы

края были расположены под углом в

направлении режущей деки.

ПРЕДУПРЕЖДЕНИЕ:

Использование ножа неподходящего

типа может привести к отбрасыванию

предметов из режущей деки и

привести к серьезным травмам.

Используйте только ножи, указанные

в разделе

Технические данные на стр.

5. Установите нож, шайбу и болт. Затяните болт

моментом 45–50 Нм.

Проверка уровня моторного масла

1. Припаркуйте изделие на ровной поверхности и

остановите двигатель.

2. Откройте кожух двигателя.

3. Ослабьте и извлеките щуп.

4. Очистите щуп от масла.

5. Установите щуп обратно и затяните его.

6. Ослабьте и извлеките щуп; проверьте уровень

масла.

7. Уровень масла должен находиться между

отметками на щупе. Если уровень масла близок

к отметке "ADD" (Добавить), залейте масло до

отметки "FULL" (Полный).

8. Заливайте масло через отверстие, в котором

располагается щуп. Заливайте масло медленно.

-40°

-30°

-20° -10 10° 20° 30° 40° 0°

SAE 30

SAE VISCOSITY GRADES

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

SAE 5W-30 Synthetic

SAE 10W-40

Примечание:

Типы рекомендованного

моторного масла см. в разделе

Технические

данные на стр. 40

9. Надежно затяните щуп, прежде чем запустить

двигатель. Запустите двигатель и дайте ему

поработать на холостом ходу приблизительно

30 секунд. Остановите двигатель. Подождите 30

секунд и проверьте уровень масла еще раз.

838 - 016 - 29.05.2025

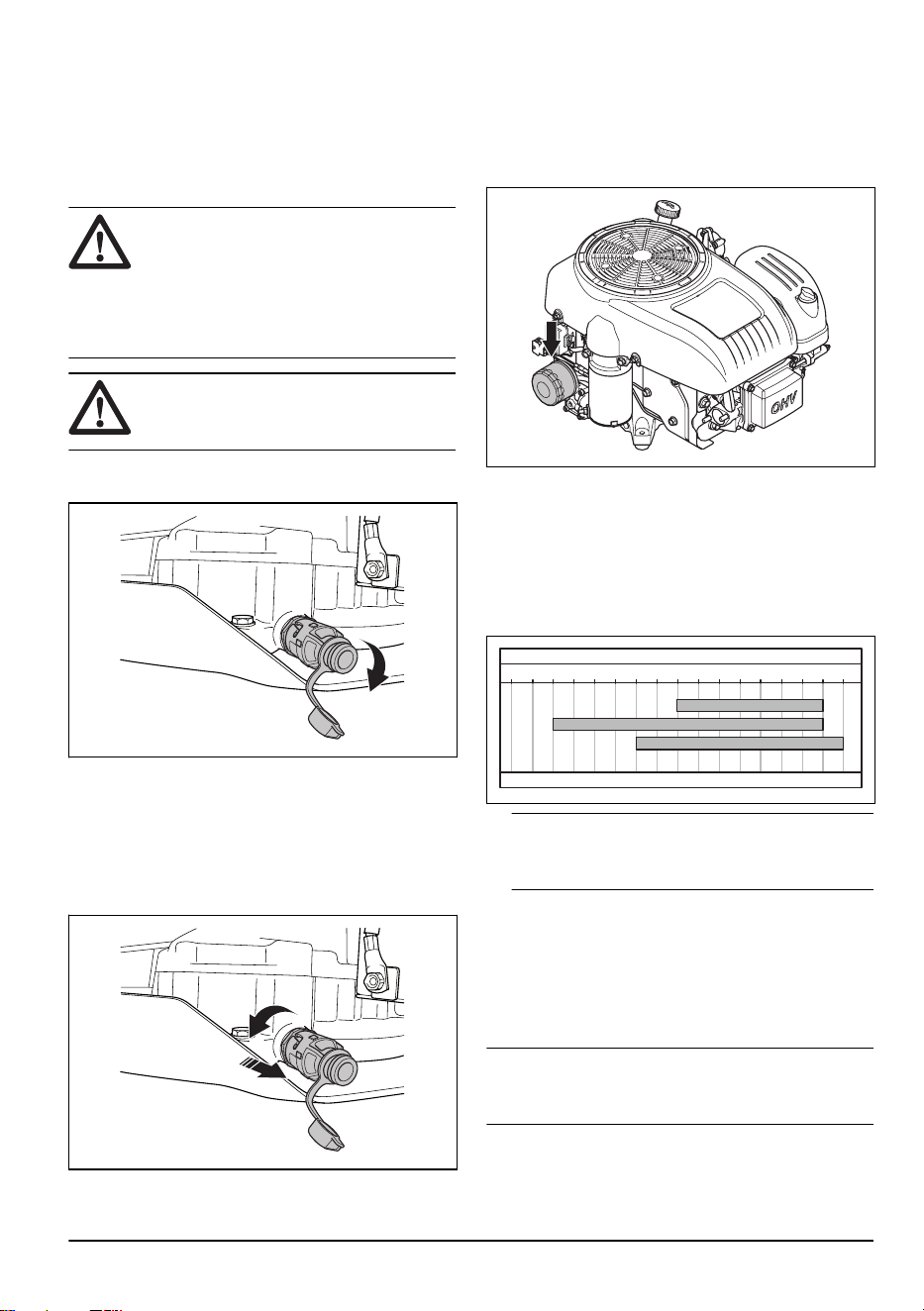

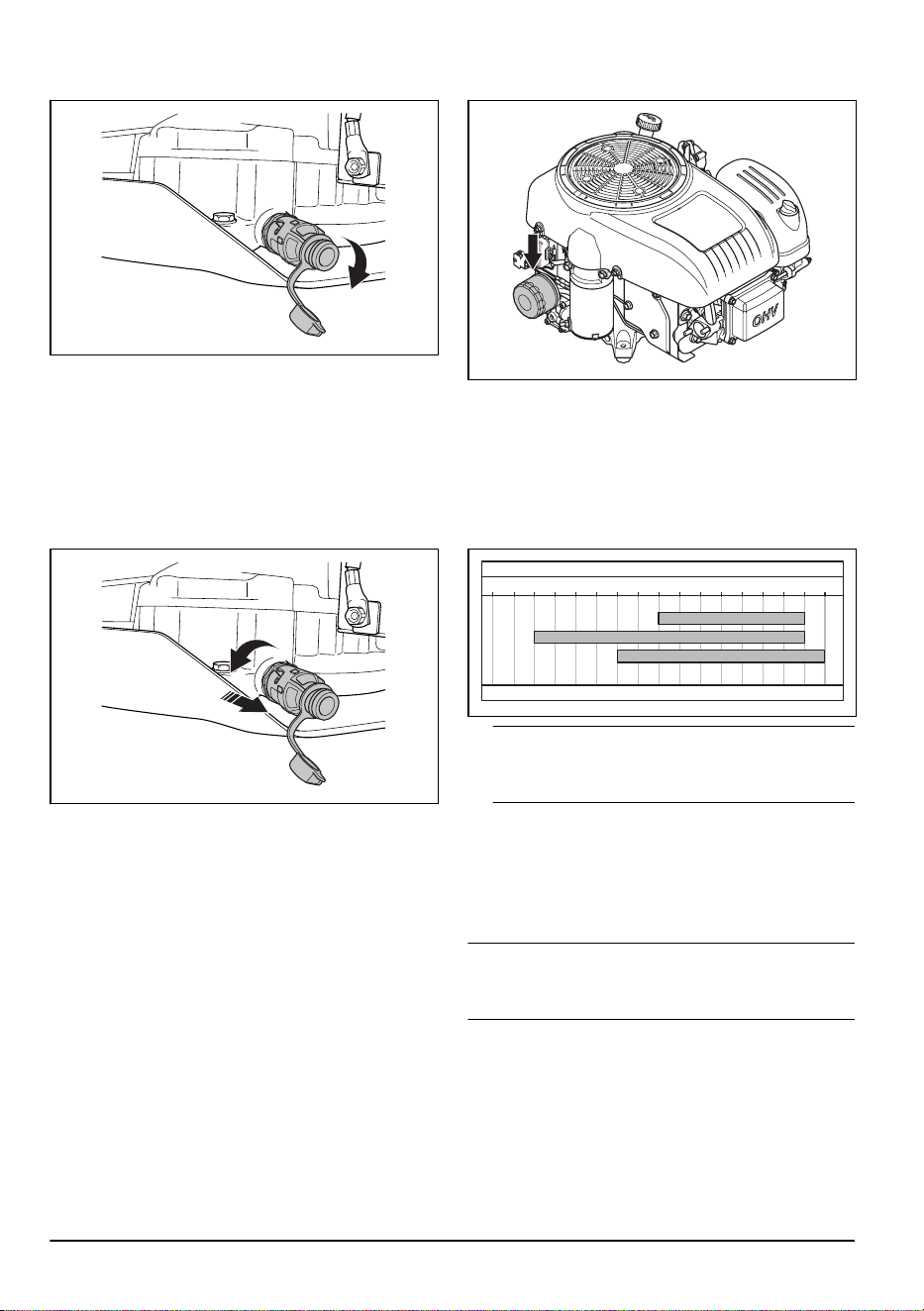

Замена моторного масла и

масляного фильтра

Если двигатель не прогрет, запустите двигатель на

1–2 минуты перед сливом моторного масла. Это

позволит прогреть моторное масло и упростит его

слив.

ПРЕДУПРЕЖДЕНИЕ: Перед

сливом моторного масла не запускайте

двигатель больше чем на 1–2 минуты.

Моторное масло станет очень горячим и

может вызвать ожоги. Дайте двигателю

остыть, прежде чем сливать моторное

масло.

ПРЕДУПРЕЖДЕНИЕ: При

попадании моторного масла на тело

смойте его мылом и водой.

1. Снимите пластиковую крышку на конце сливной

пробки.

2. Для упрощения слива масла без проливов

к концу сливной пробки можно подсоединить

пластиковый шланг.

3. Установите емкость под сливную пробку.

4. Извлеките щуп.

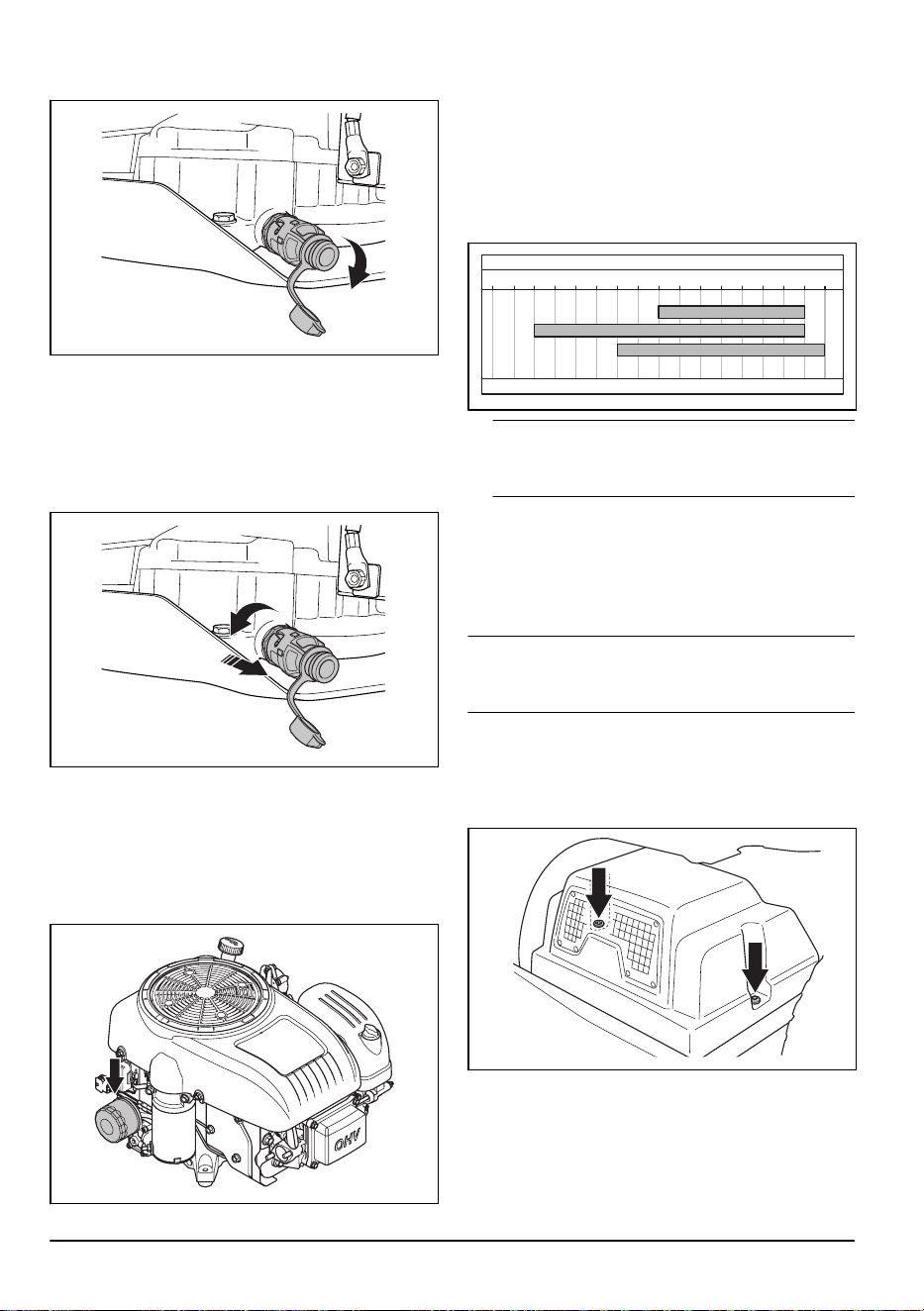

5. Поверните сливную пробку против часовой

стрелки и потяните на себя, чтобы открыть ее.

6. Дайте маслу стечь в емкость.

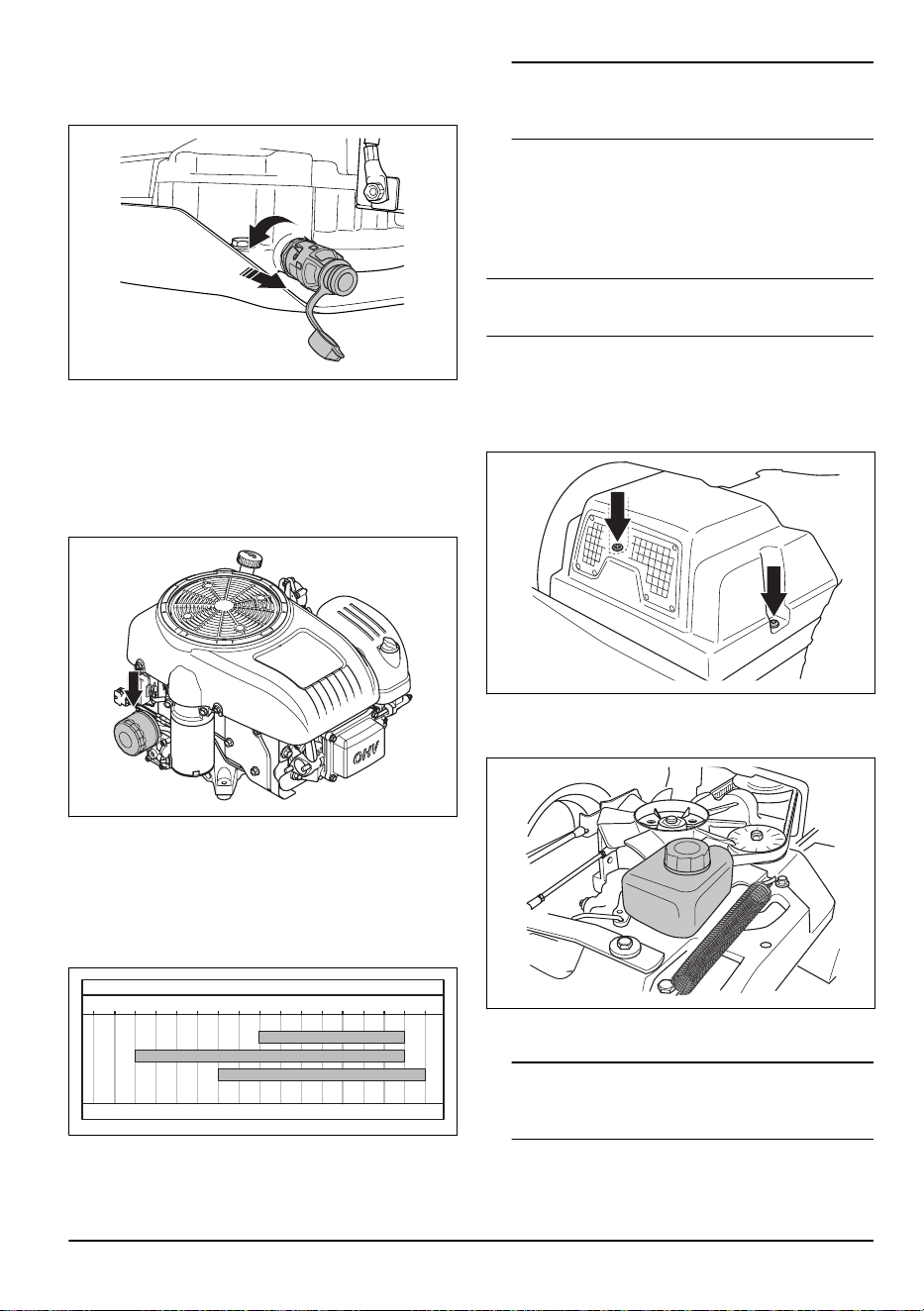

7. Задвиньте сливную пробку обратно и поверните

ее по часовой стрелке, чтобы закрыть ее.

8. Снимите пластиковый шланг и установите

крышку на сливную пробку.

9. Поверните масляный фильтр против часовой

стрелки, чтобы снять его.

10. Слегка смажьте резиновое уплотнение на новом

масляном фильтре свежим маслом.

11. Для установки масляного фильтра заверните его

по часовой стрелке вручную, пока резиновое

уплотнение не встанет на место, затем заверните

еще на пол-оборота.

12. Заливайте масло через отверстие, в котором

располагается щуп. Заливайте масло медленно.

-40°

-30°

-20° -10 10° 20° 30° 40° 0°

SAE 30

SAE VISCOSITY GRADES

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

SAE 5W-30 Synthetic

SAE 10W-40

Примечание: Типы рекомендованного

моторного масла см. в разделе

Технические

данные на стр. 40

13. Запустите двигатель и дайте ему поработать на

холостом ходу в течение 3 минут.

14. Остановите двигатель и убедитесь, что масляный

фильтр не протекает.

15. Долейте масло, чтобы компенсировать то

количество масла, которое задерживается в

новом масляном фильтре.

Примечание:

Инструкции по безопасной

утилизации отработанного моторного масла см. в

разделе

Утилизация на стр. 39

838 - 016 - 29.05.2025 33

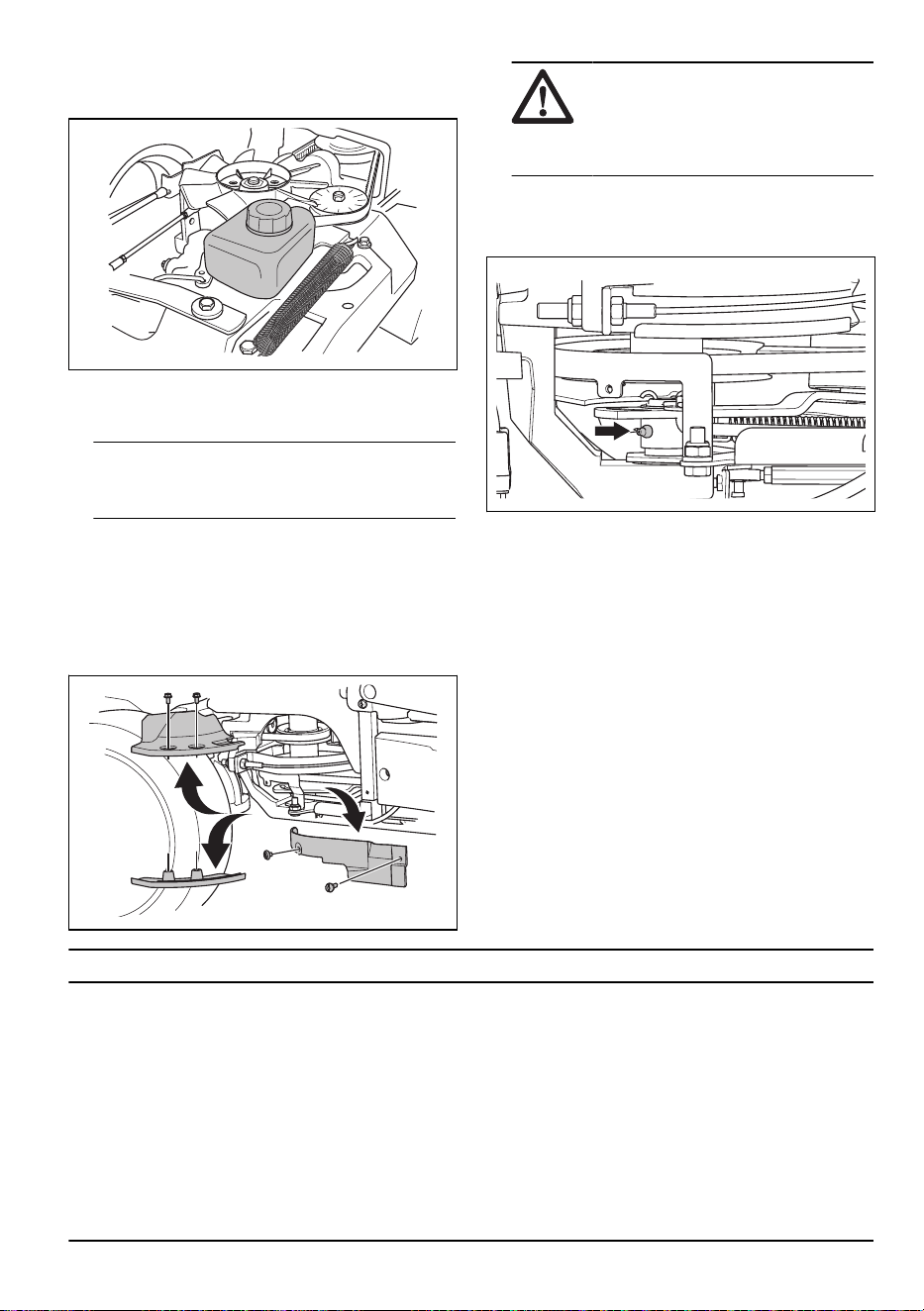

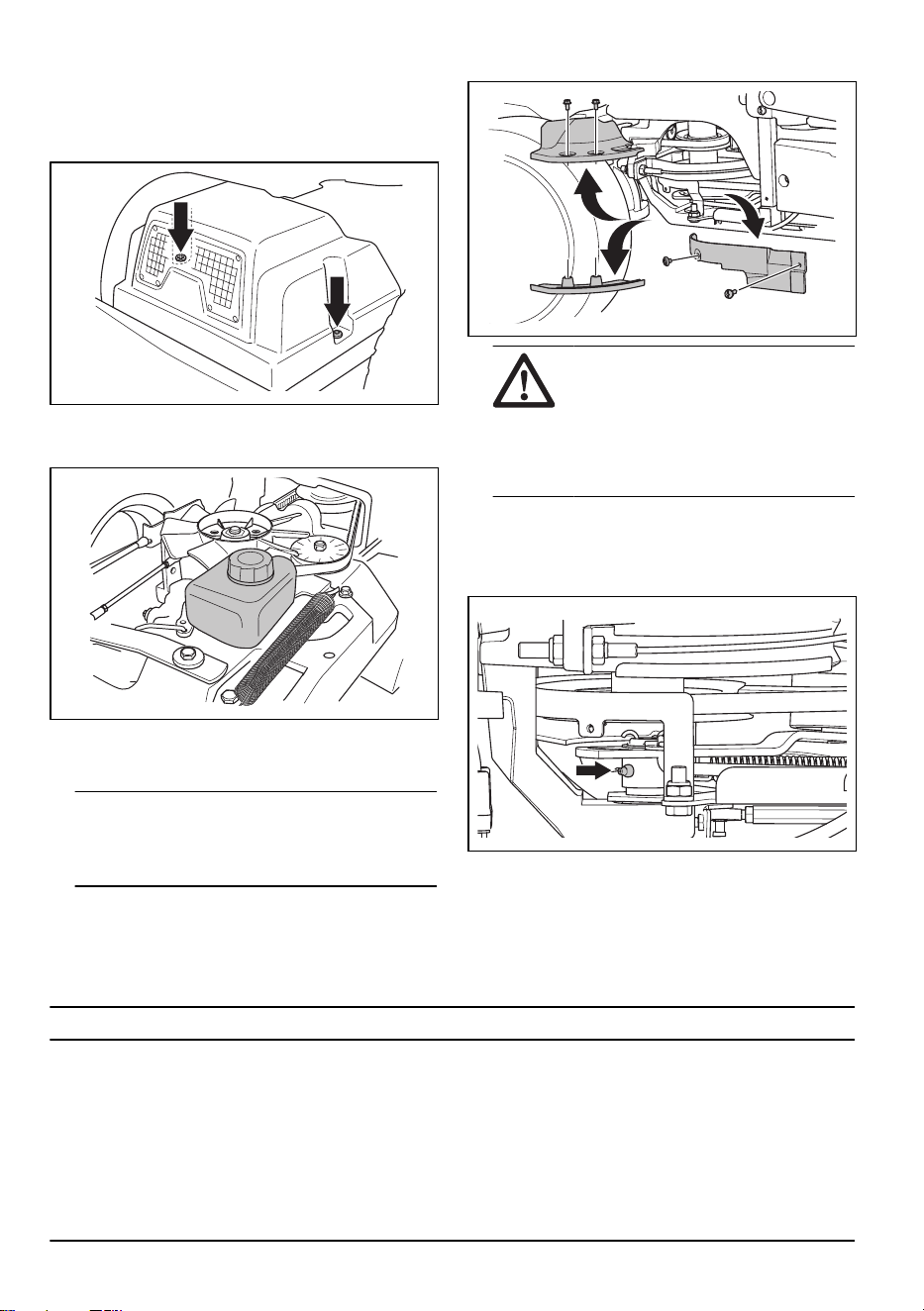

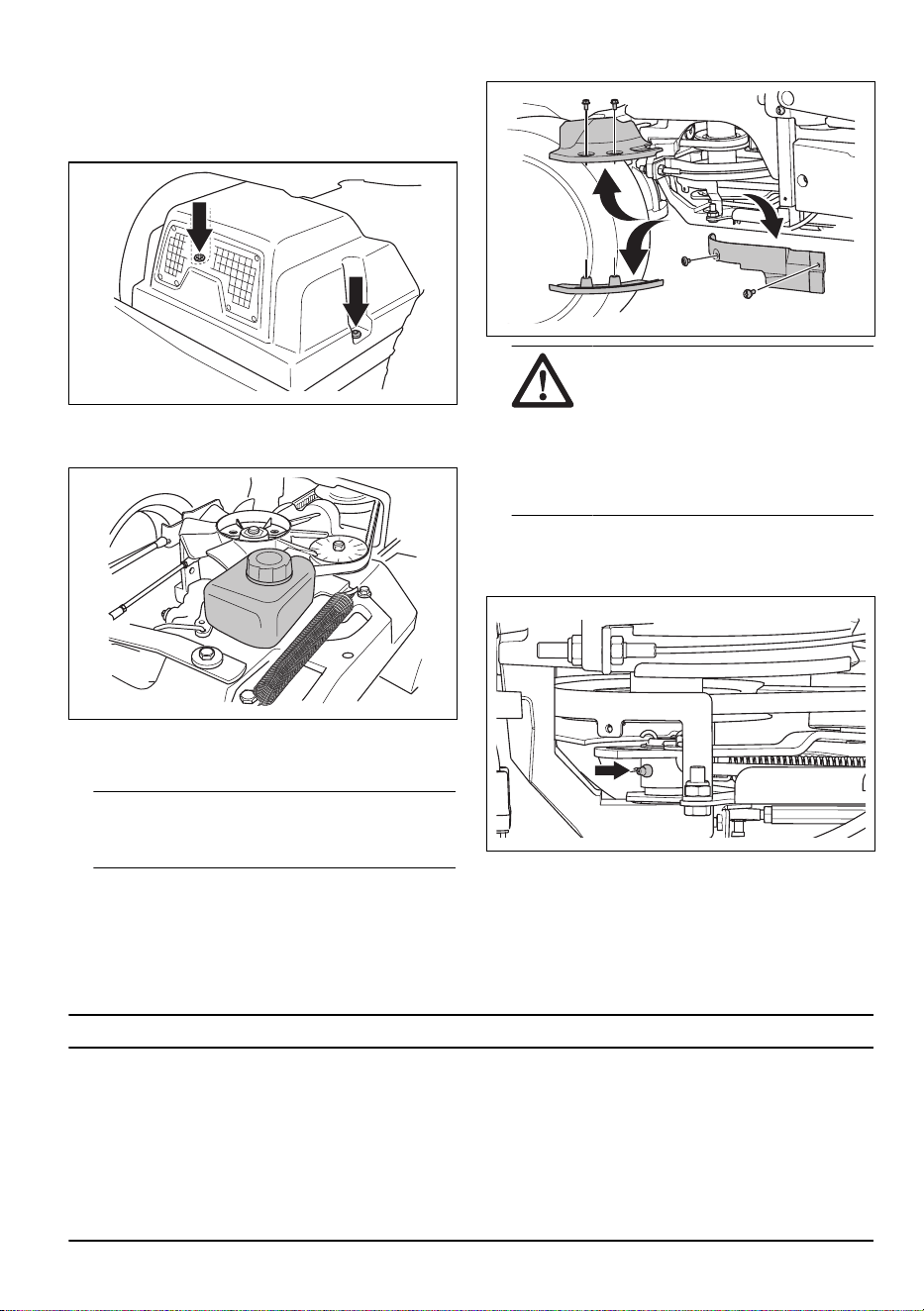

Проверка уровня масла в

трансмиссии

1. Отверните два винта с обеих сторон и снимите

кожух трансмиссии.

2. Убедитесь, что уровень масла в масляном

баке трансмиссии находится между двумя

горизонтальными отметками на баке.

3. Залейте моторное масло, если уровень масла

опустился ниже нижней отметки, но не

заполняйте бак выше верхней отметки.

Примечание:

См. раздел

Технические

данные на стр. 40

, где указано

рекомендованное масло для R 318X и R 320X

AWD.

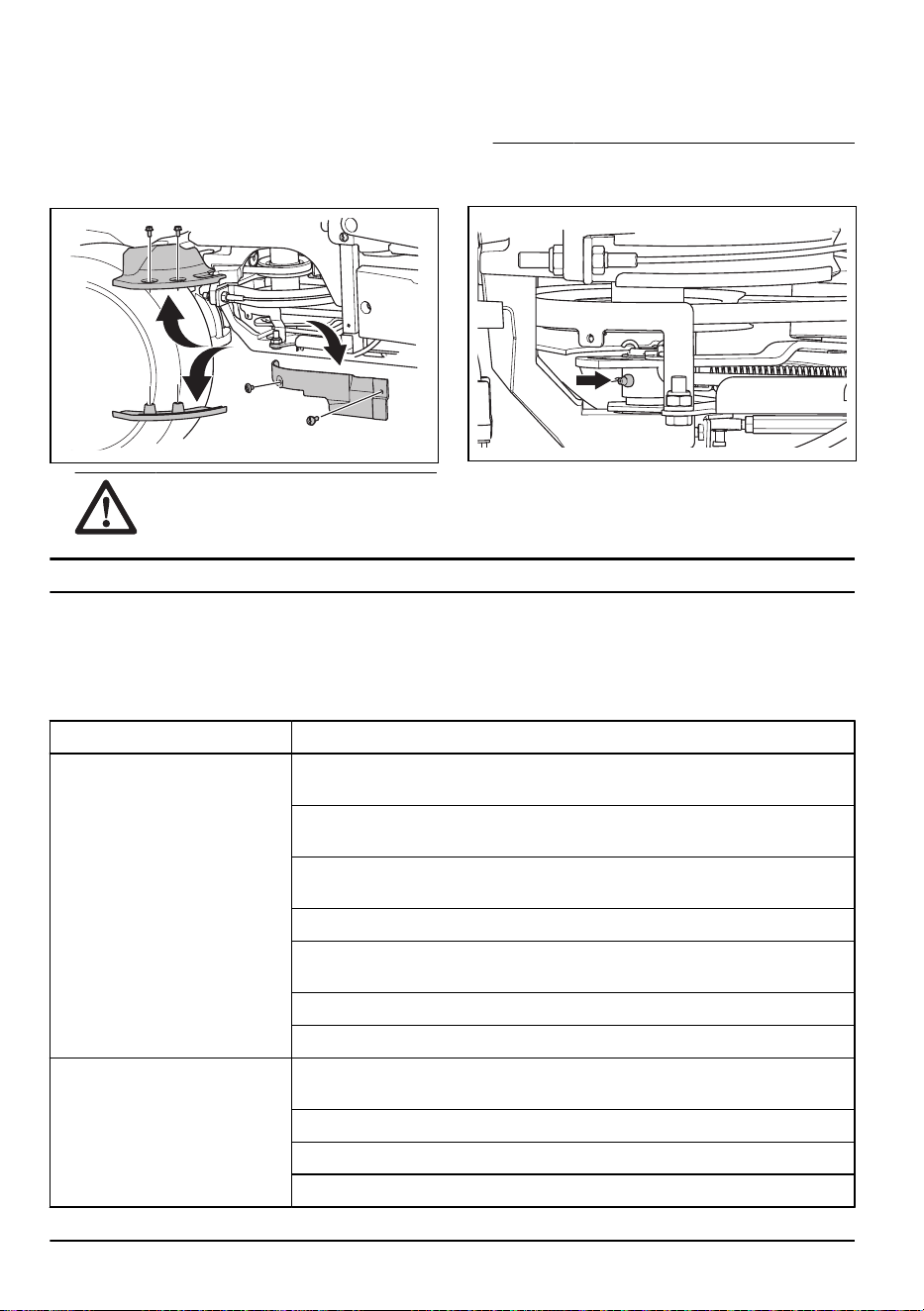

Смазка натяжителя ремня

Натяжитель ремня необходимо регулярно смазывать

высококачественной смазкой на основе дисульфида

молибдена.

1. Снимите крышки шкивов двигателя.

ВНИМАНИЕ: Не перепутайте

винты. Передние винты крышек

шкивов двигателя длиннее задних

винтов крышек шкивов двигателя.

Установка длинного винта в

неправильное положение может

привести к повреждению изделия.

2. С помощью шприца для смазки внесите

консистентную смазку в пресс-масленку с правой

стороны под нижним ременным шкивом. Вносите

смазку, пока она не начнет вытекать с обратной

стороны пресс-масленки.

3. Установите крышки шкивов двигателя.

Поиск и устранение неисправностей

Таблица процедур по поиску и

устранению неисправностей

Если вы не нашли решение своей проблемы в

данном руководстве по эксплуатации, обратитесь в

сервисный центр Husqvarna.

34 838 - 016 - 29.05.2025

Проблема Причина

Стартер не проворачивает вал

двигателя

Не включен стояночный тормоз. См.

Включение и отключение стояночного

тормоза на стр. 18

Рычаг подъема режущей деки находится в положении кошения. См.

Под-

ъем и опускание режущей деки на стр. 18

Перегорел главный предохранитель. См.

Замена главного предохранителя

на стр. 27

Замок зажигания поврежден.

Ненадлежащее соединение между кабелем и аккумулятором. См.

Техника

безопасности при работе с аккумулятором на стр. 13

Слишком низкий заряд аккумулятора. См.

Зарядка аккумулятора на стр. 27

Поврежден стартер.

Двигатель не запускается, ко-

гда стартер проворачивает вал

двигателя

В топливном баке нет топлива. См.

Заправка топливом на стр. 17

Свеча зажигания повреждена.

Кабель зажигания поврежден.

Грязь в карбюраторе или топливопроводе.

Двигатель работает рывками Свеча зажигания повреждена.

Неправильно отрегулирован карбюратор.

Засорен воздушный фильтр. См.

Очистка и замена воздушного фильтра на

стр. 26

Засорен сапун топливного бака.

Грязь в карбюраторе или топливопроводе.

Недостаточная мощность дви-

гателя

Засорен воздушный фильтр. См.

Очистка и замена воздушного фильтра на

стр. 26

Свеча зажигания повреждена.

Грязь в карбюраторе или топливопроводе.

Неправильно отрегулирован трос дросселя.

Недостаточная мощность

трансмиссии

Засорен воздухозаборник или ребра охлаждения трансмиссии.

Поврежден вентилятор трансмиссии.

В трансмиссии отсутствует масло или уровень масла слишком низкий. См.

Проверка уровня масла в трансмиссии на стр. 34

Аккумулятор не заряжается Аккумулятор поврежден. См.

Техника безопасности при работе с аккумуля-

тором на стр. 13

Ненадлежащее соединение разъемов проводов на клеммах аккумулятора.

См.

Техника безопасности при работе с аккумулятором на стр. 13

838 - 016 - 29.05.2025 35

Проблема Причина

Изделие вибрирует Ножи ослаблены. См.

Проверка ножей на стр. 31

Один или несколько ножей разбалансированы. См.

Проверка ножей на стр.

Двигатель ослаблен.

Неудовлетворительные ре-

зультаты кошения

Ножи затупились. См.

Проверка ножей на стр. 31

Длинная или мокрая трава. См.

Достижение оптимальных результатов

стрижки на стр. 20

Режущая дека перекошена.

Засорение режущей деки травой. См.

Очистка изделия на стр. 24

Разное давление в шинах с правой и левой стороны. См.

Давление в шинах

на стр. 29

Эксплуатация изделия на слишком высокой скорости. См.

Достижение оп-

тимальных результатов стрижки на стр. 20

Слишком низкая частота вращения двигателя. См.

Достижение оптималь-

ных результатов стрижки на стр. 20

Приводной ремень проскальзывает.

Дисплей — поиск и устранение

неисправностей

Символ Название

Индикация на дис-

плее

Звуковой

сигнал

Причина

Индикатор уклона

Отображается сим-

вол.

Изделие используется на скло-

не с уклоном >10°. См. раздел

Стрижка травы на склонах на

стр. 11

Символ мигает. -

Изделие используется на скло-

не с уклоном >15°. См. раз-

дел

Инструкции по технике без-

опасности во время эксплуата-

ции на стр. 10

Датчик давления

масла

Отображается сим-

вол.

1 длин-

ный зву-

ковой

сигнал.

Низкое давление масла. См.

раздел

Проверка уровня мо-

торного масла на стр. 32

Индикатор уровня

заряда аккумулято-

ра

Отображается сим-

вол.

1 длин-

ный зву-

ковой

сигнал.

Низкое напряжение. См. раз-

дел

Зарядка аккумулятора на

стр. 27

Индикатор вращаю-

щихся ножей

Отображается сим-

вол.

Включен привод ножей.

Символ мигает. Неверная процедура запуска.

См. раздел

Условия пуска на

стр. 11

36 838 - 016 - 29.05.2025

Символ Название

Индикация на дис-

плее

Звуковой

сигнал

Причина

Индикатор стояноч-

ного тормоза

Отображается сим-

вол.

Включен стояночный тормоз.

См. раздел

Стояночный тормоз

на стр. 11

Символ мигает.

Неверная процедура запуска.

См. раздел

Условия пуска на

стр. 11

Символ быстро ми-

гает.

Стояночный тормоз повре-

жден. Обратитесь в сервисный

центр Husqvarna.

Индикатор контроля

присутствия опера-

тора (OPC)

Символ мигает.

5 корот-

ких зву-

ковых

сигна-

лов.

Датчик контроля присутствия

оператора выключен при по-

пытке запустить двигатель. См.

раздел

Условия пуска на стр.

Символ быстро ми-

гает.

Датчик контроля присутствия

оператора поврежден. Обрат-

итесь в сервисный центр

Husqvarna.

Индикация необхо-

димости обслужива-

ния

Отображается сим-

вол.

5 корот-

ких зву-

ковых

сигна-

лов.

Требуется техобслуживание.

Обратитесь в сервисный центр

Husqvarna.

Индикатор низкого

уровня топлива

Отображается сим-

вол.

1 корот-

кий зву-

ковой

сигнал.

Низкий уровень топлива. См.

раздел

Заправка топливом на

стр. 17

Примечание: Внешний вид дисплея может

отличаться в зависимости от модели.

Транспортировка, хранение и утилизация

Транспортировка

• Изделие имеет большой вес и может привести

к сдавливанию конечностей. Соблюдайте

особую осторожность при погрузке изделия на

транспортное средство/прицеп и его выгрузке.

• Не поднимайте изделие. Транспортировочные

проушины не являются одобренными точками

подъема, их разрешено использовать только для

безопасного крепления изделия в прицепе.

• Для транспортировки изделия используйте

прицеп соответствующей грузоподъемности.

• Перед транспортировкой изделия в прицепе или

по дороге изучите местные правила дорожного

движения.

Безопасное крепление изделия для

транспортировки

Перед креплением изделия ознакомьтесь с

разделом, посвященным безопасности, и усвойте

его содержание. См. раздел

Безопасность при

транспортировке на стр. 14

ПРЕДУПРЕЖДЕНИЕ:

Стояночного тормоза недостаточно для

фиксации изделия на время его

транспортировки. Прочно закрепите

изделие в грузовом отсеке.

Оборудование: 2 специальных стропа и 4

клиновидные колесные колодки.

838 - 016 - 29.05.2025 37

1. Припаркуйте изделие в центре грузового отсека.

ВНИМАНИЕ: При

транспортировке в крытых

транспортных средствах. Прежде

чем поместить изделие под крышу,

убедитесь, что оно остыло.

2. Убедитесь, что центр тяжести изделия находится

выше колесной оси транспортного средства.

Если для транспортировки используется

прицеп, убедитесь, что прижимное усилие

тягово-сцепного устройства соответствует

необходимому.

3. Включите стояночный тормоз.

4. Если изделие оснащено Bluetooth

, заблокируйте

изделие с помощью Husqvarna Connect.

5. Опустите режущую деку в рабочее положение.

6. Снимите все незакрепленные предметы.

7. Установите первый строп через заднюю раму

трансмиссии. См. рисунок.

8. Затяните строп назад, чтобы закрепить изделие в

грузовом отсеке.

9. Проложите второй строп вокруг туннеля рамы.

10. Прикрепите строп к грузовому отсеку.

11. Затяните строп в направлении передней части

грузового отсека, чтобы закрепить изделие в

грузовом отсеке.

12. Установите колесные колодки спереди и сзади

задних колес.

Буксировка изделия

Агрегат оснащен гидростатической трансмиссией.

Во избежание повреждения трансмиссии следует

буксировать изделие только на небольшие

расстояния и с низкой скоростью.

Отключите трансмиссию перед буксировкой. См.

раздел

Включение и выключение системы привода

на стр. 18

Хранение

Подготовьте изделие к хранению в конце сезона, а

также перед помещением на хранение на срок более

30 дней. Если хранить топливо в топливном баке

в течение 30 дней и более, липкие частицы могут

образовать засор в карбюраторе. Это отрицательно

скажется на работе двигателя.

Для предотвращения образования липких частиц

во время хранения добавляйте стабилизатор.

Если используется алкилатный бензин, применять

стабилизатор не требуется. При использовании

обычного бензина запрещается переходить

на алкилатный бензин. Это может привести

к затвердеванию чувствительных резиновых

компонентов изделия. Добавляйте стабилизатор

в топливо, находящееся в топливном баке или

в емкости для хранения. Строго соблюдайте

838 - 016 - 29.05.2025

пропорции смешиваемых компонентов, указанные

производителем. После добавления стабилизатора

запустите двигатель не менее чем на 10 минут,

чтобы стабилизатор попал в карбюратор.

ПРЕДУПРЕЖДЕНИЕ:

Запрещается хранить изделие с

топливом в топливном баке в

помещениях или в местах с

недостаточной вентиляцией воздуха.

Существует риск возгорания, если

испарения топлива окажутся вблизи

открытого пламени, искр или

запального факела газовых котлов,

водонагревателей, сушилок для одежды

и т.д.

ПРЕДУПРЕЖДЕНИЕ: Чтобы

снизить риск возгорания, очистите

изделие от травы, листьев и других

легковоспламеняющихся материалов.

Дайте изделию остыть перед

помещением его на хранение.

• Очистите изделие, см. раздел

Очистка

изделия на стр. 24

. Устраните повреждения

лакокрасочного покрытия, чтобы предотвратить

образование ржавчины.

• Проверьте изделие на наличие изношенных или

поврежденный деталей и затяните ослабленные

винты и гайки.

• Извлеките аккумулятор. Очистите, полностью

зарядите и поместите аккумулятор на хранение

в прохладное место. Для обеспечения

оптимального срока службы храните аккумулятор

при температуре выше температуры замерзания,

но ниже 10 °C.

• Заряжайте аккумулятор каждые шесть месяцев

или при падении напряжения ниже 12,55 В.

• Замените моторное масло и утилизируйте

отработанное масло.

• Опустошите топливный бак. Запустите двигатель

и дайте ему поработать, пока в карбюраторе не

останется топлива.

Примечание:

Не опорожняйте топливный

бак и карбюратор, если в топливо добавлен

стабилизатор.

• Снимите свечи зажигания и залейте в каждый

цилиндр примерно столовую ложку моторного

масла. Вручную проверните вал двигателя,

чтобы распределить масло, и заверните свечи

зажигания обратно.

• Заполните смазкой все пресс-масленки, смажьте

соединения и оси.

• Храните изделие в чистом сухом месте и

накрывайте его для дополнительной защиты.

• Чехол для защиты изделия на время хранения

или транспортировки можно приобрести у

дилера.

Утилизация

• Химические вещества могут представлять

опасность, поэтому их нельзя сливать на землю.

Всегда утилизируйте отработанные химические

вещества в сервисном центре или в специально

предназначенном месте.

• Когда срок службы изделия подойдет к концу,

верните его дилеру или в специальный центр

утилизации.

• Масло, масляные фильтры, топливо и

аккумулятор могут оказывать негативное

воздействие на окружающую среду. Соблюдайте

местное законодательство и действующие

нормативы в области переработки.

• Запрещается утилизировать аккумулятор как

бытовые отходы.

• Отправьте аккумулятор в сервисный центр

Husqvarna или утилизируйте его в специальном

центре по утилизации аккумуляторов.

838 - 016 - 29.05.2025 39

Технические данные

R 318X R 320X AWD

Размеры См. раздел

Размеры изделия на стр. 43

Вес без режущей деки, с пустыми баками, кг 234 234

Размеры шин 170/60-8 170/60-8

Давление в шинах, задние – передние, кПа / бар /

фунт/кв. дюйм

60 / 0,6 / 8,5 60 / 0,6 / 8,5

Макс. уклон, градусы (°) 10 10

Макс. вес буксируемого оборудования при уклоне

10°, кг

125 125

Макс. допустимое вертикальное усилие на тягово-

сцепное устройство, Н / кг

250 / 25 250 / 25

Макс. допустимое горизонтальное усилие на тягово-

сцепное устройство, Н / кг

220 / 22 220 / 22

Макс. нагрузка на кожух двигателя, кг 10 10

Двигатель

Марка / модель Husqvarna / HS 546AE Husqvarna / HS 546AE

Номинальная мощность двигателя, кВт

10,3 10,3

Рабочий объем, см

546 546

Макс. частота вращения двигателя, об/мин 2900 +/- 100 2900 +/- 100

Макс. скорость переднего хода, км/ч 9 9

Макс. скорость заднего хода, км/ч 6 8

Топливо, мин. октановое число, без примеси свинца 91 91

Объем бака, л 12 12

Моторное масло

Husqvarna SAE 30,

Husqvarna SAE 5W-30

Synthetic, Husqvarna SAE

10W-40

Husqvarna SAE 30,

Husqvarna SAE 5W-30

Synthetic, Husqvarna SAE

10W-40

Объем масла, с учетом фильтра, л 1,6 1,6

Указанная номинальная мощность двигателя — это средняя полезная мощность типичного серийного

двигателя при указанной частоте вращения (об/мин) для определенной модели двигателя, измеренная

в соответствии со стандартом SAE J1349/ISO1585. Показатели двигателей массового производства

могут отличаться от этого значения. Фактическая выходная мощность двигателя, установленного на

определенном изделии, зависит от рабочей скорости, условий окружающей среды и других парамет-

ров.

Используйте моторное масло качества API SJ или выше. Если при температуре ниже +5 °C исполь-

зуется масло SAE-30, существует риск того, что смазка двигателя будет недостаточной. Это может

привести к повреждению двигателя. Информация о масле, подходящем для использования при низких

температурах, приведена в разделе

Технические данные на стр. 40

. Изучите таблицу вязкости в руко-

водстве по эксплуатации двигателя (при наличии) и выберите оптимальное значение в соответствии с

ожидаемой температурой окружающей среды.

40 838 - 016 - 29.05.2025

R 318X R 320X AWD

Объем масла, без учета фильтра, л 1,5 1,5

Стартер Электрический запуск, 12

Электрический запуск, 12

Трансмиссия

Марка Tuff Torq Tuff Torq

Модель K46H K574A/KTM10LB

Масло, класс SF-CC

Husqvarna SAE 10W-30 Husqvarna SAE 10W-30

Объем масла, л 2,1 5,6

Электрическая система

Тип 12 В, с отрицательным

заземлением

12 В, с отрицательным

заземлением

Аккумулятор 12 В, 24 А·ч 12 В, 24 А·ч

Свеча зажигания Husqvarna HQT-7 Husqvarna HQT-7

Зазор между электродами, мм / дюйм 0,75 / 0,030 0,75 / 0,030

Фара Двойные светодиодные

фонари

Двойные светодиодные

фонари

Задний фонарь – Светодиодные индикато-

ры

Режущая дека

Тип Combi 94 Combi 94

Combi 103 Combi 103

Combi 112 Combi 112

Излучение шума

R 318X R 320X AWD

Уровень мощности звука, измеренный, дБ(A)

Combi 94 99 99

Combi 103 99 99

Combi 112 99 99

Уровень мощности звука, гарантированный, дБ(A)

Combi 94 100 100

Combi 103 100 100

Для обеспечения максимальной производительности используйте трансмиссионное масло Husqvarna

SAE 10W-30. Если масло Husqvarna недоступно, используйте масло 10W-30 STOU. Новая классифика-

ция соответствует стандарту API GL-4.

Излучение шума в окружающую среду измеряется как мощность звука (L

) согласно директиве ЕС

2000/14/EC.

838 - 016 - 29.05.2025 41

Излучение шума

R 318X R 320X AWD

Combi 112 100 100

Уровни шума

R 318X R 320X AWD

Уровень звукового давления на уши оператора, дБ(A)

Combi 94 84 84

Combi 103 84 84

Combi 112 84 84

Уровни вибрации

R 318X R 320X AWD

Уровень вибрации на рулевом колесе, м/с

1,88 1,88

Уровень вибрации на сиденье, м/с

0,38 0,38

Режущая дека Combi 94 Combi 103 Combi 112

Ширина кошения, мм 940 1030 1120

Высота кошения, 10 поло-

жений, мм

25–75 25–75 25–75

Вес, кг 44 49 52

Длина ножа, мм 358 388 420

Нож

Артикул 579 65 25-10 504 18 82-10 544 18 81-10

ПРЕДУПРЕЖДЕНИЕ:

Использование режущей деки, не

предназначенной для данного изделия,

может привести к отбрасыванию

предметов с большой скоростью и

серьезным травмам. Не используйте

типы режущих дек, которые не указаны в

данном руководстве.

Излучение шума в окружающую среду измеряется как мощность звука (L

) согласно директиве ЕС

2000/14/EC.

Уровень шумового давления в соответствии с EN ISO 5395. Указанные данные об уровне шумового

давления имеют типичный статистический разброс (стандартное отклонение) 1,2 дБ(A).

Уровень вибрации в соответствии с EN ISO 5395. Указанные данные об уровне вибрации имеют

типичный статистический разброс (стандартное отклонение) 0,2 м/с

(для рулевого колеса) и 0,8 м/с

(для сиденья).

42 838 - 016 - 29.05.2025

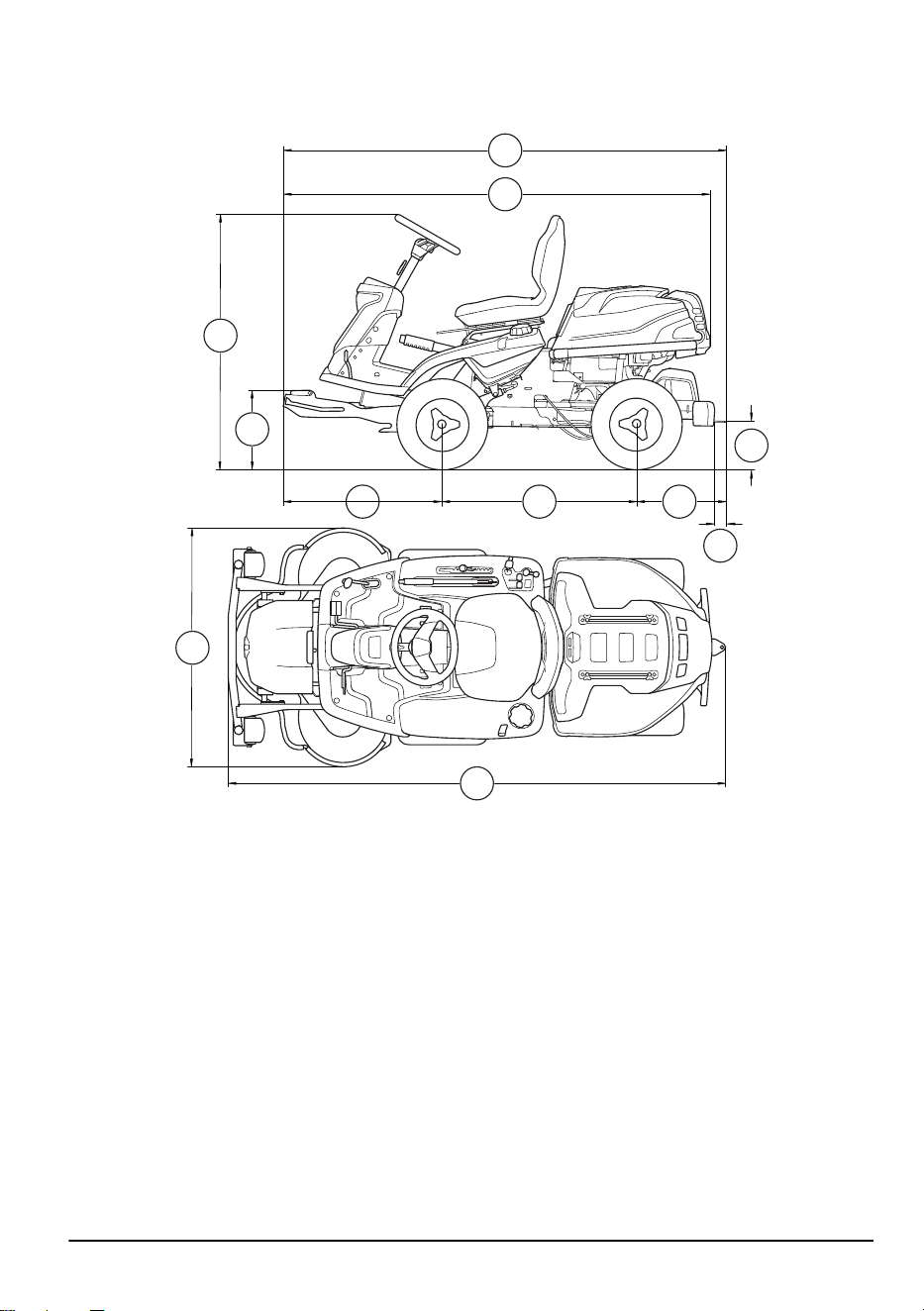

Размеры изделия

838 - 016 - 29.05.2025 43

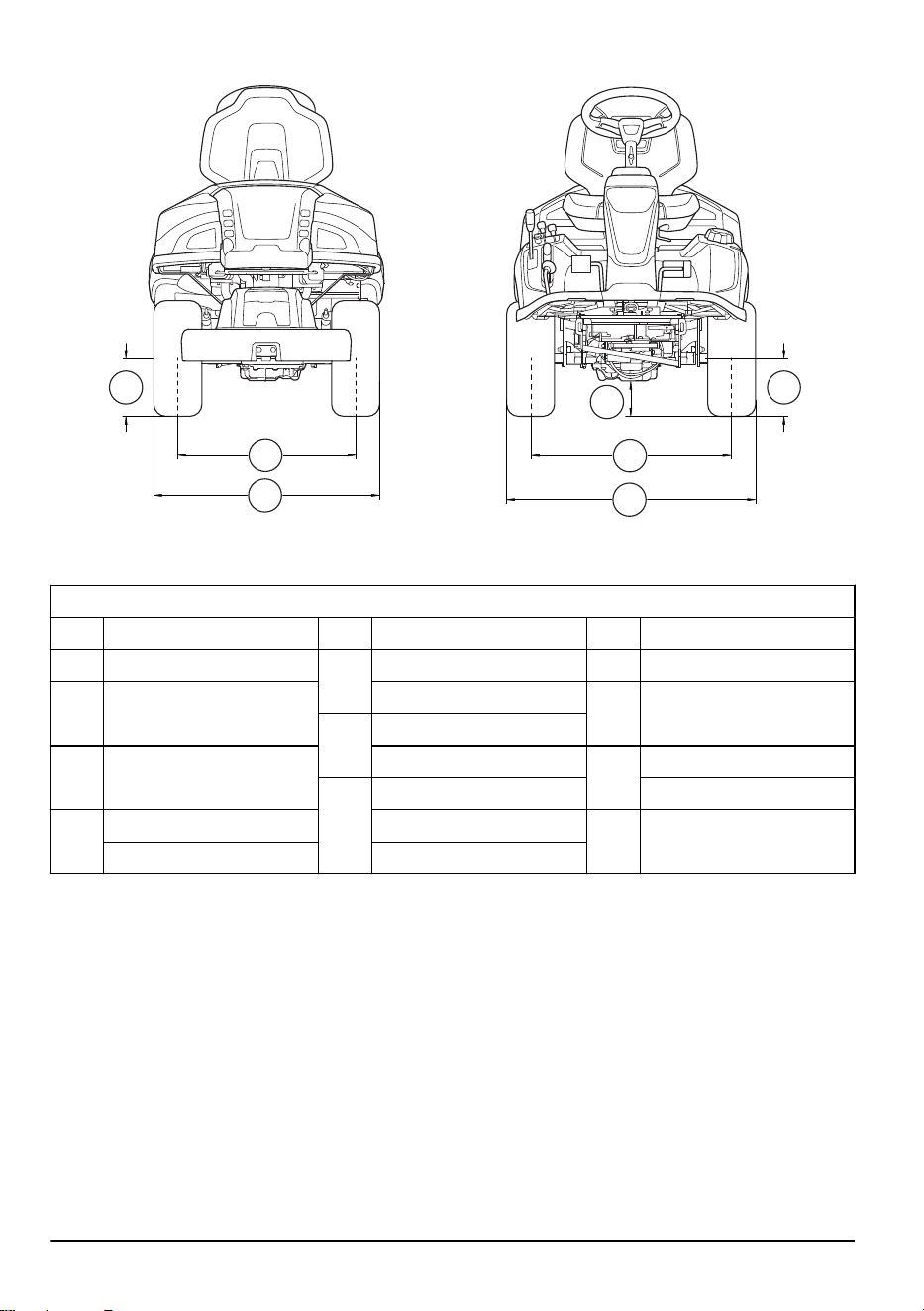

Размеры, мм.

A 1165 G 218 L 205

B 364

Без противовеса:2008 M 627

С 727 С противовесом:2024 N 799

Без противовеса:1952

D 887

С противовесом:1968

R 318X:125

Combi 94:994 R 320X AWD:95

Без противовеса:394 Combi 103:1081

P 711

С противовесом:410 Combi 112:1178

44 838 - 016 - 29.05.2025

Размеры, мм.

F 70 K

Combi 94:

Без противовеса:2243

С противовесом:2259

Q 883

Combi 103:

Без противовеса:2253

С противовесом:2269

Combi 112:

Без противовеса:2253

С противовесом:2269

Данные о радиочастотах

R 318X

R 320X AWD

Диапазон частот, МГц 2402-2480 2402-2480

Выходная мощность

, дБм -5.2 -5.2

Сервисное обслуживание

Проводите ежегодную проверку изделия в

авторизованном сервисном центре, чтобы

убедиться, что изделие функционирует безопасно

и готово к работе в высокий сезон. Оптимальное

время для технического обслуживания или ремонта

изделия — низкий сезон.

При отправке заказа на запасные части укажите

год приобретения изделия, модель, тип и серийный

номер.

Используйте только оригинальные запасные части.

Измерено при 2440 МГц.

838 - 016 - 29.05.2025 45

Декларация о соответствии

Декларация соответствия

требованиям ЕС

Мы, компания Husqvarna AB, SЕ-561 82

Huskvarna, ШВЕЦИЯ, тел.: +46-36-146500, с полной

ответственностью заявляем, что изделие:

Описание Газонокосилка-райдер

Марка Husqvarna

Тип/Модель R 318X, R 320X AWD

Идентификация Серийные номера начиная с 2024 года и далее

полностью соответствует следующим директивам и

нормативам ЕС:

Норматив Описание

2006/42/EC "О механическом оборудовании"

2014/53/EU "О радиооборудовании"

2000/14/EC "Об излучении шума в окружающую среду"

2011/65/EU "Об ограничении использования определенных опасных веществ в электри-

ческом и электронном оборудовании"

а также требованиям следующих стандартов и/или

технических регламентов:

EN ISO 12100:2010

EN ISO 5395-1:2013/A1:2018

EN ISO 5395-3: 2013/A1:2017/A2:2018

EN ISO 14982:2009

EN ETSI 300 328 v.2.2.2

ETSI EN 301 489-1 V2.2.3

ETSI EN 301 489-17 V3.2.4

EN IEC 63000:2018

Уполномоченная организация: 0404, SMP Svensk

Maskinprovning AB, Box 4053, SE-904 03

Umeå,Sweden подтвердила соответствие Директиве

Совета ЕС 2000/14/EC, процедура оценки

соответствия: Приложение VI.

Информацию по излучению шума см. в разделе

Технические данные на стр. 40

Huskvarna, 2025-01-17

Клаес Лосдал (Claes Losdal)

Директор отдела разработок/садовая техника

Husqvarna AB

Ответственный за техническую документацию

ТОО " Мастер Гарден Казахстан"

Рег. номер 220540029853

Шоссе Коргалжын, д. 76

Астана, 010000

Казахстан

Зарегистрированные товарные знаки

Словесный знак

Bluetooth

и логотипы

являются зарегистрированными товарными знаками,

принадлежащими компании

Bluetooth SIG,

inc.

. Любое использование этих знаков

компанией Husqvarna регулируется лицензионным

соглашением.

46 838 - 016 - 29.05.2025

Съдържание

Въведение................................................................... 47

Безопасност.................................................................53

Монтаж.........................................................................59

Операция..................................................................... 61

Поддръжка...................................................................66

Отстраняване на проблеми........................................79

Транспортиране, съхранение и изхвърляне.............82

Технически характеристики....................................... 85

Обслужване................................................................. 90

Декларация за съответствие......................................91

Регистрирани търговски марки..................................91

Въведение

Проверка преди доставката и

номера на продукта

Забележка: За този продукт е направена

проверка преди доставката. Уверете се, че

получавате подписано копие на документа за

проверка преди доставката от Вашия дилър.

Информация за контакт

със сервизния дилър на

Husqvarna:

Това ръководство за оператора е на продукт с номер на продукта/сериен номер:

Двигател:

Трансмисия:

Описание на продукта

R 318X и R 320X AWD са самоходни косачки.

Педали за движение на преден и заден ход

дават възможност на оператора да задава плавно

скоростта. Брояч на работните часове показва колко

часа операторът е използвал продукта. R 320X AWD

е със задвижване на всички колела (AWD). R 318X

и R 320X AWD се използват с платформи за рязане

Combi с BioClip.

Предназначение

Продуктът е предназначен за рязане на трева на

открити и равни земни повърхности в жилищни

райони и градини. Прикрепете допълнителна

принадлежност, за да използвате продукта за други

цели. Говорете с Вашия търговец на Husqvarna за

повече информация относно аксесоарите, които се

предлагат.

Застраховайте продукта си

Уверете се, че имате застраховка за Вашия

нов продукт. Ако не сте сигурни в това, тогава

говорете с Вашата застрахователна компания.

Ние препоръчваме пълна застраховка, включително

застраховане на трети лица, срещу пожар, щети,

кражба и гражданска отговорност.

838 - 016 - 29.05.2025 47

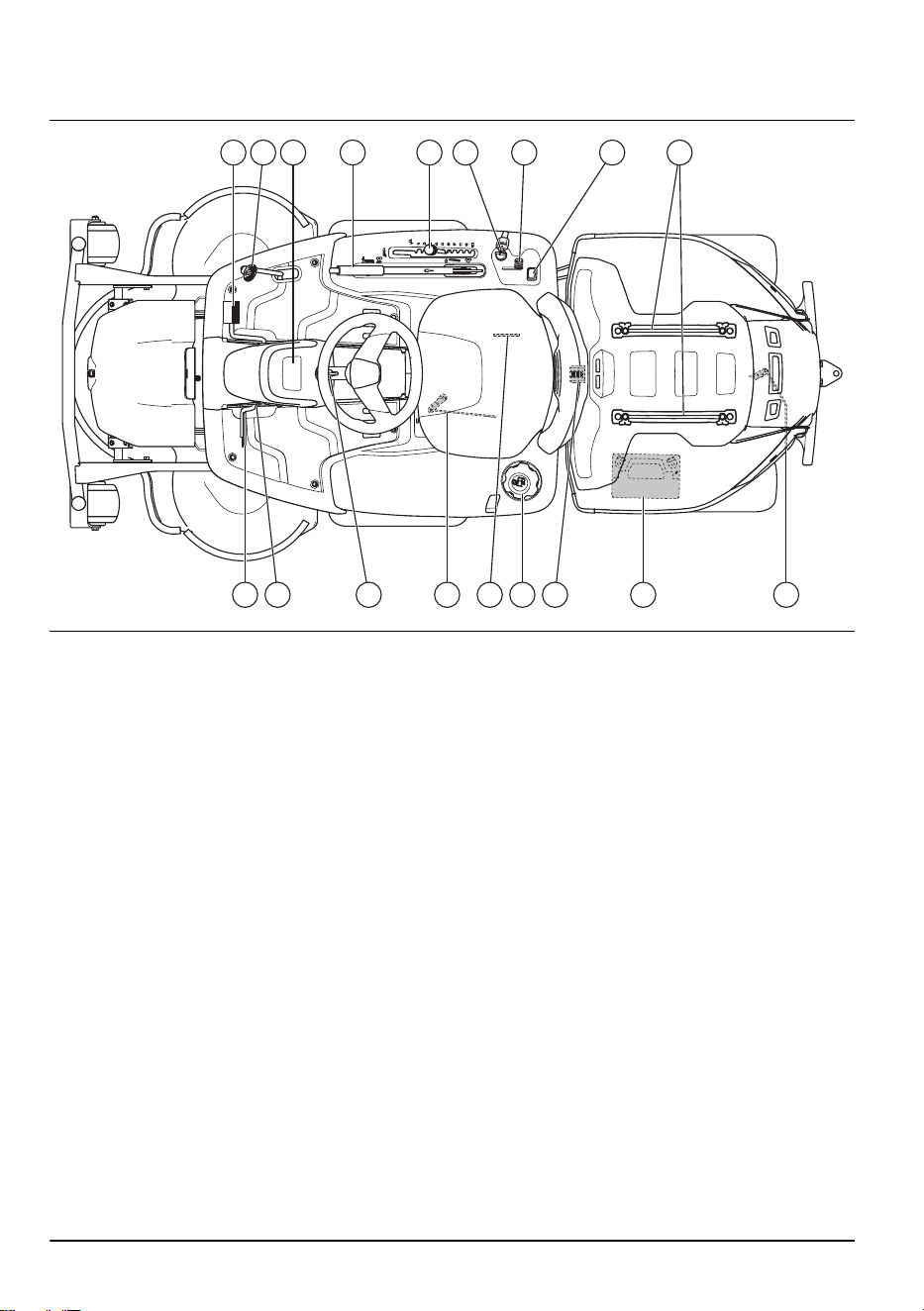

Общ преглед на продукта

1 3 4 9

1015 111213141718 16

5 6 7 82

1. Педал за движение напред

2. Педал за движение назад

3. Дисплей

4. Повдигащ лост за платформата за рязане

5. Лост за височината на рязане

6. Ключалка за запалването/Превключвател за

фарове

7. Регулатор на дроселната клапа

8. Превключвател за дълги светлини

9. Релси

10. Лост за включване или изключване на

трансмисията на задната ос.

11. Акумулатор

12. Заключване на капака

13. Капачка на резервоара за гориво

14. Типова табелка с код за сканиране

15. Лост за включване или изключване на

трансмисията на предната ос на продукти със

задвижване на всички колела (AWD).

16. Регулиране на кормилото

17. Фиксиращ бутон за спирачката за паркиране

18. Педал за спирачка за паркиране

48 838 - 016 - 29.05.2025

Преглед на електрическата система

1. Акумулатор

2. Главен бушон

3. Датчик за гориво

4. Дисплей

5. Работна лампа

6. Дълги светлини

7. Микропрекъсвач, спирачка за паркиране

8. Микропрекъсвач за лоста за повдигане

9. Ръкохватка за управление на присъствието на

оператора (OPC)

10. Ключалка за запалването/Превключвател за

фарове

11. Модул за управление на косачка

12. Превключвател за дълги светлини

13. Зумер

14. Задни светодиодни светлини

Управляващ модул за косене

Продуктът има управляващ модул за косене, който

предоставя на оператора информация относно

продукта. Информацията се показва на дисплея на

панела с инструменти. Направете справка с

Дисплей

на страница 51

Управляващият модул за косене позволява на

дистрибутора по сервизно обслужване да се свърже

към продукта, когато извършват обслужване.

Husqvarna Connect

Продуктът има

Bluetooth

безжична технология и

може да се свързва към мобилни устройства,

на които е инсталирано приложението Husqvarna

Connect. Приложението Husqvarna Connect е

безплатно приложение за Вашето мобилно

устройство. Приложението Husqvarna Connect

осигурява разширени функции за Вашия продукт

Husqvarna:

• Разширена продуктова информация.

• Информация и помощ за частите на продукта и

сервизното обслужване.

Предни светлини и задни светлини

Предните светлини имат работни светлини и

дълги светлини. Задните светлини са позиционни

светлини. Завъртете запалителния ключ в позицията

за светлини, за да светнат работните и задните

838 - 016 - 29.05.2025 49

светлини. Работните светлини остават включени за

3 минути, след като двигателят спре.

Натиснете превключвателя (A), за да светнат или

изгаснат дългите светлини.

Когато работните светлини и задните светлини са

включени, символът за предни светлини (B) се

показва на дисплея. Когато са включени дългите

светлини, запълненият символ за предни светлини

B C

Брояч на работните часове

Продуктът разполага с 2 брояча на работните часове

на дисплея. Броячите на работните часове показват

колко часа общо е работил двигателят (A) и колко

часа по време на периода на работа (B). Последната

цифра на брояча на работните часове за периода на

работа показва десета от един час (6 минути).

Времето с включено запалване, но с изключен

двигател, не се регистрира.

Забележка:

Броячът на общите работни часове

(A) показва само пълни часове.

Забележка: Период на работа е времето, през

което двигателят е бил включен в рамките на 1

ден. Ако двигателят е изключен за минимум 6 часа,

стартира нов период на работа.

Управление на присъствието на

оператора (OPC)

OPC се включва, когато операторът стане от

седалката. Двигателят и задвижването спират, ако

ножовете работят или паркиращата спирачка не

е задействана. Вижте

Условия за стартиране на

страница 56

Педали за движение на преден и

заден ход

Скоростта се регулира плавно с 2 педала. Левият

педал (А) се използва за придвижване напред, а

десният педал (В) служи за придвижване на заден

ход. Машината спира при отпускане на педалите.

Платформа за рязане

Платформите за рязане на този продукт са

комбинирани платформи за рязане с BioClip. BioClip

реже тревата на тор. Комбинираните платформи за

рязане могат също да се използват без BioClip. Без

използването на BioClip тревата се изхвърля отзад.

838 - 016 - 29.05.2025

Дисплей

Дисплеят на панела с инструменти показва информация относно състоянието на продукта.

Забележка: Външният вид на дисплея може да изглежда по различен начин при различните модели.

2 3

10 11

1. Индикатор за наклон

2. Индикатор за налягането на маслото

3. Индикатор за нивото на заряд на акумулаторната

батерия

4. Индикатор за ВОМ

5. Тахометър

6. Индикатор за спирачката за паркиране

7. Орган за управление на присъствието на

оператора (OPC)

8. Препоръчани об/мин на двигателя, когато

работите с продукта.

9. Индикатор за работните или дългите светлини

10. Bluetooth

11. Индикатор за сервизно обслужване

12. Индикатор за гориво (само за серия R400)

13. Индикатор за ниско ниво на горивото

14. Общо време на работа

15. Цифрово заключване

16. Време на работа

Символи върху продукта

ПРЕДУПРЕЖДЕНИЕ: Внимавайте и

използвайте продукта правилно. Този

продукт може да причини сериозно

нараняване или смърт на оператора и

други хора.

Прочетете внимателно ръководството

за оператора и се уверете, че

разбирате инструкциите, преди да

използвате този продукт.

Въртящи се ножове. Дръжте частите на

тялото си на разстояние.

Предупреждение: въртящи се части.

Дръжте частите на тялото си на

разстояние.

838 - 016 - 29.05.2025 51

Пазете се от отскачащи предмети и

рикошети.

Никога не използвайте продукта, ако

в непосредствена близост се намират

хора, особено деца или животни.

Гледайте назад преди и когато

продуктът се движи на заден ход.

Никога не косете трева по наклон.

Не косете трева по земята, когато

наклонът е повече от 10°. Направете

справка с

За рязане на трева по

склонове на страница 56

Никога не возете пътници на продукта

или оборудването.

Движение на преден ход.

Неутрална предавка.

Движение на заден ход.

Паркираща спирачка.

Този продукт отговаря на изискванията

на приложимите директиви на EO.

Етикет за шумовите емисии за

околната среда съгласно директивите

и регламентите на ЕС и Обединеното

кралство и законодателството на Нов

Южен Уелс "Регламент 2017 относно

защитата от дейности, оказващи

влияние на околната среда (контрол

на шума)". Гарантираното ниво на

звуковата мощност на продукта е

посочено в

Технически характеристики

на страница 85

и върху етикета.

Винаги използвайте одобрена защита

на слуха.

Спрете двигателя.

Стартирайте двигателя.

Обороти на двигателя – високи.

Обороти на двигателя – ниски.

Гориво.

Етанол макс. 10%.

Височина на рязане.

Сервизно положение на лоста за

височина на рязане.

Ножовете са активирани.

Ножовете са дезактивирани.

Положение при транспортиране на

платформата за рязане.

Работно положение на платформата за

рязане.

Включване и изключване на

задвижващата система.

Ниво на маслото.

Код с възможност за сканиране

52 838 - 016 - 29.05.2025

yyyywwxxxx На табелката с данни

е изписан серийният но-

мер. yyyy е годината на

производство, а ww –

седмицата на производ-

ство.

Забележка: Останалите символи/стикери на

продукта се отнасят до изисквания по отношение на

сертификати за определени пазари.

Емисии Euro V

ПРЕДУПРЕЖДЕНИЕ: Намесата

в двигателя прави невалидно ЕС

одобрението на тип на този продукт.

Повреда на продукта

Ние не носим отговорност за повреди по нашия

продукт, ако:

• продуктът е неправилно ремонтиран.

• продуктът е ремонтиран с части, които не

са от производителя или не са одобрени от

производителя.

• продуктът има принадлежност, която не е

от производителя или не е одобрена от

производителя.

• продуктът не е ремонтиран в одобрен сервизен

център или от одобрен орган.

Поддръжка

За поддръжка на продукта отидете в раздела

за поддръжка в , за да получите достъп до

инструкции, ръководства за търсене и отстраняване

на неизправности или да използвате функцията

за самообслужване на Husqvarna и помощника за

продукти (ако се предлагат на Вашия пазар). За

допълнителна поддръжка за продукта се обърнете

към Вашия сервизен дилър на Husqvarna.

Безопасност

Дефиниции за безопасност

Предупреждения, знаци за внимание и бележки се

използват за указване на особено важни части на

инструкцията.

ПРЕДУПРЕЖДЕНИЕ: Използва

се, ако има опасност от нараняване или

смърт за оператора или за околните,

ако не се спазват инструкциите в

ръководството.

ВНИМАНИЕ: Използва се, ако има

опасност от повреждане на машината,

други материали или съседната зона,

ако не се спазват инструкциите в

ръководството.

Забележка: Използва се за предоставяне на

повече информация, която е необходима в дадена

ситуация.

Общи инструкции за безопасност

ПРЕДУПРЕЖДЕНИЕ: Тази

машина може да реже ръце и крака

и да изхвърля предмети. Неспазването

на инструкциите за безопасност може

да доведе до сериозно нараняване или

смърт.

ПРЕДУПРЕЖДЕНИЕ: Не

продължавайте да използвате машина

с повредено режещо оборудване.

Повреденото режещо оборудване

може да изхвърли предмети и да

предизвика сериозно нараняване или

смърт. Сменяйте незабавно повредените

ножове.

ПРЕДУПРЕЖДЕНИЕ: Тази

машина създава електромагнитно поле

по време на работа. При някои

условия това поле може да интерферира

с активни или пасивни медицински

имплантанти. За да намалите риска

от тежко или смъртоносно нараняване,

ние препоръчваме лицата с медицински

импланти да говорят с лекаря си и

производителя на медицинския имплант,

преди да започнат да работят с тази

машина.

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите предупредителни указания,

преди да използвате машината.

• Винаги бъдете внимателни и подхождайте

разумно. Избягвайте всички ситуации, в които

имате съмнения, че няма да можете да се

справите. Ако след като прочетете ръководството

за оператора, чувствате неувереност относно

838 - 016 - 29.05.2025

процедурите на работа, потърсете съвет от

специалист, преди да продължите работа.

• Прочетете внимателно и разберете инструкцията

за експлоатация и инструкциите на машината,

преди да стартирате продукта.

• Научете как да използвате безопасно машината

и нейните органи за управление и как да спирате

бързо машината.

• Научете се да разпознавате знаците за

безопасност.

• Поддържайте машината чиста, за да сте сигурни,

че знаците и стикерите са ясни и четливи.

• Имайте предвид, че операторът носи отговорност

за нещастни случаи, включващи други хора или

тяхното имущество.

• Не транспортирайте пътници. Машината е

предназначена за употреба само от едно лице.

• Не оставяйте машината без надзор с

включен двигател. Винаги спирайте ножовете,

задействайте спирачката за паркиране, спирайте

двигателя и изваждайте контактния ключ, преди

да оставите машината без надзор.

• Използвайте машината само на дневна светлина

или на места с добро осветление. Поддържайте

безопасно разстояние на машината до дупки

или други неравности по земната повърхност.

Внимавайте за други възможни опасности.

• Никога не използвайте машината в лошо време,

например при мъгла, дъжд, влажно време или

на мокри места, при силни ветрове, много силен

студ, риск от мълния и т.н.

• Открийте и отбележете положението на камъни и

други неподвижни предмети, за да предотвратите

сблъсък.

• Почистете участъка от предмети, като например

камъни, играчки, жици и т.н., които могат да се

закачат в ножовете и да бъдат изхвърлени.

• Не позволявайте на деца или на други лица,

които не са одобрени за работа с машината,

да я използват или да извършват сервизно

обслужване на същата. Възрастта на оператора

може да е постановена от местните закони.

• Уверете се, че няма никой в близост

до машината, когато стартирате двигателя,

задействате задвижването или потегляте.

• Следете пътното движение, когато се намирате в

близост до път или когато пресичате път.

• Никога не използвайте машината, ако

сте уморени, ако сте под влиянието на

алкохол, наркотични вещества или медикаменти,

които въздействат на зрението, вниманието,

координацията или преценката Ви.

• Винаги паркирайте машината на равна

повърхност със спрян двигател.

Свързани с децата инструкции за

безопасност

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите предупредителни указания,

преди да използвате машината.

• Може да се случат сериозни инциденти, ако

не пазите децата в близост до машината.

Децата често проявяват интерес към машината и

косенето. Съществува голяма вероятност децата

да не са там, където сте ги видели за последно.

• Не допускайте деца до зоната, където се коси.

Уверете се, че има възрастен, който да се грижи

за децата.

• Бъдете нащрек и веднага спрете машината,

ако в работната зона навлязат деца. Бъдете

много внимателни в близост до ъгли, храсти,

дървета или други препятствия, които пречат на

видимостта.

• Преди да потеглите с машината на заден ход

и по време на движението, гледайте назад и

надолу, за да се уверите, че в близост до

машината няма малки деца.

• Не позволявайте на деца да се возят на

машината. Те могат да паднат и да получат

сериозно нараняване или да възпрепятстват

безопасното маневриране на машината.

• Не позволявайте на деца да управляват

машината.

838 - 016 - 29.05.2025

Инструкции за безопасност по време

на работа

ПРЕДУПРЕЖДЕНИЕ: Не

докосвайте двигателя или отделителната

система по-време на работа или

непосредствено след нея. Двигателят и

отделителната система на отработените

газове силно се нагряват по време на

работа. Опасност от изгаряния, пожар и

имуществени щети или вреди на съседни

зони. Когато работите с машината, не се

приближавайте до храсти и други обекти.

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите предупредителни указания,

преди да използвате машината.

• Винаги гледайте надолу и зад Вас преди и по

време на движение на заден ход. Внимавайте за

големи и малки препятствия.

• Намалете скоростта, преди да направите завой.

• Спрете остриетата, когато се движите през зони,

които не подрязвате.

ВНИМАНИЕ:

Прочетете

следващите указания за предпазливост,

преди да използвате машината.

• Преди да започнете работа с продукта, изчистете

охладителния смукателен въздухопровод на

двигателя от трева и мръсотия. Ако

охладителният смукателен въздухопровод е

блокиран, съществува риск от повреда на

двигателя.

• Преместете внимателно камъни и други по-

големи предмети и се уверете, че остриетата не

се удрят в предметите.

• Не работете с продукта при наличието на

предмети. Спрете и проверете машината и

платформата за рязане, ако преминете с

машината върху предмет или в него. Ако е

необходимо, извършете необходимия ремонт,

преди да стартирате отново.

Лични предпазни средства

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите предупредителни

инструкции, преди да използвате

продукта.

• При работа с продукта използвайте одобрени

лични предпазни средства. Личните предпазни

средства не изключват изцяло риска от

нараняване, но намаляват степента на

нараняването при възникване на злополука.

Нека Вашият дилър Ви помогне да изберете

подходящото оборудване.

• Използвайте одобрена защита на слуха.

Дълготрайното излагане на шум може да доведе

до постоянно влошаване на слуха.

• Носете ботуши или обувки за тежък режим на

работа, устойчиви на хлъзгане. Препоръчват се

стоманени бомбета. Не носете отворени обувки и

не ходете боси.

• Когато е необходимо, носете защитни ръкавици,

например, когато закрепвате, проверявате или

почиствате режещото оборудване.

• Не носете широко облекло, бижута или други

предмети, които могат да бъдат захванати от

движещите се части.

• Дръжте наблизо комплект за първа помощ и

пожарогасител.

Устройства за безопасност на продукта

ПРЕДУПРЕЖДЕНИЕ:

Прочетете

следващите предупредителни

инструкции, преди да използвате

продукта.

• Не използвайте продукт с устройства за

безопасност, които са повредени или не работят

правилно. Извършвайте редовно проверка на

устройствата за безопасност. Ако устройствата

за безопасност са повредени, се обърнете към

Вашия сервизен дилър на Husqvarna.

• Не правете изменения по устройствата за

безопасност. Не използвайте продукта, ако

защитните планки, защитните капаци, защитните

превключватели или други защитни устройства

не са закрепени или са повредени.

838 - 016 - 29.05.2025

За да проверите ключалката на запалването

• Стартирайте и спрете двигателя, за да проверите

ключалката на запалването. Вижте

За стартиране

на двигателя на страница 63

За да спрете

двигателя на страница 65

• Уверете се, че двигателят стартира, когато

завъртите контактния ключ в положение START.

• Уверете се, че двигателят спира веднага, когато

завъртите контактния ключ в положение STOP.

Условия за стартиране

Тези условия са нужни, за да стартирате двигателя:

• Платформата за рязане е повдигната и

паркиращата спирачка е задействана.

Двигателят трябва да се изключи при тези ситуации:

• Платформата за рязане е спусната и водачът

става от седалката.

• Платформата за рязане е повдигната, спирачката

за паркиране не е задействана и водачът става

от седалката.

Опитайте да стартирате двигателя, когато едно от

тези условия не е изпълнено. Променете условията

и опитайте отново. Правете тази проверка всеки ден.

За извършване на проверка на педала за движение

на преден ход и педала за движение на заден ход

1. Стартирайте продукта.

2. Уверете се, че педалът за движение на преден

ход и педалът за движение на заден ход не са

блокирани и могат да се задействат свободно.

3. Натиснете внимателно педала за движение на

преден ход, за да потеглите напред.

4. Освободете педала за движение на преден ход,

за да спрете. Уверете се, че спирачката се

включва при освобождаването на педала за

движение на преден ход.

5. Извършете същата процедура за педала за

движение на заден ход.

Забележка:

Продуктът има спирачна

функция, която се включва автоматично, когато

освободите педалите. За да намалите скоростта

по-бързо, натиснете другия педал.

6. Уверете се, че продуктът не се движи, когато

педалите за движение на преден ход и заден ход

не са включени.

Ръчна спирачка

ПРЕДУПРЕЖДЕНИЕ:

Ако

спирачката за паркиране не работи,

машината може да потегли и да причини

нараняване или повреди. Погрижете се

за редовната проверка и регулиране на

спирачката за паркиране.

Направете справка с

За проверка на спирачката за

паркиране на страница 70

Ауспух

Ауспухът е предназначен за максимално намаляване

на нивата на шума и за отвеждане на отработените

газове настрани от оператора.

Не използвайте продукта, ако ауспухът липсва или е

повреден. Повреденият ауспух повишава нивото на

шума и риска от пожар.

ПРЕДУПРЕЖДЕНИЕ: Ауспухът

се нагрява много по време на

и след употреба и също при

обороти на празен ход на двигателя.

Бъдете внимателни близо до запалими

материали и/или газове, за да

предотвратите възникването на пожар.

За проверка на ауспуха

• Проверявайте ауспуха редовно, за да сте

сигурни, че е закрепен правилно и не е повреден.

Защитни капаци

Липсващи или повредени защитни капаци

увеличават опасността от нараняване от движещи

се части и горещи повърхности. Проверете

защитните капаци, преди да работите с продукта.

Преди да работите с машината, се уверете, че

защитните капаци са закрепени правилно и нямат

пукнатини или други повреди. Сменете повредените

капаци.

За рязане на трева по склонове

ПРЕДУПРЕЖДЕНИЕ:

Прочетете

следващите предупредителни указания,

преди да използвате машината.

• Рязането на трева по склонове увеличава

опасността от загуба на контрол върху машината

и от преобръщане на същата. Това може да

предизвика нараняване или смърт. Необходимо

е да се коси тревата внимателно по всички

склонове. Ако не можете да обърнете нагоре по

склона или ако не се чувствате в безопасност, не

косете тревата.

• Премахнете камъни, клони и други препятствия.

• Косете нагоре и надолу по склона, а не от едната

към другата страна.

• Не придвижвайте машината надолу по склонове

с вдигната платформа за рязане.

• Не работете с машината, когато склонът на

повърхността е повече от 10°.

838 - 016 - 29.05.2025

• Не стартирайте и не спирайте по склон.

• Винаги се движете плавно и бавно по склонове.

• Не правете внезапни промени на скоростта или

посоката.

• Не завивайте повече от необходимото. Когато

се движите надолу по склон, завивайте бавно и

постепенно. Движете се с ниска скорост. Въртете

волана внимателно.

• Внимавайте и не преминавайте през бразди,

дупки и неравности. Има по-голяма опасност

от преобръщане на машината върху неравна

земна повърхност. Дългата трева може да крие

препятствия.

• Не косете тревата близо до ъгли, канавки

или брегове. Машината може внезапно да се

преобърне, ако едно от колелата й попадне

върху ръба на стръмен склон или канавка или ако

ръбът се срути. Ако продуктът падне във водата,

има риск той да потъне.

• Не косете мокра трева. Тя е хлъзгава, гумите

могат да загубят сцепление и машината може да

се плъзне.

• Не поставяйте крака си на земята, за да

направите машината по-стабилна.

• Движете се много внимателно, ако е

присъединено приспособление или друг предмет,

които могат да нарушат стабилността на

машината.

• За да направите продукта по-стабилен,

прикрепете тежести на колелата или

противотежести. Свържете се с Вашия дилър

за повече информация. На R 320X AWD

използвайте противотежести, тъй като тежести

на колелата не могат да се използват на

продукти със задвижване на всички колела

(AWD).

Безопасност при теглене

• Използвайте само одобрено от Husqvarna

оборудване за теглене.

• Използвайте теглителната шина, за да закрепите

оборудването.

• Не теглете оборудване, което е по-тежко от

максималното допустимо тегло на теглено

оборудване. Направете справка с

Технически

характеристики на страница 85

• Уверете се, че няма други лица близо до

продукта, когато теглите оборудване.

• Бъдете внимателни, когато теглите оборудване

по наклони или неравен терен.

• Когато теглите оборудване, карайте продукта с

ниска скорост.

Безопасност при работа с гориво

ПРЕДУПРЕЖДЕНИЕ:

Внимавайте с горивото. То е силно

запалимо и може да доведе до сериозни

наранявания и имуществени щети.

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите предупредителни указания,

преди да използвате машината.

• Не зареждайте резервоара за гориво на закрито.

• Бензинът и бензиновите пари са отровни и силно

запалими. Бъдете внимателни с бензина, за да

предотвратите нараняване или пожар.

• Никога не махайте капачката на резервоара за

гориво и не зареждайте резервоара за гориво,

когато двигателят работи.

• Оставете двигателя да изстине, преди да

заредите гориво.

• Не пушете, когато зареждате гориво.

• Не наливайте гориво в близост до искри или

открити пламъци.

838 - 016 - 29.05.2025

• Ако има течове в горивното система, не

стартирайте двигателя, докато течовете не бъдат

отстранени.

• Не наливайте гориво над препоръчителното

ниво. Топлината от двигателя и слънцето

предизвиква разширяване на горивото и то

прелива, ако резервоарът е напълнен прекалено

много.

• Не пълнете прекалено резервоара. Ако разлеете

гориво върху машината, избършете разлятото

гориво и изчакайте, докато се изпари, преди да

стартирате двигателя. Ако разлеете по дрехите

си, сменете ги.

• Съхранявайте горивото само в одобрени съдове.

• Съхранявайте машината и горивото по такъв

начин, че да не съществува опасност от течове

на гориво или пари, които могат причинят щети.

• Източвайте горивото в одобрени съдове на

открито и далеч от открити пламъци.

Безопасност на акумулаторната батерия

ПРЕДУПРЕЖДЕНИЕ:

Повредена акумулаторна батерия може

да причини експлозия, която да причини

нараняване. Ако акумулаторната батерия

е деформирана или е повредена,

се обърнете към сервизен дилър на

Husqvarna.

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите предупредителни

инструкции, преди да използвате

продукта.

ПРЕДУПРЕЖДЕНИЕ: Могат да

възникнат искри при зареждане или

смяна на акумулаторната батерия. Това

може да причини избухването на

експлозии на акумулаторната батерия,

пожар или наранявания на очите.

Не могат да възникнат искри по

веригата, когато заземителният кабел на

акумулаторната батерия е разкачен.

• Когато сте близо до акумулаторни батерии,

носете предпазни очила.

• Дръжте акумулаторната батерия извън досега на

деца.

• Изхвърлете сменените акумулаторни батерии.

Направете справка с

Изхвърляне на страница

Спазвайте следното, за да предотвратите появата

на искри:

• Не носете часовници, бижута или други метални

предмети близо до акумулаторната батерия

• Уверете се, че капачката на резервоара е

закрепена правилно.

• Не съхранявайте запалими течности в открити

съдове

• Дръжте запалимите материали на разстояние

най-малко 1 m, когато зареждате акумулаторната

батерия.

• Не работете по веригата на двигателя на

стартера близо до разлято гориво.

• Експлозивни газове могат да бъдат изпуснати

от акумулаторната батерия. Не пушете близо до

акумулаторната батерия. Пазете акумулаторната

батерия далеч от открит огън и искри.

• Най-напред разкачвайте заземителния кабел

от акумулаторната батерия и го свързвайте

последен.

• Не причинявайте къси съединения с

инструменти.

• Не причинявайте късо съединение към връзките

на релето на стартера, за да включите двигателя

на стартера.

Когато зареждате акумулаторната батерия,

спазвайте следното:

• Зареждайте акумулаторната батерия в

помещение с добра вентилация.

• Зареждайте акумулаторната батерия при 12 V

в продължение най-малко 4 часа. Използвайте

зарядното устройство за акумулаторни батерии

Husqvarna.

• Уверете се, че зарядното устройство за

акумулаторни батерии има същото напрежение

като акумулаторната батерия.

• Спрете процеса на зареждане, ако

температурата на акумулаторната батерия

надвиши 45°C.

Безопасност при транспортиране

• Използвайте одобрено транспортиращо превозно

средство за транспортиране на машината.

• Машината е тежка и може да причини

наранявания от премазване. Внимавайте при

товарене върху или разтоварване от превозно

средство или ремарке.

• Националните или местните разпоредби на

пазара могат да поставят ограничения за

транспортиране на продукта.

• Операторът на транспортиращото превозно

средство е отговорен да монтира безопасно

продукта по време на транспортиране. Вижте

Транспортиране на страница 82

Инструкции за безопасност при

техническо обслужване

ПРЕДУПРЕЖДЕНИЕ:

Машината

е тежка и може да причини нараняване

или щети на имуществото или

прилежащата област. Не извършвайте

58 838 - 016 - 29.05.2025

техническо обслужване на двигателя

или платформата за рязане, ако не са

изпълнени следните условия:

• Двигателят е изключен.

• Машината е паркирана върху равна

повърхност.

• е задействана спирачката за

паркиране;

• е изваден стартерният ключ;

• Платформата за рязане е

дезактивирана.

• Запалителните кабели са свалени от

запалителните свещи.

ПРЕДУПРЕЖДЕНИЕ:

Отработените газове от двигателя

съдържат въглероден окис – много

опасен, отровен газ без миризма. Не

работете с машината в затворени

помещения или места без достатъчна

вентилация.

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите предупредителни указания,

преди да използвате машината.

• За най-добри работни характеристики и

безопасност извършвайте редовно техническо

обслужване на машината, както е посочено

в графика за техническо обслужване. Вижте

Разписание за техническо обслужване на

страница 66

• Токов удар може да причини наранявания.

Не докосвайте кабелите, когато двигателят е

включен. Не правете функционална проверка на

запалителната система с пръсти.

• Не стартирайте двигателя, ако са свалени

защитните капаци. Има голяма опасност от

нараняване поради движещи се или горещи

части.

• Преди да извършите техническо обслужване в

близост до двигателя, оставете машината да се

охлади.

• Ножовете са остри и могат да причинят

порязвания. Когато работите по ножовете,

обвийте ножовете със защитни средства или

носете защитни ръкавици.

• При почистване на платформата за рязане

винаги я поставяйте в положение за сервизно

обслужване. Не паркирайте машината близо до

ръба на канавки или наклони, за да достигнете

платформата за рязане.

ВНИМАНИЕ: Прочетете

следващите указания за предпазливост,

преди да използвате машината.

• Не палете двигателя, ако запалителната свещ

или запалителният кабел са свалени.

• Уверете се, че всички гайки и болтове са

затегнати правилно и оборудването е в добро

състояние.

• Не променяйте настройката на регулаторите.

Ако оборотите на двигателя са твърде високи,

компонентите на машината може да се повредят.

Вижте

Технически характеристики на страница

за най-високите допустими обороти на

двигателя.

• Машината е одобрена само с оборудването,

което е предоставено или препоръчано от

производителя.

Монтаж

Въведение

ПРЕДУПРЕЖДЕНИЕ:

Пружината за обтягане на задвижващия

ремък може да се счупи и

да предизвика нараняване. Носете

предпазни очила, когато закрепвате или

махате платформата за рязане.

Прочетете внимателно инструкциите за монтиране

в ръководството на собственика. На стикер върху

вътрешната страна на предния капак на машината

също е показано как се закрепва и маха

платформата за рязане.

За да закрепите платформата за

рязане

1. Паркирайте машината на равна повърхност.

2. Активирайте спирачката за паркиране.

3. Установете лоста за височина на рязане в

положение за сервизно обслужване.

4. Задайте лоста за повдигане на платформата за

рязане в положение за косене.

838 - 016 - 29.05.2025 59

5. Поставете задвижващия ремък по показания

начин, за да сте сигурни, че той няма да

бъде прищипан или скъсан при закрепването на

платформата за рязане.

6. Натиснете надолу рамата на оборудването.

Повдигнете сервизната блокировка във

вертикално положение.

ПРЕДУПРЕЖДЕНИЕ:

Блокиращият механизъм може

да нарани пръстите Ви, ако

не внимавате при боравенето

с него. Установете сервизната

блокировка във вертикално

положение и хванете предния

ръб на платформата за рязане с

две ръце, когато продължите със

следващата стъпка.

7. Повдигнете предния ръб на платформата

за рязане и го преместете в рамата на

оборудването. Пробките върху платформата

за рязане, по една от двете страни, трябва

да бъдат поставени в каналите на рамата

на оборудването. Сервизната блокировка се

освобождава автоматично.

8. Повдигнете подпората на височина на рязане

от нейния държач и я поставете в отвора за

подпората на височина на рязане (A).

9. Поставете задвижващия ремък около колелото за

обтягане (B).

10. Поставете пружината в държача на пружината

(C).

11. Установете лоста за повдигане на платформата

за рязане в блокирано положение. Платформата

за рязане се повдига.

12. Закрепете предния капак.

За да свалите платформата за

рязане

1. Изпълнете стъпки 1 – 4 в

За да закрепите

платформата за рязане на страница 59

2. Освободете щипката на предния капак със

закрепения на ключа на запалването инструмент

и свалете капака.

838 - 016 - 29.05.2025

3. Разхлабете напрежението на колелото за

обтягане на задвижващия ремък. (A)

4. Хванете ръчката на пружината с лявата си ръка

и премахнете задвижващия ремък с дясната си

ръка.

5. Издърпайте задвижващия ремък отзад под

машината. Не го поставяйте в ремъчния държач

(B).

6. Поставете ръчката на пружината в държача на

пружината, за да предотвратите падането на

пружината.

7. Повдигнете подпората на височина на рязане и

я поставете в държача за подпората на височина

на рязане (C).

8. Хванете предния ръб на платформата за рязане

с две ръце и го издърпайте до упор.

9. Повдигнете сервизната блокировка във

вертикално положение.

ПРЕДУПРЕЖДЕНИЕ:

Блокиращият механизъм може

да нарани пръстите Ви, ако

не внимавате при боравенето с

него. Задръжте предния ръб на

платформата за рязане с две

ръце, когато преминавате към

следващата стъпка.

10. Повдигнете предната част на платформата за

рязане, докато сервизната блокировка докосне

рамата, и издърпайте навън платформата за

рязане.

Операция

Въведение

ПРЕДУПРЕЖДЕНИЕ: Преди

работа с продукта трябва да прочетете и

разберете главата за безопасност.

За да започнете да използвате

Husqvarna Connect

1. Изтеглете приложението Husqvarna Connect на

Вашето мобилно устройство.

2. Регистрирайте се в приложението Husqvarna

Connect.

3. Следвайте стъпките с инструкции в

приложението Husqvarna Connect, за да

свържете и регистрирате продукта.

Забележка: Приложението Husqvarna

Connect не е налично за изтегляне на

всички пазари. Свържете се с дистрибутор по

обслужването за повече информация.

838 - 016 - 29.05.2025 61

За наливане на гориво

ПРЕДУПРЕЖДЕНИЕ: Бензинът

е силно запалим. Бъдете внимателни

и зареждайте на открито, направете

справка с

Безопасност при работа с

гориво на страница 57

ПРЕДУПРЕЖДЕНИЕ: Не

използвайте резервоара за гориво като

подпора.

ВНИМАНИЕ: Неподходящият тип

гориво може да доведе до повреда на

двигателя.

Двигателят работи с бензин с минимално октаново

число 91 RON (87 AKI), който не се смесва с

масло. Препоръчваме биологично разграждащ се

алкилиран бензин. Не използвайте бензин, който

съдържа повече от 10% етанол.

• Проверявайте нивото на горивото преди всяка

употреба и доливайте, ако е необходимо.

• Не зареждайте резервоара за гориво догоре.

Оставяйте свободно пространство от най-малко

2,5 cm.

За регулиране на седалката

ПРЕДУПРЕЖДЕНИЕ: Не

настройвайте седалката при работа на

продукта.

1. За да нагласите седалката напред и назад,

поставете краката си на подложката за опора на

краката.

2. Дръпнете нагоре лоста под предния ръб на

седалката и преместете седалката в правилната

позиция.

Регулиране на височината на

кормилото

ПРЕДУПРЕЖДЕНИЕ:

Не

регулирайте височината на кормилото по

време на работа с продукта.

1. Завъртете копчето по часовниковата стрелка, за

да го разхлабите.

2. Регулирайте височината на кормилото.

3. Завъртете копчето по часовниковата стрелка, за

да го стегнете.

ВНИМАНИЕ: Бъдете сигурни, че

дългият край на копчето сочи нагоре.

За включване и изключване на

задвижващата система

За да се премести машината при изключен двигател,

задвижващата система трябва да бъде изключена.

Издърпайте докрай навън лоста на задвижващата

система, за да изключите задвижването на оста.

Натиснете докрай навътре лоста на задвижващата

система, за да включите задвижването на оста. Не

използвайте средни положения.

Лостът на задвижващата система при модел R 318X

се намира зад лявото задно колело. Модел R 320X

AWD има по един лост за задвижващата система

за предната и задна ос. Лостът на задвижващата

система за задната ос се намира зад лявото задно

колело.

838 - 016 - 29.05.2025

Лостът на задвижващата система за предната ос при

R 320X AWD се намира зад лявото предно колело.

За повдигане и спускане на

платформата за рязане

За да повдигнете платформата за рязане в

транспортно положение, издърпайте назад лоста

за повдигане. Ако двигателят е включен, ножовете

спират да се въртят автоматично.

За да спуснете платформата за рязане, натиснете

бутона за блокиране и преместете напред лоста

за повдигане. Ако двигателят работи, ножовете

започват да се въртят автоматично.

За задействане и освобождаване на

спирачката за паркиране

1. Натиснете педала на спирачката за паркиране

(1).

2. Натиснете и задръжте фиксиращия бутон (2).

3. Дръжте бутона натиснат и отпуснете педала на

спирачката за паркиране.

4. За да освободите спирачката за паркиране,

натиснете отново педала на спирачката за

паркиране.

За стартиране на двигателя

1. Уверете се, че задвижващата система е

включена, вижте

За включване и изключване на

задвижващата система на страница 62

2. Повдигнете платформата за рязане и

задействайте спирачката за паркиране.

3. Завъртете стартерния ключ в позиция за

стартиране.

838 - 016 - 29.05.2025

4. Когато двигателят стартира, веднага отпуснете

ключа на запалването в неутрална позиция.

Забележка: Не включвайте стартера в даден

момент за повече от 5 секунди. Ако двигателят

не стартира, изчакайте около 15 секунди, преди

да опитате отново.

5. Завъртете ключа в позицията за светлините, за

да светнат предните и задните светлини.

6. Оставете двигателя да работи на умерени

обороти (B) за 3 – 5 минути, преди да го

подложите на голямо натоварване.

7. Натиснете регулатора на газта в положение на

пълна газ (C).

A B C

Забележка:

Задвижването на ножовете, когато

двигателят е на пълна скорост, причинява

напрежение на задвижващите ремъци. Не карайте

на пълна газ, докато платформата за рязане не бъде

спусната до позиция на косене.

За да работите с продукта

1. Стартирайте двигателя.

2. Натиснете педала на спирачката за паркиране

и след това го отпуснете, за да освободите

спирачката за паркиране.

3. Внимателно натиснете един от педалите за

скоростта. Колкото повече се натиска педалът,

толкова по-голяма става скоростта. Използвайте

педала (1) за движение на преден ход, а педала

(2) за движение на заден ход.

4. Отпуснете педала, за да спрете.

5. Изберете височината на рязане (1 – 10) чрез

лоста за височината на рязане.

6. Натиснете фиксиращия бутон на лоста за

повдигане на платформата за рязане и я

спуснете в позиция за косене.

838 - 016 - 29.05.2025

За да спрете двигателя

1. Издърпайте назад лоста за повдигане на

платформата за рязане в блокирана позиция, за

да повдигнете платформата за рязане. Ножовете

спират да се въртят.

2. Завъртете ключа на запалването в положение

STOP.

3. Когато машината спре, задействайте спирачката

за паркиране.

За получаване на добър резултат от

рязането

• За най-добри работни характеристики

извършвайте редовно техническо обслужване

на машината, както е посочено в графика

за техническо обслужване. Направете справка

Разписание за техническо обслужване на

страница 66

• Не режете мокра морава. Мократа трева може да

доведе до лош резултат при рязане.

• Стартирайте с голяма височина на рязане и я

намалявайте постепенно.

• Косете при високи обороти на ножовете (за

най-високи допустими обороти на двигателя

направете справка с

Технически характеристики

на страница 85

). Движете машината на преден

ход при ниски обороти. Ако тревата не е

прекалено висока и гъста, можете да получите

добър резултат от рязането и при висока скорост.

• Режете тревата по произволен начин.

• За да постигнете най-добър резултат от

косенето, косете често тревата и използвайте

функцията BioClip.

За закрепване на товар към капака

на двигателя

Продуктът има релси и планки на релсите върху

капака на двигателя за закрепване на товар.

1. Регулирайте планките на релсите според товара.

a) Разхлабете винта и преместете планката на

релсата напред или назад по релсата.

b) Завинтете винта.

2. Прекарайте ремък през отвора в планката на

релсата (A).

3. Прекарайте ремъка през планката на релсата (B)

на противоположната страна.

4. Използвайте планките на релсите, за да

закрепите товара с ремъци.

ВНИМАНИЕ:

Не претоварвайте

релсите. Вижте

Технически

характеристики на страница 85

838 - 016 - 29.05.2025 65

Поддръжка

Въведение

ПРЕДУПРЕЖДЕНИЕ: Преди

да извършите техническо обслужване,

трябва да прочетете и разберете главата

за безопасност.

Разписание за техническо

обслужване

Действие преди употреба

Уверете се, че няма течове на гориво или масло.

Почистете продукта. Направете справка с

За почистване на машината на страница 68

Почистете вътрешните повърхности на платформата за рязане. Направете справка с

За почистване на

машината на страница 68

Почистете двигателя и ауспуха. Направете справка с

За почистване на двигателя и ауспуха на страница 69

Уверете се, че охладителният смукателен въздухопровод на двигателя не е блокиран. Направете справка с

За почистване на охладителния смукателен въздухопровод на двигателя на страница 69

Уверете се, че устройствата за безопасност не са повредени. Направете справка с

Устройства за безопас-

ност на продукта на страница 55

Проверка на ножовете в платформата за рязане. Направете справка с

За проверка на ножовете на страница

Проверка и извършване на изпитване на спирачките. Направете справка с

За извършване на проверка на

педала за движение на преден ход и педала за движение на заден ход на страница 56

За проверка на

спирачката за паркиране на страница 70

Извършете проверка на нивото на моторното масло. Направете справка с

За извършване на проверка на

нивото на моторното масло на страница 77

Извършете проверка на нивото на трансмисионното масло. Направете справка с

За проверка на нивото на

маслото на трансмисията на страница 79

Извършете проверка на кормилните кабели. Направете справка с

За проверка на кормилните кабели на

страница 70

Уверете се, че дългите светлини и работните светлини работят правилно (ако е приложимо). Направете

справка с

Предни светлини и задни светлини на страница 49

X = инструкциите са предоставени в ръководството

за оператора.

O = инструкциите не са предоставени

в ръководството за оператора. Възложете

техническото обслужване на сервизен дилър на

Husqvarna.

Техническо обслужване Първо

обслуж-

ване

Интервал на техни-

ческо обслужване в

часове

50 100 200

Извършете проверка на и почистете хидравличните маркучи и съединения.

Сменете, ако е необходимо.

Извършете проверка на ремъците и шайбите. O O

66 838 - 016 - 29.05.2025

Техническо обслужване Първо

обслуж-

ване

Интервал на техни-

ческо обслужване в

часове

50 100 200

Извършване на проверка на веригата за кормилно управление от вътреш-

ната страна на тунела на рамата.

Извършване на проверка на, смазване и регулиране на всички проводници. O

Гарантиране, че налягането на гумите е правилно. Направете справка с

Налягане на гумите на страница 74

X X

Уверете се, че всички винтове и гайки са затегнати до правилния въртящ

момент.

Смазване на седалката на оператора. O

Смажете всички вериги. O

Смажете лагерите на колелата и ножовете на платформата за рязане (ако

е приложимо).

O O

Смазване на педалите от вътрешната страна на тунела на рамата. O

Смажете обтегачите на ремъка O

Отстранете задвижващите колела и смажете осите (само за серия 200-300) O

Извършете проверка на маркуча за горивото. Сменете ги при необходи-

мост.

Сменете горивния филтър. Направете справка с

За смяна на горивния

филтър на страница 70

Почистете въздушния филтър. Направете справка с

За почистване и смяна

на въздушния филтър на страница 71

Сменете въздушния филтър. Направете справка с

За почистване и смяна

на въздушния филтър на страница 71

Извършете проверка на охладителните ребра на хидростатичната трансми-

сия.

Почистете двигателя и хидростатичната трансмисия. O

Извършете проверка на ауспуха и топлинния дефлектор. O O

Сменете моторното масло. Направете справка с

За смяна на моторното

масло и масления филтър на страница 77

Сменете филтъра за моторно масло

За смяна на моторното масло и масле-

ния филтър на страница 77

Сменете запалителната свещ. Направете справка с

За проверка и смяна на

запалителна свещ на страница 71

Извършете проверка на светлините (ако е приложимо). Направете справка

Предни светлини и задни светлини на страница 49

X X

50 часа или една година (само при първо обслужване).

100 часа или един път на година.

50 часа или една година (само при първо обслужване).

100 часа или един път на година.

838 - 016 - 29.05.2025 67

Техническо обслужване Първо

обслуж-

ване

Интервал на техни-

ческо обслужване в

часове

50 100 200

Актуализирайте фърмуера (ако е приложимо). O O

Извършете проверка на акумулаторната батерия и заредете, ако е необхо-

димо. Направете справка с

За зареждане на акумулаторната батерия на

страница 72

X X

Извършете проверка на и регулирайте скоростта на въртене на предните и

задните колела (само за модели AWD).

O O

Сменете филтъра на трансмисията (само за модели AWD). O O

Сменете завинтващия се филтър на сервомеханизма (ако е приложимо). O O

Извършете проверка на охладителния вентилатор на хидростатичната

трансмисия.

O O

Извършете проверка на маслото в трансмисията и долейте масло, ако е

необходимо. Направете справка с

За проверка на нивото на маслото на

трансмисията на страница 79

Сменете маслото в трансмисията. O O

Проверка и регулиране на паркиращата спирачка. O O

Почистете външната и вътрешната повърхност на платформата за рязане

и капаците на платформата за рязане. Направете справка с

За почистване

на машината на страница 68

X X

Извършете проверка и регулирайте височината на рязане и напречната на-

стройка. Направете справка с

За проверка на паралелизма на платформата

за рязане на страница 75

За почистване на машината на страница 68

X X

Проверете ножовете на платформата за рязане, заточете и балансирайте,

ако е необходимо. Направете справка с

За проверка на ножовете на стра-

ница 76

За смяна на ножовете на страница 76

Извършете проверка и регулирайте об/мин на двигателя. O O

Уверете се, че продуктът не се движи в неутрално положение. Направете

справка с

За извършване на проверка на педала за движение на преден

ход и педала за движение на заден ход на страница 56

X X

Извършете проверка на предното задвижване и задното задвижване при

различни скорости.

O O

Извършете проверка на задвижването на ножовете, седалката, повдигане-

то и предното задвижване/спирачка. Направете справка с

Устройства за

безопасност на продукта на страница 55

X X

Извършете проверка на колекторната система (само за колекторни моде-

ли).

X X

За почистване на машината

ВНИМАНИЕ: Не използвайте

водоструйка или пароструйка, които

работят с високо налягане. В лагерите

и електрическите съединения може да

влезе вода и да предизвика корозия,

която води до повреда в машината.

Почиствайте машината непосредствено след

употреба.

68 838 - 016 - 29.05.2025

• Не почиствайте горещите повърхности, като

например двигателя, ауспуха и отделителната

система. Изчакайте повърхностите да изстинат и

след това махнете тревата или замърсяванията.

• Преди да почистите с вода, почистете

с четка. Отстранете нарязаната трева и

замърсяванията от и около трансмисията,

смукателния въздухопровод на трансмисията и

двигателя.

• Използвайте течаща вода от маркуч за

почистване на машината. Не използвайте високо

налягане.

• Не насочвайте водата към електрическите

компоненти или лагерите. Обикновено

употребата на препарат увеличава повредата.

• За да почистите платформата за рязане, я

поставете в сервизна позиция и я почистете с

маркуч за вода.

• Когато машината вече е чиста, стартирайте

платформата за рязане за кратък период, за да

издуха останалата вода.

За почистване на двигателя и ауспуха

Поддържайте двигателя и ауспуха чисти от окосена

трева и мръсотии. Пропитите с гориво или масло

остатъци от трева могат да увеличат опасността

от пожар и опасността от прегряване на двигателя.

Оставете двигателя да изстине, преди да го

почистите. Почистете го с вода и четка.

Остатъците от трева около ауспуха изсъхват бързо

и създават опасност от пожар. Използвайте четка

или отстранете с вода остатъците от трева, когато

ауспухът е студен.

За почистване на охладителния смукателен

въздухопровод на двигателя

ПРЕДУПРЕЖДЕНИЕ:

Спрете

двигателя. Охладителният смукателен

въздухопровод се върти и може да

причини нараняване на пръстите Ви.

• Уверете се, че решетката на смукателния

въздухопровод на капака на двигателя не е

запушена. Отстранете тревата и замърсяванията

с четка.

• Отворете капака на двигателя. Уверете се,

че не е запушен охладителният смукателен

въздухопровод на двигателя. Отстранете тревата

и замърсяванията с четка.

• Проверете въздухопровода, намиращ се на

вътрешната повърхност на капака на двигателя.

Уверете се, че въздухопроводът е чист и

не се опира в охладителния смукателен

въздухопровод.

За махане на капаците

За да отворите капака на двигателя

1. Сгънете седалката напред.

2. Освободете щипката на капака на двигателя със

закрепения на ключа на запалването инструмент

и повдигнете капака.

3. Сгънете капака на двигателя назад.

838 - 016 - 29.05.2025

За да свалите предния капак

1. Освободете щипката на предния капак със

закрепения на ключа на запалването инструмент.

2. Повдигнете предния капак.

За сваляне на дясната подложка за опора

на краката

1. Завъртете ръчката на педала за заден ход (A), за

да го свалите.

2. Развийте 3 винта (B) и свалете подложката за

опората за краката.

За сваляне на лявата подложка за опора на

краката

• Развийте 4 винта и свалете подложката за

опората за краката.

За проверка на кормилните кабели

След определен период от време обтягането

на кормилните кабели може да намалее. Това

причинява промяна на регулировката на кормилната

система.

Проверете и регулирайте кормилната система, както

следва:

1. Кормилните кабели са обтегнати правилно, ако

можете да ги преместите ръчно 5 mm нагоре или

надолу в канала на кормилния пръстен.

2. Ако кабелите са прекалено разхлабени,

възложете регулирането им на сервизен дилър

на Husqvarna.

За проверка на спирачката за

паркиране

1. Паркирайте продукта върху твърда повърхност с

наклон от максимум 10°.

Забележка: Когато проверявате спирачката

за паркиране, не паркирайте продукта по наклон

с трева.

2. Натиснете педала на спирачката за паркиране

(1).

3. Натиснете и задръжте фиксиращия бутон (2) и

освободете педала на спирачката за паркиране,

докато бутонът е натиснат.

4. Ако продуктът започне да се движи, възложете

регулирането на спирачката за паркиране на

сервизен дилър на Husqvarna.

5. Натиснете педала на спирачката за паркиране, за

да освободите спирачката за паркиране.

За смяна на горивния филтър

1. Отворете капака на двигателя, за да получите

достъп до горивния филтър.

2. Сгънете маркуча на резервоара за гориво, за да

предотвратите теч.

3. Преместете скобите на маркуча от горивния

филтър с помощта на плоски клещи.

838 - 016 - 29.05.2025

4. Извадете горивния филтър от краищата на

маркуча. Възможно е да изтече малко количество

гориво.

5. Натиснете новия горивен филтър в краищата

на маркуча. Нанесете течен миещ препарат по

краищата на горивния филтър, за да направите

свързването по-лесно.

6. Натиснете скобите за маркуча към горивния

филтър.

За почистване и смяна на въздушния

филтър

1. Отворете капака на двигателя.

2. Разхлабете фиксатора, придържащ капака на

филтъра, и повдигнете капака.

3. Повдигнете въздушния филтър, за да го

отстраните.

4. Ударете хартиения филтър върху твърда

повърхност, за да го изчистите. Не използвайте

въздух под налягане.

5. Ако хартиеният филтър не се изчисти, го

сменете.

6. Закрепете въздушния филтър.

7. Закрепете капака на въздушния филтър и

затегнете фиксатора.

За проверка и смяна на запалителна

свещ

1. Отворете капака на двигателя.

2. Отстранете лулата на запалителната свещ и

почистете около запалителната свещ.

3. Отстранете запалителната свещ с гаечен ключ за

запалителни свещи.

4. Проверете запалителната свещ. Сменете, ако

електродите са обгорели или ако изолацията

е напукана или повредена. Ако запалителната

свещ не е повредена, я почистете със стоманена

четка.

838 - 016 - 29.05.2025

5. Измерете разстоянието между електродите и се

уверете, че е правилно. Направете справка с

Технически характеристики на страница 85

6. Огънете страничния електрод, за да регулирате

разстоянието между електродите.

7. Поставете запалителната свещ обратно и я

завъртете ръчно, докато достигне своето място.

8. Затегнете запалителната свещ с гаечния ключ

за запалителни свещи, докато шайбата е

притисната.

9. Затегнете използваната запалителна свещ още

⅛ оборота и новата запалителна свещ още ¼

оборота.

ВНИМАНИЕ: Запалителните

свещи, които не са затегнати

правилно, могат да причинят повреда

на двигателя.

10. Закрепете лулата на запалителната свещ.

ВНИМАНИЕ: Не се

опитвайте да стартирате двигателя,

ако запалителната свещ или

запалителният кабел е бил отстранен.

За да смените главния бушон

Изгорял бушон се познава по прекъснатия

проводник.

1. Отворете капака на двигателя. Главният бушон

се намира в държач между акумулатора и

двигателя.

2. Издърпайте бушона от държача.

3. Сменете изгорелия бушон с нов бушон от същия

тип, с плосък щифт 20 A.

4. Сменете капаците.

Ако главният бушон изгори скоро след като сте го

сменили, има късо съединение. Поправете късото

съединение, преди отново да работите с продукта.

Поискайте помощ от оторизиран сервиз.

За зареждане на акумулаторната

батерия

ПРЕДУПРЕЖДЕНИЕ: Прочетете

главата за безопасност, преди да

заредите акумулаторната батерия.

Направете справка с

Безопасност на

акумулаторната батерия на страница 58

• Заредете акумулаторната батерия, ако зарядът е

прекалено слаб, за да стартира двигателя.

• Използвайте стандартно зарядно устройство за

акумулаторни батерии.

• Винаги разкачвайте зарядното устройство, преди

да стартирате двигателя.

За смяна на акумулаторната батерия

ПРЕДУПРЕЖДЕНИЕ: Прочетете

главата за безопасност, преди да

заредите акумулаторната батерия.

Направете справка с

Безопасност на

акумулаторната батерия на страница 58

ВНИМАНИЕ: Винаги зареждайте

напълно акумулаторната батерия, преди

да я монтирате в продукта.

1. Отстранете капака на двигателя. Направете

справка с

За да отворите капака на двигателя на

страница 69

2. Разкачете клемата за заземяване (A) и след

това положителната клема (B) на акумулаторната

батерия.

ПРЕДУПРЕЖДЕНИЕ:

Риск

от искри. Направете справка с

Безопасност на акумулаторната

батерия на страница 58

72 838 - 016 - 29.05.2025

3. Разхлабете ремъка, който държи акумулаторната

батерия.

4. Повдигнете акумулаторната батерия и я

отстранете от продукта.

5. Почистете клемите на новата акумулаторна

батерия.

6. Монтирайте новата акумулаторна батерия.

7. Затегнете ремъка около акумулаторната батерия.

8. Свържете положителния кабел към

положителната клема на акумулаторната

батерия.

9. Свържете заземителния кабел на

акумулаторната батерия към клемата за

заземяване на акумулаторната батерия.

За извършване на аварийно

стартиране на двигателя

Ако акумулаторната батерия е прекалено изтощена,

за да стартирате двигателя, можете да използвате

стартови кабели, за да извършите аварийно

стартиране. Този продукт има система от 12 V

с отрицателно заземяване. Продуктът, който се

използва за аварийно стартиране, също трябва да

има система от 12 V с отрицателно заземяване.

ВНИМАНИЕ: Не използвайте

зарядно устройство за форсирано

зареждане или устройство за външно

аварийно стартиране. Това ще причини

повреда на електрическата система на

продукта.

За да свържете стартовите кабели

ПРЕДУПРЕЖДЕНИЕ:

Опасност

от експлозия поради експлозивен

газ, който идва от акумулатора. Не

свързвайте отрицателния извод на

напълно зареден акумулатор към или в

непосредствена близост до отрицателния

извод на разреден акумулатор.

ВНИМАНИЕ: Не използвайте

акумулатора на Вашия продукт, за да

стартирате други автомобили.

1. Свалете капака на двигателя.

2. Свалете капака на корпуса на акумулатора.

3. Свържете единия край на червения кабел към

ПОЛОЖИТЕЛНАТА клема (+) на изтощения

акумулатор (A).

4. Свържете другия край на червения кабел

към ПОЛОЖИТЕЛНАТА клема (+) на напълно

заредения акумулатор (B).

ПРЕДУПРЕЖДЕНИЕ: Не

свързвайте накъсо краищата на

червения кабел към шасито.

5. Свържете единия край на черния кабел към

ОТРИЦАТЕЛНАТА клема (–) на напълно зареден

акумулатор (C).

6. Свържете другия край на черния кабел

за ЗАЗЕМЯВАНЕТО НА ШАСИТО (D), на

отдалечено от резервоара за гориво и

акумулатора място.

7. Сменете капаците.

За да махнете стартовите кабели

Забележка:

Махнете стартовите кабели в

обратна последователност на начина, по който ги

свързвате.

1. Извадете ЧЕРНИЯ кабел от шасито.

2. Извадете ЧЕРНИЯ кабел от напълно заредения

акумулатората батерия.

3. Извадете ЧЕРВЕНИЯ кабел от двата

акумулатора.

838 - 016 - 29.05.2025

Налягане на гумите

Нормалното налягане в гумите е 60 kPa (0,6 bar/8,5

PSI) за всичките 4 гуми.

За установяване на платформата

за рязане в положение за сервизно

обслужване

1. Вижте стъпки 1 – 8 в

За да свалите платформата

за рязане на страница 60

2. Хванете предния ръб на платформата за рязане

с две ръце и го издърпайте напред до упор.

3. Повдигайте платформата за рязане във

вертикално положение, докато се чуе

щракане. Платформата за рязане се заключва

автоматично във вертикално положение.

За поставяне на платформата за

рязане в положение за косене

1. Хванете предния ръб на платформата за рязане

с лявата си ръка.

2. Разхлабете блокировката с дясната си ръка.

3. Сгънете надолу платформата за рязане и я

избутайте, докато спре.

ВНИМАНИЕ: Задвижващият

ремък може да се закачи под

платформата за рязане. Поставете

задвижващия ремък в държача

на ремъка, преди да натиснете

платформата за рязане навътре.

4. Повдигнете подпората на височина на рязане от

нейния държач и я поставете в отвора.

5. Поставете задвижващия ремък около колелата

за задвижване. Проверете дали задвижващият

ремък е поставен от правилната страна на

обтягащото колело.

6. Поставете пружината в държача на пружината.

7. Закрепете предния капак.

8. Настройте лоста за височината на рязане на

една от позициите 1 – 10.

838 - 016 - 29.05.2025

За проверка и регулиране на натиска

върху терена от платформата за

рязане

Правилния натиск върху терена гарантира, че

платформата за рязане се движи по повърхността,

но не прекалява с натиска върху нея.

1. Уверете се, че налягането на гумите е 60 kPa (0,6

bar/9,0 PSI).

2. Паркирайте машината на равна повърхност.

3. Спуснете платформата за рязане в положение на

косене.

4. Поставете кантар под предния ръб на

платформата за рязане.

5. За да се уверите, че не се натоварват

подпорните колела, поставете дървено трупче

между рамата и кантара.

6. За да регулирате натиска върху земята, въртете

регулиращите винтове, които се намират зад

предните колела от дясната и лявата страна.

7. Въртете винтовете отляво или отдясно, докато

натискът върху земята стане между 12 и 15 kg

(26,5 – 33 lb).

За проверка на паралелизма на

платформата за рязане

1. Уверете се, че въздушното налягане в гумите

е правилно. Направете справка с

Технически

характеристики на страница 85

2. Паркирайте машината на равна повърхност.

3. Спуснете платформата за рязане в положение на

косене.

4. Установете лоста за височина на рязане в

сервизна позиция.

5. Измерете разстоянието между земята и предните

и задните краища на режещата платформа.

Уверете се, че задният ръб е по-висок с 4 – 6 mm

(1/5") повече от предния ръб.

За регулиране на паралелизма на

платформата за рязане

1. Махнете предния капак и дясната подложка за

опора на краката.

2. Премахнете винтовете, които закрепват

предпазителя на ремъка, и го премахнете.

3. Разхлабете гайките на пръта за повдигане.

838 - 016 - 29.05.2025

4. Въртете пръта за повдигане, за да удължите или

скъсите опората. Удължете опората за повдигане

на задния ръб на капака. Скъсете я, за да

спуснете задния ръб на капака.

5. Когато завършите регулирането, затегнете

гайките на пръта за повдигане.

6. Проверете паралелизма. Вижте

За проверка

на паралелизма на платформата за рязане на

страница 75

7. Поставете предпазителя на ремъка и затегнете

винтовете.

8. Закрепете дясната подложка за опора на краката

и предния капак.

За сваляне на BioClip запушалката

• Извадете BioClip запушалката, за да смените

комбинираната платформа за рязане от BioClip

на задно изхвърляне на тревата.

За да извадите и поставите BioClip

запушалката на платформата за рязане

Combi 103 и 112

1. Установете платформата за рязане в положение

за сервизно обслужване.

2. Премахнете трите винта, които държат BioClip

запушалката и извадете запушалката.

3. Прикрепете 3 винта M8x15 mm в отворите

за винтове на запушалката BioClip, за да

предотвратите повреждане на резбите.

4. Поставете платформата за рязане обратно в

положение за сервизно косене.

5. Прикрепете BioClip запушалката в обратна

последователност.

За да извадите и поставите BioClip

запушалката на платформата за рязане

Combi 94

1. Установете платформата за рязане в положение

за сервизно обслужване.

2. Свалете 3-те винта, които държат BioClip

запушалката и извадете запушалката.

3. Поставете платформата за рязане обратно в

положение за сервизно косене.

4. Прикрепете BioClip запушалката в обратна

последователност.

За проверка на ножовете

ВНИМАНИЕ: Повредените или

неправилно балансирани ножове могат

да повредят продукта. Сменете

повредените ножове. Възложете на

сервизен дилър на Husqvarna

заточването и балансирането на

затъпените ножове.

1. Поставете платформата за рязане в положение

за сервизно обслужване.

2. Погледнете ножовете, за да видите дали не са

повредени и не е необходимо да бъдат заточени.

3. Затегнете болтовете на ножовете с въртящ

момент на затягане 45–50 Nm.

За смяна на ножовете

1. Установете платформата за рязане в сервизна

позиция.

838 - 016 - 29.05.2025

2. Блокирайте ножа с дървено трупче (A).

3. Разхлабете и махнете придържащия болт на

ножовете (B), шайбите (C) и ножа (D).

4. Монтирайте новия нож с извитите краища в

посоката на платформата за рязане.

ПРЕДУПРЕЖДЕНИЕ:

Неправилен тип нож може да доведе

до изхвърляне на предмети от

платформата за рязане и да причини

сериозно нараняване. Използвайте

само посочените ножове в

Технически

характеристики на страница 85

5. Прикрепете острието, шайбата и болта.

Затегнете болта с въртящ момент на затягане от

45–50 Nm.

За извършване на проверка на

нивото на моторното масло

1. Паркирайте продукта на равна повърхност и

спрете двигателя.

2. Отворете капака на двигателя.

3. Разхлабете мерителната пръчка и я извадете.

4. Почистете маслото от мерителната пръчка.

5. Поставете обратно мерителната пръчка и я

затегнете.

6. Разхлабете и издърпайте мерителната пръчка и

отчетете нивото на маслото.

7. Нивото на маслото трябва да бъде между

маркировките на мерителната пръчка. Ако нивото

е близо до маркировката ADD (ДОБАВЯНЕ),

долейте масло, докато достигне маркировката

FULL (ПЪЛНО).

8. Наливайте масло през отвора, в който влиза

мерителната пръчка. Наливайте маслото бавно.

-40°

-30°

-20° -10 10° 20° 30° 40° 0°

SAE 30

SAE VISCOSITY GRADES

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

SAE 5W-30 Synthetic

SAE 10W-40

Забележка: Направете справка с

Технически характеристики на страница 85

за

препоръчваните от нас типове моторно масло.

9. Затегнете правилно мерителната пръчка, преди

да стартирате двигателя. Стартирайте двигателя

и го оставете да работи на празен ход около 30

секунди. Спрете двигателя. Изчакайте 30 секунди

и проверете отново нивото на маслото.

За смяна на моторното масло и

масления филтър

Ако двигателят е студен, го оставете да работи 1 –

2 минути, преди да източите моторното масло. Това

ще загрее моторното масло и то по-лесно ще се

източи.

ПРЕДУПРЕЖДЕНИЕ:

Не

оставяйте двигателя да работи повече

от 1 – 2 минути, преди да източите

моторното масло. Моторното масло

става много горещо и може да

причини изгаряния. Оставете двигателя

да изстине, преди да източите моторното

масло.

ПРЕДУПРЕЖДЕНИЕ: Ако

разлеете моторно масло върху тялото си,

почистете със сапун и вода.

838 - 016 - 29.05.2025 77

1. Отворете пластмасовата капачка в края на

изпускателна пробка за масло.

2. За да източите по-лесно маслото, без да

разлеете, закрепете, например, пластмасов

маркуч към изпускателната пробка за масло.

3. Поставете съд под изпускателна пробка за

масло.

4. Отстранете мерителната пръчка.

5. Завъртете изпускателната пробка за масло

обратно на часовниковата стрелка и я дръпнете,

за да я отворите.

6. Оставете маслото да изтече в съда.

7. Натиснете изпускателната пробка за масло

навътре и я завъртете по часовниковата стрелка,

за да я затворите.

8. Отстранете пластмасовия маркуч и поставете

обратно капачката на изпускателната пробка за

масло.

9. Завъртете масления филтър обратно на

часовниковата стрелка, за да го отстраните.

10. Смажете леко гуменото уплътнение на новия

маслен филтър с ново масло.

11. За да закрепите масления филтър, въртете на

ръка същия по часовниковата стрелка, докато

гуменото уплътнение опре, и след това го

затегнете още половин оборот.

12. Наливайте масло през отвора, в който влиза

мерителната пръчка. Наливайте маслото бавно.

-40°

-30°

-20° -10 10° 20° 30° 40° 0°

SAE 30

SAE VISCOSITY GRADES

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

SAE 5W-30 Synthetic

SAE 10W-40

Забележка: Направете справка с

Технически характеристики на страница 85

за

препоръчваните от нас типове моторно масло.

13. Стартирайте двигателя и го оставете да работи

на празен ход за 3 минути.

14. Спрете двигателя и се уверете, че няма теч от

масления филтър.

15. Напълнете с масло, за да компенсирате за

маслото, съдържащо се в новия маслен филтър.

Забележка:

За безопасно изхвърляне на

използваното моторно масло направете справка с

Изхвърляне на страница 84

78 838 - 016 - 29.05.2025

За проверка на нивото на маслото на

трансмисията

1. Развийте двата винта, по един от всяка страна, и

повдигнете капака на трансмисията.

2. Уверете се, че нивото на маслото в масления

резервоар на трансмисията е между двете

хоризонтални линии върху резервоара.

3. Долейте с моторно масло, ако нивото на маслото

е под долната линия, но не пълнете над горната

линия.

Забележка:

Вижте

Технически

характеристики на страница 85

за препоръчвано

масло за R 318X и R 320X AWD.

За смазване на регулировача на

ремъка

Регулировачът на ремъка трябва да се смазва

редовно с висококачествена грес с молибденов

дисулфид.

1. Отстранете капаците на шайбата на двигателя.

ВНИМАНИЕ: Не разбърквайте

винтовете. Предните винтове на

капаците на шайбата на двигателя

са по-дълги от задните винтове на

капаците на шайбата на двигателя.

Дълъг винт в неправилно положение

може да причини повреда на

продукта.

2. Смажете с такаламит през нипела от дясната

страна под долната ремъчна шайба. Смажете,

докато греста излезе от задната страна на

нипела.

3. Монтирайте капаците на шайбата на двигателя.

Отстраняване на проблеми

Разписание за търсене и

отстраняване на неизправности

Ако не можете да намерите решение на Вашите

проблеми в това ръководство за оператора, се

обърнете към Вашия сервизен дилър на Husqvarna.

838 - 016 - 29.05.2025 79

Проблем Причина

Стартерът не развърта двига-

теля

Не е задействана спирачката за паркиране. Вижте

За задействане и осво-

бождаване на спирачката за паркиране на страница 63

Лостът за повдигане на косилния апарат е в положение за косене. Вижте

За повдигане и спускане на платформата за рязане на страница 63

Главният предпазител е повреден. Вижте

За да смените главния бушон на

страница 72

Блокировката на запалването е повредена.

Връзката между кабела и акумулаторната батерия е лоша. Вижте

Безопас-

ност на акумулаторната батерия на страница 58

Акумулаторната батерия е прекалено изтощена. Вижте

За зареждане на

акумулаторната батерия на страница 72

Двигателят на стартера е повреден.

Двигателят не стартира, когато

стартерът развърти двигателя

В резервоара за гориво няма гориво. Вижте

За наливане на гориво на

страница 62

Запалителната свещ е повредена.

Запалителният кабел е повреден.

Има замърсяване в карбуратора или в горивопровода.

Двигателят не работи плавно Запалителната свещ е повредена.

Карбураторът не е регулиран правилно.

Въздушният филтър е запушен. Вижте

За почистване и смяна на въздуш-

ния филтър на страница 71

Вентилационният канал на резервоара за гориво е запушен.

Има замърсяване в карбуратора или в горивопровода.

Двигателят очевидно няма

мощност

Въздушният филтър е запушен. Вижте

За почистване и смяна на въздуш-

ния филтър на страница 71

Запалителната свещ е повредена.

Има замърсяване в карбуратора или в горивопровода.

Кабелът за газта е регулиран неправилно.

Трансмисията няма достатъчно

мощност

Охладителният смукателен въздухопровод на трансмисията или охлажда-

щите ребра са запушени.

Вентилаторът на трансмисията е повреден.

В трансмисията няма масло или нивото на маслото е прекалено ниско.

Вижте

За проверка на нивото на маслото на трансмисията на страница 79

Акумулаторната батерия не се

зарежда

Акумулаторната батерия е повредена. Вижте

Безопасност на акумулатор-

ната батерия на страница 58

Връзката между конекторите на кабелите и клемите на акумулаторната ба-

терия е лоша. Вижте

Безопасност на акумулаторната батерия на страница

80 838 - 016 - 29.05.2025

Проблем Причина

Има вибрации в продукта Ножовете са разхлабени. Вижте

За проверка на ножовете на страница 76

Един или повече ножове са дебалансирани. Вижте

За проверка на ножове-

те на страница 76

Двигателят е разхлабен.

Резултатът от рязането е неза-

доволителен

Ножовете са затъпени. Вижте

За проверка на ножовете на страница 76

Тревата е висока или мокра. Вижте

За получаване на добър резултат от

рязането на страница 65

Платформата за рязане е изместена.

Има запушване с трева в платформата за рязане. Вижте

За почистване на

машината на страница 68

Налягането в гумите е различно от лявата и дясната страна. Вижте

Наляга-

не на гумите на страница 74

Продуктът работи с прекалено висока скорост. Вижте

За получаване на

добър резултат от рязането на страница 65

Оборотите на двигателя са прекалено ниски. Вижте

За получаване на до-

бър резултат от рязането на страница 65

Задвижващият ремък приплъзва.

Дисплей – търсене и отстраняване

на неизправности

Символ Име

Индикация на дис-

плея

Звук Причина

Индикатор за на-

клон

Символът се показ-

ва.

Работите с продукта при на-

клон > 10°. Направете справка

За рязане на трева по скло-

нове на страница 56

Символът мига. -

Работите с продукта при на-

клон > 15°. Направете справка

Инструкции за безопасност

по време на работа на страни-

ца 55

Датчик за налягане

на маслото

Символът се показ-

ва.

1 про-

дължите-

лен звук.

Ниско налягане на маслото.

Направете справка с

За извър-

шване на проверка на нивото

на моторното масло на страни-

ца 77

Индикатор за ниво-

то на заряд на

акумулаторната ба-

терия

Символът се показ-

ва.

1 про-

дължите-

лен звук.

Ниско напрежение. Направете

справка с

За зареждане на аку-

мулаторната батерия на стра-

ница 72

838 - 016 - 29.05.2025 81

Символ Име

Индикация на дис-

плея

Звук Причина

Индикатор за въртя-

щите се ножове

Символът се показ-

ва.

Включено е задвижването на

ножовете.

Символът мига. Неправилна процедура за

стартиране. Направете справ-

ка с

Условия за стартиране на

страница 56

Индикатор за спи-

рачката за паркира-

не

Символът се показ-

ва.

Спирачката за паркиране е

включена. Направете справка

Ръчна спирачка на страница

Символът мига.

Неправилна процедура за

стартиране. Направете справ-

ка с

Условия за стартиране на

страница 56

Символът мига бър-

зо.

Повредена спирачка за парки-

ране. Обърнете се към Вашия

сервизен дилър на Husqvarna.

Индикатор за упра-

вление на присъ-

ствието на операто-

ра (OPC)

Символът мига.

5 кратки

звука.

Управлението на присъствието

на оператора е изключено, ко-

гато се опитате да стартирате

двигателя. Направете справка

Условия за стартиране на

страница 56

Символът мига бър-

зо.

Повредено управление на при-

съствието на оператора. Обър-

нете се към Вашия сервизен

дилър на Husqvarna.

Индикатор за сер-

визно обслужване

Символът се показ-

ва.

5 кратки

звука.

Необходимо е сервизно обс-

лужване. Обърнете се към

Вашия сервизен дилър на

Husqvarna.

Индикатор за ниско

ниво на горивото

Символът се показ-

ва.

1 кратък

звук.

Ниско ниво на горивото. На-

правете справка с

За наливане

на гориво на страница 62

Забележка: Дисплеят може да изглежда по

различен начин при различните модели.

Транспортиране, съхранение и изхвърляне

Транспортиране

• Машината е тежка и може да причини

наранявания от премазване. Внимавайте при

товарене върху или разтоварване от превозно

средство или ремарке.

• Не повдигайте продукта. Ушите за

транспортиране не са одобрени точки на

повдигане и трябва да се използват само за

безопасно закрепване на продукта към ремарке.

• Използвайте одобрено ремарке за

транспортиране на машината.

• Уверете се, че познавате местните разпоредби

за движение по пътищата, преди да

транспортирате машината в ремарке или по

пътищата.

82 838 - 016 - 29.05.2025

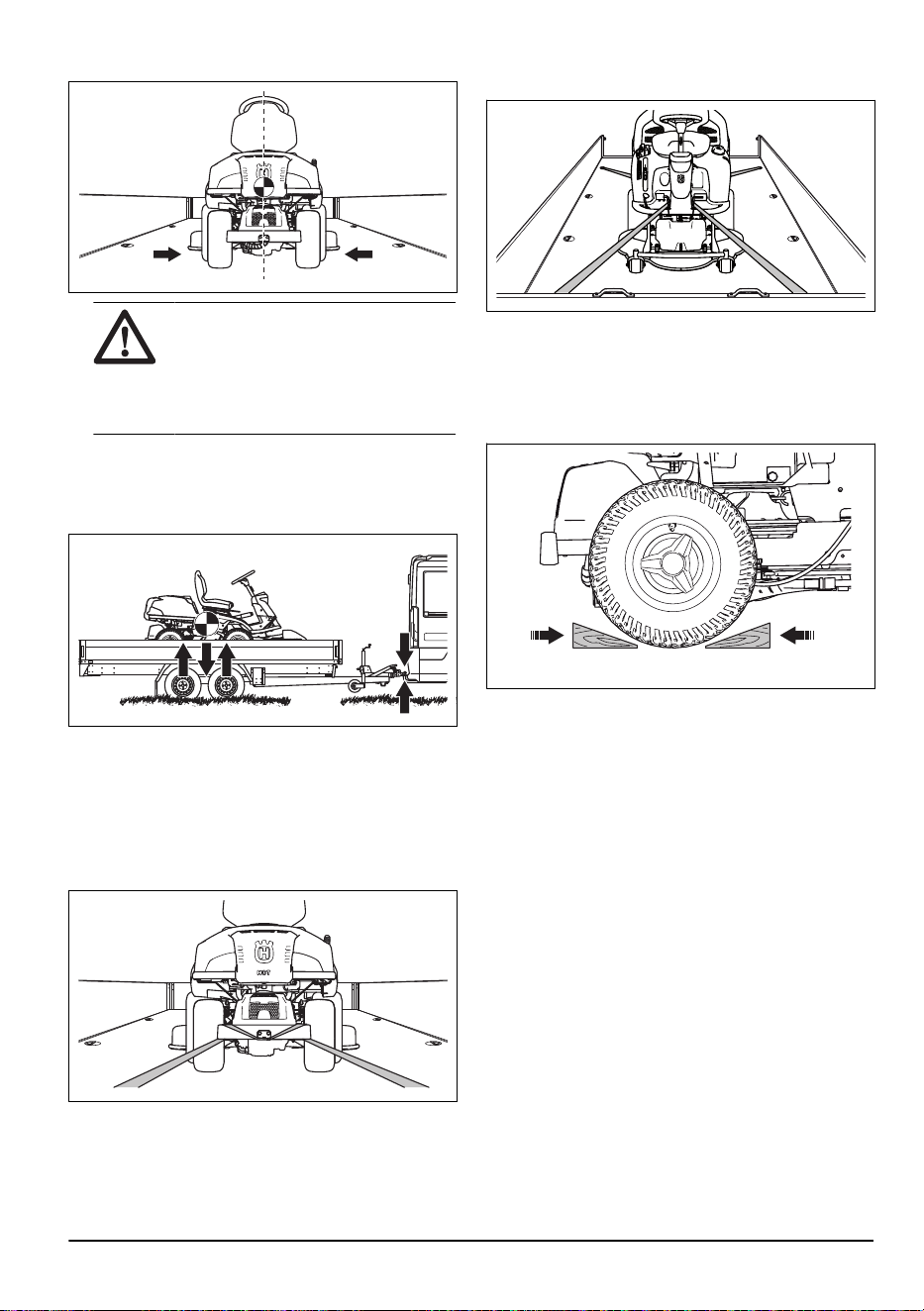

За безопасното закрепване на продукта за

транспортиране

Преди да закрепите продукта трябва да прочетете

и разберете главата за безопасност. Вижте

Безопасност при транспортиране на страница 58

ПРЕДУПРЕЖДЕНИЕ:

Спирачката за паркиране не е достатъчна

за блокиране на машината по време

на транспортиране. Закрепете продукта

здраво към зоната за товарене.

Оборудване: 2 одобрени въжета за притягане и 4

дървени клина за колела.

1. Паркирайте продукта в центъра на зоната за

товарене.

ВНИМАНИЕ: За транспортиране

в транспортиращи превозни средства

с покривало. Уверете се, че продуктът

се е охладил преди да го поставите

под покривалото.

2. Уверете се, че центърът на гравитацията на

продукта е над оста на транспортиращото

превозно средство. Ако за транспортиране се

използва ремарке, уверете се, че притискащата

сила на лоста за теглене е правилна.

3. Активирайте спирачката за паркиране.

4. Ако продуктът има Bluetooth

, заключете

продукта с Husqvarna Connect.

5. Спуснете платформата за рязане в позиция на

косене.

6. Премахнете всички търкалящи се предмети.

7. Монтирайте първото въже през задната рама на

трансмисията. Вижте илюстрацията.

8. Притегнете въжето напред, за да закрепите

продукта към зоната за товарене.

9. Поставете второто въже през канала на рамката.

10. Закрепете въжето към зоната за товарене.

11. Притегнете въжето по посока на предната страна

на зоната за товарене, за да прикрепите продукта

към зоната за товарене.

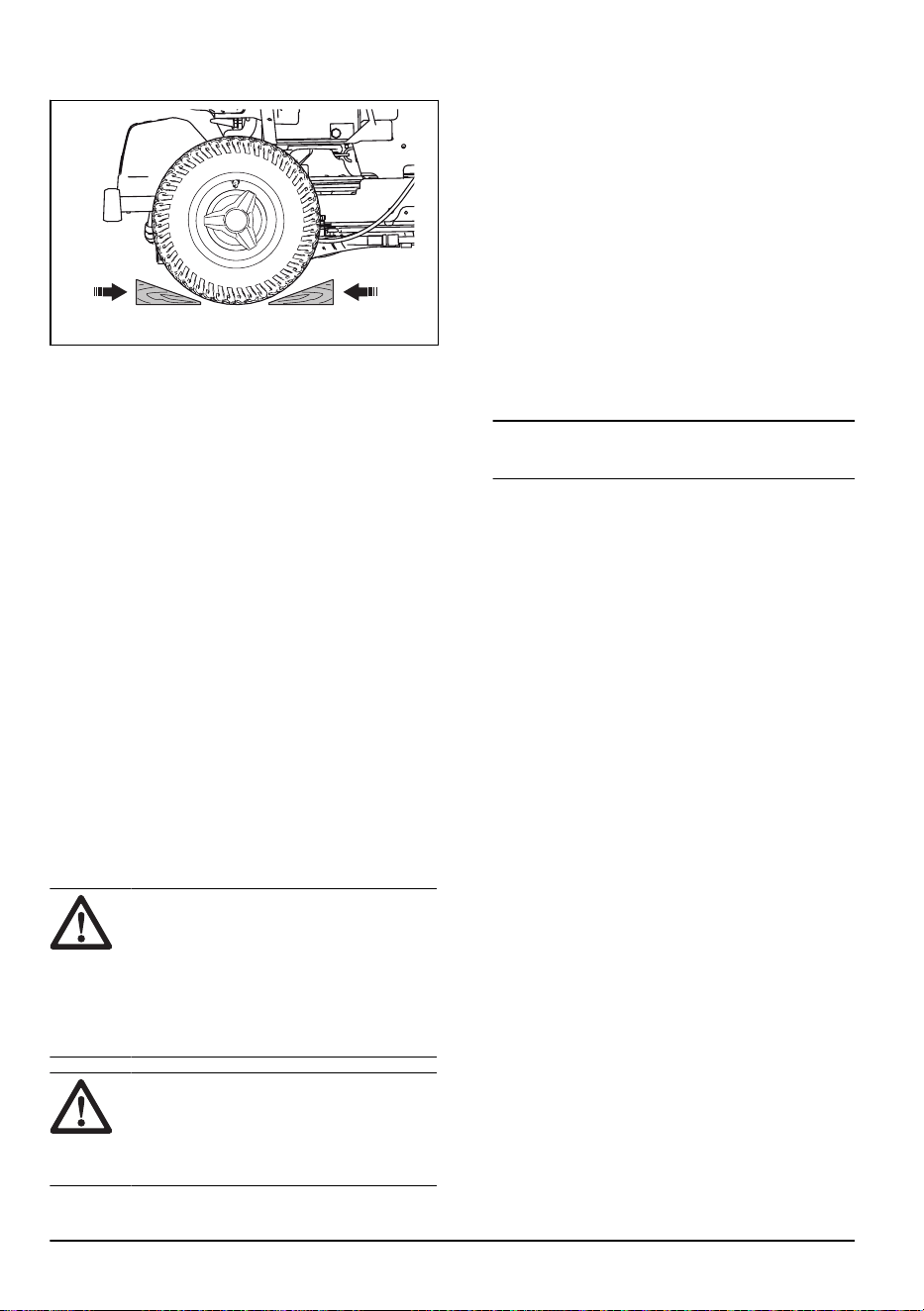

12. Поставете блоковете за колелата пред и зад

задните колела.

За теглене на машината

Машината има хидростатична трансмисия. За да

предотвратите повреждане на трансмисията, теглете

продукта на кратки разстояния и с ниска скорост.

Изключете трансмисията, преди да теглите

продукта. Вижте

За включване и изключване на

задвижващата система на страница 62

838 - 016 - 29.05.2025

Съхранение

В края на сезона и преди повече от 30 дни

съхранение подгответе машината за съхранение.

Ако държите гориво в резервоара за гориво в

продължение на 30 или повече дни, лепкави частици

могат да предизвикат блокиране на карбуратора.

Това има отрицателно въздействие върху работата

на двигателя.

За да предотвратите образуването на лепкави

частици, добавете стабилизатор. Ако се използва

алкилатен бензин, не е необходим стабилизатор.

Ако използвате стандартен бензин, не сменяйте

с алкилатен бензин. Това може да предизвика

втвърдяване на чувствителните гумени части.

Добавете стабилизатор към горивото в резервоара

или в контейнера за съхранение на горивото. Винаги

използвайте указаните от потребителя съотношения

на смесване. Оставете двигателя да работи най-

малко 10 минути, след като добавите стабилизатор,

докато той потече в карбуратора.

ПРЕДУПРЕЖДЕНИЕ: Не

съхранявайте машината с гориво в

резервоара за гориво на закрито или на

места с лоша вентилация. Съществува

опасност от пожар, ако изпаренията от

горивото са близо до открит пламък,

искри или сигнални лампи на котли,

резервоари за топла вода и сушилни за

дрехи.

ПРЕДУПРЕЖДЕНИЕ:

Отстранете тревата, листата и други

запалими материали от машината, за да

намалите риска от злополука. Оставете

машината да се охлади, преди да я

оставите за съхранение.

• Почистете продукта, вижте

За почистване на

машината на страница 68

. Поправете повредени

места по боята, за да предотвратите корозията.

• Проверете машината за износени или повредени

части и затегнете разхлабените винтове и гайки.

• Отстранете акумулаторната батерия. Почистете

я, заредете я напълно и я поддържайте охладена

по време на съхранение. За оптимален срок на

експлоатация акумулаторната батерия трябва да

се съхранява над температурата на замръзване,

но под 10°C.

• Зареждайте акумулаторната батерия на всеки

шест месеца или ако напрежението падне под

12,55 V.

• Сменете моторното масло и изхвърлете

отработеното масло.

• Изпразнете резервоара за гориво. Стартирайте

двигателя и го оставете да работи, докато се

изразходи горивото в карбуратора.

Забележка:

Не изпразвайте резервоара

за гориво и карбуратора, ако е бил добавен

стабилизатор.

• Отстранете пробките и налейте по около

една супена лъжица моторно масло във всеки

цилиндър. Развъртете на ръка двусекционния

вал на двигателя, за да се нанесе маслото и

поставете обратно пробките.

• Смажете всички смазочни нипели, съединения и

оси.

• Съхранявайте продукта в чиста и суха площ и то

покрийте за допълнителна защита.

• Покривало за предпазване на Вашия продукт

по време на съхранение или транспортиране

можете да намерите при Вашия дилър.

Изхвърляне

• Химическите вещества могат да бъдат опасни

и не трябва да се изливат на земята. Винаги

изхвърляйте използваните химикали в сервизен

център или на подходящо място за изхвърляне

на отпадъци.

• Когато продуктът се износи, го изпратете

обратно на дилъра или на подходящо място за

рециклиране.

• Маслото, маслените филтри, горивото и

акумулаторната батерия могат да имат

отрицателно въздействие върху околната среда.

Спазвайте местните изисквания за рециклиране

и приложимите регламенти.

• Не изхвърляйте акумулаторната батерия като

битов отпадък.

• Изпратете акумулаторната батерия на сервизен

дилър на Husqvarna или я изхвърлете на място

за изхвърляне на използвани акумулаторни

батерии.

838 - 016 - 29.05.2025

Технически характеристики

R 318X R 320X AWD

Размери Направете справка с

Размери на продукта на страни-

ца 88

Тегло без платформа за рязане, с празни резервоа-

ри, kg

234 234

Размери на гумите 170/60-8 170/60-8

Налягане на гумите, задни – предни, kPa/bar/PSI 60/0,6/8,5 60/0,6/8,5

Максимален градиент, градуси ° 10 10

Макс. тегло на тегленото оборудване при наклон 10°,

125 125

Макс. допустима вертикална сила върху теглителна-

та шина, N/kg

250/25 250/25

Макс. допустима хоризонтална сила върху теглител-

ната шина, N/kg

220/22 220/22

Макс. товар на капака на двигателя, kg 10 10

Двигател

Марка/Модел Husqvarna/HS 546AE Husqvarna/HS 546AE

Номинална изходна мощност на двигателя, kW

10,3 10,3

Работен обем, cm

546 546

Макс. обороти на двигателя, об/мин 2900 +/– 100 2900 +/– 100

Макс. скорост на преден ход, km/h 9 9

Макс. скорост на заден ход, km/h 6 8

Гориво, безоловно с мин. октаново число 91 91

Обем на резервоара, l 12 12

Моторно масло

Husqvarna SAE 30,

Husqvarna SAE 5W-30

синтетично, Husqvarna

SAE 10W-40

Husqvarna SAE 30,

Husqvarna SAE 5W-30

синтетично, Husqvarna

SAE 10W-40

Количество масло, вкл. филтъра, l 1,6 1,6

Номиналната мощност на двигателя е средната нетна мощност (при указаните об/мин) на стандартен

двигател за модела двигател, измерен спрямо SAE стандарта J1349/ISO1585. Двигателите масово

производство може да се отклоняват от тази стойност. Действителната изходна мощност за двигателя,

инсталиран на крайния продукт, ще зависи от работната скорост, условията на околната среда и други

стойности.

Използвайте моторно масло с качество API SJ или по-високо. Ако се използва масло SAE-30 при

температура, по-ниска от +5°C, съществува риск двигателят да не бъде смазан достатъчно. Това може

да причини повреда на двигателя. Направете справка с

Технически характеристики на страница 85

за

правилното масло за ниски температури. Вижте таблицата с вискозитети в ръководството на двигателя

(ако е включено) и изберете оптималния вискозитет въз основа на очакваната външна температура.

838 - 016 - 29.05.2025 85

R 318X R 320X AWD

Количество масло без филтъра, l 1,5 1,5

Двигател на стартера Електрически стартер 12

Електрически стартер 12

Трансмисия

Марка Tuff Torq Tuff Torq

Модел K46H K574A/KTM10LB

Масло, клас SF‐CC

Husqvarna SAE 10W-30 Husqvarna SAE 10W-30

Обем на маслото, литри 2,1 5,6

Електрическа система

Тип 12 V, отрицателно зазе-

мена

12 V, отрицателно зазе-

мена

Акумулаторна батерия 12 V, 24 Ah 12 V, 24 Ah

Запалителна свещ Husqvarna HQT-7 Husqvarna HQT-7

Разстояние между електродите, mm/инч 0,75/0,030 0,75/0,030

Предни светлини Двойни светодиодни

светлини

Двойни светодиодни

светлини

Задна светлина – Светодиодни светлини

Платформа за рязане

Тип Combi 94 Combi 94

Combi 103 Combi 103

Combi 112 Combi 112

Шумови емисии

R 318X R 320X AWD

Ниво на звуковата мощност, измерена в dB(A)

Combi 94 99 99

Combi 103 99 99

Combi 112 99 99

Гарантирано ниво на звукова мощност, dB(A)

Combi 94 100 100

Combi 103 100 100

Използвайте трансмисионно масло SAE 10W-30 на Husqvarna за най-добра ефективност. Ако няма

налично масло на Husqvarna, използвайте масло 10W-30 STOU. Новата класификация е стандарт API

GL-4.

Емисии на шума в околната среда, измерени като звукова мощност (L

) в съответствие с директива

на ЕО 2000/14/ЕО.

86 838 - 016 - 29.05.2025

Шумови емисии

R 318X R 320X AWD

Combi 112 100 100

Нива на шума

R 318X R 320X AWD

Ниво на звуковото налягане при ухото на оператора,

dB(A)

Combi 94 84 84

Combi 103 84 84

Combi 112 84 84

Нива на вибрациите

R 318X R 320X AWD

Ниво на вибрация на кормилото, m/s

1,88 1,88

Ниво на вибрация на седалката, m/s

0,38 0,38

Платформа за рязане Combi 94 Combi 103 Combi 112

Ширина на рязане, mm 940 1030 1120

Височина на рязане, 10

позиции, mm

25 – 75 25 – 75 25 – 75

Тегло, kg 44 49 52

Дължина на острието,

358 388 420

Нож

Номер на артикул 579 65 25-10 504 18 82-10 544 18 81-10

ПРЕДУПРЕЖДЕНИЕ:

Използването на платформа за рязане,

която не е одобрена за продукта,

може да доведе до изхвърчане на

предмети с висока скорост и да причини

сериозно нараняване. Не използвайте

други типове платформи за рязане освен

определените в това ръководство.

Емисии на шума в околната среда, измерени като звукова мощност (L

) в съответствие с директива

на ЕО 2000/14/ЕО.

Ниво на звуковото налягане съгласно EN ISO 5395. Отчетените данни за нивото на звуковото налягане

имат типична статистическа дисперсия (стандартно отклонение) от 1,2 dB(A).

Ниво на вибрациите съгласно EN ISO 5395. Отчетените данни за равнището на вибрации имат типич-

на статистическа дисперсия (стандартно отклонение) от 0,2m/s

(кормило) и 0,8m/s

(седалка).

838 - 016 - 29.05.2025 87

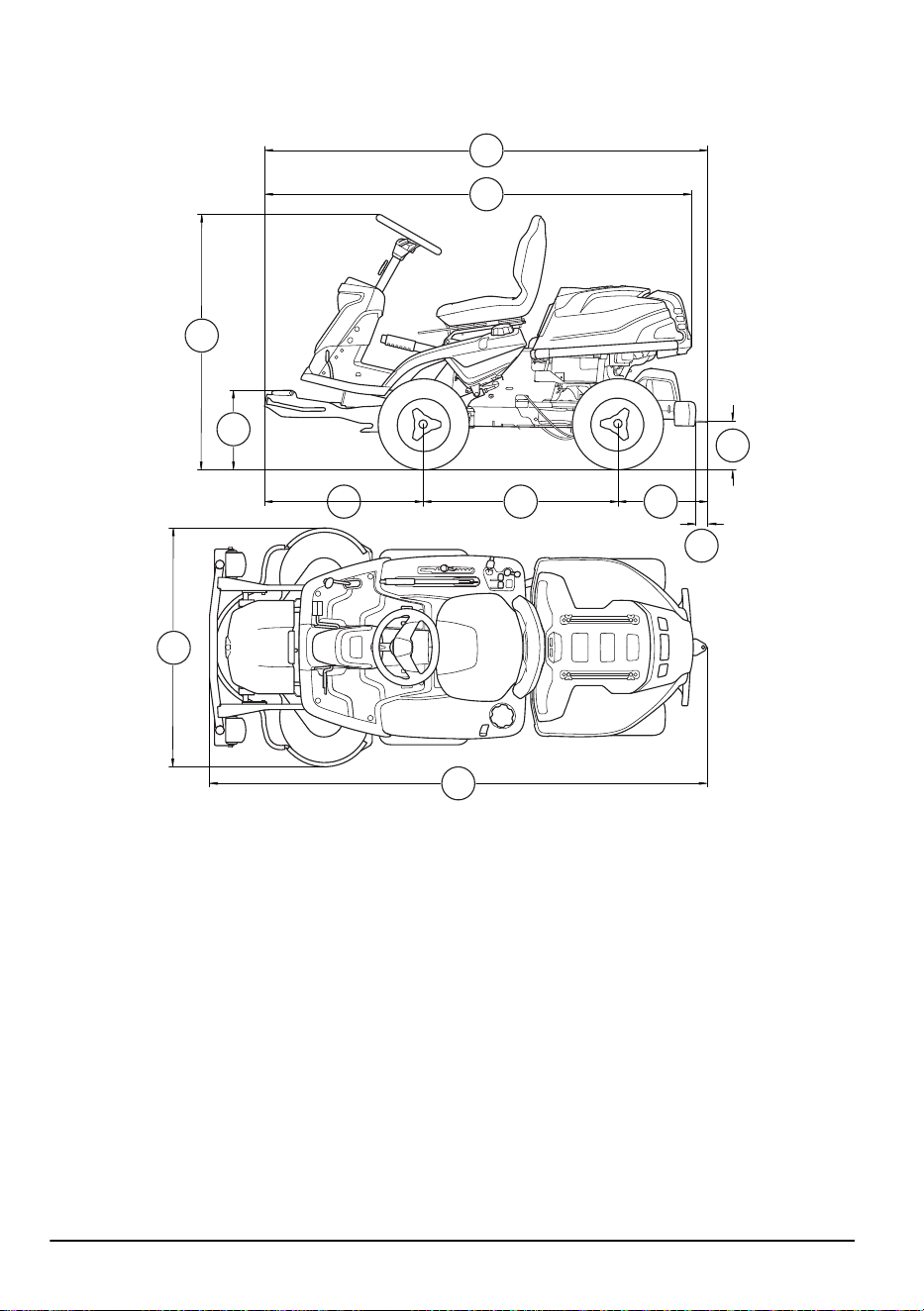

Размери на продукта

88 838 - 016 - 29.05.2025

Размери, mm

A 1165 G 218 l 205

B 364

Без противотежест: 2008 M 627

C 727 Вкл. противотежест: 2024 N 799

Без противотежест: 1952

D 887

Вкл. противотежест: 1968

R 318X: 125

Combi 94: 994 R 320X AWD: 95

Без противотежест: 394 Combi 103: 1081

P 711

Вкл. противотежест: 410 Combi 112: 1178

838 - 016 - 29.05.2025 89

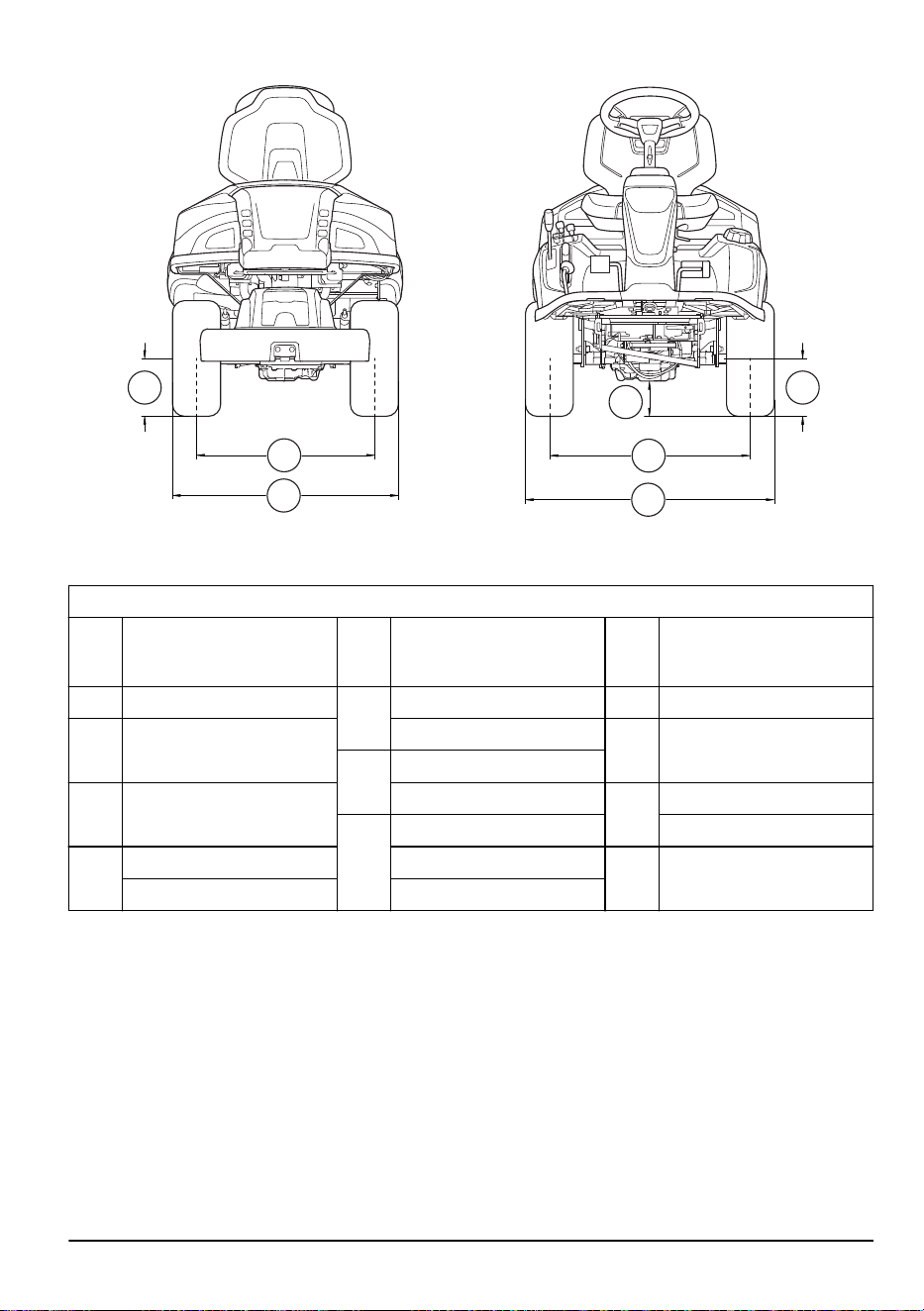

Размери, mm

F 70 K

Combi 94:

Без противотежест: 2243

Вкл. противотежест: 2259

Q 883

Combi 103:

Без противотежест: 2253

Вкл. противотежест: 2269

Combi 112:

Без противотежест: 2253

Вкл. противотежест: 2269

Данни за радиочестота

R 318X

R 320X AWD

Честотен диапазон, MHz 2402-2480 2402-2480

Изходна мощност

, dBm -5.2 -5.2

Обслужване

Сервиз

Извършвайте ежегодна проверка в оторизиран

сервиз, за да се уверите, че машината ще работи

безопасно и по най-добрия начин по време на

активния сезон. Най-доброто време за извършване

на сервизно обслужване или основен ремонт на

машината е неактивният сезон.

Когато изпращате поръчка за резервните части,

предоставяйте информация за годината на покупка,

модела, типа и серийния номер.

Винаги използвайте оригинални резервни части.

Измерена на 2440 MHz.

90 838 - 016 - 29.05.2025

Декларация за съответствие

Декларация за съответствие на ЕС

Ние, Husqvarna AB, SE-561 82 Huskvarna, ШВЕЦИЯ,

тел.: +46 36 146500, декларираме на своя собствена

отговорност, че продуктът:

Описание Самоходна косачка за трева

Марка Husqvarna

Тип/модел R 318X, R 320X AWD

Идентификация Серийни номера от 2024 и нататък

отговаря напълно на следните директиви и

регламенти на ЕС:

Регламент Описание

2006/42/EО "относно машините"

2014/53/ЕС "относно радиосъоръженията"

2000/14/EО "относно шумовите емисии в околната среда"

2011/65/ЕС "по отношение на ограничението за използване на определени опасни ве-

щества в електрическо и електронно оборудване"

и че следните хармонизирани стандарти и/или

технически спецификации са приложени;

EN ISO 12100:2010

EN ISO 5395-1:2013/A1:2018

EN ISO 5395-3: 2013/A1:2017/A2:2018

EN ISO 14982:2009

EN ETSI 300 328 v.2.2.2

ETSI EN 301 489-1 V2.2.3

ETSI EN 301 489-17 V3.2.4

EN IEC 63000:2018

Нотифициран орган: 0404, SMP Svensk

Maskinprovning AB, Box 4053, SE-904 03

Umeå,Sweden има и потвърдено съответствие с

приложение VI на директива на съвета 2000/14/ЕО.

За информация относно шумовите емисии

направете справка с

Технически характеристики на

страница 85

Huskvarna, 2025-01-17

Claes Losdal

Мениджър "Разработки и развитие/градински

продукти"

Husqvarna AB

Отговорен за техническата документация

Регистрирани търговски марки

Словесният знак и логата на

Bluetooth

са

регистрирани търговски марки, собственост на

Bluetooth SIG, inc.

, и всяко използване на тези марки

от Husqvarna е лицензирано.

838 - 016 - 29.05.2025 91

Зміст

Вступ............................................................................ 92

Безпека........................................................................ 98

Збирання....................................................................104

Експлуатація..............................................................106

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ.............................. 110

Усунення несправностей..........................................123

Транспортування, зберігання й утилізація.............. 126

Технічні дані.............................................................. 129

Обслуговування........................................................ 134

Декларація відповідності.......................................... 135

Зареєстровані товарні знаки.................................... 135

Вступ

Перевірка перед доставлянням та

номери виробів

Зверніть увагу: Цей виріб було перевірено

перед доставлянням. Обов’язково отримайте в

дилера підписаний екземпляр документа, що

засвідчує виконання перевірки перед доставлянням.

Контактні дані дилера з об-

слуговування Husqvarna:

Цей посібник користувача стосується виробу з номером/ серійним номером:

Двигун:

Трансмісія:

Опис виробу

R 318X і R 320X AWD– газонокосарки-трактори.

Педалі руху вперед і зворотного руху дозволяють

оператору плавно регулювати швидкість. На

лічильнику мотогодин відображається тривалість

використання виробу в годинах. Модель R 320X AWD

має повний привід (AWD). Газонокосарки R 318X і

R 320X AWD використовуються з різальними деками

Combi з системою мульчування BioClip.

Правильне використання

Виріб призначено для скошування трави на відкритих

рівних ділянках у житлових районах і в садах. Для

використання виробу в інших цілях слід приєднати

до нього додаткове обладнання. Із питаннями щодо

доступності аксесуарів звертайтеся до свого дилера

Husqvarna.

Страхування виробу

Ваш новий виріб необхідно застрахувати. За

поясненнями зверніться до своєї страхової компанії.

Рекомендуємо отримати повне всеохоплююче

страхування, що включає страхування третіх осіб,

страхування від пожежі, пошкодження, крадіжки та

відповідальності.

92 838 - 016 - 29.05.2025

Огляд виробу

1 3 4 9

1015 111213141718 16

5 6 7 82

1. Педаль руху вперед

2. Педаль зворотного руху

3. Дисплей

4. Підйомний важіль для різальної деки

5. Важіль регулювання висоти різання

6. Замок запалювання/ перемикач фар

7. Регулятор газу

8. Перемикач дальнього світла

9. Напрямні

10. Важіль для зчеплення або розчеплення трансмісії

на задній осі.

11. Акумулятор

12. Замок кришки

13. Кришка паливного бака

14. Паспортна табличка з придатним до сканування

кодом

15. Важіль для зчеплення або розчеплення трансмісії

на передній осі на виробах із повним приводом.

16. Регулятор стерна керування

17. Кнопка блокування стояночного гальма

18. Педаль стояночного гальма

838 - 016 - 29.05.2025 93

Огляд електричної системи

1. Акумулятор

2. Головний плавкий запобіжник

3. Датчик рівня палива

4. Дисплей

5. Робоча фара

6. Дальнє світло

7. Мікровимикач, стояночне гальмо

8. Мікровимикач для підйомного важеля

9. Контроль присутності оператора (Operator

Presence Control, OPC)

10. Замок запалювання/ перемикач фар

11. Модуль керування косаркою

12. Перемикач дальнього світла

13. Пристрій звукової сигналізації

14. Задні світлодіодні ліхтарі

Модуль керування косаркою

Цей виріб оснащено модулем керування косаркою,

який дає оператору інформацію про виріб.

Інформація відображається на дисплеї панелі

приладів. Див.

Дисплей на сторінці 96

Модуль керування косаркою дає змогу дилеру з

обслуговування з’єднуватися з виробом під час

обслуговування.

Husqvarna Connect

Виріб оснащений технологією бездротового зв’язку

Bluetooth

й може встановлювати з’єднання

з мобільними пристроями з установленою

програмою Husqvarna Connect. Husqvarna Connect є

безкоштовною програмою для мобільного пристрою.

У програмі Husqvarna Connect доступна низка

розширених функцій для користування Husqvarna.

• розширена інформація про виріб;

• відомості про деталі й обслуговування виробу, а

також довідкова інформація.

Фари й задні ліхтарі

Передні фари оснащені робочим освітленням і

дальнім світлом. Задні ліхтарі є габаритними.

Щоб увімкнути робоче освітлення й задні ліхтарі,

поверніть ключ запалювання в положення «світло».

94 838 - 016 - 29.05.2025

Робочі фари залишаються ввімкненими протягом

трьох хвилин після зупинення двигуна.

Для ввімкнення або вимкнення дальнього світла

посуньте перемикач(A).

Коли робоче освітлення й задні ліхтарі ввімкнено,

на дисплеї відображається символ фари(B). Коли

ввімкнено дальнє світло, на дисплеї відображається

заповнений символ фари(C).

B C

Лічильник мотогодин

На дисплеї виробу є 2лічильника мотогодин.

На лічильниках мотогодин відображається загальна

кількість годин роботи двигуна (A) і кількість годин за

певний період роботи (B). Остання цифра показника

кількості годин за період роботи вказує десяті

частини години (6хвилин).

Час, коли запалювання ввімкнено, а двигун

вимкнено, не враховується.

Зверніть увагу:

Лічильник загальних

мотогодин (A) показує лише повні години.

Зверніть увагу: Період роботи– це час,

який двигун був увімкнений протягом одного дня.

Новий період роботи починається, якщо двигун

залишається вимкненим протягом щонайменше

6годин.

Контроль присутності оператора

(Operator Presence Control, OPC)

Контроль присутності оператора вмикається, коли

оператор встає зі свого місця. Двигун і привід

лез зупиняються, якщо леза використовуються або

якщо не застосовано стояночне гальмо. Див.

Умови

запуску на сторінці 101

Педалі руху вперед та назад

Швидкість можна плавно регулювати за допомогою 2

педалей. Ліва педаль (A) використовується для руху

вперед, а права педаль (B)– для руху назад. Якщо

відпустити педалі, виріб зупиниться.

Різальна дека

Для виробу використовуються різальні деки Combi

із системою мульчування BioClip. Система BioClip

перетворює траву на добриво. Різальні деки Combi

можна використовувати й без системи BioClip. Якщо

систему BioClip не встановлено, трава відкидається

назад.

838 - 016 - 29.05.2025

Дисплей

На дисплеї панелі приладів відображається інформація про стан виробу.

Зверніть увагу: Зовнішній вигляд дисплея може різнитися залежно від моделі.

2 3

10 11

1. Індикатор нахилу

2. Індикатор тиску мастила

3. Індикатор рівня заряду акумулятора

4. Індикатор вала відбору потужності

5. Тахометр

6. Індикатор стояночного гальма

7. Контроль присутності оператора (Operator

Presence Control, OPC)

8. Рекомендована частота обертання двигуна під

час роботи

9. Індикатор робочого освітлення або дальнього

світла

10. Bluetooth

11. Індикатор необхідності обслуговування

12. Покажчик рівня палива (лише для моделей R400)

13. Індикатор низького рівня палива

14. Загальний час роботи

15. Цифровий замок

16. Період роботи

Символи на виробі

УВАГА! Будьте обережні й

використовуйте виріб належним чином.

Він може спричинити серйозні травми

або загибель оператора чи сторонніх

осіб.

Перед використанням виробу уважно

прочитайте посібник користувача й

переконайтеся в тому, що ви зрозуміли

наведені в ньому вказівки.

Обертові леза. Тримайтеся подалі від

рухомих частин.

Увага: обертальні частини. Тримайтеся

подалі від рухомих частин.

96 838 - 016 - 29.05.2025

Остерігайтеся рикошету й об’єктів, які

можуть вилітати з-під виробу.

Забороняється використовувати виріб,

якщо поряд є тварини чи люди

(особливо діти).

Перш ніж розпочати рух назад і під час

такого руху дивіться назад.

Забороняється косити траву на схилах.

Не використовуйте виріб для косіння

на ділянках із нахилом понад 10°. Див.

Скошування трави на схилах на сторінці

101

Забороняється перевозити на виробі

або обладнанні пасажирів.

Рух уперед.

Нейтральна передача.

Рух назад.

Стоянкове гальмо.

Цей виріб відповідає вимогам

відповідних директив ЄС.

Етикетка з інформацією щодо шумових

викидів у навколишнє середовище

відповідно до вимог директив і

нормативних актів ЄС і Сполученого

Королівства та Закону про збереження

навколишнього середовища (контроль

шуму) 2017р. Нового Південного

Уельсу. Гарантований рівень звукової

потужності виробу вказано в розділі

Технічні характеристики на сторінці 129

і на етикетці.

Завжди користуйтеся відповідними

засобами захисту органів слуху.

Зупиніть двигун.

Запустіть двигун.

Частота обертання двигуна– швидко.

Частота обертання двигуна– повільно.

Паливо.

Вміст етанолу не більше 10%.

Висота різання.

Сервісне положення важеля висоти

різання.

Леза зчеплені.

Леза розчеплені.

Положення різальної деки для

транспортування.

Робоче положення різальної деки.

Зчеплення й розчеплення системи

приводу.

Рівень оливи.

Сканований код

838 - 016 - 29.05.2025 97

yyyywwxxxx На табличці з паспорт-

ними даними вказано се-

рійний номер, де yyyy–

це рік виготовлення, а

ww– тиждень вигото-

влення.

Зверніть увагу: Інші позначення на виробі

відповідають вимогам сертифікації для певних

ринків.

Відповідає вимогам європейського

екологічного стандарту Євро-5

ПОПЕРЕДЖЕННЯ: Внесення змін

у двигун позбавляє чинності сертифікацію

ЄС для цього виробу.

Пошкодження виробу

Ми не несемо відповідальності за пошкодження,

якщо:

• виріб було неправильно відремонтовано;

• виріб було відремонтовано із використанням

деталей, виготовлених не виробником або не

затверджених ним;

• виріб обладнано аксесуаром, виготовленим не

виробником або не затвердженим ним;

• виріб було відремонтовано в неавторизованому

сервісному центрі або неавторизованою

компанією;

Підтримка

Щодо підтримки виробу, перейдіть до розділу

підтримки на стор., щоб отримати доступ до

інструкцій, посібників з усунення несправностей

або скористатися порталом самообслуговування та

помічником з обслуговування виробу Husqvarna

(якщо вони доступні на вашому ринку). Із

запитаннями щодо додаткової підтримки виробу

звертайтеся до дилера з обслуговування компанії

Husqvarna.

Безпека

Визначення щодо безпеки

Попередження, застереження й примітки служать

для наголошення на особливо важливих положеннях

посібника.

ПОПЕРЕДЖЕННЯ: Вказує на

те, що в разі порушення інструкцій,

наведених у цьому посібнику, існує

небезпека поранення або смерті

оператора чи інших осіб, що знаходяться

поруч.

УВАГА: Вказує на те, що в разі

порушення інструкцій, наведених у цьому

посібнику, існує небезпека пошкодження

виробу, інших матеріалів або навколишніх

об’єктів.

Зверніть увагу: Використовується для надання

додаткової інформації щодо певної ситуації.

Загальні правила техніки безпеки

ПОПЕРЕДЖЕННЯ: Виріб здатний

перерізати кінцівки та відкидати

предмети. Порушень правил техніки

безпеки може призвести до важких травм

або смерті.

ПОПЕРЕДЖЕННЯ: Не

використовуйте виріб в разі пошкодження

різального обладнання. Пошкоджене

різальне обладнання може відкидати

предмети або спричиняти важкі травми

аж до смерті. Пошкоджені леза необхідно

негайно замінювати.

ПОПЕРЕДЖЕННЯ: Під час

роботи цього виробу утворюється

електромагнітне поле. Це поле може за

деяких умов взаємодіяти з активними

чи пасивними медичними імплантатами.

Щоб зменшити ризик тяжких або

смертельних травм, рекомендуємо

особам із медичними імплантатами

проконсультуватися зі своїм лікарем і

виробником медичного імплантату перед

початком експлуатації цього виробу.

ПОПЕРЕДЖЕННЯ: Перш ніж

розпочати використання виробу,

уважно прочитайте наведені нижче

попередження.

• Завжди будьте обережні та керуйтеся здоровим

глуздом. Уникайте ситуацій, які виходять за межі

ваших можливостей. Якщо ви не впевнені щодо

того, як виконувати ту чи іншу операцію, навіть

838 - 016 - 29.05.2025

після вивчення посібника користувача, зверніться

до спеціаліста, перш ніж продовжувати роботу.

• Перш ніж розпочати використання виробу,

прочитайте посібник користувача та

переконайтеся, що вам все зрозуміло.

• З’ясуйте, як безпечно використовувати виріб та

елементи керування ним, а також, як швидко

зупинити машину в разі потреби.

• Навчиться розпізнавати попереджувальні знаки.

• Тримайте виріб у чистоті, щоб вам було добре

видно знаки та наклейки на ньому.

• Пам’ятайте, що оператор несе відповідальність

за нещасні випадки, в результаті яких

постраждали інші особи або їхнє майно.

• Не перевозьте пасажирів. Виріб призначений

лише для однієї особи.

• Не залишайте виріб з увімкненим двигуном

без нагляду. Перед тим, як залишити виріб

без нагляду, завжди зупиняйте леза, вмикайте

стояночне гальмо, вимикайте двигун та

забирайте ключ запалювання.

• Використовуйте виріб тільки при денному світлі

або в добре освітленому середовищі. Тримайте

виріб подалі від отворів та інших нестандартних

об’єктів на землі. Будьте обережні– під час

роботи можуть виникати інші ризики.

• Не використовуйте виріб у погану погоду,

наприклад, під час туману, дощу, в умовах

підвищеної вологості або у вологих місцях,

при сильному вітрі, холоді, за наявності ризику

враження блискавкою тощо.

• Щоб уникнути зіткнення, визначайте

місцезнаходження та помічайте камені та інші

нерухомі об’єкти.

• Необхідно очистити ділянку від таких предметів

як камені, іграшки, дроти тощо. Вони можуть

потрапити на леза та бути відкинутими.

• Не дозволяйте дітям або іншим особам, що

не мають дозволу на роботу з виробом,

використовувати його або обслуговувати його. Вік

користувача може регламентуватися місцевими

законами.

• При увімкненні двигуна, застосуванні привода

та на початку їзди необхідно переконатися, що

навколо нікого немає.

• Стежте за дорожнім рухом, працюючи біля дороги

або перетинаючи дорогу.

• Не користуйтеся виробом, якщо ви втомлені,

перебуваєте під впливом алкогольних,

наркотичних, лікарських чи будь-яких інших

засобів, що можуть вплинути на зір,

зосередженість, свідомість чи координацію рухів.

• Виріб слід паркувати на рівній поверхні та з

вимкненим двигуном.

Правила техніки безпеки, що стосуються

дітей

ПОПЕРЕДЖЕННЯ: Перш ніж

розпочати використання виробу,

уважно прочитайте наведені нижче

попередження.

• Якщо не слідкувати за наближенням дітей до

інструмента, можуть статися нещасні випадки з

тяжкими наслідками. Дітей може приваблювати

продукт та процес його роботи. Діти швидко

пересуваються з місця на місце, тож необхідно

проявляти особливу обережність.

• Не допускайте дітей на ділянку, на якій

працюватиме косарка. Переконайтеся, що діти

знаходяться під наглядом дорослих.

• Зберігайте пильність та вимикайте виріб, щойно

побачите, що на ділянці для скошування

з’явилася дитина. Будьте особливо обережні,

наближаючись до поворотів, кущів, дерев або

інших об’єктів, що обмежують видимість.

• Перш ніж розпочати рух назад та під час

такого руху дивіться позаду себе та вниз, щоб

переконатися, що поблизу виробу немає малих

дітей.

• Не дозволяйте дітям їздити на виробі. Вони

можуть упасти та отримати серйозні травми або

заважати безпечному пересуванню виробу.

• Не дозволяйте дітям керувати виробом.

838 - 016 - 29.05.2025

Правила техніки безпеки під час

використання виробу

ПОПЕРЕДЖЕННЯ: Не

торкайтеся двигуна або вихлопної

системи під час роботи виробу або

безпосередньо після завершення роботи.

Двигун і система випуску сильно

нагріваються під час роботи. Існує

небезпека опіків, пожежі й пошкодження

майна або навколишніх об’єктів. Під час

роботи з виробом тримайтеся подалі від

кущів та інших об’єктів.

ПОПЕРЕДЖЕННЯ: Перш ніж

розпочати використання виробу,

уважно прочитайте наведені нижче

попередження.

• Завжди дивіться назад і вниз перед увімкненням

зворотного ходу й під час руху назад. Стежте,

щоб газонокосарка не наїхала на малу або

велику перешкоду.

• Зменшуйте швидкість перед поворотом за ріг.

• Зупиніть леза, перш ніж рухатися ділянкою, де не

потрібно косити траву.

УВАГА:

Перш ніж розпочати

використання виробу, уважно прочитайте

наведені нижче застереження.

• Перед роботою з виробом очистьте всмоктувач

холодного повітря двигуна від трави й бруду.

Засмічення всмоктувача холодного повітря може

призвести до пошкодження двигуна.

• Навколо каміння й інших великих предметів

рухайтеся обережно та слідкуйте, щоб леза не

торкалися цих предметів.

• Не переїжджайте предмети виробом. Якщо

ви переїхали предмет або наїхали на нього,

зупиніть виріб й огляньте його та різальну

деку. За необхідності перед повторним запуском

необхідно провести ремонт.

Засоби індивідуального захисту

ПОПЕРЕДЖЕННЯ: Перш ніж

розпочати використання виробу,

уважно прочитайте наведені нижче

попередження.

• Під час роботи з виробом використовуйте

сертифіковане особисте захисне спорядження.

Засоби індивідуального захисту не можуть

повністю усунути небезпеку травмування, але в

разі нещасного випадку знизять ступінь тяжкості

травми. Дозвольте дилеру допомогти вам із

вибором підходящого обладнання.

• Користуйтеся відповідними захисними

навушниками. Тривала робота за сильного шуму

може призвести до необоротного погіршення

слуху.

• Використовуйте взуття із захистом від ковзання

для роботи у важких умовах. Рекомендується

взувати взуття з металевими носками.

Заборонено використовувати відкрите взуття або

працювати босоніж.

• За потреби використовуйте рукавички, наприклад

якщо необхідно приєднати, оглянути або

почистити різальне обладнання.

• Не вдягайте просторий одяг, прикраси чи інші

речі, що можуть застрягнути між рухомими

частинами.

• Тримайте аптечку й вогнегасник поблизу.

Запобіжне обладнання на виробі

ПОПЕРЕДЖЕННЯ:

Перш ніж

розпочати використання виробу,

уважно прочитайте наведені нижче

попередження.

• Не використовуйте виріб із запобіжними

пристроями, які пошкоджені або не працюють

належним чином. Регулярно перевіряйте захисні

пристрої. У разі пошкодження захисних пристроїв

зверніться до центру обслуговування Husqvarna.

• Не змінюйте конструкцію захисних пристроїв.

Заборонено працювати з виробом, якщо захисні

пластини, кожухи, запобіжні вимикачі або інші

захисні пристрої не встановлені або пошкоджені.

100

838 - 016 - 29.05.2025

Перевірка замка запалювання

• Для перевірки замка запалювання запустіть і

зупиніть двигун. Див. розділи

Запуск двигуна на

сторінці 108

та

Зупинення двигуна на сторінці

109

• Переконайтеся, що двигун заводиться при

переведенні замка запалювання в положення

«START» (Пуск).

• Переконайтеся, що двигун миттєво вимикається

при переведенні замка запалювання в положення

«STOP» (Стоп).

Умови запуску

Ці умови є необхідними для запуску двигуна:

• Різальна дека піднята та стояночне гальмо

увімкнено.

Двигун має зупинятися в таких ситуаціях:

• Різальна дека опущена, а оператор встав зі свого

місця.

• Різальна дека піднята, стояночне гальмо не

увімкнено, а оператор встав зі свого місця.

Спробуйте запустити двигун без дотримання однієї з

цих умов. Змініть умови та спробуйте ще раз. Робіть

таку перевірку щодня.

Щоб перевірити роботу педалей руху вперед і назад,

виконайте вказані нижче дії.

1. Запустіть виріб.

2. Переконайтеся, що ніщо не перешкоджає ходу

педалей руху вперед та назад і що вони можуть

діяти вільно.

3. Обережно натисніть на педаль руху вперед, щоб

рухатися вперед.

4. Відпустіть педаль руху вперед, щоб

загальмувати. Переконайтеся, що гальмо

спрацьовує під час відпускання педалі руху

вперед.

5. Виконайте таку саму процедуру для педалі руху

назад.

Зверніть увагу:

Виріб має автоматичне

гальмо, яке спрацьовує, коли ви відпускаєте

педалі. Щоб зменшувати швидкість різкіше,

натисніть іншу педаль.

6. Переконайтеся, що виріб не рухається, коли

педалі руху вперед і назад не натиснуті.

Стояночне гальмо

ПОПЕРЕДЖЕННЯ:

У випадку

несправності стояночного гальма виріб

може почати рухатися та травмувати

людей або пошкодити майно. Обов’язково

перевіряйте та регулюйте стояночне

гальмо на регулярній основі.

Див.

Перевірка стояночного гальма на сторінці 114

Глушник

Глушник зменшує рівень шуму та відводить вихлопні

гази подалі від оператора.

Не використовуйте виріб із пошкодженим глушником

або взагалі без глушника. Пошкоджений глушник

збільшує рівень шуму та підвищує небезпеку

загоряння.

ПОПЕРЕДЖЕННЯ: Під час

роботи виробу та відразу після роботи, а

також під час роботи двигуна на холостих

обертах глушник сильно нагрівається.

Зважайте на легкозаймисті матеріали

та/або випари, щоб не допустити пожежі.

Перевірка глушника

• Регулярно оглядайте глушник, стежте, щоб він

був правильно під’єднаний та справний.

Захисні кожухи

Відсутність захисних кожухів або використання

пошкоджених кожухів підвищує небезпеку травм

від рухомих деталей і гарячих поверхонь.

Перед роботою з виробом необхідно перевірити

захисні кожухи. Переконайтеся, що захисні кожухи

правильно встановлені й на них немає тріщин чи

інших пошкоджень. Замініть пошкоджені кожухи.

Скошування трави на схилах

ПОПЕРЕДЖЕННЯ:

Перш ніж

розпочати використання виробу,

уважно прочитайте наведені нижче

попередження.

• Робота на схилах пов’язана з ризиком втрати

контролю над виробом і перекидання виробу. Це

може призвести до травмування чи смерті. На

будь-яких схилах потрібно скошувати траву дуже

обережно. Якщо ви не зможете розвернутися на

схилі або не впевнені в безпеці роботи, не косіть

цей схил.

• Приберіть каміння, гілки й інші перешкоди.

• На схилі потрібно косити згори вниз і навпаки, а

не з боку в бік.

• Не спускайтеся по схилу з піднятою різальною

декою.

• Не використовуйте виріб на ділянках із нахилом

понад 10°.

838 - 016 - 29.05.2025

101

• Не заводьте двигун та не зупиняйтеся на схилі.

• На схилах необхідно їздити плавно та повільно.

• Не змінюйте різко швидкість або напрямок руху.

• Не повертайте більше, ніж потрібно. З’їжджаючи

зі схилу, повертайте повільно та поступово.

Рухайтесь на низькій швидкості. Повертайте

кермо обережно.

• Стежте, щоб на вашому шляху не опинилися

канавки, отвори та пагорби. Не наїжджайте на

такі перешкоди. На нерівному ґрунті існує велика

небезпека перекидання виробу. Висока трава

може приховувати перешкоди.

• Не косіть на краю схилів, канав і

берегів водоймищ. Виріб може несподівано

перекинутися, якщо одне колесо натрапить на

кромку крутого схилу або канави, або якщо

кромка зникне. У разі падіння виробу у воду існує

небезпека утоплення.

• Не скошуйте вологу траву. Вона слизька, через

що шини можуть втратити зчеплення, а виріб–

почати ковзати.

• Не спирайтеся ногою об землю, щоб забезпечити

стійкість виробу.

• Якщо до виробу приєднано додаткове

обладнання чи інший предмет, що погіршує його

стійкість, рухайтеся дуже обережно.

• Щоб забезпечити більшу стійкість виробу,

приладнайте колесні ваги або противаги. Щоб

отримати додаткову інформацію, зверніться до

свого дилера. Для моделі R 320X AWDслід

використовувати противаги, оскільки колесні ваги

не використовуються на виробах із повним

приводом.

Безпека під час буксування

• Використовуйте лише обладнання для

буксування, сертифіковане Husqvarna.

• Під’єднуйте обладнання за допомогою

буксирного пристрою.

• Не буксируйте обладнання, маса якого

перевищує максимально дозволену. Дивіться

розділ

Технічні дані на сторінці 129

• Переконайтеся, що під час буксирування

обладнання поблизу немає сторонніх осіб.

• Обережно буксируйте обладнання на схилах чи

нерівних поверхнях.

• Під час буксування обладнання слід рухатися

повільно.

Заходи безпеки при заправці палива

ПОПЕРЕДЖЕННЯ: Будьте

обережні з пальним. Воно легкозаймисте і

може стати причиною серйозних травм та

пошкодження майна.

ПОПЕРЕДЖЕННЯ: Перш ніж

розпочати використання виробу,

уважно прочитайте наведені нижче

попередження.

• Не заповнюйте паливний бак у приміщенні.

• Бензин та бензинові випари є отруйними та

надзвичайно легкозаймистими. Поводьтеся з

бензином обережно, щоб уникнути травмування

та пожежі.

• Заборонено знімати кришку паливного баку та

заливати бензин у бак під час роботи двигуна.

• Перш ніж заправляти виріб бензином, зачекайте,

доки охолоне двигун.

• Заборонено палити під час заправлення виробу

паливом.

• Не заливайте паливо в місцях, де можуть

виникати іскри чи є джерело відкритого полум’я.

• Якщо в паливній системі є витоки, не запускайте

двигун, доки не усунете їх.

102

838 - 016 - 29.05.2025

• Не заливайте більше палива, ніж рекомендовано.

Через нагрівання двигуна та під впливом

сонячних променів пальне збільшується в об’ємі

та може вилитися з баку, якщо його забагато.

• Не заливайте занадто багато пального. Якщо

ви пролили пальне на виріб, витріть його та

дочекайтеся, доки поверхня не висохне, після

чого вже запускайте двигун. Якщо ви пролили

бензин на свій одяг, змініть його.

• Зберігайте паливо лише у схвалених для

використання контейнерах.

• Зберігайте виріб і пальне таким чином, щоб

не було небезпеки протікання палива або його

випарування.

• Зливайте паливо у відповідний контейнер надворі

подалі від джерел відкритого вогню.

Заходи безпеки під час роботи з

акумуляторами

ПОПЕРЕДЖЕННЯ: Пошкоджений

акумулятор може вибухнути й спричинити

травмування. Якщо акумулятор

пошкоджений або деформований,

зверніться до центру обслуговування

Husqvarna.

ПОПЕРЕДЖЕННЯ: Перш ніж

розпочати використання виробу,

уважно прочитайте наведені нижче

попередження.

ПОПЕРЕДЖЕННЯ: Під час

заряджання або заміни акумулятора

можуть утворюватись іскри. Це може

призвести до вибуху акумулятора, пожежі

та травмування очей. Коли кабель

заземлення акумулятора від’єднано, у

контурі не може виникнути іскри.

• Перебувати поблизу акумулятора слід у захисних

окулярах.

• Тримайте акумулятор у місці, недоступному для

дітей.

• Старі акумулятори слід утилізувати. Див.

Утилізація на сторінці 128

Щоб запобігти іскроутворенню, дотримуйтеся

наведених нижче правил.

• Під час роботи біля акумулятора на вас не

має бути годинника, прикрас та інших металевих

предметів.

• Переконайтеся, що кришку масляного бака

встановлено правильно.

• Не зберігайте легкозаймисті рідини у відкритих

контейнерах.

• Під час зарядження акумулятора стежте, щоб

займисті матеріали перебували на відстані не

менше ніж 1м від акумулятора.

• Не виконуйте роботи в ланцюзі двигуна стартера

поблизу розлитого пального.

• З акумулятора можуть виділятися вибухові

гази. Не паліть біля акумулятора. Тримайте

акумулятор подалі від джерел відкритого вогню й

іскор.

• Від’єднуйте кабель заземлення першим і

під’єднуйте його останнім.

• Не замикайте ланцюг за допомогою інструментів.

• Не допускайте короткого замикання на з’єднаннях

реле стартера для запуску електродвигуна

стартера.

Дотримуйтеся наведених далі вказівок під час

заряджання акумулятора.

• Заряджайте акумулятор у добре провітрюваному

місці.

• Заряджайте акумулятор за напруги 12В

щонайменше 4години. Використовуйте зарядний

пристрій Husqvarna.

• Переконайтеся, що зарядний пристрій має таку

саму напругу, як і акумулятор.

• Зупиніть заряджання, якщо температура

акумулятора перевищує 45 °C.

Безпека під час транспортування

• Для транспортування виробу використовуйте

схвалений транспортний засіб.

• Виріб дуже важкий та може викликати серйозні

травми, якщо впаде. Будьте обережні під

час завантаження його на транспортний засіб

чи причеп, а також під час відповідного

вивантаження.

• Норми державного або місцевого

законодавства можуть накладати обмеження на

транспортування цього виробу.

• Оператор транспортного засобу несе

відповідальність за надійне кріплення виробу під

час транспортування. Див.

Транспортування на

сторінці 126

Правила техніки безпеки під час

обслуговування

ПОПЕРЕДЖЕННЯ:

Виріб важкий

та може призвести до травмування чи

пошкодження майна або навколишніх

об’єктів. Забороняється виконувати

технічне обслуговування двигуна чи

різальної деки, не виконавши наступних

вимог:

• Двигун вимкнений.

• Виріб припарковано на рівній

поверхні.

• Стояночне гальмо не буде увімкнено.

838 - 016 - 29.05.2025 103

• Ключ запалювання не буде вийнятий.

• Розчеплення різальної деки

• Проводи запалювання від’єднані від

вилок.

ПОПЕРЕДЖЕННЯ: Вихлопні гази

з двигуна містять монооксид вуглецю,

отруйний та дуже небезпечний газ

без запаху. Не працюйте з виробом

у закритих приміщеннях чи місцях з

недостатнім провітрюванням.

ПОПЕРЕДЖЕННЯ: Перш ніж

розпочати використання виробу,

уважно прочитайте наведені нижче

попередження.

• Для забезпечення максимальної ефективності

та безпечності регулярно виконуйте технічне

обслуговування виробу згідно з графіком

технічного обслуговування. Див.

Графік

технічного обслуговування на сторінці 110

• Ураження електричним струмом може призвести

до травм. Не торкайтеся дротів, коли двигун

увімкнений. Не можна перевіряти функціонування

системи запалювання пальцями.

• Не запускайте двигун, якщо знято захисні кожухи.

Існує велика небезпека травмування рухомими

деталями або отримання опіків від контакту з

розпеченою поверхнею.

• Зачекайте, доки виріб охолоне, і лише після цього

беріться до технічного обслуговування двигуна.

• Леза дуже гострі, тому можуть спричинити порізи.

Працюючи з лезами, загорніть їх у щось або

вдягніть захисні рукавиці.

• Для очищення завжди встановлюйте різальну

деку в сервісне положення. Забороняється

встановлювати виріб на краю канави чи схилу,

щоб отримати доступ до різальної деки.

УВАГА: Перш ніж розпочати

використання виробу, уважно прочитайте

наведені нижче застереження.

• Не перевертайте двигун, якщо свічка

запалювання або провід запалювання зняті.

• Переконайтеся, що всі гайки та болти правильно

затягнуті, а обладнання знаходиться в належному

стані.

• Не змінюйте положення регуляторів. Якщо

частота обертання двигуна буде занадто

високою, це може призвести до пошкодження

компонентів виробу. Відомості про максимальну

дозволену частоту обертання двигуна наведено в

розділі

Технічні дані на сторінці 129

• Виріб був схвалений для роботи тільки з

обладнанням, яке надається або рекомендується

виробником.

Збирання

Вступ

ПОПЕРЕДЖЕННЯ: Пружина

натягу паса може зламатися та

спричинити травми. Під’єднуючи та

знімаючи різальну деку, вдягайте захисні

окуляри.

Уважно прочитайте інструкції з монтажу в посібнику

користувача. Процедуру встановлення та від’єднання

різальної деки також зображено на табличці з

внутрішньої сторони передньої кришки виробу.

Встановлення різальної деки

1. Припаркуйте виріб на рівній поверхні.

2. Увімкніть стояночне гальмо.

3. Встановіть важіль висоти різання в сервісне

положення.

4. Встановіть підйомний важіль різальної деки в

положення скошування.

5. Протягніть приводний пас, як показано на

рисунку, стежачи за тим, щоб його не затиснуло

й не зламало під час під’єднання різальної деки.

104 838 - 016 - 29.05.2025

6. Натисніть на раму обладнання, щоб опустити її.

Підніміть фіксатор обслуговування у вертикальне

положення.

ПОПЕРЕДЖЕННЯ:

В разі необережного

поводження механізм фіксатора

може травмувати вам

пальці. Встановіть фіксатор

обслуговування у повністю

вертикальне положення,

візьміться двома руками за

передню кромку різальної деки і

переходьте до наступного етапу.

7. Підніміть передню кромку різальної деки та

засуньте деку в раму обладнання. Заглушки,

розміщені з обох боків різальної деки, мають

потрапити в прорізи на рамі обладнання. Фіксатор

обслуговування від’єднається автоматично.

8. Підніміть опору висоти різання з тримача опори й

вставте її в отвір для опори висоти різання (A).

9. Протягніть приводний пас навколо натяжного

шківа (B).

10. Вставте пружину до обойми (C).

11. Встановіть підйомний важіль для різальної деки в

закрите положення. Різальна дека підніметься.

12. Встановіть передню кришку.

Зняття різальної деки

1. Виконайте кроки 1–4 розділу

Встановлення

різальної деки на сторінці 104

2. Відпустіть затискач на передній кришці

інструментом, прикріпленим до ключа

запалювання, і зніміть кришку.

3. Ослабте натяг натяжного шківа для приводного

ременя. (А)

4. Візьміться за ручку пружини лівою рукою й

підніміть приводний пас правою рукою.

5. Потягніть приводний пас назад під виріб. Не

вставляйте його в тримач (B).

6. Вставте ручку пружини в обойму, щоб не

допустити випадіння пружини.

7. Підніміть опору висоти різання й вставте її у

відповідний тримач (C).

838 - 016 - 29.05.2025

105

8. Візьміться двома руками за передню кромку

різальної деки й потягніть її до упору.

9. Підніміть фіксатор обслуговування у вертикальне

положення.

ПОПЕРЕДЖЕННЯ: В

разі необережного поводження

механізм фіксатора може

травмувати вам пальці. Тримайте

передню кромку різальної деки

двома руками, переходячи до

наступного кроку.

10. Підніміть передню частину різальної деки, доки

фіксатор обслуговування не торкнеться рами, а

потім витягніть різальну деку.

Експлуатація

Вступ

ПОПЕРЕДЖЕННЯ: Перед

експлуатацією виробу обов’язково

прочитайте й усвідомте зміст розділу про

заходи безпеки.

Щоб почати користуватися

Husqvarna Connect

1. Завантажте програму Husqvarna Connect на свій

мобільний пристрій.

2. Зареєструйтеся в програмі Husqvarna Connect.

3. Виконайте вказівки з підключення та реєстрації

виробу, наведені в програмі Husqvarna Connect.

Зверніть увагу: У деяких країнах програма

Husqvarna Connect може бути недоступною

для завантаження. По додаткову інформацію

звертайтеся до свого сервісного дилера.

Заправлення паливом

ПОПЕРЕДЖЕННЯ: Бензин є

надзвичайно легкозаймистою речовиною.

Будьте обережні та заправляйте виріб

надворі (див.

Заходи безпеки при

заправці палива на сторінці 102

ПОПЕРЕДЖЕННЯ: Не

використовуйте паливний бак у якості

підставки.

УВАГА: Заправлення паливом

невідповідного типу може призвести до

пошкодження двигуна.

Двигун працює на бензині з мінімальним октановим

числом 91 RON (87 AKI), не змішаному з оливою.

Рекомендуємо використовувати біорозкладаний

бензин-алкілат. Не використовуйте бензин, що

містить понад 10% етанолу.

• Перевіряйте рівень палива перед кожним

використанням і заправляйте виріб, якщо

потрібно.

• Не заповнюйте паливний бак повністю. Залиште

проміжок приблизно 2,5см.

Регулювання сидіння

ПОПЕРЕДЖЕННЯ: Не регулюйте

сидіння під час керування виробом.

106 838 - 016 - 29.05.2025

1. Щоб перемістити сидіння вперед чи назад,

поставте ноги на підніжки.

2. Потягніть угору важіль, розташований спереду

під сидінням, і перемістіть сидіння в правильне

положення.

Регулювання стерна керування за

висотою

ПОПЕРЕДЖЕННЯ: Не змінюйте

висоту стерна керування під час

експлуатації виробу.

1. Для послаблення поверніть головку проти

годинникової стрілки.

2. Відрегулюйте стерно керування за висотою.

3. Для затягування поверніть головку за

годинниковою стрілкою.

УВАГА: Упевніться, що довгий кінець

ручки повернуто вверх.

Зчеплення та розчеплення системи

приводу

Якщо потрібно пересунути виріб із вимкненим

двигуном, необхідно спочатку від’єднати систему

привода. Повністю відтягніть важіль системи

приводу, щоб виконати розчеплення приводу на

осі. Повністю засуньте важіль системи приводу

всередину, щоб виконати зчеплення приводу на осі.

Не встановлюйте важіль у проміжні положення.

Важіль системи приводу моделі R 318X знаходиться

позаду лівого заднього колеса. Модель R 320X AWD

оснащена одним важелем системи приводу для

передньої осі та одним для задньої. Важіль системи

приводу для задньої осі знаходиться позаду лівого

заднього колеса.

Важіль системи приводу для передньої осі моделі

R 320X AWD знаходиться позаду лівого переднього

колеса.

Підйом та опускання ріжучої деки

Щоб підняти ріжучу деку в положення для

транспортування, потягніть підйомний важіль назад.

Якщо двигун увімкнено, обертання лез автоматично

припиниться.

Щоб опустити ріжучу деку, натисніть кнопку

блокування та пересуньте підйомний важіль уперед.

838 - 016 - 29.05.2025

107

Якщо двигун увімкнено, леза автоматично почнуть

обертатися.

Увімкнення та вимкнення

стояночного гальма.

1. Натисніть педаль стояночного гальма (1).

2. Натисніть і утримуйте кнопку блокування (2).

3. Тримаючи кнопку натиснутою, відпустіть педаль

стояночного гальма.

4. Щоб вимкнути стояночне гальмо, ще раз

натисніть педаль стояночного гальма.

Запуск двигуна

1. Переконайтеся, що система приводу зчеплена

(див. розділ

Зчеплення та розчеплення системи

приводу на сторінці 107

2. Підніміть різальну деку та увімкніть стояночне

гальмо.

3. Поверніть ключ запалювання в положення

запуску.

4. Після запуску двигуна негайно відпустіть ключ

запалювання та поверніть його в нейтральне

положення.

Зверніть увагу: Не запускайте стартер

частіше, ніж один раз у 5 секунд. Якщо двигун не

запускається, зачекайте 15 секунд та спробуйте

ще раз.

5. Щоб увімкнути фари й задні ліхтарі, поверніть

ключ у положення «світло».

6. Перед сильним навантаженням дайте двигуну

попрацювати за середнього положення дроселя

(B) протягом 3–5хвилин.

7. Переведіть важіль керування газом у положення

повністю відкритої дросельної заслінки (C).

A B C

108

838 - 016 - 29.05.2025

Зверніть увагу: Зчеплення лез за

максимальної частоти обертання двигуна призводить

до розтягування приводних пасів. Не відкривайте

дросельну заслінку повністю, доки різальну деку не

буде опущено до положення скошування.

Робота з виробом

1. Запустіть двигун.

2. Натисніть педаль стояночного гальма, а потім

відпустіть її, щоб зняти стояночне гальмо.

3. Обережно натисніть одну з педалей швидкості.

Швидкість збільшується в міру натискання педалі.

Використовуйте педаль (1) для руху вперед, а

педаль (2)– для руху назад.

4. Відпустіть педаль, щоб загальмувати.

5. Оберіть висоту різання (1-10) за допомогою

важеля висоти різання.

6. Натисніть кнопку блокування на лівому важелі

різальної деки й опустіть деку в положення

скошування.

Зупинення двигуна

1. Потягніть підйомний важіль різальної деки назад,

у закрите положення, щоб підняти різальну деку.

Обертання лез припиниться.

2. Поверніть ключ запалювання в положення

«СТОП» (STOP).

3. Коли виріб зупиниться, застосуйте стояночне

гальмо.

Забезпечення ефективного

скошування

• Для забезпечення максимальної ефективності

регулярно виконуйте технічне обслуговування

виробу згідно з графіком технічного

обслуговування. Див.

Графік технічного

обслуговування на сторінці 110

• Не косіть вологий газон. Якщо трава волога,

скошування буде неефективним.

• Починайте косити, установивши велику висоту

скошування, а потім поступово зменшуйте її.

• Косіть, установивши високу частоту обертання

лез (максимально припустиму частоту обертання

838 - 016 - 29.05.2025

109

двигуна див. у розділі

Технічні характеристики

на сторінці 129

). Просувайтеся повільно. Якщо

трава не дуже висока й густа, гарного результату

скошування можна досягти і на більшій швидкості

пересування.

• Скошуйте траву за довільним маршрутом.

• Щоб отримати найкращий результат скошування,

слід часто скошувати траву й застосовувати

функцію BioClip.

Прикріплення вантажу до кришки

двигуна

Для прикріплення вантажу на кришці двигуна виробу

передбачено напрямні й кронштейни.

1. Відрегулюйте кронштейни відповідно до розмірів

вантажу.

a) Послабте гвинт і перемістіть кронштейн

уперед або назад по напрямній.

b) Затягніть гвинт.

2. Протягніть ремінець крізь отвір у кронштейні(А).

3. Пропустіть ремінець крізь кронштейн(B) з

протилежного боку.

4. Закріпіть вантаж за допомогою цих кронштейнів і

ремінців.

УВАГА: Не перевантажуйте

напрямні. Див.

Технічні дані на

сторінці 129

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

Вступ

ПОПЕРЕДЖЕННЯ: Перед

виконанням будь-яких робіт із технічного

обслуговування обов’язково прочитайте

й усвідомте зміст розділу про заходи

безпеки.

Графік технічного обслуговування

Дії перед використанням

Перевірка відсутності витоку палива чи оливи.

Очищення виробу. Див.

Чищення виробу на сторінці 113

Чищення внутрішніх поверхонь різальної деки. Див.

Чищення виробу на сторінці 113

Чищення двигуна та глушника. Див.

Чищення двигуна та глушника на сторінці 113

Перевірка всмоктувача холодного повітря двигуна на засмічення. Див.

Очищення всмоктувача холодного

повітря двигуна на сторінці 113

Перевірте справність захисних пристроїв. Див.

Запобіжне обладнання на виробі на сторінці 100

Огляньте леза на різальній деці. Див.

Перевірка лез на сторінці 120

Огляньте гальма й перевірте їх роботу. Див.

Щоб перевірити роботу педалей руху вперед і назад, виконайте

вказані нижче дії. на сторінці 101

та

Перевірка стояночного гальма на сторінці 114

110 838 - 016 - 29.05.2025

Дії перед використанням

Перевірте рівень моторної оливи. Див.

Перевірка рівня моторної оливи на сторінці 121

Перевірка рівня трансмісійної оливи. Див.

Перевірка рівня трансмісійного масла на сторінці 122

Перевірка кермової тяги. Див.

Перевірка кермової тяги на сторінці 114

Перевірка справності фар дальнього світла та робочого освітлення (якщо застосовно). Див.

Фари й задні

ліхтарі на сторінці 94

X= Інструкції наведено в цьому посібнику

користувача.

O= У цьому посібнику користувача відповідних

інструкцій немає. Доручайте ремонт центру

обслуговування Husqvarna.

Технічне обслуговування Перше

обслуго-

вування

Інтервали технічно-

го обслуговування в

годинах

50 100 200

Перевірка й чищення гідравлічних шлангів і муфт. Замініть, якщо потрібно. O

Перевірка пасів і шківів. O O

Перевірка кермового ланцюга з внутрішньої сторони рамкового тунелю. O

Перевірка, змащення й регулювання всіх дротів. O

Перевірка правильності тиску в шинах. Див.

Тиск у шинах на сторінці 118

. X X

Перевірка затягування всіх гвинтів і гайок. O

Змащення сидіння оператора. O

Змащення всіх ланцюгів. O

Змащення коліс і підшипників лез на різальній деці (якщо застосовно). O O

Змащення педалей із внутрішньої сторони рамкового тунелю. O

Змащення натяжних пристроїв паса O

Зняття приводних коліс і змащення осей (лише для серій 200–300) O

Перевірка шланга подачі пального. Заміна, якщо це необхідно. O

Замініть паливний фільтр. Див.

Заміна паливного фільтра на сторінці 114

. X

Очистьте повітряний фільтр. Див.

Чищення та заміна повітряного фільтра

на сторінці 115

Замініть повітряний фільтр. Див.

Чищення та заміна повітряного фільтра на

сторінці 115

Перевірка охолоджувальних ребер на гідростатичній передачі. O

Чищення двигуна й гідростатичної трансмісії. O

Перевірка глушника й теплового дефлектора. O O

Замініть моторну оливу. Див.

Заміна моторної оливи й та масляного фільт-

ра на сторінці 121

50годин або один рік (лише перше обслуговування).

100годин або раз на рік.

838 - 016 - 29.05.2025 111

Технічне обслуговування Перше

обслуго-

вування

Інтервали технічно-

го обслуговування в

годинах

50 100 200

Замініть фільтр моторної оливи

Заміна моторної оливи й та масляного

фільтра на сторінці 121

Замініть свічку запалювання. Див.

Огляд і заміна свічки запалювання на

сторінці 115

Перевірка ліхтарів (якщо застосовно). Див.

Фари й задні ліхтарі на сторінці

X X

Оновлення вбудованого програмного забезпечення (якщо застосовно). O O

Перевірка акумулятора та його заряджання, якщо потрібно. Див.

Заряджан-

ня акумулятора на сторінці 116

X X

Перевірка й регулювання частоти обертання передніх і задніх коліс (тільки

для моделей із повним приводом).

O O

Заміна фільтра коробки передач (тільки для моделей із повним приводом). O O

Заміна накручуваного фільтра силового привода (якщо застосовно). O O

Перевірка вентилятора охолодження на гідростатичній передачі. O O

Перевірка рівня оливи в трансмісії та доливання оливи, якщо потрібно. Див.

Перевірка рівня трансмісійного масла на сторінці 122

Заміна оливи в трансмісії. O O

Огляд і регулювання стоянкового гальма. O O

Чищення зовнішніх і внутрішніх поверхонь різальної деки та кришки різаль-

ної деки. Див.

Чищення виробу на сторінці 113

X X

Перевірка висоти різання й кута встановлення лез і їх регулювання. Див.

Перевірка паралельності різальної деки на сторінці 119

та

Чищення виробу

на сторінці 113

X X

Огляд лез на різальній деці та їх загострення й балансування, якщо потріб-

но. Див.

Перевірка лез на сторінці 120

та

Заміна лез на сторінці 120

Перевірка й регулювання обертів двигуна. O O

Перевірка того, що під час транспортування виріб залишатиметься в нейт-

ральному положенні й не рухатиметься. Див.

Щоб перевірити роботу педа-

лей руху вперед і назад, виконайте вказані нижче дії. на сторінці 101

X X

Перевірка педалей руху вперед і назад на різних швидкостях. O O

Перевірка кріплень леза, сидіння, підіймання й педалі руху вперед і гальму-

вання. Див.

Запобіжне обладнання на виробі на сторінці 100

X X

Перевірка системи збирання (тільки для моделей із системою збирання). X X

50годин або один рік (лише перше обслуговування).

100годин або раз на рік.

112 838 - 016 - 29.05.2025

Чищення виробу

УВАГА: Не використовуйте

високонапірний промивальний пристрій

або обладнання для парової чистки.

Вода може потрапити на підшипники та

електричні з’єднання й викликати корозію,

що призводить до пошкодження виробу.

Чистити виріб необхідно відразу після використання.

• Не промивайте гарячі поверхні на кшталт

двигуна, глушника та вихлопної системи.

Зачекайте, доки поверхні охолонуть, а потім

усуньте траву чи бруд.

• Перед промиванням водою очистьте щіткою.

Видаліть зрізану траву й бруд із трансмісії,

поверхні навколо неї, всмоктувача повітря

трансмісії та двигуна.

• Вимийте виріб проточною водою зі шлангу. Не

користуйтеся пристроями високого тиску.

• Не направляйте воду на електричні компоненти

або підшипники. Миючі засоби зазвичай сприяють

пошкодженню.

• Щоб почистити різальну деку, переведіть її

в сервісне положення та промийте водою зі

шлангу.

• Після чищення виробу ненадовго запустіть

різальну деку, щоб усунути залишки води із

системи.

Чищення двигуна та глушника

Не залишайте на двигуні та глушнику залишки

трави та бруд. Потрапляння до палива або оливи

двигуна залишків трави збільшує ризик пожежі

та перегрівання двигуна. Перед чищенням дайте

двигуну охолонути. Чищення виконуйте щіткою та

водою.

Залишки трави біля глушника швидко висихають та

становлять ризик виникнення пожежі. Дочекавшись,

коли глушник охолоне, усуньте залишки трави

щіткою або водою.

Очищення всмоктувача холодного повітря

двигуна

ПОПЕРЕДЖЕННЯ: Зупиніть

двигун. Усмоктувач холодного повітря

обертається й може призвести до

травмування пальців.

• Переконайтеся, що решітка всмоктувача повітря

на кожусі двигуна не заблокована. Видаліть

щіткою траву та бруд.

• Відкрийте кришку двигуна. Переконайтеся, що

всмоктувач холодного повітря двигуна не

засмічений. Видаліть щіткою траву та бруд.

• Огляньте повітропровід, що розташований

на внутрішній поверхні кожуха двигуна.

Переконайтеся, що повітропровід чистий і не

треться об усмоктувач холодного повітря.

Зняття кришок

Відкриття кришки двигуна

1. Складіть сидіння вперед.

2. Звільніть затискач на кожуху двигуна за

допомогою інструмента, прикріпленого до ключа

запалювання.

838 - 016 - 29.05.2025

113

3. Складіть кожух двигуна назад.

Демонтаж передньої кришки

1. Звільніть затискач на передній кришці за

допомогою інструмента, прикріпленого до ключа

запалювання.

2. Зніміть передню кришку.

Демонтаж правої підніжки

1. Поверніть рукоятку на педалі зворотного руху (A),

щоб зняти її.

2. Викрутіть 3гвинти (B) і зніміть підніжку.

Демонтаж лівої підніжки

• Викрутіть 4 гвинти і зніміть підніжку.

Перевірка кермової тяги

З часом натяг кермової тяги може слабшати. Це

призводить до змінення положення тяги.

Огляньте та відрегулюйте кермову тягу, як описано

нижче.

1. Кермова тяга вважається правильно натягнутою

в тому випадку, якщо вам вдається вручну

пересунути дроти вгору або вниз на 5мм у пазі

на обоймі рульового керування.

2. У разі недостатнього натягу кермової тяги

зверніться до дилера з обслуговування

Husqvarna, щоб замовити регулювання.

Перевірка стояночного гальма

1. Установіть виріб на тверду поверхню з нахилом

щонайбільше 10°.

Зверніть увагу: Не встановлюйте виріб на

трав’янистому схилі для перевірки стояночного

гальма.

2. Натисніть педаль стояночного гальма (1).

3. Натисніть кнопку блокування (2) і, утримуючи її,

відпустіть педаль стояночного гальма.

4. Якщо виріб почне рухатися, доручіть

спеціалістам із центру обслуговування Husqvarna

відрегулювати стоянкове гальмо.

5. Щоб вимкнути стояночне гальмо, знову натисніть

педаль стояночного гальма.

Заміна паливного фільтра

1. Щоб отримати доступ до паливного фільтра,

відкрийте кожух двигуна.

2. Стисніть шланг паливного бака, щоб запобігти

витоку.

3. Зніміть затискачі шланга з паливного фільтра за

допомогою плаского пінцета.

114

838 - 016 - 29.05.2025

4. Витягніть паливний фільтр із кінців шланга. Може

вилитися невелика кількість палива.

5. Вставте новий паливний фільтр у кінці шлангів.

Нанесіть рідкий миючий засіб на кінці паливного

фільтра, щоб полегшити з’єднання.

6. Установіть затискачі шланга на фільтр.

Чищення та заміна повітряного

фільтра

1. Відкрийте кришку двигуна.

2. Відкрутіть фіксуючу головку, що втримує кришку

фільтра, і зніміть кришку.

3. Підніміть повітряний фільтр, щоб зняти його.

4. Очистьте паперовий фільтр, відбивши його об

тверду поверхню. Не використовуйте стиснене

повітря.

5. Якщо не вдається почистити паперовий фільтр,

замініть його.

6. Установіть повітряний фільтр.

7. Установіть кришку повітряного фільтра й

затягніть фіксуючу головку.

Огляд і заміна свічки запалювання

1. Відкрийте кришку двигуна.

2. Зніміть ковпак свічки запалювання й очистьте

ділянку навколо свічки запалювання.

3. Зніміть свічку запалювання за допомогою

відповідного гайкового ключа.

4. Перевірка свічки запалювання. Якщо електроди

прогоріли або ізоляція тріснута чи пошкоджена,

свічку запалювання необхідно замінити. Якщо

свічка запалювання не пошкоджена, очистьте її

сталевою щіткою.

838 - 016 - 29.05.2025

115

5. Виміряйте проміжок між електродами й

переконайтеся, що він правильний. Дивіться

розділ

Технічні дані на сторінці 129

6. Зігніть боковий електрод, щоб відрегулювати

проміжок між електродами.

7. Установіть свічку запалювання на місце й

поверніть її вручну, доки вона не торкнеться

гнізда.

8. Затягніть свічку запалювання за допомогою

відповідного гайкового воротка, доки шайба не

стиснеться.

9. Затягніть використовувану свічку запалювання

ще на ⅛оберту, а нову– ще на ¼оберту.

УВАГА: Неправильно затягнуті

свічки запалювання можуть призвести

до пошкодження двигуна.

10. Установіть ковпачок свічки запалювання.

УВАГА: Не намагайтеся запустити

двигун, якщо свічка запалювання або

провід запалювання зняті.

Заміна головного плавкого

запобіжника

Перегорілий запобіжник можна ідентифікувати по

згорілому з’єднанню.

1. Відкрийте кришку двигуна. Головний плавкий

запобіжник розташовано в тримачі між

акумулятором і двигуном.

2. Витягніть запобіжник із тримача.

3. Замініть перегорілий запобіжник новим

запобіжником такого ж типу– плаский штир, 20А.

4. Установіть кожухи.

Якщо головний плавкий запобіжник після заміни

швидко перегорає знову, це свідчить про коротке

замикання. Усуньте коротке замикання, перш ніж

продовжити роботу з виробом. Зверніться по

допомогу до уповноваженого центру обслуговування.

Заряджання акумулятора

ПОПЕРЕДЖЕННЯ: Перед

заряджанням акумулятора прочитайте

розділ про правила техніки безпеки.

Див.

Заходи безпеки під час роботи з

акумуляторами на сторінці 103

• Якщо для запуску двигуна бракує заряду,

зарядіть акумулятор.

• Використовуйте стандартний заряджальний

пристрій.

• Перед запуском двигуна завжди від’єднуйте

зарядний пристрій.

Заміна акумулятора

ПОПЕРЕДЖЕННЯ: Перед

заряджанням акумулятора прочитайте

розділ про правила техніки безпеки.

Див.

Заходи безпеки під час роботи з

акумуляторами на сторінці 103

УВАГА: Перед установленням у

виріб обов’язково повністю зарядіть

акумулятор.

1. Зніміть кожух двигуна. Див.

Відкриття кришки

двигуна на сторінці 113

2. Спочатку від’єднайте клему заземлення (A), а

потім— позитивну клему (B) акумулятора.

ПОПЕРЕДЖЕННЯ:

Небезпека

іскор. Див.

Заходи безпеки під час

роботи з акумуляторами на сторінці

103

3. Ослабте ремінь, який утримує акумулятор.

4. Підніміть акумулятор і вийміть його з виробу.

116

838 - 016 - 29.05.2025

5. Очистьте клеми нового акумулятора.

6. Встановіть новий акумулятор.

7. Затягніть ремінь навколо акумулятора.

8. Під’єднайте позитивний кабель до позитивної

клеми акумулятора.

9. Під’єднайте кабель заземлення до клеми

заземлення на акумуляторі.

Аварійний запуск двигуна

Якщо для запуску двигуна бракує заряду

акумулятора, можна виконати аварійний запуск за

допомогою кабелів для запуску від зовнішнього

джерела. Цей виріб обладнано системою

12В із негативним заземленням. Виріб, що

використовується для аварійного запуску, також

має бути обладнано системою 12В із негативним

заземленням.

УВАГА: Заборонено використовувати

прискорювач заряджання або бустер

для запуску двигуна. Це призведе

до пошкодження електричної системи

виробу.

Під’єднання кабелів для запуску від

зовнішнього джерела

ПОПЕРЕДЖЕННЯ: Небезпека

вибуху через виділення вибухових газів

з акумулятора. Заборонено під’єднувати

негативну клему повністю зарядженого

акумулятора до негативної клеми

розрядженого акумулятора або біля неї.

УВАГА: Не використовуйте

акумулятор цього виробу для запуску

інших транспортних засобів.

1. Зніміть кожух двигуна.

2. Зніміть кришку акумуляторного відсіку.

3. Під’єднайте один кінець червоного кабелю

до ПОЗИТИВНОЇ клеми (+) на розрядженому

акумуляторі (А).

4. Під’єднайте інший кінець червоного кабелю до

ПОЗИТИВНОЇ клеми (+) на повністю зарядженому

акумуляторі (В).

ПОПЕРЕДЖЕННЯ: Уникайте

короткого замикання кінців червоного

кабелю на шасі.

5. Під’єднайте один кінець чорного кабелю до

НЕГАТИВНОЇ клеми (–) повністю зарядженого

акумулятора.

6. Під’єднайте інший кінець чорного кабелю до

ЗАЗЕМЛЕННЯ ШАСІ (D), подалі від паливного

бака й акумулятора.

7. Установіть кожухи.

Від’єднання кабелів для запуску від

зовнішнього джерела

Зверніть увагу:

Для від’єднання кабелів

для запуску від зовнішнього джерела потрібно

виконувати дії для їх приєднання у зворотному

порядку.

1. Від’єднайте ЧОРНИЙ кабель від шасі.

2. Від’єднайте ЧОРНИЙ кабель від повністю

зарядженого акумулятора.

3. Від’єднайте ЧЕРВОНИЙ кабель від

2акумуляторів.

838 - 016 - 29.05.2025

117

Тиск у шинах

Тиск у всіх чотирьох шинах має становити 60кПа

(0,6бар / 8,5фунтів на кв.дюйм).

Встановлення різальної деки в

сервісне положення

1. Див. кроки1–8 у розділі

Зняття різальної деки на

сторінці 105

2. Візьміться двома руками за передню кромку

різальної деки та потягніть її вперед до упору.

3. Піднімайте різальну деку у вертикальне

положення, доки не почуєте клацання. Різальна

дека автоматично фіксується у вертикальному

положенні.

Установлення різальної деки в

положення скошування

1. Візьміться лівою рукою за передню кромку

різальної деки.

2. Правою рукою послабте фіксатор.

3. Згорніть різальну деку та натисніть на неї до

упору.

УВАГА: Приводний пас може

застрягнути під різальною декою.

Перш ніж вставляти різальну деку,

потягніть на себе петлю приводного

паса в тримачі.

4. Підніміть опору висоти різання з тримача опори

та вставте її в отвір.

5. Протягніть приводний пас навколо привідних

коліс. Переконайтеся, що приводний пас

знаходиться з правильної сторони колеса

натяжного шківа.

6. Вставте пружину до обойми.

7. Установіть передню кришку.

8. Установіть важіль висоти різання в одне з

положень: 1–10.

118

838 - 016 - 29.05.2025

Перевірка й регулювання тиску

різальної деки на ґрунт

Якщо тиск на ґрунт налаштовано правильно,

різальна дека рухається вздовж поверхні, але не

тисне на неї надто сильно.

1. Переконайтеся, що тиск повітря в шинах

становить 60кПа (0,6бар / 9,0фунтів на

кв.дюйм).

2. Припаркуйте виріб на рівній поверхні.

3. Опустіть різальну деку в положення скошування.

4. Поставте передню кромку різальної деки на

кімнатні ваги.

5. Щоб на опорні колеса ніщо не тиснуло, установіть

дерев’яний брусок між рамою й кімнатними

вагами.

6. Налаштувати питомий тиск можна шляхом

затягування або відпускання гвинтів

регулювання, що знаходяться за передніми

колесами.

7. Повертайте гвинти праворуч або ліворуч, доки

питомий тиск не становитиме від 12 до 15кг

(26,5-33фунта).

Перевірка паралельності різальної

деки

1. Переконайтеся в тому, що тиск повітря в шинах

правильний. Див.

Технічні дані на сторінці 129

2. Припаркуйте виріб на рівній поверхні.

3. Опустіть різальну деку в положення скошування.

4. Встановіть важіль висоти різання в положення

для обслуговування.

5. Виміряйте відстань між землею й передньою та

задньою кромками різальної деки. Задня кромка

має знаходитися вище за передню кромку на 4–

6мм (1/5дюйма).

Налаштування паралельності

різальної деки

1. Зніміть передню кришку та праву підніжку.

2. Викрутіть гвинти, що фіксують щиток паса, і

зніміть цей щиток.

3. Відкрутіть гайки на підйомній розпірці.

838 - 016 - 29.05.2025

119

4. Поверніть підйомну розпірку таким чином, щоб

подовжити або вкоротити опору. Витягніть опору,

щоб підняти задню кромку кришки. Вкоротіть

опору, щоб опустити задню кромку кришки.

5. Після завершення регулювання затягніть гайки на

підйомній розпірці.

6. Перевірте паралельність. Див.

Перевірка

паралельності різальної деки на сторінці 119

7. Прикріпіть щиток паса та затягніть гвинти.

8. Прикріпіть праву підніжку та передню кришку.

Демонтаж заглушки BioClip

• Для налаштування різальної деки Combi на

викидання трави ззаду слід зняти заглушку

BioClip.

Демонтаж заглушки BioClip та її

встановлення на різальну деку Combi 103

і 112

1. Установіть різальну деку в сервісне положення.

2. Зніміть 3гвинти, що утримують заглушку BioClip, і

зніміть заглушку.

3. Установіть 3гвинти M8×15мм в отвори для

гвинтів на заглушці BioClip для попередження

пошкодження різьбових поверхонь.

4. Поверніть різальну деку в положення

скошування.

5. Установіть заглушку BioClip, виконавши дії у

зворотному порядку.

Демонтаж заглушки BioClip та її

встановлення на різальну деку Combi 94

1. Установіть різальну деку в сервісне положення.

2. Зніміть 3гвинти, що утримують заглушку BioClip, і

зніміть заглушку.

3. Поверніть різальну деку в положення

скошування.

4. Установіть заглушку BioClip, виконавши дії у

зворотному порядку.

Перевірка лез

УВАГА: Пошкоджені або неправильно

збалансовані леза можуть призвести

до пошкодження виробу. Замініть

пошкоджені леза. Нагострити й

збалансувати затуплені леза вам

допоможуть у центрі обслуговування

Husqvarna.

1. Установіть різальну деку в сервісне положення.

2. Огляньте леза на предмет пошкоджень та

затуплення.

3. Затягніть болти леза з обертальним моментом

затягування 45–50Н⋅м.

Заміна лез

1. Установіть різальну деку в сервісне положення.

120

838 - 016 - 29.05.2025

2. Заблокуйте лезо дерев’яним бруском (A).

3. Відкрутіть і витягніть болт леза (B), шайби (C) та

лезо (D).

4. Установіть нове лезо зі скосами на кінцях

відповідно до напрямку різальної деки.

ПОПЕРЕДЖЕННЯ:

Встановлення невідповідних лез може

призвести до відкидання предметів із-

під різальної деки, що можуть нанести

серйозні травми. Використовуйте

лише типи лез, зазначені в розділі

Технічні дані на сторінці 129

5. Установіть лезо, шайбу й болт. Затягніть болт із

моментом затягування 45–50Н⋅м.

Перевірка рівня моторної оливи

1. Припаркуйте виріб на рівній поверхні та вимкніть

двигун.

2. Відкрийте кришку двигуна.

3. Відкрутіть вимірювальний стрижень та витягніть

його.

4. Усуньте оливу з вимірювального стрижня.

5. Установіть вимірювальний стрижень на місце та

затягніть його.

6. Відкрутіть та дістаньте вимірювальний стрижень і

визначте рівень оливи.

7. Рівень оливи повинен бути на рівні між

позначками на вимірювальному стрижені. Якщо

рівень близький до позначки ADD (Додати),

залийте оливу до позначки FULL (Повний).

8. Оливу слід заливати крізь отвір, в якому

встановлюється вимірювальний стрижень.

Заливайте повільно.

-40°

-30°

-20° -10 10° 20° 30° 40° 0°

SAE 30

SAE VISCOSITY GRADES

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

SAE 5W-30 Synthetic

SAE 10W-40

Зверніть увагу: Типи рекомендованої

моторної оливи див. у розділі

Технічні

характеристики на сторінці 129

9. Перед запуском двигуна необхідно правильно

затягнути вимірювальний стрижень. Запустіть

двигун та дайте йому попрацювати на холостому

ході протягом 30 секунд. Зупиніть двигун.

Зачекайте 30 секунд і знову перевірте рівень

оливи.

Заміна моторної оливи й та

масляного фільтра

У разі, якщо двигун холодний, перед зливанням

моторної оливи дайте йому пропрацювати 1–

2хвилини. Від цього моторна олива стане теплішою

та її буде легше злити.

ПОПЕРЕДЖЕННЯ:

Не залишайте

двигун працювати довше 1–2хвилин,

доки не зіллєте моторну оливу.

Моторна олива сильно нагріється та

може спричинити опіки. Дайте двигуну

охолонути, перш ніж зливати моторну

оливу.

ПОПЕРЕДЖЕННЯ: Якщо

моторна олива потрапить на тіло,

промийте цю ділянку водою з милом.

838 - 016 - 29.05.2025 121

1. Відкрийте пластикову кришку на кінці пробки

зливного отвору.

2. Закріпіть на кінці пробки зливного отвору щось на

кшталт пластикового шланга, щоб зливати оливу

було легше й вона не проливалася.

3. Помістіть контейнер під пробку зливного отвору.

4. Вийміть вимірювальний стрижень.

5. Поверніть пробку зливного отвору проти

годинникової стрілки й потягніть її, щоб відкрити.

6. Дайте оливі витекти в контейнер.

7. Щоб закрити кришку, натисніть на неї та

поверніть за годинниковою стрілкою.

8. Зніміть пластиковий шланг і встановіть кришку на

пробку зливного отвору.

9. Щоб зняти масляний фільтр, поверніть його проти

годинникової стрілки.

10. Змастіть гумовий ущільнювач нового фільтру

невеликою кількістю нової оливи.

11. Щоб прикріпити масляний фільтр, повертайте

його рукою за годинниковою стрілкою, доки

гумовий ущільнювач не встановиться на своє

місце, а потім проверніть ще на півоберту.

12. Оливу слід заливати крізь отвір, в якому

встановлюється вимірювальний стрижень.

Заливайте повільно.

-40°

-30°

-20° -10 10° 20° 30° 40° 0°

SAE 30

SAE VISCOSITY GRADES

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

SAE 5W-30 Synthetic

SAE 10W-40

Зверніть увагу: Типи рекомендованої

моторної оливи див. у розділі

Технічні

характеристики на сторінці 129

13. Запустіть двигун та дайте йому пропрацювати 3

хвилини на холостому ході.

14. Зупиніть двигун та переконайтеся у відсутності

протікань із масляного фільтра.

15. Заливати оливу слід з урахуванням об’єму, що

залишиться в новому масляному фільтрі.

Зверніть увагу: Інструкції щодо безпечної

утилізації моторної оливи дивіться в розділі

Утилізація на сторінці 128

Перевірка рівня трансмісійного

масла

1. Викрутіть два гвинти, по одному з кожної сторони,

та підніміть кришку коробки передач.

122

838 - 016 - 29.05.2025

2. Переконайтеся, що рівень трансмісійного масла

в баці знаходиться між двома горизонтальними

лініями, нанесеними на бак.

3. Якщо рівень моторної оливи нижче нижньої лінії,

долийте оливи, але не допускайте перевищення

верхньої лінії.

Зверніть увагу: Рекомендований тип оливи

для моделей R 318X та R 320X AWD див. у

розділі

Технічні дані на сторінці 129

Змащення регулятора приводного

паса

Регулятор приводного паса необхідно регулярно

змащувати за допомогою високоякісного мастила з

дисульфіду молібдену.

1. Зніміть кожухи шківів двигуна.

УВАГА:

Не переплутайте гвинти.

Передні гвинти шківів двигуна

довші, ніж задні. Довгий гвинт

у неправильному положенні може

призвести до пошкодження виробу.

2. Змастіть за допомогою шприца для мастила

через ніпель, що розташований праворуч під

нижнім шківом паса. Змащуйте, доки із задньої

частини ніпеля не почне виходити мастило.

3. Установіть кришки шківів двигуна.

Усунення несправностей

Таблиця пошуку несправностей

Якщо усунути проблему за допомогою інструкцій у

цьому посібнику не вдається, зверніться до дилера з

обслуговування Husqvarna.

838 - 016 - 29.05.2025 123

Несправність Причина

Стартерний електродвигун не

заводить двигун

Не увімкнено стоянкове гальмо. Дивіться розділ

Увімкнення та вимкнення

стояночного гальма. на сторінці 108

Підйомний важіль різальної деки перебуває в положенні скошування. Ди-

віться розділ

Підйом та опускання ріжучої деки на сторінці 107

Перегорів головний плавкий запобіжник. Дивіться розділ

Заміна головного

плавкого запобіжника на сторінці 116

Несправний замок запалювання.

Погане з’єднання між кабелем та акумулятором. Дивіться розділ

Заходи

безпеки під час роботи з акумуляторами на сторінці 103

Занадто низький рівень заряду акумулятора. Дивіться розділ

Заряджання

акумулятора на сторінці 116

Несправний стартерний електродвигун.

Двигун не заводиться, хоча

стартерний електродвигун про-

кручує його

У паливному баку немає пального. Дивіться розділ

Заправлення паливом

на сторінці 106

Пошкоджена свічка запалювання.

Кабель запалювання пошкоджений.

Бруд у карбюраторі або паливній лінії.

Двигун працює не плавно Пошкоджена свічка запалювання.

Неправильно встановлено карбюратор.

Засмічено повітряний фільтр. Дивіться розділ

Чищення та заміна повітряно-

го фільтра на сторінці 115

Засмічено сапун паливного бака.

Бруд у карбюраторі або паливній лінії.

Двигуну бракує потужності Засмічено повітряний фільтр. Дивіться розділ

Чищення та заміна повітряно-

го фільтра на сторінці 115

Пошкоджена свічка запалювання.

Бруд у карбюраторі або паливній лінії.

Неправильно відрегульовано трос газу.

Трансмісії бракує потужності Засмічено всмоктувач холодного повітря трансмісії або ребра системи охо-

лодження.

Пошкоджено вентилятор на трансмісії.

У трансмісії немає оливи або рівень оливи занизький. Дивіться розділ

Пере-

вірка рівня трансмісійного масла на сторінці 122

Акумулятор не заряджається Акумулятор пошкоджений. Дивіться розділ

Заходи безпеки під час роботи з

акумуляторами на сторінці 103

Погане з’єднання між кабелем та клемами акумулятора. Дивіться розділ

Заходи безпеки під час роботи з акумуляторами на сторінці 103

124 838 - 016 - 29.05.2025

Несправність Причина

Виріб помітно вібрує Леза не закріплені. Дивіться розділ

Перевірка лез на сторінці 120

Одне або кілька лез розбалансовані. Дивіться розділ

Перевірка лез на сто-

рінці 120

Двигун не закріплений.

Незадовільний результат ско-

шування

Леза затупилися. Дивіться розділ

Перевірка лез на сторінці 120

Довга або волога трава. Дивіться розділ

Забезпечення ефективного скошу-

вання на сторінці 109

Зміщення різальної деки.

У різальній деці застрягла трава. Дивіться розділ

Чищення виробу на сто-

рінці 113

Неоднаковий тиск у шинах із правої та з лівої сторони. Дивіться розділ

Тиск

у шинах на сторінці 118

Виріб занадто швидко пересувається. Дивіться розділ

Забезпечення ефек-

тивного скошування на сторінці 109

Занадто низька частота обертання двигуна. Дивіться розділ

Забезпечення

ефективного скошування на сторінці 109

Приводний пас прослизає.

Дисплей– усунення несправностей

Символ Назва

Позначення на

дисплеї

Звук Причина

Індикатор нахилу

Відображається

символ.

Виріб працює під кутом >10°.

Див.

Скошування трави на схи-

лах на сторінці 101

Символ блимає. -

Виріб працює під кутом >15°.

Див.

Правила техніки безпеки

під час використання виробу на

сторінці 100

Датчик тиску оливи

Відображається

символ.

1довгий

звук.

Низький тиск оливи. Див.

Пере-

вірка рівня моторної оливи на

сторінці 121

Індикатор рівня за-

ряду акумулятора

Відображається

символ.

1довгий

звук.

Низька напруга. Див.

Заряд-

жання акумулятора на сторінці

116

Індикатор лез, що

обертаються

Відображається

символ.

Привід лез увімкнено.

Символ блимає. Неправильна процедура запус-

ку. Див.

Умови запуску на сто-

рінці 101

838 - 016 - 29.05.2025 125

Символ Назва

Позначення на

дисплеї

Звук Причина

Індикатор стояноч-

ного гальма

Відображається

символ.

Стояночне гальмо ввімкнено.

Див.

Стояночне гальмо на сто-

рінці 101

Символ блимає.

Неправильна процедура запус-

ку. Див.

Умови запуску на сто-

рінці 101

Символ швидко

блимає.

Пошкоджене стоянкове гальмо.

Зверніться до дилера з обслу-

говування Husqvarna.

Індикатор контролю

присутності опера-

тора (Operator

Presence Control,

OPC)

Символ блимає.

5корот-

ких зву-

ків.

Контроль присутності операто-

ра вимикається під час спроби

запустити двигун. Див.

Умови

запуску на сторінці 101

Символ швидко

блимає.

Контроль присутності опера-

тора не працює. Зверніться

до дилера з обслуговування

Husqvarna.

Індикатор необхід-

ності обслуговуван-

ня

Відображається

символ.

5корот-

ких зву-

ків.

Потрібне обслуговування.

Зверніться до дилера з обслу-

говування Husqvarna.

Індикатор низького

рівня палива

Відображається

символ.

1корот-

кий звук.

Низький рівень палива. Див.

Заправлення паливом на сто-

рінці 106

Зверніть увагу: Зовнішній вигляд дисплея

може різнитися залежно від моделі.

Транспортування, зберігання й утилізація

Транспортування

• Виріб дуже важкий та може спричинити серйозні

травми, якщо впаде. Будьте обережні під час

завантаження його на транспортний засіб чи

причіп, а також під час вивантаження.

• Не піднімайте виріб. Транспортні вушка не

є схваленими точками підіймання й мають

використовуватися виключно для безпечного

закріплення виробу в багажнику.

• Для транспортування виробу використовуйте

причіп відповідного типу.

• Необхідною умовою транспортування виробу в

причепі дорогами загального користування є

знання місцевих правил дорожнього руху.

Надійне кріплення виробу для

транспортування

Перед початком кріплення виробу обов’язково

прочитайте розділ про заходи безпеки й усвідомте

його зміст. Див.

Безпека під час транспортування на

сторінці 103

ПОПЕРЕДЖЕННЯ: Стояночного

гальма недостатньо для фіксації

виробу під час транспортування. Виріб

необхідно надійно прикріпити до зони

навантаження.

Обладнання: 2сертифіковані ремені й 4клиноподібні

колісні блоки.

126 838 - 016 - 29.05.2025

1. Розташуйте виріб у центрі зони навантаження.

УВАГА: Призначено для

транспортування на критих

транспортних засобах. Перед

розташуванням на критому

транспортному засобі дайте виробу

охолонути.

2. Переконайтеся в тому, що центр мас виробу

перебуває вище осі колеса транспортного засобу.

Якщо для транспортування використовується

причеп, переконайтеся в тому, що притискна сила

на вашому буксирному пристрої є правильною.

3. Увімкніть стояночне гальмо.

4. Якщо виріб оснащено Bluetooth

, заблокуйте його

за допомогою Husqvarna Connect.

5. Опустіть різальну деку в положення скошування.

6. Видаліть усі незакріплені об’єкти.

7. Протягніть перший ремінь через раму задньої

трансмісії. Див. ілюстрацію.

8. Потягніть ремінь назад, щоб прикріпити виріб до

зони навантаження.

9. Розмістіть другий ремінь навколо рамкового

тунелю.

10. Прикріпіть ремінь до зони навантаження.

11. Затягніть ремінь у напрямку передньої частини

зони навантаження, щоб прикріпити виріб до зони

навантаження.

12. Установіть колісні блоки спереду й ззаду задніх

коліс.

Буксирування виробу

Виріб оснащено гідростатичною передачею. Щоб

уникнути пошкодження трансмісії, виріб можна

буксирувати лише на короткі відстані та на малій

швидкості.

Перед буксируванням виробу необхідно вимкнути

трансмісію. Див.

Зчеплення та розчеплення системи

приводу на сторінці 107

Зберігання

Виріб слід підготовлювати до зберігання наприкінці

сезону й у разі зберігання понад 30днів. Якщо

паливо залишається в баку довше 30днів,

липкі частки можуть призвести до засмічення

карбюратора. Це може негативно вплинути на

функціонування двигуна.

Щоб уникнути появи липких часток протягом

зберігання, додавайте до палива стабілізатор. Якщо

використовується бензин-алкілат, стабілізатор не

потрібний. У разі використання звичайного бензину

не замінюйте його на алкілат. Це може призвести до

затвердіння чутливих гумових деталей. Додавайте

стабілізатор для палива в бак або в контейнер,

де зберігається паливо. Завжди дотримуйтесь

пропорцій компонентів паливної суміші, що вказані

838 - 016 - 29.05.2025

127

виробником. Додавши стабілізатор, запустіть двигун

щонайменше на 10 хвилин, щоб речовина потрапила

до карбюратора.

ПОПЕРЕДЖЕННЯ: Не зберігайте

виріб із бензином у баку в приміщеннях

або на ділянках із поганою вентиляцією.

Існує небезпека загоряння, якщо

пари бензину ввійдуть у контакт

із відкритим вогнем, іскрами або

запальниками приладів на кшталт

бойлерів, водонагрівачів або сушарок.

ПОПЕРЕДЖЕННЯ: Видаліть з

виробу траву, листя та інші легкозаймисті

матеріали, щоб зменшити небезпеку

загоряння. Перш ніж встановлювати виріб

на зберігання, дайте йому охолонути.

• Почистьте виріб (див. розділ

Чищення виробу

на сторінці 113

). Підфарбуйте ділянки з

пошкодженим покриттям, щоб уникнути корозії.

• Огляньте виріб на предмет зношених або

пошкоджених деталей та затягніть не закріплені

гвинти й гайки.

• Вийміть акумулятор. Очистьте його, повністю

зарядіть і тримайте охолодженим під час

зберігання. Для забезпечення оптимального

строку служби акумулятор слід зберігати за

температури від нуля до 10°C.

• Заряджайте акумулятор кожні шість місяців або

якщо напруга падає нижче 12,55В.

• Замініть моторну оливу та утилізуйте

відпрацьовану.

• Вилийте паливо з паливного бака. Запустіть

двигун і залиште його працювати, доки в

карбюраторі не залишиться палива.

Зверніть увагу:

Якщо до палива додано

стабілізатор, немає потреби спорожнювати

паливний бак та карбюратор.

• Зніміть заглушки та налийте в кожний циліндр

приблизно по одній столовій ложці моторної

оливи. Прокрутіть вал двигуна вручну, щоб

розподілити оливу, і закрийте заглушки.

• Змастіть всі ніпелі для змащення, з’єднання та

осі.

• Тримайте виріб у чистому й сухому місці та

накрийте його для забезпечення додаткового

захисту.

• Захисне покриття для зберігання або

транспортування виробу можна придбати у

вашого дилера.

Утилізація

• Хімічні речовини можуть бути небезпечними,

тому їх заборонено викидати, просто залишаючи

на землі. Утилізувати використані хімічні

речовини слід у сервіс-центрі або спеціально

відведеному для цього місці.

• Зношений виріб або виріб необхідно надіслати

дилеру чи до відповідного місця для утилізації.

• Мастило, фільтри для мастила та батареї можуть

шкодити довкіллю. Виконуйте місцеві вимоги й

відповідні норми та правила щодо утилізування.

• Не викидайте акумулятор разом із побутовим

сміттям.

• Акумулятор необхідно надіслати до центру

обслуговування Husqvarna або утилізувати у

спеціальному місці для утилізації відпрацьованих

акумуляторів.

128 838 - 016 - 29.05.2025

Технічні дані

Технічні характеристики

R 318X R 320X AWD

Розміри Див.

Розміри виробу на сторінці 132

Маса без ріжучої деки та з порожніми баками, кг 234 234

Розміри шин 170/60-8 170/60-8

Тиск у шинах (задніх– передніх), кПа/ бар/ фунтів на

кв.дюйм

60/ 0,6/ 8,5 60/ 0,6/ 8,5

Максимальний нахил, градуси (°) 10 10

Максимальна маса буксирувального обладнання при

нахилі 10°, кг

125 125

Максимальне допустиме вертикальне зусилля на

фаркоп, Н/кг

250/ 25 250/ 25

Максимальне допустиме горизонтальне зусилля на

фаркоп, Н/кг

220/ 22 220/ 22

Максимальне навантаження на кришку двигуна, кг 10 10

Двигун

Бренд/ Модель Husqvarna/ HS546AE Husqvarna/ HS546AE

Номінальна потужність двигуна, кВт

10,3 10,3

Об’єм, см

546 546

Макс. число обертів двигуна, об/хв 2900 +/- 100 2900 +/- 100

Макс. швидкість руху вперед, км/год 9 9

Макс. швидкість руху назад, км/год 6 8

Паливо, мін. октанове число, без домішок свинцю 91 91

Об’єм бака, л 12 12

Моторна олива

Husqvarna SAE30,

Husqvarna SAE5W-30

синтетична, Husqvarna

SAE10W-40

Husqvarna SAE30,

Husqvarna SAE5W-30

синтетична, Husqvarna

SAE10W-40

Об’єм оливи включно з фільтром, л 1,6 1,6

Указана номінальна потужність двигуна є середньою кінцевою потужністю (за вказаного числа обертів

на хвилину) типового серійного двигуна для цієї моделі, виміряною згідно зі стандартом SAE J1349/

ISO1585. Потужність серійних двигунів може відрізнятися від цього значення. Фактична вихідна потуж-

ність двигуна, установленого у виробі, залежить від робочої швидкості, умов навколишнього середови-

ща та інших факторів.

Використовуйте моторну оливу класу APISJ або вище. У разі використання оливи SAE-30 за темпера-

тури нижче +5°C існує ризик недостатнього змащування двигуна. Це може призвести до пошкодження

двигуна. Див.

Технічні характеристики на сторінці 129

для отримання відомостей щодо оливи, яку слід

використовувати за низьких температур. Ознайомтеся з таблицею в’язкості в посібнику користувача

двигуна (якщо він входить до комплекту) та виберіть оптимальну в’язкість залежно від очікуваної зов-

нішньої температури.

838 - 016 - 29.05.2025 129

R 318X R 320X AWD

Об’єм оливи без фільтра, л 1,5 1,5

Запуск двигуна Електричний запуск 12В Електричний запуск 12В

Редуктор

Бренд Tuff Torq Tuff Torq

Модель K46H K574A/KTM10LB

Олива, клас SF‐CC

Husqvarna SAE 10W-30 Husqvarna SAE 10W-30

Об’єм мастила, л 2,1 5,6

Електрична система

Тип 12В, негативне зазе-

млення

12В, негативне зазе-

млення

Акумулятор 12В, 24А⋅год 12В, 24А⋅год

Свічка запалювання Husqvarna HQT-7 Husqvarna HQT-7

Зазор між електродами, мм/дюймів 0,75/0,030 0,75/0,030

Передні фари Подвійні світлодіодні ін-

дикатори

Подвійні світлодіодні ін-

дикатори

Задні ліхтарі – Світлодіодні індикатори

Ріжуча дека

Тип Combi94 Combi94

Combi103 Combi103

Combi112 Combi112

Випромінювання шуму

R 318X R 320X AWD

Рівень звукової потужності, виміряний, дБ(A)

Combi94 99 99

Combi103 99 99

Combi112 99 99

Рівень звукової потужності, гарантований, дБ(A)

Combi94 100 100

Combi103 100 100

Combi112 100 100

Для забезпечення оптимальної продуктивності використовуйте трансмісійну оливу SAE 10W-30

Husqvarna. Якщо мастило Husqvarna недоступне, користуйтеся мастилом 10W-30 STOU. Нову класифі-

кацію наведено в стандарті APIGL-4.

Випромінювання шуму в середовище, виміряне як звукова потужність (L

), відповідає директиві ЄС

2000/14/EC.

130 838 - 016 - 29.05.2025

Рівні звуку

R 318X R 320X AWD

Рівень звукового тиску у вусі оператора, дБ(А)

Combi94 84 84

Combi103 84 84

Combi112 84 84

Рівні вібрації

R 318X R 320X AWD

Рівень вібрації на кермі, м/с

1,88 1,88

Рівень вібрації в сидінні, м/с

0,38 0,38

Ріжуча дека Combi94 Combi103 Combi112

Ширина зрізання, мм 940 1030 1120

Висота різання, 10поз-

ицій, мм

25–75 25–75 25–75

Маса, кг 44 49 52

Довжина леза, мм 358 388 420

Ножі

Артикул 579 65 25-10 504 18 82-10 544 18 81-10

ПОПЕРЕДЖЕННЯ: У разі

використання ріжучої деки, не схваленої

для цього виробу, з-під неї на

великій швидкості можуть вилітати різні

предмети та завдавати серйозних травм.

Використовувати слід лише ті типи

ріжучої деки, що зазначені в цьому

посібнику.

Рівень шумового тиску відповідає стандарту EN ISO5395. Заявлені дані про рівень шумового тиску

мають стандартну статистичну розбіжність (стандартне відхилення) у 1,2дБ(A).

Рівень вібрації відповідає стандарту EN ISO5395. Заявлені дані щодо рівня вібрації мають стандартну

статистичну розбіжність (стандартне відхилення) у 0,2м/с

(стерно керування) і 0,8м/с

(сидіння).

838 - 016 - 29.05.2025 131

Розміри виробу

132 838 - 016 - 29.05.2025

Розміри, мм.

A 1165 G 218

L (до-

вжи-

на)

205

B 364

Без противаги:2008 M 627

C 727 З противагою:2024 N 799

Без противаги:1952

D 887

З противагою:1968

R318X:125

Combi 94:994 R320X AWD:95

Без противаги:394 Combi 103:1081

P 711

З противагою:410 Combi 112:1178

838 - 016 - 29.05.2025 133

Розміри, мм.

F 70 K

Combi94:

Без противаги:2243

З противагою:2259

Q 883

Combi103:

Без противаги:2253

З противагою:2269

Combi112:

Без противаги:2253

З противагою:2269

Радіочастотні характеристики

R 318X

R 320X AWD

Діапазон частот, МГц 2402-2480 2402-2480

Вихідна потужність

, дБм -5.2 -5.2

Обслуговування

Сервіс

Для гарантії безпечної та максимально ефективної

експлуатації виробу під час сезону роботи необхідно

проходити щорічний огляд в авторизованому сервіс-

центрі. Обслуговування або капітальний ремонт

виробу краще проводити в несезонний час.

Замовляючи запасні частини, вказуйте такі дані, як

рік купівлі виробу, його модель, тип та серійний

номер.

Використовуйте тільки оригінальні запчастини.

Виміряно за 2440МГц.

134 838 - 016 - 29.05.2025

Декларація відповідності

Декларація відповідності ЄС

Ми, компанія HusqvarnaAB, SE-561 82

Huskvarna, SWEDEN (Швеція), тел.: +46-36-146500,

заявляємо під свою виключну відповідальність, що

представлений виріб:

Опис Газонокосарка-трактор

Бренд Husqvarna

Тип/ модель R 318X, R 320X AWD

Ідентифікація Серійні номери за 2024рік і пізніше

повністю відповідає таким директивам і нормам ЄС:

Норма Опис

2006/42/EC «Про механічне обладнання»

2014/53/EU «Про радіотехнічне обладнання»

2000/14/EC «Про виділення шуму в навколишнє середовище»

2011/65/EU «Про обмеження використання деяких небезпечних речовин в електрично-

му й електронному обладнанні»

і що застосовуються вказані далі узгоджені

стандарти та/ або технічні специфікації;

EN ISO 12100:2010

EN ISO 5395-1:2013/A1:2018

EN ISO 5395-3: 2013/A1:2017/A2:2018

EN ISO 14982:2009

EN ETSI 300 328 v.2.2.2

ETSI EN 301 489-1 V2.2.3

ETSI EN 301 489-17 V3.2.4

EN IEC 63000:2018

Уповноважений орган: Крім того, компанія 0404, SMP

Svensk Maskinprovning AB, Box 4053, SE-904 03

Umeå,Sweden затвердила відповідність додаткуVI

до директиви РадиЄС 2000/14/EC.

Відомості стосовно випромінювання шуму дивіться в

розділі

Технічні дані на сторінці 129

Huskvarna, 2025-01-17

Клас Лосдал (Claes Losdal)

Директор із питань розвитку/ продукти для

садівництва

Husqvarna AB

Відповідальний за технічну документацію

Зареєстровані товарні знаки

Слово й логотипи

Bluetooth

є зареєстрованими

товарними знаками, що належать компанії

Bluetooth

SIG, inc.

і використовуються компанією Husqvarna

виключно за ліцензією.

838 - 016 - 29.05.2025 135

CUPRINS

Introducere..................................................................136

Siguranţă.................................................................... 142

Asamblarea.................................................................148

Funcţionarea...............................................................149

Întreținerea..................................................................154

Depanarea.................................................................. 166

Transportul, depozitarea şi eliminarea........................169

Date tehnice................................................................171

Service........................................................................176

Declarație de conformitate..........................................177

Mărci comerciale înregistrate......................................177

Introducere

Inspecția pre-livrare și numerele de

produs

Nota: O inspecție pre-livrare a fost efectuată asupra

acestui produs. Asigurați-vă că primiți de la distribuitor o

copie semnată a documentului de inspecție pre-livrare.

Informații de contact pentru dis-

tribuitorul de service Husqvar-

na:

Acest manual al operatorului corespunde produsului cu numărul de produs/numărul de serie:

Motor:

Transmisie:

Descrierea produsului

R 318X și R 320X AWD sunt tractoare de tuns gazonul.

Pedalele de înaintare și marșarier permit operatorului

să regleze viteza fără discontinuități. Un contor orar

indică orele de utilizare a produsului de către operator.

R 320X AWD are tracțiune integrală (AWD). R 318X și

R 320X AWD sunt utilizate cu capete tăietoare Combi cu

BioClip.

Domeniul de utilizare

Produsul este proiectat pentru tăierea gazonului pe

teren deschis și plat, în zone rezidențiale și grădini.

Atașați un accesoriu opțional pentru a utiliza produsul

pentru alte lucrări. Adresați-vă distribuitorului dvs.

Husqvarna pentru mai multe informații referitoare la

accesoriile disponibile.

Asigurați-vă produsul

Verificați ca noul dvs. produs să fie acoperit de

asigurare. Dacă aveți incertitudini, contactați compania

de asigurări cu care lucrați. Vă recomandăm o asigurare

completă, care acoperă terțele părți, incendiile, avariile,

furtul și răspunderea civilă.

136 838 - 016 - 29.05.2025

Prezentarea generală a produsului

1 3 4 9

1015 111213141718 16

5 6 7 82

1. Pedală de înaintare

2. Pedală de marșarier

3. Afișaj

4. Pârghie de ridicare pentru capul tăietor

5. Pârghie pentru înălțimea de tăiere

6. Comutator de contact/pentru faruri

7. Control accelerație

8. Comutator pentru lumina de fază lungă

9. Șine

10. Pârghie de cuplare sau decuplare a transmisiei pe

puntea spate.

11. Baterie

12. Dispozitiv de blocare a capacului

13. Bușon rezervor de carburant

14. Plăcuță de identificare cu cod care poate fi scanat

15. Pârghie de cuplare sau decuplare a transmisiei pe

puntea față a produselor AWD.

16. Reglarea volanului

17. Buton de blocare pentru frâna de parcare

18. Pedala frânei de parcare

838 - 016 - 29.05.2025 137

Prezentare generală a sistemului electric

1. Baterie

2. Siguranța principală

3. Senzor de carburant

4. Afișaj

5. Lampă de lucru

6. Lumină de fază lungă

7. Microîntrerupător, frână de parcare

8. Microîntrerupător pentru pârghia de ridicare

9. Comandă de detecție a prezenței operatorului (OPC)

10. Comutator de contact/pentru faruri

11. Modulul de comandă al mașinii de tuns gazonul

12. Comutator pentru lumina de fază lungă

13. Avertizor acustic

14. Lumini spate cu LED

Modulul de comandă al mașinii de tuns

gazonul

Produsul are un modul de comandă al mașinii de

tuns gazonul care oferă operatorului informații despre

produs. Informațiile apar pe afișajul de pe panoul de

comandă. Consultați

Afi

aj la pagina 140

Modulul de comandă al mașinii de tuns gazonul permite

reprezentantului atelierului de service să se conecteze

la produs atunci când se efectuează lucrări de service.

Husqvarna Connect

Produsul are tehnologie wireless

Bluetooth

și se

poate conecta la dispozitivele mobile care au aplicația

Husqvarna Connect instalată. Aplicația Husqvarna

Connect este o aplicație gratuită pentru dispozitivul dvs.

mobil. Aplicația Husqvarna Connect vă oferă funcții

extinse pentru produsul dvs. Husqvarna:

• Informații pe larg despre produs.

• Informații despre piese pentru produse și service și

asistență pentru acestea.

Faruri și lumini spate

Farurile au lumini de lucru și lumini de fază lungă.

Luminile spate sunt lumini de poziție. Rotiți cheia de

contact în poziția pentru lumini pentru a aprinde lumina

de lucru și cea din spate. Luminile de lucru rămân

aprinse timp de 3 minute după oprirea motorului.

138 838 - 016 - 29.05.2025

Împingeți comutatorul (A) pentru a aprinde luminile de

fază lungă sau pentru a le stinge.

Când sunt aprinse luminile de lucru și luminile spate, pe

afișaj apare simbolul de far (B). Când luminile de fază

lungă sunt aprinse, simbolul de far plin (C) apare pe

afișaj.

B C

Contor orar

Produsul are 2 contoare orare pe afișaj. Contorul orar

arată câte ore de lucru are motorul în total (A) și

în timpul perioadei de funcționare (B). Ultima cifră a

contorului orar pentru perioada de funcționare indică a

zecea parte a unei ore (6 minute).

Timpul scurs cu contactul pornit și motorul oprit nu este

contorizat.

Nota:

Contorul orar total (A) arată numai ore întregi.

Nota: Perioada de funcționare este perioada în care

motorul a fost pornit în timpul unei zile. Dacă motorul

este oprit timp de cel puțin 6 ore, începe o nouă

perioadă de funcționare.

Comandă de detecție a prezenței

operatorului (OPC)

OPC se cuplează când operatorul se ridică de pe scaun.

Motorul și transmisia cuțitelor se opresc dacă cuțitele

sunt cuplate sau frâna de parcare nu este cuplată.

Consultați

Condi

ii de pornire la pagina 144

Pedalele pentru mers înainte și

marșarier

Viteza poate fi reglată treptat cu ajutorul celor 2 pedale.

Pedala din stânga (A) este utilizată pentru mersul

înainte și pedala din dreapta (B) este utilizată pentru

marșarier. Produsul se oprește atunci când pedalele sunt

eliberate.

Cap tăietor

Capetele tăietoare pentru acest produs sunt capete

tăietoare Combi cu BioClip. Dispozitivul BioClip taie

iarba și o transformă în îngrășământ. Capetele tăietoare

Combi pot fi utilizate și fără BioClip. Fără BioClip, iarba

este evacuată prin partea posterioară.

838 - 016 - 29.05.2025

139

Afișaj

Afișajul de pe panoul de comandă afișează informații despre starea produsului.

Nota: Aspectul afișajului poate fi diferit în funcție de model.

2 3

10 11

1. Indicator de pantă

2. Indicator de presiune a uleiului

3. Indicatorul nivelului bateriei

4. Indicatorul prizei de putere

5. Turometru

6. Indicator pentru frâna de parcare

7. Comandă de detecție a prezenței operatorului (OPC)

8. Turație recomandată a motorului atunci când utilizați

produsul.

9. Lumină de lucru sau indicator de fază lungă

10. Bluetooth

11. Indicator de service

12. Indicator nivel combustibil (numai la seria R400)

13. Indicator al nivelului scăzut de carburant

14. Timp total funcționare

15. Blocare digitală

16. Timp operare

Simbolurile de pe produs

AVERTISMENT: Aveți grijă să utilizați

corect produsul. Acest produs poate

cauza vătămări corporale grave sau

decesul operatorului sau al altor

persoane.

Citiți cu atenție manualul de utilizare

și asigurați-vă că înțelegeți instrucțiunile,

înainte de a utiliza acest produs.

Cuțite rotative. Nu vă apropiați părțile

corpului.

Avertisment: piese rotative. Nu vă

apropiați părțile corpului.

140 838 - 016 - 29.05.2025

Feriți-vă de obiectele ejectate sau care

ricoșează.

Nu utilizați niciodată produsul dacă în

imediata apropiere se află persoane, în

special copii, sau animale.

Priviți înapoi înainte de a începe

deplasarea în marșarier și în timpul

deplasării în marșarier.

Nu tundeți niciodată iarba pe teren

înclinat. Nu tundeți iarba pe pante cu

înclinație mai mare de 10°. Consultați

Tunderea gazonului pe pante la pagina

145

Nu transportați niciodată pasageri pe

produs sau echipament.

Mers înainte.

Punct mort.

Marșarier.

Frână de parcare.

Acest produs este în conformitate cu

directivele UE aplicabile.

Etichetă privind emisiile de zgomot

în mediu, conform directivelor și

reglementărilor din UE și Regatul Unit

și legislației din New South Wales

„Regulamentul privind măsurile de

protecție a mediului (controlul zgomotului)

din 2017”. Nivelul de putere sonoră

garantat al produsului este specificat în

Date tehnice la pagina 171

și pe etichetă.

Utilizați întotdeauna un sistem omologat

de protecție a auzului.

Opriți motorul.

Porniți motorul.

Turație motor – rapidă.

Turație motor – lentă.

Carburant.

Etanol max. 10%.

Înălțime de tăiere.

Poziția de service a pârghiei pentru

înălțimea de tăiere.

Cuțitele sunt cuplate.

Cuțitele sunt decuplate.

Poziția de transport pentru capul tăietor.

Poziția de funcționare a capului tăietor.

Cuplarea și decuplarea transmisiei.

Nivelul uleiului.

Cod scanabil

aaaassxxxx Plăcuța de identificare in-

dică seria. aaaa este anul

fabricației și ss este săptă-

mâna fabricației.

838 - 016 - 29.05.2025 141

Nota: Celelalte simboluri/autocolante de pe produs se

referă la cerințele de certificare pentru unele piețe.

Emisiile de Euro V

AVERTISMENT: În urma modificării

neautorizate a motorului, este anulată

aprobarea de tip UE pentru acest produs.

Deteriorarea produsului

Nu suntem responsabili pentru deteriorarea produsului

dacă:

• produsul este reparat necorespunzător.

• produsul este reparat cu piese care nu provin de la

producător sau care nu sunt aprobate de acesta.

• produsul are un accesoriu care nu provine de la

producător sau care nu este aprobat de acesta.

• produsul nu este reparat la un centru de service

omologat sau de o autoritate omologată.

Asistență

Pentru asistență cu privire la produs, mergeți la

secțiunea Asistență pentru a accesa instrucțiunile,

ghidurile de depanare sau pentru a utiliza Husqvarna

serviciul de Self-Service și Asistentul pentru produse

(dacă este disponibil pe piața dvs.). Pentru asistență

suplimentară pentru produs, adresați-vă reprezentanței

de service Husqvarna.

Siguranţă

Definiții privind siguranța

Avertismentele, atenționările și notele sunt utilizate

pentru a desemna părți foarte importante din manual.

AVERTISMENT: Se utilizează dacă

există risc de vătămare sau de deces

pentru operator sau pentru trecători, în cazul

în care instrucțiunile din manual nu sunt

respectate.

ATENŢIE: Se utilizează dacă există

un risc de deteriorare a produsului, a altor

materiale sau a zonelor învecinate, dacă

instrucțiunile din manual nu sunt respectate.

Nota: Se utilizează pentru a furniza mai multe

informații care sunt necesare într-o situație dată.

Instrucţiuni generale de siguranţă

AVERTISMENT: Acest produs poate

tăia membre și poate proiecta obiecte.

Nerespectarea instrucțiunilor de siguranță

poate cauza vătămări corporale grave sau

chiar mortale.

AVERTISMENT: Nu continuați

utilizarea unui produs dacă echipamentele

de tăiere ale acestuia sunt deteriorate.

Echipamentele de tăiere deteriorate pot

proiecta obiecte și pot cauza vătămări

corporale grave sau chiar mortale. Înlocuiți

imediat cuțitele deteriorate.

AVERTISMENT: În timpul

funcționării, acest produs produce un

câmp electromagnetic. În anumite condiţii,

acest câmp poate interfera cu implanturile

medicale active sau pasive. Pentru a

reduce riscul de vătămări corporale grave

sau mortale, recomandăm persoanelor cu

implanturi medicale să consulte medicul și

producătorul implantului medical înainte de

a utiliza acest produs.

AVERTISMENT: Înainte de a utiliza

produsul, citiți instrucțiunile de avertizare de

mai jos.

• Procedați întotdeauna cu atenție și folosiți-vă

judecata. Evitaţi toate situaţiile pe care le consideraţi

că vă depăşesc capacitatea de reacţie. Dacă aveți

incertitudini privind procedurile de utilizare după

lectura manualului operatorului, consultați-vă cu un

expert înainte de a continua.

• Citiți cu atenție și înțelegeți manualul de utilizare

și instrucțiunile de pe produs înainte de a porni

produsul.

• Învățați să utilizați în siguranță produsul și comenzile

acestuia și să opriți rapid produsul.

• Învățați să recunoașteți etichetele de avertizare.

• Păstrați produsul curat pentru a menține semnele și

etichetele lizibile.

• Rețineți că operatorul poartă responsabilitatea

privind orice accidente care implică alte persoane

sau bunurile acestora.

• Nu transportați pasageri. Produsul trebuie utilizat de

către o singură persoană.

142

838 - 016 - 29.05.2025

• Nu lăsați produsul nesupravegheat cu motorul pornit.

Opriți întotdeauna cuțitele, cuplați frâna de parcare,

opriți motorul și scoateți cheia din contact înainte de

a lăsa produsul nesupravegheat.

• Utilizați produsul numai ziua sau în locuri bine

iluminate. Evitați apropierea produsului de gropi

sau alte neregularități ale terenului. Acordați atenție

potențialelor riscuri.

• Nu utilizați produsul pe vreme rea, de exemplu

pe ceață sau ploaie, pe teren umed sau inundat,

pe vânt puternic, la temperaturi exterioare foarte

scăzute, atunci când există riscul de descărcări

electrice etc.

• Identificați și marcați bolovanii și alte obstacole fixe,

pentru a evita coliziunile.

• Îndepărtați din zona de lucru obiectele precum

pietrele, jucăriile, cablurile etc. care pot fi prinse de

cuțite și proiectate.

• Nu permiteți copiilor sau altor persoane neautorizate

pentru operarea acestui produs să îl utilizeze sau să

efectueze lucrări de service asupra acestuia. Este

posibil ca reglementările locale să limiteze vârsta

utilizatorilor.

• Asigurați-vă că nu există nicio persoană în

apropierea produsului atunci când porniți motorul,

cuplați transmisia sau începeți deplasarea

produsului.

• Acordați atenție traficului atunci când tundeți iarba în

apropierea unei străzi sau traversați o stradă.

• Nu utilizați produsul dacă sunteți obosit(ă), dacă

ați consumat alcool, droguri, medicamente sau alte

substanțe care v-ar putea afecta vederea, atenția,

judecata sau coordonarea.

• Parcați întotdeauna produsul pe o suprafață dreaptă,

cu motorul oprit.

Instrucțiuni de siguranță referitoare la copii

AVERTISMENT: Înainte de a utiliza

produsul, citiți instrucțiunile de avertizare de

mai jos.

• Există riscul de accidente grave dacă nu detectați

la timp prezența copiilor în apropierea produsului.

Copiii pot fi atrași de produs și de tunsul ierbii. Este

foarte probabil ca un copil să nu rămână în locul în

care l-ați văzut pentru ultima dată.

• Nu permiteți copiilor să intre în zona în care tundeți

iarba. Asigurați-vă că aceștia sunt supravegheați de

un adult.

• Fiți vigilent(ă) și opriți produsul dacă un copil

pătrunde în zona de lucru. Procedați cu deosebită

atenție în apropierea colțurilor, tufișurilor, copacilor

sau a altor obiecte care vă limitează câmpul vizual.

• Înainte de a începe deplasarea produsului în

marșarier și în timpul acesteia, priviți în spate și în

jos pentru a vă asigura că nu există copii mici în

apropierea produsului.

• Nu luați copii ca pasageri pe produs. Aceștia pot

cădea și pot suferi vătămări corporale grave sau pot

împiedica manevrarea în siguranță a produsului.

• Nu permiteți copiilor să utilizeze produsul.

Instrucțiuni de siguranță pentru utilizare

AVERTISMENT:

Nu atingeți motorul

sau sistemul de eșapament în timpul

funcționării sau imediat după oprire. Motorul

și sistemul de eșapament ating temperaturi

înalte în timpul funcționării. Există riscul

de arsuri, incendii și pagube materiale

survenite pe proprietatea dvs. sau în

zonele înconjurătoare. Atunci când utilizați

produsul, păstrați distanța față de tufișuri și

alte obiecte.

AVERTISMENT: Înainte de a utiliza

produsul, citiți instrucțiunile de avertizare de

mai jos.

838 - 016 - 29.05.2025 143

• Priviți întotdeauna în jos și în spatele dvs. înainte

și în timp ce vă deplasați în marșarier. Fiți atent la

obstacole, indiferent de dimensiuni.

• Reduceți viteza înainte de a efectua un viraj.

• Opriți cuțitele atunci când vă deplasați peste

suprafețe pe care nu le tundeți.

ATENŢIE: Citiți instrucțiunile de

avertizare de mai jos înainte de a utiliza

produsul.

• Înainte de a utiliza produsul, curățați de iarbă și de

murdărie priza de aer rece a motorului. Dacă priza

de aer rece este blocată, există riscul de deteriorare

a motorului.

• Ocoliți cu grijă pietrele și alte obiecte mai mari,

asigurându-vă că nu le loviți cu cuțitele.

• Nu treceți cu produsul peste obiecte. Opriți și

examinați produsul și capul tăietor dacă ați trecut cu

produsul peste un obiect sau l-ați lovit de un obiect

în timpul funcționării. Dacă este necesar, efectuați

reparații înainte de a reporni produsul.

Echipament de protecție personală

AVERTISMENT: Înainte de a utiliza

produsul, citiți instrucțiunile de avertizare de

mai jos.

• Utilizați întotdeauna echipamente de protecție

personală aprobate atunci când folosiți produsul.

Echipamentul individual de protecție nu poate

elimina complet riscul de rănire, însă poate reduce

gravitatea rănilor în cazul unui accident. Distribuitorul

vă poate ajuta să alegeți echipamentul corect.

• Utilizați un sistem omologat de protecție a auzului.

Expunerea pe termen lung la zgomot vă poate

afecta ireversibil auzul.

• Utilizați întotdeauna ghete sau pantofi pentru regim

greu de lucru, cu rezistență la alunecare. Este

recomandată încălțămintea cu bombeuri de oțel.

Nu folosiți pantofi decupați și nu operați produsul

desculț.

• Purtați mănuși de protecție atunci când este necesar,

de exemplu atunci când conectați, inspectați sau

curățați echipamentul de tăiere.

• Nu purtați haine largi, bijuterii sau articole similare

care ar putea fi prinse în piesele mobile.

• Păstra

ți la îndemână o trusă de prim ajutor și un

stingător de incendiu.

Dispozitivele de siguranță de pe produs

AVERTISMENT: Înainte de a utiliza

produsul, citiți instrucțiunile de avertizare de

mai jos.

• Nu utilizați un produs cu dispozitive de siguranță

care sunt deteriorate sau care nu funcționează

corect. Verificați regulat dispozitivele de siguranță.

Dacă dispozitivele de siguranță sunt defecte,

contactați distribuitorul de service Husqvarna.

• Nu aduceți modificări dispozitivelor de siguranță. Nu

utilizați produsul dacă plăcile de protecție, capacele

de protecție, întrerupătoarele de siguranță sau alte

dispozitive de siguranță nu sunt instalate sau sunt

deteriorate.

Verificarea comutatorului de contact

• Porniți și opriți motorul pentru a verifica comutatorul

de contact. Consultați

Pornirea motorului la pagina

151

și

Oprirea motorului la pagina 153

• Asigurați-vă că motorul pornește atunci când rotiți

cheia de contact în poziția START.

• Asigurați-vă că motorul se oprește imediat atunci

când rotiți cheia de contact în poziția STOP.

Condiții de pornire

Aceste condiții sunt necesare pentru a porni motorul:

• Capul tăietor este ridicat, iar frâna de parcare este

cuplată.

Motorul trebuie să se oprească în aceste situații:

• Capul tăietor este coborât, iar operatorul se ridică de

pe scaun.

• Capul tăietor este ridicat, frâna de parcare nu este

cuplată, iar operatorul se ridică de pe scaun.

Încercați să porniți motorul fără îndeplinirea uneia dintre

condițiile de mai sus. Schimbați condițiile și încercați din

nou. Efectuați zilnic această verificare.

Verificarea pedalei de mers înainte și a pedalei de

marșarier

1. Porniți produsul.

2. Asigurați-vă că pedala de mers înainte și cea de

marșarier nu sunt blocate și pot funcționa liber.

3. Apăsați cu grijă pedala de mers înainte pentru a vă

deplasa în față.

4. Eliberați pedala de mers înainte pentru a frâna.

Asigurați-vă că frâna se cuplează atunci când pedala

de mers înainte este eliberată.

5. Procedați la fel pentru pedala de marșarier.

144

838 - 016 - 29.05.2025

Nota: Produsul are o funcție de frână care se

cuplează automat când eliberați pedalele. Pentru a

reduce mai repede viteza, apăsați cealaltă pedală.

6. Asigurați-vă că produsul nu se deplasează când

pedalele de mers înainte și marșarier nu sunt

acționate.

Frână de parcare

AVERTISMENT: Dacă frâna de

parcare nu funcționează, produsul poate

începe să se deplaseze, cauzând vătămări

corporale sau pagube materiale. Asigurați-

vă că frâna de parcare este examinată și

reglată regulat.

Consultați

Verificarea frânei de parcare la pagina 158

Amortizor de zgomot

Amortizorul de zgomot este proiectat pentru a reduce

la minimum nivelul de zgomot și a dirija gazele de

eșapament departe de utilizator.

Nu utilizați produsul dacă amortizorul de zgomot nu este

instalat sau este deteriorat. Un amortizor de zgomot

deteriorat determină creșterea nivelului de zgomot și a

pericolului de incendiu.

AVERTISMENT: Amortizorul de

zgomot atinge temperaturi înalte în timpul

utilizării, imediat după oprire și atunci când

motorul funcționează la turația de mers

în gol. Procedați cu atenție în apropierea

materialelor și/sau gazelor inflamabile pentru

a preveni incendiile.

Pentru a verifica amortizorul de zgomot

• Verificați regulat amortizorul de zgomot pentru a vă

asigura că este montat corect și nu este deteriorat.

Capace de protecție

Absența sau deteriorarea capacelor de protecție

sporește pericolul de vătămări corporale cauzate de

componentele mobile și suprafețele fierbinți. Efectuați o

verificare a capacelor de protecție înainte de a utiliza

produsul. Asigurați-vă că aceste capace de protecție

sunt fixate corect și nu prezintă fisuri sau alte semne

de deteriorare. Înlocuiți capacele avariate.

Tunderea gazonului pe pante

AVERTISMENT:

Înainte de a utiliza

produsul, citiți instrucțiunile de avertizare de

mai jos.

• Tunderea gazonului pe pante sporește riscul de

pierdere a controlului asupra produsului și de

răsturnare a acestuia. Acest lucru poate cauza

vătămări corporale sau chiar decesul. Trebuie să

procedați cu atenție atunci când tundeți gazonul pe

toate tipurile de pante. Dacă nu puteți urca panta în

marșarier sau dacă nu vă simțiți în siguranță făcând

acest lucru, nu tundeți iarba pe pante.

• Îndepărtați pietrele, crengile și alte obstacole.

• Tundeți în sus și în jos pe pante, niciodată

transversal.

• Nu tundeți gazonul deplasându-vă în josul pantei cu

capul tăietor ridicat.

• Nu utilizați produsul pe pante cu înclinație mai mare

de 10°.

• Nu porniți și nu opriți produsul dacă acesta se află pe

o pantă.

• Deplasați-vă lent și lin pe pante.

• Nu schimbați brusc viteza sau direcția.

• Nu virați mai mult decât este necesar. Virați lent și

treptat atunci când coborâți o pantă. Tundeți iarba cu

viteză redusă. Acționați volanul cu atenție.

• Identificați și evitați să treceți peste șanțuri, gropi și

denivelări. Pe teren accidentat, riscul de răsturnare

a produsului crește. În iarba înaltă se pot ascunde

obstacole.

• Nu tundeți iarba în imediata apropiere a marginilor,

șanțurilor sau terasamentelor. Produsul se poate

răsturna brusc dacă o roată trece peste marginea

unei pante abrupte sau a unui șanț sau dacă

marginea respectivă cedează. Dacă produsul cade

în apă, există riscul de înec.

• Nu tăiați iarba când este udă. Aceasta este

alunecoasă, iar pneurile își pot pierde aderența, caz

în care produsul poate aluneca.

• Nu puneți piciorul pe sol pentru a încerca să

stabilizați produsul.

838 - 016 - 29.05.2025

145

• Deplasați-vă cu mare atenție dacă ați atașat la

produs un accesoriu sau alt obiect care poate

reduce stabilitatea acestuia.

• Pentru a face produsul mai stabil, atașați greutăți

la roți sau contragreutăți. Adresați-vă distribuitorului

pentru informații suplimentare. Pe R 320X AWD,

folosiţi contragreutăţi deoarece greutăţile de roți nu

pot fi utilizate pentru produsele cu AWD.

Siguranța remorcii

• Utilizați numai echipament de remorcare aprobat de

Husqvarna.

• Utilizați bara de remorcare pentru prinderea

echipamentului.

• Nu remorcați echipamente cu o greutate mai

mare decât cea maximă permisă pentru remorcare.

Consultați

Date tehnice la pagina 171

• Asigurați-vă că nu există alte persoane în apropierea

produsului atunci când remorcați echipament.

• Aveți grijă când remorcați echipamente pe pante sau

pe teren accidentat.

• Utilizați produsul la viteză mică atunci când

remorcați echipamente.

Reguli de siguranță referitoare la carburant

AVERTISMENT:

Manipulați cu

atenție carburantul. Acesta este foarte

inflamabil și poate cauza vătămări corporale

și pagube materiale.

AVERTISMENT: Înainte de a utiliza

produsul, citiți instrucțiunile de avertizare de

mai jos.

• Nu umpleți rezervorul de carburant în interior.

• Benzina și aburii de benzină sunt toxici și foarte

inflamabili. Utilizați benzina cu atenție, pentru a

preveni vătămările corporale și incendiile.

• Nu scoateți capacul rezervorului de carburant și nu

adăugați carburant în rezervor cât timp motorul este

pornit.

• Așteptați răcirea motorului înainte de alimentarea

produsului cu carburant.

• Nu fuma

ți în timp ce alimentați produsul cu

carburant.

• Nu alimentați produsul cu carburant în apropierea

scânteilor sau a flăcărilor deschise.

• Dacă există scurgeri în sistemul de alimentare cu

carburant, nu porniți motorul înainte de remedierea

acestora.

• Nu depășiți nivelul maxim recomandat al

carburantului din rezervor. Căldura motorului și cea

a soarelui vor cauza dilatarea carburantului, care

se va scurge din rezervor dacă acesta este umplut

excesiv.

• Nu îl umpleți excesiv. Dacă vărsați carburant pe

produs, curățați-l și așteptați uscarea acestuia înainte

de a porni motorul. Dacă vărsați carburantul pe

îmbrăcăminte, schimbați-vă imediat hainele.

• Depozitați carburantul numai în recipiente aprobate.

• Depozitați produsul și carburantul astfel încât să nu

există riscul ca scurgerile sau aburii de carburant să

cauzeze pagube materiale.

• Scurgeți tot combustibilul într-un recipient adecvat în

aer liber și departe de flăcări deschise.

Siguranța bateriei

AVERTISMENT: O baterie

deteriorată poate provoca explozii și

vătămări corporale. Dacă bateria este

deformată sau deteriorată, contactați un

distribuitor de service Husqvarna.

AVERTISMENT: Înainte de a utiliza

produsul, citiți instrucțiunile de avertizare de

mai jos.

AVERTISMENT: Se pot produce

scântei la încărcarea sau înlocuirea

acumulatorului. Acest lucru poate provoca

explozia acumulatorului, incendii sau

vătămarea ochilor. Nu pot apărea scântei

în circuit când cablul de împământare al

acumulatorului este deconectat.

• Utilizați ochelari de protecție atunci când vă aflați în

apropierea bateriilor.

• Nu lăsați acumulatorul la îndemâna copiilor.

• Nu reutilizați acumulatorii înlocuiți. Consultați

Eliminarea la de

euri la pagina 170

Respectați următoarele pentru a preveni scânteile:

• Nu purtați ceasuri, bijuterii sau alte obiecte metalice

în apropierea acumulatorului

• Prindeți corect capacul rezervorului.

• Nu păstrați lichide inflamabile în recipiente deschise

• În timpul încărcării acumulatorului, păstrați orice

materiale inflamabile la o distanță de minimum 1 m

de acesta.

146

838 - 016 - 29.05.2025

• Nu efectuați lucrări la circuitul demarorului în

apropiere de combustibilul vărsat.

• Acumulatorul poate degaja gaze explozive. Nu

fumați lângă acumulator. Țineți acumulatorul la

distanță de flăcări deschise sau scântei.

• Deconectați cablul de împământare primul de la

baterie și conectați-l ultimul.

• Nu provocați scurtcircuite cu unelte.

• Nu provocați un scurtcircuit la conexiunile releului

demarorului pentru a acționa demarorul.

Respectați următoarele atunci când încărcați

acumulatorul:

• Încărcați acumulatorul într-un spațiu bine ventilat.

• Încărcați acumulatorul la 12 V mai mult de 4 de ore.

Utilizați încărcătorul de acumulatori Husqvarna.

• Asigurați-vă că încărcătorul de acumulatori are

aceeași tensiune ca și acumulatorul.

• Opriți procesul de încărcare dacă temperatura

acumulatorului depășește 45 °C.

Siguranța transportului

• Utilizați un vehicul de transport aprobat pentru a

transporta produsul.

• Produsul este greu și poate cauza vătămări prin

strivire. Procedați cu atenție atunci când îl încărcați

sau îl descărcați de pe un vehicul sau o remorcă.

• Reglementările la nivel național sau local al unei

piețe pot stabili limite ale transportului produsului.

• Operatorul vehiculului de transport este responsabil

pentru prinderea produsului în siguranță în timpul

transportului. Consultați

Transport la pagina 169

Instrucțiuni de siguranță pentru

întreținere

AVERTISMENT:

Produsul este greu

și poate provoca răniri sau deteriorarea

bunurilor sau zonei învecinate. Nu realizați

operațiile de întreținere a motorului sau

capului tăietor dacă nu sunt îndeplinite

aceste condiții:

• Motorul este oprit.

• Produsul este parcat pe o suprafață

dreaptă.

• Frâna de parcare este cuplată.

• Cheia este scoasă din contact.

• Capul tăietor este decuplat.

• Cablurile de alimentare a aprinderii sunt

deconectate de la bujii.

AVERTISMENT: Gazele de

eșapament ale motorului conțin monoxid de

carbon, care este un gaz inodor, toxic și

deosebit de periculos. Nu utilizați produsul

în spații închise sau în spații fără un flux de

aer suficient.

AVERTISMENT: Înainte de a utiliza

produsul, citiți instrucțiunile de avertizare de

mai jos.

• Pentru un nivel optim de performanță și siguranță,

efectuați regulat lucrările de întreținere a produsului,

conform programului de întreținere. Consultați

Program de între

inere la pagina 154

• Electrocutarea poate cauza vătămări corporale. Nu

atingeți cablurile atunci când motorul este pornit.

Nu folosiți degetele pentru a testa funcționarea

sistemului de aprindere.

• Nu porniți motorul atunci când capacele de protecție

sunt demontate. Există un pericol considerabil de

vătămări corporale cauzate de componentele mobile

sau fierbinți.

• Lăsați produsul să se răcească înainte de a efectua

operații de întreținere lângă motor.

• Cuțitele sunt ascuțite și pot provoca cu ușurință

tăieturi. Înfășurați o bandă de protecție în jurul

cuțitelor sau purtați mănuși de protecție atunci când

efectuați lucrări asupra cuțitelor.

• Reglați întotdeauna capul tăietor în poziția de

service, pentru a-l curăța. Nu parcați produsul în

apropierea marginii unui șanț sau pe pante pentru

a avea acces la capul tăietor.

ATENŢIE:

Citiți instrucțiunile de

avertizare de mai jos înainte de a utiliza

produsul.

• Nu răsturnați motorul dacă bujia sau cablul de

alimentare a aprinderii au fost demontate.

• Asigurați-vă că toate piulițele și șuruburile sunt

strânse corect și că echipamentul se află în stare

bună.

• Nu modificați regulatoarele. Dacă turația motorului

este prea mare, componentele produsului se pot

deteriora. Consultați

Date tehnice la pagina 171

pentru informații privind turația maximă permisă a

motorului.

• Utilizarea produsului este aprobată numai

cu echipamentul furnizat sau recomandat de

producător.

838 - 016 - 29.05.2025

147

Asamblarea

Introducere

AVERTISMENT: Arcul de întindere

a curelei de transmisie se poate rupe,

cauzând vătămări corporale. Purtați ochelari

de protecție atunci când montați sau

demontați capul tăietor.

Citiți cu atenție instrucțiunile de asamblare din manualul

proprietarului. Procedura de montare și demontare a

capului tăietor este indicată și pe o etichetă de pe

interiorul apărătorii frontale a produsului.

Montarea capului tăietor

1. Parcați produsul pe teren drept.

2. Cuplați frâna de parcare.

3. Aduceți pârghia pentru înălțimea de tăiere în poziția

de service.

4. Aduceți pârghia de ridicare a capului tăietor în

poziția de tuns iarba.

5. Amplasați cureaua de transmisie cum se indică în

imagine, pentru a vă asigura că aceasta nu este

prinsă la montarea capului tăietor.

6. Apăsa

ți în jos șasiul echipamentului. Ridicați

mecanismul de blocare pentru service în poziție

verticală.

AVERTISMENT:

Mecanismul de blocare vă poate

răni degetele dacă nu îl manevrați

cu atenție. Aduceți mecanismul de

blocare pentru service în poziție

perfect verticală și prindeți muchia

frontală a capului tăietor cu ambele

mâini atunci când continuați cu

pasul următor.

7. Ridicați muchia frontală a capului tăietor și

introduceți-o în șasiul echipamentului. Știfturile de pe

ambele părți ale capului tăietor trebuie să intre în

canelurile de pe șasiul echipamentului. Mecanismul

de blocare pentru service va fi eliberat automat.

8. Ridicați opritorul pentru înălțimea de tăiere de

pe suportul acestuia și introduceți-l în orificiul

corespunzător (A).

148

838 - 016 - 29.05.2025

9. Amplasați cureaua de transmisie în jurul roții de

tensionare (B).

10. Așezați arcul în suportul acestuia (C).

11. Aduceți pârghia de ridicare pentru capul tăietor în

poziția de blocare. Capul tăietor se ridică.

12. Montați capacul frontal.

Demontarea capului tăietor

1. Parcurgeți pașii 1-4 din

Montarea capului tăietor la

pagina 148

2. Eliberați clema apărătorii frontale folosind

instrumentul atașat la cheia de contact, apoi

îndepărtați apărătoarea.

3. Slăbiți tensiunea de pe roata de tensionare pentru

cureaua de transmisie. (A)

4. Prinde

ți mânerul arcului cu mâna stângă și

îndepărtați cureaua de transmisie cu mâna dreaptă.

5. Trageți în spate cureaua de transmisie, sub produs.

Nu o introduceți în suportul curelei (B).

6. Introduceți mânerul arcului în suportul acestuia

pentru a preveni căderea arcului.

7. Ridicați opritorul pentru înălțimea de tăiere și

introduceți-l în suportul său (C).

8. Prindeți muchia frontală a capului tăietor cu ambele

mâini și trageți-l până ce se oprește.

9. Ridicați mecanismul de blocare pentru service în

poziție verticală.

AVERTISMENT:

Mecanismul de blocare vă poate

răni degetele dacă nu îl manevrați

cu atenție. Țineți marginea frontală

a capului tăietor cu ambele mâini

când continuați cu pasul următor.

10. Ridicați partea frontală a capului tăietor până ce

mecanismul de blocare de service atinge șasiul, apoi

scoateți capul tăietor.

Funcţionarea

Introducere

AVERTISMENT: Înainte de a utiliza

produsul, trebuie să citiți și să înțelegeți

capitolul privind siguranța.

Cum se începe utilizarea Husqvarna

Connect

1. Descărcați aplicația Husqvarna Connect pe

dispozitivul dvs. mobil.

2. Înregistrați-vă în aplicația Husqvarna Connect.

838 - 016 - 29.05.2025 149

3. Urmați pașii cu instrucțiuni din aplicația Husqvarna

Connect pentru a conecta și înregistra produsul.

Nota: Aplicația Husqvarna Connect nu este

disponibilă pentru descărcare pe toate piețele.

Adresați-vă reprezentantului de service pentru

informații suplimentare.

Alimentarea cu carburant

AVERTISMENT: Benzina este

foarte inflamabilă. Aveți grijă să efectuați

alimentarea afară, consultați

Reguli de

siguran

ă referitoare la carburant la pagina

146

AVERTISMENT: Nu utilizați

rezervorul de carburant ca zonă de sprijin.

ATENŢIE: Tipul incorect de carburant

poate deteriora motorul.

Motorul funcționează pe benzină, cu cifra octanică

de minimum 91 RON (87 AKI), neamestecată cu

ulei. Recomandăm benzina alchilată biodegradabilă. Nu

utilizați benzină care conține etanol în proporție mai

mare de 10 %.

• Verificați nivelul de combustibil înainte de fiecare

utilizare și realimentați cu combustibil dacă este

necesar.

• Nu umpleți rezervorul de carburant. Păstrați un

spațiu de minim 2,5 cm.

Reglarea scaunului

AVERTISMENT: Nu reglați scaunul

în timpul funcționării produsului.

1. Pentru a regla scaunul înainte și înapoi, puneți

picioarele pe suportul pentru picioare.

2. Împingeți pârghia de sub marginea frontală a

scaunului în sus și mișcați scaunul în poziția corectă.

Pentru a regla înălțimea volanului

AVERTISMENT: Nu reglați înălțimea

volanului în timpul funcționării produsului.

1. Rotiți rozeta în sensul invers acelor de ceasornic

pentru a o slăbi.

2. Reglați înălțimea volanului.

3. Rotiți rozeta în sensul acelor de ceasornic pentru a o

strânge.

ATENŢIE: Asigurați-vă că capătul lung

al rozetei este orientat în sus.

Cuplarea și decuplarea transmisiei

Pentru a deplasa produsul cu motorul oprit, este

necesară decuplarea transmisiei. Trageți pârghia

sistemului de transmisie complet în exterior pentru

a decupla transmisia de la punte. Apăsați pârghia

sistemului de transmisie complet în interior pentru

a cupla transmisia la punte. Nu utilizați poziții

intermediare.

Pârghia sistemului de transmisie al modelului R 318X

se află în spatele roții din stânga spate. Modelul R

320X AWD are o pârghie pentru sistemul de transmisie

pentru puntea față și una pentru puntea spate. Pârghia

150

838 - 016 - 29.05.2025

sistemului de transmisie pentru puntea spate se află în

spatele roții din stânga spate.

Pârghia sistemului de transmisie pentru puntea față al

modelului R 320X AWD se află în spatele roții din

stânga față.

Ridicarea și coborârea capului tăietor

Pentru ridicarea capului tăietor în poziția de transport,

trageți pârghia de ridicare spre spate. Dacă motorul este

pornit, rotația cuțitelor se oprește automat.

Pentru a coborî capul tăietor în poziția de tuns gazonul,

apăsați butonul de blocare și deplasați pârghia de

ridicare în față. Dacă motorul este pornit, rotația cuțitelor

pornește automat.

Cuplarea

și decuplarea frânei de

parcare

1. Apăsați pedala frânei de parcare (1).

2. Mențineți apăsat butonul de blocare (2).

3. Menținând butonul apăsat, eliberați pedala frânei de

parcare.

4. Pentru a decupla frâna de parcare, apăsați din nou

pedala frânei de parcare.

Pornirea motorului

1. Asigurați-vă că sistemul de transmisie este cuplat,

a se vedea

Cuplarea

i decuplarea transmisiei la

pagina 150

2. Ridicați capul tăietor și cuplați frâna de parcare.

838 - 016 - 29.05.2025

151

3. Rotiți cheia de contact în poziția de pornire.

4. La pornirea motorului, eliberați imediat cheia de

contact, permițându-i să revină în poziția neutră.

Nota: Nu acționați demarorul timp de peste 5

secunde. Dacă motorul nu pornește, așteptați 15

secunde înainte de a reîncerca.

5. Rotiți cheia în poziția pentru lumini pentru a aprinde

farurile și luminile spate.

6. Lăsați motorul să funcționeze cu accelerația la

jumătate (B) timp de 3-5 minute, înainte de a aplica

o sarcină mare.

7. Apăsați controlul accelerației în poziția de

accelerație maximă (C).

A B C

Nota:

Cuplarea cuțitelor când motorul funcționează la

viteză maximă solicită excesiv curelele de transmisie.

Nu aplicați accelerația maximă înainte de a coborî capul

tăietor în poziția de tuns iarba.

Utilizarea produsului

1. Porniți motorul.

2. Apăsați și eliberați pedala frânei de parcare pentru a

decupla frâna de parcare.

3. Apăsați cu atenție una dintre pedalele de

accelerație. Cu cât apăsați mai mult pedala, cu atât

viteza va fi mai mare. Utilizați pedala (1) pentru

înaintare, iar pedala (2) – pentru marșarier.

4. Eliberați pedala pentru a frâna.

5. Selectați înălțimea de tăiere (1-10) folosind pârghia

pentru înălțimea de tăiere.

152

838 - 016 - 29.05.2025

6. Apăsați butonul de blocare de pe pârghia de ridicare

a capului tăietor și coborâți-l în poziția de tuns iarba.

Oprirea motorului

1. Trageți în spate pârghia de ridicare a capului tăietor,

în poziția de blocare a acesteia, pentru a comanda

ridicarea capului tăietor. Rotația cuțitelor se oprește.

2. Rotiți cheia de contact în poziția STOP.

3. La oprirea produsului, cuplați frâna de parcare.

Obținerea unor rezultate bune la

tunderea gazonului

• Pentru un nivel optim de performanță, efectuați

regulat lucrări de întreținere a produsului, conform

programului de întreținere. Consultați

Program de

între

inere la pagina 154

• Nu tundeți gazonul ud. Tunderea ierbii ude poate

produce un rezultat nesatisfăcător.

• Începeți cu o înălțime de tăiere mare și reduceți-o

treptat.

• Tăiați la o turație înaltă a cuțitelor (cea mai înaltă

turație a motorului, consultați

Date tehnice la pagina

171

). Conduceți produsul în față, cu viteză redusă.

Dacă iarba nu este prea înaltă sau prea deasă,

puteți obține rezultate bune și la viteze mai înalte.

• Tăiați iarba folosind un model neregulat.

• Pentru a obține rezultate optime, tundeți iarba

frecvent și utilizați funcția BioClip.

Prinderea sarcinii pe capacul motorului

Produsul are șine și suporturi de șine pe capacul

motorului, pentru a prinde sarcina.

1. Reglați suporturile șinelor pentru a potrivi sarcina.

a) Slăbiți șurubul și mutați suportul de șină înainte

sau înapoi pe șină.

b) Strângeți șurubul.

2. Treceți o curea prin gaura din suportul de șină (A).

3. Treceți cureaua prin suportul de șină (B) de pe

partea opusă.

4. Folosiți suporturile șinelor pentru a prinde sarcina cu

curele.

ATENŢIE:

Nu supraîncărcați șinele.

Consultați

Date tehnice la pagina 171

838 - 016 - 29.05.2025 153

Întreținerea

Introducere

AVERTISMENT: Înainte de a efectua

orice lucrări de întreținere, citiți și înțelegeți

capitolul privind siguranța.

Program de întreținere

Operații înainte de întreținere

Asigurați-vă că nu există scurgeri de carburant sau ulei.

Curățați produsul. Consultați

Cură

area produsului la pagina 156

Curățați suprafețele interioare ale capului tăietor. Consultați

Cură

area produsului la pagina 156

Curățați motorul și amortizorul de zgomot. Consultați

Cură

area motorului

i a amortizorului de zgomot la pagina

156

Asigurați-vă că priza de aer rece a motorului nu este blocată. Consultați

Cură

area prizei de aer rece a motorului la

pagina 156

Verificați dacă dispozitivele de siguranță nu sunt deteriorate. Consultați

Dispozitivele de siguran

ă de pe produs la

pagina 144

Verificați cuțitele capului tăietor. Consultați

Examinarea cu

itelor la pagina 163

Verificați și testați frânele. Consultați

Verificarea pedalei de mers înainte

i a pedalei de mar

arier la pagina 144

și

Verificarea frânei de parcare la pagina 158

Efectuați o verificare a nivelul uleiului de motor. Consultați

Verificarea nivelului uleiului de motor la pagina 164

Verificați nivelul uleiului de transmisie. Consultați

Verificarea nivelului uleiului de transmisie la pagina 165

Verificați cablurile de direcție. Consultați

Verificarea cablurilor de direc

ie la pagina 157

Asigurați-vă că lumina de fază lungă și lumina de lucru funcționează corect (dacă se aplică). Consultați

Faruri

lumini spate la pagina 138

X = Instrucțiunile sunt incluse în manualul operatorului. O = Instrucțiunile nu sunt incluse în manualul

operatorului. Reparațiile trebuie efectuate de un

distribuitor de service Husqvarna.

Întreținere Prima re-

vizie

Interval de întreținere

în ore

50 100 200

Verificați și curățați cuplajele și furtunurile hidraulice. Înlocuiți dacă este necesar. O

Verificați curelele și fuliile. O O

Verificați lanțul de distribuție din partea interioară a tunelului cadrului. O

Examinați, lubrifiați și ajustați toate cablurile. O

Asigurați-vă că presiunea în pneuri este corectă. Consultați

Presiunea în pneuri

la pagina 161

X X

Asigurați-vă că toate șuruburile și piulițele sunt strânse la cuplul corect. O

Lubrifiați scaunul operatorului. O

154 838 - 016 - 29.05.2025

Întreținere Prima re-

vizie

Interval de întreținere

în ore

50 100 200

Lubrifiați toate lanțurile. O

Lubrifiați roțile și rulmenții cuțitelor de pe capul tăietor (dacă este cazul). O O

Lubrifiați pedalele din partea interioară a tunelului cadrului. O

Lubrifiați întinzătoarele curelelor O

Scoateți roțile conducătoare și lubrifiați axurile (numai în cazul seriei 200-300) O

Verificați furtunul de carburant. Înlocuiți dacă este necesar. O

Înlocuiți filtrul de carburant. Consultați

Înlocuirea filtrului de carburant la pagina

158

Curățați filtrul de aer. Consultați

Cură

area

i înlocuirea filtrului de aer la pagina

158

Înlocuiți filtrul de aer. Consultați

Cură

area

i înlocuirea filtrului de aer la pagina

158

Examinați lamelele de răcire de pe transmisia hidrostatică. O

Curățați motorul și transmisia hidrostatică. O

Verificați amortizorul de zgomot și deflectorul de căldură. O O

Înlocuiți uleiul de motor. Consultați

Pentru a schimba uleiul de motor

i filtrul de

ulei la pagina 164

Înlocuiți filtrul de ulei pentru motor

Pentru a schimba uleiul de motor

i filtrul de

ulei la pagina 164

Înlocuiți bujia. Consultați

Verificarea

i înlocuirea unei bujii la pagina 159

. X

Verificați luminile (dacă este cazul). Consultați

Faruri

i lumini spate la pagina

138

X X

Actualizați firmware-ul (dacă este cazul). O O

Verificați bateria și, dacă este necesar, încărcați-o. Consultați

Încărcarea bateriei

la pagina 159

X X

Verificați și reglați viteza de rotație a roților din față și din spate (doar pentru

modelele AWD).

O O

Înlocuiți filtrul transmisiei (numai pentru modelele AWD). O O

Înlocuiți filtrul filetat al servomotorului (dacă este cazul). O O

Verificați ventilatorul de răcire de pe transmisia hidrostatică. O O

Verificați uleiul din transmisie și, dacă este necesar, completați. Consultați

Verifi-

carea nivelului uleiului de transmisie la pagina 165

Înlocuiți uleiul din transmisie. O O

La 50 de ore sau o dată pe an (numai la primul service).

La 100 de ore sau o dată pe an.

La 50 de ore sau o dată pe an (numai la primul service).

La 100 de ore sau o dată pe an.

838 - 016 - 29.05.2025 155

Întreținere Prima re-

vizie

Interval de întreținere

în ore

50 100 200

Verificați și reglați frâna de parcare. O O

Curățați suprafețele externe și interne ale capului tăietor și capacele capului

tăietor. Consultați

Cură

area produsului la pagina 156

X X

Verificați și reglați înălțimea de tăiere și setarea terenului. Consultați

Verificarea

paralelismului capului tăietor la pagina 162

și

Cură

area produsului la pagina

156

X X

Examinați cuțitele din capul tăietor. Ascuțiți-le și echilibrați-le dacă este nevoie.

Consultați

Examinarea cu

itelor la pagina 163

și

Înlocuirea cu

itelor la pagina

163

Verificați și reglați turația motorului. O O

Asigurați-vă că produsul nu se poate mișca atunci când este în poziția neutră.

Consultați

Verificarea pedalei de mers înainte

i a pedalei de mar

arier la pagina

144

X X

Verificați deplasarea înainte și în marșarier la diferite viteze. O O

Verificați cuplarea cuțitelor, comutatoarele scaunului, de ridicare și pentru pe-

dalele de frână/deplasare înainte. Consultați

Dispozitivele de siguran

ă de pe

produs la pagina 144

X X

Verificați sistemul de colectare (numai la modelele cu colectare). X X

Curățarea produsului

ATENŢIE: Nu utilizați un spălător cu

presiune ridicată sau un echipament de

curățare cu abur. Apa poate pătrunde în

lagăre și conexiunile electrice, cauzând

deteriorarea produsului prin coroziune.

Curățați produsul chiar imediat după utilizare.

• Nu curățați suprafețele fierbinți, de exemplu cele ale

motorului, amortizorului de zgomot sau sistemului de

eșapament. Așteptați răcirea acestor suprafețe, apoi

îndepărtați iarba sau murdăria.

• Înainte de a curăța produsul cu apă, curățați-l cu o

perie. Îndepărtați resturile de iarbă și murdăria de pe

transmisie și din jurul acesteia, din priza de aer a

transmisiei și de pe motor.

• Curățați produsul cu jeturi de apă dintr-un furtun. Nu

utilizați presiune înaltă.

• Nu orientați jetul de apă către componente electrice

sau lagăre. În general, detergentul accelerează

deteriorarea acestora.

• Pentru a curăța capul tăietor, aduceți-l în poziția de

service și curățați-l cu apă, folosind un furtun.

• Odată ce produsul este curat, porniți capul tăietor

și lăsați-l să funcționeze pentru scurt timp pentru a

elimina apa rămasă pe acesta.

Curățarea motorului și a amortizorului de

zgomot

Nu permiteți acumularea resturilor de iarbă și murdărie

pe motor și amortizorul de zgomot. Resturile de iarbă

îmbibate cu carburant sau ulei de pe motor sporesc

riscul de incendiu și de supraîncălzire a motorului. Lăsați

motorul să se răcească înainte de a îl curăța. Curățați-l

cu apă, folosind o perie.

Resturile de iarbă din jurul amortizorului de zgomot se

usucă rapid și prezintă riscul de incendiu. Folosiți apă

și o perie pentru a îndepărta resturile de iarbă, după

răcirea amortizorului de zgomot.

Curățarea prizei de aer rece a motorului

AVERTISMENT: Opriți motorul. Priza

de aer rece se rotește și vă poate răni la

degete.

156 838 - 016 - 29.05.2025

• Asigurați-vă că grătarul de admisie de pe capacul

motorului nu este blocat. Îndepărtați iarba și

murdăria folosind o perie.

• Deschideți capota motorului. Asigurați-vă că priza de

aer rece a motorului nu este înfundată. Îndepărtați

iarba și murdăria folosind o perie.

• Verificați conducta de aer, care se găsește pe

suprafața interioară a capotei motorului. Asigurați-vă

că conducta de aer este curată și nu se freacă de

priza de aer rece.

Demontarea capacelor

Pentru a deschide capota motorului

1. Pliați scaunul în față.

2. Eliberați clema de pe capota motorului folosind

instrumentul atașat la cheia de contact.

3. Pliați capota motorului în spate.

Îndepărtarea apărătorii frontale

1. Eliberați clema apărătorii frontale folosind

instrumentul atașat la cheia de contact.

2. Ridicați apărătoarea frontală.

Îndepărtarea suportului pentru picioare din

dreapta

1. Rotiți rozeta de pe pedala de marșarier (A) pentru a

o demonta.

2. Scoateți cele 3 șuruburi (B) și îndepărtați suportul

pentru picioare.

Îndepărtarea suportului pentru picioare din

stânga

• Scoateți cele 4 șuruburi și îndepărtați capacul de

protecție.

Verificarea cablurilor de direcție

Tensiunea cablurilor de direcție poate scădea după un

timp. Acest lucru va modifica reglajul direcției.

838 - 016 - 29.05.2025

157

Examinați și reglați direcția după cum urmează:

1. Cablurile de direcție sunt strânse corect dacă le

puteți mișca manual pe o distanță de 5 mm în sus

sau în jos pe canelura din articulația de direcție.

2. În cazul în care cablurile sunt prea slăbite, solicitați

unui distribuitor de service Husqvarna să le regleze.

Verificarea frânei de parcare

1. Parcați produsul pe o suprafață dură și înclinată la

maximum 10°.

Nota: Nu parcați produsul pe o pantă cu iarbă

atunci când verificați frâna de parcare.

2. Apăsați pedala frânei de parcare (1).

3. Menținând apăsat butonul de blocare (2), eliberați

pedala frânei de parcare.

4. Dacă produsul începe să se deplaseze, solicitați

unui distribuitor de service Husqvarna să regleze

frâna de parcare.

5. Apăsați din nou pedala frânei de parcare pentru a

decupla frâna de parcare.

Înlocuirea filtrului de carburant

1. Deschideți capota motorului pentru a avea acces la

filtrul de carburant.

2. Comprimați furtunul rezervorului de carburant pentru

a preveni scurgerile.

3. Îndepărtați clemele furtunurilor de filtrul de carburant

utilizând un clește plat.

4. Deconecta

ți filtrul de carburant de la capetele

furtunurilor. Este posibil să curgă o mică cantitate de

carburant.

5. Împingeți noul filtru de carburant pe capetele

furtunurilor. Aplicați detergent lichid pe racordurile

filtrului de carburant pentru a facilita conectarea.

6. Presați clemele furtunurilor pe filtrul de carburant.

Curățarea și înlocuirea filtrului de aer

1. Deschideți capota motorului.

2. Slăbiți rozeta care ține capacul filtrului și scoateți

capacul.

158

838 - 016 - 29.05.2025

3. Ridicați filtrul de aer pentru a-l scoate.

4. Loviți filtrul de hârtie de o suprafață dură pentru a-l

curăța. Nu folosiți aer comprimat.

5. Dacă filtrul de hârtie nu se curăță, înlocuiți-l.

6. Montați filtrul de aer.

7. Montați capacul filtrului de aer și strângeți rozeta.

Verificarea și înlocuirea unei bujii

1. Deschideți capota motorului.

2. Scoateți pipa bujiei și curățați în jurul bujiei.

3. Scoateți bujia cu o cheie pentru bujii.

4. Verificați bujia. Înlocuiți-o dacă electrozii sunt arși

sau dacă izolația prezintă fisuri sau semne de

deteriorare. Dacă bujia nu este deteriorată, curățați-o

cu o perie de oțel.

5. Măsurați distanța dintre electrozi și asigurați-vă că

este corectă. Consultați

Date tehnice la pagina 171

6. Îndoiți electrodul lateral pentru a ajusta distanța

dintre electrozi.

7. Pune

ți bujia la loc și rotiți-o cu mâna până când

atinge locașul său.

8. Strângeți bujia cu cheia pentru bujii până când șaiba

este comprimată.

9. Strângeți o bujie utilizată încă ⅛ de rotație, iar o

bujie nouă încă ¼ de rotație.

ATENŢIE: Bujiile care nu sunt

strânse corespunzător pot cauza

deteriorarea motorului.

10. Atașați pipa bujiei.

ATENŢIE: Nu încercați să porniți

motorul dacă ați demontat bujia sau

cablul de alimentare a aprinderii.

Înlocuirea siguranței principale

O siguranță arsă se identifică după conductorul ars.

1. Deschideți capota motorului. Siguranța principală se

află într-un suport între baterie și motor.

2. Scoateți siguranța din suport.

3. Înlocuiți siguranța arsă cu o nouă siguranță de

același tip, plată de 20 A.

4. Montați capota.

Dacă siguranța principală se arde din nou la scurt

timp după înlocuire, înseamnă că există un scurtcircuit.

Reparați scurtcircuitul înainte de a utiliza din nou

produsul. Contactați un agent de service autorizat.

Încărcarea bateriei

AVERTISMENT:

Citiți capitolul

referitor la siguranță înainte de încărcarea

acumulatorului. Consultați

Siguran

a bateriei

la pagina 146

• Încărcați bateria dacă este prea descărcată pentru a

putea porni motorul.

• Utilizați un încărcător de baterii standard.

• Deconectați întotdeauna încărcătorul înainte de a

porni motorul.

838 - 016 - 29.05.2025

159

Înlocuirea bateriei

AVERTISMENT: Citiți capitolul

referitor la siguranță înainte de încărcarea

acumulatorului. Consultați

Siguran

a bateriei

la pagina 146

ATENŢIE: Încărcați întotdeauna

complet acumulatorul înainte de a-l instala

în produs.

1. Îndepărtați capota motorului. Consultați

Pentru a

deschide capota motorului la pagina 157

2. Deconectați borna de împământare (A) și apoi borna

pozitivă (B) a acumulatorului.

AVERTISMENT: Risc de scântei.

Consultați

Siguran

a bateriei la pagina

146

3. Slăbiți cureaua care susține acumulatorul.

4. Ridicați acumulatorul și scoateți-l din produs.

5. Curățați bornele acumulatorului nou.

6. Montați acumulatorul nou.

7. Strângeți cureaua în jurul acumulatorului.

8. Conectați cablul pozitiv la borna pozitivă a

acumulatorului.

9. Conectați cablul de împământare la borna de

împământare a acumulatorului.

Pornirea de urgență a motorului

Dacă bateria este prea descărcată pentru a putea porni

motorul, puteți utiliza cabluri de cuplare pentru a efectua

o pornire de urgență. Acest produs are un sistem de

12 V cu legare la masă negativă. Produsul care se

utilizează la pornirea de urgență trebuie să aibă, de

asemenea, un sistem de 12 V cu legare la masă

negativă.

ATENŢIE:

Nu utilizați un încărcător cu

impulsuri sau un redresor-robot de pornire.

Acestea vor cauza deteriorarea sistemului

electric al produsului.

Conectarea cablurilor de cuplare

AVERTISMENT: Risc de explozie

din cauza gazului exploziv degajat de

baterie. Nu conectați borna negativă a

bateriei complet încărcate la sau lângă

borna negativă a bateriei descărcate.

ATENŢIE: Nu utilizați bateria produsului

dvs. pentru a porni alte vehicule.

1. Îndepărtați capota motorului.

2. Îndepărtați capacul cutiei bateriei.

3. Conectați un capăt al cablului roșu la borna

POZITIVĂ (+) a bateriei descărcate (A).

4. Conectați celălalt capăt al cablului roșu la borna

POZITIVĂ (+) a bateriei complet încărcate (B).

AVERTISMENT:

scurtcircuitați capetele cablului roșu prin

atingerea carcasei.

5. Conectați un capăt al cablului negru la borna

NEGATIVĂ (-) a bateriei complet încărcate (C).

6. Conectați celălalt capăt al cablului negru la un punct

de MASĂ de pe CARCASĂ (D), la distanță de

rezervorul de carburant și baterie.

7. Montați capota.

Îndepărtarea cablurilor de cuplare

Nota:

Îndepărtați cablurile de cuplare în ordinea

inversă a pașilor urmați la conectare.

1. Îndepărtați cablul NEGRU de la carcasă.

2. Îndepărtați cablul NEGRU de la bateria complet

încărcată.

3. Îndepărtați cablul ROȘU de la cele 2 baterii.

160

838 - 016 - 29.05.2025

Presiunea în pneuri

Presiunea corectă pentru toate cele 4 pneuri este de 60

kPa (0,6 bari/ 8,5 PSI).

Reglarea capului tăietor în poziția de

service

1. Consultați pașii 1-8 din

Demontarea capului tăietor la

pagina 149

2. Prindeți muchia frontală a capului tăietor cu ambele

mâini și trageți-l în față până ce se oprește.

3. Ridicați capul tăietor în poziție verticală până ce

auziți un clic. Capul tăietor este blocat automat în

poziția verticală.

Aducerea capului tăietor în poziția de

tuns iarba

1. Prindeți cu mâna stângă muchia frontală a capului

tăietor.

2. Slăbi

ți mecanismul de blocare cu mâna dreaptă.

3. Rabatați capul tăietor în jos și apăsați-l până ce se

oprește.

ATENŢIE: Cureaua de transmisie

poate fi prinsă sub capul tăietor. Trageți

bucla curelei de transmisie în suportul

curelei înainte de a apăsa capul tăietor

în interior.

4. Ridicați opritorul pentru înălțimea de tăiere din

suportul său și introduceți-l în orificiu.

5. Amplasați cureaua de transmisie în jurul roților de

transmisie. Cureaua de transmisie trebuie să fie pe

partea corectă a roții de întindere.

6. Așezați arcul în suportul acestuia.

7. Montați capacul frontal.

8. Setați maneta pentru înălțimea de tăiere într-una

dintre pozițiile dintre 1–10.

838 - 016 - 29.05.2025

161

Verificarea și ajustarea presiunii la sol

exercitate de capul tăietor

O presiune la sol corectă asigură deplasarea capului

tăietor pe o suprafață, fără ca acesta să exercite o

apăsare prea puternică.

1. Asigurați-vă că presiunea aerului din pneuri este de

60 kPa (0,6 bari / 9,0 PSI).

2. Parcați produsul pe o suprafață orizontală.

3. Coborâți capul tăietor în poziția de tuns iarba.

4. Așezați un cântar de baie sub muchia frontală a

capului tăietor.

5. Pentru a vă asigura că roțile de susținere nu susțin

nicio greutate, așezați un bloc de lemn între șasiu și

cântarul de baie.

6. Pentru a regla presiunea la sol, rotiți șuruburile de

reglare din spatele roților din stânga și dreapta față.

7. Rotiți șuruburile către stânga sau dreapta până ce

presiunea la sol ajunge în intervalul de 12–15 kg

(26,5–33 lb).

Verificarea paralelismului capului

tăietor

1. Asigurați-vă că presiunea aerului în pneuri este

corectă. Consultați

Date tehnice la pagina 171

2. Parcați produsul pe o suprafață orizontală.

3. Coborâți capul tăietor în poziția de tuns iarba.

4. Aduceți pârghia pentru înălțimea de tăiere în poziția

de service.

5. Măsura

ți distanța dintre sol și muchiile frontală

și posterioară ale capului tăietor. Asigurați-vă că

muchia posterioară se află la o înălțime cu 4–6 mm

(1/5") mai mare decât cea frontală.

Reglarea paralelismului capului tăietor

1. Scoateți apărătoarea frontală și aripa din dreapta.

2. Scoateți șuruburile care fixează scutul curelei și

îndepărtați scutul curelei.

3. Slăbiți piulițele de pe tija de ridicare.

162

838 - 016 - 29.05.2025

4. Rotiți tija pentru a extinde sau scurta opritorul.

Extindeți opritorul pentru a ridica marginea

posterioară a capacului. Scurtați opritorul pentru a

coborî marginea posterioară a capacului.

5. După reglare, strângeți piulițele de pe tija de ridicare.

6. Verificați paralelismul. Consultați

Verificarea

paralelismului capului tăietor la pagina 162

7. Montați apărătoarea curelei și strângeți șuruburile.

8. Montați aripa din dreapta și apărătoarea frontală.

Îndepărtarea obturatorului colector

pentru BioClip

• Îndepărtați obturatorul colector pentru BioClip pentru

a comuta un cap tăietor Combi de la BioClip la

evacuarea ierbii prin partea posterioară.

Îndepărtarea și atașarea obturatorului colector

pentru BioClip la capul tăietor Combi 103 și

112

1. Aduceți capul tăietor în poziția de service.

2. Scoateți cele 3 șuruburi care fixează obturatorul

colector pentru BioClip și îndepărtați obturatorul.

3. Introduceți 3 șuruburi M8x15 mm în orificiile

șuruburilor pentru obturatorul colector pentru BioClip,

pentru a împiedica deteriorarea filetelor.

4. Aduceți din nou capul tăietor în poziția de tuns iarba.

5. Atașați obturatorul colector pentru BioClip urmând

pașii în ordine inversă.

Îndepărtarea și atașarea obturatorului colector

pentru BioClip la capul tăietor Combi 94

1. Aduceți capul tăietor în poziția de service.

2. Scoate

ți cele 3 șuruburi care fixează obturatorul

colector pentru BioClip și îndepărtați obturatorul.

3. Aduceți din nou capul tăietor în poziția de tuns iarba.

4. Atașați obturatorul colector pentru BioClip urmând

pașii în ordine inversă.

Examinarea cuțitelor

ATENŢIE: Cuțitele deteriorate sau

incorect echilibrate pot cauza avarierea

produsului. Înlocuiți cuțitele deteriorate.

Solicitați unui distribuitor de service

Husqvarna să ascută și să echilibreze

lamele tocite.

1. Aduceți capul tăietor în poziția de service.

2. Uitați-vă la cuțite pentru a vedea dacă sunt

deteriorate și dacă nu trebuie ascuțite.

3. Strângeți bolțurile cuțitelor la cuplul de strângere de

45–50 Nm.

Înlocuirea cuțitelor

1. Aduceți capul tăietor în poziția de service.

2. Blocați cuțitul cu ajutorul unui bloc de lemn (A).

3. Slăbiți și scoateți bolțul cuțitului (B), șaibele (C) și

cuțitul (D).

838 - 016 - 29.05.2025

163

4. Montați cuțitul nou cu capetele oblice orientate în

direcția plăcii de tăiere.

AVERTISMENT: Utilizarea unui

tip incorect de cuțite poate duce la

proiectarea obiectelor de către capul

tăietor, cauzând vătămări corporale

grave. Utilizați numai cuțitele indicate în

Date tehnice la pagina 171

5. Atașați cuțitul, șaiba și bolțul. Strângeți bolțul la un

cuplu de 45–50 Nm.

Verificarea nivelului uleiului de motor

1. Parcați produsul pe teren drept și opriți motorul.

2. Deschideți capota motorului.

3. Slăbiți și scoateți joja.

4. Curățați joja de ulei.

5. Introduceți din nou și strângeți joja.

6. Slăbiți și scoateți joja, apoi observați nivelul uleiului.

7. Nivelul uleiului trebuie să se afle între marcajele de

pe jojă. Dacă nivelul se află în apropierea marcajului

ADD (Adăugare), adăugați ulei până ce ajunge la

marcajul FULL (Plin).

8. Adăuga

ți ulei prin orificiul în care este introdusă joja.

Adăugați încet uleiul.

-40°

-30°

-20° -10 10° 20° 30° 40° 0°

SAE 30

SAE VISCOSITY GRADES

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

SAE 5W-30 Synthetic

SAE 10W-40

Nota: Consultați

Date tehnice la pagina 171

pentru tipurile de ulei de motor pe care le

recomandăm.

9. Strângeți corect joja înainte de a porni motorul.

Porniți motorul și lăsați-l să funcționeze la ralanti timp

de cca 30 de secunde. Opriți motorul. Așteptați 30 de

secunde și verificați din nou nivelul uleiului.

Pentru a schimba uleiul de motor și

filtrul de ulei

Dacă motorul este rece, porniți motorul timp de 1-2

minute înainte de a scurge uleiul de motor. Astfel, uleiul

de motor se va încălzi și va fi mai ușor de scurs.

AVERTISMENT: Nu lăsați motorul să

funcționeze mai mult de 1-2 minute înainte

de a goli uleiul de motor. Uleiul de motor se

încinge tare și poate provoca arsuri. Lăsați

motorul să se răcească înainte de a-l goli de

ulei.

AVERTISMENT: Dacă uleiul de

motor intră în contact cu corpul dvs.,

curățați-vă cu apă și săpun.

1. Deschideți capacul din plastic de la capătul

bușonului de scurgere a uleiului.

2. Pentru a facilita scurgerea uleiului fără a-l vărsa,

atașați, de exemplu, un furtun din plastic la capătul

bușonului de scurgere a uleiului.

3. Așezați un recipient sub bușonul de scurgere a

uleiului.

164

838 - 016 - 29.05.2025

4. Scoateți joja.

5. Rotiți bușonul de scurgere a uleiului în sens invers

acelor de ceasornic și trageți pentru a-l deschide.

6. Lăsați uleiul să se scurgă în recipient.

7. Împingeți înăuntru bușonul de scurgere și rotiți în

sensul acelor de ceasornic pentru a-l închide.

8. Scoateți furtunul din plastic și puneți la loc capacul

bușonului de scurgere a uleiului.

9. Rotiți filtrul de ulei în sens antiorar pentru a-l

demonta.

10. Lubrifiați ușor garnitura din cauciuc de pe noul filtru

de ulei, utilizând ulei nou.

11. Pentru a monta filtrul de ulei, rotiți-l manual în sens

orar până ce garnitura de cauciuc ajunge în poziția

corectă, apoi strângeți cu încă jumătate de rotație.

12. Adăugați ulei prin orificiul în care este introdusă joja.

Adăugați încet uleiul.

-40°

-30°

-20° -10 10° 20° 30° 40° 0°

SAE 30

SAE VISCOSITY GRADES

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

SAE 5W-30 Synthetic

SAE 10W-40

Nota:

Consultați

Date tehnice la pagina 171

pentru tipurile de ulei de motor pe care le

recomandăm.

13. Porniți motorul și lăsați-l să funcționeze la ralanti timp

de 3 minute.

14. Opriți motorul și asigurați-vă că filtrul de ulei nu

prezintă scurgeri.

15. Adăugați ulei pentru a compensa uleiul aflat în noul

filtru de ulei.

Nota: Pentru eliminarea la deșeuri a uleiului uzat de

motor, consultați

Eliminarea la de

euri la pagina 170

Verificarea nivelului uleiului de

transmisie

1. Scoateți cele două șuruburi, câte unul pe fiecare

parte, și ridicați apărătoarea transmisiei.

2. Asigurați-vă că nivelul uleiului din rezervorul de ulei

de transmisie se află între cele două linii orizontale

de pe rezervor.

3. Adăugați ulei de motor dacă nivelul uleiului se află

sub linia inferioară, însă nu depășiți linia superioară.

Nota:

Consultați

Date tehnice la pagina 171

pentru tipul de ulei recomandat pentru R 318X și R

320X AWD.

838 - 016 - 29.05.2025 165

Lubrifierea mecanismului de reglare a

curelei

Mecanismul de reglare a curelei trebuie lubrifiat regulat

cu unsoare pe bază de disulfură de molibden de bună

calitate.

1. Îndepărtați capacele fuliei motorului.

ATENŢIE: Nu amestecați șuruburile.

Șuruburile din față ale capacelor fuliei

motorului sunt mai lungi decât cele din

spatele capacelor fuliei. Un șurub lung

fixat în poziția incorectă poate cauza

deteriorarea produsului.

2. Lubrifiați cu o pompă de gresat prin niplul din partea

dreaptă, sub fulia curelei inferioare. Lubrifiați până

când unsoarea iese prin partea din spate a niplului.

3. Fixați capacele fuliei motorului.

Depanarea

Program de depanare

Dacă nu puteți găsi o soluție la problemele dvs.

în manualul operatorului, discutați cu distribuitorul de

service Husqvarna.

Problemă Cauză

Demarorul nu rotește motorul Frâna de parcare nu este cuplată. Consultați

Cuplarea

i decuplarea frânei de

parcare la pagina 151

Pârghia de ridicare a mesei de tăiere se află în poziția de cosire. Consultați

Ridicarea

i coborârea capului tăietor la pagina 151

Siguranța principală este arsă. Consultați

Înlocuirea siguran

ei principale la pagi-

na 159

Dispozitivul de blocare a contactului este deteriorat.

Conexiunea dintre cablu și baterie este necorespunzătoare. Consultați

Siguran

bateriei la pagina 146

Tensiunea bateriei este prea slabă. Consultați

Încărcarea bateriei la pagina 159

Motorul de pornire este deteriorat.

Motorul nu pornește atunci când

este rotit de către demaror

Nu există carburant în rezervor. Consultați

Alimentarea cu carburant la pagina

150

Bujia este deteriorată.

Cablul de contact este deteriorat.

Există murdărie în carburator sau conducta de carburant.

166 838 - 016 - 29.05.2025

Problemă Cauză

Motorul nu funcționează uniform Bujia este deteriorată.

Carburatorul este reglat incorect.

Filtrul de aer este înfundat. Consultați

Cură

area

i înlocuirea filtrului de aer la

pagina 158

Aerisitorul rezervorului de carburant este înfundat.

Există murdărie în carburator sau în conducta de carburant.

Motorul nu are putere Filtrul de aer este înfundat. Consultați

Cură

area

i înlocuirea filtrului de aer la

pagina 158

Bujia este deteriorată.

Există murdărie în carburator sau în conducta de carburant.

Cablul de accelerație este reglat incorect.

Transmisia nu are suficientă pu-

tere

Priza de aer rece a transmisiei sau lamelele de răcire sunt blocate.

Ventilatorul transmisiei este avariat.

Nu există ulei în transmisie sau nivelul uleiului este prea scăzut. Consultați

Verificarea nivelului uleiului de transmisie la pagina 165

Bateria nu se încarcă Bateria este deteriorată. Consultați

Siguran

a bateriei la pagina 146

Conexiunea dintre conectoarele cablurilor și bornele bateriei este incorectă. Con-

sultați

Siguran

a bateriei la pagina 146

Produsul prezintă vibrații Cuțitele sunt slăbite. Consultați

Examinarea cu

itelor la pagina 163

Unul sau mai multe discuri sunt dezechilibrate. Consultați

Examinarea cu

itelor

la pagina 163

Motorul este slăbit.

Rezultatele tunderii sunt nesatis-

făcătoare

Cuțitele sunt tocite. Consultați

Examinarea cu

itelor la pagina 163

Iarba este înaltă sau udă. Consultați

inerea unor rezultate bune la tunderea

gazonului la pagina 153

Capul tăietor este instalat oblic.

Masa de tăiere este înfundată cu iarbă. Consultați

Cură

area produsului la pagi-

na 156

Presiunea în pneuri este diferită pe partea stângă și partea dreaptă. Consultați

Presiunea în pneuri la pagina 161

Produsul este utilizat la viteză excesivă. Consultați

inerea unor rezultate

bune la tunderea gazonului la pagina 153

Turația motorului este prea mică. Consultați

inerea unor rezultate bune la

tunderea gazonului la pagina 153

Cureaua de transmisie alunecă.

838 - 016 - 29.05.2025 167

Afișaj - Depanare

Simbol Nume Indicație pe afișaj Sunet Cauză

Indicator de pantă

Simbolul este afișat. -

Utilizați produsul pe o pantă

>10°. Consultați

Tunderea gazo-

nului pe pante la pagina 145

Simbolul luminează

intermitent.

Utilizați produsul pe o pantă

>15°. Consultați

Instruc

iuni de

siguran

ă pentru utilizare la pagi-

na 143

Senzor de presiune a

uleiului

Simbolul este afișat.

1 sunet

lung.

Presiune de ulei scăzută. Con-

sultați

Verificarea nivelului uleiu-

lui de motor la pagina 164

Indicatorul nivelului

bateriei

Simbolul este afișat.

1 sunet

lung.

Tensiune joasă. Consultați

Încăr-

carea bateriei la pagina 159

Indicator pentru dis-

curi rotative

Simbolul este afișat.

Dispozitivul de antrenare a discu-

rilor este cuplat.

Simbolul luminează

intermitent.

Procedură de pornire incorectă.

Consultați

Condi

ii de pornire la

pagina 144

Indicator pentru frâna

de parcare

Simbolul este afișat.

Frâna de parcare este cuplată.

Consultați

Frână de parcare la

pagina 145

Simbolul luminează

intermitent.

Procedură de pornire incorectă.

Consultați

Condi

ii de pornire la

pagina 144

Simbolul luminează

intermitent rapid.

Frână de parcare deteriorată.

Adresați-vă reprezentatului dvs.

de service Husqvarna.

Indicator pentru co-

manda de detecție

a prezenței operato-

rului (OPC)

Simbolul luminează

intermitent.

5 sunete

scurte.

Comanda de detecție a prezenței

operatorului este decuplată când

încercați să porniți motorul. Con-

sultați

Condi

ii de pornire la pagi-

na 144

Simbolul luminează

intermitent rapid.

Comandă de detecție a prezenței

operatorului deteriorată. Adresa-

ți-vă reprezentatului dvs. de ser-

vice Husqvarna.

Indicator de service Simbolul este afișat.

5 sunete

scurte.

Este nevoie de service. Adresați-

vă reprezentatului dvs. de servi-

ce Husqvarna.

Indicator al nivelului

scăzut de carburant

Simbolul este afișat.

1 sunet

scurt.

Nivel de combustibil scăzut. Con-

sultați

Alimentarea cu carburant

la pagina 150

Nota: Aspectul afișajului poate varia în funcție de

model.

168 838 - 016 - 29.05.2025

Transportul, depozitarea şi eliminarea

Transport

• Produsul este greu și poate cauza vătămări prin

strivire. Procedați cu atenție atunci când îl încărcați

sau îl descărcați de pe un vehicul sau o remorcă.

• Nu ridicați produsul. Orificiile de transport nu sunt

puncte de ridicare aprobate și trebuie utilizate numai

pentru a fixa produsul în siguranță la o remorcă.

• Utilizați o remorcă aprobată pentru transportul

produsului.

• Familiarizați-vă cu regulile de circulație locale

privind transportul produsului într-o remorcă sau

conducerea acestuia pe drumuri publice.

Fixarea în siguranță a produsului în timpul

transportului

Înainte de a fixa produsul, trebuie să citiți și

să înțelegeți capitolul privind siguranța. Consultați

Siguran

a transportului la pagina 147

AVERTISMENT: Frâna de parcare

nu este suficientă pentru blocarea

produsului în timpul transportului. Fixați bine

produsul pe zona de încărcare.

Echipament: 2 benzi aprobate și 4 cale de roată în formă

de pană.

1. Parcați produsul în centrul zonei de încărcare.

ATENŢIE: Pentru transportul in

vehicule de transport cu acoperiș. Aveți

grijă să lăsați produsul să se răcească

înainte de a pune produsul sub acoperiș.

2. Asigurați-vă că centrul de greutate al produsului este

deasupra axului roții vehiculului de transport. Dacă o

remorcă este utilizată pentru transport, asigurați-vă

că forța în jos pe bara de remorcare este corectă.

3. Cuplați frâna de parcare.

4. Dacă produsul are Bluetooth

, blocați produsul cu

Husqvarna Connect.

5. Coborâți capul tăietor în poziția de tuns iarba.

6. Eliminați toate obiectele slăbite.

7. Asamblați prima chingă prin cadrul transmisiei spate.

Consultați ilustrația.

8. Strângeți chinga înapoi pentru a fixa produsul pe

zona de încărcare.

9. Puneți a doua chingă în jurul tunelului cadrului.

10. Atașați chinga pe zona de încărcare.

11. Strângeți chinga în direcția față a zonei de încărcare

pentru a fixa produsul pe zona de încărcare.

838 - 016 - 29.05.2025

169

12. Amplasați calele de roată în fața și în spatele roților

spate.

Remorcarea produsului

Produsul are o transmisie hidrostatică. Pentru a preveni

deteriorarea transmisiei, remorcați produsul numai pe

distanțe scurte, cu viteză redusă.

Decuplați transmisia înainte de a remorca produsul.

Consultați

Cuplarea

i decuplarea transmisiei la pagina

150

Depozitarea

Pregătiți produsul pentru depozitare la final de sezon și

înainte de a-l depozita pentru mai mult de 30 de zile.

Dacă lăsați carburant în rezervorul de carburant pentru

30 de zile sau mai mult, particule vâscoase pot cauza

blocaje în carburator. Acest lucru are un efect negativ

asupra funcționării motorului.

Pentru a preveni formarea particulelor vâscoase în

timpul depozitării, adăugați un stabilizator. Dacă utilizați

benzină alchilată, stabilizatorul nu este necesar. Dacă

utilizați benzină standard, nu treceți la benzină alchilată.

Aceasta poate cauza întărirea unor piese sensibile

din cauciuc. Adăugați stabilizator în carburantul din

rezervor sau în recipientul utilizat pentru depozitare.

Utilizați întotdeauna raporturile de amestecare indicate

de producător. După adăugarea stabilizatorului, lăsați

motorul să funcționeze timp de minimum 10 minute

pentru a permite stabilizatorului să ajungă în carburator.

AVERTISMENT:

Nu țineți produsul

cu carburant în rezervor în interior sau în

zone cu o slabă circulație a aerului. Există

risc de incendiu dacă vaporii de carburant

ajung în apropiere de flăcări, scântei sau

flăcări-pilot, precum, de exemplu, cele

din boilere, rezervoare de apă caldă și

uscătoare de rufe.

AVERTISMENT: Îndepărtați de pe

produs iarba, frunzele și alte materiale

inflamabile pentru a reduce riscul de

incendiu. Lăsați produsul să se răcească

înainte de a îl depozita.

• Curățați produsul, consultați

Cură

area produsului la

pagina 156

. Reparați zonele în care vopseaua este

deteriorată pentru a preveni coroziunea.

• Verificați produsul pentru a detecta eventualele

componente uzate sau deteriorate și strângeți

șuruburile și piulițele slăbite.

• Scoateți bateria. Curățați-l, încărcați-l complet

și păstrați-l la răcoare pe durata depozitării.

Acumulatorul trebuie depozitat la temperaturi peste

limita de îngheț, dar sub 10 °C, pentru o durată de

viață optimă.

• Încărcați acumulatorul o dată la șase luni sau dacă

tensiunea scade sub 12,55V.

• Înlocuiți uleiul de motor și eliminați la deșeuri uleiul

uzat.

• Goliți rezervorul de carburant. Porniți motorul și

lăsați-l să funcționeze până ce nu mai există

carburant în carburator.

Nota: Nu goliți rezervorul de carburant și

carburatorul dacă ați adăugat un stabilizator.

• Scoateți bușoanele și adăugați câte o lingură de ulei

de motor în fiecare cilindru. Rotiți manual arborele

motorului pentru a aplica uleiul și puneți la loc

bușoanele.

• Lubrifiați toate niplurile de ungere, articulațiile și

punțile.

• Păstrați produsul într-o zonă curată și uscată și

acoperiți-l pentru o protecție sporită.

• Distribuitorul vă poate oferi o husă pentru

protecția produsului dvs. în timpul depozitării sau

transportului.

Eliminarea la deșeuri

• Substanțele chimice pot fi periculoase și nu trebuie

aruncate pe sol. Duceți întotdeauna substanțele

chimice uzate la un centru de service sau la un

centru specializat în eliminarea acestor deșeuri.

• Atunci când produsul este uzat, trimiteți-l la

distribuitor sau la un centru de reciclare

corespunzător.

• Uleiul, filtrele de ulei, carburantul și acumulatorul pot

avea efecte negative asupra mediului. Respectați

condițiile de reciclare și reglementările locale

aplicabile.

• Nu aruncați bateria împreună cu deșeurile menajere.

• Trimiteți bateria la un distribuitor de service

Husqvarna sau la un centru local de colectare a

bateriilor uzate.

170

838 - 016 - 29.05.2025

Date tehnice

R 318X R 320X AWD

Dimensiuni Consultați

Dimensiuni produs la pagina 174

Greutate fără capul tăietor, cu rezervoarele goale, kg 234 234

Dimensiuni pneuri 170/60-8 170/60-8

Presiune în pneuri, spate-față, kPa/bari/PSI 60/0,6/8,5 60/0,6/8,5

Pantă max., grade ° 10 10

Greutate max. echipament de remorcare la o înclinare

de 10°, kg

125 125

Forță verticală maximă permisă pe bara de tractare, N/kg 250/25 250/25

Forța orizontală maximă permisă pe bara de tractare,

N/kg

220/22 220/22

Sarcină max. pe capacul motorului, kg 10 10

Motor

Marcă / model Husqvarna / HS 546AE Husqvarna / HS 546AE

Putere nominală motor, kW

10,3 10,3

Cilindree, cm

546 546

Turație max. motor, rpm 2900 +/- 100 2900 +/- 100

Viteză de înaintare max., km/h 9 9

Viteză în marșarier max., km/h 6 8

Carburant fără plumb, cifră octanică 91 91

Volum rezervor, l 12 12

Ulei pentru motor

Husqvarna SAE 30, Husq-

varna SAE 5W-30 Syn-

thetic, Husqvarna SAE

10W-40

Husqvarna SAE 30, Husq-

varna SAE 5W-30 Syn-

thetic, Husqvarna SAE

10W-40

Volum ulei cu filtru, l 1,6 1,6

Volum ulei fără filtru, l 1,5 1,5

Electromotor Pornire electrică 12 V Pornire electrică 12 V

Puterea nominală indicată a motorului este puterea de ieșire medie netă (la turația specificată) a unui motor

de producție normal pentru modelul de motor, măsurată conform standardului SAE J1349/ISO1585. Motoare-

le de producție în masă pot prezenta valori diferite de aceasta. Puterea efectivă pentru motorul instalat pe

produsul final va depinde de viteza de funcționare, de condițiile de mediu și de alte valori.

Utilizați ulei pentru motor de calitatea API SJ sau alta superioară. Dacă se folosește ulei SAE-30 la temperatu-

ri mai joase de +5 °C, există riscul să nu lubrifieze suficient motorul. Acest lucru poate cauza deteriorarea

motorului. Consultați

Date tehnice la pagina 171

pentru uleiul corect pentru temperaturi scăzute. Consultați

diagrama de vâscozitate din manualul motorului (dacă este inclusă) și selectați vâscozitatea optimă pe baza

temperaturii exterioare preconizate.

838 - 016 - 29.05.2025 171

R 318X R 320X AWD

Transmisie

Marcă Tuff Torq Tuff Torq

Model K46H K574A/KTM10LB

Ulei, clasa SF-CC

Husqvarna SAE 10W-30 Husqvarna SAE 10W-30

Volum ulei, litri 2,1 5,6

Sistem electric

Tip 12 V, împământare negati-

vă

12 V, împământare negati-

vă

Baterie 12 V, 24 Ah 12 V, 24 Ah

Bujie Husqvarna HQT-7 Husqvarna HQT-7

Distanță între electrozi, mm/inchi 0,75/0,030 0,75/0,030

Far Indicatoare luminoase du-

ble cu LED

Indicatoare luminoase du-

ble cu LED

Lumini spate – Lumini LED

Masă de tăiere

Tip Combi 94 Combi 94

Combi 103 Combi 103

Combi 112 Combi 112

Emisii de zgomot

R 318X R 320X AWD

Nivel de putere acustică, măsurat dB(A)

Combi 94 99 99

Combi 103 99 99

Combi 112 99 99

Nivel de putere acustică, garantat dB(A)

Combi 94 100 100

Combi 103 100 100

Combi 112 100 100

Pentru performanță optimă, utilizați uleiul de transmisie Husqvarna SAE 10W-30. Dacă nu este disponibil ulei

Husqvarna, folosiți ulei 10W-30 STOU. Noua clasificare este standardul API GL-4.

Emisiile de zgomot în mediu măsurate ca putere acustică (L

) în conformitate cu directiva CE 2000/14/CE.

172 838 - 016 - 29.05.2025

Niveluri de zgomot

R 318X R 320X AWD

Nivel de presiune a sunetului la urechea operatorului,

dB(A)

Combi 94 84 84

Combi 103 84 84

Combi 112 84 84

Niveluri de vibrații

R 318X R 320X AWD

Nivelul de vibrații pe volan, m/s

1,88 1,88

Nivelul de vibrații în scaun, m/s

0,38 0,38

Masă de tăiere Combi 94 Combi 103 Combi 112

Lățime de tăiere, mm 940 1030 1120

Înălțime de tăiere, 10 pozi-

ții, mm

25-75 25-75 25-75

Greutate, kg 44 49 52

Lungime cuțit, mm 358 388 420

Cuțit

Număr articol 579 65 25-10 504 18 82-10 544 18 81-10

AVERTISMENT: Utilizarea unui cap

tăietor neaprobat pentru produs poate duce

la proiectarea cu mare viteză a obiectelor,

cauzând vătămări corporale grave. Nu

utilizați alte tipuri de cap tăietor în afară de

cele specificate în acest manual.

Presiunea nivelului de zgomot conform EN ISO 5395. Datele raportate pentru presiunea nivelului de zgomot

prezintă o dispersie statistică tipică (abatere standard) de 1,2 dB(A).

Nivelul de vibrații conform EN ISO 5395. Datele raportate pentru nivelul de vibrații prezintă o dispersie

statistică tipică (abatere standard) de 0,2 m/s

(volan) și de 0,8 m/s

(scaun).

838 - 016 - 29.05.2025 173

Dimensiuni produs

174 838 - 016 - 29.05.2025

Dimensiuni, mm.

A 1165 G 218 L 205

B 364

Fără contragreutate:2008 M 627

C 727 Cu contragreutate:2024 N 799

Fără contragreutate:1952

D 887

Cu contragreutate:1968

R 318X:125

Combi 94:994 R 320X AWD:95

Fără contragreutate:394 Combi 103:1081

P 711

Cu contragreutate:410 Combi 112:1178

838 - 016 - 29.05.2025 175

Dimensiuni, mm.

F 70 K

Combi 94:

Fără contragreutate:2243

Cu contragreutate:2259

Q 883

Combi 103:

Fără contragreutate:2253

Cu contragreutate:2269

Combi 112:

Fără contragreutate:2253

Cu contragreutate:2269

Datele de frecvență radio

R 318X

R 320X AWD

Interval de frecvență, MHz 2402-2480 2402-2480

Putere de ieșire

, dBm -5.2 -5.2

Service

Efectuați o revizie anuală la un centru de service

autorizat pentru a garanta funcționarea sigură și

eficientă a produsului în timpul sezonului. Cel mai

bun moment pentru această revizie sau recondiționarea

produsului este în timpul sezonului de inactivitate.

Atunci când comandați piese de schimb, indicați

anul achiziției, modelul, tipul și numărul de serie al

produsului.

Utilizaţi întotdeauna piesele de schimb originale.

Măsurat la 2440 MHz.

176 838 - 016 - 29.05.2025

Declarație de conformitate

Declarație de conformitate UE

Noi, Husqvarna AB, SE-561 82 Huskvarna, SUEDIA,

tel.: +46 36 146500, declarăm pe propria răspundere că

produsul:

Descriere Mașină de tuns gazonul cu platformă pentru operator

Marcă Husqvarna

Tip/Model R 318X, R 320X AWD

Identificare Numerele de serie începând cu 2024

respectă în totalitate următoarele directive și

reglementări UE:

Reglementare Descriere

2006/42/CE „privind echipamentele tehnice”

2014/53/UE „privind echipamentele radio”

2000/14/CE „privind emisiile de zgomot în mediul înconjurător”

2011/65/UE „privind restricțiile de utilizare a anumitor substanțe periculoase în echipamente-

le electrice și electronice”

și că au fost aplicate următoarele standardele

armonizate și/sau specificații tehnice;

EN ISO 12100:2010

EN ISO 5395-1:2013/A1:2018

EN ISO 5395-3: 2013/A1:2017/A2:2018

EN ISO 14982:2009

EN ETSI 300 328 v.2.2.2

ETSI EN 301 489-1 V2.2.3

ETSI EN 301 489-17 V3.2.4

EN IEC 63000:2018

Organismul notificat: 0404, SMP Svensk

Maskinprovning AB, Box 4053, SE-904 03

Umeå,Sweden a verificat și conformitatea cu Anexa VI

a Directivei Consiliului 2000/14/CE.

Pentru informații privind emisiile de zgomot, consultați

Date tehnice la pagina 171

Huskvarna, 2025-01-17

Claes Losdal

Director de dezvoltare / Produse de grădinărit

Husqvarna AB

Responsabil pentru documentația tehnică

Mărci comerciale înregistrate

Marca și siglele

Bluetooth

sunt mărci comerciale

înregistrate ale

Bluetooth SIG, inc.

, iar utilizarea lor de

către Husqvarna se face sub licență.

838 - 016 - 29.05.2025 177

178 838 - 016 - 29.05.2025

838 - 016 - 29.05.2025 179

www.husqvarna.com

Оригинальные инструкции

Оригинални инструкции

Оригінальні інструкції

Instrucţiuni iniţiale

1143102-39

2025-06-26

Husqvarna R 320X AWD All-Wheel Drive Lawn Mower R 320X AWD PREUL NU INCLUDE MAS DE TIERE

Product's Documents

Manual de utilizarePublicate: 14.07.20256.77 MB,RO, BG, RU, UK

Specifications

Husqvarna R 320X AWD PREUL NU INCLUDE MAS DE TIERE Questions and Answers
