1
INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
DOUBLE INSULATION
DOUBLE ISOLATION
DOBLE AISLAMIENTO
Metal cutter
Scie à métal
Sierra Para Metal
4131
005343
IMPORTANT: Read Before Using.
IMPORTANT: Lire avant usage.
IMPORTANTE: Leer antes de usar.

2
ENGLISH (Original instructions)
SPECIFICATIONS
Model 4131
Balde diameter 185 mm (7-1/4")
Max. cutting capacity 63 mm (2-1/2")
No load speed (RPM) 3,500 /min
Overall length 358 mm (14-1/8")
Net weight 5.1 kg (11.2 lbs)
• Due to our continuing program of research and development, the specifications herein are subject to change without notice.
• Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
GEA008-2
General Power Tool Safety
Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and
instructions for future reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Work area safety
1. Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
2. Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust or fumes.
3. Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
Electrical Safety
4. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electric shock.
5. Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of
electric shock if your body is earthed or grounded.
6. Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
7. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords
increase the risk of electric shock.
8. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of
electric shock.
9. If operating a power tool in a damp location is
unavoidable, use a ground fault circuit
interrupter (GFCI) protected supply. Use of an
GFCI reduces the risk of electric shock.
Personal Safety
10.
Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use a power tool while you are tired or under
the influence of drugs, alcohol or medication.
A
moment of inattention while operating power tools
may result in serious personal injury.
11. Use personal protective equipment. Always
wear eye protection. Protective equipment such
as dust mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate conditions
will reduce personal injuries.
12. Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools
with your finger on the switch or energising power
tools that have the switch on invites accidents.
13. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personal injury.
14. Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
15.
Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing, and gloves
away from moving parts.
Loose clothes, jewellery or
long hair can be caught in moving parts.
16.
If devices are provided for the connection of dust
extraction and collection facilities, ensure these
are connected and properly used.
Use of dust
collection can reduce dust-related hazards.

3
Power tool use and care
17. Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the
rate for which it was designed.
18. Do not use the power tool if the switch does
not turn it on and off. Any power tool that cannot
be controlled with the switch is dangerous and
must be repaired.
19. Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
20. Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool. Power tools are
dangerous in the hands of untrained users.
21. Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may affect the
power tool’s operation. If damaged, have the
power tool repaired before use. Many accidents
are caused by poorly maintained power tools.
22. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
23. Use the power tool, accessories and tool bits
etc. in accordance with these instructions,
taking into account the working conditions
and the work to be performed. Use of the power
tool for operations different from those intended
could result in a hazardous situation.
Service
24. Have your power tool serviced by a qualified
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
25. Follow instruction for lubricating and
changing accessories.
26. Keep handles dry, clean and free from oil and
grease.
USE PROPER EXTENSION CORD. Make sure your
extension cord is in good condition. When using an
extension cord, be sure to use one heavy enough to
carry the current your product will draw. An undersized
cord will cause a drop in line voltage resulting in loss of
power and overheating. Table 1 shows the correct size
to use depending on cord length and nameplate ampere
rating. If in doubt, use the next heavier gage. The
smaller the gage number, the heavier the cord.
Table 1: Minimum gage for cord
Ampere Rating
Volts
Total length of cord in feet
More Than Not More Than
120V 25 ft. 50 ft. 100 ft. 150 ft.
AWG
06
6
10
12
10
12
16
18
18
16
14
16 16 14
1416
16
12
14
12
12
Not Recommended
220V - 240V 50 ft. 100 ft. 200 ft. 300 ft.
000300
GEB127-1
METAL CUTTER SAFETY
WARNINGS
Cutting procedures
1.
DANGER: Keep hands away from cutting
area and the blade. Keep your second hand on
auxiliary handle, or motor housing. If both
hands are holding the saw, they cannot be cut by
the blade.
2.
Do not reach underneath the workpiece.
The guard
cannot protect you from the blade below the workpiece.
3. Adjust the cutting depth to the thickness of
the workpiece. Less than a full tooth of the blade
teeth should be visible below the workpiece.
4.
Never hold piece being cut in your hands or across
your leg. Secure the workpiece to a stable platform.
It is important to support the work properly to minimize
body exposure, blade binding, or loss of control.
5.
Hold the power tool by insulated gripping
surfaces only, when performing an operation
where the cutting tool may contact hidden wiring
or its own cord.
Contact with a "live" wire will also

4
make exposed metal parts of the power tool "live" and
could give the operator an electric shock.
6. When ripping, always use a rip fence or
straight edge guide. This improves the accuracy
of cut and reduces the chance of blade binding.
7.
Always use blades with correct size and shape
(diamond versus round) of arbour holes.
Blades
that do not match the mounting hardware of the saw
will run eccentrically, causing loss of control.
8. Never use damaged or incorrect blade
washers or bolt. The blade washers and bolt
were specially designed for your saw, for optimum
performance and safety of operation.
Kickback causes and related warnings
− kickback is a sudden reaction to a pinched, bound
or misaligned saw blade, causing an uncontrolled
saw to lift up and out of the workpiece toward the
operator;
− when the blade is pinched or bound tightly by the
kerf closing down, the blade stalls and the motor
reaction drives the unit rapidly back toward the
operator;
− if the blade becomes twisted or misaligned in the
cut, the teeth at the back edge of the blade can dig
into the top surface of the workpiece causing the
blade to climb out of the kerf and jump back toward
the operator.
Kickback is the result of saw misuse and/or incorrect
operating procedures or conditions and can be avoided
by taking proper precautions as given below.
9. Maintain a firm grip with both hands on the
saw and position your arms to resist kickback
forces. Position your body to either side of the
blade, but not in line with the blade. Kickback
could cause the saw to jump backwards, but
kickback forces can be controlled by the operator,
if proper precautions are taken.
10.
When blade is binding, or when interrupting a cut
for any reason, release the trigger and hold the
saw motionless in the material until the blade
comes to a complete stop. Never attempt to
remove the saw from the work or pull the saw
backward while the blade is in motion or kickback
may occur.
Investigate and take corrective actions to
eliminate the cause of blade binding.
11. When restarting a saw in the workpiece, centre
the saw blade in the kerf and check that saw
teeth are not engaged into the material. If saw
blade is binding, it may walk up or kickback from
the workpiece as the saw is restarted.
12. Support large panels to minimise the risk of
blade pinching and kickback. Large panels tend
to sag under their own weight. Supports must be
placed under the panel on both sides, near the
line of cut and near the edge of the panel.
13. Do not use dull or damaged blades.
Unsharpened or improperly set blades produce
narrow kerf causing excessive friction, blade
binding and kickback.
14. Blade depth and bevel adjusting locking levers
must be tight and secure before making cut. If
blade adjustment shifts while cutting, it may cause
binding and kickback.
15. Use extra caution when sawing into existing
walls or other blind areas. The protruding blade
may cut objects that can cause kickback.
Lower guard function
16. Intended use
This tool is intended to cut mild steel only.
17. Check lower guard for proper closing before
each use. Do not operate the saw if lower
guard does not move freely and close instantly.
Never clamp or tie the lower guard into the
open position. If saw is accidentally dropped,
lower guard may be bent. Raise the lower guard
with the retracting handle and make sure it moves
freely and does not touch the blade or any other
part, in all angles and depths of cut.
18. Check the operation of the lower guard spring.
If the guard and the spring are not operating
properly, they must be serviced before use.
Lower guard may operate sluggishly due to
damaged parts, gummy deposits, or a build-up of
debris.
19. Lower guard should be retracted manually
only for special cuts such as "plunge cuts"
and "compound cuts". Raise lower guard by
retracting handle and as soon as blade enters
the material, the lower guard must be released.
For all other sawing, the lower guard should
operate automatically.
20.
Always observe that the lower guard is covering
the blade before placing saw down on bench or
floor.
An unprotected, coasting blade will cause the
saw to walk backwards, cutting whatever is in its path.
Be aware of the time it takes for the blade to stop after
switch is released.
21. To check lower guard, open lower guard by
hand, then release and watch guard closure.
Also check to see that retracting handle does
not touch tool housing. Leaving blade exposed
is VERY DANGEROUS and can lead to serious
personal injury.
Additional safety warnings
22. Do not stop the blades by lateral pressure on
the blade.
23. DANGER:
Do not attempt to remove cut material when
blade is moving.
CAUTION: Blades coast after turn off.

5
24. Place the wider portion of the tool base on that
part of the workpiece which is solidly
supported, not on the section that will fall off
when the cut is made.
25. Never attempt to make a cut with the tool held
upside down in a vise. This is extremely
dangerous and can lead to serious accidents.
26. Wear safety goggles and hearing protection
during operation.
27. Do not use any abrasive wheels.
28. Only use the blade with the diameter that is
marked on the tool or specified in the manual.
Use of an incorrectly sized blade may affect the
proper guarding of the blade or guard operation
which could result in serious personal injury.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this
instruction manual may cause serious personal
injury.
USD201-2

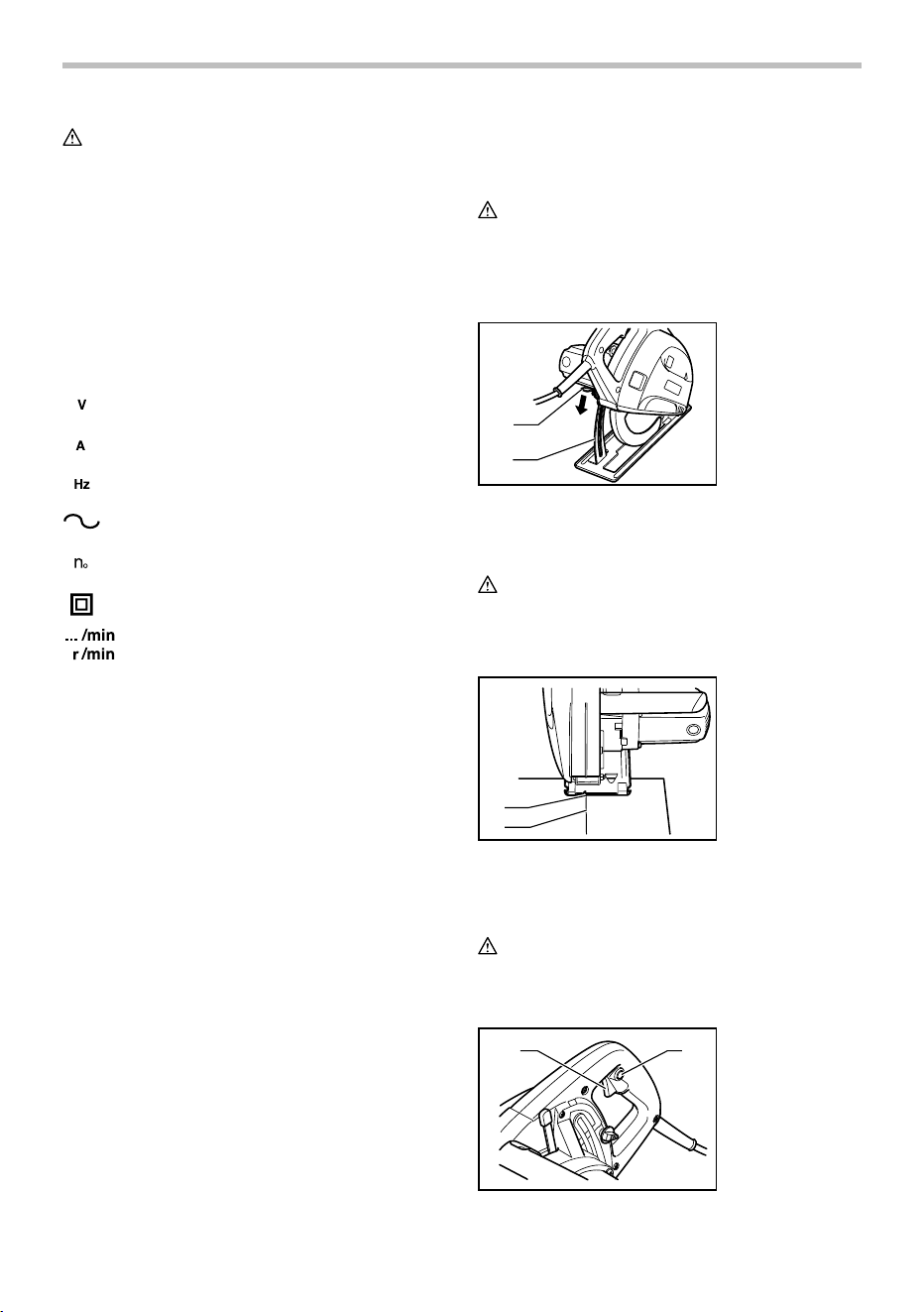

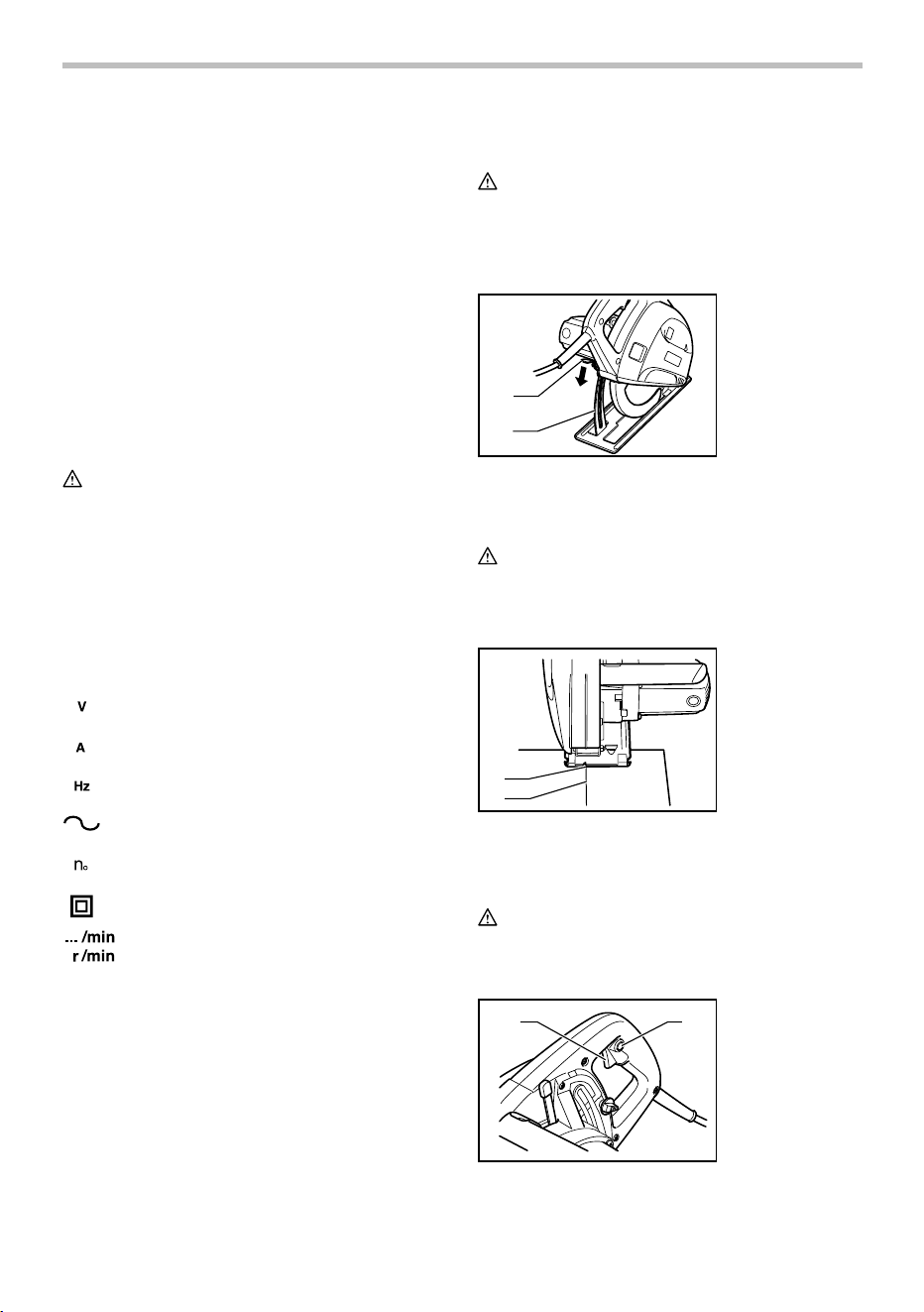

Symbols
The followings show the symbols used for tool.
・ volts
・ amperes
・ hertz
・ alternating current
・ no load speed
・ Class II Construction
・ revolutions or reciprocation per minute
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on
the tool.
Adjusting the depth of cut
1
2
005344
Loosen the lever on the depth guide and move the base
up or down. At the desired depth of cut, secure the base
by tightening the lever.
CAUTION:
• After adjusting the depth of cut, always tighten the
lever securely.
Sighting
A
1
005345
When cutting, align the A position on the front of the
base with your cutting line on the workpiece.
Switch action
CAUTION:
• Before plugging in the tool, always check to see
that the switch trigger actuates properly and
returns to the "OFF" position when released.
1
2
005346
To prevent the switch trigger from being accidentally
pulled, a lock-off button is provided.
1. Switch trigger
2. Lock-off button
1. Cutting line
1. Lever
2. Depth guide

6
To start the tool, push in the lock-off button and pull the
switch trigger. Release the switch trigger to stop.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the
tool.

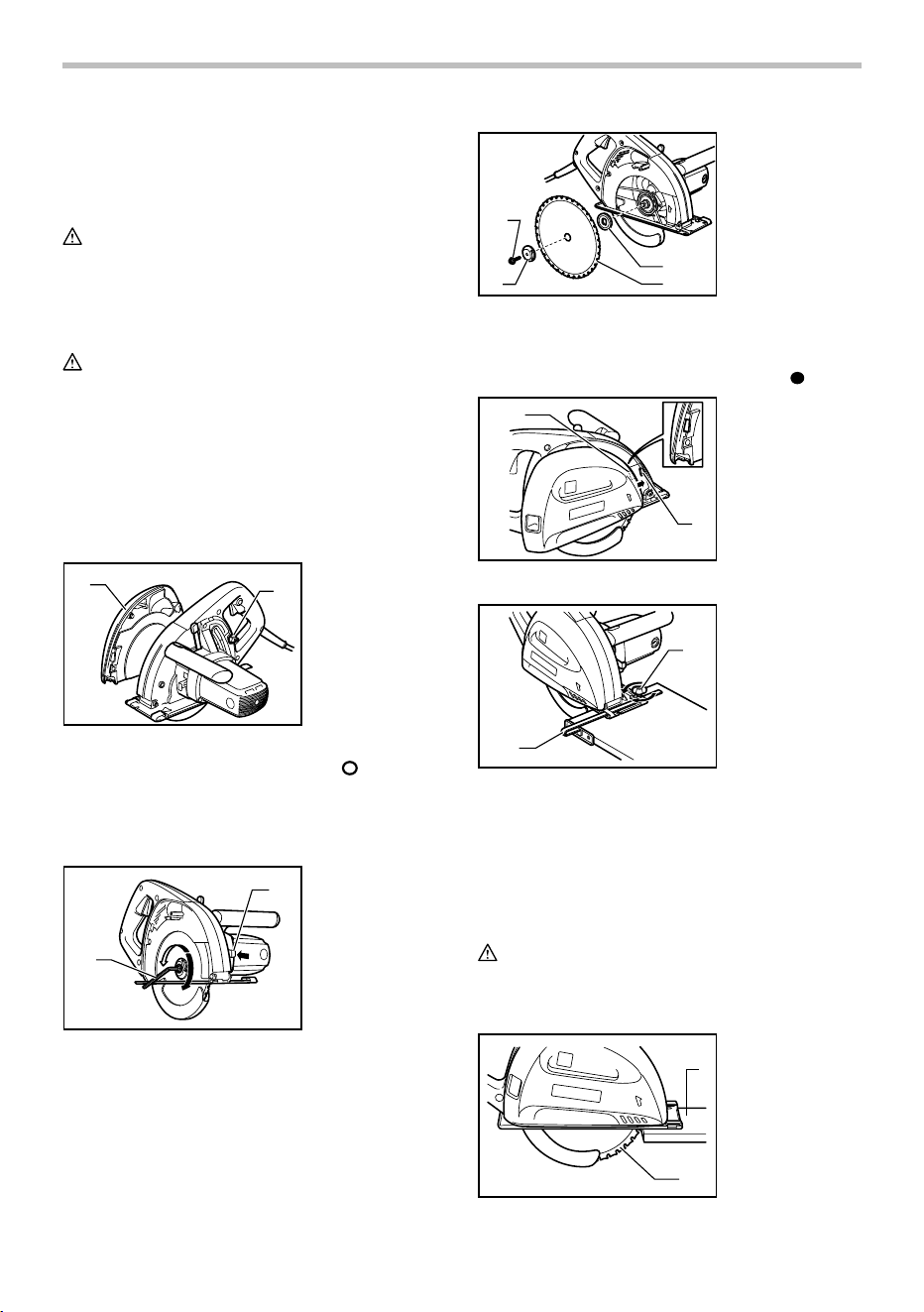

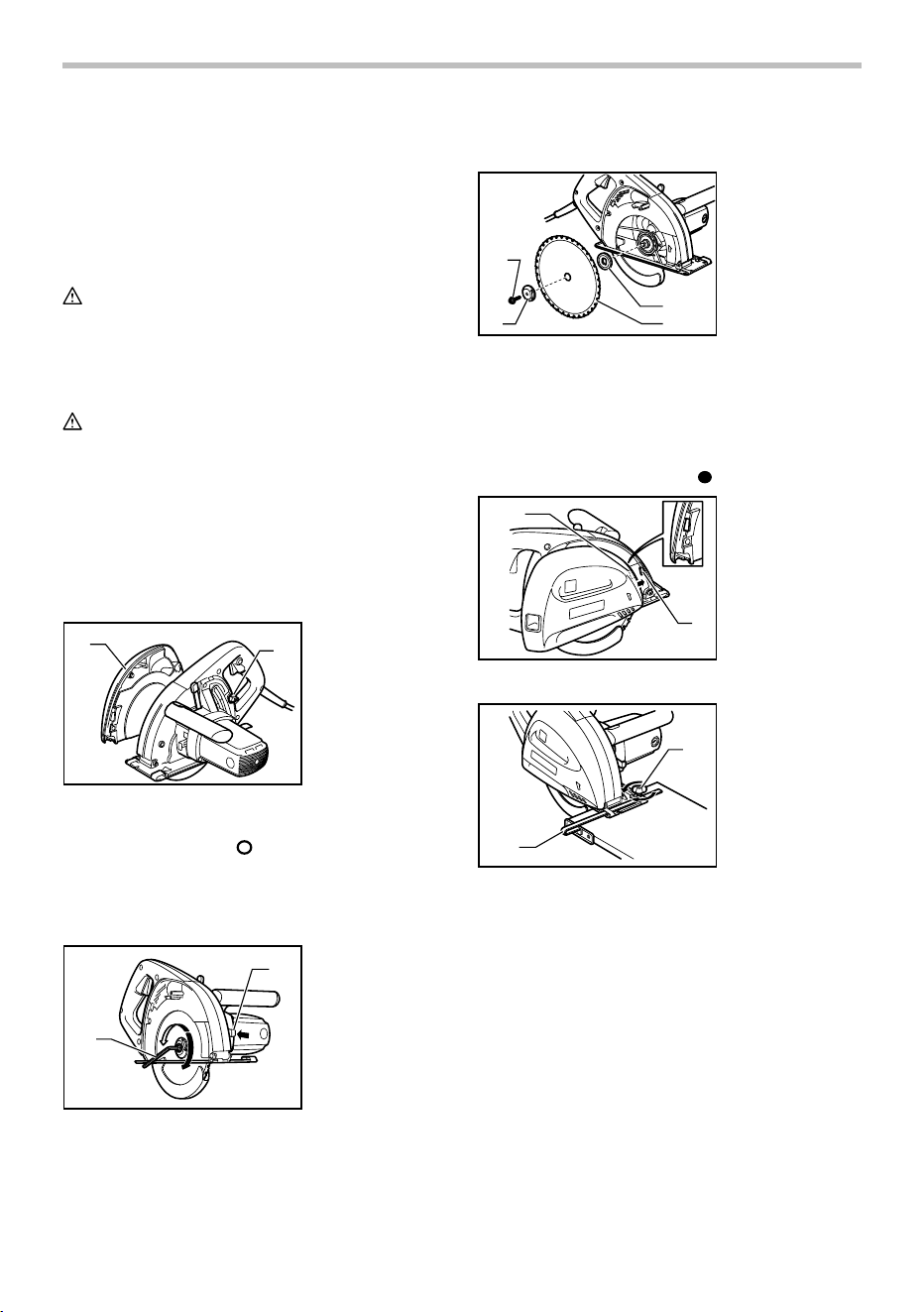

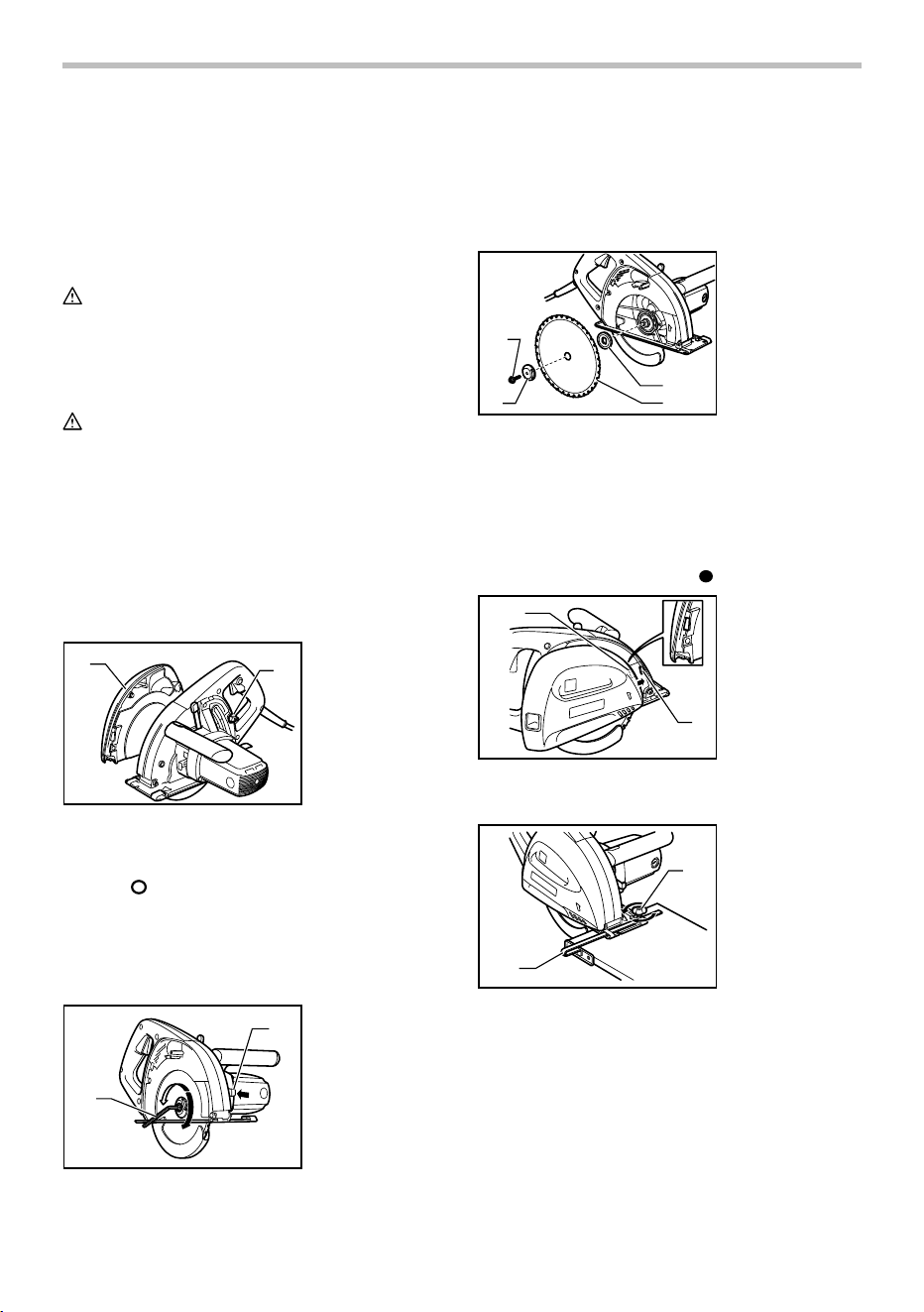

Installing or removing saw blade
CAUTION:
• Use only the Makita wrench provided to install or
remove the blade. Failure to do so may result in
overtightening or insufficient tightening of the hex
bolt. This could cause serious injury to the
operator.
• Do not touch the blade with your bare hand
immediately after cutting, it may be extremely hot
and could burn your skin. Put on pair of gloves
when removing a hot blade.
1
2
005347
To remove the blade, first push and turn the knob which
secures the dust cover clockwise to the
symbol and
remove the dust cover. Press the shaft lock so that the
blade cannot revolve and use the hex wrench to loosen
the hex bolt counterclockwise. Then remove the outer
flange and blade.
1
2
005348
To install the blade, follow the removal procedure in
reverse. Always install the blade so that the arrow on the
blade points in the same direction as the arrow on the
blade case.
BE SURE TO TIGHTEN THE HEX BOLT SECURELY.
1
2
3
4
005349
After installing the blade, replace the dust cover. Slide the
dust cover carefully so that the slot of its front fits the rib of
the blade case. Make sure the dust cover fits properly then
push and turn the knob counterclockwise to the
symbol.
1
2
005350
Rip fence (guide rule) (Accessory)
1
2
005351
The handy rip fence (guide rule) allows you to do
extra-accurate straight cuts. Simply slide the rip fence up
snugly against the side of the workpiece and secure it in
position with the clamp screw on the front of the base. It
also makes repeated cuts of uniform width possible.
OPERATION
CAUTION:
• Never twist or force the tool in the cut. This may
cause motor overload and/or a dangerous
kickback, resulting in serious injury to the operator.
1
2
005352
1. Carbide-tipped
saw blade
2. Workpiece
1. Rip fence (Guide
rule)
2. Screw
1. Slot
2. Rib
1. Hex socket head
bolt
2. Outer flange
3. Carbide-tipped
saw blade
4. Inner flange
1. Hex wrench
2. Shaft lock
1. Dust cover
2. Knob

7

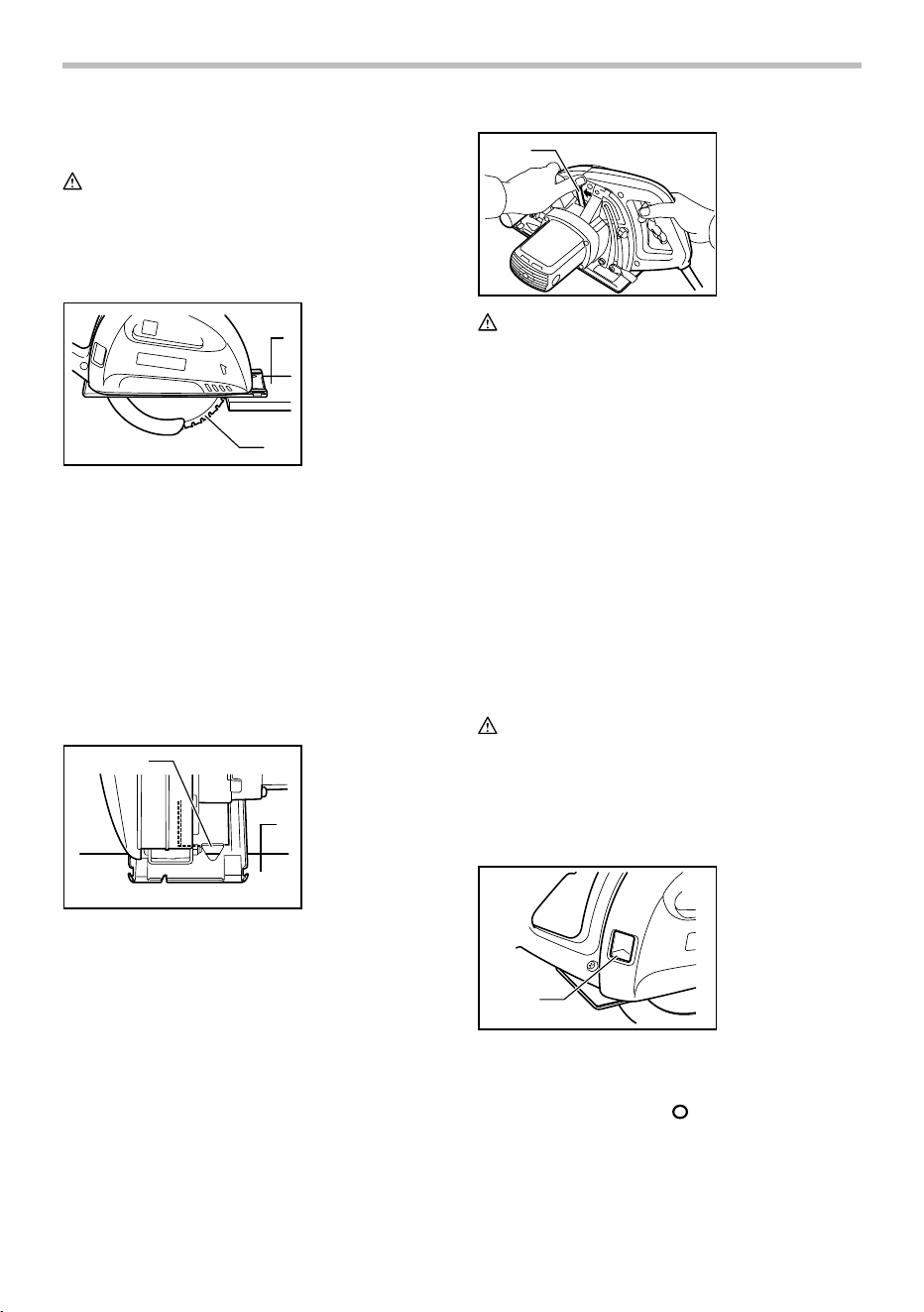

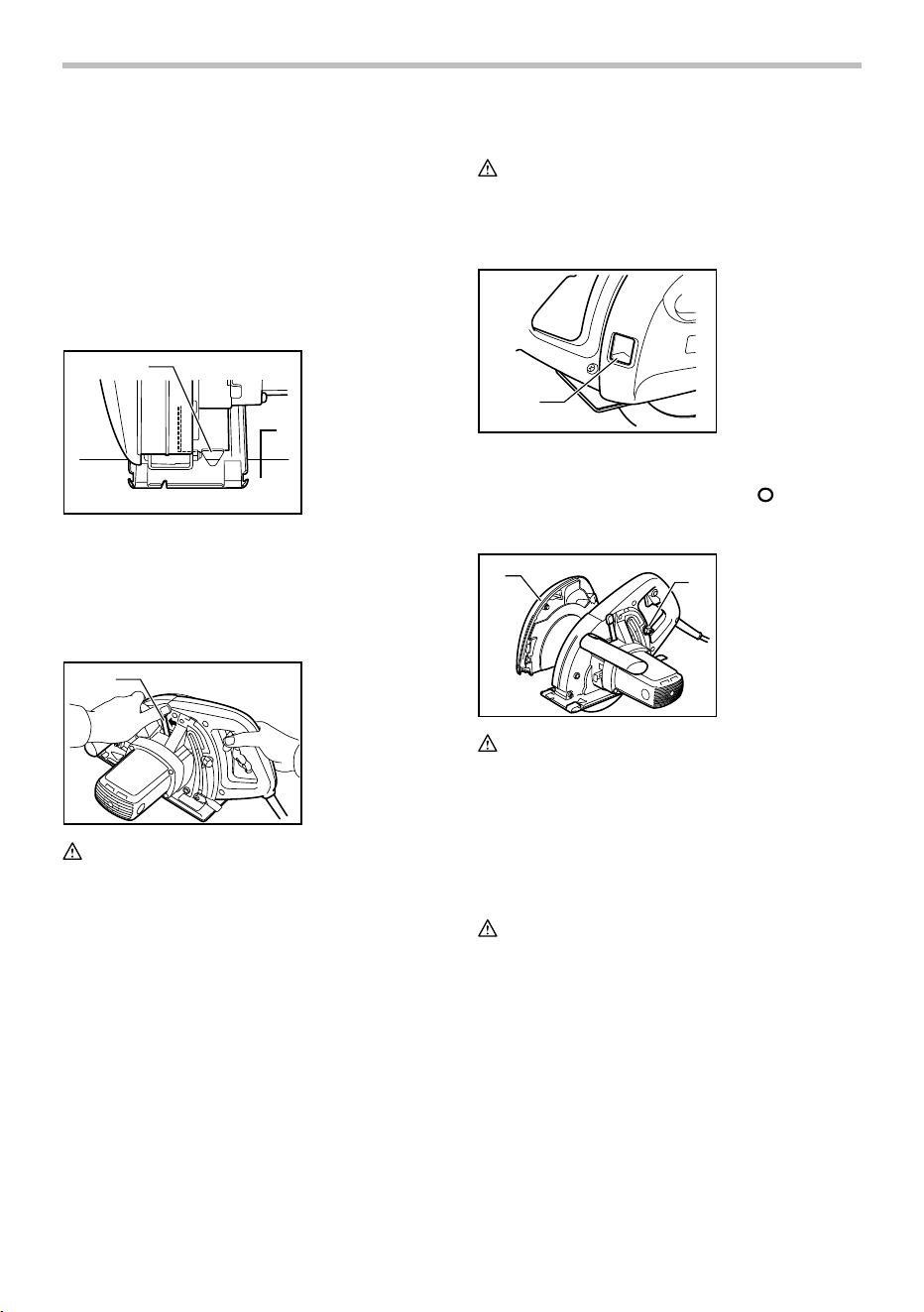

Hold the tool firmly with both hand. Set the base plate on
the workpiece to be cut without the blade making any
contact. Then turn the tool on and wait until the blade
attains full speed. Move the tool forward over the
workpiece surface, keeping it flat and advancing
smoothly until the cutting is completed. Keep your
cutting line straight and your speed of advance uniform.
The sight window in the base makes it easy to check the
distance between the front edge of the saw blade and
the workpiece whenever the blade is set to the
maximum depth of cut.
1
2
005353
NOTE:
• When making a miter cuts etc., sometimes the
lower guard does not move easily. At that time, use
the retracting lever to raise the lower guard for
starting cut and as soon as blade enters the
material, release the retracting lever.
1
005354
CAUTION:
• Do not use a deformed or cracked blade. Replace
it with a new one.
• Do not stack materials when cutting them.
• Do not cut hardened steel, stainless steel,
aluminum, wood, plastics, concrete, tile, etc. Cut
only mild steel.
• Do not touch the saw blade, workpiece or cutting
chips with your bare hand immediately after cutting,
they may be extremely hot and could burn your
skin.
• Always use the carbide-tipped saw blades
appropriate for your job. The use of
inappropriate saw blades may cause a poor cutting
performance and/or present a risk of personal
injury.

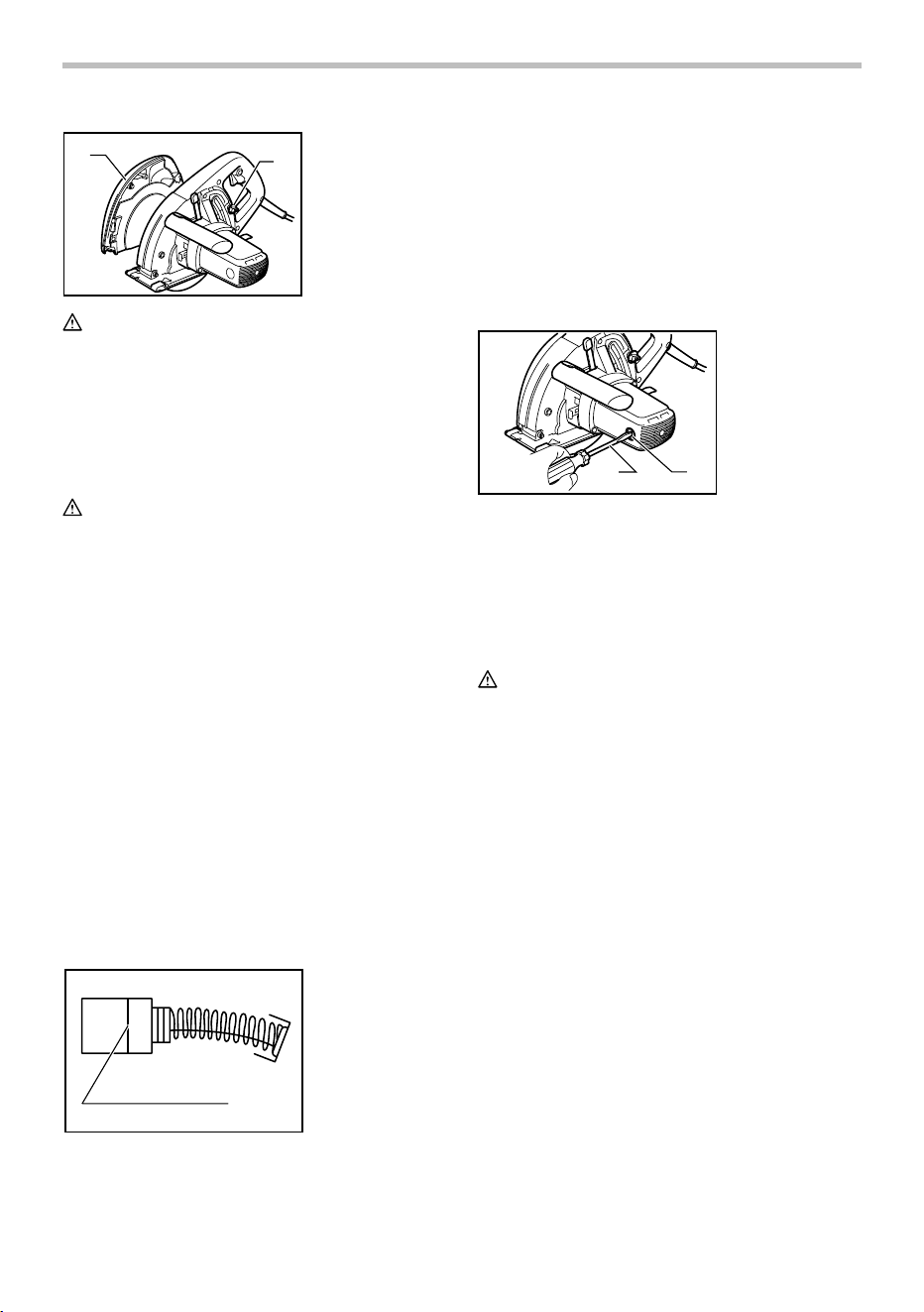

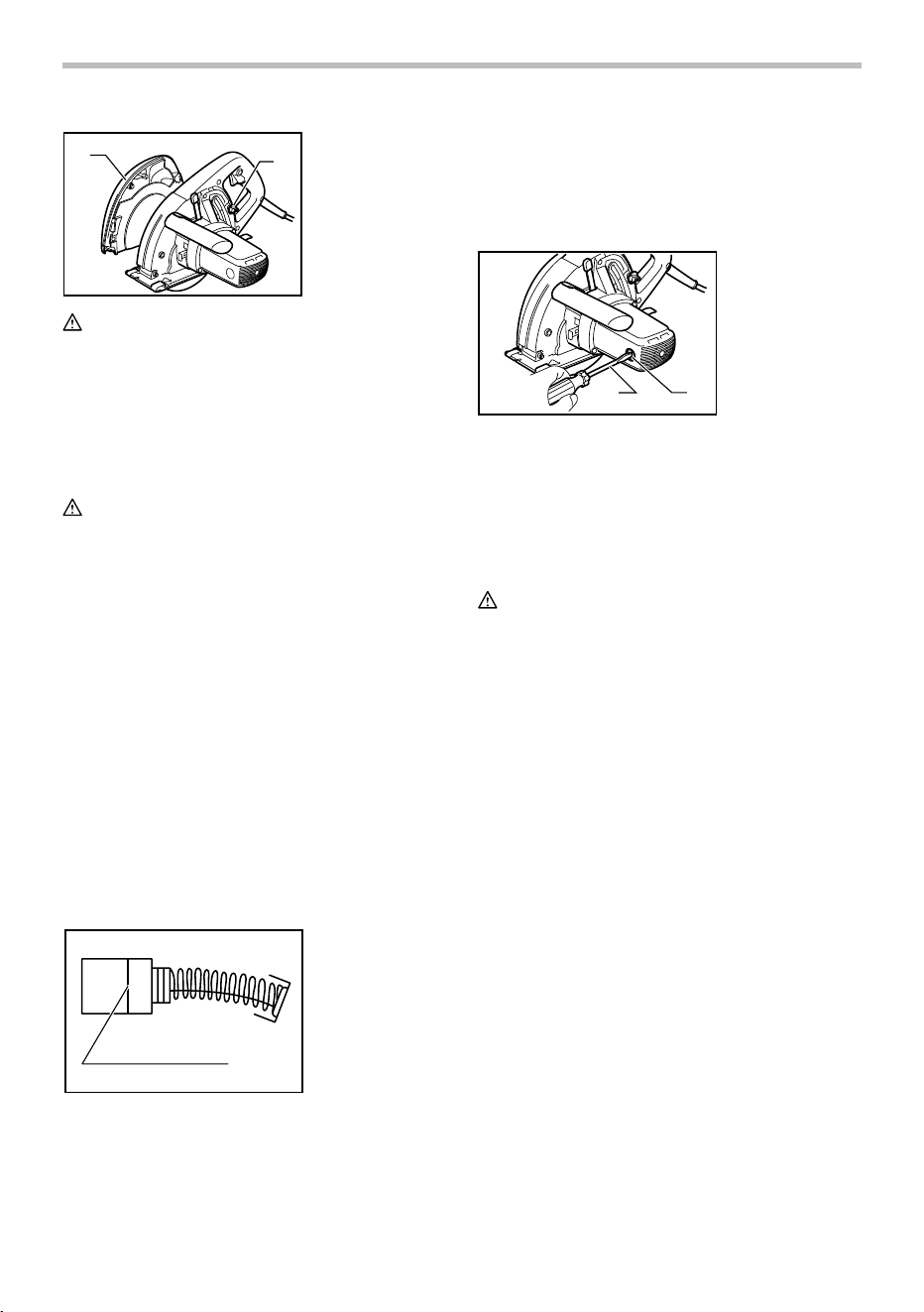

Chip disposal
CAUTION:
•
Always be sure that the tool is switched off and
unplugged before removing or installing the dust cover.
• The dust cover may become hot due to hot chips.
Do not touch the cutting chips or dust cover.
1
005355
When the cutting chips are visible through the sight
window, dispose of them.
Push and turn the knob clockwise to the
symbol and
remove the dust cover. Dispose of the cutting chips
accumulated inside the dust cover.
1
2
005347
CAUTION:
• Do not turn the tool upside down. The cutting chips
accumulated inside the dust cover may fall out of
the dust cover.
• Handle the dust cover carefully so that it will not be
deformed or damaged.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection
or maintenance.
•
Never use gasoline, benzine, thinner, alcohol or the like.
Discoloration, deformation or cracks may result.
Inspecting saw blade
• Check the blade carefully for cracks or damage
before and after each use. Replace a cracked or
damaged blade immediately.
• Continuing to use a dull blade may cause a
dangerous kickback and/or motor overload.
Replace with a new blade as soon as it no longer
cuts effectively.
1. Dust cover
2. Knob
1. Sight window
1. Retracting lever
1. Sight window
2. Workpiece

8
• Carbide-tipped saw blades for metal cutter
cannot be re-sharpened.

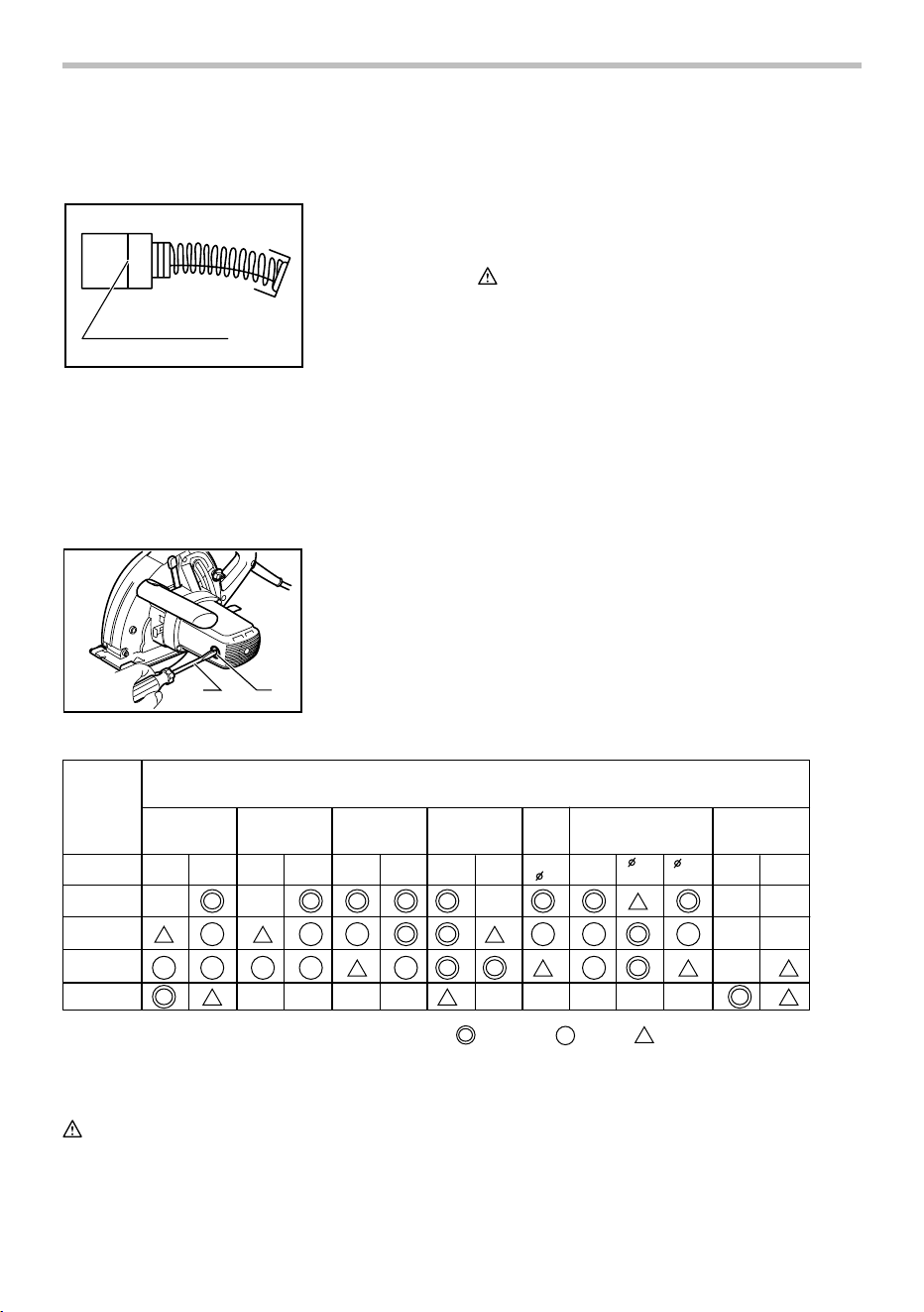

Replacing carbon brushes
1
001145
Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
Use a screwdriver to remove the brush holder caps.
Take out the worn carbon brushes, insert the new ones
and secure the brush holder caps.
1
2
005356
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized or Factory Service
Centers, always using Makita replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Rip fence (Guide rule)
• Safety goggle
• Recommended Carbide-tipped saw blades &
workpiece ranges
Applications
C-STUD
ANGLE-STUD
REBAR
PIPE
185X36T
185X38T
185X48T
185X70T
t=1.5t=3.0
50X100
t=1.6
45X90
t=3.2
50X50
t=4
50X50
t=6
t=0.56
25Ga
t=1.6
16Ga
20
25
6050X100
t=3.2t=1.2t=3.8t=0-0.9
t=1.0-2.0
XX
XXX X XX X
XX
XX
X
X
X
X
Excellent
X
Good
Carbide-Tipped Metal Blades for Many Applications
Size(mm)
METAL SHEET
METAL STUD
CORRUGATED
SHEET
Fair
Not Applicable
005705
CAUTION:
• Always use carbide-tipped saw blades appropriate
for your job. Do not cut aluminum, wood, plastics,
concrete, tiles, etc.
• Carbide-tipped saw blades for metal cutting saw
are not to be re-sharpened.
NOTE:
• Some items in the list may be included in the tool
package as standard accessories. They may differ
from country to country.
1. Screwdriver
2. Brush holder
cap
1. Limit mark

9
MAKITA LIMITED ONE YEAR WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period
of ONE YEAR from the date of original purchase.
Should any trouble develop during this one year period,
return the COMPLETE tool, freight prepaid, to one of
Makita’s Factory or Authorized Service Centers. If
inspection shows the trouble is caused by defective
workmanship or material, Makita will repair (or at our
option, replace) without charge.
This Warranty does not apply where:
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL
DAMAGES FROM THE SALE OR USE OF THE
PRODUCT. THIS DISCLAIMER APPLIES BOTH
DURING AND AFTER THE TERM OF THIS
WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF "MERCHANTABILITY" AND "FITNESS FOR A
SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM
OF THIS WARRANTY.
This Warranty gives you specific legal rights, and you
may also have other rights which vary from state to
state. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so
the above limitation or exclusion may not apply to you.
Some states do not allow limitation on how long an
implied warranty lasts, so the above limitation may not
apply to you.
repairs have been made or attempted by others:
repairs are required because of normal wear and
tear:
the tool has been abused, misused or improperly
maintained:
alterations have been made to the tool.
EN0006-1

10
FRANÇAIS (Mode d’emploi original)
SPÉCIFICATIONS
Modèle 4131
Diamètre de la lame 185 mm (7-1/4")
Capacité de coupe max. 63 mm (2-1/2")
Vitesse à vide (T/MIN) 3 500 /min
Longueur totale 358 mm (14-1/8")
Poids net 5,1 kg (11,2 lbs)
• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce
manuel sont sujettes à modification sans préavis.
• Les spécifications peuvent varier suivant les pays.
• Poids conforme à la procédure EPTA du 01/2003
GEA008-2
Consignes de sécurité générales
pour outils électriques
MISE EN GARDE Veuillez lire toutes les mises en
garde de sécurité et toutes les instructions.
L'ignorance
des mises en garde et des instructions comporte un risque de
choc électrique, d'incendie et/ou de blessure grave.
Conservez toutes les mises en
garde et instructions pour
référence future.
Le terme ≪ outil électrique ≫ qui figure dans les
avertissements fait référence à un outil électrique
branché sur une prise de courant (par un cordon
d'alimentation) ou alimenté par batterie (sans fil).
Sécurité de la zone de travail
1. Maintenez la zone de travail propre et bien
éclairée. Les zones de travail encombrées ou
sombres ouvrent grande la porte aux accidents.
2. N'utilisez pas les outils électriques dans les
atmosphères explosives, par exemple en
présence de liquides, gaz ou poussières
inflammables. Les outils électriques produisent
des étincelles au contact desquelles la poussière
ou les vapeurs peuvent s'enflammer.
3. Assurez-vous qu'aucun enfant ou curieux ne
s'approche pendant que vous utilisez un outil
électrique. Vous risquez de perdre la maîtrise de
l'outil si votre attention est détournée.
Sécurité en matière d'électricité
4. Les fiches d'outil électrique sont conçues
pour s'adapter parfaitement aux prises de
courant. Ne modifiez jamais la fiche de
quelque façon que ce soit. N'utilisez aucun
adaptateur de fiche sur les outils électriques
avec mise à la terre. En ne modifiant pas les
fiches et en les insérant dans des prises de
courant pour lesquelles elles ont été conçues
vous réduirez les risques de choc électrique.
5. Évitez tout contact corporel avec les surfaces
mises à la terre, telles que les tuyaux,
radiateurs, cuisinières et réfrigérateurs. Le
risque de choc électrique est plus élevé si votre
corps se trouve mis à la terre.
6. N'exposez pas les outils électriques à la pluie
ou à l'eau. La présence d'eau dans un outil
électrique augmente le risque de choc électrique.
7.
Ne maltraitez pas le cordon. N'utilisez jamais le
cordon pour transporter, tirer ou débrancher
l'outil électrique. Maintenez le cordon à l'écart des
sources de chaleur, de l'huile, des objets à bords
tranchants et des pièces en mouvement.
Le risque
de choc électrique est plus élevé lorsque les cordons
sont endommagés ou enchevêtrés.
8. Lorsque vous utilisez un outil électrique à
l'extérieur, utilisez un cordon prolongateur
prévu à cette fin. Les risques de choc électrique
sont moindres lorsqu'un cordon conçu pour
l'extérieur est utilisé.
9. Si vous devez utiliser un outil électrique dans
un endroit humide, utilisez une source
d'alimentation protégée par un disjoncteur de
fuite à la terre. L'utilisation d'un disjoncteur de
fuite à la terre réduit le risque de choc électrique.
Sécurité personnelle
10.
Restez alerte, attentif à vos mouvements et faites
preuve de bon sens lorsque vous utilisez un outil
électrique. Évitez d'utiliser un outil électrique si
vous êtes fatigué ou si vous avez pris une drogue,
de l'alcool ou un médicament.
Un moment
d'inattention pendant l'utilisation d'un outil électrique
peut entraîner une grave blessure.
11. Portez des dispositifs de protection
personnelle. Portez toujours un protecteur
pour la vue. Les risques de blessure seront
moins élevés si vous utilisez des dispositifs de
protection tels qu'un masque antipoussières, des
chaussures à semelle antidérapante, une coiffure
résistante ou une protection d'oreilles.

11
12.
Évitez les démarrages accidentels. Assurez-vous
que l'interrupteur est en position d'arrêt avant de
brancher l'outil et/ou d'insérer la batterie, ainsi
qu'avant de saisir ou de transporter l'outil.
Vous
ouvrez la porte aux accidents si vous transportez les
outils électriques avec le doigt sur l'interrupteur ou
laissez l'interrupteur en position de marche avant de
mettre l'outil sous tension.
13. Retirez toute clé de réglage ou de serrage
avant de mettre l'outil sous tension. Toute clé
laissée en place sur une pièce rotative de l'outil
électrique peut entraîner une blessure.
14. Maintenez une bonne position. Assurez-vous
d'une bonne prise au sol et d'une bonne
position d'équilibre en tout temps. Cela vous
permettra d'avoir une meilleure maîtrise de l'outil
dans les situations imprévues.
15. Portez des vêtements adéquats. Ne portez ni
vêtements amples ni bijoux. Vous devez
maintenir cheveux, vêtements et gants à
l'écart des pièces en mouvement. Les pièces
en mouvement peuvent happer les vêtements
amples, les bijoux et les cheveux longs.
16. Si des accessoires sont fournis pour
raccorder un appareil d'aspiration et de
collecte de la poussière, assurez-vous qu'ils
sont correctement raccordés et qu'ils sont
utilisés de manière adéquate. L'utilisation d'un
appareil d'aspiration permet de réduire les risques
liés à la présence de poussière dans l'air.
Utilisation et entretien des outils électriques
17. Ne forcez pas l'outil électrique. Utilisez l'outil
électrique adéquat suivant le type de travail à
effectuer. Si vous utilisez l'outil électrique
adéquat et respectez le régime pour lequel il a été
conçu, il effectuera un travail de meilleure qualité
et de façon plus sécuritaire.
18.
N'utilisez pas l'outil électrique s'il n'est pas possible
de mettre sa gâchette en position de marche et
d'arrêt.
Un outil électrique dont l'interrupteur est
défectueux représente un danger et doit être réparé.
19.
Débranchez la fiche de la source d'alimentation
et/ou retirez le bloc-piles de l'outil électrique avant
d'effectuer tout réglage, de changer un accessoire
ou de ranger l'outil électrique.
De telles mesures
préventives réduisent les risques de démarrage
accidentel de l'outil électrique.
20. Après l'utilisation d'un outil électrique,
rangez-le hors de portée des enfants et ne
laissez aucune personne l'utiliser si elle n'est
pas familiarisée avec l'outil électrique ou les
présentes instructions d'utilisation. Les outils
électriques représentent un danger entre les
mains de personnes qui n'en connaissent pas le
mode d'utilisation.
21. Veillez à l’entretien des outils électriques.
Assurez-vous que les pièces mobiles ne sont
pas désalignées ou coincées, qu’aucune pièce
n’est cassée et que l’outil électrique n’a subi
aucun dommage affectant son bon
fonctionnement. Le cas échéant, faites réparer
l'outil électrique avant de l'utiliser. De
nombreux accidents sont causés par des outils
électriques mal entretenus.
22. Maintenez les outils tranchants bien aiguisés
et propres. Un outil tranchant dont l'entretien est
effectué correctement et dont les bords sont bien
aiguisés risquera moins de se coincer et sera plus
facile à maîtriser.
23. Utilisez l'outil électrique, ses accessoires, ses
embouts, etc., en respectant les présentes
instructions, en tenant compte des conditions
de travail et du type de travail à effectuer.
L'utilisation d'un outil électrique à des fins autres
que celles prévues peut entraîner une situation
dangereuse.
Réparation
24. Faites réparer votre outil électrique par un
réparateur qualifié qui utilise des pièces de
rechange identiques aux pièces d'origine. Le
maintien de la sûreté de l'outil électrique sera
ainsi assuré.
25. Suivez les instructions de lubrification et de
changement des accessoires.
26. Maintenez les poignées de l'outil sèches,
propres et exemptes d'huile ou de graisse.
UTILISEZ UN CORDON PROLONGATEUR
APPROPRIÉ. Assurez-vous que votre cordon
prolongateur est en bonne condition. Lorsque vous
utilisez un cordon prolongateur, assurez-vous qu'il est
assez robuste pour transporter le courant exigé par le
produit. Un cordon qui est trop petit entraînera une
baisse dans la tension composée, ce qui causera une
perte d'énergie et un surchauffage. Le tableau 1 indique
la dimension de cordon à utiliser, en fonction de la
longueur du cordon et de l'intensité nominale figurant
sur la plaque signalétique. En cas de doute, utilisez un
cordon plus robuste. Plus le numéro de calibre est bas,
plus le cordon est robuste.

12
Tableau 1. Gabarit minimum du cordon
Intensité nominale
Volts
Longueur totale du cordon en pieds
Plus de Pas plus de
120V 25 pi 50 pi 100 pi 150 pi
Calibre américain des fils
06
6
10
12
10
12
16
18
18
16
14
16 16 14
1416
16
12
14
12
12
Non recommandé
220V - 240V 50 pi 100 pi 200 pi 300 pi
000300
GEB127-1
CONSIGNES DE SÉCURITÉ
POUR LA SCIE CIRCULAIRE À
MÉTAUX
Procédures de coupe
1.
DANGER : N’approchez pas les mains de
la zone de coupe ou de la lame. Gardez l’autre
main sur la poignée auxiliaire ou sur le carter
du moteur. En tenant la scie avec vos deux
mains, vous mettez celles-ci à l’abri de la lame.
2. N'étendez pas la main sous la pièce. Le
protecteur ne peut pas vous protéger contre la
lame sous la pièce.
3. Ajustez la profondeur de coupe en fonction de
l'épaisseur de la pièce. La partie de la lame
visible sous la pièce doit être inférieure à une dent
de lame complète.
4. Ne maintenez jamais le matériau à scier dans
vos mains ou sur votre jambe. Immobilisez la
pièce sur une surface stable. Il est important de
soutenir adéquatement la pièce afin de minimiser
l'exposition du corps, les coincements de lame ou
les pertes de maîtrise.
5. Tenez uniquement l’outil électrique par ses
surfaces de prise isolées pendant toute
opération où l’outil de coupe pourrait venir en
contact avec un câblage dissimulé ou avec
son propre cordon. En cas de contact avec un
conducteur sous tension, les pièces métalliques à
découvert de l’outil deviendraient également sous
tension et risqueraient de transmettre une
décharge à l’utilisateur.
6. Lors du sciage en long, utilisez toujours un
garde parallèle ou un guide de coupe
rectiligne. Cela améliore la précision de la coupe
et réduit le risque de coincement de la lame.
7. Employez toujours une lame de diamètre
approprié et dont le trou central est de forme
correcte (angulaire ou ronde). Une lame dont le
trou ne correspond pas à la forme du moyeu de
fixation de la scie risque de tourner de façon
excentrique et de vous faire perdre la maîtrise de
l'outil.
8. N'utilisez jamais de rondelles ou boulons
endommagés ou inadéquats pour fixer la lame.
Les rondelles et le boulon ont été conçus
spécialement pour votre scie, afin d'assurer un
fonctionnement optimal et un travail sécuritaire.
Causes du recul et avertissements connexes
− le recul est une réaction soudaine survenant
lorsque la lame, coincée, pincée ou mal alignée
devient incontrôlable, se soulève hors de la pièce
et se dirige vers l'utilisateur ;
− lorsque la lame se trouve coincée ou pincée par le
trait de scie qui se referme sur elle, elle se bloque
et une réaction du moteur entraîne alors l'outil
rapidement vers l'utilisateur ;
− si la lame se tord ou se désaligne par rapport à la
ligne de coupe, les dents arrière risquent de
s'enfoncer dans la surface de la pièce et la lame
de quitter le trait de scie en reculant brusquement
vers l'utilisateur.
Le recul est le résultat d'une utilisation inadéquate de la
scie et/ou de procédures ou conditions d'utilisation
incorrectes ; on peut l'éviter en prenant des précautions
adéquates, indiquées ci-dessous.
9. Maintenez une prise ferme à deux mains sur la
scie, et placez vos bras de manière à pouvoir
résister à la force exercée lors des reculs.
Posez votre corps d'un côté ou de l'autre de la
lame, jamais dans sa ligne de coupe. Un recul
peut faire sauter la scie vers l'arrière, mais
l'utilisateur pourra maîtriser la force exercée par
ce recul s'il prend les précautions nécessaires.

13
10.
Lorsque la lame se coince ou lorsque vous
interrompez la coupe pour une raison quelconque,
libérez la gâchette et gardez la scie immobile dans
le matériau jusqu'à ce que la lame s'arrête
parfaitement. N'essayez jamais de retirer la scie de
la pièce ou de faire reculer la scie pendant que la
lame tourne, autrement il y a risque de choc recul.
Identifiez la cause du coincement de la lame et prenez
les mesures correctives pour éliminer le problème.
11.
Avant de faire redémarrer la scie dans la pièce,
centrez la lame dans le trait de scie et assurez-vous
que les dents de la lame ne mordent pas déjà dans
le matériau.
Si la lame est coincée, elle risque de
remonter dans le trait de scie ou de causer un recul au
moment du redémarrage de la scie.
12. Les grands panneaux doivent être soutenus
pour minimiser les risques de recul causé par
le coincement de la lame. Les grands panneaux
ont tendance à s'affaisser sous leur propre poids.
Des supports doivent être installés sous le
panneau, des deux côtés, près de la ligne de
coupe et près du bord du panneau.
13. N'utilisez jamais les lames émoussées ou
endommagées. Les lames mal affûtées ou mal
avoyées produisent un trait de scie étroit qui
donne lieu à un frottement excessif, au
coincement de la lame et à un recul.
14. Avant d'effectuer la coupe, les leviers de
verrouillage de la profondeur de coupe et de la
coupe en biseau doivent être fermement
serrés. Il y a risque de pincement et de recul si
les réglages de la lame se modifient pendant
coupe.
15. Soyez particulièrement prudent lors des
coupes dans une cloison existante ou tout
autre matériau dont l’arrière n'est pas visible.
La lame pourrait rencontrer un objet dur, ce qui
provoquerait un recul.
Fonction du protecteur inférieur
16. Utilisation prévue
Cet outil est destiné à la coupe d'acier doux
uniquement.
17. Avant chaque utilisation, assurez-vous que le
protecteur inférieur se referme bien. N'utilisez
pas la scie si le protecteur inférieur ne se
déplace pas librement et ne se referme pas
instantanément. N’immobilisez ou ne fixez
jamais le protecteur inférieur en position
ouverte. Le protecteur inférieur risque de plier si
la scie est échappée par accident. Soulevez le
protecteur inférieur à l’aide de la poignée de
rappel et assurez-vous qu’il se déplace librement
et n’entre pas en contact avec la lame ni toute
autre pièce, quel que soit l’angle et la profondeur
de coupe.
18. Vérifiez le fonctionnement du ressort du
protecteur inférieur. Le protecteur et le ressort
doivent être réparés avant l'utilisation s'ils ne
fonctionnent pas correctement. Le
fonctionnement du protecteur inférieur peut être
ralenti par des pièces endommagées, des dépôts
collants ou l'accumulation de débris.
19. Le protecteur inférieur ne doit être escamoté
manuellement que pour des coupes
particulières comme les « coupes en plongée
» et les « coupes composées ». Soulevez le
protecteur inférieur à l’aide de la poignée de
rappel et libérez le protecteur inférieur dès que
la lame pénètre dans le matériau. Pour toute
autre opération de sciage, le protecteur inférieur
devrait fonctionner automatiquement.
20. Assurez-vous toujours que le protecteur
inférieur couvre bien la lame avant de déposer
l'outil sur l'établi ou sur le sol. Si la lame n'est
pas protégée et n'a pas fini de tourner, elle
entraînera la scie vers l'arrière en coupant tout sur
son passage. Soyez conscient du temps
nécessaire pour que la lame s'arrête après que
vous avez relâché la gachette.
21. Pour vérifier le protecteur inférieur, ouvrez-le à
la main, puis relâchez-le et observez sa
fermeture. Vérifiez également que la poignée
de rappel ne touche pas le boîtier de l’outil.
Laisser la lame à découvert est TRÈS
DANGEREUX et comporte un risque de blessure
grave.
Consignes de sécurité supplémentaires
22. N'arrêtez pas les lames en appliquant dessus
une pression latérale.
23. DANGER :
Ne tentez pas de retirer le matériel coupé alors
que la lame tourne encore.
ATTENTION : La lame continue sur sa lancée
même après la mise hors tension de la scie.
24. Disposez la partie la plus large de la base de
l'outil sur la partie de la pièce la mieux
soutenue, et surtout pas sur la section devant
tomber à l'issue de la coupe.
25. Ne tentez jamais d'effectuer une coupe en
bloquant l'outil la tête en bas dans un étau.
Cela est très dangereux et peut entraîner de
graves accidents.
26. Portez des lunettes de sécurité et une
protection d'oreilles pendant l'utilisation de
l'outil.
27. N'utilisez aucune meule abrasive.
28. Utilisez uniquement une lame dont le diamètre
correspond à celui indiqué sur l'outil ou dans
le manuel. L'utilisation d'une lame de dimension
incorrecte peut nuire à la protection de la lame ou

14
au bon fonctionnement du protège-lame et
entraîner des blessures graves.
CONSERVEZ CE MODE
D'EMPLOI.
AVERTISSEMENT:
NE VOUS LAISSEZ PAS tromper (au fil d'une
utilisation répétée) par un sentiment d'aisance ou de
familiarité avec le produit en négligeant les
consignes de sécurité qui accompagnent le produit.
L'utilisation non sécuritaire ou incorrecte de cet outil
comporte un risque de blessure grave.
USD201-2
Symboles
Les symboles utilisés pour l'outil sont indiqués
ci-dessous.
・ volts
・ ampères
・ hertz
・ courant alternatif
・ vitesse à vide
・ construction, catégorie II
・ tours ou alternances par minute
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension
et débranché avant de l'ajuster ou de vérifier son
fonctionnement.

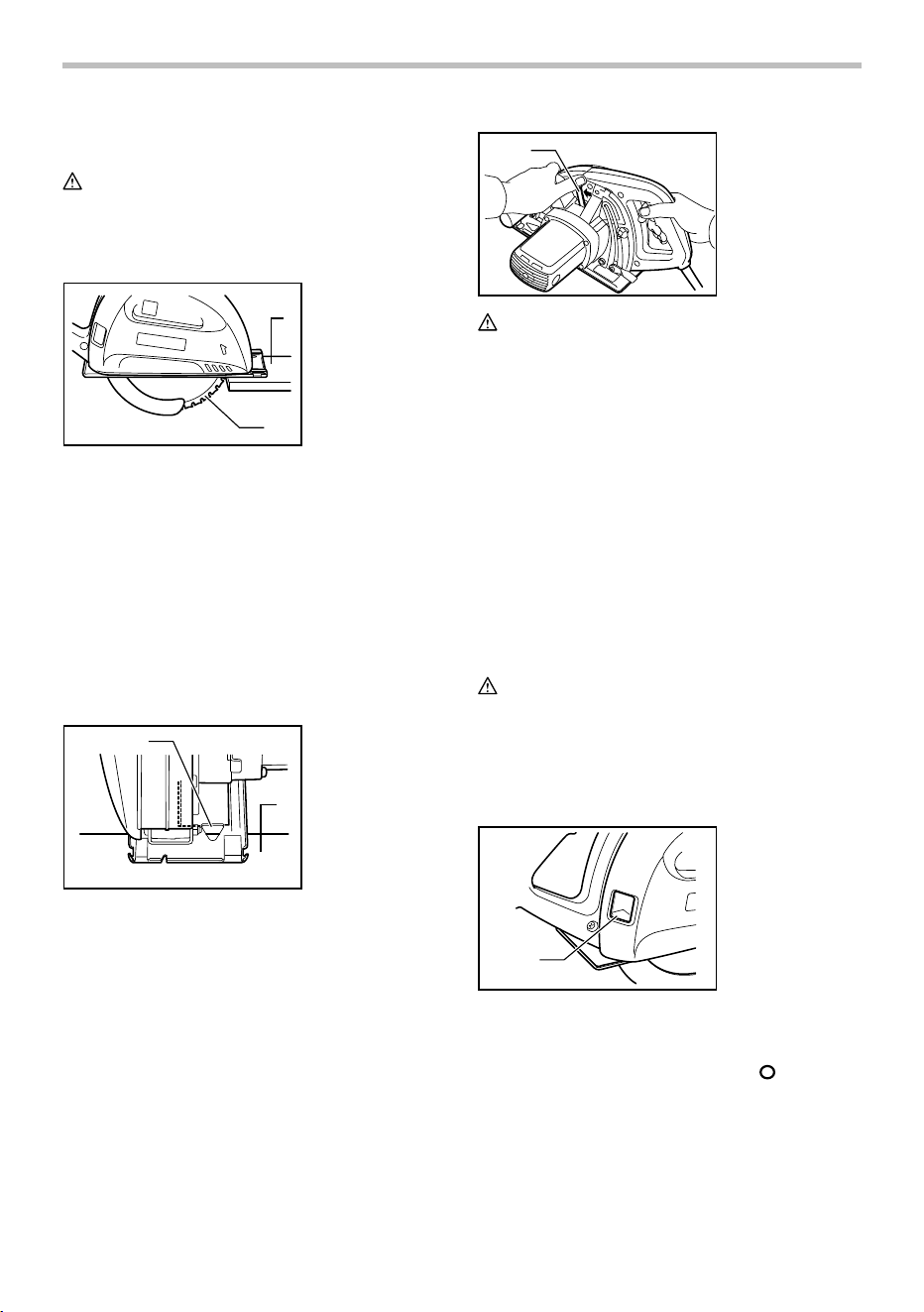

Réglage de la profondeur de coupe
1
2
005344
Desserrez le levier du guide de profondeur puis
déplacez la base vers le haut ou le bas. À la profondeur
de coupe désirée, fixez la base en serrant le levier.
ATTENTION:
• Après avoir ajusté la profondeur de coupe, serrez
toujours fermement le levier.
Visée
A
1
005345
Lors de la coupe, alignez sur la ligne de coupe de la
pièce à travailler la position A à l'avant de la base.
Interrupteur
ATTENTION:
• Avant de brancher l'outil, assurez-vous toujours
que la gâchette fonctionne correctement et revient
en position d'arrêt une fois relâchée.
1
2
005346
1. Gâchette
2. Bouton de
sécurité
1. Ligne de coupe
1. Levier
2. Guide de
profondeur

15
L'outil est doté d'un bouton de sécurité pour éviter toute
pression accidentelle sur la gâchette.
Pour faire démarrer l'outil, enfoncez le bouton de
sécurité puis appuyez sur la gâchette. Pour l'arrêter,
relâchez la gâchette.
ASSEMBLAGE
ATTENTION:
• Avant d'effectuer toute intervention sur l'outil,
assurez-vous toujours qu'il est hors tension et
débranché.
Pose et retrait de la lame de scie
ATTENTION:
• Utilisez exclusivement la clé Makita fournie pour
installer ou retirer la lame. Sinon, le boulon
hexagonal risque d'être trop ou pas assez serré.
Cela comporte un risque de blessure grave pour
l'utilisateur.
• Ne touchez pas la lame à mains nues
immédiatement après la coupe ; elle peut être
extrêmement chaude et risquerait de vous brûler la
peau. Pour retirer une lame chaude, mettez une
paire de gants.
1
2
005347
Pour retirer la lame, appuyez d'abord sur le boulon qui
retient le capuchon anti-poussière, puis tournez-le dans
le sens inverse des aiguilles d'une montre jusqu'au
symbole
, et retirez le capuchon anti-poussière.
Appuyez sur le blocage de l'arbre de sorte que la lame
ne puisse pas tourner et utilisez la clé hexagonale pour
desserrer le boulon hexagonal en le tournant dans le
sens inverse des aiguilles d'une montre. Retirez ensuite
le flasque extérieur et la lame.
1
2
005348
Pour poser la lame, suivez la procédure de retrait dans
l'ordre inverse. Installez toujours la lame de sorte que la
flèche qui se trouve sur la lame pointe dans le même
sens que la flèche du porte-lame.
ASSUREZ-VOUS D'AVOIR FERMEMENT SERRÉ LE
BOULON HEXAGONAL.
1
2
3
4
005349
Après avoir posé la lame, remettez le capuchon
anti-poussière en place. Glissez le capuchon
anti-poussière doucement de sorte que la fente qui se
trouve à l'avant du capuchon soit alignée sur la nervure
du porte-lame. Assurez-vous que le capuchon
anti-poussière est bien aligné, puis appuyez sur le
bouton et tournez-le dans le sens inverse des aiguilles
d'une montre jusqu'au symbole
.
1
2
005350
Garde parallèle (règle de guidage)
(Accessoire)
1
2
005351
Le garde parallèle (règle de guidage) pratique vous
permet d'effectuer des coupes droites d'une extrême
précision. Faites simplement glisser le garde parallèle le
long du côté de la pièce à travailler en le maintenant en
position à l'aide de la vis de serrage située à l'avant de la
base. Cela permet également d'effectuer plusieurs
coupes d'une largeur uniforme.
1. Garde parallèle
(règle de
guidage)
2. Vis
1. Fente
2. Nervure
1. Boulon à tête
creuse
hexagonale
2. Bague externe
3. Lame à dents de
carbure
4. Bague interne
1. Clé hexagonale
2. Verrouillage de
l'arbre
1. Capuchon
anti-poussière
2. Bouton

16
UTILISATION
ATTENTION:
• Ne jamais tourner ou forcer l'outil pendant la coupe.
Cela risquerait de causer une surcharge du moteur
et/ou un dangereux choc en retour pouvant blesser
gravement l'utilisateur.
1
2
005352
Tenez l'outil fermement à deux mains. Placez la plaque
de base de l'outil sur la pièce à couper de sorte que la
lame n'entre pas en contact avec quoi que ce soit.
Mettez ensuite l'outil sous tension et attendez que la
lame ait atteint sa pleine vitesse. Déplacez l'outil vers
l'avant sur la surface de la pièce, en le maintenant à plat
et en le faisant avancer doucement jusqu'à ce que la
coupe soit terminée. Maintenez la ligne de coupe bien
droite et la vitesse de progression constante.
La fenêtre de viseur située sur la base permet de vérifier
facilement la distance entre le bord avant de la lame et
la pièce à travailler, lorsque la lame est réglée sur la
profondeur maximale de coupe.
1
2
005353
NOTE:
• Le carter de protection inférieur ne se déplace pas
toujours facilement lors des coupes d'onglet. Il faut
alors utiliser le levier rétractable pour soulever le
carter de protection inférieur et commencer la
coupe, puis, dès que la lame pénètre le matériau,
relâcher le levier rétractable.
1
005354
ATTENTION:
• N'utilisez pas la lame si elle est déformée ou
fissurée. Remplacez-la par une neuve.
• N'empilez pas les matériaux pour les couper.
• Ne coupez pas l'acier trempé, l'acier inoxydable,
l'aluminium, le bois, le plastique, le béton, la tuile,
etc. Coupez uniquement l'acier doux.
• Ne touchez pas la lame, la pièce ou les copeaux à
main nue immédiatement après la coupe, car ils
peuvent être extrêmement chauds et risqueraient
de vous brûler la peau.
• Utilisez toujours des lames à dents de carbure
de tungstène qui conviennent au travail à
effectuer.L'utilisation d'une lame inadéquate peut
entraîner une performance de coupe médiocre
et/ou constituer un risque de blessure.
Mise au rebut des copeaux
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension
et débranché avant de retirer ou d'installer le
capuchon anti-poussière.
• Le capuchon anti-poussière peut devenir chaud au
contact des copeaux chauds. Ne touchez pas les
copeaux ou le capuchon.
1
005355
Mettez les copeaux au rebut lorsqu'ils deviennent
visibles dans la fenêtre du viseur.
Appuyez sur le bouton et tournez-le dans le sens des
aiguilles d'une montre jusqu'au symbole
et retirez le
capuchon anti-poussière. Mettez au rebut les copeaux
accumulés à l'intérieur du capuchon anti-poussière.
1. Fenêtre de
viseur
1. Levier de rappel
1. Fenêtre de
viseur
2. Pièce
1. Lame à dents de
carbure
2. Pièce

17
1
2
005347
ATTENTION:
• Ne mettez pas l'outil à l'envers. Les copeaux
accumulés à l'intérieur du capuchon anti-poussière
risqueraient de sortir.
• Manipulez doucement le capuchon anti-poussière
pour éviter de le déformer ou de l'endommager.
ENTRETIEN
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension
et débranché avant d'y effectuer tout travail
d'inspection ou d'entretien.
• N'utilisez jamais d’essence, de benzine, de solvant,
d'alcool ou d‘autres produits similaires. Une
décoloration, une déformation, ou la formation de
fissures peuvent en découler.
Inspection de la lame
• Avant et après chaque utilisation, vérifiez
soigneusement l'absence de fissures ou de
dommages sur la lame. Veuillez remplacer
immédiatement toute lame fissurée ou
endommagée.
• Il y a risque de dangereux choc en retour et/ou de
surcharge du moteur si une lame émoussée est
utilisée. Remplacez la lame par une neuve si elle
ne coupe plus bien.
• Les lames à dents de carbure de tungstène
pour scie à métal ne peuvent pas être
réaffûtées.
Remplacement des charbons
1
001145
Retirez et vérifiez régulièrement les charbons.
Remplacez-les lorsqu'ils sont usés jusqu'au trait de
limite d'usure. Maintenez les charbons propres et en état
de glisser aisément dans les porte-charbon. Les deux
charbons doivent être remplacés en même temps.
N'utilisez que des charbons identiques.
Utilisez un tournevis pour retirer les bouchons de
porte-charbon. Enlevez les charbons usés, insérez-en
de nouveaux et revissez solidement les bouchons de
porte-charbon.
1
2
005356
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, tout autre travail d'entretien ou de
réglage doivent être effectués dans un centre de service
Makita agréé ou un centre de service de l'usine Makita,
exclusivement avec des pièces de rechange Makita.
ACCESSOIRES EN OPTION
ATTENTION:
• Ces accessoires ou pièces complémentaires sont
recommandés pour l'utilisation avec l'outil Makita
spécifié dans ce mode d'emploi. L'utilisation de
tout autre accessoire ou pièce complémentaire
peut comporter un risque de blessure. N'utilisez les
accessoires ou pièces qu'aux fins auxquelles ils
ont été conçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
• Garde parallèle (règle de guidage)
• Lunettes de sécurité
• Les lames à dents de carbure de tungstène
recommandées et leurs spécifications
1. Tournevis
2. Bouchon de
porte-charbon
1. Trait de limite
d'usure
1. Capuchon
anti-poussière
2. Bouton

18
Usages
MONTANT EN "C"
MONTANT EN ANGLE
BARRE
NERVURÉE
TUYAU
185X36T
185X38T
185X48T
185X70T
t=1,5 t=3,0
50X100
t=1,6
45X90
t=3,2
50X50
t=4
50X50
t=6
t=0,56
25Ga
t=1,6
16Ga
20
25
6050X100
t=3,2 t=1,2 t=3,8 t=0-0,9
t=1,0-2,0
XX
XXX X XX X
XX
XX
X
X
X
X
Excellent
X
Bon
Lames métalliques en carbure de tungstène à usages multiples
Taille (mm)
MÉTAL EN FEUILLE
MONTANT
MÉTALLIQUE
TÔLE ONDULÉE
Moyen
Ne s'applique pas
005705
ATTENTION:
• Utilisez toujours des lames à dents de carbure de
tungstène qui conviennent au travail à effectuer.
Ne coupez pas l'aluminium, le bois, le plastique, le
béton, la tuile, etc.
• Les lames à dents de carbure de tungstène pour
scie à métal n'ont pas besoin d'être réaffûtées.
NOTE:
• Certains éléments de la liste peuvent être inclus
avec l'outil comme accessoires standard. Ils
peuvent varier suivant les pays.

19
GARANTIE LIMITÉE D’UN AN MAKITA
Politique de garantie
Chaque outil Makita est inspecté rigoureusement et
testé avant sa sortie d’usine. Nous garantissons qu’il
sera exempt de défaut de fabrication et de vice de
matériau pour une période d’UN AN à partir de la date
de son achat initial. Si un problème quelconque devait
survenir au cours de cette période d’un an, veuillez
retourner l’outil COMPLET, port payé, à une usine ou à
un centre de service après-vente Makita. Makita
réparera l’outil gratuitement (ou le remplacera, à sa
discrétion) si un défaut de fabrication ou un vice de
matériau est découvert lors de l’inspection.
Cette garantie ne s’applique pas dans les cas où:
MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR
TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉ À
LA VENTE OU À L’UTILISATION DU PRODUIT. CET
A
VIS DE NON-RESPONSABILITÉ S’APPLIQUE À LA
FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE
PAR CETTE GARANTIE.
MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT
À
TOUTE GARANTIE TACITE, INCLUANT LES
GARANTIES TACITES DE “QUALITÉ MARCHANDE”
ET “ADÉQUATION À UN USAGE PARTICULIER”
A
PRÈS LA PÉRIODE D’UN AN COUVERTE PAR
CETTE GARANTIE.
Cette garantie vous donne des droits spécifiques
reconnus par la loi, et possiblement d’autres droits, qui
varient d’un État à l’autre. Certains États ne permettant
pas l’exclusion ou la limitation des dommages
accessoires ou indirects, il se peut que la limitation ou
exclusion ci-dessus ne s’applique pas à vous. Certains
États ne permettant pas la limitation de la durée
d’application d’une garantie tacite, il se peut que la
limitation ci-dessus ne s’applique pas à vous.
des réparations ont été effectuées ou tentées par
un tiers:
des réparations s’imposent suite à une usure
normale:
l’outil a été malmené, mal utilisé ou mal entretenu:
l’outil a subi des modifications.
EN0006-1

20
ESPAÑOL (Instrucciones originales)
ESPECIFICACIONES
Modelo 4131
Especificaciones eléctricas en México 120 V 13 A 50/60 Hz
Diámetro del disco 185 mm (7-1/4")
Capacidad máxima de corte 63 mm (2-1/2")
Velocidad sin carga (RPM) 3 500 r/min
Longitud total 358 mm (14-1/8")
Peso neto 5,1 kg (11,2 lbs)
• Debido a nuestro programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin
previo aviso.
• Las especificaciones pueden ser diferentes de país a país.
• Peso de acuerdo al procedimiento de EPTA-01/2003
GEA008-2
Advertencias de seguridad
generales para herramientas
eléctricas
ADVERTENCIA: lea todas las advertencias de
seguridad e instrucciones. Si no sigue todas las
advertencias e instrucciones indicadas a continuación,
podrá ocasionar una descarga eléctrica, un incendio y/o
lesiones graves.
Guarde todas las advertencias e
instrucciones para su futura
referencia.
El término "herramienta eléctrica" se refiere, en todas
las advertencias que aparecen a continuación, a su
herramienta eléctrica de funcionamiento con conexión a
la red eléctrica (con cableado eléctrico) o herramienta
eléctrica de funcionamiento a batería (inalámbrica).
Seguridad en el área de trabajo
1. Mantenga el área de trabajo limpia y bien
iluminada. Las áreas oscuras o desordenadas
son propensas a accidentes.
2.
No utilice las herramientas eléctricas en
atmósferas explosivas, tal como en la presencia
de líquidos, gases o polvo inflamables.
Las
herramientas eléctricas crean chispas que pueden
prender fuego al polvo o los humos.
3. Mantenga a los niños y curiosos alejados
mientras utiliza una herramienta eléctrica. Las
distracciones le pueden hacer perder el control.
Seguridad eléctrica
4. Las clavijas de conexión de las herramientas
eléctricas deberán encajar perfectamente en la
toma de corriente. No modifique nunca la
clavija de conexión de ninguna forma. No
utilice ninguna clavija adaptadora con
herramientas eléctricas que tengan conexión a
tierra (puesta a tierra). La utilización de clavijas
no modificadas y que encajen perfectamente en
la toma de corriente reducirá el riesgo de que se
produzca una descarga eléctrica.
5. Evite tocar con el cuerpo superficies
conectadas a tierra o puestas a tierra tales
como tubos, radiadores, cocinas y
refrigeradores. Si su cuerpo es puesto a tierra o
conectado a tierra existirá un mayor riesgo de que
sufra una descarga eléctrica.
6.
No exponga las herramientas eléctricas a la lluvia
ni a condiciones húmedas.
La entrada de agua en
una herramienta eléctrica aumentará el riesgo de que
se produzca una descarga eléctrica.
7. No jale el cable. Nunca utilice el cable para
transportar, jalar o desconectar la herramienta
eléctrica. Mantenga el cable alejado del calor,
aceite, objetos cortantes o piezas móviles. Los
cables dañados o atrapados aumentan el riesgo
de sufrir una descarga eléctrica.
8. Cuando utilice una herramienta eléctrica en
exteriores, utilice un cable de extensión
apropiado para uso en exteriores. La utilización
de un cable apropiado para uso en exteriores
reducirá el riesgo de que se produzca una
descarga eléctrica.
9. Si no es posible evitar usar una herramienta
eléctrica en condiciones húmedas, utilice un
alimentador protegido con interruptor de
circuito de falla en tierra (ICFT). El uso de un
ICFT reduce el riesgo de descarga eléctrica.
Seguridad personal
10. Manténgase alerta, preste atención a lo que
está haciendo y utilice su sentido común
cuando opere una herramienta eléctrica. No
utilice la herramienta eléctrica cuando esté
cansado o bajo la influencia de drogas,
alcohol o medicamentos. Un momento de
distracción mientras opera la máquina puede dar
como resultado heridas personales graves.

21
11.
Use equipo de protección personal. Póngase
siempre protección para los ojos.
El equipo
protector tal como máscara contra el polvo, zapatos
de seguridad antiderrapantes, casco rígido y
protección para oídos utilizado en las condiciones
apropiadas reducirá las heridas personales.
12. Impida el encendido accidental. Asegúrese de
que el interruptor esté en la posición de
apagado antes de conectar a la alimentación
eléctrica y/o de colocar el cartucho de la
batería, así como al levantar o cargar la
herramienta. Cargar las herramientas eléctricas
con su dedo en el interruptor o conectarlas con el
interruptor encendido hace que los accidentes
sean propensos.
13. Retire cualquier llave de ajuste o llave de
apriete antes de encender la herramienta. Una
llave de ajuste o llave de apriete que haya sido
dejada puesta en una parte giratoria de la
herramienta eléctrica podrá resultar en heridas
personales.
14. No utilice la herramienta donde no alcance.
Mantenga los pies sobre suelo firme y el
equilibrio en todo momento. Esto permite un
mejor control de la herramienta eléctrica en
situaciones inesperadas.
15. Use vestimenta apropiada. No use ropas
sueltas ni joyas. Mantenga el cabello, la ropa y
los guantes alejados de las piezas móviles.
Las prendas de vestir holgadas, las joyas y el
cabello suelto podrían engancharse en estas
piezas móviles.
16. Si dispone de dispositivos para la conexión de
equipos de extracción y recolección de polvo,
asegúrese de conectarlos y utilizarlos
debidamente. La utilización de estos dispositivos
reduce los riesgos relacionados con el polvo.
Mantenimiento y uso de la herramienta eléctrica
17. No fuerce la herramienta eléctrica. Utilice la
herramienta eléctrica correcta para su
aplicación. La herramienta eléctrica adecuada
hará un trabajo mejor a la velocidad para la que
ha sido fabricada.
18. No utilice la herramienta eléctrica si el
interruptor no la enciende y apaga. Cualquier
herramienta eléctrica que no pueda ser
controlada con el interruptor es peligrosa y debe
ser reemplazada.
19. Desconecte la clavija de la fuente de energía
y/o la batería de la herramienta eléctrica antes
de realizar ajustes, cambiar accesorios o
guardar las herramientas eléctricas. Dichas
medidas de seguridad preventivas reducen el
riesgo de que la herramienta se inicie
accidentalmente.
20. Guarde la herramienta eléctrica que no use
fuera del alcance de los niños y no permita
que las personas que no están familiarizadas
con ella o con las instrucciones la operen. Las
herramientas eléctricas son peligrosas en manos
de personas que no saben operarlas.
21. Realice el mantenimiento a las herramientas
eléctricas. Compruebe que no haya partes
móviles desalineadas o estancadas, piezas
rotas y cualquier otra condición que pueda
afectar al funcionamiento de la herramienta
eléctrica. Si la herramienta eléctrica está
dañada, haga que se la reparen antes de
utilizarla. Muchos accidentes son ocasionados
por herramientas eléctricas con un mal
mantenimiento.
22. Mantenga las herramientas de corte limpias y
filosas. Si recibe un mantenimiento adecuado y
tiene los bordes afilados, es probable que la
herramienta se atasque menos y sea más fácil
controlarla.
23. Utilice la herramienta eléctrica, así como
accesorios, piezas, brocas, etc. de acuerdo
con estas instrucciones y de la manera
establecida para cada tipo de unidad en
particular; tenga en cuenta las condiciones
laborales y el trabajo a realizar. Si utiliza la
herramienta eléctrica para realizar operaciones
distintas de las indicadas, podrá presentarse una
situación peligrosa.
Servicio de mantenimiento
24.
Haga que una persona calificada repare la
herramienta utilizando sólo piezas de repuesto
idénticas.
Esto asegura que se mantenga la
seguridad de la herramienta eléctrica.
25. Siga las instrucciones para la lubricación y
cambio de accesorios.
26. Mantenga las agarraderas secas, limpias y sin
aceite o grasa.
UTILICE CABLES DE EXTENSIÓN APROPIADOS.
Asegúrese de que su cable de extensión esté en
buenas condiciones. Cuando utilice un cable de
extensión, asegúrese de utilizar uno del calibre
suficiente para conducir la corriente que demande el
producto. Un cable de calibre inferior ocasionará una
caída en la tensión de línea y a su vez en una pérdida
de potencia y sobrecalentamiento. La Tabla 1 muestra la
medida correcta a utilizar dependiendo de la longitud del
cable y el amperaje nominal indicado en la placa de
características. Si no está seguro, utilice el siguiente
calibre más alto. Cuanto menor sea el número de calibre,
más corriente podrá conducir el cable.

22
Tabla 1. Calibre mínimo para el cable
Amperaje nominal
Volts
Longitud total del cable en metros
Más de No más de
120V
7,6 m (25 ft) 15,2 m (50 ft) 30,4 m (100 ft) 45,7 m (150 ft)
Calibre del cable (AWG)
0 A 6 A
6 A
10 A
12 A
10 A
12 A
16 A
18
18
16
14
16 16 14
1416
16
12
14
12
12
No se recomienda
220V
- 240V
15,2 m (50 ft) 30,4 m (100 ft) 60,8 m (200 ft) 91,2 m (300 ft)
000300
GEB127-1
ADVERTENCIAS DE SEGURIDAD
PARA EL CORTADOR DE METAL
Procedimientos de corte
1.
PELIGRO: Mantenga las manos alejadas del
área de corte y del disco. Mantenga su segunda
mano sobre el mango auxiliar o sobre el
alojamiento del motor.
Si ambas manos sujetan la
sierra no pueden sufrir cortes del disco.
2. Nunca meta la mano por debajo de la pieza de
trabajo. El protector no puede protegerle del
disco debajo de la pieza de trabajo.
3. Ajuste la profundidad de corte al grosor de la
pieza de trabajo. Debe verse menos de un diente
completo por debajo de la pieza de trabajo.
4.
Nunca sujete la pieza que se está cortando con
las manos ni entre las piernas. Fije la pieza de
trabajo a una plataforma estable.
Es importante
sujetar la pieza de trabajo correctamente para
minimizar la exposición del cuerpo, el estancamiento
del disco o la pérdida de control.
5.
Sujete la herramienta eléctrica sólo por las
superficies de agarre aisladas al realizar una
operación en la que la herramienta de corte pueda
entrar en contacto con cables ocultos o con su
propio cable.
Si entra en contacto con un cable con
corriente, las piezas metálicas expuestas de la
herramienta eléctrica se cargarán también de
corriente y el operario puede recibir una descarga.
6. Cuando realice un corte longitudinal, utilice
siempre un tope lateral o una guía de borde
recto. Esto mejora la precisión del corte y reduce
la posibilidad de que el disco se atasque.
7. Utilice siempre discos con orificios de husillo
del tamaño y la forma (poligonal o redonda)
correctos. Los discos que no encajen con las
piezas de montaje de la sierra girarán
excéntricamente y producirán una pérdida de
control.
8. Nunca utilice arandelas o pernos de disco
dañados o incorrectos. El perno y las arandelas
del disco se han diseñado específicamente para
el mismo, para una seguridad y un rendimiento
óptimos.
Causas de los retrocesos y advertencias
relacionadas
− un retroceso brusco es una reacción repentina
provocada por un disco mal alineado, alabeado o
mellado, que hace que una sierra se levante de
forma incontrolada y se aleje de la pieza de trabajo
hacia el operador;
− cuando el disco está mellado o aprisionado por la
entalladura al cerrarse, se atasca y la reacción del
motor empuja la unidad rápidamente hacia atrás,
hacia el operador;
− si el disco se retuerce o está mal alineado en el
corte, los dientes del borde posterior del disco
pueden clavarse en la superficie posterior de la
pieza de trabajo, haciendo que el disco escale la
entalladura y salte hacia el operador.
El retroceso es el resultado de un mal uso del disco o de
condiciones o procedimientos de uso incorrectos y se
puede evitar tomando las precauciones que se indican a
continuación.
9. Sujete la sierra firmemente con las dos manos
y coloque sus brazos de forma que ofrezcan
resistencia a la fuerza del retroceso. Coloque
su cuerpo hacia cualquiera de los lados del
disco, pero no en línea con él. El retroceso
puede provocar que la sierra salte hacia atrás; no
obstante, el operador puede controlar la fuerza
del retroceso si toma las precauciones
adecuadas.
10.
Cuando note que el disco se atora, o cuando
quiera interrumpir un corte por cualquier razón,
suelte el gatillo y mantenga la sierra inmóvil en
el material hasta que el disco se pare
completamente. No intente nunca extraer el

23
disco de la pieza de trabajo ni tirar de la sierra
hacia atrás mientras el disco esté moviéndose
porque podrá ocasionar un retroceso brusco.
Investigue y tome medidas correctivas para
eliminar la causa del atoramiento del disco.
11. Cuando vuelva a poner en marcha la sierra
sobre la pieza de trabajo, centre la sierra en la
entalladura y compruebe que sus dientes no
estén en contacto con el material. Si el disco se
traba, podrá haber un retroceso brusco o un
avance en la pieza al reiniciar la sierra.
12. Sujete los paneles grandes para minimizar el
riesgo de que el disco se estanque y de
retroceso. Los paneles grandes tienden a
hundirse bajo su propio peso. Deben colocarse
soportes bajo el panel en ambos lados, cerca de
la línea de corte y del borde del panel.
13. No utilice discos dañados o desafilados. Las
discos colocados incorrectamente o desafilados
producen un corte más angosto y causan una
fricción excesiva, que el disco se doble y
retrocesos bruscos.
14. Las palancas de fijación de los ajustes de
profundidad y de bisel del disco deben ser
apretadas y aseguradas antes de realizar el
corte. Si el ajuste del disco cambia durante el
corte, podrá ocasionar un atoramiento y retroceso
brusco.
15. Tenga especial cuidado cuando realice cortes
con sierra en paredes u otras áreas ciegas. El
disco protuberante puede cortar objetos que
pueden provocar retrocesos.
Función del protector inferior (guarda del disco)
16. Uso pretendido
Esta herramienta está diseñada para cortar
acero dulce solamente.
17. Compruebe si el protector inferior está bien
cerrado antes de cada uso. No utilice la sierra
si el protector inferior no se mueve libremente
y se cierra instantáneamente. Nunca sujete ni
mantenga el protector inferior en la posición
abierta. Si la sierra cae accidentalmente, la
protección inferior se puede doblar. Levante el
protector inferior con el mango retráctil y
asegúrese de que se mueve libremente y de que
no hace contacto con el disco ni con ninguna otra
pieza en todos los ángulos y profundidades del
corte.
18. Compruebe el funcionamiento del muelle del
protector inferior. Si el protector y el muelle no
funcionan correctamente, deben repararse
antes de utilizar la herramienta. El protector
inferior puede funcionar con lentitud debido a
partes dañadas, depósitos de goma o
acumulación de suciedad.
19. El protector inferior debe retraerse
manualmente solamente para cortes
especiales como “cortes de cavidad” y
“cortes compuestos.” Levante el protector
inferior mediante el mango retráctil y cuando
el disco entre en el material, debe soltar el
protector inferior. Para todos los otros cortes
con sierra, el protector inferior debe funcionar
automáticamente.
20. Antes de dejar la sierra en el banco o en el
suelo, observe siempre que el protector
inferior esté cubriendo el disco. Un disco
desprotegido, girando por inercia, hará que la
sierra se desplace hacia atrás, cortando todo lo
que encuentre a su paso. Tenga presente el
tiempo que el disco tarda en detenerse después
de soltar el interruptor.
21. Para comprobar el protector inferior, ábralo a
mano, suéltelo y compruebe si se cierra.
Compruebe también que el mango retráctil no
toque el alojamiento de la herramienta. Dejar
el disco expuesto es MUY PELIGROSO y puede
provocar graves lesiones personales.
Advertencias de seguridad adicionales
22. No detenga los discos mediante presión
lateral sobre el disco.
23. PELIGRO:
No intente retirar material cortado cuando el
disco se está moviendo.
PRECAUCIÓN: Los discos siguen girando por
inercia después de apagar la herramienta.
24. Coloque la parte más ancha de la base de la
herramienta en aquella parte de la pieza de
trabajo que esté firmemente apoyada, no en la
parte que se vaya a caer cuando se realice el
corte.
25. Nunca intente hacer un corte con la
herramienta boca arriba en un taburete. Esto
es extremadamente peligroso y puede
ocasionar accidentes graves.
26. Utilice gafas de seguridad y protección en los
oídos durante su funcionamiento.
27. No use ningún disco abrasivo.
28. Use solamente un disco cuyo diámetro esté
marcado en la herramienta o especificado en
el manual. El uso de un disco de tamaño
inadecuado puede que afecte la protección del
disco o del protector en sí, lo cual podría resultar
en graves lesiones al operador.
GUARDE ESTAS
INSTRUCCIONES.

24
ADVERTENCIA:
NO DEJE que la comodidad o familiaridad con el
producto (a base de utilizarlo repetidamente)
sustituya la estricta observancia de las normas de
seguridad para dicho producto. El MAL USO o el no
seguir las normas de seguridad establecidas en este
manual de instrucciones puede ocasionar graves
lesiones personales.
USD201-2
Símbolos
A continuación se muestran los símbolos utilizados para
la herramienta.
・ volts o voltios
・ amperes o amperios
・ hertz
・ corriente alterna
・ velocidad en vacío o sin carga
・ Construcción clase II
・ revoluciones o alternaciones por minuto
DESCRIPCIÓN DEL
FUNCIONAMIENTO
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y desenchufada antes de ajustar o
comprobar cualquier función en la herramienta.
Ajuste de la profundidad de corte
1
2
005344
Afloje la palanca de la guía de profundidad y mueva la
base hacia arriba o hacia abajo. En la profundidad de
corte deseada, fije la base apretando la palanca.
PRECAUCIÓN:
• Después de ajustar la profundidad de corte,
apriete siempre la palanca firmemente.
Guía visual
A
1
005345
Cuando corte, alinee la posición A en el frente de la
base con la línea de corte de la pieza de trabajo.
Accionamiento del interruptor
PRECAUCIÓN:
•
Antes de enchufar la herramienta, compruebe siempre
que el gatillo interruptor se acciona debidamente y que
vuelve a la posición “OFF” (apagado) cuando lo suelta.
1
2
005346
1. Gatillo
interruptor
2. Botón lock-off
1. Línea de corte
1. Palanca
2. Guía de
profundidad

25
Se proporciona un botón lock-off (bloqueo desactivado)
a fin de evitar que el gatillo interruptor sea accionado
accidentalmente.
Para encender la herramienta, presione este botón y
accione el gatillo interruptor. Suéltelo para detenerla.
MONTAJE
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y desenchufada antes de realizar
cualquier trabajo en la herramienta.
Instalación o extracción de la hoja
PRECAUCIÓN:
•
Utilice solamente la llave Makita provista para instalar o
retirar la hoja. Si no lo hace, se podría ajustar demasiado
o no lo suficiente el perno hexagonal. Además, esto
podría herir de gravedad al operario.
• No toque la hoja con la mano desnuda
inmediatamente después de cortar puesto que la
hoja podría estar extremadamente caliente y
quemar su piel. Colóquese un par de guantes
cuando retire la hoja caliente.
1
2
005347
Para retirar la hoja, primero empuje y gire la perilla que
fija la cubierta guardapolvo en la dirección de las agujas
del reloj al símbolo
y reitre dicha cubierta
guardapolvo. Pulse la traba para que la hoja no pueda
girar y utilice la llave hexagonal para aflojar el perno
hexagonal en la dirección contraria a las agujas del reloj.
Luego retire la brida externa y la hoja.
1
2
005348
Para retirar la hoja, siga el procedimiento
correspondiente hacia atrás. Siempre instale la hoja
para que la flecha en ésta apunte hacia la misma
dirección que la flecha en la cubierta de la hoja.
ASEGÚRESE DE AJUSTAR BIEN EL PERNO
HEXAGONAL.
1
2
3
4
005349
Después de instalar la hoja, reemplace la cubierta
guardapolvo. Deslice con cuidado la cubierta guardapolvo
para que la ranura que se encuentre en su frente encaje
en la pestaña de la cubierta de la hoja. Asegúrese de que
la cubierta guardapolvo encaje correctamente y luego
empuje y gire la perilla en la dirección contraria a las
agujas del reloj hacia el símbolo
.
1
2
005350
Guía lateral (regla guía) (accesorio)
1
2
005351
La conveniente guía lateral (regla guía) siempre le
permite realizar cortes rectos con mayor precisión. Sólo
deslice la guía lateral hacia arriba y ceñidamente
contra el lateral de la pieza de trabajo y fíjela en la
posición en la que el tornillo de la abrazadera quede en
el frente de la base. Posibilita también cortes repetidos
de anchos uniformes.
1. Guía lateral
(regla guía)
2. Tornillo
1. Ranura
2. Pestaña
1. Perno
hexagonal de la
cabeza del
enchufe
2. Brida exterior
3. Hoja de sierra
con punta de
carburo
4. Brida interior
1. Llave Allen
2. Bloqueo del eje
1. Cubierta contra
el polvo
2. Manija

26
OPERACIÓN
PRECAUCIÓN:
• Nunca fuerce ni retuerza la herramienta durante el
corte. Esta acción podría causar una sobrecarga
del motor y/o un retroceso brusco peligroso, lo que
podría ocasionar heridas de gravedad al operario
de la herramienta.
1
2
005352
Sostenga firmemente la herramienta con ambas manos.
Coloque la plancha de asiento en la pieza de trabajo
que desea cortar sin que la hoja haga contacto alguno.
Luego encienda la herramienta y espere hasta que la
hoja alcance plena velocidad. Mueva hacia adelante la
herramienta por sobre la superficie de la pieza de
trabajo manteniéndola plana y avanzando suavemente
hasta completar el corte. Mantenga la línea de corte
derecha y uniforme la velocidad de avance.
La ventana visual que se encuentra en la base facilita la
verificación de la distancia entre el borde frontal de la
hoja de la sierra y la pieza de trabajo cuando la hoja
esté configurada para cortar a la profundidad máxima.
1
2
005353
NOTA:
• A la hora de realizar cortes de ingleta, etc., a veces
la protección inferior no se mueve con facilidad.
En ese momento, utilice la palanca retráctil para
levantar la protección inferior e iniciar el corte. No
bien la hoja ingrese en el material, libere la
palanca retráctil.
1
005354
PRECAUCIÓN:
• No utilice una hoja deformada o dañada.
Reemplácela con otra nueva.
• No apile materiales cuando los corte.
• No corte acero reforzado, inoxidable, aluminio,
madera, plástico, cemento, mosaico, etc. Corte
solamente acero dulce.
• No toque la hoja de la sierra, la pieza de trabajo o
las astillas de corte con la mano desnuda
inmediatamente después de cortar puesto que
podrían estar extremadamente calientes y quemar
su piel.
• Utilice siempre hojas de sierra con puntas de
carburo adecuadas para realizar su trabajo. La
utilización de hojas de sierra inapropiadas podría
causar un mal desempeño en los cortes y/o
presentar un riesgo de producirse lesiones
personales.
Desecho de astillas
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y desenchufada antes de intentar retirar o
colocar la cubierta guardapolvo.
• La cubierta guardapolvo podría quedar caliente
debido a las astillas calientes. No toque las astillas
ni la cubierta de guardapolvo.
1
005355
Cuando las astillas puedan verse a través de la ventana
visual, deséchelas.
Empuje y gire la perilla en la dirección de las agujas del
reloj hacia el símbolo
y retire la cubierta
guardapolvo. Deseche las astillas acumuladas dentro de
la cubierta guardapolvo.
1. Ventana visual
1. Palanca de
retracción
1. Ventana visual
2. Pieza de trabajo
1. Hoja de sierra
con punta de
carburo
2. Pieza de trabajo

27
1
2
005347
PRECAUCIÓN:
• No gire la herramienta al revés. Las astillas
acumuladas dentro de la cubierta guardapolvo
podrían salirse de ésta.
• Manipule la cubierta guardapolvo con cuidado
para que no se dañe ni deforme.
MANTENIMIENTO
PRECAUCIÓN:
• Asegúrese siempre que la herramienta esté
apagada y desconectada antes de intentar realizar
una inspección o mantenimiento.
• Nunca use gasolina, bencina, diluyente (tíner),
alcohol o sustancias similares. Puede que esto
ocasione grietas o descoloramiento.
Inspección de la hoja de sierra
• Verifique cuidadosamente que la hoja no esté
quebrada o dañada antes y después de usarla.
Reemplace inmediatamente la hoja cuando ésta
se encuentre rota o dañada.
• Si continua utilizando una hoja desafilada, podría
producirse un retroceso brusco peligroso y/o la
sobrecarga del motor. Reemplácela con una hoja
nueva en cuanto note que no corta bien.
• Las hojas de sierra con punta de carburo para
cortadores de metal con pueden volver a
afilarse.
Reemplazo de las escobillas de carbón
1
001145
Extraiga e inspeccione regularmente las escobillas de
carbón. Substitúyalas cuando se hayan gastado hasta la
marca límite. Mantenga las escobillas de carbón limpias
de forma que entren libremente en los portaescobillas.
Ambas escobillas de carbón deberán ser sustituidas al
mismo tiempo. Utilice únicamente escobillas de carbón
originales.
Utilice un destornillador para quitar los tapones
portaescobillas. Extraiga las escobillas gastadas, inserte
las nuevas y vuelva a colocar los tapones
portaescobillas.
1
2
005356
Para mantener la SEGURIDAD y FIABILIDAD del
producto, las reparaciones, y cualquier otra tarea de
mantenimiento o ajuste deberán ser realizadas en
Centros de Servicio Autorizados por Makita, empleando
siempre repuestos Makita.
ACCESORIOS OPCIONALES
PRECAUCIÓN:
• Estos accesorios o acoplamientos están
recomendados para utilizar con su herramienta
Makita especificada en este manual. El empleo de
cualesquiera otros accesorios o acoplamientos
conllevará un riesgo de sufrir heridas personales.
Utilice los accesorios o acoplamientos solamente
para su fin establecido.
Si necesita cualquier ayuda para más detalles en
relación con estos accesorios, pregunte a su centro de
servicio Makita local.
• Guía lateral (Regla guía)
• Gafas de protección
• Rangos recomendados de hojas de sierra con
puntas de carburo y piezas de trabajo
1. Destornillador
2. Tapa del
portaescobillas
1. Marca de límite
1. Cubierta contra
el polvo
2. Manija

28
Aplicaciones
PERNO-C
PERNO-ÁNGULO
VARILLA DE
REFUERZO
CONDUCTO
185X36T
185X38T
185X48T
185X70T
t=1,5 t=3,0
50X100
t=1,6
45X90
t=3,2
50X50
t=4
50X50
t=6
t=0,56
25Ga
t=1,6
16Ga
20
25
6050X100
t=3,2 t=1,2 t=3,8 t=0-0,9
t=1,0-2,0
XX
XXX X XX X
XX
XX
X
X
X
X
Excelente
X
Bueno
Hojas de metal con puntas de carburo para varias aplicaciones
Tamaño
(en mm)
PLANCHA DE METAL
PERNO DE METAL
PLANCHA
CORRUGADA
Regular
No corresponde
005705
PRECAUCIÓN:
• Siempre utilice hojas de sierra adecuadas con
puntas de carburo para hacer su trabajo. No corte
aluminio, madera, plástico, cemento, mosaico, etc.
• Las hojas de sierra con puntas de carburo para
sierras que cortan metal no pueden volver a
afilarse.
NOTA:
• Algunos de los artículos en la lista puede que
vengan junto con el paquete de la herramienta
como accesorios incluidos. Puede que estos
accesorios varíen de país a país.

29
GARANTÍA LIMITADA MAKITA DE UN AÑO
Ésta Garantía no aplica para México
Política de garantía
Cada herramienta Makita es inspeccionada y probada
exhaustivamente antes de salir de fábrica. Se
garantiza que va a estar libre de defectos de mano de
obra y materiales por el periodo de UN AÑO a partir de
la fecha de adquisición original. Si durante este
periodo de un año se desarrollase algún problema,
retorne la herramienta COMPLETA, porte pagado con
antelación, a una de las fábricas o centros de servicio
autorizados Makita. Si la inspección muestra que el
problema ha sido causado por mano de obra o
material defectuoso, Makita la reparará (o a nuestra
opción, reemplazará) sin cobrar.
Esta garantía no será aplicable cuando:
EN NINGÚN CASO MAKITA SE HARÁ
RESPONSABLE DE NINGÚN DAÑO INDIRECTO,
FORTUITO O CONSECUENCIAL DERIVADO DE LA
VENTA O USO DEL PRODUCTO.
ESTA RENUNCIA SERÁ APLICABLE TANTO
DURANTE COMO DESPUÉS DEL TÉRMINO DE
ESTA GARANTÍA.
MAKITA RENUNCIA LA RESPONSABILIDAD POR
CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO
GARANTÍAS IMPLÍCITAS DE “COMERCIALIDAD” E
“IDONEIDAD PARA UN FIN ESPECÍFICO”, DESPUÉS
DEL TÉRMINO DE UN AÑO DE ESTA GARANTÍA.
Esta garantía le concede a usted derechos legales
específicos, y usted podrá tener también otros
derechos que varían de un estado a otro. Algunos
estados no permiten la exclusión o limitación de daños
fortuitos o consecuenciales, por lo que es posible que
la antedicha limitación o exclusión no le sea de
aplicación a usted. Algunos estados no permiten
limitación sobre la duración de una garantía implícita,
por lo que es posible que la antedicha limitación no le
sea de aplicación a usted.
se hayan hecho o intentado hacer reparaciones
por otros:
se requieran reparaciones debido al desgaste
normal:
la herramienta haya sido abusada, mal usada o
mantenido indebidamente:
se hayan hecho alteraciones a la herramienta.
EN0006-1

30

31

32
Some dust created by power sanding, sawing, grinding, drilling, and other
construction activities contains chemicals known to the State of California
to cause cancer, birth defects or other reproductive harm. Some examples
of these chemicals are:
• lead from lead-based paints,
• crystalline silica from bricks and cement and other masonry products, and
• arsenic and chromium from chemically-treated lumber.
Your risk from these exposures varies, depending o n how often you do this
type of work. To reduce your exposure to these ch emicals: work in a well
ventilated area, and work with approved safety equipment, such as those
dust masks that are specially designed to filter out microscopic particles.
WARNING
< USA only >
ADVERTENCIA
Algunos polvos creados por el lijado, aserrado, esmerilado, taladrado y
otras actividades de la construcción contienen sustancias químicas
reconocidas por el Estado de California como causantes de cáncer, defectos
de nacimiento y otros peligros de reproducción. Algunos ejemplos de estos
productos químicos son:
• plomo de pinturas a base de plomo,
• sílice cristalino de ladrillos y cemento y otros productos de albañilería, y
• arsénico y cromo de maderas tratadas químicamente.
El riesgo al que se expone varía, dependiendo de la frecuencia con la que
realice este tipo de trabajo. Para reducir la exposición a estos productos
químicos: trabaje en un área bien ventilada y póngase el equipo de seguridad
indicado, tal como las máscaras contra polvo que están especialmente
diseñadas para filtrar partículas microscó
picas.
< Sólo en los Estados Unidos >
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi 446-8502 Japan
www.makita.com
884543B945
