1
INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
Cordless Metal Cutter
Scie Circulaire à Métaux Sans Fils
Cortadora de Metal Inalámbrico
XSC01
007522
IMPORTANT: Read Before Using.
IMPORTANT: Lire avant usage.
IMPORTANTE: Leer antes de usar.
2
ENGLISH (Original instructions)
SPECIFICATIONS
Model XSC01
Blade diameter 136 mm (5-3/8")
Max. Cutting depth 51 mm (2")
No load speed (RPM) 3,600 /min
Overall length 348 mm (13-3/4")
Net weight 2.3 kg (5.1 lbs) 2.6 kg (5.7 lbs)
Rated voltage D.C. 18 V
Standard battery cartridges BL1815N BL1830 / BL1840
• Due to our continuing program of research and development, the specifications herein are subject to change without notice.
• Specifications and battery cartridge may differ from country to country.
• Weight, with battery cartridge, according to EPTA-Procedure 01/2003
GEA006-2
General Power Tool Safety
Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and
instructions for future reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Work area safety
1. Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
2. Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust or fumes.
3. Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
Electrical Safety
4. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electric shock.
5. Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of
electric shock if your body is earthed or grounded.
6. Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
7. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords
increase the risk of electric shock.
8. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of
electric shock.
9. If operating a power tool in a damp location is
unavoidable, use a ground fault circuit
interrupter (GFCI) protected supply. Use of an
GFCI reduces the risk of electric shock.
Personal Safety
10. Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired or
under the influence of drugs, alcohol or
medication. A moment of inattention while
operating power tools may result in serious
personal injury.
11. Use personal protective equipment. Always
wear eye protection. Protective equipment such
as dust mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate conditions
will reduce personal injuries.
12. Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools
with your finger on the switch or energising power
tools that have the switch on invites accidents.
13. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personal injury.
14. Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
15. Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing, and gloves
3
away from moving parts. Loose clothes,
jewellery or long hair can be caught in moving
parts.
16. If devices are provided for the connection of
dust extraction and collection facilities,
ensure these are connected and properly used.
Use of dust collection can reduce dust-related
hazards.
Power tool use and care
17. Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the
rate for which it was designed.
18. Do not use the power tool if the switch does
not turn it on and off. Any power tool that cannot
be controlled with the switch is dangerous and
must be repaired.
19. Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
20. Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool. Power tools are
dangerous in the hands of untrained users.
21. Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may affect the
power tool’s operation. If damaged, have the
power tool repaired before use. Many accidents
are caused by poorly maintained power tools.
22. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
23. Use the power tool, accessories and tool bits
etc. in accordance with these instructions,
taking into account the working conditions
and the work to be performed. Use of the power
tool for operations different from those intended
could result in a hazardous situation.
Battery tool use and care
24. Recharge only with the charger specified by
the manufacturer. A charger that is suitable for
one type of battery pack may create a risk of fire
when used with another battery pack.
25. Use power tools only with specifically
designated battery packs. Use of any other
battery packs may create a risk of injury and fire.
26. When battery pack is not in use, keep it away
from other metal objects, like paper clips,
coins, keys, nails, screws or other small metal
objects, that can make a connection from one
terminal to another. Shorting the battery
terminals together may cause burns or a fire.
27. Under abusive conditions, liquid may be
ejected from the battery; avoid contact. If
contact accidentally occurs, flush with water. If
liquid contacts eyes, additionally seek medical
help. Liquid ejected from the battery may cause
irritation or burns.
Service
28. Have your power tool serviced by a qualified
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
29. Follow instruction for lubricating and
changing accessories.
30. Keep handles dry, clean and free from oil and
grease.
GEB121-2
CORDLESS METAL CUTTER
SAFETY WARNINGS
Cutting procedures
1.
DANGER: Keep hands away from cutting
area and the blade. Keep your second hand on
auxiliary handle, or motor housing.
If both hands
are holding the tool, they cannot be cut by blade.
2. Do not reach underneath the workpiece. The
guard cannot protect you from the blade below the
workpiece.
3. Adjust the cutting depth to the thickness of
the workpiece. Less than a full tooth of the blade
teeth should be visible below the workpiece.
4. Never hold piece being cut in your hands or
across your leg. Secure the workpiece to a
stable platform. It is important to support the
work properly to minimize body exposure, blade
binding, or loss of control.
5. Hold the power tool by insulated gripping
surfaces only, when performing an operation
where the cutting tool may contact hidden
wiring. Contact with a "live" wire will also make
exposed metal parts of the power tool "live" and
could give the operator an electric shock.
6. When ripping, always use a rip fence or
straight edge guide. This improves the accuracy
of cut and reduces the chance of blade binding.
7. Always use blades with correct size and shape
(diamond versus round) of arbour holes.
Blades that do not match the mounting hardware
of the tool will run eccentrically, causing loss of
control.
8. Never use damaged or incorrect blade
washers or bolt. The blade washers and bolt
were specially designed for your tool, for optimum
performance and safety of operation.
4
Kickback causes and related warnings
− Kickback is a sudden reaction to a pinched, bound or
misaligned blade, causing an uncontrolled tool to lift
up and out of the workpiece toward the operator.
− When the blade is pinched or bound tightly by the
kerf closing down, the blade stalls and the motor
reaction drives the unit rapidly back toward the
operator.
− If the blade becomes twisted or misaligned in the
cut, the teeth at the back edge of the blade can dig
into the top surface of the workpiece causing the
blade to climb out of the kerf and jump back toward
the operator.
Kickback is the result of tool misuse and/or incorrect
operating procedures or conditions and can be avoided
by taking proper precautions as given below.
9. Maintain a firm grip with both hands on the
tool and position your arms to resist kickback
forces. Position your body to either side of the
blade, but not in line with the blade. Kickback
could cause the tool to jump backwards, but
kickback forces can be controlled by the operator,
if proper precautions are taken.
10. When blade is binding, or when interrupting a
cut for any reason, release the trigger and hold
the tool motionless in the material until the
blade comes to a complete stop. Never
attempt to remove the tool from the work or
pull the tool backward while the blade is in
motion or KICKBACK may occur. Investigate
and take corrective actions to eliminate the cause
of blade binding.
11. When restarting a tool in the workpiece, center
the blade in the kerf and check that blade teeth
are not engaged into the material. If blade is
binding, it may walk up or kickback from the
workpiece as the tool is restarted.
12. Support large panels to minimise the risk of
blade pinching and kickback. Large panels tend
to sag under their own weight. Supports must be
placed under the panel on both sides, near the
line of cut and near the edge of the panel.
13. Do not use dull or damaged blades.
Unsharpened or improperly set blades produce
narrow kerf causing excessive friction, blade
binding and kickback.
14. Blade depth and bevel adjusting locking levers
must be tight and secure before making cut. If
blade adjustment shifts while cutting, it may cause
binding and kickback.
15. Use extra caution when making a "plunge cut"
into existing walls or other blind areas. The
protruding blade may cut objects that can cause
kickback. For plunge cuts, retract lower guard
using retracting handle.
Lower guard function
16. Intended use
This tool is intended to cut mild steel only.
17. Check lower guard for proper closing before
each use. Do not operate the tool if lower
guard does not move freely and close instantly.
Never clamp or tie the lower guard into the
open position. If tool is accidentally dropped,
lower guard may be bent. Raise the lower guard
with the retracting lever and make sure it moves
freely and does not touch the blade or any other
part, in all angles and depths of cut.
18. Check the operation and condition of the lower
guard spring. If the guard and the spring are
not operating properly, they must be serviced
before use. Lower guard may operate sluggishly
due to damaged parts, gummy deposits, or a
buildup of debris.
19. Lower guard should be retracted manually
only for special cuts such as "plunge cuts"
and "compound cuts". Raise lower guard by
retracting handle and as soon as blade enters
the material, the lower guard must be released.
For all other sawing, the lower guard should
operate automatically.
20. Always observe that the lower guard is
covering the blade before placing tool down
on bench or floor. An unprotected, coasting
blade will cause the tool to walk backwards,
cutting whatever is in its path. Be aware of the
time it takes for the blade to stop after switch is
released.
21. To check lower guard, open lower guard by
hand, then release and watch guard closure.
Also check to see that retracting handle does
not touch tool housing. Leaving blade exposed
is VERY DANGEROUS and can lead to serious
personal injury.
Additional safety warnings
22. Do not stop the blades by lateral pressure on
the blade.
23. DANGER:
Do not attempt to remove cut material when
blade is moving.
CAUTION: Blades coast after turn off.
24. Place the wider portion of the tool base on that
part of the workpiece which is solidly
supported, not on the section that will fall off
when the cut is made.
25. Never attempt to make a cut with the tool held
upside down in a vise. This is extremely
dangerous and can lead to serious accidents.
26. Wear safety goggles and hearing protection
during operation.
27. Do not use any abrasive wheels.
5
28. Only use the blade with the diameter that is
marked on the tool or specified in the manual.
Use of an incorrectly sized blade may affect the
proper guarding of the blade or guard operation
which could result in serious personal injury.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this
instruction manual may cause serious personal
injury.
USD301-1
Symbols
The followings show the symbols used for tool.
･ volts
･ direct current
･ no load speed
･ revolutions or reciprocation per minute
ENC007-8
IMPORTANT SAFETY
INSTRUCTIONS
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all
instructions and cautionary markings on (1)
battery charger, (2) battery, and (3) product
using battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical
attention right away. It may result in loss of
your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any
conductive material.
(2) Avoid storing battery cartridge in a
container with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current flow,
overheating, possible burns and even a
breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 ﾟC (122 ﾟF).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a fire.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
10. Follow your local regulations relating to
disposal of battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before completely
discharged.
Always stop tool operation and charge the
battery cartridge when you notice less tool
power.
2. Never recharge a fully charged battery
cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room
temperature at 10 ﾟC - 40 ﾟC (50 ﾟF - 104 ﾟF).
Let a hot battery cartridge cool down before
charging it.
4. Charge the battery cartridge once in every six
months if you do not use it for a long period of
time.
6
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before adjusting or
checking function on the tool.

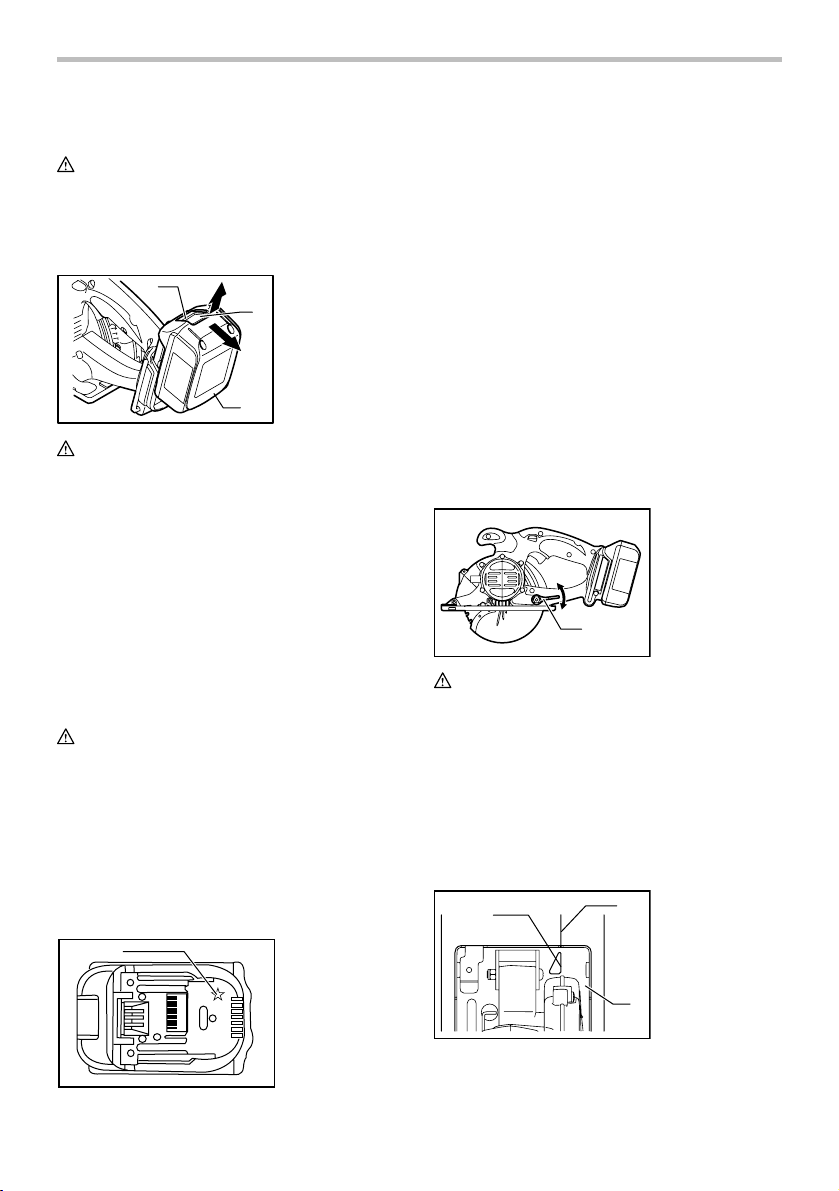

Installing or removing battery cartridge
1
2
3
014166
CAUTION:
• Always switch off the tool before installing or
removing of the battery cartridge.
•
Hold the tool and the battery cartridge firmly when
installing or removing battery cartridge.
Failure to
hold the tool and the battery cartridge firmly may cause
them to slip off your hands and result in damage to the
tool and battery cartridge and a personal injury.
To remove the battery cartridge, slide it from the tool
while sliding the button on the front of the cartridge.
To install the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip
it into place. Insert it all the way until it locks in place with
a little click. If you can see the red indicator on the upper
side of the button, it is not locked completely.
CAUTION:
• Always install the battery cartridge fully until the
red indicator cannot be seen. If not, it may
accidentally fall out of the tool, causing injury to
you or someone around you.
• Do not install the battery cartridge forcibly. If the
cartridge does not slide in easily, it is not being
inserted correctly.
Battery protection system
(Lithium-ion battery with star marking)
1
012128
Lithium-ion batteries with a star marking are equipped
with a protection system. This system automatically cuts
off power to the tool to extend battery life.
The tool will automatically stop during operation if the
tool and/or battery are placed under one of the following
conditions:
• Overloaded:
The tool is operated in a manner that causes
it to draw an abnormally high current.
In this situation, release the switch trigger on
the tool and stop the application that caused
the tool to become overloaded. Then pull the
switch trigger again to restart.
If the tool does not start, the battery is
overheated. In this situation, let the battery
cool before pulling the switch trigger again.
• Low battery voltage:
The remaining battery capacity is too low and
the tool will not operate. In this situation,
remove and recharge the battery.
Adjusting depth of cut
1
007524
CAUTION:
• After adjusting the depth of cut, always tighten the
lever securely.
Loosen the lever on the side of the rear handle and
move the base up or down. At the desired depth of cut,
secure the base by tightening the lever.
For cleaner, safer cuts, set cut depth so that no more
than one blade tooth projects below workpiece. Using
proper cut depth helps to reduce potential for dangerous
KICKBACKS which can cause personal injury.
Sighting
2
1
3
007525
When cutting, align the A position on the front of the
base with your cutting line on the workpiece.
1. Star marking
1. Red indicator
2. Button
3. Battery cartridge
1. A position
2. Cutting line
3. Base
1. Lever
7

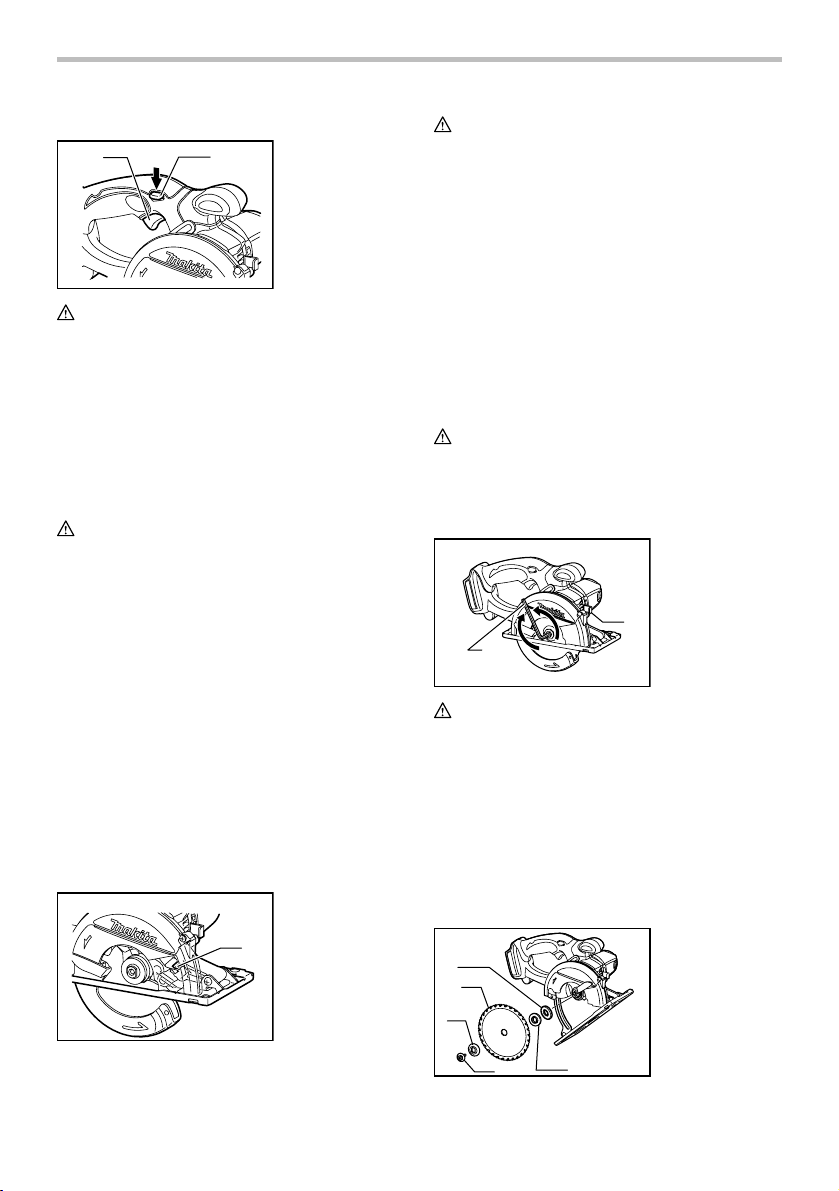

Switch action
12
007526
CAUTION:
• Before inserting the battery cartridge into the tool,
always check to see that the switch trigger
actuates properly and returns to the "OFF" position
when released.
• Do not pull the switch trigger hard without pressing
the lock-off lever. This can cause switch breakage.
To prevent the switch trigger from being accidentally
pulled, a lock-off lever is provided. To start the tool,
press the lock-off lever and pull the switch trigger.
Release the switch trigger to stop.
WARNING:
• For your safety, this tool is equipped with lock-off
lever which prevents the tool from unintended
starting. NEVER use the tool if it runs when you
simply pull the switch trigger without pressing the
lock-off lever. Return tool a MAKITA service center
for proper repairs BEFORE further usage.
• NEVER tape down or defeat purpose and function
of lock-off lever.
Electric brake
This tool is equipped with an electric blade brake. If the
tool consistently fails to quickly stop blade after switch
trigger release, have tool serviced at a Makita service
center.
The blade brake system is not a substitute for lower
guard. NEVER USE TOOL WITHOUT A FUNCTIONING
LOWER GUARD. SERIOUS PERSONAL INJURY CAN
RESULT.
Lighting the lamp
1
007527
CAUTION:
• Do not look in the light or see the source of light
directly.
Only to turn on the light, pull the switch trigger without
pressing the lock-off lever. To turn on the light and run
the tool, press the lock-off lever and pull the switch
trigger with the lock-off lever being pressed.
NOTE:
• Use a cotton stick to wipe the dirt off the lens of
lamp. Be careful not to scratch the lens of lamp, or
it may lower the illumination.
•
Do not use gasoline, thinner or the like to clean the lens
of lamp. Using such substances will damage the lens.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before carrying out
any work on the tool.

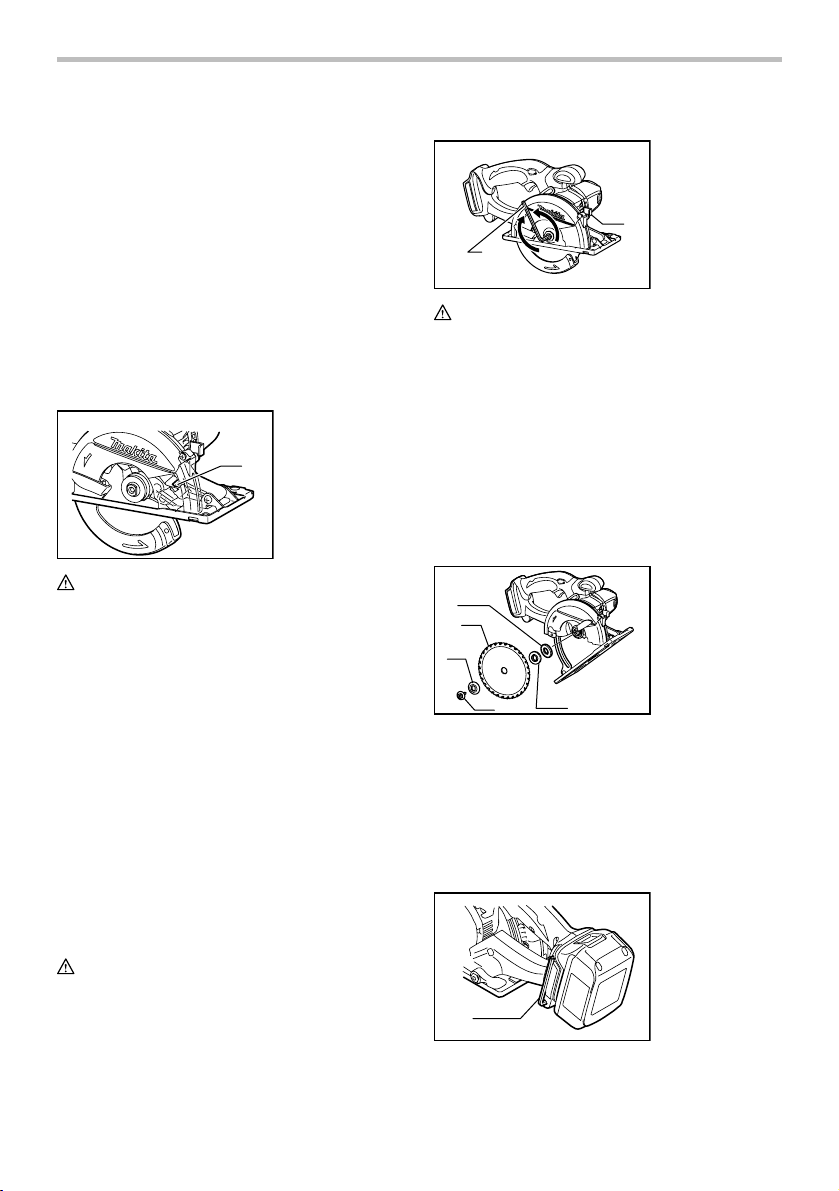

Removing or installing blade
2
1
007528
CAUTION:
• Be sure the blade is installed with teeth pointing up
at the front of the tool.
• Use only the Makita wrench to install or remove the
blade.
To remove the blade, press the shaft lock so that the
blade cannot revolve and use the wrench to loosen the
hex bolt counterclockwise. Then remove the hex bolt,
outer flange and blade.
To install the blade, follow the removal procedure in
reverse. BE SURE TO TIGHTEN THE HEX BOLT
CLOCKWISE SECURELY.
1
2
3
4
5
007529
1. Hex bolt
2. Outer flange
3. Saw blade
4. Inner flange
5. Cup washer
1. Shaft lock
2. Hex wrench
1. Lamp
1. Switch trigger
2. Lock-off lever
8
When changing blade, make sure to also clean the
upper and lower blade guards of accumulated sawdust
as discussed in the Maintenance section. Such efforts
do not replace the need to check lower guard operation
before each use.
Hex wrench storage
1
007530
When not in use, store the hex wrench as shown in the
figure to keep it from being lost.
OPERATION
CAUTION:
• Always insert the battery cartridge all the way until
it locks in place. If you can see the red part on the
upper side of the button, it is not locked completely.
Insert it fully until the red part cannot be seen. If not,
it may accidentally fall out of the tool, causing injury
to you or someone around you.
• Be sure to move the tool forward in a straight line
gently. Forcing or twisting the tool will result in
overheating the motor and dangerous kickback,
possibly causing severe injury.
• If the tool is operated continuously until the battery
cartridge has discharged, allow the tool to rest for
15 minutes before proceeding with a fresh battery.
• Never twist or force the tool in the cut. This may
cause motor overload and/or a dangerous
kickback, resulting in serious injury to the operator.
•
Always wear eye protection or goggle before operation.
1
2
3
007531

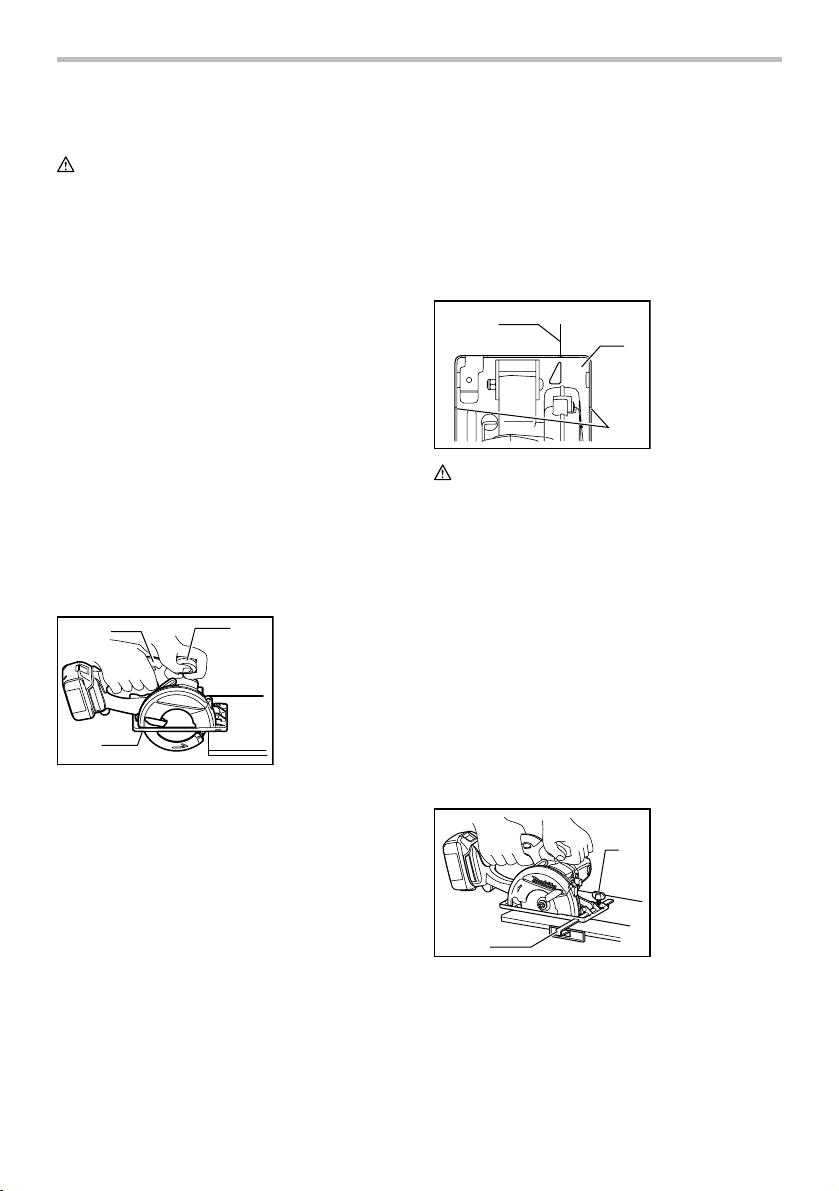

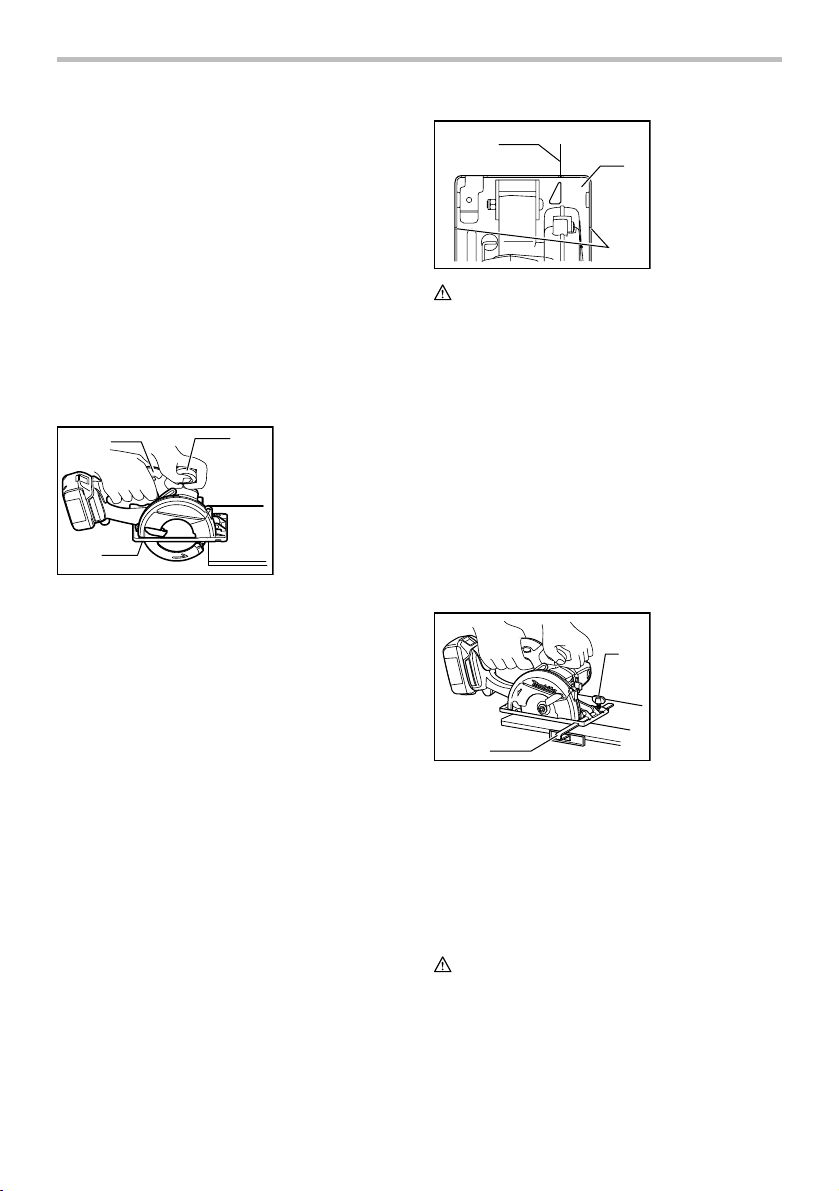

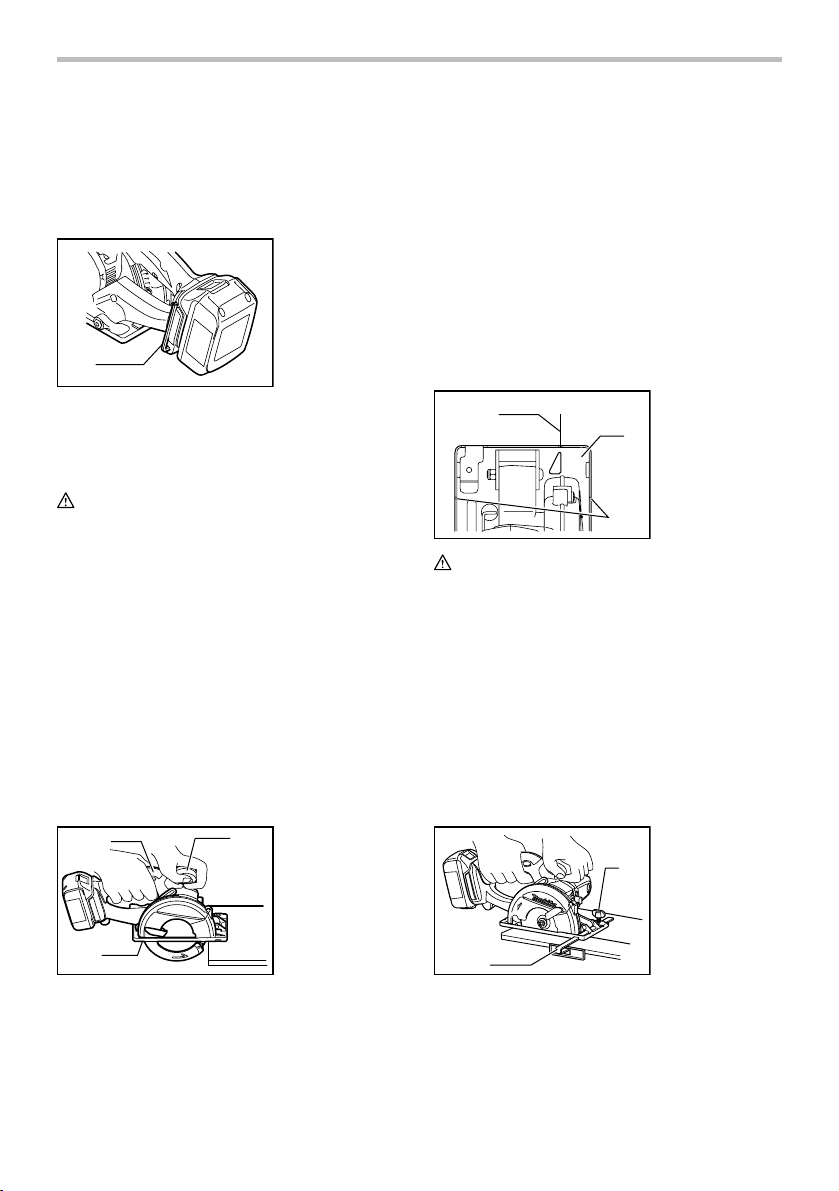

Hold the tool firmly. The tool is provided with both a front
grip and rear handle. Use both to best grasp the tool. If
both hands are holding the tool, they cannot be cut by
the blade. Set the base on the workpiece to be cut
without the blade making any contact. Then turn the tool
on and wait until the blade attains full speed. Now simply
move the tool forward over the workpiece surface,
keeping it flat and advancing smoothly until the cutting is
completed.
To get clean cuts, keep your cutting line straight and your speed
of advance uniform. If the cut fails to properly follow your
intended cut line, do not attempt to turn or force the tool back to
the cut line. Doing so may bind the blade and lead to dangerous
kickback and possible serious injury. Release switch, wait for
blade to stop and then withdraw tool. Realign tool on new cut
line, and start cut again. Attempt to avoid positioning which
exposes operator to chips and particles being ejected from the
tool. Use eye protection to help avoid injury.
The sight grooves in the base makes it easy to check the
distance between the front edge of the blade and the workpiece
whenever the blade is set to the maximum depth of cut.
2
1
3
007534
CAUTION:
• Do not use a deformed or cracked blade. Replace
it with a new one.
• Do not stack materials when cutting them.
• Do not cut hardened steel, stainless steel, wood,
plastics, concrete, tile, etc. Cut only mild steel
and aluminum.
• Do not touch the blade, workpiece or cutting chips
with your bare hand immediately after cutting, they
may be extremely hot and could burn your skin.
•
Always use the blades appropriate for your job.
The
use of inappropriate blades may cause a poor cutting
performance and/or present a risk of personal injury.
Rip fence (guide rule) (Accessory)
1
2
007532
The handy rip fence allows you to do extra-accurate
straight cuts. Simply slide the rip fence up snugly against
the side of the workpiece and secure it in position with
the screw on the front of the base. It also makes
repeated cuts of uniform width possible.
1. Clamping screw
2. Rip fence
(Guide rule)
1. Cutting line
2. Base
3. Sight grooves
1. Front grip
2. Rear handle
3. Base
1. Hex wrench
9
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before attempting to
perform inspection or maintenance.
• Clean out the upper and lower guards to ensure
there is no accumulated sawdust which may
impede the operation of the lower guarding
system. A dirty guarding system may limit the
proper operation which could result in serious
personal injury. The most effective way to
accomplish this cleaning is with compressed air. If
the dust is being blown out of the guards be
sure the proper eye and breathing protection is
used.
•
Never use gasoline, benzine, thinner, alcohol or the like.
Discoloration, deformation or cracks may result.
Inspecting blade
• Check the blade carefully for cracks or damage
before and after each use. Replace a cracked or
damaged blade immediately.
•
Continuing to use a dull blade may cause a dangerous
kickback and/or motor overload. Replace with a new
blade as soon as it no longer cuts effectively.
•
Blades for metal cutter cannot be re-sharpened.
Replacing carbon brushes
1
001145
Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
1
2
007533
Use a screwdriver to remove the brush holder caps.
Take out the worn carbon brushes, insert the new ones
and secure the brush holder caps.
After replacing brushes, insert the battery cartridge into
the tool and break in brushes by running tool with no
load for about 1 minute. Then check the tool while
running and electric brake operation when releasing the
switch trigger. If electric brake is not working well, ask
your local Makita service center for repair.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized or Factory Service
Centers, always using Makita replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Carbide-tipped blades
• Rip fence (Guide rule)
• Thumb screw M5 x 20
• Compression spring 6
• Hex wrench 5
• Safety goggle
• Makita genuine battery and charger
NOTE:
• Some items in the list may be included in the tool
package as standard accessories. They may differ
from country to country.
1. Brush holder
cap
2. Screwdriver
1. Limit mark
10
MAKITA LIMITED ONE YEAR WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period
of ONE YEAR from the date of original purchase.
Should any trouble develop during this one year period,
return the COMPLETE tool, freight prepaid, to one of
Makita’s Factory or Authorized Service Centers. If
inspection shows the trouble is caused by defective
workmanship or material, Makita will repair (or at our
option, replace) without charge.
This Warranty does not apply where:
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL
DAMAGES FROM THE SALE OR USE OF THE
PRODUCT. THIS DISCLAIMER APPLIES BOTH
DURING AND AFTER THE TERM OF THIS
WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF "MERCHANTABILITY" AND "FITNESS FOR A
SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM
OF THIS WARRANTY.
This Warranty gives you specific legal rights, and you
may also have other rights which vary from state to
state. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so
the above limitation or exclusion may not apply to you.
Some states do not allow limitation on how long an
implied warranty lasts, so the above limitation may not
apply to you.
repairs have been made or attempted by others:
repairs are required because of normal wear and
tear:
the tool has been abused, misused or improperly
maintained:
alterations have been made to the tool.
EN0006-1
11
FRANÇAIS (Mode d’emploi original)
SPÉCIFICATIONS
Modèle XSC01
Diamètre de la lame 136 mm (5-3/8")
Profondeur de coupe max. 51 mm (2")
Vitesse à vide (T/MIN) 3 600 /min
Longueur totale 348 mm (13-3/4")
Poids net 2,3 kg (5,1 lbs) 2,6 kg (5,7 lbs)
Tension nominale C.C. 18 V
Batteries standard BL1815N BL1830 / BL1840
• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce
manuel sont sujettes à modification sans préavis.
• Les caractéristiques techniques et la batterie peuvent varier suivant les pays.
• Poids, batterie comprise, conforme à la procédure EPTA de 01/2003
GEA006-2
Consignes de sécurité générales
pour outils électriques
MISE EN GARDE Veuillez lire toutes les mises en
garde de sécurité et toutes les instructions.
L'ignorance
des mises en garde et des instructions comporte un risque de
choc électrique, d'incendie et/ou de blessure grave.
Conservez toutes les mises en
garde et instructions pour
référence future.
Le terme ≪ outil électrique ≫ qui figure dans les
avertissements fait référence à un outil électrique
branché sur une prise de courant (par un cordon
d'alimentation) ou alimenté par batterie (sans fil).
Sécurité de la zone de travail
1. Maintenez la zone de travail propre et bien
éclairée. Les zones de travail encombrées ou
sombres ouvrent grande la porte aux accidents.
2. N'utilisez pas les outils électriques dans les
atmosphères explosives, par exemple en
présence de liquides, gaz ou poussières
inflammables. Les outils électriques produisent
des étincelles au contact desquelles la poussière
ou les vapeurs peuvent s'enflammer.
3. Assurez-vous qu'aucun enfant ou curieux ne
s'approche pendant que vous utilisez un outil
électrique. Vous risquez de perdre la maîtrise de
l'outil si votre attention est détournée.
Sécurité en matière d'électricité
4. Les fiches d'outil électrique sont conçues
pour s'adapter parfaitement aux prises de
courant. Ne modifiez jamais la fiche de
quelque façon que ce soit. N'utilisez aucun
adaptateur de fiche sur les outils électriques
avec mise à la terre. En ne modifiant pas les
fiches et en les insérant dans des prises de
courant pour lesquelles elles ont été conçues
vous réduirez les risques de choc électrique.
5. Évitez tout contact corporel avec les surfaces
mises à la terre, telles que les tuyaux,
radiateurs, cuisinières et réfrigérateurs. Le
risque de choc électrique est plus élevé si votre
corps se trouve mis à la terre.
6. N'exposez pas les outils électriques à la pluie
ou à l'eau. La présence d'eau dans un outil
électrique augmente le risque de choc électrique.
7.
Ne maltraitez pas le cordon. N'utilisez jamais le
cordon pour transporter, tirer ou débrancher
l'outil électrique. Maintenez le cordon à l'écart des
sources de chaleur, de l'huile, des objets à bords
tranchants et des pièces en mouvement.
Le risque
de choc électrique est plus élevé lorsque les cordons
sont endommagés ou enchevêtrés.
8.
Lorsque vous utilisez un outil électrique à
l'extérieur, utilisez un cordon prolongateur prévu à
cette fin.
Les risques de choc électrique sont moindres
lorsqu'un cordon conçu pour l'extérieur est utilisé.
9. Si vous devez utiliser un outil électrique dans
un endroit humide, utilisez une source
d'alimentation protégée par un disjoncteur de
fuite à la terre. L'utilisation d'un disjoncteur de
fuite à la terre réduit le risque de choc électrique.
Sécurité personnelle
10.
Restez alerte, attentif à vos mouvements et faites
preuve de bon sens lorsque vous utilisez un outil
électrique. Évitez d'utiliser un outil électrique si
vous êtes fatigué ou si vous avez pris une drogue,
de l'alcool ou un médicament.
Un moment
d'inattention pendant l'utilisation d'un outil électrique
peut entraîner une grave blessure.
11. Portez des dispositifs de protection
personnelle. Portez toujours un protecteur
pour la vue. Les risques de blessure seront
12
moins élevés si vous utilisez des dispositifs de
protection tels qu'un masque antipoussières, des
chaussures à semelle antidérapante, une coiffure
résistante ou une protection d'oreilles.
12.
Évitez les démarrages accidentels. Assurez-vous
que l’interrupteur soit en position d'arrêt avant de
brancher l'outil à la prise électrique et/ou au
bloc-piles, avant de prendre ou de transporter
l’outil.
Vous ouvrez la porte aux accidents si vous
transportez les outils électriques avec le doigt sur
l’interrupteur ou si vous les branchez alors que
l’interrupteur est en position de marche.
13. Retirez toute clé de réglage ou de serrage
avant de mettre l'outil sous tension. Toute clé
laissée en place sur une pièce rotative de l'outil
électrique peut entraîner une blessure.
14. Maintenez une bonne position. Assurez-vous
d'une bonne prise au sol et d'une bonne
position d'équilibre en tout temps. Cela vous
permettra d'avoir une meilleure maîtrise de l'outil
dans les situations imprévues.
15. Portez des vêtements adéquats. Ne portez ni
vêtements amples ni bijoux. Vous devez
maintenir cheveux, vêtements et gants à
l'écart des pièces en mouvement. Les pièces
en mouvement peuvent happer les vêtements
amples, les bijoux et les cheveux longs.
16. Si des accessoires sont fournis pour
raccorder un appareil d'aspiration et de
collecte de la poussière, assurez-vous qu'ils
sont correctement raccordés et qu'ils sont
utilisés de manière adéquate. L'utilisation d'un
appareil d'aspiration permet de réduire les risques
liés à la présence de poussière dans l'air.
Utilisation et entretien des outils électriques
17. Ne forcez pas l'outil électrique. Utilisez l'outil
électrique adéquat suivant le type de travail à
effectuer. Si vous utilisez l'outil électrique
adéquat et respectez le régime pour lequel il a été
conçu, il effectuera un travail de meilleure qualité
et de façon plus sécuritaire.
18.
N'utilisez pas l'outil électrique s'il n'est pas possible
de mettre sa gâchette en position de marche et
d'arrêt.
Un outil électrique dont l'interrupteur est
défectueux représente un danger et doit être réparé.
19.
Débranchez la fiche de la source d'alimentation
et/ou retirez le bloc-piles de l'outil électrique avant
d'effectuer tout réglage, de changer un accessoire
ou de ranger l'outil électrique.
De telles mesures
préventives réduisent les risques de démarrage
accidentel de l'outil électrique.
20. Après l'utilisation d'un outil électrique,
rangez-le hors de portée des enfants et ne
laissez aucune personne l'utiliser si elle n'est
pas familiarisée avec l'outil électrique ou les
présentes instructions d'utilisation. Les outils
électriques représentent un danger entre les
mains de personnes qui n'en connaissent pas le
mode d'utilisation.
21.
Veillez à l’entretien des outils électriques.
Assurez-vous que les pièces mobiles ne sont pas
désalignées ou coincées, qu’aucune pièce n’est
cassée et que l’outil électrique n’a subi aucun
dommage affectant son bon fonctionnement. Le
cas échéant, faites réparer l'outil électrique avant
de l'utiliser.
De nombreux accidents sont causés par
des outils électriques mal entretenus.
22. Maintenez les outils tranchants bien aiguisés
et propres. Un outil tranchant dont l'entretien est
effectué correctement et dont les bords sont bien
aiguisés risquera moins de se coincer et sera plus
facile à maîtriser.
23. Utilisez l'outil électrique, ses accessoires, ses
embouts, etc., en respectant les présentes
instructions, en tenant compte des conditions
de travail et du type de travail à effectuer.
L'utilisation d'un outil électrique à des fins autres
que celles prévues peut entraîner une situation
dangereuse.
Utilisation et entretien des outils alimentés par batterie
24. Pour recharger, utilisez uniquement le
chargeur spécifié par le fabricant. L'utilisation
d'un chargeur conçu pour un type donné de
bloc-piles comporte un risque d'incendie lorsqu'il
est utilisé avec un autre type de bloc-piles.
25. N'utilisez un outil électrique qu'avec le
bloc-piles conçu spécifiquement pour cet outil.
Il y a risque de blessure ou d'incendie si un autre
bloc-piles est utilisé.
26. Lorsque vous n'utilisez pas le bloc-piles,
rangez-le à l'écart des objets métalliques tels
que trombones, pièces de monnaie, clés,
clous, vis ou autres petits objets métalliques
qui risquent d'établir une connexion entre les
bornes. La mise en court-circuit des bornes de
batterie peut causer des brûlures ou un incendie.
27. Dans des conditions d'utilisation inadéquates
de la batterie, il peut y avoir fuite d'électrolyte;
évitez tout contact avec ce liquide. En cas de
contact accidentel, rincez avec beaucoup
d’eau. Si le liquide pénètre dans vos yeux, il
faut aussi consulter un médecin. L'électrolyte
qui s'échappe de la batterie peut causer des
irritations ou des brûlures.
Réparation
28. Faites réparer votre outil électrique par un
réparateur qualifié qui utilise des pièces de
rechange identiques aux pièces d'origine. Le
maintien de la sûreté de l'outil électrique sera
ainsi assuré.
13
29. Suivez les instructions de lubrification et de
changement des accessoires.
30. Maintenez les poignées de l'outil sèches,
propres et exemptes d'huile ou de graisse.
GEB121-2
CONSIGNES DE SÉCURITÉ
POUR LA SCIE À MÉTAUX SANS
FIL
Procédures de coupe
1. DANGER ! N'approchez pas les mains de la
zone de coupe ou de la lame. Gardez l’autre
main sur la poignée auxiliaire ou sur le carter
du moteur. En tenant l’outil avec vos deux mains,
vous mettez celles-ci à l’abri de la lame.
2. N'étendez pas la main sous la pièce. Le
protecteur ne peut pas vous protéger contre la
lame sous la pièce.
3. Ajustez la profondeur de coupe en fonction de
l'épaisseur de la pièce. La partie de la lame
visible sous la pièce doit être inférieure à une dent
de lame complète.
4. Ne maintenez jamais le matériau à scier dans
vos mains ou sur votre jambe. Immobilisez la
pièce sur une surface stable. Il est important de
soutenir adéquatement la pièce afin de minimiser
l'exposition du corps, les coincements de lame ou
les pertes de maîtrise.
5.
Tenez uniquement l'outil électrique par ses
surfaces de prise isolées pendant toute
opération où l'outil de coupe pourrait venir en
contact avec un câblage dissimulé.
En cas de
contact avec un conducteur sous tension, les pièces
métalliques à découvert de l'outil deviendraient
également sous tension et risqueraient de
transmettre une décharge à l'utilisateur.
6. Lors du sciage en long, utilisez toujours un
garde parallèle ou un guide de coupe
rectiligne. Cela améliore la précision de la coupe
et réduit le risque de coincement de la lame.
7.
Utilisez toujours des lames dont l'alésage central
est de taille et de forme (diamantée ou ronde)
adéquates.
Toute lame non adaptée au dispositif de
montage de l'outil tournera de manière excentrique et
causera une perte de maîtrise de l'outil.
8.
N'utilisez jamais des boulons ou des rondelles de
lame endommagés ou incorrects.
Les boulons et
rondelles de fixation de la lame sont conçus
spécialement pour votre outil et jouent un rôle essentiel
dans le bon fonctionnement et la sécurité de l'outil.
Causes du recul et avertissements connexes
− Le recul est une réaction soudaine lorsque la lame,
coincée, pincée ou mal alignée, devient
incontrôlable, se soulève hors de la pièce et se
dirige vers l'utilisateur.
− Lorsque la lame se trouve coincée ou pincée
fermement par le trait de scie qui se referme sur
elle, elle se bloque et une réaction du moteur
entraîne alors l'outil rapidement vers l'utilisateur.
− Si la lame se tord ou se désaligne par rapport à la ligne
de coupe, les dents arrière risquent de s'enfoncer dans
la surface de la pièce et la lame de quitter le trait de
scie en reculant brusquement vers l'utilisateur.
Le recul est le résultat d'une utilisation inadéquate de
l'outil et/ou de procédures ou conditions d'utilisation
incorrectes ; on peut l'éviter en prenant des précautions
adéquates, indiquées ci-dessous.
9.
Gardez une prise ferme à deux mains sur l'outil,
et placez vos bras de façon à résister aux
forces de recul. Placez votre corps d'un côté ou
de l'autre de la lame, jamais en ligne avec
celle-ci.
Un recul peut faire bondir l'outil verse
l'arrière, mais l'utilisateur peut maîtriser les forces
de recul s'il prend des précautions adéquates.
10.
Lorsque la lame se pince ou lorsque vous
interrompez la coupe pour une raison
quelconque, libérez la gâchette et gardez l'outil
immobile dans le matériau jusqu'à ce que la
lame s'arrête parfaitement. Ne tentez jamais de
retirer l'outil de la pièce à travailler ou de le tirer
vers l'arrière alors que la lame tourne encore,
sinon il y a risque de recul.
Identifiez la cause du
pincement de la lame et prenez les mesures
correctives pour éliminer ladite cause.
11. Avant de faire redémarrer l’outil sur la pièce,
centrez la lame dans le trait de scie et
assurez-vous que les lames de la scie ne
pénètrent pas dans le matériau. En se coinçant
la lame risquerait de remonter sur la pièce ou de
provoquer un recul au moment du redémarrage.
12. Les grands panneaux doivent être soutenus
pour minimiser les risques de recul causé par
le coincement de la lame. Les grands panneaux
ont tendance à s'affaisser sous leur propre poids.
Des supports doivent être installés sous le
panneau, des deux côtés, près de la ligne de
coupe et près du bord du panneau.
13. N'utilisez jamais les lames émoussées ou
endommagées. Les lames mal affûtées ou mal
avoyées produisent un trait de scie étroit qui
donne lieu à un frottement excessif, au
coincement de la lame et à un recul.
14.
Avant d'effectuer la coupe, les leviers de
verrouillage de la profondeur de coupe et de la
coupe en biseau doivent être fermement serrés.
Il
y a risque de pincement et de recul si les réglages de
la lame se modifient pendant coupe.
15.
Faites preuve d'une grande prudence lorsque
vous effectuez une
≪
coupe en plongée
≫
dans
un mur ou toute autre surface
≪
aveugle
≫
.
La
14
lame peut accrocher des objets cachés en
dépassant de l'autre côté de la surface, entraînant
un recul. Pour les coupes en plongée, rétractez le
protecteur inférieur à l'aide de la poignée de rappel.
Fonction du protecteur inférieur
16. Utilisation prévue
Cet outil est destiné à la coupe d'acier doux
uniquement.
17.
Avant chaque utilisation, assurez-vous que le
protecteur inférieur se referme correctement.
N'utilisez pas l’outil si le protecteur inférieur ne
bouge pas librement et ne se ferme pas
instantanément. Ne bloquez jamais le protecteur
inférieur en position ouverte.
Si l’outil tombe par
terre accidentellement, le protecteur inférieur peut
être gauchi. Soulevez le protecteur inférieur à l’aide
du levier de rappel et assurez-vous qu’il se déplace
librement et n’entre pas en contact avec la lame ni
toute autre pièce, quels que soient l’angle et la
profondeur de coupe.
18. Vérifiez l'état et le bon fonctionnement du
ressort du protecteur inférieur. Si le protecteur
ou son ressort ne fonctionnent pas
correctement, il faut les réparer avant d'utiliser
l'outil. Le protecteur inférieur peut être lent à se
refermer à cause de pièces endommagées, de
dépôts collants ou d'une accumulation de débris.
19. Le protecteur inférieur ne doit être escamoté
manuellement que pour des coupes
particulières comme les « coupes en plongée
» et les « coupes composées ». Soulevez le
protecteur inférieur à l’aide de la poignée de
rappel et libérez le protecteur inférieur dès que
la lame pénètre dans le matériau. Pour toute
autre opération de sciage, le protecteur inférieur
devrait fonctionner automatiquement.
20. Avant de déposer la scie sur l'établi ou le
plancher, assurez-vous que le protecteur
inférieur recouvre la lame. Sans protection et en
roue libre, la scie reculera en coupant tout sur son
passage. N'oubliez pas qu'il faut un certain temps
avant que la lame ne cesse de tourner une fois
l'interrupteur relâché.
21.
Pour vérifier le protecteur inférieur, ouvrez-le à la
main, puis relâchez-le et observez sa fermeture.
Vérifiez également que la poignée de rappel ne
touche pas le boîtier de l’outil.
Laisser la lame à
découvert est TRÈS DANGEREUX et comporte un
risque de blessure grave.
Consignes de sécurité supplémentaires
22. N'arrêtez pas les lames en appliquant dessus
une pression latérale.
23. DANGER :
Ne tentez pas de retirer le matériel coupé alors
que la lame tourne encore.
ATTENTION : La lame continue sur sa lancée
même après la mise hors tension de la scie.
24. Disposez la partie la plus large de la base de
l'outil sur la partie de la pièce la mieux
soutenue, et surtout pas sur la section devant
tomber à l'issue de la coupe.
25. Ne tentez jamais d'effectuer une coupe en
bloquant l'outil la tête en bas dans un étau.
Cela est très dangereux et peut entraîner de
graves accidents.
26. Portez des lunettes de sécurité et une
protection d'oreilles pendant l'utilisation de
l'outil.
27. N'utilisez aucune meule abrasive.
28. Utilisez uniquement une lame dont le diamètre
correspond à celui indiqué sur l'outil ou dans
le manuel. L'utilisation d'une lame de dimension
incorrecte peut nuire à la protection de la lame ou
au bon fonctionnement du protège-lame et
entraîner des blessures graves.
CONSERVEZ CE MODE
D'EMPLOI.
AVERTISSEMENT:
NE VOUS LAISSEZ PAS tromper (au fil d'une
utilisation répétée) par un sentiment d'aisance ou de
familiarité avec le produit en négligeant les
consignes de sécurité qui accompagnent le produit.
L'utilisation non sécuritaire ou incorrecte de cet outil
comporte un risque de blessure grave.
USD301-1
Symboles
Les symboles utilisés pour l'outil sont indiqués
ci-dessous.
･ volts
･ courant continu
･ vitesse à vide
･ tours ou alternances par minute
ENC007-8
CONSIGNES DE SÉCURITÉ
IMPORTANTES
POUR LA BATTERIE
1. Avant d'utiliser la batterie, lisez toutes les
instructions et précautions relatives (1) au
chargeur de batterie, (2) à la batterie, et (3) à
l'outil utilisant la batterie.
2. Ne démontez pas la batterie.
15
3. Cessez immédiatement l'utilisation si le temps
de fonctionnement devient excessivement
court. Il y a risque de surchauffe, de brûlures,
voire d'explosion.
4.
Si l'électrolyte pénètre dans vos yeux, rincez-les
à l'eau claire et consultez immédiatement un
médecin. Il y a risque de perte de la vue.
5. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun
matériau conducteur.
(2) Évitez de ranger la batterie dans un
conteneur avec d'autres objets
métalliques, par exemple des clous, des
pièces de monnaie, etc.
(3) Évitez d'exposer la batterie à l'eau ou à la
pluie.
Un court-circuit de la batterie pourrait
provoquer un fort courant, une surchauffe,
parfois des brûlures et même une panne.
6. Ne rangez pas l'outil ou la batterie dans des
endroits où la température risque d'atteindre
ou de dépasser 50 ﾟC (122 ﾟF).
7. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact
du feu.
8. Prenez garde d'échapper ou de heurter la
batterie.
9. N'utilisez pas une batterie si elle est
endommagée.
10. Suivez la réglementation locale concernant la
mise au rebut de la batterie.
CONSERVEZ CE MODE
D'EMPLOI.
Conseils pour obtenir la durée de service
maximale de la batterie
1. Rechargez la batterie avant qu'elle ne soit
complètement déchargée.
Arrêtez toujours l'outil et rechargez la batterie
quand vous remarquez que la puissance de
l'outil diminue.
2. Ne rechargez jamais une batterie
complètement chargée.
La surcharge réduit la durée de service de la
batterie.
3. Rechargez la batterie à une température
ambiante comprise entre 10 ﾟC et 40 ﾟC (50 ﾟ
F - 104 ﾟF). Si la batterie est chaude, laissez-la
refroidir avant de la recharger.
4. Rechargez la batterie tous les six mois si
l'appareil n'est pas utilisé pendant de longues
périodes.
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension
et que sa batterie est retirée avant de l'ajuster ou
de vérifier son fonctionnement.
Installation ou retrait de la batterie
1
2
3
014166
ATTENTION:
• Mettez toujours l'appareil hors tension avant
d'installer ou de retirer la batterie.
• Tenez fermement l'outil et la batterie lors de
l'installation ou du retrait de cette dernière.
Sinon, l'outil et la batterie pourraient vous glisser
des mains, ce qui risque d'endommager l'outil et la
batterie, ou encore de provoquer des blessures.
Pour retirer la batterie, faites-la glisser de l'outil tout en
faisant glisser le bouton se trouvant à l'avant.
Pour installer la batterie, alignez sa languette sur la rainure
pratiquée dans le boîtier, et glissez la batterie en place.
Insérez-la à fond jusqu'à ce que vous entendiez un clic. Si
vous pouvez voir l'indicateur rouge situé sur le dessus du
bouton, la batterie n'est pas complètement verrouillée.
ATTENTION:
• Installez toujours la batterie à fond jusqu’à ce que
vous ne puissiez plus voir l’indicateur rouge. Dans
le cas contraire, elle pourrait tomber de l'outil et
entraîner des blessures.
• Ne forcez pas sur la batterie pour l'installer. Si la
batterie ne glisse pas facilement, c'est qu'elle n'est
pas insérée correctement.
1. Indicateur rouge
2. Bouton
3. Batterie
16

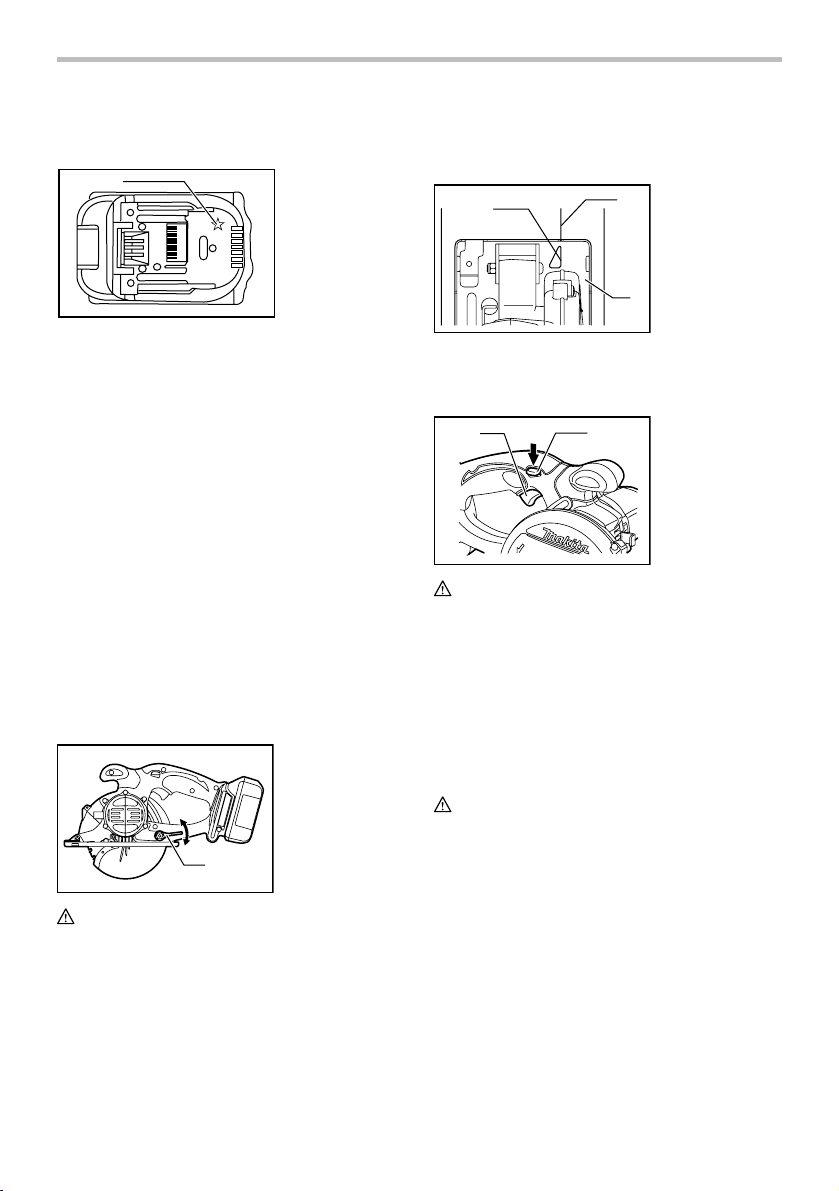

Système de protection de la batterie
(batterie lithium-ion marquée d’une étoile)
1
012128
Les batteries lithium-ion marquées d’une étoile sont
équipées d’un système de protection. Ce système
coupe automatiquement l’alimentation de l’outil pour
augmenter la durée de vie de la batterie.
L'outil s'arrête automatiquement pendant l'utilisation lorsque
l'outil et/ou la batterie sont dans l'une des situations suivantes :
• En surcharge :
L'outil est utilisé d'une manière entraînant
une consommation anormale de courant.
Dans cette situation, relâchez la gâchette et
arrêtez l'activité qui entraîne une surcharge
de l'outil. Puis appuyez de nouveau sur la
gâchette pour redémarrer.
Si l’outil ne démarre pas, la batterie est en
surchauffe. Dans cette situation, laissez
refroidir la batterie avant d'appuyer de
nouveau sur la gâchette.
• Tension de la batterie faible :
La capacité restante de la batterie est trop faible
pour que l'outil puisse fonctionner. Dans cette
situation, retirez et rechargez la batterie.
Réglage de la profondeur de coupe
1
007524
ATTENTION:
• Après avoir ajusté la profondeur de coupe, serrez
toujours fermement le levier.
Desserrez le levier latéral de la poignée arrière puis
déplacez la base vers le haut ou le bas. À la profondeur
de coupe désirée, fixez la base en serrant le levier.
Pour obtenir des coupes plus propres et sans danger,
réglez la profondeur de coupe de sorte que pas plus
d'une dent de lame ne dépasse sous la pièce.
L'utilisation d'une profondeur de coupe adéquate aide à
réduire les risques de chocs en retour dangereux qui
peuvent causer des blessures.
Visée
2
1
3
007525
Lors de la coupe, alignez sur la ligne de coupe de la
pièce à travailler la position A à l'avant de la base.
Interrupteur
12
007526
ATTENTION:
• Avant d'insérer la batterie dans l'outil, vérifiez
toujours que la gâchette fonctionne bien et revient
en position d'arrêt lorsque relâchée.
• N'appuyez pas fortement sur la gâchette avant
d'avoir enfoncé le levier de déverrouillage. Vous
risqueriez de casser l'interrupteur.
Un levier de déverrouillage a été prévu pour prévenir
l'activation accidentelle de la gâchette. Pour faire démarrer
l'outil, enfoncez le levier de déverrouillage puis appuyez
sur la gâchette. Pour arrêter l'outil, libérez la gâchette.
AVERTISSEMENT:
•
Pour votre sécurité, cet outil est doté d'un levier de
sécurité qui prévient le démarrage involontaire de
l'outil. NE JAMAIS utiliser l'outil s'il s'active
simplement en appuyant sur la gâchette sans
presser sur le levier de sécurité. Avant de poursuivre
l'utilsation, retournez l'outil à une centre de service
après-vente MAKITA pour le faire réparer.
• Le levier de déverrouillage ne doit JAMAIS être
immobilisé avec du ruban adhésif, ni modifié.
Frein électrique
Cet outil est équipé d'un frein à lame électrique. Si à
plusieurs reprises l'outil ne s'arrête pas rapidement
après le relâchement de la gâchette, faites-le réparer
dans un centre de service après-vente Makita.
1. Étoile
1. Gâchette
2. Levier de
sécurité
1. Position A
2. Ligne de coupe
3. Base
1. Levier
17
Le mécanisme de frein à lame ne doit pas être utilisé en
remplacement du garde inférieur. N'UTILISEZ JAMAIS
L'OUTIL LORSQUE LE GARDE INFÉRIEUR NE
FONCTIONNE PAS. CELA COMPORTE DES
RISQUES DE BLESSURE GRAVE.

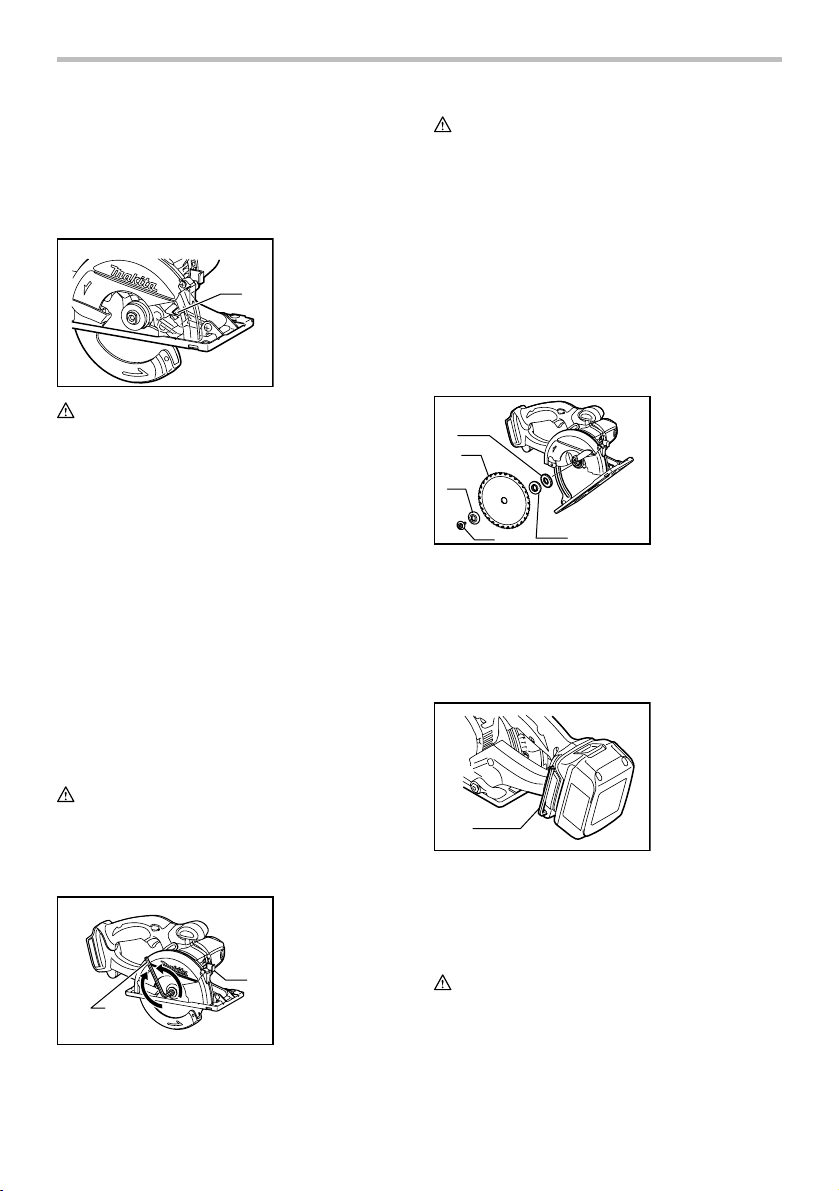

Allumage de la lampe
1
007527
ATTENTION:
• Evitez de regarder directement le faisceau
lumineux ou sa source.
Pour seulement allumer la lumière, appuyez sur la
gâchette sans enfoncer le levier de sécurité. Pour
allumer la lumière et faire tourner l'outil, enfoncez le
levier de verrouillage et appuyez sur la gâchette en
gardant le levier de sécurité enfoncé.
NOTE:
• Utilisez un coton-tige pour essuyer les saletés qui
recouvrent la lentille de la lampe. Prenez garde de
rayer la lentille de la lampe, sinon la luminosité
risque d'être moindre.
• Ne pas utiliser d'essence, de diluant ni aucun
liquide similaire pour nettoyer la lentille de la lampe.
L'utilisation de telles substances endommagerait la
lentille.
ASSEMBLAGE
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension
et que sa batterie est retirée avant d'effectuer tout
travail dessus.
Retrait ou installation de la lame
2
1
007528
ATTENTION:
• Assurez-vous que la lame est installée avec les
dents orientées vers le haut à l'avant de l'outil.
• Utilisez exclusivement une clé Makita pour installer
ou retirer la lame.
Pour retirer la lame, appuyez sur le blocage de l'arbre de
sorte que la lame ne puisse pas tourner et utilisez la clé
pour desserrer le boulon hexagonal en le tournant dans
le sens inverse des aiguilles d'une montre. Retirez
ensuite le boulon hexagonal, le flasque extérieur et la
lame.
Pour poser la lame, suivez la procédure de retrait en
sens inverse. ASSUREZ-VOUS D'AVOIR FERMEMENT
SERRÉ LE BOULON HEXAGONAL, DANS LE SENS
DES AIGUILLES D'UNE MONTRE.
1
2
3
4
5
007529
Lors du changement de la lame, assurez-vous de
nettoyer les copeaux présents sur les protecteurs de
lame supérieur et inférieur, comme indiqué dans la
section Entretien. Il est également nécessaire de vérifier
le fonctionnement du protecteur inférieur avant chaque
utilisation.
Rangement de la clé hexagonale
1
007530
Lorsque vous n'utilisez pas la clé hexagonale, rangez-la
de la façon indiquée sur l'illustration pour éviter de
l'égarer.
UTILISATION
ATTENTION:
• Insérez toujours la batterie jusqu'au fond, jusqu'à
ce qu'elle verrouille en place. Si vous pouvez voir
la partie rouge de la face supérieure du bouton, la
batterie n'est pas parfaitement verrouillée.
Insérez-la à fond, jusqu'à ce que la partie rouge ne
soit plus visible. Sinon, elle risque de tomber
1. Clé hexagonale
1. Boulon
hexagonal
2. Bague externe
3. Lame
4. Flasque
intérieur
5. Rondelle à
coupelle
1. Verrouillage de
l'arbre
2. Clé hexagonale
1. Lampe
18
accidentellement de l'outil, en vous blessant ou en
blessant une personne se trouvant près de vous.
• Assurez-vous de déplacer l'outil doucement vers
l'avant, en ligne droite. Le fait de forcer ou de
tordre l'outil entraînera une surchauffe du moteur
et un dangereux choc en retour, risquant de
provoquer une blessure grave.
• Si l'outil est utilisé de manière continue jusqu'à ce
que la batterie soit déchargée, laissez-le reposer
15 minutes avant de poursuivre l'opération avec
une batterie fraîche.
• Ne jamais tourner ou forcer l'outil pendant la coupe.
Cela risquerait de causer une surcharge du moteur
et/ou un dangereux choc en retour pouvant blesser
gravement l'utilisateur.
• Avant l'utilisation, portez toujours des lunettes de
sécurité ou des lunettes à coques.
1
2
3
007531
Tenez l'outil fermement. L'outil est doté d'une poignée
avant et d'une poignée arrière. Utilisez les deux pour
obtenir une prise optimale sur l'outil. Si vous tenez l'outil
à deux mains, elles seront à l'abri de la lame. Posez la
base sur la pièce à couper, sans que la lame n'entre en
contact avec quoi que ce soit. Mettez ensuite le contact
et attendez que la lame atteigne sa pleine vitesse.
Déplacez ensuite simplement l'outil vers l'avant sur la
surface de la pièce, en le gardant à plat et en le faisant
progresser doucement jusqu'à ce que la coupe soit
terminée.
Pour obtenir des coupes propres, garde la ligne de
coupe bien droite et faites avancer l'outil à une vitesse
constante. Si l'outil dévie de la ligne de coupe désirée,
n'essayez pas de le faire tourner ou de le forcer à
retourner dans la ligne de coupe. Vous risqueriez alors
de coincer la lame, ce qui comporte un risque de recul
dangereux et de blessure grave. Libérez la gâchette,
attendez l'arrêt de la lame pour retirez l'outil. Réalignez
l'outil dans une nouvelle ligne de coupe puis reprenez la
coupe. Efforcez-vous d'éviter de vous placer de façon à
être exposé aux copeaux et particules éjectés par l'outil.
Utilisez un protecteur pour la vue avant d'éviter les
blessures.
Les rainures de visée qui se trouvent sur la base rendent
facile la vérification de la distance entre le bord avant de
la lame et la pièce lorsque la lame est réglée sur la
profondeur de coupe maximale.
2
1
3
007534
ATTENTION:
• N'utilisez pas la lame si elle est déformée ou
fissurée. Remplacez-la par une neuve.
• N'empilez pas les matériaux pour les couper.
• Ne pas couper dans l'acier trempé, l'acier
inoxydable, le bois, le plastique, le béton, les
carreaux, etc. Coupez uniquement dans l'acier
doux et l'aluminium.
• Ne pas toucher la lame, la pièce ou les copeaux à
mains nues immédiatement après la coupe, car ils
peuvent être très chauds et vous brûler la peau.
• Utilisez toujours des lames adéquates pour le
travail à effectuer. L'utilisation de lames
inadéquates peut causer une coupe médiocre
et/ou comporter un risque de blessure.
Garde parallèle (règle de guidage)
(Accessoire)
1
2
007532
Un garde parallèle pratique vous permet d'effectuer des
coupes droites d'une extrême précision. Faites
simplement glisser le garde parallèle le long du côté de
la pièce en le maintenant en position à l'aide de la vis de
serrage située à l'avant de la base. Cela permet
également d'effectuer plusieurs coupes d'une largeur
uniforme.
ENTRETIEN
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension
et que la batterie est retirée avant d'y effectuer tout
travail d'inspection ou d'entretien.
• Nettoyez les protecteurs de lame supérieur et
inférieur pour vous assurez qu'aucune
accumulation de poussière ne risque de nuire
au fonctionnement du système de protection
1. Vis de serrage
2. Garde parallèle
(règle de
guidage)
1. Ligne de coupe
2. Base
3. Rainures de
visée
1. Poignée avant
2. Poignée arrière
3. Base
19
inférieur. La présence de saleté dans le système
de protection peut nuire au fonctionnement
adéquat et entraîner des blessures graves. La
méthode plus efficace pour réaliser ce nettoyage
consiste à utiliser l'air comprimé. Si la poussière
est retirée du protecteur par soufflage,
assurez-vous d'utiliser une protection pour les
yeux et un masque approprié.
• N'utilisez jamais d'essence, de benzine, de solvant,
d'alcool ou d'autres produits similaires. Une
décoloration, une déformation, ou la formation de
fissures peuvent en découler.
Inspection de la lame
•
Avant et après chaque utilisation, vérifiez
soigneusement l'absence de fissures ou de dommages
sur la lame. Veuillez remplacer immédiatement toute
lame fissurée ou endommagée.
• Il y a risque de dangereux choc en retour et/ou de
surcharge du moteur si une lame émoussée est
utilisée. Remplacez la lame par une neuve si elle
ne coupe plus bien.
• Il n'est pas possible d'affûter les lames de scie
circulaire à métaux.
Remplacement des charbons
1
001145
Retirez et vérifiez régulièrement les charbons.
Remplacez-les lorsqu'ils sont usés jusqu'au trait de
limite d'usure. Maintenez les charbons propres et en état
de glisser aisément dans les porte-charbon. Les deux
charbons doivent être remplacés en même temps.
N'utilisez que des charbons identiques.
1
2
007533
Utilisez un tournevis pour retirer les bouchons de
porte-charbon. Enlevez les charbons usés, insérez-en
de nouveaux et revissez solidement les bouchons de
porte-charbon.
Après avoir remplacé les charbons, insérez la batterie
dans l'outil et rodez les brosses en faisant fonctionner
l'outil à vide pendant environ 1 minute. Vérifiez ensuite
le bon fonctionnement de l'outil, ainsi que l'activation du
frein électrique lors du relâchement de la gâchette. Si le
frein électrique ne fonctionne pas bien, faites une
demande de réparation auprès du centre de service
après-vente Makita le plus près.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, tout autre travail d'entretien ou de
réglage doivent être effectués dans un centre de service
Makita agréé ou un centre de service de l'usine Makita,
exclusivement avec des pièces de rechange Makita.
ACCESSOIRES EN OPTION
ATTENTION:
• Ces accessoires ou pièces complémentaires sont
recommandés pour l'utilisation avec l'outil Makita
spécifié dans ce mode d'emploi. L'utilisation de
tout autre accessoire ou pièce complémentaire
peut comporter un risque de blessure. N'utilisez les
accessoires ou pièces qu'aux fins auxquelles ils
ont été conçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
• Lames à dents de carbure
• Garde parallèle (règle de guidage)
• Vis à oreilles M5 x 20
• Ressort de compression 6
• Clé hexagonale 5
• Lunettes de sécurité
• Chargeur et batterie authentiques Makita
NOTE:
• Certains éléments de la liste peuvent être inclus
avec l'outil comme accessoires standard. Ils
peuvent varier suivant les pays.
1. Bouchon de
porte-charbon
2. Tournevis
1. Trait de limite
d'usure
20
GARANTIE LIMITÉE D’UN AN MAKITA
Politique de garantie
Chaque outil Makita est inspecté rigoureusement et
testé avant sa sortie d’usine. Nous garantissons qu’il
sera exempt de défaut de fabrication et de vice de
matériau pour une période d’UN AN à partir de la date
de son achat initial. Si un problème quelconque devait
survenir au cours de cette période d’un an, veuillez
retourner l’outil COMPLET, port payé, à une usine ou à
un centre de service après-vente Makita. Makita
réparera l’outil gratuitement (ou le remplacera, à sa
discrétion) si un défaut de fabrication ou un vice de
matériau est découvert lors de l’inspection.
Cette garantie ne s’applique pas dans les cas où:
MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR
TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉ À
LA VENTE OU À L’UTILISATION DU PRODUIT. CET
A
VIS DE NON-RESPONSABILITÉ S’APPLIQUE À LA
FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE
PAR CETTE GARANTIE.
MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT
À
TOUTE GARANTIE TACITE, INCLUANT LES
GARANTIES TACITES DE “QUALITÉ MARCHANDE”
ET “ADÉQUATION À UN USAGE PARTICULIER”
A
PRÈS LA PÉRIODE D’UN AN COUVERTE PAR
CETTE GARANTIE.
Cette garantie vous donne des droits spécifiques
reconnus par la loi, et possiblement d’autres droits, qui
varient d’un État à l’autre. Certains États ne permettant
pas l’exclusion ou la limitation des dommages
accessoires ou indirects, il se peut que la limitation ou
exclusion ci-dessus ne s’applique pas à vous. Certains
États ne permettant pas la limitation de la durée
d’application d’une garantie tacite, il se peut que la
limitation ci-dessus ne s’applique pas à vous.
des réparations ont été effectuées ou tentées par
un tiers:
des réparations s’imposent suite à une usure
normale:
l’outil a été malmené, mal utilisé ou mal entretenu:
l’outil a subi des modifications.
EN0006-1
21
ESPAÑOL (Instrucciones originales)
ESPECIFICACIONES
Modelo XSC01
Diámetro del disco 136 mm (5-3/8")
Profundidad de corte máxima 51 mm (2")
Velocidad sin carga (RPM) 3 600 r/min
Longitud total 348 mm (13-3/4")
Peso neto 2,3 kg (5,1 lbs) 2,6 kg (5,7 lbs)
Tensión nominal 18 V c.c.
Cartuchos de batería estándar BL1815N BL1830 / BL1840
• Debido a nuestro programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin
previo aviso.
• Las especificaciones y el cartucho de la batería pueden variar de país a país.
• Peso de acuerdo al procedimiento de EPTA-01/2003 incluyendo el cartucho de la batería
GEA006-2
Advertencias de seguridad
generales para herramientas
eléctricas
ADVERTENCIA: lea todas las advertencias de
seguridad e instrucciones. Si no sigue todas las
advertencias e instrucciones indicadas a continuación,
podrá ocasionar una descarga eléctrica, un incendio y/o
lesiones graves.
Guarde todas las advertencias e
instrucciones para su futura
referencia.
El término "herramienta eléctrica" se refiere, en todas
las advertencias que aparecen a continuación, a su
herramienta eléctrica de funcionamiento con conexión a
la red eléctrica (con cableado eléctrico) o herramienta
eléctrica de funcionamiento a batería (inalámbrica).
Seguridad en el área de trabajo
1. Mantenga el área de trabajo limpia y bien
iluminada. Las áreas oscuras o desordenadas
son propensas a accidentes.
2.
No utilice las herramientas eléctricas en
atmósferas explosivas, tal como en la presencia
de líquidos, gases o polvo inflamables.
Las
herramientas eléctricas crean chispas que pueden
prender fuego al polvo o los humos.
3. Mantenga a los niños y curiosos alejados
mientras utiliza una herramienta eléctrica. Las
distracciones le pueden hacer perder el control.
Seguridad eléctrica
4.
Las clavijas de conexión de las herramientas
eléctricas deberán encajar perfectamente en la
toma de corriente. No modifique nunca la clavija
de conexión de ninguna forma. No utilice
ninguna clavija adaptadora con herramientas
eléctricas que tengan conexión a tierra (puesta
a tierra).
La utilización de clavijas no modificadas y
que encajen perfectamente en la toma de corriente
reducirá el riesgo de que se produzca una descarga
eléctrica.
5. Evite tocar con el cuerpo superficies
conectadas a tierra o puestas a tierra tales
como tubos, radiadores, cocinas y
refrigeradores. Si su cuerpo es puesto a tierra o
conectado a tierra existirá un mayor riesgo de que
sufra una descarga eléctrica.
6.
No exponga las herramientas eléctricas a la
lluvia ni a condiciones húmedas.
La entrada de
agua en una herramienta eléctrica aumentará el
riesgo de que se produzca una descarga eléctrica.
7. No jale el cable. Nunca utilice el cable para
transportar, jalar o desconectar la herramienta
eléctrica. Mantenga el cable alejado del calor,
aceite, objetos cortantes o piezas móviles. Los
cables dañados o atrapados aumentan el riesgo
de sufrir una descarga eléctrica.
8.
Cuando utilice una herramienta eléctrica en
exteriores, utilice un cable de extensión
apropiado para uso en exteriores.
La utilización de
un cable apropiado para uso en exteriores reducirá el
riesgo de que se produzca una descarga eléctrica.
9. Si no es posible evitar usar una herramienta
eléctrica en condiciones húmedas, utilice un
alimentador protegido con interruptor de
circuito de falla en tierra (ICFT). El uso de un
ICFT reduce el riesgo de descarga eléctrica.
Seguridad personal
10.
Manténgase alerta, preste atención a lo que está
haciendo y utilice su sentido común cuando opere
una herramienta eléctrica. No utilice la herramienta
eléctrica cuando esté cansado o bajo la influencia
de drogas, alcohol o medicamentos.
Un momento
de distracción mientras opera la máquina puede dar
22
como resultado heridas personales graves.
11.
Use equipo de protección personal. Póngase
siempre protección para los ojos.
El equipo
protector tal como máscara contra el polvo, zapatos
de seguridad antiderrapantes, casco rígido y
protección para oídos utilizado en las condiciones
apropiadas reducirá las heridas personales.
12.
Impida el encendido accidental. Asegúrese de que
el interruptor esté en la posición de apagado
antes de conectar a la alimentación eléctrica y/o
de colocar el cartucho de la batería, así como al
levantar o cargar la herramienta.
Cargar las
herramientas eléctricas con su dedo en el interruptor o
enchufarlas con el interruptor encendido hace que los
accidentes sean propensos.
13.
Retire cualquier llave de ajuste o llave de apriete
antes de encender la herramienta.
Una llave de
ajuste o llave de apriete que haya sido dejada puesta
en una parte giratoria de la herramienta eléctrica
podrá resultar en heridas personales.
14.
No utilice la herramienta donde no alcance.
Mantenga los pies sobre suelo firme y el equilibrio
en todo momento.
Esto permite un mejor control de
la herramienta eléctrica en situaciones inesperadas.
15.
Use vestimenta apropiada. No use ropas sueltas
ni joyas. Mantenga el cabello, la ropa y los
guantes alejados de las piezas móviles.
Las
prendas de vestir holgadas, las joyas y el cabello
suelto podrían engancharse en estas piezas móviles.
16. Si dispone de dispositivos para la conexión de
equipos de extracción y recolección de polvo,
asegúrese de conectarlos y utilizarlos
debidamente. La utilización de estos dispositivos
reduce los riesgos relacionados con el polvo.
Mantenimiento y uso de la herramienta eléctrica
17.
No fuerce la herramienta eléctrica. Utilice la
herramienta eléctrica correcta para su aplicación.
La herramienta eléctrica adecuada hará un trabajo
mejor a la velocidad para la que ha sido fabricada.
18.
No utilice la herramienta eléctrica si el interruptor
no la enciende y apaga.
Cualquier herramienta
eléctrica que no pueda ser controlada con el
interruptor es peligrosa y debe ser reemplazada.
19.
Desconecte la clavija de la fuente de energía y/o la
batería de la herramienta eléctrica antes de
realizar ajustes, cambiar accesorios o guardar las
herramientas eléctricas.
Dichas medidas de
seguridad preventivas reducen el riesgo de que la
herramienta se inicie accidentalmente.
20. Guarde la herramienta eléctrica que no use
fuera del alcance de los niños y no permita
que las personas que no están familiarizadas
con ella o con las instrucciones la operen. Las
herramientas eléctricas son peligrosas en manos
de personas que no saben operarlas.
21. Realice el mantenimiento a las herramientas
eléctricas. Compruebe que no haya partes
móviles desalineadas o estancadas, piezas
rotas y cualquier otra condición que pueda
afectar al funcionamiento de la herramienta
eléctrica. Si la herramienta eléctrica está
dañada, haga que se la reparen antes de
utilizarla. Muchos accidentes son ocasionados
por herramientas eléctricas con un mal
mantenimiento.
22. Mantenga las herramientas de corte limpias y
filosas. Si recibe un mantenimiento adecuado y
tiene los bordes afilados, es probable que la
herramienta se atasque menos y sea más fácil
controlarla.
23. Utilice la herramienta eléctrica, así como
accesorios, piezas, brocas, etc. de acuerdo
con estas instrucciones y de la manera
establecida para cada tipo de unidad en
particular; tenga en cuenta las condiciones
laborales y el trabajo a realizar. Si utiliza la
herramienta eléctrica para realizar operaciones
distintas de las indicadas, podrá presentarse una
situación peligrosa.
Uso y cuidado de la herramienta a batería
24. Realice la recarga sólo con el cargador
especificado por el fabricante. Un cargador que
es adecuado para un solo tipo de batería puede
generar riesgo de incendio al ser utilizado con
otra batería.
25. Utilice las herramientas eléctricas solamente
con las baterías designadas específicamente
para ellas. La utilización de cualquier otra batería
puede crear un riesgo de heridas o incendio.
26. Cuando no se esté usando el cartucho de la
batería, manténgalo alejado de otros objetos
metálicos, como sujetapapeles (clips),
monedas, llaves, clavos, tornillos u otros
objetos pequeños de metal los cuales pueden
actuar creando una conexión entre las
terminales de la batería. Cerrar el circuito de las
terminales de la batería puede causar
quemaduras o incendios.
27. En condiciones de mal uso, podrá escapar
líquido de la batería; evite tocarlo. Si lo toca
accidentalmente, enjuague con agua. Si hay
contacto del líquido con los ojos, acuda por
ayuda médica. Puede que el líquido expulsado
de la batería cause irritación o quemaduras.
Servicio de mantenimiento
28.
Haga que una persona calificada repare la
herramienta utilizando sólo piezas de repuesto
idénticas.
Esto asegura que se mantenga la
seguridad de la herramienta eléctrica.
23
29. Siga las instrucciones para la lubricación y
cambio de accesorios.
30. Mantenga las agarraderas secas, limpias y sin
aceite o grasa.
GEB121-2
ADVERTENCIAS DE SEGURIDAD
PARA LA SIERRA PARA METAL
INALÁMBRICA
Procedimientos de corte
1. PELIGRO: Mantenga las manos alejadas
del área de corte y del disco. Mantenga su
segunda mano sobre el mango auxiliar o
sobre la carcasa del motor. Si ambas manos
sujetan la herramienta, éstas no pueden sufrir
cortes por el disco.
2. Nunca meta la mano por debajo de la pieza de
trabajo. El protector no puede protegerle del
disco debajo de la pieza de trabajo.
3. Ajuste la profundidad de corte al grosor de la
pieza de trabajo. Debe verse menos de un diente
completo por debajo de la pieza de trabajo.
4.
Nunca sujete la pieza que se está cortando con
las manos ni entre las piernas. Fije la pieza de
trabajo a una plataforma estable.
Es importante
sujetar la pieza de trabajo correctamente para
minimizar la exposición del cuerpo, el
estancamiento del disco o la pérdida de control.
5. Sujete la herramienta eléctrica por las
superficies de sujeción aisladas solamente al
realizar una operación en la que la pieza
cortadora pueda entrar en contacto con cables
ocultos. El contacto con un cable con corriente
también electrificará las piezas metálicas
expuestas de la herramienta eléctrica y el
operario puede recibir una descarga.
6. Cuando realice un corte longitudinal, utilice
siempre un tope lateral o una guía de borde
recto. Esto mejora la precisión del corte y reduce
la posibilidad de que el disco se atasque.
7.
Siempre utilice discos con orificios de ejes del
tamaño y medida correctas (diamante VS redonda).
Las discos que no combinan con el equipo de montaje
de la herramienta funcionarán impredeciblemente
provocando la pérdida del control de la herramienta.
8.
Nunca utilice arandelas o pernos de cuchillas
dañadas o incorrectas.
El perno y las arandelas del
disco se han diseñado específicamente para la misma,
para una seguridad y un rendimiento óptimos.
Causas de los retrocesos y advertencias relacionadas
− Un retroceso brusco es una reacción repentina
provocada por un disco mal alineado, alabeado o
mellado, que hace que una herramienta se levante
de forma incontrolada y se aleje de la pieza de
trabajo hacia el operador.
− Cuando el disco está mellado o aprisionado por la
entalladura al cerrarse, se atasca y la reacción del
motor empuja la unidad rápidamente hacia atrás,
hacia el operador.
− Si el disco se retuerce o está mal alineado en el
corte, los dientes del borde posterior del disco
pueden clavarse en la superficie posterior de la
pieza de trabajo, haciendo que el disco escale la
entalladura y salte hacia el operador.
El retroceso es el resultado de un mal uso de la herramienta o
de condiciones o procedimientos de uso incorrectos y se puede
evitar tomando las precauciones que se indican a continuación.
9.
Sujete la herramienta firmemente con las dos
manos y coloque sus brazos de forma que
ofrezcan resistencia a la fuerza del retroceso.
Coloque su cuerpo hacia cualquiera de los lados
del disco, pero no en línea con él.
El retroceso
puede provocar que la herramienta salte hacia atrás;
no obstante, el operador puede controlar la fuerza del
retroceso si toma las precauciones adecuadas.
10.
Cuando el disco se doble, o cuando se interrumpa
un corte por cualquier motivo, suelte el gatillo y
sostenga la herramienta sin movimiento en el
material hasta que el disco se detenga por
completo. Nunca intente retirar la herramienta de
la pieza de trabajo o empujarla hacia atrás
mientras el disco se encuentra en movimiento.
Podría producirse un RETROCESO BRUSCO.
Investigue y tome acciones correctivas a fin de
eliminar la causa por la que el disco se dobla.
11.
Cuando vuelva a poner en marcha la
herramienta sobre la pieza de trabajo, céntrela
en la entalladura y compruebe que sus dientes
no estén en contacto con el material.
Si el disco
se atasca, podrá haber un retroceso brusco o un
avance en la pieza al reiniciar la herramienta.
12. Sujete los paneles grandes para minimizar el
riesgo de que el disco se estanque y de
retroceso. Los paneles grandes tienden a
hundirse bajo su propio peso. Deben colocarse
soportes bajo el panel en ambos lados, cerca de
la línea de corte y del borde del panel.
13.
No utilice discos dañados o desafilados.
Las
discos colocados incorrectamente o desafilados
producen un corte más angosto y causan una fricción
excesiva, que el disco se doble y retrocesos bruscos.
14.
Las palancas de fijación de los ajustes de
profundidad y de bisel del disco deben ser
apretadas y aseguradas antes de realizar el
corte.
Si el ajuste del disco cambia durante el corte,
podrá ocasionar un atoramiento y retroceso brusco.
15.
Tenga especial cuidado cuando realice un "corte
de cavidad" en paredes u otras áreas ciegas.
El
disco protuberante puede cortar objetos que pueden
provocar retrocesos. Para cortes de cavidad, levante
24
el protector inferior utilizando el mango retráctil.
Función del protector inferior (guarda del disco)
16. Uso pretendido
Esta herramienta está diseñada para cortar
acero dulce solamente.
17.
Compruebe si el protector inferior está bien
cerrado antes de cada uso. No utilice la
herramienta si el protector inferior no se mueve
libremente y/o no se cierra instantáneamente.
Nunca sujete ni mantenga el protector inferior en
la posición abierta.
Si la herramienta cae
accidentalmente, la protección inferior se puede
doblar. Levante el protector inferior con la palanca
retráctil y asegúrese de que se mueve libremente y de
que no hace contacto con el disco ni con ninguna otra
pieza en todos los ángulos y profundidades del corte.
18. Verifique el funcionamiento y condición del
resorte de la protección inferior. Si la
protección y el resorte no funcionan
correctamente, deben repararse antes de
utilizarse. La protección inferior podría funcionar
lentamente debido a las piezas dañadas,
depósitos gomosos o acumulación de residuos.
19.
El protector inferior debe retraerse
manualmente solamente para cortes especiales
como “cortes de cavidad” y “cortes
compuestos.” Levante el protector inferior
mediante el mango retráctil y cuando el disco
entre en el material, debe soltar el protector
inferior.
Para todos los otros cortes con sierra, el
protector inferior debe funcionar automáticamente.
20.
Siempre observe que la protección inferior cubra
el disco de corte antes de colocar la herramienta
hacia abajo sobre el banco o en el piso.
Una disco
sin protección o que se está deteniendo, puede hacer
que la herramienta se desplace hacia atrás y corte lo
que esté a su paso. Investigue el tiempo que le lleva al
disco detenerse después de liberar el interruptor.
21. Para comprobar el protector inferior, ábralo a
mano, suéltelo y compruebe si se cierra.
Compruebe también que el mango retráctil no
toque el alojamiento de la herramienta. Dejar
el disco expuesto es MUY PELIGROSO y puede
provocar graves lesiones personales.
Advertencias de seguridad adicionales
22. No detenga los discos mediante presión
lateral sobre el disco.
23. PELIGRO:
No intente retirar material cortado cuando el
disco se está moviendo.
PRECAUCIÓN: Los discos siguen girando por
inercia después de apagar la herramienta.
24.
Coloque la parte más ancha de la base de la
herramienta en aquella parte de la pieza de trabajo
que esté firmemente apoyada, no en la parte que
se vaya a caer cuando se realice el corte.
25. Nunca intente hacer un corte con la
herramienta boca arriba en un taburete. Esto
es extremadamente peligroso y puede
ocasionar accidentes graves.
26. Utilice gafas de seguridad y protección en los
oídos durante su funcionamiento.
27. No use ningún disco abrasivo.
28. Use solamente un disco cuyo diámetro esté
marcado en la herramienta o especificado en
el manual. El uso de un disco de tamaño
inadecuado puede que afecte la protección del
disco o del protector en sí, lo cual podría resultar
en graves lesiones al operador.
GUARDE ESTAS
INSTRUCCIONES.
ADVERTENCIA:
NO DEJE que la comodidad o familiaridad con el
producto (a base de utilizarlo repetidamente)
sustituya la estricta observancia de las normas de
seguridad para dicho producto. El MAL USO o el no
seguir las normas de seguridad establecidas en este
manual de instrucciones puede ocasionar graves
lesiones personales.
USD301-1
Símbolos
A continuación se muestran los símbolos utilizados para
la herramienta.
･ voltios
･ corriente directa o continua
･ velocidad en vacío o sin carga
･ revoluciones o alternaciones por minuto
ENC007-8
INSTRUCCIONES IMPORTANTES
DE SEGURIDAD
PARA CARTUCHO DE BATERÍA
1.
Antes de utilizar el cartucho de batería, lea todas
las instrucciones e indicaciones de precaución
sobre (1) el cargador de baterías, (2) la batería, y
(3) el producto con el que se utiliza la batería.
2. No desarme el cartucho de batería.
3. Si el tiempo de operación se ha acortado en
exceso, deje de operar de inmediato. Podría
correrse el riesgo de sobrecalentamiento,
posibles quemaduras e incluso explosión.
25
4.
En caso de que ingresen electrolitos en sus ojos,
enjuáguelos bien con agua limpia y consulte de
inmediato a un médico. Podría perder la visión.
5. No cortocircuite el cartucho de batería:
(1) No toque las terminales con ningún
material conductor.
(2) Evite guardar el cartucho de batería en un
cajón junto con otros objetos metálicos,
tales como clavos, monedas, etc.
(3) No exponga la batería de cartucho a la
lluvia o nieve.
Un corto circuito en la batería puede causar un
flujo grande de corriente, sobrecalentamiento,
posibles quemaduras y aún descomposturas.
6. No guarde la herramienta ni el cartucho de
batería en lugares donde la temperatura pueda
alcanzar o exceder los 50 ﾟC (122 ﾟF).
7. Nunca incinere el cartucho de batería incluso
en el caso de que esté dañado seriamente o ya
no sirva en absoluto. El cartucho de batería
puede explotar si se tira al fuego.
8. Tenga cuidado de no dejar caer ni golpear el
cartucho de batería.
9. No use una batería dañada.
10. Siga las regulaciones locales relacionadas al
desecho de las baterías.
GUARDE ESTAS
INSTRUCCIONES.
Consejos para alargar al máximo la vida útil
de la batería
1. Cargue el cartucho de batería antes de que se
descargue completamente.
Pare siempre la operación y cargue el
cartucho de batería cuando note menos
potencia en la herramienta.
2. No cargue nunca un cartucho de batería que
esté completamente cargado.
La sobrecarga acortará la vida de servicio de
la batería.
3. Cargue el cartucho de batería a temperatura
ambiente de 10 ﾟC - 40 ﾟC (50 ﾟF - 104 ﾟF). Si
un cartucho de batería está caliente, déjelo
enfriar antes de cargarlo.
4. Recargue el cartucho de la batería una vez
cada seis meses si no se va a usar por un
periodo extenso.
DESCRIPCIÓN DEL
FUNCIONAMIENTO
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y el cartucho de batería extraído antes de
realizar cualquier ajuste o comprobación en la
herramienta.
Instalación o desmontaje del cartucho de
batería
1
2
3
014166
PRECAUCIÓN:
• Apague siempre la herramienta antes de colocar o
quitar el cartucho de batería.
• Sujete la herramienta y el cartucho de la batería
con firmeza al colocar o quitar el cartucho. Si
no se sujeta con firmeza la herramienta y el
cartucho de la batería, puede ocasionar que se
resbalen de sus manos resultando en daños a la
herramienta y al cartucho, así como lesiones a la
persona.
Para quitar el cartucho de batería, deslícelo de la
herramienta mientras desliza el botón sobre la parte
delantera del cartucho.
Para colocar el cartucho de batería, alinee la lengüeta
sobre el cartucho de batería con la ranura en la carcasa
y deslice en su lugar. Inserte por completo hasta que se
fije en su lugar con un pequeño clic. Si puede ver el
indicador rojo del lado superior del botón, esto indica
que no ha quedado fijo por completo.
PRECAUCIÓN:
• Introduzca siempre completamente el cartucho de
batería hasta que el indicador rojo no pueda verse.
Si no, podría accidentalmente salirse de la
herramienta y caer al suelo causando una lesión a
usted o alguien a su alrededor.
• No instale el cartucho de batería a la fuerza: si el
cartucho no se desliza al interior fácilmente, se
debe a que no está siendo insertado
correctamente.
1. Indicador rojo
2. Botón
3. Cartucho de
batería
26

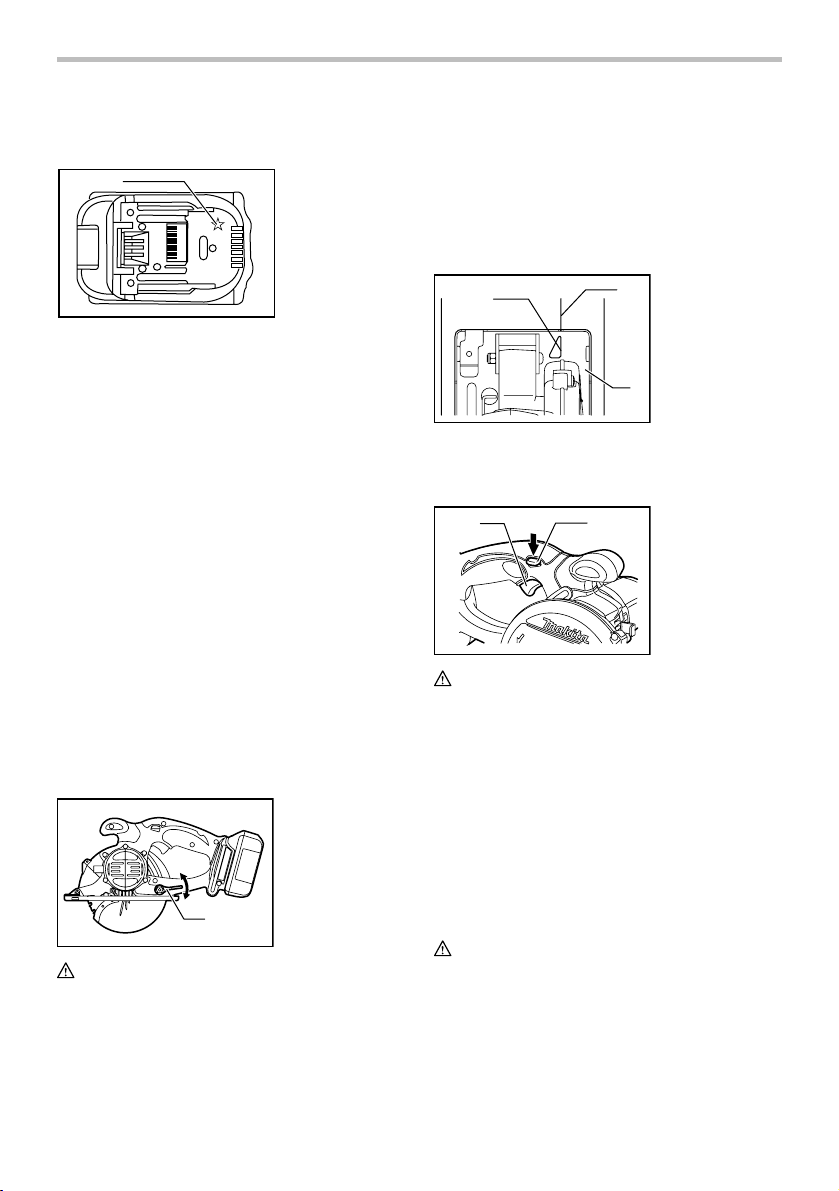

Sistema de protección de batería
(batería de ión de litio con marca de estrella)
1
012128
Las baterías de ión de litio con una marca de estrella están
equipadas con un sistema de protección. Este sistema corta
en forma automática el suministro de energía a la
herramienta para prolongar la vida útil de la batería.
La herramienta se detendrá automáticamente durante el
funcionamiento si la herramienta y/o la batería se
someten a una de las siguientes condiciones:
• Sobrecarga:
La herramienta se está utilizando de una
manera que causa que consuma una
cantidad de corriente inusualmente alta.
En este caso, libere el gatillo interruptor en la
herramienta y detenga la aplicación que
causó que la herramienta se sobrecargara.
Luego, vuelva a jalar el gatillo interruptor
para reanudar el funcionamiento.
Si la herramienta no empieza a funcionar,
significa que la batería se sobrecalentó. En
este caso, espere que la batería se enfríe
antes de volver a jalar el gatillo interruptor.
• Bajo voltaje de la batería:
La capacidad restante de la batería es demasiado
baja y la herramienta no funcionará. En este caso,
extraiga la batería y vuelva a cargarla.
Ajuste de la profundidad de corte
1
007524
PRECAUCIÓN:
• Después de ajustar la profundidad de corte,
apriete siempre la palanca firmemente.
Afloje la palanca del lateral del mango posterior y mueva
la base hacia arriba o hacia abajo. Cuando haya
alcanzado la profundidad de corte deseada, fije la base
apretando la palanca.
Para obtener cortes más limpios y seguros, ajuste la
profundidad de corte de forma que no sobresalga más
de un diente del disco de sierra por debajo de la pieza
de trabajo. La utilización de una profundidad de corte
apropiada ayuda a reducir la posibilidad de que se
produzcan peligrosos RETROCESOS BRUSCOS que
pueden ocasionar heridas personales.
Guía visual
2
1
3
007525
Cuando corte, alinee la posición A en el frente de la
base con la línea de corte de la pieza de trabajo.
Accionamiento del interruptor
12
007526
PRECAUCIÓN:
• Antes de insertar el cartucho de batería en la
herramienta, compruebe siempre y cerciórese de
que el gatillo interruptor se acciona debidamente y
que vuelve a la posición "OFF"(apagado) cuando
lo suelta.
• Cuando no utilice la herramienta, retire la palanca
de desbloqueo y guárdela en un lugar seguro. Así
se impide el uso no autorizado.
Para evitar que el disparador del interruptor se accione
accidentalmente se proporciona una palanca de bloqueo.
Para poner en marcha la herramienta, presione la palanca
de bloqueo y tire del disparador del interruptor. Suelte el
disparador para detener la herramienta.
ADVERTENCIA:
• Por su seguridad, esta herramienta está equipada
con una palanca de desbloqueo para prevenir que
la herramienta se active accidentalmente. NUNCA
use la herramienta si se activa simplemente al jalar
el gatillo sin que requiera presionar la palanca de
desbloqueo. Regrese la herramienta al centro de
servicio MAKITA para las reparaciones apropiadas
ANTES de continuar su utilización.
1. Marca de
estrella
1. Gatillo
interruptor
2. Botón de
bloqueo
1. Posición A
2. Línea de corte
3. Base
1. Palanca
27
• NUNCA fije con cinta adhesiva ni impida el
funcionamiento ni la finalidad de la palanca de
bloqueo.
Freno eléctrico
Esta herramienta está equipada con un freno eléctrico
para el disco. Si sistemáticamente ocurre que al soltar el
gatillo interruptor el disco no se detiene de inmediato,
envíe la herramienta al centro de servicio Makita para su
reparación.
El sistema de freno del disco no es un sustituto del
protector de disco inferior. NO UTILICE NUNCA LA
HERRAMIENTA SI EL PROTECTOR INFERIOR NO
FUNCIONA BIEN. PODRÍA SUFRIR HERIDAS
PERSONALES.
Encendido de la lámpara
1
007527
PRECAUCIÓN:
• No mire a la luz ni vea la fuente de luz
directamente.
Sólo para encender la luz, jale el gatillo interruptor sin
presionar la palanca de desbloqueo. Para encender la
luz y activar la herramienta, presione la palanca de
desbloqueo y jale el gatillo interruptor manteniendo
presionada la palanca de desbloqueo.
NOTA:
• Utilice un bastoncillo de algodón para la limpieza
de los oídos, y con éste elimine la suciedad de la
lente de la linterna. Tenga cuidado de no rayar la
lente de la linterna, porque podrá disminuir la
iluminación.
• No utilice gasolina, disolvente ni ningún producto
similar para limpiar la lente de la lámpara. El uso
de tales sustancias dañará la lente.
MONTAJE
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y el cartucho de batería extraído antes de
realizar cualquier trabajo en la herramienta.
Extracción e instalación del disco cortador
2
1
007528
PRECAUCIÓN:
• Asegúrese de que el disco esté instalado con los
dientes orientados hacia arriba en la parte
delantera de la herramienta.
• Utilice solamente la llave Makita para instalar o
desmontar el disco.
Para quitar el disco, presione el bloqueo del eje de forma
que el disco no pueda girar y afloje el perno hexagonal
girándolo hacia la izquierda con la llave. Después quite el
perno hexagonal, brida exterior y disco.
Para instalar el disco, siga el procedimiento de
desmontaje a la inversa. ASEGÚRESE DE APRETAR
EL PERNO HEXAGONAL HACIA LA DERECHA
FIRMEMENTE.
1
2
3
4
5
007529
Al cambiar el disco, asegúrese de también limpiar
eliminando el aserrín acumulado de los protectores de
discos inferior y superior, como se indica en la sección
de Mantenimiento. Dicha acción no reemplaza la
necesidad de revisar el protector inferior antes de cada
uso.
Almacenamiento de la llave de Allen
(hexagonal)
1
007530
Cuando no la utilice, guarde la llave de Allen como se
muestra en la figura para evitar que se pierda.
1. Llave hexagonal
1. Perno
hexagonal
2. Brida exterior
3. Disco de sierra
4. Brida interior
5. Arandela
cóncava
1. Bloqueo del eje
2. Llave hexagonal
1. Lámpara
28
OPERACIÓN
PRECAUCIÓN:
•
I
nserte siempre el cartucho de la batería a tope hasta
que se bloquee en su sitio. Si puede ver la parte roja
del lado superior del botón, no estará bloqueado
completamente. Insértelo completamente hasta que
no pueda verse la parte roja. En caso contrario,
podrá caerse accidentalmente de la herramienta y
ocasionarle heridas a usted o a alguien que se
encuentre cerca de usted.
• Asegúrese de mover la herramienta hacia delante
en línea recta y suavemente. El forzar o torcer la
herramienta producirá un sobrecalentamiento del
motor y un peligroso retroceso brusco, causando
posiblemente graves heridas.
• Si utiliza la herramienta continuamente hasta
descargar el cartucho de batería, deje descansar
la herramienta durante 15 minutos antes de
proceder con una batería fresca.
• Nunca fuerce ni retuerza la herramienta durante el
corte. Esta acción podría causar una sobrecarga
del motor y/o un retroceso brusco peligroso, lo que
podría ocasionar heridas de gravedad al operario
de la herramienta.
• Siempre use protección para los ojos o gafas de
seguridad antes de la operación.
1
2
3
007531
Sujete la herramienta firmemente. La herramienta está
provista de empuñadura frontal y trasera. Utilice ambas
para una mejor sujeción de la herramienta. Si ambas
manos están sujetando la herramienta, éstas no podrán
sufrir de algún corte por el disco. Coloque la base de la
pieza de trabajo a ser cortada sin que haga contacto con
el disco cortador. Luego encienda la herramienta y
espere hasta que la éste adquiera velocidad completa.
Ahora simplemente mueva la herramienta sobre la
superficie de la pieza de trabajo, manteniéndola plana y
avanzándola suavemente hasta finalizar el corte.
Para obtener cortes limpios, mantenga el corte en línea
recta, así como la velocidad de avance uniforme. Si el
corte no logra conservar la línea de corte que se pretendía,
no intente girar ni forzar la herramienta hacia la línea de
corte. Hacerlo podría atascar el disco y ocasionar un
retroceso brusco de la herramienta causando graves
lesiones. Suelte el interruptor, espere a que el disco se
detenga y después retire la herramienta. Vuelva a alinear
la herramienta sobre una nueva línea de corte, y
comience a cortar de nuevo. Procure evitar reposicionar la
herramienta lo cual expone al operador a las partículas y
residuos que se expulsan de la misma. Use protección
para los ojos para evitar lesiones.
Las ranuras de visión en la base facilitan la revisión de
la distancia entre el borde frontal del disco y la pieza de
trabajo en cualquier momento en que el disco se ajusta
a una profundidad máxima de corte.
2
1
3
007534
PRECAUCIÓN:
• No utilice una hoja deformada o dañada.
Reemplácela con otra nueva.
• No apile materiales cuando los corte.
• No corte acero endurecido, acero inoxidable,
madera, plásticos, concreto, azulejo, etc. Corte
sólo acero bajo en carbono (dulce) y aluminio.
• No toque el disco, la pieza de trabajo ni los
residuos del corte con sus manos descubiertas
inmediatamente después del corte, ya que puede
que estén extremadamente calientes y podrían
quemarle la piel.
• Siempre use los discos apropiados para su
trabajo. El uso de discos inapropiados puede que
ocasionen un pobre rendimiento en el corte y/o
puede que presenten un riesgo de lesiones
personales.
Guía lateral (regla guía) (accesorio)
1
2
007532
La útil guía lateral le permite hacer cortes rectos
extra-precisos. Simplemente saque la guía lateral
deslizándola hasta ajustarla bien contra el costado de la
pieza de trabajo y sujétela en posición con el tornillo de
la parte delantera de la base. Con ella también se
pueden hacer cortes repetidos de anchura uniforme.
1. Tornillo de
fijación
2. Tope lateral de
corte
(regla de guía)
1. Línea de corte
2. Base
3. Ranuras de
visión
1. Empuñadura
delantera
2. Empuñadura
trasera
3. Base
29
MANTENIMIENTO
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y el cartucho de batería extraído antes de
intentar realizar una inspección o mantenimiento.
•
Limpie los protectores superior e inferior para
asegurar que no haya aserrín acumulado, lo cual
puede que impida la operación del sistema inferior
de protección.
Un sistema de protección sucio puede
que limite la operación adecuada, lo cual podría
resultar en graves lesiones al operador. La forma más
eficaz de lograr esto es limpiando con aire comprimido.
Si el aserrín está siendo eliminado con aire que se
sopla contra los protectores, asegúrese de usar
protector para los ojos, al igual que un respirador.
• Nunca use gasolina, bencina, diluyente (tíner),
alcohol o sustancias similares. Puede que esto
ocasione grietas o descoloramiento.
Inspección del disco
• Verifique cuidadosamente que la hoja no esté
quebrada o dañada antes y después de usarla.
Reemplace inmediatamente la hoja cuando ésta
se encuentre rota o dañada.
• Si continua utilizando una hoja desafilada, podría
producirse un retroceso brusco peligroso y/o la
sobrecarga del motor. Reemplácela con una hoja
nueva en cuanto note que no corta bien.
• Los discos para la cortadora de metal pueden
volverse a afilar.
Reemplazamiento de las escobillas de carbón
1
001145
Extraiga e inspeccione regularmente las escobillas de
carbón. Substitúyalas cuando se hayan gastado hasta la
marca límite. Mantenga las escobillas de carbón limpias
de forma que entren libremente en los portaescobillas.
Ambas escobillas de carbón deberán ser sustituidas al
mismo tiempo. Utilice únicamente escobillas de carbón
originales e idénticas.
1
2
007533
Utilice un destornillador para quitar Tapa del carbón.
Extraiga las escobillas gastadas, inserte las nuevas y
vuelva a colocar las tapas.
Después de reemplazar las escobillas, inserte el
cartucho de batería en la herramienta y hágale el rodaje
a las escobillas haciendo funcionar la herramienta sin
carga durante 1 minuto aproximadamente. Después
compruebe la herramienta mientras está en marcha y la
operación del freno eléctrico cuando suelte el gatillo
interruptor. Si el freno eléctrico no funciona bien, pida a
su centro de servicio Makita local que se lo repare.
Para mantener la SEGURIDAD y FIABILIDAD del
producto, las reparaciones, y cualquier otra tarea de
mantenimiento o ajuste deberán ser realizadas en
Centros de Servicio Autorizados por Makita, empleando
siempre repuestos Makita.
ACCESORIOS OPCIONALES
PRECAUCIÓN:
• Estos accesorios o acoplamientos están
recomendados para utilizar con su herramienta
Makita especificada en este manual. El empleo de
cualesquiera otros accesorios o acoplamientos
conllevará un riesgo de sufrir heridas personales.
Utilice los accesorios o acoplamientos solamente
para su fin establecido.
Si necesita cualquier ayuda para más detalles en
relación con estos accesorios, pregunte a su centro de
servicio Makita local.
• Discos de punta de carburo
• Guía lateral (Regla guía)
• Tornillo mariposa M5 x 20
• Resorte de compresión 6
• Llave hexagonal de 5
• Gafas de protección
• Batería y cargador originales de Makita
NOTA:
• Algunos de los artículos en la lista puede que
vengan junto con el paquete de la herramienta
como accesorios incluidos. Puede que estos
accesorios varíen de país a país.
1. Tapa del carbón
2. Destornillador
1. Marca límite
30
GARANTÍA LIMITADA MAKITA DE UN AÑO
Ésta Garantía no aplica para México
Política de garantía
Cada herramienta Makita es inspeccionada y probada
exhaustivamente antes de salir de fábrica. Se
garantiza que va a estar libre de defectos de mano de
obra y materiales por el periodo de UN AÑO a partir de
la fecha de adquisición original. Si durante este
periodo de un año se desarrollase algún problema,
retorne la herramienta COMPLETA, porte pagado con
antelación, a una de las fábricas o centros de servicio
autorizados Makita. Si la inspección muestra que el
problema ha sido causado por mano de obra o
material defectuoso, Makita la reparará (o a nuestra
opción, reemplazará) sin cobrar.
Esta garantía no será aplicable cuando:
EN NINGÚN CASO MAKITA SE HARÁ
RESPONSABLE DE NINGÚN DAÑO INDIRECTO,
FORTUITO O CONSECUENCIAL DERIVADO DE LA
VENTA O USO DEL PRODUCTO.
ESTA RENUNCIA SERÁ APLICABLE TANTO
DURANTE COMO DESPUÉS DEL TÉRMINO DE
ESTA GARANTÍA.
MAKITA RENUNCIA LA RESPONSABILIDAD POR
CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO
GARANTÍAS IMPLÍCITAS DE “COMERCIALIDAD” E
“IDONEIDAD PARA UN FIN ESPECÍFICO”, DESPUÉS
DEL TÉRMINO DE UN AÑO DE ESTA GARANTÍA.
Esta garantía le concede a usted derechos legales
específicos, y usted podrá tener también otros
derechos que varían de un estado a otro. Algunos
estados no permiten la exclusión o limitación de daños
fortuitos o consecuenciales, por lo que es posible que
la antedicha limitación o exclusión no le sea de
aplicación a usted. Algunos estados no permiten
limitación sobre la duración de una garantía implícita,
por lo que es posible que la antedicha limitación no le
sea de aplicación a usted.
se hayan hecho o intentado hacer reparaciones
por otros:
se requieran reparaciones debido al desgaste
normal:
la herramienta haya sido abusada, mal usada o
mantenido indebidamente:
se hayan hecho alteraciones a la herramienta.
EN0006-1
31
32
Some dust created by power sanding, sawing, grinding, drilling, and other
construction activities contains chemicals known to the State of California
to cause cancer, birth defects or other reproductive harm. Some examples
of these chemicals are:
• lead from lead-based paints,
• crystalline silica from bricks and cement and other masonry products, and
• arsenic and chromium from chemically-treated lumber.
Your risk from these exposures varies, depending on how often you do this
type of work. To reduce your exposure to these ch emicals: work in a well
ventilated area, and work with approved safety equipment, such as those
dust masks that are specially designed to filter out microscopic particles.
WARNING
< USA only >
ADVERTENCIA
Algunos polvos creados por el lijado, aserrado, esmerilado, taladrado y
otras actividades de la construcción contienen sustancias químicas
reconocidas por el Estado de California como causantes de cáncer, defectos
de nacimiento y otros peligros de reproducción. Algunos ejemplos de estos
productos químicos son:
• plomo de pinturas a base de plomo,
• sílice cristalino de ladrillos y cemento y otros productos de albañilería, y
• arsénico y cromo de maderas tratadas químicamente.
El riesgo al que se expone varía, dependiendo de la frecuencia con la que
realice este tipo de trabajo. Para reducir la exposición a estos productos
químicos: trabaje en un área bien ventilada y póngase el equipo de seguridad
indicado, tal como las máscaras contra polvo que están especialmente
diseñadas para filtrar partículas microscópicas.
< Sólo en los Estados Unidos >
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi 446-8502 Japan
www.makita.com
885282B940 XSC01-1
