Black+Decker Black+Decker BDED200C Power Drill, Corded, User Manual

Please read before returning this product for any reason.

Àlire avant de retourner ce produit pour quelque raison que ce soit.

Lea el manual antes de devolver este producto por cualquier motivo.

INSTRUCTION MANUAL

MODE D’EMPLOI

MANUAL DE INSTRUCCIONES

BDED200C

5.5A CORDED DRILL

PERCEUSE AVEC FIL 5,5 A

TALADRO ALÁMBRICO DE 5.5A

English

English (original instructions) 3

Français (traduction de la notice d’instructions originale) 8

Español (traducido de las instrucciones originales) 14

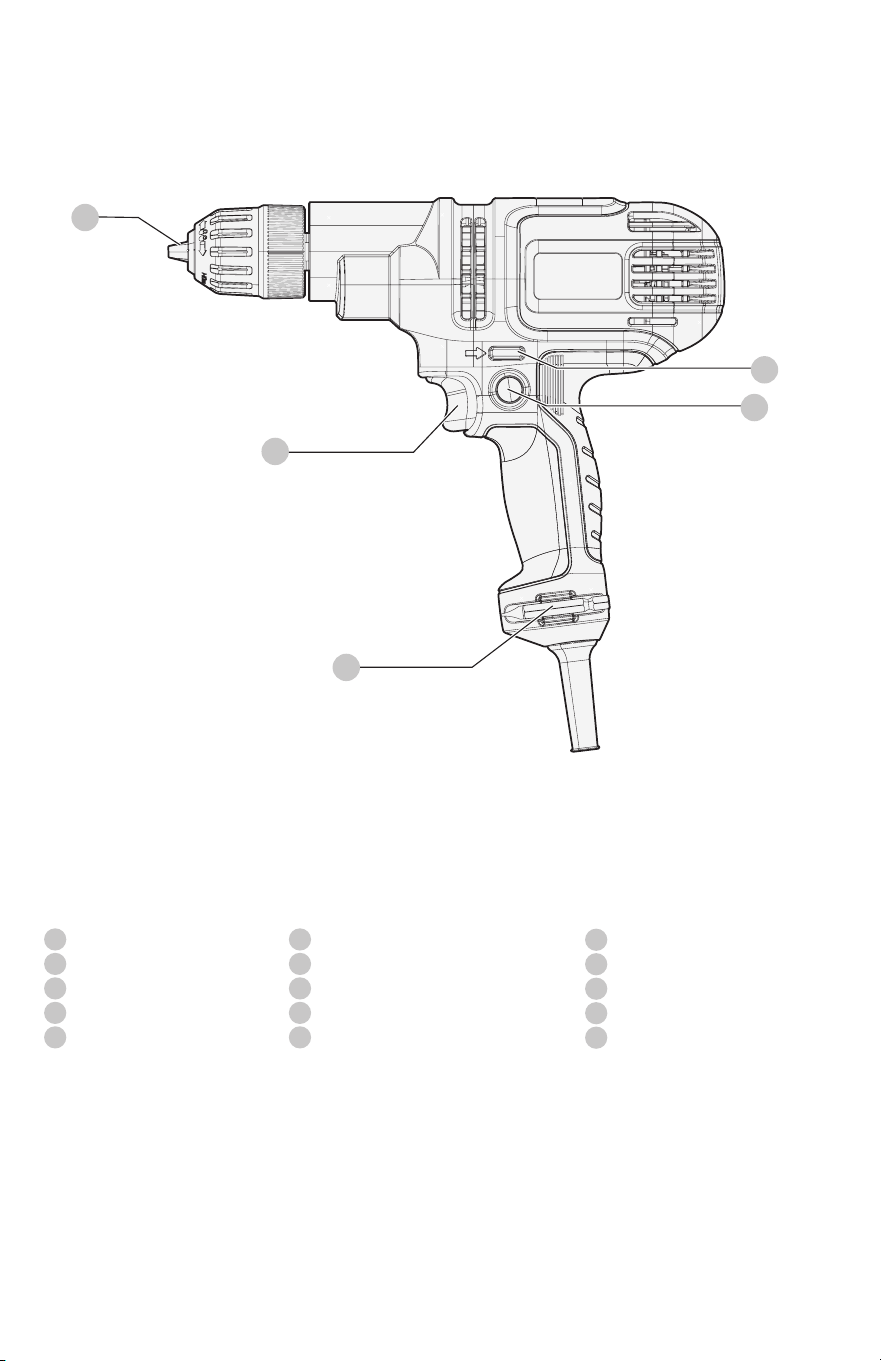

Fig. A

BDED200C

Components

Variable speed switch

Lock-on button

Forward/reverse control button

Keyless chuck

Bit storage

Composants

Gâchette de vitesse variable

Bouton de verrouillage

Bouton de commande Avancer/Reculer

Mandrin sans clé

Rangement des mèches

Componentes

Interruptor de velocidad variable

Botón de bloqueo de encendido

Botón de control de avance/reversa

Mandril sin llave

Almacenamiento de broca

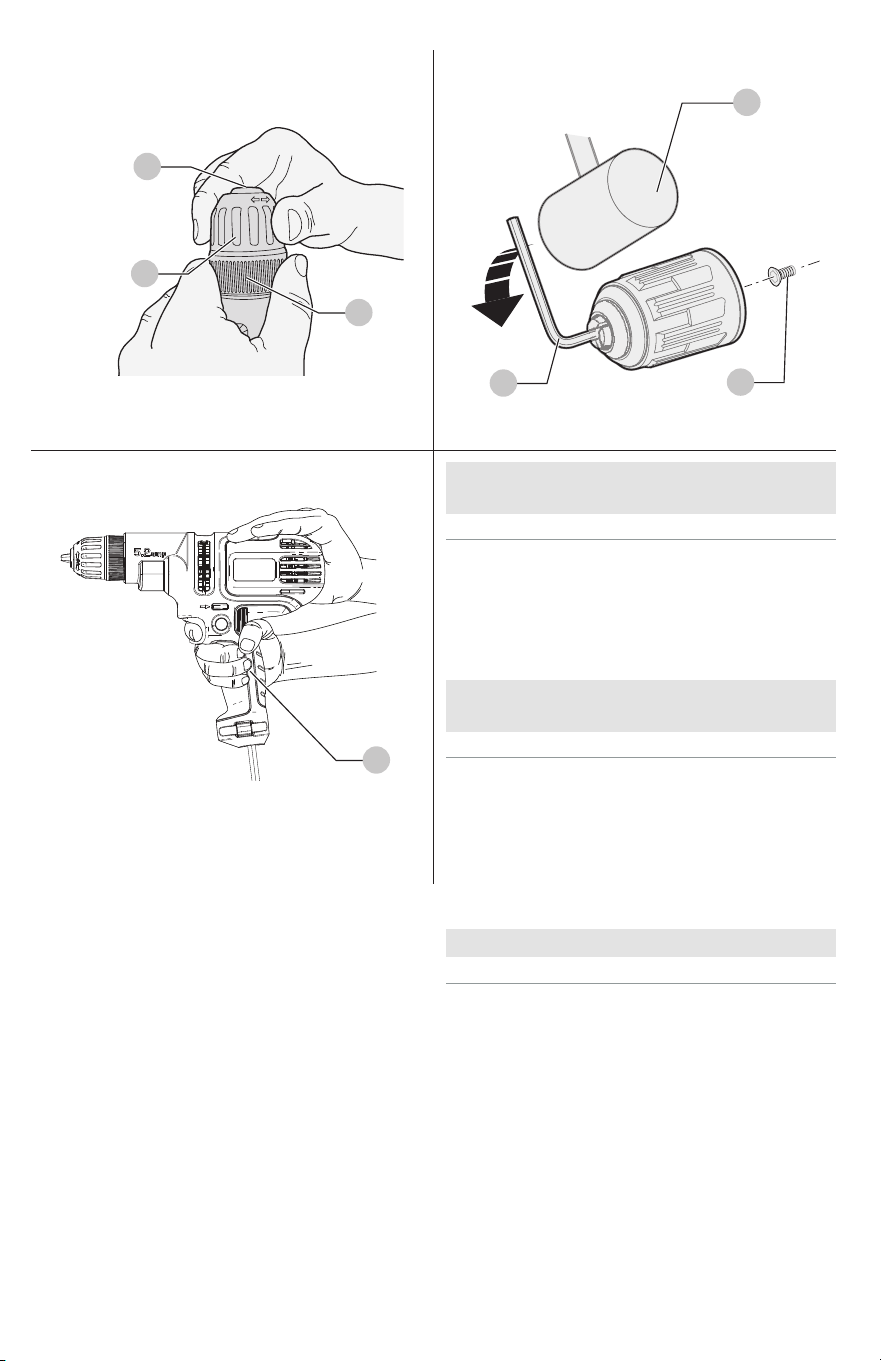

Fig.B Fig.C

Fig.D

MAXIMUM RECOMMENDED

CAPACITIES

BDED200C

WOOD

Soft wood 1-1/4" / 31.7mm

Hard wood 1" / 25.4mm

sTEEl

Twist 3/8" / 10mm

CAPACITÉS MAXIMALES

RECOMMANDÉES

BDED200C

BOis

Bois mou 31.7 mm / 1-1/4 po

Bois dur 25.4 mm / 1 po

ACiER

Hélicoïdale 10 mm / 3/8 po

CAPACIDADES MÁXIMAS DE CORTE

BDED200C

MADERA

Madera suave 31.7 mm / 1-1/4”

Madera dura 1" / 25.4 mm / 1"

ACERO

Giro 10 mm / 3/8"

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust

mask, non‑skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the

switch is in the off‑position before connecting

to power source and/or battery pack, picking up

or carrying the tool. Carrying power tools with your

finger on the switch or energizing power tools that

have the switch on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of

the power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves

away from moving parts. Loose clothes, jewelry or

long hair can be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust‑relatedhazards.

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings,

instructions, illustrations and specifications

provided with this power tool. Failure to follow all

instructions listed below may result in electric shock,

fire and/or seriousinjury.

SAVE ALL WARNINGS

AND INSTRUCTIONS FOR

FUTUREREFERENCE.

The term “power tool” in the warnings refers to your

mains‑operated (corded) power tool or battery‑operated

(cordless) powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust orfumes.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

Definitions: Safety Alert Symbols andWords

This instruction manual uses the following safety alert

symbols and words to alert you to hazardous situations and

your risk of personal injury or propertydamage.



DANGER: Indicates an imminently hazardous

situation which, if not avoided, will result in death or

seriousinjury.



WARNING: Indicates a potentially hazardous

situation which, if not avoided, could result in death

or seriousinjury.



CAUTION: Indicates a potentially hazardous situation

which, if not avoided, may result in minor or

moderateinjury.



(Used without word) Indicates a safety

relatedmessage.

NOTICE: Indicates a practice not related to

personal injury which, if not avoided, may result in

propertydamage.

Intended Use

This drill is designed for household drilling and screwdriving

applications.

DO nOT use under wet conditions or in presence of

flammable liquids orgases.

DO nOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

English (original instructions)



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

English

Additional Safety Information



WARNING: Never modify the power tool or any part

of it. Damage or personal injury couldresult.



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to the State

of California to cause cancer, birth defects or

other reproductive harm. Some examples of these

chemicalsare:

• lead from lead‑based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically‑

treatedlumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

Additional Safety Warnings for Drills

• Do not operate this tool for long periods of time.

Vibration caused by the operating action of this tool may

cause permanent injury to fingers, hands, and arms. Use

gloves to provide extra cushion, take frequent rest periods,

and limit daily time ofuse.

• Hammer bits and tools get hot during operation.

Wear gloves when touchingthem.

bracing the tool during operation, loss of control may

occur resulting in personalinjury.

d ) Hold the power tool by insulated gripping

surfaces, when performing an operation where

the cutting accessory or fasteners may contact

hidden wiring. Cutting accessory contacting a “live”

wire may make exposed metal parts of the power tool

“live” and could give the operator an electricshock.

2) Safety Instructions when using Long

DrillBits

a ) Never operate at higher speed than the

maximum speed rating of the drill bit. At higher

speeds, the bit is likely to bend if allowed to rotate

freely without contacting the workpiece, resulting in

personalinjury.

b ) Always start drilling at low speed and with the

bit tip in contact with the workpiece. At higher

speeds, the bit is likely to bend if allowed to rotate

freely without contacting the workpiece, resulting in

personalinjury.

c ) Apply pressure only in direct line with the bit

and do not apply excessive pressure. Bits can

bend causing breakage or loss of control, resulting in

personalinjury.

DRILL/DRIVER SAFETYWARNINGS

1) Safety Instructions for All Operations

a ) Wear ear protectors when impact drilling.

Exposure to noise can cause hearing loss.

b ) Use the auxiliary handle(s). Loss of control can

cause personal injury.

c ) Brace the tool properly before use. This tool

produces a high output torque and without properly

h ) Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of asecond.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct

power tool for your application. The correct power

tool will do the job better and safer at the rate for

which it wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands

of untrainedusers.

e ) Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s operation. If

damaged, have the power tool repaired before

use. Many accidents are caused by poorly maintained

powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking

into account the working conditions and the

work to be performed. Use of the power tool for

operations different from those intended could result

in a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpectedsituations.

5) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool ismaintained.

English

Removing and Attaching the Chuck (Fig. C)

To remove the chuck

1. Open the chuck

as far as possible. Remove the chuck

retaining screw

, located in the chuck, by turning it

clockwise using a screwdriver (left hand thread).

2. Tighten an hex wrench

of 1/4” (6mm) or greater

size (not supplied) into the chuck and strike it with

a soft hammer

(not supplied) in a clockwise

direction as shown.

3. Remove the hex wrench.

4. Remove the chuck by turning it counterclockwise.

To attach the chuck

1. Screw it onto the spindle until tight and secure it with

the chuck retaining screw.

Installing a Bit or Accessory into a Keyless

Chuck (Fig. B)



WARNING: Do not attempt to tighten drill bits (or

any other accessory) by gripping the front part of the

chuck and turning the tool on. Damage to the chuck

and personal injury may result. Always lock off trigger

switch and disconnect tool from power source when

changingacces sories.



WARNING: Always ensure the bit is secure before

starting the tool. A loose bit may eject from tool

causing possible personalinjury.

To insert a drill bit or other accessory, follow thesesteps.

1. Turn tool off and unplug the drill.

2. Grasp the rear half of the chuck

with one hand

and use your other hand to rotate the front half

the counterclockwise direction, as viewed from the

chuckend.

3. Insert the bit or other accessory fully into the chuck, and

tighten securely by holding the rear half of the chuck

and rotating the front portion in the clockwise direction

as viewed from the chuckend.

ASSEMBLY AND ADJUSTMENTS



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start‑up can causeinjury.

Motor

Be sure your power supply agrees with the nameplate

marking. Voltage decrease of more than 10% will cause loss

of power and overheating. These tools are factory tested; if

this tool does not operate, check powersupply.

..................... Class II

Construction

(double insulated)

..................... wear hearing

protection

..................... read all

documentation

..................... avoid staring at

light

or AC............alternating current

Ah ....................... amp hours

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

BPM .................... beats per minute

V ......................... volts

min ..................... minutes

or DC ............direct current

…/min ..............per minute

RPM .................... revolutions per

minute

A ......................... amperes

Hz .......................hertz

W ........................watts

Wh ......................watt hours

.......................no load speed

n .........................rated speed

.....................safety alert symbol

..................... wear respiratory

protection

..................... wear eye

protection

area, and work with approved safety equipment, such

as those dust masks that are specially designed to

filter out microscopicparticles.

• Wear protective clothing and wash exposed areas

with soap and water. Allowing dust to get into your

mouth, eyes, or lay on the skin may promote absorption

of harmfulchemicals. Direct particles away from face

andbody.

• Use the appropriate dust extractor vacuum to

remove the vast majority of static and airborne

dust. Failure to remove static and airborne dust could

contaminate the working environment or pose an

increased health risk to the operator and those in

closeproximity.

• Use clamps or other practical ways to secure and

support the workpiece to a stable platform. Holding

the work by hand or against your body is unstable and

may lead to loss ofcontrol andinjury.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be caught

in movingparts.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The smaller

the gauge number of the wire, the greater the capacity

of the cable, that is, 16 gauge has more capacity than 18

gauge. An undersized cord will cause a drop in line voltage

resulting in loss of power and overheating. When using

more than one extension to make up the total length,

be sure each individual extension contains at least the

minimum wire size. The following table shows the correct

size to use depending on cord length and nameplate

ampere rating. If in doubt, use the next heavier gauge. The

lower the gauge number, the heavier thecord.

Minimum gauge for Cord sets

Volts

Total length of Cord in Feet

(meters)

120 V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

240 V 50 (15.2) 100 (30.5) 200 (61.0) 300 (91.4)

Ampere Rating

American Wire gauge

Than

not

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

English

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start‑up can causeinjury.

Performing an Application (Fig.A)



WARNING: To reduce the risk of personal

injury, ALWAYS ensure workpiece is anchored or

clampedfirmly.



WARNING: Always wait until the motor has come to

a complete standstill before changing the direction

ofrotation.

Prior to performing work:

"Installing a Bit or Accessory" section.

1. Place drill bit in contact with the workpiece.

nOTE: Use sharp drill bit only.

2. Pull the trigger switch applying pressure in a straight

line with the bit until it reaches the desired depth.



WARNING: Tool may stall if overloaded causing a

sudden twist. Always expect the stall. Grip the tool

firmly to control the twisting action and avoidinjury.

3. Keep the motor running when pulling the bit back out

of a drilled hole to preventjamming.

Recommendations for Drilling

• When drilling, always apply pressure in a straight line

with the bit, but do not push hard enough to stall the

motor or deflect thebit.

• iF ThE TOOl sTAlls:

- RElEAsE TRiggER sWiTCh iMMEDiATElY,

remove drill bit from work, and determine cause

ofstalling.

‑ DO nOT DEPREss TRiggER sWiTCh On AnD

OFF in An ATTEMPT TO sTART A sTAllED

TOOl—This CAn DAMAgE ThETOOl.

‑ To minimize stalling or breaking through the

material, reduce pressure on drill and ease the bit

through the last fractional part of thehole.

• Large holes (5/16" to 3/8" [7.9 mm to 10 mm]) in steel

can be made easier if a pilot hole (5/32" to 3/16" [4 mm

to 4.8 mm]) is drilledfirst.

• If drilling thin material or material that is prone to

splinter, use a wood “back-up” block to prevent damage

to theworkpiece.

Variable Speed Trigger and Forward/

Reverse Control Button (Fig. A)

The tool is turned ON and OFF by pulling and releasing the

variable speed trigger

. The farther the trigger is pulled,

the higher the speed of the tool.

1. To switch the tool ON, pull the variable speed switch

The tool speed depends on how far you pull the switch.

2. For continuous operation, press the lock-on button

and release the variable speed switch.

nOTE: This option is available only at full speed.

3. To switch the tool OFF, release the variable speed switch.

To switch the tool OFF when in continuous operation,

pull the variable speed switch once more and release it.



WARNING: The drill should only be locked ON when it

is held stationary in a drill press stand or other means;

NOT BY HAND! Never unplug the tool with the locking

feature engaged. To do so will cause the tool to start

immediately the next time it is plugged in.

A forward/reverse control button

determines the

rotational direction of the tool and also serves as a

lock-offbutton.

4. To select forward rotation (clockwise), release the

variable speed switch

and depress the forward/

reverse control button

on the right side of the tool.

5. To select reverse (counterclockwise), release the variable

speed switch

and depress the fforward/reverse

control button

on the left side of the tool.

nOTE: The center position of the forward/reverse

control button

locks the tool in the off position. When

changing the position of the forward/reverse control

button

, ensure the trigger is fully released.

nOTE: Continuous use in variable speed range is not

recommended. It may damage the switch and should

beavoided.

Proper Hand Position (Fig. D)



WARNING: To reduce the risk of serious personal

injury, ALWAYS use proper hand position as shown.



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.



WARNING: Drill may stall (if overloaded or improperly

used) causing a twist. Always expect the stall. Grip

the drill firmly with both hands to control the twisting

action and prevent loss of control which could cause

personal injury.

Proper hand position requires one hand on the handle

and the other bracing the body of the drill to control the

twisting action of the drill.

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start‑up can causeinjury.

nOTE: The first time the tool is run after changing the

direction of rotation, you may hear a click on start up.

This is normal and does not indicate a problem.

English

TWO-YEAR LIMITED WARRANTY

Black & Decker (U.S.) Inc. warranties this product to be free

from defects in material or workmanship for a period of

two (2) years following the date of purchase, provided that

the product is used in a home environment. This limited

warranty does not cover failures due to abuse, accidental

damage or when repairs have been made or attempted

by anyone other than BLACK+DECKER and its Authorized

Service Centers. A defective product meeting the warranty

conditions set forth herein will be replaced or repaired at no

charge in either of two ways:

The first, which will result in exchanges only, is to return

the product to the retailer from whom it was purchased

(provided that the store is a participating retailer). Returns

should be made within the time period of the retailer’s

policy for exchanges. Proof of purchase may be required.

Please check with the retailer for its specific return policy

regarding time limits for returns or exchanges. The

second option is to take or send the product (prepaid) to

a BLACK+DECKER owned or authorized Service Center

for repair or replacement at BLACK+DECKER’s option.

Proof of purchase may be required. BLACK+DECKER

owned and authorized service centers are listed online

at www.blackanddecker.com. This warranty does not

apply to accessories. This warranty gives you specific

legal rights aand you may have other rights which vary

from state to state or province to province. Should you

have any questions, contact the manager of your nearest

BLACK+DECKER Service Center. This product is not intended

for commercial use, and accordingly, such commercial use

of this product will void this warranty. All other guarantees,

express or implied, are hereby disclaimed.

LATIN AMERICA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

check country specific warranty information contained in

the packaging, call the local company or see the website for

suchinformation.

Imported by.Black & Decker (U.S.) Inc.,

701 E. Joppa Rd.

Towson, MD 21286

BlackandDecker.com

(1-800-544-6986)

Thank you for your purchase. Register your product nowfor:

• WARRAnTY sERViCE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• COnFiRMATiOn OF OWnERshiP: In case of

an insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

• FOR YOUR sAFETY: Registering your product will

allow us to contact you in the unlikely event a safety

notification is required under the Federal Consumer

SafetyAct.

• Register online at www.BlackandDecker.com/

NewOwner

Repairs



WARNING: To assure product SAFETY and

RELIABILITY, repairs, maintenance and adjustment

(including power cord repairs, and brush inspection

and replacement, when applicable) should be

performed by a BLACK+DECKER factory service center

or a BLACK+DECKER authorized service center. Always

use identical replacementparts.

Accessories



WARNING: Since accessories, other than those

offered by BLACK+DECKER, have not been tested with

this product, use of such accessories with this tool

could be hazardous. To reduce the risk of injury, only

BLACK+DECKER recommended accessories should be

used with thisproduct.

Recommended accessories for use with your tool are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact BLACK+DECKER call

1-800-544-6986 .

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1approved eye

protection when performingthisprocedure.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non‑metallic parts of

the tool. These chemicals may weaken the plastic

materials used in these parts. Use a cloth dampened

only with water and mild soap. Never let any liquid

get inside the tool; never immerse any part of the tool

into aliquid.

FRAnçAis

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique.

Une distraction pourrait en faire perdre la maîtrise

àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant à

laprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des

radiateurs, des cuisinières et des réfrigérateurs.

Le risque de choc électrique est plus élevé si votre corps

est mis à laterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne

jamais utiliser le cordon pour transporter, tirer

ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des bords

tranchants et des pièces mobiles. Les cordons

endommagés ou enchevêtrés augmentent les risques

de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à

l’extérieur, se servir d’une rallonge convenant à

cette application. L’utilisation d’une rallonge conçue

pour l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique

est utilisé. Ne pas utiliser d’outil électrique en

cas de fatigue ou sous l’influence de drogues,

d’alcool ou de médicaments. Un simple moment

d’inattention en utilisant un outil électrique peut

entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

AVERTISSEMENTS GÉNÉRAUX SUR LA

SÉCURITÉ DES OUTILS



AVERTISSEMENT : lisez tous les avertissements

de sécurité, toutes les instructions, les

illustrations et les caractéristiques fournis

avec cet outil électrique. Ne pas suivre toutes

les instructions comprises aux présentes peut

conduire à un choc électrique, un incendie et/ou des

blessuresgraves.

CONSERVER TOUS LES

AVERTISSEMENTS ET TOUTES

LES DIRECTIVES POUR UN

USAGEULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avec fil) ou par piles (sansfil).

Définitions: symboles et termes

d'alarmessécurité

Ces guides d'utilisation utilisent les symboles et termes

d'alarmes sécurité suivants pour vous prévenir de situations

dangereuses et de risques de dommages corporels

oumatériels.



DANGER : indique une situation dangereuse

imminente qui, si elle n’est pas évitée, entraînera la

mort ou des blessuresgraves.



AVERTISSEMENT : indique une situation

potentiellement dangereuse qui, si elle n’est pas évitée,

pourrait entraîner la mort ou des blessuresgraves.



ATTENTION : indique une situation potentiellement

dangereuse qui, si elle n’est pas évitée, pourrait

entraîner des blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message

propre à lasécurité.

AVIS : indique une pratique ne posant aucun risque

de dommages corporels mais qui par contre, si rien

n’est fait pour l’éviter, pourrait poser des risques de

dommagesmatériels.

Français (traduction de la notice d’instructions originale)

Utilisation prévue

La perceuse est conçue pour des applications de perçage et

de vissage domestiques.

nE PAs utiliser en conditions mouillées ou en présence de

liquides ou de gaz inammables.

nE PAs laisser les enfants entrer en contact avec l’outil.

Une supervision est requise lorsque des utilisateurs

inexpérimentés utilisent cet outil.



AVERTISSEMENT : lire tous les avertissements

de sécurité et toutes les directives. Le non‑respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.

AVERTISSEMENT : afin de réduire le risque de

blessures, lire le mode d’emploi del’outil.

FRAnçAis

AVERTISSEMENTS DE SÉCURITÉ

CONCERNANT LES PERCEUSES/VISSEUSES

1) Consignes de sécurité pour toutes les

opérations

a ) Portez des protecteurs auditifs lorsque vous

utilisez une perceuse à percussion. L’exposition au

bruit peut entraîner la perte de l’ouïe.

b ) Utilisez la (les) poignée(s) auxiliaire(s). La perte de

contrôle pourrait causer des blessures.

c ) Stabilisez bien l’outil avant de l’utiliser. Cet outil

produit un couple de sortie élevé et sans bien stabiliser

l’outil durant l’utilisation, une perte de contrôle peut se

produire entraînant une blessure corporelle.

d ) Tenez l’outil électrique par les surfaces de prise isolées

lorsque vous effectuez une tâche où l’accessoire de

coupe ou les fixations peut entrer en contact

avec le câblage dissimulé. L’accessoire de coupe

entrant un contact avec un câble «sous tension»

peut exposer les pièces métalliques de l’outil électrique

«sous tension» et pourrait donner un choc électrique

à l’utilisateur.

2) Consignes de sécurité lors de

l’utilisation de longuesmèches

a ) Ne jamais utiliser une vitesse plus élevée que

la cote de vitesse maximale de la mèche. À des

vitesses plus élevées, la mèche risque de plier si on la

e ) Gardez les poignées et surfaces d’emprise

propres et libres de tout produit lubrifiant.

Vérifier si les pièces mobiles sont mal alignées ou

coincées, si des pièces sont brisées ou présentent

toute autre condition susceptible de nuire au

bon fonctionnement de l’outil électrique. En

cas de dommage, faire réparer l’outil électrique

avant toute nouvelle utilisation. Beaucoup

d’accidents sont causés par des outils électriques

malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés

sont moins susceptibles de se coincer et sont plus

faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les

forets, etc. conformément aux présentes

directives en tenant compte des conditions de

travail et du travail à effectuer. L’utilisation d’un

outil électrique pour toute opération autre que celle

pour laquelle il a été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les

mains et les surfaces de prise glissante ne permettent

pas la manutention et le contrôle sécuritaires de l’outil

dans les situationsimprévues.

5) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de

rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectriques.

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position d’arrêt

avant de relier l’outil à une source d’alimentation

et/ou d’insérer un bloc‑piles, de ramasser ou de

transporter l’outil. Transporter un outil électrique

alors que le doigt repose sur l’interrupteur ou brancher

un outil électrique dont l’interrupteur est à la position

de marche risque de provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver

son équilibre en tout temps. Cela permet

de mieux maîtriser l’outil électrique dans les

situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux‑ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre

de baisser la garde et ignorer les principes de

sécurité de l’outil. Un acte irréfléchi peut causer une

blessure grave en une fraction deseconde.

4) Utilisation et entretien d’un

outilélectrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il a

étéconçu.

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et

doit êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc‑piles de l’outil avant

d’effectuer tout ajustement, changement et

entreposage de celui‑ci. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

FRAnçAis

L’étiquette sur votre outil peut comporter les symboles suivants.

Les symboles et les définitions sont les suivants:

BPM .................... battements par

minute

V ......................... volts

min ..................... minutes

ou DC ..... courant continu

…/min .............. par minute

Pour réduire toute exposition à ces produits:

travailler dans un endroit bien aéré, en utilisant

du matériel de sécurité homologué, tel un masque

antipoussières spécialement conçu pour filtrer les

particulesmicroscopiques.

• Portez des vêtements protecteurs et lavez vos zones

exposées avec du savon et de l’eau. Permettre à la

poussière d’entrer dans votre bouche, vos yeux ou la

laisser sur la peau peut favoriser l’absorption des produits

chimiques dangereux. Dirigez les particules loin du visage

et ducorps.

• Utilisez le dépoussiéreur approprié pour enlever la

grande majorité de la statique et de la poussière en

suspension. Ne pas enlever la statique et la poussière en

suspension pourrait contaminer l’environnement de travail

ou représenter un risque accru pour la santé de l’utilisateur

et ceux qui sont àproximité.

• Utilisez des pinces ou d’autres façons pratiques de

sécuriser et maintenez la pièce de travail sur une

plateforme stable. Tenir le travail par une main ou

contre votre corps est instable et peut mener à une perte

de contrôle et uneblessure.

• Les évents couvrent souvent des pièces qui se

déplacent et doivent être évités. Des vêtements

amples, les bijoux ou les cheveux longs peuvent se coincer

dans des pièces quidéplacent.

• Pour la sécurité de l’utilisateur, utiliser une rallonge

de calibre adéquat (AWG, American Wire Gauge

[calibrage américain normalisé des fils électriques]).

Plus le calibre est petit, et plus sa capacité est grande. Un

calibre16, par exemple, a une capacité supérieure à un

calibre18. L’usage d’une rallonge de calibre insuffisant

causera une chute de tension qui entraînera perte de

puissance et surchauffe. Si plus d’une rallonge est utilisée

pour obtenir une certaine longueur, s’assurer que chaque

rallonge présente au moins le calibre de fil minimum. Le

tableau ci‑dessous illustre les calibres à utiliser selon la

longueur de rallonge et l’intensité nominale indiquée sur

la plaque signalétique. En cas de doute, utiliser le calibre

suivant. Plus le calibre est petit, plus la rallonge peut

supporter decourant.

Calibre minimum pour les cordons d'alimentation

Volts

longueur totale du cordon

d'alimentation en mètre (pieds)

120V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150)

240V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)

Ampères

AWg

Plus que Pas plus

que

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

Renseignements de sécurité

supplémentaires



AVERTISSEMENT: ne jamais modifier l’outil

électrique ou toute pièce de celui‑ci. Cela pourrait

entraîner des dommages matériels ou des

blessurescorporelles.



AVERTISSEMENT: portez TOUJOURS des lunettes

de sécurité. Les lunettes de tous les jours NE SONT PAS

des lunettes de sécurité. De plus, utilisez un masque

facial ou antipoussière si l'opération de coupe est

poussiéreuse. PORTEZ TOUJOURS UN ÉQUIPEMENT DE

SÉCURITÉ CERTIFIÉ:

• Protection des yeuxANSI Z87.1 (CAN/CSA Z94.3),

• protection auditive ANSI S12.6 (S3.19),

• protection respiratoire NIOSH/OSHA/MSHA.



AVERTISSEMENT: certaines poussières créées

par le ponçage mécanique, le sciage, l’aiguisage,

le perçage et autres activités de construction

contiennent des produits chimiques reconnus dans

l’État de la Californie pour causer le cancer et des

anomalies congénitales ou autres effets nuisibles sur

la reproduction. Certains exemples de ces produits

chimiques sont:

• le plomb provenant des peintures à base de plomb,

• la silice cristallisée provenant des briques, du ciment

et d’autres produits de la maçonnerie ainsi que

• l’arsenic et le chrome provenant du bois de

construction traitéchimiquement.

Le risque associé à de telles expositions varie selon

la fréquence à laquelle on effectue ces travaux.

Avertissements de sécurité

supplémentaires pour les perceuses

• Ne pas utiliser cet outil durant de longues périodes.

La vibration causée par l’action du fonctionnement de cet

outil peut causer des blessures permanentes aux doigts,

aux mains et aux bras. Utilisez des gants pour offrir un

coussin supplémentaire, prenez des pauses fréquentes et

limitez la durée d’utilisation quotidienne.

• Les mèches des perceuses et les outils deviennent

chauds durant l’utilisation. Portez des gants lorsque

vous les touchez.

laisse tourner librement sans entrer en contact la pièce

de travail, entraînant une blessure corporelle.

b ) Démarrez toujours le perçage à la vitesse

inférieure et avec la pointe de la mèche en

contact avec la pièce de travail. À des vitesses plus

élevées, la mèche risque de plier si on la laisse tourner

librement sans entrer en contact la pièce de travail,

entraînant une blessure corporelle.

c ) Appliquez de la pression seulement en ligne directe

avec la mèche et n’appliquez pas de pression

excessive. Les mèches peuvent plier causant un

bris ou une perte de contrôle, entraînant une

blessure corporelle.

FRAnçAis

Gâchette de vitesse variable et bouton de

commande Avancer/Reculer (Fig. A)

L’outil est mis en marche ou éteint en appuyant et

en relâchant la gâchette de vitesse variable

. Plus

loin vous appuyez sur la gâchette, plus la vitesse de la

perceuse sera élevée.

1. Pour mettre l'outil en marche, appuyez sur la gâchette

de vitesse variable

1

La vitesse de l’outil dépend

jusqu’où vous appuyez sur la gâchette.

2. Pour une utilisation continue, appuyez sur le bouton de

verrouillage

2

et relâchez la gâchette de vitesse variable.

Position appropriée des mains (Fig.D)



AVERTISSEMENT: Afin de réduire le risque de

blessure corporelle grave, utilisez TOUJOURS la

position des mains appropriée comme illustré.



AVERTISSEMENT: Afin de réduire le risque de

blessure grave, tenez TOUJOURS solidement en

prévision d’une réaction soudaine.



AVERTISSEMENT: La perceuse peut bloquer (si

surchargée ou mal utilisée) causant une torsion.

Attendez‑vous toujours à un blocage. Saisissez

solidement la perceuse avec les deux mains pour

contrôler le mouvement de torsion et prévenir la perte

de contrôle qui pourrait causer une blessure corporelle.

Une position des mains appropriée nécessite une main sur

la poignée

et l’autre main tenant solidement le corps

de la perceuse pour contrôler le mouvement de torsion de

la perceuse.

FONCTIONNEMENT



AVERTISSEMENT : afin de réduire le risque

de blessure corporelle, éteignez l’appareil et

débranchez‑le la source d’alimentation avant

d’effectuer tout ajustement ou de retirer/installer

des pièces ou des accessoires. Un déclenchement

accidentel du démarrage peut causer desblessures.

Retirer et fixer le mandrin (Fig. C)

Pour retirer le mandrin

1. Ouvrez le mandrin

aussi loin que possible. Retirez la

vis de retenue

du mandrin, située dans le mandrin,

en la tournant dans le sens des aiguilles d'une montre à

l’aide d’un tournevis (filetage à gauche).

2. Serrez une clé hexagonale

de 1/4 po ou de format

plus grand (non fournie) dans le mandrin sans clé et

frappez-la avec un marteau doux

(non fourni)

dans le sens contraire des aiguilles d’une montre

comme illustré.

3. Retirez la clé hexagonale.

4. Retirez le mandrin en tournant dans le sens contraire

des aiguilles d’une montre.

Pour fixer le mandrin

5. Vissez-le sur la tige jusqu’à ce qu’il soit serré et fixez-le

avec la vis de retenue du mandrin.

Installer une mèche ou un accessoire dans

un mandrin (Fig. B)



AVERTISSEMENT: Ne pas tenter de serrer les mèches

(ou tout autre accessoire) en saisissant la partie avant

du mandrin et en mettant l’outil en marche. Cela

pourrait entraîner des dommages au mandrin ou des

blessures corporelles. Verrouillez toujours la gâchette

et débranchez l’outil de la source d’alimentation

lorsque vous changez des accessoires.



AVERTISSEMENT: Assurez‑vous toujours que la

mèche est bien serrée avant de démarrer l’outil. Une

mèche desserrée peut s’éjecter de l’outil causant une

possible blessure corporelle.

Pour insérer une mèche ou un autre accessoire, suivez

ces étapes.

1. Éteignez l’outil, débranchez la perceuse.

2. Saisissez la moitié arrière du mandrin

avec une main

et utilisez votre main pour tourner la moitié avant

dans le sens contraire des aiguilles d’une montre, par

rapport à l’extrémité du mandrin.

3. Insérez la mèche ou un autre accessoire entièrement

dans le mandrin et serrez solidement en maintenant la

moitié arrière du mandrin et tournez la portion avant

dans le sens des aiguilles d’une montre par rapport à

l’extrémité du mandrin.

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT : afin de réduire le risque

de blessure corporelle, éteignez l’appareil et

débranchez‑le la source d’alimentation avant

d’effectuer tout ajustement ou de retirer/installer

des pièces ou des accessoires. Un déclenchement

accidentel du démarrage peut causer desblessures.

Moteur

S’assurer que le bloc d’alimentation est compatible avec

l’inscription de la plaque signalétique.Une diminution de

tension de plus de 10 % provoquera une perte de puissance

et une surchauffe. Ces outils sont testés en usine; si cet outil

ne fonctionne pas, vérifier l’alimentationélectrique.

Tr/min tours par minute

A ......................... ampères

Hz ....................... hertz

W ........................ watts

Wh Wattheures

....................... vitesse à vide

n ......................... vitesse nominale

..................... symbole

d’avertissement

..................... portez une

protection

respiratoire

..................... portez une

protection oculaire

...................... Construction de

classe II (à isolation

double)

..................... portez une

protection auditive

..................... lisez toute la

documentation

..................... Éviter de regarder

directement le flux

de lumière.

or AC ...........courant alternatif

Ah ....................... ampères-heures

FRAnçAis

Nettoyage



AVERTISSEMENT : enlever les saletés et la

poussière hors des évents au moyen d’air comprimé

propre et sec, au moins une fois par semaine. Pour

minimiser le risque de blessure aux yeux, toujours

porter une protection oculaire conforme à la norme

ANSIZ87.1lors dunettoyage.



AVERTISSEMENT : ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

MAINTENANCE



AVERTISSEMENT : afin de réduire le risque

de blessure corporelle, éteignez l’appareil et

débranchez‑le la source d’alimentation avant

d’effectuer tout ajustement ou de retirer/installer

des pièces ou des accessoires. Un déclenchement

accidentel du démarrage peut causer desblessures.

Recommandations pour le perçage

• Lorsque vous percez, appliquez toujours de la pression

en ligne droite avec la mèche, mais ne poussez pas

trop fort afin que le moteur ne se bloque pas ou que la

mèche ne dévie pas.

• si l’OUTil BlOQUE:

- RElÂChEZ iMMÉDiATEMEnT lA gÂChETTE,

retirez la mèche du travail et déterminez la cause

du blocage.

‑ nE PAs APPUYER sUR gÂChETTE POUR

METTRE En MARChE OU ÉTEinDRE Un OUTil

BlOQUÉ : CElA PEUT EnDOMMAgER l’OUTil.

‑ Pour minimiser le blocage ou le bris du

matériau, réduisez la pression sur la perceuse et

facilitez le passage de la mèche dans la dernière

partie due trou.

• Les gros trous (7,9 mm à 10 mm [5/16 pi à 3/8 po])

dans l’acier peuvent être faits plus facilement si un

trou de départ (4 mm à 4,8 mm [5/32 po à 3/16 po])

d’abord percé.

• Si vous percez un matériau mince ou un matériau qui

a tendance à se fendre, utilisez un bloc de «soutien»

afin d’éviter d’endommager la pièce de travail.

Exécuter une application (Fig.A)



AVERTISSEMENT: Afin de réduire le risque de

blessure corporelle, assurez‑vous TOUJOURS que

la pièce de travail est solidement fixée ou serrée.



AVERTISSEMENT: Attendez toujours jusqu’à ce que

le moteur s'arrête complètement avant de changer le

sens de la rotation.

Avant d'effectuer un travail: Section « Installer une

mèche ou un accessoire».

1. Mettez la mèche en contact avec la pièce de travail.

REMARQUE: Utilisez seulement une mèche affûtée.

2. Appuyez sur la gâchette en appliquant de la pression en

ligne droite avec la mèche jusqu’à ce qu’elle atteigne la

profondeur désirée.



AVERTISSEMENT: L’outil peut bloquer s’il est

surchargé entraînant une torsion soudaine.

Attendez‑vous toujours à un blocage. Saisissez

fermement l’outil pour contrôler l’action de la

torsion et éviter une blessure.

3. Gardez le moteur en marche lorsque vous retirez la

mèche du trou percé afin d’empêcher qu’elle se coince.

REMARQUE: Cette option est disponible seulement à

pleine vitesse.

3. Pour éteindre l'outil, relâchez sur la gâchette de vitesse

variable. Pour éteindre l’outil durant le fonctionnement

continu, appuyez une fois sur la gâchette de vitesse

variable et relâchez-la.



AVERTISSEMENT: La perceuse doit seulement être

VERROUILLÉE lorsqu’elle est maintenue immobile

dans le support de la perceuse ou par d’autres

moyens; PAS À LA MAIN! Ne jamais débrancher l’outil

lorsque la fonction de verrouillage est enclenchée. Le

faire entraînera le démarrage immédiat de l’outil la

prochaine fois que celui‑ci sera branché.

Un bouton de commande Avancer/Reculer

détermine le sens de rotation de l’outil et sert aussi de

bouton de verrouillage.

4. Pour sélectionner la rotation vers l’avant (dans le sens

des aiguilles d'une montre), relâchez la gâchette

de vitesse variable

1

et appuyez sur le bouton de

commande Avancer/Reculer

à droite de l’outil.

5. Pour sélectionner la rotation vers l’arrière (dans le sens

contraire des aiguilles d’une montre), relâchez la gâchette

de vitesse variable

1

et appuyez

3

sur le bouton de

commande Avancer/Reculer à gauche de l’outil.

REMARQUE: La position centrale du bouton de

commande Avancer/Reculer

verrouille l’outil en

position éteint. Lorsque vous changez la position du

bouton de commande Avancer/Reculer

, assurez-vous

que la gâchette est relâchée.

REMARQUE: Une utilisation continue à une gamme

de vitesses variable n’est pas recommandée. Cela peut

endommager la gâchette et doit être évité.

REMARQUE: La première fois que l’outil fonction

après un changement de sens de rotation, vous

pourriez entendre un clic lors du démarrage. C’est

normal et cela n’indique pas un problème.

FRAnçAis

GARANTIE LIMITÉE DE DEUX ANS

Black & Decker (U.S.) In. garantit que ce produit est libre de

défaut de matériau et de main-d'œuvre pour une durée de

deux (2) ans suivant la date d'achat, à condition qu'il ait été

utilisé en milieu domestique. La présente garantie limitée

ne couvre pas les pannes causées par abus d'utilisation,

dommage accidentel ou si une réparation a été faite ou

tentée par quiconque autre que les centres de service

autorisés BLACK+DECKER. Un produit défectueux selon

les termes de la garantie décrits dans les présentes sera

remplacé ou réparé sans frais de l'une ou l'autre des façons

suivantes:

La première, qui entraînera seulement des échanges,

est de retourner le produit au détaillant chez lequel il

a été acheté (pourvu que le magasin est un détaillant

participant). Les retours devraient être faits à l'intérieur de

la période de temps de la politique du détaillant pour les

échanges. Une preuve d'achat pourrait être requise. Veuillez

consulter le détaillant pour connaître la limite de temps

pour échange selon sa politique particulière. La seconde

façon est d'apporter ou d'expédier le produit (port payé

d'avance) à un centre de service autorisé ou propriété de

BLACK+DECKER pour réparation ou remplacement. Une

preuve d'achat pourrait être requise. La liste des centres de

service de BLACK+DECKER et ateliers autorisés est offerte

en ligne à www.blackanddecker.com. La présente garantie

ne s'applique pas aux accessoires. La présente garantie

vous donne des droits légaux particuliers et vous pouvez

avoir d’autres droits qui varient d'une province ou d'un état

à l'autre. Pour toute question, veuillez communiquer avec

le directeur d'un centre de service de BLACK+DECKER.

L'outil acheté n'est pas prévu pour usage commercial,

conséquemment, un tel usage annulera sa garantie. Les

présentes constituent un désistement à toute garantie

expresse ou implicite d'autres sources.

AMÉRIQUE LATINE: La présente garantie ne s’applique

pas aux produits vendus en Amérique latine. Pour

les produits vendus en Amérique latine, vérifiez les

renseignements sur la garantie particulière au pays

comprise dans l’emballage, appelez l’entreprise locale ou

consultez le site Web pour les renseignements complets à

propos de la garantie.

Importé par.Black & Decker (U.S.) Inc.,

701 E. Joppa Rd.

Towson, MD 21286

BlackandDecker.com

(1-800-544-6986)

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant

votreprodui:

• RÉPARATiOns sOUs gARAnTiE: cette carte

remplie vous permettra de vous prévaloir du service de

réparations sous garantie de façon plus efficace dans le

cas d’un probléme avec leproduit.

• COnFiRMATiOn DE PROPRiÉTÉ: en cas de perte

provoquée par un incendie, une inondation ou un vol,

cette preuve de propriété vous servira de preuve auprès

de votre compagnied’assurances.

• sÉCURiTÉ: l’enregistrement de votre produit nous

permettra de communiquer avec vous dans l’éventualité

peu probable de l’envoi d’un avis de sécurité régi

par la loi fédérale américaine de la protection

desconsommateurs.

• Registre en ligne à

www.BlackandDecker.com/NewOwner.

Réparations



AVERTISSEMENT : pour assurer la SÉCURITÉ et

la FIABILITÉ du produit, les réparations, l’entretien

et les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas

échéant) par un centre de réparation en usine

BLACK+DECKER ou un centre de réparation agréé

BLACK+DECKER. Toujours utiliser des pièces de

rechangeidentiques.

Accessoires



AVERTISSEMENT : puisque les accessoires autres

que ceux offerts par BLACK+DECKER n’ont pas été

testés avec ce produit, leur utilisation pourrait s’avérer

dangereuse. Pour réduire le risque de blessures,

utiliser exclusivement les accessoires BLACK+DECKER

recommandés avec le présentproduit.

Les accessoires recommandés pour cet outil sont vendus

séparément au centre de service de votre région. Pour

obtenir de l’aide concernant l’achat d’un accessoire,

communiquer avec BLACK+DECKER, composer le

1-800-544-6986.

EsPAñOl

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados

y que se adaptan a los tomacorrientes reducirán el

riesgo de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

e ) Al operar una herramienta eléctrica en el

exterior, utilice un cable prolongador adecuado

para tal uso. Utilice un cable adecuado para

uso en exteriores a fin de reducir el riesgo de

descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está

haciendo y utilice el sentido común cuando

emplee una herramienta eléctrica. No utilice

una herramienta eléctrica si está cansado o bajo

el efecto de drogas, alcohol o medicamentos.

Un momento de descuido mientras se opera una

herramienta eléctrica puede provocar lesiones

personalesgraves.

ADVERTENCIAS GENERALES DE

SEGURIDAD PARA HERRAMIENTAS

ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica,

incendio y/o lesionesserias.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA

FUTURASCONSULTAS

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

Definiciones: Símbolos y Palabras de

Alerta de Seguridad

Este manual de instrucciones utiliza los siguientes símbolos

y palabras de alerta de seguridad para alertarle de

situaciones peligrosas y del riesgo de lesiones corporales o

dañosmateriales.



PELIGRO: Indica una situación de peligro

inminente que, si no se evita, provocará la muerte o

lesionesgraves.



ADVERTENCIA: Indica una situación de peligro

potencial que, si no se evita, podría provocar la

muerte o lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial

que, si no se evita, posiblemente provocaría lesiones

leves omoderadas.



(Utilizado sin palabras) indica un mensaje de

seguridadrelacionado.

AVISO: Se refiere a una práctica no relacionada

a lesiones corporales que de no evitarse puede

resultar en daños a lapropiedad.

Español (traducido de las instrucciones originales)

Uso pretendido

Este taladro está diseñado para aplicaciones domésticas de

perforación y atornillado.

nO use bajo condiciones húmedas o en presencia de

líquidos o gases inamables.

nO permita que niños estén en contacto con la

herramienta. Se requiere supervisión cuando operadores sin

experiencia operen esta herramienta.



ADVERTENCIA: Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento

de las advertencias e instrucciones puede provocar

descargas eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

EsPAñOl

ADVERTENCIAS DE SEGURIDAD DE

TALADO/DESTORNILLADOR

1) Instrucciones de Seguridad para Todas

lasOperaciones

a ) Use protectores auditivos cuando taladre con

impacto. La exposición al ruido puede causar pérdida

deaudición.

b ) Use la(s) manija(s) auxiliar(es). La pérdida de

control puede causar lesiones personales.

c ) Asegure la herramienta correctamente antes

de usarla. Esta herramienta produce un alto torque

de salida y, sin sujetar correctamente la herramienta

durante el funcionamiento, puede producirse

o almacenar herramientas eléctricas. Estas

medidas de seguridad preventivas reducen el riesgo de

encender la herramienta eléctrica en formaaccidental.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta.

Las herramientas eléctricas son peligrosas si son

operadas por usuarios nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas

y accesorios. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda

afectar el funcionamiento de la herramienta

eléctrica. Si encuentra daños, haga reparar

la herramienta eléctrica antes de utilizarla.

Se producen muchos accidentes a causa de

las herramientas eléctricas que carecen de un

mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con

mantenimiento adecuado y con los bordes de corte

afilados son menos propensas a trabarse y son más

fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa. Las

manijas y superficies de sujeción resbalosas

no permiten el manejo y control seguros de la

herramienta en situacionesinesperadas.

5) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese de

que el interruptor esté en la posición de apagado

antes de conectarlo a la fuente de energía

o paquete de baterías, o antes de levantar

o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la

ropa y los guantes alejados de las piezas en

movimiento. Las ropas holgadas, las joyas o el

cabello largo pueden quedar atrapados en las piezas

enmovimiento.

g ) Si se suministran dispositivos para la conexión

de accesorios con fines de recolección y

extracción de polvo, asegúrese de que estén

conectados y que se utilicen correctamente. El

uso de dispositivos de recolección de polvo puede

reducir los peligros relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan

volverse descuidado e ignorar los principios

de seguridad de la herramienta. Una acción

descuidada puede causar lesiones severas en una

fracción desegundo.

4) Uso y Mantenimiento de la

HerramientaEléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo

que realizará. Si se la utiliza a la velocidad para la

que fue diseñada, la herramienta eléctrica correcta

permite trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de

alimentación y/o retire la batería, o paquete si es

desmontable, de la herramienta eléctrica antes

de realizar cualquier ajuste, cambiar accesorios

EsPAñOl

de cáncer, defectos de nacimiento u otros daños

reproductivos. Algunos ejemplos de estos químicos son:

• plomo a partir de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros

productos de mampostería, y

• arsénico y cromo a partir de madera

tratadaquímicamente.

Su riesgo de exposición a estos químicos varía,

dependiendo de la frecuencia con la cual realiza

usted este tipo de trabajo. Para reducir su exposición

a estas sustancias químicas: trabaje en una zona bien

ventilada y llevando equipos de seguridad aprobados,

como mascarillas antipolvo especialmente diseñadas

para filtrar partículasmicroscópicas.

• Use ropa de protección y lave las áreas expuestas

con agua y jabón. Permitir que el polvo entre en su

boca, ojos, o que quede sobre la piel puede promover la

absorción de químicos peligrosos. Dirija las partículas lejos

de la cara y elcuerpo.

• Use la aspiradora de extracción de polvo adecuada

para retirar la mayoría de polvo estático y

transportado por aire. La falla en retirar el polvo estático

y transportado por aire podría contaminar el ambiente de

trabajo y presentar un riesgo de salud mayor al operador y

personas en lascercanías.

• Use abrazaderas u otras maneras prácticas para

asegurar y soportar la pieza de trabajo a una

plataforma estable. Sostener el trabajo a mano o contra

su cuerpo es inestable y puede guiar a la pérdida de

control ylesiones.

• Las ventilas de aire a menudo cubren las partes

móviles y se deben evitar. La ropa suelta, joyería,

o cabello largo podrían quedar atrapados en las

partesmóviles.

• Los hilos del alargador deben ser de un calibre

apropiado (AWG o American Wire Gauge) para

su seguridad. Mientras menor sea el calibre del hilo,

mayor la capacidad del cable. Es decir, un hilo calibre

16 tiene mayor capacidad que uno de 18. Un cable de

un calibre insuficiente causará una caída en la tensión

de la línea dando por resultado una pérdida de energía

y sobrecalentamiento. Cuando se utilice más de un

alargador para completar el largo total, asegúrese que

los hilos de cada alargador tengan el calibre mínimo.

La tabla siguiente muestra el tamaño correcto a utilizar,

dependiendo de la longitud del cable y del amperaje

nominal de la placa de identificación. Si tiene dudas sobre

cuál calibre usar, use un calibre mayor. Cuanto menor sea

el número del calibre, más resistente será elcable.

Información de Seguridad Adicional



ADVERTENCIA: Nunca modifique la herramienta

eléctrica o ninguna parte de ella. Podría resultar en

daño o lesionespersonales.



ADVERTENCIA: SIEMPRE use gafas de seguridad.

Las gafas de uso diario NO son gafas de seguridad.

También use una careta o máscara de polvo si la

operación de corte produce polvo. SIEMPRE USE

EQUIPO DE SEGURIDAD CERTIFICADO:

• Protección para los ojos ANSI Z87.1 (CAN/CSA Z94.3),

• Protección auditiva ANSI S12.6 (S3.19),

• Protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: Algún polvo creado por lijado,

aserrado, pulido, perforación eléctricos y otras

actividades de construcción contienen químicos

conocidos por el Estado de California como causantes

Advertencias de Seguridad Adicionales

para Taladros

• No opere esta herramienta por largos períodos de

tiempo. La vibración causada por la acción de operación

de esta herramienta puede causar lesiones permanentes

en los dedos, las manos y los brazos. Use guantes para

proporcionar un acojinamiento adicional, tome descansos

frecuentes y limite el tiempo de usodiario.

• Las brocas y herramientas de rotomartillo se

calientan durante la operación. Use guantes cuando

lostoque.

una pérdida de control que puede ocasionar

lesionespersonales.

d ) Sostenga la herramienta eléctrica por las

superficies de sujeción aisladas, cuando realice

una operación en la que el accesorio de corte o

sujetadores puedan hacer contacto con cableado

oculto. Los accesorios de corte que hagan contacto

con cable "vivo" pueden tener partes de metal

expuestas de la herramienta eléctrica "viva" y podrían

dar al operador una descargaeléctrica.

2) Instrucciones de Seguridad al Usar

Brocas

Largas

a ) Nunca opere a mayor velocidad que la velocidad

máxima de la broca. A velocidades más altas, es

probable que la broca se doble si se permite que gire

libremente sin entrar en contacto con la pieza de

trabajo, lo que ocasionaría lesionespersonales.

b ) Siempre comience a taladrar a baja velocidad y

con la punta de la broca en contacto con la pieza

de trabajo. A velocidades más altas, es probable que

la broca se doble si se permite que gire libremente

sin entrar en contacto con la pieza de trabajo, lo que

ocasionaría lesionespersonales.

c ) Aplique presión sólo en línea recta con la broca

y no aplique una presión excesiva. Las brocas

pueden doblarse y causar roturas o pérdida de control,

lo que puede ocasionar lesionespersonales.

EsPAñOl

Colocación adecuada de manos (Fig. D)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE use la posición de las

manos adecuada como se muestra.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE sostenga firmemente en

anticipación de una reacción repentina.



ADVERTENCIA: El taladro puede atascarse (si se

sobrecarga o usa de forma incorrecta) y provocar un

giro. Siempre espere el atoramiento. Sujete firmemente

el taladro con ambas manos para controlar la acción

de giro y evitar la pérdida de control que podría causar

lesiones personales.

La posición de manos adecuada requiere una mano en la

manija

y la otra mano sujetando el cuerpo del taladro

para controlar la acción de giro.

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y desconéctela de

la fuente de energía antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

Desinstalación y conexión del mandril

(Fig. C)

Para retirar el mandril

1. Abra el mandril

tanto como sea posible. Retire el

tornillo de retención del mandril

, ubicado en el

mandril, girándolo en sentido de las manecillas del reloj

con un destornillador (rosca a la izquierda).

2. Apriete una llave hexagonal

de 1/4” (6mm) o tamaño

mayor (no incluida) en el mandril y golpee con un

martillo suave

(no incluido) en la dirección de las

manecillas del reloj como se muestra.

3. Retire la llave hexagonal.

4. Retire el mandril girándolo en sentido contrario a las

manecillas del reloj.

Para conectar el mandril

5. Atornille sobre el husillo hasta que esté apretado y

asegúrelo con un tornillo de retención de mandril.

Para insertar una broca u otro accesorio, siga estos pasos.

1. Apague la herramienta desconecte el taladro y.

2. Sujete la mitad trasera del mandril

con una mano y

use la otra mano para girar la mitad delantera

en el

sentido contrario a las manecillas del reloj, visto desde el

extremo del mandril.

3. Inserte la broca u otro accesorio completamente en

el mandril, y apriételo firmemente sujetando la mitad

posterior del mandril y girando la porción frontal en el

sentido de las manecillas del reloj visto desde el extremo

del mandril.

Instalación de broca o accesorio en un

mandril sin llave de sencilla (Fig. B)



ADVERTENCIA: No intente apretar brocas (ni

ningún otro accesorio) sujetando la parte delantera

del mandril y encendiendo la herramienta. Pueden

resultar daños en el mandril y lesiones personales.

Siempre bloquee el interruptor de gatillo y desconecte

la herramienta de la fuente de alimentación cuando

cambie los accesorios.



ADVERTENCIA: Siempre asegúrese que la broca está

asegurada antes de arrancar la herramienta. Una

broca suelta puede ser expulsada de la herramienta

causando posibles lesiones personales.

MONTAJE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y desconéctela de

la fuente de energía antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

Motor

Asegúrese de que la fuente de energía concuerde con lo que

se indica en la placa. Un descenso en el voltaje de más del

10% producirá una pérdida de potencia y sobrecalentamiento.

Todas las herramientas son probadas en fábrica; si esta

herramienta no funciona, verifique el suministroeléctrico.

La etiqueta en su herramienta puede incluir los siguientes

símbolos. Los símbolos y sus definiciones son los siguientes:

BPM .................... golpes por minuto

V ......................... voltios

min ..................... minutos

o DC .............corriente directa

…/min ..............por minuto

RPM .................... revoluciones por

minuto

A ......................... ampéres

Hz ....................... hertz

W ........................ watts

Wh ......................Watt Horas

.......................velocidad sin carga

n .........................velocidad nominal

.....................símbolo de alerta

de seguridad

..................... use protección

respiratoria

..................... use protección para

los ojos

..................... Construcción Clase

II (aislamiento

doble)

..................... use protección

auditiva

..................... lea toda la

documentación

..................... evite mirar

fijamente la luz

or AC.............corriente alterna

Ah ....................... amperios hora

Calibre mínimo de conjuntos de cables

Voltios

longitud total del cable en pies

(metros)

120V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

240V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4)

Amperaje

nominal

AWg

Más de Más de

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No recomendado

EsPAñOl

Limpieza



ADVERTENCIA: Sople la suciedad y el polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada

ANSIZ87.1al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no

metálicas de la herramienta. Estos productos químicos

pueden debilitar los materiales plásticos utilizados

en estas piezas. Utilice un paño humedecido sólo con

agua y jabón neutro. Nunca permita que penetre

líquido dentro de la herramienta ni sumerja ninguna

de las piezas en unlíquido.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y desconéctela de

la fuente de energía antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

1. Coloque la broca en contacto con la pieza de trabajo.

nOTA: Use sólo brocas afiladas.

2. Jale el interruptor de gatillo aplicando presión

en línea recta con la broca hasta que alcance la

profundidad deseada.



ADVERTENCIA: La herramienta puede atorarse si se

sobrecarga causando un giro repentino. Siempre espere

el atoramiento. Sujete la herramienta firmemente para

controlar la acción de giro y evitar lesiones.

3. Mantenga el motor en operación mientras retrae la

broca del orificio perforado para evitar atascamiento.

Recomendaciones para la perforación

• Al perforar, aplique siempre presión en línea recta con

la broca, pero no presione lo suficiente para detener el

motor o desviar la broca.

• si lA hERRAMiEnTA sE DETiEnE:

- liBERE El inTERRUPTOR DE gATillO

inMEDiATAMEnTE, retire la broca del trabajo, y

determine la causa de atascamiento.

‑ nO PREsiOnE El inTERRUPTOR DEl gATillO

PARA EnCEnDER Y APAgAR PARA inTEnTAR

ARRAnCAR UnA hERRAMiEnTA ATAsCADA,

EsTO PUEDE DAñAR lA hERRAMiEnTA.

‑ Para minimizar el estancamiento o rompimiento del

material, reduzca la presión sobre el taladro y facilite

la perforación a través de la última parte fraccionaria

del orificio.

• Se pueden perforar agujeros grandes (7.9 mm a 10 mm

[5/16" a 3/8"]) en acero si se perfora un orificio piloto

(4 mm a 4.8 mm [5/32" a 3/16"]) primero.

• Si taladra material delgado o propenso a astillarse, use

un bloque de madera de "respaldo" para evitar daños a

la pieza de trabajo.

Realización de Aplicación (Fig. A)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, SIEMPRE asegúrese que la pieza de

trabajo esté anclada o asegurada firmemente.



ADVERTENCIA: Siempre espere hasta que el motor se

detenga por completo antes de cambiar la dirección

de rotación.

Antes de realizar el trabajo:sección

"Instalación de broca o accesorio.

Gatillo de Velocidad Variable y Botón de

Control de Avance/Reversa (Fig. A)

La herramienta se enciende y apaga jalando y liberando

el gatillo de velocidad variable

. Mientras más se jale el

gatillo, mayor será la velocidad de la herramienta.

1. Para encender la herramienta, jale el interruptor de

velocidad variable

La velocidad de la herramienta

depende de qué tanto jale el interruptor.

2. Para operación continua, presione el botón de

bloqueo de encendido

2

y libere el interruptor de

velocidad variable.

nOTA: Esta opción está disponible únicamente en

velocidad completa.

3. Para apagar la herramienta, libere el interruptor de

velocidad variable. Para apagar la herramienta cuando

esté en operación continua, jale el interruptor de

velocidad variable una vez más y libérelo.



ADVERTENCIA: El taladro sólo se debe bloquear

en ENCENDIDO cuando se mantiene estacionario

en un soporte de taladro u otros medios; ¡NO A

MANO! Nunca desconecte la herramienta con la

función de bloqueo activada. Hacerlo hará que la

herramienta arranque inmediatamente la próxima

vez que se conecte.

Un botón de control de avance/reversa

determina la

dirección de rotación de la herramienta y también sirve

como un botón de bloqueo en apagado.

4. Para seleccionar la rotación de avance (en sentido de las

manecillas del reloj), libere el interruptor de velocidad

variable

y presione el botón de control de avance/

reversa

en el lado derecho de la herramienta.

5. Para seleccionar la reversa (sentido contrario a las

manecillas del reloj), libere el interruptor de velocidad

variable

y presione el botón de control de avance/

reversa

en el lado izquierdo de la herramienta.

nOTA: La posición central del botón de control de

avance/reversa

bloquea la herramienta en la posición

apagada. Cuando cambie la posición del botón de

control de avance/reversa

, asegúrese que el gatillo

esté liberado.

nOTA: No se recomienda el uso continuo en rango

de velocidad variable. Puede dañar el interruptor y se

debe evitar.

nOTA: La primera vez que se opere la herramienta

después de cambiar la dirección de rotación, puede

escuchar un clic al encender. Esto es normal y no indica

un problema.

EsPAñOl

PARA OTRAslOCAliDADEs:

si se encuentra en México, por favor llame al

(55) 53267100

si se encuentra en U.s., por favor llame al

1-800-544-6986

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye

la reparación o reposición del producto y/o componentes

sin cargo alguno para el cliente, incluyendo mano de obra,

así como los gastos de transportación razonablemente

erogados derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado

por personas distintas a las enlistadas al final de

estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Solamente para propósito deMéxico:

Importado por: BLACK+DECKER. Tool Co. S.A. de C.V.

Avenida Antonio Dovali Jaime, # 70Torre B Piso 9

Colonia La Fe, Santa Fé

Código Postal : 01210Delegación Alvaro Obregón

México D.F.

Tel. (52) 555-326-7100R.F.C.: BDE810626-1W7

Reparaciones



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección

y el cambio de las escobillas, cuando proceda)

deben ser realizados en un centro de mantenimiento

en la fábrica BLACK+DECKER u en un centro de

mantenimiento autorizado BLACK+DECKER. Utilice

siempre piezas de repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de servicio más cercano

CUliACAn, sin

Blvd. Emiliano Zapata 5400-1Poniente Col.

San Rafael

(667) 71789 99

gUADAlAJARA, JAl

Av. La Paz #1779- Col. Americana Sector

Juárez

(33) 38256978

MEXiCO, D.F.

Eje Central Lázaro Cárdenas No. 18- Local

D, Col. Obrera

(55) 55889377

MERiDA, YUC

Calle 63#459-A - Col. Centro (999) 9285038

MOnTERREY, n.l.

Av. Francisco I. Madero 831Poniente - Col.

Centro

(818) 37523 13

PUEBlA, PUE

17Norte #205 - Col. Centro (222) 2463714

QUERETARO, QRO

Av. San Roque 274- Col. San Gregorio (442) 217 63 14

sAn lUis POTOsi, slP

Av. Universidad 1525- Col. San Luis (444) 8142383

TORREOn, COAh

Blvd. Independencia, 96Pte. - Col. Centro (871) 7165265

VERACRUZ, VER

Prolongación Díaz Mirón #4280- Col.

Remes

(229) 9217016

VillAhERMOsA, TAB

Constitución 516-A - Col. Centro (993) 3125111

Accesorios



ADVERTENCIA: Debido a que no se han probado

con este producto otros accesorios que no sean los que

ofrece BLACK+DECKER, el uso de dichos accesorios con

esta herramienta podría ser peligroso. Para reducir el

riesgo de lesiones, con este producto deben usarse sólo

los accesorios recomendados porBLACK+DECKER.

Los accesorios que se recomiendan para utilizar con la

herramienta están disponibles a un costo adicional en

su distribuidor local o en un centro de mantenimiento

autorizado. Si necesita ayuda para localizar algún accesorio,

póngase en contacto com BLACK+DECKER, llame al

1-800-544-6986 .

EsPAñOl

GARANTÍA LIMITA

DE DOS AÑOS

Black & Decker (EUA) Inc. garantiza que este producto

está libre de defectos en material o mano de obra por un

periodo de dos (2) años a partir de la fecha de compra,

previendo que el producto se use en un ambiente

doméstico. Esta garantía limitada no cubre fallas debidas

a abuso, daño accidental o cuando se hayan realizado o

intentado reparaciones por cualquier otra persona diferente

a BLACK+DECKER y sus Centros de Servicio Autorizados.

Un producto defectuoso que cumpla con las condiciones

de la garantía establecidas en el presente se reemplazará o

reparará sin cargo en cualquiera de dos maneras:

La primera, que resultará en intercambios únicamente,

es devolver el producto al minorista en donde se compró

(previendo que la tienda sea un minorista participante).

Las devoluciones se deben realizar dentro del periodo

de tiempo de la política de intercambios del minorista.

Se puede requerir un comprobante de compra. Por favor

revise con el minorista su política de devolución específica

respecto a los límites de tiempo para devoluciones o

intercambios. La segunda opción es llevar o enviar el

producto (prepagado) a un Centro de Servicio propiedad

o autorizado por BLACK+DECKER para reparación o

reemplazo a opción de BLACK+DECKER. Se puede requerir

un comprobante de compra. Los centros de servicio

propiedad o autorizados por BLACK+DECKER se indican

en línea en www.blackanddecker.com. Esta garantía no

aplica a los accesorios. Esta garantía le da derechos legales

específicos y puede tener otros derechos que varían

de estado a estado o de una provincia a otra. Si tiene

cualquier pregunta, póngase en contacto con el gerente

de su Centro de Servicio BLACK+DECKER más cercano.

Este producto no está diseñado para uso comercial, y de

forma correspondiente, tal uso comercial de este producto

anulará la garantía. Se renuncia a todas las demás garantías,

expresas o implícitas, por medio del presente.

AMÉRICA LATINA: Esta garantía no aplica a productos

vendidos en América Latina. Para productos vendidos en

América Latina, revise la información de garantía específica

contenida en el empaque, llame a la compañía local o

consulte la página de Internet respecto a talinformación.

Imported by.Black & Decker (U.S.) Inc.,

701 E. Joppa Rd.

Towson, MD 21286

BlackandDecker.com

(1-800-544-6986)

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• sERViCiO En gARAnTÍA: Si completa esta tarjeta,

podrá obtener un servicio en garantía más eficiente, en

caso de que exista un problema con suproducto.

• COnFiRMATCiÓn DE PROPiEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA sU sEgURiDAD: Si registra el producto,

podremos comunicarnos con usted en el caso

improbable que se deba enviar una notificación de

seguridad conforme a la Federal Consumer Safety

Act (Ley Federal de Seguridad de Productos para

elConsumidor).

• Registro en línea en

www.BlackandDecker.com/NewOwner.

04/20 Part No. N661085

Black & Decker (U.S.) Inc.701 East Joppa Road, Towson, MD 21286

Black+Decker Black+Decker BDED200C Power Drill, Corded, 5.5-Amp, 3/8-Inch

Product's Documents

Instruction Manual

Specifications

Black+Decker BDED200C Questions and Answers
