Black+Decker BCD382DS1 20V MAX* Power Connect Cordless User Manual

Variable speed switch

Forward/reverse slider

Torque adjustment collar

Keyless chuck

Speed selector

LED worklight

Belt hook

Battery

Battery release button

Main handle

Interrupteur variateur de vitesse

Curseur de réglage du sens de

rotation

Bague de réglage du couple

Mandrin sans clé

Sélecteur de vitesse

Éclairage de travail à DEL

Crochet de ceinture

Batterie

Bouton de libération de la batterie

Poignée principale

Interruptor de velocidad variable

Botón deslizante de avance/

retroceso

Collarín de ajuste de par de apriete

Mandril sin llave

Selector de velocidad

Luz de trabajo de LED

Gancho de cinturón

Batería

Botón de liberación de la batería

Tirador principal

Please read before returning this product for anyreason.

À lire avant de retourner ce produit pour quelque raison que cesoit.

Lea el manual antes de devolver este producto por cualquiermotivo.

INSTRUCTION MANUAL

GUIDE D’UTILISATION

MANUAL DE INSTRUCCIONES

BCD382

20V MAX* Cordless Drill

Perceuse Sans Fil 20 V Max*

Broca de Inalámbrica de 20 V Max*

Définitions: symboles et termes

d'alarmes sécurité

Ces guides d'utilisation utilisent les

symboles et termes d'alarmes sécurité

suivants pour vous prévenir de

situations dangereuses et de risques de

dommages corporels oumatériels.



DANGER: indique une situation

dangereuse imminente qui, si elle n’est

pas évitée, entraînera la mort ou des

blessuresgraves.



AVERTISSEMENT: indique

une situation potentiellement

dangereuse qui, si elle n’est pas évitée,

pourrait entraîner la mort ou des

blessuresgraves.



ATTENTION: indique une situation

potentiellement dangereuse qui, si elle

n’est pas évitée, pourrait entraîner des

blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique

un message propre à lasécurité.

AVIS : indique une pratique ne

posant aucun risque de dommages

corporels mais qui par contre, si rien

n’est fait pour l’éviter, pourrait poser

des risques de dommagesmatériels.

Definiciones: Símbolos y

Palabras de Alerta de Seguridad

Este manual de instrucciones utiliza

los siguientes símbolos y palabras de

alerta de seguridad para alertarle de

situaciones peligrosas y del riesgo de

lesiones corporales o dañosmateriales.



PELIGRO: Indica una situación

de peligro inminente que, si no

se evita, provocará la muerte o

lesionesgraves.



ADVERTENCIA: Indica una

situación de peligro potencial que, si no

se evita, podría provocar la muerte o

lesionesgraves.



ATENCIÓN: Indica una situación

de peligro potencial que, si no se evita,

posiblemente provocaría lesiones

leves omoderadas.



(Utilizado sin palabras) Indica un

mensaje de seguridadrelacionado.

AVISO: Se refiere a una práctica no

relacionada a lesiones corporales

que de no evitarse puede resultar en

daños a lapropiedad.

Definitions: Safety Alert Symbols

and Words

This instruction manual uses the

following safety alert symbols and

words to alert you to hazardous

situations and your risk of personal

injury or propertydamage.



DANGER: Indicates an imminently

hazardous situation which, if not

avoided, will result in death or

seriousinjury.



WARNING: Indicates a potentially

hazardous situation which, if not

avoided, could result in death or

seriousinjury.



CAUTION: Indicates a potentially

hazardous situation which, if not

avoided, may result in minor or

moderateinjury.



(Used without word) Indicates a

safety relatedmessage.

NOTICE: Indicates a practice

not related to personal injury

which, if not avoided, may result in

propertydamage.

AVERTISSEMENT: lire tous les

avertissements de sécurité, les

instructions, les illustrations

et les caractéristiques de ce

manuel, y compris les sections

sur les piles et les chargeurs fournies

dans un manuel d’origine de l’outil

ou dans le manuel séparé sur les

piles et les chargeurs. Les manuels

peuvent être obtenus en contactant le

service à la clientèle. Le fait de ne pas

suivre les avertissements et les

instructions peut entraîner un choc

électrique, un incendie et/ou des

blessuresgraves.

ADVERTENCIA: Lea todas las

advertencias de seguridad,

instrucciones, ilustraciones y

especificaciones de este

manual, incluyendo las

secciones sobre la batería y el

cargador proporcionadas en un

manual original de la herramienta o

en el manual de Baterías y

Cargadores por separado. Los

manuales se pueden obtener poniéndose

en contacto con el Servicio de atención

al cliente. La falla en seguir las

advertencias e instrucciones puede

resultar en descarga eléctrica, incendio

y/o lesionesserias.

WARNING: Read all safety

warnings, instructions,

illustrations, and

specifications in this manual,

including the battery and

charger sections provided in an

original tool manual or the separate

Batteries and Chargers manual.

Manuals can be obtained by contacting

Customer Service. Failure to follow the

warnings and instructions may result in

electric shock, fire and/or seriousinjury.

English (original instructions) 3

Français (traduction de la notice d’instructions originale) 8

Español (traducido de las instrucciones originales) 14

Fig.B Fig.C

Fig.D

Fig.E

Fig.F

Fig.G

Fig.H Fig.I

English

English (original instructions)

inattention while operating power tools may result in serious

personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust mask,

non‑skid safety shoes, hard hat, or hearing protection used

for appropriate conditions will reduce personalinjuries.

c ) Prevent unintentional starting. Ensure the switch

is in the off position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your finger on the

switch or energizing power tools that have the switch on

invitesaccidents.

d ) Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to a

rotating part of the power tool may result in personalinjury.

e ) Do not overreach. Keep proper footing and balance

at all times. This enables better control of the power tool in

unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves away from

moving parts. Loose clothes, jewelry or long hair can be

caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these are

connected and properly used. Use of dust collection can

reduce dust‑relatedhazards.

h ) Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore tool

safety principles. A careless action can cause severe injury

within a fraction of asecond.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct power

tool for your application. The correct power tool will do the

job better and safer at the rate for which it wasdesigned.

b ) Do not use the power tool if the switch does not turn

it on and off. Any power tool that cannot be controlled with

the switch is dangerous and must berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from the

power tool before making any adjustments, changing

accessories, or storing power tools. Such preventive

safety measures reduce the risk of starting the power

toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the power

tool or these instructions to operate the power tool.

Power tools are dangerous in the hands of untrainedusers.

e ) Maintain power tools and accessories. Check for

misalignment or binding of moving parts, breakage

of parts and any other condition that may affect the

power tool’s operation. If damaged, have the power

tool repaired before use. Many accidents are caused by

poorly maintained powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are less

likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits, etc. in

accordance with these instructions, taking into account

the working conditions and the work to be performed.

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings, instructions,

illustrations and specifications provided with this power

tool. Failure to follow all instructions listed below may result in

electric shock, fire and/or seriousinjury.

SAVE ALL WARNINGS AND INSTRUCTIONS

FORFUTUREREFERENCE.

The term "power tool" in the warnings refers to your

mains‑operated (corded) power tool or battery‑operated

(cordless) powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Power tools create sparks which may

ignite the dust orfumes.

c ) Keep children and bystanders away while operating

a power tool. Distractions can cause you to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any adapter

plugs with earthed (grounded) power tools. Unmodified

plugs and matching outlets will reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric shock if

your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of

electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep

cord away from heat, oil, sharp edges or moving

parts. Damaged or entangled cords increase the risk of

electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a cord

suitable for outdoor use reduces the risk of electricshock.

f ) If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter

(GFCI) protected supply. Use of a GFCI reduces the risk of

electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do not

use a power tool while you are tired or under the

influence of drugs, alcohol or medication. A moment of

Intended Use

This drill/driver is designed for drilling and

screwdrivingapplications.

DO nOT use under wet conditions or in presence of

flammable liquids orgases.

DO nOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

English

Additional Safety Information



WARNING: Never modify the power tool or any part of

it. Damage or personal injury couldresult.



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or dust

mask if cutting operation is dusty. ALWAYS WEAR CERTIFIED

SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Some dust created by power sanding, sawing,

grinding, drilling, and other construction activities contains

chemicals known to the State of California to cause cancer,

birth defects or other reproductive harm. Some examples of

these chemicalsare:

• lead from lead‑based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically‑treatedlumber.

Your risk from these exposures varies, depending on how

often you do this type of work. To reduce your exposure to

these chemicals: work in a well ventilated area, and work

with approved safety equipment, such as those dust masks

that are specially designed to filter out microscopicparticles.

• Wear protective clothing and wash exposed areas with

soap and water. Allowing dust to get into your mouth, eyes, or

lay on the skin may promote absorption of harmfulchemicals.

Direct particles away from face andbody.

• Use the appropriate dust extractor vacuum to remove

the vast majority of static and airborne dust. Failure

to remove static and airborne dust could contaminate the

working environment or pose an increased health risk to the

operator and those in closeproximity.

• Use clamps or other practical ways to secure and

support the workpiece to a stable platform. Holding the

work by hand or against your body is unstable and may lead

to loss of control andinjury.

• Air vents often cover moving parts and should be avoided.

Loose clothes, jewelry or long hair can be caught in movingparts.

Additional Safety Warnings for Drills

• Do not operate this tool for long periods of time.

Vibration caused by the operating action of this tool may

cause permanent injury to fingers, hands, and arms. Use

gloves to provide extra cushion, take frequent rest periods,

and limit daily time ofuse.

2) Safety Instructions When Using Long

DrillBits

a ) Never operate at higher speed than the maximum

speed rating of the drill bit. At higher speeds, the bit is

likely to bend if allowed to rotate freely without contacting

the workpiece, resulting in personalinjury.

b ) Always start drilling at low speed and with the bit

tip in contact with the workpiece. At higher speeds, the bit

is likely to bend if allowed to rotate freely without contacting

the workpiece, resulting in personalinjury.

c ) Apply pressure only in direct line with the bit and

do not apply excessive pressure. Bits can bend causing

breakage or loss of control, resulting in personalinjury.

Use of the power tool for operations different from those

intended could result in a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean and

free from oil and grease. Slippery handles and grasping

surfaces do not allow for safe handling and control of the

tool in unexpectedsituations.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type of

battery pack may create a risk of fire when used with another

batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may create a

risk of injury andfire.

c ) When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys, nails,

screws or other small metal objects, that can make a

connection from one terminal to another. Shorting the

battery terminals together may cause burns or afire.

d ) Under abusive conditions, liquid may be ejected from

the battery; avoid contact. If contact accidentally occurs,

flush with water. If liquid contacts eyes, additionally

seek medical help. Liquid ejected from the battery may cause

irritation orburns.

e ) Do not use a battery pack or tool that is damaged

or modified. Damaged or modified batteries may exhibit

unpredictable behavior resulting in fire, explosion or risk

ofinjury.

f ) Do not expose a battery pack or tool to fire or

excessive temperature. Exposure to fire or temperature

above 265°F (130°C) may causeexplosion.

g ) Follow all charging instructions and do not charge

the battery pack or tool outside the temperature range

specified in the instructions. Charging improperly or at

temperatures outside the specified range may damage the

battery and increase the risk offire.

6) Service

a ) Have your power tool serviced by a qualified repair

person using only identical replacement parts. This will

ensure that the safety of the power tool ismaintained.

b ) Never service damaged battery packs. Service of

battery packs should only be performed by the manufacturer

or authorized serviceproviders.

DRILL SAFETYWARNINGS

1) Safety Instructions for All Operations

a ) Use the auxiliary handle(s). Loss of control can cause

personalinjury.

b ) Brace the tool properly before use. This tool produces

a high output torque and without properly bracing the

tool during operation, loss of control may occur resulting in

personalinjury.

c ) Hold the power tool by insulated gripping surfaces,

when performing an operation where the cutting

accessory or fasteners may contact hidden wiring.

Cutting accessory or fastener contacting a “live” wire may

make exposed metal parts of the power tool “live” and could

give the operator an electricshock.

English

The label on your tool may include the following symbols.

The symbols and their definitions are asfollows:

V .......................... volts

Hz ........................hertz

min ...................... minutes

or DC ......direct current

....................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per

minute

OPM ....................

oscillations per

minute

RPM ....................

revolutions per

minute

sfpm ...................

surface feet per

minute

SPM .................... strokes per minute

A ......................... amperes

W ........................watts

Wh ......................watt hours

Ah ....................... amp hours

or AC ...........alternating current

or AC/DC .... alternating or

direct current

...................... Class II

Construction

(double insulated)

.......................no load speed

n .........................rated speed

PSI.......................

pounds per square

inch

......................earthing terminal

.....................safety alert symbol

..................... visible radiation–

do not stare into

the light

..................... wear respiratory

protection

..................... wear eye

protection

..................... wear hearing

protection

.....................

read all

documentation

.....................

do not expose to

rain



CAUTION:

When not in use, place tool on its side

on a stable surface where it will not cause a tripping

or falling hazard. Some tools with large battery packs

will stand upright on the battery pack but may be easily

knockedover.

3. Insert the accessory about 3/4" (19 mm) into the chuck

and tighten securely by grasping and rotating the chuck

sleeve clockwise with one hand while holding the tool with

the other. When the chuck is nearly tightened you will hear

a clicking sound. Tighten the sleeve until the clicks stop

and it will not rotate any further. Your tool is equipped with

an automatic spindle lock mechanism. This allows you to

open and close the chuck with onehand.

4. Be sure to tighten chuck with one hand on the

chuck sleeve and one hand holding the tool for

maximumtightness.

5. To release the accessory, repeat steps 1and 2above.

ASSEMBLY AND ADJUSTMENTS



WARNING:

To reduce the risk of serious personal

injury, turn unit off and

remove the battery pack

before making any adjustments or removing/installing

attachments or accessories. An accidental start‑up can

causeinjury.

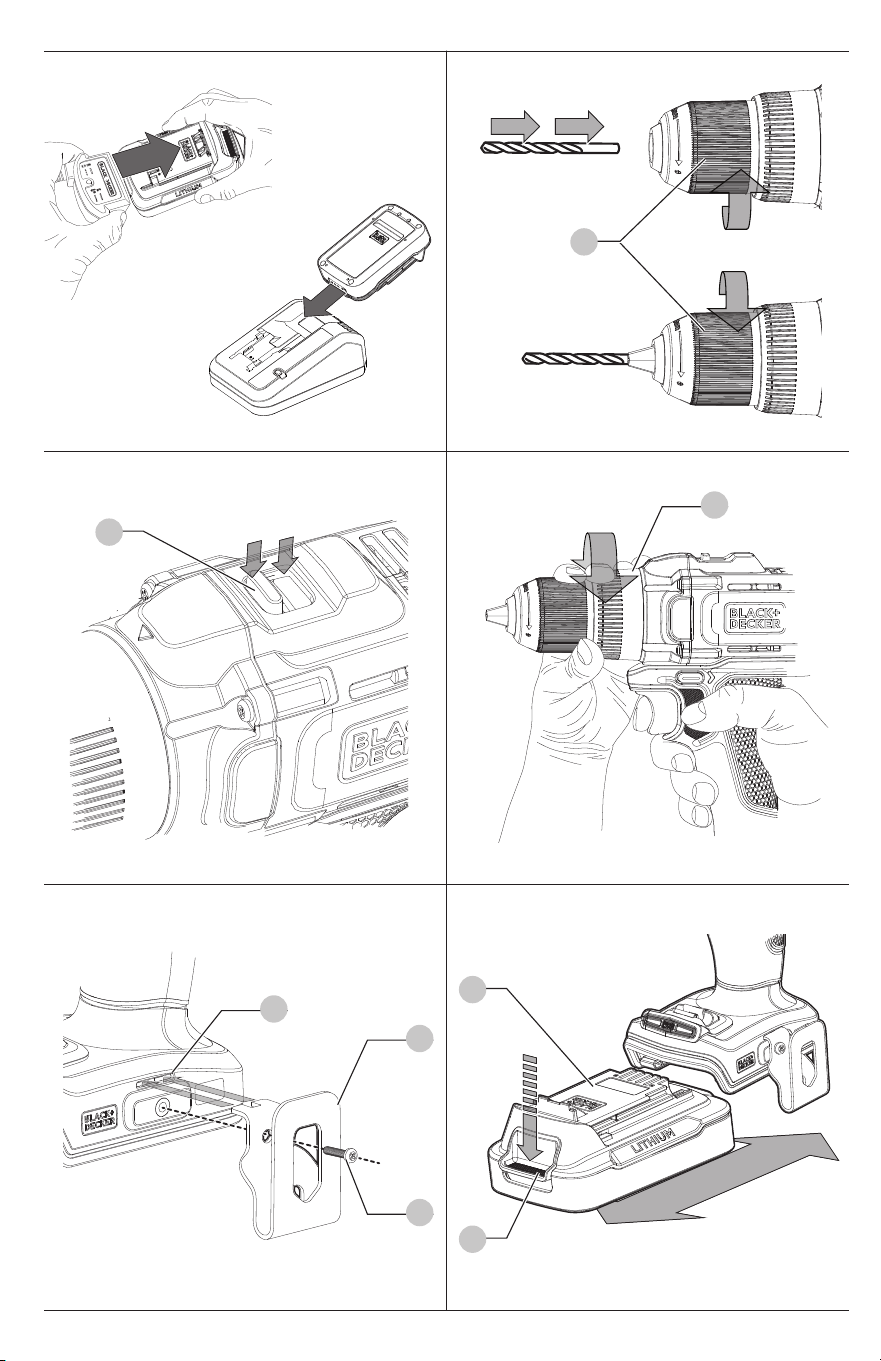

Speed Selection (Fig.D)

The tool features two speed settings for greaterversatility.

nOTE: Do not change speeds when the tool is running.

Always allow the tool to come to a complete stop before

changingspeed.

1. To select speed 1(high torque setting), turn the tool off

and permit it to stop. Slide the speed selector

5

forward

(toward thechuck).

2. To select speed 2(high speed setting), turn the tool off

and permit it to stop. Slide the speed selector back (away

from thechuck).

3. If the tool does not change speeds, confirm that the

speed selection switch is completely engaged in the

forward or backposition.

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

Installing a Bit or Accessory into a Keyless Single

Sleeve Chuck (Fig.C)



WARNING: Do not attempt to tighten drill bits (or any

other accessory) by gripping the front part of the chuck and

turning the tool on. Damage to the chuck and personal injury

may result. Always lock off trigger switch and disconnect tool

from power source when changingacces sories.



WARNING: Always ensure the bit is secure before starting

the tool. A loose bit may eject from tool causing possible

personalinjury.

Your tool features a keyless chuck

4

with one rotating

sleeve for one-handed operation of the chuck. To insert a

drill bit or other accessory, follow thesesteps.

1. Turn tool off and remove batterypack.

2. Grasp the black sleeve of the chuck with one hand

and use the other hand to secure the tool. Rotate the

sleeve counterclockwise far enough to accept the

desiredaccessory.

Installing the Belt Hook (Fig.F)



WARNING: To reduce the risk of serious personal

injury, ONLY use the tool’s belt hook to hang the tool

from a work belt. DO NOT use the belt hook for tethering

or securing the tool to a person or object during use. DO NOT

suspend tool overhead or suspend objects from the belthook.



WARNING: To reduce the risk of serious personal

injury, ensure the screw holding the belt hook issecure.

iMPORTAnT: When attaching or replacing the belt hook

7

use only the screw

11

that is provided. Be sure to securely

tighten the screw. The belt hook can be attached to

either side of the tool using only the screw provided, to

accommodate left- or right-handed users. If the hook is not

desired at all, it can be removed from the tool.

1. Place the belt hook onto the mounting location

12

the base of thetool.

2. Use a screwdriver to secure the belt hook with the

provided screw. Do not use any other screw forthis.

3. To move the belt hook, remove the screw that holds the

belt hook in place, then reassemble on the opposite side. Be

sure to securely tighten the screw.

Torque Adjustment Collar (Fig.E)

Your tool has an adjustable torque screwdriver mechanism

for driving and removing a wide array of fastener shapes

and sizes. Circling the collar

3

are numbers and a drill bit

symbol. These numbers are used to set the clutch to deliver

a torque range. The higher the number on the collar, the

higher the torque and the larger the fastener which can

be driven. To select any of the numbers, rotate until the

desired number aligns with the arrow.

English

Performing an Application (Fig.A)



WARNING: To reduce the risk of personal injury,

ALWAYS ensure workpiece is anchored or clampedfirmly.



WARNING: Always wait until the motor has come to a

complete standstill before changing the direction ofrotation.

Prior to Performing Work

• Set the speed selector

5

. Refer to SpeedSelection.

• Install the appropriate bit or accessory into the chuck.

Refer to accessory installation instructions in thismanual.



WARNING:

• Do not use this tool to mix or pump easily combustible or

explosive fluids (benzine, alcohol,etc.).

• Do not mix or stir flammable liquids labeledaccordingly.

Screwdriving

Your tool has a clutch with adjustable torque for driving

and removing a wide array of fastener shapes and sizes.

The numbers 1–11 on the torque adjustment collar

3

are

used to set a torque range for screwdriving. The higher the

number on the collar, the higher the torque and the larger

the fastener which can bedriven.

1. Turn the torque adjustment collar to the desired

position. Refer to Torque Adjustment Collar.

2. Pull the trigger switch applying pressure in a straight

line with the bit until the fastener is seated at the desired

depth in theworkpiece.

Recommendations for screwdriving

• Start with lower torque settings, then advance to

higher torque settings to avoid damage to the workpiece

orfastener.

• Make some practice runs in scrap or on unseen areas

of the workpiece to determine the proper position of the

mode selectioncollar.

Drilling

iMPORTAnT: For MASONRY, such as brick, cement, cinder

block, etc., use carbide-tipped masonrybits.

1. Turn the torque adjustment collar to the drillsymbol.

Refer to Torque Adjustment Collar.

2. Place drill bit in contact with theworkpiece.

nOTE: Use sharp drill bitonly.

3. Pull the trigger switch applying pressure in a straight

line with the bit until it reaches the desireddepth.



WARNING: Drill may stall if overloaded causing a

sudden twist. Always expect the stall. Grip the drill firmly to

control the twisting action and avoidinjury.

4. Keep the motor running when pulling the bit back out

of a drilled hole to preventjamming.

Recommendations for Drilling

• When drilling, always apply pressure in a straight line

with the bit, but do not push hard enough to stall the

motor or deflect thebit.

• iF ThE DRill sTAlls:

‑ RElEAsE TRiggER sWiTCh iMMEDiATElY, remove

drill bit from work, and determine cause ofstalling.

‑ DO nOT DEPREss TRiggER sWiTCh On AnD OFF in

An ATTEMPT TO sTART A sTAllED DRill—This CAn

DAMAgE ThEDRill.

Worklight (Fig.I)

The worklight

6

is activated when the trigger switch is

depressed. If the trigger switch remains depressed, the

worklight will remainon.

nOTE: The worklight is for lighting the immediate work

surface and is not intended to be used as aflashlight.

Variable Speed Trigger and Forward/Reverse

Control Button (Fig.I)

The tool is turned on and off by pulling and releasing the

variable speed trigger switch

1

. The farther the trigger

switch is depressed, the higher the speed of the tool. Your

tool is equipped with a brake. The chuck will stop as soon

as the trigger switch is fullyreleased.

A forward/reverse control button

2

determines the

rotational direction of the tool and also serves as a

lock-offbutton.

• To select forward rotation (clockwise), release the trigger

switch and depress the forward/reverse control button on

the right side of thetool.

• To select reverse (counterclockwise), depress the

forward/reverse control button on the left side of thetool.

nOTE: The center position of the control button locks the

tool in the off position. When changing the position of the

control button, be sure the trigger isreleased.

nOTE: Continuous use in variable speed range is not

recommended. It may damage the switch and should

beavoided.

nOTE: The first time the tool is run after changing the

direction of rotation, you may hear a click on start-up. This

is normal and does not indicate aproblem.

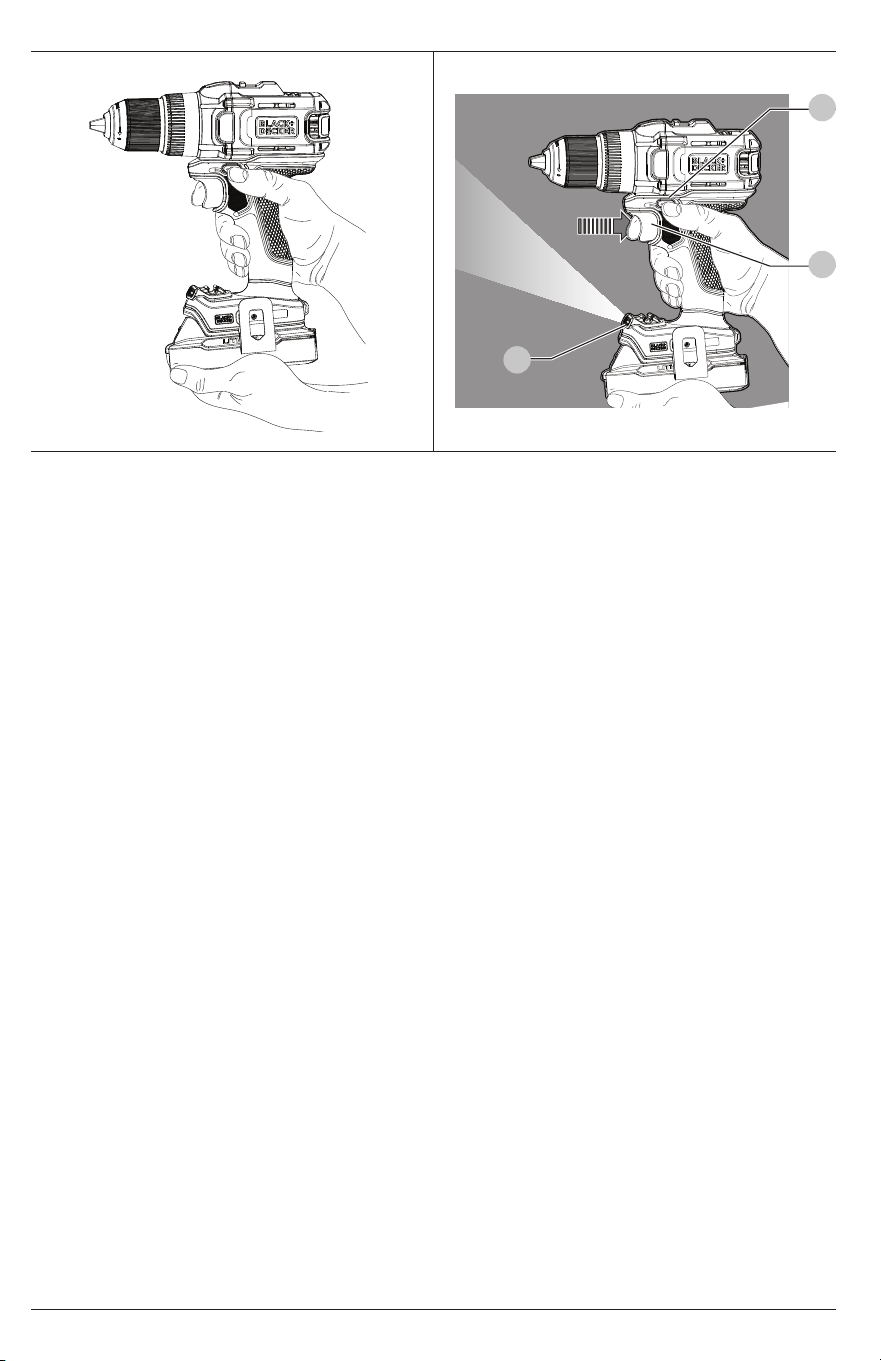

Proper Hand Position (Fig.H)



WARNING: To reduce the risk of serious personal injury,

ALWAYS use proper hand position as shown.



WARNING: To reduce the risk of serious personal injury,

ALWAYS hold securely in anticipation of a suddenreaction.

Proper hand position requires one hand on the main

handle

10

and the other hand holding the battery pack

8

Installing and Removing the Battery Pack (Fig.G)



WARNING: Ensure the tool/appliance is in the off

position before inserting the batterypack.

nOTE: For best results, make sure your battery pack is

fullycharged.

1. To install the battery pack

8

into the tool handle, align

the battery pack with the rails inside the tool’s handle

and slide it into the handle until the battery pack is firmly

seated in the tool and ensure that it does notdisengage.

2. To remove the battery pack from the tool, press the

battery pack release button

9

and firmly pull the battery

pack out of the toolhandle.

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/installing

attachments or accessories. An accidental start‑up can

causeinjury.

English

• FOR YOUR sAFETY: Registering your product will allow

us to contact you in the unlikely event a safety notification is

required under the Federal Consumer SafetyAct.

account/login.

Repairs

The charger and batteries are notserviceable. There are no

serviceable parts inside the charger or batterypack.



WARNING: To assure product SAFETY and RELIABILITY,

repairs, maintenance and adjustment (including brush

inspection and replacement, when applicable) should be

performed by a factory service center or an authorized service

center. Always use identical replacementparts.

Accessories



WARNING: Since accessories, other than those

offered by BLACK+DECKER, have not been tested with

this product, use of such accessories with this product

could be hazardous. To reduce the risk of injury, only

BLACK+DECKER‑recommended accessories should be used

with thisproduct.

Recommended accessories for use with your product

are available at extra cost from your local dealer or

authorized service center. If you need assistance in locating

any accessory, please contact BLACK+DECKER. Call

1‑800‑544‑6986.

Cleaning



WARNING: Blo

w dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk of eye

injury, always wear ANSI Z87.1 approved eye protection when

perform

ing thisprocedure.



WARNING:

Never use solvents or other harsh chemicals

for cleaning the non‑metallic parts of the tool. These chemicals

may weaken the plastic materials used in these parts. Use a

cloth dampened only with water and mild soap. Never let any

liquid get inside the tool; never immerse any part of the tool

into aliquid.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/installing

attachments or accessories. An accidental start‑up can

causeinjury.

Your BLACK+DECKER power tool has been designed to

operate over a long period of time with a minimum of

maintenance. Continuous satisfactory operation depends

upon proper tool care and regularcleaning.

‑ To minimize stalling or breaking through the material,

reduce pressure on drill and ease the bit through the last

fractional part of thehole.

• Large holes (5/16" to 1/2" [7.9 mm to 12.7 mm]) in steel

can be made easier if a pilot hole (5/32" to 3/16" [4 mm to

4.8 mm]) is drilledfirst.

• If drilling thin material or material that is prone to

splinter, use a wood “back-up” block to prevent damage to

theworkpiece.

Two-Year Limited Warranty

For warranty terms, go to

www.blackanddecker.com/warranty.

To request a written copy of the warranty terms, contact:

Customer Service at Black & Decker, 701East Joppa Road,

Towson, MD 21286or call 1‑800‑544‑6986.

lATin AMERiCA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

check country-specific warranty information contained in

the packaging, call the local company or see the website

for suchinformation.

Thank you for your purchase. Register your product nowfor:

• WARRAnTY sERViCE: Registering your product will help

you obtain more efficient warranty service in case there is a

problem with yourproduct.

• COnFiRMATiOn OF OWnERshiP: In case of an

insurance loss, such as fire, flood or theft, your registration of

ownership will serve as your proof ofpurchase.

FRAnçAis

Français (traduction de la notice d’instructions originale)

L’utilisation d’une rallonge conçue pour l’extérieur réduira les

risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un outil

électrique dans un endroit humide, brancher l’outil

dans une prise ou sur un circuit d’alimentation dotés

d’un disjoncteur de fuite à la terre (GFCI). L’utilisation de

ce type de disjoncteur réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique est

utilisé. Ne pas utiliser d’outil électrique en cas de

fatigue ou sous l’influence de drogues, d’alcool ou

de médicaments. Un simple moment d’inattention en

utilisant un outil électrique peut entraîner des blessures

corporellesgraves.

b ) Utiliser des équipements de protection individuelle.

Toujours porter une protection oculaire. L’utilisation

d’équipements de protection comme un masque

antipoussière, des chaussures antidérapantes, un casque

de sécurité ou des protecteurs auditifs lorsque la situation le

requiert réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position d’arrêt avant

de relier l’outil à une source d’alimentation et/ou

d’insérer un bloc‑piles, de ramasser ou de transporter

l’outil. Transporter un outil électrique alors que le doigt

repose sur l’interrupteur ou brancher un outil électrique dont

l’interrupteur est à la position de marche risque de provoquer

unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage attachée à

une partie pivotante de l’outil électrique peut provoquer des

blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver son équilibre

en tout temps. Cela permet de mieux maîtriser l’outil

électrique dans les situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter de

vêtements amples ni de bijoux. Garder les cheveux, les

vêtements et les gants à l’écart des pièces mobiles. Les

vêtements amples, les bijoux ou les cheveux longs risquent de

rester coincés dans les piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage et de

ramassage, s’assurer que ceux‑ci sont bien raccordés

et utilisés. L’utilisation d’un dispositif de dépoussiérage peut

réduire les dangers engendrés par lespoussières.

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre de

baisser la garde et ignorer les principes de sécurité de

l’outil. Un acte irréfléchi peut causer une blessure grave en

une fraction deseconde.

4) Utilisation et entretien d’un

outilélectrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil électrique

approprié effectuera un meilleur travail, de façon plus sûre et

à la vitesse pour laquelle il aétéconçu.

AVERTISSEMENTS GÉNÉRAUX SUR LA SÉCURITÉ

DESOUTILS



AVERTISSEMENT : lisez tous les avertissements de

sécurité, toutes les instructions, les illustrations et les

caractéristiques fournis avec cet outil électrique. Ne

pas suivre toutes les instructions comprises aux présentes

peut conduire à un choc électrique, un incendie et/ou des

blessuresgraves.

CONSERVER TOUS LES AVERTISSEMENTS

ET TOUTES LES DIRECTIVES POUR UN

USAGEULTÉRIEUR.

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avecfil) ou par piles (sansfil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée. Les lieux

encombrés ou sombres sont propices auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques dans

un milieu déflagrant, tel qu’en présence de liquides, de

gaz ou de poussières inflammables. Les outils électriques

produisent des étincelles qui pourraient enflammer la

poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une

distraction pourrait en faire perdre la maîtrise àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la terre. Le

risque de choc électrique sera réduit par l’utilisation de fiches

non modifiées correspondant àlaprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des radiateurs,

des cuisinières et des réfrigérateurs. Le risque de choc

électrique est plus élevé si votre corps est mis àlaterre.

c ) Ne pas exposer les outils électriques à la pluie ou à

l’humidité. La pénétration de l’eau dans un outil électrique

augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne

jamais utiliser le cordon pour transporter, tirer ou

débrancher un outil électrique. Tenir le cordon éloigné

de la chaleur, de l’huile, des bords tranchants et des

pièces mobiles. Les cordons endommagés ou enchevêtrés

augmentent les risques de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à l’extérieur,

se servir d’une rallonge convenant à cette application.

Utilisation Prévue

Ces perceuses/visseuses sont conçues pour des

applications de perçage, de vissage et de perçage à

percussionprofessionnelles.

nE PAs utiliser en conditions mouillées ou en présence de

liquides ou de gazinﬂammables.

nE PAs laisser les enfants entrer en contact avec l’outil.

Une supervision est requise lorsque des utilisateurs

inexpérimentés utilisent cetoutil.

FRAnçAis

PERCEUSEPERCEUSES À PERCUSSION CONSIGNES

DESÉCURITÉ

1) Consignes de sécurité pour toutes

lesopérations

a ) .Utiliser la/les poignée(s) auxiliaire(s). Une

perte de contrôle de l’outil pourrait occasionner des

dommagescorporels.

b ) Bien caler l’outil avant utilisation. Cet outil produit

un couple de sortie élevé et sans caler correctement l’outil

pendant le fonctionnement, une perte de contrôle peut se

produire et entraîner des blessures.

c ) Tenez l’outil électrique par les surfaces de prise

isolées lorsque vous effectuez une tâche où l’accessoire

de coupe ou les fixations peut entrer en contact

avec le câblage dissimulé. L’accessoire de coupe ou les

fixations entrant en contact avec un câble «sous tension»

peuvent exposer les pièces métalliques de l’outil électrique

«sous tension» et pourraient donner un choc électrique

àl’utilisateur.

2) Consignes de sécurité lors de l’utilisation

de longues mèches

a ) Ne jamais utiliser une vitesse plus élevée que la

cote de vitesse maximale de la mèche. À des vitesses

plus élevées, la mèche risque de plier si on la laisse tourner

librement sans entrer en contact la pièce de travail,

entraînant une blessurecorporelle.

b ) Démarrez toujours le perçage à la vitesse inférieure

et avec la pointe de la mèche en contact avec la pièce

de travail. À des vitesses plus élevées, la mèche risque de

plier si on la laisse tourner librement sans entrer en contact la

pièce de travail, entraînant une blessurecorporelle.

c ) Appliquez de la pression seulement en ligne directe

avec la mèche et n’appliquez pas de pression excessive.

Les mèches peuvent plier causant un bris ou une perte de

contrôle, entraînant une blessurecorporelle.

modifiées peuvent avoir une réaction imprévisible résultant

en un incendie, une explosion ou un potentiel deblessure.

f ) Ne pas exposer de bloc‑piles ou l’outil aux flammes

ou à des températures excessives. L’exposition aux

flammes ou à une température au‑dessus de 130°C (265°F)

pourrait causer uneexplosion.

g ) Suivre toutes les instructions de recharge et ne

rechargez pas le bloc‑piles ou l’outil à des températures

hors de la plage de température indiquée dans les

instructions. Une recharge non conforme ou à une

température hors des limites spécifiées peut endommager les

piles et augmenter le risqued’incendie.

6) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de rechange

identiques. Cela permettra de maintenir une utilisation

sécuritaire de l’outilélectriques.

b ) Ne jamais réparer des blocs‑piles endommagés. La

réparation de blocs‑piles doit seulement être effectuée par le

fabricant ou les fournisseurs de serviceautorisé.

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique dont

l’interrupteur est défectueux est dangereux et doit êtreréparé.

c ) Débranchez la fiche de la prise électrique et,

si amovible, retirez le bloc‑piles de l’outil avant

d’effectuer tout ajustement, changement et

entreposage de celui‑ci. Ces mesures préventives réduisent

les risques de démarrage accidentel de l’outilélectrique.

d ) Ranger les outils électriques hors de la portée des

enfants et ne permettre à aucune personne n’étant pas

familière avec un outil électrique ou son mode d’emploi

d’utiliser cet outil. Les outils électriques deviennent

dangereux entre les mains d’utilisateursinexpérimentés.

e ) Gardez les poignées et surfaces d’emprise propres

et libres de tout produit lubrifiant. Vérifier si les pièces

mobiles sont mal alignées ou coincées, si des pièces

sont brisées ou présentent toute autre condition

susceptible de nuire au bon fonctionnement de

l’outil électrique. En cas de dommage, faire réparer

l’outil électrique avant toute nouvelle utilisation.

Beaucoup d’accidents sont causés par des outils électriques

malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés

sont moins susceptibles de se coincer et sont plus faciles

àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les

forets, etc. conformément aux présentes directives

en tenant compte des conditions de travail et du

travail à effectuer. L’utilisation d’un outil électrique pour

toute opération autre que celle pour laquelle il a été conçu

estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les mains

et les surfaces de prise glissante ne permettent pas la

manutention et le contrôle sécuritaires de l’outil dans les

situationsimprévues.

5) Utilisation et entretien du bloc‑piles

a ) Ne recharger l’outil qu’au moyen du chargeur

précisé par le fabricant. L’utilisation d’un chargeur qui

convient à un type de bloc‑piles risque de provoquer un

incendie s’il est utilisé avec un autre type de bloc‑piles.

b ) Utiliser les outils électriques uniquement avec les

blocs‑piles conçus à cet effet. L’utilisation de tout autre

bloc‑piles risque de causer des blessures ou unincendie.

c ) Lorsque le bloc‑piles n’est pas utilisé, le tenir éloigné

des objets métalliques, notamment des trombones, de

la monnaie, des clés, des clous, des vis ou autres petits

objets métalliques qui peuvent établir une connexion

entre les deux bornes. Le court‑circuit des bornes du

bloc‑piles risque de provoquer des brûlures ou unincendie.

d ) En cas d’utilisation abusive, le liquide peut gicler

hors du bloc‑piles; éviter tout contact avec ce liquide.

Si un contact accidentel se produit, laver à grande

eau. Si le liquide entre en contact avec les yeux, obtenir

également des soins médicaux. Le liquide qui gicle hors

du bloc‑piles peut provoquer des irritations ou desbrûlures.

e ) Ne pas utiliser de bloc‑piles ou outil qui a été

endommagé ou modifié. Les unités endommagées ou

FRAnçAis

L'étiquette sur votre outil peut inclure les symboles suivants.

Voici ces symboles et leur signification :

V ......................... volts

Hz .......................hertz

min ..................... minutes

ou CC ..... courant continu

...................... Fabrication de

classe I (relié à

la terre)

…/min ..............par minute

BPM .................... battements par

minute

IPM ..................... impacts par

minute

OPM .................... oscillations par

minute

TR/MIN ............... tours par minute

sfpm ................... pieds surface par

minute

SPM .................... coups par minute

A ......................... ampères

W ........................watts

Wh ......................watts/heure

Ah ....................... ampères/heure

ou CA ..........courant alternatif

ou CA/CC ... courant alternatif

ou continu

...................... Fabrication de

classe II (double

isolation)

.......................vitesse à vide

n .........................vitesse nominale

PSI ........................ livres par pouce

carré

......................borne de terre

.....................symbole d'alerte

de sécurité

..................... rayonnement

visible

–ne regardez pas

la lumière

..................... portez une

protection

respiratoire

..................... portez une

protection oculaire

.....................

portez des

protections

auditives

..................... lisez toute la

documentation

..................... ne pas exposer à

la pluie



ATTENTION: lorsque vous ne l’utilisez pas, placez

l’outil sur le côté sur une surface stable là où cela

n’entraînera pas un risque de trébuchement ou de

chute. Certains outils avec de gros blocs‑piles se tiendront

debout sur le bloc‑piles, mais ils peuvent facilement

êtrerenversés.

Renseignements de sécurité supplémentaires



AVERTISSEMENT: ne jamais modifier l’outil électrique

ou toute pièce celui‑ci. Cela pourrait entraîner des

dommages matériels ou des blessurescorporelles.



AVERTISSEMENT: TOUJOURS utiliser des lunettes

de sécurité. Les lunettes de tous les jours NE SONT PAS des

lunettes de sécurité. De plus, utilisez un masque facial ou

cache‑poussière si l'opération de coupe est poussiéreuse.

PORTEZ TOUJOURS UN ÉQUIPEMENT DE SÉCURITÉ CERTIFIÉ:

• Protection oculaireANSI Z87.1 (CAN/CSA Z94.3),

• Protection auditive ANSI S12.6 (S3.19),

• Protection respiratoire NIOSH/OSHA/MSHA.



AVERTISSEMENT:

certaines poussières créées par le

ponçage mécanique, le sciage, l’aiguisage, le perçage et autres

activités de construction contiennent des produits chimiques

reconnus dans l’État de la Californie pour causer le cancer et

des anomalies congénitales ou autres effets nuisibles sur la

reproduction. Certains exemples de ces produits chimiques

sont:

• le plomb provenant des peintures à base de plomb,

• la silice cristallisée provenant des briques, du ciment et

d’autres produits de la maçonnerie ainsi que.

• l’arsenic et le chrome provenant du bois de construction

traitéchimiquement.

Votre risque à ces expositions varie selon la fréquence dont

vous effectuez ce type de travail. Pour réduire votre exposition

à ces produits chimiques: travaillez dans un endroit bien

aéré et travaillez avec un équipement de sécurité approuvé,

comme les masques anti‑poussière spécialement conçus

pour filtrer les particulesmicroscopiques.

• Portez des vêtements protecteurs et lavez vos zones

exposées avec du savon et de l’eau. Permettre à la poussière

d’entrer dans votre bouche, vos yeux ou la laisser sur la peau

peut favoriser l’absorption des produits chimiques dangereux.

Dirigez les particules loin du visage et ducorps.

• Utilisez le dépoussiéreur approprié pour enlever la

grande majorité de la statique et de la poussière en

suspension. Ne pas enlever la statique et la poussière en

suspension pourrait contaminer l’environnement de travail

ou représenter un risque accru pour la santé de l’utilisateur et

ceux qui sont àproximité.

• Utilisez des serres de fixation ou un autre dispositif

de fixation permettant de soutenir et de retenir la pièce

sur une plate‑forme stable. Tenir la pièce avec la main ou

contre le corps rend la pièce instable et risque de provoquer

une perte de maîtrise del’outil.

• Les évents couvrent souvent des pièces qui se

déplacent et doivent être évités. Des vêtements amples,

les bijoux ou les cheveux longs peuvent se coincer dans des

pièces quidéplacent.

Avertissements de sécurité supplémentaires pour

les perceuses

• Ne pas utiliser cet outil durant de longues périodes.

La vibration causée par l’action du fonctionnement de cet

outil peut causer des blessures permanentes aux doigts, aux

mains et aux bras. Utilisez des gants pour offrir un coussin

supplémentaire, prenez des pauses fréquentes et limitez la

durée d’utilisationquotidienne.

CONSERVEZ CES INSTRUCTIONS POUR

UTILISATION ULTÉRIEURE

ASSEMBLAGE ET RÉGLAGES



AVERTISSEMENT:

afin de réduire le risque des

blessures corporelles graves, arrêtez l’appareil et

retirez le blocs‑piles

avant d’effectuer tout réglage ou

de retirer/installer des pièces ou des accessoires. Un

démarrage accidentel peut causer desblessures.

Installation d'un Embout ou d'un Accessoire dans

un Mandrin à Simple Manchon sans clé (Fig.C)



AVERTISSEMENT: n'essayez pas de serrer des forets

(ou tout autre accessoire) en saisissant la partie avant du

mandrin et en mettant l'outil en marche. Vous risqueriez

d'endommager le mandrin et de vous blesser. Verrouillez

toujours l'interrupteur à gâchette et débranchez l'outil de la

source d'alimentation lorsque vous changez d'accessoire.



AVERTISSEMENT: assurez‑vous toujours que l'embout

est bien fixé avant de mettre l'outil en marche. Un embout mal

fixé peut être éjecté de l'outil et provoquer des blessures..

Votre outil est équipé d'un mandrin sans clé

avec un

manchon rotatif permettant d'utiliser le mandrin d'une

seule main. Pour insérer une mèche ou un autre accessoire,

procédez comme suit.

1. Éteindre l'outil et retirer le bloc-piles.

FRAnçAis

Collier de réglage du couple (Fig.E)

Votre outil est doté d’un mécanisme de tournevis à couple

réglable permettant d’enfoncer et de retirer un large

éventail d’éléments de fixation de formes et de tailles

différentes. Autour du collier

se trouvent des chiffres et

un symbole de mèche. Ces chiffres sont utilisés pour régler

l’embrayage afin qu’il fournisse une plage de couple. Plus

le numéro du collier est élevé, plus le couple sera élevé et

plus la fixation pouvant être enfoncée sera grande. Pour

sélectionner un des numéros, tournez le collier jusqu’à ce

que le numéro désiré s’aligne avec la flèche.

Sélection de la vitesse (Fig.D)

L’outil a deux réglages de vitesses pour une plus

grandepolyvalence.

REMARQUE: ne pas changer les vitesses lorsque l’outil

fonctionne. Laissez toujours l’outil s’arrêter complètement

avant de changer devitesse.

1. Pour sélectionner la vitesse 1(réglage du couple plus

élevé), glissez le sélecteur de vitesses

5

vers l’arrière (loin

dumandrin).

2. Pour sélectionner la vitesse 2réglage du couple moins

élevé), glissez le sélecteur de vitessesvers l’avant (vers

lemandrin).

3. Si l’outil ne change pas de vitesses, assurez-vous que le

sélecteur de vitesses est entièrement engagé en position

avant ouarrière.

2. Saisir le manchon noir du mandrin d'une main et utiliser

l'autre main pour fixer l'outil. Tournez la douille dans le

sens inverse des aiguilles d'une montre jusqu'à ce que

l'accessoire souhaité soit accepté.

3. Insérez l'accessoire d'environ 19 mm dans le mandrin et

serrez-le fermement en saisissant le manchon du mandrin

et en le faisant tourner dans le sens des aiguilles d'une

montre d'une main tout en tenant l'outil de l'autre. Lorsque

le mandrin est presque serré, vous entendrez un déclic.

Serrez le manchon jusqu'à ce que les clics s'arrêtent et qu'il

ne tourne plus. Votre outil est équipé d'un mécanisme de

verrouillage automatique de la broche. Cela vous permet

d'ouvrir et de fermer le mandrin d'une seule main.

4. Veillez à serrer le mandrin d'une main sur le manchon

du mandrin et d'une main tenant l'outil pour obtenir un

serrage maximal.

5. Pour libérer l'accessoire, répétez les étapes 1 et 2

ci-dessus.

Installation du crochet de ceinture (Fig.F)



AVERTISSEMENT: afin de réduire de blessure

corporelle grave, utiliser SEULEMENT le crochet de

ceinture de l’outil pour suspendre l’outil à partir de votre

corps. NE PAS utiliser l’agrafe pour courroie pour attacher ou

sécuriser l’outil à une personne ou un objet durant l’utilisation.

NE PAS suspendre l’outil au plafond ou suspendre des objets à

partir de l’agrafe pour courroie.



AVERTISSEMENT: afin de réduire le risque de

blessures graves, assurez‑vous que la vis maintenant le

crochet de ceinture est sécuritaire.

iMPORTAnT: pour la fixation ou le remplacement du

crochet de ceinture

7

, utilisez uniquement la vis

11

qui

est fournie. Assurez-vous de bien serrer la vis. Le crochet de

ceinture peut être fixé de part et d’autre de l’outil seulement

Position correcte des mains (Fig.H)



AVERTISSEMENT: pour réduire tout

risque de dommages corporels graves, adopter

SYSTÉMATIQUEMENT la position des mainsillustrée.



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, maintenir

SYSTÉMATIQUEMENT l’outil fermement pour anticiper

toute réactionsoudaine.

Une position des mains appropriée nécessite une main sur la

poignée principale

10

et l’autre main tenant le bloc-piles

8

Installation et retrait du bloc-piles (Fig.G)



AVERTISSEMENT : assurez‑vous que l'outil/appareil est

en position d'arrêt avant d'insérer labatterie.

REMARQUE : pour une meilleure performance,

assurez-vous que le bloc-piles est complètementchargé.

1. Pour installer le bloc-piles

8

dans l’outil, alignez le

bloc-piles avec les glissières à l’intérieur de la poignée

de l’outil et glissez-le dans la poignée jusqu’à ce que le

bloc-piles soit bien placé dans l’outil et assurez-vous qu’il

estenclenché.

2. Pour retirer le bloc-piles de l’outil, appuyez sur le

bouton de libération

9

et tirez-le fermement hors de la

poignée de l’outil. Insérez-le dans lechargeur.

FONCTIONNEMENT



AVERTISSEMENT: afin de réduire le risque de

blessure corporelle grave, éteignez l’outil et retirez

le bloc‑piles avant de transporter, d’effectuer tout

ajustement, de nettoyer, de réparer ou de retirer/

installer des pièces ou des accessoires. Un démarrage

accidentel peut causer desblessures.

à l’aide des vis

16

pour le confort des utilisateurs droitiers

ou gauchers. Si vous ne voulez pas du tout de l’agrafe, vous

pouvez la retirer de l’outil.

1. Placez le crochet de ceinture sur l’emplacement du

montage

12

à la base de l’outil.

2. Utilisez un tournevis pour fixer le crochet de ceinture

à l’aide de la vis fournie. Ne pas utiliser une autre vis pour

le faire.

3. Pour déplacer le crochet de ceinture, retirez la vis qui

maintient le crochet de ceinture en place, puis remontez-le

du côté opposé. Assurez-vous de bien serrer lavis.

Gâchette Variateur de vitesse et bouton de

sélection du sens de rotation (Fig.I)

L'outil est allumé et éteint en enfonçant et en relâchant

la gâchette variateur de vitesse

. Plus la gâchette est

enfoncée, plus la vitesse de l'outil est élevée. Votre outil est

équipé d'un frein. Le mandrin s'arrête dès que la gâchette

est complètementrelâchée.

Un bouton de sélection du sens de rotation

2

sert à choisir

le sens de rotation de l'outil mais il sert aussi de bouton

deverrouillage.

• Pour sélectionner le sens de rotation avant (le sens des

aiguilles d'une montre), relâchez la gâchette et enfoncez le

bouton de sélection du sens de rotation à droite del'outil.

• Pour sélectionner le sens de rotation arrière (le sens

inverse des aiguilles d'une montre), appuyez sur le bouton

de sélection du sens de rotation sur le côté gauche del’outil.

FRAnçAis

Exécuter une application (Fig.A)



AVERTISSEMENT: afin de réduire le risque de

blessure corporelle, assurez‑vous, TOUJOURS que la

pièce de travail est solidement fixée ouserrée.



AVERTISSEMENT: attendez toujours jusqu’à ce que le

moteur s'arrête complètement avant de changer le sens de

larotation.

Avant d'effectuer un travail

• Réglez le sélecteur de vitesses

5

. Consultez Sélection

de lavitesse.

• Installez la mèche ou l’accessoire approprié dans le

mandrin. Voir les instructions d'installation des accessoires

dans ce manuel.



AVERTISSEMENT:

• Ne pas utiliser cet outil pour mélanger ou pomper des

liquides facilement combustibles ou explosifs (benzène,

alcool, etc.).

• Ne pas mélanger des liquides inflammables portant une

étiquette enconséquence.

Vissage

Votre outil a un embraye à couple ajustable pour enfoncer

et retirer une vaste gamme de formes et de tailles de

fixations. Les numéros 1à 11 sur le collier de sélection

du mode

5

sont utilisés pour régler la plage du couple

pour le vissage. Plus le numéro du collier est élevé, plus le

couple sera élevé et plus la fixation pouvant être enfoncée

seragrande.

1. Tournez le collier de sélection du mode à la position

désirée. Consultez Sélection du mode.

2. Appuyez sur la gâchette en appliquant de la pression

en ligne droite avec la mèche jusqu’à ce que la fixation soit

placée à la profondeur désirée dans la pièce detravail.

Recommandations pour le vissage

• Commencez par des réglages de couples moins élevés,

puis avancez vers les réglages de couples plus élevés afin

d’éviter d’endommager la pièce de travail ou lafixation.

• Effectuez des essais dans des zones à éliminer ou non

visibles de la pièce de travail pour déterminer la bonne

position du collier de sélection dumode.

Lampe de travail (Fig.I)

La lampe de travail

6

est activée lorsque vous appuyez sur

la gâchette. Si vous continuez à appuyer sur la gâchette, la

lampe de travail demeureraallumée.

REMARQUE: la lampe de travail sert à éclairer la surface

de travail immédiate et n’est pas conçue pour être utilisée

comme une lampe depoche.

REMARQUE : la position centrale du bouton de

commande permet de verrouiller l'outil à l'arrêt. Avant de

changer la position du bouton de sélection, veillez à bien

relâcher lagâchette.

REMARQUE : une utilisation continue à une plage

de vitesse variable n'est pas recommandée. Cela peut

endommager l'interrupteur et il faut éviter de lafaire.

REMARQUE : la première fois que l'outil est utilisé

après un changement du sens de rotation, un clic est

émis au démarrage. C'est normal et ce n'est pas le signe

d'unproblème.

ENTRETIEN



AVERTISSEMENT: afin de réduire le risque des

blessures corporelles graves, arrêtez l’appareil et

retirez le blocs‑piles avant d’effectuer tout réglage ou

de retirer/installer des pièces ou des accessoires. Un

démarrage accidentel peut causer desblessures.

Votre chariot BLACK+DECKER a été conçu pour fonctionner

sur une longue période avec un minimum d’entretien. Un

fonctionnement satisfaisant continu dépend de l’entretien

approprié et d’un nettoyage régulier del’outil.

Perçage

iMPORTAnT : Pour la MAÇONNERIE, telle que la brique, le

ciment, le parpaing, etc., utilisez des mèches à maçonnerie

à pointe en carbure.

1. Tournez le collier de sélection du mode

5

vers le

symbole de la perceuse. Consultez Sélection dumode.

2. Mettez la mèche en contact avec la pièce detravail.

REMARQUE: utilisez seulement une mècheaffûtée.

3. Appuyez sur la gâchette en appliquant de la pression

en ligne droite avec la mèche jusqu’à ce qu’elle atteigne la

profondeurdésirée.



AVERTISSEMENT: la perceuse peut bloquer si elle est

surchargée entraînant une torsion soudaine. Attendez‑vous

toujours à un blocage. Saisissez fermement le marteau pour

contrôler l’action de la torsion et éviter uneblessure.

4. Gardez le moteur en marche lorsque vous retirez la

mèche du trou percé afin d’empêcher qu’elle se coince.

Recommandations pour le perçage

• Lorsque vous percez, appliquez toujours de la pression

en ligne droite avec la mèche, mais ne poussez pas trop

fort afin que le moteur ne se bloque pas ou que la mèche

ne déviepas.

• si lA PERCEUsE BlOQUE:

‑ RElÂChEZ iMMÉDiATEMEnT lA gÂChETTE, retirez

la mèche du travail et déterminez la cause du blocage.

‑ nE PAs APPUYER ni RElÂChER lA gÂChETTE DAns

lE BUT DE DÉMARRER UnE PERCEUsE BlOQUÉE : CElA

PEUT EnDOMMAgER lAPERCEUsE.

‑ Pour minimiser le blocage ou le bris du matériau,

réduisez la pression sur la perceuse et facilitez le passage

de la mèche dans la dernière partie duetrou.

• Les gros trous (7,9 mm à 12,7 mm [5/16 po à 1/2 po])

dans l’acier peuvent être faits plus facilement si un trou de

départ (4 mm à 4,8 mm [5/32 po à 3/16 po]) d’abordpercé.

• Si vous percez un matériau mince ou un matériau qui a

tendance à se fendre, utilisez un bloc de «soutien» afin

d’éviter d’endommager la pièce detravail.

Nettoyage



AVERTISSEMENT:

enlever les saletés et la poussière hors

des évents au moyen d’air comprimé propre et sec, au moins une

fois par semaine. Pour minimiser le risque de blessure aux yeux,

toujours porter une protection oculaire conforme à la norme

ANSIZ87.1lors dunettoyage.



AVERTISSEMENT: ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer les pièces

non métalliques de l’outil. Ces produits chimiques peuvent

affaiblir les matériaux de plastique utilisés dans ces pièces.

Utiliser un chiffon humecté uniquement d’eau et de savon

FRAnçAis

Enregistrez-vous en ligne

Nous vous remercions de votre achat. Enregistrez votre

produit maintenant pour:

• sERViCE DE gARAnTiE: l’enregistrement de votre produit

en ligne vous aide à obtenir un service de garantie efficace au

cas où vous auriez un problème avec votreproduit.

• COnFiRMATiOn DE PROPRiÉTÉ: en cas de pertes

liées aux assurances telles qu’un incendie, une inondation

ou un vol, votre enregistrement de propriété servira de

preuve de votreachat.

• POUR VOTRE sÉCURiTÉ: l’enregistrement de votre

produit nous permet de vous contacter dans le cas peu

probable d’une notification de sécurité requise selon le

Federal Consumer SafetyAct.

Inscrivez-vous en ligne sur

www.blackanddecker.com/

account/login

Réparations

Le chargeur et le bloc-piles ne sont pasréparables.Le

chargeur ou le bloc-piles ne comportent aucune

pièceréparable.



AVERTISSEMENT : pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et les

réglages doivent être réalisés (cela comprend l’inspection

et le remplacement du balai, le cas échéant) par un centre

de réparation en usine

BLACK+DECKER

ou un centre de

réparation agréé

BLACK+DECKER

. Toujours utiliser des pièces

de rechangeidentiques.

Accessoires



AVERTISSEMENT: les accessoires autres que

BLACK+DECKER n’ayant pas été testés avec ce produit,

leur utilisation avec cet outil peut s’avérer dangereuse.

Pour réduire le risque de blessure, seuls les accessoires

recommandés par BLACK+DECKER doivent être utilisés avec

ceproduit.

Les accessoires recommandés pour utilisation avec cet

outil sont disponibles à un coût supplémentaire chez votre

détaillant local ou dans un centre de services autorisé.

Si vous avez besoin d’aide pour localiser un accessoire,

contactez BLACK+DECKER. Appelez au 1‑800‑544‑6986.

doux. Ne jamais laisser de liquide pénétrer dans l’outil et

n’immerger aucune partie de l’outil dans unliquide.

Garantie limitée de deux ans

Pour les conditions de la garantie, consultez le site

www.blackanddecker.com/warranty.

Pour demander une copie écrite des conditions de

la garantie, contactez: Service à la clientèle chez

BLACK+DECKER, 701East Joppa Road, Towson, MD

21286ou appelez le 1‑800‑544‑6986.

AMÉRiQUE lATinE: la présente garantie ne s’applique

pas aux produits vendus en Amérique Latine. Pour

les produits vendus en Amérique Latine, vérifiez les

renseignements sur la garantie particulière au pays

comprise dans l’emballage, appelez l’entreprise locale ou

consultez le site Web pour les renseignements complets à

propos de la garantie.

EsPAñOl

Español (traducido de las instrucciones originales)

Utilice un cable adecuado para uso en exteriores a fin de

reducir el riesgo de descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un lugar

húmedo es imposible de evitar, utilice un suministro

protegido con un interruptor de circuito por falla

a tierra (GFCI). El uso de un GFCI reduce el riesgo de

descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está haciendo

y utilice el sentido común cuando emplee una

herramienta eléctrica. No utilice una herramienta

eléctrica si está cansado o bajo el efecto de drogas,

alcohol o medicamentos. Un momento de descuido

mientras se opera una herramienta eléctrica puede provocar

lesiones personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección, como máscaras

para polvo, calzado de seguridad antideslizante, cascos o

protección auditiva, reducirá las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese de

que el interruptor esté en la posición de apagado

antes de conectarlo a la fuente de energía o paquete

de baterías, o antes de levantar o transportar la

herramienta. Transportar herramientas eléctricas con el

dedo apoyado en el interruptor o enchufar herramientas

eléctricas con el interruptor en la posición de encendido

puede propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas antes

de encender la herramienta eléctrica. Una llave de

tuercas o una clavija de ajuste que quede conectada a una

pieza giratoria de la herramienta eléctrica puede provocar

lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la ropa y los

guantes alejados de las piezas en movimiento. Las

ropas holgadas, las joyas o el cabello largo pueden quedar

atrapados en las piezas enmovimiento.

g ) Si se suministran dispositivos para la conexión

de accesorios con fines de recolección y extracción

de polvo, asegúrese de que estén conectados y que

se utilicen correctamente. El uso de dispositivos de

recolección de polvo puede reducir los peligros relacionados

con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan volverse

descuidado e ignorar los principios de seguridad de la

herramienta. Una acción descuidada puede causar lesiones

severas en una fracción desegundo.

4) Uso y Mantenimiento de la

HerramientaEléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo que

realizará. Si se la utiliza a la velocidad para la que fue

diseñada, la herramienta eléctrica correcta permite trabajar

mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

ADVERTENCIAS GENERALES DE SEGURIDAD PARA

HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica, incendio y/o

lesionesserias.

CONSERVE TODAS LAS ADVERTENCIAS E

INSTRUCCIONES PARA FUTURASCONSULTAS.

El término “herramienta eléctrica” incluido en las

advertencias hace referencia a las herramientas

eléctricas operadas con corriente (con cable eléctrico)

o a las herramientas eléctricas operadas con baterías

(inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y

bien iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en atmósferas

explosivas, como ambientes donde haya polvo, gases o

líquidos inflamables. Las herramientas eléctricas originan

chispas que pueden encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los espectadores

de la herramienta eléctrica en funcionamiento. Las

distracciones pueden provocar la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún enchufe

adaptador con herramientas eléctricas con conexión a

tierra. Los enchufes no modificados y que se adaptan a los

tomacorrientes reducirán el riesgo de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores. Existe

mayor riesgo de descarga eléctrica si su cuerpo está puesto

atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

e ) Al operar una herramienta eléctrica en el exterior,

utilice un cable prolongador adecuado para tal uso.

Uso Pretendido

Estos taladros/destornilladores están diseñados para

aplicaciones profesionales de perforación, atornillado

ymartillado.

nO use bajo condiciones húmedas o en presencia de

líquidos o gasesinﬂamables.

nO permita que niños estén en contacto con la

herramienta. Se requiere supervisión cuando operadores

sin experiencia operen estaherramienta.

EsPAñOl

TALADRO ADVERTENCIAS DE SEGURIDAD

1) Instrucciones de seguridad para todas las

operaciones

a ) Utilice el (los) mango(s) auxiliares. Perder el control

de la herramienta podría causar lesionescorporales.

b ) Sujete la herramienta correctamente antes de

usarla. Esta herramienta produce un alto par de salida y,

sin sujetarla adecuadamente durante la operación, se puede

perder el control y provocar lesiones personales.

c ) Sostenga la herramienta eléctrica por las

superficies de sujeción aisladas, cuando realice una

operación en la que el accesorio de corte o sujetadores

puedan hacer contacto con cableado oculto. Los

accesorios de corte o sujetador que hagan contacto con

cable "vivo" pueden tener partes de metal expuestas de la

herramienta eléctrica "viva" y podrían dar al operador una

descargaeléctrica.

2) Instrucciones de seguridad al usar brocas

largas

a ) Nunca opere a mayor velocidad que la velocidad

máxima de la broca. A velocidades más altas, es probable

que la broca se doble si se permite que gire libremente sin

entrar en contacto con la pieza de trabajo, lo que ocasionaría

lesionespersonales.

b ) Siempre comience a taladrar a baja velocidad

y con la punta de la broca en contacto con la pieza

de trabajo. A velocidades más altas, es probable que la

broca se doble si se permite que gire libremente sin entrar

en contacto con la pieza de trabajo, lo que ocasionaría

lesionespersonales.

c ) Aplique presión sólo en línea recta con la broca y no

aplique una presión excesiva. Las brocas pueden doblarse

y causar roturas o pérdida de control, lo que puede ocasionar

lesionespersonales.

o modificadas pueden presentar un comportamiento

impredecible que resulte en incendios, explosión o riesgo

delesiones.

f ) No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 130°C (265 °F)

pueden causar unaexplosión.

g ) Siga todas las instrucciones de carga y no cargue

el paquete de batería o la herramienta fuera del rango

de temperatura especificado en las instrucciones.

Cargar inadecuadamente o en una temperatura fuera del

rango de temperatura especificado puede dañar la batería e

incrementar el riesgo deincendio.

6) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto idénticas.

Esto garantizará la seguridad de la herramientaeléctrica.

b ) Nunca dé servicio a paquetes de batería dañados. El

servicio de paquetes de batería sólo debe ser realizado por el

fabricante o proveedores de servicioautorizados.

herramienta eléctrica que no pueda ser controlada mediante

el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de alimentación

y/o retire la batería, o paquete si es desmontable, de

la herramienta eléctrica antes de realizar cualquier

ajuste, cambiar accesorios o almacenar herramientas

eléctricas. Estas medidas de seguridad preventivas

reducen el riesgo de encender la herramienta eléctrica en

formaaccidental.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita que

otras personas no familiarizadas con ella o con estas

instrucciones operen la herramienta. Las herramientas

eléctricas son peligrosas si son operadas por usuarios

nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas y

accesorios. Revise que no haya piezas en movimiento

mal alineadas o trabadas, piezas rotas o cualquier

otra situación que pueda afectar el funcionamiento

de la herramienta eléctrica. Si encuentra daños, haga

reparar la herramienta eléctrica antes de utilizarla. Se

producen muchos accidentes a causa de las herramientas

eléctricas que carecen de un mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas y

limpias. Las herramientas de corte con mantenimiento

adecuado y con los bordes de corte afilados son menos

propensas a trabarse y son más fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios y las

brocas de la herramienta, etc. de acuerdo con estas

instrucciones y teniendo en cuenta las condiciones

de trabajo y el trabajo que debe realizarse. El uso de

la herramienta eléctrica para operaciones diferentes de

aquéllas para las que fue diseñada podría originar una

situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa. Las manijas y

superficies de sujeción resbalosas no permiten el manejo y

control seguros de la herramienta en situacionesinesperadas.

5) Uso y Mantenimiento de la Herramienta

conBaterías

a ) Recargue solamente con el cargador especificado

por el fabricante. Un cargador adecuado para un tipo de

paquete de baterías puede originar riesgo de incendio si se

utiliza con otro paquete debaterías.

b ) Utilice herramientas eléctricas sólo con paquetes de

baterías específicamente diseñados. El uso de cualquier

otro paquete de baterías puede producir riesgo de incendio

ylesiones.

c ) Cuando no utilice el paquete de baterías,

manténgalo lejos de otros objetos metálicos como

sujetapapeles, monedas, llaves, clavos, tornillos u otros

objetos metálicos pequeños que puedan realizar una

conexión desde un terminal al otro. Los cortocircuitos en

los terminales de la batería pueden provocar quemaduras

oincendio.

d ) En condiciones abusivas, el líquido puede ser

expulsado de la batería. Evite su contacto. Si entra en

contacto accidentalmente, enjuague con agua. Si el

líquido entra en contacto con los ojos, busque atención

médica. El líquido expulsado de la batería puede provocar

irritación oquemaduras.

e ) No use un paquete de batería o herramienta que

estén dañados o modificados. Las baterías dañadas

EsPAñOl

La etiqueta en su herramienta puede incluir los siguientes

símbolos. Los símbolos y sus definiciones son los siguientes:

V ......................... voltios

Hz .......................hertz

min ..................... minutos

o CD .......corriente directa

...................... Construcción Clase

I (conectada a

tierra)

…/min ..............por minuto

BPM .................... golpes por minuto

IPM .....................

impactos por

minuto

OPM .................... oscilaciones

por minuto

RPM .................... revoluciones

por minuto

sfpm ................... pies de superficie

por minuto

SPM .................... carreras por

minuto

A ......................... amperios

W ........................watts

Wh ......................watt horas

Ah ....................... amperios hora

o CA ............ corriente alterna

o CA/CD ..... corriente alterna

o directa

....................... Construcción Clase

II (aislamiento

doble)

....................... sin carga

velocidad

n .........................velocidad nominal

PSI....................... libras por pulgada

cuadrada

......................terminal de tierra

..................... símbolo de alerta

de seguridad

..................... radiación

visible–no mirar

directamente a la

luz

...................... usar protección

respiratoria

...................... usar protección

para los ojos

...................... usar protección

auditiva

...................... lea toda la

documentación

...................... no exponga a

la lluvia

herramientas con paquetes de batería grandes pueden

quedar verticales sobre el paquete de batería pero se pueden

voltearfácilmente.

Información de Seguridad Adicional



ADVERTENCIA: nunca modifique la herramienta

eléctrica o ninguna parte de ella. Podría resultar en daño o

lesionespersonales.



ADVERTENCIA: SIEMPRE use gafas de seguridad.

Las gafas de uso diario NO son gafas de seguridad.

También use una careta o máscara de polvo si la

operación de corte produce polvo. SIEMPRE USE EQUIPO DE

SEGURIDADCERTIFICADO:

• Protección para los ojos ANSI Z87.1 (CAN/CSA Z94.3),

• Protección auditiva ANSI S12.6 (S3.19),

• Protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: algún polvo creado por lijado,

aserrado, pulido, perforación eléctricos y otras actividades

de construcción contienen químicos conocidos por el

Estado de California como causantes de cáncer, defectos de

nacimiento u otros daños reproductivos. Algunos ejemplos

de estos químicosson:

• plomo a partir de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros productos de

mampostería, y

• arsénico y cromo a partir de madera tratadaquímicamente.

Su riesgo a partir de estas exposiciones varía, dependiendo

de qué tan a menudo realice este tipo de trabajo. Para

reducir su exposición a estos químicos: trabaje en un

área bien ventilada, y trabaje con equipo de seguridad

aprobado, tal como máscaras de polvo que estén diseñadas

específicamente para filtrar partículasmicroscópicas.

• Use ropa de protección y lave las áreas expuestas

con agua y jabón. Permitir que el polvo entre en su boca,

ojos, o que quede sobre la piel puede promover la absorción

de químicos peligrosos. Dirija las partículas lejos de la cara

y elcuerpo.

• Use la aspiradora de extracción de polvo

adecuada para retirar la mayoría de polvo estático y

transportado por aire. La falla en retirar el polvo estático

y transportado por aire podría contaminar el ambiente de

trabajo y presentar un riesgo de salud mayor al operador y

personas en lascercanías.

• Utilice abrazaderas u otra forma práctica para

asegurar y sostener la pieza de trabajo sobre una

plataforma estable. Utilice abrazaderas u otra forma

práctica para asegurar y sostener la pieza de trabajo en

una plataforma estable. Sostener el trabajo con la mano

o contra el cuerpo no brinda la estabilidad requerida y puede

llevar a la pérdida delcontrol.

• Las ventilas de aire a menudo cubren las partes

móviles y se deben evitar. La ropa suelta, joyería, o cabello

largo podrían quedar atrapados en las partesmóviles.



ATENCIÓN: Cuando no esté en uso, coloque la

herramienta en su lado sobre una superficie estable

donde no cause un peligro de tropiezo o caída. Algunas

Advertencias de Seguridad Adicionales

para Taladros

• No opere esta herramienta por largos períodos de

tiempo. La vibración causada por la acción de operación

de esta herramienta puede causar lesiones permanentes

en los dedos, las manos y los brazos. Use guantes para

proporcionar un acojinamiento adicional, tome descansos

frecuentes y limite el tiempo de usodiario.

CONSERVE ESTAS INSTRUCCIONES PARA

USO FUTURO

ENSAMBLE Y AJUSTES



ADVERTENCIA:

Para reducir el riesgo de lesiones

personales serias, apague la unidad y

retire el paquete

de batería

antes de realizar cualquier ajuste o retirar/

instalar conexiones o accesorios. Un arranque accidental

puede causarlesiones.

Instalación de una Broca o un Accesorio en un

Mandril de Casquillo único sin Llave (Fig.C)



ADVERTENCIA: No intente apretar las brocas (o

cualquier otro accesorio) agarrando la parte delantera del

portabrocas y encendiendo la herramienta. Podría dañar el

portabrocas y causar lesiones personales. Bloquee siempre

el interruptor del gatillo y desconecte la herramienta de la

fuente de alimentación cuando cambie los accesorios..



ADVERTENCIA: Asegúrese siempre de que la broca está

bien sujeta antes de poner en marcha la herramienta. Una

broca suelta puede salir despedida de la herramienta y causar

posibles lesiones personales.

Su herramienta dispone de un portabrocas sin llave

con

un casquillo giratorio para accionar el portabrocas con una

sola mano. Para insertar una broca u otro accesorio, siga

estos pasos.

1. Apague la herramienta y retire la batería.

2. Sujete el manguito negro del portabrocas con una mano

y utilice la otra para fijar la herramienta. Gire el manguito en

EsPAñOl

Collar de ajuste de torque (Fig. E)

Su herramienta tiene un mecanismo de destornillador de

torque ajustable para insertar y retirar una amplia variedad de

formas y tamaños de sujetadores. Alrededor del collar

3

hay

números y un símbolo de broca. Estos números se utilizan

para configurar el embrague para entregar un rango de

torque. Cuanto mayor sea el número en el collar, mayor

será el torque y mayor será el sujetador que puede ser

impulsado. Para seleccionar cualquiera de los números,

gire hasta que el número deseado se alinee con la flecha.

Selección de Velocidad (Fig.D)

La herramienta presenta dos ajustes de velocidad para

mayorversatilidad.

nOTE: No cambie velocidades cuando la herramienta

esté en operación. Siempre permita que la herramienta se

detenga por completo antes de cambiar lavelocidad.

1. Para seleccionar la velocidad 1(ajuste de mayor torque),

deslice el selector de velocidad

5

hacia atrás (lejos

delmandril).

2. Para seleccionar la velocidad 2(ajuste de par inferior),

deslice el selector de velocidad hacia adelante (hacia

elmandril).

3. Si la herramienta no cambia velocidades, confirme que

el interruptor de selección de velocidad esté conectado

completamente en la posición delantera otrasera.

sentido antihorario lo suficiente para aceptar el accesorio

deseado.

3. Introduzca el accesorio aproximadamente 19 mm

(3/4") en el portabrocas y apriételo firmemente agarrando

y girando el casquillo del portabrocas en el sentido de

las agujas del reloj con una mano mientras sujeta la

herramienta con la otra. Cuando el portabrocas esté casi

apretado oirá un chasquido. Apriete el manguito hasta que

deje de oírse el chasquido y ya no gire más. Su herramienta

está equipada con un mecanismo de bloqueo automático

del husillo. Esto le permite abrir y cerrar el portabrocas con

una sola mano.

4. Asegúrese de apretar el portabrocas con una mano

en el manguito del portabrocas y otra sujetando la

herramienta para conseguir el máximo apriete.

5. Para liberar el accesorio, repita los pasos 1 y 2 anteriores.

Posición Adecuada de las Manos (Fig.H)



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, tenga SIEMPRE las manos en una posición adecuada

como se muestra.



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, sujete SIEMPRE bien en caso de que haya una

reacciónrepentina.

La posición correcta de la mano requiere una mano en

el mango principal

10

y la otra mano sosteniendo el

paquete de la batería

8

Instalación y desinstalación de paquete de

batería (Fig.G)



ADVERTENCIA: Asegúrese que la herramienta/aparato

esté en la posición apagada antes de insertar el paquete de

labatería.

nOTA: Para mejores resultados, asegúrese que su paquete

de batería esté completamentecargado.

1. Para instalar el paquete de batería

8

en la manija de

la herramienta, alinee el paquete de la batería con los

rieles dentro de la manija de la herramienta y deslícelo en

la manija hasta que el paquete de batería esté asentado

firmemente en la herramienta y asegúrese que no

sedesconecte.

2. Para retirar el paquete de batería de la herramienta,

presione el botón de liberación del paquete de batería

9

jale firmemente el paquete de batería fuera de la manija de

la herramienta. Insértelo en elcargador.

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales severas, apague la unidad y retire el

paquete de batería antes de realizar cualquier ajuste

o retirar/instalar conexiones o accesorios. Un arranque

accidental puede causarlesiones.

1. Coloque el gancho de cinturón en la ubicación de

montaje

12

en la base de la herramienta.

2. Use un destornillador para asegurar el gancho de

cinturón con el tornillo incluido. No use ningún otro

tornillo para esto.

3. Para mover el gancho de cinturón, retire el tornillo

que sostiene el gancho de cinturón en su lugar y después

vuelva a ensamblar en el lado opuesto. Asegúrese de

apretar bien el tornillo.

Instalación de gancho de cinturón (Fig.F)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SÓLO use el gancho de cinturón de la

herramienta para colgar la herramienta de un cinturón

de trabajo. NO use el gancho de cinturón para anclar o

asegurar la herramienta a una persona u objeto durante el

uso. NO suspenda la herramienta por arriba de su cabeza o

suspenda objetos del gancho del cinturón.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, asegúrese que el tornillo que sujeta el

gancho de cinturón esté seguro.

iMPORTAnTE: Cuando conecte o reemplace el gancho

del cinturón

, sólo use el tornillo

incluido. Asegúrese

de apretar bien el tornillo. El gancho de cinturón se puede

colocar en cualquier lado de la herramienta utilizando

únicamente el tornillo

incluido, para acomodarse a

usuarios zurdos o diestros. Si el gancho no se desea en

absoluto, se puede quitar de la herramienta.

Gatillo de Velocidad Variable y Botón de Control

de Avance/Reversa (Fig.I)

La herramienta se enciende y apaga jalando y liberando

el interruptor de velocidad variable

1

. Mientras más

se presione el gatillo, mayor será la velocidad de la

herramienta. Su herramienta está equipada con un freno.

El mandril se detendrá tan pronto como el interruptor de

gatillo se libere porcompleto.

Un botón de control de avance/reversa

2

determina la

dirección de rotación de la herramienta y también sirve

como un botón de bloqueo enapagado.

• Para seleccionar la rotación de avance (en sentido de

las manecillas del reloj), libere el gatillo y presione el

botón de control de avance/reversa en el lado derecho de

laherramienta.

EsPAñOl

Realización de Aplicación (Fig.A)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, SIEMPRE asegúrese que la pieza de trabajo

esté anclada o aseguradafirmemente.



ADVERTENCIA: Siempre espere hasta que el motor

se detenga por completo antes de cambiar la dirección

derotación.

Antes de Realizar el Trabajo

• Ajuste el selector de velocidad

5

. Consulte Selección

deVelocidad.

• Instale la broca o accesorio apropiado en el mandril.

Consulte las instrucciones de instalación de accesorio en

estemanual.



ADVERTENCIA:

• No utilice esta herramienta para mezclar o bombear

fluidos fácilmente combustibles o explosivos (bencina,

alcohol, etc.).

• No mezcle ni agite líquidos inflamables etiquetados de

formacorrespondiente.

Destornillar

Su herramienta tiene un embrague con torque ajustable

para introducir y retirar una amplia variedad de formas y

tamaños de sujetadores. Los números 1–11 en el collar

de selección de modo

3

se usan para ajustar un rango

de torque al atornillar. Cuanto mayor sea el número en el

collar, mayor será el torque y mayor será el sujetador que

puede serimpulsado.

1. Gire el collar de selección de modo

5

en la posición

deseada. Consulte Selección de Modo.

2. Jale el interruptor de gatillo aplicando presión en línea

recta con la broca hasta que el sujetador se asiente a la

profundidad deseada en la pieza detrabajo.

Recomendaciones para Atornillar

• Comience con ajustes de par de torsión más bajos, luego

avance a ajustes de torsión más altos para evitar daños a la

pieza de trabajo osujetador.

Luz de Trabajo (Fig.I)

La luz de trabajo

6

se activa cuando se presiona el

interruptor de gatillo. Si el interruptor de gatillo permanece

presionado, la luz de trabajo permaneceráencendida.

nOTA: La luz de trabajo es para iluminar la superficie de

trabajo inmediata y no se pretende que se use como

unalinterna.

• Para seleccionar la reversa (en sentido contrario a las

manecillas del reloj), presione el botón de control de

avance/reversa en el lado izquierdo de laherramienta.

nOTA: La posición central del botón de control bloquea

la herramienta en la posición apagada. Cuando cambie

la posición del botón de control, asegúrese que se libere

elgatillo.

nOTA: No se recomienda el uso continuo en rango

de velocidad variable. Puede dañar el interruptor y se

debeevitar.

nOTA: La primera vez que se opere la herramienta

después de cambiar la dirección de rotación, puede

escuchar un clic al encender. Esto es normal y no indica

unproblema.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste o retirar/

instalar conexiones o accesorios o antes de la limpieza.

Un arranque accidental puede causarlesiones.

Su herramienta BLACK+DECKER ha sido diseñada para

funcionar durante un largo período de tiempo con un mínimo

de mantenimiento. La operación satisfactoria continua

depende del cuidado adecuado de la herramienta y la

limpiezaregular.

• Realice algunos recorridos de práctica en chatarra o

en áreas que no se verán de la pieza de trabajo para

determinar la posición correcta del collar de selección

demodo.

Perforación

iMPORTAnTE: Para mampostería, como ladrillos,

cemento, bloques de hormigón, etc., utilice brocas para

mampostería con punta de carburo.

1. Gire el collar de selección de modo

5

al símbolo de

perforación. Consulte Selección deModo.

2. Coloque la broca en contacto con la pieza detrabajo.

nOTE: Use sólo brocasafiladas.

3. Jale el interruptor de gatillo aplicando presión

en línea recta con la broca hasta que alcance la

profundidaddeseada.



ADVERTENCIA: El taladro puede atorarse si se

sobrecarga causando un giro repentino. Siempre espere el

atoramiento. Sujete el taladro firmemente para controlar la

acción de giro y evitarlesiones.

4. Mantenga el motor en operación mientras retrae la

broca del orificio perforado para evitar atascamiento.

Recomendaciones para la Perforación

• Al perforar, aplique siempre presión en línea recta con la

broca, pero no presione lo suficiente para detener el motor

o desviar labroca.

• si El TAlADRO sE DETiEnE:

‑ liBERE El inTERRUPTOR DE gATillO

inMEDiATAMEnTE, retire la broca del trabajo, y

determine la causa de atascamiento.

‑ nO PREsiOnE El inTERRUPTOR DEl gATillO PARA

EnCEnDER Y APAgAR PARA inTEnTAR ARRAnCAR Un

TAlADRO ATAsCADO, EsTO PUEDE DAñAR lABROCA.

‑ Para minimizar el estancamiento o rompimiento del

material, reduzca la presión sobre el taladro y facilite

la perforación a través de la última parte fraccionaria

delorificio.

• Se pueden perforar agujeros grandes (7,9 mm a 12,7mm

[5/16" a 1/2"]) en acero si se perfora un orificio piloto

(4mm a 4,8 mm [5/32" a 3/16"])primero.

• Si taladra material delgado o propenso a astillarse, use

un bloque de madera de "respaldo" para evitar daños a la

pieza detrabajo.

Limpieza



ADVERTENCIA: Sople la suciedad y el polvo de todos

los conductos de ventilación con aire seco, al menos una vez

por semana. Para reducir el riesgo de lesiones, utilice siempre

EsPAñOl

Reparaciones

El cargador y las unidades de batería no pueden

serreparados. El cargador y la unidad de batería no

contienen piezasreparables.



ADVERTENCIA: Para asegurar la SEGURIDAD y

la CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección y

el cambio de las escobillas, cuando proceda) deben ser

realizados en un centro de mantenimiento en la fábrica

BLACK+DECKER u en un centro de mantenimiento

autorizado BLACK+DECKER. Utilice siempre piezas de

repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de servicio más cercano

CUliACAn, sin

Blvd. Emiliano Zapata 5400-1Poniente Col.

San Rafael

(667) 7178999

gUADAlAJARA, JAl

Av. La Paz #1779- Col. Americana Sector

Juárez

(33) 38256978

MEXiCO, D.F.

Eje Central Lázaro Cárdenas No. 18- Local

D, Col. Obrera

(55) 55889377

MERiDA, YUC

Calle 63#459-A - Col. Centro (999) 9285038

MOnTERREY, n.l.

Av. Francisco I. Madero 831Poniente - Col.

Centro

(818) 3752313

PUEBlA, PUE

17Norte #205 - Col. Centro (222) 2463714

QUERETARO, QRO

Av. San Roque 274- Col. San Gregorio (442) 2176314

Accesorios



ADVERTENCIA:

Ya que los accesorios, diferentes a los

ofrecidos por BLACK+DECKER, no han sido probados con este

producto, el uso de tales accesorios con esta herramienta

podría ser peligroso. Para reducir el riesgo de lesiones, sólo se

deben usar accesorios recomendados por BLACK+DECKER con

esteproducto.

Los accesorios recomendados para uso con su herramienta

están disponibles por un costo adicional a partir de

su distribuidor local o centro de servicio autorizado. Si

necesita asistencia para localizar cualquier accesorio,

póngase en contacto con BLACK+DECKER. Llame al

1‑800‑544‑6986.

protección para los ojos aprobada ANSIZ87.1 al realizar

estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no metálicas de

la herramienta. Estos productos químicos pueden debilitar

los materiales plásticos utilizados en estas piezas. Utilice

un paño humedecido sólo con agua y jabón neutro. Nunca

permita que penetre líquido dentro de la herramienta ni

sumerja ninguna de las piezas en unlíquido.

sAn lUis POTOsi, slP

Av. Universidad 1525- Col. San Luis (444) 8142383

TORREOn, COAh

Blvd. Independencia, 96Pte. - Col. Centro (871) 7165265

VERACRUZ, VER

Prolongación Díaz Mirón #4280- Col. Remes (229) 9217016

VillAhERMOsA, TAB

Constitución 516-A - Col. Centro (993) 3125111

PARA OTRAslOCAliDADEs:

si se encuentra en México, por favor llame

al(55)53267100

si se encuentra en U.s., por favor llame al

1‑800‑544‑6986

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye

la reparación o reposición del producto y/o componentes

sin cargo alguno para el cliente, incluyendo mano de obra,

así como los gastos de transportación razonablemente

erogados derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado por

personas distintas a las enlistadas al final de estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

EsPAñOl

Garantía limitada de dos años

Para los términos de garantía, visite

www.blackanddecker.com/warranty.

Para solicitar una copa escrita de los términos de

garantía, póngase en contacto con: Servicio al cliente en

Black&Decker, 701East Joppa Road, Towson, MD 21286o

llame al 1‑800‑544‑6986.

AMÉRiCA lATinA: Esta garantía no aplica a productos

vendidos en América Latina. Para productos vendidos

en América Latina, revise la información de garantía

del país específico contenida en el empaque, llame a la

compañía local o consulte la página de Internet respecto a

talinformación.

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• sERViCiO En gARAnTÍA: Si completa esta tarjeta,

podrá obtener un servicio en garantía más eficiente, en

caso de que exista un problema con suproducto.

• COnFiRMACiÓn DE PROPiEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA sU sEgURiDAD: Si registra el producto, podremos

comunicarnos con usted en el caso improbable que se deba

enviar una notificación de seguridad conforme a la Federal

Consumer Safety Act (Ley Federal de Seguridad de Productos

para elConsumidor).

Registro en línea en www.blackanddecker.com/

account/login.

Solamente para propósito deMéxico:

Importado por: Black and Decker S.A de C.V.

Antonio Dovali Jaime #70 Torre C Piso 8

Col. Santa Fe Alvaro Obregon,

Ciudad de Mexico,Mexico.

C.P 01210

TEL(52) 5553267100

R.F.C.BDE8106261W7

NA670494 07/24

Black & Decker (U.S.) Inc., 701East Joppa Road, Towson, MD 21286

PART NUMBER

BLACK+DECKER

Compatible battery packs and chargers / Blocs‑piles et chargeurs compatibles /

Baterías y cargadores compatibles

20V Max* li‑ion

Battery Packs

Blocs‑piles

Baterías

LBXR20, LBXR20BT, LBXR2020, LBXR2025, LBXR2520, LB2X3020, LB2X4020,

LBD2020S, LBD1520S, LBD2520S, LBD2520

Chargers

Chargeurs

Cargadores

LCS20, L2AFC, L2AFCBST, LCS201, LCS1620, LCS200, BDCA202

* Maximum initial battery voltage (measured without a workload) is 20volts. Nominal voltage is18.

* La tension initiale maximum du bloc‑piles (mesurée à vide) est de 20volts. La tension nominale est de18.

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20voltios. El voltaje nominal es de18.



WARNING: Use of any other battery packs may create a risk of injury andfire.



AVERTISSEMENT : utiliser d’autres blocs‑piles peut créer un risque de blessure oud’incendie.



ADVERTENCIA: El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones eincendio.

nOTE: DO NOT charge when the battery pack is below 40° F (4.5° C) or above 104° F (40° C). Do not store or use the tool and

battery pack in locations where the temperature may reach or exceed 104° F (40°C).

REMARQUE : NE PAS charger lorsque le bloc-piles est en dessous de 4,5° C (40° F) ou au-dessus de 40° C (104° F). Ne pas

entreposer ou utiliser l’outil et le bloc-piles dans des endroits où la température peut atteindre ou excéder 40° C (104°F).

nOTA: NO cargue cuando el paquete de batería esté debajo de 4,5° C (40° F), o arriba de 40° C (104° F). No almacene ni use

la herramienta y el paquete de baterías en lugares donde la temperatura pueda alcanzar o exceder los 40° C (104°F).

Black+Decker BCD382DS1 20V MAX* Power Connect Cordless Drill Driver

Product's Documents

Instruction Manual

Specifications

Black+Decker BCD382DS1 Questions and Answers
