WR-22
使用說明書
TW
FM-RDS / AM / USB / Bluetooth
數位音響
3A81fC1TT00C0
委製商/進口商: 山進電子工業股份有限公司
地 址: 新北巿中和區立德街7巷18號2樓
電 話: (02)2225-0303
產 地: 中國
1
注意事項
◎ 操作本機前，敬請詳閱本說明書，並妥善保存，以便隨時參閱。
◎ 非經本公司專門技術人員，請勿自行拆卸裝置本機，以維安全。
◎ 電腦系統、日光燈、電動馬達、機動車輛等，皆可能造成收聽干
擾，宜避開之。
◎ 收聽AM調幅，是靠機體內藏的棒狀天線，所以可以視狀況，移
轉機體位置，尋找良好的AM調幅收訊或連接AM外接天線加強收
訊。而收聽FM調頻，是靠機體內藏的軟式天線，若當地FM調頻
收訊不良，可移轉機體位置或外接FM調頻F-TYPE天線加強收訊。
◎ 勿使本機受擊、受潮及避開40℃以上，-5℃以下之溫度環境。
◎ 本機內有變壓器，電擊危險，請勿自行拆開機器。
◎ 電擊危險，機器請勿放置於含有水氣或霧氣的場所。
請勿在本機之上放置花瓶或任何其他盛水的容器。若有水滴濺到
本機上，就可能引起火災或觸電。
◎ 請將本機安裝於能夠很容易地將交流電源線從交流電源插座和本
機背後的AC INPUT(交流電源輸入)端子上拔出的地方。
◎ 如需確實關閉電源，請先關閉電源鍵後，再拔下電源插頭。
2
NCC 警語 :
取得審驗證明之低功率射頻器材，非經核准，公司、商號或使用者
均不得擅自變更頻率、加大功率或變更原設計之特性及功能。
低功率射頻器材之使用不得影響飛航安全及干擾合法通信；經發現
有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。前
述合法通信，指依電信管理法規定作業之無線電通信。
低功率射頻器材須忍受合法通信或工業、科學及醫療用電波輻射性
電機設備之干擾。
單元
限用物質及其化學符號
鉛
(Pb)
汞
(Hg)
鎘
(Cd)
六價鉻
(Cr
+6
)
多溴聯苯
(PBB)
多溴二苯醚
(PBDE)
基板組件
－
O O O O O
外殼
O O O O O O
天線 －
O O O O O
喇叭
O O O O O O
線材 －
O O O O O
備考
1.
〝
O
〞係指該項限用物質之百分比含量未超出百分比含量基準值。
備考
2.
〝－〞係指該項限用物質為排除項目。
3
電源、規格
1. 電源：AC110V/60Hz/24W
DC12V/1.2A (極性：內正外負)
2. 頻率範圍：
FM：87.5-108MHz
AM(9k)：522-1710kHz
AM(10k)：520-1710kHz
Bluetooth：2.4-2.485 GHz class-Ⅱ
3. 輸出功率：7W 10% T.H.D@100Hz
4. 天線系統：AM內藏棒狀天線
FM內藏線狀天線
5. 外接天線接頭：AM天線端子
FM F-type天線端子
6. 耳機插座：3.5mm dia stereo jack適用立体耳機
輸出功率：3mW+3mW(32ohm)
7. 音訊輸入：3.5mm dia stereo jack
輸入感度：in 160mV output 7W@100Hz
獨立輸出：47k ohm
8. 重低音輸出插孔 Subwoofer out
9. 尺寸：240x112x193.4mm
淨重：2900g
4
顯示幕
頻率音源
FM RDS
打盹
下午
時間
睡眠
鬧鐘1
鬧鐘2
(快)進
播放/暫停
(快)退
隨機播放
全部重播
資料夾重播
單曲重播
A-B段重播
立体
B
A
C
F
E
D
I
H
G
K
J
L
O
N
M
Q
P
5
6

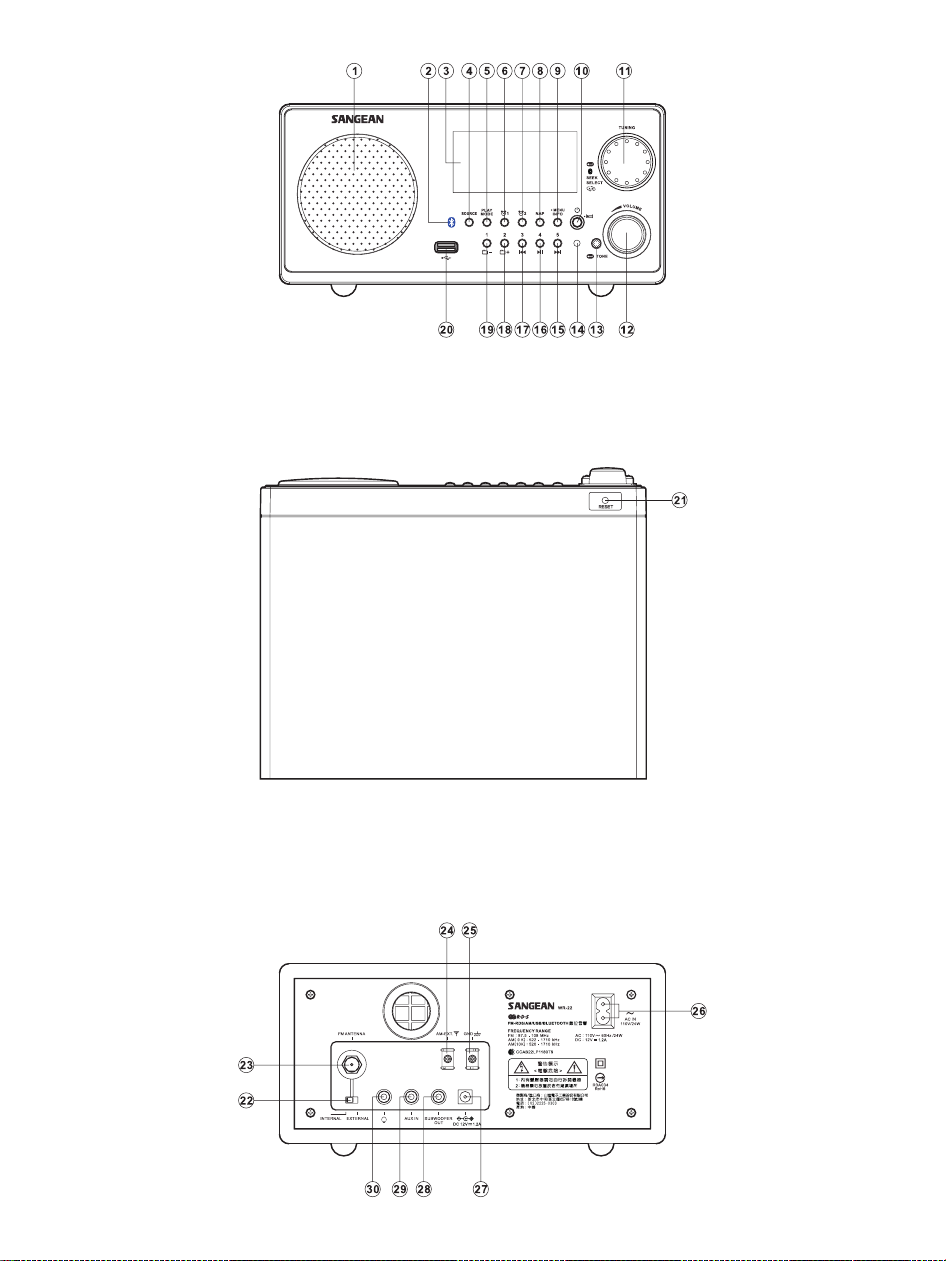

按鍵位置圖
喇叭
藍芽
顯示幕
波段音源 SOURCE
播放模式 PLAY MODE
鬧鐘1
鬧鐘2
打盹 NAP
˙選單 ˙MENU
訊息 INFO
開關 / 睡眠
選台鈕 / 掃描 / 執行 / AB段 / 配對
TUNING / SEEK / SELECT / / PAIR
音量 / 音調 VOLUME / TONE
背光感應(光敏電阻)
紅外線感應
(快)進 / 下一曲 記憶5
播放 / 暫停 記憶4
(快)退 / 上一曲 記憶3
下資料夾 記憶2
上資料夾 記憶1
USB
重設定 RESET
內部 / 外部 天線切換 INTERNAL / EXTERNAL
FM外接天線端子 FM ANTENNA
AM外接天線端子 AM EXT / GND
AC電源插孔AC IN
DC電源插孔 DC 12V
重低音輸出端子 SUBWOOFER OUT
音訊輸入 AUX IN
耳機插孔
①
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩
25
1
1
1
2
1
3
1
4
1
5
1
6
1
7
1
8
1
9
20
21
22
23
24
26
27
28
29
30
7
遙控器按鍵位置
開關 / 睡眠
鬧鐘1
音量
鬧鐘2
打盹
上資料夾 / 記憶1
(快)退 / 上一曲 / 記憶3
下資料夾 / 記憶2
播放 / 暫停 / 記憶4
(快)進 / 下一曲 / 記憶5
播放模式
音調
執行 / 配對 / AB段
選台
選單
波段音源
h
g
f
e
d
c
b
a
n
m
l
k
j
i
p
o
8
電源選擇
˙AC選擇(交流電選擇)
請先確定AC電壓110V，再將本機附有AC電源線插上 AC電源插
孔。
˙DC選擇(直流電選擇)
室外使用本機時，可以使用DC12V電源。即利用DC電源供應連接到
DC直流電源插孔 (如車輛電源供應)。於室內也可以使用AC整流器
(12V/1.2A內正外負規格)連結至 DC直流電源插孔來使用本機。
請使用國內認證且符合規格之電源供應器，以維產品使用安全。
※ 收音機
AM/FM天線系統
本機內建AM/FM天線；所以只要將 天線切換在內部(INTERNAL)
的位置，即可藉由內建天線接收電台訊號。若想加強FM的接收，則
可將本機附有的F-type FM軟式天線連接在 外接天線端子；而且將
天線切換在外部(EXTERNAL)的位置，則可增強FM接收。若想加
強AM的接收，則可購買AM外接天線，連接在 外接天線端子，
則可增強AM接收。
22
23
26
27
27
22
24 25
9
選台方式
選擇內建天線系統或外接天線系統後，按⑩ 開關，打開收音機，
按④SOURCE波段音源，選擇欲收聽的波段，再如下三種方式選
台：
1. 掃描選台：
按一下 TUNING選台鈕，電台頻率會往上遞增到電波強度夠強
的電台而停止；若不喜歡，可再按一下 TUNING選台鈕，尋找
下一頻率的電台。
2. 旋轉選台：
旋轉 TUNING選台鈕，每轉一格，顯示幕頻率會有規律些微變
動：FM±0.05MHz(0.1MHz)，AM±9kHz(10kHz)。
3. 呼叫記憶電台：
詳見電台記憶與電台記憶的呼叫
電台記憶
打開收音機，找到喜歡聽的電台頻率後，再按住 - 記憶組之任一
鍵M1-M5，顯示幕有閃爍M字樣與數字1-5，聽到〝嗶〞一聲，顯示
幕有P與數字(如P1)，即表示該電台頻率已記憶在該組。每一波段各
有1-5組記憶組。(FM/AM共計10組記憶)
電台記憶的呼叫
於開機狀態，選擇欲收聽波段，再按 - 記憶組之任一鍵M1-M5，
即可呼叫已記憶之電台頻率。
1
1
1
5
1
9
1
1
1
5
1
9
1
1
10
電台頻率間距調整
1. 開機狀態，按住⑨MENU/INFO訊息(選單)鍵，聽到〝嗶〞一聲，
進入選單。
2. 旋轉 TUNING選台鈕，看到FM50 kHz或100 kHz，按一下
TUNING選台鈕，則有50kHz或100kHz閃爍，旋轉 TUNING
選台鈕，選擇50kHz或100kHz，再按一下 TUNING選台鈕，執
行該選擇。
3. 旋轉 TUNING選台鈕，看到AM 9kHz或10 kHz，按一下
TUNING選台鈕，則有9kHz或10kHz閃爍，旋轉 TUNING選
台鈕，選擇9kHz或10kHz，再按一下 TUNING選台鈕，執行該
選擇。
4. 電台間規定有相當之頻率間距，以防止互相干擾。有的國家規定
為AM9kHz，有的國家規定為AM10kHz；而台灣地區為9kHz頻率
間距。當您在不同頻率間隔的國度時，則可藉此調整法達到最清
晰的電台收訊。
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
11
FM立体/單音 選擇
當FM電台訊號微弱，有點雜訊時，為了降低雜訊，可以如下選擇
FM單音，來降低雜訊收聽：
1. 按住⑨MENU/INFO訊息(選單)鍵，聽到〝嗶〞一聲，進入選單。
2. 旋轉 TUNING選台鈕，看到〝FM AUTO或FM MONO〞，按一
下 TUNING選台鈕，則有〝AUTO〞或〝MONO〞閃爍著，旋
轉 TUNING選台鈕，選擇〝MONO〞再按一下 TUNING選台
鈕，完成選擇MONO。此時本機FM接收為MONO，則可降低雜訊。
3. 如上方式，選擇〝AUTO〞，則FM電台為立体播放，本機則為立
体接收。
4. FM STEREO僅在耳機收聽方才有效。
FM頻率範圍設定選擇
不同國家/區域或許會有不同FM頻率範圍；當您攜帶本機於不同國
度時，可以如下選擇該國度的FM頻率範圍：
1. 開關機狀態，按住⑨MENU/INFO訊息(選單)鍵，聽到〝嗶〞一
聲，進入選單。
2. 旋轉 TUNING選台鈕，看到〝FM87-108〞，按一下 TUNING
選台鈕，〝87-108〞閃爍著，旋轉 TUNING選台鈕，選擇您要
的FM頻率範圍(共有四種)，再按一下 TUNING選台鈕，即完成
設定選擇。
四種FM頻率範圍：
① 87-108MHz 適用一般地區(如：台灣)
② 76-90MHz 適用日本
③ 64-108MHz 適用歐洲與俄羅斯
④ 76-108MHz 適用某些歐洲國家與中國某些區域
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
12
FM RDS訊息顯示
當收聽FM時，連續按⑨MENU/INFO訊息(選單)鍵，會有FM RDS相
關訊息與年/月/日、頻率訊息顯示：
a. 電台名稱(PS)顯示正在收聽FM電台名稱。
b. 節目型態(PTY)顯示正在收聽FM電台的節目型態。
c. 文字訊息(RT) 顯示正在收聽FM電台的文字訊息。
d. 星期/年 顯示。
e. 星期/月/日 顯示。
f. FM頻率顯示。
台灣極大部份FM電台都沒有RDS發射。所以訊息顯示為NO PS/NO
PTY/NO RT時就不足為奇了。台灣現僅有漢聲廣播電台有FM RDS
發射，但也僅止CT/PS功能。(CT為時間校正功能)。
※ 時鐘鬧鈴
本機在開、關機狀態都可如下作時鐘鬧鈴相關設定：
12/24時制的設定
1. 按住⑨MENU/INFO訊息(選單)鍵，聽到〝嗶〞一聲，進入選單。
2. 旋轉 TUNING選台鈕，直到顯示幕有CLOCK 12H或24H顯示
著。
3. 按一下 TUNING選台鈕，顯示幕12 H或24 H閃爍著，旋轉
TUNING選台鈕，選擇12H或24H字樣。
4. 按一下 TUNING選台鈕，即完成12/24時制的設定。
1
1
1
1
1
1
1
1
13
日期設定
1. 按住⑨MENU/INFO訊息(選單)鍵，聽到〝嗶〞一聲，進入選單。
2. 旋轉 TUNING選台鈕，直到顯示幕有DATE SET顯示著。
3. 按一下 TUNING選台鈕，顯示幕有年份數字閃爍著，旋轉
TUNING選台鈕，選擇正確的年份。
4. 按一下 TUNING選台鈕，顯示幕有月份數字閃爍著，旋轉
TUNING選台鈕，選擇正確的月份。
5. 按一下 TUNING選台鈕，顯示幕有日期數字閃爍著，旋轉
TUNING選台鈕，選擇正確的日期。
6. 最後再按一下 TUNING選台鈕，即完成日期設定。
(年/月/日/星期)
時鐘設定
1. 按住⑨MENU/INFO訊息(選單)鍵，聽到〝嗶〞一聲，進入選單。
2. 旋轉 TUNING選台鈕，直到顯示幕有CLOCK SET顯示著。
3. 按一下 TUNING選台鈕，顯示幕有〝時〞數字閃爍著，旋轉
TUNING選台鈕，選擇正確的〝時〞數字。
4. 按一下 TUNING選台鈕，顯示幕有〝分〞數字閃爍著，旋轉
TUNING選台鈕，選擇正確的〝分〞數字。
5. 最後再按一下 TUNING選台鈕，即完成時鐘設定。
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
14
自動時鐘設定(FM RDS CT)
1. 收聽有FM RDS發射的FM電台(北部如FM106.5MHz)
2. 按住⑨MENU/INFO訊息(選單)鍵，聽到〝嗶〞一聲，進入選單。
3. 旋轉 TUNING選台鈕，直到顯示幕有 RDS CT或MANUAL顯
示。
4. 按一下 TUNING選台鈕， RDS CT或MANUAL閃爍著，旋轉
TUNING選台鈕，選擇RDS CT字樣，按一下 TUNING選台
鈕，即完成自動時鐘設定。
5. 約一分鐘左右，會自動顯示正確時間。而顯示幕左上角會有 顯
示著。( FM RDS符號)
6. 若不需RDS自動時鐘設定功能，則如上步驟選擇MANUAL字樣
時，按一下 TUNING選台鈕，即可。
1
1
1
1
1
1
1
1
1
1
15
鬧鈴設定
本機共有2組鬧鈴可供設定；每組鬧鈴都可選擇BUZZER蜂鳴聲或
AM/FM電台節目或USB音樂為鬧鈴。
本機開、關機狀態可如下設定鬧鈴：(以 為例)
1. 按住 約2秒，聽到〝嗶〞一聲，顯示幕會顯示〝時〞數字和
閃爍著，旋轉 TUNING選台鈕，選擇需要的〝時〞數字。
2. 再按一下 TUNING選台鈕，顯示幕會顯示〝分〞數字和 閃爍
著，旋轉 TUNING選台鈕，選擇需要的〝分〞數字。
3. 再按一下 TUNING選台鈕，旋轉 TUNING選台鈕，顯示幕依
序會有DAILY(每日)/WEEKDAY(週一~週五)/WEEKEND(週六、
日)/ONCE(一次)四種鬧鈴頻數可供選擇。
4. 按一下 TUNING選台鈕，旋轉 TUNING選台鈕，顯示幕會有
FM/AM/USB/BUZZER和 閃爍著。四種鬧鈴音源可供選擇。
(若選擇FM/AM為鬧鈴音源時，按一下 TUNING選台鈕，旋轉
TUNING選台鈕，選擇電台頻率，再接步驟5。)
(若選擇BUZZER為鬧鈴音源時，按一下 TUNING選台鈕，旋轉
TUNING選台鈕，選擇BUZZER 1-7的蜂鳴聲大小，再接步驟5。)
5. 按一下 TUNING選台鈕，聽到〝嗶〞一聲，即完成鬧鈴設定。
顯示幕會有 符號顯示著。
※ 注意：
A. 如果選擇USB為鬧鈴音源時，但沒有插入USB記憶碟，則時間到
將會改以蜂鳴聲響起。
B. 本機BUZZER蜂鳴聲為HWS設計(HUMAN WAKE SYSTEM)，是一
種合乎人性的專利喚醒裝置；其音量是由小漸大。鬧鈴響起時，
沒按任何鍵，則會響一分鐘，停一分鐘、、、如此持續一小時停
止。鬧鈴響起時，除按⑩ 開關鍵外，按任一鍵會停5~20分鐘
(視選擇5~20分SNOOZE 貪睡而定)，再響一分鐘，停一分鐘，循
環一個小時；除非再按⑩ 開關鍵，才會停止。或按其它任一
鍵，才會再停5~20分鐘，再響一分鐘，停一分鐘，持續一個小時才停。
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
16
停止與取消鬧鈴設定
1. 當鬧鈴聲響起，按⑩ 開關鍵，則可停止鬧鈴聲。若按除⑩
開關鍵以外任一鍵，則進入貪睡狀態。(見貪睡功能)
2. 若按住 或 約2秒，聽到〝嗶〞一聲，顯示幕 或 消失，
則取消鬧鈴設定。
貪睡功能SNOOZE
1. 當鬧鈴響起，按⑩ 開關鍵則停止鬧鈴。而按⑩ 開關鍵以
外任一鍵，鬧鈴聲會停5~20分鐘，再響一分鐘，停一分鐘，持續
一小時才停。此即貪睡功能。(貪睡5~20分可如下設定)
2. 按住⑨MENU/INFO訊息(選單)鍵約2秒，聽到〝嗶〞一聲，旋轉
TUNING選台鈕，直到顯示幕有〝SNOOZE X 〞字樣，按一下
TUNING選台鈕，則X字樣閃爍著，旋轉 TUNING選台鈕，
選擇需要的SNOOZE時間5、10、15、20，再按一下 TUNING
選台鈕，即完成貪睡設定。
3. 鬧鈴響起之貪睡時段，只要按一下⑩ 開關鍵，即可消除鬧
鈴(貪睡)。
睡眠時間設定(自動關機設定)
睡眠時間的設定，可讓您選擇自動關機的時間：
1. 直接按住⑩ 開關鍵，聽到〝嗶〞一聲，顯示幕出現SLEEP
60-45-30-15-120-90-60分鐘循環數字。當看到您需要的時間數
字後鬆開⑩ 開關鍵。即完成睡眠設定。當時顯示幕會有
符號顯示，而且在開機狀態。當您設定的睡眠時間一到，將自動
開機。
2. 若要取消睡眠設定，只要按一下⑩ 開關鍵，即取消。顯示幕
符號消失，同時關機了。
1
1
1
1
1
1
1
1
17
打盹時間設定(NAP)
1. 按住⑧NAP鍵，顯示幕會有1~120分鐘顯示著，看到您需要的NAP
時間，則鬆開⑧NAP鍵，此時顯示幕有NAP字樣顯示著，即完成
NAP設定。
2. 當設定的NAP時間到了，則有〝嗶〞聲響起。此時按一下⑩ 開
關鍵，則結束NAP。顯示幕有OFF字樣；同時NAP字樣消失。也
可以按除⑩ 開關鍵外的任一鍵，來執行貪睡功能，此時顯示幕
會有SNOOZE字樣。
3. 利用NAP設定，來作打盹小憩用途或倒時計功用。
時區設定(TIME ZONE)
當您使用本機接收FM RDS自動校時功能時，必須注意時區調整：
(台灣地區使用本機請選擇ZONE 0H)
1. 按住⑨MENU/INFO訊息(選單)鍵約2秒，聽到〝嗶〞一聲，進入
選單。
2. 旋轉 TUNING選台鈕，直到顯示幕有TIME ZONE顯示著。
按一下 TUNING選台鈕，顯示幕有ZONE 0H閃爍著，旋轉
TUNING選台鈕，選擇0H、+1H、+2H、+3H、-2H、-1H字樣。
3. 按一下 TUNING選台鈕，即完成當地正確時區選擇。
日光節約時間(DST)
1. 按住⑨MENU/INFO訊息(選單)鍵約2秒，聽到〝嗶〞一聲，進入
選單。
2. 旋轉 TUNING選台鈕，直到顯示幕有DST字樣顯示著。按一下
TUNING選台鈕，顯示幕有DST OFF閃爍著，旋轉 TUNING
選台鈕，選擇OFF或+1H字樣。
3. 按一下 TUNING選台鈕，即完成DST設定。
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
18
※ USB播放功能
本機設計適USB(隨身碟)裝置。但不適硬碟驅動裝置或其類似USB設
備。
可配合USB連接器使用播放SD或SDHC卡音樂檔，本機支援USB記憶
體最高至32G容量。然而，本機並不保証所有連接器/卡組都適合於
本機播放。
本機支援USB 2.0 full-speed，若使用USB 3.0時，本機有可能讀檔時
間會長一點，而會先顯示“No device”再讀檔。
需使用FAT或FAT32文件系統，支援MP3和WMA音頻格式的播放；
但不支援具DRM保護格式與WMA lossless/WMA voice/WMA 10
professional.類似音樂檔案格式。
欲拔除USB記憶碟時，請在跳離該USB音源或關閉本機後再拔除，
以免檔案遺失。
本機USB最大支援200資料夾數或9999檔案數、資料夾最多6層子目
錄數。
19
USB播放MP3與WMA
1. 將USB記憶碟插入本機USB插槽。
2. 按⑩ 開關鍵，打開本機。
3. 按④SOURCE波段音源，選擇USB，當顯示〝READING〞時，即
USB開始讀取資料，而後顯示USB資料夾數與檔案數。並開始播
放上次播放的最後一個檔案。
4. 按 來執行播放/暫停功能。
(請跳離該USB音源選擇或關閉本機後，再拔除USB記憶碟，以免
檔案遺失。)
5. USB播放中，按⑨MENU/INFO訊息(選單)鍵可依序查詢相關訊息
跑馬顯示：
FOLDER資料夾/總FILE檔案排序位置/年/月/日/星期/音軌時間。
註: 本機僅支援英文
1
6
20
上下檔案/資料夾的選擇
1. 按 為 播放/暫停 功能。
2. 按 為向下尋找檔案歌曲：
若該檔案歌曲正播放時，按一下此鍵則為下一曲選擇。
若按住此鍵約2秒鬆手，則為快速前進，看到該需要時點，再按一
下此鍵，則從該時點播放。
3. 按 為向上尋找檔案歌曲：
若該檔案歌曲正播放時，按一下此鍵則為上一曲選擇。
若按住此鍵約2秒鬆手，則為快速後退，看到該需要時點，再按一
下此鍵，則從該時點播放。
4. 按 或 為上、下尋找資料夾。
播放模式
當USB播放音樂檔時，按⑤PLAY MODE播放模式可如下選擇播放模
式：
正在播放音樂檔該單曲重播。
正在播放音樂資料夾，整個資料夾重播。
正在播放USB記憶碟全音樂檔重播。
隨機播放
空白時為正常循序播放。
1
6
1
5
1
7
1
9
1
8
21
A-B段重播
本機USB播放時，若想在同一檔案某區段(A-B段)內重複播放收聽時
(尤其是語文學習時)，則可如下一直重播該區段收聽：
當USB播放時，按一下 TUNING選台鈕，則顯示幕有 顯示著；
過一段時間，再按一下 TUNING選台鈕，則顯示幕有 顯示著，
此時USB播放將一直在A-B段此區段重複播放著。欲結束A-B段重
播，只要再按一下 TUNING選台鈕，顯示幕 消失，即恢復正
常播放。
※USB充電功能
1. 本USB最大供電1A5V
2. 本USB在AUX-IN/USB/BLUETOOTH模式作用下，可同時給予該
裝置進行充電。(≦1A5V)
3. 當USB介面傳輸＞0.5A時，喇叭輸出功率將降低。
4. 本USB充電不支援具識別保護的充電傳輸介面裝置。並請勿與PC
USB 相連結以免損壞機子。
※ 藍芽(BLUETOOTH)
BLUETOOTH 2.4 ~ 2.485 GHz Class-II.
藉本機藍芽BLUETOOTH功能與優質喇叭，進行配對連線來播放具
藍芽裝置(如智慧型手機/平板/PC、、、)之音樂檔。
打開本機，按④SOURCE波段音源選擇BLUETOOTH後，本機將持
續偵測通訊範圍內已配對(認証)之藍芽裝置。(如智慧型手機/平板/
PC、、、)。當本機偵測到這些裝置在有效距離內，將會要求連線，
連接裝置。對於未配對過或沒在配對清單內的裝置，則必須再使本
機與藍芽裝置進入配對模式，才能讓該藍芽裝置偵測到本機WR-22
存在而決定是否連線。
1
1
1
1
1
1
22
首次藍芽配對與連線
1. 打開本機，按④SOURCE波段音源，選擇BLUETOOTH，此時藍芽
符號閃爍著。
2. 將藍芽裝置(如智慧型手機/平板/PC、、、)打開藍芽設定，以便
與本機進行配對。
3. 於本機按一下 TUNING選台鈕，進行配對動作。本機配對顯示
於藍芽裝置的名稱為〝SANGEAN WR-22〞。
4. 當配對後(名稱SANGEAN WR-22)，在藍芽裝置(如智慧型手機/平
板/PC、、、)點選進行連線。成功連線後，會有〝咚咚〞二聲，
本機藍芽 符號亮著，而本機顯示幕會有該藍芽裝置(如智慧型手
機/平板/PC、、、)之名稱或號碼等顯示。
註：
1. 有些版本(BT 2.0)的藍牙裝置在配對時會要求輸入PIN Code, 內定
值為“0000”.
2. 本機選擇開啟Bluetooth後，將會持續偵測通訊範圍內曾經配對(認
證)之藍牙裝置。而最多可記錄8組，超出8組時，最先(舊的)的藍
牙裝置將被剔除。而本機偵測到這些藍牙裝置存在於範圍內時，
將會要求連線。(按住 TUNING選台鈕約2秒，可以清除本機原
配對的記錄。)
3. 藍牙配對連線有效距離為10公尺，若其間有障礙物，則有效距離
將縮短。
4. 當你的藍牙裝置裡的列表找不到〝SANGEAN WR-22〞時，請確
認裝置的藍牙已開啟，並且按一下本機 TUNING選台鈕，進行
配對模式。
1
1
1
1
1
1
23
藍芽音樂傳輸播放
本機與藍芽裝置(如智慧型手機/平板/PC、、、)配對並連線成功
後，則可經由本機面板或遙控器相關播放/暫停/快進/快退、、、等
按鍵，來遙控執行藍芽裝置裡音樂播放、選曲、、、等對應動作。
※ 其他功能
高低音調整(TONE)
開機狀態，按一下 TONE音調，顯示幕有BASS顯示著，旋轉
TONE音調，選擇您需要的BASS大小0~±5，再按一下 TONE音
調，顯示幕有TREBLE顯示著，旋轉 TONE音調，選擇您需要的
TREBLE大小0~±5。
響度選擇LOUNDESS
動態響度音質調整，讓您聽音樂更寬廣更震撼。
1. 按住⑨MENU/INFO訊息(選單)鍵約2秒，聽到〝嗶〞一聲。
2. 旋轉 TUNING選台鈕，直到顯示幕有LOUN ON或OFF字樣。
3. 按一下 TUNING選台鈕，顯示幕有ON或OFF閃爍著，旋轉
TUNING選台鈕，選擇ON或OFF。
4. 按一下 TUNING選台鈕，即完成響度有無的選擇。
1
2
1
1
1
2
1
2
1
2
1
1
1
1
1
1
24
背光燈(DIMMER)
1. 按住⑨MENU/INFO訊息(選單)鍵約2秒，聽到〝嗶〞一聲。
2. 旋轉 TUNING選台鈕，直到顯示幕有DIMMER X字樣。
3. 按一下 TUNING選台鈕，顯示幕有 無/.1/.2/.3閃爍著，旋轉
TUNING選台鈕，選擇需要的亮度級數。
4. 按一下 TUNING選台鈕，即完成顯示幕亮度級數選擇設定。
5. 本機 背光感應(光敏電阻 )會因應環境亮度，而在你選擇的亮度
級數內自動調光因應。
AUX IN音訊輸入
1. 將MP3、CD隨身聽、、、等音源，以音訊線連接上本機AUX IN
音訊輸入端子。
2. 打開本機，按④SOURCE音源波段選擇AUX IN，調整音量/TONE，
則可藉由本機優質喇叭來收聽連接音源的節目了；此時顯示著
AUX IN。
3. AUX IN音訊輸入端子規格為3.5mm直徑。
耳機插孔
規格為3.5mm dia的耳機插孔。當插上耳機收聽時，則收音機喇叭自
動切斷。
1
1
1
1
1
1
1
1
1
3
25
重低音輸出端子(SUBWOOFER OUT)
連接上具重低音輸入端子與擴大機功能的喇叭，來收聽本機所播放
音樂，將更形震撼感。
軟体版本
1. 按住⑨MENU/INFO訊息(選單)鍵約2秒，聽到〝嗶〞一聲。
2. 旋轉 TUNING選台鈕，直到顯示幕有VER XXX字樣；即為本機
軟体版本。
重設定(RESET)
數位式音響裝置，偶而會有開機後，顯示異常或畫面變動或無聲
響、、、等現象；此時可能已當機。請用尖狀物在本機低座 RESET
重設定，觸上幾秒後放開，即可恢復正常使用了。
※
製品流水號碼貼紙內容定義如下 :
序列號
生產月份
生產年份
產品代碼
1
1
21
26
※ 遙控器
遙控器使用
1. 本機隨機附有遙控器。本機面板之按鍵功能，大部份都可以藉由
遙控器來操控。
2. 第一次使用，請將遙控器電池室的小膠片取出，即可使用遙控器
操作本機。
遙控器電池更新
1. 如圖示打開電池室。
2. 取出電池架。
3. 正確放入電池(CR2025或同值)，正面朝上。
4. 再將電池架推入電池室即可。
2025
PULL
