3A81Z21TT00CC
委製商/進口商: 山進電子工業股份有限公司
地 址: 新北巿中和區立德街7巷18號2樓
電 話: (02)2225-0303
產 地: 中國
TW
PR-D32
調頻 / 調幅 二波段數位式時鐘收音機
使用說明書
1
注意事項
◎操作本機前，敬請詳閱本說明書，並妥善保存，以便
隨時參閱。
◎非經本公司專門技術人員，請勿自行拆卸裝置本機，
以維安全。
◎電腦系統、日光燈、電動馬達、機動車輛等，皆可能
造成收聽干擾，宜避開之。
◎以乾電池為電源時，若有音量明顯變小、雜音變大、
聲音斷續等現象，很可能是電池即將耗盡，請換裝新
電池，而且一次全部換新。
◎數位式收音機收聽狀況較穩定，感度也較佳，但較耗
電。在室內儘量使用AC外接電源，外出才裝電池收
聽。
◎勿使電力即將耗盡之電池置於機內過久，以免產生漏
液致損壞機件，造作無法修復。
◎勿使本機受擊、受潮及避開40℃以上，-5℃以下之溫
度環境。
單元
限用物質及其化學符號
鉛
(Pb)
汞
(Hg)
鎘
(Cd)
六價鉻
(Cr
+6
)
多溴聯苯
(PBB)
多溴二苯醚
(PBDE)
基板組件
－
O O O O O
外殼
O O O O O O
天線 －
O O O O O
喇叭
O O O O O O
線材 －
O O O O O
備考
1.
〝
O
〞係指該項限用物質之百分比含量未超出百分比含量基準值。
備考
2.
〝－〞係指該項限用物質為排除項目。
2
電源、規格
1. 外接整流器(內正外負規格)：
輸入電壓：交流(AC)110V
輸出電壓：直流(DC)6V
最大輸出電流：1000mA
2. 電池電源
3號電池四個4X1.5V“AA”/UM-3/LR6
3. 頻率範圍：
FM87.5-108MHz
AM522-1710kHz(9kHz/step)
520-1710kHz(10kHz/step)
4. 耳機插座3.5mmdiastereo
5. 2.25inches8ohm喇叭X2
6. 最大輸出功率0.8W(喇叭)X2
7. FM伸縮天線系統
8. 尺寸：196.2x108.8x42.8mm
淨重：470g(不含電池)
3
4

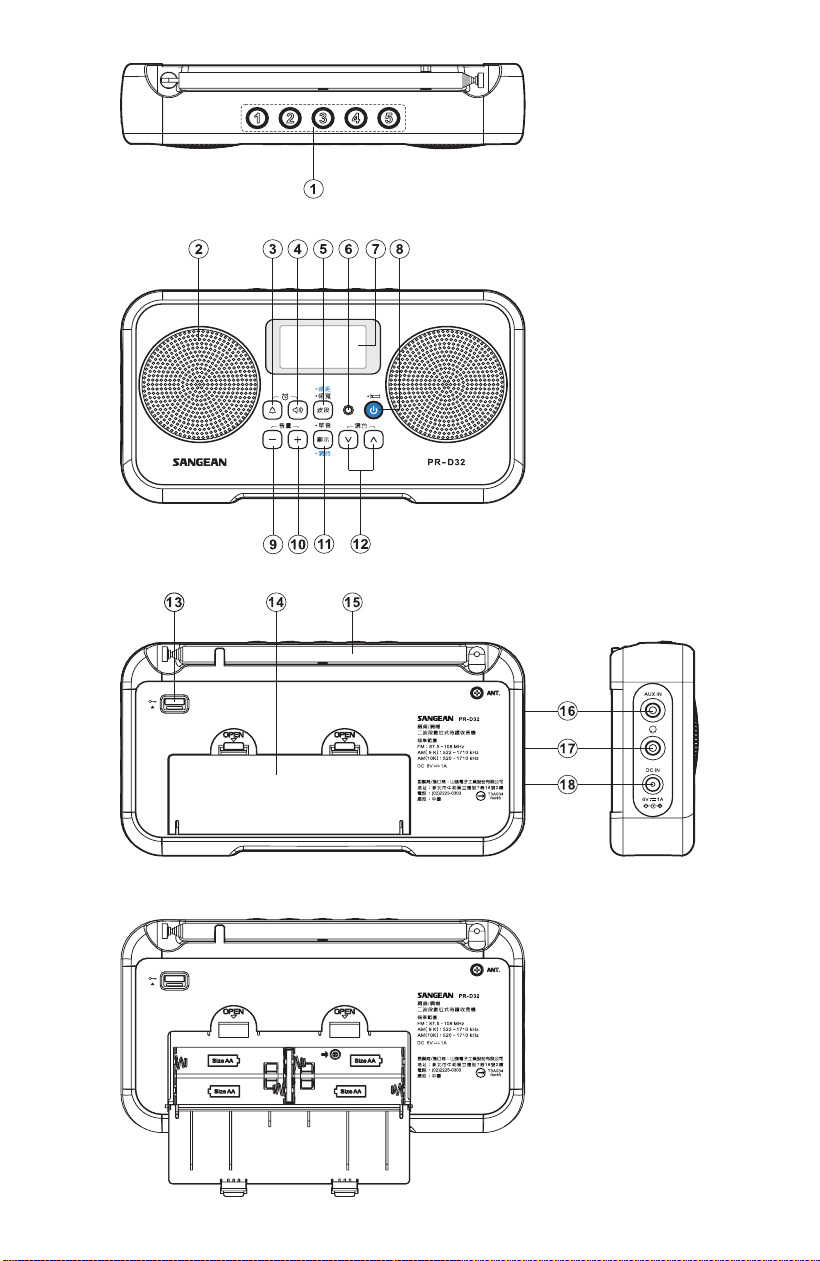

操作按鍵位置圖
記憶組1-5
喇叭
嗶聲鬧鈴設定鍵
電台鬧鈴設定鍵
波段/.頻距/.頻寬
開機燈示
顯示幕
電源開.關/睡眠鍵
音量-
音量+
顯示/.調時/.單音
上下選台
鎖定鍵
電池室
FM伸縮天線
AUXIN音訊輸入
耳機插孔
DCIN直流電源插座
LCD顯示幕
電池殘量
立體顯示
頻寬
嗶聲鬧鈴
電台鬧鈴
鎖定符號
睡眠/貪睡符號
記憶組
音量
時間/頻率顯示
PM(下午)
波段顯示
2
1
3
12
11
10
9
8
7
6
5
4
13
14
15
16
17
18
K
L
J
I
H
G
B
A
C
F
E
D
5
電池電源與安裝
1. 依指示方向，打開電池蓋，並依照電池正、負極指示
方向，正確地裝入3號電池4顆。(若有不過電或沒聲
響，請先檢查是否電池正、負極裝入有誤。)
2. 音量明顯變小、雜音變大、聲音斷斷續續等現象；可
能電池即將耗盡。或顯示電池殘量符號閃爍著，則
必須換裝新電池，而且一次全部換新。
3. 請在10分鐘內換好電池，以免原有時鐘、電台設定消
失。
4. 於室內收聽，請儘量使用整流器外接AC電源收聽。
5. 若有長時間不使用時，請記得取出電池，以免電池漏
液。
AC整流器外接電源
1. 請使用本公司附上的AC整流器，插入DC IN直流電源
插座，則電池電源自動斷電。
2. 若有長時間不使用時，請記得拔除AC整流器。
6
時鐘設定
本機接上電源，於關機狀態，如下執行時鐘設定：
1. 接上電源，顯示幕顯示著
2. 按住調時鍵約2秒，聽到〝嗶〞一聲，顯示幕上會
有〝時〞數字閃爍著。
3. 按或鍵，調整到正確的〝時〞數字，再按一下
調時鍵，則顯示幕會有〝分〞數字閃爍著。
4 .
按或鍵，調整到正確的〝分〞數字，再按一下
調時鍵，即完成正確的現在時間設定。(12/24時制
選擇請見頻距功能鍵)
收音機選台方式
先按電源開.關，打開收音機，再按波段鍵選擇FM1/
FM2/AM1/AM2後，如下選擇電台頻率：
A.掃描選台
每按一下或鍵，顯示幕頻率會微幅增減：
FM±0.05MHzAM±9kHz，直到欲收聽的電台頻率。或
是按0.5秒後，電台頻率會向下掃描；或按0.5秒
後，電台頻率會向上掃描，當掃描到有電台的頻率就停
止，如不喜歡可再按一下，直到自己喜歡的電台頻率。
B.呼叫記憶電台
詳見〝電台記憶與呼叫〞
7
電台記憶與呼叫
本機共有20組電台記憶，FM1/FM2/AM1/AM2各有5組
○電台記憶：
1. 利用前述選台方式，找到常聽、喜歡聽的電台頻率。
2. 按住記憶鍵1-5的任一鍵約2秒，顯
示幕右上會有與該數字閃爍著。並聽到〝嗶〞一
聲，即將該電台記憶在該數字記憶裡。
3. 在已記憶電台的記憶組裡，再記憶新電台，則新電台
將取代原有電台記憶。
○電台呼叫：
打開收音機，選擇欲收聽的波段，再按一下記憶鍵1-5
的任一鍵，就可直接呼叫出記憶組1-5
的
電台來收聽。
8
嗶聲鬧鈴設定
請先依前述〝時鐘設定〞設定好準確的現在時間，再如下
步驟設定鬧鈴：
1. 按住嗶聲鬧鈴鍵約2秒，聽到〝嗶〞一聲，顯示幕
上顯示著與〝時〞數字閃爍著。
2. 按或鍵，調整您要的〝時〞數字，再按一下
嗶聲鬧鈴鍵，〝分〞數字閃爍著。
3.
按或鍵，調整您要的〝分〞數字，再按一下
嗶聲鬧鈴鍵，會有嗶聲大小聲選擇BU1-7，按
或鍵選擇嗶聲大小。
4. 再按一下嗶聲鬧鈴鍵則完成嗶聲鬧鈴設定，顯示
幕上的現在時間上會有顯示著。
5. 本機鬧鈴聲為HWS設計(HumaneWakeSystem)，是一
種合乎人性的專利喚醒裝置。鬧鈴設定時間到時，其
音量是由小至選定音量，響1分鐘→停1分鐘→響1分
鐘.......如此持續1個小時，讓您無猛然驚醒之虞。
9
自動開機設定(電台鬧鈴設定)
請先依前述〝時鐘設定〞設定好準確的現在時間，再如下
步驟設定自動開機：
1. 按住電台鬧鈴鍵約2秒，聽到〝嗶〞一聲，顯示幕
上顯示著與〝時〞數字閃爍著。
2. 按或鍵，調整您要的〝時〞數字，再按一下
電台鬧鈴鍵，〝分〞數字閃爍著。
3. 按或鍵，調整您要的〝分〞數字，再按一下
電台鬧鈴鍵，顯示幕有波段顯示。
4. 按
或
鍵，選擇波段FM1/FM2/AM1/AM2，再
按一下電台鬧鈴鍵。
5. 按或鍵，選擇喜歡的電台頻率，再按一下
電台鬧鈴鍵，顯示幕有VOL音量顯示
6. 按或鍵，選擇VOL音量大小，再按一下電
台鬧鈴鍵。
7. 如上，即完成自動開機設定。自動開機設定時間到
時，設定的電台節目以選定音量自動開機，並持續1小
時而關機。
10
停止鬧鈴與貪睡裝置
當鬧鈴響起時，背光燈會亮，此時按一下開.關鍵即
停止鬧鈴。或按 開.關鍵以外之任一鍵，則進入貪睡
狀
態，此時顯示幕出現和閃爍著，並暫停鬧鈴聲
響，5分鐘後鬧鈴聲才再度響起。
取消鬧鈴設定或自動開機
按住嗶聲鬧鈴鍵或電台鬧鈴鍵約2秒，聽到〝嗶〞
一聲，顯示幕上或消失，則取消了鬧鈴設定或自
動開機。
睡眠時間設定(自動關機設定)
睡眠時間的設定可讓您選擇自動關機的時間：
1. 直接按住睡眠鍵約2秒，聽到〝嗶〞一聲，顯示幕
出現符號與60-45-30-15-120-90-60分鐘循環數
字。看到需要的時間數字後鬆開睡眠鍵，即完成睡
眠設定。此時顯示幕將有的符號顯示，且在開機狀
態。
當您設定的睡眠時間一到，將自動關機。
2. 若要解除睡眠設定，只要按一下睡眠鍵，即解除。
顯示幕符號也消失了，同時也關機了。
11
立體.單音
收聽FM時，當電台為立體播放時，本機為立體接收，顯
示幕有符號。此時若有雜訊，可按住單音鍵，聽到
"嗶"一聲，而為單音接收可降低雜音
，此時符號消失
而為單音接收。
頻距功能鍵
(含12/24時制.頻率間距.FM頻率範圍之選擇)
1. 於關機狀態，按住頻距鍵約2秒，聽到〝嗶〞一聲，
顯示幕顯示軟體版本XXX。
2. 按向上鍵，顯示幕顯示12H或24H，按一下顯示
鍵，12H或24H閃爍著，按或鍵，選擇12H或
24H，按一下顯示鍵(即完成12/24時制選擇)
3. 按
向上鍵，顯示幕顯示100或50，按一下
顯示
鍵，100或50閃爍著，按或鍵，選擇100或
50，按一下顯示鍵(即完成FM50kHz或100kHz間距
選擇)
4. 按向上鍵，顯示幕顯示9或10，按一下顯示鍵，
9或10閃爍著，按
或
鍵，選擇9或10，按一
下顯示鍵(即完成AM9kHz或10kHz間距選擇)
註:
電台間規定有相當之頻率間距，以防止互相干擾。有的國
家規定為AM調幅9kHz的間距；有的國家規定為AM調幅
10kHz的間距；而台灣地區AM調幅的頻率間距為9kHz。
當您帶著本機旅行於不同頻率間距的國度時，則可藉此調
整法達到當地AM最清晰電台收訊。
12
5. 按︿向上鍵，顯示幕顯示Fr0，按一下顯示鍵，Fr0
閃爍著，按或鍵，選擇Fr0/Fr1/Fr2/Fr3，按
一下顯示鍵(即完成FM頻率範圍選擇)
註:
Fr0-Fr3FM頻率範圍
Fr087.5-108MHz
Fr176-90MHz
Fr264-108MHz
Fr376-108MHz
適用一般地區(台灣FM屬於此區)
適用日本
適用東歐與俄羅斯
適用某些歐洲國家與中國某些區
域當您帶著本機旅行國外時，則
可藉此調整法收聽當地FM電台
廣播。
頻寬選擇
1. 收聽AM/FM時顯示幕有或寬/窄頻寬符號顯示，
可以按住頻寬鍵約2秒，聽到嗶一聲，頻寬符號會有
寬/窄頻2段變化。
2. AM寬/窄頻2段：越寬高頻越好，適合強信號電台；
越窄適合較弱信號，高音會減少但相對雜音較小，可
排除鄰近電台干擾。
3. FM寬/窄頻2段：越寬高頻越好，適合強信號電台；越
窄適合弱信號，而且可排除鄰近電台干擾。使用耳機
收聽FM立體節目時，最好切換在寬頻位置，接收分離
度較佳。
4. 當你收聽AM/FM電台時，可以嘗試頻寬選擇來體會當
地該電台在寬/窄頻的收聽狀況。
13
音量
音量大小調整00-30
LED背光燈
1. 操作本機時，押任何一鍵，LED背光會持續約10秒照
明。
2. 當掃描電台或鬧鈴聲響時，背光也會自動亮起。
鎖定鍵
鎖定鍵往上撥，顯示幕有符號，則本機任何按鍵無操
作功能。
鎖定鍵往下撥，顯示幕符號消失，則本機按鍵恢復操
作功能。
顯示鍵
開機狀態按此鍵，可查看正在收聽電台頻率與現在時間。
本機收聽電台節目時，顯示幕顯示電台頻率，約10秒後
為現在時間顯示，可按此鍵來查看正在收聽電台頻率。
14
AUXIN音訊輸入
1. 將ipod、Mp3、CD隨身聽…..等音源，接上本機AUX
IN音訊輸入端子。
2. 打開本機，按波段鍵選擇AUX，調整音量，則可藉
由本機優質喇叭來收聽連接音源的節目了。此時收音
機顯示幕顯示AUX。
3. AUXIN音訊輸入端子規格為3.5mm直徑。
耳機插孔
規格為3.5mmdia的耳機插孔立體接收，當插上耳機收聽
時，則收音機喇叭自動切斷。
橡膠套
本機框邊附著橡膠套，除保護機體，更顯機體質感。
※
製品流水號碼貼紙內容定義如下 :
序列號
生產月份
生產年份
產品代碼
