INSTALLATION INSTRUCTIONS
for JennAir
®
Ice Maker RISE™ Stainless Steel Panel Accessory
Use the materials in this accessory kit to install the RISE™
stainless steel panel by following the installation instructions.
Before you begin:
A qualied service technician must perform installation.
Panel Accessory contains:
1. Front Panel and Handle Assembly
2. Screws (2)— #8-15 X .813 HW A
Tools required:
1. Phillips Screwdriver
2. Flat Head Screwdriver
3. Diagonal Cutting Plier

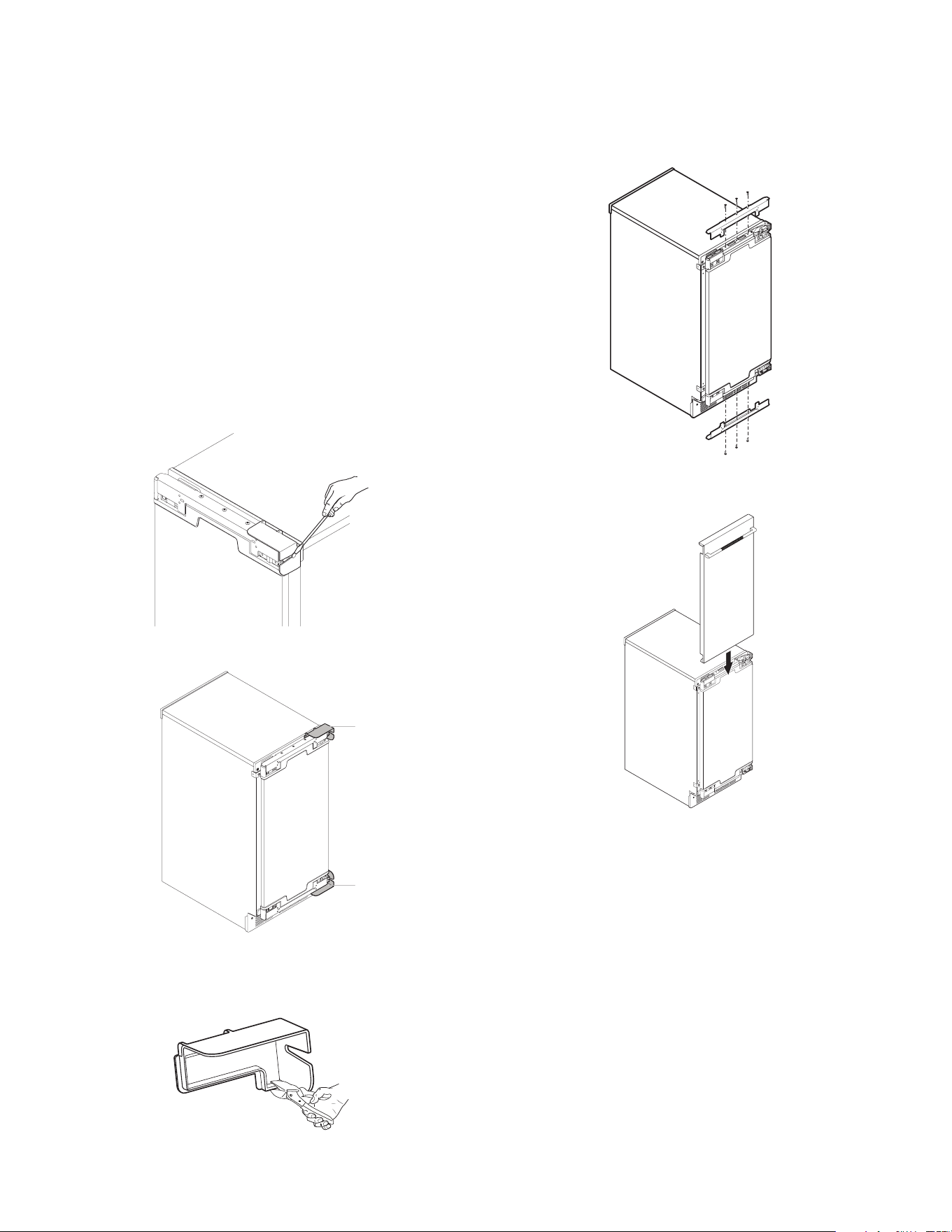

Installation Procedure
1. Remove the screws attaching hinge covers using the at
head screwdriver.
2. Remove the hinge cover from upper and lower hinges.
3. To remove, cut hinge cover at indicated point using diagonal
cutting plier and remove from hinges.
4. Remove screws (3) from the top and bottom metal brackets
using the Phillips screwdriver. Remove and discard metal
brackets and holding screws.
5. Slide new front panel assembly on the Ice Maker door from
the top.
A
B
A. Upper hinge cover
B. Lower hinge cover
6. Use #8-15 X .813 HW A screws (2) with the Phillips
screwdriver to x mount the front panel assembly.
7. Refer Installation Instruction supplied with unit for nal
installation.
Front panel
and
Handle
assembly
3
INSTRUCTIONS D’INSTALLATION
Pour le panneau en acier inoxydable de la machine
àglaçonsRISE™de JennAir
®
Utiliser les pièces de cet ensemble d’accessoires pour installer le
panneau en acier inoxydable RISE™ en suivant les instructions
d’installation.
Avant de commencer :
Un technicien de service qualié doit exécuter l’installation.
L’ensemble d’accessoires du panneau
contient:
1. Panneau avant et poignée
2. (2) vis – no 8-15 X0,813 HW A
Outils requis:
1. Tournevis cruciforme
2. Tournevis à lame plate
3. Pince à couper diagonale

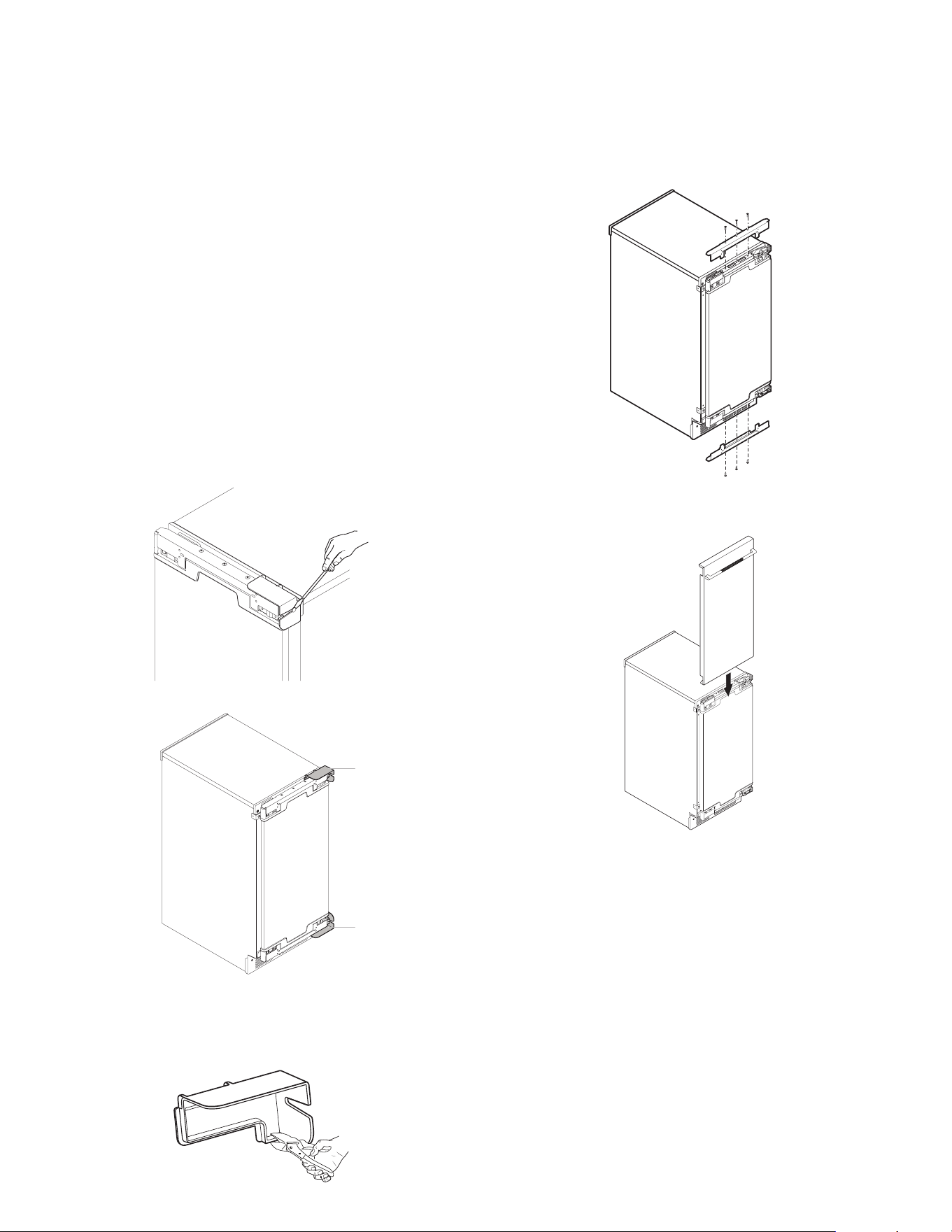

Procédure d’installation
1. Retirer les vis xant les couvre-charnières en utilisant un
tournevis à lame plate.
2. Retirer les couvre-charnières supérieur et inférieur.
3. Pour retirer, couper le couvre-charnière au point indiqué
enutilisant une pince à couper diagonale, puis retirer
lescharnières.
4. Retirer (3) vis des brides métalliques du haut et du bas en
utilisant un tournevis cruciforme. Retirer et jeter les brides
métalliques et les vis de maintient.
5. Faire glisser le nouveau panneau sur la porte de la machine
àglaçon à partir du haut.
A
B
A. Couvre-charnière supérieur
B. Couvre-charnière inférieur
6. Utiliser (2) vis no 8-15 X 0,813 HW A et un tournevis
cruciforme pour xer le panneau avant.
7. Consulter les instructions d’installation incluses avec
l’appareil pour effectuer l’installation nale.
Panneau avant
et poignée
