THE REFERENCE
Ci Series Installation Manual
Ci3160REFM-THX & Ci5160REFM-THX
1
Introduction
Warning
FR
Utilisation
DE
Einleitung
IT
Introduzione
ES
Introducción
NL
Inleiding
JA
はじめに
CHI-S
引言
CHI-T
引言
KR
소개
FR
Avertissement
DE
Warnung
IT
Avvertenza
ES
Atención
NL
Waarschuwing
JA
警告
CHI-S
警告
CHI-T
警告
KR
경고
EN
Thank you for purchasing this KEF Ci series custom installation loudspeaker. These products have been designed for dry-lined, stud partition walls and
ceilings and for suspended ceilings and will deliver many years of superb sound quality.
FR
Merci d’avoir choisi les enceintes à installation personnalisée de la série Ci de KEF. Ces produits sont conçus pour des cloisons et plafonds lattés et
plâtrés ainsi que pour les faux-plafonds, vous garantissant de nombreuses années de qualité sonore d’exception.
DE
Vielen Dank, dass Sie sich für diesen Einbaulautsprecher der KEF Ci-Serie entschieden haben. Diese Produkte wurden für Trockenbau-Ständerwände
und -decken sowie für Hängedecken entworfen und werden Ihnen über viele Jahre hinweg erstklassige Klangqualität bieten.
IT
Grazie per aver acquistato l’altoparlante KEF Ci Series dall’installazione personalizzata. Questo prodotto è stato progettato per pareti e soffitti divisori
in carton gesso e per soffitti sospesi. La qualità audio è garantita per lunghi anni.
ES
Gracias por haber adquirido los altavoces de instalación personalizada serie Ci de KEF. Estos productos han sido diseñados para paredes divisorias
prefabricadas y para falsos techos, garantizándole años de excelente calidad de sonido.
NL
Hartelijk dank voor de aankoop van deze KEF luidspreker uit de Ci-serie met custom-installatie. Deze producten zijn ontworpen voor installatie in met
gipsplaten beklede wanden en plafonds en voor verlaagde plafonds; zij zullen jarenlang zorgen voor een voortreffelijke geluidskwaliteit.
JA
KEF Ci
シリーズカスタム・インストレーション・ラウドスピーカーをご購入いただき、ありがとうございます。本シリーズは、乾式スタッド壁と天井
および吊り天井への取り付けを目的として設計されており、長年にわたって優れた音質をお届します。
CHI-S
感謝您購買
KEF Ci
系列自定义安装揚声器。該產品專為預制立筋隔斷墙和天花板以及吊頂设計，為您帶來经久不衰的最佳音質。
CHI-T
感謝您購買
KEF Ci
系列自定義安裝揚聲器。該產品專為石膏立柱式隔間牆和天花板以及懸吊天花板設計，為您帶來經久不衰的最佳音質。
KR
사용자 맞춤형 설치를 지원하는 KEF Ci 시리즈 스피커를 구입해 주셔서 감사합니다. 이 제품은 건식벽, 스터드벽 및 일반 천장은 물론 천장틀에도 설치할 수있도록
설계되었으며, 수년 동안 탁월한 품질의 사운드를 제공할 것입니다.
EN
Installation should be performed by an installer who is skilled in the proper use of hand and power tools, knowledge of local building and fire codes,
and who is familiar with the environment behind the wall or ceiling where the speaker is being installed. No attempt should be made to install these
loudspeakers unless you are sure you will not be cutting through electric cables, water or gas pipes, or supporting joists. Ensure the loading on the wall
or ceiling will support the weight of these assemblies.
FR
L’installation doit être réalisée par un installateur ayant des qualifications dans la manipulation d’outils à main et électriques, des connaissances sur les
codes locaux du bâtiment et des incendies et au courant de ce qui se trouve derrière la cloison ou le plafond où les enceintes seront installées. N’essayez
pas d’installer ces enceintes vous-même sauf si vous êtes sûr qu’aucun câble électrique, canalisation d’eau ou de gaz ou sous-poutre ne risquera d’être
sectionné. Vérifiez que la charge sur le mur ou le plafond supportera le poids de ces installations.
DE
Der Einbau sollte von einem Installateur vorgenommen werden, der in der fachgerechten Verwendung von Hand- und Elektrowerkzeugen bewandt
ist, die örtlichen Bau- und Brandschutzvorschriften kennt und mit der Umgebung hinter der Wand oder der Decke, in die der Lautsprecher eingelassen
werden soll, vertraut ist. Unter keinen Umständen sollten Sie versuchen, diese Lautsprecher einzubauen, wenn Sie nicht absolut sicher sind, hierbei
keine Stromkabel, Wasser- oder Gasleitungen oder Stützträger zu durchtrennen. Stellen Sie sicher, dass die Wand bzw. Decke ausreichend belastbar
ist, um das Gewicht dieser Baugruppen zu tragen.
IT
L’installazione deve essere effettuata da un installatore professionista che sia informato sulle norme di edilizia locale e sulle norme antincendio e che
conosca la struttura della parete o del soffitto sul quale verrà installato l’altoparlante. È sconsigliato qualsiasi tentativo di installare gli altoparlanti a
meno che non si sia sicuri di non recidere cavi elettrici, condutture di acqua o di gas o i travetti di sostegno. Assicurarsi che la parete o il soffitto
possano sostenere il peso degli elementi.
ES
La instalación debe ser realizada por un instalador con experiencia en el correcto uso de herramientas manuales y eléctricas, con conocimiento de las
normativas locales de construcción e incendios, y que sepa lo que se encuentra tras la pared o el techo donde se va a instalar el altavoz. No deberá
instalar los altavoces salvo que esté seguro de que no corte cables eléctricos, tuberías de agua o gas, ni afecte a vigas maestras. Compruebe que la
pared o el techo pueda soportar el peso de estas instalaciones.
NL
De installatie dient te worden uitgevoerd door een installateur die geschoold is in het correcte gebruik van elektrisch en handgereedschap, die kennis heeft
van de plaatselijke bouw- en brandvoorschriften en die op de hoogte is van hetgeen zich achter de wand of plafond bevindt waarin de luidspreker
geïnstalleerd wordt. Er dient niet te worden geprobeerd de luidsprekers te installeren wanneer u er niet zeker van bent dat u niet door elektrische kabels of
door water- of gasleidingen of steunbalken zaagt. Controleer of de wand of het plafond het gewicht van de units die u wilt installeren, kan dragen.
JA
本製品の取り付けは、手工具および電動工具を適切に使用でき、地域の建物・消防基準法の知識があり、スピーカーを取り付ける壁および天井の状況を
よく知っている設置者が行ってください。電線、水道・ガス管、または梁を破損しないことが確かな場合以外は、取り付けを行わないでください。壁ま
たは天井の荷重がスピーカーアセンブリーの重量を支えられることを確かめてください。
CHI-S
安装必須由安装人員執行，這些安装人員能够熟練正确地使用手工及电动工具，熟悉當地建筑及消防条例相關知識，并且熟悉揚声器安装外墙后及天花板后
的環境情况。在無法保證不切斷电線、水管、煤气管或支撑托梁的情况下，請勿嘗試安装揚声器。請确保安装所在的墙壁或天花板可承載所有装配的重量。
CHI-T
安装必須由安装人員執行，這些安裝人員必須能夠熟練正確使用手持及电動工具，熟悉當地建築及消防法規相關知識，並且熟悉揚聲器安裝處牆後及天花板後
的環境情況。在無法保證不切斷電線、水管、煤氣喉管或支撐托樑的情況下，請勿嘗試安裝揚聲器。請確保安裝所在的牆壁或天花板可負荷所有裝配的重量。
KR
본 제품은 수동 및 전동 공구의 사용이 익숙하고 스피커를 설치하는 벽 또는 천장 내부의 환경에 익숙하며 현지 건축법 및 소방법에 대한 지식을 보유한 기술자가
설치해야 합니다. 스피커를 설치하기 전에 전기 케이블, 수도관, 가스관 또는 지지 장선이 절단되지 않는지 반드시 확인하십시오. 벽 또는 천장이 스피커 설치로
인한 하중을 충분히 지탱할 수 있는지 확인하십시오.
2 3
Important Points
FR
Points importants
DE
Wichtige Punkte
IT
Punt i important i
ES
Puntos importantes
NL
Belangrijke aandachtspunten
JA
重要安全項目
CHI-S
重要安全事項
CHI-T
重要安全事項
KR
중요 포인트
Important Points
FR
Points importants
DE
Wichtige Punkte
IT
Punt i important i
ES
Puntos importantes
NL
Belangrijke aandachtspunten
JA
重要安全項目
CHI-S
重要安全事項
CHI-T
重要安全事項
KR
중요 포인트
EN

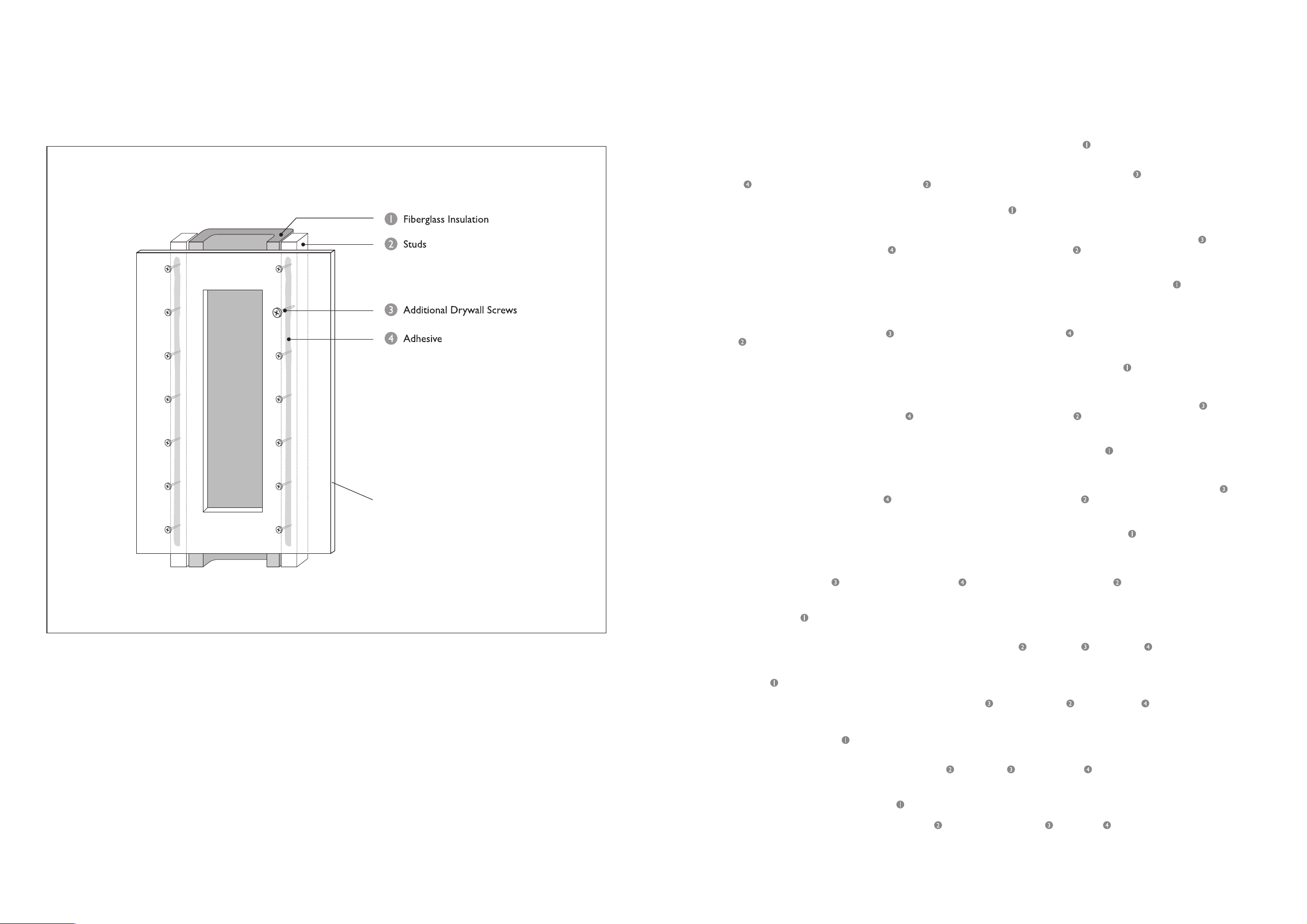

Wall Damping
• The sound quality of your KEF in-wall speaker will be improved if the entire wall cavity is filled with
standard fiberglass insulation
. If the
insulation is in place and has a paper backing facing the speaker remove the paper in the area behind the speaker. Some insulation may need to be
removed behind the speaker to allow space for installation. (check local building codes).
• To maximise sonic output and minimise unwanted wall vibration take steps to increase rigidity of the wall by using
additional drywall screws
and
a
construction adhesive
between the drywall and
the studs
. This should be done to the entire sheet of drywall where the speaker is installed.
FR
Isolation murale
• La qualité sonore de votre caisson de basse mural KEF sera supérieure si de la
fibre de verre isolante
occupe l’intérieur de la cavité. Si l’isolation
est déjà en place et est séparée du haut-parleur par une feuille de papier, enlevez le papier dans la zone située derrière le haut-parkeur. Dans certains
cas, quelques pièces d’isolant devront être ôtées pour permettre l’installation, veuillez consultez alors les règles de construction locales.
• Pour optimiser le rendement sonore et minimiser les vibrations murales non souhaitées, augmentez la rigidité du mur en utilisant des
vis
supplémentaires pour cloison sèche
ou de
l’adhésif de construction
entre la cloison sèche et
les clous
. Cela doit être effectué dans toute la
zone de cloison sèche où le caisson de basse sera installé.
DE
Wanddämpfung
• Die Klangqualität Ihres in die Wand integrierten KEF Subwoofers verbessert sich, wenn der gesamte Hohlraum der Wand mit
standardmäßiger
Glasfaserisolierung
ausgefüllt wird. Wenn das Isoliermaterial angebracht ist und auf der Seite des Lautsprechers eine Papierrückseite aufweist,
entfernen Sie bitte das Papier im Bereich hinter dem Lautsprecher. Ein Teil des Isoliermaterials muss gegebenenfalls hinter dem Lautsprecher
entfernt werden, um Raum für die Montage zu schaffen. (Achten Sie hierbei auf die örtlichen Bauordnungen.)
• Um die akustische Ausgabeleistung zu maximieren und unerwünschte Wandschwingungen zu minimieren, sollten Sie Maßnahmen ergreifen, um die
Stabilität der Wand zu erhöhen, indem Sie
zusätzliche Schnellbauschrauben
einsetzen und
Bauklebstoff
zwischen der Trockenbauwand und
den Bolzen
anbringen. Dies sollte für die gesamte Trockenbauwand vorgenommen werden, in die der Subwoofer eingebaut wird.
IT
Smorzamento delle pareti
• La qualità del suono del tuo altoparlante da incasso KEF sarà migliorata se l’intera cavità della parete è riempita
con un isolamento standard in
fibra di vetro
. Se l’isolamento è in posizione e ha un supporto di carta rivolto verso l’altoparlante, rimuovere la carta nell’area dietro l’altoparlante.
Potrebbe essere necessario rimuovere un po’ di isolamento dietro l’altoparlante per lasciare spazio all’installazione. (controllare i regolamenti edilizi
locali).
• Per massimizzare l’emissione sonora e ridurre al minimo le vibrazioni indesiderate del muro, adottare misure per aumentare la rigidità
del muro
utilizzando viti aggiuntive
per cartongesso e un
adesivo da costruzione
tra il muro a secco e i
montanti
. Questo dovrebbe essere fatto
sull’intero foglio di cartongesso in cui è installato l’altoparlante”.
ES
Amortiguación de las paredes
• La calidad de sonido de su subwoofer empotrado de KEF mejorará si se rellena toda la cavidad de la pared
con aislamiento de fibra de vidrio
estándar
. Si el aislamiento está colocado y tiene una base de papel dirigida hacia el altavoz, quite el papel en el área detrás del altavoz. Podría
necesitar quitar una parte del aislamiento detrás del altavoz para contar con espacio para la instalación. (Verifique los códigos de construcción
locales).
• Para maximizar la salida acústica y minimizar la vibración indeseada en las paredes, asegúrese de aumentar la rigidez de las paredes usando
tornil
los adicionales para paneles de yeso
y un
adhesivo de construcción
entre los paneles de yeso y
los pernos
. Esto debe hacerse en todo el panel
de yeso donde se instalará el subwoofer.
NL
Muurdemping
• De geluidskwaliteit van uw KEF inbouwluidspreker wordt verbeterd als de gehele wandspouw wordt gevuld met
standaard glasvezelisolatie
.
Als de isolatie op zijn plaats zit en een papieren achterkant heeft die naar de luidspreker is gericht, verwijder dan het papier in het gebied achter de
luidspreker. Mogelijk moet er wat isolatie achter de luidspreker worden verwijderd om ruimte te maken voor installatie. (controleer de lokale
bouwvoorschriften).
• Om het geluidsvermogen te maximaliseren en ongewenste trillingen van de muur te minimaliseren, moet u stappen ondernemen om de stijfheid van
de muur te vergroten door
extra gipsplaatschroeven
en een
constructielijm
tussen de gipsplaat en de
stijlen
te gebruiken. Dit moet worden
gedaan voor het hele stuk gipsplaat waar de luidspreker is geïnstalleerd.
JA
壁面の制振
•
壁面の空洞全体を 標 準 のファイバー グラス断 熱 材 で埋めると、
KEF
インウォールサブウーファーの音質が向上します。 断熱材が取り付けられており、
スピーカーに面したあたりに裏紙がある場合は、スピーカーの背面にあたる部分の紙を取り除きます。取り付けスペースを確保するため、場合によっては、
スピーカーの背面にあたる部分から断熱材を取り除く必要があります。(地域の建 築基準法を確認してください。)
•
音の出力を最大限に高め、望ましくない壁面の振動を抑えるには、ドライウォールと スタッドの間に ネジを追加し、 建築用接着剤を 使 って 、壁 面
の剛 性を高める処置をします。この 処 置はサブウーファーを取り付けるあたりのドライウォール全 体 に対して行う必 要が あります。
CHI-S
箱壁阻尼
•
如果使用 标准玻璃纤维绝缘材料填充整个箱壁空腔，
KEF
入墙式超低音音箱的音质将会得到改善。如果绝缘材料已放置到位，并且有一层背纸正对着
扬声器，请将扬声器后面区域中的那层纸去除。可能需要去除扬声器后面的一些绝缘材料，以便拥有足够的安装空间。（请核查当地建筑法规）。
•
如要最大限度地增大声波输出、减小多余的壁面振动，请通过使用额外的 干墙钉以及在干墙与 双头螺栓之间使用 建筑粘接剂来增加箱壁
硬度。应对安装超低音音箱的整片干墙采取此措施。
CHI-T
增加牆面阻尼效果
•
當在隔間牆的中空夾層內填滿 標準的玻璃纖維材料，
KEF
嵌牆式揚聲器的音質將可得到提升和優化。如果絕緣物料已經準備好了，並且面向揚聲器
有一個紙背的話，請將揚聲器後方的紙去除。如果絕緣物料已經到位，並且有一個面向揚聲器的紙背，請將揚聲器後面區域的紙去除。揚聲器後方部分的
絕緣物料可能需要移除，以留出空間進行安裝。(請確認當地建築法規）。
•
為了極大化聲音輸出，並減少不必要的牆面震動。請在乾牆和 骨架之間使用 額外的乾牆螺絲和 建築免釘膠來提升牆體的硬度。這應該在安裝
揚聲器的整面乾牆上進行。
KR
Wall Damping
• KEF의 벽면 스피커는 설치를 위해 타공 된 안쪽을 섬유 유리 흡음재로 채워주면 음질이 개선됩니다. 만일, 스피커 뒷면에 흡음재를 채워 넣으려면 뒷면의 도배
용지를 제거해야 할 수도 있습니다. 또, 설치할 공간을 확보하기 위해 스피커 뒤에 있는 흡음재를 제거해야 할 수도 있습니다. (현지 건축 법규를 확인하십시오.)
• 소리 출력을 극대화하고 원치 않는 벽 진동을 최소화하기 위해 추가 건식 벽 나사 및 건식 벽과 스터드 사이에 건설용 접착제를 사용하여 벽의 강성을
높이는 등의 조치를 취하십시오. 이 작업은 스피커가 설치된 건식 벽면 시트 전체에 수행해야 합니다.
Plaster wall
4 5
EN

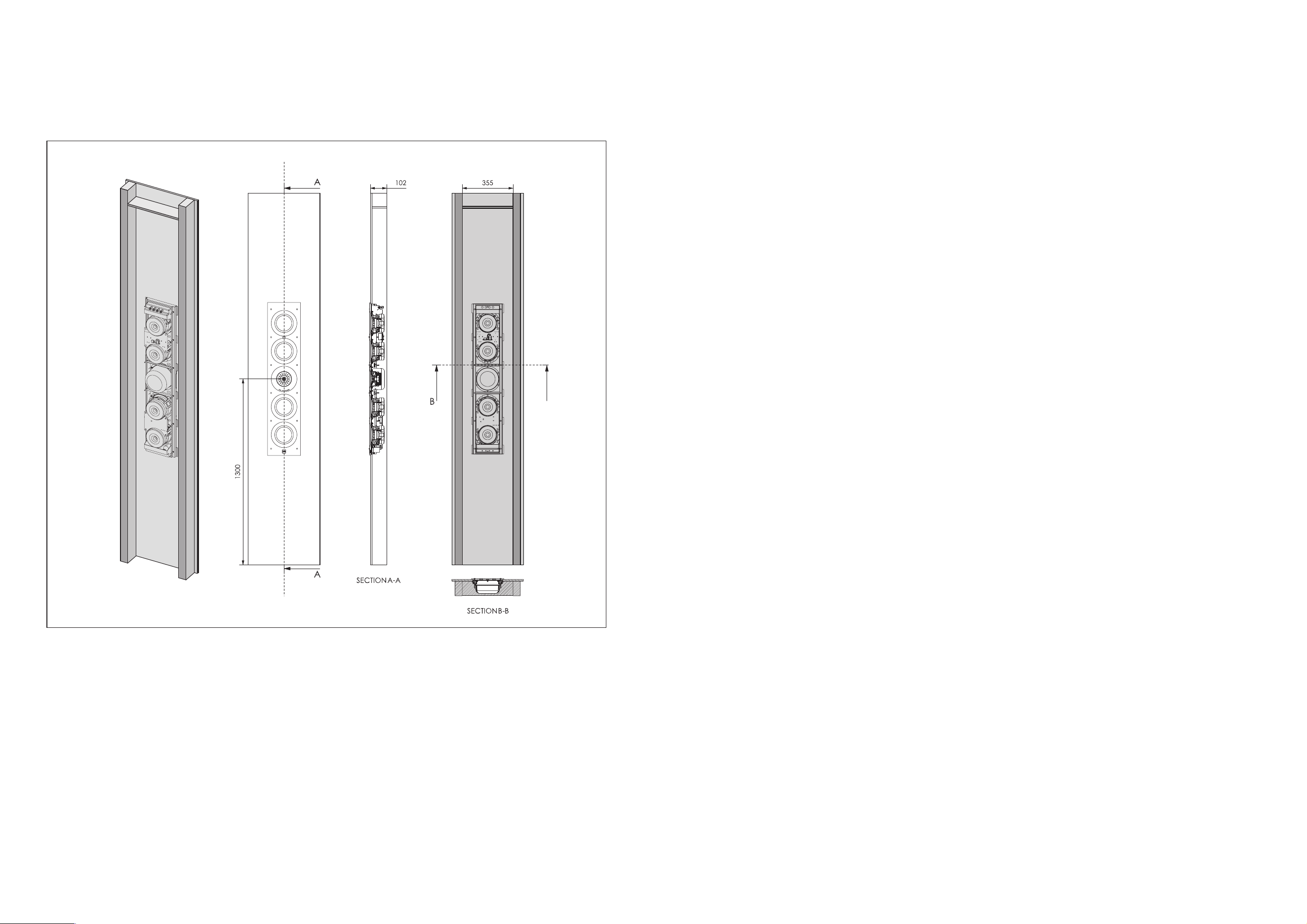

Ci5160REFM-THX rear enclosure construction for THX Certified Dominus installation
FR
Construction du boîtier arrière de la Ci5160REFM-THX pour une installation certifiée THX Dominus
DE
Ci5160REFM-THX Gehäuse-Konstruktion für THX-zertifizierte Dominus Installationen
IT
Struttura del contenitore posteriore Ci5160REFM-THX per installazione Dominus certificata THX
ES
Construcción de caja trasera Ci5160REFM-THX para instalación Dominus con certificación THX
NL
Ci5160REFM-THX constructie van achterbehuizing voor THX-Certified Dominus-installatie
JA
THX
認定
Dominus
設置対応のための、
Ci5160REFM-THX
リアエンクロージャー取付け
CHI-S
Ci5160REFM-THX
背箱施工适用于 THX 认证的
Dominus
安装
CHI-T
Ci5160REFM-THX
背部箱體用於
THX
認證的
Dominus
安裝
KR
Ci5160REFM-THX Certified Dominus 시공을 위한 후면 인클로져 구조
EN
Rear enclosure construction guidelines
• Ci5160REFM-THX Ci3160REFM-THX are designed to fit in standard 2" x 4" stud wall bays mounted on 16" centres.
• Special care should be taken with the construction to ensure consistent, controlled performance.
• Please refer to the product specification or KEFs Minimum Cabinet Volume chart for the minimum required cavity volume for your speaker
when designing enclosures or determining placement directly into stud bays. This will help maximise the bass performance of your loudspeaker.

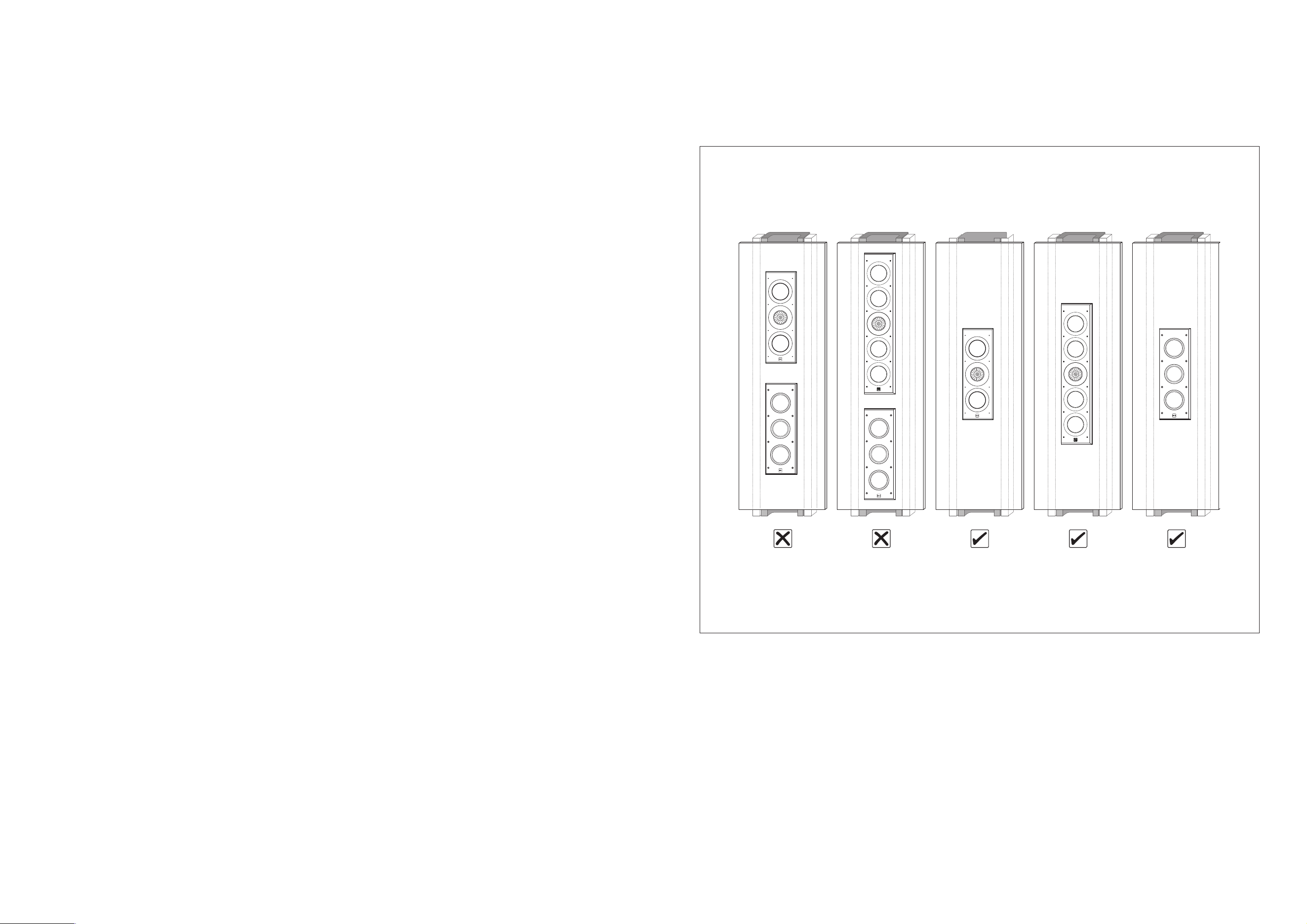

• Please ensure that loudspeakers (unless specified) do not share wall cavities.
• The wall and cavity should be built as a rigid and sturdy structure to minimise vibration and to prevent leakage into other rooms.
Construction adhesive and caulking should be applied to seal the cavity and prevent susceptibility to rattling or buzzing.
• The cavity should be filled with acoustically absorbent material such as rock wool or polyester fibre to suppress cavity resonances.
FR
Guide pour la construction d'un boîtier de charge arrière
• Les Ci5160REFM-THX et Ci3160REFM-THX sont conçus pour s'adapter à des baies murales standard de 5cm x 10cm montées tous les 40cm.
• Un soin particulier doit être apporté à la construction pour assurer une performance constante et contrôlée.
• Veuillez vous référer aux spécifications du produit ou au tableau des volumes minimaux des enceintes de KEF pour connaître le volume
minimal de charge requis pour votre enceinte lors de la conception des enceintes ou du placement direct dans les baies de montage. Cela
permettra d'optimiser les performances des graves de votre haut-parleur.
• Veillez à ce que les haut-parleurs (sauf indication contraire) ne partagent pas les volumes de charge.
• Le mur et la cavité doivent être construits comme une structure rigide et solide afin de minimiser les vibrations et d'éviter les fuites dans les
autres pièces. Un adhésif de construction et un calfeutrage doivent être appliqués pour sceller la cavité et empêcher la susceptibilité aux
cliquetis ou aux bourdonnements.
• La cavité doit être remplie d'un matériau acoustiquement absorbant tel que de la laine de roche ou de la fibre de polyester pour supprimer les
résonances de la cavité.
DE
Konstruktionsrichtlinien für das Lautsprecher-Gehäuse
• Die Ci5160REFM-THX Ci3160REFM-THX sind so konzipiert, dass sie in standardmäßige 50 x 100 mm Trockenbauwände passen, die im
Abstand von 400 mm montiert werden.
• Um eine gleichmäßige, kontrollierte Performance zu gewährleisten, sollte der Konstruktion besondere Aufmerksamkeit gewidmet werden.
• Bitte beachten Sie die Produktspezifikation oder die KEF-Tabelle für das Mindestgehäusevolumen für Ihren Lautsprecher, wenn Sie
Gehäuse entwerfen oder die Aufstellung direkt in Trockenbauwänden bestimmen. Dies trägt zur Maximierung der Bassleistung Ihres
Lautsprechers bei.
• Achten Sie darauf, dass die Lautsprecher (sofern nicht anders angegeben) nicht in einem einzigen gemeinsamen Hohlraum untergebracht werden.
• Die Wand und der Hohlraum sollten als feste und belastbare Struktur gebaut werden, um Vibrationen zu minimieren und Leckagen in andere
Räume zu verhindern. Der Hohlraum sollte mit Baukleber und Dichtungsmasse abgedichtet werden, um die Anfälligkeit für Klappern oder
Brummen zu verhindern.
• Der Hohlraum sollte mit schallabsorbierendem Material wie Steinwolle oder Polyesterfasern gefüllt werden, um Hohlraumresonanzen zu
unterdrücken.
IT Linee guida per la costruzione dell'armadio posteriore
• Ci5160REFM-THX I Ci3160REFM-THX sono progettati per adattarsi a alloggiamenti per pareti con montanti standard da 2" x 4" montati su centri da 16".
• È necessario prestare particolare attenzione alla costruzione per garantire prestazioni costanti e controllate.
• Si prega di fare riferimento alle specifiche del prodotto o alla tabella del volume minimo dell'armadio KEF per il volume minimo della cavità
richiesto per il diffusore quando si progettano le custodie o si determina il posizionamento direttamente negli alloggiamenti. Ciò contribuirà a
massimizzare le prestazioni dei bassi del tuo altoparlante.
• Assicurarsi che gli altoparlanti (a meno che non sia specificato) non condividano le cavità del muro.
• La parete e l'intercapedine devono essere costruite come una struttura rigida e robusta per ridurre al minimo le vibrazioni e prevenire perdite in altre
stanze. L'adesivo da costruzione e il calafataggio devono essere applicati per sigillare la cavità e prevenire la suscettibilità al tintinnio o al ronzio.
• La cavità deve essere riempita con materiale acusticamente assorbente come lana di roccia o fibra di poliestere per sopprimere le risonanze
della cavità".
ES
Directrices para la construcción de la carcasa trasera
• Ci5160REFM-THX Los Ci3160REFM-THX están diseñados para encajar en bahías de pared con montantes estándar de 2" x 4" montadas en
centros de 16".
• Se debe tener especial cuidado con la construcción para garantizar un rendimiento constante y controlado.
• Consulte la especificación del producto o la tabla de volumen mínimo de gabinete de KEF para conocer el volumen de cavidad mínimo requerido
para su altavoz cuando diseñe gabinetes o determine la ubicación directamente en bahías de montantes. Esto ayudará a maximizar el rendimiento
de graves de su altavoz. Asegúrese de que los altavoces (a menos que se especifique lo contrario) no compartan las cavidades de la pared.
• La pared y la cavidad deben construirse como una estructura rígida y resistente para minimizar la vibración y evitar fugas a otras habitaciones.
• Debe aplicarse adhesivo de construcción y calafateo para sellar la cavidad y evitar la susceptibilidad a traqueteos o zumbidos.
• La cavidad debe llenarse con material acústicamente absorbente como lana de roca o fibra de poliéster para suprimir las resonancias de la cavidad.
NL
Richtlijnen voor de constructie van de achterbehuizing
• Ci5160REFM-THX Ci3160REFM-THX zijn ontworpen om te passen in standaard 2" x 4" stud wall bays gemonteerd op 16" centers.
• Speciale zorg moet worden besteed aan de constructie om consistente, gecontroleerde prestaties te garanderen.
• Raadpleeg de productspecificatie of KEF's Minimum Cabinet Volume-overzicht voor het minimaal vereiste holtevolume voor uw luidspreker bij het
ontwerpen van behuizingen of het bepalen van de plaatsing direct in stud bays. Dit helpt de basprestaties van uw luidspreker te maximaliseren.
• Zorg ervoor dat luidsprekers (tenzij gespecificeerd) geen muurholtes delen.
• De muur en de spouw moeten als een stijve en stevige structuur worden gebouwd om trillingen te minimaliseren en lekkage naar andere
kamers te voorkomen. Er moet constructielijm en afdichtmiddel worden aangebracht om de spouw af te dichten en de gevoeligheid voor
rammelen of zoemen te voorkomen.
• De spouw moet worden gevuld met akoestisch absorberend materiaal zoals steenwol of polyestervezel om resonanties in de spouw te onderdrukken.
Important Points Important Points
FR
Points importants
DE
Wichtige Punkte
IT
Punt i important i
ES
Puntos importantes
NL
Belangrijke aandachtspunten
JA
重要安全項目
CHI-S
重要安全事項
CHI-T
重要安全事項
KR
중요 포인트
FR
Points importants
DE
Wichtige Punkte
IT
Punt i important i
ES
Puntos importantes
NL
Belangrijke aandachtspunten
JA
重要安全項目
CHI-S
重要安全事項
CHI-T
重要安全事項
KR
중요 포인트
6 7
JA
リアエンクロージャーの取付けガイドライン
• Ci5160REFM-THX
及び
Ci3160REFM-THX
は、標準的な
2
インチ×
4
インチのスタッドベイに
16
インチセンターで取り付けられるように設 計
されています。
•
安定したパフォーマンスを確保するために、取り付けには特別な注意を払う必要があります。
•
エンクロージャーを設計する場合、またはスタッドベイに直接設置する場合、製品仕様書または
KEF
の最小キャビネット容積表をご参照いただき、
スピーカに必 要な最小キャビティ容 積を確 認してください 。これ により、スピーカの低 音 性能を最 大 限に引き出すことができます。スピーカは
（特に指定がない限り）壁内空間を共有しないよう にしてください。
•
壁と壁内空間の振動を最小限に抑え、他の部屋への漏れを防ぐために、剛性の高い頑丈な構造としてください。建築用接着剤やコーキング材で壁の
空間を密閉し、共振や共鳴が発生しないようにする必要があります。
•
壁内空間の共振を抑えるため、グラスウールやポリエステル繊維などの吸音材や遮音材を壁内空間に充填してください。
CHI-S
背箱施工指南
• Ci5160REFM-THX/Ci3160REFM-THX
适用于标准型
5cm x 10cm (2" x 4")
壁挂螺柱托架，可安装在
40cm (16")
中心处。
•
施工需格外小心才能确保性能稳定可控。
•
在设计箱体或确定直接放置于螺柱托架上时，请参考产品规格或
KEF
最小箱体体积表，从而了解您的扬声器所需的最小音腔体积。
这样有助于充分发挥扬声器的低音性能。
•
请确保各扬声器之间（指定情况除外）不会共用空心墙。
•
应确保墙体和音腔结构坚实牢固，从而尽量减少振动，并防止泄漏至其他房间。应使用结构粘结剂和填缝剂来密封音腔，防止出现嘎吱作响的情况。
•
应采用吸音材料（如岩棉或聚酯纤维）来填充音腔，从而抑制音腔谐振现象。
CHI-T
背部箱體結構指南
• Ci5160REFM-THX Ci3160REFM-THX
設計適用於安裝在標準中心間距為
16
寸的牆釘內的
2" x 4"
立 柱 牆 托 架中。
•
施工時應特別小心，以確保一致、可控的性能。
•
在設計箱體或確定放入螺柱托架時，請參考產品規格或
KEF
的最小箱體體積表，了解揚聲器所需的最小腔體體積。這有助提高揚聲器的低音的最佳表現。
•
請確保揚聲器（除非特別說明）不佔用牆腔空間。
•
牆壁和空腔應採用堅固的結構，以盡量減少振動並防止消散到其他房間。應使用建築粘合劑和嵌縫來密封空腔並防止發出不必要的雜聲。
•
空腔應以填充棉或聚酯纖維等吸音材料，以抑制空腔諧振。
KR
후면 인클로져(enclosure) 구축 가이드라인
• Ci5160REFM-THX / Ci3160REFM-THX는 16" 중심에 장착된 표준 2" x 4" 스터드 벽 베이에 맞도록 설계 되었습니다.
• 일관되고 제어된 성능을 보장하기 위해 구조물에 각별히 주의해야 합니다.
• 인클로져를 설계하거나 스터드 베이에 직접 배치할 때 스피커에 필요한 최소 공동(Cavity)볼륨은 제품 사양 또는 KEF 최소 캐비닛 볼륨 차트를 참조하십시오.
• 이렇게 하면 스피커의 저음 성능을 극대화하는 데 도움이 됩니다. 스피커(지정되지 않은 경우)가 벽 공동(Cavity)을 공유하지 않도록 하십시오.
• 벽과 공동(Cavity)은 진동을 최소화하고 다른 방으로 누출되는 것을 방지하기 위해 견고한 구조로 시공 되어야 합니다. 시공 접착제와 코킹을 사용하여 공동(Cavity)
을 밀봉하고 덜컹거리거나 윙윙거릴 수 있는 취약성을방지해야 합니다.
• 공동(Cavity)는 공명을 억제하기 위해 Rock wool (암면) 또는 폴리에스테르 섬유와 같은 흡음성 재료로 채워져야 합니다.
Important Points Important Points
FR
Points importants
DE
Wichtige Punkte
IT
Punt i important i
ES
Puntos importantes
NL
Belangrijke aandachtspunten
JA
重要安全項目
CHI-S
重要安全事項
CHI-T
重要安全事項
KR
중요 포인트
FR
Points importants
DE
Wichtige Punkte
IT
Punt i important i
ES
Puntos importantes
NL
Belangrijke aandachtspunten
JA
重要安全項目
CHI-S
重要安全事項
CHI-T
重要安全事項
KR
중요 포인트
8 9
x3
≥8mm
Single amp
BI
AMP
I A
K
Bi-amp
SINGLE
AMP
AM
WI
Single amp
BI
AMP
I A
K
Bi-amp
SINGLE
AMP
AM
WI
HF Flat
SK1
C10 C11 R7
C12
L6
RED
BLK BLK BLK BLK
RED RED RED
R8
+
- - - -
+ + +
HF
LIFT
WIRE
EF
L
LIFT
HF
HF
PCB
I/P
HF
LINK TO
PCB LF1
1725-511A+0000
ISSUE A
KEF AUDIO (UK) LTD
LINK TO
PCB MF
O/P
HF
FLAT
HF Lift
C10 C11 R7
C12
L6
RED
BLK BLK BLK BLK
RED RED RED
R8
+
- - - -
+ + +
LIFT
NK W
SK2
ED
L
HF
HF
PCB
I/P
HF
LINK TO
PCB LF1
1725-511A+0000
ISSUE A
KEF AUDIO (UK) LTD
LINK TO
PCB MF
O/P
HF
FLAT
HF
LIFT
HF Flat
SK1
C10 C11 R7
C12
L6
RED
BLK BLK BLK BLK
RED RED RED
R8
+
- - - -
+ + +
HF
LIFT
WIRE
EF
L
LIFT
HF
HF
PCB
I/P
HF
LINK TO
PCB LF1
1725-511A+0000
ISSUE A
KEF AUDIO (UK) LTD
LINK TO
PCB MF
O/P
HF
FLAT
HF Lift
C10 C11 R7
C12
L6
RED
BLK BLK BLK BLK
RED RED RED
R8
+
- - - -
+ + +
LIFT
NK W
SK2
ED
L
HF
HF
PCB
I/P
HF
LINK TO
PCB LF1
1725-511A+0000
ISSUE A
KEF AUDIO (UK) LTD
LINK TO
PCB MF
O/P
HF
FLAT
HF
LIFT
x3
≥8mm
Single amp
BI
AMP
I A
K
Bi-amp
SINGLE
AMP
AM
WI
Single amp
BI
AMP
I A
K
Bi-amp
SINGLE
AMP
AM
WI
HF Flat
SK1
C10 C11 R7
C12
L6
RED
BLK BLK BLK BLK
RED RED RED
R8
+
- - - -
+ + +
HF
LIFT
WIRE
EF
L
LIFT
HF
HF
PCB
I/P
HF
LINK TO
PCB LF1
1725-511A+0000
ISSUE A
KEF AUDIO (UK) LTD
LINK TO
PCB MF
O/P
HF
FLAT
HF Lift
C10 C11 R7
C12
L6
RED
BLK BLK BLK BLK
RED RED RED
R8
+
- - - -
+ + +
LIFT
NK W
SK2
ED
L
HF
HF
PCB
I/P
HF
LINK TO
PCB LF1
1725-511A+0000
ISSUE A
KEF AUDIO (UK) LTD
LINK TO
PCB MF
O/P
HF
FLAT
HF
LIFT
HF Flat
SK1
C10 C11 R7
C12
L6
RED
BLK BLK BLK BLK
RED RED RED
R8
+
- - - -
+ + +
HF
LIFT
WIRE
EF
L
LIFT
HF
HF
PCB
I/P
HF
LINK TO
PCB LF1
1725-511A+0000
ISSUE A
KEF AUDIO (UK) LTD
LINK TO
PCB MF
O/P
HF
FLAT
HF Lift
C10 C11 R7
C12
L6
RED
BLK BLK BLK BLK
RED RED RED
R8
+
- - - -
+ + +
LIFT
NK W
SK2
ED
L
HF
HF
PCB
I/P
HF
LINK TO
PCB LF1
1725-511A+0000
ISSUE A
KEF AUDIO (UK) LTD
LINK TO
PCB MF
O/P
HF
FLAT
HF
LIFT
Installation
Installation
FR
Installation
DE
Installation
IT
Installazopne
ES
Instalación
NL
Installatie
JA
取付け
CHI-S
安裝程序
CHI-T
安裝程序
KR
설치
FR
Installation
DE
Installation
IT
Installazopne
ES
Instalación
NL
Installatie
JA
取付け
CHI-S
安裝程序
CHI-T
安裝程序
KR
설치

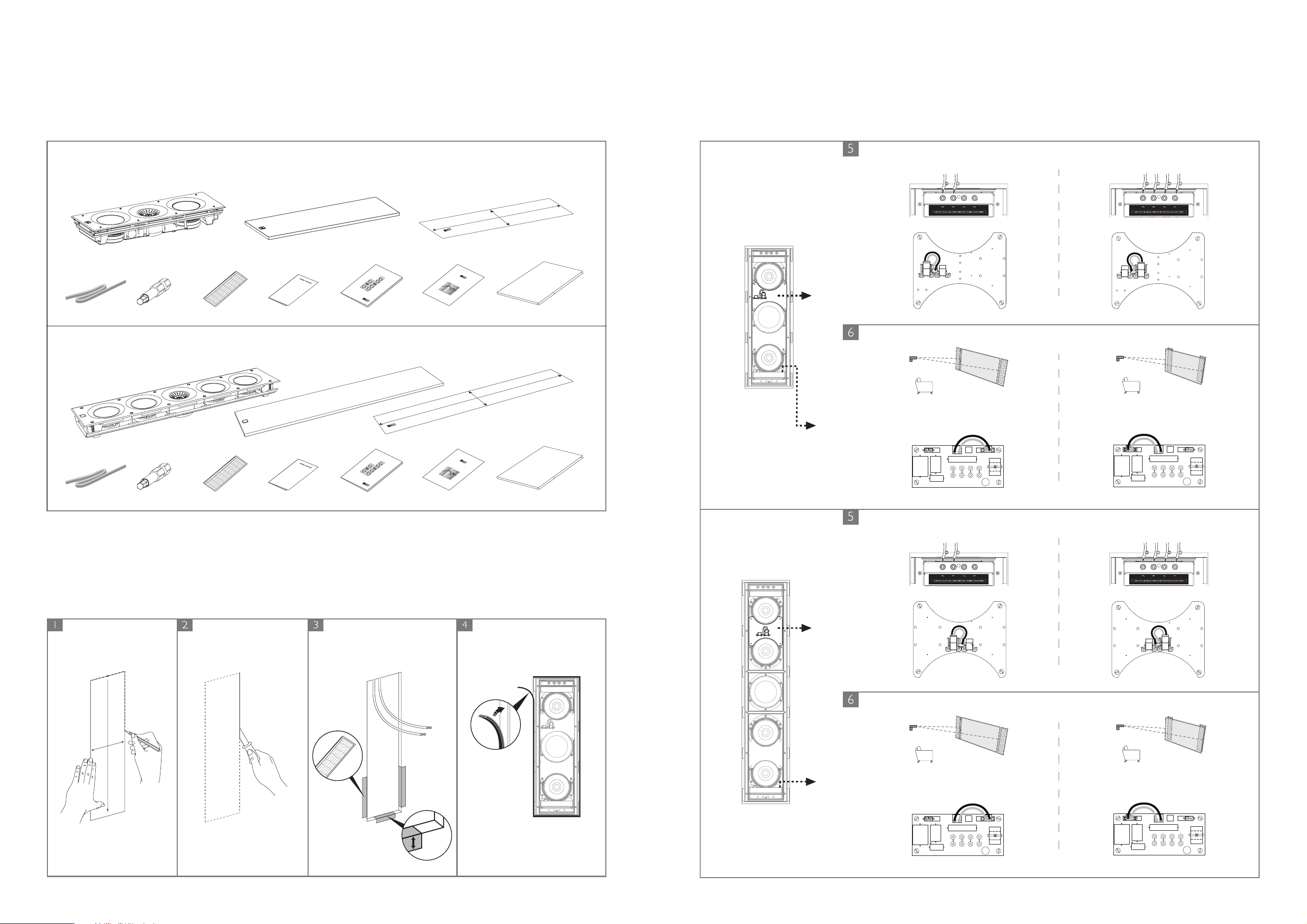

Inside the Box
FR
Contenu de cet emballage
DE
Lieferumfang
IT
All'interno della scatola
ES
Dentro de la caja
NL
Wat zit in de doos
JA
箱の中
CHI-S
盒內
CHI-T
產品包裝
KR
박스 안쪽
Ci3160REFM-THX
Ci5160REFM-THX
x1 x1 x1
x1 x1 x1
x1
x1
x1
x1
x3
x3
x1
x1
x1
x1
x1
x1
FPO
FPO
x4
x4
10 11
Decoration
FR
Finition
DE
Dekoration
IT
Esterica
ES
Ornamentación
NL
Decoratie
JA
装飾
CHI-S
装飾
CHI-T
裝飾
KR
외부 디자인

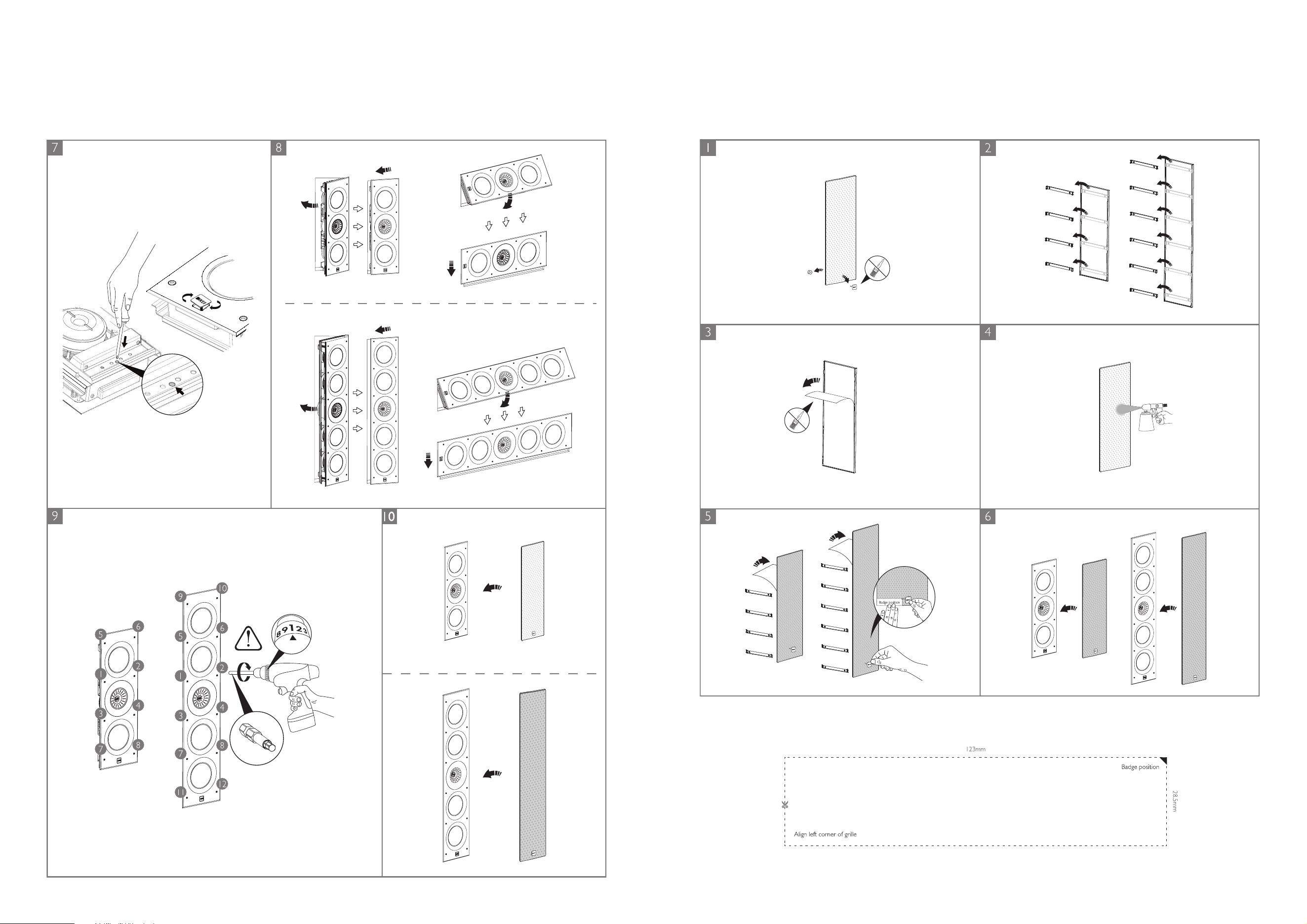

Installation
FR
Installation
DE
Installation
IT
Installazopne
ES
Instalación
NL
Installatie
JA
取付け
CHI-S
安裝程序
CHI-T
安裝程序
KR
설치
Ci3160REFM-THX &
Ci5160REFM-THX
x3
≥8mm
Single amp
BI
AMP
I A
K
Bi-amp
SINGLE
AMP
AM
WI
Single amp
BI
AMP
I A
K
Bi-amp
SINGLE
AMP
AM
WI
HF Flat
SK1
C10 C11 R7
C12
L6
RED
BLK BLK BLK BLK
RED RED RED
R8
+
- - - -
+ + +
HF
LIFT
WIRE
EF
L
LIFT
HF
HF
PCB
I/P
HF
LINK TO
PCB LF1
1725-511A+0000
ISSUE A
KEF AUDIO (UK) LTD
LINK TO
PCB MF
O/P
HF
FLAT
HF Lift
C10 C11 R7
C12
L6
RED
BLK BLK BLK BLK
RED RED RED
R8
+
- - - -
+ + +
LIFT
NK W
SK2
ED
L
HF
HF
PCB
I/P
HF
LINK TO
PCB LF1
1725-511A+0000
ISSUE A
KEF AUDIO (UK) LTD
LINK TO
PCB MF
O/P
HF
FLAT
HF
LIFT
HF Flat
SK1
C10 C11 R7
C12
L6
RED
BLK BLK BLK BLK
RED RED RED
R8
+
- - - -
+ + +
HF
LIFT
WIRE
EF
L
LIFT
HF
HF
PCB
I/P
HF
LINK TO
PCB LF1
1725-511A+0000
ISSUE A
KEF AUDIO (UK) LTD
LINK TO
PCB MF
O/P
HF
FLAT
HF Lift
C10 C11 R7
C12
L6
RED
BLK BLK BLK BLK
RED RED RED
R8
+
- - - -
+ + +
LIFT
NK W
SK2
ED
L
HF
HF
PCB
I/P
HF
LINK TO
PCB LF1
1725-511A+0000
ISSUE A
KEF AUDIO (UK) LTD
LINK TO
PCB MF
O/P
HF
FLAT
HF
LIFT
x3
≥8mm
Single amp
BI
AMP
I A
K
Bi-amp
SINGLE
AMP
AM
WI
Single amp
BI
AMP
I A
K
Bi-amp
SINGLE
AMP
AM
WI
HF Flat
SK1
C10 C11 R7
C12
L6
RED
BLK BLK BLK BLK
RED RED RED
R8
+
- - - -
+ + +
HF
LIFT
WIRE
EF
L
LIFT
HF
HF
PCB
I/P
HF
LINK TO
PCB LF1
1725-511A+0000
ISSUE A
KEF AUDIO (UK) LTD
LINK TO
PCB MF
O/P
HF
FLAT
HF Lift
C10 C11 R7
C12
L6
RED
BLK BLK BLK BLK
RED RED RED
R8
+
- - - -
+ + +
LIFT
NK W
SK2
ED
L
HF
HF
PCB
I/P
HF
LINK TO
PCB LF1
1725-511A+0000
ISSUE A
KEF AUDIO (UK) LTD
LINK TO
PCB MF
O/P
HF
FLAT
HF
LIFT
HF Flat
SK1
C10 C11 R7
C12
L6
RED
BLK BLK BLK BLK
RED RED RED
R8
+
- - - -
+ + +
HF
LIFT
WIRE
EF
L
LIFT
HF
HF
PCB
I/P
HF
LINK TO
PCB LF1
1725-511A+0000
ISSUE A
KEF AUDIO (UK) LTD
LINK TO
PCB MF
O/P
HF
FLAT
HF Lift
C10 C11 R7
C12
L6
RED
BLK BLK BLK BLK
RED RED RED
R8
+
- - - -
+ + +
LIFT
NK W
SK2
ED
L
HF
HF
PCB
I/P
HF
LINK TO
PCB LF1
1725-511A+0000
ISSUE A
KEF AUDIO (UK) LTD
LINK TO
PCB MF
O/P
HF
FLAT
HF
LIFT
12

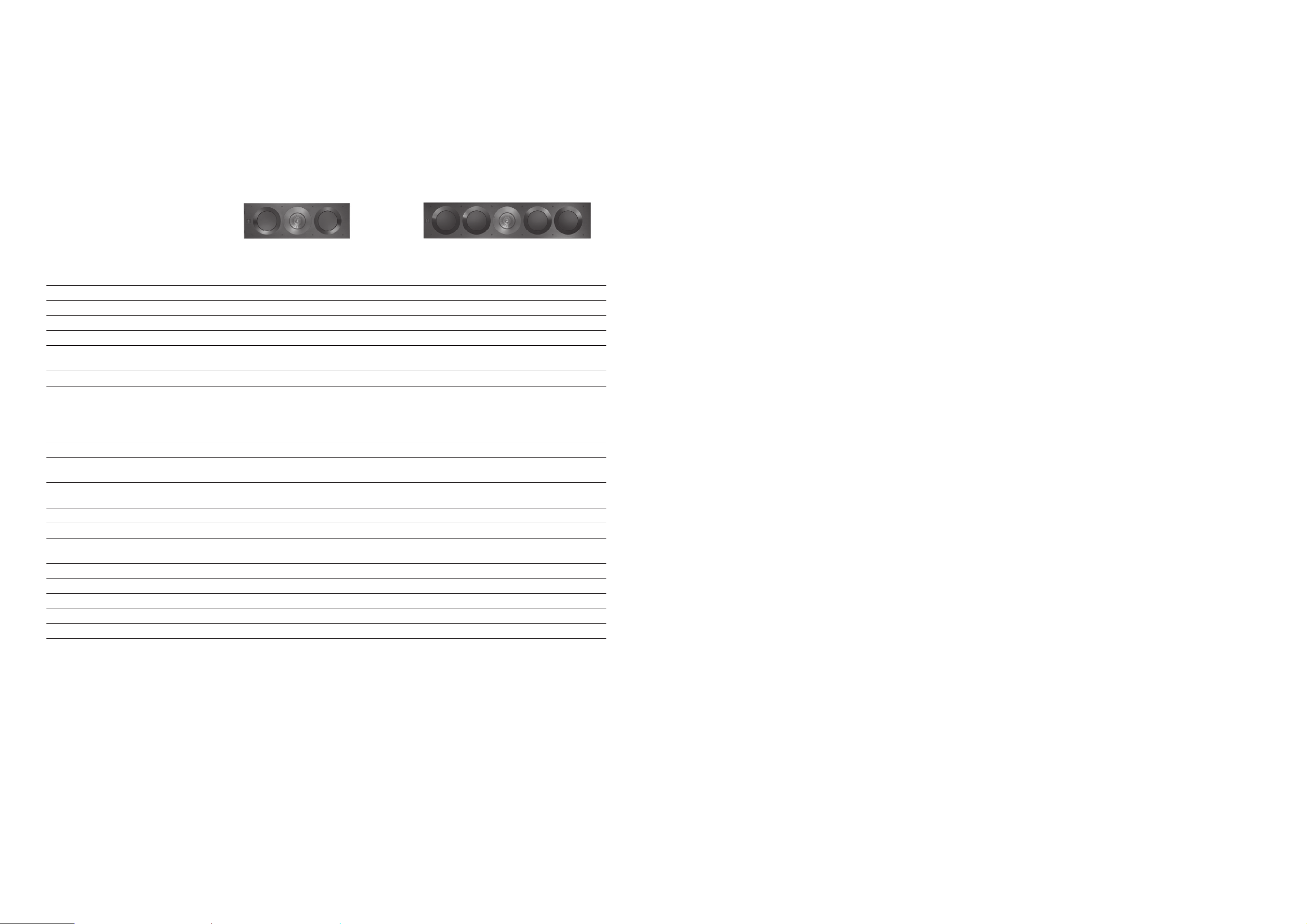

Model Ci3160REFM-THX Ci5160REFM-THX
Series Ci-Reference Ci-Reference
Nominal impedance 4Ω 4Ω
Sensitivity (2.83V/ 1m) 89 dB 92 dB
Frequency response
open-backed
40-28 kHz 40-28 kHz
Crossover frequency 600Hz, 3kHz 600Hz, 3kHz
Drive units HF 25 mm (1 in.) vented aluminium dome with
Metamaterial Absorption Technology
25 mm (1 in.) vented aluminium dome with
Metamaterial Absorption Technology
MF 125 mm (5.25 in.) Uni-Q 125 mm (5.25 in.) Uni-Q
LF 2 x 160 mm (6.5 in.) 4 x 160 mm (6.5 in.)
Recommended amplifier power 50-350 W 50-500 W
Product external dimensions
(H x W x D)
680 x 230 x 105.7 mm
(26.77 x 9.06 x 4.16 in.)
1070 x 230 x 105.7 mm
(42.13 x 9.06 x 4.16 in.)
Cut-out dimensions
(H x W)
660 x 209 mm
(25.98 x 8.23 in.)
1052 x 209 mm
(41.42 x 8.23 in.)
Net weight 13.6 kg (29.92 lbs.) 21.7 kg (47.8 lbs.)
Mounting depth from surface 99 mm (3.9 in.) 99 mm (3.9 in.)
Grille White Metal Mesh Grille
Optional Black Fabric Grille
White Metal Mesh Grille
Optional Black Fabric Grille
Ideal rear volume (L) 60 90
Minimum rear volume (L) 30 40
Optional rough in frame RIF3160L RIF5160L
Optional rear enclosure NA NA

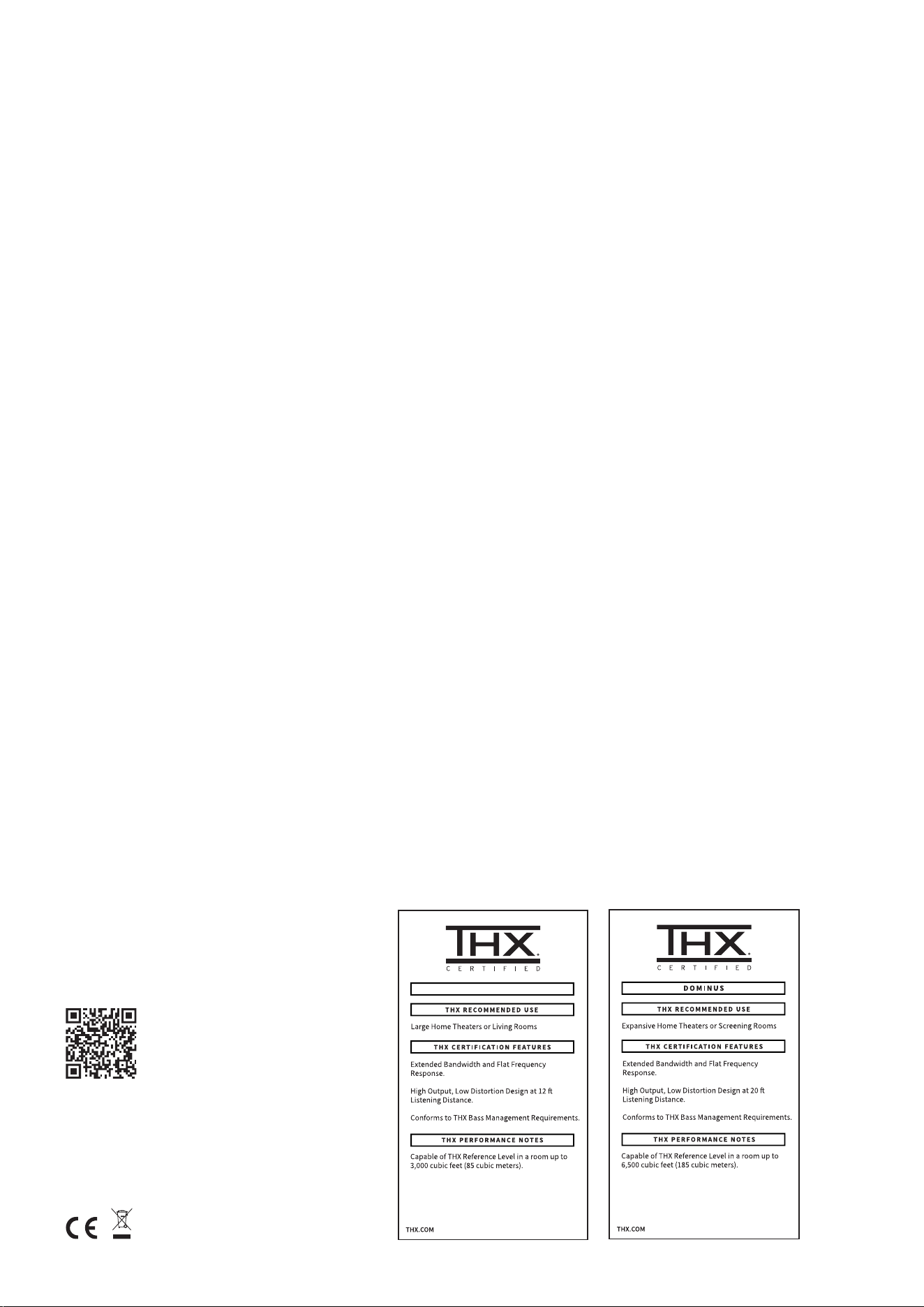

THX-Certified
THX
®
Certified Ultra
THX
®
Certified Dominus
Specifications
FR
Spécifications
DE
Echnische Daten
IT
Specifiche
ES
Especificaciones
NL
Technische
JA
スペック
CHI-S
規格特性
CHI-T
規格特性
KR
사양
THX and the THX logo are the property of THX Ltd., registered in the U.S. and other countries.
Metamaterial Absorption Technology is a joint development with Acoustic Metamaterials Group.
KEF reserves the right, in line with continuing research and development, to amend or change specifications. E&OE.
P/N: K290273ML Issue 1: 03/2023
KEF.com
GP Acoustics (UK) Limited
Eccleston Road
Tovil, Maidstone
Kent, ME15 6QP
UK
For product registration,
please visit kef.com
KEF and Uni-Q are registered trademarks.
Uni-Q and other KEF technologies are
protected by worldwide patents.
All text and image copyrights reserved.
UL TR A
