AC EV CHARGER

USER MANUAL

MODEL: EV-B07-US009B

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODEL: EV-B07-US009B

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

AC EV CHARGER

- 2 -

Warning-To reduce the risk of injury, user must read instructions

manual carefully.

This device complies with Part 15 of the FCC Rules. Operation

is subject to the following two conditions:(1)This device may not

cause harmful interference, and (2)this device must accept any

interference received, including interference that may cause

undesired operation.

WARNING

 This device has a home grid voltage monitoring function, when it

detects the low voltage safety voltage range of your home grid, it will

automatically reduce the current by 50% for charging.

 This function of automatically monitoring the voltage of the home grid

is added to prevent excessive charging current from damaging the

home cable and its control switch device

 When you find that the charging current is relatively low during the

charging process, please contact a qualified electrician to detect and

replace your home cables and switch devices, so as to ensure that the

expected charging current can be achieved and the safety of electricity

can be ensured.

Before the operation, please read the operation manual carefully to

know the equipment and the correct method of use. Please keep it for

future reference.

- 3 -

SAFETY PRECAUTIONS

1. Before installation, check that the grid is AC Level 2 “240 V ±10% (60 Hz)”.

Otherwise it cannot be used.

2. Detection of the charging device has the function of user network circuit load

capacity; When the electric grid circuit of the user cannot bear the charging

power of the charging device, the device will automatically reduce the charging

power and then charge the electric vehicle. This function can solve the problem

of frequent tripping caused by the user's grid voltage instability, circuit aging and

other problems; At the same time, it can reduce the safety problems caused by

the user's circuit problems. If the charging power is reduced in use, it is a normal

phenomenon.

3. This equipment has over-voltage, under-voltage protection; It also has overload

protection function. After the device automatically adjusts the charging power,

the device will automatically shut down the charging and stop using if the user's

grid voltage is still abnormal.

4. Install the equipment, the total input of the front-end must be installed circuit

breakers.

5. Do not use flammable,explosive, or combustible materials, chemicals,

combustible gas and other dangerous goods near the charging pile.

6. Keep dry and clean on the charging point. If there is any dirt, please use a clean,

dry cloth to wipe it. It is forbidden to touch the point pin.

7. Hybrid car, please recharge again after flame out. In the process of charging,

vehicle driving is prohibited.

8. Children do not get close to the process of charging so as not to cause harm.

9.In case of rain, thunder, or weather, be a cautious charge, please.

10. It is strictly prohibited that the charging cable breaks, wear and tear, charging

cable nudity, charging pile has obviously been knocked down, damaged, etc. If

the charging post is used, please stay away from the charging post immediately

and contact the staff.

11. If there is a fire in the process of charging electric shock and other abnormal

situation occurs, immediately press the stop button to ensure personal safety.

12. Please do not try to remove, maintain, or modify the charging pile.Improper

use may cause damage, leakage, and so on and so forth.

- 4 -

PRODUCT INTRODUCTION

EV-B07-US009B series portable charger is designed for the pain points in

the portable charging industry. It is characterized by convenient installation,

use, and debugging, simple operation and maintenance, accurate

measurement, and complete protection functions. It has good compatibility,

and meets the charging requirements of national standard.

EV-B07-US009B series portable charger has a protection level of IP66,

and has good dustproof and waterproof functions, enabling safe indoor and

outdoor operation.

1. Product Parameters

Type no.

EV-B07-US009B

In put voltage

AC Level 2 240V 60Hz

Out put voltage

AC Level 2 240V 60Hz

Power output

9.6kw

Maximum output current

40A

Class of protection

TYPE 4

Protection Function

Fire protection, over current, over voltage, under

voltage, ground protection, over temperature

protection, self monitoring and recovery,

Indicator light

Standby - Green on; Charging - Yellow blinking;

Alarm - red on

Liquid crystal screen

3*LED light indicator

1.5-inch LCD

Mode of charging

Plug and Play/APP charging

Charging interface

SAE J1772

Input plug

NEMA 14-50P

Material of case

PC+Aluminum alloy

Operating temperature

-30~50°C

Relative humidity

5% to 95% no condensation

Overall dimensions

290*84*67mm(H*W*D)

Standard of reference

CCS1 (combo/Type 1) AC Level 2 charging

- 5 -

QUIPMENT INSTRUCTIONS

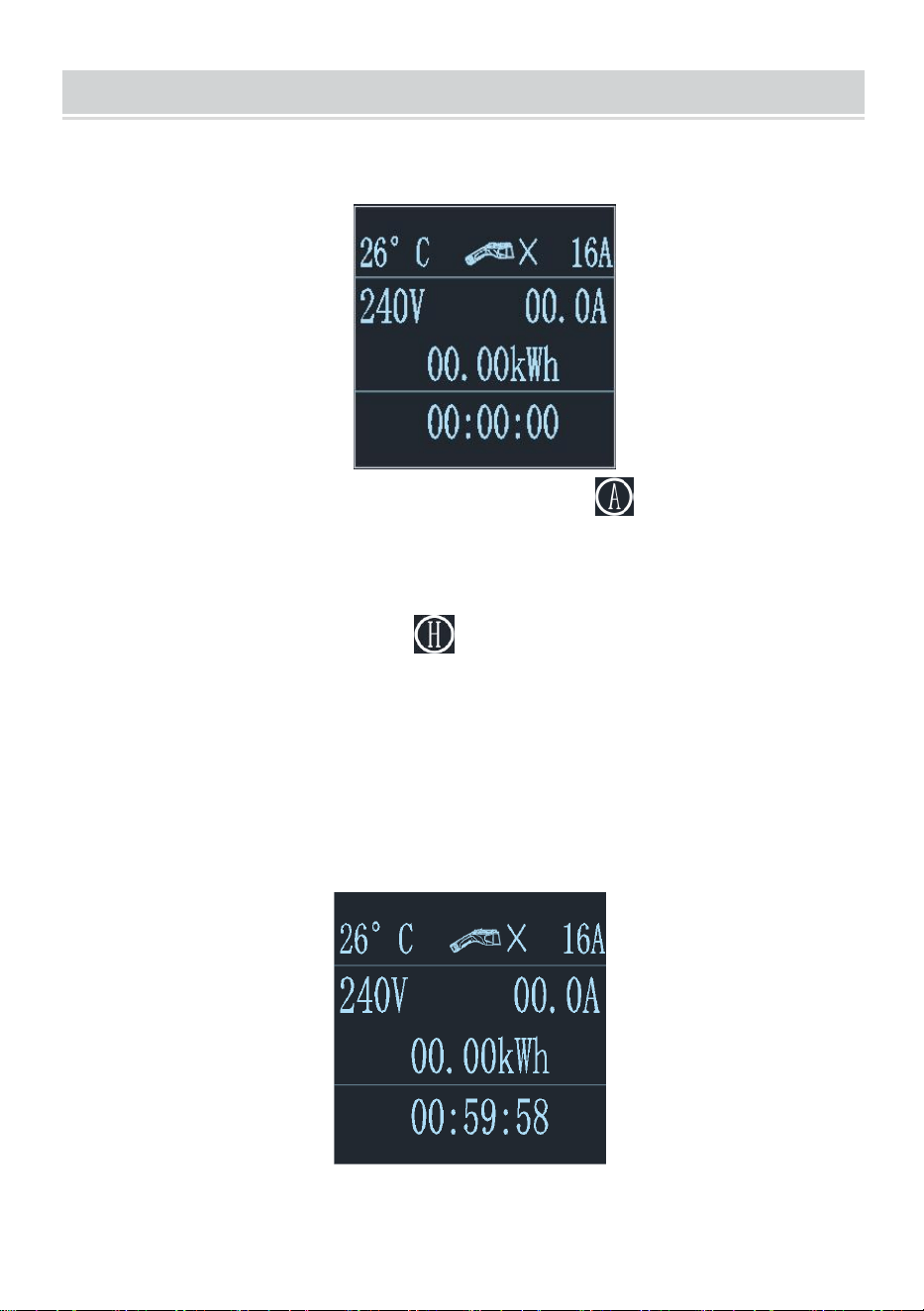

2. After the device is powered on, it enters the standby state. The device

standby interface is shown below:

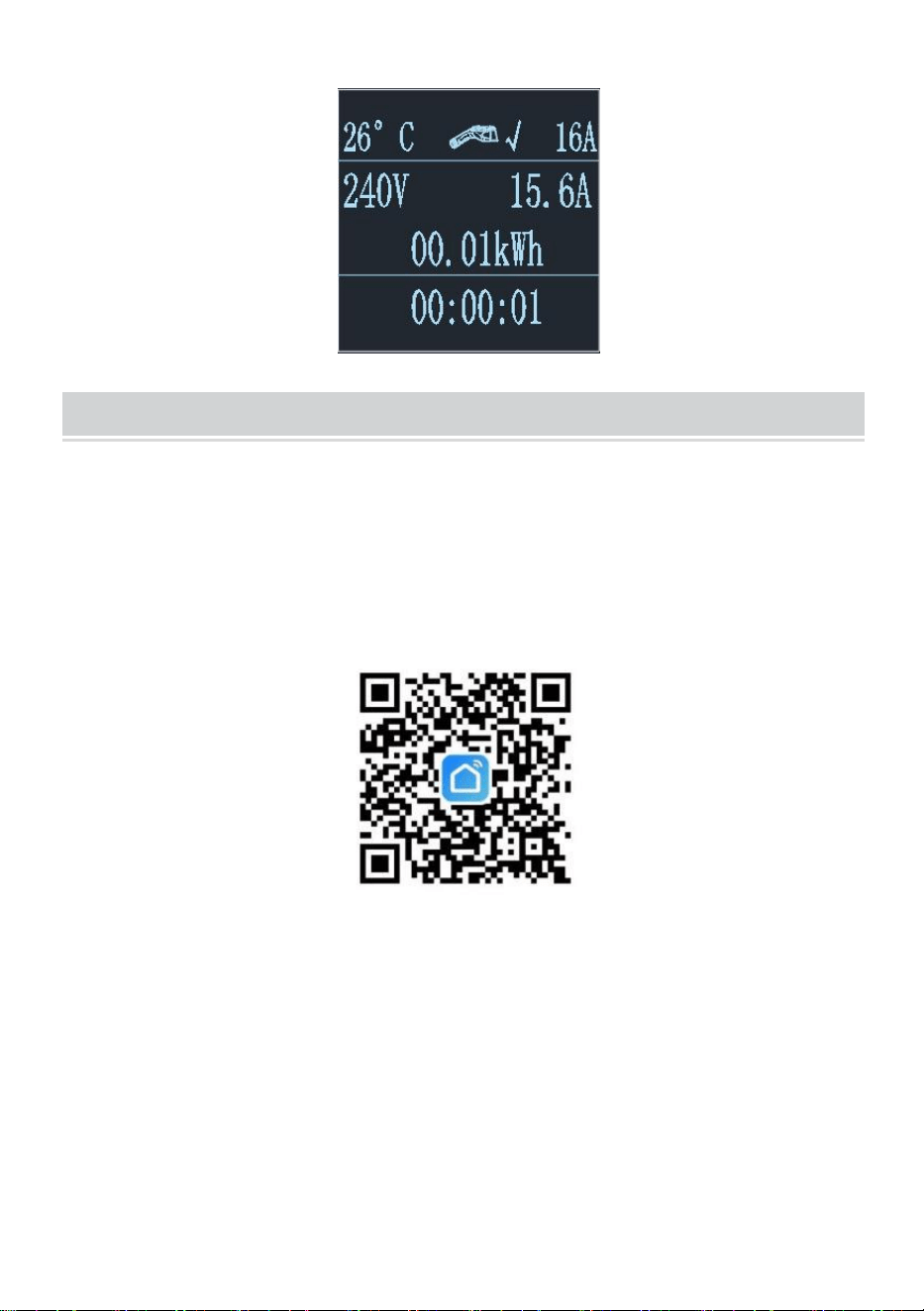

2.3 After inserting the charging gun head into the vehicle charging port,

the charging interface is shown below:

2.1 Adjust the charging current: click the button to adjust the

charging gear:40A-32A-24A-16A-40A Cycle the current in this

order.After switching the usage current, plug in the gun head to charge.

2.2 Appointment charging: Click to increase the reservation time.You

can choose between 0 and 12H.After the appointment time, it will

automatically enter the charging state.All models included in this manual

can be charged by APP Appointment charging.

Note: After charging starts, the charging speed and appointment cannot

be adjusted (both through buttons&apps)

- 6 -

OBILE PHONE APP CHARGING OPERATION INSTRUCTIONS

3. APP download and binding use

a. To download the smart APP, enter the following address in the mobile

browser:

https://developer.tuya.com/cn/docs/iot/tuya-smart-app-smart-life-app-adva

ntages?id=K989rqa49rluq

Click the website and follow the prompts to install.

b. Qr code download：

Open the mobile browser or other social software, scan the QR code, and

follow the APP according to the prompts.

3.1 Binding and Using Devices

Open the installed APP, click Agree privacy Statement, you can register

with your mobile phone number, social software binding registration, and

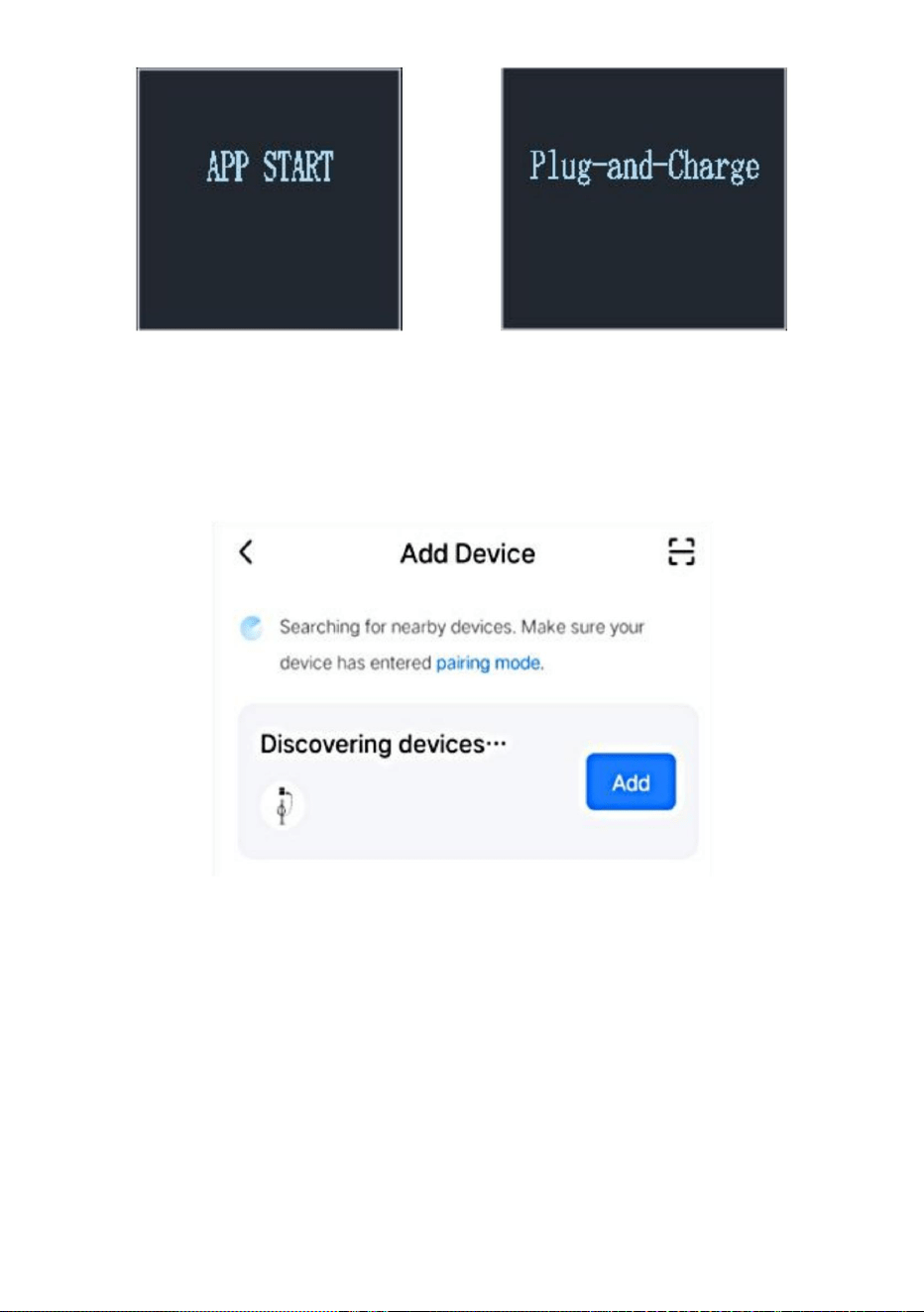

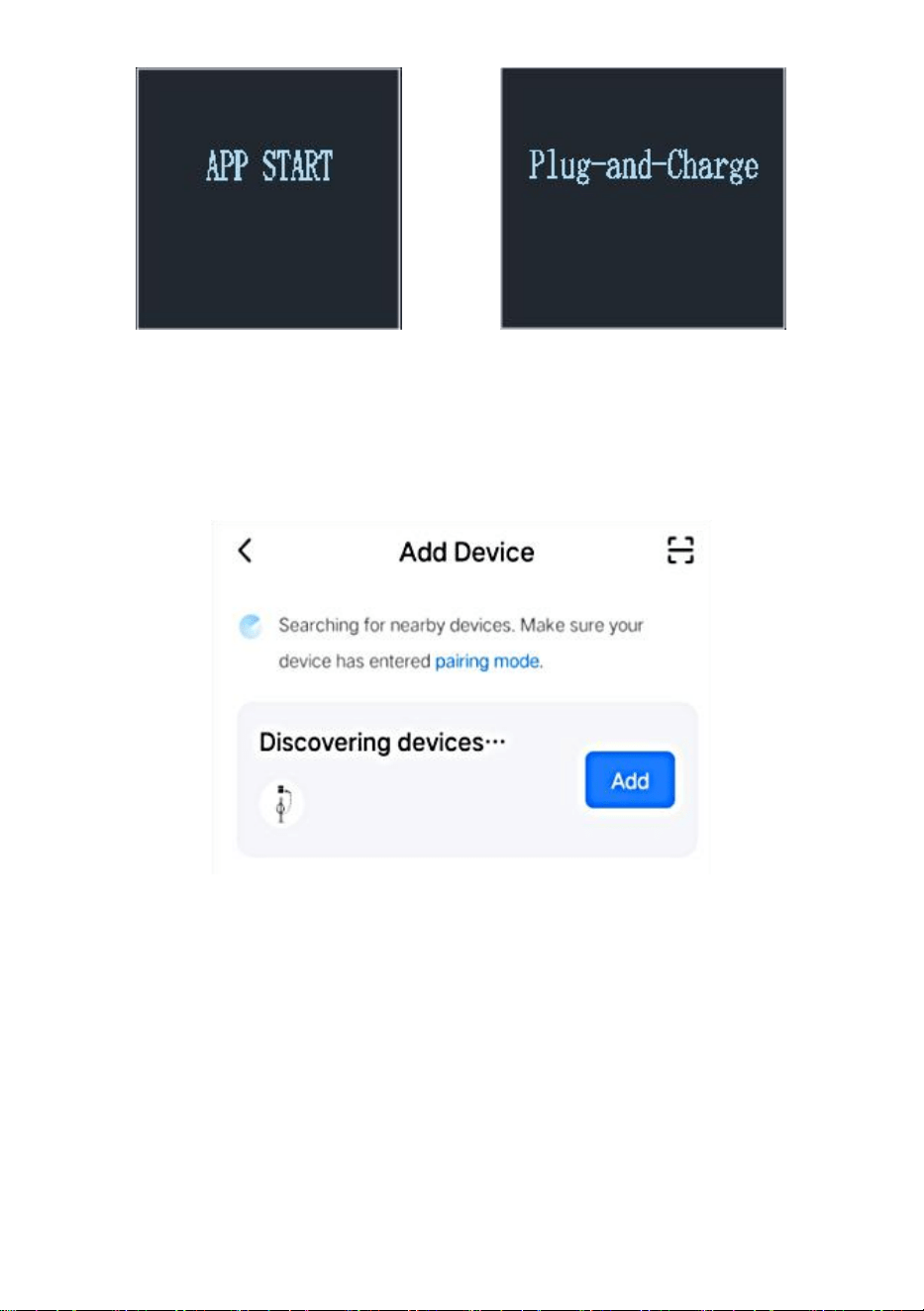

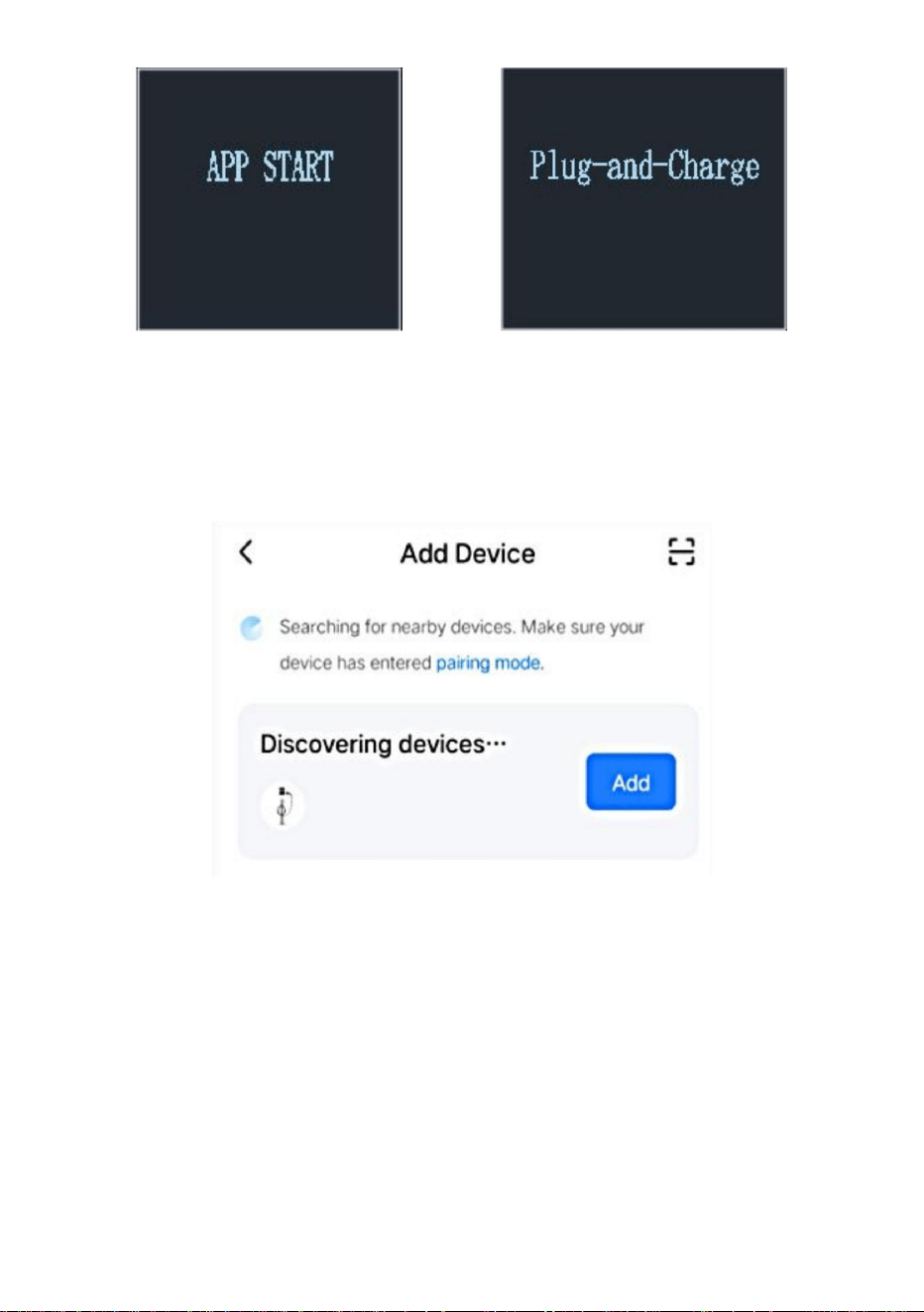

Long press A on the charging panel, and APP START appears on the

display screen to enter the APP mode;

- 7 -

Press and hold on the charging panel again, and the display screen will

display Plug and Charge to enter the Plug and Play charging mode. Open

the Location, Bluetooth, and Wifi of the mobile phone. If the charging

device is in standby state, the APP will automatically search for the

charging device and the device name will be displayed.

c. Click Add to add the device, enter the WIFI pairing interface,

automatically identify the WIFI name of the phone.Click Next, and the

device will be automatically bound. After the binding is successful, a

message will be displayed indicating that the device has been successfully

added. Finally, click the icon of "Finish" and wait about 5 seconds for the

device to be bound.

d. You can also click "+" in the upper right corner of the APP to

manually add the device, select the category of "Energy saving" in the left

column, pull up the device type, find the device "Car charging pile

(Bluetooth + WIFI)", click to enter, and then click "Confirm indicator

- 8 -

flashing" and "Fast flashing" as prompted. Enter the WIFI password (WIFI

password connected to the mobile phone) and click Next to match the

password, and always set the bound device as prompted. After binding the

device, charge it according to the APP interface.

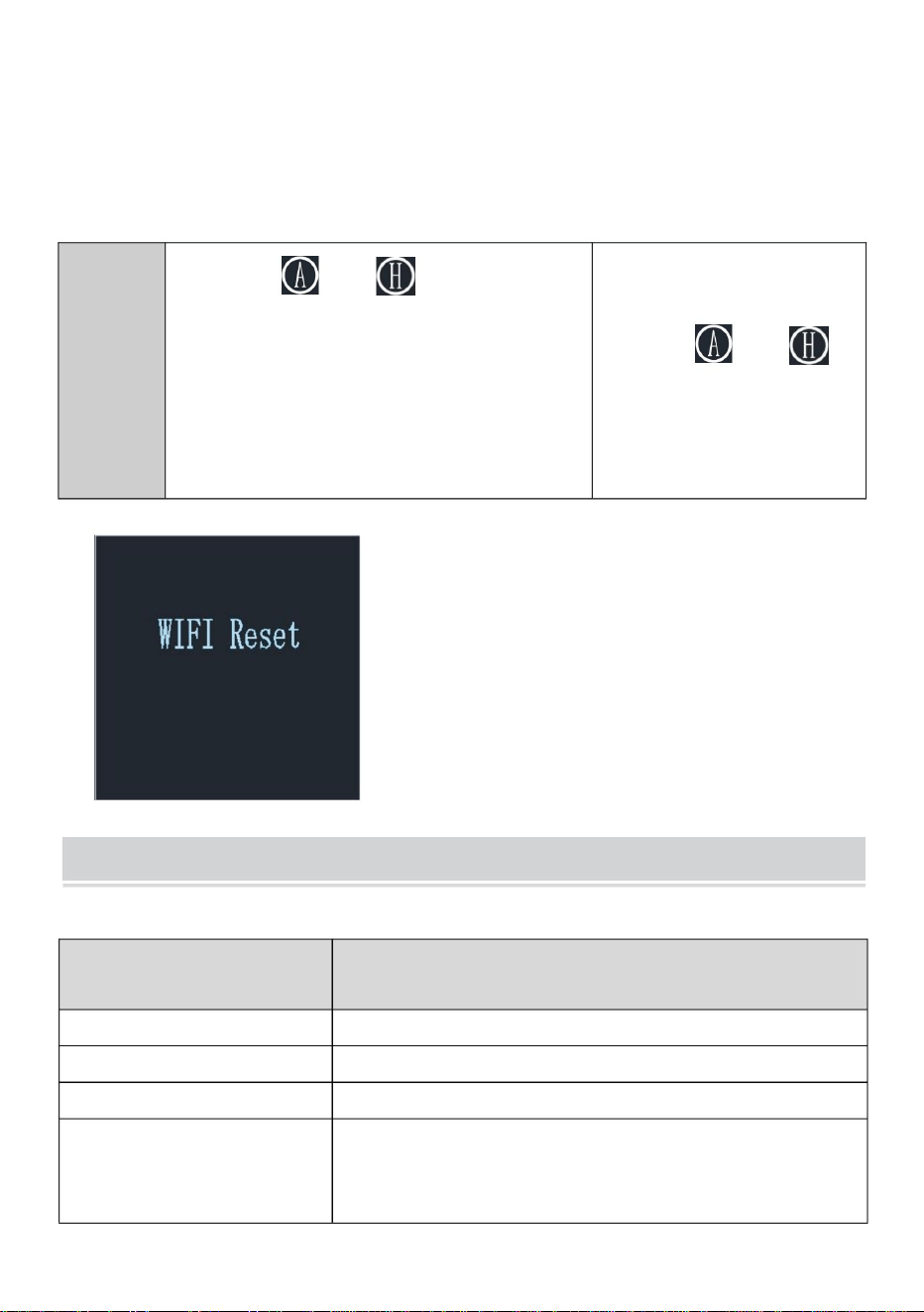

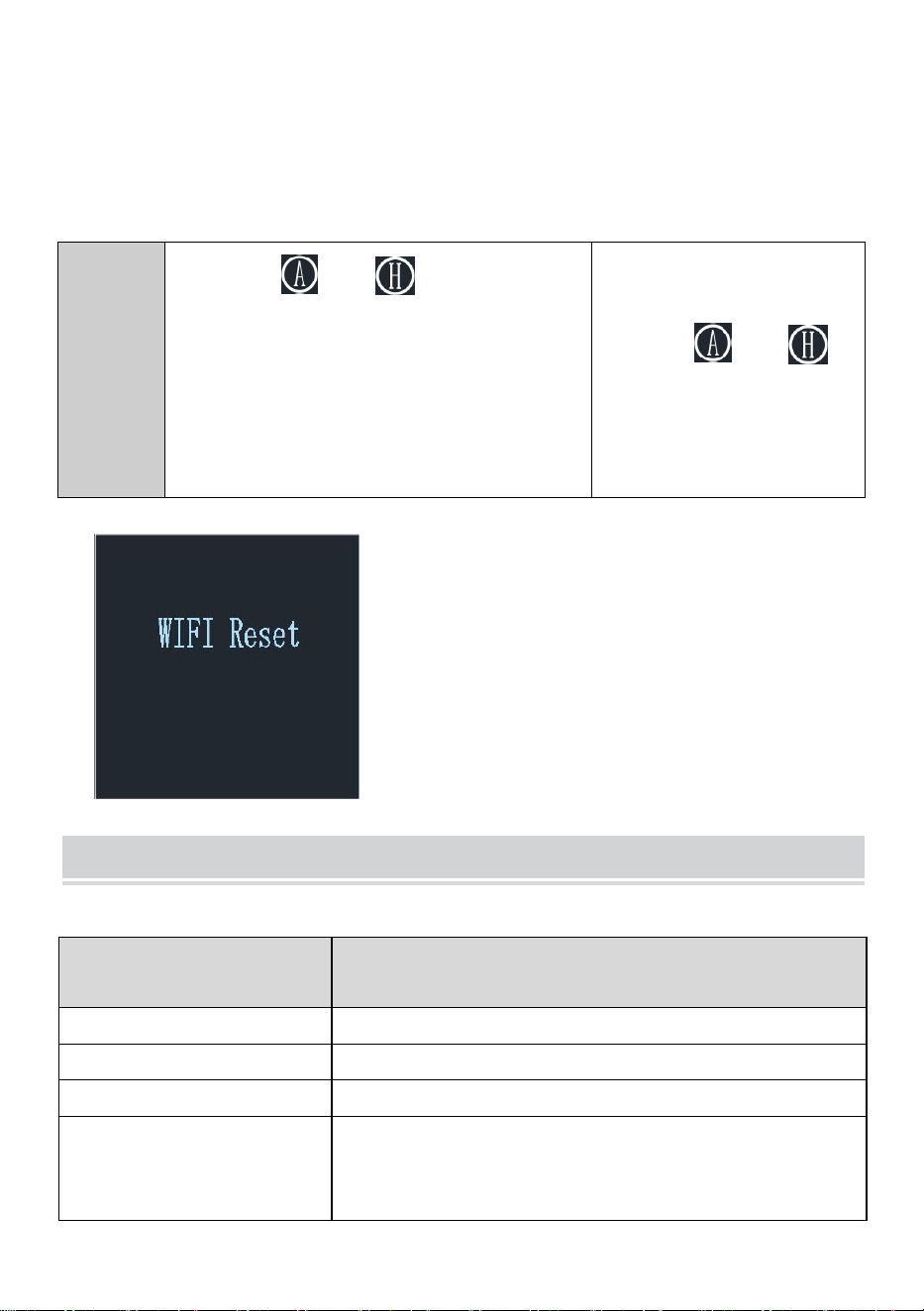

e. Device WIFI is reset：

Note: The APP can set charging

current, reserve charging time and

other functions; You can also query

the real-time charging status. APP

controls the charging function, which

is not limited by the charging mode of

the device.

CHARGING FAULT DESCRIPTION

4. Charging indicator LED indicator status table.

EV-B07-U

S009B

Press both and buttons on the

lower panel simultaneously for 3 seconds

device display panel for 3 seconds

，

After

waiting for the display screen to display WIFI

Reset, the device's WiFi will be reset.

Under the WiFi reset

interface, simultaneously

press the and

buttons on the device panel

for 2 seconds to return to

the device status interface.

Device Status

Three-color indicator status (green light:

standby, yellow light: charging, red light: failure)

Standby mode

Green light steady on

The gun has been fired

Steady yellow light

The gun is charging

Yellow light flashing

Switch current gear

status:

Press the current button and the yellow light will

flash once ;

- 9 -

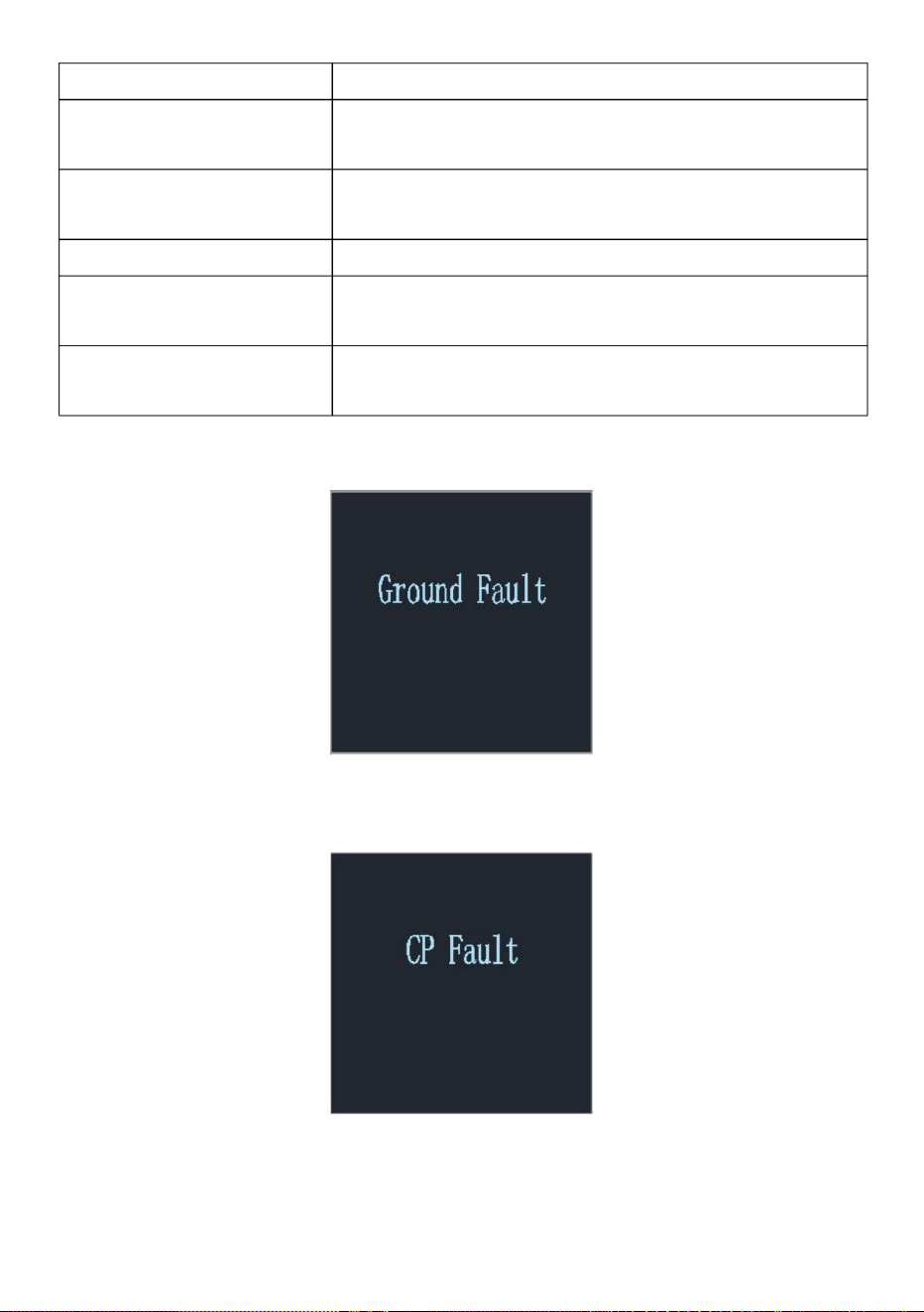

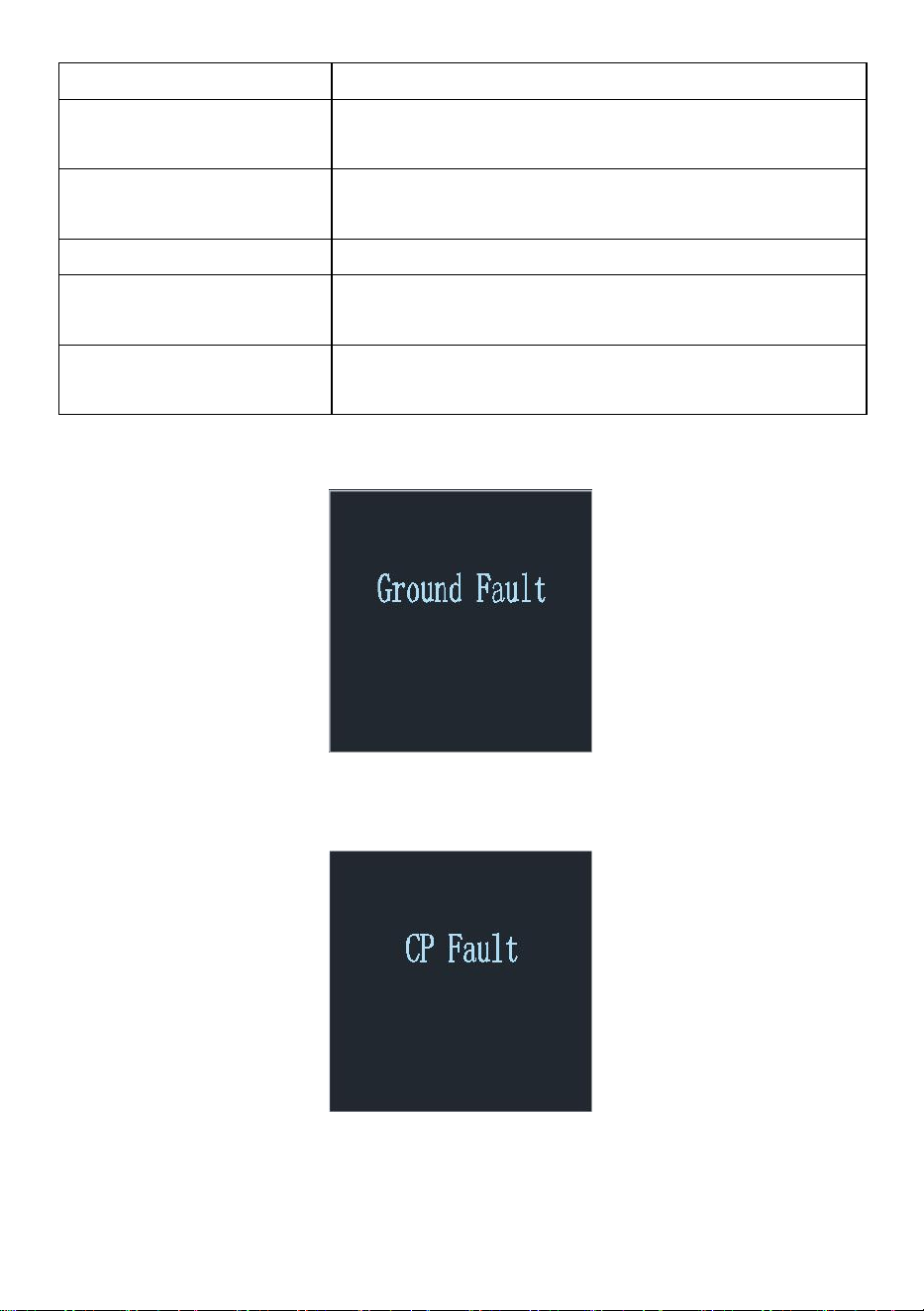

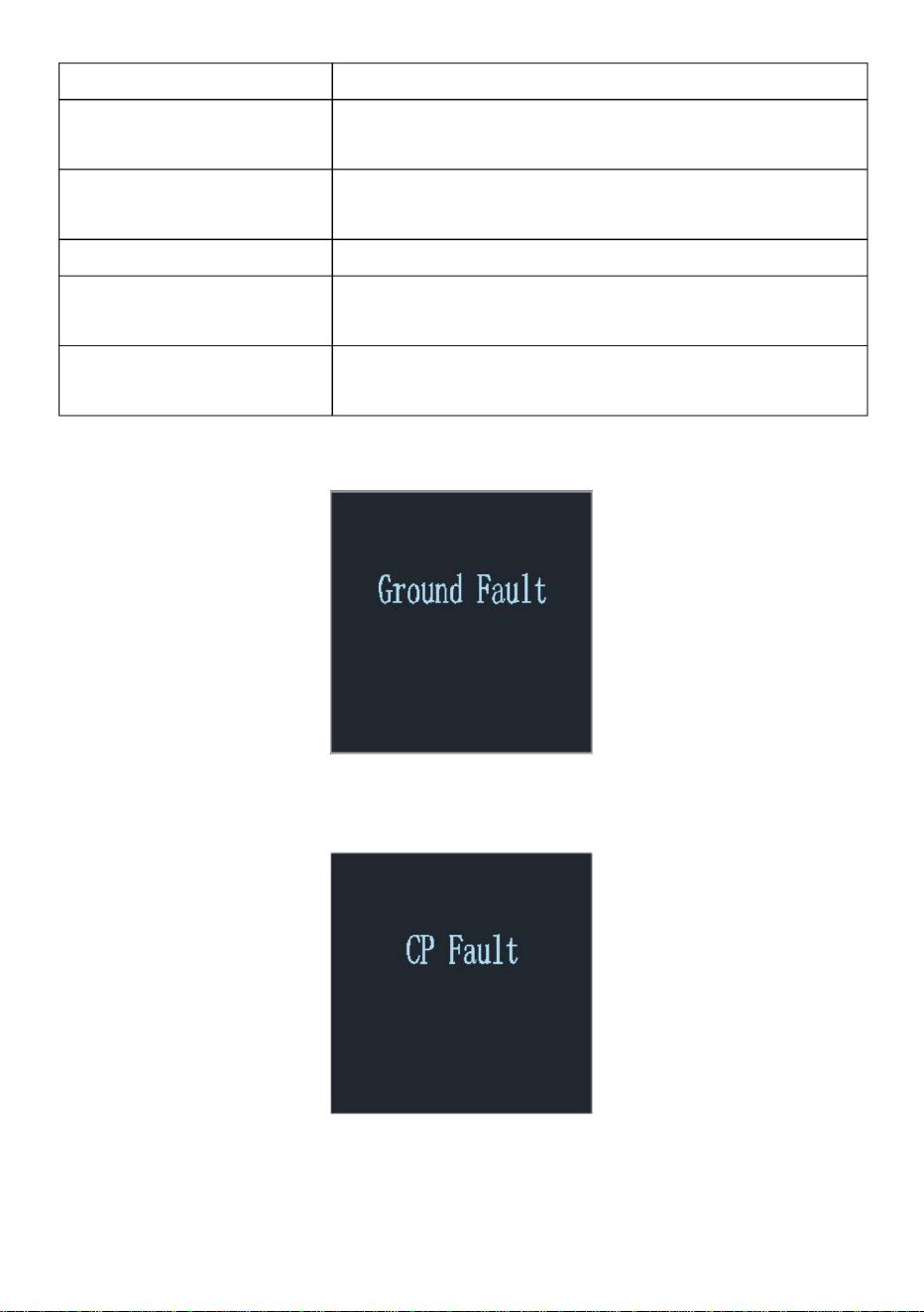

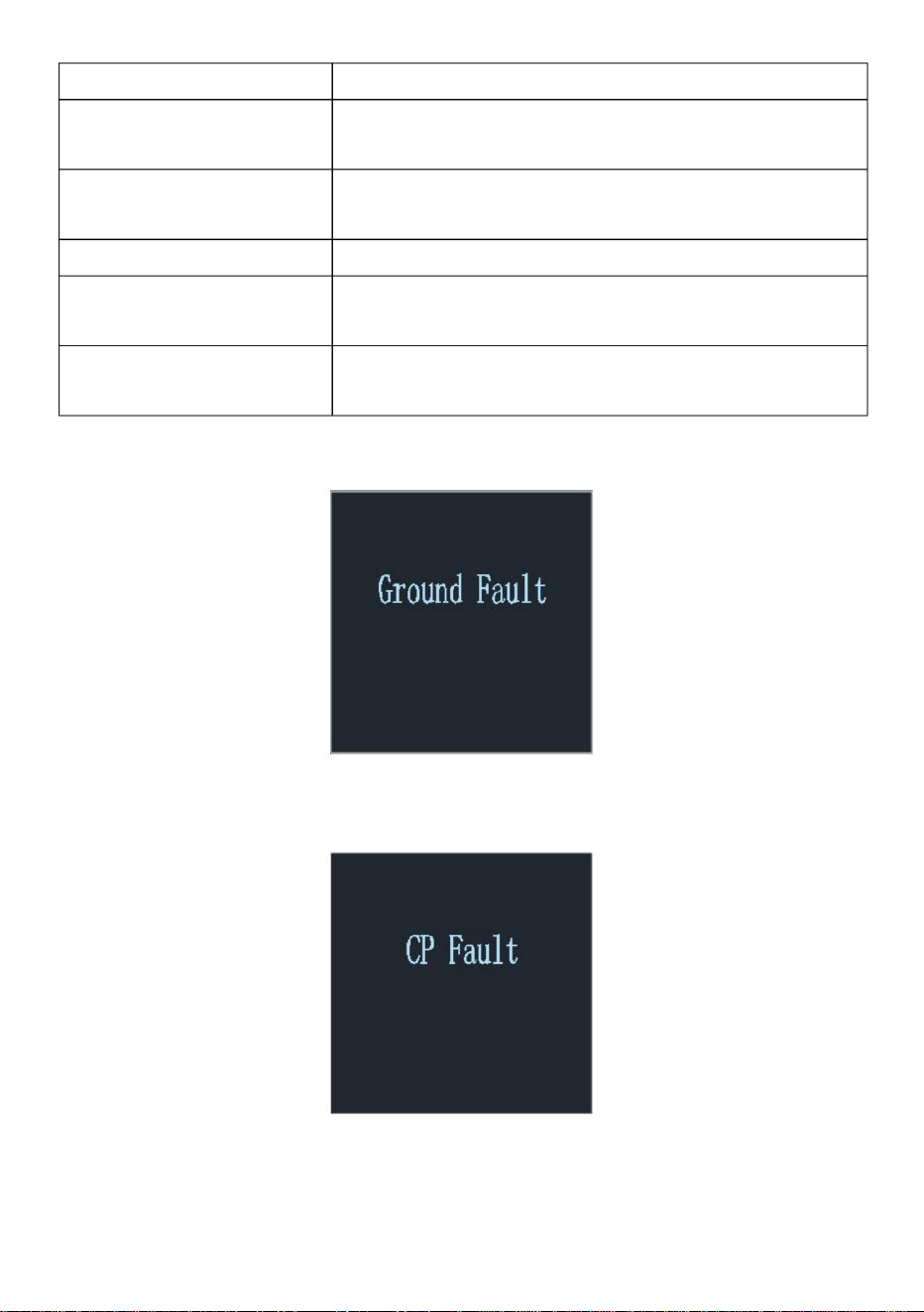

4.1 Fault display description(EV-B07-US009B)

4.2 Ground Fault: The ground wire is not connected or the ground wire

is poor.

4.3 CP Fault:The device detects that the CP voltage exceeds 6V ± 0.8 or

9V ± 0.8, reports a CP fault, recovers the voltage to within range, and

recovers the fault.

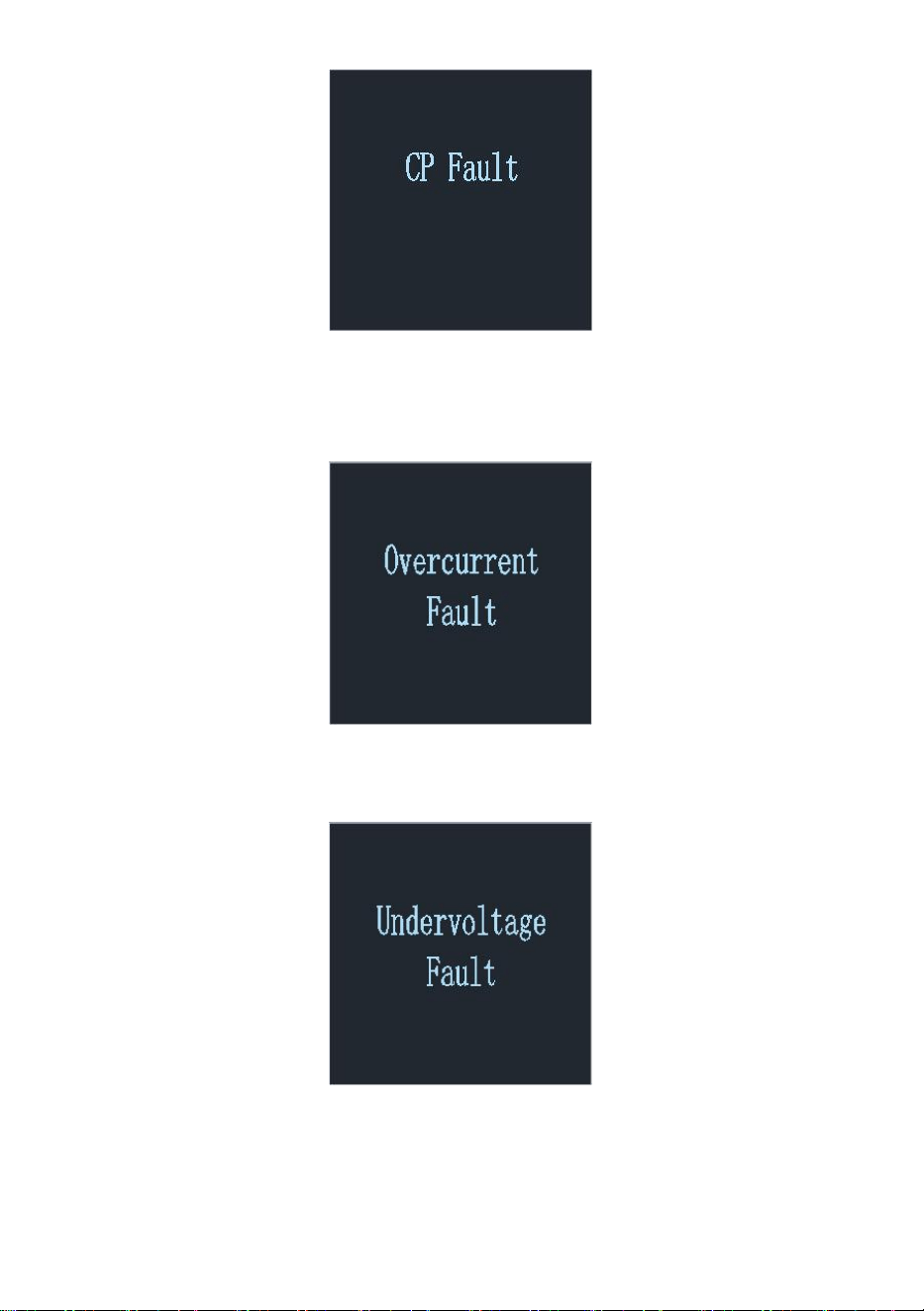

CP fault

The red light is on

Overpressure and

underpressure

The red light flashes once per second

The PE cable is not

connected

The red light flashes once in two seconds

Over-Current

The red light flashes every four seconds

Electrical leakage of

equipment

The green and red lights flash once every second

Equipment

overtemperature

The green and red lights flash every two seconds

- 10 -

4.4 Overcurrent Fault: If the charging current of the device exceeds the

threshold and continues to exceed 5s, the device will disconnect charging

and report a fault, which cannot be automatically restored.

4.5 Undervoltage Fault: The rated input voltage is 240V, and a fault is

reported if the voltage value is lower than 190V±5V.

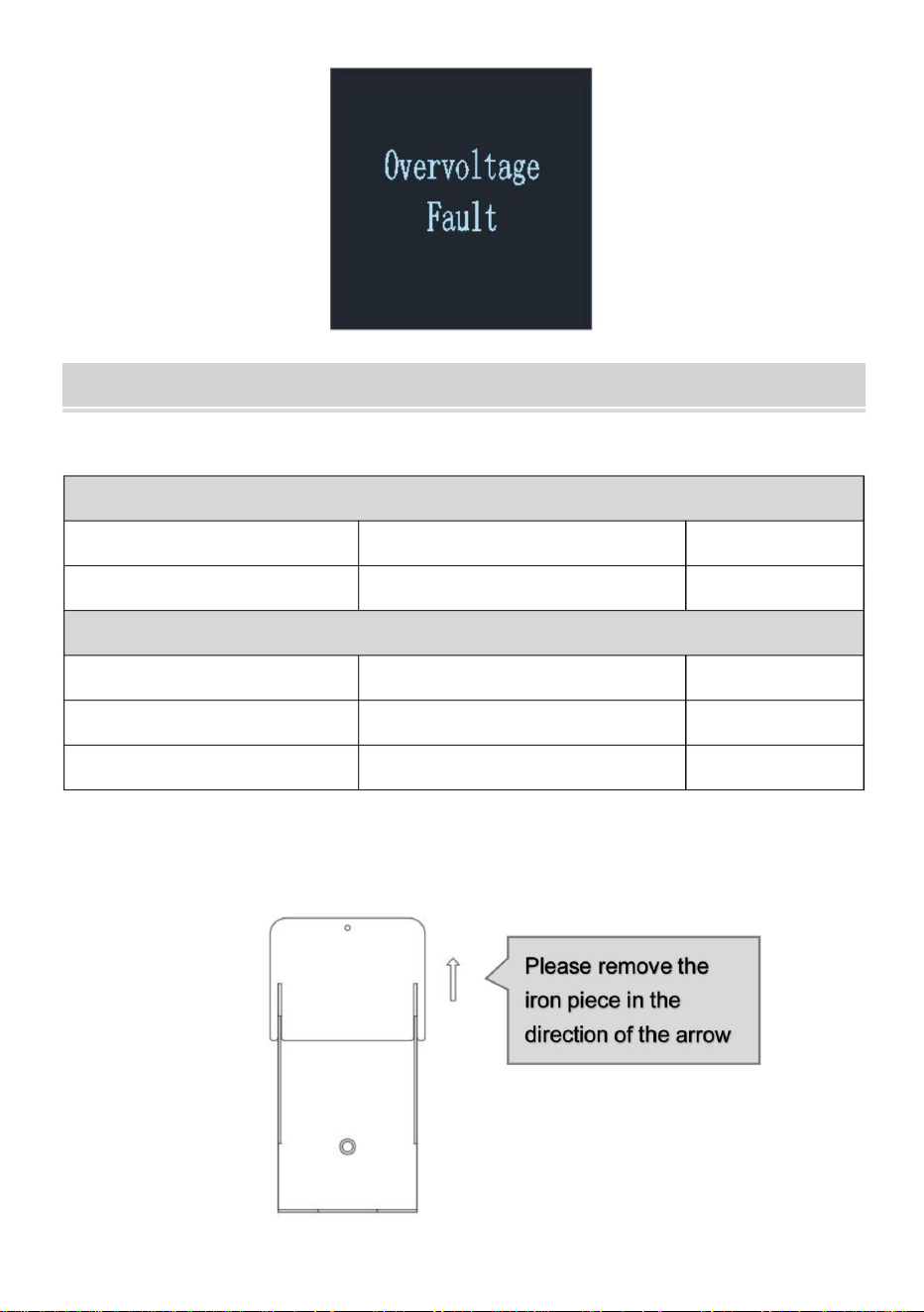

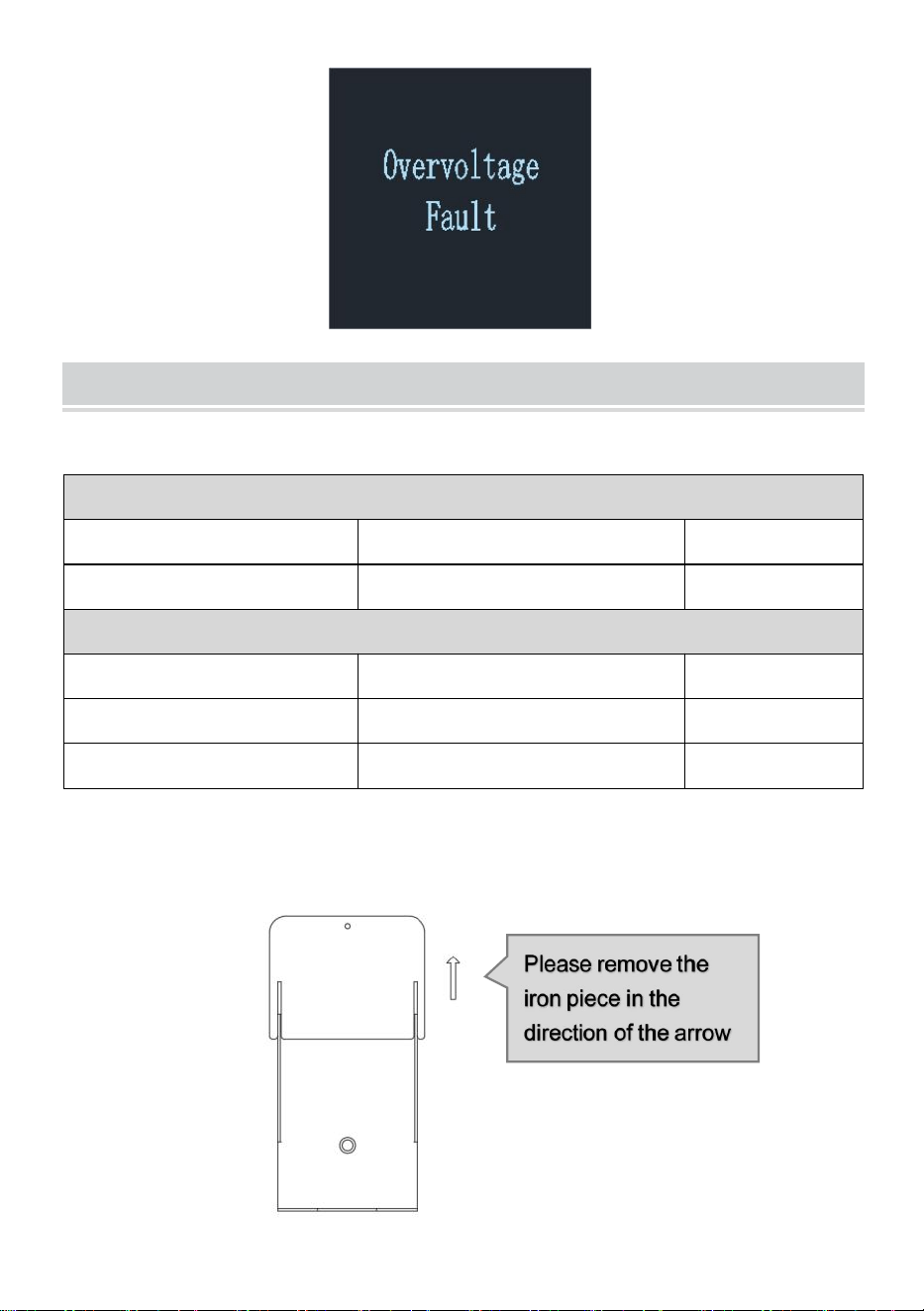

4.6 Overvoltage Fault: The rated input voltage is 240V, and a fault is

reported if the voltage value is higher than 288V±5V.

- 11 -

INSTALLATION INSTRUCTIONS

5. List of Parts

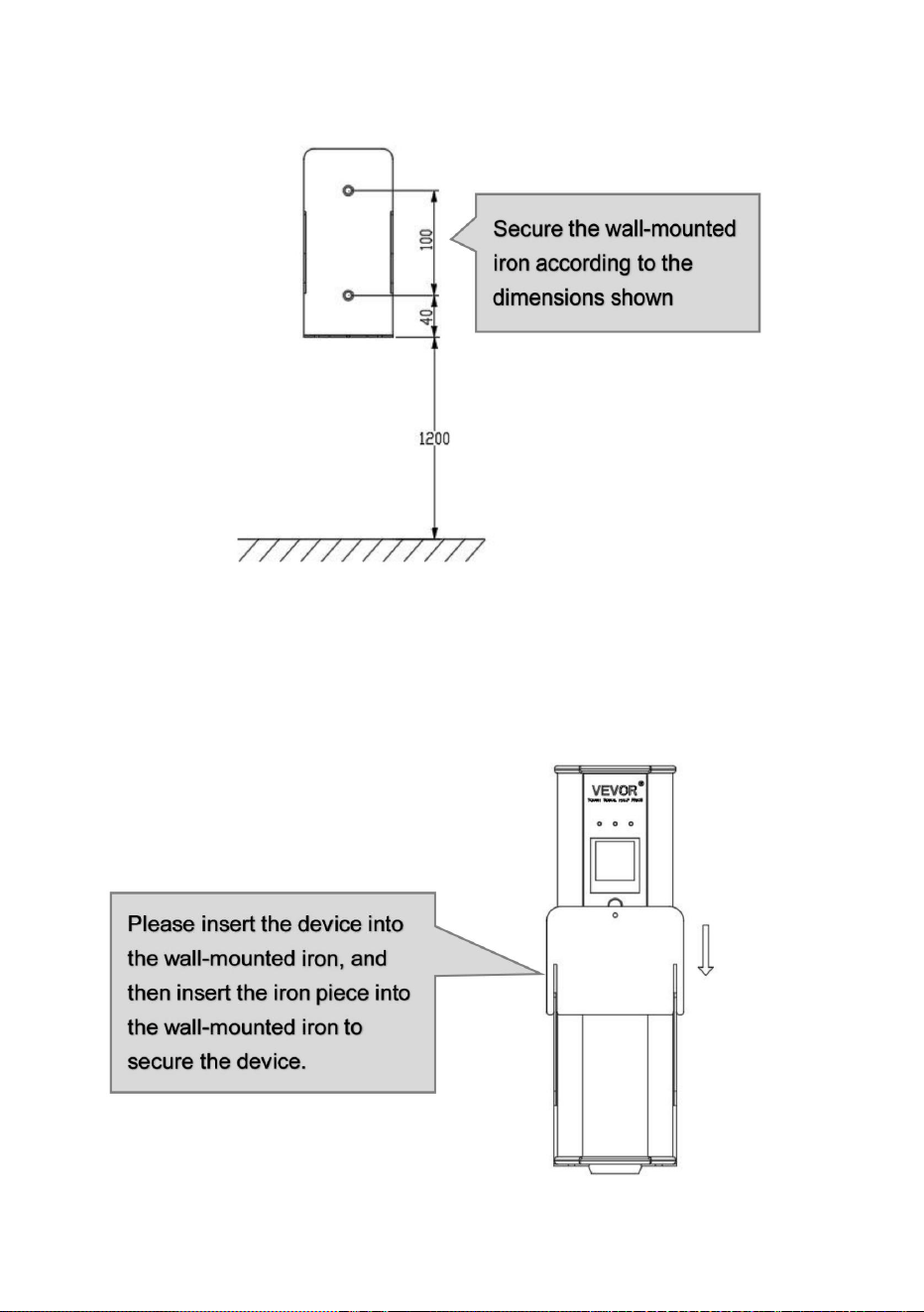

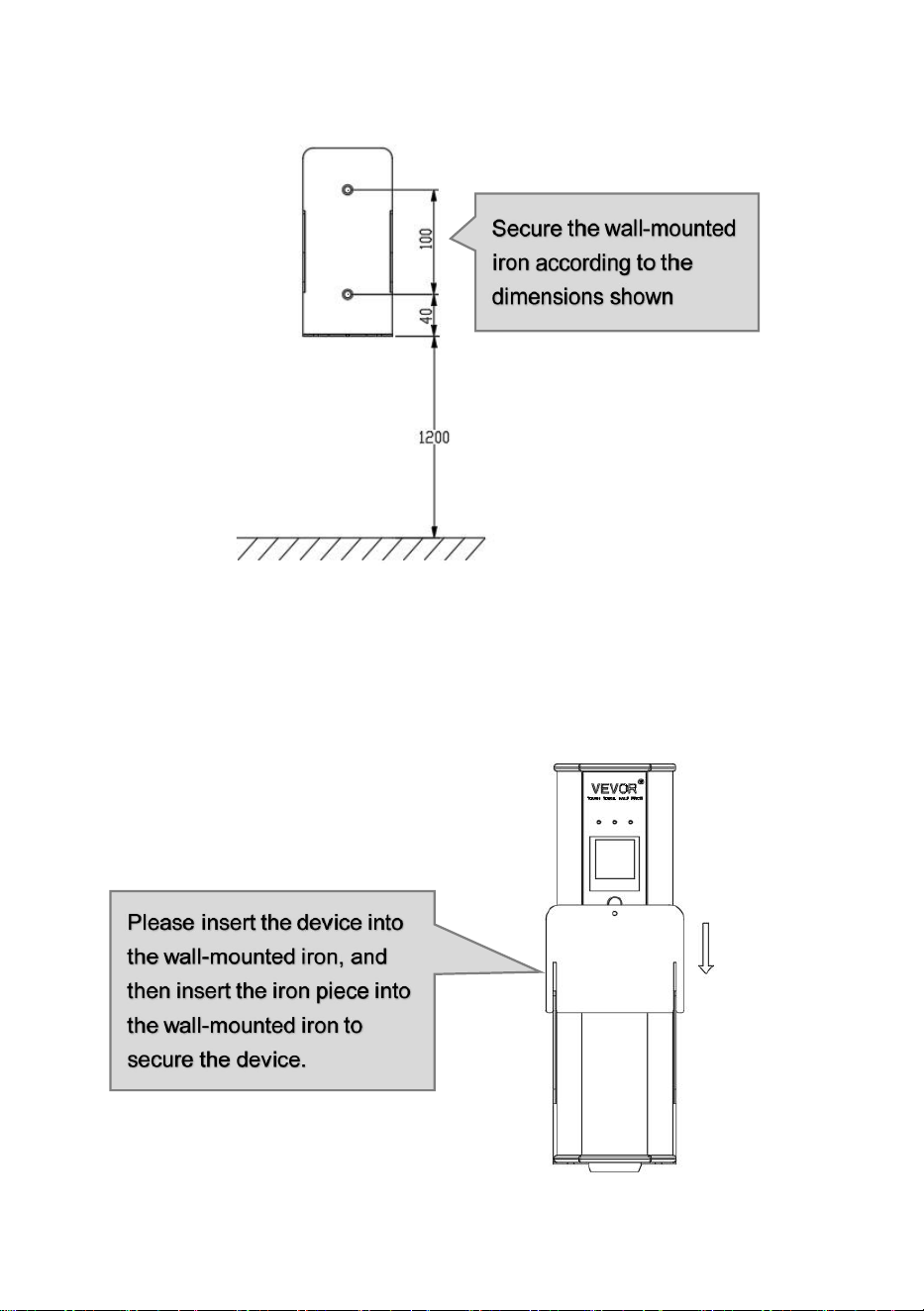

5.1 The installation method is wall hanging

a. Take out the provided wall mounting fasteners and carefully check the

installation dimensions of the screw holes.

General purpose accessories

Product specification

Ac pile instruction manual

1 copy

Storage bag

Portable hard case travel bag

1 PCS

Wall mount installation

Wall mount

Wall mounted fasteners

1 PCS

Expansion screw

M8*60 expansion screw

4 PCS

Charging cable hook

Iron hook

1 PCS

- 12 -

b.Select the installation location of the device. The lowest position of the

equipment is a wall mounted fastener 1200 mm above the ground.

b. Drill 2 holes with a diameter of 8mm according to the location of the

fixed screw holes of Wall mounted fasteners, and tap in the expansion

rubber plugs. Fix the mounting plate with nuts to fix the

chassis.Dimension unit is mm.

- 13 -

TROUBLESHOOTING GUIDANCE

1. Poor grounding alerts for faults.

Failure manifestations：Red light flashes once in 2s and "Ground Fault"

is displayed on the screen.

Fault clearance：

A. Check whether the socket is well grounded, and if not, do a good job of

grounding.

B. If it is confirmed that it is well grounded, check the virtual ID of the

device in the APP and provide the virtual ID to the after-sales.

C. Wait for after-sales to notify customers to update the device software

version in the APP.

2. The charging current is only half of the rated one

Failure manifestations:The charging time is longer than the normal

charging time and the charging is slower.

Fault clearance：

A. Please unplug the charging cable from the car and check that the

current set by the device is Correct.

B. If the setting current is correct, check whether the input voltage of the

electrical equipment is:

(secondary power supply) higher than 210V, (primary power supply) higher

than 100V. Otherwise, the product will operate at half the rated

current.

C. If it is confirmed that it is well grounded, check the virtual ID of the

device in the APP and provide the virtual ID to the after-sales

D. Wait for after-sales to notify customers to update the device software

version in the APP.

3. The device has a solid yellow light and cannot be charged.

Failure manifestations:The device is powered on and connected to the

electric vehicle, the yellow light of the device is

always on, and it cannot be charged.

Fault clearance：

A. Check the instruction manual, download and install the APP, and start

charging in the APP.

- 14 -

B. It is also possible to remove the charging cable, press the device "A"

button for 5s, and then plug the charging cable into the electric car.

4. Charging is not possible and the red light flashes.

Failure manifestations:The device is plugged in, the charging cable is

connected to the electric car, the device flashes

red and cannot be charged.

Fault clearance：

A. If the product has a display, check the display fault message of the

display.

B. If the product does not have a display screen, download the APP by

referring to the manual

and view the alarm information in the APP.

C. Feedback the fault information to our after-sales service.

5. Screen flowers

Failure manifestations:The screen is not clear and appears

snowflake-like.

Fault clearance：

A. Disconnect the device input power, wait 3 minutes, and then reconnect

the power.

If you still can't solve it, please report the problem to our after-sales service

Address: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Imported to AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122

Australia

Imported to USA: Sanven Technology Ltd, Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Germany

REP

Pooledas Group Ltd

Unit 5 Albert Edward House, The

Pavilions Preston, United Kingdom

Made In China

Technical Support and E-Warranty Certificate

www.vevor.com/support

MODÈLE:EVB07US009B

«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséeparnousnereprésente

qu'uneestimationdeséconomiesquevouspourriezréaliserenachetantcertainsoutilscheznousparrapport

auxgrandesmarquesetnecouvrepasnécessairementtouteslescatégoriesd'outilsquenousproposons.

Nousvousrappelonsdebienvouloirvérifiersoigneusementlorsquevouspassezunecommandechez

noussivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

MANUELD'UTILISATION

ChargeurélectriqueCA

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

BESOIND'AIDE?CONTACTEZNOUS!

1

Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtoutesles

instructionsdumanuelavantdel'utiliser.VEVORseréserveledroitd'interpréterclairement

notremanueld'utilisation.L'apparenceduproduitdépendduproduitquevousavez

reçu.Veuilleznousexcuser,nousnevousinformeronsplusencasdemiseàjourtechnologique

oulogicielledenotreproduit.

MODÈLE:EVB07US009B

Vousavezdesquestionssurnosproduits?Vousavezbesoind'assistancetechnique?

N'hésitezpas

ànouscontacter:Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

ChargeurélectriqueCA

Machine Translated by Google

AVERTISSEMENT

Avantl'utilisation,veuillezlireattentivementlemanueld'utilisationpourconnaîtrel'équipement

etlaméthoded'utilisationcorrecte.Veuillezleconserverpourréférenceultérieure.

Cettefonctiondesurveillanceautomatiquedelatensionduréseaudomestiqueestajoutéepouréviter

qu'uncourantdechargeexcessifn'endommagelecâbledomestiqueetsondispositifde

commutationdecommande

Cetappareilestconformeàlapartie15desrèglesdelaFCC.Sonfonctionnementest

soumisauxdeuxconditionssuivantes:(1)Cetappareilnedoitpasprovoquerd'interférences

nuisibleset(2)Cetappareildoitacceptertouteinterférencereçue,ycomprisles

interférencespouvantentraînerunfonctionnementindésirable.

AvertissementPourréduirelerisquedeblessure,l'utilisateurdoitlireattentivementle

manueld'instructions.

détectelaplagedetensiondesécuritébassetensiondevotreréseaudomestique,ilréduira

automatiquementlecourantde50%pourlacharge.

Lorsquevousconstatezquelecourantdechargeestrelativementfaiblependantleprocessusdecharge,

veuillezcontacterunélectricienqualifiépourdétecteretremplacervoscâblesdomestiquesetvos

appareilsdecommutation,afindegarantirquelecourantdechargeattendupeutêtreatteintetque

lasécuritédel'électricitépeutêtreassurée.

Cetappareildisposed'unefonctiondesurveillancedelatensionduréseaudomestique,lorsqu'il

2

Machine Translated by Google

l'utilisationpeutprovoquerdesdommages,desfuites,etc.

capacité;Lorsquelecircuitduréseauélectriquedel'utilisateurnepeutpassupporterlacharge

l'appareilarrêteraautomatiquementlachargeetcesserad'êtreutilisésil'utilisateur

8.Lesenfantsnes'approchentpasduprocessusdechargeafindenepascauserdedommages.

Siunesituationseproduit,appuyezimmédiatementsurleboutond'arrêtpourassurervotresécuritépersonnelle.

Sinon,ilnepeutpasêtreutilisé.

3.Cetéquipementestdotéd'uneprotectioncontrelessurtensionsetlessoustensions.Ilestégalementdotéd'uneprotectioncontrelessurcharges.

7.Voiturehybride,veuillezrechargerànouveauaprèsl'extinctiondelaflamme.Encoursdecharge,

phénomène.

d'autresproblèmes;Enmêmetemps,celapeutréduirelesproblèmesdesécuritécauséspar

5.N'utilisezpasdematériauxinflammables,explosifsoucombustibles,deproduitschimiques,degaz

combustiblesetd'autresmarchandisesdangereusesàproximitédelapiledechargement.

chiffonsecpourl'essuyer.Ilestinterditdetoucherlapointe.

labornederechargeestutilisée,veuillezvouséloignerimmédiatementdelabornederecharge

alimenterpuischargerlevéhiculeélectrique.Cettefonctionpeutrésoudreleproblème

4.Installezl'équipement,l'entréetotaleducircuitfrontaldoitêtreinstallée

10.Ileststrictementinterditquelecâbledechargesecasse,s'useetsedéchire,

puissanceduchargeur,l'appareilréduiraautomatiquementlacharge

latensionduréseauesttoujoursanormale.

9.Encasdepluie,d'orageoud'intempéries,soyezprudent.

12.Veuilleznepasessayerderetirer,d'entreteniroudemodifierlapiledechargement.

2.Ladétectiondudispositifdechargeapourfonctiondechargerlecircuitduréseauutilisateur

fonctiondeprotection.Unefoisquel'appareilajusteautomatiquementlapuissancedecharge,

laconduiteduvéhiculeestinterdite.

11.Encasd'incendiependantleprocessusdecharge,dechocélectriqueoud'autresanomalies

6.Gardezlepointdechargesecetpropre.Encasdesaleté,utilisezunchiffonpropreetsec.

etcontactezlepersonnel.

lesproblèmesdecircuitdel'utilisateur.Silapuissancedechargeestréduiteencoursd'utilisation,c'estnormal

dedéclenchementsfréquentscausésparl'instabilitédelatensionduréseaudel'utilisateur,levieillissementducircuitet

disjoncteurs.

lanuditéducâble,labornederechargeamanifestementétérenversée,endommagée,etc.Si

3

1.Avantl'installation,vérifiezqueleréseauélectriqueestdeniveau2CA«240V±10%(60Hz)».

PRÉCAUTIONSDESÉCURITÉ

Machine Translated by Google

ChargementPlugandPlay/APP

Protectioncontrel'incendie,surintensité,surtension,sous

3*IndicateurlumineuxLED

Matériauduboîtier

Numérodetype

CCS1(combo/Type1)ChargeCAdeniveau2

Fonctiondeprotection

Normederéférence

40A

Interfacedechargement

Températuredefonctionnement

SAEJ1772

CANiveau2240V60Hz

VeilleVertallumé;ChargementJauneclignotant;

5%à95%sanscondensation

Écranàcristauxliquides

ÉcranLCDde1,5pouces

PC+alliaged'aluminium

Tensiond'entrée

Tensiondesortie

Puissancede

sortieCourantdesortiemaximal

Classedeprotection

EVB07US009B

tension,protectiondeterre,surchauffe

Voyantlumineux

Prised'entrée

9,6kW

Alarmerougeallumé

Modedecharge

Dimensionshorstout

CANiveau2240V60Hz

protection,autosurveillanceetrétablissement,

Humiditérelative

30~50°C

NEMA1450P

TYPE4

290*84*67mm(H*L*P)

etrépondauxexigencesdechargedelanormenationale.

etpossèdedebonnesfonctionsantipoussièreetétanchesàl'eau,permettantuneutilisationenintérieuretenextérieurentoutesécurité.

mesureetfonctionsdeprotectioncomplètes.Ilaunebonnecompatibilité,

fonctionnementenextérieur.

utilisationetdébogage,fonctionnementetmaintenancesimples,précis

LechargeurportabledelasérieEVB07US009BaunniveaudeprotectionIP66,

l'industriedelarechargeportable.Ilsecaractériseparuneinstallationpratique,

LechargeurportabledelasérieEVB07US009Bestconçupourlespointssensibles

1.Paramètresduproduit

PRÉSENTATIONDUPRODUIT

4

Machine Translated by Google

Remarque:unefoislachargedémarrée,lavitessedechargeetlerendezvousnepeuvent

pasêtreajustés(vialesboutonsetlesapplications)

2.3Aprèsavoirinsérélatêtedupistoletdechargedansleportdechargeduvéhicule,

l'interfacedechargeestillustréecidessous:

2.2Facturationdesrendezvous:Cliquez

2.1Réglezlecourantdecharge:cliquezsurleboutonpourréglerlavitessedecharge:

40A32A24A16A40A.Faitescirculerlecourantdanscetordre.Aprèsavoir

changélecourantd'utilisation,branchezlatêtedupistoletpourcharger.

5

pouraugmenterletempsderéservation.Vous

2.Unefoisl'appareilallumé,ilpasseenmodeveille.L'interfacedeveilledel'appareilest

illustréecidessous:

peutchoisirentre0et12H.Aprèsl'heuredurendezvous,ilentreraautomatiquement

dansl'étatdecharge.Touslesmodèlesinclusdanscemanuelpeuventêtrechargésparle

biaisduchargementderendezvousAPP.

INSTRUCTIONSD'UTILISATIONDUMATÉRIEL

Machine Translated by Google

CliquezsurlesiteWebetsuivezlesinstructionspourl'installation.

AppuyezlonguementsurAsurlepanneaudechargementetAPPSTARTapparaîtsur

l'écrand'affichagepouraccéderaumodeAPP;

b.TéléchargementducodeQR:

3.Téléchargementetutilisationdel'application

a.Pourtéléchargerl'applicationintelligente,saisissezl'adressesuivantedanslenavigateur

mobile:

3.1Liaisonetutilisationdesappareils

Ouvrezl'applicationinstallée,cliquezsurAccepterladéclarationdeconfidentialité,vous

pouvezvousinscrireavecvotrenumérodetéléphonemobile,l'enregistrementdeliaisondu

logicielsocialetvousconnecteràl'applicationaprèsuneinscriptionréussie.

Ouvrezlenavigateurmobileouunautrelogicielsocial,scannezlecodeQRet

suivezl'applicationenfonctiondesinstructions.

INSTRUCTIONSD'OPÉRATIONDECHARGEMENTDEL'APPLICATIONTÉLÉPHONIQUEOBILE

6

Machine Translated by Google

7

d.Vouspouvezégalementcliquersur«+»danslecoinsupérieurdroitdel'application

pourajoutermanuellementl'appareil,sélectionnerlacatégorie«Économied'énergie»dansla

colonnedegauche,afficherletyped'appareil,rechercherl'appareil«Pilederecharge

pourvoiture(Bluetooth+WIFI)»,cliquerpourentrer,puiscliquersur«Confirmerl'indicateur

Appuyezànouveausurlepanneaudechargementetmaintenezleenfoncé.L'écrand'affichage

afficheraPlugandChargepouraccéderaumodedechargementPlugandPlay.Ouvrez

l'emplacement,leBluetoothetleWiFidutéléphonemobile.Sil'appareildechargementest

enveille,l'applicationrechercheraautomatiquementl'appareildechargementetlenom

del'appareils'affichera.

c.CliquezsurAjouterpourajouterl'appareil,entrezdansl'interfacedecouplageWIFI,

identifiezautomatiquementlenomWIFIdutéléphone.CliquezsurSuivantetl'appareilsera

automatiquementlié.Unefoislaliaisonréussie,unmessages'afficheindiquantque

l'appareilaétéajoutéavecsuccès.Enfin,cliquezsurl'icône«Terminer»etattendezenviron5

secondesquel'appareilsoitlié.

Machine Translated by Google

S009B

EVB07U

DESCRIPTIONDUDÉFAUTDECHARGE

panneauinférieursimultanémentpendant3secondes

panneaud'affichagedel'appareilpendant3secondes,

aprèsavoirattenduquel'écrand'affichageafficheWIFI

appuyezsurle

boutonssurle

boutonssurlepanneaudel'appareil

Appuyezsurlesdeux et

interface,simultanément

SouslaréinitialisationduWiFi

pendant2secondespourrevenirà

l'interfaced'étatdel'appareil.

Réinitialiser,leWiFidel'appareilseraréinitialisé.

8

Remarque:l'applicationpeutdéfinirle

courantdecharge,letempsdechargede

réserveetd'autresfonctions.Vouspouvez

égalementinterrogerl'étatdechargeen

tempsréel.L'applicationcontrôlelafonction

decharge,quin'estpaslimitéeparlemodede

chargedel'appareil.

4.Tableaud'étatdel'indicateurLEDdecharge.

e.LeWiFidel'appareilestréinitialisé:

"clignotant"et"clignotantrapide"commedemandé.SaisissezlemotdepasseWIFI(motde

passeWIFIconnectéautéléphonemobile)etcliquezsurSuivantpourfairecorrespondre

lemotdepasse,etdéfinisseztoujoursl'appareilliécommedemandé.Aprèsavoirliél'appareil,

chargezleselonl'interfacedel'application.

Lecoupdefeuaététiré

Lumièrejauneclignotante

Modeveille

Lepistoletcharge

Lumièrejaunefixe

Étatdel'appareil

Feuvertfixe

Indicateurd'étattricolore(voyantvert:veille,

voyantjaune:charge,voyantrouge:panne)

statut:

Changerdevitesseactuelle

Appuyezsurleboutonactueletlalumièrejaune

clignoteraunefois;

Machine Translated by Google

4.3DéfautCP:l'appareildétectequelatensionCPdépasse6V±0,8ou9V±0,8,signale

undéfautCP,récupèrelatensiondanslaplageetrécupèreledéfaut.

4.1Descriptiondel'affichagedesdéfauts(EVB07US009B)

4.2Défautdeterre:lefildeterren'estpasconnectéoulefildeterreestdemauvaise

qualité.

connecté

Surintensité

LecâblePEn'estpas

Fuiteélectriquede

l'équipement

Lalumièrerougeclignoteunefoisparseconde

Surpressionet

dépression

Lalumièrerougeestallumée

DéfautCP

Lalumièrerougeclignotetouteslesquatresecondes

Leslumièresvertesetrougesclignotentunefoisparseconde

Leslumièresvertesetrougesclignotenttouteslesdeuxsecondes

Lalumièrerougeclignoteunefoistouteslesdeuxsecondes

Surchauffede

l'équipement

9

Machine Translated by Google

10

4.5Défautdesoustension:latensiond'entréenominaleestde240Vetundéfaut

estsignalésilavaleurdetensionestinférieureà190V±5V.

4.4Défautdesurintensité:Silecourantdechargedel'appareildépasseleseuilet

continueàdépasser5s,l'appareildéconnecteralachargeetsignaleraundéfaut,qui

nepourrapasêtrerestauréautomatiquement.

4.6Défautdesurtension:latensiond'entréenominaleestde240Vetundéfaut

estsignalésilavaleurdetensionestsupérieureà288V±5V.

Machine Translated by Google

1pièce

Fixationsmurales

Spécificationsduproduit

Visd'expansionM8*60Visd'expansion

Crochetdefer

Sacdevoyageportableàcoquerigide

1pièce

Supportmural

Installationmurale

Manueld'instructionsdelapileàcourantalternatif

1pièce

Sacderangement

4pièces

1exemplaire

Accessoiresàusagegénéral

11

a.Retirezlesfixationsdemontagemuralfourniesetvérifiezsoigneusement

Crochetpourcâblede

charge5.1Laméthoded'installationestlasuspensionmurale

5.Listedespièces

dimensionsd'installationdestrousdevis.

INSTRUCTIONSD'INSTALLATION

Machine Translated by Google

12

b.Percez2trousd'undiamètrede8mmenfonctiondel'emplacementdu

b.Sélectionnezl'emplacementd'installationdel'appareil.Lapositionlaplusbassede

l'équipementestunefixationmuraleà1200mmaudessusdusol.

Fixezlestrousdevisdesfixationsmuralesetenfoncezlesbouchonsencaoutchouc

expansibles.Fixezlaplaquedemontageavecdesécrouspourfixer

lechâssis.L'unitédedimensionestmm.

Machine Translated by Google

C.Attendezqueleserviceaprèsventeinformelesclientsdemettreàjourlelogicieldel'appareil

Manifestationsdepanne:L'appareilestsoustensionetconnectéau

L'équipementélectriqueest:

versiondansl'APP.

B.S'ilestconfirméqu'ilestbienmisàlaterre,vérifiezl'IDvirtueldu

lecourantrégléparl'appareilestcorrect.

appareildansl'APPetfournirl'IDvirtuelauserviceaprèsvente

A.Vérifiezsilapriseestbienmiseàlaterre,etsicen'estpaslecas,faitesunbontravail

Éliminationdesdéfauts:

véhiculeélectrique,levoyantjaunedel'appareilest

chargementdansl'APP.

s'affichesurl'écran.

Manifestationsdepanne:Letempsdechargeestpluslongquelanormale

actuel.

Éliminationdesdéfauts:

3.L'appareilémetunelumièrejaunefixeetnepeutpasêtrechargé.

appareildansl'APPetfournirl'IDvirtuelauserviceaprèsvente.

B.Silecourantderéglageestcorrect,vérifiezsilatensiond'entréedel'

1.Unemauvaisemiseàlaterrealerteencasdedéfaut.

versiondansl'APP.

(alimentationsecondaire)supérieureà210V,(alimentationprimaire)supérieure

miseàlaterre.

A.Veuillezdébrancherlecâbledechargedelavoitureetvérifierquele

D.Attendezqueleserviceaprèsventeinformelesclientsdemettreàjourlelogicieldel'appareil

letempsdechargeetlachargeestpluslente.

C.S'ilestconfirméqu'ilestbienmisàlaterre,vérifiezl'IDvirtueldu

A.Consultezlemanueld'instructions,téléchargezetinstallezl'application,puisdémarrez

Éliminationdesdéfauts:

Manifestationsdepanne:levoyantrougeclignoteunefoistoutesles2secondeset«Défautdeterre»

2.Lecourantdechargen'estquelamoitiédeceluinominal

supérieureà100V.Danslecascontraire,leproduitfonctionneraàlamoitiédelatensionnominale

toujoursalluméetnepeutpasêtrechargé.

GUIDEDEDÉPANNAGE

13

Machine Translated by Google

REPRÉSENTANTDUROYAUMEUNI

REPRÉSENTANTDELACE

14

Römeräcker9Z2021,76351

ImportéauxÉtatsUnis:SanvenTechnologyLtd,Suite250,9166AnaheimPlace,

SHUNSHUNGmbH

LinkenheimHochstetten,Allemagne

ImportéenAustralie:SIHAOPTYLTD,1ROKEVASTREET,ESTWOODNSW2122

RanchoCucamonga,Californie91730

Australie

Adresse:BaoshanquShuangchenglu803long11hao1602A1609shiShanghai

PavillonsPreston,RoyaumeUni

Unité5MaisonAlbertEdward,La

GroupePooledasLtd

connectéàlavoitureélectrique,l'appareilclignote

5.Fleursd'écran

B.Ilestégalementpossiblederetirerlecâbledecharge,d'appuyersurlebouton«A»del'appareil

pendant5secondes,puisdebrancherlecâbledechargesurlavoitureélectrique.

seréférantaumanuel

B.Sileproduitn'apasd'écrand'affichage,téléchargezl'applicationen

lepouvoir.

4.Lachargen'estpaspossibleetlevoyantrougeclignote.

etconsultezlesinformationsd'alarmedansl'APP.

A.Sileproduitdisposed'unécran,vérifiezlemessaged'erreurd'affichagedu

Éliminationdesdéfauts:

Sivousneparveneztoujourspasàlerésoudre,veuillezsignalerleproblèmeànotreserviceaprèsvente

A.Débranchezl'alimentationd'entréedel'appareil,attendez3minutes,puisrebranchezla.

afficher.

rougeetnepeutpasêtrechargé.

Manifestationsdepanne:L'écrann'estpasclairetapparaît

Éliminationdesdéfauts:

semblableàunflocondeneige.

FabriquéenChine

C.Transmettezlesinformationsdedéfautànotreserviceaprèsvente.

Manifestationsdepanne:L'appareilestbranché,lecâbledechargeest

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

MODELL: EV-B07-US009B

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine

Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen

Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir

möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich

zu den großen Topmarken tatsächlich die Hälfte sparen.

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

BENUTZERHANDBUCH

AC-EV-LADEGERÄT

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie

uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/

support

MODELL: EV-B07-US009B

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor

Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem

Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren,

wenn es Technologie- oder Software-Updates für unser Produkt gibt.

- 1 -

Brauchen Sie Hilfe? Kontaktieren Sie uns!

AC-EV-LADEGERÄT

Machine Translated by Google

WARNUNG

Lesen Sie vor der Inbetriebnahme die Bedienungsanleitung sorgfältig durch, um sich mit dem

Gerät und der korrekten Verwendung vertraut zu machen. Bewahren Sie sie zum späteren

Nachschlagen auf.

ÿ Dieses Gerät verfügt über eine Überwachungsfunktion für die Netzspannung.

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den

folgenden beiden Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen

verursachen und (2) dieses Gerät muss alle empfangenen Störungen akzeptieren,

einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die

Bedienungsanleitung sorgfältig lesen.

Wenn das Gerät den Niederspannungs-Sicherheitsspannungsbereich Ihres Hausstromnetzes

erkennt, wird der Strom zum Laden automatisch um 50 % reduziert.

ÿ Diese Funktion zur automatischen Überwachung der Spannung des Hausnetzes wurde hinzugefügt, um zu

verhindern, dass übermäßiger Ladestrom das Hauskabel und sein Steuerschaltergerät beschädigt

ÿ Wenn Sie während des Ladevorgangs feststellen, dass der Ladestrom relativ niedrig ist, wenden Sie

sich bitte an einen qualifizierten Elektriker, um Ihre Hauskabel und Schaltgeräte zu überprüfen

und auszutauschen, damit sichergestellt wird, dass der erwartete Ladestrom erreicht und die

Sicherheit der Elektrizität gewährleistet werden kann.

- 2 -

Machine Translated by Google

Kapazität; Wenn das Stromnetz des Benutzers die Ladekapazität nicht aushält

Die Verwendung kann zu Schäden, Undichtigkeiten usw. führen.

8. Kinder sollten sich dem Ladevorgang nicht nähern, um keinen Schaden zu verursachen.

Das Gerät wird den Ladevorgang automatisch beenden und nicht mehr verwendet, wenn der Benutzer

3. Dieses Gerät verfügt über Überspannungs- und Unterspannungsschutz. Es hat auch Überlast

Andernfalls ist eine Nutzung nicht möglich.

7. Hybridauto, bitte laden Sie es erneut auf, nachdem die Flamme erloschen ist. Während des Ladevorgangs

Situation eintritt, drücken Sie sofort die Stopptaste, um die persönliche Sicherheit zu gewährleisten.

Phänomen.

Wischen Sie es mit einem trockenen Tuch ab. Es ist verboten, den Punktstift zu berühren.

die Ladesäule benutzt wird, halten Sie sich bitte sofort von der Ladesäule fern

andere Probleme; Gleichzeitig kann es die Sicherheitsprobleme reduzieren, die verursacht werden durch

5. Verwenden Sie keine brennbaren, explosiven oder entzündlichen Materialien, Chemikalien, brennbaren

Gase oder andere gefährliche Güter in der Nähe des Ladestapels.

Strom und laden Sie dann das Elektrofahrzeug auf. Diese Funktion kann das Problem lösen

4. Installieren Sie das Gerät, der Gesamteingang des Front-Ends muss installiert werden Schaltung

10. Es ist strengstens verboten, dass das Ladekabel bricht, verschleißt, auflädt

Leistung des Ladegerätes, reduziert das Gerät automatisch die Ladezeit

Die Netzspannung ist immer noch anormal.

9. Bei Regen, Gewitter oder schlechtem Wetter bitte vorsichtig vorgehen.

Das Fahren mit Kraftfahrzeugen ist verboten.

Schutzfunktion. Nachdem das Gerät die Ladeleistung automatisch angepasst hat,

2. Erkennung des Ladegeräts hat die Funktion der Benutzernetzwerkschaltungslast

11. Wenn es ein Feuer in den Prozess der Aufladung elektrischen Schlag und andere anormale

12. Bitte versuchen Sie nicht, den Ladestapel zu entfernen, zu warten oder zu modifizieren.

6. Halten Sie den Ladepunkt trocken und sauber. Bei Verschmutzungen verwenden Sie bitte ein sauberes,

und kontaktieren Sie das Personal.

die Schaltungsprobleme des Benutzers. Wenn die Ladeleistung im Gebrauch reduziert wird, ist es ein normales

Leistungsschalter.

von häufigen Auslösungen durch die Netzspannungsinstabilität des Benutzers, die Alterung des Schaltkreises und

Kabelnacktheit, Ladesäule wurde offensichtlich umgeworfen, beschädigt usw. Wenn

- 3 -

1. Überprüfen Sie vor der Installation, ob das Netz dem Wechselstromniveau 2 „240 V ±10 % (60 Hz)“ entspricht.

SICHERHEITSVORKEHRUNGEN

Machine Translated by Google

Lademodus

9,6 kW

Alarm - rot an

Relative Luftfeuchtigkeit

Gesamtabmessungen

Wechselstrom Stufe 2 240 V 60 Hz

Schutz, Selbstüberwachung und Wiederherstellung,

EV-B07-US009B

Spannung, Erdungsschutz, Übertemperatur

1,5-Zoll-LCD

Eingangsspannung

Ausgangsspannung

Leistungsabgabe

Maximaler Ausgangsstrom

Schutzklasse

PC + Aluminiumlegierung

Kontrollleuchte

Eingangsstecker

40A

Schutzfunktion

Ladeschnittstelle

Referenzstandard

Standby – Grün an; Lädt – Gelb blinkend;

Wechselstrom Stufe 2 240 V 60 Hz

Flüssigkristallbildschirm

SAE J1772

Betriebstemperatur

5 % bis 95 % keine Kondensation

Brandschutz, Überstrom, Überspannung, Unter

Plug-and-Play/App-Aufladung

Typ-Nr.

3 * LED-Lichtanzeige

Gehäusematerial

CCS1 (Combo/Typ 1) AC Level 2 Laden

- 4 -

und erfüllt die Ladeanforderungen des nationalen Standards.

Das tragbare Ladegerät der Serie EV-B07-US009B verfügt über die Schutzklasse IP66.

und verfügt über gute staub- und wasserdichte Funktionen, die eine sichere Innen- und

für den Außenbetrieb.

die tragbare Ladeindustrie. Es zeichnet sich durch bequeme Installation aus,

Messung und vollständige Schutzfunktionen. Es hat eine gute Kompatibilität,

Verwendung und Debugging, einfache Bedienung und Wartung, genaue

Das tragbare Ladegerät der Serie EV-B07-US009B ist für die Schwachstellen in

1. Produktparameter

PRODUKTEINFÜHRUNG

-30 bis 50ÿ°C

290 x 84 x 67 mm (H x B x T)

NEMA 14-50P

TYP 4

Machine Translated by Google

um die Reservierungszeit zu verlängern.

2. Nach dem Einschalten wechselt das Gerät in den Standby-Zustand. Die Standby-

Schnittstelle des Geräts wird unten angezeigt:

Sie können zwischen 0 und 12 Stunden wählen. Nach Ablauf der Terminzeit

wechselt es automatisch in den Ladezustand. Alle in diesem Handbuch enthaltenen

Modelle können per APP-Terminladung aufgeladen werden.

- 5 -

Hinweis: Nach dem Beginn des Ladevorgangs können Ladegeschwindigkeit und Termin nicht mehr

angepasst werden (sowohl über Tasten als auch über Apps).

2.2 Terminabrechnung: Klicken Sie auf

2.1 Passen Sie den Ladestrom an: Klicken Sie auf die Schaltfläche, um den Ladegang

anzupassen: 40 A-32 A-24 A-16 A-40 A. Schalten Sie den Strom in dieser Reihenfolge

um. Schließen Sie nach dem Umschalten des Betriebsstroms den Pistolenkopf zum Laden an.

2.3 Nachdem Sie den Kopf der Ladepistole in den Ladeanschluss des Fahrzeugs eingesteckt haben,

wird die Ladeschnittstelle unten angezeigt:

AUSRÜSTUNGSANLEITUNG

Machine Translated by Google

- 6 -

OBILE PHONE APP - ANLEITUNG ZUM LADEN

b. QR-Code herunterladen:

Öffnen Sie den mobilen Browser oder eine andere soziale Software, scannen Sie den QR-Code und

folgen Sie den Anweisungen der APP.

https://developer.tuya.com/cn/docs/iot/tuya-smart-app-smart-life-app-advances?id=K989rqa49rluq

Klicken Sie auf die Website und

folgen Sie den Anweisungen zur Installation.

3. APP-Download und Bindung nutzen a. Um

die Smart-App herunterzuladen, geben Sie folgende Adresse in den mobilen Browser ein:

3.1 Geräte binden und verwenden Öffnen

Sie die installierte App, klicken Sie auf „Datenschutzerklärung zustimmen“, Sie können sich mit Ihrer

Mobiltelefonnummer registrieren, die Registrierung für die Bindung an soziale Software vornehmen

und sich nach einer erfolgreichen Registrierung bei der App anmelden.

Drücken Sie lange A auf dem Ladefeld, und APP START erscheint auf dem Bildschirm, um in

den APP-Modus zu wechseln.

Machine Translated by Google

c. Klicken Sie auf „Hinzufügen“, um das Gerät hinzuzufügen, rufen Sie die WLAN-

Kopplungsoberfläche auf und identifizieren Sie automatisch den WLAN-Namen des

Telefons. Klicken Sie auf „Weiter“, und das Gerät wird automatisch verbunden. Nach

erfolgreicher Verbindung wird eine Meldung angezeigt, die angibt, dass das Gerät erfolgreich

hinzugefügt wurde. Klicken Sie abschließend auf das Symbol „Fertig“ und warten Sie etwa 5

Sekunden, bis das Gerät verbunden ist.

Drücken und halten Sie das Ladefeld erneut, und auf dem Bildschirm wird „Plug and Charge“

angezeigt, um in den Plug-and-Play-Lademodus zu wechseln. Öffnen Sie Standort, Bluetooth

und WLAN des Mobiltelefons. Wenn sich das Ladegerät im Standby-Zustand befindet,

sucht die App automatisch nach dem Ladegerät und der Gerätename wird angezeigt.

d. Sie können auch auf „+“ in der oberen rechten Ecke der App klicken, um das

Gerät manuell hinzuzufügen. Wählen Sie in der linken Spalte die Kategorie „Energiesparen“,

rufen Sie den Gerätetyp auf, suchen Sie das Gerät „Autoladesäule (Bluetooth +

WIFI)“, klicken Sie zum Eingeben und klicken Sie dann auf „Anzeige bestätigen“.

- 7 -

Machine Translated by Google

EV-B07-U

Staffel 9B

LADUNGSFEHLERBESCHREIBUNG

Schaltflächen auf der

Drücken Sie die

Untere Platte gleichzeitig für 3 Sekunden

Geräteanzeigefeld für 3 Sekunden, nach dem

Warten auf den Anzeigebildschirm, um WIFI anzuzeigen

2 Sekunden lang, um zur

Drücken Sie beide Und

Schnittstelle, gleichzeitig

Unter dem WiFi-Reset

die Gerätestatusschnittstelle.

Zurücksetzen, das WLAN des Geräts wird zurückgesetzt.

- 8 -

Und

Tasten auf dem Gerätepanel

Hinweis: Die App kann Ladestrom,

Reserveladezeit und andere Funktionen

einstellen; Sie können auch den Ladestatus

in Echtzeit abfragen. Die App steuert die

Ladefunktion, die nicht durch den Lademodus

des Geräts eingeschränkt ist.

e. Das WLAN des Geräts wird zurückgesetzt:

blinkend“ und „Schnelles Blinken“ wie aufgefordert. Geben Sie das WLAN-Passwort ein (mit

dem Mobiltelefon verbundenes WLAN-Passwort) und klicken Sie auf „Weiter“, um das

Passwort anzupassen, und richten Sie das gebundene Gerät immer wie aufgefordert ein. Laden

Sie das Gerät nach der Bindung gemäß der APP-Schnittstelle auf.

4. Ladeanzeige LED-Anzeige Statustabelle.

Gerätestatus

Standby-Modus

Die Waffe ist abgefeuert

Die Waffe wird aufgeladen

Dauerhaft gelbes Licht

Gelbes Licht blinkt

Grünes Licht leuchtet dauerhaft

Dreifarbige Statusanzeige (grünes Licht: Standby,

gelbes Licht: Laden, rotes Licht: Störung)

Aktuellen Gang wechseln

Status:

Drücken Sie die aktuelle Taste und das gelbe Licht

blinkt einmal;

Machine Translated by Google

4.3 CP-Fehler: Das Gerät erkennt, dass die CP-Spannung 6 V ± 0,8 oder 9 V ± 0,8

überschreitet, meldet einen CP-Fehler, bringt die Spannung wieder in den Bereich und

behebt den Fehler.

4.1 Beschreibung der Fehleranzeige (EV-B07-US009B)

4.2 Erdungsfehler: Das Erdungskabel ist nicht angeschlossen oder die Erdungsleitung ist

mangelhaft.

Überdruck und

Unterdruck

Das PE-Kabel ist nicht

Überstrom

Das rote Licht blinkt alle vier Sekunden

Das rote Licht blinkt einmal pro Sekunde

verbunden

Das rote Licht ist an

CP-Fehler

Die grünen und roten Lichter blinken einmal pro Sekunde

Elektrische Leckage der

Ausrüstung

Übertemperatur

der Ausrüstung

Das rote Licht blinkt alle zwei Sekunden einmal

Die grünen und roten Lichter blinken alle zwei Sekunden

- 9 -

Machine Translated by Google

- 10 -

4.6 Überspannungsfehler: Die Nenn-Eingangsspannung beträgt 240 V und es wird ein

Fehler gemeldet, wenn der Spannungswert höher als 288 V ± 5 V ist.

4.4 Überstromfehler: Wenn der Ladestrom des Geräts den Schwellenwert überschreitet

und weiterhin 5 s überschreitet, trennt das Gerät den Ladevorgang und meldet einen Fehler,

der nicht automatisch behoben werden kann.

4.5 Unterspannungsfehler: Die Nenn-Eingangsspannung beträgt 240 V und es wird ein

Fehler gemeldet, wenn der Spannungswert unter 190 V ± 5 V liegt.

Machine Translated by Google

Aufbewahrungstasche

4 Stück

Bedienungsanleitung für Wechselstrompfähle

1 STK

Produktspezifikation

1 STK

1 Exemplar

Allgemeines Zubehör

Eisenhaken

Wandbefestigungen

M8*60 DehnschraubeDehnschraube

Wandhalterung

Wandmontage

Tragbare Hartschalen-Reisetasche

1 STK

- 11 -

Ladekabelhaken 5.1

Die Installationsmethode ist Wandaufhängung

Einbaumaße der Schraublöcher.

a. Nehmen Sie die mitgelieferten Wandhalterungen heraus und überprüfen Sie sorgfältig die

5. Teileliste

INSTALLATIONSANLEITUNG

Machine Translated by Google

b. Bohren Sie 2 Löcher mit einem Durchmesser von 8 mm entsprechend der Position des

b.Wählen Sie den Installationsort des Geräts. Die niedrigste Position des Geräts ist eine

Wandhalterung 1200 mm über dem Boden.

Feste Schraubenlöcher der Wandbefestigungen und klopfen Sie die Spreizgummistopfen

ein. Befestigen Sie die Montageplatte mit Muttern, um das Chassis zu

befestigen. Die Maßeinheit ist mm.

- 12 -

Machine Translated by Google

- 13 -

Anleitung zur Fehlerbehebung

Fehlerbehebung:

A. Lesen Sie die Bedienungsanleitung, laden Sie die App herunter, installieren Sie sie und starten Sie

Ladezeit und der Ladevorgang ist langsamer.

C. Wenn bestätigt ist, dass es gut geerdet ist, überprüfen Sie die virtuelle ID des

2. Der Ladestrom beträgt nur die Hälfte des Nennstroms

Fehlererscheinungen: Rotes Licht blinkt alle 2ÿs einmal und „Erdschluss“

als 100V. Andernfalls arbeitet das Produkt mit der Hälfte der Nennleistung

immer eingeschaltet und kann nicht aufgeladen werden.

1. Mangelnde Erdung warnt vor Fehlern.

Version in der APP.

(Sekundärstromversorgung) höher als 210V, (Primärstromversorgung) höher

Gerät in der APP und geben Sie die virtuelle ID beim Kundendienst weiter.

B. Wenn der Einstellstrom korrekt ist, prüfen Sie, ob die Eingangsspannung des

3. Das Gerät leuchtet durchgehend gelb und kann nicht aufgeladen werden.

Erdung.

A. Bitte ziehen Sie das Ladekabel vom Auto ab und prüfen Sie, ob das

D. Warten Sie, bis der Kundendienst die Kunden auffordert, die Gerätesoftware zu aktualisieren

A. Überprüfen Sie, ob die Steckdose gut geerdet ist, und wenn nicht,

Fehlerbehebung:

Gerät in der APP und geben Sie die virtuelle ID an den Kundendienst weiter

Laden in der APP.

aktuell.

wird auf dem Bildschirm angezeigt.

Fehlersymptome: Die Ladezeit ist länger als die normale

Elektrofahrzeug, das gelbe Licht des Gerätes ist

Fehlerbehebung:

Fehlersymptome: Das Gerät ist eingeschaltet und mit dem

Als elektrische Betriebsmittel gelten:

C. Warten Sie, bis der Kundendienst die Kunden auffordert, die Gerätesoftware zu aktualisieren

Der vom Gerät eingestellte Strom ist korrekt.

B. Wenn bestätigt ist, dass es gut geerdet ist, überprüfen Sie die virtuelle ID des

Version in der APP.

Machine Translated by Google

Rancho Cucamonga, CA 91730

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Pooledas Group Ltd

Nach AUS importiert: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122

Importiert in die USA: Sanven Technology Ltd, Suite 250, 9166 Anaheim Place,

Australien

Adresse: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Einheit 5 Albert Edward House, Das

Pavilions Preston, Vereinigtes Königreich

Linkenheim-Hochstetten, Germany

- 14 -

UK REP

Vertreter der EG

Fehlerbehebung:

schneeflockenartig.

In China hergestellt

rot und kann nicht aufgeladen werden.

Fehlererscheinungen:Der Bildschirm ist nicht klar und erscheint

Mit dem Elektroauto verbunden, blinkt das Gerät

5. Blumen abschirmen

C. Geben Sie die Fehlerinformationen an unseren Kundendienst weiter.

Fehlersymptome: Das Gerät ist eingesteckt, das Ladekabel ist

Wenn Sie das Problem immer noch nicht lösen können, melden Sie das Problem bitte unserem Kundendienst

4. Der Ladevorgang ist nicht möglich und das rote Licht blinkt.

und sehen Sie sich die Alarminformationen in der App an.

B. Wenn das Produkt keinen Bildschirm hat, laden Sie die App herunter, indem Sie

B. Es besteht auch die Möglichkeit, das Ladekabel abzuziehen, die Gerätetaste „A“ 5s lang zu drücken

und anschließend das Ladekabel in das Elektroauto einzustecken.

siehe Handbuch

A. Trennen Sie das Gerät vom Stromnetz, warten Sie 3 Minuten und schließen Sie es dann wieder an.

Anzeige.

die Macht.

A. Wenn das Produkt über ein Display verfügt, überprüfen Sie die Display-Fehlermeldung des

Fehlerbehebung:

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

MODELLO: EV-B07-US009B

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta

solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai

principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi

offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se

stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

CARICABATTERIE PER VEICOLI ELETTRICI AC

MANUALE D'USO

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

HAI BISOGNO DI AIUTO? CONTATTACI!

- 1 -

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del

manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale

utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di

perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul

nostro prodotto.

MODELLO: EV-B07-US009B

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/

support

CARICABATTERIE PER VEICOLI ELETTRICI AC

Machine Translated by Google

AVVERTIMENTO

Prima dell'operazione, leggere attentamente il manuale operativo per conoscere l'attrezzatura

e il metodo corretto di utilizzo. Conservarlo per riferimento futuro.

ÿ Questo dispositivo ha una funzione di monitoraggio della tensione della rete domestica, quando

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto

alle due condizioni seguenti: (1) Questo dispositivo non può causare interferenze dannose

e (2) Questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese le

interferenze che possono causare un funzionamento indesiderato.

Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale

di istruzioni.

rileva l'intervallo di bassa tensione di sicurezza della rete elettrica domestica e riduce

automaticamente la corrente del 50% per la ricarica.

ÿ Questa funzione di monitoraggio automatico della tensione della rete domestica è stata aggiunta per

evitare che una corrente di carica eccessiva danneggi il cavo domestico e il suo dispositivo di

commutazione di controllo

ÿ Se durante il processo di carica si nota che la corrente di carica è relativamente bassa, contattare un

elettricista qualificato per rilevare e sostituire i cavi domestici e i dispositivi di commutazione, in

modo da garantire il raggiungimento della corrente di carica prevista e la sicurezza dell'elettricità.

- 2 -

Machine Translated by Google

12. Si prega di non tentare di rimuovere, mantenere o modificare la pila di ricarica. Non è corretto

la stazione di ricarica è in uso, allontanarsi immediatamente dalla stazione di ricarica

altri problemi; Allo stesso tempo, può ridurre i problemi di sicurezza causati da

fenomeno.

5. Non utilizzare materiali infiammabili, esplosivi o combustibili, sostanze chimiche, gas

combustibili e altre merci pericolose in prossimità della pila di ricarica.

panno asciutto per pulirlo. È vietato toccare il perno della punta.

potenza e quindi caricare il veicolo elettrico. Questa funzione può risolvere il problema

4. Installare l'apparecchiatura, l'ingresso totale del front-end deve essere installato nel circuito

10. È severamente vietato che il cavo di ricarica si rompa, si usuri e si scarichi, caricando

l'uso potrebbe causare danni, perdite e così via.

8. I bambini non devono avvicinarsi al processo di ricarica per non causare danni.

capacità; Quando il circuito della rete elettrica dell'utente non riesce a sopportare la carica

il dispositivo spegnerà automaticamente la ricarica e smetterà di essere utilizzato se l'utente

3. Questa apparecchiatura è dotata di protezione da sovratensione e sottotensione; è inoltre dotata di protezione da sovraccarico

Altrimenti non può essere utilizzato.

7. Auto ibrida, ricaricare di nuovo dopo lo spegnimento della fiamma. Durante la ricarica,

si verifica una situazione di pericolo, premere immediatamente il pulsante di arresto per garantire la sicurezza personale.

i problemi del circuito dell'utente. Se la potenza di carica si riduce durante l'uso, è normale

6. Mantenere asciutto e pulito il punto di ricarica. Se c'è sporcizia, utilizzare un panno pulito,

e contattare lo staff.

interruttori.

di frequenti scatti causati dall'instabilità della tensione di rete dell'utente, dall'invecchiamento del circuito e

nudità del cavo, la pila di ricarica è stata ovviamente abbattuta, danneggiata, ecc. Se

9. In caso di pioggia, tuoni o maltempo, si prega di procedere con cautela.

potenza del dispositivo di ricarica, il dispositivo ridurrà automaticamente la carica

la tensione di rete è ancora anomala.

11. Se si verifica un incendio durante la carica, scosse elettriche e altre anomalie

è vietata la circolazione dei veicoli.

2. Il rilevamento del dispositivo di ricarica ha la funzione di carico del circuito di rete dell'utente

funzione di protezione. Dopo che il dispositivo regola automaticamente la potenza di carica,

- 3 -

1. Prima dell'installazione, verificare che la rete sia di livello CA 2 "240 V ±10% (60 Hz)".

PRECAUZIONI DI SICUREZZA

Machine Translated by Google

Livello CA 2 240 V 60 Hz

protezione, automonitoraggio e recupero,

Umidità relativa

Modalità di ricarica

Allarme - rosso acceso

Dimensioni complessive

9,6 kW

Spia luminosa

Spina di ingresso

LCD da 1,5 pollici

Tensione di

ingresso Tensione di

uscita Potenza di

uscita Corrente di uscita massima

Classe di protezione

Lega PC+alluminio

EV-B07-US009B

tensione, protezione di terra, sovratemperatura

Temperatura di esercizio

SAE J1772

Standby - Verde acceso; In carica - Giallo lampeggiante;

Livello CA 2 240 V 60 Hz

Schermo a cristalli liquidi

dal 5% al 95% senza condensa

40A

Funzione di protezione

Interfaccia di ricarica

Standard di riferimento

Digitare n.

3*Indicatore luminoso a LED

Materiale della cassa

CCS1 (combo/Tipo 1) Carica AC Livello 2

Protezione antincendio, sovracorrente, sovratensione, sotto

Ricarica Plug and Play/APP

- 4 -

e soddisfa i requisiti di tariffazione della norma nazionale.

Il caricabatterie portatile della serie EV-B07-US009B ha un livello di protezione IP66,

e ha buone funzioni antipolvere e impermeabili, consentendo un utilizzo sicuro in ambienti chiusi e

funzionamento all'aperto.

utilizzo e debug, funzionamento e manutenzione semplici, accurati

misurazione e funzioni di protezione complete. Ha una buona compatibilità,

l'industria della ricarica portatile. È caratterizzata da un'installazione comoda,

Il caricabatterie portatile della serie EV-B07-US009B è progettato per i punti dolenti in

1. Parametri del prodotto

INTRODUZIONE AL PRODOTTO

-30~50°C

290*84*67mm (altezza*larghezza*profondità)

NEMA 14-50P

TIPO 4

Machine Translated by Google

per aumentare il tempo di prenotazione.

2. Dopo che il dispositivo è acceso, entra nello stato di standby. L'interfaccia di standby

del dispositivo è mostrata di seguito:

è possibile scegliere tra 0 e 12 ore. Dopo l'orario dell'appuntamento, entrerà

automaticamente in stato di carica. Tutti i modelli inclusi in questo manuale possono

essere caricati tramite l'APP Appointment Charging.

- 5 -

Nota: dopo l'avvio della ricarica, la velocità di ricarica e l'appuntamento non possono

essere modificati (sia tramite pulsanti che tramite app)

2.2 Addebito su appuntamento: fare clic

2.1 Regola la corrente di carica: fai clic sul pulsante per regolare la corrente di

carica: 40A-32A-24A-16A-40A. Regola la corrente in questo ordine. Dopo

aver cambiato la corrente di utilizzo, collega la testa della pistola per caricare.

2.3 Dopo aver inserito la testa della pistola di ricarica nella porta di ricarica del veicolo,

l'interfaccia di ricarica è mostrata di seguito:

ISTRUZIONI PER L'ATTREZZATURA

Machine Translated by Google

b. Scarica il codice QR:

Aprire il browser del dispositivo mobile o un altro software social, scansionare il codice QR e

seguire l'APP seguendo le istruzioni.

https://developer.tuya.com/cn/docs/iot/tuya-smart-app-smart-life-app-adva ntages?

id=K989rqa49rluq Fai clic sul

sito Web e segui le istruzioni per l'installazione.

3. Download dell'APP e utilizzo vincolante

a. Per scaricare l'APP intelligente, immettere il seguente indirizzo nel browser mobile:

3.1 Vincolo e utilizzo dei dispositivi

Aprire l'APP installata, fare clic su Accetto l'informativa sulla privacy, è possibile registrarsi

con il proprio numero di cellulare, vincolare la registrazione al software social e accedere

all'APP dopo una registrazione riuscita.

Premere a lungo A sul pannello di ricarica e sullo schermo del display apparirà la

scritta APP START per accedere alla modalità APP;

ISTRUZIONI PER L'OPERAZIONE DI RICARICA DELL'APPLICAZIONE TELEFONICA OBILE

- 6 -

Machine Translated by Google

- 7 -

d. Puoi anche cliccare su "+" nell'angolo in alto a destra dell'APP per aggiungere

manualmente il dispositivo, selezionare la categoria "Risparmio energetico" nella colonna di

sinistra, tirare su il tipo di dispositivo, trovare il dispositivo "Car charging pile

(Bluetooth + WIFI)", cliccare per entrare, quindi cliccare su "Conferma indicatore

Premere e tenere premuto di nuovo il pannello di ricarica e lo schermo del display

visualizzerà Plug and Charge per entrare nella modalità di ricarica Plug and Play. Aprire

Posizione, Bluetooth e Wi-Fi del telefono cellulare. Se il dispositivo di ricarica è in stato

di standby, l'APP cercherà automaticamente il dispositivo di ricarica e verrà

visualizzato il nome del dispositivo.

c. Fai clic su Aggiungi per aggiungere il dispositivo, accedi all'interfaccia di

associazione WIFI, identifica automaticamente il nome WIFI del telefono. Fai clic su

Avanti e il dispositivo verrà automaticamente associato. Dopo che l'associazione è

riuscita, verrà visualizzato un messaggio che indica che il dispositivo è stato aggiunto

correttamente. Infine, fai clic sull'icona di "Fine" e attendi circa 5 secondi affinché il dispositivo

venga associato.

Machine Translated by Google

S009B

EV-B07-U

DESCRIZIONE DEL GUASTO DI CARICA

pulsanti sul

premere il

pannello inferiore contemporaneamente per 3 secondi

pannello di visualizzazione del dispositivo per 3 secondi,

dopo aver atteso che lo schermo di visualizzazione visualizzi WIFI

pulsanti sul pannello del dispositivo

Premere entrambi E

interfaccia, simultaneamente

Sotto il ripristino del WiFi

per 2 secondi per tornare a

l'interfaccia di stato del dispositivo.

Reimposta, il WiFi del dispositivo verrà ripristinato.

- 8 -

Nota: l'APP può impostare la corrente di

carica, il tempo di carica di riserva e altre

funzioni; puoi anche interrogare lo stato di

carica in tempo reale. L'APP controlla la

funzione di carica, che non è limitata dalla

modalità di carica del dispositivo.

e. Il WIFI del dispositivo è stato ripristinato:

lampeggiante" e "Lampeggiamento rapido" come richiesto. Inserisci la password WIFI

(password WIFI connessa al telefono cellulare) e fai clic su Avanti per abbinare la

password e imposta sempre il dispositivo associato come richiesto. Dopo aver associato il

dispositivo, caricalo in base all'interfaccia APP.

4. Tabella degli indicatori LED di stato dell'indicatore di carica.

Premere il pulsante corrente e la luce gialla

lampeggerà una volta;

Stato del dispositivo

Modalità standby

La pistola è stata sparata

Cambia marcia attuale

Luce gialla fissa

Luce gialla lampeggiante

Luce verde fissa

Indicatore di stato a tre colori (luce verde: standby,

luce gialla: in carica, luce rossa: guasto)

stato:

La pistola sta caricando

Machine Translated by Google

4.3 Guasto CP: il dispositivo rileva che la tensione CP supera 6 V ± 0,8 o 9 V ± 0,8, segnala

un guasto CP, ripristina la tensione entro l'intervallo e risolve il guasto.

4.1 Descrizione del display di errore (EV-B07-US009B)

4.2 Guasto a terra: il filo di terra non è collegato o è scadente.

Sovrapressione e

sottopressione

Il cavo PE non è

Sovracorrente

La luce rossa lampeggia una volta ogni due secondi

La luce rossa lampeggia una volta al secondo

collegato

La luce rossa è accesa

Guasto CP

Le luci verde e rossa lampeggiano una volta al secondo

Sovratemperatura

dell'apparecchiatura

Le luci verde e rossa lampeggiano ogni due secondi

Perdita elettrica delle

apparecchiature

La luce rossa lampeggia ogni quattro secondi

- 9 -

Machine Translated by Google

- 10 -

4.5 Guasto per sottotensione: la tensione di ingresso nominale è 240 V e viene

segnalato un guasto se il valore della tensione è inferiore a 190 V±5 V.

4.4 Guasto da sovracorrente: se la corrente di carica del dispositivo supera la soglia e

continua a superare i 5 secondi, il dispositivo interromperà la carica e segnalerà un guasto,

che non può essere ripristinato automaticamente.

4.6 Guasto da sovratensione: la tensione di ingresso nominale è 240 V e viene

segnalato un guasto se il valore della tensione è superiore a 288 V±5 V.

Machine Translated by Google

Installazione a parete

Montaggio a parete

Borsa da viaggio rigida portatile

1 PZGancio di ferro

Fissaggi a parete

Vite di espansione Vite di espansione M8*60

Specifiche del prodotto

1 PZ

Accessori per uso generale

1 copia

Borsa portaoggetti

4 PZ

Manuale di istruzioni per pile AC

1 PZ

- 11 -

a. Estrarre gli elementi di fissaggio per il montaggio a parete forniti e controllare attentamente

dimensioni di installazione dei fori per le viti.

Gancio per cavo di

ricarica 5.1 Il metodo di installazione è appeso alla parete

5. Elenco delle parti

ISTRUZIONI PER L'INSTALLAZIONE

Machine Translated by Google

b. Praticare 2 fori con un diametro di 8 mm in base alla posizione del

b.Selezionare la posizione di installazione del dispositivo. La posizione più bassa

dell'apparecchiatura è un elemento di fissaggio montato a parete a 1200 mm dal suolo.

fori per viti fisse di elementi di fissaggio montati a parete e inserire i tasselli di gomma di

espansione. Fissare la piastra di montaggio con i dadi per fissare il

telaio. L'unità di misura è mm.

- 12 -

Machine Translated by Google

- 13 -

GUIDA ALLA RISOLUZIONE DEI PROBLEMI

Risoluzione dei problemi:

3. Il dispositivo ha una luce gialla fissa e non può essere caricato.

dispositivo nell'APP e fornire l'ID virtuale al servizio post-vendita.

1. Una messa a terra scadente segnala eventuali guasti.

versione nell'APP.

B. Se la corrente di impostazione è corretta, controllare se la tensione di ingresso del

(alimentazione secondaria) superiore a 210 V, (alimentazione primaria) superiore

messa a terra.

A. Scollegare il cavo di ricarica dall'auto e verificare che

D. Attendere che il servizio post-vendita informi i clienti di aggiornare il software del dispositivo

A. Controllare il manuale di istruzioni, scaricare e installare l'APP e iniziare

C. Se è confermato che è ben collegato a terra, controllare l'ID virtuale del

Risoluzione dei problemi:

tempo di ricarica e la ricarica è più lenta.

2. La corrente di carica è solo la metà di quella nominale

Manifestazioni di guasto: la luce rossa lampeggia una volta ogni 2 secondi e "guasto a terra"

superiore a 100 V. In caso contrario, il prodotto funzionerà a metà della tensione nominale

sempre acceso e non può essere caricato.

C. Attendere che il servizio post-vendita informi i clienti di aggiornare il software del dispositivo

le apparecchiature elettriche sono:

Manifestazioni di guasto: Il dispositivo è acceso e collegato alla

la corrente impostata dal dispositivo è corretta.

B. Se è confermato che è ben collegato a terra, controllare l'ID virtuale del

versione nell'APP.

dispositivo nell'APP e fornire l'ID virtuale al servizio post-vendita

A. Controllare che la presa sia ben messa a terra e, in caso contrario, effettuare un buon lavoro di messa a terra.

Risoluzione dei problemi:

ricarica tramite APP.

veicolo elettrico, la luce gialla del dispositivo è

attuale.

viene visualizzato sullo schermo.

Manifestazioni di guasto: Il tempo di carica è più lungo del normale

Machine Translated by Google

Rancho Cucamonga, CA 91730

Azienda

Römeräcker 9 Z2021, 76351

Unità 5 Albert Edward House, La

Australia

Importato negli USA: Sanven Technology Ltd, Suite 250, 9166 Anaheim Place,

Importato in AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122

Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Linkenheim-Hochstetten, Germania

Gruppo Pooledas Ltd

Padiglioni Preston, Regno Unito

- 14 -

RAPPRESENTANZA DEL REGNO UNITO

Rappresentante della CE

display.

A. Scollegare l'alimentazione in ingresso del dispositivo, attendere 3 minuti, quindi ricollegarlo

A. Se il prodotto è dotato di display, controllare il messaggio di errore del display del

Risoluzione dei problemi:

Se ancora non riesci a risolvere, segnala il problema al nostro servizio post-vendita

4. La ricarica non è possibile e la luce rossa lampeggia.

e visualizzare le informazioni di allarme nell'APP.

B. Se il prodotto non ha uno schermo di visualizzazione, scaricare l'APP tramite

il potere.

B. È anche possibile rimuovere il cavo di ricarica, premere il pulsante "A" del dispositivo per 5

secondi e quindi collegare il cavo di ricarica all'auto elettrica.

riferendosi al manuale

collegato all'auto elettrica, il dispositivo lampeggia

5. Fiori di schermo

Manifestazioni di guasto: Il dispositivo è collegato, il cavo di ricarica è

C. Inviare le informazioni relative al guasto al nostro servizio post-vendita.

Risoluzione dei problemi:

simile a un fiocco di neve.

Made in China

rosso e non può essere caricato.

Manifestazioni di errore: Lo schermo non è chiaro e appare

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

MODELO:EVB07US009B

"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemossolorepresenta

unaestimacióndelahorroquepodríaobteneralcomprarciertasherramientasconnosotrosencomparación

conlasprincipalesmarcasynonecesariamentesignificaquecubratodaslascategoríasdeherramientas

queofrecemos.Lerecordamosque,alrealizarunpedidoconnosotros,verifiquecuidadosamentesi

realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.

MANUALDELUSUARIO

CARGADOREVDECA

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

¿NECESITAAYUDA?¡CONTÁCTENOS!

1

¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseen

contactocon

nosotros:Asistenciatécnicaycertificadodegarantíaelectrónica

www.vevor.com/support

MODELO:EVB07US009B

Estassonlasinstruccionesoriginales,leaatentamentetodaslasinstruccionesdel

manualantesdeutilizarelproducto.VEVORsereservaunainterpretaciónclaradenuestro

manualdeusuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.

Perdónenospornoinformarlenuevamentesihayactualizacionesdetecnologíaosoftwareen

nuestroproducto.

CARGADOREVDECA

Machine Translated by Google

ADVERTENCIA

Antesdeutilizarelproducto,leaatentamenteelmanualdeinstruccionesparaconocerel

equipoyelmétododeusocorrecto.Consérveloparafuturasconsultas.

Estedispositivotieneunafuncióndemonitoreodevoltajedelareddoméstica,cuando

EstedispositivocumpleconlaParte15delasNormasdelaFCC.Sufuncionamiento

estásujetoalasdoscondicionessiguientes:(1)Estedispositivonopuedecausar

interferenciasperjudicialesy(2)Estedispositivodebeaceptarcualquierinterferencia

quereciba,incluidaslasinterferenciasquepuedancausarunfuncionamientono

deseado.

Advertencia:Parareducirelriesgodelesiones,elusuariodebeleeratentamenteel

manualdeinstrucciones.

Seagregaestafuncióndemonitoreoautomáticodelvoltajedelareddomésticaparaevitarque

lacorrientedecargaexcesivadañeelcabledomésticoysudispositivodeinterruptorde

control.

Cuandoencuentrequelacorrientedecargaesrelativamentebajaduranteelprocesodecarga,

comuníqueseconunelectricistacalificadoparadetectaryreemplazarloscablesydispositivos

deconmutacióndesuhogar,afindegarantizarquesepuedalograrlacorrientedecarga

esperadaysepuedagarantizarlaseguridaddelaelectricidad.

Detectaelrangodevoltajedeseguridaddebajovoltajedelaredeléctricadesuhogary

reduciráautomáticamentelacorrienteenun50%paracargar.

2

Machine Translated by Google

8.Losniñosnoseacerquenalprocesodecargaparanocausarlesdaños.

disyuntores.

Desnudezdelcable,piladecargaobviamentehasidoderribada,dañada,etc.Si

dedisparosfrecuentescausadosporlainestabilidaddelvoltajedelareddelusuario,elenvejecimientodelcircuitoy

Suusopuedeprovocardaños,fugas,etc.

6.Mantengaelpuntodecargasecoylimpio.Sihaysuciedad,utiliceunpañolimpio.

ycontactarconelpersonal.

Problemasenelcircuitodelusuario.Silapotenciadecargasereduceduranteeluso,esnormal.

2.Ladeteccióndeldispositivodecargatienelafuncióndecargadelcircuitodereddelusuario.

Funcióndeprotección.Despuésdequeeldispositivoajusteautomáticamentelapotenciadecarga,

Estáprohibidoconducirvehículos.

11.Siseproduceunincendioduranteelprocesodecarga,seproduceunadescargaeléctricauotrasanomalías.

12.Nointentequitar,mantenernimodificarlapiladecarga.

potenciadeldispositivodecarga,eldispositivoreduciráautomáticamentelacarga

9.Encasodelluvia,tormentasomaltiempo,tengacuidadoalcargar.

Elvoltajedelaredsiguesiendoanormal.

yluegocargarelvehículoeléctrico.Estafunciónpuederesolverelproblema.

4.Instaleelequipo,laentradatotaldelfrontenddebeseruncircuitoinstalado.

10.Estáestrictamenteprohibidoqueelcabledecargaserompa,desgaste,desgaste,etc.

fenómeno.

otrosproblemas;Almismotiempo,puedereducirlosproblemasdeseguridadcausadospor

5.Noutilicematerialesinflamables,explosivosocombustibles,productosquímicos,gases

combustiblesyotrosproductospeligrososcercadelapiladecarga.

Elpostedecargaestáenuso,porfavor,aléjesedelpostedecargainmediatamente

Pañosecoparalimpiarlo.Estáprohibidotocarlapunta.

Delocontrarionosepodráutilizar.

3.Esteequipotieneproteccióncontrasobretensiónysubtensión;tambiéntieneproteccióncontrasobrecarga.

7.Automóvilhíbrido:vuelvaacargarlodespuésdequeseapague.Duranteelprocesodecarga,

Siocurrealgunasituación,presioneinmediatamenteelbotóndeparadaparagarantizarlaseguridadpersonal.

Capacidad;Cuandoelcircuitoderedeléctricadelusuarionopuedesoportarlacarga

Eldispositivoapagaráautomáticamentelacargaydejarádeusarsesielusuario

1.Antesdelainstalación,verifiquequelaredseadeCANivel2“240V±10%(60Hz)”.

PRECAUCIONESDESEGURIDAD

3

Machine Translated by Google

Alarmarojaencendida

Tipon.º

3*indicadoresdeluzLED

Mododecarga

Materialdelestuche

Dimensionesgenerales

Cargadenivel2deCACCS1(combo/tipo1)

Proteccióncontraincendios,sobrecorriente,sobretensión,subtensión.

CargamediantePlugandPlay/APLICACIÓN

CANivel2240V60Hz

Enespera:verdeencendido;Cargando:amarilloparpadeando;

SAEJ1772

Pantalladecristallíquido

Temperaturadefuncionamiento

5%a95%sincondensación

40A

Funcióndeprotección

Interfazdecarga

Normadereferencia

Luzindicadora

Enchufedeentrada

EVB07US009B

Voltajedeentrada

Voltajedesalida

Potenciade

salidaCorrientemáximade

salidaClasedeprotección

LCDde1,5pulgadas

PC+aleacióndealuminio

voltaje,proteccióndetierra,sobretemperatura

Humedadrelativa

CANivel2240V60Hz

protección,autocontrolyrecuperación,

9,6kW

30~50°C

290x84x67mm(altoxanchoxprofundidad)

NEMA1450P

TIPO4

ElcargadorportátildelaserieEVB07US009BtieneunniveldeprotecciónIP66,

ytienebuenasfuncionesapruebadepolvoyagua,loquepermiteunusoseguroeninterioresyexteriores.

ycumpleconlosrequisitosdecargadelanormanacional.

Operaciónalairelibre.

Laindustriadelacargaportátilsecaracterizaporunainstalacióncómoda,

mediciónyfuncionesdeproteccióncompletas.Tienebuenacompatibilidad,

Usoydepuración,operaciónymantenimientosencillos,precisión

ElcargadorportátildelaserieEVB07US009Bestádiseñadoparalospuntosdébilesen

1.Parámetrosdelproducto

INTRODUCCIÓNDELPRODUCTO

4

Machine Translated by Google

Puedeelegirentre0y12horas.Despuésdelahoradelacita,entrará

automáticamenteenelestadodecarga.Todoslosmodelosincluidosenestemanualse

puedencargarmediantelacargaconcitadelaaplicación.

2.Unavezencendidoeldispositivo,entraenelestadodeespera.Lainterfazdeespera

deldispositivosemuestraacontinuación:

Paraaumentareltiempodereserva.

Nota:Unaveziniciadalacarga,nosepuedenajustarlavelocidaddecarganila

programación(mediantebotonesyaplicaciones)

2.3Despuésdeinsertarelcabezaldelapistoladecargaenelpuertodecargadelvehículo,

lainterfazdecargasemuestraacontinuación:

2.2Cobrodecita:Hagaclic

2.1Ajustelacorrientedecarga:hagaclicenelbotónparaajustarelengranajede

carga:40A32A24A16A40ACambielacorrienteenesteorden.Después

decambiarlacorrientedeuso,conecteelcabezaldelapistolaparacargar.

INSTRUCCIONESDELEQUIPO

5

Machine Translated by Google

https://developer.tuya.com/cn/docs/iot/tuyasmartappsmartlifeappadvantages?

id=K989rqa49rluqHagaclicen

elsitiowebysigalasinstruccionesparainstalar.

Abraelnavegadormóviluotrosoftwaresocial,escaneeelcódigoQRysigalasinstrucciones

delaAPLICACIÓN.

b.DescargadelcódigoQR:

3.DescargadelaAPPyusovinculantea.

ParadescargarlaAPPinteligente,ingreselasiguientedirecciónenelnavegadordelmóvil:

MantengapresionadoAenelpaneldecargayapareceráAPPSTARTenlapantalla

paraingresaralmodoAPP;

3.1VinculaciónyusodedispositivosAbra

laaplicacióninstalada,hagaclicenAceptarladeclaracióndeprivacidad,puederegistrarse

consunúmerodeteléfonomóvil,registrodevinculacióndesoftwaresocialeiniciarsesión

enlaaplicacióndespuésdeunregistroexitoso.

INSTRUCCIONESDEFUNCIONAMIENTODECARGADELAAPLICACIÓNDETELÉFONOMÓVIL

6

Machine Translated by Google

7

c.HagaclicenAgregarparaagregareldispositivo,ingresealainterfazde

emparejamientodeWIFI,identifiqueautomáticamenteelnombredeWIFIdelteléfono.Haga

clicenSiguienteyeldispositivosevincularáautomáticamente.Unavezquelavinculación

sehayarealizadocorrectamente,semostraráunmensajeindicandoqueeldispositivoseagregó

correctamente.Finalmente,hagaclicenelíconode"Finalizar"yespereunos5segundospara

queeldispositivosevincule.

MantengapresionadonuevamenteelpaneldecargaylapantallamostraráPlugandCharge

paraingresaralmododecargaPlugandPlay.Abralaubicación,BluetoothyWifidelteléfonomóvil.

Sieldispositivodecargaestáenestadodeespera,laaplicaciónbuscaráautomáticamente

eldispositivodecargaysemostraráelnombredeldispositivo.

d.Tambiénpuedehacerclicen"+"enlaesquinasuperiorderechadelaAPLICACIÓN

paraagregarmanualmenteeldispositivo,seleccionarlacategoríade"Ahorrodeenergía"enla

columnaizquierda,abrireltipodedispositivo,buscareldispositivo"Piladecargade

automóvil(Bluetooth+WIFI)",hacerclicparaingresaryluegohacerclicen"Confirmarindicador"

Machine Translated by Google

EVB07U

S009B

DESCRIPCIÓNDEFALLADECARGA

botonesenel

presioneel

Presioneambos

Presioneelpanelinferiorsimultáneamentedurante3segundos

ymantengapresionadoelpaneldevisualizacióndeldispositivo

durante3segundos.DespuésdeesperaraquelapantallamuestreWIFI,

interfaz,simultáneamente

BajoelreiniciodeWiFi

Botonesenelpaneldeldispositivo

durante2segundosparavolvera

Reiniciar,sereiniciaráelWiFideldispositivo.

8

Lainterfazdeestadodeldispositivo.

Nota:Laaplicaciónpuedeconfigurarla

corrientedecarga,reservareltiempode

cargayotrasfunciones;tambiénpuede

consultarelestadodecargaentiemporeal.

Laaplicacióncontrolalafuncióndecarga,que

noestálimitadaporelmododecargadel

dispositivo.

4.TabladeestadodelindicadorLEDindicadordecarga.

e.SerestableceelWIFIdeldispositivo:

"Parpadeorápido"y"Parpadeorápido"segúnselesolicite.IngreselacontraseñadeWIFI

(contraseñadeWIFIconectadaalteléfonomóvil)yhagaclicenSiguienteparaquecoincida

conlacontraseña,ysiempreconfigureeldispositivovinculadosegúnselesolicite.Despuésde

vinculareldispositivo,cárguelodeacuerdoconlainterfazdelaaplicación.

Mododeespera

Estadodeldispositivo

Elarmahasidodisparada

Elarmaseestácargando

Luzamarillafija

Luzamarillaintermitente

Luzverdefijaencendida

Estadodelindicadordetrescolores(luzverde:en

espera,luzamarilla:cargando,luzroja:falla)

estado:

Cambiarlamarchaactual

Presioneelbotónactualylaluzamarillaparpadeará

unavez;

Machine Translated by Google

9

ElcablePEnoes

Sobrepresióny

subpresión

conectado

Laluzrojaparpadeaunavezcadadossegundos.

Laluzrojaparpadeaunavezporsegundo.

Sobrecorriente

Laluzrojaestáencendida

FallodeCP

Laluzrojaparpadeacadacuatrosegundos.

Laslucesverdesyrojasparpadeanunavezporsegundo.

Fugaeléctricadeequipos

Sobretemperaturadelequipo

Laslucesverdesyrojasparpadeancadadossegundos.

4.2Falladetierra:Elcabledetierranoestáconectadooesdeficiente.

4.1Descripcióndelapantalladefallas(EVB07US009B)

4.3FalladeCP:eldispositivodetectaqueelvoltajedeCPexcede6V±0,8o9V±0,8,

informaunafalladeCP,recuperaelvoltajedentrodelrangoyrecuperalafalla.

Machine Translated by Google

4.5Falladesubtensión:Latensióndeentradanominalesde240Vyseinformauna

fallasielvalordelatensiónesinferiora190V±5V.

4.4Fallaporsobrecorriente:silacorrientedecargadeldispositivoexcedeelumbral

ycontinúaexcediendolos5s,eldispositivodesconectarálacargayreportaráuna

falla,quenosepuederestaurarautomáticamente.

4.6Fallaporsobretensión:Latensióndeentradanominalesde240Vyse

informaunafallasielvalordelatensiónessuperiora288V±5V.

10

Machine Translated by Google

a.Retirelossujetadoresdemontajeenparedprovistosyverifiquecuidadosamente

Dimensionesdeinstalacióndelosorificiosdelostornillos.

Ganchoparacablede

carga5.1Elmétododeinstalaciónescolgadoenlapared.

5.Listadepiezas

1piezaMontajeenpared

ManualdeinstruccionesdepiladeCA

Bolsadealmacenamiento

Accesoriosdeusogeneral

1copia

4piezas

1pieza

Especificacionesdelproducto

TornillodeexpansiónM8*60

Fijacionesdemontajeenpared

Tornillodeexpansión

Ganchodehierro

Estucherígidoportátilparaviaje

1pieza

Instalacióndemontajeenpared

INSTRUCCIONESDEINSTALACIÓN

11

Machine Translated by Google

12

b.Perforar2agujerosde8mmdediámetrosegúnlaubicacióndela

b.Seleccionelaubicacióndeinstalacióndeldispositivo.Laposiciónmásbajadelequipoesun

soportedemontajeenpareda1200mmdelsuelo.

Fijelosorificiosdelostornillosdelossujetadoresmontadosenlaparedycoloquelos

taponesdegomadeexpansión.Fijelaplacademontajecontuercas

parafijarelchasis.Launidaddemedidaesmm.

Machine Translated by Google

C.Siseconfirmaqueestábienconectadoatierra,verifiqueelIDvirtualdel

Lacorrienteestablecidaporeldispositivoescorrecta.

versiónenlaAPP.

B.Siseconfirmaqueestábienconectadoatierra,verifiqueelIDvirtualdel

A.Consulteelmanualdeinstrucciones,descargueeinstalelaaplicaciónycomience.

Elequipoeléctricoes:

Manifestacionesdefalla:Eldispositivoestáencendidoyconectadoalared.

C.Espereaqueelservicioposventanotifiquealosclientesqueactualicenelsoftwaredeldispositivo.

semuestraenlapantalla.

Manifestacionesdefalla:Eltiempodecargaesmáslargodelonormal.

actual.

vehículoeléctrico,laluzamarilladeldispositivoes

Eliminacióndefallas:

A.Compruebesielenchufeestábienconectadoatierray,sinoloestá,hagaunbuentrabajodeconexiónatierra.

dispositivoenlaAPPyproporcionarlaidentificaciónvirtualalservicioposventa

Eliminacióndefallas:

cargandoenlaAPP.

tomadetierra.

A.Desconecteelcabledecargadelautomóvilyverifiqueque

D.Espereaqueelservicioposventanotifiquealosclientesqueactualicenelsoftwaredeldispositivo.

1.Alertasdemalaconexiónatierraporfallas.

dispositivoenlaAPPyproporcionarlaidentificaciónvirtualalserviciopostventa.

B.Silacorrientedeajusteescorrecta,verifiquesielvoltajedeentradadel

3.Eldispositivotieneunaluzamarillafijaynosepuedecargar.

versiónenlaAPP.

(fuentedealimentaciónsecundaria)superiora210V,(fuentedealimentaciónprimaria)superior

Manifestacionesdefalla:laluzrojaparpadeaunavezcada2segundosyaparece"Fallaatierra".

2.Lacorrientedecargaessololamitaddelanominal.

de100V.Delocontrario,elproductofuncionaráalamitaddelatensiónnominal.

Siempreencendidoynosepuedecargar.

Eliminacióndefallas:

tiempodecargaylacargaesmáslenta.

GUÍAPARALASOLUCIÓNDEPROBLEMAS

13

Machine Translated by Google

REPRESENTANTEDELREINOUNIDO

REPRESENTANTECE

SHUNSHUNGmbH

RanchoCucamonga,CA91730

Römeräcker9Z2021,76351

LinkenheimHochstetten,Alemania

ImportadoaAustralia:SIHAOPTYLTD,1ROKEVASTREETEASTWOODNSW2122

ImportadoaEE.UU.:SanvenTechnologyLtd,Suite250,9166AnaheimPlace,

Australia

Dirección:BaoshanquShuangchenglu803long11hao1602A1609shiShanghai

PabellonesPreston,ReinoUnido

Unidad5CasaAlbertEdward,La

GrupoPooledasLtd.

Manifestacionesdefalla:Lapantallanoestáclarayaparece

A.Desconectelaalimentacióndeentradadeldispositivo,espere3minutosyvuelvaaconectarlo.

rojoynosepuedecargar.

Hechoenchina

Eliminacióndefallas:

Manifestacionesdefalla:Eldispositivoestáenchufado,elcabledecargaestá

C.Envíelainformacióndefallaanuestroservicioposventa.

comouncopodenieve.

Conectadoalcocheeléctrico,eldispositivoparpadea.

5.Floresdepantalla

B.Tambiénesposiblequitarelcabledecarga,presionarelbotón"A"deldispositivodurante5

segundosyluegoenchufarelcabledecargaalautomóvileléctrico.

consultandoelmanual

B.Sielproductonotienepantalladevisualización,descarguelaaplicaciónmediante

elpoder.

4.Noesposiblecargarylaluzrojaparpadea.

yverlainformacióndelaalarmaenlaAPP.

Siaúnnopuederesolverlo,informeelproblemaanuestroservicioposventa.

A.Sielproductotienepantalla,verifiqueelmensajedefalladelapantalla.

Eliminacióndefallas:

mostrar.

14

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

INSTRUKCJA OBSŁUGI

ŁADOWARKA AC EV

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią

jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w

porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi

oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas

zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

MODEL: EV-B07-US009B

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Machine Translated by Google

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

- 1 -

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z

nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

MODEL: EV-B07-US009B

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie

instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu

będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy

Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub

oprogramowania.

ŁADOWARKA AC EV

Machine Translated by Google

OSTRZEŻENIE

Przed rozpoczęciem użytkowania należy uważnie przeczytać instrukcję obsługi, aby poznać

sprzęt i prawidłową metodę użytkowania. Należy zachować ją do wykorzystania w przyszłości.

 Urządzenie to ma funkcję monitorowania napięcia sieci domowej, gdy

To urządzenie jest zgodne z częścią 15 przepisów FCC. Jego działanie podlega

następującym dwóm warunkom: (1) To urządzenie nie może powodować szkodliwych

zakłóceń i (2) to urządzenie musi akceptować wszelkie odbierane zakłócenia, w tym

zakłócenia, które mogą powodować niepożądane działanie.

Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie

przeczytać instrukcję obsługi.

 Ta funkcja automatycznego monitorowania napięcia sieci domowej została dodana, aby zapobiec

uszkodzeniu kabla domowego i jego przełącznika sterującego przez nadmierny prąd

ładowania.

wykrywa niski zakres napięcia bezpiecznego w sieci domowej i automatycznie zmniejsza prąd

o 50% w celu ładowania.

 Jeśli podczas ładowania okaże się, że prąd ładowania jest stosunkowo niski, skontaktuj się z

wykwalifikowanym elektrykiem, który wykryje i wymieni domowe kable oraz urządzenia

przełączające, aby mieć pewność, że można uzyskać oczekiwany prąd ładowania i zapewnić

bezpieczeństwo zasilania.

- 2 -

Machine Translated by Google

problemy z obwodem użytkownika. Jeśli moc ładowania jest zmniejszona podczas użytkowania, jest to normalne

6. Utrzymuj suchość i czystość w punkcie ładowania. Jeśli jest jakiś brud, użyj czystej,

i skontaktuj się z personelem.

wyłączniki.

częstych wyłączeń spowodowanych niestabilnością napięcia sieciowego użytkownika, starzeniem się obwodów i

nagość kabla, stos ładowania ewidentnie przewrócony, uszkodzony itp. Jeśli

moc urządzenia ładującego, urządzenie automatycznie zmniejszy moc ładowania

napięcie sieciowe nadal jest nieprawidłowe.

9. W przypadku deszczu, burzy lub złej pogody prosimy o zachowanie ostrożności.

11. Jeżeli w trakcie ładowania dojdzie do pożaru, istnieje niebezpieczeństwo porażenia prądem elektrycznym lub innych nienormalnych zdarzeń,

prowadzenie pojazdu jest zabronione.

2. Wykrywanie urządzenia ładującego ma funkcję obciążenia obwodu sieciowego użytkownika

funkcja ochrony. Po tym jak urządzenie automatycznie dostosuje moc ładowania,

inne problemy; Jednocześnie może zmniejszyć problemy bezpieczeństwa spowodowane przez

5. Nie używaj materiałów łatwopalnych, wybuchowych lub palnych, chemikaliów, gazów palnych i

innych niebezpiecznych towarów w pobliżu stosu załadowczego.

jeśli używasz stanowiska ładowania, natychmiast oddal się od stanowiska ładowania

12. Nie próbuj wyjmować, konserwować ani modyfikować stosu ładowania. Nieprawidłowe

zjawisko.

suchą szmatką, aby ją wytrzeć. Zabrania się dotykania szpilki.

zasilanie i ładowanie pojazdu elektrycznego. Ta funkcja może rozwiązać problem

4. Zainstaluj sprzęt, całkowite wejście front-endu musi być zainstalowane w obwodzie

10. Zabrania się dopuszczania do pękania, zużycia i uszkodzenia kabla ładującego.

pojemność; Kiedy obwód sieci elektrycznej użytkownika nie wytrzymuje ładowania

użytkowanie może spowodować uszkodzenia, wycieki, itd.

urządzenie automatycznie wyłączy ładowanie i przestanie używać, jeśli użytkownik

8. Dzieci nie powinny przebywać w pobliżu urządzenia ładującego, aby nie wyrządzić im krzywdy.

3. Urządzenie to posiada zabezpieczenie przed przepięciem i podnapięciem. Posiada również zabezpieczenie przed przeciążeniem.

W przeciwnym razie nie można go używać.

7. Samochód hybrydowy, proszę naładować ponownie po zgaśnięciu płomienia. W trakcie ładowania,

W przypadku zaistnienia takiej sytuacji należy natychmiast nacisnąć przycisk STOP, aby zapewnić sobie bezpieczeństwo.

- 3 -

1. Przed instalacją należy sprawdzić, czy sieć jest siecią prądu przemiennego poziomu 2 „240 V ±10% (60 Hz)”.

ŚRODKI OSTROŻNOŚCI

Machine Translated by Google

Ochrona przeciwpożarowa, nadprądowa, nadnapięciowa, podnapięciowa

Ładowanie Plug and Play/APP

Wpisz nr.

3*Wskaźnik świetlny LED

Materiał obudowy

CCS1 (kombo/Typ 1) Ładowanie AC Poziom 2

40A

Standard odniesienia

Funkcja ochrony

Interfejs ładowania

SAE J1772

Temperatura pracy

Tryb gotowości – włączony na zielono; ładowanie – migający na żółto;

AC Poziom 2 240 V 60 Hz

Ekran ciekłokrystaliczny

5% do 95% bez kondensacji

Napięcie

wejściowe Napięcie

wyjściowe Moc

wyjściowa Maksymalny prąd

wyjściowy Klasa ochrony

1,5-calowy wyświetlacz LCD

PC+Stop aluminium

EV-B07-US009B

napięcie, zabezpieczenie uziemienia, przegrzanie

Kontrolka

Wtyczka wejściowa

Tryb ładowania

9,6 kW

Alarm - czerwony włączony

Wymiary całkowite

AC Poziom 2 240 V 60 Hz

ochrona, samokontrola i odzyskiwanie,

Wilgotność względna

-30~50°C

290*84*67mm (wys.*szer.*gł.)

NEMA 14-50P

TYP 4

Ładowarka przenośna serii EV-B07-US009B ma stopień ochrony IP66,

i spełnia wymagania dotyczące ładowania określone w normie krajowej.

i ma dobre właściwości pyłoszczelne i wodoodporne, co umożliwia bezpieczne użytkowanie w pomieszczeniach i na zewnątrz

praca na zewnątrz.

przemysł ładowania przenośnego. Charakteryzuje się wygodną instalacją,

pomiar i kompletne funkcje ochrony. Posiada dobrą kompatybilność,

użytkowanie i debugowanie, prosta obsługa i konserwacja, dokładność

Przenośna ładowarka serii EV-B07-US009B została zaprojektowana z myślą o newralgicznych punktach

1. Parametry produktu

WPROWADZENIE DO PRODUKTU

- 4 -

Machine Translated by Google

2.2 Opłata za wizytę: Kliknij

Uwaga: Po rozpoczęciu ładowania nie można zmienić prędkości ładowania ani czasu

ładowania (ani za pomocą przycisków, ani aplikacji).

2.1 Dostosuj prąd ładowania: kliknij przycisk, aby dostosować bieg ładowania:

40A-32A-24A-16A-40A. Zmieniaj prąd w następującej kolejności. Po zmianie

prądu użytkowego podłącz głowicę pistoletu, aby naładować.

2.3 Po włożeniu głowicy pistoletu ładującego do portu ładowania pojazdu, poniżej

pokazany jest interfejs ładowania:

- 5 -

aby wydłużyć czas rezerwacji.Ty

2. Po włączeniu urządzenia przechodzi ono w stan czuwania. Interfejs czuwania urządzenia

pokazano poniżej:

można wybierać pomiędzy 0 a 12H. Po upływie czasu oczekiwania urządzenie

automatycznie przejdzie w tryb ładowania. Wszystkie modele zawarte w tej instrukcji można

ładować za pomocą funkcji ładowania APP Appointment.

INSTRUKCJA SPRZĘTU

Machine Translated by Google

- 6 -

INSTRUKCJA ŁADOWANIA APLIKACJI TELEFONICZNEJ OBILE

https://developer.tuya.com/cn/docs/iot/tuya-smart-app-smart-life-app-adva ntages?

id=K989rqa49rluq Kliknij witrynę

internetową i postępuj zgodnie z instrukcjami, aby zainstalować.

Otwórz przeglądarkę mobilną lub inne oprogramowanie społecznościowe, zeskanuj kod QR i

postępuj zgodnie z instrukcjami aplikacji.

b. Pobieranie kodu QR:

3. Pobieranie i wiązanie aplikacji a. Aby pobrać

inteligentną aplikację, wprowadź następujący adres w przeglądarce mobilnej:

Naciśnij i przytrzymaj przycisk A na panelu ładowania, a na ekranie wyświetli się napis

APP START, co umożliwi wejście w tryb APP;

3.1 Wiązanie i korzystanie z urządzeń

Otwórz zainstalowaną aplikację, kliknij Akceptuję politykę prywatności, możesz zarejestrować

się podając swój numer telefonu komórkowego, zarejestrować się w oprogramowaniu

społecznościowym i zalogować się do aplikacji po pomyślnej rejestracji.

Machine Translated by Google

c. Kliknij Dodaj, aby dodać urządzenie, wejdź do interfejsu parowania WIFI,

automatycznie zidentyfikuj nazwę WIFI telefonu. Kliknij Dalej, a urządzenie zostanie

automatycznie powiązane. Po pomyślnym powiązaniu zostanie wyświetlony komunikat

informujący o pomyślnym dodaniu urządzenia. Na koniec kliknij ikonę „Zakończ” i odczekaj około

5 sekund, aż urządzenie zostanie powiązane.

Naciśnij i przytrzymaj ponownie panel ładowania, a na ekranie wyświetli się Plug and

Charge, aby przejść do trybu ładowania Plug and Play. Otwórz Location, Bluetooth i Wifi

telefonu komórkowego. Jeśli urządzenie ładujące jest w stanie gotowości, aplikacja

automatycznie wyszuka urządzenie ładujące, a nazwa urządzenia zostanie wyświetlona.

d. Możesz również kliknąć „+” w prawym górnym rogu aplikacji, aby ręcznie dodać

urządzenie, wybrać kategorię „Oszczędzanie energii” w lewej kolumnie, rozwinąć typ urządzenia,

znaleźć urządzenie „Ładowanie samochodu (Bluetooth + WIFI)”, kliknąć, aby wejść, a

następnie kliknąć „Potwierdź wskaźnik

- 7 -

Machine Translated by Google

jednocześnie naciśnij i przytrzymaj przez 3

sekundy dolny panel wyświetlacza urządzenia,

po czym odczekaj, aż na ekranie wyświetli się WIFI

naciśnij

interfejs, jednocześnie

przyciski naNaciśnij oba

W ramach resetowania WiFi

przyciski na panelu urządzenia

Zresetuj, Wi-Fi urządzenia zostanie zresetowane.

- 8 -

na 2 sekundy, aby powrócić do

Interfejs stanu urządzenia.

OPIS BŁĘDU ŁADOWANIA

S009B

EV-B07-U

Uwaga: Aplikacja może ustawić prąd

ładowania, rezerwowy czas ładowania i inne

funkcje; Możesz również sprawdzić stan

ładowania w czasie rzeczywistym. Aplikacja

kontroluje funkcję ładowania, która nie jest

ograniczona przez tryb ładowania urządzenia.

e. Urządzenie WIFI zostało zresetowane:

miganie" i "Szybkie miganie" zgodnie z monitami. Wprowadź hasło WIFI (hasło WIFI podłączone

do telefonu komórkowego) i kliknij Dalej, aby dopasować hasło, i zawsze ustawiaj

powiązane urządzenie zgodnie z monitami. Po powiązaniu urządzenia naładuj je zgodnie z

interfejsem APP.

4. Tabela stanu wskaźnika LED ładowania.

Tryb czuwania

Wystrzelono z pistoletu

Stan urządzenia

Broń się ładuje

Stałe żółte światło

Żółte światło migające

Zielone światło stale włączone

Trójkolorowy wskaźnik stanu (zielone światło:

czuwanie, żółte światło: ładowanie, czerwone światło: awaria)

Zmień aktualny bieg

status:

Naciśnij aktualny przycisk, a żółte światło mignie

jeden raz;

Machine Translated by Google

4.3 Usterka CP: Urządzenie wykrywa, że napięcie CP przekracza 6 V ± 0,8 lub 9 V ± 0,8, zgłasza

usterkę CP, przywraca napięcie do zakresu i usuwa usterkę.

4.1 Opis wyświetlacza błędu (EV-B07-US009B)

4.2 Błąd uziemienia: Przewód uziemiający nie jest podłączony lub przewód uziemiający jest

uszkodzony.

Nadmierny prąd

połączony

Nadciśnienie i

podciśnienie

Wyciek prądu z urządzeń

Czerwone światło miga raz na sekundę

Kabel PE nie jest

Czerwone światło jest włączone

Błąd CP

Czerwone światło miga co cztery sekundy

Czerwone światło miga raz na dwie sekundy

Zielone i czerwone światła migają raz na sekundę

Zielone i czerwone światła migają co dwie sekundy

Przegrzanie

sprzętu

- 9 -

Machine Translated by Google

- 10 -

4.5 Błąd zbyt niskiego napięcia: znamionowe napięcie wejściowe wynosi 240 V. Błąd jest zgłaszany,

gdy wartość napięcia jest niższa niż 190 V ± 5 V.

4.4 Usterka spowodowana nadmiernym prądem: Jeżeli prąd ładowania urządzenia przekroczy próg i

będzie przekraczał 5 sekund, urządzenie rozłączy ładowanie i zgłosi usterkę, której nie można

automatycznie usunąć.

4.6 Usterka spowodowana zbyt wysokim napięciem: Znamionowe napięcie wejściowe wynosi 240

V. Usterka jest zgłaszana, gdy wartość napięcia jest wyższa niż 288 V ± 5 V.

Machine Translated by Google

Przenośna, twarda torba podróżna

1 szt.

Torba do przechowywania

1 szt.

4 szt.

Instrukcja obsługi ACSpecyfikacja produktu

1 szt.

Akcesoria ogólnego przeznaczenia

1 kopia

Hak żelazny

Śruba rozporowa M8*60

Mocowania ścienne

Śruba rozprężna

Montaż na ścianie

Uchwyt ścienny

- 11 -

a. Wyjmij dostarczone elementy mocujące do ściany i dokładnie sprawdź

wymiary montażowe otworów na śruby.

Hak do kabla ładującego

5.1 Sposób montażu: zawieszenie na ścianie

5. Lista części

INSTRUKCJA INSTALACJI

Machine Translated by Google

- 12 -

b. Wywierć 2 otwory o średnicy 8mm zgodnie z położeniem

b. Wybierz miejsce instalacji urządzenia. Najniższe położenie urządzenia to

mocowanie ścienne 1200 mm nad ziemią.

stałe otwory na śruby mocujące do ściany i wkręć gumowe kołki rozporowe. Zamocuj płytę

montażową za pomocą nakrętek, aby zamocować podwozie. Jednostka

wymiarowa to mm.

Machine Translated by Google

C. Poczekaj, aż dział obsługi posprzedażowej powiadomi klientów o konieczności aktualizacji oprogramowania urządzenia

Sprzęt elektryczny to:

Objawy awarii: Urządzenie jest włączone i podłączone do

prąd ustawiony przez urządzenie jest prawidłowy.

B. Jeśli potwierdzono, że jest dobrze uziemiony, sprawdź wirtualny identyfikator

wersja w aplikacji.

A. Sprawdź, czy gniazdko jest dobrze uziemione, a jeśli nie, wykonaj dobrą robotę

Usuwanie usterek:

urządzenie w aplikacji i podaj wirtualny identyfikator działowi obsługi posprzedażowej

ładowanie w aplikacji.

pojazd elektryczny, żółte światło urządzenia jest

aktualny.

wyświetla się na ekranie.

Objawy awarii: Czas ładowania jest dłuższy niż zwykle

urządzenie w aplikacji i podać wirtualny identyfikator działowi obsługi posprzedażowej.

B. Jeżeli ustawiony prąd jest prawidłowy, sprawdź, czy napięcie wejściowe

3. Urządzenie świeci ciągłym żółtym światłem i nie można go ładować.

Usuwanie usterek:

1. Słabe uziemienie ostrzega o usterkach.

wersja w aplikacji.

grunt.

A. Odłącz kabel ładujący od samochodu i sprawdź, czy

D. Poczekaj, aż dział obsługi posprzedażowej powiadomi klientów o konieczności aktualizacji oprogramowania urządzenia

(zasilanie wtórne) wyższe niż 210 V, (zasilanie podstawowe) wyższe

Usuwanie usterek:

A. Sprawdź instrukcję obsługi, pobierz i zainstaluj aplikację, a następnie uruchom

czas ładowania i ładowanie jest wolniejsze.

C. Jeśli potwierdzono, że jest dobrze uziemiony, sprawdź wirtualny identyfikator

2. Prąd ładowania stanowi tylko połowę prądu znamionowego

Objawy awarii: Czerwone światło miga raz na 2 sekundy i „usterka uziemienia”

niż 100 V. W przeciwnym wypadku produkt będzie działał przy napięciu o połowę niższym od znamionowego.

jest zawsze włączony i nie można go ładować.

PORADNIK ROZWIĄZYWANIA PROBLEMÓW

- 13 -

Machine Translated by Google

Przedstawiciel UE

REP WIELKIEJ BRYTANII

- 14 -

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Rancho Cucamonga, Kalifornia 91730

Linkenheim-Hochstetten, Niemcy

Australia

Importowane do USA: Sanven Technology Ltd, Suite 250, 9166 Anaheim Place,

Importowane do AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Szanghaj

Pawilony Preston, Wielka Brytania

Jednostka 5 Dom Alberta Edwarda,

Grupa Pooledas Ltd.

A. Jeżeli produkt ma wyświetlacz, sprawdź komunikat o błędzie wyświetlacza.

Usuwanie usterek:

Wyprodukowano w Chinach

Usuwanie usterek:

Objawy awarii:Ekran jest niewyraźny i pojawia się

przypominający płatek śniegu.

czerwony i nie można go ładować.

podłączony do samochodu elektrycznego, urządzenie miga

5. Kwiaty ekranowe

Objawy awarii: Urządzenie jest podłączone, kabel ładujący jest odłączony.

C. Przekaż informacje o usterce do naszego serwisu posprzedażowego.

4. Ładowanie nie jest możliwe, a czerwone światło miga.

i przeglądaj informacje o alarmie w aplikacji.

Jeśli nadal nie możesz rozwiązać problemu, zgłoś go naszemu serwisowi posprzedażowemu

B. Można również wyjąć kabel ładujący, nacisnąć przycisk „A” na urządzeniu przez 5 sekund, a

następnie podłączyć kabel ładujący do samochodu elektrycznego.

B. Jeśli produkt nie posiada wyświetlacza, należy pobrać aplikację,

odnosząc się do instrukcji

moc.

wyświetlacz.

A. Odłącz zasilanie wejściowe urządzenia, odczekaj 3 minuty, a następnie podłącz ponownie

Machine Translated by Google

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Machine Translated by Google

MODEL: EV-B07-US009B

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de

besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken

en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij

herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote

topmerken wanneer u een bestelling bij ons plaatst.

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

AC EV-LADER

GEBRUIKERSHANDLEIDING

Technische ondersteuning en e-garantiecertificaat

www.vevor.com/support

Machine Translated by Google

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust

contact met

ons op: Technische ondersteuning en E-garantiecertificaat

www.vevor.com/support

MODEL: EV-B07-US009B

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het

product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding

voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen.

Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates

voor ons product zijn.

- 1 -

HULP NODIG? NEEM CONTACT MET ONS OP!

AC EV-LADER

Machine Translated by Google

WAARSCHUWING

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan

de volgende twee voorwaarden: (1) Dit apparaat mag geen schadelijke interferentie

veroorzaken, en (2) dit apparaat moet alle ontvangen interferentie accepteren, inclusief

interferentie die ongewenste werking kan veroorzaken.

ÿ Dit apparaat heeft een functie voor het bewaken van de spanning van het thuisnet.

Lees voor de operatie de gebruiksaanwijzing zorgvuldig door om de apparatuur en de juiste

gebruiksmethode te kennen. Bewaar deze voor toekomstige referentie.

Waarschuwing: om het risico op letsel te verkleinen, moet de gebruiker de

gebruiksaanwijzing zorgvuldig lezen.

detecteert het veiligheidsniveau voor lage spanningen in uw thuisnetwerk en verlaagt de

stroomsterkte voor het opladen automatisch met 50%.

ÿ Deze functie voor het automatisch bewaken van de spanning van het thuisnet is toegevoegd om te

voorkomen dat een te hoge laadstroom de thuiskabel en het bijbehorende bedieningsapparaat

beschadigt

ÿ Wanneer u tijdens het opladen constateert dat de laadstroom relatief laag is, neem dan contact op

met een gekwalificeerde elektricien om de kabels en schakelaars in uw huis te laten detecteren

en vervangen. Zo weet u zeker dat de verwachte laadstroom kan worden bereikt en de veiligheid

van de elektriciteit kan worden gegarandeerd.

- 2 -

Machine Translated by Google

9. Wees voorzichtig bij regen, onweer of slecht weer.

stroom en laadt het elektrische voertuig vervolgens op. Deze functie kan het probleem oplossen

4. Installeer de apparatuur, de totale invoer van de front-end moet worden geïnstalleerd in een circuit

10. Het is ten strengste verboden dat de laadkabel breekt, slijt, laadt

de laadpaal wordt gebruikt, blijf onmiddellijk uit de buurt van de laadpaal

andere problemen; Tegelijkertijd kan het de veiligheidsproblemen verminderen die worden veroorzaakt door

5. Gebruik geen ontvlambare, explosieve of brandbare materialen, chemicaliën, brandbaar gas en

andere gevaarlijke goederen in de buurt van de laadpaal.

fenomeen.

droge doek om het af te vegen. Het is verboden om de puntpen aan te raken.

3. Deze apparatuur heeft overspannings- en onderspanningsbeveiliging; het heeft ook overbelastingsbeveiliging

Anders kan het niet gebruikt worden.

7. Hybride auto, laad opnieuw op na het uitbranden. Tijdens het opladen,

Als er zich een noodsituatie voordoet, druk dan onmiddellijk op de stopknop om uw persoonlijke veiligheid te waarborgen.

capaciteit; Wanneer het elektriciteitsnet van de gebruiker de laadcapaciteit niet kan dragen

gebruik kan schade, lekkage, enzovoort veroorzaken.

het apparaat schakelt het opladen automatisch uit en stopt met gebruiken als de gebruiker

8. Kinderen mogen niet te dicht bij het oplaadproces komen, om gevaar te voorkomen.

brekers.

van frequente uitschakelingen veroorzaakt door de instabiliteit van de netspanning van de gebruiker, veroudering van het circuit en

kabelnaaktheid, laadpaal is duidelijk omvergeworpen, beschadigd, enz. Als

de circuitproblemen van de gebruiker. Als het laadvermogen tijdens gebruik afneemt, is dit normaal

6. Houd het laadpunt droog en schoon. Als er vuil is, gebruik dan een schone,

en neem contact op met het personeel.

11. Als er brand ontstaat tijdens het opladen, kan er een elektrische schok of een andere abnormale situatie optreden.

Het besturen van een voertuig is verboden.

2. Detectie van het laadapparaat heeft de functie van de belasting van het gebruikersnetwerkcircuit

beschermingsfunctie. Nadat het apparaat automatisch het laadvermogen heeft aangepast,

12. Probeer de laadpaal niet te verwijderen, te onderhouden of te wijzigen. Onjuist

vermogen van het oplaadapparaat, zal het apparaat automatisch de oplaadtijd verminderen

De netspanning is nog steeds abnormaal.

- 3 -

1. Controleer vóór de installatie of het net AC-niveau 2 is “240 V ±10% (60 Hz)”.

VEILIGHEIDSMAATREGELEN

Machine Translated by Google

Type nr.

3*LED-lichtindicator

Materiaal van de behuizing

CCS1 (combo/Type 1) AC Level 2-opladen

Brandbeveiliging, overstroom, overspanning, onder

Plug and Play/APP-opladen

SAE J1772

Bedrijfstemperatuur

Stand-by - Groen aan; Opladen - Geel knipperend;

AC-niveau 2 240V 60Hz

Vloeibaar kristalscherm

5% tot 95% geen condensatie

40A

Referentiestandaard

Beschermingsfunctie

Oplaadinterface

Indicatielampje

Ingangsstekker

PC+Aluminiumlegering

Ingangsspanning

Uitgangsspanning

Uitgangsvermogen

Maximale uitgangsstroom

Beschermingsklasse

1,5-inch LCD-scherm

EV-B07-US009B

spanning, aardbeveiliging, overtemperatuur

AC-niveau 2 240V 60Hz

bescherming, zelfcontrole en herstel,

Relatieve vochtigheid

Oplaadmodus

9,6 kW

Alarm - rood aan

Algemene afmetingen

- 4 -

en voldoet aan de laadvereisten van de nationale norm.

De draagbare oplader uit de EV-B07-US009B -serie heeft een beschermingsgraad van IP66,

en heeft goede stofdichte en waterdichte functies, waardoor veilig binnen en buiten kan worden gebruikt.

Buitengebruik.

de draagbare oplaadindustrie. Het wordt gekenmerkt door een gemakkelijke installatie,

meting, en complete beschermingsfuncties. Het heeft een goede compatibiliteit,

gebruik en debuggen, eenvoudige bediening en onderhoud, nauwkeurig

De draagbare oplader uit de EV-B07-US009B -serie is ontworpen voor de pijnpunten in

1. Productparameters

PRODUCTINTRODUCTIE

-30~50°C

290*84*67mm (H*B*D)

NEMA 14-50P

TYPE 4

Machine Translated by Google

2.2 Afspraakkosten: Klik

Let op: Nadat het opladen is gestart, kunnen de oplaadsnelheid en de afspraak niet

meer worden aangepast (zowel via knoppen als apps).

2.1 Pas de laadstroom aan: klik op de knop om de laaduitrusting aan te passen:

40A-32A-24A-16A-40A. Schakel de stroom in deze volgorde in. Nadat u de

gebruiksstroom hebt gewijzigd, sluit u de pistoolkop aan om op te laden.

2.3 Nadat u de kop van het laadpistool in de laadpoort van het voertuig hebt geplaatst,

ziet u hieronder de laadinterface:

- 5 -

U kunt kiezen tussen 0 en 12 uur. Na de afspraaktijd gaat het apparaat automatisch

naar de oplaadstatus. Alle modellen die in deze handleiding zijn opgenomen, kunnen worden

opgeladen via de APP Afspraakopladen.

2. Nadat het apparaat is ingeschakeld, gaat het in de stand-bymodus. De stand-byinterface van

het apparaat wordt hieronder weergegeven:

om de reserveringstijd te verlengen.U

INSTRUCTIES VOOR HET APPARAAT

Machine Translated by Google

- 6 -

OBILE TELEFOON APP OPLADEN GEBRUIKSAANWIJZINGEN

b. Qr-code downloaden:

3.1 Apparaten koppelen en gebruiken

Open de geïnstalleerde APP, klik op Akkoord met privacyverklaring, registreer u met uw

mobiele telefoonnummer, registreer u voor de koppeling met sociale software en log in op de

APP na een succesvolle registratie.

https://developer.tuya.com/cn/docs/iot/tuya-smart-app-smart-life-app-adva ntages?

id=K989rqa49rluq Klik op de

website en volg de instructies om te installeren.

3. APP downloaden en binding gebruiken

a. Om de slimme APP te downloaden, voer het volgende adres in de mobiele browser in:

Open de mobiele browser of andere sociale software, scan de QR-code en volg de instructies

van de APP.

Druk lang op A op het oplaadpaneel en APP START verschijnt op het display om de

APP-modus te openen;

Machine Translated by Google

c. Klik op Toevoegen om het apparaat toe te voegen, ga naar de WIFI-

koppelingsinterface, identificeer automatisch de WIFI-naam van de telefoon. Klik op

Volgende en het apparaat wordt automatisch gekoppeld. Nadat de koppeling is

geslaagd, wordt er een bericht weergegeven dat aangeeft dat het apparaat succesvol is

toegevoegd. Klik ten slotte op het pictogram "Voltooien" en wacht ongeveer 5 seconden

totdat het apparaat is gekoppeld.

Houd het laadpaneel opnieuw ingedrukt en het display zal Plug and Charge weergeven

om de Plug and Play-laadmodus te openen. Open de locatie, Bluetooth en wifi van de mobiele

telefoon. Als het oplaadapparaat in de stand-bymodus staat, zal de APP automatisch

naar het oplaadapparaat zoeken en zal de naam van het apparaat worden

weergegeven.

d. U kunt ook op "+" klikken in de rechterbovenhoek van de APP om het apparaat

handmatig toe te voegen, selecteer de categorie "Energiebesparing" in de linkerkolom, trek

het apparaattype omhoog, zoek het apparaat "Autolaadpaal (Bluetooth + WIFI)",

klik om in te voeren en klik vervolgens op "Indicator bevestigen

- 7 -

Machine Translated by Google

knoppen op de

druk op de

onderste paneel gelijktijdig gedurende 3 seconden

apparaat display paneel gedurende 3 seconden, na te

hebben gewacht tot het display scherm WIFI weergeeft

Druk op beide En

interface, gelijktijdig

Onder de WiFi reset

gedurende 2 seconden om terug te keren naar

de interface voor de apparaatstatus.

knoppen op het apparaatpaneel

- 8 -

Reset: de WiFi van het apparaat wordt gereset.

BESCHRIJVING VAN DE OPLAADFOUT

S009B

EV-B07-U

Let op: De APP kan laadstroom,

reservelaadtijd en andere functies instellen;

U kunt ook de realtime laadstatus opvragen.

APP bestuurt de laadfunctie, die niet

beperkt is door de laadmodus van het apparaat.

e. Apparaat-WIFI is gereset:

knipperend" en "Snel knipperend" zoals gevraagd. Voer het WIFI-wachtwoord in (WIFI-

wachtwoord verbonden met de mobiele telefoon) en klik op Volgende om het wachtwoord

te matchen, en stel altijd het gekoppelde apparaat in zoals gevraagd. Nadat u het apparaat

hebt gekoppeld, laadt u het op volgens de APP-interface.

4. Statustabel van de LED-indicator voor de oplaadindicator.

Druk op de huidige knop en het gele lampje knippert

één keer;

Apparaatstatus

Stand-bymodus

Het geweer is afgevuurd Constant geel licht

Geel licht knippert

Groen licht brandt constant

Driekleurige indicatorstatus (groen lampje: stand-

by, geel lampje: opladen, rood lampje: storing)

Schakel de huidige versnelling

staat:

Het geweer laadt

Machine Translated by Google

- 9 -

Overdruk en onderdruk

De PE-kabel is niet

Overstroom

Het rode lampje knippert één keer in de twee seconden

Het rode lampje knippert één keer per seconde

aangesloten

Het rode lampje brandt

CP-fout

Oververhitting

van de apparatuur

De groene en rode lampjes knipperen elke twee seconden

Elektrisch lek van

apparatuur

Het rode lampje knippert elke vier seconden

De groene en rode lampjes knipperen één keer per seconde

4.2 Aardfout: De aardingsdraad is niet aangesloten of de aardingsdraad is slecht.

4.1 Beschrijving van de storingsweergave (EV-B07-US009B)

4.3 CP-storing: Het apparaat detecteert dat de CP-spanning hoger is dan 6 V ± 0,8 of 9 V ±

0,8, meldt een CP-storing, herstelt de spanning tot binnen het bereik en herstelt de

storing.

Machine Translated by Google

4.6 Overspanningsstoring: De nominale ingangsspanning bedraagt 240 V. Er wordt

een storing gemeld als de spanningswaarde hoger is dan 288 V ± 5 V.

4.4 Overstroomstoring: Als de laadstroom van het apparaat de drempelwaarde overschrijdt

en langer dan 5 seconden aanhoudt, wordt het opladen verbroken en wordt er een storing

gemeld. Deze storing kan niet automatisch worden hersteld.

4.5 Onderspanningsfout: De nominale ingangsspanning is 240 V en er wordt een fout

gemeld als de spanningswaarde lager is dan 190 V ± 5 V.

- 10 -

Machine Translated by Google

Oplaadkabelhaak 5.1

De installatiemethode is aan de muur hangen

inbouwmaten van de schroefgaten.

a. Haal de meegeleverde wandbevestigingen eruit en controleer zorgvuldig de

5. Lijst met onderdelen

- 11 -

M8*60 expansieschroef

Productspecificatie

1 STUKS

Accessoires voor algemeen gebruik

1 exemplaar

Opbergzak

4 STUKS

AC-paalinstructiehandleiding

1 STUKS

Wandmontage

Muurbevestiging

Draagbare harde reistas

1 STUKSIJzeren haak

Bevestigingsmiddelen voor aan de muur

Expansieschroef

INSTALLATIE-INSTRUCTIES

Machine Translated by Google

vaste schroefgaten van wandbevestigingen, en tap in de expansie rubberen pluggen.

Bevestig de montageplaat met moeren om het chassis te bevestigen.

Maateenheid is mm.

b.Selecteer de installatielocatie van het apparaat. De laagste positie van de apparatuur is

een aan de muur bevestigde bevestiging 1200 mm boven de grond.

b. Boor 2 gaten met een diameter van 8 mm, afhankelijk van de locatie van de

- 12 -

Machine Translated by Google

de huidige instelling van het apparaat correct is.

B. Als het bevestigd is dat het goed geaard is, controleer dan de virtuele ID van de

versie in de APP.

C. Wacht tot de aftersales-afdeling de klanten informeert om de software van het apparaat bij te werken

elektrische apparatuur is:

Storingsverschijnselen:Het apparaat is ingeschakeld en aangesloten op de

elektrisch voertuig, het gele lampje van het apparaat is

huidig.

wordt op het scherm weergegeven.

Storingsverschijnselen:De laadtijd is langer dan normaal

Storing verhelpen:

A. Controleer of het stopcontact goed geaard is, en doe dit indien niet goed.

Storing verhelpen:

apparaat in de APP en geef de virtuele ID door aan de aftersales

aarding.

A. Koppel de oplaadkabel los van de auto en controleer of de

D. Wacht tot de aftersales-afdeling klanten informeert om de software van het apparaat bij te werken

opladen in de APP.

3. Het apparaat brandt continu geel en kan niet worden opgeladen.

apparaat in de APP en geef de virtuele ID door aan de aftersales.

B. Als de ingestelde stroomsterkte correct is, controleer dan of de ingangsspanning van de

(secundaire voeding) hoger dan 210V, (primaire voeding) hoger

1. Waarschuwingen voor storingen bij slechte aarding.

versie in de APP.

2. De laadstroom is slechts de helft van de nominale stroom

Manifestaties van storingen: Rood lampje knippert één keer in 2 seconden en "Aardfout"

dan 100V. Anders zal het product werken op de helft van de nominale

staat altijd aan en kan niet worden opgeladen.

Storing verhelpen:

A. Controleer de gebruiksaanwijzing, download en installeer de APP en begin

oplaadtijd en het opladen verloopt langzamer.

C. Als het bevestigd is dat het goed geaard is, controleer dan de virtuele ID van de

HANDLEIDING VOOR PROBLEEMOPLOSSING

- 13 -

Machine Translated by Google

VK REP

EC-REP

- 14 -

Rancho Cucamonga, CA 91730

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Eenheid 5 Albert Edward House, De

Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122

Geïmporteerd naar de VS: Sanven Technology Ltd, Suite 250, 9166 Anaheim Place,

Australië

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Pooledas Groep Ltd

Linkenheim-Hochstetten, Duitsland

Paviljoens Preston, Verenigd Koninkrijk

B. Het is ook mogelijk om de laadkabel te verwijderen, de knop "A" van het apparaat 5 seconden

ingedrukt te houden en vervolgens de laadkabel in de elektrische auto te steken.

verwijzend naar de handleiding

verbonden met de elektrische auto, knippert het apparaat

5. Schermbloemen

Storingsverschijnselen:Het apparaat is aangesloten, de oplaadkabel is

C. Geef de foutinformatie door aan onze aftersalesservice.

Storing verhelpen:

sneeuwvlokachtig.

Gemaakt in China

rood en kan niet worden opgeladen.

Mislukkingen: Het scherm is niet helder en verschijnt

weergave.

A. Koppel de ingangsstroom van het apparaat los, wacht 3 minuten en sluit het apparaat vervolgens opnieuw aan.

A. Als het product een display heeft, controleer dan de foutmelding op het display van het product.

Storing verhelpen:

Als u het probleem nog steeds niet kunt oplossen, meldt u het probleem dan bij onze aftersalesservice.

4. Opladen is niet mogelijk en het rode lampje knippert.

en bekijk de alarminformatie in de APP.

B. Als het product geen beeldscherm heeft, download dan de APP door

de kracht.

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

ANVÄNDARMANUAL

AC EV LADDARE

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar

bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med

de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds

av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om

du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

MODELL: EV-B07-US009B

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

BEHÖVER HJÄLP? KONTAKTA OSS!

- 1 -

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och

garanticertifikat www.vevor.com/support

MODELL: EV-B07-US009B

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du

använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att

informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

AC EV LADDARE

Machine Translated by Google

- 2 -

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två

villkor: (1) Den här enheten får inte orsaka skadliga störningar och (2) den här

enheten måste acceptera alla mottagna störningar, inklusive störningar som kan

orsaka oönskad funktion.

ÿ Den här enheten har en funktion för övervakning av spänning i hemnätet när den

Före operationen, läs bruksanvisningen noggrant för att känna till utrustningen och den

korrekta användningsmetoden. Spara den för framtida referens.

Varning - För att minska risken för skada måste användaren läsa instruktionerna

noggrant.

ÿ Denna funktion för att automatiskt övervaka spänningen i hemnätet läggs till för att förhindra

att överdriven laddningsström skadar hemkabeln och dess kontrollenhet

upptäcker säkerhetsspänningsområdet för lågspänning i ditt hemnät, kommer det

automatiskt att minska strömmen med 50 % för laddning.

ÿ När du upptäcker att laddningsströmmen är relativt låg under laddningsprocessen, vänligen

kontakta en kvalificerad elektriker för att upptäcka och byta ut dina hemkablar och

strömbrytare, för att säkerställa att den förväntade laddningsströmmen kan uppnås och

elsäkerheten kan vara säkerställd.

VARNING

Machine Translated by Google

1. Före installation, kontrollera att nätet är AC Level 2 "240 V ±10% (60 Hz)".

- 3 -

9. Var försiktig vid regn, åska eller väder.

strömmen till laddningsenheten, kommer enheten automatiskt att minska laddningen

nätspänningen är fortfarande onormal.

11. Om det är en brand i färd med att ladda elektriska stötar och andra onormala

fordonskörning är förbjuden.

2. Detektering av laddningsenheten har funktionen av användarnätverkskretsbelastning

skyddsfunktion. När enheten automatiskt justerar laddningseffekten,

12. Försök inte att ta bort, underhålla eller modifiera laddningshögen. Felaktigt

användarens kretsproblem. Om laddningseffekten minskar vid användning är det normalt

6. Håll torrt och rent på laddningsplatsen. Om det finns smuts, använd en ren,

och kontakta personalen.

brytare.

av frekvent utlösning orsakad av användarens instabilitet i nätspänningen, kretsens åldrande och

kabel nakenhet, laddningshög har uppenbarligen slagits ner, skadats etc. Om

enheten kommer automatiskt att stänga av laddningen och sluta använda om användarens

8. Barn kommer inte i närheten av laddningsprocessen för att inte orsaka skada.

kapacitet; När användarens elnätskrets inte tål laddningen

användning kan orsaka skador, läckage och så vidare och så vidare.

3. Denna utrustning har överspännings-, underspänningsskydd; Den har också överbelastning

Annars kan den inte användas.

7. Hybridbil, ladda om igen efter att lågan slocknat. Under laddning,

situation uppstår, tryck omedelbart på stoppknappen för att säkerställa personlig säkerhet.

laddstolpen är använd, håll dig borta från laddstolpen omedelbart

andra problem; Samtidigt kan det minska de säkerhetsproblem som orsakas av

fenomen.

torr trasa för att torka av den. Det är förbjudet att röra vid spetsstiftet.

5. Använd inte brandfarliga, explosiva eller brännbara material, kemikalier, brännbar gas

och annat farligt gods nära laddningshögen.

ström och ladda sedan elfordonet. Denna funktion kan lösa problemet

4. Installera utrustningen, den totala ingången av front-end måste installeras krets

10. Det är strängt förbjudet att laddningskabeln går sönder, slits, laddar

SÄKERHETSÅTGÄRDER

Machine Translated by Google

EV-B07-US009B -serien bärbar laddare har en skyddsnivå på IP66,

och uppfyller laddningskraven i nationell standard.

och har bra damm- och vattentäta funktioner, vilket möjliggör säker inomhus och

utomhusdrift.

användning och felsökning, enkel drift och underhåll, korrekt

mätning och kompletta skyddsfunktioner. Den har bra kompatibilitet,

den bärbara laddningsindustrin. Det kännetecknas av bekväm installation,

EV-B07-US009B -serien bärbar laddare är designad för smärtpunkter i

1. Produktparametrar

-30~50°C

290*84*67 mm(H*B*D)

NEMA 14-50P

TYP 4

5% till 95% ingen kondens

Driftstemperatur

1,5-tums LCD

Ingångsspänning

Utgångsspänning

Effektutgång

Maximal utström Klass av skydd

EV-B07-US009B

spänning, jordskydd, övertemperatur

PC+aluminiumlegering

Ingångsplugg

Indikeringslampa

Laddningssätt

9,6kw

Larm - rött på

Övergripande mått

AC Level 2 240V 60Hz

skydd, självövervakning och återhämtning,

Relativ luftfuktighet

Brandskydd, överström, överspänning, under

Plug and Play/APP-laddning

CCS1 (combo/Typ 1) AC Level 2 laddning

Typ nr.

3*LED-ljusindikator

Material av fodral

Referensstandard

Skyddsfunktion

Laddningsgränssnitt

40A

SAE J1772

Standby - grönt på; Laddning - Gul blinkning;

AC Level 2 240V 60Hz

Skärm med flytande kristall

PRODUKTINTRODUKTION

- 4 -

Machine Translated by Google

kan välja mellan 0 och 12H. Efter mötestiden går den automatiskt in i laddningsläge.

Alla modeller som ingår i denna manual kan laddas med APP Avtalsladdning.

2. När enheten har slagits på går den in i vänteläge. Enhetens standby-gränssnitt visas

nedan:

för att öka bokningstiden.Du

- 5 -

2.2 Utnämningsdebitering: Klicka

Obs: Efter att laddningen startar kan laddningshastigheten och mötet inte

justeras (både via knappar och appar)

2.1 Justera laddningsströmmen: klicka på knappen för att justera

laddningsväxeln:40A-32A-24A-16A-40A Växla strömmen i denna

ordning. Efter att ha växlat användningsström, koppla in pistolhuvudet för att ladda.

2.3 Efter att ha satt in laddningspistolens huvud i fordonets laddningsport, visas

laddningsgränssnittet nedan:

UTSTYRNINGSINSTRUKTIONER

Machine Translated by Google

b. Qr-kod nedladdning:

Öppna den mobila webbläsaren eller annan social programvara, skanna QR-koden och följ

APPEN enligt uppmaningarna.

https://developer.tuya.com/cn/docs/iot/tuya-smart-app-smart-life-app-adva ntages?

id=K989rqa49rluq Klicka på

webbplatsen och följ instruktionerna för att installera.

3. APP-nedladdning och bindning använd

a. För att ladda ner den smarta APP, skriv in följande adress i den mobila webbläsaren:

Tryck länge på A på laddningspanelen och APP START visas på skärmen för att gå in i

APP-läget;

3.1 Bindning och användning av

enheter Öppna den installerade APP, klicka på Godkänn sekretesspolicy, du kan registrera

dig med ditt mobiltelefonnummer, bindande registrering av social programvara och logga in

på APP efter en lyckad registrering.

DRIFTINSTRUKTIONER FÖR LADDNING AV OBILE PHONE APP

- 6 -

Machine Translated by Google

- 7 -

c. Klicka på Lägg till för att lägga till enheten, gå in i WIFI-parningsgränssnittet,

identifiera automatiskt WIFI-namnet på telefonen. Klicka på Nästa så binds enheten

automatiskt. När bindningen har lyckats visas ett meddelande som indikerar att enheten

har lagts till. Slutligen klickar du på ikonen för "Slutför" och väntar cirka 5 sekunder på att enheten

ska bindas.

Tryck och håll på laddningspanelen igen, och skärmen visar Plug and Charge för att gå in i

Plug and Play-laddningsläget. Öppna Location, Bluetooth och Wifi för mobiltelefonen. Om

laddningsenheten är i standby-läge kommer APP automatiskt att söka efter

laddningsenheten och enhetens namn kommer att visas.

d. Du kan också klicka på "+" i det övre högra hörnet av APP för att manuellt lägga

till enheten, välj kategorin "Energibesparing" i den vänstra kolumnen, dra upp enhetstypen, hitta

enheten "Billaddningshög (Bluetooth + WIFI)", klicka för att gå in och klicka sedan på

"Bekräfta indikator

Machine Translated by Google

EV-B07-U

S009B

LADDNINGSFEL BESKRIVNING

nedre panelen samtidigt i 3 sekunder enhetens

displaypanel i 3 sekunder ÿ Efter att ha väntat på att

displayen ska visa WIFI

och

tryck på

och

Tryck på båda knappar på

gränssnitt samtidigt

Under WiFi-återställningen

knapparna på enhetens panel

i 2 sekunder för att återgå till

enhetens statusgränssnitt.

Återställ, enhetens WiFi återställs.

- 8 -

e. Enhetens WIFI är återställd:

Obs: APP kan ställa in laddningsström,

reservera laddningstid och andra funktioner;

Du kan också fråga efter laddningsstatus i

realtid. APP styr laddningsfunktionen, som

inte begränsas av enhetens laddningsläge.

blinkar" och "Snabbblinkande" när du uppmanas. Ange WIFI-lösenordet (WIFI-lösenordet anslutet

till mobiltelefonen) och klicka på Nästa för att matcha lösenordet, och ställ alltid in den

bundna enheten som du uppmanas. Efter att ha bindit enheten laddar du den enligt APP-gränssnitt.

4. Laddningsindikator LED-indikatorstatustabell.

Standby-läge

Pistolen har avlossats

Enhetsstatus

Pistolen laddas

Fast gult ljus

Gult ljus blinkar

Grönt ljus lyser med fast sken

Trefärgad indikatorstatus (grön lampa:

standby, gul lampa: laddning, röd lampa: fel)

status:

Byt aktuell växel

Tryck på den aktuella knappen och den gula lampan

blinkar en gång;

Machine Translated by Google

4.2 Jordfel: Jordledningen är inte ansluten eller så är jordledningen dålig.

4.1 Feldisplaybeskrivning (EV-B07-US009B)

4.3 CP-fel: Enheten upptäcker att CP-spänningen överstiger 6V ± 0,8 eller 9V ± 0,8, rapporterar

ett CP-fel, återställer spänningen till inom intervallet och återställer felet.

Överström

ansluten

Övertryck och

undertryck

Den röda lampan blinkar en gång i två sekunder

Den röda lampan lyser

PE-kabeln är det inte

Den röda lampan blinkar en gång per sekund

CP-fel

Utrustning

övertemperatur

De gröna och röda lamporna blinkar en gång i sekunden

Den röda lampan blinkar var fjärde sekund

De gröna och röda lamporna blinkar varannan sekund

Elektriskt läckage av

utrustning

- 9 -

Machine Translated by Google

- 10 -

4.5 Underspänningsfel: Nominell inspänning är 240V och ett fel rapporteras om

spänningsvärdet är lägre än 190V±5V.

4.4 Överströmsfel: Om enhetens laddningsström överstiger tröskeln och fortsätter att

överskrida 5 s, kommer enheten att koppla från laddningen och rapportera ett fel som

inte kan återställas automatiskt.

4.6 Överspänningsfel: Nominell inspänning är 240V och ett fel rapporteras om

spänningsvärdet är högre än 288V±5V.

Machine Translated by Google

Bärbar resväska i hårt fodral

1 st

Förvaringspåse

1 st

4 st

Ac pål instruktionsbokProduktspecifikation

1 st

Allmänna tillbehör

1 exemplar

Järnkrok

M8*60 expansionsskruv

Väggmonterade fästelement

Expansionsskruv

Väggmonterad installation

Väggfäste

- 11 -

a. Ta ut de medföljande väggmonteringsfästena och kontrollera noggrant

monteringsmått för skruvhålen.

Laddkabelkrok 5.1

Installationsmetoden är vägghängd

5. Lista över delar

INSTALLATIONSINSTRUKTIONER

Machine Translated by Google

- 12 -

b. Borra 2 hål med en diameter på 8 mm beroende på platsen för den

b.Välj installationsplatsen för enheten. Utrustningens lägsta position är en väggmonterad

fästanordning 1200 mm över marken.

fixerade skruvhål för väggmonterade fästelement och knacka in expansionsgummipluggarna.

Fäst monteringsplattan med muttrar för att fixera chassit. Måttenhet är

mm.

Machine Translated by Google

enhet i APP och tillhandahåll det virtuella ID:t till efterförsäljningen

A. Kontrollera om uttaget är väl jordat, och om inte, gör ett bra jobb

Felsökning:

laddning i APP.

elfordon, är enhetens gula lampa

nuvarande.

visas på skärmen.

Felmanifestationer: Laddningstiden är längre än normalt

Felsökning:

C. Vänta på att efterförsäljningen meddelar kunderna att de ska uppdatera enhetens programvara

elektrisk utrustning är:

Felmanifestationer: Enheten är påslagen och ansluten till

strömmen som ställts in av enheten är korrekt.

B. Om det bekräftas att det är väl jordat, kontrollera det virtuella ID:t för

version i APP.

laddningstid och laddningen går långsammare.

C. Om det bekräftas att det är väl jordat, kontrollera det virtuella ID:t för

Felsökning:

A. Kontrollera bruksanvisningen, ladda ner och installera APP, och starta

2. Laddningsströmmen är bara hälften av den märkta

Felmanifestationer: Rött ljus blinkar en gång i 2s och "Jordfel"

än 100V. Annars kommer produkten att fungera till hälften av den nominella

alltid på och den kan inte laddas.

3. Enheten har ett fast gult ljus och kan inte laddas.

enhet i APP och tillhandahåll det virtuella ID:t till efterförsäljningen.

version i APP.

1. Dålig jordningsvarning för fel.

(sekundär strömförsörjning) högre än 210V, (primär strömförsörjning) högre

B. Om inställningsströmmen är korrekt, kontrollera om ingångsspänningen på

grundstötning.

S. Koppla ur laddningskabeln från bilen och kontrollera att

D. Vänta på att efterförsäljningen meddelar kunderna att de ska uppdatera enhetens programvara

FELSÖKNINGSGUIDE

- 13 -

Machine Translated by Google

UK REP

EC REP

- 14 -

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Rancho Cucamonga, CA 91730

Pooledas Group Ltd

Australien

Importerad till USA: Sanven Technology Ltd, Suite 250, 9166 Anaheim Place,

Importerad till AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122

Adress: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Enhet 5 Albert Edward House, The

Pavilions Preston, Storbritannien

Linkenheim-Hochstetten, Tyskland

A. Om produkten har en display, kontrollera displayens felmeddelande på

Felsökning:

Tillverkad i Kina

Felsökning:

Felmanifestationer: Skärmen är inte tydlig och visas

snöflingaliknande.

röd och kan inte laddas.

kopplad till elbilen blinkar enheten

5. Skärmblommor

Felmanifestationer: Enheten är ansluten, laddningskabeln är

C. Skicka tillbaka felinformationen till vår kundservice.

4. Laddning är inte möjlig och den röda lampan blinkar.

och se larminformationen i APPEN.

Om du fortfarande inte kan lösa det, vänligen rapportera problemet till vår kundservice

B. Det är också möjligt att ta bort laddkabeln, trycka på enhetens "A"-knapp i

5s och sedan koppla in laddkabeln i elbilen.

B. Om produkten inte har en skärm, ladda ner APP genom

med hänvisning till manualen

kraften.

visa.

A. Koppla bort enhetens ingångsström, vänta 3 minuter och anslut sedan igen

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Vevor EV-B07-US009B Portable Level 2 EV Charger

Product's Documents

User Manual

Specifications

Vevor EV-B07-US009B Questions and Answers
