Makita 5057KB 7‑1/4" Circular Saw, Dust Collector User Manual

INSTRUCTION MANUAL

MANUEL D'INSTRUCTION

MANUAL DE INSTRUCCIONES

DOUBLE INSULATION

DOUBLE ISOLATION

DOBLE AISLAMIENTO

Circular Saw with Dust Collection

Scie circulaire avec collecteur de

poussières

Sierra circular con recolección de

polvo

5057KB

001313

IMPORTANT: Read Before Using.

IMPORTANT: Lire avant usage.

IMPORTANTE: Leer antes de usar.

ENGLISH (Original instructions)

SPECIFICATIONS

Model 5057KB

Blade diameter 185 mm (7-1/4")

at 90° 60 mm (2-3/8")

Max. Cutting depth

at 45° 30 mm (1-3/16")

No load speed (RPM) 5,800 /min

Overall length 354 mm (14")

Net weight 5.4 kg (11.8 lbs)

• Due to our continuing program of research and development, the specifications herein are subject to change without notice.

• Specifications may differ from country to country.

• Weight according to EPTA-Procedure 01/2003

GEA008-2

General Power Tool Safety

Warnings

WARNING Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

serious injury.

Save all warnings and

instructions for future reference.

The term "power tool" in the warnings refers to your

mains-operated (corded) power tool or battery-operated

(cordless) power tool.

Work area safety

1. Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

2. Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust or fumes.

3. Keep children and bystanders away while

operating a power tool. Distractions can cause

you to lose control.

Electrical safety

4. Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electric shock.

5. Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and

refrigerators. There is an increased risk of

electric shock if your body is earthed or grounded.

6. Do not expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock.

7. Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords

increase the risk of electric shock.

8. When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electric shock.

9. If operating a power tool in a damp location is

unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of an

GFCI reduces the risk of electric shock.

Personal safety

10. Stay alert, watch what you are doing and use

common sense when operating a power tool.

Do not use a power tool while you are tired or

under the influence of drugs, alcohol or

medication. A moment of inattention while

operating power tools may result in serious

personal injury.

11. Use personal protective equipment. Always

wear eye protection. Protective equipment such

as dust mask, non-skid safety shoes, hard hat, or

hearing protection used for appropriate conditions

will reduce personal injuries.

12. Prevent unintentional starting. Ensure the

switch is in the off-position before connecting

to power source and/or battery pack, picking

up or carrying the tool. Carrying power tools

with your finger on the switch or energising power

tools that have the switch on invites accidents.

13. Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personal injury.

14. Do not overreach. Keep proper footing and

balance at all times. This enables better control

of the power tool in unexpected situations.

15. Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing, and gloves

away from moving parts. Loose clothes,

jewellery or long hair can be caught in moving

parts.

16. If devices are provided for the connection of

dust extraction and collection facilities,

ensure these are connected and properly used.

Use of dust collection can reduce dust-related

hazards.

Power tool use and care

17. Do not force the power tool. Use the correct

power tool for your application. The correct

power tool will do the job better and safer at the

rate for which it was designed.

18. Do not use the power tool if the switch does

not turn it on and off. Any power tool that cannot

be controlled with the switch is dangerous and

must be repaired.

19. Disconnect the plug from the power source

and/or the battery pack from the power tool

before making any adjustments, changing

accessories, or storing power tools. Such

preventive safety measures reduce the risk of

starting the power tool accidentally.

20. Store idle power tools out of the reach of

children and do not allow persons unfamiliar

with the power tool or these instructions to

operate the power tool. Power tools are

dangerous in the hands of untrained users.

21. Maintain power tools. Check for misalignment

or binding of moving parts, breakage of parts

and any other condition that may affect the

power tool’s operation. If damaged, have the

power tool repaired before use. Many accidents

are caused by poorly maintained power tools.

22. Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

23. Use the power tool, accessories and tool bits

etc. in accordance with these instructions,

taking into account the working conditions

and the work to be performed. Use of the power

tool for operations different from those intended

could result in a hazardous situation.

Service

24. Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

25. Follow instruction for lubricating and

changing accessories.

26. Keep handles dry, clean and free from oil and

grease.

USE PROPER EXTENSION CORD. Make sure your

extension cord is in good condition. When using an

extension cord, be sure to use one heavy enough to

carry the current your product will draw. An undersized

cord will cause a drop in line voltage resulting in loss of

power and overheating. Table 1 shows the correct size

to use depending on cord length and nameplate ampere

rating. If in doubt, use the next heavier gage. The

smaller the gage number, the heavier the cord.

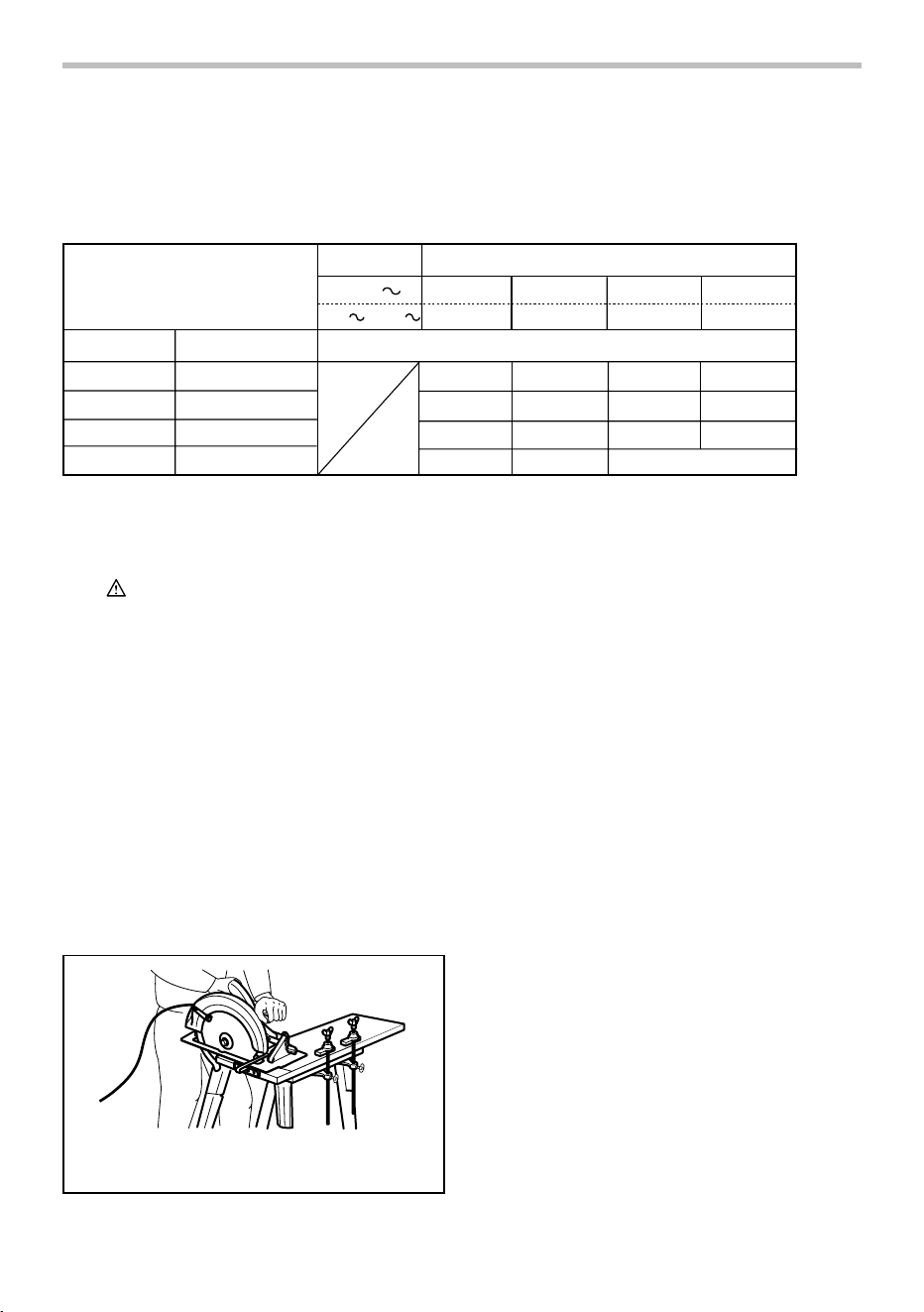

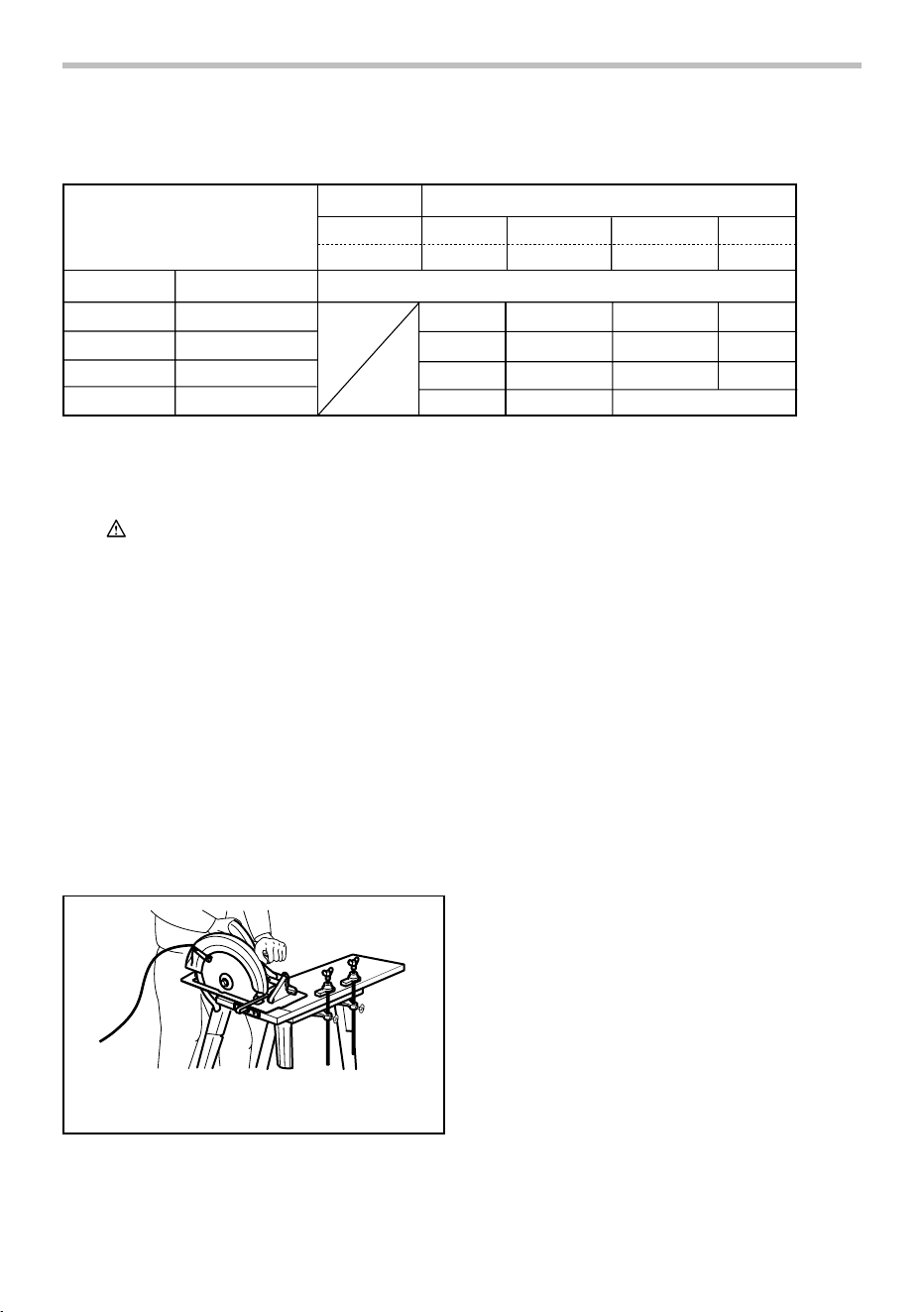

Table 1: Minimum gage for cord

Ampere Rating

Volts

Total length of cord in feet

More Than Not More Than

120V 25 ft. 50 ft. 100 ft. 150 ft.

AWG

16 16 14

1416

Not Recommended

220V - 240V 50 ft. 100 ft. 200 ft. 300 ft.

000300

GEB128-2

CIRCULAR SAW SAFETY

WARNINGS

Cutting procedures

DANGER: Keep hands away from cutting

area and the blade. Keep your second hand on

auxiliary handle, or motor housing. If both

hands are holding the saw, they cannot be cut by

the blade.

Do not reach underneath the workpiece.

The guard

cannot protect you from the blade below the workpiece.

3. Adjust the cutting depth to the thickness of

the workpiece. Less than a full tooth of the blade

teeth should be visible below the workpiece.

4. Never hold piece being cut in your hands or

across your leg. Secure the workpiece to a

stable platform. It is important to support the

work properly to minimize body exposure, blade

binding, or loss of control.

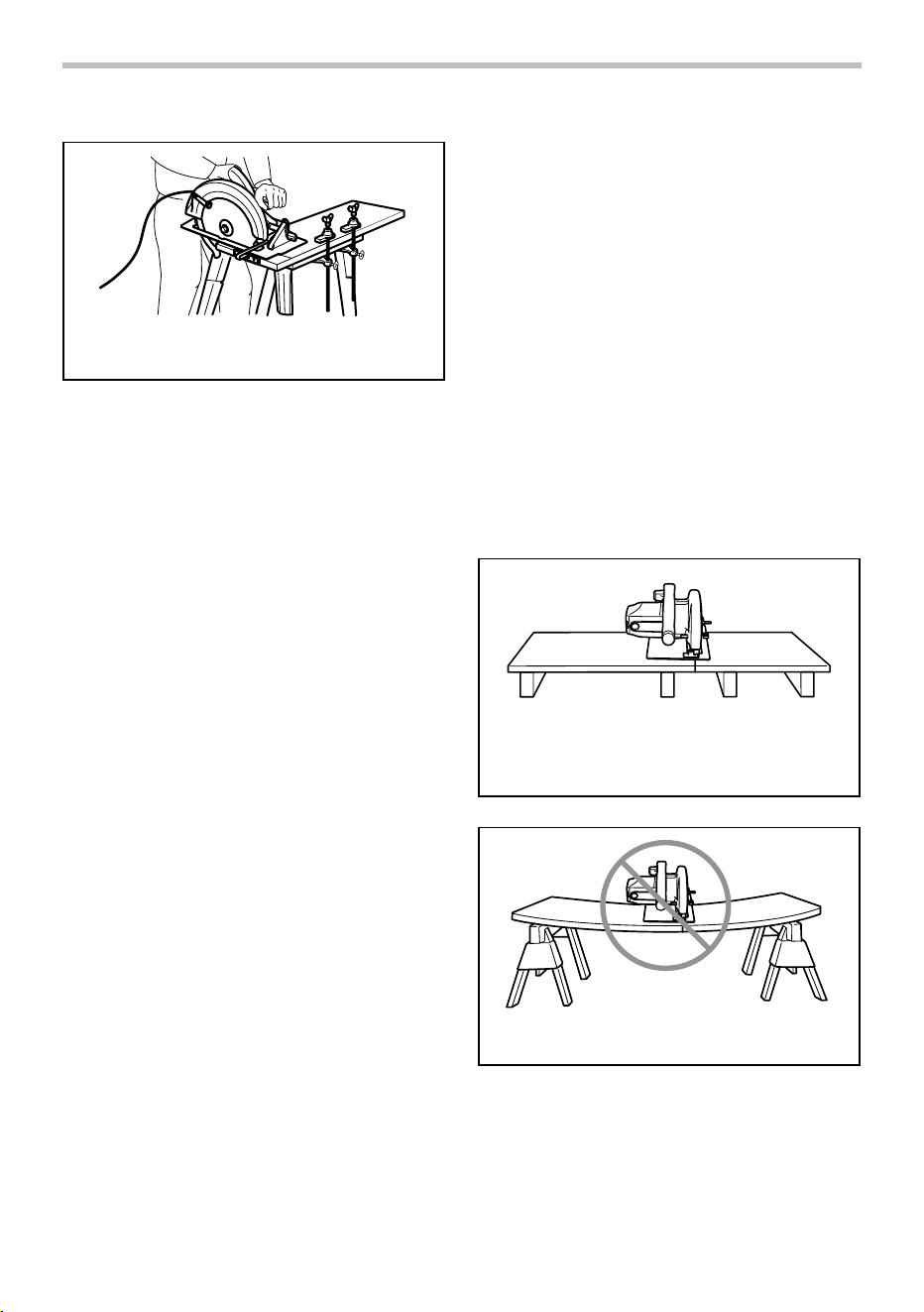

A typical illustration of proper hand support, workpiece

support, and supply cord routing (if applicable).

000157

5. Hold the power tool by insulated gripping

surfaces only, when performing an operation

where the cutting tool may contact hidden

wiring or its own cord. Contact with a "live" wire

will also make exposed metal parts of the power

tool "live" and could give the operator an electric

shock.

6. When ripping, always use a rip fence or

straight edge guide. This improves the accuracy

of cut and reduces the chance of blade binding.

7. Always use blades with correct size and shape

(diamond versus round) of arbour holes.

Blades that do not match the mounting hardware

of the saw will run eccentrically, causing loss of

control.

8. Never use damaged or incorrect blade

washers or bolt. The blade washers and bolt

were specially designed for your saw, for optimum

performance and safety of operation.

Kickback causes and related warnings

− kickback is a sudden reaction to a pinched, bound

or misaligned saw blade, causing an uncontrolled

saw to lift up and out of the workpiece toward the

operator;

− when the blade is pinched or bound tightly by the

kerf closing down, the blade stalls and the motor

reaction drives the unit rapidly back toward the

operator;

− If the blade becomes twisted or misaligned in the

cut, the teeth at the back edge of the blade can dig

into the top surface of the workpiece causing the

blade to climb out of the kerf and jump back toward

the operator.

Kickback is the result of saw misuse and/or incorrect

operating procedures or conditions and can be avoided

by taking proper precautions as given below.

9. Maintain a firm grip with both hands on the

saw and position your arms to resist kickback

forces. Position your body to either side of the

blade, but not in line with the blade. Kickback

could cause the saw to jump backwards, but

kickback forces can be controlled by the operator,

if proper precautions are taken.

10. When blade is binding, or when interrupting a

cut for any reason, release the trigger and hold

the saw motionless in the material until the

blade comes to a complete stop. Never

attempt to remove the saw from the work or

pull the saw backward while the blade is in

motion or kickback may occur. Investigate and

take corrective actions to eliminate the cause of

blade binding.

11. When restarting a saw in the workpiece, centre

the saw blade in the kerf and check that saw

teeth are not engaged into the material. If saw

blade is binding, it may walk up or kickback from

the workpiece as the saw is restarted.

12. Support large panels to minimise the risk of

blade pinching and kickback. Large panels tend

to sag under their own weight. Supports must be

placed under the panel on both sides, near the

line of cut and near the edge of the panel.

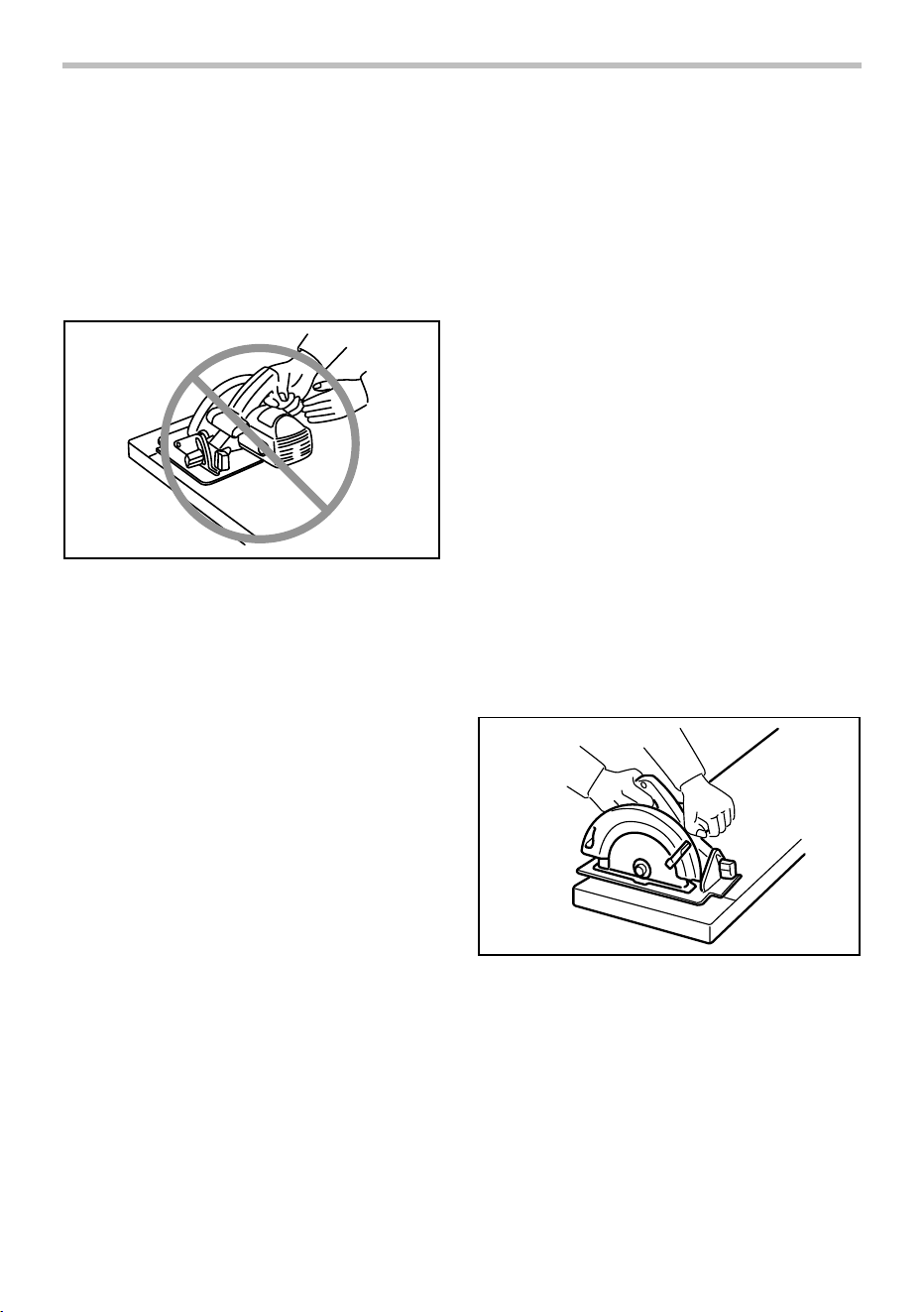

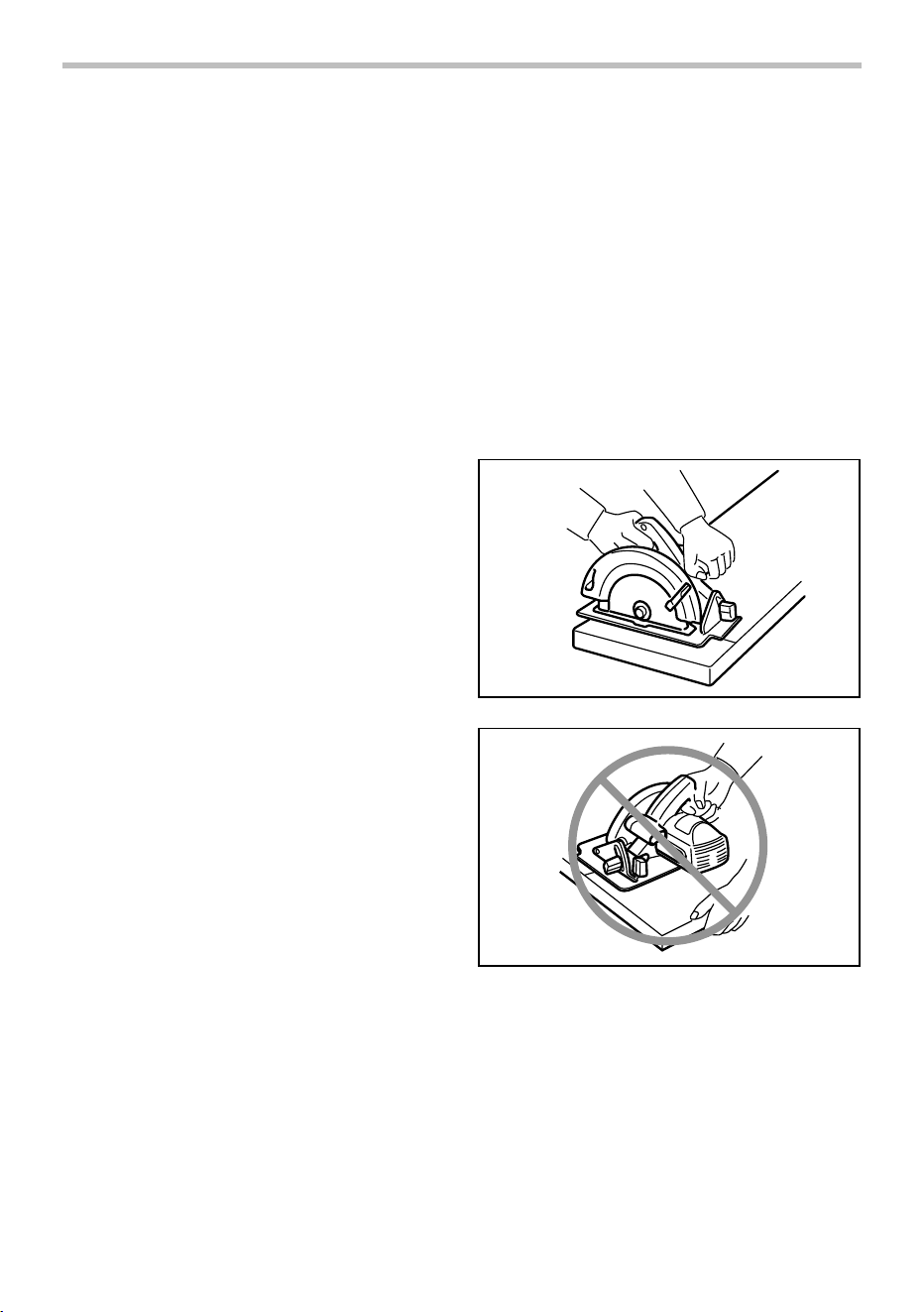

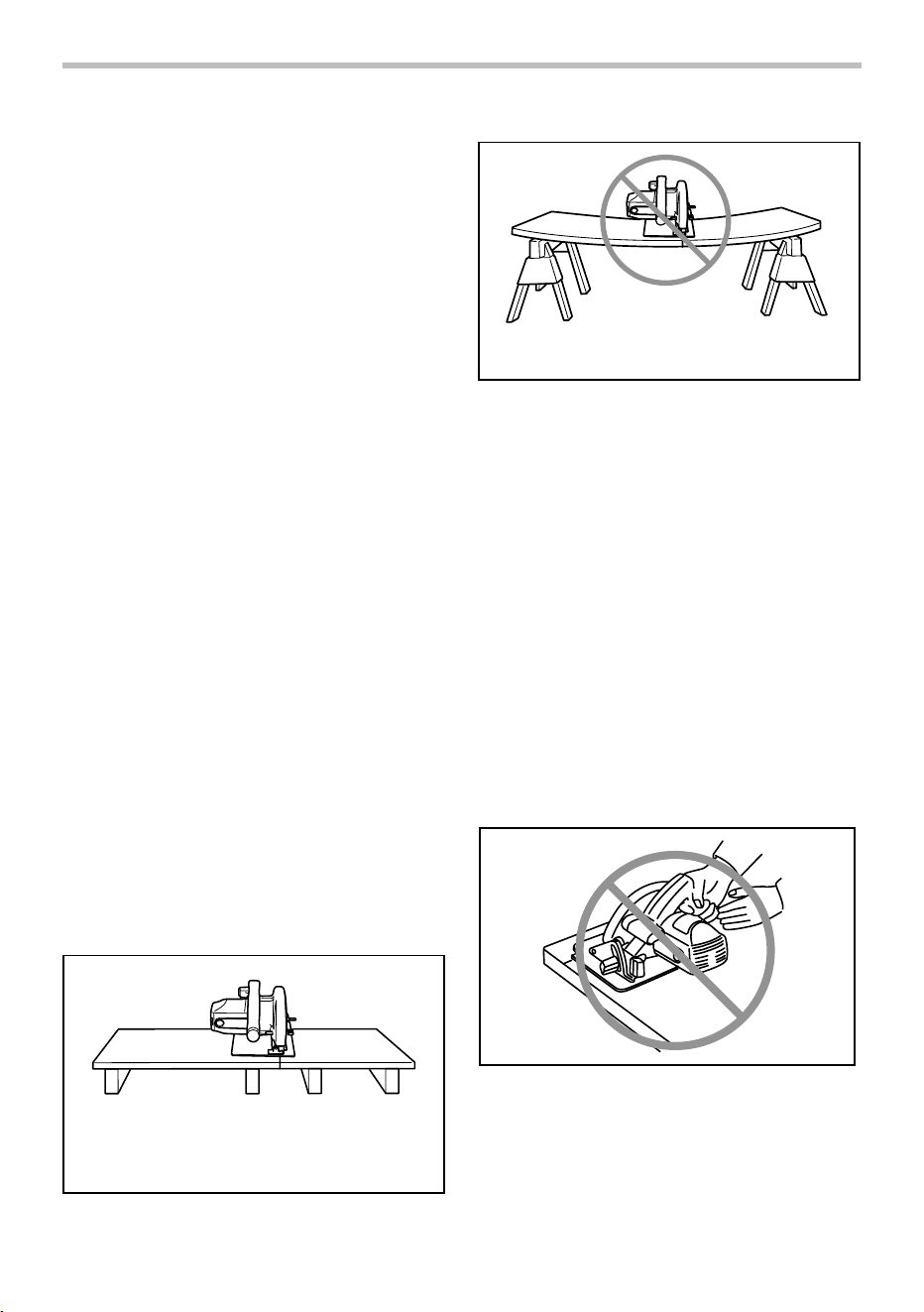

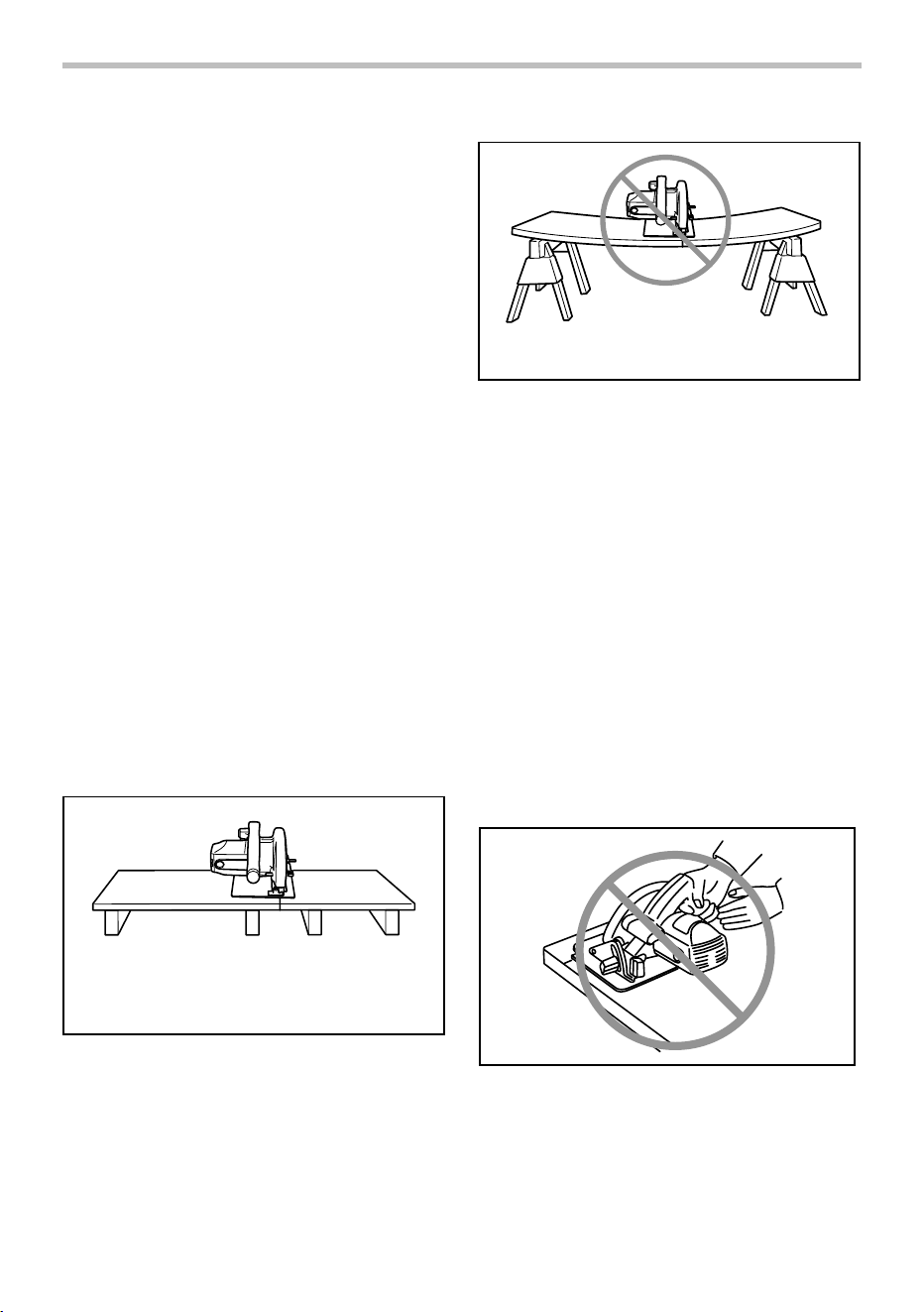

To avoid kickback, do support

board or panel near the cut.

000154

Do not support board or

panel away from the cut.

000156

13. Do not use dull or damaged blades.

Unsharpened or improperly set blades produce

narrow kerf causing excessive friction, blade

binding and kickback.

14. Blade depth and bevel adjusting locking levers

must be tight and secure before making cut. If

blade adjustment shifts while cutting, it may cause

binding and kickback.

15. Use extra caution when sawing into existing

walls or other blind areas. The protruding blade

may cut objects that can cause kickback.

16. ALWAYS hold the tool firmly with both hands.

NEVER place your hand or fingers behind the

saw. If kickback occurs, the saw could easily jump

backwards over your hand, leading to serious

personal injury.

000194

17. Never force the saw. Push the saw forward at a

speed so that the blade cuts without slowing.

Forcing the saw can cause uneven cuts, loss of

accuracy, and possible kickback.

Lower guard function

18. Check lower guard for proper closing before

each use. Do not operate the saw if lower

guard does not move freely and close instantly.

Never clamp or tie the lower guard into the

open position. If saw is accidentally dropped,

lower guard may be bent. Raise the lower guard

with the retracting handle and make sure it moves

freely and does not touch the blade or any other

part, in all angles and depths of cut.

19. Check the operation of the lower guard spring.

If the guard and the spring are not operating

properly, they must be serviced before use.

Lower guard may operate sluggishly due to

damaged parts, gummy deposits, or a build-up of

debris.

20. Lower guard should be retracted manually

only for special cuts such as "plunge cuts"

and "compound cuts". Raise lower guard by

retracting handle and as soon as blade enters

the material, the lower guard must be released.

For all other sawing, the lower guard should

operate automatically.

21. Always observe that the lower guard is

covering the blade before placing saw down

on bench or floor. An unprotected, coasting

blade will cause the saw to walk backwards,

cutting whatever is in its path. Be aware of the

time it takes for the blade to stop after switch is

released.

22. To check lower guard, open lower guard by

hand, then release and watch guard closure.

Also check to see that retracting handle does

not touch tool housing. Leaving blade exposed

is VERY DANGEROUS and can lead to serious

personal injury.

Additional safety warnings

23. Intended use

This tool is intended to cut masonry materials

only. Accumulated sawdust on the lower guard

and hub from other materials may effect the

proper closure of the lower guard which could

lead to serious personal injury.

24. Do not attempt to remove cut material when

blade is moving. Wait until blade stops before

grasping cut material. Blades coast after turn

off.

25. Avoid cutting nails. Inspect for and remove all

nails from material before cutting.

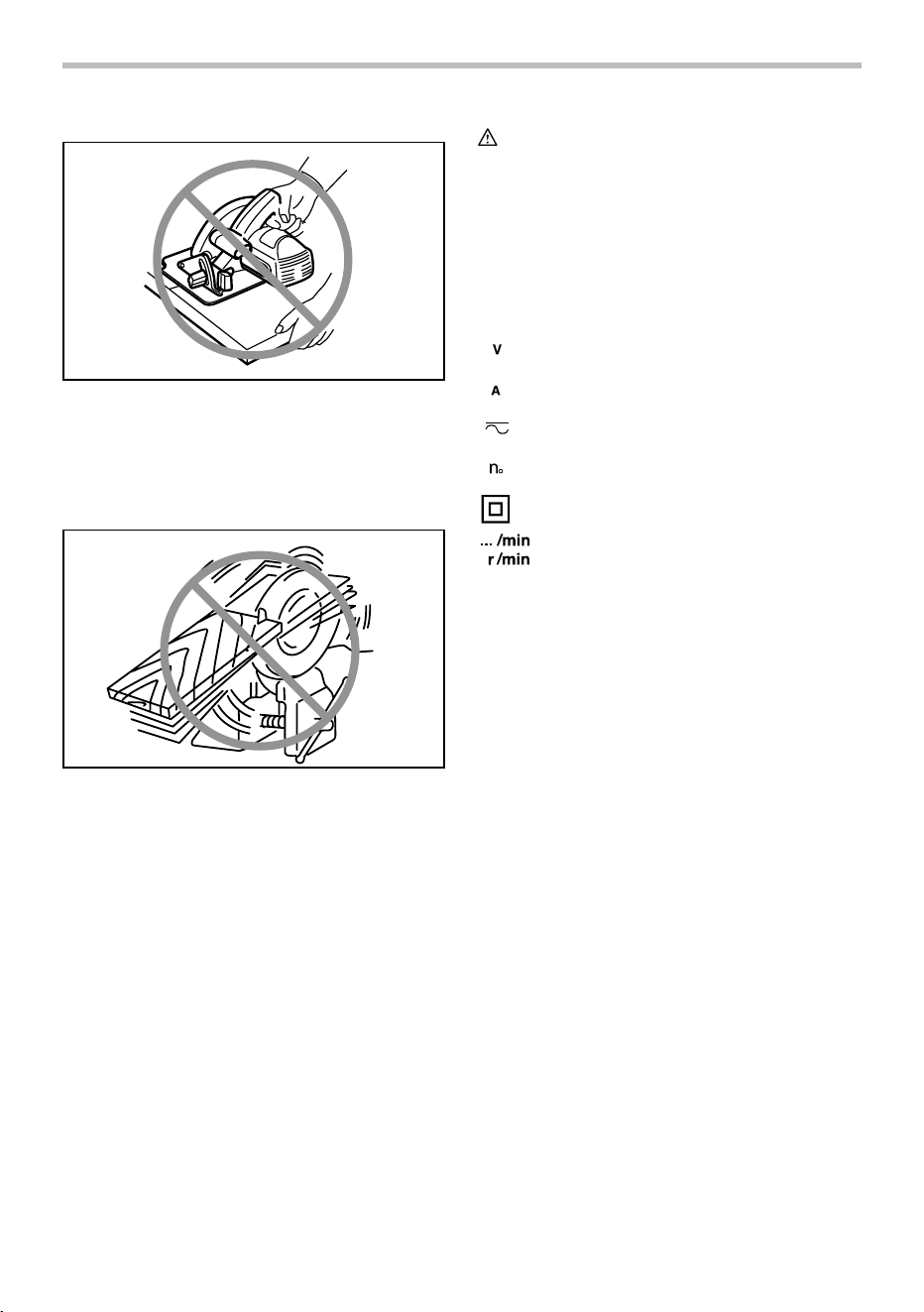

26. Place the wider portion of the saw base on that

part of the workpiece which is solidly

supported, not on the section that will fall off

when the cut is made. As examples, Fig. 1

illustrates the RIGHT way to cut off the end of

a board, and Fig. 2 the WRONG way. If the

workpiece is short or small, clamp it down. DO

NOT TRY TO HOLD SHORT PIECES BY HAND!

Fig.1

000147

Fig.2

000150

27. Before setting the tool down after completing

a cut, be sure that the lower guard has closed

and the blade has come to a complete stop.

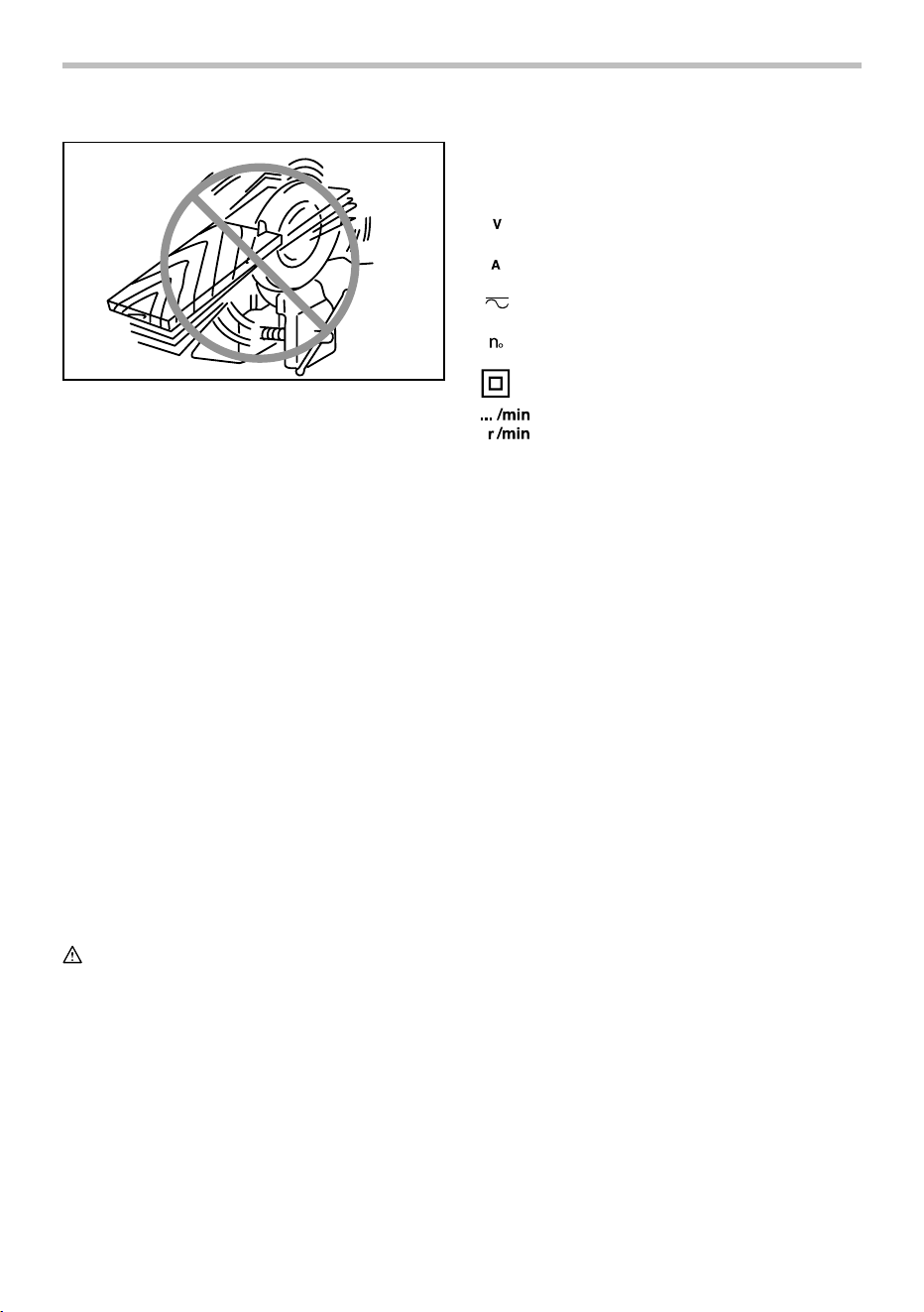

28. Never attempt to saw with the circular saw

held upside down in a vise. This is extremely

dangerous and can lead to serious accidents.

000029

29. Some material contains chemicals which may

be toxic. Take caution to prevent dust

inhalation and skin contact. Follow material

supplier safety data.

30. Do not stop the blades by lateral pressure on

the saw blade.

31. Do not use any abrasive wheels.

32. Only use the saw blade with the diameter that

is marked on the tool or specified in the

manual. Use of an incorrectly sized blade may

affect the proper guarding of the blade or guard

operation which could result in serious personal

injury.

33. Keep blade sharp and clean. Gum hardened on

blades slows saw and increases potential for

kickback. Keep blade clean by first removing it

from tool, then cleaning it with gum remover, hot

water or kerosene. Never use gasoline.

34. Wear a dust mask and hearing protection

when use the tool.

SAVE THESE INSTRUCTIONS.

WARNING:

DO NOT let comfort or familiarity with product

(gained from repeated use) replace strict adherence

to safety rules for the subject product. MISUSE or

failure to follow the safety rules stated in this

instruction manual may cause serious personal

injury.

USD291-4

Symbols

The followings show the symbols used for tool.

･ volts

･ amperes

･ alternating or direct current

･ no load speed

･ Class II Construction

･ revolutions or reciprocation per minute

FUNCTIONAL DESCRIPTION

CAUTION:

• Always be sure that the tool is switched off and

unplugged before adjusting or checking function on

the tool.

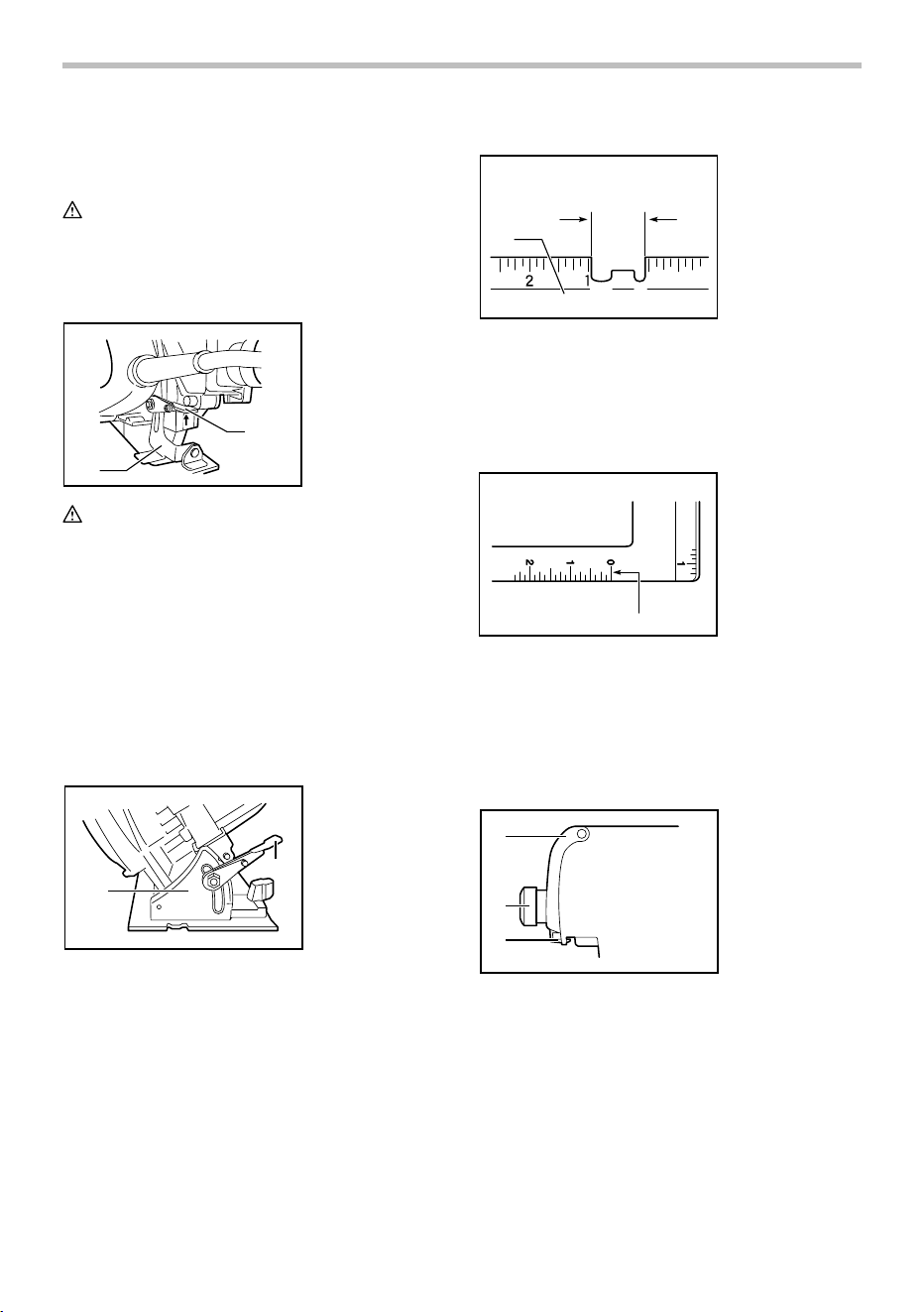

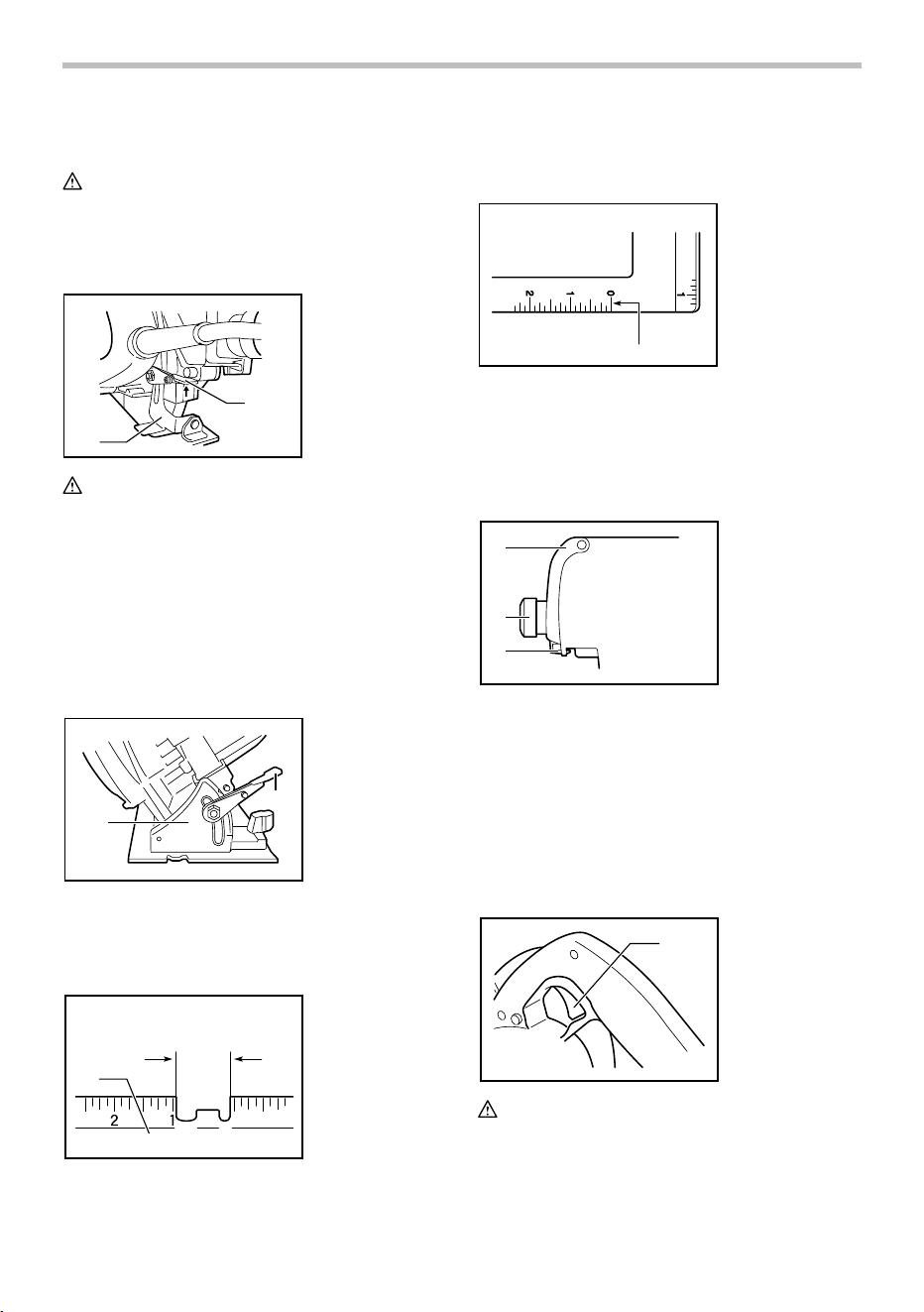

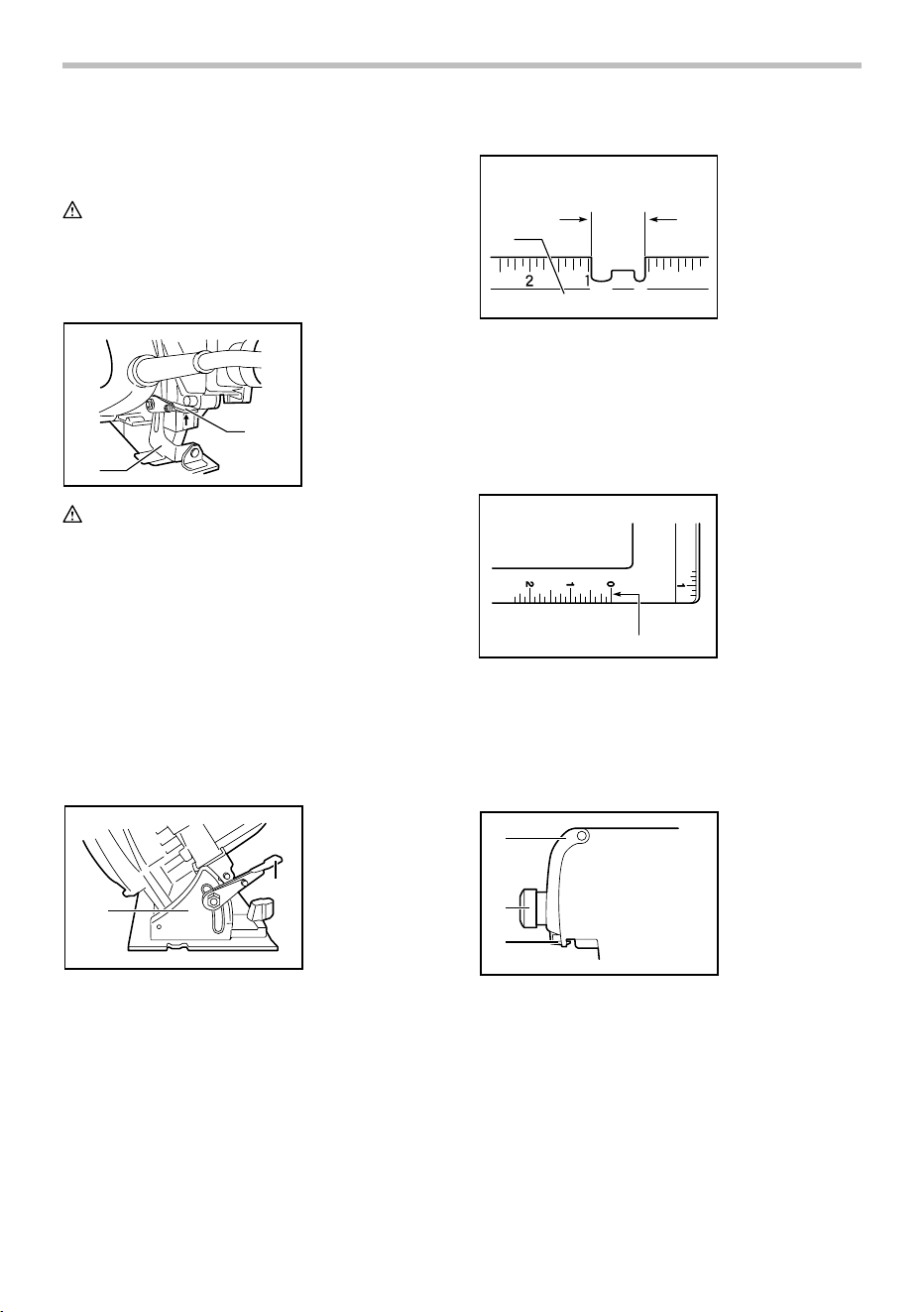

Adjusting depth of cut

001345

CAUTION:

• After adjusting the depth of cut, always tighten the

lever securely.

Loosen the lever on the depth guide and move the base

up or down. At the desired depth of cut, secure the base

by tightening the lever.

For cleaner, safer cuts, set cut depth so that no more

than one blade tooth projects below workpiece. Using

proper cut depth helps to reduce potential for dangerous

KICKBACKS which can cause personal injury.

Bevel cutting

001362

Loosen the lever on the bevel scale plate on the front of

the base. Set for the desired angle (0° - 45°) by tilting

accordingly, then tighten the lever securely.

Sighting

001380

For straight cuts, align the A position on the front of the

base with your cutting line. For 45° bevel cuts, align the

B position with it. The front of the base is graduated in

inches, and the right edge of the notch is at zero.

Graduation on right side of tool base

001390

The right side of the tool base is graduated in inches.

The "0" graduation indicates the position of the blade

edge when the depth of cut is set at the deepest position.

Use this graduation when performing plunge cuts

(pocket cutting).

Dust collection

001392

This tool is equipped with the dust box to collect dust

and cut chips. When the dust box is about two thirds full,

empty its contents. To do so, press the lever to unlock

the dust cap and open it. Tip the rear of the tool down to

empty the dust box.

Cleaner cutting operations can be performed by

connecting this tool to Makita vacuum cleaner. Remove

the rubber cap from the dust cap and connect the

vacuum cleaner hose to the dust cap.

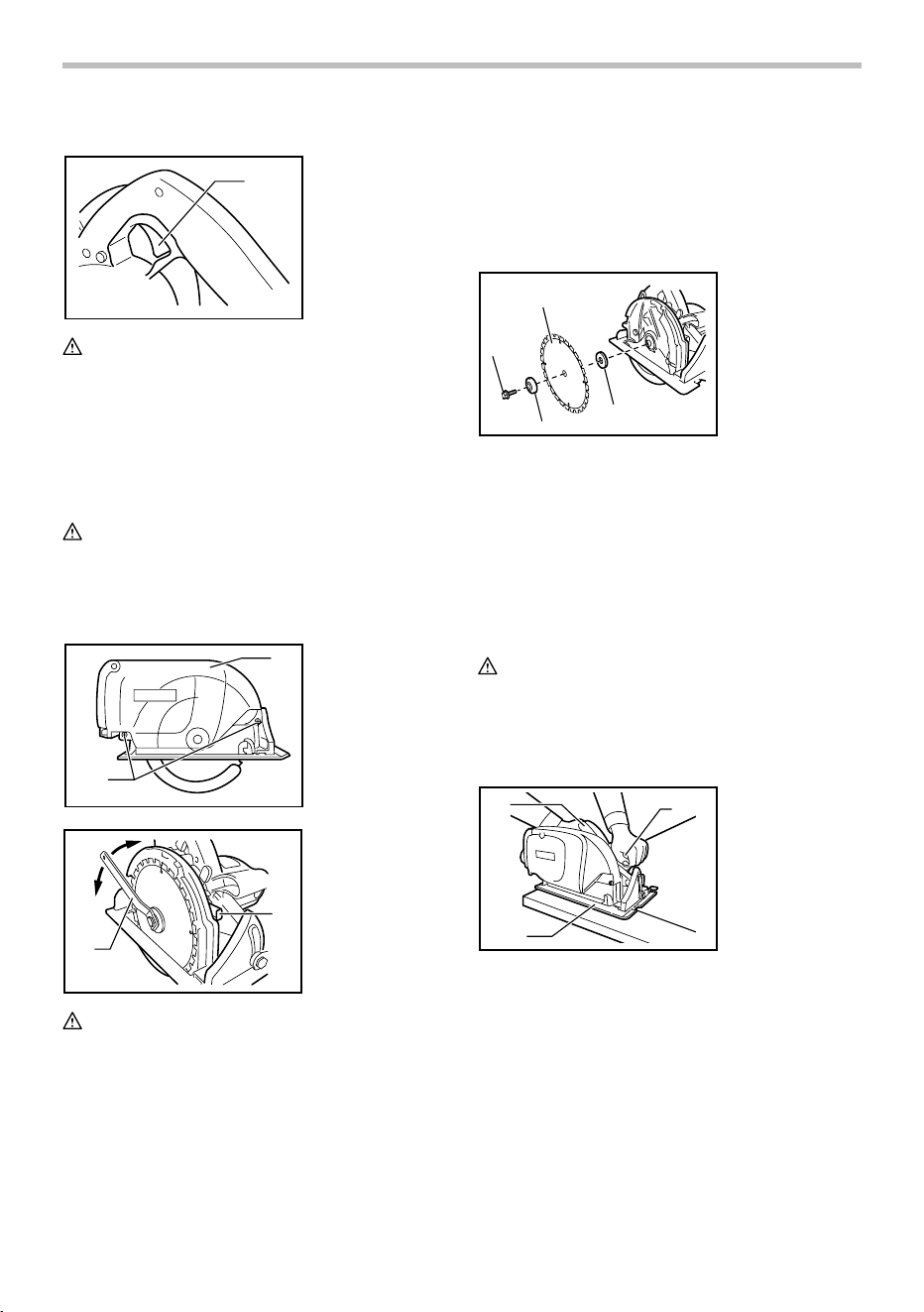

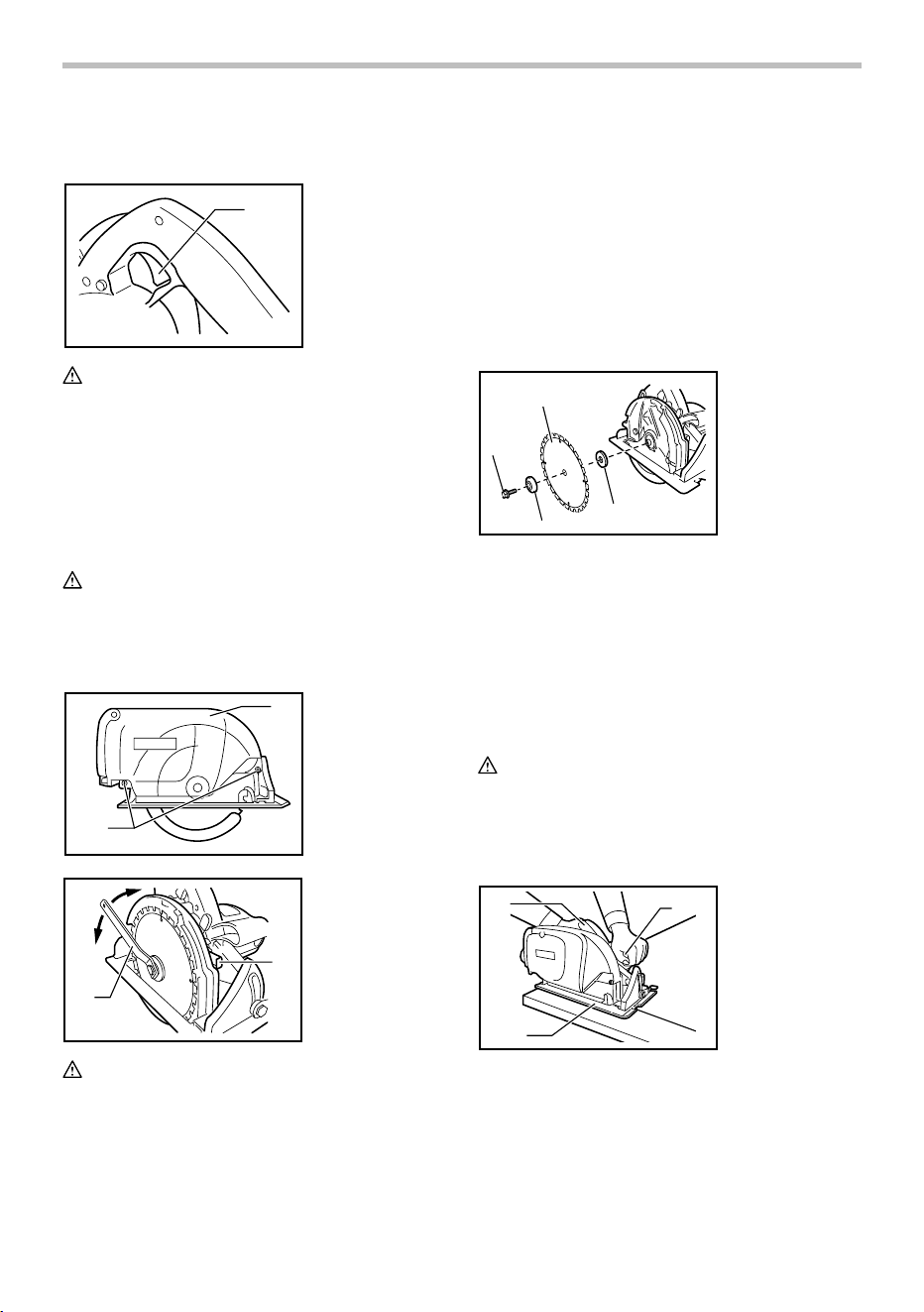

Switch action

001401

CAUTION:

• Before plugging in the tool, always check to see

that the switch trigger actuates properly and

returns to the "OFF" position when released.

1. Switch trigger

1. Dust cap

2. Rubber cap

3. Lever

1. Position of blade

edge when

depth of cut is

set at the

deepest position

1. Base

1. Bevel scale

plate

2. Lever

1. Depth guide

2. Lever

To start the tool, simply pull the switch trigger. Release

the switch trigger to stop.

ASSEMBLY

CAUTION:

• Always be sure that the tool is switched off and

unplugged before carrying out any work on the

tool.

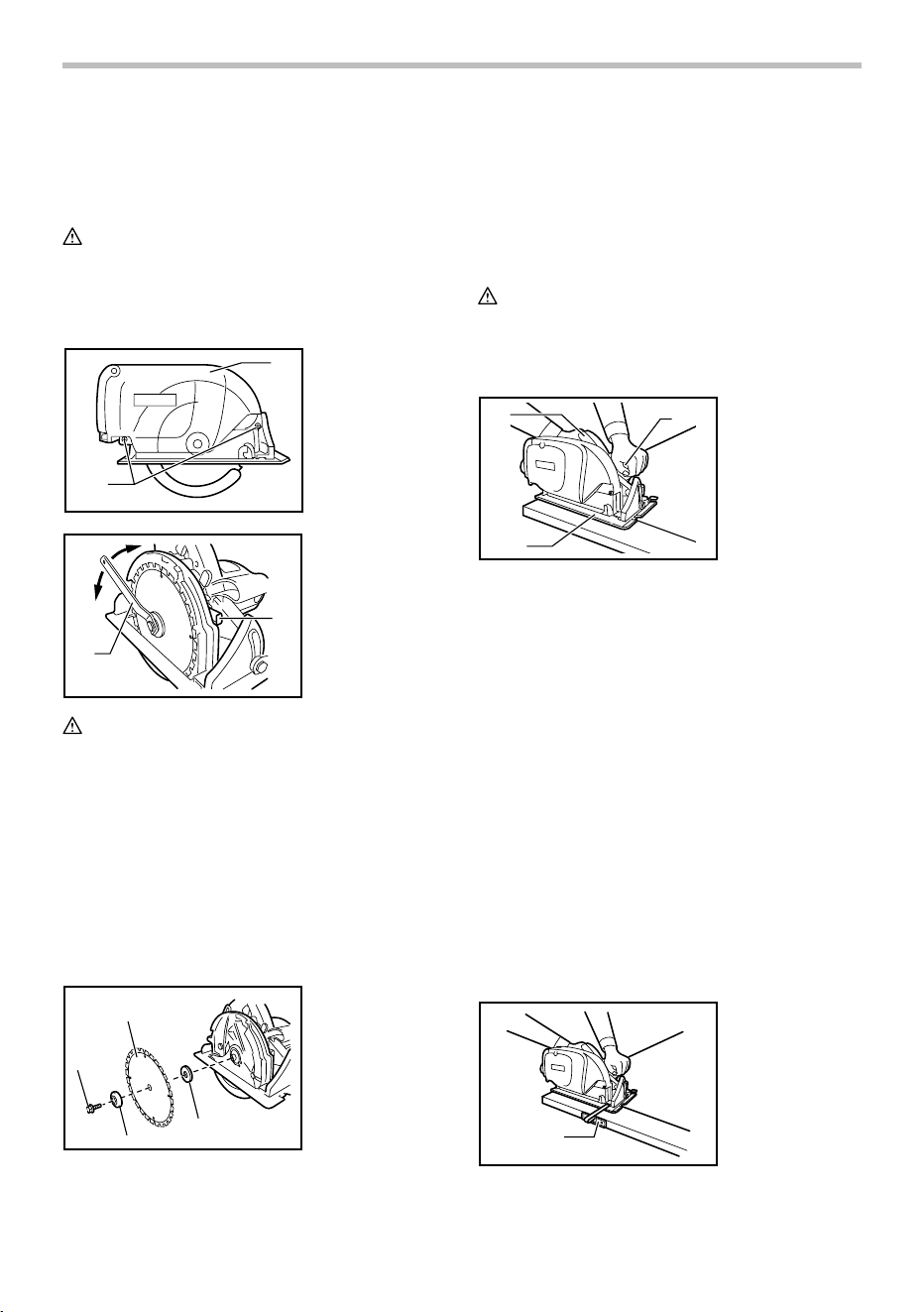

Removing or installing saw blade

001413

001422

CAUTION:

• Be sure the blade is installed with teeth pointing up

at the front of the tool.

• Use only the Makita wrench to install or remove the

blade.

To remove the blade, first remove the clamping screws

which secure the dust box, then remove the dust box.

Press the shaft lock so that the blade cannot revolve and

use the wrench to loosen the hex bolt counterclockwise.

Then remove the hex bolt, outer flange and blade.

To install the blade, follow the removal procedure in

reverse. BE SURE TO TIGHTEN THE HEX BOLT

CLOCKWISE SECURELY.

001439

After installing the blade, install the dust box and tighten

the clamping screws to secure the dust box.

When changing blade, make sure to also clean the

upper and lower blade guards of accumulated sawdust

as discussed in the Maintenance section. Such efforts

do not replace the need to check lower guard operation

before each use.

OPERATION

CAUTION:

• Be sure to move the tool forward in a straight line

gently. Forcing or twisting the tool will result in

overheating the motor and dangerous kickback,

possibly causing severe injury.

001465

Hold the tool firmly. The tool is provided with both a front

grip and rear handle. Use both to best grasp the tool. If

both hands are holding saw, they cannot be cut by the

blade. Set the base on the workpiece to be cut without

the blade making any contact. Then turn the tool on and

wait until the blade attains full speed. Now simply move

the tool forward over the workpiece surface, keeping it

flat and advancing smoothly until the sawing is

completed.

To get clean cuts, keep your sawing line straight and

your speed of advance uniform. If the cut fails to properly

follow your intended cut line, do not attempt to turn or

force the tool back to the cut line. Doing so may bind the

blade and lead to dangerous kickback and possible

serious injury. Release switch, wait for blade to stop and

then withdraw tool. Realign tool on new cut line, and

start cut again. Attempt to avoid positioning which

exposes operator to chips and material dust being

ejected from saw. Use eye protection to help avoid

injury.

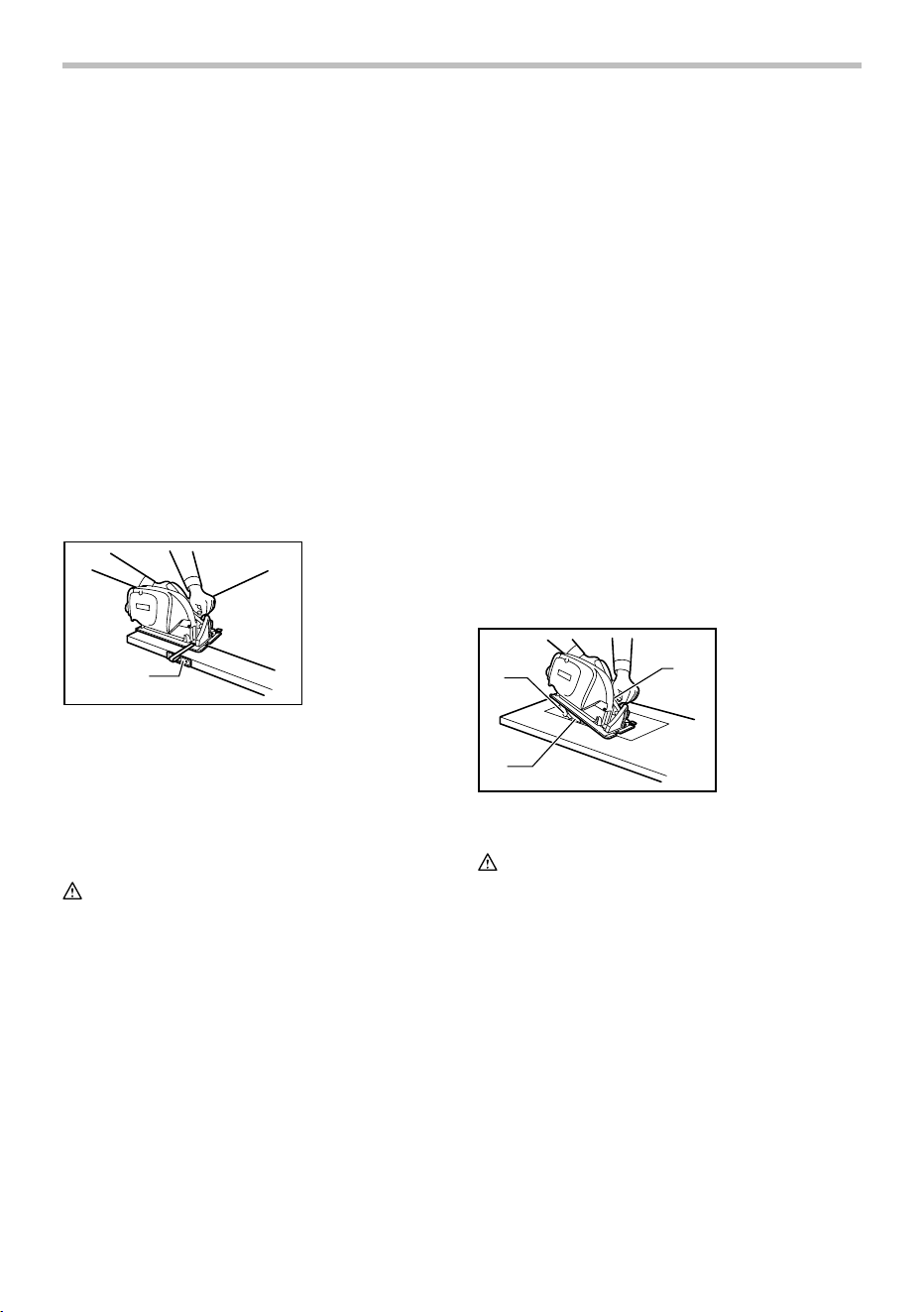

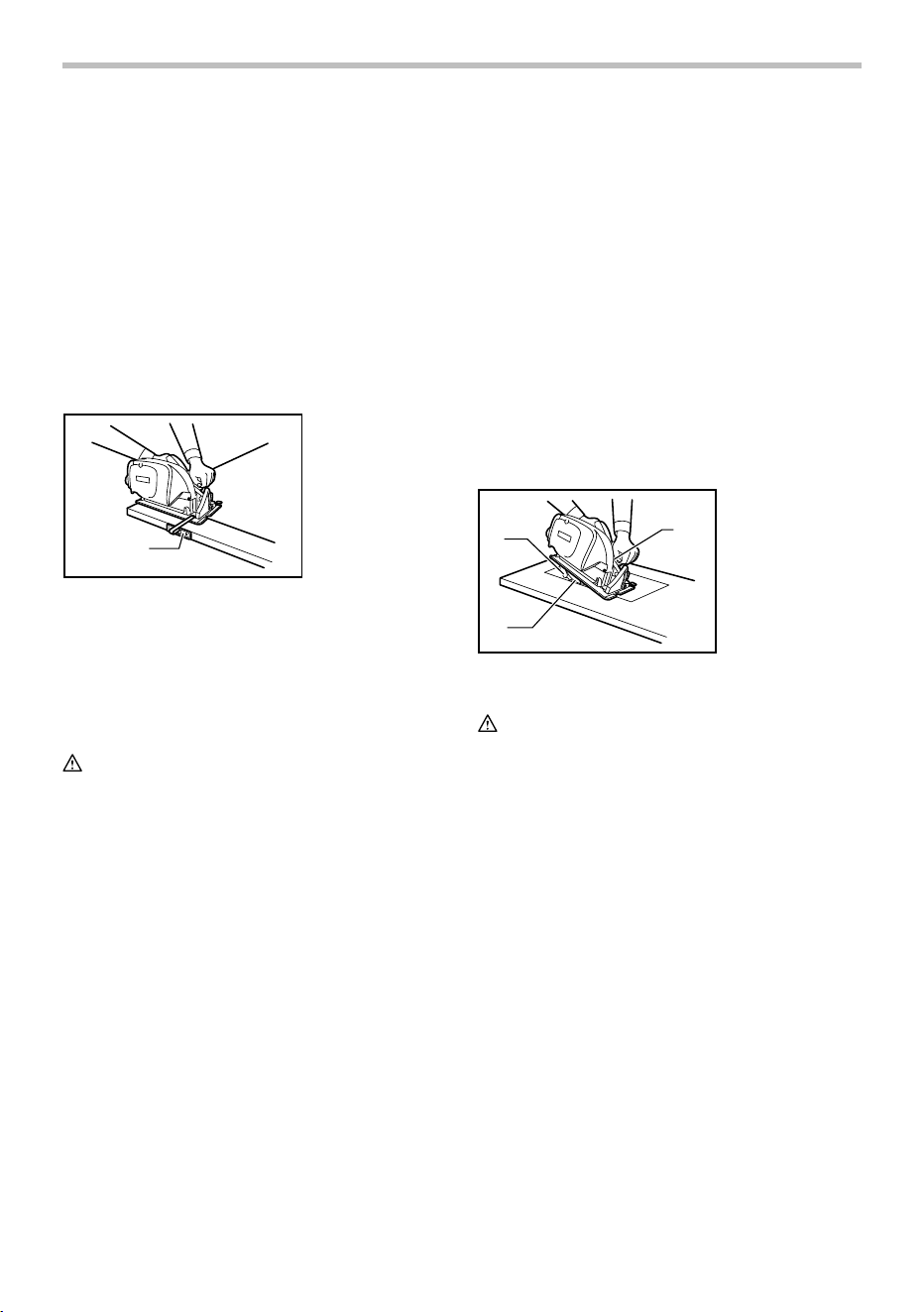

Rip fence (Guide rule)

001485

1. Rip fence

(Guide rule)

1. Rear handle

2. Front grip

3. Base

1. Saw blade

2. Hex bolt

3. Outer flange

4. Inner flange

1. Wrench

2. Shaft lock

1. Dust box

2. Screws

The handy rip fence allows you to do extra-accurate

straight cuts. Simply slide the rip fence up snugly against

the side of the workpiece and secure it in position with

the screw on the front of the base. It also makes

repeated cuts of uniform width possible.

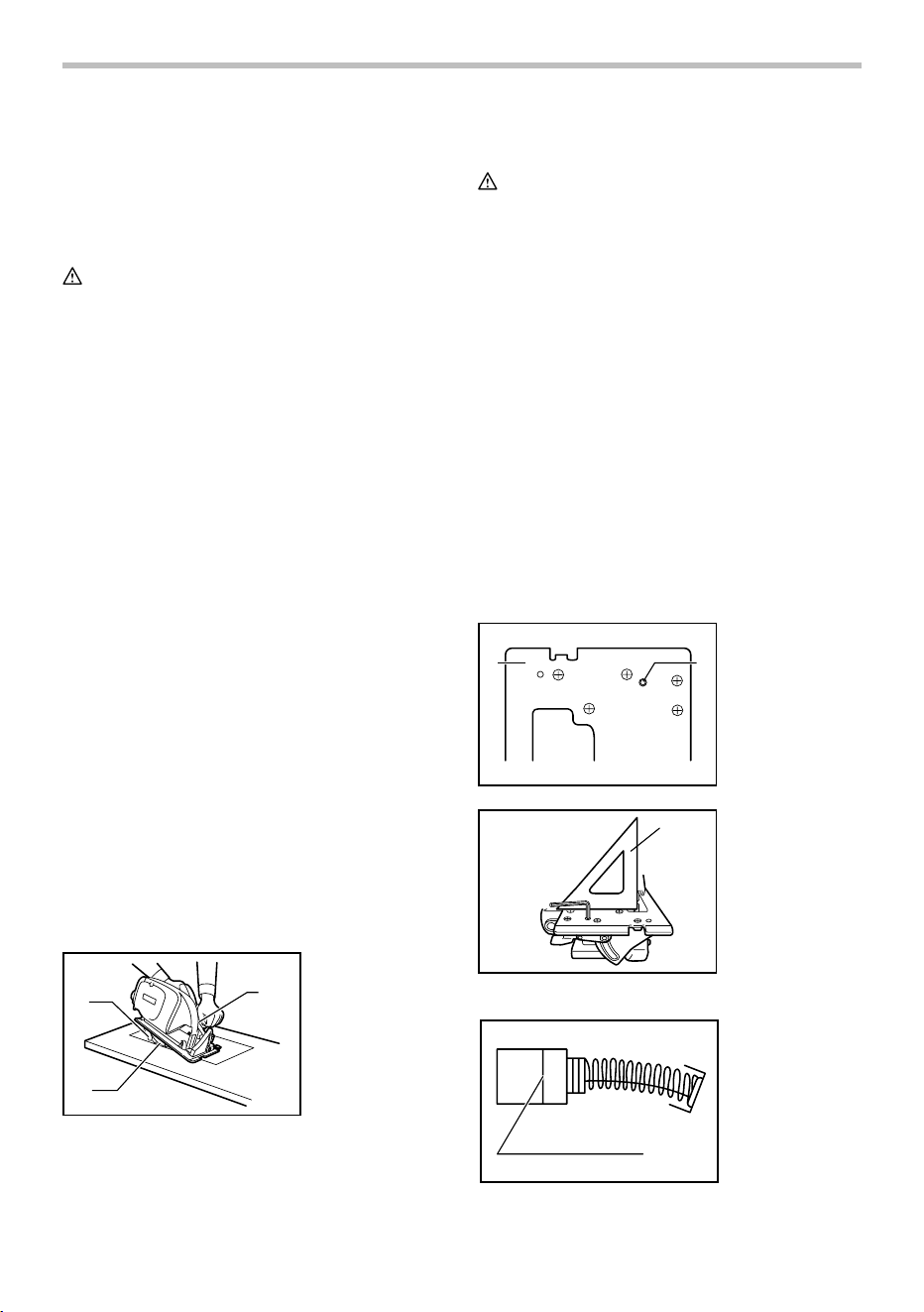

Plunge cuts (Pocket cutting)

WARNING:

• Never touch the lower guard during operation.

• Never wedge or tie the lower guard open. For

example, do not wedge or tie the retracting lever.

Then lower guard must always be kept free and in

no way restricted in its movement. It must

automatically close immediately after the cut is

completed and the tool is raised.

•

As soon as you start the cut, release the retracting

lever. The lower guard contact with the workpiece will

keep it in position to open freely as you start the cut.

• Lower guard should be retracted manually only for

special cuts such as "Pocket Cuts" and

"Compound Cuts." Raise lower guard by

Retracting Lever. As soon as blade enters the

material, retracting lever must be released. For all

other sawing, the lower guard should operate

automatically.

Tilt the tool forward and rest the front of the base on the

workpiece to be cut. Using the right edge of the notch in

the front of the base and the graduation on the right side

of the base, align the blade with the cutting line on the

workpiece. Grasp the tool firmly with the front grip by

your left hand and the rear handle by your right hand.

Switch on the tool and wait until the blade reaches full

speed. Push down the retracting lever with your thumb

to retract the lower guard. As soon as you start the cut,

release the retracting lever. Gradually lower the tool until

its base rests flat on the workpiece to be cut. Then

advance the tool along the cutting line until the cut is

completed. Release the switch trigger and allow the

blade to stop completely before withdrawing the blade

from the workpiece. Never withdraw the blade when it is

still rotating. A dangerous kickback could occur.

001494

MAINTENANCE

CAUTION:

• Always be sure that the tool is switched off and

unplugged before attempting to perform inspection

or maintenance.

• Clean out the upper and lower guards to ensure

there is no accumulated sawdust which may

impede the operation of the lower guarding

system. A dirty guarding system may limit the

proper operation which could result in serious

personal injury. The most effective way to

accomplish this cleaning is with compressed air. If

the dust is being blown out of the guards be

sure the proper eye and breathing protection is

used.

• Never use gasoline, benzine, thinner, alcohol or

the like. Discoloration, deformation or cracks may

result.

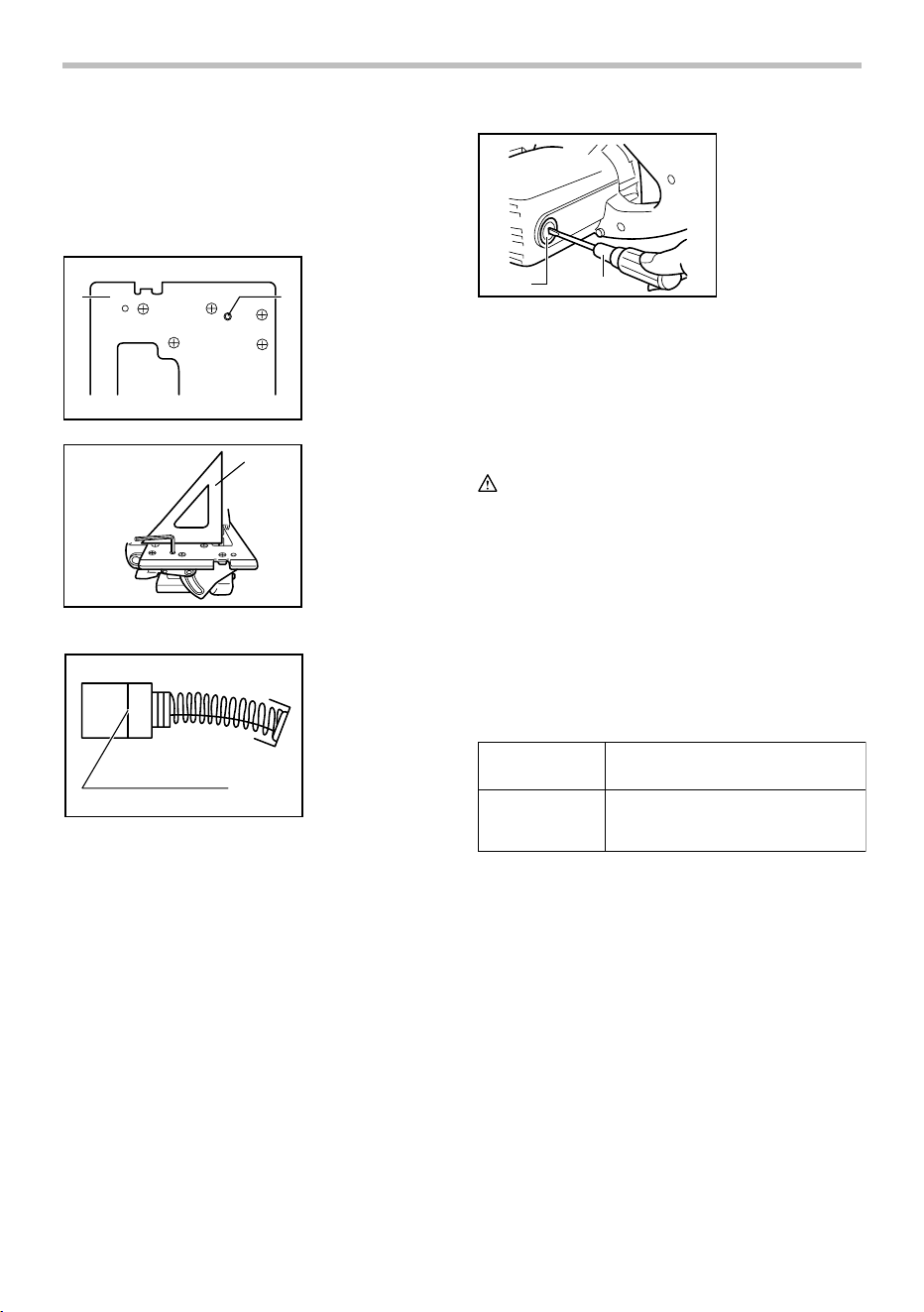

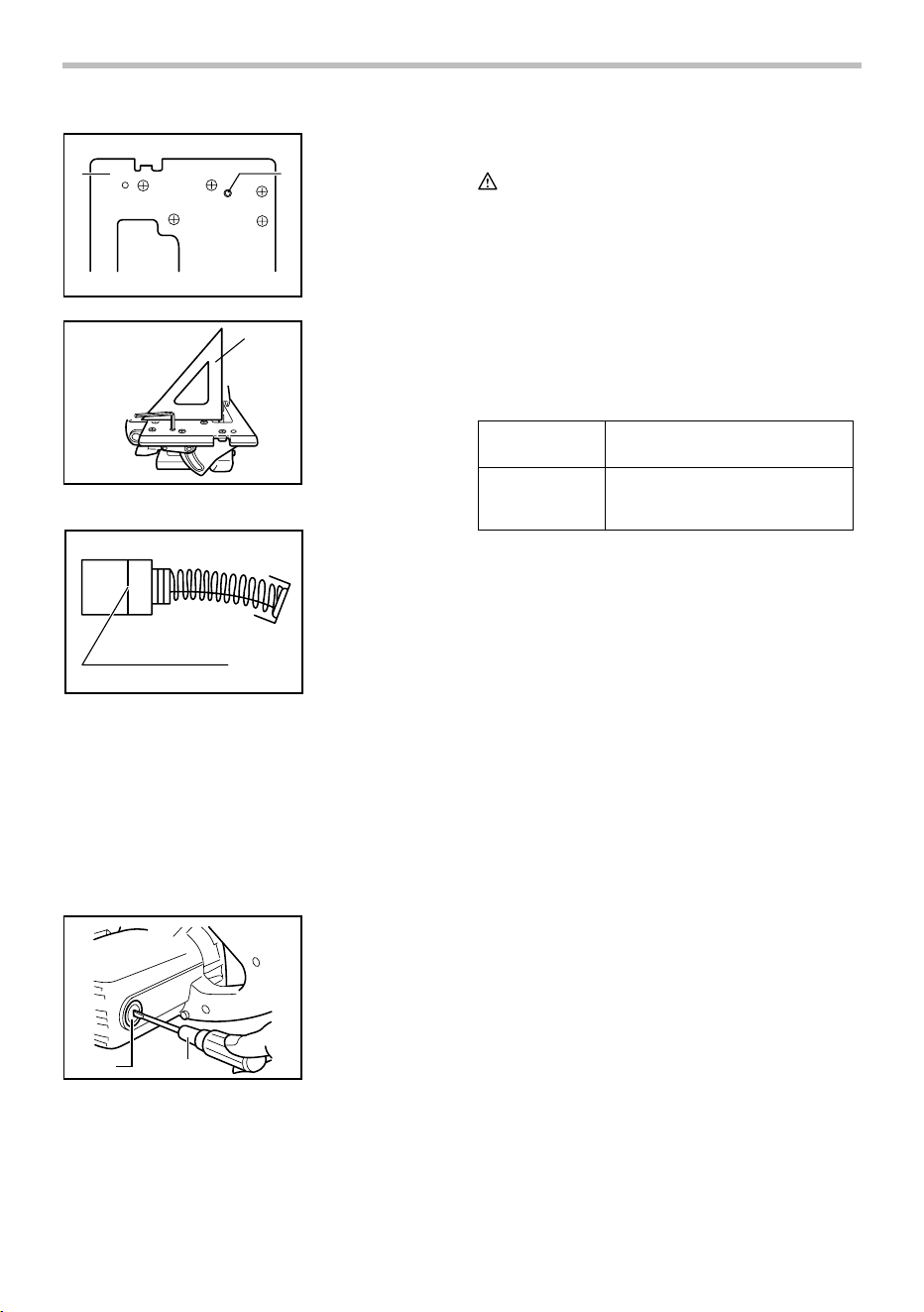

Adjusting for accuracy of 90° cut (vertical cut)

This adjustment has been made at the factory. But if it is

off, adjust the adjusting screw with a hex wrench while

squaring the blade with the base using a triangular rule,

try square, etc.

001500

001509

Replacing carbon brushes

001145

1. Limit mark

1. Triangular rule

1. Base

2. Adjusting screw

1. Retracting lever

2. Lower guard

3. Saw blade

Remove and check the carbon brushes regularly.

Replace when they wear down to the limit mark. Keep

the carbon brushes clean and free to slip in the holders.

Both carbon brushes should be replaced at the same

time. Use only identical carbon brushes.

Use a screwdriver to remove the brush holder caps.

Take out the worn carbon brushes, insert the new ones

and secure the brush holder caps.

001520

To maintain product SAFETY and RELIABILITY, repairs,

any other maintenance or adjustment should be

performed by Makita Authorized or Factory Service

Centers, always using Makita replacement parts.

OPTIONAL ACCESSORIES

CAUTION:

• These accessories or attachments are

recommended for use with your Makita tool

specified in this manual. The use of any other

accessories or attachments might present a risk of

injury to persons. Only use accessory or

attachment for its stated purpose.

If you need any assistance for more details regarding

these accessories, ask your local Makita Service Center.

• For fiber-cement board saw blades

Carbide-tipped

Specifically designed to professionally cut fiber-

cement siding, roofing and backerboard.

Diamond-tipped

Designed to professionally cut fiber-cement siding, roofing

and backerboard while lasting 400% longer than others.

006557

•

Rip fence (Guide rule)

• Wrench 13

NOTE:

• Some items in the list may be included in the tool

package as standard accessories. They may differ

from country to country.

MAKITA LIMITED ONE YEAR WARRANTY

Warranty Policy

Every Makita tool is thoroughly inspected and tested

before leaving the factory. It is warranted to be free of

defects from workmanship and materials for the period

of ONE YEAR from the date of original purchase.

Should any trouble develop during this one year period,

return the COMPLETE tool, freight prepaid, to one of

Makita’s Factory or Authorized Service Centers. If

inspection shows the trouble is caused by defective

workmanship or material, Makita will repair (or at our

option, replace) without charge.

This Warranty does not apply where:

IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY

INDIRECT, INCIDENTAL OR CONSEQUENTIAL

DAMAGES FROM THE SALE OR USE OF THE

PRODUCT. THIS DISCLAIMER APPLIES BOTH

DURING AND AFTER THE TERM OF THIS

WARRANTY.

MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED

WARRANTIES, INCLUDING IMPLIED WARRANTIES

OF "MERCHANTABILITY" AND "FITNESS FOR A

SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM

OF THIS WARRANTY.

This Warranty gives you specific legal rights, and you

may also have other rights which vary from state to

state. Some states do not allow the exclusion or

limitation of incidental or consequential damages, so

the above limitation or exclusion may not apply to you.

Some states do not allow limitation on how long an

implied warranty lasts, so the above limitation may not

apply to you.

repairs have been made or attempted by others:

repairs are required because of normal wear and

tear:

the tool has been abused, misused or improperly

maintained:

alterations have been made to the tool.

EN0006-1

1. Brush holder

cap

2. Screwdriver

FRANÇAIS (Mode d’emploi original)

SPÉCIFICATIONS

Modèle 5057KB

Diamètre de la lame 185 mm (7-1/4")

à 90° 60 mm (2-3/8")

Profondeur de coupe max.

à 45° 30 mm (1-3/16")

Vitesse à vide (T/MIN) 5 800 /min

Longueur totale 354 mm (14")

Poids net 5,4 kg (11,8 lbs)

• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce

manuel sont sujettes à modification sans préavis.

• Les spécifications peuvent varier suivant les pays.

• Poids conforme à la procédure EPTA du 01/2003

GEA008-2

Consignes de sécurité générales

pour outils électriques

MISE EN GARDE Veuillez lire toutes les mises en

garde de sécurité et toutes les instructions.

L'ignorance des mises en garde et des instructions

comporte un risque de choc électrique, d'incendie et/ou

de blessure grave.

Conservez toutes les mises en

garde et instructions pour

référence future.

Le terme ≪ outil électrique ≫ qui figure dans les

avertissements fait référence à un outil électrique

branché sur une prise de courant (par un cordon

d'alimentation) ou alimenté par batterie (sans fil).

Sécurité de la zone de travail

1. Maintenez la zone de travail propre et bien

éclairée. Les zones de travail encombrées ou

sombres ouvrent grande la porte aux accidents.

2. N'utilisez pas les outils électriques dans les

atmosphères explosives, par exemple en

présence de liquides, gaz ou poussières

inflammables. Les outils électriques produisent

des étincelles au contact desquelles la poussière

ou les vapeurs peuvent s'enflammer.

3. Assurez-vous qu'aucun enfant ou curieux ne

s'approche pendant que vous utilisez un outil

électrique. Vous risquez de perdre la maîtrise de

l'outil si votre attention est détournée.

Sécurité en matière d'électricité

4. Les fiches d'outil électrique sont conçues

pour s'adapter parfaitement aux prises de

courant. Ne modifiez jamais la fiche de

quelque façon que ce soit. N'utilisez aucun

adaptateur de fiche sur les outils électriques

avec mise à la terre. En ne modifiant pas les

fiches et en les insérant dans des prises de

courant pour lesquelles elles ont été conçues

vous réduirez les risques de choc électrique.

5. Évitez tout contact corporel avec les surfaces

mises à la terre, telles que les tuyaux,

radiateurs, cuisinières et réfrigérateurs. Le

risque de choc électrique est plus élevé si votre

corps se trouve mis à la terre.

6. N'exposez pas les outils électriques à la pluie

ou à l'eau. La présence d'eau dans un outil

électrique augmente le risque de choc électrique.

7. Ne maltraitez pas le cordon. N'utilisez jamais

le cordon pour transporter, tirer ou débrancher

l'outil électrique. Maintenez le cordon à l'écart

des sources de chaleur, de l'huile, des objets à

bords tranchants et des pièces en mouvement.

Le risque de choc électrique est plus élevé

lorsque les cordons sont endommagés ou

enchevêtrés.

8. Lorsque vous utilisez un outil électrique à

l'extérieur, utilisez un cordon prolongateur

prévu à cette fin. Les risques de choc électrique

sont moindres lorsqu'un cordon conçu pour

l'extérieur est utilisé.

9. Si vous devez utiliser un outil électrique dans

un endroit humide, utilisez une source

d'alimentation protégée par un disjoncteur de

fuite à la terre. L'utilisation d'un disjoncteur de

fuite à la terre réduit le risque de choc électrique.

Sécurité personnelle

10.

Restez alerte, attentif à vos mouvements et

faites preuve de bon sens lorsque vous utilisez

un outil électrique. Évitez d'utiliser un outil

électrique si vous êtes fatigué ou si vous avez

pris une drogue, de l'alcool ou un médicament.

Un moment d'inattention pendant l'utilisation d'un

outil électrique peut entraîner une grave blessure.

11. Portez des dispositifs de protection

personnelle. Portez toujours un protecteur

pour la vue. Les risques de blessure seront

moins élevés si vous utilisez des dispositifs de

protection tels qu'un masque antipoussières, des

chaussures à semelle antidérapante, une coiffure

résistante ou une protection d'oreilles.

12. Évitez les démarrages accidentels.

Assurez-vous que l'interrupteur est en

position d'arrêt avant de brancher l'outil et/ou

d'insérer la batterie, ainsi qu'avant de saisir ou

de transporter l'outil. Vous ouvrez la porte aux

accidents si vous transportez les outils électriques

avec le doigt sur l'interrupteur ou laissez

l'interrupteur en position de marche avant de

mettre l'outil sous tension.

13. Retirez toute clé de réglage ou de serrage

avant de mettre l'outil sous tension. Toute clé

laissée en place sur une pièce rotative de l'outil

électrique peut entraîner une blessure.

14. Maintenez une bonne position. Assurez-vous

d'une bonne prise au sol et d'une bonne

position d'équilibre en tout temps. Cela vous

permettra d'avoir une meilleure maîtrise de l'outil

dans les situations imprévues.

15. Portez des vêtements adéquats. Ne portez ni

vêtements amples ni bijoux. Vous devez

maintenir cheveux, vêtements et gants à

l'écart des pièces en mouvement. Les pièces

en mouvement peuvent happer les vêtements

amples, les bijoux et les cheveux longs.

16. Si des accessoires sont fournis pour

raccorder un appareil d'aspiration et de

collecte de la poussière, assurez-vous qu'ils

sont correctement raccordés et qu'ils sont

utilisés de manière adéquate. L'utilisation d'un

appareil d'aspiration permet de réduire les risques

liés à la présence de poussière dans l'air.

Utilisation et entretien des outils électriques

17. Ne forcez pas l'outil électrique. Utilisez l'outil

électrique adéquat suivant le type de travail à

effectuer. Si vous utilisez l'outil électrique

adéquat et respectez le régime pour lequel il a été

conçu, il effectuera un travail de meilleure qualité

et de façon plus sécuritaire.

18. N'utilisez pas l'outil électrique s'il n'est pas

possible de mettre sa gâchette en position de

marche et d'arrêt. Un outil électrique dont

l'interrupteur est défectueux représente un danger

et doit être réparé.

19.

Débranchez la fiche de la source d'alimentation

et/ou retirez le bloc-piles de l'outil électrique

avant d'effectuer tout réglage, de changer un

accessoire ou de ranger l'outil électrique.

telles mesures préventives réduisent les risques de

démarrage accidentel de l'outil électrique.

20. Après l'utilisation d'un outil électrique,

rangez-le hors de portée des enfants et ne

laissez aucune personne l'utiliser si elle n'est

pas familiarisée avec l'outil électrique ou les

présentes instructions d'utilisation. Les outils

électriques représentent un danger entre les

mains de personnes qui n'en connaissent pas le

mode d'utilisation.

21. Veillez à l’entretien des outils électriques.

Assurez-vous que les pièces mobiles ne sont

pas désalignées ou coincées, qu’aucune pièce

n’est cassée et que l’outil électrique n’a subi

aucun dommage affectant son bon

fonctionnement. Le cas échéant, faites réparer

l'outil électrique avant de l'utiliser. De

nombreux accidents sont causés par des outils

électriques mal entretenus.

22. Maintenez les outils tranchants bien aiguisés

et propres. Un outil tranchant dont l'entretien est

effectué correctement et dont les bords sont bien

aiguisés risquera moins de se coincer et sera plus

facile à maîtriser.

23. Utilisez l'outil électrique, ses accessoires, ses

embouts, etc., en respectant les présentes

instructions, en tenant compte des conditions

de travail et du type de travail à effectuer.

L'utilisation d'un outil électrique à des fins autres

que celles prévues peut entraîner une situation

dangereuse.

Réparation

24. Faites réparer votre outil électrique par un

réparateur qualifié qui utilise des pièces de

rechange identiques aux pièces d'origine. Le

maintien de la sûreté de l'outil électrique sera

ainsi assuré.

25. Suivez les instructions de lubrification et de

changement des accessoires.

26. Maintenez les poignées de l'outil sèches,

propres et exemptes d'huile ou de graisse.

UTILISEZ UN CORDON PROLONGATEUR

APPROPRIÉ. Assurez-vous que votre cordon

prolongateur est en bonne condition. Lorsque vous

utilisez un cordon prolongateur, assurez-vous qu'il est

assez robuste pour transporter le courant exigé par le

produit. Un cordon qui est trop petit entraînera une

baisse dans la tension composée, ce qui causera une

perte d'énergie et un surchauffage. Le tableau 1 indique

la dimension de cordon à utiliser, en fonction de la

longueur du cordon et de l'intensité nominale figurant

sur la plaque signalétique. En cas de doute, utilisez un

cordon plus robuste. Plus le numéro de calibre est bas,

plus le cordon est robuste.

Tableau 1. Gabarit minimum du cordon

Intensité nominale

Volts

Longueur totale du cordon en pieds

Plus de Pas plus de

120V 25 pi 50 pi 100 pi 150 pi

Calibre américain des fils

16 16 14

1416

Non recommandé

220V - 240V 50 pi 100 pi 200 pi 300 pi

000300

GEB128-2

CONSIGNES DE SÉCURITÉ

POUR LA SCIE CIRCULAIRE

Procédures de coupe

DANGER : N’approchez pas les mains de

la zone de coupe ou de la lame. Gardez l’autre

main sur la poignée auxiliaire ou sur le carter

du moteur. En tenant la scie avec vos deux

mains, vous mettez celles-ci à l’abri de la lame.

2. N'étendez pas la main sous la pièce. Le

protecteur ne peut pas vous protéger contre la

lame sous la pièce.

3. Ajustez la profondeur de coupe en fonction de

l'épaisseur de la pièce. La partie de la lame

visible sous la pièce doit être inférieure à une dent

de lame complète.

4. Ne maintenez jamais le matériau à scier dans

vos mains ou sur votre jambe. Immobilisez la

pièce sur une surface stable. Il est important de

soutenir adéquatement la pièce afin de minimiser

l'exposition du corps, les coincements de lame ou

les pertes de maîtrise.

Illustration de la façon typique et correcte de tenir la scie,

de soutenir la pièce et de placer le cordon.

000157

5. Tenez uniquement l’outil électrique par ses

surfaces de prise isolées pendant toute

opération où l’outil de coupe pourrait venir en

contact avec un câblage dissimulé ou avec

son propre cordon. En cas de contact avec un

conducteur sous tension, les pièces métalliques à

découvert de l’outil deviendraient également sous

tension et risqueraient de transmettre une

décharge à l’utilisateur.

6. Lors du sciage en long, utilisez toujours un

garde parallèle ou un guide de coupe

rectiligne. Cela améliore la précision de la coupe

et réduit le risque de coincement de la lame.

7. Employez toujours une lame de diamètre

approprié et dont le trou central est de forme

correcte (angulaire ou ronde). Une lame dont le

trou ne correspond pas à la forme du moyeu de

fixation de la scie risque de tourner de façon

excentrique et de vous faire perdre la maîtrise de

l'outil.

8. N'utilisez jamais de rondelles ou boulons

endommagés ou inadéquats pour fixer la lame.

Les rondelles et le boulon ont été conçus

spécialement pour votre scie, afin d'assurer un

fonctionnement optimal et un travail sécuritaire.

Causes du recul et avertissements connexes

− le recul est une réaction soudaine survenant

lorsque la lame, coincée, pincée ou mal alignée

devient incontrôlable, se soulève hors de la pièce

et se dirige vers l'utilisateur ;

− lorsque la lame se trouve coincée ou pincée par le

trait de scie qui se referme sur elle, elle se bloque

et une réaction du moteur entraîne alors l'outil

rapidement vers l'utilisateur ;

− Si la lame se tord ou se désaligne par rapport à la

ligne de coupe, les dents arrière risquent de

s'enfoncer dans la surface de la pièce et la lame

de quitter le trait de scie en reculant brusquement

vers l'utilisateur.

Le recul est le résultat d'une utilisation inadéquate de la

scie et/ou de procédures ou conditions d'utilisation

incorrectes ; on peut l'éviter en prenant des précautions

adéquates, indiquées ci-dessous.

9. Maintenez une prise ferme à deux mains sur la

scie, et placez vos bras de manière à pouvoir

résister à la force exercée lors des reculs.

Posez votre corps d'un côté ou de l'autre de la

lame, jamais dans sa ligne de coupe. Un recul

peut faire sauter la scie vers l'arrière, mais

l'utilisateur pourra maîtriser la force exercée par

ce recul s'il prend les précautions nécessaires.

10. Lorsque la lame se coince ou lorsque vous

interrompez la coupe pour une raison

quelconque, libérez la gâchette et gardez la

scie immobile dans le matériau jusqu'à ce que

la lame s'arrête parfaitement. N'essayez jamais

de retirer la scie de la pièce ou de faire reculer

la scie pendant que la lame tourne, autrement

il y a risque de choc recul. Identifiez la cause du

coincement de la lame et prenez les mesures

correctives pour éliminer le problème.

11. Avant de faire redémarrer la scie dans la pièce,

centrez la lame dans le trait de scie et

assurez-vous que les dents de la lame ne

mordent pas déjà dans le matériau. Si la lame

est coincée, elle risque de remonter dans le trait

de scie ou de causer un recul au moment du

redémarrage de la scie.

12. Les grands panneaux doivent être soutenus

pour minimiser les risques de recul causé par

le coincement de la lame. Les grands panneaux

ont tendance à s'affaisser sous leur propre poids.

Des supports doivent être installés sous le

panneau, des deux côtés, près de la ligne de

coupe et près du bord du panneau.

Pour éviter la rétroaction, supporter la planche

ou le panneau près de la ligne de coupe.

000154

Ne pas supporter la planche ou le panneau de

façon éloignée de la ligne de coupe.

000156

13. N'utilisez jamais les lames émoussées ou

endommagées. Les lames mal affûtées ou mal

avoyées produisent un trait de scie étroit qui

donne lieu à un frottement excessif, au

coincement de la lame et à un recul.

14. Avant d'effectuer la coupe, les leviers de

verrouillage de la profondeur de coupe et de la

coupe en biseau doivent être fermement

serrés. Il y a risque de pincement et de recul si

les réglages de la lame se modifient pendant

coupe.

15. Soyez particulièrement prudent lors des

coupes dans une cloison existante ou tout

autre matériau dont l’arrière n'est pas visible.

La lame pourrait rencontrer un objet dur, ce qui

provoquerait un recul.

16. Tenez TOUJOURS l'outil fermement à deux

mains. Ne placez JAMAIS vos mains ou vos

doigts derrière la scie. En cas de choc en retour,

la scie pourrait alors bondir vers votre main et

causer une blessure grave.

000194

17. Ne forcez jamais la scie. Poussez la scie vers

l’avant à une vitesse permettant à la lame de

couper sans ralentir. Le fait de forcer la scie

peut causer une coupe inégale, une perte de

précision ou un recul.

Fonction du protecteur inférieur

18. Avant chaque utilisation, assurez-vous que le

protecteur inférieur se referme bien. N'utilisez

pas la scie si le protecteur inférieur ne se

déplace pas librement et ne se referme pas

instantanément. N’immobilisez ou ne fixez

jamais le protecteur inférieur en position

ouverte. Le protecteur inférieur risque de plier si

la scie est échappée par accident. Soulevez le

protecteur inférieur à l’aide de la poignée de

rappel et assurez-vous qu’il se déplace librement

et n’entre pas en contact avec la lame ni toute

autre pièce, quel que soit l’angle et la profondeur

de coupe.

19. Vérifiez le fonctionnement du ressort du

protecteur inférieur. Le protecteur et le ressort

doivent être réparés avant l'utilisation s'ils ne

fonctionnent pas correctement. Le

fonctionnement du protecteur inférieur peut être

ralenti par des pièces endommagées, des dépôts

collants ou l'accumulation de débris.

20. Le protecteur inférieur ne doit être escamoté

manuellement que pour des coupes

particulières comme les « coupes en plongée

» et les « coupes composées ». Soulevez le

protecteur inférieur à l’aide de la poignée de

rappel et libérez le protecteur inférieur dès que

la lame pénètre dans le matériau. Pour toute

autre opération de sciage, le protecteur inférieur

devrait fonctionner automatiquement.

21. Assurez-vous toujours que le protecteur

inférieur couvre bien la lame avant de déposer

l'outil sur l'établi ou sur le sol. Si la lame n'est

pas protégée et n'a pas fini de tourner, elle

entraînera la scie vers l'arrière en coupant tout sur

son passage. Soyez conscient du temps

nécessaire pour que la lame s'arrête après que

vous avez relâché la gachette.

22. Pour vérifier le protecteur inférieur, ouvrez-le à

la main, puis relâchez-le et observez sa

fermeture. Vérifiez également que la poignée

de rappel ne touche pas le boîtier de l’outil.

Laisser la lame à découvert est TRÈS

DANGEREUX et comporte un risque de blessure

grave.

Consignes de sécurité supplémentaires

23. Utilisation prévue

Cet outil est exclusivement destiné à la coupe

de matériaux de maçonnerie. Si des débris

d'autres matériaux s'accumulent sur le protecteur

inférieur et le moyeu, cela peut affecter la bonne

fermeture du protecteur inférieur et cela pourrait

causer de graves blessures.

24. N'essayez pas de retirer le matériau coupé

pendant que la lame tourne. Attendez que la

lame s'arrête avant de retirer le matériau

coupé. Les lames tournent en roue libre après la

mise hors tension.

25. Évitez les clous. Avant la coupe, vérifiez la

présence de clous dans le matériau et

retirez-les le cas échéant.

26. Placez la base de la scie sur la partie de la

pièce qui est solidement soutenue, non sur

celle qui tombera une fois la coupe terminée.

À titre d'exemples, la Fig. 1 illustre la BONNE

façon de couper l'extrémité d'une planche,

tandis que la Fig. 2 illustre la MAUVAISE façon

de procéder. Si la pièce est courte ou petite,

installez-la dans un dispositif de serrage.

N'ESSAYEZ PAS DE TENIR LES COURTES

PIÈCES UNIQUEMENT AVEC LA MAIN !

Fig.1

000147

Fig.2

000150

27. Avant de déposer l’outil une fois la coupe

terminée, assurez-vous que le protecteur

inférieur s’est refermé et que la lame s’est

complètement arrêtée de tourner.

28. Ne tentez jamais de scier en plaçant la scie la

tête en bas dans un étau. Cela est très

dangereux et peut entraîner de graves

accidents.

000029

29. Certains matériaux contiennent des produits

chimiques qui peuvent être toxiques. Prenez

les précautions nécessaires pour éviter

l'inhalation de ces poussières ou leur contact

avec la peau. Conformez-vous aux consignes

de sécurité du fournisseur du matériau.

30. N'appliquez jamais une pression latérale sur la

lame pour l'arrêter.

31. N'utilisez aucune meule abrasive.

32.

N'utilisez que la lame dont le diamètre

correspond aux indications données sur

l’outil ou dans le manuel.

L’utilisation d’une

lame d’une taille incorrecte peut affecter la

protection de la lame ou le fonctionnement du

protecteur et cela pourrait causer de graves

blessures.

33.

Assurez-vous que la lame est affûtée et

propre.

La gomme durcie sur les lames risque de

ralentir la scie et augmente le risque de recul.

Pour nettoyer la lame, retirez-la d'abord de l'outil,

puis utilisez un décapant pour gomme, de l'eau

chaude ou du kérosène. N'utilisez jamais

d'essence.

34. Portez un masque antipoussières et des

protections d'oreilles lorsque vous utilisez

l'outil.

CONSERVEZ CE MODE

D'EMPLOI.

AVERTISSEMENT:

NE VOUS LAISSEZ PAS tromper (au fil d'une

utilisation répétée) par un sentiment d'aisance ou de

familiarité avec le produit en négligeant les

consignes de sécurité qui accompagnent le produit.

L'utilisation non sécuritaire ou incorrecte de cet outil

comporte un risque de blessure grave.

USD291-4

Symboles

Les symboles utilisés pour l'outil sont indiqués

ci-dessous.

･ volts

･ ampères

･ courant alternatif ou continu

･ vitesse à vide

･ construction, catégorie II

･ tours ou alternances par minute

DESCRIPTION DU

FONCTIONNEMENT

ATTENTION:

• Assurez-vous toujours que l'outil est hors tension

et débranché avant de l'ajuster ou de vérifier son

fonctionnement.

Réglage de la profondeur de coupe

001345

ATTENTION:

• Après avoir ajusté la profondeur de coupe, serrez

toujours fermement le levier.

Desserrez le levier du guide de profondeur puis

déplacez la base vers le haut ou le bas. À la profondeur

de coupe désirée, fixez la base en serrant le levier.

Pour obtenir des coupes plus propres et sans danger,

réglez la profondeur de coupe de sorte que pas plus

d'une dent de lame ne dépasse sous la pièce.

L'utilisation d'une profondeur de coupe adéquate aide à

réduire les risques de chocs en retour dangereux qui

peuvent causer des blessures.

Coupe en biseau

001362

Desserrez le levier du secteur angulaire à l'avant de la

base. Réglez sur l'angle désiré (0° à 45°) en inclinant,

puis serrez fermement le levier.

Visée

001380

Pour les coupes rectilignes, alignez sur la ligne de

coupe la position A à l'avant de la base. Pour les coupes

en biseau de 45°, alignez la position B sur la ligne de

coupe. La partie avant de la base est graduée en

pouces, le côté droit de l'entaille se trouvant sur zéro.

Graduations du côté droit de la base de l'outil

001390

Le côté droit de la base de l'outil est gradué en pouces.

Le "0" indique la position du tranchant de la lame

lorsque la profondeur de coupe est réglée sur la position

la plus profonde. Faites le réglage sur cette graduation

pour effectuer les coupes en plongée (coupes en

cul-de-sac).

Collecte des poussières

001392

Cet outil et équipé d'une boîte à poussières pour la

collecte des poussières et des copeaux. Veuillez vider la

boîte à poussières lorsqu'elle est remplie aux deux tiers.

Pour cela, appuyez sur le levier pour déverrouiller le

cache-poussière et ouvrez-le. Inclinez l'arrière de l'outil

vers le bas pour vider la boîte à poussières.

Le raccordement de cet outil à un aspirateur Makita

permet d'effectuer des travaux de coupe plus propres.

Retirez le capuchon de caoutchouc du cache-poussière

et raccordez-y le tuyau de l'aspirateur.

Cache-poussière

2. Capuchon de

caoutchouc

3. Levier

1. Position du bord

de lame quand

la profondeur de

coupe est réglée

sur la position la

plus profonde

1. Base

1. Plaque graduée

de coupe en

biseau

2. Levier

1. Guide de

profondeur

2. Levier

Interrupteur

001401

ATTENTION:

• Avant de brancher l'outil, assurez-vous toujours

que la gâchette fonctionne correctement et revient

en position d'arrêt une fois relâchée.

Pour faire démarrer l'outil, appuyez simplement sur la

gâchette. Pour l'arrêter, relâchez la gâchette.

ASSEMBLAGE

ATTENTION:

• Avant d'effectuer toute intervention sur l'outil,

assurez-vous toujours qu'il est hors tension et

débranché.

Retrait ou pose de la lame

001413

001422

ATTENTION:

• Assurez-vous que la lame est installée avec les

dents orientées vers le haut à l'avant de l'outil.

• Utilisez exclusivement une clé Makita pour installer

ou retirer la lame.

Pour retirer la lame, retirez d'abord les vis de serrage qui

retiennent la boîte à poussières, puis retirez cette

dernière.

Appuyez sur le verrou de l'arbre de sorte que la lame ne

puisse pas tourner, et utilisez la clé pour desserrer le

boulon hexagonal, dans le sens inverse des aiguilles

d'une montre. Retirez ensuite le boulon hexagonal, le

flasque extérieur et la lame.

Pour poser la lame, suivez la procédure de retrait en

sens inverse. ASSUREZ-VOUS D'AVOIR FERMEMENT

SERRÉ LE BOULON HEXAGONAL, DANS LE SENS

DES AIGUILLES D'UNE MONTRE.

001439

Après avoir installé la lame, installez la boîte à

poussières et fermez-la en serrant les vis de serrage.

Lors du changement de la lame, assurez-vous de

nettoyer les copeaux présents sur les protecteurs de

lame supérieur et inférieur, comme indiqué dans la

section Entretien. Il est également nécessaire de vérifier

le fonctionnement du protecteur inférieur avant chaque

utilisation.

UTILISATION

ATTENTION:

• Assurez-vous de déplacer l'outil doucement vers

l'avant, en ligne droite. Le fait de forcer ou de

tordre l'outil entraînera une surchauffe du moteur

et un dangereux choc en retour, risquant de

provoquer une blessure grave.

001465

Tenez l'outil fermement. L'outil est équipé d'une poignée

avant et d'une poignée arrière. Utilisez les deux

poignées pour assurer la meilleure prise possible sur

l'outil. De plus, lorsque la scie est saisie à deux mains,

celles-ci ne risquent pas d'être coupées par la lame.

Placez la base de l'outil sur la pièce à couper de sorte

que la lame n'entre pas en contact avec quoi que ce soit.

Mettez ensuite l'outil sous tension et attendez que la

lame ait atteint sa pleine vitesse. Faites alors

simplement avancer l'outil sur la surface de la pièce, en

le maintenant de niveau et en le faisant avancer

doucement jusqu'à ce que la coupe soit terminée.

1. Poignée arrière

2. Poignée avant

3. Base

1. Lame

2. Boulon

hexagonal

3. Bague externe

4. Flasque

intérieur

1. Clé

2. Verrouillage de

l'arbre

1. Boîtier

collecteur de

poussière

2. Vis

1. Gâchette

Pour obtenir une coupe propre, la ligne de coupe doit

être droite et la vitesse de progression uniforme. Si la

coupe ne suit pas adéquatement la ligne de coupe

prévue, n'essayez pas de tourner ou de forcer l'outil

pour le remettre sur la ligne de coupe. La lame risque de

se coincer, ce qui pourrait provoquer un dangereux choc

en retour et des blessures graves. Relâchez la gâchette,

attendez l'arrêt de la lame, puis retirez l'outil. Alignez

l'outil sur la nouvelle ligne de coupe et procédez à la

coupe à nouveau. Évitez les positions qui exposent

l'utilisateur aux débris et aux poussières projetés par la

scie. Utilisez des lunettes de protection pour mieux

éviter les blessures.

Garde parallèle (règle de guidage)

001485

Un garde parallèle pratique vous permet d'effectuer des

coupes droites d'une extrême précision. Faites simplement

glisser le garde parallèle le long du côté de la pièce en le

maintenant en position à l'aide de la vis de serrage située à

l'avant de la base. Cela permet également d'effectuer

plusieurs coupes d'une largeur uniforme.

Coupes en plongée (coupes en cul-de-sac)

AVERTISSEMENT:

• Ne touchez jamais le garde inférieur pendant la

coupe.

• Ne coincez ou n'attachez jamais le garde inférieur

en position ouverte. Par exemple, ne coincez pas

ou n'attachez pas le levier rétractable. Le garde

inférieur doit toujours être laissé libre, sans que

rien n'empêche son déplacement. Il doit pouvoir

recouvrir la lame immédiatement lorsque vous

soulevez l'outil après la coupe.

• Relâchez le levier rétractable dès que vous

commencez la coupe. Le contact du garde

inférieur avec la pièce le maintiendra en position

pour qu'il puisse s'ouvrir librement lorsque vous

commencerez la coupe.

• Le garde inférieur ne doit être rétracté

manuellement que lors des coupes spéciales telles

que les "coupes en cul-de-sac" et les "coupes

composées". Soulevez la garde inférieur au moyen

du levier rétractable. Le levier rétractable doit être

relâché aussitôt que la lame pénètre dans le

matériau. Pour tout autre type de coupe, le garde

inférieur devrait fonctionner automatiquement.

Inclinez l'outil vers l'avant et déposez la partie avant de

la base sur la pièce à couper. En vous référant au bord

droit de l'entaille à l'avant de la base et à la graduation

du côté droit de la base, alignez la lame sur la ligne de

coupe de la pièce. Saisissez fermement l'outil en tenant

la poignée avant de la main gauche et la poignée arrière

de la main droite. Mettez l'outil sous tension et attendez

que la lame ait atteint sa pleine vitesse. Enfoncez le

levier rétractable avec le pouce pour rétracter le garde

inférieur. Relâchez le levier rétractable dès que vous

commencez la coupe. Abaissez graduellement l'outil

jusqu'à ce que sa base repose bien à plat sur la pièce à

couper. Faites ensuite avancer l'outil le long de la ligne

de coupe, jusqu'à ce que la coupe soit terminée.

Relâchez la gâchette et attendez que la lame se soit

parfaitement immobilisée avant de la retirer de la pièce.

Ne retirez jamais la lame alors qu'elle tourne encore. Un

dangereux choc en retour risquerait de se produire.

001494

ENTRETIEN

ATTENTION:

• Assurez-vous toujours que l'outil est hors tension

et débranché avant d'y effectuer tout travail

d'inspection ou d'entretien.

• Nettoyez les protecteurs supérieur et inférieur

pour vérifier l’absence de copeaux, qui

pourraient entraver le fonctionnement du

système de protection inférieur. Un système

de protection sale pourra ne pas fonctionner

correctement et cela pourrait causer de graves

blessures. La manière la plus efficace pour

effectuer ce nettoyage consiste à utiliser de l’air

comprimé. Si de la poussière est soufflée hors

des protecteurs, assurez-vous de porter une

protection oculaire et respiratoire adaptée.

• N'utilisez jamais d'essence, de benzine, de solvant,

d'alcool ou d'autres produits similaires. Une

décoloration, une déformation, ou la formation de

fissures peuvent en découler.

Réglage de précision pour les coupes de 90°

(coupes à angle droit)

Ce réglage est effectué en usine. S'il est désactivé, ajustez

la vis de réglage au moyen d'une clé hexagonale, en

plaçant la lame sur un angle droit par rapport à la base avec

une règle triangulaire, une équerre de menuisier, etc.

1. Levier de rappel

2. Protecteur

inférieur

3. Lame

1. Garde parallèle

(règle de

guidage)

001500

001509

Remplacement des charbons

001145

Retirez et vérifiez régulièrement les charbons.

Remplacez-les lorsqu'ils sont usés jusqu'au trait de

limite d'usure. Maintenez les charbons propres et en état

de glisser aisément dans les porte-charbon. Les deux

charbons doivent être remplacés en même temps.

N'utilisez que des charbons identiques.

Utilisez un tournevis pour retirer les bouchons de

porte-charbon. Enlevez les charbons usés, insérez-en

de nouveaux et revissez solidement les bouchons de

porte-charbon.

001520

Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,

les réparations, tout autre travail d'entretien ou de

réglage doivent être effectués dans un centre de service

Makita agréé ou un centre de service de l'usine Makita,

exclusivement avec des pièces de rechange Makita.

ACCESSOIRES EN OPTION

ATTENTION:

• Ces accessoires ou pièces complémentaires sont

recommandés pour l'utilisation avec l'outil Makita

spécifié dans ce mode d'emploi. L'utilisation de

tout autre accessoire ou pièce complémentaire

peut comporter un risque de blessure. N'utilisez les

accessoires ou pièces qu'aux fins auxquelles ils

ont été conçus.

Si vous désirez obtenir plus de détails concernant ces

accessoires, veuillez contacter le centre de service

après-vente Makita le plus près.

• Lames pour panneaux de fibrociment

Dents de carbure

de tungstène

Dents diamantées

Conçue spécialement pour un travail de coupe

professionnel sur les revêtements muraux,

toits et planches d'appui en fibrociment.

Conçue spécialement pour un travail de coupe

professionnel sur les revêtements muraux, toits et

planches d'appui en fibrociment, avec une durée

de vie supérieure de 400%.

006557

•

Garde parallèle (règle de guidage)

• Clé 13

NOTE:

• Certains éléments de la liste peuvent être inclus

avec l'outil comme accessoires standard. Ils

peuvent varier suivant les pays.

1. Bouchon de

porte-charbon

2. Tournevis

1. Trait de limite

d'usure

1. Règle

triangulaire

1. Base

2. Vis de réglage

GARANTIE LIMITÉE D’UN AN MAKITA

Politique de garantie

Chaque outil Makita est inspecté rigoureusement et

testé avant sa sortie d’usine. Nous garantissons qu’il

sera exempt de défaut de fabrication et de vice de

matériau pour une période d’UN AN à partir de la date

de son achat initial. Si un problème quelconque devait

survenir au cours de cette période d’un an, veuillez

retourner l’outil COMPLET, port payé, à une usine ou à

un centre de service après-vente Makita. Makita

réparera l’outil gratuitement (ou le remplacera, à sa

discrétion) si un défaut de fabrication ou un vice de

matériau est découvert lors de l’inspection.

Cette garantie ne s’applique pas dans les cas où:

MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR

TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉ À

LA VENTE OU À L’UTILISATION DU PRODUIT. CET

VIS DE NON-RESPONSABILITÉ S’APPLIQUE À LA

FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE

PAR CETTE GARANTIE.

MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT

TOUTE GARANTIE TACITE, INCLUANT LES

GARANTIES TACITES DE “QUALITÉ MARCHANDE”

ET “ADÉQUATION À UN USAGE PARTICULIER”

PRÈS LA PÉRIODE D’UN AN COUVERTE PAR

CETTE GARANTIE.

Cette garantie vous donne des droits spécifiques

reconnus par la loi, et possiblement d’autres droits, qui

varient d’un État à l’autre. Certains États ne permettant

pas l’exclusion ou la limitation des dommages

accessoires ou indirects, il se peut que la limitation ou

exclusion ci-dessus ne s’applique pas à vous. Certains

États ne permettant pas la limitation de la durée

d’application d’une garantie tacite, il se peut que la

limitation ci-dessus ne s’applique pas à vous.

des réparations ont été effectuées ou tentées par

un tiers:

des réparations s’imposent suite à une usure

normale:

l’outil a été malmené, mal utilisé ou mal entretenu:

l’outil a subi des modifications.

EN0006-1

ESPAÑOL (Instrucciones originales)

ESPECIFICACIONES

Modelo 5057KB

Especificaciones eléctricas en México 120 V 13 A

Diámetro del disco 185 mm (7-1/4")

a 90° 60 mm (2-3/8")

Profundidad de corte máxima

a 45° 30 mm (1-3/16")

Velocidad sin carga (RPM) 5 800 r/min

Longitud total 354 mm (14")

Peso neto 5,4 kg (11,8 lbs)

• Debido a nuestro programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin

previo aviso.

• Las especificaciones pueden ser diferentes de país a país.

• Peso de acuerdo al procedimiento de EPTA-01/2003

GEA008-2

Advertencias de seguridad

generales para herramientas

eléctricas

ADVERTENCIA: lea todas las advertencias de

seguridad e instrucciones. Si no sigue todas las

advertencias e instrucciones indicadas a continuación,

podrá ocasionar una descarga eléctrica, un incendio y/o

lesiones graves.

Guarde todas las advertencias e

instrucciones para su futura

referencia.

El término "herramienta eléctrica" se refiere, en todas

las advertencias que aparecen a continuación, a su

herramienta eléctrica de funcionamiento con conexión a

la red eléctrica (con cableado eléctrico) o herramienta

eléctrica de funcionamiento a batería (inalámbrica).

Seguridad en el área de trabajo

1. Mantenga el área de trabajo limpia y bien

iluminada. Las áreas oscuras o desordenadas

son propensas a accidentes.

2. No utilice las herramientas eléctricas en

atmósferas explosivas, tal como en la

presencia de líquidos, gases o polvo

inflamables. Las herramientas eléctricas crean

chispas que pueden prender fuego al polvo o los

humos.

3. Mantenga a los niños y curiosos alejados

mientras utiliza una herramienta eléctrica. Las

distracciones le pueden hacer perder el control.

Seguridad eléctrica

Las clavijas de conexión de las herramientas

eléctricas deberán encajar perfectamente en

la toma de corriente. No modifique nunca la

clavija de conexión de ninguna forma. No

utilice ninguna clavija adaptadora con

herramientas eléctricas que tengan conexión

a tierra (puesta a tierra).

La utilización de

clavijas no modificadas y que encajen

perfectamente en la toma de corriente reducirá el

riesgo de que se produzca una descarga

eléctrica.

5. Evite tocar con el cuerpo superficies

conectadas a tierra o puestas a tierra tales

como tubos, radiadores, cocinas y

refrigeradores. Si su cuerpo es puesto a tierra o

conectado a tierra existirá un mayor riesgo de que

sufra una descarga eléctrica.

No exponga las herramientas eléctricas a la

lluvia ni a condiciones húmedas.

La entrada de

agua en una herramienta eléctrica aumentará el

riesgo de que se produzca una descarga

eléctrica.

7. No jale el cable. Nunca utilice el cable para

transportar, jalar o desconectar la herramienta

eléctrica. Mantenga el cable alejado del calor,

aceite, objetos cortantes o piezas móviles. Los

cables dañados o atrapados aumentan el riesgo

de sufrir una descarga eléctrica.

8. Cuando utilice una herramienta eléctrica en

exteriores, utilice un cable de extensión

apropiado para uso en exteriores. La utilización

de un cable apropiado para uso en exteriores

reducirá el riesgo de que se produzca una

descarga eléctrica.

9. Si no es posible evitar usar una herramienta

eléctrica en condiciones húmedas, utilice un

alimentador protegido con interruptor de

circuito de falla en tierra (ICFT). El uso de un

ICFT reduce el riesgo de descarga eléctrica.

Seguridad personal

10. Manténgase alerta, preste atención a lo que

está haciendo y utilice su sentido común

cuando opere una herramienta eléctrica. No

utilice la herramienta eléctrica cuando esté

cansado o bajo la influencia de drogas,

alcohol o medicamentos. Un momento de

distracción mientras opera la máquina puede dar

como resultado heridas personales graves.

11. Use equipo de protección personal. Póngase

siempre protección para los ojos. El equipo

protector tal como máscara contra el polvo,

zapatos de seguridad antiderrapantes, casco

rígido y protección para oídos utilizado en las

condiciones apropiadas reducirá las heridas

personales.

12. Impida el encendido accidental. Asegúrese de

que el interruptor esté en la posición de

apagado antes de conectar a la alimentación

eléctrica y/o de colocar el cartucho de la

batería, así como al levantar o cargar la

herramienta. Cargar las herramientas eléctricas

con su dedo en el interruptor o conectarlas con el

interruptor encendido hace que los accidentes

sean propensos.

13. Retire cualquier llave de ajuste o llave de

apriete antes de encender la herramienta. Una

llave de ajuste o llave de apriete que haya sido

dejada puesta en una parte giratoria de la

herramienta eléctrica podrá resultar en heridas

personales.

14. No utilice la herramienta donde no alcance.

Mantenga los pies sobre suelo firme y el

equilibrio en todo momento. Esto permite un

mejor control de la herramienta eléctrica en

situaciones inesperadas.

15. Use vestimenta apropiada. No use ropas

sueltas ni joyas. Mantenga el cabello, la ropa y

los guantes alejados de las piezas móviles.

Las prendas de vestir holgadas, las joyas y el

cabello suelto podrían engancharse en estas

piezas móviles.

16. Si dispone de dispositivos para la conexión de

equipos de extracción y recolección de polvo,

asegúrese de conectarlos y utilizarlos

debidamente. La utilización de estos dispositivos

reduce los riesgos relacionados con el polvo.

Mantenimiento y uso de la herramienta eléctrica

17. No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para su

aplicación. La herramienta eléctrica adecuada

hará un trabajo mejor a la velocidad para la que

ha sido fabricada.

18. No utilice la herramienta eléctrica si el

interruptor no la enciende y apaga. Cualquier

herramienta eléctrica que no pueda ser

controlada con el interruptor es peligrosa y debe

ser reemplazada.

19. Desconecte la clavija de la fuente de energía

y/o la batería de la herramienta eléctrica antes

de realizar ajustes, cambiar accesorios o

guardar las herramientas eléctricas. Dichas

medidas de seguridad preventivas reducen el

riesgo de que la herramienta se inicie

accidentalmente.

20. Guarde la herramienta eléctrica que no use

fuera del alcance de los niños y no permita

que las personas que no están familiarizadas

con ella o con las instrucciones la operen. Las

herramientas eléctricas son peligrosas en manos

de personas que no saben operarlas.

21. Realice el mantenimiento a las herramientas

eléctricas. Compruebe que no haya partes

móviles desalineadas o estancadas, piezas

rotas y cualquier otra condición que pueda

afectar al funcionamiento de la herramienta

eléctrica. Si la herramienta eléctrica está

dañada, haga que se la reparen antes de

utilizarla. Muchos accidentes son ocasionados

por herramientas eléctricas con un mal

mantenimiento.

22. Mantenga las herramientas de corte limpias y

filosas. Si recibe un mantenimiento adecuado y

tiene los bordes afilados, es probable que la

herramienta se atasque menos y sea más fácil

controlarla.

23. Utilice la herramienta eléctrica, así como

accesorios, piezas, brocas, etc. de acuerdo

con estas instrucciones y de la manera

establecida para cada tipo de unidad en

particular; tenga en cuenta las condiciones

laborales y el trabajo a realizar. Si utiliza la

herramienta eléctrica para realizar operaciones

distintas de las indicadas, podrá presentarse una

situación peligrosa.

Servicio de mantenimiento

24.

Haga que una persona calificada repare la

herramienta utilizando sólo piezas de

repuesto idénticas.

Esto asegura que se

mantenga la seguridad de la herramienta

eléctrica.

25. Siga las instrucciones para la lubricación y

cambio de accesorios.

26. Mantenga las agarraderas secas, limpias y sin

aceite o grasa.

UTILICE CABLES DE EXTENSIÓN APROPIADOS.

Asegúrese de que su cable de extensión esté en

buenas condiciones. Cuando utilice un cable de

extensión, asegúrese de utilizar uno del calibre

suficiente para conducir la corriente que demande el

producto. Un cable de calibre inferior ocasionará una

caída en la tensión de línea y a su vez en una pérdida

de potencia y sobrecalentamiento. La Tabla 1 muestra la

medida correcta a utilizar dependiendo de la longitud del

cable y el amperaje nominal indicado en la placa de

características. Si no está seguro, utilice el siguiente

calibre más alto. Cuanto menor sea el número de calibre,

más corriente podrá conducir el cable.

Tabla 1. Calibre mínimo para el cable

Amperaje nominal

Volts

Longitud total del cable en metros

Más de No más de

120V

7,6 m (25 ft) 15,2 m (50 ft) 30,4 m (100 ft) 45,7 m (150 ft)

Calibre del cable (AWG)

0 A 6 A

6 A

10 A

12 A

10 A

12 A

16 A

16 16 14

1416

No se recomienda

220V

- 240V

15,2 m (50 ft) 30,4 m (100 ft) 60,8 m (200 ft) 91,2 m (300 ft)

000300

GEB128-2

ADVERTENCIAS DE SEGURIDAD

PARA LA SIERRA CIRCULAR

Procedimientos de corte

PELIGRO: Mantenga las manos alejadas del

área de corte y del disco. Mantenga su segunda

mano sobre el mango auxiliar o sobre el

alojamiento del motor.

Si ambas manos sujetan la

sierra no pueden sufrir cortes del disco.

2. Nunca meta la mano por debajo de la pieza de

trabajo. El protector no puede protegerle del

disco debajo de la pieza de trabajo.

3. Ajuste la profundidad de corte al grosor de la

pieza de trabajo. Debe verse menos de un diente

completo por debajo de la pieza de trabajo.

4. Nunca sujete la pieza que se está cortando

con las manos ni entre las piernas. Fije la

pieza de trabajo a una plataforma estable. Es

importante sujetar la pieza de trabajo

correctamente para minimizar la exposición del

cuerpo, el estancamiento del disco o la pérdida de

control.

Una ilustración típica del correcto apoyo de las manos, apoyo

de la pieza de trabajo, y tendido del cable de alimentación.

000157

5. Sujete la herramienta eléctrica sólo por las

superficies de agarre aisladas al realizar una

operación en la que la herramienta de corte

pueda entrar en contacto con cables ocultos o

con su propio cable. Si entra en contacto con un

cable con corriente, las piezas metálicas

expuestas de la herramienta eléctrica se cargarán

también de corriente y el operario puede recibir

una descarga.

6. Cuando realice un corte longitudinal, utilice

siempre un tope lateral o una guía de borde

recto. Esto mejora la precisión del corte y reduce

la posibilidad de que el disco se atasque.

7. Utilice siempre discos con orificios de husillo

del tamaño y la forma (poligonal o redonda)

correctos. Los discos que no encajen con las

piezas de montaje de la sierra girarán

excéntricamente y producirán una pérdida de

control.

8. Nunca utilice arandelas o pernos de disco

dañados o incorrectos. El perno y las arandelas

del disco se han diseñado específicamente para

el mismo, para una seguridad y un rendimiento

óptimos.

Causas de los retrocesos y advertencias

relacionadas

− un retroceso brusco es una reacción repentina

provocada por un disco mal alineado, alabeado o

mellado, que hace que una sierra se levante de

forma incontrolada y se aleje de la pieza de trabajo

hacia el operador;

− cuando el disco está mellado o aprisionado por la

entalladura al cerrarse, se atasca y la reacción del

motor empuja la unidad rápidamente hacia atrás,

hacia el operador;

− Si el disco se retuerce o está mal alineado en el

corte, los dientes del borde posterior del disco

pueden clavarse en la superficie posterior de la

pieza de trabajo, haciendo que el disco escale la

entalladura y salte hacia el operador.

El retroceso es el resultado de un mal uso del disco o de

condiciones o procedimientos de uso incorrectos y se

puede evitar tomando las precauciones que se indican a

continuación.

9. Sujete la sierra firmemente con las dos manos

y coloque sus brazos de forma que ofrezcan

resistencia a la fuerza del retroceso. Coloque

su cuerpo hacia cualquiera de los lados del

disco, pero no en línea con él. El retroceso

puede provocar que la sierra salte hacia atrás; no

obstante, el operador puede controlar la fuerza

del retroceso si toma las precauciones

adecuadas.

10. Cuando note que el disco se atora, o cuando

quiera interrumpir un corte por cualquier

razón, suelte el gatillo y mantenga la sierra

inmóvil en el material hasta que el disco se

pare completamente. No intente nunca extraer

el disco de la pieza de trabajo ni tirar de la

sierra hacia atrás mientras el disco esté

moviéndose porque podrá ocasionar un

retroceso brusco. Investigue y tome medidas

correctivas para eliminar la causa del atoramiento

del disco.

11. Cuando vuelva a poner en marcha la sierra

sobre la pieza de trabajo, centre la sierra en la

entalladura y compruebe que sus dientes no

estén en contacto con el material. Si el disco se

traba, podrá haber un retroceso brusco o un

avance en la pieza al reiniciar la sierra.

12. Sujete los paneles grandes para minimizar el

riesgo de que el disco se estanque y de

retroceso. Los paneles grandes tienden a

hundirse bajo su propio peso. Deben colocarse

soportes bajo el panel en ambos lados, cerca de

la línea de corte y del borde del panel.

Para evitar retrocesos bruscos, apoye el

tablero o panel cerca de la línea de corte.

000154

No apoye el tablero o panel alejado del corte.

000156

13. No utilice discos dañados o desafilados. Las

discos colocados incorrectamente o desafilados

producen un corte más angosto y causan una

fricción excesiva, que el disco se doble y

retrocesos bruscos.

14. Las palancas de fijación de los ajustes de

profundidad y de bisel del disco deben ser

apretadas y aseguradas antes de realizar el

corte. Si el ajuste del disco cambia durante el

corte, podrá ocasionar un atoramiento y retroceso

brusco.

15. Tenga especial cuidado cuando realice cortes

con sierra en paredes u otras áreas ciegas. El

disco protuberante puede cortar objetos que

pueden provocar retrocesos.

16. Sujete SIEMPRE la herramienta firmemente

con ambas manos. No ponga NUNCA la mano

ni los dedos detrás de la sierra. Si se produce

un retroceso brusco, la sierra podrá saltar

fácilmente hacia atrás sobre su mano,

causándole graves heridas personales.

000194

17. Nunca fuerce la sierra. Empuje la sierra hacia

adelante a una velocidad a la que el disco

corte sin desacelerarse. Forzar la sierra durante

el corte puede producir cortes desiguales, perder

precisión y posiblemente generar un retroceso

brusco.

Función del protector inferior (guarda del disco)

18. Compruebe si el protector inferior está bien

cerrado antes de cada uso. No utilice la sierra

si el protector inferior no se mueve libremente

y se cierra instantáneamente. Nunca sujete ni

mantenga el protector inferior en la posición

abierta. Si la sierra cae accidentalmente, la

protección inferior se puede doblar. Levante el

protector inferior con el mango retráctil y

asegúrese de que se mueve libremente y de que

no hace contacto con el disco ni con ninguna otra

pieza en todos los ángulos y profundidades del

corte.

19. Compruebe el funcionamiento del muelle del

protector inferior. Si el protector y el muelle no

funcionan correctamente, deben repararse

antes de utilizar la herramienta. El protector

inferior puede funcionar con lentitud debido a

partes dañadas, depósitos de goma o

acumulación de suciedad.

20. El protector inferior debe retraerse

manualmente solamente para cortes

especiales como “cortes de cavidad” y

“cortes compuestos.” Levante el protector

inferior mediante el mango retráctil y cuando

el disco entre en el material, debe soltar el

protector inferior. Para todos los otros cortes

con sierra, el protector inferior debe funcionar

automáticamente.

21. Antes de dejar la sierra en el banco o en el

suelo, observe siempre que el protector

inferior esté cubriendo el disco. Un disco

desprotegido, girando por inercia, hará que la

sierra se desplace hacia atrás, cortando todo lo

que encuentre a su paso. Tenga presente el

tiempo que el disco tarda en detenerse después

de soltar el interruptor.

22. Para comprobar el protector inferior, ábralo a

mano, suéltelo y compruebe si se cierra.

Compruebe también que el mango retráctil no

toque el alojamiento de la herramienta. Dejar

el disco expuesto es MUY PELIGROSO y puede

provocar graves lesiones personales.

Advertencias de seguridad adicionales

23. Uso pretendido

Esta herramienta está diseñada para cortar

material de mampostería solamente. La

acumulación de aserrín en el protector inferior, así

como la concentración de otros residuos puede

que afecte el cerrado correcto del protector

inferior, lo cual puede resultar en graves lesiones

al operador.

24. No intente retirar material cortado cuando el

disco se esté moviendo. Espere hasta que el

disco se detenga antes de recoger el material

cortado. Los discos siguen girando por inercia

después de apagar la herramienta.

25. Evite cortar clavos. Inspeccione el materia a

ser cortado y quite todos los clavos antes de

realizar el corte.

26. Coloque la parte más ancha de la base de la

sierra sobre la pieza de trabajo que está sujeta

solidamente, no sobre la sección que caerá

cuando se realice el corte. Como ejemplos, la

figura 1 ilustra la manera CORRECTA de cortar

el extremo de un tablero y la figura 2 la manera

INCORRECTA. Si la pieza de trabajo es corta o

pequeña, fíjela. ¡NO INTENTE SUJETAR

PIEZAS PEQUEÑAS A MANO!

Fig.1

000147

Fig.2

000150

27. Antes de depositar la herramienta tras realizar

un corte, asegúrese de que el protector

inferior esté cerrado y de que el disco se haya

detenido por completo.

28. Nunca intente serrar con la sierra circular

boca arriba en un torno de banco. Es

extremadamente peligroso y puede conllevar

accidentes graves.

000029

29. Algunos materiales contienen sustancias

químicas que pueden ser tóxicas. Tome

precauciones para evitar la inhalación de

polvo o que éste tenga contacto con la piel.

Consulte la información de seguridad del

proveedor de los materiales.

30. No detenga el disco de la sierra mediante

presión lateral sobre el mismo.

31. No use ningún disco abrasivo.

32.

Use solamente un disco de sierra cuyo

diámetro esté marcado en la herramienta o

especificado en el manual.

El uso de un disco de

sierra de tamaño inadecuado puede que afecte la

protección del disco o del protector en sí, lo cual

podría resultar en graves lesiones al operador.

33. Mantenga el disco afilado y limpio. El

pegamento o cola que se endurece en el disco

frena la sierra y aumenta las posibilidades de que

se produzcan retrocesos bruscos. Mantenga

limpio el disco quitándolo de la herramienta y

limpiándolo con eliminador del pegamento o cola,

agua caliente o querosén. Nunca utilice gasolina.

34. Utilice una mascarilla antipolvo y protección

para los oídos cuando utilice la herramienta.

GUARDE ESTAS

INSTRUCCIONES.

ADVERTENCIA:

NO DEJE que la comodidad o familiaridad con el

producto (a base de utilizarlo repetidamente)

sustituya la estricta observancia de las normas de

seguridad para dicho producto. El MAL USO o el no

seguir las normas de seguridad establecidas en este

manual de instrucciones puede ocasionar graves

lesiones personales.

USD291-4

Símbolos

A continuación se muestran los símbolos utilizados para

la herramienta.

･ volts o voltios

･ ampere o ampério

･ corriente alterna o directa

･ velocidad en vacío o sin carga

･ Construcción clase II

･ revoluciones o alternaciones por minuto,

frecuencia de rotación

DESCRIPCIÓN DEL

FUNCIONAMIENTO

PRECAUCIÓN:

• Asegúrese siempre de que la herramienta esté

apagada y desconectada antes de ajustar o

comprobar cualquier función en la herramienta.

Ajuste de la profundidad de corte

001345

PRECAUCIÓN:

• Después de ajustar la profundidad de corte,

apriete siempre la palanca firmemente.

Afloje la palanca de la guía de profundidad y mueva la

base hacia arriba o hacia abajo. En la profundidad de

corte deseada, fije la base apretando la palanca.

Para obtener cortes más limpios y seguros, ajuste la

profundidad de corte de forma que no sobresalga más

de un diente del disco de sierra por debajo de la pieza

de trabajo. La utilización de una profundidad de corte

apropiada ayuda a reducir la posibilidad de que se

produzcan peligrosos RETROCESOS BRUSCOS que

pueden ocasionar heridas personales.

Corte en bisel

001362

Afloje la palanca de la placa de la escala de bisel en la

parte delantera de la base. Ajuste el ángulo deseado (0°

- 45°) inclinando según corresponda y apriete la palanca

firmemente.

Guía visual

001380

Para cortes rectos, alinee la posición A de la parte

delantera de la base con la línea de corte. Para cortes

en bisel a 45º, alinee la posición B con la misma. La

parte delantera de la base está graduada en pulgadas y

el extremo derecho de la muesca se encuentra en cero.

Graduación en el lado derecho de la base de

la herramienta

001390

El lado derecho de la base de la herramienta está

graduado en pulgadas. La graduación "0" indica la

posición del borde del disco cuando la profundidad de

corte está en la posición máxima. Utilice esta graduación

al realizar cortes de penetración (cortes de cavidad).

Recolección de polvo

001392

Esta herramienta va equipada con una caja colectora de

polvo que recoge el polvo y las virutas de corte. Si la

caja colectora de polvo está unos dos tercios llena,

vacíela. Para ello, presione la palanca para desbloquear

la tapa guardapolvos y ábrala. Incline hacia abajo la

parte posterior de la herramienta para vaciar la caja

colectora de polvo.

Se pueden realizar operaciones de corte más limpias

conectando esta herramienta a un aspirador Makita.

Quite el tapón de goma de la tapa guardapolvos y

conecte la manguera del aspirador a la tapa

1. Tapa

guardapolvos

2. Tapa de goma

3. Palanca

1. Posición del

borde del disco

cuando la

profundidad de

corte está en la

posición máxima

1. Base

1. Placa de la

escala de bisel

2. Palanca

1. Guía de

profundidad

2. Palanca

guardapolvos.

Accionamiento del interruptor

001401

PRECAUCIÓN:

• Antes de conectar la herramienta, compruebe

siempre que el gatillo interruptor se acciona

debidamente y que vuelve a la posición "OFF"

(apagado) cuando lo suelta.

Para comenzar a utilizar la herramienta, simplemente

presione el gatillo interruptor. Suéltelo para detenerla.

MONTAJE

PRECAUCIÓN:

• Asegúrese siempre de que la herramienta esté

apagada y desconectada antes de realizar

cualquier trabajo en la misma.

Desmontaje o instalación del disco de sierra

001413

001422

PRECAUCIÓN:

• Asegúrese de que el disco esté instalado con los

dientes orientados hacia arriba en la parte

delantera de la herramienta.

• Utilice solamente la llave Makita para instalar o

desmontar el disco.

Para quitar el disco, retire primero los tornillos de apriete

que sujetan la caja colectora de polvo y extraiga esta

caja.

Presione el bloqueo del eje de forma que el disco no

pueda girar y afloje el perno hexagonal girándolo en

sentido contrario a las agujas del reloj con la llave.

Después quite el perno hexagonal, la brida exterior y el

disco.

Para instalar el disco, siga el procedimiento de

desmontaje a la inversa. ASEGÚRESE DE APRETAR

EL PERNO HEXAGONAL HACIA LA DERECHA

FIRMEMENTE.

001439

Tras instalar el disco, coloque la caja colectora de polvo

y apriete los tornillos de apriete para sujetarla bien.

Al cambiar el disco, asegúrese de también limpiar

eliminando el aserrín acumulado de los protectores de

discos inferior y superior, como se indica en la sección

de Mantenimiento. Dicha acción no reemplaza la

necesidad de revisar el protector inferior antes de cada

uso.

OPERACIÓN

PRECAUCIÓN:

• Asegúrese de mover la herramienta hacia delante

en línea recta y suavemente. El forzar o torcer la

herramienta producirá un sobrecalentamiento del

motor y un peligroso retroceso brusco, causando

posiblemente graves heridas.

001465

Sujete la herramienta firmemente. La herramienta está

provista de empuñaduras delantera y trasera. Utilice

ambas para sujetar de forma óptima la herramienta. Si

ambas manos están sujetando la herramienta, no habrá

peligro de que las corte el disco. Coloque la base de la

herramienta sobre la pieza de trabajo a cortar sin el

disco haciendo contacto alguno. Después encienda la

1. Empuñadura

trasera

2. Empuñadura

delantera

3. Base

1. Disco de sierra

2. Perno

hexagonal

3. Brida exterior

4. Brida interior

1. Llave

2. Bloqueo del eje

1. Bolsa para

polvo

2. Tornillos

1. Gatillo

interruptor

herramienta y espere hasta que adquiera plena

velocidad. Ahora simplemente mueva la herramienta

hacia delante sobre la superficie de la pieza de trabajo,

manteniéndola plana y avanzando suavemente hasta

completar el corte.

Para cortes limpios, mantenga uniformemente la

velocidad de corte, así como la línea de corte recta. Si el

corte no logra conservar la línea de corte que se

pretendía, no intente girar ni forzar la herramienta hacia

la línea de corte. Hacerlo podría atascar el disco y

ocasionar un retroceso brusco de la herramienta

causando graves lesiones. Suelte el interruptor, espere

a que el disco se detenga y después retire la

herramienta. Vuelva a alinear la herramienta sobre una

nueva línea de corte, y comience a cortar de nuevo.

Procure evitar reposicionar la herramienta lo cual

expone al operador a las astillas y al aserrín que se

expulsan de la misma. Use protección para los ojos para

evitar lesiones.

Guía lateral (Regla guía)

001485

La útil guía lateral le permite hacer cortes rectos

extra-precisos. Simplemente saque la guía lateral

deslizándola hasta ajustarla bien contra el costado de la

pieza de trabajo y sujétela en posición con el tornillo de

la parte delantera de la base. Con ella también se

pueden hacer cortes repetidos de anchura uniforme.

Cortes de penetración (cortes de cavidad)

ADVERTENCIA:

• Nunca toque el protector inferior durante el

funcionamiento.

• No bloquee ni ate el protector inferior en posición

abierta mediante, por ejemplo, la palanca de

retracción. El protector inferior debe estar siempre

libre y no se le debe restringir el movimiento. Debe

cerrarse automáticamente justo después de

terminar el corte y levantar la herramienta.

• Suelte la palanca de retracción en cuanto empiece

a cortar. El contacto del protector inferior con la

pieza de trabajo la mantendrá en posición para

abrirse libremente al iniciar el corte.

• El protector inferior sólo se podrá retraer

manualmente para cortes especiales, como cortes

de cavidades y cortes compuestos. Levante el

protector inferior mediante la palanca de retracción.

En cuanto el disco entra en el material, la palanca

de retracción debe liberarse. Para cualquier otro

tipo de aserrado, el protector inferior deberá

funcionar automáticamente.

Incline la herramienta hacia adelante y apoye la parte

delantera de la base en la pieza de trabajo que se va a

cortar. Utilizando el extremo derecho de la ranura de la

parte delantera de la base y la graduación del lado

derecho de la base, alinee el disco con la línea de corte

de la pieza de trabajo. Agarre firmemente la herramienta

por la empuñadura delantera con la mano izquierda y

por el mango trasero con la mano derecha. Encienda la

herramienta y espere a que el disco adquiera plena

velocidad. Empuje hacia abajo la palanca de retracción

con el pulgar para retraer el protector inferior. Suelte la

palanca de retracción en cuanto empiece a cortar. Baje

gradualmente la herramienta hasta que la base se

apoye plana en la pieza de trabajo que se va a cortar. A

continuación, haga avanzar la herramienta a lo largo de

la línea de corte hasta terminar el corte. Suelte el gatillo

interruptor y deje que el disco pare por completo antes

de retirar el disco de la pieza de trabajo. Nunca lo retire

mientras sigue girando. Se podría producir un peligroso

retroceso brusco.

001494

MANTENIMIENTO

PRECAUCIÓN:

• Asegúrese siempre que la herramienta esté

apagada y desconectada antes de intentar realizar

una inspección o mantenimiento.

• Limpie los protectores superior e inferior para

asegurar que no haya aserrín acumulado, lo

cual puede que impida la operación del sistema

inferior de protección. Un sistema de protección

sucio puede que limite la operación adecuada, lo

cual podría resultar en graves lesiones al operador.

La forma más eficaz de lograr esto es limpiando

con aire comprimido. Si el aserrín está siendo

eliminado con aire que se sopla contra los

protectores, asegúrese de usar protector para

los ojos, al igual que un respirador.

• Nunca use gasolina, bencina, diluyente (tíner),

alcohol o sustancias similares. Puede que esto

ocasione grietas o descoloramiento.

1. Palanca de

retracción

2. Protector inferior

3. Disco de sierra

1. Tope lateral de

corte (regla de

guía)

Ajuste para corte preciso de 90°

(corte vertical)

Este ajuste se ha hecho en fábrica. Pero si se pierde,

ajuste el tornillo de regulación con un destornillador a la

vez que escuadra el disco con la base usando una

escuadra, cartabón, etc.

001500

001509

Reemplazamiento de las escobillas de carbón

001145

Extraiga e inspeccione regularmente las escobillas de

carbón. Substitúyalas cuando se hayan gastado hasta la

marca límite. Mantenga las escobillas de carbón limpias

de forma que entren libremente en los portaescobillas.

Ambas escobillas de carbón deberán ser sustituidas al

mismo tiempo. Utilice únicamente escobillas de carbón

originales e idénticas.

Utilice un destornillador para quitar los tapones

portaescobillas. Extraiga las escobillas gastadas, inserte

las nuevas y vuelva a colocar los tapones

portaescobillas.

001520

Para mantener la SEGURIDAD y FIABILIDAD del

producto, las reparaciones, y cualquier otra tarea de

mantenimiento o ajuste deberán ser realizadas en

Centros de Servicio Autorizados por Makita, empleando

siempre repuestos Makita.

ACCESORIOS OPCIONALES

PRECAUCIÓN:

• Estos accesorios o acoplamientos están

recomendados para utilizar con su herramienta

Makita especificada en este manual. El empleo de

cualesquiera otros accesorios o acoplamientos

conllevará un riesgo de sufrir heridas personales.

Utilice los accesorios o acoplamientos solamente

para su fin establecido.

Si necesita cualquier ayuda para más detalles en

relación con estos accesorios, pregunte a su centro de

servicio Makita local.

• Para discos de sierra para tableros de fibra de

cemento

Con puntas de

carburo

Con puntas de

diamante

Diseñado especialmente para cortar de forma

profesional forrados, cubiertas y tableros de

apoyo de fibra de cemento.

Diseñado para cortar de forma profesional

forrados, cubiertas y tableros de apoyo de fibra

de cemento, con una duración de un 400 %

superior a la de otros.

006557

•

Guía lateral (Regla guía)

• Llave del 13

NOTA:

• Algunos de los artículos en la lista puede que

vengan junto con el paquete de la herramienta

como accesorios incluidos. Puede que estos

accesorios varíen de país a país.

1. Tapa del carbón

2. Destornillador

1. Marca límite

1. Escuadra

1. Base

2. Tornillo de ajuste

GARANTÍA LIMITADA MAKITA DE UN AÑO

Política de garantía

Cada herramienta Makita es inspeccionada y probada

exhaustivamente antes de salir de fábrica. Se

garantiza que va a estar libre de defectos de mano de

obra y materiales por el periodo de UN AÑO a partir de

la fecha de adquisición original. Si durante este

periodo de un año se desarrollase algún problema,

retorne la herramienta COMPLETA, porte pagado con

antelación, a una de las fábricas o centros de servicio

autorizados Makita. Si la inspección muestra que el

problema ha sido causado por mano de obra o

material defectuoso, Makita la reparará (o a nuestra

opción, reemplazará) sin cobrar.

Esta garantía no será aplicable cuando:

EN NINGÚN CASO MAKITA SE HARÁ

RESPONSABLE DE NINGÚN DAÑO INDIRECTO,

FORTUITO O CONSECUENCIAL DERIVADO DE LA

VENTA O USO DEL PRODUCTO.

ESTA RENUNCIA SERÁ APLICABLE TANTO

DURANTE COMO DESPUÉS DEL TÉRMINO DE

ESTA GARANTÍA.

MAKITA RENUNCIA LA RESPONSABILIDAD POR

CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO

GARANTÍAS IMPLÍCITAS DE “COMERCIALIDAD” E

“IDONEIDAD PARA UN FIN ESPECÍFICO”, DESPUÉS

DEL TÉRMINO DE UN AÑO DE ESTA GARANTÍA.

Esta garantía le concede a usted derechos legales

específicos, y usted podrá tener también otros

derechos que varían de un estado a otro. Algunos

estados no permiten la exclusión o limitación de daños

fortuitos o consecuenciales, por lo que es posible que

la antedicha limitación o exclusión no le sea de

aplicación a usted. Algunos estados no permiten

limitación sobre la duración de una garantía implícita,

por lo que es posible que la antedicha limitación no le

sea de aplicación a usted.

se hayan hecho o intentado hacer reparaciones

por otros:

se requieran reparaciones debido al desgaste

normal:

la herramienta haya sido abusada, mal usada o

mantenido indebidamente:

se hayan hecho alteraciones a la herramienta.

EN0006-1

Some dust created by power sanding, sawing, grinding, drilling, and other

construction activities contains chemicals known to the State of California

to cause cancer, birth defects or other reproductive harm. Some examples

of these chemicals are:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending o n how often you do this

type of work. To reduce your exposure to these ch emicals: work in a well

ventilated area, and work with approved safety equipment, such as those

dust masks that are specially designed to filter out microscopic particles.

WARNING

< USA only >

ADVERTENCIA

Algunos polvos creados por el lijado, aserrado, esmerilado, taladrado y

otras actividades de la construcción contienen sustancias químicas

reconocidas por el Estado de California como causantes de cáncer, defectos

de nacimiento y otros peligros de reproducción. Algunos ejemplos de estos

productos químicos son:

• plomo de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros productos de albañilería, y

• arsénico y cromo de maderas tratadas químicamente.

El riesgo al que se expone varía, dependiendo de la frecuencia con la que

realice este tipo de trabajo. Para reducir la exposición a estos productos

químicos: trabaje en un área bien ventilada y póngase el equipo de seguridad

indicado, tal como las máscaras contra polvo que están especialmente

diseñadas para filtrar partículas microscó

picas.

< Sólo en los Estados Unidos >

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi 446-8502 Japan

www.makita.com

884233B940 5057KB-2

Makita 5057KB 7‑1/4" Circular Saw, Dust Collector

Product's Documents

5057KB Instruction Manual

Specifications

Makita 5057KB Questions and Answers
