Makita 5007NK 7‑1/4" Circular Saw User Manual

INSTRUCTION MANUAL

MANUEL D'INSTRUCTION

MANUAL DE INSTRUCCIONES

DOUBLE INSULATION

DOUBLE ISOLATION

DOBLE AISLAMIENTO

Circular Saw

Scie circulaire

Sierra circular

5007N

5007NF

5007NFA

014094

IMPORTANT: Read Before Using.

IMPORTANT: Lire avant usage.

IMPORTANTE: Leer antes de usar.

ENGLISH (Original instructions)

SPECIFICATIONS

Model 5007N/5007NF/5007NFA

Blade diameter 185 mm (7-1/4")

at 0° 63.5 mm (2-1/2")

at 45° 45 mm (1-3/4")

Max. Cutting depth

at 56° 35 mm (1-3/8")

No load speed (RPM) 5,800 /min

Overall length 317 mm (12-1/2")

Net weight 5.2 kg (11.6 lbs)

• Due to our continuing program of research and development, the specifications herein are subject to change without notice.

• Specifications may differ from country to country.

• Weight according to EPTA-Procedure 01/2003

GEA008-2

General Power Tool Safety

Warnings

WARNING Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

serious injury.

Save all warnings and

instructions for future reference.

The term "power tool" in the warnings refers to your

mains-operated (corded) power tool or battery-operated

(cordless) power tool.

Work area safety

1. Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

2. Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust or fumes.

3. Keep children and bystanders away while

operating a power tool. Distractions can cause

you to lose control.

Electrical Safety

4. Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electric shock.

5. Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and

refrigerators. There is an increased risk of

electric shock if your body is earthed or grounded.

6. Do not expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock.

7. Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords

increase the risk of electric shock.

8. When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electric shock.

9. If operating a power tool in a damp location is

unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of an

GFCI reduces the risk of electric shock.

Personal Safety

10.

Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication.

moment of inattention while operating power tools

may result in serious personal injury.

11. Use personal protective equipment. Always

wear eye protection. Protective equipment such

as dust mask, non-skid safety shoes, hard hat, or

hearing protection used for appropriate conditions

will reduce personal injuries.

12. Prevent unintentional starting. Ensure the

switch is in the off-position before connecting

to power source and/or battery pack, picking

up or carrying the tool. . Carrying power tools

with your finger on the switch or energising power

tools that have the switch on invites accidents.

13. Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personal injury.

14. Do not overreach. Keep proper footing and

balance at all times. This enables better control

of the power tool in unexpected situations.

15.

Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing, and gloves

away from moving parts.

Loose clothes, jewellery

or long hair can be caught in moving parts.

16. If devices are provided for the connection of

dust extraction and collection facilities,

ensure these are connected and properly used.

Use of dust collection can reduce dust-related

hazards.

Power tool use and care

17. Do not force the power tool. Use the correct

power tool for your application. The correct

power tool will do the job better and safer at the

rate for which it was designed.

18. Do not use the power tool if the switch does

not turn it on and off. Any power tool that cannot

be controlled with the switch is dangerous and

must be repaired.

19. Disconnect the plug from the power source

and/or the battery pack from the power tool

before making any adjustments, changing

accessories, or storing power tools. Such

preventive safety measures reduce the risk of

starting the power tool accidentally.

20. Store idle power tools out of the reach of

children and do not allow persons unfamiliar

with the power tool or these instructions to

operate the power tool. Power tools are

dangerous in the hands of untrained users.

21. Maintain power tools. Check for misalignment

or binding of moving parts, breakage of parts

and any other condition that may affect the

power tool’s operation. If damaged, have the

power tool repaired before use. Many accidents

are caused by poorly maintained power tools.

22. Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

23. Use the power tool, accessories and tool bits

etc. in accordance with these instructions,

taking into account the working conditions

and the work to be performed. Use of the power

tool for operations different from those intended

could result in a hazardous situation.

Service

24. Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

25. Follow instruction for lubricating and

changing accessories.

26. Keep handles dry, clean and free from oil and

grease.

USE PROPER EXTENSION CORD. Make sure your

extension cord is in good condition. When using an

extension cord, be sure to use one heavy enough to

carry the current your product will draw. An undersized

cord will cause a drop in line voltage resulting in loss of

power and overheating. Table 1 shows the correct size

to use depending on cord length and nameplate ampere

rating. If in doubt, use the next heavier gage. The

smaller the gage number, the heavier the cord.

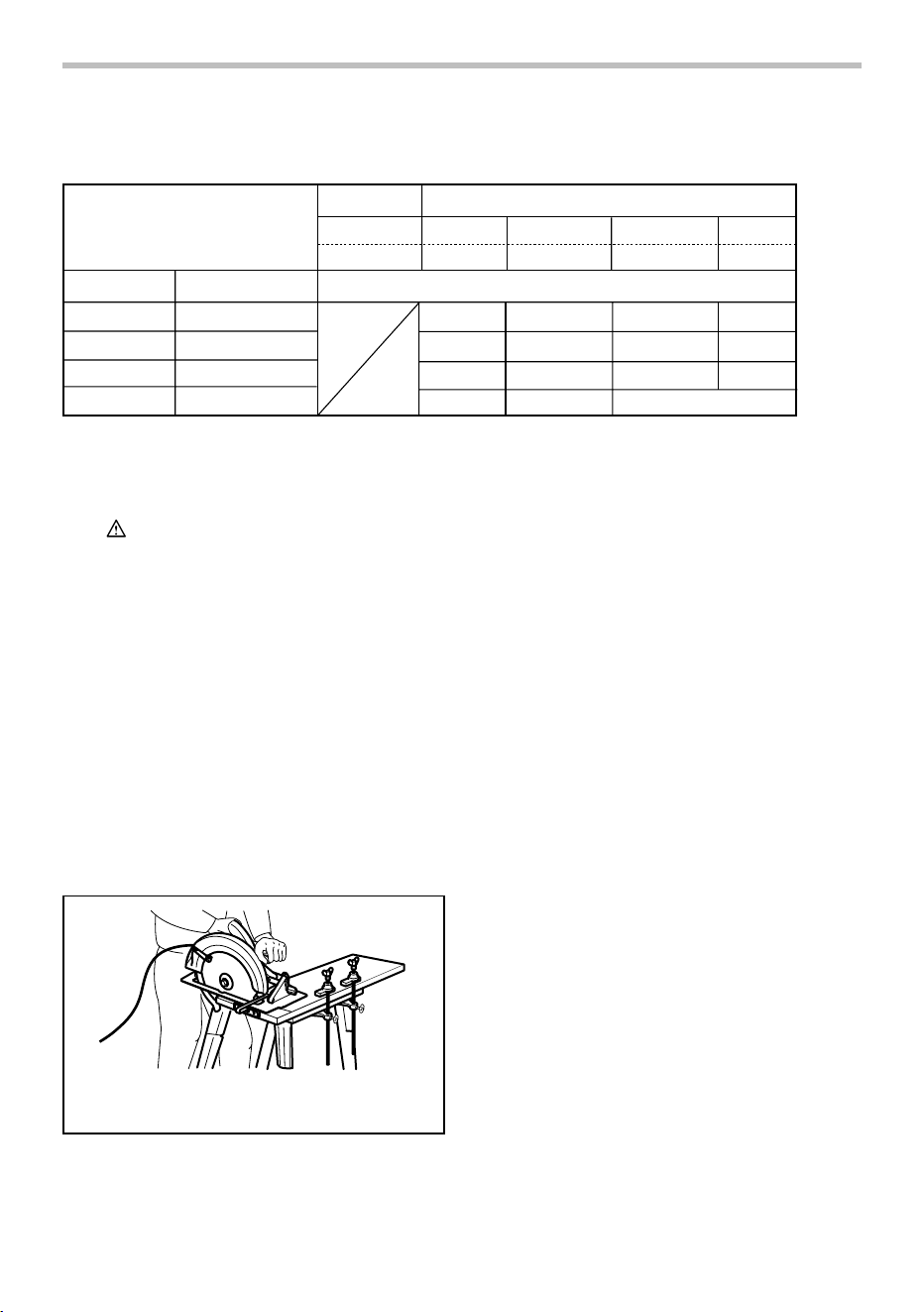

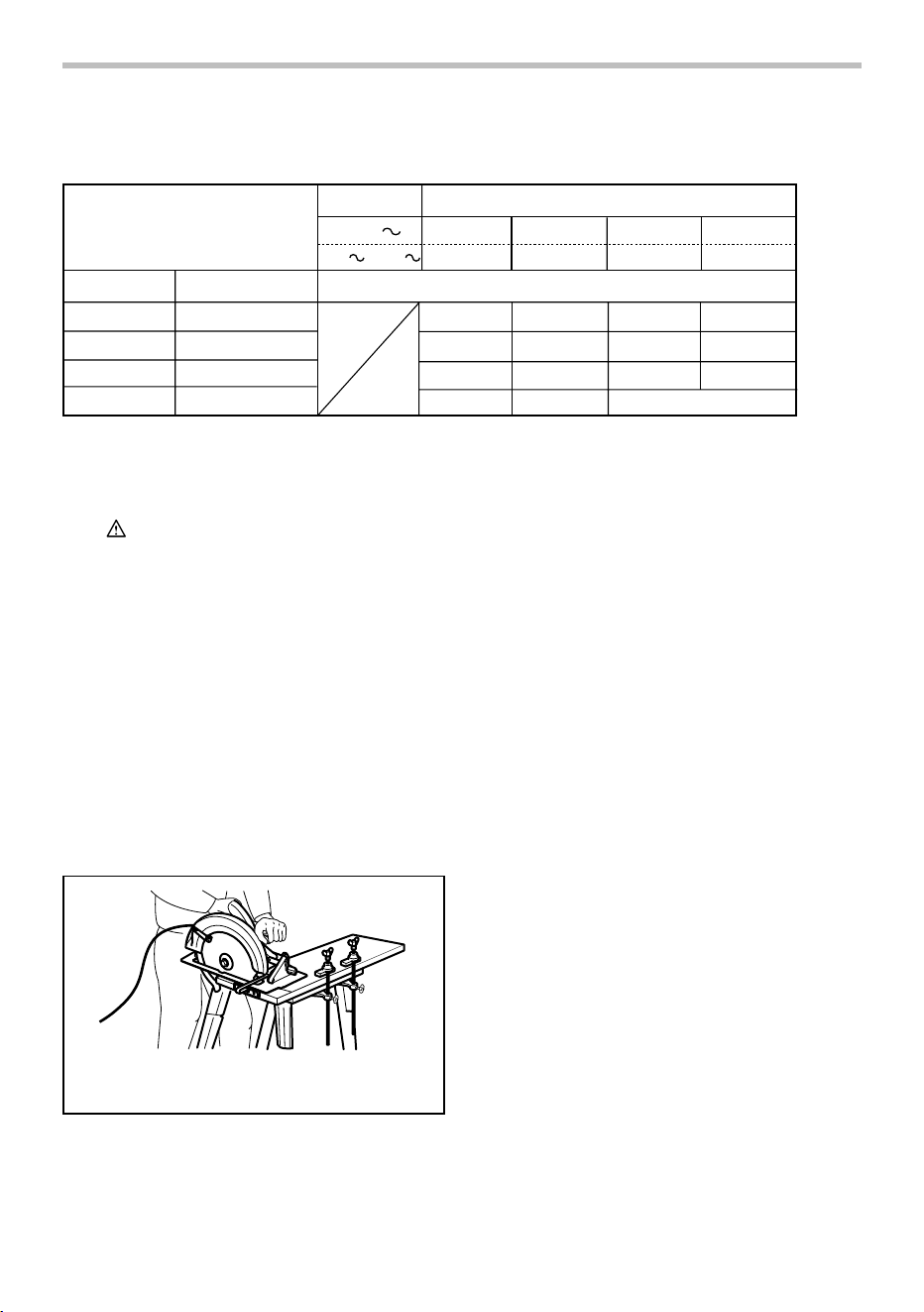

Table 1: Minimum gage for cord

Ampere Rating

Volts

Total length of cord in feet

More Than Not More Than

120V 25 ft. 50 ft. 100 ft. 150 ft.

AWG

16 16 14

1416

Not Recommended

220V - 240V 50 ft. 100 ft. 200 ft. 300 ft.

000300

GEB013-6

CIRCULAR SAW SAFETY

WARNINGS

Cutting procedures

DANGER: Keep hands away from cutting area

and the blade. Keep your second hand on

auxiliary handle, or motor housing.

If both hands

are holding the saw, they cannot be cut by the blade.

2. Do not reach underneath the workpiece. The

guard cannot protect you from the blade below the

workpiece.

3. Adjust the cutting depth to the thickness of

the workpiece. Less than a full tooth of the blade

teeth should be visible below the workpiece.

4. Never hold piece being cut in your hands or

across your leg. Secure the workpiece to a

stable platform. It is important to support the

work properly to minimize body exposure, blade

binding, or loss of control.

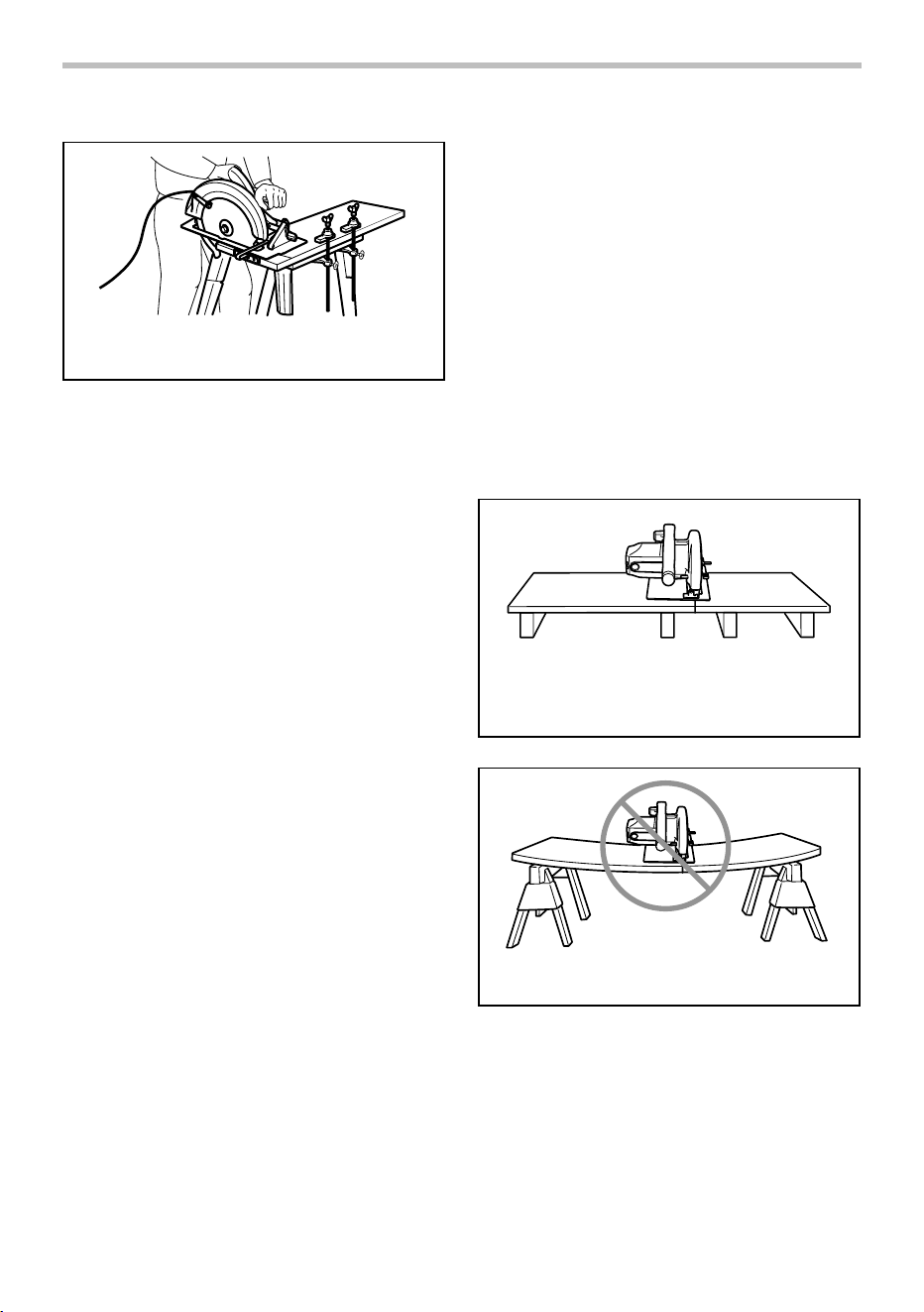

A typical illustration of proper hand support, workpiece

support, and supply cord routing (if applicable).

000157

Hold the power tool by insulated gripping

surfaces only, when performing an operation

where the cutting tool may contact hidden

wiring or its own cord.

Contact with a "live" wire

will also make exposed metal parts of the power tool

"live" and could give the operator an electric shock.

6. When ripping, always use a rip fence or

straight edge guide. This improves the accuracy

of cut and reduces the chance of blade binding.

Always use blades with correct size and shape

(diamond versus round) of arbour holes.

Blades

that do not match the mounting hardware of the saw

will run eccentrically, causing loss of control.

8. Never use damaged or incorrect blade

washers or bolt. The blade washers and bolt

were specially designed for your saw, for optimum

performance and safety of operation.

Kickback causes and related warnings

− kickback is a sudden reaction to a pinched, bound or

misaligned saw blade, causing an uncontrolled saw to

lift up and out of the workpiece toward the operator;

− when the blade is pinched or bound tightly by the

kerf closing down, the blade stalls and the motor

reaction drives the unit rapidly back toward the

operator;

− if the blade becomes twisted or misaligned in the

cut, the teeth at the back edge of the blade can dig

into the top surface of the wood causing the blade

to climb out of the kerf and jump back toward the

operator.

Kickback is the result of saw misuse and/or incorrect

operating procedures or conditions and can be avoided

by taking proper precautions as given below.

9. Maintain a firm grip with both hands on the

saw and position your arms to resist kickback

forces. Position your body to either side of the

blade, but not in line with the blade. Kickback

could cause the saw to jump backwards, but

kickback forces can be controlled by the operator,

if proper precautions are taken.

10.

When blade is binding, or when interrupting a cut

for any reason, release the trigger and hold the

saw motionless in the material until the blade

comes to a complete stop. Never attempt to

remove the saw from the work or pull the saw

backward while the blade is in motion or kickback

may occur.

Investigate and take corrective actions to

eliminate the cause of blade binding.

11. When restarting a saw in the workpiece, centre

the saw blade in the kerf and check that saw

teeth are not engaged into the material. If saw

blade is binding, it may walk up or kickback from

the workpiece as the saw is restarted.

12. Support large panels to minimise the risk of

blade pinching and kickback. Large panels tend

to sag under their own weight. Supports must be

placed under the panel on both sides, near the

line of cut and near the edge of the panel.

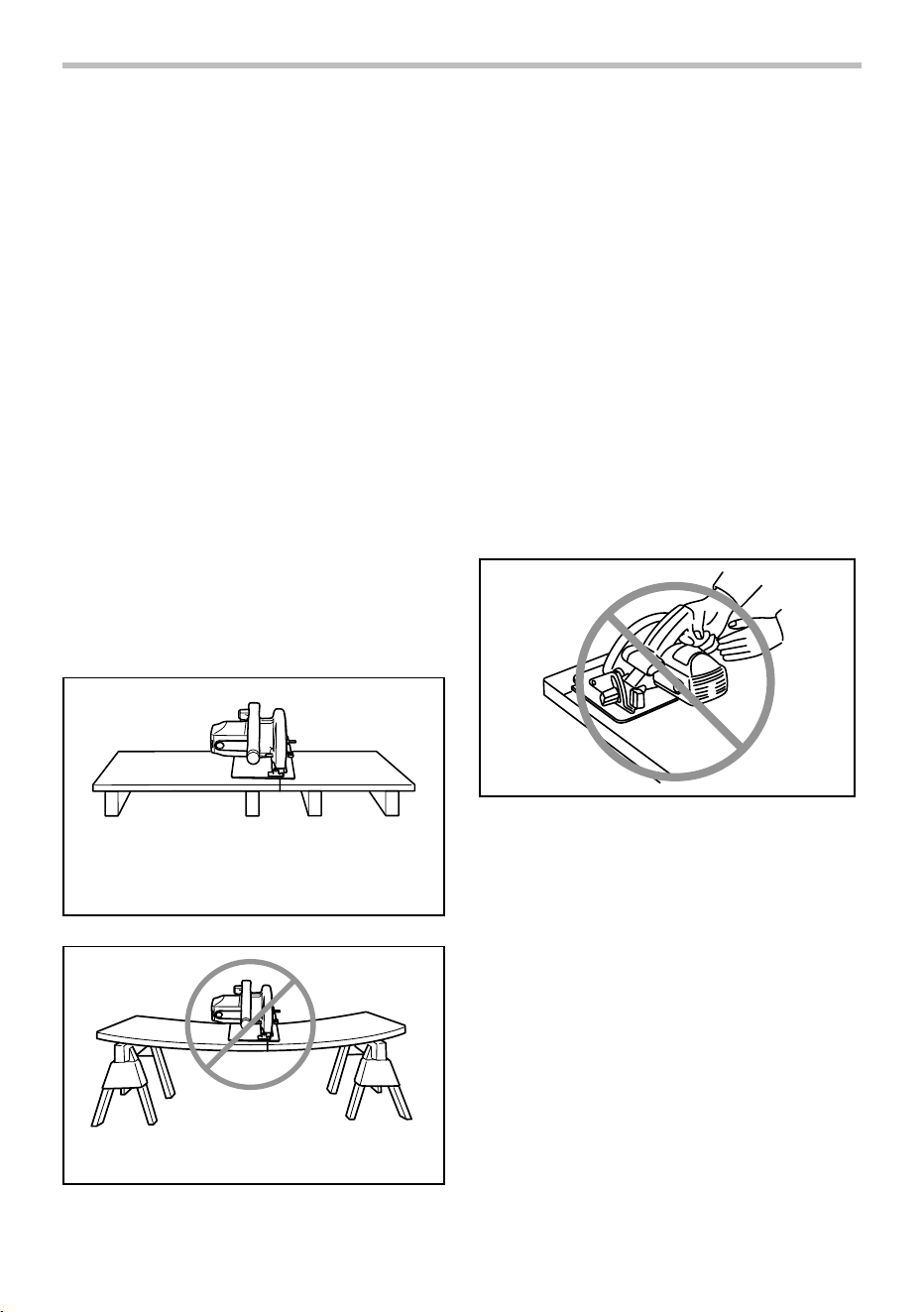

To avoid kickback, do support

board or panel near the cut.

000154

Do not support board or

panel away from the cut.

000156

13.

Do not use dull or damaged blades.

Unsharpened

or improperly set blades produce narrow kerf causing

excessive friction, blade binding and kickback.

14. Blade depth and bevel adjusting locking levers

must be tight and secure before making cut. If

blade adjustment shifts while cutting, it may cause

binding and kickback.

15. Use extra caution when sawing into existing

walls or other blind areas. The protruding blade

may cut objects that can cause kickback.

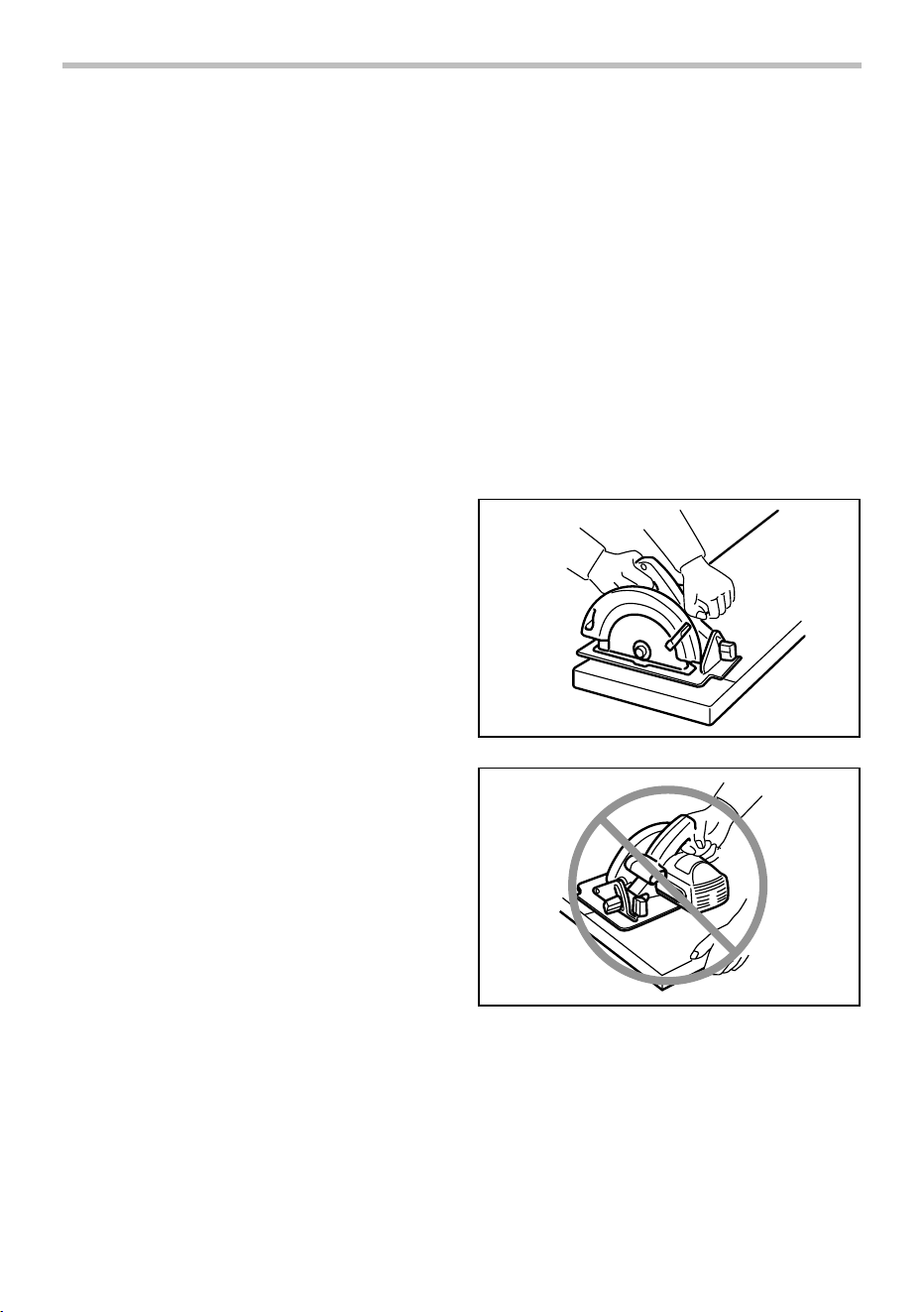

16. ALWAYS hold the tool firmly with both hands.

NEVER place your hand or fingers behind the

saw. If kickback occurs, the saw could easily jump

backwards over your hand, leading to serious

personal injury.

000194

17. Never force the saw. Push the saw forward at a

speed so that the blade cuts without slowing.

Forcing the saw can cause uneven cuts, loss of

accuracy, and possible kickback.

Lower guard function

18.

Check lower guard for proper closing before each

use. Do not operate the saw if lower guard does

not move freely and close instantly. Never clamp

or tie the lower guard into the open position.

saw is accidentally dropped, lower guard may be bent.

Raise the lower guard with the retracting handle and

make sure it moves freely and does not touch the

blade or any other part, in all angles and depths of cut.

19.

Check the operation of the lower guard spring. If

the guard and the spring are not operating

properly, they must be serviced before use.

Lower

guard may operate sluggishly due to damaged parts,

gummy deposits, or a build-up of debris.

20.

Lower guard may be retracted manually only for

special cuts such as "plunge cuts" and

"compound cuts". Raise lower guard by retracting

handle and as soon as blade enters the material,

the lower guard must be released.

For all other

sawing, the lower guard should operate automatically.

21.

Always observe that the lower guard is covering

the blade before placing saw down on bench or

floor.

An unprotected, coasting blade will cause the

saw to walk backwards, cutting whatever is in its

path. Be aware of the time it takes for the blade to

stop after switch is released.

22. To check lower guard, open lower guard by

hand, then release and watch guard closure.

Also check to see that retracting handle does

not touch tool housing. Leaving blade exposed

is VERY DANGEROUS and can lead to serious

personal injury.

Additional safety warnings

23. Use extra caution when cutting damp wood,

pressure treated lumber, or wood containing

knots. Maintain smooth advancement of tool

without decrease in blade speed to avoid

overheating the blade tips.

24. Do not attempt to remove cut material when

blade is moving. Wait until blade stops before

grasping cut material.Blades coast after turn off.

25. Avoid Cutting Nails. Inspect for and remove all

nails from lumber before cutting.

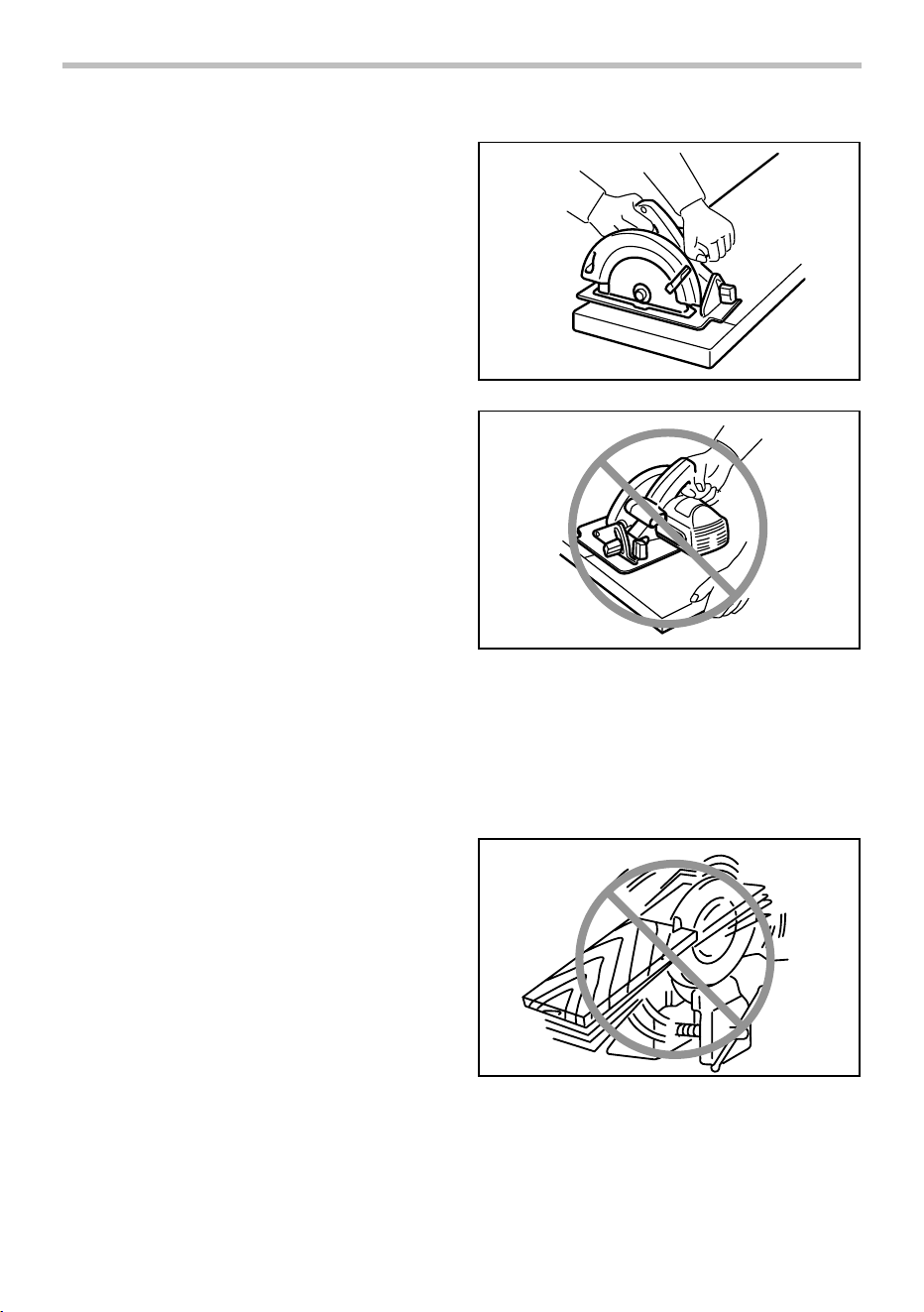

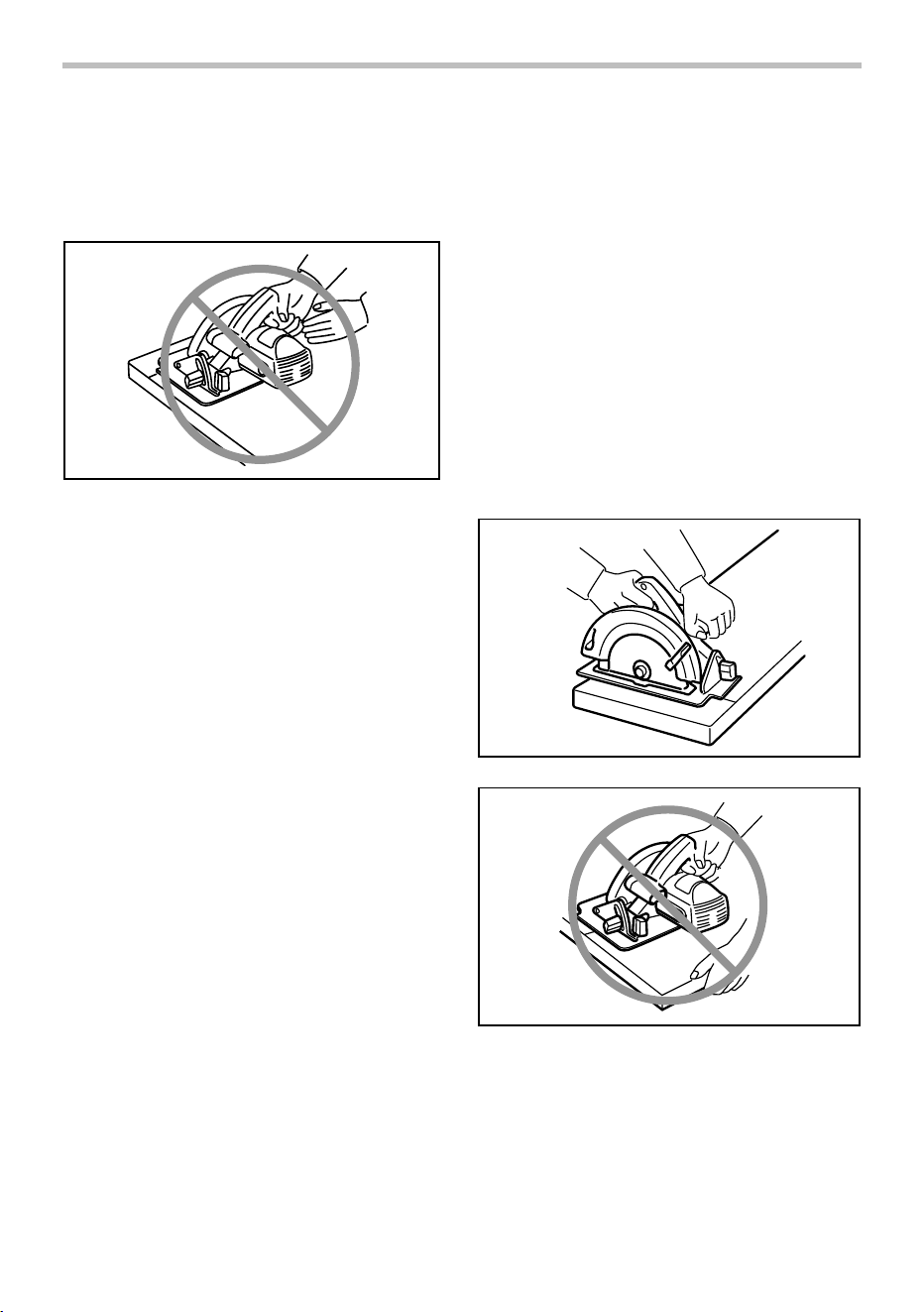

26. Place the wider portion of the saw base on that

part of the workpiece which is solidly

supported, not on the section that will fall off

when the cut is made. As examples, Fig. 1

illustrates the RIGHT way to cut off the end of

a board, and Fig. 2 the WRONG way. If the

workpiece is short or small, clamp it down. DO

NOT TRY TO HOLD SHORT PIECES BY HAND!

Fig. 1

000147

Fig. 2

000150

27. Before setting the tool down after completing

a cut, be sure that the lower guard has closed

and the blade has come to a complete stop.

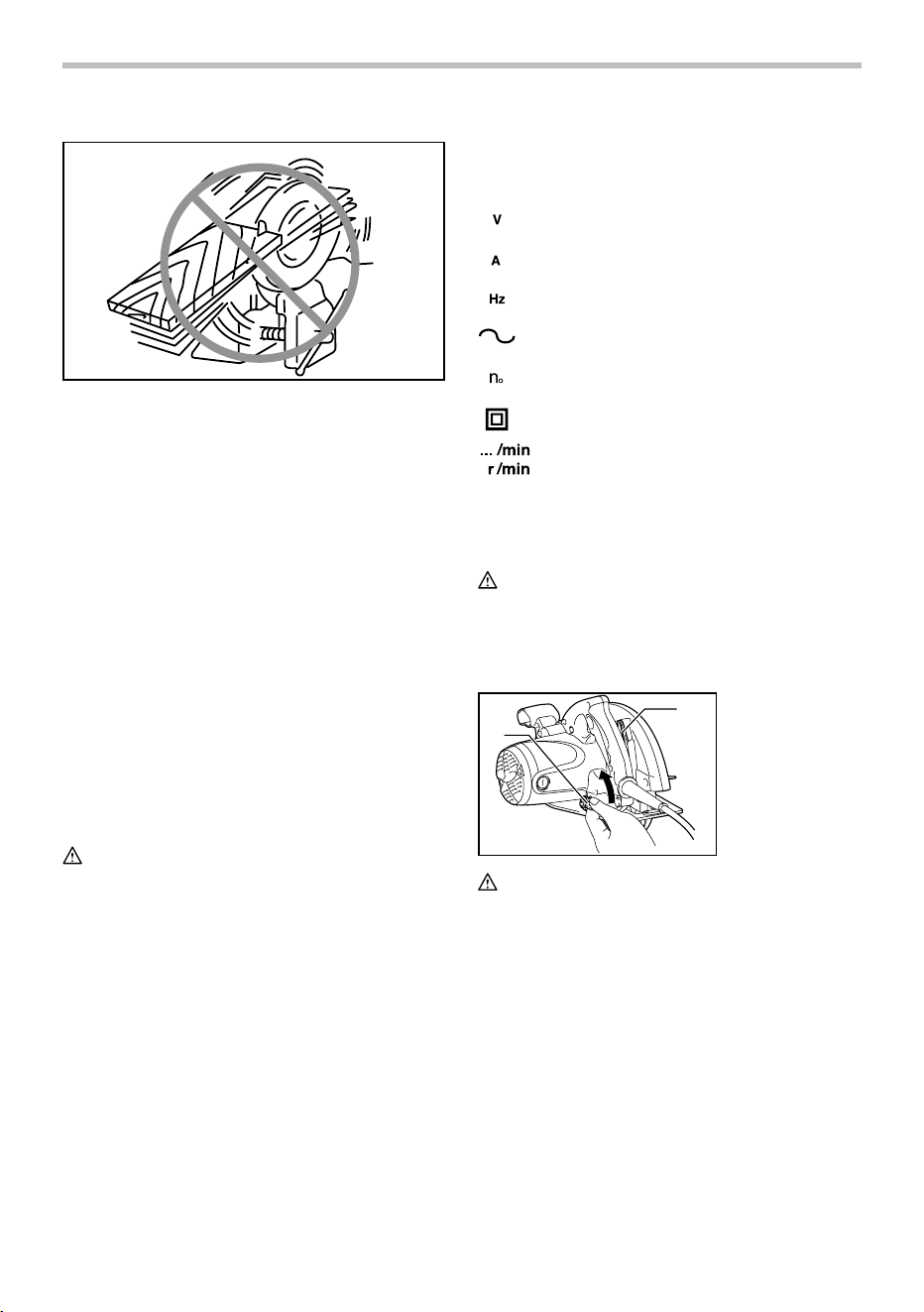

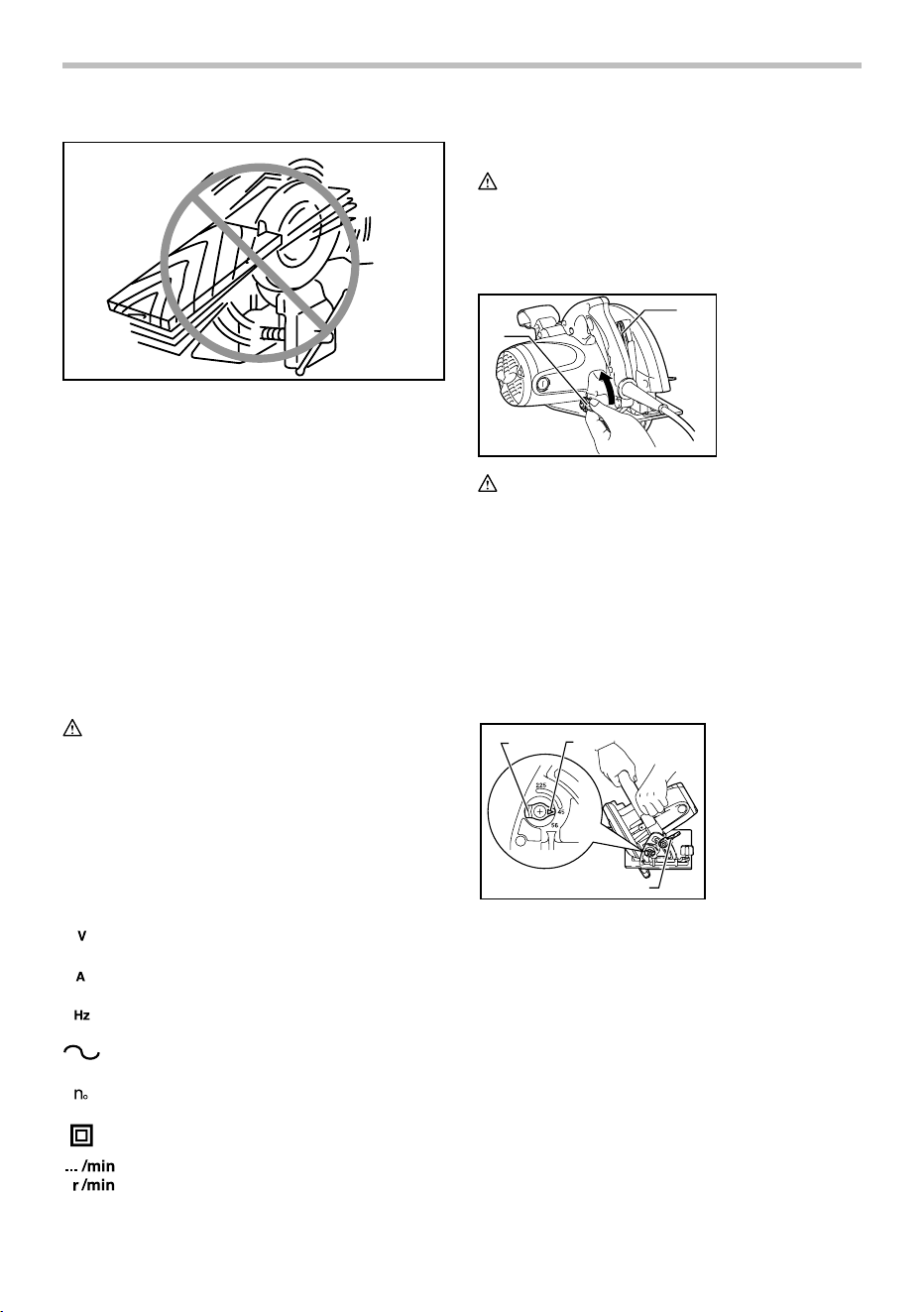

28. Never attempt to saw with the circular saw

held upside down in a vise. This is extremely

dangerous and can lead to serious accidents.

000029

29.

Some material contains chemicals which may be

toxic. Take caution to prevent dust inhalation and

skin contact. Follow material supplier safety data.

30. Do not stop the blades by lateral pressure on

the saw blade.

31. Always use blades recommended in this

manual. Do not use any abrasive wheels.

32.

Keep blade sharp and clean.

Gum and wood pitch

hardened on blades slows saw and increases potential

for kickback. Keep blade clean by first removing it from

tool, then cleaning it with gum and pitch remover, hot

water or kerosene. Never use gasoline.

33. Wear a dust mask and hearing protection

when use the tool.

SAVE THESE INSTRUCTIONS.

WARNING:

DO NOT let comfort or familiarity with product (gained

from repeated use) replace strict adherence to safety

rules for the subject product. MISUSE or failure to

follow the safety rules stated in this instruction

manual may cause serious personal injury.

USD201-2

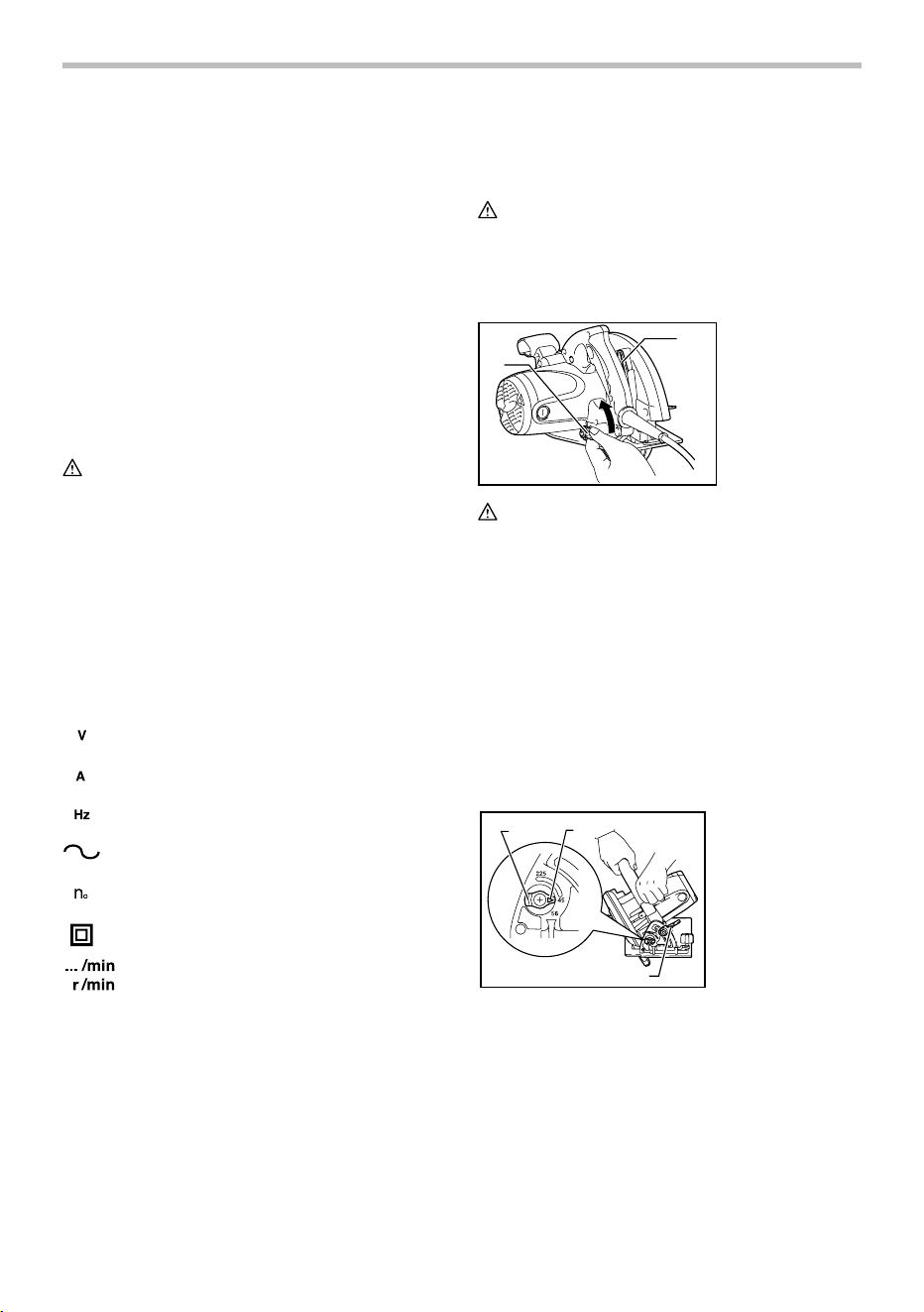

Symbols

The followings show the symbols used for tool.

･ volts

･ amperes

･ hertz

･ alternating current

･ no load speed

･ Class II Construction

･ revolutions or reciprocation per minute

FUNCTIONAL DESCRIPTION

CAUTION:

• Always be sure that the tool is switched off and

unplugged before adjusting or checking function on

the tool.

Adjusting depth of cut

008672

CAUTION:

• After adjusting the depth of cut, always tighten the

lever securely.

Loosen the lever on the depth guide and move the base

up or down. At the desired depth of cut, secure the base

by tightening the lever.

For cleaner, safer cuts, set cut depth so that no more

than one blade tooth projects below workpiece. Using

proper cut depth helps to reduce potential for dangerous

KICKBACKS which can cause personal injury.

Bevel cutting

014095

Positive stopper

Turn the positive stopper so that the arrow on it points

one of three positions (22.5°,45°,56°). Then, tilt the tool

base until it stops and secure the base with the lever. At

this time, the same angle as the one that the arrow

points is obtained.

Setting bevel angle

Loosen the lever and tentatively set the tool base at the

0°bevel angle, then tighten the lever securely.

Turn the positive stopper so that the arrow on it points

one of three positions (22.5°,45°,56°) that is equal to or

greater than the desired bevel angle.

Loosen the lever again and then tilt and secure the tool

base at the desired angle securely.

1. Lever

2. Positive stopper

3. Arrow on positive

stopper

1. Lever

2. Depth guide

NOTE:

• When changing the positive stopper's position,

loosening the lever and tilting the bevel angle to

less than the desired stopper position number

allows to change it.

• When the arrow on the positive stopper points 22.5,

the bevel angle can be adjusted 0 - 22.5°;when the

arrow points 45, it can be adjusted 0 - 45°; when

the arrow points 56, it can be adjusted 0 - 56°.

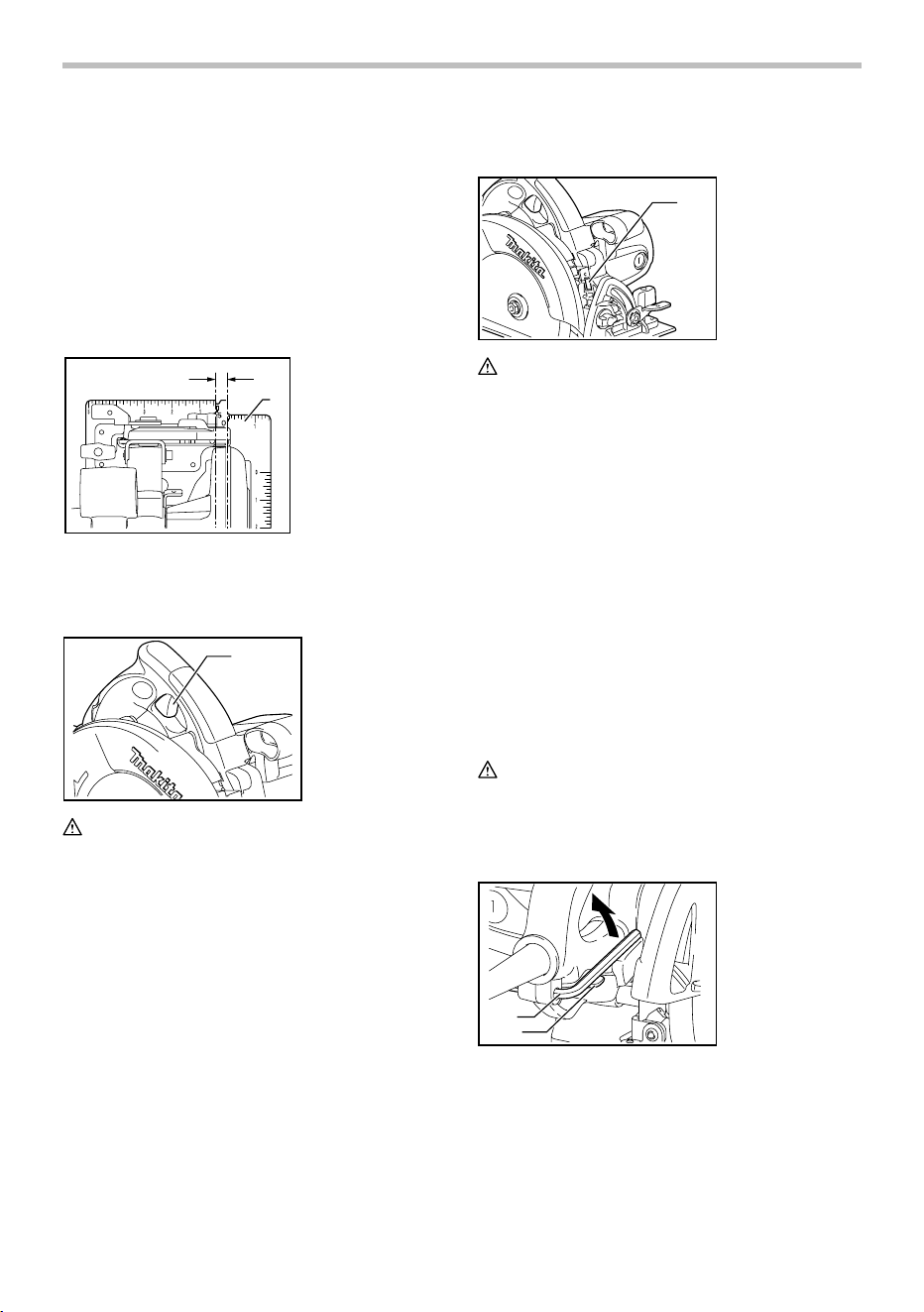

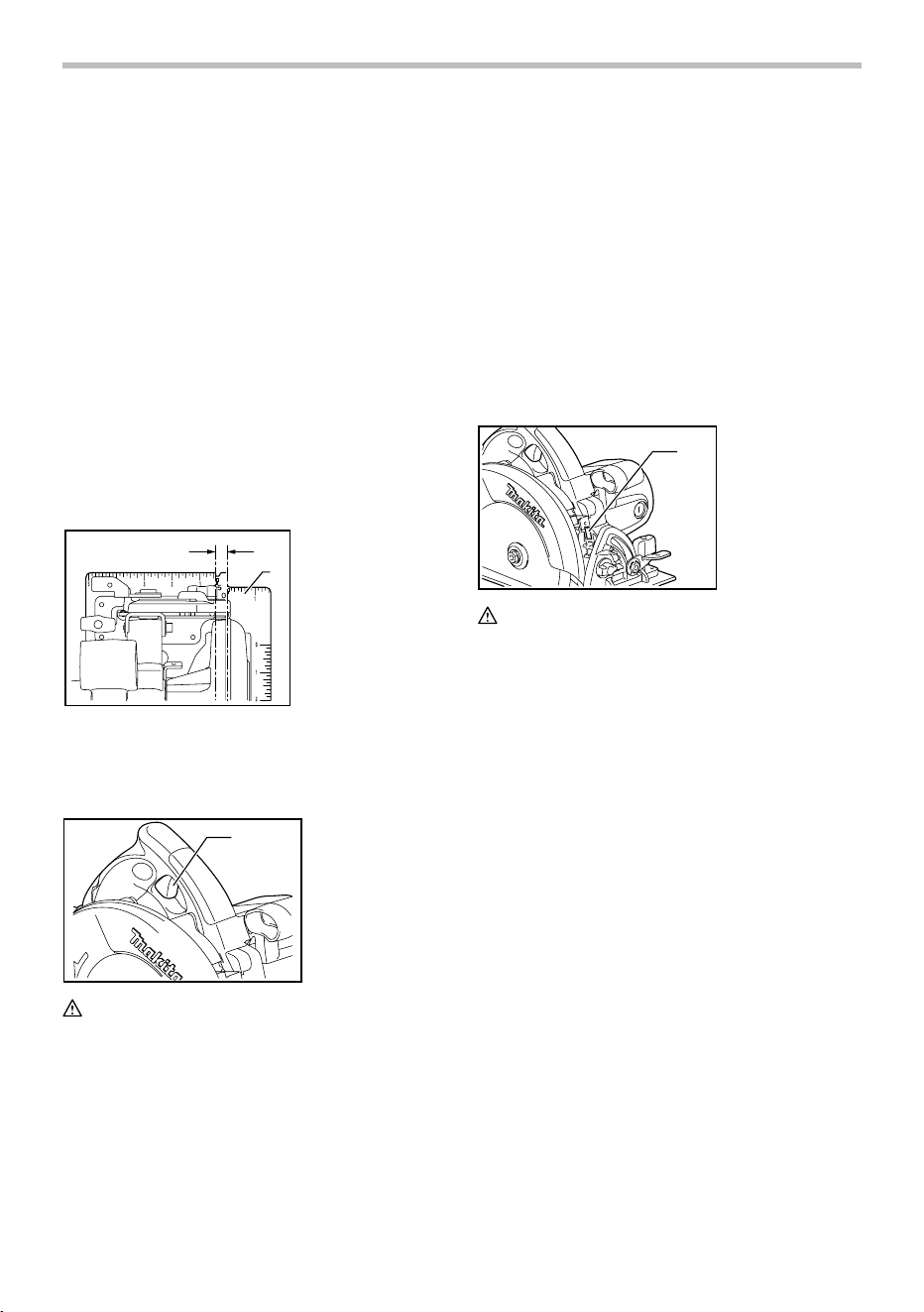

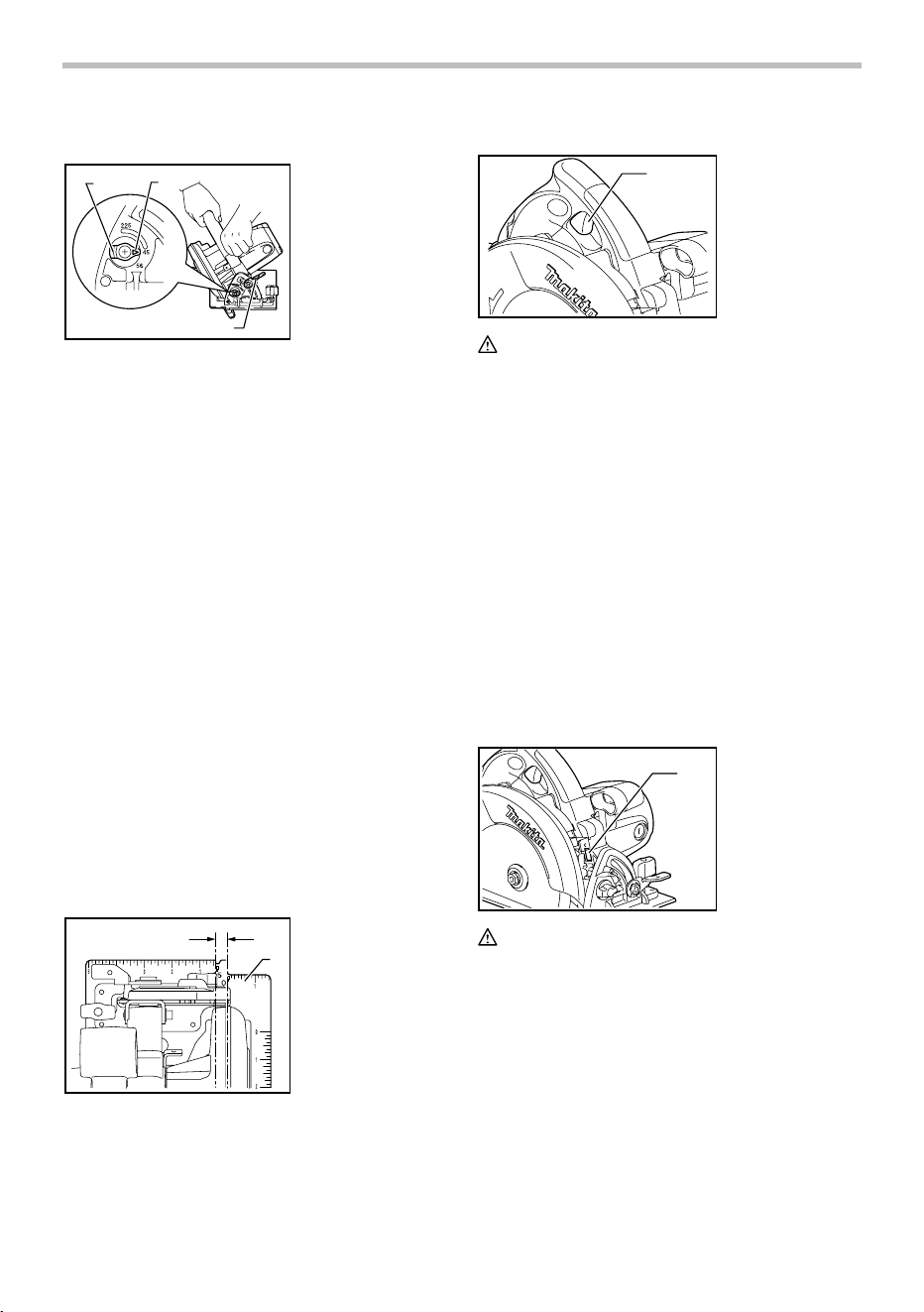

Sighting

014096

For straight cuts, align the A position on the front of the

base with your cutting line. For 45° bevel cuts, align the

B position with it.

Switch action

008675

CAUTION:

• Before plugging in the tool, always check to see

that the switch trigger actuates properly and

returns to the "OFF" position when released.

To start the tool, simply pull the switch trigger. Release

the switch trigger to stop.

Electric brake

For model 5007NFA only

This tool is equipped with an electric blade brake. If the

tool consistently fails to quickly stop blade after switch

trigger release, have tool serviced at a Makita service

center.

The blade brake system is not a substitute for lower

guard. NEVER USE TOOL WITHOUT A FUNCTIONING

LOWER GUARD. SERIOUS PERSONAL INJURY CAN

RESULT.

Lighting the lamp

(For models 5007NF,5007NFA)

008676

CAUTION:

• Do not apply impact to the lamp, which may cause

damage or shorted service time to it.

• Do not look in the light or see the source of light

directly.

The lamp lights up when the tool is plugged. The lamp

keeps on lighting until the tool is unplugged.

If the lamp does not light up, the mains cord may be

defective. The lamp is lit but the tool does not start even

if the tool is switched on, the carbon brushes may be

worn out, the motor or the ON/OFF switch may be

defective.

NOTE:

• Use a dry cloth to wipe the dirt off the lens of lamp.

Be careful not to scratch the lens of lamp, or it may

lower the illumination.

ASSEMBLY

CAUTION:

• Always be sure that the tool is switched off and

unplugged before carrying out any work on the

tool.

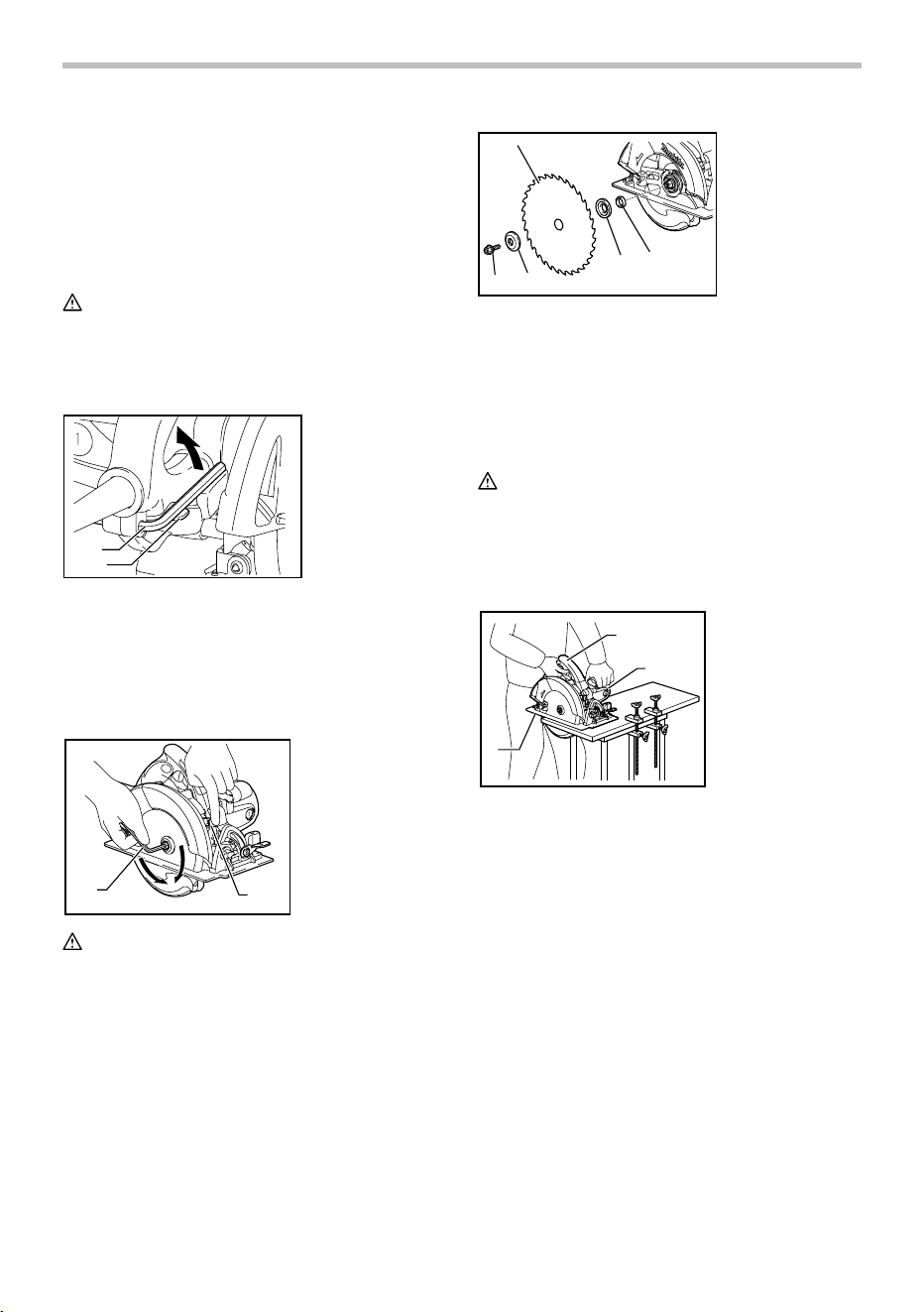

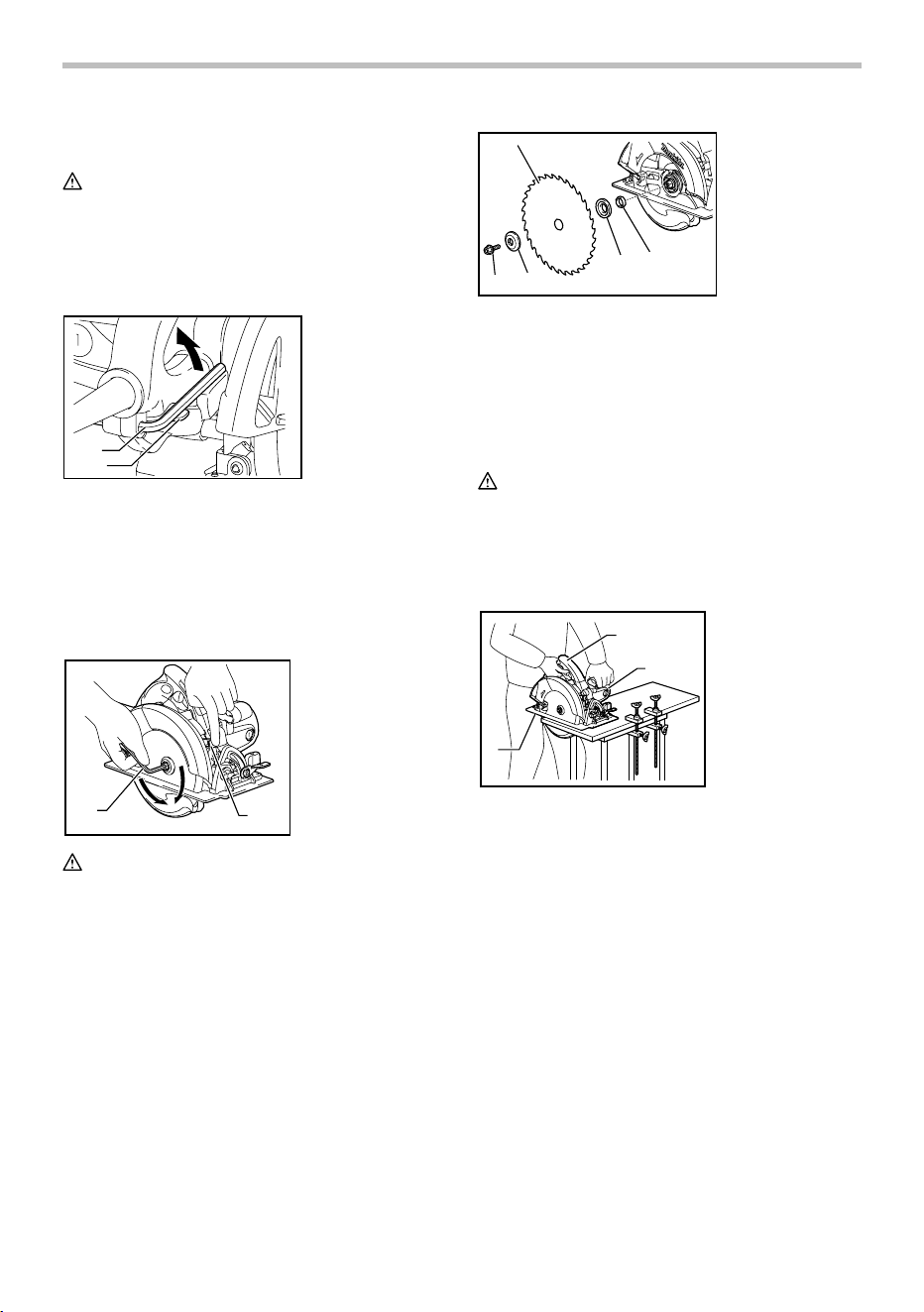

Hex wrench storage

008677

Hex wrench is stored on the tool. To remove hex wrench,

rotate it toward yourself and pull it out.

To install hex wrench, place it on the handle and turn it

until it comes into contact with the protrusion on the

handle.

1. Base

1. Hex wrench

2. Protrusion

1. Lamp

1. Switch trigger

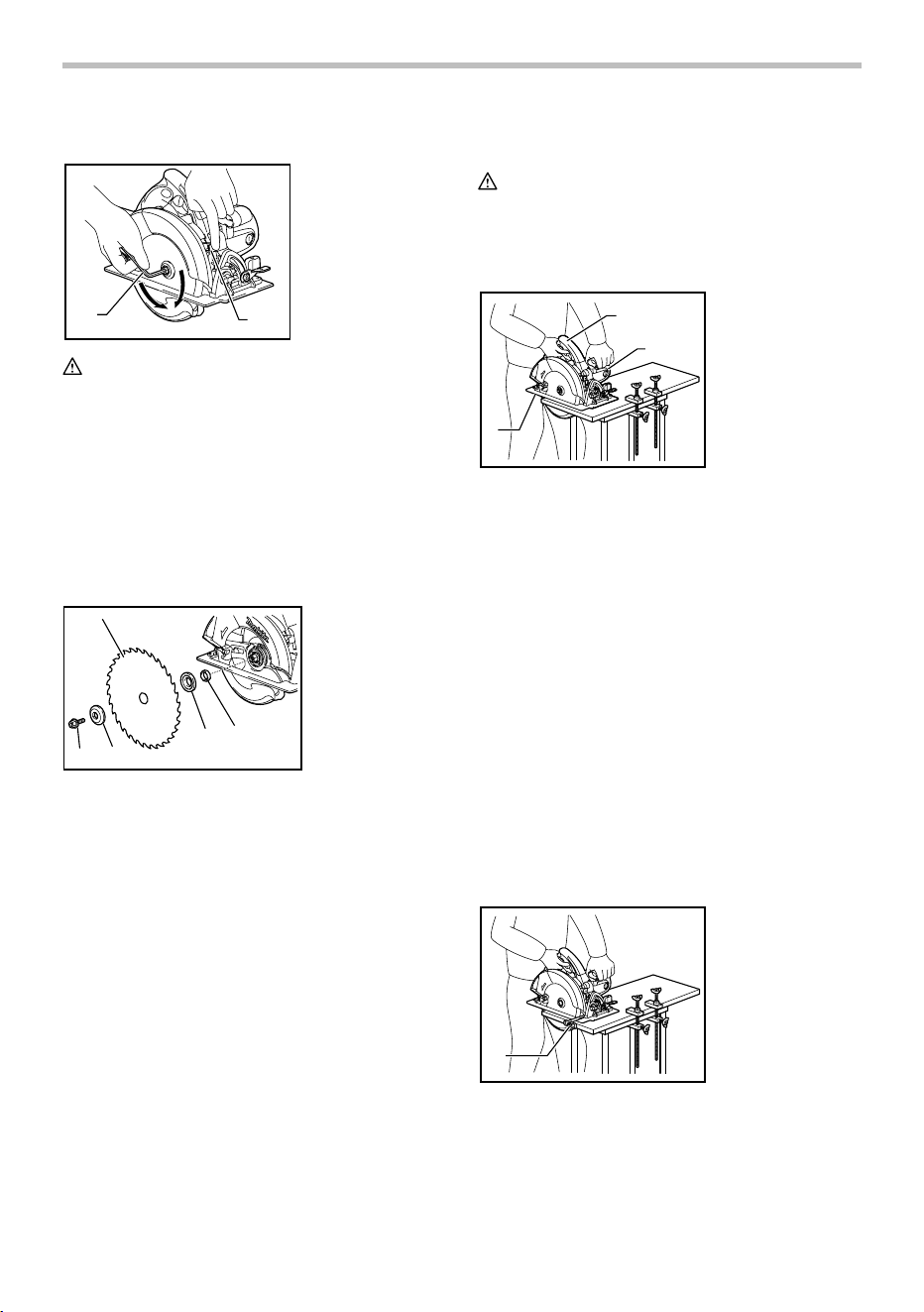

Removing or installing saw blade

014097

CAUTION:

• Be sure the blade is installed with teeth pointing up

at the front of the tool.

• Use only the Makita wrench to install or remove the

blade.

To remove the blade, press the shaft lock so that the

blade cannot revolve and use the hex wrench to loosen

the hex bolt counterclockwise. Then remove the hex bolt,

outer flange and blade.

To install the blade, follow the removal procedure in

reverse. BE SURE TO TIGHTEN THE HEX BOLT

CLOCKWISE SECURELY.

008679

When changing blade, make sure to also clean upper

and lower blade guards of accumulated sawdust. Such

efforts do not, however, replace the need to check lower

guard operation before each use.

OPERATION

CAUTION:

• Be sure to move the tool forward in a straight line

gently. Forcing or twisting the tool will result in

overheating the motor and dangerous kickback,

possibly causing severe injury.

014098

Hold the tool firmly. The tool is provided with both a front

grip and rear handle. Use both to best grasp the tool. If

both hands are holding saw, they cannot be cut by the

blade. Set the base on the workpiece to be cut without

the blade making any contact. Then turn the tool on and

wait until the blade attains full speed. Now simply move

the tool forward over the workpiece surface, keeping it

flat and advancing smoothly until the sawing is

completed.

To get clean cuts, keep your sawing line straight and

your speed of advance uniform. If the cut fails to properly

follow your intended cut line, do not attempt to turn or

force the tool back to the cut line. Doing so may bind the

blade and lead to dangerous kickback and possible

serious injury. Release switch, wait for blade to stop and

then withdraw tool. Realign tool on new cut line, and

start cut again. Attempt to avoid positioning which

exposes operator to chips and wood dust being ejected

from saw. Use eye protection to help avoid injury.

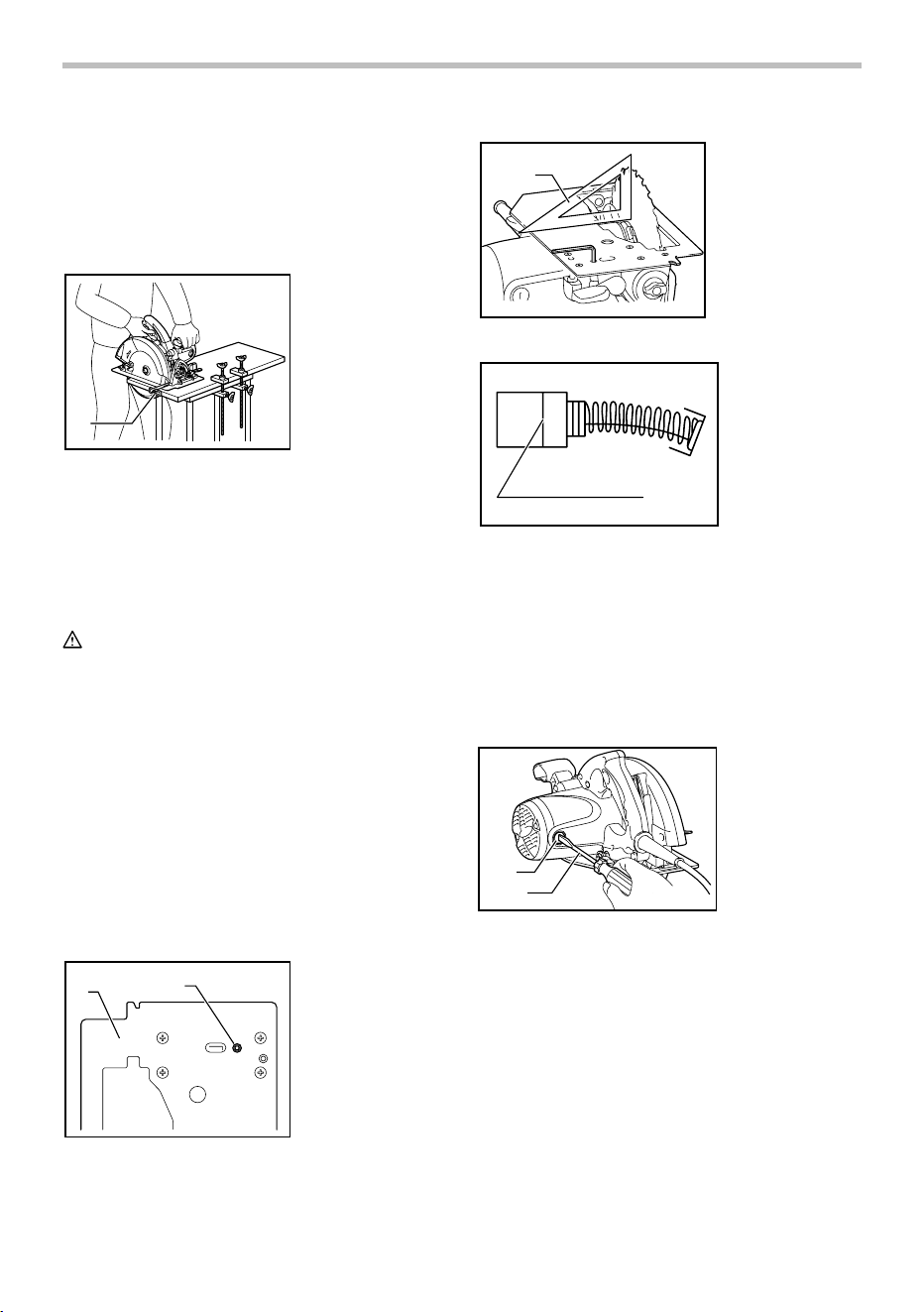

Rip fence (Guide rule) (optional accessory)

014099

The handy rip fence allows you to do extra-accurate

straight cuts. Simply slide the rip fence up snugly against

the side of the workpiece and secure it in position with

the screw on the front of the base. It also makes

repeated cuts of uniform width possible.

1. Rip fence

(Guide rule)

1. Base

2. Rear handle

3. Front grip

1. Hex wrench

2. Shaft lock

1. Hex bolt

2. Outer flange

3. Saw blade

4. Inner flange

5. Ring

MAINTENANCE

CAUTION:

• Always be sure that the tool is switched off and

unplugged before attempting to perform inspection

or maintenance.

•

Never use gasoline, benzine, thinner, alcohol or the

like. Discoloration, deformation or cracks may result.

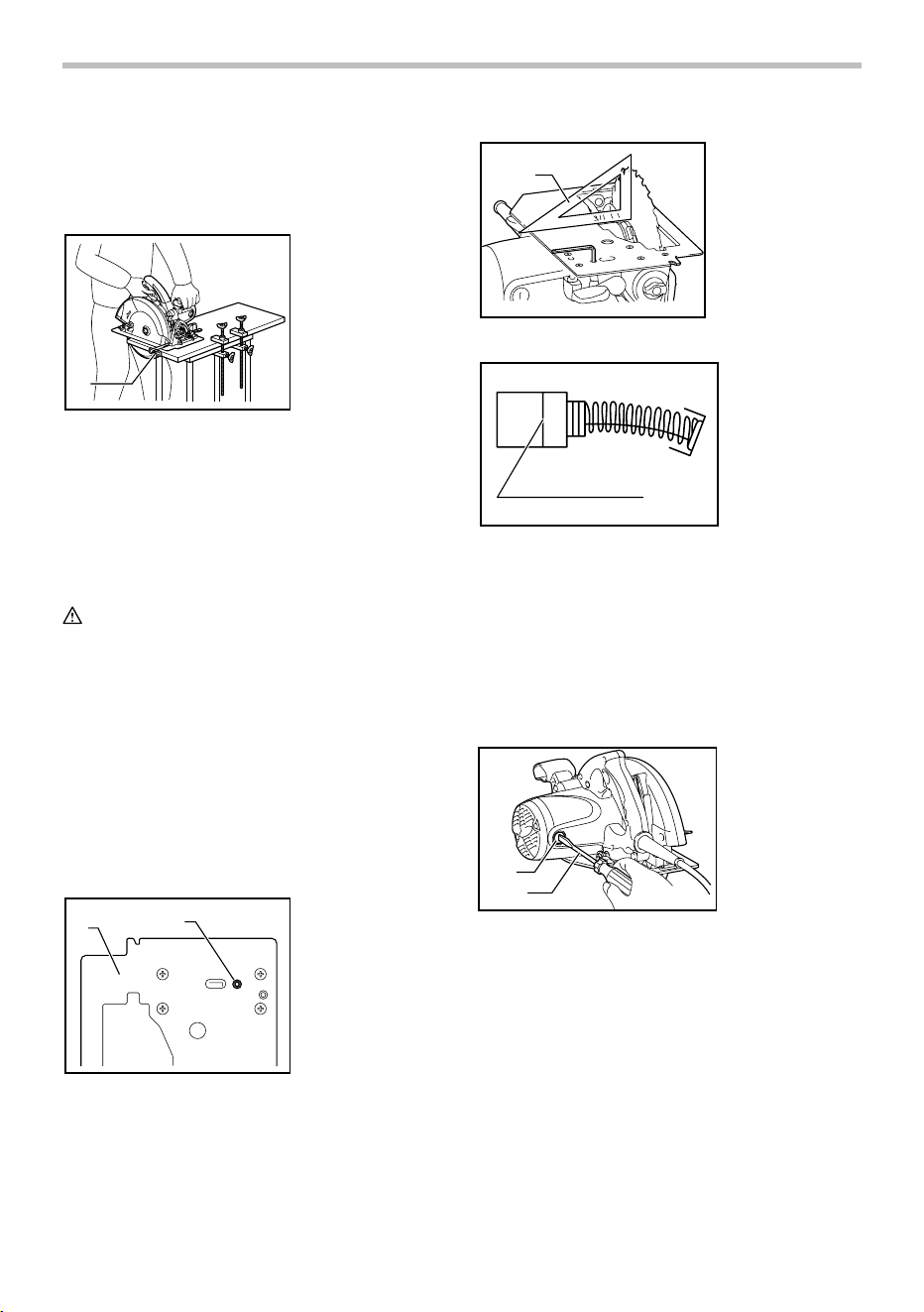

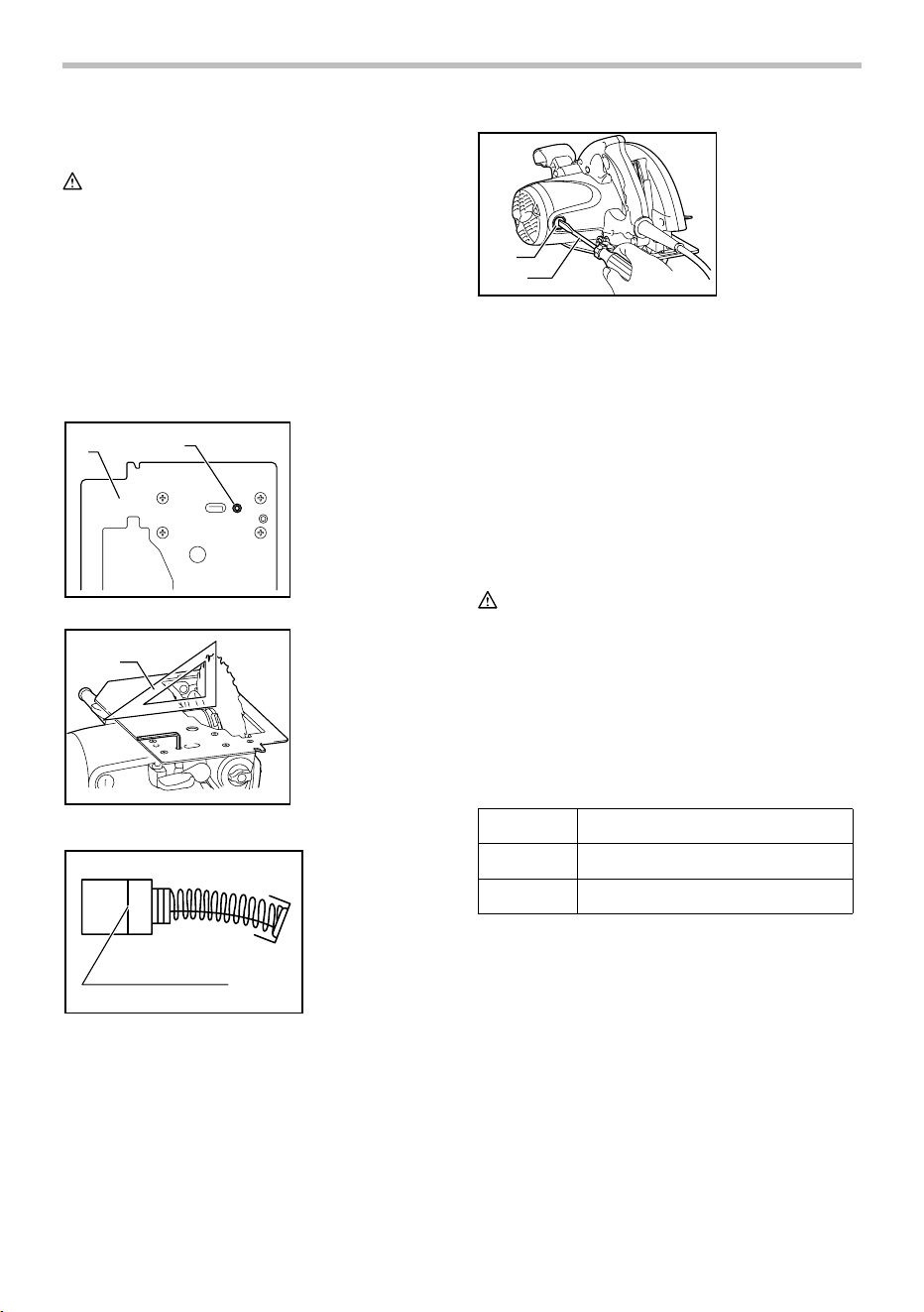

Adjusting for accuracy of 90° cut (vertical cut)

This adjustment has been made at the factory. But if it is

off, adjust the adjusting screw with a hex wrench while

squaring the blade with the base using a triangular rule,

try square, etc.

014100

014101

Replacing carbon brushes

001145

Remove and check the carbon brushes regularly.

Replace when they wear down to the limit mark. Keep

the carbon brushes clean and free to slip in the holders.

Both carbon brushes should be replaced at the same

time. Use only identical carbon brushes.

Use a screwdriver to remove the brush holder caps.

Take out the worn carbon brushes, insert the new ones

and secure the brush holder caps.

008684

For model 5007NFA only

After replacing brushes, plug in the tool and break in

brushes by running tool with no load for about 10

minutes. Then check the tool while running and electric

brake operation when releasing the switch trigger. If

electric brake is not working well, ask your local Makita

service center for repair.

To maintain product SAFETY and RELIABILITY, repairs,

any other maintenance or adjustment should be

performed by Makita Authorized or Factory Service

Centers, always using Makita replacement parts.

OPTIONAL ACCESSORIES

CAUTION:

• These accessories or attachments are

recommended for use with your Makita tool

specified in this manual. The use of any other

accessories or attachments might present a risk of

injury to persons. Only use accessory or

attachment for its stated purpose.

If you need any assistance for more details regarding

these accessories, ask your local Makita Service Center.

• Steel & Carbide-tipped saw blades

Combination

General purpose blade for fast and smooth rip,

crosscuts and miters.

Pressure treated/

Wet lumber

Designed for fast cutting of pressure treated and

wet lumber.

Fine cross cuts

For sand-free cuts cleanly against the grain.

006549

•

Rip fence (Guide rule)

• Hex wrench

NOTE:

• Some items in the list may be included in the tool

package as standard accessories. They may differ

from country to country.

1. Triangular rule

1. Base

2. Adjusting screw

1. Brush holder

cap

2. Screwdriver

1. Limit mark

MAKITA LIMITED ONE YEAR WARRANTY

Warranty Policy

Every Makita tool is thoroughly inspected and tested

before leaving the factory. It is warranted to be free of

defects from workmanship and materials for the period

of ONE YEAR from the date of original purchase.

Should any trouble develop during this one year period,

return the COMPLETE tool, freight prepaid, to one of

Makita’s Factory or Authorized Service Centers. If

inspection shows the trouble is caused by defective

workmanship or material, Makita will repair (or at our

option, replace) without charge.

This Warranty does not apply where:

IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY

INDIRECT, INCIDENTAL OR CONSEQUENTIAL

DAMAGES FROM THE SALE OR USE OF THE

PRODUCT. THIS DISCLAIMER APPLIES BOTH

DURING AND AFTER THE TERM OF THIS

WARRANTY.

MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED

WARRANTIES, INCLUDING IMPLIED WARRANTIES

OF "MERCHANTABILITY" AND "FITNESS FOR A

SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM

OF THIS WARRANTY.

This Warranty gives you specific legal rights, and you

may also have other rights which vary from state to

state. Some states do not allow the exclusion or

limitation of incidental or consequential damages, so

the above limitation or exclusion may not apply to you.

Some states do not allow limitation on how long an

implied warranty lasts, so the above limitation may not

apply to you.

repairs have been made or attempted by others:

repairs are required because of normal wear and

tear:

the tool has been abused, misused or improperly

maintained:

alterations have been made to the tool.

EN0006-1

FRANÇAIS (Mode d’emploi original)

SPÉCIFICATIONS

Modèle 5007N/5007NF/5007NFA

Diamètre de la lame 185 mm (7-1/4")

à 0° 63,5 mm (2-1/2")

à 45° 45 mm (1-3/4")

Profondeur de coupe max.

à 56° 35 mm (1-3/8")

Vitesse à vide (T/MIN) 5 800 /min

Longueur totale 317 mm (12-1/2")

Poids net 5,2 kg (11,6 lbs)

• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce

manuel sont sujettes à modification sans préavis.

• Les spécifications peuvent varier suivant les pays.

• Poids conforme à la procédure EPTA du 01/2003

GEA008-2

Consignes de sécurité générales

pour outils électriques

MISE EN GARDE Veuillez lire toutes les mises en

garde de sécurité et toutes les instructions.

L'ignorance des mises en garde et des instructions

comporte un risque de choc électrique, d'incendie et/ou

de blessure grave.

Conservez toutes les mises en

garde et instructions pour

référence future.

Le terme ≪ outil électrique ≫ qui figure dans les

avertissements fait référence à un outil électrique

branché sur une prise de courant (par un cordon

d'alimentation) ou alimenté par batterie (sans fil).

Sécurité de la zone de travail

1. Maintenez la zone de travail propre et bien

éclairée. Les zones de travail encombrées ou

sombres ouvrent grande la porte aux accidents.

2. N'utilisez pas les outils électriques dans les

atmosphères explosives, par exemple en

présence de liquides, gaz ou poussières

inflammables. Les outils électriques produisent

des étincelles au contact desquelles la poussière

ou les vapeurs peuvent s'enflammer.

3. Assurez-vous qu'aucun enfant ou curieux ne

s'approche pendant que vous utilisez un outil

électrique. Vous risquez de perdre la maîtrise de

l'outil si votre attention est détournée.

Sécurité en matière d'électricité

4. Les fiches d'outil électrique sont conçues

pour s'adapter parfaitement aux prises de

courant. Ne modifiez jamais la fiche de

quelque façon que ce soit. N'utilisez aucun

adaptateur de fiche sur les outils électriques

avec mise à la terre. En ne modifiant pas les

fiches et en les insérant dans des prises de

courant pour lesquelles elles ont été conçues

vous réduirez les risques de choc électrique.

5. Évitez tout contact corporel avec les surfaces

mises à la terre, telles que les tuyaux,

radiateurs, cuisinières et réfrigérateurs. Le

risque de choc électrique est plus élevé si votre

corps se trouve mis à la terre.

6. N'exposez pas les outils électriques à la pluie

ou à l'eau. La présence d'eau dans un outil

électrique augmente le risque de choc électrique.

7. Ne maltraitez pas le cordon. N'utilisez jamais

le cordon pour transporter, tirer ou débrancher

l'outil électrique. Maintenez le cordon à l'écart

des sources de chaleur, de l'huile, des objets à

bords tranchants et des pièces en mouvement.

Le risque de choc électrique est plus élevé

lorsque les cordons sont endommagés ou

enchevêtrés.

8. Lorsque vous utilisez un outil électrique à

l'extérieur, utilisez un cordon prolongateur

prévu à cette fin. Les risques de choc électrique

sont moindres lorsqu'un cordon conçu pour

l'extérieur est utilisé.

9. Si vous devez utiliser un outil électrique dans

un endroit humide, utilisez une source

d'alimentation protégée par un disjoncteur de

fuite à la terre. L'utilisation d'un disjoncteur de

fuite à la terre réduit le risque de choc électrique.

Sécurité personnelle

10. Restez alerte, attentif à vos mouvements et

faites preuve de bon sens lorsque vous

utilisez un outil électrique. Évitez d'utiliser un

outil électrique si vous êtes fatigué ou si vous

avez pris une drogue, de l'alcool ou un

médicament. Un moment d'inattention pendant

l'utilisation d'un outil électrique peut entraîner une

grave blessure.

11. Portez des dispositifs de protection

personnelle. Portez toujours un protecteur

pour la vue. Les risques de blessure seront

moins élevés si vous utilisez des dispositifs de

protection tels qu'un masque antipoussières, des

chaussures à semelle antidérapante, une coiffure

résistante ou une protection d'oreilles.

12.

Évitez les démarrages accidentels. Assurez-vous

que l'interrupteur est en position d'arrêt avant de

brancher l'outil et/ou d'insérer la batterie, ainsi

qu'avant de saisir ou de transporter l'outil. .

Vous

ouvrez la porte aux accidents si vous transportez les

outils électriques avec le doigt sur l'interrupteur ou

laissez l'interrupteur en position de marche avant de

mettre l'outil sous tension.

13. Retirez toute clé de réglage ou de serrage

avant de mettre l'outil sous tension. Toute clé

laissée en place sur une pièce rotative de l'outil

électrique peut entraîner une blessure.

14. Maintenez une bonne position. Assurez-vous

d'une bonne prise au sol et d'une bonne

position d'équilibre en tout temps. Cela vous

permettra d'avoir une meilleure maîtrise de l'outil

dans les situations imprévues.

15. Portez des vêtements adéquats. Ne portez ni

vêtements amples ni bijoux. Vous devez

maintenir cheveux, vêtements et gants à

l'écart des pièces en mouvement. Les pièces

en mouvement peuvent happer les vêtements

amples, les bijoux et les cheveux longs.

16. Si des accessoires sont fournis pour

raccorder un appareil d'aspiration et de

collecte de la poussière, assurez-vous qu'ils

sont correctement raccordés et qu'ils sont

utilisés de manière adéquate. L'utilisation d'un

appareil d'aspiration permet de réduire les risques

liés à la présence de poussière dans l'air.

Utilisation et entretien des outils électriques

17. Ne forcez pas l'outil électrique. Utilisez l'outil

électrique adéquat suivant le type de travail à

effectuer. Si vous utilisez l'outil électrique

adéquat et respectez le régime pour lequel il a été

conçu, il effectuera un travail de meilleure qualité

et de façon plus sécuritaire.

18. N'utilisez pas l'outil électrique s'il n'est pas

possible de mettre sa gâchette en position de

marche et d'arrêt. Un outil électrique dont

l'interrupteur est défectueux représente un danger

et doit être réparé.

19. Débranchez la fiche de la source

d'alimentation et/ou retirez le bloc-piles de

l'outil électrique avant d'effectuer tout réglage,

de changer un accessoire ou de ranger l'outil

électrique. De telles mesures préventives

réduisent les risques de démarrage accidentel de

l'outil électrique.

20. Après l'utilisation d'un outil électrique,

rangez-le hors de portée des enfants et ne

laissez aucune personne l'utiliser si elle n'est

pas familiarisée avec l'outil électrique ou les

présentes instructions d'utilisation. Les outils

électriques représentent un danger entre les

mains de personnes qui n'en connaissent pas le

mode d'utilisation.

21. Veillez à l’entretien des outils électriques.

Assurez-vous que les pièces mobiles ne sont

pas désalignées ou coincées, qu’aucune pièce

n’est cassée et que l’outil électrique n’a subi

aucun dommage affectant son bon

fonctionnement. Le cas échéant, faites réparer

l'outil électrique avant de l'utiliser. De

nombreux accidents sont causés par des outils

électriques mal entretenus.

22. Maintenez les outils tranchants bien aiguisés

et propres. Un outil tranchant dont l'entretien est

effectué correctement et dont les bords sont bien

aiguisés risquera moins de se coincer et sera plus

facile à maîtriser.

23. Utilisez l'outil électrique, ses accessoires, ses

embouts, etc., en respectant les présentes

instructions, en tenant compte des conditions

de travail et du type de travail à effectuer.

L'utilisation d'un outil électrique à des fins autres

que celles prévues peut entraîner une situation

dangereuse.

Réparation

24. Faites réparer votre outil électrique par un

réparateur qualifié qui utilise des pièces de

rechange identiques aux pièces d'origine. Le

maintien de la sûreté de l'outil électrique sera

ainsi assuré.

25. Suivez les instructions de lubrification et de

changement des accessoires.

26. Maintenez les poignées de l'outil sèches,

propres et exemptes d'huile ou de graisse.

UTILISEZ UN CORDON PROLONGATEUR

APPROPRIÉ. Assurez-vous que votre cordon

prolongateur est en bonne condition. Lorsque vous

utilisez un cordon prolongateur, assurez-vous qu'il est

assez robuste pour transporter le courant exigé par le

produit. Un cordon qui est trop petit entraînera une

baisse dans la tension composée, ce qui causera une

perte d'énergie et un surchauffage. Le tableau 1 indique

la dimension de cordon à utiliser, en fonction de la

longueur du cordon et de l'intensité nominale figurant

sur la plaque signalétique. En cas de doute, utilisez un

cordon plus robuste. Plus le numéro de calibre est bas,

plus le cordon est robuste.

Tableau 1. Gabarit minimum du cordon

Intensité nominale

Volts

Longueur totale du cordon en pieds

Plus de Pas plus de

120V 25 pi 50 pi 100 pi 150 pi

Calibre américain des fils

16 16 14

1416

Non recommandé

220V - 240V 50 pi 100 pi 200 pi 300 pi

000300

GEB013-6

CONSIGNES DE SÉCURITÉ

POUR LA SCIE CIRCULAIRE

Procédures de coupe

DANGER : N’approchez pas les mains de

la zone de coupe ou de la lame. Gardez l’autre

main sur la poignée auxiliaire ou sur le carter

du moteur. En tenant la scie avec vos deux

mains, vous mettez celles-ci à l’abri de la lame.

2. N'étendez pas la main sous la pièce. Le

protecteur ne peut pas vous protéger contre la

lame sous la pièce.

3. Ajustez la profondeur de coupe en fonction de

l'épaisseur de la pièce. La partie de la lame

visible sous la pièce doit être inférieure à une dent

de lame complète.

4. Ne maintenez jamais le matériau à scier dans

vos mains ou sur votre jambe. Immobilisez la

pièce sur une surface stable. Il est important de

soutenir adéquatement la pièce afin de minimiser

l'exposition du corps, les coincements de lame ou

les pertes de maîtrise.

Illustration de la façon typique et correcte de tenir la scie,

de soutenir la pièce et de placer le cordon.

000157

Tenez uniquement l’outil électrique par ses

surfaces de prise isolées pendant toute opération

où l’outil de coupe pourrait venir en contact avec

un câblage dissimulé ou avec son propre cordon.

En cas de contact avec un conducteur sous tension,

les pièces métalliques à découvert de l’outil

deviendraient également sous tension et risqueraient

de transmettre une décharge à l’utilisateur.

6. Lors du sciage en long, utilisez toujours un

garde parallèle ou un guide de coupe

rectiligne. Cela améliore la précision de la coupe

et réduit le risque de coincement de la lame.

Employez toujours une lame de diamètre

approprié et dont le trou central est de forme

correcte (angulaire ou ronde).

Une lame dont le trou

ne correspond pas à la forme du moyeu de fixation de

la scie risque de tourner de façon excentrique et de

vous faire perdre la maîtrise de l'outil.

8. N'utilisez jamais de rondelles ou boulons

endommagés ou inadéquats pour fixer la lame.

Les rondelles et le boulon ont été conçus

spécialement pour votre scie, afin d'assurer un

fonctionnement optimal et un travail sécuritaire.

Causes du recul et avertissements connexes

− le recul est une réaction soudaine survenant

lorsque la lame, coincée, pincée ou mal alignée

devient incontrôlable, se soulève hors de la pièce

et se dirige vers l'utilisateur ;

− Lorsque la lame se trouve coincée ou pincée par le

trait de scie qui se referme sur elle, elle se bloque

et une réaction du moteur entraîne alors l'outil

rapidement vers l'utilisateur ;

− Si la lame se tord ou se désaligne par rapport à la ligne

de coupe, les dents arrière risquent de s'enfoncer dans

la surface du bois et la lame de quitter le trait de scie en

reculant brusquement vers l'utilisateur.

Le recul est le résultat d'une utilisation inadéquate de la

scie et/ou de procédures ou conditions d'utilisation

incorrectes ; on peut l'éviter en prenant des précautions

adéquates, indiquées ci-dessous.

9. Maintenez une prise ferme à deux mains sur la

scie, et placez vos bras de manière à pouvoir

résister à la force exercée lors des reculs.

Posez votre corps d'un côté ou de l'autre de la

lame, jamais dans sa ligne de coupe. Un recul

peut faire sauter la scie vers l'arrière, mais

l'utilisateur pourra maîtriser la force exercée par

ce recul s'il prend les précautions nécessaires.

10. Lorsque la lame se coince ou lorsque vous

interrompez la coupe pour une raison

quelconque, libérez la gâchette et gardez la

scie immobile dans le matériau jusqu'à ce que

la lame s'arrête parfaitement. N'essayez jamais

de retirer la scie de la pièce ou de faire reculer

la scie pendant que la lame tourne, autrement

il y a risque de choc recul. Identifiez la cause du

coincement de la lame et prenez les mesures

correctives pour éliminer le problème.

11.

Avant de faire redémarrer la scie dans la pièce,

centrez la lame dans le trait de scie et assurez-vous

que les dents de la lame ne mordent pas déjà dans

le matériau.

Si la lame est coincée, elle risque de

remonter dans le trait de scie ou de causer un recul au

moment du redémarrage de la scie.

12. Les grands panneaux doivent être soutenus

pour minimiser les risques de recul causé par

le coincement de la lame. Les grands panneaux

ont tendance à s'affaisser sous leur propre poids.

Des supports doivent être installés sous le

panneau, des deux côtés, près de la ligne de

coupe et près du bord du panneau.

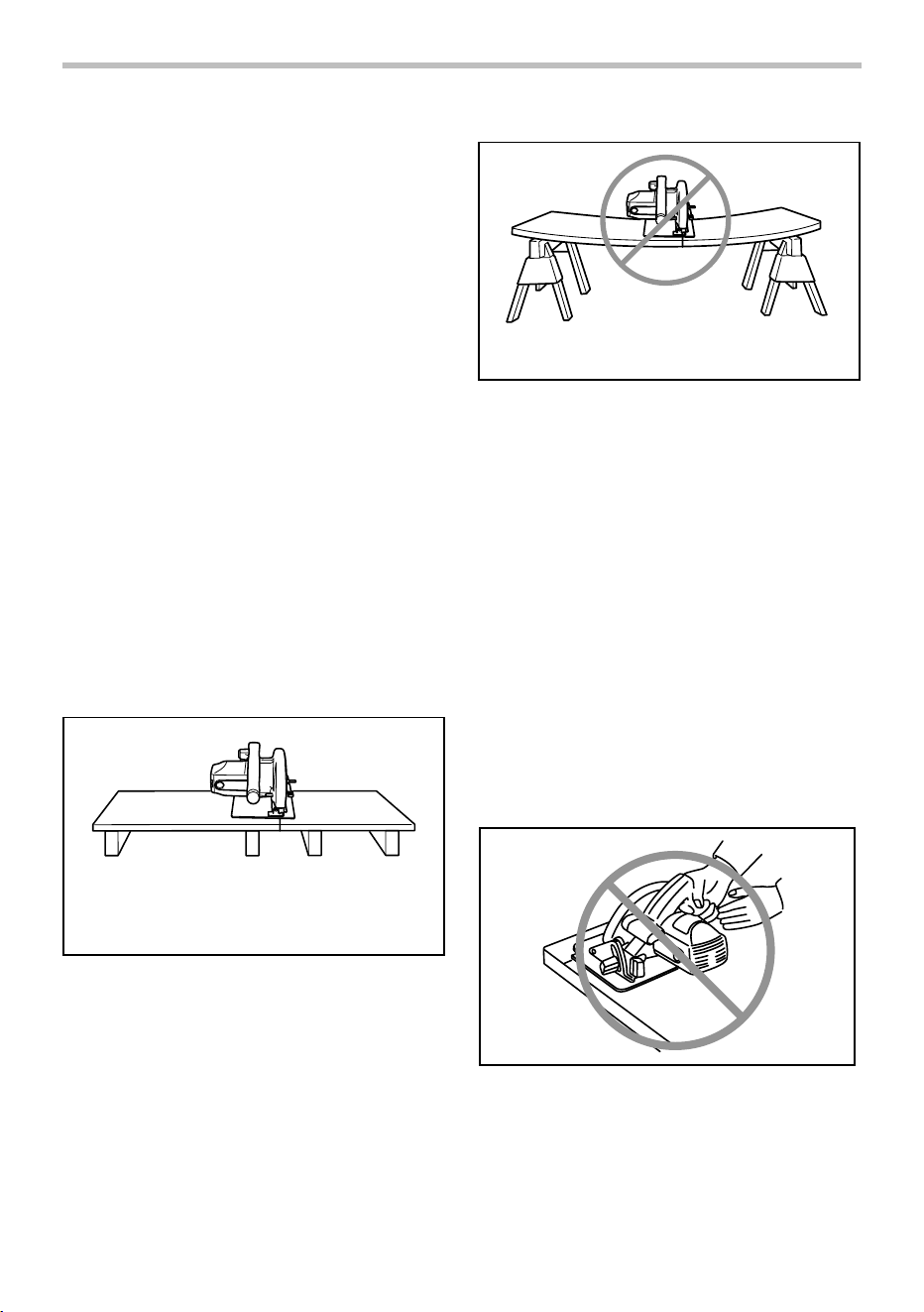

Pour éviter la rétroaction, supporter la planche

ou le panneau près de la ligne de coupe.

000154

Ne pas supporter la planche ou le panneau

de façon éloignée de la ligne de coupe.

000156

13. N'utilisez jamais les lames émoussées ou

endommagées. Les lames mal affûtées ou mal

avoyées produisent un trait de scie étroit qui

donne lieu à un frottement excessif, au

coincement de la lame et à un recul.

14. Avant d'effectuer la coupe, les leviers de

verrouillage de la profondeur de coupe et de la

coupe en biseau doivent être fermement

serrés. Il y a risque de pincement et de recul si

les réglages de la lame se modifient pendant

coupe.

15. Soyez particulièrement prudent lors des

coupes dans une cloison existante ou tout

autre matériau dont l’arrière n'est pas visible.

La lame pourrait rencontrer un objet dur, ce qui

provoquerait un recul.

16. Tenez TOUJOURS l'outil fermement à deux

mains. Ne placez JAMAIS vos mains ou vos

doigts derrière la scie. En cas de choc en retour,

la scie pourrait alors bondir vers votre main et

causer une blessure grave.

000194

17. Ne forcez jamais la scie. Poussez la scie vers

l’avant à une vitesse permettant à la lame de

couper sans ralentir. Le fait de forcer la scie

peut causer une coupe inégale, une perte de

précision ou un recul.

Fonction du protecteur inférieur

18. Avant chaque utilisation, assurez-vous que le

protecteur inférieur se referme bien. N'utilisez

pas la scie si le protecteur inférieur ne se

déplace pas librement et ne se referme pas

instantanément. N’immobilisez ou ne fixez

jamais le protecteur inférieur en position

ouverte. Le protecteur inférieur risque de plier si

la scie est échappée par accident. Soulevez le

protecteur inférieur à l’aide de la poignée de

rappel et assurez-vous qu’il se déplace librement

et n’entre pas en contact avec la lame ni toute

autre pièce, quel que soit l’angle et la profondeur

de coupe.

19. Vérifiez le fonctionnement du ressort du

protecteur inférieur. Le protecteur et le ressort

doivent être réparés avant l'utilisation s'ils ne

fonctionnent pas correctement. Le

fonctionnement du protecteur inférieur peut être

ralenti par des pièces endommagées, des dépôts

collants ou l'accumulation de débris.

20. Vous ne devez escamoter manuellement le

protecteur inférieur que pour des opérations

spéciales comme pour pratiquer une

ouverture en plein bois et les coupes

composées. Soulevez le protecteur inférieur à

l’aide de la poignée de rappel et libérez le

protecteur inférieur dès que la lame pénètre

dans le matériau. Pour toute autre opération de

sciage, le protecteur inférieur devrait fonctionner

automatiquement.

21. Assurez-vous toujours que le protecteur

inférieur couvre bien la lame avant de déposer

l'outil sur l'établi ou sur le sol. Si la lame n'est

pas protégée et n'a pas fini de tourner, elle

entraînera la scie vers l'arrière en coupant tout sur

son passage. Soyez conscient du temps

nécessaire pour que la lame s'arrête après que

vous avez relâché la gachette.

22. Pour vérifier le protecteur inférieur, ouvrez-le à

la main, puis relâchez-le et observez sa

fermeture. Vérifiez également que la poignée

de rappel ne touche pas le boîtier de l’outil.

Laisser la lame à découvert est TRÈS

DANGEREUX et comporte un risque de blessure

grave.

Consignes de sécurité supplémentaires

23. Redoublez de prudence lorsque vous coupez

du bois humide, du bois traité sous pression

ou du bois qui contient des nœuds. Adoptez

une vitesse de coupe de telle sorte que l'outil

continue d'avancer en douceur, sans que la

vitesse de la lame ne diminue, pour éviter la

surchauffe de la pointe de la lame.

24. N’essayez pas de retirer le matériau coupé

pendant que la lame tourne. Attendez que la

lame s’arrête avant de retirer le matériau

coupé.Les lames tournent en roue libre après la

mise hors tension.

25. Prenez garde aux clous lors de la coupe. Avant

la coupe, vérifiez la présence de clous dans le

bois et retirez-les le cas échéant.

26. Placez la base de la scie sur la partie de la

pièce qui est solidement soutenue, non sur

celle qui tombera une fois la coupe terminée.

À titre d'exemples, la Fig. 1 illustre la BONNE

façon de couper l'extrémité d'une planche,

tandis que la Fig. 2 illustre la MAUVAISE façon

de procéder. Si la pièce est courte ou petite,

installez-la dans un dispositif de serrage.

N'ESSAYEZ PAS DE TENIR LES COURTES

PIÈCES UNIQUEMENT AVEC LA MAIN !

Fig. 1

000147

Fig. 2

000150

27. Avant de déposer l’outil une fois la coupe

terminée, assurez-vous que le protecteur

inférieur s’est refermé et que la lame s’est

complètement arrêtée de tourner.

28. Ne tentez jamais de scier en plaçant la scie la

tête en bas dans un étau. Cela est très

dangereux et peut entraîner de graves

accidents.

000029

29. Certains matériaux contiennent des produits

chimiques qui peuvent être toxiques. Prenez

les précautions nécessaires pour éviter

l'inhalation de ces poussières ou leur contact

avec la peau. Conformez-vous aux consignes

de sécurité du fournisseur du matériau.

30. N'appliquez jamais une pression latérale sur la

lame pour l'arrêter.

31.

Utilisez toujours les lames recommandées dans

ce manuel. N'utilisez aucune meule abrasive.

32. Maintenez la lame affûtée et propre. Les dépôts

de colle et les copeaux de bois durcis sur la lame

ralentissent la scie et augmentent les risques de

recul. Pour nettoyer la lame, retirez-la d’abord de

l’outil, puis utilisez un décapant, de l’eau chaude

ou du kérosène pour retirer la colle et les copeaux.

N’utilisez jamais d’essence.

33.

Portez un masque antipoussières et des

protections d'oreilles lorsque vous utilisez l'outil.

CONSERVEZ CE MODE

D'EMPLOI.

AVERTISSEMENT:

NE VOUS LAISSEZ PAS tromper (au fil d'une

utilisation répétée) par un sentiment d'aisance ou de

familiarité avec le produit en négligeant les

consignes de sécurité qui accompagnent le produit.

L'utilisation non sécuritaire ou incorrecte de cet outil

comporte un risque de blessure grave.

USD201-2

Symboles

Les symboles utilisés pour l'outil sont indiqués ci-dessous.

･ volts

･ ampères

･ hertz

･ courant alternatif

･ vitesse à vide

･ construction, catégorie II

･ tours ou alternances par minute

DESCRIPTION DU

FONCTIONNEMENT

ATTENTION:

• Assurez-vous toujours que l'outil est hors tension

et débranché avant de l'ajuster ou de vérifier son

fonctionnement.

Réglage de la profondeur de coupe

008672

ATTENTION:

• Après avoir ajusté la profondeur de coupe, serrez

toujours fermement le levier.

Desserrez le levier du guide de profondeur puis

déplacez la base vers le haut ou le bas. À la profondeur

de coupe désirée, fixez la base en serrant le levier.

Pour obtenir des coupes plus propres et sans danger, réglez

la profondeur de coupe de sorte que pas plus d'une dent de

lame ne dépasse sous la pièce. L'utilisation d'une profondeur

de coupe adéquate aide à réduire les risques de chocs en

retour dangereux qui peuvent causer des blessures.

1. Levier

2. Guide de

profondeur

Coupe en biseau

014095

Butoir positif

Tournez le butoir positif de sorte que sa flèche pointe

vers l’une ou l’autre des trois positions (22.5°, 45°, 56°).

Ensuite, inclinez la base de l’outil jusqu’à ce qu’elle

s’arrête et fixez-la à l’aide du levier. Vous obtenez alors

un angle identique à celui vers lequel la flèche pointe.

Régler l'angle de coupe en biseau

Desserrez le levier et réglez provisoirement la base de

l'outil sur un angle de coupe en biseau de 0°, puis serrez

fermement le levier.

Tournez le butoir positif de sorte que sa flèche pointe sur

l’une des trois positions (22.5°, 45°, 56°) égale ou

supérieure à l’angle de coupe en biseau désiré.

Desserrez à nouveau le levier puis inclinez et serrez

fermement la base de l'outil sur l'angle désiré.

NOTE:

• Vous pouvez changer la position du butoir positif

en desserrant le levier et en inclinant l'angle de

coupe en biseau sur une valeur inférieure au

numéro de la position de butoir désirée.

•

Lorsque la flèche du butoir positif pointe sur 22.5,

l’angle de coupe en biseau est réglable sur une plage

de 0 à 22.5° ; lorsqu’elle pointe sur 45, il est réglable

sur une plage de 0 à 45° ; et lorsqu’elle pointe sur 56,

elle est réglable sur une plage de 0 à 56°.

Visée

014096

Pour les coupes rectilignes, alignez sur la ligne de

coupe la position A à l'avant de la base. Pour les coupes

en biseau de 45°, alignez la position B sur la ligne de

coupe.

Interrupteur

008675

ATTENTION:

• Avant de brancher l'outil, assurez-vous toujours

que la gâchette fonctionne correctement et revient

en position d'arrêt une fois relâchée.

Pour faire démarrer l'outil, appuyez simplement sur la

gâchette. Pour l'arrêter, relâchez la gâchette.

Frein électrique

Pour le modèle 5007NFA uniquement

Cet outil est équipé d'un frein à lame électrique. Si à

plusieurs reprises l'outil ne s'arrête pas rapidement

après le relâchement de la gâchette, faites-le réparer

dans un centre de service après-vente Makita.

Le mécanisme de frein à lame ne doit pas être utilisé en

remplacement du garde inférieur. N'UTILISEZ JAMAIS

L'OUTIL LORSQUE LE GARDE INFÉRIEUR NE

FONCTIONNE PAS. CELA COMPORTE DES

RISQUES DE BLESSURE GRAVE.

Allumer la lampe

(pour les modèles 5007NF et 5007NFA)

008676

ATTENTION:

•

Évitez de faire subir des chocs à la lampe. Cela risquerait

de l'endommager ou de réduire sa durée de service.

• Evitez de regarder directement le faisceau

lumineux ou sa source.

La lampe s'allume lorsque vous branchez l'outil. La

lampe demeure allumée jusqu'à ce que vous

débranchiez l'outil.

Si la lampe ne s’allume pas, il se peut que le cordon

d’alimentation soit défectueux. Si la lampe s’allume mais

que l’outil ne démarre pas même s’il est sous tension, il

se peut que les charbons soient usés, ou bien que le

moteur ou l’interrupteur d’alimentation soit défectueux.

1. Base

1. Levier

2. Butoir positif

3. Flèche du butoir

positif

1. Lampe

1. Gâchette

NOTE:

• Utilisez un chiffon sec pour essuyer la saleté qui

recouvre la lentille de la lampe. Prenez garde de

rayer la lentille de la lampe, pour éviter une

diminution de l'éclairage.

ASSEMBLAGE

ATTENTION:

• Avant d'effectuer toute intervention sur l'outil,

assurez-vous toujours qu'il est hors tension et

débranché.

Rangement de la clé hexagonale

008677

La clé hexagonale est rangée sur l'outil. Pour retirer la

clé hexagonale, tournez-la vers vous-même et tirez.

Pour installer la clé hexagonale, placez-la sur la poignée

et tournez-la jusqu'à ce qu'elle entre en contact avec la

partie saillante de la poignée.

Retrait ou pose de la lame

014097

ATTENTION:

• Assurez-vous que la lame est installée avec les

dents orientées vers le haut à l'avant de l'outil.

• Utilisez exclusivement une clé Makita pour installer

ou retirer la lame.

Pour retirer la lame, appuyez sur le blocage de l'arbre de

sorte que la lame ne puisse pas tourner, et utilisez la clé

hexagonale pour desserrer le boulon hexagonal en tournant

dans le sens contraire des aiguilles d'une montre. Retirez

ensuite le boulon hexagonal, le flasque extérieur et la lame.

Pour poser la lame, suivez la procédure de retrait en

sens inverse. ASSUREZ-VOUS D'AVOIR FERMEMENT

SERRÉ LE BOULON HEXAGONAL, DANS LE SENS

DES AIGUILLES D'UNE MONTRE.

008679

Lorsque vous changez la lame, assurez-vous de retirer

la sciure de bois accumulée sur les gardes supérieur et

inférieur. Même après ce nettoyage, vous devez quand

même vérifier le bon fonctionnement du garde inférieur

avant chaque utilisation.

UTILISATION

ATTENTION:

• Assurez-vous de déplacer l'outil doucement vers

l'avant, en ligne droite. Le fait de forcer ou de

tordre l'outil entraînera une surchauffe du moteur

et un dangereux choc en retour, risquant de

provoquer une blessure grave.

014098

Tenez l'outil fermement. L'outil est équipé d'une poignée

avant et d'une poignée arrière. Utilisez les deux

poignées pour assurer la meilleure prise possible sur

l'outil. De plus, lorsque la scie est saisie à deux mains,

celles-ci ne risquent pas d'être coupées par la lame.

Placez la base de l'outil sur la pièce à couper de sorte

que la lame n'entre pas en contact avec quoi que ce soit.

Mettez ensuite l'outil sous tension et attendez que la

lame ait atteint sa pleine vitesse. Faites alors

simplement avancer l'outil sur la surface de la pièce, en

le maintenant de niveau et en le faisant avancer

doucement jusqu'à ce que la coupe soit terminée.

Pour obtenir des coupes nettes, maintenez votre ligne

de coupe bien droite et la vitesse de progression

uniforme. Si la lame dévie de la ligne de coupe prévue,

ne tentez pas de modifier la course de l'outil pour le

forcer à revenir sur la ligne de coupe. Vous risqueriez de

plier la lame et de provoquer un dangereux choc en

retour pouvant causer une blessure grave. Relâchez la

gâchette, attendez jusqu'à l'arrêt complet de la lame,

puis retirez l'outil. Réalignez l'outil sur une nouvelle ligne

1. Base

2. Poignée arrière

3. Poignée avant

1. Clé hexagonale

2. Verrouillage de

l'arbre

1. Boulon

hexagonal

2. Bague externe

3. Lame

4. Bague interne

5. Bague

1. Clé hexagonale

2. Saillie

de coupe, puis poursuivez la coupe. Évitez toute

position vous exposant aux copeaux et sciures de bois

éjectés par la scie. Portez des lunettes de protection

pour réduire les risques de blessure.

Garde parallèle (règle de guidage)

(accessoire en option)

014099

Un garde parallèle pratique vous permet d'effectuer des

coupes droites d'une extrême précision. Faites simplement

glisser le garde parallèle le long du côté de la pièce en le

maintenant en position à l'aide de la vis de serrage située à

l'avant de la base. Cela permet également d'effectuer

plusieurs coupes d'une largeur uniforme.

ENTRETIEN

ATTENTION:

• Assurez-vous toujours que l'outil est hors tension

et débranché avant d'y effectuer tout travail

d'inspection ou d'entretien.

• N'utilisez jamais d'essence, de benzine, de solvant,

d'alcool ou d'autres produits similaires. Une

décoloration, une déformation, ou la formation de

fissures peuvent en découler.

Réglage de précision pour les coupes de 90°

(coupes à angle droit)

Ce réglage est effectué en usine. S'il est désactivé,

ajustez la vis de réglage au moyen d'une clé hexagonale,

en plaçant la lame sur un angle droit par rapport à la

base avec une règle triangulaire, une équerre de

menuisier, etc.

014100

014101

Remplacement des charbons

001145

Retirez et vérifiez régulièrement les charbons.

Remplacez-les lorsqu'ils sont usés jusqu'au trait de

limite d'usure. Maintenez les charbons propres et en état

de glisser aisément dans les porte-charbon. Les deux

charbons doivent être remplacés en même temps.

N'utilisez que des charbons identiques.

Utilisez un tournevis pour retirer les bouchons de

porte-charbon. Enlevez les charbons usés, insérez-en

de nouveaux et revissez solidement les bouchons de

porte-charbon.

008684

Pour le modèle 5007NFA uniquement

Après avoir remplacé les charbons, branchez l'outil et

rodez les brosses en faisant fonctionner l'outil à vide

pendant environ 10 minutes. Vérifiez ensuite le bon

fonctionnement de l'outil, ainsi que l'activation du frein

électrique lors du relâchement de la gâchette. Si le frein

électrique ne fonctionne pas bien, faites une demande

de réparation auprès du centre de service après-vente

Makita le plus près.

Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,

les réparations, tout autre travail d'entretien ou de

réglage doivent être effectués dans un centre de service

Makita agréé ou un centre de service de l'usine Makita,

exclusivement avec des pièces de rechange Makita.

1. Règle triangulaire

1. Base

2. Vis de réglage

1. Garde parallèle

(règle de guidage)

1. Bouchon de

porte-charbon

2. Tournevis

1. Trait de limite

d'usure

ACCESSOIRES EN OPTION

ATTENTION:

• Ces accessoires ou pièces complémentaires sont

recommandés pour l'utilisation avec l'outil Makita

spécifié dans ce mode d'emploi. L'utilisation de

tout autre accessoire ou pièce complémentaire

peut comporter un risque de blessure. N'utilisez les

accessoires ou pièces qu'aux fins auxquelles ils

ont été conçus.

Si vous désirez obtenir plus de détails concernant ces

accessoires, veuillez contacter le centre de service

après-vente Makita le plus près.

• Lames à dents d'acier et de carbure de tungstène

Combinaison

Lame d'usage général pour effectuer rapidement et en douceur des

coupes longitudinales, des coupes en travers et des coupes d'onglet.

Bois traité sous pression

et bois humide

Conçues pour la coupe rapide du bois traité sous

pression et du bois humide.

Coupes en travers

de précision

Pour des coupes propres et sans ponçage dans le

sens opposé au grain.

006549

•

Garde parallèle (règle de guidage)

• Clé hexagonale

NOTE:

• Certains éléments de la liste peuvent être inclus

avec l'outil comme accessoires standard. Ils

peuvent varier suivant les pays.

GARANTIE LIMITÉE D’UN AN MAKITA

Politique de garantie

Chaque outil Makita est inspecté rigoureusement et

testé avant sa sortie d’usine. Nous garantissons qu’il

sera exempt de défaut de fabrication et de vice de

matériau pour une période d’UN AN à partir de la date

de son achat initial. Si un problème quelconque devait

survenir au cours de cette période d’un an, veuillez

retourner l’outil COMPLET, port payé, à une usine ou à

un centre de service après-vente Makita. Makita

réparera l’outil gratuitement (ou le remplacera, à sa

discrétion) si un défaut de fabrication ou un vice de

matériau est découvert lors de l’inspection.

Cette garantie ne s’applique pas dans les cas où:

MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR

TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉ À

LA VENTE OU À L’UTILISATION DU PRODUIT. CET

VIS DE NON-RESPONSABILITÉ S’APPLIQUE À LA

FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE

PAR CETTE GARANTIE.

MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT

TOUTE GARANTIE TACITE, INCLUANT LES

GARANTIES TACITES DE “QUALITÉ MARCHANDE”

ET “ADÉQUATION À UN USAGE PARTICULIER”

PRÈS LA PÉRIODE D’UN AN COUVERTE PAR

CETTE GARANTIE.

Cette garantie vous donne des droits spécifiques

reconnus par la loi, et possiblement d’autres droits, qui

varient d’un État à l’autre. Certains États ne permettant

pas l’exclusion ou la limitation des dommages

accessoires ou indirects, il se peut que la limitation ou

exclusion ci-dessus ne s’applique pas à vous. Certains

États ne permettant pas la limitation de la durée

d’application d’une garantie tacite, il se peut que la

limitation ci-dessus ne s’applique pas à vous.

des réparations ont été effectuées ou tentées par

un tiers:

des réparations s’imposent suite à une usure

normale:

l’outil a été malmené, mal utilisé ou mal entretenu:

l’outil a subi des modifications.

EN0006-1

ESPAÑOL (Instrucciones originales)

ESPECIFICACIONES

Modelo 5007N/5007NF/5007NFA

Especificaciones eléctricas en México 120 V 15 A 50/60 Hz

Diámetro del disco 185 mm (7-1/4")

a 0° 63,5 mm (2-1/2")

a 45° 45 mm (1-3/4")

Profundidad de corte máxima

a 56° 35 mm (1-3/8")

Velocidad sin carga (r.p.m.) 5 800 r/min

Longitud total 317 mm (12-1/2")

Peso neto 5,2 kg (11,6 lbs)

• Debido a nuestro programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin

previo aviso.

• Las especificaciones pueden ser diferentes de país a país.

• Peso de acuerdo al procedimiento de EPTA-01/2003

GEA008-2

Advertencias de seguridad

generales para herramientas

eléctricas

ADVERTENCIA: lea todas las advertencias de

seguridad e instrucciones. Si no sigue todas las

advertencias e instrucciones indicadas a continuación,

podrá ocasionar una descarga eléctrica, un incendio y/o

lesiones graves.

Guarde todas las advertencias e

instrucciones para su futura

referencia.

El término "herramienta eléctrica" se refiere, en todas

las advertencias que aparecen a continuación, a su

herramienta eléctrica de funcionamiento con conexión a

la red eléctrica (con cableado eléctrico) o herramienta

eléctrica de funcionamiento a batería (inalámbrica).

Seguridad en el área de trabajo

1. Mantenga el área de trabajo limpia y bien

iluminada. Las áreas oscuras o desordenadas

son propensas a accidentes.

No utilice las herramientas eléctricas en

atmósferas explosivas, tal como en la presencia

de líquidos, gases o polvo inflamables.

Las

herramientas eléctricas crean chispas que pueden

prender fuego al polvo o los humos.

3. Mantenga a los niños y curiosos alejados

mientras utiliza una herramienta eléctrica. Las

distracciones le pueden hacer perder el control.

Seguridad eléctrica

Las clavijas de conexión de las herramientas

eléctricas deberán encajar perfectamente en la

toma de corriente. No modifique nunca la clavija

de conexión de ninguna forma. No utilice

ninguna clavija adaptadora con herramientas

eléctricas que tengan conexión a tierra (puesta

a tierra).

La utilización de clavijas no modificadas y

que encajen perfectamente en la toma de corriente

reducirá el riesgo de que se produzca una descarga

eléctrica.

5. Evite tocar con el cuerpo superficies

conectadas a tierra o puestas a tierra tales

como tubos, radiadores, cocinas y

refrigeradores. Si su cuerpo es puesto a tierra o

conectado a tierra existirá un mayor riesgo de que

sufra una descarga eléctrica.

No exponga las herramientas eléctricas a la

lluvia ni a condiciones húmedas.

La entrada de

agua en una herramienta eléctrica aumentará el

riesgo de que se produzca una descarga eléctrica.

7. No jale el cable. Nunca utilice el cable para

transportar, jalar o desconectar la herramienta

eléctrica. Mantenga el cable alejado del calor,

aceite, objetos cortantes o piezas móviles. Los

cables dañados o atrapados aumentan el riesgo

de sufrir una descarga eléctrica.

Cuando utilice una herramienta eléctrica en

exteriores, utilice un cable de extensión

apropiado para uso en exteriores.

La utilización de

un cable apropiado para uso en exteriores reducirá el

riesgo de que se produzca una descarga eléctrica.

9. Si no es posible evitar usar una herramienta

eléctrica en condiciones húmedas, utilice un

alimentador protegido con interruptor de

circuito de falla en tierra (ICFT). El uso de un

ICFT reduce el riesgo de descarga eléctrica.

Seguridad personal

10. Manténgase alerta, preste atención a lo que

está haciendo y utilice su sentido común

cuando opere una herramienta eléctrica. No

utilice la herramienta eléctrica cuando esté

cansado o bajo la influencia de drogas,

alcohol o medicamentos. Un momento de

distracción mientras opera la máquina puede dar

como resultado heridas personales graves.

11.

Use equipo de protección personal. Póngase

siempre protección para los ojos.

El equipo

protector tal como máscara contra el polvo, zapatos

de seguridad antiderrapantes, casco rígido y

protección para oídos utilizado en las condiciones

apropiadas reducirá las heridas personales.

12. Impida el encendido accidental. Asegúrese de

que el interruptor esté en la posición de

apagado antes de conectar a la alimentación

eléctrica y/o de colocar el cartucho de la

batería, así como al levantar o cargar la

herramienta. Cargar las herramientas eléctricas

con su dedo en el interruptor o conectarlas con el

interruptor encendido hace que los accidentes

sean propensos.

13. Retire cualquier llave de ajuste o llave de

apriete antes de encender la herramienta. Una

llave de ajuste o llave de apriete que haya sido

dejada puesta en una parte giratoria de la

herramienta eléctrica podrá resultar en heridas

personales.

14. No utilice la herramienta donde no alcance.

Mantenga los pies sobre suelo firme y el

equilibrio en todo momento. Esto permite un

mejor control de la herramienta eléctrica en

situaciones inesperadas.

15. Use vestimenta apropiada. No use ropas

sueltas ni joyas. Mantenga el cabello, la ropa y

los guantes alejados de las partes móviles, ya

que pueden ser atrapadas por estas partes en

movimiento.

16. Si dispone de dispositivos para la conexión de

equipos de extracción y recolección de polvo,

asegúrese de conectarlos y utilizarlos

debidamente. La utilización de estos dispositivos

reduce los riesgos relacionados con el polvo.

Mantenimiento y uso de la herramienta eléctrica

17. No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para su

aplicación. La herramienta eléctrica adecuada

hará un trabajo mejor a la velocidad para la que

ha sido fabricada.

18. No utilice la herramienta eléctrica si el

interruptor no la enciende y apaga. Cualquier

herramienta eléctrica que no pueda ser

controlada con el interruptor es peligrosa y debe

ser reemplazada.

19. Desconecte la clavija de la fuente de energía

y/o la batería de la herramienta eléctrica antes

de realizar ajustes, cambiar accesorios o

guardar las herramientas eléctricas. Dichas

medidas de seguridad preventivas reducen el

riesgo de que la herramienta se inicie

accidentalmente.

20. Guarde la herramienta eléctrica que no use

fuera del alcance de los niños y no permita

que las personas que no están familiarizadas

con ella o con las instrucciones la operen. Las

herramientas eléctricas son peligrosas en manos

de personas que no saben operarlas

21. Realice el mantenimiento a las herramientas

eléctricas. Compruebe que no haya partes

móviles desalineadas o estancadas, piezas

rotas y cualquier otra condición que pueda

afectar al funcionamiento de la herramienta

eléctrica. Si la herramienta eléctrica está

dañada, haga que se la reparen antes de

utilizarla. Muchos accidentes son ocasionados

por herramientas eléctricas con un mal

mantenimiento.

22. Mantenga las herramientas de corte limpias y

filosas. Si recibe un mantenimiento adecuado y

tiene los bordes afilados, es probable que la

herramienta se atasque menos y sea más fácil

controlarla.

23. Utilice la herramienta eléctrica, así como

accesorios, piezas, brocas, etc. de acuerdo

con estas instrucciones y de la manera

establecida para cada tipo de unidad en

particular; tenga en cuenta las condiciones

laborales y el trabajo a realizar. Si utiliza la

herramienta eléctrica para realizar operaciones

distintas de las indicadas, podrá presentarse una

situación peligrosa.

Servicio de mantenimiento

24. Haga que una persona calificada repare la

herramienta utilizando sólo piezas de repuesto

idénticas. Esto asegura que se mantenga la

seguridad de la herramienta eléctrica.

25. Siga las instrucciones para la lubricación y

cambio de accesorios.

26. Mantenga las agarraderas secas, limpias y sin

aceite o grasa.

UTILICE CABLES DE EXTENSIÓN APROPIADOS.

Asegúrese de que su cable de extensión esté en

buenas condiciones. Cuando utilice un cable de

extensión, asegúrese de utilizar uno del calibre

suficiente para conducir la corriente que demande el

producto. Un cable de calibre inferior ocasionará una

caída en la tensión de línea y a su vez en una pérdida

de potencia y sobrecalentamiento. La Tabla 1 muestra la

medida correcta a utilizar dependiendo de la longitud del

cable y el amperaje nominal indicado en la placa de

características. Si no está seguro, utilice el siguiente

calibre más alto. Cuanto menor sea el número de calibre,

más corriente podrá conducir el cable.

Tabla 1. Calibre mínimo para el cable

Amperaje nominal

Volts

Longitud total del cable en metros

Más de No más de

120V

7,6 m (25 ft) 15,2 m (50 ft) 30,4 m (100 ft) 45,7 m (150 ft)

Calibre del cable (AWG)

0 A 6 A

6 A

10 A

12 A

10 A

12 A

16 A

16 16 14

1416

No se recomienda

220V

- 240V

15,2 m (50 ft) 30,4 m (100 ft) 60,8 m (200 ft) 91,2 m (300 ft)

000300

GEB013-6

ADVERTENCIAS DE SEGURIDAD

PARA LA SIERRA CIRCULAR

Procedimientos de corte

PELIGRO: Mantenga las manos alejadas del

área de corte y del disco. Mantenga su segunda

mano sobre el mango auxiliar o sobre el

alojamiento del motor.

Si ambas manos sujetan la

sierra no pueden sufrir cortes del disco.

2. Nunca meta la mano por debajo de la pieza de

trabajo. El protector no puede protegerle del

disco debajo de la pieza de trabajo.

3. Ajuste la profundidad de corte al grosor de la

pieza de trabajo. Debe verse menos de un diente

completo por debajo de la pieza de trabajo.

Nunca sujete la pieza que se está cortando con

las manos ni entre las piernas. Fije la pieza de

trabajo a una plataforma estable.

Es importante

sujetar la pieza de trabajo correctamente para

minimizar la exposición del cuerpo, el

estancamiento del disco o la pérdida de control.

Una ilustración típica del correcto apoyo de las manos, apoyo

de la pieza de trabajo, y tendido del cable de alimentación.

000157

Sujete la herramienta eléctrica sólo por las

superficies de agarre aisladas al realizar una

operación en la que la herramienta de corte

pueda entrar en contacto con cables ocultos o

con su propio cable.

Si entra en contacto con un

cable con corriente, las piezas metálicas expuestas

de la herramienta eléctrica se cargarán también de

corriente y el operario puede recibir una descarga.

6. Cuando realice un corte longitudinal, utilice

siempre un tope lateral o una guía de borde

recto. Esto mejora la precisión del corte y reduce

la posibilidad de que el disco se atasque.

Utilice siempre discos con orificios de husillo del

tamaño y la forma (poligonal o redonda)

correctos.

Los discos que no encajen con las piezas

de montaje de la sierra girarán excéntricamente y

producirán una pérdida de control.

Nunca utilice arandelas o pernos de disco

dañados o incorrectos.

El perno y las arandelas del

disco se han diseñado específicamente para el mismo,

para una seguridad y un rendimiento óptimos.

Causas de los retrocesos y advertencias relacionadas

− Un retroceso brusco es una reacción repentina

provocada por un disco mal alineado, alabeado o

mellado, que hace que una sierra se levante de

forma incontrolada y se aleje de la pieza de trabajo

hacia el operador;

− Cuando el disco está mellado o aprisionado por la

entalladura al cerrarse, se atasca y la reacción del

motor empuja la unidad rápidamente hacia atrás,

hacia el operador;

− Si el disco se retuerce o está mal alineado en el

corte, los dientes del borde posterior del disco

pueden clavarse en la superficie posterior de la

madera, haciendo que el disco escale la línea de

corte y salte hacia el operador.

El retroceso es el resultado de un mal uso del disco o de

condiciones o procedimientos de uso incorrectos y se

puede evitar tomando las precauciones que se indican a

continuación.

Sujete la sierra firmemente con las dos manos y

coloque sus brazos de forma que ofrezcan

resistencia a la fuerza del retroceso. Coloque su

cuerpo hacia cualquiera de los lados del disco,

pero no en línea con él.

El retroceso puede

provocar que la sierra salte hacia atrás; no obstante,

el operador puede controlar la fuerza del retroceso

si toma las precauciones adecuadas.

10.

Cuando note que el disco se atora, o cuando

quiera interrumpir un corte por cualquier razón,

suelte el gatillo y mantenga la sierra inmóvil en

el material hasta que el disco se pare

completamente. No intente nunca extraer el

disco de la pieza de trabajo ni tirar de la sierra

hacia atrás mientras el disco esté moviéndose

porque podrá ocasionar un retroceso brusco.

Investigue y tome medidas correctivas para eliminar

la causa del atoramiento del disco.

11. Cuando vuelva a poner en marcha la sierra

sobre la pieza de trabajo, centre la sierra en la

entalladura y compruebe que sus dientes no

estén en contacto con el material. Si el disco se

traba, podrá haber un retroceso brusco o un

avance en la pieza al reiniciar la sierra.

12. Sujete los paneles grandes para minimizar el

riesgo de que el disco se estanque y de

retroceso. Los paneles grandes tienden a

hundirse bajo su propio peso. Deben colocarse

soportes bajo el panel en ambos lados, cerca de

la línea de corte y del borde del panel.

Para evitar retrocesos bruscos, apoye el

tablero o panel cerca de la línea de corte.

000154

No apoye el tablero o panel alejado del corte.

000156

13. No utilice discos dañados o desafilados. Las

discos colocados incorrectamente o desafilados

producen un corte más angosto y causan una

fricción excesiva, que el disco se doble y

retrocesos bruscos.

14. Las palancas de fijación de los ajustes de

profundidad y de bisel del disco deben ser

apretadas y aseguradas antes de realizar el

corte. Si el ajuste del disco cambia durante el

corte, podrá ocasionar un atoramiento y retroceso

brusco.

15. Tenga especial cuidado cuando realice cortes

con sierra en paredes u otras áreas ciegas. El

disco protuberante puede cortar objetos que

pueden provocar retrocesos.

16. Sujete SIEMPRE la herramienta firmemente

con ambas manos. No ponga NUNCA la mano

ni los dedos detrás de la sierra. Si se produce

un retroceso brusco, la sierra podrá saltar

fácilmente hacia atrás sobre su mano,

causándole graves heridas personales.

000194

17. Nunca fuerce la sierra. Empuje la sierra hacia

adelante a una velocidad a la que el disco

corte sin desacelerarse. Forzar la sierra durante

el corte puede producir cortes desiguales, perder

precisión y posiblemente generar un retroceso

brusco.

Función del protector inferior (guarda del disco)

18. Compruebe si el protector inferior está bien

cerrado antes de cada uso. No utilice la sierra

si el protector inferior no se mueve libremente

y se cierra instantáneamente. Nunca sujete ni

mantenga el protector inferior en la posición

abierta. Si la sierra cae accidentalmente, la

protección inferior se puede doblar. Levante el

protector inferior con el mango retráctil y

asegúrese de que se mueve libremente y de que

no hace contacto con el disco ni con ninguna otra

pieza en todos los ángulos y profundidades del

corte.

19. Compruebe el funcionamiento del muelle del

protector inferior. Si el protector y el muelle no

funcionan correctamente, deben repararse

antes de utilizar la herramienta. El protector

inferior puede funcionar con lentitud debido a

partes dañadas, depósitos de goma o

acumulación de suciedad.

20. El protector inferior se puede retraer

manualmente sólo para cortes especiales

como “cortes de cavidad” y “cortes

compuestos”. Levante el protector inferior

mediante el mango retráctil y cuando el disco

entre en el material, debe soltar el protector

inferior. Para todos los otros cortes con sierra, el

protector inferior debe funcionar

automáticamente.

21. Antes de dejar la sierra en el banco o en el

suelo, observe siempre que el protector

inferior esté cubriendo el disco. Un disco

desprotegido, girando por inercia, hará que la

sierra se desplace hacia atrás, cortando todo lo

que encuentre a su paso. Tenga presente el

tiempo que el disco tarda en detenerse después

de soltar el interruptor.

22. Para comprobar el protector inferior, ábralo a

mano, suéltelo y compruebe si se cierra.

Compruebe también que el mango retráctil no

toque el alojamiento de la herramienta. Dejar

el disco expuesto es MUY PELIGROSO y puede

provocar graves lesiones personales.

Advertencias de seguridad adicionales

23. Proceda con extrema precaución al cortar

madera húmeda, tratada a presión o con

nudos. Mantenga un avance plano y suave de la

herramienta sin reducir la velocidad del disco para

evitar el sobrecalentamiento de las puntas del

mismo.

24. No intente retirar material cortado cuando el

disco se está moviendo. Espere hasta que el

disco se detenga antes de recoger el material

cortado. Los discos siguen girando por inercia

después de apagar la herramienta.

25. Evite cortar clavos. Inspeccione la madera y

quite todos los clavos antes de realizar el

corte.

26. Coloque la parte más ancha de la base de la

sierra sobre la pieza de trabajo que está sujeta

solidamente, no sobre la sección que caerá

cuando se realice el corte. Como ejemplos, la

figura 1 ilustra la manera CORRECTA de cortar

el extremo de un tablero y la figura 2 la manera

INCORRECTA. Si la pieza de trabajo es corta o

pequeña, fíjela. ¡NO INTENTE SUJETAR

PIEZAS PEQUEÑAS A MANO!

Fig. 1

000147

Fig. 2

000150

27. Antes de depositar la herramienta tras realizar

un corte, asegúrese de que el protector

inferior esté cerrado y de que el disco se haya

detenido por completo.

28. Nunca intente serrar con la sierra circular

boca arriba en un torno de banco. Es

extremadamente peligroso y puede conllevar

accidentes graves.

000029

29. Algunos materiales contienen sustancias

químicas que pueden ser tóxicas. Tome

precauciones para evitar la inhalación de

polvo o que éste tenga contacto con la piel.

Consulte la información de seguridad del

proveedor de los materiales.

30. No detenga el disco de la sierra mediante

presión lateral sobre el mismo.

31. Utilice siempre discos recomendados en este

manual. No utilice discos abrasivos.

32. Mantenga el disco afilado y limpio. La cola y la

resina de madera endurecidas en el disco frenan

la sierra y aumentan las posibilidades de que se

produzcan retrocesos bruscos. Mantenga limpio

el disco quitándolo de la herramienta y

limpiándolo con eliminador de resina y goma,

agua caliente o querosén. Nunca utilice gasolina.

33. Utilice una mascarilla antipolvo y protección

para los oídos cuando utilice la herramienta.

GUARDE ESTAS

INSTRUCCIONES.

ADVERTENCIA:

NO DEJE que la comodidad o familiaridad con el

producto (a base de utilizarlo repetidamente)

sustituya la estricta observancia de las normas de

seguridad para dicho producto. El MAL USO o el no

seguir las normas de seguridad establecidas en este

manual de instrucciones puede ocasionar graves

lesiones personales.

USD201-2

Símbolos

A continuación se muestran los símbolos utilizados para

la herramienta.

･ voltios o volts

･ amperios o amperes

･ hertz

･ corriente alterna

･ velocidad en vacío o sin carga

･ Construcción clase II

･ revoluciones o alternaciones por minuto

DESCRIPCIÓN DEL

FUNCIONAMIENTO

PRECAUCIÓN:

• Asegúrese siempre de que la herramienta esté

apagada y desconectada antes de ajustar o

comprobar cualquier función en la misma.

Ajuste de la profundidad de corte

008672

PRECAUCIÓN:

• Después de ajustar la profundidad de corte,

apriete siempre la palanca firmemente.

Afloje la palanca de la guía de profundidad y mueva la

base hacia arriba o hacia abajo. En la profundidad de

corte deseada, fije la base apretando la palanca.

Para obtener cortes más limpios y seguros, ajuste la

profundidad de corte de forma que no sobresalga más

de un diente del disco de sierra por debajo de la pieza

de trabajo. La utilización de una profundidad de corte

apropiada ayuda a reducir la posibilidad de que se

produzcan peligrosos RETROCESOS BRUSCOS que

pueden ocasionar heridas personales.

Corte en bisel

014095

Tope de seguridad

Gire el tope de seguridad de tal forma que la flecha apunte

a una de las tres posiciones (22,5°,45°,56°). Luego, incline

la base de la herramienta hasta que se detenga y fije la

base con la palanca. En este momento se obtendrá el

mismo ángulo al que la flecha está apuntando.

Ajuste del ángulo de bisel

Afloje la palanca y ajuste tentativamente la base a un

ángulo de bisel de 0°, luego apriete firmemente la

palanca.

1. Palanca

2. Tope de

seguridad

3. Flecha en tope de

seguridad

1. Palanca

2. Guía de

profundidad

Gire el tope de seguridad de tal forma que la flecha

apunte hacia una de las tres posiciones (22,5°,45°,56°)

que sea igual o mayor al nivel deseado al ángulo de

bisel.

Afloje la palanca de nuevo y luego incline y fije

firmemente la base de la herramienta en el ángulo

deseado.

NOTA:

• Al cambiar de posición el tope de seguridad, aflojar

la palanca e inclinar el ángulo de bisel a un

número menor de la posición del tope de

seguridad deseado permitirá el cambio.

• Cuando la flecha en el tope de seguridad apunte a

22,5°, el ángulo de bisel puede ajustarse de 0° a

22,5°; cuando la flecha apunte a 45°, éste puede

ajustarse de 0° a 45°; cuando apunte a 56°, puede

ajustarse de 0° a 56°.

Guía visual

014096

Para cortes rectos, alinee la posición A de la parte

delantera de la base con la línea de corte. Para cortes

en bisel a 45°, alinee la posición B con la misma.

Accionamiento del interruptor

008675

PRECAUCIÓN:

• Antes de conectar la herramienta, compruebe

siempre que el gatillo interruptor se acciona

debidamente y que vuelve a la posición "OFF"

(apagado) cuando lo suelta.

Para comenzar a utilizar la herramienta, simplemente

presione el gatillo interruptor. Suéltelo para detenerla.

Freno eléctrico

Sólo para el modelo 5007NFA

Esta herramienta está equipada con un freno eléctrico

para el disco. Si sistemáticamente ocurre que al soltar el

gatillo interruptor el disco no se detiene de inmediato,

envíe la herramienta al centro de servicio Makita para su

reparación.

El sistema de freno del disco no es un sustituto del

protector de disco inferior. NO UTILICE NUNCA LA

HERRAMIENTA SI EL PROTECTOR INFERIOR NO

FUNCIONA BIEN. PODRÍA SUFRIR HERIDAS

PERSONALES.

Encendido de la luz

(para modelos 5007NF, 5007NFA)

008676

PRECAUCIÓN:

• No golpee la luz indicadora, ya que esto podría

causar daños o disminuir la vida útil de ésta.

• No mire a la luz ni vea la fuente de luz

directamente.

La lámpara se enciende al conectar la herramienta. La

lámpara continúa iluminando hasta que sea

desconectada.

Si la luz no enciende, puede que el cable de la

alimentación eléctrica esté defectuoso. La luz

enciende pero la herramienta no se inicia, incluso

cuando el interruptor de la herramienta está en la

posición de encendido, puede que las escobillas de

carbono estén desgastadas, o puede que el interruptor

del motor para las posiciones de encendido/apagado

(ON/OFF) esté defectuoso.

NOTA:

• Utilice un paño seco para quitar la suciedad de la

lente de la lámpara. Tenga cuidado de no rayar la

lente de la lámpara, porque podrá disminuir la

iluminación.

1. Base

1. Lámpara

1. Gatillo

interruptor

ENSAMBLE

PRECAUCIÓN:

• Asegúrese siempre de que la herramienta esté

apagada y desconectada antes de realizar

cualquier trabajo en la misma.

Almacenamiento de la llave de Allen

(hexagonal)

008677

La llave hexagonal se almacena sobre la herramienta.

Para quitar la llave hexagonal, gírela hacia usted y

sáquela.

Para colocar la llave hexagonal, póngala sobre la

agarradera y gírela hasta que haga contacto con la

protuberancia sobre la herramienta.

Desmontaje o instalación del disco de sierra

014097

PRECAUCIÓN:

• Asegúrese de que el disco esté instalado con los

dientes orientados hacia arriba en la parte

delantera de la herramienta.

• Utilice solamente la llave Makita para instalar o

desmontar el disco.

Para quitar el disco de corte, presione el bloqueo del eje

para evitar el giro del disco mientras afloja el perno

hexagonal con su llave correspondiente en dirección

contraria de las agujas del reloj. Luego retire el perno

hexagonal, así como la brida exterior y la hoja de corte.

Para instalar el disco, siga el procedimiento de

desmontaje a la inversa. ASEGÚRESE DE APRETAR

EL PERNO HEXAGONAL HACIA LA DERECHA

FIRMEMENTE.

008679

Cuando cambie el disco, asegúrese también de limpiar

el serrín acumulado en los protectores de disco superior

e inferior. Sin embargo, esta tarea no exime de la

necesidad de comprobar la operación del protector

inferior antes de cada uso.

OPERACIÓN

PRECAUCIÓN:

• Asegúrese de mover la herramienta hacia delante

en línea recta y suavemente. El forzar o torcer la

herramienta producirá un sobrecalentamiento del

motor y un peligroso retroceso brusco, causando

posiblemente graves heridas.

014098

Sujete la herramienta firmemente. La herramienta está

provista de empuñaduras delantera y trasera. Utilice

ambas para sujetar de forma óptima la herramienta. Si

ambas manos están sujetando la herramienta, no habrá

peligro de que las corte el disco. Coloque la base de la

herramienta sobre la pieza de trabajo a cortar sin el disco

haciendo contacto alguno. Después encienda la

herramienta y espere hasta que adquiera plena velocidad.

Ahora simplemente mueva la herramienta hacia delante

sobre la superficie de la pieza de trabajo, manteniéndola

plana y avanzando suavemente hasta completar el corte.

Para obtener cortes limpios, mantenga la línea de corte

recta y la velocidad de avance uniforme. Si se desvía de la

línea de corte prevista, no intente girar ni forzar la

herramienta para hacerla volver a la línea de corte. Esta

acción podría inmovilizar el disco y ocasionar un peligroso

retroceso brusco y posibles heridas graves. Suelte el

interruptor, espere hasta que el disco pare y después retire

la herramienta. Realinee la herramienta en una nueva línea

de corte, y comience el corte de nuevo. Hay que evitar

posturas en las que el operario quede expuesto a las

1. Base

2. Empuñadura

trasera

3. Empuñadura

delantera

1. Llave hexagonal

2. Bloqueo del eje

1. Tornillo

hexagonal

2. Brida exterior

3. Disco de sierra

4. Brida interior

5. Anillo de ajuste

1. Llave hexagonal

2. Protuberancia

virutas y el aserrín que expulsa la herramienta. Utilice

protección para los ojos para ayudar a evitar heridas.

Tope lateral de corte

(regla de guía)(accesorio opcional)

014099

La útil guía lateral le permite hacer cortes rectos

extra-precisos. Simplemente saque la guía lateral

deslizándola hasta ajustarla bien contra el costado de la

pieza de trabajo y sujétela en posición con el tornillo de

la parte delantera de la base. Con ella también se

pueden hacer cortes repetidos de anchura uniforme.

MANTENIMIENTO

PRECAUCIÓN:

• Asegúrese siempre que la herramienta esté

apagada y desconectada antes de intentar realizar

una inspección o mantenimiento.

• Nunca use gasolina, bencina, diluyente (tíner),

alcohol o sustancias similares. Puede que esto

ocasione grietas o descoloramiento.

Ajuste para corte preciso de 90°

(corte vertical)

Este ajuste se ha hecho en fábrica. Pero si se pierde,

ajuste el tornillo de regulación con un destornillador a la

vez que escuadra el disco con la base usando una

escuadra, cartabón, etc.

014100

014101

Reemplazamiento de las escobillas de carbón

001145

Extraiga e inspeccione de forma periódica las escobillas

de carbón. Sustitúyalas cuando se hayan gastado hasta

la marca límite. Mantenga las escobillas de carbón

limpias de forma que entren libremente en los

portaescobillas. Ambas escobillas de carbón deberán

ser sustituidas al mismo tiempo. Utilice únicamente

escobillas de carbón originales e idénticas.

Utilice un destornillador para quitar las tapas de los

portaescobillas. Extraiga las escobillas gastadas, inserte

las nuevas y vuelva a colocar los tapas.

008684

Sólo para el modelo 5007NFA

Después de substituir las escobillas, conectar la

herramienta y ablande estas escobillas haciendo

funcionar la herramienta sin carga durante 10 minutos.

Luego verifique la herramienta en funcionamiento y la

operación del freno eléctrico cuando suelte el gatillo

interruptor. Si el freno eléctrico no funciona bien,

comuníquese con su Centro de Servicio Makita local

para solicitar reparación.

Para mantener la SEGURIDAD y FIABILIDAD del

producto, las reparaciones, y cualquier otra tarea de

mantenimiento o ajuste deberán ser realizadas en

Centros de Servicio Autorizados por Makita, empleando

siempre repuestos Makita.

1. Escuadra

1. Base

2. Tornillo de ajuste

1. Guía lateral de

corte

(regla de guía)

1. Tapa del carbón

2. Destornillador

1. Marca límite

ACCESORIOS OPCIONALES

PRECAUCIÓN:

• Estos accesorios o aditamentos (incluidos o no)

están recomendados para utilizar con su

herramienta Makita especificada en este manual.

El empleo de cualesquiera otros accesorios o

acoplamientos conllevará un riesgo de sufrir

heridas personales. Utilice los accesorios o

acoplamientos solamente para su fin establecido.

Si necesita cualquier ayuda para más detalles en

relación con estos accesorios, pregunte a su centro de

servicio Makita local.

• Discos de sierra de acero y de carburo

Combinación

Disco de uso general para cortes al hilo, transversales

e ingletes rápidos y limpios.

Madera tratada a

presión/Húmeda

Diseñado para corte rápido de madera tratada a

presión y de madera húmeda.

Corte fino transversal

Para cortes sin lijar limpiamente a contrahílo.

006549

•

Guía lateral (Regla guía)

• Llave hexagonal

NOTA:

• Algunos de los artículos en la lista puede que

vengan junto con el paquete de la herramienta

como accesorios incluidos. Puede que estos

accesorios varíen de país a país.

GARANTÍA LIMITADA MAKITA DE UN AÑO

Ésta Garantía no aplica para México

Política de garantía

Cada herramienta Makita es inspeccionada y probada

exhaustivamente antes de salir de fábrica. Se

garantiza que va a estar libre de defectos de mano de

obra y materiales por el periodo de UN AÑO a partir de

la fecha de adquisición original. Si durante este

periodo de un año se desarrollase algún problema,

retorne la herramienta COMPLETA, porte pagado con

antelación, a una de las fábricas o centros de servicio

autorizados Makita. Si la inspección muestra que el

problema ha sido causado por mano de obra o

material defectuoso, Makita la reparará (o a nuestra

opción, reemplazará) sin cobrar.

Esta garantía no será aplicable cuando:

EN NINGÚN CASO MAKITA SE HARÁ

RESPONSABLE DE NINGÚN DAÑO INDIRECTO,

FORTUITO O CONSECUENCIAL DERIVADO DE LA

VENTA O USO DEL PRODUCTO.

ESTA RENUNCIA SERÁ APLICABLE TANTO

DURANTE COMO DESPUÉS DEL TÉRMINO DE

ESTA GARANTÍA.

MAKITA RENUNCIA LA RESPONSABILIDAD POR

CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO

GARANTÍAS IMPLÍCITAS DE “COMERCIALIDAD” E

“IDONEIDAD PARA UN FIN ESPECÍFICO”, DESPUÉS

DEL TÉRMINO DE UN AÑO DE ESTA GARANTÍA.

Esta garantía le concede a usted derechos legales

específicos, y usted podrá tener también otros

derechos que varían de un estado a otro. Algunos

estados no permiten la exclusión o limitación de daños

fortuitos o consecuenciales, por lo que es posible que

la antedicha limitación o exclusión no le sea de

aplicación a usted. Algunos estados no permiten

limitación sobre la duración de una garantía implícita,

por lo que es posible que la antedicha limitación no le

sea de aplicación a usted.

se hayan hecho o intentado hacer reparaciones

por otros:

se requieran reparaciones debido al desgaste

normal:

la herramienta haya sido abusada, mal usada o

mantenido indebidamente:

se hayan hecho alteraciones a la herramienta.

EN0006-1

Some dust created by power sanding, sawing, grinding, drilling, and other

construction activities contains chemicals known to the State of California

to cause cancer, birth defects or other reproductive harm. Some examples

of these chemicals are:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending on how often you do this

type of work. To reduce your exposure to these chemicals: work in a well

ventilated area, and work with approved safety equipment, such as those

dust masks that are specially designed to filter out microscopic particles.

WARNING

< USA only >

ADVERTENCIA

Algunos polvos creados por el lijado, aserrado, esmerilado, taladrado y

otras actividades de la construcción contienen sustancias químicas

reconocidas por el Estado de California como causantes de cáncer, defectos

de nacimiento y otros peligros de reproducción. Algunos ejemplos de estos

productos químicos son:

• plomo de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros productos de albañilería, y

• arsénico y cromo de maderas tratadas químicamente.

El riesgo al que se expone varía, dependiendo de la frecuencia con la que

realice este tipo de trabajo. Para reducir la exposición a estos productos

químicos: trabaje en un área bien ventilada y póngase el equipo de seguridad

indicado, tal como las máscaras contra polvo que están especialmente

diseñadas para filtrar partículas microscó

picas.

< Sólo en los Estados Unidos >

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi 446-8502 Japan

www.makita.com

884791C946 5007N-1

Makita 5007NK 7‑1/4" Circular Saw

Product's Documents

5007NK Instruction Manual

Specifications

Makita 5007NK Questions and Answers
