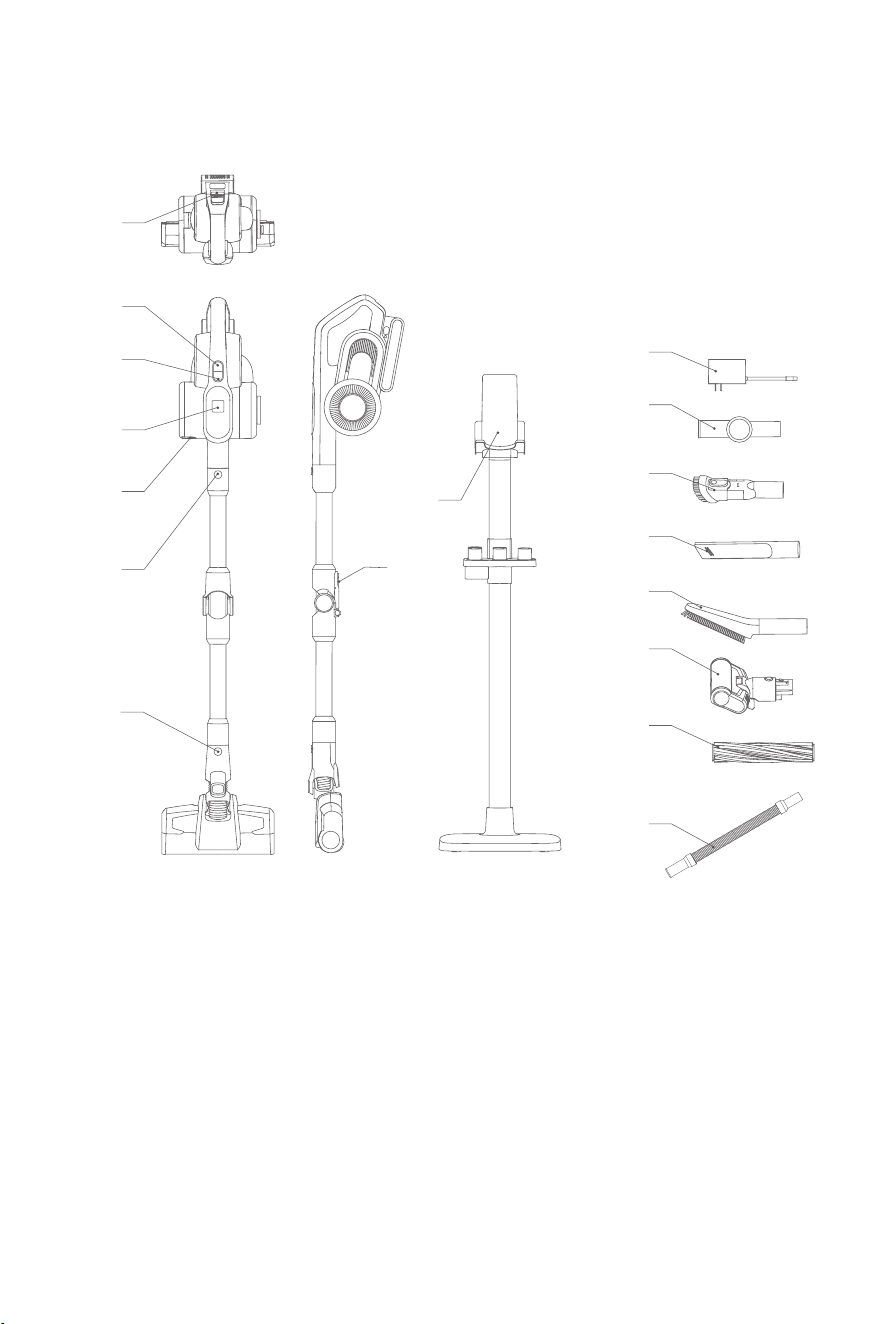

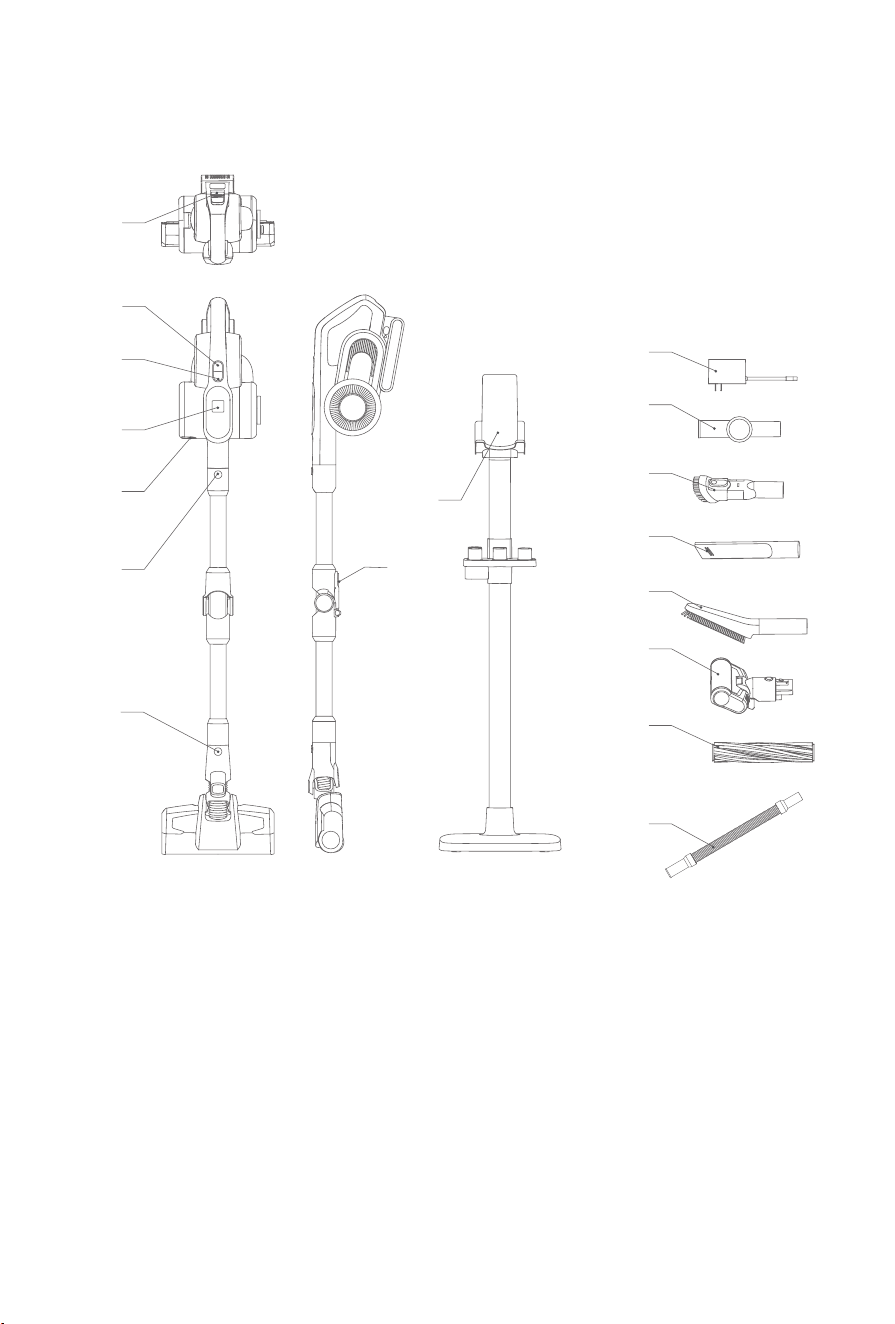

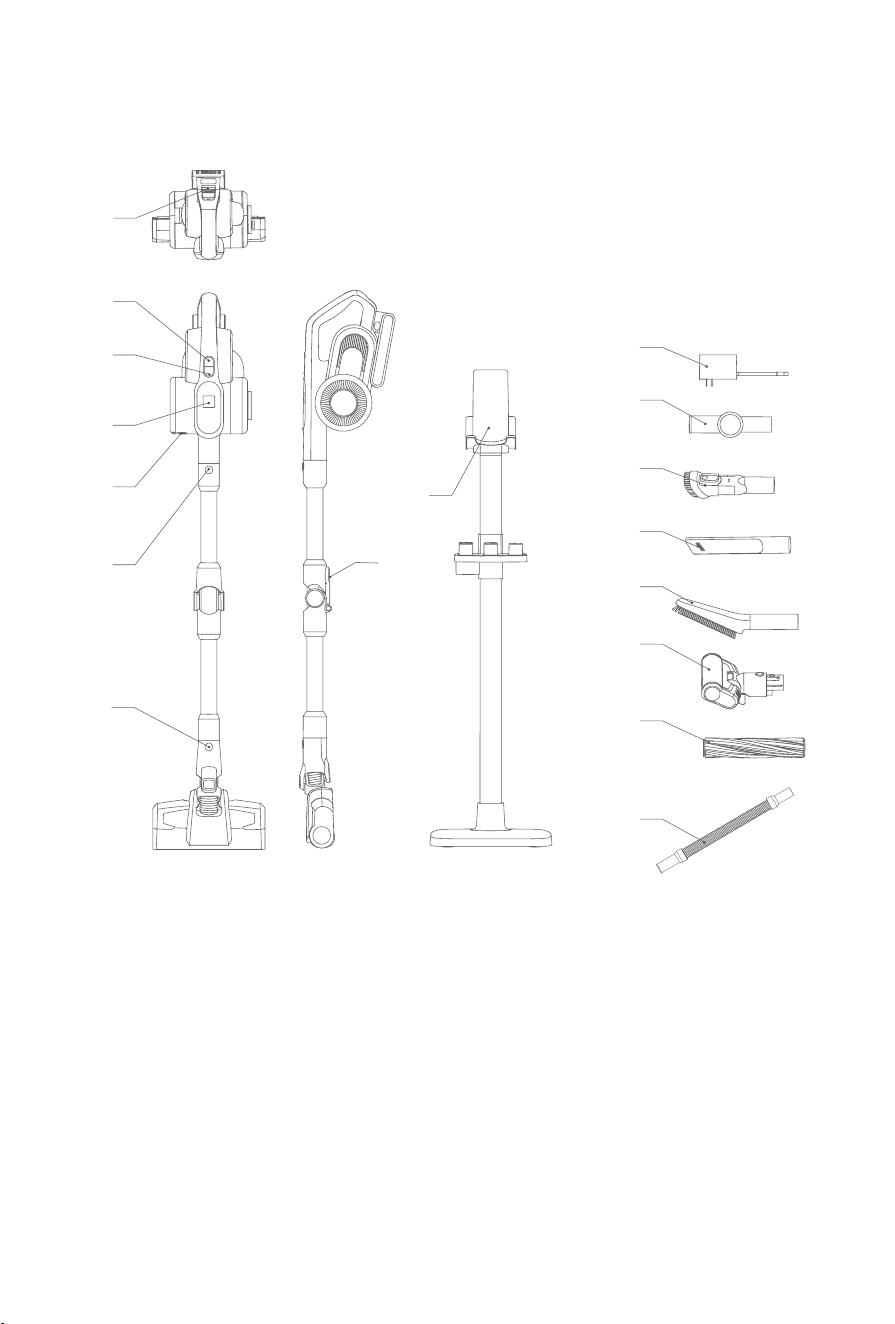

Parts Name

1.Battery pack release button

3.Mode button

5.Dust cup bottom release button

7.Floorhead release button

9.Storage holder

11.Connector

13.Crevice tool

15.Electric mattress head

17.Stretch hose

2.On/off switch

4.LCD screen

6.Metal tube release button

8.Metal tube bending release button

10.Charger

12.Upholstery tool

14.Soft brush

16.Carpet brushroll

1.Front cover assembly

3.Metal tube upper sleeve

5.Metal tube lower

7.Screw*8

2.Metal tube upper

4.Accessories holder

6.Base assembly

Storage holder parts name

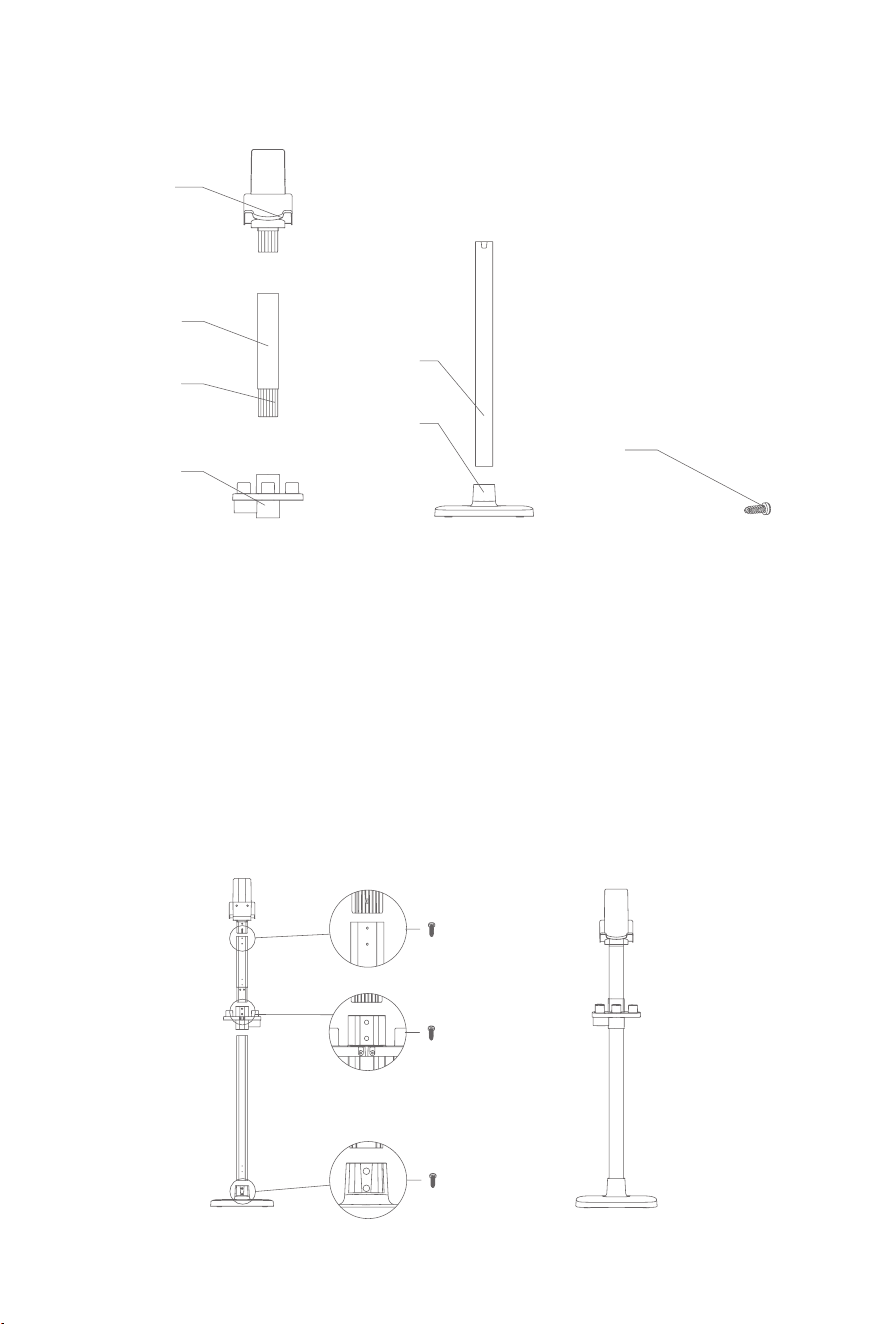

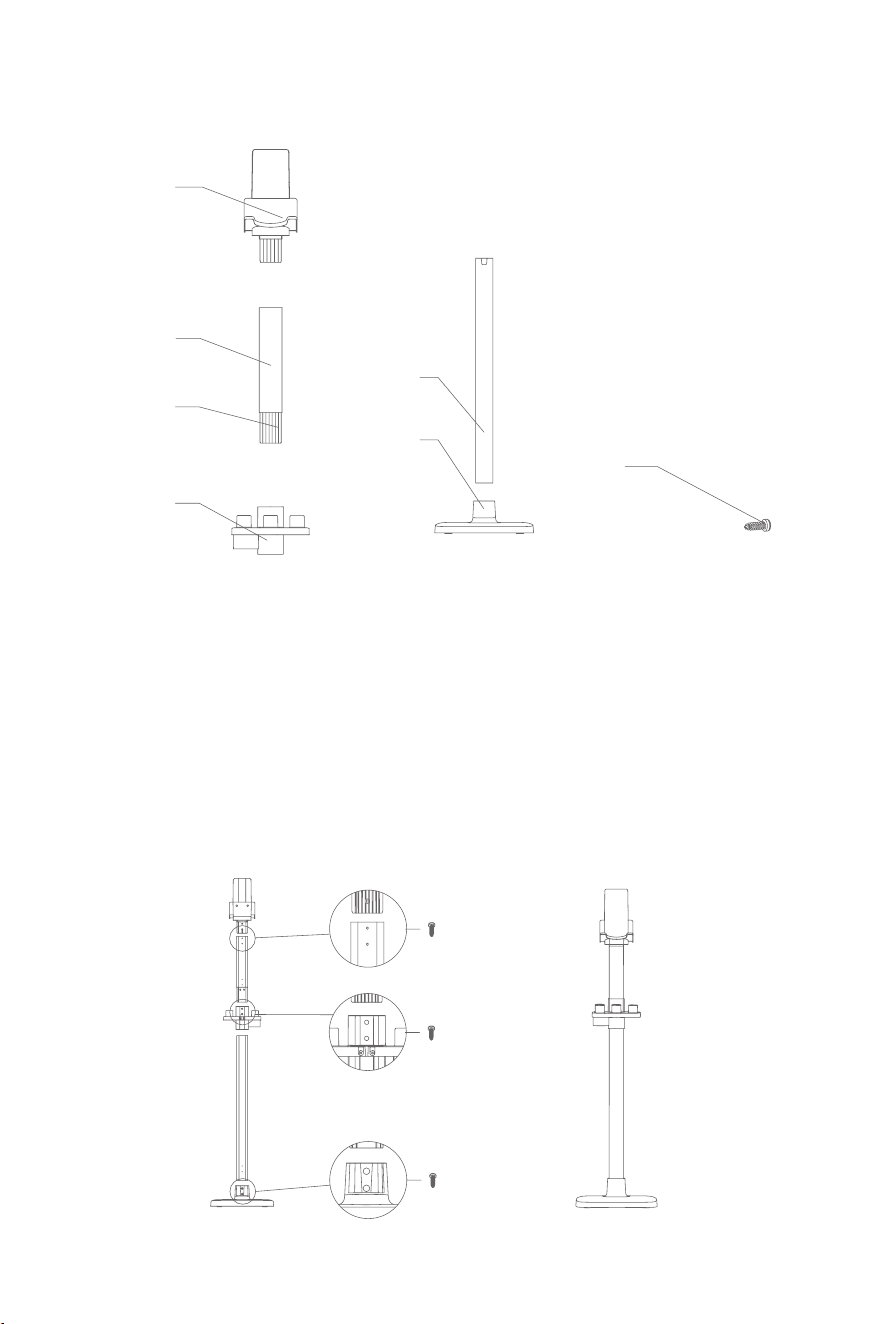

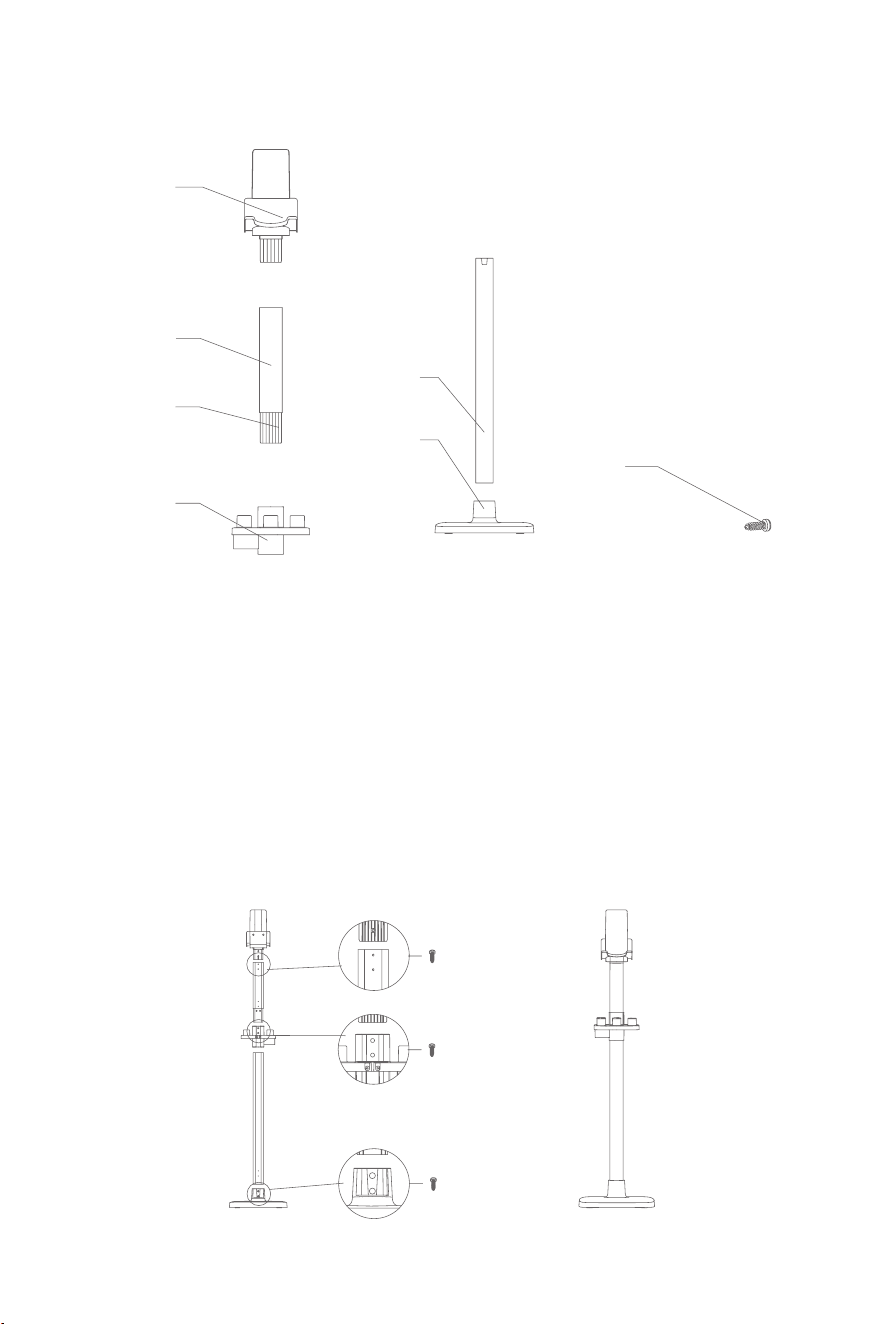

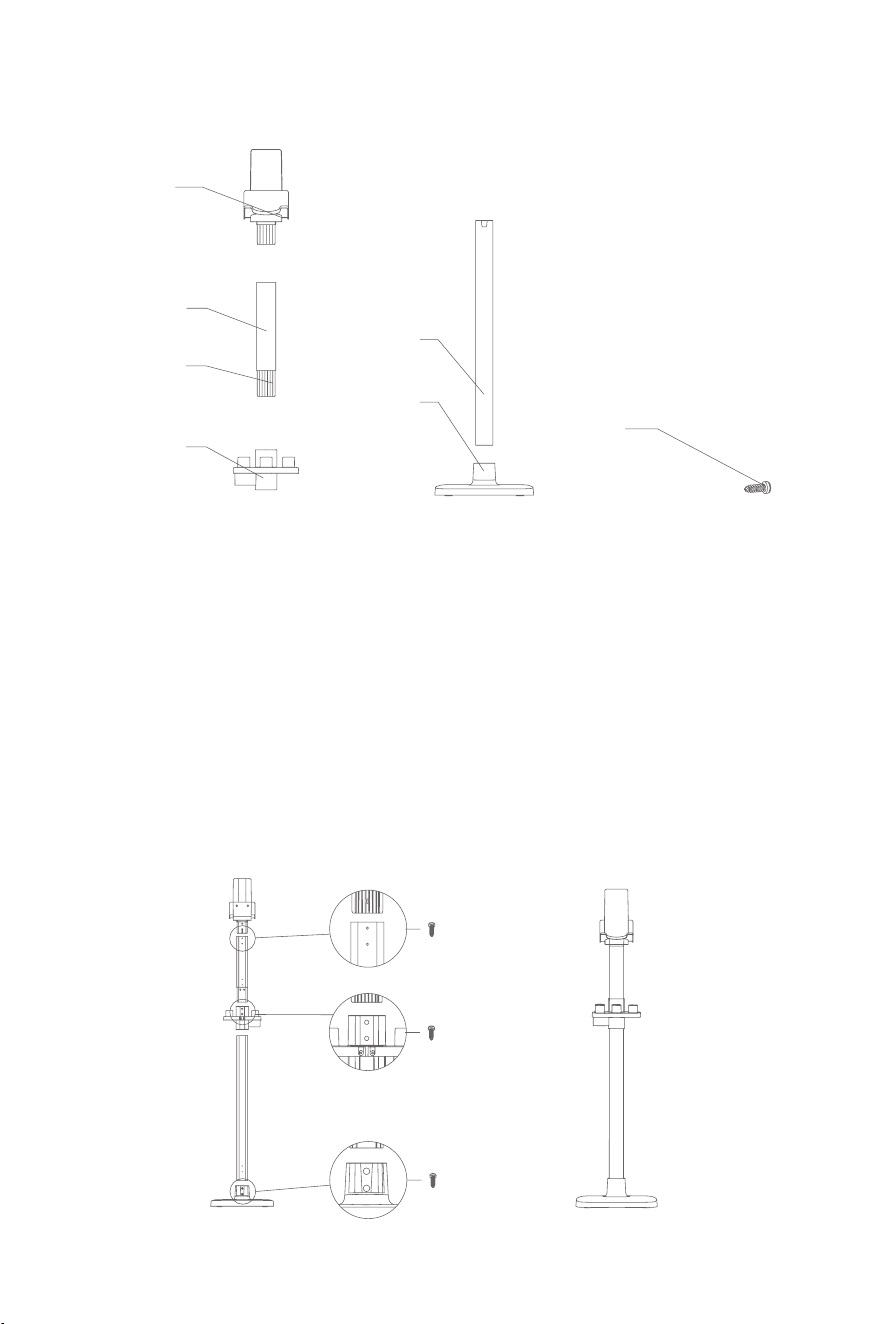

Accessories storage holder assembly

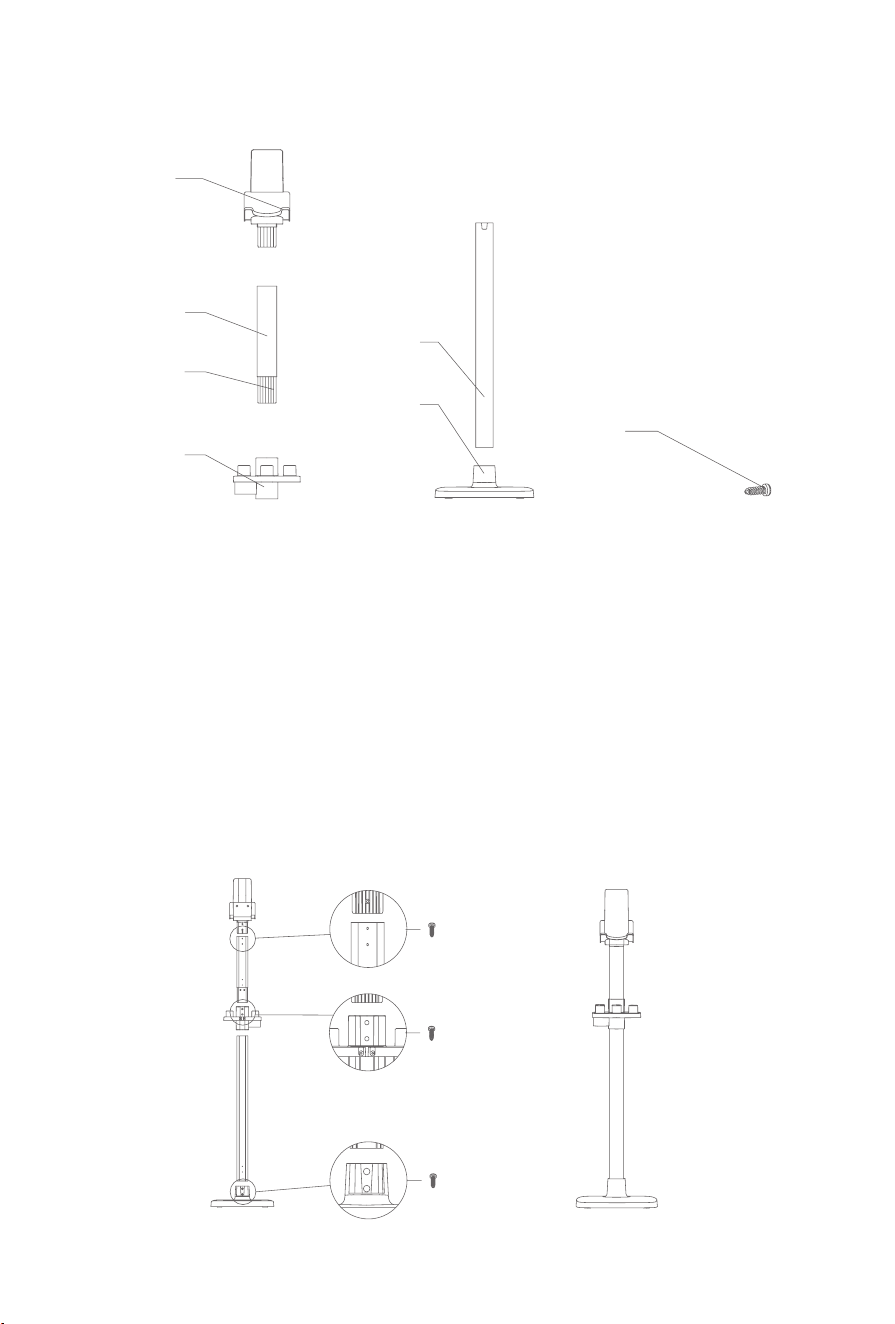

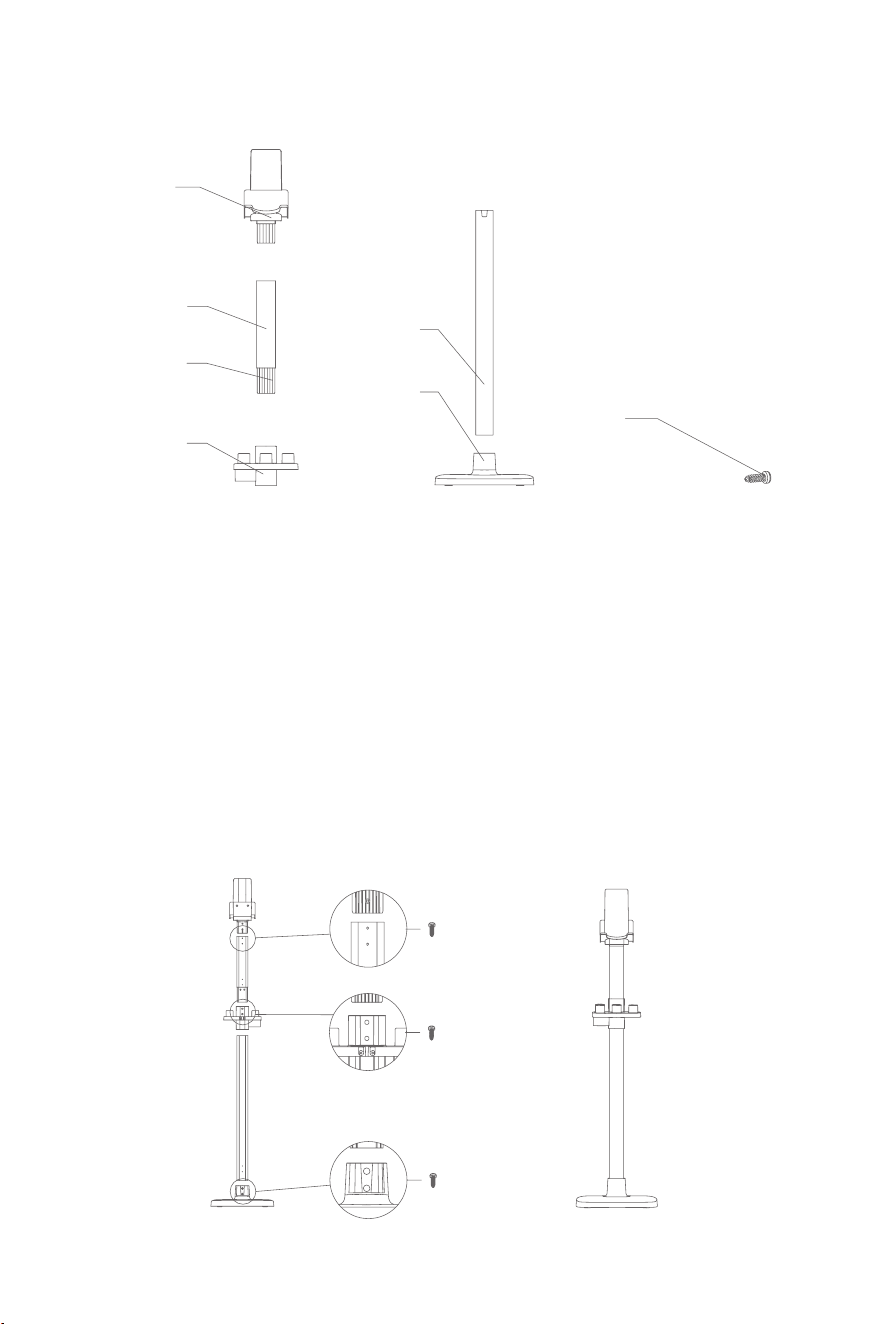

1.Put base on oor, insert metal tube lower into base and fasten 2pcs screw.

2.Insert accessories holder into top of metal tube lower,put metal tube upper and metal tube

upper sleeve assembly into accessories holder, fasten 4pcs screw as the picture.

3.Put front cover assembly into metal tube upper and fasten 2pcs screw as the picture.

Part name

Handheld

vacuum

Electric oor

head

Flexible metal

tube

Battery pack Crevice tool

Quantity 1 1 1 1 1

Part name Soft brush Connector Upholstery tool Stretch hose Carpet brushroll

Quantity 1 1 1 1 1

Part name

Electric mattress

head

Adapter

Front cover

assembly

Metal tube upper

Accessories

holder

Quantity 1 1 1 1 1

Part name Metal tube lower Base assembly Screw User manual

Quantity 1 1 8 1

Packing List

Machine assembly

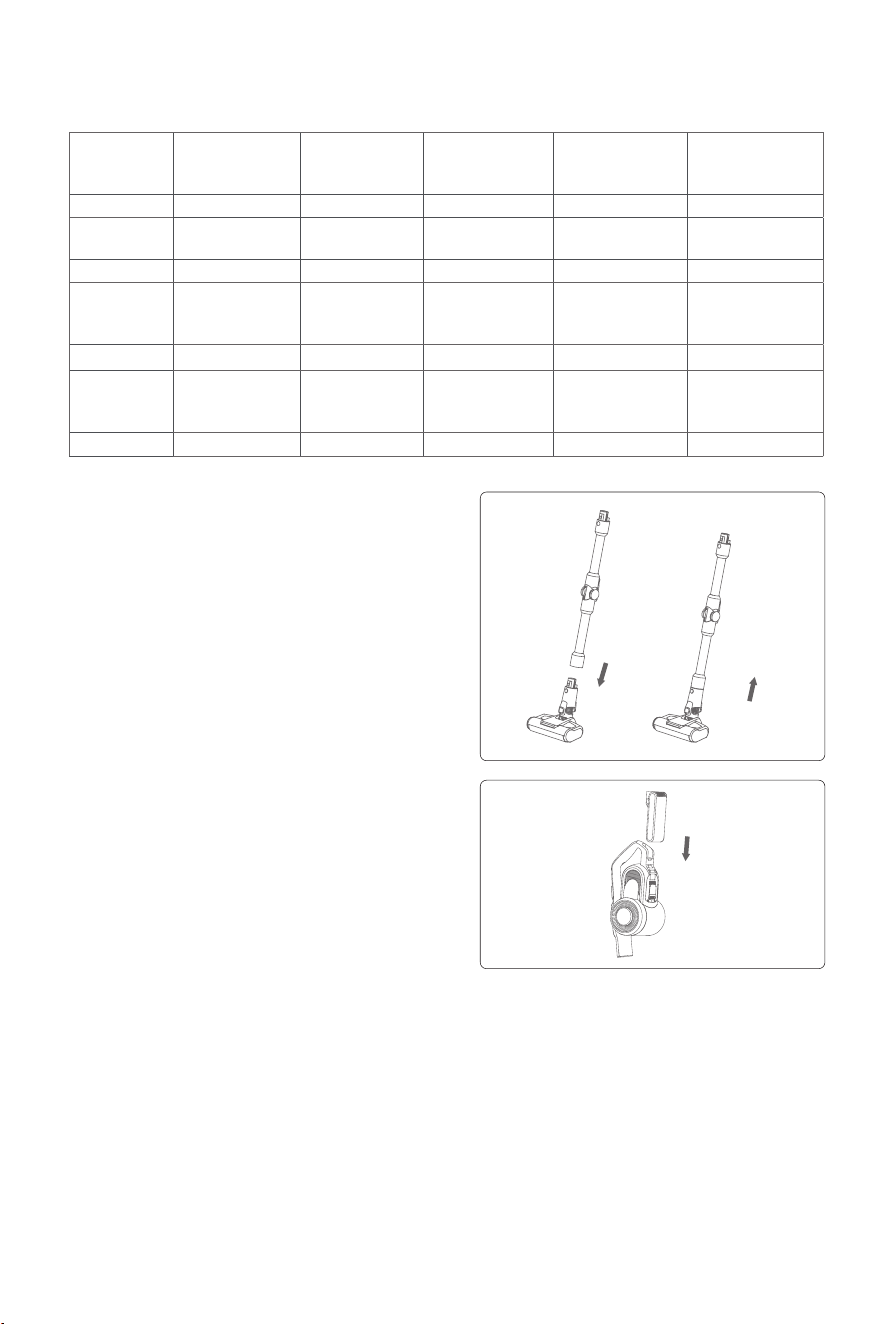

Assemble and disassemble electric

oor head with exible metal tube

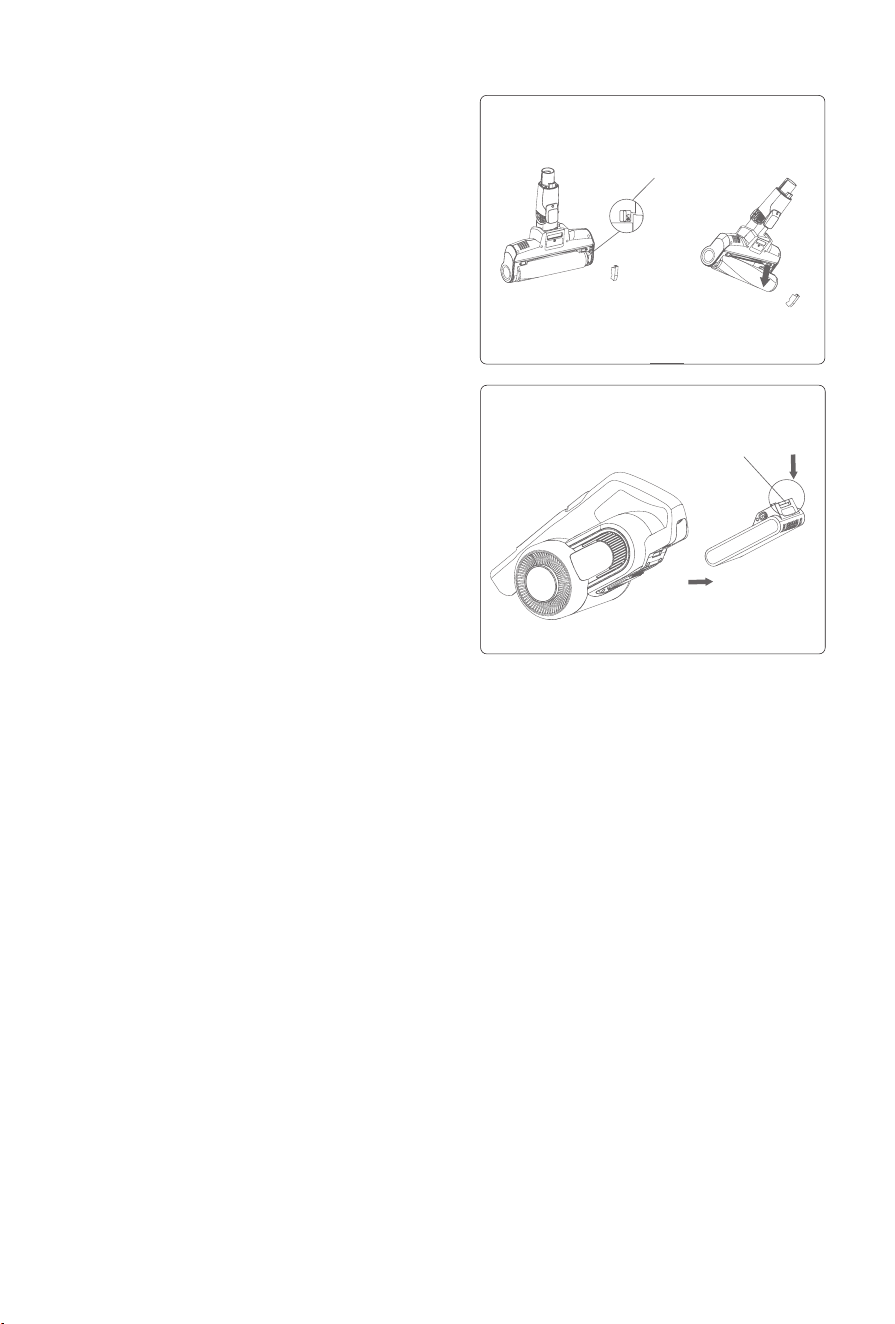

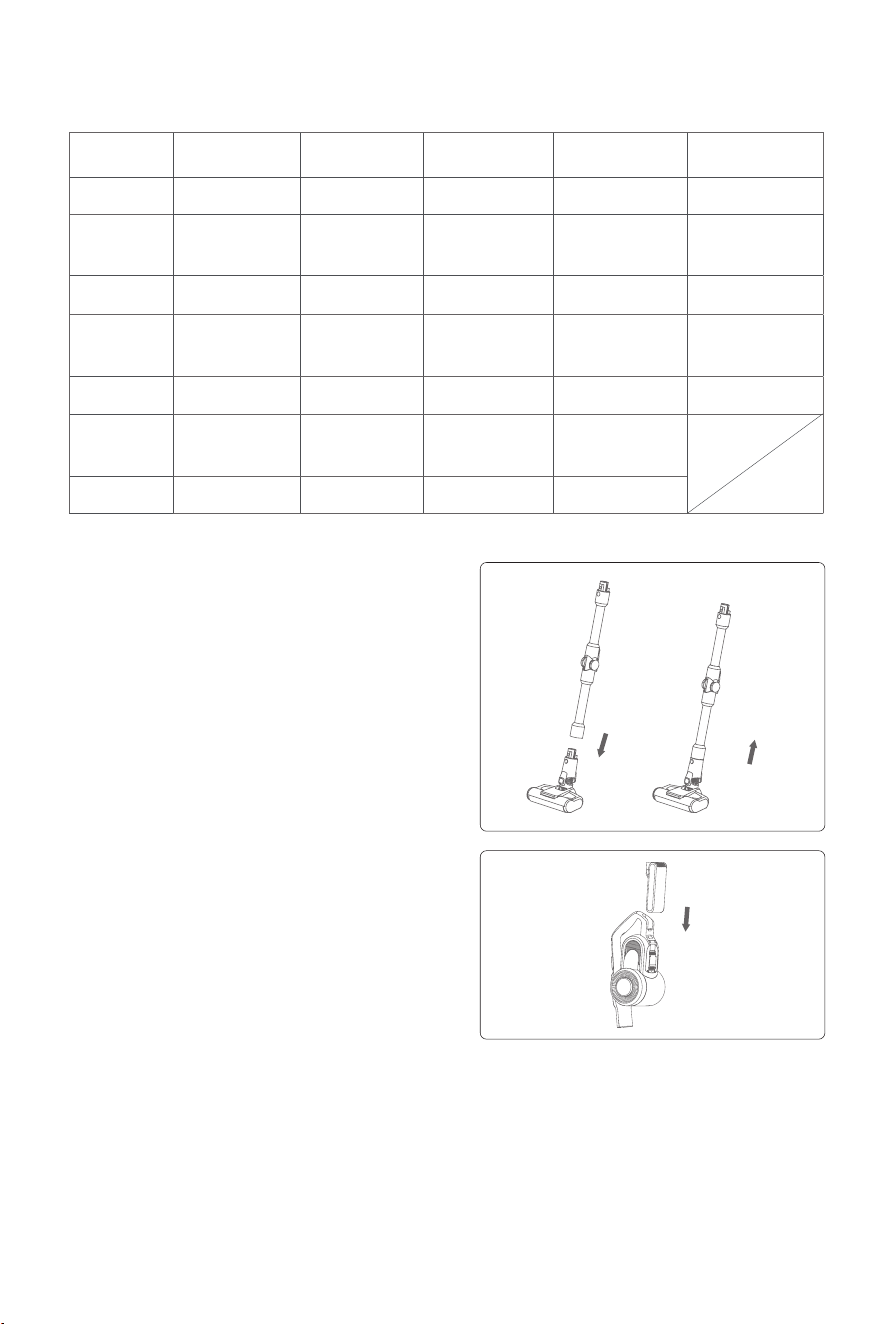

Hold the oor head with left hand, use right hand

to insert the metal tube vertically into oor head,

align with the conductive needle, press the tube

until a “click” sound is heard.

Attention:Keep the handle and oor head in the same

direction, conductive needle shall align with the socket.

When packing, storing or cleaning, if the electric

oor head needs to be removed, press the

brush release button and pull the metal tube in

the direction shown in the picture to take out

oor head.

Assemble battery pack with handheld

vacuum

Hold battery pack, align with guiding slot on handheld vacuum body, slide in battery pack in the

arrow direction in the picture. And then pull the battery pack after installation to make sure it

does not get loose.

Attention: when the vacuum cleaner is long idled, please remove the battery, pack the machine and store it in a cool

and dry place, avoid direct sunlight or humid environment.

Assemble oor head and metal tube

assembly with handheld vacuum

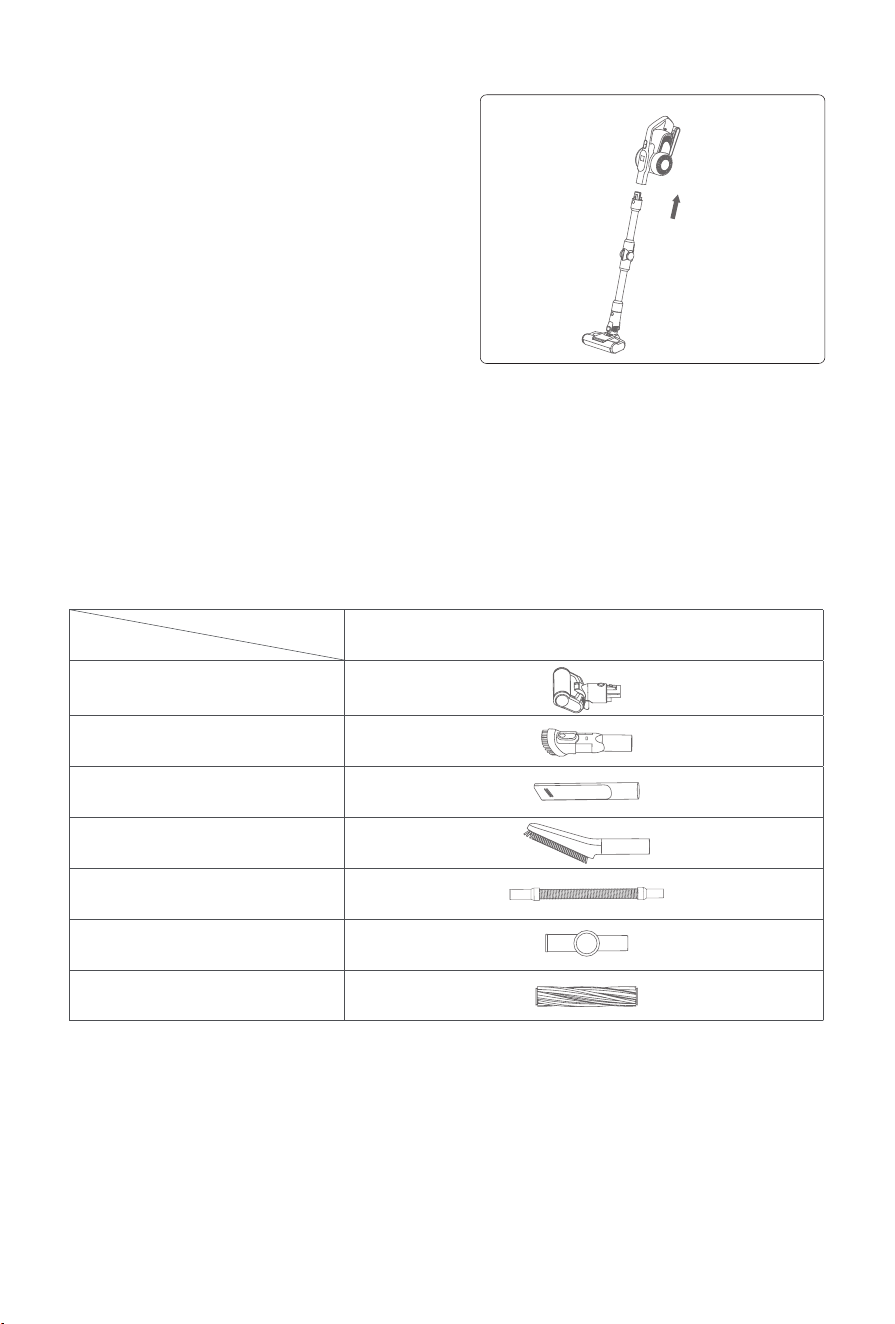

First, assemble oor head and metal tube

according to the method of assembling electric

oor head with metal tube.

Then, as shown by the arrow, align the

conductive needle of the metal tube with the

coupler of the handheld vacuum suction nozzle,

push metal tube upward until a“click” sound is

heard.

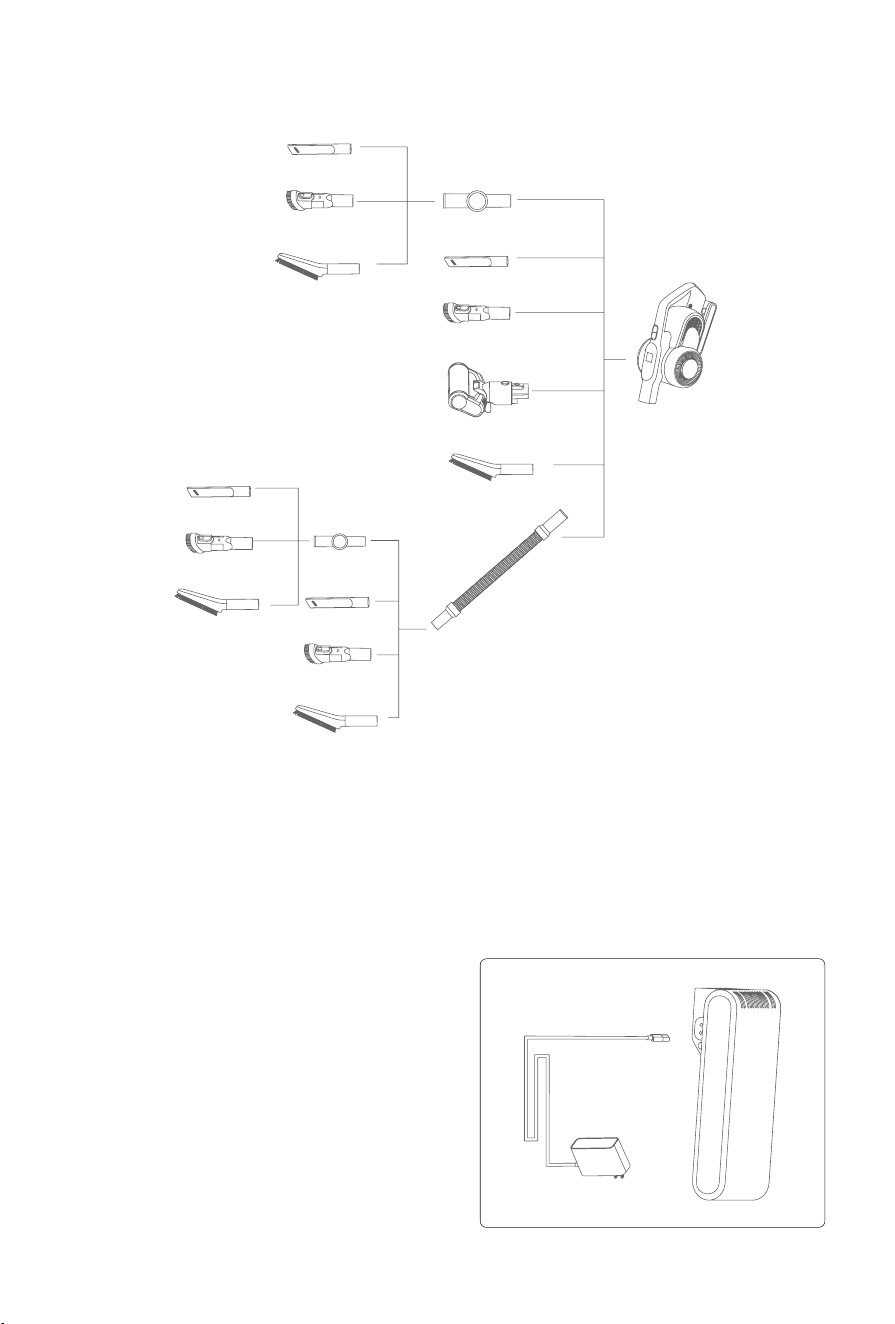

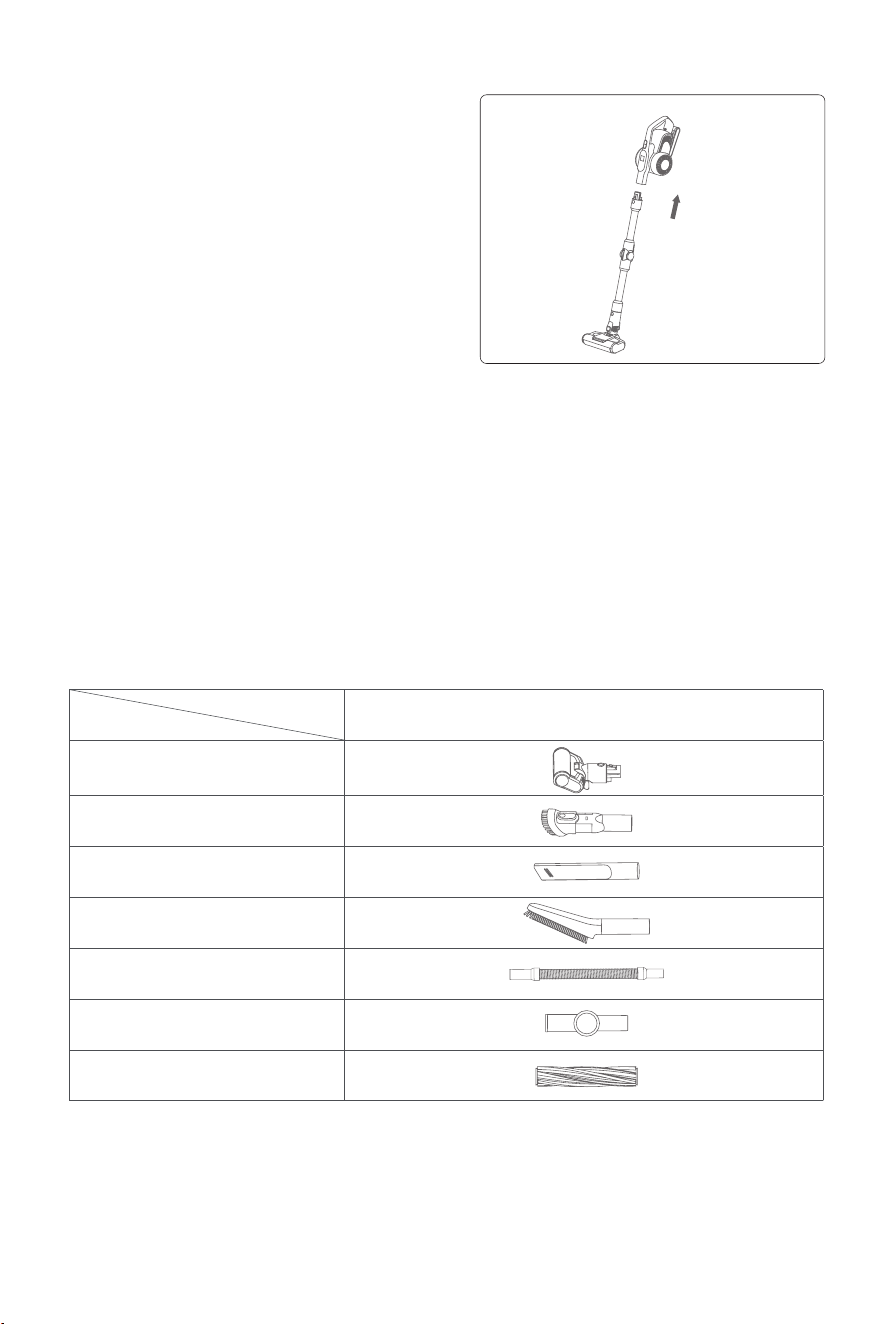

Assembly of accessories

For the convenience of use, this product is specially equipped with some accessories for the

hand-held part of the vacuum cleaner. When you use the handheld vacuum cleaner alone,

you can directly connect the accessories according to your needs or connect the accessories

through the stretch hose.

H10 Pro

Electric mattress brush

Upholstery tool

Crevice tool

Dusting brush

Stretch hose

Connector

Carpet brushroll

model

Name

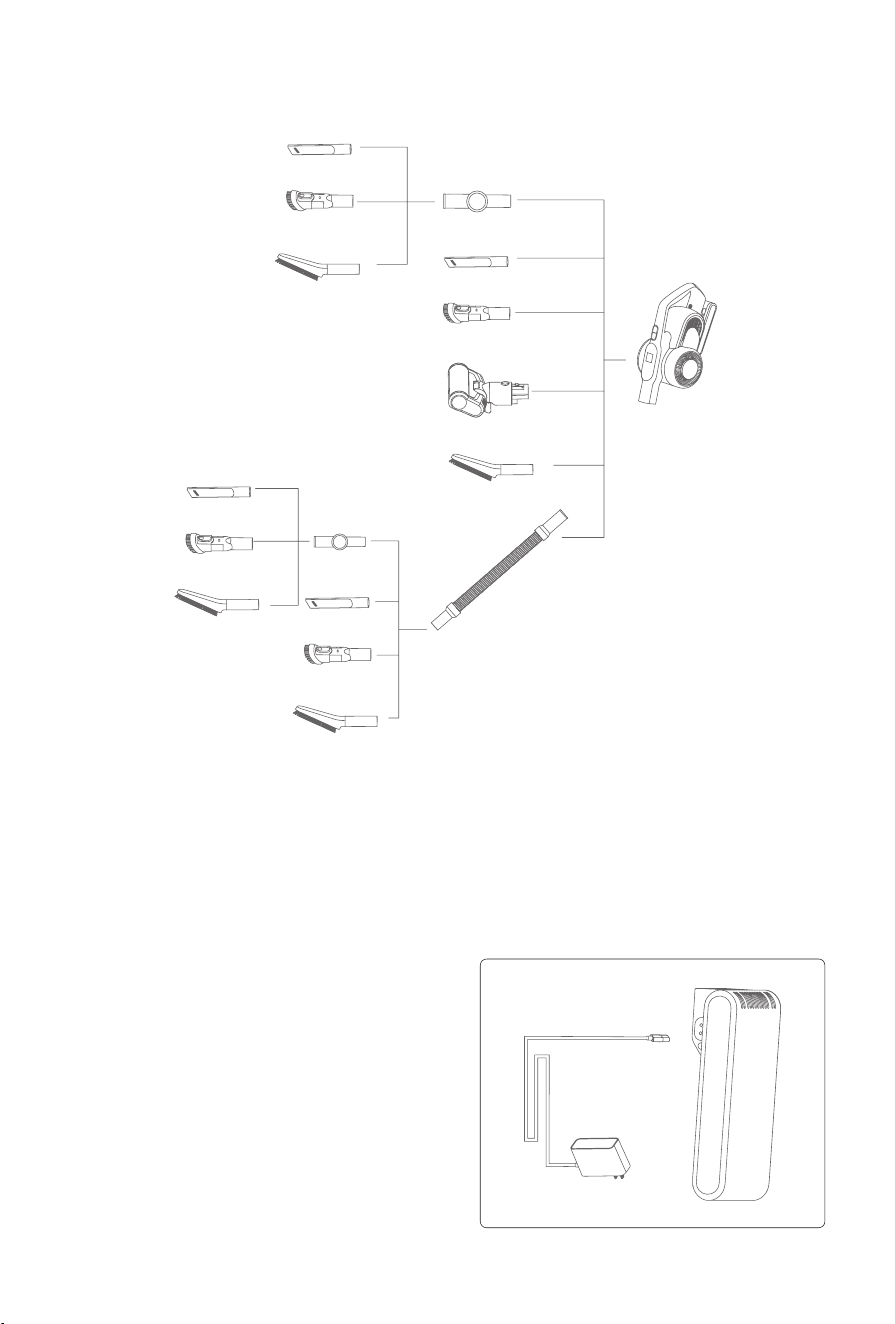

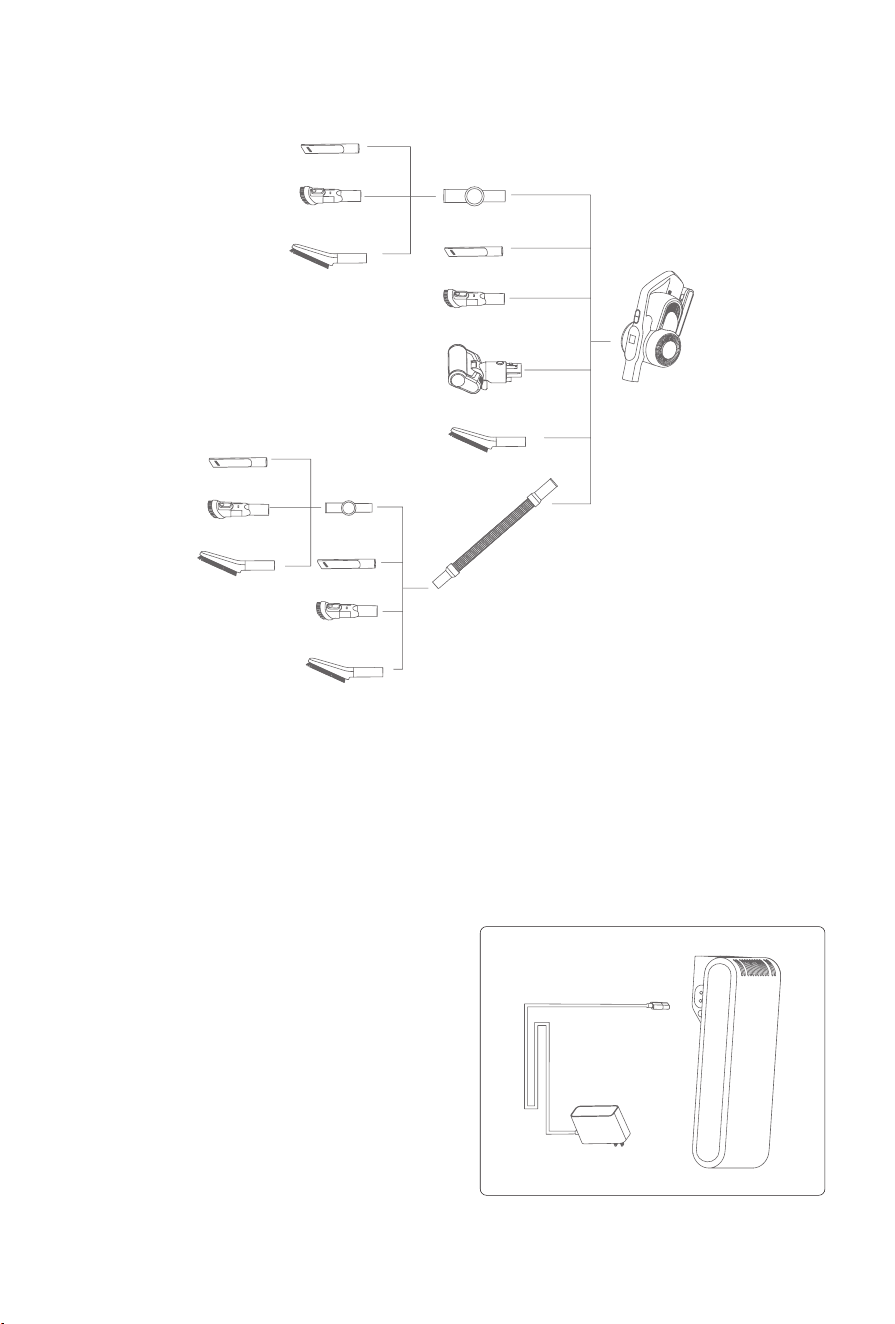

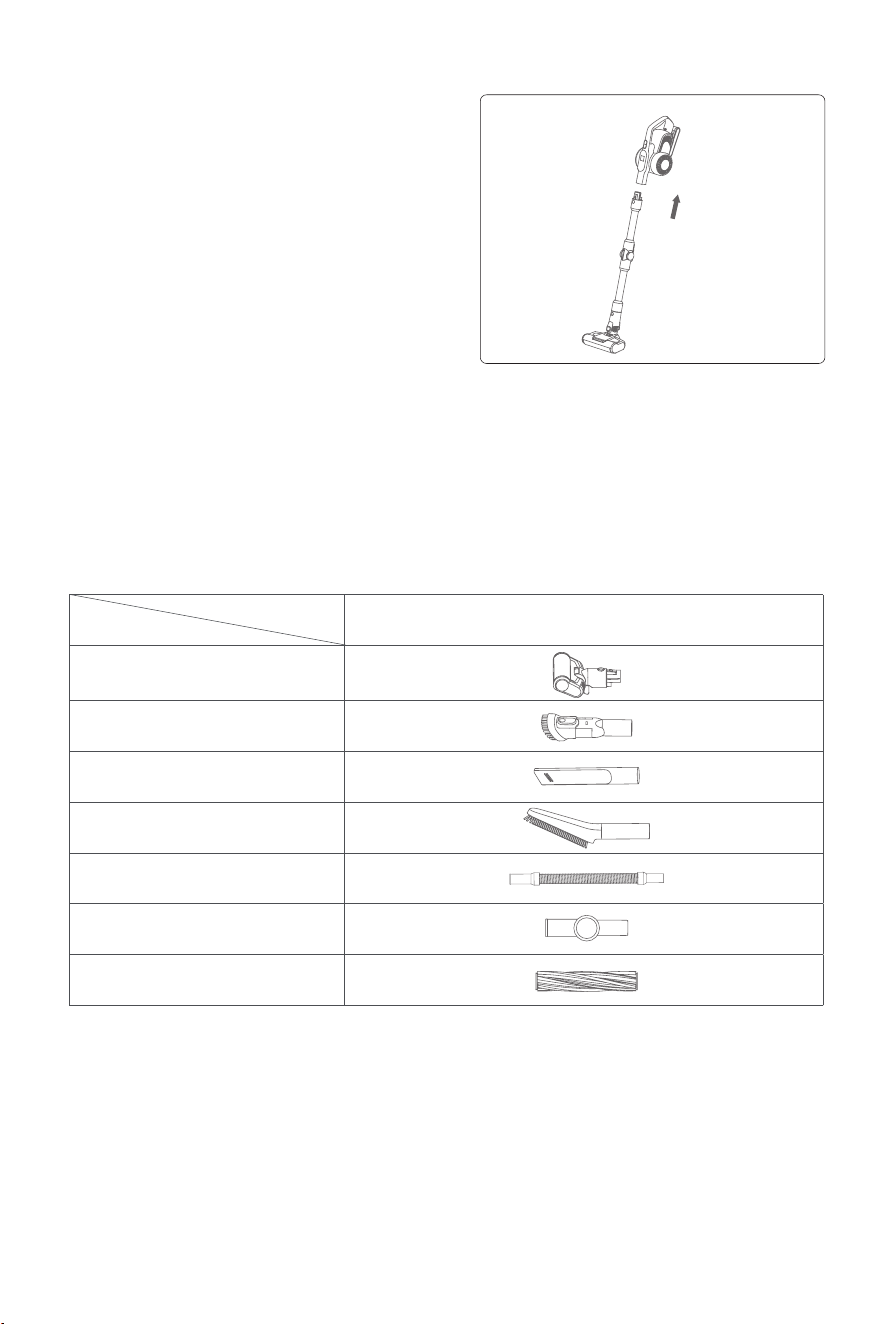

Accessories Connection List

Use of vacuum cleaner

Charging

Attention:

1.When use the product for rst time, battery power is not full. Need to charge the vacuum before using.

2.If power cord is damaged, to avoid danger, it must be replaced by a professional people of the manufacturer,

repairing agent or similar department.

The product can be charged in two ways:

1.Charge the battery pack separately: Plug one end

of charger to battery pack connector and another

end of charger to power socket to charge the battery

directly. In this way when under charging the indicator

on the side of battery pack is in red and turns green

when charging is completed.

On/off button

Mode button

LCD screen

2.Charge the battery on machine: lug one end of

charger to battery pack connector and another end

of charger to power socket to charge the battery

when battery pack is assembled in the vacuum

cleaner. Machine LCD screen will show battery power

percentage. When charging is completed it will show

100% as the pictures shows.

Attention:

1.When battery power is below ≤20%, machine will have

voice reminding. If machine is working in Max mode in

this status, it will change to Eco mode automatically.

When battery power runs off, machine will turn off after

LCD screen and voices reminds.

2.If vacuum cleaner is long idled, charge the battery every

three months to avoid battery failure.

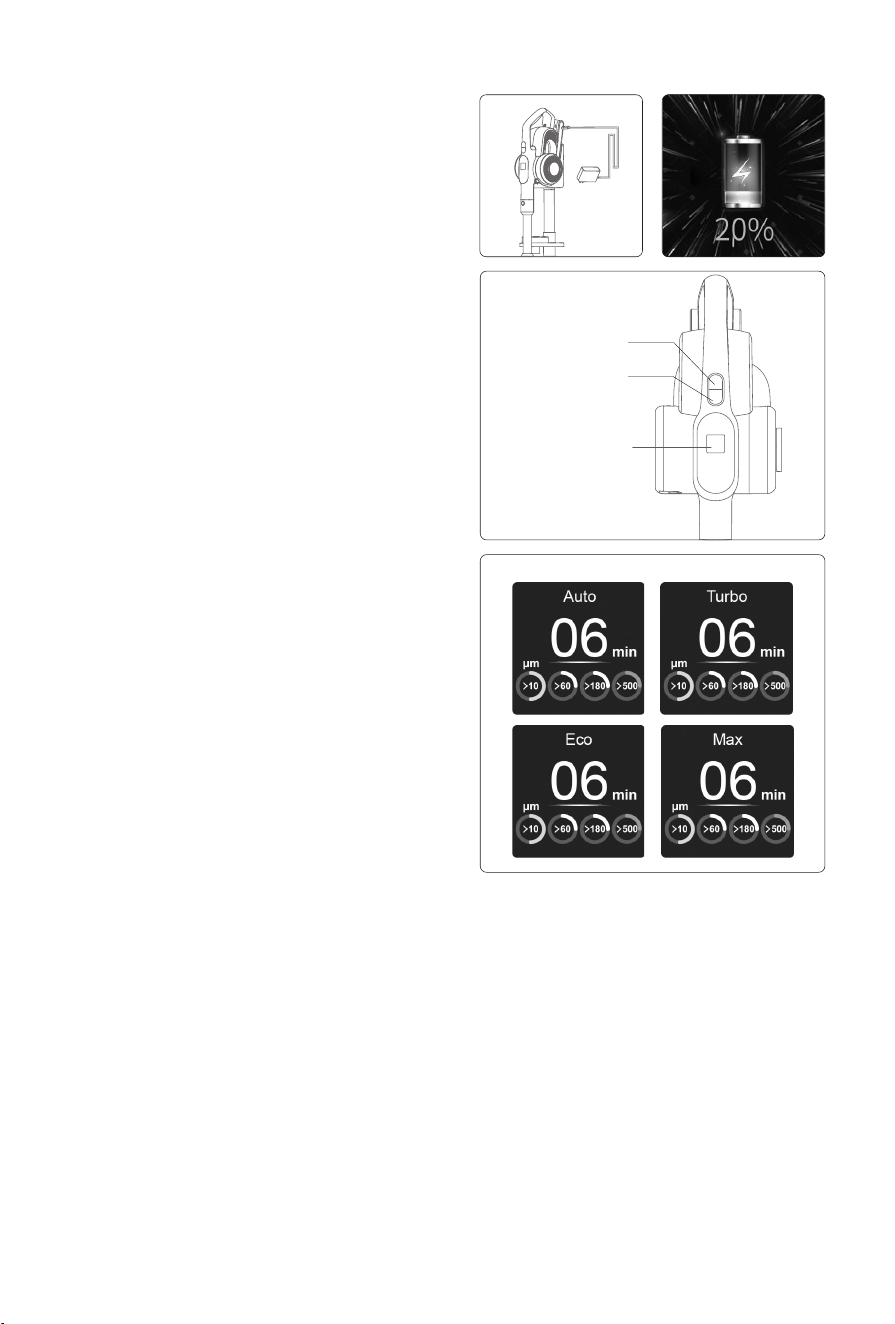

Use of handheld vacuum and LCD screen

contents

Take the vacuum cleaner off the storage holder,

press the on/off button to start or stop the vacuum

cleaner. Mode button can adjust working mode.

When machine is turned on, it works in Auto mode,

press the mode button to switch to the sequence

of Turbo- Max - Eco-Auto mode. During mode

switch the mode will be displayed in LCD screen

and there is voice reminding.

Middle of LCD screen displays product run time

left in current mode. When mode is changed, left

run time will also change accordingly.

When product works in Max mode and battery

power drops below 20%, to extend product run time, product will automatically switch from Max

to Eco mode. After battery is charged to higher than 20% power, product can work in Max mode.

When the product is working in Auto mode, it will adjust working power basing on the dust

content and the oor type it detects, in order to achieve higher cleaning efciency. Under Auto

mode, LCD screen display Auto regardless how high the working power is.

Combination brushroll

Carpet brushroll

Bending button

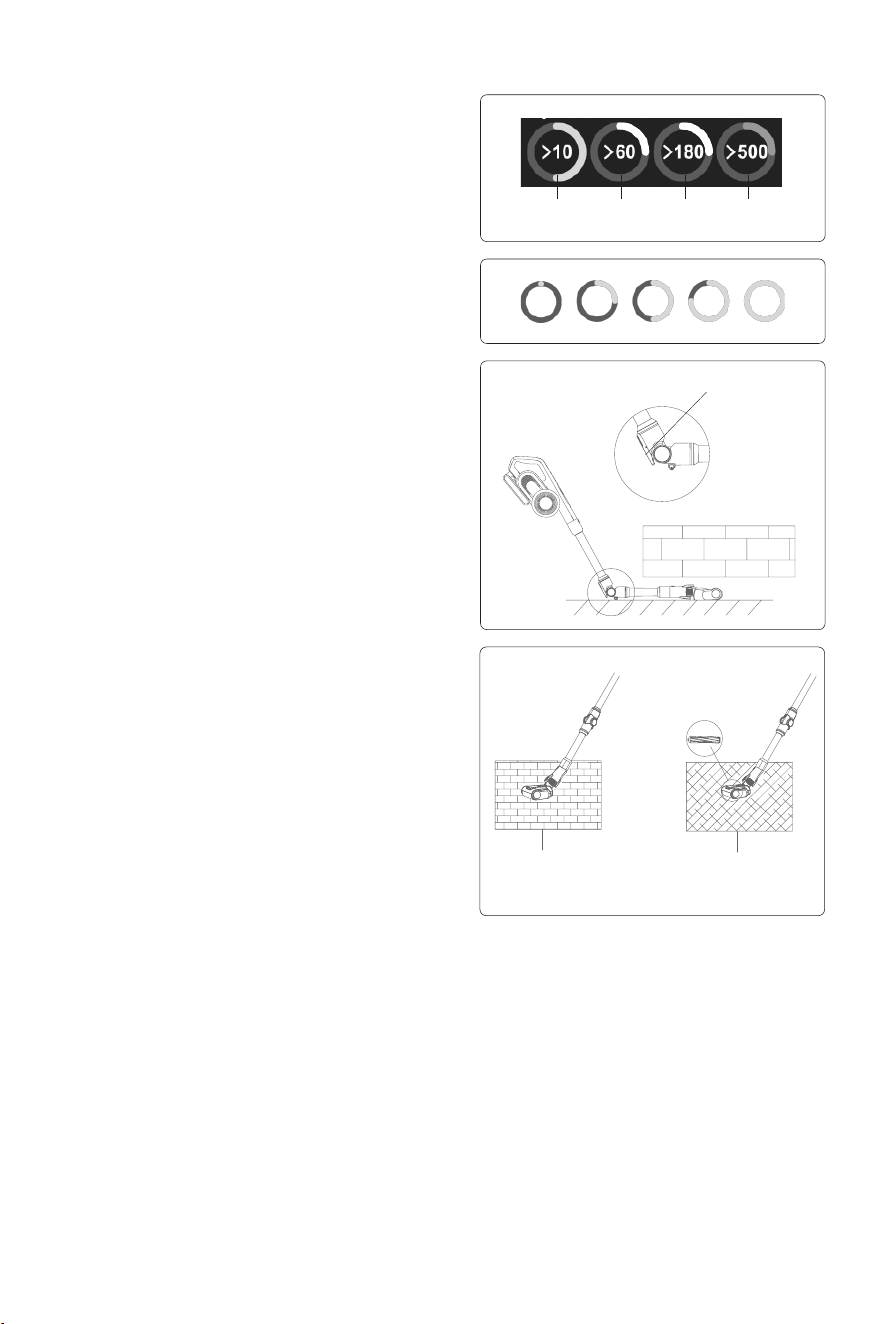

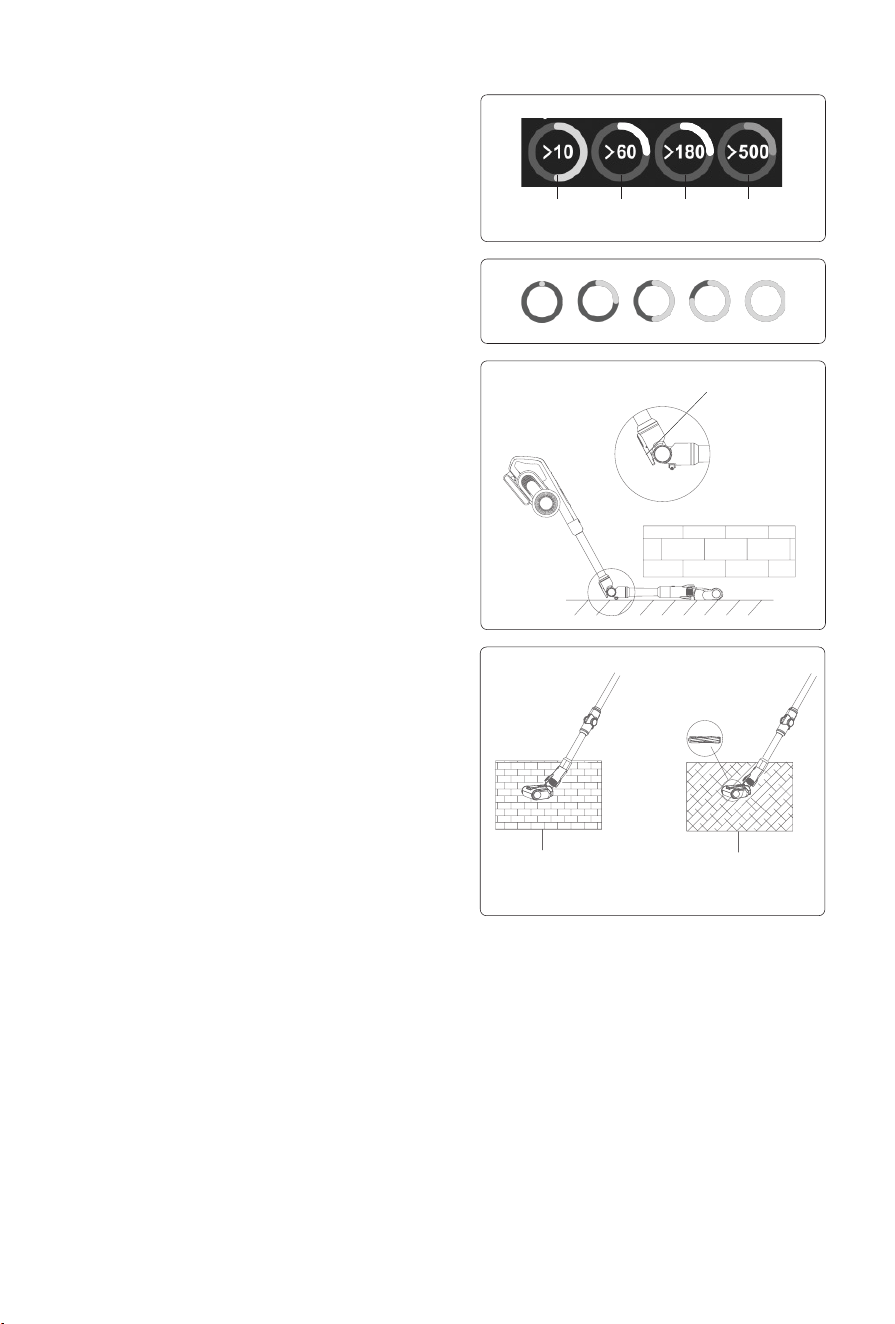

The product is equipped with dust content

sensor. On LCD screen bottom there are 4 round

light circles to display the dust content of 4 kinds

of particles with diameter of 10μm-60μm/60μm-

180μm/180-500μm/>500μm respectively. The

circles for different dust particle size are in four

different colours: red, yellow, blue and green

As dust content decreases from high to low, the

colour ll in the circles accordingly . Cleanness

of the cleaning surface can be visually displayed

through LCD screen.

Colour lls in circles when dust content increases

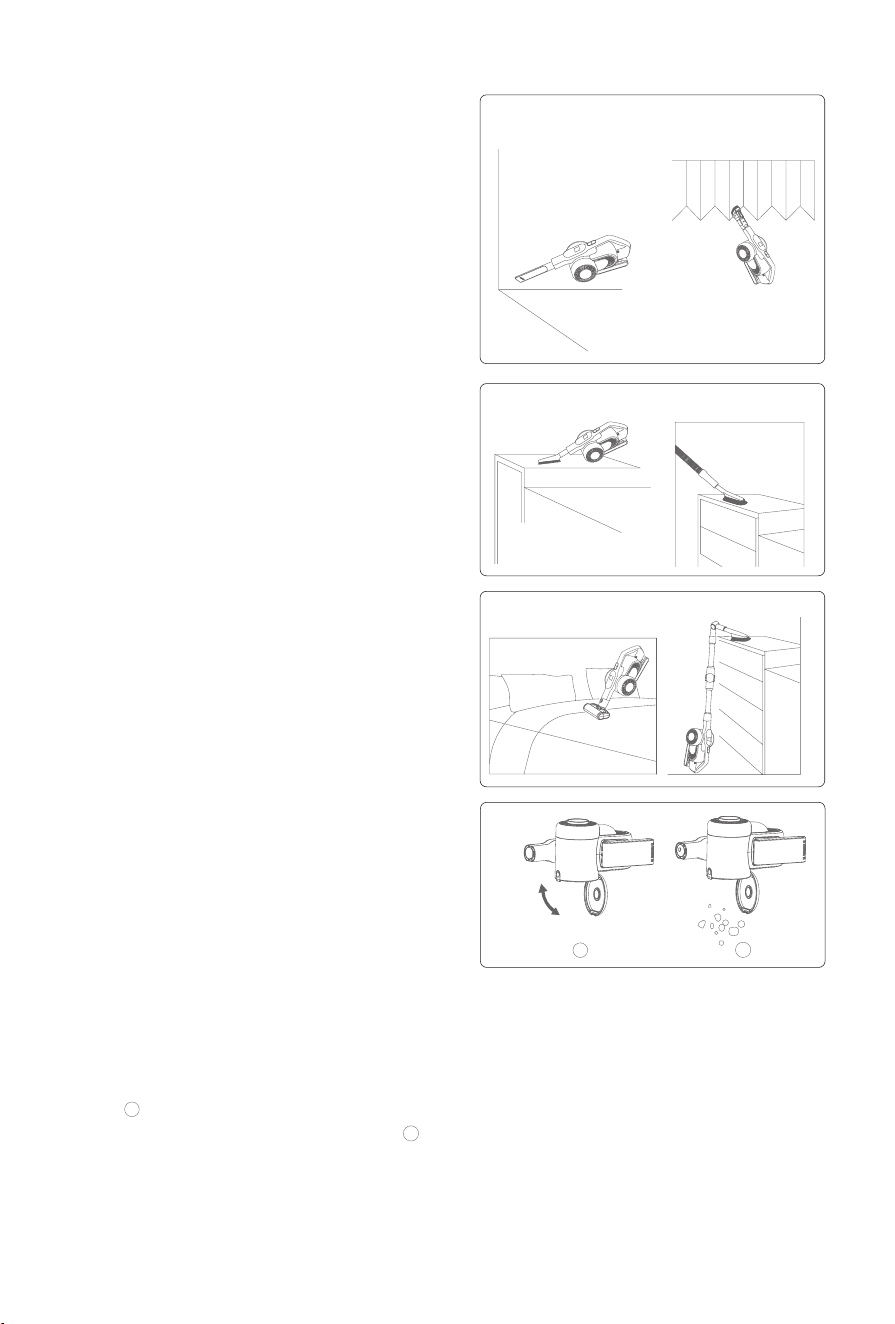

Use of exible metal tube

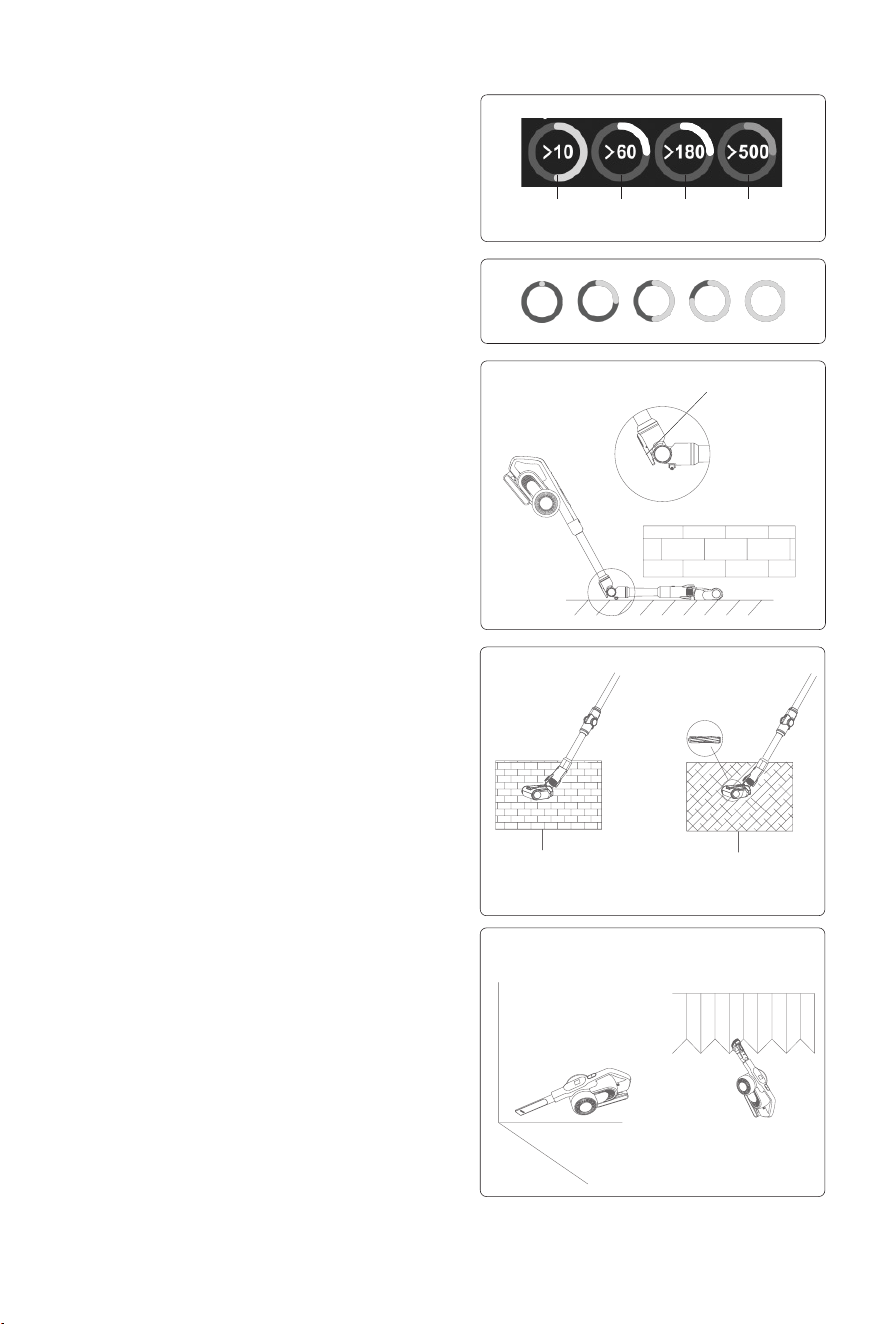

The exible metal tube has two modes: vertical

and bending. The vertical mode is equivalent

to the normal metal tube. The bending mode

can be used for cleaning under the sofa,

table or bed, etc. When the bending mode is

needed,press the release button and the metal

tube can achieve 0-90°bending angle.

Use of electric oor head

Electric oor head is suitable to clean all kinds of

oor like hard oor, tile and carpet etc. Product

comes with an extra carpet brushroll can be

replaced to the oor head to deep clean carpet.

Attention: During the operation of the electric oor head,

if there is a large volume of foreign matter inhaled or

too much fiber wound, or even a child in the play of

the machine mistakenly put his hand into the nozzle,

resulting in the brushroll abnormal stop, the electric oor

head will stop working, in order to protect personal safety

and brush motor.

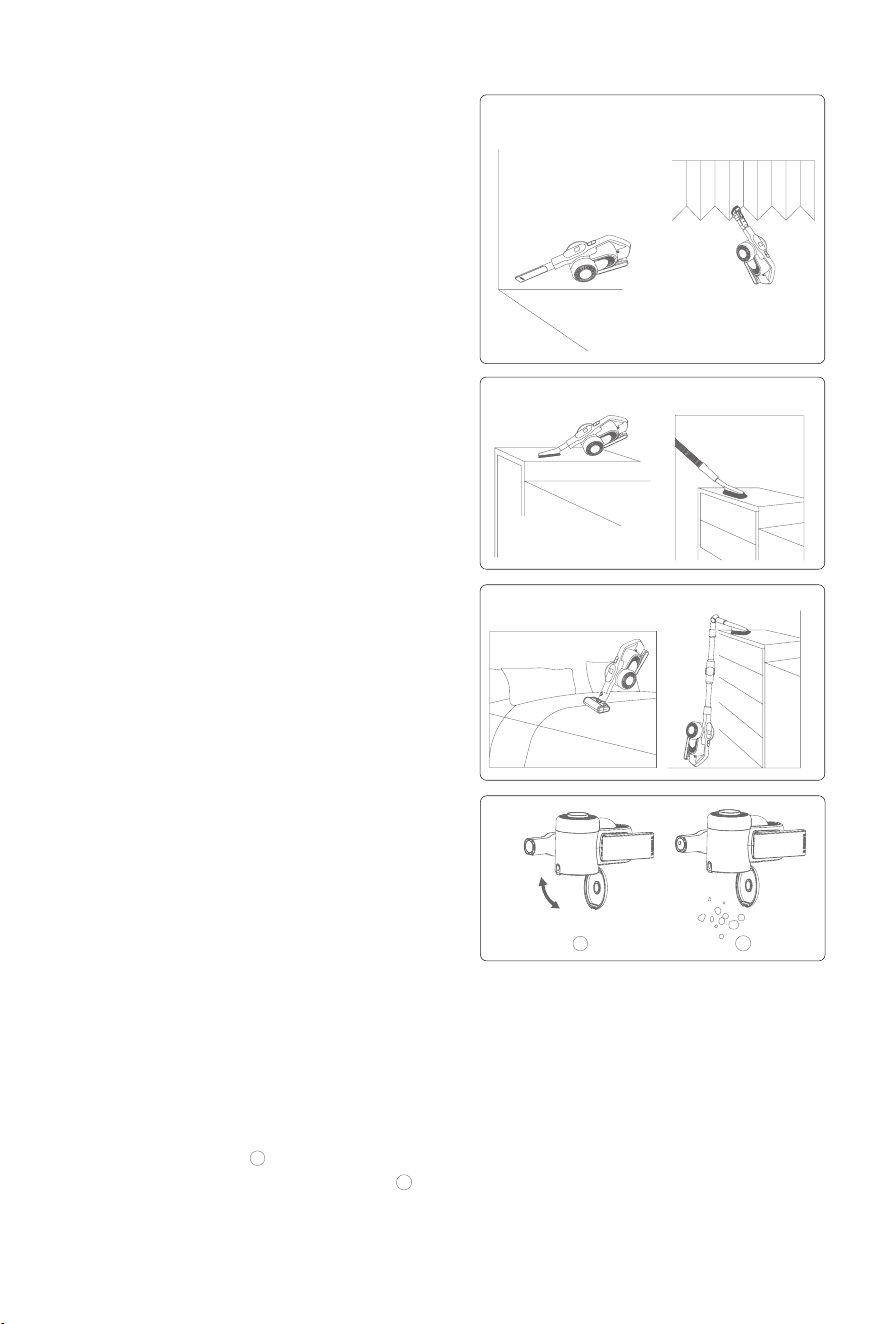

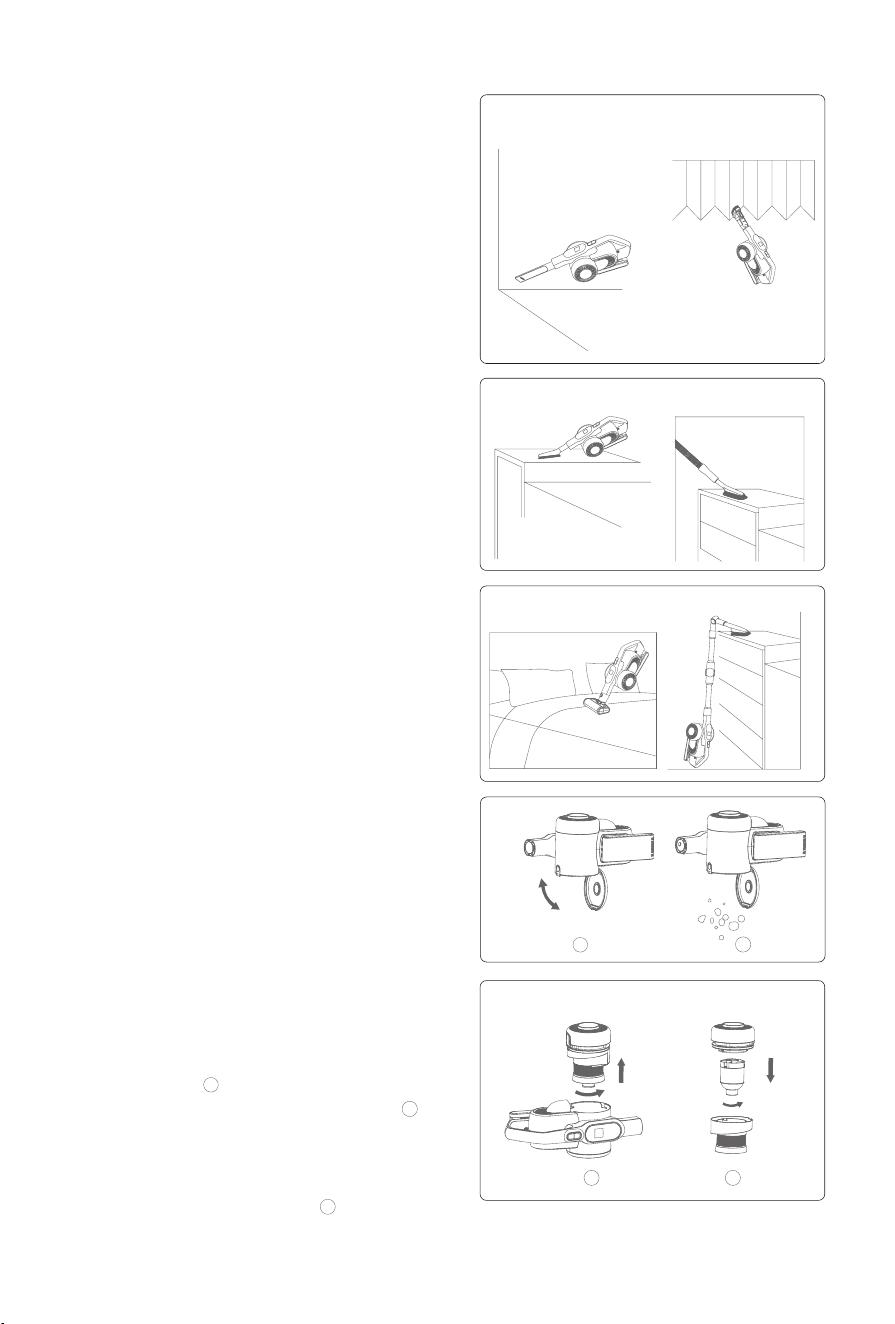

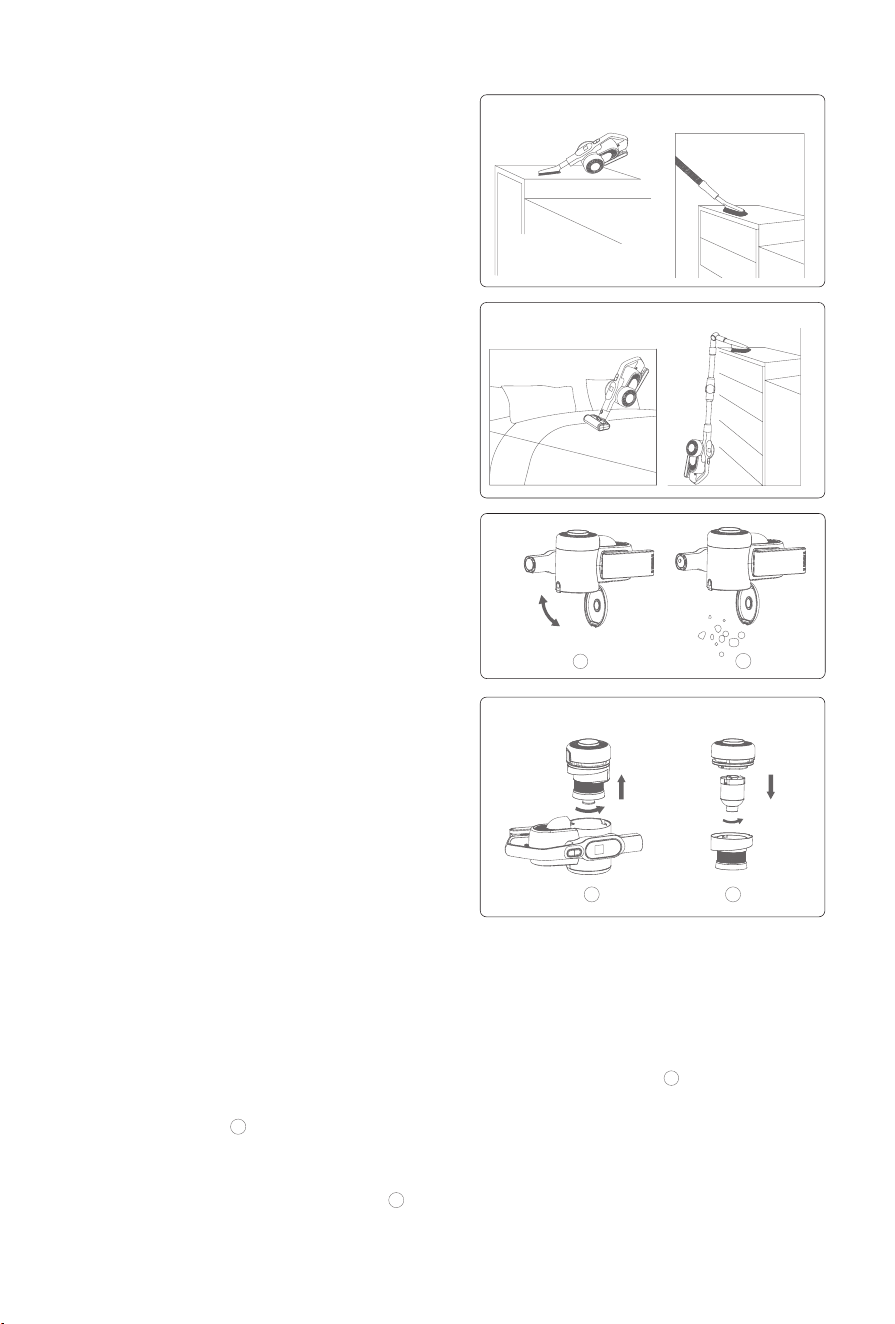

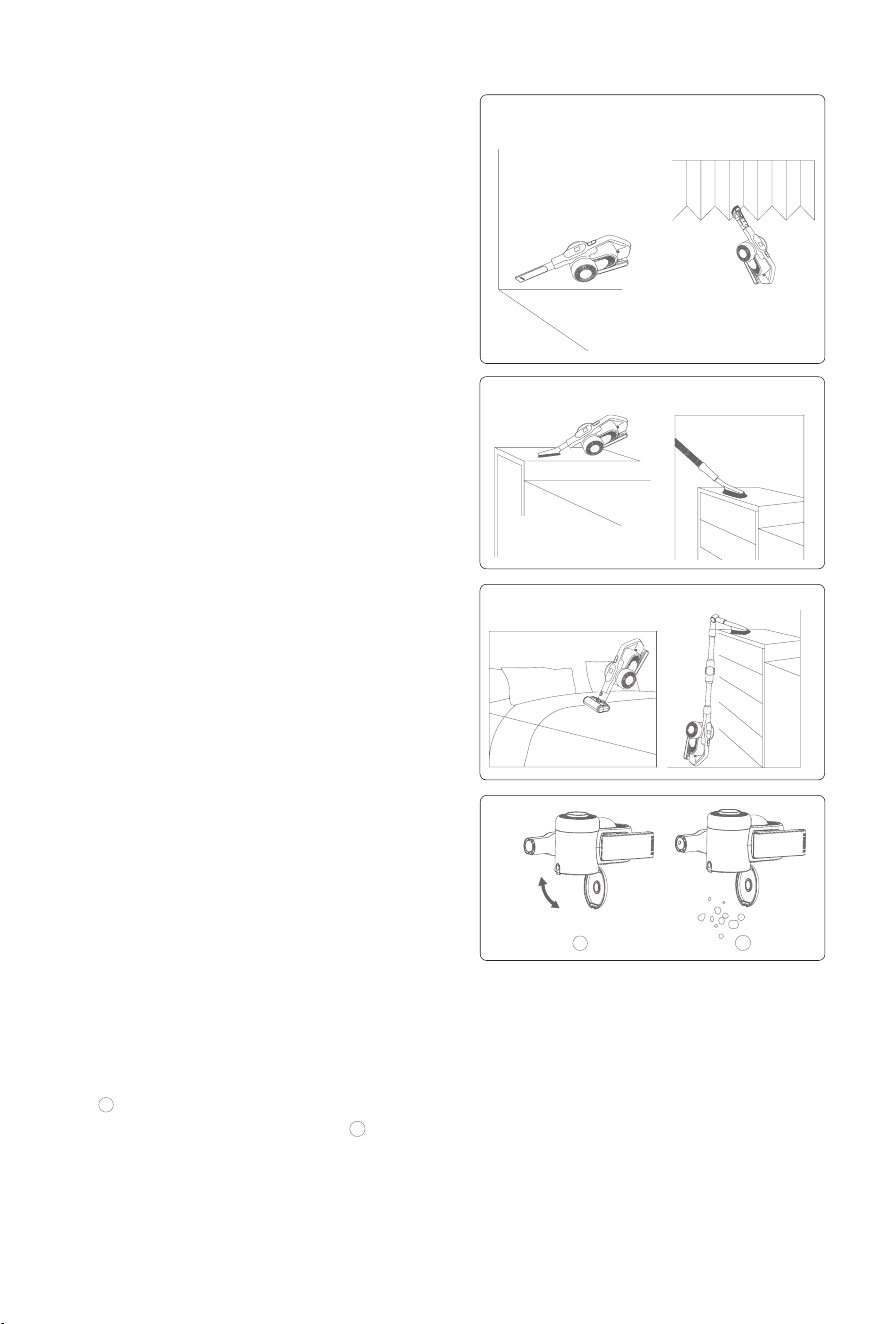

Use of accessories

Crevice tool: suitable for cleaning crevice, door

or window corners and other narrow gaps.

Upholstery tool: suitable for cleaning closet,

windowsill, sofa and table surface.

Red

Yellow

Blue

Green

Soft brush: suitable for cleaning easy to scratch

furniture like bookshelf, handicraft etc.

Stretch hose: suitable for connecting with other

tools to clean hard to reach areas.

Electric mattress head: Suitable for sofa and

bed mattress. The brushroll beats out and then

cleans the dust mite and allergen from deep sofa

or bed.

Connector: Can be connected to other tools and

bend to different angle to clean dust on top of

high cabinets or dust on the roof.

Cleaning and Replacing Parts

Attention:

1.HEPA filter is available for sale from local vacuum

cleaner distributors.

2.It is recommended to clean the dust cup after

each use; When the dust cup is full or the HEPA

filter is clogged, it needs to be cleaned and

replaced if necessary.

3.Electric floor head brushroll might be entangled

with hair after long time use. It needs to be cleaned

in time to keep the vacuum working moreefficiently.

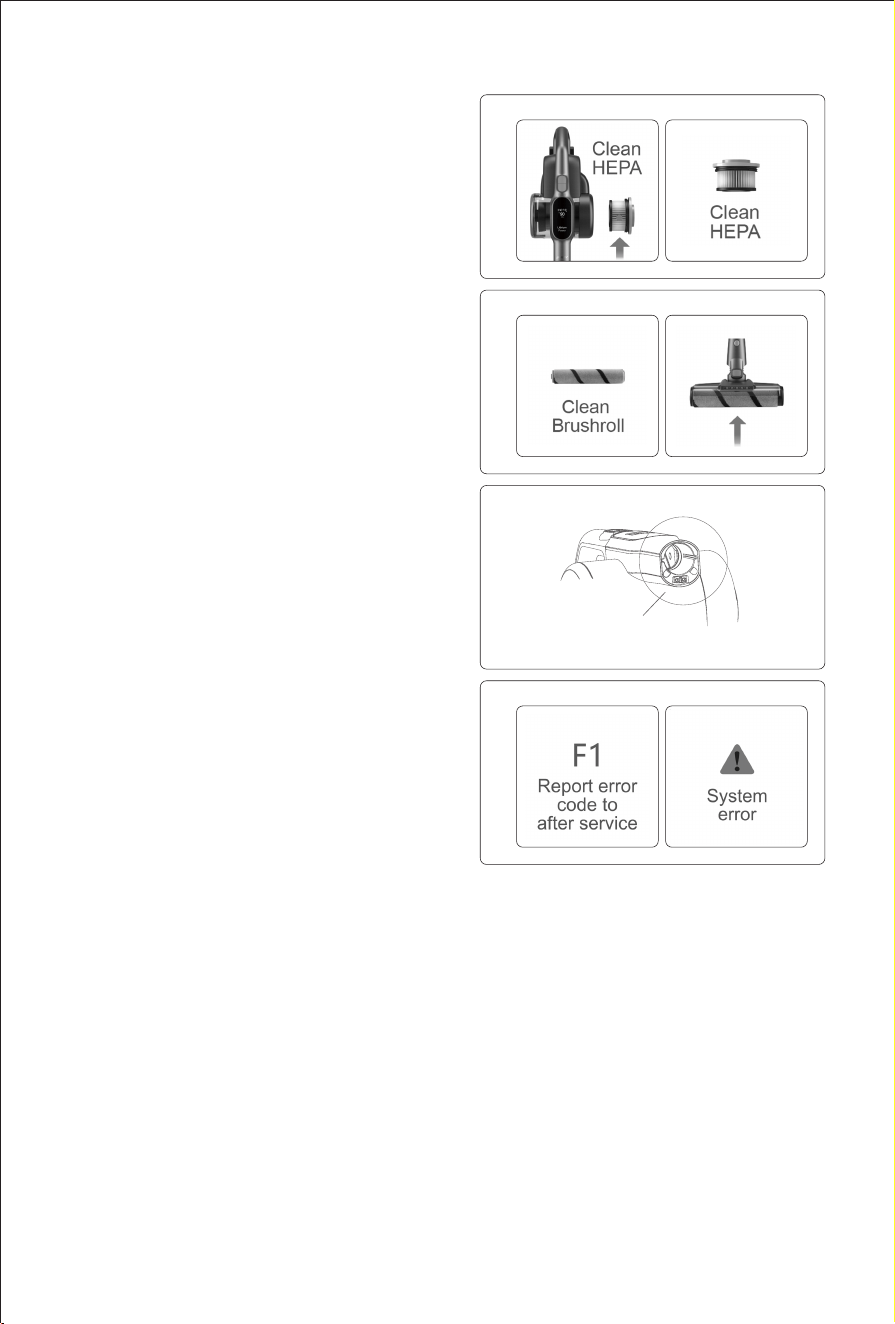

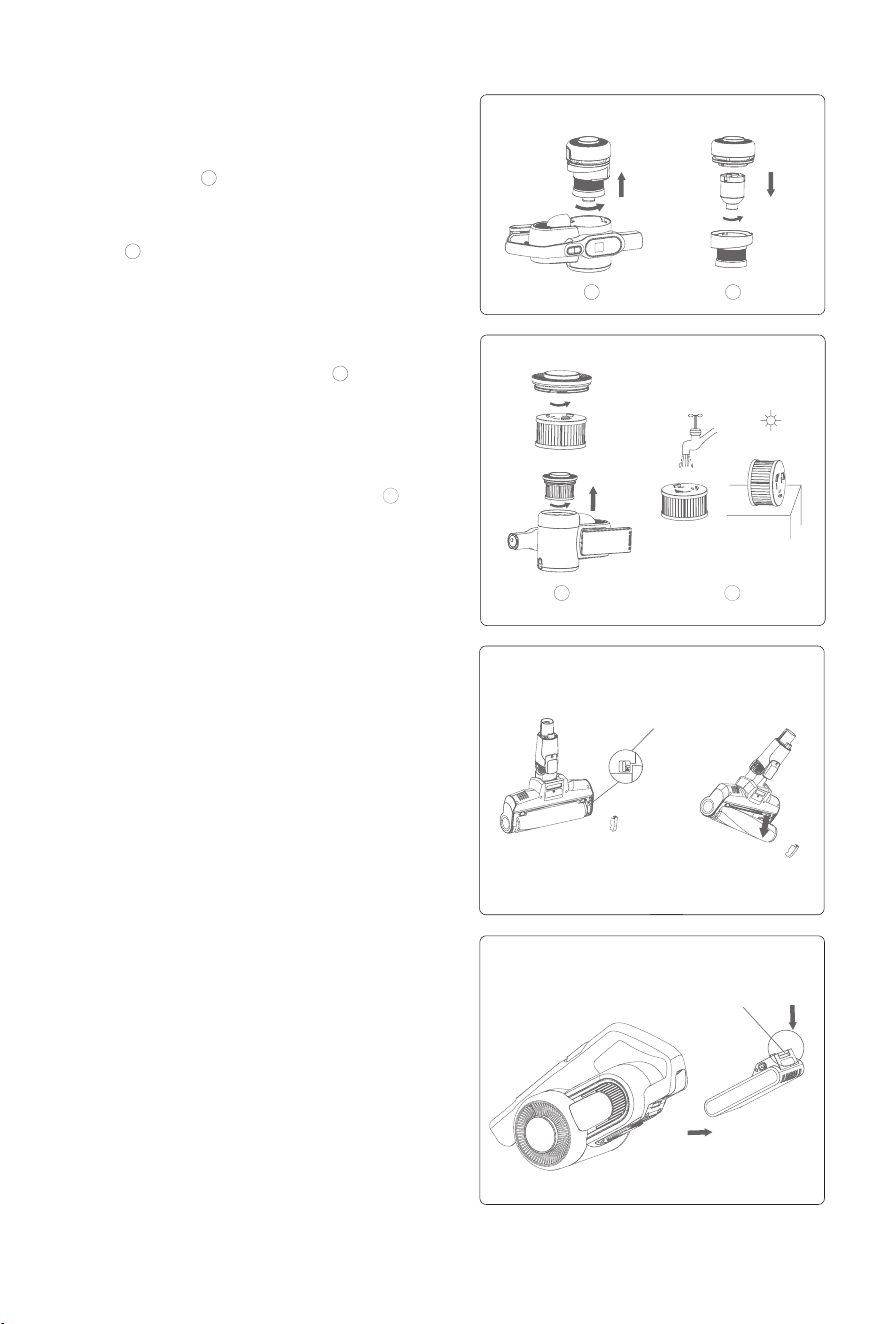

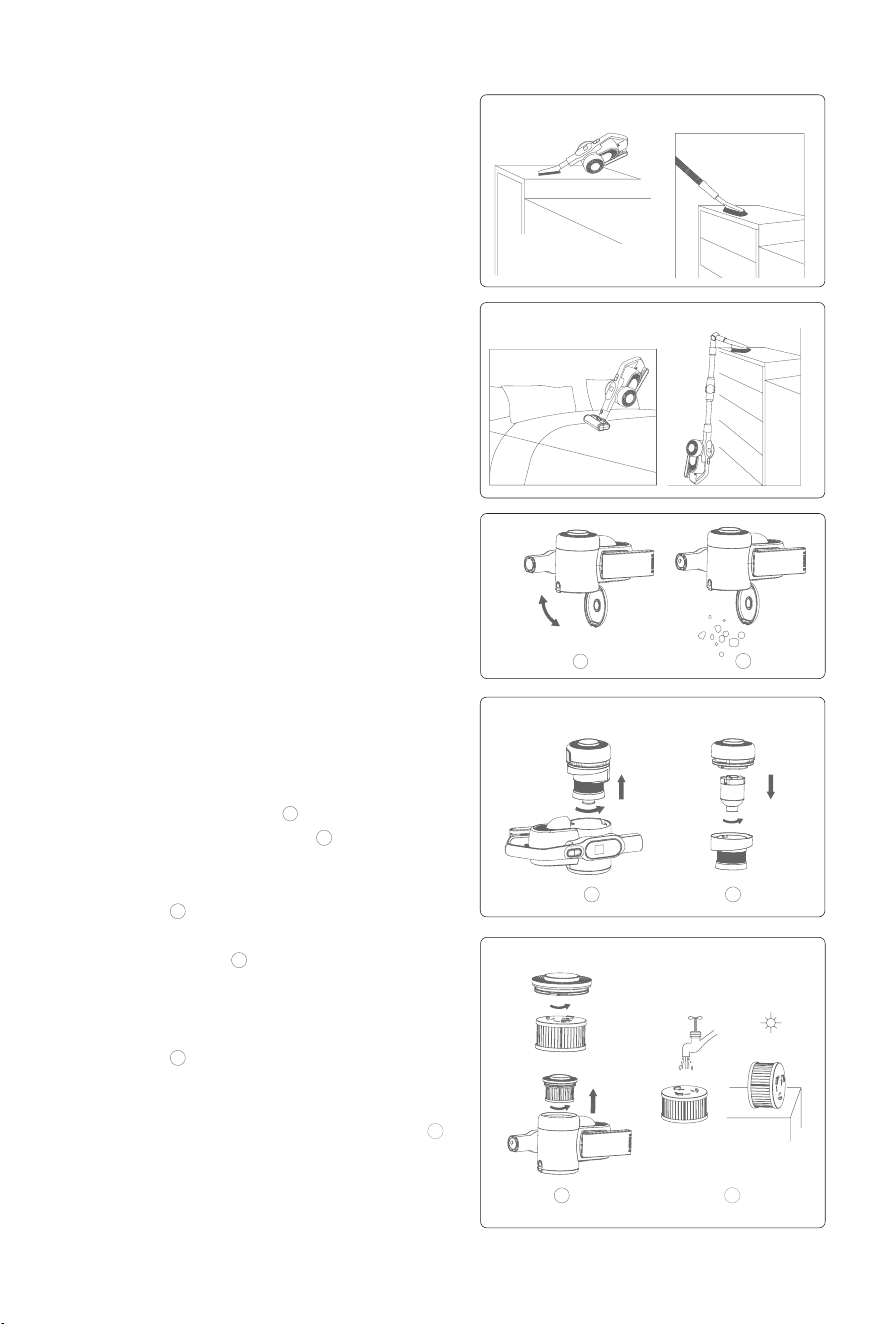

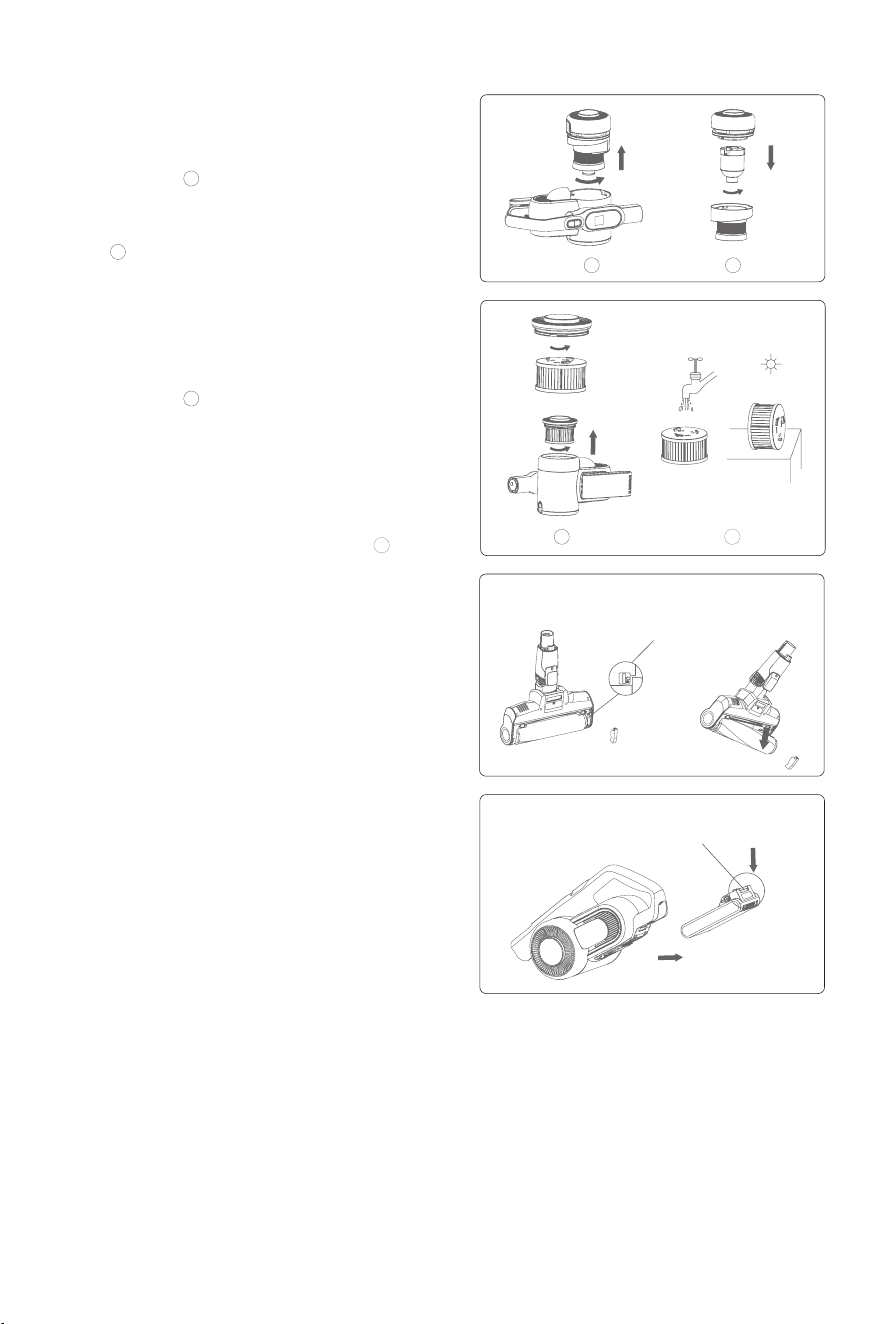

Clean dust cup and filters

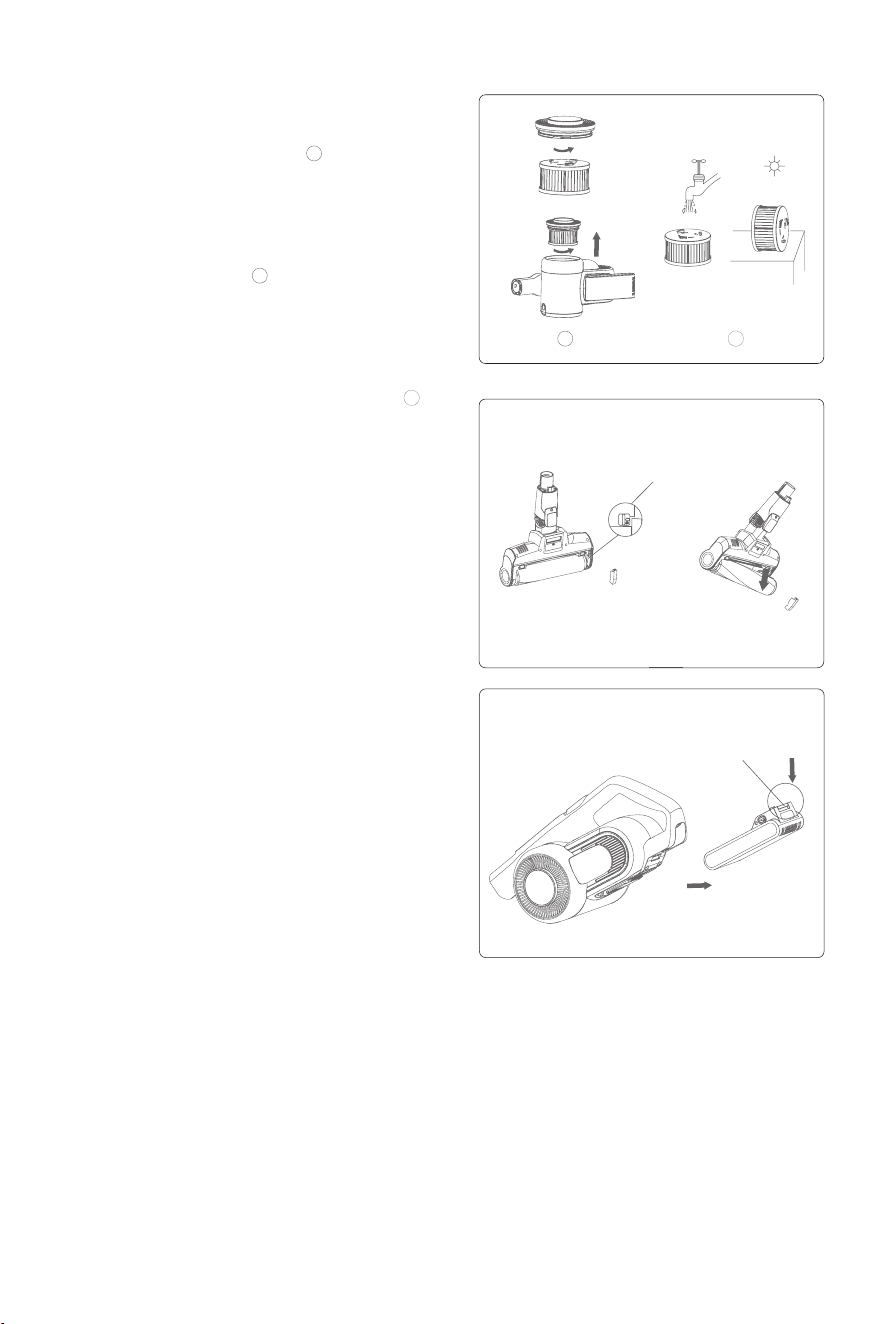

1.Press down the dust cup bottom cover to open

dust cup bottom cover. Fig

2.Dump dust into trash can.Fig

3.Hold dust cup lid and rotate anti-clockwise,

remove cyclone assembly from dust cup for

cleaning.Fig

4.Rotate cyclone anti-clockwise, disassemble

cyclone to clean.Fig

5.Hold HEPA lid and rotate anti-clockwise,

remove HEPA assembly from top cover and then

rotate HEPA lid to remove HPEA from the lid for

cleaning.Fig

6.If HEPA needs wash, hold the HEPA and rotate

clockwise, remove it from HEPA lid for washing.

HEPA needs completely dry before reuse.Fig

7. After cleaning, assemble the parts back in the

opposite sequence of disassembly.

3 4

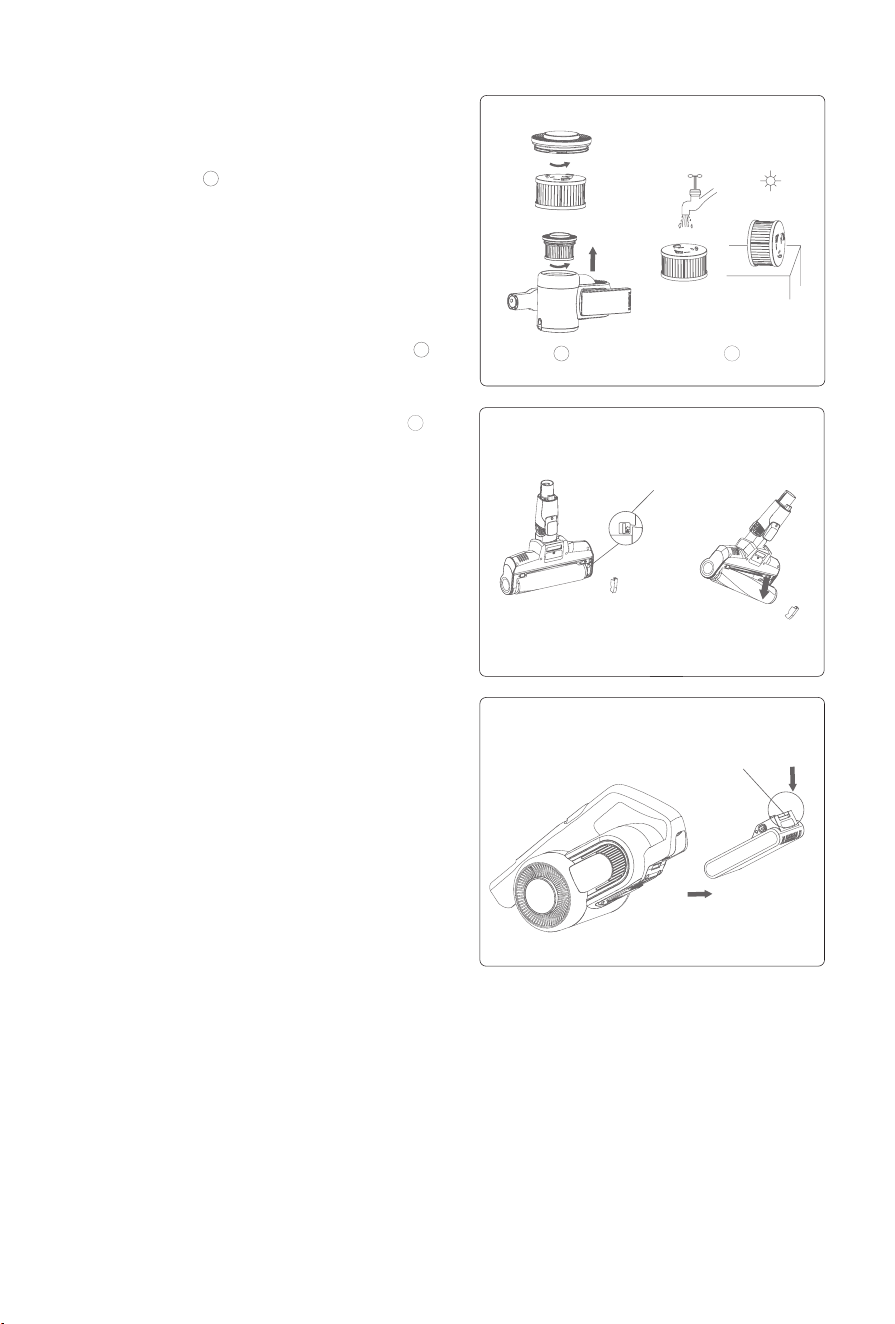

Clean brushroll

1.Move the brushroll release button along the

arrow direction remove side cover.

2.Remove one end of the brushroll and take it

out from nozzle for cleaning.

3.After cleaning or replacing brushroll, assemble

it back in opposite sequence of disassembly.

Vacuum cleaner storage

Battery pack disassembly

Press the battery release button, pull battery

pack out backward and place the battery in a

plastic bag, then store it in a dry place.

Product storage

When the vacuum is long idled, remove the

battery, pack the machine and store it in a cool

and dry place, do not put in direct sunlight or

humid environment.

Brushroll release

button

Battery release

button

Safety Notes

This vacuum cleaner is designed for home use. Do not use it for commercial or other purposes.

Please read this instruction manual carefully before use, properly save and store it for future use.

Do not put the vacuum close to re or other high temperature facility.

Do not use or store the machine under extreme bad conditions, for example, extreme

temperature. It is recommended to use it indoors between the temperature of 5 °C to 40 °C.

Store the machine in dry place and avoid direct sunlight.

Fully charge the battery before rst use or after long storage.

Before using the vacuum, make sure brushroll is assembled, otherwise, it may lead to motor fan

blockage, causing motor burn out.

Please do not use the vacuum to pick up detergent, oil, glass slag, needle, cigarette ash, wet

dust, water, matches, etc.

Please do not use the vacuum to pick up tiny particles such as cement,gypsum powder, wall

powder, or large objects such as paper balls, otherwise it will cause malfunctions such as

blockage and motor burnout.

Avoid blockage to air inlet or brushroll, it may cause motor failure.

Do not put your hand or foot into oorhead inlet to avoid body hurt.

Do not pour or splash water or other liquids into the machine to avoid short circuit to burn out

the machine.

If the brushroll is not working, please check whether the brushroll is entangled with hair or other

long ber, clean it in time.

When storing the machine for a long time, ensure that the battery is fully charged before storage

and charge the machine at least every three months.

Unplug the charger to clean or repair the machine. Hold the charger when plugging or

unplugging it, and do not pull the charging cord.

Use a dry cloth to clean the machine. Liquids like gasoline, alcohol, lacquer thinner will cause

crack or colour fading and cannot be used.

If the machine is not working after fully charged, it must be checked and repaired in our

designated ofce, please do not dismantle the machine on your own.

Trouble Shooting

Please check the following issues before sending to designated repair agent.

Discarded machine contains batteries. They should be recycled safely. Do not discard them

randomly.

If there is damage on power cord, to avoid danger, it should be replaced or repaired by

manufacturer

、

repairing agency or professional person.

This appliance can be used by children aged from 8 years and above and persons with reduced

physical, sensory or mental capabilities or lack of experience and knowledge if they have been

given supervision or instruction concerning use of the appliance in a safe way and understand

the hazards involved.

The appliance is only to be used with the power supply unit provided.

Trouble Possible Causes Solutions

Motor does not

work

Battery has no power Charge the vacuum cleaner

Metal tube,oorhead, battery

pack and vaccum cleaner is not

assembled correctly

Check the accessories are

assembled correctly to the vacuum

cleaner

Suction drops

Dust cup full Clean dust cup

Filter blocked Clean or replace lter

Floorhead air path blocked Clean oorhead air path

Short working time

after charging

Machine not fully charged

Follow instruction manual to fully

charge the battery

Battery old aging

New batteries can be bought from

local distributor

Dust content

indicator is always

red

Dust sensor covered by dust

Clean the dust on the dust sensor

which is located in the suction inlet

of the handheld vacuum cleaner

Warning reminding

1.When air path is clogged or dust cup is full,

LCD screen will remind to clean dust cup and

filter as below pictures. There is also voice

reminding.In this status, if product is working

in Max mode, it will automatically switch to Eco

mode until the clog is cleaned.

2.If floor head needs cleaning, LCD screen

will display brushroll and air patch cleaning

reminding.There is also voice reminding.

Continue to use will activate brushroll stall

protection and product will stop working. Product

will resume working after blockage is cleaned.

3.If the dust content circles on LCD screen are

always red, dust sensor might be covered by

dust, please clean the dust on the dust sensor

which is located in the suction inlet of the

handheld vacuum cleaner.

4.When there is electric components

defect,which needs professional after service

person for instruction or repairing, LCD screen

will display the defect warning with error code

of F1 to F8. Please contact after service of local

agent and provide error code.

2pcs Dust sensor

Defect of F1 to F8 is as following:

Attention:If any other failures occurred, which need professional tools, in order to avoid danger, the machine must be

repaired or replaced by manufacturer, other maintenance offices or professionals from similar offices.

Technical specication

Code Defect Solutions

F1 Battery pack nickel strip broken Replace or repair battery pack

F2 Charger defect Replace charger

F3 Vacuum motor short circuit Replace vacuum motor

F4 Battery cell defect Replace or repair battery pack

Vacuum motor 1st over current

protection

Replace vacuum motor

Vacuum motor 2nd over

current protection

Replace vacuum motor

PCB defect or PCB leadwire

loose

Replace PCB or PCB leadwire

F8 Battery pack PCB defect Replace or repair battery pack

Model No H10 Pro

Rated voltage 28.8V

Rated power 650W

Adaptor Input Voltage 100-240V ~ 50-60 Hz 0.8A

Adaptor Output Voltage 34.2V 0.6A

Electric Floorhead Model No T-EB110VA

Electric oor head rated power 50W

Battery pack capacity 3000mAh

Charge time 4-5h

Disposal

The machine, accessories and packaging should be sorted for environmental-friendly recycling.

Do not dispose of the machine into household waste!

Manufacturer Kingclean Electric Co., Ltd

Address

No.1 Xiangyang Road, Suzhou New District, Jiangsu Province

215009, China

Manufacturer Information

Circuit Diagram

PCB assembly

Lithium battery

PCB

Display screen

assembly

Infrared

transmitter PCB

Display PCB

assembly

Vacuum motor Floor head motor

Infrared receiving

PCB

Lithium battery

Speaker louder

Charger

Only for EC countries:

According to the European Guideline 2012/19/EU, machine that are no longer usable, and

according to the European Guideline 2006/66/EC, defective or used battery packs/batteries,

must be collected separately and disposed of in an environmentally correct manner.

Battery packs/batteries:

Integrated batteries may only be removed for disposal by qualied personnel.

Opening the housing shell can damage or destroy the machine.

Do not dispose of battery packs/batteries into household waste, re or water. Battery

packs/batteries should, if possible, be discharged, collected, recycled or disposed of in an

environmental-friendly manner.

Subject to change without notice.

Warranty Information

This product enjoys two years warranty from the date of purchase.

Excluded from the guarantee is normal wear, commercial use, alterations to the appliance as

purchased, cleaning activities, consequences of improper use or damage by the purchaser or a

third person, damage that can be attributed to external circumstances.

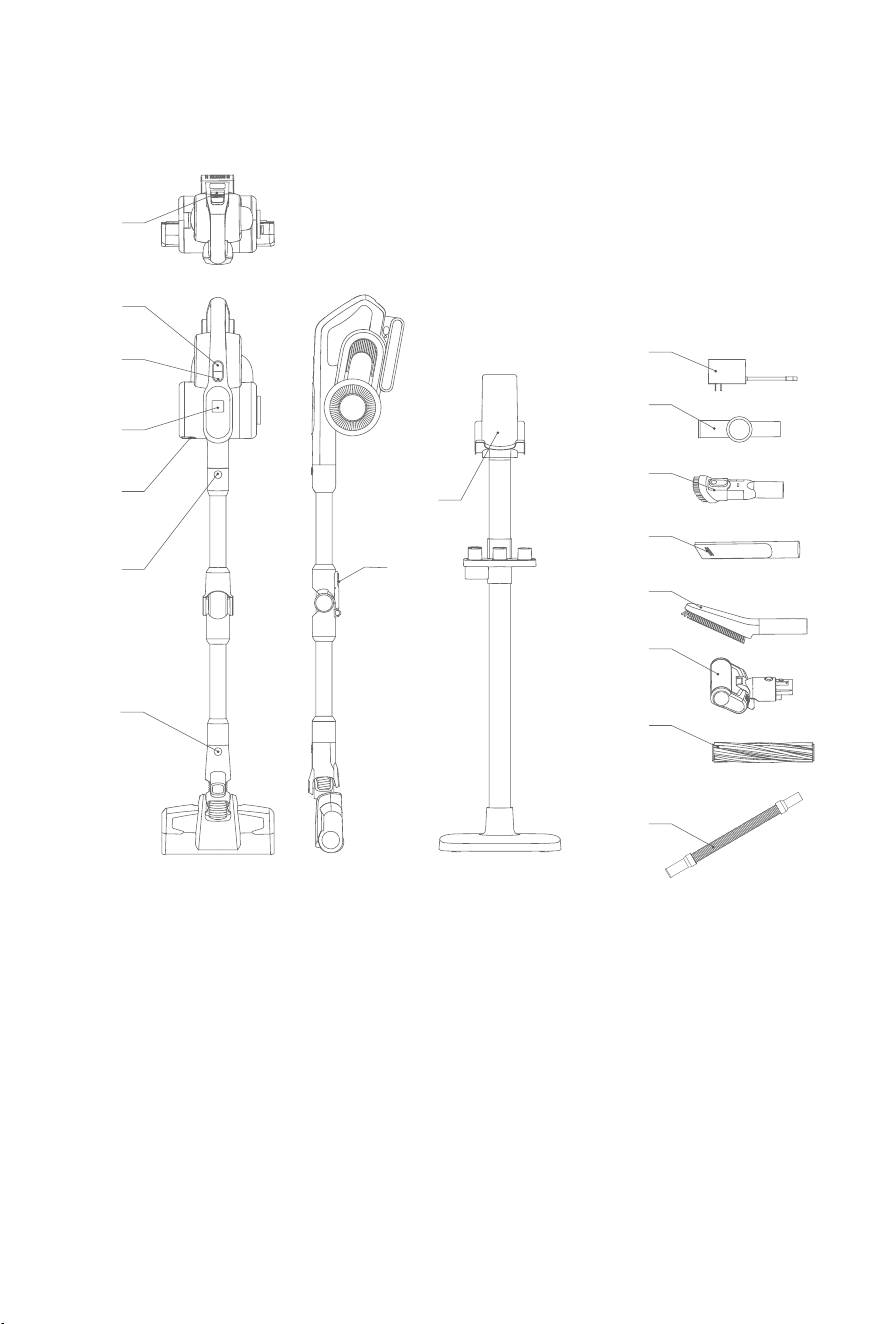

Elementy produktu

1.Przycisk zwalniający pojemnik na akumulator

Przycisk trybu pracy

5.Przycisk zwalniający pojemnik na kurz

7.Przycisk zwalniający szczotkę

9.Uchwyt do przechowywania

10.Złączenie

12.Szczotka szczelinowa

14.Elektryczna szczotka do materacy

16.Elastyczna rura przedłużająca

2.Przycisk zasilający

Wyświetlacz LCD

6.Przycisk zwalniający rurę przedłużającą

8.Przycisk zwalniający złączenie rury

przedłużającej

11.Zasilacz

13.Szczotka do tapicerki

15.Szczotka do dywanów

17.Stretch hose

1.Przednia część korpusu

3.Górna tuleja rury metalowej

5.Dolna część metalowej rury

7.Zestaw śrub (x8)

2.Górna część metalowej rury

4.Uchwyt na akcesoria

6.Korpus podstawy

Elementy uchwytu do przechowywania

Montaż uchwytu do przechowywania

1.Połóż korpus podstawy na podłodze, wsuń metalową rurkę do podstawy i przy kręć 2 śruby.

2.Włóż uchwyt na akcesoria do dolnej części rury metalowej, włóż górną część rury metalowej

i górną tuleję rury metalowej do uchwytu na akcesoria oraz przy kręć 4 śruby (spójrz na

poniższy rysunek).

3.Włóż przednią część korpusu do górnej części metalowej rury i przykręć 2 śruby (spójrz na

poniższy rysunek).

Nazwa

Odkurzacz

ręczny

Elektryczna

szczotka

Metalowa rura

przedłużająca

Akumulator

Szczotka

szczelinowa

Ilość 1 1 1 1 1

Nazwa Miękka szczotka Złączenie

Szczotka do

tapicerki

Elastyczna

Rura

przedłużająca

Szczotka do

dywanów

Ilość 1 1 1 1 1

Nazwa

Elektryczna

szczotka do

materacy

Adapter

Przednia

część korpusu

Górna część

metalowej

rury

Uchwyt na

akcesoria

Ilość 1 1 1 1 1

Nazwa

Dolna część

metalowej

rury

Korpus

podstawy

Zestaw śrub

Instrukcja

obsługi

Ilość 1 1 8 1

Packing List

Montaż urządzenia

Montaż i demontaż elektrycznej

szczotki z metalową rurą

przedłużającą

Przytrzymaj lewą ręką elektryczną szczotkę,

prawą ręką wsuń pionowo metalową rurkę do

szczotki, wyrównaj i wciśnij rurę, aż usłyszysz

odgłos "kliknięcia".

Uwaga: Uchwyt i elektryczna szczotka powinny być

zwrócone w tym samym kierunku.

Jeśli podczas pakowania, przechowywa nia lub

czyszczenia konieczne jest wyję-cie elektrycznej

szczotki, należy nacisnąć przycisk zwalniający

szczotkę i pociągnąć metalową rurę w kierunku

pokazanym na rysunku, aby wyjąć szczotkę.

Montaż akumulatora z odkurzaczem

Przytrzymaj akumulator, umieść go nad wyznaczonym miejscem w korpusie odkurzacza

ręcznego, a następ nie wsuń akumulator zgodnie z kierunkiem strzałki na rysunku. Po

zakończeniu instalacji należy pociągnąć za akumulator, aby upewnić się, że się nie poluzował.

Uwaga: jeżeli odkurzacz nie będzie użytkowany przez dłuższy czas, należy wyjąć akumulator, umie- ścić odkurzacz

w opakowaniu i przechowywać go w chłodnym i suchym miejscu, unikając bezpośrednie go nasłonecznienia i

wilgotnego otoczenia.

Montaż szczotki elektrycznej i rury

przedłużającej do odkurzacza

ręcznego

Najpierw należy zmontować szczotkę

elektryczną i rurę przedłużającą zgodnie z

metodą montażu.

Następnie, jak pokazuje strzałka, wyrównaj

rurę przedłużającą ze złączką ręcznego

odkurzacza i zamontuj. Przy prawidłowym

montażu rozlegnie się odgłos “kliknięcia”.

Montaż akcesoriów

Produkt został wyposażony w akcesoria do ręcznego odkurzacza. Podczas użytko wania

odkurzacza ręcznego możliwy jest bezpośredni montaż preferowanych akcesoriów lub

elastycznej rury przedłużającej.

H10 Pro

Elektryczna szczotka

do materacy

Szczotka do tapicerki

Szczotka szczelinowa

Szczotka do kurzu

Elastyczna rura przedłużająca

Connector

Złączenie

Carpet brushroll

Szczotka do dywanów

modelu

Nazwa

Schemat prawidłowego montażu akcesoriów

Prawidłowe użytkowanie produktu

Ładowanie

Uwaga:

1. Przed pierwszym użytkowaniem akumulator może nie być w pełni naładowa ny. Przed rozpoczęciem

użytkowania należy naładować odkurzacz.

2. Jeśli przewód zasilający jest uszkodzony, musi zostać wymieniony przez produ centa lub autoryzowany

serwis, aby uniknąć niebezpieczeństwa.

Produkt można ładować poprzez dwa

sposoby:

1.Ładowanie akumulatora oddzielnie: podłącz

jeden koniec ładowarki do złącza akumulatora, a

drugi do gniazdka elektrycznego, aby naładować

akumulator. Pod czas ładowania wskaźnik na bocznej

części akumulatora świeci się na czerwono, a po

zakończeniu ładowania zmienia kolor na zielony.

Przycisk zasilający

Przycisk trybu

pracy

Wyświetlacz

LCD

2.Ładowanie akumulatora w urządzeniu: podłącz

ładowarkę do złącza akumulato ra i do gniazda

zasilania, aby naładować akumulator, gdy jest on

zamontowany w odkurzaczu. Na wyświetlaczu

LCD urządzenia pojawi się procentowy wskaźnik

naładowania akumulatora. Po zakończeniu ładowania

na wyświetlaczu pojawi się wartość 100%.

Uwaga:

1.Gdy poziom naładowania akumulatora spadnie

poniżej ≤20%, urządze nie wyda komunikat dźwiękowy.

Jeśli w tym stanie urządzenie pracuje w trybie Max,

automatycznie przełączy się w tryb Eco. Jeżeli akumulator

się rozładuje, urządzenie wyłączy się po wyświetleniu

komunikatu na wyświetlaczu LCD i komunikacie

dźwiękowym.

2.jeżeli odkurzacz nie będzie użytkowany przez dłuższy

czas, należy łado wać akumulator co trzy miesiące, aby

uniknąć jego uszkodzenia.

Obsługa odkurzacza ręcznego i

wyświetlacza LCD

Wyciągnij odkurzacz z uchwytu i naciśnij

przycisk zasilający, aby uruchomić lub zatrzymać

odkurzacz. Przycisk trybu pracy umożliwia

regulację trybu pracy. Gdy urządzenie jest

włączone, pracuje w trybie Auto. Naciśnij przycisk

trybu pracy, aby przełączać pomiędzy trybami

Turbo - Max - Eco- Auto. Podczas przełączania

trybów pracy na ekranie LCD wyświetlane

są informacje o trybie pracy oraz komunikaty

dźwiękowe.

W środkowej części ekranu LCD wyświetlany jest

czas pracy produktu w bieżącym trybie. Po zmianie trybu pracy pozostały czas pracy również

ulegnie odpowiedniej zmianie.

Gdy odkurzacz pracuje w trybie Max, a poziom naładowania akumulatora spadnie poniżej 20%,

zostanie on automatycznie przełączony z trybu Max do Eco, aby wydłużyć czas pracy produktu.

Po naładowaniu akumulatora do poziomu wyższe go niż 20% produkt może pracować w trybie

Max.

Gdy urządzenie pracuje w trybie automatycznym, dostosowuje moc roboczą w zależności

od zawartości kurzu i rodzaju wykrytej podłogi, aby osiągnąć jak najwyższą skuteczność

czyszczenia. W trybie automatycznym na ekranie LCD wyświetlany jest komunikat o trybie Auto,

niezależnie od tego, jak wysoka jest moc robocza.

Combination brushroll Carpet brushroll

Przycisk zginania

Produkt posiada czujnik zawartości pyłu. W

dolnej części wyświetlacza LCD znaj dują się 4

pozycje, które wyświetlają zawartość pyłu w 4

rodzajach cząstek o śred nicy odpowiednio 10

μm-60 μm/60 μm-180 μm/180-500 μm/>500 μm.

Okręgi dla cząstek pyłu o różnej wielkości są w

czterech różnych kolorach: czerwonym, żółtym,

niebieskim i zielonym. W miarę zmniejszania

się zawartości pyłu z wysokiej do niskiej, kolor

wypełnia odpowiedni okrąg. Poziom czysto-

ści odkurzanej powierzchni można wizualnie

sprawdzić na wyświetlaczu LCD.

W miarę zmniejszania się zawartości pyłu z

wysokiej do niskiej, kolor wypełnia odpowiedni

okrąg.

Zastosowanie metalowej rury

przedłużającej

Metalowa rura przedłużająca umożliwia

konstrukcję pionową odkurzacza, a także

zgięcie rury poprzez ruchome złączenie. Aby

dostosować kąt zgięcia metalowej rury, należy

nacisnąć przycisk zwalniający. Metalowa rura

przedłużająca może osiągnąć kąt zgięcia 0-90°.

Użytkowanie elektrycznej szczotki

Elektryczna szczotka jest odpowiednia do

czyszczenia wszystkich rodzajów podłóg, takich

jak twarde podłogi, płytki lub dywany. W zestawie

znajduje się Szczotka do dywanów, którą można

wykorzystać w celu skutecznego czyszczenia

dywanów.

Uwaga: Jeżeli podczas pracy elektrycznej szczotki

dojdzie do wciągnięcia zbyt dużych elementów,

nawinięcia zbyt dużej ilości włókien lub zdarzy się

sytuacja, w której dziecko przypadkiem włoży rękę do

dyszy, co spowoduje nieprawidłowe zatrzymanie się

wałka szczotki, elektryczna szczotka przerwie pracę, aby

chronić bezpieczeństwo i silnik urządzenia.

Czerwonym

żółtym

Niebieskim

Zielonym

Użytkowanie akcesoriów

Szczotka szczelinowa: odpowiednia do

czyszczenia szczelin, drzwi, narożników okien i

wąskich obszarów.

Szczotka do tapicerki: odpowiednia do

czyszczenia tapicerki i sofy.

Miękka szczotka: odpowiednia do czyszczenia

podatnych do zarysowania mebli, takich jak półki

na książki, rękodzieła.

Elastyczna rura przedłużająca: służy do łączenia

z innymi narzędziami do czyszcze nia trudno

dostępnych miejsc.

Elektryczna szczotka do materacy: odpowiednia

do sofy i materaców. Szczotka usuwa roztocza i

alergeny.

Złączenie: umożliwia podłączenie do pozostałych

akcesoriów i zgięcie pod kątem, aby usunąć kurz

z trudno dostępnych miejsc.

Czyszczenie i wymiana części

Uwaga

1.Filtr HEPA jest dostępny w sprzedaży u lokalnych

dystrybutorów odkurzaczy.

2.Zaleca się czyszczenie pojemnika na kurz po

każdym użyciu. Gdy pojemnik na kurz jest pełny

lub filtr HEPA jest zatkany, należy go wyczyścić i

w przypadku konieczności wymienić. Po długim

użytkowaniu elektryczna szczotka może być pokryta

pozostałościami. Należy ją regularnie czyścić, aby

zachować prawidłową wydajność.

Czyszczenie pojemnika na kurz i

fifiltry

1.Naciśnij dolną pokrywę pojemnika na kurz, aby

go otworzyć (rys

)

2.Wyrzuć odpady do kosza na śmieci (rys

3.Przytrzymaj pokrywę pojemnika na kurz, obróć

ją w kierunku przeciwnym do ruchu wskazówek

zegara i zdejmij blok cyklonowy z pojemnika na

kurz w celu wyczyszczenia (rys

3 4

4.Obróć blok cyklonowy w kierunku przeciwnym

do ruchu wskazówek zegara, aby zdemontować

go w celu wyczyszczenia (rys

5.Przytrzymaj pokrywę ltru HEPA i obróć w

kierunku przeciwnym do ruchu wskazówek

zegara, zdejmij ltr HEPA z górnej pokrywy,

a następnie obróć pokry wę, aby wyjąć ltr w

celu oczyszczenia (rys

6.Jeśli ltr HEPA wymaga wyczyszczenia,

należy go zdjąć z pokrywy, przytrzymać

i obracać w kierunku zgodnym z ruchem

wskazówek zegara. Przed ponownym użyciem

ltr HEPA musi całkowicie wyschnąć (rys

7.Po oczyszczeniu należy zmontować części w

odwrotnej kolejności do demontażu.

Wyczyść wałek szczotki

1.Przesuń przycisk zwalniający rolkę szczotki

w kierunku strzałki, aby zdjąć pokry wę rolki

szczotki.

2.Zdejmij jeden koniec wałka szczotki i wyjmij

go z dyszy w celu wyczyszczenia.

3.Po wyczyszczeniu lub wymianie wałka

szczotki zamontuj go z powrotem w kolejności

odwrotnej do demontażu.

Vacuum cleaner storage

Demontaż akumulatora

Naciśnij przycisk zwalniający akumulator,

pociągnij akumulator do tyłu i umieść go w

plastikowej torbie, a następnie przechowuj w

suchym miejscu.

Przechowywanie produktu

Jeżeli odkurzacz nie będzie użytkowany

przez dłuższy czas, należy wyjąć akumula

tor, umieścić odkurzacz w opakowaniu i

przechowywać go w chłodnym i suchym

miejscu, unikając bezpośredniego

nasłonecznienia i wilgotnego otoczenia.

Przycisk zwalniający rolkę

szczotki

Przycisk zwalniania

akumulatora

Safety Notes

Ten odkurzacz jest przeznaczony wyłącznie do użytku domowego. Nie należy używać go do

celów komercyjnych.

Przed użyciem należy dokładnie przeczytać niniejszą instrukcję obsługi i prze chowywać w celu

wykorzystania w przyszłości.

Nie należy umieszczać odkurzacza w pobliżu ognia lub innego obiektu o wysokiej temperaturze.

Nie należy używać ani przechowywać urządzenia w niebezpiecznych warunkach, na przykład

w wysokiej temperaturze. Zaleca się korzystanie z urządzenia w pomieszczeniach zamkniętych

w temperaturze od 5°C do 40°C. Urządzenie należy przechowywać w suchym miejscu i unikać

bezpośredniego działania promieni słonecznych.

Przed pierwszym użytkowaniem lub po długim przechowywaniu należy nałado wać akumulator

do pełna.

Przed użyciem odkurzacza należy upewnić się, że szczotka jest prawidłowo zmontowana. W

przeciwnym razie może dojść do zablokowania wentylatora silni ka, co doprowadzi do jego

spalenia.

Nie należy używać odkurzacza do zbierania detergentów, oleju, szklanych elementów, igliwia,

popiołu papierosowego, mokrego pyłu, wody, zapałek itp.

Nie należy używać odkurzacza do zbierania drobnych cząstek, takich jak cement, proszek

gipsowy, proszek ścienny, ani dużych przedmiotów, takich jak kulki papieru, ponieważ może to

spowodować nieprawidłowe działanie, takie jak zablokowanie i spalenie silnika.

Należy uważać, aby nie blokować wlotu powietrza szczotki, ponieważ może to spowodować

awarię silnika.

Nie należy wkładać ręki ani stopy do wlotu powietrza szczotki, aby uniknąć obrażeń ciała.

Nie należy wlewać wody lub innych płynów do wnętrza urządzenia, aby unik nąć zwarcia i

spalenia urządzenia.

Jeśli szczotka nie działa, sprawdź, czy w wałek nie zaplątały się włosy lub inne długie włókna i

wyczyść ją.

W przypadku dłuższego przechowywania urządzenia należy upewnić się, że akumulator jest w

pełni naładowany oraz ładować urządzenie co najmniej raz na trzy miesiące.

Odłącz ładowarkę, aby wyczyścić lub naprawić urządzenie. Podczas podłącza nia lub

odłączania ładowarki należy trzymać ją w ręku i nie ciągnąć za przewód.

Do czyszczenia urządzenia należy używać suchej szmatki. Do czyszczenia nie wolno

wykorzystywać substancji takich jak benzyna, alkohol czy rozcieńczalnik do lakieru, ponieważ

spowodują pęknięcia lub wyblaknięcie koloru.

Jeśli urządzenie nie uruchamia się po pełnym naładowaniu, należy je spraw dzić i naprawić w

autoryzowanym serwisie. Nie należy demontować urządzenia na własną rękę.

Urządzenie posiada akumulator. Należy je bezpiecznie poddać recyklingowi. Nie należy ich

wyrzucać razem z odpadami domowymi.

W przypadku uszkodzenia przewodu zasilającego, aby uniknąć niebezpie czeństwa, powinien

on zostać wymieniony lub naprawiony przez producenta, lub autoryzowany serwis.

Urządzenie może być dopuszczone do użytku przez dzieci w wieku od 8 lat wzwyż oraz osoby

o ograniczonych zdolnościach fifizycznych, sensorycznych lub umysłowych, a także osoby

nieposiadające doświadczenia i wiedzy, jeżeli otrzy mały one nadzór lub instrukcję dotyczącą

bezpiecznego korzystania z urządzenia i rozumieją związane z tym zagrożenia.

Urządzenie może być ładowane wyłącznie poprzez zasilacz, który znajduje się w zestawie.

Rozwiązywanie problemów

Przed wysłaniem urządzenia do wyznaczonych punktów napraw należy sprawdzić poniższe

rozwiązania.

Błąd Możliwe przyczyny Rozwiązania

Silnik pracuje

nieprawidłowo

Akumulator nie jest naładowany Należy naładować akumulator

Rura przedłużająca, szczotka,

akumulator lub odkurzacz nie

są prawidłowo zmontowane

Sprawdź, czy akcesoria są

prawidłowo zamontowane w

odkurzaczu

Obniżona

moc ssania

Pojemnik na kurz jest pełny Opróżnij pojemnik na kurz

Filtr jest zablokowany Wyczyść lub wymień ltr

Wlot powietrza szczotki jest

zablokowany

Wyczyść wlot powietrza szczotki

Krótki czas pracy

po naładowaniu

akumulatora

Urządzenie nie jest w pełni

naładowane

Aby w pełni naładować

Akumulator posiada mniejszą

wydajność

Należy wymienić akumulator na

nowy w autoryzowanym serwisie

Ikony informujące o

zawartości kurzu na

ekranie LCD są stale

czerwone

Czujnik kurzu jest pokryty

kurzem

Oczyść z kurzu czujnik, który

znajduje się we wlocie ssącym

odkurzacza ręcznego

Ostrzeżenie

1.Jeżeli wlot powietrza jest zatkany lub pojemnik

na kurz jest pełny, na wyświe tlaczu LCD pojawi

się przypomnienie o konieczności wyczyszczenia

pojemnika na kurz i fifiltra, jak na poniższych

zdjęciach. Dostępny jest również komunikat

głoso wy. Jeśli urządzenie pracuje w trybie Max,

automatycznie przełączy się na tryb Eco, dopóki

zanieczyszczenia nie zostaną usunięte.

2.Jeśli szczotka elektryczna wymaga

czyszczenia, na ekranie LCD zostanie

wyświetlone przypomnienie o konieczności

wyczyszczenia wałka i wlotu powie trza szczotki.

Dostępny jest również komunikat głosowy.

Kontynuowanie pracy spowoduje włączenie

zabezpieczenia przed zablokowaniem się wałka

szczotki i zatrzymanie pracy urządzenia. Produkt

wznowi pracę po usunięciu blokady.

3.Jeśli ikony informujące o zawartości kurzu na

wyświetlaczu LCD są stale czer wone, czujnik

kurzu może być pokryty kurzem. Należy oczyścić

czujnik kurzu znajdujący się we wlocie ssącym

odkurzacza ręcznego.

4.W przypadku usterki elementów elektrycznych,

która wymaga instruktażu lub naprawy przez

autoryzowany serwis, na ekranie LCD zostanie

wyświetlone ostrzeżenie o usterce z kodem

błędu od F1 do F8. Należy skontaktować się z

serwisem i podać kod błędu.

Czujnik kurzu (x2)

Defect of F1 to F8 is as following:

Uwaga: W przypadku wystąpienia jakichkolwiek innych usterek, które wymagają

profesjonalnej naprawy, urządzenie musi zostać naprawione lub wymienione przez producenta, lub autoryzowany

serwis, aby uniknąć niebezpieczeństwa.

Specykacja techniczna

Kod Usterka Rozwiązania

Uszkodzony pasek niklowy

akumulatora

Należy wymienić lub naprawić

akumulator

F2 Uszkodzenie ładowarki

Należy wymienić

ładowarkę

F3 Zwarcie silnika próżniowego

Należy wymienić silnik

próżniowy

Uszkodzenie ogniwa

akumulatora

Należy wymienić lub

naprawić akumulator

1 stopień zabezpieczenia

nadprądowego silnika

próżniowego

Należy wymienić silnik próżniowy

2 stopień zabezpieczenia

nadprądowego silnika

próżniowego

Należy wymienić silnik próżniowy

Uszkodzenie płytki PCB lub

poluzowany przewód zasilający

Należy wymienić płytkę PCB lub

przewód zasilający płytki

Uszkodzenie płytki PCB modułu

akumulatora

Należy wymienić lub naprawić

akumulator

Model H10 Pro

Napięcie znamionowe

28.8V

Moc znamionowa 650W

Napięcie wejściowe adaptera 100-240V ~ 50-60 Hz 0.8A

Napięcie wyjściowe adaptera 34.2V 0.6A

Model elektrycznej szczotki T-EB110VA

Moc znamionowa elektrycznej szczotki 50W

Pojemność akumulatora 3000mAh

Czas pracy akumulatora 4-5h

Prawidłowa utylizacja

Urządzenie, akcesoria i opakowanie powinny być poddane segregacji w celu przyjaznego dla

środowiska recyklingu.

Nie wolno wyrzucać urządzenia razem z odpadami domowymi.

Producent Kingclean Electric Co., Ltd

Adres

No.1 Xiangyang road, Suzhou New District,Jiangsu province,

215009, China

Informacje o producencie

Schemat obwodu

Instalacja płytki PCB

Płytka PCB

akumulatora

litowego

Instalacja ekranu

wyświetlacza

Płytka PCB nadajnika

podczerwieni

Instalacja

płytki PCB

wyświetlacza

Silnik elektrycznej

szczotki

Silnik próżniowy

Płytka PCB do

odczytu podczerwieni

Akumulator

litowy

Głośnik

Ładowarka

Wyłącznie dla krajów Unii Europejskiej:

Zgodnie z dyrektywą 2012/19/UE urzą- dzenie, które nie nadaje się już do użytku, oraz zgodnie

z dyrektywą 2006/66/WE uszkodzone lub zużyte zestawy baterii/akumulatorów należy poddać

segregacji i utylizacji w sposób przyjazny dla środowiska.

Informacje dotyczące akumulatora :

Akumulatory mogą być odłączane w celu utylizacji wyłącznie przez wykwalikowa ny serwis.

Demontaż obudowy może spowodować uszkodzenie lub zniszczenie urządzenia.

Nie wolno wyrzucać akumulatorów/baterii do odpadów domowych, ognia lub wody. Pakiety

baterii/akumulatorów należy w miarę możliwości rozładowywać,

poddawać recyklingowi lub utylizować w sposób przyjazny dla środowiska.

Zastrzega się możliwość wprowadzania zmian bez wcześniejszego powiadomienia.

Informacje gwarancyjne

Produkt objęty jest dwuletnią gwarancją od daty zakupu.

Gwarancja nie obejmuje normalnego zużycia, użytkowania komercyjnego, zmian w zakupionym

urządzeniu, czynności związanych z czyszczeniem, skutków niewłaściwego użytkowania

lub uszkodzenia przez nabywcę lub osobę trzecią, uszkodzeń, które można przypisać

okolicznościom zewnętrznym.

Teile

1.Entriegelungstaste des Akkupacks

3.Mode-Taste

5.Entriegelungstaste für Bodendeckel des

Staubsammlers

7.Entriegelungstaste der Bodenbürste

9.Lagerregal

11.Winkelanschluss

13.Fugendüse

15.Milben-Bürste

17.Teleskopschlauch

2.Schalter

4.Display

6.Entriegelungsknopf für Metallrohr

8.Winkel-Taste auf Metallrohr

10.Adapter

12.Möbeldüse

14.Weichbürste

16.Teppich-Bürste

1.Frontabdeckung-Baugruppe

3.Oben-Büchse Aluminiumrohr

5.Aluminiumrohr Unten

7.Schraube*8

2.Aluminiumrohr Oben

4.Zubehörfach

6.Sockel-Baugruppe

Teile des Lagerregals

Montage des Lagerregals

1.Setzen Sie den Sockel auf den Boden, führen Sie das Aluminiumrohr Unten in den Sockel

ein und befestigen Sie die 2 Schrauben.

2.Setzen Sie die Zubehörfach auf das obere Ende des Aluminiumrohrs Unten auf und setzen

dann die Oben-Büchse Aluminiumrohr in das Zubehörfach ein und befestigen mit 4 Schrauben

wie gezeigt.

3.Stecken Sie die Frontabdeckung-Baugruppe des Aufhängers in das Aluminiumrohr Oben

und befestigen mit 2 Schrauben wie gezeigt.

Bezeichnung Handstaubsauger Bodenbürste

Faltbares

Aluminiumroh

Akkupack Fugendüse

Anzahl 1 1 1 1 1

Bezeichnung Weichbürste Winkelanschluss Möbeldüse Teleskopschlauch

Teppich-

Walzenbürste

Anzahl 1 1 1 1 1

Bezeichnung Milben-Bürste Adapter

Frontabdeckung-

Baugruppe

Aluminiumrohr Oben

Zubehörfach

Anzahl 1 1 1 1 1

Bezeichnung

Aluminiumrohr

Unten

Sockel-

Baugruppe

Schraube Gebrauchsanleitung

Anzahl 1 1 8 1

Verpackungsliste

Die ganze Maschine montieren

Bodenbürste und Aluminiumrohr

montieren und demontieren

Halten Sie beim Anschließen die Bodenbürste

mit der linken Hand gemäß der in der

Abbildung gezeigten Richtung, stecken Sie

das Metallrohr mit der rechten Hand in den

Bodenbürstenanschluss, richten Sie mit dem

leitenden Stifte aus und drücken Sie das

Metallrohr fest nach unten, bis Sie ein „Klick“

hören.

Achtung: Beim Zusammenbau sollte der Griff in die

gleiche Richtung wie die Bodenbürste ausgerichtet

sein und das leitende Stift und Buchse aufeinander

ausgerichtet sein.

Drücken und halten Sie die Entriegelungstaste

der Bodenbürste und ziehen das faltbare

Aluminiumrohr mit der rechten Hand in die in der Abbildung gezeigte Richtung, um zur

Aufbewahrung oder Reinigung des Staubsaugers zu demontieren.

Akkupack und Handstaubsauger zusammensetzen

Nehmen den Akkupack und richten auf die Führung des Handstaubsaugers aus und setzen den

Akkupack in die Pfeilrichtung ein. Ziehen Sie den Akkupack nach dem Einrasten ab. Es sollte

fest und nicht los sein.

Achtung: Beim längeren Nichtgebrauch des

Staubsaugers muss der Akku abgenommen werden und

die Maschine muss gut verpackt und an einem kühlen

und trocknen Ort aufbewahren werden. Vermeiden

Sie die Umgebung mit Sonneneinstrahlung und hoher

Feuchtigkeit.

Bodenbürste-Metallrohr-

Baugruppe und Handstaubsauger

zusammensetzen

Montieren Sie zuerst die Bodenbürste und das

Metallrohr gemäß der Anweisung.

Richten Sie dann das leitende Stift des Metallrohrs mit der Kupplung des Handstaubsaugers

aus, wie den Pfeil in der Abbildung gezeigt. Drücken Sie das Metallrohr fest nach oben, bis

Sie ein „Klick“ hören.

Zubehör zusammensetzen

Dieses Produkt enthält Zubehörteile, um einen Handstaubsauger zusammenzusetzen. Wenn

Sie Handstaubsauger verwenden, können Sie die Zubehörteile je nach Bedarf zusammensetzen

oder über einen Teleskopschlauch anschließen.When you use the handheld vacuum cleaner

alone, you can directly connect the accessories according to your needs or connect the

accessories through the stretch hose.

H10 Pro

Bezeichnung

Milben-Bürste

Möbeldüse

Weichbürste

Teleskopschlauch

Winkelanschluss

Teppich-Walzenbürste

Typ

Bezeichnung

Verbindungen der Zubehörteile

Gebrauch des Staubsaugers

Auaden

Attention:

Hinweis:

1. Bei der Erstgebrauch ist der Akku des Staubsaugers nicht voll und soll aufgeladen werden.

2. Zur Vermeidung von Gefahren müssen die Fachleute des Herstellers, seine Wartungsabteilung oder die

ähnlichen Abteilungen das beschädigte Kabel ersetzen.

Dieses Produkt verfügt über 2

Lademethoden:

1. Akkupack separat auaden: Stecken Sie den

Adapterstecker in das Wechselstromnetz und stecken

das andere Ende in den Akkupack-Anschluss zum

direkten Auaden. Zu diesem Zeitpunkt leuchtet die

Anzeige an der Seite des Akkupacks rot und die

Anzeige wird beim Vollladen grün.

Schalter

Mode-Taste

Display

2. Gesamte Maschine auaden: Stecken Sie den

Adapterstecker in das Wechselstromnetz ein und

stecken das andere Ende des Adapters in die

Akkupack-Schnittstelle ein, wenn der Akkupack

auf dem Staubsauger angebracht ist. Zu diesem

Zeitpunkt zeigt das Display der Maschine den

Prozentsatz der Ladeleistung und zeigt 100 %, wenn

es vollständig aufgeladen ist, wie angezeigt in der

Abbildung.

Attention:

Hinweis:

1.Wenn die Akkuleistung ≤ 20 % ist, signalisiert die

Maschine eine Sprachanweisung. Die Maschine schaltet

automatisch auf den Eco um, wenn es sich zu diesem

Zeitpunkt in Max bendet. Wenn der Akku beim Gebrauch

leer ist, werden das Display und die Sprachanweisung

signalisieren und die Maschine schaltet aus

2.Beim längeren Nichtgebrauch muss der Staubsauger

alle 3 Monate aufgeladen werden, um eine Beschädigung

des Akkus zu vermeiden.

Gebrauch und Anzeige

Nachdem Sie den Staubsauger aus dem

Lagerregal genommen haben, drücken Sie die

Schaltertaste, um den Staubsauge ein- und

auszuschalten, drücken die Modustaste, um den

Modus umzuschalten. Beim Einschalten bendet

die Maschine im Modus Auto. Drücken Sie die

Modustaste und die Maschine schaltet in der

Reihenfolge Turbo-Max -Eco-Auto hin und her um.

Das Display zeigt den entsprechenden Modus

und die Sprachanweisung signalisiert bei der

Umschaltung.

Auf dem LCD-Display zeigt die verbleibende Nutzungszeit des Produkts im aktuellen

Arbeitsmodus in der Mitte. Wenn der Modus umgeschaltet wird, ändert sich die verbleibende

Nutzungszeit entsprechend.

Wenn das Produkt im Modus Max betriebt und der Akkustand bei 20 % bleibt, schaltet das

Gerät automatisch von „Max“ auf „Eco“ um, um die Nutzungsdauer zu verlängern. Zu diesem

Zeitpunkt kann es normal verwendet werden, wenn der Akku auf einen hohen Stand von mehr

als 20 % aufgeladen ist.

Im Modus Auto ändert sich die Maschine die Leistungsstufe automatisch nach der erfassten

Staubkonzentration und dem Bodentyp, um eine efzientere Reinigung zu erreichen. Im Modus

Auto zeigt das Display unabhängig von der Leistungsstufe Auto an.

Mutifunktions-

rollenbürste

Teppichrollenbürste

Bending button

Das Produkt ist mit einem Sensor für

Staubkonzentration ausgestattet. Am

unteren Rand des Displays benden sich

vier kreisförmige Zeichen, um die Dichte

von vier Arten von Partikeln mit einem

Partikeldurchmesser von etwa 10 μm-60 μm/60

μm-180 μm/180-500 μm und >500 μm zu zeigen.

Die Staubkonzentration wird von hoch bis niedrig

jeweils durch rot, gelb, hellblau, dunkelblau

gezeigt. Man kann durch das Display visuell

erkennen, ob die Reinigungsäche sauber ist.

Farbe füllt Kreise, wenn der Staubgehalt zunimmt

Gebrauch des Faltbaren

Aluminiumrohrs

Das faltbare Aluminiumrohr hat zwei Modi:

vertikal und gebogen. Im vertikalen Zustand

entspricht es einem gewöhnlichen Metallrohr;

Im gebogenen Zustand kann es zum Reinigen

unter dem Sofa, Tisch oder Bett usw. verwendet

werden. Es kann einen Winkel von 0-90 Grad

gebogen werden.

Gebrauch der Bodenbürste

Die Bodenbürste eignet sich zur Reinigung

von Hartböden, Bodenfliesen, Teppichen und

anderen Oberflächen. Das Produkt ist mit

einer zusätzlichen Teppich-Walzenbürste zur

Tiefenreinigung ausgestattet. Es kann je nach

Bedarf ausgetauscht werden.

Hinweis:Wenn beim Betrieb der Walzenbürste zu viele

Fremdstoffe aufgesaugt oder zu viele Fasern verwickelt

sind, oder sogar ein Kind versehentlich seine Hand in

den Walzenbürstenraum steckt, setzt die Walzenbürste

zum Schutz selbstständig still. Es ist eine allgemeine

Sicherheitsfunktion, um die sächliche und persönliche

Beschädigung zu vermeiden.

Gebrauch der Zubehörteile

Fugendüse: geeignet zum Reinigen von

Schlitzen, toten Ecken von Türen und Fenstern

und anderen kleinen Spalten.

Rot

Gelb

Blau

Grün

Möbeldüse: geeignet zum Reinigen von

Schränken, Fensterbänken, Sofas und Staub

auf verschiedenen Arbeitsplatten.

Weichbürste: geeignet zur Reinigung von

Möbeln, die vor kratzenden Materialien

geschützt werden sollten, wie Bücherregale und

Kunsthandwerk.

Teleskopschlauch: geeignet zum Anschließen

von anderem Zubehör, um an schwer

zugänglichen Stellen zu reinigen.

Milben-Bürste: Es ist speziell für Sofas und

Matratzen konzipiert. Durch die Vibration der

Walzenbürste werden die in den tiefen Schichten

der Bettwäsche oder des Sofas versteckten

Milben und Bakterien ausgesaugt.

Winkelanschluss: Es kann mit anderen

Zubehörteilen verbunden und in verschiedenen

Winkeln gebogen werden, um Staub von

Schrankoberseiten oder hohen Stellen im Haus

aufzusaugen.

Teile reinigen und ersetzen

Hinweis:

1.Der Lufteinlass-Filtermembran (Hepa-Filter) ist

beim Händler des Staubsaugers erhältlich.

2.Es ist empfohlen, den Staubsammler rechtzeitig

nach jedem Gebrauch zu reinigen; Zu vielen Staub

wird der Hepa-Filter verstopft und muss gereinigt

oder bei Bedarf ersetzt werden.

3.Nach längerem Gebrauch verwickelt sich

Flocken wie Haare auf der Walzenbürste. Es muss

rechtzeitig gereinigt werden, damit der Staubsauger

effektiver arbeiten kann.

Staubsammler und Filtersystem reinigen

1.Drücken Sie die Entriegelungstaste für Bodendeckel des Staubsammlers und der

Bodendeckel des Staubsammlers öffnet sich automatisch, wie in Abbildung

gezeigt.

2.Schütten Sie den Staub in den Mülleimer, wenn der Bodendeckel des Staubsammlers geöffnet

ist, wie in Abbildung

gezeigt.

3.Halten Sie den Oberdeckel des Staubsammlers von Hand und drehen gegen den

Uhrzeigersinn und ziehen nach oben, um die Zyklon-Baugruppe von der Staubsammler-

Baugruppe zu trennen, wie in Abbildung

gezeigt. Dann kann die Zyklon-Baugruppe gereinigt

werden.

3 4

4.Drehen Sie die Abdeckungsbaugruppe

im Zyklon gegen den Uhrzeigersinn, um die

Zyklon-Abdeckung zur Reinigung abzunehmen,

wie in Abbildung

gezeigt.

5.Drehen Sie die Griffbaugruppe im Hepa-

Filter gegen den Uhrzeigersinn. Sie können

die Griffbaugruppe im Hepa-Filter aus der

Oberdeckel-Baugruppe des Staubsammlers

herausnehmen. Drehen Sie dann den Hepa-

Filter-Griff gegen den Uhrzeigersinn und

nehmen zur Reinigung ab, siehe Abbildung

6.Der Hepa-Filter darf nach dem Waschen mit

Wasser und vollständigen Trocken wieder und

weiter verwendet werden, siehe Abbildung

7.Setzen Sie das Gerät in umgekehrter

Reihenfolge der Demontage zusammen.

Walzenbürste reinigen oder

ersetzen

1.Bewegen Sie den Entriegelungstaste der

Walzenbürste mit dem Finger in Pfeilrichtung,

um die Seitenabdeckung der Walzenbürste

herauszunehmen.

2.Drehen Sie die Walzenbürste in Pfeilrichtung

wie in der Abbildung gezeigt. Die Walzenbürste

wird dann zur Reinigung von der Bodenbürste

abgenommen.

3.Montieren Sie das Gerät nach Reinigung

oder Ersetzen in umgekehrter Reihenfolge der

Demontage.

Staubsauger aufbewahren

Akkupack abnehmen

Drücken Sie die Entriegelungstaste des Akkupacks und ziehen Sie den Akkupack heraus.

Legen Sie den Akkupack in eine Plastiktüte und bewahren an einem trocknen Ort auf.

Die Maschine aufbewahren

Beim längeren Nichtgebrauch des Staubsaugers muss der Akku abgenommen werden und

die Maschine muss gut verpackt und an einem kühlen und trocknen Ort aufbewahren werden.

Vermeiden Sie die Umgebung mit Sonneneinstrahlung und hoher Feuchtigkeit.

Rollenbürsten-

Entriegelungsknopf

Entriegelungstaste des Akkupacks

Hinweise

Der Staubsauger ist nur für den Haushalt Gebrauch, nicht für kommerzielle oder industrielle Zwecke.

Lesen Sie bitte diese Gebrauchsanleitung vor der Verwendung dieses Gerätes sorgfältig durch

und bewahren gut auf, um nachzulesen.

Halten Sie den Staubsauger fern von dem Feuer oder dem Ort mit hoher Temperatur.

Verwenden und bewahren Sie das Gerät nicht unter extrem widrigen Bedingungen auf, z. B.

extreme Temperatur. Verwenden Sie das Gerät nicht in Umgebungen, in denen die Temperatur

unter 5 Grad oder über 40 Grad liegt. Lagern Sie das Gerät an einem kühlen und trockenen Ort

und vermeiden Sie längere Sonneneinstrahlung.

Laden Sie den Akku bitte voll auf, bevor Sie einen neuen Akku verwenden oder den Akku nach

längerer Lagerung zum ersten Mal verwenden.

Achten Sie vor der Verwendung des Staubsaugers darauf, die Walzenbürste der Bodenbürste

einwandfrei zu montieren. Sonst kann es zum Abwürgen des Motors und zur Beschädigung des

Motors führen kann.

Verwenden Sie bitte den Staubsauger so nicht, Reinigungsmitteln, Kerosin, Glasschlacke,

Nadeln, Zigarette-Aschen, feuchtem Staub, Abwässern, Streichhölzern usw. aufzusaugen.

Verwenden Sie bitte den Staubsauger so nicht, die winzigen Partikeln wie Zement, Gipsmehl,

Mauermehl oder großen Gegenständen wie Spielzeuge, Papierkugeln aufzusaugen. Sonst wird

der Staubsauger blockiert und der Motor wird beschädigt.

Achten Sie bitte bei der Verwendung des Staubsaugers darauf, die Saugdüse und die

Walzenbürste nicht zu blockieren. Es kann zu einem Motorausfall führen.

Bei der Verwendung des Staubsaugers dürfen die Gliedmaßen nicht in der Saugdüse der

Bodenbürste gesteckt werden, weil es sonst leicht zu Verletzungen verursachen kann.

Gießen oder spritzen Sie bitte kein Wasser oder andere Flüssigkeiten auf oder in die Maschine,

um einen Kurzschluss und ein Durchbrennen der Maschine zu vermeiden.

Wenn die Walzenbürste während des Gebrauchs nicht dreht, überprüfen Sie bitte sofort, ob sich

Haare oder andere lange Fasern in der Walzenbürste verfangen haben, und reinigen rechtzeitig.

Stellen Sie bitte sicher beim längeren Nichtgebrauch, dass der Akku vollständig aufgeladen ist

und mindestens einmal alle drei Monate geladen und entladen wird.

Wenn Ihr Staubsauger vollständig aufgeladen ist und gereinigt oder repariert werden muss,

trennen Sie das Ladegerät bitte rechtzeitig vom Stromnetz. Dabei muss der Stecker des

Ladegeräts beim Ein- und Ausstecken festgehalten und ziehen Sie nicht am Ladestromkabel.

Verwenden Sie zur Reinigung des Staubsaugers bitte ein trockenes Tuch. Verwenden kein

Benzin, Alkohol, Amylazetat usw.. Sonst wird das Gehäuse abspalten oder sich verfärben.

Wenn die gesamte Maschine vollständig aufgeladen ist aber nicht funktionieren kann, müssen

Sie an die dafür vorgesehene Wartungsstelle prüfen und reparieren. Zerlegen Sie die Maschine

nicht eigenmächtig.

Verbrauchte Maschine enthält Akkupack, der sicher zurückgewonnen werden sollten. Entsorgen

Sie bitte nicht eigenmächtig.

Zur Vermeidung von Gefahren müssen die Fachleute des Herstellers, seine Wartungsabteilung

oder die ähnlichen Abteilungen das beschädigte Kabel ersetzen und reparieren.

Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder

intellektuellen Fähigkeiten oder Mangel an Erfahrung und Wissen müssen beim Gebrauch

beaufsichtigt oder die sichere Behandlung und die damit verbundenen Gefahren unterwiesen

werden, bevor sie dieses Produkt verwenden.

Dieses Gerät darf nur mit dem originalen Netzteil verwendet werden.

Störung beheben

Bevor Sie mit Reparaturen der Reparaturabteilung verbinden, prüfen bitte zuerst.

Störung Mögliche Ursache Lösung

Motor funktioniert

nicht einwandfrei

Akku ist leer Staubsauger auaden

Ob Metallrohr,

Bodenbürste, Akkupack und

Handstaubsauger richtig

zusammengesetzt

Prüfen Sie den Handstaubsauger,

ob die Teile richtig zusammengebaut

sind

Saugkraft reduziert

Staubsammler ist voll

Entleeren Sie den Staub vom

Staubsammler

Filtermembran ist voll mit

Staub

Reinigen oder ersetzen die

Filtermembran

Die Einlaßleitung der

Bodenbürste verstopft oder

Walzenbürste ist blockiert

Den aufgehängten Müll in der

Walzenbürste aufräumen

Unzureichende

Nutzungsdauer nach

dem Auaden

Ladezeit ist unzureichend

Laden Sie den Akku voll auf, wie im

Abschnitt „Auaden“ beschrieben

Akkualterung

Akkupack können bei Händlern vor

Ort erworben werden

Die

Staubkonzentration-

Zeichen auf dem

Display leuchtet

immer rot

Die Stauberfassungssonde

ist durch Staub verdeckt

Wischen Sie den Staub von der

Stauberfassungssonde auf der

Saugdüse ab

Störungserinnerung

1.Wenn der Luftkanal verstopft oder der

Staubsammler voll ist, zeigt das Display ein

Zeichen zum Reinigen des Staubsammlers und

des Hepa-Filters, wie unten gezeigt. Zugleich

signalisiert die Sprachanweisung. Wenn das

Produkt im Max zu diesem Zeitpunkt betrieb,

schaltet die Maschine automatisch in den Modus

Eco, bis die Blockierung beseitigt ist.

2.Wenn die Bodenbürste gereinigt werden

muss, zeigt das Display eine Erinnerung an, die

Walzenbürste und den Luftkanal zu reinigen,

wie in der Abbildung unten gezeigt. Gleichzeitig

signalisiert eine Sprachanweisung, dass der

weitere Betrieb zum schützenden Ausfall führen

wird. Die Maschine schaltet selbstständig aus.

Nach der Reinigung betriebt es wieder.

3.Wenn die Maschine bei geringer

Staubkonzentration oder ohne Staub

eingeschaltet wird und das Zeichen für

Staubkonzentration auf dem Display immer rot

ist, ist es möglich, die Stauberfassungssonde mit

Staub verdeckt zu sein. Wischen Sie den Staub

an der Staubmesssonde oder am Sauganschluss

des Handstaubsaugers rechtzeitig ab.

4.Wenn die elektrischen Teile defekt oder nicht

einwandfrei sind und die Behandlung vom

fachlichen Kundendienstpersonal benötigt ist,

wird auf dem Display die Fehlererinnerung mit

dem Code F1-F8 wie unten abgespielt. Wenden

Sie sich bitte an das Kundendienstpersonal

vor Ort und stellen Sie es zur Verfügung der

Fehlercode.

2 x Stauberfassungssonden

Störungen F1-F8 wie folgend:

Hinweis: Bei einigen Störungen sind Spezialwerkzeuge erforderlich. Zur Vermeidung von Gefahren müssen die

Fachleute des Herstellers, seine Wartungsabteilung oder die ähnlichen Abteilungen Teile ersetzen und reparieren.

Technische Daten

Code Störung Lösung

Nickel-Streif des Akkupacks bricht

durch

Akkupack ersetzen oder

reparieren

Ladegerät funktioniert nicht

einwandfrei

Ladegerät ersetzen

Kurzschluss vom Motor des

Staubsaugers

Motor des Staubsaugers ersetzen

Akku funktioniert nicht einwandfrei

einwandfrei

Akkupack ersetzen oder

reparieren

Primärer Überstromschutz des

Vakuummotors

Vakuummotor ersetzen

Sekundärer Überstromschutz des

Vakuummotors

Vakuummotor ersetzen

PCB funktioniert nicht einwandfrei

oder PCB-Leitung ist los

PCB oder PCB-Leitung ersetzen

Schutzplatine für Lithium-Akku

funktioniert nicht einwandfrei

Akkupack ersetzen oder

reparieren

Typ der Maschine H10 Pro

Nennspannung 28.8V

Nennleistung 650W

Eingang Adapter 100-240V ~ 50-60 Hz 0.8A

Ausgang Adapter 34.2V 0.6A

Typ der Bodenbürste T-EB110VA

Nennleistung der Bodenbürste 50W

Akkukapazität 3000mAh

Ladezeit 4-5h

Entsorgung

Maschinen, Zubehör und Verpackungen sollten umweltgerecht zurückgewonnen werden.

Werfen Sie die Maschine nicht in den Hausmüll!

Hersteller Lexy Elektro GmbH

Anschrift

Xiangyang-Straße 1, Suzhou-Neustadtteil, Jiangsu-Provinz, VR

China, 215009

Info des Herstellers

Stromnetz

Baugruppe Adapterplatine

Schutzplatine

für Lithium-

Akku

Display-

Baugruppe

Infrarot-

Emissionsplatine

Anzeige-

Baugruppe

Vakuummotor Bodenbürste-

Motor

Infrarot-

Empfängerplatine

Lithium-Akku

Horn

Ladegerät

Nur für die europäischen Länder:

Maschinen, die gemäß der Richtlinie 2012/19/EU nicht mehr verwendbar sind, die defekten

oder verbrauchten Akkupacke/Akkus gemäß der Richtlinie 2006/66/EG müssen getrennt auf

umweltgerechte Weise gesammelt und entsorgt werden.

Akkupack/Akku:

Der eingebaute Akku sollte nur von Fachleuten entfernt und entsorgt werden

Gehäuse zu öffnen kann die Maschine beschädigen. Werfen Sie Akkupack/Akku nicht in den

Hausmüll, in das Feuer oder Wasser. Akkupack/Akku sollte möglichst umweltgerecht entladen,

gesammelt, zurückgewonnen oder entsorgt werden.

Ohne Vorankündigung können die Regeln geändert werden.

Garantie

Für dieses Produkt gilt eine zweijährige Garantie ab Kaufdatum.

Ausgeschlossen sind normale Abnutzung, gewerbliche Nutzung, Änderungen an Geräten nach

dem Kauf, Beschädigung wegen Reinigungstätigkeiten und unsachgemäßer Verwendung,

vom Käufer oder Dritten verursachte Schäden, Schäden, die auf die äußere Umgebung

zurückzuführen sind.

Nom des pièces

1.Bouton de libération du bloc-piles

3.Bouton de mode

5.Bouton de déverrouillage du fond du pot à

poussière

7.Bouton de déverrouillage de la tête au sol

9.Support de rangement

11.Connecteur

13.Outil de crevasse

15.Brosse électrique pour l'élimination des

acariens

17.Tuyau exible

2.Interrupteur marche/arrêt

4.Écran LCD

6.Bouton de déverrouillage du tube métallique

8.Bouton de déverrouillage du pliage du tube

métallique

10.Adaptateur

12.Outil de tapisserie d'ameublement

14.Brosse douce

16.Rouleau de brosse à tapis

1.Assemblage du couvercle avant

3.Manchon supérieur du tube métallique

5.Tube métallique inférieur

7.Vis*8

2.Tube métallique supérieur

4.Porte-accessoires

6.Ensemble de base

Nom des pièces du support de stockage

Montage du support de stockage des accessoires

1.Posez la base sur le sol, insérez le tube métallique inférieur dans la base et xez 2 vis.

2.Insérez le support d'accessoires dans la partie supérieure du tube métallique inférieur,

placez le tube métallique supérieur et l'assemblage du manchon du tube métallique supérieur

dans le support d'accessoires, xez 4 vis comme sur la photo.

3.Placez l'assemblage du couvercle avant dans le tube métallique supérieur et xez 2 vis

comme indiqué sur la photo.

Nom de la

pièce

Aspirateur à main

Tête de plancher

électrique

Tube métallique

exible

bloc-piles Outil de crevasse

Quantité 1 1 1 1 1

Nom de la

pièce

Brosse douce Connecteur

Outil de tapisserie

d'ameublement

Tuyau étiré

Rouleau de brosse

à tapis

Quantité 1 1 1 1 1

Nom de la

pièce

Brosse électrique

pour l'élimination

des acariens

Adaptateur

Assemblage du

couvercle avant

Tube métallique

supérieur

Porte-accessoires

Quantité 1 1 1 1 1

Nom de la

pièce

Tube métallique

inférieur

Montage de la

base

Vis

Manuel

d'utilisation

Quantité 1 1 8 1

Liste de colisage

Montage de la machine

Montage et démontage de la tête

de plancher électrique avec tube

métallique exible

Tenez la tête de sol avec la main gauche, utilisez

la main droite pour insérer le tube métallique

verticalement dans la tête de sol, alignez-le

avec l'aiguille conductrice, appuyez sur le tube

jusqu'à ce que vous entendiez un "clic".

Attention : Gardez la poignée et la tête du plancher

dans la même direction, et l'aiguille conductrice doit

être alignée avec la douille.

Lors de l'emballage, du stockage ou du

nettoyage, si la tête de plancher électrique doit

être retirée, appuyez sur le bouton de libération

de la brosse et tirez le tube métallique dans la

direction indiquée sur la photo pour retirer la

tête de plancher.

Assembler le bloc-piles avec l'aspirateur portatif

Tenez le bloc-piles, alignez-le avec la fente de guidage sur le corps de l'aspirateur portatif,

faites-le glisser dans le sens de la èche sur l'image. Après l'installation, tirez sur le bloc-piles

pour vous assurer qu'il ne se détache pas.

Attention : lorsque l'aspirateur est inutilisé pendant une longue période, veuillez retirer la batterie, emballer la

machine et la ranger dans un endroit frais et sec, en évitant la lumière directe du soleil ou un environnement

humide.

Assemblage de la tête de plancher et

du tube métallique avec l'aspirateur à

main

Tout d'abord, assemblez la tête de plancher et

le tube métallique conformément à la méthode

d'assemblage de la tête de plancher électrique

avec le tube métallique.

Ensuite, comme indiqué par la èche, alignez

l'aiguille conductrice du tube métallique avec

le coupleur de l'embout d'aspiration de l'aspirateur portatif, poussez le tube métallique vers le

haut jusqu'à ce que vous entendiez un "clic".

Montage des accessoires

Pour faciliter l'utilisation, ce produit est spécialement équipé de quelques accessoires pour

la partie manuelle de l'aspirateur. Lorsque vous utilisez l'aspirateur à main seul, vous pouvez

connecter directement les accessoires en fonction de vos besoins ou connecter les accessoires

par le biais du tuyau extensible.

H10 Pro

Brosse électrique pour

l'élimination des acariens

Outil de tapisserie

d'ameublement

Outil de crevasse

Brosse à épousseter

Tuyau étiré

Connecteur

Rouleau de brosse à tapis

Modèle

Nom

Accessoires Liste des connexions

Utilisation de l'aspirateur

Chargement

Attention:

1.Lorsque vous utilisez le produit pour la première fois, la batterie n'est pas pleine. Il est nécessaire de

charger l'aspirateur avant de l'utiliser.

2.Si le cordon d'alimentation est endommagé, pour éviter tout danger, il doit être remplacé par un

professionnel du fabricant, un agent de réparation ou un

service similaire.

Le produit peut être chargé de deux

manières :

Chargez la batterie séparément : Branchez une

extrémité du chargeur sur le connecteur du pack de

batteries et l'autre extrémité du chargeur sur la prise

de courant pour charger directement la batterie.

De cette façon, lorsque la batterie est en cours de

chargement, le voyant sur le côté du bloc de batteries

est rouge et devient vert lorsque le chargement est

terminé.

Bouton marche/arrêt

Bouton de mode

Écran LCD

2.Chargez la batterie sur la machine : branchez une

extrémité du chargeur sur le connecteur du bloc

batterie et l'autre extrémité du chargeur sur la prise

de courant pour charger la batterie lorsque le bloc

batterie est monté dans l'aspirateur. L'écran LCD

de l'appareil afche le pourcentage de charge de

la batterie. Lorsque la charge est terminée, l'écran

afche 100 %, comme le montrent les photos.

Attention :

1. Lorsque la puissance de la batterie est inférieure à

≤20%, la machine aura un rappel vocal. Si la machine

travaille en mode Max dans cet état, elle passera

automatiquement en mode Eco. Lorsque la batterie

s'épuise, la machine s'éteint après l'écran LCD et les

rappels vocaux.

2.Si l'aspirateur est laissé au repos pendant une longue

période, rechargez la batterie tous les trois mois pour

éviter une défaillance de la batterie.

Utilisation de l'aspirateur à main et du

contenu de l'écran LCD

Retirez l'aspirateur du support de rangement,

appuyez sur le bouton marche/arrêt pour démarrer

ou arrêter l'aspirateur. Le bouton Mode permet

de régler le mode de fonctionnement. Lorsque

l'appareil est allumé, il fonctionne en mode Auto,

appuyez sur le bouton mode pour passer au mode

Turbo- Max - Eco-Auto. Pendant le changement

de mode, le mode s'afche sur l'écran LCD et un

rappel vocal est émis.

Le milieu de l'écran LCD afche le temps de

fonctionnement restant du produit dans le mode

actuel. Lorsque le mode est modié, le temps de fonctionnement restant change également en

conséquence.

Lorsque le produit fonctionne en mode Max et que la puissance de la batterie tombe en dessous

de 20 %, pour prolonger la durée de fonctionnement du produit, celui-ci passe automatiquement

du mode Max au mode Eco. Une fois la batterie chargée à plus de 20 %, le produit peut

fonctionner en mode Max.

Lorsque le produit fonctionne en mode Auto, il ajuste la puissance de travail en fonction de la

teneur en poussière et du type de sol qu'il détecte, an d'obtenir une plus grande efcacité de

nettoyage. En mode Auto, l'écran LCD afche Auto quelle que soit la puissance de travail.

Brosse combinée

Brosse pour tapis

Bouton de pliage

Le produit est équipé d'un capteur de teneur en

poussière. Sur le fond de l'écran LCD, il y a 4

cercles lumineux ronds pour afcher la teneur en

poussière de 4 types de particules de diamètre

10μm-60μm/60μm-180μm/180-500μm/>500μm

respectivement. Les cercles correspondant aux

différentes tailles de particules de poussière

sont de quatre couleurs différentes : rouge,

jaune, bleu et vert. La couleur des cercles se

remplit en fonction de la diminution de la teneur

en poussière, de la plus élevée à la plus faible.

La propreté de la surface de nettoyage peut être

afchée visuellement sur l'écran LCD.

La couleur se remplit de cercles lorsque la teneur

en poussière augmente.

Utilisation du tube métallique

exible

Le tube métallique exible a deux modes :

vertical et de exion. Le mode vertical est

équivalent au tube métallique normal. Le mode

de pliage peut être utilisé pour nettoyer sous le

canapé, la table ou le lit, etc. Lorsque le mode

exion est nécessaire, appuyez sur le bouton

de déclenchement et le tube métallique peut

atteindre un angle de exion de 0-90°.

Utilisation de la tête de plancher

électrique

La tête de plancher électrique convient à tous

les types de sols, tels que les sols durs, les

carrelages et les moquettes, etc. Le produit est

livré avec une brosse à tapis supplémentaire

qui peut être remplacée par la tête de plancher

électrique pour nettoyer les tapis en profondeur.

Attention : Pendant le fonctionnement de la tête de sol électrique, s'il y a un grand volume de matières

étrangères inhalées ou trop de fibres enroulées, ou même un enfant dans le jeu de la machine a mis par

erreur sa main dans la buse, ce qui entraîne l'arrêt anormal de la brosse, la tête de sol électrique s'arrêtera de

fonctionner, an de protéger la sécurité des personnes et le moteur de la brosse.

Red

Yellow

Blue

Green

Utilisation des accessoires

Outil de crevasse: il convient au nettoyage des

fentes, des coins de portes et de fenêtres et

autres espaces étroits.

Outil de tapisserie d'ameublement: il convient

au nettoyage des placards, des rebords de

fenêtres, des canapés et des tables.

Brosse douce: il convient au nettoyage

des meubles faciles à rayer comme les

bibliothèques, les objets d'artisanat, etc.

Tuyau étiré: il convient pour être connecté à

d'autres outils an de nettoyer les zones difciles

à atteindre.

Tête de matelas électrique : il convient au

canapé et au matelas. Le rouleau de brosse bat

puis nettoie les acariens et les allergènes du

canapé ou du lit profond.

Connecteur: il peut être connecté à d'autres

outils et se plier à différents angles pour nettoyer

la poussière sur le dessus des armoires hautes

ou la poussière sur le toit.

Nettoyage et remplacement des

pièces

Attention :

1.Le filtre HEPA est disponible à la vente auprès

des distributeurs locaux d'aspirateurs.

2.Il est recommandé de nettoyer le bac à poussière

après chaque utilisation. Lorsque le bac à poussière

est plein ou que le filtre HEPA est bouché, il faut le

nettoyer et le remplacer si nécessaire. Le rouleau

de la brosse électrique peut s'emmêler avec les

cheveux après une longue utilisation. Il doit être nettoyé à temps pour que l'aspirateur fonctionne plus

efficacement.

Nettoyer le bac à poussière et les filtres

1.Appuyez sur le couvercle inférieur du godet à poussière pour ouvrir le couvercle inférieur du

godet à poussière. Fig

2.Jetez la poussière dans la poubelle.Fig

3 4

3.Tenez le couvercle du godet à poussière et

tournez-le dans le sens inverse des aiguilles

d'une montre, retirez l'ensemble cyclone du

godet à poussière pour le nettoyer.Fig

4.Tourner le cyclone dans le sens inverse des

aiguilles d'une montre, démonter le cyclone

pour le nettoyer.Fig

5.Tenez le couvercle HEPA et tournez-le dans le

sens inverse des aiguilles d'une montre, retirez

l'ensemble HEPA du couvercle supérieur, puis

tournez le couvercle HEPA pour retirer le HPEA

du couvercle an de le nettoyer.Fig

6.Si le HEPA doit être lavé, tenez le HEPA et

tournez-le dans le sens des aiguilles d'une

montre, puis retirez-le du couvercle du HEPA

pour le laver. Le HEPA doit être complètement

sec avant d'être réutilisé.Fig

7. Après le nettoyage, remontez les pièces dans

l'ordre inverse du démontage.

Nettoyage du rouleau de brosse

1.Déplacez le bouton de libération de la

brosse dans le sens de la èche pour retirer le

couvercle de la brosse.

2.Retirer une extrémité de la brosse et la sortir

de la buse pour la nettoyer.

3.Après avoir nettoyé ou remplacé la brosse,

remontez-la dans l'ordre inverse du démontage.

Rangement des aspirateurs

Démontage du bloc-piles

Appuyez sur le bouton de déverrouillage du

bloc-piles, tirez le bloc-piles vers l'arrière

et placez-le dans un sac en plastique, puis

rangez-le dans un endroit sec.

Stockage du produit

Lorsque l'aspirateur est longtemps à l'arrêt,

retirez le bloc-piles, emballez la machine

et rangez-le dans un endroit frais et sec,

ne le mettez pas en plein soleil ou dans un

environnement humide.

Bouton de déclenchement du

rouleau-brosse

Bouton de déverrouillage du

bloc-piles

Notes de Sécurité

Cet aspirateur est conçu pour un usage domestique. Ne l'utilisez pas à des ns commerciales ou

autres.

Veuillez lire attentivement ce manuel d'instructions avant de l'utiliser et le conserver correctement

pour une utilisation ultérieure.

Ne placez pas l'aspirateur à proximité d'un feu ou d'une autre installation à haute température.

N'utilisez pas ou ne stockez pas la machine dans des conditions extrêmement mauvaises, par

exemple, une température extrême. Il est recommandé de l'utiliser à l'intérieur, à une température

comprise entre 5 °C et 40 °C. Stockez la machine dans un endroit sec et évitez la lumière directe

du soleil.

Chargez complètement la batterie avant la première utilisation ou après un long stockage.

Avant d'utiliser l'aspirateur, assurez-vous que le rouleau de brosses est assemblé, sinon cela

peut entraîner un blocage du ventilateur du moteur, et donc une panne du moteur.

Veuillez ne pas utiliser l'aspirateur pour aspirer du détergent, de l'huile, des scories de verre,

des aiguilles, des cendres de cigarettes, de la poussière humide, de l'eau, des allumettes, etc.

N'utilisez pas l'aspirateur pour ramasser de petites particules telles que du ciment, de la poudre

de plâtre, de la poudre de mur, ou de gros objets tels que des boules de papier, sinon cela

entraînera des dysfonctionnements tels qu'un blocage et une panne de moteur.

Évitez de bloquer l'entrée d'air ou la brosse, cela pourrait entraîner une panne du moteur.

Ne mettez pas votre main ou votre pied dans l'entrée de la tête du plancher pour éviter de vous

blesser.

Ne versez pas ou n'éclaboussez pas d'eau ou d'autres liquides dans la machine an d'éviter

tout court-circuit et de brûler la machine.

Si la brosse ne fonctionne pas, vériez si elle n'est pas empêtrée dans des cheveux ou d'autres

bres longues et nettoyez-la à temps.

En cas de stockage prolongé de la machine, assurez-vous que la batterie est entièrement

chargée avant le stockage et chargez la machine au moins tous les trois mois.

Débranchez le chargeur pour nettoyer ou réparer la machine. Tenez le chargeur lorsque vous le

branchez ou le débranchez, et ne tirez pas sur le cordon de charge.

Utilisez un chiffon sec pour nettoyer la machine. Les liquides tels que l'essence, l'alcool ou le

diluant pour laque peuvent provoquer des ssures ou une décoloration et ne doivent pas être

Résolution des problèmes

Veuillez vérier les points suivants avant d'envoyer l'appareil à l'agent de réparation désigné.

utilisés.

Si la machine ne fonctionne pas après avoir été complètement chargée, elle doit être vériée et

réparée dans notre bureau désigné, veuillez ne pas démonter la machine par vous-même.

La machine mise au rebut contient des piles. Elles doivent être recyclées en toute sécurité. Ne

les jetez pas au hasard.

Si le cordon d'alimentation est endommagé, pour éviter tout danger, il doit être remplacé ou

réparé par le fabricant

、

repair ou un professionnel.

Cet appareil peut être utilisé par des enfants à partir de 8 ans et des personnes ayant des

capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de

connaissances s'ils ont reçu une supervision ou des instructions concernant l'utilisation de

l'appareil en toute sécurité et s'ils comprennent les risques encourus.

L'appareil ne doit être utilisé qu'avec le bloc d'alimentation fourni.

Trouble Causes possibles Solutions

Le moteur ne

fonctionne pas

La batterie n'est pas alimentée Chargez l'aspirateur

Le tube métallique, la tête

de plancher, le bloc-piles

et l'aspirateur ne sont pas

assemblés correctement

Vériez que les accessoires

sont correctement assemblés à

l'aspirateur

Gouttes

d'aspiration

Tasse à poussière pleine Nettoyez le godet à poussière

Filtre bloqué Nettoyez ou remplacez le ltre

Passage d'air de la tête de

plancher bloqué

Nettoyez le passage d'air de la tête

de plancher

Temps de travail

court après la

charge

La machine n'est pas

complètement chargée

Suivez le manuel d'instructions pour

charger complètement le bloc-piles

Batterie vieillissante

Des batteries neuves peuvent être

achetées auprès d'un distributeur

local

Les cercles du

contenu de la

poussière sur

l'écran LCD sont

toujours rouges.

Capteur couvert de poussière

Nettoyez la poussière sur le capteur

de poussière qui se trouve dans

l'entrée d'aspiration de l'aspirateur à

main

Rappel d'alerte

Lorsque le passage de l'air est bouché ou que

le bac à poussière est plein, l'écran LCD vous

rappelle de nettoyer le bac à poussière et le ltre,

comme indiqué sur les photos ci-dessous. Dans

cet état, si l'appareil fonctionne en mode Max, il

passera automatiquement en mode Eco jusqu'à

ce que l'obstruction soit éliminée.

2.Si le rouleau de brosse à tapis doit être

nettoyée, l'écran LCD affiche des rappels de

nettoyage de la brosse et de la plaque d'air, ainsi

que des rappels vocaux. Si vous continuez à

utiliser l'appareil, la protection contre le blocage

de la brosse sera activée et l'appareil s'arrêtera

de fonctionner. Le produit recommence à

fonctionner après le nettoyage du blocage.

3.Si les cercles de contenu de poussière sur

l'écran LCD sont toujours rouges, le capteur

de poussière peut être couvert de poussière,

veuillez nettoyer la poussière sur le capteur de

poussière qui est situé dans l'entrée d'aspiration

de l'aspirateur de poche.

4.Lorsqu'il y a un défaut dans les composants

électriques, qui nécessite un service après-vente

professionnel pour l'instruction ou la réparation,

l'écran LCD afche un avertissement de défaut

avec un code d'erreur de F1 à F8. Veuillez

contacter le service après-vente de l'agent local

et fournir le code d'erreur.

2pcs Capteur de

poussière

Les défauts de F1 à F8 sont les suivants :

Attention : Si d'autres pannes se produisent, qui nécessitent des outils professionnels, afin d'éviter tout danger, la

machine doit être réparée ou remplacée par le fabricant, d'autres bureaux de maintenance ou des professionnels de

bureaux similaires.

Spécications techniques

Code Defect Solutions

La bande de nickel du bloc-piles

est cassée

Remplacez ou réparer le bloc-piles

F2 Défaut du chargeur Remplacez le chargeur

F3 Court-circuit du moteur à vide Remplacez le moteur d'aspiration

F4 Défaut des éléments du bloc-piles Remplacez ou réparez le bloc-piles

F5 Protection contre les Remplacez le moteur

Protection contre les surintensités

du moteur à vide 2nd

Remplacez le moteur d'aspiration

Défaut du PCB ou l du PCB

desserré

Remplacez le PCB ou le l du PCB

Défaut du circuit imprimé du bloc-

piles

Remplacez ou réparez le bloc-piles

N° du modèle H10 Pro

Tension nominale 28.8V

Puissance nominale 650W

Tension d'entrée de l'adaptateur 100-240V ~ 50-60 Hz 0.8A

Tension de sortie de l'adaptateur 34.2V 0.6A

Tête de sol électrique N° de modèle T-EB110VA

Puissance nominale de la tête de plancher

électrique

50W

Capacité du pack batterie 3000mAh

Capacité de la batterie 4-5h

Mise au rebut

La machine, les accessoires et l'emballage doivent être triés pour un recyclage respectueux de

l'environnement.

Ne pas jeter la machine dans les ordures ménagères !

Fabricant Kingclean Electric Co., Ltd

Adresse

No.1 Xiangyang road, Suzhou New District,Jiangsu province,

215009, China

Informations sur le fabricant

Schéma du circuit

Assemblage du PCB

PCB de pile

au lithium

Assemblage de l'écran

d'afchage

PCB de transmetteur

infrarouge

Assemblage

du PCB de

l'écran

Moteur à vide Moteur de la tête

du plancher

PCB de réception

infrarouge

batterie au

lithium

Haut-parleur

Chargeur

Uniquement pour les pays de la CE :

Conformément à la directive européenne 2012/19/UE, les machines qui ne sont plus utilisables,

et conformément à la directive européenne 2006/66/CE, le bloc de piles/batteries défectueux ou

usagé, doivent être collectés séparément et éliminés de manière écologique.

Bloc de piles/batteries:

Les batteries intégrées ne peuvent être retirées pour être éliminées que par du personnel

qualié.

L'ouverture de la coque du boîtier peut endommager ou détruire la machine.

Ne pas jeter les blocs de batteries/piles dans les ordures ménagères, le feu ou l'eau. Le bloc

de piles/batteries doit, si possible, être déchargé, collecté, recyclé ou éliminé d'une manière

respectueuse de l'environnement.

Sous réserve de modications sans préavis. s.

Informations sur la garantie

Ce produit est couvert par une garantie de deux ans à compter de la date d'achat.

Elle ne couvre pas l'usure normale, l'utilisation commerciale, les modications apportées à

l'équipement après l'achat, les activités de nettoyage, la mauvaise utilisation, les dommages

causés par l'acheteur ou par des tiers, les dommages imputables à l'environnement extérieur.

Denominazione parti aspirapolvere

1.Pulsante rilascio batteria

3.Pulsante MODE

5.Pulsante rilascio contenitore polvere

7.Pulsante rilascio spazzola

9.Supporto di stoccaggio

11.Connettore

13.Bocchetta fessure 2in1

15.Spazzola motorizzata materasso

17.Tubo essibile elastico

2.Pulsante On/Off

4.Schermo LCD

6.Pulsante rilascio tubo

8.Pulsante rilascio snodo

10.Alimentatore

12.Bocchetta imbottiti 2in1

14.Spazzola morbida

16.Spazzola per tappeti

1.Porta carica

3.Manicotto di tubo metallico

5.Tubo metallico inferiore

7.Viti*8

2.Tubo metallico superiore

4.Porta accessori

6.Base supporto

Denominazione parti supporto

Assemblaggio del supporto

1.Appoggiare la base del supporto sul pavimento, inserire il tubo metallico inferiore all’interno

della base e ssare con 2 viti, come nell’immagine.

2.Inserire il porta accessori sull’estremità del tubo metallico inferiore, quindi ssare il tubo

metallico superiore, dalla parte del manicotto, utilizzando 4 viti, come nell’immagine.

3.Fissare il porta carica al tubo metallico superiore con le 2 viti restanti, come nell’immagine.

Nome

Aspirapolvere

portatile

Spazzola

motorizzata

principale

Tubo metallico

essibile

Battery pack

Bocchetta fessure

2in1

Quantità 1 1 1 1 1

Nome

Spazzola

morbida

Connettore

Bocchetta

imbottiti 2in1

Tubo essibile

elastico

Spazzola per

tappeti

Quantità 1 1 1 1 1

Nome

Spazzola

motorizzata per

materasso

Adattatore Porta carica

Tubo metallico

superiore

Porta accessori

Quantità 1 1 1 1 1

Nome

Tubo metallico

inferiore

Base del

supporto

Viti Manuale d’uso

Quantità 1 1 8 1

Lista imballaggio

Installazione dell’aspirapolvere

Assemblaggio e disassemblaggio

della spazzola motorizzata principale

con il tubo metallico essibile

Prendere la spazzola motorizzata principale

con la mano sinistra, usare la mano destra per

inserire il tubo metallico verticalmente sulla

spazzola, allineare e premere nché non si

sente il “click”.

Attenzione: tenere l’impugnatura e la spazzola

motorizzata nella stessa direzione, in modo da essere

allineati con la presa.

Durante l’imballaggio, la conservazione o la

pulizia, se la spazzola motorizzata principale

necessita di essere rimossa, tenere la spazzola,

premere il pulsante di rilascio della spazzola e

tirare il tubo di metallo nella direzione mostrata

dalla freccia nell'immagine, quindi estrarre la spazzola motorizzata principale.

Installazione della batteria con l’aspirapolvere portatile

Prendere la batteria, allineare con la fessura di guida sul corpo dell’aspirapolvere portatile,

inserire la batteria nella direzione della freccia come nell'immagine; quindi tirare la batteria dopo

l'installazione per assicurarsi che non si allenti.

Attenzione: quando l’aspirapolvere rimane fermo per molto tempo, si prega di rimuovere la batteria, imballare

l’aspirapolvere e conservalo in un luogo fresco e asciutto; evitare la luce diretta del sole o ambienti umidi.

Installazione della spazzola

motorizzata principale e del tubo

metallico essibile con l’aspirapolvere

portatile

Innanzitutto, installare la spazzola motorizzata

ed il tubo metallico essibile seguendo la

metodologia sopra descritta.

Dopodiché, come evidenziato dalla

freccia, allineare il tubo metallico essibile

all’aspirapolvere portatile e spingere il tubo metallico verso l'alto

nché non si sente un "click".

Installazione degli accessori

Per comodità di utilizzo, questo prodotto è equipaggiato di alcuni accessori per la parte portatile

dell’aspirapolvere. Quando si utilizza solamente la parte portatile dell’aspirapolvere è possibile

connettere direttamente gli accessori in base alle necessità oppure collegare gli accessori

tramite il tubo essibile.

H10 Pro

Spazzola motorizzata per

materasso

Bocchetta imbottiti 2in1

Bocchetta fessure 2in1

Spazzola morbida

Tubo 󽗊essibile elastico

Connettore

Spazzola per tappeti

Modello

Nome

Lista combinazioni degli accessori

Utilizzo dell’aspirapolvere

l’aspirapolvere

Attenzione:

1.Quando si utilizza l’apparecchio per la prima volta, la carica della batteria non è piena. É necessario

ricaricare l’aspirapolvere prima dell’utilizzo.

Se il cavo di alimentazione è danneggiato, per evitare pericoli, esso può essere riparato o sostituito

esclusivamente dal centro assistenza del produttore.

L’apparecchio può essere ricaricato in 2

modi:

1.Ricaricare la batteria separatamente: collegare

un’estremità dell’alimentatore alla porta di ricarica

della batteria e l’altra estremità alla presa elettrica. In

questo modo, quando la carica è in corso, l'indicatore

sul lato della batteria sarà rosso e diventerà verde

quando la carica è completa.

Pulsante On/Off

Pulsante MODE

Schermo LCD

2.Ricaricare la batteria con l’aspirapolvere: collegare

un’estremità dell’alimentatore alla porta di ricarica

della batteria e l’altra estremità alla presa di corrente.

Lo schermo LCD mostrerà la percentuale di ricarica

della batteria. Quando la carica è completa, indicherà

la percentuale del 100%.

Attenzione:

1.quando la carica della batteria è inferiore a ≤20% verrà

emesso un promemoria vocale. Se l’aspirapolvere si trova

in modalità MAX quando la carica è bassa, l’aspirazione

passerà automaticamente in modalità ECO.

2.Se l’aspirapolvere rimane inattivo per lunghi periodi,

ricaricare la batteria ogni 3 mesi per prevenire guasti alla

stessa.

Utilizzo dell’aspirapolvere portatile e funzioni

dello schermo LCD

Estrarre l’aspirapolvere dal supporto, premere

il pulsante On/Off per accendere o spegnere

l’aspirapolvere. Il pulsante MODE regola la

modalità di funzionamento. Quando l’apparecchio

è acceso, aspira in modalità Auto, premere il

pulsante MODE per passare alla sequenza di

modalità Turbo- Max - Eco-Auto. Durante il cambio

di aspirazione, la modalità in uso verrà mostrata

sullo schermo LCD e verrà emesso un segnale

vocale.

Nella parte centrale dello schermo LCD viene

indicata l’autonomia residua nella modalità in uso.

Quando la modalità viene cambiata, l’autonomia

residua si aggiorna di conseguenza.

Quando l’apparecchio lavora in modalità Max e la potenza della batteria scende al di sotto

del 20%, per aumentare la durata, l’aspirapolvere cambierà automaticamente modalità di

aspirazione da Max ad Eco. Dopo che la batteria è stata ricaricata, sarà possibile riprendere

l’utilizzo in modalità Max .

Quando l’apparecchio aspira in modalità Auto , adatterà la potenza di aspirazione in base

allo sporco presente ed alla supercie aspirata, in modo da garantire una pulizia efciente. In

modalità Auto , lo schermo LCD mostrerà Auto indipendentemente dalla potenza elevata.

Spazzola a rullo

Spazzola per tappeti

Pulsante di piegatura

L’apparecchio è equipaggiato di sensori che

rilevano la quantità di polvere presente. Sulla

parte inferiore dello schermo LCD ci sono

4 cerchi luminosi che indicano la quantità

di polvere di 4 tipi di particelle dal diametro

rispettivamente di 10μm-60μm/60μm-

180μm/180-500μm/>500μm. I cerchi luminosi

hanno 4 colori diversi in base al diametro delle

particelle: rosso, giallo, blu e verde. Man mano

che la quantità di polvere diminuisce, il cerchio

si rimepirà più o meno di conseguenza. Il grado

di pulizia della supercie può quindi essere

monitorato direttamente dallo schermo LCD.

Il colore riempie gradualmente il cerchio man

mano che la concentrazione di polvere aumenta

Utilizzo del tubo metallico essibile

Il tubo essibile ha 2 modalità d’uso: verticale e

piegato. La modalità verticale è equivalente ad

un normale tubo metallico. La modalità piegata

può essere utilizzata per pulire sotto ai mobili,

come divani, tavoli o letti. Quando si ha bisogno

di piegare il tubo metallico, premere il pulsante

di rilascio così potrà raggiungere un angolo di

piegatura di 0-90°.

Utilizzo della spazzola motorizzata

principale

La spazzola motorizzata principale può essere

utilizzata per pulire tutti i tipi di pavimento, come

pavimento duro, piastrelle, moquette, ecc.

L’aspirapolvere è dotato di una spazzola per

tappeti extra da poter sostituire per la pulizia di

tappeti e superci simili.

Attenzione: durante il funzionamento della spazzola motorizzata, qualora la spazzola dovesse erroneamente

aspirare materiale voluminoso o dovesse avere bre attorcigliate, o nel caso in cui un bambino abbia inserito

una mano o un gioco nella spazzola, che hanno causato un arresto anomalo nella rotazione del rullo, la

spazzola motorizzata si spegnerà, per proteggere la sicurezza personale e il motore della spazzola.

Rosso

Giallo

Blu

Verde

Utilizzo degli accessori

Bocchetta per fessure 2in1: adatta per la pulizia

di fessure, porte, inssi e altre superci strette.

Bocchetta per imbottiti 2in1: adatta per la pulizia

di armadi, davanzali, divani e tavoli.

Spazzola morbida: adatta per pulire facilmente

mobili delicati, come librerie in legno, mobili

artigianali, ecc.

Tubo essibile snodabile: adatto alla

connessione con gli altri accessori per la pulizia

di aree difcili da raggiungere.

Spazzola motorizzata per materassi: adatta per

divani e materassi. Il rullo della spazzola batte

e quindi rimuove gli acari della polvere e gli

allergeni da divani e letti, anche in profondità.

Connettore: può essere collegato agli altri

accessori e piegato in diverse angolazioni per

aspirare la polvere sopra i mobili alti.

Pulizia e sostituzione degli

accessori

Attenzione:

1.Il filtro HEPA è in vendita presso i distributori

locali.

2.È raccomandabile pulire il contenitore della

polvere dopo ogni utilizzo; quando il contenitore è

pieno o il filtro HEPA è ostruito, è necessario pulirli

e all’occorrenza sostituire il filtro. La spazzola

motorizzata, dopo un utilizzo prolungato, potrebbe

rimanere ostruita dai capelli. É necessario pulirla

tempestivamente per mantenere l’aspirazione più

efficiente.

Pulizia del contenitore della polvere e dei filtri

1.Premere il coperchio inferiore del contenitore della polvere per aprire il coperchio e svuotarlo.

Fig

2.Gettare la polvere nel cestino.Fig

3.Tenere il coperchio del contenitore della

polvere e ruotarlo in senso antiorario, rimuovere

il gruppo del ciclone dal contenitore della

polvere per pulirlo.Fig

4.Ruotare il ciclone in senso antiorario,

disinstallare il ciclone per pulirlo.Fig

5.Tenere il coperchio superiore e ruotarlo in senso

antiorario, rimuovere il ltro HEPA e ruotarlo per

estrarre il ltro HEPA per pulirlo.Fig

6.Se il ltro HEPA necessita di essere lavato,

rimuoverlo dal coperchio superiore ruotandolo

in senso orario. Il ltro HEPA deve essere

completamente asciutto prima dell’utilizzo.Fig

7. Dopo la pulizia, reinstallare le parti nella

sequenza inversa rispetto all’installazione.

Pulizia o sostituzione della

spazzola a rullo

1.Spostare il gancio di rilascio della spazzola a

rullo verso la direzione indicata dalla freccia per

rimuovere la cover.

2.Rimuovere un lato della spazzola a rullo ed

estrarla dall’ugello per la pulizia.

3. Dopo la pulizia o la sostituzione della

spazzola a rullo, reinstallarla all’interno della

spazzola seguendo la procedura inversa

rispetto alla rimozione.

Conservazione

dell’aspirapolvere

Rimozione della batteria

Premere il pulsante di rilascio della batteria,

estrarre la batteria all’indietro e riporla in una

busta di plastica, quindi conservarla in un luogo

asciutto.

Conservazione dell’aspirapolvere

Quando l’aspirapolvere è fermo per un lungo

periodo, rimuovere la batteria, imballare

l’apparecchio e conservalo in un luogo fresco

e asciutto, non riporlo a diretto contatto con i

raggi solari o in ambienti umidi.

Gancio di rilascio

della spazzola a

rullo

Pulsante di rilascio della

batteria

3 4

Note di sicurezza

Questo aspirapolvere è stato progettato per uso domestico. Non utilizzare per scopi commerciali

o altro.

Si prega di leggere questo manuale d’uso con attenzione prima dell’utilizzo e di conservarlo per

riferimenti futuri.

Non tenere l’aspirapolvere vicino a fonti di calore o impianti ad alta temperatura.

Non utilizzare o conservare l’apparecchio in condizioni estreme, per esempio a temperature

estreme. Si raccomanda l’utilizzo all’interno, ad una temperatura tra i 5 °C e i 40 °C. Conservare

l’aspirapolvere in luoghi asciutti ed evitare la luce diretta del sole.

Eseguire una ricarica completa della batteria prima del primo utilizzo o dopo un periodo di

fermo.

Prima dell’utilizzo, assicurarsi che la spazzola rotante sia installata correttamente, altrimenti

potrebbe causare il blocco della ventola e bruciare il motore.

Si prega di non utilizzare l’aspirapolvere per aspirare detersivo, olio, schegge di vetro, aghi,

cenere di sigaretta, polvere bagnata, acqua, ammiferi, ecc.

Si prega di non utilizzare l’aspirapolvere per aspirare particelle piccole, come cemento, gesso

in polvere, muro, oppure oggetti di grandi dimensioni, come palle di carta, altrimenti potrebbero

causare malfunzionamenti come blocco e bruciatura del motore.

Evitare di bloccare la bocchetta di ingresso dell’aria o la spazzola rotante, potrebbe causare

guasti al motore.

Non mettere le mani o i piedi nell’ingresso della spazzola per evitare infortuni.

Non versare e spruzzare acqua o altri liquidi sull’apparecchio per prevenire cortocircuiti ed il

danneggiamento dello stesso.

Se la spazzola non funziona, vericare che sia libera da capelli o altre bre lunghe e pulirla

tempestivamente.

Quando non si utilizza l’apparecchio per un lungo periodo, assicurarsi che la batteria sia stata

caricata completamente e ricaricarla ogni 3 mesi.

Scollegare il caricabatteria per pulire o riparare l’apparecchio. Sostenere il caricatore quando si

collega o scollega, senza tirare il cavo.

Utilizzare un panno asciutto per pulire l’aspirapolvere. Non utilizzare liquidi come benzina,

alcool, diluenti per smalto, ecc., che potrebbero causare crepe o lo sbiadimento dei colori.

Risoluzione dei problemi

Si prega di vericare i seguenti problemi prima di spedire i prodotti verso i centri assistenza

designati.

Se l’apparecchio non funziona dopo una ricarica completa, deve essere controllato e riparato

presso un centro assistenza; si prega di non smontare la macchina da soli.

L’apparecchio contiene batterie. Devono essere smaltite e riciclate in modo sicuro.

In presenza di danni al cavo di alimentazione rivolgersi al centro assistenza del produttore.

Questo aspirapolvere può essere utilizzato da bambini di età superiore agli 8 anni e persone

con disabilità sotto supervisione oppure previa raccomandazione su utilizzo sicuro e rischi.

Utilizzare solo con l’alimentatore in dotazione con l’aspirapolvere.

Problema Possibili cause Soluzioni

Il motore non si

avvia

La batteria non ha potenza Ricarica l’aspirapolvere

Il tubo metallico, la spazzola, la

batteria o l’aspirapolvere

portatile non sono installati

correttamente.

Vericare che tutti gli accessori siano

ssati correttamente all’aspirapolvere

portatile

L’aspirazione è

ridotta

Contenitore della polvere pieno Pulire il contenitore della polvere

Filtro ostruito Pulire o sostituire il ltro HEPA

Passaggio dell’aria bloccato o

spazzola a rullo bloccata

Pulire la spazzola motorizzata e a

rullo

Riduzione di

autonomia

L’apparecchio non è

completamente carico

Segui le istruzioni presenti sul

manuale per ricaricare

completamente la batteria

Batteria vecchia

Acquistare una nuova batteria

presso un distributore locale

I cerchi di

rilevamento

polvere sullo

schermo LCD

sono sempre rossi

Il sensore di rilevamento della

polvere è sporco

Rimuovere la polvere dal sensore

che si trova nella presa di aspirazione

dell'aspirapolvere portatile

Raccomandazioni

1.Quando il passaggio dell’aria è ostruito o il

contenitore della polvere è pieno, sullo schermo

LCD apparirà un avviso relativo alla pulizia del

contenitore e del filtro,come nelle immagini

sottostanti.Inoltre è previsto un promemoria

vocale.In queste condizioni, se il prodotto

sta aspirando in modalità Max , passera

automaticamente in modalità Eco finché

l’ostruzione non sarà pulita.

2.Quando è necessario pulire la spazzola, sullo

schermo LCD apparirà un avviso di pulizia

della spazzola a rullo e della via d’aria. Inoltre

è previsto un promemoria vocale.Continuare

l’utilizzo in queste condizioni comporterà il blocco

della spazzola. Il funzionamento si ripristina una

volta pulita la parte.

3.Se i cerchi di rilevamento della quantità di

polvere presente sono sempre rossi, il sensore

dello sporco potrebbe essere coperto da polvere;

si prega di ripulire il sensore di rilevamento

dalla polvere, il quale si trova nella presa di

aspirazione dell'aspirapolvere portatile.

4.l’intervento del centro assistenza, apparirà

sullo schermo LCD un avviso con un codice di

errore da F1 a F8. Si prega di contattare il centro

assistenza locale e fornire il codice di errore.

2pz sensore polvere

I guasti F1-F8 corrispondono a quanto segue:

Attenzione: qualora si verificassero altri guasti, che richiedono l’intervento di un professionista, al fine di prevenire

pericoli, l’apparecchio dovrà essere riparato o sostituito presso il produttore, o i centri assistenza autorizzati.

Speciche tecniche

Code Defect Solutions

La striscia di nichel della

batteria è rotta

Riparazione o sostituzione della

batteria

F2 Caricabatterie difettoso Sostituzione caricabatterie

F3 Corto circuito al motore Sostituzione motore

F4 Celle della batteria difettose

Sostituzione o riparazione della

batteria

Protezione primaria da

sovracorrente del motore

Sostituzione motore

Protezione secondaria da

sovracorrente del motore

Sostituzione motore

PCB difettoso o cavo PCB

allentato

Sostituzione PCB o cavo PCB

Scheda di protezione della

batteria difettosa

Sostituzione o riparazione batteria

Modello H10 Pro

Tensione nominale 28.8V

Potenza nominale 650W

Tensione in ingresso dell'adattatore 100-240V ~ 50-60 Hz 0.8A

Tensione in uscita dell'adattatore 34.2V 0.6A

Modello spazzola elettrica T-EB110VA

Potenza nominale spazzola elettrica 50W

Capacità della batteria 3000mAh

Tempo di ricarica 4-5h

Disposizione

La macchina, gli accessori e l'imballaggio devono essere suddivisi per un riciclo rispettoso

dell'ambiente.

Non smaltire l’aspirapolvere e le sue parti assieme ai riuti domestici!

Produttore Kingclean Electric Co., Ltd

Indirizzo

No.1 Xiangyang road, Suzhou New District,Jiangsu province,

215009, China

Informazioni sul produttore

Schema elettrico

Scheda adattatore

Scheda di

protezione

della batteria

al litio

Componenti

Scheda trasmissione

infrarossi

Gruppo di

visualizzazione

Motore

principale

Motore spazzola

motorizzata

Scheda ricezione

infrarossi

Batterial al litio

Altoparlante

Adattatore

Solo per Paesi EC:

In accordo con la Direttiva Europea 2012/19/EU, i dispositivi elettronici non più utilizzabili, e

secondo la Direttiva Europea 2006/66/CE, i pacchi/batterie difettosi o usati, devono essere

raccolti separatamente e smaltiti nel rispetto dell'ambiente.

Pacchi batteria/Batterie:

Le batterie integrate possono essere rimosse per lo smaltimento solo da personale qualicato.

L'apertura del guscio dell'alloggiamento può danneggiare o distruggere la macchina.

Non smaltire le batterie/pacchi batteria nei riuti domestici, nel fuoco o nell'acqua. Se possibile,

i pacchi batteria/le batterie devono essere scaricati, raccolti, riciclati o smaltiti nel rispetto

dell'ambiente.

Con riserva di modiche senza preavviso.

Informazioni sulla garanzia

Questo prodotto gode di due anni di garanzia dalla data di acquisto.

Sono escluse dalla garanzia la normale usura, l'uso commerciale, le alterazioni dell'apparecchio,

le attività di pulizia non consone, l’utilizzo improprio o i danni causati da parte dell'acquirente o

di terzi, danni imputabili a circostanze esterne.

Nombre de las piezas

1.Botón de liberación de la batería

3.Botón de modo

5.Botón de liberación del fondo del bote de

polvo

7.Botón de liberación del cabezal de tierra

9.Soporte de almacenamiento

11.Conector

13.herramienta para hendiduras

15.cepillo eléctrico para eliminar los ácaros

17.Manguera estirada

2.Interruptor de encendido/apagado

4.Pantalla LCD

6.Botón de liberación del tubo de metal

8.Botón de liberación del plegado del tubo

metálico

10.Adaptador

12.Herramienta para tapicería

14.cepillo suave

16..Rodillo cepillo para alfombras

1.Conjunto de la tapa frontal

3.Manguito del tubo metálico superior

5.Montaje de la base

7.tornillos*8

2.Tubo metálico superior

4.Soporte de accesorios

6.Montaje de la base

Nombre de las partes del medio de almacenamiento

Conjunto de soportes de almacenamiento de accesorios

1.Coloca la base en el suelo, introduce el tubo metálico inferior en la base y ja 2 tornillos.

2.Inserte el soporte de accesorios en la parte superior del tubo metálico inferior, coloque el

tubo metálico superior y el conjunto de manguitos del tubo metálico superior en el soporte de

accesorios, je 4 tornillos como se muestra en la imagen.

3.Coloque el conjunto de la cubierta frontal en el tubo metálico superior y je 2 tornillos como

se muestra en la imagen.

Nombre de la

sala

Aspiradora de

mano

Cabezal de

suelo eléctrico

Tubo metálico

exible

paquete de

baterías

Herramienta para

hendiduras

Cantidad 1 1 1 1 1

Nombre de la

sala

Cepillo suave Conector

Herramienta para

tapicería

Manguera

estirada

Rodillo cepillo

para alfombras

Cantidad 1 1 1 1 1

Nombre de la

sala

Cepillo eléctrico

para eliminar los

ácaros

Adaptador

Montaje de la

cubierta frontal

Tubo metálico

superior

Soporte de

accesorios

Cantidad 1 1 1 1 1

Nombre de la

sala

Tubo metálico

inferior

Montaje de la

base

Tornillos

Manual del

usuario

Cantidad 1 1 8 1

Lista de embalaje

Montaje de la máquina

Montaje y desmontaje del cabezal

de suelo eléctrico con tubo metálico

exible

Sujeta el cabezal de tierra con la mano

izquierda, utiliza la mano derecha para introducir

el tubo metálico verticalmente en el cabezal de

tierra, alinéalo con la aguja conductora, presiona

el tubo hasta que oigas un "clic".

Precaución: Mantenga el mango y la cabeza del suelo

en la misma dirección, y la aguja conductora debe

estar alineada con el enchufe.

Al embalar, almacenar o limpiar, si es necesario

retirar el cabezal de suelo eléctrico, pulse el

botón de liberación del cepillo y tire del tubo

metálico en la dirección indicada en la foto para

retirar el cabezal de suelo.

Montaje del paquete de baterías con la aspiradora de mano

Sujete el paquete de baterías, alinéelo con la ranura de la guía en el cuerpo de la aspiradora

de mano, deslícelo en la dirección de la echa en la imagen. Después de la instalación, tire del

paquete de baterías para asegurarse de que no se desprende.

Precaución: Cuando la aspiradora no se utilice durante un largo período de tiempo, por favor, retire la batería,

empaque la máquina y guárdela en un lugar fresco y seco, evitando la luz solar directa o un ambiente húmedo.

Montaje del cabezal de suelo y del

tubo metálico con la aspiradora de

mano

En primer lugar, monte el cabezal de suelo y el

tubo metálico según el método de montaje del

cabezal de suelo eléctrico con el tubo metálico.

A continuación, como indica la echa, alinee

la aguja conductora del tubo metálico con el

acoplamiento de la boquilla de aspiración de la

aspiradora de mano, empuje el tubo metálico hacia arriba hasta que oiga un "clic".

Montaje de los accesorios

Para facilitar su uso, este producto está especialmente equipado con algunos accesorios

para la parte manual de la aspiradora. Si utiliza la aspiradora de mano sola, puede conectar

los accesorios directamente según sus necesidades o conectar los accesorios a través de la

manguera extensible.

H10 Pro

Cepillo eléctrico para eliminar

los ácaros

Herramienta para tapicería

Herramienta para hendiduras

Cepillo para el polvo

Manguera estirada

Conector

Rodillo cepillo para alfombras

Modelo

Nombre

Accesorios Lista de conexiones

Uso de la aspiradora

Carga

Precaución:

1.Cuando se utiliza el producto por primera vez, la batería no está llena. Es necesario cargar la aspiradora

antes de utilizarla.

2.Si el cable de alimentación está dañado, para evitar peligros, debe ser sustituido por un profesional del

fabricante, un agente de reparaciones o un servicio

similar.

El producto puede cargarse de dos

maneras:

1.Cargue la batería por separado: Conecta un

extremo del cargador al conector de la batería y el

otro extremo del cargador a la toma de corriente

para cargar la batería directamente. De este modo,

cuando la batería se está cargando, la luz del lateral

del paquete de baterías es roja y se vuelve verde

cuando la carga está completa.

Botón de encendido/apagado

Botón de modo

Pantalla LCD

2.4.Cargue la batería en la máquina: Enchufe un

extremo del cargador en el conector del paquete de

baterías y el otro extremo del cargador en la toma de

corriente para cargar la batería cuando el paquete de

baterías esté montado en la aspiradora. La pantalla

LCD de la unidad mostrará el porcentaje de carga

de la batería. Cuando la carga esté completa, la

pantalla mostrará el 100%, como se muestra en las

imágenes.

Precaución:

1.Cuando la energía de la batería es inferior al ≤20%, la

máquina tendrá un recordatorio de voz. Si la máquina

está trabajando en modo Max en este estado, cambiará

automáticamente a modo Eco. Cuando la batería se

agote, la máquina se apagará después de la pantalla

LCD y los recordatorios de voz.

2.Si la aspiradora se deja inactiva durante un largo

periodo de tiempo, recargue la batería cada tres meses

para evitar que se estropee.

Uso de la aspiradora de mano y del

contenido de la pantalla LCD

Retire la aspiradora del soporte de

almacenamiento, pulse el botón de encendido/

apagado para poner en marcha o detener la

aspiradora. El botón de modo se utiliza para

ajustar el modo de funcionamiento. Cuando el

aparato se enciende, funciona en modo Auto,

pulse el botón de modo para cambiar al modo

Turbo-Max - Eco-Auto. Durante el cambio de

modo, el modo se muestra en la pantalla LCD y

se emite un recordatorio de voz.

El centro de la pantalla LCD muestra el tiempo de funcionamiento restante del producto en el

modo actual. Cuando se cambia el modo, el tiempo de funcionamiento restante también cambia

en consecuencia.

Cuando el producto está funcionando en modo Max y la carga de la batería cae por debajo del

20%, para prolongar el tiempo de funcionamiento del producto, éste pasa automáticamente del

modo Max al modo Eco. Una vez que la batería está cargada más del 20%, el producto puede

funcionar en modo Max.

Cuando el producto funciona en modo automático, ajusta la potencia de trabajo según el

contenido de polvo y el tipo de suelo que detecta, para conseguir una mayor ecacia de

limpieza. En el modo automático, la pantalla LCD muestra Auto independientemente de la

potencia de trabajo.

Combinación de

cepillos

Cepillo para

alfombras

Botón de plegado

El producto está equipado con un sensor capaz

de detectar el contenido de polvo. En la parte

inferior de la pantalla LCD, se pueden ver 4

círculos luminosos que mostrarán la cantidad

de polvo clasicado según el diámetro de las

partículas en 4 tipos: 10μm-60μm (rojo), 60μm-

180μm (naranja), 180-500μm (azul) y >500μm

(verde). A medida que el contenido de polvo

aumenta, los circulos se van rellenando de color.

El grado de limpieza de la supercie se muestra

visualmente en la pantalla LCD.

Los círculos se van rellenando de color a medida

que el contenido de polvo aumenta

Uso de tubo metálico exible

El tubo metálico exible tiene dos modalidades:

vertical y de exión. El modo vertical es

equivalente al tubo metálico normal. El modo

de exión puede utilizarse para limpiar debajo

del sofá, la mesa o la cama, etc. Cuando se

requiera el modo de curvado, pulse el botón de

liberación y el tubo metálico podrá alcanzar un

ángulo de curvado de 0-90°.

Utilización del cabezal de suelo

eléctrico

El cabezal eléctrico para suelos es adecuado

para todo tipo de suelos, como suelos duros,

baldosas y alfombras, etc. El producto viene con

un cepillo adicional para alfombras que puede ser

sustituido por el cabezal eléctrico para limpiar las

alfombras a fondo.

Precaución: Durante el funcionamiento del cabezal

eléctrico para suelos, si hay un gran volumen de

materias extrañas inhaladas o demasiadas fibras

enrolladas, o incluso si un niño en el juego de la máquina

ha metido por error la mano en la boquilla, lo que hace

que el cepillo se detenga anormalmente, el cabezal

eléctrico para suelos dejará de funcionar, con el n de

proteger la seguridad de las personas y del motor del

cepillo.

Rojo

Amarillo

Azul

Verde

Uso de los accesorios

Herramienta para hendiduras: adecuada para

limpiar hendiduras, esquinas de puertas y

ventanas y otros espacios estrechos.

Herramienta para tapicería: adecuada para

limpiar armarios, alféizares, sofás y mesas.

Cepillo suave: adecuado para la limpieza

de muebles fáciles de rayar como librerías,

artesanías, etc.

Manguera estirada: adecuada para conectarla a

otras herramientas para limpiar zonas de difícil

acceso.

Cabezal de colchón eléctrico: adecuado para el

sofá y el colchón. El rodillo del cepillo golpea y

limpia los ácaros del polvo y los alérgenos del

sofá o de la cama profunda.

Conector: puede conectarse a otras

herramientas y doblarse en diferentes ángulos

para limpiar el polvo en la parte superior de los

armarios altos o el polvo en el techo.

Limpieza y sustitución de piezas

Precaución:

1.El filtro HEPA se puede adquirir en los

distribuidores locales de aspiradoras.

2.Se recomienda limpiar el recogedor después de

cada uso. Cuando el depósito de polvo está lleno

o el filtro HEPA está obstruido, debe limpiarse y

sustituirse si es necesario. El rodillo del cepillo

eléctrico puede enredarse con el pelo después de

un uso prolongado. Debe limpiarse a tiempo para

que la aspiradora funcione con mayor eficacia.

Limpia el recogedor y los filtros

1.Presione la tapa inferior del depósito de polvo para abrir la tapa inferior del depósito de polvo.

Figura

2.Deseche el polvo en la papelera. Figura

3 4

3.Sujete la tapa del depósito de polvo y gírela

en sentido contrario a las agujas del reloj, retire

el conjunto del ciclón del depósito de polvo para

limpiarlo. Figura

4.Gire el ciclón en sentido contrario a las agujas

del reloj, desmonte el ciclón para su limpieza.

Figura

5.Sujete la cubierta HEPA y gírela en sentido

contrario a las agujas del reloj, retire el conjunto

HEPA de la cubierta superior, luego gire la

cubierta HEPA para retirar el HPEA de la

cubierta para su limpieza. Figura

6.Si el HEPA necesita ser lavado, sujete el

HEPA y gírelo en el sentido de las agujas del

reloj, luego retírelo de la cubierta del HEPA para

lavarlo. El HEPA debe estar completamente

seco antes de volver a utilizarlo. Figura

7. Después de la limpieza, vuelva a montar las

piezas en el orden inverso al del desmontaje.

Limpieza del rodillo de la brocha

1.Mueva el botón de liberación del cepillo en la

dirección de la echa para retirar la cubierta del

cepillo.

2.Retira un extremo del cepillo y sácalo de la

boquilla para limpiarlo.

3.Después de limpiar o sustituir la escobilla,

vuelva a montarla en el orden inverso al del

desmontaje.

Guardar las aspiradoras

Extracción de la batería

Press the battery release button, pull battery

pack out backward and place the battery in a

plastic bag, then store it in a dry place.

Almacenamiento de productos

Cuando la aspiradora no se utilice durante

mucho tiempo, extraiga el paquete de baterías,

empaque la máquina y guárdela en un lugar

fresco y seco, no la ponga a la luz directa del

sol ni en un ambiente húmedo.

Botón de liberación del

rodillo del cepillo

Botón de liberación del

paquete de baterías

Notas de seguridad

Esta aspiradora está diseñada para uso doméstico. No lo utilice para nes comerciales o de

otro tipo.

Por favor, lea atentamente este manual de instrucciones antes de utilizarlo y guárdelo

adecuadamente para su futuro uso.

No coloque la aspiradora cerca de un fuego u otra instalación de alta temperatura.

No utilice ni almacene la máquina en condiciones extremadamente malas, por ejemplo, con

temperaturas extremas. Se recomienda utilizarlo en interiores a una temperatura entre 5 °C y 40

°C. Guarde la máquina en un lugar seco y evite la luz solar directa.

Cargue completamente la batería antes de usarla por primera vez o después de un largo

almacenamiento.

Antes de utilizar la aspiradora, asegúrese de que el rodillo del cepillo está montado, de lo

contrario puede provocar que el ventilador del motor se atasque y el motor falle.

Por favor, no utilice la aspiradora para aspirar detergente, aceite, escorias de vidrio, agujas,

cenizas de cigarrillos, polvo húmedo, agua, cerillas, etc.

No utilice la aspiradora para recoger partículas pequeñas como cemento, polvo de yeso, polvo

de pared u objetos grandes como bolas de papel, ya que de lo contrario se producirán averías

como bloqueos y fallos del motor.

Evite bloquear la entrada de aire o la escobilla, ya que esto puede hacer que el motor falle.

No ponga la mano o el pie en la entrada del cabezal del suelo para evitar lesiones.

No vierta ni salpique agua u otros líquidos en la máquina para evitar que se produzca un

cortocircuito y se queme la máquina.

Si el cepillo no funciona, comprueba que no esté enredado en pelos u otras fibras largas y

límpialo a tiempo.

Si la máquina va a estar almacenada durante mucho tiempo, asegúrese de que la batería está

completamente cargada antes de almacenarla y cargue la máquina al menos cada tres meses.

Desenchufe el cargador para limpiar o reparar la máquina. Sujeta el cargador cuando lo

enchufes o desenchufes y no tires del cable de carga.

Utilice un paño seco para limpiar la máquina. Los líquidos como la gasolina, el alcohol o el

disolvente de lacas pueden provocar grietas o decoloración y no deben utilizarse.

Resolución de problemas

Por favor, compruebe los siguientes puntos antes de enviar la unidad al agente de reparación

designado.

Si la máquina no funciona después de ser cargada completamente, debe ser revisada y

reparada en nuestra ocina designada, por favor no desmonte la máquina por usted mismo.

La máquina desechada contiene pilas. Deben reciclarse de forma segura. No los tire al azar.

Si el cable de alimentación está dañado, para evitar peligros, debe ser sustituido o reparado por

el fabricante

、

repair o un profesional.

Este aparato puede ser utilizado por niños a partir de 8 años y por personas con capacidades

físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos si han

recibido supervisión o instrucciones sobre el uso seguro del aparato y si comprenden los

riesgos que conlleva.

La unidad sólo debe utilizarse con la fuente de alimentación suministrada.

Problemas Posibles causas Soluciones

El motor no

funciona

La batería no está alimentada Cargue la aspiradora

El tubo metálico, el cabezal del

suelo, el paquete de baterías y

la aspiradora no están

montados correctamente.

Compruebe que los accesorios

están correctamente montados en la

aspiradora

Gotas de succión

Taza de polvo completa Limpie el recogedor

Filtro bloqueado Limpie o sustituya el ltro

Flujo de aire del cabezal del

suelo bloqueado

Limpie el paso de aire del cabezal del

suelo

Corto tiempo de

trabajo después

de la carga

La máquina no está

completamente cargada

Siga el manual de instrucciones

para cargar completamente el

paquete de baterías

Envejecimiento de la batería

Las baterías nuevas pueden

adquirirse en un distribuidor local

Los círculos

de contenido

de polvo en la

pantalla LCD son

siempre rojos.

Sensor polvoriento

Limpie el polvo del colector de

polvo en la entrada de aspiración de

la aspiradora de mano

Avisos de avería

1.Cuando el paso de aire está bloqueado o el

recogedor está lleno, la pantalla LCD le recordará

que debe limpiar el recogedor y el filtro, como

se muestra en las imágenes siguientes. En esta

condición, si la unidad está operando en modo

Max, cambiará automáticamente a modo Eco

hasta que la obstrucción sea eliminada.

2.Si el rodillo de la alfombra necesita ser

limpiado, la pantalla LCD mostrará recordatorios

de limpieza del cepillo y de la placa de aire,

así como recordatorios de voz. Si sigue

utilizando la máquina, se activará la protección

contra el bloqueo de los cepillos y la máquina

dejará de funcionar. El producto reanudará su

funcionamiento una vez que se haya eliminado

la obstrucción.

3.Si los círculos de contenido de polvo en la

pantalla LCD siguen siendo rojos, es posible

que el sensor de polvo esté cubierto de polvo,

por favor, limpie el polvo en el sensor de polvo

que se encuentra en la entrada de succión de la

aspiradora de mano.

4.Cuando hay un fallo en los componentes

eléctricos, que requiere un servicio profesional

para su instrucción o reparación, la pantalla LCD

mostrará una advertencia de fallo con un código

de error de F1 a F8. Póngase en contacto con

el departamento de servicio del agente local y

facilite el código de error.

2pcs Colector de

polvo

Los defectos de F1 a F8 son los siguientes:

Precaución: Si se producen otras averías que requieren herramientas profesionales, para evitar cualquier peligro,

la máquina debe ser reparada o sustituida por el fabricante, otras oficinas de mantenimiento o profesionales de

oficinas similares.

Especicaciones técnicas

Código Defecto Soluciones

La tira de níquel de la batería está

rota

Sustituir o reparar la batería

F2 Fallo del cargador Sustituir el cargador

F3 Cortocircuito del motor en vacío Sustituir el motor de aspiración

Defecto de los componentes de la

batería

Sustituir o reparar la batería

Protección de sobreintensidad del

motor en vacío 1st

Sustituir el motor de aspiración

Protección de sobreintensidad del

motor en vacío 2nd

Sustituir el motor de aspiración

Fallo en la placa de circuito impreso

o cable suelto en la placa de

circuito impreso

Sustituir la placa de circuito

impreso o el cable de la placa de

circuito impreso

F8 Defecto en el circuito de la batería Sustituir o reparar la batería

Número de modelo H10 Pro

Tensión nominal

28.8V

Potencia nominal 650W

Tensión de entrada del adaptador 100-240V ~ 50-60 Hz 0.8A

Tensión de salida del adaptador 34.2V 0.6A

Cabezal Eléctrico de Suelo No. T-EB110VA

Potencia nominal del cabezal de suelo

eléctrico

50W

Capacidad de la batería 3000mAh

Capacidad de la batería 4-5h

Eliminación

La máquina, los accesorios y el embalaje deben clasicarse para su reciclaje ecológico.

No tire la máquina a la basura doméstica!

Fabricante Kingclean Electric Co, Ltd

Dirección

No.1 Xiangyang road, Suzhou New District, provincia de Jiangsu,

215009, China

Información del fabricante

Esquema del circuito

Montaje de PCB

PCB de la

batería de litio

Montaje de la pantalla

de visualización

PCB de transmisor

de infrarrojos

Montaje de PCB

de pantalla

Motor de vacío Motor del cabezal

del suelo

PCB de receptor

de infrarrojos

Batería de litio

Altavoz

Cargador

Sólo para los países de la CE:

De acuerdo con la directiva de la UE 2012/19/UE, las máquinas que ya no son utilizables y de

acuerdo con la directiva de la UE 2006/66/CE, el paquete de baterías defectuoso o usado debe

ser recogido por separado y eliminado de manera ecológica.

Paquete de baterías:

Las baterías incorporadas sólo pueden ser retiradas para su eliminación por personal

cualicado.

Abrir la carcasa puede dañar o destruir la máquina.

No tire las pilas/baterías a la basura doméstica, al fuego o al agua. Si es posible, el paquete

de baterías o las baterías deben descargarse, recogerse, reciclarse o eliminarse de forma

respetuosa con el medio ambiente.

Sujeto a cambios sin previo aviso. s.

Información sobre la garantía

Este producto está cubierto por una garantía de dos años a partir de la fecha de compra.

No cubre el desgaste normal, el uso comercial, las modicaciones realizadas en el equipo

después de la compra, las actividades de limpieza, el mal uso, los daños causados por el

comprador o por terceros, los daños debidos al entorno exterior.

Наименование деталей

1.Кнопка разблокировки

аккумуляторной батареи

3.Кнопка режима

5.Кнопка разблокировки днища

пылесборника

7.Кнопка разблокировки насадки для пола

9.Держатель

11.Соединитель

13.Насадка для узких мест

15.Электрическая насадка для пола

17. Эластичный шланг

2.Переключатель Вкл/Выкл

4.Экран LCD

6.Кнопка разблокировки металлической трубки

8.Кнопка разблокировки изгиба

металлической трубки

10.Зарядное устройство

12.Насадка для мебели

14.Мягкая щетка

16. Щетка для ковров

1.Передняя крышка в сборе

3.Рукав верхней части металлической трубки

5.Нижняя часть металлической трубки

7.Винт х 8

2.Верхняя часть металлической трубки

4.Держатель для насадок

6.База

Наименование деталей держателя

Монтаж держателя

1.Разместите базу на полу, вставьте нижнюю часть металлической трубки в насадку и

закрепите 2 винтами.

2.Вставьте держатель для насадок сверху на нижней части металлической трубки,

вставьте верхнюю часть металлической трубки и рукав верхней части металлической

трубки в держатель для насадок, закрепите 4 винтами, как показано на рисунке.

3.Установите переднюю крышку в сборе в верхнюю часть металлической трубки и

закрепите 2 винтами, как показано на рисунке.

Название

детали

Ручной пылесос

Электрическая

насадка для

пола

Гибкая

металлическая

трубка

Аккумуляторная

батарея

Насадка для

узких мест

Количество 1 1 1 1 1

Название

детали

Мягкая щетка Соединитель

Насадка для

мебели

Эластичный

шланг

Щетка для ковров

Количество 1 1 1 1 1

Название

детали

Электрическая

щетка для

матраса

Зарядное

устройство

Передняя

крышка в сборе

Верхняя часть

металлической

трубки

Держатель для

насадок

Количество 1 1 1 1 1

Название

детали

Нижняя часть

металлической

трубки

База Винт

Руководство

пользователя

Гарантийный

талон

Количество 1 1 8 1 1

Комплектация

Монтаж устройства

Сборка и разборка электрической

насадки для пола и металлической

трубки

Удерживая насадку для пола левой рукой,

правой рукой вставьте металлическую трубку

вертикально в насадку для пола, нажимайте

на трубку до тех пор, пока не услышите

«щелчок».

Примечание: при сборке держите рукоятку и

напольную щетку в одном направлении, и вставьте

штифт в гнездо.

Если необходимо снять электрическую

насадку для пола при упаковке, хранении или

уборке, нажмите на кнопку разблокировки

щетки и потяните металлическую трубку в

направлении, показанном на рисунке, чтобы

извлечь насадку для пола.

Монтаж аккумуляторной батареи и ручного пылесоса

Удерживая аккумулятор, совместите его с направляющим пазом на корпусе ручного

пылесоса, перемещайте аккумулятор в направлении, показанном стрелкой на рисунке.

После установки потяните аккумулятор, чтобы убедиться в плотности его посадки.

Примечание: Если пылесос не используется в течение длительного времени, извлеките аккумуляторную

батарею, упакуйте пылесос и поместите на хранение в прохладное и сухое место, не допуская нахождения

под прямыми солнечными лучами или во влажной среде.

Монтаж насадки для пола и

металлической трубки с ручным

пылесосом

Сначала соберите насадку для пола и

металлическую трубку в соответствии с

методом сборки электрической насадки для

пола и металлической трубки.

Затем, как показано стрелкой, совместите

штифт металлической трубки с

всасывающим соплом ручного пылесоса, проталкивайте металлическую трубку вверх до

тех пор, пока не услышите «щелчок».

Подсоединение деталей

Для удобства использования данное устройство специально оснащено рядом насадок

для ручного пылесоса. Если вы используете ручной пылесос отдельно, можно напрямую

подсоединить насадки с учетом потребностей или подсоединить насадки через

эластичный шланг.

H10 Pro

Насадка для пола

Насадка для мебели

Насадка для узких мест

Щетка для удаления пыли

Эластичный шланг

Соединитель

Роликовая щетка

Модель

Наименование

Перечень подключения насадок

Использование пылесоса

Зарядка

Примечание:

1. При первом использовании устройства аккумуляторная батарея заряжена не полностью. Перед

использованием потребуется зарядка.

2. Если кабель питания поврежден, обратитесь к производителю-заводу, в сервисный центр или

аналогичный отдел за профессиональной помощью.

Зарядку устройства можно выполнить

двумя способами:

1.Зарядите аккумулятор отдельно: подключите

один конец зарядного устройства к разъему

аккумулятора, а другой конец зарядного

устройства — к розетке, чтобы зарядить батарею

напрямую. В этом случае во время зарядки на

боковой стороне аккумулятора горит красный

индикатор, после завершения зарядки цвет

индикатора меняется на зеленый.

Кнопка Вкл./Выкл.

Кнопка режима

Экран

2.Зарядка аккумулятора на устройстве:

подсоедините один конец зарядного устройства к

разъему аккумулятора, а другой конец зарядного

устройства — к розетке для зарядки аккумулятора,

если в пылесосе имеется встроенный

аккумулятор. На экране устройства отображается

процент заряда аккумуляторной батареи. После

завершения зарядки на экране отображается 100

%, как показано на рисунках.

Примечание:

1.Если заряд аккумулятора составляет меньше ≤ 20

%, устройство подает голосовое предупредительное

сообщение. Если устройство работает в

режиме «Max» при наличии данного статуса оно

автоматически переключится в режим «Eco». Когда

аккумулятор разрядится, то после отображения

предупреждения на экране и подачи голосового

предупреждения устройство отключается.

2.Если пылесос не используется в течение

длительного времени необходимо заряжать батарею,

по крайней мере, через каждые три месяца, чтобы не

допустить ее выхода из строя.

Использование ручного пылесоса и

отображение информации на экране

Для запуска или остановки пылесоса снимите

его с держателя и нажмите кнопку включения/

выключения. Кнопка режима позволяет

настроить рабочий режим. Когда устройство

включено, оно работает в режиме «Auto»,

нажмите кнопку режима для переключения

режима в последовательности «Turbo» - «Max»

- «Eco» - «Auto». При переключении режима

соответствующий режим отображается на

экране, также предусмотрено голосовое предупредительное сообщение.

На экране отображается оставшееся время работы устройства в текущем режиме. При

переключении режима оставшееся время работы изменяется соответствующим образом.

Когда устройство работает в режиме «Max», а заряд батареи становится меньше 20 %, то

для увеличения времени работы устройства оно автоматически переключается из режима

«Max» в режим «Eco». После зарядки аккумулятора до мощности более 20 % устройство

может работать в режиме «Max».

Когда устройство работает в режиме «Auto», оно регулирует рабочую мощность

в зависимости от содержания пыли и типа напольного покрытия, определенного

устройством, чтобы обеспечить более высокую эффективность уборки. В режиме «Auto»

на экране отображается «Auto», независимо от уровня рабочей мощности.

Комбинированная

роликовая щетка

Роликовая щетка

для ковров

Кнопка изгиба

Устройство оснащено датчиком уровня

заполняемости пылесборника. В нижней

части экрана расположены 4 круга с

цветовой индикацией для отображения

уровня содержания пыли для 4 видов частиц

диаметром 10-60 мкм/60-180 мкм/180-

500 мкм/>500 мкм, соответственно. Круги

для разного размера частиц пыли имеют

четыре разных цвета: красный, желтый,

синий и зеленый. По мере уменьшения

содержания пыли от высокого к низкому цвет

соответственно экране.

Цвет заполняет круги при увеличении

содержания пыли

Использование гибкой

металлической трубки

Гибкая металлическая трубка может

использоваться в двух режимах:

вертикальное положение и изгиб.

Вертикальное положение эквивалентно

обычной металлической трубке. Режим

изгиба трубки можно использовать для

уборки под диваном, столом, кроватью и

т.д. Если необходим режим изгиба трубки,

нажмите кнопку разблокировки, после этого

можно задать угол изгиба металлической

трубки в пределах 0-90°.

Использование электрической

насадки для пола

Электрическая насадка для пола подходит

для очистки всех видов напольных покрытий,

таких как твердое напольное покрытие,

плитка, ковер и т.д. В комплект поставки входит дополнительная щетка для ковров, которую

можно заменить на насадку для глубокой очистки ковров.

Примечание: Если во время работы электрической насадки для пола происходит всасывание большого

количества посторонних частиц или наматывается слишком много волокон, или если ребенок, играя

с пылесосом случайно засунет руку в сопло, что приведет к нештатной остановке роликовой щетки,

электрическая насадка для пола прекратит работу, чтобы обеспечить личную безопасность и защиту

двигателя щетки.

Красный

Желтый

Синий

Зеленый

Использование насадок

Насадка для узких мест: подходит для чистки

щелей, углов дверей, окон и других узких

мест.

Насадка для мебели: подходит для чистки

шкафа, подоконника, поверхности дивана и

стола.

Мягкая щетка: подходит для чистки мебели,

которую легко поцарапать, например,

книжной полки, изделий ручной работы и т.д.

Эластичный шланг: подходит для

подсоединения к другим насадкам для чистки

труднодоступных мест.

Электрическая щетка для матраса: подходит

для дивана и матраса. Роликовая щетка

уничтожает и затем удаляет пылевых клещей

и аллергены из глубины дивана или кровати.

Соединитель: можно подсоединять к другим

насадкам и сгибать под разным углом для

уборки пыли, скапливающейся сверху на

высоких шкафах или пыли на крыше.

Очистка и замена деталей

Примечание:

1. Фильтр HEPA можно приобрести у местных

дистрибьюторов пылесосов.

2. Рекомендуется очищать пылесборник после

каждого использования; при заполнении

пылесборника или засорении фильтра HEPA,

его необходимо очистить и при необходимости

заменить. После длительного использования

на роликовую щетку электрической насадки для пола могут намотаться волосы. Чтобы пылесос

работал более эффективно, необходимо своевременно производить его очистку.

Очистка пылесборника и фильтров

1.Нажмите на нижнюю крышку пылесборника, чтобы открыть пылесборник. Рис.

2.Высыпьте пыль в мусорное ведро. Рис.

100

3.Удерживая крышку пылесборника и

поворачивая ее против часовой стрелки,

извлеките циклон из пылесборника для

очистки. Рис.

4.Поверните циклон против часовой стрелки

и разберите, чтобы выполнить его очистку.

Рис.

5.Удерживая крышку фильтра HEPA,

поверните ее против часовой стрелки,

снимите фильтр HEPA с верхней крышки, а

затем поверните крышку HEPA, чтобы снять

фильтр HEPA с крышки для последующей

очистки. Рис.

6.Если требуется промывка фильтра HEPA,

удерживайте фильтр HEPA и, поворачивая

по часовой стрелке, снимите с крышки

фильтра HEPA для промывки. Перед

повторным использованием фильтр HEPA

должен полностью просохнуть. Рис.

7. После очистки снова соберите детали в

последовательности, обратной разборке.

Очистка роликовой щетки

1.Переместите кнопку разблокировки

роликовой щетки вдоль направления

стрелки, чтобы снять крышку роликовой

щетки.

2.Снимите один конец роликовой щетки и

извлеките ее из насадки для очистки.

3.После очистки или замены

роликовой щетки снова соберите ее в

последовательности, обратной разборке.

Хранение пылесоса

Разборка аккумуляторной

батареи

Нажмите кнопку разблокировки аккумулятора, извлеките аккумулятор и поместите ее в

пластиковый пакет. Аккумулятор необходимо хранить в сухом месте.

Хранение устройства

Если пылесос не используется в течение длительного времени, извлеките аккумуляторную

батарею, упакуйте пылесос и поместите на хранение в прохладное и сухое место, не

располагайте под прямыми солнечными лучами или во влажной среде.

Кнопка

разблокировки

роликовой щетки

Кнопка разблокировки

аккумулятора

3 4

101

Требования по технике безопасности

Данный пылесос предназначен для применения в домашних условиях. Пожалуйста, не

используйте его в коммерческих или других целях.

Прежде, чем использовать данный пылесос, внимательно ознакомьтесь с руководством

пользователя. Сохраните его для дальнейшего ознакомления.

Не размещайте пылесос близко к огню или другим нагревательным приборам.

Не используйте и не храните пылесос при экстремальных неблагоприятных условиях,

например, при экстремальной температуре. Рекомендуется использовать пылесос в

помещении при температуре от 5 °C до 40 °C. Храните устройство в сухом месте и не

допускайте попадания прямых солнечных лучей.

Полностью заряжайте аккумуляторную батарею перед первым использованием или после

длительного хранения.

Перед использованием пылесоса убедитесь в том, что роликовая щетка собрана, в

противном случае это может привести к засорению вентилятора двигателя, что приведет к

перегоранию двигателя.

Не используйте пылесос для всасывания моющих средств, масла, осколков стекла,

иголок, пепла от сигарет, влажной пыли, воды, спичек и других предметов.

Не используйте пылесос для всасывания мелких частиц, таких как цемент, гипсовый

порошок, строительный порошок или крупных предметов, например, шариков из бумаги,

в противном случае это приведет к таким неисправностям, как засорение и перегорание

двигателя.

Не допускайте засорения всасывающего отверстия или роликовой щетки, так как это

может привести к отказу двигателя.

Для предотвращения травмирования не допускайте попадания руки или ноги во

всасывающее отверстие.

Не наливайте и не впрыскивайте воду или другие жидкости внутрь пылесоса, чтобы не

допустить короткого замыкания и прекращения работы пылесоса.

Если роликовая щетка не работает, убедитесь в том, что на нее не намотались волосы

или другие длинные волокна, своевременно очищайте щетку.

Если пылесос не будет использоваться в течение длительного времени, перед тем как

поместить его на хранение необходимо убедиться в полной зарядке аккумуляторной

батареи. Пылесос необходимо заряжать не реже одного раза в три месяца.

102

Поиск и устранение неисправностей

Пожалуйста, ознакомьтесь с приведенными ниже описаниями неисправностей и их

способами устранения перед обращением в сервисный центр.

Отключите зарядное устройство от сети на время очистки или ремонта устройства.

Держите вилку зарядного устройства при подключении или отключении от сети и не тяните

за зарядный шнур.

Для очистки пылесоса используйте сухую ткань. Не используйте такие жидкости, как

бензин, спирт, растворитель лака, так как это может привести к появлению трещин или

обесцвечиванию.

Если после полной зарядки пылесос не работает, обращайтесь в авторизованный центр

нашей компании, не разбирайте устройство самостоятельно.

В отработанном пылесосе содержится батарея. Ее следует утилизировать безопасным

способом. Утилизация произвольным способом не допускается.

При наличии повреждений шнура питания, для предотвращения несчастного случая,

необходимо обратиться к производителю, сервисный центр или к специалисту для замены

или ремонта.

Данный пылесос может использоваться детьми в возрасте от 8 лет и старше, а также

лицами с ограниченными физическими, сенсорными или умственными способностями,

или не обладающими достаточным опытом и знаниями в том случае, если они прошли

инструктаж или получили указания по использованию пылесоса безопасным образом и

осознают опасности, связанные с использованием данного устройства.

Данный пылесос можно использовать только с зарядным устройством, входящим в

комплект поставки.

Транспортируйте устройство только в его оригинальной упаковке.

Не транспортируйте устройство при температуре выше 50

℃

или ниже 0

℃.

Неисправность Возможные причины Способы устранения

Двигатель не

работает

Батарея не заряжена Зарядите пылесос

Металлическая трубка,

напольная щетка,

аккумуляторная батарея и

пылесос собраны

неправильно

Проверьте правильность

подключения насадок к пылесосу

Уменьшение

мощности

всасывания

Пылесборник заполнен Выполните очистку пылесборника

Фильтр засорен Очистите или замените фильтр

Воздушный канал насадки

для пола закупорен

Выполните очистку воздушного

канала насадки для пола

103

Предупредительное сообщение

1.Если воздушный канал засорен или

пылесборник переполнен, на экране появится

напоминание о необходимости очистки

пылесборника и фильтра, как показано

ниже. Также предусмотрено голосовое

предупредительное сообщение. При наличии

данного статуса, если устройство работает

в режиме «Max», то оно автоматически

переключается в режим «Eco» и остается в

нем до тех пор, пока засор не будет устранен.

2. Если требуется очистка насадки для пола,

то на экране отображается предупреждение

о необходимости очистки роликовой щетки

и воздушного канала. Также предусмотрено

голосовое предупредительное сообщение.

При дальнейшем использовании срабатывает

защита от опрокидывания роликовой щетки,

и устройство прекращает работу. Устройство

возобновляет работу после устранения

засора.

3. Если цвет колец для индикации уровня содержания пыли на экране всегда остается

красным, то, возможно, на корпусе датчика уровня содержания пыли имеется пыль,

удалите пыль с датчика, который расположен на всасывающем отверстии ручного

пылесоса.

4. При наличии неисправностей электрических компонентов, для устранения которых

требуется присутствие специалиста из службы послепродажного обслуживания для

проведения инструктажа или ремонта, на экране отображается предупреждение о

неисправности с кодом ошибки от F1 до F8. Обратитесь в службу послепродажного

обслуживания местного представительства и сообщите код ошибки.

Датчик пыли - 2 шт

Неисправность Возможные причины Способы устранения

Короткое время

работы после

зарядки

Неполная зарядка

устройства

Соблюдайте указаниям

Руководства пользователя для

полной зарядки батареи

Истечение срока службы

батареи

Новые аккумуляторы

можно приобрести у местного

дистрибьютора

Отображаемые

на экране круги

для индикации

содержания

пыли всегда

красного цвета

Датчик уровня содержания

пыли загрязнен

Удалите пыль на датчике

уровня содержания пыли,

который находится на

всасывающем отверстии ручного

пылесоса

104

Неисправности F1 - F8 представляют собой следующее:

Примечание: В случае возникновения каких-либо иных неисправностей, для устранения которых требуется

профессиональный инструмент, в целях предупреждения опасности, потребуется обратиться для

проведения ремонта или замены к производителю, в другие сервисные центры или к специалистам из

аналогичных служб.

Технические характеристики

Код Неисправность Способы устранения

Повреждена никелевая полоска

аккумулятора

Замените или отремонтируйте

аккумулятор

Неисправность зарядного

устройства

Замените зарядное устройство

Короткое замыкание вакуумного

двигателя

Замените вакуумный двигатель

Неисправность элемента

аккумулятора

Замените или отремонтируйте

аккумулятор

Первичная защита вакуумного

двигателя от перегрузки по току

Замените вакуумный двигатель

Вторичная защита вакуумного

двигателя от перегрузки по току

Замените вакуумный двигатель

Неисправность печатной платы

или неплотное крепление

провода печатной платы

Замените печатную плату или ее п

ровод

Неисправность печатной платы

аккумулятора

Замените или отремонтируйте

аккумулятор

Модель H10 Pro

Номинальное напряжение 28.8 В

Номинальная мощность 650 Вт

Входное напряжение адаптера 100-240 В ~ 50-60 Гц 0,8 A

Выходное напряжение адаптера 34.2 В / 0.6A

Модель электрической насадки для пола T-EB110VA

Номинальная мощность электрической

насадки для пола

50 Вт

Емкость аккумуляторной батареи 3000 мА·ч

Время зарядки 4-5 ч

105

Утилизация

Во избежание нанесения вреда окружающей среде или здоровью человека от

неконтролируемого выброса отходов, устройство необходимо утилизировать отдельно от

других отходов и надлежащим образом переработать для повторного использования.

Отработанные приборы не должны выбрасываться совместно с бытовыми отходами!

Производитель Кингклин Электрик Ко., Лтд

Адрес

№1, Сянян Роуд, Нью Дистрикт, Сучжоу, Цзянсу Провинс,

Китай

Информация о производителе

Монтажная схема

Распределительный щит

Защитная

плата

литиевой

батареи

Экран дисплея

Плата инфракрасного

излучения

Экран дисплея

распределительного

щита

Вакуумный

двигатель

Двигатель

насадки для пола

Плата

инфракрасного

приемника

Литиевая

батарея

Динамик

Зарядное

устройство

106

Только для стран-членов ЕС:

В соответствии с Европейской директивой 2012/19/EU отслужившие приборы и в

соответствии с Европейской директивой 2006/66/ЕС поврежденные либо отработанные

аккумуляторные батареи / батарейки необходимо собирать отдельно и утилизировать без

ущерба для окружающей среды.

Аккумуляторные батареи/батарейки :

Интегрированные аккумуляторные батареи разрешается извлекать для утилизации только

квалифицированным персоналом.

Вскрытие корпуса чревато повреждением или разрушением прибора. Не выбрасывайте

аккумуляторные батареи/батарейки в бытовой мусор, огонь или воду. Аккумуляторные

батареи/батарейки следует собирать по возможности в разряженном состоянии для

вторичной переработки или утилизации экологически безопасным образом.

Возможно внесение изменений без уведомления.

Информация о гарантии

Гарантийный срок на изделие составляет 1 (один) год с даты покупки.

Срок службы изделия составляет 5 (пять) лет с даты покупки.

Гарантия не предоставляется в случае естественного износа, использования в

коммерческих целях, изменений первоначального состояния прибора, работ по очистке,

при последствиях ненадлежащего обращения или повреждении покупателем, или

третьими лицами, повреждении, вызванными внешними обстоятельствами.

Как узнать дату производства из серийного номера

Этикетка с серийным номером размещается на упаковке устройства, а также на корпусе

самого устройства. Дата производства закодирована в его серийном номере.

Чтобы расшифровать дату производства, ознакомьтесь с примером серийного номера,

который показан ниже:

Дата производства состоит из первых 3 символов: первый символ – год, второй символ –

месяц, третий символ – день.

DBP800547

D – год

B – месяц

P – день

8 – производственная линия

00547 – собственно серийный номер устройства

В нашем примере дата производства 23 ноября 2019 года.

Воспользуйтесь информацией, приведенной в таблице ниже для расшифровки даты

производства данного устройства.

107

Год Месяц Дата

Год Символ Месяц Символ Дата Символ Дата Символ

2016 A Январь 1 1 1 17 H

2017 B Февраль 2 2 2 18 J

2018 C Март 3 3 3 19 K

2019 D Апрель 4 4 4 20 L

2020 E Май 5 5 5 21 M

2021 F Июнь 6 6 6 22 N

2022 G Июль 7 7 7 23 P

2023 H Август 8 8 8 24 Q

2024 J Сентябрь 9 9 9 25 R

2025 K Октябрь A 10 A 26 S

2026 L Ноябрь B 11 B 27 T

2027 M Декабрь C 12 C 28 U

2028 N

13 D 29 V

2029 P

14 E 30 W

2030 Q

15 F 31 X

2031 R

16 G

Импортёр (организация, принимающая претензии):

ООО «Марвел КТ», 107061, г. Москва, Преображенская пл., д.8, ЭТАЖ 27 - ПОМ. LXXXVI.

Тел: +7 495 745-8008 E-mail: [email protected]

Сделано в Китае

Товар сертифицирован

108

109

1L-01

Web:www.jimmyglobal.com

Email:[email protected]

jimmytechnology

Jimmy H10 PRO Flexible Cordless Electric Vacuum Cleaner

Product's Documents

User Manual

Specifications

Jimmy H10 PRO Questions and Answers
