Jimmy H10 FLEX Cordless Stick Vacuum User Manual

Instruction Manual Vacuum Cleaner

Instrukcja obsługi Odkurzacz Jimmy

Bedienungsanleitung Staubsauger

Manuel d'instruction Aspirateur

Manuale D’Uso Scopa elettrica senza lo

Manual de instrucciones Aspirador

Руководство по эксплуатации

Пылесос

H10 Flex

Contents

English 2

Polski 17

Deutsch 32

Français 47

Italiano 62

Español 77

русский язык 92

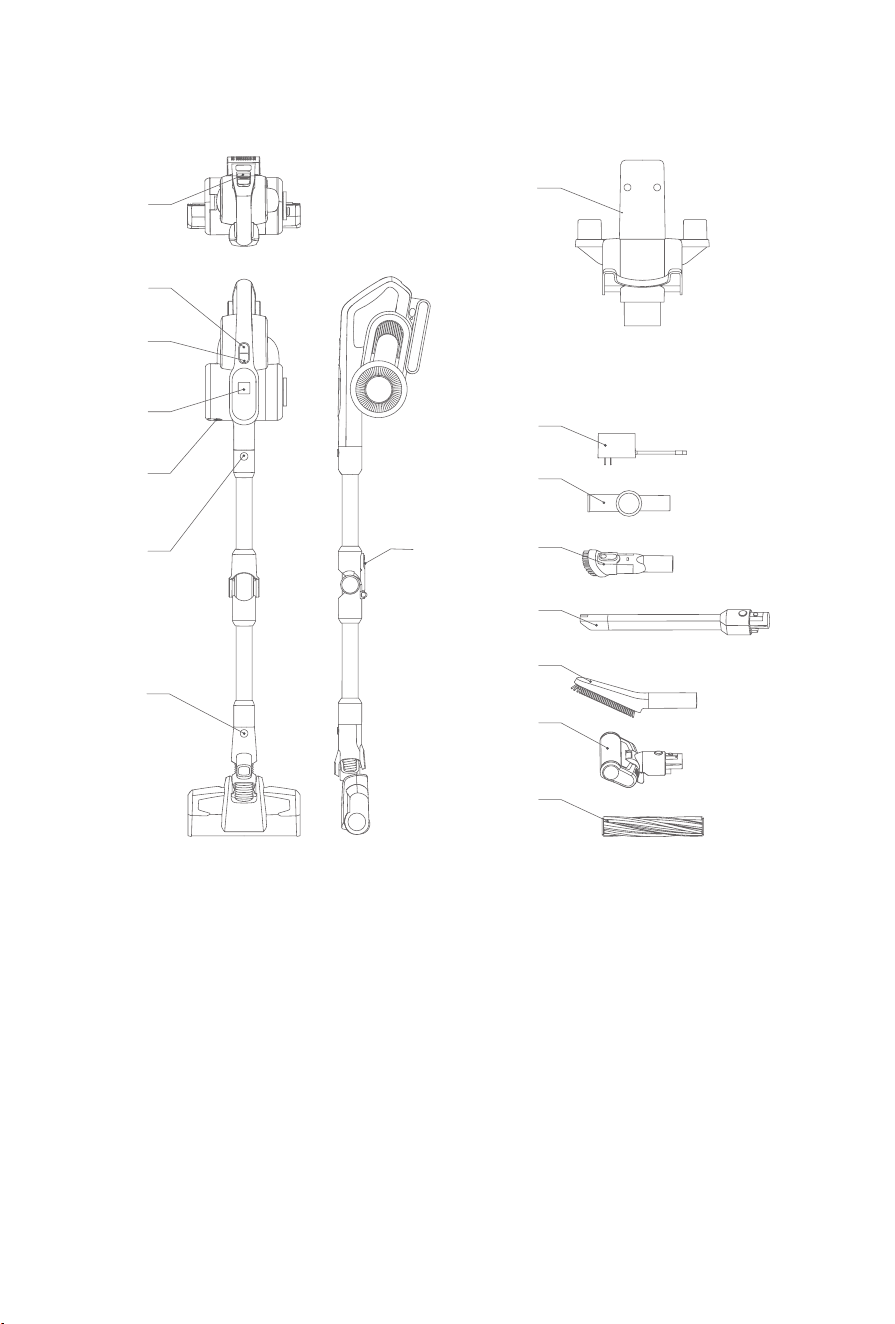

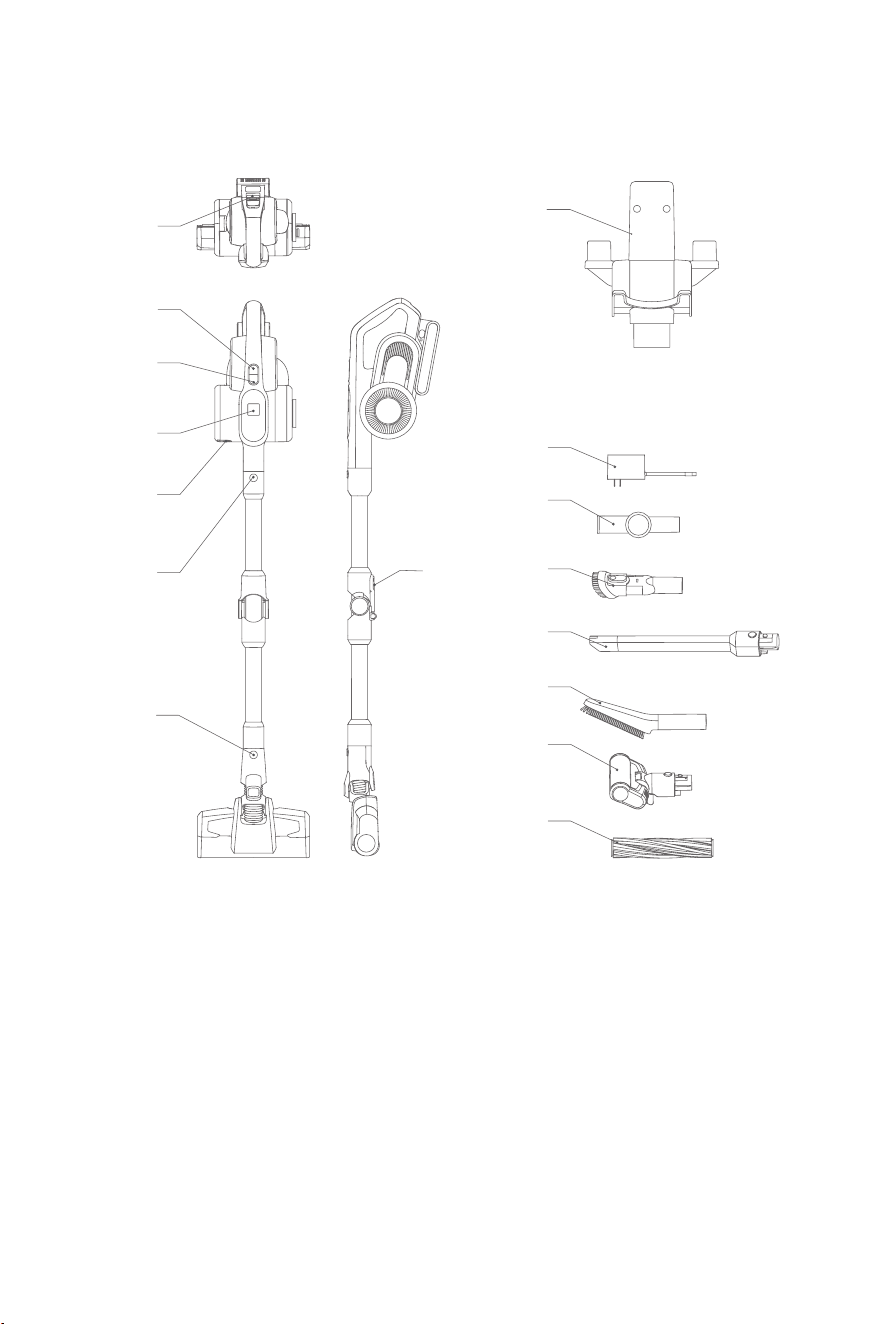

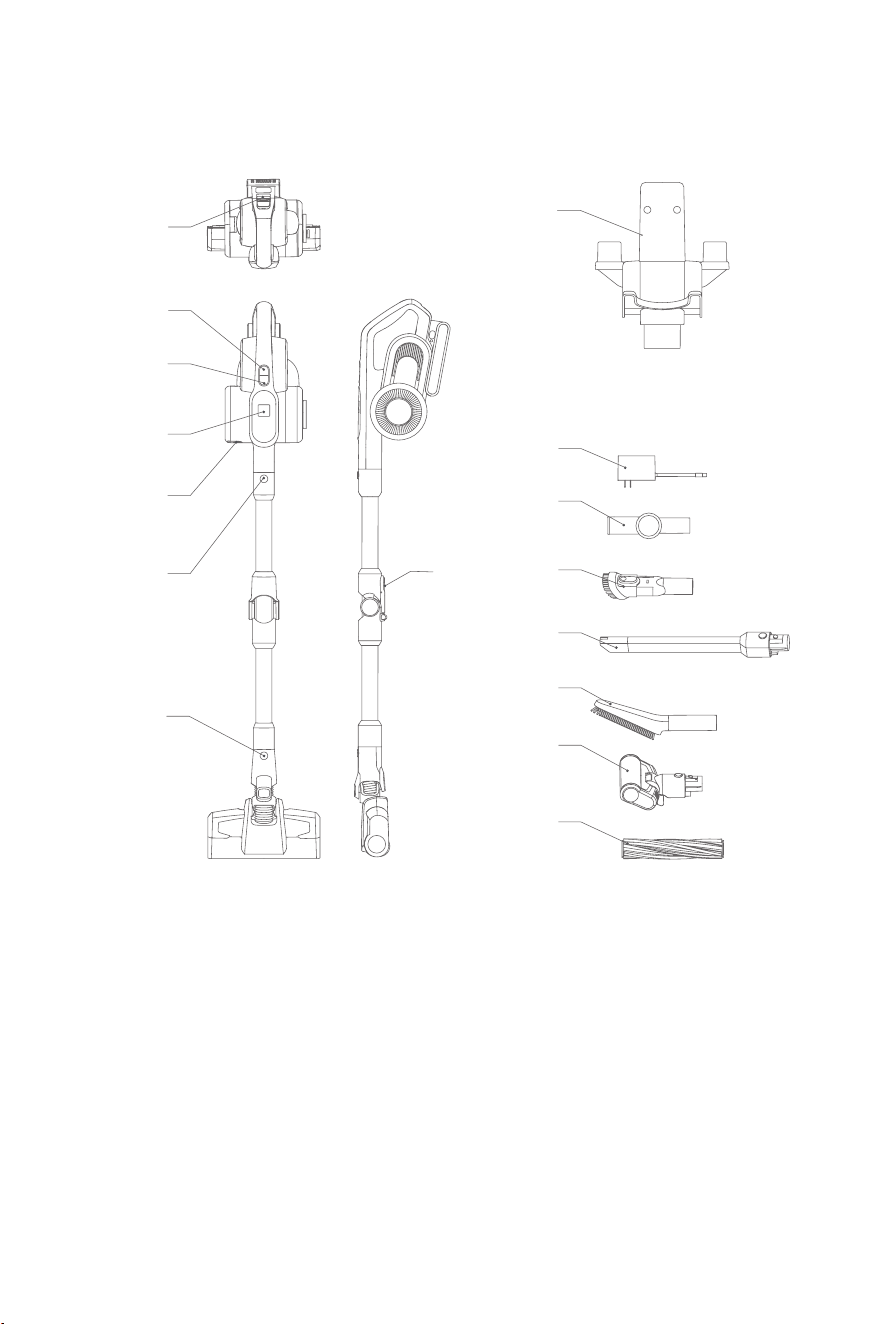

Parts Name

1.Battery pack release button

3.Mode button

5.Dust cup bottom release button

7.Floorhead release button

9.Storage holder

11.Connector

13.Flexible crevice tool

15.Electric mattress head

2.On/off switch

4.LED screen

6.Metal tube release button

8.Metal tube bending release button

10.Charger

12.Upholstery tool

14.Soft brush

16.Carpet brushroll

1.Machine holder

3.Accessory holder right

5.Screw ST3-12 *2

7.Accessory holder left

2.Screw ST4-32 *2

4.Electric mattress head holder

6.Expansion pipe

8.Screw ST4-16 *2

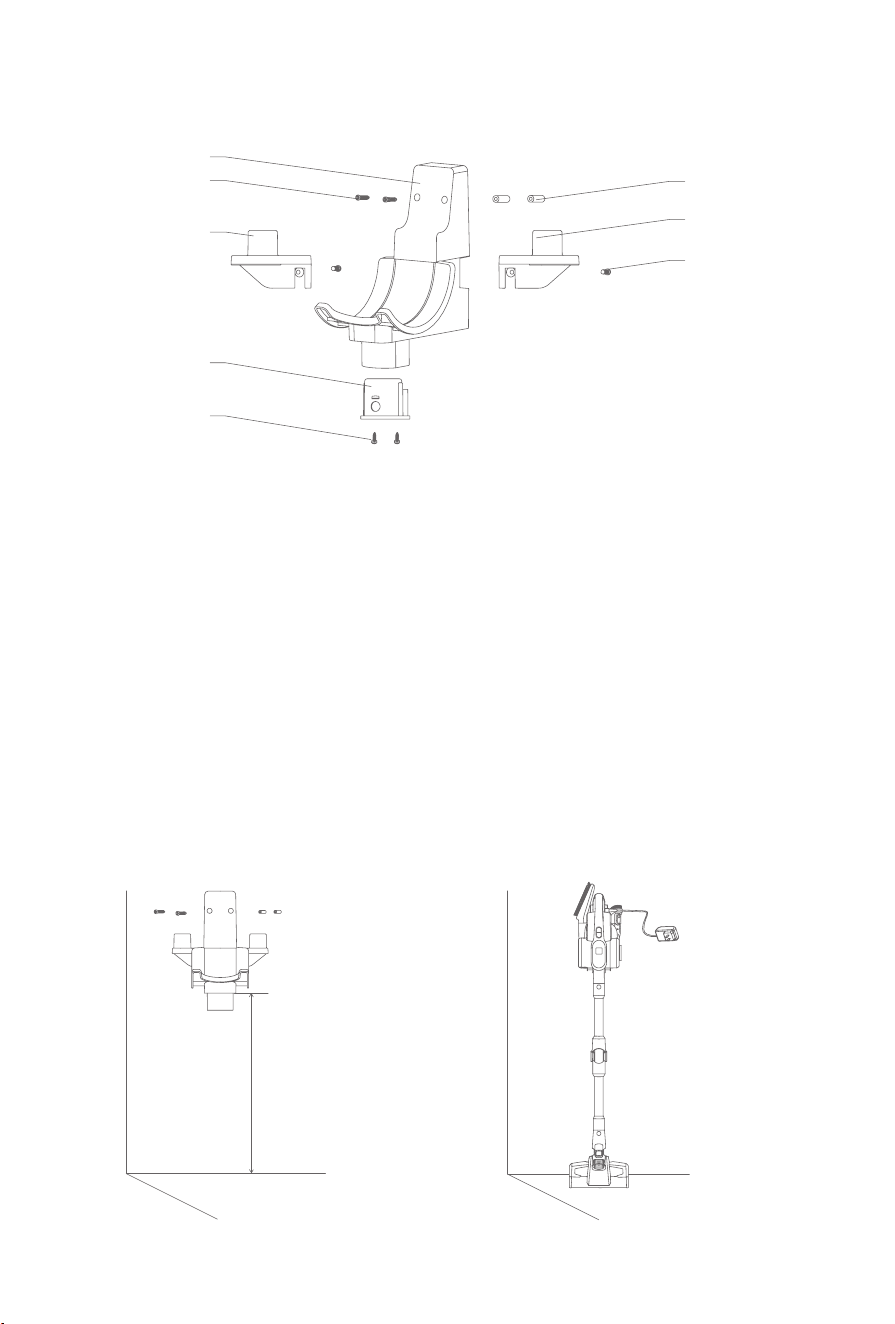

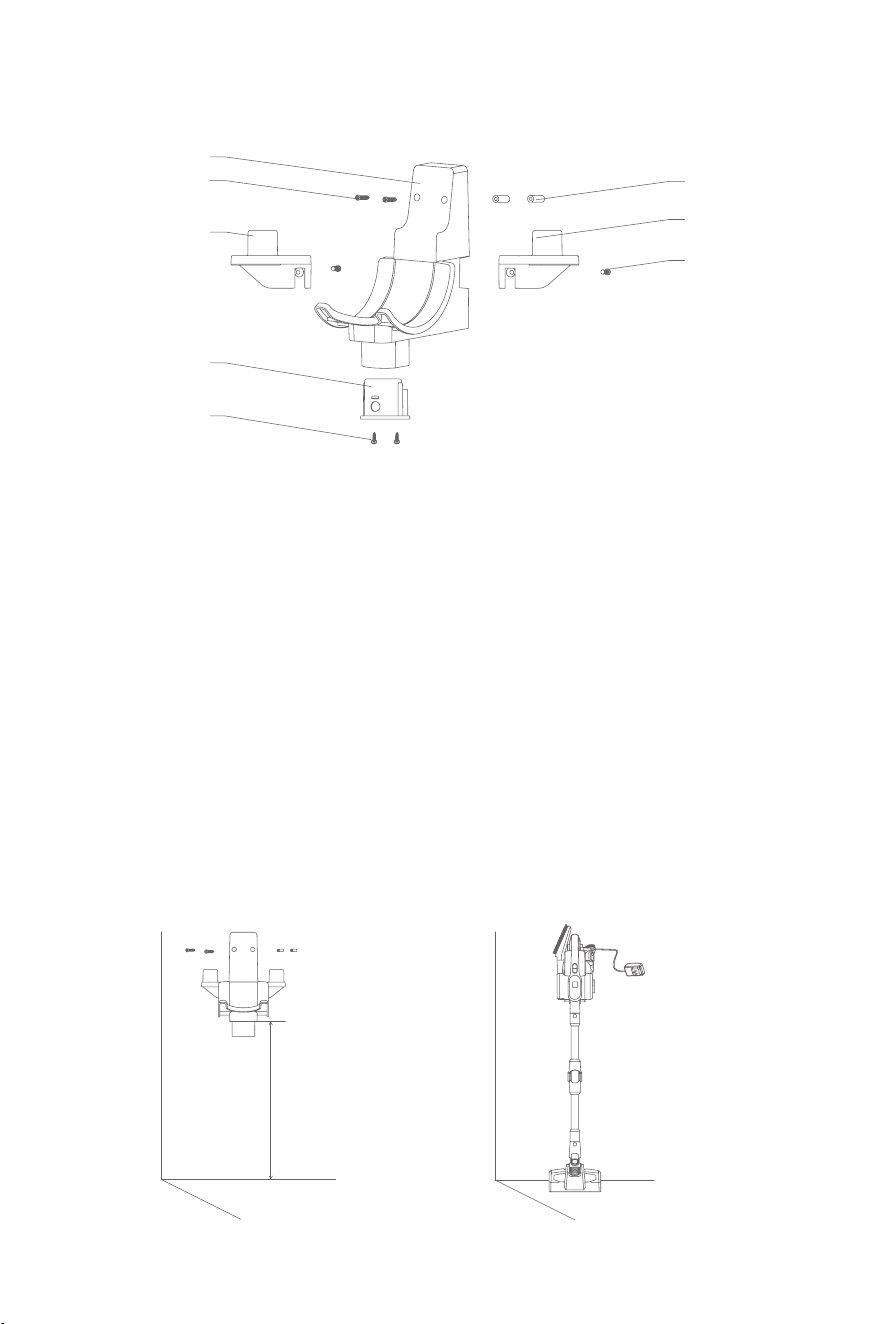

Storage holder parts name

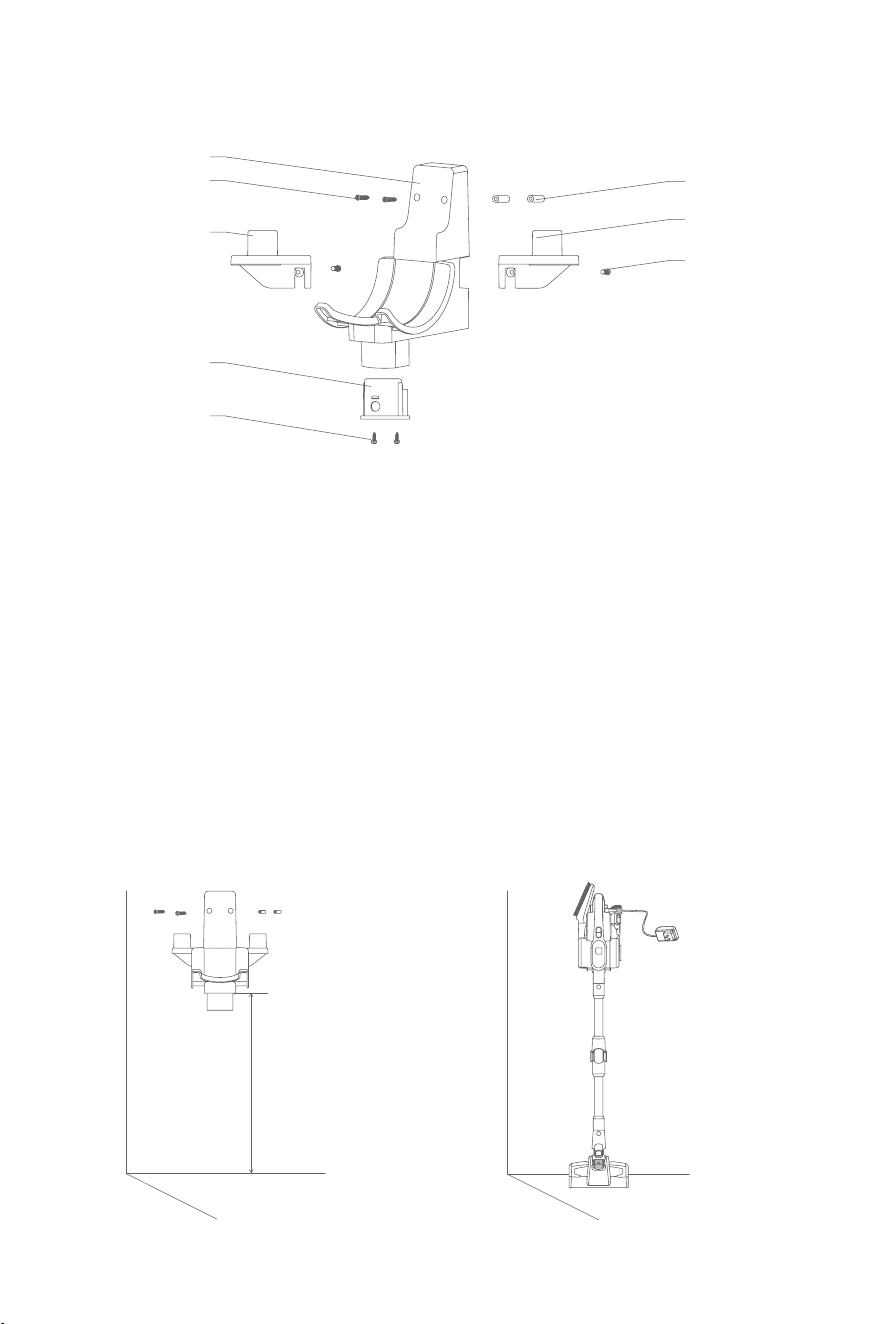

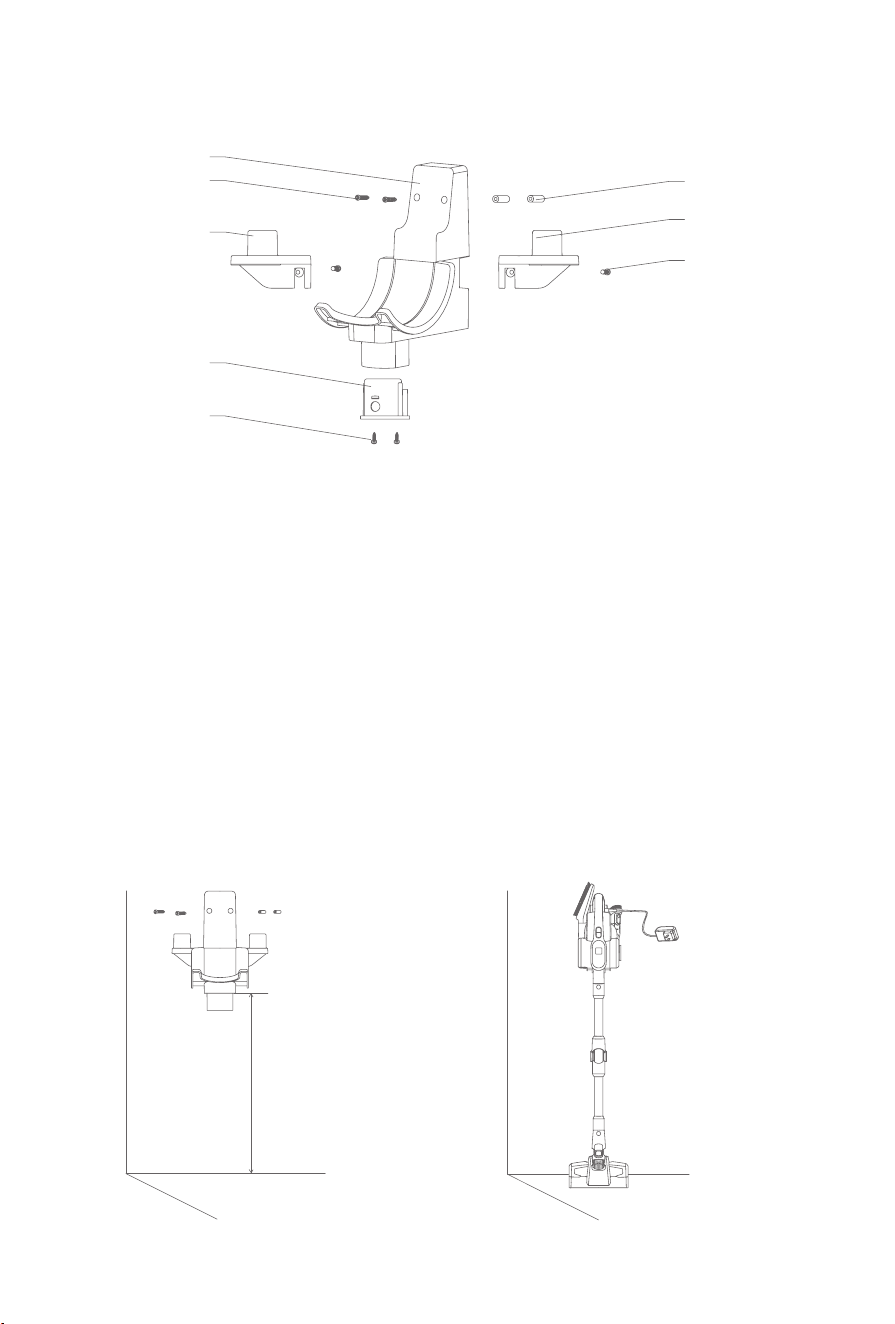

Charging holder assembly

1.Assebmle left and right accessory holder to the charging holder, then fasten accessory

holders with screw.

2.Put the vacuum cleaner in the holder, and lean the vacuum cleaner against the wall, place

the holder in the position that vacuum cleaner oorhead just touches ground, proposed

height 90cm. Take off the handheld vacuum cleaner, place expansion pipe on the wall and

place the holder to the expansion pipe position, then lock in the screw.

3.After assembly completed, put the vacuum to charger holder to charge or store.

Attention:Do not x the holder to bathroom or other humid wall.

90cm

Machine assembly

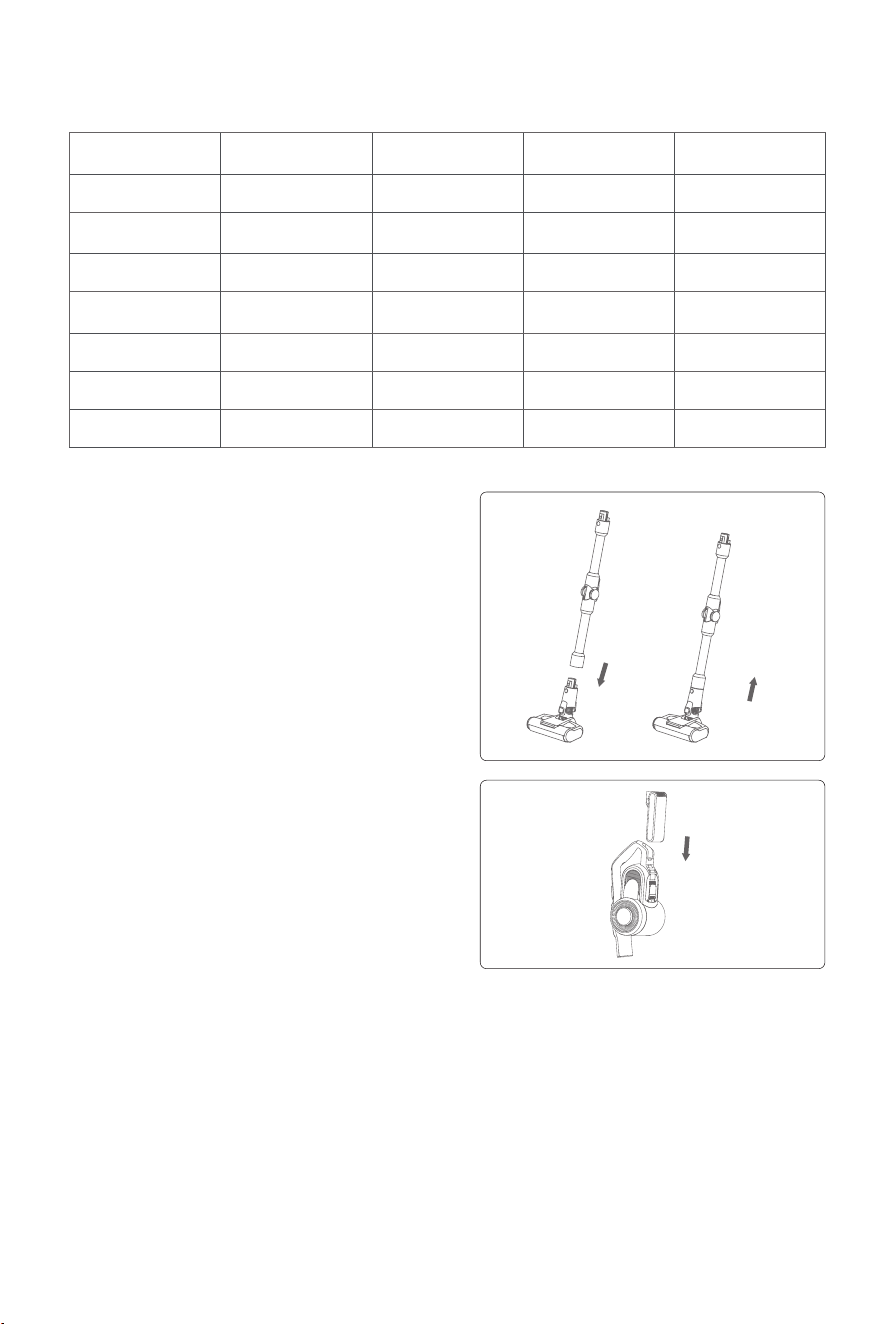

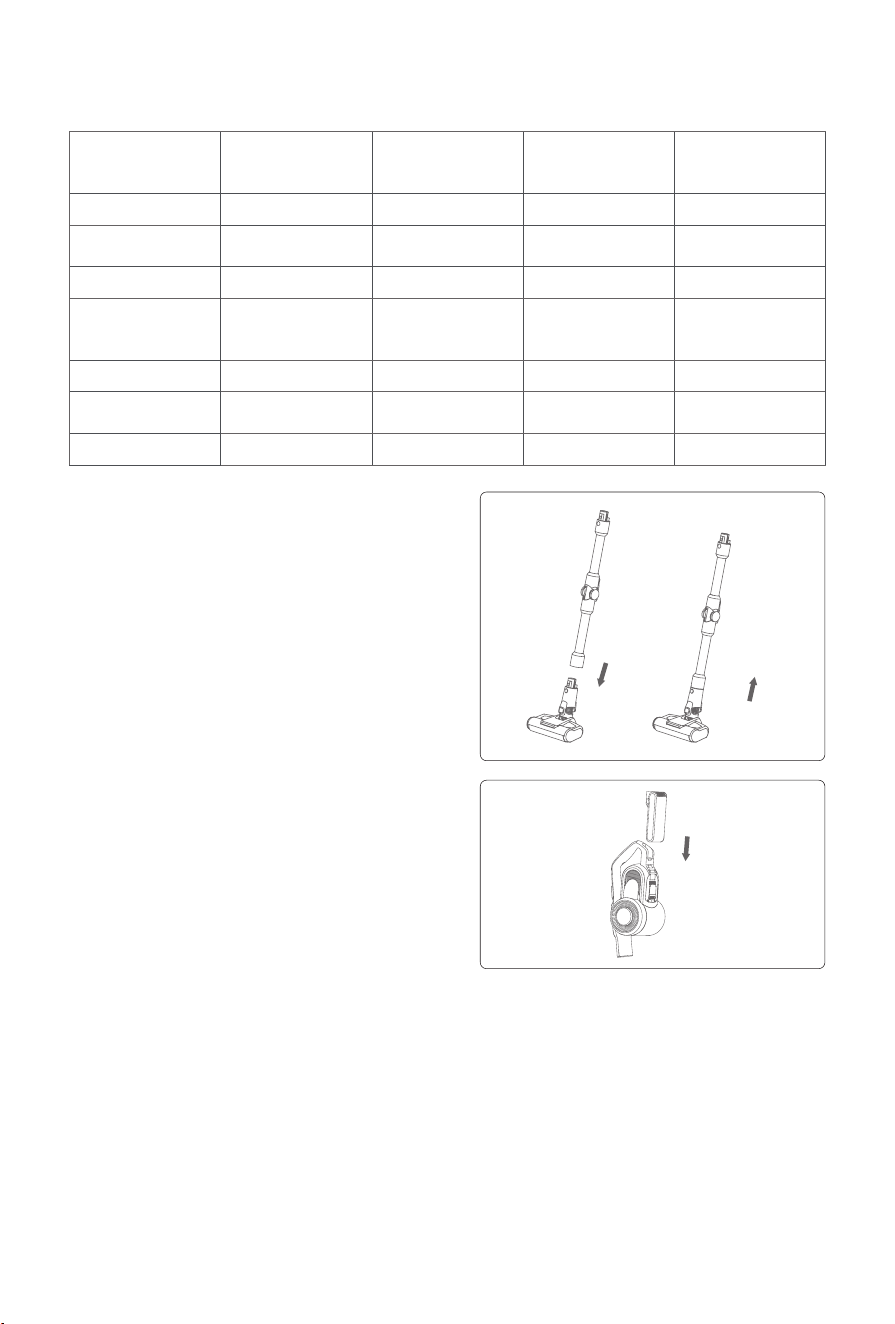

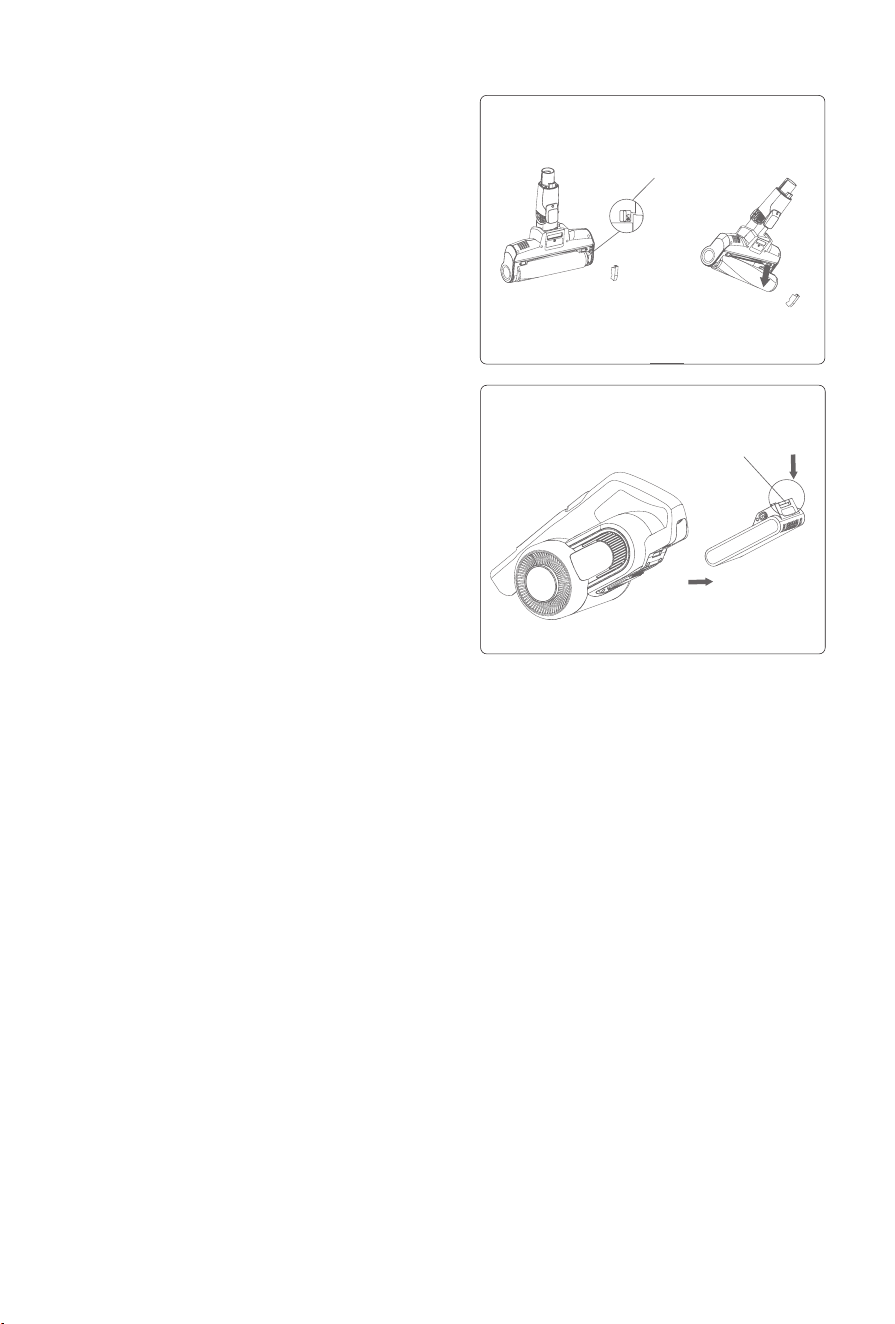

Assemble and disassemble electric

oor head with exible metal tube

Hold the oor head with left hand, use right hand

to insert the metal tube vertically into oor head,

align with the conductive needle, press the tube

until a “click” sound is heard.

Attention:Keep the handle and oor head in the same

direction, conductive needle shall align with the socket.

When packing, storing or cleaning, if the electric

oor head needs to be removed, press the

brush release button and pull the metal tube in

the direction shown in the picture to take out

oor head.

Assemble battery pack with handheld

vacuum

Hold battery pack, align with guiding slot on handheld vacuum body, slide in battery pack in the

arrow direction in the picture. And then pull the battery pack after installation to make sure it

does not get loose.

Attention: when the vacuum cleaner is long idled, please remove the battery, pack the machine and store it in a cool

and dry place, avoid direct sunlight or humid environment.

Part name Handheld vacuum Electric oor head Flexible metal tube Battery pack

Quantity 1 1 1 1

Part name Flexible crevice tool Soft brush Connector Upholstery tool

Quantity 1 1 1 1

Part name Adapter Carpet brushroll

Electric mattress

head

Machine holder

assembly

Quantity 1 1 1 1

Part name Accessory holder left

Accessory holder

right

Screw pack User manual

Quantity 1 1 1 1

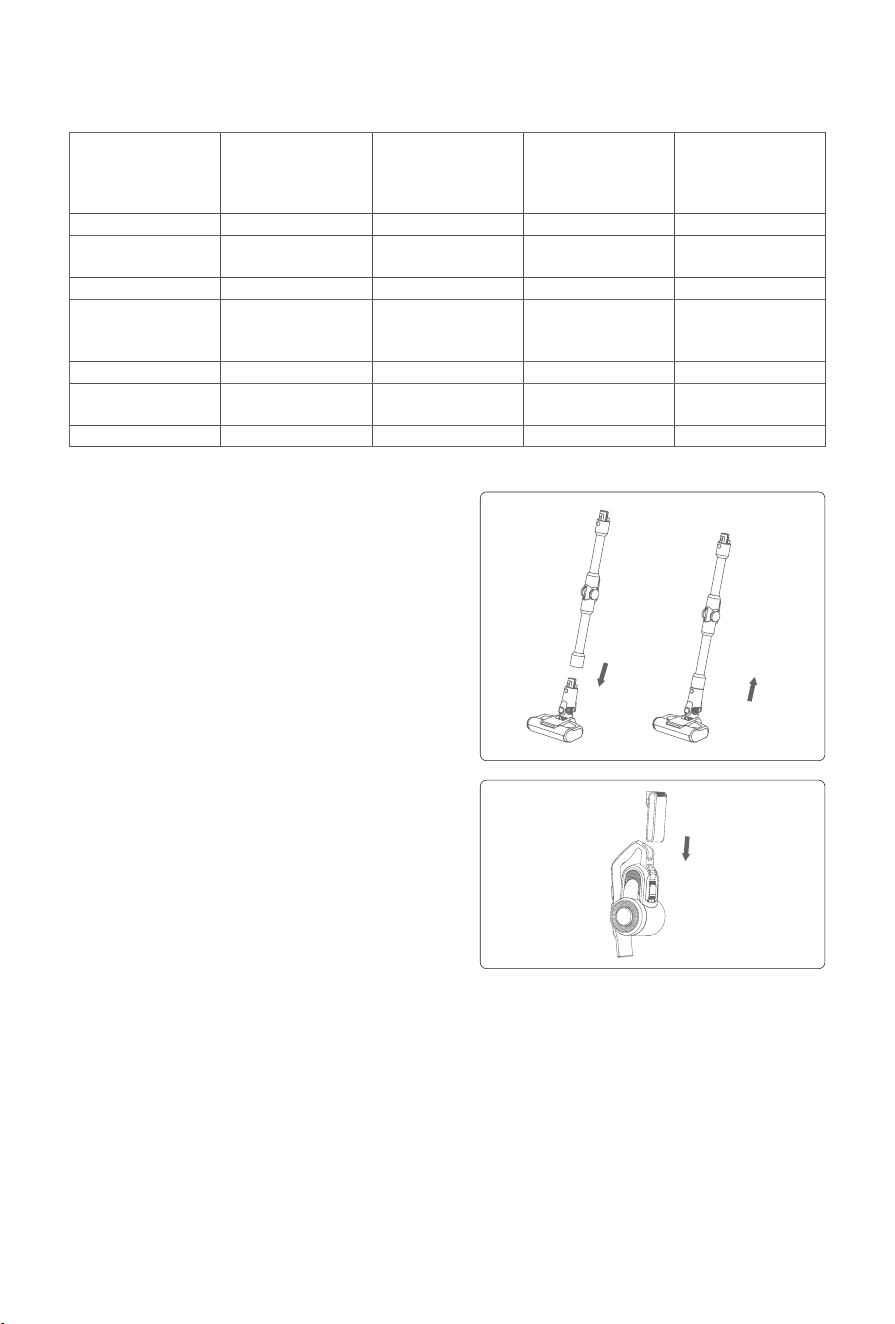

Packing List

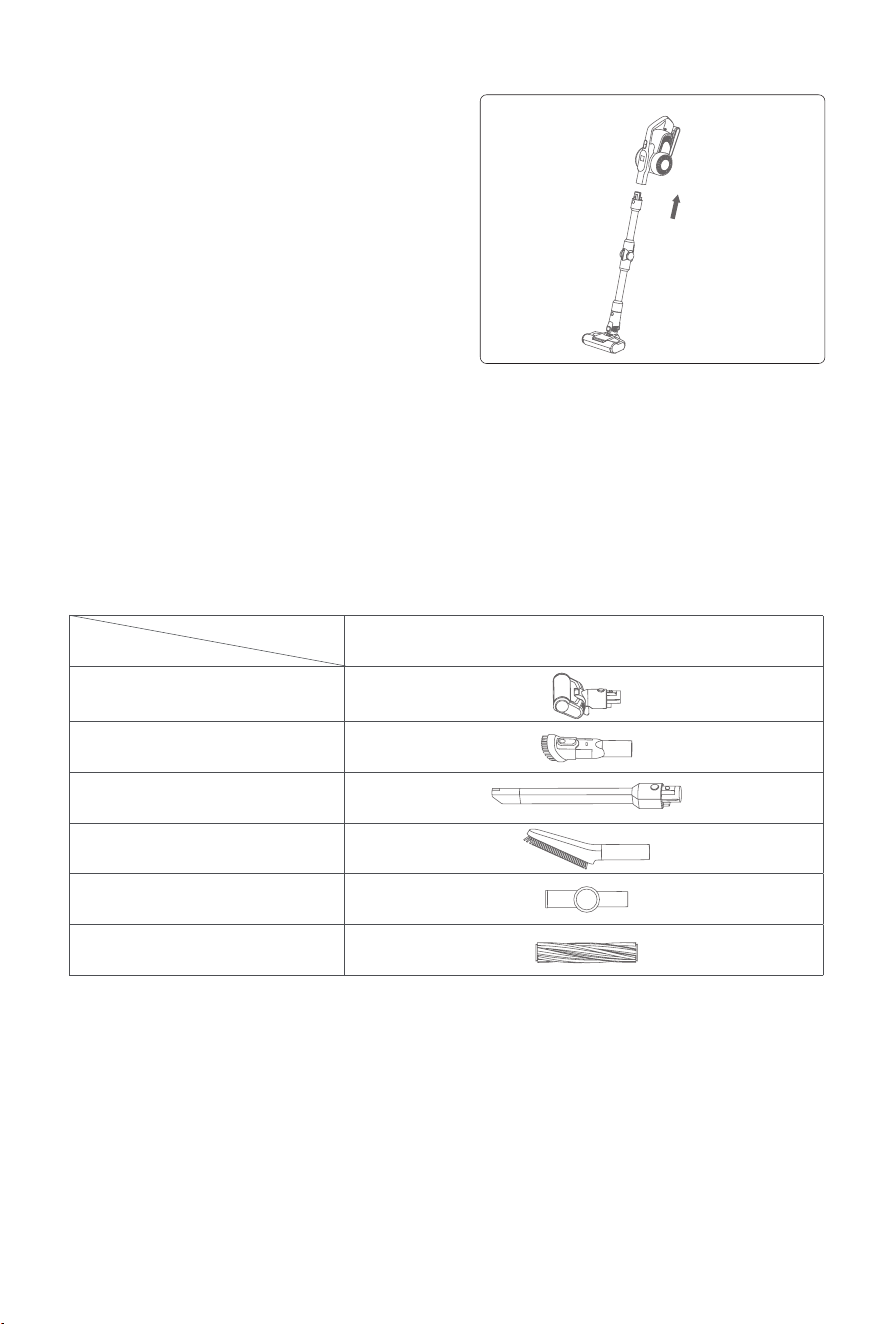

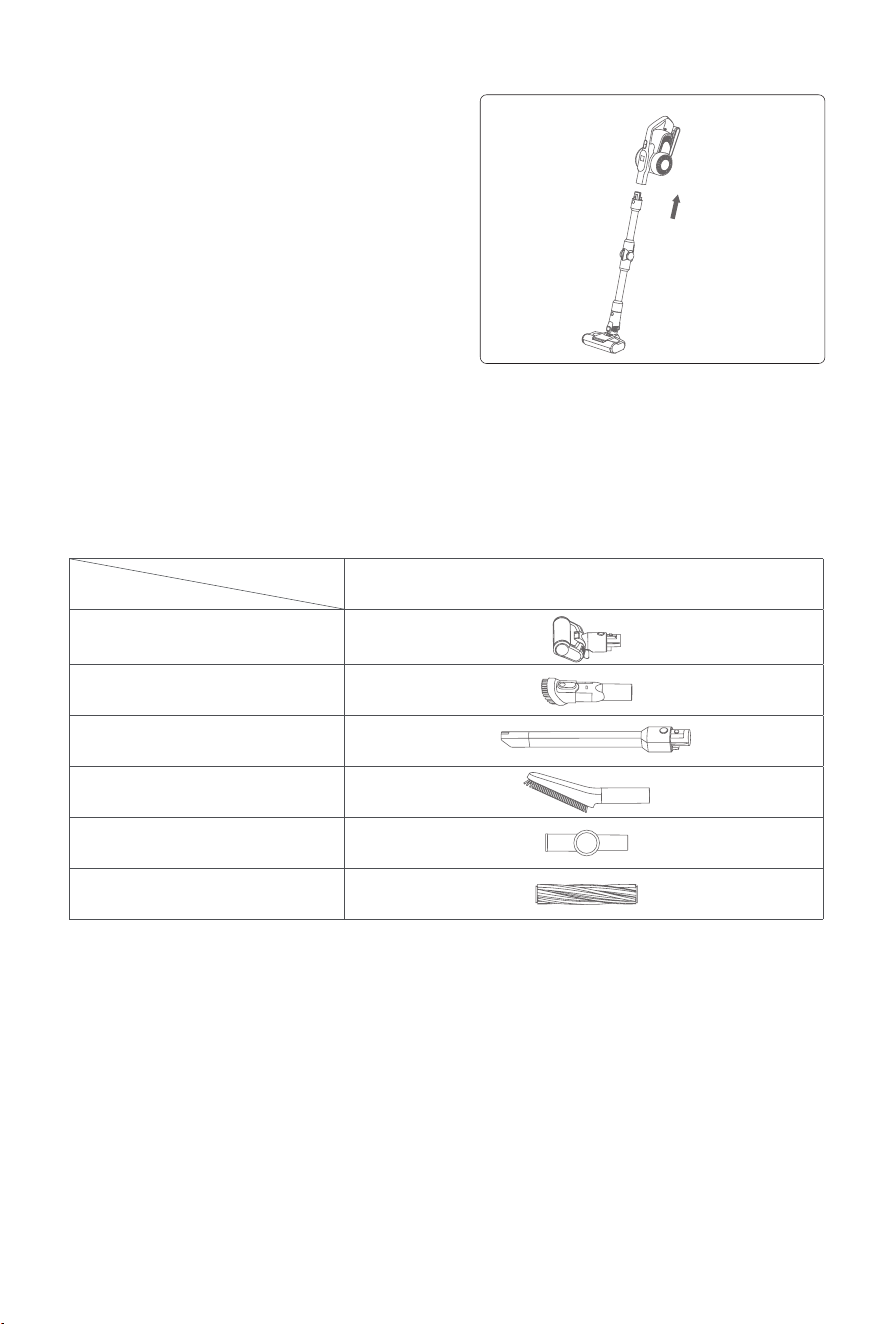

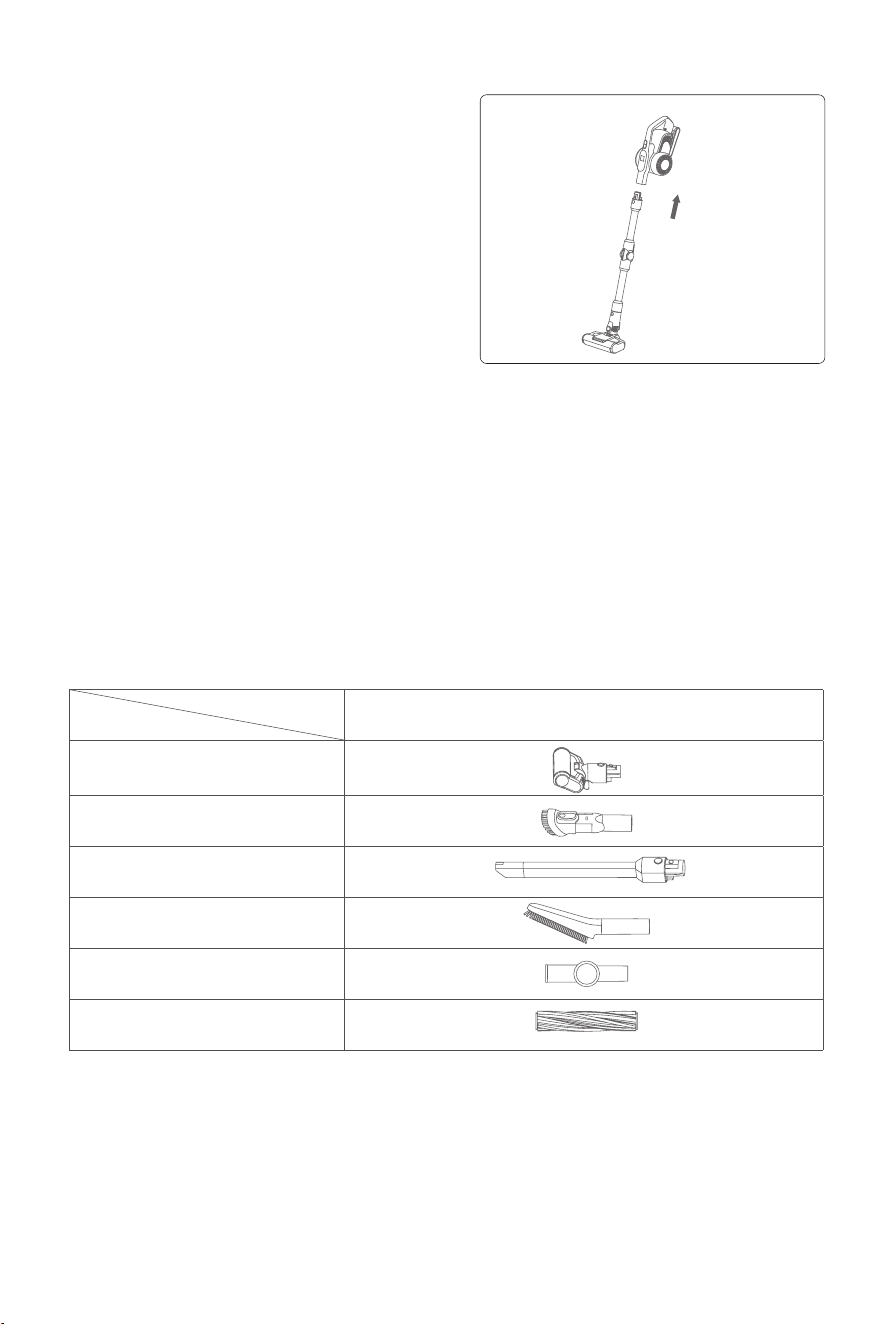

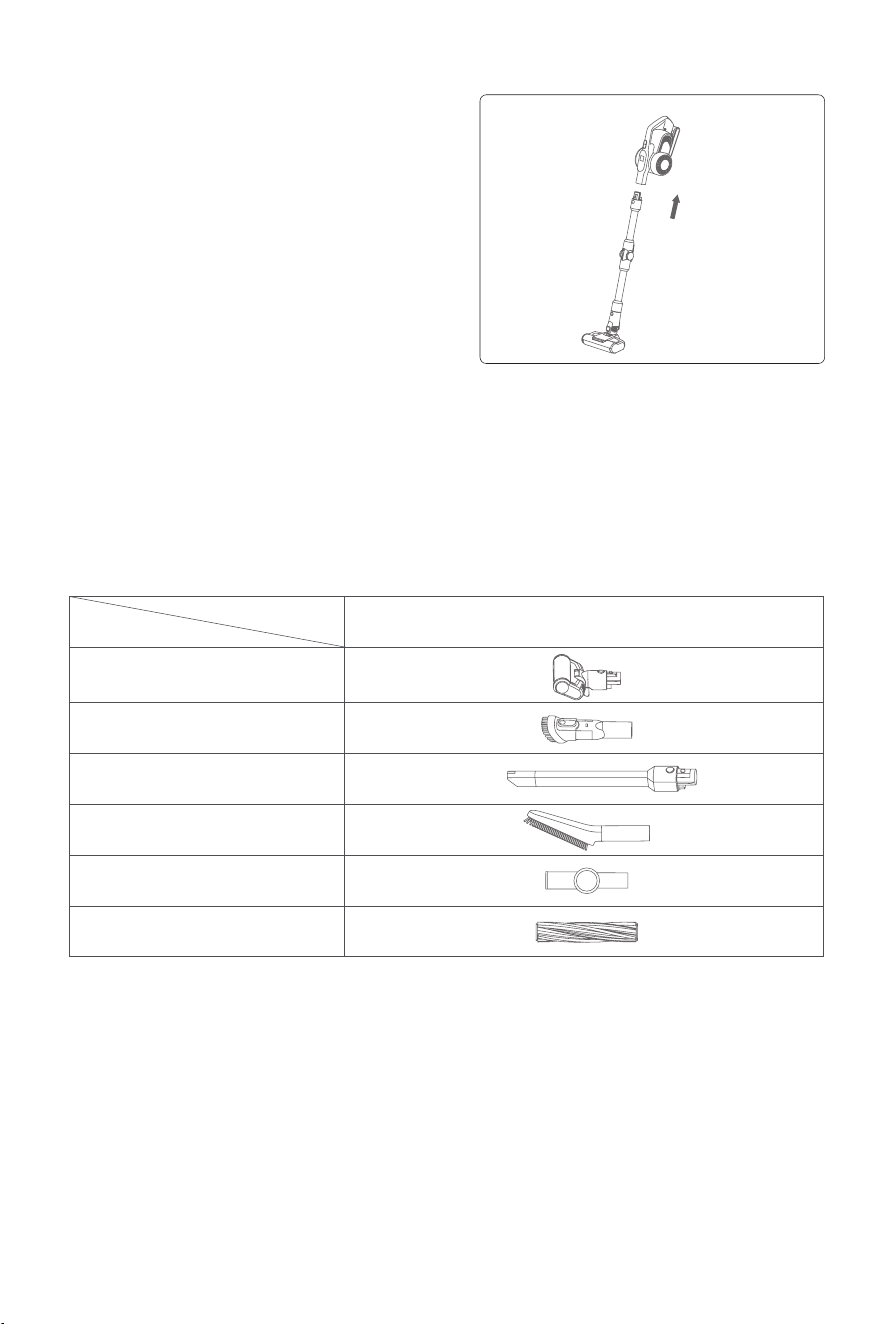

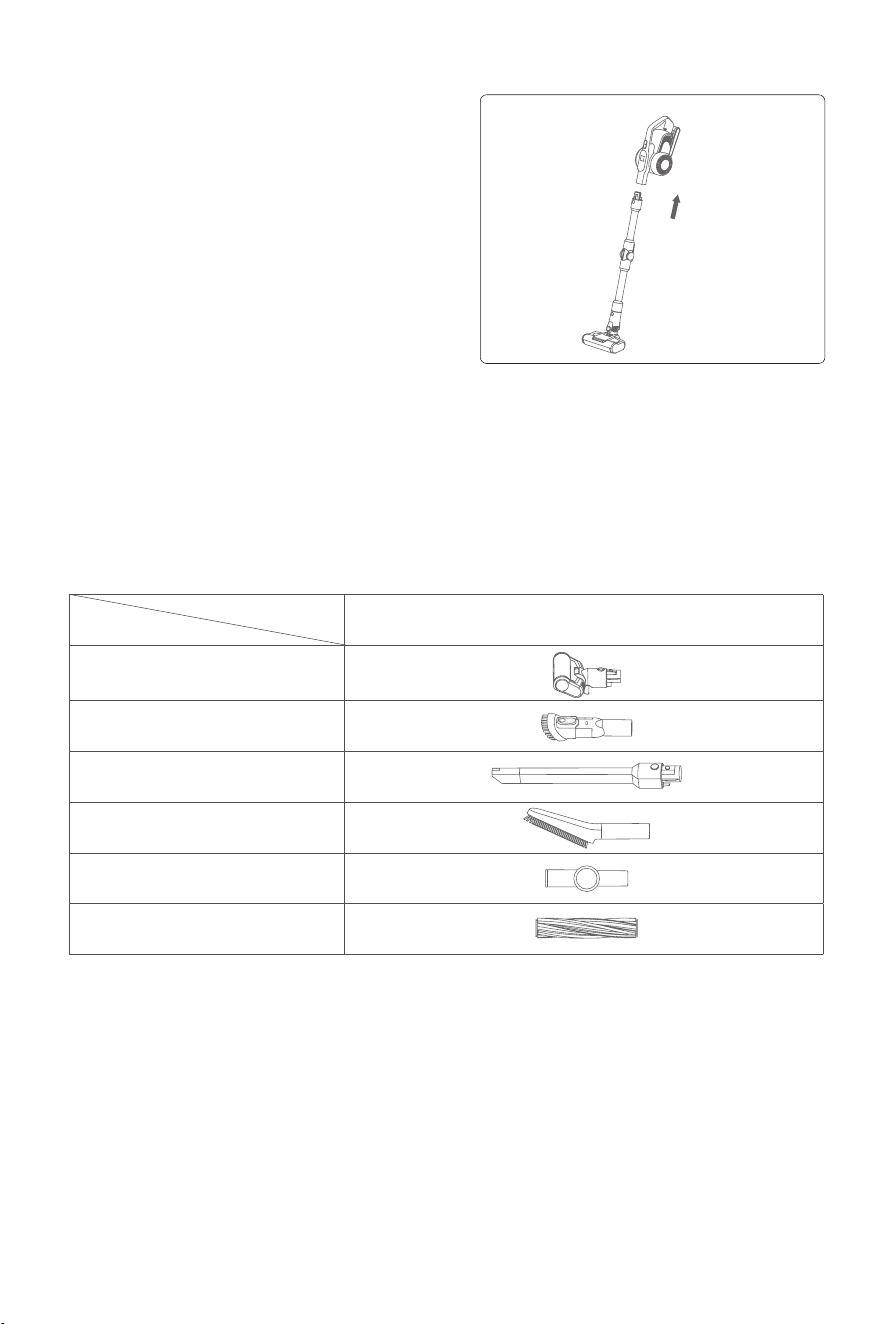

Assemble oor head and metal tube

assembly with handheld vacuum

First, assemble oor head and metal tube

according to the method of assembling electric

oor head with metal tube.

Then, as shown by the arrow, align the

conductive needle of the metal tube with the

coupler of the handheld vacuum suction nozzle,

push metal tube upward until a“click” sound is

heard.

Assembly of accessories

For the convenience of use, this product is specially equipped with some accessories for the

hand-held part of the vacuum cleaner. When you use the handheld vacuum cleaner alone, you

can directly connect the accessories according to your needs.

H10 Flex

Electric mattress brush

Upholstery tool

Flexible crevice tool

Dusting brush

Connector

Carpet brushroll

model

Name

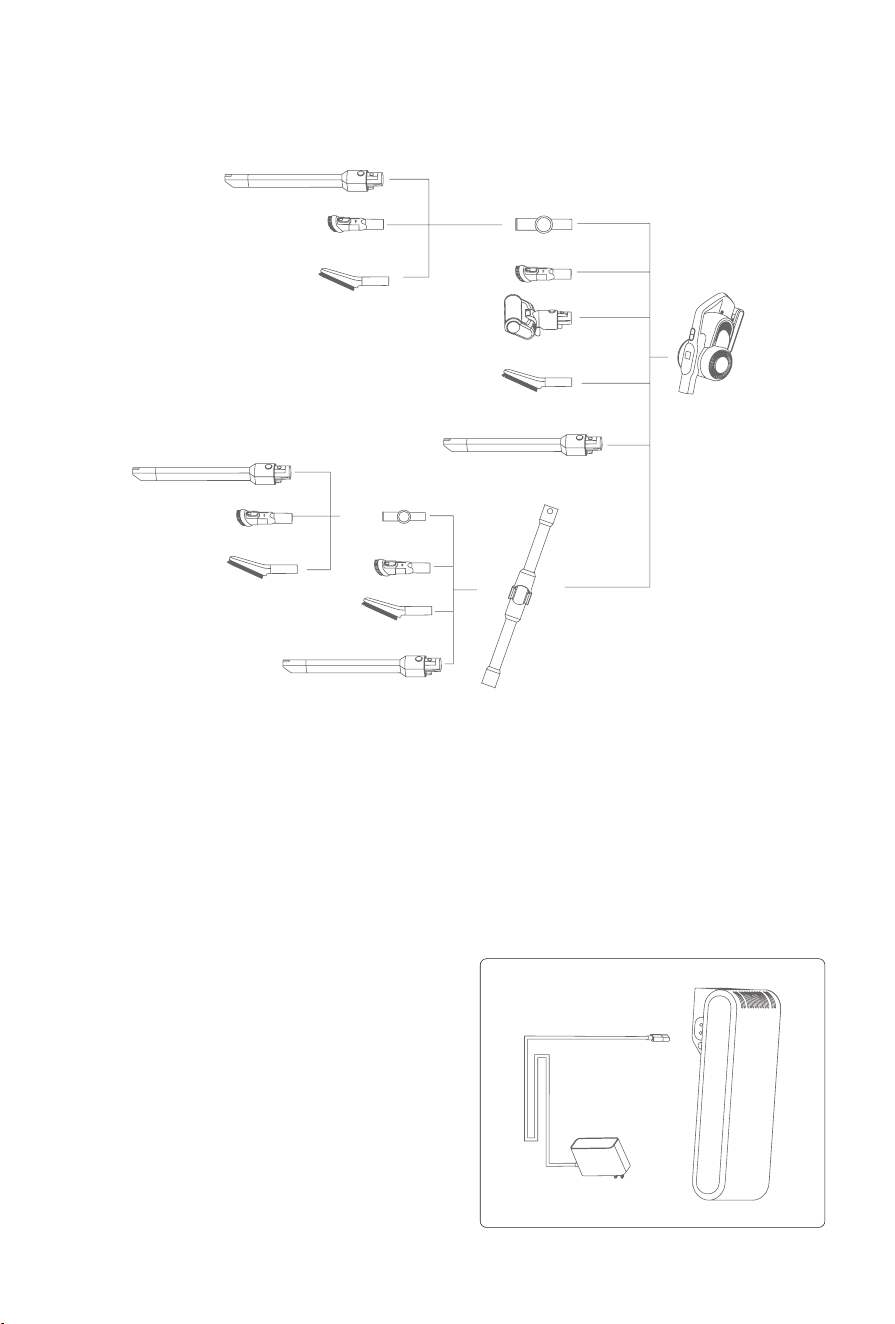

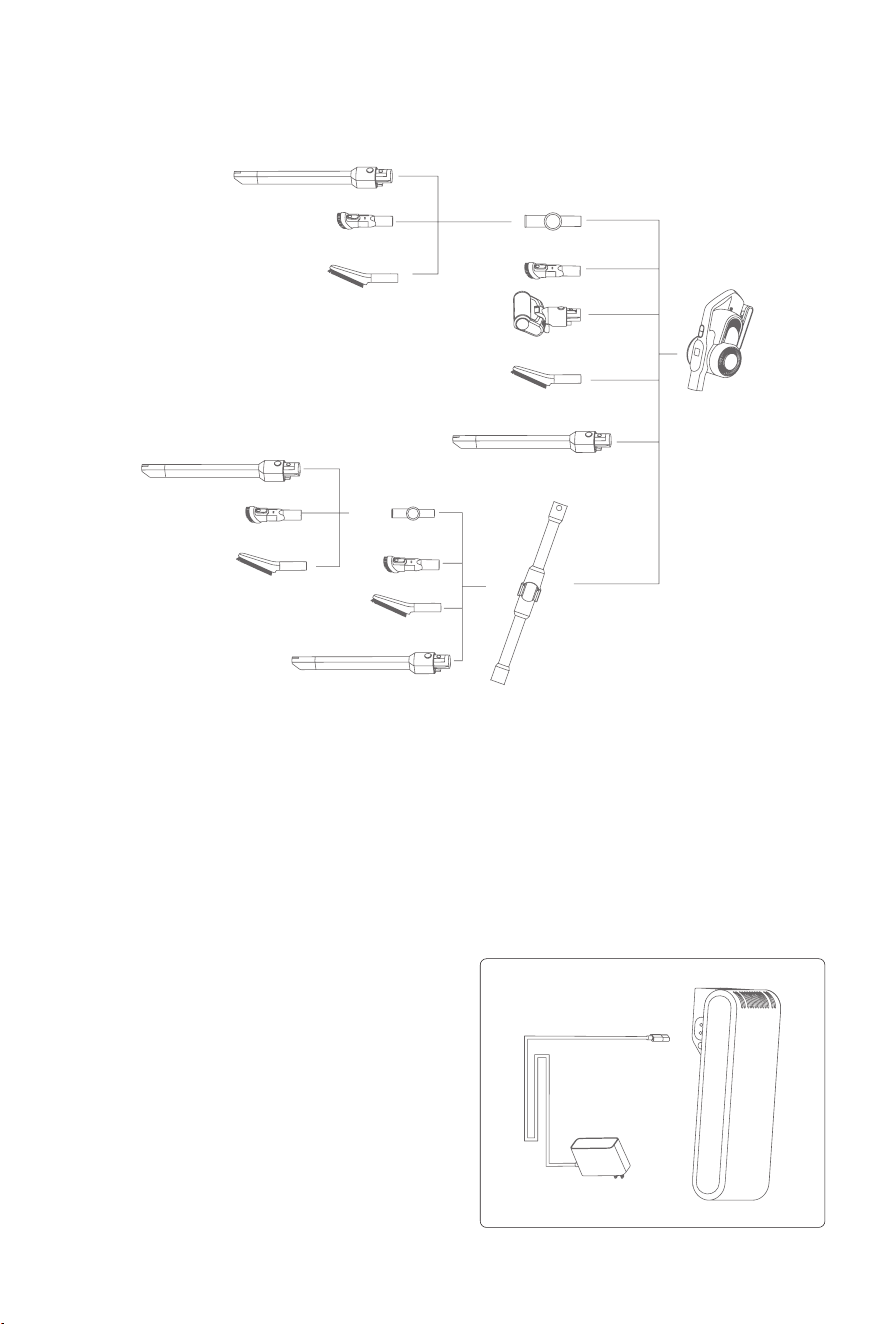

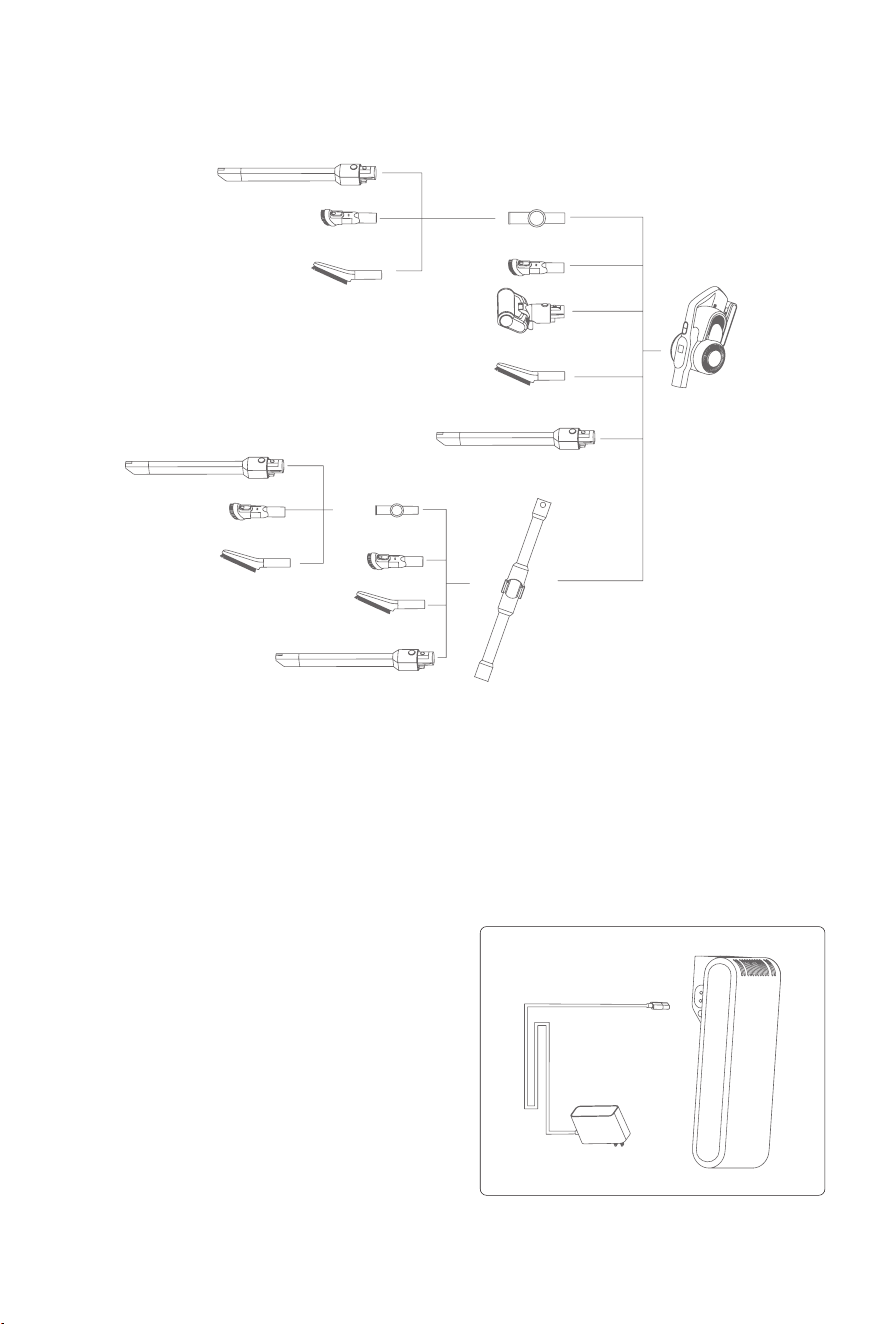

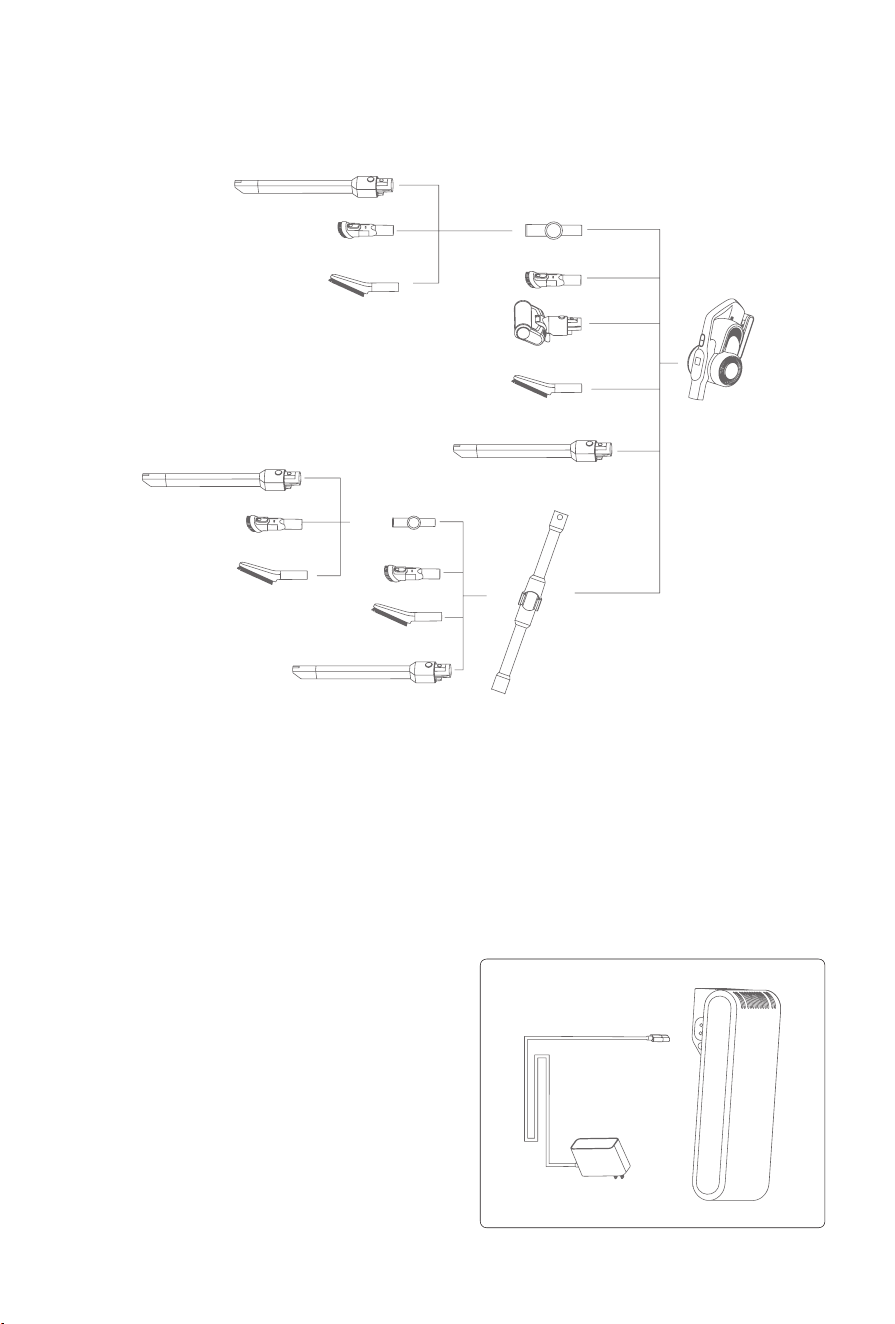

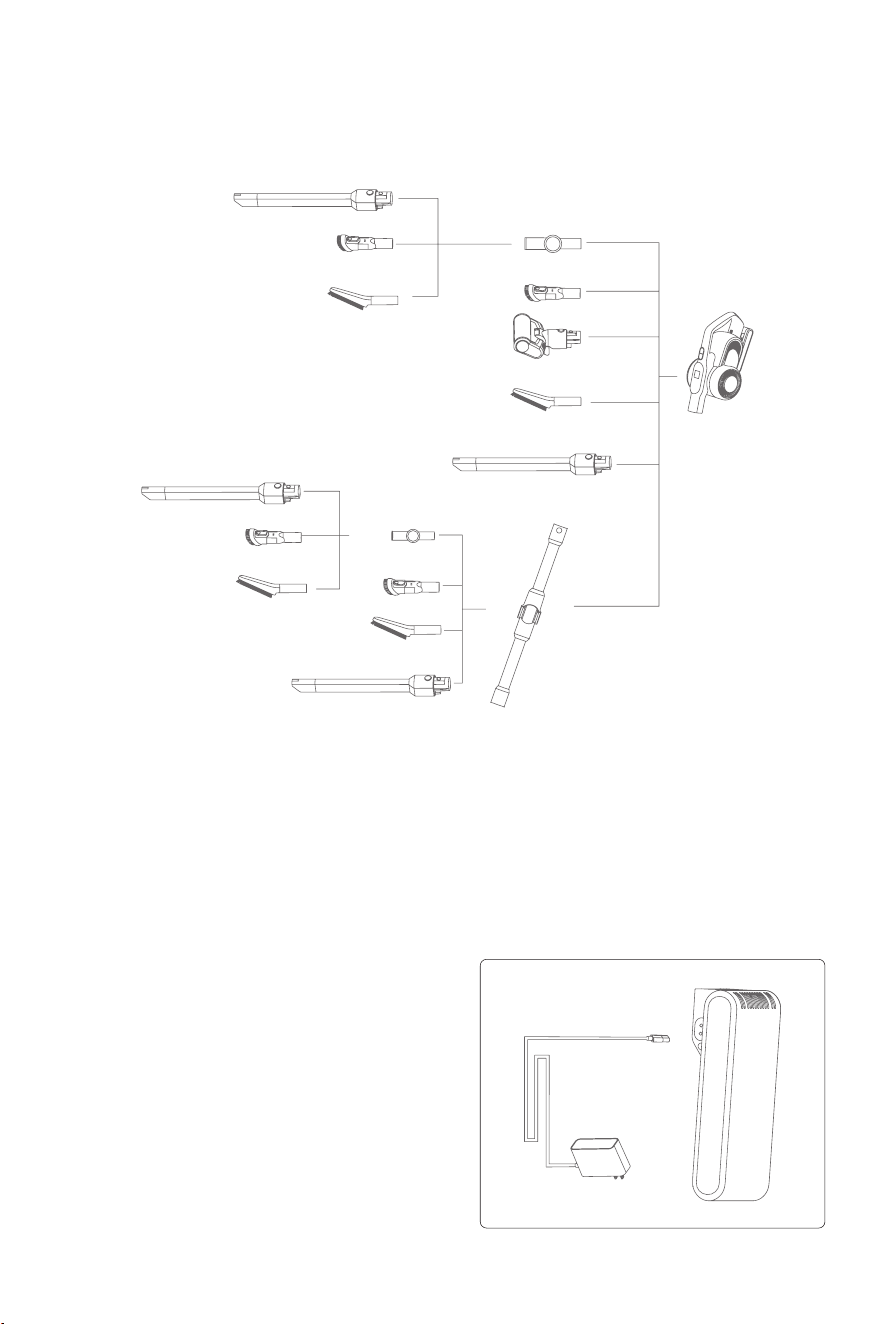

Accessories Connection List

Use of vacuum cleaner

Charging

Attention:

1.When use the product for rst time, battery power is not full. Need to charge the vacuum before using.

2.If power cord is damaged, to avoid danger, it must be replaced by a professional people of the manufacturer,

repairing agent or similar department.

The product can be charged in two ways:

1.Charge the battery pack separately: Plug one end

of charger to battery pack connector and another

end of charger to power socket to charge the battery

directly. In this way when under charging the

indicator on the side of battery pack is in red and

turns green when charging is completed.

On/off button

Mode button

LED screen

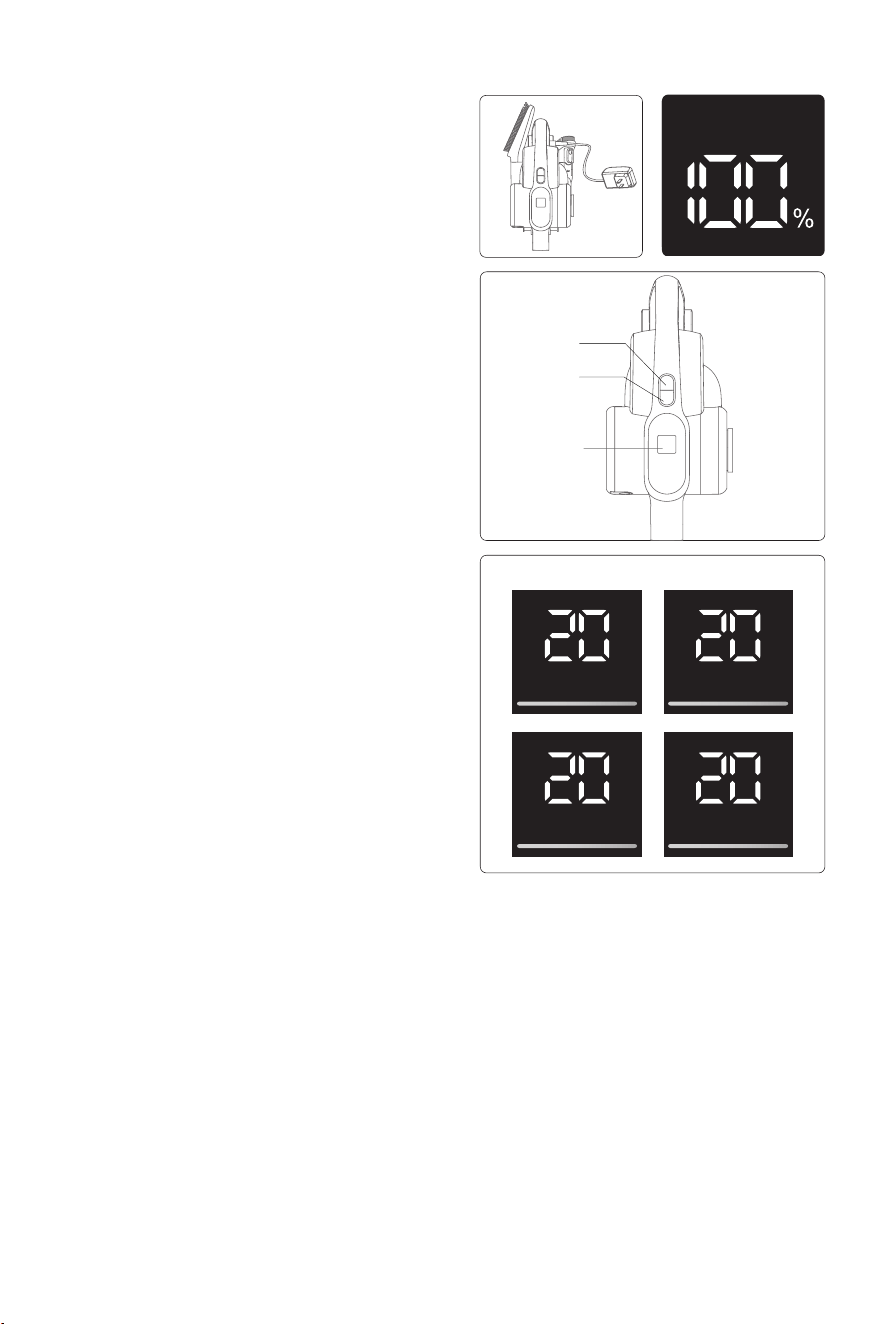

2.Charge the battery on machine: lug one end of

charger to battery pack connector and another

end of charger to power socket to charge the battery

when battery pack is assembled in the vacuum

cleaner. Machine LED screen will show battery

power percentage. When charging is completed it

will show 100% as the pictures shows.

Attention:

1.When battery power is below ≤20%, If machine is

working in Max mode in this status, it will change to

Eco mode automatically. When battery power runs off,

machine will turn off.

2.If vacuum cleaner is long idled, charge the battery every

three months to avoid battery failure.

Use of handheld vacuum and LED screen

contents

Take the vacuum cleaner off the storage holder,

press the on/off button to start or stop the vacuum

cleaner. Mode button can adjust working mode.

When machine is turned on, it works in Auto mode,

press the mode button to switch to the sequence

of Turbo- Max - Eco-Auto mode.

Middle of LED screen displays product run time

left in current mode. When mode is changed, left

run time will also change accordingly.

When product works in Max mode and battery

power drops below 20%, to extend product run

time, product will automatically switch from Max to

Eco mode. After battery is charged to higher than

20% power, product can work in Max mode.

When the product is working in Auto mode, it will adjust working power basing on the dust

content and the oor type it detects, in order to achieve higher cleaning efciency. Under Auto

mode, LED screen display Auto regardless how high the working power is.

The product is equipped with dust content sensor. On LED screen bottom there is a light strip to

display the dust content. As dust content decreases from high to low, the red colour decreases

and blue colour increases. When the strip is completely blue, the cleaning surface is clean.

Cleanness of the cleaning surface can be visually displayed through LED screen.

Eco

min

Auto

min

Turbo

min

Max

min

Combination brushroll

Carpet brushroll

Bending button

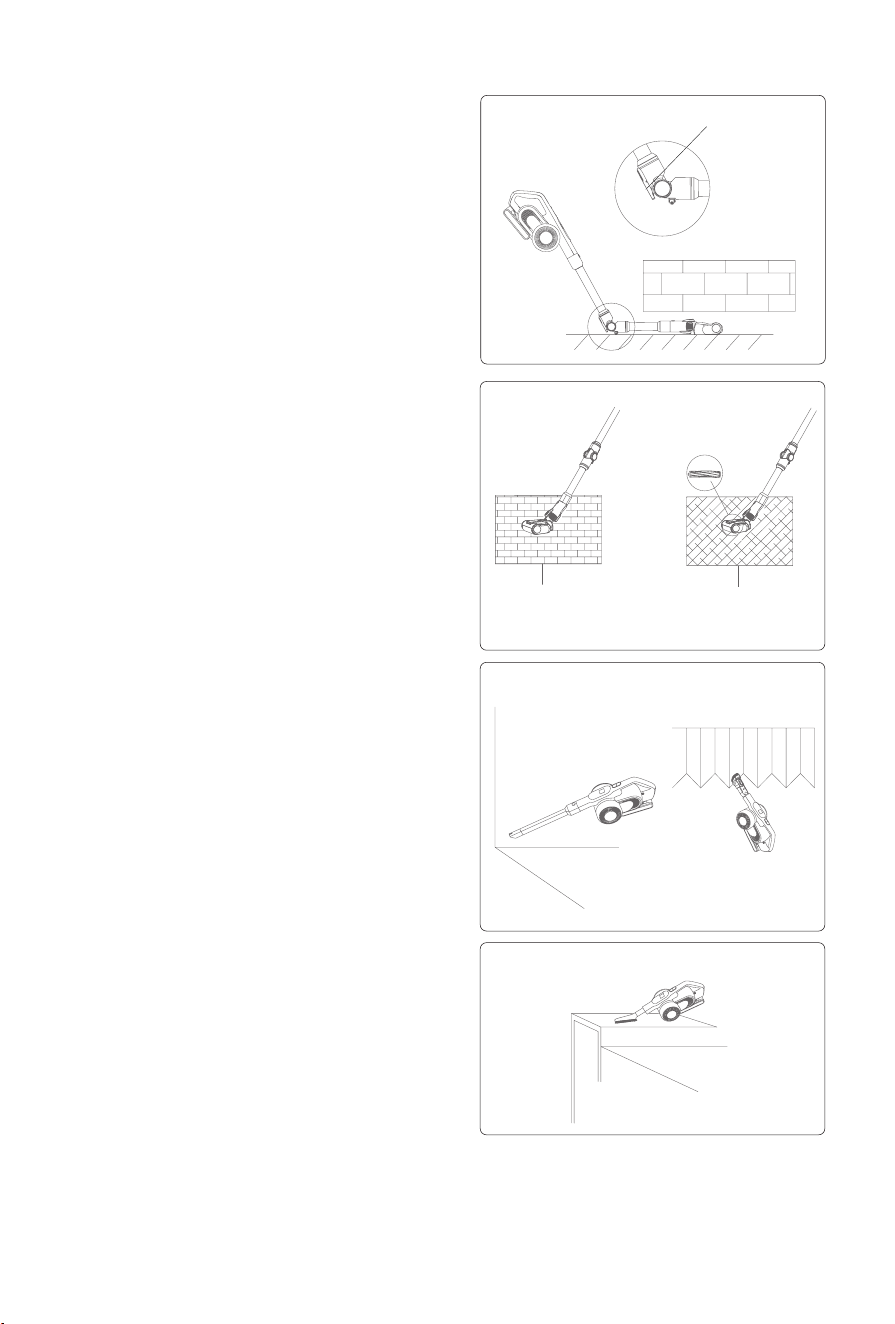

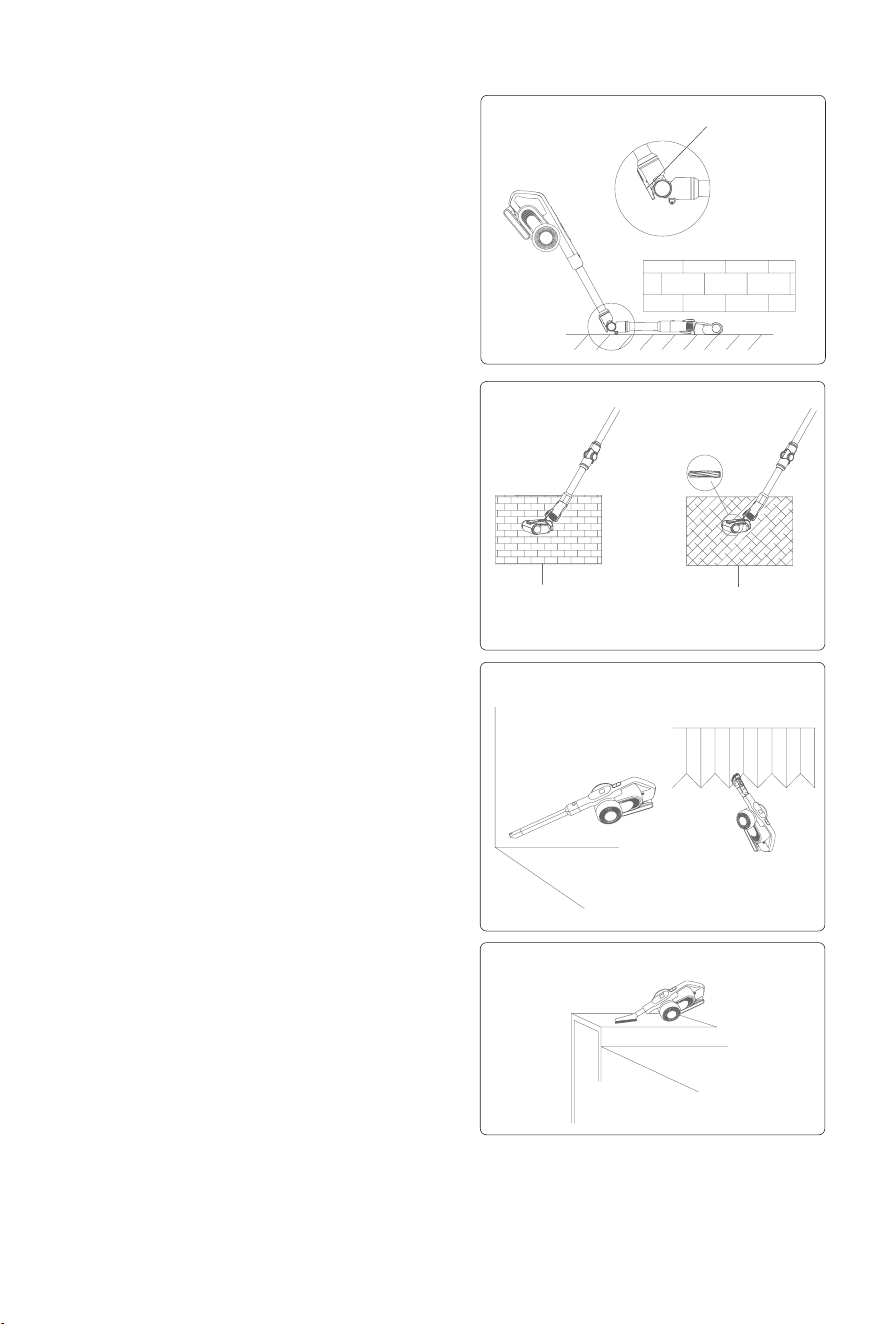

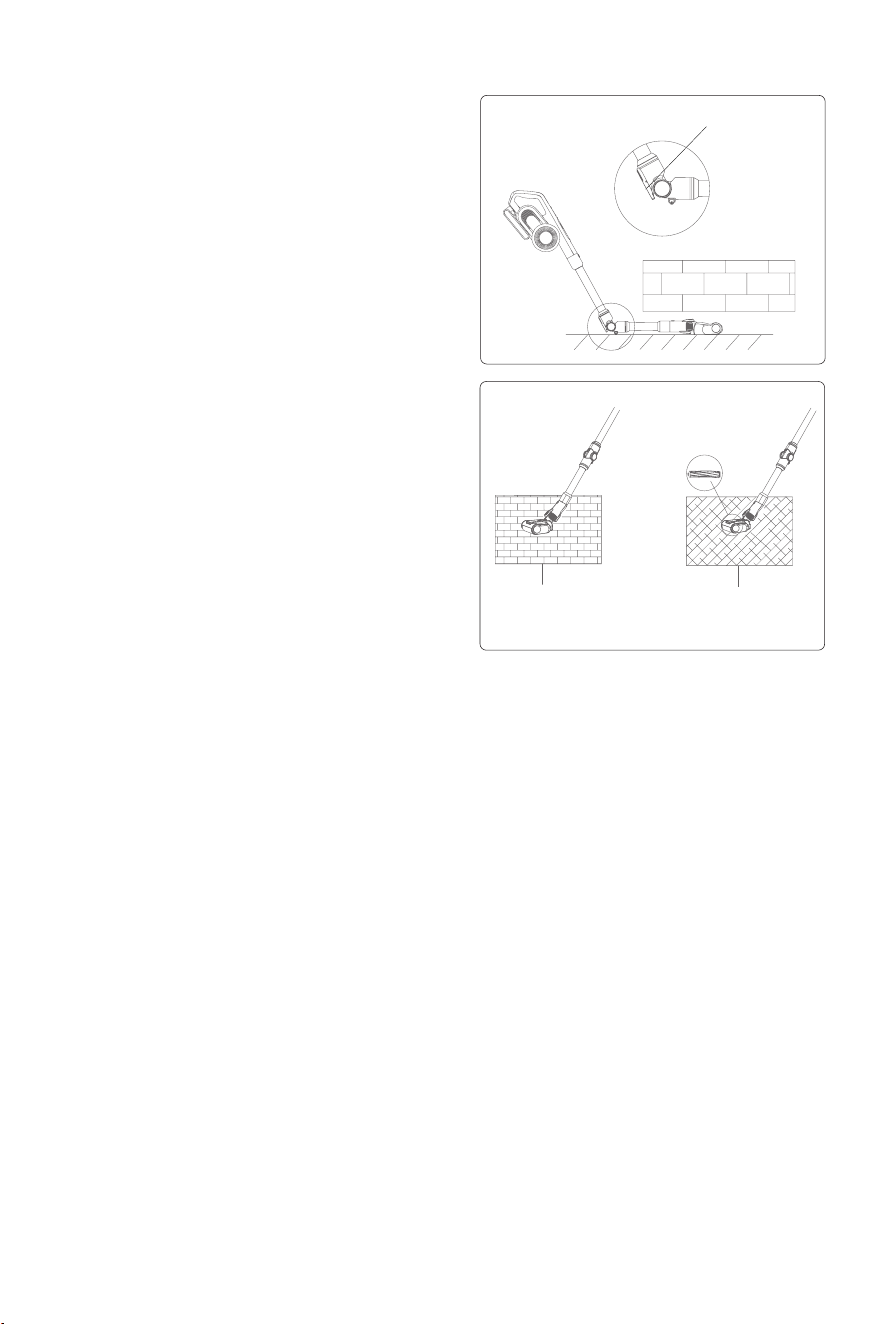

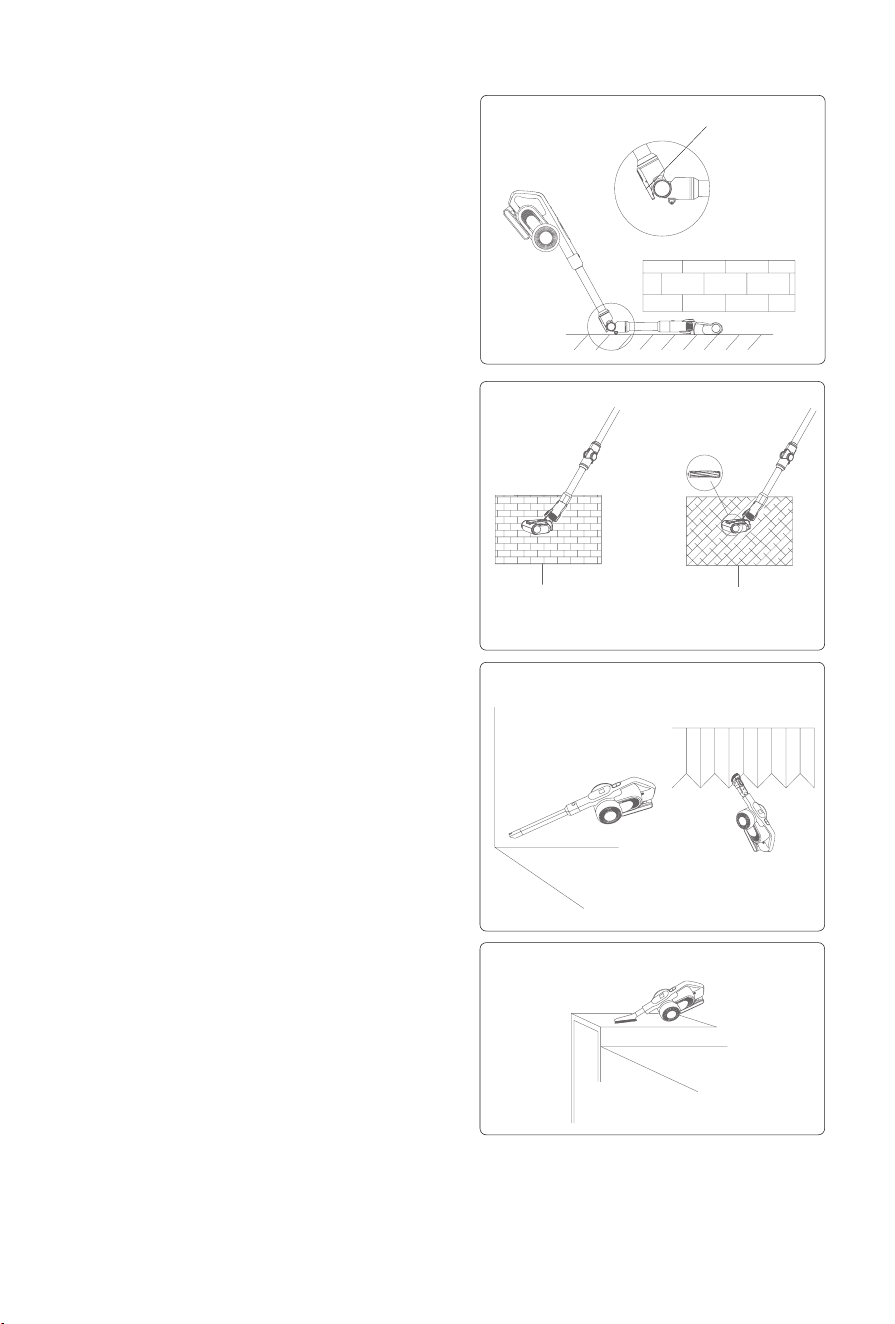

Use of exible metal tube

The exible metal tube has two modes: vertical

and bending. The vertical mode is equivalent

to the normal metal tube. The bending mode

can be used for cleaning under the sofa,

table or bed, etc. When the bending mode is

needed,press the release button and the metal

tube can achieve 0-90°bending angle.

Use of electric oor head

Electric oor head is suitable to clean all kinds of

oor like hard oor, tile and carpet etc. Product

comes with an extra carpet brushroll can be

replaced to the oor head to deep clean carpet.

Attention: During the operation of the electric oor head,

if there is a large volume of foreign matter inhaled or

too much fiber wound, or even a child in the play of

the machine mistakenly put his hand into the nozzle,

resulting in the brushroll abnormal stop, the electric oor

head will stop working, in order to protect personal safety

and brush motor.

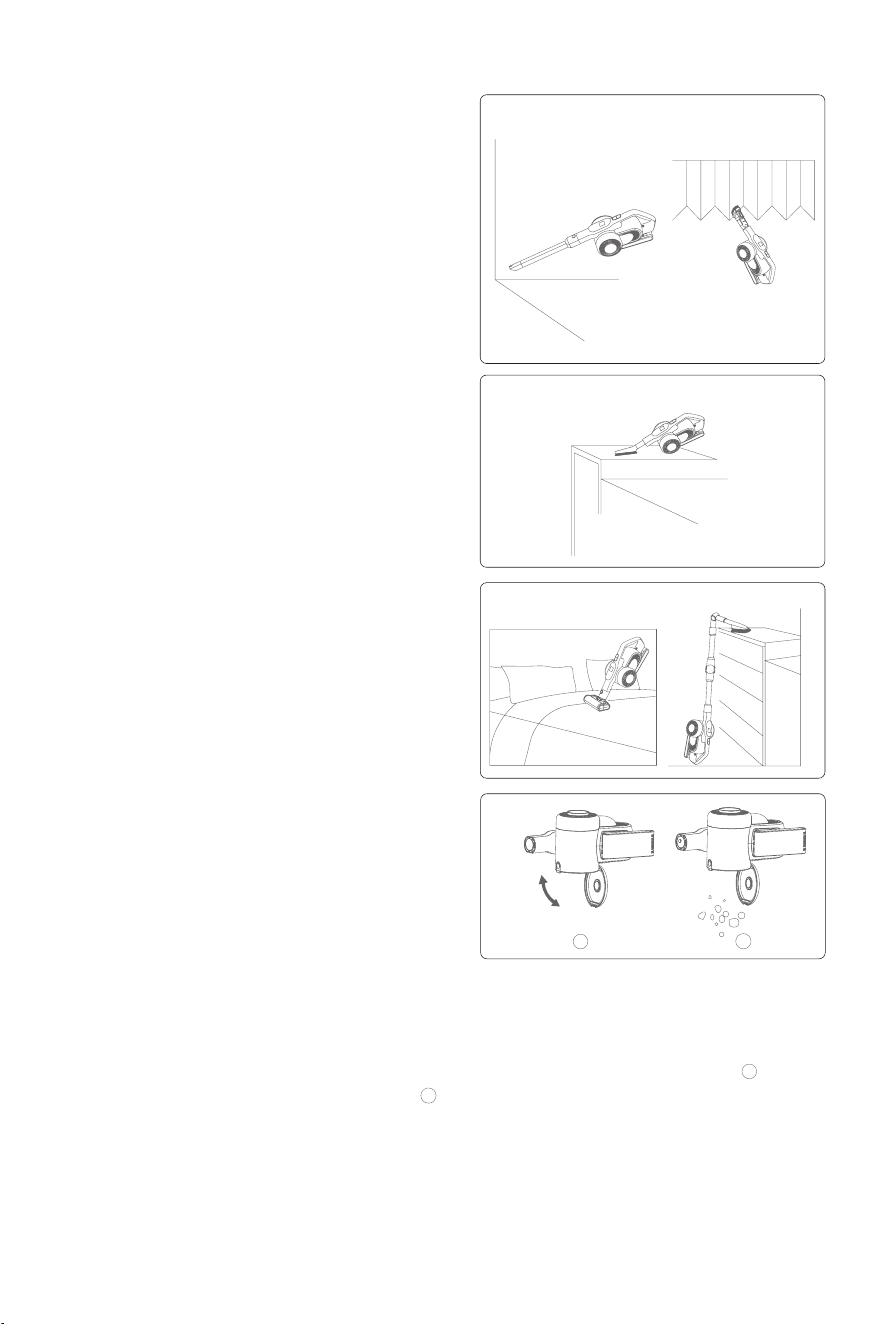

Use of accessories

Flexible crevice tool : The crevice tool can

be bent into angle with LED light in the head.

Suitable for cleaning crevice, door, window

corners and other narrow gap as well as hard to

reach areas.

Upholstery tool: suitable for cleaning closet,

windowsill, sofa and table surface.

Soft brush: suitable for cleaning easy to scratch

furniture like bookshelf, handicraft etc.

Electric mattress head: Suitable for sofa and

bed mattress. The brushroll beats out and then

cleans the dust mite and allergen from deep sofa

or bed.

Connector: Can be connected to other tools and

bend to different angle to clean dust on top of

high cabinets or dust on the roof.

Cleaning and Replacing Parts

Attention:

1.HEPA filter is available for sale from local vacuum

cleaner distributors.

2.It is recommended to clean the dust cup after

each use; When the dust cup is full or the HEPA

filter is clogged, it needs to be cleaned and

replaced if necessary.

3.Electric floor head brushroll might be entangled

with hair after long time use. It needs to be cleaned

in time to keep the vacuum working moreefficiently.

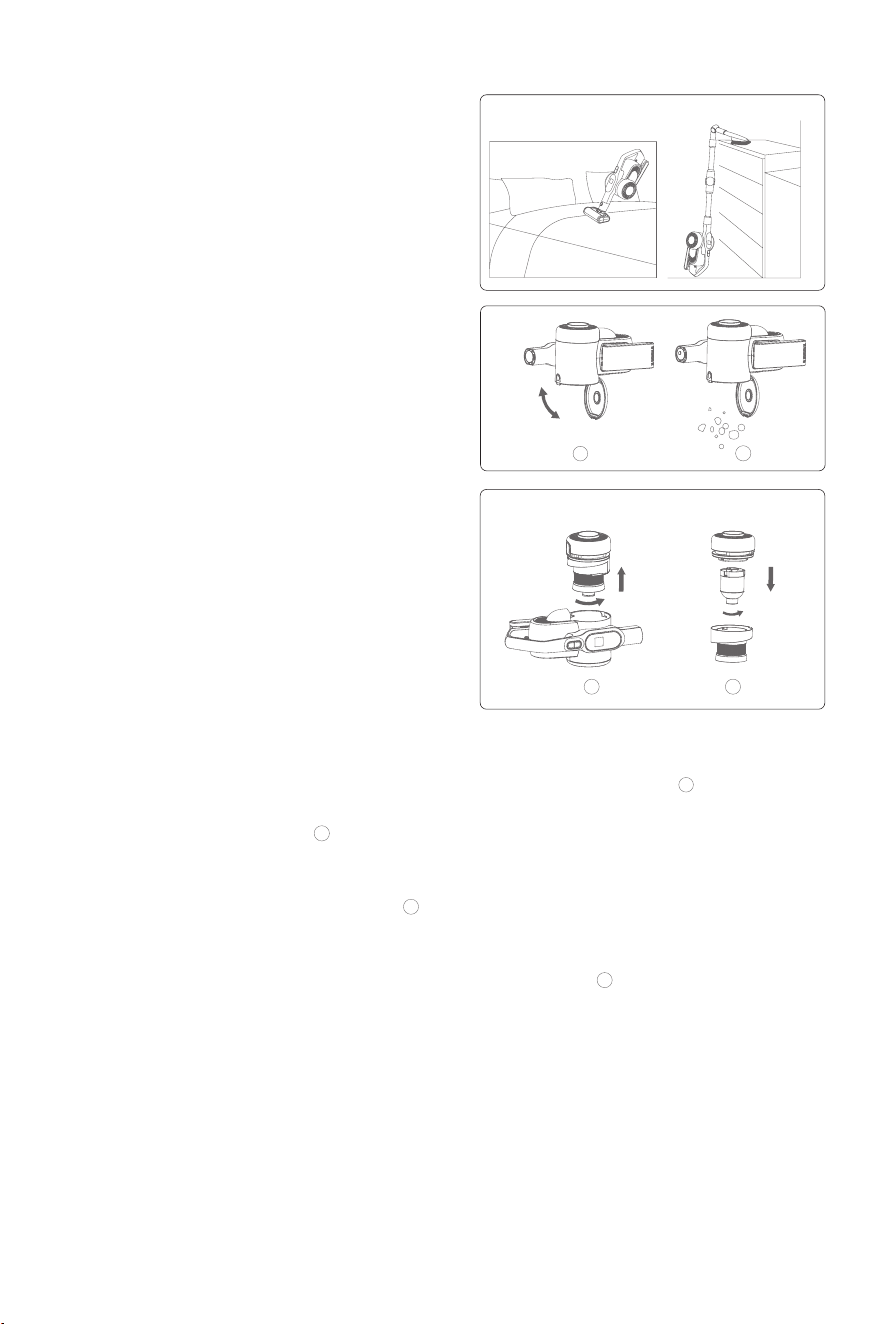

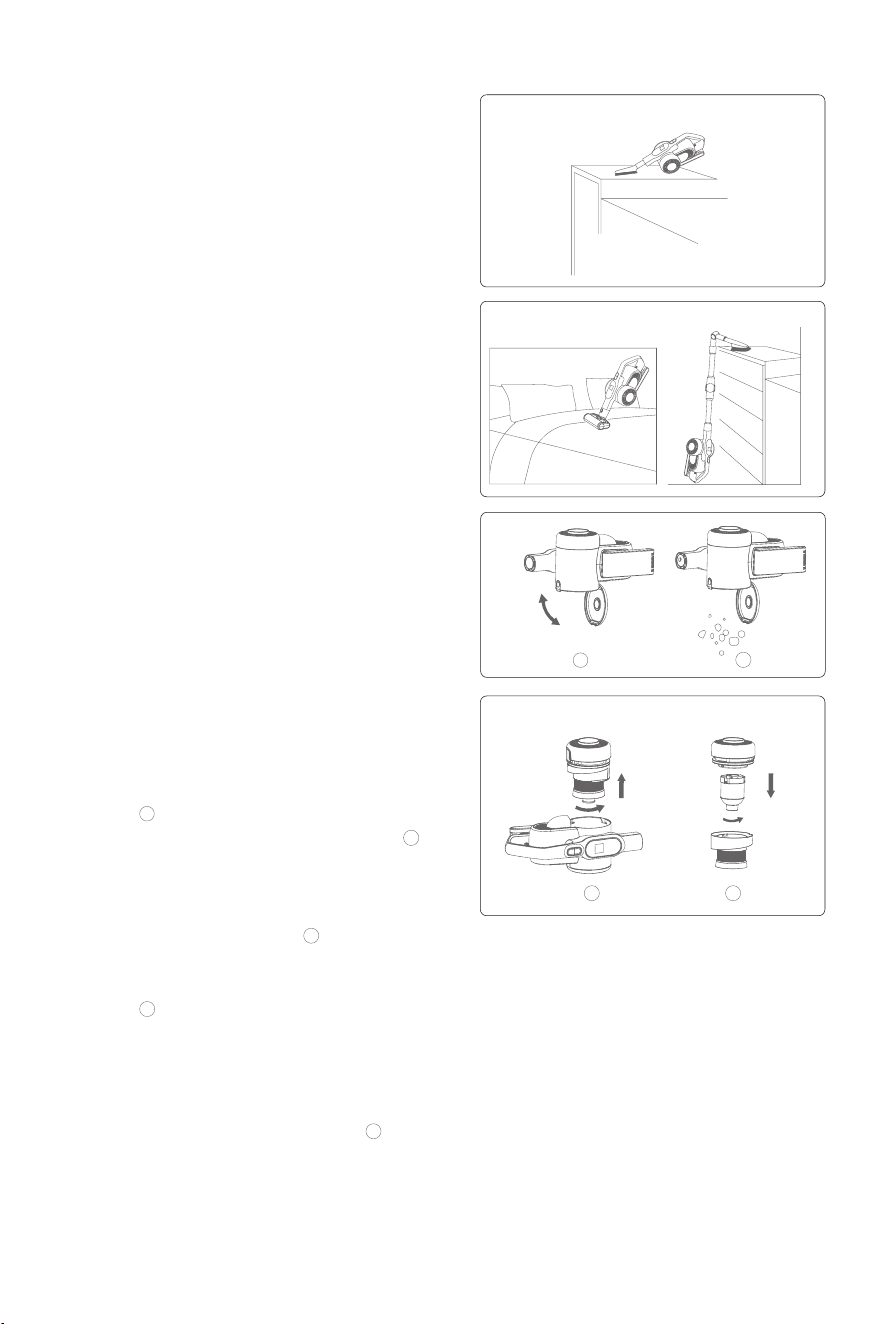

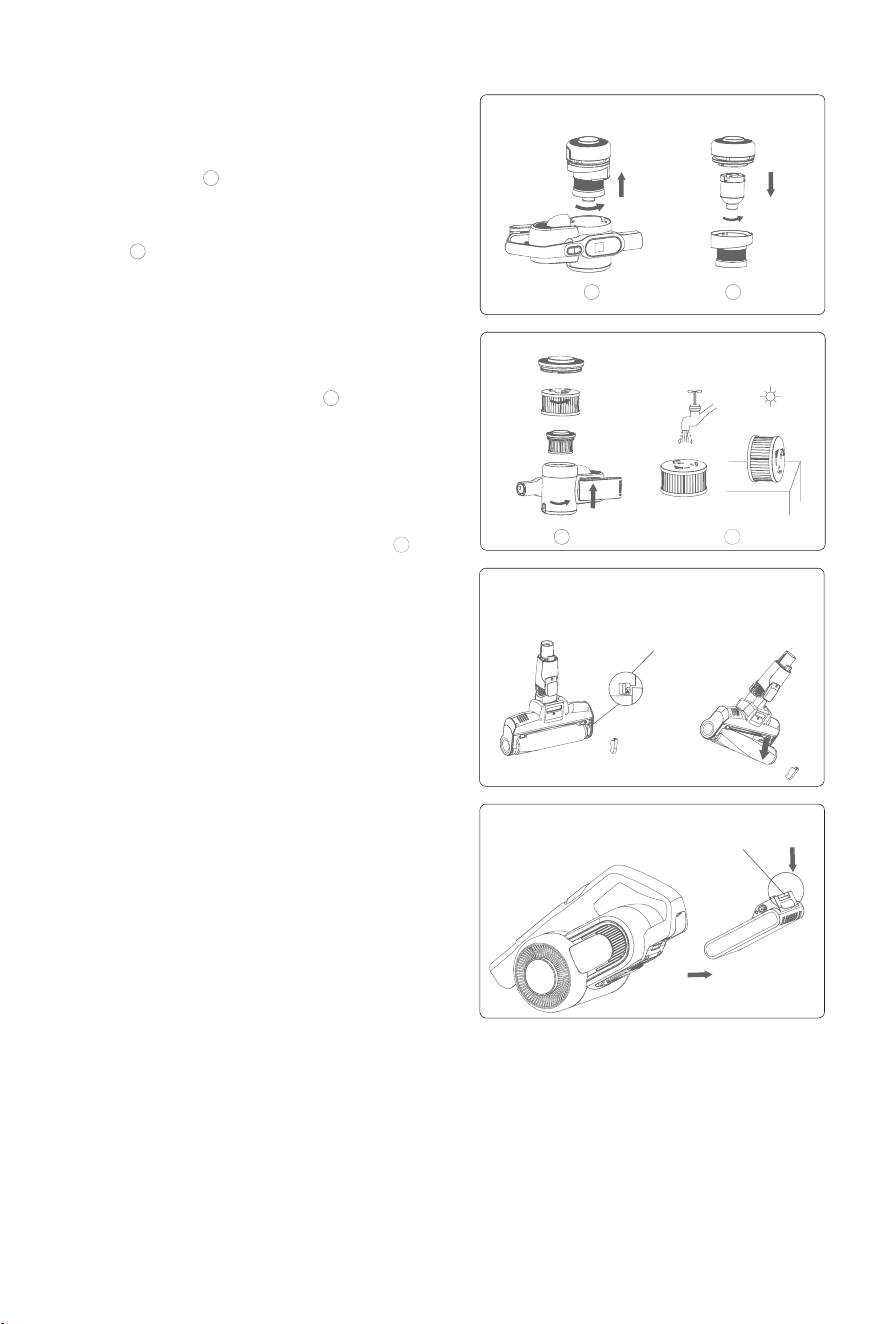

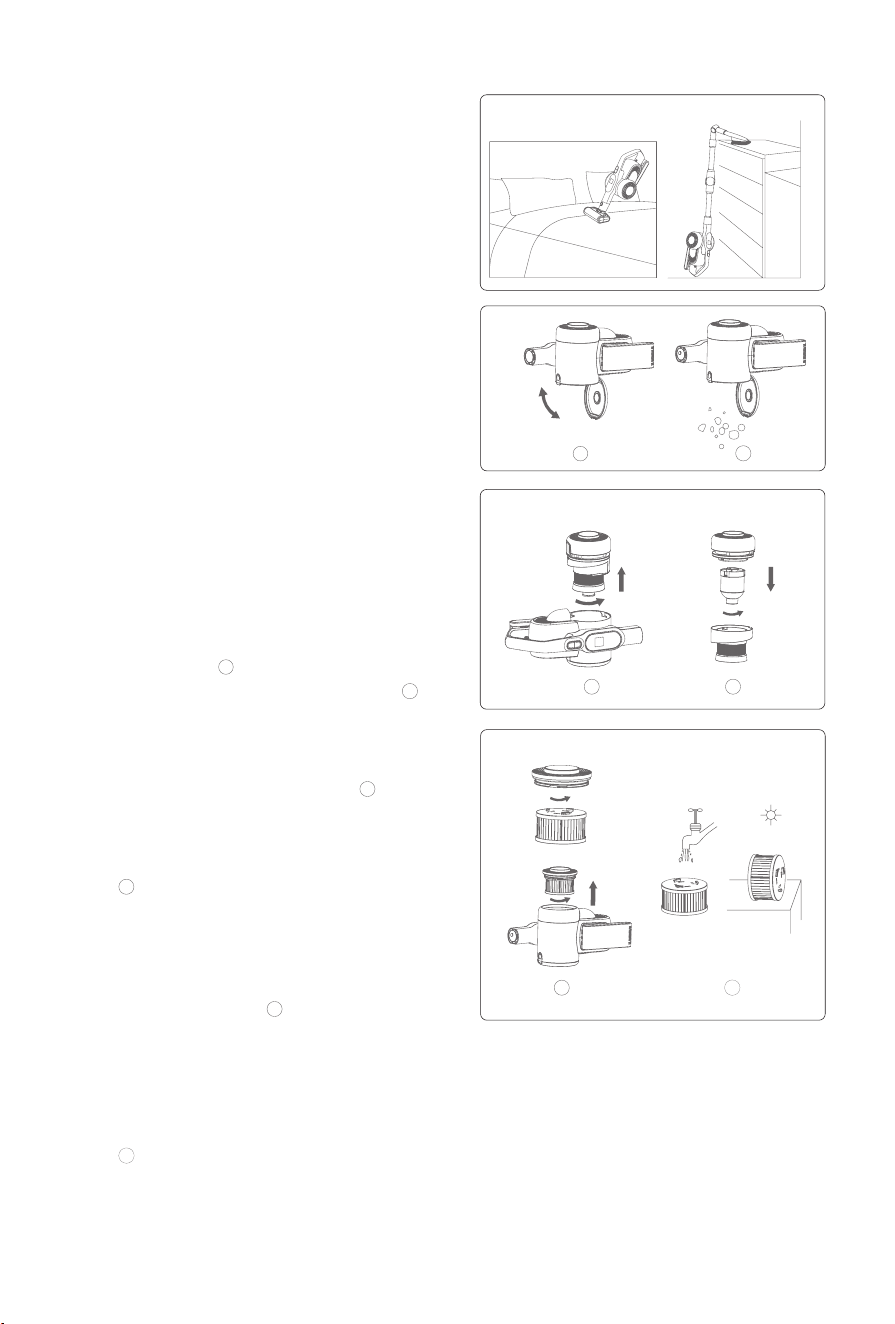

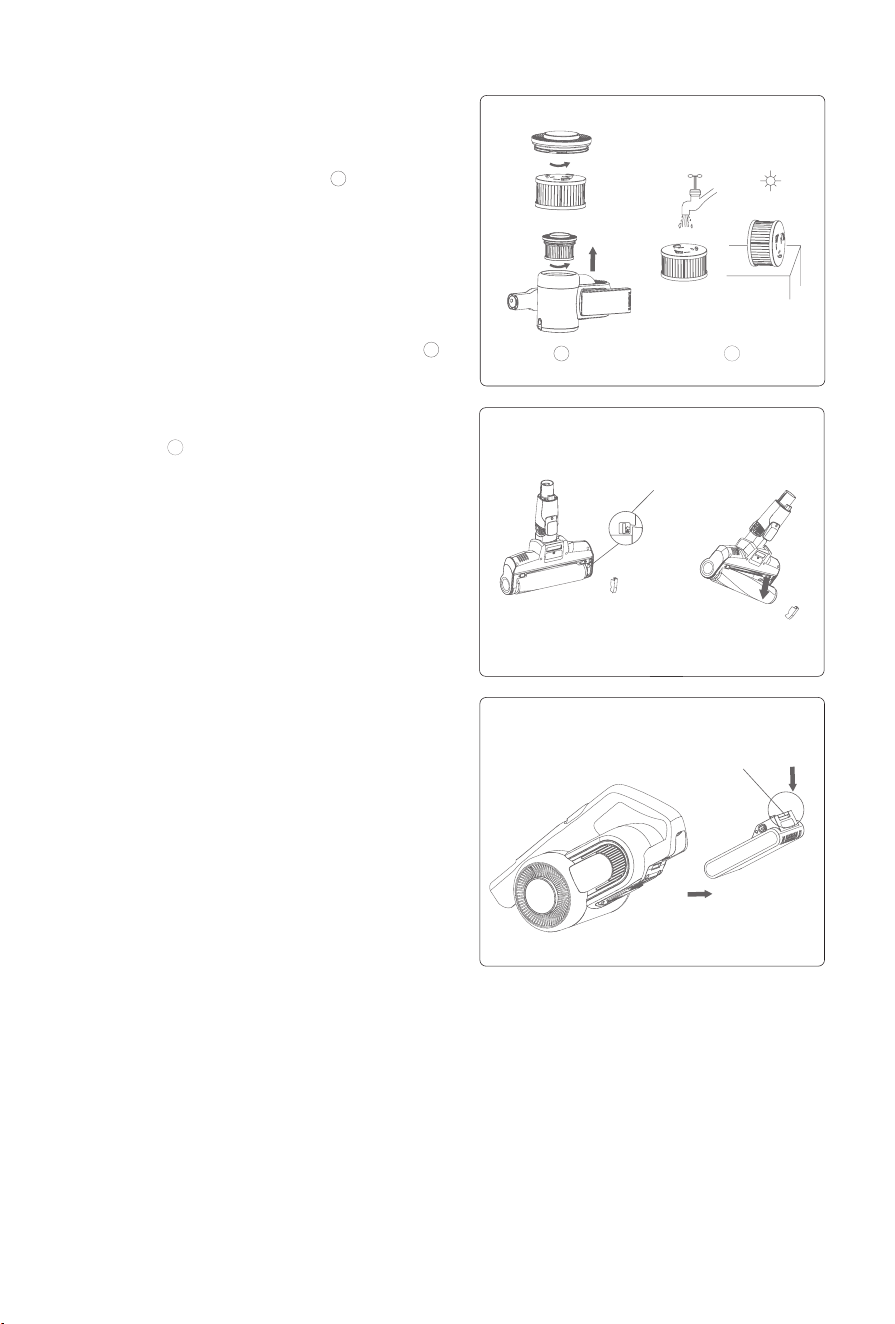

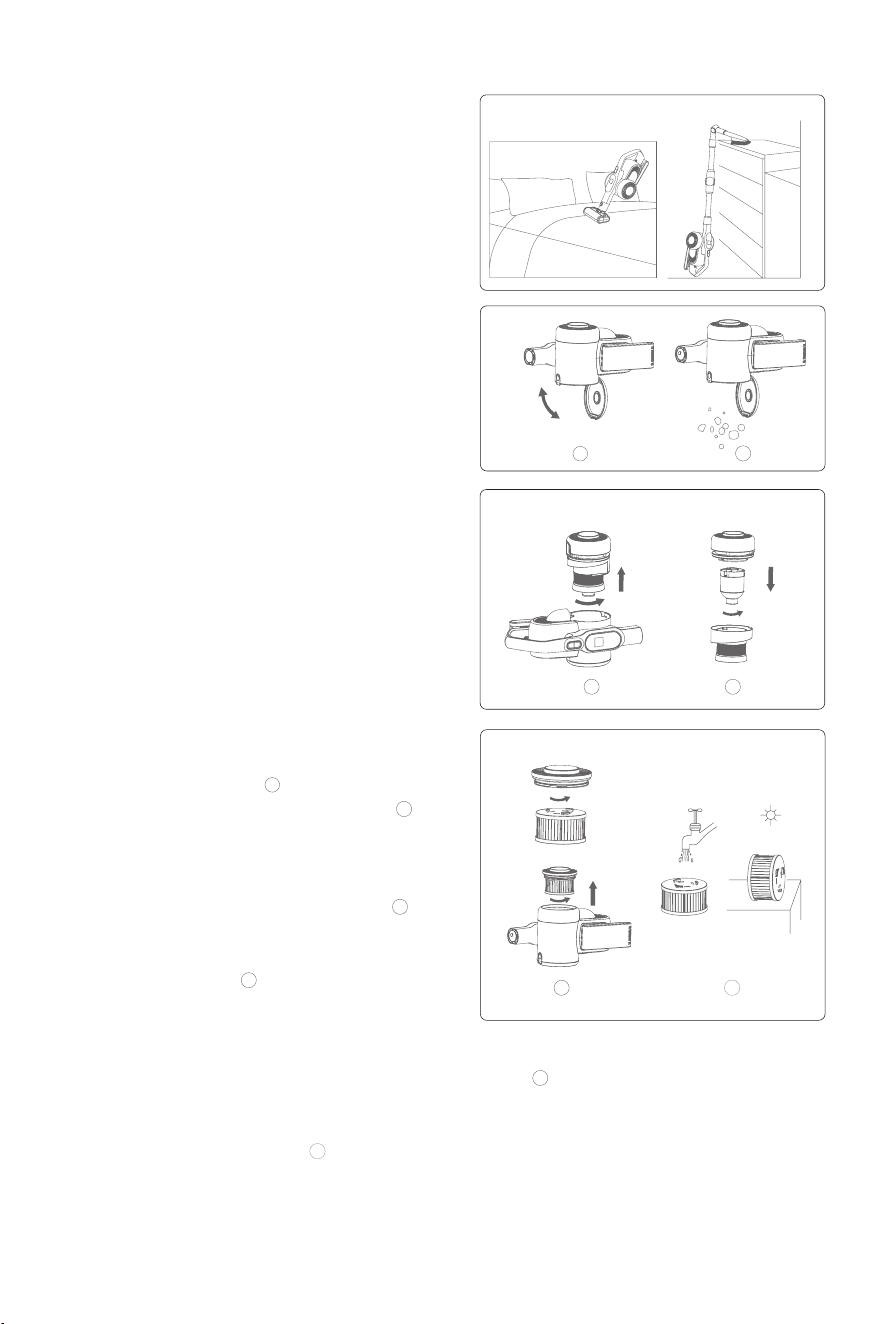

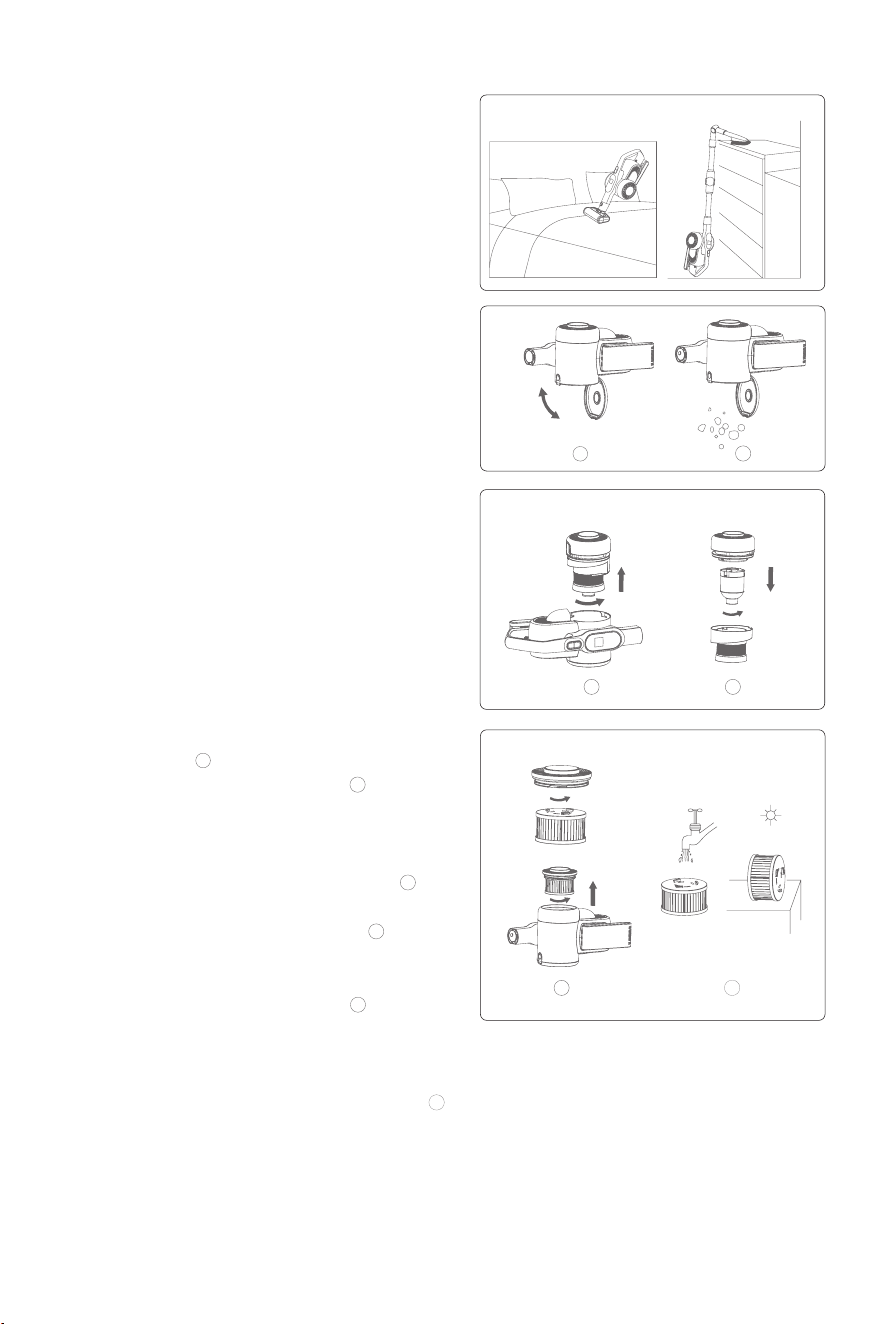

Clean dust cup and filters

1.Press down the dust cup bottom cover to open

dust cup bottom cover. Fig

2.Dump dust into trash can.Fig

3.Hold dust cup lid and rotate anti-clockwise,

remove cyclone assembly from dust cup for

cleaning.Fig

4.Rotate cyclone anti-clockwise, disassemble

cyclone to clean.Fig

5.Hold HEPA lid and rotate anti-clockwise,

remove HEPA assembly from top cover and

then rotate HEPA lid to remove HPEA from the

lid for cleaning.Fig

6.If HEPA needs wash, hold the HEPA and rotate

clockwise, remove it from HEPA lid for

washing. HEPA needs completely dry before

reuse.Fig

7. After cleaning, assemble the parts back in the

opposite sequence of disassembly.

3 4

Clean brushroll

1.Move the brushroll release button along the

arrow direction remove side cover.

2.Remove one end of the brushroll and take it

out from nozzle for cleaning.

3.After cleaning or replacing brushroll, assemble

it back in opposite sequence of disassembly.

Vacuum cleaner storage

Battery pack disassembly

Press the battery release button, pull battery

pack out backward and place the battery in a

plastic bag, then store it in a dry place.

Product storage

When the vacuum is long idled, remove the

battery, pack the machine and store it in a cool

and dry place, do not put in direct sunlight or

humid environment.

Brushroll release

button

Battery release

button

Safety Notes

This vacuum cleaner is designed for home use. Do not use it for commercial or other purposes.

Please read this instruction manual carefully before use, properly save and store it for future use.

Do not put the vacuum close to re or other high temperature facility.

Do not use or store the machine under extreme bad conditions, for example, extreme

temperature. It is recommended to use it indoors between the temperature of 5 °C to 40 °C.

Store the machine in dry place and avoid direct sunlight.

Fully charge the battery before rst use or after long storage.

Before using the vacuum, make sure brushroll is assembled, otherwise, it may lead to motor fan

blockage, causing motor burn out.

Please do not use the vacuum to pick up detergent, oil, glass slag, needle, cigarette ash, wet

dust, water, matches, etc.

Please do not use the vacuum to pick up tiny particles such as cement,gypsum powder, wall

powder, or large objects such as paper balls, otherwise it will cause malfunctions such as

blockage and motor burnout.

Avoid blockage to air inlet or brushroll, it may cause motor failure.

Do not put your hand or foot into oorhead inlet to avoid body hurt.

Do not pour or splash water or other liquids into the machine to avoid short circuit to burn out

the machine.

If the brushroll is not working, please check whether the brushroll is entangled with hair or other

long ber, clean it in time.

When storing the machine for a long time, ensure that the battery is fully charged before storage

and charge the machine at least every three months.

Unplug the charger to clean or repair the machine. Hold the charger when plugging or

unplugging it, and do not pull the charging cord.

Use a dry cloth to clean the machine. Liquids like gasoline, alcohol, lacquer thinner will cause

crack or colour fading and cannot be used.

If the machine is not working after fully charged, it must be checked and repaired in our

designated ofce, please do not dismantle the machine on your own.

Trouble Shooting

Please check the following issues before sending to designated repair agent.

Discarded machine contains batteries. They should be recycled safely. Do not discard them

randomly.

If there is damage on power cord, to avoid danger, it should be replaced or repaired by

manufacturer

、

repairing agency or professional person.

This appliance can be used by children aged from 8 years and above and persons with reduced

physical, sensory or mental capabilities or lack of experience and knowledge if they have been

given supervision or instruction concerning use of the appliance in a safe way and understand

the hazards involved.

The appliance is only to be used with the power supply unit provided.

Trouble Possible Causes Solutions

Motor does not

work

Battery has no power Charge the vacuum cleaner

Metal tube,oorhead, battery

pack and vaccum cleaner is not

assembled correctly

Check the accessories are

assembled correctly to the vacuum

cleaner

Suction drops

Dust cup full Clean dust cup

Filter blocked Clean or replace lter

Floorhead air path blocked Clean oorhead air path

Short working time

after charging

Machine not fully charged

Follow instruction manual to fully

charge the battery

Battery old aging

New batteries can be bought from

local distributor

Dust level light

on LED screen is

always red

Dust sensor covered by dust

Clean the dust on the dust sensor

which is located in the suction inlet

of the handheld vacuum cleaner

Warning reminding

1.When air path or HEPA lter is clogged or dust

cup is full, there will HEPA cleaning reminding

Icon on LED screen. If machine is working

in Max mode, it will change to Eco mode

automatically until blockage is cleaned.

2.When brushroll is tangled by foreign objects,

continue to use the product will activate

brushroll blockage protection. LED screen will

display F0 and product will stop to work until

brushroll is cleaned.

3.If the dust level light on screen is always

red, dust sensor might be covered by dust,

please clean the dust on the dust sensor which

is located in the suction inlet of the handheld

vacuum cleaner.

4.When there is electric components defect,which needs professional after service person

for instruction or repairing, Screen will display the defect warning with error code of F0 to F9.

Please contact after service of local agent and provide error code.

2pcs Dust sensor

Eco

min

Defect of F0 to F9 is as following:

Attention:If any other failures occurred, which need professional tools, in order to avoid danger, the machine must be

repaired or replaced by manufacturer, other maintenance offices or professionals from similar offices.

Technical specication

Code Defect Solutions

F0 Brushroll blocked Take out brushroll to clean

F1 Battery pack nickel strip broken Replace or repair battery pack

F2 Charger defect Replace charger

F3 Vacuum motor short circuit Replace vacuum motor

F4 Battery cell defect Replace or repair battery pack

Vacuum motor 2nd over current

protection

Replace vacuum motor

Vacuum motor 1st over current

protection

Replace vacuum motor

PCB defect or PCB leadwire

loose

Replace PCB or PCB leadwire

F8 Battery pack NTC abnormal

Turn off the vacuum and turn on

again after battery pack cools down.

If error code still appears, replace

battery pack.

F9 Brushroll motor short circuit Replace oorhead

Model No H10 Flex

Rated voltage 28.8V

Rated power 650W

Adaptor Input Voltage 100-240V ~ 50/60 Hz 0.8A

Adaptor Output Voltage 34.2V 0.6A

Electric Floorhead Model No T-EB110VA

Electric oor head rated power 50W

Battery pack capacity 3000mAh

Charge time 5h

Disposal

The machine, accessories and packaging should be sorted for environmental-friendly recycling.

Do not dispose of the machine into household waste!

Manufacturer Kingclean Electric Co., Ltd

Address

No.1 Xiangyang Road, Suzhou New District, Jiangsu

Province 215009, China

Manufacturer Information

Circuit Diagram

PCB assembly

Lithium battery

PCB

Display screen

assembly

Infrared

transmitter PCB

Display PCB

assembly

Vacuum motor Floor head motor

Infrared receiving

PCB

Lithium battery

Speaker louder

Charger

Only for EC countries:

According to the European Guideline 2012/19/EU, machine that are no longer usable, and

according to the European Guideline 2006/66/EC, defective or used battery packs/batteries,

must be collected separately and disposed of in an environmentally correct manner.

Battery packs/batteries:

Integrated batteries may only be removed for disposal by qualied personnel.

Opening the housing shell can damage or destroy the machine.

Do not dispose of battery packs/batteries into household waste, re or water. Battery

packs/batteries should, if possible, be discharged, collected, recycled or disposed of in an

environmental-friendly manner.

Subject to change without notice.

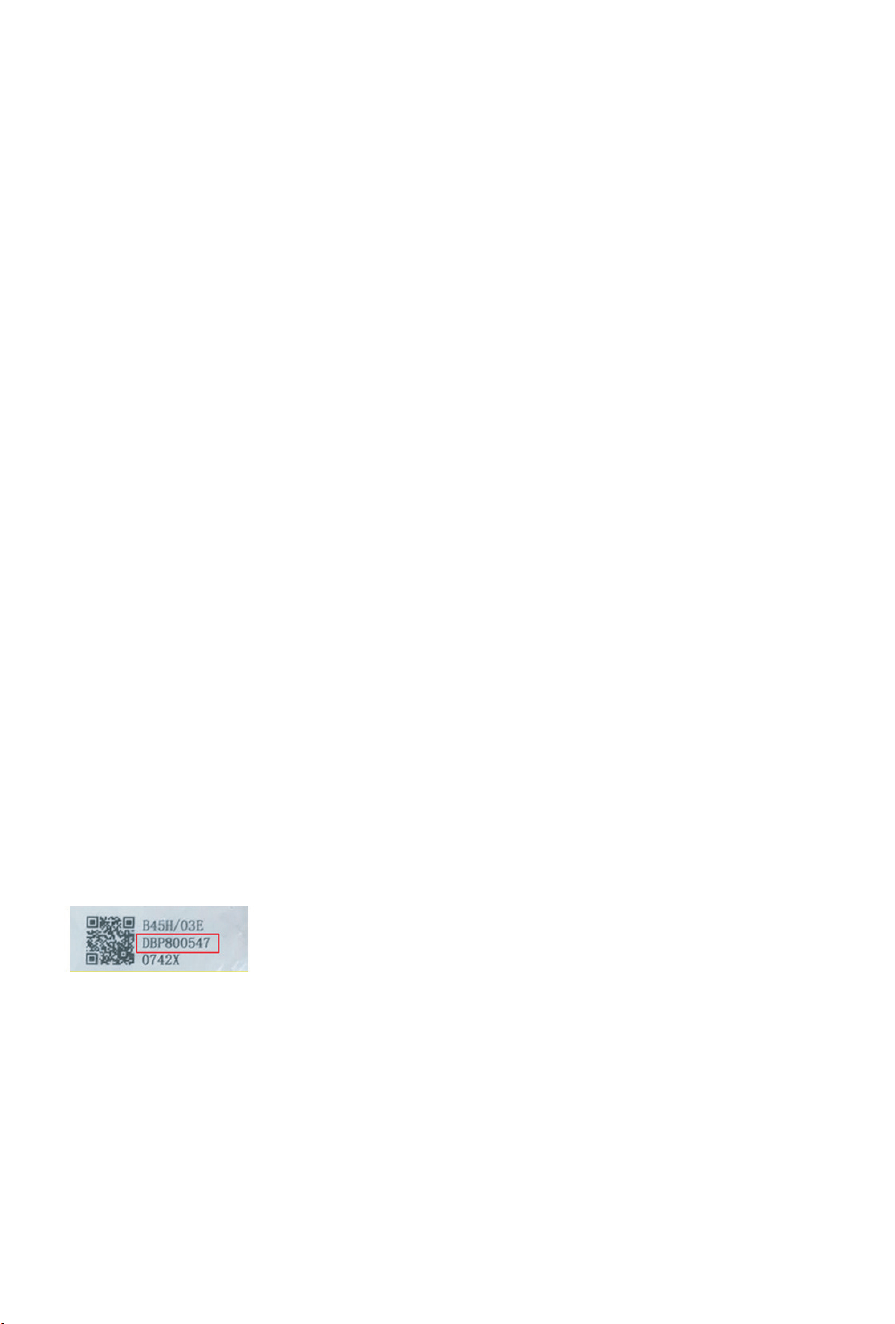

Warranty Information

This product enjoys two years warranty from the date of purchase.

Excluded from the guarantee is normal wear, commercial use, alterations to the appliance as

purchased, cleaning activities, consequences of improper use or damage by the purchaser or a

third person, damage that can be attributed to external circumstances.

Elementy produktu

1.Przycisk zwalniający pojemnik na akumulator

Przycisk trybu pracy

5.Przycisk zwalniający pojemnik na kurz

7.Przycisk zwalniający szczotkę

9.Uchwyt do przechowywania

10.Złączenie

12.Szczotka szczelinowa

14.Elektryczna szczotka do materacy

16.Elastyczna rura przedłużająca

2.Przycisk zasilający

Ekran LED

6.Przycisk zwalniający rurę przedłużającą

8.Przycisk zwalniający złączenie rury

przedłużającej

11.Zasilacz

13.Końcówka do szczelin

15.Szczotka do dywanów

1.Uchwyt maszyny

3.Uchwyt na akcesoria z prawej strony

5.Śruba ST3-12*2

7.Uchwyt na akcesoria z lewej strony

2.Śruba ST4-32*2

4.Uchwyt na elektryczną głowicę do materacy

6.Rura rozciągana

8.Śruba ST4-16*2

Uchwyt urządzenia

Montaż uchwytu ładującego

1.Zamocuj lewy i prawy uchwyt na akcesoria do uchwytu ładowania, a następnie przykręć

uchwyty na akcesoria za pomocą śruby.

2.Umieść odkurzacz w uchwycie i oprzyj odkurzacz o ścianę. Umieść uchwyt w takiej pozycji,

aby głowica odkurzacza dotykała ziemi, proponowana wysokość wynosi 90cm. Zdejmij

odkurzacz ręczny, umieść rurę rozprężną na ścianie i ustaw uchwyt w pozycji rury

rozprężnej, następnie zablokuj śrubą.

3.Po zakończeniu montażu, umieść odkurzacz na uchwycie ściennym w celu ładowania lub

przechowywania.

Uwaga: Nie należy mocować uchwytu do ściany łazienki lub innej wilgotnej ściany.

90cm

Montaż urządzenia

Montaż i demontaż elektrycznej

szczotki z metalową rurą

przedłużającą

Przytrzymaj lewą ręką elektryczną szczotkę,

prawą ręką wsuń pionowo metalową rurkę do

szczotki, wyrównaj i wciśnij rurę, aż usłyszysz

odgłos "kliknięcia".

Uwaga: Uchwyt i elektryczna szczotka powinny być

zwrócone w tym samym kierunku.

Jeśli podczas pakowania, przechowywa nia lub

czyszczenia konieczne jest wyję-cie elektrycznej

szczotki, należy nacisnąć przycisk zwalniający

szczotkę i pociągnąć metalową rurę w kierunku

pokazanym na rysunku, aby wyjąć szczotkę.

Montaż akumulatora z odkurzaczem

Przytrzymaj akumulator, umieść go nad wyznaczonym miejscem w korpusie odkurzacza

ręcznego, a następ nie wsuń akumulator zgodnie z kierunkiem strzałki na rysunku. Po

zakończeniu instalacji należy pociągnąć za akumulator, aby upewnić się, że się nie poluzował.

Uwaga: jeżeli odkurzacz nie będzie użytkowany przez dłuższy czas, należy wyjąć akumulator, umie- ścić odkurzacz

w opakowaniu i przechowywać go w chłodnym i suchym miejscu, unikając bezpośrednie go nasłonecznienia i

wilgotnego otoczenia.

Nazwa

Odkurzacz

ręczny

Elektryczna szczotka

Metalowa rura

przedłużająca

Akumulator

Ilość 1 1 1 1

Nazwa

Końcówka do

szczelin

Miękka szczotka Złączenie

Szczotka do

tapicerki

Ilość 1 1 1 1

Nazwa

Szczotka do

dywanów

Zasilacz

Elektryczna

szczotka do

materacy

Uchwyt maszyny

Ilość 1 1 1 1

Nazwa

Uchwyt na akcesoria

z lewej strony

Uchwyt na akcesoria

z prawej strony

Zestaw śrub

Instrukcja

obsługi

Ilość 1 1 1 1

Packing List

Montaż szczotki elektrycznej i rury

przedłużającej do odkurzacza

ręcznego

Najpierw należy zmontować szczotkę

elektryczną i rurę przedłużającą zgodnie z

metodą montażu.

Następnie, jak pokazuje strzałka, wyrównaj

rurę przedłużającą ze złączką ręcznego

odkurzacza i zamontuj. Przy prawidłowym

montażu rozlegnie się odgłos “kliknięcia”.

Montaż akcesoriów

Produkt został wyposażony w akcesoria do ręcznego odkurzacza. Podczas użytko wania

odkurzacza ręcznego możliwy jest bezpośredni montaż preferowanych akcesoriów lub

elastycznej rury przedłużającej.

H10 Flex

Elektryczna szczotka

do materacy

Szczotka do tapicerki

Końcówka do szczelin

Szczotka do kurzu

Connector

Złączenie

Carpet brushroll

Szczotka do dywanów

modelu

Nazwa

Schemat prawidłowego montażu akcesoriów

Prawidłowe użytkowanie produktu

Ładowanie

Uwaga:

1. Przed pierwszym użytkowaniem akumulator może nie być w pełni naładowa ny. Przed rozpoczęciem

użytkowania należy naładować odkurzacz.

2. Jeśli przewód zasilający jest uszkodzony, musi zostać wymieniony przez produ centa lub autoryzowany

serwis, aby uniknąć niebezpieczeństwa.

Produkt można ładować poprzez dwa

sposoby:

1.Ładowanie akumulatora oddzielnie: podłącz

jeden koniec ładowarki do złącza akumulatora, a

drugi do gniazdka elektrycznego, aby naładować

akumulator. Pod czas ładowania wskaźnik na

bocznej części akumulatora świeci się na czerwono,

a po zakończeniu ładowania zmienia kolor na

zielony.

Przycisk zasilający

Przycisk trybu pracy

Wyświetlacz LED

2.Ładowanie akumulatora w urządzeniu: podłącz

ładowarkę do złącza akumulato ra i do gniazda

zasilania, aby naładować akumulator, gdy jest on

zamontowany w odkurzaczu. Na wyświetlaczu

LED urządzenia pojawi się procentowy wskaźnik

naładowania akumulatora. Po zakończeniu ładowania

na wyświetlaczu pojawi się wartość 100%.

Uwaga:

1. Gdy poziom zasilania akumulatora wynosi mniej niż

≤20%, a odkurzacz pracuje w trybie Max,

automatycznie przejdzie w tryb Eco. Po rozładowaniu

akumulatora, urządzenie się wyłączy.

2.jeżeli odkurzacz nie będzie użytkowany przez dłuższy

czas, należy łado wać akumulator co trzy miesiące, aby

uniknąć jego uszkodzenia.

Obsługa odkurzacza ręcznego i

wyświetlacza LED

Wyciągnij odkurzacz z uchwytu i naciśnij

przycisk zasilający, aby uruchomić lub zatrzymać

odkurzacz. Przycisk trybu pracy umożliwia

regulację trybu pracy. Gdy urządzenie jest

włączone, pracuje w trybie Auto. Naciśnij przycisk

trybu pracy, aby przełączać pomiędzy trybami

Turbo - Max - Eco- Auto.

W środkowej części ekranu LED wyświetlany

jest czas pracy produktu w bieżącym trybie. Po

zmianie trybu pracy pozostały czas pracy również

ulegnie odpowiedniej zmianie.

Gdy odkurzacz pracuje w trybie Max, a poziom

naładowania akumulatora spadnie poniżej 20%, zostanie on automatycznie przełączony z trybu

Max do Eco, aby wydłużyć czas pracy produktu. Po naładowaniu akumulatora do poziomu

wyższe go niż 20% produkt może pracować w trybie Max.

Gdy urządzenie pracuje w trybie automatycznym, dostosowuje moc roboczą w zależności

od zawartości kurzu i rodzaju wykrytej podłogi, aby osiągnąć jak najwyższą skuteczność

czyszczenia. W trybie automatycznym na ekranie LED wyświetlany jest komunikat o trybie Auto,

niezależnie od tego, jak wysoka jest moc robocza.

Produkt wyposażony jest w czujnik kurzu. W dolnej części ekranu LED znajduje się informacja

o poziomie zanieczyszczeń. W miarę zmniejszania się zawartości z wysokiej do niskiej, kolor

czerwony obniża się, a niebieski wzrasta. Jeśli pasek jest całkowicie niebieski, oznacza to, że

powierzchnia czyszcząca jest czysta. Czystość powierzchni czyszczącej może być wizualnie

przedstawiona na ekranie LED.

Eco

min

Auto

min

Turbo

min

Max

min

Combination brushroll

Szczotka do

dywanów

Przycisk zginania

Zastosowanie metalowej rury

przedłużającej

Metalowa rura przedłużająca umożliwia

konstrukcję pionową odkurzacza, a także

zgięcie rury poprzez ruchome złączenie. Aby

dostosować kąt zgięcia metalowej rury, należy

nacisnąć przycisk zwalniający. Metalowa rura

przedłużająca może osiągnąć kąt zgięcia 0-90°.

Użytkowanie elektrycznej szczotki

Elektryczna szczotka jest odpowiednia do

czyszczenia wszystkich rodzajów podłóg, takich

jak twarde podłogi, płytki lub dywany. W zestawie

znajduje się Szczotka do dywanów, którą można

wykorzystać w celu skutecznego czyszczenia

dywanów.

Uwaga: Jeżeli podczas pracy elektrycznej szczotki

dojdzie do wciągnięcia zbyt dużych elementów,

nawinięcia zbyt dużej ilości włókien lub zdarzy się

sytuacja, w której dziecko przypadkiem włoży rękę do

dyszy, co spowoduje nieprawidłowe zatrzymanie się

wałka szczotki, elektryczna szczotka przerwie pracę, aby

chronić bezpieczeństwo i silnik urządzenia.

Użytkowanie akcesoriów

Elastyczna końcówka do szczelin: odpowiednia

do czyszczenia szczelin, drzwi, narożników, jak

również trudno dostępnych miejsc.

Szczotka do tapicerki: odpowiednia do

czyszczenia tapicerki i sofy.

Miękka szczotka: odpowiednia do czyszczenia

podatnych do zarysowania mebli, takich jak półki

na książki, rękodzieła.

Elektryczna szczotka do materacy: odpowiednia

do sofy i materaców. Szczotka usuwa roztocza i

alergeny.

Złączenie: umożliwia podłączenie do pozostałych

akcesoriów i zgięcie pod kątem, aby usunąć kurz

z trudno dostępnych miejsc.

Czyszczenie i wymiana części

Uwaga

1.Filtr HEPA jest dostępny w sprzedaży u lokalnych

dystrybutorów odkurzaczy.

2.Zaleca się czyszczenie pojemnika na kurz po

każdym użyciu. Gdy pojemnik na kurz jest pełny

lub filtr HEPA jest zatkany, należy go wyczyścić i

w przypadku konieczności wymienić. Po długim

użytkowaniu elektryczna szczotka może być

pokryta pozostałościami. Należy ją regularnie

czyścić, aby zachować prawidłową wydajność.

Czyszczenie pojemnika na kurz i

fifiltry

1.Naciśnij dolną pokrywę pojemnika na kurz, aby

go otworzyć (rys

)

2.Wyrzuć odpady do kosza na śmieci (rys

3.Przytrzymaj pokrywę pojemnika na kurz, obróć

ją w kierunku przeciwnym do ruchu wskazówek

zegara i zdejmij blok cyklonowy z pojemnika

na kurz w celu wyczyszczenia (rys

4.Obróć blok cyklonowy w kierunku przeciwnym

do ruchu wskazówek zegara, aby

zdemontować go w celu wyczyszczenia

(rys

5.Przytrzymaj pokrywę ltru HEPA i obróć w

kierunku przeciwnym do ruchu wskazówek

zegara, zdejmij ltr HEPA z górnej pokrywy,

a następnie obróć pokry wę, aby wyjąć ltr w

celu oczyszczenia (rys

6.Jeśli ltr HEPA wymaga wyczyszczenia,

należy go zdjąć z pokrywy, przytrzymać

i obracać w kierunku zgodnym z ruchem

wskazówek zegara. Przed ponownym

użyciem ltr HEPA musi całkowicie wyschnąć

(rys

7.Po oczyszczeniu należy zmontować części w

odwrotnej kolejności do demontażu.

3 4

Wyczyść wałek szczotki

1.Przesuń przycisk zwalniający rolkę szczotki

w kierunku strzałki, aby zdjąć pokry wę rolki

szczotki.

2.Zdejmij jeden koniec wałka szczotki i wyjmij

go z dyszy w celu wyczyszczenia.

3.Po wyczyszczeniu lub wymianie wałka

szczotki zamontuj go z powrotem w kolejności

odwrotnej do demontażu.

Vacuum cleaner storage

Demontaż akumulatora

Naciśnij przycisk zwalniający akumulator,

pociągnij akumulator do tyłu i umieść go w

plastikowej torbie, a następnie przechowuj w

suchym miejscu.

Przechowywanie produktu

Jeżeli odkurzacz nie będzie użytkowany

przez dłuższy czas, należy wyjąć akumula

tor, umieścić odkurzacz w opakowaniu i

przechowywać go w chłodnym i suchym

miejscu, unikając bezpośredniego

nasłonecznienia i wilgotnego otoczenia.

Przycisk zwalniający rolkę

szczotki

Przycisk zwalniania

akumulatora

Safety Notes

Ten odkurzacz jest przeznaczony wyłącznie do użytku domowego. Nie należy używać go do

celów komercyjnych.

Przed użyciem należy dokładnie przeczytać niniejszą instrukcję obsługi i prze chowywać w celu

wykorzystania w przyszłości.

Nie należy umieszczać odkurzacza w pobliżu ognia lub innego obiektu o wysokiej temperaturze.

Nie należy używać ani przechowywać urządzenia w niebezpiecznych warunkach, na przykład

w wysokiej temperaturze. Zaleca się korzystanie z urządzenia w pomieszczeniach zamkniętych

w temperaturze od 5°C do 40°C. Urządzenie należy przechowywać w suchym miejscu i unikać

bezpośredniego działania promieni słonecznych.

Przed pierwszym użytkowaniem lub po długim przechowywaniu należy nałado wać akumulator

do pełna.

Przed użyciem odkurzacza należy upewnić się, że szczotka jest prawidłowo zmontowana. W

przeciwnym razie może dojść do zablokowania wentylatora silni ka, co doprowadzi do jego

spalenia.

Nie należy używać odkurzacza do zbierania detergentów, oleju, szklanych elementów, igliwia,

popiołu papierosowego, mokrego pyłu, wody, zapałek itp.

Nie należy używać odkurzacza do zbierania drobnych cząstek, takich jak cement, proszek

gipsowy, proszek ścienny, ani dużych przedmiotów, takich jak kulki papieru, ponieważ może to

spowodować nieprawidłowe działanie, takie jak zablokowanie i spalenie silnika.

Należy uważać, aby nie blokować wlotu powietrza szczotki, ponieważ może to spowodować

awarię silnika.

Nie należy wkładać ręki ani stopy do wlotu powietrza szczotki, aby uniknąć obrażeń ciała.

Nie należy wlewać wody lub innych płynów do wnętrza urządzenia, aby unik nąć zwarcia i

spalenia urządzenia.

Jeśli szczotka nie działa, sprawdź, czy w wałek nie zaplątały się włosy lub inne długie włókna i

wyczyść ją.

W przypadku dłuższego przechowywania urządzenia należy upewnić się, że akumulator jest w

pełni naładowany oraz ładować urządzenie co najmniej raz na trzy miesiące.

Odłącz ładowarkę, aby wyczyścić lub naprawić urządzenie. Podczas podłącza nia lub

odłączania ładowarki należy trzymać ją w ręku i nie ciągnąć za przewód.

Do czyszczenia urządzenia należy używać suchej szmatki. Do czyszczenia nie wolno

wykorzystywać substancji takich jak benzyna, alkohol czy rozcieńczalnik do lakieru, ponieważ

spowodują pęknięcia lub wyblaknięcie koloru.

Jeśli urządzenie nie uruchamia się po pełnym naładowaniu, należy je spraw dzić i naprawić w

autoryzowanym serwisie. Nie należy demontować urządzenia na własną rękę.

Urządzenie posiada akumulator. Należy je bezpiecznie poddać recyklingowi. Nie należy ich

wyrzucać razem z odpadami domowymi.

W przypadku uszkodzenia przewodu zasilającego, aby uniknąć niebezpie czeństwa, powinien

on zostać wymieniony lub naprawiony przez producenta, lub autoryzowany serwis.

Urządzenie może być dopuszczone do użytku przez dzieci w wieku od 8 lat wzwyż oraz osoby

o ograniczonych zdolnościach fifizycznych, sensorycznych lub umysłowych, a także osoby

nieposiadające doświadczenia i wiedzy, jeżeli otrzy mały one nadzór lub instrukcję dotyczącą

bezpiecznego korzystania z urządzenia i rozumieją związane z tym zagrożenia.

Urządzenie może być ładowane wyłącznie poprzez zasilacz, który znajduje się w zestawie.

Rozwiązywanie problemów

Przed wysłaniem urządzenia do wyznaczonych punktów napraw należy sprawdzić poniższe

rozwiązania.

Błąd Możliwe przyczyny Rozwiązania

Silnik pracuje

nieprawidłowo

Akumulator nie jest naładowany Należy naładować akumulator

Rura przedłużająca, szczotka,

akumulator lub odkurzacz nie

są prawidłowo zmontowane

Sprawdź, czy akcesoria są

prawidłowo zamontowane w

odkurzaczu

Obniżona

moc ssania

Pojemnik na kurz jest pełny Opróżnij pojemnik na kurz

Filtr jest zablokowany Wyczyść lub wymień ltr

Wlot powietrza szczotki jest

zablokowany

Wyczyść wlot powietrza szczotki

Krótki czas pracy

po naładowaniu

akumulatora

Urządzenie nie jest w pełni

naładowane

Aby w pełni naładować

Akumulator posiada mniejszą

wydajność

Należy wymienić akumulator na

nowy w autoryzowanym serwisie

Wskaźnik poziomu

zanieczyszczeń na

ekranie LED świeci

stale na czerwono

Czujnik kurzu jest pokryty

kurzem

Oczyść z kurzu czujnik, który

znajduje się we wlocie ssącym

odkurzacza ręcznego

Ostrzeżenie

1.Jeśli przepływ powietrza lub ltr HEPA jest

zablokowany, lub pojemnik na odpady

jest pełny, na ekranie LED pojawi się

ikona przypominająca o wyczyszczeniu.

Jeśli urządzenie znajduje się w trybie Max,

automatycznie przełączy się na tryb Eco do

czasu usunięcia blokady.

2.Jeśli wokół szczotki owiną się obce

przedmioty podczas użytkowania odkurzacza,

zostanie uruchomione zabezpieczenie przed

zablokowaniem się szczotki. Na ekranie LED

pojawi się komunikat F0, a urządzenie

zatrzyma pracę do czasu wyczyszczenia

szczotki.

3.Jeśli wskaźnik poziomu kurzu na ekranie świeci stale na czerwono, czujnik kurzu może

być pokryty kurzem. Należy oczyścić czujnik kurzu, który znajduje się we wlocie odkurzacza

ręcznego.

4.Gdy nastąpi uszkodzenie elementów elektrycznych, które wymagają przeprowadzenia

instruktażu lub naprawy przez profesjonalnego serwisanta, na ekranie pojawi się ostrzeżenie

o uszkodzeniu z kodem błędu od F0 do F9. Należy skontaktować się ze sprzedawcą i podać

kod błędu.

Czujnik kurzu (x2)

Eco

min

Kody błędu od F0 do F9:

Uwaga: W przypadku wystąpienia jakichkolwiek innych usterek, które wymagają profesjonalnej naprawy,

urządzenie musi zostać naprawione lub wymienione przez producenta, lub autoryzowany serwis, aby uniknąć

niebezpieczeństwa.

Specykacja techniczna

Kod Usterka Rozwiązania

F0 Zablokowana pędzelka Wyjąć wałek do czyszczenia

Uszkodzony pasek niklowy

akumulatora

Należy wymienić lub naprawić

akumulator

F2 Uszkodzenie ładowarki

Należy wymienić

ładowarkę

F3 Zwarcie silnika próżniowego

Należy wymienić silnik

próżniowy

Uszkodzenie ogniwa

akumulatora

Należy wymienić lub

naprawić akumulator

Drugie zabezpieczenie nadprądowe

silnika próżniowego

Wymień silnik próżniowy

Pierwsze zabezpieczenie

nadprądowe silnika próżniowego

Wymień silnik próżniowy

Uszkodzenie płytki PCB lub

poluzowany przewód zasilający

Należy wymienić płytkę PCB lub

przewód zasilający płytki

F8 Nieprawidłowy NTC akumulatora

Wyłącz odkurzacz i włącz

go ponownie po ostygnięciu

akumulatora.

Jeśli kod błędu nadal się pojawia,

należy wymienić akumulator

F9 Zwarcie silnika szczotki Wymień głowicę szczotki

Model H10 Flex

Napięcie znamionowe 28.8V

Moc znamionowa 650W

Napięcie wejściowe adaptera 100-240V ~ 50/60 Hz 0.8A

Napięcie wyjściowe adaptera 34.2V 0.6A

Model elektrycznej szczotki T-EB110VA

Moc znamionowa elektrycznej szczotki 50W

Pojemność akumulatora 3000mAh

Czas pracy akumulatora 5h

Prawidłowa utylizacja

Urządzenie, akcesoria i opakowanie powinny być poddane segregacji w celu przyjaznego dla

środowiska recyklingu.

Nie wolno wyrzucać urządzenia razem z odpadami domowymi.

Producent Kingclean Electric Co., Ltd

Adres

No.1 Xiangyang road, Suzhou New District,Jiangsu province,

215009, China

Informacje o producencie

Schemat obwodu

Instalacja płytki PCB

Płytka PCB

akumulatora

litowego

Instalacja ekranu

wyświetlacza

Płytka PCB nadajnika

podczerwieni

Instalacja

płytki PCB

wyświetlacza

Silnik elektrycznej

szczotki

Silnik próżniowy

Płytka PCB do

odczytu podczerwieni

Akumulator

litowy

Głośnik

Ładowarka

Wyłącznie dla krajów Unii Europejskiej:

Zgodnie z dyrektywą 2012/19/UE urzą- dzenie, które nie nadaje się już do użytku, oraz zgodnie

z dyrektywą 2006/66/WE uszkodzone lub zużyte zestawy baterii/akumulatorów należy poddać

segregacji i utylizacji w sposób przyjazny dla środowiska.

Informacje dotyczące akumulatora :

Akumulatory mogą być odłączane w celu utylizacji wyłącznie przez wykwalikowa ny serwis.

Demontaż obudowy może spowodować uszkodzenie lub zniszczenie urządzenia.

Nie wolno wyrzucać akumulatorów/baterii do odpadów domowych, ognia lub wody. Pakiety

baterii/akumulatorów należy w miarę możliwości rozładowywać,

poddawać recyklingowi lub utylizować w sposób przyjazny dla środowiska.

Zastrzega się możliwość wprowadzania zmian bez wcześniejszego powiadomienia.

Informacje gwarancyjne

Produkt objęty jest dwuletnią gwarancją od daty zakupu.

Gwarancja nie obejmuje normalnego zużycia, użytkowania komercyjnego, zmian w zakupionym

urządzeniu, czynności związanych z czyszczeniem, skutków niewłaściwego użytkowania

lub uszkodzenia przez nabywcę lub osobę trzecią, uszkodzeń, które można przypisać

okolicznościom zewnętrznym.

1.Entriegelungstaste des Akkupacks

3.Mode-Taste

5.Entriegelungstaste für Bodendeckel des

Staubsammlers

7.Entriegelungstaste der Bodenbürste

9.Lagerregal

11.Winkelanschluss

13.Flexibles Fugendichtgerät

15.Milben-Bürste

2.Schalter

4.Display

6.Entriegelungsknopf für Metallrohr

8.Winkel-Taste auf Metallrohr

10.Adapter

12.Möbeldüse

14.Weichbürste

16.Teppich-Bürste

Teile

1.Maschinenhalter

3.Zubehörhalter rechts

5.Schraube ST3-12 *2

7.Zubehörträger links

2.Schraube ST4-32 *2

4.Elektrischer Matratzenkopfhalter

6.Dehnungsrohr

8.Schraube ST4-16 *2

Bezeichnung der Teile des Lagerhalters

Montage des Lagerregals

1.Montieren Sie den linken und rechten Zubehörhalter an der Ladehalterung und befestigen

Sie die Zubehörhalter mit einer Schraube.

2. Setzen Sie den Staubsauger in die Halterung und lehnen Sie den Staubsauger gegen die

Wand, platzieren Sie die Halterung in der Position, dass der Boden des Staubsaugers

gerade den Boden berührt, vorgeschlagene Höhe 90cm. Nehmen Sie den Handstaubsauger

ab, platzieren Sie das Expansionsrohr an der Wand und setzen Sie die Halterung in die

Position des Expansionsrohrs, dann drehen Sie die Schraube ein.

3.Nach dem Zusammenbau stellen Sie den Staubsauger in den Ladehalter, um ihn aufzuladen

oder zu lagern.

Achtung: Befestigen Sie die Halterung nicht an Badezimmern oder anderen feuchten Wänden.

90cm

Verpackungsliste

Die ganze Maschine montieren

Bodenbürste und Aluminiumrohr

montieren und demontieren

Halten Sie beim Anschließen die Bodenbürste

mit der linken Hand gemäß der in der

Abbildung gezeigten Richtung, stecken Sie

das Metallrohr mit der rechten Hand in den

Bodenbürstenanschluss, richten Sie mit dem

leitenden Stifte aus und drücken Sie das

Metallrohr fest nach unten, bis Sie ein „Klick“

hören.

Achtung: Beim Zusammenbau sollte der Griff in die

gleiche Richtung wie die Bodenbürste ausgerichtet

sein und das leitende Stift und Buchse aufeinander

ausgerichtet sein.

Drücken und halten Sie die Entriegelungstaste

der Bodenbürste und ziehen das faltbare

Aluminiumrohr mit der rechten Hand in die in der Abbildung gezeigte Richtung, um zur

Aufbewahrung oder Reinigung des Staubsaugers zu demontieren.

Akkupack und Handstaubsauger zusammensetzen

Nehmen den Akkupack und richten auf die Führung des Handstaubsaugers aus und setzen den

Akkupack in die Pfeilrichtung ein. Ziehen Sie den Akkupack nach dem Einrasten ab. Es sollte

fest und nicht los sein.

Bezeichnung Handstaubsauger Bodenbürste

Faltbares

Aluminiumrohr

Akkupack

Anzahl 1 1 1 1

Bezeichnung

Flexibles

Fugendichtgerät

Weichbürste Winkelanschluss Möbeldüse

Anzahl 1 1 1 1

Bezeichnung

Teppich-

Walzenbürste

Adapter Milben-Bürste

Montage des

Maschinenhalters

Anzahl 1 1 1 1

Bezeichnung Zubehörträger links Zubehörträger rechts Schraubenpaket Gebrauchsanleitung

Anzahl 1 1 1 1

Achtung: Beim längeren Nichtgebrauch des

Staubsaugers muss der Akku abgenommen werden und

die Maschine muss gut verpackt und an einem kühlen

und trocknen Ort aufbewahren werden. Vermeiden

Sie die Umgebung mit Sonneneinstrahlung und hoher

Feuchtigkeit.

Bodenbürste-Metallrohr-

Baugruppe und Handstaubsauger

zusammensetzen

Montieren Sie zuerst die Bodenbürste und das

Metallrohr gemäß der Anweisung.

Richten Sie dann das leitende Stift des Metallrohrs mit der Kupplung des Handstaubsaugers

aus, wie den Pfeil in der Abbildung gezeigt. Drücken Sie das Metallrohr fest nach oben, bis

Sie ein „Klick“ hören.

Zubehör zusammensetzen

Dieses Produkt enthält Zubehörteile, um einen Handstaubsauger zusammenzusetzen. Wenn

Sie Handstaubsauger verwenden, können Sie die Zubehörteile je nach Bedarf zusammensetzen

oder über einen Teleskopschlauch anschließen.When you use the handheld vacuum cleaner

alone, you can directly connect the accessories according to your needs or connect the

accessories through the stretch hose.

H10 FLex

Bezeichnung

Milben-Bürste

Flexibles Fugendichtgerät

Weichbürste

Winkelanschluss

Teppich-Walzenbürste

Typ

Bezeichnung

Verbindungen der Zubehörteile

Gebrauch des Staubsaugers

Auaden

Hinweis:

1. Bei der Erstgebrauch ist der Akku des Staubsaugers nicht voll und soll aufgeladen werden.

2. Zur Vermeidung von Gefahren müssen die Fachleute des Herstellers, seine Wartungsabteilung oder die

ähnlichen Abteilungen das beschädigte Kabel ersetzen.

Dieses Produkt verfügt über 2

Lademethoden:

1. Akkupack separat auaden: Stecken Sie den

Adapterstecker in das Wechselstromnetz und

stecken das andere Ende in den Akkupack-

Anschluss zum direkten Auaden. Zu diesem

Zeitpunkt leuchtet die Anzeige an der Seite des

Akkupacks rot und die Anzeige wird beim Vollladen

grün.

Schalter

Mode-Taste

Display

2. Gesamte Maschine auaden: Stecken Sie den

Adapterstecker in das Wechselstromnetz ein

und stecken das andere Ende des Adapters in

die Akkupack-Schnittstelle ein, wenn der Akkupack

auf dem Staubsauger angebracht ist. Zu diesem

Zeitpunkt zeigt das Display der Maschine den

Prozentsatz der Ladeleistung und zeigt 100 %,

wenn es vollständig aufgeladen ist, wie angezeigt

in der Abbildung.

Hinweis:

1.Wenn die Akkuleistung ≤ 20 % ist, signalisiert die

Maschine eine Sprachanweisung. Die Maschine

schaltet automatisch auf den Eco um, wenn es sich

zu diesem Zeitpunkt in Max bendet. Wenn der Akku

beim Gebrauch leer ist, werden das Display und die

Sprachanweisung signalisieren und die Maschine

schaltet aus

2.Beim längeren Nichtgebrauch muss der Staubsauger

alle 3 Monate aufgeladen werden, um eine

Beschädigung des Akkus zu vermeiden.

Gebrauch und Anzeige

Auf dem LED-Display zeigt die verbleibende

Nutzungszeit des Produkts im aktuellen

Arbeitsmodus in der Mitte. Wenn der Modus

umgeschaltet wird, ändert sich die verbleibende

Nutzungszeit entsprechend.

Wenn das Produkt im Modus Max betriebt und

der Akkustand bei 20 % bleibt, schaltet das

Gerät automatisch von „Max“ auf „Eco“ um, um

die Nutzungsdauer zu verlängern. Zu diesem

Zeitpunkt kann es normal verwendet werden,

wenn der Akku auf einen hohen Stand von mehr als 20 % aufgeladen ist.

Im Modus Auto ändert sich die Maschine die Leistungsstufe automatisch nach der erfassten

Staubkonzentration und dem Bodentyp, um eine efzientere Reinigung zu erreichen. Im Modus

Auto zeigt das Display unabhängig von der Leistungsstufe Auto an.

Das Produkt ist mit einem Staubgehaltssensor ausgestattet. Auf der Unterseite des LED-

Bildschirms bendet sich ein Lichtstreifen zur Anzeige des Staubgehalts. Wenn der Staubgehalt

von hoch auf niedrig sinkt, nimmt die rote Farbe ab und die blaue Farbe zu. Wenn der Streifen

vollständig blau ist, ist die Reinigungsäche sauber. Die Sauberkeit der zu reinigenden

Oberäche kann über den LED-Bildschirm visuell angezeigt werden.

Eco

min

Auto

min

Turbo

min

Max

min

Mutifunktions-

rollenbürste

Teppichrollenbürste

Bending button

Gebrauch des Faltbaren

Aluminiumrohrs

Das faltbare Aluminiumrohr hat zwei Modi:

vertikal und gebogen. Im vertikalen Zustand

entspricht es einem gewöhnlichen Metallrohr;

Im gebogenen Zustand kann es zum Reinigen

unter dem Sofa, Tisch oder Bett usw. verwendet

werden. Es kann einen Winkel von 0-90 Grad

gebogen werden.

Gebrauch der Bodenbürste

Die Bodenbürste eignet sich zur Reinigung

von Hartböden, Bodenfliesen, Teppichen und

anderen Oberflächen. Das Produkt ist mit

einer zusätzlichen Teppich-Walzenbürste zur

Tiefenreinigung ausgestattet. Es kann je nach

Bedarf ausgetauscht werden.

Hinweis:

Wenn beim Betrieb der Walzenbürste zu viele

Fremdstoffe aufgesaugt oder zu viele Fasern verwickelt

sind, oder sogar ein Kind versehentlich seine Hand in

den Walzenbürstenraum steckt, setzt die Walzenbürste

zum Schutz selbstständig still. Es ist eine allgemeine

Sicherheitsfunktion, um die sächliche und persönliche

Beschädigung zu vermeiden.

Gebrauch der Zubehörteile

Flexibles Fugendichtgerät : Das Fugenwerkzeug

kann in einen Winkel gebogen werden, mit LED-

Licht im Kopf. Geeignet für die Reinigung von

Fugen, Türen, Fensterecken und anderen engen

Spalten sowie schwer zugänglichen Stellen.

Möbeldüse: geeignet zum Reinigen von

Schränken, Fensterbänken, Sofas und Staub auf

verschiedenen Arbeitsplatten.

Weichbürste: geeignet zur Reinigung von

Möbeln, die vor kratzenden Materialien

geschützt werden sollten, wie Bücherregale und

Kunsthandwerk.

Milben-Bürste: Es ist speziell für Sofas und

Matratzen konzipiert. Durch die Vibration der

Walzenbürste werden die in den tiefen Schichten

der Bettwäsche oder des Sofas versteckten

Milben und Bakterien ausgesaugt.

Winkelanschluss: Es kann mit anderen

Zubehörteilen verbunden und in verschiedenen

Winkeln gebogen werden, um Staub von

Schrankoberseiten oder hohen Stellen im Haus

aufzusaugen.

Teile reinigen und ersetzen

Hinweis:

1.Der Lufteinlass-Filtermembran (Hepa-Filter) ist

beim Händler des Staubsaugers erhältlich.

2.Es ist empfohlen, den Staubsammler rechtzeitig

nach jedem Gebrauch zu reinigen; Zu vielen

Staub wird der Hepa-Filter verstopft und muss

gereinigt oder bei Bedarf ersetzt werden.

3.Nach längerem Gebrauch verwickelt sich

Flocken wie Haare auf der Walzenbürste. Es

muss rechtzeitig gereinigt werden, damit der

Staubsauger effektiver arbeiten kann.

Staubsammler und Filtersystem

reinigen

1.Drücken Sie die Entriegelungstaste für Bodendeckel des Staubsammlers und der

Bodendeckel des Staubsammlers öffnet sich automatisch, wie in Abbildung

gezeigt.

2.Schütten Sie den Staub in den Mülleimer, wenn der Bodendeckel des Staubsammlers

geöffnet ist, wie in Abbildung

gezeigt.

3.Halten Sie den Oberdeckel desStaubsammlers von Hand und drehen gegen den

Uhrzeigersinn und ziehen nach oben, um die Zyklon-Baugruppe von der Staubsammler-

Baugruppe zu trennen, wie in Abbildung

gezeigt. Dann kann die Zyklon-Baugruppe

gereinigt werden.

4.Drehen Sie die Abdeckungsbaugruppe im Zyklon gegen den Uhrzeigersinn, um die

Zyklon-Abdeckung zur Reinigung abzunehmen, wie in Abbildung

gezeigt.

3 4

4.Drehen Sie die Abdeckungsbaugruppe

im Zyklon gegen den Uhrzeigersinn, um die

Zyklon-Abdeckung zur Reinigung

abzunehmen, wie in Abbildung

gezeigt.

5.Drehen Sie die Griffbaugruppe im Hepa-

Filter gegen den Uhrzeigersinn. Sie können

die Griffbaugruppe im Hepa-Filter aus der

Oberdeckel-Baugruppe des Staubsammlers

herausnehmen. Drehen Sie dann den Hepa-

Filter-Griff gegen den Uhrzeigersinn und

nehmen zur Reinigung ab, siehe Abbildung

6.Der Hepa-Filter darf nach dem Waschen mit

Wasser und vollständigen Trocken wieder

und weiter verwendet werden, siehe

Abbildung

7.Setzen Sie das Gerät in umgekehrter

Reihenfolge der Demontage zusammen.

Walzenbürste reinigen oder

ersetzen

1.Bewegen Sie den Entriegelungstaste der

Walzenbürste mit dem Finger in Pfeilrichtung,

um die Seitenabdeckung der Walzenbürste

herauszunehmen.

2.Drehen Sie die Walzenbürste in Pfeilrichtung

wie in der Abbildung gezeigt. Die

Walzenbürste wird dann zur Reinigung von

der Bodenbürste abgenommen.

3.Montieren Sie das Gerät nach Reinigung

oder Ersetzen in umgekehrter Reihenfolge

der Demontage.

Staubsauger aufbewahren

Akkupack abnehmen

Drücken Sie die Entriegelungstaste des Akkupacks und ziehen Sie den Akkupack heraus.

Legen Sie den Akkupack in eine Plastiktüte und bewahren an einem trocknen Ort auf.

Die Maschine aufbewahren

Beim längeren Nichtgebrauch des Staubsaugers muss der Akku abgenommen werden und

die Maschine muss gut verpackt und an einem kühlen und trocknen Ort aufbewahren werden.

Vermeiden Sie die Umgebung mit Sonneneinstrahlung und hoher Feuchtigkeit.

Rollenbürsten-

Entriegelungsknopf

Entriegelungstaste des Akkupacks

Hinweise

Der Staubsauger ist nur für den Haushalt Gebrauch, nicht für kommerzielle oder industrielle Zwecke.

Lesen Sie bitte diese Gebrauchsanleitung vor der Verwendung dieses Gerätes sorgfältig durch

und bewahren gut auf, um nachzulesen.

Halten Sie den Staubsauger fern von dem Feuer oder dem Ort mit hoher Temperatur.

Verwenden und bewahren Sie das Gerät nicht unter extrem widrigen Bedingungen auf, z. B.

extreme Temperatur. Verwenden Sie das Gerät nicht in Umgebungen, in denen die Temperatur

unter 5 Grad oder über 40 Grad liegt. Lagern Sie das Gerät an einem kühlen und trockenen Ort

und vermeiden Sie längere Sonneneinstrahlung.

Laden Sie den Akku bitte voll auf, bevor Sie einen neuen Akku verwenden oder den Akku nach

längerer Lagerung zum ersten Mal verwenden.

Achten Sie vor der Verwendung des Staubsaugers darauf, die Walzenbürste der Bodenbürste

einwandfrei zu montieren. Sonst kann es zum Abwürgen des Motors und zur Beschädigung des

Motors führen kann.

Verwenden Sie bitte den Staubsauger so nicht, Reinigungsmitteln, Kerosin, Glasschlacke,

Nadeln, Zigarette-Aschen, feuchtem Staub, Abwässern, Streichhölzern usw. aufzusaugen.

Verwenden Sie bitte den Staubsauger so nicht, die winzigen Partikeln wie Zement, Gipsmehl,

Mauermehl oder großen Gegenständen wie Spielzeuge, Papierkugeln aufzusaugen. Sonst wird

der Staubsauger blockiert und der Motor wird beschädigt.

Achten Sie bitte bei der Verwendung des Staubsaugers darauf, die Saugdüse und die

Walzenbürste nicht zu blockieren. Es kann zu einem Motorausfall führen.

Bei der Verwendung des Staubsaugers dürfen die Gliedmaßen nicht in der Saugdüse der

Bodenbürste gesteckt werden, weil es sonst leicht zu Verletzungen verursachen kann.

Gießen oder spritzen Sie bitte kein Wasser oder andere Flüssigkeiten auf oder in die Maschine,

um einen Kurzschluss und ein Durchbrennen der Maschine zu vermeiden.

Wenn die Walzenbürste während des Gebrauchs nicht dreht, überprüfen Sie bitte sofort, ob sich

Haare oder andere lange Fasern in der Walzenbürste verfangen haben, und reinigen rechtzeitig.

Stellen Sie bitte sicher beim längeren Nichtgebrauch, dass der Akku vollständig aufgeladen ist

und mindestens einmal alle drei Monate geladen und entladen wird.

Wenn Ihr Staubsauger vollständig aufgeladen ist und gereinigt oder repariert werden muss,

trennen Sie das Ladegerät bitte rechtzeitig vom Stromnetz. Dabei muss der Stecker des

Ladegeräts beim Ein- und Ausstecken festgehalten und ziehen Sie nicht am Ladestromkabel.

Verwenden Sie zur Reinigung des Staubsaugers bitte ein trockenes Tuch. Verwenden kein

Benzin, Alkohol, Amylazetat usw.. Sonst wird das Gehäuse abspalten oder sich verfärben.

Wenn die gesamte Maschine vollständig aufgeladen ist aber nicht funktionieren kann, müssen

Sie an die dafür vorgesehene Wartungsstelle prüfen und reparieren. Zerlegen Sie die Maschine

nicht eigenmächtig.

Verbrauchte Maschine enthält Akkupack, der sicher zurückgewonnen werden sollten. Entsorgen

Sie bitte nicht eigenmächtig.

Zur Vermeidung von Gefahren müssen die Fachleute des Herstellers, seine Wartungsabteilung

oder die ähnlichen Abteilungen das beschädigte Kabel ersetzen und reparieren.

Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder

intellektuellen Fähigkeiten oder Mangel an Erfahrung und Wissen müssen beim Gebrauch

beaufsichtigt oder die sichere Behandlung und die damit verbundenen Gefahren unterwiesen

werden, bevor sie dieses Produkt verwenden.

Dieses Gerät darf nur mit dem originalen Netzteil verwendet werden.

Störung beheben

Bevor Sie mit Reparaturen der Reparaturabteilung verbinden, prüfen bitte zuerst.

Störung Mögliche Ursache Lösung

Motor funktioniert

nicht einwandfrei

Akku ist leer Staubsauger auaden

Ob Metallrohr,

Bodenbürste, Akkupack

und Handstaubsauger richtig

zusammengesetzt

Prüfen Sie den Handstaubsauger,

ob die Teile richtig zusammengebaut

sind

Saugkraft reduziert

Staubsammler ist voll

Entleeren Sie den Staub vom

Staubsammler

Filtermembran ist voll mit

Staub

Reinigen oder ersetzen die

Filtermembran

Die Einlaßleitung der

Bodenbürste verstopft oder

Walzenbürste ist blockiert

Den aufgehängten Müll in der

Walzenbürste aufräumen

Unzureichende

Nutzungsdauer nach

dem Auaden

Ladezeit ist unzureichend

Laden Sie den Akku voll auf, wie im

Abschnitt „Auaden“ beschrieben

Akkualterung

Akkupack können bei Händlern vor

Ort erworben werden

Die

Staubkontrollleuchte

auf dem LED-

Bildschirm leuchtet

immer rot

Die Stauberfassungssonde

ist durch Staub verdeckt

Wischen Sie den Staub von der

Stauberfassungssonde auf der

Saugdüse ab

Warnung

1.Wenn der Luftweg oder der HEPA-Filter

verstopft oder der Staubbehälter voll ist,

wird auf dem LED-Bildschirm ein Symbol zur

Erinnerung an die HEPA-Reinigung

erscheinen. Wenn das Gerät im Max-Modus

arbeitet, wechselt es automatisch in den Eco-

Modus, bis die Verstopfung beseitigt ist.

2.Wenn sich die Bürstenrolle durch Fremdkörper

verheddert hat, wird der Schutz gegen die

Blockierung der Bürstenrolle aktiviert, wenn

Sie das Gerät weiter benutzen. Auf dem LED-

Bildschirm wird F0 angezeigt und das Gerät

stoppt den Betrieb, bis die Bürstenrolle

gereinigt ist.

3.Wenn die Staubanzeige auf dem Bildschirm immer rot leuchtet, könnte der Staubsensor

mit Staub bedeckt sein. Reinigen Sie dann bitte den Staub auf dem Staubsensor, der sich im

Saugeinlass des Handstaubsaugers bendet.

4.Wenn elektrische Teile defekt sind und eine professionelle Beratung oder Reparatur

erforderlich ist, zeigt das Display den Fehlercode F0-F9 wie unten dargestellt an.

2 x Stauberfassungssonden

Eco

min

Die Defekte von F0 bis F9 sind wie folgt:

Hinweis: Bei einigen Störungen sind Spezialwerkzeuge erforderlich. Zur Vermeidung von Gefahren müssen die

Fachleute des Herstellers, seine Wartungsabteilung oder die ähnlichen Abteilungen Teile ersetzen und reparieren.

Technische Daten

Code Störung Lösung

Bürstenwalzen verfangen sich in

Fremdkörpern und verklemmen sich

Reinigen Sie die Walzenbürste, um

Fremdkörper zu entfernen.

Nickel-Streif des Akkupacks bricht

durch

Akkupack ersetzen oder reparieren

F2 Ladegerät funktioniert nicht Ladegerät ersetzen

Kurzschluss vom Motor des

Staubsaugers

Motor des Staubsaugers ersetzen

Akku funktioniert nicht einwandfrei

einwandfrei

Akkupack ersetzen oder reparieren

F5 2. Überstromschutz für Vakuummotor

Sustituir el motor de vacío

Vakuummotor auswechseln

F6 1. Überstromschutz für Vakuummotor Vakuummotor auswechseln

PCB funktioniert nicht einwandfrei oder

PCB-Leitung ist los

PCB oder PCB-Leitung ersetzen

F8 NTC-Anomalie im Akkupack

Schalten Sie das Gerät aus und

warten Sie, bis der Akku abgekühlt

ist, bevor Sie es wieder einschalten.

Wenn dieser Fehlercode weiterhin

angezeigt wird, tauschen Sie den

Akku aus

Kurzschluss im Motor der

Bürstenwalze

Bodenplatte austauschen

Typ der Maschine H10 Flex

Nennspannung 28.8V

Nennleistung 650W

Eingang Adapter 100-240V ~ 50/60 Hz 0.8A

Ausgang Adapter 34.2V 0.6A

Typ der Bodenbürste T-EB110VA

Nennleistung der Bodenbürste 50W

Akkukapazität 3000mAh

Ladezeit 5h

Entsorgung

Maschinen, Zubehör und Verpackungen sollten umweltgerecht zurückgewonnen werden.

Werfen Sie die Maschine nicht in den Hausmüll!

Hersteller Lexy Elektro GmbH

Anschrift

Xiangyang-Straße 1, Suzhou-Neustadtteil, Jiangsu-Provinz,

VR China, 215009

Info des Herstellers

Stromnetz

Baugruppe Adapterplatine

Schutzplatine

für Lithium-

Akku

Display-

Baugruppe

Infrarot-

Emissionsplatine

Anzeige-

Baugruppe

Vakuummotor Bodenbürste-

Motor

Infrarot-

Empfängerplatine

Lithium-Akku

Horn

Ladegerät

Nur für die europäischen Länder:

Maschinen, die gemäß der Richtlinie 2012/19/EU nicht mehr verwendbar sind, die defekten

oder verbrauchten Akkupacke/Akkus gemäß der Richtlinie 2006/66/EG müssen getrennt auf

umweltgerechte Weise gesammelt und entsorgt werden.

Akkupack/Akku:

Der eingebaute Akku sollte nur von Fachleuten entfernt und entsorgt werden

Gehäuse zu öffnen kann die Maschine beschädigen. Werfen Sie Akkupack/Akku nicht in den

Hausmüll, in das Feuer oder Wasser. Akkupack/Akku sollte möglichst umweltgerecht entladen,

gesammelt, zurückgewonnen oder entsorgt werden.

Ohne Vorankündigung können die Regeln geändert werden.

Garantie

Für dieses Produkt gilt eine zweijährige Garantie ab Kaufdatum.

Ausgeschlossen sind normale Abnutzung, gewerbliche Nutzung, Änderungen an Geräten nach

dem Kauf, Beschädigung wegen Reinigungstätigkeiten und unsachgemäßer Verwendung,

vom Käufer oder Dritten verursachte Schäden, Schäden, die auf die äußere Umgebung

zurückzuführen sind.

Nom des pièces

1.Bouton de libération du bloc-piles

3.Bouton de mode

5.Bouton de déverrouillage du fond du pot à

poussière

7.Bouton de déverrouillage de la tête au sol

9.Support de rangement

11.Connecteur

13.Outil de crevasse exible

15.Brosse électrique pour l'élimination des

acariens

2.Interrupteur marche/arrêt

4.Écran LED

6.Bouton de déverrouillage du tube métallique

8.Bouton de déverrouillage du pliage du tube

métallique

10.Adaptateur

12.Outil de tapisserie d'ameublement

14.Brosse douce

16.Rouleau de brosse à tapis

1.Porte-machine

3.Porte-accessoires droit

5.Vis ST3-12 *2

7.Porte-accessoires gauche

2.Vis ST4-32 *2

4.Support de tête de matelas électrique

6.Tube d'expansion

8.Vis ST4-16 *2

Nom des pièces du support de stockage

1.Assemblez les supports d'accessoires gauche et droit au support de charge, puis xez les

supports d'accessoires avec des vis.

2.Placer l'aspirateur dans le support, et appuyer l'aspirateur contre le mur, placer le support

dans la position où la tête de l'aspirateur touche juste le sol, hauteur proposée 90cm.

Enlevez l'aspirateur à main, placez le tuyau d'expansion sur le mur et placez le support

dans la position du tuyau d'expansion, puis xez la vis.

3.Une fois l'assemblage terminé, placez l'aspirateur sur le support du chargeur pour le

charger ou le ranger.

Remarque: Ne pas xer le support à la salle de bain ou à un autre mur humide.

90cm

Liste de colisage

Montage de la machine

Montage et démontage de la tête

de plancher électrique avec tube

métallique exible

Tenez la tête de sol avec la main gauche, utilisez

la main droite pour insérer le tube métallique

verticalement dans la tête de sol, alignez-le

avec l'aiguille conductrice, appuyez sur le tube

jusqu'à ce que vous entendiez un "clic".

Attention : Gardez la poignée et la tête du plancher

dans la même direction, et l'aiguille conductrice doit

être alignée avec la douille.

Lors de l'emballage, du stockage ou du

nettoyage, si la tête de plancher électrique doit

être retirée, appuyez sur le bouton de libération

de la brosse et tirez le tube métallique dans la

direction indiquée sur la photo pour retirer la

tête de plancher.

Assembler le bloc-piles avec l'aspirateur portatif

Tenez le bloc-piles, alignez-le avec la fente de guidage sur le corps de l'aspirateur portatif,

faites-le glisser dans le sens de la èche sur l'image. Après l'installation, tirez sur le bloc-piles

pour vous assurer qu'il ne se détache pas.

Attention : lorsque l'aspirateur est inutilisé pendant une longue période, veuillez retirer la batterie, emballer la

machine et la ranger dans un endroit frais et sec, en évitant la lumière directe du soleil ou un environnement

humide.

Nom de la pièce Aspirateur à main

Tête de plancher

électrique

Tube métallique

exible

bloc-piles

Quantité 1 1 1 1

Nom de la pièce

Outil de crevasse

exible

Brosse douce Connecteur

Outil de tapisserie

d'ameublement

Quantité 1 1 1 1

Nom de la pièce

Rouleau de brosse à

tapis

Adaptateur

Brosse électrique

pour l'élimination des

acariens

Montage du support

de la machine

Quantité 1 1 1 1

Nom de la pièce

Support

d'accessoires à

gauche

Support

d'accessoires à droit

Paquet de vis Manuel d'utilisation

Quantité 1 1 1 1

Assemblage de la tête de plancher et

du tube métallique avec l'aspirateur à

main

Tout d'abord, assemblez la tête de plancher et

le tube métallique conformément à la méthode

d'assemblage de la tête de plancher électrique

avec le tube métallique.

Ensuite, comme indiqué par la èche, alignez

l'aiguille conductrice du tube métallique avec

le coupleur de l'embout d'aspiration de l'aspirateur portatif, poussez le tube métallique vers le

haut jusqu'à ce que vous entendiez un "clic".

Montage des accessoires

Pour faciliter l'utilisation, ce produit est spécialement équipé de quelques accessoires pour

la partie manuelle de l'aspirateur. Lorsque vous utilisez l'aspirateur à main seul, vous pouvez

connecter directement les accessoires en fonction de vos besoins ou connecter les accessoires

par le biais du tuyau extensible.

H10 FLex

Brosse électrique pour

l'élimination des acariens

Outil de tapisserie d'ameublement

Outil de crevasse

Brosse à épousseter

Connecteur

Rouleau de brosse à tapis

Modèle

Nom

Accessoires Liste des connexions

Utilisation de l'aspirateur

Chargement

Attention:

1.Lorsque vous utilisez le produit pour la première fois, la batterie n'est pas pleine. Il est nécessaire de

charger l'aspirateur avant de l'utiliser.

2.Si le cordon d'alimentation est endommagé, pour éviter tout danger, il doit être remplacé par un

professionnel du fabricant, un agent de réparation ou

un service similaire.

Le produit peut être chargé de deux

manières :

Chargez la batterie séparément : Branchez une

extrémité du chargeur sur le connecteur du pack de

batteries et l'autre extrémité du chargeur sur la prise

de courant pour charger directement la batterie.

De cette façon, lorsque la batterie est en cours de

chargement, le voyant sur le côté du bloc de batteries

est rouge et devient vert lorsque le chargement est

terminé.

Bouton marche/arrêt

Bouton de mode

Écran LED

2.Chargez la batterie sur la machine : branchez une

extrémité du chargeur sur le connecteur du bloc

batterie et l'autre extrémité du chargeur sur la prise

de courant pour charger la batterie lorsque le bloc

batterie est monté dans l'aspirateur. L'écran LED

de l'appareil afche le pourcentage de charge de

la batterie. Lorsque la charge est terminée, l'écran

afche 100 %, comme le montrent les photos.

Remarque:

1.lorsque la puissance de la batterie est inférieure ou

égale à ≤ 20 %, la machine passe automatiquement

en mode Eco lorsqu'elle est en vitesse Max. Lorsque la

batterie est épuisée, la machine s'éteint.

2.Si l'aspirateur est laissé au repos pendant une longue

période, rechargez la batterie tous les trois mois pour

éviter une défaillance de la batterie.

Utilisation de l'aspirateur à main et du

contenu de l'écran LED

Retirez l'aspirateur du support de rangement,

appuyez sur le bouton marche/arrêt pour démarrer

ou arrêter l'aspirateur. Le bouton Mode permet

de régler le mode de fonctionnement. Lorsque

l'appareil est allumé, il fonctionne en mode Auto,

appuyez sur le bouton mode pour passer au mode

Turbo- Max - Eco-Auto.

Le milieu de l'écran LED afche le temps de

fonctionnement restant du produit dans le mode

actuel. Lorsque le mode est modié, le temps

de fonctionnement restant change également en

conséquence.

Lorsque le produit fonctionne en mode Max et que la puissance de la batterie tombe en dessous

de 20 %, pour prolonger la durée de fonctionnement du produit, celui-ci passe automatiquement

du mode Max au mode Eco. Une fois la batterie chargée à plus de 20 %, le produit peut

fonctionner en mode Max.

Lorsque le produit fonctionne en mode Auto, il ajuste la puissance de travail en fonction de la

teneur en poussière et du type de sol qu'il détecte, an d'obtenir une plus grande efcacité de

nettoyage. En mode Auto, l'écran LED afche Auto quelle que soit la puissance de travail.

Le produit est équipé d'un capteur de teneur en poussière. Sur l'écran LED inférieur se trouve

une bande lumineuse qui afche la teneur en poussière. Lorsque la teneur en poussière

diminue, la couleur rouge diminue et la couleur bleue augmente. Lorsque la bande est

complètement bleue, la surface de nettoyage est propre. La propreté de la surface de nettoyage

Eco

min

Auto

min

Turbo

min

Max

min

Brosse combinée

Brosse pour tapis

Bouton de pliage

peut être afchée visuellement sur l'écran LED.

Utilisation du tube métallique

exible

Le tube métallique exible a deux modes :

vertical et de exion. Le mode vertical est

équivalent au tube métallique normal. Le mode

de pliage peut être utilisé pour nettoyer sous le

canapé, la table ou le lit, etc. Lorsque le mode

exion est nécessaire, appuyez sur le bouton

de déclenchement et le tube métallique peut

atteindre un angle de exion de 0-90°.

Utilisation de la tête de plancher

électrique

La tête de plancher électrique convient à tous

les types de sols, tels que les sols durs, les

carrelages et les moquettes, etc. Le produit est

livré avec une brosse à tapis supplémentaire

qui peut être remplacée par la tête de plancher

électrique pour nettoyer les tapis en profondeur.

Attention : Pendant le fonctionnement de la tête de

sol électrique, s'il y a un grand volume de matières

étrangères inhalées ou trop de fibres enroulées, ou

même un enfant dans le jeu de la machine a mis par

erreur sa main dans la buse, ce qui entraîne l'arrêt

anormal de la brosse, la tête de sol électrique s'arrêtera

de fonctionner, afin de protéger la sécurité des

personnes et le moteur de la brosse.

Utilisation des accessoires

Outil de crevasse exible: Le suceur plat peut

être plié en angle avec la lumière LED dans la

tête. Il convient pour le nettoyage des fentes,

des coins de portes et de fenêtres et d'autres

espaces étroits ainsi que des zones difciles à

atteindre.

Outil de tapisserie d'ameublement: il convient au

nettoyage des placards, des rebords de fenêtres,

des canapés et des tables.

Brosse douce: il convient au nettoyage des

meubles faciles à rayer comme les bibliothèques,

les objets d'artisanat, etc.

Tête de matelas électrique : il convient au

canapé et au matelas. Le rouleau de brosse bat

puis nettoie les acariens et les allergènes du

canapé ou du lit profond.

Connecteur: il peut être connecté à d'autres

outils et se plier à différents angles pour nettoyer

la poussière sur le dessus des armoires hautes

ou la poussière sur le toit.

Nettoyage et remplacement des

pièces

Attention :

1.Le filtre HEPA est disponible à la vente auprès

des distributeurs locaux d'aspirateurs.

2.Il est recommandé de nettoyer le bac à poussière

après chaque utilisation. Lorsque le bac à

poussière est plein ou que le filtre HEPA est

bouché, il faut le nettoyer et le remplacer si

nécessaire. Le rouleau de la brosse électrique

peut s'emmêler avec les cheveux après une

longue utilisation. Il doit être nettoyé à temps pour

que l'aspirateur fonctionne plus efficacement.

Nettoyer le bac à poussière et les

filtres

1.Appuyez sur le couvercle inférieur du godet à

poussière pour ouvrir le couvercle inférieur du

godet à poussière. Fig

2.Jetez la poussière dans la poubelle.Fig

3.Tenez le couvercle du godet à poussière et

tournez-le dans le sens inverse des aiguilles

d'une montre, retirez l'ensemble cyclone du

godet à poussière pour le nettoyer.Fig

4.Tourner le cyclone dans le sens inverse des

aiguilles d'une montre, démonter le cyclone

pour le nettoyer.Fig

5.Tenez le couvercle HEPA et tournez-le dans

le sens inverse des aiguilles d'une montre,

retirez l'ensemble HEPA du couvercle supérieur, puis tournez le couvercle HEPA

pour retirer le HPEA du couvercle an de le nettoyer.Fig

6.Si le HEPA doit être lavé, tenez le HEPA et tournez-le dans le sens des aiguilles d'une

montre, puis retirez-le du couvercle du HEPA pour le laver. Le HEPA doit être complètement

sec avant d'être réutilisé.Fig

7. Après le nettoyage, remontez les pièces dans l'ordre inverse du démontage.

3 4

Nettoyage du rouleau de brosse

1.Déplacez le bouton de libération de la

brosse dans le sens de la èche pour retirer

le couvercle de la brosse.

2.Retirer une extrémité de la brosse et la sortir

de la buse pour la nettoyer.

3.Après avoir nettoyé ou remplacé la brosse,

remontez-la dans l'ordre inverse du

démontage.

Rangement des aspirateurs

Démontage du bloc-piles

Appuyez sur le bouton de déverrouillage du

bloc-piles, tirez le bloc-piles vers l'arrière

et placez-le dans un sac en plastique, puis

rangez-le dans un endroit sec.

Stockage du produit

Lorsque l'aspirateur est longtemps à l'arrêt,

retirez le bloc-piles, emballez la machine

et rangez-le dans un endroit frais et sec,

ne le mettez pas en plein soleil ou dans un

environnement humide.

Bouton de déclenchement du

rouleau-brosse

Bouton de déverrouillage

du bloc-piles

Notes de Sécurité

Cet aspirateur est conçu pour un usage domestique. Ne l'utilisez pas à des ns commerciales ou

autres.

Veuillez lire attentivement ce manuel d'instructions avant de l'utiliser et le conserver correctement

pour une utilisation ultérieure.

Ne placez pas l'aspirateur à proximité d'un feu ou d'une autre installation à haute température.

N'utilisez pas ou ne stockez pas la machine dans des conditions extrêmement mauvaises, par

exemple, une température extrême. Il est recommandé de l'utiliser à l'intérieur, à une température

comprise entre 5 °C et 40 °C. Stockez la machine dans un endroit sec et évitez la lumière directe

du soleil.

Chargez complètement la batterie avant la première utilisation ou après un long stockage.

Avant d'utiliser l'aspirateur, assurez-vous que le rouleau de brosses est assemblé, sinon cela

peut entraîner un blocage du ventilateur du moteur, et donc une panne du moteur.

Veuillez ne pas utiliser l'aspirateur pour aspirer du détergent, de l'huile, des scories de verre,

des aiguilles, des cendres de cigarettes, de la poussière humide, de l'eau, des allumettes, etc.

N'utilisez pas l'aspirateur pour ramasser de petites particules telles que du ciment, de la poudre

de plâtre, de la poudre de mur, ou de gros objets tels que des boules de papier, sinon cela

entraînera des dysfonctionnements tels qu'un blocage et une panne de moteur.

Évitez de bloquer l'entrée d'air ou la brosse, cela pourrait entraîner une panne du moteur.

Ne mettez pas votre main ou votre pied dans l'entrée de la tête du plancher pour éviter de vous

blesser.

Ne versez pas ou n'éclaboussez pas d'eau ou d'autres liquides dans la machine an d'éviter

tout court-circuit et de brûler la machine.

Si la brosse ne fonctionne pas, vériez si elle n'est pas empêtrée dans des cheveux ou d'autres

bres longues et nettoyez-la à temps.

En cas de stockage prolongé de la machine, assurez-vous que la batterie est entièrement

chargée avant le stockage et chargez la machine au moins tous les trois mois.

Débranchez le chargeur pour nettoyer ou réparer la machine. Tenez le chargeur lorsque vous le

branchez ou le débranchez, et ne tirez pas sur le cordon de charge.

Utilisez un chiffon sec pour nettoyer la machine. Les liquides tels que l'essence, l'alcool ou le

diluant pour laque peuvent provoquer des ssures ou une décoloration et ne doivent pas être

Résolution des problèmes

Veuillez vérier les points suivants avant d'envoyer l'appareil à l'agent de réparation désigné.

utilisés.

Si la machine ne fonctionne pas après avoir été complètement chargée, elle doit être vériée et

réparée dans notre bureau désigné, veuillez ne pas démonter la machine par vous-même.

La machine mise au rebut contient des piles. Elles doivent être recyclées en toute sécurité. Ne

les jetez pas au hasard.

Si le cordon d'alimentation est endommagé, pour éviter tout danger, il doit être remplacé ou

réparé par le fabricant

、

repair ou un professionnel.

Cet appareil peut être utilisé par des enfants à partir de 8 ans et des personnes ayant des

capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de

connaissances s'ils ont reçu une supervision ou des instructions concernant l'utilisation de

l'appareil en toute sécurité et s'ils comprennent les risques encourus.

L'appareil ne doit être utilisé qu'avec le bloc d'alimentation fourni.

Trouble Causes possibles Solutions

Le moteur ne

fonctionne pas

La batterie n'est pas alimentée Chargez l'aspirateur

Le tube métallique, la tête

de plancher, le bloc-piles

et l'aspirateur ne sont pas

assemblés correctement

Vériez que les accessoires

sont correctement assemblés à

l'aspirateur

Gouttes

d'aspiration

Tasse à poussière pleine Nettoyez le godet à poussière

Filtre bloqué Nettoyez ou remplacez le ltre

Passage d'air de la tête de

plancher bloqué

Nettoyez le passage d'air de la tête

de plancher

Temps de travail

court après la

charge

La machine n'est pas

complètement chargée

Suivez le manuel d'instructions pour

charger complètement le bloc-piles

Batterie vieillissante

Des batteries neuves peuvent être

achetées auprès d'un distributeur

local

Le témoin

du niveau de

poussière sur

l'écran LED est

toujours rouge.

Capteur couvert de poussière

Nettoyez la poussière sur le capteur

de poussière qui se trouve dans

l'entrée d'aspiration de l'aspirateur à

main

Avertissement

1.Lorsque le chemin d'air ou le ltre HEPA est

bouché ou que le godet à poussière est plein,

il y aura une icône de rappel de nettoyage

HEPA sur l'écran LED. Si la machine

fonctionne en mode Max, elle passera

automatiquement en mode Eco jusqu'à ce que

le blocage soit nettoyé.

2.Lorsque la brosse est emmêlée par des corps

étrangers, continuer à utiliser le produit

activera la protection contre le blocage de la

brosse. L'écran LED afchera F0 et le produit

cessera de fonctionner jusqu'à ce que la

brosse soit nettoyée.

3.Si le voyant de niveau de poussière sur l'écran

est toujours rouge, le capteur de poussière

peut être couvert de poussière, alors veuillez

nettoyer la poussière sur le capteur de poussière qui est situé dans l'entrée d'aspiration de

l'aspirateur à main

4.Lorsqu'il y a un défaut dans les composants électriques, qui nécessite un service après-vente

professionnel pour l'instruction ou la réparation, l'écran LCD afche un avertissement de

défaut avec un code d'erreur de F1 à F8. Veuillez contacter le service après-vente de l'agent

local et fournir le code d'erreur.

2pcs Capteur de

poussière

Eco

min

Les défauts de F0 à F9 sont les suivants:

Attention : Si d'autres pannes se produisent, qui nécessitent des outils professionnels, afin d'éviter tout danger, la

machine doit être réparée ou remplacée par le fabricant, d'autres bureaux de maintenance ou des professionnels de

bureaux similaires.

Spécications techniques

Code Defect Solutions

Rouleaux de brosse enchevêtrés dans

des corps étrangers et bloqués

Nettoyer la brosse du rouleau pour

éliminer les corps étrangers

La bande de nickel du bloc-piles est

cassée

Remplacez ou réparer le bloc-piles

F2 Défaut du chargeur Remplacez le chargeur

F3 Court-circuit du moteur à vide Remplacez le moteur d'aspiration

F4 Défaut des éléments du bloc-piles Remplacez ou réparez le bloc-piles

2ème protection contre les surintensités

pour le moteur d'aspiration

Remplacer le moteur d'aspiration

1ère protection contre les surintensités

pour le moteur d'aspiration

Remplacer le moteur d'aspiration

Défaut du PCB ou l du PCB

desserré

Remplacez le PCB ou le l du PCB

F8 Anomalie NTC dans le bloc-piles

Éteignez et attendez que le bloc-

piles refroidisse avant de le rallumer.

Si ce code d'erreur est toujours

afché, remplacez le bloc-piles

F9 Court-circuit du moteur de la brosse Remplacer la tête du plancher

N° du modèle H10 Flex

Tension nominale 28.8V

Puissance nominale 650W

Tension d'entrée de l'adaptateur 100-240V ~ 50/60 Hz 0.8A

Tension de sortie de l'adaptateur 34.2V 0.6A

Tête de sol électrique N° de modèle T-EB110VA

Puissance nominale de la tête de plancher

électrique

50W

Capacité du pack batterie 3000mAh

Capacité de la batterie 5h

Mise au rebut

La machine, les accessoires et l'emballage doivent être triés pour un recyclage respectueux de

l'environnement.

Ne pas jeter la machine dans les ordures ménagères !

Fabricant Kingclean Electric Co., Ltd

Adresse

No.1 Xiangyang road, Suzhou New District,Jiangsu province,

215009, China

Informations sur le fabricant

Schéma du circuit

Assemblage du PCB

PCB de pile

au lithium

Assemblage de l'écran

d'afchage

PCB de transmetteur

infrarouge

Assemblage

du PCB de

l'écran

Moteur à vide Moteur de la tête

du plancher

PCB de réception

infrarouge

batterie au

lithium

Haut-parleur

Chargeur

Uniquement pour les pays de la CE :

Conformément à la directive européenne 2012/19/UE, les machines qui ne sont plus utilisables,

et conformément à la directive européenne 2006/66/CE, le bloc de piles/batteries défectueux ou

usagé, doivent être collectés séparément et éliminés de manière écologique.

Bloc de piles/batteries:

Les batteries intégrées ne peuvent être retirées pour être éliminées que par du personnel

qualié.

L'ouverture de la coque du boîtier peut endommager ou détruire la machine.

Ne pas jeter les blocs de batteries/piles dans les ordures ménagères, le feu ou l'eau. Le bloc

de piles/batteries doit, si possible, être déchargé, collecté, recyclé ou éliminé d'une manière

respectueuse de l'environnement.

Sous réserve de modications sans préavis. s.

Informations sur la garantie

Ce produit est couvert par une garantie de deux ans à compter de la date d'achat.

Elle ne couvre pas l'usure normale, l'utilisation commerciale, les modications apportées à

l'équipement après l'achat, les activités de nettoyage, la mauvaise utilisation, les dommages

causés par l'acheteur ou par des tiers, les dommages imputables à l'environnement extérieur.

Denominazione parti aspirapolvere

1.Pulsante rilascio batteria

3.Pulsante MODE

5.Pulsante rilascio contenitore polvere

7.Pulsante rilascio spazzola

9.Supporto di stoccaggio

11.Connettore

13.Accessorio per fessure essibile

15.Spazzola motorizzata materasso

2.Pulsante On/Off

4.Schermo LED

6.Pulsante rilascio tubo

8.Pulsante rilascio snodo

10.Alimentatore

12.Bocchetta imbottiti 2in1

14.Spazzola morbida

16.Spazzola per tappeti

1.Supporto macchina

3.Supporto accessori destro

5.Viti ST3-12*2

7.Supporto accessori sinistro

2.Viti ST4-32*2

4.Supporto spazzola motorizzata

6.Tubo di espansione

8.Viti ST4-16*2

Denominazione parti supporto

Montaggio del supporto di ricarica

1.Fissare il supporto per accessori destro e sinistro al supporto di ricarica mediante le viti.

2.Posizionare la scopa elettrica sul supporto e appoggiare contro il muro, quindi posizionare

il supporto in modo che la spazzola tocchi quasi terra, l’altezza consigliata è di 90cm.

Rimuovere l’aspirapolvere dal supporto, posizionare il tubo di espansione sulla parete e

avvitare.

3.Una volta terminato il montaggio, riporre la scopa elettrica sul supporto di carica per la

ricarica o lo stoccaggio.

Attenzione: Non ssare il supporto in bagno o su pareti umide.

90cm

Lista imballaggio

Installazione dell’aspirapolvere

Assemblaggio e disassemblaggio

della spazzola motorizzata principale

con il tubo metallico essibile

Prendere la spazzola motorizzata principale

con la mano sinistra, usare la mano destra per

inserire il tubo metallico verticalmente sulla

spazzola, allineare e premere nché non si

sente il “click”.

Attenzione: tenere l’impugnatura e la spazzola

motorizzata nella stessa direzione, in modo da essere

allineati con la presa.

Durante l’imballaggio, la conservazione o la

pulizia, se la spazzola motorizzata principale

necessita di essere rimossa, tenere la spazzola,

premere il pulsante di rilascio della spazzola e

tirare il tubo di metallo nella direzione mostrata

dalla freccia nell'immagine, quindi estrarre la spazzola motorizzata principale.

Installazione della batteria con l’aspirapolvere portatile

Prendere la batteria, allineare con la fessura di guida sul corpo dell’aspirapolvere portatile,

inserire la batteria nella direzione della freccia come nell'immagine; quindi tirare la batteria dopo

l'installazione per assicurarsi che non si allenti.

Attenzione: quando l’aspirapolvere rimane fermo per molto tempo, si prega di rimuovere la batteria, imballare

l’aspirapolvere e conservalo in un luogo fresco e asciutto; evitare la luce diretta del sole o ambienti umidi.

Nome

Aspirapolvere

portatile

Spazzola

motorizzata

principaleElectric

oor head

Tubo metallico

essibile

Battery pack

Quantità 1 1 1 1

Nome

Accessorio per

fessure essibile

Spazzola morbida Connettore

Bocchetta imbottiti

2in1

Quantità 1 1 1 1

Nome Spazzola per tappeti Alimentatore

Spazzola

motorizzata per

materasso

Supporto macchina

Quantità 1 1 1 1

Nome

Supporto accessori

sinistro

Supporto accessori

destro

Kit viti Manuale d’uso

Quantità 1 1 1 1

Installazione della spazzola

motorizzata principale e del tubo

metallico essibile con l’aspirapolvere

portatile

Innanzitutto, installare la spazzola motorizzata

ed il tubo metallico essibile seguendo la

metodologia sopra descritta.

Dopodiché, come evidenziato dalla

freccia, allineare il tubo metallico essibile

all’aspirapolvere portatile e spingere il tubo metallico verso l'alto

nché non si sente un "click".

Installazione degli accessori

Per comodità di utilizzo, questo prodotto è equipaggiato di alcuni accessori per la parte portatile

dell’aspirapolvere. Quando si utilizza solamente la parte portatile dell’aspirapolvere è possibile

connettere direttamente gli accessori in base alle necessità oppure collegare gli accessori

tramite il tubo essibile.

H10 Flex

Spazzola motorizzata per

materasso

Bocchetta imbottiti 2in1

Accessorio per fessure essibile

Spazzola morbida

Connettore

Spazzola per tappeti

Modello

Nome

Lista combinazioni degli accessori

Utilizzo dell’aspirapolvere

l’aspirapolvere

Attenzione:

1.Quando si utilizza l’apparecchio per la prima volta, la carica della batteria non è piena. É necessario

ricaricare l’aspirapolvere prima dell’utilizzo.

2.Se il cavo di alimentazione è danneggiato, per evitare pericoli, esso può essere riparato o sostituito

esclusivamente dal centro assistenza del produttore.

L’apparecchio può essere ricaricato in 2

modi:

1.Ricaricare la batteria separatamente: collegare

un’estremità dell’alimentatore alla porta di ricarica

della batteria e l’altra estremità alla presa elettrica.

In questo modo, quando la carica è in corso,

l'indicatore sul lato della batteria sarà rosso e

diventerà verde quando la carica è completa.

Pulsante On/Off

Pulsante MODE

Schermo LED

2.Ricaricare la batteria con l’aspirapolvere: collegare

un’estremità dell’alimentatore alla porta di ricarica

della batteria e l’altra estremità alla presa di

corrente. Lo schermo LED mostrerà la percentuale

di ricarica della batteria. Quando la carica è

completa, indicherà la percentuale del 100%.

Attenzione:

1.quando il livello di carica della batteria è ≤20%, se

la macchina sta aspirando in modalità MAX, passerà

automaticamente alla modalità ECO. Quando la carica

della batteria si esaurisce, la macchina si spegne.

2.Se l’aspirapolvere rimane inattivo per lunghi periodi,

ricaricare la batteria ogni 3 mesi per prevenire guasti

alla stessa.

Utilizzo dell’aspirapolvere portatile e funzioni

dello schermo LED

Estrarre l’aspirapolvere dal supporto, premere

il pulsante On/Off per accendere o spegnere

l’aspirapolvere. Il pulsante MODE regola la

modalità di funzionamento. Quando l’apparecchio

è acceso, aspira in modalità Auto, premere il

pulsante MODE per passare alla sequenza di

modalità Turbo- Max - Eco-Auto. Durante il cambio

di aspirazione, la modalità in uso verrà mostrata

sullo schermo LCD e verrà emesso un segnale

vocale.

Nella parte centrale dello schermo LED viene

indicata l’autonomia residua nella modalità in uso.

Quando la modalità viene cambiata, l’autonomia

residua si aggiorna di conseguenza.

Quando l’apparecchio lavora in modalità Max e la potenza della batteria scende al di sotto

del 20%, per aumentare la durata, l’aspirapolvere cambierà automaticamente modalità di

aspirazione da Max ad Eco. Dopo che la batteria è stata ricaricata, sarà possibile riprendere

l’utilizzo in modalità Max .

Quando l’apparecchio aspira in modalità Auto , adatterà la potenza di aspirazione in base

allo sporco presente ed alla supercie aspirata, in modo da garantire una pulizia efciente. In

modalità Auto , lo schermo LCD mostrerà Auto indipendentemente dalla potenza elevata.

Il prodotto è dotato di un sensore di rilevamento della concentrazione di polvere. Nella

parte inferiore dello schermo a LED è presente una striscia luminosa che mostra il livello di

concentrazione della polvere. Man mano che la concentrazione di polvere diminuisce dall'alto

verso il basso, il colore rosso diminuisce e il colore blu aumenta. Quando la striscia

Eco

min

Auto

min

Turbo

min

Max

min

Pulsante di piegatura

Spazzola per tappeti

Pulsante di piegatura

è completamente blu, la supercie è pulita. La

pulizia della supercie può essere monitorata

visivamente attraverso lo schermo a LED.

Utilizzo del tubo metallico essibile

Il tubo essibile ha 2 modalità d’uso: verticale e

piegato. La modalità verticale è equivalente ad

un normale tubo metallico. La modalità piegata

può essere utilizzata per pulire sotto ai mobili,

come divani, tavoli o letti. Quando si ha bisogno

di piegare il tubo metallico, premere il pulsante

di rilascio così potrà raggiungere un angolo di

piegatura di 0-90°.

Utilizzo della spazzola motorizzata

principale

La spazzola motorizzata principale può essere

utilizzata per pulire tutti i tipi di pavimento, come

pavimento duro, piastrelle, moquette, ecc.

L’aspirapolvere è dotato di una spazzola per

tappeti extra da poter sostituire per la pulizia di

tappeti e superci simili.

Attenzione: durante il funzionamento della spazzola

motorizzata, qualora la spazzola dovesse erroneamente

aspirare materiale voluminoso o dovesse avere fibre

attorcigliate, o nel caso in cui un bambino abbia inserito

una mano o un gioco nella spazzola, che hanno causato

un arresto anomalo nella rotazione del rullo, la spazzola

motorizzata si spegnerà, per proteggere la sicurezza

personale e il motore della spazzola.

Utilizzo degli accessori

Accessorio per fessure essibile: l’accessorio

per fessure può essere piegato ad angolo verso

la luce a LED della testata. Adatto per la pulizia

di fessure, porte, inssi delle nestre e altri spazi

stretti e difcili da raggiungere.

Bocchetta per imbottiti 2in1: adatta per la pulizia

di armadi, davanzali, divani e tavoli.

Spazzola morbida: adatta per pulire facilmente

mobili delicati, come librerie in legno, mobili artigianali, ecc.

Spazzola motorizzata per materassi: adatta per

divani e materassi. Il rullo della spazzola batte

e quindi rimuove gli acari della polvere e gli

allergeni da divani e letti, anche in profondità.

Connettore: può essere collegato agli altri

accessori e piegato in diverse angolazioni per

aspirare la polvere sopra i mobili alti.

Pulizia e sostituzione degli

accessori

Attenzione:

1.Il filtro HEPA è in vendita presso i distributori

locali.

2.È raccomandabile pulire il contenitore della

polvere dopo ogni utilizzo; quando il contenitore

è pieno o il filtro HEPA è ostruito, è necessario

pulirli e all’occorrenza sostituire il filtro. La

spazzola motorizzata, dopo un utilizzo prolungato,

potrebbe rimanere ostruita dai capelli. É

necessario pulirla tempestivamente per mantenere

l’aspirazione più efficiente.

Pulizia del contenitore della polvere

e dei filtri

1.Premere il coperchio inferiore del contenitore

della polvere per aprire il coperchio e

svuotarlo. Fig

2.Gettare la polvere nel cestino.Fig

3.Tenere il coperchio del contenitore della

polvere e ruotarlo in senso antiorario,

rimuovere il gruppo del ciclone dal

contenitore della polvere per pulirlo.Fig

4.Ruotare il ciclone in senso antiorario,

disinstallare il ciclone per pulirlo.Fig

5.Tenere il coperchio superiore e ruotarlo in senso

antiorario, rimuovere il ltro HEPA e ruotarlo per

estrarre il ltro HEPA per pulirlo.Fig

6.Se il ltro HEPA necessita di essere lavato,

rimuoverlo dal coperchio superiore ruotandolo

in senso orario. Il ltro HEPA deve essere

completamente asciutto prima dell’utilizzo.Fig

7. Dopo la pulizia, reinstallare le parti nella

sequenza inversa rispetto all’installazione.

3 4

Pulizia o sostituzione della

spazzola a rullo

1.Spostare il gancio di rilascio della spazzola a

rullo verso la direzione indicata dalla freccia

per rimuovere la cover.

2.Rimuovere un lato della spazzola a rullo ed

estrarla dall’ugello per la pulizia.

3.Dopo la pulizia o la sostituzione della

spazzola a rullo, reinstallarla all’interno della

spazzola seguendo la procedura inversa

rispetto alla rimozione.

Conservazione

dell’aspirapolvere

Rimozione della batteria

Premere il pulsante di rilascio della batteria,

estrarre la batteria all’indietro e riporla in una

busta di plastica, quindi conservarla in un luogo

asciutto.

Conservazione dell’aspirapolvere

Quando l’aspirapolvere è fermo per un lungo

periodo, rimuovere la batteria, imballare

l’apparecchio e conservalo in un luogo fresco

e asciutto, non riporlo a diretto contatto con i

raggi solari o in ambienti umidi.

Gancio di rilascio

della spazzola a

rullo

Pulsante di rilascio della

batteria

Note di sicurezza

Questo aspirapolvere è stato progettato per uso domestico. Non utilizzare per scopi commerciali

o altro.

Si prega di leggere questo manuale d’uso con attenzione prima dell’utilizzo e di conservarlo per

riferimenti futuri.

Non tenere l’aspirapolvere vicino a fonti di calore o impianti ad alta temperatura.

Non utilizzare o conservare l’apparecchio in condizioni estreme, per esempio a temperature

estreme. Si raccomanda l’utilizzo all’interno, ad una temperatura tra i 5 °C e i 40 °C. Conservare

l’aspirapolvere in luoghi asciutti ed evitare la luce diretta del sole.

Eseguire una ricarica completa della batteria prima del primo utilizzo o dopo un periodo di

fermo.

Prima dell’utilizzo, assicurarsi che la spazzola rotante sia installata correttamente, altrimenti

potrebbe causare il blocco della ventola e bruciare il motore.

Si prega di non utilizzare l’aspirapolvere per aspirare detersivo, olio, schegge di vetro, aghi,

cenere di sigaretta, polvere bagnata, acqua, ammiferi, ecc.

Si prega di non utilizzare l’aspirapolvere per aspirare particelle piccole, come cemento, gesso

in polvere, muro, oppure oggetti di grandi dimensioni, come palle di carta, altrimenti potrebbero

causare malfunzionamenti come blocco e bruciatura del motore.

Evitare di bloccare la bocchetta di ingresso dell’aria o la spazzola rotante, potrebbe causare

guasti al motore.

Non mettere le mani o i piedi nell’ingresso della spazzola per evitare infortuni.

Non versare e spruzzare acqua o altri liquidi sull’apparecchio per prevenire cortocircuiti ed il

danneggiamento dello stesso.

Se la spazzola non funziona, vericare che sia libera da capelli o altre bre lunghe e pulirla

tempestivamente.

Quando non si utilizza l’apparecchio per un lungo periodo, assicurarsi che la batteria sia stata

caricata completamente e ricaricarla ogni 3 mesi.

Scollegare il caricabatteria per pulire o riparare l’apparecchio. Sostenere il caricatore quando si

collega o scollega, senza tirare il cavo.

Utilizzare un panno asciutto per pulire l’aspirapolvere. Non utilizzare liquidi come benzina,

alcool, diluenti per smalto, ecc., che potrebbero causare crepe o lo sbiadimento dei colori.

Risoluzione dei problemi

Si prega di vericare i seguenti problemi prima di spedire i prodotti verso i centri assistenza

designati.

Se l’apparecchio non funziona dopo una ricarica completa, deve essere controllato e riparato

presso un centro assistenza; si prega di non smontare la macchina da soli.

L’apparecchio contiene batterie. Devono essere smaltite e riciclate in modo sicuro.

In presenza di danni al cavo di alimentazione rivolgersi al centro assistenza del produttore.

Questo aspirapolvere può essere utilizzato da bambini di età superiore agli 8 anni e persone

con disabilità sotto supervisione oppure previa raccomandazione su utilizzo sicuro e rischi.

Utilizzare solo con l’alimentatore in dotazione con l’aspirapolvere.

Problema Possibili cause Soluzioni

Il motore non si

avvia

La batteria non ha potenza Ricarica l’aspirapolvere

Il tubo metallico, la spazzola, la

batteria o l’aspirapolvere

portatile non sono installati

correttamente.

Vericare che tutti gli accessori siano

ssati correttamente all’aspirapolvere

portatile

L’aspirazione è

ridotta

Contenitore della polvere pieno Pulire il contenitore della polvere

Filtro ostruito Pulire o sostituire il ltro HEPA

Passaggio dell’aria bloccato o

spazzola a rullo bloccata

Pulire la spazzola motorizzata e a

rullo

Riduzione di

autonomia

L’apparecchio non è

completamente carico

Segui le istruzioni presenti sul

manuale per ricaricare

completamente la batteria

Batteria vecchia

Acquistare una nuova batteria

presso un distributore locale

L'indicatore di

concentrazione

della polvere sul

display è sempre

rosso

Il sensore di rilevamento della

polvere è sporco

Rimuovere la polvere dal sensore

che si trova nella presa di

aspirazione dell'aspirapolvere

portatile

Raccomandazioni

1.Quando il passaggio dell’aria o il ltro HEPA

sono occlusi o il contenitore della polvere è

pieno, sullo schermo appare l’icona di avviso

di pulizia del ltro.

2.Quando la spazzola è occlusa o sono

aggrovigliati oggetti estranei, se si continua ad

utilizzare la scopa elettrica, si attiva la

protezione del blocco della spazzola. Sullo

schermo appare il codice F0 e la macchina

resta ferma no a che la spazzola non viene

pulita.

3.Se l’indicatore di concentrazione della polvere

è sempre rosso, il sensore potrebbe essere

sporco, si prega di rimuovere lo sporco dal

sensore, il quale si trova in prossimità della

bocchetta di aspirazione dell’aspirapolvere

portatile.

4.Quando ci sono componenti elettriche difettose, che richiedono un intervento tecnico per la

loro riparazione ed il ripristino, sullo schermo appare un codice di errore da F0 a F9. Si prega

di contattare il servizio di assistenza fornendo il codice di errore.

2pz sensore polvere

Eco

min

Per gli errore da F0 a F9 vedere quanto segue:

Attenzione: qualora si verificassero altri guasti, che richiedono l’intervento di un professionista, al fine di prevenire

pericoli, l’apparecchio dovrà essere riparato o sostituito presso il produttore, o i centri assistenza autorizzati.

Speciche tecniche

Code Defect Solutions

Oggetti estranei impigliati sulla spazzola

a rullo

Pulire la spazzola a rullo e rimuovere

gli oggetti estranei

F1 La striscia di nichel della batteria è rotta

Riparazione o sostituzione della

batteria

F2 Caricabatterie difettoso Sostituzione caricabatterie

F3 Corto circuito al motore Sostituzione motore

F4 Celle della batteria difettose

Sostituzione o riparazione della

batteria

Motore di aspirazione in sovraccarico di

corrente 2nd

Sostituire il motore di aspirazione

Motore di aspirazione in sovraccarico di

corrente 1st

Sostituire il motore di aspirazione

F7 PCB difettoso o cavo PCB allentato Sostituzione PCB o cavo PCB

F8 Batteria NTC anormale

Spegnere l'aspirapolvere e

riaccendere dopo che la batteria si è

raffreddata.

Se il codice di errore non scompare,

sostituire la batteria

F9 Corto circuito motorino spazzola Sostituire la spazzola

Modello H10 Flex

Tensione nominale 28.8V

Potenza nominale 650W

Tensione in ingresso dell'adattatore 100-240V ~ 50/60 Hz 0.8A

Tensione in uscita dell'adattatore 34.2V 0.6A

Modello spazzola elettrica T-EB110VA

Potenza nominale spazzola elettrica 50W

Capacità della batteria 3000mAh

Tempo di ricarica 5h

Disposizione

La macchina, gli accessori e l'imballaggio devono essere suddivisi per un riciclo rispettoso

dell'ambiente.

Non smaltire l’aspirapolvere e le sue parti assieme ai riuti domestici!

Produttore Kingclean Electric Co., Ltd

Indirizzo

No.1 Xiangyang road, Suzhou New District,Jiangsu province,

215009, China

Informazioni sul produttore

Schema elettrico

Scheda adattatore

Scheda di

protezione

della batteria

al litio

Componenti

Scheda trasmissione

infrarossi

Gruppo di

visualizzazione

Motore

principale

Motore spazzola

motorizzata

Scheda ricezione

infrarossi

Batterial al litio

Altoparlante

Adattatore

Solo per Paesi EC:

In accordo con la Direttiva Europea 2012/19/EU, i dispositivi elettronici non più utilizzabili, e

secondo la Direttiva Europea 2006/66/CE, i pacchi/batterie difettosi o usati, devono essere

raccolti separatamente e smaltiti nel rispetto dell'ambiente.

Pacchi batteria/Batterie:

Le batterie integrate possono essere rimosse per lo smaltimento solo da personale qualicato.

L'apertura del guscio dell'alloggiamento può danneggiare o distruggere la macchina.

Non smaltire le batterie/pacchi batteria nei riuti domestici, nel fuoco o nell'acqua. Se possibile,

i pacchi batteria/le batterie devono essere scaricati, raccolti, riciclati o smaltiti nel rispetto

dell'ambiente.

Con riserva di modiche senza preavviso.

Informazioni sulla garanzia

Questo prodotto gode di due anni di garanzia dalla data di acquisto.

Sono escluse dalla garanzia la normale usura, l'uso commerciale, le alterazioni dell'apparecchio,

le attività di pulizia non consone, l’utilizzo improprio o i danni causati da parte dell'acquirente o

di terzi, danni imputabili a circostanze esterne.

Nombre de las piezas

1.Botón de liberación de la batería

3.Botón de modo

5.Botón de liberación del fondo del bote de

polvo

7.Botón de liberación del cabezal de tierra

9.Soporte de almacenamiento

11.Conector

13.herramienta para hendiduras

15.cepillo eléctrico para eliminar los ácaros

2.Interruptor de encendido/apagado

4.Pantalla LED

6.Botón de liberación del tubo de metal

8.Botón de liberación del plegado del tubo

metálico

10.Adaptador

12.Herramienta para tapicería

14.cepillo suave

16..Rodillo cepillo para alfombras

1.Soporte de la máquina

3.Soporte de accesorios a la derecha

5.Tornillo ST3-12 *2

7.Soporte de accesorios a la izquierda

2.Tornillo ST4-32 *2

4.Soporte de la cabeza del colchón eléctrico

6.Tubo de expansión

8.Tornillo ST4-16 *2

Nombre de las piezas del soporte de almacenamiento

Conjunto de soportes de almacenamiento de accesorios

1.Monte los soportes de accesorios izquierdo y derecho en el soporte de carga y, a

continuación, je los soportes de accesorios con tornillos.

2.Coloque la aspiradora en el soporte, y apoye la aspiradora contra la pared, coloque el

soporte en la posición que la cabeza de la aspiradora toque el suelo, altura propuesta

90cm. Quite la aspiradora de mano, coloque el tubo de expansión en la pared y coloque el

soporte en la posición del tubo de expansión, luego je el tornillo.

3.Una vez nalizado el montaje, coloque la aspiradora en el soporte cargador para cargarla o

guardarla.

Nota: No je el soporte al cuarto de baño o a otra pared húmeda.

90cm

Lista de embalaje

Montaje de la máquina

Montaje y desmontaje del cabezal

de suelo eléctrico con tubo metálico

exible

Sujeta el cabezal de tierra con la mano

izquierda, utiliza la mano derecha para introducir

el tubo metálico verticalmente en el cabezal de

tierra, alinéalo con la aguja conductora, presiona

el tubo hasta que oigas un "clic".

Precaución: Mantenga el mango y la cabeza del suelo

en la misma dirección, y la aguja conductora debe

estar alineada con el enchufe.

Al embalar, almacenar o limpiar, si es necesario

retirar el cabezal de suelo eléctrico, pulse el

botón de liberación del cepillo y tire del tubo

metálico en la dirección indicada en la foto para

retirar el cabezal de suelo.

Montaje del paquete de baterías con la aspiradora de mano

Sujete el paquete de baterías, alinéelo con la ranura de la guía en el cuerpo de la aspiradora

de mano, deslícelo en la dirección de la echa en la imagen. Después de la instalación, tire del

paquete de baterías para asegurarse de que no se desprende.

Precaución: Cuando la aspiradora no se utilice durante un largo período de tiempo, por favor, retire la batería,

empaque la máquina y guárdela en un lugar fresco y seco, evitando la luz solar directa o un ambiente húmedo.

Nombre de la sala Aspiradora de mano

Cabezal de suelo

eléctrico

Tubo metálico

exible

paquete de baterías

Cantidad 1 1 1 1

Nombre de la sala

Herramienta exible

para hendiduras

Cepillo suave Conector

Herramienta para

tapicería

Quantity 1 1 1 1

Nombre de la sala

Rodillo cepillo para

alfombras

Adaptador

Cepillo eléctrico para

eliminar los ácaros

Montaje del soporte

de la máquina

Quantity 1 1 1 1

Nombre de la sala

Soporte para

accesorios izquierdo

Soporte para

accesorios derecha

Paquete de tornillos Manual del usuario

Quantity 1 1 1 1

Montaje del cabezal de suelo y del

tubo metálico con la aspiradora de

mano

En primer lugar, monte el cabezal de suelo y el

tubo metálico según el método de montaje del

cabezal de suelo eléctrico con el tubo metálico.

A continuación, como indica la echa, alinee

la aguja conductora del tubo metálico con el

acoplamiento de la boquilla de aspiración de la

aspiradora de mano, empuje el tubo metálico hacia arriba hasta que oiga un "clic".

Montaje de los accesorios

Para facilitar su uso, este producto está especialmente equipado con algunos accesorios

para la parte manual de la aspiradora. Si utiliza la aspiradora de mano sola, puede conectar

los accesorios directamente según sus necesidades o conectar los accesorios a través de la

manguera extensible.

H10 FLex

Cepillo eléctrico para eliminar los

ácaros

Herramienta para tapicería

Herramienta exible para

hendiduras

Cepillo para el polvo

Conector

Rodillo cepillo para alfombras

Modelo

Nombre

Accesorios Lista de conexiones

Uso de la aspiradora

Carga

Precaución:

1.Cuando se utiliza el producto por primera vez, la batería no está llena. Es necesario cargar la aspiradora

antes de utilizarla.

2.Si el cable de alimentación está dañado, para evitar peligros, debe ser sustituido por un profesional del

fabricante, un agente de reparaciones o un servicio

similar.

El producto puede cargarse de dos

maneras:

1.Cargue la batería por separado: Conecta un

extremo del cargador al conector de la batería y

el otro extremo del cargador a la toma de corriente

para cargar la batería directamente. De este modo,

cuando la batería se está cargando, la luz del lateral

del paquete de baterías es roja y se vuelve verde

cuando la carga está completa.

Botón de encendido/

apagado

Botón de modo

Pantalla LED

2.Cargue la batería en la máquina: Enchufe un

extremo del cargador en el conector del paquete de

baterías y el otro extremo del cargador en la toma

de corriente para cargar la batería cuando el

paquete de baterías esté montado en la aspiradora.

La pantalla LED de la unidad mostrará el porcentaje

de carga de la batería. Cuando la carga esté

completa, la pantalla mostrará el 100%, como se

muestra en las imágenes.

Precaución:

1.Cuando la energía de la batería es menor o igual a

≤ 20%, la máquina cambiará automáticamente a Eco

cuando esté en marcha Max.Cuando la energía de la

batería se agote, la máquina se apagará.

2.Si la aspiradora se deja inactiva durante un largo

periodo de tiempo, recargue la batería cada tres meses

para evitar que se estropee.

Uso de la aspiradora de mano y del

contenido de la pantalla LED

Retire la aspiradora del soporte de

almacenamiento, pulse el botón de encendido/

apagado para poner en marcha o detener la

aspiradora. El botón de modo se utiliza para

ajustar el modo de funcionamiento. Cuando el

aparato se enciende, funciona en modo Auto,

pulse el botón de modo para cambiar al modo

Turbo-Max - Eco-Auto.

El centro de la pantalla LED muestra el tiempo de

funcionamiento restante del producto en el modo

actual. Cuando se cambia el modo, el tiempo de

funcionamiento restante también cambia en consecuencia.

Cuando el producto está funcionando en modo Max y la carga de la batería cae por debajo del

20%, para prolongar el tiempo de funcionamiento del producto, éste pasa automáticamente del

modo Max al modo Eco. Una vez que la batería está cargada más del 20%, el producto puede

funcionar en modo Max.

Cuando el producto funciona en modo automático, ajusta la potencia de trabajo según el

contenido de polvo y el tipo de suelo que detecta, para conseguir una mayor ecacia de

limpieza. En el modo automático, la pantalla LED muestra Auto independientemente de la

potencia de trabajo.

El producto está equipado con un sensor de contenido de polvo. En la parte inferior de la

pantalla LED hay una tira luminosa que muestra el contenido de polvo. A medida que el

Eco

min

Auto

min

Turbo

min

Max

min

Combinación de

cepillos

Cepillo para

alfombras

Botón de plegado

contenido de polvo disminuye de alto a bajo,

el color rojo disminuye y el color azul aumenta.

Cuando la tira es completamente azul, la

supercie de limpieza está limpia. La limpieza

de la supercie de limpieza puede visualizarse a

través de la pantalla LED.

Uso de tubo metálico exible

El tubo metálico exible tiene dos modalidades:

vertical y de exión. El modo vertical es

equivalente al tubo metálico normal. El modo

de exión puede utilizarse para limpiar debajo

del sofá, la mesa o la cama, etc. Cuando se

requiera el modo de curvado, pulse el botón de

liberación y el tubo metálico podrá alcanzar un

ángulo de curvado de 0-90°.

Utilización del cabezal de suelo

eléctrico

El cabezal eléctrico para suelos es adecuado

para todo tipo de suelos, como suelos duros,

baldosas y alfombras, etc. El producto viene con

un cepillo adicional para alfombras que puede ser

sustituido por el cabezal eléctrico para limpiar las

alfombras a fondo.

Precaución: Durante el funcionamiento del cabezal

eléctrico para suelos, si hay un gran volumen de

materias extrañas inhaladas o demasiadas fibras

enrolladas, o incluso si un niño en el juego de la máquina

ha metido por error la mano en la boquilla, lo que hace

que el cepillo se detenga anormalmente, el cabezal

eléctrico para suelos dejará de funcionar, con el n de

proteger la seguridad de las personas y del motor del

cepillo.

Uso de los accesorios

Herramienta exible para hendiduras: La

herramienta para hendiduras se puede doblar

en ángulo con luz LED en el cabezal. Adecuado

para la limpieza de grietas, puertas, esquinas de

ventanas y otros espacios estrechos, así como

zonas de difícil acceso.

Herramienta para tapicería: adecuada para

limpiar armarios, alféizares, sofás y mesas.

Cepillo suave: adecuado para la limpieza

de muebles fáciles de rayar como librerías,

artesanías, etc.

Cabezal de colchón eléctrico: adecuado para el

sofá y el colchón. El rodillo del cepillo golpea y

limpia los ácaros del polvo y los alérgenos del

sofá o de la cama profunda.

Conector: puede conectarse a otras

herramientas y doblarse en diferentes ángulos

para limpiar el polvo en la parte superior de los

armarios altos o el polvo en el techo.

Limpieza y sustitución de piezas

Precaución:

1.El filtro HEPA se puede adquirir en los

distribuidores locales de aspiradoras.

2.Se recomienda limpiar el recogedor después de

cada uso. Cuando el depósito de polvo está lleno

o el filtro HEPA está obstruido, debe limpiarse

y sustituirse si es necesario. El rodillo del cepillo

eléctrico puede enredarse con el pelo después de

un uso prolongado. Debe limpiarse a tiempo para

que la aspiradora funcione con mayor eficacia.

Limpia el recogedor y los filtros

1.Presione la tapa inferior del depósito de polvo

para abrir la tapa inferior del depósito de polvo.

Figura

2.Deseche el polvo en la papelera. Figura

3.Sujete la tapa del depósito de polvo y gírela

en sentido contrario a las agujas del reloj,

retire el conjunto del ciclón del depósito de

polvo para limpiarlo. Figura

4.Gire el ciclón en sentido contrario a las agujas

del reloj, desmonte el ciclón para su limpieza.

Figura

5.Sujete la cubierta HEPA y gírela en sentido

contrario a las agujas del reloj, retire el

conjunto HEPA de la cubierta superior, luego

gire la cubierta HEPA para retirar el HPEA de

la cubierta para su limpieza. Figura

3 4

6.Si el HEPA necesita ser lavado, sujete el

HEPA y gírelo en el sentido de las agujas del

reloj, luego retírelo de la cubierta del

HEPA para lavarlo. El HEPA debe estar

completamente seco antes de volver a

utilizarlo. Figura

7. Después de la limpieza, vuelva a montar las

piezas en el orden inverso al del desmontaje.

Limpieza del rodillo de la brocha

1.Mueva el botón de liberación del cepillo en la

dirección de la echa para retirar la cubierta

del cepillo.

2.Retira un extremo del cepillo y sácalo de la

boquilla para limpiarlo.

3.Después de limpiar o sustituir la escobilla,

vuelva a montarla en el orden inverso al del

desmontaje.

Guardar las aspiradoras

Extracción de la batería

Press the battery release button, pull battery

pack out backward and place the battery in a

plastic bag, then store it in a dry place.

Almacenamiento de productos

Cuando la aspiradora no se utilice durante

mucho tiempo, extraiga el paquete de baterías,

empaque la máquina y guárdela en un lugar

fresco y seco, no la ponga a la luz directa del

sol ni en un ambiente húmedo.

Botón de liberación del

rodillo del cepillo

Botón de liberación del

paquete de baterías

Notas de seguridad

Esta aspiradora está diseñada para uso doméstico. No lo utilice para nes comerciales o de

otro tipo.

Por favor, lea atentamente este manual de instrucciones antes de utilizarlo y guárdelo

adecuadamente para su futuro uso.

No coloque la aspiradora cerca de un fuego u otra instalación de alta temperatura.

No utilice ni almacene la máquina en condiciones extremadamente malas, por ejemplo, con

temperaturas extremas. Se recomienda utilizarlo en interiores a una temperatura entre 5 °C y 40

°C. Guarde la máquina en un lugar seco y evite la luz solar directa.

Cargue completamente la batería antes de usarla por primera vez o después de un largo

almacenamiento.

Antes de utilizar la aspiradora, asegúrese de que el rodillo del cepillo está montado, de lo

contrario puede provocar que el ventilador del motor se atasque y el motor falle.

Por favor, no utilice la aspiradora para aspirar detergente, aceite, escorias de vidrio, agujas,

cenizas de cigarrillos, polvo húmedo, agua, cerillas, etc.

No utilice la aspiradora para recoger partículas pequeñas como cemento, polvo de yeso, polvo

de pared u objetos grandes como bolas de papel, ya que de lo contrario se producirán averías

como bloqueos y fallos del motor.

Evite bloquear la entrada de aire o la escobilla, ya que esto puede hacer que el motor falle.

No ponga la mano o el pie en la entrada del cabezal del suelo para evitar lesiones.

No vierta ni salpique agua u otros líquidos en la máquina para evitar que se produzca un

cortocircuito y se queme la máquina.

Si el cepillo no funciona, comprueba que no esté enredado en pelos u otras fibras largas y

límpialo a tiempo.

Si la máquina va a estar almacenada durante mucho tiempo, asegúrese de que la batería está

completamente cargada antes de almacenarla y cargue la máquina al menos cada tres meses.

Desenchufe el cargador para limpiar o reparar la máquina. Sujeta el cargador cuando lo

enchufes o desenchufes y no tires del cable de carga.

Utilice un paño seco para limpiar la máquina. Los líquidos como la gasolina, el alcohol o el

disolvente de lacas pueden provocar grietas o decoloración y no deben utilizarse.

Resolución de problemas

Por favor, compruebe los siguientes puntos antes de enviar la unidad al agente de reparación

designado.

Si la máquina no funciona después de ser cargada completamente, debe ser revisada y

reparada en nuestra ocina designada, por favor no desmonte la máquina por usted mismo.

La máquina desechada contiene pilas. Deben reciclarse de forma segura. No los tire al azar.

Si el cable de alimentación está dañado, para evitar peligros, debe ser sustituido o reparado por

el fabricante

、

repair o un profesional.

Este aparato puede ser utilizado por niños a partir de 8 años y por personas con capacidades

físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos si han

recibido supervisión o instrucciones sobre el uso seguro del aparato y si comprenden los

riesgos que conlleva.

La unidad sólo debe utilizarse con la fuente de alimentación suministrada.

Problemas Posibles causas Soluciones

El motor no

funciona

La batería no está alimentada Cargue la aspiradora

El tubo metálico, el cabezal del

suelo, el paquete de baterías y

la aspiradora no están

montados correctamente.

Compruebe que los accesorios

están correctamente montados en la

aspiradora

Gotas de succión

Taza de polvo completa Limpie el recogedor

Filtro bloqueado Limpie o sustituya el ltro

Flujo de aire del cabezal del

suelo bloqueado

Limpie el paso de aire del cabezal del

suelo

Corto tiempo de

trabajo después

de la carga

La máquina no está

completamente cargada

Siga el manual de instrucciones

para cargar completamente el

paquete de baterías

Envejecimiento de la batería

Las baterías nuevas pueden

adquirirse en un distribuidor local

La luz de nivel

de polvo de la

pantalla LED está

siempre en rojo

Sensor polvoriento

Limpie el polvo del colector de

polvo en la entrada de aspiración de

la aspiradora de mano

Advertencia

1.Cuando el paso de aire o el ltro HEPA están

obstruidos o el depósito de polvo está lleno,

aparecerá un icono recordatorio de limpieza

HEPA en la pantalla LED. Si la máquina está

trabajando en modo Max, cambiará a modo

Eco automáticamente hasta que se limpie la

obstrucción.

2.Cuando el rodillo de cepillado está enredado

por objetos extraños, para continuar utilizando

el producto se activará la protección contra el

bloqueo del rodillo de cepillado. La pantalla

LED mostrará F0 y el producto dejará de

funcionar hasta que se limpie el cepillo.

3.Si la luz de nivel de polvo en la pantalla está

siempre en rojo, el sensor de polvo podría

estar cubierto de polvo, así que por favor

limpie el polvo en el sensor de polvo que se encuentra en la entrada de succión de la

aspiradora de mano.

4.Cuando hay piezas eléctricas defectuosas que necesitan orientación profesional postventa o

reparación, la pantalla muestra el código de fallo F0-F9 como se muestra a continuación

como recordatorio de fallo, por favor póngase en contacto con el personal postventa de su

agente local y proporcione el código de error.

2pcs Colector de

polvo

Eco

min

Los defectos de F0 a F9 son los siguientes:

Precaución: Si se producen otras averías que requieren herramientas profesionales, para evitar cualquier peligro,

la máquina debe ser reparada o sustituida por el fabricante, otras oficinas de mantenimiento o profesionales de

oficinas similares.

Especicaciones técnicas

Número de modelo H10 Flex

Tensión nominal 28.8V

Potencia nominal 650W

Tensión de entrada del adaptador 100-240V ~ 50/60 Hz 0.8A

Tensión de salida del adaptador 34.2V 0.6A

Cabezal Eléctrico de Suelo No. T-EB110VA

Potencia nominal del cabezal de suelo

eléctrico

50W

Capacidad de la batería 3000mAh

Capacidad de la batería 5h

Código Defecto Soluciones

Rodillos del cepillo enredados

en objetos extraños y atascados

Limpie el cepillo del rodillo para

eliminar objetos extraños

La tira de níquel de la batería

está rota

Sustituir o reparar la batería

F2 Fallo del cargador Sustituir el cargador

F3 Cortocircuito del motor en vacío Sustituir el motor de aspiración

Defecto de los componentes de la

batería

Sustituir o reparar la batería

2ª protección contra

sobrecorriente para motor de vacío

Sustituir el motor de vacío

1ª protección contra

sobrecorriente para motor de

vacío

Sustituir el motor de vacío

Fallo en la placa de circuito impreso

o cable suelto en la placa de circuito

impreso

Sustituir la placa de circuito impreso

o el cable de la placa de circuito

impreso

F8 Anomalía NTC en la batería

Apague la batería y espere a que se

enfríe antes de volver a encenderla.

Si sigue apareciendo este código de

error, sustituya la batería

Cortocircuito en el motor de la

escobilla

Sustituir el cabezal del suelo

Eliminación

La máquina, los accesorios y el embalaje deben clasicarse para su reciclaje ecológico.

No tire la máquina a la basura doméstica!

Fabricante Kingclean Electric Co, Ltd

Dirección

No.1 Xiangyang road, Suzhou New District, provincia de

Jiangsu, 215009, China

Información del fabricante

Esquema del circuito

Montaje de PCB

PCB de la

batería de litio

Montaje de la pantalla

de visualización

PCB de transmisor

de infrarrojos

Montaje de PCB

de pantalla

Motor de vacío Motor del cabezal

del suelo

PCB de receptor

de infrarrojos

Batería de litio

Altavoz

Cargador

Sólo para los países de la CE:

De acuerdo con la directiva de la UE 2012/19/UE, las máquinas que ya no son utilizables y de

acuerdo con la directiva de la UE 2006/66/CE, el paquete de baterías defectuoso o usado debe

ser recogido por separado y eliminado de manera ecológica.

Paquete de baterías:

Las baterías incorporadas sólo pueden ser retiradas para su eliminación por personal

cualicado.

Abrir la carcasa puede dañar o destruir la máquina.

No tire las pilas/baterías a la basura doméstica, al fuego o al agua. Si es posible, el paquete

de baterías o las baterías deben descargarse, recogerse, reciclarse o eliminarse de forma

respetuosa con el medio ambiente.

Sujeto a cambios sin previo aviso. s.

Información sobre la garantía

Este producto está cubierto por una garantía de dos años a partir de la fecha de compra.

No cubre el desgaste normal, el uso comercial, las modicaciones realizadas en el equipo

después de la compra, las actividades de limpieza, el mal uso, los daños causados por el

comprador o por terceros, los daños debidos al entorno exterior.

Наименование деталей

1. Кнопка разблокировки

аккумуляторной батареи

3. Кнопка режима

5. Кнопка разблокировки пылесборника

7. Кнопка разблокировки насадки для пола

9. Держатель

11. Соединитель

13. Насадка гибкая для узких мест

15. Электрическая насадка для пола

2. Переключатель Вкл./Выкл.

4. Светодиодный LED экран

6. Кнопка разблокировки металлической трубки

8. Кнопка разблокировки изгиба

металлической трубки

10. Зарядное устройство

12. Насадка для мебели

14. Мягкая щетка

16. Щетка для ковров

1.Основной корпус держателя

3.Правая боковая часть держателя

5.Винты ST3-12 *2

7.Левая боковая часть держателя

2.Винты ST4-32 *2

4.Держатель насадки для пола

6.Дюбели

8.Винты ST4-16 *2

Наименование деталей держателя

Монтаж держателя

1.Установите левый и правый боковые части держателя аксессуаров на зарядный

держатель, затем закрепите держатели аксессуаров винтом.

2.Поместите пылесос в держатель и прислоните пылесос к стене, установите

держатель так, чтобы головка пылесоса касалась пола, рекомендуемая высота 90 см.

Снимите ручной пылесос, установите дюбели в стене и прикрепите держатель, затем

зафиксируйте винтами.

3.После завершения сборки поместите пылесос в держатель зарядного устройства для

зарядки или хранения.

Внимание: Не устанавливайте держатель в стене ванной комнаты или в другом влажном помещении.

90cm

Комплектация

Монтаж устройства

Сборка и разборка электрической

насадки для пола и металлической

трубки

Удерживая насадку для пола левой рукой,

правой рукой вставьте металлическую трубку

вертикально в насадку для пола, нажимайте

на трубку до тех пор, пока не услышите

«щелчок».

Примечание: при сборке держите рукоятку и

напольную щетку в одном направлении, и вставьте

штифт в гнездо.

Если необходимо снять электрическую

насадку для пола при упаковке, хранении или

уборке, нажмите на кнопку разблокировки

щетки и потяните металлическую трубку в

направлении, показанном на рисунке, чтобы

извлечь насадку для пола.

Монтаж аккумуляторной батареи и ручного пылесоса

Удерживая аккумулятор, совместите его с направляющим пазом на корпусе ручного

пылесоса, перемещайте аккумулятор в направлении, показанном стрелкой на рисунке.

После установки потяните аккумулятор, чтобы убедиться в плотности его посадки.

Примечание: Если пылесос не используется в течение длительного времени, извлеките аккумуляторную

батарею, упакуйте пылесос и поместите на хранение в прохладное и сухое место, не допуская нахождения

под прямыми солнечными лучами или во влажной среде.

Название детали Ручной пылесос

Электрическая

насадка для пола

Гибкая

металлическая

трубка

Аккумуляторная

батарея

Количество 1 1 1 1

Название детали

Насадка гибкая для

узких мест

Мягкая щетка Соединитель

Насадка для

мебели

Количество 1 1 1 1

Название детали Щетка для ковров

Зарядное

устройство

Электрическая

щетка для матраса

Держатель

основного

устройства

Количество 1 1 1 1

Название детали

Левая боковая

часть держателя

Правая боковая

часть держателя

Комплект для

монтажа

Руководство

пользователя

Количество 1 1 1 1

Монтаж насадки для пола и

металлической трубки с ручным

пылесосом

Сначала соберите насадку для пола и

металлическую трубку в соответствии с

методом сборки электрической насадки для

пола и металлической трубки.

Затем, как показано стрелкой, совместите

штифт металлической трубки с

всасывающим соплом ручного пылесоса, проталкивайте металлическую трубку вверх до

тех пор, пока не услышите «щелчок».

Подсоединение деталей

Для удобства использования данное устройство специально оснащено рядом насадок

для ручного пылесоса. Если вы используете ручной пылесос отдельно, можно напрямую

подсоединить насадки с учетом потребностей или подсоединить насадки через эластичный

шланг.

H10 Flex

Насадка для пола

Насадка для мебели

Насадка гибкая для узких мест

Щетка для удаления пыли

Соединитель

Роликовая щетка

Модель

Наименование

Перечень подключения насадок

Использование пылесоса

Зарядка

Примечание:

1. При первом использовании устройства аккумуляторная батарея заряжена не полностью. Перед

использованием потребуется зарядка.

2. Если кабель питания поврежден, обратитесь к производителю-заводу, в сервисный центр или

аналогичный отдел за профессиональной помощью.

Зарядку устройства можно выполнить

двумя способами:

1. Зарядите аккумулятор отдельно: подключите

один конец зарядного устройства к разъему

аккумулятора, а другой конец зарядного

устройства — к розетке, чтобы зарядить

батарею напрямую. В этом случае во время

зарядки на боковой стороне аккумулятора горит

красный индикатор, после завершения зарядки

цвет индикатора меняется на зеленый.

Кнопка Вкл./Выкл

Кнопка режима

Экран

2.Зарядка аккумулятора на устройстве:

подсоедините один конец зарядного устройства

к разъему аккумулятора, а другой конец

зарядного устройства — к розетке для

зарядки аккумулятора, если в пылесосе имеется

встроенный аккумулятор. На экране устройства

отображается процент заряда аккумуляторной

батареи. После завершения зарядки на экране

отображается 100 %, как показано на рисунках.

Примечание:

1.Когда уровень заряда батареи ниже ≤20%, если

пылесос работает в максимальном режиме, он

автоматически переключится в режим Eco. Когда

заряд батареи полностью израсходуется, пылесос

выключится.

2.Если пылесос не используется в течение

длительного времени необходимо заряжать

батарею, по крайней мере, через каждые три

месяца, чтобы не допустить ее выхода из строя.

Использование ручного пылесоса и

отображение информации на экране

Для запуска или остановки пылесоса снимите

его с держателя и нажмите кнопку включения/

выключения. Кнопка режима позволяет

настроить рабочий режим. Когда устройство

включено, оно работает в режиме «Auto»,

нажмите кнопку режима для переключения

режима в последовательности «Turbo» -

«Max» - «Eco» - «Auto». При переключении

режима соответствующий режим отображается

на экране, также предусмотрено голосовое

предупредительное сообщение.

На LED экране отображается оставшееся время работы устройства в текущем режиме.

При переключении режима оставшееся время работы изменяется соответствующим

образом.

Когда устройство работает в режиме «Max», а заряд батареи становится меньше 20 %, то

для увеличения времени работы устройства оно автоматически переключается из режима

«Max» в режим «Eco». После зарядки аккумулятора до мощности более 20 % устройство

может работать в режиме «Max».

Когда устройство работает в режиме «Auto», оно регулирует рабочую мощность

в зависимости от содержания пыли и типа напольного покрытия, определенного

устройством, чтобы обеспечить более высокую эффективность уборки. В режиме «Auto»

Eco

min

Auto

min

Turbo

min

Max

min

Комбинированная

роликовая щетка

Роликовая щетка

для ковров

Кнопка изгиба

на LED экране отображается «Auto»,

независимо от уровня рабочей мощности.

Изделие оснащено датчиком уровня

заполняемости пылесборника. В нижней

части LED экрана имеется световая полоска

для отображения содержания пыли. По мере

уменьшения содержания пыли от высокого к

низкому - красный цвет уменьшается, а синий

- увеличивается. Когда полоска полностью

высветится синим цветом, очищаемая

поверхность будет чистой. Чистоту

очищаемой поверхности можно визуально

отобразить с помощью светодиодного экрана.

Использование гибкой

металлической трубки

Гибкая металлическая трубка может

использоваться в двух режимах:

вертикальное положение и изгиб.

Вертикальное положение эквивалентно

обычной металлической трубке. Режим изгиба

трубки можно использовать для уборки под

диваном, столом, кроватью и т.д. Если необходим режим изгиба трубки, нажмите кнопку

разблокировки, после этого можно задать угол изгиба металлической трубки в пределах

0-90°.

Использование электрической насадки для пола

Электрическая насадка для пола подходит для очистки всех видов напольных покрытий,

таких как твердое напольное покрытие, плитка, ковер и т.д. В комплект поставки входит

дополнительная щетка для ковров, которую можно заменить на насадку для глубокой

очистки ковров.

Примечание: Если во время работы электрической насадки для пола происходит всасывание большого

количества посторонних частиц или наматывается слишком много волокон, или если ребенок, играя

с пылесосом случайно засунет руку в сопло, что приведет к нештатной остановке роликовой щетки,

электрическая насадка для пола прекратит работу, чтобы обеспечить личную безопасность и защиту

двигателя щетки.

Использование насадок

Насадка гибкая для узких мест: данную

насадку можно согнуть под любым углом,

головка оснащена светодиодной подсветкой,

подходящей для очистки щелей, углов

дверей и окон, узких щелей и других

труднодоступных углов.

Насадка для мебели: подходит для чистки

шкафа, подоконника, поверхности дивана и

стола.

Электрическая щетка для матраса: подходит

для дивана и матраса. Роликовая щетка

уничтожает и затем удаляет пылевых клещей

и аллергены из глубины дивана или кровати.

Соединитель: можно подсоединять к другим

насадкам и сгибать под разным углом для

уборки пыли, скапливающейся сверху на

высоких шкафах или пыли на крыше.

Очистка и замена деталей

Примечание:

1. Фильтр HEPA можно приобрести у местных

дистрибьюторов пылесосов.

2. Рекомендуется очищать пылесборник после

каждого использования; при заполнении

пылесборника или засорении фильтра HEPA,

его необходимо очистить и при необходимости

заменить. После длительного использования

на роликовую щетку электрической насадки

для пола могут намотаться волосы. Чтобы

пылесос работал более эффективно,

необходимо своевременно производить его

очистку.

Очистка пылесборника и

фильтров

1. Нажмите на нижнюю крышку пылесборника,чтобы открыть пылесборник. Рис.

2. Высыпьте пыль в мусорное ведро. Рис.

100

3. Удерживая крышку пылесборника и

поворачивая ее против часовой стрелки,

извлеките циклон из пылесборника для

очистки. Рис.

4. Поверните циклон против часовой стрелки

и разберите, чтобы выполнить его очистку.

Рис.

5. Удерживая крышку фильтра HEPA,

поверните ее против часовой стрелки,

снимите фильтр HEPA с верхней

крышки, а затем поверните крышку HEPA,

чтобы снять фильтр HEPA с крышки для

последующей очистки. Рис.

6. Если требуется промывка фильтра HEPA,

удерживайте фильтр HEPA и, поворачивая

по часовой стрелке, снимите с крышки

фильтра HEPA для промывки. Перед

повторным использованием фильтр HEPA

должен полностью просохнуть. Рис.

7. После очистки снова соберите детали в

последовательности, обратной разборке.

Очистка роликовой щетки

1. Переместите кнопку разблокировки

роликовой щетки вдоль направления

стрелки, чтобы снять крышку роликовой

щетки.

2. Снимите один конец роликовой щетки и

извлеките ее из насадки для очистки.

3. После очистки или замены

роликовой щетки снова соберите ее в

последовательности, обратной разборке.

Хранение пылесоса

Разборка аккумуляторной

батареи

Нажмите кнопку разблокировки аккумулятора, извлеките аккумулятор и поместите ее в

пластиковый пакет. Аккумулятор необходимо хранить в сухом месте.

Хранение устройства

Если пылесос не используется в течение длительного времени, извлеките аккумуляторную

батарею, упакуйте пылесос и поместите на хранение в прохладное и сухое место, не

располагайте под прямыми солнечными лучами или во влажной среде.

Кнопка

разблокировки

роликовой щетки

Кнопка разблокировки

аккумулятора

3 4

101

Требования по технике безопасности

Данный пылесос предназначен для применения в домашних условиях. Пожалуйста, не

используйте его в коммерческих или других целях.

Прежде, чем использовать данный пылесос, внимательно ознакомьтесь с руководством

пользователя. Сохраните его для дальнейшего ознакомления.

Не размещайте пылесос близко к огню или другим нагревательным приборам.

Не используйте и не храните пылесос при экстремальных неблагоприятных условиях,

например, при экстремальной температуре. Рекомендуется использовать пылесос в

помещении при температуре от 5 °C до 40 °C. Храните устройство в сухом месте и не

допускайте попадания прямых солнечных лучей.

Полностью заряжайте аккумуляторную батарею перед первым использованием или после

длительного хранения.

Перед использованием пылесоса убедитесь в том, что роликовая щетка собрана, в

противном случае это может привести к засорению вентилятора двигателя, что приведет к

перегоранию двигателя.

Не используйте пылесос для всасывания моющих средств, масла, осколков стекла,

иголок, пепла от сигарет, влажной пыли, воды, спичек и других предметов.

Не используйте пылесос для всасывания мелких частиц, таких как цемент, гипсовый

порошок, строительный порошок или крупных предметов, например, шариков из бумаги,

в противном случае это приведет к таким неисправностям, как засорение и перегорание

двигателя.

Не допускайте засорения всасывающего отверстия или роликовой щетки, так как это

может привести к отказу двигателя.

Для предотвращения травмирования не допускайте попадания руки или ноги во

всасывающее отверстие.

Не наливайте и не впрыскивайте воду или другие жидкости внутрь пылесоса, чтобы не

допустить короткого замыкания и прекращения работы пылесоса.

Если роликовая щетка не работает, убедитесь в том, что на нее не намотались волосы

или другие длинные волокна, своевременно очищайте щетку.

Если пылесос не будет использоваться в течение длительного времени, перед тем как

поместить его на хранение необходимо убедиться в полной зарядке аккумуляторной

батареи. Пылесос необходимо заряжать не реже одного раза в три месяца.

102

Поиск и устранение неисправностей

Пожалуйста, ознакомьтесь с приведенными ниже описаниями неисправностей и их

способами устранения перед обращением в сервисный центр.

Отключите зарядное устройство от сети на время очистки или ремонта устройства.

Держите вилку зарядного устройства при подключении или отключении от сети и не тяните

за зарядный шнур.

Для очистки пылесоса используйте сухую ткань. Не используйте такие жидкости, как

бензин, спирт, растворитель лака, так как это может привести к появлению трещин или

обесцвечиванию.

Если после полной зарядки пылесос не работает, обращайтесь в авторизованный центр

нашей компании, не разбирайте устройство самостоятельно.

В отработанном пылесосе содержится батарея. Ее следует утилизировать безопасным

способом. Утилизация произвольным способом не допускается.

При наличии повреждений шнура питания, для предотвращения несчастного случая,

необходимо обратиться к производителю, сервисный центр или к специалисту для замены

или ремонта.

Данный пылесос может использоваться детьми в возрасте от 8 лет и старше, а также

лицами с ограниченными физическими, сенсорными или умственными способностями,

или не обладающими достаточным опытом и знаниями в том случае, если они прошли

инструктаж или получили указания по использованию пылесоса безопасным образом и

осознают опасности, связанные с использованием данного устройства.

Данный пылесос можно использовать только с зарядным устройством, входящим в

комплект поставки.

Транспортируйте устройство только в его оригинальной упаковке.

Не транспортируйте устройство при температуре выше 50

℃

или ниже 0

℃.

Неисправность Возможные причины Способы устранения

Двигатель не

работает

Батарея не заряжена Зарядите пылесос

Металлическая трубка,

напольная щетка,

аккумуляторная батарея и

пылесос собраны

неправильно

Проверьте правильность

подключения насадок к пылесосу

Уменьшение

мощности

всасывания

Пылесборник заполнен Выполните очистку пылесборника

Фильтр засорен Очистите или замените фильтр

Воздушный канал насадки

для пола закупорен

Выполните очистку воздушного

канала насадки для пола

103

Неисправность Возможные причины Способы устранения

Короткое время

работы после

зарядки

Неполная зарядка

устройства

Следуйте указаниям

Руководства пользователя для

полной зарядки батареи

Истечение срока службы

батареи

Новые аккумуляторы

можно приобрести у местного

дистрибьютора

Индикатор

уровня пыли на

светодиодном

экране всегда

горит красным

Датчик уровня содержания

пыли загрязнен

Удалите пыль на датчике

уровня содержания пыли,

который находится на

всасывающем отверстии ручного

пылесоса

Предупредительное сообщение

1.Когда воздушный канал или фильтр HEPA

засорены или пылесборник заполнен,

на светодиодном LED экране появится

значок, напоминающий об очистке HEPA.

Если пылесос работает в максимальном

режиме, он автоматически переключится в

экономичный режим до тех пор, пока засор

не будет устранен.

2.Если в щеточный валик попали посторонние

предметы, продолжайте использовать

продукт, это активирует защиту от засорения

щеточного валика. На светодиодном

LED экране отобразится F0, и устройство

перестанет работать до тех пор, пока валик

щетки не будет очищен.

3.Если индикатор уровня пыли на экране

всегда горит красным, возможно, датчик покрыт пылью, пожалуйста, очистите от пыли

датчик, который расположен на всасывающем отверстии ручного пылесоса.

4.При обнаружении дефекта электрических компонентов, для инструктажа или ремонта

которого требуется специалист по послепродажному обслуживанию, на экране появится

предупреждение о дефекте с кодом ошибки от F0 до F9. Пожалуйста, свяжитесь со

специалистами послепродажного обслуживания и укажите код ошибки.

Датчик пыли - 2 шт

Eco

min

104

Ниже представлены ошибки под кодом F0 - F9.

Примечание: В случае возникновения каких-либо иных неисправностей, для устранения которых требуется

профессиональный инструмент, в целях предупреждения опасности, потребуется обратиться для

проведения ремонта или замены к производителю, в другие сервисные центры или к специалистам из

аналогичных служб.

Технические характеристики

Модель H10 Flex

Номинальное напряжение 28.8 В

Номинальная мощность 650 Вт

Входное напряжение адаптера 100-240 В ~ 50/60 Гц 0,8 A

Выходное напряжение адаптера 34.2 В / 0.6A

Модель электрической насадки для пола T-EB110VA

Номинальная мощность электрической

насадки для пола

50 Вт

Емкость аккумуляторной батареи 3000 мА·ч

Время зарядки 5 ч

Код Неисправность Способы устранения

F0 Щеточный валик не функционирует

Очистите щеточный валик от

посторонних предметов

Повреждена никелевая полоска

аккумулятора

Замените или отремонтируйте

аккумулятор

F2 Неисправность зарядного устройства Замените зарядное устройство

Короткое замыкание вакуумного

двигателя

Замените вакуумный двигатель

Неисправность элемента

аккумулятора

Замените или отремонтируйте

аккумулятор

Вторичная защита вакуумного мотора

от перегрузки по току

Замените вакуумный мотор

Первичная защита вакуумного

мотора от перегрузки по току

Замените вакуумный мотор

Дефект печатной платы или

ослаблен подводящий провод

печатной платы

Замените печатную плату или

ослаблен подводящий провод

печатной платы

Аккумуляторная батарея

функционирует нестандартно

Выключите пылесос и снова

включите его после того, как

аккумуляторная батарея остынет

Если код ошибки все еще

отображается, замените

аккумуляторную батарею

Короткое замыкание двигателя

щеточного валика

Замените щеточный валик

105

Утилизация

Во избежание нанесения вреда окружающей среде или здоровью человека от

неконтролируемого выброса отходов, устройство необходимо утилизировать отдельно от

других отходов и надлежащим образом переработать для повторного использования.

Отработанные приборы не должны выбрасываться совместно с бытовыми отходами!

Производитель Кингклин Электрик Ко., Лтд

Адрес

№1, Сянян Роуд, Нью Дистрикт, Сучжоу, Цзянсу Провинс,

Китай

Информация о производителе

Монтажная схема

Распределительный щит

Защитная

плата

литиевой

батареи

Экран дисплея

Плата инфракрасного

излучения

Экран дисплея

распределительного

щита

Вакуумный

двигатель

Двигатель

насадки для пола

Плата

инфракрасного

приемника

Литиевая

батарея

Динамик

Зарядное

устройство

106

Только для стран-членов ЕС:

В соответствии с Европейской директивой 2012/19/EU отслужившие приборы и в

соответствии с Европейской директивой 2006/66/ЕС поврежденные либо отработанные

аккумуляторные батареи / батарейки необходимо собирать отдельно и утилизировать без

ущерба для окружающей среды.

Аккумуляторные батареи/батарейки :

Интегрированные аккумуляторные батареи разрешается извлекать для утилизации только

квалифицированным персоналом.

Вскрытие корпуса чревато повреждением или разрушением прибора. Не выбрасывайте

аккумуляторные батареи/батарейки в бытовой мусор, огонь или воду. Аккумуляторные

батареи/батарейки следует собирать по возможности в разряженном состоянии для

вторичной переработки или утилизации экологически безопасным образом.

Возможно внесение изменений без уведомления.

Информация о гарантии

Гарантийный срок на изделие составляет 1 (один) год с даты покупки.

Срок службы изделия составляет 5 (пять) лет с даты покупки.

Гарантия не предоставляется в случае естественного износа, использования в

коммерческих целях, изменений первоначального состояния прибора, работ по очистке,

при последствиях ненадлежащего обращения или повреждении покупателем, или

третьими лицами, повреждении, вызванными внешними обстоятельствами.

Как узнать дату производства из серийного номера

Этикетка с серийным номером размещается на упаковке устройства, а также на корпусе

самого устройства. Дата производства закодирована в его серийном номере.

Чтобы расшифровать дату производства, ознакомьтесь с примером серийного номера,

который показан ниже:

Дата производства состоит из первых 3 символов: первый символ – год, второй символ –

месяц, третий символ – день.

DBP800547

D – год

B – месяц

P – день

8 – производственная линия

00547 – собственно серийный номер устройства

В нашем примере дата производства 23 ноября 2019 года.

Воспользуйтесь информацией, приведенной в таблице ниже для расшифровки даты

производства данного устройства.

107

Год Месяц Дата

Год Символ Месяц Символ Дата Символ Дата Символ

2016 A Январь 1 1 1 17 H

2017 B Февраль 2 2 2 18 J

2018 C Март 3 3 3 19 K

2019 D Апрель 4 4 4 20 L

2020 E Май 5 5 5 21 M

2021 F Июнь 6 6 6 22 N

2022 G Июль 7 7 7 23 P

2023 H Август 8 8 8 24 Q

2024 J Сентябрь 9 9 9 25 R

2025 K Октябрь A 10 A 26 S

2026 L Ноябрь B 11 B 27 T

2027 M Декабрь C 12 C 28 U

2028 N

13 D 29 V

2029 P

14 E 30 W

2030 Q

15 F 31 X

2031 R

16 G

Сделано в Китае

Товар сертифицирован

108

NOTES

2M-01

Web:www.jimmyglobal.com

Email:[email protected]

jimmytechnology

Jimmy H10 FLEX Cordless Stick Vacuum

Product's Documents

User Manual

Specifications

Jimmy H10 FLEX Questions and Answers
