Jimmy JV83 PRO Cordless Stick Vacuum Cleaner User Manual

Instruction Manual Vacuum Cleaner

Instrukcja obsługi Odkurzacz

Bedienungsanleitung Staubsauger

Manuel d'instruction Aspirateur

Manuale D’Uso Scopa elettrica senza lo

Manual de instrucciones Aspirador

Руководство по эксплуатации

Пылесос

JV83 pro

Contents

English

Français

Italiano 50

Polski

Español

26Deutsch

русский язык 74

Safety Notes

This vacuum cleaner is designed for home use. Do not use it for commercial or other purposes.

Please read this instruction manual carefully before use, properly save and store it for future use.

Do not put the vacuum close to re or other high temperature facility.

Do not use or store the machine under extreme bad conditions, for example, extreme temperature. It is

recommended to use it indoors between the temperature of 5 °C to 40 °C. Store the machine in dry place and

avoid direct sunlight.

Fully charge the battery before rst use or after long storage.

Before using the vacuum, make sure brushroll is assembled, otherwise, it may lead to motor fan blockage,

causing motor burn out.

Please do not use the vacuum to pick up detergent, oil, glass slag, needle, cigarette ash, wet dust, water,

matches, etc.

Please do not use the vacuum to pick up tiny particles such as cement,gypsum powder, wall powder, or large

objects such as paper balls, otherwise it will cause malfunctions such as blockage and motor burnout.

Avoid blockage to air inlet or brushroll, it may cause motor failure.

Do not put your hand or foot into oorhead inlet to avoid body hurt.

Do not pour or splash water or other liquids into the machine to avoid short circuit to burn out the machine.

If the brushroll is not working, please check whether the brushroll is entangled with hair or other long ber,

clean it in time.

When storing the machine for a long time, ensure that the battery is fully charged before storage and charge

the machine at least every three months.

Unplug the charger to clean or repair the machine. Hold the charger when plugging or unplugging it, and do

not pull the charging cord.

Use a dry cloth to clean the machine. Liquids like gasoline, alcohol, lacquer thinner will cause crack or colour

fading and cannot be used.

If the machine is not working after fully charged, it must be checked and repaired in our designated ofce,

please do not dismantle the machine on your own.

Discarded machine contains batteries. They should be recycled safely. Do not discard them randomly.

If there is damage on power cord, to avoid danger, it should be replaced or repaired by manufacturer,repairing

agency or professional person.

This appliance can be used by children aged from 8 years and above and persons with reduced physical,

sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or

instruction concerning use of the appliance in a safe way and understand the hazards involved.

The appliance is only to be used with the power supply unit provided.

Children shall not play with the appliance.

Cleaning and user maintenance shall not be made by children without supervision.

The appliance is only to be used with battery pack T-DC61C-LIS.

If there is leaking on the battery, contact local after service for disposal instructions.

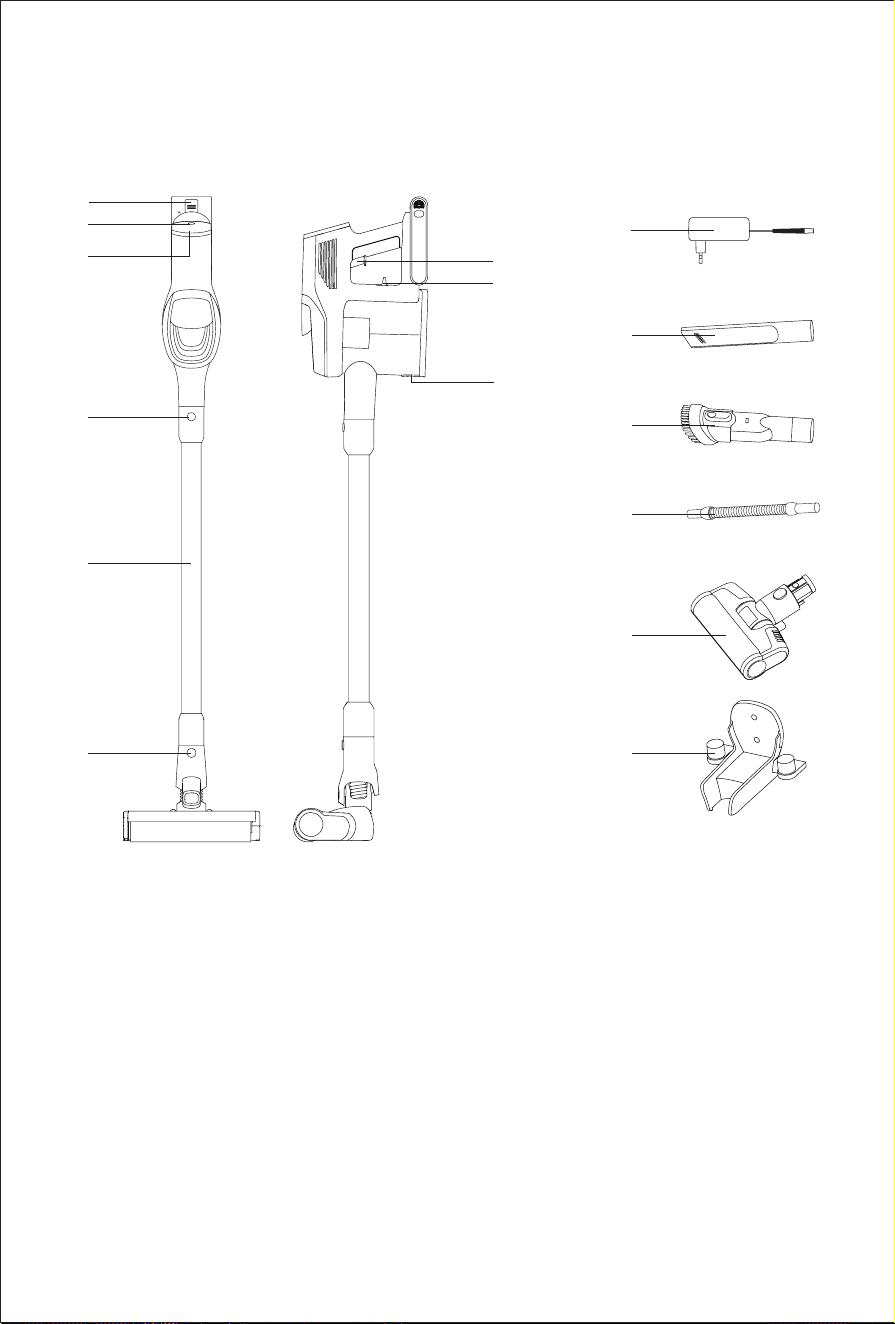

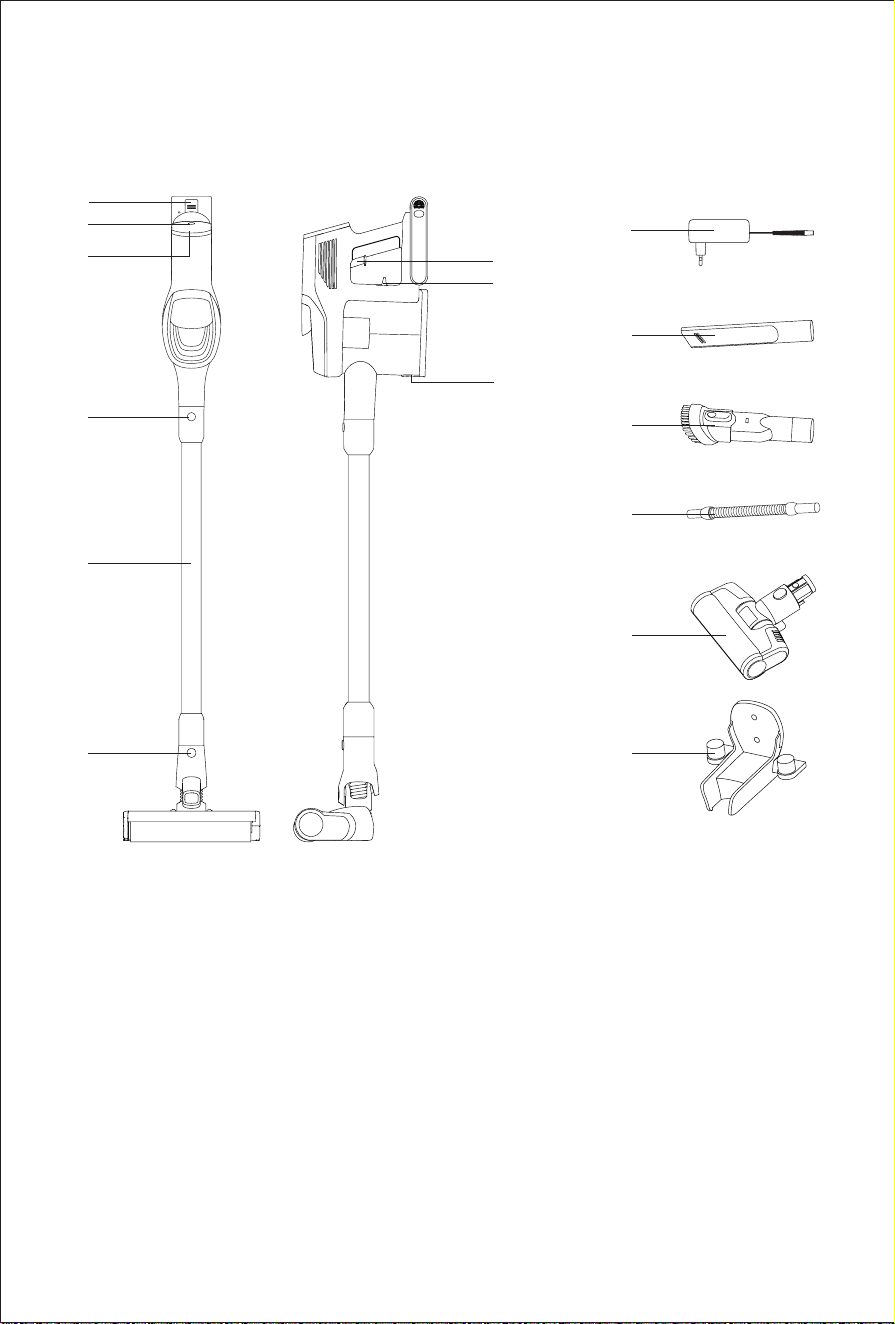

Parts Name

1.Battery pack release button

3.LED screen

5.Metal tube

7.On/off button

9.Dust cup release latch

11.Crevice tool

13.Stretch hose

15.Charging holder

2.Mode button

4.Metal tube release button

6.Floor head release button

8.Dust cup release button

10.Charger

12.Upholstery tool

14.Electric mattress head

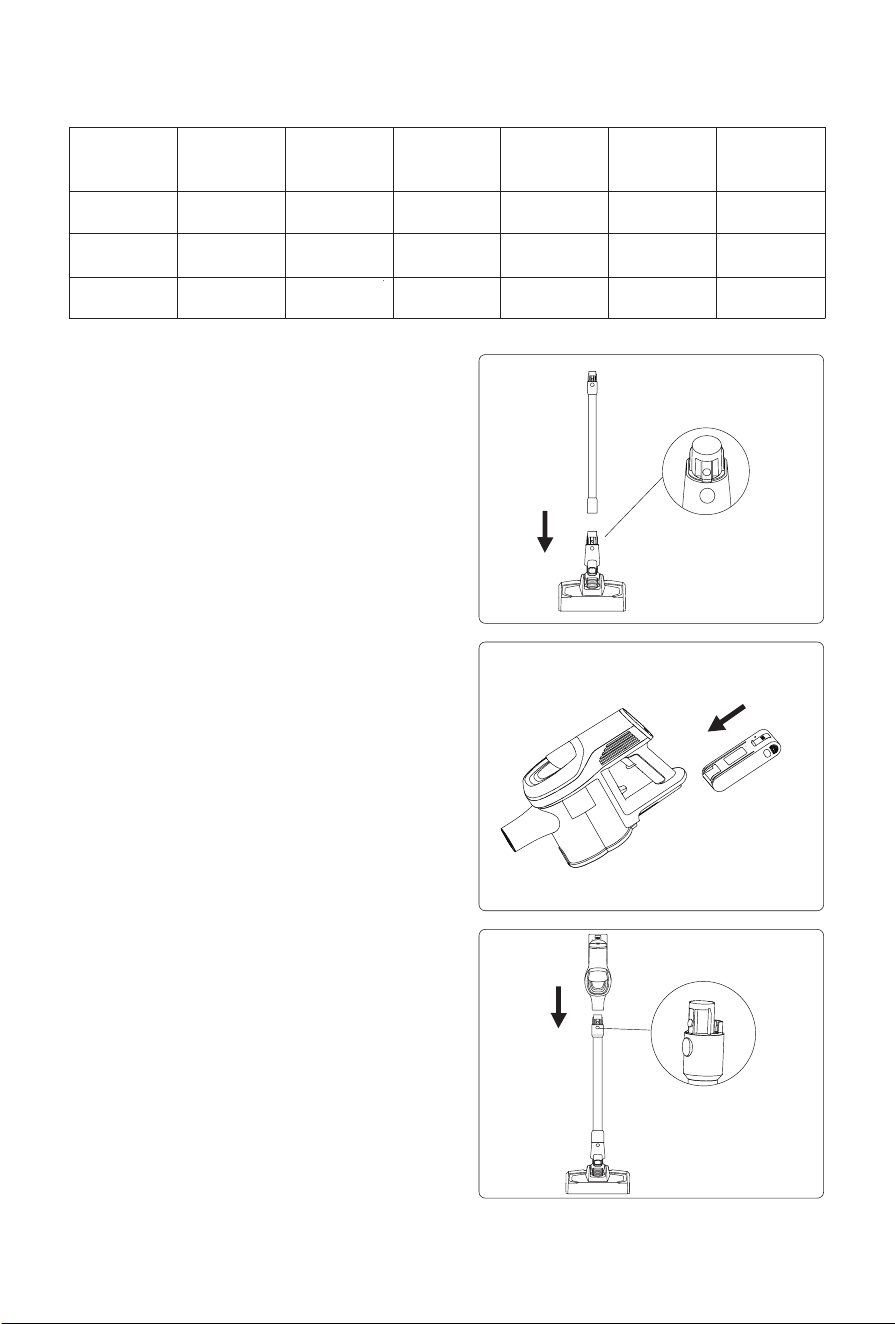

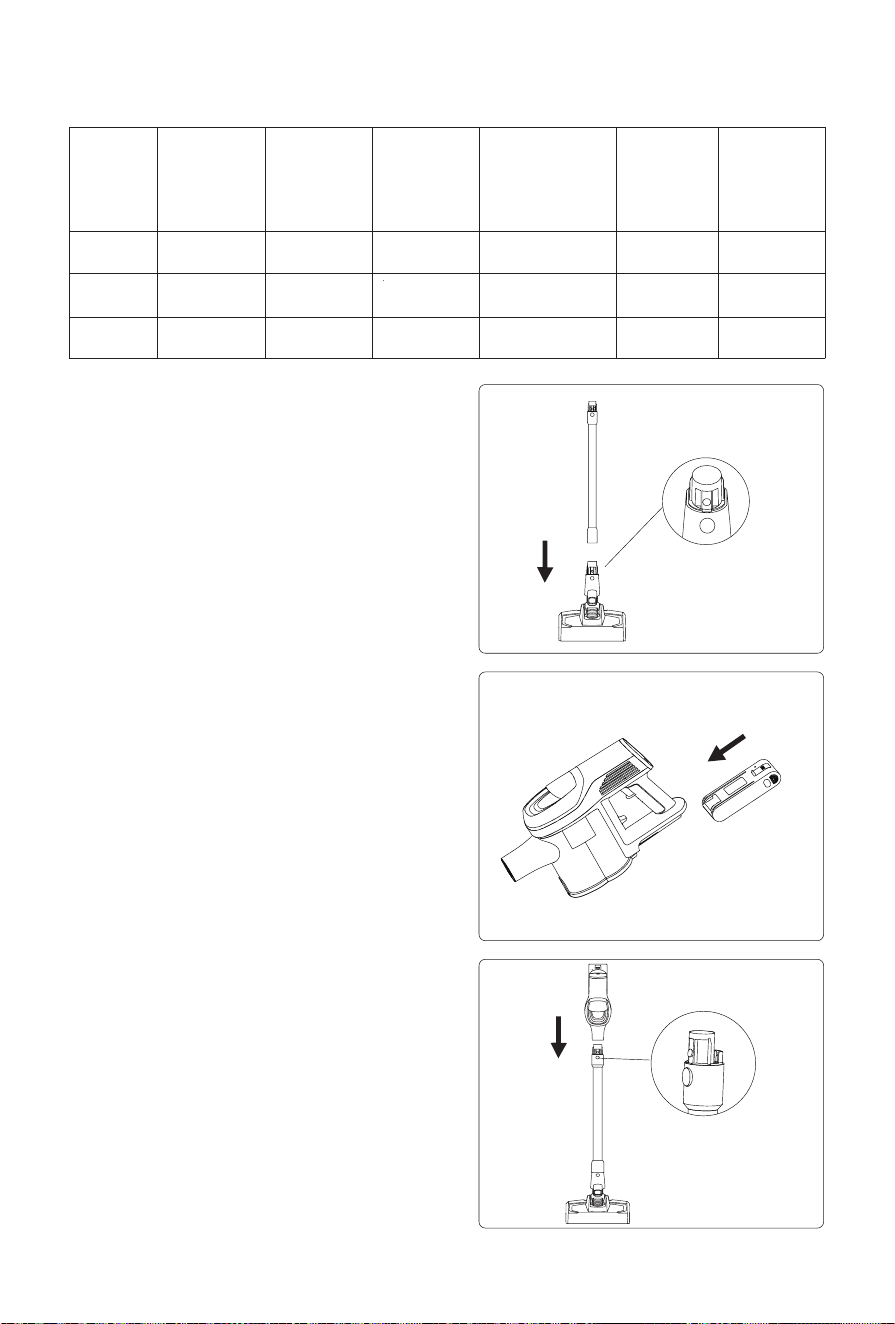

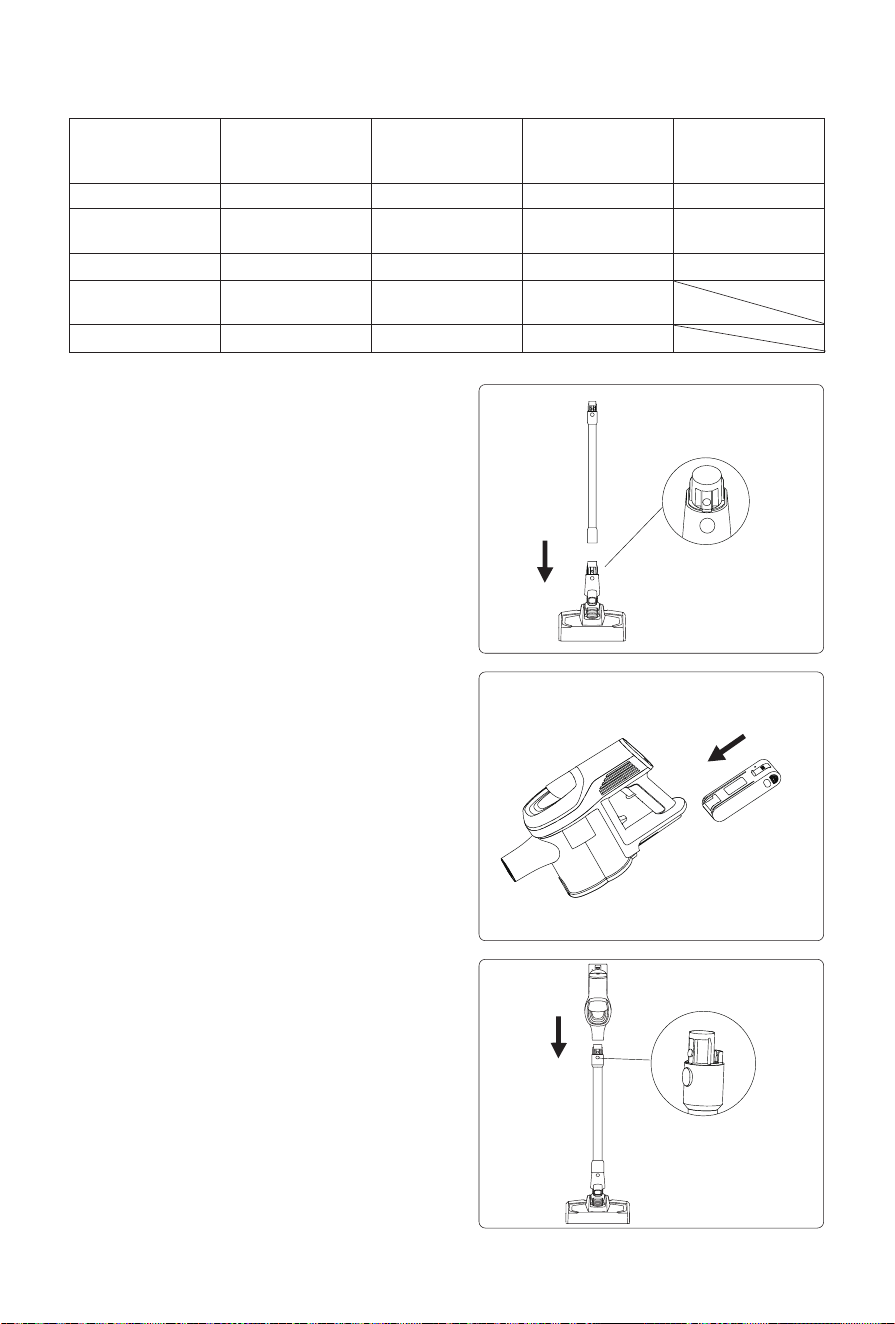

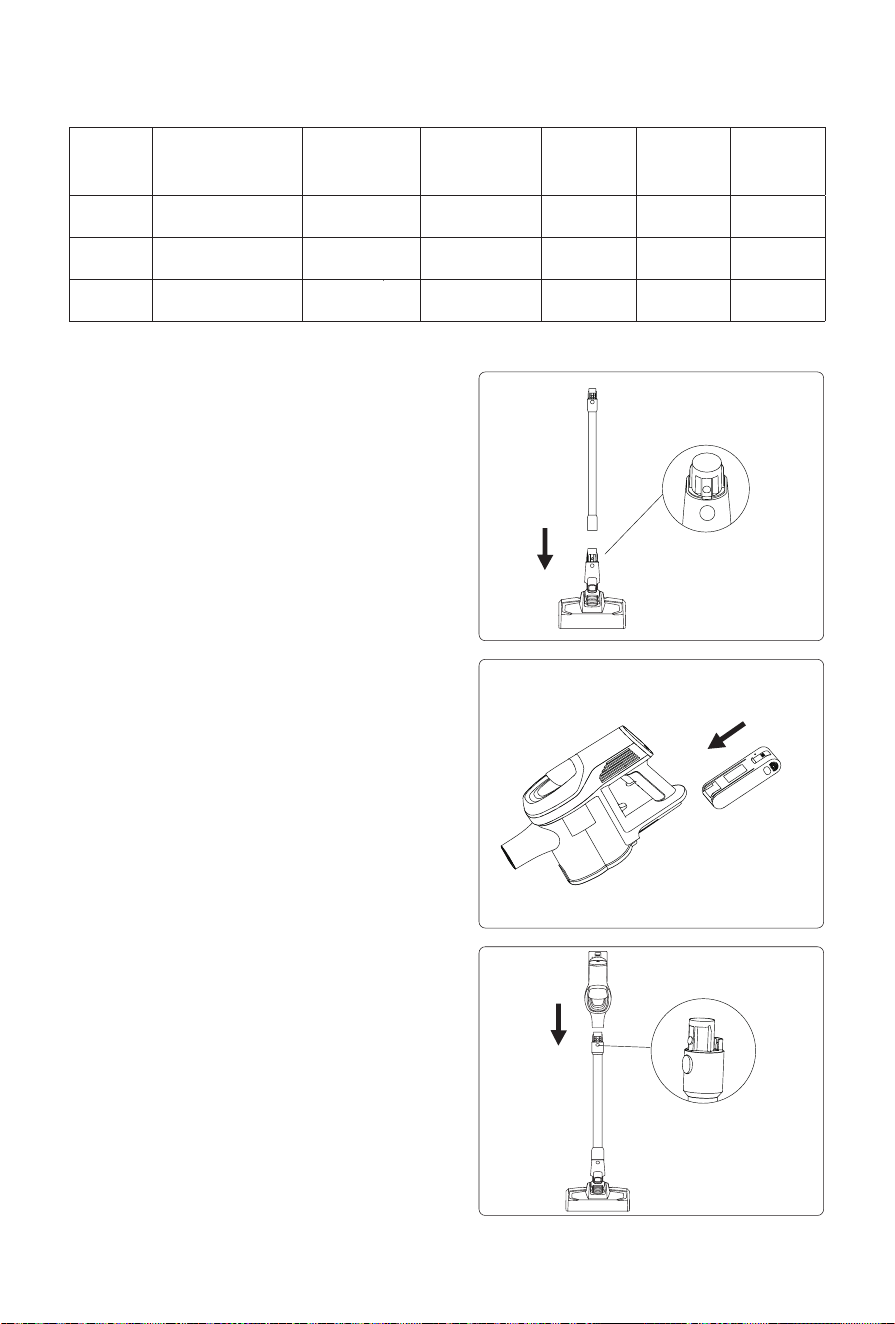

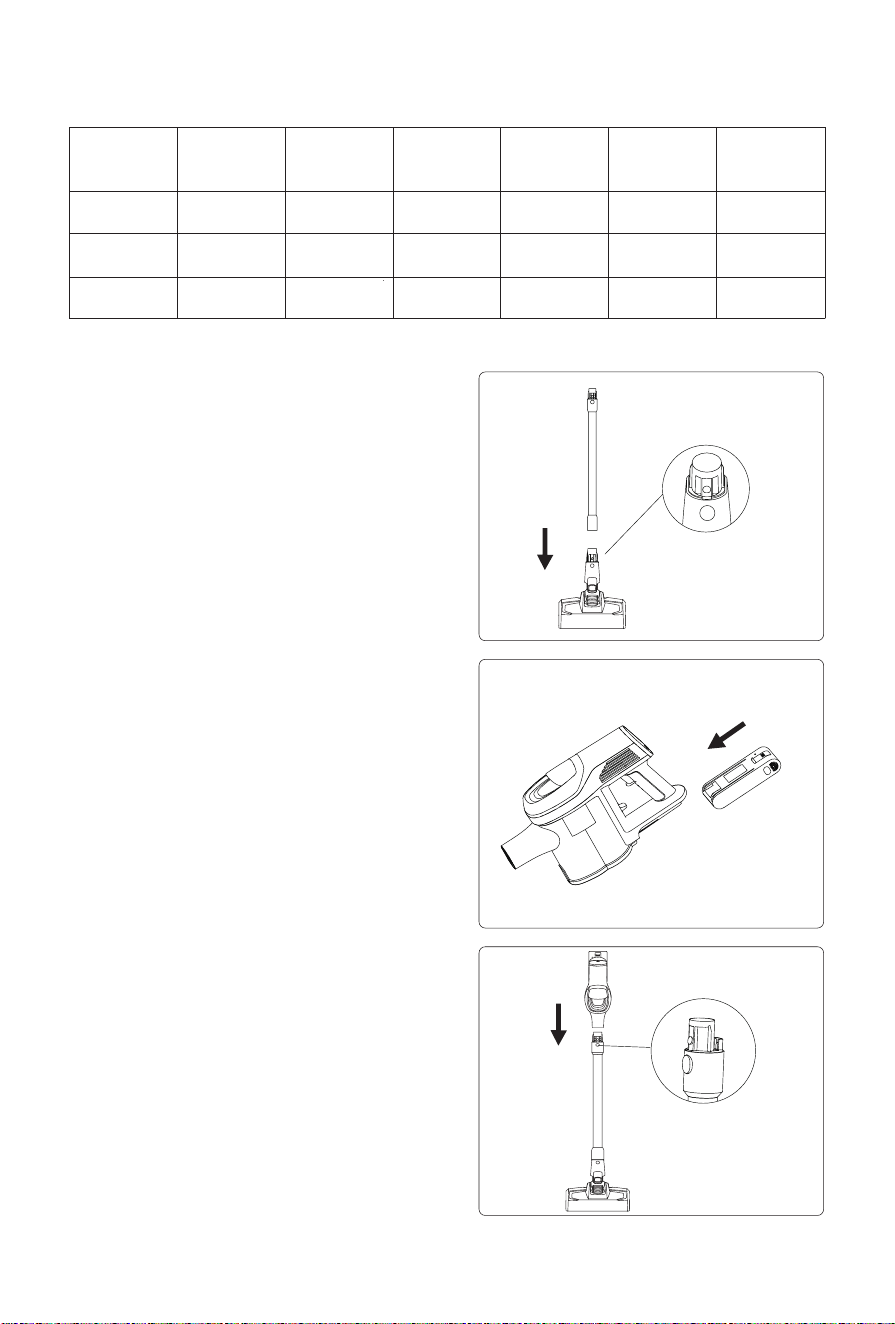

Product Assembly

Assemble electric floor head with

metal tube

Hold the floor head with left hand, use right

hand to insert the metal tube vertically into oor

head, align with the conductive needle, press

the tube until a “click” sound is heard.

Attention:Keep the handle and oor head in the

same direction, conductive needle shall align

with the socket.

When packing, storing or cleaning, if the electric

floor head needs to be removed, press the

brush release button as shown in the picture

and pull the electric oor head in the direction

shown in the picture.(Fig 1)

Assemble the battery pack and

handheld vacuum cleaner

Assembly of battery pack: hold the hand-held

vacuum cleaner in one hand, hold the battery

pack in the other hand, aim at the guiding

groove on the body, slide in the battery pack

according to the arrow direction shown in the

picture. Pull the battery pack after installation to

make sure it does not get loose.

Attention: when the vacuum cleaner is long

idled, please remove the battery, pack the

product and store it in a cool and dry place,

avoid direct sunlight or humid environment.

(Fig 2)

Assemble metal tube and handheld

vacuum

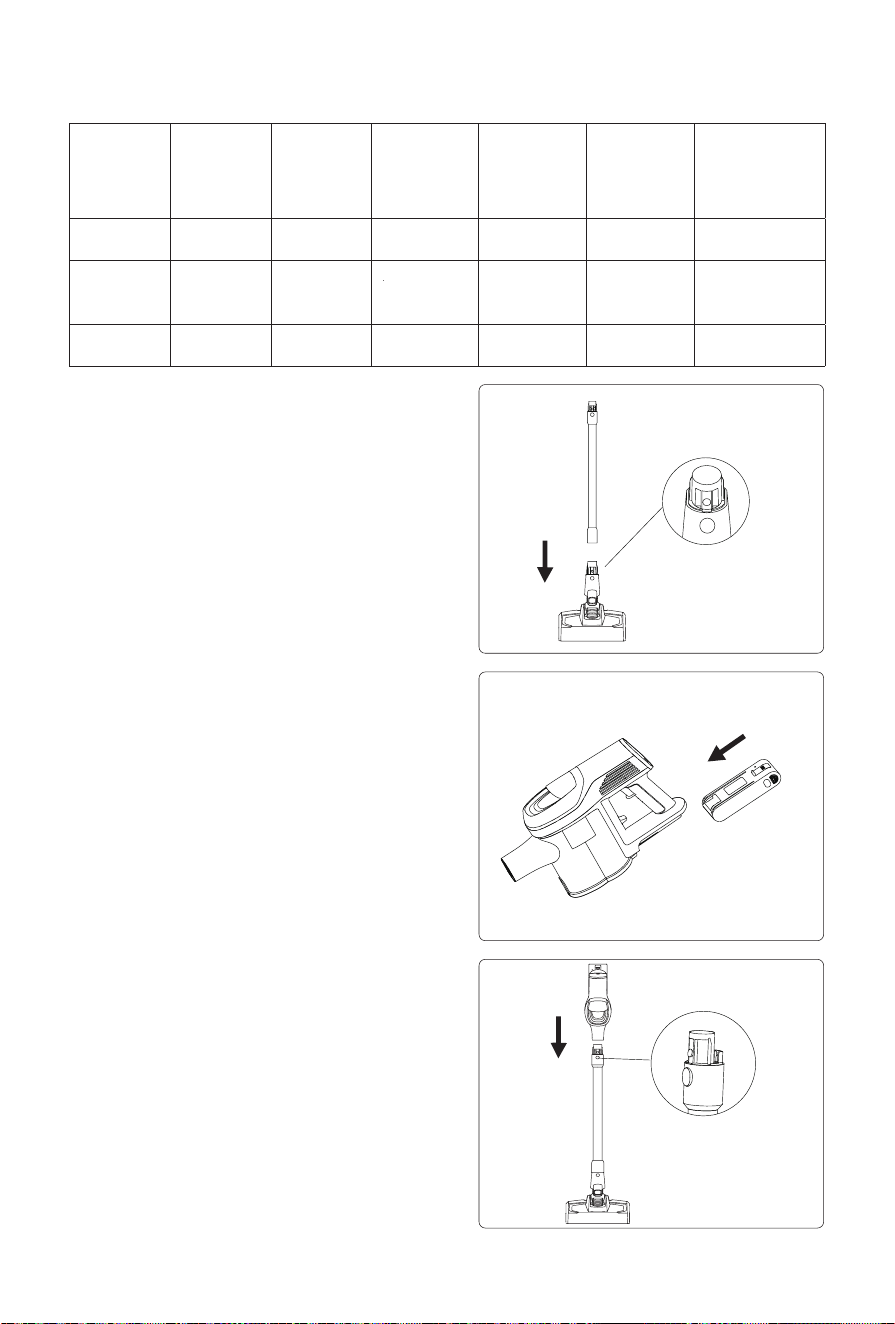

First, assemble floor head and metal tube

according to the method of assembling electric

Packing list

Name

Handheld

vacuum

Electric

Floorhead

Electtric

mattress

head

Upholstery

tool

Crevice tool metal tube

Amount 1 1 1 1 1 1

Stretch hose Charger

Charging

holder

Accessory

holder

Screw

Expansion

pipe

User Manual

1 1 1 2 3 2 1

oor head and metal tube.

Assemble the oor head with metal tube assembly and handheld vacuum cleaner: as shown in

the picture, align the conductive needle of the metal tube with the coupler of the suction nozzle,

push up until a “click” sound is heard.(Fig 3)

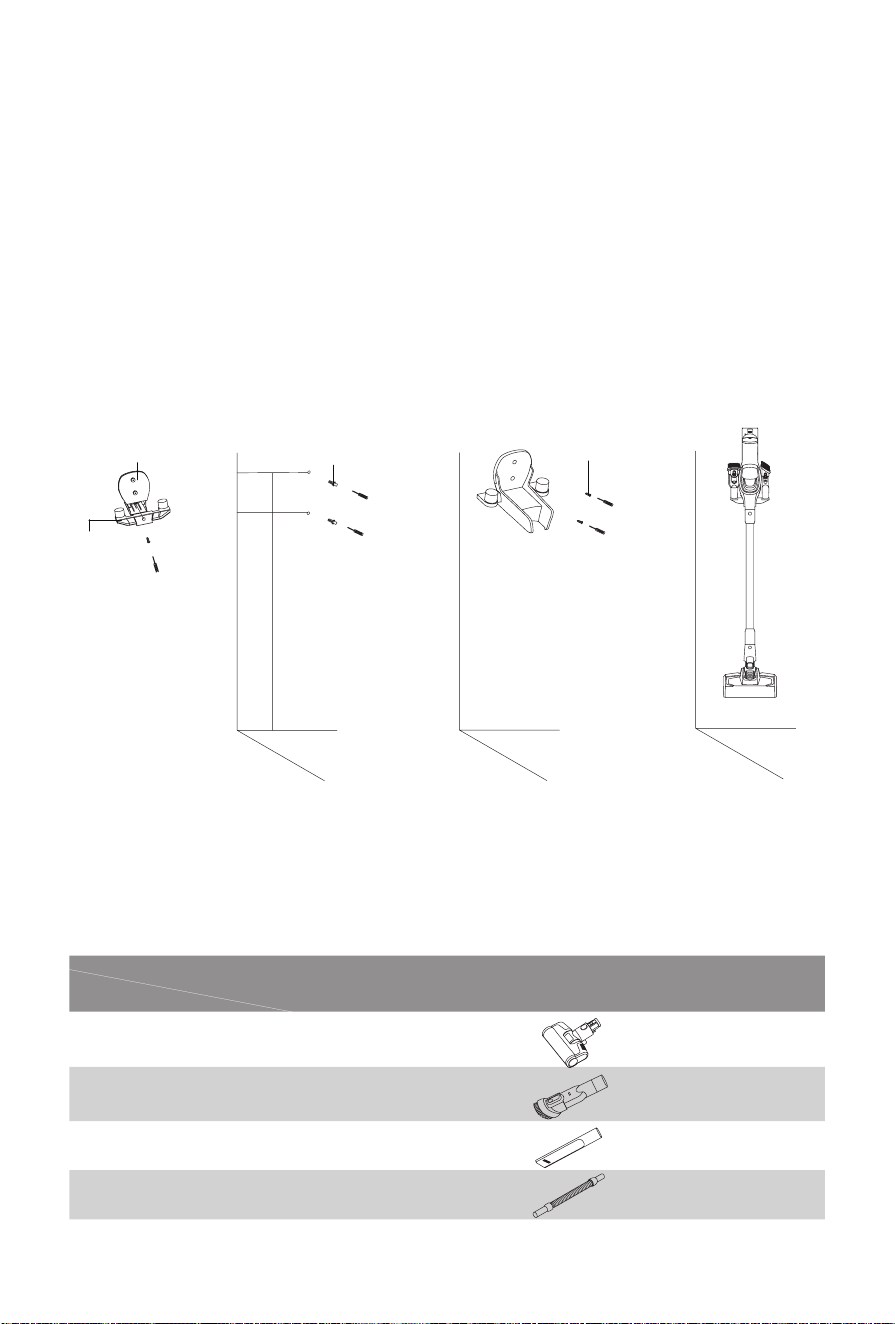

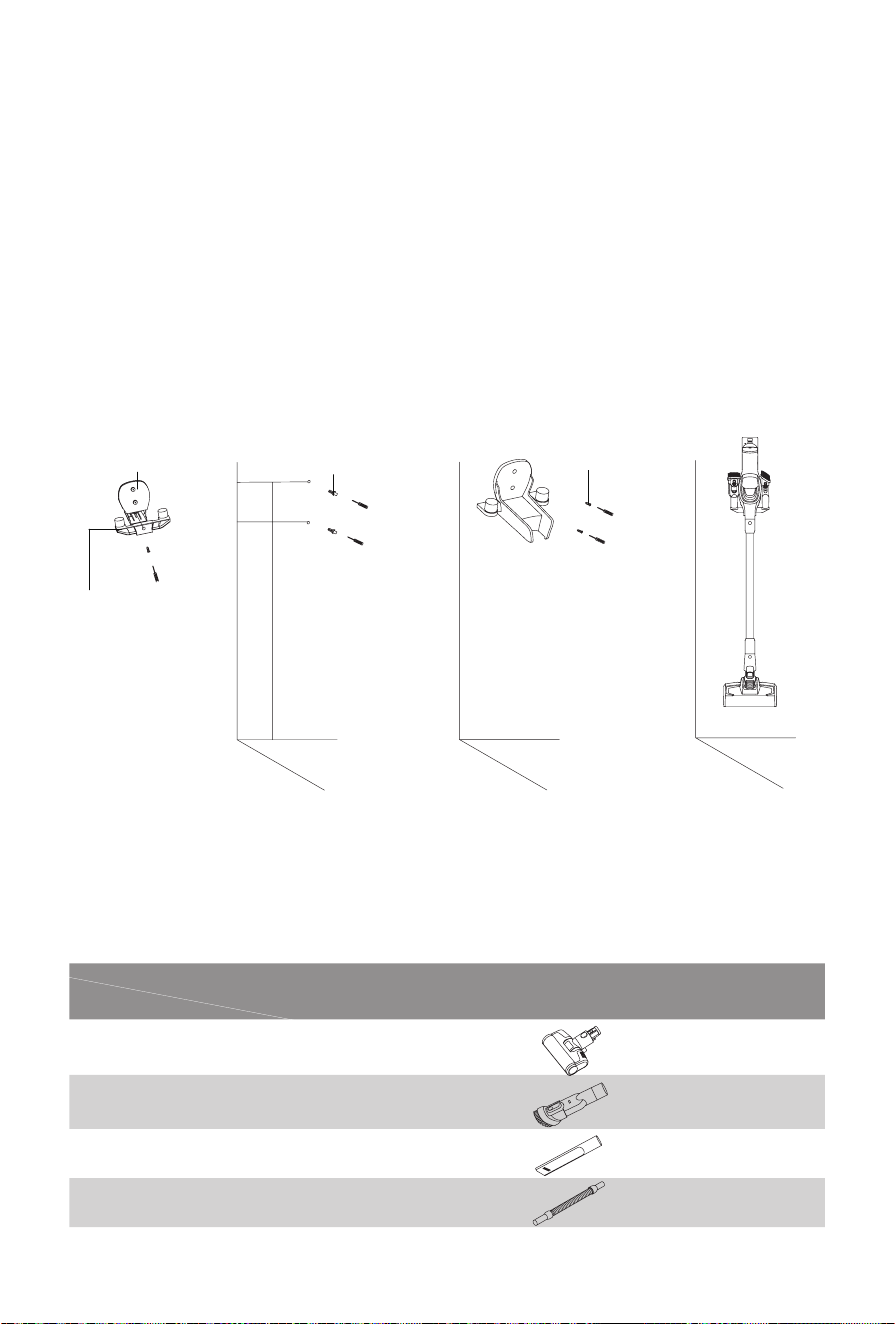

Charging holder assembly

Assemble accessory holders to the charging holer, then fasten accessory holders with screw.

Put the vacuum cleaner in the holder, and lean the vacuum cleaner against the wall, place

the holder in the position that vacuum cleaner floor head does not touch ground. Take off

the handheld vacuum cleaner, place expansion pipe on the wall and place the holder to the

expansion pipe position, then lock in the screw. After assembly completed, put the vacuum to

charger holder to charge or store.

Attention: Do not x the holder to bathroom or other humid wall

46.5cm

Proposed distance

between holder

and oor: 115cm

Accessory

holder

Expansion pipe ScrewCharging holder

JV83 Pro

Electric Mattress Head

Upholstery

tool

Crevice

tool

Stretch hose

Name

Model

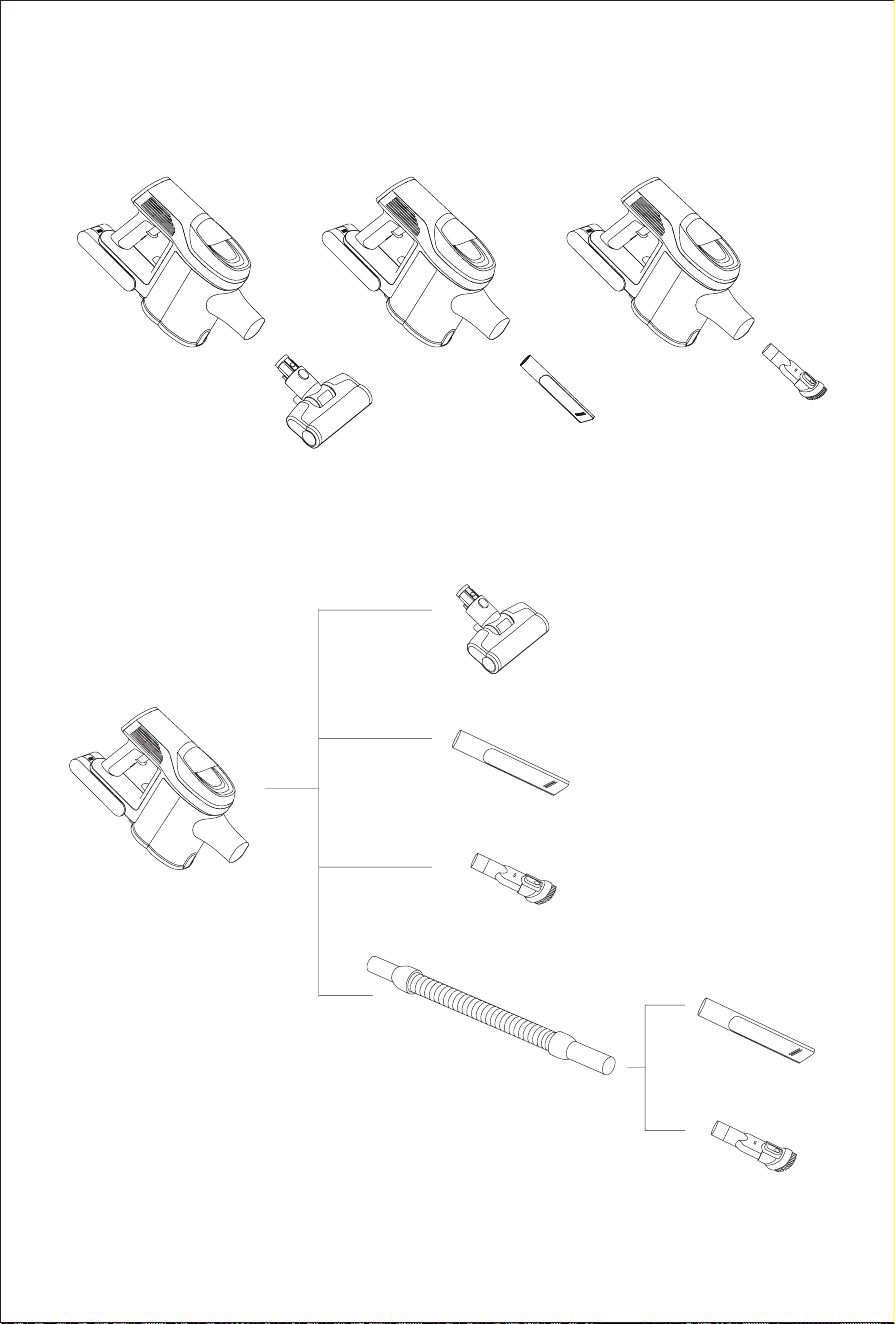

Assembly of accessories

For the convenience of use, this product is specially equipped with some accessories for the

hand-held part of the vacuum cleaner. When you use the handheld vacuum cleaner alone,

you can directly connect the accessories according to your needs or connect the accessories

through the stretch hose.

Connect electric mattress head,crevice tool, upholstery tool and dusting brush to handheld

vacuum as the picture.

Accessories Connection List

Use of Vacuum

Charging

Attention: When use the product for first time, battery power is not full. Need to charge the

vacuum before using.

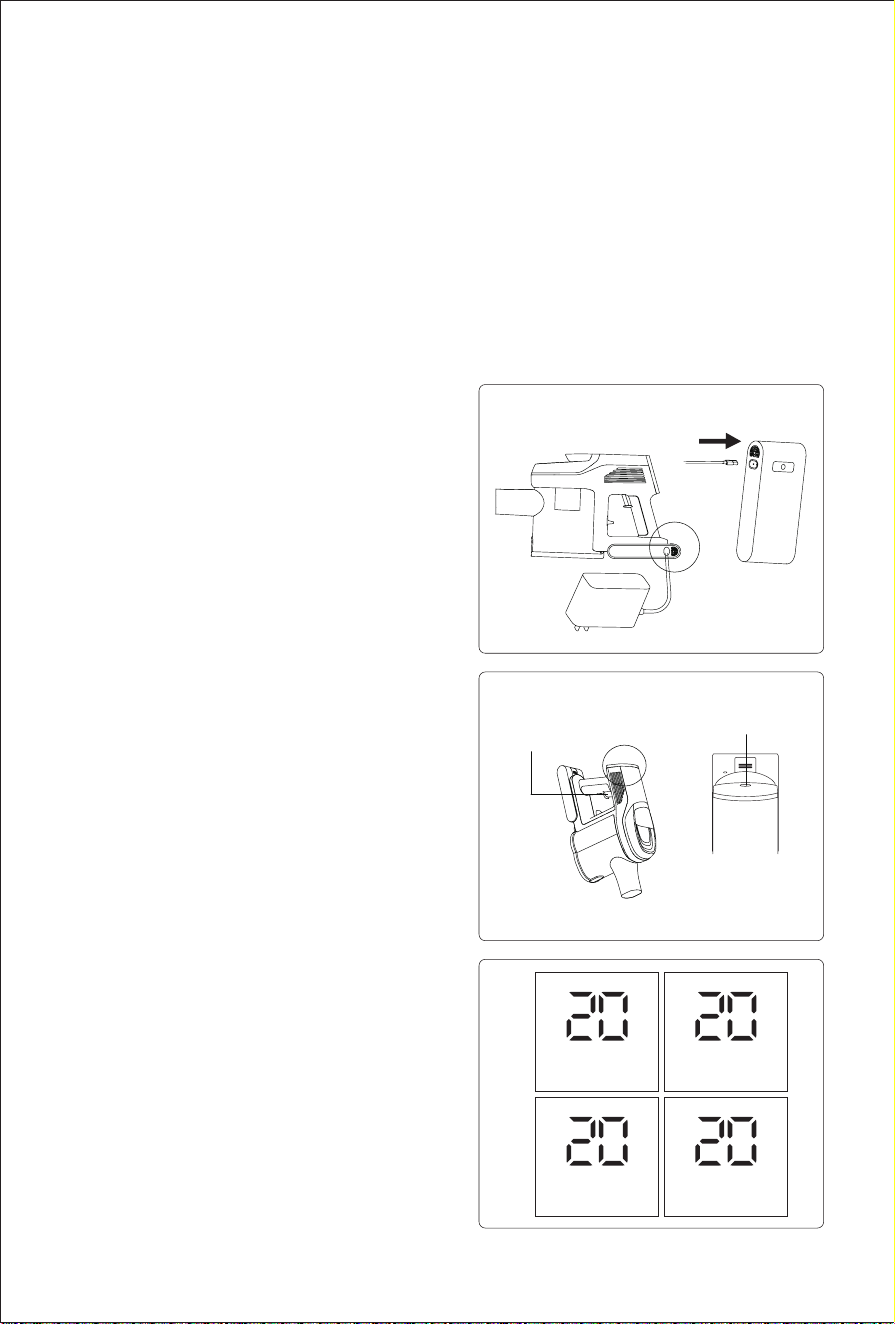

Charging of vacuum cleaner

When the vacuum cleaner power is insufcient, charge the vacuum cleaner in time ; When the

voltage is too low, to protect the battery, vacuum cleaner will be automatic power-off, at this

time the vacuum cleaner need to be charged. When charging, plug the charger connector into

the A/C power socket, plug another end of

charger into battery to start charging. When the

handheld vacuum cleaner LED display shows

an increase in power, it indicates that the

vacuum cleaner is charging. When charging is

completed, LED display show 100% power.

(Fig 4)

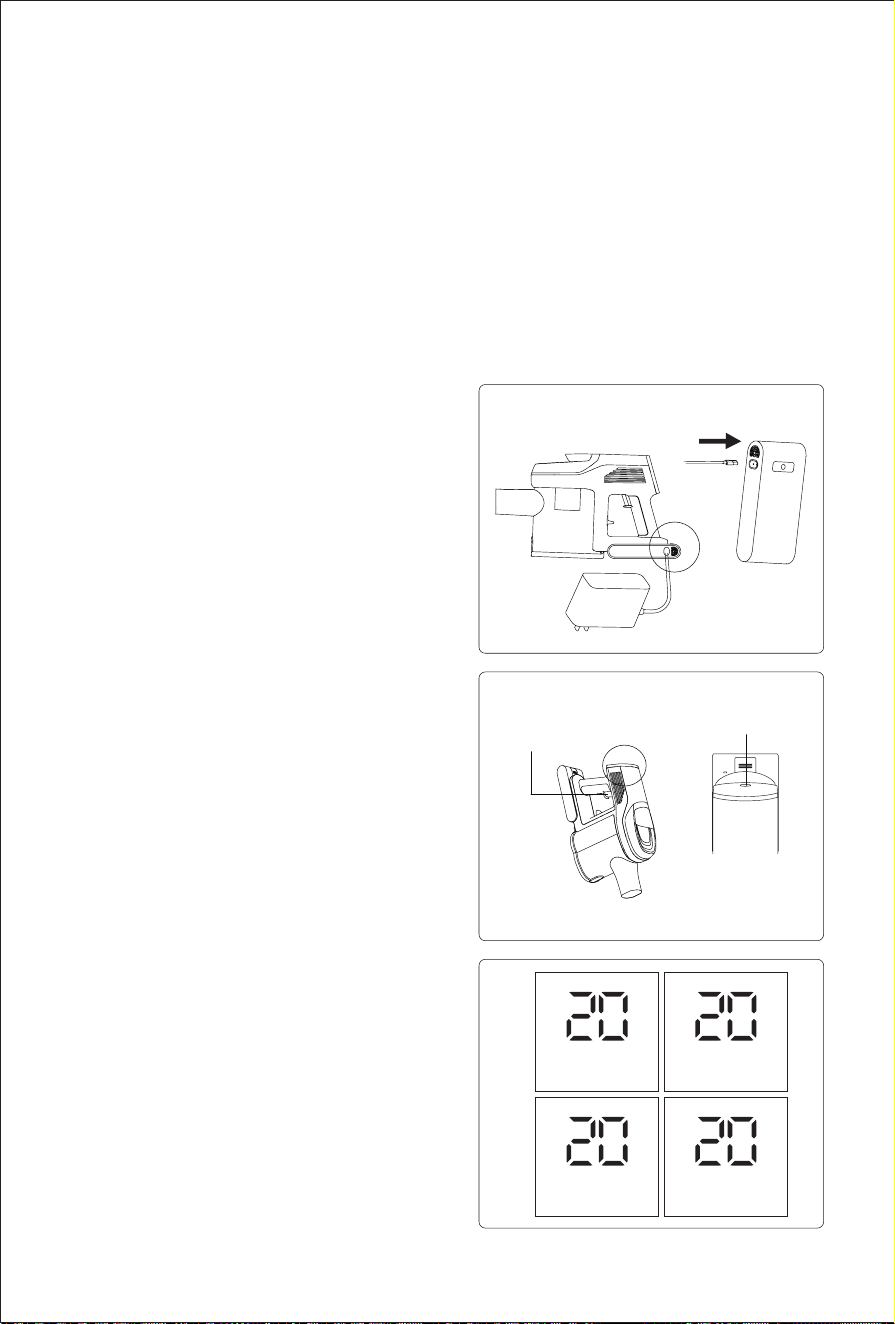

If battery pack is charged separately without

being assembled on machine, during charging,

indicator in battery pack is red and turns green

after charging is completed.

Attention:

1.When battery power is below ≤20%, if product

is working in Max mode , it will change to Turbo

mode automatically. When battery power runs

off, product will turn off automatically.

2.If vacuum cleaner is long idled, charge the

battery every three months to avoid battery

failure.

After charging, please pull the charger plug off

power socket and stop charging.

Attention: if power cord is damaged, to avoid

danger, it must be replaced by professional staff

of the manufacturer, repairing agent or similar

department.

Use of handheld vacuum and LED

screen contents

Take the vacuum cleaner off the storage

holder, press the on/off button to start or stop

the vacuum cleaner. Mode button can adjust

working mode. When machine is turned on, it

works in Auto mode, press the mode button

to switch to the sequence of Turbo- Max - Eco

mode. During mode switch the mode will be

displayed in LED screen.(Fig 5)

On/off button

Mode button

Eco

min

Auto

min

Turbo

min

Max

min

Middle of LED screen displays product run time

left in current mode. When mode is changed, left

run time will also change accordingly.

When product works in Max mode and battery

power drops below 20%, to extend product run

time, product will automatically switch from Max

to Turbo mode. After battery is charged to higher

than 20% power, product can work in Max mode.

(Fig 6)

When the product is cleaning floor or carpet

under Auto mode, it will adjust working power

basing on the floor type it detects, in order to

achieve higher cleaning efficiency. Under Auto

mode, LED screen display Auto regardless how

high the working power is.

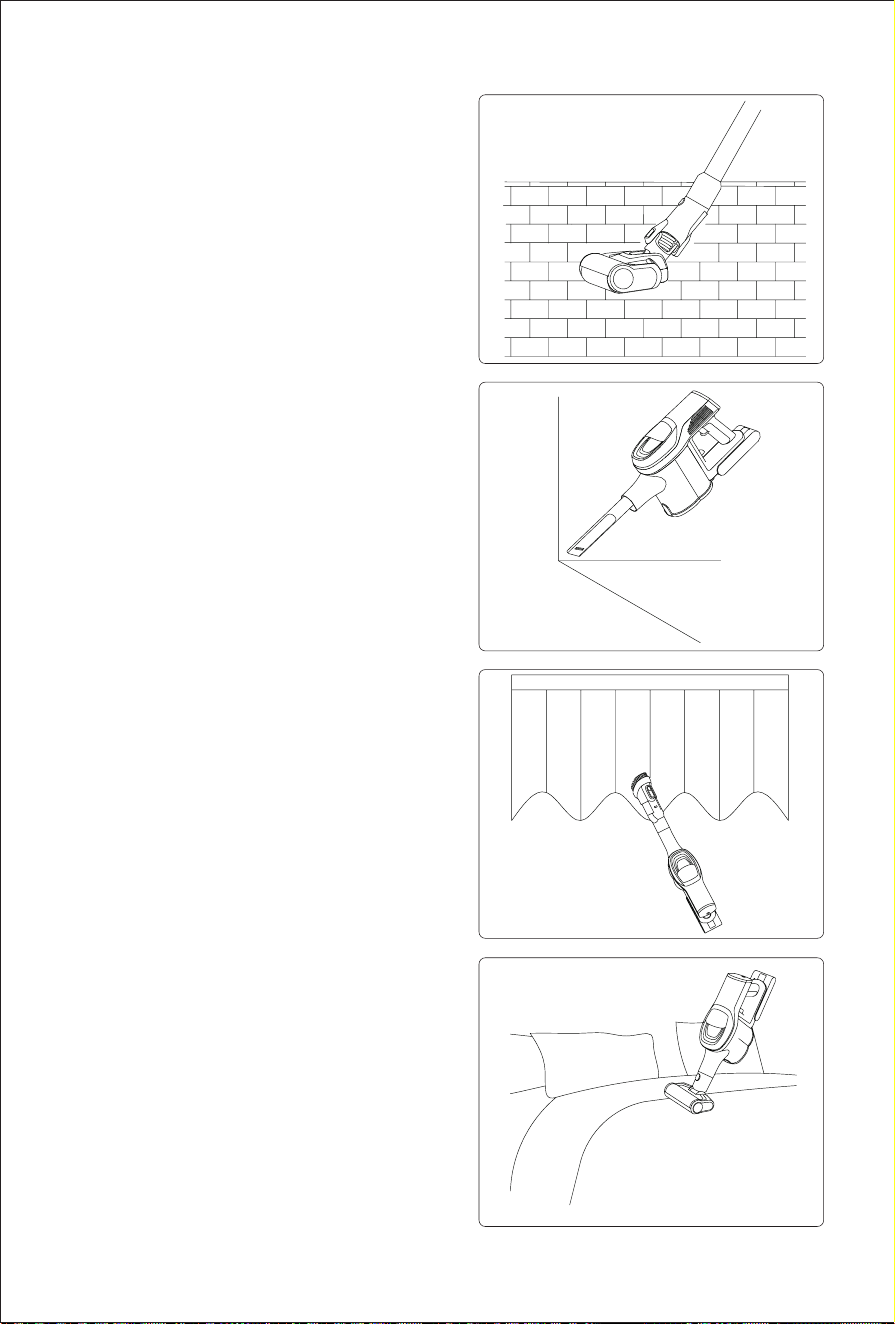

Use of electric oor head

Electric oorhead is suitable to clean all types of

oor and carpet.

Attention: During the operation of the electric

oor head, if there is a large volume of foreign

matter inhaled or too much ber wound, or even

a child in the play of the machine mistakenly put

his hand into the nozzle, resulting in the brushroll

abnormal stop, the electric floor head will stop

working, in order to protect personal safety and

brush motor.(Fig 7)

Use of accessories

Crevice tool: suitable for cleaning crevice, door

or window corners and other narrow gaps.(Fig 8)

Upholstery tool: suitable for cleaning closet,

windowsill, sofa and table surface.(Fig 9)

Electric mattress head: Suitable for sofa and

bed mattress. The brushroll beats out and then

cleans the dust mite and allergen from deep sofa

or bed. (Fig 10)

Cleaning and Replacing Parts

Attention:

1.HEPA lter is available for sale from local

vacuum cleaner distributors.

2.It is recommended to clean the dust cup after

each use; When the dust cup is full or the

HEPA lter is clogged, it needs to be cleaned

and replaced if necessary.

3.Electric oor head brushroll might be entangled

with hair after long time use. It needs to be

cleaned in time to keep the vacuum working

more efciently.

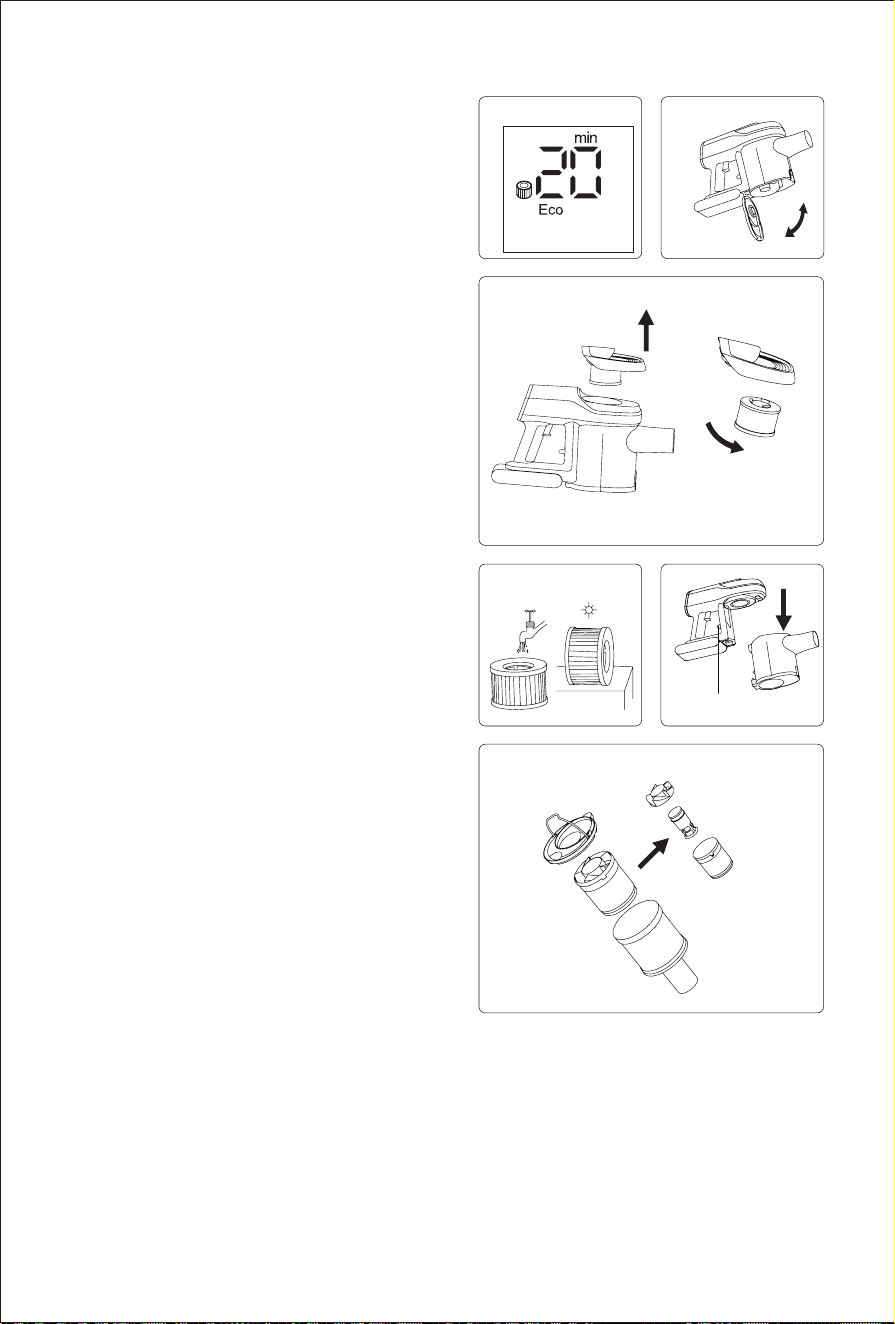

Clean dust cup and ltration system

When dust cup is full or HEPA is clogged, LED

screen will display HEPA icon as the picture to

remind to clean dust cup and lter. Please clean

dust cup and HEPA ler in time. Replace HEPA

lter if necessary.(Fig 11)

Steps of cleaning dust cup and ltration

system:

1.Press dust cup bottom cover release button,

open dust cup bottom cover, dump dust into

trash can.(Fig 12)

2.Lift up HEPA lid assembly from dust cup.

Rotate HEPA lter clockwise and remove it

from HEPA lid for washing. After washing, HEPA

need to be completely dry before using it again.

(Fig 13)(Fig 14)

3.Push dust cup release button located behind

the dust cup and remove dust cup. Hold cyclone

assembly handle and pull it out of dust cup.

Disassemble cyclone top, secondary dust cup,

adjustment ring and inner cyclone in sequence

for cleaning. After washing, all parts need to be

completely dry before using again. After cleaning,

assemble the parts back in the opposite

sequence of disassembly.(Fig 15)(Fig16)

Dust cup release

button

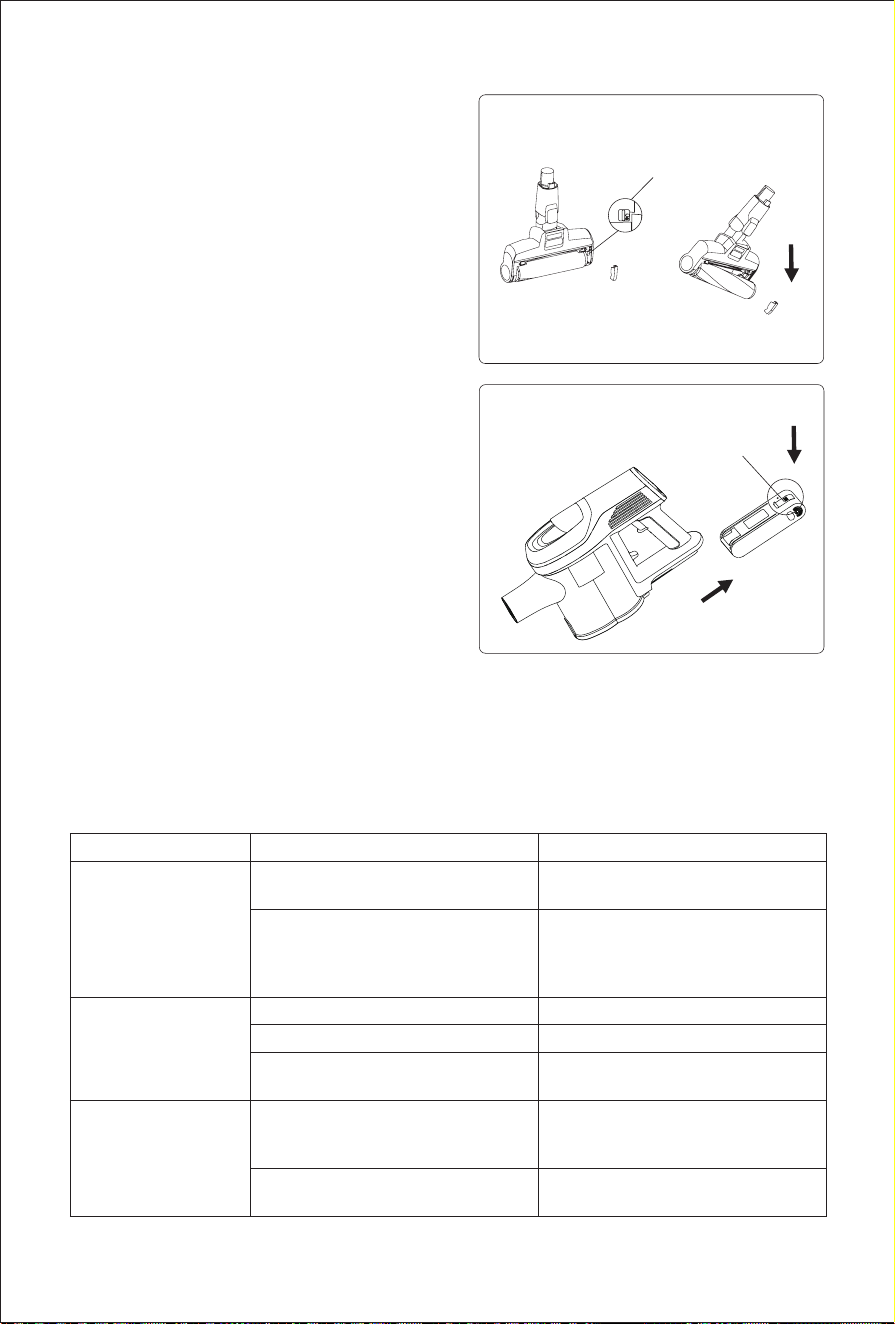

Clean brushroll

1.Move the brushroll release button along the

arrow direction remove side cover.

2.Remove one end of the brushroll and take it

out from nozzle for cleaning.

3.After cleaning or replacing brushroll, assemble

it back in opposite sequence of disassembly.

(Fig 17)

Storage of Vacuum Cleaner

When the vacuum is long idled, remove the

battery, pack the product and store it in a cool

and dry place, do not put in direct sunlight or

humid environment.

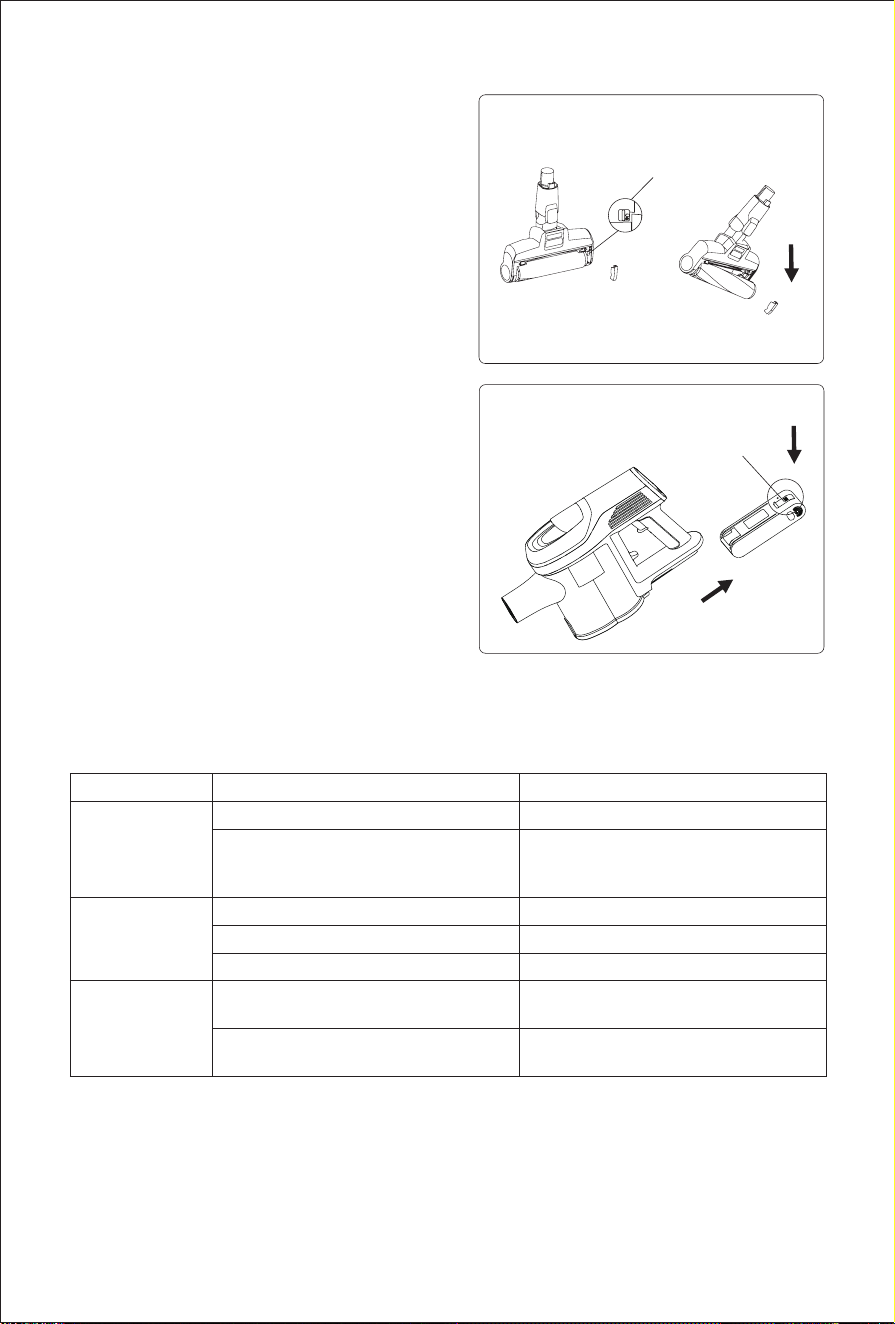

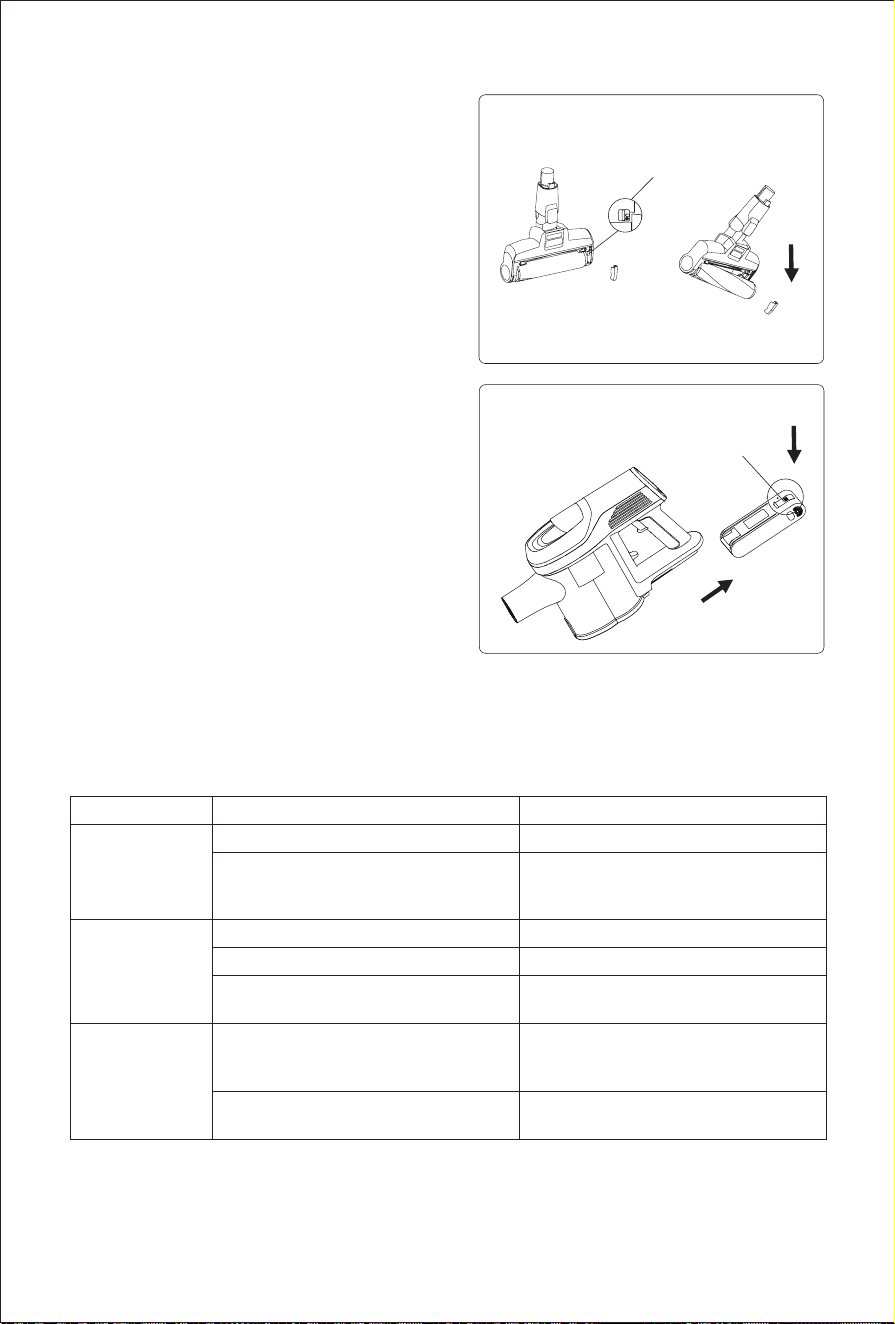

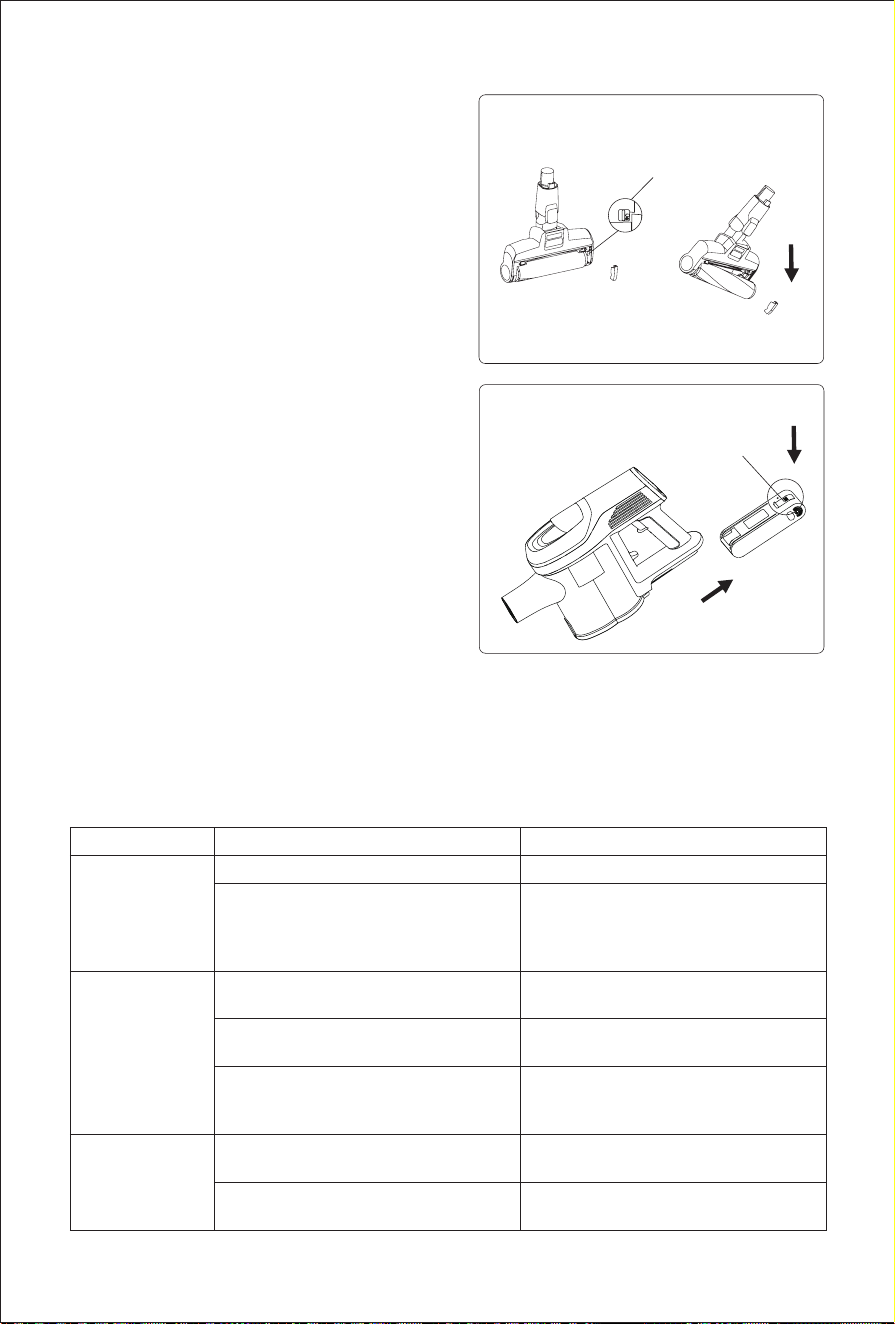

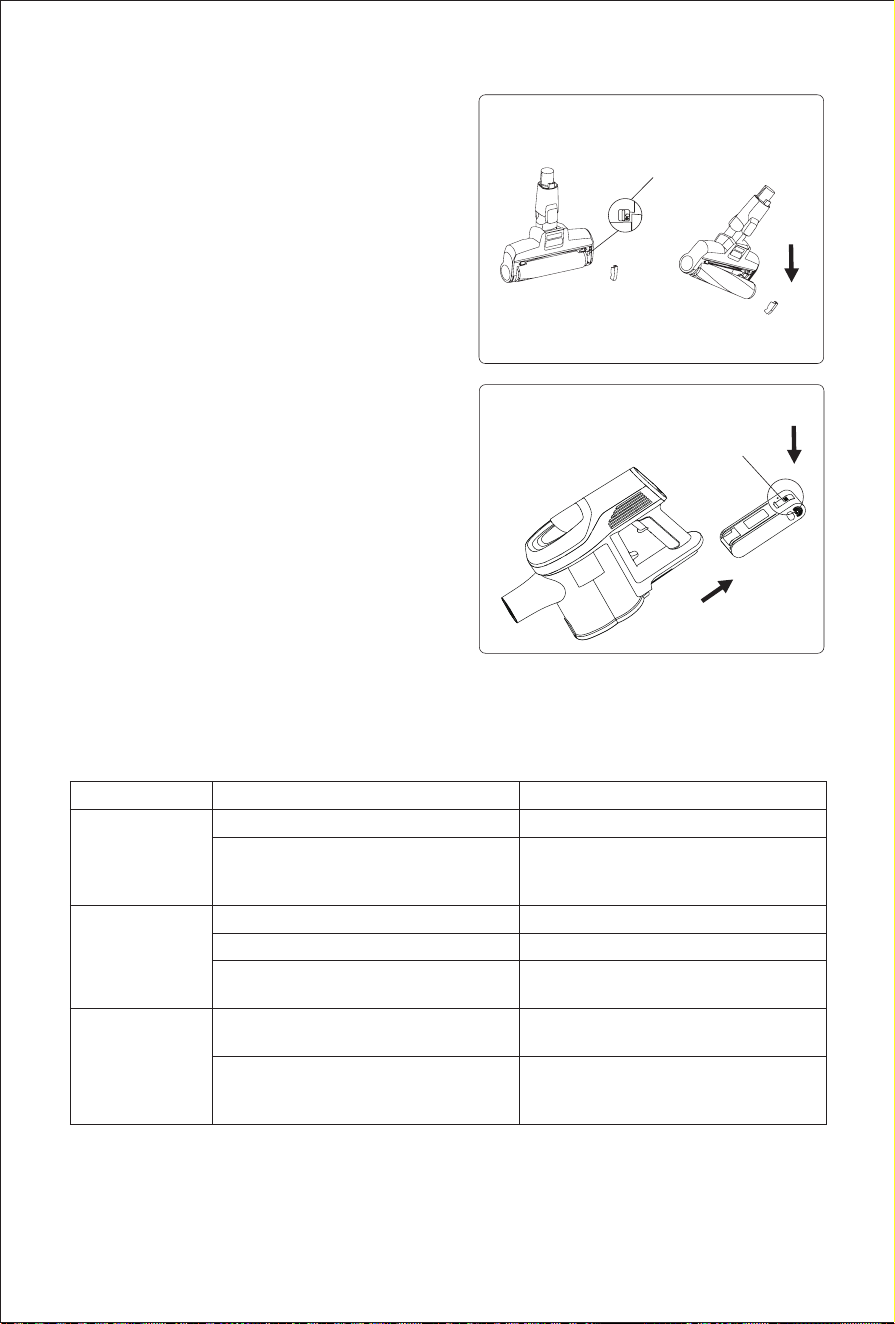

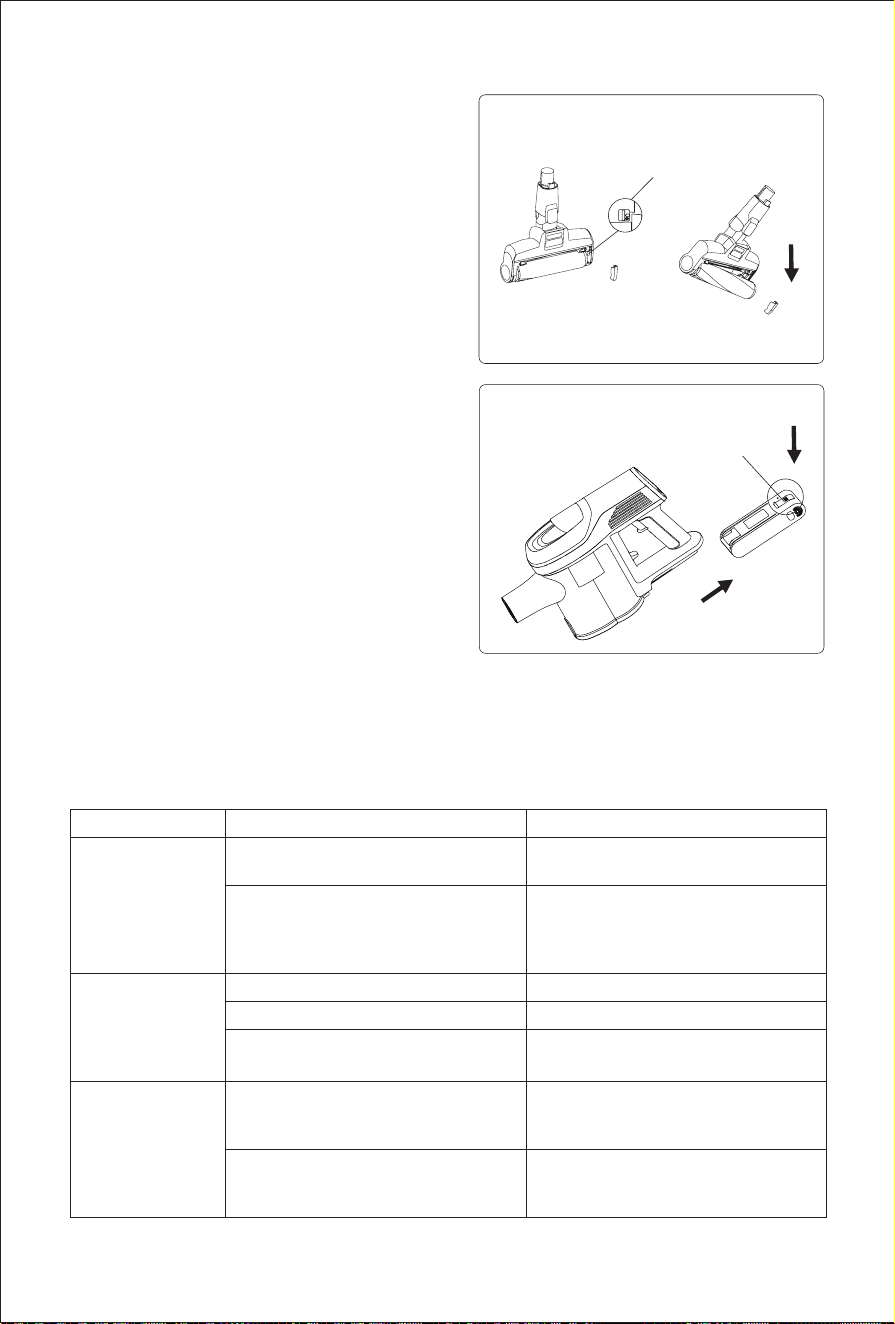

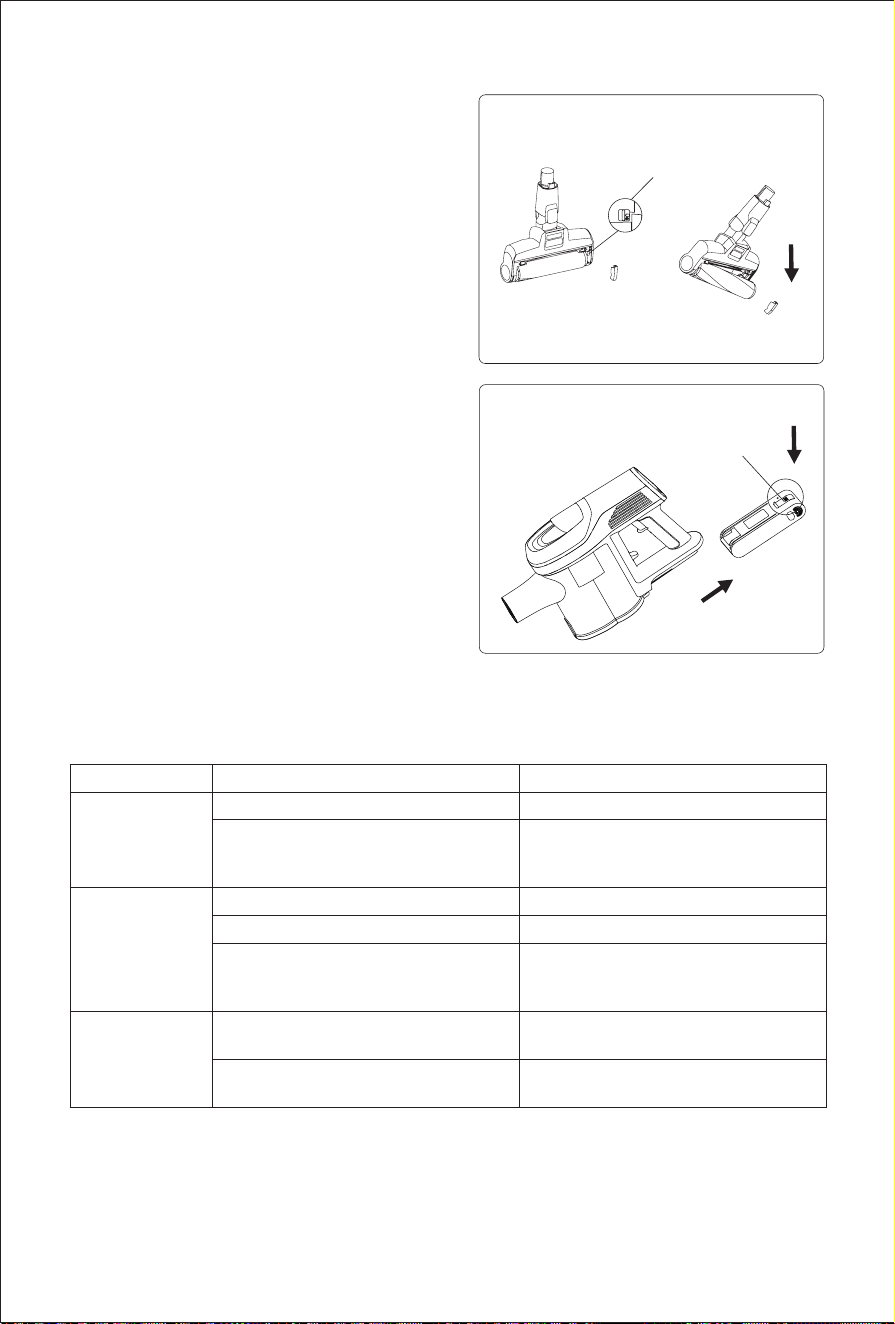

Battery pack disassembly

Press the battery release button, remove the

battery pack in the arrow direction and place

the battery in a plastic bag, then store it in a dry

place.(Fig 18)

Brushroll release

button

Battery release

button

Trouble Shooting

Please check the following issues before sending to designated repair agent.

Trouble Possible Causes Solutions

Motor does not

work

Battery has no power Charge the vacuum cleaner

Metal tube,oorhead, battery

pack and vaccum cleaner is not

assembled correctly

Check the accessories are

assembled correctly to the vacuum

cleaner

Suction drops

Dust cup is full Clean dust cup

Filter blocked Clean or replace lter

Floorhead air path blocked Clean oorhead air path

Short run time

after charging

Battery not fully charged

Follow instruction manual to fully

charge the battery

Battery old aging

New batteries can be bought from

local distributor

When there is electric components defect,which needs professional after service person for

instruction or repairing, LED screen will display the defect warning with error code of F1 to F8.

Please contact after service of local agent and provide error code.

Code Defect Solutions

F1 Battery pack nickel strip broken Replace or repair battery pack

F2 Charger defect Replace charger

F3 Vacuum motor short circuit Replace vacuum motor

F4 Battery cell defect Replace or repair battery pack

F5 Vacuum motor 1st over current protection Replace vacuum motor

Vacuum motor 2nd over current

protection

Replace vacuum motor

F7 PCB defect or PCB leadwire loose Replace PCB or PCB leadwire

F8 Battery pack NTC abnormal

Turn off the vacuum and wait until battery

pack cooled down. Turn on again

If error code still appears, replace battery

pack

Attention: if there are other faults needs special tools, in order to avoid danger, must be repaired

by professional people of manufacturer, repairing agent or similar agent.

Defect of F1 to F8 is as following:

Model No JV83 Pro

Rated Voltage 25.2V

Rated Power 500W

Charger input voltage 100-240V~ 50/60Hz 0.8A

Charger output voltage 30V

600mA

Electric oor head model No T-EB110KC

Electric oor head rated power 30W

Battery pack capacity 2500mAh

Charging time 4h-5h

Technical Parameter

Circuit Diagram

············

Floorhead motor

PCB2

PCB1

Control PCB

Lithium battery PCB

lithium battery

Charger

Vacuum motor

Screen and

Button PCB

Manufacturer Information

Manufacturer Kingclean Electric Co., Ltd

Address

No.1 Xiangyang Road, Suzhou New District, Jiangsu Province 215009,

China

Disposal

The machine, accessories and packaging should be sorted for environmental-friendly recycling.

Do not dispose of the machine into household waste!

Only for EC countries: According to the European Guideline 2012/19/EU, machine that are no

longer usable, and according to the European Guideline 2006/66/EC, defective or used battery

packs/batteries, must be collected separately and disposed of in an environmentally correct

manner.

Battery packs/batteries:

Integrated batteries may only be removed for disposal by qualied personnel.

Opening the housing shell can damage or destroy the machine.

Do not dispose of battery packs/batteries into household waste, fire or water. Battery

packs/batteries should, if possible, be discharged, collected, recycled or disposed of in an

environmental-friendly manner.

Subject to change without notice.s

Warranty Information

This product enjoys two year warranty from the date of purchase.

Excluded from the guarantee is normal wear, commercial use, alterations to the appliance as

purchased, cleaning activities, consequences of improper use or damage by the purchaser or a

third person, damage that can be attributed to external circumstances.

Środki bezpieczeństwa

Ten odkurzacz jest przeznaczony wyłącznie do użytku domowego. Nie należy używać go do celów

komercyjnych.

Przed użyciem należy dokładnie przeczytać niniejszą instrukcję obsługi i prze chowywać w celu wykorzystania

w przyszłości

Nie należy umieszczać odkurzacza w pobliżu ognia lub innego obiektu o wysokiej temperaturze.

Nie należy używać ani przechowywać urządzenia w niebezpiecznych warunkach, na przykład w wysokiej

temperaturze. Zaleca się korzystanie z urządzenia w pomieszczeniach zamkniętych w temperaturze od 5°C

do 40°C. Urządzenie należy przechowywać w suchym miejscu i unikać bezpośredniego działania promieni

słonecznych.

Przed pierwszym użytkowaniem lub po długim przechowywaniu należy nałado wać akumulator do pełna.

Przed użyciem odkurzacza należy upewnić się, że szczotka jest prawidłowo zmontowana. W przeciwnym

razie może dojść do zablokowania wentylatora silni ka, co doprowadzi do jego spalenia.

Nie należy używać odkurzacza do zbierania detergentów, oleju, szklanych elementów, igliwia, popiołu

papierosowego, mokrego pyłu, wody, zapałek itp.

Nie należy używać odkurzacza do zbierania drobnych cząstek, takich jak cement, proszek gipsowy, proszek

ścienny, ani dużych przedmiotów, takich jak kulki papieru, ponieważ może to spowodować nieprawidłowe

działanie, takie jak zablokowanie i spalenie silnika.

Należy uważać, aby nie blokować wlotu powietrza szczotki, ponieważ może to spowodować awarię silnika.

Nie należy wkładać ręki ani stopy do wlotu powietrza szczotki, aby uniknąć obrażeń ciała.

Nie należy wlewać wody lub innych płynów do wnętrza urządzenia, aby unik nąć zwarcia i spalenia

urządzenia.

Jeśli szczotka nie działa, sprawdź, czy w wałek nie zaplątały się włosy lub inne długie włókna i wyczyść ją.

W przypadku dłuższego przechowywania urządzenia należy upewnić się, że akumulator jest w pełni

naładowany oraz ładować urządzenie co najmniej raz na trzy miesiące.

Odłącz ładowarkę, aby wyczyścić lub naprawić urządzenie. Podczas podłącza nia lub odłączania ładowarki

należy trzymać ją w ręku i nie ciągnąć za przewód.

Do czyszczenia urządzenia należy używać suchej szmatki. Do czyszczenia nie wolno wykorzystywać

substancji takich jak benzyna, alkohol czy rozcieńczalnik do lakieru, ponieważ spowodują pęknięcia lub

wyblaknięcie koloru.

Jeśli urządzenie nie uruchamia się po pełnym naładowaniu, należy je spraw dzić i naprawić w autoryzowanym

serwisie. Nie należy demontować urządzenia na własną rękę.

Urządzenie posiada akumulator. Należy je bezpiecznie poddać recyklingowi. Nie należy ich wyrzucać razem z

odpadami domowymi.

W przypadku uszkodzenia przewodu zasilającego, aby uniknąć niebezpie czeństwa, powinien on zostać

wymieniony lub naprawiony przez producenta, lub autoryzowany serwis.

Urządzenie może być dopuszczone do użytku przez dzieci w wieku od 8 lat wzwyż oraz osoby o

ograniczonych zdolnościach fifizycznych, sensorycznych lub umysłowych, a także osoby nieposiadające

doświadczenia i wiedzy, jeżeli otrzy mały one nadzór lub instrukcję dotyczącą bezpiecznego korzystania z

urządzenia i rozumieją związane z tym zagrożenia.

Urządzenie może być ładowane wyłącznie poprzez zasilacz, który znajduje się w zestawie.

Części odkurzacza

1.Przycisk zwalniający akumulator

3.Ekran LED

5.Metalowa rura

7.Przycisk włączania/wyłączania

9.Zatrzask zwalniający pojemnik na brud

11.Ssawka szczelinowa

13.Wąż rozciągliwy

15.Uchwyt do ładowania

2.Przycisk trybu

4.Przycisk zwalniający metalową rurę

6.Przycisk zwalniający głowicę do podłóg

8.Przycisk zwalniający kubek pyłowy

10.Ładowarka

12.Ssawka do tapicerki

14.Elektryczna głowica do materacy

Montaż produktu

Zmontuj elektryczną głowicę

podłogową z metalową rurą

Przytrzymaj lewą ręką głowicę podłogową,

prawą ręką włóż pionowo metalową rurę do

głowicy podłogowej, wyrównaj z igłą

przewodzącą, wciśnij rurę aż do usłyszenia

dźwięku "kliknięcia".

Uwaga: trzymaj uchwyt i głowicę podłogową w

tym samym kierunku, igła przewodząca

powinna być w jednej linii z gniazdem.

Podczas pakowania, przechowywania lub

czyszczenia, jeśli konieczne jest wyjęcie

elektrycznej głowicy podłogowej, należy nacisnąć

przycisk zwalniający szczotkę, jak pokazano

na rysunku, i pociągnąć elektryczną głowicę

podłogową w kierunku pokazanym na rysunku.

(Rys. 1)

Montaż akumulatora z odkurzaczem

Montaż akumulatora: jedną ręką trzymaj

odkurzacz, drugą trzymaj akumulator, wyceluj w

rowek prowadzący na korpusie, wsuń akumulator

zgodnie z kierunkiem strzałki pokazanym na

rysunku. Wyciągnij akumulator po instalacji, aby

upewnić się, że się nie poluzuje.

Uwaga: gdy odkurzacz długo pracuje na biegu

jałowym, należy wyjąć akumulator, zapakować

produkt i przechowywać go w chłodnym i

suchym miejscu, unikając bezpośredniego

nasłonecznienia i wilgotnego otoczenia.

(Rys. 2)

Zmontuj metalową rurę i odkurzacz

ręczny

Najpierw należy zmontować głowicę podłogową

Packing list

Nazwa

Odkurzacz

przenośny

Elektryczna

głowica do

podłóg

Elektryczna

głowica do

materacy

Ssawka do

tapicerki

Ssawka

szczelinowa

Metalowa

rura

Ilość 1 1 1 1 1 1

Wąż

rozciągliwy

Ładowarka

Uchwyt do

ładowania

Uchwyt

akcesoriów

Śruby

Rura

rozprężna

Instrukcja

obsługi

1 1 1 2 3 2 1

i metalową rurę zgodnie z metodą montażu elektrycznej głowicy podłogowej i metalowej rury

Zmontuj głowicę podłogową z metalową rurą i odkurzaczem ręcznym: jak pokazano na rysunku,

ustaw igłę przewodzącą metalowej rury w jednej linii z łącznikiem dyszy ssącej, wciśnij do góry,

aż usłyszysz dźwięk "kliknięcia".(Rys. 3)

Zespół uchwytu do ładowania

Zmontować uchwyty akcesoriów do otworu ładowania, a następnie zamocować uchwyty

akcesoriów za pomocą śruby. Umieść odkurzacz w uchwycie i oprzyj go o ścianę, ustaw uchwyt

w takiej pozycji, aby głowica odkurzacza nie dotykała podłoża. Zdejmij odkurzacz ręczny,

umieść rurę rozprężną na ścianie i ustaw uchwyt w pozycji rury rozprężnej, a następnie zablokuj

śrubę. Po zakończeniu montażu włóż odkurzacz do uchwytu ładowarki, aby go naładować lub

przechować.

Uwaga: nie należy mocować uchwytu do ściany w łazience lub innej wilgotnej ścianie.

46.5cm

Proponowana odległość

między uchwytem a

podłogą: 115cm.

Uchwyt

akcesoriów

Rura rozprężna ŚrubaUchwyt ładowania

JV83 Pro

Elektryczna głowica do

materacy

Ssawka do tapicerki

Ssawka szczelinowa

Wąż rozciągliwy

Nazwa

modelu

Montaż akcesoriów

Dla wygody użytkowania ten produkt jest specjalnie wyposażony w akcesoria do ręcznej części

odkurzacza. Gdy używasz samego odkurzacza ręcznego, możesz bezpośrednio podłączyć

akcesoria zgodnie z własnymi potrzebami lub podłączyć akcesoria za pomocą elastycznego

węża.

Podłącz elektryczną głowicę materaca, narzędzie szczelinowe i narzędzie tapicerskie do ręcznej

odkurzaczy jako na zdjęciu.

Lista połączeń akcesoriów

Zastosowanie odkurzacza

Ładowanie

Uwaga: Przed pierwszym użyciem należy naładować odkurzacz.

Ładowanie odkurzacza

Gdy moc jest zbyt niska, aby chronić akumulator, odkurzacz zostanie automatycznie wyłączony.

W tym czasie należy go naładować. Podczas ładowania podłącz wtyczkę ładowarki do gniazda

prądu przemiennego, podłącz drugi koniec ładowarki do akumulatora, aby rozpocząć ładowanie.

Gdy na wyświetlaczu LED odkurzacza ręcznego pojawi się zwiększona moc, oznacza to,

że odkurzacz jest w trakcie ładowania. Po

zakończeniu ładowania na wyświetlaczu LED

pojawi się 100% mocy.(Rys. 4)

Jeżeli akumulator jest ładowany oddzielnie

bez montażu na maszynie, podczas ładowania

wskaźnik w akumulatorze świeci na czerwono

i po zakończeniu ładowania zmienia kolor na

zielony.

Uwaga:

1.Gdy poziom naładowania akumulatora

spadnie poniżej ≤20%, jeśli produkt pracuje

w Max trybie, zostanie on automatycznie

przełączony na inny tryb. Gdy poziom

naładowania akumulatora spadnie, urządzenie

wyłączy się automatycznie.

2.Jeśli odkurzacz długo pracuje na biegu

jałowym, należy ładować akumulator co trzy

miesiące, aby uniknąć awarii akumulatora.

Po naładowaniu należy wyjąć wtyczkę

ładowarki z gniazdka i zakończyć ładowanie.

Uwaga: jeśli przewód zasilający jest

uszkodzony, aby uniknąć niebezpieczeństwa,

musi zostać wymieniony przez profesjonalny

personel producenta, przedstawiciela

handlowego lub podobny dział.

Korzystanie z odkurzacza ręcznego i

zawartość ekranu LED

Zdejmij odkurzacz z uchwytu, naciśnij przycisk

włączania/wyłączania, aby uruchomić lub

zatrzymać odkurzacz. Przycisk trybu pracy

umożliwia regulację trybu pracy. Kiedy

urządzenie jest włączone, pracuje w Auto

trybie, naciśnij przycisk trybu, aby przełączyć

się na inny tryb pracy. Podczas przełączania

trybów pracy na ekranie LED wyświetlany jest

tryb pracy.(Rys. 5)

Przycisk włącznika

Przycisk włączania/wyłączania

Eco

min

Auto

min

Turbo

min

Max

min

W środkowej części ekranu LED wyświetlany

jest czas pracy produktu w bieżącym trybie.

Po zmianie trybu pracy pozostały czas pracy

również ulegnie zmianie.

Gdy produkt pracuje w Max trybie , a poziom

naładowania akumulatora spadnie poniżej 20%,

aby wydłużyć czas pracy produktu, urządzenie

automatycznie przełączy się z tego trybu. Po

naładowaniu akumulatora do poziomu powyżej

20% produkt może pracować w tym trybie.(Rys.

Gdy produkt pracuje w Auto trybie, dostosowuje

moc roboczą w zależności od rodzaju podłogi,

którą wykryje, aby osiągnąć wyższą skuteczność

czyszczenia. W tym trybie na ekranie LED

wyświetlana jest informacja o tym, jak wysoka

jest moc robocza.

Użycie elektrycznej głowicy do podłóg

Elektryczna głowica podłogowa nadaje się do

czyszczenia wszystkich rodzajów podłóg, takich

jak podłogi twarde, płytki, dywany itp.

Uwaga: Podczas pracy elektrycznej głowicy

podłogowej, jeśli jest zbyt duża ilość wciąganych

ciał obcych, zbyt dużo nawiniętych włókien

lub nawet gdy dziecko omyłkowo włoży

rękę dodyszy, co spowoduje nieprawidłowe

zatrzymanie rolki szczotki, elektryczna głowica

podłogowa przestanie działać, w celu ochrony

bezpieczeństwa osobistego i silnika szczotki.

(Rys. 7)

Stosowanie akcesoriów

Ssawka szczelinowa: odpowiednie do

czyszczenia szczelin, narożników drzwi lub okien

oraz innych wąskich szczelin.(Rys. 8)

Ssawka tapicerska: odpowiednie do czyszczenia

szafy, parapetu, kanapy i powierzchni stołu.

(Rys. 9)

Elektryczna głowica do materacy: Odpowiednia

do sof i materacy łóżkowych. Walec szczotki

wyłapuje, a następnie czyści roztocza i alergeny

z głębokiej sofy lub łóżka. (Rys.10)

Czyszczenie i wymiana części

Uwaga:

1. Filtr HEPA jest dostępny w sprzedaży u

lokalnych dystrybutorów odkurzaczy.

2. Zaleca się czyszczenie pojemnika na kurz po

każdym użyciu; gdy pojemnik na kurz jest pełny

lub ltr HEPA jest zatkany, należy go wyczyścić i

w razie potrzeby wymienić.

3. Po dłuższym używaniu elektrycznego walca

szczotki głowicy podłogowej mogą się w nim

zaplątać włosy. Należy go w porę wyczyścić, aby

odkurzacz pracował wydajniej.

Czyszczenie pojemnika na kurz i

systemu ltracji

Gdy zbiornik na kurz jest pełny lub ltr HEPA jest

zatkany, na ekranie LED pojawi się ikona HEPA,

aby przypomnieć o konieczności wyczyszczenia

zbiornika na kurz i ltra. Należy w porę wyczyścić

pojemnik na kurz i ltr HEPA. W razie potrzeby

wymień ltr HEPA.(Rys. 11)

Kroki czyszczenia kubka pyłowego i

systemu ltracji:

1.Naciśnij przycisk zwolnienia dolnej pokrywy

kubka pyłowego, otwórz dolną pokrywę kubka

pyłowego, wyrzuć kurz do kosza na śmieci.(Rys.

12)

2.Podnieś zespół pokrywy HEPA z kubka na pył.

Obróć ltr HEPA zgodnie z ruchem wskazówek

zegara i usunąć go z pokrywy HEPA do mycia.

Po praniu HEPA musi być całkowicie suchy

przed ponownym użyciem.(Rys. 13)(Rys. 14)

3. Naciśnij przycisk zwalniania kubka do pyłu

znajdujący się za kubkiem do pyłu i usuń kubek

do pyłu. Trzymaj uchwyt montażowy cyklonu

i wyciągnij go z kubka na pył. Zdemontować

górę cyklonu, wtórny kubek pyłowy, pierścień

regulacyjny i wewnętrzny cyklon w kolejności do

czyszczenia. Po umyciu wszystkie części muszą

być całkowicie suche przed ponownym użyciem.

Po czyszczeniu złożyć części z powrotem w

przeciwnej kolejności demontażu.

(Rys. 15)(Rys. 16)

Dust cup release

button

Wyczyść wałek szczotki

1. Przesuń przycisk zwalniający wałek szczotki

zgodnie z kierunkiem strzałki i zdejmij

pokrywę boczną.

2. Zdejmij jeden koniec wałka szczotki i wyjmij

go z dyszy w celu wyczyszczenia.

3. Po wyczyszczeniu lub wymianie wałka

szczotki zamontuj go z powrotem, zachowując

kolejność odwrotną do demontażu.(Rys. 17)

Przechowywanie odkurzacza

Gdy odkurzacz jest długo nieużywany, wyjmij

akumulator, zapakuj produkt i przechowuj go w

chłodnym i suchym miejscu, nie wystawiaj na

bezpośrednie działanie promieni słonecznych

ani nie przechowuj w wilgotnym otoczeniu.

Demontaż akumulatora

Naciśnij przycisk zwalniania akumulatora,

wyjmij akumulator zgodnie z kierunkiem strzałki

i umieść go w plastikowej torbie, a następnie

przechowuj w suchym miejscu.(Rys. 18)

Przycisk zwalniający rolkę szczotki

Przycisk zwalniania akumulatora

Rozwiązywanie problemów

Przed wysłaniem odkurzacza do wyznaczonego punktu serwisowego należy sprawdzić

następujące problemy.

Problem Możliwa przyczyna Rozwiązania

Silnik nie

pracuje

Rozładowany akumulator Naładuj odkurzacz

Metalowa rura, głowica do podłóg,

akumulator i odkurzacz nie są

zamontowane prawidłowo

Sprawdź czy akcesoria są

Prawidłowo zamontowane

Siła ssania

spadła

Pełen pojemnik na brud Wyczyść pojemnik na brud

Zablokowany ltr Wyczyść lub wymień ltr

Floorhead air path blocked

Zablokowany wlot powietrza w

głowicy do podłóg

Wyczyść wlot powietrza

głowicy do podłóg

Krótki czas

pracy po

naładowaniu

Odkurzacz nie został w pełni

naładowany

Naładuj odkurzacz w pełni

Zużyty akumulator

Nowy akumulator można zakupić u

lokalnego dystrybutora

W przypadku uszkodzenia elementów elektrycznych, które wymagają fachowej obsługi lub

naprawy, na ekranie LED zostanie wyświetlone ostrzeżenie o usterce z kodem błędu od F1 do

F8. Należy skontaktować się z lokalnym serwisem i podać kod błędu.

Kod Usterka Usterka

Uszkodzony pasek niklowy

akumulatora

Wymień lub napraw

akumulator

F2 Usterka ładowarki Wymień ładowarkę

F3 Zwarcie silnika próżniowego Replace vacuum motor

F4 Uszkodzenie ogniwa akumulatora Wymień lub napraw akumulator

Pierwsze zabezpieczenie nadprądowe

silnika odkurzacza

Wymień silnik odkurzacza

Drugie zabezpieczenie nadprądowe

silnika odkurzacza

Wymień silnik odkurzacza

Uszkodzenie płytki

drukowanej lub poluzowany

przewód zasilający

Wymień płytkę drukowaną

lub przewód zasilający płytki

Nieprawidłowy współczynnik

NTC akumulatora

Wyłącz odkurzacz i poczekaj, aż

akumulator ostygnie. Włącz ponownie.

Jeśli kod błędu nadal się pojawia,

wymień akumulator

Uwaga: w przypadku innych usterek potrzebne są specjalne narzędzia, aby uniknąć

niebezpieczeństwa. Naprawy muszą być wykonywane przez fachowców z rmy produkującej,

naprawiającej lub podobnej.

Usterki od F1 do F8 są następujące:

Mode JV83 Pro

Rated Voltage 25.2V

Moc znamionowa 500W

Napięcie wejściowe ładowarki 100-240V~ 50/60Hz 0.8A

Napięcie wyjściowe ładowarki 30V

600mA

Model głowicy do podłóg T-EB110KC

Moc znamionowa elektrycznej głowicy do

podłóg

30W

Pojemność akumulatora 2500mAh

Czas ładowania 4h-5h

Parametry techniczne

Schemat obwodu

············

Akumulator litowy PCB

PCB2

PCB1

PCB sterujące

Akumulator litowy PCB

Akumulator litowy

Ładowarka

Silnik odkurzacza

Płytka drukowana z

ekranem i przyciskami

Informacje o producencie

Producent Kingclean Electric Co., Ltd

Adres

No.1 Xiangyang road, Suzhou New District,Jiangsu province, 215009,

China

Disposal

Urządzenie, akcesoria i opakowanie powinny być poddane segregacji w celu przyjaznego dla

środowiska recyklingu

Nie wolno wyrzucać urządzenia razem z odpadami domowymi

Wyłącznie dla krajów Unii Europejskiej: Zgodnie z dyrektywą 2012/19/UE urzą-dzenie, które nie

nadaje się już do użytku, oraz zgodnie z dyrektywą 2006/66/WE uszkodzone lub zużyte zestawy

baterii/akumulatorów należy poddać segregacji i utylizacji w sposób przyjazny dla środowiska

Informacje dotyczące akumulatora

Akumulatory mogą być odłączane w celu utylizacji wyłącznie przez wykwalikowa ny serwis.

Demontaż obudowy może spowodować uszkodzenie lub zniszczenie urządzenia.

Nie wolno wyrzucać akumulatorów/baterii do odpadów domowych, ognia lub wody. Pakiety

baterii/akumulatorów należy w miarę możliwości rozładowywać,

poddawać recyklingowi lub utylizować w sposób przyjazny dla środowiska.

Zastrzega się możliwość wprowadzania zmian bez wcześniejszego powiadomienia.

Informacje gwarancyjne

Produkt objęty jest dwuletnią gwarancją od daty zakupu.

Gwarancja nie obejmuje normalnego zużycia, użytkowania komercyjnego, zmian w zakupionym

urządzeniu, czynności związanych z czyszczeniem, skutków niewłaściwego użytkowania

lub uszkodzenia przez nabywcę lub osobę trzecią, uszkodzeń, które można przypisać

okolicznościom zewnętrznym.

Hinweise

Der Staubsauger ist nur für den Haushalt Gebrauch, nicht für kommerzielle oder industrielle Zwecke.

Lesen Sie bitte diese Gebrauchsanleitung vor der Verwendung dieses Gerätes sorgfältig durch und bewahren

gut auf, um nachzulesen.

Halten Sie den Staubsauger fern von dem Feuer oder dem Ort mit hoher Temperatur.

Verwenden und bewahren Sie das Gerät nicht unter extrem widrigen Bedingungen auf, z. B. extreme

Temperatur. Verwenden Sie das Gerät nicht in Umgebungen, in denen die Temperatur unter 5 Grad oder

über 40 Grad liegt. Lagern Sie das Gerät an einem kühlen und trockenen Ort und vermeiden Sie längere

Sonneneinstrahlung.

Laden Sie den Akku bitte voll auf, bevor Sie einen neuen Akku verwenden oder den Akku nach längerer

Lagerung zum ersten Mal verwenden.

Achten Sie vor der Verwendung des Staubsaugers darauf, die Walzenbürste der Bodenbürste einwandfrei zu

montieren. Sonst kann es zum Abwürgen des Motors und zur Beschädigung des Motors führen kann.

Verwenden Sie bitte den Staubsauger so nicht, Reinigungsmitteln, Kerosin, Glasschlacke, Nadeln, Zigarette-

Aschen, feuchtem Staub, Abwässern, Streichhölzern usw. aufzusaugen.

Verwenden Sie bitte den Staubsauger so nicht, die winzigen Partikeln wie Zement, Gipsmehl, Mauermehl

oder großen Gegenständen wie Spielzeuge, Papierkugeln aufzusaugen. Sonst wird der Staubsauger blockiert

und der Motor wird beschädigt.

Achten Sie bitte bei der Verwendung des Staubsaugers darauf, die Saugdüse und die Walzenbürste nicht zu

blockieren. Es kann zu einem Motorausfall führen.

Bei der Verwendung des Staubsaugers dürfen die Gliedmaßen nicht in der Saugdüse der Bodenbürste

gesteckt werden, weil es sonst leicht zu Verletzungen verursachen kann.

Gießen oder spritzen Sie bitte kein Wasser oder andere Flüssigkeiten auf oder in die Maschine, um einen

Kurzschluss und ein Durchbrennen der Maschine zu vermeiden.

Wenn die Walzenbürste während des Gebrauchs nicht dreht, überprüfen Sie bitte sofort, ob sich Haare oder

andere lange Fasern in der Walzenbürste verfangen haben, und reinigen rechtzeitig.

Stellen Sie bitte sicher beim längeren Nichtgebrauch, dass der Akku vollständig aufgeladen ist und

mindestens einmal alle drei Monate geladen und entladen wird.

Wenn Ihr Staubsauger vollständig aufgeladen ist und gereinigt oder repariert werden muss, trennen Sie das

Ladegerät bitte rechtzeitig vom Stromnetz. Dabei muss der Stecker des Ladegeräts beim Ein- und Ausstecken

festgehalten und ziehen Sie nicht am Ladestromkabel.

Verwenden Sie zur Reinigung des Staubsaugers bitte ein trockenes Tuch. Verwenden kein Benzin, Alkohol,

Amylazetat usw.. Sonst wird das Gehäuse abspalten oder sich verfärben.

Wenn die gesamte Maschine vollständig aufgeladen ist aber nicht funktionieren kann, müssen Sie an die

dafür vorgesehene Wartungsstelle prüfen und reparieren. Zerlegen Sie die Maschine nicht eigenmächtig.

Verbrauchte Maschine enthält Akkupack, der sicher zurückgewonnen werden sollten. Entsorgen Sie bitte nicht

eigenmächtig.

Zur Vermeidung von Gefahren müssen die Fachleute des Herstellers, seine Wartungsabteilung oder die

ähnlichen Abteilungen das beschädigte Kabel ersetzen und reparieren.

Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder intellektuellen

Fähigkeiten oder Mangel an Erfahrung und Wissen müssen beim Gebrauch beaufsichtigt oder die sichere

Behandlung und die damit verbundenen Gefahren unterwiesen werden, bevor sie dieses Produkt verwenden.

Dieses Gerät darf nur mit dem originalen Netzteil verwendet werden

Teilname

1.Batterie-Entriegelungsknopf

3.LED Bildschirm

5.Metallrohr

7.Ein/Aus Schalter

9.Entriegelungsschloss der unteren Kappe

11.Flacher Saugkopf

13.Flexibel Schlauch

15.Ladehalter

2.Modus-Taste

4.Metallrohr-Entriegelungsknopf

6.Bodenbürsten-Entriegelungsknopf

8.Entriegelungsschloss der Staubbecher

10.Adapter

12.Sofa-Saugkopf

14.Elektrische Milbenentfernungsbürste

Produktmontage

Installation von elektrischen Bürsten

und Metallrohren

Halten Sie bei Verbindung die elektrische Bürste

mit der linken Hand in der angezeigte Richtung,

führen Sie das Metallrohr mit der rechten Hand

in den Erdungsbürstenstecker ein, richten Sie

den leitenden Stift aus und drücken Sie das

Metallrohr fest nach unten, bis Sie das "Klick"-

Ton hören.

Hinweis: Bei der Montage stimmt die

Griffausrichtung mit der Richtung der

Bodenbürste überein und richtet sich an der

leitenden Nadel und dem Wagenheber aus.

Wenn Sie beim Verpacken oder Aufräumen des

Staubsaugens die elektrische Bürste entfernen

müssen, halten Sie die in der Abbildung

angegebene Bodenbürsten-Entriegelungstaste

gedrückt und ziehen Sie die elektrische Bürste

in der angezeigte Richtung.(Abb. 1)

Installation von Batterie-und

Handstaubsaugern

Installation von Akkupacks: Stabilisieren Sie

den Handstaubsauger mit einer Hand, halten

Sie den Akku mit der anderen Hand, zielen

Sie auf die Schienennut am Körper und

installieren Sie den Akkupack in Richtung des

angezeigten Pfeils. Ziehen Sie den Akku nach

der Installation ab, um sicherzustellen, dass er

nicht gelöst wird.

Hinweis: Wenn Sie den Staubsauger lange

nicht verwenden, nehmen Sie bitte die Batterie

aus, packen Sie die Maschine ein, und lagern

Sie die an einem kühlen und trockenen

Ort und stellen Sie sie niemals direkte in

Sonneneinstrahlung oder Feuchtigkeit.(Abb. 2)

Installation von Metallrohren und

ganzen Einheiten

Installieren Sie zunächst die Bodenbürste und

das Metallrohr gemäß der Installationsmethode

Packliste

Nome Handstaubsauger

Elektrische

Bodenbuerste

Elektrische

Milbenentfer

nungsbürste

Sofa-

Saugkopf

Flacher

Saugkopf

Metallrohr

Menge 1 1 1 1 1 1

Flexibel

Schlauch

Expansionsrohr Ladehalter Zubehörhalter Schraube Adapter Anleitung

1 2 1 2 3 1 1

der elektrischen Bodenbürste und des Metallrohrs.

Installation der Bodenbürsten-Metallrohrbaugruppe und des Handstaubsaugers: Wie in der

Abbildung gezeigt, richten Sie den Metallrohrleiter am Saugdüsenkoppler aus und drücken Sie

ihn fest nach oben, bis Sie das "Klick" hören.(Abb. 3)

Installation der Ladebuchse

Zubehörhalter am Ladeloch montieren und Zubehörhalter mit Schraube befestigen. Legen Sie

zuerst den Staubsauger in den Kleiderbügel und lassen Sie den Staubsauger aufrecht an der

Wand stehen. Es ist angebracht, die Höhe entsprechend der elektrischen Bürste zu bürsten,

ohne den Boden zu berühren. Entfernen Sie den Staubsauger, stecken Sie die Wand in das

Expansionsrohr, setzen Sie den Aufhänger in die Position des Expansionsrohrs und verriegeln

Sie die Schrauben, um sie festzuziehen. Stellen Sie den Staubsauger nach der Installation zum

Auaden oder Aufbewahren auf den Ladeständer.

Achtung: Bitte befestigen Sie es nicht an feuchten Wänden wie Badezimmern

46.5cm

Vorgeschlagener Abstand

zwischen Halter und

Boden:115cm

Zubehörhalter

Expansionsrohr SchraubeLadestaender

JV83 Pro

Elektrische

Milbenentfernungsbürste

Polsterbürste

Flacher Saugkopf

Flexibel Schlauch

Name

Modell

Befestigungsverbingdung

Aus Gründen der Benutzerfreundlichkeit ist dieses Produkt speziell mit einigem Zubehör für

den Handheld-Teil des Staubsaugers ausgestattet. Wenn Sie den Handstaubsauger allein

verwenden, können Sie die Anbaugeräte direkt oder bei Bedarf über Flexibel Schlauch

anschließen.

Die Verbindung zwischen Handstaubsauger und elektrischer Milbenentfernungsbürste, acher

Absaugung, Sofaabsaugung und weicher Borstenbürste ist in der Abbildung dargestellt.

Verbingdungsdetails für Anhänge

Verwendung von Staubsaugern

Auaden

Hinweis: Wenn Sie dieses Produkt zum ersten Mal verwenden, ist die Batteriekapazität

des Staubsaugers möglicherweise nicht voll. Sie müssen den Staubsauger aufladen und

verwenden, wenn er voll ist.

Charge de l'aspirateur

Wenn die Leistung des Staubsaugers nicht ausreicht, laden Sie den Staubsauger bitte

rechtzeitig auf; wenn die Spannung zu niedrig ist, um die Batterie zu schützen, unterbricht

der Staubsauger automatisch den Strom.

Zu diesem Zeitpunkt muss der Staubsauger

aufgeladen werden. Stecken Sie das Ladegerät

beim Aufladen in die Netzsteckdose und

legen Sie den, Stecken Sie ein anderes Ende

des Ladegeräts in die Batterie, um mit dem

Auaden zu beginnen. Wenn der Bildschirm des

Handstaubsaugers eine Leistungssteigerung

zeigt, bedeutet dies, dass der Staubsauger

aufgeladen wird. Wenn sie vollständig

aufgeladen ist, zeigt die Ladung 100% an.

(Abb. 4)

Wenn der Akku separat aufgeladen wird, ohne

an der Maschine montiert zu werden, leuchtet

während des Ladevorgangs die Anzeige im

Akku rot und leuchtet nach Abschluss des

Ladevorgangs grün.

Hinweis:

1.Wenn die Batterieladung kleiner oder gleich

≤20% ist, wenn sich das Maschinengetriebe im

Max-Zahnrad bendet, wird es automatisch auf

Tur o-Getriebe umgeschaltet. Wenn die Batterie

nicht mehr mit Strom versorgt wird, schaltet

sich das Produkt automatisch aus.

2.Wenn der Staubsauger lange nicht benutzt

wird, muss er alle 3 Monate aufgeladen werden,

um zu verhindern, dass die Batterie defekt.

Ziehen Sie den Ladestecker nach dem Auaden

rechtzeitig aus der Steckdose aus und stoppen

Sie den Ladevorgang.

Achtung: Wenn das Kabel kaputt ist,

um Gefahr zu vermeiden, muss es von

Hersteller,Reparaturabteilung oder einem

Fachmann ersetzt werden.

Handheld-Nutzung und Display-Inhalt

Nachdem Sie den Staubsauger aus dem

Lagerregal entfernt haben, drücken Sie die

Ein/Aus Schalter

Modus-Taste

Eco

min

Auto

min

Turbo

min

Max

min

Schaltertaste, um den Start und Stopp des

Staubsaugers zu steuern, und die Modustaste

kann den Gang einstellen. Schalten Sie den

Auto-Modus der gesamten Maschine ein.

Drücken Sie die Modus-Taste, um in der

Reihenfolge des Turbo-Max - Eco-Auto-Modus

hin und her zu wechseln. Wenn der Modus

umgeschaltet wird, zeigt das Display den

entsprechenden Modus an.(Abb. 5)

Die Mitte der LED-Bildschirm zeigt die

Nutzungszeit des Produkts im aktuellen

Arbeitsmodus an. Wenn der Modus umgeschaltet

wird, ändert sich auch die Nutzungszeit

entsprechend.

Wenn das Produkt im Max-Getriebe mit

noch 20% arbeitet, wechselt die Maschine

automatisch vom "Max"- in den "Turbo"-Modus,

um die Akkulaufzeit der Maschine zu verlängern.

Zu diesem Zeitpunkt kann die Aufladung auf

>20% High-End-Batterie normal verwendet

werden.(Abb. 6)

Im Auto-Modus passt die Maschine die

Leistung automatisch an die induzierte

Staubkonzentration, um eine effizientere

Reinigung zu erreichen. Im Auto-Modus

zeigt das Display Auto unabhängig von der

Stromversorgung an.

Verwendung von Metallrohr

Elektrische Bodenbürsten eignen sich zur

Reinigung von Hartböden, Bodenfliesen,

Teppichen und anderen Böden.

Wenn die elektrische Bürste läuft, wenn sie zu

große Mengen an Fremdkörpern einatmet oder

sich um mehrere Fasern wickelt, legt selbst

das Kind fälschlicherweise seine Hand in den

Bürstenraum, während es diese Maschine

spielt, was zu einer abnormalen Abschaltung der

Rollbürste führt, und die Bodenbürste und die

ganze Möglichkeit, die persönliche Sicherheit

zu schützen, ist auch eine Schutzfunktion des

Bodenbürstenmotors.(Abb. 7)

Anwendung vom Anhängen

Flacher Saugkopf :Geeignet für die Reinigung

von Schlitzen, Ecken der Türen und Fenstern

und anderen engen Lücken.(Abb. 8)

Sofa-Saugkopf: Geeignet für die Reinigung von

Schrank, Fenster, Sofa und Tischplatte.(Abb. 9)

Elektrische Bettabsaugung: geeignet für Sofas

und Matratzen. Durch die Schlagvibration der

Rollbürste werden Milben, Bakterien usw., die

in den Tiefen der Bettwäsche oder des Sofas

versteckt sind, ausgesaugt. (Abb. 10)

Reinigung und Teilen Ersetzung

Hinweise:

1.HEPA wird bei Staubsaugerverkäufern

verkauft.

2.Es wird empfohlen, den Staubbecher

rechtzeitig nach jedem Gebrauch zu reinigen;

wenn zu viel Staubansammlung in der HEPA

blockiert ist, muss er gereinigt werden, und er

kann bei Bedarf ersetzt werden.

3.Electric Bodenkopfbürstenrolle könnte nach

langem Gebrauch mit dem Haar verwickelt sein.

Es muss rechtzeitig gereinigt werden, damit der

Staubsauger efzienter arbeitet.

Staubbecher und Filtersysteme

Wenn der Staub voll ist oder der Haipa blockiert

ist, erscheint das Haipa-Symbol auf dem Display,

wie in der Abbildung unten gezeigt. Bitte reinigen

Sie den Staubbecher und den Haipa-Filter

rechtzeitig. Ersetzen Sie Haipa, wenn es nötig

ist.(Abb. 11)

Schritte der Reinigung von

Staubbecher und Filtersystem:

1.Press Staubbecher untere Abdeckung

Freigabeknopf, offene Staubbecher untere

Abdeckung, werfen Sie Staub in den Mülleimer.

(Abb. 12)

2.Heben Sie HEPA Deckel Versammlung von

Staubbecher hoch. HEPA Filter im Uhrzeigersinn

drehen und zum Waschen vom HEPA Deckel

entfernen. Nach dem Waschen muss HEPA

vollständig trocken sein, bevor es wieder

verwendet wird.(Abb. 13)(Abb. 14)

3.Push Staubbecher Freigabetaste hinter dem

Staubbecher und entfernen Sie Staubbecher.

Halten Sie den Zyklon-Montagegriff fest und

ziehen Sie ihn aus dem Staubbecher. Zerlegen

Sie Zyklonabdeck, Sekundärstaubbecher,

Einstellring und inneren Zyklon nacheinander

zur Reinigung. Nach dem Waschen müssen alle

Teile vor dem erneuten Gebrauch vollständig

trocken sein. Nach der Reinigung montieren

Sie die Teile wieder in der entgegengesetzten

Reihenfolge der Demontage.(Abb. 15)(Abb. 16)

Entriegelungsschloss

der Staubbecher

Walzenbürste reinigen oder ersetzen

1. Bewegen Sie den Entriegelungstaste der

Walzenbürste mit dem Finger in Pfeilrichtung,

um die Seitenabdeckung der Walzenbürste

herauszunehmen.

2. Drehen Sie die Walzenbürste in Pfeilrichtung

wie in der Abbildung gezeigt. Die Walzenbürste

wird dann zur Reinigung von der Bodenbürste

abgenommen.

3. Montieren Sie das Gerät nach Reinigung

oder Ersetzen in umgekehrter Reihenfolge der

Demontage.(Abb. 17)

Staubsauger aufbewahren

When the vacuum is long idled, remove the

battery, pack the product and store it in a cool

and dry place, do not put in direct sunlight or

humid environment.

Akkupack abnehmen

Drücken Sie die Entriegelungstaste des

Akkupacks und ziehen Sie den Akkupack

heraus. Legen Sie den Akkupack in eine

Plastiktüte und bewahren an einem trocknen Ort

auf.(Abb. 18)

Entriegelungstaste

Entriegelungstaste des

Akkupacks

Trouble Shooting

Bevor Sie mit Reparaturen der Reparaturabteilung verbinden, prüfen bitte zuerst.

Störung Mögliche Ursache Lösung

Motor

funktioniert

nicht

einwandfrei

Akku ist leer Staubsauger auaden

Ob Metallrohr, Bodenbürste,

Akkupack und Handstaubsauger

richtig zusammengesetzt

Prüfen Sie den Handstaubsauger,

ob die Teile richtig zusammengebaut

sind

Saugkraft

reduziert

Staubsammler ist voll

Entleeren Sie den Staub vom

Staubsammler

Filtermembran ist voll mit Staub

Reinigen oder ersetzen die

Filtermembran

Die Einlaßleitung der Bodenbürste

verstopft oder Walzenbürste ist

blockiert

Den aufgehängten Müll in der

Walzenbürste aufräumen

Unzureichende

Nutzungsdauer

nach dem

Auaden

Ladezeit ist unzureichend

Laden Sie den Akku voll auf, wie im

Abschnitt „Auaden“ beschrieben

Akkualterung

Akkupack können bei Händlern vor

Ort erworben werden

Wenn elektrische Teile defekt sind und eine professionelle Beratung oder Reparatur erforderlich

ist, zeigt das Display den Fehlercode F1-F8 wie unten dargestellt an

Kodex Defekt Lösung

F1 Nickel-Streif des Akkupacks bricht durchl Akkupack ersetzen oder reparieren

F2 Ladegerät funktioniert nicht Ladegerät ersetzen

Kurzschluss vom Motor des

Staubsaugers

Motor des Staubsaugers ersetzen

Akku funktioniert nicht einwandfrei

einwandfrei

Akkupack ersetzen oder reparieren

F5 2. Überstromschutz für Vakuummotor

Sustituir el motor de vacío

Vakuummotor auswechseln

F6 1. Überstromschutz für Vakuummotor Vakuummotor auswechseln

PCB funktioniert nicht einwandfrei oder

PCB-Leitung ist los

PCB oder PCB-Leitung ersetzen

F8 NTC-Anomalie im Akkupack

Schalten Sie das Gerät aus und warten

Sie, bis der Akku abgekühlt ist, bevor

Sie es wieder einschalten. Wenn dieser

Fehlercode weiterhin angezeigt wird,

tauschen Sie den Akku aus

Hinweis: Bei einigen Störungen sind Spezialwerkzeuge erforderlich. Zur Vermeidung von

Gefahren müssen die Fachleute des Herstellers, seine Wartungsabteilung oder die ähnlichen

Abteilungen Teile ersetzen und reparieren.

Die Defekte von F1 bis F8 sind wie folgt:

Typ der Maschine JV83 Pro

Nennspannung 25.2V

Nennleistung 500W

Eingang Adapter 100-240V~ 50/60Hz 0.8A

Ausgang Adapter 30V

600mA

Elektrisches Bürstenmodell T-EB110KC

Nennleistung der elektrischen Bürste 30W

Akkukapazität 2500mAh

Ladezeit 4h-5h

Ausführung

Stromnetz

············

Bodenbürste-Motor

PCB2

PCB1

Steuerplatine

Schutzplatine für

Lithium-Akku

Adapter

Vakuummotor

Anzeige-

Baugruppe

Info des Herstellers

Hersteller Kingclean Electric Co., Ltd

Anschrift

Xiangyang-Straße 1, Suzhou-Neustadtteil, Jiangsu-Provinz, VR China,

215009

Entsorgung

Maschinen, Zubehör und Verpackungen sollten umweltgerecht zurückgewonnen werden.

Werfen Sie die Maschine nicht in den Hausmüll!

Nur für die europäischen Länder: Maschinen, die gemäß der Richtlinie 2012/19/EU nicht mehr

verwendbar sind, die defekten oder verbrauchten Akkupacke/Akkus gemäß der Richtlinie

2006/66/EG müssen getrennt auf umweltgerechte Weise gesammelt und entsorgt werden.

Akkupack/Akku:

Der eingebaute Akku sollte nur von Fachleuten entfernt und entsorgt werden

Gehäuse zu öffnen kann die Maschine beschädigen. Werfen Sie Akkupack/Akku nicht in den

Hausmüll, in das Feuer oder Wasser. Akkupack/Akku sollte möglichst umweltgerecht entladen,

gesammelt, zurückgewonnen oder entsorgt werden.

Ohne Vorankündigung können die Regeln geändert werden

Garantie

This product enjoys two year warranty from the date of purchase.

Für dieses Produkt gilt eine zweijährige Garantie ab Kaufdatum.

Ausgeschlossen sind normale Abnutzung, gewerbliche Nutzung, Änderungen an Geräten nach

dem Kauf, Beschädigung wegen Reinigungstätigkeiten und unsachgemäßer Verwendung,

vom Käufer oder Dritten verursachte Schäden, Schäden, die auf die äußere Umgebung

zurückzuführen sind.

Notes de Sécurité

Cet aspirateur est conçu pour un usage domestique. Ne l'utilisez pas à des ns commerciales ou autres.

Veuillez lire attentivement ce manuel d'instructions avant de l'utiliser et le conserver correctement pour une

utilisation ultérieure.

Ne placez pas l'aspirateur à proximité d'un feu ou d'une autre installation à haute température.

N'utilisez pas ou ne stockez pas la machine dans des conditions extrêmement mauvaises, par exemple, une

température extrême. Il est recommandé de l'utiliser à l'intérieur, à une température comprise entre 5 °C et 40

°C. Stockez la machine dans un endroit sec et évitez la lumière directe du soleil.

Chargez complètement la batterie avant la première utilisation ou après un long stockage.

Avant d'utiliser l'aspirateur, assurez-vous que le rouleau de brosses est assemblé, sinon cela peut entraîner

un blocage du ventilateur du moteur, et donc une panne du moteur.

Veuillez ne pas utiliser l'aspirateur pour aspirer du détergent, de l'huile, des scories de verre, des aiguilles,

des cendres de cigarettes, de la poussière humide, de l'eau, des allumettes, etc.

N'utilisez pas l'aspirateur pour ramasser de petites particules telles que du ciment, de la poudre de

plâtre, de la poudre de mur, ou de gros objets tels que des boules de papier, sinon cela entraînera des

dysfonctionnements tels qu'un blocage et une panne de moteur.

Évitez de bloquer l'entrée d'air ou la brosse, cela pourrait entraîner une panne du moteur.

Ne mettez pas votre main ou votre pied dans l'entrée de la tête du plancher pour éviter de vous blesser.

Ne versez pas ou n'éclaboussez pas d'eau ou d'autres liquides dans la machine an d'éviter tout court-circuit

et de brûler la machine.

Si la brosse ne fonctionne pas, vériez si elle n'est pas empêtrée dans des cheveux ou d'autres bres longues

et nettoyez-la à temps.

En cas de stockage prolongé de la machine, assurez-vous que la batterie est entièrement chargée avant le

stockage et chargez la machine au moins tous les trois mois.

Débranchez le chargeur pour nettoyer ou réparer la machine. Tenez le chargeur lorsque vous le branchez ou

le débranchez, et ne tirez pas sur le cordon de charge.

Utilisez un chiffon sec pour nettoyer la machine. Les liquides tels que l'essence, l'alcool ou le diluant pour

laque peuvent provoquer des ssures ou une décoloration et ne doivent pas être utilisés.

Si la machine ne fonctionne pas après avoir été complètement chargée, elle doit être vériée et réparée dans

notre bureau désigné, veuillez ne pas démonter la machine par vous-même.

La machine mise au rebut contient des piles. Elles doivent être recyclées en toute sécurité. Ne les jetez pas

au hasard.

Si le cordon d'alimentation est endommagé, pour éviter tout danger, il doit être remplacé ou réparé par le

fabricant

、

repair ou un professionnel.

Cet appareil peut être utilisé par des enfants à partir de 8 ans et des personnes ayant des capacités

physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances s'ils ont reçu

une supervision ou des instructions concernant l'utilisation de l'appareil en toute sécurité et s'ils comprennent

les risques encourus.

L'appareil ne doit être utilisé qu'avec le bloc d'alimentation fourni

Nom des pièces

1.Bouton de libération du bloc-piles

3.Écran LED

5.métallique exible

7.Bouton marche/arrêt

9.Loquet de déverrouillage du bac à poussière

11.Outil de crevasse

13.Tuyau étiré

15.Support de chargement

2.Bouton Mode

4.Bouton métallique de libération du tube

6.Bouton de libération de la tête du plancher

8.Bouton de libération de tasse à poussière

10.Chargeur

12.Outil de tapisserie

14.Brosse électrique pour l'élimination des

acariens

Assemblage du produit

Assemblage la tête de plancher

électrique avec le tube métallique

Tenez la tête de sol avec la main gauche,

utilisez la main droite pour insérer le tube

métallique verticalement dans la tête de sol,

alignez-le avec l'aiguille conductrice, appuyez

sur le tube jusqu'à ce que vous entendiez un

"clic".

Attention: gardez la poignée et la tête du

plancher dans la même direction, l'aiguille

conductrice doit être alignée avec la douillet.

Lors de l'emballage, du stockage ou du

nettoyage, si la tête de plancher électrique doit

être retirée, appuyez sur le bouton de libération

de la brosse comme indiqué sur la photo et

tirez la tête de plancher électrique dans la

direction indiquée sur la photo.(Fig. 1)

Assemblage du bloc-piles et

l'aspirateur à main

Assemblage du bloc-piles: tenez l'aspirateur à

main d'une main, tenez le bloc-piles de l'autre

main, visez la rainure de guidage sur le corps,

glissez le bloc-piles selon la direction de la

flèche indiquée sur l'image. Tirez sur le bloc-

piles après l'installation pour vous assurer qu'il

ne se détache pas.

Attention: lorsque l'aspirateur est inutilisé

depuis longtemps, veuillez retirer le bloc-piles,

emballer le produit et le stocker dans un endroit

frais et sec, en évitant la lumière directe du

soleil ou un environnement humide.(Fig. 2)

Assemblage du tube métallique et

l'aspirateur portatif

Tout d'abord, assemblez la tête de plancher et

le tube métallique conformément à la méthode

Liste de colisage

Nom

Aspirateur à

main

Tête de

plancher

électrique

Brosse

électrique

pour

l'élimination

des acariens

Outil de

tapisserie

d'ameublement

Outil de

crevasse

métallique

exible

Montant 1 1 1 1 1 1

Tuyau

étiré

Chargeur

Support de

chargement

Support pour

accessoires

Vis

Tuyau

d'expansion

Manuel

d'instruction

1 1 1 2 3 2 1

d'assemblage de la tête de plancher électrique et du tube métallique.

Assemblez la tête de sol avec le tube métallique et l'aspirateur à main : comme indiqué sur la

photo, alignez l'aiguille conductrice du tube métallique avec le coupleur de l'embout d'aspiration,

poussez vers le haut jusqu'à ce que vous entendiez un "clic".(Fig. 3)

Assemblage du support de chargement

Installez le support d'accessoire sur le trou de charge, puis xez le support d'accessoire avec

des vis. Placez l'aspirateur dans le support, et appuyez l'aspirateur contre le mur, placez le

support dans la position où la tête de l'aspirateur ne touche pas le sol. Retirez l'aspirateur à

main, placez le tuyau d'expansion sur le mur et placez le support dans la position du tuyau

d'expansion, puis verrouillez la vis. Une fois l'assemblage terminé, placez l'aspirateur sur le

support du chargeur pour le charger ou le ranger.

Attention : ne pas xer le support à la salle de bain ou autre mur humide

46.5cm

Distance recommandée

entre le support et le sol:

115 cm

Support pour

accessoires

Tube d'expansion VisStation de charge

JV83 Pro

Brosse électrique pour

l'élimination des acariens

Outil de tapisserie

Outil de crevasse

Tuyau étiré

Nom

Modèle

Assemblage des accessoires

Pour faciliter l'utilisation, ce produit est spécialement équipé de quelques accessoires pour

la partie manuelle de l'aspirateur. Lorsque vous utilisez l'aspirateur à main seul, vous pouvez

connecter directement les accessoires en fonction de vos besoins ou connecter les accessoires

par le biais du Tuyau étiré.

Connectez la brosse électrique pour l'élimination des acariens, l'outil de crevasse, l'outil de

tapisserie et la brosse douce avec l'aspirateur portatif comme sur la photo.

Liste de raccordement des accessoires

Utilisation de l'aspirateur

Chargement

Attention: lorsque vous utilisez le produit pour la première fois, le bloc-piles n'est pas pleine. Il

est nécessaire de charger l'aspirateur avant de l'utiliser.

Ricarica dell’aspirapolvere

Lorsque la puissance de l'aspirateur est insufsante, chargez l'aspirateur à temps ; Lorsque

la tension est trop faible, pour protéger le bloc-piles, l'aspirateur s'éteint automatiquement,

l'aspirateur doit alors être rechargé. Lors de la recharge, branchez le connecteur du chargeur

dans la prise de courant alternatif, insérez

l'autre extrémité du chargeur dans la batterie et

commencez à charger. Lorsque l'écran LED de

l'aspirateur portable affiche une augmentation

de puissance, cela indique que l'aspirateur est

en cours de chargement. Lorsque la charge

est terminée, l'écran LED affiche 100 % de

puissance.(Fig. 4)

Si la batterie n'est pas Assemblée sur la

machine et chargée séparément, l'indicateur

dans la batterie est rouge pendant le

chargement et devient vert après le

chargement.

Attention:

1.lorsque la puissance de le bloc-piles est

inférieure à ≤20%, si le produit fonctionne en

mode Max, il passera automatiquement en

mode Turbo. Lorsque le bloc-piles s'épuise, le

produit s'éteint automatiquement.

2.si l'aspirateur est laissé au repos pendant une

longue période, rechargez le bloc-piles tous les

trois mois pour éviter une défaillance de le bloc-

piles.

Après le chargement, veuillez retirer la fiche

du chargeur de la prise de courant et arrêter le

chargemen.

Attention: si le cordon d'alimentation est

endommagé, pour éviter tout danger, il doit être

remplacé par un personnel professionnel du

fabricant, un agent de réparation ou un service

similaire.

Utilisation de l'aspirateur à main et du

contenu de l'écran LED

Retirez l'aspirateur du support de rangement,

appuyez sur le bouton marche/arrêt

pour démarrer ou arrêter l'aspirateur. Le

Bouton marche/arrêt

Bouton Mode

Eco

min

Auto

min

Turbo

min

Max

min

bouton Mode permet de régler le mode de

fonctionnement. Lorsque l'appareil est allumé,

il fonctionne en mode Turbo, appuyez sur le

bouton mode pour passer au mode Turbo- Max -

Eco. Pendant le changement de mode, le mode

s'afche sur l'écran LED.(Fig. 5)

Le milieu de l'écran LED affiche le temps de

fonctionnement restant du produit dans le mode

actuel. Lorsque le mode est modifié, le temps

de fonctionnement restant change également en

conséquence.

Lorsque le produit fonctionne en mode Max

et que la puissance de le bloc-piles tombe en

dessous de 20 %, pour prolonger la durée

de fonctionnement du produit, celui-ci passe

automatiquement du mode Max au mode Turbo.

Une fois le bloc-piles chargée à plus de 20 %, le

produit peut fonctionner en mode Max.(Fig. 6)

Lorsque le produit fonctionne en mode Auto,

il ajuste la puissance de travail en fonction

de type de sol qu'il détecte, afin d'obtenir une

plus grande efficacité de nettoyage. En mode

Auto, l'écran LED afche Auto quelle que soit la

puissance de travail.

Utilisation de la tête de plancher

électrique

La tête de plancher électrique convient à tous

les types de sols, tels que les sols durs, les

carrelages et les moquettes, etc.

Attention: Pendant le fonctionnement de la tête

de sol électrique, s'il y a un grand volume de

matières étrangères inhalées ou trop de fibres

enroulées, ou même un enfant dans le jeu de la

machine a mis par erreur sa main dans la buse,

ce qui entraîne l'arrêt anormal de la brosse, la

tête de sol électrique s'arrêtera de fonctionner,

an de protéger la sécurité des personnes et le

moteur de la brosse.(Fig. 7)

Utilisation des accessoires

Outil de crevasse: il convient pour nettoyer les

fentes, les coins de portes ou de fenêtres et

autres espaces étroits.(Fig. 8)

Outil de tapisserie: il convient pour le nettoyage

des placards, des rebords de fenêtres, des

canapés et des tables.(Fig. 9)

Brosse électrique pour l'élimination des acariens:

il convient aux matelas des canapés et des

lits. Le rouleau de brosses bat puis nettoie les

acariens et les allergènes des canapés ou des

lits profonds. (Fig. 10)

Nettoyage et remplacement des

pièces

Attention :

1. Le ltre HEPA est disponible à la vente auprès

des distributeurs locaux d'aspirateurs.

2. Il est recommandé de nettoyer le godet à

poussière après chaque utilisation. Lorsque le

godet à poussière est plein ou que le ltre HEPA

est bouché, il doit être nettoyé et remplacé si

nécessaire.

3. Le rouleau de brosse de l'aspirateur de sol

électrique peut s'emmêler avec les cheveux

après une utilisation prolongée. Il doit être

nettoyé à temps pour que l'aspirateur fonctionne

plus efcacement.

Nettoyage du godet à poussière et du

système de ltration

Lorsque le godet à poussière est plein ou que le

ltre HEPA est bouché, l'écran LED afche l'icône

HEPA pour vous rappeler de nettoyer le godet à

poussière et le ltre. Veuillez nettoyer le godet à

poussière et le ltre HEPA à temps. Remplacez

le ltre HEPA si nécessaire.(Fig. 11)

Étapes à suivre pour nettoyer la coupe

à poussière et le système de ltration:

1.Appuyez sur le bouton de libération du

couvercle inférieur de la tasse à poussière

pour ouvrir le couvercle inférieur de la tasse

à poussière et verser la poussière dans la

poubelle.(Fig. 12)

2.Soulevez l'ensemble du couvercle du ltre à air

haute efcacité de la tasse à poussière. Faites pivoter le ltre à air haute efcacité dans le sens

des aiguilles d'une montre pour le retirer du couvercle du ltre à air haute efcacité et le laver.

Après le lavage, HEPA doit sécher complètement avant de pouvoir être réutilisé.

(Fig. 13)(Fig. 14)

3.Retirez la coupe à poussière en appuyant sur le bouton de libération de la coupe à poussière

situé derrière la coupe à poussière. Tenez la poignée de l'ensemble cyclone et retirez - la

de la tasse à poussière. Retirez successivement le dessus de la Vrille, la coupe à poussière

secondaire, la bague de réglage, la Vrille interne pour le nettoyage. Après le lavage, toutes les

pièces doivent être complètement sèches avant de pouvoir être réutilisées. Après nettoyage,

remontez les pièces dans l'ordre inverse de leur démontage.(Fig. 15)(Fig. 16)

Bouton de dégagement

de la poussière

Nettoyage du rouleau de brosse

1.Déplacez le bouton de libération de la

brosse dans le sens de la èche pour retirer le

couvercle latéral.

2.Retirez une extrémité de la brosse et sortez-la

de la buse pour la nettoyer.

3.Après avoir nettoyé ou remplacé la brosse,

remontez-la dans l'ordre inverse du démontage.

(Fig. 17)

Rangement de l'aspirateur

Lorsque l'aspirateur est inutilisé depuis

longtemps, retirez le bloc-piles, emballez le

produit et stockez-le dans un endroit frais et

sec, ne le mettez pas en plein soleil ou dans un

environnement humide.

Démontage du bloc-piles

Appuyez sur le bouton de libération de le bloc-

piles, retirez le bloc-piles dans le sens de la

flèche et placez le bloc-piles dans un sac en

plastique, puis rangez-la dans un endroit sec.

(Fig. 18)

Bouton de déclenchement du

rouleau-brosse

Bouton de libération de le bloc-piles

Résolution des problèmes

Veuillez vérier les points suivants avant d'envoyer l'appareil à l'agent de réparation désigné.

Trouble Causes possibles Solutions

Le moteur ne

fonctionne pas

le bloc-piles n'est pas alimenté Chargez l'aspirateur

Le tube métallique, la tête de

plancher, le bloc-piles et l'aspirateur

ne sont pas assemblés correctement

Vériez que les accessoires

sont correctement assemblés à

l'aspirateur

Gouttes

d'aspiration

Tasse à poussière pleine Nettoyez le godet à poussière

Filtre bloqué Nettoyez ou remplacez le ltre

Passage d'air de la tête de plancher

bloqué

Nettoyez le passage d'air de la tête

de plancher

Temps de

travail court

après la charge

La machine n'est pas complètement

chargée

Suivez le manuel d'instructions pour

charger complètement le bloc-piles

Batterie vieillissante

Des batteries neuves peuvent être

achetées auprès d'un distributeur

local

Lorsqu'il y a un défaut dans les composants électriques, qui nécessite un service après-vente

professionnel pour l'instruction ou la réparation, l'écran LED afche un avertissement de défaut

avec un code d'erreur de F1 à F8. Veuillez contacter le service après-vente de l'agent local et

fournir le code d'erreur.

Code Défauts Solutions

La bande de nickel de le bloc-piles est

cassée

Remplacez ou réparez le bloc-piles

F2 Défaut du chargeur Remplacez le chargeur

F3 Court-circuit du Moteur Remplacez le moteur d'aspiration

F4 Défaut des éléments de le bloc-piles Remplacez ou réparez le bloc-piles

Protection au premier niveau contre les

surintensités pour le moteur d'aspirateur

Remplacez le moteur d'aspiration

Protection au secondaire niveau

contre les surintensités pour le moteur

d'aspirateur

Remplacez le moteur d'aspiration

F7 Défaut du PCB ou l du PCB desserré Remplacez le PCB ou le l du PCB

F8 NTC du bloc-piles anormal

Éteignez l'aspirateur et attendez que le

bloc-piles refroidisse. Rallumez l'appareil.

Si le code d'erreur apparaît toujours,

remplacez le bloc-piles

Attention: s'il y a d'autres défauts qui nécessitent des outils spéciaux, an d'éviter tout danger, la

réparation doit être effectuée par des professionnels du fabricant, un agent de réparation ou un

agent similaire.

Les défauts de F1 à F8 sont les suivants:

Modèle JV83 Pro

Tension nominale 25.2V

Puissance nominale 500W

Tension d'entrée du chargeur 100-240V~ 50/60Hz 0.8A

Tension de sortie du chargeur 30V

600mA

Model No of Electric Floor Head T-EB110KC

Rated Power of Electric Floor Head 30W

Battery pack capacity 2500mAh

Temps de charge 4h-5h

Paramètre technique

Schéma du circuit

············

Moteur de la tête

du plancher

PCB2

PCB1

Contrôle PCB

PCB de batterie au

lithium

Batterie au lithium

Chargeur

Moteur

d'aspirateur

PCB de l'écran

et du bouton

Informations sur le fabricant

Fabricant Kingclean Electric Co., Ltd

Adresse

No.1 Xiangyang road, Suzhou New District,Jiangsu province, 215009,

China

Mise au rebut

La machine, les accessoires et l'emballage doivent être triés pour un recyclage respectueux de

l'environnement.

Ne pas jeter la machine dans les ordures ménagères!

Uniquement pour les pays de la CE : Conformément à la directive européenne 2012/19/UE, les

machines qui ne sont plus utilisables, et conformément à la directive européenne 2006/66/CE,

le bloc de piles/batteries défectueux ou usagé, doivent être collectés séparément et éliminés de

manière écologique.

Bloc de piles/batteries:

Les batteries intégrées ne peuvent être retirées pour être éliminées que par du personnel

qualié.

L'ouverture de la coque du boîtier peut endommager ou détruire la machine.

Ne pas jeter les blocs de batteries/piles dans les ordures ménagères, le feu ou l'eau. Le bloc

de piles/batteries doit, si possible, être déchargé, collecté, recyclé ou éliminé d'une manière

respectueuse de l'environnement.

Do not dispose of battery packs/batteries into household waste, fire or water. Battery

packs/batteries should, if possible, be discharged, collected, recycled or disposed of in an

environmental-friendly manner.

Sous réserve de modications sans préavis. s

Informations sur la garantie

Ce produit est couvert par une garantie de deux ans à compter de la date d'achat.

Elle ne couvre pas l'usure normale, l'utilisation commerciale, les modifications apportées à

l'équipement après l'achat, les activités de nettoyage, la mauvaise utilisation, les dommages

causés par l'acheteur ou par des tiers, les dommages imputables à l'environnement extérieur.

Note di sicurezza

Questo aspirapolvere è stato progettato per uso domestico. Non utilizzare per scopi commerciali o altro.

Si prega di leggere questo manuale d’uso con attenzione prima dell’utilizzo e di conservarlo per riferimenti

futuri.

Non tenere l’aspirapolvere vicino a fonti di calore o impianti ad alta temperatura.

Non utilizzare o conservare l’apparecchio in condizioni estreme, per esempio a temperature estreme. Si

raccomanda l’utilizzo all’interno, ad una temperatura tra i 5 °C e i 40 °C. Conservare l’aspirapolvere in luoghi

asciutti ed evitare la luce diretta del sole.

Eseguire una ricarica completa della batteria prima del primo utilizzo o dopo un periodo di fermo.

Prima dell’utilizzo, assicurarsi che la spazzola rotante sia installata correttamente, altrimenti potrebbe causare

il blocco della ventola e bruciare il motore.

Si prega di non utilizzare l’aspirapolvere per aspirare detersivo, olio, schegge di vetro, aghi, cenere di

sigaretta, polvere bagnata, acqua, ammiferi, ecc.

Si prega di non utilizzare l’aspirapolvere per aspirare particelle piccole, come cemento, gesso in

polvere, muro, oppure oggetti di grandi dimensioni, come palle di carta, altrimenti potrebbero causare

malfunzionamenti come blocco e bruciatura del motore.

Evitare di bloccare la bocchetta di ingresso dell’aria o la spazzola rotante, potrebbe causare guasti al motore.

Non mettere le mani o i piedi nell’ingresso della spazzola per evitare infortuni.

Non versare e spruzzare acqua o altri liquidi sull’apparecchio per prevenire cortocircuiti ed il danneggiamento

dello stesso.

Se la spazzola non funziona, vericare che sia libera da capelli o altre bre lunghe e pulirla tempestivamente.

Quando non si utilizza l’apparecchio per un lungo periodo, assicurarsi che la batteria sia stata caricata

completamente e ricaricarla ogni 3 mesi.

Scollegare il caricabatteria per pulire o riparare l’apparecchio. Sostenere il caricatore quando si collega o

scollega, senza tirare il cavo.

Utilizzare un panno asciutto per pulire l’aspirapolvere. Non utilizzare liquidi come benzina, alcool, diluenti per

smalto, ecc., che potrebbero causare crepe o lo sbiadimento dei colori.

Se l’apparecchio non funziona dopo una ricarica completa, deve essere controllato e riparato presso un

centro assistenza; si prega di non smontare la macchina da soli.

L’apparecchio contiene batterie. Devono essere smaltite e riciclate in modo sicuro.

In presenza di danni al cavo di alimentazione rivolgersi al centro assistenza del produttore.

Questo aspirapolvere può essere utilizzato da bambini di età superiore agli 8 anni e persone con disabilità

sotto supervisione oppure previa raccomandazione su utilizzo sicuro e rischi.

Utilizzare solo con l’alimentatore in dotazione con l’aspirapolvere.

Denominazione parti aspirapolvere

1.Pulsante di rilascio batteria

3.Schermo a LED

5.Tubo metallico

7.Pulsante On/Off

9.Apertura sportello contenitore della polvere

11.Bocchetta per fessure 2 in1

13.Tubo essibile

15.Supporto di ricarica

2.Pulsante Switch MODE

4.Pulsante di rilascio tubo metallico

6. Pulsante di rilascio spazzola

motorizzata principale

8. Pulsante di sgancio della tazza antipolvere

10.Alimentatore

12.Bocchetta per imbottiti 2 in1

14. Spazzola motorizzata per materasso

Installazione dell’apparecchio

Assemblaggio della spazzola

motorizzata principale con il tubo

metallico

Prendere la spazzola motorizzata principale

con una mano e usare l’altra per inserire il tubo

metallico verticalmente sulla spazzola, allineare

e premere nché non si sente il “click”.

Attenzione: tenere la maniglia e la spazzola

motorizzata nella stessa direzione, in modo da

essere allineati con l’impugnatura.

Durante l’imballaggio, la conservazione o la

pulizia, se la spazzola motorizzata principale

necessita di essere rimossa, premere il

pulsante di rilascio della spazzola come in foto

e tirare la spazzola motorizzata nella direzione

mostrata nell'immagine.(Fig 1)

Installazione della batteria e

dell’aspirapolvere portatile

Installazione della batteria: tenere

l’aspirapolvere portatile con una mano,

prendere la batteria con l’altra mano, allineare

alle guide, inserire la batteria nella direzione

mostrata dalla freccia nell’immagine; quindi

tirare la batteria dopo l'installazione per

assicurarsi che non si allenti.

Attenzione: quando l’aspirapolvere rimane

fermo per molto tempo, si prega di rimuovere la

batteria, imballare l’aspirapolvere e conservalo

in un luogo fresco e asciutto; evitare la luce

diretta del sole o ambienti umidi.(Fig 2)

Installazione del tubo metallico e

dell’aspirapolvere portatile

Innanzitutto, installare la spazzola motorizzata

al tubo metallico, secondo la procedura sopra

Contenuto della confezione

Nome

Corpo

Aspirapolvere

Spazzola

motorizzata

principale

Spazzola

motorizzata

per

materasso

Bocchetta

per imbottiti

2in1

Bocchetta

per fessure

2in1

Tubo

metallico

Quantità 1 1 1 1 1 1

Tubo

essibile

Alimentatore

Supporto di

ricarica

Accessory

holder

Viti

Tubo di

espansione

Manuale

d’uso

1 1 1 2 3 2 1

descritta.

Installazione della spazzola motorizzata principale con il tubo metallico all’aspirapolvere

portatile: come mostrato dall’immagine, allineare il tubo metallico flessibile all’aspirapolvere

portatile e spingere verso l'alto nché non si sente un "click".(Fig 3)

Installazione supporto di ricarica

Assemblare i supporti accessori al foro di ricarica, quindi ssare i supporti accessori con vite.

Posizionare l’aspirapolvere sul supporto appoggiandolo al muro e collocare l’aspirapolvere

portatile in modo che la base della spazzola motorizzata non tocchi terra.

Rimuovere l'aspirapolvere portatile, posizionare il tubo di espansione sulla parete e ssare ad

esso il supporto con le viti. Al termine dell’installazione, posizionare l'aspirapolvere sul supporto

di ricarica per caricarlo o conservarlo.

Attenzione: non installare il supporto in bagno o su altre pareti umide.

46.5cm

Portatore di

caricaDistanza

proposta tra supporto

e pavimento: 115cm

Portaaccessori

Tubo di espansione

Vite

Portacarichi

JV83 Pro

Spazzola motorizzata per

materassi

Bocchetta per imbottiti 2 in 1

Bocchetta per fessure 2 in 1

Tubo essibile

Nome

Modello

Installazione degli accessori

Per comodità di utilizzo, questo prodotto è equipaggiato di alcuni accessori per la parte portatile

dell’aspirapolvere. Quando si utilizza solamente la parte portatile dell’aspirapolvere è possibile

connettere direttamente gli accessori in base alle necessità oppure collegare gli accessori

tramite il tubo essibile.

Collega la spazzola motorizzata per materasso, la bocchetta per fessure o imbottiti e la

spazzola morbida per spolverare come nelle immagini.

Lista combinazioni degli accessori

Utilizzo dell’aspirapolvere

Ricarica

Attenzione: quando si utilizza l’apparecchio per la prima volta, la carica della batteria non è

piena. É necessario ricaricare l’aspirapolvere prima dell’utilizzo.

Ricarica dell’aspirapolvere

Quando la potenza dell’aspirapolvere è insufficiente, caricarlo tempestivamente; Quando la

tensione è troppo bassa, per proteggere la batteria, l’aspirapolvere si spegne automaticamente,

a questo punto l’aspirapolvere necessita di essere ricaricato. Durante la ricarica, collegare

il connettore del caricabatterie alla presa

di alimentazione A/C, collegare un'altra

estremità del caricabatterie alla batteria per

iniziare a caricare. Quando il display a LED

dell'aspirapolvere portatile mostra un aumento

di percentuale, signica che l'aspirapolvere è in

carica. Quando la ricarica è completa, il display

a LED mostra il 100% di ricarica.(Fig 4)

Se il pacco batteria viene caricato

separatamente senza essere assemblato

sulla macchina, durante la carica, l'indicatore

nel pacco batteria è rosso e diventa verde al

termine della carica.

Attenzione:

1.quando la potenza della batteria è inferiore a

≤20%, se l’apparecchio aspira in modalità Max

passerà automaticamente in modalità Turbo.

Quando la batteria è scarica l’aspirapolvere si

spegne automaticamente.

2.se l’aspirapolvere rimane fermo per un lungo

periodo, ricaricare la batteria ogni 3 mesi per

evitare guasti alla stessa.

Dopo la ricarica, si prega di staccare

l’alimentatore dalla presa di corrente e fermare,

dunque, la ricarica.

Attenzione: se il cavo di alimentazione è

danneggiato, per evitare pericoli, deve essere

sostituito dal personale professionale del

produttore o presso un centro assistenza

autorizzato.

Utilizzo dell’aspirapolvere portatile e

funzioni dello schermo a LED

Estrarre l’aspirapolvere dal supporto,

premere il pulsante On/Off per accendere o

spegnere l’aspirapolvere. Il pulsante MODE

regola la modalità di funzionamento. Quando

Pulsante On/Off

Pulsante Switch Mode

Eco

min

Auto

min

Turbo

min

Max

min

l’apparecchio è acceso, aspira in modalità Turbo,

premere il pulsante MODE per passare alla

sequenza di modalità Turbo- Max - Eco. Durante

il cambio di aspirazione, la modalità in uso verrà

mostrata sullo schermo a LED.(Fig 5)

Al centro dello schermo a LED viene indicata

l’autonomia residua nella modalità in uso.

Quando la modalità di aspirazione cambia,

anche l’autonomia cambia di conseguenza.

Quando l’apparecchio aspira in modalità Max e

la carica della batteria scende sotto al 20%, per

aumentare l’autonomia l’aspirapolvere passa

automaticamente dalla modalità Max a quella

Turbo . Quando la batteria viene ricaricata

oltre il 20% l’apparecchio può riprendere il

funzionamento in modalità Max.(Fig 6)

Quando l’apparecchio aspira in modalità

Auto , adatterà la potenza di aspirazione in

base alla presenza di superficie aspirata, in

modo da garantire una pulizia efficiente. In

modalità Auto lo schermo a LED indicherà Auto

indipendentemente dalla potenza di aspirazione.

Utilizzo della spazzola motorizzata

principale

La spazzola motorizzata principale è adatta per

la pulizia di tutti i tipi di pavimento, piastrelle

e moquette, ecc. . L’apparecchio è dotato di

una spazzola per tappeti extra che può essere

sostituta alla spazzola a rullo per pavimenti per

la pulizia dei tappeti.

Attenzione: durante il funzionamento della

spazzola motorizzata, qualora la spazzola

dovesse erroneamente aspirare materiale

voluminoso o dovesse avere fibre attorcigliate,

o nel caso in cui un bambino abbia inserito una

mano o un gioco nella spazzola, che hanno

causato un arresto anomalo nella rotazione del

rullo, la spazzola motorizzata si spegnerà, per

proteggere la sicurezza personale e il motore

della spazzola.(Fig 7)

Utilizzo degli accessori

Bocchetta per fessure 2in1: adatta per la pulizia

di fessure, porte, inssi e altre superci strette.

(Fig 8)

Bocchetta per imbottiti 2in1: adatta per la pulizia

di armadi, davanzali, divani e tavoli.(Fig 9)

Spazzola motorizzata per materassi: adatta per

divani e materassi. Il rullo della spazzola batte

e quindi rimuove gli acari della polvere e gli

allergeni da divani e letti, anche in profondità.

(Fig 10)

Pulizia e sostituzione degli accessori

Attenzione:

1.Il ltro HEPA è acquistabile presso i distributori

locali.

2.Si raccomanda di pulire il contenitore della

polvere dopo ogni utilizzo; quando il contenitore

è pieno o il filtro HEPA ostruito è necessario

pulirli e all’occorrenza sostituire il ltro HEPA.

3.La spazzola motorizzata, dopo un utilizzo

prolungato, potrebbe rimanere ostruita dai

capelli. É necessario pulirla tempestivamente

per mantenere l’aspirazione più efciente.

Pulizia del contenitore della polvere e

del sistema di ltrazione

Quando il contenitore della polvere è pieno

o il filtro HEPA intasato, lo schermo a LED

mostrerà l’icona del filtro HEPA per rimandare

alla pulizia di contenitore e filtro. Si prega di

pulire il contenitore della polvere ed il ltro HEPA

tempestivamente.Sostituire il filtro HEPA se

necessario.(Fig 11)

Passi di pulizia della tazza di polvere e

del sistema di ltrazione:

1.Premere il pulsante di rilascio della copertura

inferiore della tazza della polvere, aprire la

copertura inferiore della tazza della polvere,

scaricare la polvere nel cestino.(Fig 12)

2.Sollevare l'assemblea del coperchio HEPA

dalla tazza della polvere. Ruotare il ltro HEPA

in senso orario e rimuoverlo dal coperchio HEPA

per il lavaggio. Dopo il lavaggio, HEPA deve

essere completamente asciutto prima di usarlo

di nuovo.(Fig 13)(Fig 14)

3.Push pulsante di rilascio della tazza della

polvere situato dietro la tazza della polvere

e rimuovere la tazza della polvere. Tenere la

maniglia di assemblaggio del ciclone e tirarlo fuori dalla tazza della polvere. Smontare la

parte superiore del ciclone, la coppa secondaria della polvere, l'anello di regolazione e il ciclone

interno in sequenza per la pulizia. Dopo il lavaggio, tutte le parti devono essere completamente

asciutte prima di riutilizzare. Dopo la pulizia, assemblare le parti nella sequenza opposta di

smontaggio.(Fig 15)(Fig 16)

Pulsante di sgancio

della tazza antipolvere

Pulizia della spazzola a rullo

1.Rimuovere il gancio di rilascio della spazzola

a rullo nella direzione della freccia per togliere il

coperchio laterale.

2.Rimuovere un'estremità della spazzola a rullo,

quindi estrarla dall'ugello per pulirla.

3.Dopo la pulizia o la sostituzione della

spazzola a rullo, installare nuovamente la

spazzola seguendo la procedura inversa al

disassemblaggio.(Fig 17)

Conservazione dell’aspirapolvere

When the vacuum is long idled, remove the

battery, pack the product and store it in a cool

and dry place, do not put in direct sunlight or

humid environment.

Rimozione della batteria

Premere il pulsante di rilascio della batteria,

estrarre la batteria nella direzione della freccia

e riporla in una busta di plastica, quindi

conservarla in un luogo asciutto.(Fig 18)

Gancio di rilascio della

spazzola a rullo

Pulsante di rilascio

della batteria

Risoluzione dei problemi

Si prega di vericare i seguenti problemi prima di spedire i prodotti verso i centri assistenza

designati.

Problema Possibili cause Soluzioni

Il motore non si

avvia

La batteria è scarica Ricarica l’aspirapolvere

Il tubo metallico, la spazzola, la

batteria o l’aspirapolvere portatile

non sono installati correttamente

Vericare che tutti gli accessori

siano ssati correttamente

all’aspirapolvere portatile

L’aspirazione è

ridotta

Contenitore della polvere pieno Pulire il contenitore della polvere

Filtro ostruito Pulire o sostituire il ltro HEPA

Passaggio dell’aria bloccato o

spazzola a rullo bloccata

Pulire la spazzola motorizzata e a

rullo

Riduzione di

autonomia

L’apparecchio non è completamente

carico

Segui le istruzioni presenti

sul manuale per ricaricare

completamente la batteria

Batteria vecchia

La nuova batteria può essere

acquistata presso i distributori locali

Quando sono presenti difetti alle componenti elettriche, che richiedono l’intervento di un centro

assistenza, apparirà sullo schermo a LED un avviso con un codice di errore da F1 a F8.Si prega

di contattare il centro assistenza locale e fornire il codice di errore.

Codice Guasto Soluzioni

F1 La striscia di nichel della batteria è rotta Riparazione o sostituzione della batteria

F2 Caricabatterie difettoso Sostituzione caricabatterie

F3 Corto circuito al motore Sostituzione del motore

F4 Celle della batteria difettose Sostituzione o riparazione della batteria

Protezione primaria da sovracorrente del

motore

Sostituzione motore

Protezione secondaria da sovracorrente

del motore

Sostituzione motore

F7 PCB difettoso o cavo PCB allentato Sostituzione PCB o cavo PCB

F8 Pacco batteria NTC anormale

Spegnere l'aspirapolvere e attendere

che la batteria si raffreddi. Riaccenderla

Se il codice di errore appare ancora,

sostituire la batteria

Attenzione: qualora si vericassero altri guasti che richiedano l’intervento di un professionista, al

ne di prevenire pericoli, l’apparecchio dovrà essere riparato o sostituito presso il produttore o

presso i centri assistenza autorizzati.

I guasti da F1 a F8 corrispondono a quanto segue:

Modello JV83 Pro

Tensione nominale 25.2V

Potenza nominale 500W

Tensione in ingresso del caricabatterie 100-240V~ 50/60Hz 0.8A

Tensione in uscita del caricabatterie 30V

600mA

Modello spazzola elettrica T-EB110KC

Potenza nominale della spazzola elettrica 30W

Capacità della batteria 2500mAh

Tempo di ricarica 4h-5h

Speciche tecniche

Schema elettrico

············

Motore spazzola motorizzata

PCB2

PCB1

PCB di controllo

Scheda di protezione

della batteria al litio

Batteria al litio

Charger

Motore

aspirapolvere

Schermo e

pulsante PCB

Informazioni sul produttore

Produttore Kingclean Electric Co., Ltd

Indirizzo

No.1 Xiangyang road, Suzhou New District,Jiangsu province, 215009,

China

Disposizione

La macchina, gli accessori e l'imballaggio devono essere suddivisi per un riciclo rispettoso

dell'ambiente.

Non smaltire l’aspirapolvere e le sue parti assieme ai riuti domestici!

Solo per Paesi EC: in accordo con la Direttiva Europea 2012/19/EU, i dispositivi elettronici non

più utilizzabili, e secondo la Direttiva Europea 2006/66/CE, i pacchi/batterie difettosi o usati,

devono essere raccolti separatamente e smaltiti nel rispetto dell'ambiente.

Pacchi batteria/Batterie:

Le batterie integrate possono essere rimosse per lo smaltimento solo da personale qualicato.

L'apertura del guscio dell'alloggiamento può danneggiare o distruggere la macchina.

Non smaltire le batterie/pacchi batteria nei riuti domestici, nel fuoco o nell'acqua. Se possibile,

i pacchi batteria/le batterie devono essere scaricati, raccolti, riciclati o smaltiti nel rispetto

dell'ambiente.

Con riserva di modiche senza preavviso

Informazioni sulla garanzia

Questo prodotto gode di due anni di garanzia dalla data di acquisto.

Sono escluse dalla garanzia la normale usura, l'uso commerciale, le alterazioni dell'apparecchio,

le attività di pulizia non consone, l’utilizzo improprio o i danni causati da parte dell'acquirente o

di terzi, danni imputabili a circostanze esterne.

Notas de seguridad

Esta aspiradora está diseñada para uso doméstico. No lo utilice para nes comerciales o de

otro tipo.

Por favor, lea atentamente este manual de instrucciones antes de utilizarlo y guárdelo

adecuadamente para su futuro uso.

No coloque la aspiradora cerca de un fuego u otra instalación de alta temperatura.

No utilice ni almacene la máquina en condiciones extremadamente malas, por ejemplo, con

temperaturas extremas. Se recomienda utilizarlo en interiores a una temperatura entre 5 °C y

40 °C. Guarde la máquina en un lugar seco y evite la luz solar directa.

Cargue completamente la batería antes de usarla por primera vez o después de un largo

almacenamiento.

Antes de utilizar la aspiradora, asegúrese de que el rodillo del cepillo está montado, de lo

contrario puede provocar que el ventilador del motor se atasque y el motor falle.

Por favor, no utilice la aspiradora para aspirar detergente, aceite, escorias de vidrio, agujas,

cenizas de cigarrillos, polvo húmedo, agua, cerillas, etc.

No utilice la aspiradora para recoger partículas pequeñas como cemento, polvo de yeso, polvo

de pared u objetos grandes como bolas de papel, ya que de lo contrario se producirán averías

como bloqueos y fallos del motor.

Evite bloquear la entrada de aire o la escobilla, ya que esto puede hacer que el motor falle.

No ponga la mano o el pie en la entrada del cabezal del suelo para evitar lesiones.

No vierta ni salpique agua u otros líquidos en la máquina para evitar que se produzca un

cortocircuito y se queme la máquina.

Si el cepillo no funciona, comprueba que no esté enredado en pelos u otras fibras largas y

límpialo a tiempo.

Si la máquina va a estar almacenada durante mucho tiempo, asegúrese de que la batería está

completamente cargada antes de almacenarla y cargue la máquina al menos cada tres meses.

Desenchufe el cargador para limpiar o reparar la máquina. Sujeta el cargador cuando lo

enchufes o desenchufes y no tires del cable de carga.

Utilice un paño seco para limpiar la máquina. Los líquidos como la gasolina, el alcohol o el

disolvente de lacas pueden provocar grietas o decoloración y no deben utilizarse.

Si la máquina no funciona después de ser cargada completamente, debe ser revisada y

reparada en nuestra ocina designada, por favor no desmonte la máquina por usted mismo.

La máquina desechada contiene pilas. Deben reciclarse de forma segura. No los tire al azar.

Si el cable de alimentación está dañado, para evitar peligros, debe ser sustituido o reparado por

el fabricante

、

repair o un profesional.

Este aparato puede ser utilizado por niños a partir de 8 años y por personas con capacidades

físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos si han

recibido supervisión o instrucciones sobre el uso seguro del aparato y si comprenden los

riesgos que conlleva.

La unidad sólo debe utilizarse con la fuente de alimentación suministrada.

Nombre de las piezas

1.Botón de liberación de la batería

3.Pantalla LED

5.Tubo de metal

7.Botón de encendido/apagado

9.Pestillo de liberación del contenedor de polvo

11.Herramienta de cremallera

13.Manguera estirada

15.Soporte de carga

2.Botón Modo

4.Botón metálico de liberación del tubo

6.Botón de liberación del cabezal del suelo

8.Botón de Liberación de la taza de polvo

10.Cargador

12.Herramienta de tapiz

14.Cepillo eléctrico para eliminar los

ácaros del polvo

Montaje del producto

Montaje del cabezal de suelo eléctrico

con el tubo metálico

Sujeta el cabezal de tierra con la mano

izquierda, utiliza la mano derecha para

introducir el tubo metálico verticalmente en

el cabezal de tierra, alinéalo con la aguja

conductora, presiona el tubo hasta que oigas

un "clic".

Atención: Mantenga el mango y la cabeza

del suelo en la misma dirección, la aguja

conductora debe estar alineada con el enchufe.

Cuando empaque, almacene o limpie, si el

cabezal eléctrico para pisos necesita ser

removido, presione el botón de liberación del

cepillo como se muestra en la foto y jale el

cabezal eléctrico para pisos en la dirección

mostrada en la foto.(Fig 1)

Montaje del paquete de baterías y de

la aspiradora de mano

Montaje del paquete de baterías: Sujete la

aspiradora de mano con una mano, sujete

el paquete de baterías con la otra, enrosque

la ranura de la guía en el cuerpo, deslice el

paquete de baterías en la dirección de la echa

que se muestra en la imagen. Tire del paquete

de baterías después de la instalación para

asegurarse de que no se desprende.

Atención: Cuando la aspiradora no se haya

utilizado durante mucho tiempo, extraiga el

paquete de baterías, empaque el producto y

guárdelo en un lugar fresco y seco, evitando la

luz solar directa o un ambiente húmedo.(Fig 2)

Montaje del tubo metálico y de la

aspiradora de mano

En primer lugar, monte el cabezal de suelo y el

Lista de embalaje

Nombre

Aspiradora

de mano

Cabezal

de suelo

eléctrico

Cepillo

eléctrico

para eliminar

los ácaros

del polvo

Herramienta

de tapicería

Herramienta

para

hendiduras

Tubo de metal

Importe 1 1 1 1 1 1

Manguera

estirada

Cargador

Soporte de

carga

Soporte de

accesorios

Tornillos

Manguera

expansión

Manual

instrucciones

1 1 1 2 3 2 1

tubo metálico según el método de montaje del cabezal de suelo eléctrico y el tubo metálico.

Monte el cabezal de suelo con el tubo metálico y la aspiradora de mano: como se muestra en

la imagen, alinee la aguja conductora del tubo metálico con el acoplamiento de la boquilla de

aspiración, empuje hacia arriba hasta que oiga un "clic".(Fig 3)

Montaje del estante de carga

Instale el soporte del accesorio en el agujero de carga y luego je el soporte del accesorio con

tornillos. Coloque la aspiradora en el soporte, y presione la aspiradora contra la pared, coloque

el soporte en la posición en la que la cabeza de la aspiradora no toque el suelo. Retire la

aspiradora de mano, coloque la manguera de expansión en la pared y coloque el soporte en la

posición de la manguera de expansión, luego bloquee el tornillo. Una vez terminado el montaje,

coloque la aspiradora en el soporte cargador para cargarla o guardarla.

Atención: no je el soporte en el baño o en otra pared húmeda.

46.5cm

Distancia recomendada

entre soportes y suelo:

115 cm

Soporte de

accesorios

Expansión del tubo TornillosAsiento de carga

JV83 Pro

Cepillo eléctrico para eliminar

los ácaros del polvo

Herramienta de tapicería

Herramienta para hendiduras

Manguera estirada

Nombre

Modelo

Montaje de los accesorios

Para facilitar su uso, este producto está especialmente equipado con algunos accesorios

para la parte manual de la aspiradora. Si utiliza la aspiradora de mano sola, puede conectar

los accesorios directamente según sus necesidades o conectar los accesorios a través de la

manguera extensible.

Como se muestra en la imagen, conecte la cabeza del colchón eléctrico, la herramienta de

brecha y la herramienta de decoración a la aspiradora portátil.

Lista de conexiones de accesorios

Uso de la aspiradora

Carga

Atención: al utilizar el producto por primera vez, el paquete de baterías no está lleno. Es

necesario cargar la aspiradora antes de utilizarla.

Carga la aspiradora

Cuando la potencia de la aspiradora es insuciente, cargue la aspiradora a tiempo; Cuando

el voltaje es demasiado bajo, para proteger el paquete de baterías, la aspiradora se apagará

automáticamente, por lo que la aspiradora debe ser recargada. Al recargar, enchufe el conector

del cargador en la toma de corriente de CA,

Inserte el otro extremo del cargador en la

batería para iniciar la carga. Cuando la pantalla

LED de la aspiradora de mano muestra un

aumento de potencia, indica que la aspiradora

se está cargando. Cuando la carga esté

completa, la pantalla LED mostrará el 100% de

energía.(Fig 4)

Si la batería no está montada en la máquina

y se carga por separado, la luz indicadora en

la batería es roja durante la carga y se vuelve

verde después de la carga.

Atención:

1.cuando la energía del paquete de baterías es

inferior al ≤20%, si el producto está funcionando

en modo Max, pasará automáticamente al

modo Turbo. Cuando la batería se agota, el

producto se apaga automáticamente.

2.si la aspiradora se deja inactiva durante un

largo periodo de tiempo, recargue el paquete

de baterías cada tres meses para evitar que se

estropee.

Después de la carga, retire el enchufe del

cargador de la toma de corriente y deje de

cargar.

Atención: si el cable de alimentación está

dañado, para evitar peligros, debe ser sustituido

por el personal profesional del fabricante, un

agente de reparación o un servicio similar.

Uso de la aspiradora de mano y del

contenido de la pantalla LED

Take the vacuum cleaner off the storage

Retire la aspiradora del soporte de

almacenamiento, pulse el botón de encendido/

apagado para poner en marcha o detener la

aspiradora. El botón de modo se utiliza para

Botón de encendido/

apagado

Botón Modo

Eco

min

Auto

min

Turbo

min

Max

min

ajustar el modo de funcionamiento. Cuando el

aparato se enciende, funciona en modo Turbo,

pulse el botón de modo para cambiar al modo

Turbo- Max - Eco. Durante el cambio de modo,

el modo se muestra en la pantalla LED.(Fig 5)

El centro de la pantalla LED muestra el tiempo

de funcionamiento restante del producto en

el modo actual. Cuando se cambia el modo,

el tiempo de funcionamiento restante también

cambia en consecuencia.

Cuando el producto está funcionando en modo

Max y la energía de la batería cae por debajo del

20%, para prolongar el tiempo de funcionamiento

del producto, éste cambiará automáticamente

del modo Max al modo Turbo. Una vez que el

paquete de baterías está cargado más del 20%,

el producto puede funcionar en modo Max.(Fig 6)

Cuando el producto funciona en modo Auto,

ajusta la potencia de trabajo según el tipo de

suelo que detecta, para conseguir una mayor

ecacia de limpieza. En el modo Auto, la pantalla

LED muestra Auto independientemente de la

potencia de trabajo.

Use of electric oor head

El cabezal eléctrico para suelos es adecuado

para todo tipo de suelos, como suelos duros,

baldosas y alfombras, etc.

Atención: Durante el funcionamiento del cabezal

eléctrico para suelos, si hay un gran volumen

de materias extrañas inhaladas o demasiadas

bras enrolladas, o incluso un niño en el juego

de la máquina ha metido por error la mano en la

boquilla, lo que hace que el cepillo se detenga

anormalmente, el cabezal eléctrico para suelos

dejará de funcionar, con el fin de proteger la

seguridad de las personas y del motor del

cepillo.(Fig 7)

Uso de los accesorios

Herramienta para hendiduras: adecuada para

limpiar grietas, esquinas de puertas o ventanas

y otros espacios estrechos.(Fig 8)

Herramienta para tapicería: adecuada para

limpiar armarios, alféizares, sofás y mesas.

(Fig 9)

Cepillo eléctrico para eliminar los ácaros del

polvo: adecuado para los colchones de los sofás

y las camas. El rodillo del cepillo golpea y limpia

los ácaros del polvo y los alérgenos de los sofás

o las camas profundas.(Fig 10)

Limpieza y sustitución de piezas

Atención:

1.El filtro HEPA se puede adquirir en los

distribuidores locales de aspiradoras.

2.Se recomienda limpiar el depósito de polvo

después de cada uso. Cuando el depósito de

polvo está lleno o el ltro HEPA está obstruido,

debe limpiarse y sustituirse si es necesario.

3.El rodillo del cepillo de la aspiradora eléctrica

puede enredarse con el pelo después de un uso

prolongado. Debe limpiarse a tiempo para que la

aspiradora funcione con mayor ecacia.

Limpieza del vaso de polvo y del

sistema de ltrado

Cuando el depósito de polvo está lleno o el ltro

HEPA está obstruido, la pantalla LED mostrará

el icono HEPA para recordarle que debe limpiar

el depósito de polvo y el ltro. Por favor, limpie la

taza de polvo y el ltro HEPA a tiempo. Sustituya

el ltro HEPA si es necesario.(Fig 11)

Pasos para limpiar la taza de polvo y

el sistema de ltrado:

1.Presione el botón de Liberación de la cubierta

inferior de la taza de polvo, abra la cubierta

inferior de la taza de polvo y vierta el polvo en la

basura.(Fig 12)

2. levante el conjunto de la tapa del filtro de

aire de alta eciencia de la taza de polvo. Gire

el filtro de aire de alta eficiencia en el sentido

de las agujas del reloj y sácalo de la tapa del

filtro de aire de alta eficiencia para limpiarlo.

Después de la limpieza, la HEPA necesita estar

completamente seca antes de que pueda volver

a usarse.(Fig 13)(Fig 14)

3.Presione el botón de Liberación de la taza de polvo ubicado detrás de la taza de polvo

para quitar la taza de polvo. Sostenga el mango del conjunto del ciclón y sácalo de la taza

de polvo. Retire la parte superior del ciclón, la taza secundaria de polvo, el anillo de ajuste y

el ciclón Interior para limpiar a su vez. Después de la limpieza, todas las piezas deben estar

completamente secas antes de que puedan volver a usarse. Después de limpiar, volver a

ensamblar las piezas en el orden inverso al desmontaje.(Fig 15)(Fig 16)

Botón de Liberación

de la taza de polvo

Limpieza del rodillo de la brocha

1.Mueva el botón de liberación del cepillo en

la dirección de la echa para retirar la cubierta

lateral.

2.Retira un extremo del cepillo y sácalo de la

boquilla para limpiarlo.

3.Después de limpiar o sustituir la escobilla,

vuelva a montarla en el orden inverso al del

desmontaje.(Fig 17)

Almacenamiento de la aspiradora

Cuando la aspiradora no se haya utilizado

durante mucho tiempo, retire el paquete de

baterías, empaque el producto y guárdelo en

un lugar fresco y seco, no lo ponga en la luz

directa del sol ni en un ambiente húmedo.

Desmontaje de la batería

Presione el botón de liberación del paquete

de baterías, retire el paquete de baterías en la

dirección de la echa y coloque el paquete de

baterías en una bolsa de plástico y guárdelo en

un lugar seco.(Fig 18)

Botón de liberación del

rodillo del cepillo

Botón de liberación de la batería

Resolución de problemas

Por favor, compruebe los siguientes puntos antes de enviar la unidad al agente de reparación

designado.

Problemas Posibles causas Soluciones

El motor no funciona

El paquete de baterías no está

alimentado

Cargue la aspiradora

El tubo metálico, el cabezal del

suelo, el paquete de baterías y

la aspiradora no están montados

correctamente

Compruebe que los accesorios

están correctamente montados en

la aspiradora

Gotas de succión

Taza de polvo completa Limpie el recogedor

Filtro bloqueado Limpie o sustituya el ltro

Flujo de aire del cabezal del suelo

bloqueado

Limpie el paso de aire del cabezal

del suelo

Corto tiempo de

trabajo después de

la carga

La máquina no está

completamente cargada

Siga el manual de instrucciones

para cargar completamente el

paquete de baterías

Envejecimiento de la batería

Las baterías nuevas pueden

adquirirse en un distribuidor local

Cuando hay un fallo en los componentes eléctricos, que requiere un servicio profesional para

su instrucción o reparación, la pantalla LED muestra una advertencia de fallo con un código

de error de F1 a F8. Póngase en contacto con el departamento de servicio del agente local y

facilite el código de error.

Código Defectos Soluciones

F1 La tira de níquel de la batería está rota Sustituya o repare la batería

F2 Fallo del cargador Sustituya el cargador

F3 Cortocircuito del motor de vacío Sustituya el motor de aspiración

Defectos en los componentes de la

batería

Sustituya o repare la batería

Protección de sobrecorriente de primer

nivel para el motor de la aspiradora

Sustituya el motor de aspiración

Protección de sobrecorriente de

nivel secundario para el motor de la

aspiradora

Sustituya el motor de aspiración

Fallo en la placa de circuito impreso

o cable suelto en la placa de circuito

impreso

Sustituya el PCB o el cable del PCB

F8 Batería anómala NTC

Apague la aspiradora y espere a que el

paquete de baterías se enfríe. Vuelva a

encender el aparato.

Si el código de error sigue apareciendo,

sustituya la batería

Atención: Si hay otros defectos que requieren herramientas especiales, para evitar cualquier

peligro, la reparación debe ser realizada por los profesionales del fabricante, un agente de

reparación o un agente similar.

Los defectos de F1 a F8 son los siguientes:

Modelo JV83 Pro

Tensión nominal 25.2V

Potencia nominal 500W

Tensión de entrada del cargador 100-240V~ 50/60Hz 0.8A

Tensión de salida del cargador 30V

600mA

Modelo de cabezal de suelo eléctrico T-EB110KC

Potencia nominal del cabezal de suelo

eléctrico

30W

Capacidad de la batería 2500mAh

Tiempo de carga 4h-5h

Technical Parameter

Esquema de conexiones

············

Motor del cabezal

del suelo

PCB2

PCB1

Control de PCB

PCB de la batería de litio

Batería de litio

Cargador

Motor de la

aspiradora

Pantalla y placa de

circuito impreso de

los botones

Información del fabricante

Fabricante Kingclean Electric Co, Ltd

Dirección

No.1 Xiangyang road, Suzhou New District, provincia de Jiangsu,

215009, China

Eliminación

La máquina, los accesorios y el embalaje deben clasicarse para su reciclaje ecológico.

No tire la máquina a la basura doméstica!

Sólo para los países de la CE: De acuerdo con la directiva de la UE 2012/19/UE, las máquinas

que ya no son utilizables y de acuerdo con la directiva de la UE 2006/66/CE, el paquete de

baterías defectuoso o usado debe ser recogido por separado y eliminado de manera ecológica.

Paquete de baterías:

Las baterías incorporadas sólo pueden ser retiradas para su eliminación por personal

cualicado.

Abrir la carcasa puede dañar o destruir la máquina.

No tire las pilas/baterías a la basura doméstica, al fuego o al agua. Si es posible, el paquete

de baterías o las baterías deben descargarse, recogerse, reciclarse o eliminarse de forma

respetuosa con el medio ambiente.

Sujeto a cambios sin previo aviso. s

Información sobre la garantía

This product enjoys two year warranty from the date of purchase.

Este producto está cubierto por una garantía de dos años a partir de la fecha de compra.

No cubre el desgaste normal, el uso comercial, las modificaciones realizadas en el equipo

después de la compra, las actividades de limpieza, el mal uso, los daños causados por el

comprador o por terceros, los daños debidos al entorno exterior.

Требования по технике безопасности

Данный пылесос предназначен для применения в домашних условиях. Пожалуйста, не используйте его

в коммерческих или других целях

Прежде, чем использовать данный пылесос, внимательно ознакомьтесь с руководством пользователя.

Сохраните его для дальнейшего ознакомления.

Не размещайте пылесос близко к огню или другим нагревательным приборам.

Не используйте и не храните пылесос при экстремальных неблагоприятных условиях, например, при

экстремальной температуре. Рекомендуется использовать пылесос в помещении при температуре от 5

°C до 40 °C. Храните устройство в сухом месте и не допускайте попадания прямых солнечных лучей.

Полностью заряжайте аккумуляторную батарею перед первым использованием или после длительного

хранения.

Перед использованием пылесоса убедитесь в том, что роликовая щетка собрана, в противном случае

это может привести к засорению вентилятора двигателя, что приведет к перегоранию двигателя.

Не используйте пылесос для всасывания моющих средств, масла, осколков стекла, иголок, пепла от

сигарет, влажной пыли, воды, спичек и других предметов.

Не используйте пылесос для всасывания мелких частиц, таких как цемент, гипсовый порошок,

строительный порошок или крупных предметов, например, шариков из бумаги, в противном случае это

приведет к таким неисправностям, как засорение и перегорание двигателя.

Не допускайте засорения всасывающего отверстия или роликовой щетки, так как это может привести к

отказу двигателя.

Для предотвращения травмирования не допускайте попадания руки или ноги во всасывающее

отверстие.

Не наливайте и не впрыскивайте воду или другие жидкости внутрь пылесоса, чтобы не допустить

короткого замыкания и прекращения работы пылесоса.

Если роликовая щетка не работает, убедитесь в том, что на нее не намотались волосы или другие

длинные волокна, своевременно очищайте щетку.

Если пылесос не будет использоваться в течение длительного времени, перед тем как поместить его

на хранение необходимо убедиться в полной зарядке аккумуляторной батареи. Пылесос необходимо

заряжать не реже одного раза в три месяца.

Отключите зарядное устройство от сети на время очистки или ремонта устройства. Держите вилку

зарядного устройства при подключении или отключении от сети и не тяните за зарядный шнур.

Для очистки пылесоса используйте сухую ткань. Не используйте такие жидкости, как бензин, спирт,

растворитель лака, так как это может привести к появлению трещин или обесцвечиванию.

Если после полной зарядки пылесос не работает, обращайтесь в авторизованный центр нашей

компании, не разбирайте устройство самостоятельно.

В отработанном пылесосе содержится батарея. Ее следует утилизировать безопасным способом.

Утилизация произвольным способом не допускается.

При наличии повреждений шнура питания, для предотвращения несчастного случая, необходимо

обратиться к производителю, сервисный центр или к специалисту для замены или ремонта.

Данный пылесос может использоваться детьми в возрасте от 8 лет и старше, а также лицами с

ограниченными физическими, сенсорными или умственными способностями, или не обладающими

достаточным опытом и знаниями в том случае, если они прошли инструктаж или получили указания

по использованию пылесоса безопасным образом и осознают опасности, связанные с использованием

данного устройства.

Данный пылесос можно использовать только с зарядным устройством, входящим в комплект поставки.

Транспортируйте устройство только в его оригинальной упаковке.

Не транспортируйте устройство при температуре выше

50℃

или ниже

0℃

Наименование деталей

1.Кнопка разблокировки

аккумуляторной батареи

3.Светодиодный дисплей

5.Металлическая трубка

7.Кнопка включения/выключения

9.Защелка фиксатора пылесборника

11.Насадка для узких мест

13.Эластичный шланг

15.Подставка для зарядки

2.Кнопка регулировки скорости

4.Кнопка разблокировки

металлической трубки

6.Кнопка разблокировки напольной щетки

8.Кнопка разблокировки днища пылесборника

10.Эластичный шланг

12.Насадка для мебели

14.Электрическая щетка для матрасов

Монтаж устройства

Сборка электрической насадки для

пола и металлической трубки

Удерживая насадку для пола левой рукой,

правой рукой вставьте металлическую трубку

вертикально в насадку для пола, нажимайте

на трубку до тех пор, пока не услышите

«щелчок».

Примечание: при сборке держите рукоятку

и напольную щетку в одном направлении, и

вставьте штифт в гнездо.

При упаковке, хранении или чистке, если

необходимо снять электрическую насадка

для пола, нажмите кнопку разблокировки,

как показано на рисунке, и потяните

электрическую насадку для пола в

направлении, показанном на рисунке.

(Рис. 1)

аккумуляторной батареи и ручного

пылесоса

Установка аккумуляторной батареи:

вставьте аккумулятор в корпус пылесоса

в соответствии с направлением стрелки,

показанным на рисунке. Потяните

аккумулятор после установки, чтобы

убедиться, что он плотно установлен.

Примечание: Если пылесос не используется

в течение длительного времени, извлеките

аккумуляторную батарею, упакуйте пылесос

и поместите на хранение в прохладное и

сухое место, избегая попадания прямых

солнечных лучей или влажной среды.(Рис. 2)

Сборка металлической трубки и

ручного пылесоса

Сначала соберите насадку для пола и

Комплектация

Название Ручной пылесос

Электрическая

насадка

для пола

Электрическая

щетка для

матрасов

Насадка для

мебели

Количество 1 1 1 1

Расширительная

труба

Зарядное

устройство

Подставка для

зарядки

Держатель для

насадок

Винт

2 1 1 2 3

Насадка для

узких мест

Металлическая

трубка

Эластичный

шланг

Руководство по

эксплуатации

1 1 1 1

металлическую трубку в соответствии с методом сборки электрической насадки для пола

и металлической трубки.

Затем, как показано стрелкой, совместите штифт металлической трубки с всасывающим

соплом ручного пылесоса, проталкивайте металлическую трубку вверх до тех пор, пока не

услышите «щелчок».(Рис. 3)

Сборка подставки для зарядки

Сначала установите кронштейн крепления на основную часть подвески и закрепите его

винтовым замком. Поместите пылесос на подставку и прислоните его к стене, установите

подставку так, чтобы насадка для пола пылесоса не касалась напольной поверхности.

Снимите ручной пылесос, поместите расширительную трубку на стену и установите

подставку в положение расширительной трубки, затем зафиксируйте винт. После

завершения сборки поместите пылесос в подставку зарядного устройства для зарядки или

хранения.

Внимание: Не устанавливайте подставку в ванной или другом влажном помещении

46.5cm

Рекомендуемое

расстояние между

стойкой и полом: 115

см

Держатель

для насадок

Расширительная труба ВинтПодставка для зарядки

JV83 Pro

Электрическая щетка для

матрасов

Насадка для мебели

Насадка для узких мест

Эластичный шланг

Название

Модель

Сборка насадок

Для удобства использования данное устройство специально снабжено рядом насадок

для ручного пылесоса.Если вы используете ручной пылесос отдельно, можно напрямую

подсоединить насадки с учетом потребностей или подсоединить насадки через

эластичный шланг.

Название Ручной пылесос

Электрическая

насадка

для пола

Электрическая

щетка для

матрасов

Насадка для

мебели

Количество 1 1 1 1

Расширительная

труба

Зарядное

устройство

Подставка для

зарядки

Держатель для

насадок

Винт

2 1 1 2 3

Насадка для

узких мест

Металлическая

трубка

Эластичный

шланг

Руководство по

эксплуатации

1 1 1 1

Подключите электрическую щетку для матрасов, насадку для узких мест, насадку для

мебели и мягкую щетку к ручному пылесосу, как показано на рисунке.

Перечень подключения насадок

Использование пылесоса

Зарядка

Примечание: При первом использовании устройства аккумуляторная батарея заряжена не

полностью. Следует полностью зарядить аккумулятор пылесоса перед использованием.

Зарядка пылесоса

Если питание пылесоса слабое, своевременно зарядите пылесос; Когда напряжение

слишком низкое, чтобы защитить аккумулятор, пылесос будет автоматически

отключается, в это время пылесос необходимо зарядить.При зарядке вставьте разъем

зарядного устройства в розетку переменного тока, подключите другой конец зарядного

устройства к аккумулятору, чтобы зарядить его.Когда светодиодный дисплей ручного

пылесоса показывает увеличение питания,

это означает, что пылесос заряжается. Когда

зарядка завершена, светодиодный дисплей

показывает уровень питания 100%.(Рис. 4)

Если батарейный блок не установлен на

устройство для зарядки, во время зарядки

индикатор на батарейном блоке горит

красным цветом и становится зеленым после

его полной зарядки.

Примечание: Если заряд аккумулятора

составляет меньше ≤ 20 %, если

устройство работает в режиме «Max»,

оно автоматически переключится в режим

«Turbo».Когда аккумулятор разрядится,

устройство автоматически выключится.

Примечание: Если пылесос не используется

в течение длительного времени необходимо

заряжать батарею, по крайней мере, через

каждые три месяца, чтобы не допустить ее

выхода из строя.

После зарядки, пожалуйста, выньте

вилку зарядного устройства из розетки и

прекратите зарядку.

Примечание: если шнур питания поврежден,

во избежание опасности потребуется

обратиться для проведения ремонта

или замены к производителю, в другие

сервисные центры или к специалистам из

аналогичных служб

Использование содержимого ручного

пылесоса и светодиодного экрана

Снимите пылесос с подставки, нажмите

кнопку включения/выключения, чтобы

запустить или остановить пылесос. Кнопка

режима позволяет настроить рабочий режим.

Когда устройство включено, оно работает в

режиме «Turbo», нажмите кнопку режима для

переключения в последовательности «Turbo

- Max – Eco ».При переключении режима

соответствующий режим отображается на

дисплее.(Рис. 5)

On/off button

Mode button

Eco

min

Auto

min

Turbo

min

Max

min

В средней части дисплея отображается

оставшееся время работы устройства в

текущем режиме. При переключении режима

оставшееся время работы изменяется

соответствующим образом.

Когда устройство работает в режиме «Max»,

и заряд батареи падает ниже 20%, для

увеличения времени работы устройства,

оно автоматически переключится из

режима «Max» в режим «Turbo». После

зарядки аккумулятора до уровня более 20%

устройство может работать в режиме «Max».

(Рис. 6)

Когда устройство работает в режиме «Auto»,

оно регулирует рабочую мощность, в

зависимости от типа напольного покрытия,

определенного устройством, чтобы

обеспечить более высокую эффективность

уборки.В режиме «Auto» светодиодный

дисплей отображает «Auto» независимо от

того, насколько высока рабочая мощность.

Использование электрической

насадки для пола

Электрическая насадка для пола подходит

для очистки всех видов напольных

поверхностей, таких как твердый пол, плитка,

ковер и т.д.

Примечание: Если во время работы

электрической насадки для пола происходит

всасывание большого количества

посторонних частиц или наматывается

слишком много волокон, или если ребенок,

играя с пылесосом случайно засунет руку в

сопло, что приведет к нештатной остановке

роликовой щетки, электрическая насадка для

пола прекратит работу, чтобы обеспечить

личную безопасность и защиту двигателя

щетки.(Рис. 7)

Использование насадок

Насадка для узких мест: подходит для очистки

щелей, углов дверей или окон и других узких

мест.(Рис. 8)

Насадка для мебели: подходит для очистки

шкафов, подоконников, обивки мебели и

поверхности столов.(Рис. 9)

Электрическая щетка для матрасов: Подходит

для матраса дивана и кровати. Роликовая

щетка выбивает, а затем вычищает пылевого

клеща и аллергены из глубины дивана или

кровати. (Рис. 10)

Очистка и замена деталей

Внимание:

1.HEPA-фильтр (высокоэффективный сухой

воздушный фильтр) можно приобрести у

местных дистрибьюторов пылесосов.

2.Рекомендуется очищать пылесборник после

каждого использования; Когда пылесборник

переполнен или HEPA-фильтр засорен, его

необходимо очистить и, при необходимости,

заменить.

3.После длительного использования

электрической насадки для пола в ее валике

могут запутаться волосы. Его необходимо

своевременно очищать, чтобы пылесос

работал более эффективно.

Очистка пылесборника и системы

фильтрации

Когда пылесборник переполнен или HEPA

засорен, на светодиодном дисплее появится

значок HEPA в виде картинки, напоминающий

о необходимости очистки пылесборника

и фильтра. Пожалуйста, своевременно

очищайте пылесборник и HEPA-фильтр. При

необходимости замените HEPA-фильтр.

(Рис. 11)

Шаги очистки пылезащитных

стаканов и фильтрационных систем:

1.Нажмите кнопку выпуска нижней крышки

пылезащитного стакана, откройте нижнюю

крышку пылезащитного стакана и вылейте

пыль в мусорное ведро.(Рис. 12)

2.Поднимите высокоэффективные

компоненты крышки воздушного фильтра

с пылезащитного стакана. Поверните

высокоэффективный воздушный фильтр

по часовой стрелке, снимите его с крышки

высокоэффективного воздушного фильтра

для очистки. После очистки HEPA необходимо полностью высушить, прежде чем его

можно будет использовать снова.(Рис. 13)(Рис. 14)

3.Нажмите кнопку выпуска пылезащитного стакана, расположенного за пылезащитным

стаканом, и снимите пылезащитный стакан. Возьмите вихревой сепаратор в сборе и

вытащите его из пылезащитного стакана. Последовательно снимите верхнюю часть

циклона, вторичный пылезащитный стакан, регулирующее кольцо, внутренний циклон

для очистки. После очистки все детали должны быть полностью высушены до повторного

использования. После очистки деталь повторно собирают в порядке, противоположном

демонтажу. (Рис. 15)(Рис. 16)

Dust cup release

button

Очистка роликовой щетки

1.Переместите кнопку отсоединения

роликовой щетки вдоль направления стрелки,

снимите боковую крышку

2.Снимите один конец валика щетки и выньте

его из насадки для очистки.

3.После очистки или замены роликовой

щетки соберите ее в последовательности,

обратной разборке.(Рис. 17)

Хранение пылесоса

Если пылесос не используется в течение

длительного времени, извлеките

аккумуляторную батарею, упакуйте пылесос

и поместите на хранение в прохладное и

сухое место, не располагайте под прямыми

солнечными лучами или во влажной среде.

Извлечение аккумуляторной

батареи

Нажмите кнопку разблокировки аккумулятора,

извлеките аккумулятор в направлении

стрелки и поместите его в пластиковый пакет,

затем храните в сухом месте.place.(Рис. 18)

Кнопка разблокировки

роликовой щетки

Кнопка разблокировки

аккумулятора

Поиск и устранение неисправностей

Пожалуйста, ознакомьтесь с приведенными ниже описаниями неисправностей и их

способами устранения перед обращением в сервисный центр.

Неисправность Возможные причины Способы устранения

Двигатель не

работает

Аккумуляторная батарея

разряжена

Зарядите пылесос

Металлическая трубка,

напольная щетка, аккумуляторная

батарея и пылесос собраны

неправильно

Проверьте правильность

подключения насадок к пылесосу

Проверьте

правильность

подключения

насадок к

пылесосу

Пылесборник заполнен до отказа Очистите пылесборник

Засорен фильтр Очистите или замените фильтр

Засорен воздушный канал

напольной щетки

Очистите воздушный канал

насадки для пола

Короткое время

работы после

зарядки

Аккумулятор устройства не

полностью заряжен

Следуйте руководству по

эксплуатации для полной зарядки

аккумулятора

Ухудшения качества

аккумулятора

Новые аккумуляторы можно

приобрести у местного

дистрибьютора

При неисправности электрических компонентов, для устранения которой требуется

профессиональное обслуживание или ремонт, на светодиодном экране отображается

предупреждение о неисправности с кодом ошибки от F1 до F8.Обратитесь в службу

послепродажного обслуживания местного дистрибьютора и сообщите код ошибки.

При неисправности электрических компонентов, для устранения которой требуется

профессиональное обслуживание или ремонт, на светодиодном экране отображается

предупреждение о неисправности с кодом ошибки от F1 до F8.Обратитесь в службу

послепродажного обслуживания местного дистрибьютора и сообщите код ошибки.

Код Неисправность Способы устранения

Повреждена никелевая полоска

аккумулятора

Замените или отремонтируйте

аккумулятор

F2 Неисправность зарядного устройства Замените зарядное устройство

Короткое замыкание двигателя

пылесоса

Замените двигатель пылесоса

Неисправность элемента

аккумулятора

Замените или отремонтируйте

аккумулятор

Первичная защита двигателя

пылесоса от перегрузки по току

Замените двигатель пылесоса

Вторичная защита двигателя

пылесоса от перегрузки по току

Замените двигатель пылесоса

Неисправность ПП (печатной платы)

или ослабление проводки ПП

Замените ПП (печатную плату) или

проводку ПП

Неисправность термистора NTC

(Отрицательного температурного

коэффициента) аккумуляторной

батареи

Выключите пылесос и подождите,

пока аккумулятор остынет. Включите

его снова.Если код ошибки все еще

появляется, замените аккумулятор

Примечание: В случае возникновения каких-либо иных неисправностей, для устранения

которых требуется профессиональный инструмент, в целях предупреждения опасности,

потребуется обратиться для проведения ремонта или замены к производителю, в другие

сервисные центры или к специалистам из аналогичных служб

Defect of F1 to F8 is as following:

Модель № JV83 Pro

Номинальное напряжение 25.2B

Номинальная мощность 500Вт

Входное напряжение зарядного устройства 100-240 В ~ 50/60 Гц

Выходное напряжение зарядного устройства 30 В/600 мА

Модель электрической насадки для пола T-EB110KC

Номинальная мощность электрической насадки для пола 30 Вт

Емкость аккумуляторной батареи 2500 мА/ч

Время зарядки 4 ч-5 ч

Технические характеристики

Монтажная схема

············

Двигатель насадки

для пола

Печатная плата

Контроль PCB

Печатная плата

литиевого аккумулятора

Литиевый аккумулятор

Зарядное устройство

Двигатель

пылесоса

Панель кнопок и

дисплея

Информация о производителе

Производитель Кингклин Электрик Ко., Лтд

Адрес №1, Сянян Роуд, Нью Дистрикт, Сучжоу, Цзянсу Провинс, Китай

Утилизация

Во избежание нанесения вреда окружающей среде или здоровью человека от

неконтролируемого выброса отходов, устройство необходимо утилизировать

отдельно от других отходов и надлежащим образом переработать для повторного

использования.

Отработанные приборы не должны выбрасываться совместно с бытовыми отходами!

Только для стран-членов ЕС: В соответствии с Европейской директивой 2012/19/

EU отслужившие приборы и в соответствии с Европейской директивой 2006/66/ЕС

поврежденные либо отработанные аккумуляторные батареи / батарейки необходимо

собирать отдельно и утилизировать без ущерба для окружающей среды.

Аккумуляторные батареи/батарейки:

Интегрированные аккумуляторные батареи разрешается извлекать для утилизации

только квалифицированным персоналом.

Вскрытие корпуса чревато повреждением или разрушением прибора. Не

выбрасывайте аккумуляторные батареи/батарейки в бытовой мусор, огонь или воду.

Аккумуляторные батареи/батарейки следует собирать по возможности в разряженном

состоянии для вторичной переработки или утилизации экологически безопасным

образом.

Возможно внесение изменений без уведомления.

Информация о гарантии

Гарантийный срок на изделие составляет 1 (один) год с даты покупки.

Срок службы изделия составляет 5 (пять) лет с даты покупки.

Гарантия не предоставляется в случае естественного износа, использования в

коммерческих целях, изменений первоначального состояния прибора, работ по

очистке, при последствиях ненадлежащего обращения или повреждении покупателем,

или третьими лицами, повреждении, вызванными внешними обстоятельствами.

Как узнать дату производства из серийного номера

Этикетка с серийным номером размещается на упаковке устройства, а также на

корпусе самого устройства. Дата производства закодирована в его серийном номере.

Чтобы расшифровать дату производства, ознакомьтесь с примером серийного номера,

который показан ниже:

Дата производства состоит из первых 3 символов: первый символ – год, второй символ – месяц, третий

символ – день.

DBP800547

D – год

B – месяц

P – день

8 – производственная линия

00547 – собственно серийный номер устройства

В нашем примере дата производства 23 ноября 2019 года.

Воспользуйтесь информацией, приведенной в таблице ниже для расшифровки даты производства

данного устройства.

Год Месяц Дата

Год Символ Месяц Символ Дата Символ Дата Символ

2016 A Январь 1 1 1 17 H

2017 B Февраль 2 2 2 18 J

2018 C Март 3 3 3 19 K

2019 D Апрель 4 4 4 20 L

2020 E Май 5 5 5 21 M

2021 F Июнь 6 6 6 22 N

2022 G Июль 7 7 7 23 P

2023 H Август 8 8 8 24 Q

2024 J Сентябрь 9 9 9 25 R

2025 K Октябрь A 10 A 26 S

2026 L Ноябрь B 11 B 27 T

2027 M Декабрь C 12 C 28 U

2028 N 13 D 29 V

2029 P 14 E 30 W

2030 Q 15 F 31 X

2031 R 16 G

Сделано в Китае

Товар сертифицирован

NOTES

Web:www.jimmyglobal.com

Email:[email protected]

jimmytechnology

2N-01

Jimmy JV83 PRO Cordless Stick Vacuum Cleaner

Product's Documents

User Manual

Specifications

Jimmy JV83 PRO Questions and Answers
