LIFETIME 60396 , 8x7.5 Online Shed User Manual

TABLE OF CONTENTS

7/16 in (≈11 mm) (x2)

3/8 in (≈10 mm)

5/16 in (≈8 mm) Wood drill bit

5/16 in (≈8 mm) Masonry drill bit

Icon legend...................................4

Warnings & notices.......................5

Parts identiﬁ er...............................6

Platform construction..................10

Truss assembly...........................15

Gable assembly..........................20

Door assembly............................25

Floor assembly............................35

Wall assembly.............................39

Shelving installation....................46

Door & gable installation.............51

Roof assembly............................55

Door alignment...........................65

Shed anchoring..........................67

Cleaning & care..........................70

Registration...........................71

Warranty..............................73

Pour le français, voir la page 2. Para el español, ver la página 3.

ASSEMBLY INSTRUCTIONS

BEFORE ASSEMBLY:

• Assemble on a level surface

• At least 3 people recommended for assembly

8' x 7.5'

STORAGE SHED

MODEL 60396

CONTACT LIFETIME

CUSTOMER SERVICE:

Dial 1-800-225-3865

(English, French, Spanish)

Live Chat: www.lifetime.com/customerservice

(click on “LIVE CHAT” tab)

QUESTIONS?

Model Number: 60396

Product ID:

FOR DOMESTIC USE ONLY!

IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY.

3/8 in (≈10 mm)

ARA (x1)*

1/8 in (≈3mm)

(included)

For Customer Service in mainland Europe:

E-mail: [email protected]

ADC (x1)*

TOOLS REQUIRED

(Not included—unless otherwise indicated*)

Scan the code, or visit go.lifetime.com/60396-fullassembly

YouTube

and the YouTube logo are trademarks of Google, LLC.

WATCH THE INSTRUCTIONAL VIDEO

For English, see page 1. Para el español, ver la página 3.

INSTRUCTIONS D’ASSEMBLAGE

ABRI EXTÉRIEUR DE

244 x 229 cm

MODÈLE n° 60396

Légende des icônes...........................4

Avertissements et avis......................5

Identiﬁ cateur de pièces...................6

Assemblage de la plate-forme..........10

Assemblage des fermes..................15

Assemblage des pignons................20

Assemblage des portes..................25

Assemblage du plancher................35

Assemblage des murs....................39

Installation du rayonnage................46

Installation des portes....................51

Assemblage du toit........................55

Alignement des portes...................65

L'ancrage de l'abri.........................67

Nettoyage et entretien....................70

Enregistrement........................71

Garantie..............................74

SOMMAIRE

5/16 po (≈8 mm) Foret à boit

5/16 po (≈8 mm) Foret à maçonnerie

AVANT L’ASSEMBLAGE :

• Assembler sur une surface de niveau

• Nous recommendons, au moins, 2 adultes pour

l’assemblage

CONTACTER AUX SERVICES À LA CLIENTÈLE LIFETIME

Composer le 1-800-225-3865

(anglais, français, espagnol)

Chat en direct: www.lifetime.com/customerservice

(cliquer sur la languette « LIVE CHAT »)

QUESTIONS ?

N° de modèle : 60396

Référence du produit :

POUR L’USAGE DOMESTIQUE SEULEMENT !

IMPORTANT, CONSERVER POUR RÉFÉRENCE : LIRE AVEC PRUDENCE !

7/16 po (≈11 mm) (x2)

3/8 po (≈10 mm)

ARA (x1)*

1/8 po (≈3mm)

(inclus)

Pour les services à la clientèle du continent européen :

É-mail : [email protected]

ADC (x1)*

OUTILS REQUIS

(Non inclus — sauf indication contraire*)

Scanner le code, ou visiter go.lifetime.com/60396-fullassembly

YouTube

et le logotype YouTube sont des marques déposées de Google, LLC.

REGARDER LA VIDÉO DIDACTIQUE

Leyenda de íconos..................................4

Advertencias y avisos............................5

Identificador de piezas...........................6

Ensamblaje de la plataforma.................10

Ensamblaje de las cerchas...................15

Ensamblaje de las fachadas................20

Ensamblaje de las puertas...................25

Ensamblaje del piso.............................35

Ensamblaje de los muros.....................39

Instalación de la estantería...................46

Instalación de las puertas.....................51

Ensamblaje del tejado..........................55

Alineación de la puertas.......................65

Anclaje de la caseta..............................67

Limpieza y cuidado..............................70

Registro..................................71

Garantía..................................75

ÍNDICE

5/16 in (≈8 mm) Broca para madera

5/16 in (≈8 mm) Broca de albañilería

CASETA EXTERIOR DE

244 x 229 cm

MODÈLE n° 60396

ANTES DE ENSAMBLAR:

• Ensamblar sobre una superﬁ cie nivelada

• Recomendamos, al menos, 3 adultos para el ensamblaje

For English, see page 1. Pour le français, voir la page 2.

INSTRUCCIONES DE ENSAMBLAJE

PONERSE EN CONTACTO CON LOS SERVICIOS DE CLIENTES LIFETIME

Marcar al 1-800-225-3865

(inglés, francés, español)

Chat en vivo: www.lifetime.com/customerservice

(cliquear en la lengüeta «LIVE CHAT»)

¿PREGUNTAS?

Número de modelo: 60396

ID del producto:

¡SÓLO PARA USO DOMÉSTICO!

¡IMPORTANTE, GUARDAR PARA FUTURA REFERENCIA: LEER CUIDADOSAMENTE!

7/16 in (≈11 mm) (x2)

3/8 in (≈10 mm)

ARA (x1)*

1/8 in (≈3mm)

(incluido)

Para el servicio a clientes en el continente europeo:

Correo electrónico: csinternational@lifetime.com

ADC (x1)*

INSTRUMENTAL REQUERIDO

(No incluido, salvo indicación contraria*)

Escanear el código, o visitar go.lifetime.com/60396-fullassembly

YouTube

y el logotipo YouTube son marcas registradas de Google, LLC.

MIRAR EL VIDEO INSTRUCTIVO

• Indicates the parts (or no parts) required for a section.

• Indique les pièces (ou aucune pièce) à utiliser pour une section.

• Indica las piezas (o ninguna pieza) que se usarán en una sección.

• Indicates special heed should be taken when reading.

• Indique qu’une attention spéciale doit être portée à la lecture.

• Indica que uno debe prestar atención al leer.

• Indicates the tools (or no tools) to be used for a section.

• Indique les outils (ou aucun outil) à utiliser pour une section.

• Indica las herramientas (o ninguna herramienta) que se utilizarán para una sección.

• Indicates the number of adults required to perform a speciﬁ c step, e.g., 2, 3, 4, etc. You may be able to do certain steps by

yourself but, for safety reasons, it’s best to have two or more adults. And...it’s always easier with one or two helpers.

• Indique le nombre d’adultes requis pour e ectuer une étape spéciﬁ que, p. ex., 2, 3, 4, etc. Il est possible de réaliser

certaines étapes seul mais, pour des raisons de sécurité, il est préférible d’être au moins deux adultes. Et... c’est toujours plus facile avec un assistant ou deux.

• Indica el número de adultos requeridos para realizar un paso especíﬁ co, p.ej., 2, 3, 4, etc. Es posible realizar unos pasos

solo mas, por razones de seguridad, es mejor tener dos adultos o más. Y... siempre es más fácil con un ayudante o dos.

• Indicates to repeat a step or an action.

• Indique de répéter une étape ou une action.

• Indica repetir un paso o una acción.

• Indicates a speciﬁ c step is harder to perform.

• Indique qu’une étape spéciﬁ que est plus di cile à exécuter.

• Indica que un paso especíﬁ co es más difícil de realizar.

• Indicates the hardware (no new hardware) required for a speciﬁ c page or section.

• Indique la quincaillerie (ou aucune nouvelle quincaillerie) n’est requis pour une page précise.

• Indica el herraje (que no se necesita nuevo herraje) para una página especíﬁ ca.

• Indicates to use/not use an electric drill for a speciﬁ c step.

• Indique quand utiliser une/que ne pas utiliser de perceuse électrique pour une étape précise.

• Indica la utilización de/que no utilizar un taladro eléctrico para un paso especíﬁ co.

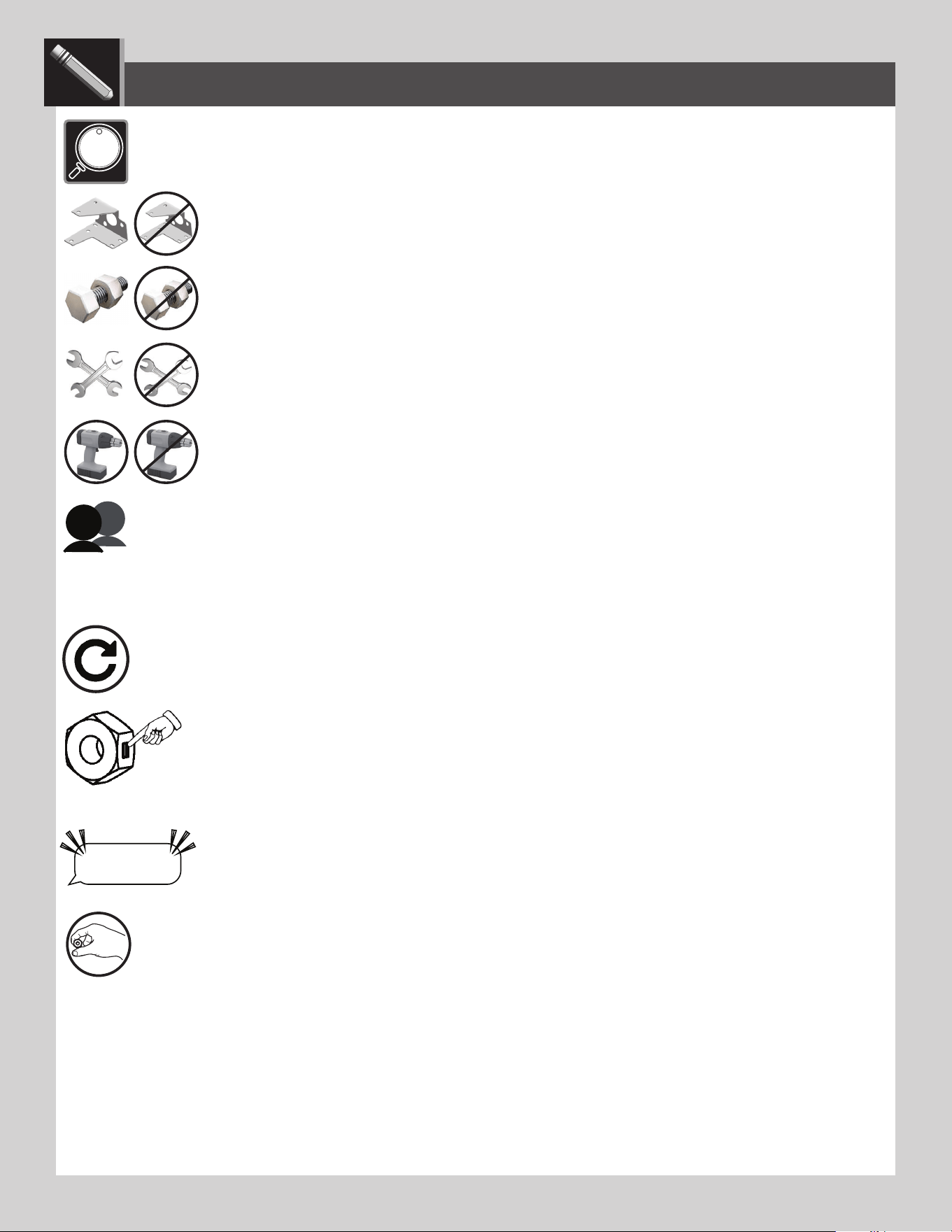

ICON LEGEND / LÉGENDE DES ICÔNES / LEYENDA DE ÍCONOS

• Indicates the use of a centerlock nut. A nut with this marking will require some e ort to tighten. This

hardware was designed with this feature in order to prevent loosening later.

• Cette image indique l’usage d’un écrou de blocage central. Un écrou avec ce marquage requerra plus

d’e ort pour le serrer. Cet écrou a été conçu avec cette fonction aﬁ n d’empêcher son desserrage plus tard.

• Indica el uso de una tuerca de bloque central. Una tuerca con esta marca requerirá un poco de esfuerzo para

apretarlo. Esta tuerca fue diseñada con esta característica con el ﬁ n de evitar su aﬂ ojamiento más tarde.

“$#@*%!”

LIFETIME

• Indicates that one should only hand-tighten the hardware until instructed otherwise.

• Indique qu’il ne faut serrer la quincaillerie qu’à la main jusqu’à ce que l’on reçoive des instructions contraires.

• Indica que sólo se debe apretar a mano el herraje hasta que indique lo contrario.

English:

• Failure to follow these warnings may result in serious injury or property damage and will void warranty.

• To ensure safety, do not attempt to assemble this product without following the instructions carefully.

• Consult all local building codes to verify if the shed requires a building permit.

• Verify the platform foundation is completely level before assembling the shed.

• Be aware that plastic pieces can be damaged by overtightening the screws. To avoid damage, we strongly recommend the use of a drill

with a low torque setting. A #2 Phillips screwdriver may also be used.

• Three capable adults are required for assembly.

• All who participate in the assembly process should wear safety glasses throughout the assembly.

• If using a ladder during assembly, use extreme caution.

• In heavy snowfall areas, we recommend removing snow from the roof. Remove the snow from the roof when the depth of snow

equals the length of your hand.

• Do not use or store hot objects near the product.

• Proper and complete assembly are essential to reduce the risk of accident or injury.

• When drilling through metal, beware of burrs, shavings and other sharp edges.

• During and after assembly, do not slide or lift the shed by pushing up on the roof. Move the shed by pushing on the corner panels only.

•

Failure to anchor the shed may result in property damage and/or personal injury. The last section, Shed Anchoring, in this manual shows the

hardware you will need to complete the anchoring. You can ﬁ nd the hardware at your local hardware store.

• Most injuries are caused by misuse and/or not following instructions. Use caution when using this product.

Français :

• Ne pas suivre ces avertissements peut entraîner des blessures graves ou des dommages à la propriété et annulera la garantie.

• Aﬁ n d’assurer la sécurité, ne pas tenter d’assembler ce produit sans suivre attentivement les instructions.

• Consulter tous les codes du bâtiment aﬁ n de vériﬁ er si l’abri nécessite un permis de construire.

• Vériﬁ er que la fondation de la plate-forme est complètement à niveau avant l’assemblage de l’abri.

• Ne pas oublier que les pièces de plastique peuvent être endommagées en serrant trop les vis. Aﬁ n d’éviter les dommages, nous

recommandons fortement l’utilisation d’une perceuse à faible couple. Un tournevis cruciforme nº 2 peut aussi être utilisé.

• Trois adultes en bonne condition physique sont nécessaires pour l’assemblage.

• Tout ceux qui participent au processus de l’assemblage doivent porter des lunettes de sécurité tout au long de l’assemblage.

• Si une échelle est utilisée pour l’assemblage, il faut être extrêmement prudent.

• Dans les zones de fortes tombées de neige, il est recommandé de dégager le toit. Enlever la neige du toit quand la profondeur est égale

à la longueur de la main.

• Ne pas utiliser ou entreposer des objets très chauds près de ce produit.

• Un bon assemblage complet est nécessaire pour réduire le risque d’accident ou de blessure.

• En perçant le métal, faire attention aux bavures, copeaux et autre bords aiguisés.

• Pendant et après l’assemblage, ne pas faire glisser ou soulever l’abri en poussant le toit vers le haut. Déplacer l’abri en poussant les

panneaux muraux angulaires seulement.

• Si vous n’ancrez pas votre abri, des dommages à la propriété et/ou des blessures peuvent en résulter. La dernière section, Ancrage de l’abri, de

ce manuel indique les matériaux nécessaires pour l’ancrage. Les matériaux se trouvent dans la quincaillerie locale.

• La majorité des blessures sont causées par une mauvaise utilisation et/ou le non suivi des instructions. Étre prudent en utilisant ce produit.

Español:

• No seguir estas advertencias puede resultar en lesiones graves o daños a la propiedad y anulará la garantía.

• A ﬁ n de garantizar la seguridad, no intentar ensamblar este producto sin seguir cuidadosamente las instrucciones.

• Consultar todos los códigos de construcción locales para veriﬁ car si el cobertizo requiere un permiso de construcción.

• Veriﬁ car que el concreto de la plataforma esté nivelado completamente antes de ensamblar el cobertizo.

• Tener en cuenta que las piezas de plástico pueden dañarse si los tornillos se aprietan de más. A ﬁ n de evitar daños, lo exhortamos a que

use un taladro con función de torque bajo. También puede usarse un desatornillador Phillips no. 2.

• Se necesitan tres adultos para el ensamble.

• Todos los que participen en el proceso de ensamble debe usar anteojos de seguridad durante todo el ensamble.

• Si se usa una escalera durante el ensamblado, es preciso tener cuidado.

• En áreas de nevadas fuertes, recomendamos retirar la nieve del techo. Quitar la nieve del tejado cuando la profundidad de ella es igual

a la longitud de la mano.

• No usar ni guardar objetos calientes cerca del producto.

• El ensamblaje correcto y completo son esenciales para reducir el riesgo de accidente o lesión.

• Al perforar metal, tenga cuidado las rebabas, virutas y otros bordes aﬁ lados.

• Durante y después del ensamblaje, no deslizar ni levantar el cobertizo para empujar en el tejado. Mover el cobertizo para empujar los

paneles murales angulares solamente.

• No anclar el cobertizo puede resultar en daños a la propiedad y/o en lesiones personales. La última sección, Anclaje de el cobertizo, en este

manual muestra el herraje necesaria para terminar el anclaje. Se encuentra el herraje en la ferretería local.

• La mayoría de las lesiones suceden a causa del mal uso y/o por no seguir las instrucciones. Tener precaución al usar este producto.

WARNINGS & NOTICES / AVERTISSEMENTS ET AVIS / ADVERTENCIAS Y AVISOS

BDK (x1)

AGI (x1)

AGH (x1)

BDJ (x1)

AFV (x1)

AGQ (x6)

AFY (x2)

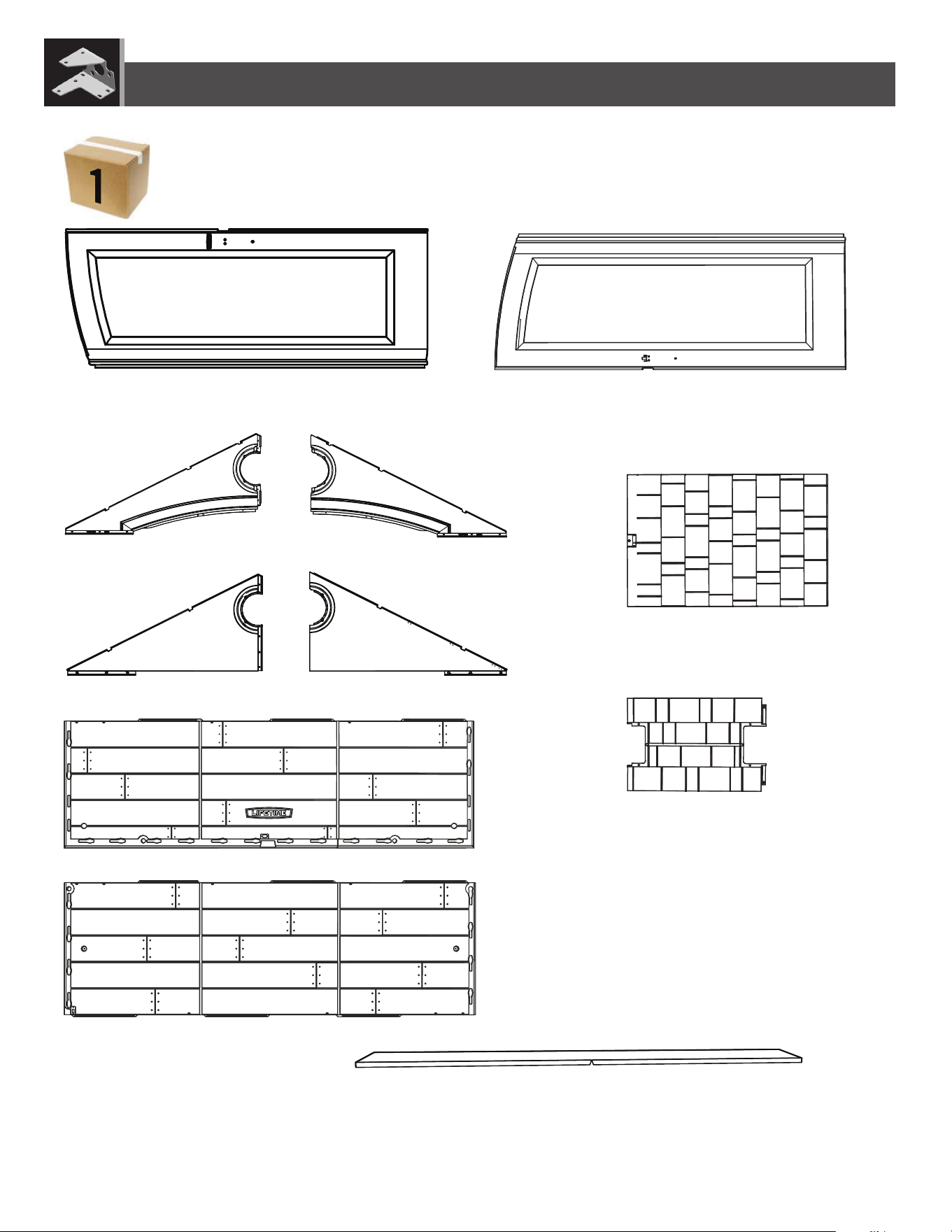

CONTENTS OF BOX 1 / CONTENU DE LA BOÎTE 1 / CONTENIDO DE LA CAJA 1

PARTS IDENTIFIER / IDENTIFICATEUR DE PIÈCES / IDENTIFICADOR DE PIEZAS

CUW (x2)

CUD (x1)

EVZ (x1)

EWA (x1)

DSR (x4)

AFG (x2)

AFM (x8)

CRD (x2)

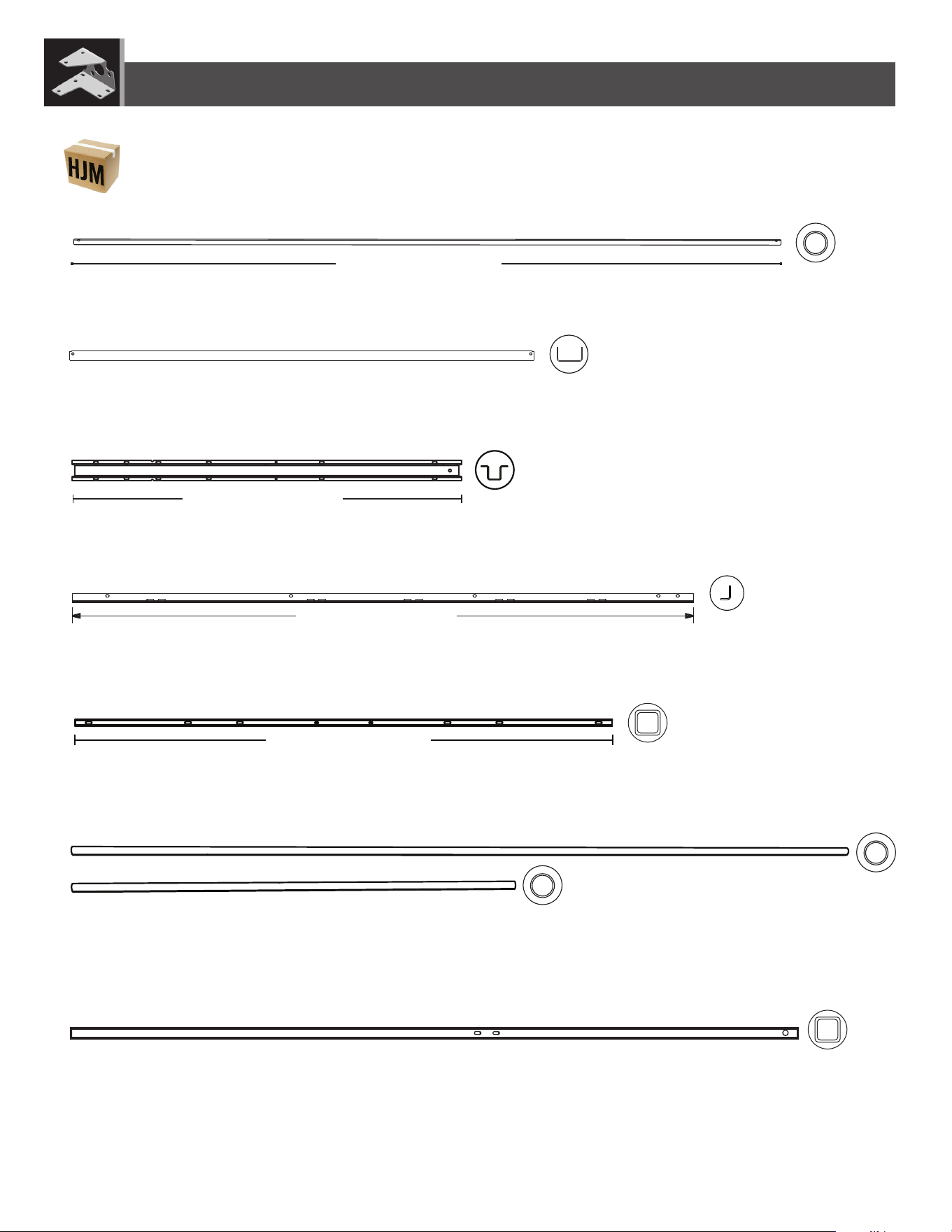

CONTENTS METAL KIT / CONTENU DU KIT DE PIÈCES EN MÉTAL / CONTENIDO DEL KIT DE PIEZAS DE METAL

PARTS IDENTIFIER / IDENTIFICATEUR DE PIÈCES / IDENTIFICADOR DE PIEZAS

EYS (x1)

HDU (x1)

HDT (x1)

EDW (x2)

74 2/3" (1,9 m)

77 in/po (≈1,96 m)

77 in/po (≈195,6 cm)

50 9/16 in/po (≈1,28 m)

50 9/16 in/po (≈128 cm)

67 3/4 in/po (≈1,72 m)

67 3/4 in/po (≈172 cm)

59 1/2 in/po (≈1,51 m)

59 1/2 in/po (≈151 cm)

74 16/25 in/po (≈190 cm)

AHD (x6)

AFL (x6)

AHC (x3)

AIX (x4)

AIW (x1)

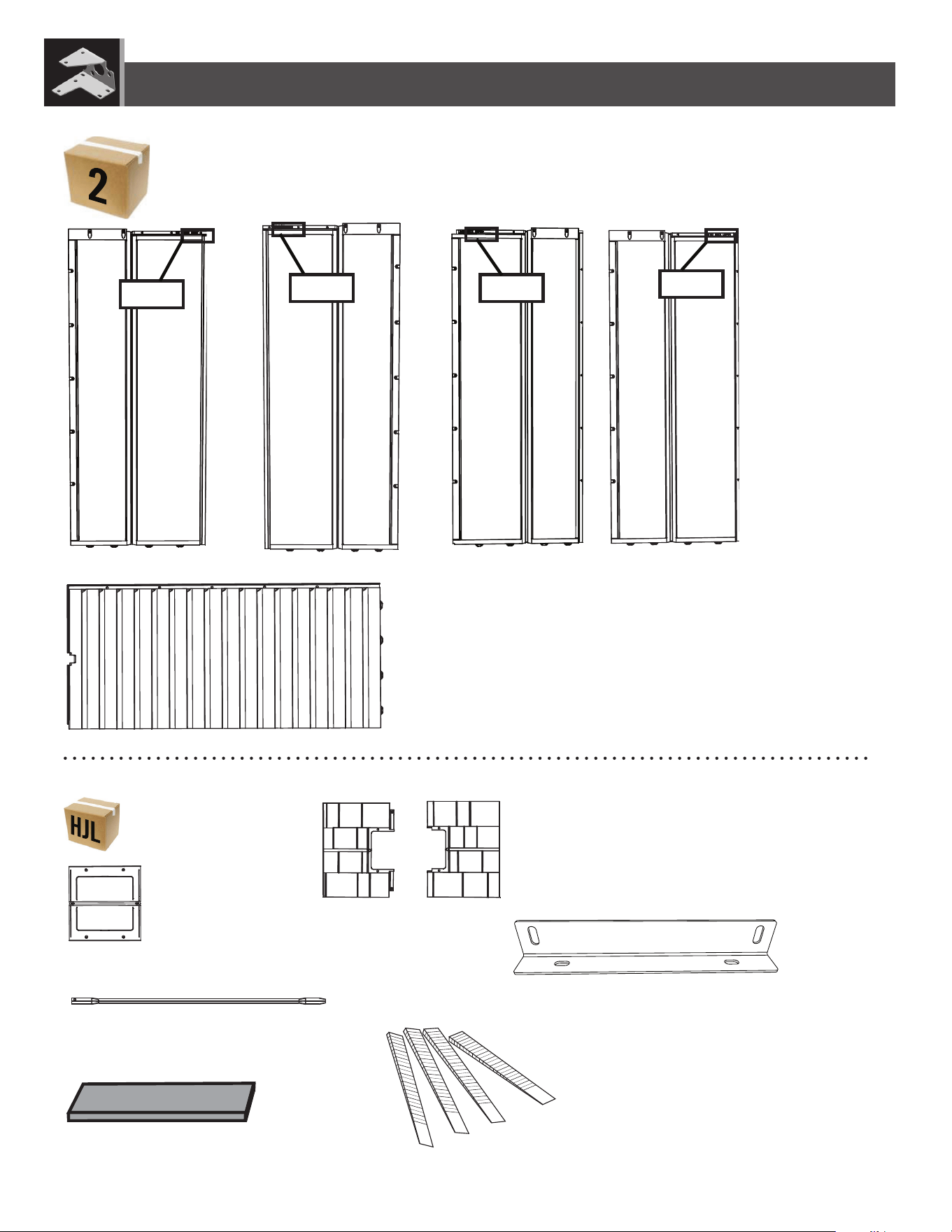

CONTENTS OF BOX 2 / CONTENU DE LA BOÎTE 2 / CONTENIDO DE LA CAJA 2

CONTENTS OF SMALL PARTS KIT / CONTENU DU KIT PETITES PIÈCES / CONTENIDO DEL KIT DE PIEZAS PEQUEÑAS

PARTS IDENTIFIER / IDENTIFICATEUR DE PIÈCES / IDENTIFICADOR DE PIEZAS

AGY (x1)

AGW (x1)

AGN (x1)

AGL (x1)

104

106105

107

AGG (x1) AFW (x1)

HDV (x2)

BHZ

HYZ

BPX

BEB HEZ

EOX

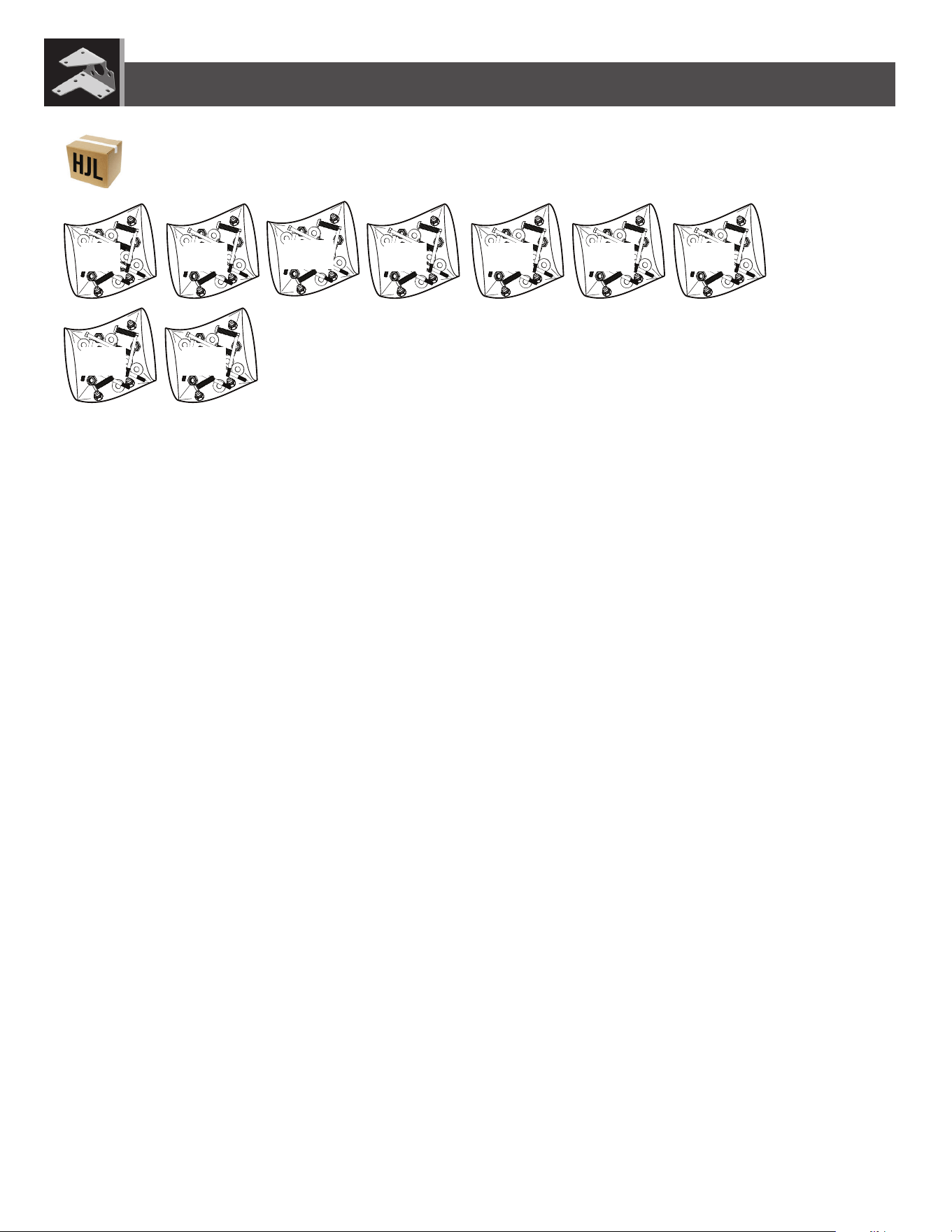

HARDWARE BAGS / SACS DE QUINCAILLERIE / BOLSAS DE HERRAJE

PARTS IDENTIFIER / IDENTIFICATEUR DE PIÈCES / IDENTIFICADOR DE PIEZAS

EZGHIQ

HKO

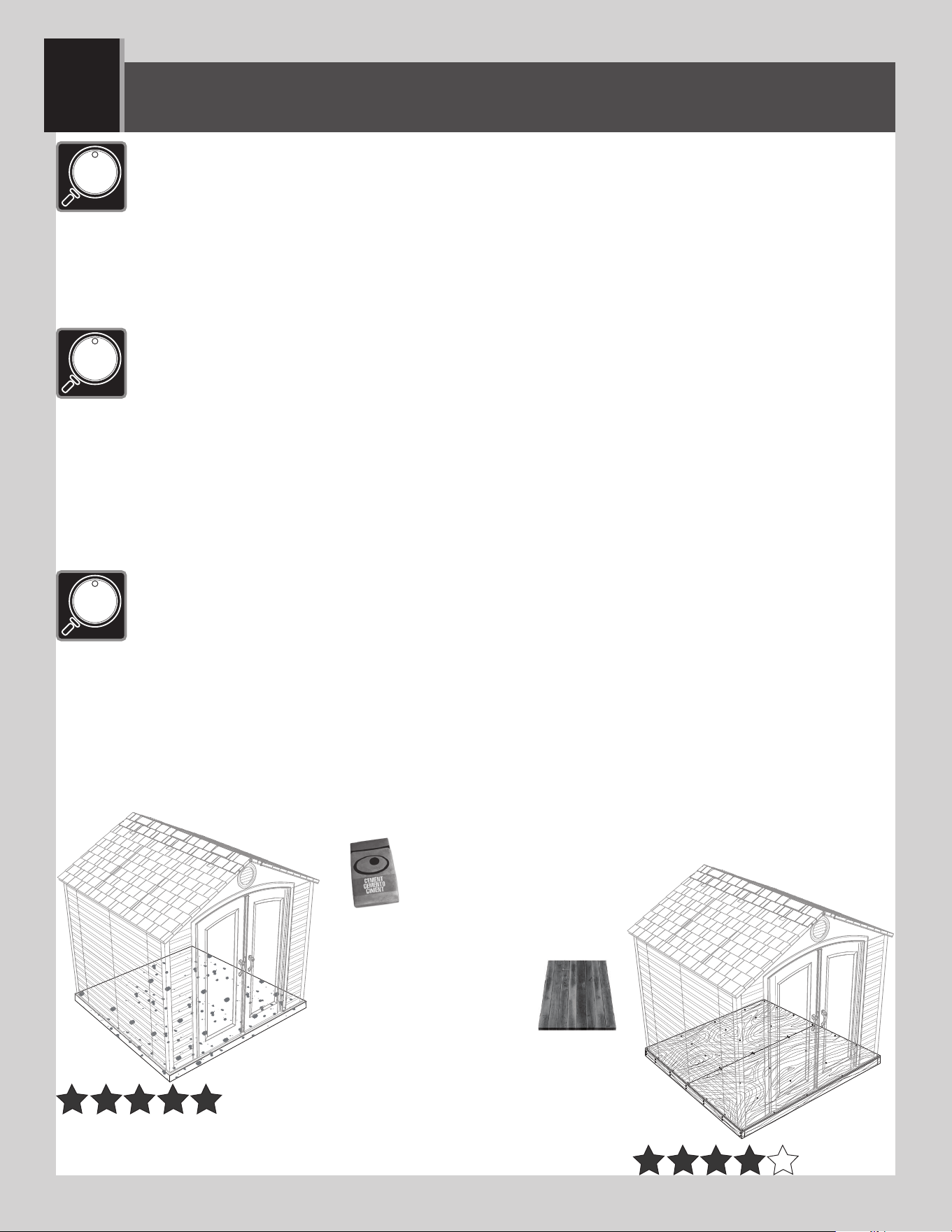

PLATFORM CONSTRUCTION / CONSTRUCTION DE LA PLATE-FORME / CONSTRUCCIÓN DE LA PLATAFORMA

• You must provide a platform on which to assemble your shed. Proper building permit documentation may be

required in your neighborhood. Consult all local building codes prior to assembling the shed. Before beginning

assembly, you must pour or construct a platform. There are two types:

• Concrete

• Wood Frame

Select the type, but know the surface must be leveled and ﬂ at before installation. If the surface is not properly leveled and ﬂ at,

the shed will not assemble correctly. Proper surface leveling will save you time in the long run, so please do not ignore this

step. We recommend a Concrete platform. It will be the most durable and long-lasting choice. The platform you choose must be built above ground in order to avoid water pooling

inside the shed. All lumber must be rated for outdoor use!

• Il faut construire une plate-forme sur laquelle vous devez assembler votre abri. Il est possible que votre quartier

exige une documentation visant les permis de construire. Consultez tous les codes du bâtiment locaux, ainsi

que les décrets des villes et comtés, pour vériﬁ er que la construction de l’abri extérieur n’exige pas un permis de

construire. Avant de commencer l’assemblage, il faut couler ou construire une plate-forme. Il y à deux styles :

• Béton

• Cadre à bois

Sélectionnez le style, mais sachez que la surface d’installation doit être de niveau et plate. Si la surface n’est pas

correctement de niveau et plate, l’assemblage de l’abri ne se fera pas correctement. Vous gagnerez du temps sur le long

terme grâce à une surface bien de niveau, ne négligez donc pas cette étape. Nous recommandons une plate-forme en Béton. Ce choix sera le plus

durable. La plate-forme que vous choisissez doit être construite au-dessus du sol aﬁ n d’éviter l’accumulation d’eau à l’intérieur de l’abri. Tous le bois d’oeuvre doit être approuvé

pour l’usage à l’extérieur !

• Es preciso construir una plataforma sobre la cual usted debe ensamblar su caseta. Puede suceder que en su

vecindario se requiera la documentación apropiada de un permiso de construcción. Consulte todos los códigos

locales de construcción y los reglamentos de la ciudad y el municipio para asegurarse de que la construcción de

la caseta no requiere un permiso de construcción. Antes de comenzar el ensamble, es necesario verter o construir

una plataforma. Hay dos clases:

• Concreto

• Armazón de madera

Seleccione la clase, mas sepa que la superﬁ cie debe estar nivelada y plana antes de comenzar el ensamble. Si la superﬁ cie

no está nivelada y plana de manera adecuada, la caseta no podrá ensamblarse correctamente. La nivelación de la superﬁ cie

le ahorrará tiempo de trabajo, por lo tanto, le pedimos que no ignore este paso. Recomendamos una plataforma hecho de concreto. Será la

elección más perdurable. La plataforma debe ser construida arriba del suelo para evitar el aﬂ ujo de agua dentro de la caseta. ¡Toda la madera debe estar clasiﬁ cada para el uso

externo!

X SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)

1 yd

(≈0,77 m

)

CONCRETE REQUIRED / BÉTON REQUIS / CONCRETO REQUERIDO

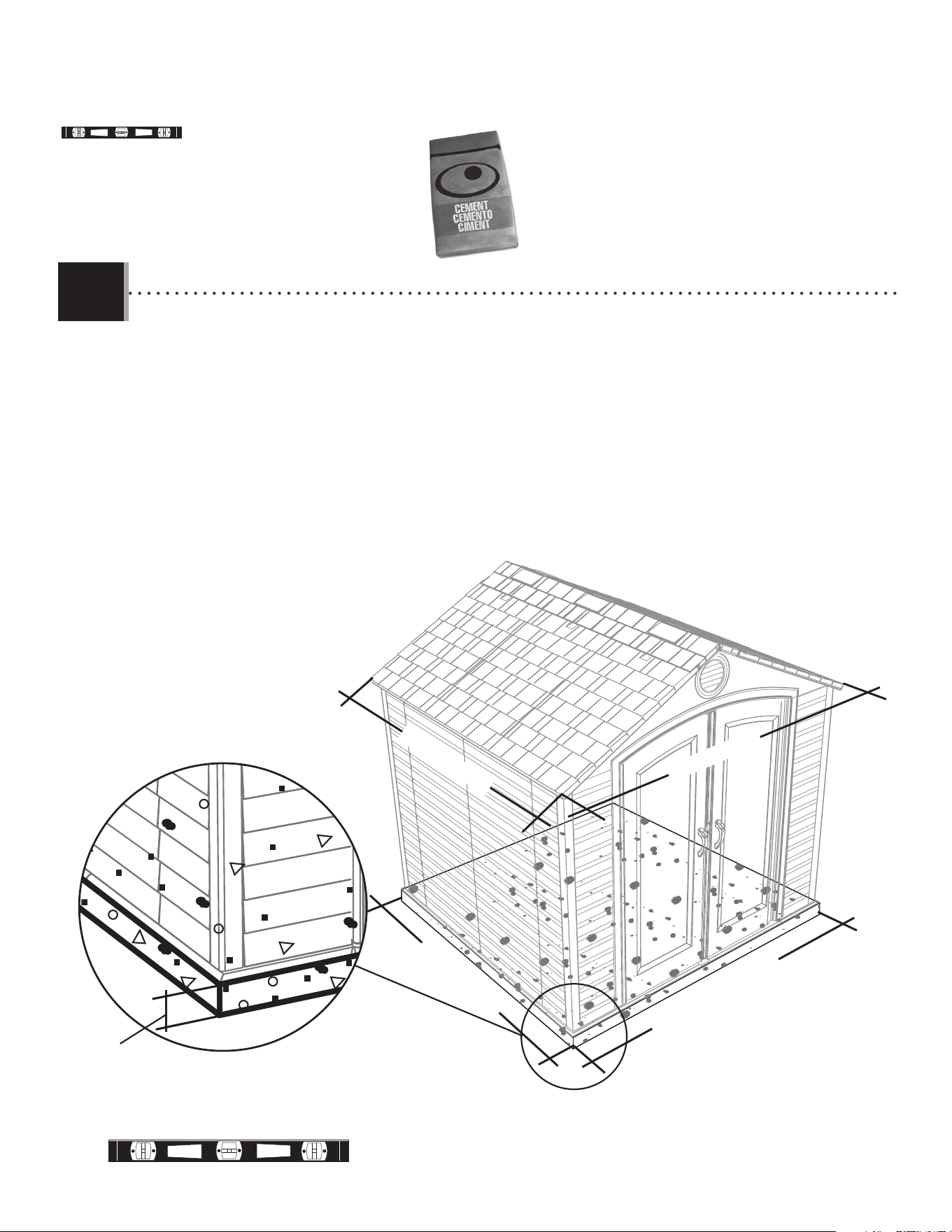

CONCRETE PLATFORM / PLATAFORMA DE CONCRETO / PLATE-FORME EN BÉTON

1.1

• The concrete should be approximately 4 in (≈10,2 cm) thick. The actual dimensions of the shed, at its widest

and longest points, are 96 in x 90 in (≈2,44 m x ≈2,29 m). Ensure you select a site that will accommodate these

measurements. The ﬂ oor dimensions are a bit smaller than those of the roof; therefore, you will need to builld a level surface of 93 1/2 in x 88 in (≈2,38 m x

≈2,24 m).

• Le béton doit être un épaisseur de 4 in (≈10,2 cm). Les dimensions réelles de votre abri, aux points les plus large

et long, sont 96 in x 90 in (≈2,44 m x ≈2,29 m). Assurez-vous de sélectionner un site qui accommodera ces

dimensions. Les dimensions du plancher de votre abri sont plus petites que le toit; ensuite, il faut créer une surface nivelée de 93 1/2 in x 88 in (≈2,38 m x

≈2,24 m).

• El concreto debe tener, por lo menos, 4 po (≈10,2 cm) de espesor. Las dimensiones reales de la caseta, a

sus puntos más ancho y largo, son 96 po x 90 po (≈2,44 m x ≈2,29 m). Asegúrese de seleccionar un sitio que

acomodará estas medidas. Las dimensiones del piso de la caseta son más pequeñas que el tejado; entonces, necesitará crear una superﬁ cie nivelada

de 93 1/2 in x 88 in (≈2,38 m x ≈2,24 m).

96” (≈2,44 m)

93 1/2” (≈2,38 m)

90” (≈2,29 m)

88” (≈2,24 m)

4” (≈10,2 cm)

X SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)

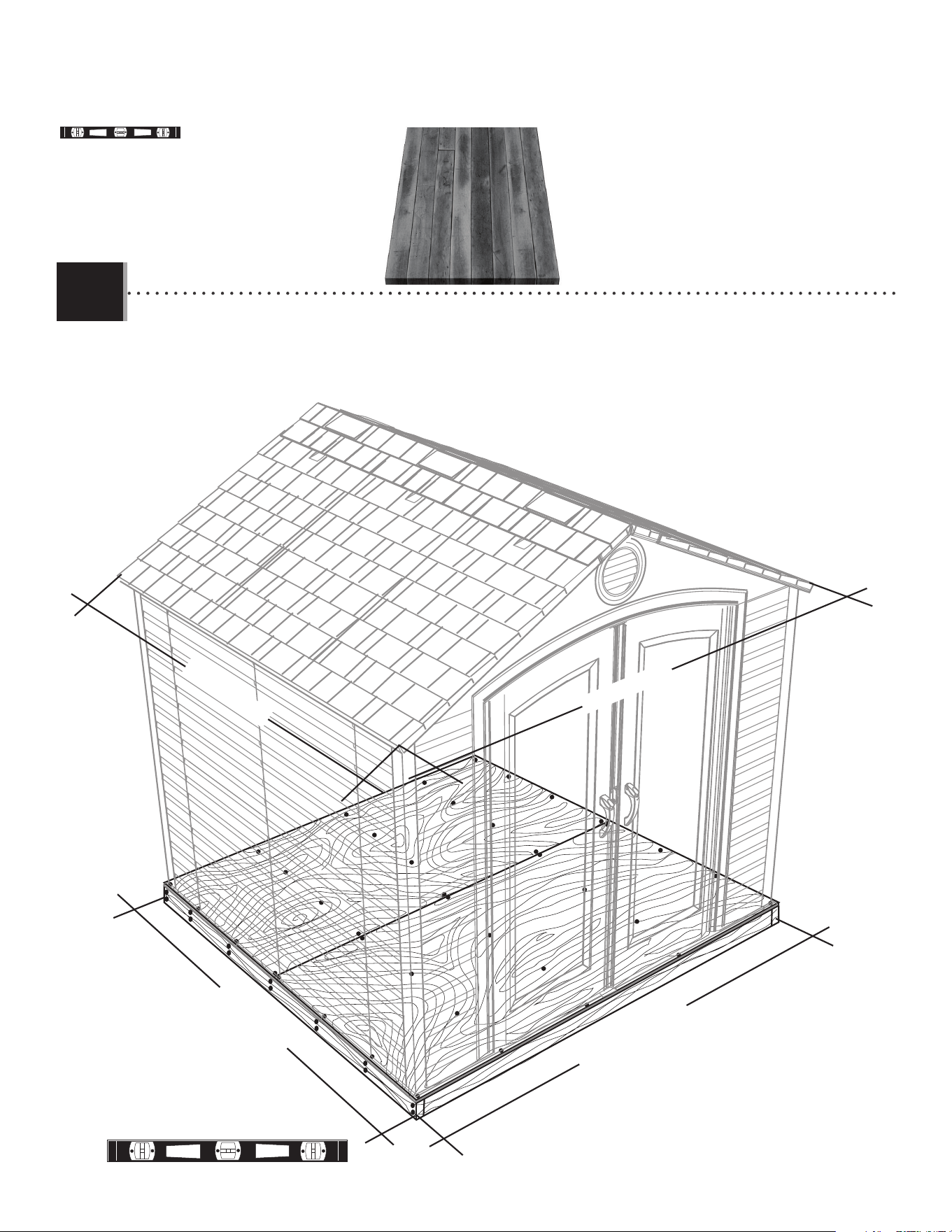

WOOD PLATFORM / PLATE-FORME EN BOIS / PLATAFORMA DE MADERA

1.2

WOOD REQUIRED / MADERA REQUERIDA / BOIS REQUIS

UIS

96” (≈2,44 m)

93 1/2” (≈2,38 m)

90” (≈2,29 m)

88” (≈2,24 m)

X SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)

88” (≈2,24 m)

90 1/2” (≈2,30 m)

93 1/2” (≈2,38 m)

16” (41 cm)

TOOLS, PARTS, AND HARDWARE REQUIRED / OUTILS, PIÈCES, ET QUINCAILLERIE REQUIS / INSTRUMENTAL, PIEZAS, Y HERRAJE REQUERIDOS

• Ensure all lumber is treated and approved for outdoor use. Build frame to 93 1/2 in x 88 in (≈2,38 m x ≈2,24 m)

(outside dimensions). You can also use the plywood as a ﬂ at surface when building this frame.

• Vériﬁ ez que votre bois d’œuvre à été traité et approuvé pour l’utilisation à l’extérieur. Contruisez un cadre de 93 1/2

in x 88 in (≈2,38 m x ≈2,24 m) (dimensions extérieures). Vous pouvez aussi utiliser le contreplaqué comme une surface plate pendant l’assemblage de ce

cadre.

• Asegure que use madera tratada y aprobada para el uso externo. Construya el armazón a 93 1/2 po x 88 po (≈2,38

m x ≈2,24 m) (dimensiones exteriores). Se puede también usar el contrachapado como una superﬁ cie plana al ensemblar este armazón.

• To ensure studs are in the correct location for nailing plywood in the next step, start measuring from the corner 16 in

(≈40,1 cm), and then measure from center to center.

• Pour être sûr d’avoir assez de montant pour clouer le contreplaqué dans le prochaine étape, commencez à mesurer

à partir de cette montant 16 in (≈40,1 cm) vers le centre du deuxième montant. Ensuite, mesurez de centre à centre

pour les montants restants.

• Para asegurarse que los montantes están en las ubicaciones correctas para el contrachapado en el paso siguiente,

comience a medir desde el borde del montante hasta el centro del próximo montante 16 po (≈40,1 cm). Luego,

tome la medida de centro a centro en los montantes restantes.

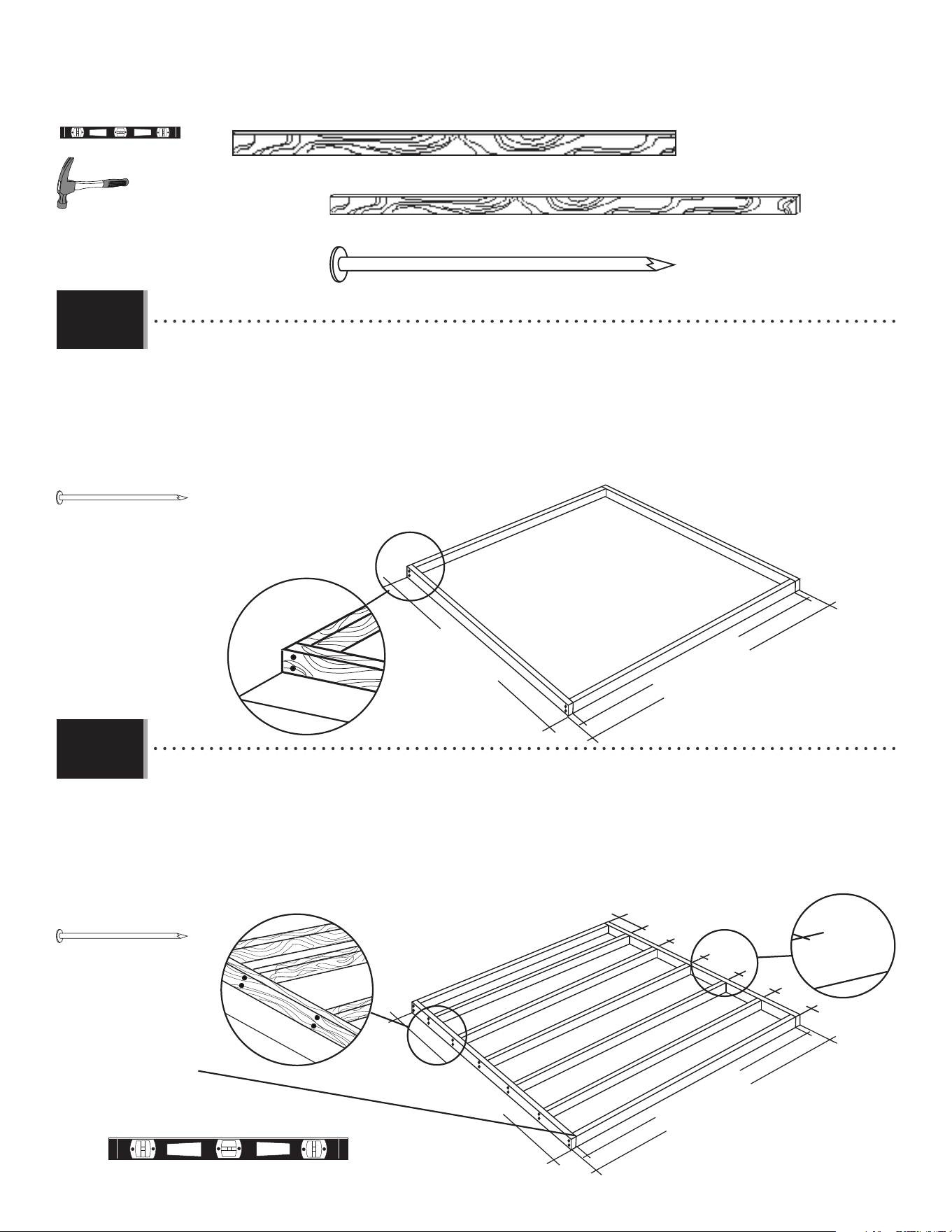

WOOD PLATFORM / PLATAFORMA DE MADERA / PLATE-FORME EN BOIS

1.2.1

1.2.2

x20

Start here /

Commencez ici / Comence aquí

88” (≈2,24 m)

90 1/2” (≈2,30 m)

93 1/2” (≈2,38 m)

2 in/po x 4 in/po x 90 1/2 in/po (≈5,1 cm x ≈10,2 cm x ≈2,30 m) (x7)

2 in/po x 4 in/po x 88 in/po (≈5,1 cm x ≈10,2 cm x ≈2,24 m) (x2)

16d 3 1/2 in/po (16d x ≈8,89 cm) (x28)

16" (≈40,6 cm)

X SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)

TOOLS, PARTS, AND HARDWARE REQUIRED / INSTRUMENTAL, PIEZAS, Y HERRAJE REQUERIDOS / OUTILS, PIÈCES, ET QUINCAILLERIE REQUIS

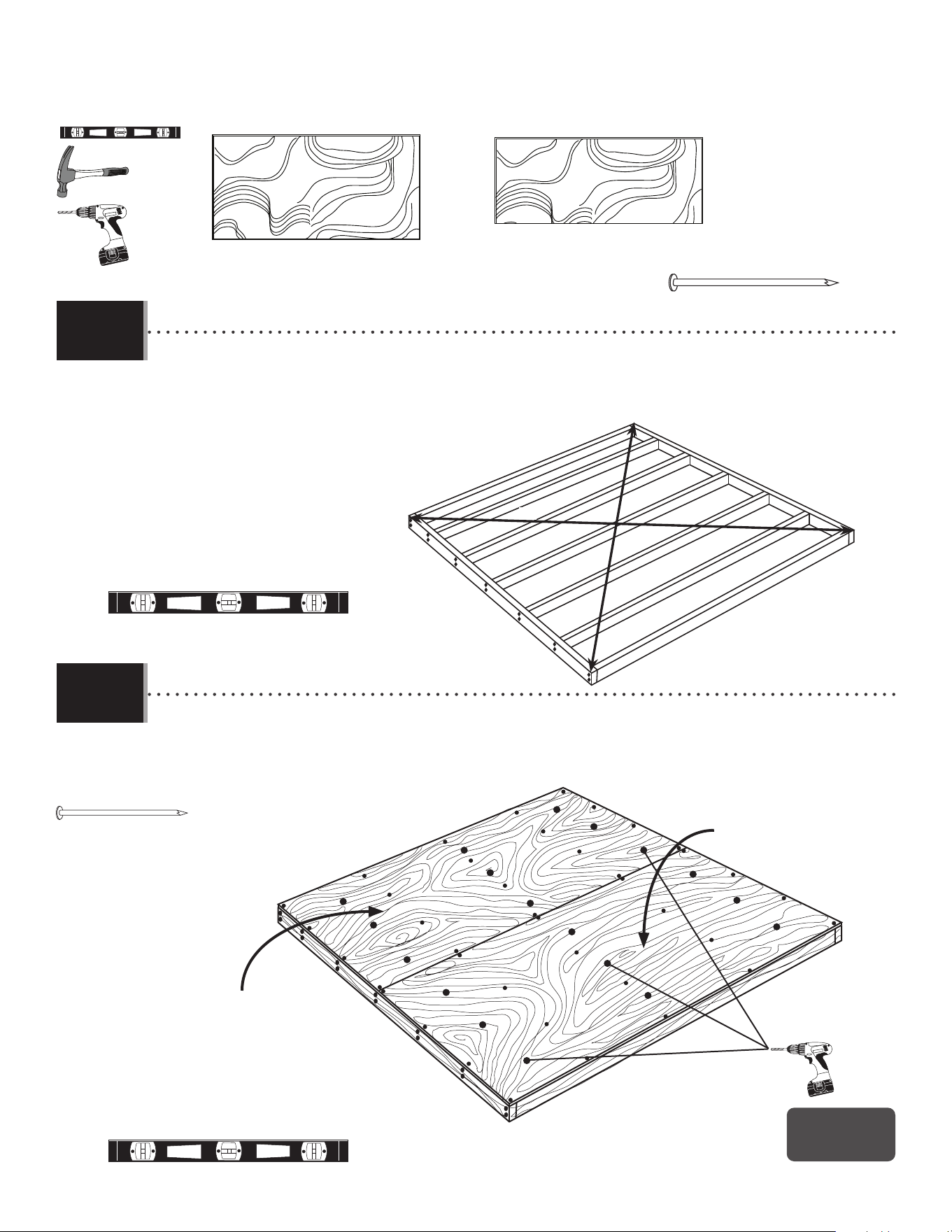

• Square the frame, measuring from corner to corner. Measurement A & B should be about the same length.

• Carrez le cadre en mesurant d’angle à angle. La mesure « A » et « B » doivent être à peu près la même longeur.

• Cuadre el armazón mediendo de esquina a esquina. La medida «A» y «B» deben ser approximadamente el mismo largo.

• Using nails, fasten the plywood to the frame. Then, drill 5/16 in (≈7,9mm) holes for drainage.

• En utilisant des clous, attachez bien le contreplaqué au cadre. Ensuite, percez des trous de 5/16 in (≈7,9 mm)

pour le drainage.

• Usando unos clavos, sujete el contrachapado al armazón. Entonces, taladre agujeros de 5/16 po (≈7,9 mm)

para el drenaje.

1.2.3

1.2.4

x48

40” x 93 1/2” x 3/4”

(≈1,02 m x ≈2,38 m x ≈19,1 mm)

48” x 93 1/2” x 3/4”

(≈1,22 cm x ≈2,38 m x ≈19,1 mm)

x18!

• 5/16” Drainage Holes

• Trous de drainage de 7,9 mm

• Agujeros para canalización de 7,9 mm

8d 2 1/2 in/po (8d ≈6,35 cm) (x48)

48 in/po x 93 1/2 in/po x 3/4 in/po

(≈1,22 m x ≈2,38 m x ≈19,1 mm) (x1)

40 in/po x 93 1/2 in/po x 3/4 in/po

(≈1,02 m x ≈2,38 m x ≈19,1 mm) (x1)

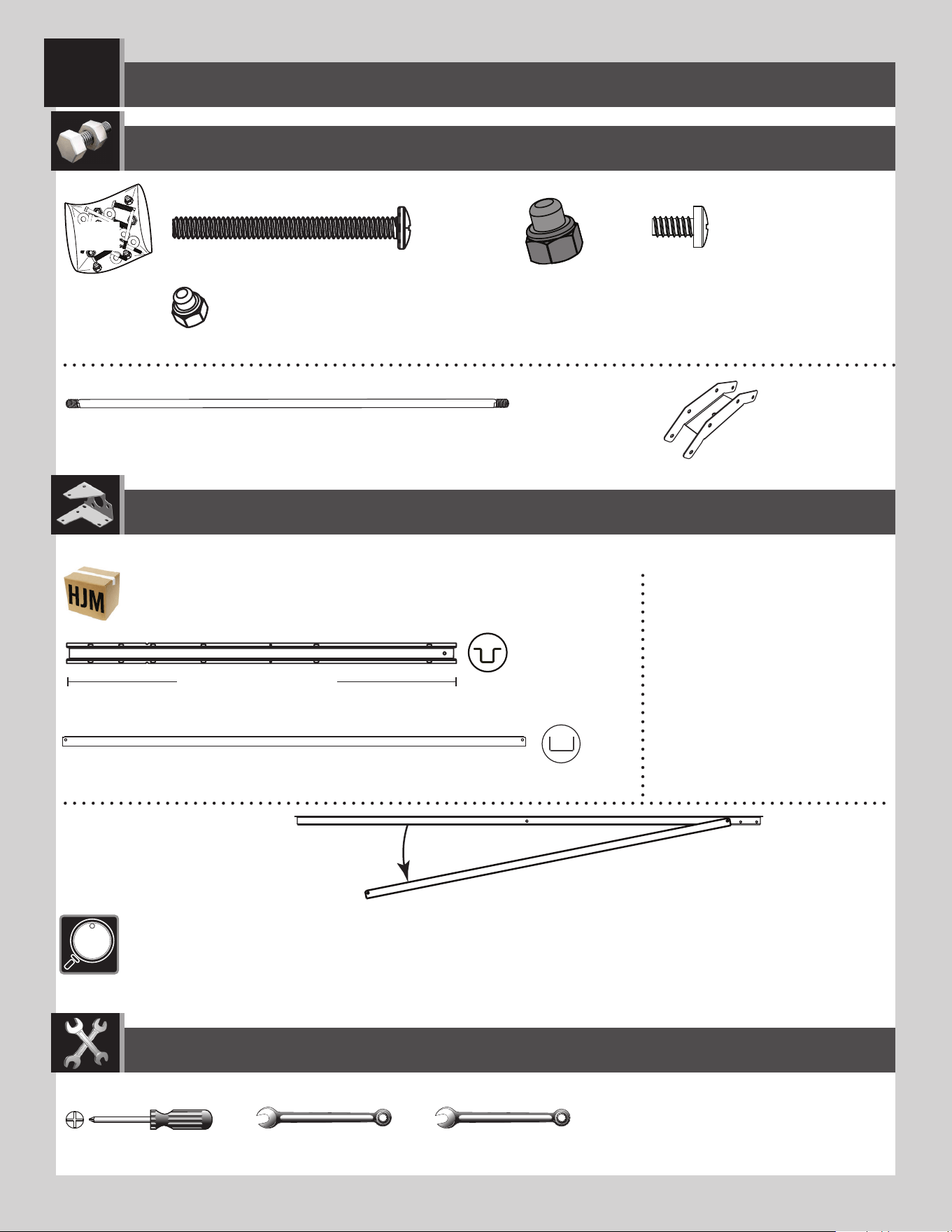

TRUSS ASSEMBLY / ASSEMBLAGE DES FERMES / ENSAMBLAJE DE LAS CERCHAS

ADH (x2)

DSR (x4)

AFG (x2)

ADY (x8)

ADK (x16)

ADJ (x4)

DTK (x8)

7/16 in/po (≈11 mm) (x2) 3/8 in/po (≈10 mm)

HIQ

Metal parts / Pièces en métal / Piezas de metal

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

HARDWARE REQUIRED / HERRAJE REQUERIDO / QUINCAILLERIE REQUISE

AIP (x2)

DSR

AFG

• Sometimes during shipping, the truss brace (AFG) slides over the back of the truss gutter channel (DSR). The two pieces are the same color. If you think you’re missing a truss brace, check to see if

it is stuck to the back of the truss gutter channel, and separate the two.

• Durant le transport, parfois le support de ferme (AFG) glisse par-dessus l’arrière du canal de ferme (DSR) . Les deux pièces sont du même colour. Si vous pensez que vous n’avez pas de support de

ferme, vériﬁ ez s’il y a un support de ferme adhéré à l’arrière du canal de ferme, et séparez les deux.

• Durante el transporte, a veces el soporte de cercha (AFG) deslice sobre el dorso del canalon de cercha (DSR). Las dos piezas son de la misma color. Si pienza que le falta un soporte de cercha,

veriﬁ que si haya un soporte pegado al dorso del canalón de cercha, y separe las dos.

TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO

(Not included—unless otherwise indicated*) / (Non inclus — sauf indication contraire*) / (No incluido, salvo indicación contraria*)

50 9/16 in/po (≈1,28 m)

50 9/16 in/po (≈128 cm)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

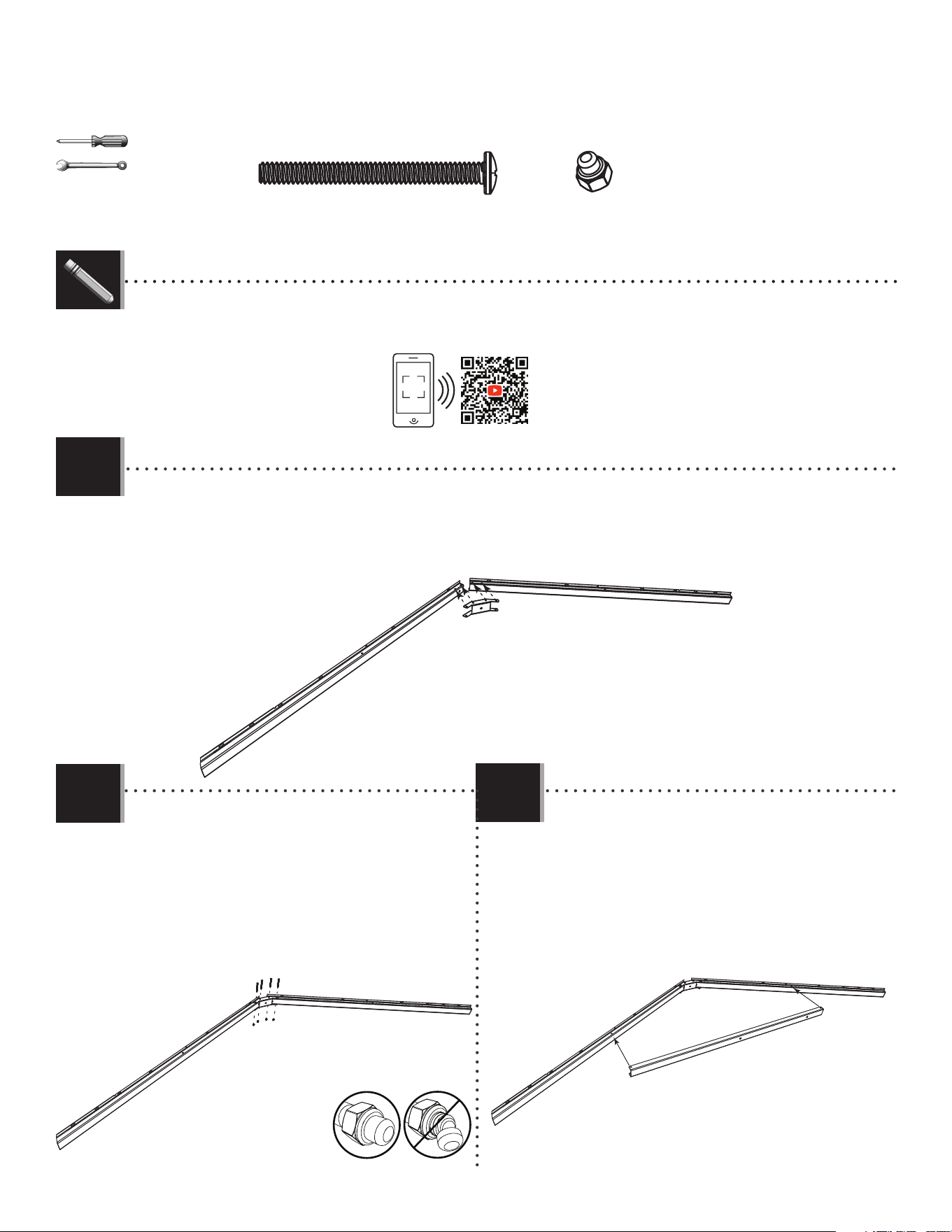

X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)

ADK (x4)

DTK (x4)

3/8 in/po

(≈10 mm)

• Attach the connector using the hardware indicated.

Do not overtighten the cap nuts.

• Attachez le raccord (AIP) à l’aide des accessoires

indiqués. Ne pas serrer excessivement les écrous à chape.

• Sujete el connector (AIP) usando el herraje indicado.

No apriete demasiado las tuercas ciegas.

2.2

2.3

AFG

• Slide a large truss brace (AFG) onto the truss gutter

channels as shown, and align the holes.

• Glissez un support grand de la ferme (AFG) sur les

cannaux de gouttière comme illustré, et alignez

les trous.

• Deslice un soporte grande de la cercha (AFG) sobre los

canalones de la cercha como se muestra, y

alinee los agujeros.

AIP

DSR

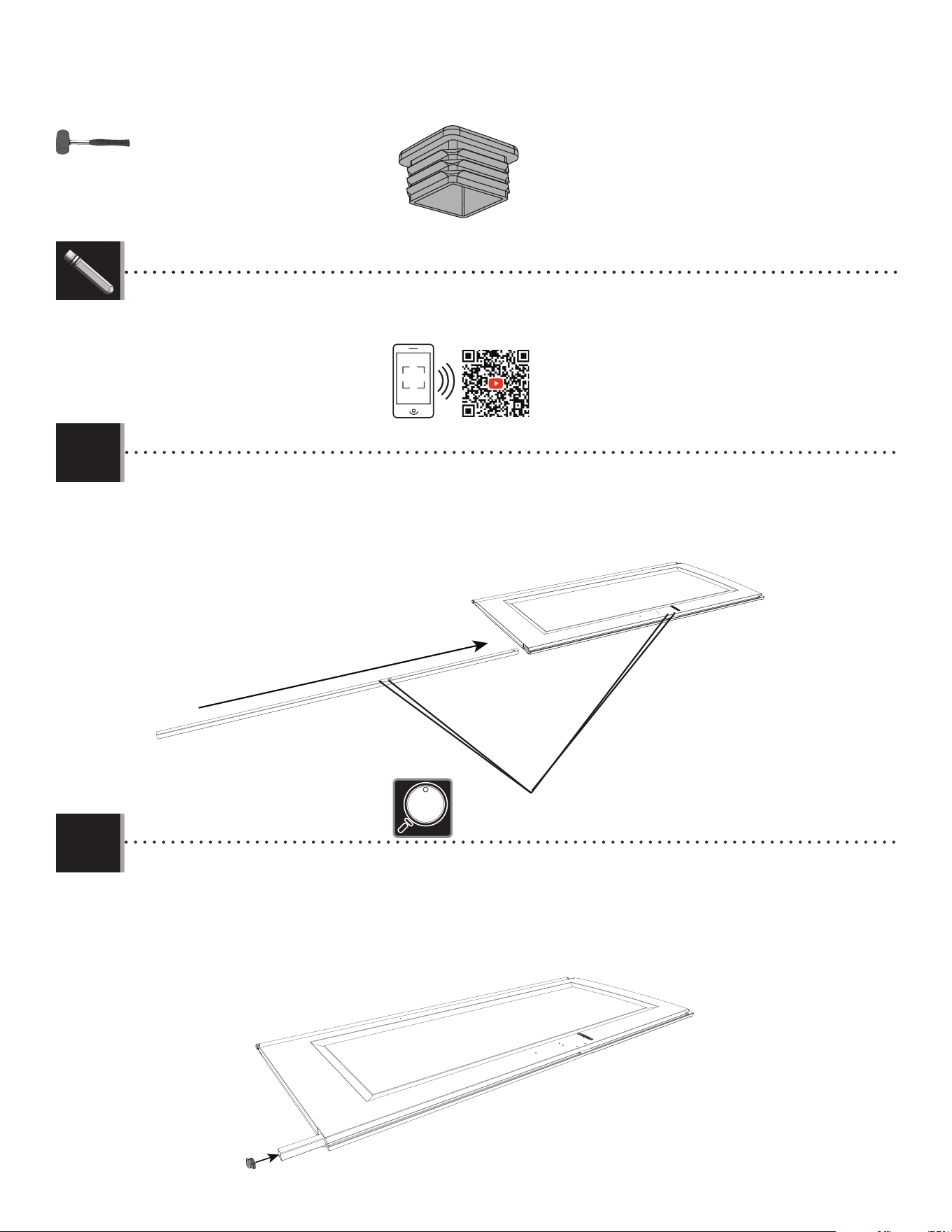

• Slide a connector (AIP) onto the ends of two truss gutter channels (DSR) as shown.

• Glissez un raccord (AIP) sur les extrémités des canaux de gouttière (DSR) comme illustré.

• Deslice un connector (AIP) en los extremos de los canalones de la cercha (DRS) como se muestra.

2.1

http://go.lifetime.com/8x7.5-section2

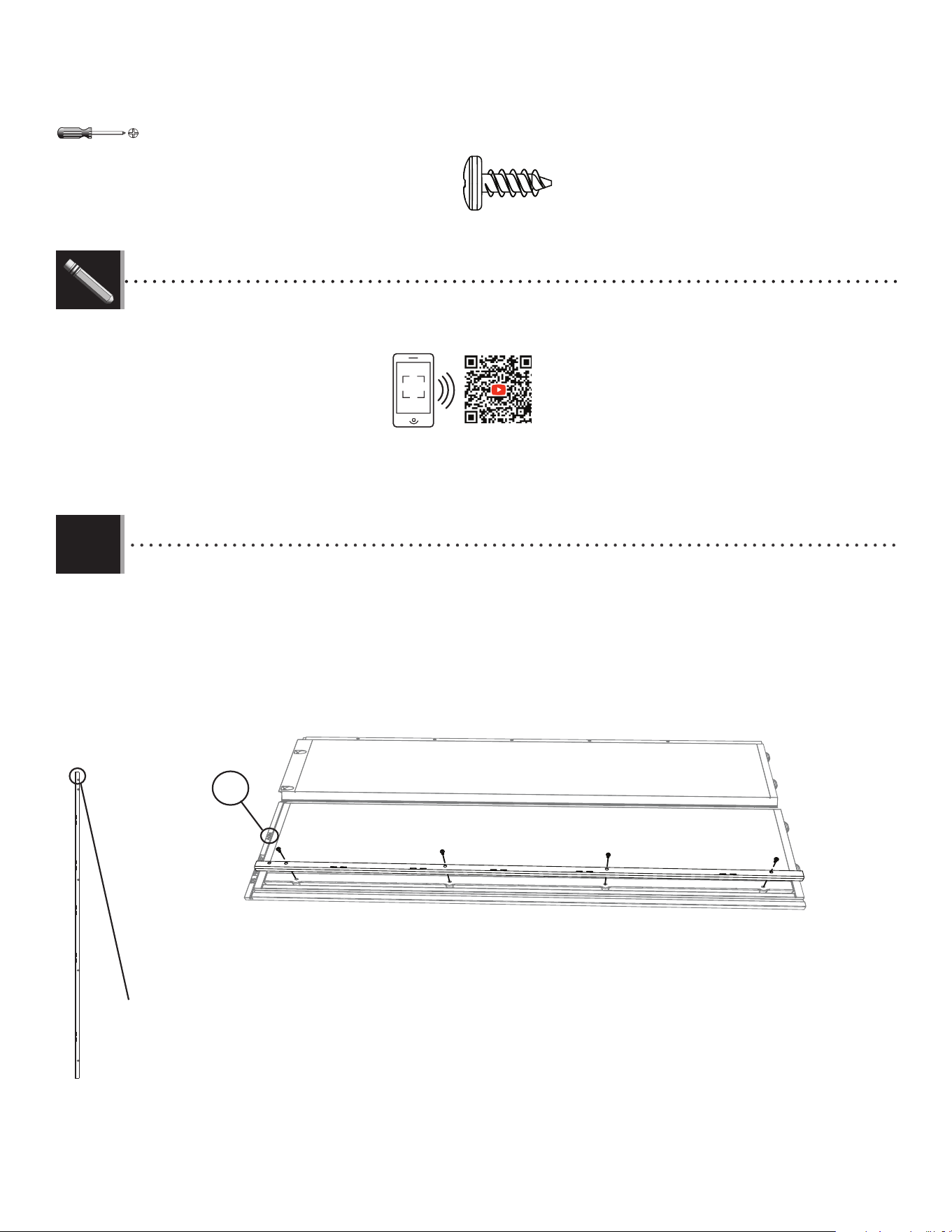

• In case of any trouble with this section, scan the QR code below to view a video on its assembly.

• En cas de problème avec cette section, scanner le QR code en dessous pour voir une vidéo de l’assemblage.

• En caso de problemas con esta sección, escanear el código QR debajo para ver un video del ensamblaje.

LIFETIME

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)

ADY (x4)

ADK (x4)

ADY (x2)

ADK

3/8 in/po

(≈10 mm)

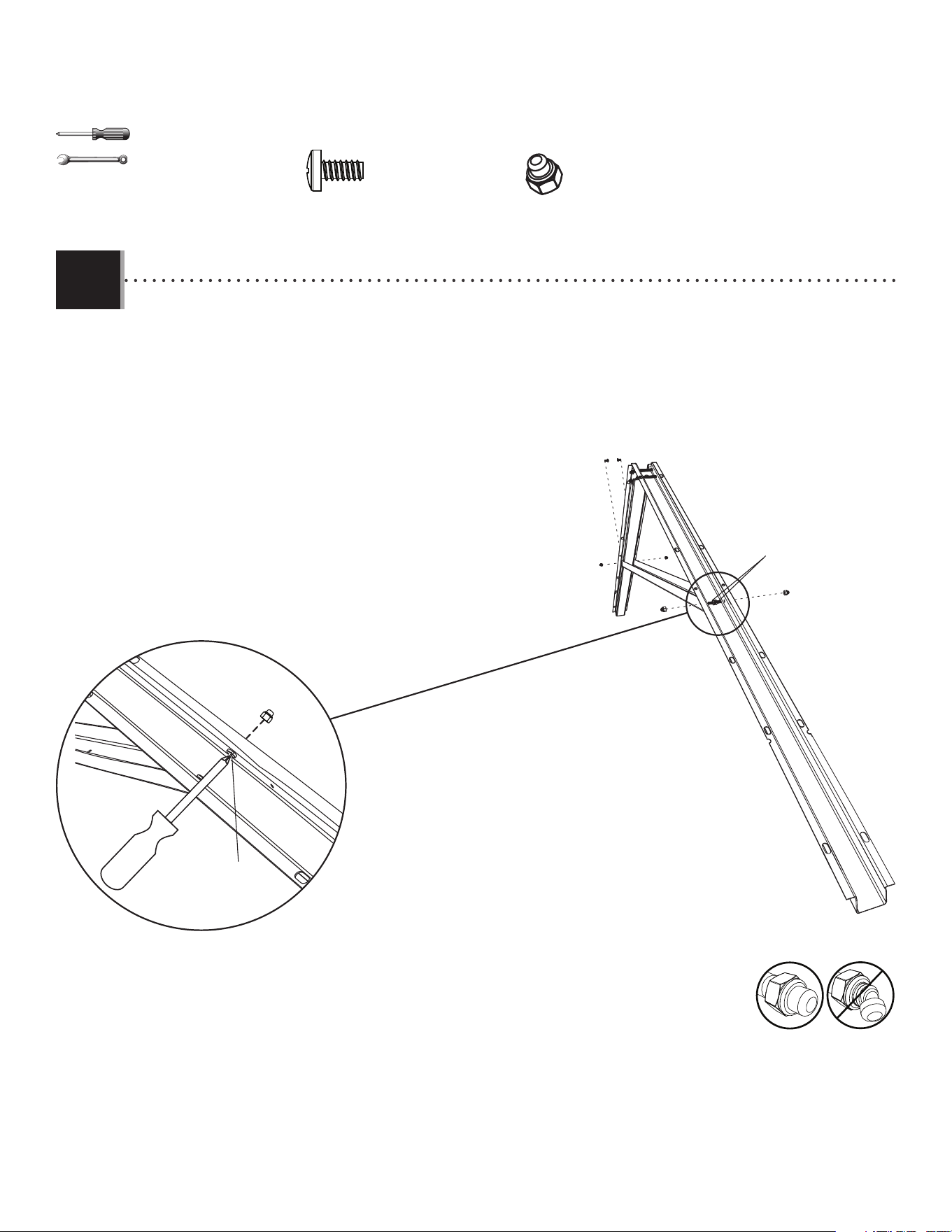

• Attatch the large truss brace using the hardware included. Do not overtighten the cap nuts.

• Attachez le support grand de la ferme à l’aide de la quincaillerie incluse. Ne pas serrer excessivement les écrous à chape.

• Sujete el soporte grande de la cercha usando el herraje incluido. No apriete demasiado las tuercas ciegas.

2.4

ADY

ADK

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)

11 9/16 in/po (≈29,4 cm)

ADH (x1)

ADH

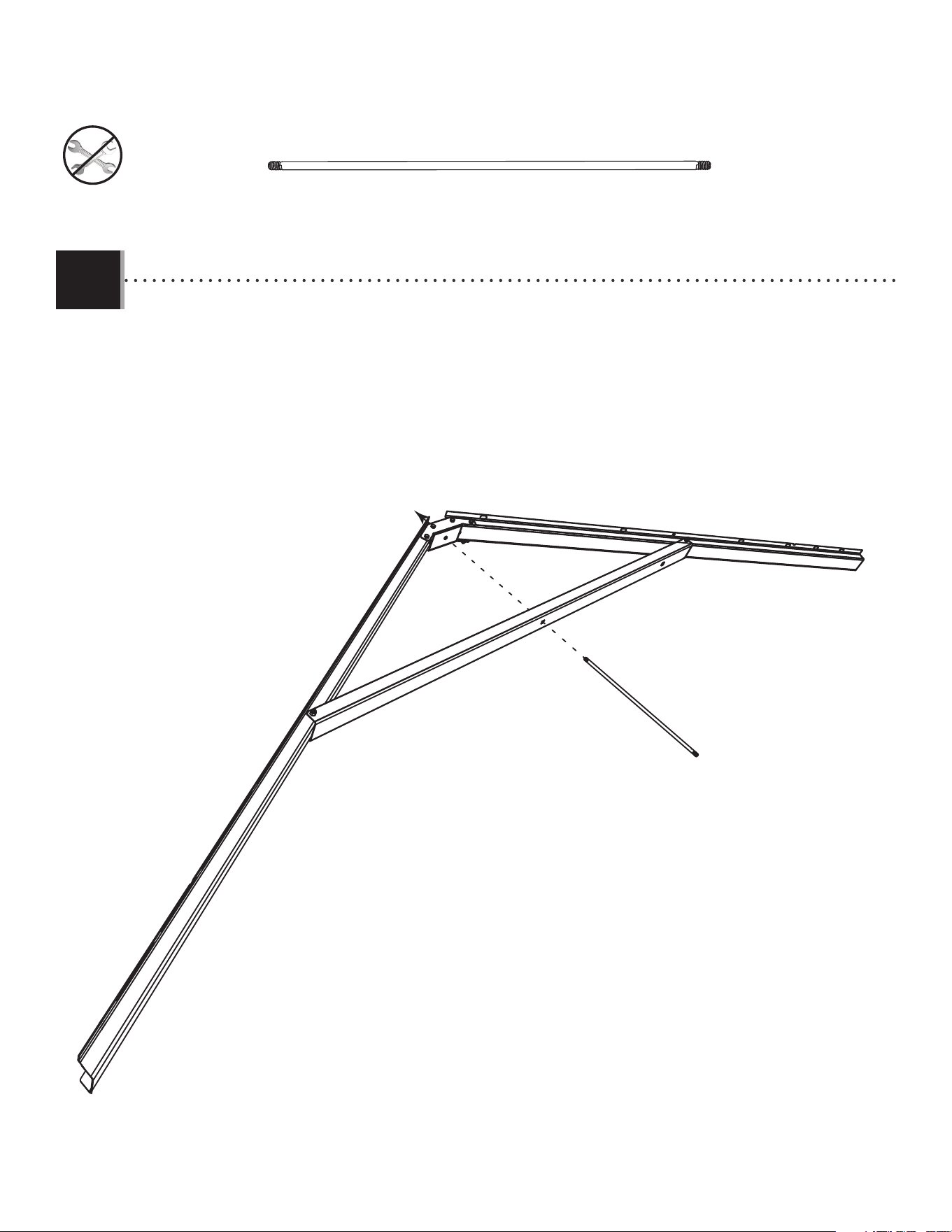

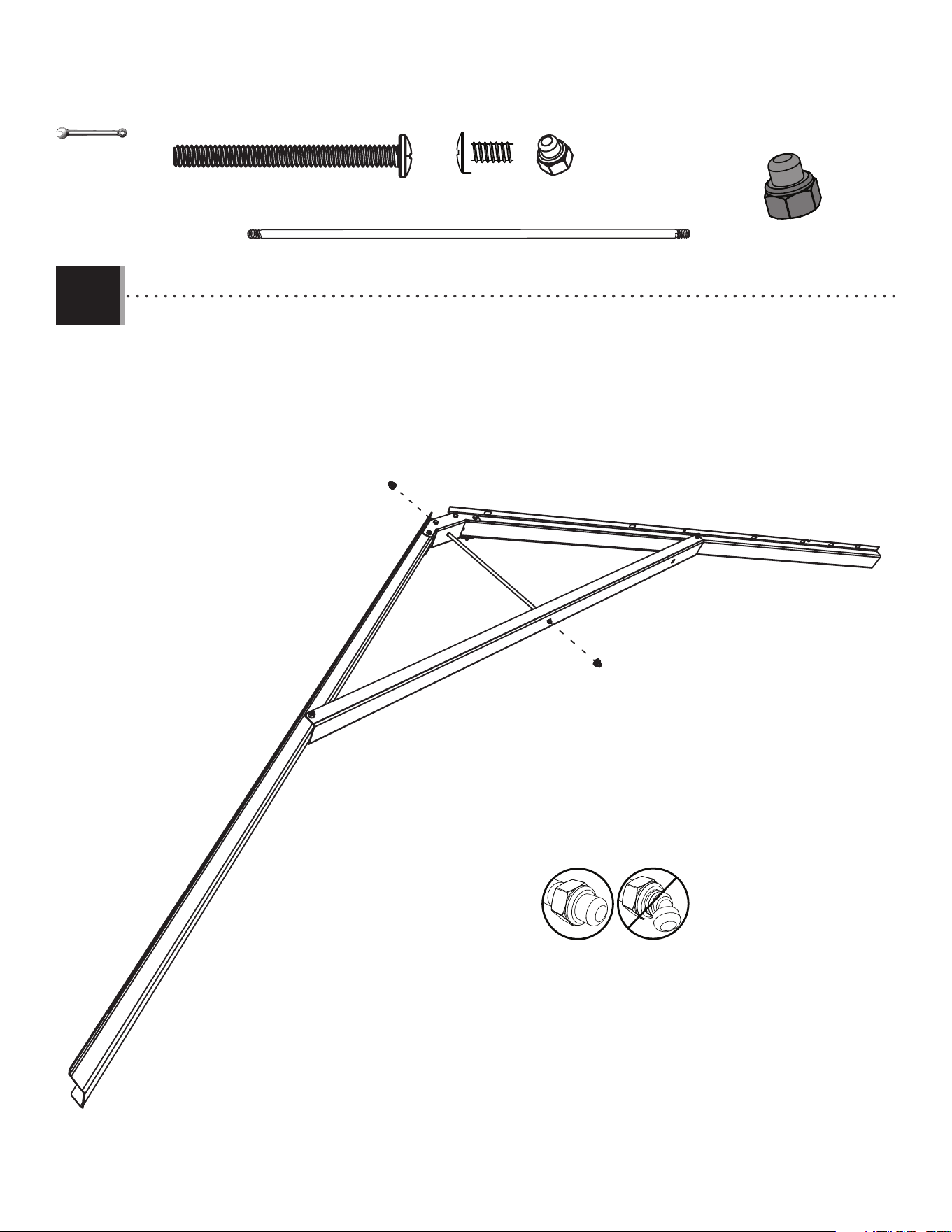

• Slide a truss rod (ADH) through the holes in the large truss brace and connector. Secure with two cap nuts (ADJ).

• Glissez une tige (ADH) à travers les trous dans le grand support et le raccord. Attachez-la bien à l’aide de deux écrous à

chape (ADJ).

• Deslice una varilla (ADH) a través de los agujeros en el soporte grande y el conector. Sujétela con dos tuercas ciegas (ADJ).

2.5

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)

2.6

• Secure with two cap nuts (ADJ). Do not overtighten the nuts. Repeat this section.

• Attachez-la bien à l’aide de deux écrous à chape (ADJ). Ne pas serrer excessivement les écrous. Répétez cette section.

• Sujétela con dos tuercas ciegas (ADJ). No apriete demasiado las tuercas. Repita esta sección.

ADJ

ADJ (x4)

7/16 in/po

(≈11 mm) (x2)

ADK (x8)

DTK (x4)

ADY (x4)

11 9/16 in/po (≈29,4 cm)

ADH (x1)

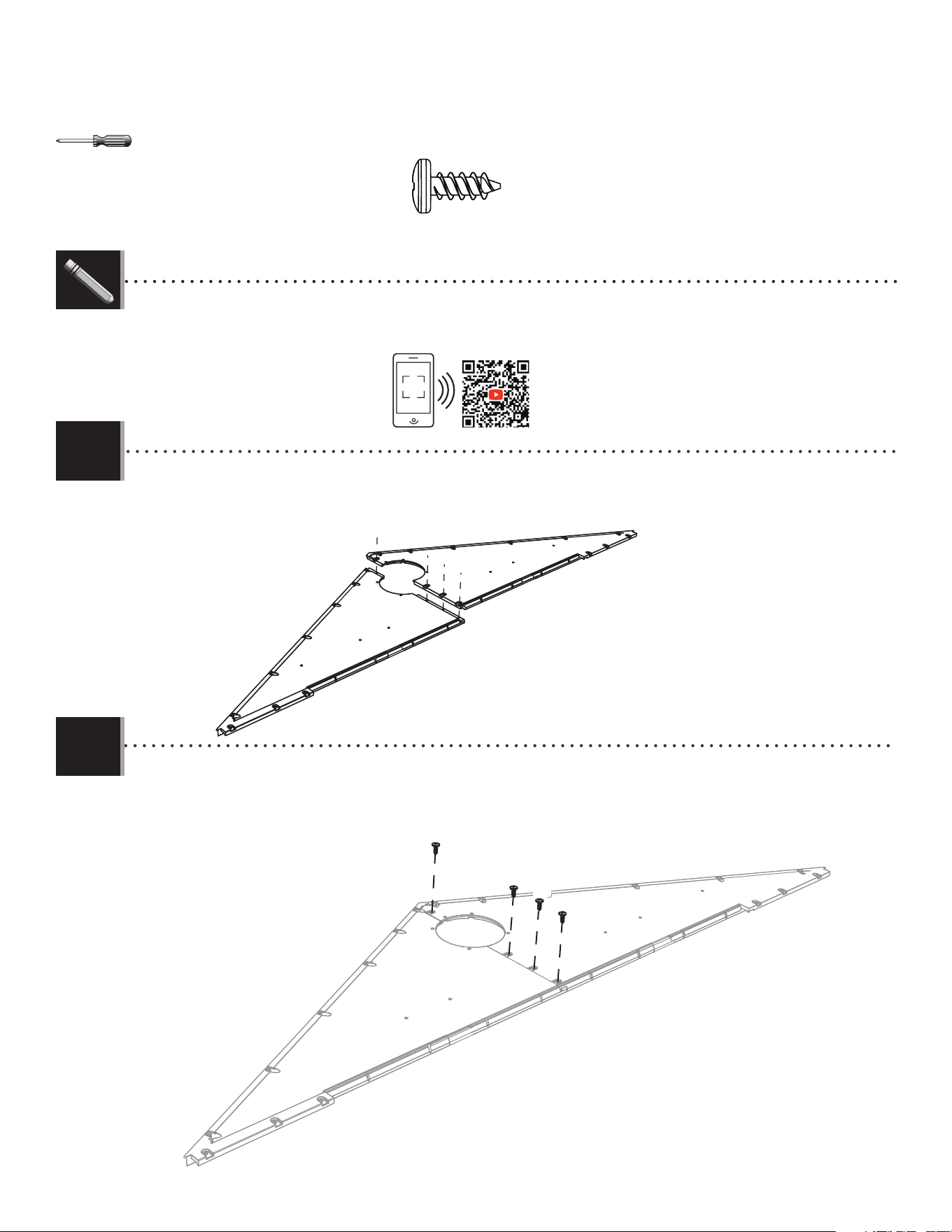

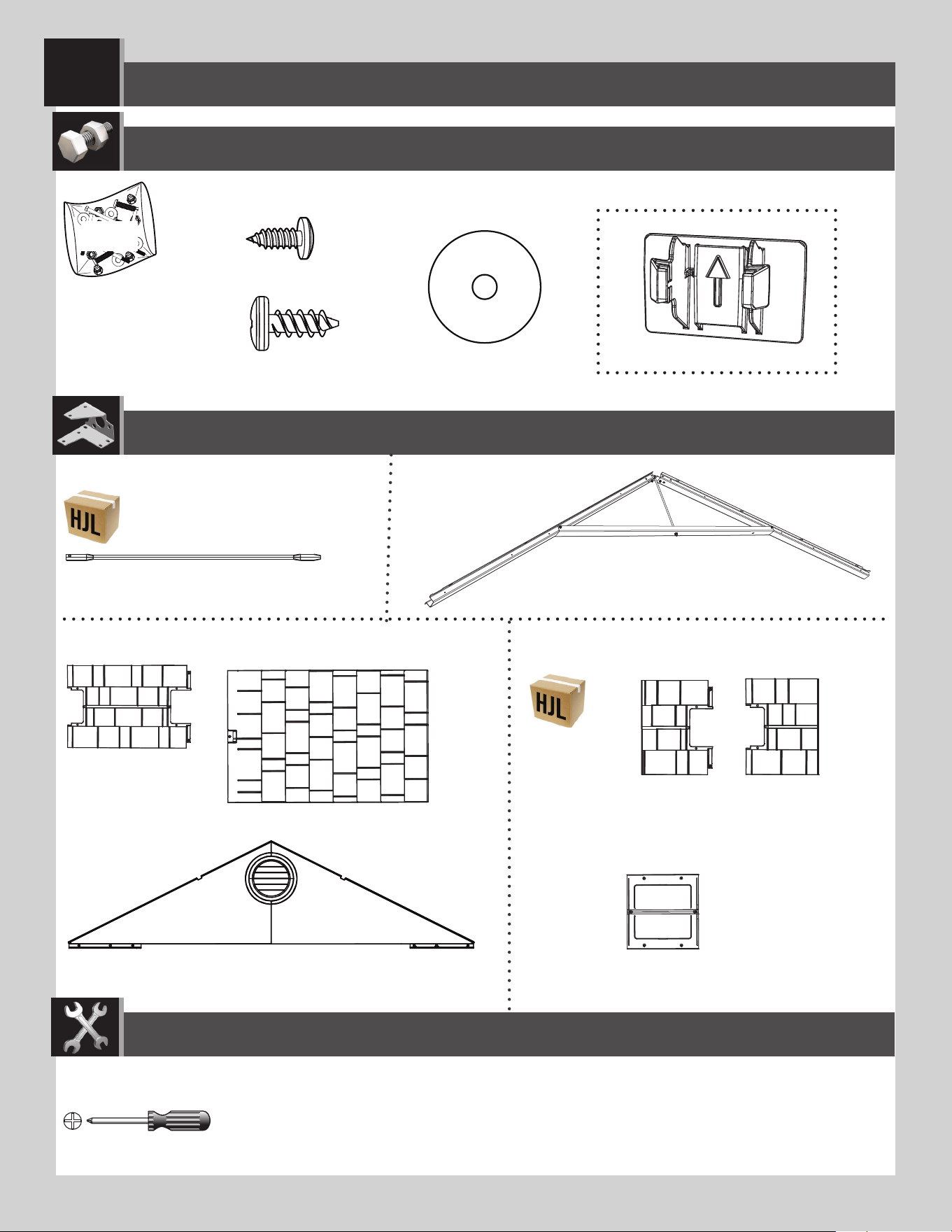

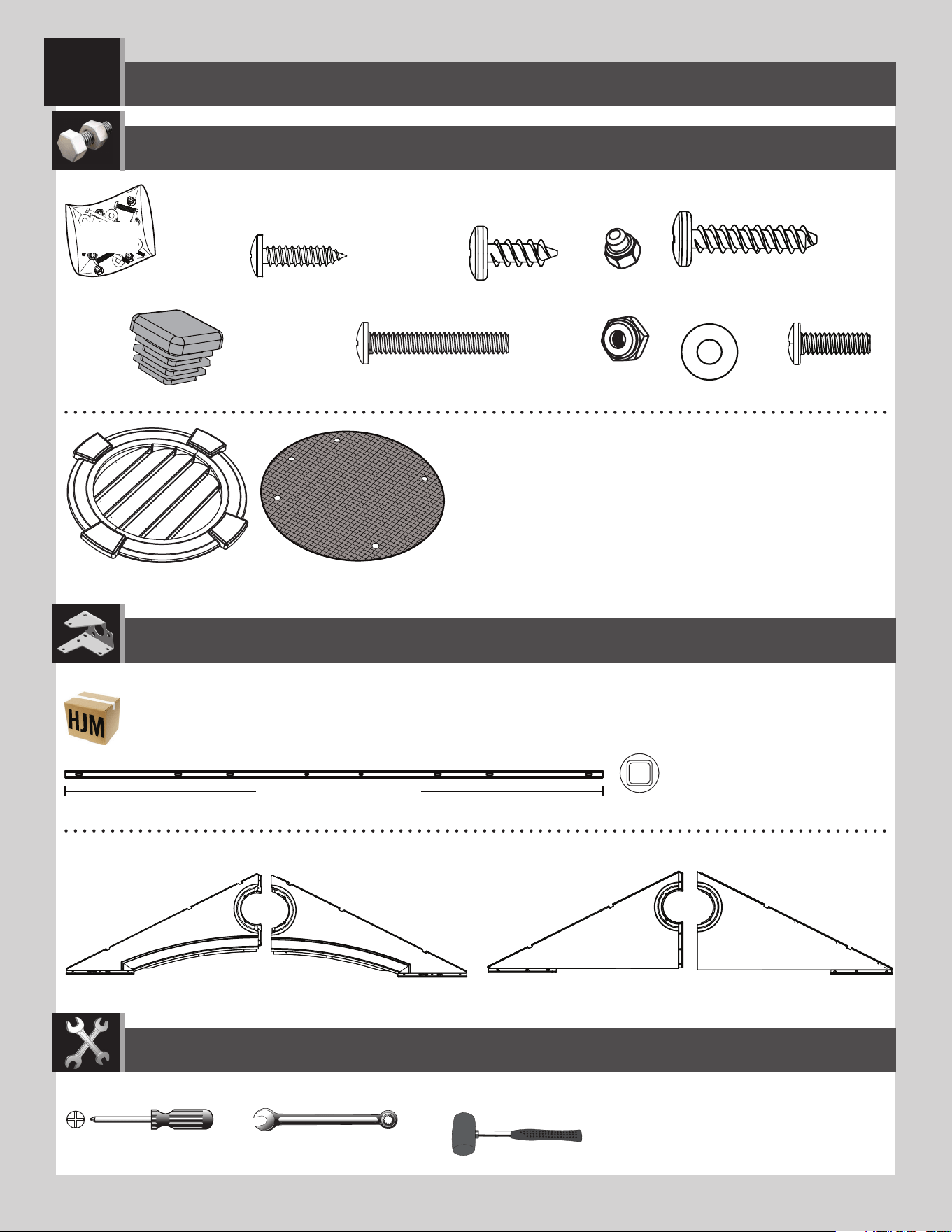

GABLE ASSEMBLY / ASSEMBLAGE DES PIGNONS / ENSAMBLAJE DE LAS FACHADAS

ADW (x10)

AEE (x14)

AHS (x2)

AGI (x1)

AGH (x1)

ADZ (x6)

ADV (x6)

EZG

Metal part / Pièce en métal / Pieza de metal

Plastic parts / Pièces en plastique / Piezas de plástico

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

EVZ (x1)

EWA (x1)

3/8 in/po (≈10 mm)

EYS (x1)

59 1/2 in/po (≈1,51 m)

EYQ (x2)

CXK (x2)

ADK (x2)

EYR (x2)

ENH (x2) AIQ (x2)

TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO

(Not included—unless otherwise indicated*) / (Non inclus — sauf indication contraire*) / (No incluido, salvo indicación contraria*)

59 1/2 in/po (≈151 cm)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)

ADZ (x4)

AGH

AGI

ADZ

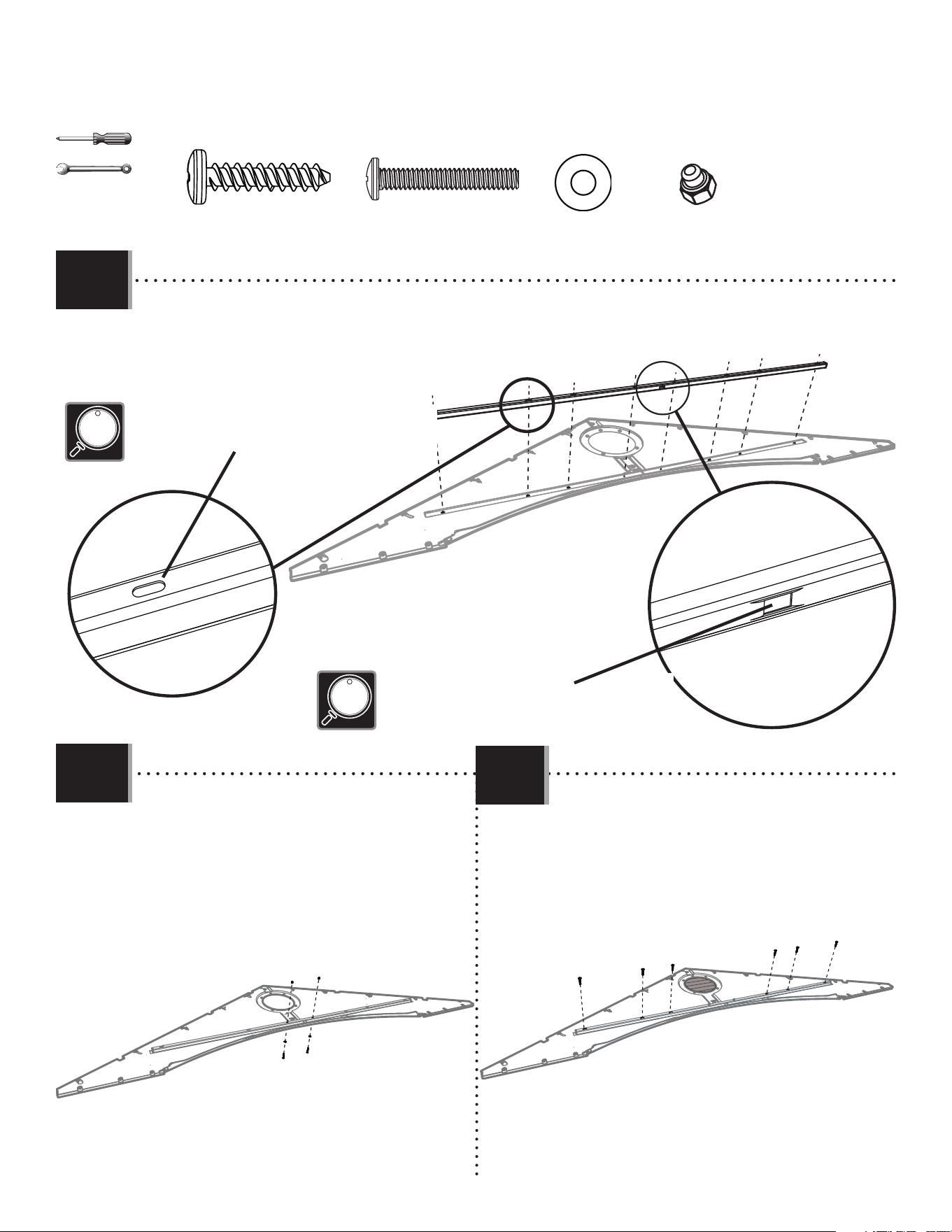

• Align the holes in the rear gable halves (AGI & AGH).

• Aligner les trous dans les pignons (AGI & AGH).

• Alinear los agujeros en las fachadas traseras (AGI & AGH).

• Secure the two gable halves with four (4) screws (ADZ).

• Attacher l’un à l’autre à l’aide de quatre (4) vis (ADZ).

• Sujetar el uno al otro usando cuatro (4) tornillos (ADZ).

3.1

3.2

ADZ

http://go.lifetime.com/8x7.5-section3

• In case of any trouble with this section, scan the QR code below to view a video on its assembly.

• En cas de problème avec cette section, scanner le QR code en dessous pour voir une vidéo de l’assemblage.

• En caso de problemas con esta sección, escanear el código QR debajo para ver un video del ensamblaje.

LIFETIME

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)

3.4

3.5

ADW x5

AEE x5

• Secure with the hardware included.

• Attacher-les en utilisant la quincaillerie incluse.

• Sujetar los unos a los otros usando el herraje

incluido.

ADW (x5)

AEE (x5)

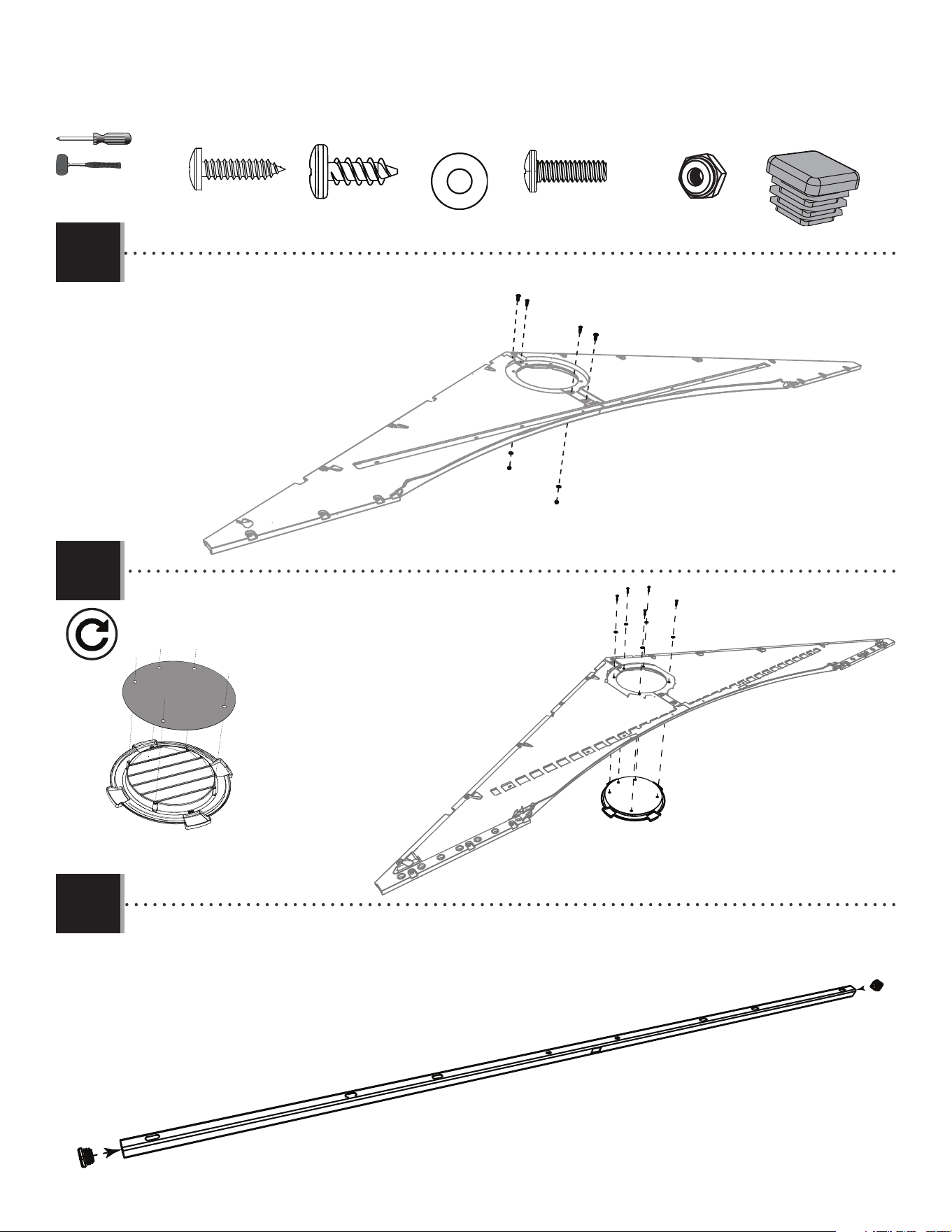

• Align the holes in the entry gable halves (EVZ & EWA).

• Aligner les trous dans les demis pignons d’entrée (EVZ & EWA).

• Alinear los agujeros en las mitades de la fachada trasera (EVZ & EWA).

EWA

EVZ

3/8 in/po

(≈10 mm)

AIQ

ENH

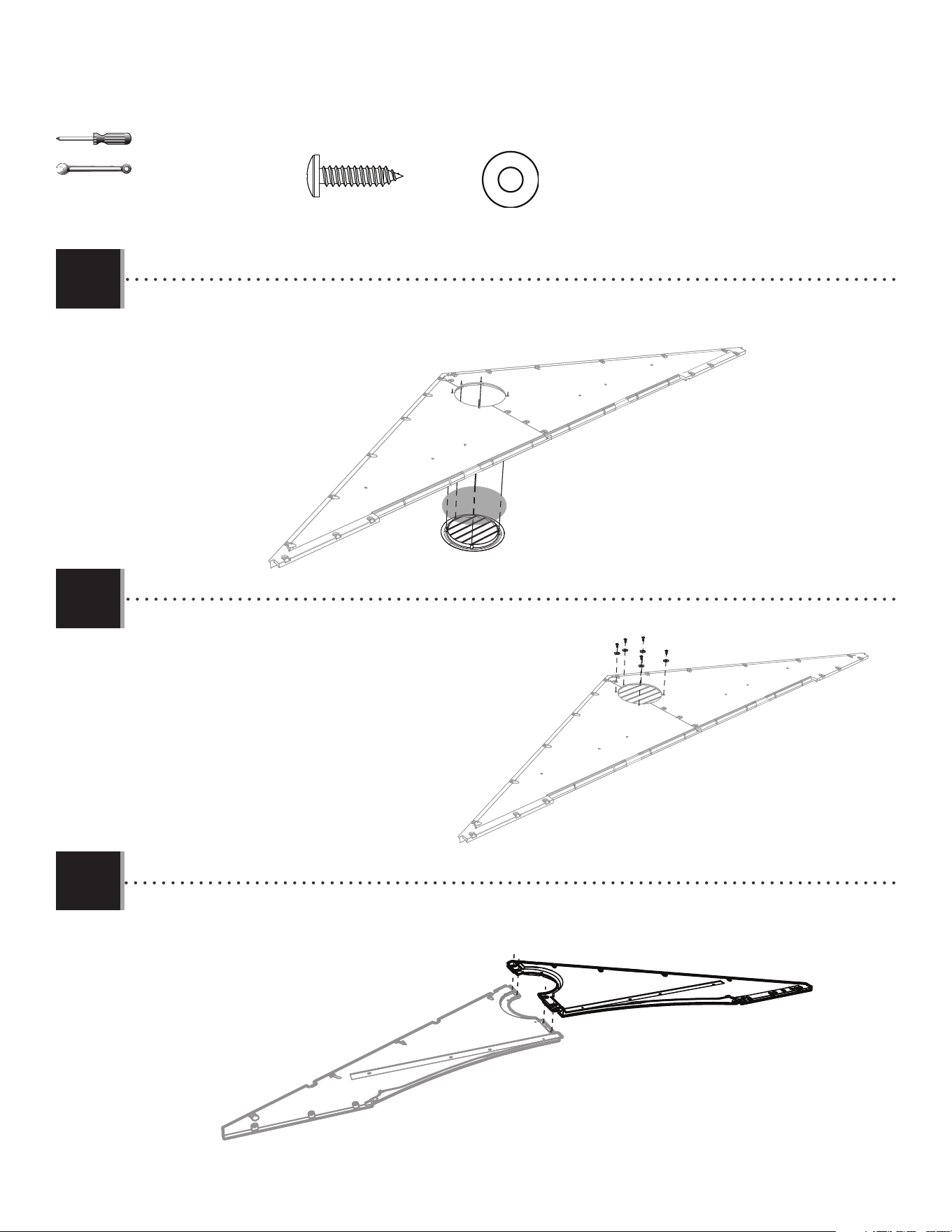

• Place the screen (AIQ) over the vent (ENH), and align the ﬁ ve holes in the vent with those in the gable.

• Mettre la moustiquaire (AIQ) sur l’évent (ENH), et aligner les cinq trous dans l’évent avec ceux du pignon.

• Colocar el mosquitero (AIQ) sobre la rejilla de ventilación (ENH), y alinear los agujeros en la rejilla con los de la fachada.

3.3

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)

3.7

3.8

AIQ

ENH

ADW x5

AEE x5

• Repeat steps 3.3–3.4 for the entry gable.

• Répéter les étapes 3.3 – 3.4 pour le pignon d’entrée.

• Repetir los pasos 3.3–3.4 para la fachada de entrada.

• Insert an end cap (AHS) into each end of the header (EYS).

• Insérer un capuchon (AHS) dans chaque extrémité du linteau (EYS).

• Insertar un tapón (AHS) en cada extremo del dintel (EYS).

AHS

EYS

AHS (x2)

ADW (x5)

AEE (x7)

3.6

• Secure with the hardware included. Do not

overtighten.

• Fixer à l’aide de la quincaillerie incluse. Ne pas trop

serrer.

• Sujetar con el herraje incluido. No apretar demasiado.

ADZ

AEE

CXK

AEE

EYQ

ADZ (x2)

EYQ (x2)

CXK (x2)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)

ADV (x6)

ADK (x2)

ADV

EYR

AEE

ADK

ADV

• Secure with two (2) screws (EYR), two (2) washers

(AEE), and two (2) nuts (ADK). Do not overtighten.

• Le ﬁ xer à l’aide de deux (2) vis (EYR), deux (2)

rondelles (AEE), et deux écrous (ADK). Ne pas trop serrer.

• Sujetarlo con dos (2) tornillos (EYR), dos (2) rondanas

(AEE), y dos tuercas (ADK). No apretar demasiado.

• Secure with six (6) more screws (ADV).

• Le ﬁ xer à l’aide de six (6) vis (ADV) de plus.

• Sujetarlo con seis (6) más tornillos (ADV).

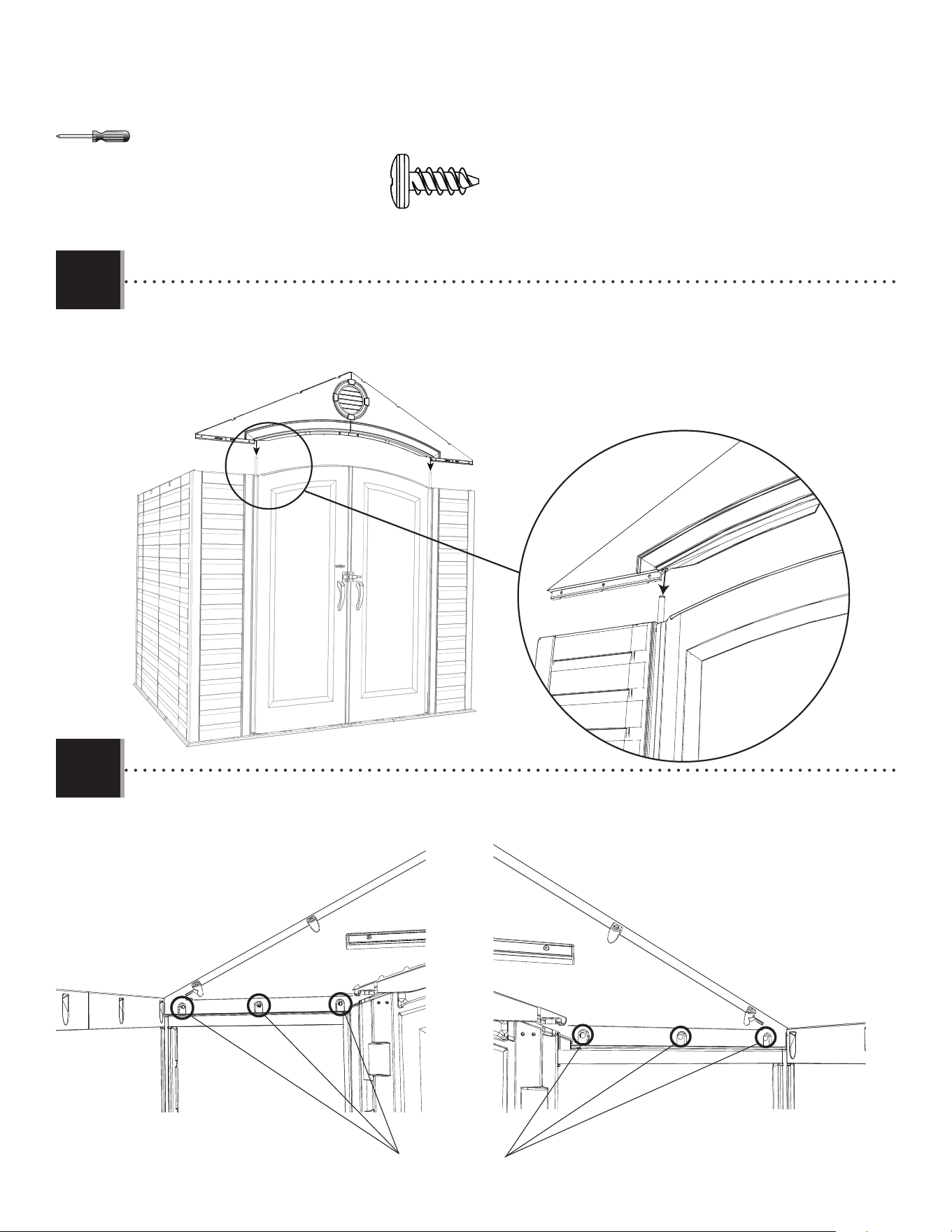

• Align the holes in the header with those in the gable.

• Aligner les trous dans le linteau avec ceux dans le pignon.

• Alinear los agujeros en el dintel con los de la fachada.

• The ﬂ at holes face away from the gable.

• Les trous plats font face de l’autre côté du pignon.

• Los agujeros lisos miran en contra de la fachada.

• The dented hole faces downward.

• Le trou bosselé est orienté vers le bas.

• El agujero dentado mira hacia abajo.

3.10

3.11

AEE (x2)

EYR (x2)

3.9

3/8 in/po

(≈10 mm)

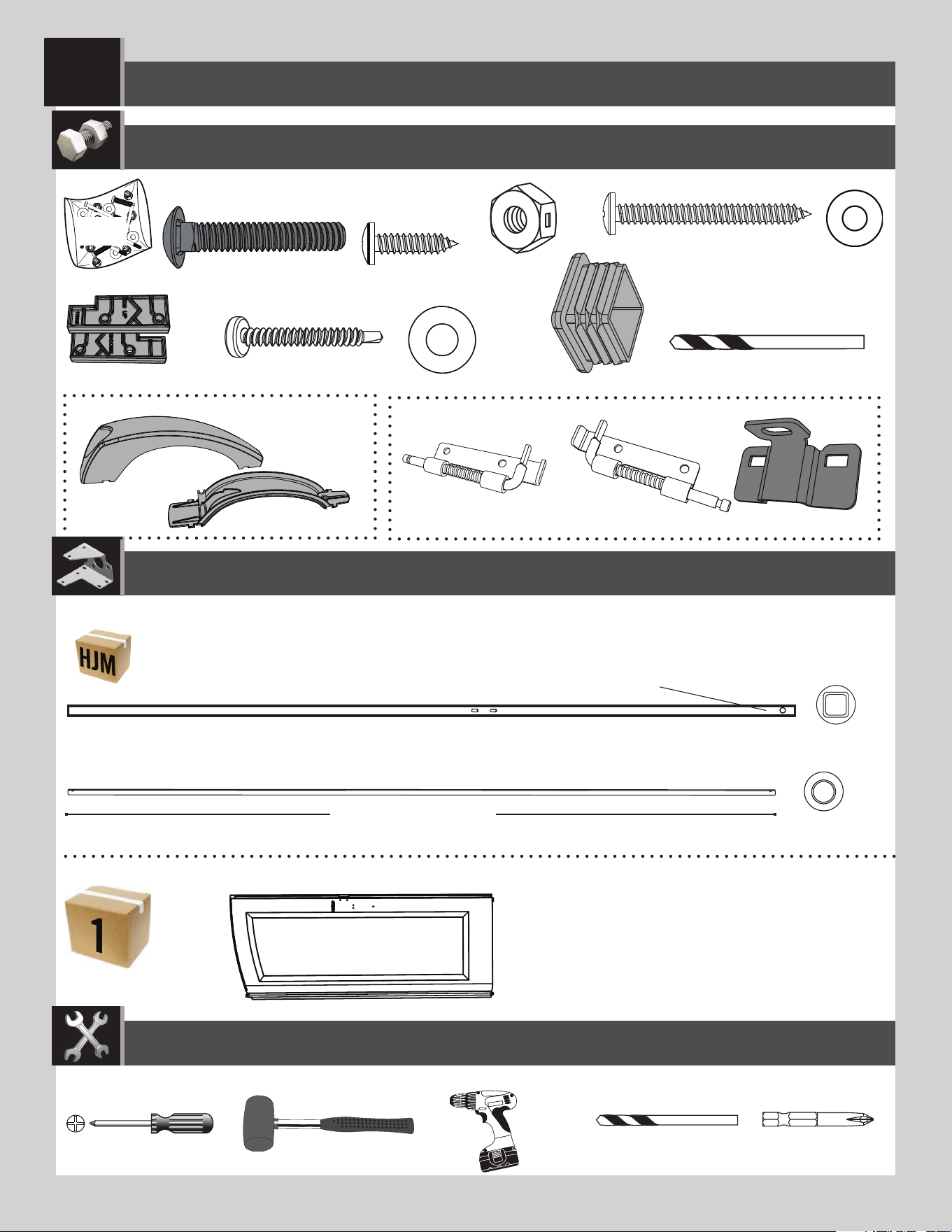

LEFT DOOR ASSEMBLY / ASSEMBLAGE DE LA PORTE GAUCHE / ENSAMBLAJE DE LA PUERTA IZQUIERDA

BDJ (x1)

EDW (x1)

Metal parts / Pièces en métal / Piezas de metal

Plastic parts / Pièces en plastique / Piezas de plástico

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

CRD (x1)

BYR (x1)

BYS (x1)

ADW (x1)

BBH (x1)

BYZ (x2)

AEE (x3)

HKO

ARA (x1) 1/8 in/po (≈3 mm)

AEB (x2)ENO (x4)

ACH (x2)

AAB (x2)

EOY (x1)

DGR (x1)

DGS (x1)

ENP (x2)

Upper / Supérieur / Superior

Lower / Inférieur / Inferior

ARA (x1)*

1/8 in/po (≈3mm)

Parts / Pièces / Piezas Parts / Pièces / Piezas

TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO

(Not included—unless otherwise indicated*) / (Non inclus — sauf indication contraire*) / (No incluido, salvo indicación contraria*)

ADC (x1)*

77 in/po (≈1,96 m)

77in/po (≈196 cm)

Top end / Extrémité supérieure / Extremo superior

74 16/25" (≈190 cm)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)

BBH (x1)

EDW

BDJ

• Align these holes in the next step

• Alignez ces trous à l’étape suivante

• Alinee estos agujeros en el paso siguiente

• Insert an end cap (BBH) into the end of the tube and ﬁ nish inserting the tube until ﬂ ush with bottom of door and the

two holes in the tube align with those in the door.

• Insérez un capuchon (BBH) dans l’extrémité du tube et continuez d’insérer le tube jusqu’à ce qu’il soit à ras au bord

inférieur de la porte et les deux trous dans le tube s’alignent avec ceux dans la porte.

• Inserte un tapon (BBH) adentro del extremo del tubo y siga con la inserción del tubo hasta que esté al ras del borde

inferior de la puerta y los dos agujeros en el tubo se alineen con ellos en la puerta.

BBH

4.2

4.1

• Slide a long tube (EDW) into the hole in the left door (BDJ) until a few inches remain out of the door. The end with the hole goes at the

top.

• Faites glisser le tube grand (EDW) à travers le trou de la porte gauche (BDJ) jusqu’à ce qu’il dépasse quelques pouces de la

porte. L’extrémité avec le trou va vers le haut.

• Deslice el tubo largo (EDW) adentro del agujero en la puerta izquierda (BDJ) hasta que el tubo cuelgue unas pulgadas de la

puerta. El extremo con el agujero va al tope.

http://go.lifetime.com/8x7.5-section4

• In case of any trouble with this section, scan the QR code below to view a video on its assembly.

• En cas de problème avec cette section, scanner le QR code en dessous pour voir une vidéo de l’assemblage.

• En caso de problemas con esta sección, escanear el código QR debajo para ver un video del ensamblaje.

LIFETIME

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)

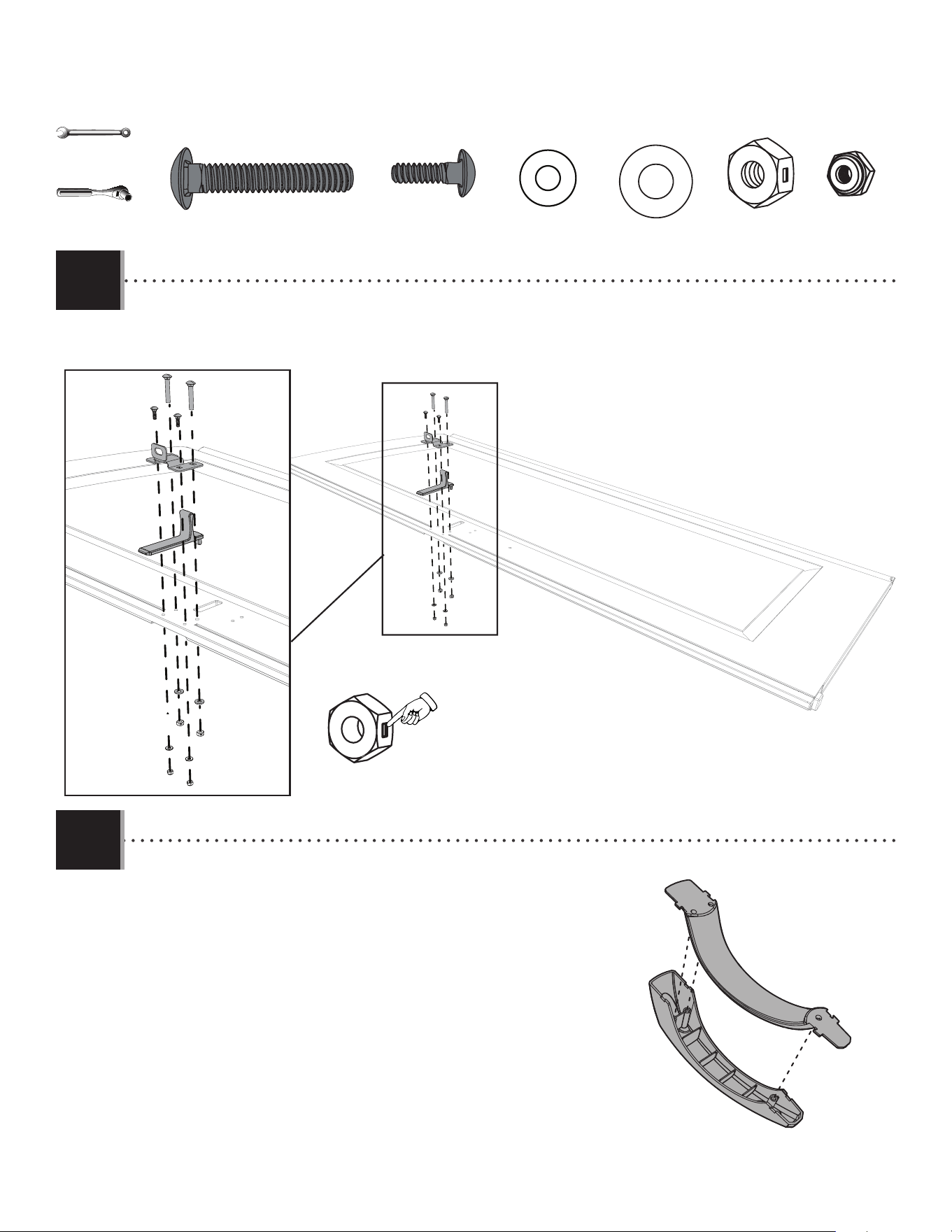

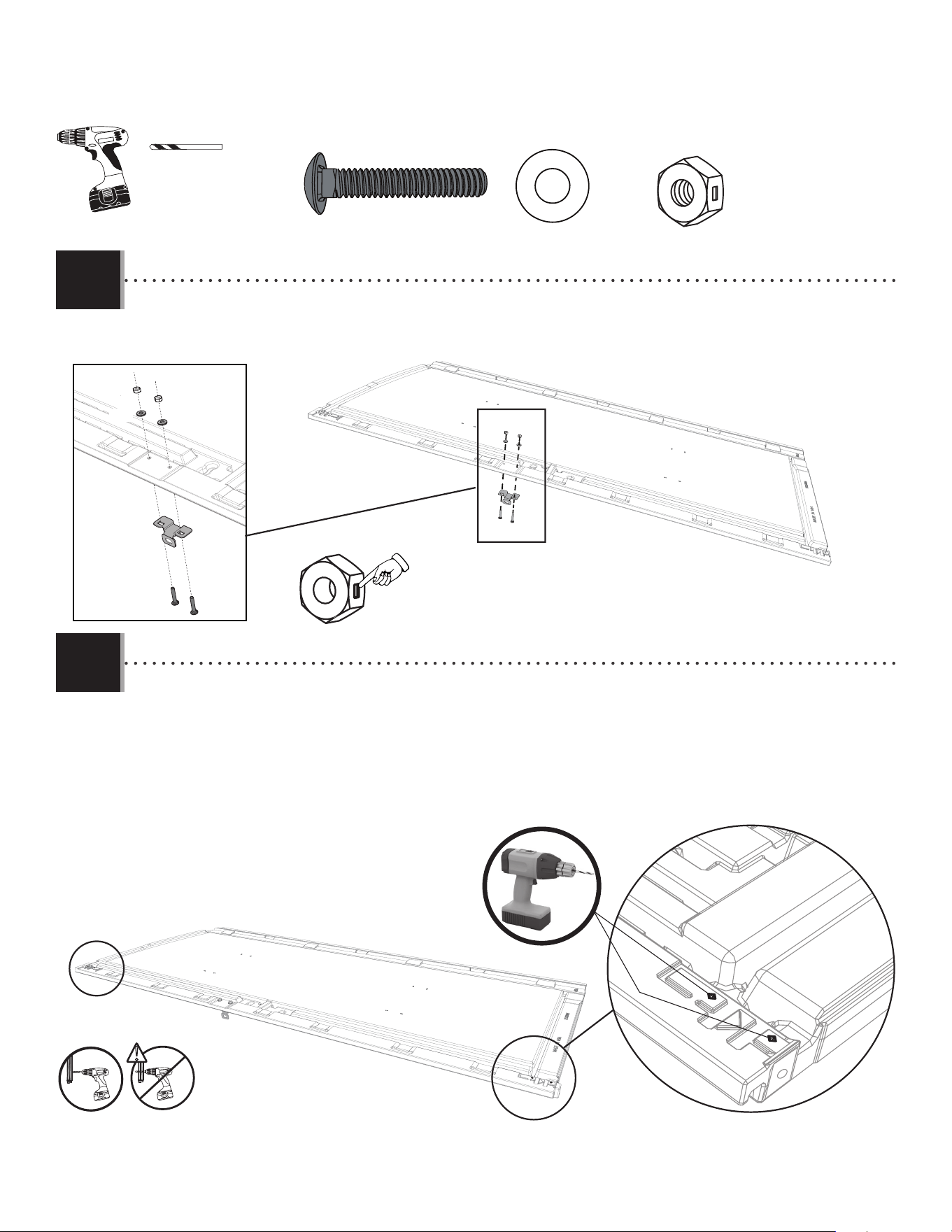

4.3

4.4

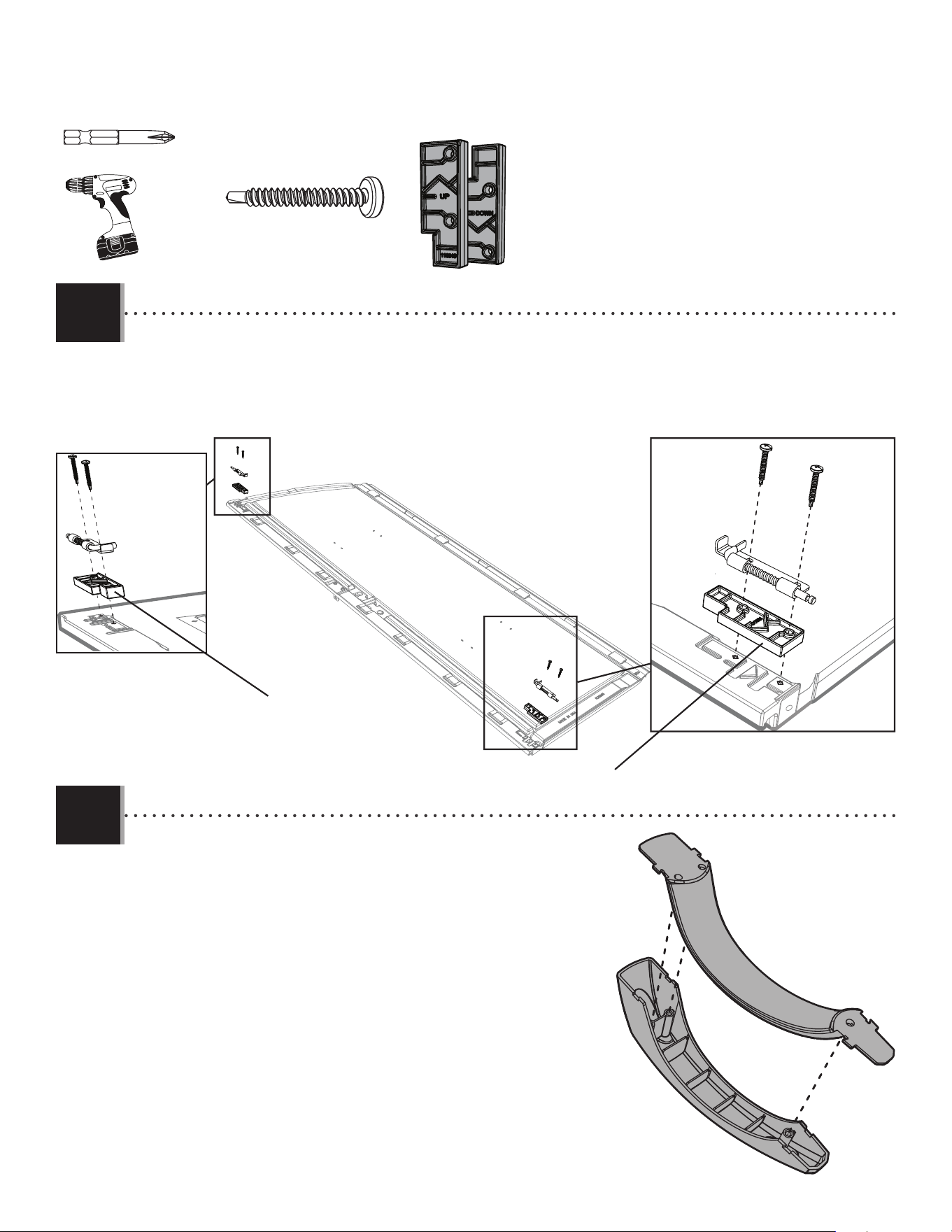

• Attach the left latch bracket (EOY) to the door using the hardware included. Do not overtighten.

• Attachez le support gauche à loquet (EOY) à la porte à l’aide de la quincaillerie incluse. Ne pas trop serrer.

• Sujete el soporte izquierdo para el pestaño (EOY) a la puerta usando el herraje incluido. No apretar demasiado.

AAB (x2)

AAB

ACH (x2)

ACH

AEB (x2)

AEB

EOY

• Drill into the divots at the top and bottom of the door and into the tube inside but not all the way through the door.

Use the 1/8" (3 mm) drill bit (ARA) included.

• Percez les marques à la partie supérieure et inférieure de la porte et dedans le tube à l’intérieur mais pas à

travers la porte entière. Utilisez le foret de 3 mm (1/8 po) (ARA) inclus.

• Taladre las marcas al tope y al fondo de la puerta y dentro del tubo adentro mas no por la puerta entera. Use la

broca de 3 mm (1/8 in.) (ARA) incluida.

1/8 in/po

(≈3 mm)

ARA (x1)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)

4.5

4.6

BYS

BYR

• Attach the two handle pieces (BYR & BYS) together as shown.

• Attachez les deux pièces de la poignée (BYR et BYS) comme illustré.

• Conecte las dos piezas del picaporte (BYR y BYS) como se muestra.

• Attach the locks (DGR & DGS) and spacers (ENP) to the top and bottom of the left door. If the pins in the locks do not move freely, loosen the

screws (ENO) just a tad.

• Attachez les verrous (DGR et DGS) et les pièces d’écartement (ENP) à la partie supérieure et inférieure à la porte gauche. Si les

verrous ne se déplacent pas librement, deserrez les vis (ENO) un pétit peu.

• Sujete los pasadores (DGR y DGS) y los espaciadores (ENP) al tope y al fondo de la Puerta izquierda. Si los pasadores no se mueven

libremente, aﬂ oje los tornillos (ENO) un poquito.

ENP (x2)

ENO (x4)

Haut

Arriba

Down

Bas

Abajo

DGR

ENO

DGS

ENP

ADC (x1)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)

CRD

4.7

4.8

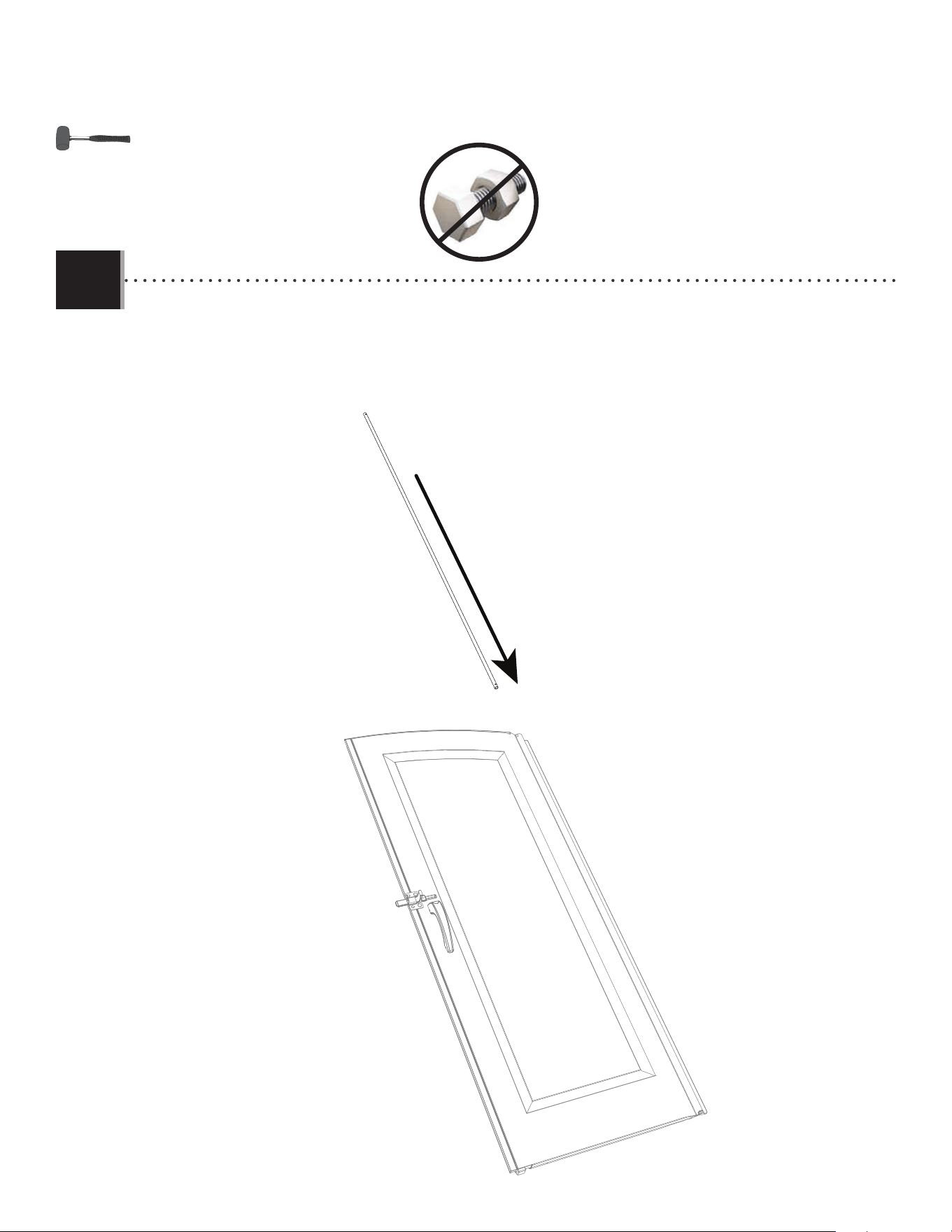

• Slide a hinge tube (CRD) into the hole in the door until a

few inches remain out of the bottom.

• Faites glisser le tube de charnière (CRD) à travers le trou

de la porte jusqu’à ce qu’il dépasse quelques

pouces de la partie inférieure de la porte.

• Deslice un tubo de bisagra (CRD) adentro del agujero

en la puerta hasta que el tubo cuelgue unas

pulgadas de la parte inferior de la puerta.

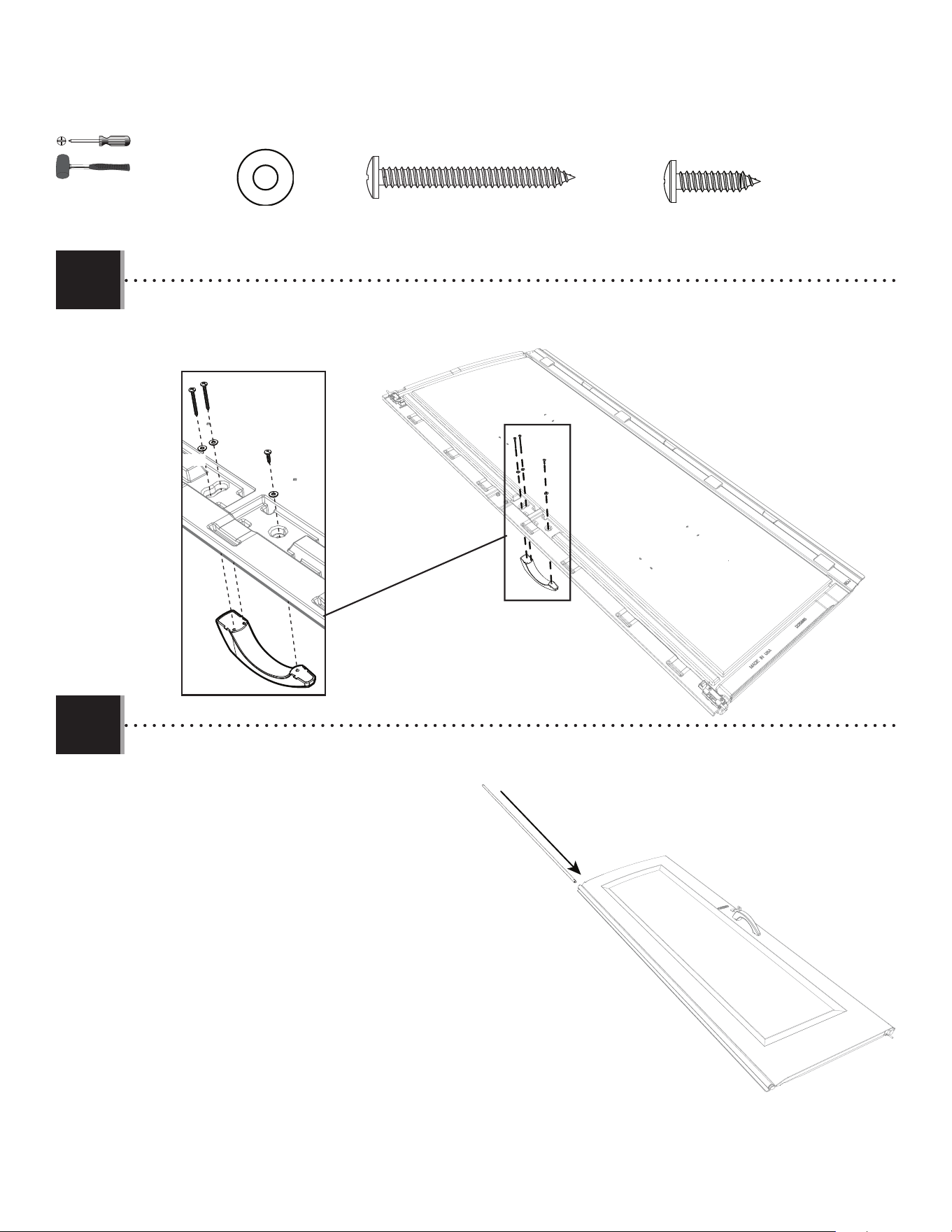

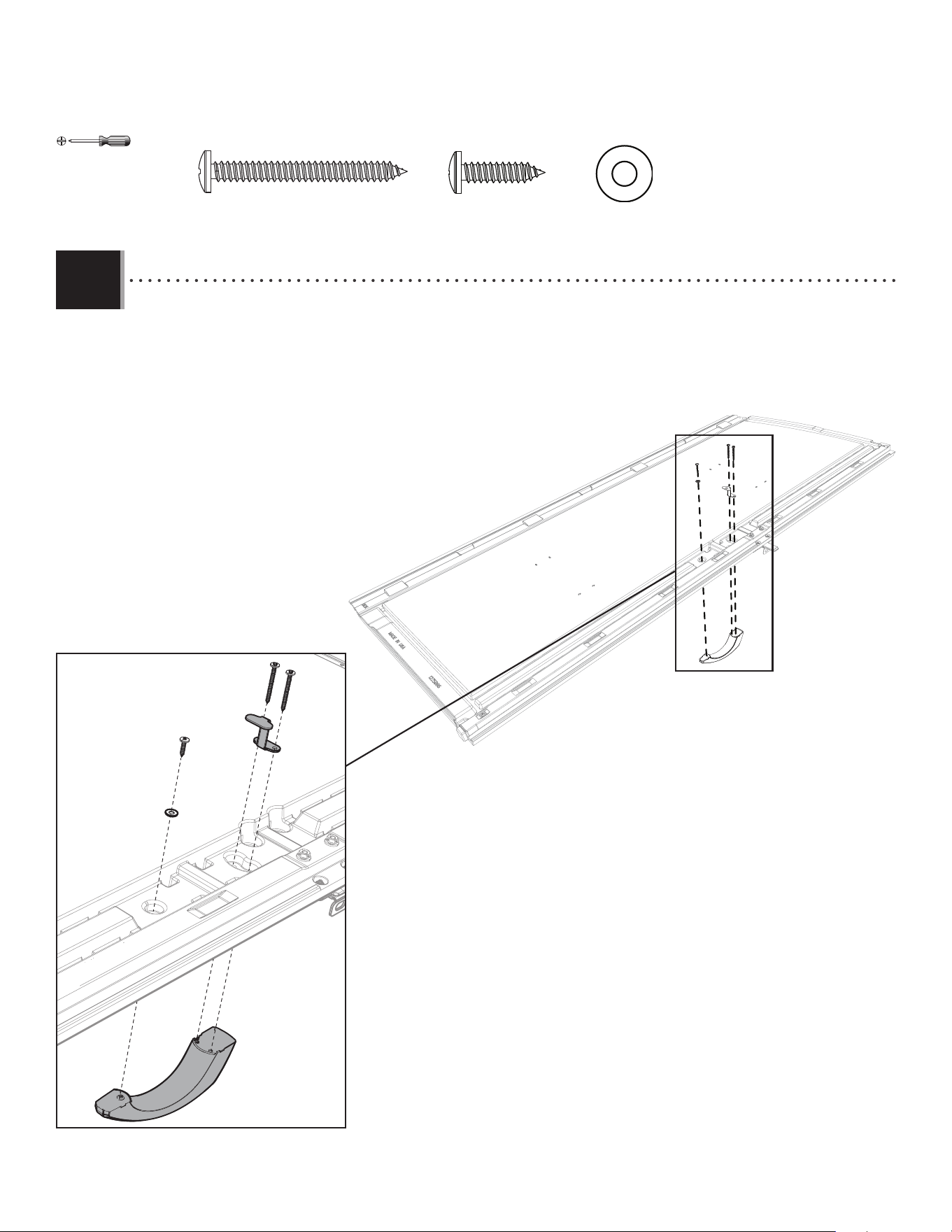

• Attach the handle to the door using the hardware included.

• Attachez la poignée à la porte à l’aide de la quincaillerie incluse.

• Sujete el picoporte a la puerta usando el herraje incluido.

ADW (x1)

ADW

BYZ (x2)

AEE (x3)

AEE

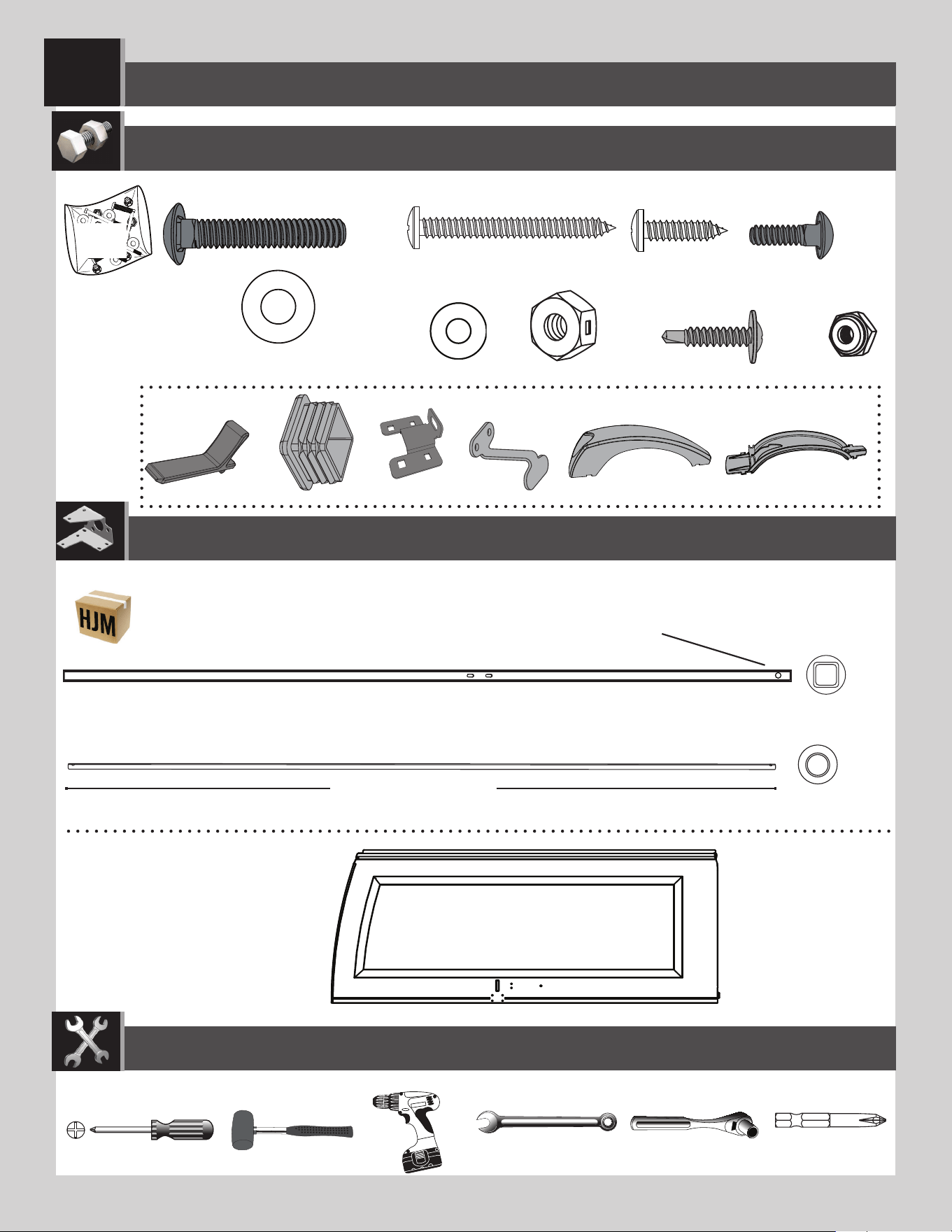

RIGHT DOOR ASSEMBLY / ASSEMBLAGE DE LA PORTE DROITE / ENSAMBLAJE DE LA PUERTA DERECHA

EOX

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

Metal parts / Pièces en métal / Piezas de metal

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

7/16 in/po (≈11 mm) 3/8 in/po (≈10 mm)

BDK (x1)

Plastic parts / Pièces en plastique / Piezas de plástico

EDW (x1)

CRD (x1)

77 in/po (≈1,96 m)

Top end / Extrémité supérieure / Extremo superior

ADW (x1)

BYZ (x2)

BYS (x1)

BYR (x1)

EOZ (x1)

EPA (x1)

AAB (x2)

ACH (x2)

AEB (x2)

CXK (x2)

EPC (x2)

AEE (x3)

CHK (x1)

BBI (x1)

BBH (x1)

Parts / Pièces / Piezas

TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO

(Not included—unless otherwise indicated*) / (Non inclus — sauf indication contraire*) / (No incluido, salvo indicación contraria*)

ADC (x1)*

74 16/25in/po (≈190 cm)

77 in/po (≈196 cm)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)

EDW

BDK

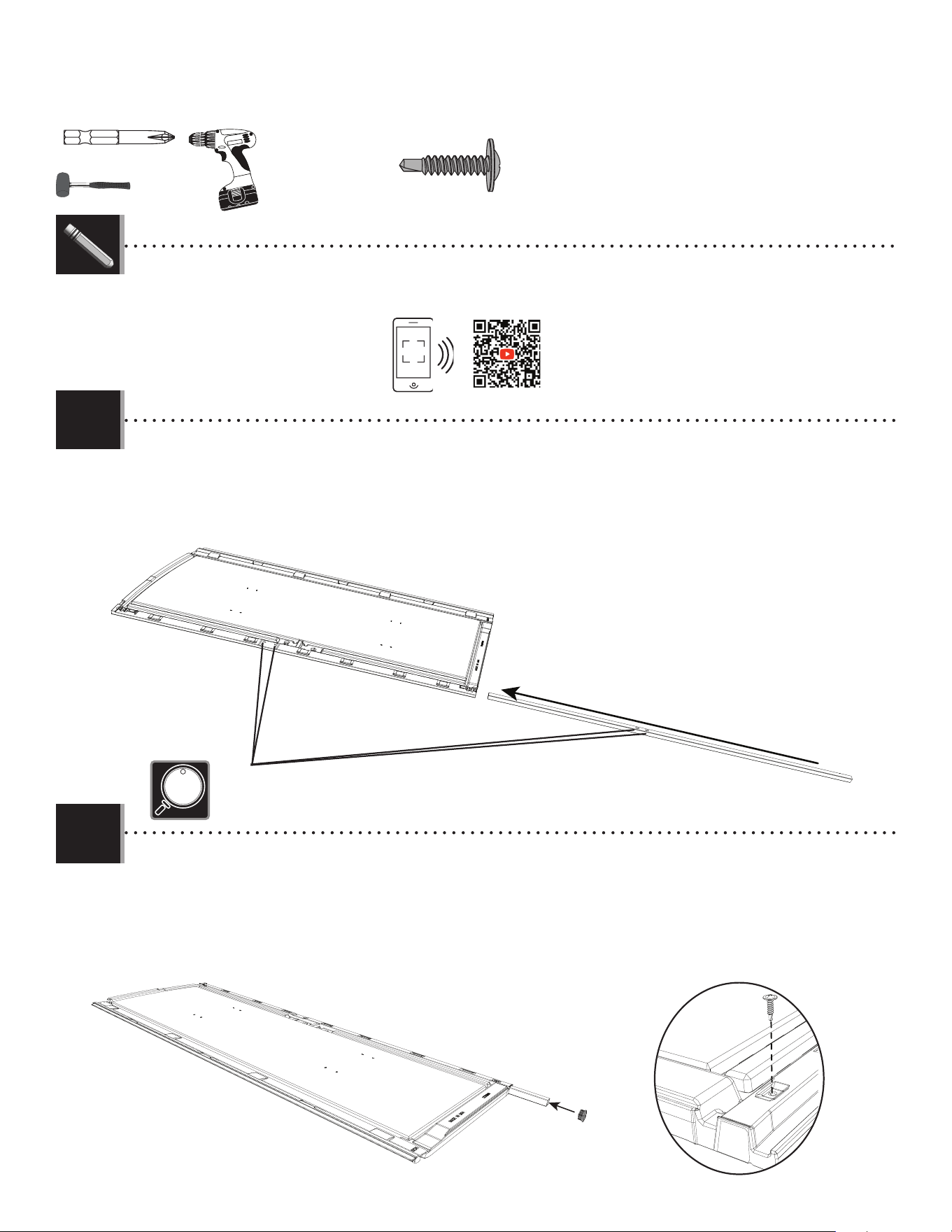

• Slide a square tube (EDW) into the hole in the right door (BDK) until a few inches remain out of the door. The end with the hole goes at

the top.

• Faire glisser le tube carré (EDW) à travers le trou de la porte droite (BDK) jusqu’à ce qu’il dépasse de quelques centimètres

de la porte. L’extrémité avec le trou va en haut.

• Deslizar el tubo cuadrado (EDW) adentro del agujero en la puerta derecha (BDK) hasta que el tubo cuelgue unas pulgadas de

la puerta. El extremo con el agujero va al tope.

BBH

• Align these holes in the next step

• Aligner ces trous à l’étape suivante

• Alinear estos agujeros en el paso siguiente

5.2

5.1

• Insert an end cap (BBH) into the end of the tube, and ﬁ nish inserting the tube until ﬂ ush with bottom of door. Then,

use a drill to insert a self-drilling screw (CHK) to hold it in place.

• Insérer un capuchon (BBH) dans l’extrémité du tube, et terminer d’insérer le tube jusqu’à ce qu’il soit à ras au bord

inférieur de la porte. Puis, utiliser une perceuse pour insérer une vis autotaraudeuse (CHK) pour la maintenir en place.

• Insertar un tapon (BBH) en el extremo del tubo, y terminar de insertar el tubo hasta se alinee con la parte inferior

de la puerta. Después, usar un taladro eléctrico para insertar un tornillo auto-perforante (CHK) para mantenerlo en su

lugar.

CHK

CHK (x1)

http://go.lifetime.com/8x7.5-section5

• In case of any trouble with this section, scan the QR code below to view a video on its assembly.

• En cas de problème avec cette section, scanner le QR code en dessous pour voir une vidéo de l’assemblage.

• En caso de problemas con esta sección, escanear el código QR debajo para ver un video del ensamblaje.

LIFETIME

ADC (x1)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)

• Ensure the tube inside the door is ﬂ ush with the bottom of the door. Attach the latch as shown.

• Veiller à ce que le tube dans la porte soit à ras au bord inférieur de la porte. Attacher le loquet comme indiqué.

• Asegurarse de que el tubo dentro de la puerta esté a ras del borde inferior de la puerta. Entonces, sujetar bien el

pestaño como se muestra.

BYS

BYR

• Attach the two handle pieces (BYR & BYS) together as shown.

• Attacher les deux pièces de la poignée (BYR et BYS) comme indiqué.

• Conectar las dos piezas del picaporte (BYR y BYS) como se muestra.

7/16 in/po

(≈11 mm)

3/8 in/po

(≈10 mm)

EOZ

EPA

AAB (x2)

AAB

ACH (x2)

ACH

AEB (x2)

AEE (x2)

CXK (x2)

CXK

EPC (x2)

EPC

AEB

AEE

5.3

5.4

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)

• Attach the handle as shown. Tighten securely.

• Bien attacher la poignée comme indiqué. Bien serrer la quincaillerie.

• Sujetar bien el picoporte como se muestra. Apretar bien el herraje.

ADW (x1)

ADW

BYZ (x2)

BYZ

AEE (x1)

AEE

BBI

5.5

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)

5.6

• Slide a hinge tube (CRD) into the hole in the door until a few inches remain out of the bottom.

• Faire glisser le tube de articulation (CRD) à travers le trou de la porte jusqu’à ce qu’il dépasse de quelques centimètres de

la partie inférieure de la porte.

• Deslizar un tubo de articulación (CRD) adentro del agujero en la puerta hasta que el tubo cuelgue unas pulgadas de la

parte inferior de la puerta.

CRD

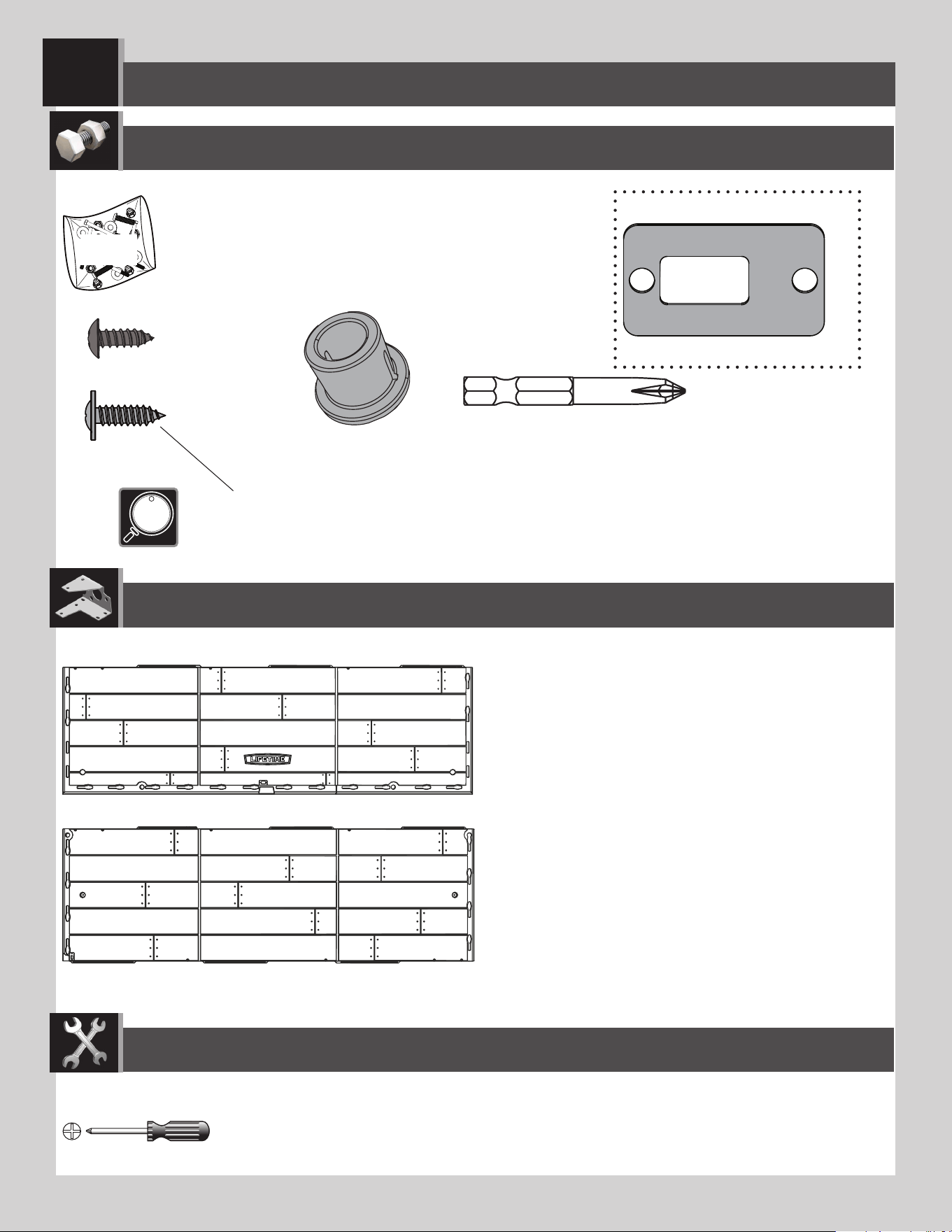

FLOOR ASSEMBLY / ASSEMBLAGE DU PLANCHER / ENSAMBLAJE DEL PISO

CUW (x2)

Plastic parts / Pièces en plastique / Piezas de plástico

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

CUD (x1)

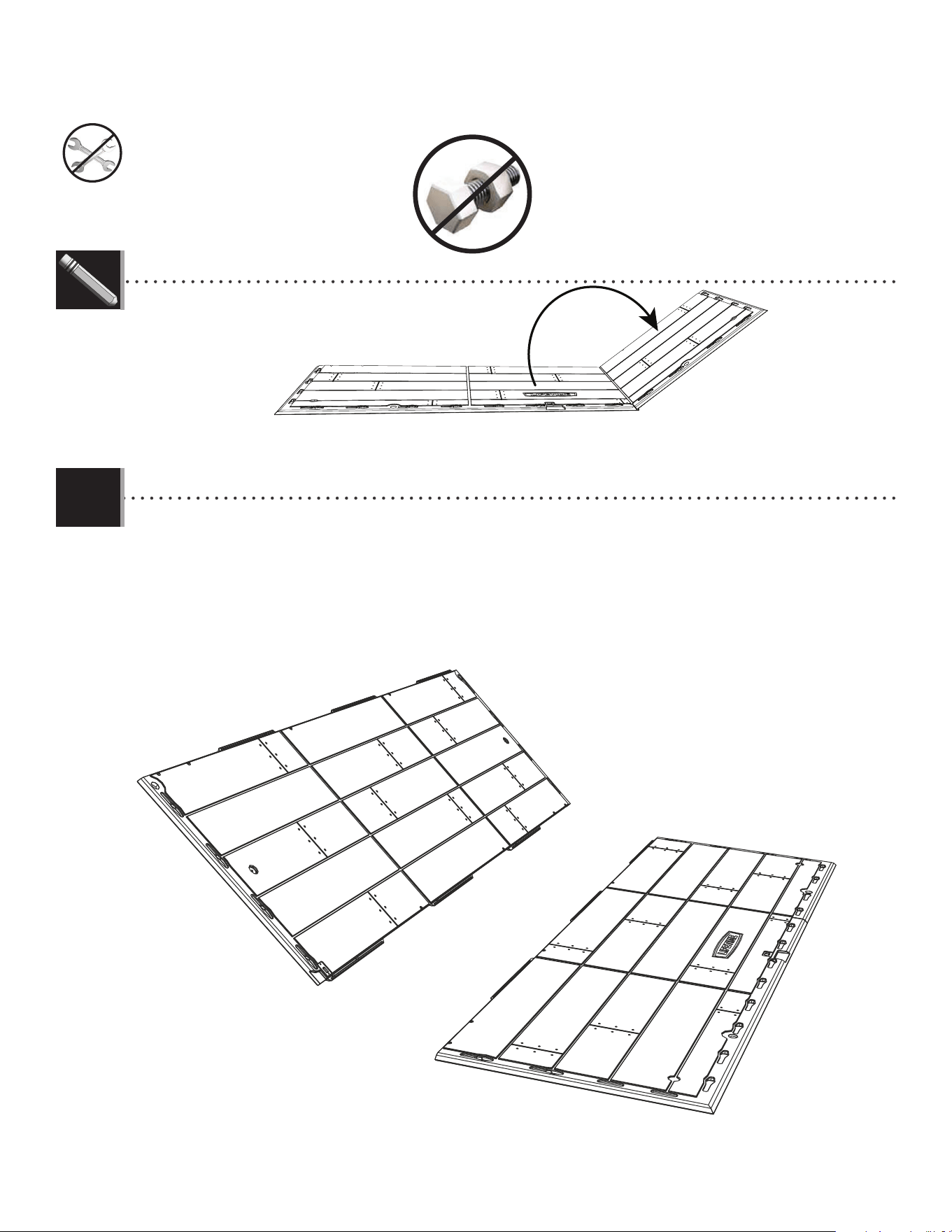

• Unfold the ﬂ oor panels before installing.

• Dépliez les panneaux de sol avant l’installation.

• Despliegue los paneles del suelo antes de instalar.

TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO

(Not included—unless otherwise indicated*) / (Non inclus — sauf indication contraire*) / (No incluido, salvo indicación contraria*)

AHO (x2)

CWU (x2)

ADC (x1)

HYZ

• These are not anchoring screws. Their purpose is to fasten together the ﬂ oor panels.

• Ces vis ne sont pas les vis d’ancrage. Leur but est pour attacher les panneaux de plancher.

• Estos no son tornillos de anclaje. Son propósito es sólo para unir los paneles de piso.

GJZ (x16)

AHL (x1)

Parts / Pièces / Piezas

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 6 (CONTINUED) / SECTION 6 (SUITE) / SECCIÓN 6 (CONTINUACIÓN)

• Hold an inner ﬂ oor panel (CUD) at an angle and slide the tabs along the edge underneath an outer ﬂ oor panel (CUW). The tabs

interlock. Lay panel down ﬂ at.

• Poser un panneau de plancher intérieur (CUD) à un angle et faire glisser les languettes le long du bord au-dessus du panneau de plancher

extérieur (CUW). Les languettes s’enclenchent les uns les autres. L’étendre par terre.

• Colocar un panel de piso interior (CUD) a un ángulo y deslizar las lenguetas a lo largo del borde debajo el panel de piso exterior (CUW).

Las lengüetas se entrelazan las unas con las otras. Aplanar el panel.

6.1

CUD

CUW

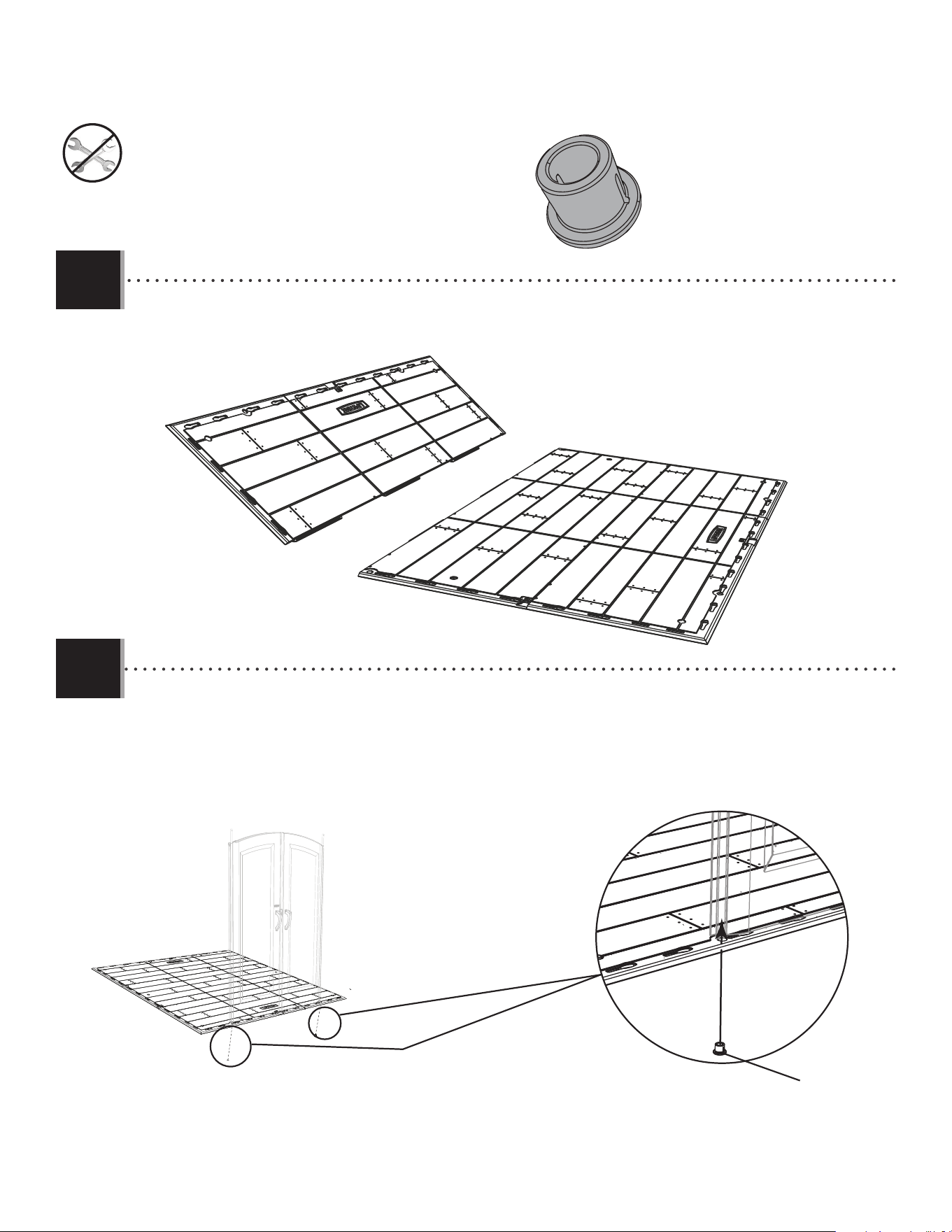

• Unfold the ﬂ oor panels before installing.

• Dépliez les panneaux de sol avant l’installation.

• Despliegue los paneles del suelo antes de instalar.

LIFETIME

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 6 (CONTINUED) / SECTION 6 (SUITE) / SECCIÓN 6 (CONTINUACIÓN)

6.3

AHO

• Decide on which end you would like to install your doors. Insert bushings (AHO) through the holes in the ﬂ oor. The slit in

the bushing should face the front of the shed.

• Choisir le bord auquel installer les portes. Insérer les bagues (AHO) à travers les trous dans le plancher. La fente dans la

bague doit donner sur le bord avant de l’abri.

• Escojer en que borde instalar las puertas. Insertar los casquillos (AHO) a través de los agujeros en el piso. La rendija en el

casquillo debe dar hacia el borde delantero de la caseta.

Slit

Rendija

Fente

AHO (x2)

6.2

CUW

• Attach an outer ﬂ oor panel (CUW) to the inner ﬂ oor panel.

• Attacher un autre panneau de plancher intérieur (CUW) au panneau de plancher intérieur.

• Fijar otro panel de piso exterior (CUW) al panel de piso interior.

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 6 (CONTINUED) / SECTION 6 (SUITE) / SECCIÓN 6 (CONTINUACIÓN)

6.5

• Attach the strike plate (AHL) to the ﬂ oor on the same side the bushings were installed.

• Attacher la gâche (AHL) au plancher sur le même côté que celui où les bagues ont été installées.

• Fijar la placa de impacto (AHL) al piso en el mismo lado donde se instalaron los casquillos.

CWU (x2)

Bushings

Bagues

Casquillos

CWU CWU

AHL

6.4

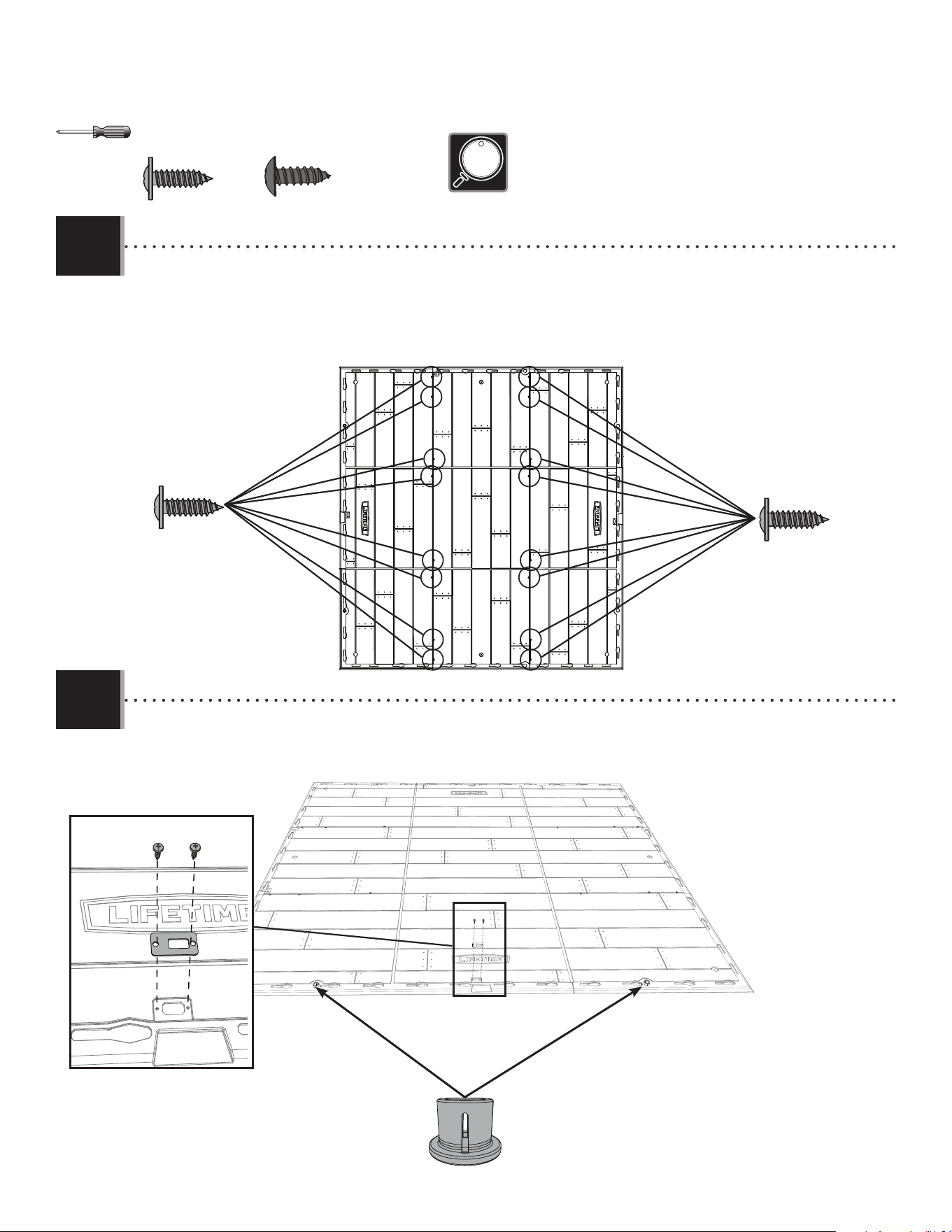

• Insert screws (GJZ) through the divots in the ﬂ oor panels and into the tabs of the adjacent ﬂ oor panels. (The divots are

near the seams.)

• Insérer les vis (GJZ) à travers les marques dans les panneaux de plancher et dans les languettes du panneaux de

plancher contigu. (Les marques se trouvent près des jonctions.)

• Insertar los tornillos (GJZ) a través de las marcas en los paneles de piso y dentro de las lengüetas des los paneles de

piso adyacentes. (Se encuentran las marcas cerca de las junturas.)

• These are not anchoring screws. Their purpose is to fasten together the

ﬂ oor panels.

• Ces vis ne sont pas les vis d’ancrage. Leur but est pour attacher les

panneaux de plancher.

• Estos no son tornillos de anclaje. Son propósito es sólo para unir los

paneles de piso.

GJZ (x8)

GJZ (x16)

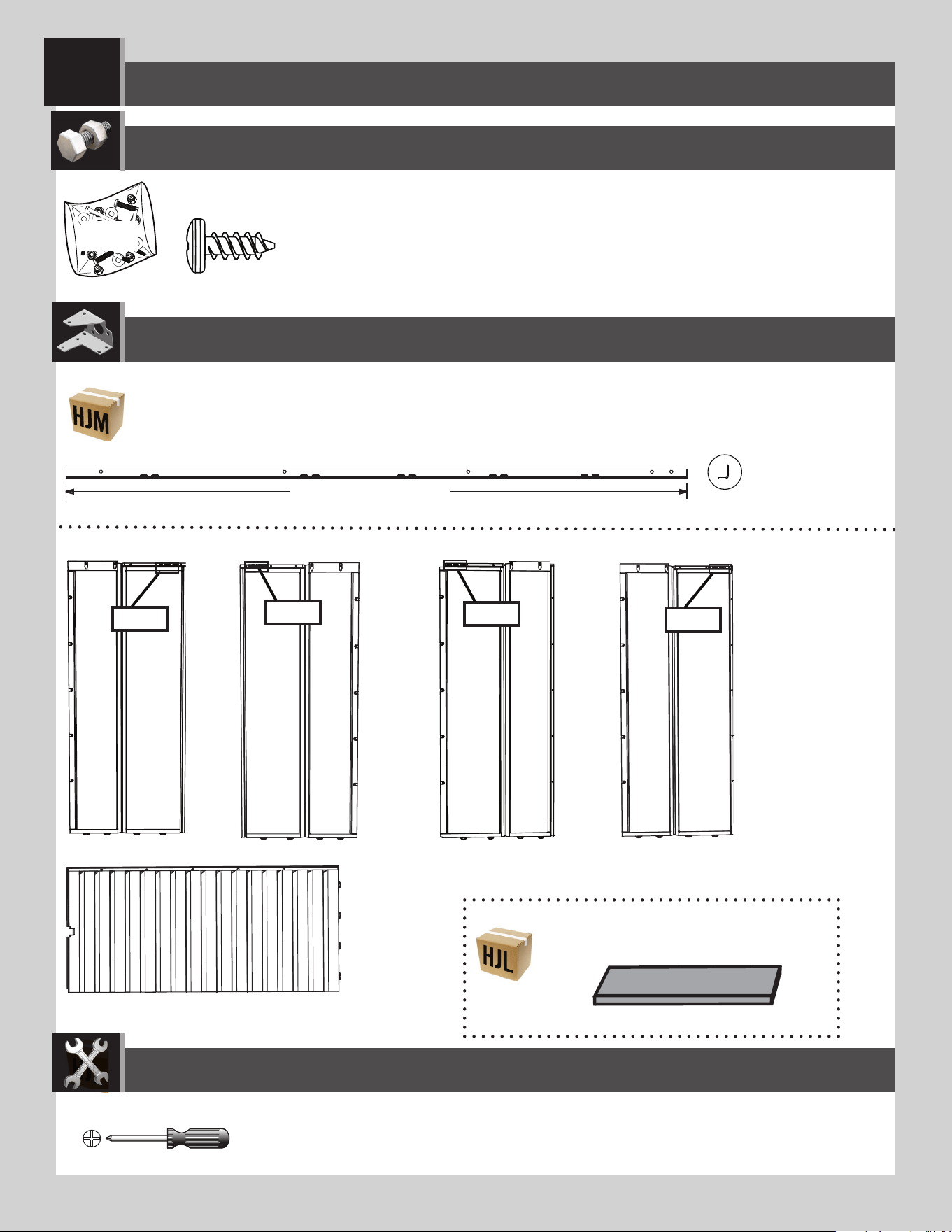

WALL ASSEMBLY / ASSEMBLAGE DES MURS / ENSAMBLAJE DE LOS MUROS

ADZ (x85)*

AHD (x6)

AIW (x1)

AGW (x1)

AGY (x1)

AGN (x1)

AGL (x1)

106

107

105

104

BEB

Plastic parts / Pièces en plastique / Piezas de plástico

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

AFM (x6)

Metal parts / Pièces en métal / Piezas de metal

* Not all hardware will be used in the section.

* La quincaillerie n’est pas utilisée au complet dans la section.

* No se utilizará todo el herraje en la sección.

Parts / Pièces / Piezas

TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO

(Not included—unless otherwise indicated*) / (Non inclus — sauf indication contraire*) / (No incluido, salvo indicación contraria*)

67 3/4 in/po (≈1,72 m)

67 3/4 in/po (≈172 cm)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)

7.1

• Insert a wall support channel (AFM) into the groove on the front-left corner wall panel (AGN) and secure using four (4) screws (ADZ).

• Insérer un support mural (AFM) dans la ranure du panneau mural avant gauche (AGN) et bien le ﬁ xer à l’aide de quatre (4) vis (ADZ).

• Insertar un soporte mural (AFM) en la ranura en el panel mural delantero izquierdo (AGN) y ﬁ jarlo bien usando cuatro (4) tornillos (ADZ).

• No screw in top hole.

• Aucune vis dans le

trou supérieur.

• Ningún tornillo en el

agujero superior.

• Top end

• Extrémité

supérieure

• Extremo superior

Bottom

Bord inférieur

Borde inferior

ADZ

AFM

AGN

ADZ (x4)

AGN

http://go.lifetime.com/8x7.5-section7

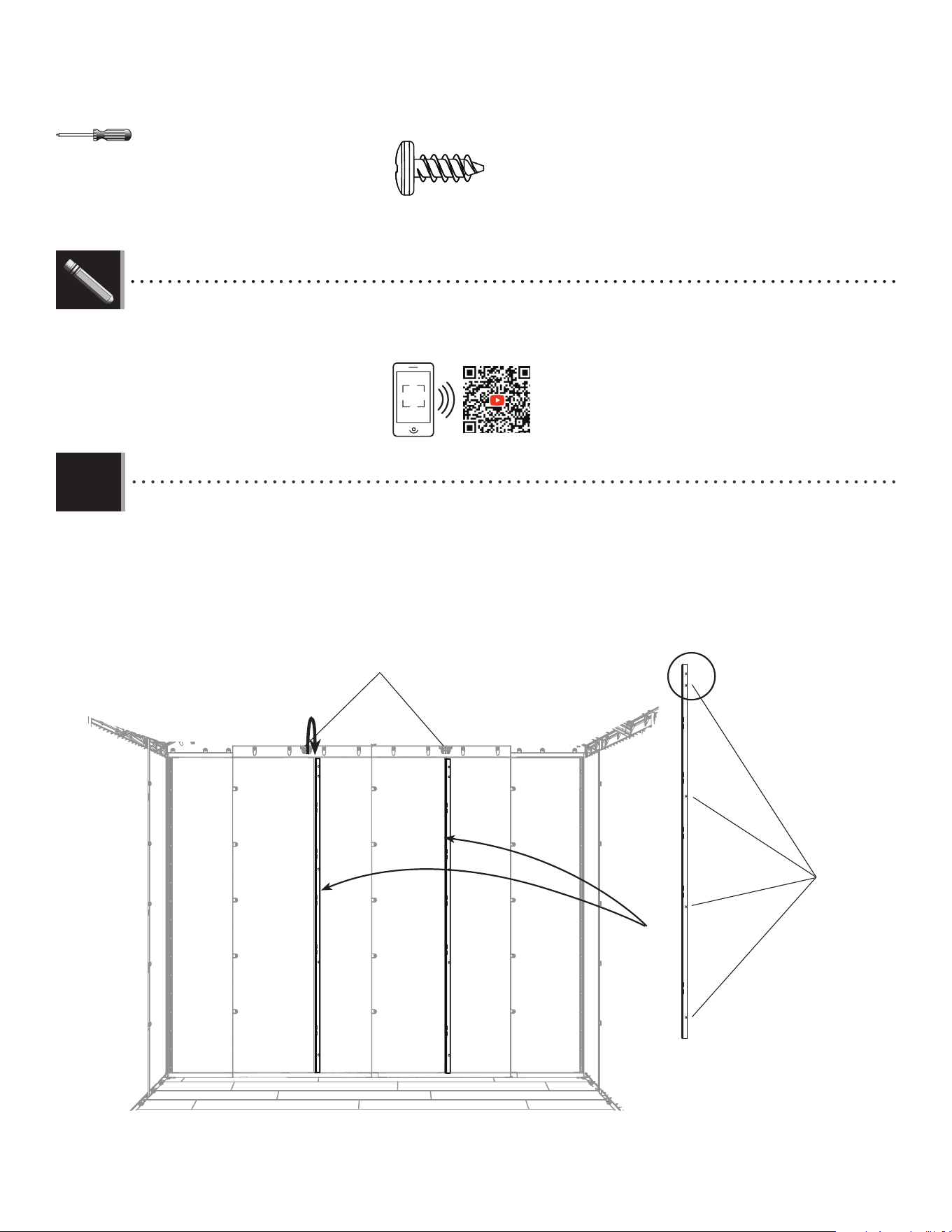

• In case of any trouble with this section, scan the QR code below to view a video on its assembly.

• En cas de problème avec cette section, scanner le QR code en dessous pour voir une vidéo de l’assemblage.

• En caso de problemas con esta sección, escanear el código QR debajo para ver un video del ensamblaje.

LIFETIME

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)

7.2

• Insert a wall support channel (AFM) into the groove in the front-right corner wall panel (AGY) and secure using four (4) screws (ADZ).

• Insérer un support mural (AFM) dans la ranure du panneau mural avant droit (AGN) et bien le ﬁ xer à l’aide de quatre (4) vis (ADZ).

• Insertar un soporte mural (AFM) en la ranura en el panel mural delantero derecho (AGN) y ﬁ jarlo bien usando cuatro (4) tornillos (ADZ).

• No screw in bottom hole.

• Aucune vis dans le trou

inférieur.

• Ningún tornillo en el agujero

inferior.

• Top end

• Extrémité

supérieure

• Extremo superior

Bottom

Bord inférieur

Borde inferior

ADZ

AFM

AGY

ADZ (x20)

• Secure a wall support channel (AFM) at the middle of the notch on four (4) wall panesl (AHD) using four (4) screws (ADZ) for

each. The remaining two (2) wall panels will have the wall support channels installed in the next section.

• Fixez un renfort de soutien mural (AFM) au centre de l’encoche de chacun sur quatre (4) panneaux muraux arrière (AHD) à l’aide

de quatre (4) vis (ADZ). Les deux (2) panneaux muraux restants auront les chenaux de support muraux installés dans la section suivante.

• Asegure un canal soporte de pared (AFM) en el medio de la marca en quatro (4) paneles de pared trasera (AHD) utilizando

cuatro (4) tornillos (ADZ) para cada uno. Los canales de apoyo para la pared de los dos (2) paneles restantes se instalarán en la siguiente sección.

Bottom / Bord inférieur / Borde inferior

• Notch

• Encoche

• Muesca

AFM

AHD

ADZ

7.3

• Top end

• Extrémité

supérieure

• Extremo superior

• No screw in top hole.

• Aucune vis dans le

trou supérieur.

• Ningún tornillo en el

agujero superior.

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)

7.4

AGY

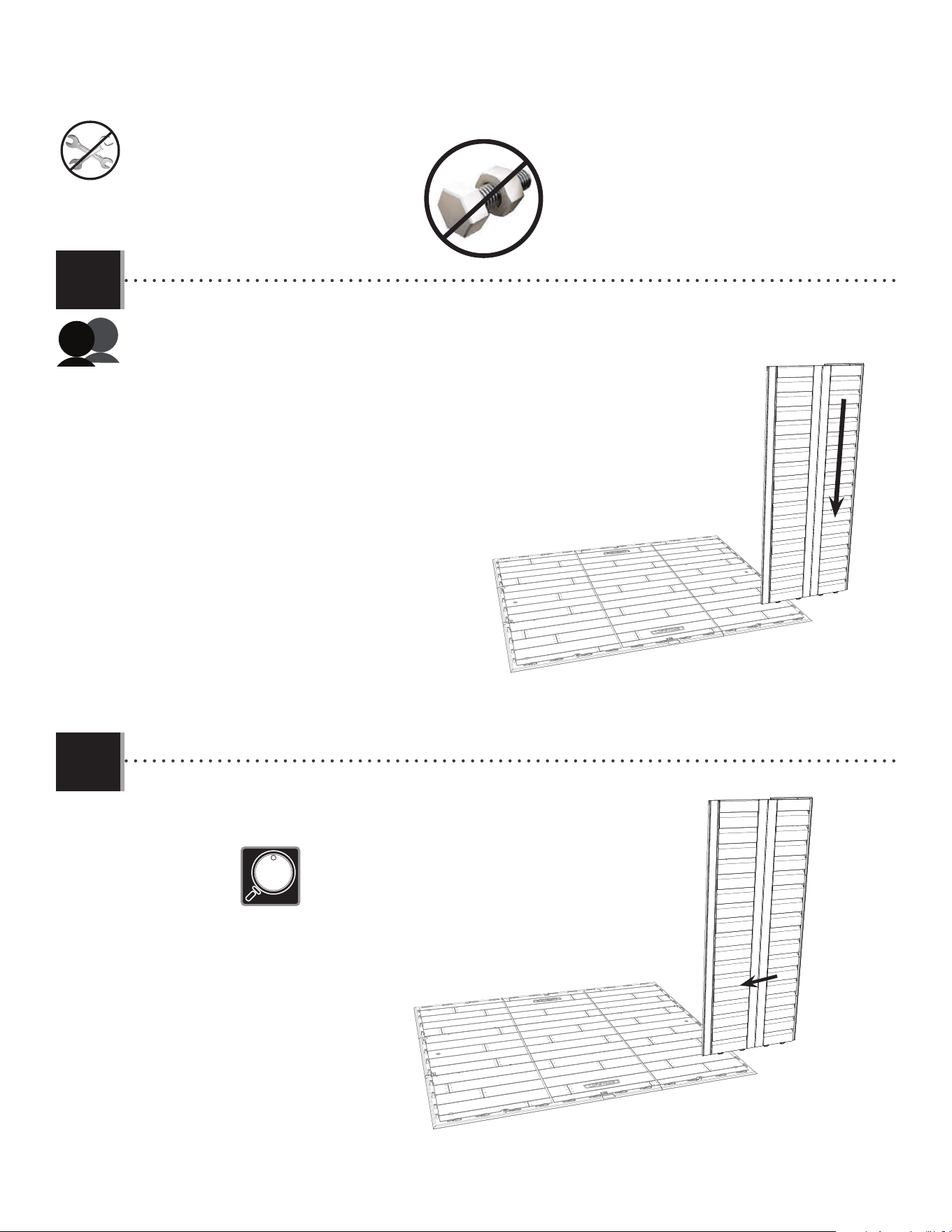

• Insert the two left-most tabs at the bottom of the corner panel (AGY) into the two right-most slots

along the edge of the ﬂ oor.

• Insérez les deux languettes gauches au bord inférieur du panneau angulaire (AGY) dans les deux

rainures droites le long du bord du plancher.

• Introduzca las lengüetas al borde inferior del panel angular (AGY) en las ranuras a lo largo del

borde del piso.

7.5

• Slide the panel to the left.

• Glissez le panneaux à gauche.

• Deslice el panel a la izquierda.

• If the bushings are in the way, temporarily remove them to insert the wall panel.

• Si les bagues interférent avec l’installation, les retirer temporairement pour

pouvoir insérer le panneau mural.

• Si los casquillos interﬁ eren con la instalación, retirarlos temporalmente para

poder insertar el panel mural.

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)

AIW (x1)

• Bend corner panel and snap the remaining tabs in place. To help with insertion, place the plastic block (AIW) under the

ﬂ oor panel directly under the tab being inserted. You should hear a “click” when the tab pops into place. Repeat this step for the

second tab.

• Pliez le panneau angulaire et insérez les autres languettes. Pour aider avec le montage, mettez le bloc en plastique (AIW)

sous le panneau de plancher directement sous la languette que vous voulez insérer. Répétez ce processus pour la deuxième languette.

• Doble el panel angular e introduzca las lengüetas restantes. Para ayudar con el armado, deslice el bloque de plástico (AIW)

debajo el panel de piso directamente debao la lengüeta que quiere insertar. Se escucha un «clic» cuando la lengüeta se

sienta en su lugar. Repita este proceso para la segunda lengüeta.

7.6

7.7

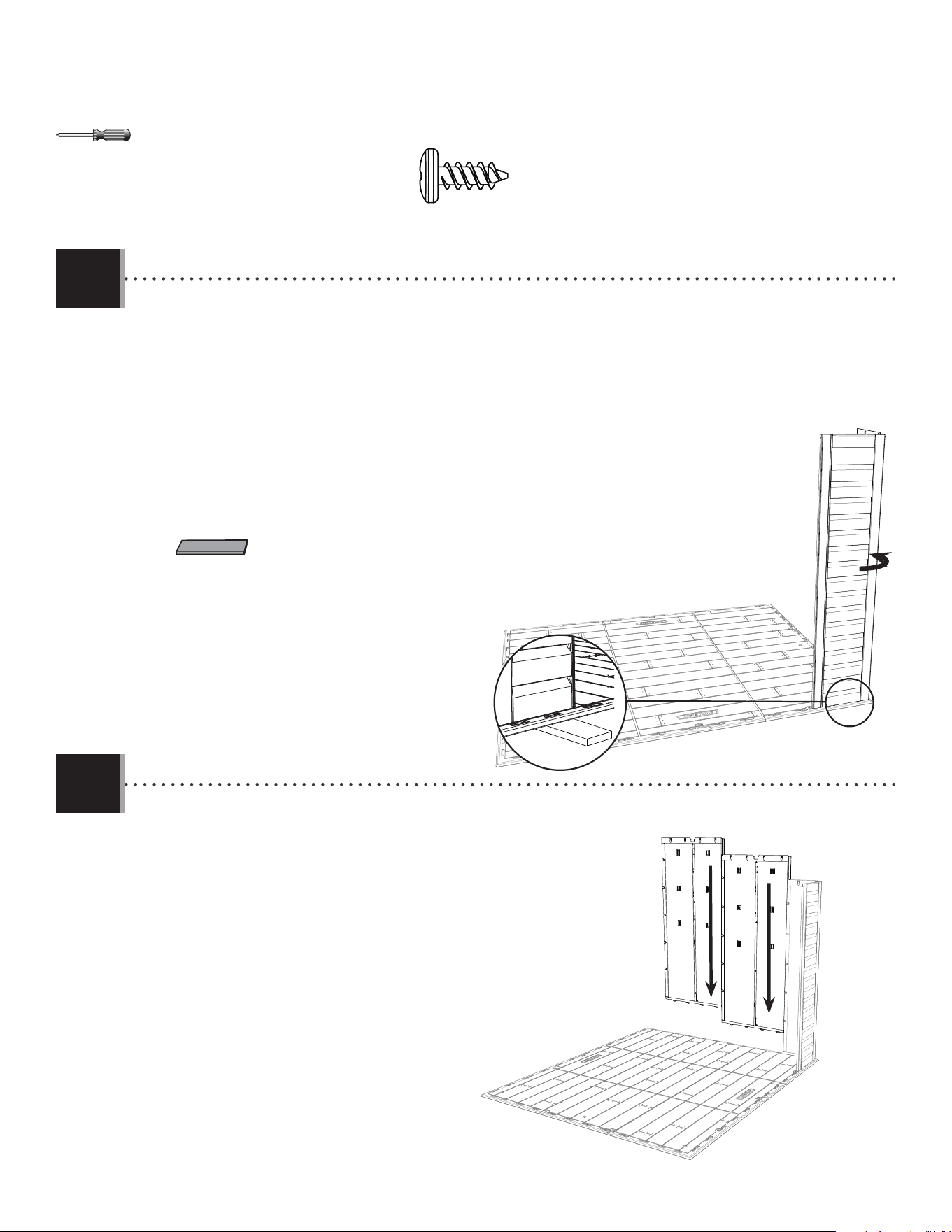

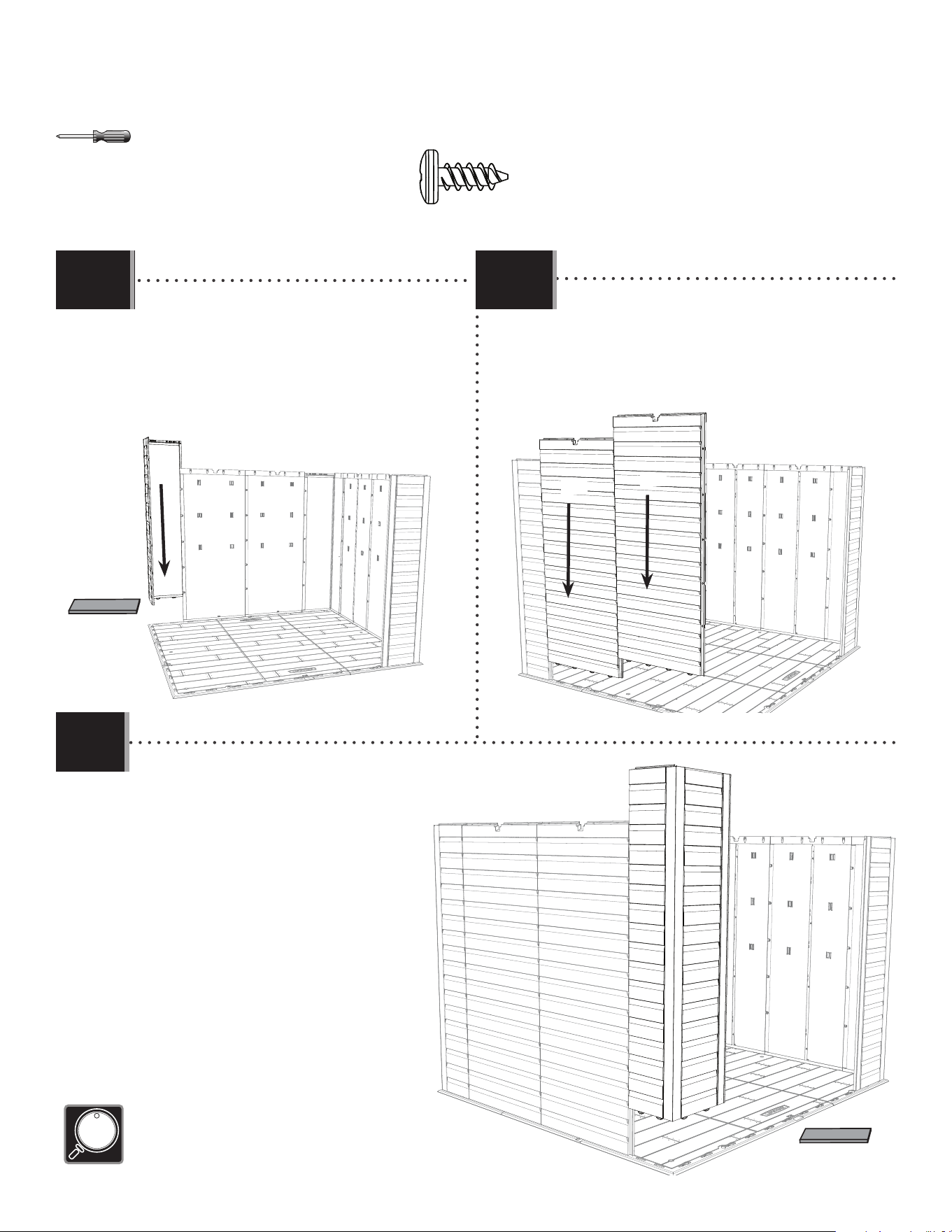

• Insert the tabs of two wall panels (AHD).

• Insérez les languettes d’un panneau mural (AHD).

• Inserte las lengüetas del panel mural (AHD).

AHD

ADZ (x10)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)

ADZ (x15)

7.8

7.10

7.9

AIW (x1)

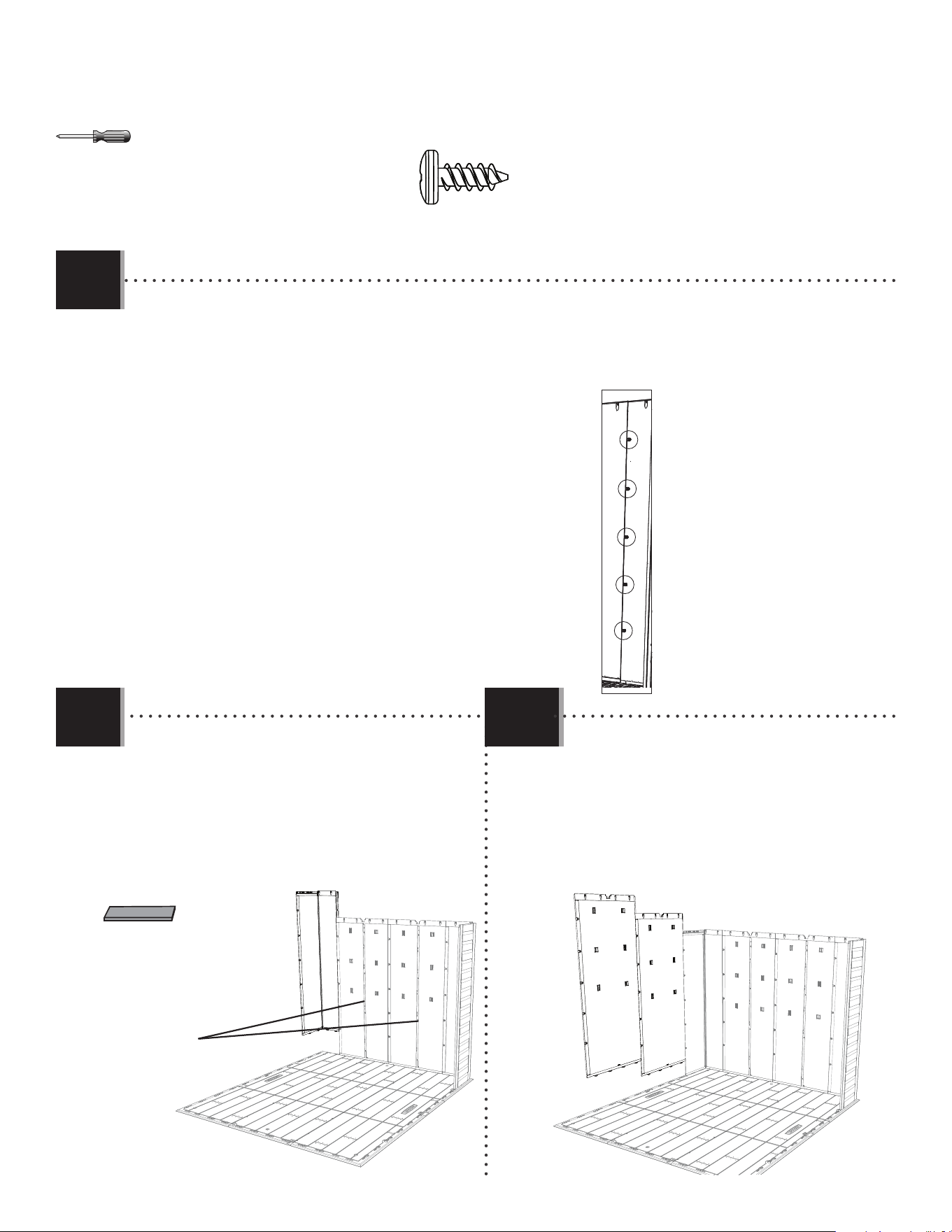

• Secure the panels together using ﬁ ve (5) screws (ADZ) for each seam. Do not overtighten the screws. The attachment points have a thin

membrane that the screws will puncture.

• Attachez les deux panneaux l’un à l’autre à l’aide des cinq (5) vis (ADZ) chaque jointure. Ne serrez pas excessivement les vis.

Les vis perforeront les membranes ﬁ nes situées aux points d’attache.

• Sujete los dos paneles el uno al otro usando cinco (5) tornillos (ADZ) cada juntura. No apriete demasiado los tornillos. Los tornillos

perforán las membranas delgadas situadas en los puntos de conexión.

• Insert this corner panel (AGW) like the ﬁ rst corner wall

panel. Secure with screws (ADZ).

• Insérez ce panneau angulaire (AGW) comme le primier

panneau angulaire. Attache-le bien à l’aide des

vis (ADZ).

• Inserte este panel angular (AGW) como el primer

panel angular. Sujételo con tornillos (ADZ).

• Insert the two (2) wall panels (AHD) WITHOUT

the wall support channels here. Secure with

screws (ADZ).

• Insérer les deux (2) panneaux muraux (AHD)

SANS les canaux de support mural ici.

Attache-le bien à l’aide des vis (ADZ).

• Insertar los dos (2) paneles murales (AHD)

SIN los canales de soporte de muros aquí.

Sujételo con tornillos (ADZ).

AGW

AHD

AFM

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)

ADZ (x20)

AGN

AIW (x1)

7.11

7.13

• Insert the last corner panel (AGN) in the same

way as the previous one. Secure with

screws (ADZ).

• Inserte el último panel angular (AGN) en la

misma manera que el panel angular

anterior. Sujételo con tornillos (ADZ).

• Insérez le dernier panneau angulaire (AGN)

dans la même manière que le panneau

angulaire précédent. Attachez-le bien à

l’aide des vis (ADZ).

• Insert this corner panel (AGL) like the ﬁ rst corner wall

panel. Secure with screws (ADZ).

• Inserte este panel angular (AGL) como el primer panel

angular. Sujételo con tornillos (ADZ).

• Insérez ce panneau angulaire (AGL) comme le primier

panneau angulaire. Attache-le bien à l’aide des

vis (ADZ).

7.12

• Attach two wall panels (AHD) to the left side of the

shed using screws (ADZ).

• Sujete dos paneles murales (AHD) al borde izquierdo

del piso usando tornillos (ADZ).

• Attachez deux panneaux muraux (AHD) au bord gauche

du plancher à l’aide des vis (ADZ).

AGL

AHD

AIW (x1)

• If the bushings are in the way, temporarily remove them to insert the wall panel.

• Si les bagues interférent avec l’installation, les retirer temporairement pour

pouvoir insérer le panneau mural.

• Si los casquillos interﬁ eren con la instalación, retirarlos temporalmente para

poder insertar el panel mural.

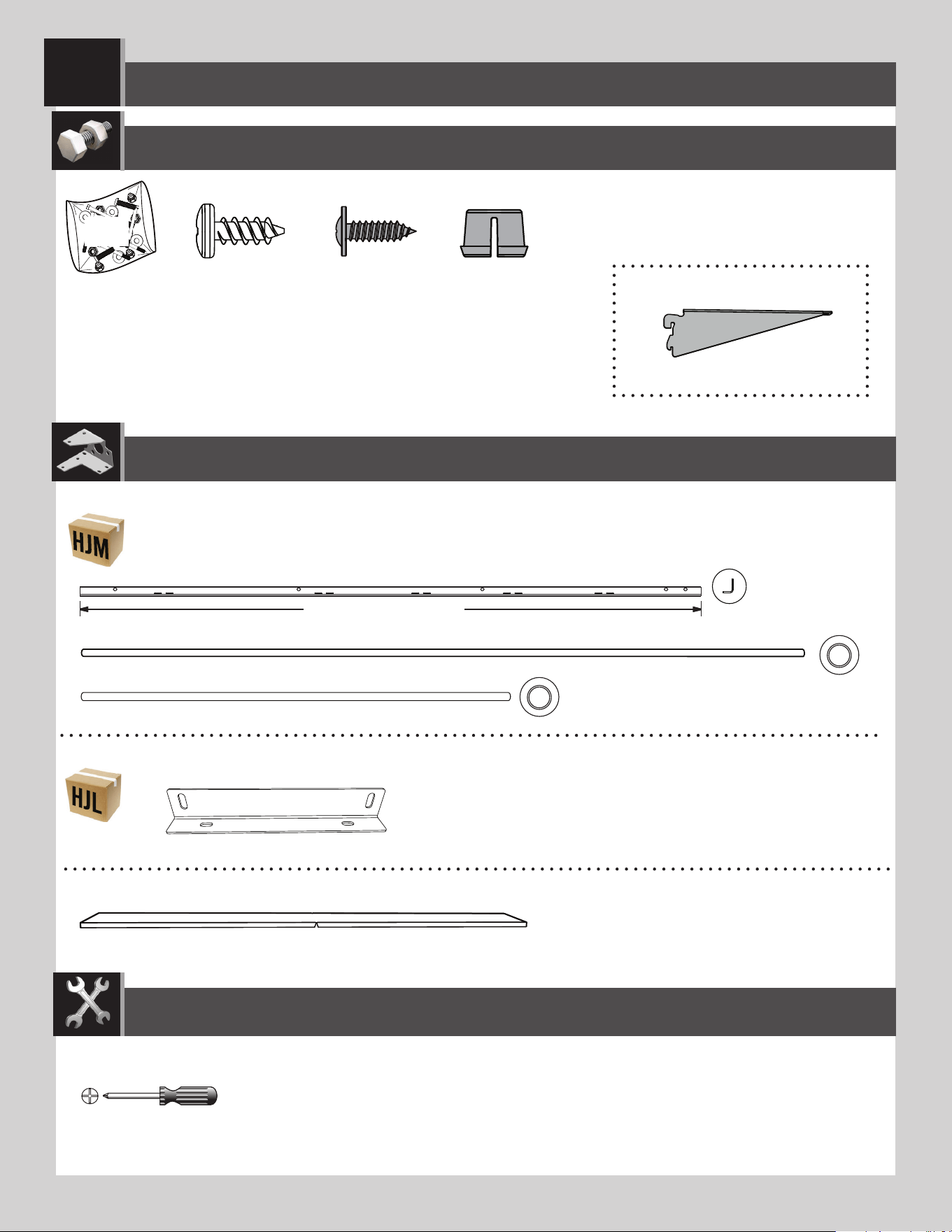

SHELVING INSTALLATION / INSTALLATION DU RAYONNAGE / INSTALACIÓN DE LA ESTANTERÍA

Metal parts / Pièces en métal / Piezas de metal

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

ADZ (x16)

AIY (x2)

HEZ

FEX (x4)

GJZ (x4)

AFV (x1)

AFM (x2)

Plastic parts / Pièces en plastique / Piezas de plástico

HDU (x1)

HDT (x1)

HDV (x2)

CONTENTS OF SMALL PARTS BOX / CONTENU DE LA BOÎTE DE PETITES PIÈCES / CONTENIDO DE LA CAJA DE PIEZAS PEQUEÑAS

Parts / Pièces / Piezas

TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO

(Not included—unless otherwise indicated*) / (Non inclus — sauf indication contraire*) / (No incluido, salvo indicación contraria*)

67 3/4 in/

o (≈1

72 m)

67 3/4 in/po (≈172 cm)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 8 (CONTINUED) / SECTION 8 (SUITE) / SECCIÓN 8 (CONTINUACIÓN)

ADZ (x8)

AFM

ADZ (x4)

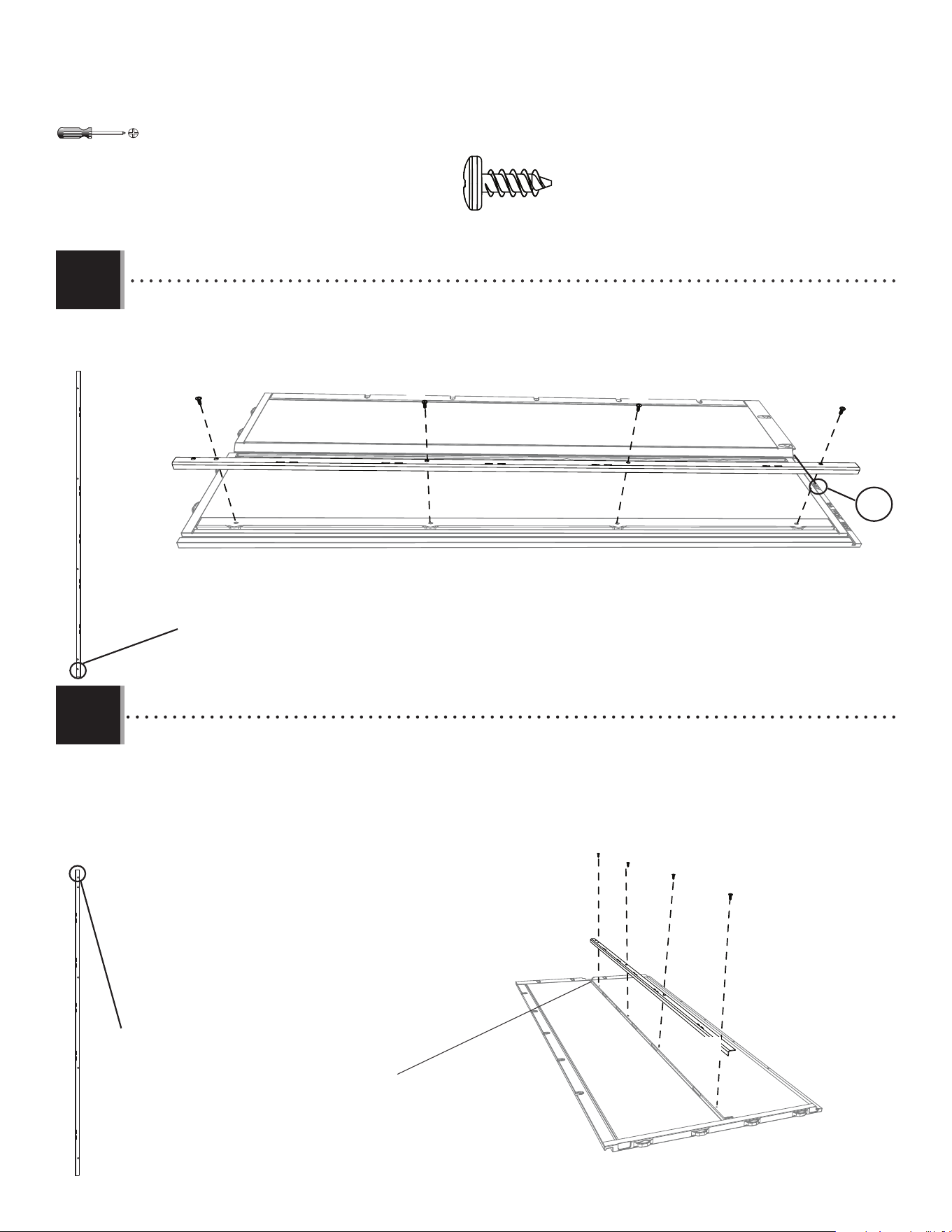

• The right wall/shelf support channel (AFM) goes in the slot directly under the notch in the wall panel. The left wall support

channel goes in the slot to the right of the notch in the wall panel.

• Le canal de support du mur/étagère (AFM) droit s’attache dans la rainure directement sous l’encoche dans le panneau mural.

Le canal de support du mur/étagère gauche s’attache dans la rainure à la droite de l’encoche du panneau mural.

• El canal de soporte para la pared/estante (AFM) derecho se sujeta dentro de la ranura directamente debajo la muesca en

el panel de pared. El canal de soporte para la pared izquierdo se sujeta dentro de la ranura a la derecha de la

muesca en el panel de pared.

Notches / Encoches / Muescas

• Top end

• Extrémité supérieure

• Extremo superior

8.1

http://go.lifetime.com/8x7.5-section8

• In case of any trouble with this section, scan the QR code below to view a video on its assembly.

• En cas de problème avec cette section, scanner le QR code en dessous pour voir une vidéo de l’assemblage.

• En caso de problemas con esta sección, escanear el código QR debajo para ver un video del ensamblaje.

LIFETIME

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 8 (CONTINUED) / SECTION 8 (SUITE) / SECCIÓN 8 (CONTINUACIÓN)

AIY (x2)

8.2

AIY

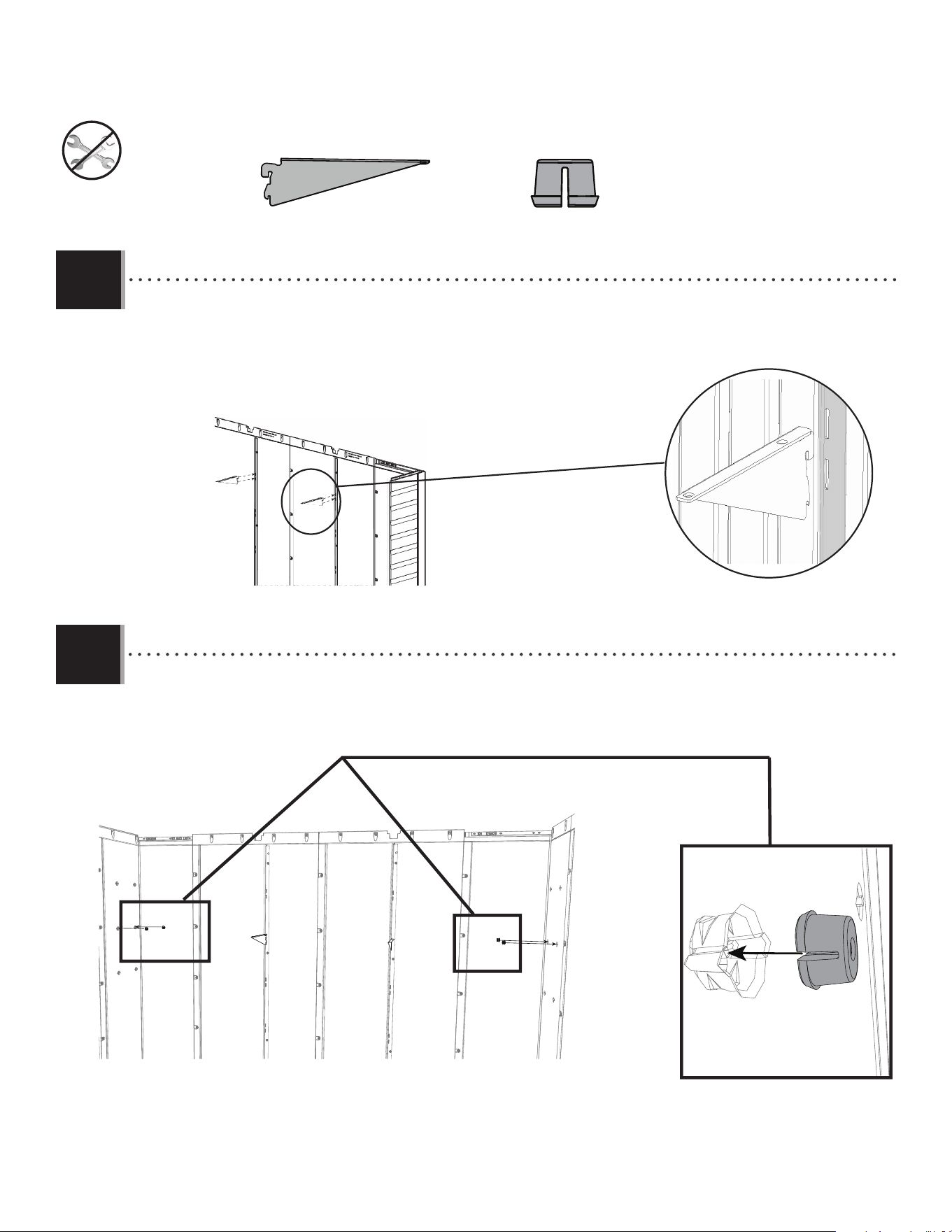

• Insert the shelf brackets (AIY) into the slots in the wall/shelf support channels. The brackets must be at the same height.

• Insérer les équerres (AIY) dans les fentes dans les cannaux de support pour les murs/étagères. Les équerres doivent être à la

même hauteur.

• Insertar las escuadras (AIY) en las rajas en los canales de soporte para las paredes/estantes. Las escuadras deben estar a la

misma altura.

8.3

• Place screw anchors (FEX) into the side walls at the same level the shelf braces were placed.

• Placez les vis d’ancrage (FEX) dans les murs de côté à la même hauteur que vous avez placé les renforts de l’étagère.

• Coloque los anclajes de tornillo (FEX) en las paredes laterales al mismo nivel en el que se colocaron los soportes del

estante.

FEX

FEX (x4)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 8 (CONTINUED) / SECTION 8 (SUITE) / SECCIÓN 8 (CONTINUACIÓN)

GJZ (x4)

8.4

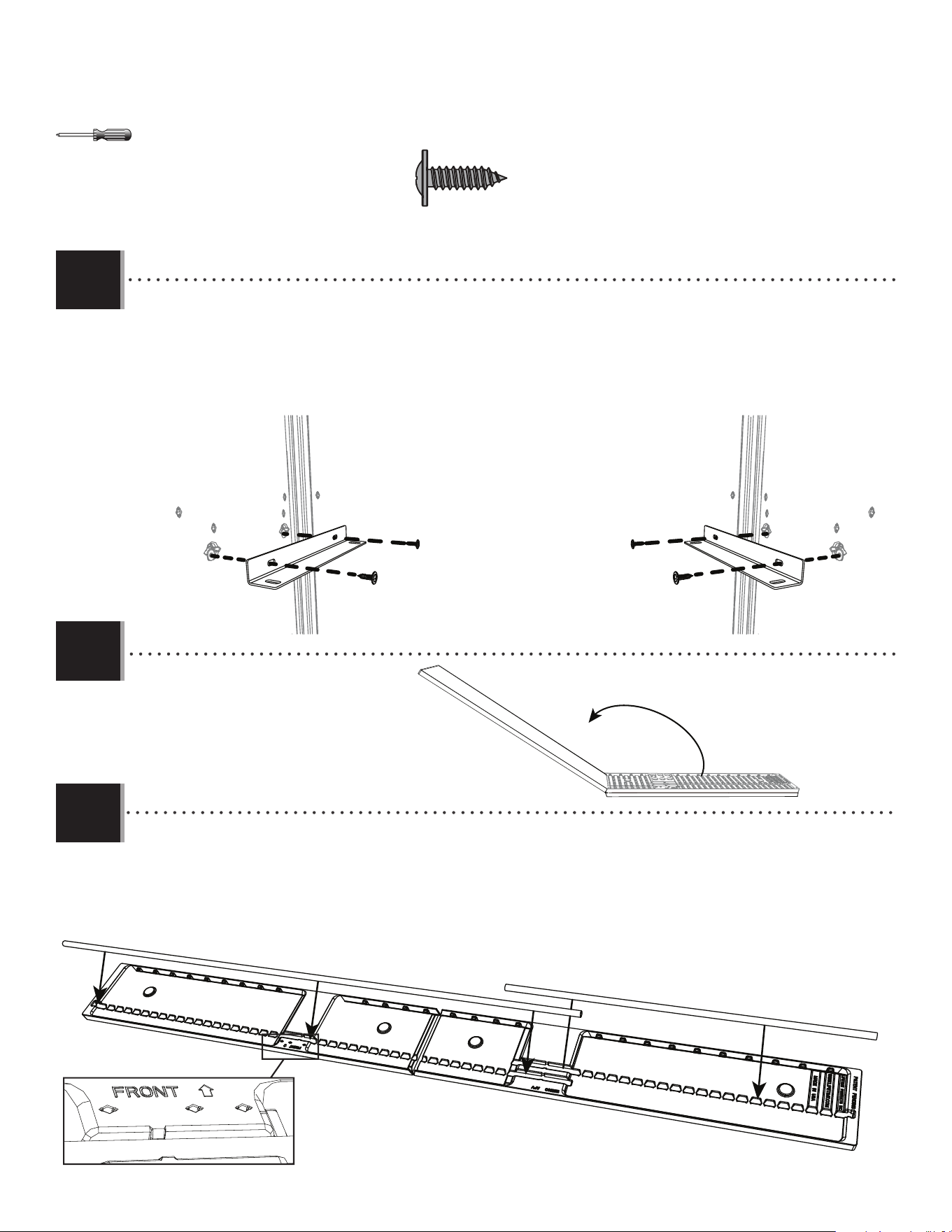

• Attach a shelf support bracket (HDV) into the side wall at the same level the shelf braces were placed. Repeat for the

other shelf support bracket on the opposite side.

• Placez le support de l’étagère (HDV) dans le mur de côté à la même hauteur que vous avez placé les renforts de

l’étagère. Répétez pour le support de l’étagère de l’autre côté.

• Fije un soporte de estante (HDV) en la pared lateral al mismo nivel en el que se colocaron los soportes del estante. Re-

pita para el otro soporte de estante en el lado opuesto.

• Snap the short and long shelf support tubes (HDT and HDU) into the underside of the shelf. The long shelf support tube should

be put in place near the side labelled “FRONT”.

• Clipsez les tubes d’appui long et court de l’étagère (HDT et HDU) sous l’étagère. Le tube d’appui long doit être mis en place près

du côté marqué «FRONT» (devant).

• Conecte a presión los tubos de soporte del estante corto y largo (HDT y HDU) en la parte inferior del estante. El tubo de soporte

largo del estante debería ponerse en su lugar cerca del lado etiquetado “FRONT”.

8.6

HDU

8.5

• Unfold the shelf before installing.

• Dépliez l’étagère avant l’installation.

• Despliegue el estante antes de instalar.

HDT

AFV

GJZ

HDV

GJZ

HDV

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 8 (CONTINUED) / SECTION 8 (SUITE) / SECCIÓN 8 (CONTINUACIÓN)

AFV

ADZ

50 lb. (≈23 kg)

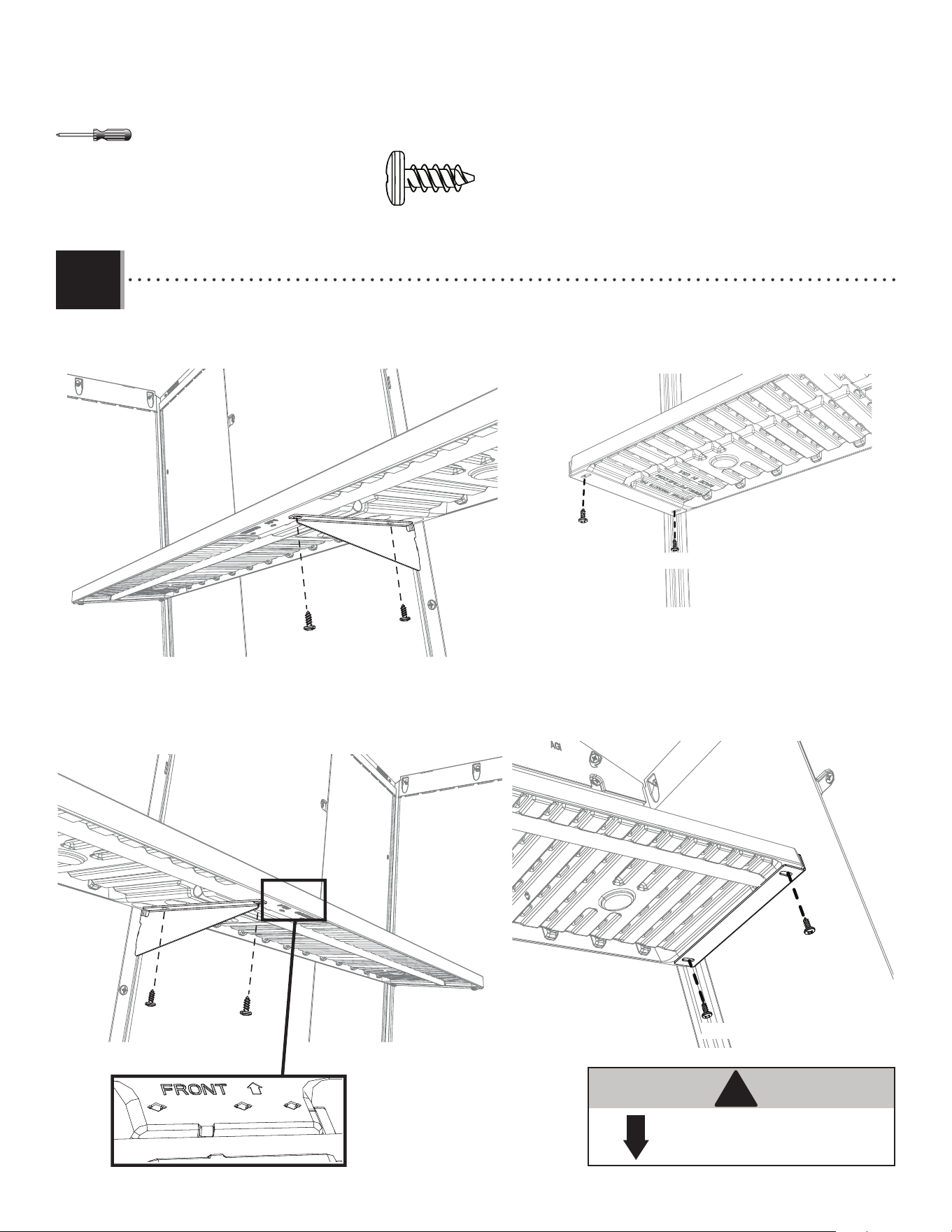

• Attach the shelf (AFV) to the corner wall panels and shelf support brackets using eight (8) screws (ADZ).

• Attachez l’étagère (AFV) aux panneaux de mur de coin et aux supports de l’étagère à l’aide de huit (8)vis (ADZ).

• Fije el estante (AFV) a los paneles de pared de esquina y a los soportes del estante usando ocho (8) tornillos (ADZ).

8.7

ADZ

ADZ (x8)

AFV

ADZ

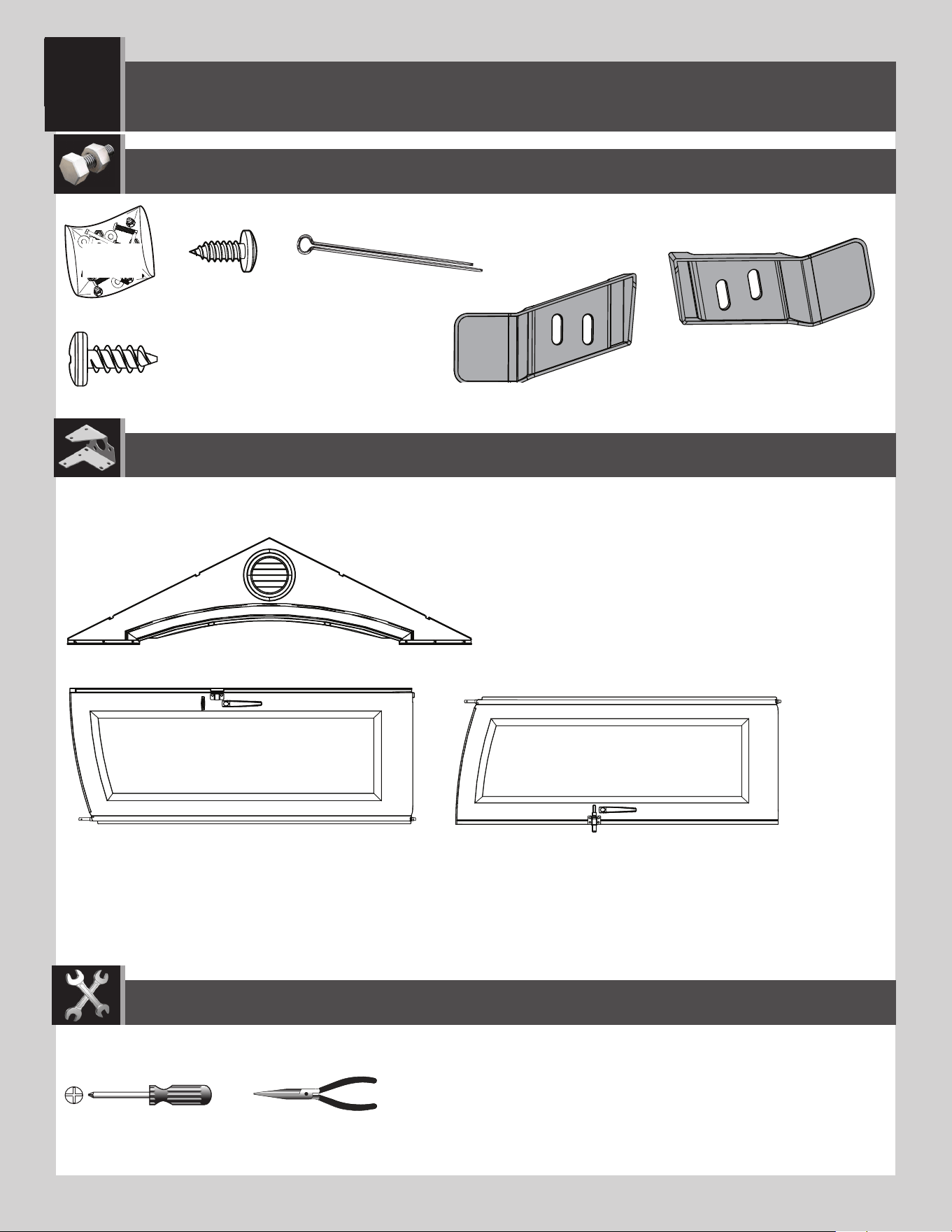

DOOR & ENTRY GABLE INSTALLATION / INSTALLATION DU PIGNON D’ENTRÉE ET DES PORTES / INSTALACIÓN DE LA

FACHADA DE ENTRADA Y LAS PUERTAS

AHP (x2)

ADZ (x6)

ADX (x4)

AIM (x1)

(x1)

AIC (x1)

BHZ

Plastic parts / Pièces en plastique / Piezas de plástico

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO

(Not included—unless otherwise indicated*) / (Non inclus — sauf indication contraire*) / (No incluido, salvo indicación contraria*)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 9 (CONTINUED) / SECTION 9 (SUITE) / SECCIÓN 9 (CONTINUACIÓN)

AHP (x2)

AHP

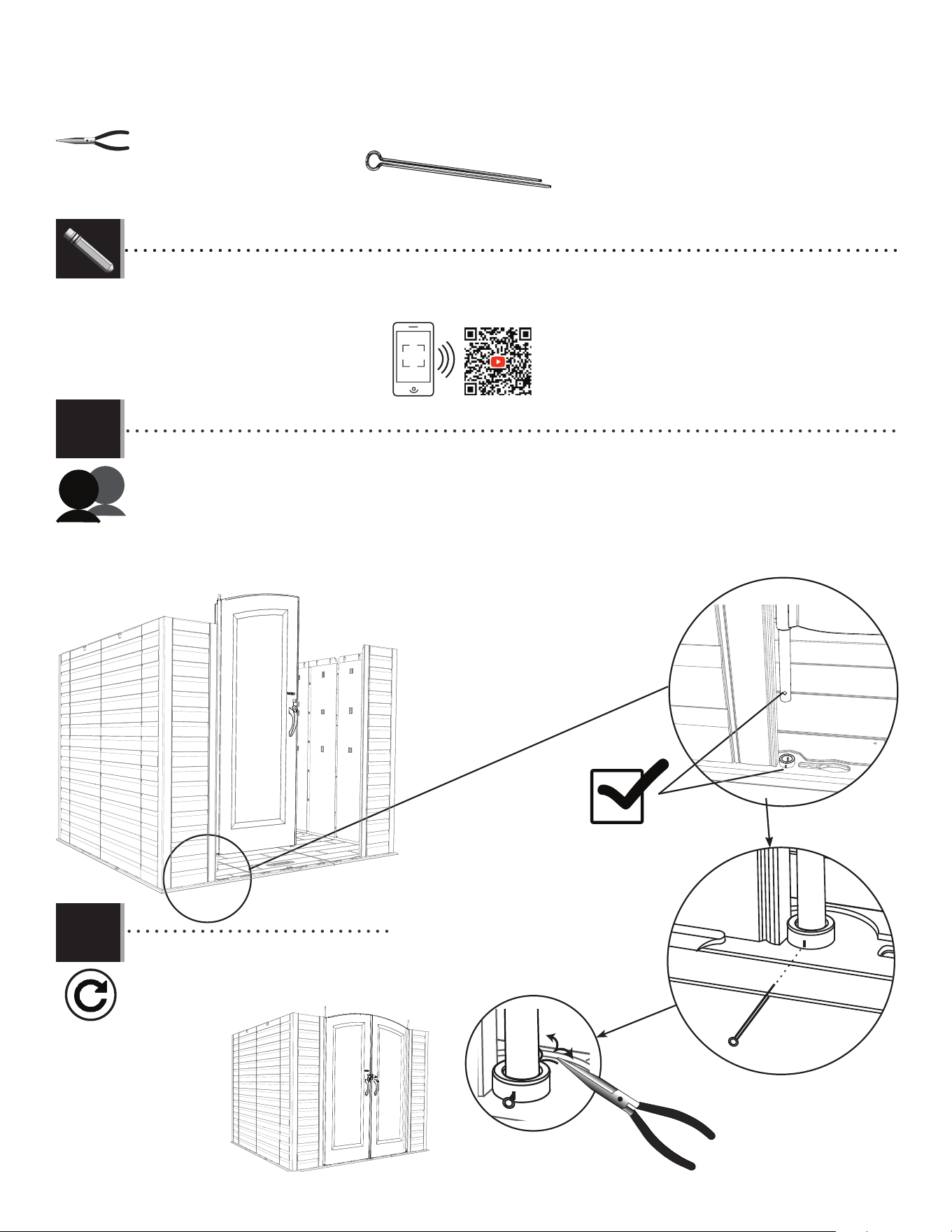

• Pull the hinge tube down out of the door about six inches. Align the hole at the bottom of the hinge tube with the

slit in the bushing, and insert the tube. Insert a cotter pin (AHP) and bend the ends.

• Éteignez le tube d’articulation à peu près quinze centimètres du bord inférieur de la porte. Alignez le trou dans

la partie inférieure du tube avec la fente dans la bague, et insérez le tube. Insérez une clavette (AHP) et pliez les

extrémités.

• Extienda el tubo de articulación unos qunice centimetros del borde inferior de la puerta. Alinee el agujero en la

parte inferior del tubo con la rendija en el casquillo, e inserte el tubo. Inserte una clavija (AHP) y doble los extremos.

• Repeat this step for the right door.

• Répétez cette étape pour la porte droite.

• Repita este paso para la puerta derecha.

9.1

9.2

http://go.lifetime.com/8x7.5-section9

• In case of any trouble with this section, scan the QR code below to view a video on its assembly.

• En cas de problème avec cette section, scanner le QR code en dessous pour voir une vidéo de l’assemblage.

• En caso de problemas con esta sección, escanear el código QR debajo para ver un video del ensamblaje.

LIFETIME

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 9 (CONTINUED) / SECTION 9 (SUITE) / SECCIÓN 9 (CONTINUACIÓN)

ADZ (x6)

ADZ

• Slide the holes in the entry gable down over the two hinge tubes.

• Glissez les trous dans le toit à pignon d’entrée sur les deux tubes.

• Deslice los agujeros en la fachada de entrada sobre los dos tubos.

• Secure the entry gable to the shed using six (6) screws (ADZ).

• Attachez le toit à pignon d’entrée à l’abri à l’aide de six (6) vis (ADZ).

• Sujete la fachada de entrada a la caseta usando seis (6) tornillos (ADZ).

9.3

9.4

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 9 (CONTINUED) / SECTION 9 (SUITE) / SECCIÓN 9 (CONTINUACIÓN)

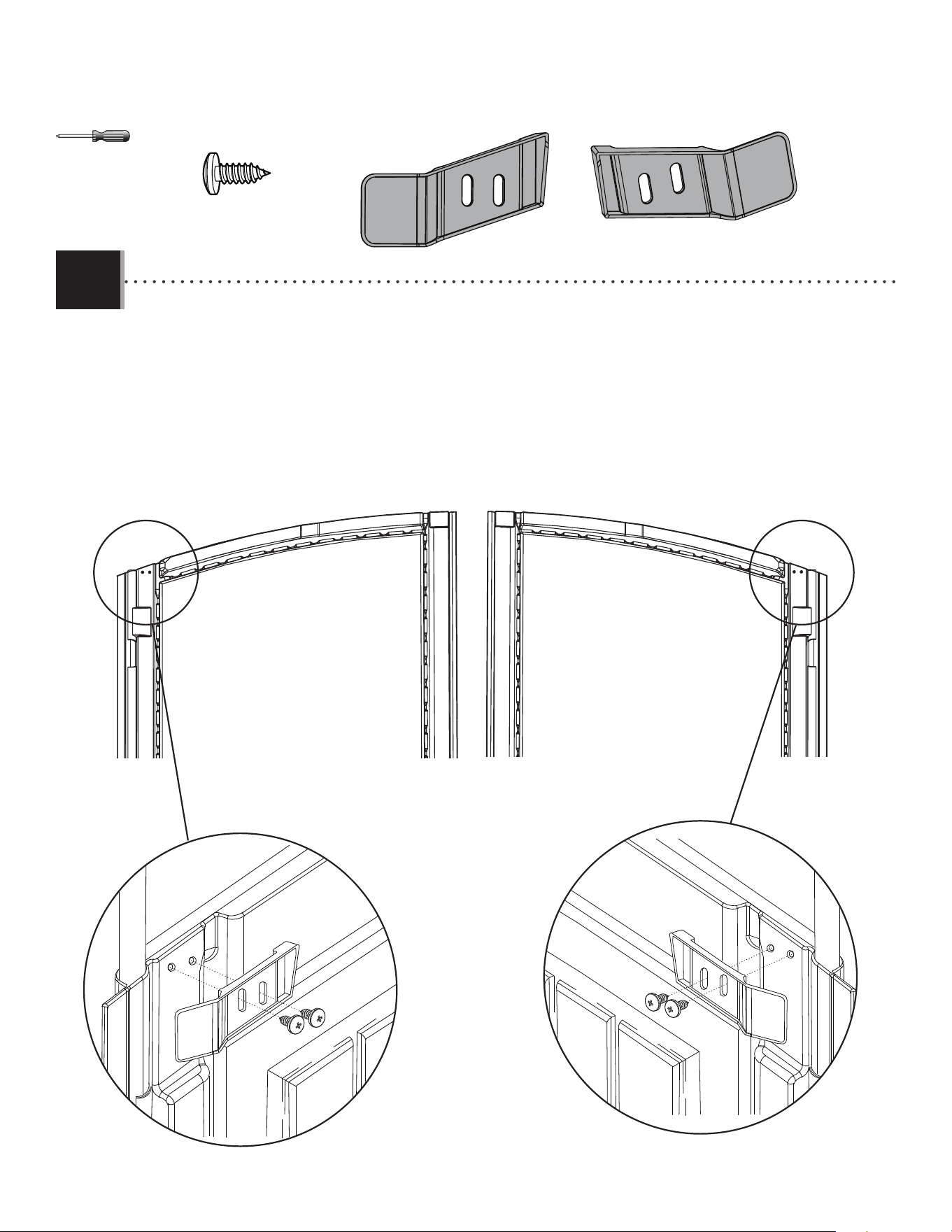

ADX (x4)

AIM (x1)

AIC (x1)

AIM

AIC

ADX

• Attach the left (AIC) and right (AIM) gap ﬂ aps to the corners of the doors using the hardware included. These ﬂ aps simply serve to

block out light.

• Attachez les rabats gauche (AIC) et droit (AIM) aux portes à l’aide de la quincaillerie incluse. Ces rabats ne servent que pour empêcher

la lumière d’entrer.

• Sujete las tapas de las puertas izquierda (AIC) y derecha (AIM) a las puertas usando el herraje incluido. Estas tapas sirven sólo para tapar la

luz.

9.5

ROOF ASSEMBLY / MONTAGE DU TOIT / ENSAMBLAJE DEL TEJADO

AFL (x6)

ADZ (x100)

AED (x18)

ADX (x18)

AGQ (x6)

AFY (x2)

AXX (x2)

AHC (x3)

BPX

Metal parts / Pièces en métal / Piezas de metal

Plastic parts / Pièces en plastique / Piezas de plástico

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

(x2)

(x1)

AGG (x1) AFW (x1)

Parts / Pièces / Piezas

TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO

(Not included—unless otherwise indicated*) / (Non inclus — sauf indication contraire*) / (No incluido, salvo indicación contraria*)

5656

X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

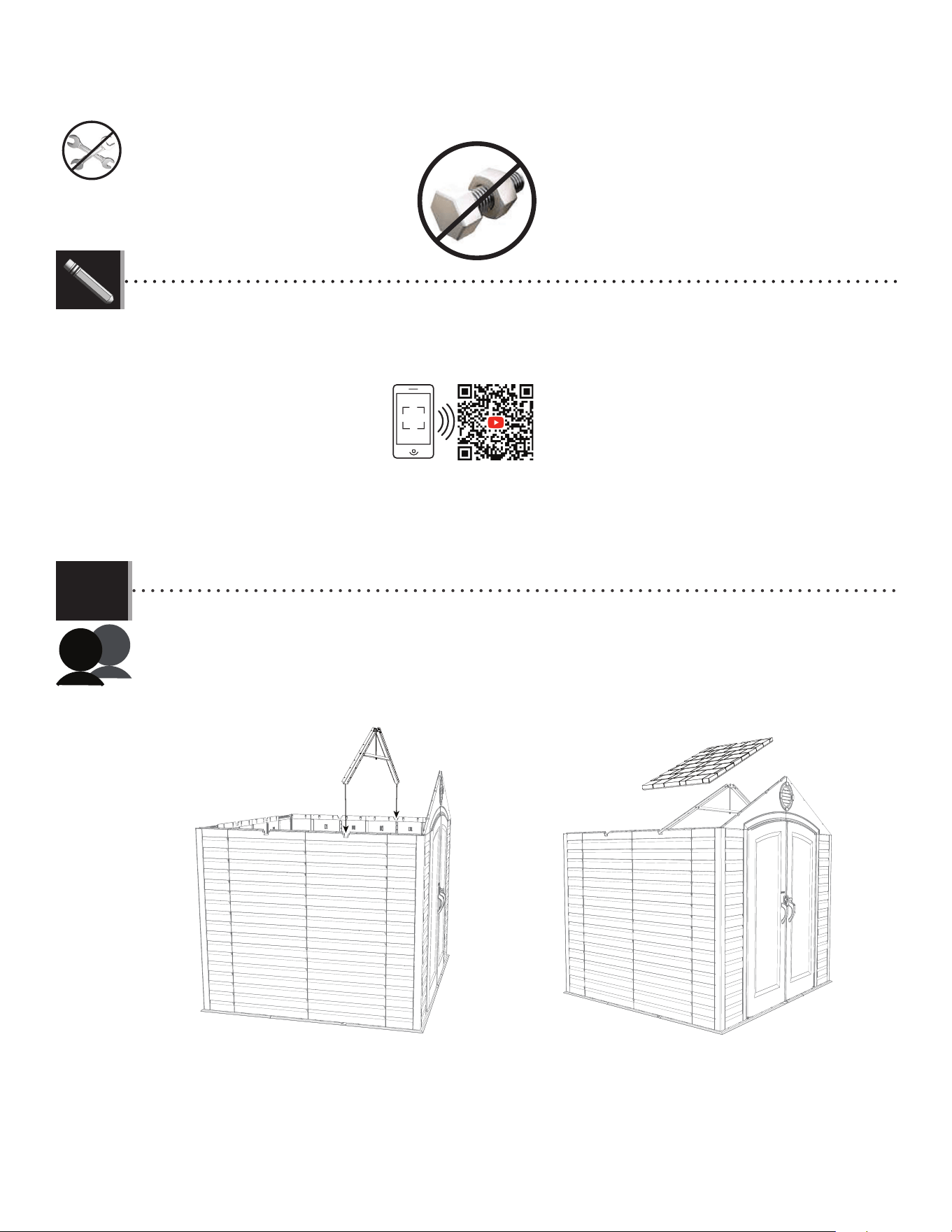

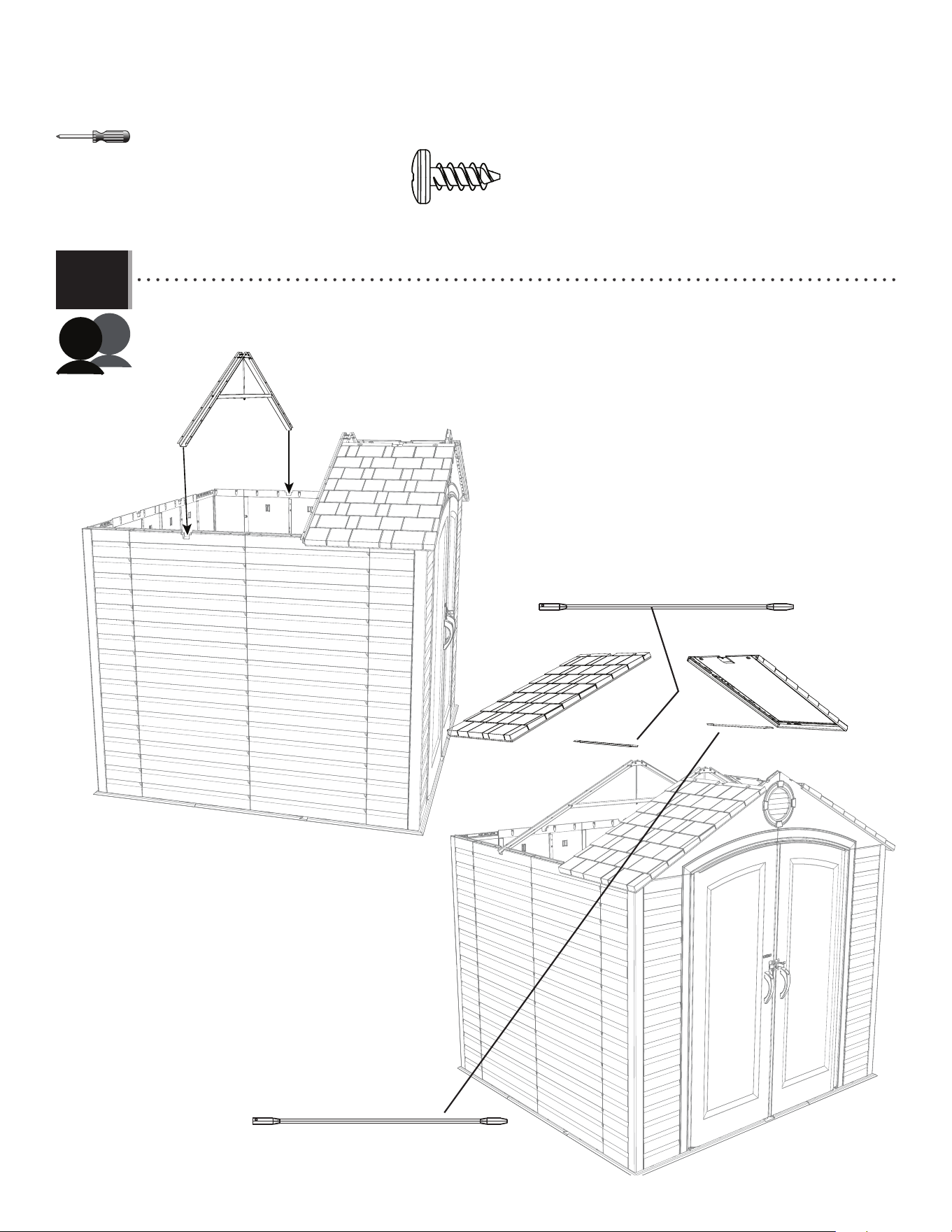

• Set a truss assembly into the notches on the ﬁ rst two opposite wall panels. Set a roof panel (AGQ) onto the gable, wall

panel, and truss assembly. While another adult holds this in place, continue to the next step.

• Mettez une ferme dans les encoches des premiers deux panneaux muraux opposés. Mettez un panneaux de toit (AGQ)

sur le pignon, panneau mural, et la ferme. Pendant qu’un autre adulte soutient la ferme en place, continuer à la prochaine étape.

• Coloque una cercha dentro de las muescas de los primeros dos paneles de pared opuestos. Coloque un panel de

tejado (AGQ) sobre la fachada de entrada, panel mural, y la cercha. Mientras que otro adulto mantenga la cercha en su lugar, seguir al

próximo paso.

AGQ

10.1

http://go.lifetime.com/8x7.5-section10

• In case of any trouble with this section, scan the QR code below to view a video on its assembly.

• En cas de problème avec cette section, scanner le QR code en dessous pour voir une vidéo de l’assemblage.

• En caso de problemas con esta sección, escanear el código QR debajo para ver un video del ensamblaje.

LIFETIME

5757

X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

ADZ (x4)

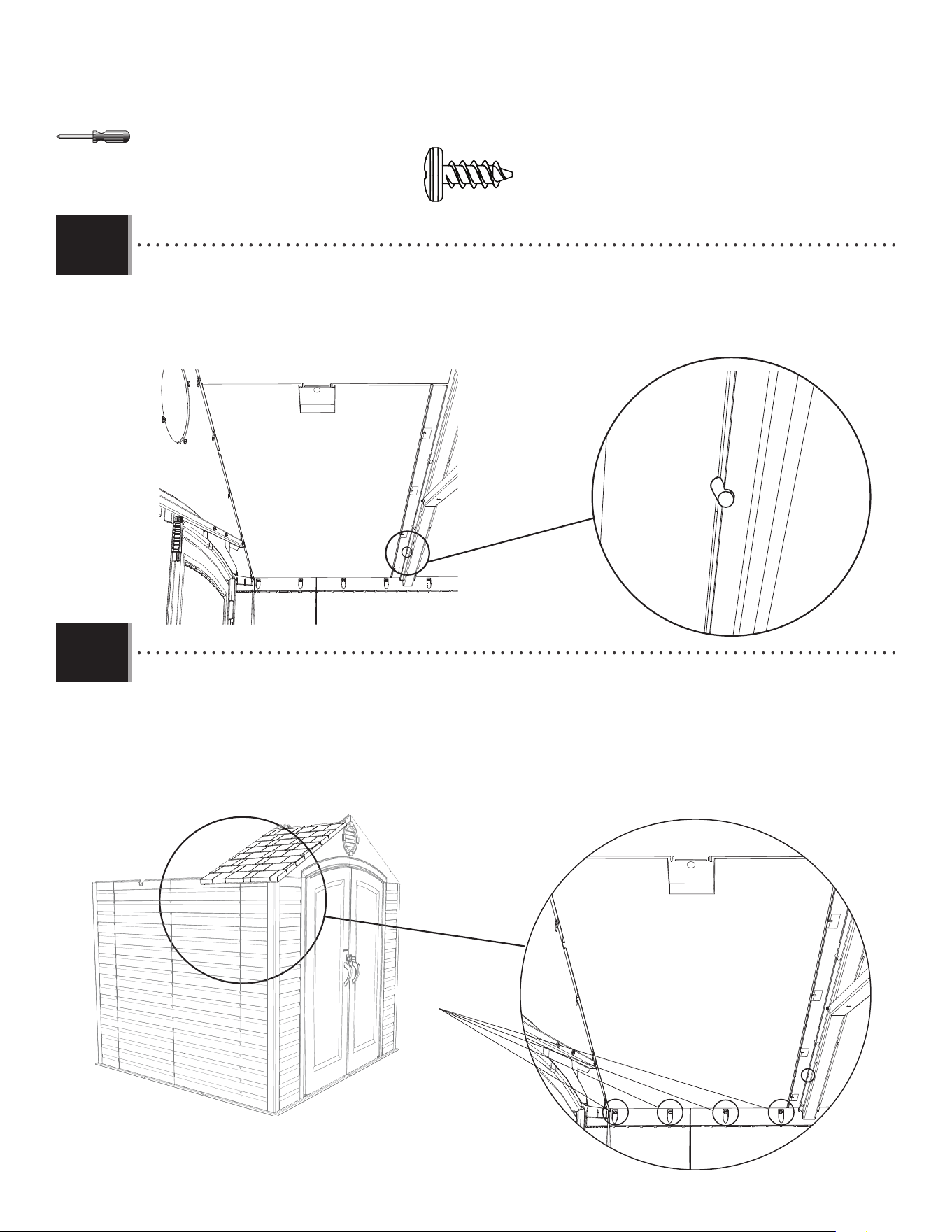

• Align the four holes in the wall panel with those at the bottom of the roof panel, and insert four (4) screws (ADZ) to

secure the panel in place.

• Alignez les quatre trous dans le panneau mural avec ceux au bord inférieur du panneau de toit, et insérez quatre

(4) vis (ADZ) pour attacher le panneau en place.

• Alinee los cuatro agujeros en el panel de pared con los al borde inferior del panel de tejado, e introduzca cuatro

(4) tornillos (ADZ) para sujetarlo en su lugar.

ADZ

10.3

• The groove at the bottom of the roof panel sets over the top of the wall panel. Ensure the alignment nub ﬁ ts into

the notch in the truss.

• Mettez la rainure au bord inférieur du panneau de toit sur la partie supérieure du panneau mural. Mettez la

petite bosse d’alignement dans l’encoche de la ferme.

• Coloque la ranura a lo largo del borde inferior del panel de tejado sobre la parte superior del Panel de pared.

Encaje el bulto de alineamiento en la muesca en la cercha.

10.2

5858

X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

ADZ

AFL

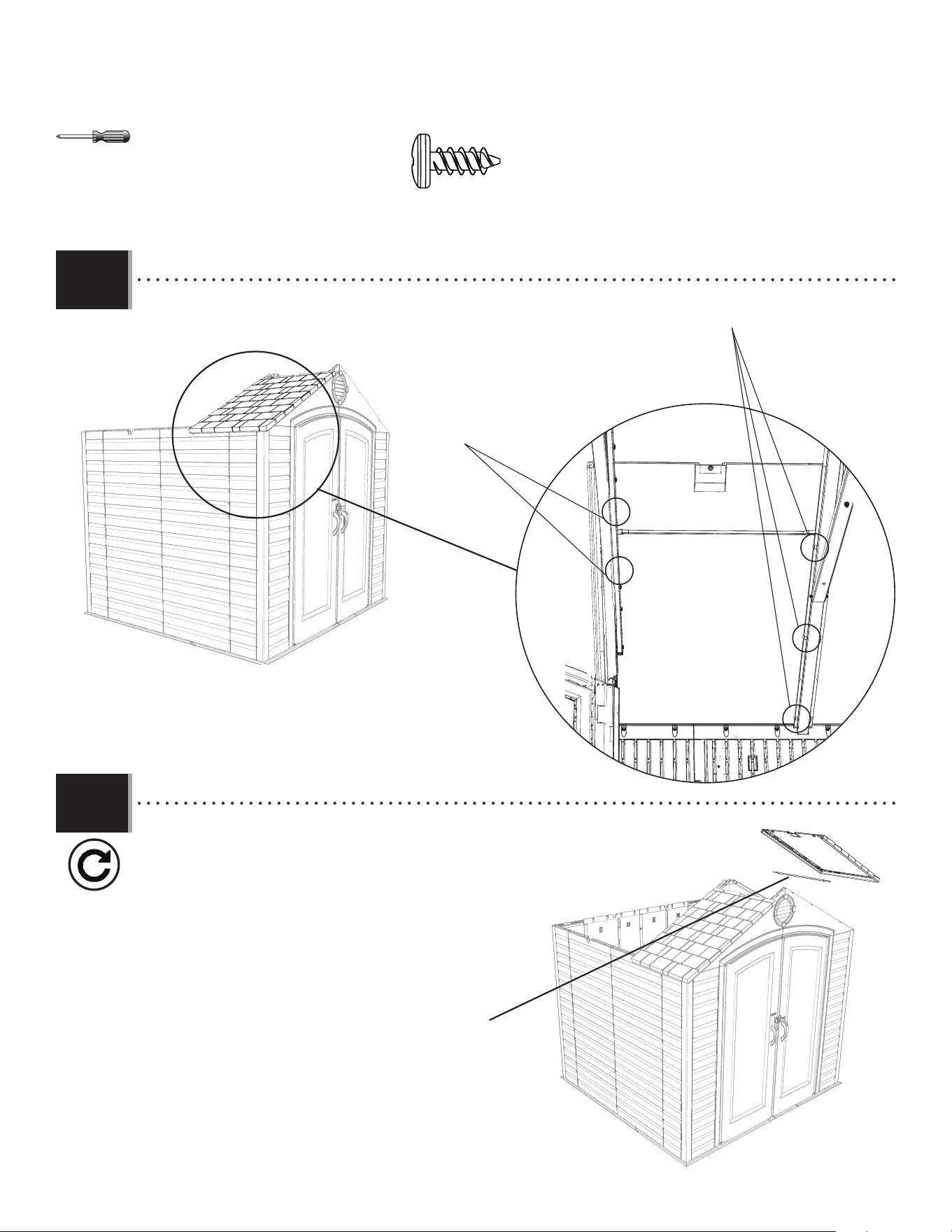

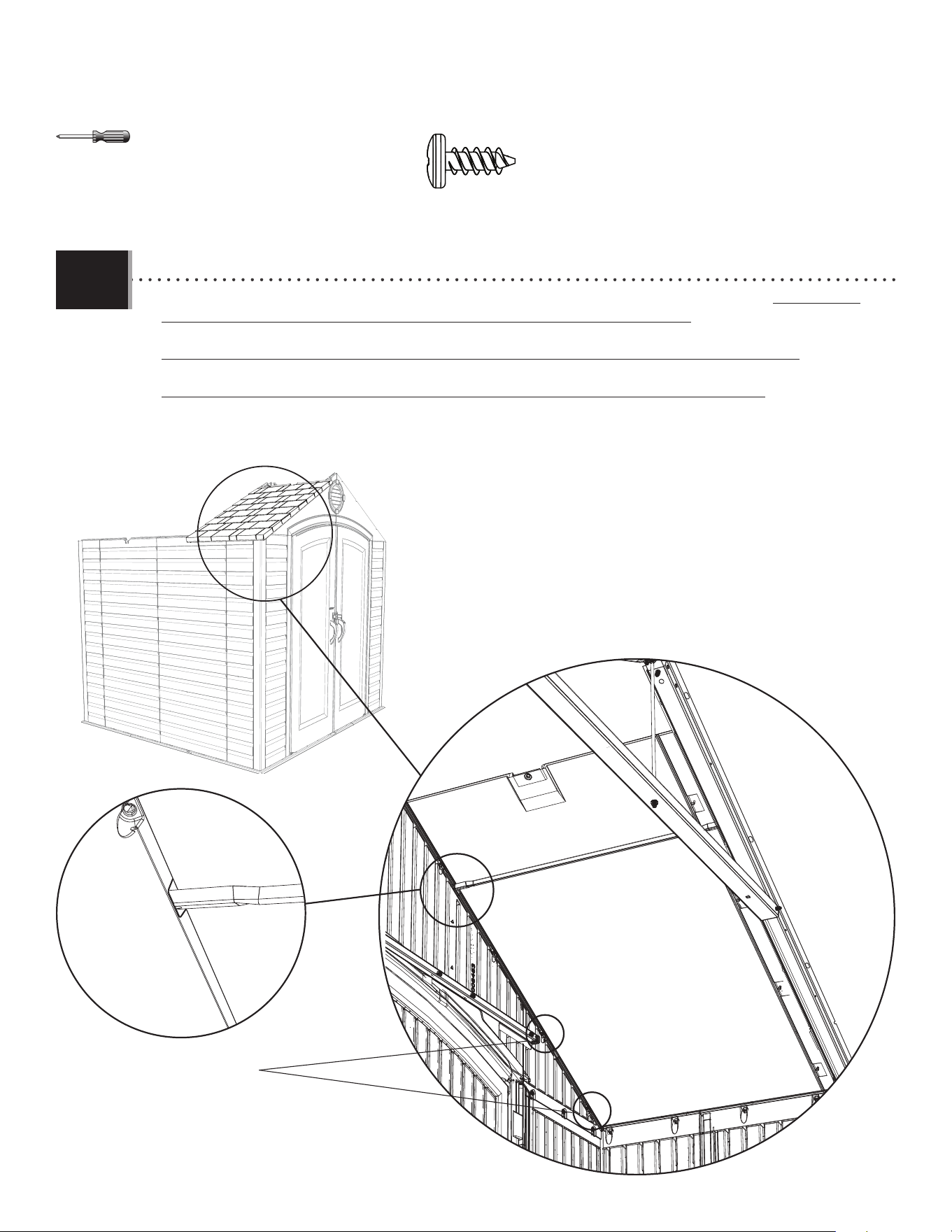

• Insert the ﬁ rst two screws (ADZ) through the gable and into the roof panel at the locations shown. Insert the roof

support (AFL) into the notches in the gable and between the truss and the roof panel.

• Insérez les premières deux vis (ADZ) à travers le pignon et dans le panneau de toit aux emplacements illustrés.

Mettez le support de toit (AFL) dans les encoches dans le pignon et entre le panneau de toit et la ferme.

• Introduzca los primeros dos tornillos (ADZ) por el faldón y dentro del panel de tejado a las ubicaciones ilustrados.

Inserte el soporte de tejado (AFL) en las muescas en el faldón y entre la cercha y el panel de tejado.

ADZ (x2)

10.4

5959

X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

ADZ

AFL

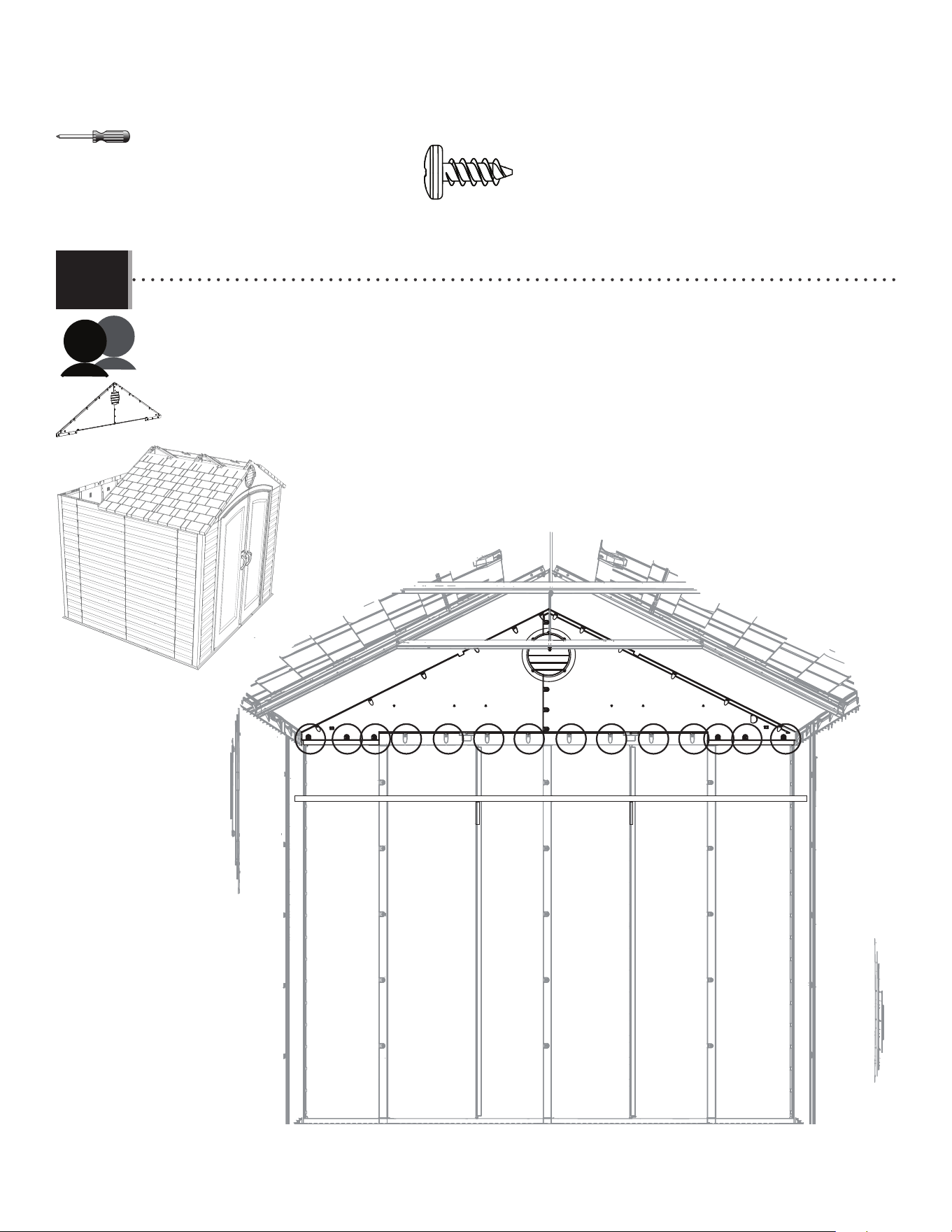

• Insert ﬁ ve (5) more screws (ADZ) to secure the panel in place.

• Insérez cinq (5) autres vis (ADZ) pour attacher le panneau en place.

• Introduzca cinco (5) tornillos (ADZ) más para sujetar el panel en su lugar.

ADZ (x16)

• Repeat steps 10.2–10.5 for the second front roof panel.

• Répétez les étapes 10.2 – 10.5 pour le deuxième panneau de toit avant.

• Repita los pasos 10.2–10.5 para el segundo panel de tejado delantero.

10.5

10.6

AGQ

AFL

6060

X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

AGQ

AFL (x1)

• Repeat the previous steps for the center roof panels but using ten (10) screws (ADZ) per panel.

• Répétez les étapes précédentes pour les panneaux de toit centraux mais à l’aide de diz (10) vis (ADZ) par panneau.

• Repita los pasos anteriores para los paneles de tejado centrales mas usando diez (10) tornillos (ADZ) por panel.

ADZ (x20)

10.7

AGQ

6161

X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

ADZ (x14)

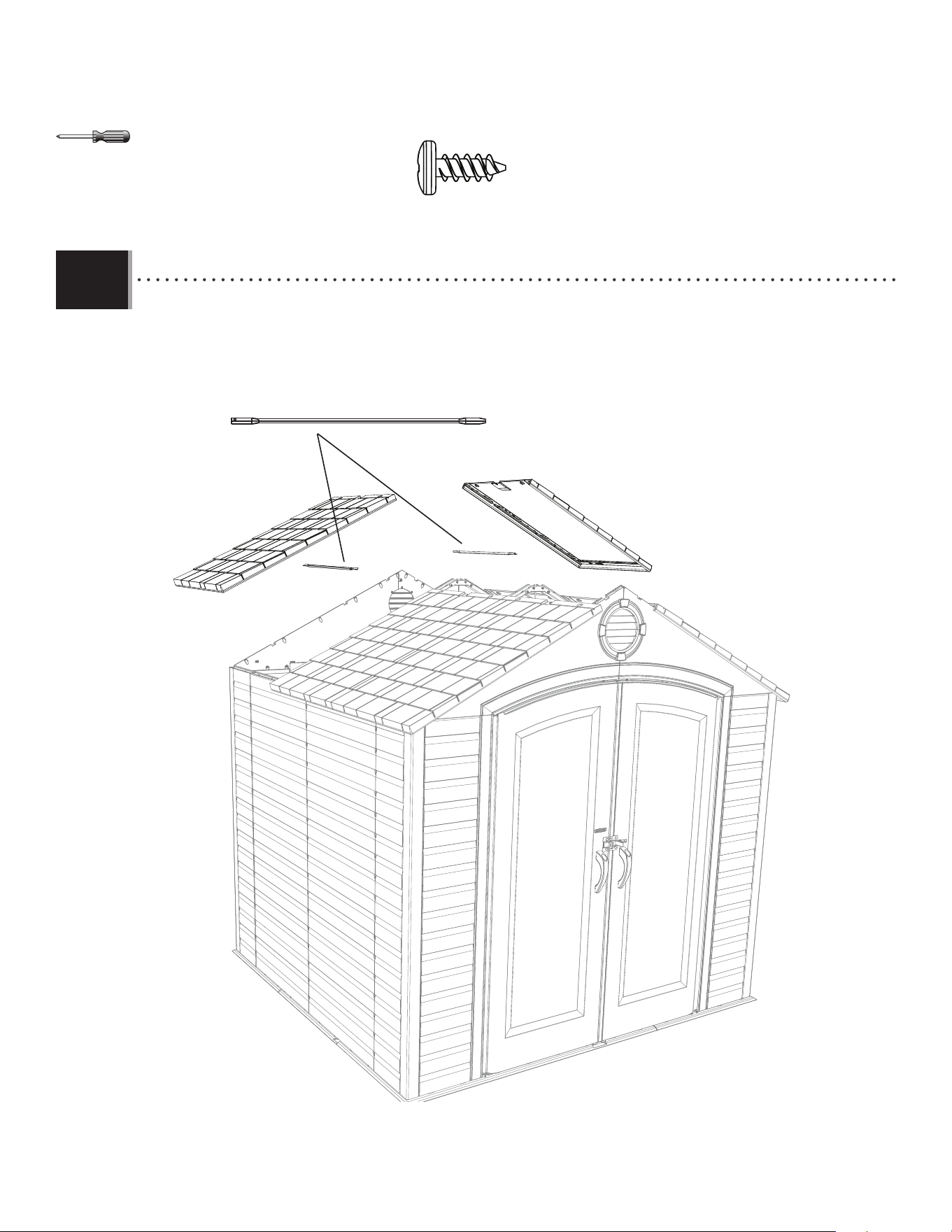

• Attach the rear gable to the shed using fourteen (14) screws (ADZ).

• Attachez le pignon arrière à l’abri à l’aide de quatorze (14) vis (ADZ).

• Sujete la fachada trasera a la caseta usando catorce (14) tornillos (ADZ).

10.8

6262

X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

ADZ (x22)

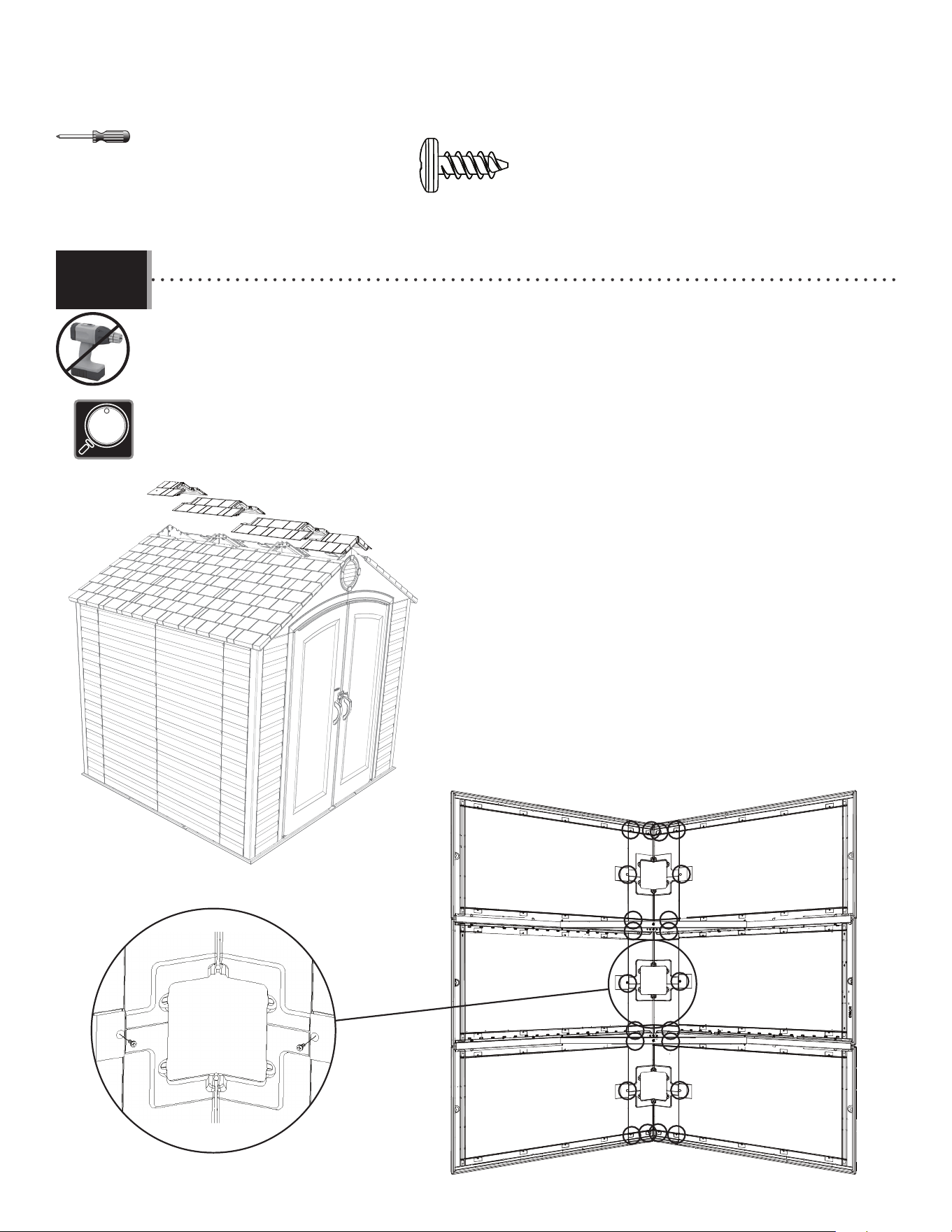

• Attach the last two roof panels to the shed in the same way you did the ﬁ rst two.

• Attachez les derniers deux panneaux de toit à l’abri dans la même façon que les primiers deux.

• Sujete los últimos dos paneles de tejado a la caseta en la misma manera que los primeros dos.

10.9

AGQ

AFL (x2)

6363

X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

ADZ (x22)

• Starting at the front, attach the roof caps to the shed using the hardware included.

• En commençant à la partie avant, attachez les chapeaux à l’abri à l’aide de la quincaillerie incluse.

• Empezando a la parte delantera, sujete las cumbreras a la caseta usando el herraje incluido.

• The ends of the roof caps overlap one another.

• Les extrémités des chapeaux se chevauchent.

• Los extremos de las cumbreras se solapan.

AFW

AGG

AFY

10.10

ADZ

6464

X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

AHC

ADX (x18)

AED (x18)

ADX

AED

AXX

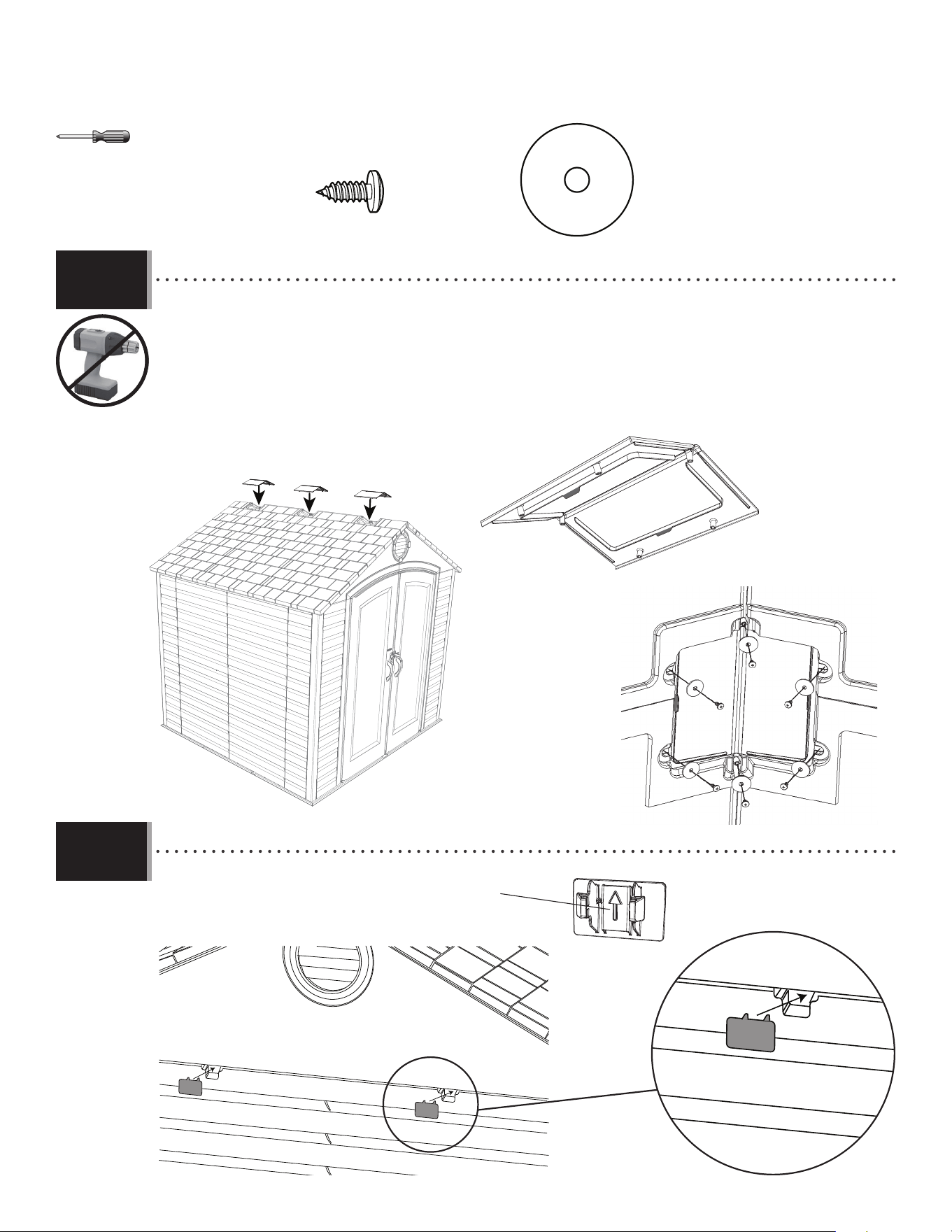

• Insert the clips (AXX) with the “arrow” facing up.

• Insérez les clips (AXX) avec la « ﬂ èche » vers le haut.

• Inserte los clips (AXX) con la «ﬂ echa» hacia arriba.

• Fold the skylights (AHC), and attach them to the roof using six (6) screws (ADX) and washers (AED) for each skylight.

• Pliez les lucarnes (AHC), et attachez-les au toit à l’aide de six (6) vis (ADX) et rondelles (AED) pour chaque lucarne.

• Doble los tragaluces (AHC), y sujételos al tejado usando seis (6) tornillos (ADX) y rondanas (AED) para cada tragaluz.

10.11

10.12

AHC

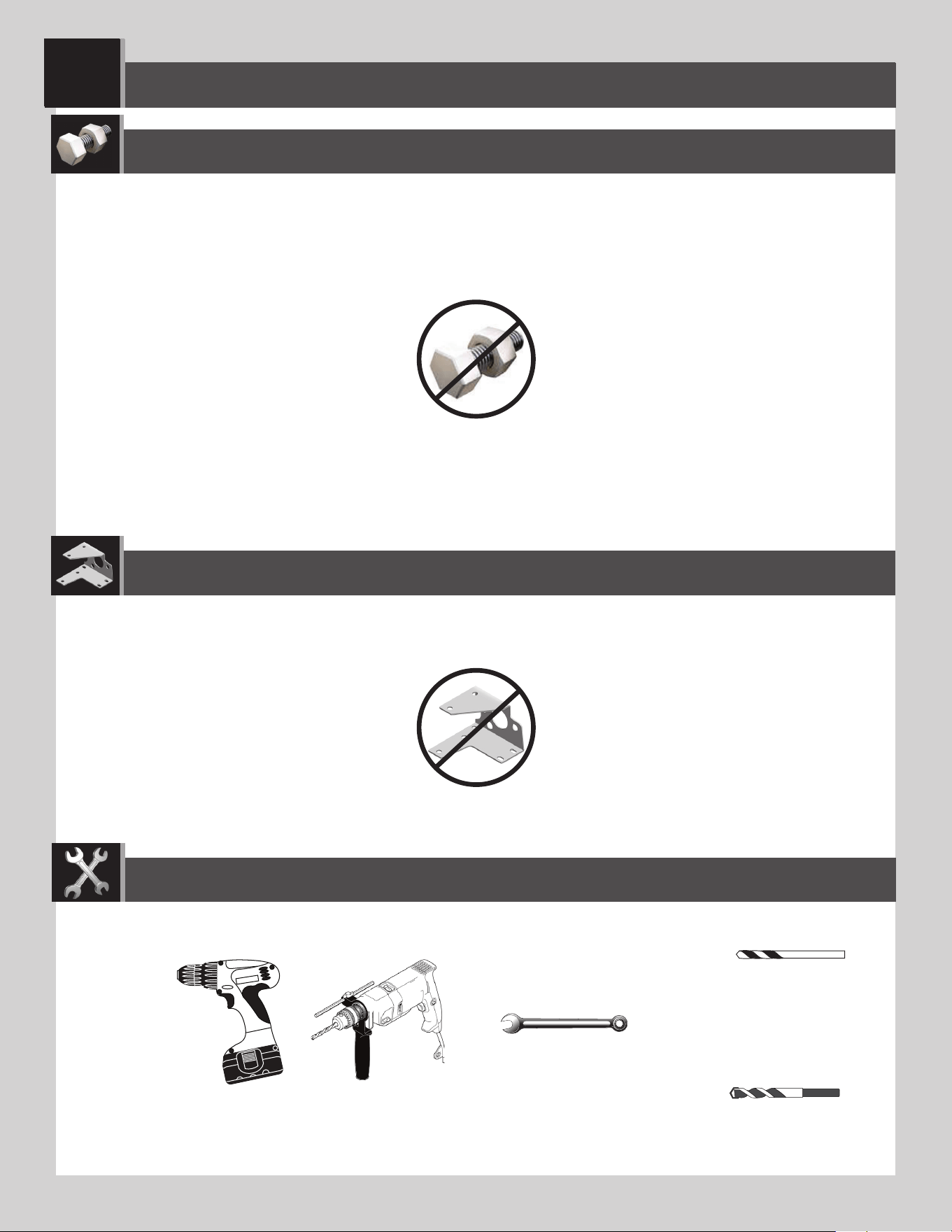

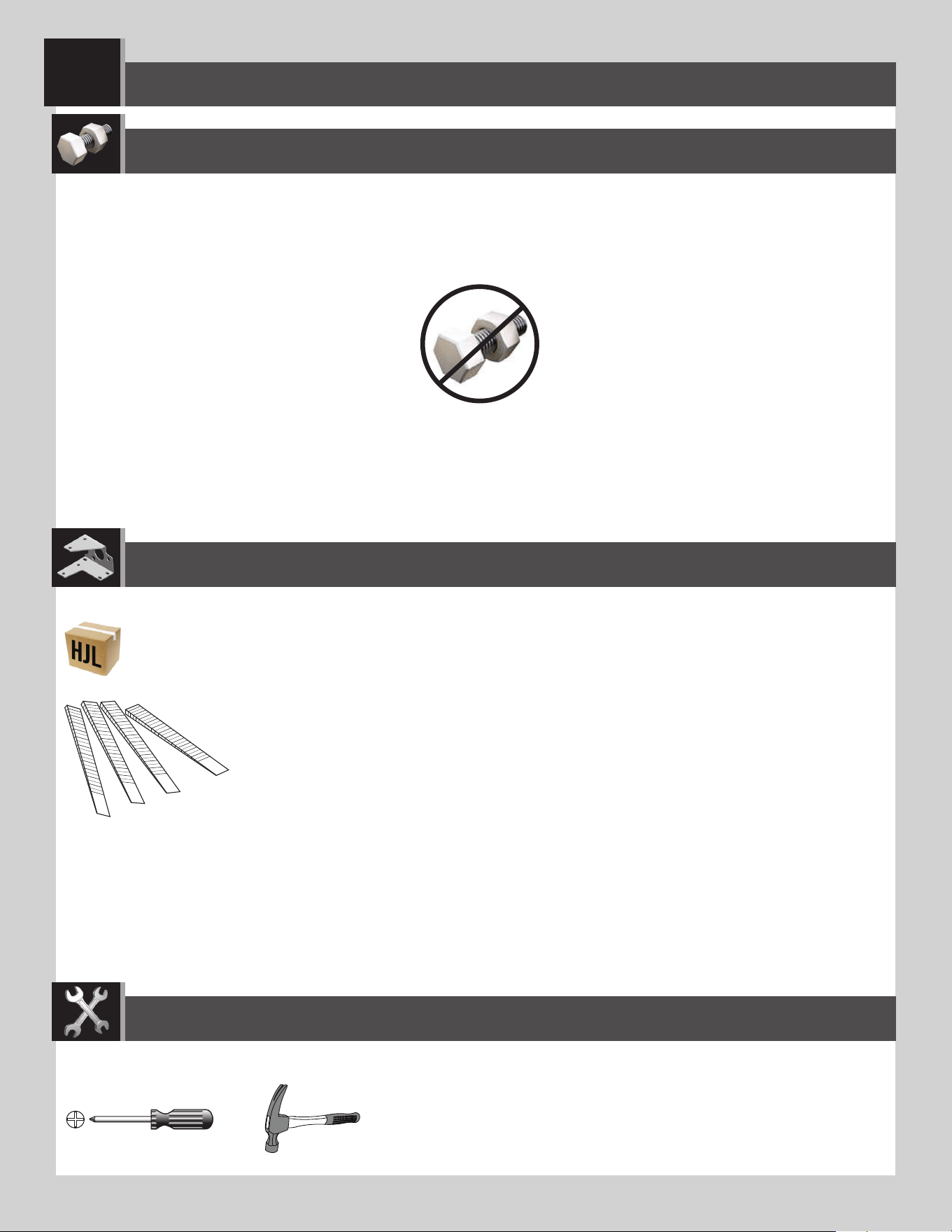

DOOR ALIGNMENT / ALIGNEMENT DES PORTES / ALINEACIÓN DE LAS PUERTAS

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

AIX (x4)

Plastic parts / Pièces en plastique / Piezas de plástico

TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO

(Not included—unless otherwise indicated*) / (Non inclus — sauf indication contraire*) / (No incluido, salvo indicación contraria*)

X SECTION 11 (CONTINUED) / SECTION 11 (SUITE) / SECCIÓN 11 (CONTINUACIÓN)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

AIX

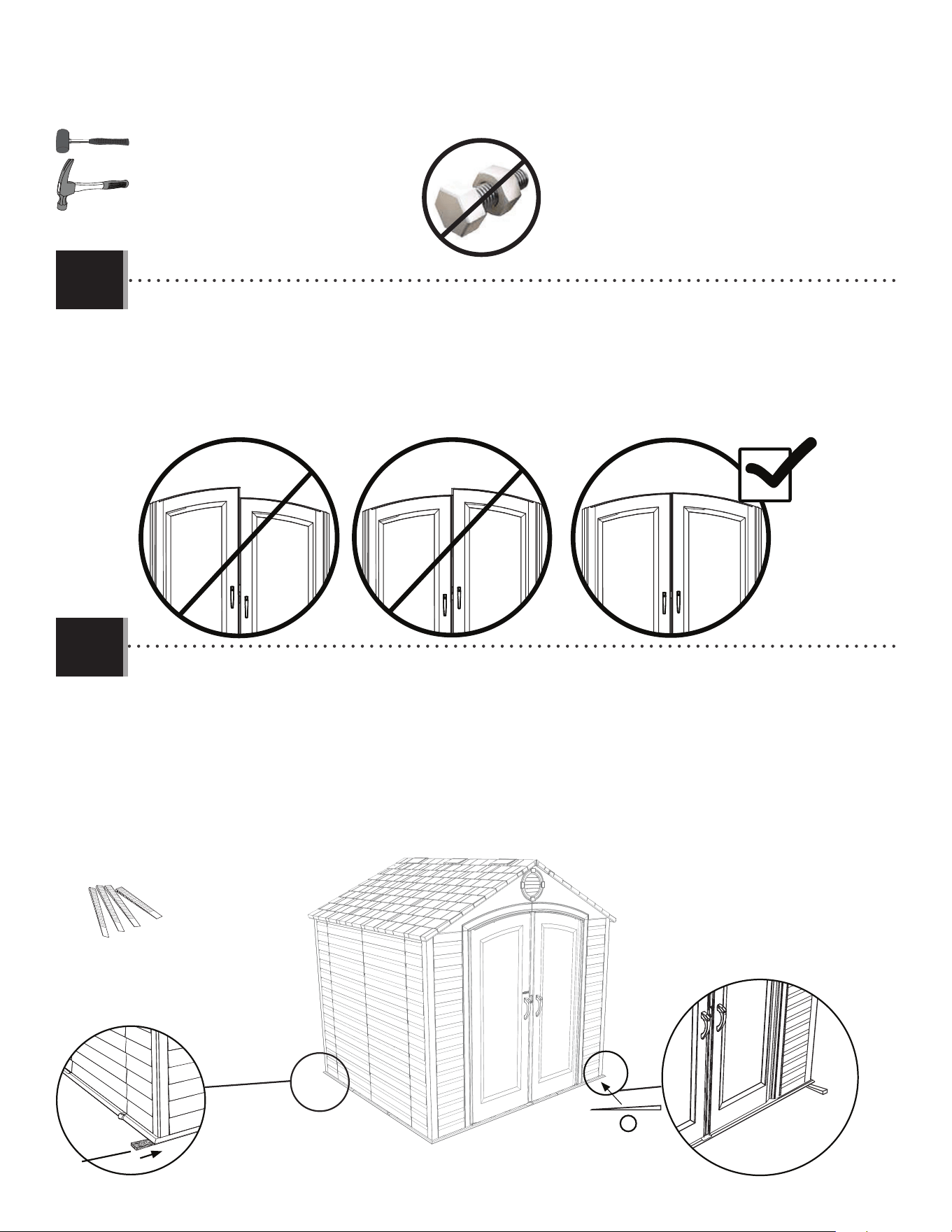

• If the doors are not level, follow the steps on this page or the next to even them out.

• Si les portes ne sont pas niveaux l’une avec l’autre, suivez les étapes dans cette page ou la suivante pour les niveler.

• Si las puertas no estén niveladas, siga los pasos en esta página o la siguiente para nivelarlas.

11.1

11.2

AIX

• If the right door scrapes the ﬂ oor or is lower than the left door, insert a shim (AIX) under the ﬂ oor directly under the

bottom corner of the right door and/or the left rear corner of the shed. If necessary, repeat for the left door until

both doors are level and do not scrape. Break o any excess shim.

• Si la porte doite frotte en se ferment ou est plus bas que la porte gauche, insérez une cale (AIX) sous le plancher

directement sous le coin droit inférieur de la porte droite et/ou l’encoignure arrière gauche de l’abri. S’il est

nécéssaire, répétez cette étape pour la porte gauche jusqu’à ce que les deux portes soient nivelles et ne frottent

pas. Détachez de l’excès des cales.

• Si la puerta derecha se roza con el piso o es más bajo que la izquierda, inserte una cuña (AIX) debajo el piso

directamente debajo la esquina inferior derecha de la puerta derecha y/o la esquina izquierda trasera de la

caseta. Si es necesario, repita este paso para la puerta izquierda o hasta que las dos puertas estén niveladas y no

se rocen. Quebrante cualquier exceso de las cuñas.

AIX (x4)

SHED ANCHORING / ANCRAGE DE L’ABRI / ANCLAJE DE LA CASETA

7/16 in/po (≈11 mm)

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

5/16 in (≈8 mm) Wood drill bit

Foret à boit de 5/16 po (≈8 mm)

Broca para madera de 5/16 in (≈8 mm)

5/16 in (≈8 mm) Masonry drill bit

Foret à maçonnerie de 5/16 po (≈8 mm)

Broca para albañilería de 5/16 in (≈8 mm)

TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO

(Not included—unless otherwise indicated*) / (Non inclus — sauf indication contraire*) / (No incluido, salvo indicación contraria*)

X SECTION 12 (CONTINUED) / SECTION 12 (SUITE) / SECCIÓN 12 (CONTINUACIÓN)

(x6)

5/16 in/po

(≈8 mm)

(Not included) (Pas incluses) (No incluidas)

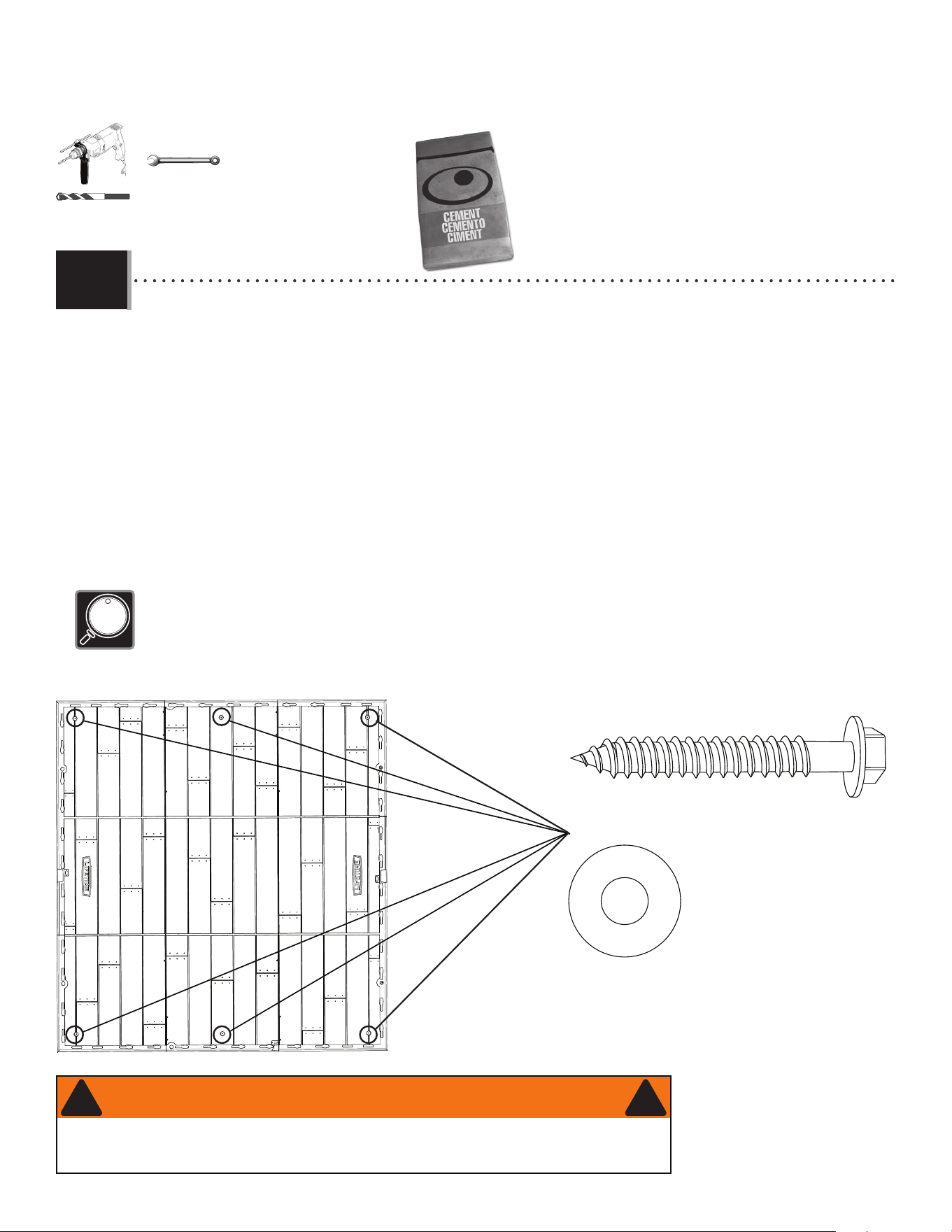

• If you plan on anchoring your shed to a concrete platform, you must purchase the correct anchoring hardware.

We recommend using a hammer drill, 5/16" (≈8 mm) masonry bit, six (6) 3/8" x 2" (≈10 mm x ≈5 cm) concrete

screws and six (6) 3/8" x 1" (≈10 mm x ≈2,5 cm) Fender Washers.

• Pour ancrer l’abri sur une plateforme de beton, il faut procurer la quincaillerie d’ancrage appropriée. Nous

recommandons l’utilisation d’un marteau perforateur, d’un foret de maçonnerie de 5/16 po (≈8 mm), six (6) vis

de scellement de 3/8 po x 2 po (≈10 mm x ≈5 cm) et six (6) rondelles de protection de 3/8 po x 1 po (≈10 mm x

≈2,5 cm).

• Para anclar la caseta a una plataforma hecho de concreto, es necesario comprar el herraje de anclaje correcto.

Recomendamos usar un rotomartillo, broca para albañilería de 5/16 in (≈8 mm), seis (6) tornillos de anclaje para

concreto de 3/8 in x 2 in (≈10 mm x ≈5 cm) y seis (6) rondanas de protección de 3/8 in x 1 in (≈10 mm x ≈2,5

cm).

12.1

• Do not exceed a 3/8" (≈10 mm) diameter screw. Refer to your local hardware store for this hardware.

• Ne pas excéder une vis de diamètre de 3/8 po (≈10 mm). Consulter la quincaillerie locale pour cette exigence.

• No usar tornillos que exceden un diámetro de 3/8 in (≈10 mm). Consultar con la ferretería local para obtener este herraje.

FOR A CONCRETE PLATFORM / POUR UNE PLATE-FORME EN BÉTON / PARA UNA PLATAFORMA DE CONCRETO

• Failure to anchor the shed may result in property damage and/or personal injury.

• Si vous n’ancrez pas votre abri, des dommages à la propriété et/ou des blessures peuvent en résulter.

• No anclar la caseta puede resultar en daños a la propiedad y/o en lesiones personales.

WARNING / AVERTISSEMENT / ADVERTENCIA

! !

7/16 in/po

(≈11 mm)

X SECTION 12 (CONTINUED) / SECTION 12 (SUITE) / SECCIÓN 12 (CONTINUACIÓN)

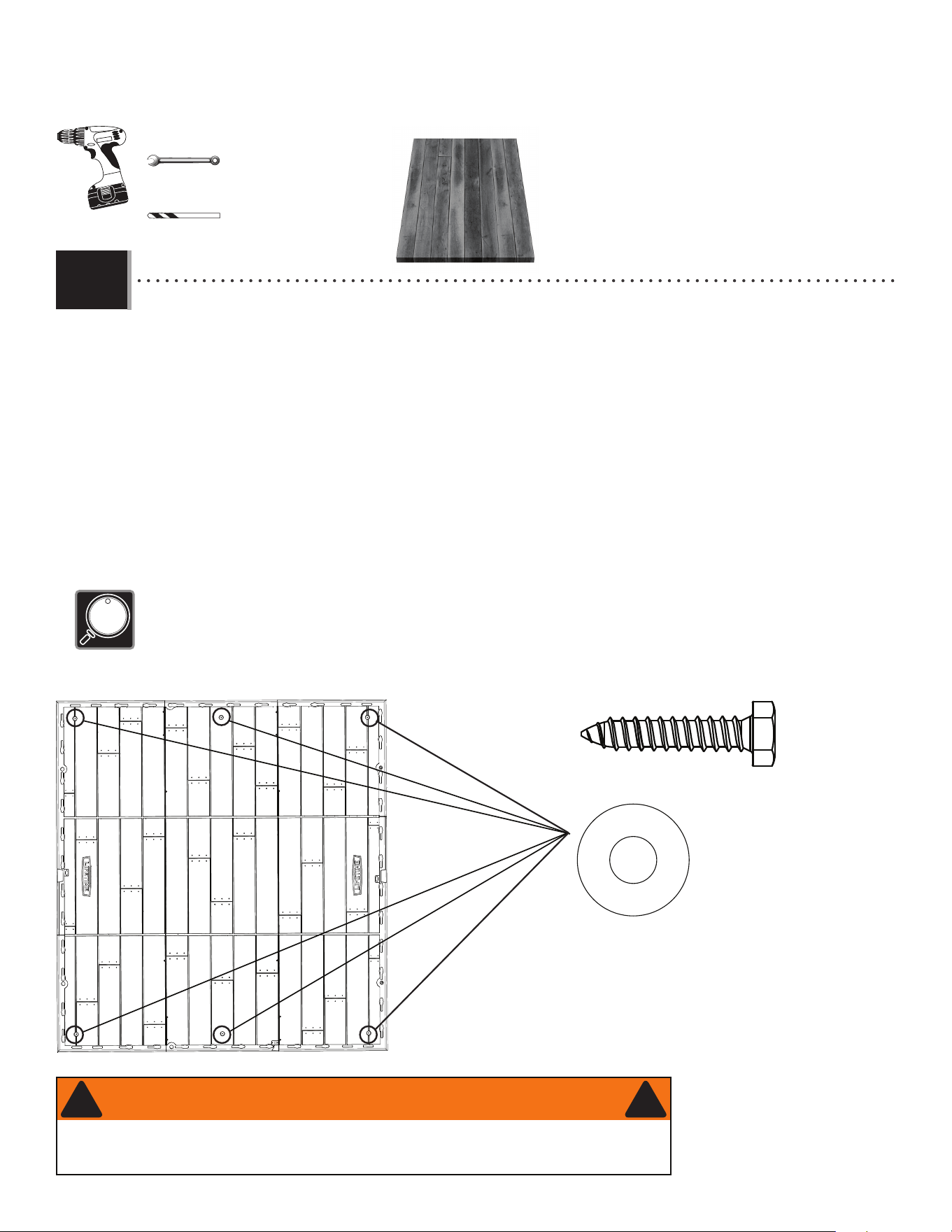

• If you plan on anchoring your shed to a wood platform, you must purchase the correct anchoring hardware. We

recommend using a drill, 5/16" (≈8 mm) drill bit, six (6) 3/8" x 1 1/2" (≈10 mm x ≈4 cm) lag screws and six (6)

3/8" x 1" (≈10 mm x ≈2,5 cm) fender washers.

• Si vous désirez ancrer votre abri à une plate-forme en bois, il faut acheter la quincaillerie d’ancrage correcte. Nous

recommandons l’utilisation d’une perceuse, d’une mèche de 5/16 po (≈8 mm), six (6) tirefonds de 3/8 po x 1 1/2

po (≈10 mm x ≈4 cm) et six (6) rondelles de protection de 3/8 po x 1 po (≈10 mm x ≈2,5 cm).

• Si desea anclar su caseta a una plataforma hecho de madera, es necesario comprar el herraje de anclaje correcto.

Recomendamos usar un taladro eléctrico, una broca de 5/16 in (≈8 mm), seis (6) tornillos para compresión de 3/8

in x 1 1/2 in (≈10 mm x ≈4 cm), y seis (6) rondanas de protección de 3/8 in x 1 in (≈10 mm x ≈2,5 cm).

(x6)

(Not included) (Pas incluses) (No incluidas)

12.1

7/16 in/po

(≈11 mm)

5/16 in/po

(≈8 mm)

FOR A WOOD PLATFORM / POUR UNE PLATE-FORME EN BOIS / PARA UNA PLATAFORMA DE MADERA

• Failure to anchor the shed may result in property damage and/or personal injury.

• Si vous n’ancrez pas votre abri, des dommages à la propriété et/ou des blessures peuvent en résulter.

• No anclar la caseta puede resultar en daños a la propiedad y/o en lesiones personales.

WARNING / AVERTISSEMENT / ADVERTENCIA

! !

• Do not exceed a 3/8" (≈10 mm) diameter screw. Refer to your local hardware store for this hardware.

• Ne pas excéder une vis de diamètre de 3/8 po (≈10 mm). Consulter la quincaillerie locale pour cette exigence.

• No usar tornillos que exceden un diámetro de 3/8 in (≈10 mm). Consultar con la ferretería local para obtener este herraje.

Congratulations on your Lifetime

product purchase. By following the instructions below, your new Lifetime product should provide you with years of service and enjoyment.

The polyethylene panels are stain and solvent resistant. Most stains can be removed using a mild soap and a soft-bristled

brush. Abrasive cleaning materials may scratch the plastic and are not recommended. Repair scratches or rust spots on the

metal by sanding the a ected area lightly; using a rust preventative spray primer; and ﬁ nally, spraying with a high-gloss spray

enamel paint. Avoid placing a direct heat source on or near surfaces unless using a heat barrier.

Nous vous félicitons d’avoir acheté ce produit Lifetime

. En suivant les instructions ci-dessous, votre nouveau produit Lifetime devrait vous fournir des années de service et de plaisir.

Les murs et les étagères en polyéthylène sont résistants aux taches et solvants de nettoyage. Pour les nettoyer, se servir

d’un savon doux et d’une brosse douce. Les produits abrasifs de nettoyage risquent d’égratigner le plastique et ne sont pas

recommandés. Pour réparer les égratignures ou taches de rouille sur le métal, frotter légèrement l’endroit a ecté au papier de

verre, puis passer une couche de produit vaporisant préventif, et, enﬁ n, vaporiser une peinture émail ultrabrillante. Éviter de

placer une source de chaleur directe sur ou près des surfaces, ou les protéger à l’aide d’une protection contre la chaleur.

CLEANING & CARE

NETTOYAGE ET ENTRETIEN

Felicidades por la compra de su producto Lifetime

. Al seguir las siguientes instrucciones, su nuevo producto Lifetime le brindará años de servicio y satisfacción.

Los paneles de polietileno son resistentes a las manchas y solventes. La mayoría de las manchas, pueden removerse usando

un jabón suave y un cepillo de cerdas suaves. Los materiales abrasivos para limpieza pueden rayar el plástico y no se reco-

miendan. Reparar rayones o manchas de óxido en el metal, lijando suavemente la parte afectada; usando un aerosol preven-

tivo de óxido y ﬁ nalmente, rociando con una pintura de esmalte brillante. Evitar poner una fuente de calor directa en o cerca

de las superﬁ cies sin usar una barrera de calor.

LIMPIEZA Y CUIDADO

LIFETIME’S PROMISE TO YOU:

We invite you to read our privacy policy at www.lifetime.com

At Lifetime

, we are committed to providing innovative and quality products. While registering, you will have the opportunity to give us your feedback. Your input is valuable to us.

• You can also opt in to receive new product notiﬁ cations or promotions.

• In the unlikely event of a product recall or safety modiﬁ cation, your registration provides the information we need to notify you directly.

• Registration is fast, easy, and completely voluntary.

Maintaining your privacy is our long-standing policy at Lifetime

. And you can rest assured that Lifetime

will not sell or provide your personal data to other third parties, or

allow them to use your personal data for their own purposes.

LA PROMESA DE LIFETIME

PARA USTED:

Lo invitamos a leer nuestra política de privacidad en www.lifetime.com (sólo en inglés)

¡REGISTRARSE hoy mismo!

En Lifetime

, estamos comprometidos a ofrecer productos innovadores y de calidad. Al registrarse, usted tendrá la oportunidad de darnos su retroalimentación. Su información es valiosa para nosotros.

• También puede optar por recibir nuestras notiﬁ caciones o promociones.

• En el caso improbable de que el producto deba ser retirado del mercado o que sufra alguna modiﬁ cación, su registro provee la

información que necesitamos para notiﬁ carle directamente.

• El registro es rápido, fácil y completamente voluntario.

Mantener privacidad es nuestra política permanente en Lifetime

. Y puede estar seguro que Lifetime

no venderá ni dará datos personales a terceros, ni les permitirá usar

datos personales para sus propios ﬁ nes.

REGISTRAR EL PRODUCTO EN LÍNEA EN WWW.LIFETIME.COM

LA PROMESSE DE LIFETIME :

Nous vous invitons à lire notre politique de conﬁ dentialité à www.lifetime.com (en anglais seulement)

ENREGISTRER CE PRODUIT aujourd’hui!

Chez Lifetime

, nous nous engageons à fournir des produits innovateurs de qualité. Lors de votre inscription, vous aurez l’occasion de nous faire parvenir vos commentaires. Votre opinion est importante

pour nous.

• On peut également choisir de recevoir des avis ou des promotions dans le cadre de nouveaux produits.

• Dans l’éventualité improbable d’un rappel ou d’un avis de sécurité, l’inscription fournit les renseignements nécessaires nous

permettant de communiquer avec vous.

• L’inscription est rapide, facile et complètement volontaire.

Conserver votre conﬁ dentialité est notre politique de longue date chez Lifetime

. Vous pouvez donc être rassuré par le fait que Lifetime

ne vendra pas ou ne fournira pas vos

données personnelles à des tiers, et ne leur permettra pas d’utiliser vos données personnelles à leurs propres ﬁ ns.

ENREGISTRER CE PRODUIT EN LIGNE À WWW.LIFETIME.COM

LIFETIME

NOTES / REMARQUES / NOTAS

LIFETIME

THE MANUFACTURER RESERVES THE RIGHT TO MAKE SUBSTITUTIONS TO WARRANTY CLAIMS IF PARTS ARE UNAVAILABLE OR OBSOLETE.

10-YEAR LIMITED FACTORY WARRANTY

Lifetime Lawn and Garden products are warranted to the original purchaser to be free from defects in material or workmanship

FORAPERIODOFYEARSFROMTHEDATEOFORIGINALRETAILPURCHASE4HEWORDhDEFECTSvISDElNEDASIMPERFECTIONSTHATIMPAIR

the use of the product. Defects resulting from misuse, abuse or negligence will void this warranty. This warranty does not cover

DEFECTSDUETOIMPROPERINSTALLATIONALTERATIONORACCIDENT,IFETIMERECOMMENDSTHATNOMODIlCATIONSBEMADETOTHISPRODUCT

This warranty does not cover damage caused by vandalism, rusting, “acts of nature”, natural disasters, normal wear and tear,

or any other event beyond the control of the manufacturer.

This warranty is nontransferable and is expressly limited to the repair or replacement of defective products. If the product is

defective within the terms of this warranty, Lifetime Products, Inc. will repair or replace defective parts at no cost to the purchaser.

Shipping charges to and from the factory or distribution center are not covered and are the responsibility of the purchaser.

Labor charges and related expenses for removal, installation or replacement of the product or its components are not covered

under this warranty.

4HISWARRANTYDOESNOTCOVERSCRATCHINGSCUFlNGOROTHERCOSMETICDAMAGEOFTHEPRODUCTTHATMAYRESULTFROMNORMALUSAGE

In addition, defects resulting from intentional damage, negligence, or unreasonable use will void this warranty / are not covered

by this warranty.

Liability for incidental or consequential damages is excluded to the extent permitted by law. All merchandise is sold on this

condition, and no representative of the company may waive or change this policy. This product is not intended for institutional

or commercial use; Lifetime Products, Inc. does not assume any liability for such use. Institutional or commercial use will void

the warranty.

4HISWARRANTYISEXPRESSLYINLIEUOFALLOTHERWARRANTIESEXPRESSEDORIMPLIEDINCLUDINGWARRANTIESOFMERCHANTABILITYORlTNESS

for use to extent permitted by Federal and state law. Neither Lifetime Products, Inc., nor any representative assumes any other

LIABILITYINCONNECTIONWITHTHISPRODUCT4HISWARRANTYGIVESYOUSPECIlCLEGALRIGHTSANDYOUMAYALSOHAVEOTHERRIGHTSWHICH

vary from state to state.

AUSTRALIA : Our goods come with guarantees that cannot be excluded under the Australian Consumer Law. You are entitled

to a replacement or refund for a major failure and for compensation for any other reasonably foreseeable loss or damage. You

are also entitled to have the goods repaired or replaced if the goods fail to be of acceptable quality and the failure does not

amount to a major failure.

ALL WARRANTY CLAIMS MUST BE ACCOMPANIED BY A SALES RECEIPT.

REPORT PRODUCT DEFECTS IN WRITING TO:

LIFETIME PRODUCTS, INC.,

PO Box 160010

Freeport Center, Bldg. D-12

#LEARlELD54

For online warranty claims, please visit: www.lifetime.com/warranty

7ARRANTY$EPARTMENT

FOR INTERNATIONAL WARRANTY:

All warranty claims must be accompanied by a sales receipt. Report product defects in writing to your regional sales

support representative. Please include your dated sales receipt and photographs of damaged parts.

To Identify the representative for your region, please visit: www.lifetime.com/international

LIFETIME

PRODUCTS, INC. RÉSERVE LE DROIT DE FAIRE DES SUBSTITUTIONS EN CAS DE RECOURS EN GARANTIE SI LES PIÈCES NE SONT PAS DISPONIBLES OU SONT

OBSOLÈTES.

GARANTIE DE FABRICATION LIMITÉE DE 10 ANS

,ACHETEURDORIGINEDESPRODUITSPOURPELOUSESETJARDINSDE,IFETIMEB¼N¼lCIEDUNEGARANTIECONTRETOUTED¼FECTUOSIT¼DE

matériel et de fabrication pour une période de 10 ans à compter de la date d’achat. On entend par « défaut » une imperfection

qui nuit à l’utilisation du produit. Tout défaut découlant d’une mauvaise utilisation, d’un abus ou d’une négligence a pour effet

d’annuler cette garantie. Cette garantie ne couvre pas les défauts attribuables à une installation inadéquate, une altération ou un

ACCIDENT,IFETIMERECOMMANDEDENEPASAPPORTERDEMODIlCATIONS¸CEPRODUIT#ETTEGARANTIENECOUVREPASLESDOMMAGES

causés par le vandalisme, la corrosion par la rouille, les cas de « force majeure », les catastrophes naturelles, la détérioration

et l’usure normales et tout autre événement indépendant de la volonté du fabricant.

Cette garantie n’est pas transférable et se limite expressément à la réparation ou au remplacement d’un produit défectueux.

Si le produit est défectueux au sens de cette garantie, Lifetime Products, Inc. réparera ou remplacera les pièces défectueuses

sans frais pour l’acheteur. Les frais d’expédition en partance ou en provenance de l’usine ou du centre de distribution ne sont

pas couverts et incombent à l’acheteur. Les coûts relatifs à la main-d’œuvre et les autres frais liés au retrait, à l’installation ou

au remplacement du produit ou de ses composants ne sont pas couverts par cette garantie.

Cette garantie ne couvre pas les rayures, les égratignures ou autres dommages esthétiques du produit découlant d’un usage

normal. De plus, tout défaut découlant d’un dommage volontaire, de négligence ou d’un usage déraisonnable annule cette

garantie et n’est pas couvert par cette garantie.

Dans la mesure permise par la loi, la société n’est pas responsable des dommages indirects ou accessoires. Toute marchandise

ESTVENDUE¸CETTECONDITIONETAUCUNREPR¼SENTANTDELASOCI¼T¼NEPEUTRENONCER¸LAPPLICATIONDECETTEPOLITIQUEOULAMODIlER

#EPRODUITNESTPASDESTIN¼¸DESlNSINSTITUTIONNELLESOUCOMMERCIALES,IFETIME0RODUCTS)NCNASSUMEAUCUNERESPONSABILIT¼

à cet égard. Toute utilisation institutionnelle ou commerciale annule la garantie.

La présente garantie remplace expressément toute autre garantie, expresse ou implicite, y compris les garanties de qualité

marchande ou d’adaptation à un usage particulier dans la mesure permise par les lois du pays ou de l’État. Ni Lifetime Products,

Inc. ni aucun de ses représentants n’assument une quelconque responsabilité en lien avec ce produit. Cette garantie vous donne

des droits juridiques précis et vous pourriez également avoir d’autres droits selon l’État ou la province.

AUSTRALIE: La garantie qui accompagne nos produits ne peut être exclue en vertu de la loi sur la protection du consommateur

de l’Australie. Le client a droit à un remplacement ou à un remboursement en cas de bris majeur et pour toute autre perte ou

dommage raisonnablement prévisible. Le client a aussi droit à ce que les produits soient réparés ou remplacés si un bris survient

ETRENDLAQUALIT¼INACCEPTABLESANSPOURAUTANT½TREQUALIlABLEDEBRISMAJEUR

TOUTE RÉCLAMATION EN VERTU DE LA GARANTIE DOIT ÊTRE ACCOMPAGNÉE D’UN REÇU DE VENTE.

SIGNALEMENT ÉCRIT DE TOUT PRODUIT DÉFECTUEUX:

LIFETIME PRODUCTS, INC.,

PO Box 160010

Freeport Center, Bldg. D-12

#LEARlELD54

Pour effectuer en ligne une réclamation sous garantie, consultez cette adresse : www.lifetime.com/warranty

3ERVICEDELAGARANTIE

GARANTIE INTERNATIONALE:

Toute réclamation en vertu de la garantie doit être accompagnée d’un reçu de vente. Veuillez signaler par écrit tout produit

défectueux au représentant du soutien aux ventes de votre région Veuillez inclure le reçu de vente daté ainsi que des

photographies des pièces endommagées.

Pour connaître le représentant de votre région, veuillez consulter le : www.lifetime.com/international

EL FABRICANTE SE RESERVA EL DERECHO DE HACER SUSTITUCIONES EN LOS ELEMENTOS REEMPLAZADOS BAJO GARANTÍA SI LAS PIEZAS

NO ESTÁN DISPONIBLES O SON OBSOLETAS.

GARANTÍA DE FÁBRICA LIMITADA POR 10 AÑOS

El comprador original recibe una garantía de que los productos de césped y jardín de Lifetime están libres de defectos de material

o mano de obra durante un período de 10 años a partir de la fecha de compra original al por menor. La palabra “defectos” se

deﬁ ne como imperfección que imposibilita el uso del producto. Los defectos ocasionados por el mal uso, el abuso o la negligencia

anularán esta garantía. Esta garantía no cubre los defectos debidos a una instalación incorrecta, una alteración o un accidente.

Lifetime recomienda que no se realicen modiﬁ caciones en este producto. Esta garantía no cubre los daños causados por vandalismo,

oxidación, “actos de la naturaleza”, desastres naturales, desgaste normal o cualquier otro evento fuera del control del fabricante.

Esta garantía no es transferible y se limita expresamente a la reparación o reemplazo de productos defectuosos. Si el producto

resulta defectuoso dentro de los términos de esta garantía, Lifetime Products, Inc. reparará o reemplazará las piezas defectuosas

sin costo alguno para el comprador. Los gastos de envío hacia y desde la fábrica o el centro de distribución no están cubiertos y

son la responsabilidad del comprador. La mano de obra y los gastos relacionados por la remoción, la instalación o la sustitución

del producto o sus componentes no están cubiertos por esta garantía.

Esta garantía no cubre los rayones, los raspones ni otros daños superﬁ ciales del producto que pueden resultar del uso normal.

Asimismo, los defectos resultantes de daños intencionales, negligencia o uso indebido anularán o no están cubiertos por esta garantía.

Se excluye la responsabilidad por daños imprevistos o derivados en la medida en que lo permita la ley. Toda la mercancía se vende

bajo estas condiciones y ningún representante de la empresa puede renunciar a ni cambiar esta política. Este producto no está

destinado para uso institucional o comercial; Lifetime Products, Inc. no asume ninguna responsabilidad por dicho uso. El uso

institucional o comercial anulará la garantía.

Esta garantía sustituye expresamente cualquier otra garantía, expresa o implícita, incluidas las garantías de comercialización o

idoneidad para su uso en la medida permitida por la ley federal y estatal. Ni Lifetime Products, Inc., ni ningún representante asume

ninguna otra responsabilidad en relación con este producto. Esta garantía le otorga derechos legales especíﬁ cos y usted también

puede tener otros derechos que varían de un estado a otro.

AUSTRALIA : Nuestros productos vienen con garantías que no se pueden excluir bajo la Ley Australiana del Consumidor. Usted tiene

derecho a recibir un reemplazo o reembolso por un fallo grave y compensación por cualquier otra pérdida o daño razonablemente

previsible. También tiene derecho a la reparación o el reemplazo de los bienes si los bienes no son de calidad aceptable y el fallo

no supone un fallo grave.

TODOS LOS RECLAMOS DE GARANTÍA DEBEN ESTAR ACOMPAÑADOS POR UN RECIBO DE COMPRA.

REPORTE LOS DEFECTOS DEL PRODUCTO POR ESCRITO A:

LIFETIME PRODUCTS, INC.,

PO Box 160010

Freeport Center, Bldg. D-12

Clearﬁ eld, UT 84016-0010

Para realizar reclamos de garantía por internet, visite: www.lifetime.com/warranty.

Departamento de Garantías: (800) 225-3865

PARA LA GARANTÍA INTERNACIONAL:

Todos los reclamos de garantía deben estar acompañados por un recibo de compra. Reporte los defectos del producto por

escrito a su representante regional de apoyo de ventas. Por favor, incluya su recibo de compra con la fecha y fotografías de

las piezas dañadas.

Para identiﬁ car al representante de su región, por favor visite: www.lifetime.com/international

GARANTIA NO VÁLIDA EN MÉXICO

www.lifetime.com

Or call: 1-800-424-3865

To purchase accessories or other Lifetime

products, visit us at:

www.lifetime.com

O marcar al 1-800-424-3865

Para comprar accesorios u otros productos de Lifetime®, visitarnos en:

www.lifetime.com

ENHANCE YOUR LIFETIME

PURCHASE BY ADDING ACCESSORIES OR OTHER GREAT PRODUCTS

MEJORAR LA COMPRA DE LIFETIME

AGREGANDO ACCESORIOS U OTROS MARAVILLOSOS PRODUCTOS

Ou composer le 1-800-424-3865

Pour acheter des accessoires ou des autres produits Lifetime

, visiter le :

www.lifetime.com

AMÉLIORER L’ACHAT LIFETIME

EN AJOUTANT DES ACCESSOIRES OU D’AUTRES PRODUITS

1245762 8/19/2025
