Husqvarna R 115C Advanced Mower Combi 95 Cutting Deck User Manual

R 112C, R 112C5, R 115C

RU Руководство по эксплуатации 2-39

BG Ръководство за експлоатация 40-77

UK Посібник користувача 78-113

RO Instrucţiuni de utilizare 114-149

Содержание

Введение....................................................................... 2

Безопасность.................................................................6

Сборка..........................................................................12

Эксплуатация.............................................................. 15

Техническое обслуживание........................................19

Поиск и устранение неисправностей.........................30

Транспортировка, хранение и утилизация................31

Технические данные...................................................34

Сервисное обслуживание.......................................... 38

Декларация о соответствии....................................... 39

Введение

Проверка перед поставкой и номера

изделий

Примечание: Данное изделие прошло проверку

перед поставкой. Проверьте наличие подписанной

копии акта проверки перед поставкой от своего

дилера.

Контактная информация сер-

висного центра Husqvarna:

Данное руководство по эксплуатации относится к изделию с номером изделия / серийным номером:

Двигатель:

Трансмиссия:

Описание изделия

Изделие представляет собой газонокосилку-райдер.

Оператор может бесступенчато регулировать

скорость с помощью педалей переднего и заднего

хода. Изделие используется с режущей декой 2-в-1 с

заглушкой для мульчирования.

Назначение

Данное изделие предназначено для стрижки травы

на открытых и ровных участках земли в частных

владениях и садах. Функциональность изделия

можно расширить, установив дополнительные

принадлежности. Для получения дополнительных

сведений о доступных принадлежностях обратитесь

к своему дилеру Husqvarna.

Страховка изделия

Убедитесь в наличии страховой защиты вашего

нового изделия. В случае сомнений обратитесь

в свою страховую компанию. Мы рекомендуем

воспользоваться полной страховкой, включающей

страхование от действий третьих лиц, пожара,

повреждений, кражи и страхование ответственности.

2 1466 - 008 - 27.01.2025

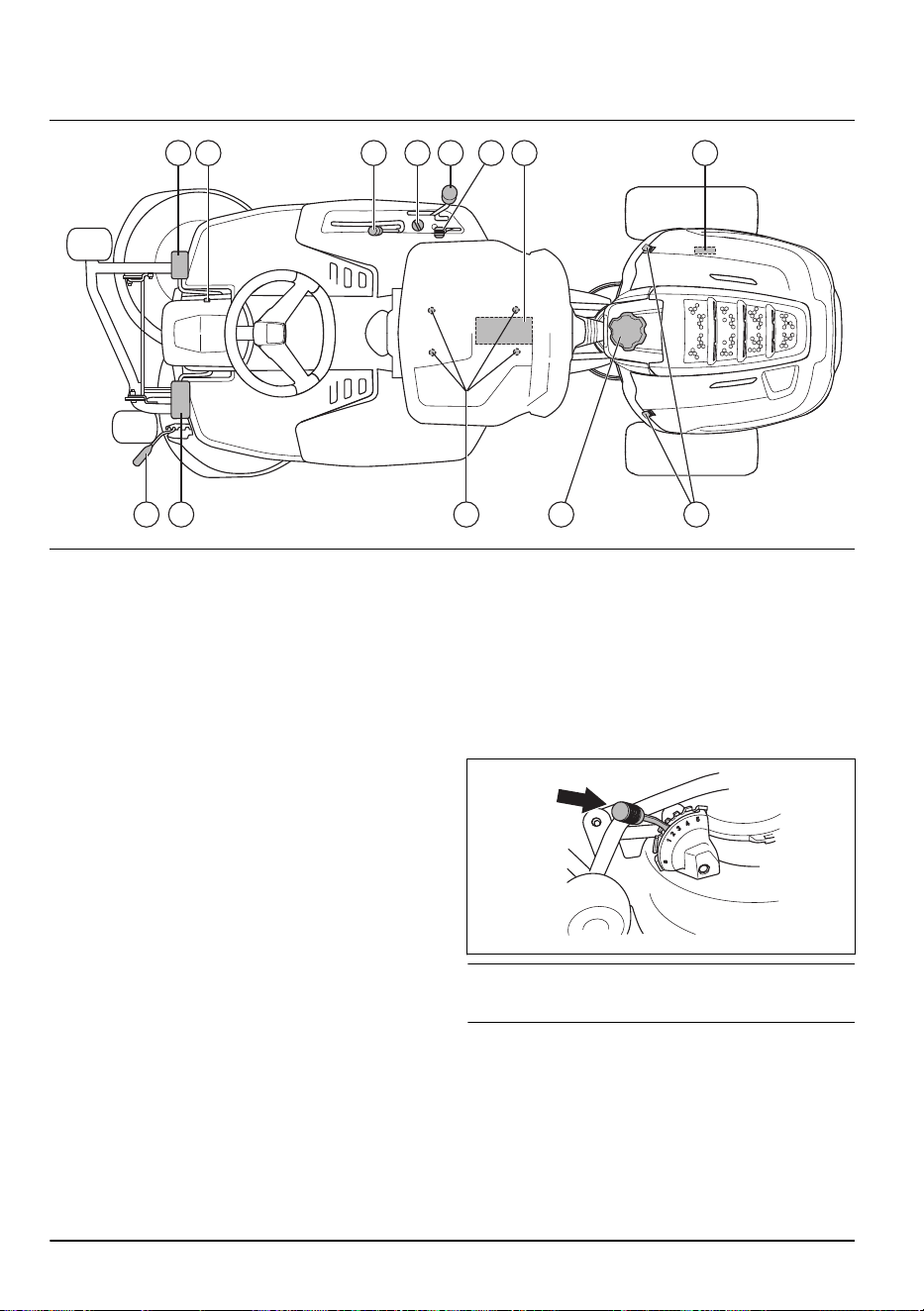

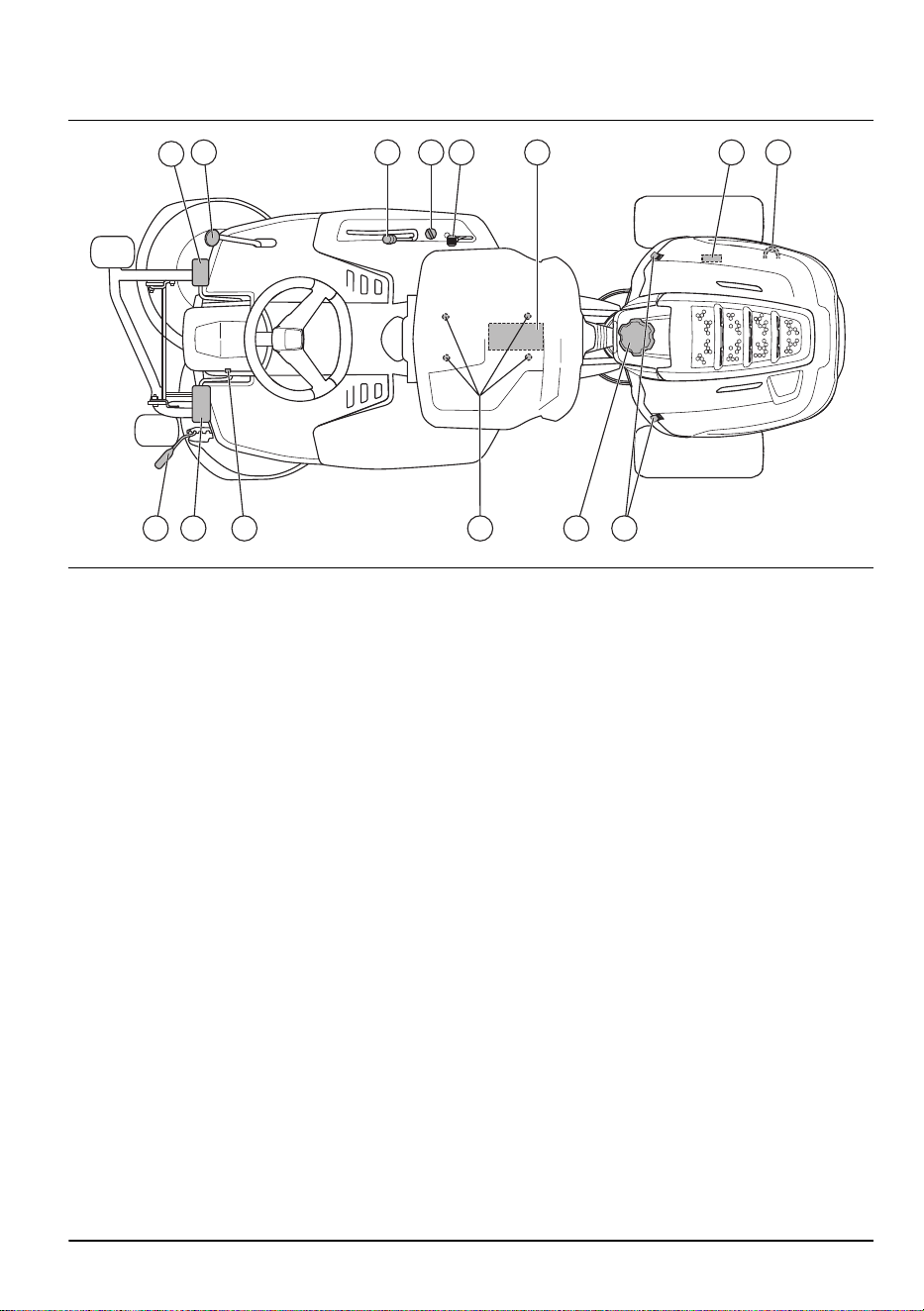

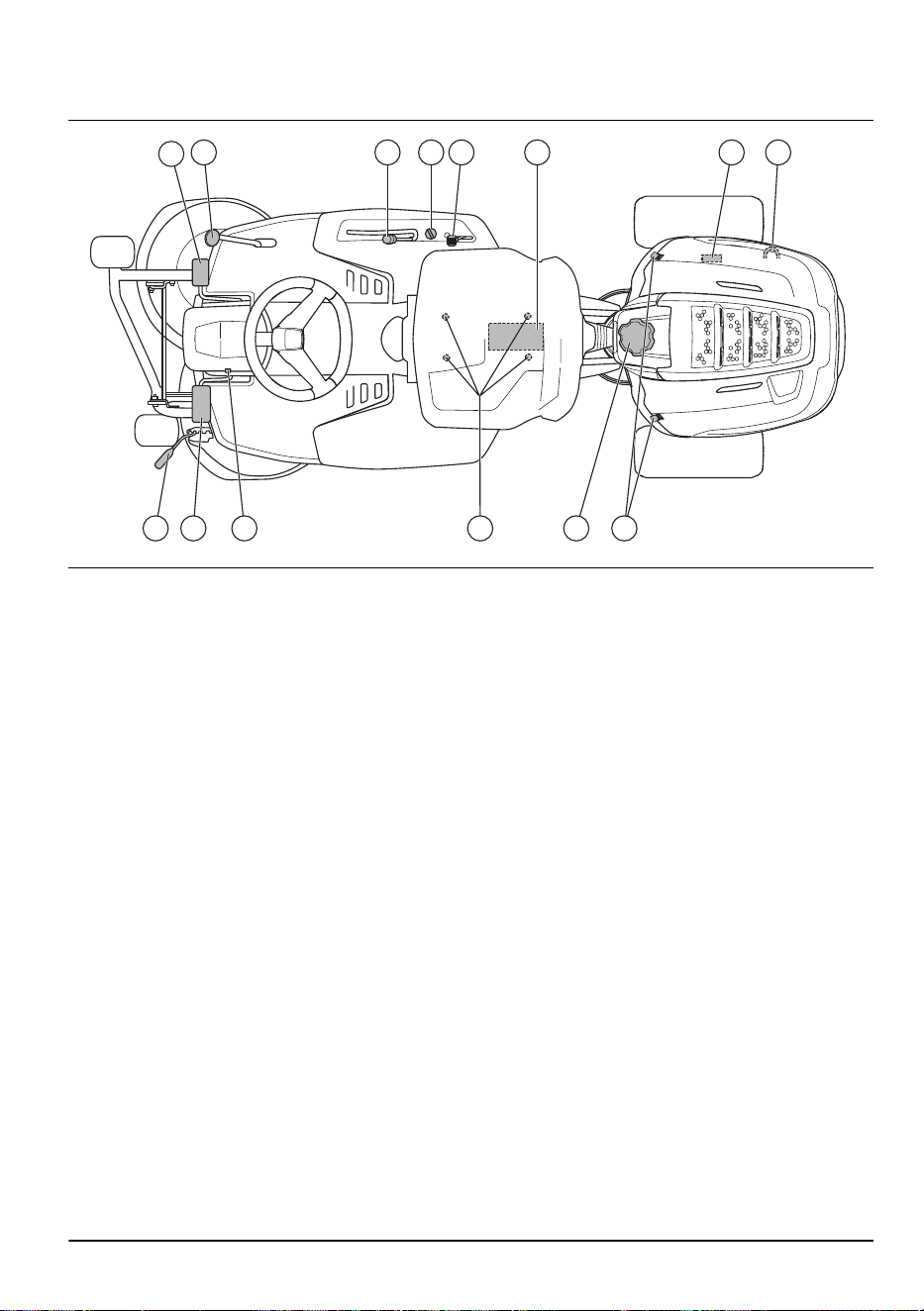

Обзор изделия R 112C, R 115C

7 6 5 4 3 1 2

9 10 11 12 13 14

1. Паспортная табличка

2. Рычаг включения/выключения привода

3. Аккумулятор

4. Ручка газа/заслонки

5. Замок зажигания

6. Рычаг подъема режущей деки

7. Педаль заднего хода

8. Педаль переднего хода

9. Рычаг регулировки высоты стрижки

10. Педаль стояночного тормоза

11. Кнопка блокировки стояночного тормоза

12. Рычаг регулировки сиденья

13. Крышка топливного бака

14. Фиксатор крышки

1466 - 008 - 27.01.2025 3

Обзор изделия R 112C5

12345678

131211109

1. Паспортная табличка

2. Аккумулятор

3. Ручка газа/заслонки

4. Рычаг переключения передач

5. Замок зажигания

6. Рычаг подъема режущей деки

7. Кнопка блокировки стояночного тормоза

8. Педаль стояночного тормоза

9. Рычаг регулировки высоты стрижки

10. Педаль сцепления

11. Рычаг регулировки сиденья

12. Крышка топливного бака

13. Фиксатор крышки

Защитный переключатель сиденья

Защитный переключатель сиденья активирует

цепь обеспечения безопасности, когда оператор

поднимается с сиденья. Двигатель и привод ножей

выключаются, если ножи задействованы или не

включен стояночный тормоз. См. также раздел

Цепь

обеспечения безопасности на стр. 9

Управление дросселем и заслонкой

Органы управления дросселем/заслонкой позволяют

регулировать частоту оборотов двигателя и

положение заслонки. Переместите ручку вперед для

увеличения частоты оборотов двигателя и назад

— для ее уменьшения. Переместите ручку наверх

для активации заслонки. При холодном двигателе

используйте заслонку для запуска машины. См.

раздел

Запуск двигателя на стр. 16

Режущая дека

Изделие используется с режущей декой 2-в-1 с

функцией мульчирования. Функция мульчирования

позволяет измельчать траву в удобрение. Режущая

дека 2-в-1 также может использоваться без функции

мульчирования с выбросом скошенной травы назад.

Рычаг регулировки высоты стрижки

Существует 5 (1-5) различных положений

регулировки высоты стрижки.

Примечание: Поднимите режущую деку перед

регулировкой высоты стрижки.

4 1466 - 008 - 27.01.2025

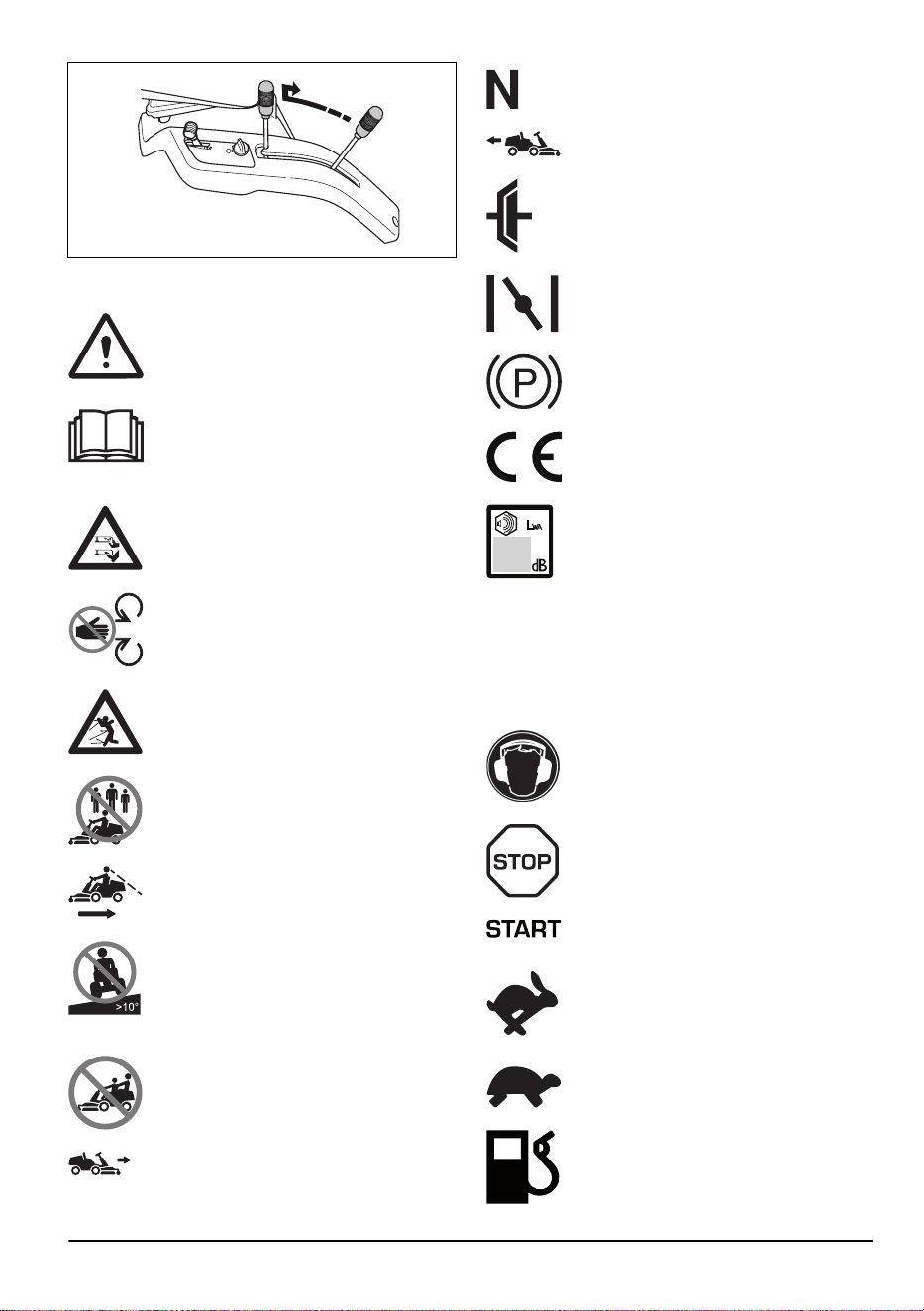

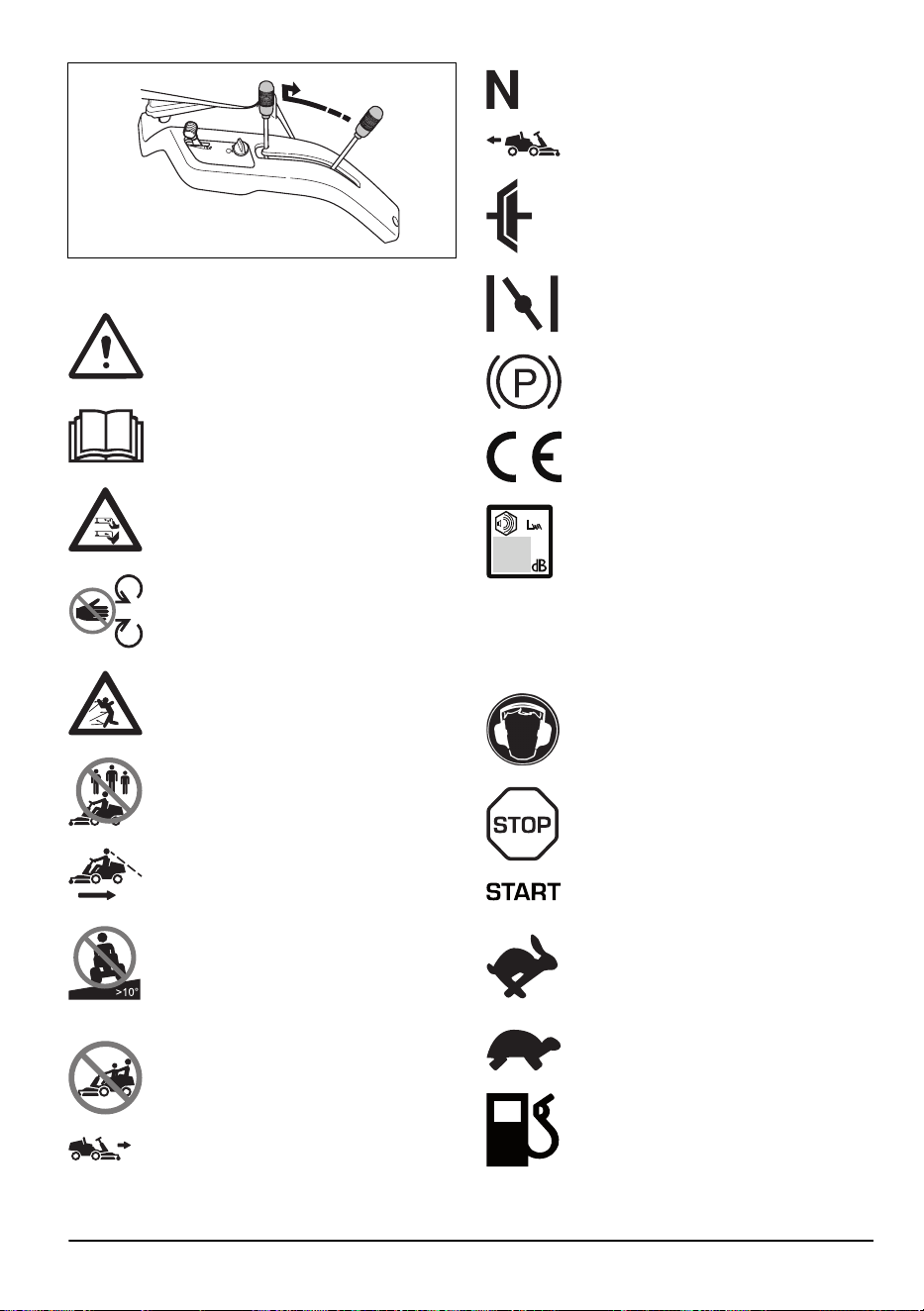

Символы на изделии

ПРЕДУПРЕЖДЕНИЕ. Небрежная или

неправильная эксплуатация может

привести к тяжелой травме или смерти

оператора или других лиц.

Перед началом работы внимательно

прочитайте руководство по

эксплуатации и убедитесь, что

понимаете приведенные в нем

инструкции.

Вращающиеся ножи. Во время работы

двигателя не подносите части тела к

кожуху.

Предупреждение: вращающиеся

детали. Держите части тела на

безопасном расстоянии от изделия.

Берегитесь отбрасываемых предметов

и рикошетов.

Не используйте изделие в

непосредственной близости от других

людей (особенно детей) или животных.

Перед началом движения задним

ходом и во время него смотрите назад.

Никогда не выполняйте кошение

поперек склона. Запрещается

выполнять кошение на участках с

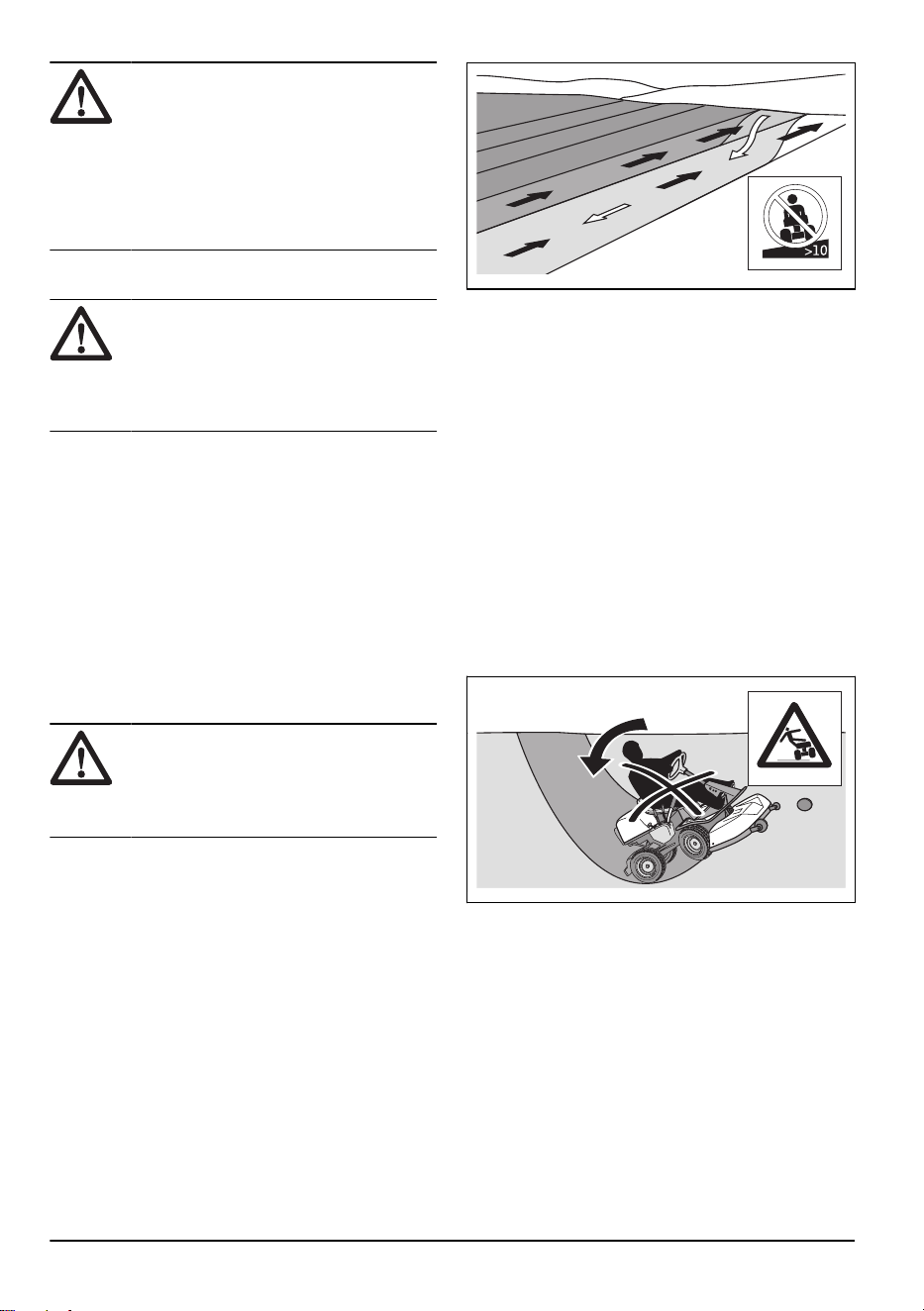

уклоном более 10°. См. раздел

Стрижка

травы на склонах на стр. 10

Запрещается перевозить пассажиров

на изделии или оборудовании.

Передний ход.

Нейтральная передача.

Задний ход.

Сцепление (R 112C5).

Воздушная заслонка (для R 115C и R

112C5).

Стояночный тормоз.

Изделие соответствует действующим

директивам EC.

Табличка с уровнем эмиссии шума

в окружающую среду в соответствии

с директивами и нормативами

Европейского союза, Великобритании

и законодательством Нового Южного

Уэльса "Регламент 2017 года по защите

окружающей среды (контроль уровня

шума)". Гарантированный уровень

звуковой мощности изделия указан в

Технические данные на стр. 34

и на

табличке.

Всегда пользуйтесь одобренными

защитными наушниками.

Остановите двигатель.

Запустите двигатель.

Частота вращения двигателя —

высокая.

Частота вращения двигателя — низкая.

Топливо.

1466 - 008 - 27.01.2025 5

Макс. содержание этилового спирта

10%.

Ножи включены.

Ножи выключены.

Положение транспортировки режущей

деки.

Рабочее положение режущей деки.

Уровень масла.

Примечание: Другие символы/наклейки на

изделии относятся к специальным требованиям

сертификации на определенных рынках.

Соответствие уровня токсичных

выбросов стандарту Euro V

ПРЕДУПРЕЖДЕНИЕ: В

случае вмешательства в работу

двигателя данное изделие перестанет

соответствовать нормативам ЕС.

Повреждение изделия

Мы не несем ответственности за повреждение

изделия в следующих случаях:

• ненадлежащий ремонт изделия;

• использование для ремонта изделия

неоригинальных деталей или деталей, не

одобренных производителем;

• использование неоригинальных дополнительных

принадлежностей или принадлежностей, не

одобренных производителем;

• ремонт изделия в неавторизованном

сервисном центре или неквалифицированным

специалистом.

Поддержка

Для получения поддержки по изделию перейдите в

раздел "Поддержка" на сайте www.husqvarna.com,

где доступны инструкции, руководства по

устранению неисправностей, или воспользуйтесь

базой знаний Husqvarna и онлайн-помощником (если

они доступны на вашем рынке). Для получения

дополнительной поддержки по изделию обратитесь

в сервисный центр Husqvarna.

Безопасность

Инструкции по технике безопасности

Предупреждения, предостережения и примечания

используются для выделения особо важных пунктов

руководства.

ПРЕДУПРЕЖДЕНИЕ:

Используется, когда несоблюдение

инструкций руководства может привести

к травмам или смерти оператора или

находящихся рядом посторонних лиц.

ВНИМАНИЕ: Используется, когда

несоблюдение инструкций руководства

может привести к повреждению изделия,

других материалов или прилегающей

территории.

Примечание: Используется для

предоставления дополнительных сведений о

конкретной ситуации.

Общие инструкции по технике

безопасности

ПРЕДУПРЕЖДЕНИЕ: Данное

изделие может привести к порезам

конечностей и отбрасыванию предметов.

Несоблюдение инструкций по технике

безопасности может привести к тяжелым

травмам или смерти.

ПРЕДУПРЕЖДЕНИЕ:

Запрещается продолжать использовать

изделие, если режущее оборудование

повреждено. Поврежденное режущее

6 1466 - 008 - 27.01.2025

оборудование может отбрасывать

предметы и вызвать тяжелые травмы или

смерть. Заменяйте поврежденные ножи

немедленно.

ПРЕДУПРЕЖДЕНИЕ: Во

время работы данное изделие

создает электромагнитное поле. В

определенных обстоятельствах это

поле может создавать помехи для

пассивных и активных медицинских

имплантатов. В целях снижения риска

серьезной или смертельной травмы

лицам с медицинскими имплантатами

рекомендуется проконсультироваться с

врачом и изготовителем имплантата,

прежде чем приступать к эксплуатации

данного изделия.

ПРЕДУПРЕЖДЕНИЕ: В

обязательном порядке прочитайте

следующие инструкции по технике

безопасности, прежде чем приступать к

эксплуатации изделия.

• Будьте всегда осторожны и руководствуйтесь

здравым смыслом. Избегайте ситуаций, для

которых, по-вашему мнению, уровень вашей

квалификации недостаточен. Если после

изучения руководства по эксплуатации у вас

возникли вопросы относительно эксплуатации

агрегата, прежде чем приступить к работе,

обратитесь за консультацией к специалисту.

• Внимательно изучите и уясните содержание

руководства по эксплуатации и инструкций на

изделии перед началом работы.

• Изучите инструкции по безопасной эксплуатации

изделия и использованию органов управления, а

также научитесь быстро останавливать изделие.

• Научитесь разбираться в значении

предупреждающих табличек.

• Содержите изделие в чистоте, чтобы знаки и

наклейки были легко читаемыми.

• Помните: ответственность за аварии,

угрожающие другим людям или их имуществу,

несет оператор.

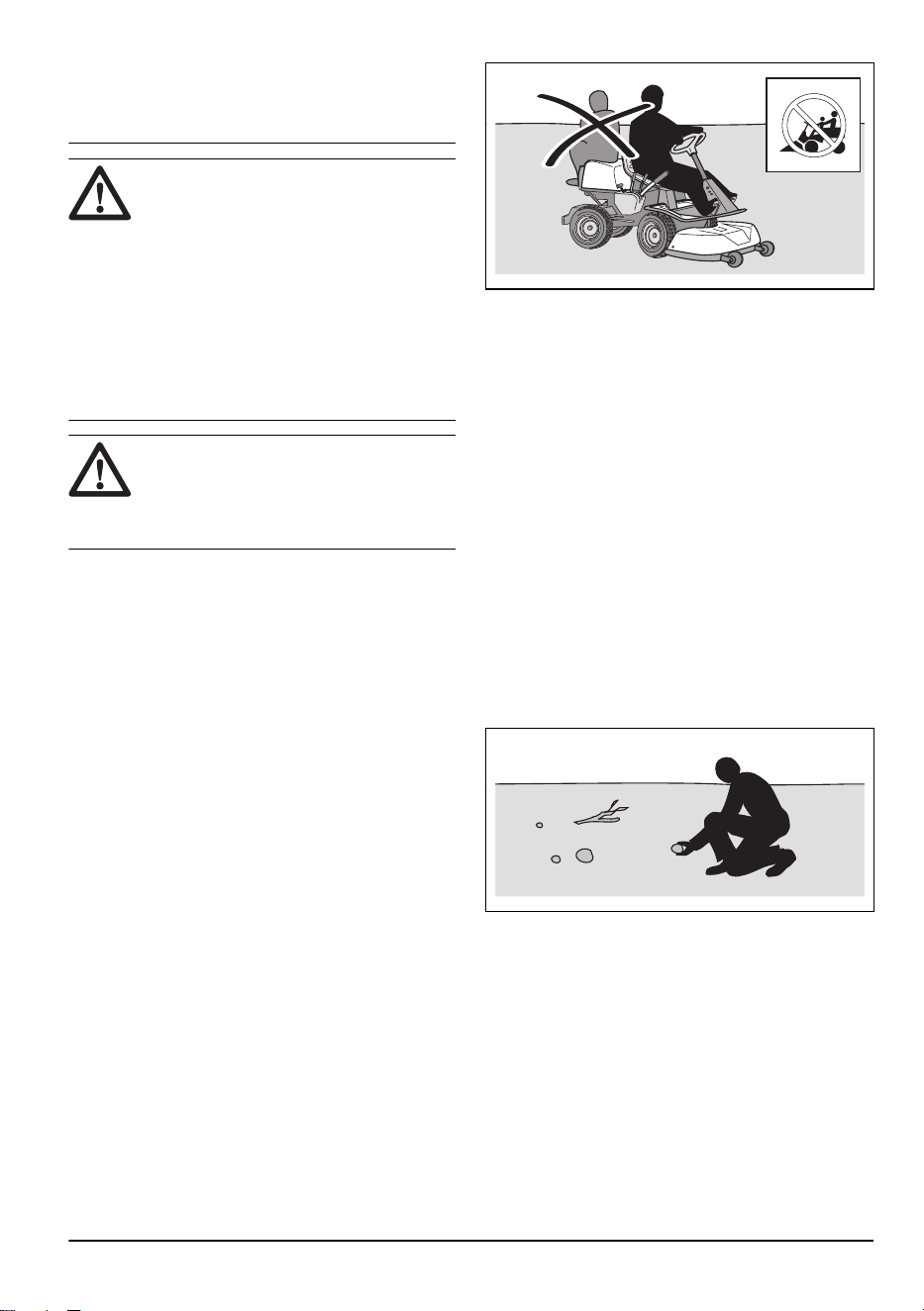

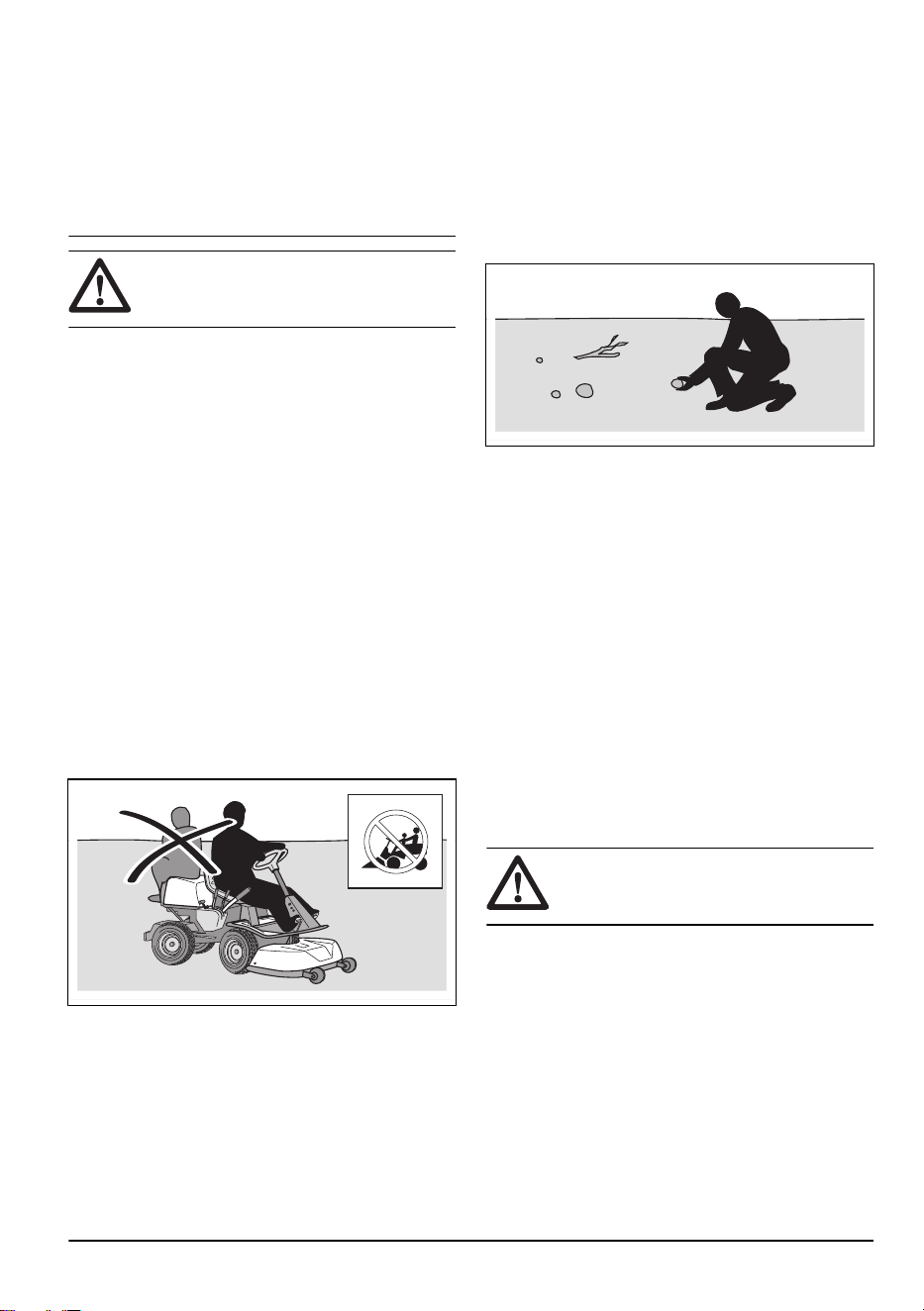

• Запрещается перевозить пассажиров. Изделие

должен использовать только один человек.

• Запрещается оставлять изделие без присмотра

с работающим двигателем. Каждый раз

останавливайте ножи, включайте стояночный

тормоз, выключайте двигатель и извлекайте ключ

зажигания перед тем, как оставить изделие без

присмотра.

• Используйте изделие только в дневное время

или при хорошем освещении. Держите изделие

на безопасном расстоянии от ям и других

неровностей. Учитывайте другие возможные

опасности.

• Не используйте изделие при неблагоприятных

погодных условиях, например, в туман, дождь,

при сильном ветре, на сырых участках, при

низких температурах воздуха, риске удара

молнии и т.д.

• Во избежание ударов установите метки

у больших камней и других неподвижных

предметов.

• Освободите зону работы от предметов, которые

могут быть отброшены ножами, например,

камней, игрушек, проводов и т.д.

• Не позволяйте использовать изделие или

выполнять его техобслуживание детям или

другим лицам, не допущенным к эксплуатации

изделия. Местные законы могут устанавливать

требования к возрасту пользователя.

• Убедитесь, что во время запуска двигателя,

включения привода или начала движения

изделия рядом с изделием нет посторонних.

• Следите за движением транспорта при кошении

рядом с дорогой или при перемещении через

дорогу.

• Ни в коем случае не приступайте к работе

с изделием, если вы устали, находитесь

под воздействием алкогольных напитков или

наркотиков или принимаете лекарства, которые

1466 - 008 - 27.01.2025

могут повлиять на зрение, реакцию, координацию

или оценку действительности.

• Всегда паркуйте агрегат на ровной поверхности с

выключенным двигателем.

Инструкции по технике безопасности в

отношении детей

ПРЕДУПРЕЖДЕНИЕ: В

обязательном порядке прочитайте

следующие инструкции по технике

безопасности, прежде чем приступать к

эксплуатации изделия.

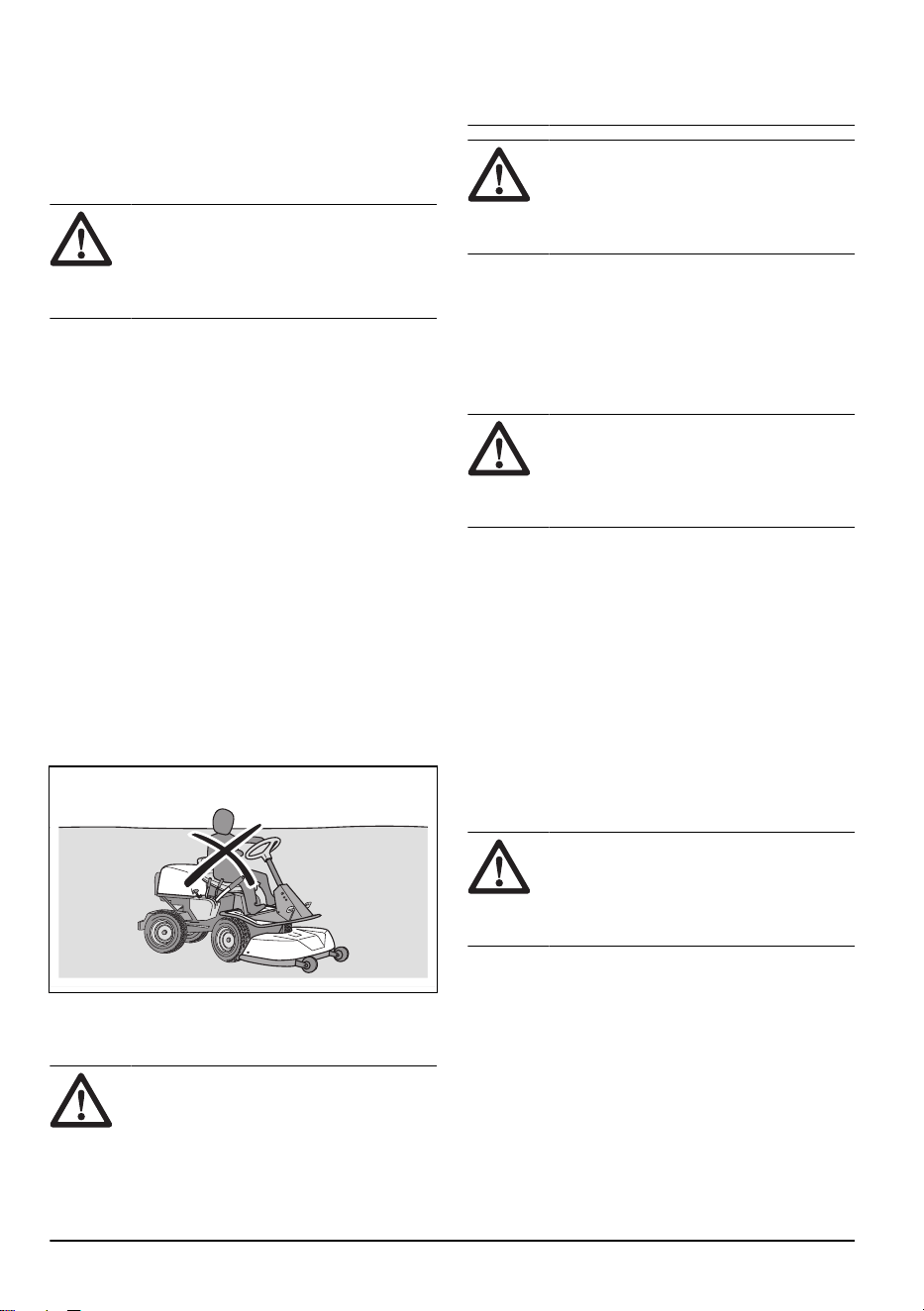

• Если не следить за детьми, находящимися

вблизи изделия, возможны серьезные травмы. У

детей может вызывать интерес как само изделие,

так и процесс стрижки травы. Всегда существует

вероятность, что дети находятся уже не в том

месте, где вы их видели в последний раз.

• Держите детей на расстоянии от рабочей зоны.

За детей должен нести ответственность кто-либо

из взрослых.

• Будьте начеку и выключите изделие, если

дети войдут в рабочую зону. Будьте особенно

осторожны возле поворотов, кустов, деревьев

или других предметов, которые затрудняют

обзор.

• Перед началом движения задним ходом и во

время него внимательно смотрите назад и вниз,

чтобы убедиться в отсутствии маленьких детей

рядом с изделием.

• Не позволяйте детям кататься на изделии. Они

могут упасть и получить серьезные травмы или

помешать безопасному управлению изделием.

• Не позволяйте детям управлять изделием.

Инструкции по технике безопасности

во время эксплуатации

ПРЕДУПРЕЖДЕНИЕ:

Не

прикасайтесь к двигателю или выхлопной

системе во время работы или сразу

после ее завершения. Двигатель и

выхлопная система сильно нагреваются

во время работы. Риск получения

ожогов, возгорания или повреждений

имущества и прилегающих территорий.

При эксплуатации изделия держитесь

вдали от кустарников и других объектов.

ПРЕДУПРЕЖДЕНИЕ: В

обязательном порядке прочитайте

следующие инструкции по технике

безопасности, прежде чем приступать к

эксплуатации изделия.

• Перед началом движения задним ходом и во

время него всегда смотрите назад и вниз.

Следите за появлением как больших, так и

маленьких препятствий.

• Перед поворотом за угол сбавьте скорость.

• При пересечении зон, где стрижка не

выполняется, останавливайте ножи.

ВНИМАНИЕ: В обязательном

порядке прочитайте следующие

инструкции по технике безопасности,

прежде чем приступать к эксплуатации

изделия.

• Перед началом эксплуатации изделия очистите

воздухозаборник охлаждения двигателя от

травы и загрязнений. Если воздухозаборник

охлаждения засорен, возникает опасность

повреждения двигателя.

• Соблюдайте осторожность, объезжая камни и

другие крупные предметы, и следите за тем,

чтобы ножи не касались их.

• Запрещается наезжать на препятствия. Если вы

переехали какое-то препятствие или столкнулись

с ним, остановитесь и проверьте изделие и

режущую деку. При необходимости выполните

ремонт, прежде чем продолжать работу.

Средства индивидуальной защиты

ПРЕДУПРЕЖДЕНИЕ:

обязательном порядке прочитайте

следующие инструкции по технике

безопасности, прежде чем приступать к

эксплуатации изделия.

• При работе с изделием всегда используйте

одобренные средства индивидуальной защиты.

Средства индивидуальной защиты не могут

полностью исключить риск получения травмы,

но при несчастном случае они снижают тяжесть

травмы. За помощью по правильному выбору

СИЗ обращайтесь к дилеру.

• Используйте одобренные средства защиты

органов слуха. Продолжительное воздействие

шума может стать причиной неизлечимого

ухудшения слуха.

• Надевайте защитные ботинки с нескользкой

подошвой. Рекомендуется использовать обувь

1466 - 008 - 27.01.2025

со стальным носком. Запрещается надевать

открытую обувь или работать босиком.

• При необходимости надевайте защитные

перчатки, например, при закреплении, проверке

или очистке режущего оборудования.

• Не надевайте просторную одежду, украшения

или другие аксессуары, которые могут застрять

в движущихся частях.

• Средства оказания первой помощи и

огнетушитель всегда должны быть под рукой.

Защитные устройства на изделии

ПРЕДУПРЕЖДЕНИЕ: В

обязательном порядке прочитайте

следующие инструкции по технике

безопасности, прежде чем приступать к

эксплуатации изделия.

• Не используйте изделие, если защитные

устройства повреждены или работают

неправильно. Регулярно выполняйте проверку

защитных устройств. Если защитные устройства

повреждены, обратитесь в сервисный центр

Husqvarna.

• Не вносите никаких изменений в защитные

устройства. Запрещается использовать изделие,

если защитные панели, защитные кожухи,

защитные выключатели и прочие защитные

приспособления отсутствуют или повреждены.

Порядок проверки замка зажигания

• Запустите и остановите двигатель для проверки

замка зажигания. См. разделы

Запуск двигателя

на стр. 16

Остановка двигателя на стр. 18

• Убедитесь, что двигатель запускается, когда

вы поворачиваете ключ зажигания в положение

START.

• Убедитесь, что двигатель останавливается сразу

после того, как вы поворачиваете ключ зажигания

в положение STOP.

Цепь обеспечения безопасности

Двигатель запускается только при соблюдении

следующих условий:

• Режущая дека поднята, стояночный тормоз

задействован.

Двигатель должен останавливаться в следующих

ситуациях:

• Режущая дека опущена, оператор встает с

сиденья.

• Режущая дека поднята, стояночный тормоз не

задействован, оператор встает с сиденья.

Для проверки цепи обеспечения безопасности

попробуйте запустить двигатель, не выполнив одно

из указанных выше условий. Измените условия и

повторите попытку. Выполняйте данную проверку

каждый день.

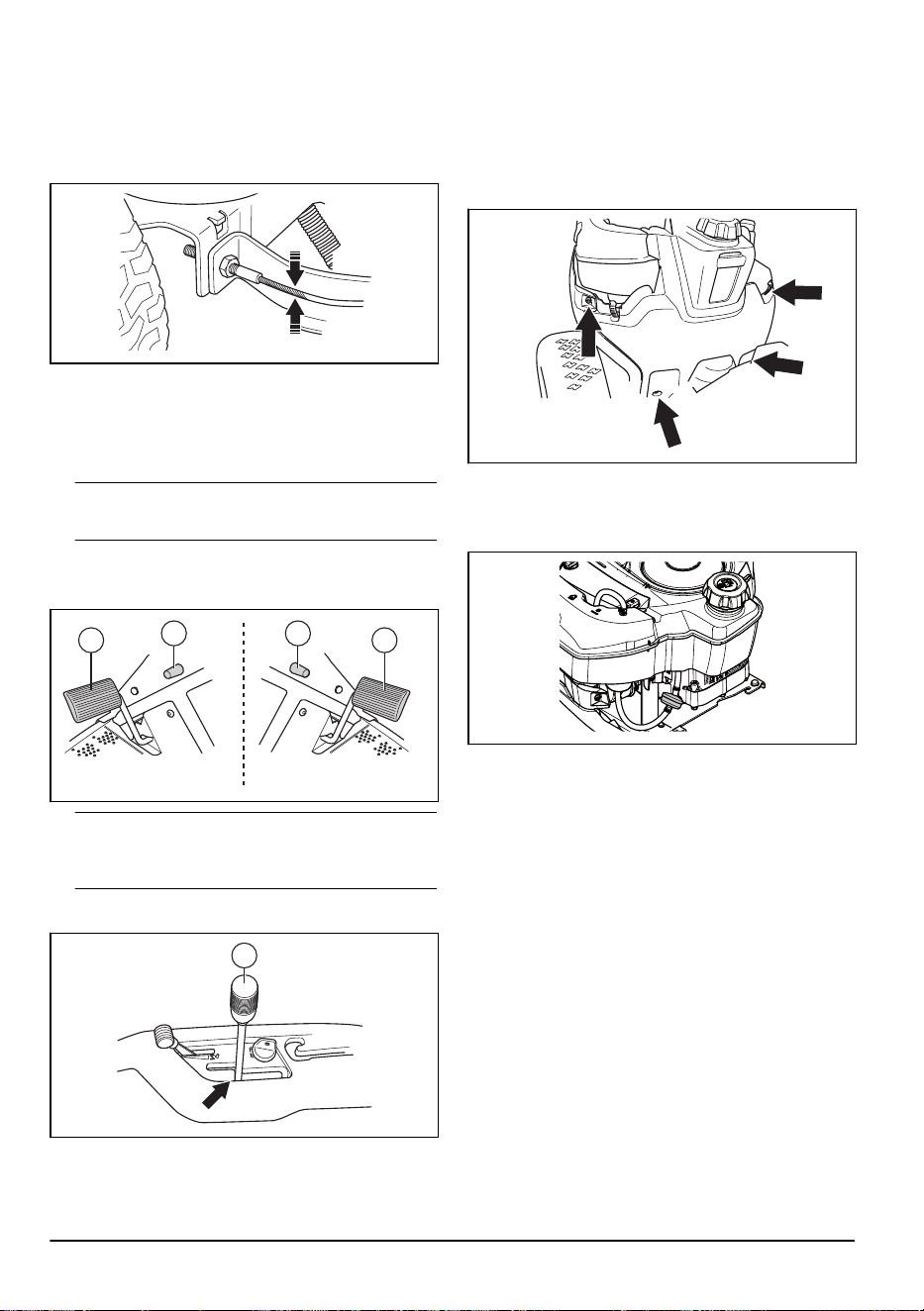

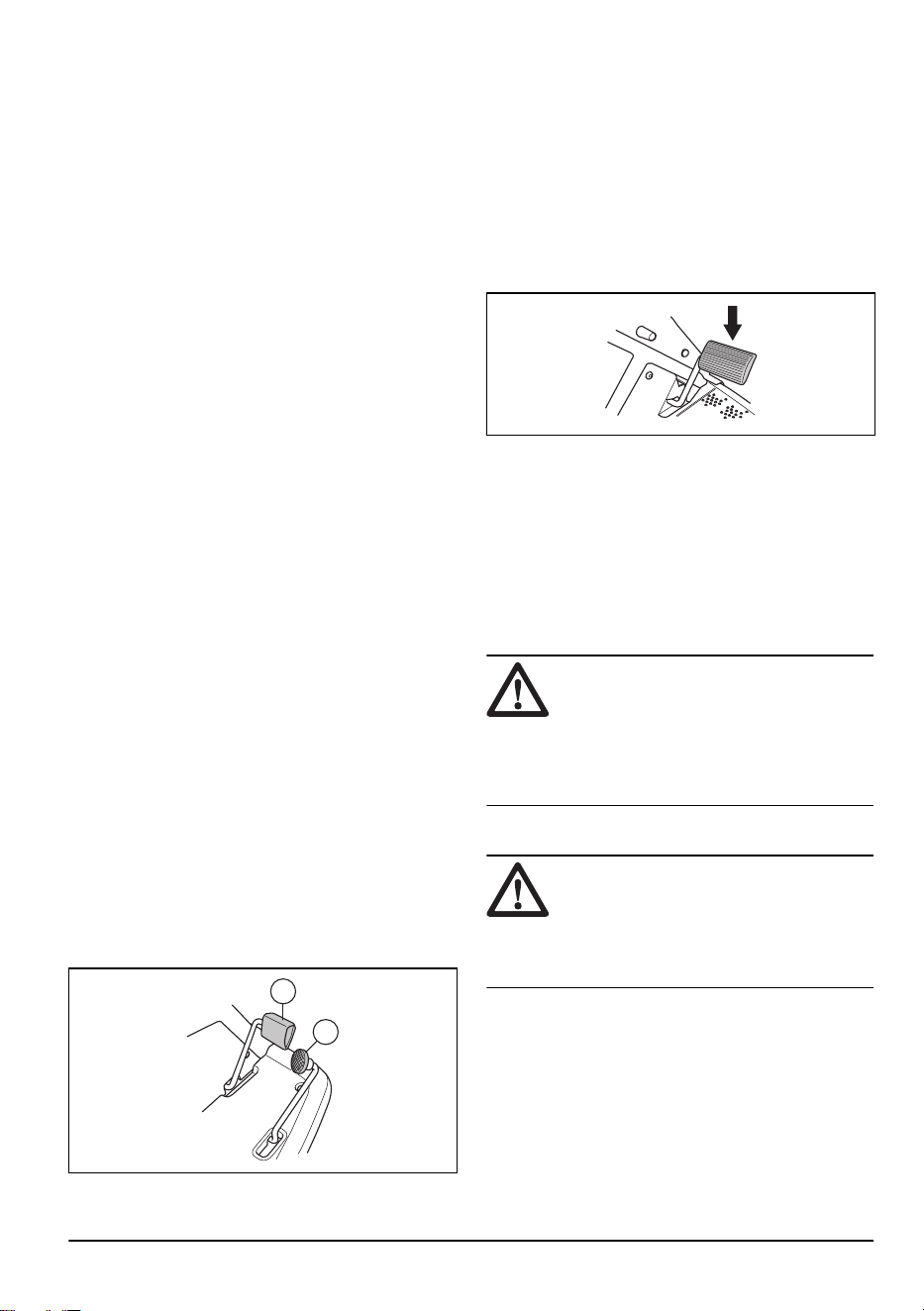

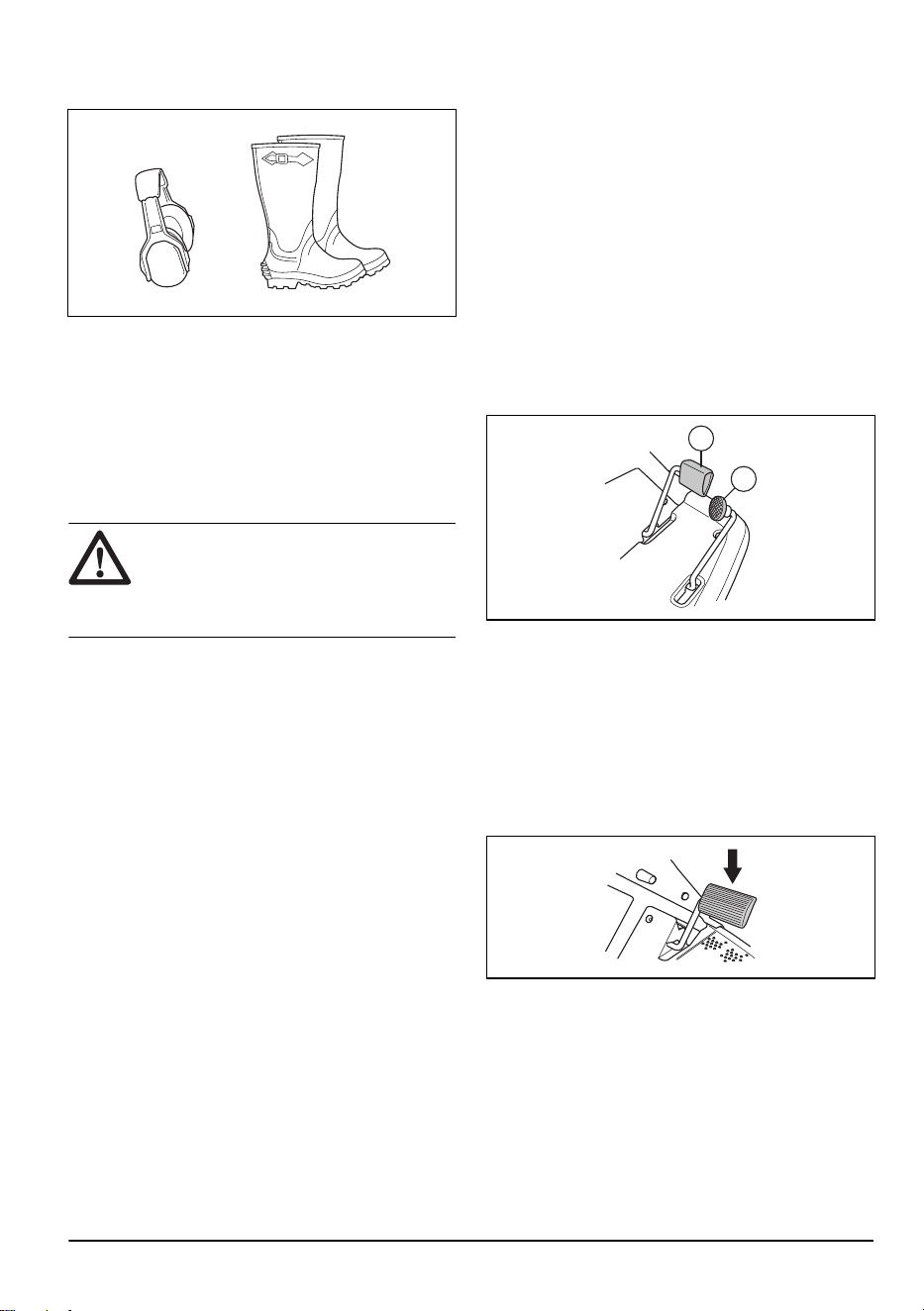

Проверка ограничителя скорости, R 112C, R 115C

• Отпустите педаль переднего хода (1). Скорость

уменьшается.

• Для увеличения тормозного усилия нажмите на

педаль заднего хода (2).

• Убедитесь, что педали переднего и заднего хода

не заблокированы и нажимаются свободно.

• Убедитесь, что при отпускании педали переднего

хода скорость уменьшается.

Проверка педали тормоза, R 112C5

На модели R 112C5 педаль стояночного тормоза

также служит рабочим тормозом.

• Убедитесь, что при нажатии на педаль тормоза

скорость уменьшается.

• Убедитесь, что педаль тормоза не заблокирована

и нажимается свободно.

Глушитель

Глушитель предназначен для максимального

снижения уровня шума и отвода выхлопных газов в

сторону от оператора.

Запрещается использовать изделие, если глушитель

поврежден или отсутствует. Повреждение глушителя

приводит к повышению уровня шума и риску

возгорания.

1466 - 008 - 27.01.2025

ПРЕДУПРЕЖДЕНИЕ:

Глушитель сильно нагревается в ходе

работы и остается горячим после

окончания работы, а также во время

работы двигателя на холостых оборотах.

Во избежание возгорания соблюдайте

осторожность при работе вблизи

легковоспламеняющихся материалов

и/или паров.

Стояночный тормоз

ПРЕДУПРЕЖДЕНИЕ: Если

стояночный тормоз не работает, изделие

может начать движение и привести к

травмам или повреждениям. Обеспечьте

регулярную проверку и регулировку

стояночного тормоза.

См. раздел

Проверка стояночного тормоза на стр.

Защитные кожухи

Отсутствие или повреждение защитных кожухов

повышает риск получения травм от движущихся

частей или нагретых поверхностей. Проверьте

состояние защитных кожухов перед запуском

изделия. Проверьте правильность установки

защитных кожухов и отсутствие на них трещин

или других повреждений. Замените поврежденные

кожухи.

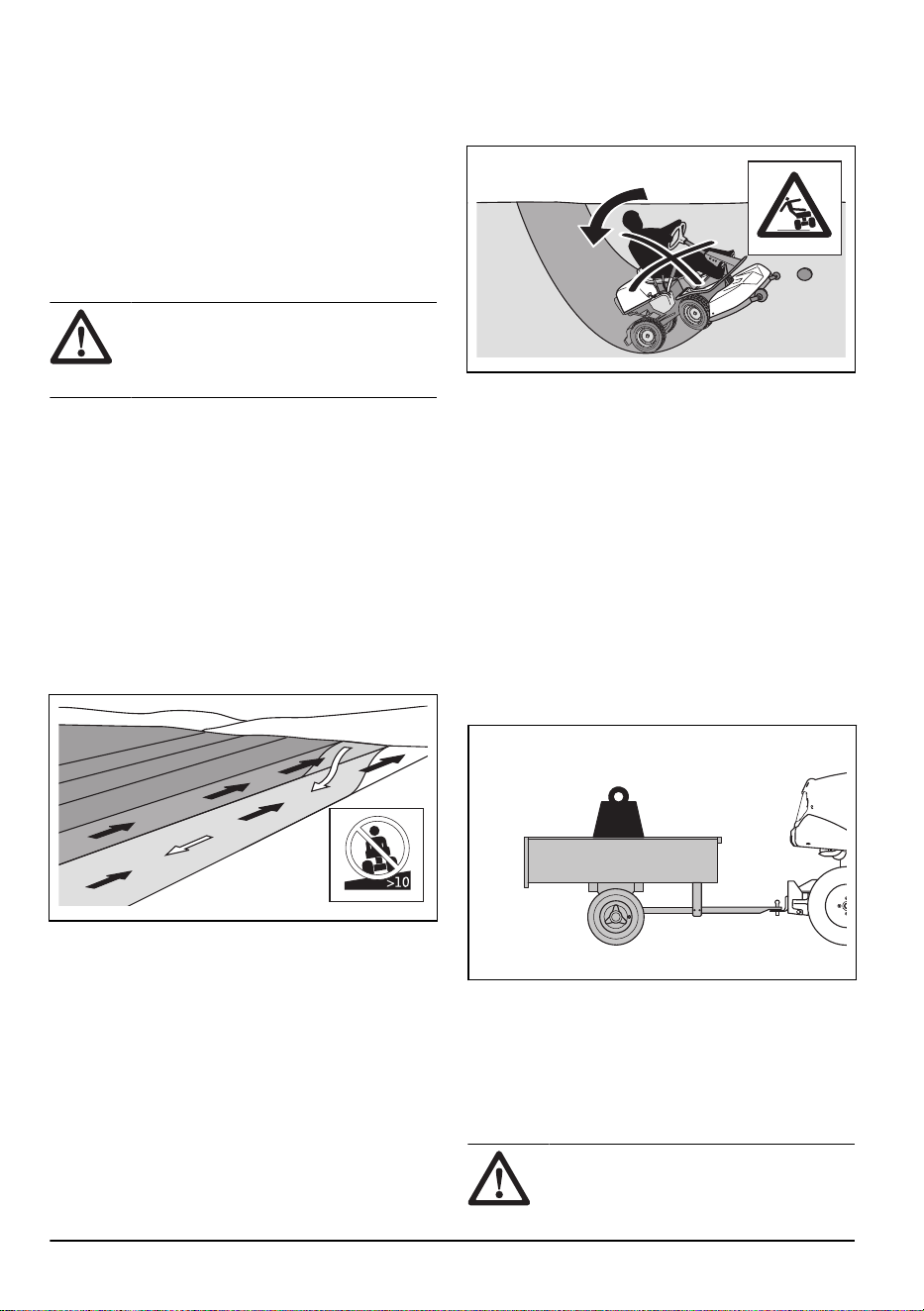

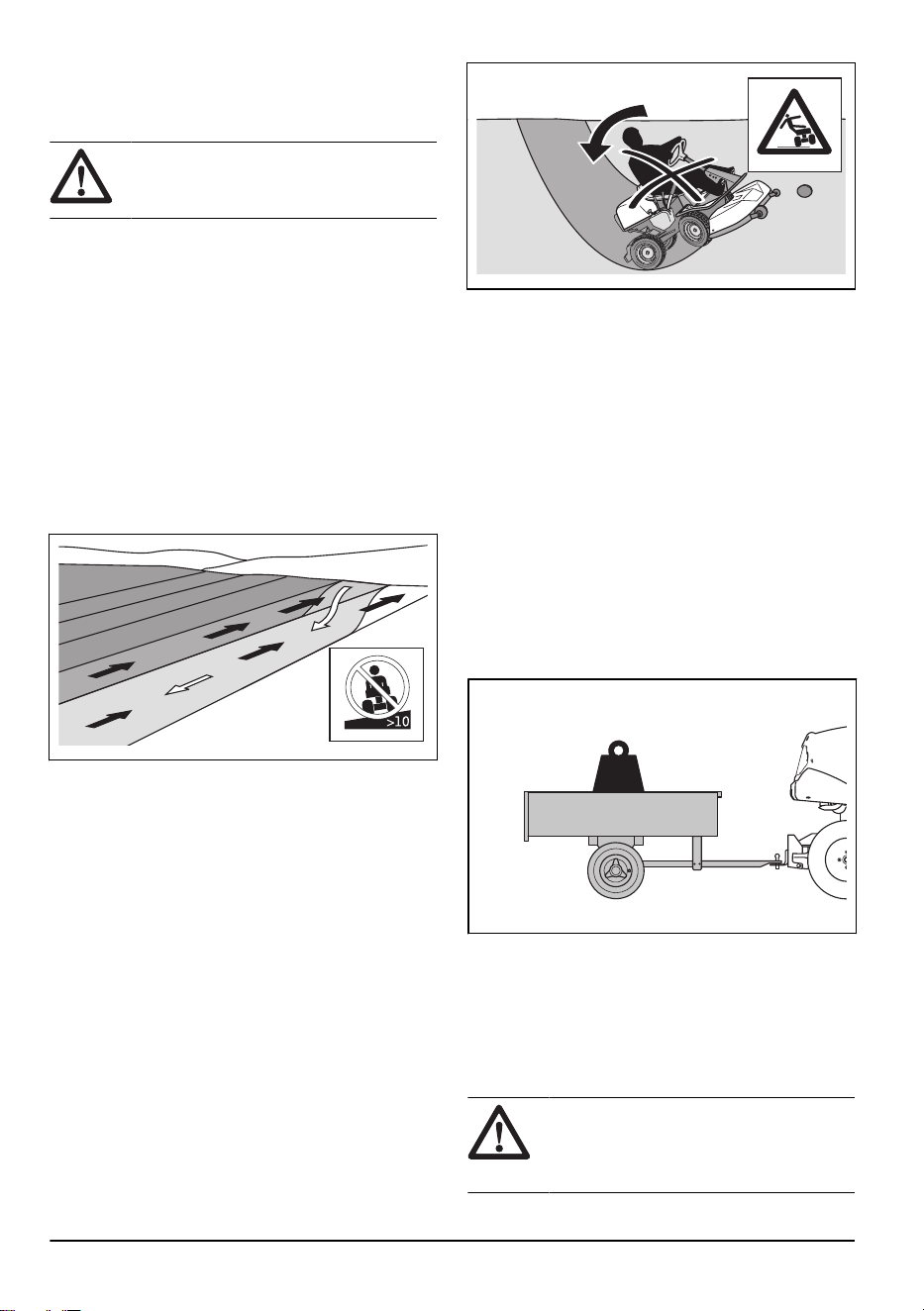

Стрижка травы на склонах

ПРЕДУПРЕЖДЕНИЕ:

обязательном порядке прочитайте

следующие инструкции по технике

безопасности, прежде чем приступать к

эксплуатации изделия.

• Стрижка травы на склонах повышает риск потери

управления газонокосилкой и ее опрокидывания.

Это может привести к травмам или смерти. При

стрижке травы на склонах всегда необходимо

соблюдать осторожность. Не выполняйте стрижку

на склоне, если не можете подняться обратно

по склону вверх или не уверены, что сможете

управлять газонокосилкой.

• Уберите камни, ветки и другие препятствия.

• Выполняйте стрижку вверх-вниз, а не поперек

склона.

• Запрещается перемещаться вниз по склону с

поднятой режущей декой.

• Запрещается использовать изделие на участках с

уклоном более 10°.

• Не выполняйте запуск или остановку на склоне.

• Перемещайтесь по склонам медленно и плавно.

• Не меняйте скорость и направление движения

слишком резко.

• Сведите маневры к минимуму. При движении

вниз по склону выполняйте поворот медленно

и постепенно. Двигайтесь с низкой скоростью.

Осторожно поворачивайте колесо.

• Следите за тем, чтобы на земле не было

борозд, ям или колдобин; не пересекайте их.

На неровной поверхности повышается риск

опрокидывания изделия. Высокая трава может

скрывать препятствия.

• Не выполняйте стрижку вблизи обрывов, канав и

берегов. Изделие может внезапно опрокинуться,

если колесо переедет через край крутого склона

или канавы, или если начнется обрушение

обрыва. При падении изделия в воду существует

опасность утонуть.

• Не косите влажную траву. Поскольку трава будет

скользкой, шины могут потерять сцепление с

землей, и изделие начнет скользить (буксовать).

• Не пытайтесь повысить устойчивость изделия,

поставив ногу на землю.

• Двигайтесь крайне осторожно, если на

изделии закреплена принадлежность или другое

оборудование, которое может снизить его

устойчивость.

Правила безопасности при буксировке

• Пользуйтесь только буксирным оборудованием,

одобренным Husqvarna.

• Используйте тягово-сцепное устройство для

крепления оборудования.

1466 - 008 - 27.01.2025

• Запрещается буксировать оборудование, вес

которого превышает максимально допустимое

значение буксировочного оборудования. См.

раздел

Технические данные на стр. 34

• Во время буксировки оборудования не

допускайте нахождения людей рядом с

изделием.

• Соблюдайте осторожность при буксировке

оборудования на склонах или неровной

поверхности.

• Во время буксировки оборудования двигайтесь

на низкой скорости.

Правила безопасного обращения с

топливом

ПРЕДУПРЕЖДЕНИЕ:

Соблюдайте осторожность при

обращении с топливом. Топливо легко

воспламеняется и может привести к

травмам и повреждению имущества.

ПРЕДУПРЕЖДЕНИЕ: В

обязательном порядке прочитайте

следующие инструкции по технике

безопасности, прежде чем приступать к

эксплуатации изделия.

• Никогда не заправляйте топливный бак в

помещении.

• Бензин и пары бензина ядовиты и легко

воспламеняются. Соблюдайте осторожность при

обращении с бензином во избежание травм или

возгорания.

• Никогда не снимайте крышку топливного бака и

не заправляйте топливный бак при работающем

двигателе.

• Перед заправкой двигателя дайте ему остыть.

• Запрещается курить при заправке топлива.

• Не выполняйте заправку топлива вблизи

источника искр или открытого пламени.

• При обнаружении утечки в топливной системе

двигатель нельзя запускать до тех пор, пока

утечка не будет устранена.

• Не заливайте топливо выше отметки

рекомендованного уровня. Тепло от двигателя

и солнца приведет к расширению топлива и

переливу, если бак был заполнен слишком

большим количеством топлива.

• Не заливайте слишком много топлива. Если вы

пролили топливо на изделие, вытрите пролитую

жидкость и дождитесь ее полного испарения,

прежде чем запускать двигатель. Если вы

пролили топливо на одежду, смените ее.

• Всегда храните топливо в специально

предназначенных для этого емкостях.

• Следует хранить изделие и топливо таким

образом, чтобы не возникло риска повреждений

из-за утечки или испарения топлива.

• Сливайте топливо в соответствующую емкость на

открытом воздухе и вдали от открытого огня.

Техника безопасности при работе с

аккумулятором

ПРЕДУПРЕЖДЕНИЕ:

Поврежденный аккумулятор может

привести к взрыву и стать причиной

травм. При наличии деформаций или

повреждений на аккумуляторе обратитесь

в сервисный центр Husqvarna.

ПРЕДУПРЕЖДЕНИЕ: В

обязательном порядке прочитайте

следующие инструкции по технике

безопасности, прежде чем приступать к

эксплуатации изделия.

• Находясь рядом с аккумулятором, надевайте

защитные очки.

• Не надевайте часы, украшения или другие

металлические предметы при работе рядом с

аккумулятором.

• Храните аккумулятор в недоступном для детей

месте.

• Выполняйте зарядку аккумулятора в хорошо

проветриваемом месте.

• Во время зарядки легковоспламеняющиеся

материалы должны находиться на расстоянии не

менее 1м от аккумулятора.

• Утилизируйте замененные аккумуляторы. См.

раздел

Утилизация на стр. 33

• Из аккумулятора могут выделяться

взрывоопасные газы. Запрещается курить рядом

с аккумулятором. Храните аккумулятор вдали от

источников открытого огня и искр.

1466 - 008 - 27.01.2025

Инструкции по технике

безопасности во время технического

обслуживания

ПРЕДУПРЕЖДЕНИЕ: Изделие

имеет большой вес и может нанести

травмы или повредить имущество/

прилегающую территорию. Ни в коем

случае не выполняйте техническое

обслуживание двигателя или режущей

деки, пока не будут соблюдены

следующие условия:

• Двигатель выключен.

• Агрегат припаркован на ровной

поверхности.

• Стояночный тормоз задействован.

• Ключ зажигания извлечен из замка

зажигания.

• Режущая дека отключена.

• Кабели зажигания сняты со свечей

зажигания.

ПРЕДУПРЕЖДЕНИЕ:

Выхлопные газы из двигателя содержат

окись углерода — не имеющий запаха,

токсичный и чрезвычайно опасный

газ. Запрещается запускать изделие в

замкнутых пространствах или в местах с

недостаточной вентиляцией.

ПРЕДУПРЕЖДЕНИЕ: В

обязательном порядке прочитайте

следующие инструкции по технике

безопасности, прежде чем приступать к

эксплуатации изделия.

• Для достижения оптимальной

производительности и обеспечения

безопасности регулярно выполняйте техническое

обслуживание изделия согласно графику

обслуживания и ремонта. См. раздел

График

технического обслуживания на стр. 19

• Поражение электрическим током приводит к

травмам. Не касайтесь кабелей во время работы

двигателя. Не выполняйте функциональную

проверку системы зажигания с помощью пальцев.

• Не запускайте двигатель, если защитные кожухи

сняты. Существует высокий риск получения

травмы от движущихся или нагретых деталей.

• Дайте изделию остыть, прежде чем начинать

техническое обслуживание рядом с двигателем.

• Ножи очень острые, они могут нанести раны. При

работе с ножами обмотайте защиту вокруг ножей

или наденьте защитные перчатки.

• Перед очисткой режущей деки в обязательном

порядке переведите ее в сервисное положение.

Не паркуйте агрегат у кромки канавы или на краю

склона, если собираетесь работать с режущей

декой.

ВНИМАНИЕ: В обязательном

порядке прочитайте следующие

инструкции по технике безопасности,

прежде чем приступать к эксплуатации

изделия.

• Не переворачивайте двигатель, если с него снята

свеча зажигания или кабель зажигания.

• Убедитесь, что все гайки и болты были затянуты

должным образом, а оборудование находится в

надлежащем состоянии.

• Не изменяйте настройку регуляторов. При

слишком высокой частоте вращения двигателя

существует риск повреждения компонентов

изделия. Максимальную допустимую частоту

вращения двигателя см. в разделе

Технические

данные на стр. 34

• Допускается эксплуатация изделия только

с оригинальным или рекомендованным

производителем оборудованием.

Сборка

Введение

ПРЕДУПРЕЖДЕНИЕ: Пружина

натяжения приводного ремня может

сломаться и стать причиной травмы.

Надевайте защитные очки во время

крепления или снятия режущей деки.

Внимательно прочитайте инструкции по сборке,

приведенные в руководстве пользователя.

Процедура крепления и снятия режущей деки

также показана на табличке с внутренней стороны

переднего кожуха изделия.

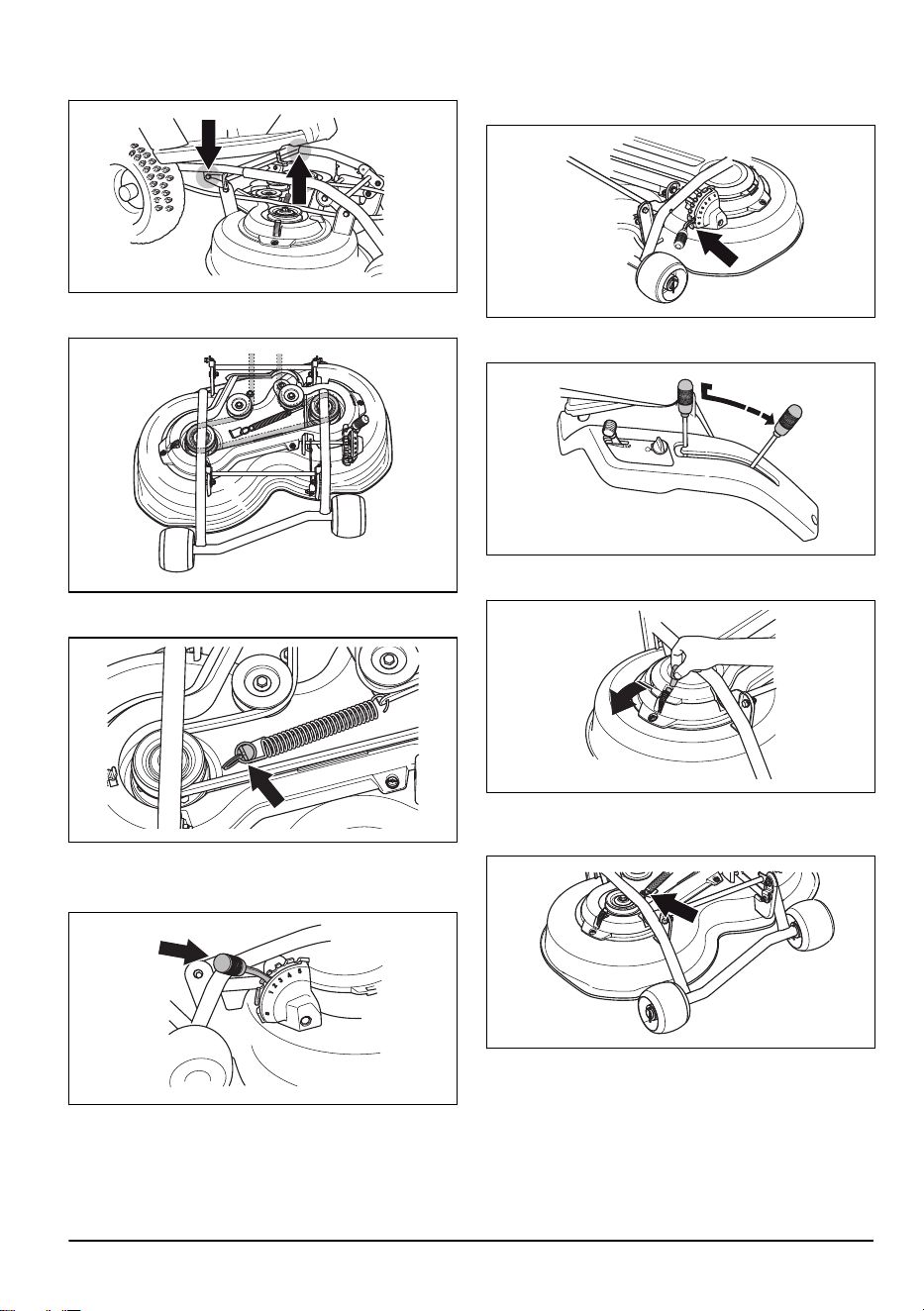

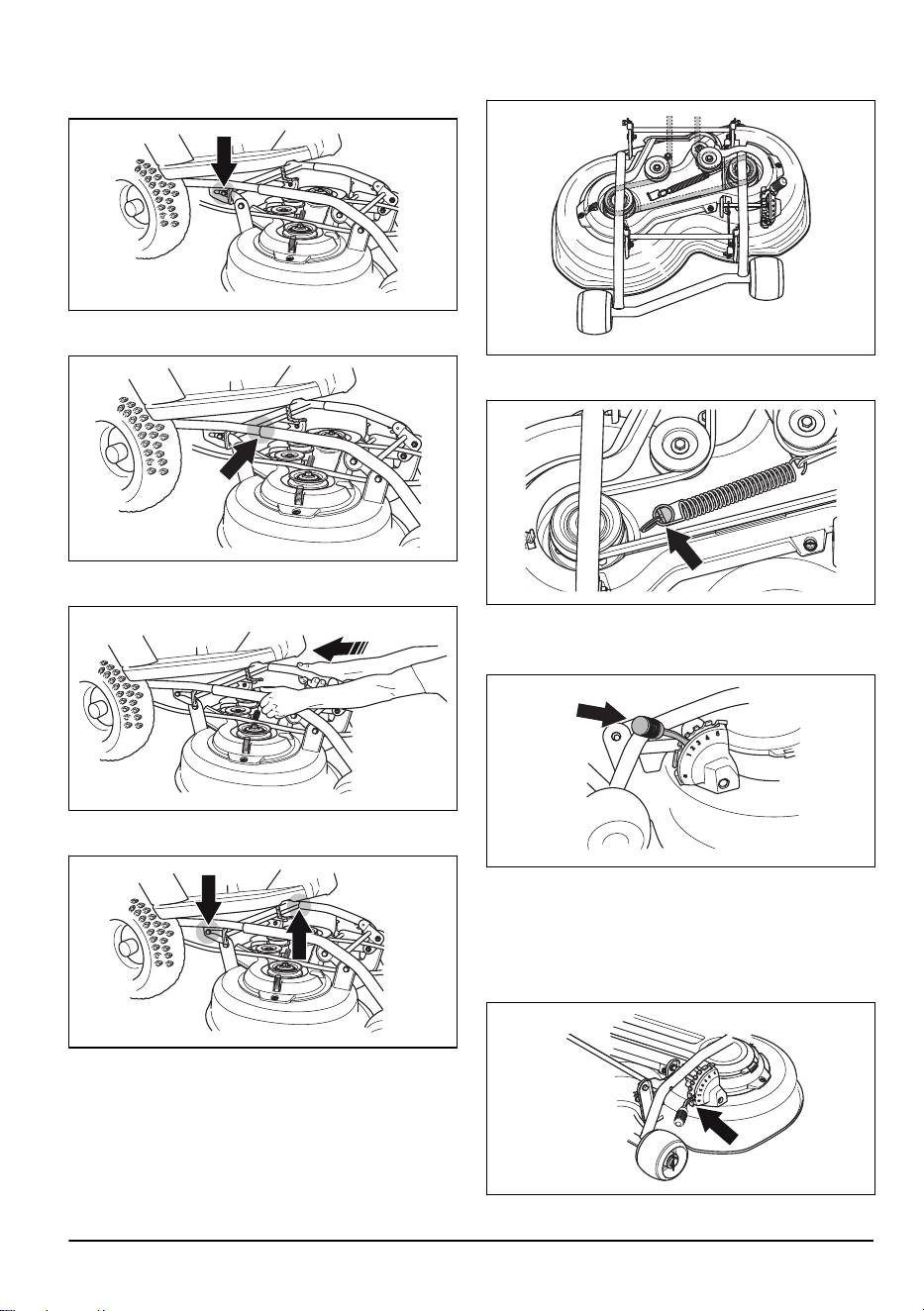

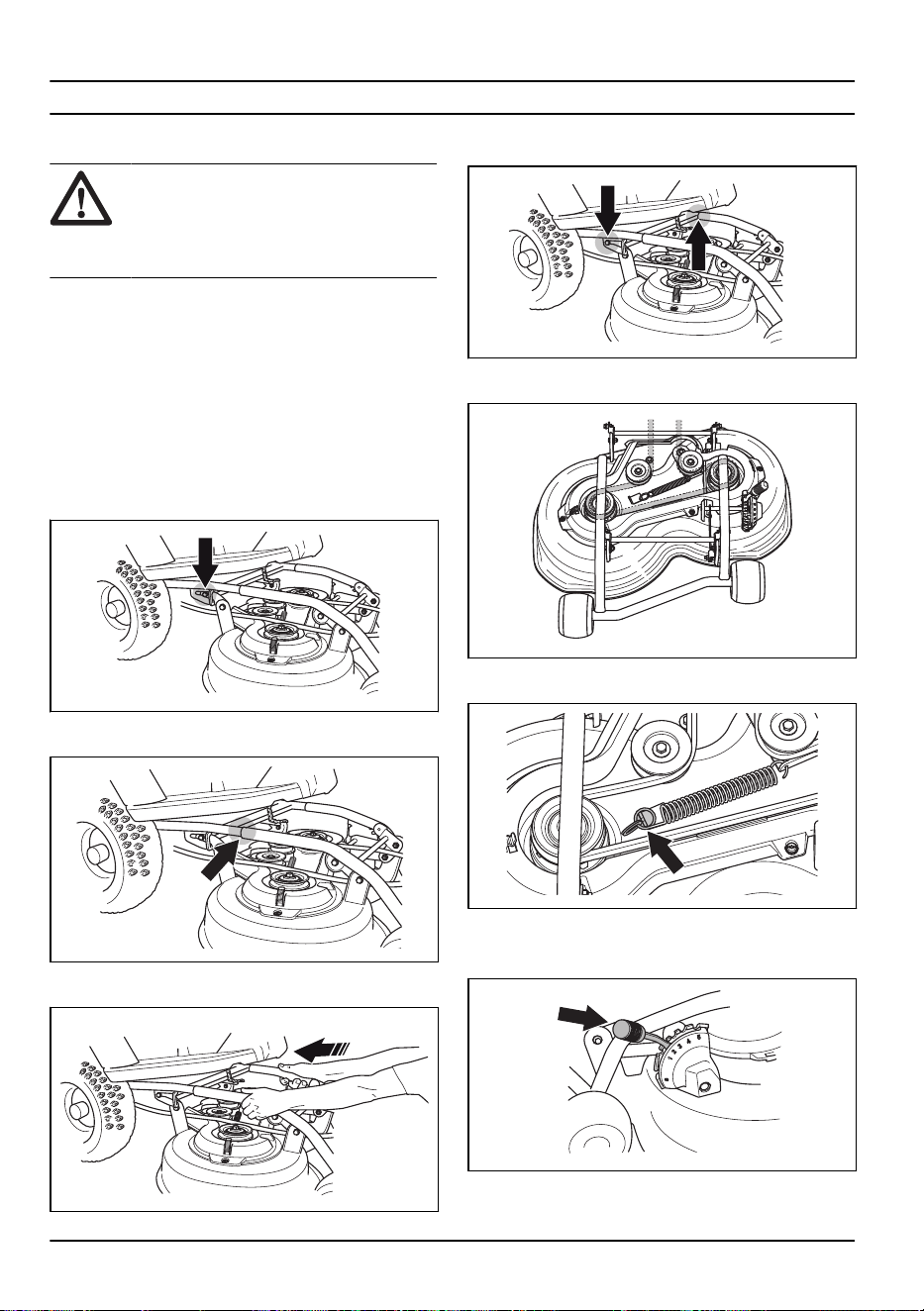

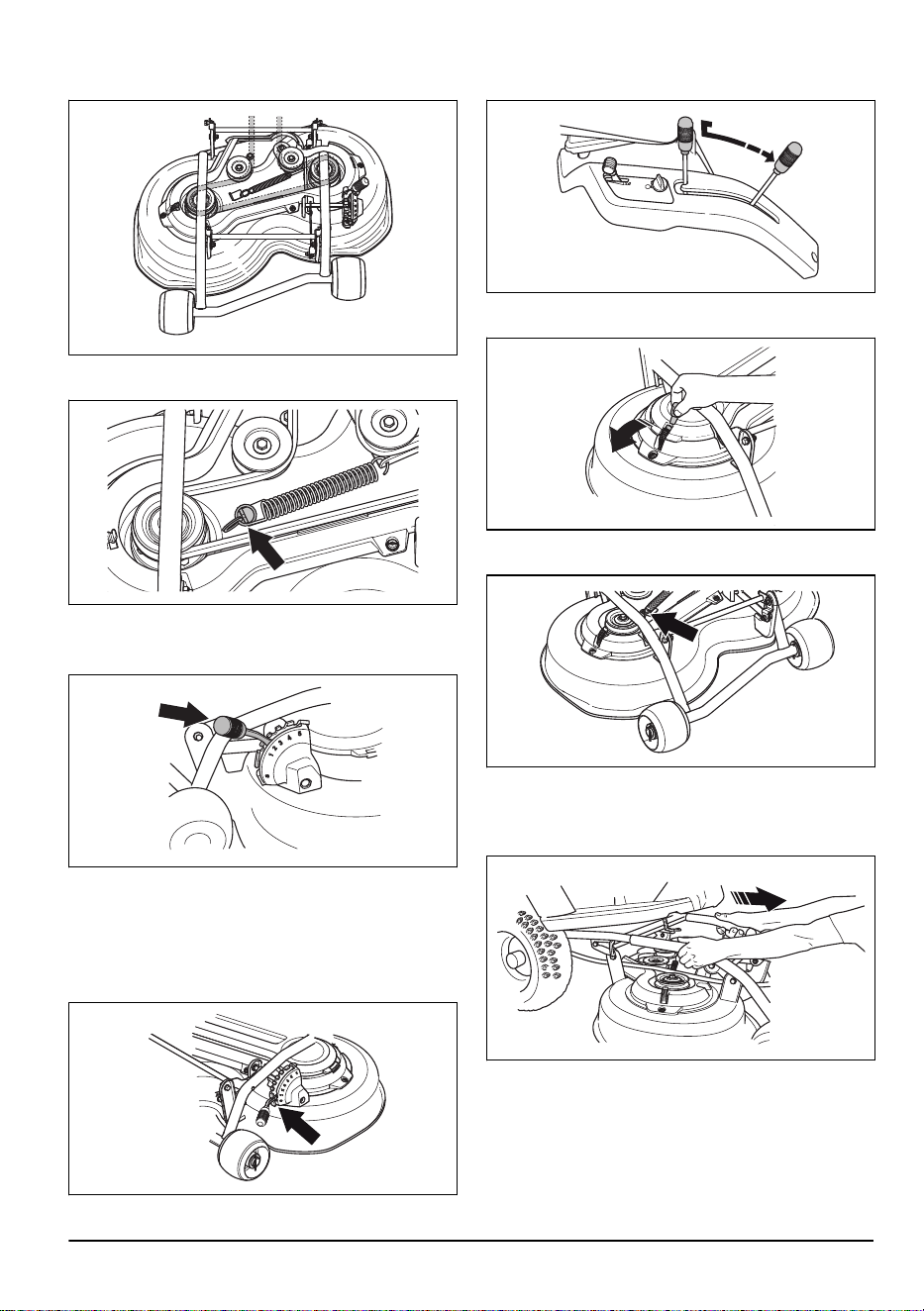

Крепление режущей деки

1. Припаркуйте агрегат на ровной поверхности.

2. Включите стояночный тормоз.

12 1466 - 008 - 27.01.2025

3. Задвиньте режущую деку и убедитесь, что

направляющие болты установлены в пазы на

раме оборудования.

4. Совместите трубы на режущей деке с трубами на

раме оборудования.

5. Вставьте режущую деку, удерживая ее обеими

руками.

6. Надавливайте на деку до тех пор, пока трубы и

болты не коснутся нижней части.

7. Подсоедините приводной ремень, как показано

на рисунке.

8. Закрепите пружину натяжения, чтобы натянуть

приводной ремень.

9. Закрепите крышку приводного ремня.

10. Установите рычаг регулировки высоты стрижки в

любое из положений 1-5.

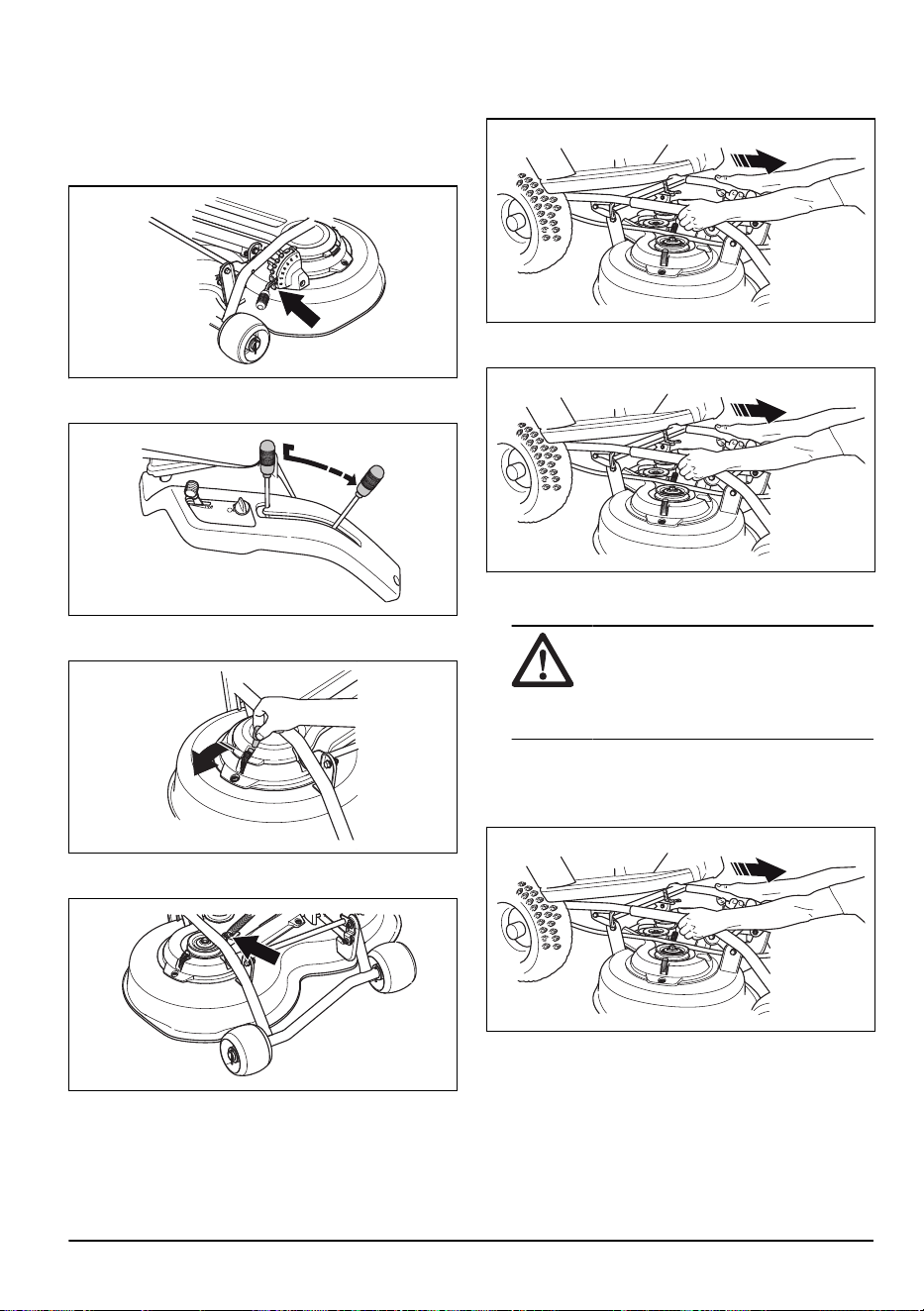

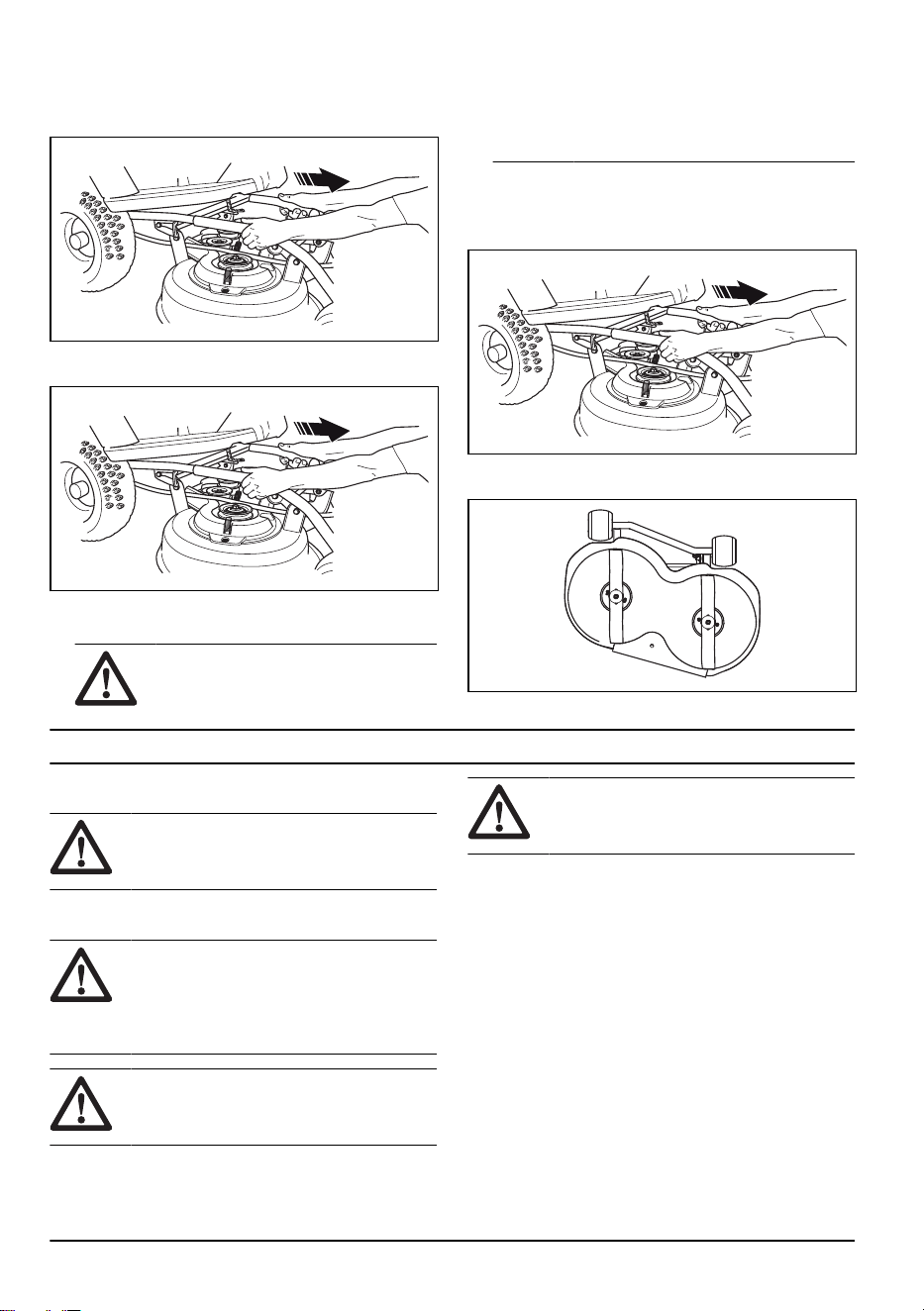

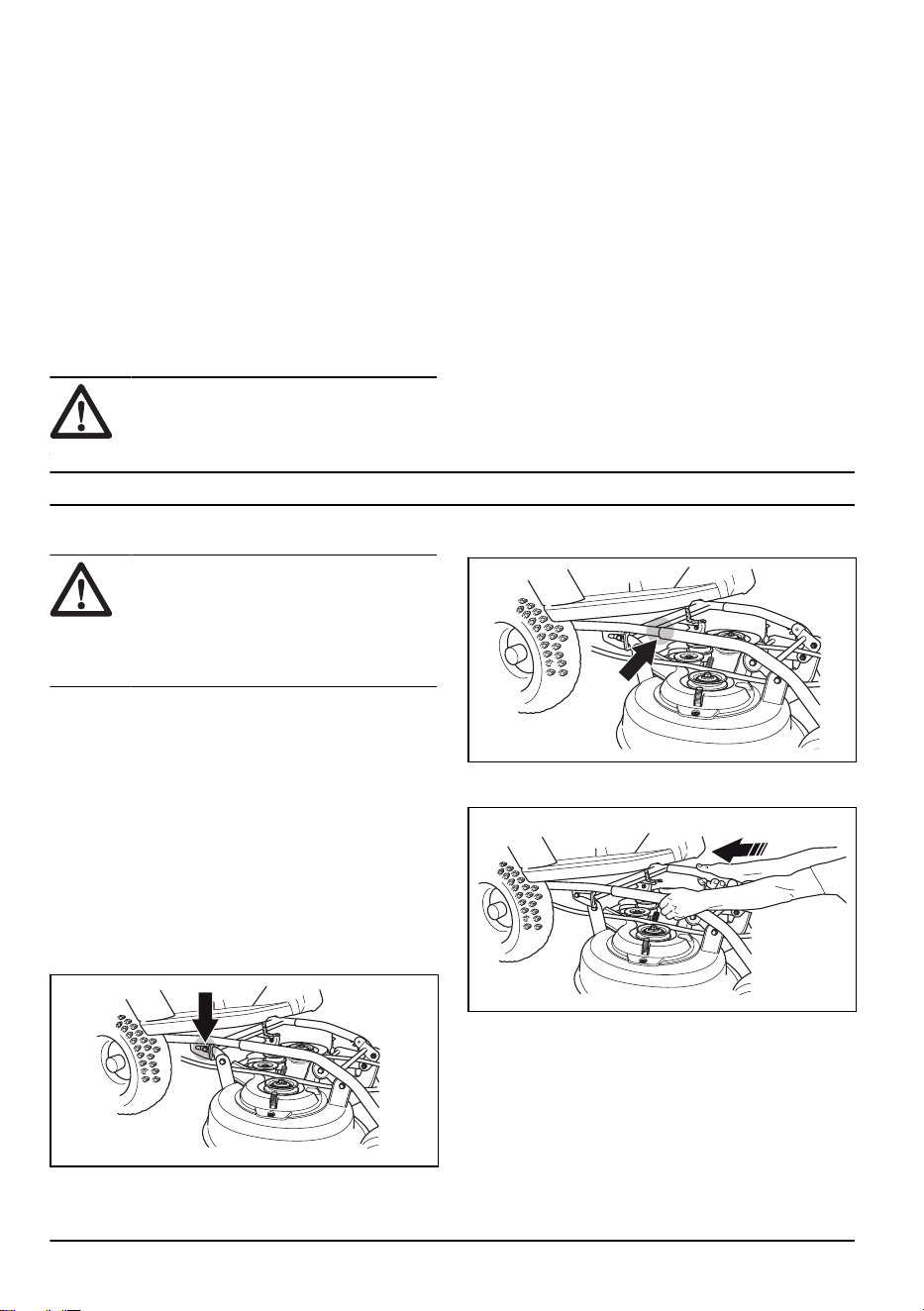

Снятие режущей деки

1. Припаркуйте агрегат на ровной поверхности.

2. Включите стояночный тормоз.

3. Установите рычаг регулировки высоты стрижки в

сервисное положение (S).

1466 - 008 - 27.01.2025

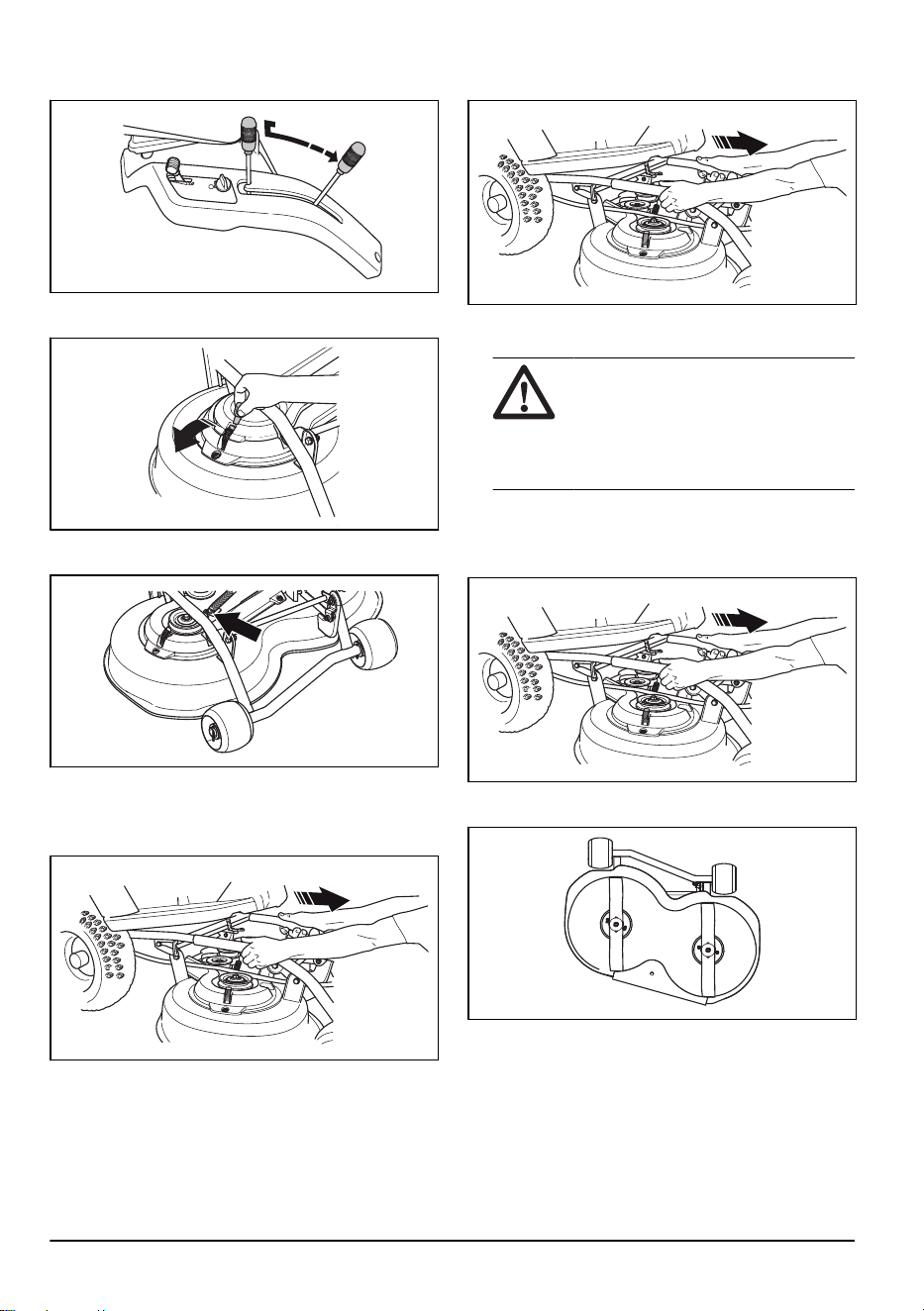

4. Установите рычаг подъема режущей деки в

рабочее положение.

5. Разблокируйте шплинт и снимите крышку

приводного ремня.

6. Разомкните пружину приводного ремня, чтобы

ослабить натяжение приводного ремня.

7. Снимите приводной ремень.

8. Для (R 112C, R 112C5): Вытяните режущую деку,

удерживая ее обеими руками. Поднимите деку и

прислоните ее к агрегату или стене.

9. Для (R 115C): Вытяните режущую деку до упора,

удерживая ее обеими руками.

10. Поднимите фиксатор рамы оборудования в

вертикальное положение.

ПРЕДУПРЕЖДЕНИЕ: Если

не соблюдать осторожность при

задействовании фиксатора, можно

повредить пальцы. Установите

фиксатор рамы оборудования в

полностью вертикальное положение.

11. Снимите штифт, чтобы отсоединить стойку от

режущей деки.

12. Вытяните режущую деку, удерживая ее обеими

руками.

13. Поднимите деку и прислоните ее к агрегату или

стене.

1466 - 008 - 27.01.2025

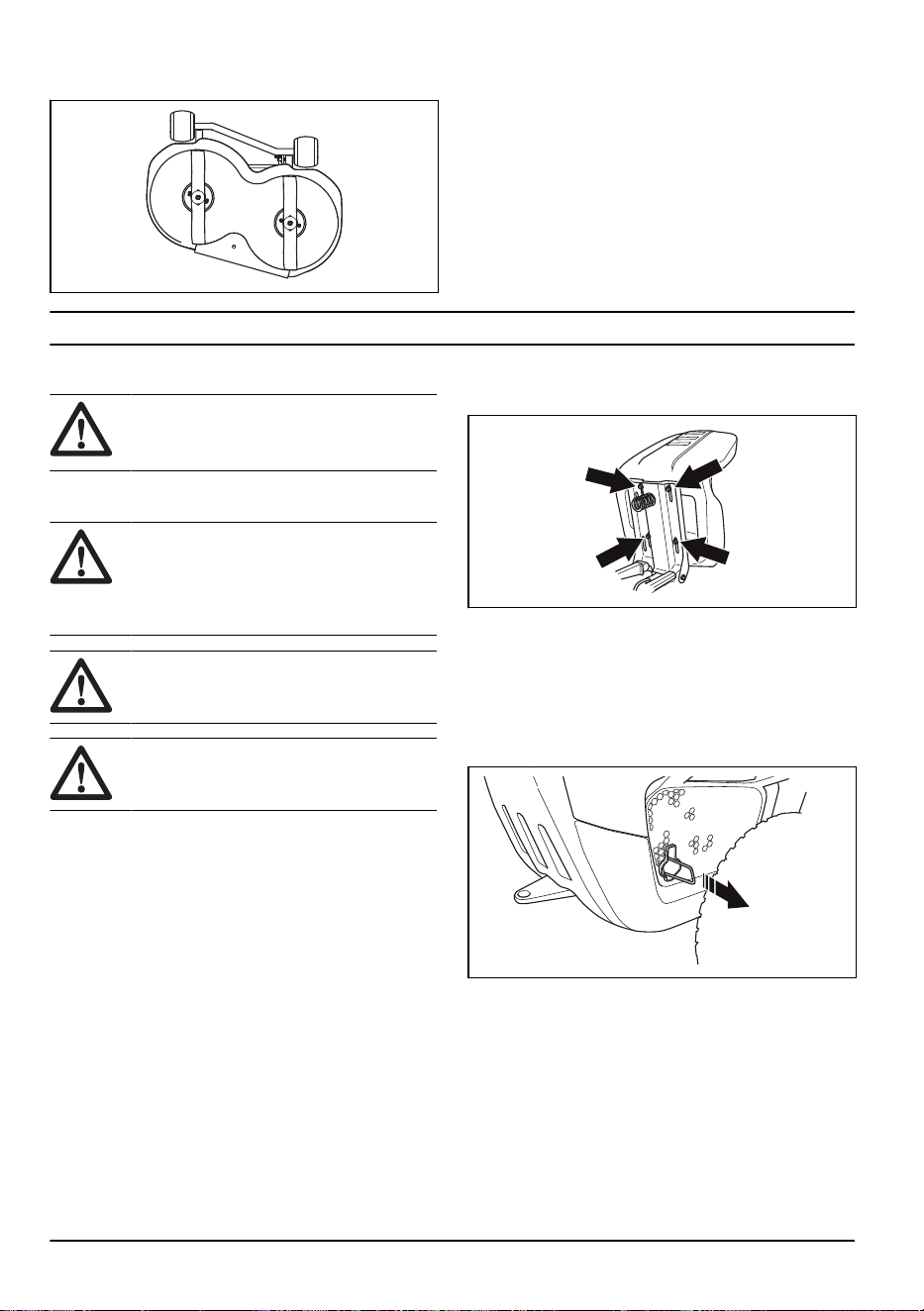

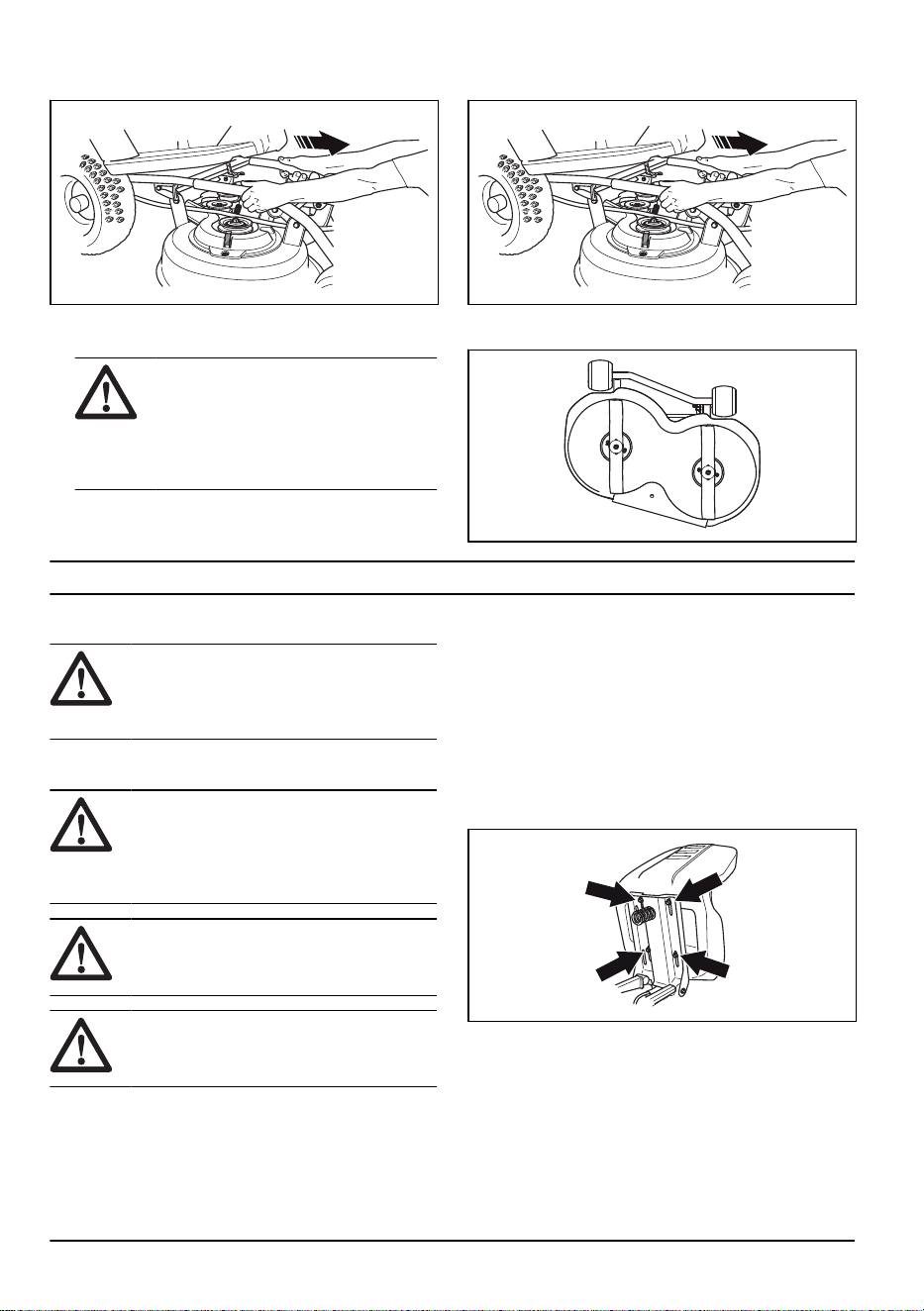

Эксплуатация

Введение

ПРЕДУПРЕЖДЕНИЕ: Перед

эксплуатацией прибора необходимо

внимательно изучить раздел

безопасности.

Заправка топливом

ПРЕДУПРЕЖДЕНИЕ: Бензин

легко воспламеняется. Проявляйте

осторожность и заправляйте изделие

только вне помещений, см. раздел

Правила безопасного обращения с

топливом на стр. 11

ПРЕДУПРЕЖДЕНИЕ:

Запрещается использовать топливный

бак в качестве опоры.

ВНИМАНИЕ: Заправка

неподходящим типом топлива может

привести к повреждению двигателя.

Двигатель работает на бензине с минимальным

октановым числом 91 RON (87 AKI) (не смешанном

с маслом). Мы рекомендуем использовать

биоразлагаемый алкилатный бензин. Запрещается

использование бензина с содержанием этанола

более 10%.

• Каждый раз перед началом работы проверяйте

уровень топлива и при необходимости

выполняйте дозаправку.

• Никогда не заправляйте топливный бак

полностью. Оставляйте не менее 2,5 см от

максимального уровня.

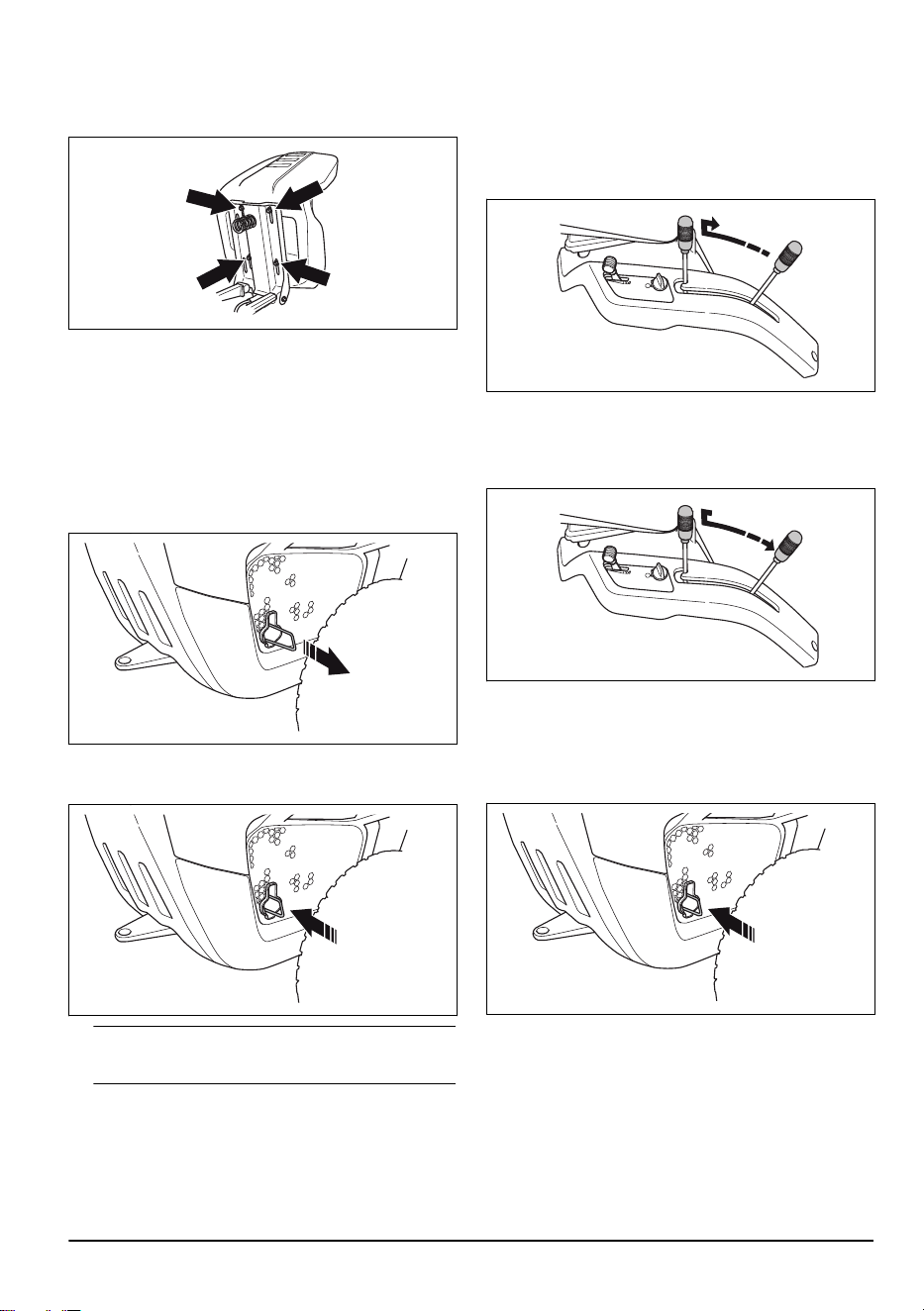

Регулировка сиденья

• Сиденье можно наклонить вперед.

• Чтобы сдвинуть сиденье вперед или назад,

ослабьте болты под сиденьем. Установите

сиденье в требуемое положение и затяните

болты.

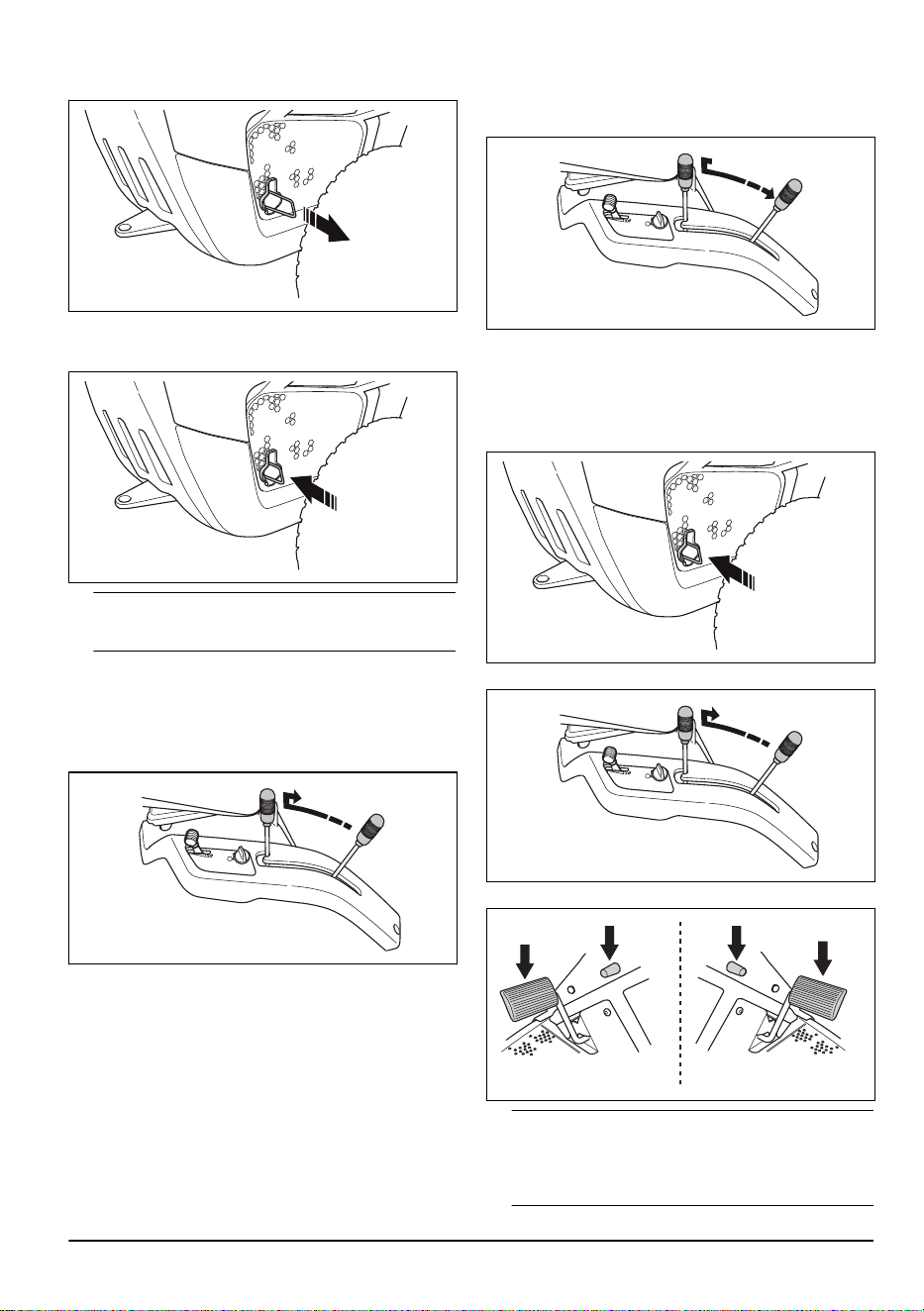

Включение и выключение системы

привода, R 112C, R 115C

Для перемещения агрегата с выключенным

двигателем система привода должна быть

отключена.

• Полностью вытяните рычаг системы привода,

чтобы отключить привод на ось.

• Полностью задвиньте рычаг системы привода,

чтобы включить привод на ось.

Примечание: Не используйте

промежуточные положения.

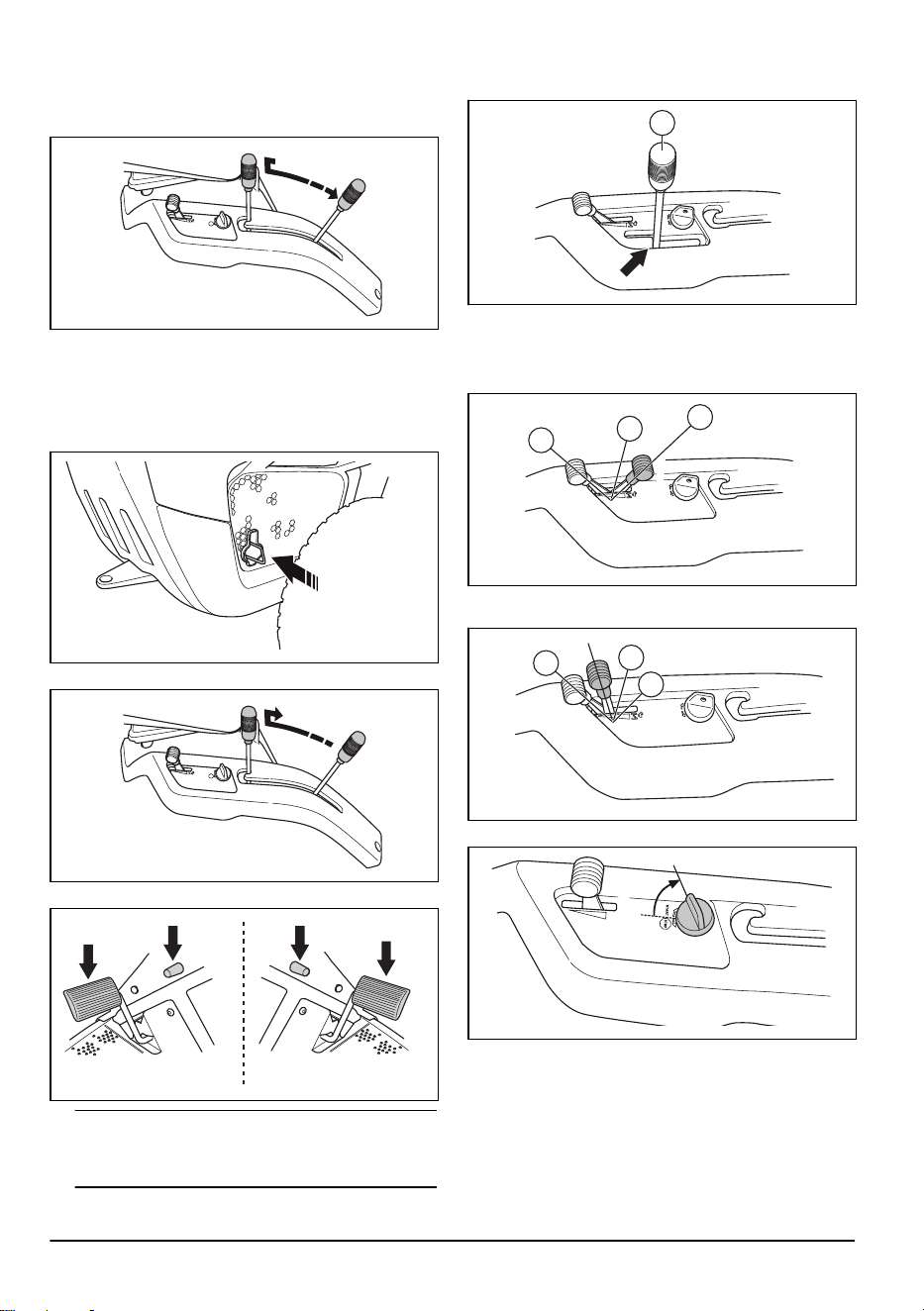

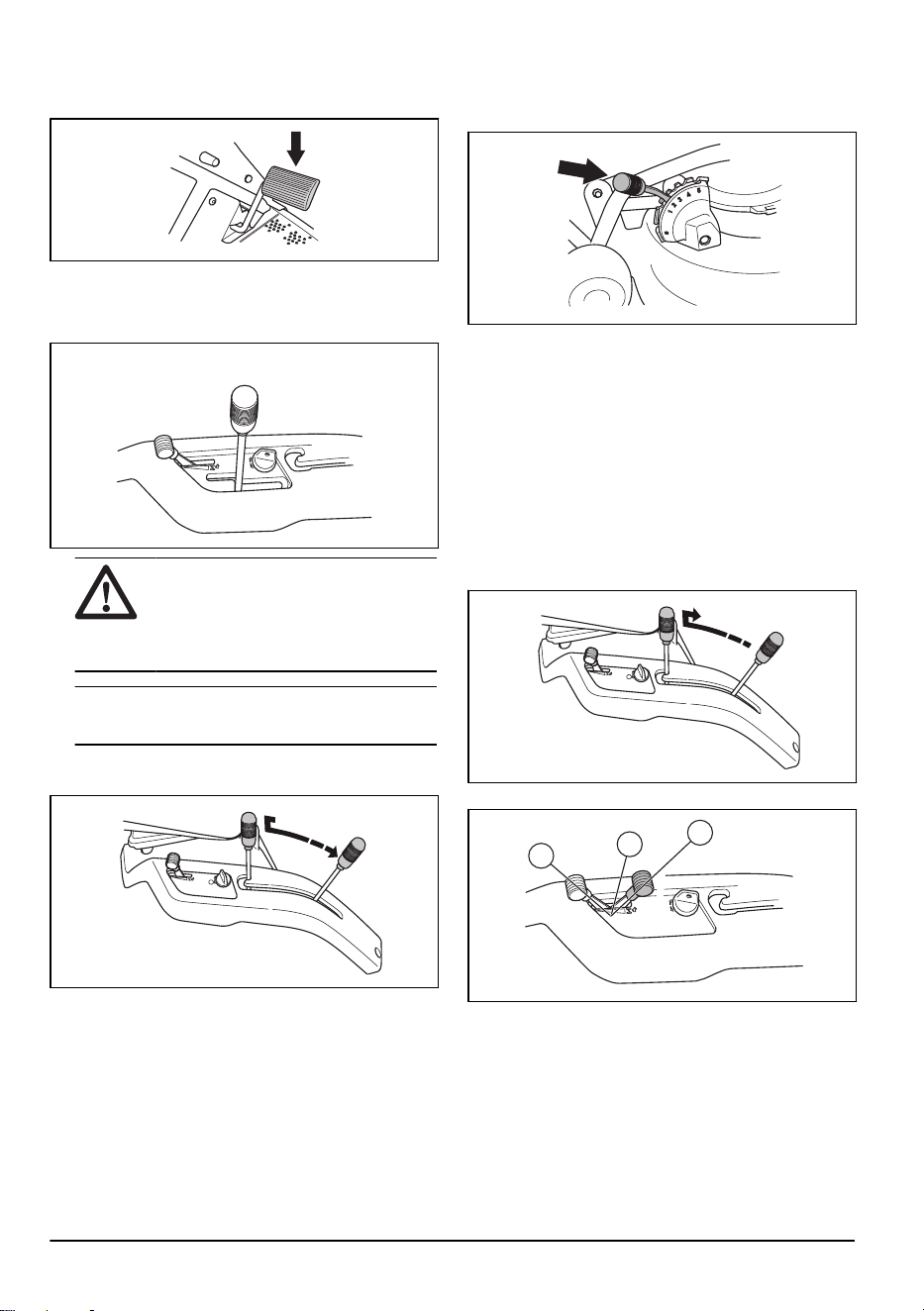

Подъем и опускание режущей деки

• Для подъема режущей деки в положение

для транспортировки потяните рычаг подъема

назад. Если двигатель включен, ножи перестанут

вращаться.

1466 - 008 - 27.01.2025

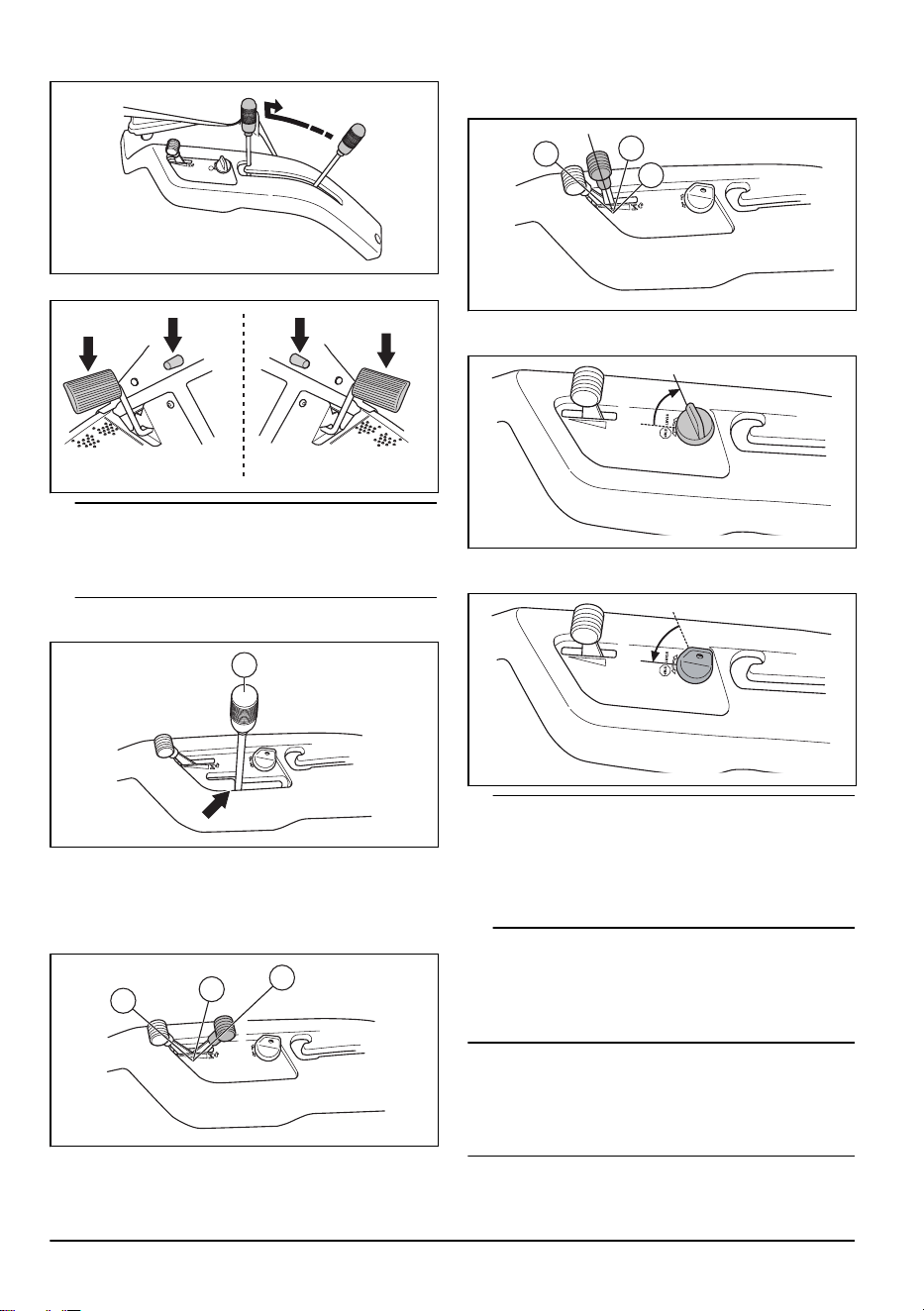

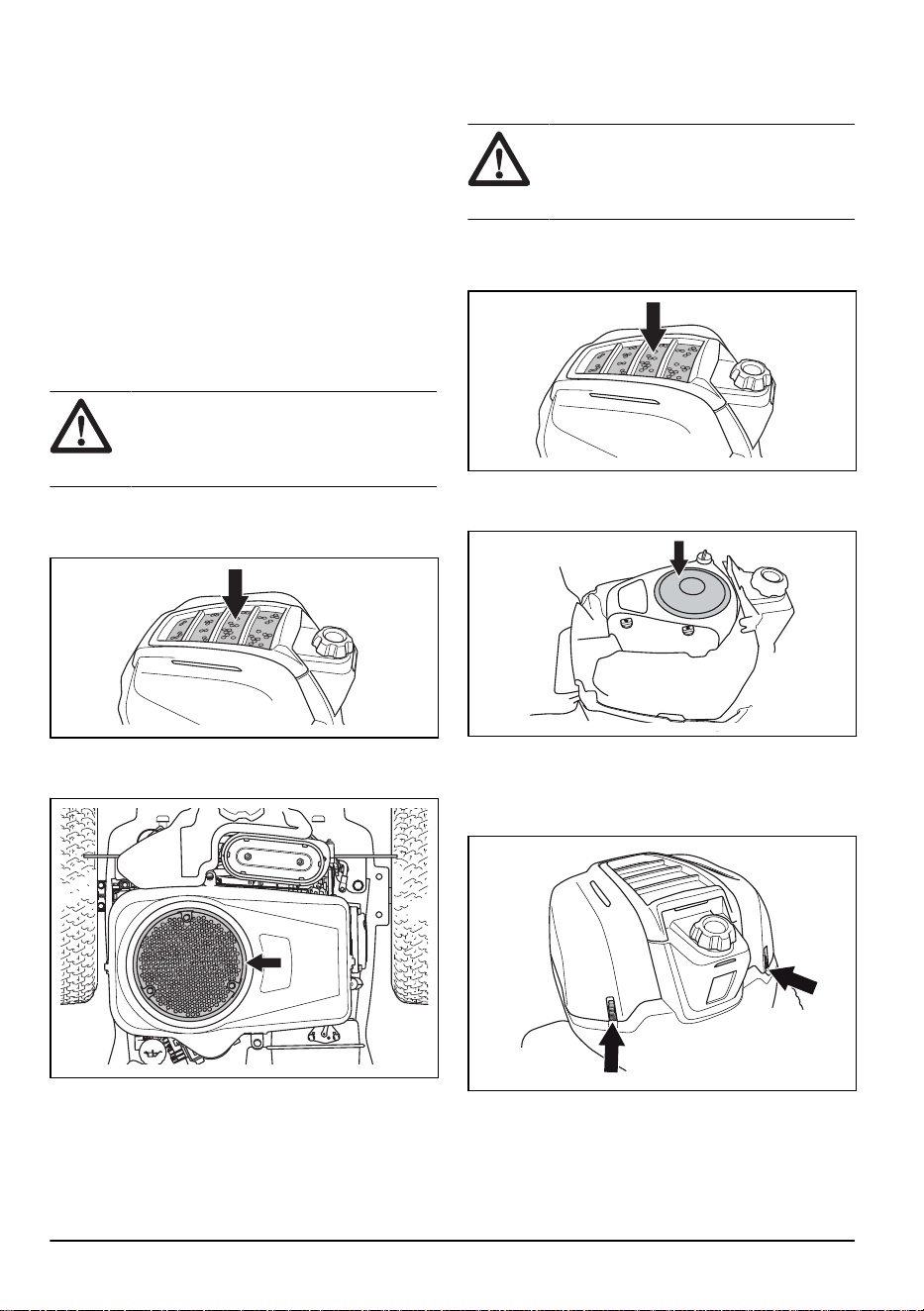

• Для опускания режущей деки в рабочее

положение нажмите кнопку блокировки и

переместите рычаг подъема вперед. Если

двигатель включен, ножи начнут вращаться.

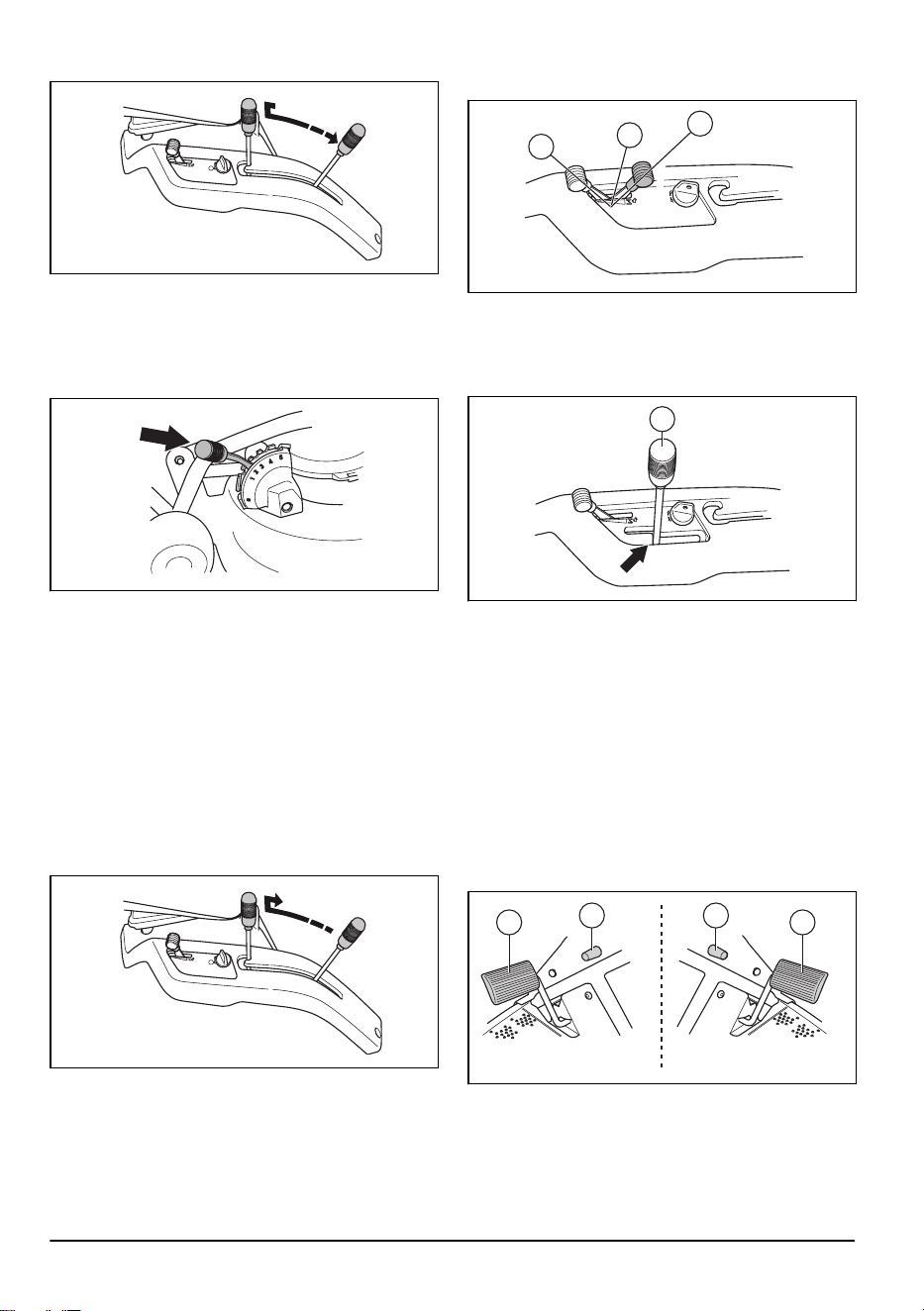

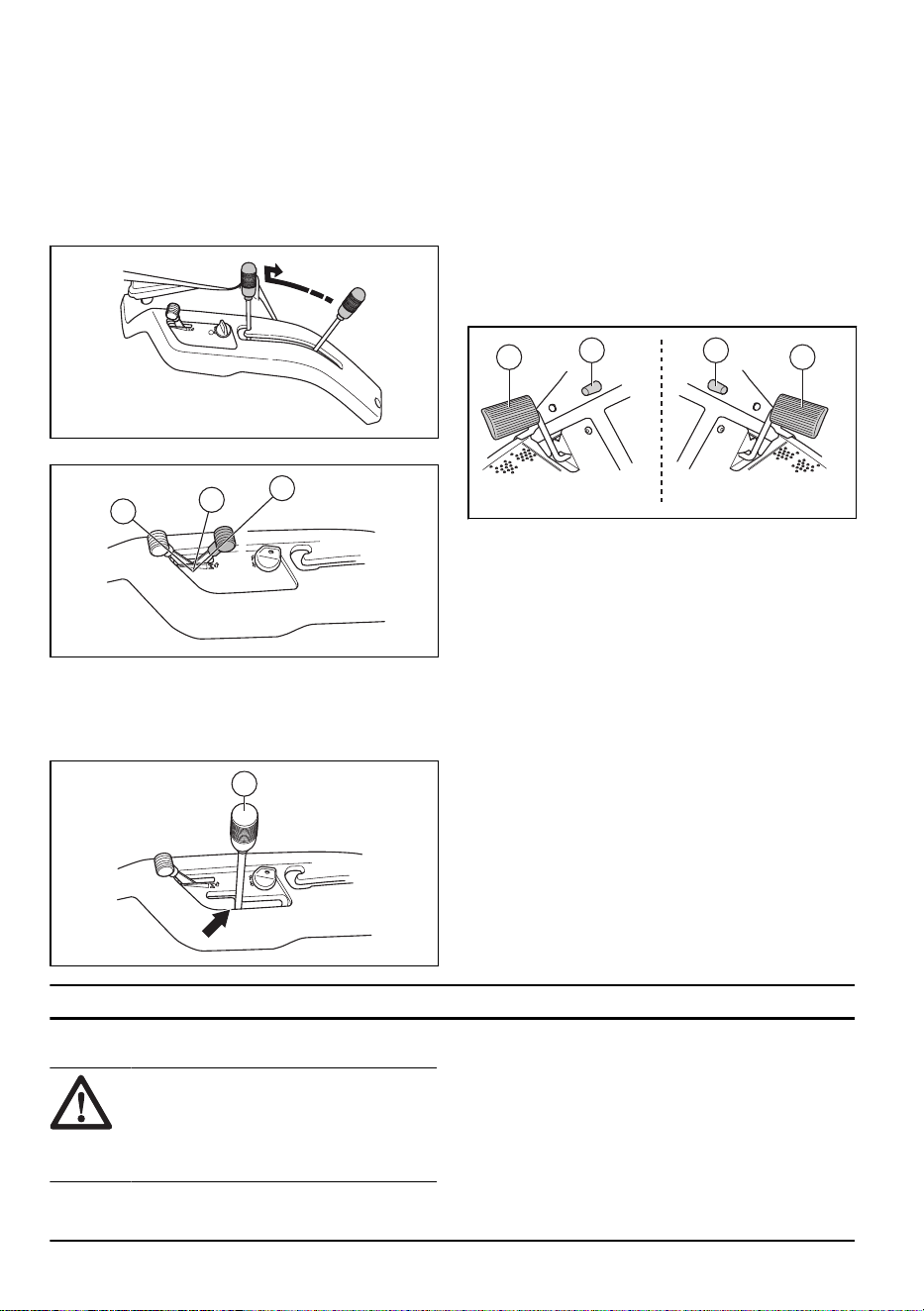

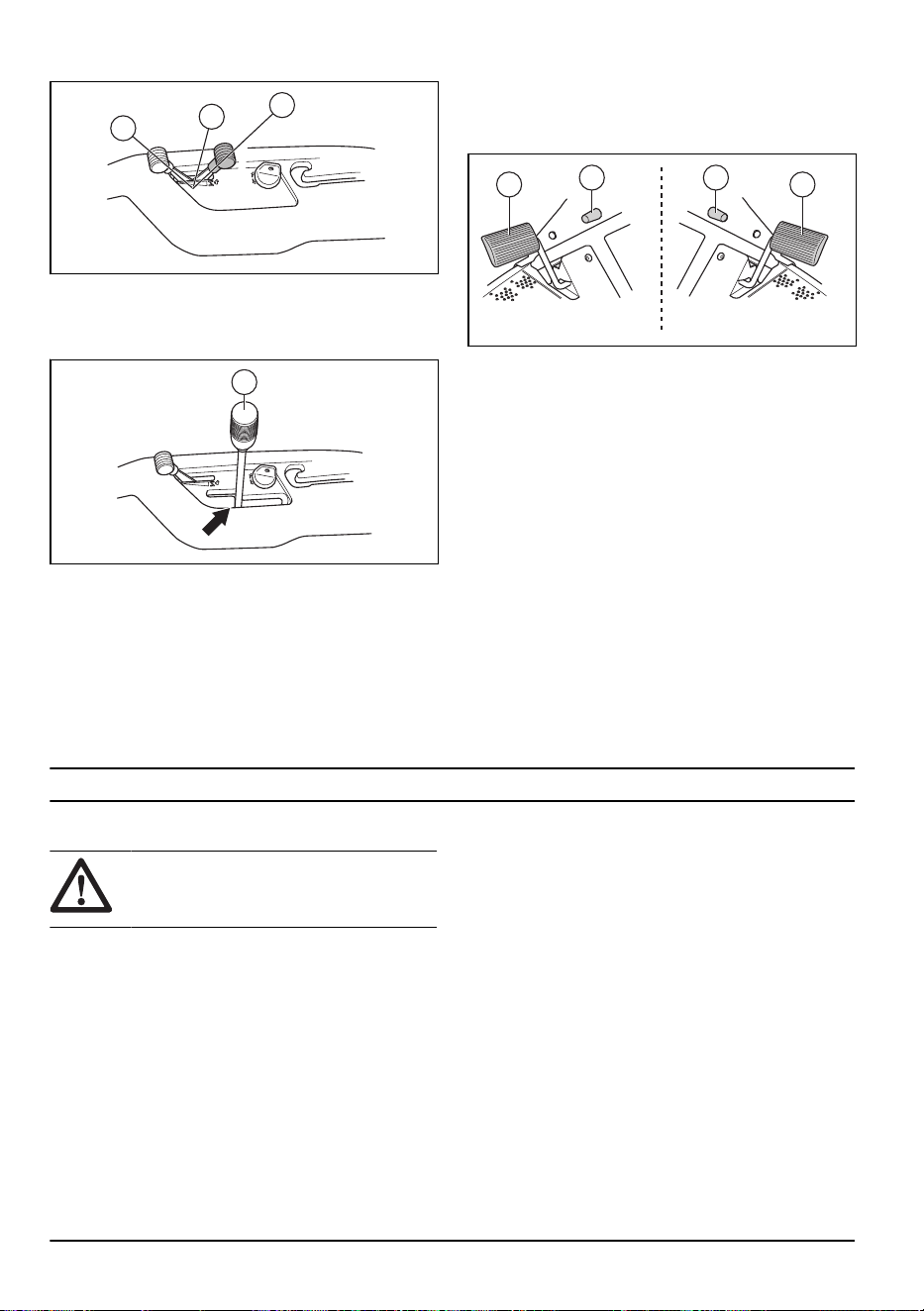

Запуск двигателя

1. Для R 112C, R 115C: убедитесь, что система

привода включена, см раздел

Включение и

выключение системы привода, R 112C, R 115C на

стр. 15

2. Поднимите режущую деку.

3. Включите стояночный тормоз.

Примечание:

Для R 112C, R 115C:

стояночный тормоз расположен слева. Для R

112C5: стояночный тормоз расположен справа.

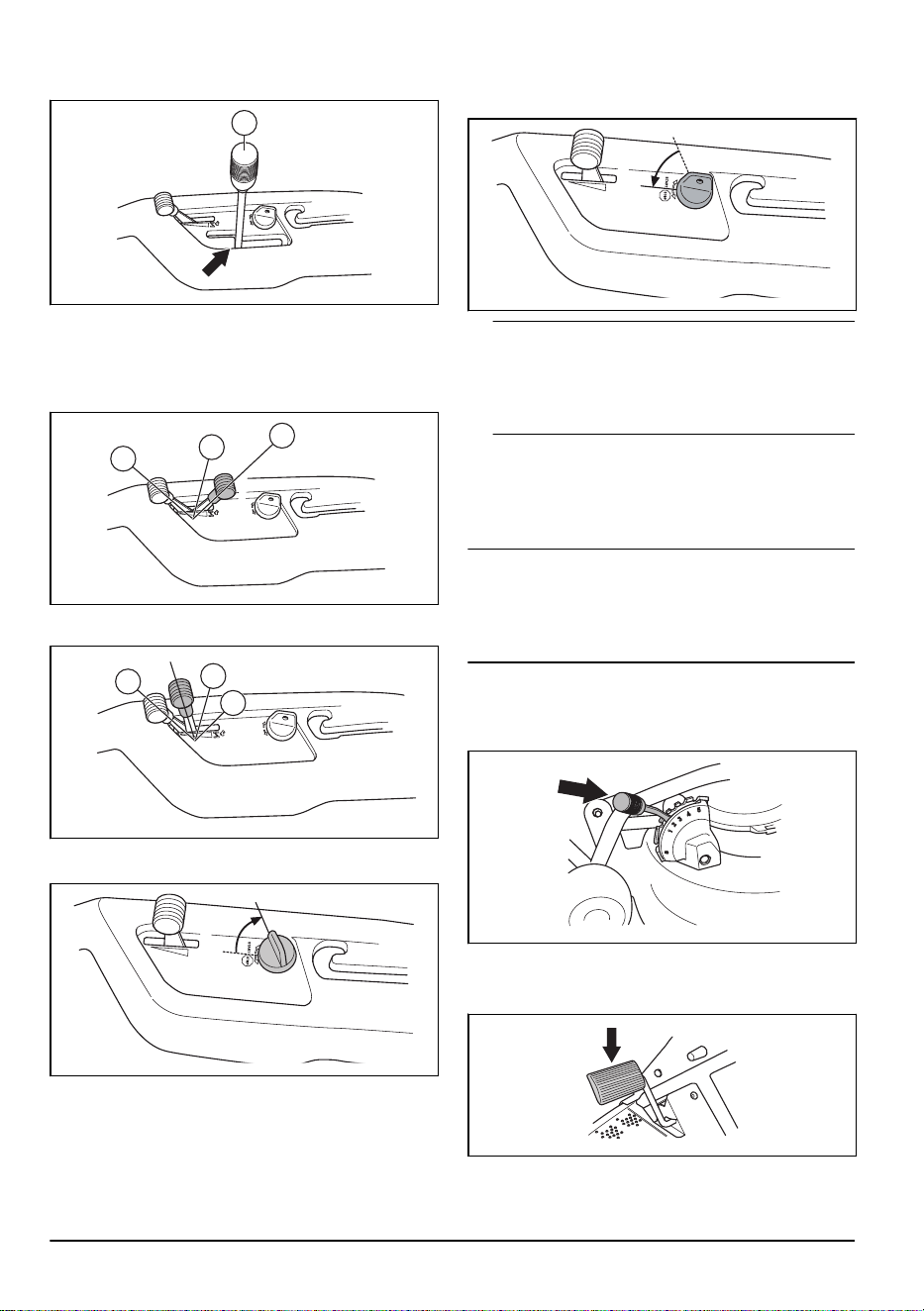

4. Для R 112C5: переведите рычаг переключения

передач в нейтральное положение (N).

5. Для R 112C и R 112C5. Установите ручку

дросселя в положение запуска.

a) При холодном двигателе установите ручку

дросселя в закрытое положение (C).

b) При теплом двигателе установите ручку

дросселя между положениями (A) и (B).

6. Поверните ключ зажигания в положение запуска.

1466 - 008 - 27.01.2025

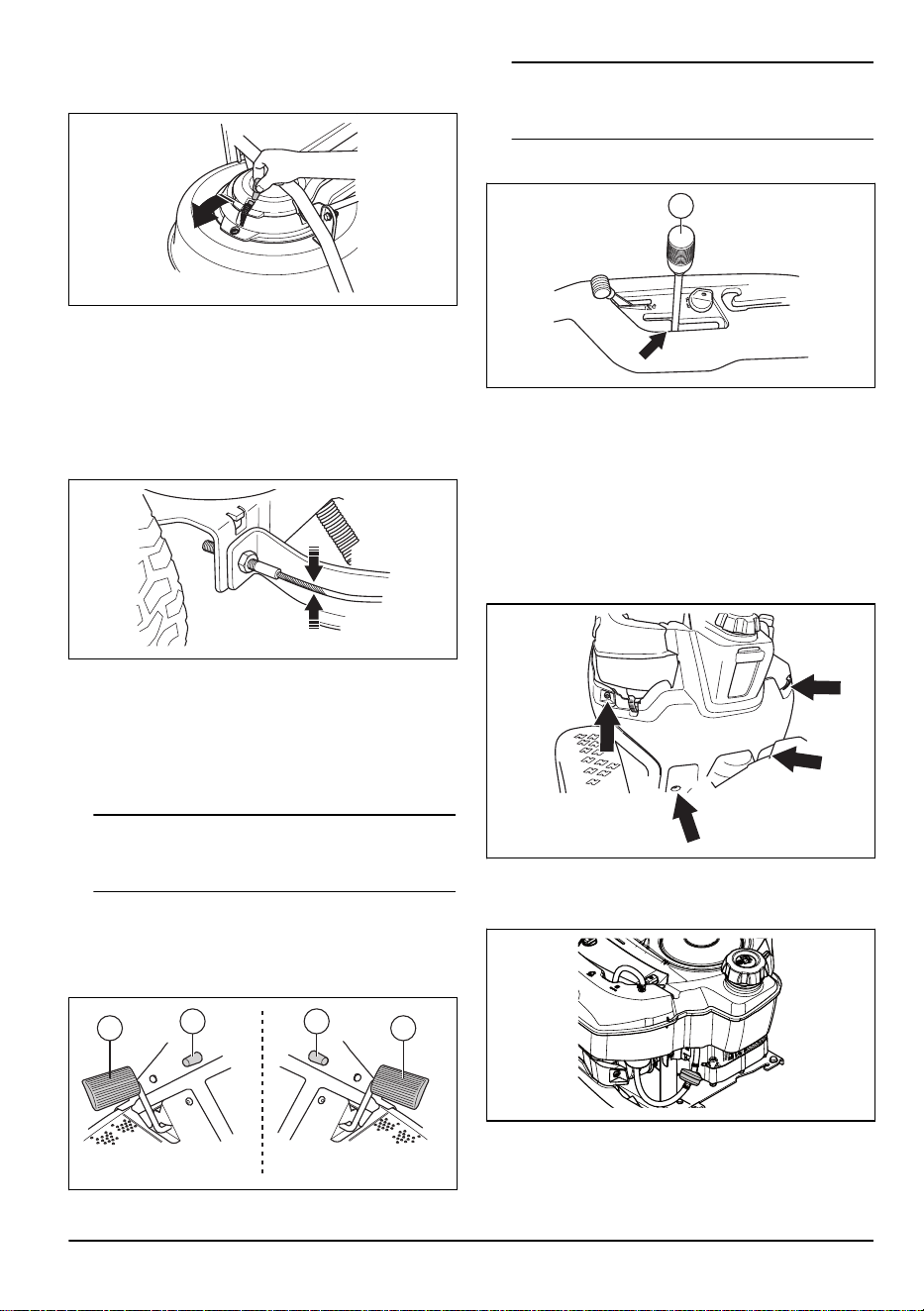

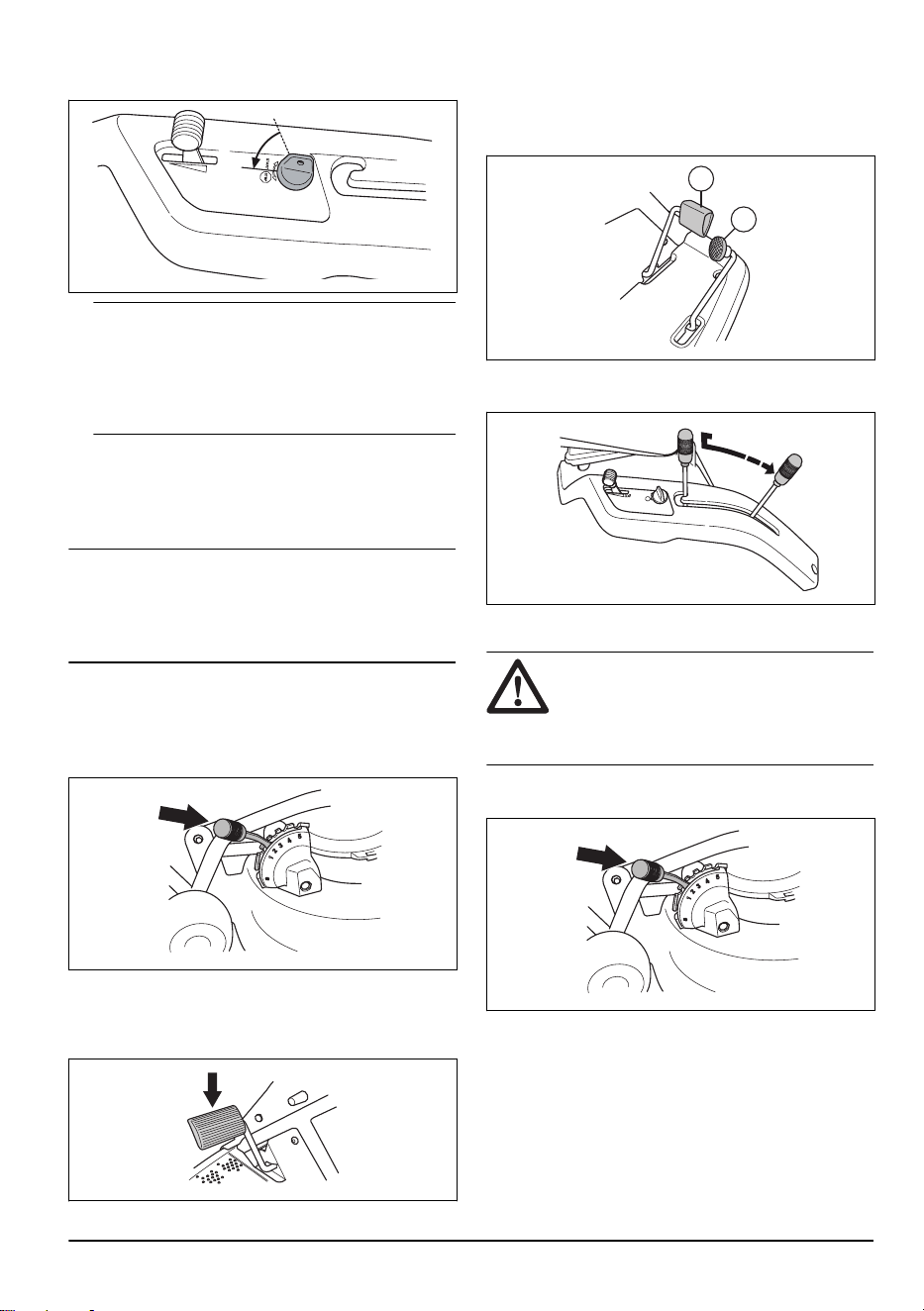

7. После запуска двигателя немедленно отпустите

ключ в нейтральное положение.

Примечание: Не включайте стартер

более чем на 5 секунд за раз. Если

двигатель не запускается, подождите 15 секунд

перед повторной попыткой. Если двигатель

не запускается, подождите 1 минуту перед

повторной попыткой.

8. Перед тяжелой нагрузкой двигатель должен

в течение 3-5 минут поработать на средних

оборотах (B).

9. Установите частоту оборотов двигателя с

помощью ручки дросселя.

Примечание: Включение ножей, когда

двигатель работает на полных оборотах, приводит

к натяжению приводных ремней. Не открывайте

дроссель полностью, пока режущая дека не будет

опущена в рабочее положение.

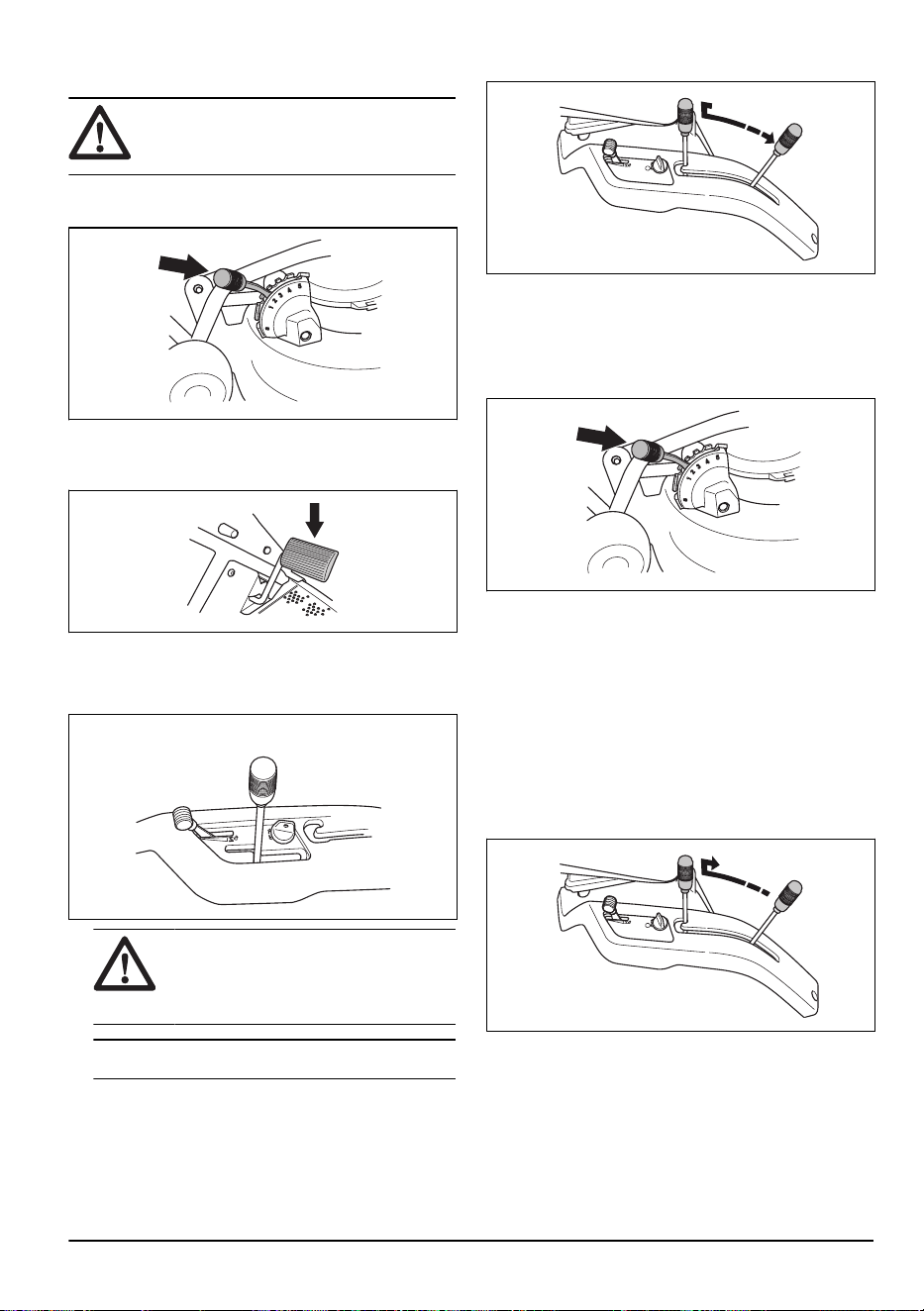

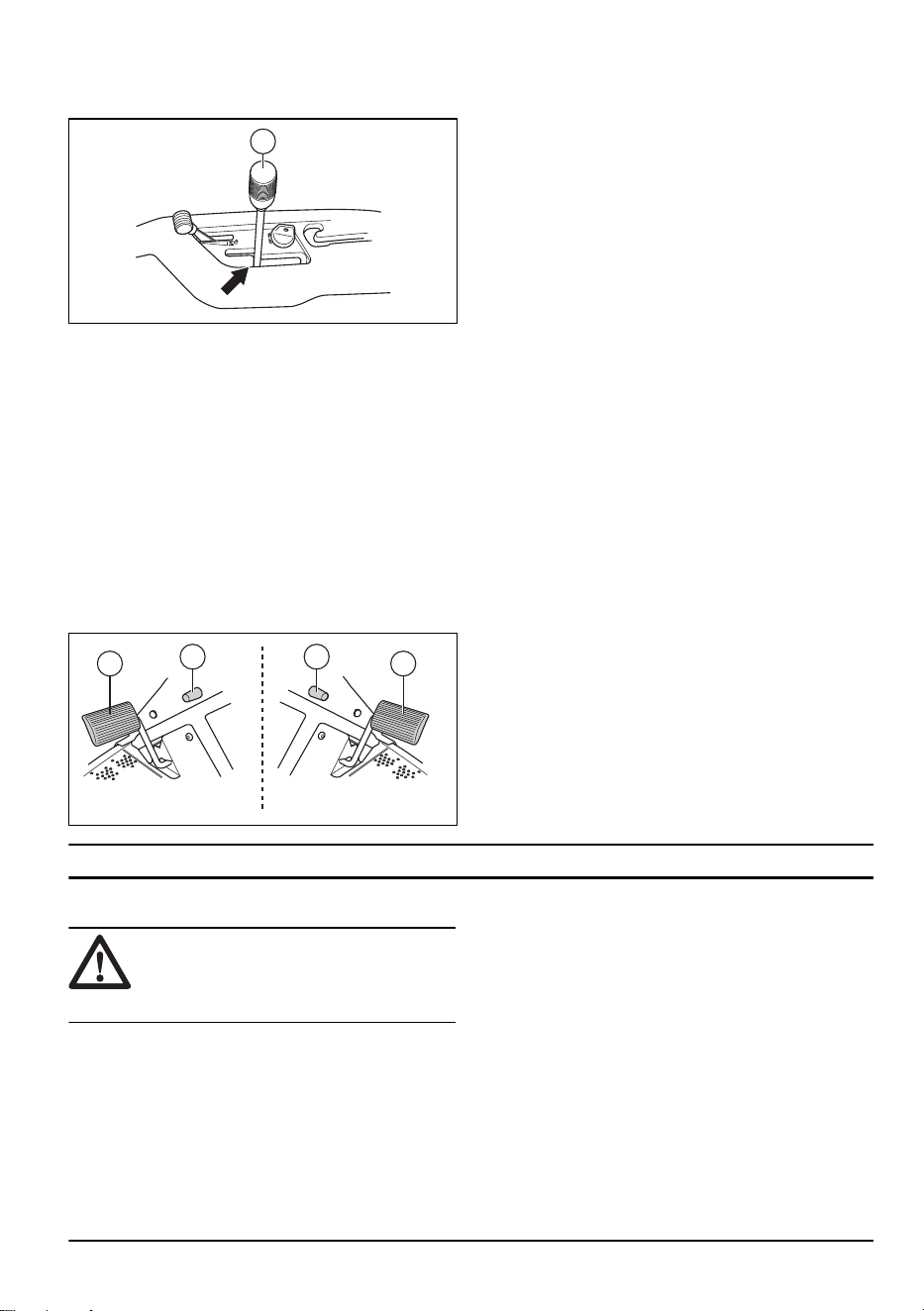

Эксплуатация изделия, R 112C, R

115C

1. С помощью рычага регулировки высоты стрижки

выберите высоту стрижки (1-5).

2. Запустите двигатель.

3. Нажмите на педаль стояночного тормоза, а

затем отпустите ее, чтобы отключить стояночный

тормоз.

4. Аккуратно нажмите на одну из педалей хода. Чем

сильнее вы нажимаете на педаль, тем больше

увеличивается скорость. Используйте педаль (1)

для движения вперед, а педаль (2) — для

движения назад.

5. Отпустите педаль хода, чтобы включить тормоз.

6. Опустите режущую деку.

Эксплуатация изделия, R 112C5

ВНИМАНИЕ: Во избежание

повреждения редуктора каждый раз

останавливайте изделие и отключайте

двигатель, прежде чем переключить

передачу.

1. С помощью рычага регулировки высоты стрижки

выберите высоту стрижки (1-5).

2. Запустите двигатель.

1466 - 008 - 27.01.2025

3. Нажмите на педаль стояночного тормоза, а

затем отпустите ее, чтобы отключить стояночный

тормоз.

4. Нажмите на педаль сцепления и выберите

передачу. Выберите передачу 1–4 для

стрижки травы. Выберите передачу 4–5 для

транспортировки изделия.

ВНИМАНИЕ: Если передача не

включается сразу же, не применяйте

силу. Отпустите педаль сцепления,

снова нажмите на нее и попытайтесь

включить передачу еще раз.

Примечание: Изделие можно запускать на

любой из пяти передач.

5. Медленно отпустите педаль сцепления.

6. Опустите режущую деку.

7. Для торможения нажмите на педаль стояночного

тормоза/скоростного тормоза.

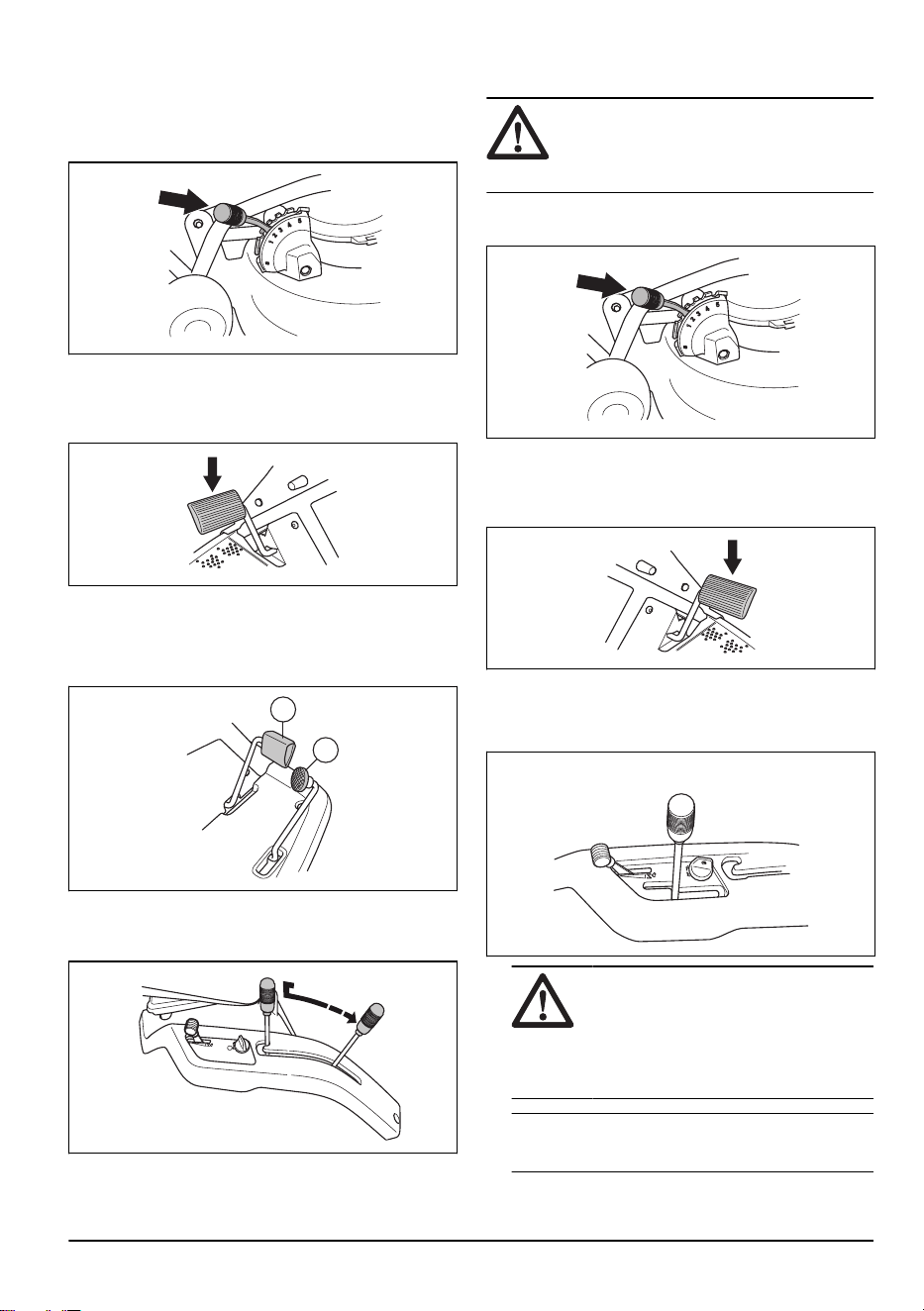

Запуск на склоне, R 112C5

1. С помощью рычага регулировки высоты стрижки

выберите высоту стрижки (1-5).

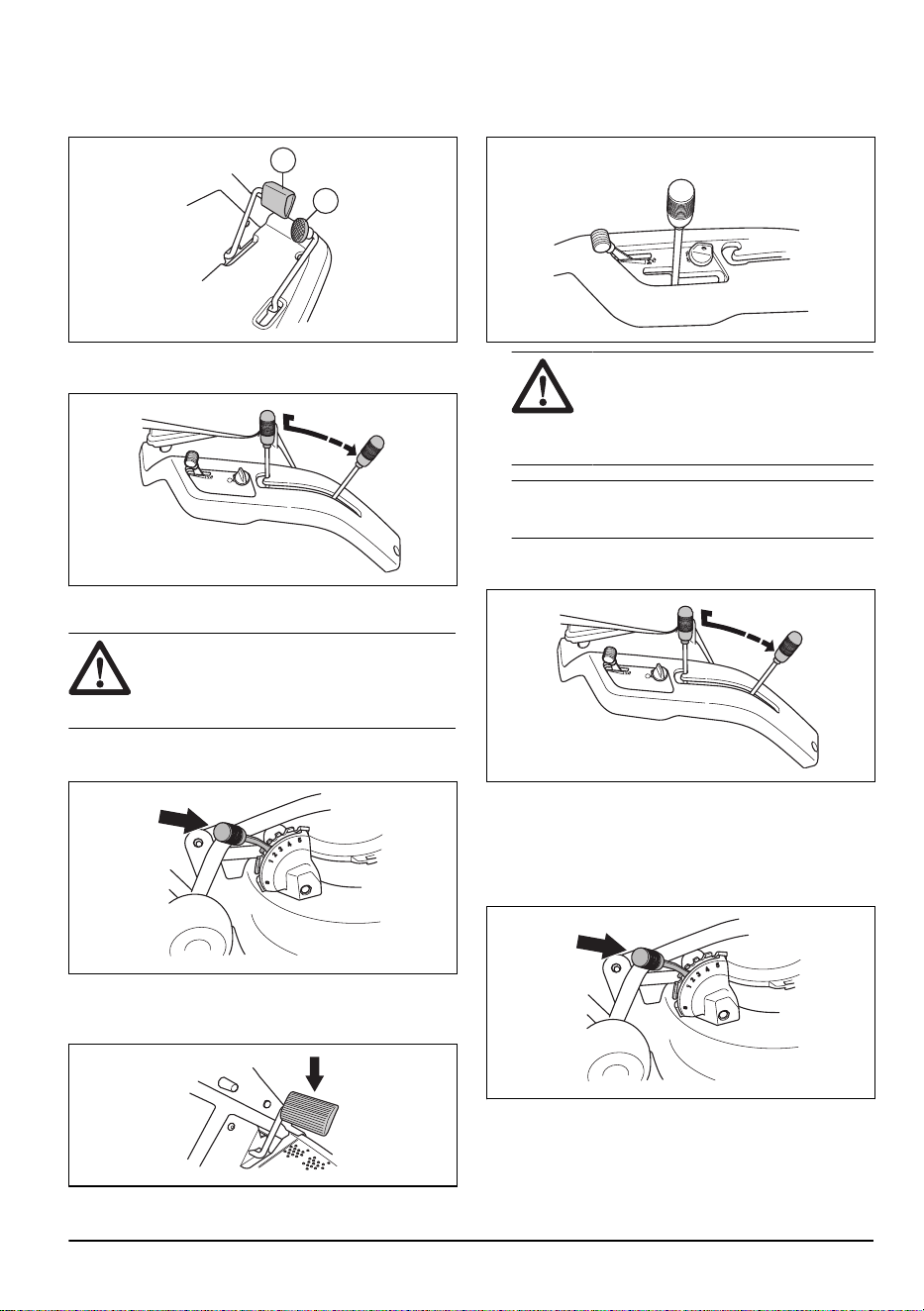

2. Запустите двигатель.

3. Нажмите на педаль стояночного тормоза.

4. Полностью откройте дроссель.

5. Нажмите на педаль сцепления и выберите

первую передачу.

6. Медленно отпустите педаль стояночного тормоза

и педаль сцепления.

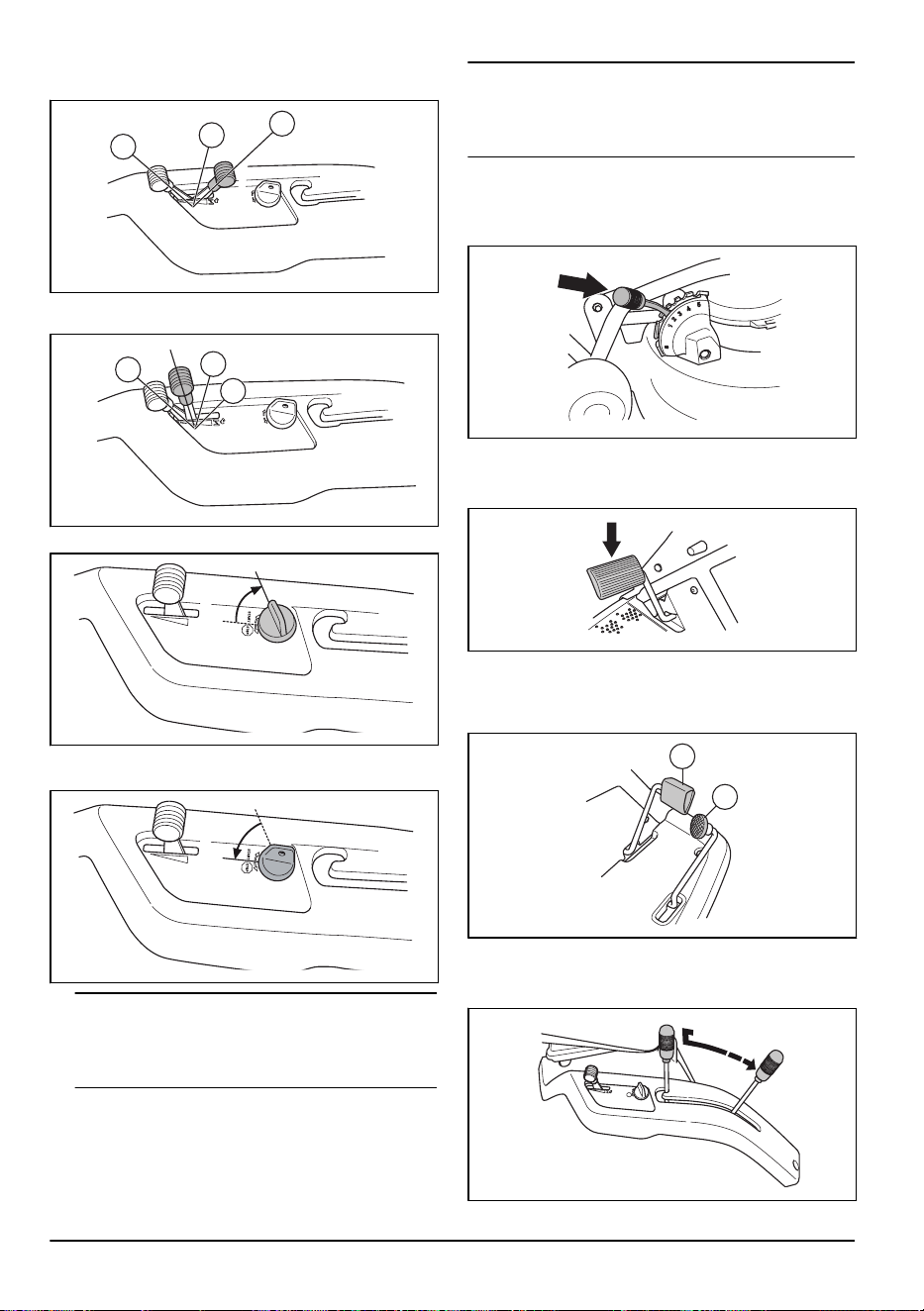

Остановка двигателя

1. Потяните рычаг подъема режущей деки назад,

чтобы поднять режущую деку. Ножи перестанут

вращаться.

2. Установите ручку дросселя в положение (A).

a) Для R 112C, R 115C: дайте двигателю

поработать на холостом ходу не менее 30

секунд.

1466 - 008 - 27.01.2025

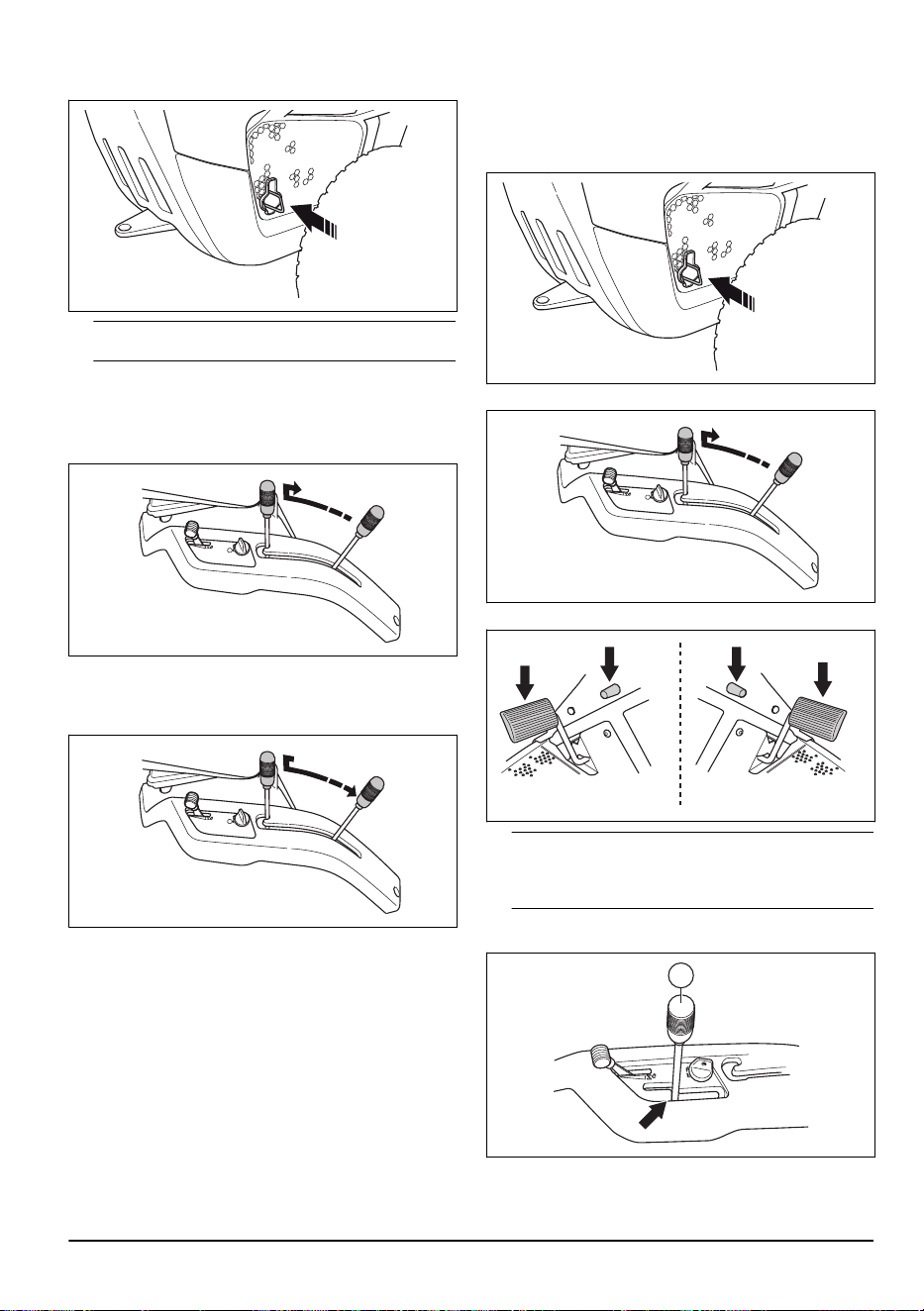

b) Для R 112C5: переведите рычаг

переключения передач в нейтральное

положение (N).

3. Поверните ключ зажигания в положение STOP.

4. Когда агрегат остановится, включите стояночный

тормоз.

Включение и отключение

стояночного тормоза

На модели R 112C, R 115C педаль стояночного

тормоза и кнопка блокировки стояночного тормоза

расположены слева. На модели R 112C5

педаль стояночного тормоза и кнопка блокировки

стояночного тормоза расположены справа.

1. Нажмите на педаль стояночного тормоза (A).

2. Нажмите и удерживайте нажатой кнопку

блокировки (B).

A A

3. Удерживая кнопку нажатой, отпустите педаль

стояночного тормоза.

4. Для отключения стояночного тормоза нажмите на

педаль стояночного тормоза еще раз.

Достижение оптимальных

результатов

• Не выполняйте стрижку мокрого газона.

Стрижка мокрой травы может иметь

неудовлетворительные результаты.

• Начинайте работать с большой высотой стрижки

и постепенно уменьшайте ее.

• Во время стрижки ножи должны вращаться с

высокой скоростью (максимальную допустимую

частоту вращения двигателя см. в разделе

Технические данные на стр. 34

). Перемещайте

изделие вперед на низкой скорости. Если трава

не слишком высокая и густая, вы также можете

получить хороший результат при работе с

высокой скоростью.

• Для достижения оптимальных результатов

выполняйте стрижку травы чаще и используйте

функцию мульчирования. См. раздел

Снятие

заглушки для мульчирования на стр. 27

Техническое обслуживание

Введение

ПРЕДУПРЕЖДЕНИЕ: Перед

выполнением обслуживания прибора

необходимо ознакомиться и понять

раздел безопасности.

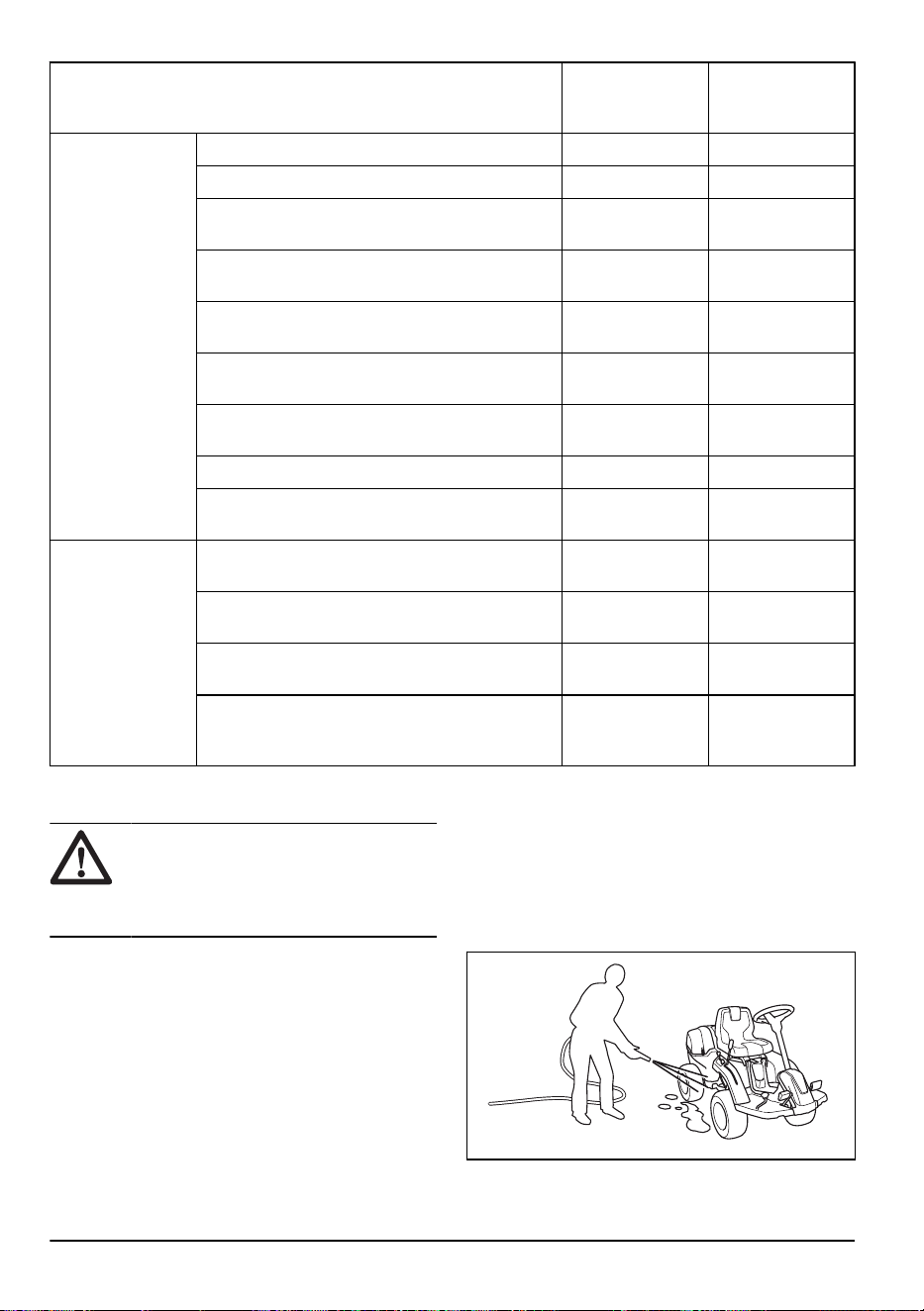

График технического обслуживания

X = инструкции приведены в данном руководстве по

эксплуатации.

O = инструкции не приведены в данном руководстве

по эксплуатации. Обратитесь в официальный

сервисный центр для выполнения технического

обслуживания.

1466 - 008 - 27.01.2025 19

График технического обслуживания Перед каждым

использованием/

еженедельно

Каждые 50 часов

или раз в год

Общие сведения Очистите аккумулятор и клеммы. O

Проверьте уровень заряда аккумулятора. При

необходимости зарядите аккумулятор.

Проверьте все ремни и шкивы на наличие изно-

са и повреждений. Замените изношенные или

поврежденные детали.

Очистите двигатель и трансмиссию. X X

Осмотрите все провода на наличие поврежде-

ний.

Отрегулируйте тросы рулевого управления. O

Смажьте изделие. O

Проверьте, что все крепежные элементы затяну-

ты правильно.

Проверьте давление во всех шинах. X

Осмотрите цепь рулевого управления внутри

туннеля рамы.

Двигатель Осмотрите топливный шланг на наличие износа

и повреждений. При необходимости замените

топливный шланг.

Замените топливный фильтр. X

Очистите воздушный фильтр. X

Замените воздушный фильтр. X

Осмотрите глушитель и теплоотражатель. X X

Проверьте уровень моторного масла. При необ-

ходимости долейте моторное масло.

Замените моторное масло. X

Замените масляный фильтр двигателя (при на-

личии).

Замените свечу зажигания. X

Проверьте частоту вращения двигателя. При не-

обходимости отрегулируйте частоту вращения

двигателя.

20 1466 - 008 - 27.01.2025

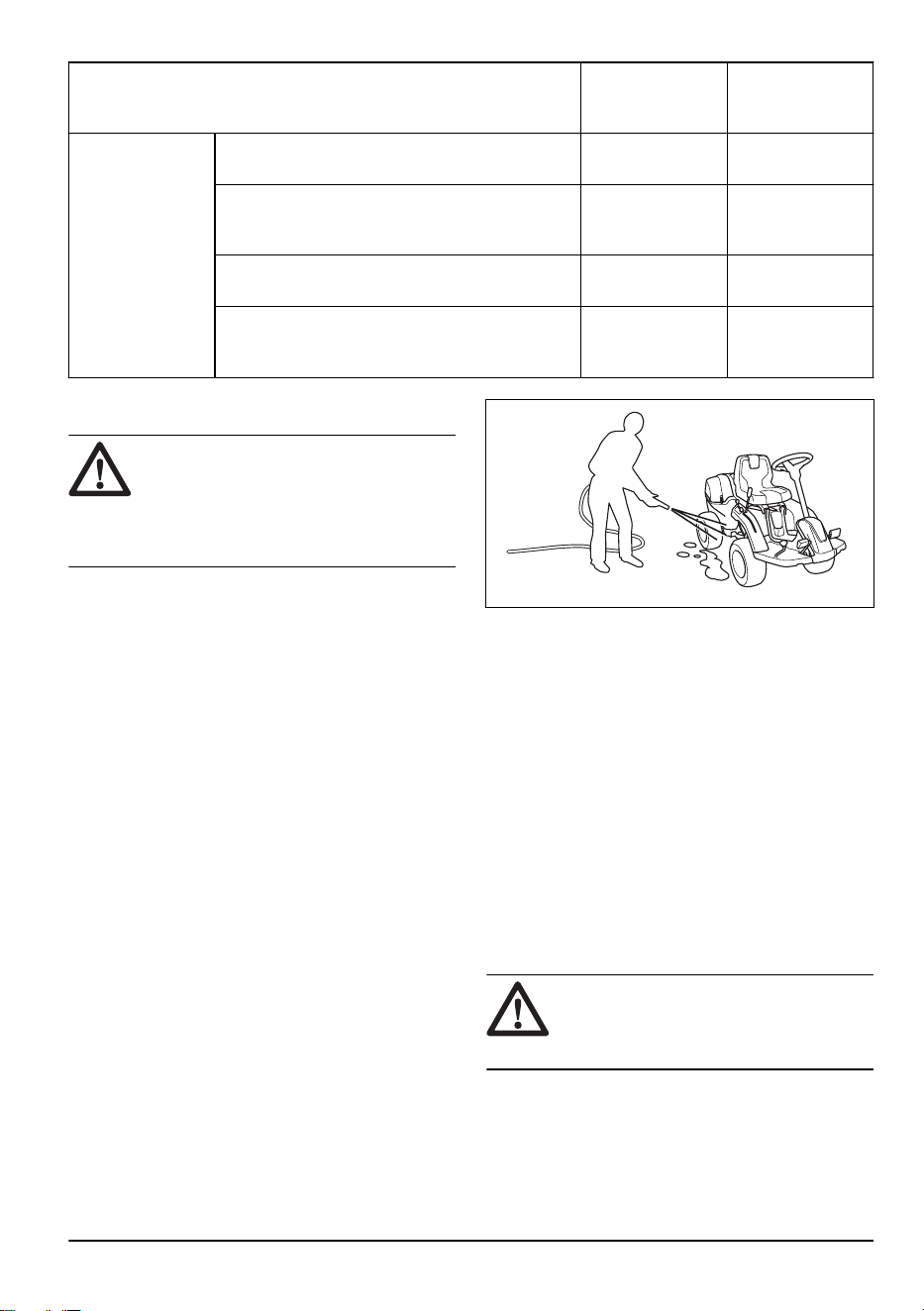

График технического обслуживания Перед каждым

использованием/

еженедельно

Каждые 50 часов

или раз в год

Трансмиссия, ор-

ганы управления

и система приво-

да

Проверьте вентилятор охлаждения трансмис-

сии.

X X

Снимите колеса и смажьте оси. O

Проверьте, что изделие не двигается, когда пе-

дали находятся в нейтральном положении.

Проверьте передний и задний ход на разных

скоростях.

Проверьте работу рычага управления ножами. X

Проверьте работу рычага регулировки высоты

кошения.

Проверьте работу педалей переднего и заднего

хода.

Проверьте стояночный тормоз. X X

Проверьте систему контроля присутствия опера-

тора (OPC).

X X

Режущее обору-

дование

Очистите режущую деку, области под кожухами

ремня и под режущей декой.

Проверьте параллельность режущей деки. При

необходимости отрегулируйте режущую деку.

Осмотрите ремень режущей деки на наличие из-

носа и повреждений.

Проверьте ножи на наличие износа и поврежде-

ний. При необходимости заточите или замените

ножи.

Очистка изделия

ВНИМАНИЕ: Не используйте

моечный агрегат высокого давления или

пароочиститель. Вода может попасть в

подшипники и электрические соединения

и вызвать коррозию, которая приводит к

повреждению изделия.

Сразу по окончании работы очистите изделие.

• Не выполняйте очистку нагретых поверхностей,

таких как двигатель, глушитель и выхлопная

система. Подождите, пока эти поверхности

остынут, а затем удалите траву или грязь.

• Перед началом влажной очистки выполните

очистку щеткой. Удалите обрезки травы и грязь

с трансмиссии, воздухозаборника трансмиссии и

двигателя и вокруг них.

• Используйте для очистки изделия проточную

воду из шланга. Не используйте высокое

давление.

• Не направляйте струю воды на электрические

компоненты или подшипники. Как правило,

использование моющего средства усугубляет

повреждения.

• Для очистки режущей деки снимите ее и полейте

из шланга водой.

• Когда изделие будет очищено, запустите

режущую деку на некоторое время, чтобы выдуть

остатки воды.

1466 - 008 - 27.01.2025 21

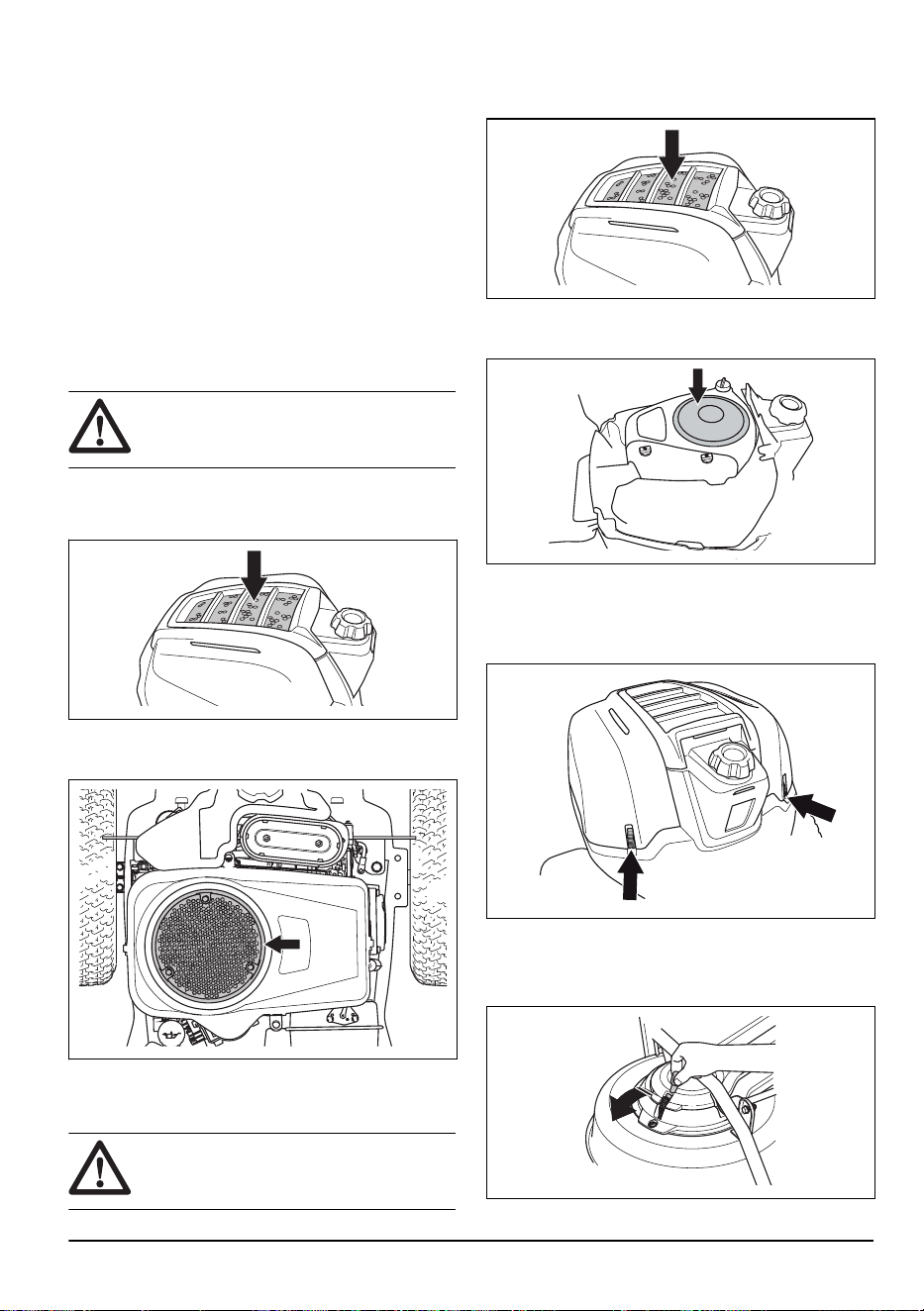

Очистка двигателя и глушителя

Регулярно очищайте двигатель и глушитель

от обрезков травы и грязи. Обрезки травы,

пропитанные топливом или маслом на двигателе,

могут повысить риск пожара и перегрева

двигателя. Дайте двигателю остыть перед очисткой.

Выполняйте очистку щеткой и водой.

Обрезки травы вокруг глушителя быстро высыхают

и могут стать причиной пожара. Используйте щетку

или удалите обрезки травы водой, когда глушитель

остынет.

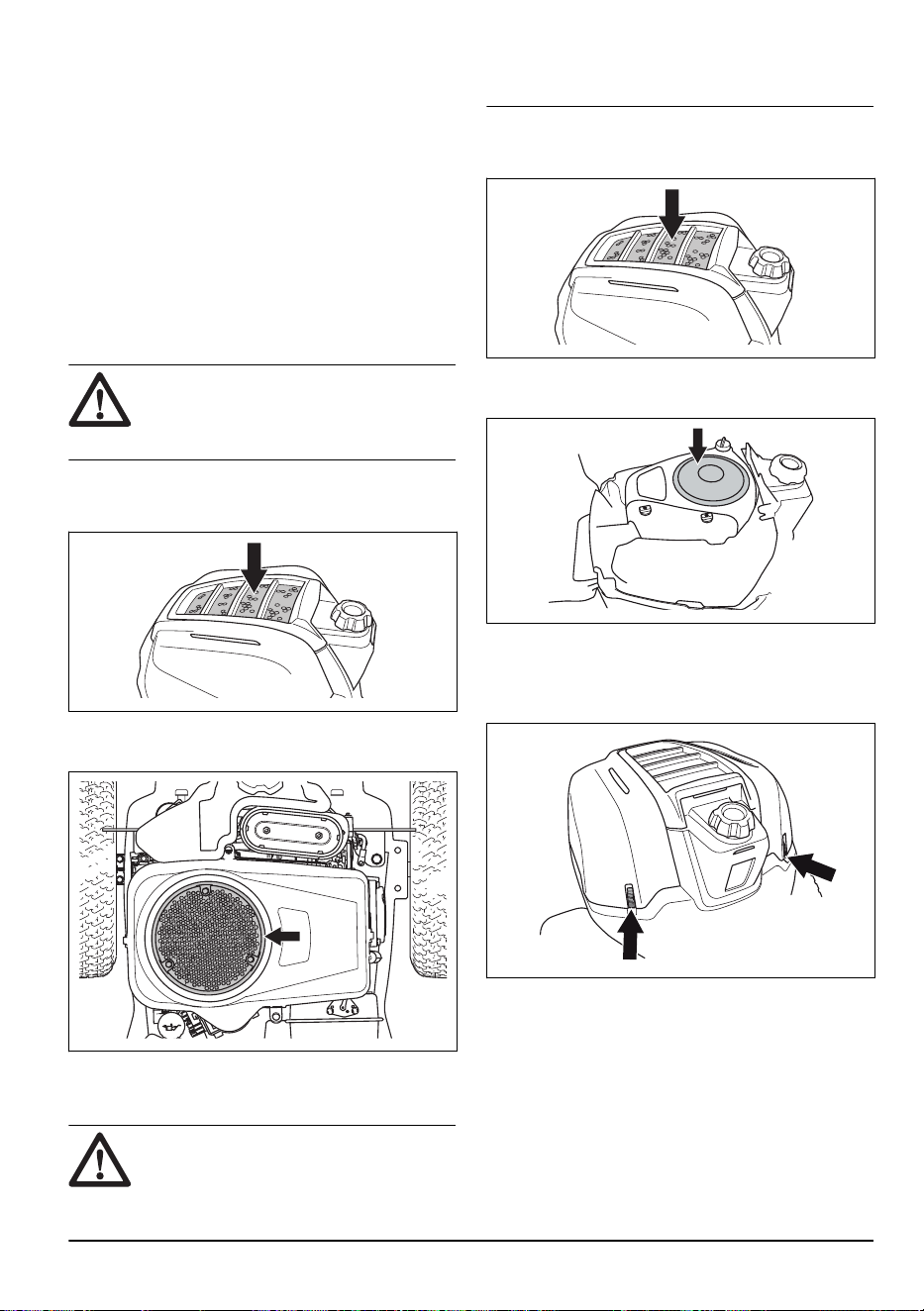

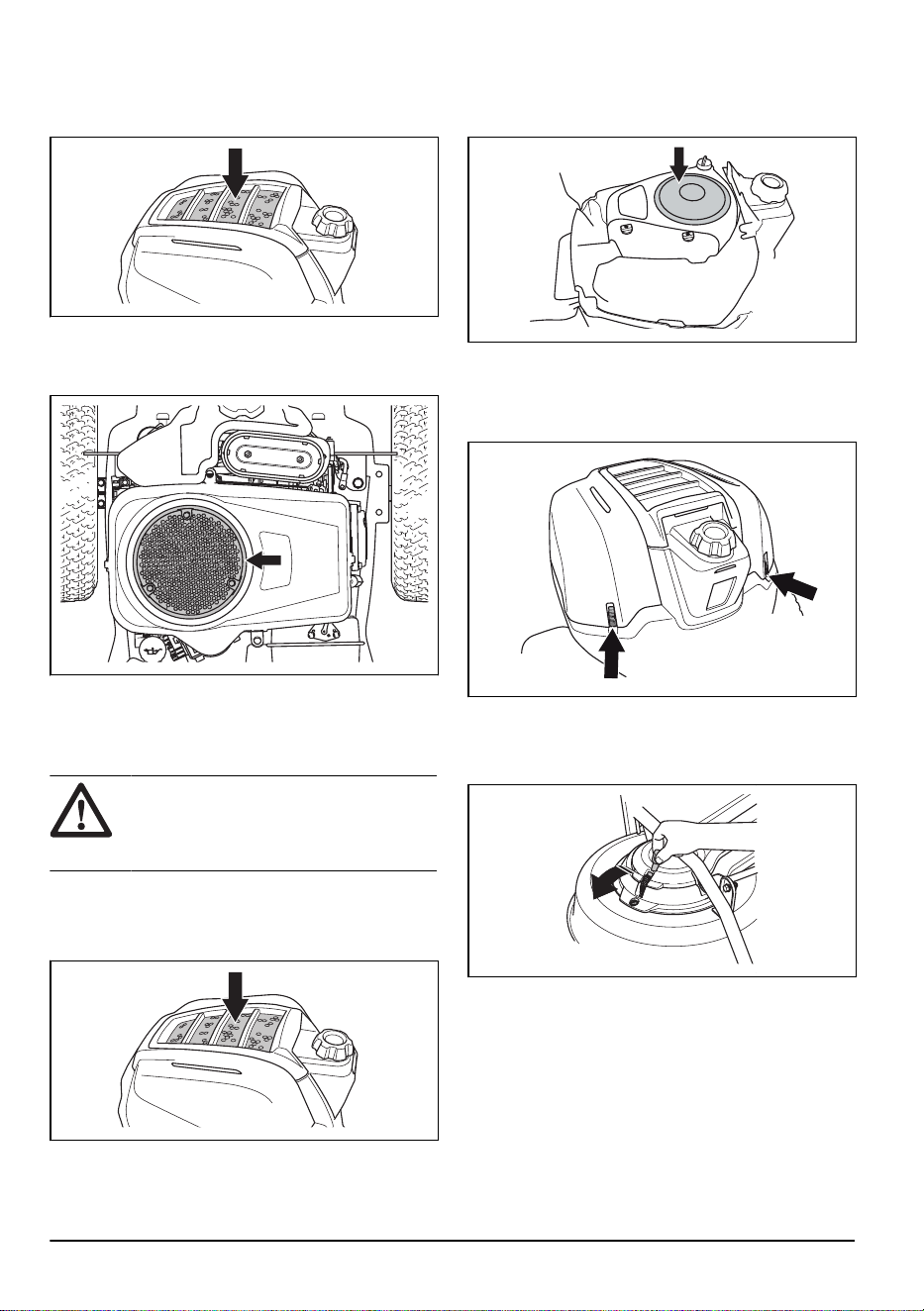

Очистка воздухозаборника

охлаждения двигателя, (R 112C, R

112C5)

ПРЕДУПРЕЖДЕНИЕ:

Остановите двигатель. Воздухозаборник

охлаждения вращается и может

повредить ваши пальцы.

• Убедитесь, что решетка воздухозаборника на

кожухе двигателя не засорена. Удалите траву и

грязь щеткой.

• Откройте кожух двигателя. Убедитесь, что

воздухозаборник охлаждения не засорен.

Удалите траву и грязь щеткой.

Очистка воздухозаборника

охлаждения двигателя, (R 115C)

ПРЕДУПРЕЖДЕНИЕ:

Остановите двигатель. Воздухозаборник

охлаждения вращается и может

повредить ваши пальцы.

• Убедитесь, что решетка воздухозаборника на

кожухе двигателя не засорена. Удалите траву и

грязь щеткой.

• Откройте кожух двигателя. Убедитесь, что

воздухозаборник охлаждения не засорен.

Удалите траву и грязь щеткой.

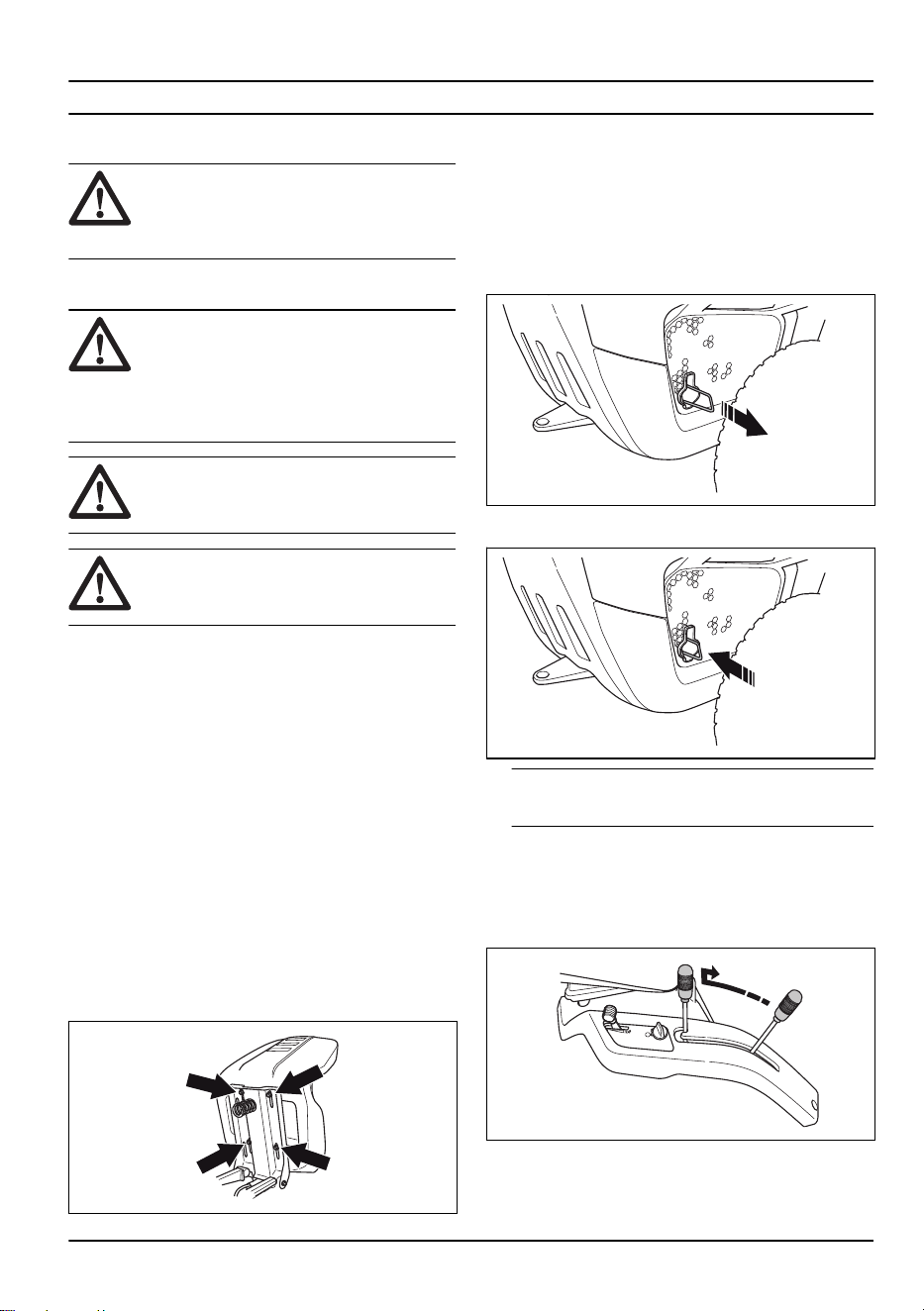

Снятие кожухов

Снятие кожуха двигателя

1. Разблокируйте шплинты на кожухе двигателя.

2. Сложите кожух двигателя назад.

1466 - 008 - 27.01.2025

Снятие крышки ремня

1. Разблокируйте шплинты на крышке ремня.

2. Снимите крышку ремня.

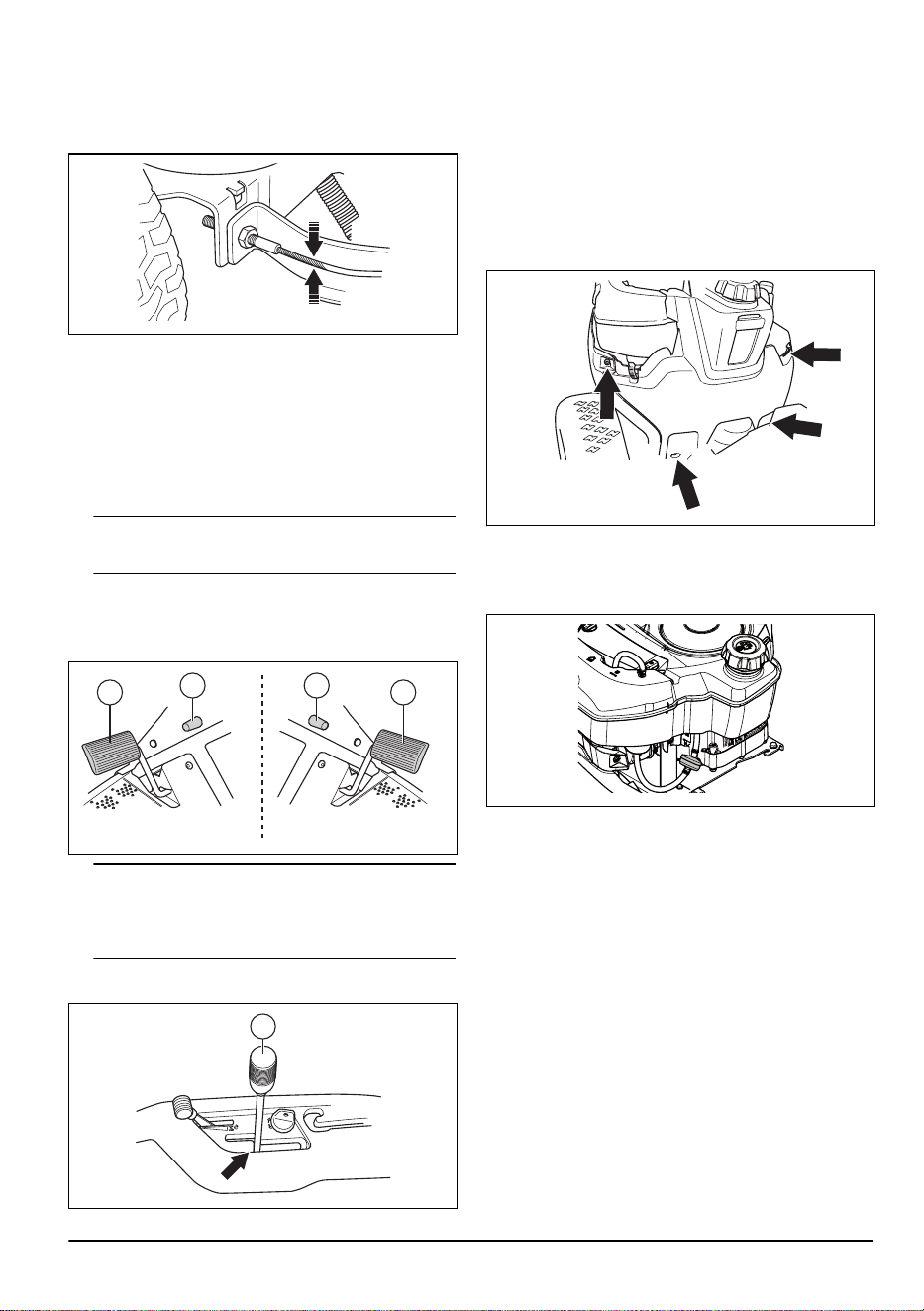

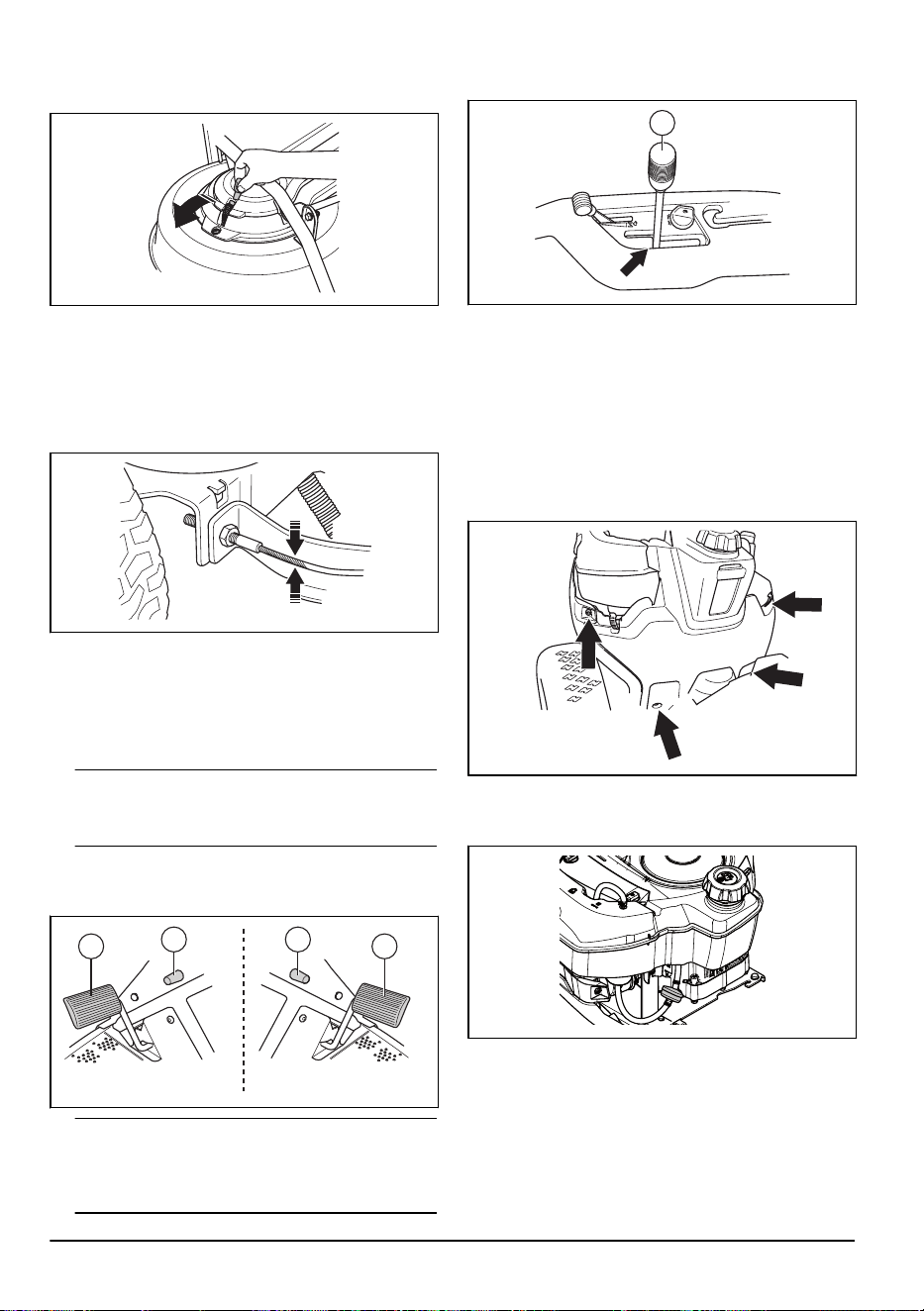

Проверка тросов системы

управления

1. Натяжение тросов системы управления

соответствует норме, если вы можете вручную

подвинуть их на 5мм вверх или вниз в пазу на

направляющей втулке.

2. Если тросы ослаблены, обратитесь в

авторизованный сервисный центр для их

регулировки.

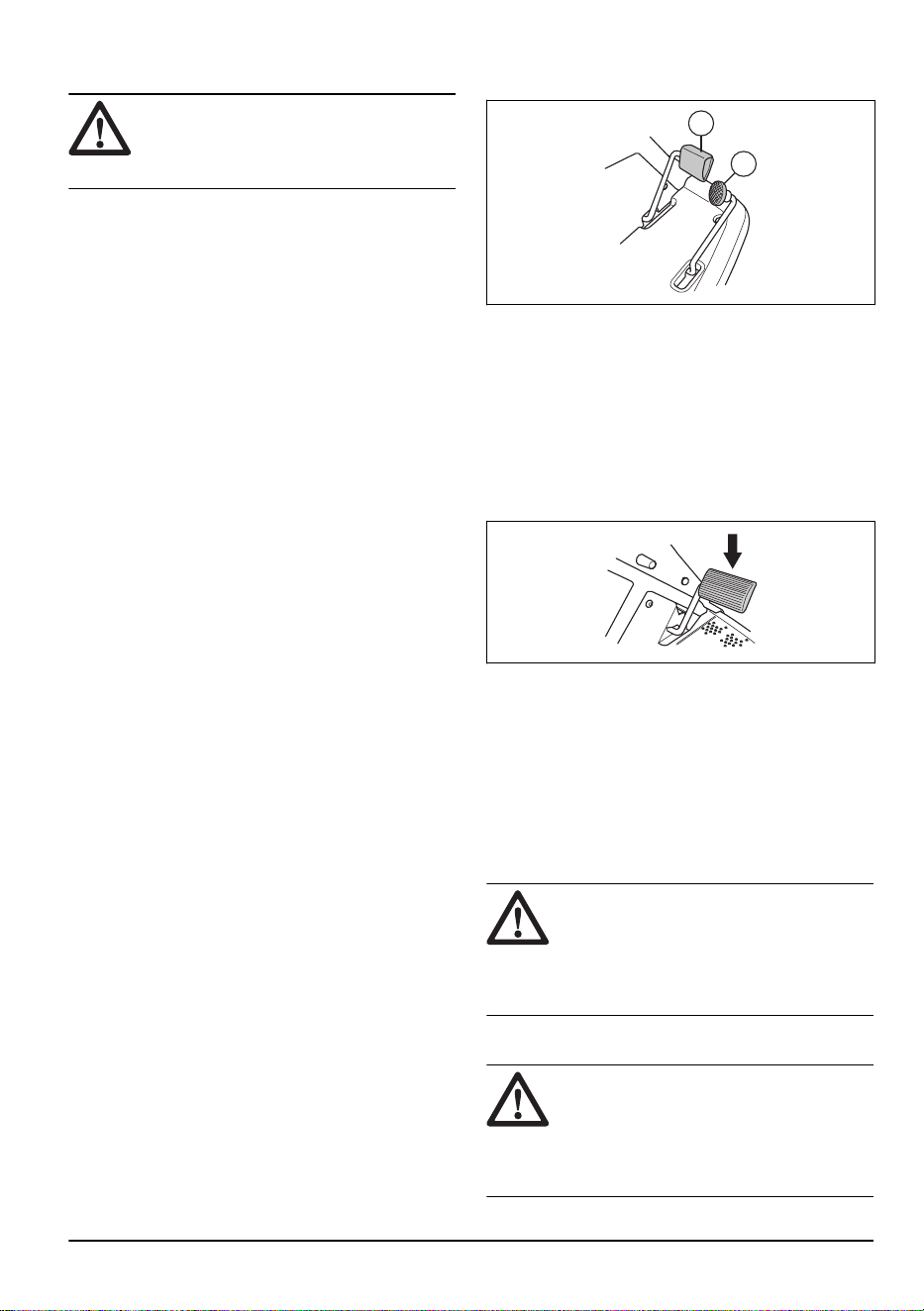

Проверка стояночного тормоза

1. Припаркуйте агрегат на твердой поверхности с

уклоном.

Примечание:

Во время проверки

стояночного тормоза не паркуйте агрегат на

склоне с травой.

2. Нажмите на педаль стояночного тормоза (A).

3. Нажмите и удерживайте нажатой кнопку

блокировки (B), а затем отпустите педаль

стояночного тормоза, продолжая нажимать на

кнопку.

A A

Примечание:

Для R 112C, R 115C:

стояночный тормоз расположен слева. Для R

112C5: стояночный тормоз расположен справа.

4. Для R 112C5: переведите рычаг переключения

передач в нейтральное положение (N).

5. Если изделие начнет движение, обратитесь

в авторизованный сервисный центр для

регулировки стояночного тормоза.

6. Нажмите на педаль стояночного тормоза еще

раз, чтобы отключить стояночный тормоз.

Замена топливного фильтра

1. Откройте кожух двигателя.

2. Чтобы получить доступ к топливному фильтру,

отверните 4 винта и снимите защитную крышку.

3. Снимите хомуты шлангов с топливного фильтра с

помощью плоскогубцев.

4. Стяните концы шлангов с топливного фильтра.

5. Вставьте новый топливный фильтр в

концы шлангов. Нанесите жидкое мыло на

края топливного фильтра, чтобы упростить

соединение.

1466 - 008 - 27.01.2025

6. Установите хомуты шлангов вокруг топливного

фильтра.

7. Закрепите защитную крышку 4 винтами.

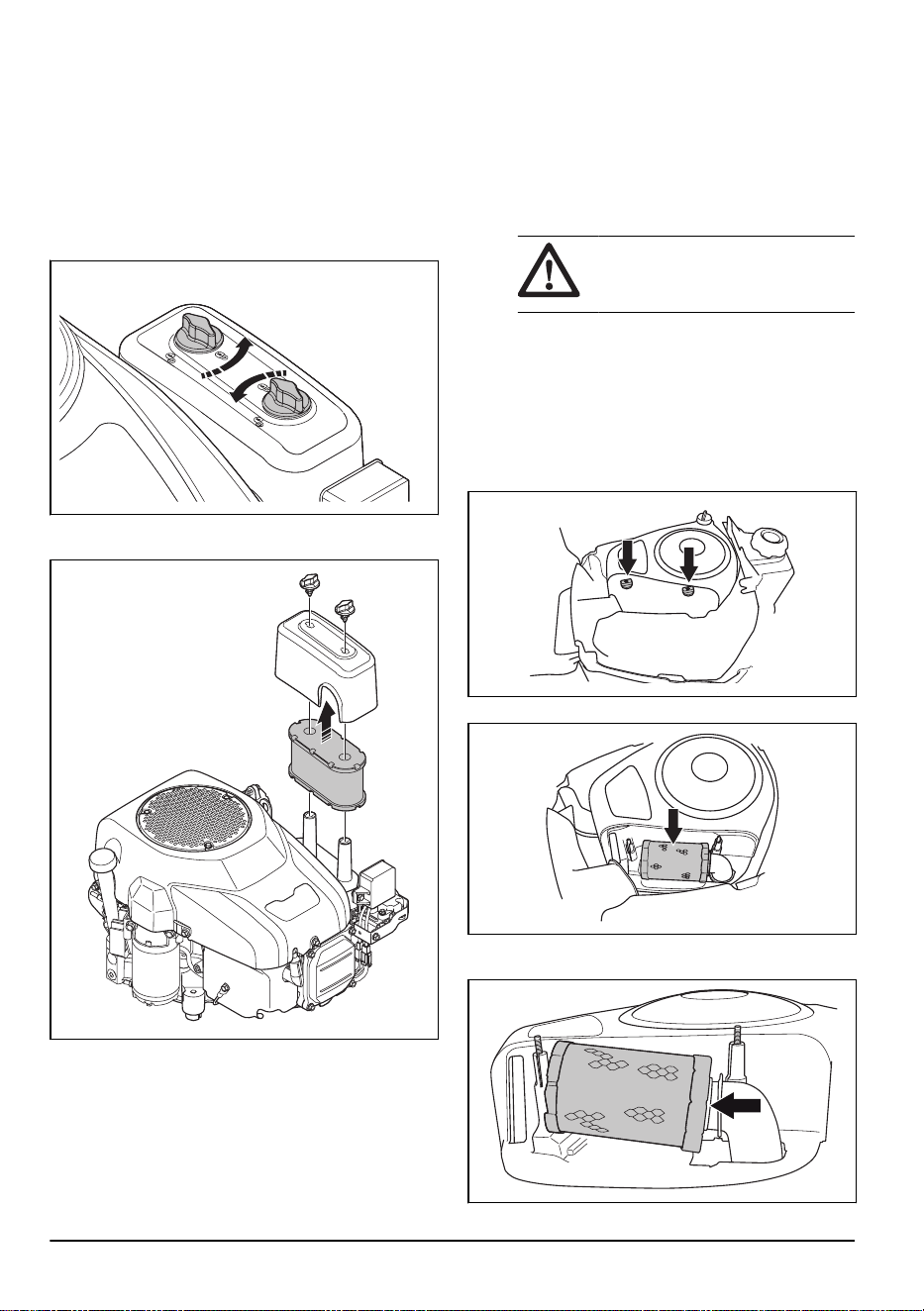

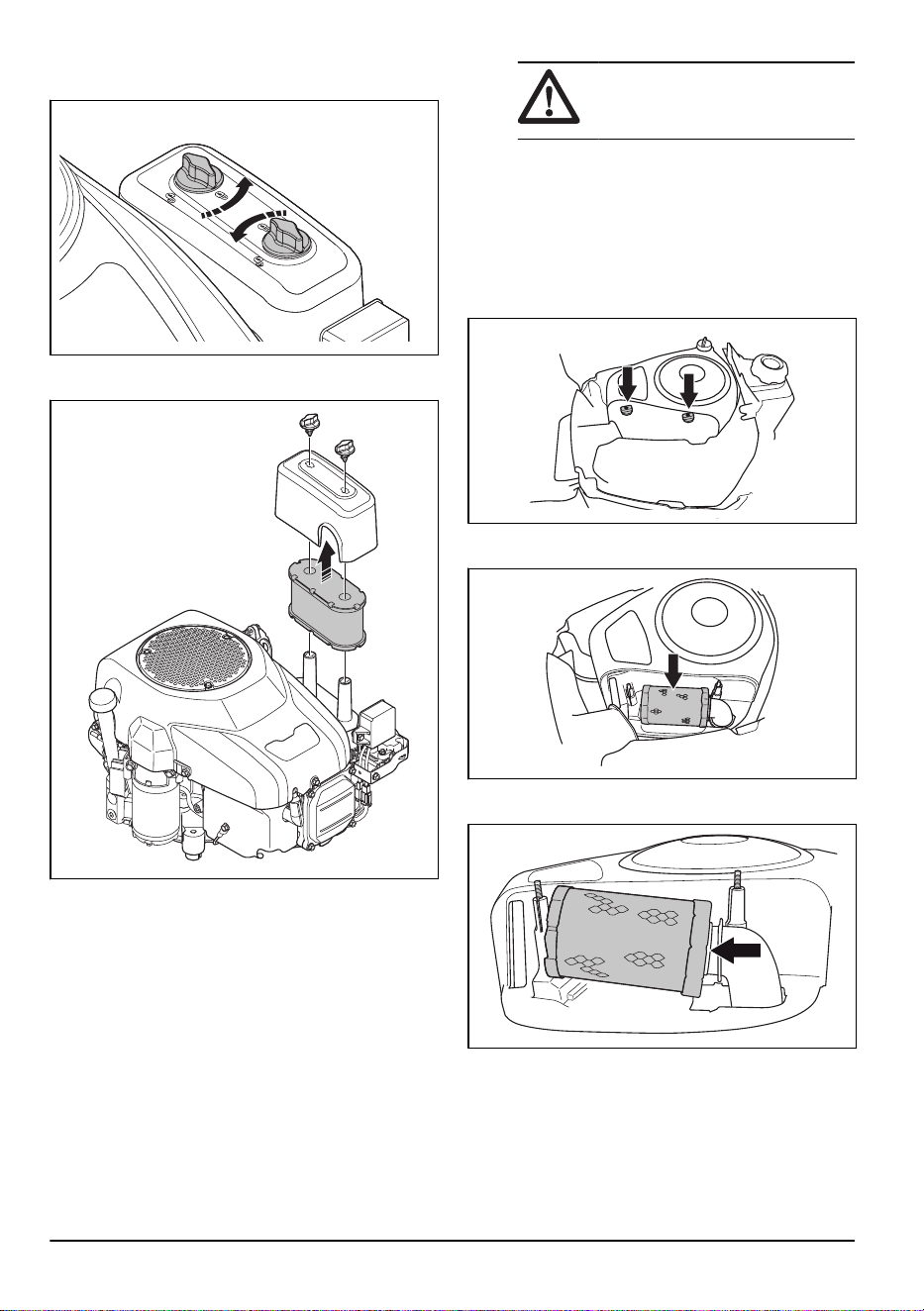

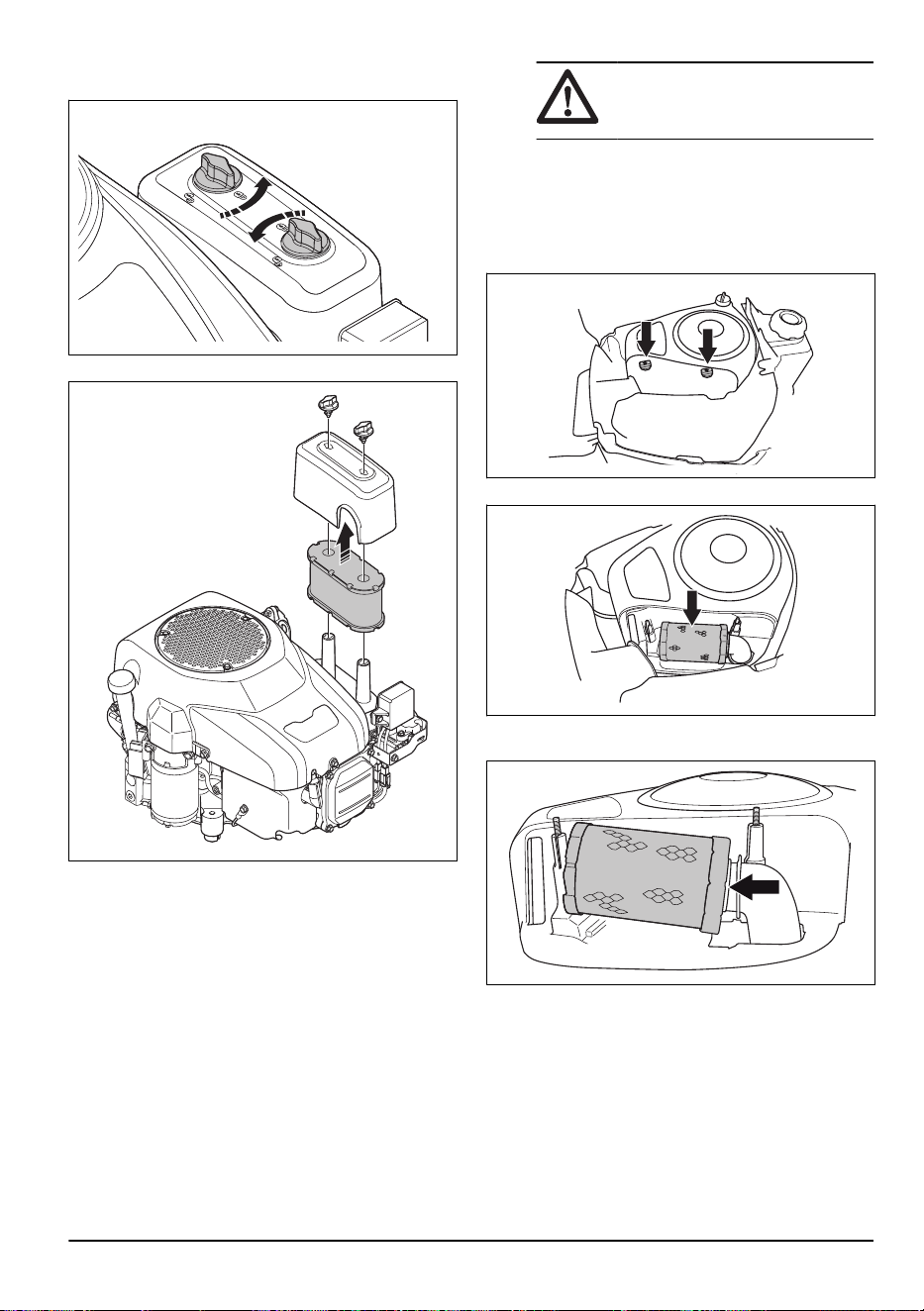

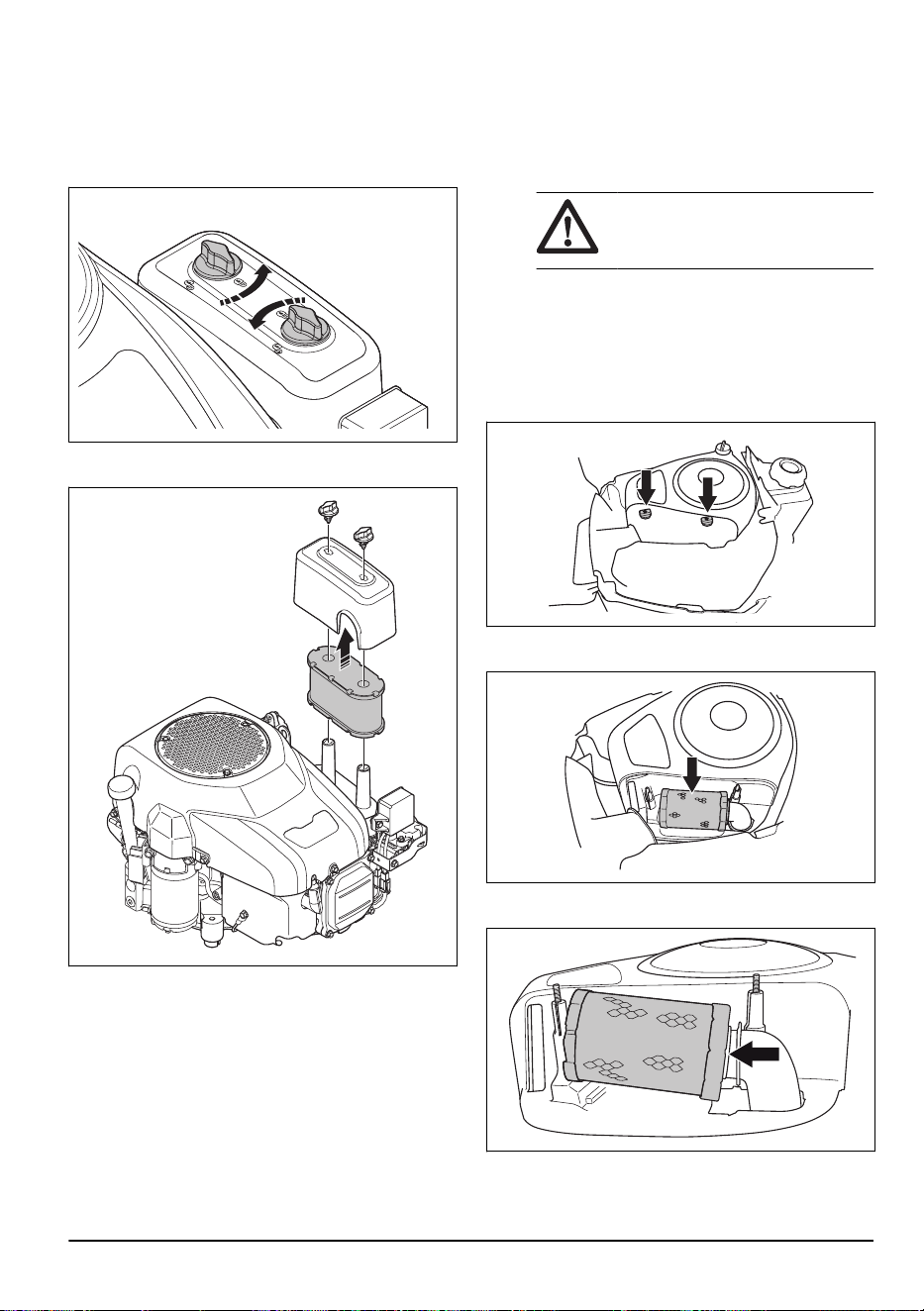

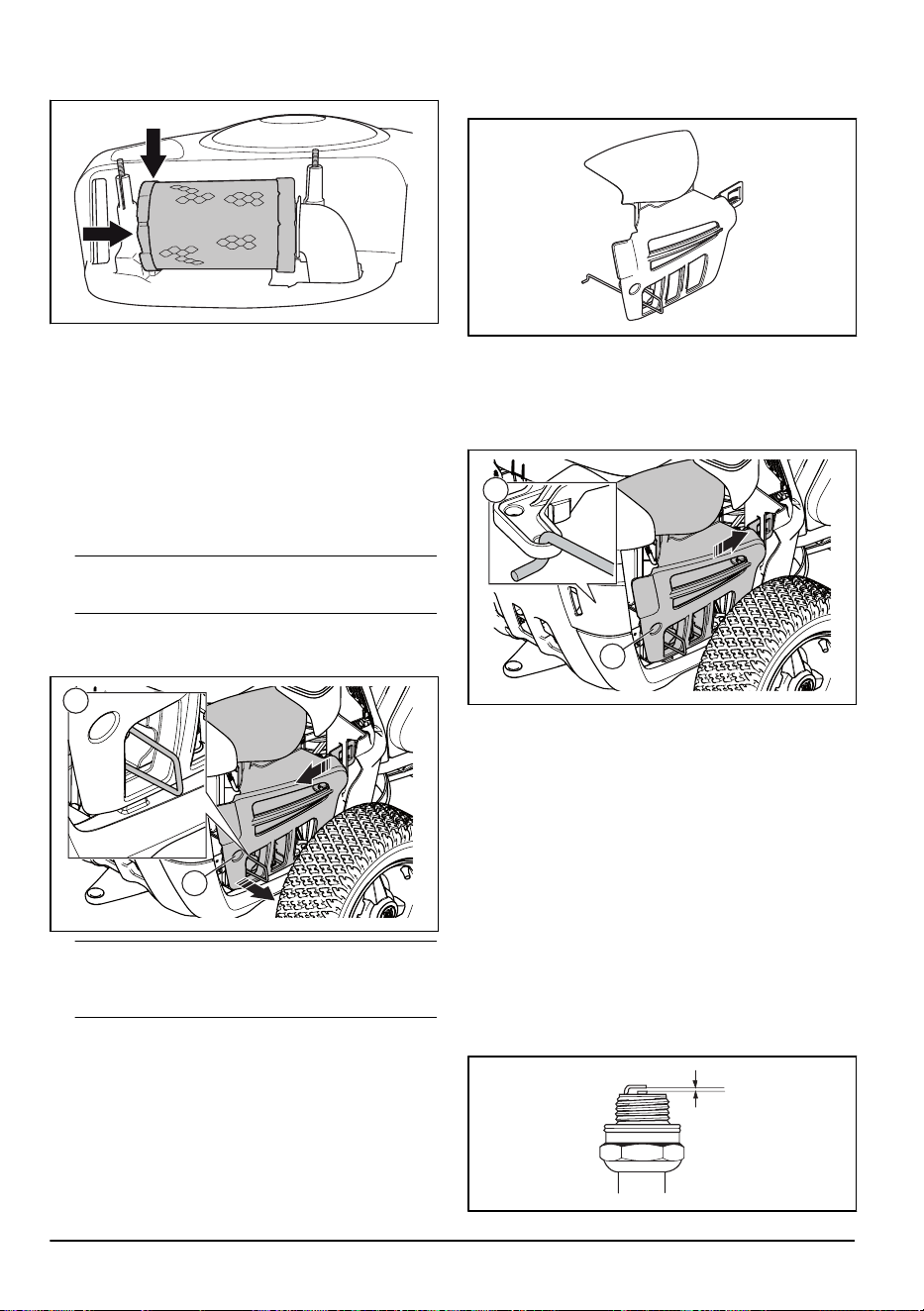

Очистка и замена воздушного

фильтра (R 112C, R 112C5)

1. Откройте кожух двигателя.

2. Ослабьте крепления крышки воздушного

фильтра и снимите ее.

3. Извлеките картридж воздушного фильтра из

корпуса фильтра.

4. Чтобы очистить поролоновый воздушный

фильтр, выполните следующие действия.

a) Извлеките поролоновый воздушный фильтр

из картриджа воздушного фильтра.

b) Очистите поролоновый воздушный фильтр

мягким моющим средством.

c) Дайте поролоновому воздушному фильтру

высохнуть.

d) Установите поролоновый воздушный фильтр

в картридж воздушного фильтра.

5. Чтобы очистить бумажный воздушный фильтр,

выполните следующие действия.

a) Постучите бумажным воздушным фильтром о

твердую поверхность.

b) Продуйте бумажный воздушный фильтр

изнутри сжатым воздухом.

ВНИМАНИЕ: Если бумажный

воздушный фильтр не очищается,

его необходимо заменить.

6. Установка выполняется в обратной

последовательности.

Замена воздушного фильтра (R

115C)

1. Откройте кожух двигателя.

2. Ослабьте крепления крышки воздушного

фильтра и снимите ее.

3. Извлеките картридж из корпуса фильтра.

4. Установите новый картридж воздушного фильтра

на воздушный шланг.

1466 - 008 - 27.01.2025

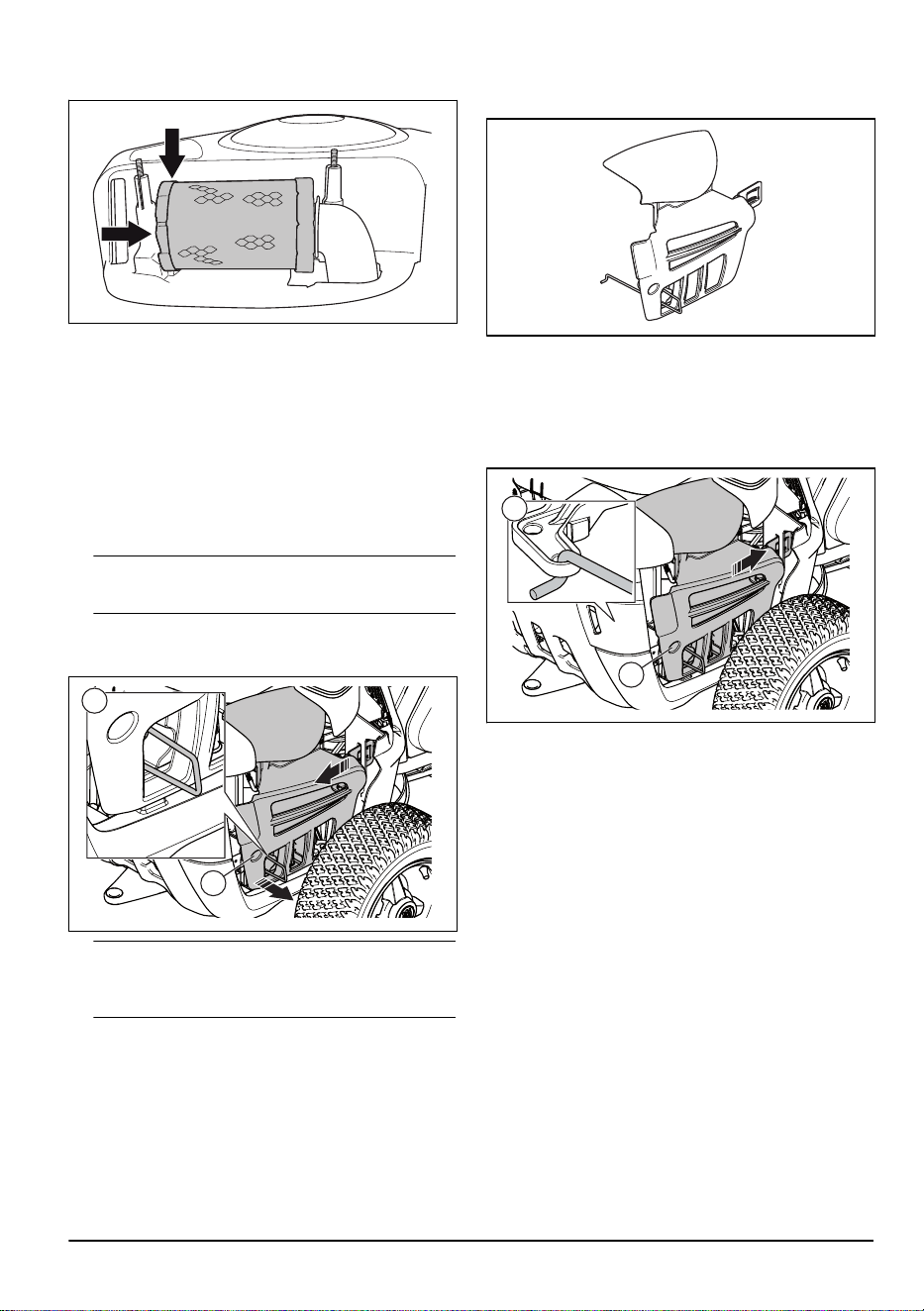

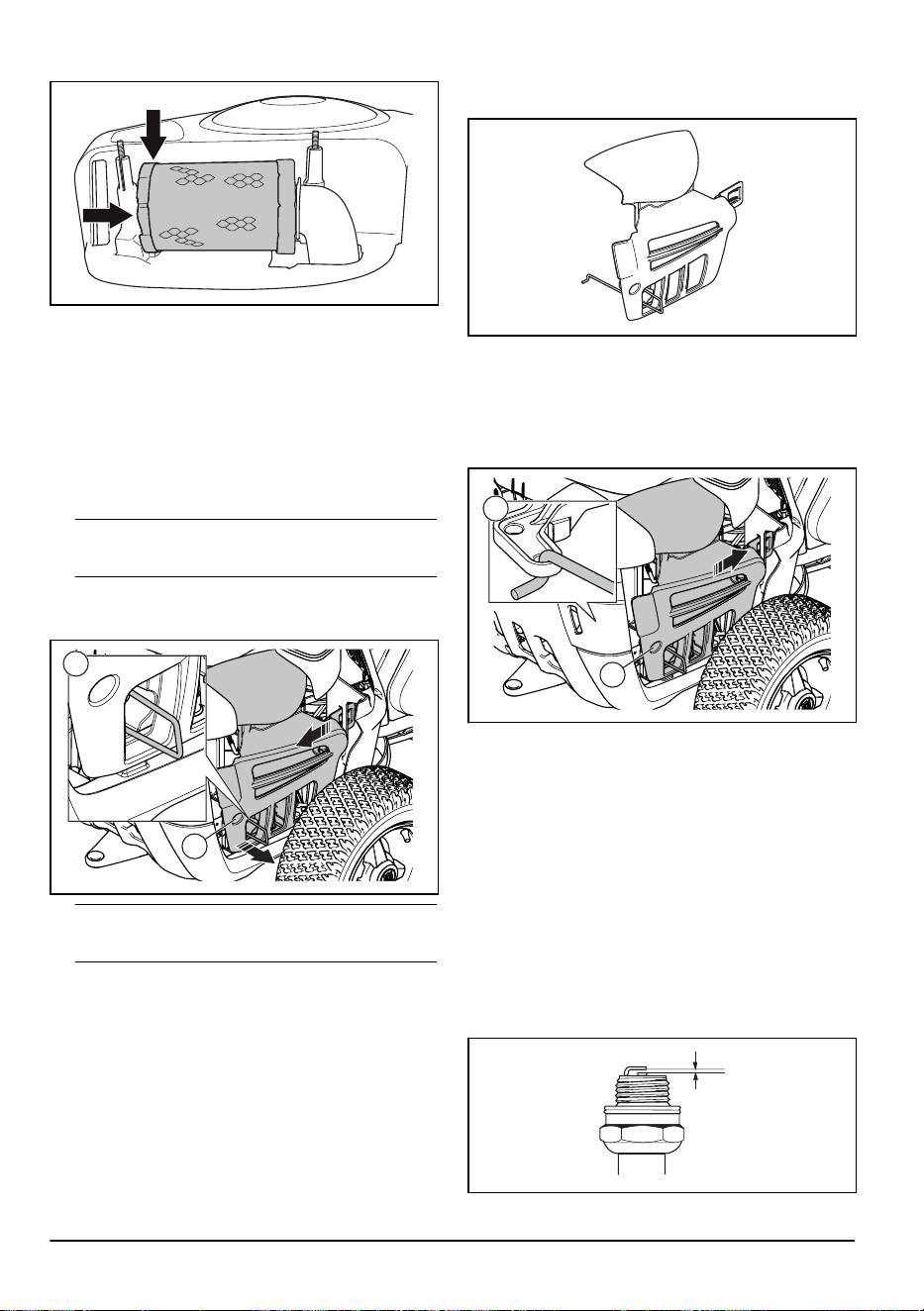

5. Вставьте картридж воздушного фильтра в

правильное положение.

6. Установите крышку воздушного фильтра и

затяните крепления.

Снятие и установка заднего правого

щитка

1. Откройте кожух двигателя.

2. Отсоедините винт (А).

3. Поверните рычаг система привода (B) против

часовой стрелки, чтобы ослабить его крепление

к системе привода.

Примечание: Не снимайте рычаг системы

привода полностью.

4. Снимите задний правый щиток. Рычаг системы

привода снимается вместе с задним правым

щитком.

Примечание:

Пластиковые крышки гибкие.

Аккуратно согните их для упрощения извлечения.

5. Перед установкой заднего правого щитка

убедитесь, что рычаг системы привода находится

в правильном положении.

6. Установите крышку заднего правого щитка в

исходное положение.

7. Установите крюк на край рычага системы

привода через отверстие, как показано на

рисунке (A).

8. Установите винт (В).

Проверка и замена свечи зажигания

1. Снимите задний правый щиток, см. раздел

Снятие и установка заднего правого щитка на

стр. 25

2. Отсоедините наконечник кабеля зажигания и

очистите область вокруг свечи зажигания.

3. Снимите свечу зажигания с помощью свечного

ключа ⅝ʺ (16 mm).

4. Проверьте свечу зажигания. Замените свечу в

случае перегорания электродов или при наличии

трещин и повреждений на изоляции. Если свеча

зажигания не повреждена, очистите ее стальной

щеткой.

1466 - 008 - 27.01.2025

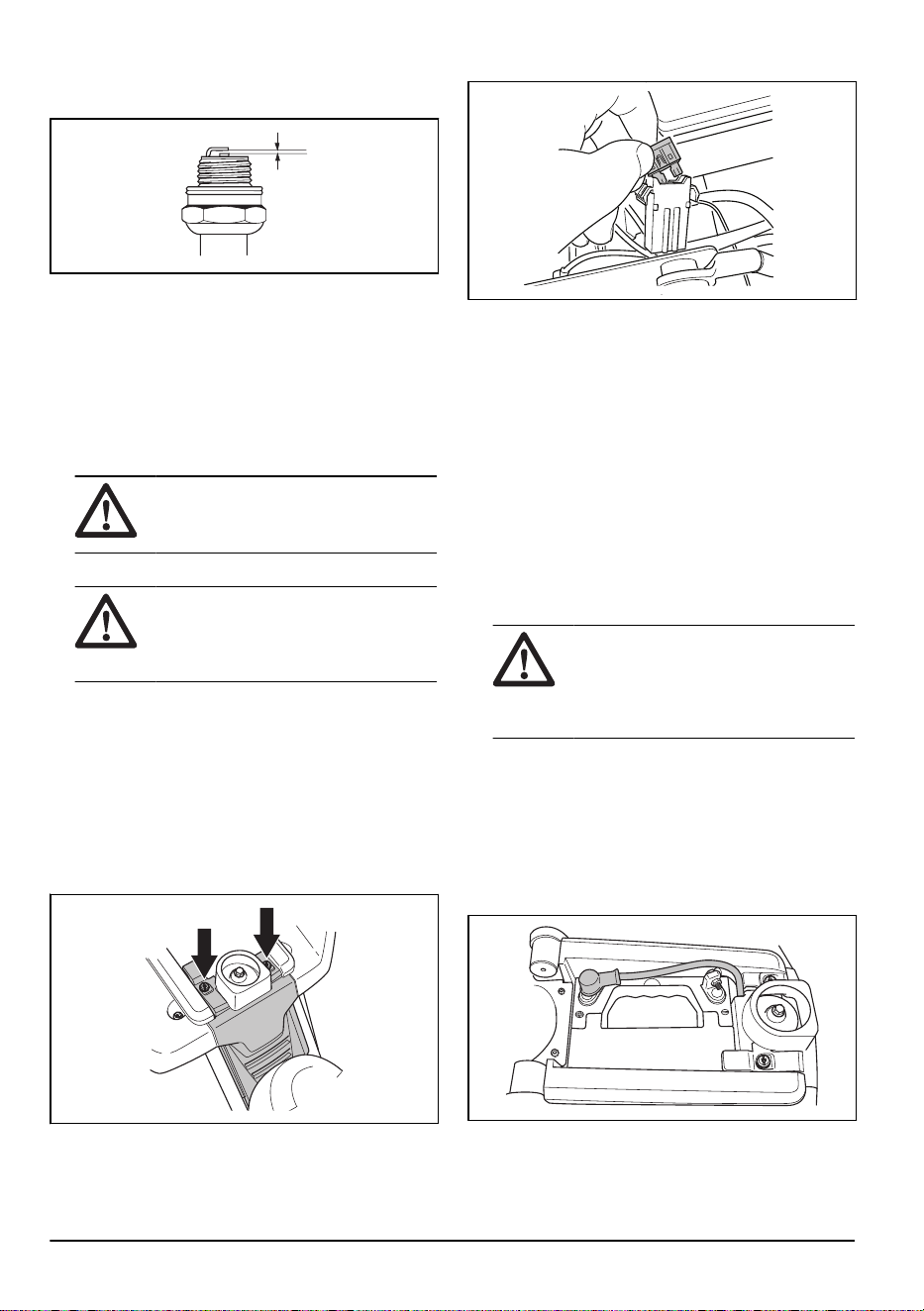

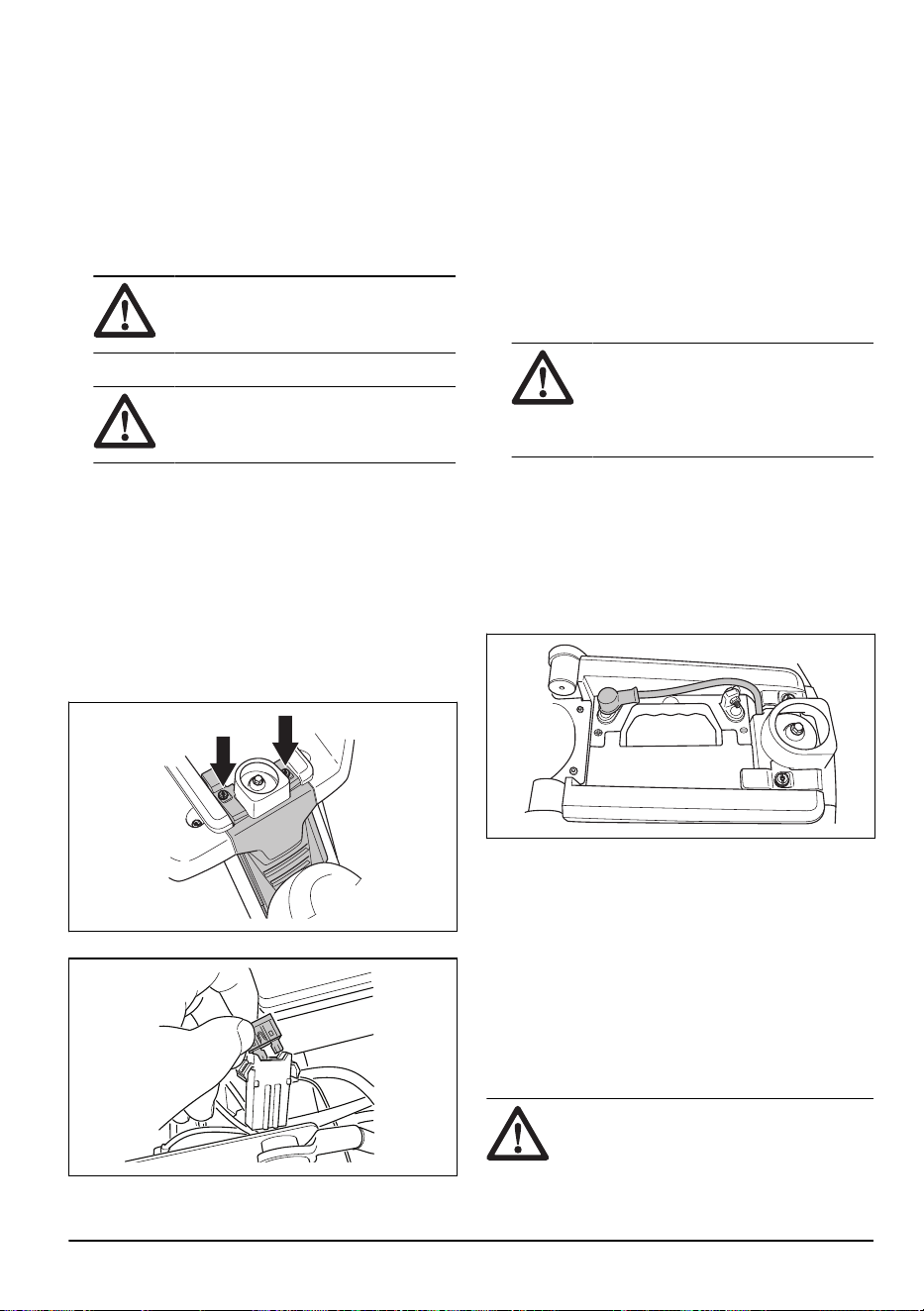

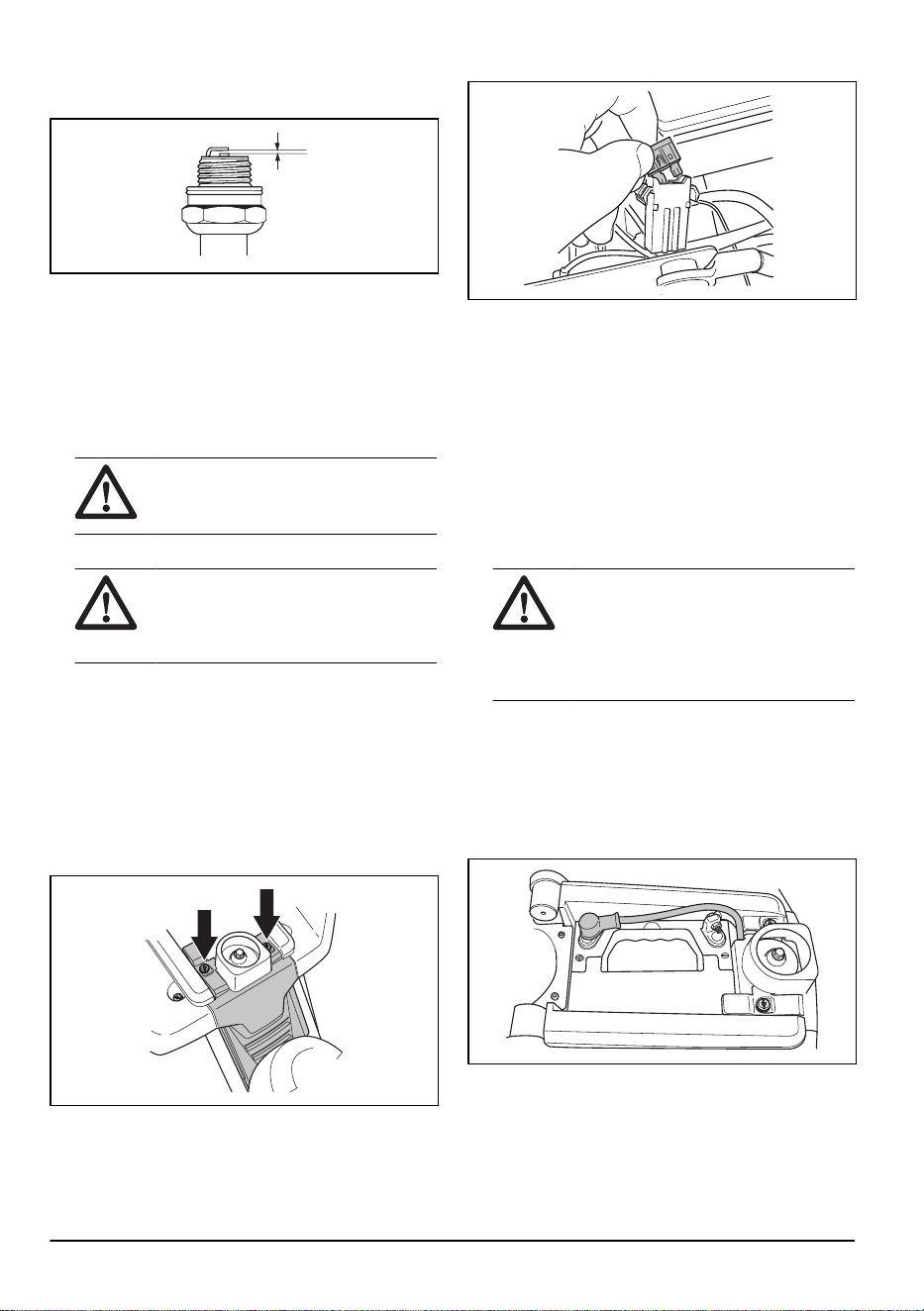

5. Измерьте зазор между электродами и убедитесь,

что он правильный. См. раздел

Технические

данные на стр. 34

6. Согните боковой электрод для регулировки

зазора между электродами.

7. Вставьте свечу зажигания обратно и заверните

от руки, пока она не коснется гнезда свечи.

8. Затяните свечу зажигания с помощью свечного

ключа до сжатия шайбы.

9. Затяните уже использовавшуюся раньше свечу

зажигания еще на ⅛ оборота, а новую свечу — на

¼ оборота.

ВНИМАНИЕ: Неправильная

затяжка свечей зажигания может

привести к повреждению двигателя.

10. Замените наконечник кабеля зажигания.

ВНИМАНИЕ: Не пытайтесь

запустить двигатель, если с него

снята свеча зажигания или кабель

зажигания.

11. Установите крышку заднего правого щитка, см.

раздел

Снятие и установка заднего правого

щитка на стр. 25

Замена главного предохранителя

Неисправный предохранитель можно определить по

перегоревшему разъему.

1. Отверните 2 винта и снимите защитную

крышку. Главный предохранитель расположен в

держателе позади аккумулятора.

2. Извлеките предохранитель из держателя.

3. Замените перегоревший предохранитель

предохранителем такого же типа, плоский штифт

15 A.

4. Замените крышку.

Если через короткий промежуток времени после

замены главный предохранитель снова перегорит,

это указывает на наличие короткого замыкания.

Устраните короткое замыкание, прежде чем

использовать изделие снова. Обратитесь в

авторизованный сервисный центр за помощью.

Зарядка аккумулятора

• Зарядите аккумулятор, если его заряда не

хватает для запуска двигателя.

• Используйте стандартное зарядное устройство.

ВНИМАНИЕ: Запрещается

использовать зарядное устройство с

усилителем или усилитель запуска.

Это приведет к повреждению

электрической системы изделия.

• Зарядите в течение 4 часов с максимальным

током 3 A.

• Перед запуском двигателя всегда отсоединяйте

зарядное устройство.

• Когда аккумулятор заряжен, подключите красный

кабель к ПОЛОЖИТЕЛЬНОЙ клемме (+), а

черный — к ОТРИЦАТЕЛЬНОЙ (-). Убедитесь,

что красный кабель (+) занесен за черный кабель

(-).

Аварийный запуск двигателя

Если заряда аккумулятора не хватает для

запуска двигателя, вы можете использовать

1466 - 008 - 27.01.2025

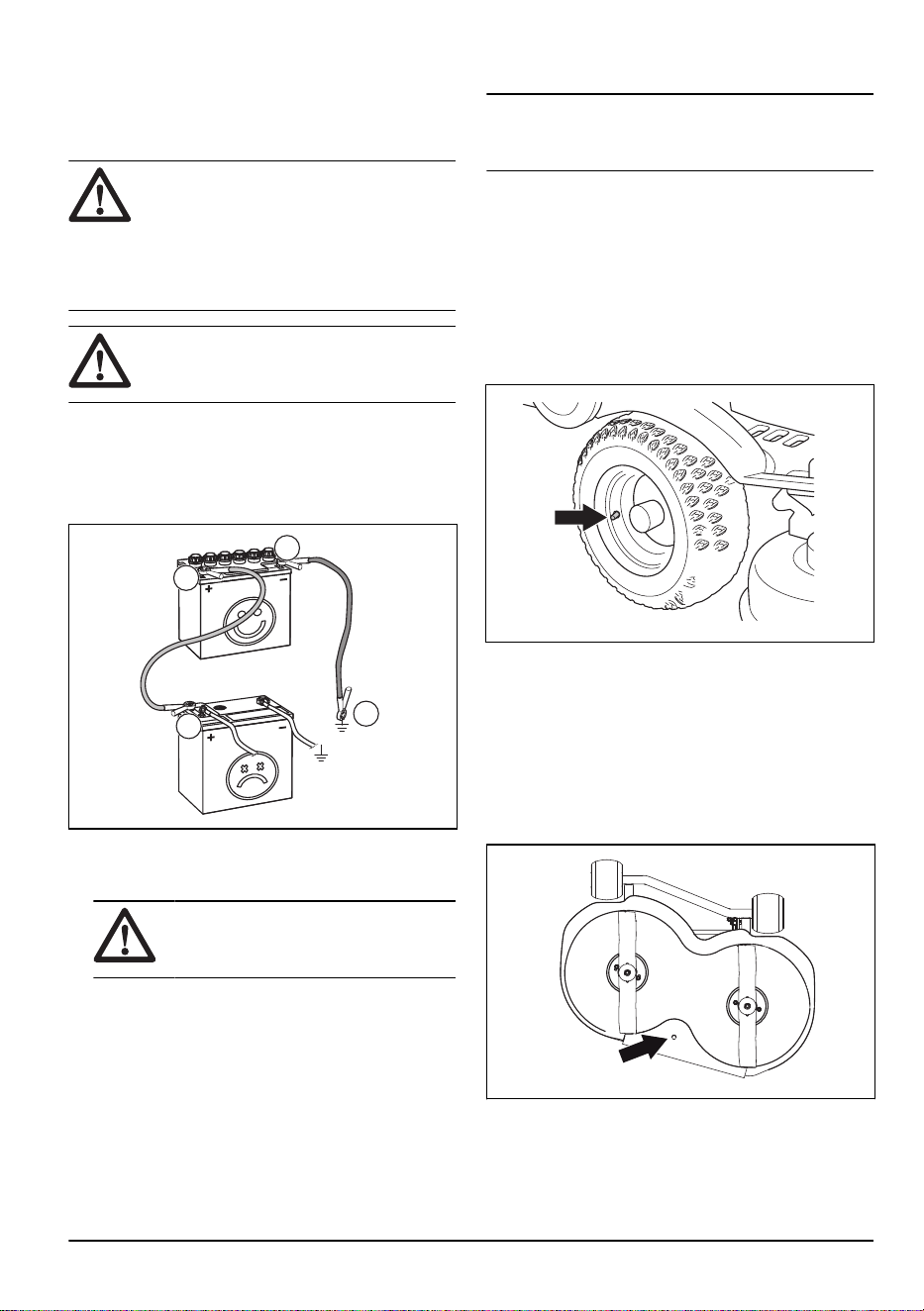

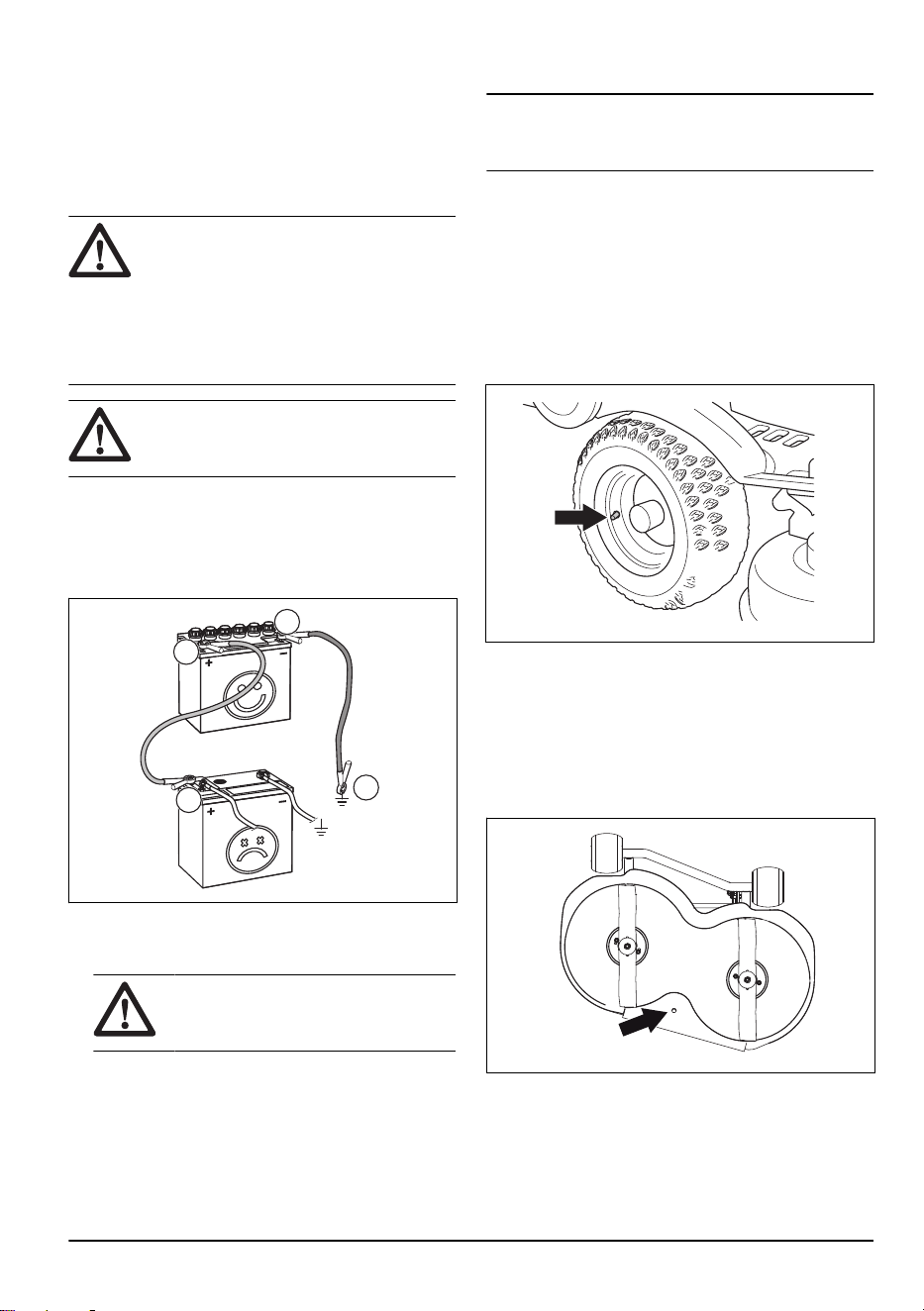

соединительные кабели для аварийного запуска.

Изделие оснащено системой питания 12 В с

заземлением отрицательного вывода на шасси.

Изделие, используемое для аварийного запуска,

также должно быть оснащено системой питания 12

В с заземлением отрицательного вывода на шасси.

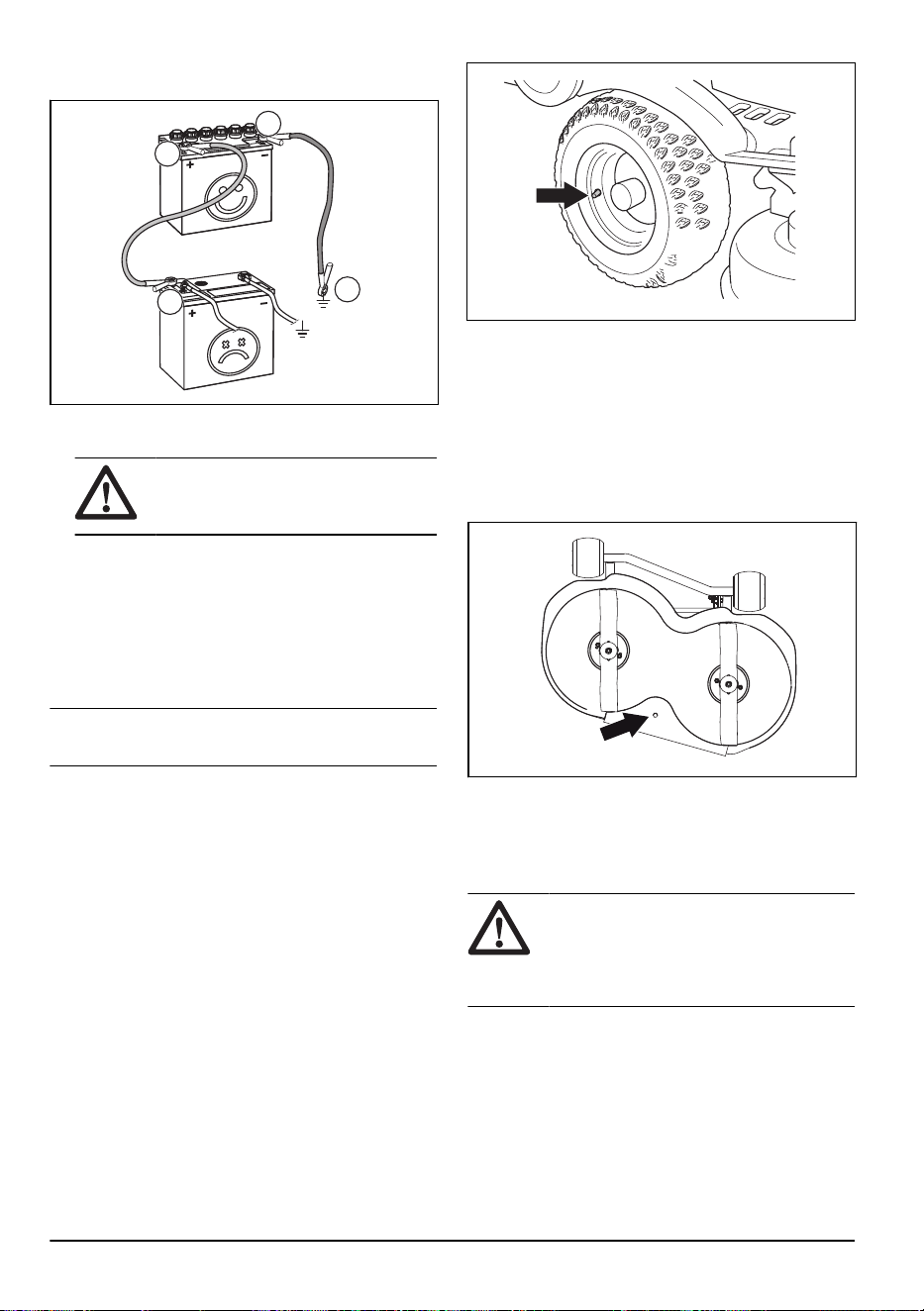

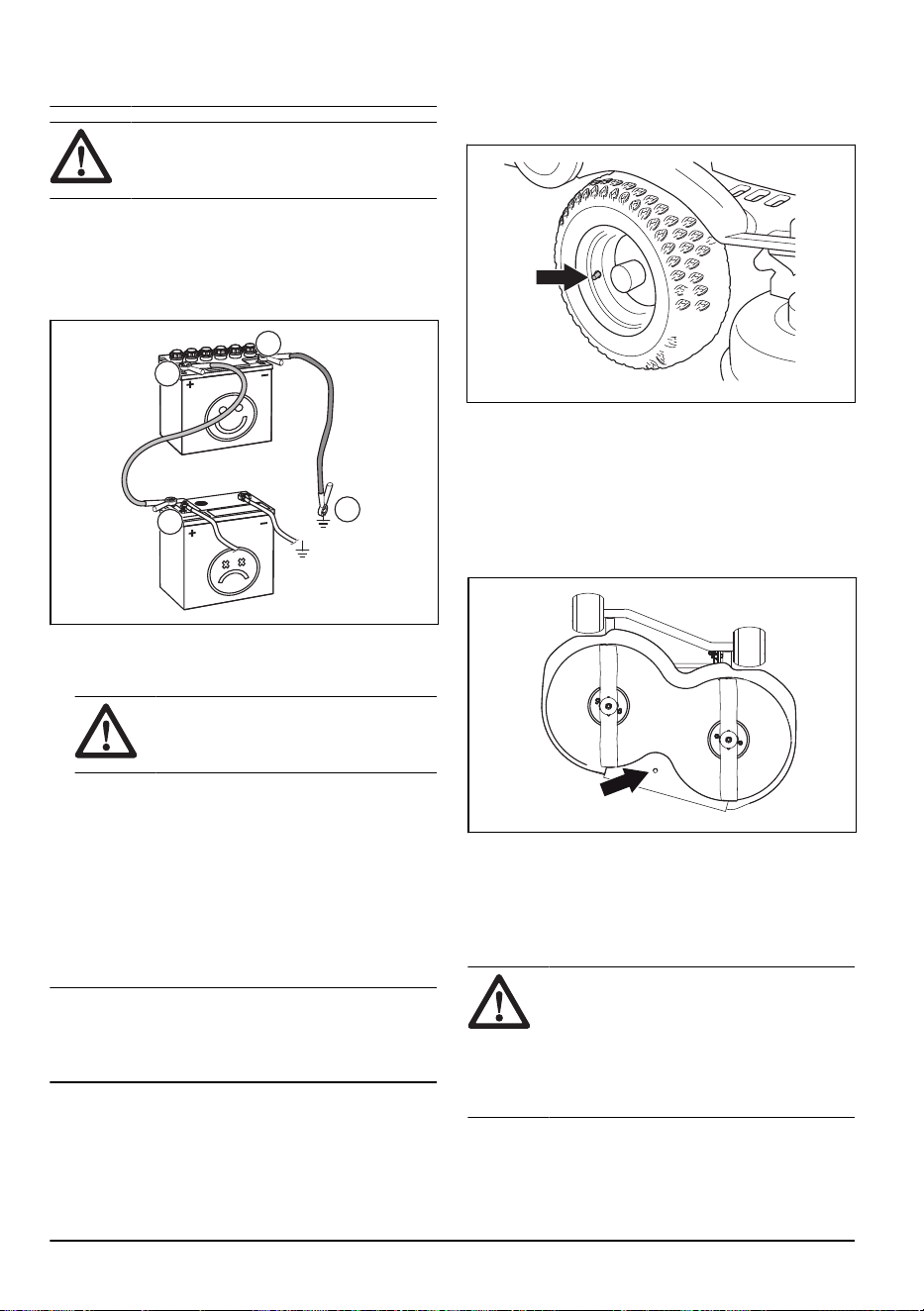

Подключение соединительных кабелей

ПРЕДУПРЕЖДЕНИЕ: Опасность

взрыва из-за взрывоопасных

газов, выделяемых аккумулятором.

Запрещается подключать отрицательную

клемму полностью заряженного

аккумулятора к отрицательной клемме

разряженного аккумулятора или рядом с

ним.

ВНИМАНИЕ: Не используйте

аккумулятор вашего изделия для запуска

других транспортных средств.

1. Снимите кожух двигателя.

2. Снимите кожух аккумуляторного отсека.

3. Подключите один конец красного кабеля к

ПОЛОЖИТЕЛЬНОЙ клемме (+) разряженного

аккумулятора (А).

4. Подключите другой конец красного кабеля

к ПОЛОЖИТЕЛЬНОЙ клемме (+) полностью

заряженного аккумулятора (В).

ПРЕДУПРЕЖДЕНИЕ:

Ни в

коем случае не замыкайте концы

красного кабеля на шасси.

5. Подключите один конец черного кабеля

к ОТРИЦАТЕЛЬНОЙ клемме (-) полностью

заряженного аккумулятора (С).

6. Подключите другой конец черного кабеля к

ЗАЗЕМЛЕНИЮ НА ШАССИ (D), вдали от

топливного бака и аккумулятора.

7. Установите кожухи на место.

Снятие соединительных проводов

Примечание: Отсоедините комплект

проводов для аварийного запуска в обратной

последовательности их подключения.

1. Отсоедините ЧЕРНЫЙ провод от кузова.

2. Отсоедините ЧЕРНЫЙ провод от полностью

заряженного аккумулятора.

3. Отсоедините КРАСНЫЙ провод от 2

аккумуляторов.

Давление в шинах

Правильное давление составляет 60 кПа (0,6 бар /

8,5 фунт/кв. дюйм) на всех 4 шинах.

Снятие заглушки для мульчирования

Вы увидите заглушку для мульчирования на задней

стороне режущей деки.

1. Снимите режущую деку. См. раздел

Снятие

режущей деки на стр. 13

2. Отверните винт, фиксирующий заглушку для

мульчирования, а затем снимите заглушку.

3. Установите режущую деку в рабочее положение.

4. Установите заглушку для мульчирования в

обратной последовательности.

1466 - 008 - 27.01.2025

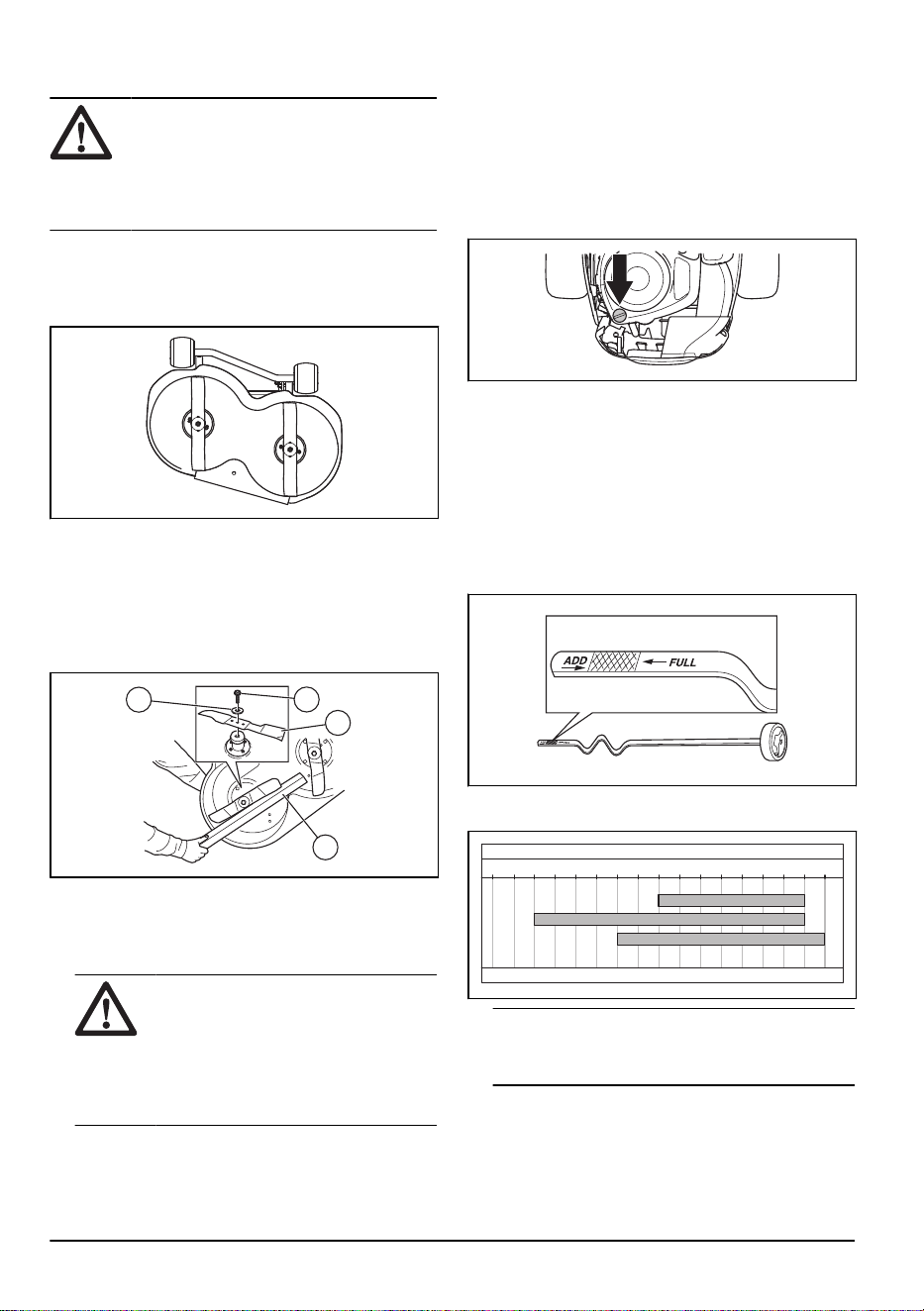

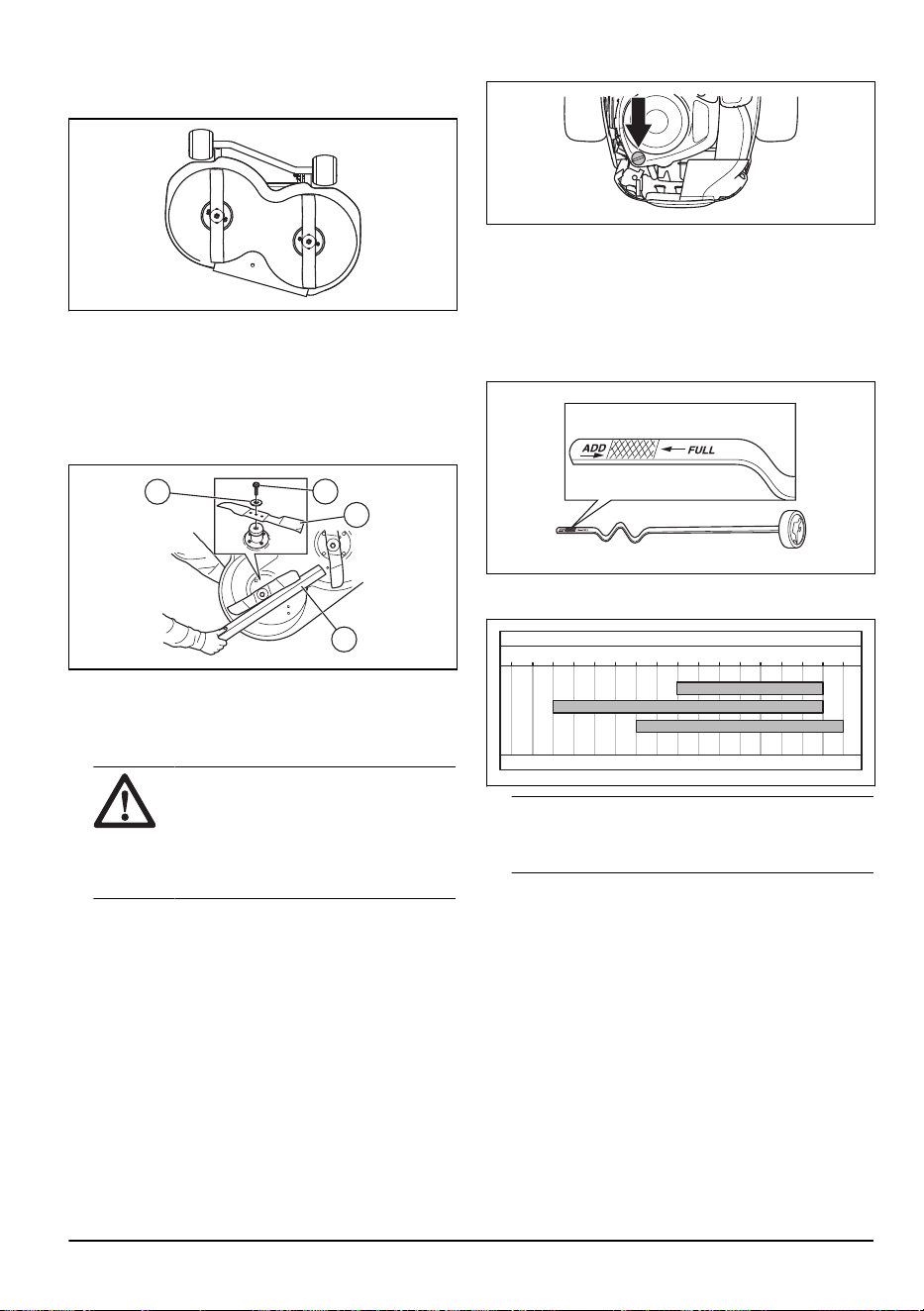

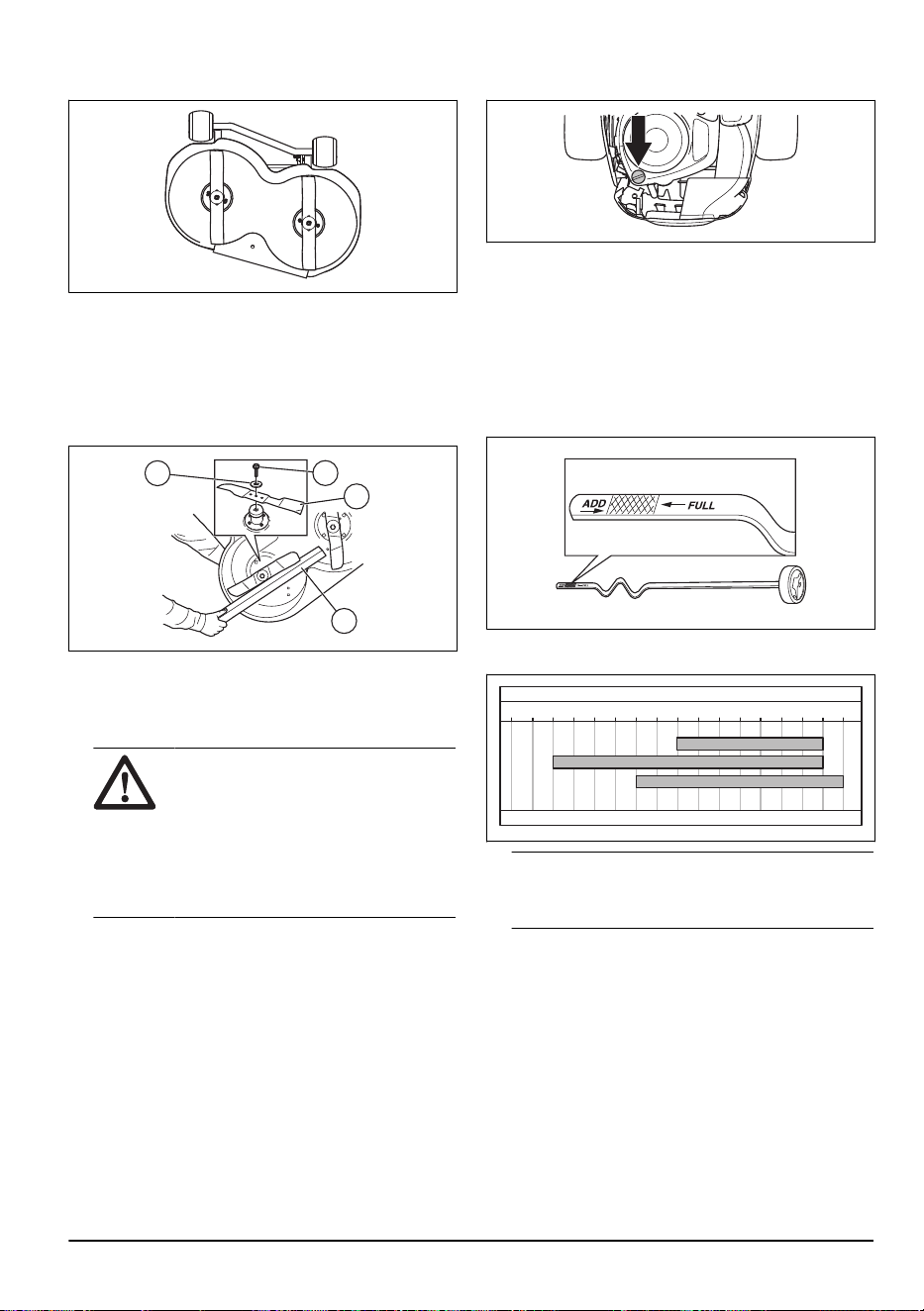

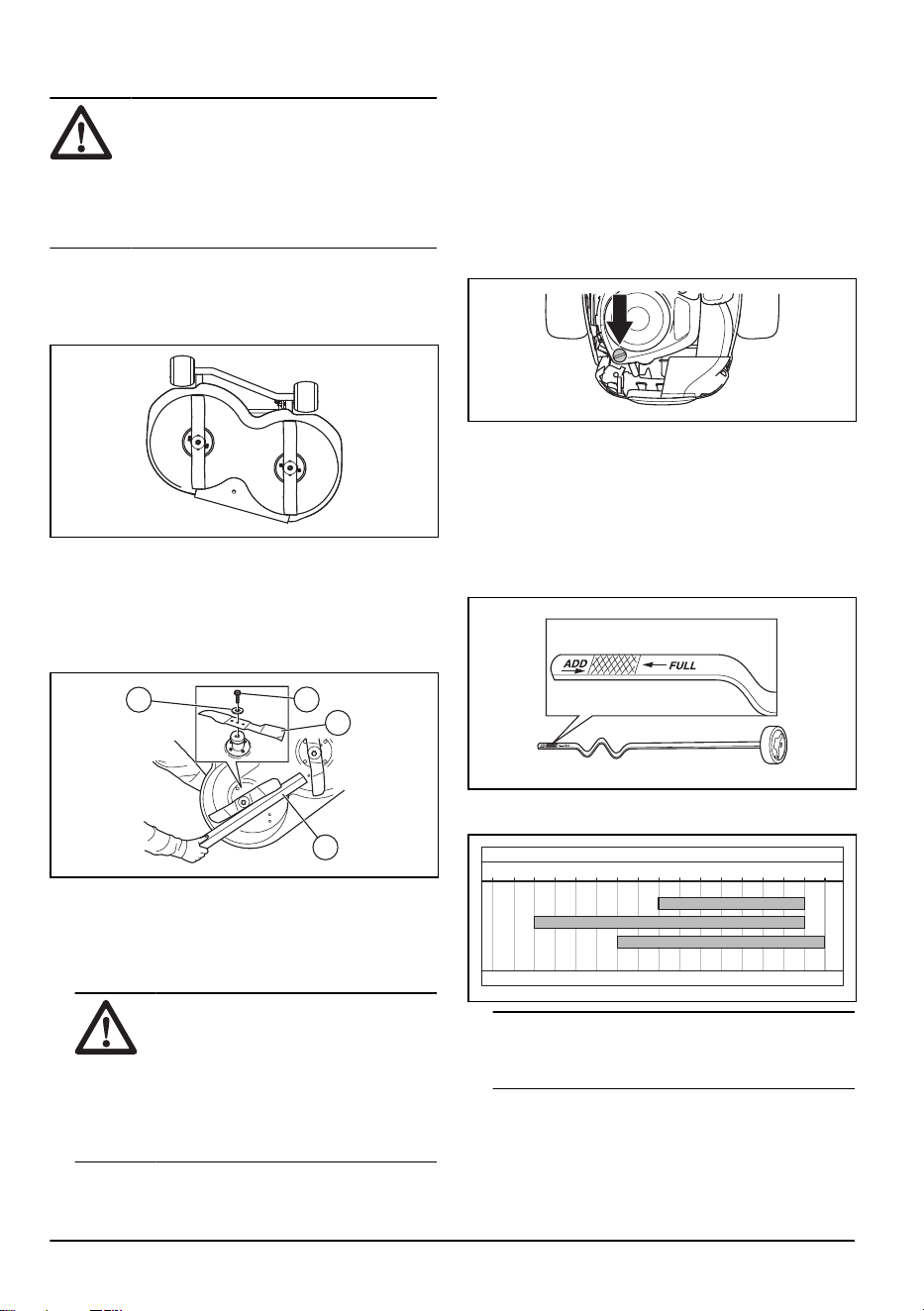

Проверка ножей

ВНИМАНИЕ: Поврежденные или

неправильно сбалансированные ножи

могут стать причиной повреждения

изделия. Замените поврежденные ножи.

Обратитесь в авторизованный сервисный

центр для заточки и балансировки

затупившихся ножей.

1. Снимите режущую деку. См. раздел

Снятие

режущей деки на стр. 13

2. Осмотрите ножи на наличие повреждений и

проверьте необходимость их заточки.

3. Затяните болты ножей моментом Нм.

Замена ножей

1. Снимите режущую деку. См. раздел

Снятие

режущей деки на стр. 13

2. Заблокируйте нож деревянным бруском (A).

3. Ослабьте и снимите болт ножа (B), шайбы (C) и

нож (D).

4. Установите новый нож таким образом, чтобы

согнутые края были обращены в сторону

режущей деки.

ПРЕДУПРЕЖДЕНИЕ:

Использование ножа неподходящего

типа может привести к отбрасыванию

предметов из режущей деки и

привести к серьезным травмам.

Используйте только ножи, указанные

в разделе

Технические данные на стр.

5. Установите нож, шайбу и болт. Затяните болт

правильным моментом. См. раздел

Технические

данные на стр. 34

Проверка уровня моторного масла

(R 112C, R 112C5)

1. Припаркуйте изделие на ровной поверхности и

выключите двигатель.

2. Откройте кожух двигателя.

3. Ослабьте и извлеките щуп.

4. Очистите щуп от масла.

5. Установите щуп обратно и затяните его.

6. Ослабьте и извлеките щуп; проверьте уровень

масла.

7. Уровень масла должен находиться между

отметками на щупе. Если уровень масла близок

к отметке "ADD" (Добавить), залейте масло до

отметки "FULL" (Полный).

8. Залейте масло через отверстие для щупа.

Заливайте масло медленно.

-40°

-30°

-20° -10 10° 20° 30° 40° 0°

SAE 30

SAE VISCOSITY GRADES

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

SAE 5W-30 Synthetic

SAE 10W-40

Примечание:

Типы рекомендованного

моторного масла см. в разделе

Технические

данные на стр. 34

9. Надежно затяните щуп, прежде чем запустить

двигатель. Запустите двигатель и дайте ему

поработать на холостом ходу приблизительно

30 секунд. Остановите двигатель. Подождите 30

секунд и проверьте уровень масла еще раз.

1466 - 008 - 27.01.2025

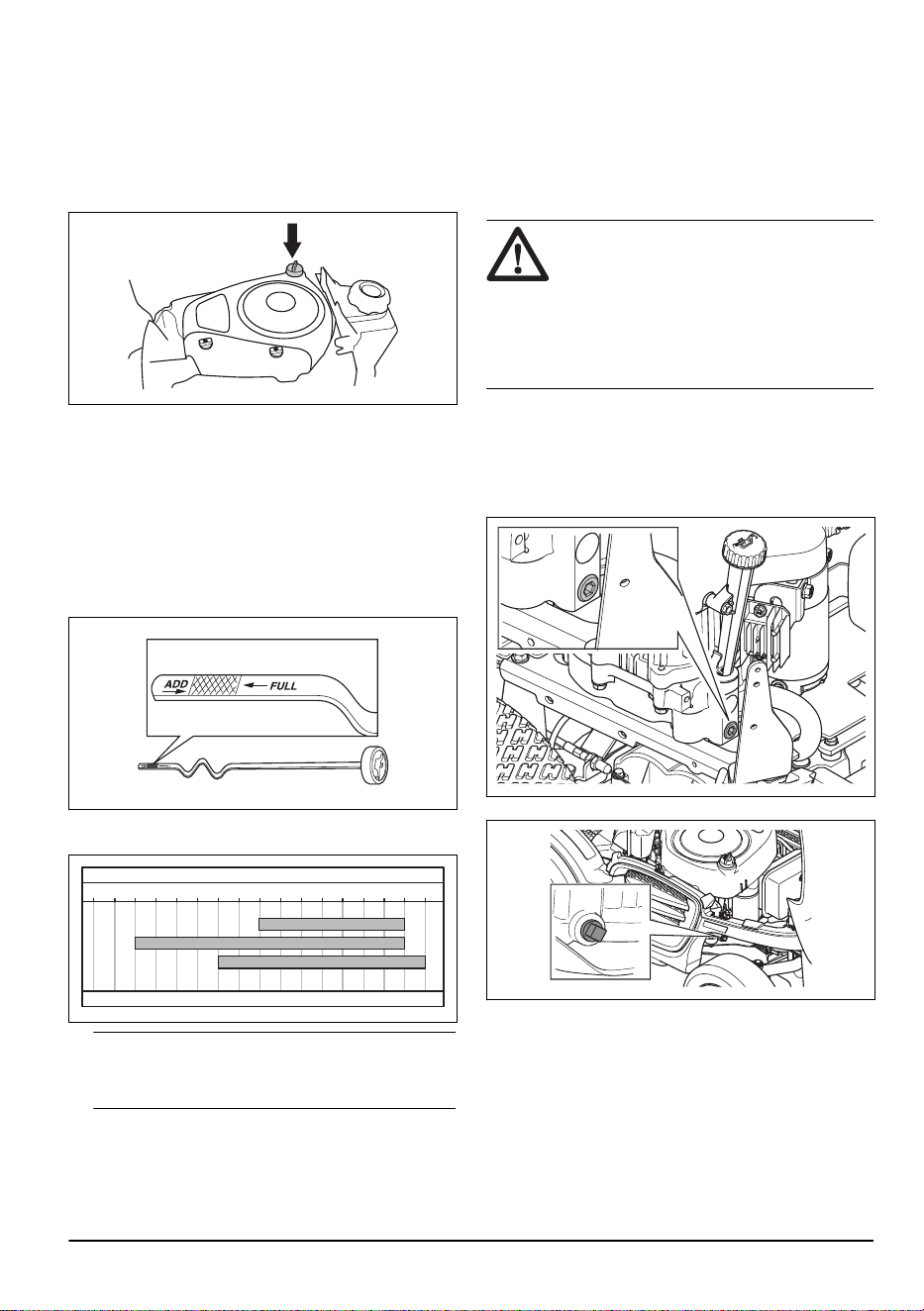

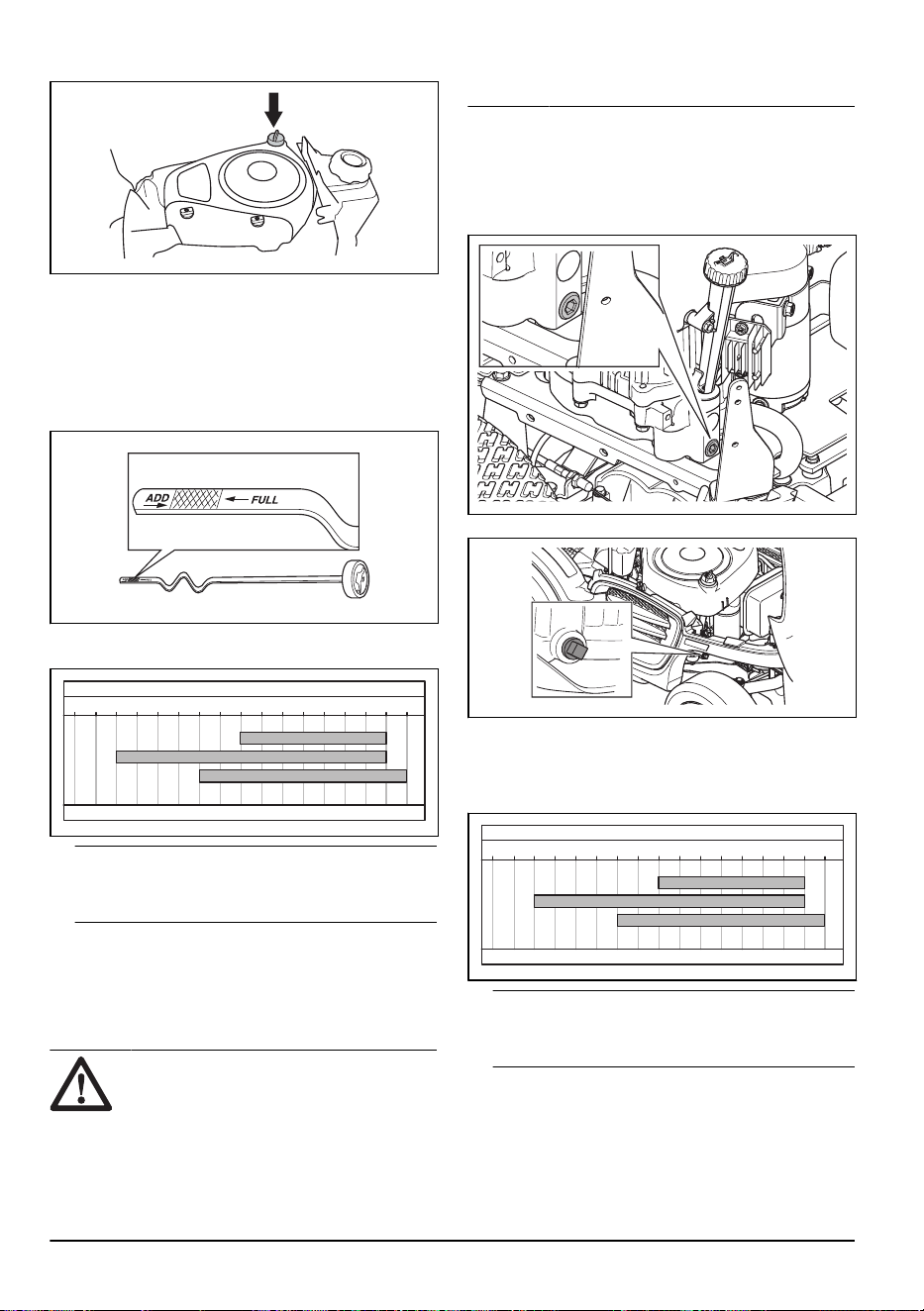

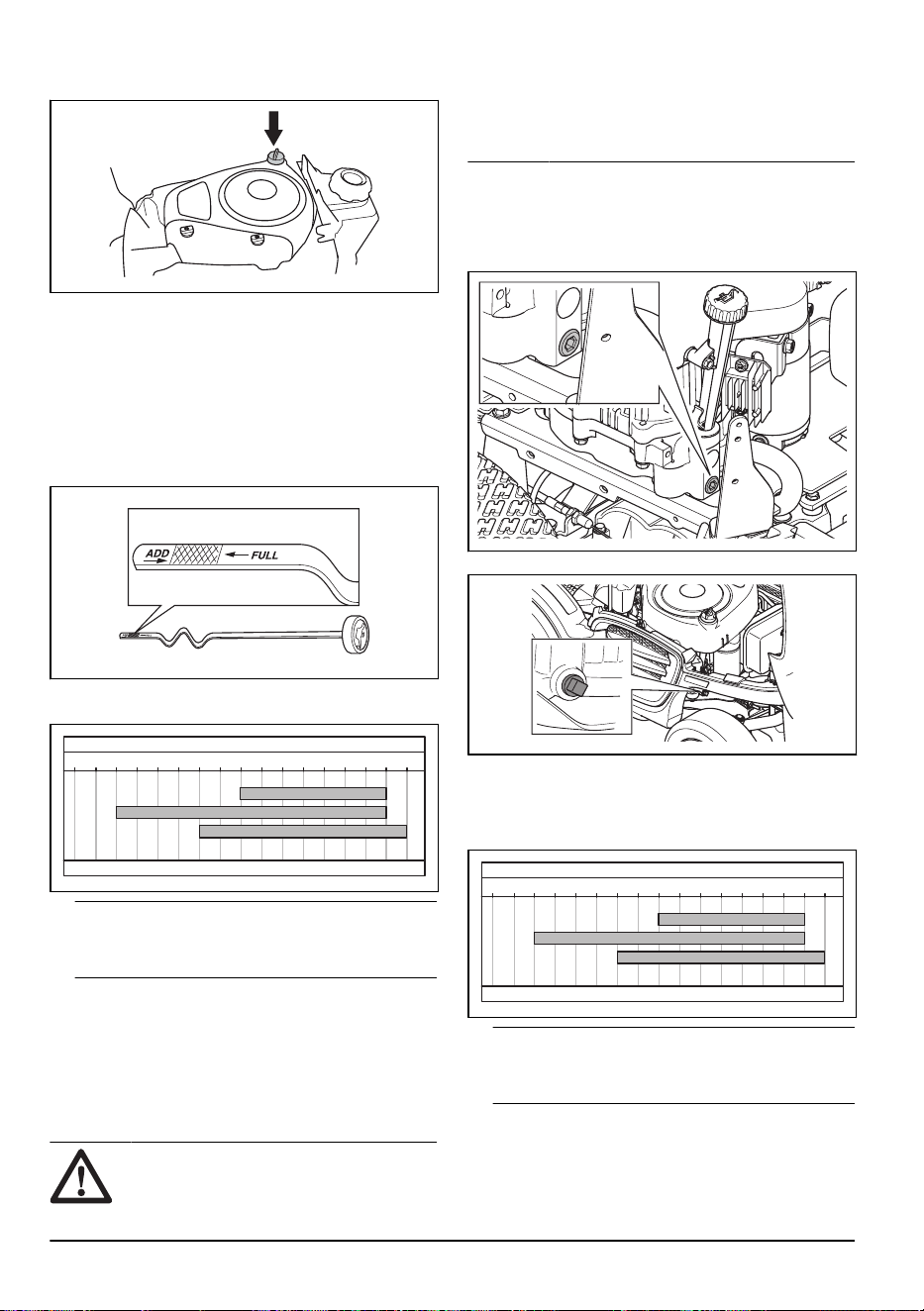

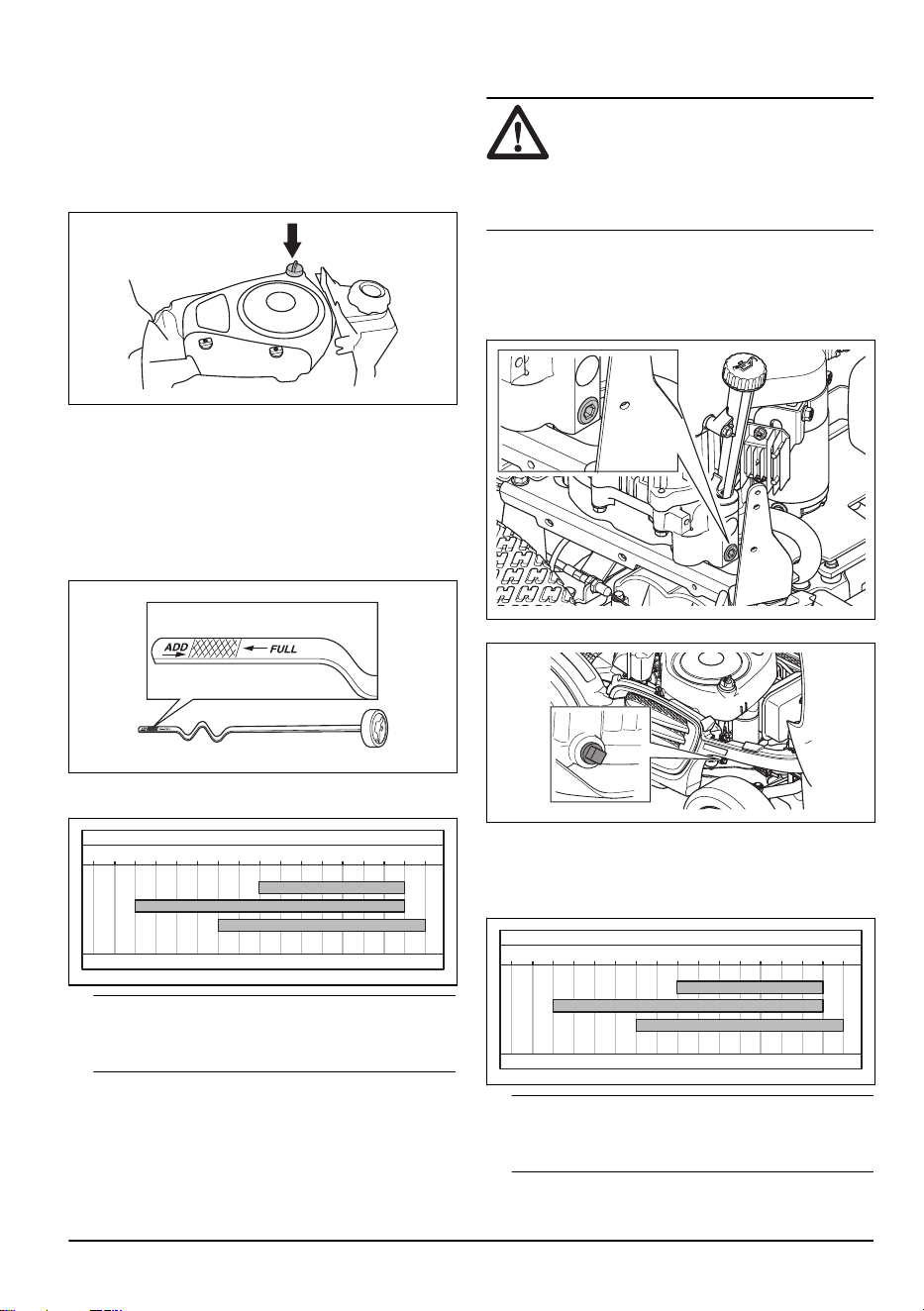

Проверка уровня моторного масла

(R 115C)

1. Припаркуйте изделие на ровной поверхности и

выключите двигатель.

2. Откройте кожух двигателя.

3. Ослабьте и извлеките щуп.

4. Очистите щуп от масла.

5. Установите щуп обратно и затяните его.

6. Ослабьте и извлеките щуп; проверьте уровень

масла.

7. Уровень масла должен находиться между

отметками на щупе. Если уровень масла близок

к отметке "ADD" (Добавить), залейте масло до

отметки "FULL" (Полный).

8. Залейте масло через отверстие для щупа.

Заливайте масло медленно.

-40°

-30°

-20° -10 10° 20° 30° 40° 0°

SAE 30

SAE VISCOSITY GRADES

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

SAE 5W-30 Synthetic

SAE 10W-40

Примечание:

Типы рекомендованного

моторного масла см. в разделе

Технические

данные на стр. 34

9. Надежно затяните щуп, прежде чем запустить

двигатель. Запустите двигатель и дайте ему

поработать на холостом ходу приблизительно

30 секунд. Остановите двигатель. Подождите 30

секунд и проверьте уровень масла еще раз.

Замена моторного масла

ПРЕДУПРЕЖДЕНИЕ: Сразу

после выключения двигателя моторное

масло очень горячее. Дайте двигателю

остыть, прежде чем сливать моторное

масло. При попадании моторного масла

на кожу смойте его мылом и водой.

1. Установите емкость под сливную пробку.

2. Извлеките щуп.

3. Снимите сливную пробку.

a) Для R 112C.

b) Для R 112C5 и R 115C.

4. Слейте моторное масло в емкость.

5. Установите сливную пробку и затяните ее.

6. Залейте масло через отверстие для щупа.

Заливайте масло медленно.

-40°

-30°

-20° -10 10° 20° 30° 40° 0°

SAE 30

SAE VISCOSITY GRADES

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

SAE 5W-30 Synthetic

SAE 10W-40

Примечание:

Типы рекомендованного

моторного масла см. в разделе

Технические

данные на стр. 34

7. Установите щуп.

1466 - 008 - 27.01.2025

8. Прогрейте двигатель, а затем проверьте

отсутствие утечек из сливной пробки.

Поиск и устранение неисправностей

Таблица процедур по поиску и

устранению неисправностей

Если вы не нашли решение своей проблемы в

данном руководстве по эксплуатации, обратитесь в

сервисный центр Husqvarna.

Проблема Причина

Стартер не проворачивает вал

двигателя

Не включен стояночный тормоз. См. раздел

Включение и отключение стоя-

ночного тормоза на стр. 19

Рычаг подъема режущей деки находится в положении кошения. См. раздел

Подъем и опускание режущей деки на стр. 15

Перегорел главный предохранитель. См. раздел

Замена главного предох-

ранителя на стр. 26

Замок зажигания поврежден.

Ненадлежащее соединение между кабелем и аккумулятором. См. раздел

Зарядка аккумулятора на стр. 26

Слишком низкий заряд аккумулятора. См. раздел

Зарядка аккумулятора на

стр. 26

Стартер поврежден или работает неправильно.

Двигатель не запускается, ко-

гда стартер проворачивает вал

двигателя

В топливном баке нет топлива. См. раздел

Заправка топливом на стр. 15

Свеча зажигания повреждена.

Кабель зажигания поврежден.

Грязь в карбюраторе или топливопроводе.

Двигатель работает рывками Свеча зажигания повреждена.

Неправильно отрегулирован карбюратор.

Засорен воздушный фильтр. См. раздел

Очистка и замена воздушного

фильтра (R 112C, R 112C5) на стр. 24

Засорен сапун топливного бака.

Грязь в карбюраторе или топливопроводе.

Регулятор дроссельной заслонки установлен в закрытое положение, или

неправильно отрегулирован трос дроссельной заслонки.

Недостаточная мощность дви-

гателя

Засорен воздушный фильтр. См. раздел

Очистка и замена воздушного

фильтра (R 112C, R 112C5) на стр. 24

Свеча зажигания повреждена.

Грязь в карбюраторе или топливопроводе.

Регулятор дроссельной заслонки установлен в закрытое положение, или

неправильно отрегулирован трос дроссельной заслонки

30 1466 - 008 - 27.01.2025

Проблема Причина

Аккумулятор не заряжается Аккумулятор поврежден или работает неправильно. См. раздел

Техника

безопасности при работе с аккумулятором на стр. 11

Ненадлежащее соединение разъемов проводов на клеммах аккумулятора.

См. раздел

Зарядка аккумулятора на стр. 26

Изделие вибрирует Ножи ослаблены. См. раздел

Проверка ножей на стр. 28

Один или несколько ножей разбалансированы. См. раздел

Проверка ножей

на стр. 28

Двигатель ослаблен.

Неудовлетворительные ре-

зультаты кошения

Ножи затупились. См. раздел

Проверка ножей на стр. 28

Длинная или мокрая трава. См. раздел

Достижение оптимальных результа-

тов на стр. 19

Режущая дека перекошена.

Засорение режущей деки травой. См. раздел

Очистка изделия на стр. 21

Разное давление в шинах с правой и левой стороны. См. раздел

Давление

в шинах на стр. 27

Эксплуатация изделия на слишком высокой скорости. См. раздел

Техниче-

ские данные на стр. 34

Слишком низкая частота вращения двигателя. См. раздел

Технические

данные на стр. 34

Приводной ремень проскальзывает.

Транспортировка, хранение и утилизация

Транспортировка

• Изделие имеет большой вес и может привести

к сдавливанию конечностей. Соблюдайте

особую осторожность при погрузке изделия на

транспортное средство/прицеп и его выгрузке.

• Не поднимайте изделие. Транспортировочные

проушины не являются одобренными точками

подъема, их разрешено использовать только для

безопасного крепления изделия в прицепе.

• Для транспортировки изделия используйте

прицеп соответствующей грузоподъемности.

• Перед транспортировкой изделия в прицепе или

по дороге изучите местные правила дорожного

движения.

Безопасное крепление изделия в прицепе

для транспортировки

ПРЕДУПРЕЖДЕНИЕ:

Стояночного тормоза недостаточно для

фиксации изделия на время его

транспортировки. Прочно закрепите

изделие в прицепе.

Оборудование: 2 специальных натяжных ремня и 4

клиновидные колесные колодки.

1. Включите стояночный тормоз.

2. Закрепите натяжные ремни вокруг рамы или

задней тележки.

3. Затяните натяжные ремни по направлению

к задней и передней части прицепа, чтобы

зафиксировать изделие.

4. Установите колесные колодки спереди и сзади

задних колес.

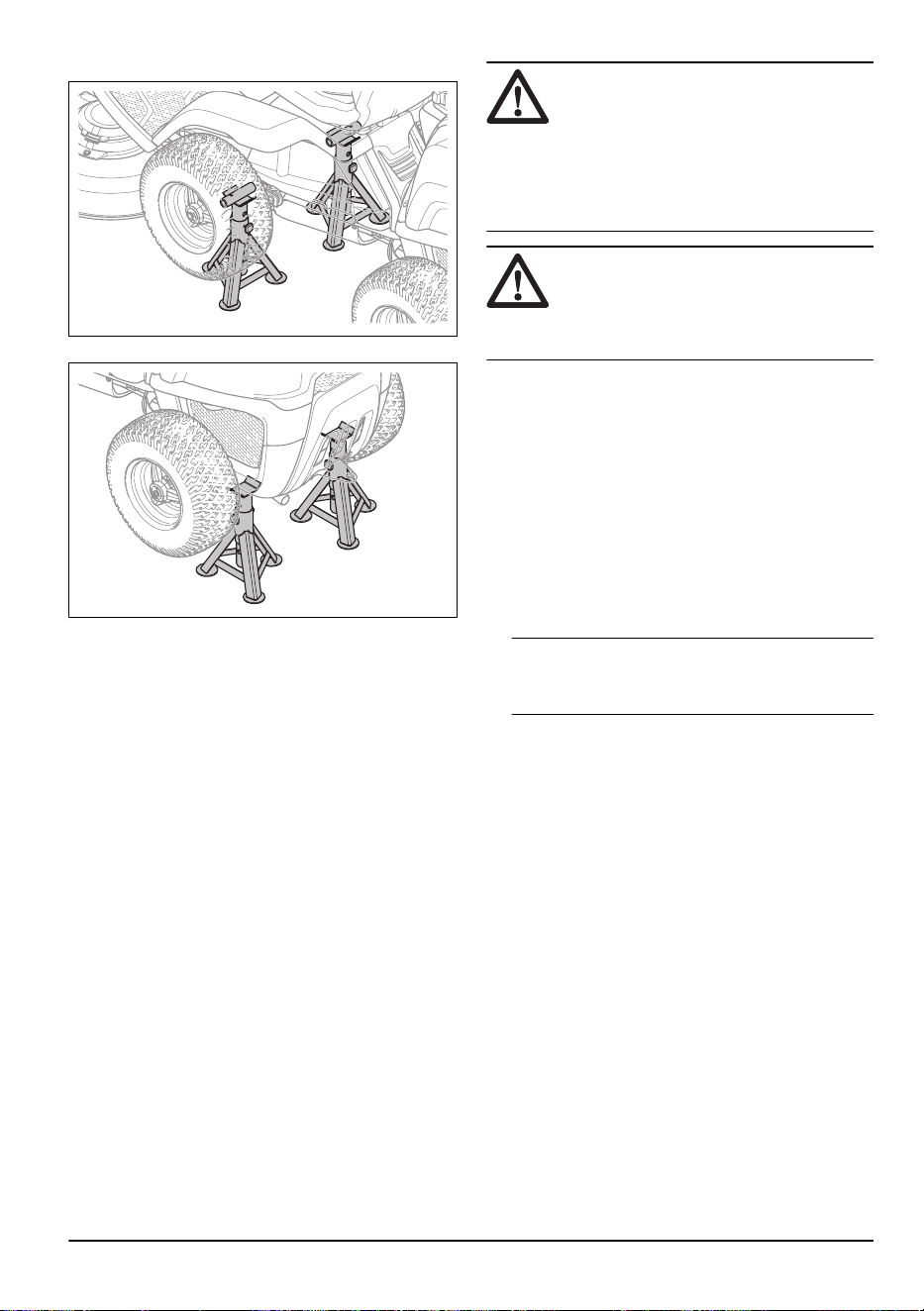

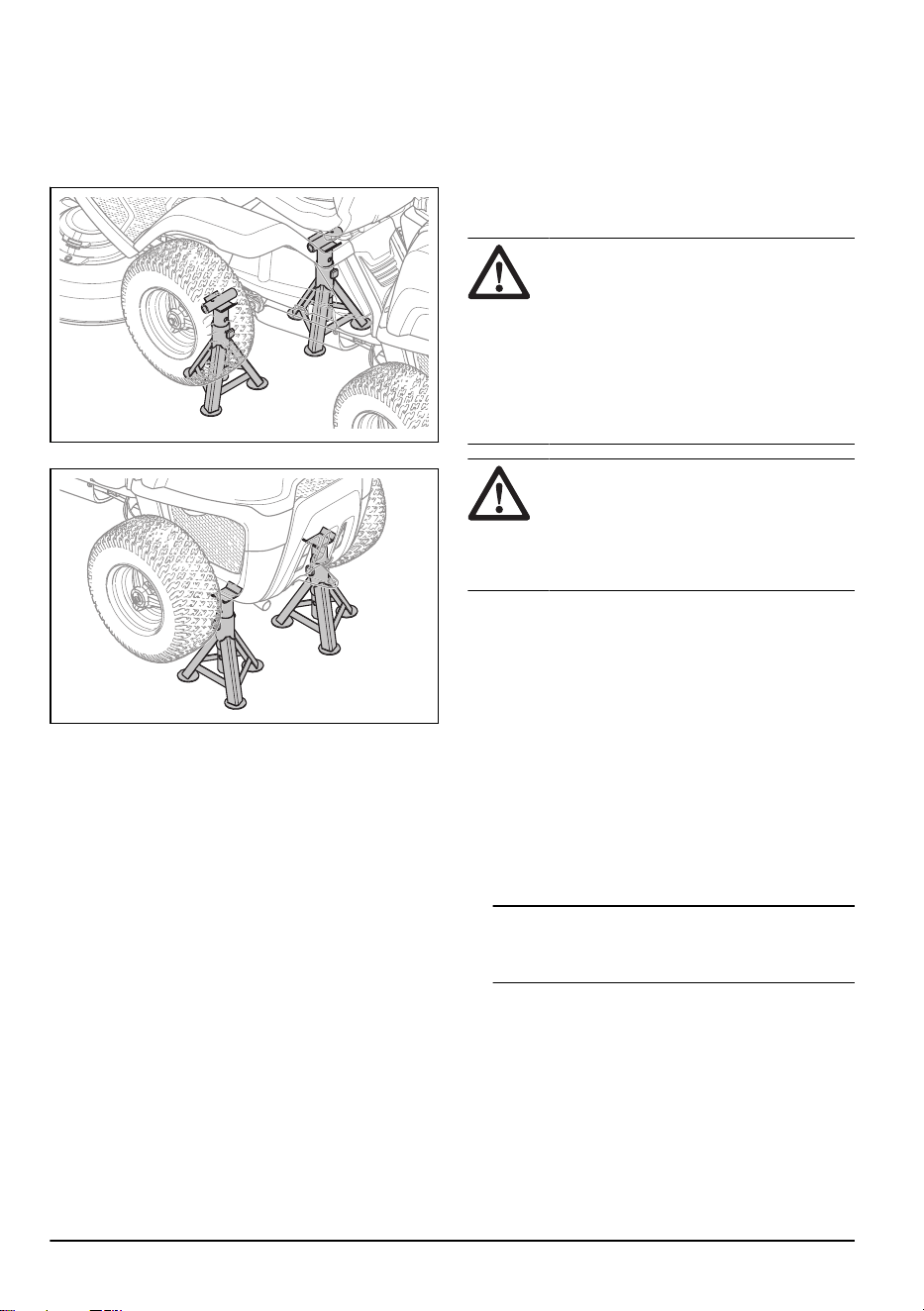

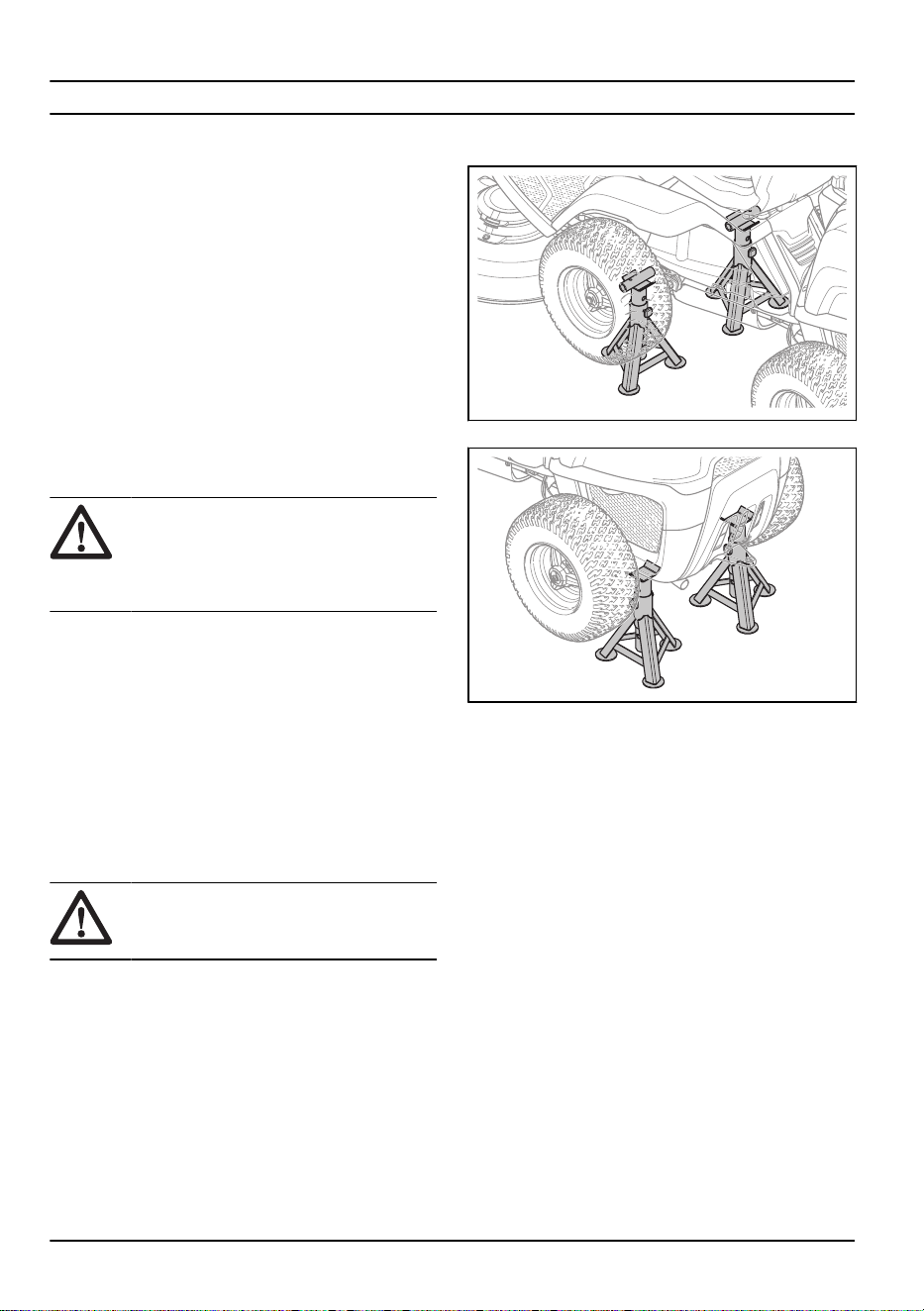

Установка опор под изделие

ПРЕДУПРЕЖДЕНИЕ: Всегда

устанавливайте опоры с 2 сторон изделия

для обеспечения его устойчивости.

1. Припаркуйте изделие на твердой ровной

поверхности.

1466 - 008 - 27.01.2025 31

2. Снимите режущую деку. См. раздел

Снятие

режущей деки на стр. 13

3. Поднимите изделие с помощью домкрата в

сборе.

4. Установите передние опоры под оси передних

колес.

5. Установите задние опоры под заднюю раму.

Буксировка изделия

Агрегат оснащен гидростатической трансмиссией.

Во избежание повреждения трансмиссии следует

буксировать изделие только на небольшие

расстояния и с низкой скоростью.

Отключите трансмиссию перед буксировкой. См.

раздел

Включение и выключение системы привода,

R 112C, R 115C на стр. 15

Хранение

Подготовка изделия к хранению требуется в конце

сезона, а также в случае хранения в течение более

30 дней. Если хранить топливо в топливном баке

в течение 30 дней и более, липкие частицы могут

образовать засор в карбюраторе. Это отрицательно

скажется на работе двигателя.

Для предотвращения образования липких частиц

во время хранения добавляйте стабилизирующий

реагент. Если используется алкилатный бензин,

применять стабилизирующие реагенты нет

необходимости. При использовании стандартного

бензина запрещается переходить на алкилатный

бензин. Это может привести к затвердеванию

чувствительных резиновых компонентов изделия.

Добавляйте стабилизирующий реагент в топливо,

находящееся в топливном баке или в емкости

для хранения. Строго соблюдайте данные

по соотношению смешиваемых компонентов,

указанные производителем. После добавления

стабилизирующего реагента запустите двигатель не

менее чем на 10 минут, пока реагент не достигнет

карбюратора.

ПРЕДУПРЕЖДЕНИЕ:

Запрещается хранить изделие с

топливом в топливном баке в

помещениях или в местах с

недостаточной вентиляцией воздуха.

Существует риск пожара, если испарения

топлива окажутся вблизи открытого

пламени, искр или запального факела

газовых котлов, водонагревателей,

сушилок для одежды и т.д.

ПРЕДУПРЕЖДЕНИЕ: Риск

пожара можно уменьшить, очистив

изделие от травы, листьев и других

легковоспламеняющихся материалов.

Дайте изделию остыть перед

помещением на хранение.

• Очистите изделие, см. раздел

Очистка

изделия на стр. 21

. Устраните повреждения

лакокрасочного покрытия, чтобы предотвратить

образование ржавчины.

• Проверьте изделие на наличие изношенных или

поврежденный деталей и затяните ослабленные

винты и гайки.

• Снимите аккумулятор. Очистите, зарядите и

поставьте аккумулятор на хранение в прохладное

место.

• Замените моторное масло и утилизируйте

отработанное масло.

• Опорожните топливный бак. Запустите двигатель

и дайте ему поработать, пока в карбюраторе не

останется топлива.

Примечание:

Не опорожняйте топливный

бак и карбюратор, если вы добавили в топливо

стабилизирующий реагент.

• Снимите свечи зажигания и залейте в каждый

цилиндр примерно столовую ложку моторного

масла. Вручную поверните вал двигателя,

чтобы распределить масло, и заверните свечи

зажигания обратно.

• Заполните смазкой все пресс-масленки, смажьте

соединения и оси.

• Храните изделие в чистом, сухом месте и

накрывайте его для дополнительной защиты.

1466 - 008 - 27.01.2025

• Чехол для защиты изделия на время хранения

или транспортировки можно приобрести у

дилера.

Утилизация

• Химические вещества могут представлять

опасность, поэтому их нельзя сливать на землю.

Всегда утилизируйте отработанные химические

вещества в сервисном центре или в специально

предназначенном месте.

• Когда срок службы изделия подойдет к концу,

верните его дилеру или в специальный центр

утилизации.

• Масло, масляные фильтры, топливо и

аккумулятор могут оказывать негативное

воздействие на окружающую среду. Соблюдайте

местное законодательство и действующие

нормативы в области переработки.

• Запрещается утилизировать аккумулятор как

бытовые отходы.

• Отправьте аккумулятор в сервисный центр

Husqvarna или утилизируйте его в специальном

центре по утилизации аккумуляторов.

1466 - 008 - 27.01.2025 33

Технические данные

R112C R112C5 R115C

Размеры См. раздел

Размеры изделия на стр. 37

Вес без режущей деки, с пустыми баками,

кг

154 154 180

Размеры шин 160/50-8 160/50-8 165/60-8

Давление в шинах, задние – передние,

кПа / бар / фунт/кв. дюйм

60 / 0,6 / 8,5 60 / 0,6 / 8,5 60 / 0,6 / 8,5

Макс. уклон, градусы (°) 10 10 10

Макс. вес буксируемого оборудования при

уклоне 10°, кг:

100 100 100

Макс. допустимая вертикальная нагрузка

на тягово-сцепное устройство, Н / кг:

250 / 25 250 / 25 250 / 25

Макс. допустимая горизонтальная нагруз-

ка на тягово-сцепное устройство, Н / кг:

170 / 17 170 / 17 170 / 17

Двигатель

Марка Husqvarna Husqvarna Briggs & Stratton

Модель HS 413AE HS 413AE 4145

Номинальная мощность двигателя, кВт

8,4 8,4 9,5

Рабочий объем, см

413 413 500

Макс. частота вращения двигателя,

об/мин

3000 ± 100 3000 ± 100 3000 ± 100

Макс. скорость переднего хода, км/ч 8 8 9

Макс. скорость заднего хода, км/ч 7 7 7

Топливо, мин. октановое число 91 91 91

Объем топливного бака, л 4 4 7

Указанная номинальная мощность двигателя — это средняя полезная мощность типичного серийного

двигателя при указанной частоте вращения (об/мин) для определенной модели двигателя, измеренная

в соответствии со стандартом SAE J1349/ISO1585. Показатели двигателей массового производства

могут отличаться от этого значения. Фактическая выходная мощность двигателя, установленного на

определенном изделии, зависит от рабочей скорости, условий окружающей среды и других парамет-

ров.

34 1466 - 008 - 27.01.2025

R112C R112C5 R115C

Масло

Husqvarna SAE

30, Husqvarna SAE

5W-30 Synthetic,

Husqvarna SAE

10W-40

Husqvarna SAE

30, Husqvarna SAE

5W-30 Synthetic,

Husqvarna SAE

10W-40

Husqvarna SAE

30, Husqvarna SAE

5W-30 Synthetic,

Husqvarna SAE

10W-40

Объем масляного бака, л 1,2 1,2 1,4

Стартер Электрический за-

пуск, 12 В

Электрический за-

пуск, 12 В

Электрический за-

пуск, 12 В

Трансмиссия

Марка / модель HydroGear T2 Peerless/MST205 HydroGear T2

Масло, класс SF-CC SAE 10W/40 SAE 80W/90 SAE 10W/40

Объем масла, л 2 0,5 2

Кол-во передач переднего хода – 5 –

Кол-во передач заднего хода – 1 –

Макс. скорость переднего хода, км/ч 8 8 9

Макс. скорость заднего хода, км/ч 8 3 7

Электрическая система

Тип 12 В, с отрицатель-

ным заземлением

12 В, с отрицатель-

ным заземлением

12 В, с отрицатель-

ным заземлением

Аккумулятор 12 В, 20 А·ч 12 В, 20 А·ч 12 В, 20 А·ч

Свеча зажигания Husqvarna HQT-9 Champion XC92YC Champion XC92YC

Зазор между электродами, мм / дюйм 0,75 / 0,030 0,75 / 0,030 0,75 / 0,030

Главный предохранитель Плоский контакт, 15

Плоский контакт, 15

Излучение шума

Уровень мощности звука, измеренный,

дБ(A)

98 99 99

Уровень мощности звука, гарантирован-

ный, дБ(A)

99 100 99

Уровни шума

Уровень звукового давления на уши опе-

ратора, дБ(A)

84 85 85

Используйте моторное масло качества API SJ или выше. Если при температуре ниже +5 °C исполь-

зуется масло SAE-30, существует риск того, что смазка двигателя будет недостаточной. Это может

привести к повреждению двигателя. Информация о масле, подходящем для использования при низких

температурах, приведена в разделе

Замена моторного масла на стр. 29

. Изучите таблицу вязкости

в руководстве по эксплуатации двигателя (при наличии) и выберите оптимальное значение в соответ-

ствии с ожидаемой температурой окружающей среды.

Излучение шума в окружающую среду измеряется как мощность звука (L

) согласно директиве ЕС

2000/14/EC.

Уровень шумового давления в соответствии с EN ISO 5395. Указанные данные об уровне шумового

давления имеют типичный статистический разброс (стандартное отклонение) 1,2 дБ(A).

1466 - 008 - 27.01.2025 35

R112C R112C5 R115C

Уровни вибрации

Уровень вибрации на рулевом колесе,

м/с

1,06 1,6 1,6

Уровень вибрации на сиденье, м/с

0,45 0,7 0,7

Режущая дека

Тип Combi Combi Combi

Ширина кошения, мм 850 850 950

Высота кошения, 5 положений, мм 25–70 25–70 25–75

Длина ножа, мм 430 430 471

Нож

Артикул 5810835-01 5810835-01 5803974-01

ПРЕДУПРЕЖДЕНИЕ:

Использование режущей деки, не

предназначенной для данного изделия,

может привести к отбрасыванию

предметов с большой скоростью и

серьезным травмам. Не используйте

типы режущих дек, которые не указаны в

данном руководстве по эксплуатации.

Уровень вибрации в соответствии с EN ISO 5395. Указанные данные об уровне вибрации имеют

типичный статистический разброс (стандартное отклонение) 0,2 м/с

(для рулевого колеса) и 0,8 м/с

(для сиденья).

36 1466 - 008 - 27.01.2025

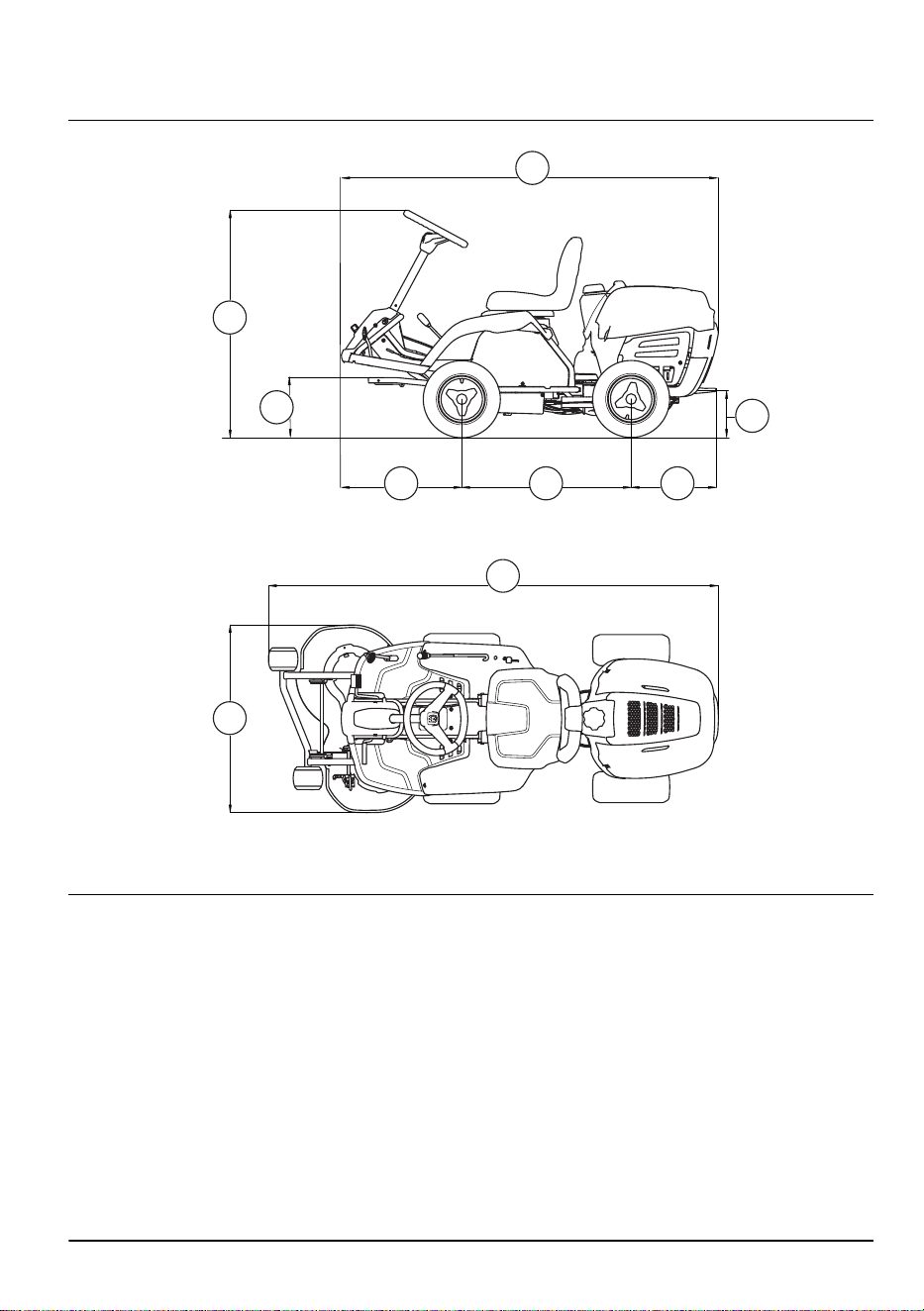

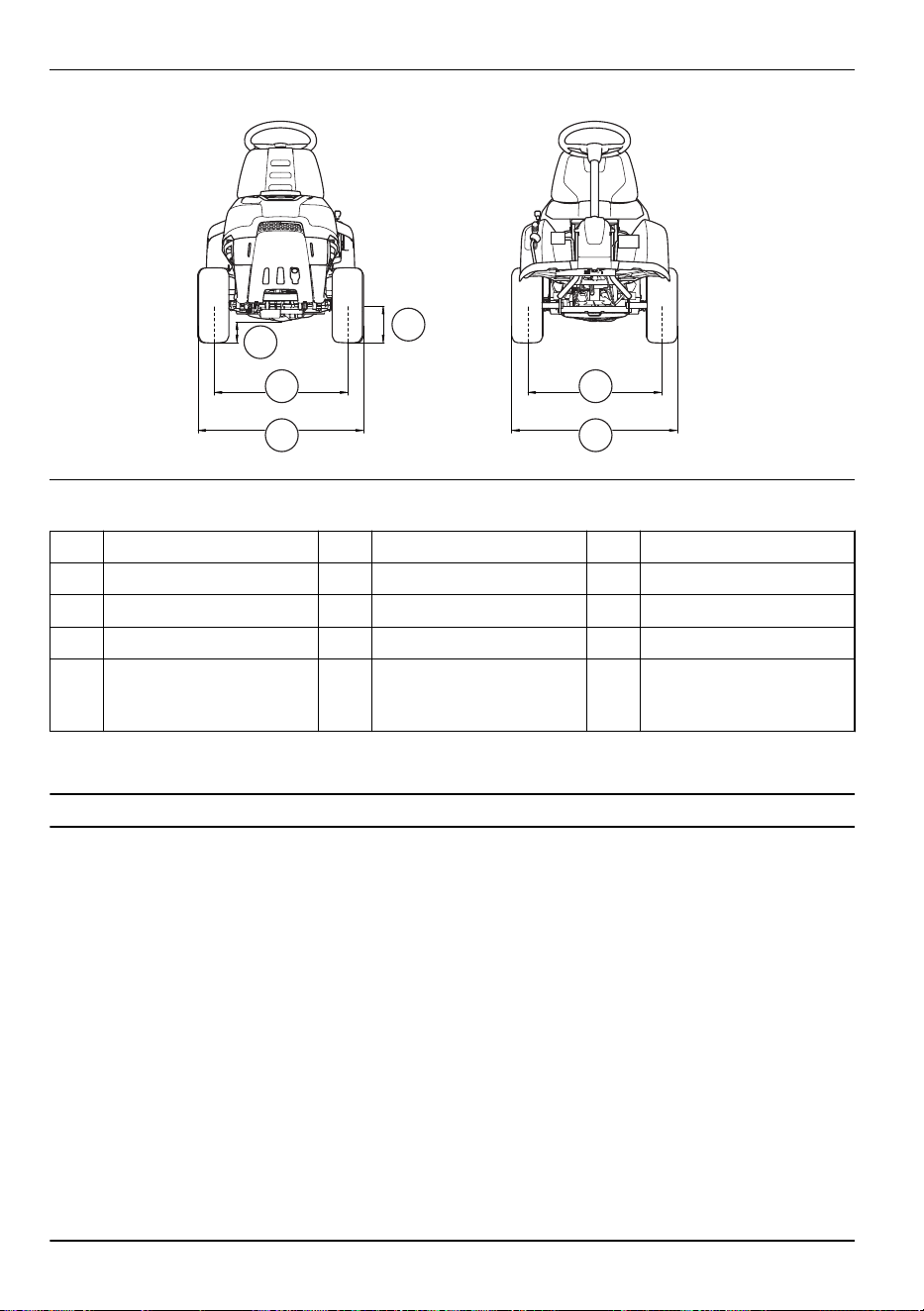

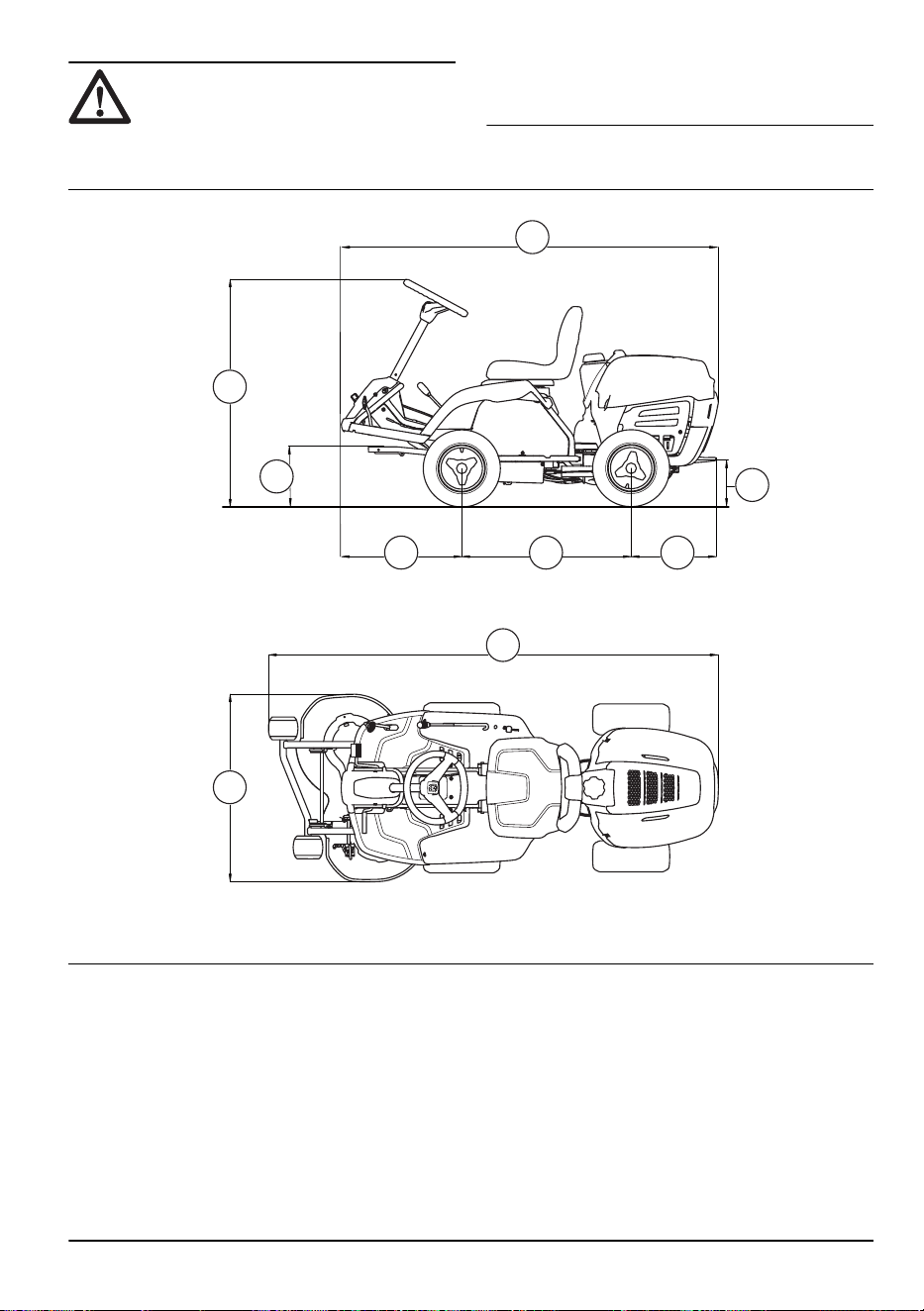

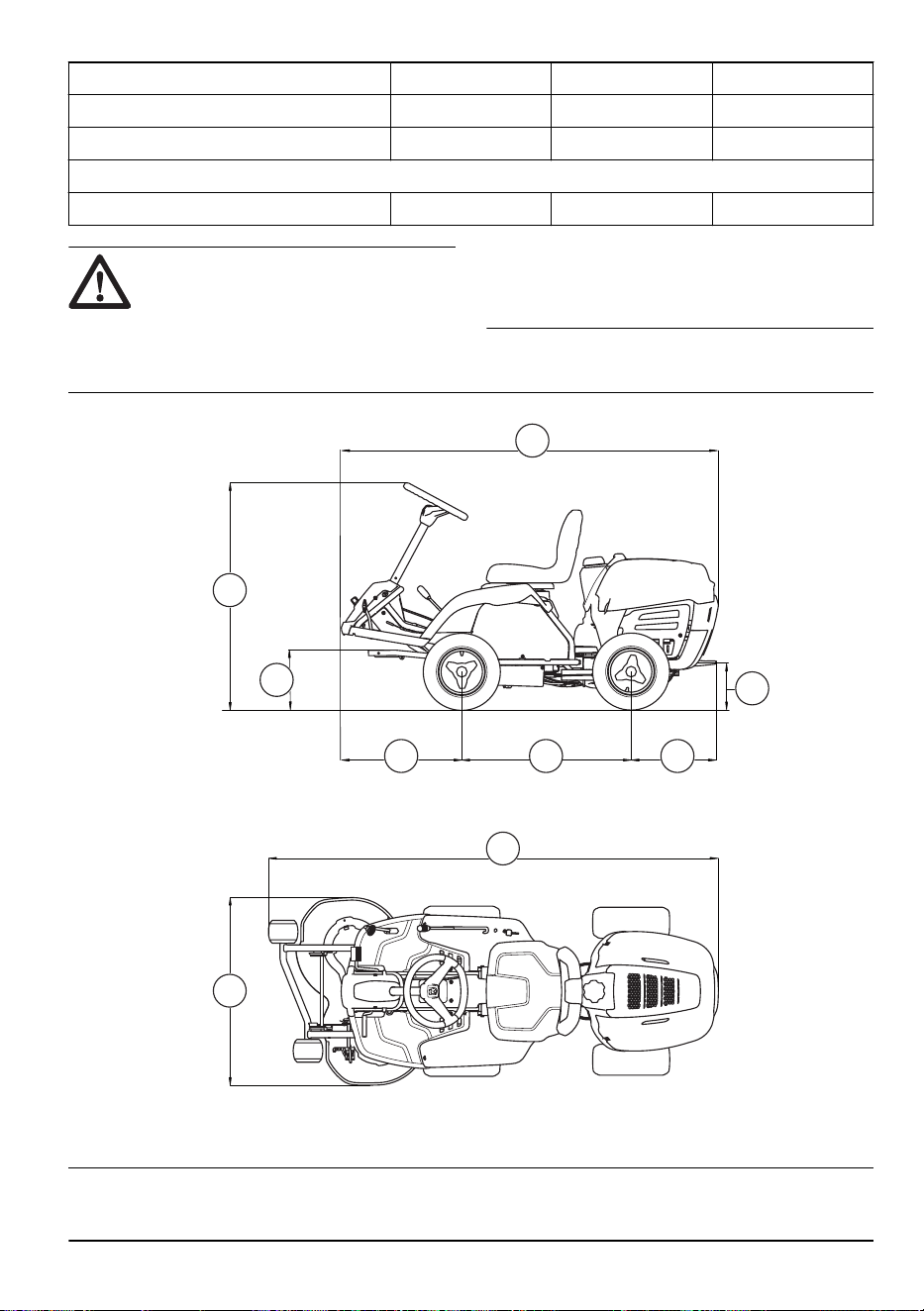

Размеры изделия

1466 - 008 - 27.01.2025 37

A 283 мм F 220мм K 183мм

B 569 мм G 1072 мм L 648мм

С 800мм H 2124 мм M 795мм

D 400мм I 886 мм N 657 мм

E 1781 мм J R 112C5: 106 мм

R 112 C, R 115C: 83 мм

O 804 мм

Сервисное обслуживание

Проводите ежегодную проверку изделия в

авторизованном сервисном центре, чтобы

убедиться, что изделие функционирует безопасно

и готово к работе в высокий сезон. Оптимальное

время для технического обслуживания или ремонта

изделия — низкий сезон.

При отправке заказа на запасные части укажите

год приобретения изделия, модель, тип и серийный

номер.

Используйте только оригинальные запасные части.

38 1466 - 008 - 27.01.2025

Декларация о соответствии

Декларация соответствия ЕС

Мы, компания Husqvarna AB, SЕ-561 82

Huskvarna, Швеция, тел.: +46-36-146500, с полной

ответственностью заявляем, что изделие:

Описание Газонокосилка-райдер

Марка Husqvarna

Тип / Модель R 112C, R 112C5, R 115C

Идентификация Серийные номера начиная с 2024 года и далее

полностью соответствует следующим директивам и

нормативам ЕС:

Директива/Норма-

тив

Описание

2006/42/EC "О механическом оборудовании"

2014/30/EU "Об электромагнитной совместимости"

2000/14/EC "Об излучении шума в окружающую среду"

2011/65/EU "Об ограничении использования определенных опасных веществ в электрическом и

электронном оборудовании"

а также требованиям следующих стандартов и/или

технических регламентов: EN ISO 12100:2010, EN

ISO 5395-1:2013/A1:2018, EN ISO 5395-3: 2013/

A1:2017/A2:2018, EN ISO 14982:2009, EN IEC

63000:2018.

Уполномоченная организация: Организация 0404,

SMP Svensk Maskinprovning AB, Box 4053, SE-904

03 Umeå, Sweden также заверила соответствие

приложению VI Директивы совета 2000/14/EC.

Информацию по излучению шума см. в разделе

Технические данные на стр. 34

Huskvarna, 2025-01-17

Клаес Лосдал (Claes Losdal), директор отдела

разработок/садовая техника, Husqvarna AB

Ответственный за техническую документацию

ТОО " Мастер Гарден Казахстан"

Рег. номер 220540029853

Шоссе Коргалжын, д. 76

Астана, 010000

Казахстан

1466 - 008 - 27.01.2025 39

Съдържание

Въведение................................................................... 40

Безопасност.................................................................44

Монтаж.........................................................................50

Операция..................................................................... 52

Поддръжка...................................................................57

Отстраняване на проблеми........................................68

Транспортиране, съхранение и изхвърляне.............70

Технически характеристики....................................... 72

Обслужване................................................................. 76

Декларация за съответствие......................................77

Въведение

Проверка преди доставката и

номера на продукта

Забележка: За този продукт е направена

проверка преди доставката. Уверете се, че

получавате подписано копие на документа за

проверка преди доставката от Вашия дилър.

Информация за контакт

със сервизния дилър на

Husqvarna:

Това ръководство за оператора е на продукт с номер на продукта/сериен номер:

Двигател:

Трансмисия:

Описание на продукта

Продуктът е самоходна косачка. Педали за

движение на преден и заден ход дават възможност

на оператора да задава плавно скоростта. Продуктът

се използва с платформа за рязане 2-в-1 с приставка

за мулчиране.

Предназначение

Продуктът е предназначен за рязане на трева на

открити и равни земни повърхности в жилищни

райони и градини. Прикрепете допълнителна

принадлежност, за да използвате продукта за други

цели. Говорете с Вашия търговец на Husqvarna за

повече информация относно аксесоарите, които се

предлагат.

Застраховайте продукта си

Уверете се, че имате застраховка за Вашия

нов продукт. Ако не сте сигурни в това, тогава

говорете с Вашата застрахователна компания.

Ние препоръчваме пълна застраховка, включително

застраховане на трети лица, срещу пожар, щети,

кражба и гражданска отговорност.

40 1466 - 008 - 27.01.2025

Общ преглед на продукта R 112C, R 115C

7 6 5 4 3 1 2

9 10 11 12 13 14

1. Типова табелка

2. Лост за включване или изключване на

задвижването

3. Акумулатор

4. Регулатор на дроселната клапа/смукача

5. Ключалка на запалването

6. Повдигащ лост за платформата за рязане

7. Педал за движение назад

8. Педал за движение напред

9. Лост за височината на рязане

10. Педал за спирачка за паркиране

11. Фиксиращ бутон за спирачката за паркиране

12. Регулиране на седалката

13. Капачка на резервоара за гориво

14. Заключване на капака

1466 - 008 - 27.01.2025 41

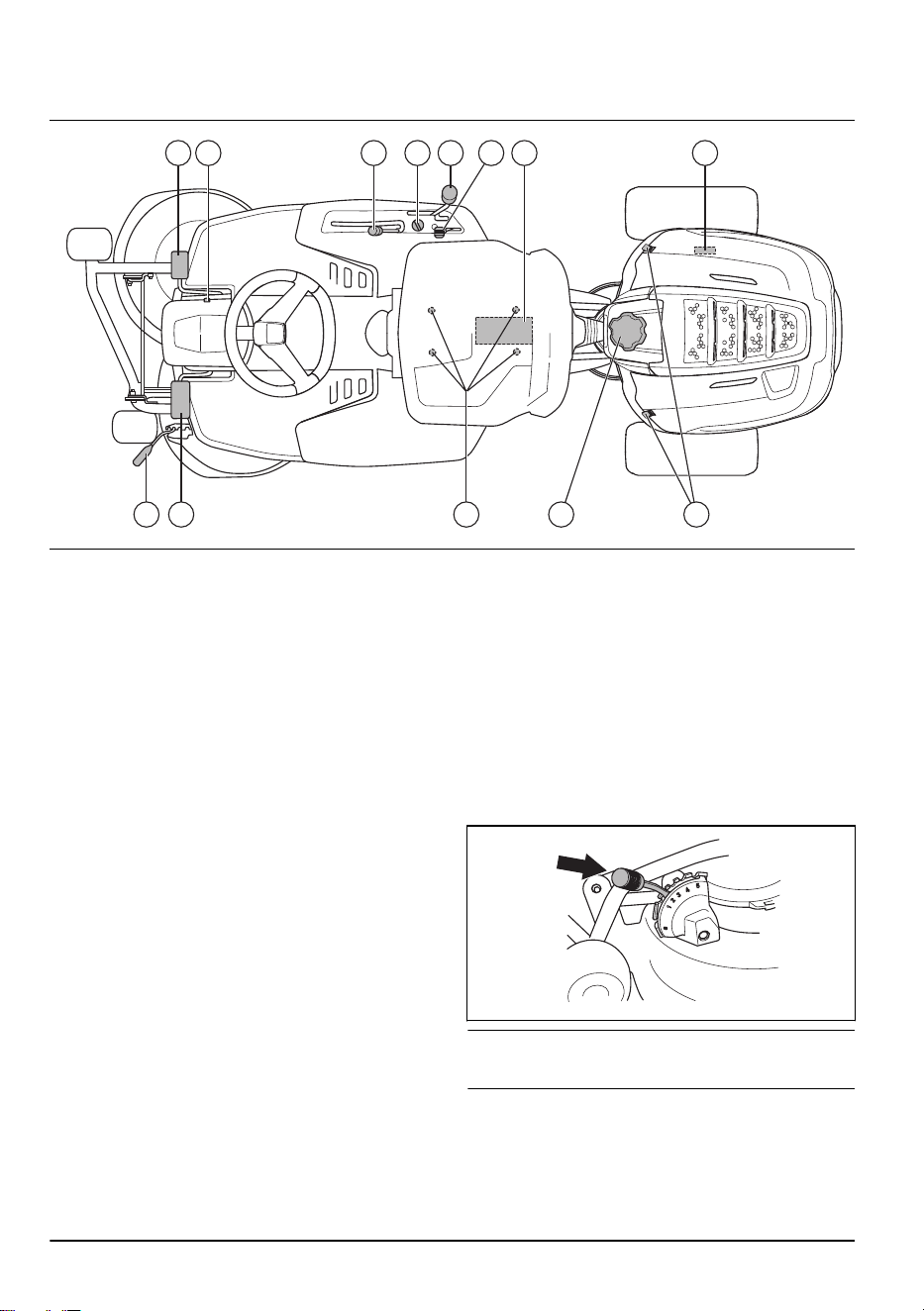

Общ преглед на продукта R 112C5

12345678

131211109

1. Типова табелка

2. Акумулатор

3. Регулатор на дроселната клапа/смукача

4. Лост за смяна на скоростите

5. Ключалка на запалването

6. Повдигащ лост за платформата за рязане

7. Фиксиращ бутон за спирачката за паркиране

8. Педал за спирачка за паркиране

9. Лост за височината на рязане

10. Педал на съединителя

11. Регулиране на седалката

12. Капачка на резервоара за гориво

13. Заключване на капака

Ключ за безопасност на седалката

Ключът за безопасност на седалката активира

защитна верига, когато операторът стане от

седалката. Двигателят и задвижването спират, ако

ножовете работят или спирачката за паркиране не

е задействана. Вижте също

Защитна верига на

страница 47

Регулатор на дроселната клапа и

смукача

Регулаторът на дроселната клапа и смукача

регулира оборотите на двигателя и задейства

смукача. Преместете регулатора напред, за да

увеличите скоростта на двигателя, и назад, за

да намалите скоростта на двигателя. Преместете

регулатора нагоре, за да задействате смукача.

Използвайте смукача за стартиране на продукта,

когато двигателят е студен. Вижте

За стартиране на

двигателя на страница 53

Платформа за рязане

Продуктът се използва с платформа за рязане 2-в-1

с функция за мулчиране. Функцията за мулчиране

реже тревата в тор. Платформата за рязане 2-

в-1 може също да се използва без функцията за

мулчиране за освобождаване отзад на тревата.

Лост за височината на рязане

Височината на рязане се регулира в 5 (1 – 5)

различни позиции.

Забележка: Повдигнете платформата за

рязане, преди да регулирате височината на рязане.

42 1466 - 008 - 27.01.2025

Символи върху продукта

ПРЕДУПРЕЖДЕНИЕ: Непредпазливото

или неправилното използване може да

доведе до сериозно нараняване или

смърт на оператора или други хора.

Прочетете внимателно ръководството

за оператора и се уверете, че

разбирате инструкциите, преди да

използвате машината.

Въртящи се ножове. Дръжте частите

на тялото си на разстояние от капака,

когато е включен двигателят.

Предупреждение: въртящи се части.

Дръжте частите на тялото си на

разстояние.

Пазете се от отскачащи предмети и

рикошети.

Никога не използвайте продукта, ако

в непосредствена близост се намират

хора, особено деца или животни.

Гледайте назад преди и когато

продуктът се движи на заден ход.

Никога не косете трева по наклон.

Не косете трева по земята, когато

наклонът е повече от 10°. Направете

справка с

За рязане на трева по

склонове на страница 48

Никога не возете пътници на продукта

или оборудването.

Движение на преден ход.

Неутрална предавка.

Движение на заден ход.

Съединител (R 112C5).

Смукач (за R 115C и R 112C5).

Паркираща спирачка.

Продуктът е в съответствие с

приложимите директиви на ЕО.

Етикет за шумовите емисии за

околната среда съгласно директивите

и регламентите на ЕС и Обединеното

кралство и законодателството на Нов

Южен Уелс "Регламент 2017 относно

защитата от дейности, оказващи

влияние на околната среда (контрол

на шума)". Гарантираното ниво на

звуковата мощност на продукта е

посочено в

Технически характеристики

на страница 72

и върху етикета.

Винаги използвайте одобрена защита

на слуха.

Спрете двигателя.

Стартирайте двигателя.

Обороти на двигателя – високи.

Обороти на двигателя – ниски.

Гориво.

1466 - 008 - 27.01.2025 43

Етанол макс. 10%.

Ножовете са активирани.

Ножовете са дезактивирани.

Положение при транспортиране на

платформата за рязане.

Работно положение на платформата за

рязане.

Ниво на маслото.

Забележка: Останалите символи/стикери на

продукта се отнасят до изисквания по отношение на

сертификати за определени пазари.

Емисии Euro V

ПРЕДУПРЕЖДЕНИЕ: Намесата

в двигателя прави невалидно ЕС

одобрението на тип на този продукт.

Повреда на продукта

Ние не носим отговорност за повреди по нашия

продукт, ако:

• продуктът е неправилно ремонтиран.

• продуктът е ремонтиран с части, които не

са от производителя или не са одобрени от

производителя.

• продуктът има принадлежност, която не е

от производителя или не е одобрена от

производителя.

• продуктът не е ремонтиран в одобрен сервизен

център или от одобрен орган.

Поддръжка

За поддръжка на продукта отидете в раздела за

поддръжка в www.husqvarna.com, за да получите

достъп до инструкции, ръководства за търсене и

отстраняване на неизправности или да използвате

функцията за самообслужване на Husqvarna и

помощника за продукти (ако се предлагат на Вашия

пазар). За допълнителна поддръжка за продукта се

обърнете към Вашия сервизен дилър на Husqvarna.

Безопасност

Дефиниции за безопасност

Предупреждения, знаци за внимание и бележки се

използват за указване на особено важни части на

инструкцията.

ПРЕДУПРЕЖДЕНИЕ: Използва

се, ако има опасност от нараняване или

смърт за оператора или за околните,

ако не се спазват инструкциите в

ръководството.

ВНИМАНИЕ: Използва се, ако има

опасност от повреждане на машината,

други материали или съседната зона,

ако не се спазват инструкциите в

ръководството.

Забележка: Използва се за предоставяне на

повече информация, която е необходима в дадена

ситуация.

Общи инструкции за безопасност

ПРЕДУПРЕЖДЕНИЕ: Тази

машина може да реже ръце и крака

и да изхвърля предмети. Неспазването

на инструкциите за безопасност може

да доведе до сериозно нараняване или

смърт.

ПРЕДУПРЕЖДЕНИЕ: Не

продължавайте да използвате машина

с повредено режещо оборудване.

Повреденото режещо оборудване

може да изхвърли предмети и да

предизвика сериозно нараняване или

смърт. Сменяйте незабавно повредените

ножове.

ПРЕДУПРЕЖДЕНИЕ: Тази

машина създава електромагнитно поле

по време на работа. При някои

44 1466 - 008 - 27.01.2025

условия това поле може да интерферира

с активни или пасивни медицински

имплантанти. За да намалите риска

от тежко или смъртоносно нараняване,

ние препоръчваме лицата с медицински

импланти да говорят с лекаря си и

производителя на медицинския имплант,

преди да започнат да работят с тази

машина.

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите предупредителни указания,

преди да използвате машината.

• Винаги бъдете внимателни и подхождайте

разумно. Избягвайте всички ситуации, в които

имате съмнения, че няма да можете да се

справите. Ако след като прочетете ръководството

за оператора, чувствате неувереност относно

процедурите на работа, потърсете съвет от

специалист, преди да продължите работа.

• Прочетете внимателно и разберете инструкцията

за експлоатация и инструкциите на машината,

преди да стартирате продукта.

• Научете как да използвате безопасно машината

и нейните органи за управление и как да спирате

бързо машината.

• Научете се да разпознавате знаците за

безопасност.

• Поддържайте машината чиста, за да сте сигурни,

че знаците и стикерите са ясни и четливи.

• Имайте предвид, че операторът носи отговорност

за нещастни случаи, включващи други хора или

тяхното имущество.

• Не транспортирайте пътници. Машината е

предназначена за употреба само от едно лице.

• Не оставяйте машината без надзор с

включен двигател. Винаги спирайте ножовете,

задействайте спирачката за паркиране, спирайте

двигателя и изваждайте контактния ключ, преди

да оставите машината без надзор.

• Използвайте машината само на дневна светлина

или на места с добро осветление. Поддържайте

безопасно разстояние на машината до дупки

или други неравности по земната повърхност.

Внимавайте за други възможни опасности.

• Никога не използвайте машината в лошо време,

например при мъгла, дъжд, влажно време или

на мокри места, при силни ветрове, много силен

студ, риск от мълния и т.н.

• Открийте и отбележете положението на камъни и

други неподвижни предмети, за да предотвратите

сблъсък.

• Почистете участъка от предмети, като например

камъни, играчки, жици и т.н., които могат да се

закачат в ножовете и да бъдат изхвърлени.

• Не позволявайте на деца или на други лица,

които не са одобрени за работа с машината,

да я използват или да извършват сервизно

обслужване на същата. Възрастта на оператора

може да е постановена от местните закони.

• Уверете се, че няма никой в близост

до машината, когато стартирате двигателя,

задействате задвижването или потегляте.

• Следете пътното движение, когато се намирате в

близост до път или когато пресичате път.

• Никога не използвайте машината, ако

сте уморени, ако сте под влиянието на

алкохол, наркотични вещества или медикаменти,

които въздействат на зрението, вниманието,

координацията или преценката Ви.

• Винаги паркирайте машината на равна

повърхност със спрян двигател.

Свързани с децата инструкции за

безопасност

ПРЕДУПРЕЖДЕНИЕ:

Прочетете

следващите предупредителни указания,

преди да използвате машината.

• Може да се случат сериозни инциденти, ако

не пазите децата в близост до машината.

Децата често проявяват интерес към машината и

косенето. Съществува голяма вероятност децата

да не са там, където сте ги видели за последно.

• Не допускайте деца до зоната, където се коси.

Уверете се, че има възрастен, който да се грижи

за децата.

• Бъдете нащрек и веднага спрете машината,

ако в работната зона навлязат деца. Бъдете

много внимателни в близост до ъгли, храсти,

дървета или други препятствия, които пречат на

видимостта.

1466 - 008 - 27.01.2025

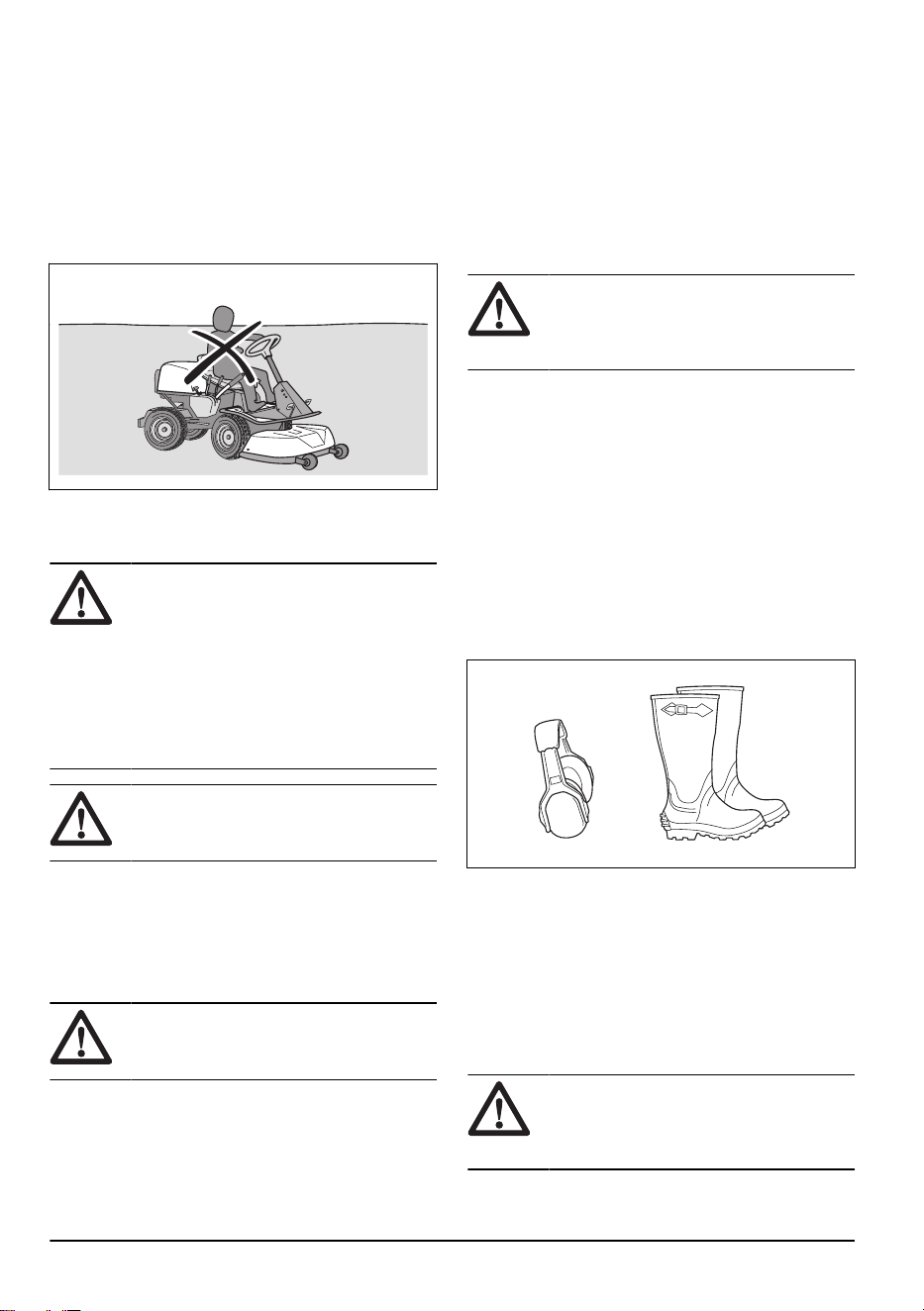

• Преди да потеглите с машината на заден ход

и по време на движението, гледайте назад и

надолу, за да се уверите, че в близост до

машината няма малки деца.

• Не позволявайте на деца да се возят на

машината. Те могат да паднат и да получат

сериозно нараняване или да възпрепятстват

безопасното маневриране на машината.

• Не позволявайте на деца да управляват

машината.

Инструкции за безопасност по време

на работа

ПРЕДУПРЕЖДЕНИЕ: Не

докосвайте двигателя или отделителната

система по-време на работа или

непосредствено след нея. Двигателят и

отделителната система на отработените

газове силно се нагряват по време на

работа. Опасност от изгаряния, пожар и

имуществени щети или вреди на съседни

зони. Когато работите с машината, не се

приближавайте до храсти и други обекти.

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите предупредителни указания,

преди да използвате машината.

• Винаги гледайте надолу и зад Вас преди и по

време на движение на заден ход. Внимавайте за

големи и малки препятствия.

• Намалете скоростта, преди да направите завой.

• Спрете остриетата, когато се движите през зони,

които не подрязвате.

ВНИМАНИЕ:

Прочетете

следващите указания за предпазливост,

преди да използвате машината.

• Преди да започнете работа с продукта, изчистете

охладителния смукателен въздухопровод на

двигателя от трева и мръсотия. Ако

охладителният смукателен въздухопровод е

блокиран, съществува риск от повреда на

двигателя.

• Преместете внимателно камъни и други по-

големи предмети и се уверете, че остриетата не

се удрят в предметите.

• Не работете с продукта при наличието на

предмети. Спрете и проверете машината и

платформата за рязане, ако преминете с

машината върху предмет или в него. Ако е

необходимо, извършете необходимия ремонт,

преди да стартирате отново.

Лични предпазни средства

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите предупредителни

инструкции, преди да използвате

продукта.

• При работа с продукта използвайте одобрени

лични предпазни средства. Личните предпазни

средства не изключват изцяло риска от

нараняване, но намаляват степента на

нараняването при възникване на злополука.

Нека Вашият дилър Ви помогне да изберете

подходящото оборудване.

• Използвайте одобрена защита на слуха.

Дълготрайното излагане на шум може да доведе

до постоянно влошаване на слуха.

• Носете ботуши или обувки за тежък режим на

работа, устойчиви на хлъзгане. Препоръчват се

стоманени бомбета. Не носете отворени обувки и

не ходете боси.

• Когато е необходимо, носете защитни ръкавици,

например, когато закрепвате, проверявате или

почиствате режещото оборудване.

• Не носете широко облекло, бижута или други

предмети, които могат да бъдат захванати от

движещите се части.

• Дръжте наблизо комплект за първа помощ и

пожарогасител.

Устройства за безопасност на продукта

ПРЕДУПРЕЖДЕНИЕ:

Прочетете

следващите предупредителни

инструкции, преди да използвате

продукта.

46 1466 - 008 - 27.01.2025

• Не използвайте продукт с устройства за

безопасност, които са повредени или не работят

правилно. Извършвайте редовно проверка на

устройствата за безопасност. Ако устройствата

за безопасност са повредени, се обърнете към

Вашия сервизен дилър на Husqvarna.

• Не правете изменения по устройствата за

безопасност. Не използвайте продукта, ако

защитните планки, защитните капаци, защитните

превключватели или други защитни устройства

не са закрепени или са повредени.

За да проверите ключалката на запалването

• Стартирайте и спрете двигателя, за да проверите

ключалката на запалването. Вижте

За стартиране

на двигателя на страница 53

За да спрете

двигателя на страница 56

• Уверете се, че двигателят стартира, когато

завъртите контактния ключ в положение START.

• Уверете се, че двигателят спира веднага, когато

завъртите контактния ключ в положение STOP.

Защитна верига

Двигателят може да стартира само когато са

изпълнени следващите условия:

• Платформата за рязане е повдигната и е

задействана спирачката за паркиране.

Двигателят трябва да спре в следните ситуации:

• Платформата за рязане е спусната и водачът

става от седалката.

• Платформата за рязане е повдигната, спирачката

за паркиране не е задействана и водачът става

от седалката.

За да проверите защитната верига, се опитайте

да стартирате двигателя, когато едно от горните

условия не е изпълнено. Променете условията и

опитайте отново. Правете тази проверка всеки ден.

За да проверите ограничителя на скоростта, R 112C,

R 115C

• Отпуснете педала за движени напред (1).

Скоростта намалява.

• За по-голяма спирачна мощност натиснете

педала за заден ход (2).

• Уверете се, че педалите за движение на преден

ход и заден ход не са блокирани и могат да се

задействат свободно.

• Уверете се, че когато се освободи педалът за

движение на преден ход, скоростта намалява.

За да проверите спирачния педал, R 112C5

За R 112C5 педалът на паркиращата спирачка е и

работната спирачка.

• Уверете се, че когато натиснете спирачния

педал, скоростта намалява.

• Уверете се, че спирачният педал не е блокиран и

може да се задейства свободно.

Ауспух

Ауспухът е предназначен за максимално намаляване

на нивата на шума и за отвеждане на отработените

газове настрани от оператора.

Не използвайте продукта, ако ауспухът липсва или е

повреден. Повреденият ауспух повишава нивото на

шума и риска от пожар.

ПРЕДУПРЕЖДЕНИЕ: Ауспухът

се нагрява много по време на

и след употреба и също при

обороти на празен ход на двигателя.

Бъдете внимателни близо до запалими

материали и/или газове, за да

предотвратите възникването на пожар.

Ръчна спирачка

ПРЕДУПРЕЖДЕНИЕ:

Ако

спирачката за паркиране не работи,

машината може да потегли и да причини

нараняване или повреди. Погрижете се

за редовната проверка и регулиране на

спирачката за паркиране.

Направете справка с

За проверка на спирачката за

паркиране на страница 61

Защитни капаци

Липсващи или повредени защитни капаци

увеличават опасността от нараняване от движещи

се части и горещи повърхности. Проверете

защитните капаци, преди да работите с продукта.

Преди да работите с машината, се уверете, че

защитните капаци са закрепени правилно и нямат

1466 - 008 - 27.01.2025

пукнатини или други повреди. Сменете повредените

капаци.

За рязане на трева по склонове

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите предупредителни указания,

преди да използвате машината.

• Рязането на трева по склонове увеличава

опасността от загуба на контрол върху машината

и от преобръщане на същата. Това може да

предизвика нараняване или смърт. Необходимо

е да се коси тревата внимателно по всички

склонове. Ако не можете да обърнете нагоре по

склона или ако не се чувствате в безопасност, не

косете тревата.

• Премахнете камъни, клони и други препятствия.

• Косете нагоре и надолу по склона, а не от едната

към другата страна.

• Не придвижвайте машината надолу по склонове

с вдигната платформа за рязане.

• Не работете с машината, когато склонът на

повърхността е повече от 10°.

• Не стартирайте и не спирайте по склон.

• Винаги се движете плавно и бавно по склонове.

• Не правете внезапни промени на скоростта или

посоката.

• Не завивайте повече от необходимото. Когато

се движите надолу по склон, завивайте бавно и

постепенно. Движете се с ниска скорост. Въртете

волана внимателно.

• Внимавайте и не преминавайте през бразди,

дупки и неравности. Има по-голяма опасност

от преобръщане на машината върху неравна

земна повърхност. Дългата трева може да крие

препятствия.

• Не косете тревата близо до ъгли, канавки

или брегове. Машината може внезапно да се

преобърне, ако едно от колелата й попадне

върху ръба на стръмен склон или канавка или ако

ръбът се срути. Ако продуктът падне във водата,

има риск той да потъне.

• Не косете мокра трева. Тя е хлъзгава, гумите

могат да загубят сцепление и машината може да

се плъзне.

• Не поставяйте крака си на земята, за да

направите машината по-стабилна.

• Движете се много внимателно, ако е

присъединено приспособление или друг предмет,

които могат да нарушат стабилността на

машината.

Безопасност при теглене

• Използвайте само одобрено от Husqvarna

оборудване за теглене.

• Използвайте теглителната шина, за да закрепите

оборудването.

• Не теглете оборудване, което е по-тежко от

максималното допустимо тегло на теглено

оборудване. Направете справка с

Технически

характеристики на страница 72

• Уверете се, че няма други лица близо до

продукта, когато теглите оборудване.

• Бъдете внимателни, когато теглите оборудване

по наклони или неравен терен.

• Когато теглите оборудване, карайте продукта с

ниска скорост.

Безопасност при работа с гориво

ПРЕДУПРЕЖДЕНИЕ:

Внимавайте с горивото. То е силно

запалимо и може да доведе до сериозни

наранявания и имуществени щети.

48 1466 - 008 - 27.01.2025

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите предупредителни указания,

преди да използвате машината.

• Не зареждайте резервоара за гориво на закрито.

• Бензинът и бензиновите пари са отровни и силно

запалими. Бъдете внимателни с бензина, за да

предотвратите нараняване или пожар.

• Никога не махайте капачката на резервоара за

гориво и не зареждайте резервоара за гориво,

когато двигателят работи.

• Оставете двигателя да изстине, преди да

заредите гориво.

• Не пушете, когато зареждате гориво.

• Не наливайте гориво в близост до искри или

открити пламъци.

• Ако има течове в горивното система, не

стартирайте двигателя, докато течовете не бъдат

отстранени.

• Не наливайте гориво над препоръчителното

ниво. Топлината от двигателя и слънцето

предизвиква разширяване на горивото и то

прелива, ако резервоарът е напълнен прекалено

много.

• Не пълнете прекалено резервоара. Ако разлеете

гориво върху машината, избършете разлятото

гориво и изчакайте, докато се изпари, преди да

стартирате двигателя. Ако разлеете по дрехите

си, сменете ги.

• Съхранявайте горивото само в одобрени съдове.

• Съхранявайте машината и горивото по такъв

начин, че да не съществува опасност от течове

на гориво или пари, които могат причинят щети.

• Източвайте горивото в одобрени съдове на

открито и далеч от открити пламъци.

Безопасност на акумулаторната батерия

ПРЕДУПРЕЖДЕНИЕ:

Повредена акумулаторна батерия може

да причини експлозия, която да причини

нараняване. Ако акумулаторната батерия

е деформирана или е повредена,

се обърнете към сервизен дилър на

Husqvarna.

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите предупредителни

инструкции, преди да използвате

продукта.

• Когато сте близо до акумулаторни батерии,

носете предпазни очила.

• Не носете часовници, бижута или други метални

предмети близо до акумулаторната батерия.

• Дръжте акумулаторната батерия извън досега на

деца.

• Зареждайте акумулаторната батерия в

помещение с добра вентилация.

• Дръжте запалимите материали на разстояние

най-малко 1 m, когато зареждате акумулаторната

батерия.

• Изхвърлете сменените акумулаторни батерии.

Направете справка с

Изхвърляне на страница

• Експлозивни газове могат да бъдат изпуснати

от акумулаторната батерия. Не пушете близо до

акумулаторната батерия. Пазете акумулаторната

батерия далеч от открит огън и искри.

Инструкции за безопасност при

техническо обслужване

ПРЕДУПРЕЖДЕНИЕ: Машината

е тежка и може да причини нараняване

или щети на имуществото или

прилежащата област. Не извършвайте

техническо обслужване на двигателя

или платформата за рязане, ако не са

изпълнени следните условия:

• Двигателят е изключен.

• Машината е паркирана върху равна

повърхност.

• е задействана спирачката за

паркиране;

• е изваден стартерният ключ;

• Платформата за рязане е

дезактивирана.

• Запалителните кабели са свалени от

запалителните свещи.

ПРЕДУПРЕЖДЕНИЕ:

Отработените газове от двигателя

съдържат въглероден окис – много

опасен, отровен газ без миризма. Не

работете с машината в затворени

помещения или места без достатъчна

вентилация.

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите предупредителни указания,

преди да използвате машината.

• За най-добри работни характеристики и

безопасност извършвайте редовно техническо

обслужване на машината, както е посочено

в графика за техническо обслужване. Вижте

Разписание за техническо обслужване на

страница 57

• Токов удар може да причини наранявания.

Не докосвайте кабелите, когато двигателят е

включен. Не правете функционална проверка на

запалителната система с пръсти.

1466 - 008 - 27.01.2025

• Не стартирайте двигателя, ако са свалени

защитните капаци. Има голяма опасност от

нараняване поради движещи се или горещи

части.

• Преди да извършите техническо обслужване в

близост до двигателя, оставете машината да се

охлади.

• Ножовете са остри и могат да причинят

порязвания. Когато работите по ножовете,

обвийте ножовете със защитни средства или

носете защитни ръкавици.

• При почистване на платформата за рязане

винаги я поставяйте в положение за сервизно

обслужване. Не паркирайте машината близо до

ръба на канавки или наклони, за да достигнете

платформата за рязане.

ВНИМАНИЕ: Прочетете

следващите указания за предпазливост,

преди да използвате машината.

• Не палете двигателя, ако запалителната свещ

или запалителният кабел са свалени.

• Уверете се, че всички гайки и болтове са

затегнати правилно и оборудването е в добро

състояние.

• Не променяйте настройката на регулаторите.

Ако оборотите на двигателя са твърде високи,

компонентите на машината може да се повредят.

Вижте

Технически характеристики на страница

за най-високите допустими обороти на

двигателя.

• Машината е одобрена само с оборудването,

което е предоставено или препоръчано от

производителя.

Монтаж

Въведение

ПРЕДУПРЕЖДЕНИЕ:

Пружината за обтягане на задвижващия

ремък може да се счупи и

да предизвика нараняване. Носете

предпазни очила, когато закрепвате или

махате платформата за рязане.

Прочетете внимателно инструкциите за монтиране

в ръководството на собственика. На стикер върху

вътрешната страна на предния капак на машината

също е показано как се закрепва и маха

платформата за рязане.

За да закрепите платформата за

рязане

1. Паркирайте машината на равна повърхност.

2. Активирайте спирачката за паркиране.

3. Натиснете навътре платформата за рязане и се

уверете, че водещите болтове са поставени в

каналите на рамата на оборудването.

4. Изравнете тръбите на платформа за рязане с

тръбите на рамата на оборудването.

5. Задръжте платформата за рязане с две ръце и я

натиснете навътре.

50 1466 - 008 - 27.01.2025

6. Натиснете, докато тръбите и болтовете докоснат

дъното.

7. Закрепете задвижващия ремък, както е показано

на илюстрацията.

8. Прикрепете натягащата пружина, за да опънете

задвижващия ремък.

9. Прикрепете капака на задвижващия ремък.

10. Нагласете лоста за височината на рязане в

положение между 1 – 5.

За да свалите платформата за

рязане

1. Паркирайте машината на равна повърхност.

2. Активирайте спирачката за паркиране.

3. Установете лоста за височина на рязане в

положение за сервизно обслужване (S).

4. Поставете лоста за повдигане на платформата за

рязане в работно положение.

5. Освободете щипката и извадете капака на

задвижващия ремък.

6. Освободете пружината на задвижващия ремък,

за да разхлабите обтягането на задвижващия

ремък.

7. Свалете задвижващия ремък.

1466 - 008 - 27.01.2025

8. За (R 112C, R 112C5): Задръжте платформата за

рязане с 2 ръце и я дръпнете навън. Повдигнете

платформата за рязане и я поставете пред

продукта или стена.

9. За (R 115C): Дръжте платформата за рязане с 2

ръце и я издърпайте навън до упор.

10. Повдигнете блокировката на рамата на

оборудването във вертикално положение.

ПРЕДУПРЕЖДЕНИЕ:

Блокиращият механизъм може да

нарани пръстите Ви, ако не

внимавате при боравенето с него.

Поставете блокировката на рамата на

оборудването в напълно вертикално

положение.

11. Отстранете щифта, за да махнете подпората от

платформата за рязане.

12. Задръжте платформата за рязане с 2 ръце и я

дръпнете навън.

13. Повдигнете платформата за рязане и я поставете

пред продукта или стена.

Операция

Въведение

ПРЕДУПРЕЖДЕНИЕ: Преди

работа с продукта трябва да прочетете и

разберете главата за безопасност.

За наливане на гориво

ПРЕДУПРЕЖДЕНИЕ: Бензинът

е силно запалим. Бъдете внимателни

и зареждайте на открито, направете

справка с

Безопасност при работа с

гориво на страница 48

ПРЕДУПРЕЖДЕНИЕ: Не

използвайте резервоара за гориво като

подпора.

ВНИМАНИЕ: Неподходящият тип

гориво може да доведе до повреда на

двигателя.

Двигателят работи с бензин с минимално октаново

число 91 RON (87 AKI), който не се смесва с

масло. Препоръчваме биологично разграждащ се

алкилиран бензин. Не използвайте бензин, който

съдържа повече от 10% етанол.

• Проверявайте нивото на горивото преди всяка

употреба и доливайте, ако е необходимо.

• Не зареждайте резервоара за гориво догоре.

Оставяйте свободно пространство от най-малко

2,5 cm.

За регулиране на седалката

• Седалката може да се накланя напред.

52 1466 - 008 - 27.01.2025

• За да регулирате седалката напред и

назад, разхлабете болтовете под седалката.

Преместете седалката в желаното положение и

затегнете болтовете.

За включване и изключване на

задвижващата система, R 112C, R

115C

За да се премести машината при изключен двигател,

задвижващата система трябва да бъде изключена.

• Издърпайте докрай навън лоста на

задвижващата система, за да изключите

задвижването на оста.

• Натиснете докрай навътре лоста на

задвижващата система, за да включите

задвижването на оста.

Забележка:

Не използвайте средни

положения.

За повдигане и спускане на

платформата за рязане

• За да повдигнете платформата за рязане

в транспортно положение, издърпайте назад

лоста за повдигане. Ако двигателят е включен,

ножовете спират да се въртят.

• За да спуснете платформата за рязане в

позиция за косене, натиснете фиксиращия бутон

и преместете напред повдигащия лост. Ако

двигателят е включен, ножовете започват да се

въртят.

За стартиране на двигателя

1. При R 112C, R 115C се уверете, че

задвижващата система е включена, вижте

За

включване и изключване на задвижващата

система, R 112C, R 115C на страница 53

1466 - 008 - 27.01.2025

2. Повдигнете платформата за рязане.

3. Активирайте спирачката за паркиране.

Забележка: При R 112C, R 115C

паркиращата спирачка е от лявата страна. При

R 112C5 паркиращата спирачка е от дясната

страна.

4. При R 112C5 поставете лоста за смяна на

скоростите в неутрална позиция (N).

5. За R 112C и R 112C5. Поставете регулатора на

дроселната клапа в стартово положение.

a) Ако двигателят е студен, поставете

регулатора на дроселната клапа в положение

(C), положение "задействан смукач".

b) Ако двигателят е топъл, поставете регулатора

на дроселната клапа между позициите (A) и

(B).

6. Завъртете стартерния ключ в позиция за

стартиране.

7. Когато двигателят стартира, веднага отпуснете

ключа на запалването в неутрална позиция.

Забележка: Не включвайте стартера в даден

момент за повече от 5 секунди. Ако двигателят

не стартира, изчакайте около 15 секунди, преди

да опитате отново. Ако двигателят не стартира,

изчакайте около 1 минута, преди да опитате

отново.

8. Оставете двигателя да работи на умерени

обороти (B) за 3 – 5 минути, преди да го

подложите на голямо натоварване.

9. Задайте оборотите на двигателя с регулатора на

дроселната клапа.

Забележка:

Задвижването на ножовете, когато

двигателят е на пълна скорост, причинява

напрежение на задвижващите ремъци. Не карайте

на пълна газ, докато платформата за рязане не бъде

спусната до позиция на косене.

54 1466 - 008 - 27.01.2025

За да работите с продукта, R 112C,

R 115C

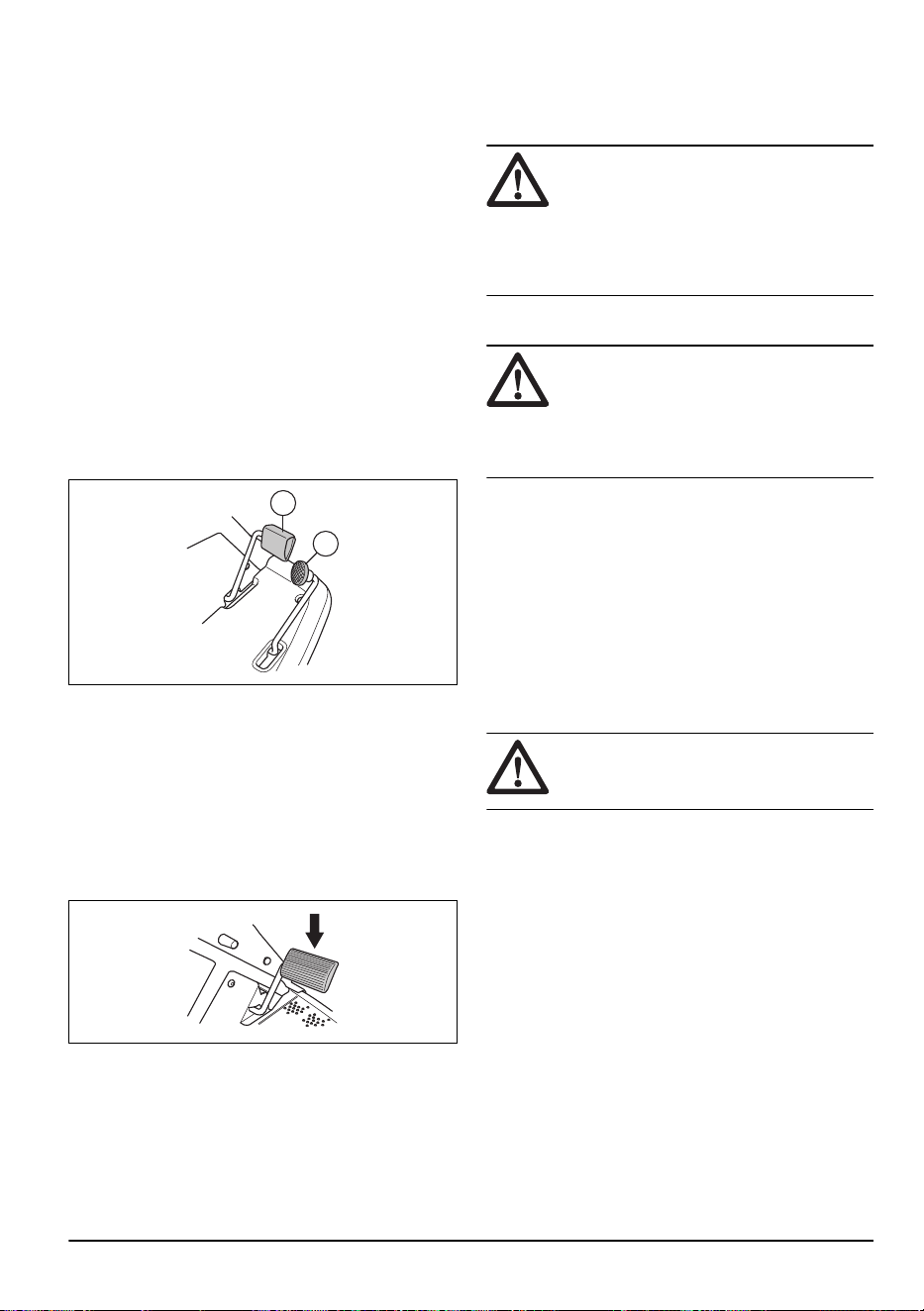

1. Изберете височината на рязане (1 – 5) чрез лоста

за височина на рязане.

2. Стартирайте двигателя.

3. Натиснете педала на спирачката за паркиране

и след това го отпуснете, за да освободите

спирачката за паркиране.

4. Внимателно натиснете един от педалите за

скоростта. Колкото повече се натиска педалът,

толкова по-голяма става скоростта. Използвайте

педала (1) за движение на преден ход, а педала

(2) за движение на заден ход.

5. Освободете педала за скоростта, за да

задействате спирачките.

6. Снижете платформата за рязане.

За да работите с продукта, R 112C5

ВНИМАНИЕ: За да не се повреди

скоростната кутия, винаги спирайте

продукта и изключвайте двигателя, преди

да смените предавките.

1. Изберете височината на рязане (1 – 5) чрез лоста

за височина на рязане.

2. Стартирайте двигателя.

3. Натиснете педала на спирачката за паркиране

и след това го отпуснете, за да освободите

спирачката за паркиране.

4. Натиснете педала на съединителя и изберете

предавка. Когато с продукта косите трева,

изберете предавка 1 – 4. При транспортиране на

продукта изберете предавка 4 – 5.

ВНИМАНИЕ:

Ако предавката

не се включи незабавно, не

прилагайте сила. Освободете педала

на съединителя, натиснете го отново

и опитайте да включите предавката

отново.

Забележка: Можете да стартирате продукта

на всичките 5 предавки.

5. Освободете бавно педала на съединителя.

1466 - 008 - 27.01.2025

6. Снижете платформата за рязане.

7. За да спрете, натиснете паркиращата спирачка/

спирачния педал за бързо спиране.

За да стартирате върху наклон, R 112C5

1. Изберете височината на рязане (1 – 5) чрез лоста

за височина на рязане.

2. Стартирайте двигателя.

3. Натиснете педала на паркиращата спирачка.

4. Приложете пълна газ.

5. Натиснете педала на съединителя и изберете

първа предавка.

6. Бавно освободете педала на паркиращата

спирачка и педала на съединителя.

За да спрете двигателя

1. Издърпайте назад лоста за повдигане на

платформата за рязане, за да повдигнете

платформата за рязане. Ножовете спират да се

въртят.

2. Поставете регулатора на дроселната клапа в

позиция (А).

a) При R 112C, R 115C оставете двигателя

да работи на празен ход за най-малко 30

секунди.

b) При R 112C5 поставете лоста за смяна на

скоростите в неутрална позиция (N).

3. Завъртете ключа на запалването в положение

STOP.

4. Когато машината спре, задействайте спирачката

за паркиране.

За задействане и освобождаване на

спирачката за паркиране

R 112C, R 115C има педал на паркиращата спирачка

и фиксиращ бутон за нея от лявата страна. R 112C5

има педал на паркиращата спирачка и фиксиращ

бутон за нея от дясната страна.

1. Натиснете педала на паркиращата спирачка (А).

2. Натиснете и задръжте фиксиращия бутон (В).

A A

3. Дръжте бутона натиснат и отпуснете педала на

спирачката за паркиране.

4. За да освободите спирачката за паркиране,

натиснете отново педала на спирачката за

паркиране.

1466 - 008 - 27.01.2025

За получаване на добър резултат

• Не режете мокра морава. Мократа трева може да

доведе до лош резултат.

• Стартирайте с голяма височина на рязане и я

намалявайте постепенно.

• Косете при високи обороти на ножовете (за

най-високата разрешена скорост на двигателя

направете справка с

Технически характеристики

на страница 72

). Движете машината на преден

ход при ниски обороти. Ако тревата не е

прекалено висока и гъста, можете да получите

добър резултат и при по-висока скорост.

• За да постигнете най-добър резултат, режете

често тревата и използвайте функцията за

мулчиране. Направете справка с

За сваляне на

приставката за мулчиране на страница 65

Поддръжка

Въведение

ПРЕДУПРЕЖДЕНИЕ: Преди

да извършите техническо обслужване,

трябва да прочетете и разберете главата

за безопасност.

Разписание за техническо

обслужване

X = инструкциите са предоставени в това

ръководство за оператора.

O = инструкциите не са предоставени в това

ръководство за оператора. Възложете извършването

на техническото обслужване на упълномощен

сервиз.

Разписание за техническо обслужване Преди вся-

ка употреба/еже-

седмично

На всеки 50 часа

или ежегодно

Общо Почистете акумулаторната батерия и клемите. O

Извършете проверка на степента на зареждане

на акумулаторната батерия. Заредете акумула-

торната батерия, ако е необходимо.

Проверете всички ремъци и ремъчни шайби за

износване и повреди. Сменяйте износените или

повредени части.

Почистете двигателя и трансмисията. X X

Проверете всички кабели за повреди. O

Регулирайте кормилните кабели. O

Смазвайте продукта. O

Уверете се, че всички крепежни елементи са за-

тегнати правилно.

Уврете се, че налягането на гумите е правилно

за всички гуми.

Разгледайте веригата за кормилно управление

вътре в канала на рамката.

1466 - 008 - 27.01.2025 57

Разписание за техническо обслужване Преди вся-

ка употреба/еже-

седмично

На всеки 50 часа

или ежегодно

Двигател Прегледайте маркуча за гориво за износване и

повреда. Сменете маркуча за гориво, ако е нео-

бходимо.

Сменете горивния филтър. X

Почистете въздушния филтър. X

Сменете въздушния филтър. X

Проверете ауспуха и топлинния дефлектор. X X

Извършете проверка на нивото на моторното

масло. Долейте моторно масло, ако е необходи-

мо.

Сменете моторното масло. X

Сменете филтъра за моторното масло (ако

има).

Сменете запалителната свещ. X

Извършете проверка на оборотите на двигате-

ля. Ако е необходимо, регулирайте оборотите

на двигателя.

Трансмисия, орга-

ни за управление

и система за за-

движване

Проверете охладителния вентилатор на транс-

мисията.

X X

Отстранете колелата и смажете осите. O

Уверете се, че продуктът не се движи, когато

педалите са в неутрално положение.

Извършете проверка на задвижването напред и

назад при различни скорости.

Извършете проверка на превключвателя за

управление на задвижването на ножовете.

Извършете проверка на превключвателя за ло-

ста за височина на рязане.

Извършете проверка на превключвателите за

педала за движение на преден ход и педала за

движение на заден ход.

Извършете проверка на спирачката за паркира-

не.

X X

Извършете проверка на контрола на присъ-

ствието на оператора (OPC).

X X

58 1466 - 008 - 27.01.2025

Разписание за техническо обслужване Преди вся-

ка употреба/еже-

седмично

На всеки 50 часа

или ежегодно

Режещо оборуд-

ване

Почистете платформата за рязане, под капака

на ремъка и под платформата за рязане.

Извършете проверка на успоредността на плат-

формата за рязане. Ако е необходимо, регули-

райте платформата за рязане.

Прегледайте ремъка на платформата за рязане

за износване и повреди.

Проверете ножовете за износване и повреди.

Заточете или сменете ножовете, ако е необхо-

димо.

За почистване на машината

ВНИМАНИЕ: Не използвайте

водоструйка или пароструйка, които

работят с високо налягане. В лагерите

и електрическите съединения може да

влезе вода и да предизвика корозия,

която води до повреда в машината.

Почиствайте машината непосредствено след

употреба.

• Не почиствайте горещите повърхности, като

например двигателя, ауспуха и отделителната

система. Изчакайте повърхностите да изстинат и

след това махнете тревата или замърсяванията.

• Преди да почистите с вода, почистете

с четка. Отстранете нарязаната трева и

замърсяванията от и около трансмисията,

смукателния въздухопровод на трансмисията и

двигателя.

• Използвайте течаща вода от маркуч за

почистване на машината. Не използвайте високо

налягане.

• Не насочвайте водата към електрическите

компоненти или лагерите. Обикновено

употребата на препарат увеличава повредата.

• За да почистите платформата за рязане, я

свалете и я измийте с вода.

• Когато машината вече е чиста, стартирайте

платформата за рязане за кратък период, за да

издуха останалата вода.

За почистване на двигателя и

ауспуха

Поддържайте двигателя и ауспуха чисти от окосена

трева и мръсотии. Пропитите с гориво или масло

остатъци от трева могат да увеличат опасността

от пожар и опасността от прегряване на двигателя.

Оставете двигателя да изстине, преди да го

почистите. Почистете го с вода и четка.

Остатъците от трева около ауспуха изсъхват бързо

и създават опасност от пожар. Използвайте четка

или отстранете с вода остатъците от трева, когато

ауспухът е студен.

За да почистите смукателния

въздухопровод за студен въздух на

двигателя, (R 112C, R 112C5)

ПРЕДУПРЕЖДЕНИЕ: Спрете

двигателя. Охладителният смукателен

въздухопровод се върти и може да

причини нараняване на пръстите Ви.

1466 - 008 - 27.01.2025 59

• Уверете се, че решетката на смукателния

въздухопровод на капака на двигателя не е

запушена. Отстранете тревата и замърсяванията

с четка.

• Отворете капака на двигателя. Уверете

се, че не е запушен охладителният

смукателен въздухопровод. Отстранете тревата и

замърсяванията с четка.

За да почистите смукателния

въздухопровод за студен въздух на

двигателя, (R 115C)

ПРЕДУПРЕЖДЕНИЕ:

Спрете

двигателя. Охладителният смукателен

въздухопровод се върти и може да

причини нараняване на пръстите Ви.

• Уверете се, че решетката на смукателния

въздухопровод на капака на двигателя не е

запушена. Отстранете тревата и замърсяванията

с четка.

• Отворете капака на двигателя. Уверете

се, че не е запушен охладителният

смукателен въздухопровод. Отстранете тревата и

замърсяванията с четка.

За махане на капаците

За да премахнете капака на двигателя

1. Освободете щипките на капака на двигателя.

2. Сгънете капака на двигателя назад.

За да свалите капака на ремъка

1. Освободете щипката на ремъка.

2. Свалете капака на ремъка.

1466 - 008 - 27.01.2025

За проверка на кормилните кабели

1. Кормилните кабели са обтегнати правилно, ако

можете да ги преместите ръчно 5 mm нагоре или

надолу в канала на кормилния пръстен.

2. Ако кабелите са прекалено разхлабени,

възложете регулирането им на оторизиран

сервиз.

За проверка на спирачката за

паркиране

1. Паркирайте машината върху твърда, наклонена

повърхност.

Забележка: Когато проверявате спирачката

за паркиране, не паркирайте по склон с трева.

2. Натиснете педала на паркиращата спирачка (А).

3. Натиснете и задръжте фиксиращия бутон (В) и

освободете педала на паркиращата спирачка,

докато бутонът е натиснат.

A A

Забележка:

При R 112C, R 115C

паркиращата спирачка е от лявата страна. При

R 112C5 паркиращата спирачка е от дясната

страна.

4. При R 112C5 поставете лоста за смяна на

скоростите в неутрална позиция (N).

5. Ако машината започне да се движи, възложете

регулирането на паркиращата спирачка на

одобрен сервиз.

6. Натиснете педала на спирачката за паркиране, за

да освободите спирачката за паркиране.

За смяна на горивния филтър

1. Отворете капака на двигателя.

2. За да получите достъп до горивния филтър,

свалете 4-те винта и извадете защитния капак.

3. Преместете скобите на маркуча от горивния

филтър с помощта на плоски клещи.

4. Извадете горивния филтър от краищата на

маркуча.

5. Натиснете новия горивен филтър в краищата

на маркуча. Нанесете течен миещ препарат по

краищата на горивния филтър, за да направите

свързването по-лесно.

6. Натиснете скобите за маркуча към горивния

филтър.

7. Закрепете защитния капак с 4-те винта.

За почистване и смяна на въздушния

филтър (R 112C, R 112C5)

1. Отворете капака на двигателя.

1466 - 008 - 27.01.2025

2. Разхлабете фиксаторите, които държат капака на

въздушния филтър, и отстранете капака.

3. Отстранете патрона на въздушния филтър от

корпуса на филтъра.

4. За да почистите порестия въздушен филтър,

изпълнете следните стъпки.

a) Отстранете порестия въздушен филтър от

патрона на въздушния филтър.

b) Почистете порестия въздушен филтър с

неагресивен почистващ препарат.

c) Оставете порестия въздушен филтър да

изсъхне.

d) Монтирайте порестия въздушен филтър

около патрона на въздушния филтър.

5. За да почистите хартиения въздушен филтър,

изпълнете следните стъпки.

a) Ударете хартиения въздушен филтър върху

твърда повърхност, за да го почистите.

b) Издухайте със сгъстен въздух вътрешната

част на хартиения въздушен филтър.

ВНИМАНИЕ:

Ако хартиеният

филтър не може да се почисти, той

трябва да се смени.

6. Извършете монтаж в обратната

последователност.

За да смените въздушния филтър (R

115C)

1. Отворете капака на двигателя.

2. Разхлабете фиксаторите, които държат капака на

въздушния филтър, и извадете капака.

3. Извадете патрона на въздушния филтър от

корпуса на филтъра.

4. Поставете нов патрон на въздушния филтър

върху въздушния маркуч.

1466 - 008 - 27.01.2025

5. Натиснете патрона на въздушния филтър на

правилна позиция.

6. Поставете капака на въздушния филтър и

затегнете фиксаторите.

За да свалите и поставите задния

десен капак

1. Отворете капака на двигателя.

2. Махнете винта (А).

3. Завъртете лоста на задвижващата система (B)

обратно на часовниковата стрелка, за да го

освободите от задвижващата система.

Забележка: Не изваждайте напълно лоста

на задвижващата система.

4. Свалете десния заден капак. Лостът на

задвижващата система е свален заедно със

задния десен капак.

Забележка:

Пластмасовите капаци са

гъвкави. Извийте ги внимателно, за да улесните

отстраняването.

5. Преди да поставите задния десен капак, се

уверете, че лостът на задвижващата система е

в правилната позиция.

6. Поставете десния заден капак обратно в

първоначална позиция.

7. Поставете куката на края на лоста на

задвижващата система през отвора, както е

показано (A).

8. Закрепете винта (B).

За проверка и смяна на

запалителната свещ

1. Свалете десния заден капак, вижте

За да

свалите и поставите задния десен капак на

страница 63

2. Отстранете обувката на запалителния кабел и

почистете около запалителната свещ.

3. Свалете запалителната свещ с ⅝ʺ (16 mm) глух

гаечен ключ за свещи.

4. Проверете запалителната свещ. Сменете, ако

електродите са обгорели или ако изолацията

е напукана или повредена. Ако запалителната

свещ не е повредена, почистете я със стоманена

четка.

1466 - 008 - 27.01.2025

5. Измерете разстоянието между електродите и

се уверете, че е правилно. Вижте

Технически

характеристики на страница 72

6. Огънете страничния електрод, за да регулирате

разстоянието между електродите.

7. Поставете свещта обратно и я завъртете ръчно,

докато достигне своето място.

8. Затегнете запалителната свещ с глух гаечен

ключ за свещи, докато шайбата е притисната.

9. Затегнете използваната свещ още ⅛ оборота и

новата свещ още ¼ оборота.

ВНИМАНИЕ: Свещите, които

не са затегнати правилно, могат да

повредят двигателя.

10. Сменете обувката на запалителния кабел.

ВНИМАНИЕ: Не се

опитвайте да запалите двигателя,

ако запалителната свещ или

запалителният кабел са били свалени.

11. Закрепете десния заден капак, вижте

За да

свалите и поставите задния десен капак на

страница 63

За да смените главния бушон

Изгорял бушон се познава по прекъснатия

проводник.

1. Развийте 2-та винта и свалете защитния капак.

Главният бушон се намира в държача зад

акумулатора.

2. Издърпайте бушона от държача.

3. Сменете изгорелия бушон с нов бушон от същия

тип с плосък щифт 15 A.

4. Сменете капака.

Ако главният бушон изгори скоро след като сте го

сменили, има късо съединение. Поправете късото

съединение, преди отново да работите с продукта.

Поискайте помощ от оторизиран сервиз.

За зареждане на акумулатора

• Заредете акумулатора, ако е твърде слаб, за да

стартира двигателя.

• Използвайте стандартно зарядно устройство.

ВНИМАНИЕ: Не използвайте

зарядно устройство за форсирано

зареждане или устройство за външно

аварийно стартиране. Това ще

доведе до повреда на електрическата

система на продукта.

• Заредете за 4 часа при максимум 3 А.

• Винаги изключвайте зарядното устройство, преди

да стартирате двигателя.

• Когато батерията се зарежда, свържете червения

кабел към ПОЛОЖИТЕЛНАТА клема (+) и

черния кабел към ОТРИЦАТЕЛНАТА клема (-) на

акумулатора. Уверете се, че червеният (+) кабел

е изтеглен зад черния (-) кабел.

За да направите аварийно

стартиране на двигателя

Ако акумулаторът е прекалено изтощен, за да

стартирате двигателя, можете да използвате

стартовите кабели, за да направите аварийно

стартиране. Този продукт има система от 12 V

1466 - 008 - 27.01.2025

с отрицателно заземяване. Продуктът, който се

използва за аварийно стартиране, също трябва да

има система от 12 V с отрицателно заземяване.

За да свържете стартовите кабели

ПРЕДУПРЕЖДЕНИЕ: Опасност

от експлозия поради експлозивен

газ, който идва от акумулатора. Не

свързвайте отрицателния извод на

напълно зареден акумулатор към или в

непосредствена близост до отрицателния

извод на разреден акумулатор.

ВНИМАНИЕ: Не използвайте

акумулатора на Вашия продукт, за да

стартирате други автомобили.

1. Свалете капака на двигателя.

2. Свалете капака на корпуса на акумулатора.

3. Свържете единия край на червения кабел към

ПОЛОЖИТЕЛНАТА клема (+) на изтощения

акумулатор (A).

4. Свържете другия край на червения кабел

към ПОЛОЖИТЕЛНАТА клема (+) на напълно

заредения акумулатор (B).

ПРЕДУПРЕЖДЕНИЕ:

Не

свързвайте накъсо краищата на

червения кабел към шасито.

5. Свържете единия край на черния кабел към

ОТРИЦАТЕЛНАТА клема (–) на напълно зареден

акумулатор (C).

6. Свържете другия край на черния кабел

за ЗАЗЕМЯВАНЕТО НА ШАСИТО (D), на

отдалечено от резервоара за гориво и

акумулатора място.

7. Сменете капаците.

За да махнете стартовите кабели

Забележка: Махнете стартовите кабели в

обратна последователност на начина, по който ги

свързвате.

1. Извадете ЧЕРНИЯ кабел от шасито.

2. Извадете ЧЕРНИЯ кабел от напълно заредения

акумулатората батерия.

3. Извадете ЧЕРВЕНИЯ кабел от двата

акумулатора.

Налягане на гумите

Нормалното налягане в гумите е 60 kPa (0,6 bar/8,5

PSI) за всичките 4 гуми.

За сваляне на приставката за

мулчиране

Ще намерите приставката за мулчиране от долната

страна на платформата за рязане.

1. Свалете платформата за рязане. Вижте

За да

свалите платформата за рязане на страница 51

2. Премахнете винтовете, които държат

приставката за мулчиране и я извадете.

3. Поставете платформата за рязане в положение

за косене.

4. Прикрепете приставката за мулчиране в обратна

последователност.

1466 - 008 - 27.01.2025

За проверка на ножовете

ВНИМАНИЕ: Повредените или

неправилно балансирани остриета

могат да повредят продукта. Сменете

повредените ножове. Възложете на

упълномощен сервиз заточването и

балансирането на затъпените ножове.

1. Свалете платформата за рязане. Вижте

За да

свалите платформата за рязане на страница 51

2. Погледнете ножовете, за да видите дали не са

повредени и не е необходимо да бъдат заточени.

3. Затегнете придържащите болтове на ножовете с

въртящ момент на затягане от Nm.

За смяна на ножовете

1. Свалете платформата за рязане. Вижте

За да

свалите платформата за рязане на страница 51

2. Блокирайте ножа с дървено трупче (A).

3. Разхлабете и махнете придържащия болт на

ножовете (B), шайбите (C) и ножа (D).

4. Монтирайте новия нож с извитите краища към

платформата за рязане.

ПРЕДУПРЕЖДЕНИЕ:

Неправилен тип нож може да доведе

до изхвърляне на предмети от

платформата за рязане и да причини

сериозно нараняване. Използвайте

само посочените ножове в

Технически

характеристики на страница 72

5. Прикрепете острието, шайбата и болта.

Затегнете болта с правилния въртящ момент на

затягане. Вижте

Технически характеристики на

страница 72

За извършване на проверка на

нивото на моторното масло (R 112C,

R 112C5)

1. Паркирайте продукта на равна повърхност и

спрете двигателя.

2. Отворете капака на двигателя.

3. Разхлабете мерителната пръчка и я извадете.

4. Почистете маслото от мерителната пръчка.

5. Поставете обратно мерителната пръчка и я

затегнете.

6. Разхлабете и издърпайте мерителната пръчка и

отчетете нивото на маслото.

7. Нивото на маслото трябва да бъде между

маркировките на мерителната пръчка. Ако нивото

е близо до маркировката ADD (ДОБАВЯНЕ),

долейте масло, докато достигне маркировката

FULL (ПЪЛНО).

8. Налейте маслото през отвора за мерителната

пръчка. Наливайте маслото бавно.

-40°

-30°

-20° -10 10° 20° 30° 40° 0°

SAE 30

SAE VISCOSITY GRADES

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

SAE 5W-30 Synthetic

SAE 10W-40

Забележка:

Направете справка с

Технически характеристики на страница 72

за

препоръчваните от нас типове моторно масло.

9. Затегнете правилно мерителната пръчка, преди

да стартирате двигателя. Стартирайте двигателя

и го оставете да работи на празен ход около

30 секунди. Спрете двигателя. Изчакайте 30

секунди и извършете отново проверка на нивото

на маслото.

1466 - 008 - 27.01.2025

За извършване на проверка на

нивото на моторното масло (R 115C)

1. Паркирайте продукта на равна повърхност и

спрете двигателя.

2. Отворете капака на двигателя.

3. Разхлабете мерителната пръчка и я извадете.

4. Почистете маслото от мерителната пръчка.

5. Поставете обратно мерителната пръчка и я

затегнете.

6. Разхлабете и издърпайте мерителната пръчка и

отчетете нивото на маслото.

7. Нивото на маслото трябва да бъде между

маркировките на мерителната пръчка. Ако нивото

е близо до маркировката ADD (ДОБАВЯНЕ),

долейте масло, докато достигне маркировката

FULL (ПЪЛНО).

8. Налейте маслото през отвора за мерителната

пръчка. Наливайте маслото бавно.

-40°

-30°

-20° -10 10° 20° 30° 40° 0°

SAE 30

SAE VISCOSITY GRADES

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

SAE 5W-30 Synthetic

SAE 10W-40

Забележка:

Направете справка с

Технически характеристики на страница 72

за

препоръчваните от нас типове моторно масло.

9. Затегнете правилно мерителната пръчка, преди

да стартирате двигателя. Стартирайте двигателя

и го оставете да работи на празен ход около

30 секунди. Спрете двигателя. Изчакайте 30

секунди и извършете отново проверка на нивото

на маслото.

За смяна на моторното масло

ПРЕДУПРЕЖДЕНИЕ:

Моторното масло е много горещо

непосредствено след спирането на

двигателя. Оставете двигателя да

изстине, преди да източите моторното

масло. Ако разлеете моторно масло

върху кожата си, почистете със сапун и

вода.

1. Поставете съд под изпускателна пробка за

масло.

2. Отстранете мерителната пръчка.

3. Отстранете пробката за източване.

a) За R 112C.

b) За R 112C5 и R 115C.

4. Източете моторното масло в съда.

5. Закрепете пробката за източване и я затегнете.

1466 - 008 - 27.01.2025

6. Налейте маслото през отвора за мерителната

пръчка. Наливайте маслото бавно.

-40°

-30°

-20° -10 10° 20° 30° 40° 0°

SAE 30

SAE VISCOSITY GRADES

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

SAE 5W-30 Synthetic

SAE 10W-40

Забележка: Направете справка с

Технически характеристики на страница 72

за

препоръчваните от нас типове моторно масло.

7. Монтирайте мерителната пръчка.

8. Оставете двигателя да се загрее, а след

това проверете дали няма теч от пробката за

източване на масло.

Отстраняване на проблеми

Разписание за търсене и

отстраняване на неизправности

Ако не можете да намерите решение на Вашите

проблеми в това ръководство за оператора, се

обърнете към Вашия сервиз на Husqvarna.

Проблем Причина

Стартерът не развърта двига-

теля

Не е задействана спирачката за паркиране. Направете справка с

За задей-

стване и освобождаване на спирачката за паркиране на страница 56

Лостът за повдигане на косилния апарат е в положение за косене. Напра-

вете справка с

За повдигане и спускане на платформата за рязане на

страница 53

Главният предпазител е повреден. Направете справка с

За да смените

главния бушон на страница 64

Блокировката на запалването е повредена.

Връзката между кабела и акумулаторната батерия е от неправилен тип.

Направете справка с

За зареждане на акумулатора на страница 64

Акумулаторната батерия е прекалено изтощена. Направете справка с

За

зареждане на акумулатора на страница 64

Двигателят на стартера е повреден или не работи правилно.

Двигателят не стартира, когато

стартерът развърти двигателя

В резервоара за гориво няма гориво. Направете справка с

За наливане на

гориво на страница 52

Запалителната свещ е повредена.

Запалителният кабел е повреден.

Има замърсяване в карбуратора или в горивопровода.

68 1466 - 008 - 27.01.2025

Проблем Причина

Двигателят не работи плавно Запалителната свещ е повредена.

Карбураторът не е регулиран правилно.

Въздушният филтър е запушен. Направете справка с

За почистване и смя-

на на въздушния филтър (R 112C, R 112C5) на страница 61

Вентилационният канал на резервоара за гориво е запушен.

Има замърсяване в карбуратора или в горивопровода.

Регулаторът на дроселната клапа е зададен на положение "задействан

дросел" или кабелът на газта е неправилно регулиран.

Двигателят очевидно няма

мощност

Въздушният филтър е запушен. Направете справка с

За почистване и смя-

на на въздушния филтър (R 112C, R 112C5) на страница 61

Запалителната свещ е повредена.

Има замърсяване в карбуратора или в горивопровода.

Регулаторът на дроселната клапа е зададен на положение "задействан

дросел" или кабелът на газта е неправилно регулиран

Акумулаторната батерия не се

зарежда

Акумулаторната батерия е повредена или не работи правилно. Направете

справка с

Безопасност на акумулаторната батерия на страница 49

Връзката между кабелните конектори и клемите на акумулаторната бате-

рия е от неправилен тип. Направете справка с

За зареждане на акумулато-

ра на страница 64

Има вибрации в продукта Ножовете са разхлабени. Направете справка с

За проверка на ножовете на

страница 66

Един или повече ножове са дебалансирани. Направете справка с

За про-

верка на ножовете на страница 66

Двигателят е разхлабен.

Резултатът от рязането е неза-

доволителен

Ножовете са затъпени. Направете справка с

За проверка на ножовете на

страница 66

Тревата е висока или мокра. Направете справка с

За получаване на добър

резултат на страница 57

Платформата за рязане е изместена.

Има запушване с трева в платформата за рязане. Направете справка с

За

почистване на машината на страница 59

Налягането в гумите е различно от лявата и дясната страна. Направете

справка с

Налягане на гумите на страница 65

Продуктът работи с прекалено висока скорост. Направете справка с

Техни-

чески характеристики на страница 72

Оборотите на двигателя са прекалено ниски. Направете справка с

Техниче-

ски характеристики на страница 72

Задвижващият ремък приплъзва.

1466 - 008 - 27.01.2025 69

Транспортиране, съхранение и изхвърляне

Транспортиране

• Машината е тежка и може да причини

наранявания от премазване. Внимавайте при

товарене върху или разтоварване от превозно

средство или ремарке.

• Не повдигайте продукта. Ушите за

транспортиране не са одобрени точки на

повдигане и трябва да се използват само за

безопасно закрепване на продукта към ремарке.

• Използвайте одобрено ремарке за

транспортиране на машината.

• Уверете се, че познавате местните разпоредби

за движение по пътищата, преди да

транспортирате машината в ремарке или по

пътищата.

За безопасното закрепване на машината

върху ремарке за транспортиране

ПРЕДУПРЕЖДЕНИЕ:

Спирачката за паркиране не е достатъчна

за блокиране на машината по време

на транспортиране. Закрепете продукта

здраво към ремаркето.

Оборудване: 2 одобрени обтягащи ремъка и 4

дървени клина за колела.

1. Активирайте спирачката за паркиране.

2. Поставете обтягащите ремъци около рамата или

задното товарно отделение.

3. Затегнете обтягащите ремъци към предната и

задната част на ремаркето, за да обезопасите

продукта.

4. Поставете блоковете за колелата пред и зад

задните колела.

За поставяне на опори под продукта

ПРЕДУПРЕЖДЕНИЕ:

Винаги

поставяйте опори от 2-те страни на

продукта, за да е стабилен.

1. Паркирайте продукта на твърда и равна

повърхност.

2. Свалете платформата за рязане. Вижте

За да

свалите платформата за рязане на страница 51

3. Повдигнете продукта с монтаж на подемно

устройство.

4. Поставете предните опори под осите на предните

колела.

5. Поставете задните опори под задната рамка.

За теглене на машината

Машината има хидростатична трансмисия. За да

предотвратите повреждане на трансмисията, теглете

продукта на кратки разстояния и с ниска скорост.

Изключете трансмисията, преди да теглите

продукта. Вижте

За включване и изключване на

задвижващата система, R 112C, R 115C на страница

Съхранение

В края на сезона и преди повече от 30 дни

съхранение подгответе машината за съхранение.

Ако държите гориво в резервоара за гориво в

продължение на 30 или повече дни, лепкави частици

могат да предизвикат блокиране на карбуратора.

Това има отрицателно въздействие върху работата

на двигателя.

За да предотвратите образуването на лепкави

частици, добавете стабилизатор. Ако се използва

алкилатен бензин, не е необходим стабилизатор.

Ако използвате стандартен бензин, не сменяйте

с алкилатен бензин. Това може да предизвика

втвърдяване на чувствителните гумени части.

Добавете стабилизатор към горивото в резервоара

1466 - 008 - 27.01.2025

или в контейнера за съхранение на горивото. Винаги

използвайте указаните от потребителя съотношения

на смесване. Оставете двигателя да работи най-

малко 10 минути, след като добавите стабилизатор,

докато той потече в карбуратора.

ПРЕДУПРЕЖДЕНИЕ: Не

съхранявайте машината с гориво в

резервоара за гориво на закрито или на

места с лоша вентилация. Съществува

опасност от пожар, ако изпаренията от

горивото са близо до открит пламък,

искри или сигнални лампи на котли,

резервоари за топла вода и сушилни за

дрехи.

ПРЕДУПРЕЖДЕНИЕ:

Отстранете тревата, листата и други

запалими материали от машината, за да

намалите риска от злополука. Оставете

машината да се охлади, преди да я

оставите за съхранение.

• Почистване на продукта, вижте

За почистване на

машината на страница 59

. Поправете повредени

места по боята, за да предотвратите корозията.

• Проверете машината за износени или повредени

части и затегнете разхлабените винтове и гайки.

• Извадете батерията. Почистете го, заредете

го и го поддържайте охладен по време на

съхранение.

• Сменете моторното масло и изхвърлете

отработеното масло.

• Изпразнете резервоара за гориво. Стартирайте

двигателя и го оставете да работи, докато се

изразходи горивото в карбуратора.

Забележка:

Не изпразвайте резервоара

за гориво и карбуратора, ако е бил добавен

стабилизатор.

• Развийте пробките и налейте по около една

супена лъжица моторно масло във всеки от

цилиндрите. Развъртете на ръка двусекционния

вал на двигателя, за да се нанесе маслото и

поставете обратно пробките.

• Смажете всички смазочни нипели, съединения и

оси.

• Съхранявайте машината на чисто и сухо място и

я покрийте за допълнителна защита.

• Покривало за предпазване на Вашата машина

по време на съхранението или транспортирането

можете да получите чрез Вашия дилър.

Изхвърляне

• Химическите вещества могат да бъдат опасни

и не трябва да се изливат на земята. Винаги

изхвърляйте използваните химикали в сервизен

център или на подходящо място за изхвърляне

на отпадъци.

• Когато продуктът се износи, го изпратете

обратно на дилъра или на подходящо място за

рециклиране.

• Маслото, маслените филтри, горивото и

акумулаторната батерия могат да имат

отрицателно въздействие върху околната среда.

Спазвайте местните изисквания за рециклиране

и приложимите регламенти.

• Не изхвърляйте акумулаторната батерия като

битов отпадък.

• Изпратете акумулаторната батерия на сервизен

дилър на Husqvarna или я изхвърлете на място

за изхвърляне на използвани акумулаторни

батерии.

1466 - 008 - 27.01.2025 71

Технически характеристики

R112C R112C5 R115C

Размери Направете справка с

Размери на продукта на страница 75

Тегло без платформа за рязане, с празни

резервоари, kg

154 154 180

Размери на гумите 160/50-8 160/50-8 165/60-8

Налягане на гумите, задни – предни,

kPa/bar/PSI

60/0,6/8,5 60/0,6/8,5 60/0,6/8,5

Максимален градиент, градуси ° 10 10 10

Макс. тегло на тегленото оборудване при

наклон 10°, kg:

100 100 100

Макс. допустима вертикална сила върху

теглителната шина, N/kg:

250/25 250/25 250/25

Макс. допустима хоризонтална сила върху

теглителната шина, N/kg:

170/17 170/17 170/17

Двигател

Марка Husqvarna Husqvarna Briggs & Stratton

Модел HS 413AE HS 413AE 4145

Номинална изходна мощност на двигате-

ля, kW

8,4 8,4 9,5

Работен обем, cm

413 413 500

Макс. обороти на двигателя, об/мин 3000 ± 100 3000 ± 100 3000 ± 100

Макс. скорост на преден ход, km/h 8 8 9

Макс. скорост на заден ход, km/h 7 7 7

Гориво с мин. октаново число 91 91 91

Обем на резервоара за гориво, литри 4 4 7

Номиналната мощност на двигателя е средната нетна мощност (при указаните об/мин) на стандартен

двигател за модела двигател, измерен спрямо SAE стандарта J1349/ISO1585. Двигателите масово

производство може да се отклоняват от тази стойност. Действителната изходна мощност за двигателя,

инсталиран на крайния продукт, ще зависи от работната скорост, условията на околната среда и други

стойности.

72 1466 - 008 - 27.01.2025

R112C R112C5 R115C

Масло

Husqvarna SAE

30, Husqvarna SAE

5W-30 синтетично,

Husqvarna SAE

10W-40

Husqvarna SAE

30, Husqvarna SAE

5W-30 синтетично,

Husqvarna SAE

10W-40

Husqvarna SAE

30, Husqvarna SAE

5W-30 синтетично,

Husqvarna SAE

10W-40

Обем на резервоара за масло, литри 1,2 1,2 1,4

Двигател на стартера Електрически стар-

тер 12 V

Електрически стар-

тер 12 V

Електрически стар-

тер 12 V

Трансмисия

Марка/модел HydroGear T2 Peerless/MST205 HydroGear T2

Масло, клас SF‐CC SAE 10W/40 SAE 80W/90 SAE 10W/40

Обем на маслото, литри 2 0,5 2

Брой на предавките за преден ход – 5 –

Брой на предавките за заден ход – 1 –

Макс. скорост на преден ход, km/h 8 8 9

Макс. скорост на заден ход, km/h 8 3 7

Електрическа система

Тип 12 V, отрицателно

заземена

12 V, отрицателно

заземена

12 V, отрицателно

заземена

Акумулаторна батерия 12 V, 20 Ah 12 V, 20 Ah 12 V, 20 Ah

Запалителна свещ Husqvarna HQT-9 Champion XC92YC Champion XC92YC

Разстояние между електродите, mm/инч 0,75/0,030 0,75/0,030 0,75/0,030

Главен бушон Плосък щифт, 15 A Плосък щифт, 15 A Плосък щифт, 15 A

Шумови емисии

Ниво на звуковата мощност, измерена в

dB(A)

98 99 99

Гарантирано ниво на звукова мощност,

dB(A)

99 100 99

Нива на шума

Ниво на звуковото налягане при ухото на

оператора, dB(A)

84 85 85

Използвайте моторно масло с качество API SJ или по-високо. Ако се използва масло SAE-30 при

температура, по-ниска от +5°C, съществува риск двигателят да не бъде смазан достатъчно. Това може

да причини повреда на двигателя. Направете справка с

За смяна на моторното масло на страница 67

за правилното масло за ниски температури. Направете справка с таблицата с вискозитети в ръковод-

ството на двигателя (ако е включено) и изберете най-добрия вискозитет спрямо очакваната външна

температура.

Емисии на шума в околната среда, измерени като звукова мощност (L

) в съответствие с директива

на ЕО 2000/14/ЕО.

Ниво на звуковото налягане съгласно EN ISO 5395. Отчетените данни за нивото на звуковото налягане

имат типична статистическа дисперсия (стандартно отклонение) от 1,2 dB(A).

1466 - 008 - 27.01.2025 73

R112C R112C5 R115C

Нива на вибрациите

Ниво на вибрация на кормилото, m/s

1,06 1,6 1,6

Ниво на вибрация на седалката, m/s

0,45 0,7 0,7

Платформа за рязане

Тип Combi Combi Combi

Ширина на рязане, mm 850 850 950

Височина на рязане, 5 позиции, mm 25-70 25-70 25 – 75

Дължина на острието, mm 430 430 471

Нож

Номер на артикул 5810835-01 5810835-01 5803974-01

ПРЕДУПРЕЖДЕНИЕ:

Използването на платформа за рязане,

която не е одобрена за продукта, може

да доведе до изхвърчане на предмети

с висока скорост и да причини сериозно

нараняване. Не използвайте други типове

платформа за рязане, освен определения

в това ръководство за оператора.

Ниво на вибрациите съгласно EN ISO 5395. Отчетените данни за равнището на вибрации имат типична

статистическа дисперсия (стандартно отклонение) от 0,2m/s

(кормило) и 0,8m/s

(седалка).

74 1466 - 008 - 27.01.2025

Размери на продукта

1466 - 008 - 27.01.2025 75

A 283 mm F 220 mm K 183 mm

B 569 mm G 1072 mm l 648 mm

C 800 mm H 2124 mm M 795 mm

D 400 mm I 886 mm N 657 mm

E 1781 mm J R 112C5: 106 mm

R 112 C, R 115C: 83 mm

O 804 mm

Обслужване

Сервиз

Извършвайте ежегодна проверка в оторизиран

сервиз, за да се уверите, че машината ще работи

безопасно и по най-добрия начин по време на

активния сезон. Най-доброто време за извършване

на сервизно обслужване или основен ремонт на

машината е неактивният сезон.

Когато изпращате поръчка за резервните части,

предоставяйте информация за годината на покупка,

модела, типа и серийния номер.

Винаги използвайте оригинални резервни части.

76 1466 - 008 - 27.01.2025

Декларация за съответствие

Декларация за съответствие на ЕС

Ние, Husqvarna AB, SE-561 82 Huskvarna, Швеция,

тел.: +46-36-146500, декларираме на своя собствена

отговорност, че продуктът:

Описание Самоходна косачка за трева

Марка Husqvarna

Тип/модел R 112C, R 112C5, R 115C

Идентификация Серийни номера от 2024 и нататък

отговаря напълно на следните директиви и

регламенти на ЕС:

Директива/регла-

мент

Описание

2006/42/EО "относно машините"

2014/30/ЕС "относно електромагнитната съвместимост"

2000/14/EО "относно шумовите емисии в околната среда"

2011/65/ЕС "по отношение на ограничението за използване на определени опасни вещества в

електрическо и електронно оборудване"

и че следните стандарти и/или технически

спецификации са приложени: EN ISO 12100:2010,

EN ISO 5395-1:2013/A1:2018, EN ISO 5395-3: 2013/

A1:2017/A2:2018, EN ISO 14982:2009, EN IEC

63000:2018.

Нотифициран орган: 0404, SMP Svensk

Maskinprovning AB, Box 4053, SE-904 03 Umeå,

Sweden има и потвърдено съответствие с

приложение VI на директива на съвета 2000/14/ЕО.

За информация относно шумовите емисии

направете справка с

Технически характеристики на

страница 72

Huskvarna, 2025-01-17

Claes Losdal, мениджър "Разработки и развитие/

градински продукти", Husqvarna AB

Отговорен за техническата документация

1466 - 008 - 27.01.2025 77

Зміст

Вступ............................................................................ 78

Безпека........................................................................ 82

Збирання......................................................................88

Експлуатація................................................................90

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ................................ 94

Усунення несправностей..........................................105

Транспортування, зберігання й утилізація.............. 106

Технічні дані.............................................................. 109

Обслуговування........................................................ 112

Декларація відповідності.......................................... 113

Вступ

Перевірка перед доставлянням та

номери виробів

Зверніть увагу: Цей виріб було перевірено

перед доставлянням. Обов’язково отримайте в

дилера підписаний екземпляр документа, що

засвідчує виконання перевірки перед доставлянням.

Контактні дані дилера з об-

слуговування Husqvarna:

Цей посібник користувача стосується виробу з номером/ серійним номером:

Двигун:

Трансмісія:

Опис виробу

Цей виріб– газонокосарка-трактор. Педалі

руху вперед і зворотного руху дозволяють

оператору плавно регулювати швидкість. Виріб

використовується з різальною декою 2-в-1 із

заглушкою для мульчування.

Правильне використання

Виріб призначено для скошування трави на відкритих

рівних ділянках у житлових районах і в садах. Для

використання виробу в інших цілях слід приєднати

до нього додаткове обладнання. Із питаннями щодо

доступності аксесуарів звертайтеся до свого дилера

Husqvarna.

Страхування виробу

Ваш новий виріб необхідно застрахувати. За

поясненнями зверніться до своєї страхової компанії.

Рекомендуємо отримати повне всеохоплююче

страхування, що включає страхування третіх осіб,

страхування від пожежі, пошкодження, крадіжки та

відповідальності.

78 1466 - 008 - 27.01.2025

Огляд виробу R 112C, R 115C

7 6 5 4 3 1 2

9 10 11 12 13 14

1. Пластинка технічних даних

2. Важіль для зчеплення й розчеплення привода

3. Акумулятор

4. Керування газом/керування системою запуску

холодного двигуна

5. Замок запалювання

6. Підйомний важіль для різальної деки

7. Педаль зворотного руху

8. Педаль руху вперед

9. Важіль регулювання висоти різання

10. Педаль стояночного гальма

11. Кнопка блокування стояночного гальма

12. Налаштування сидіння

13. Кришка паливного бака

14. Замок кришки

1466 - 008 - 27.01.2025 79

Огляд виробу R 112C5

12345678

131211109

1. Пластинка технічних даних

2. Акумулятор

3. Керування газом/керування системою запуску

холодного двигуна

4. Важіль перемикання передач

5. Замок запалювання

6. Підйомний важіль для різальної деки

7. Кнопка блокування стояночного гальма

8. Педаль стояночного гальма

9. Важіль регулювання висоти різання

10. Педаль зчеплення

11. Налаштування сидіння

12. Кришка паливного бака

13. Замок кришки

Запобіжний вимикач сидіння

Запобіжний вимикач сидіння запускає ланцюг

безпеки, коли оператор встає із сидіння.

Двигун і привід лез зупиняються, якщо леза

використовуються або якщо не застосовано

стояночне гальмо. Див. також

Ланцюг аварійного

захисту на сторінці 85

Елементи керування дроселя та

заслінки

Елементи керування дроселя та заслінки регулюють

частоту обертання та активують заслінку.

Переміщуйте елемент керування вперед для

збільшення частоти обертання та назад для її

зменшення. Для застосування заслінки переміщуйте

елемент керування у верхнє положення. Заслінка

використовується для запуску холодного двигуна.

Див.

Запуск двигуна на сторінці 91

Різальна дека

Виріб використовується з різальною декою 2-в-1

із функцією мульчування. Функція мульчування

дозволяє перетворювати траву на добриво. Різальну

деку 2-в-1 також можна використовувати без функції

мульчування для викидання трави ззаду.

Важіль регулювання висоти різання

Можна встановити 5 різних рівнів висоти різання (1–

5).

Зверніть увагу: Перед регулюванням висоти

різання необхідно підняти різальну деку.

80 1466 - 008 - 27.01.2025

Символи на виробі

УВАГА! недбале чи неправильне

використання може призвести до

серйозних травм або смерті оператора

чи інших осіб.

Перед користуванням виробом уважно

прочитайте посібник користувача й

переконайтеся, що ви зрозуміли всі

вказівки.

Обертові леза. Коли двигун увімкнено,

тримайтеся подалі від кожуха леза.

Увага: обертальні частини. Тримайтеся

подалі від рухомих частин.

Остерігайтеся рикошету й об’єктів, які

можуть вилітати з-під виробу.

Забороняється використовувати виріб,

якщо поряд є тварини чи люди

(особливо діти).

Перш ніж розпочати рух назад і під час

такого руху дивіться назад.

Забороняється косити траву на схилах.

Не використовуйте виріб для косіння

на ділянках із нахилом понад 10°. Див.

Скошування трави на схилах на сторінці

Забороняється перевозити на виробі

або обладнанні пасажирів.

Рух уперед.

Нейтральна передача.

Рух назад.

Зчеплення (R 112C5).

Заслінка (для R 115C і R 112C5).

Стоянкове гальмо.

Виріб відповідає належним вимогам

директив ЄС.

Етикетка з інформацією щодо шумових

викидів у навколишнє середовище

відповідно до вимог директив і

нормативних актів ЄС і Сполученого

Королівства та Закону про збереження

навколишнього середовища (контроль

шуму) 2017р. Нового Південного

Уельсу. Гарантований рівень звукової

потужності виробу вказано в розділі

Технічні характеристики на сторінці 109

і на етикетці.

Завжди користуйтеся відповідними

засобами захисту органів слуху.

Зупиніть двигун.

Запустіть двигун.

Частота обертання двигуна– швидко.

Частота обертання двигуна– повільно.

Паливо.

1466 - 008 - 27.01.2025 81

Вміст етанолу не більше 10%.

Леза зчеплені.

Леза розчеплені.

Положення різальної деки для

транспортування.

Робоче положення різальної деки.

Рівень оливи.

Зверніть увагу: Інші позначення на виробі

відповідають вимогам сертифікації для певних

ринків.

Відповідає вимогам європейського

екологічного стандарту Євро-5

ПОПЕРЕДЖЕННЯ: Внесення змін

у двигун позбавляє чинності сертифікацію

ЄС для цього виробу.

Пошкодження виробу

Ми не несемо відповідальності за пошкодження,

якщо:

• виріб було неправильно відремонтовано;

• виріб було відремонтовано із використанням

деталей, виготовлених не виробником або не

затверджених ним;

• виріб обладнано аксесуаром, виготовленим не

виробником або не затвердженим ним;

• виріб було відремонтовано в неавторизованому

сервісному центрі або неавторизованою

компанією;

Підтримка

Щодо підтримки виробу, перейдіть до розділу

підтримки на стор.www.husqvarna.com, щоб

отримати доступ до інструкцій, посібників з

усунення несправностей або скористатися порталом

самообслуговування та помічником з обслуговування

виробу Husqvarna (якщо вони доступні на вашому

ринку). Із запитаннями щодо додаткової підтримки

виробу звертайтеся до дилера з обслуговування

компанії Husqvarna.

Безпека

Визначення щодо безпеки

Попередження, застереження й примітки служать

для наголошення на особливо важливих положеннях

посібника.

ПОПЕРЕДЖЕННЯ: Вказує на

те, що в разі порушення інструкцій,

наведених у цьому посібнику, існує

небезпека поранення або смерті

оператора чи інших осіб, що знаходяться

поруч.

УВАГА: Вказує на те, що в разі

порушення інструкцій, наведених у цьому

посібнику, існує небезпека пошкодження

виробу, інших матеріалів або навколишніх

об’єктів.

Зверніть увагу: Використовується для надання

додаткової інформації щодо певної ситуації.

Загальні правила техніки безпеки

ПОПЕРЕДЖЕННЯ: Виріб здатний

перерізати кінцівки та відкидати

предмети. Порушень правил техніки

безпеки може призвести до важких травм

або смерті.

ПОПЕРЕДЖЕННЯ: Не

використовуйте виріб в разі пошкодження

різального обладнання. Пошкоджене

різальне обладнання може відкидати

предмети або спричиняти важкі травми

аж до смерті. Пошкоджені леза необхідно

негайно замінювати.

82 1466 - 008 - 27.01.2025

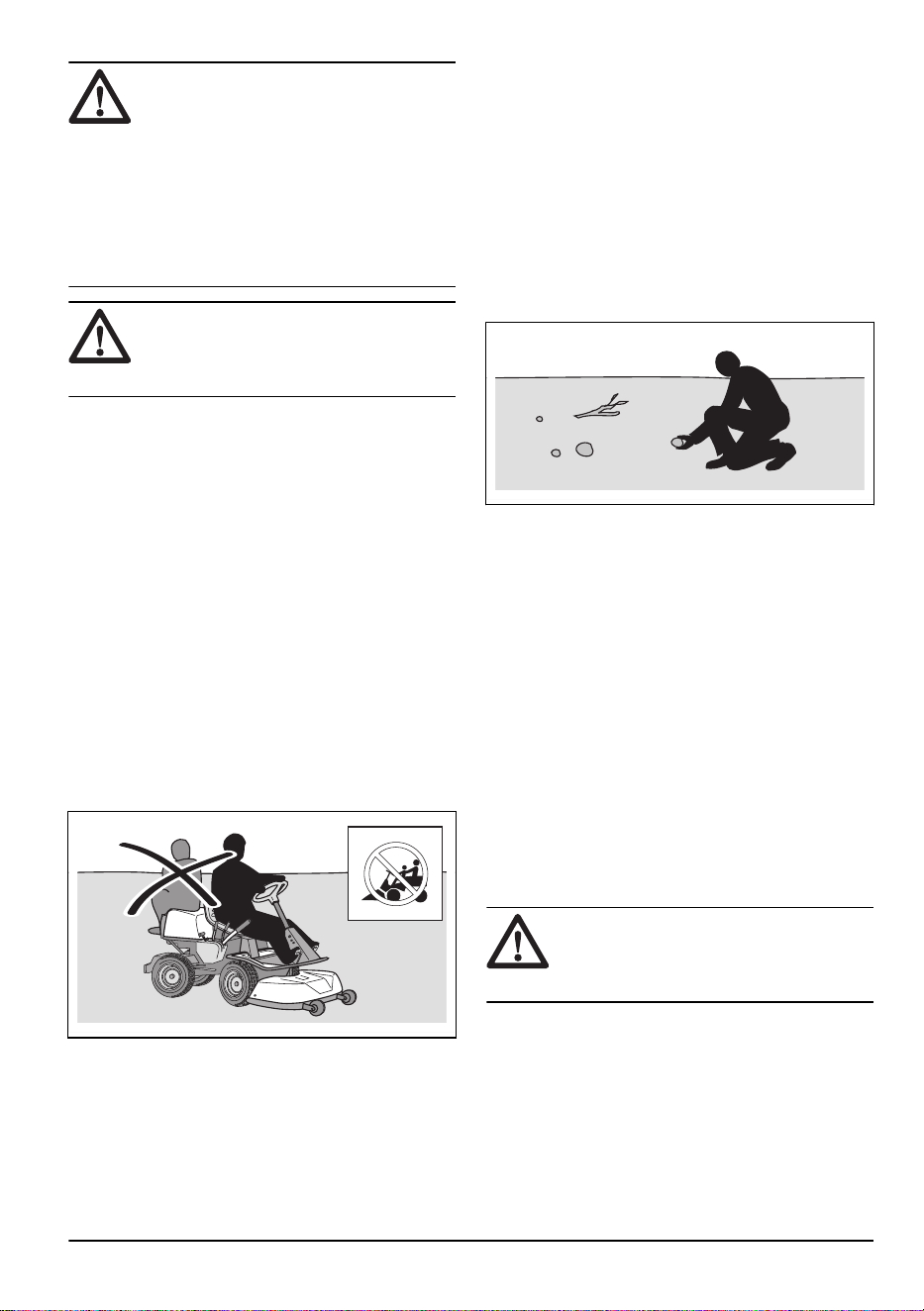

ПОПЕРЕДЖЕННЯ: Під час

роботи цього виробу утворюється

електромагнітне поле. Це поле може за

деяких умов взаємодіяти з активними

чи пасивними медичними імплантатами.

Щоб зменшити ризик тяжких або

смертельних травм, рекомендуємо

особам із медичними імплантатами

проконсультуватися зі своїм лікарем і

виробником медичного імплантату перед

початком експлуатації цього виробу.

ПОПЕРЕДЖЕННЯ: Перш ніж

розпочати використання виробу,

уважно прочитайте наведені нижче

попередження.

• Завжди будьте обережні та керуйтеся здоровим

глуздом. Уникайте ситуацій, які виходять за межі

ваших можливостей. Якщо ви не впевнені щодо

того, як виконувати ту чи іншу операцію, навіть

після вивчення посібника користувача, зверніться

до спеціаліста, перш ніж продовжувати роботу.

• Перш ніж розпочати використання виробу,

прочитайте посібник користувача та

переконайтеся, що вам все зрозуміло.

• З’ясуйте, як безпечно використовувати виріб та

елементи керування ним, а також, як швидко

зупинити машину в разі потреби.

• Навчиться розпізнавати попереджувальні знаки.

• Тримайте виріб у чистоті, щоб вам було добре

видно знаки та наклейки на ньому.

• Пам’ятайте, що оператор несе відповідальність

за нещасні випадки, в результаті яких

постраждали інші особи або їхнє майно.

• Не перевозьте пасажирів. Виріб призначений

лише для однієї особи.

• Не залишайте виріб з увімкненим двигуном

без нагляду. Перед тим, як залишити виріб

без нагляду, завжди зупиняйте леза, вмикайте

стояночне гальмо, вимикайте двигун та

забирайте ключ запалювання.

• Використовуйте виріб тільки при денному світлі

або в добре освітленому середовищі. Тримайте

виріб подалі від отворів та інших нестандартних

об’єктів на землі. Будьте обережні– під час

роботи можуть виникати інші ризики.

• Не використовуйте виріб у погану погоду,

наприклад, під час туману, дощу, в умовах

підвищеної вологості або у вологих місцях,

при сильному вітрі, холоді, за наявності ризику

враження блискавкою тощо.

• Щоб уникнути зіткнення, визначайте

місцезнаходження та помічайте камені та інші

нерухомі об’єкти.

• Необхідно очистити ділянку від таких предметів

як камені, іграшки, дроти тощо. Вони можуть

потрапити на леза та бути відкинутими.

• Не дозволяйте дітям або іншим особам, що

не мають дозволу на роботу з виробом,

використовувати його або обслуговувати його. Вік

користувача може регламентуватися місцевими

законами.

• При увімкненні двигуна, застосуванні привода

та на початку їзди необхідно переконатися, що

навколо нікого немає.

• Стежте за дорожнім рухом, працюючи біля дороги

або перетинаючи дорогу.

• Не користуйтеся виробом, якщо ви втомлені,

перебуваєте під впливом алкогольних,

наркотичних, лікарських чи будь-яких інших

засобів, що можуть вплинути на зір,

зосередженість, свідомість чи координацію рухів.

• Виріб слід паркувати на рівній поверхні та з

вимкненим двигуном.

Правила техніки безпеки, що стосуються

дітей

ПОПЕРЕДЖЕННЯ:

Перш ніж

розпочати використання виробу,

уважно прочитайте наведені нижче

попередження.

• Якщо не слідкувати за наближенням дітей до

інструмента, можуть статися нещасні випадки з

тяжкими наслідками. Дітей може приваблювати

продукт та процес його роботи. Діти швидко

пересуваються з місця на місце, тож необхідно

проявляти особливу обережність.

• Не допускайте дітей на ділянку, на якій

працюватиме косарка. Переконайтеся, що діти

знаходяться під наглядом дорослих.

1466 - 008 - 27.01.2025

• Зберігайте пильність та вимикайте виріб, щойно

побачите, що на ділянці для скошування

з’явилася дитина. Будьте особливо обережні,

наближаючись до поворотів, кущів, дерев або

інших об’єктів, що обмежують видимість.

• Перш ніж розпочати рух назад та під час

такого руху дивіться позаду себе та вниз, щоб

переконатися, що поблизу виробу немає малих

дітей.

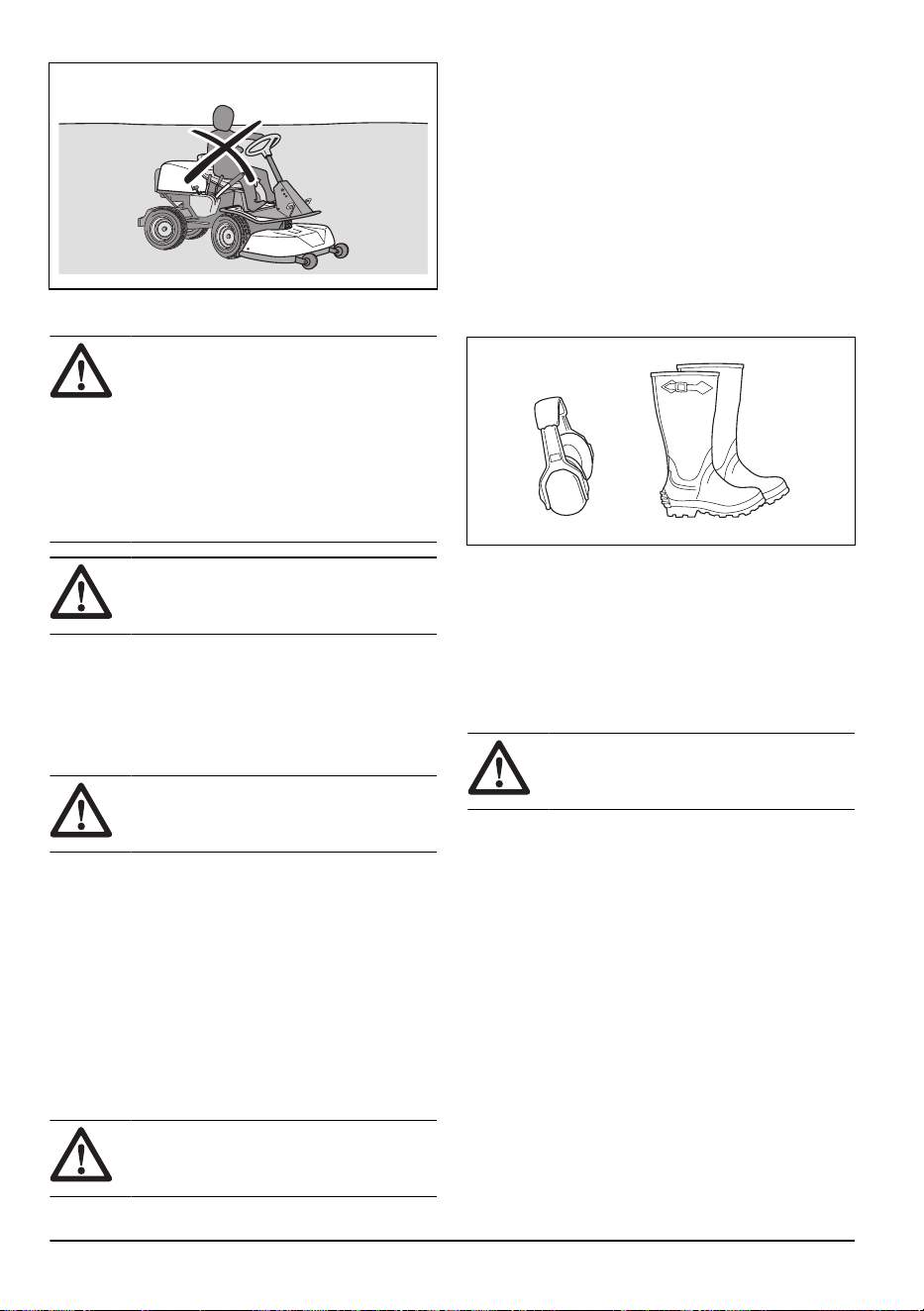

• Не дозволяйте дітям їздити на виробі. Вони

можуть упасти та отримати серйозні травми або

заважати безпечному пересуванню виробу.

• Не дозволяйте дітям керувати виробом.

Правила техніки безпеки під час

використання виробу

ПОПЕРЕДЖЕННЯ: Не

торкайтеся двигуна або вихлопної

системи під час роботи виробу або

безпосередньо після завершення роботи.

Двигун і система випуску сильно

нагріваються під час роботи. Існує

небезпека опіків, пожежі й пошкодження

майна або навколишніх об’єктів. Під час

роботи з виробом тримайтеся подалі від

кущів та інших об’єктів.

ПОПЕРЕДЖЕННЯ: Перш ніж

розпочати використання виробу,

уважно прочитайте наведені нижче

попередження.

• Завжди дивіться назад і вниз перед увімкненням

зворотного ходу й під час руху назад. Стежте,

щоб газонокосарка не наїхала на малу або

велику перешкоду.

• Зменшуйте швидкість перед поворотом за ріг.

• Зупиніть леза, перш ніж рухатися ділянкою, де не

потрібно косити траву.

УВАГА:

Перш ніж розпочати

використання виробу, уважно прочитайте

наведені нижче застереження.

• Перед роботою з виробом очистьте всмоктувач

холодного повітря двигуна від трави й бруду.

Засмічення всмоктувача холодного повітря може

призвести до пошкодження двигуна.

• Навколо каміння й інших великих предметів

рухайтеся обережно та слідкуйте, щоб леза не

торкалися цих предметів.

• Не переїжджайте предмети виробом. Якщо

ви переїхали предмет або наїхали на нього,

зупиніть виріб й огляньте його та різальну

деку. За необхідності перед повторним запуском

необхідно провести ремонт.

Засоби індивідуального захисту

ПОПЕРЕДЖЕННЯ: Перш ніж

розпочати використання виробу,

уважно прочитайте наведені нижче

попередження.

• Під час роботи з виробом використовуйте

сертифіковане особисте захисне спорядження.

Засоби індивідуального захисту не можуть

повністю усунути небезпеку травмування, але в

разі нещасного випадку знизять ступінь тяжкості

травми. Дозвольте дилеру допомогти вам із

вибором підходящого обладнання.

• Користуйтеся відповідними захисними

навушниками. Тривала робота за сильного шуму

може призвести до необоротного погіршення

слуху.

• Використовуйте взуття із захистом від ковзання

для роботи у важких умовах. Рекомендується

взувати взуття з металевими носками.

Заборонено використовувати відкрите взуття або

працювати босоніж.

• За потреби використовуйте рукавички, наприклад

якщо необхідно приєднати, оглянути або

почистити різальне обладнання.

• Не вдягайте просторий одяг, прикраси чи інші

речі, що можуть застрягнути між рухомими

частинами.

• Тримайте аптечку й вогнегасник поблизу.

1466 - 008 - 27.01.2025

Запобіжне обладнання на виробі

ПОПЕРЕДЖЕННЯ: Перш ніж

розпочати використання виробу,

уважно прочитайте наведені нижче

попередження.

• Не використовуйте виріб із запобіжними

пристроями, які пошкоджені або не працюють

належним чином. Регулярно перевіряйте захисні

пристрої. У разі пошкодження захисних пристроїв

зверніться до центру обслуговування Husqvarna.

• Не змінюйте конструкцію захисних пристроїв.

Заборонено працювати з виробом, якщо захисні

пластини, кожухи, запобіжні вимикачі або інші

захисні пристрої не встановлені або пошкоджені.

Перевірка замка запалювання

• Для перевірки замка запалювання запустіть і

зупиніть двигун. Див. розділи

Запуск двигуна на

сторінці 91

та

Зупинення двигуна на сторінці

• Переконайтеся, що двигун заводиться при

переведенні замка запалювання в положення

«START» (Пуск).

• Переконайтеся, що двигун миттєво вимикається

при переведенні замка запалювання в положення

«STOP» (Стоп).

Ланцюг аварійного захисту

Двигун можна запускати лише за умови

забезпечення наведених нижче умов.

• Різальна дека піднята та стояночне гальмо

увімкнено.

Двигун має зупинятися в наведених нижче ситуаціях.

• Різальна дека опущена, а оператор встав зі свого

місця.

• Різальна дека піднята, стояночне гальмо не

увімкнено, а оператор встав зі свого місця.

Щоб перевірити ланцюг безпеки, спробуйте

запустити двигун, не виконавши одну з наведених

вище умов. Змініть умови та спробуйте ще раз.

Робіть таку перевірку щодня.

Перевірка обмежувача швидкості, R 112C, R 115C

• Відпустіть педаль руху вперед (1). Швидкість

зменшиться.

• Для більш ефективного гальмування натисніть

педаль заднього ходу (2).

• Переконайтеся, що ніщо не перешкоджає ходу

педалей руху вперед та заднього ходу.

• Переконайтеся, що швидкість зменшується при

відпусканні педалі руху вперед.

Перевірка гальмівної педалі, R 112C5

Для R 112C5 педаль стояночного гальма також

слугує робочим гальмом.

• Переконайтеся, що швидкість зменшується при

натисканні гальмівної педалі.

• Переконайтеся, що ніщо не перешкоджає ходу

гальмівної педалі.

Глушник

Глушник зменшує рівень шуму та відводить вихлопні

гази подалі від оператора.

Не використовуйте виріб із пошкодженим глушником

або взагалі без глушника. Пошкоджений глушник

збільшує рівень шуму та підвищує небезпеку

загоряння.

ПОПЕРЕДЖЕННЯ:

Під час

роботи виробу та відразу після роботи, а

також під час роботи двигуна на холостих

обертах глушник сильно нагрівається.

Зважайте на легкозаймисті матеріали

та/або випари, щоб не допустити пожежі.

Стояночне гальмо

ПОПЕРЕДЖЕННЯ:

У випадку

несправності стояночного гальма виріб

може почати рухатися та травмувати

людей або пошкодити майно. Обов’язково

перевіряйте та регулюйте стояночне

гальмо на регулярній основі.

1466 - 008 - 27.01.2025 85

Див.

Перевірка стояночного гальма на сторінці 98

Захисні кожухи

Відсутність захисних кожухів або використання

пошкоджених кожухів підвищує небезпеку травм

від рухомих деталей і гарячих поверхонь.

Перед роботою з виробом необхідно перевірити

захисні кожухи. Переконайтеся, що захисні кожухи

правильно встановлені й на них немає тріщин чи

інших пошкоджень. Замініть пошкоджені кожухи.

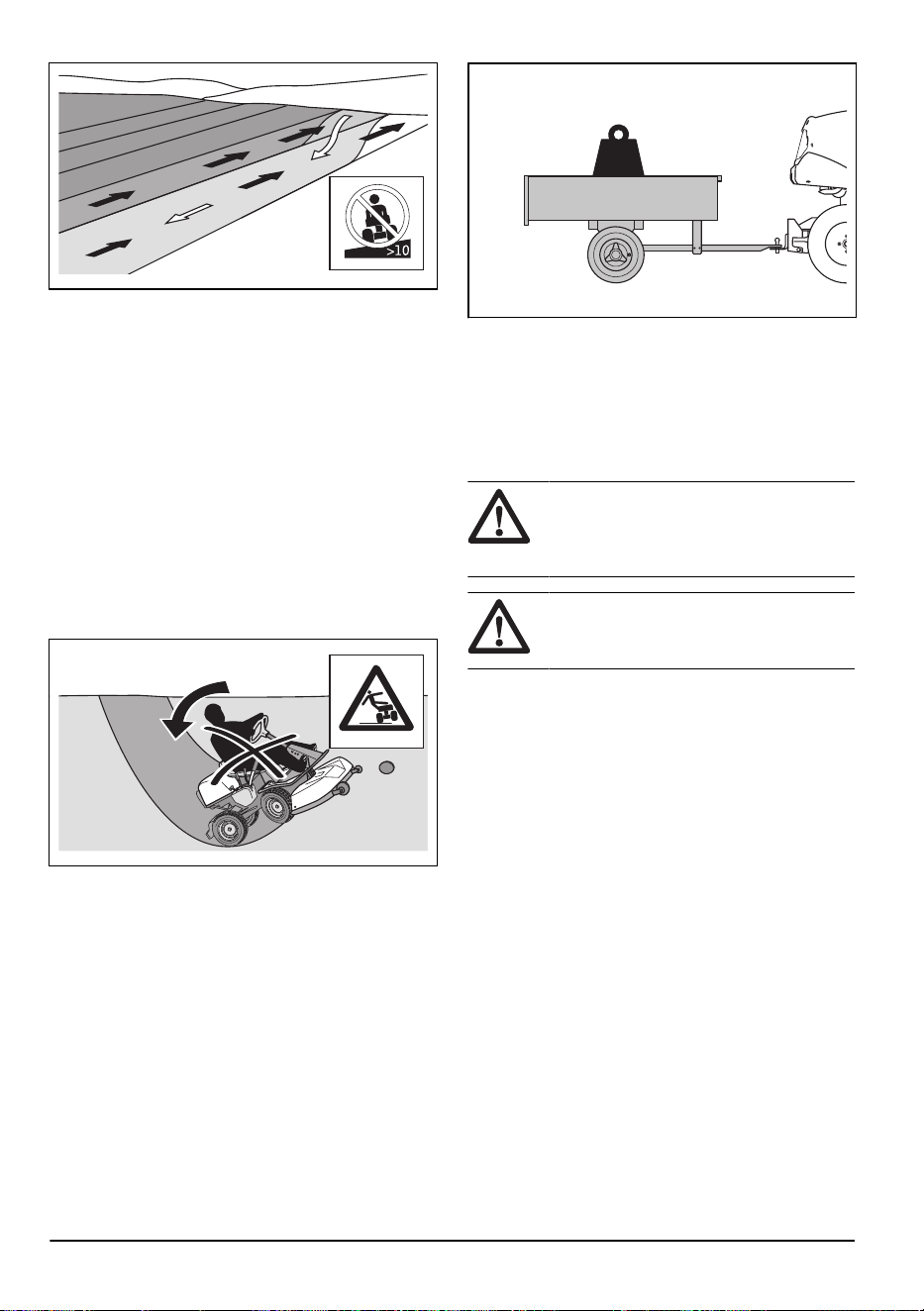

Скошування трави на схилах

ПОПЕРЕДЖЕННЯ: Перш ніж

розпочати використання виробу,

уважно прочитайте наведені нижче

попередження.

• Робота на схилах пов’язана з ризиком втрати

контролю над виробом і перекидання виробу. Це

може призвести до травмування чи смерті. На

будь-яких схилах потрібно скошувати траву дуже

обережно. Якщо ви не зможете розвернутися на

схилі або не впевнені в безпеці роботи, не косіть

цей схил.

• Приберіть каміння, гілки й інші перешкоди.

• На схилі потрібно косити згори вниз і навпаки, а

не з боку в бік.

• Не спускайтеся по схилу з піднятою різальною

декою.

• Не використовуйте виріб на ділянках із нахилом

понад 10°.

• Не заводьте двигун та не зупиняйтеся на схилі.

• На схилах необхідно їздити плавно та повільно.

• Не змінюйте різко швидкість або напрямок руху.

• Не повертайте більше, ніж потрібно. З’їжджаючи

зі схилу, повертайте повільно та поступово.

Рухайтесь на низькій швидкості. Повертайте

кермо обережно.

• Стежте, щоб на вашому шляху не опинилися

канавки, отвори та пагорби. Не наїжджайте на

такі перешкоди. На нерівному ґрунті існує велика

небезпека перекидання виробу. Висока трава

може приховувати перешкоди.

• Не косіть на краю схилів, канав і

берегів водоймищ. Виріб може несподівано

перекинутися, якщо одне колесо натрапить на

кромку крутого схилу або канави, або якщо

кромка зникне. У разі падіння виробу у воду існує

небезпека утоплення.

• Не скошуйте вологу траву. Вона слизька, через

що шини можуть втратити зчеплення, а виріб–

почати ковзати.

• Не спирайтеся ногою об землю, щоб забезпечити

стійкість виробу.

• Якщо до виробу приєднано додаткове

обладнання чи інший предмет, що погіршує його

стійкість, рухайтеся дуже обережно.

Безпека під час буксування

• Використовуйте лише обладнання для

буксування, сертифіковане Husqvarna.

• Під’єднуйте обладнання за допомогою

буксирного пристрою.

• Не буксируйте обладнання, маса якого

перевищує максимально дозволену. Дивіться

розділ

Технічні дані на сторінці 109

• Переконайтеся, що під час буксирування

обладнання поблизу немає сторонніх осіб.

• Обережно буксируйте обладнання на схилах чи

нерівних поверхнях.

• Під час буксування обладнання слід рухатися

повільно.

Заходи безпеки при заправці палива

ПОПЕРЕДЖЕННЯ:

Будьте

обережні з пальним. Воно легкозаймисте і

86 1466 - 008 - 27.01.2025

може стати причиною серйозних травм та

пошкодження майна.

ПОПЕРЕДЖЕННЯ: Перш ніж

розпочати використання виробу,

уважно прочитайте наведені нижче

попередження.

• Не заповнюйте паливний бак у приміщенні.

• Бензин та бензинові випари є отруйними та

надзвичайно легкозаймистими. Поводьтеся з

бензином обережно, щоб уникнути травмування

та пожежі.

• Заборонено знімати кришку паливного баку та

заливати бензин у бак під час роботи двигуна.

• Перш ніж заправляти виріб бензином, зачекайте,

доки охолоне двигун.

• Заборонено палити під час заправлення виробу

паливом.

• Не заливайте паливо в місцях, де можуть

виникати іскри чи є джерело відкритого полум’я.

• Якщо в паливній системі є витоки, не запускайте

двигун, доки не усунете їх.

• Не заливайте більше палива, ніж рекомендовано.

Через нагрівання двигуна та під впливом

сонячних променів пальне збільшується в об’ємі

та може вилитися з баку, якщо його забагато.

• Не заливайте занадто багато пального. Якщо

ви пролили пальне на виріб, витріть його та

дочекайтеся, доки поверхня не висохне, після

чого вже запускайте двигун. Якщо ви пролили

бензин на свій одяг, змініть його.

• Зберігайте паливо лише у схвалених для

використання контейнерах.

• Зберігайте виріб і пальне таким чином, щоб

не було небезпеки протікання палива або його

випарування.

• Зливайте паливо у відповідний контейнер надворі

подалі від джерел відкритого вогню.

Заходи безпеки під час роботи з

акумуляторами

ПОПЕРЕДЖЕННЯ:

Пошкоджений

акумулятор може вибухнути й спричинити

травмування. Якщо акумулятор

пошкоджений або деформований,

зверніться до центру обслуговування

Husqvarna.

ПОПЕРЕДЖЕННЯ: Перш ніж

розпочати використання виробу,

уважно прочитайте наведені нижче

попередження.

• Перебувати поблизу акумулятора слід у захисних

окулярах.

• Під час роботи біля акумулятора на вас

не повинно бути годинника, прикрас й інших

металевих предметів.

• Тримайте акумулятор у місці, недоступному для

дітей.

• Заряджайте акумулятор у добре провітрюваному

місці.

• Під час зарядження акумулятора стежте, щоб

займисті матеріали перебували на відстані не

менше ніж 1м від акумулятора.

• Старі акумулятори слід утилізувати. Див.

Утилізація на сторінці 107

• З акумулятора можуть виділятися вибухові

гази. Не паліть біля акумулятора. Тримайте

акумулятор подалі від джерел відкритого вогню й

іскор.

Правила техніки безпеки під час

обслуговування

ПОПЕРЕДЖЕННЯ: Виріб важкий

та може призвести до травмування чи

пошкодження майна або навколишніх

об’єктів. Забороняється виконувати

технічне обслуговування двигуна чи

різальної деки, не виконавши наступних

вимог:

• Двигун вимкнений.

• Виріб припарковано на рівній

поверхні.

• Стояночне гальмо не буде увімкнено.

• Ключ запалювання не буде вийнятий.

• Розчеплення різальної деки

• Проводи запалювання від’єднані від

вилок.

ПОПЕРЕДЖЕННЯ: Вихлопні гази

з двигуна містять монооксид вуглецю,

отруйний та дуже небезпечний газ

без запаху. Не працюйте з виробом

у закритих приміщеннях чи місцях з

недостатнім провітрюванням.

ПОПЕРЕДЖЕННЯ: Перш ніж

розпочати використання виробу,

уважно прочитайте наведені нижче

попередження.

• Для забезпечення максимальної ефективності

та безпечності регулярно виконуйте технічне

обслуговування виробу згідно з графіком

технічного обслуговування. Див.

Графік

технічного обслуговування на сторінці 94

• Ураження електричним струмом може призвести

до травм. Не торкайтеся дротів, коли двигун

увімкнений. Не можна перевіряти функціонування

системи запалювання пальцями.

1466 - 008 - 27.01.2025

• Не запускайте двигун, якщо знято захисні кожухи.

Існує велика небезпека травмування рухомими

деталями або отримання опіків від контакту з

розпеченою поверхнею.

• Зачекайте, доки виріб охолоне, і лише після цього

беріться до технічного обслуговування двигуна.

• Леза дуже гострі, тому можуть спричинити порізи.

Працюючи з лезами, загорніть їх у щось або

вдягніть захисні рукавиці.

• Для очищення завжди встановлюйте різальну

деку в сервісне положення. Забороняється

встановлювати виріб на краю канави чи схилу,

щоб отримати доступ до різальної деки.

УВАГА: Перш ніж розпочати

використання виробу, уважно прочитайте

наведені нижче застереження.

• Не перевертайте двигун, якщо свічка

запалювання або провід запалювання зняті.

• Переконайтеся, що всі гайки та болти правильно

затягнуті, а обладнання знаходиться в належному

стані.

• Не змінюйте положення регуляторів. Якщо

частота обертання двигуна буде занадто

високою, це може призвести до пошкодження

компонентів виробу. Відомості про максимальну

дозволену частоту обертання двигуна наведено в

розділі

Технічні характеристики на сторінці 109

• Виріб був схвалений для роботи тільки з

обладнанням, яке надається або рекомендується

виробником.

Збирання

Вступ

ПОПЕРЕДЖЕННЯ: Пружина

натягу паса може зламатися та

спричинити травми. Під’єднуючи та

знімаючи різальну деку, вдягайте захисні

окуляри.

Уважно прочитайте інструкції з монтажу в посібнику

користувача. Процедуру встановлення та від’єднання

різальної деки також зображено на табличці з

внутрішньої сторони передньої кришки виробу.

Встановлення різальної деки

1. Припаркуйте виріб на рівній поверхні.

2. Увімкніть стояночне гальмо.

3. Вставте різальну деку та переконайтеся,

що напрямні болти встали в прорізи рами

інструмента.

4. Вирівняйте труби на різальній деці з трубами на

рамі інструмента.

5. Утримуйте різальну деку обома руками та

штовхніть її всередину.

6. Штовхайте доки труби та болти не торкнуться

низу.

88 1466 - 008 - 27.01.2025

7. Встановіть приводний пас, як це показано на

рисунку.

8. Установіть пружину натягу, щоб застосувати

натяг до приводного паса.

9. Встановіть кришку приводного паса.

10. Встановіть важіль висоти різання в одне з

положень: 1-5.

Зняття різальної деки

1. Припаркуйте виріб на рівній поверхні.

2. Увімкніть стояночне гальмо.

3. Встановіть важіль висоти різання в сервісне

положення (S).

4. Встановіть підйомний важіль для різальної деки в

робоче положення.

5. Звільніть затискач та зніміть кришку приводного

паса.

6. Розчепіть пружину приводного паса щоб

послабити його натяг.

7. Зніміть приводний пас.

8. Для (R 112C, R 112C5): Утримуйте різальну деку

обома руками та витягніть її. Підніміть різальну

деку та поставте її спертою на виріб чи стіну.

1466 - 008 - 27.01.2025

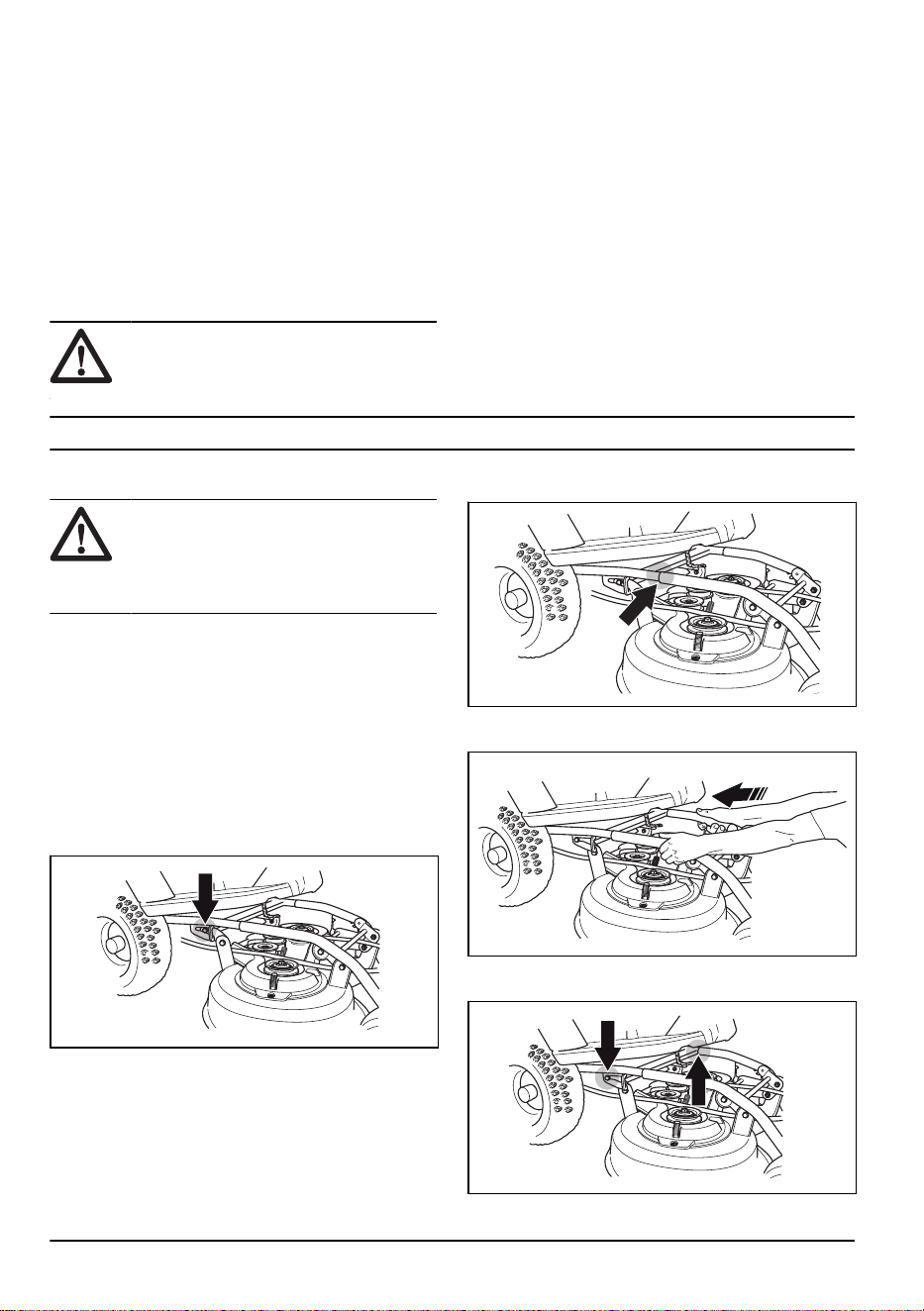

9. Для (R 115C): Утримуйте різальну деку обома

руками та повністю витягніть її.

10. Підніміть фіксатор рами обладнання у

вертикальне положення.

ПОПЕРЕДЖЕННЯ: У разі

необережного поводження механізм

фіксатора може травмувати вам

пальці. Підніміть фіксатор рами

обладнання у вертикальне положення

до упору.

11. Вийміть штифт і від’єднайте опору від різальної

деки.

12. Утримуйте різальну деку обома руками та

витягніть її.

13. Підніміть різальну деку та поставте її спертою на

виріб чи стіну.

Експлуатація

Вступ

ПОПЕРЕДЖЕННЯ: Перед

експлуатацією виробу обов’язково

прочитайте й усвідомте зміст розділу про

заходи безпеки.

Заправлення паливом

ПОПЕРЕДЖЕННЯ: Бензин є

надзвичайно легкозаймистою речовиною.

Будьте обережні та заправляйте виріб

надворі (див.

Заходи безпеки при

заправці палива на сторінці 86

ПОПЕРЕДЖЕННЯ: Не

використовуйте паливний бак у якості

підставки.

УВАГА: Заправлення паливом

невідповідного типу може призвести до

пошкодження двигуна.

Двигун працює на бензині з мінімальним октановим

числом 91 RON (87 AKI), не змішаному з оливою.

Рекомендуємо використовувати біорозкладаний

бензин-алкілат. Не використовуйте бензин, що

містить понад 10% етанолу.

• Перевіряйте рівень палива перед кожним

використанням і заправляйте виріб, якщо

потрібно.

• Не заповнюйте паливний бак повністю. Залиште

проміжок приблизно 2,5см.

Регулювання сидіння

• Сидіння можна пересунути вперед.

• Щоб пересунути сидіння веред або назад,

відпустіть болти під ним. Встановіть сидіння в

необхідне положення та затягніть болти.

Зчеплення та розчеплення системи

приводу, R 112C, R 115C

Якщо потрібно пересунути виріб із вимкненим

двигуном, необхідно спочатку від’єднати систему

привода.

90 1466 - 008 - 27.01.2025

• Повністю відтягніть важіль системи приводу, щоб

виконати розчеплення приводу на осі.

• Повністю засуньте важіль системи приводу

всередину, щоб виконати зчеплення приводу на

осі.

Зверніть увагу: Не встановлюйте важіль у

проміжні положення.

Підйом та опускання різальної деки

• Щоб підняти різальну деку в положення для

транспортування, потягніть підйомний важіль

назад. Якщо двигун увімкнено, обертання лез

припиниться.

• Щоб опустити різальну деку в положення

скошування, натисніть кнопку блокування та

пересуньте підйомний важіль уперед. Якщо

двигун увімкнено, почнеться обертання лез.

Запуск двигуна

1. Для R 112C, R 115C переконайтеся, що система

приводу зчеплена (див. розділ

Зчеплення та

розчеплення системи приводу, R 112C, R 115C

на сторінці 90

2. Підніміть різальну деку.

3. Увімкніть стояночне гальмо.

Зверніть увагу:

Для R 112C, R

115Cстояночне гальмо розташовано ліворуч.

Для R 112C5стояночне гальмо розташовано

праворуч.

1466 - 008 - 27.01.2025 91

4. Для R 112C5поставте важіль перемикання

передач у нейтральне положення (N).

5. Для R 112C і R 112C5. Встановіть керування

газом в положення запуску.

a) У разі, якщо двигун холодний, встановіть

керування газом в положення (С)– положення

заслінки.

b) У разі, якщо двигун теплий, встановіть

керування газом в положення між (А) та (В).

6. Поверніть ключ запалювання в положення

запуску.

7. Після запуску двигуна негайно відпустіть ключ

запалювання та поверніть його в нейтральне

положення.

Зверніть увагу: Не запускайте стартер

частіше, ніж один раз у 5 секунд. Якщо двигун не

запускається, зачекайте 15 секунд та спробуйте

ще раз. Якщо двигун не запускається, зачекайте

1хвилину та спробуйте ще раз.

8. Перед сильним навантаженням дайте двигуну

попрацювати за середнього положення дроселя

(B) протягом 3–5хвилин.

9. Задайте частоту обертання двигуна за

допомогою керування газом.

Зверніть увагу: Зчеплення лез за

максимальної частоти обертання двигуна призводить

до розтягування приводних пасів. Не відкривайте

дросельну заслінку повністю, доки різальну деку не

буде опущено до положення скошування.

Робота з виробом, R 112C, R 115C

1. Оберіть висоту різання (1-5) за допомогою

важеля висоти різання.

2. Запустіть двигун.

3. Натисніть педаль стояночного гальма, а потім

відпустіть її, щоб зняти стояночне гальмо.

1466 - 008 - 27.01.2025

4. Обережно натисніть одну з педалей швидкості.

Швидкість збільшується в міру натискання педалі.

Використовуйте педаль (1) для руху вперед, а

педаль (2)– для руху назад.

5. Відпустіть педаль газу, щоб увімкнути гальма.

6. Опустіть різальну деку.

Робота з виробом, R 112C5

УВАГА: Щоб запобігти пошкодженню

коробки передач, завжди зупиняйте виріб

і розчеплюйте зчеплення з двигуном

перед перемиканням передачі.

1. Оберіть висоту різання (1-5) за допомогою

важеля висоти різання.

2. Запустіть двигун.

3. Натисніть педаль стояночного гальма, а потім

відпустіть її, щоб зняти стояночне гальмо.

4. Натисніть педаль зчеплення й виберіть передачу.

Виберіть передачу 1–4, використовуючи виріб

для скошування трави. Виберіть передачу 4–5

для транспортування виробу.

УВАГА: Якщо передача не

ввімкнулася одразу, не застосовуйте

силу. Відпустіть педаль зчеплення,

знову натисніть її й спробуйте

ввімкнути передачу ще раз.

Зверніть увагу: Ви можете запускати виріб

з усіх 5передач.

5. Повільно відпустіть педаль зчеплення.

6. Опустіть різальну деку.

7. Щоб зупинитися, натисніть стояночне гальмо/

гальмівну педаль.

Початок руху на схилі, R 112C5

1. Оберіть висоту різання (1-5) за допомогою

важеля висоти різання.

2. Запустіть двигун.

3. Натисніть педаль стояночного гальма.

4. Повністю натисніть курок газу.

1466 - 008 - 27.01.2025

5. Натисніть педаль зчеплення й виберіть першу

передачу.

6. Повільно відпустіть педаль стояночного гальма й

педалі зчеплення.

Зупинення двигуна

1. Потягніть підйомний важіль різальної деки назад,

щоб підняти різальну деку. Обертання лез

припиниться.

2. Встановіть керування газом у положення (A).

a) Для R 112C, R 115C дозвольте двигуну

попрацювати на холостому ходу принаймні

30секунд.

b) Для R 112C5поставте важіль перемикання

передач у нейтральне положення (N).

3. Поверніть ключ запалювання в положення

«СТОП» (STOP).

4. Коли виріб зупиниться, застосуйте стояночне

гальмо.

Увімкнення та вимкнення

стояночного гальма

У R 112C, R 115C педаль і кнопка стояночного

гальма розташовані ліворуч. У R 112C5 педаль і

кнопка стояночного гальма розташовані праворуч.

1. Натисніть педаль стояночного гальма (A).

2. Натисніть і утримуйте кнопку блокування (B).

A A

3. Тримаючи кнопку натиснутою, відпустіть педаль

стояночного гальма.

4. Щоб вимкнути стояночне гальмо, ще раз

натисніть педаль стояночного гальма.

Забезпечення ефективної роботи

• Не косіть вологий газон. Якщо трава волога,

скошування буде неефективним.

• Починайте косити, установивши велику висоту

скошування, а потім поступово зменшуйте її.

• Косіть, установивши високу частоту обертання

лез (максимально припустиму частоту обертання

двигуна див. у розділі

Технічні дані на сторінці

109

). Просувайтеся повільно. Якщо трава не дуже

висока й густа, гарного результату можна досягти

й на більшій швидкості пересування.

• Щоб отримати найкращий результат, слід часто

скошувати траву й застосовувати функцію

мульчування. Див.

Демонтаж заглушки для

мульчування на сторінці 102

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

Вступ

ПОПЕРЕДЖЕННЯ: Перед

виконанням будь-яких робіт із технічного

обслуговування обов’язково прочитайте

й усвідомте зміст розділу про заходи

безпеки.

Графік технічного обслуговування

X = Інструкції наведено в цьому посібнику

користувача.

O = У цьому посібнику користувача відповідних

інструкцій немає. Доручіть технічне обслуговування

авторизованому центру обслуговування.

94 1466 - 008 - 27.01.2025

Графік технічного обслуговування Перед кожним ви-

користанням/ що-

тижня

Кожні 50годин

роботи або щоріч-

но

Загальне Очистьте акумулятор і його клеми. O

Перевірте рівень заряду акумулятора. За потре-

би зарядіть акумулятор.

Перевірте всі паси та шківи на знос і пошкоджен-

ня. Замініть зношені або пошкоджені деталі.

Почистьте двигун і трансмісію. X X

Огляньте всі дроти на наявність пошкоджень. O

Відрегулюйте кермові тяги. O

Змастіть виріб. O

Переконайтеся в тому, що всі кріплення добре

затягнуті.

Переконайтеся в правильності тиску в усіх ши-

нах.

Огляньте кермовий ланцюг у рамковому тунелі. O

Двигун Перевірте паливний шланг на наявність ознак

зношування та пошкоджень. За потреби замініть

паливний шланг.

Замініть паливний фільтр. X

Очистьте повітряний фільтр. X

Замініть повітряний фільтр. X

Огляньте глушник та тепловий дефлектор. X X

Перевірте рівень моторної оливи. У разі потреби

залийте моторну оливу.

Замініть моторну оливу. X

Замініть фільтр моторної оливи (за наявності). X

Замініть свічку запалювання. X

Перевірте частоту обертання двигуна. За потре-

би скоригуйте частоту обертання двигуна.

1466 - 008 - 27.01.2025 95

Графік технічного обслуговування Перед кожним ви-

користанням/ що-

тижня

Кожні 50годин

роботи або щоріч-

но

Трансмісія, еле-

менти керування й

система приводу

Огляньте вентилятор охолодження трансмісії. X X

Зніміть колеса й змастіть осі. O

Переконайтеся, що виріб не рухається, коли пе-

далі перебувають у нейтральному положенні.

Перевірте приводи руху вперед і назад на різних

швидкостях.

Перевірте перемикач керування ввімкненням ле-

за.

Перевірте перемикач регулятора висоти скошу-

вання.

Перевірте перемикачі педалей руху вперед і на-

зад.

Перевірте стояночне гальмо. X X

Перевірте роботу функції контролю присутності

оператора (OPC).

X X

Різальне облад-

нання

Очистьте різальну деку, поверхню під кришками

пасів і під різальною декою.

Перевірте паралельність різальної деки. Якщо

треба, відрегулюйте положення різальної деки.

Перевірте пас різальної деки на наявність зносу

та пошкоджень.

Перевірте леза на наявність зношування й пош-

коджень. Загостріть або замініть леза, якщо по-

трібно.

Чищення виробу

УВАГА: Не використовуйте

високонапірний промивальний пристрій

або обладнання для парової чистки.

Вода може потрапити на підшипники та

електричні з’єднання й викликати корозію,

що призводить до пошкодження виробу.

Чистити виріб необхідно відразу після використання.

• Не промивайте гарячі поверхні на кшталт

двигуна, глушника та вихлопної системи.

Зачекайте, доки поверхні охолонуть, а потім

усуньте траву чи бруд.

• Перед промиванням водою очистьте щіткою.

Видаліть зрізану траву й бруд із трансмісії,

поверхні навколо неї, всмоктувача повітря

трансмісії та двигуна.

• Вимийте виріб проточною водою зі шлангу. Не

користуйтеся пристроями високого тиску.

• Не направляйте воду на електричні компоненти

або підшипники. Миючі засоби зазвичай сприяють

пошкодженню.

• Щоб почистити різальну деку, зніміть її та

промийте водою зі шлангу.

• Після чищення виробу запустіть різальну деку

на короткий час, щоб усунути залишки води із

системи.

96 1466 - 008 - 27.01.2025

Чищення двигуна та глушника

Не залишайте на двигуні та глушнику залишки

трави та бруд. Потрапляння до палива або оливи

двигуна залишків трави збільшує ризик пожежі

та перегрівання двигуна. Перед чищенням дайте

двигуну охолонути. Чищення виконуйте щіткою та

водою.

Залишки трави біля глушника швидко висихають та

становлять ризик виникнення пожежі. Дочекавшись,

коли глушник охолоне, усуньте залишки трави

щіткою або водою.

Очищення всмоктувача холодного

повітря двигуна, (R 112C, R 112C5)

ПОПЕРЕДЖЕННЯ: Зупиніть

двигун. Всмоктувач холодного повітря

обертається й може призвести до

травмування пальців.

• Переконайтеся, що решітка всмоктувача повітря

на кожусі двигуна не заблокована. Усуньте

щіткою траву та бруд.

• Відкрийте кришку двигуна. Переконайтеся, що

всмоктувач холодного повітря не засмічений.

Усуньте щіткою траву та бруд.

Очищення всмоктувача холодного

повітря двигуна, (R 115C)

ПОПЕРЕДЖЕННЯ: Зупиніть

двигун. Всмоктувач холодного повітря

обертається й може призвести до

травмування пальців.

• Переконайтеся, що решітка всмоктувача повітря

на кожусі двигуна не заблокована. Усуньте

щіткою траву та бруд.

• Відкрийте кришку двигуна. Переконайтеся, що

всмоктувач холодного повітря не засмічений.

Усуньте щіткою траву та бруд.

Зняття кришок

Демонтаж кожуха двигуна

1. Звільніть затискачі на кожусі двигуна.

2. Складіть кожух двигуна назад.

1466 - 008 - 27.01.2025

Демонтаж кришки паса

1. Звільніть затискачі на кришці паса.

2. Зніміть кришку паса.

Перевірка кермової тяги

1. Кермова тяга вважається правильно натягнутою,

якщо вдається вручну пересунути дроти вгору

або вниз на 5мм у пазі на обоймі рульового

керування.

2. У випадку недостатнього натягу кермової

тяги зверніться до авторизованого центру

обслуговування, щоб замовити регулювання.

Перевірка стояночного гальма

1. Встановіть виріб на тверду поверхню з нахилом.

Зверніть увагу:

Не встановлюйте виріб на

трав’янистому нахилі для перевірки стояночного

гальма.

2. Натисніть педаль стояночного гальма (A).

3. Натисніть кнопку блокування (B) і, утримуючи її,

відпустіть педаль стояночного гальма.

A A

Зверніть увагу:

Для R 112C, R

115Cстояночне гальмо розташовано ліворуч.

Для R 112C5стояночне гальмо розташовано

праворуч.

4. Для R 112C5поставте важіль перемикання

передач у нейтральне положення (N).

5. Якщо виріб почне рухатися, доручіть спеціалістам

з авторизованого центру обслуговування

відрегулювати стояночне гальмо.

6. Щоб вимкнути стояночне гальмо, знову натисніть

педаль стояночного гальма.

Заміна паливного фільтра

1. Відкрийте кришку двигуна.

2. Щоб отримати доступ до паливного фільтра,

викрутіть 4 гвинти та зніміть захисну кришку.

3. Зніміть затискачі шланга з паливного фільтра за

допомогою плаского пінцета.

4. Витягніть паливний фільтр із кінців шланга.

5. Установіть новий паливний фільтр на кінцях

шлангів. Нанесіть рідкий миючий засіб на кінці

паливного фільтра, щоб полегшити з’єднання.

6. Установіть затискачі шланга на фільтр.

7. Закріпіть захисну кришку за допомогою 4гвинтів.

1466 - 008 - 27.01.2025

Очищення та заміна повітряного

фільтра (R 112C, R 112C5)

1. Відкрийте кришку двигуна.

2. Послабте фіксуючі голівки, що утримують кришку

повітряного фільтра, та зніміть її.

3. Вийміть змінний елемент фільтрування з корпусу

фільтра.

4. Щоб очистити поролоновий повітряний фільтр,

виконайте наведені нижче дії.

a) Вийміть поролоновий повітряний фільтр із

картриджа.

b) Очистьте поролоновий повітряний фільтр

слабким розчином мийного засобу.

c) Дайте поролоновому фільтру повністю

висохнути.

d) Встановіть поролоновий повітряний фільтр

навколо картриджа.

5. Щоб очистити паперовий повітряний фільтр,

виконайте наведені нижче дії.

a) Відбийте паперовий повітряний фільтр об

тверду поверхню.

b) Продуйте внутрішню частину паперового

повітряного фільтра стисненим повітрям.

УВАГА: Якщо паперовий

повітряний фільтр не очищається,

замініть його.

6. Для встановлення виконайте вказівки вище у

зворотному порядку.

Замініть повітряний фільтр (R 115C)

1. Відкрийте кришку двигуна.

2. Послабте фіксуючі голівки, що утримують кришку

повітряного фільтра, та зніміть її.

3. Вийміть змінний елемент фільтрування з корпусу

фільтра.

4. Встановіть новий змінний елемент фільтрування

в повітряний шланг.

1466 - 008 - 27.01.2025

5. Натисніть на змінний елемент фільтрування, щоб

він зайняв правильне положення.

6. Встановіть кришку повітряного фільтра та

затягніть фіксуючі голівки.

Демонтаж та встановлення задньої

правої кришки

1. Відкрийте кришку двигуна.

2. Викрутіть гвинт (А).

3. Поверніть важіль системи приводу (В) проти

годинникової стрілки, щоб послабити його

кріплення до системи приводу.

Зверніть увагу: Не знімайте важіль системи

приводу повністю.

4. Зніміть задню праву кришку. Важіль системи

приводу демонтується разом із задньою правою

кришкою.

Зверніть увагу:

Пластикові кришки мають

гнучку структуру. Згинайте їх обережно, це

полегшить їх демонтаж.

5. Перед встановленням задньої правої кришки

переконайтеся, що важіль системи приводу

встановлений в правильному положенні.

6. Встановіть задню праву кришку в початкове

положення.

7. Просуньте гак на кінці важеля системи приводу

через отвір як показано на рисунку (А).

8. Встановіть гвинт (В).

Огляд і заміна свічки запалювання

1. Зніміть задню праву кришку, див.

Демонтаж та

встановлення задньої правої кришки на сторінці

100

2. Зніміть ковпачок проводу запалювання та

очистіть ділянку навколо свічки запалювання.

3. Викрутіть свічку запалювання за допомогою

відповідного гайкового воротка на ⅝ʺ (16 mm).

4. Перевірка свічки запалювання. Якщо електроди

прогоріли або ізоляція тріснута чи пошкоджена,

свічку запалювання необхідно замінити. Якщо

свічка запалювання не пошкоджена, очистьте її

сталевою щіткою.

5. Виміряйте проміжок між електродами й

переконайтеся, що він правильний. Див.

Технічні

характеристики на сторінці 109

100

1466 - 008 - 27.01.2025

6. Зігніть боковий електрод, щоб відрегулювати

проміжок між електродами.

7. Установіть свічку запалювання на місце й

поверніть її вручну, доки вона не торкнеться

гнізда.

8. Затягніть свічку запалювання за допомогою

відповідного гайкового воротка, доки шайба не

стиснеться.

9. Затягніть використовувану свічку запалювання

ще на ⅛оберту, а нову– ще на ¼оберту.

УВАГА: Неправильно затягнуті

свічки запалювання можуть призвести

до пошкодження двигуна.

10. Встановіть ковпачок проводу запалювання.

УВАГА: Не намагайтеся запустити

двигун, якщо свічка запалювання або

провід запалювання зняті.

11. Встановіть задню праву кришку, див.

Демонтаж

та встановлення задньої правої кришки на

сторінці 100

Заміна головного плавкого

запобіжника

Перегорілий запобіжник можна ідентифікувати по

згорілому з’єднанню.

1. Викрутіть 2 гвинти і зніміть захисну кришку.

Головний плавкий запобіжник знаходиться в

тримачі за акумулятором.

2. Витягніть запобіжник із тримача.

3. Замініть перегорілий запобіжник новим

запобіжником такого ж типу, плаский штир 15А.

4. Закрийте кришку.

Якщо головний плавкий запобіжник після заміни

швидко перегорає знову, це свідчить про коротке

замикання. Усуньте коротке замикання, перш ніж

продовжити роботу з виробом. Зверніться по

допомогу до уповноваженого центру обслуговування.

Зарядка батареї

• Якщо для запуску двигуна бракує заряду,

зарядіть акумулятор.

• Використовуйте стандартний зарядний пристрій.

УВАГА: Забороняється

використовувати прискорювач

заряджання або бустер для запуску

двигуна. Це призведе до пошкодження

електричної системи виробу.

• Заряджайте протягом 4 годин з максимальною

потужністю 3А.

• Перед запуском двигуна завжди від’єднуйте

зарядний пристрій.

• Коли батарею буде повністю заряджено,

під’єднайте червоний кабель до ПОЗИТИВНОЇ

клеми (+), а чорний кабель до НЕГАТИВНОЇ

клеми (-). Переконайтеся, що червоний (+) кабель

знаходиться за чорним (-) кабелем.

Аварійний запуск двигуна

Якщо для запуску двигуна бракує заряду

акумулятора, можна виконати аварійний запуск за

допомогою кабелів для запуску від зовнішнього

джерела. Цей виріб обладнано системою

12В із негативним заземленням. Виріб, що

використовується для аварійного запуску, також

має бути обладнано системою 12В із негативним

заземленням.

Під’єднання кабелів для запуску від

зовнішнього джерела

ПОПЕРЕДЖЕННЯ:

Небезпека

вибуху через виділення вибухових газів

з акумулятора. Заборонено під’єднувати

негативну клему повністю зарядженого

1466 - 008 - 27.01.2025 101

акумулятора до негативної клеми

розрядженого акумулятора або біля неї.

УВАГА: Не використовуйте

акумулятор цього виробу для запуску

інших транспортних засобів.

1. Зніміть кожух двигуна.

2. Зніміть кришку акумуляторного відсіку.

3. Під’єднайте один кінець червоного кабелю

до ПОЗИТИВНОЇ клеми (+) на розрядженому

акумуляторі (А).

4. Під’єднайте інший кінець червоного кабелю до

ПОЗИТИВНОЇ клеми (+) на повністю зарядженому

акумуляторі (В).

ПОПЕРЕДЖЕННЯ:

Уникайте

короткого замикання кінців червоного

кабелю на шасі.

5. Під’єднайте один кінець чорного кабелю до

НЕГАТИВНОЇ клеми (–) повністю зарядженого

акумулятора.

6. Під’єднайте інший кінець чорного кабелю до

ЗАЗЕМЛЕННЯ ШАСІ (D), подалі від паливного

бака й акумулятора.

7. Установіть кожухи.

Від’єднання кабелів для запуску від

зовнішнього джерела

Зверніть увагу:

Для від’єднання кабелів

для запуску від зовнішнього джерела потрібно

виконувати дії для їх приєднання у зворотному

порядку.

1. Від’єднайте ЧОРНИЙ кабель від шасі.

2. Від’єднайте ЧОРНИЙ кабель від повністю

зарядженого акумулятора.

3. Від’єднайте ЧЕРВОНИЙ кабель від

2акумуляторів.

Тиск у шинах

Тиск у всіх чотирьох шинах має становити 60кПа

(0,6бар / 8,5фунтів на кв.дюйм).

Демонтаж заглушки для мульчування

Заглушка для мульчування знаходиться в нижній

частині різальної деки.

1. Зніміть різальну деку. Див.

Зняття різальної деки

на сторінці 89

2. Викрутітьгвинт, що утримує заглушку для

мульчування, і зніміть її.

3. Встановіть різальну деку в положення

скошування.

4. Встановіть заглушку для мульчування, виконавши

дії у зворотному порядку.

Перевірка лез

УВАГА:

Пошкоджені або неправильно

збалансовані леза можуть призвести

до пошкодження виробу. Замініть

пошкоджені леза. Нагострити й

збалансувати затуплені леза вам

допоможуть в уповноваженому центрі

обслуговування.

1. Зніміть різальну деку. Див.

Зняття різальної деки

на сторінці 89

102

1466 - 008 - 27.01.2025

2. Огляньте леза на предмет пошкоджень та

затуплення.

3. Затягніть болти леза з обертальним моментом

затягування Н⋅м.

Заміна лез

1. Зніміть різальну деку. Див.

Зняття різальної деки

на сторінці 89

2. Заблокуйте лезо дерев’яним бруском (A).

3. Відкрутіть і витягніть болт леза (B), шайби (C) та

лезо (D).

4. Установіть нове лезо із зігнутими кінцями

відповідно до напрямку різальної деки.

ПОПЕРЕДЖЕННЯ:

Встановлення невідповідних лез може

призвести до відкидання предметів із-

під різальної деки, що можуть нанести

серйозні травми. Використовуйте

лише типи лез, зазначені в розділі

Технічні характеристики на сторінці

109

5. Установіть лезо, шайбу й болт. Затягніть болт з

відповідним моментом затягування. Див.

Технічні

характеристики на сторінці 109

Порядок перевірки рівня моторної

оливи (R 112C, R 112C5)

1. Припаркуйте виріб на рівній поверхні та вимкніть

двигун.

2. Відкрийте кришку двигуна.

3. Відкрутіть вимірювальний стрижень та витягніть

його.

4. Усуньте оливу з вимірювального стрижня.

5. Установіть вимірювальний стрижень на місце та

затягніть його.

6. Відкрутіть та дістаньте вимірювальний стрижень і

визначте рівень оливи.

7. Рівень оливи повинен бути на рівні між

позначками на вимірювальному стрижені. Якщо

рівень близький до позначки ADD (Додати),

залийте оливу до позначки FULL (Повний).

8. Залийте оливу через отвір у вимірювальному

стрижні. Повільно залийте оливу.

-40°

-30°

-20° -10 10° 20° 30° 40° 0°

SAE 30

SAE VISCOSITY GRADES

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

SAE 5W-30 Synthetic

SAE 10W-40

Зверніть увагу:

Типи рекомендованої

моторної оливи див. у розділі

Технічні

характеристики на сторінці 109

9. Перед запуском двигуна необхідно правильно

затягнути вимірювальний стрижень. Запустіть

двигун та дайте йому попрацювати на холостому

ході протягом 30 секунд. Зупиніть двигун.

Зачекайте 30 секунд і знову перевірте рівень

оливи.

Порядок перевірки рівня моторної

оливи (R 115C)

1. Припаркуйте виріб на рівній поверхні та вимкніть

двигун.

2. Відкрийте кришку двигуна.

1466 - 008 - 27.01.2025

103

3. Відкрутіть вимірювальний стрижень та витягніть

його.

4. Усуньте оливу з вимірювального стрижня.

5. Установіть вимірювальний стрижень на місце та

затягніть його.

6. Відкрутіть та дістаньте вимірювальний стрижень і

визначте рівень оливи.

7. Рівень оливи повинен бути на рівні між

позначками на вимірювальному стрижені. Якщо

рівень близький до позначки ADD (Додати),

залийте оливу до позначки FULL (Повний).

8. Залийте оливу через отвір у вимірювальному

стрижні. Повільно залийте оливу.

-40°

-30°

-20° -10 10° 20° 30° 40° 0°

SAE 30

SAE VISCOSITY GRADES

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

SAE 5W-30 Synthetic

SAE 10W-40

Зверніть увагу:

Типи рекомендованої

моторної оливи див. у розділі

Технічні

характеристики на сторінці 109

9. Перед запуском двигуна необхідно правильно

затягнути вимірювальний стрижень. Запустіть

двигун та дайте йому попрацювати на холостому

ході протягом 30 секунд. Зупиніть двигун.

Зачекайте 30 секунд і знову перевірте рівень

оливи.

Заміна моторної оливи

ПОПЕРЕДЖЕННЯ:

Відразу після

зупинки двигуна температура моторної

оливи дуже висока. Дайте двигуну

охолонути, перш ніж зливати моторну

оливу. Якщо моторна олива потрапить

на шкіру, промийте цю ділянку водою з

милом.

1. Помістіть контейнер під пробку зливного отвору.

2. Вийміть вимірювальний стрижень.

3. Витягніть пробку зливного отвору.

a) Для R 112C.

b) Для R 112C5 і R 115C.

4. Злийте моторну оливу в резервуар.

5. Встановіть пробку зливного отвору й затягніть її.

6. Залийте оливу через отвір у вимірювальному

стрижні. Повільно залийте оливу.

-40°

-30°

-20° -10 10° 20° 30° 40° 0°

SAE 30

SAE VISCOSITY GRADES

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

SAE 5W-30 Synthetic

SAE 10W-40

Зверніть увагу:

Типи рекомендованої

моторної оливи див. у розділі

Технічні дані на

сторінці 109

7. Установіть вимірювальний стрижень.

8. Прогрійте двигун і переконайтеся, що пробка

зливного отвору не протікає.

104

1466 - 008 - 27.01.2025

Усунення несправностей

Таблиця пошуку несправностей

Якщо вам не вдається вирішити проблему за

допомогою інструкцій у цьому посібнику, зверніться

до свого центру обслуговування Husqvarna.

Несправність Причина

Стартерний електродвигун не

заводить двигун

Не увімкнено стоянкове гальмо. Див.

Увімкнення та вимкнення стояночного

гальма на сторінці 94

Підйомний важіль різальної деки перебуває в положенні скошування. Див.

Підйом та опускання різальної деки на сторінці 91

Перегорів головний плавкий запобіжник. Див.

Заміна головного плавкого

запобіжника на сторінці 101

Несправний замок запалювання.

Неправильне з’єднання між кабелем та акумулятором. Див.

Зарядка бата-

реї на сторінці 101

Занадто низький рівень заряду акумулятора. Див.

Зарядка батареї на сто-

рінці 101

Двигун стартера пошкоджений або не працює належним чином.

Двигун не заводиться, хоча

стартерний електродвигун про-

кручує його

У паливному баку немає пального. Див.

Заправлення паливом на сторінці

Пошкоджена свічка запалювання.

Кабель запалювання пошкоджений.

Бруд у карбюраторі або паливній лінії.

Двигун працює не плавно Пошкоджена свічка запалювання.

Неправильно встановлено карбюратор.

Засмічено повітряний фільтр. Див.

Очищення та заміна повітряного фільтра

(R 112C, R 112C5) на сторінці 99

Засмічено сапун паливного бака.

Бруд у карбюраторі або паливній лінії.

Керування газом встановлено в положення заслінки або трос газу відре-

гульований неправильно.

Двигуну бракує потужності Засмічено повітряний фільтр. Див.

Очищення та заміна повітряного фільтра

(R 112C, R 112C5) на сторінці 99

Пошкоджена свічка запалювання.

Бруд у карбюраторі або паливній лінії.

Керування газом встановлено в положення заслінки або трос газу відре-

гульований неправильно

1466 - 008 - 27.01.2025 105

Несправність Причина

Акумулятор не заряджається Акумулятор пошкоджений або працює неправильно. Див.

Заходи безпеки

під час роботи з акумуляторами на сторінці 87

Неправильне з’єднання між кабелем та клемами акумулятора. Див.

Зарядка

батареї на сторінці 101

Виріб помітно вібрує Леза не закріплені. Див.

Перевірка лез на сторінці 102

Одне або кілька лез розбалансовані. Див.

Перевірка лез на сторінці 102

Двигун не закріплений.

Незадовільний результат ско-

шування

Леза затупилися. Див.

Перевірка лез на сторінці 102

Довга або волога трава. Див.

Забезпечення ефективної роботи на сторінці

Зміщення різальної деки.

У різальній деці застрягла трава. Див.

Чищення виробу на сторінці 96

Неоднаковий тиск у шинах із правої та з лівої сторони. Див.

Тиск у шинах на

сторінці 102

Виріб занадто швидко пересувається. Див.

Технічні дані на сторінці 109

Занадто низька частота обертання двигуна. Див.

Технічні дані на сторінці

109

Приводний пас прослизає.

Транспортування, зберігання й утилізація

Транспортування

• Виріб дуже важкий та може спричинити серйозні

травми, якщо впаде. Будьте обережні під час

завантаження його на транспортний засіб чи

причіп, а також під час вивантаження.

• Не піднімайте виріб. Транспортні вушка не

є схваленими точками підіймання й мають

використовуватися виключно для безпечного

закріплення виробу в багажнику.

• Для транспортування виробу використовуйте

причіп відповідного типу.

• Необхідною умовою транспортування виробу в

причепі дорогами загального користування є

знання місцевих правил дорожнього руху.

Безпечне кріплення виробу на причепі для

транспортування

ПОПЕРЕДЖЕННЯ: Стояночного

гальма недостатньо для фіксації виробу

під час транспортування. Виріб необхідно

міцно закріпити на причепі.

Обладнання: 2 сертифікованих паси для натягування

та 4 клиноподібних колісних блоки.

1. Увімкніть стояночне гальмо.

2. Пропустіть паси для натягування навколо рами

або задньої частини.

3. Зафіксуйте виріб, натягнувши паси в напрямку

задньої та передньої частини причепа.

4. Встановіть колісні блоки спереду та ззаду задніх

коліс.

Установка опор під виріб

ПОПЕРЕДЖЕННЯ: Завжди

встановлюйте опори з обох боків виробу

для забезпечення його стійкості.

1. Припаркуйте виріб на твердій і рівній поверхні.

2. Зніміть різальну деку. Див.

Зняття різальної деки

на сторінці 89

3. Підніміть виріб домкратом.

106 1466 - 008 - 27.01.2025

4. Установіть передні опори під осі передніх коліс.

5. Установіть задні опори під задню раму.

Буксирування виробу

Виріб оснащено гідростатичною передачею. Щоб

уникнути пошкодження трансмісії, виріб можна

буксирувати лише на короткі відстані та на малій

швидкості.

Перед буксируванням виробу необхідно вимкнути

трансмісію. Див.

Зчеплення та розчеплення системи

приводу, R 112C, R 115C на сторінці 90

Зберігання

Виріб необхідно підготовлювати до зберігання

наприкінці сезону й за необхідності зберігання

протягом більше ніж 30днів. Якщо паливо буде

знаходитися в баку більше 30днів, липкі частки

можуть призвести до засмічення карбюратора.

Це може негативно вплинути на функціонування

двигуна.

Щоб уникнути появи липких часток протягом

зберігання, додавайте до палива стабілізатор.

Якщо використовується бензин-алкілат, стабілізатор

не потрібний. У разі використання звичайного

бензину не замінюйте його на алкілат. Це може

призвести до затвердіння чутливих гумових деталей.

Додавайте стабілізатор для палива в бак або в

контейнер, що використовується для зберігання

палива. Завжди дотримуйтесь пропорцій компонентів

паливної суміші, що вказані виробником. Додавши

стабілізатор, запустіть двигун щонайменше на 10

хвилин, щоб речовина потрапила до карбюратора.

ПОПЕРЕДЖЕННЯ:

Не зберігайте

виріб із бензином у баку в приміщеннях

або на ділянках із поганою вентиляцією.

Існує небезпека загоряння, якщо

пари бензину ввійдуть у контакт

із відкритим вогнем, іскрами або

запальниками приладів на кшталт

бойлерів, водонагрівачів або сушарок.

ПОПЕРЕДЖЕННЯ: Усуньте з

виробу траву, листя та інші легкозаймисті

матеріали, щоб зменшити небезпеку

загоряння. Перш ніж встановлювати виріб

на зберігання, дайте йому охолонути.

• Очистьте виріб (див. розділ

Чищення виробу на

сторінці 96

). Підфарбуйте ділянки з пошкодженим

покриттям, щоб уникнути корозії.

• Огляньте виріб на предмет зношених або

пошкоджених деталей та затягніть не закріплені

гвинти й гайки.

• Вийміть акумулятор. Очистьте його, зарядіть і

тримайте охолодженим під час зберігання.

• Замініть моторну оливу та утилізуйте

відпрацьовану.

• Вилийте паливо з паливного баку. Запустіть

двигун і залиште його працювати, доки в

карбюраторі не залишиться палива.

Зверніть увагу: Якщо до палива додано

стабілізатор, немає потреби спорожнювати

паливний бак та карбюратор.

• Зніміть заглушки та налийте в кожний циліндр

приблизно по одній столовій ложці моторної

оливи. Прокрутіть вал двигуна вручну, щоб

застосувати оливу, і встановіть заглушки.

• Змастіть всі ніпелі для змащення, з’єднання та

осі.

• Тримайте виріб у чистому й сухому місці та

накрийте його для забезпечення додаткового

захисту.

• Захисне покриття для зберігання або

транспортування виробу можна придбати у

вашого дилера.

Утилізація

• Хімічні речовини можуть бути небезпечними,

тому їх заборонено викидати, просто залишаючи

на землі. Утилізувати використані хімічні

речовини слід у сервіс-центрі або спеціально

відведеному для цього місці.

• Зношений виріб або виріб необхідно надіслати

дилеру чи до відповідного місця для утилізації.

• Мастило, фільтри для мастила та батареї можуть

шкодити довкіллю. Виконуйте місцеві вимоги й

відповідні норми та правила щодо утилізування.

1466 - 008 - 27.01.2025

107

• Не викидайте акумулятор разом із побутовим

сміттям.

• Акумулятор необхідно надіслати до центру

обслуговування Husqvarna або утилізувати у

спеціальному місці для утилізації відпрацьованих

акумуляторів.

108 1466 - 008 - 27.01.2025

Технічні дані

Технічні характеристики

R112C R112C5 R115C

Розміри Див.

Розміри виробу на сторінці 111

Маса без ріжучої деки та з порожніми ба-

ками, кг

154 154 180

Розміри шин 160/50-8 160/50-8 165/60-8

Тиск у шинах (задніх– передніх), кПа/

бар/ фунтів на кв.дюйм

60/ 0,6/ 8,5 60/ 0,6/ 8,5 60/ 0,6/ 8,5

Максимальний нахил, градуси (°) 10 10 10

Максимальна маса буксирувального об-

ладнання під нахилом 10°, кг

100 100 100

Максимальне допустиме вертикальне зу-

силля на фаркоп, Н/ кг

250/ 25 250/ 25 250/ 25

Максимальне допустиме горизонтальне

зусилля на фаркоп, Н/ кг

170/ 17 170/ 17 170/ 17

Двигун

Бренд Husqvarna Husqvarna Briggs & Stratton

Модель HS413AE HS413AE 4145

Номінальна потужність двигуна, кВт

8,4 8,4 9,5

Об’єм, см

413 413 500

Макс. число обертів двигуна, об/хв 3000± 100 3000± 100 3000± 100

Макс. швидкість руху вперед, км/год 8 8 9

Макс. швидкість руху назад, км/год 7 7 7

Паливо, мін. октанове число 91 91 91

Об’єм паливного бака, л 4 4 7

Олива

Husqvarna

SAE30, Husqvarna

SAE5W-30 синте-

тична, Husqvarna

SAE10W-40

Husqvarna

SAE30, Husqvarna

SAE5W-30 синте-

тична, Husqvarna

SAE10W-40

Husqvarna

SAE30, Husqvarna

SAE5W-30 синте-

тична, Husqvarna

SAE10W-40

Указана номінальна потужність двигуна є середньою кінцевою потужністю (за вказаного числа обертів

на хвилину) типового серійного двигуна для цієї моделі, виміряною згідно зі стандартом SAE J1349/

ISO1585. Потужність серійних двигунів може відрізнятися від цього значення. Фактична вихідна потуж-

ність двигуна, установленого у виробі, залежить від робочої швидкості, умов навколишнього середови-

ща та інших факторів.

Використовуйте моторну оливу класу APISJ або вище. У разі використання оливи SAE-30 за темпера-

тури нижче +5°C існує ризик недостатнього змащування двигуна. Це може призвести до пошкодження

двигуна. Див.

Заміна моторної оливи на сторінці 104

для отримання відомостей щодо оливи, яку слід

використовувати за низьких температур. Ознайомтеся з таблицею в’язкості в посібнику користувача

двигуна (якщо він входить до комплекту) та виберіть оптимальну в’язкість залежно від очікуваної зов-

нішньої температури.

1466 - 008 - 27.01.2025 109

R112C R112C5 R115C

Об’єм масляного бака, л 1,2 1,2 1,4

Запуск двигуна Електричний запуск

12В

Електричний запуск

12В

Електричний запуск

12В

Редуктор

Бренд/ модель HydroGear T2 Peerless/MST205 HydroGear T2

Олива, клас SF‐CC SAE10W/40 SAE 80W/90 SAE10W/40

Об’єм мастила, л 2 0,5 2

Кількість передніх передач – 5 –

Кількість задніх передач – 1 –

Макс. швидкість руху вперед, км/год 8 8 9

Макс. швидкість руху назад, км/год 8 3 7

Електрична система

Тип 12В, негативне за-

землення

12В, негативне за-

землення

12В, негативне за-

землення

Акумулятор 12В, 20А⋅год 12В, 20А⋅год 12В, 20А⋅год

Свічка запалювання Husqvarna HQT-9 Champion XC92YC Champion XC92YC

Зазор між електродами, мм/дюймів 0,75/0,030 0,75/0,030 0,75/0,030

Головний плавкий запобіжник Плаский штир, 15А Плаский штир, 15А Плаский штир, 15А

Випромінювання шуму

Рівень звукової потужності, виміряний,

дБ(A)

98 99 99

Рівень звукової потужності, гарантований,

дБ(A)

99 100 99

Рівні звуку

Рівень звукового тиску у вусі оператора,

дБ(А)

84 85 85

Рівні вібрації

Рівень вібрації на кермі, м/с

1,06 1,6 1,6

Рівень вібрації в сидінні, м/с

0,45 0,7 0,7

Різальна дека

Тип Combi Combi Combi

Ширина зрізання, мм 850 850 950

Випромінювання шуму в середовище, виміряне як звукова потужність (L

), відповідає директиві ЄС

2000/14/EC.

Рівень шумового тиску відповідає стандарту EN ISO5395. Заявлені дані про рівень шумового тиску

мають стандартну статистичну розбіжність (стандартне відхилення) у 1,2дБ(A).

Рівень вібрації відповідає стандарту EN ISO5395. Заявлені дані щодо рівня вібрації мають стандартну

статистичну розбіжність (стандартне відхилення) у 0,2м/с

(стерно керування) і 0,8м/с

(сидіння).

110 1466 - 008 - 27.01.2025

R112C R112C5 R115C

Висота різання, 5позицій, мм 25–70 25–70 25–75

Довжина леза, мм 430 430 471

Ножі

Артикул 5810835-01 5810835-01 5803974-01

ПОПЕРЕДЖЕННЯ: У разі

використання різальної деки, не

схваленої для цього виробу, різні

предмети можуть вилітати з-під неї на

великій швидкості та завдавати серйозних

травм. Використовувати слід лише ті типи

різальної деки, що зазначені в посібнику

користувача.

Розміри виробу

1466 - 008 - 27.01.2025 111

A 283мм F 220мм K 183мм

B 569мм G 1072мм L (до-

вжи-

на)

648мм

C 800мм H 2124мм M 795мм

D 400мм I 886мм N 657мм

E 1781мм J R 112C5 106мм

R 112C, R 115C: 83мм

O 804мм

Обслуговування

Сервіс

Для гарантії безпечної та максимально ефективної

експлуатації виробу під час сезону роботи необхідно

проходити щорічний огляд в авторизованому сервіс-

центрі. Обслуговування або капітальний ремонт

виробу краще проводити в несезонний час.

Замовляючи запасні частини, вказуйте такі дані, як

рік купівлі виробу, його модель, тип та серійний

номер.

Використовуйте тільки оригінальні запчастини.

112 1466 - 008 - 27.01.2025

Декларація відповідності

Декларація відповідності ЄС

Ми, компанія Husqvarna AB, SE-561 82 Huskvarna,

Швеція, тел.: +46-36-146500, заявляємо під свою

виключну відповідальність, що представлений виріб:

Опис Газонокосарка-трактор

Бренд Husqvarna

Тип/ модель R 112C, R 112C5, R 115C

Ідентифікація Серійні номери за 2024рік і пізніше

повністю відповідає таким директивам і нормам ЄС:

Директива/норма Опис

2006/42/EC «Про механічне обладнання»

2014/30/EU «Про електромагнітну сумісність»

2000/14/EC «Про виділення шуму в навколишнє середовище»

2011/65/EU «Про обмеження використання деяких небезпечних речовин в електричному й елек-

тронному обладнанні»

і що до нього застосовуються вказані далі узгоджені

стандарти та(або) технічні специфікації: EN ISO

12100:2010, EN ISO 5395-1:2013/A1:2018, EN ISO

5395-3: 2013/A1:2017/A2:2018, EN ISO 14982:2009,

EN IEC 63000:2018.

Уповноважений орган: Крім того, компанія 0404, SMP

Svensk Maskinprovning AB, Box 4053, SE-904 03

Umeå, Sweden затвердила відповідність додаткуVI

до директиви РадиЄС 2000/14/EC.

Відомості стосовно випромінювання шуму див. у

розділі

Технічні дані на сторінці 109

Huskvarna, 2025-01-17

Клас Лосдал (Claes Losdal), директор із питань

розвитку/ продукції для садівництва, Husqvarna AB

Відповідальний за технічну документацію

1466 - 008 - 27.01.2025 113

CUPRINS

Introducere..................................................................114

Siguranţă.................................................................... 118

Asamblarea.................................................................124

Funcţionarea...............................................................126

Întreținerea..................................................................130

Depanarea.................................................................. 141

Transportul, depozitarea şi eliminarea........................142

Date tehnice................................................................145

Service........................................................................148

Declarație de conformitate..........................................149

Introducere

Inspecția pre-livrare și numerele de

produs

Nota: O inspecție pre-livrare a fost efectuată asupra

acestui produs. Asigurați-vă că primiți de la distribuitor o

copie semnată a documentului de inspecție pre-livrare.

Informații de contact pentru dis-

tribuitorul de service Husqvar-

na:

Acest manual al operatorului corespunde produsului cu numărul de produs/numărul de serie:

Motor:

Transmisie:

Descrierea produsului

Produsul este un tractor pentru tuns gazonul controlat

de un șofer. Pedalele de înaintare și marșarier permit

operatorului să regleze viteza fără discontinuități.

Produsul este utilizat cu un cap tăietor 2-în-1 deck cu

dop de mărunțire.

Domeniul de utilizare

Produsul este proiectat pentru tăierea gazonului pe

teren deschis și plat, în zone rezidențiale și grădini.

Atașați un accesoriu opțional pentru a utiliza produsul

pentru alte lucrări. Adresați-vă distribuitorului dvs.

Husqvarna pentru mai multe informații referitoare la

accesoriile disponibile.

Asigurați-vă produsul

Verificați ca noul dvs. produs să fie acoperit de

asigurare. Dacă aveți incertitudini, contactați compania

de asigurări cu care lucrați. Vă recomandăm o asigurare

completă, care acoperă terțele părți, incendiile, avariile,

furtul și răspunderea civilă.

114 1466 - 008 - 27.01.2025

Prezentare generală a produsului R 112C, R 115C

7 6 5 4 3 1 2

9 10 11 12 13 14

1. Plăcuță de identificare

2. Pârghie de cuplare sau decuplare a transmisiei

3. Baterie

4. Control accelerație/acționare șoc

5. Comutator de contact

6. Pârghie de ridicare pentru capul tăietor

7. Pedală de marșarier

8. Pedală de înaintare

9. Pârghie pentru înălțimea de tăiere

10. Pedala frânei de parcare

11. Buton de blocare pentru frâna de parcare

12. Reglarea scaunului

13. Bușon rezervor de carburant

14. Dispozitiv de blocare a capacului

1466 - 008 - 27.01.2025 115

Prezentare generală a produsului R 112C5

12345678

131211109

1. Plăcuță de identificare

2. Baterie

3. Control accelerație/acționare șoc

4. Pârghie pentru schimbarea vitezei

5. Comutator de contact

6. Pârghie de ridicare pentru capul tăietor

7. Buton de blocare pentru frâna de parcare

8. Pedala frânei de parcare

9. Pârghie pentru înălțimea de tăiere

10. Pedală de ambreiaj

11. Reglarea scaunului

12. Bușon rezervor de carburant

13. Dispozitiv de blocare a capacului

Întrerupător de siguranță al scaunului

Întrerupătorul de siguranță al scaunului întrerupe

circuitul de siguranță atunci când operatorul se ridică

de pe scaun. Motorul și transmisia cuțitelor se opresc

dacă cuțitele sunt cuplate sau frâna de parcare nu este

cuplată. Consultați și

Circuitul de siguran

ă la pagina

121

Controlul accelerației și acționarea

șocului

Controlul accelerației și acționarea șocului reglează

turația motorului și activează șocul. Deplasați controlul

spre înainte pentru a mări turația motorului și înspre

înapoi pentru a reduce turația motorului. Deplasați

controlul în sus pentru a activa șocul. Utilizați șocul

pentru a porni produsul când motorul este rece.

Consultaţi

Pornirea motorului la pagina 127

Cap tăietor

Produsul este utilizat cu un cap tăietor 2-în-1 deck cu

funcție de mărunțire. Funcția de mărunțire taie iarba

pentru a o transforma în îngrășământ. Capul tăietor

2-în-1 poate fi utilizat, de asemenea, fără funcția de

mărunțire, pentru evacuarea prin partea posterioară.

Pârghie pentru înălțimea de tăiere

Înălțimea de tăiere se reglează în 5 poziții diferite (1-5).

Nota: Ridicați capul tăietor înainte de a regla

înălțimea de tăiere.

116 1466 - 008 - 27.01.2025

Simbolurile de pe produs

AVERTISMENT: Utilizarea neatentă sau

incorectă poate cauza vătămări corporale

grave sau mortale operatorului sau altor

persoane.

Citiți cu atenție manualul operatorului

și asigurați-vă că înțelegeți instrucțiunile

înainte de utilizare.

Cuțite rotative. Nu apropiați părțile

corpului de capac cât timp motorul este

pornit.

Avertisment: piese rotative. Nu vă

apropiați părțile corpului.

Feriți-vă de obiectele ejectate sau care

ricoșează.

Nu utilizați niciodată produsul dacă în

imediata apropiere se află persoane, în

special copii, sau animale.

Priviți înapoi înainte de a începe

deplasarea în marșarier și în timpul

deplasării în marșarier.

Nu tundeți niciodată iarba pe teren

înclinat. Nu tundeți iarba pe pante cu

înclinație mai mare de 10°. Consultați

Tunderea gazonului pe pante la pagina

121

Nu transportați niciodată pasageri pe

produs sau echipament.

Mers înainte.

Punct mort.

Marșarier.

Ambreiaj (R 112C5).

Șoc (pentruR 115C și R 112C5).

Frână de parcare.

Produsul respectă directivele CE

aplicabile.

Etichetă privind emisiile de zgomot

în mediu, conform directivelor și

reglementărilor din UE și Regatul Unit

și legislației din New South Wales

„Regulamentul privind măsurile de

protecție a mediului (controlul zgomotului)

din 2017”. Nivelul de putere sonoră

garantat al produsului este specificat în

Date tehnice la pagina 145

și pe etichetă.

Utilizați întotdeauna un sistem omologat

de protecție a auzului.

Opriți motorul.

Porniți motorul.

Turație motor – rapidă.

Turație motor – lentă.

Carburant.

1466 - 008 - 27.01.2025 117

Etanol max. 10%.

Cuțitele sunt cuplate.

Cuțitele sunt decuplate.

Poziția de transport pentru capul tăietor.

Poziția de funcționare a capului tăietor.

Nivelul uleiului.

Nota: Celelalte simboluri/autocolante de pe produs se

referă la cerințele de certificare pentru unele piețe.

Emisiile de Euro V

AVERTISMENT: În urma modificării

neautorizate a motorului, este anulată

aprobarea de tip UE pentru acest produs.

Deteriorarea produsului

Nu suntem responsabili pentru deteriorarea produsului

dacă:

• produsul este reparat necorespunzător.

• produsul este reparat cu piese care nu provin de la

producător sau care nu sunt aprobate de acesta.

• produsul are un accesoriu care nu provine de la

producător sau care nu este aprobat de acesta.

• produsul nu este reparat la un centru de service

omologat sau de o autoritate omologată.

Asistență

Pentru asistență cu privire la produs, mergeți la

secțiunea Asistență www.husqvarna.com pentru a

accesa instrucțiunile, ghidurile de depanare sau pentru a

utiliza Husqvarna serviciul de Self-Service și Asistentul

pentru produse (dacă este disponibil pe piața dvs.).

Pentru asistență suplimentară pentru produs, adresați-

vă reprezentanței de service Husqvarna.

Siguranţă

Definiții privind siguranța

Avertismentele, atenționările și notele sunt utilizate

pentru a desemna părți foarte importante din manual.

AVERTISMENT: Se utilizează dacă

există risc de vătămare sau de deces

pentru operator sau pentru trecători, în cazul

în care instrucțiunile din manual nu sunt

respectate.

ATENŢIE: Se utilizează dacă există

un risc de deteriorare a produsului, a altor

materiale sau a zonelor învecinate, dacă

instrucțiunile din manual nu sunt respectate.

Nota: Se utilizează pentru a furniza mai multe

informații care sunt necesare într-o situație dată.

Instrucţiuni generale de siguranţă

AVERTISMENT: Acest produs poate

tăia membre și poate proiecta obiecte.

Nerespectarea instrucțiunilor de siguranță

poate cauza vătămări corporale grave sau

chiar mortale.

AVERTISMENT: Nu continuați

utilizarea unui produs dacă echipamentele

de tăiere ale acestuia sunt deteriorate.

Echipamentele de tăiere deteriorate pot

proiecta obiecte și pot cauza vătămări

corporale grave sau chiar mortale. Înlocuiți

imediat cuțitele deteriorate.

AVERTISMENT: În timpul

funcționării, acest produs produce un

câmp electromagnetic. În anumite condiţii,

acest câmp poate interfera cu implanturile

medicale active sau pasive. Pentru a

reduce riscul de vătămări corporale grave

sau mortale, recomandăm persoanelor cu

118 1466 - 008 - 27.01.2025

implanturi medicale să consulte medicul și

producătorul implantului medical înainte de

a utiliza acest produs.

AVERTISMENT: Înainte de a utiliza

produsul, citiți instrucțiunile de avertizare de

mai jos.

• Procedați întotdeauna cu atenție și folosiți-vă

judecata. Evitaţi toate situaţiile pe care le consideraţi

că vă depăşesc capacitatea de reacţie. Dacă aveți

incertitudini privind procedurile de utilizare după

lectura manualului operatorului, consultați-vă cu un

expert înainte de a continua.

• Citiți cu atenție și înțelegeți manualul de utilizare

și instrucțiunile de pe produs înainte de a porni

produsul.

• Învățați să utilizați în siguranță produsul și comenzile

acestuia și să opriți rapid produsul.

• Învățați să recunoașteți etichetele de avertizare.

• Păstrați produsul curat pentru a menține semnele și

etichetele lizibile.

• Rețineți că operatorul poartă responsabilitatea

privind orice accidente care implică alte persoane

sau bunurile acestora.

• Nu transportați pasageri. Produsul trebuie utilizat de

către o singură persoană.

• Nu lăsați produsul nesupravegheat cu motorul pornit.

Opriți întotdeauna cuțitele, cuplați frâna de parcare,

opriți motorul și scoateți cheia din contact înainte de

a lăsa produsul nesupravegheat.

• Utilizați produsul numai ziua sau în locuri bine

iluminate. Evitați apropierea produsului de gropi

sau alte neregularități ale terenului. Acordați atenție

potențialelor riscuri.

• Nu utilizați produsul pe vreme rea, de exemplu

pe ceață sau ploaie, pe teren umed sau inundat,

pe vânt puternic, la temperaturi exterioare foarte

scăzute, atunci când există riscul de descărcări

electrice etc.

• Identificați și marcați bolovanii și alte obstacole fixe,

pentru a evita coliziunile.

• Îndepărtați din zona de lucru obiectele precum

pietrele, jucăriile, cablurile etc. care pot fi prinse de

cuțite și proiectate.

• Nu permiteți copiilor sau altor persoane neautorizate

pentru operarea acestui produs să îl utilizeze sau să

efectueze lucrări de service asupra acestuia. Este

posibil ca reglementările locale să limiteze vârsta

utilizatorilor.

• Asigurați-vă că nu există nicio persoană în

apropierea produsului atunci când porniți motorul,

cuplați transmisia sau începeți deplasarea

produsului.

• Acordați atenție traficului atunci când tundeți iarba în

apropierea unei străzi sau traversați o stradă.

• Nu utilizați produsul dacă sunteți obosit(ă), dacă

ați consumat alcool, droguri, medicamente sau alte

substanțe care v-ar putea afecta vederea, atenția,

judecata sau coordonarea.

• Parcați întotdeauna produsul pe o suprafață dreaptă,

cu motorul oprit.

Instrucțiuni de siguranță referitoare la copii

AVERTISMENT: Înainte de a utiliza

produsul, citiți instrucțiunile de avertizare de

mai jos.

• Există riscul de accidente grave dacă nu detectați

la timp prezența copiilor în apropierea produsului.

Copiii pot fi atrași de produs și de tunsul ierbii. Este

foarte probabil ca un copil să nu rămână în locul în

care l-ați văzut pentru ultima dată.

• Nu permiteți copiilor să intre în zona în care tundeți

iarba. Asigurați-vă că aceștia sunt supravegheați de

un adult.

• Fiți vigilent(ă) și opriți produsul dacă un copil

pătrunde în zona de lucru. Procedați cu deosebită

atenție în apropierea colțurilor, tufișurilor, copacilor

sau a altor obiecte care vă limitează câmpul vizual.

• Înainte de a începe deplasarea produsului în

marșarier și în timpul acesteia, priviți în spate și în

jos pentru a vă asigura că nu există copii mici în

apropierea produsului.

• Nu luați copii ca pasageri pe produs. Aceștia pot

cădea și pot suferi vătămări corporale grave sau pot

împiedica manevrarea în siguranță a produsului.

• Nu permiteți copiilor să utilizeze produsul.

1466 - 008 - 27.01.2025

119

Instrucțiuni de siguranță pentru utilizare

AVERTISMENT: Nu atingeți motorul

sau sistemul de eșapament în timpul

funcționării sau imediat după oprire. Motorul

și sistemul de eșapament ating temperaturi

înalte în timpul funcționării. Există riscul

de arsuri, incendii și pagube materiale

survenite pe proprietatea dvs. sau în

zonele înconjurătoare. Atunci când utilizați

produsul, păstrați distanța față de tufișuri și

alte obiecte.

AVERTISMENT: Înainte de a utiliza

produsul, citiți instrucțiunile de avertizare de

mai jos.

• Priviți întotdeauna în jos și în spatele dvs. înainte

și în timp ce vă deplasați în marșarier. Fiți atent la

obstacole, indiferent de dimensiuni.

• Reduceți viteza înainte de a efectua un viraj.

• Opriți cuțitele atunci când vă deplasați peste

suprafețe pe care nu le tundeți.

ATENŢIE:

Citiți instrucțiunile de

avertizare de mai jos înainte de a utiliza

produsul.

• Înainte de a utiliza produsul, curățați de iarbă și de

murdărie priza de aer rece a motorului. Dacă priza

de aer rece este blocată, există riscul de deteriorare

a motorului.

• Ocoliți cu grijă pietrele și alte obiecte mai mari,

asigurându-vă că nu le loviți cu cuțitele.

• Nu treceți cu produsul peste obiecte. Opriți și

examinați produsul și capul tăietor dacă ați trecut cu

produsul peste un obiect sau l-ați lovit de un obiect

în timpul funcționării. Dacă este necesar, efectuați

reparații înainte de a reporni produsul.

Echipament de protecție personală

AVERTISMENT:

Înainte de a utiliza

produsul, citiți instrucțiunile de avertizare de

mai jos.

• Utilizați întotdeauna echipamente de protecție

personală aprobate atunci când folosiți produsul.

Echipamentul individual de protecție nu poate

elimina complet riscul de rănire, însă poate reduce

gravitatea rănilor în cazul unui accident. Distribuitorul

vă poate ajuta să alegeți echipamentul corect.

• Utilizați un sistem omologat de protecție a auzului.

Expunerea pe termen lung la zgomot vă poate

afecta ireversibil auzul.

• Utilizați întotdeauna ghete sau pantofi pentru regim

greu de lucru, cu rezistență la alunecare. Este

recomandată încălțămintea cu bombeuri de oțel.

Nu folosiți pantofi decupați și nu operați produsul

desculț.

• Purtați mănuși de protecție atunci când este necesar,

de exemplu atunci când conectați, inspectați sau

curățați echipamentul de tăiere.

• Nu purtați haine largi, bijuterii sau articole similare

care ar putea fi prinse în piesele mobile.

• Păstrați la îndemână o trusă de prim ajutor și un

stingător de incendiu.

Dispozitivele de siguranță de pe produs

AVERTISMENT:

Înainte de a utiliza

produsul, citiți instrucțiunile de avertizare de

mai jos.

• Nu utilizați un produs cu dispozitive de siguranță

care sunt deteriorate sau care nu funcționează

corect. Verificați regulat dispozitivele de siguranță.

Dacă dispozitivele de siguranță sunt defecte,

contactați distribuitorul de service Husqvarna.

• Nu aduceți modificări dispozitivelor de siguranță. Nu

utilizați produsul dacă plăcile de protecție, capacele

de protecție, întrerupătoarele de siguranță sau alte

dispozitive de siguranță nu sunt instalate sau sunt

deteriorate.

Verificarea comutatorului de contact

• Porniți și opriți motorul pentru a verifica comutatorul

de contact. Consultați

Pornirea motorului la pagina

127

și

Oprirea motorului la pagina 129

• Asigurați-vă că motorul pornește atunci când rotiți

cheia de contact în poziția START.

• Asigurați-vă că motorul se oprește imediat atunci

când rotiți cheia de contact în poziția STOP.

120

1466 - 008 - 27.01.2025

Circuitul de siguranță

Motorul poate fi pornit numai dacă sunt îndeplinite

următoarele condiții:

• Capul tăietor este ridicat, iar frâna de parcare este

cuplată.

Motorul trebuie să se oprească în următoarele situații:

• Capul tăietor este coborât, iar operatorul se ridică de

pe scaun.

• Capul tăietor este ridicat, frâna de parcare nu este

cuplată, iar operatorul se ridică de pe scaun.

Pentru a verifica circuitul de siguranță, încercați să

porniți motorul fără a îndeplini una dintre condițiile

de mai sus. Schimbați condițiile și încercați din nou.

Efectuați zilnic această verificare.

Verificarea limitatorului de viteză, R 112C, R 115C

• Eliberați pedala de înaintare (1). Viteza scade.

• Pentru o forță de frânare mai mare, apăsați pedala

de marșarier (2).

• Asigurați-vă că pedalele de înaintare și marșarier nu

sunt blocate și pot funcționa liber.

• Asigurați-vă că viteza scade atunci când pedala de

înaintare este eliberată.

Pentru a verifica pedala de frână, R 112C5

Pentru R 112C5, pedala frânei de parcare este și frâna

de service.

• Asigurați-vă că viteza scade atunci când apăsați

pedala de frână.

• Asigurați-vă că pedala de frână nu este blocată și

poate funcționa liber.

Amortizor de zgomot

Amortizorul de zgomot este proiectat pentru a reduce

la minimum nivelul de zgomot și a dirija gazele de

eșapament departe de utilizator.

Nu utiliza

ți produsul dacă amortizorul de zgomot nu este

instalat sau este deteriorat. Un amortizor de zgomot

deteriorat determină creșterea nivelului de zgomot și a

pericolului de incendiu.

AVERTISMENT: Amortizorul de

zgomot atinge temperaturi înalte în timpul

utilizării, imediat după oprire și atunci când

motorul funcționează la turația de mers

în gol. Procedați cu atenție în apropierea

materialelor și/sau gazelor inflamabile pentru

a preveni incendiile.

Frână de parcare

AVERTISMENT: Dacă frâna de

parcare nu funcționează, produsul poate

începe să se deplaseze, cauzând vătămări

corporale sau pagube materiale. Asigurați-

vă că frâna de parcare este examinată și

reglată regulat.

Consultați

Verificarea frânei de parcare la pagina 134

Capace de protecție

Absența sau deteriorarea capacelor de protecție

sporește pericolul de vătămări corporale cauzate de

componentele mobile și suprafețele fierbinți. Efectuați o

verificare a capacelor de protecție înainte de a utiliza

produsul. Asigurați-vă că aceste capace de protecție

sunt fixate corect și nu prezintă fisuri sau alte semne

de deteriorare. Înlocuiți capacele avariate.

Tunderea gazonului pe pante

AVERTISMENT:

Înainte de a utiliza

produsul, citiți instrucțiunile de avertizare de

mai jos.

• Tunderea gazonului pe pante sporește riscul de

pierdere a controlului asupra produsului și de

răsturnare a acestuia. Acest lucru poate cauza

vătămări corporale sau chiar decesul. Trebuie să

procedați cu atenție atunci când tundeți gazonul pe

toate tipurile de pante. Dacă nu puteți urca panta în

marșarier sau dacă nu vă simțiți în siguranță făcând

acest lucru, nu tundeți iarba pe pante.

• Îndepărtați pietrele, crengile și alte obstacole.

• Tundeți în sus și în jos pe pante, niciodată

transversal.

• Nu tundeți gazonul deplasându-vă în josul pantei cu

capul tăietor ridicat.

• Nu utilizați produsul pe pante cu înclinație mai mare

de 10°.

1466 - 008 - 27.01.2025

121

• Nu porniți și nu opriți produsul dacă acesta se află pe

o pantă.

• Deplasați-vă lent și lin pe pante.

• Nu schimbați brusc viteza sau direcția.

• Nu virați mai mult decât este necesar. Virați lent și

treptat atunci când coborâți o pantă. Tundeți iarba cu

viteză redusă. Acționați volanul cu atenție.

• Identificați și evitați să treceți peste șanțuri, gropi și

denivelări. Pe teren accidentat, riscul de răsturnare

a produsului crește. În iarba înaltă se pot ascunde

obstacole.

• Nu tundeți iarba în imediata apropiere a marginilor,

șanțurilor sau terasamentelor. Produsul se poate

răsturna brusc dacă o roată trece peste marginea

unei pante abrupte sau a unui șanț sau dacă

marginea respectivă cedează. Dacă produsul cade

în apă, există riscul de înec.

• Nu tăiați iarba când este udă. Aceasta este

alunecoasă, iar pneurile își pot pierde aderența, caz

în care produsul poate aluneca.

• Nu puneți piciorul pe sol pentru a încerca să

stabilizați produsul.

• Deplasați-vă cu mare atenție dacă ați atașat la

produs un accesoriu sau alt obiect care poate

reduce stabilitatea acestuia.

Siguranța remorcii

• Utilizați numai echipament de remorcare aprobat de

Husqvarna.

• Utilizați bara de remorcare pentru prinderea

echipamentului.

• Nu remorcați echipamente cu o greutate mai

mare decât cea maximă permisă pentru remorcare.

Consultați

Date tehnice la pagina 145

• Asigura

ți-vă că nu există alte persoane în apropierea

produsului atunci când remorcați echipament.

• Aveți grijă când remorcați echipamente pe pante sau

pe teren accidentat.

• Utilizați produsul la viteză mică atunci când

remorcați echipamente.

Reguli de siguranță referitoare la carburant

AVERTISMENT: Manipulați cu

atenție carburantul. Acesta este foarte

inflamabil și poate cauza vătămări corporale

și pagube materiale.

AVERTISMENT: Înainte de a utiliza

produsul, citiți instrucțiunile de avertizare de

mai jos.

• Nu umpleți rezervorul de carburant în interior.

• Benzina și aburii de benzină sunt toxici și foarte

inflamabili. Utilizați benzina cu atenție, pentru a

preveni vătămările corporale și incendiile.

• Nu scoateți capacul rezervorului de carburant și nu

adăugați carburant în rezervor cât timp motorul este

pornit.

• Așteptați răcirea motorului înainte de alimentarea

produsului cu carburant.

• Nu fumați în timp ce alimentați produsul cu

carburant.

• Nu alimentați produsul cu carburant în apropierea

scânteilor sau a flăcărilor deschise.

• Dacă există scurgeri în sistemul de alimentare cu

carburant, nu porniți motorul înainte de remedierea

acestora.

• Nu depășiți nivelul maxim recomandat al

carburantului din rezervor. Căldura motorului și cea

a soarelui vor cauza dilatarea carburantului, care

se va scurge din rezervor dacă acesta este umplut

excesiv.

• Nu îl umpleți excesiv. Dacă vărsați carburant pe

produs, curățați-l și așteptați uscarea acestuia înainte

de a porni motorul. Dacă vărsați carburantul pe

îmbrăcăminte, schimbați-vă imediat hainele.

• Depozitați carburantul numai în recipiente aprobate.

122

1466 - 008 - 27.01.2025

• Depozitați produsul și carburantul astfel încât să nu

există riscul ca scurgerile sau aburii de carburant să

cauzeze pagube materiale.

• Scurgeți tot combustibilul într-un recipient adecvat în

aer liber și departe de flăcări deschise.

Siguranța bateriei

AVERTISMENT: O baterie

deteriorată poate provoca explozii și

vătămări corporale. Dacă bateria este

deformată sau deteriorată, contactați un

distribuitor de service Husqvarna.

AVERTISMENT: Înainte de a utiliza

produsul, citiți instrucțiunile de avertizare de

mai jos.

• Utilizați ochelari de protecție atunci când vă aflați în

apropierea bateriilor.

• Nu purtați ceasuri, bijuterii sau alte obiecte metalice

în apropierea acumulatorului.

• Nu lăsați acumulatorul la îndemâna copiilor.

• Încărcați acumulatorul într-un spațiu bine ventilat.

• În timpul încărcării acumulatorului, păstrați orice

materiale inflamabile la o distanță de minimum 1 m

de acesta.

• Nu reutilizați acumulatorii înlocuiți. Consultați

Eliminarea la de

euri la pagina 143

• Acumulatorul poate degaja gaze explozive. Nu

fumați lângă acumulator. Țineți acumulatorul la

distanță de flăcări deschise sau scântei.

Instrucțiuni de siguranță pentru

întreținere

AVERTISMENT:

Produsul este greu

și poate provoca răniri sau deteriorarea

bunurilor sau zonei învecinate. Nu realizați

operațiile de întreținere a motorului sau

capului tăietor dacă nu sunt îndeplinite

aceste condiții:

• Motorul este oprit.

• Produsul este parcat pe o suprafață

dreaptă.

• Frâna de parcare este cuplată.

• Cheia este scoasă din contact.

• Capul tăietor este decuplat.

• Cablurile de alimentare a aprinderii sunt

deconectate de la bujii.

AVERTISMENT: Gazele de

eșapament ale motorului conțin monoxid de

carbon, care este un gaz inodor, toxic și

deosebit de periculos. Nu utilizați produsul

în spații închise sau în spații fără un flux de

aer suficient.

AVERTISMENT: Înainte de a utiliza

produsul, citiți instrucțiunile de avertizare de

mai jos.

• Pentru un nivel optim de performanță și siguranță,

efectuați regulat lucrările de întreținere a produsului,

conform programului de întreținere. Consultați

Program de între

inere la pagina 130

• Electrocutarea poate cauza vătămări corporale. Nu

atingeți cablurile atunci când motorul este pornit.

Nu folosiți degetele pentru a testa funcționarea

sistemului de aprindere.

• Nu porniți motorul atunci când capacele de protecție

sunt demontate. Există un pericol considerabil de

vătămări corporale cauzate de componentele mobile

sau fierbinți.

• Lăsați produsul să se răcească înainte de a efectua

operații de întreținere lângă motor.

• Cuțitele sunt ascuțite și pot provoca cu ușurință

tăieturi. Înfășurați o bandă de protecție în jurul

cuțitelor sau purtați mănuși de protecție atunci când

efectuați lucrări asupra cuțitelor.

• Reglați întotdeauna capul tăietor în poziția de

service, pentru a-l curăța. Nu parcați produsul în

apropierea marginii unui șanț sau pe pante pentru

a avea acces la capul tăietor.

ATENŢIE:

Citiți instrucțiunile de

avertizare de mai jos înainte de a utiliza

produsul.

• Nu răsturnați motorul dacă bujia sau cablul de

alimentare a aprinderii au fost demontate.

• Asigurați-vă că toate piulițele și șuruburile sunt

strânse corect și că echipamentul se află în stare

bună.

• Nu modificați regulatoarele. Dacă turația motorului

este prea mare, componentele produsului se pot

deteriora. Consultați

Date tehnice la pagina 145

pentru informații privind turația maximă permisă a

motorului.

• Utilizarea produsului este aprobată numai

cu echipamentul furnizat sau recomandat de

producător.

1466 - 008 - 27.01.2025

123

Asamblarea

Introducere

AVERTISMENT: Arcul de întindere

a curelei de transmisie se poate rupe,

cauzând vătămări corporale. Purtați ochelari

de protecție atunci când montați sau

demontați capul tăietor.

Citiți cu atenție instrucțiunile de asamblare din manualul

proprietarului. Procedura de montare și demontare a

capului tăietor este indicată și pe o etichetă de pe

interiorul apărătorii frontale a produsului.

Montarea capului tăietor

1. Parcați produsul pe teren drept.

2. Cuplați frâna de parcare.

3. Împingeți capul tăietor în interior și asigurați-vă că

bolțurile de ghidare intră în canelurile de pe șasiul

echipamentului.

4. Aliniați țevile de pe capul tăietor cu țevile de pe

șasiul echipamentului.

5. Prindeți capul tăietor cu ambele mâini și împingeți-l

în interior.

6. Împinge

ți până când țevile și bolțurile ating partea din

spate.

7. Montați cureaua de transmisie așa cum se indică în

ilustrație.

8. Atașați arcul de întindere pentru a tensiona cureaua

de transmisie.

9. Montați capacul curelei de transmisie.

10. Setați pârghia pentru înălțimea de tăiere într-una

dintre pozițiile 1-5.

124

1466 - 008 - 27.01.2025

Demontarea capului tăietor

1. Parcați produsul pe teren drept.

2. Cuplați frâna de parcare.

3. Aduceți pârghia pentru înălțimea de tăiere în poziția

de service (S).

4. Aduceți pârghia de ridicare a capului tăietor în

poziția de funcționare.

5. Eliberați clema și scoateți capacul curelei de

transmisie.

6. Decuplați arcul pentru cureaua de transmisie pentru

a reduce întinderea curelei de transmisie.

7. Scoateți cureaua de transmisie.

8. Pentru (R 112C, R 112C5): Prinde

ți capul tăietor cu

ambele mâini și trageți-l afară. Ridicați capul tăietor și

sprijiniți-l de produs sau de un perete.

9. Pentru (R 115C): Prindeți capul tăietor cu ambele

mâini și trageți-l afară până se oprește.

10. Ridicați mecanismul de blocare al șasiului

echipamentului în poziție verticală.

AVERTISMENT: Mecanismul de

blocare vă poate răni degetele dacă

nu îl manevrați cu atenție. Amplasați

mecanismul de blocare al șasiului

echipamentului în poziție verticală.

11. Scoateți clema pentru a deconecta suportul de la

capul tăietor.

12. Prindeți capul tăietor cu ambele mâini și trageți-l

afară.

1466 - 008 - 27.01.2025

125

13. Ridicați capul tăietor și sprijiniți-l de produs sau de un

perete.

Funcţionarea

Introducere

AVERTISMENT: Înainte de a utiliza

produsul, trebuie să citiți și să înțelegeți

capitolul privind siguranța.

Alimentarea cu carburant

AVERTISMENT: Benzina este

foarte inflamabilă. Aveți grijă să efectuați

alimentarea afară, consultați

Reguli de

siguran

ă referitoare la carburant la pagina

122

AVERTISMENT: Nu utilizați

rezervorul de carburant ca zonă de sprijin.

ATENŢIE: Tipul incorect de carburant

poate deteriora motorul.

Motorul funcționează pe benzină, cu cifra octanică

de minimum 91 RON (87 AKI), neamestecată cu

ulei. Recomandăm benzina alchilată biodegradabilă. Nu

utilizați benzină care conține etanol în proporție mai

mare de 10 %.

• Verificați nivelul de combustibil înainte de fiecare

utilizare și realimentați cu combustibil dacă este

necesar.

• Nu umpleți rezervorul de carburant. Păstrați un

spațiu de minim 2,5 cm.

Reglarea scaunului

• Scaunul poate fi înclinat în față.

• Pentru a regla scaunul în fa

ță și în spate, slăbiți

bolțurile de sub scaun. Deplasați scaunul în poziția

corespunzătoare și strângeți bolțurile.

Cuplarea și decuplarea transmisiei, R

112C, R 115C

Pentru a deplasa produsul cu motorul oprit, este

necesară decuplarea transmisiei.

• Trageți pârghia sistemului de transmisie complet în

exterior pentru a decupla transmisia de la punte.

126 1466 - 008 - 27.01.2025

• Apăsați pârghia sistemului de transmisie complet în

interior pentru a cupla transmisia la punte.

Nota: Nu utilizați poziții intermediare.

Ridicarea și coborârea capului tăietor

• Pentru ridicarea capului tăietor în poziția de

transport, trageți pârghia de ridicare în spate. Dacă

motorul este pornit, rotația cuțitelor se oprește.

• Pentru a coborî capul tăietor în poziția de tuns

gazonul, apăsați butonul de blocare și deplasați

înainte pârghia de ridicare. Dacă motorul este pornit,

rotația cuțitelor pornește.

Pornirea motorului

1. Pentru R 112C, R 115C, asigurați-vă că sistemul

de transmisie este cuplat, a se vedea

Cuplarea

decuplarea transmisiei, R 112C, R 115C la pagina

126

2. Ridicați capul tăietor.

3. Cuplați frâna de parcare.

Nota: Pentru R 112C, R 115C, frâna de parcare

este pe partea stângă. Pentru R 112C5, frâna de

parcare este pe partea dreaptă.

4. Pentru R 112C5, deplasați pârghia schimbătorului de

viteze în poziția neutră (N).

5. Pentru R 112C și R 112C5. Deplasați controlul

accelerației în poziția de pornire.

1466 - 008 - 27.01.2025

127

a) Dacă motorul este rece, deplasați controlul

accelerației în poziția (C), poziția clapetei de șoc.

b) Dacă motorul este cald, deplasați controlul

accelerației între pozițiile (A) și (B).

6. Rotiți cheia de contact în poziția de pornire.

7. La pornirea motorului, eliberați imediat cheia de

contact, permițându-i să revină în poziția neutră.

Nota:

Nu acționați demarorul timp de peste 5

secunde. Dacă motorul nu pornește, așteptați 15

secunde înainte de a reîncerca. Apoi, dacă motorul

nu pornește, așteptați 1 minut înainte de a reîncerca.

8. Lăsați motorul să funcționeze cu accelerația la

jumătate (B) timp de 3-5 minute, înainte de a aplica

o sarcină mare.

9. Setați turația motorului cu ajutorul controlului

accelerației.

Nota:

Cuplarea cuțitelor când motorul funcționează la

viteză maximă solicită excesiv curelele de transmisie.

Nu aplicați accelerația maximă înainte de a coborî capul

tăietor în poziția de tuns iarba.

Utilizarea produsului, R 112C, R 115C

1. Selectați înălțimea de tăiere (1-5) folosind pârghia

pentru înălțimea de tăiere.

2. Porniți motorul.

3. Apăsați și eliberați pedala frânei de parcare pentru a

dezactiva frâna de parcare.

4. Apăsați cu atenție una dintre pedalele de

accelerație. Cu cât apăsați mai mult pedala, cu atât

viteza va fi mai mare. Utilizați pedala (1) pentru

înaintare, iar pedala (2) – pentru marșarier.

5. Eliberați pedala de accelerație pentru a cupla

frânele.

6. Coborâți capul tăietor.

128

1466 - 008 - 27.01.2025

Utilizarea produsului, R 112C5

ATENŢIE: Pentru a preveni defectarea

cutiei de viteze, opriți întotdeauna produsul

și motorul înainte să schimbați treptele.

1. Selectați înălțimea de tăiere (1-5) folosind pârghia

pentru înălțimea de tăiere.

2. Porniți motorul.

3. Apăsați și eliberați pedala frânei de parcare pentru a

dezactiva frâna de parcare.

4. Apăsați pedala de ambreiaj și selectați o treaptă.

Selectați treptele 1–4 atunci când tundeți iarba cu

ajutorul produsului. Selectați treptele 4–5 pentru

transportul produsului.

ATENŢIE:

Dacă o treaptă nu se

cuplează imediat, nu forțați. Eliberați

pedala de ambreiaj, apăsați-o din nou și

încercați din nou să cuplați treapta.

Nota: Puteți porni produsul în toate cele 5 trepte.

5. Eliberați încet pedala de ambreiaj.

6. Coborâ

ți capul tăietor.

7. Pentru a frâna, apăsați frâna de parcare/pedala de

frână.

Pornirea din rampă, R 112C5

1. Selectați înălțimea de tăiere (1-5) folosind pârghia

pentru înălțimea de tăiere.

2. Porniți motorul.

3. Apăsați pedala frânei de parcare.

4. Aplicați accelerație maximă.

5. Apăsați pedala de ambreiaj și selectați prima treaptă.

6. Eliberați încet pedala frânei de parcare și pedala de

ambreiaj.

Oprirea motorului

1. Trageți în spate pârghia de ridicare a capului tăietor

pentru a comanda ridicarea capului tăietor. Rotația

cuțitelor se oprește.

1466 - 008 - 27.01.2025

129

2. Deplasați controlul accelerației în poziția (A).

a) Pentru R 112C, R 115C, lăsați motorul să

funcționeze la ralanti minim 30 de secunde.

b) Pentru R 112C5, deplasați pârghia

schimbătorului de viteze în poziția neutră (N).

3. Rotiți cheia de contact în poziția STOP.

4. La oprirea produsului, cuplați frâna de parcare.

Cuplarea și decuplarea frânei de

parcare

R 112C, R 115C are pedala pentru frâna de parcare

și butonul de blocare pentru frâna de parcare în partea

stângă. R 112C5 are pedala pentru frâna de parcare

și butonul de blocare pentru frâna de parcare în partea

dreaptă.

1. Apăsați pedala frânei de parcare (A).

2. Mențineți apăsat butonul de blocare (B).

A A

3. Menținând butonul apăsat, eliberați pedala frânei de

parcare.

4. Pentru a decupla frâna de parcare, apăsați din nou

pedala frânei de parcare.

Pentru a obține rezultate bune

• Nu tundeți gazonul ud. Tunderea ierbii ude poate

produce un rezultat nesatisfăcător.

• Începeți cu o înălțime de tăiere mare și reduceți-o

treptat.

• Tăiați la o turație înaltă a cuțitelor (pentru informații

despre turația maximă permisă a motorului,

consultați

Date tehnice la pagina 145

). Conduceți

produsul în față, cu viteză redusă. Dacă iarba

nu este prea înaltă sau prea deasă, puteți obține

rezultate bune și la viteze mai înalte.

• Pentru a obține rezultate optime, tundeți iarba

frecvent și utilizați funcția de mărunțire. Consultați

Pentru a îndepărta dopul pentru mărun

ire la pagina

138

Întreținerea

Introducere

AVERTISMENT: Înainte de a efectua

orice lucrări de întreținere, citiți și înțelegeți

capitolul privind siguranța.

Program de întreținere

X = Instrucțiunile sunt incluse în acest manual de

utilizare.

O = Instrucțiunile nu sunt incluse în acest manual de

utilizare. Lucrările de întreținere trebuie efectuate de

către un agent de service autorizat.

130 1466 - 008 - 27.01.2025

Program de întreținere Înainte de fiecare

utilizare sau săptă-

mânal

La fiecare 50 de

ore sau anual

Informații generale Curățați bateria și bornele. O

Verificați nivelul de încărcare a bateriei. Încărcați

bateria dacă este necesar.

Verificați toate curelele și fuliile pentru a vedea dacă

nu sunt deteriorate sau uzate. Înlocuiți componen-

tele uzate sau deteriorate.

Curățați motorul și transmisia. X X

Verificați toate cablurile pentru a vedea dacă nu

sunt deteriorate.

Reglați cablurile de direcție. O

Lubrifiați produsul. O

Asigurați-vă că toate dispozitivele de fixare sunt

strânse corect.

Asigurați-vă că presiunea este corectă în toate

pneurile.

Examinați lanțul de direcție din interiorul tunelului

cadrului.

Motor Verificați dacă furtunul de combustibil nu este uzat

sau deteriorat. Înlocuiți furtunul de combustibil dacă

este necesar.

Înlocuiți filtrul de carburant. X

Curățați filtrul de aer. X

Înlocuiți filtrul de aer. X

Verificați amortizorul de zgomot și deflectorul de

căldură.

X X

Efectuați o verificare a nivelul uleiului de motor.

Umpleți cu ulei de motor, dacă este necesar.

Înlocuiți uleiul de motor. X

Înlocuiți filtrul de ulei pentru motor (dacă este ata-

șat).

Înlocuiți bujia. X

Faceți o verificare a turației motorului. Reglați tura-

ția motorului dacă este necesar.

1466 - 008 - 27.01.2025 131

Program de întreținere Înainte de fiecare

utilizare sau săptă-

mânal

La fiecare 50 de

ore sau anual

Transmisia, co-

menzile și sistemul

de transmisie

Verificați ventilatorul de răcire a transmisiei. X X

Demontați roțile și lubrifiați butucii. O

Aveți grijă ca produsul să nu se miște când pedalele

sunt în poziția neutră.

Verificați deplasarea înainte și în marșarier la diferi-

te viteze.

Verificați comutatorul pentru controlul cuplării cuțite-

lor.

Verificați comutatorul pârghiei pentru înălțimea de

tăiere.

Verificați comutatoarele pentru pedala de înaintare

și cea de marșarier.

Verificați frâna de parcare. X X

Verificați sistemului de control al prezenței operato-

rului (OPC).

X X

Accesoriu de tăiere Curățați capul tăietor, sub apărătorile curelei și sub

capul tăietor.

Verificați paralelismul capului tăietor. Reglați capul

tăietor dacă este necesar.

Verificați dacă cureaua capului tăietor nu este uzată

sau deteriorată.

Inspectați discurile pentru a verifica dacă nu prezin-

tă uzură și deteriorări. Dacă este necesar, ascuțiți

sau înlocuiți cuțitele.

Curățarea produsului

ATENŢIE: Nu utilizați un spălător cu

presiune ridicată sau un echipament de

curățare cu abur. Apa poate pătrunde în

lagăre și conexiunile electrice, cauzând

deteriorarea produsului prin coroziune.

Curățați produsul chiar imediat după utilizare.

• Nu curățați suprafețele fierbinți, de exemplu cele ale

motorului, amortizorului de zgomot sau sistemului de

eșapament. Așteptați răcirea acestor suprafețe, apoi

îndepărtați iarba sau murdăria.

• Înainte de a curăța produsul cu apă, curățați-l cu o

perie. Îndepărtați resturile de iarbă și murdăria de pe

transmisie și din jurul acesteia, din priza de aer a

transmisiei și de pe motor.

• Curățați produsul cu jeturi de apă dintr-un furtun. Nu

utilizați presiune înaltă.

• Nu orientați jetul de apă către componente electrice

sau lagăre. În general, detergentul accelerează

deteriorarea acestora.

• Pentru a curăța capul tăietor, scoateți-l și spălați-l cu

apă, folosind un furtun.

• Odată ce produsul este curat, porniți capul tăietor

și lăsați-l să funcționeze pentru scurt timp pentru a

elimina apa rămasă pe acesta.

132 1466 - 008 - 27.01.2025

Curățarea motorului și a amortizorului

de zgomot

Nu permiteți acumularea resturilor de iarbă și murdărie

pe motor și amortizorul de zgomot. Resturile de iarbă

îmbibate cu carburant sau ulei de pe motor sporesc

riscul de incendiu și de supraîncălzire a motorului. Lăsați

motorul să se răcească înainte de a îl curăța. Curățați-l

cu apă, folosind o perie.

Resturile de iarbă din jurul amortizorului de zgomot se

usucă rapid și prezintă riscul de incendiu. Folosiți apă

și o perie pentru a îndepărta resturile de iarbă, după

răcirea amortizorului de zgomot.

Curățarea prizei de aer rece a

motorului, (R 112C, R 112C5)

AVERTISMENT: Opriți motorul. Priza

de aer rece se rotește și vă poate răni la

degete.

• Asigurați-vă că grătarul de admisie de pe capacul

motorului nu este blocat. Îndepărtați iarba și

murdăria folosind o perie.

• Deschideți capota motorului. Asigurați-vă că priza

de aer rece nu este înfundată. Îndepărtați iarba și

murdăria folosind o perie.

Curățarea prizei de aer rece a

motorului, (R 115C)

AVERTISMENT:

Opriți motorul. Priza

de aer rece se rotește și vă poate răni la

degete.

• Asigurați-vă că grătarul de admisie de pe capacul

motorului nu este blocat. Îndepărtați iarba și

murdăria folosind o perie.

• Deschideți capota motorului. Asigurați-vă că priza

de aer rece nu este înfundată. Îndepărtați iarba și

murdăria folosind o perie.

Demontarea capacelor

Îndepărtarea capotei motorului

1. Eliberați clemele de pe capota motorului.

2. Pliați capota motorului în spate.

Îndepărtarea capacului curelei

1. Eliberați clema de pe capacul curelei.

1466 - 008 - 27.01.2025

133

2. Îndepărtați capacul curelei.

Verificarea cablurilor de direcție

1. Cablurile de direcție sunt strânse corect dacă le

puteți mișca manual pe o distanță de 5 mm în sus

sau în jos în canelura din articulația de direcție.

2. În cazul în care cablurile sunt prea slăbite, solicitați

unui agent de service autorizat să le regleze.

Verificarea frânei de parcare

1. Parcați produsul pe o suprafață dură și înclinată.

Nota: Nu parcați produsul pe iarbă atunci când

verificați frâna de parcare.

2. Apăsați pedala frânei de parcare (A).

3. Menținând apăsat butonul de blocare (B) și eliberați

pedala frânei de parcare.

A A

Nota: Pentru R 112C, R 115C, frâna de parcare

este pe partea stângă. Pentru R 112C5, frâna de

parcare este pe partea dreaptă.

4. Pentru R 112C5, deplasați pârghia schimbătorului de

viteze în poziția neutră (N).

5. Dacă produsul se mișcă, solicitați unui agent de

service aprobat să regleze frâna de parcare.

6. Apăsa

ți din nou pedala frânei de parcare pentru a

decupla frâna de parcare.

Înlocuirea filtrului de carburant

1. Deschideți capota motorului.

2. Pentru a avea acces la filtrul de carburant, scoateți

cele 4 șuruburi și îndepărtați capacul de protecție.

3. Îndepărtați clemele furtunurilor de filtrul de carburant

utilizând un clește plat.

4. Deconectați filtrul de carburant de la capetele

furtunurilor.

5. Presați noul filtru de carburant pe capetele

furtunurilor. Aplicați detergent lichid pe racordurile

filtrului de carburant pentru a facilita conectarea.

6. Presați clemele furtunurilor pe filtrul de carburant.

7. Fixați capacul de protecție cu ajutorul celor 4

șuruburi.

Curățarea și înlocuirea filtrului de aer

(R 112C, R 112C5)

1. Deschideți capota motorului.

134

1466 - 008 - 27.01.2025

2. Slăbiți cele două rozete care fixează capacul filtrului

de aer și scoateți capacul.

3. Scoateți cartușul filtrant de aer din carcasa filtrului.

4. Pentru a curăța filtrul de aer din spumă, efectuați

pașii următori.

a) Scoateți filtrul de aer din spumă din cartuș.

b) Curățați filtrul de aer din spumă cu un detergent

slab.

c) Lăsați filtrul să se usuce.

d) Montați filtrul de aer din spumă în jurul cartușului

filtrant de aer.

5. Pentru a curăța filtrul de aer din hârtie, efectuați pașii

următori.

a) Loviți filtrul de aer din hârtie de o suprafață dură.

b) Suflați aer comprimat dinspre interiorul filtrului de

aer din hârtie.

ATENŢIE:

Dacă nu se curăță,

filtrul de aer din hârtie trebuie

înlocuit.

6. Instalați în ordine inversă.

Înlocuirea filtrului de aer (R 115C)

1. Deschideți capota motorului.

2. Slăbiți cele două rozete care fixează capacul filtrului

de aer și scoateți capacul.

3. Scoateți cartușul filtrant de aer din carcasa filtrului.

4. Amplasați un nou cartuș filtrant de aer pe furtunul de

aer.

1466 - 008 - 27.01.2025

135

5. Împingeți cartușul filtrant de aer în poziția corectă.

6. Montați capacul filtrului de aer și strângeți rozetele.

Îndepărtarea și atașarea capacului din

dreapta spate

1. Deschideți capota motorului.

2. Scoateți șurubul (A).

3. Rotiți pârghia sistemului de transmisie (B) în sens

antiorar pentru a o desprinde de sistemul de

transmisie.

Nota: Nu demontați complet pârghia sistemului de

transmisie.

4. Îndepărtați capacul din dreapta spate. Pârghia

sistemului de transmisie este îndepărtată împreună

cu capacul din dreapta spate.

Nota: Capacele din plastic sunt flexibile. Îndoiți-le

cu atenție pentru a facilita demontarea.

5. Înainte de a atașa capacul din dreapta spate,

asigurați-vă că pârghia sistemului de transmisie este

în poziția corectă.

6. Așezați capacul din dreapta spate înapoi în poziția

inițială.

7. Introduceți prin orificiu cârligul de la capătul pârghiei

sistemului de transmisie, așa cum se indică în

ilustrație (A).

8. Fixați șurubul (B).

Verificarea și înlocuirea bujiei

1. Îndepărtați capacul din dreapta spate, consultați

Îndepărtarea

i ata

area capacului din dreapta spate

la pagina 136

2. Îndepărtați papucul cablului de alimentare a

aprinderii și curățați în jurul bujiei.

3. Îndepărtați bujia cu o cheie de ⅝ʺ (16 mm) pentru

bujii.

4. Verificați bujia. Înlocuiți-o dacă electrozii sunt arși

sau dacă izolația prezintă fisuri sau semne de

deteriorare. Dacă bujia nu este deteriorată, curățați-o

cu o perie de oțel.

5. Măsurați distanța dintre electrozi și asigurați-vă că

este corectă. Consultați

Date tehnice la pagina 145

136

1466 - 008 - 27.01.2025

6. Îndoiți electrodul lateral pentru a ajusta distanța

dintre electrozi.

7. Puneți bujia la loc și rotiți-o cu mâna până când

atinge locașul său.

8. Strângeți bujia cu cheia pentru bujii până când șaiba

este comprimată.

9. Strângeți o bujie utilizată încă ⅛ de rotație, iar o

bujie nouă încă ¼ de rotație.

ATENŢIE: Bujiile care nu sunt

strânse corespunzător pot cauza

deteriorarea motorului.

10. Înlocuiți papucul cablului de alimentare a aprinderii.

ATENŢIE: Nu încercați să porniți

motorul dacă ați demontat bujia sau

cablul de alimentare a aprinderii.

11. Atașați capacul din dreapta spate, consultați

Îndepărtarea

i ata

area capacului din dreapta spate

la pagina 136

Înlocuirea siguranței principale

O siguranță defectă se identifică după conductorul ars.

1. Scoateți cele 2 șuruburi și îndepărtați capacul de

protecție. Siguranța principală se află într-un suport

în spatele bateriei.

2. Scoateți siguranța din suport.

3. Înlocuiți siguranța defectă cu o nouă siguranță de

același tip și plată, de 15 A.

4. Montați capacul.

Dacă siguranța principală se strică din nou la scurt

timp după înlocuire, înseamnă că există un scurtcircuit.

Reparați scurtcircuitul înainte de a utiliza din nou

produsul. Contactați un agent de service autorizat.

Încărcarea bateriei

• Încărcați bateria dacă aceasta este prea descărcată

pentru a putea porni motorul.

• Utilizați un încărcător de baterii standard.

ATENŢIE: Nu utilizați un încărcător

cu impulsuri sau un redresor-robot de

pornire. Acestea vor cauza deteriorarea

sistemului electric al produsului.

• Încărcați timp de 4 ore la maximum 3 A.

• Deconectați întotdeauna încărcătorul înainte de a

porni motorul.

• Când bateria este încărcată, conectați cablul roșu

la borna POZITIVĂ a bateriei (+) și cablul negru

la borna NEGATIVĂ a bateriei (-). Asigurați-vă că

cablul roșu (+) este tras prin spatele cablului negru

(-).

Pornirea de urgență a motorului

Dacă bateria este prea descărcată pentru a putea porni

motorul, puteți utiliza cabluri de cuplare pentru a efectua

o pornire de urgență. Acest produs are un sistem de

12 V cu legare la masă negativă. Produsul care se

utilizează la pornirea de urgență trebuie să aibă, de

asemenea, un sistem de 12 V cu legare la masă

negativă.

Conectarea cablurilor de cuplare

AVERTISMENT:

Risc de explozie

din cauza gazului exploziv degajat de

baterie. Nu conectați borna negativă a

bateriei complet încărcate la sau lângă

borna negativă a bateriei descărcate.

ATENŢIE: Nu utilizați bateria produsului

dvs. pentru a porni alte vehicule.

1. Îndepărtați capota motorului.

2. Îndepărtați capacul cutiei bateriei.

1466 - 008 - 27.01.2025

137

3. Conectați un capăt al cablului roșu la borna

POZITIVĂ (+) a bateriei descărcate (A).

4. Conectați celălalt capăt al cablului roșu la borna

POZITIVĂ (+) a bateriei complet încărcate (B).

AVERTISMENT: Nu

scurtcircuitați capetele cablului roșu prin

atingerea carcasei.

5. Conectați un capăt al cablului negru la borna

NEGATIVĂ (-) a bateriei complet încărcate (C).

6. Conectați celălalt capăt al cablului negru la un punct

de MASĂ de pe CARCASĂ (D), la distanță de

rezervorul de carburant și baterie.

7. Montați capota.

Îndepărtarea cablurilor de cuplare

Nota:

Îndepărtați cablurile de cuplare în ordinea

inversă a pașilor urmați la conectare.

1. Îndepărtați cablul NEGRU de la carcasă.

2. Îndepărtați cablul NEGRU de la bateria complet

încărcată.

3. Îndepărtați cablul ROȘU de la cele 2 baterii.

Presiunea în pneuri

Presiunea corectă pentru toate cele 4 pneuri este de 60

kPa (0,6 bari/ 8,5 PSI).

Pentru a îndepărta dopul pentru

mărunțire

Dopul pentru mărunțire se găsește în partea de jos a

capului tăietor.

1. Demontați capul tăietor. Consultați

Demontarea

capului tăietor la pagina 125

2. Scoateți șurubul care fixează dopul pentru mărunțire

și îndepărtați dopul pentru mărunțire.

3. Aduceți capului tăietor în poziția de tuns iarba.

4. Atașați dopul pentru mărunțire urmând pașii în ordine

inversă.

Examinarea lamelor

ATENŢIE:

Lamele deteriorate sau

incorect echilibrate pot cauza avarierea

produsului. Înlocuiți lamele deteriorate.

Solicitați unui agent de service autorizat să

ascută și să echilibreze lamele tocite.

1. Demontați capul tăietor. Consultați

Demontarea

capului tăietor la pagina 125

138

1466 - 008 - 27.01.2025

2. Studiați lamele pentru a detecta eventualele semne

de deteriorare și a determina dacă acestea trebuie

ascuțite.

3. Strângeți bolțurile cuțitelor cu o forță de strângere de

Nm.

Înlocuirea discurilor

1. Demontați capul tăietor. Consultați

Demontarea

capului tăietor la pagina 125

2. Blocați cuțitul cu ajutorul unui bloc de lemn (A).

3. Slăbiți și scoateți bolțul cuțitului (B), șaibele (C) și

cuțitul (D).

4. Montați cuțitul nou cu capătul îndoit orientat către

capul tăietor.

AVERTISMENT:

Utilizarea unui

tip incorect de cuțite poate duce la

proiectarea obiectelor de către capul

tăietor, cauzând vătămări corporale

grave. Utilizați numai cuțitele indicate în

Date tehnice la pagina 145

5. Atașați cuțitul, șaiba și bolțul. Strângeți bolțul la cuplul

de strângere corespunzător. Consultați

Date tehnice

la pagina 145

Verificarea nivelului uleiului de motor

(R 112C, R 112C5)

1. Parcați produsul pe teren drept și opriți motorul.

2. Deschideți capota motorului.

3. Slăbi

ți și scoateți joja.

4. Curățați joja de ulei.

5. Introduceți din nou și strângeți joja.

6. Slăbiți și scoateți joja, apoi observați nivelul uleiului.

7. Nivelul uleiului trebuie să se afle între marcajele de

pe jojă. Dacă nivelul se află în apropierea marcajului

ADD (Adăugare), adăugați ulei până ce ajunge la

marcajul FULL (Plin).

8. Umpleți cu ulei prin orificiul pentru joja de ulei.

Umpleți încet cu ulei.

-40°

-30°

-20° -10 10° 20° 30° 40° 0°

SAE 30

SAE VISCOSITY GRADES

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

SAE 5W-30 Synthetic

SAE 10W-40

Nota: Consultați

Date tehnice la pagina 145

pentru tipurile de ulei de motor pe care le

recomandăm.

9. Strângeți corect joja înainte de a porni motorul.

Porniți motorul și lăsați-l să funcționeze la ralanti timp

de cca 30 de secunde. Opriți motorul. Așteptați 30 de

secunde și verificați din nou nivelul uleiului.

Verificarea nivelului uleiului de motor

(R 115C)

1. Parcați produsul pe teren drept și opriți motorul.

2. Deschideți capota motorului.

1466 - 008 - 27.01.2025

139

3. Slăbiți și scoateți joja.

4. Curățați joja de ulei.

5. Introduceți din nou și strângeți joja.

6. Slăbiți și scoateți joja, apoi observați nivelul uleiului.

7. Nivelul uleiului trebuie să se afle între marcajele de

pe jojă. Dacă nivelul se află în apropierea marcajului

ADD (Adăugare), adăugați ulei până ce ajunge la

marcajul FULL (Plin).

8. Umpleți cu ulei prin orificiul pentru joja de ulei.

Umpleți încet cu ulei.

-40°

-30°

-20° -10 10° 20° 30° 40° 0°

SAE 30

SAE VISCOSITY GRADES

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

SAE 5W-30 Synthetic

SAE 10W-40

Nota:

Consultați

Date tehnice la pagina 145

pentru tipurile de ulei de motor pe care le

recomandăm.

9. Strângeți corect joja înainte de a porni motorul.

Porniți motorul și lăsați-l să funcționeze la ralanti timp

de cca 30 de secunde. Opriți motorul. Așteptați 30 de

secunde și verificați din nou nivelul uleiului.

Înlocuirea uleiului de motor

AVERTISMENT:

Imediat după

oprirea motorului, uleiul de motor este foarte

fierbinte. Lăsați motorul să se răcească

înainte de a-l goli de ulei. Dacă uleiul de

motor intră în contact cu pielea, curățați cu

apă și săpun.

1. Așezați un recipient sub bușonul de scurgere a

uleiului.

2. Scoateți joja.

3. Scoateți bușonul de scurgere.

a) Pentru R 112C.

b) Pentru R 112C5

și R 115C.

4. Goliți uleiul pentru motor în recipient.

5. Montați și strângeți bușonul de scurgere.

6. Umpleți cu ulei prin orificiul pentru joja de ulei.

Umpleți încet cu ulei.

-40°

-30°

-20° -10 10° 20° 30° 40° 0°

SAE 30

SAE VISCOSITY GRADES

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

SAE 5W-30 Synthetic

SAE 10W-40

Nota:

Consultați

Date tehnice la pagina 145

pentru tipurile de ulei de motor pe care le

recomandăm.

7. Montați joja.

8. Așteptați ca motorul să se încălzească, după care

asigurați-vă că nu există scurgeri de la bușonul de

scurgere.

140

1466 - 008 - 27.01.2025

Depanarea

Program de depanare

Dacă nu puteți găsi o soluție pentru problemele dvs.

în acest manual al operatorului, contactați agentul de

service Husqvarna.

Problemă Cauză

Demarorul nu rotește motorul Frâna de parcare nu este cuplată. Consultați

Cuplarea

i decuplarea frânei de

parcare la pagina 130

Pârghia de ridicare a mesei de tăiere se află în poziția de cosire. Consultați

Ridicarea

i coborârea capului tăietor la pagina 127

Siguranța principală este arsă. Consultați

Înlocuirea siguran

ei principale la pagi-

na 137

Dispozitivul de blocare a contactului este deteriorat.

Conexiunea dintre cablu și acumulator este necorespunzătoare. Consultați

Încăr-

carea bateriei la pagina 137

Tensiunea bateriei este prea slabă. Consultați

Încărcarea bateriei la pagina 137

Demarorul este deteriorat sau nu funcționează corect.

Motorul nu pornește atunci când

este rotit de către demaror

Nu există carburant în rezervor. Consultați

Alimentarea cu carburant la pagina

126

Bujia este deteriorată.

Cablul de contact este deteriorat.

Există murdărie în carburator sau conducta de carburant.

Motorul nu funcționează uniform Bujia este deteriorată.

Carburatorul este reglat incorect.

Filtrul de aer este înfundat. Consultați

Cură

area

i înlocuirea filtrului de aer (R

112C, R 112C5) la pagina 134

Aerisitorul rezervorului de carburant este înfundat.

Există murdărie în carburator sau în conducta de carburant.

Controlul accelerației este în poziția clapetei de șoc sau cablul de accelerație

este reglat incorect.

Motorul nu are putere Filtrul de aer este înfundat. Consultați

Cură

area

i înlocuirea filtrului de aer (R

112C, R 112C5) la pagina 134

Bujia este deteriorată.

Există murdărie în carburator sau în conducta de carburant.

Controlul accelerației este în poziția clapetei de șoc sau cablul de accelerație

este reglat incorect

1466 - 008 - 27.01.2025 141

Problemă Cauză

Bateria nu se încarcă Acumulatorul este deteriorat sau nu funcționează corect. Consultați

Siguran

bateriei la pagina 123

Conexiunea dintre conectoarele cablurilor și bornele acumulatorului este incorec-

tă. Consultați

Încărcarea bateriei la pagina 137

Produsul prezintă vibrații Cuțitele sunt slăbite. Consultați

Examinarea lamelor la pagina 138

Unul sau mai multe discuri sunt dezechilibrate. Consultați

Examinarea lamelor la

pagina 138

Motorul este slăbit.

Rezultatele tunderii sunt nesatis-

făcătoare

Cuțitele sunt tocite. Consultați

Examinarea lamelor la pagina 138

Iarba este înaltă sau udă. Consultați

Pentru a ob

ine rezultate bune la pagina

130

Capul tăietor este instalat oblic.

Masa de tăiere este înfundată cu iarbă. Consultați

Cură

area produsului la pagi-

na 132

Presiunea în pneuri este diferită pe partea stângă și partea dreaptă. Consultați

Presiunea în pneuri la pagina 138

Produsul este utilizat la viteză excesivă. Consultați

Date tehnice la pagina 145

Turația motorului este prea mică. Consultați

Date tehnice la pagina 145

Cureaua de transmisie alunecă.

Transportul, depozitarea şi eliminarea

Transport

• Produsul este greu și poate cauza vătămări prin

strivire. Procedați cu atenție atunci când îl încărcați

sau îl descărcați de pe un vehicul sau o remorcă.

• Nu ridicați produsul. Orificiile de transport nu sunt

puncte de ridicare aprobate și trebuie utilizate numai

pentru a fixa produsul în siguranță la o remorcă.

• Utilizați o remorcă aprobată pentru transportul

produsului.

• Familiarizați-vă cu regulile de circulație locale

privind transportul produsului într-o remorcă sau

conducerea acestuia pe drumuri publice.

Fixarea corectă a produsului pe o remorcă în

vederea transportului

AVERTISMENT: Frâna de parcare

nu este suficientă pentru blocarea

produsului în timpul transportului. Atașați

corect produsul pe remorcă.

Echipament: 2 chingi de tensionare aprobate și 4 cale de

roată în formă de pană.

1. Cuplați frâna de parcare.

2. Fixați chingile de tensionare în jurul șasiului sau al

secțiunii posterioare.

3. Strângeți chingile de tensionare către partea din față

și cea din spate a remorcii pentru a fixa produsul.

4. Amplasați calele de roată în fața și în spatele roților

spate.

Amplasarea suporturilor sub produs

AVERTISMENT: Puneți întotdeauna

suporturile pe ambele părți ale produsului,

pentru a asigura stabilitatea acestuia.

1. Parcați produsul pe teren drept și dur.

2. Demontați capul tăietor. Consultați

Demontarea

capului tăietor la pagina 125

3. Ridicați produsul cu ajutorul unui cric.

142 1466 - 008 - 27.01.2025

4. Puneți suporturile frontale sub punțile roților față.

5. Puneți suporturile posterioare sub cadrul posterior.

Remorcarea produsului

Produsul are o transmisie hidrostatică. Pentru a preveni

deteriorarea transmisiei, remorcați produsul numai pe

distanțe scurte, cu viteză redusă.

Decuplați transmisia înainte de a remorca produsul.

Consultați

Cuplarea

i decuplarea transmisiei, R 112C,

R 115C la pagina 126

Depozitare

Pregătiți produsul pentru depozitare la final de sezon și

înainte de a-l depozita pentru mai mult de 30 de zile.

Dacă lăsați carburant în rezervorul de carburant pentru

30 de zile sau mai mult, particule vâscoase pot cauza

blocaje în carburator. Acest lucru are un efect negativ

asupra funcționării motorului.

Pentru a preveni formarea particulelor vâscoase în

timpul depozitării, adăugați un stabilizator. Dacă utilizați

benzină alchilată, stabilizatorul nu este necesar. Dacă

utilizați benzină standard, nu treceți la benzină alchilată.

Aceasta poate cauza întărirea unor piese sensibile

din cauciuc. Adăugați stabilizator în carburantul din

rezervor sau în recipientul utilizat pentru depozitare.

Utilizați întotdeauna raporturile de amestecare indicate

de producător. După adăugarea stabilizatorului, lăsați

motorul să funcționeze timp de minimum 10 minute

pentru a permite stabilizatorului să ajungă în carburator.

AVERTISMENT:

Nu țineți produsul

cu carburant în rezervor în interior sau în

zone cu o slabă circulație a aerului. Există

risc de incendiu dacă vaporii de carburant

ajung în apropiere de flăcări, scântei sau

flăcări-pilot, precum, de exemplu, cele

din boilere, rezervoare de apă caldă și

uscătoare de rufe.

AVERTISMENT: Îndepărtați de pe

produs iarba, frunzele și alte materiale

inflamabile pentru a reduce riscul de

incendiu. Lăsați produsul să se răcească

înainte de a îl depozita.

• Curățați produsul, consultați

Cură

area produsului la

pagina 132

. Reparați zonele în care vopseaua este

deteriorată pentru a preveni coroziunea.

• Verificați produsul pentru a detecta eventualele

componente uzate sau deteriorate și strângeți

șuruburile și piulițele slăbite.

• Îndepărtați bateria. Curățați-o, încărcați-o și păstrați-

o la răcoare pe durata depozitării.

• Înlocuiți uleiul de motor și eliminați la deșeuri uleiul

uzat.

• Goliți rezervorul de carburant. Porniți motorul și

lăsați-l să funcționeze până ce nu mai există

carburant în carburator.

Nota: Nu goliți rezervorul de carburant și

carburatorul dacă ați adăugat un stabilizator.

• Scoateți bușoanele și adăugați câte o lingură de ulei

de motor în fiecare cilindru. Rotiți manual arborele

motorului pentru a aplica uleiul și puneți la loc

bușoanele.

• Lubrifiați toate niplurile de ungere, articulațiile și

punțile.

• Păstrați produsul într-o zonă curată și uscată și

acoperiți-l pentru o protecție sporită.

• Distribuitorul vă poate oferi o husă pentru

protecția produsului dvs. în timpul depozitării sau

transportului.

Eliminarea la deșeuri

• Substanțele chimice pot fi periculoase și nu trebuie

aruncate pe sol. Duceți întotdeauna substanțele

chimice uzate la un centru de service sau la un

centru specializat în eliminarea acestor deșeuri.

• Atunci când produsul este uzat, trimiteți-l la

distribuitor sau la un centru de reciclare

corespunzător.

• Uleiul, filtrele de ulei, carburantul și acumulatorul pot

avea efecte negative asupra mediului. Respectați

condițiile de reciclare și reglementările locale

aplicabile.

• Nu aruncați bateria împreună cu deșeurile menajere.

1466 - 008 - 27.01.2025

143

• Trimiteți bateria la un distribuitor de service

Husqvarna sau la un centru local de colectare a

bateriilor uzate.

144 1466 - 008 - 27.01.2025

Date tehnice

R112C R112C5 R115C

Dimensiuni Consultați

Dimensiuni produs la pagina 147

Greutate fără capul tăietor, cu rezervoarele

goale, kg

154 154 180

Dimensiuni pneuri 160/50-8 160/50-8 165/60-8

Presiune în pneuri, spate-față, kPa/bari/PSI 60/0,6/8,5 60/0,6/8,5 60/0,6/8,5

Pantă max., grade ° 10 10 10

Greutate max. echipament de remorcare la o

înclinare de 10°, kg:

100 100 100

Forță verticală maximă permisă pe bara de

tractare, N/kg:

250/25 250/25 250/25

Forța orizontală maximă permisă pe bara de

tractare, N/kg:

170/17 170/17 170/17

Motor

Marcă Husqvarna Husqvarna Briggs & Stratton

Model HS 413AE HS 413AE 4145

Putere nominală motor, kW

8,4 8,4 9,5

Cilindree, cm

413 413 500

Turație max. motor, rpm 3000 ± 100 3000 ± 100 3000 ± 100

Viteză max. de mers înainte, km/h 8 8 9

Viteză max. de mers înapoi, km/h 7 7 7

Carburant, cifră octanică min. 91 91 91

Volum rezervor de carburant, litri 4 4 7

Ulei

Husqvarna SAE

30, Husqvarna SAE

5W-30 Synthetic,

Husqvarna SAE

10W-40

Husqvarna SAE

30, Husqvarna SAE

5W-30 Synthetic,

Husqvarna SAE

10W-40

Husqvarna SAE

30, Husqvarna SAE

5W-30 Synthetic,

Husqvarna SAE

10W-40

Volum rezervor de ulei, litri 1,2 1,2 1,4

Electromotor Pornire electrică 12 V Pornire electrică 12 V Pornire electrică 12 V

Puterea nominală indicată a motorului este puterea de ieșire medie netă (la turația specificată) a unui motor

de producție normal pentru modelul de motor, măsurată conform standardului SAE J1349/ISO1585. Motoare-

le de producție în masă pot prezenta valori diferite de aceasta. Puterea efectivă pentru motorul instalat pe

produsul final va depinde de viteza de funcționare, de condițiile de mediu și de alte valori.

Utilizați ulei pentru motor de calitatea API SJ sau alta superioară. Dacă se folosește ulei SAE-30 la temperatu-

ri mai joase de +5 °C, există riscul să nu lubrifieze suficient motorul. Acest lucru poate cauza deteriorarea

motorului. Consultați

Înlocuirea uleiului de motor la pagina 140

pentru uleiul corect pentru temperaturi scăzu-

te. Consultați diagrama de vâscozitate din manualul motorului (dacă este inclus) și selectați vâscozitatea

optimă în funcție de temperatura exterioară preconizată.

1466 - 008 - 27.01.2025 145

R112C R112C5 R115C

Transmisie

Marcă/model HydroGear T2 Peerless/MST205 HydroGear T2

Ulei, clasa SF-CC SAE 10W/40 SAE 80W/90 SAE 10W/40

Volum ulei, litri 2 0,5 2

Număr de trepte de înaintare – 5 –

Număr de trepte în marșarier – 1 –

Viteză de înaintare max., km/h 8 8 9

Viteză în marșarier max., km/h 8 3 7

Sistem electric

Tip 12 V, împământare

negativă

12 V, împământare

negativă

12 V, împământare

negativă

Baterie 12 V, 20 Ah 12 V, 20 Ah 12 V, 20 Ah

Bujie Husqvarna HQT-9 Champion XC92YC Champion XC92YC

Distanță între electrozi, mm/inchi 0,75/0,030 0,75/0,030 0,75/0,030

Siguranța principală plată, 15 A plată, 15 A plată, 15 A

Emisii de zgomot

Nivel de putere acustică, măsurat dB(A) 98 99 99

Nivel de putere acustică, garantat dB(A) 99 100 99

Niveluri de zgomot

Nivel de presiune a sunetului la urechea ope-

ratorului, dB(A)

84 85 85

Niveluri de vibrații

Nivelul de vibrații pe volan, m/s

1,06 1,6 1,6

Nivelul de vibrații în scaun, m/s

0,45 0,7 0,7

Masă de tăiere

Tip Combi Combi Combi

Lățime de tăiere, mm 850 850 950

Înălțime de tăiere, 5 poziții, mm 25-70 25-70 25-75

Lungime cuțit, mm 430 430 471

Cuțit

Număr articol 5810835-01 5810835-01 5803974-01

Emisiile de zgomot în mediu măsurate ca putere acustică (L

) în conformitate cu directiva CE 2000/14/CE.

Presiunea nivelului de zgomot conform EN ISO 5395. Datele raportate pentru presiunea nivelului de zgomot

prezintă o dispersie statistică tipică (abatere standard) de 1,2 dB(A).

Nivelul de vibrații conform EN ISO 5395. Datele raportate pentru nivelul de vibrații prezintă o dispersie

statistică tipică (abatere standard) de 0,2 m/s

(volan) și de 0,8 m/s

(scaun).

146 1466 - 008 - 27.01.2025

AVERTISMENT: Utilizarea unui cap

tăietor neaprobat pentru produs poate duce

la proiectarea cu mare viteză a obiectelor,

cauzând vătămări corporale grave. Nu

utilizați alte tipuri de cap tăietor decât cele

specificate în acest manual al proprietarului.

Dimensiuni produs

1466 - 008 - 27.01.2025 147

A 283 mm F 220 mm K 183 mm

B 569 mm G 1072 mm L 648 mm

C 800 mm H 2124 mm M 795 mm

D 400 mm I 886 mm N 657 mm

E 1781 mm J R 112C5: 106 mm

R 112 C, R 115C: 83 mm

O 804 mm

Service

Efectuați o revizie anuală la un centru de service

autorizat pentru a garanta funcționarea sigură și

eficientă a produsului în timpul sezonului. Cel mai

bun moment pentru această revizie sau recondiționarea

produsului este în timpul sezonului de inactivitate.

Atunci când comandați piese de schimb, indicați

anul achiziției, modelul, tipul și numărul de serie al

produsului.

Utilizaţi întotdeauna piesele de schimb originale.

148 1466 - 008 - 27.01.2025

Declarație de conformitate

Declarație de conformitate UE

Noi, Husqvarna AB, SE-561 82 Huskvarna, Suedia, tel.:

+46-36-146500, declarăm pe propria răspundere, că

produsul:

Descriere Mașină de tuns gazonul cu platformă pentru operator

Marcă Husqvarna

Tip/Model R 112C, R 112C5, R 115C

Identificare Numerele de serie începând cu 2024

respectă în totalitate următoarele directive și

reglementări UE:

Directivă/Regula-

ment

Descriere

2006/42/CE „privind echipamentele tehnice”

2014/30/UE „privind compatibilitatea electromagnetică”

2000/14/CE „privind emisiile de zgomot în mediul înconjurător”

2011/65/UE „privind restricțiile de utilizare a anumitor substanțe periculoase în echipamentele electrice și

electronice”

și că au fost aplicate următoarele standarde și/sau

specificații tehnice: EN ISO 12100:2010, EN ISO

5395-1:2013/A1:2018, EN ISO 5395-3: 2013/A1:2017/

A2:2018, EN ISO 14982:2009, EN IEC 63000:2018.

Organismul notificat: 0404, SMP Svensk

Maskinprovning AB, Box 4053, SE-904 03 Umeå,

Sweden a verificat și conformitatea cu Anexa VI a

Directivei Consiliului 2000/14/CE.

Pentru informații privind emisiile de zgomot, consultați

Date tehnice la pagina 145

Huskvarna, 2025-01-17

Claes Losdal, Director de Dezvoltare / Produse de

grădinărit, Husqvarna AB

Responsabil pentru documentația tehnică

1466 - 008 - 27.01.2025 149

150 1466 - 008 - 27.01.2025

1466 - 008 - 27.01.2025 151

www.husqvarna.com

Оригинальные инструкции

Оригинални инструкции

Оригінальні інструкції

Instrucţiuni iniţiale

1143043-39

2025-01-27

Husqvarna R 115C Advanced Mower Combi 95 Cutting Deck and Comprehensive Manual Support R 115C PREUL INCLUDE MAS DE TIERE COMBI 95

Product's Documents

Manual de utilizarePublicate: 31.05.20235.06 MB,RO, BG, RU, UK

Specifications

Husqvarna R 115C PREUL INCLUDE MAS DE TIERE COMBI 95 Questions and Answers
