Vevor HE-18C-48M-ZJ Manual Honey Extractor 4/6 Frame User Manual

Manual Honey Extractor

USER MANUAL

Technical Support and E-Warranty Certificate

www.vevor.com/support

MODEL:HE-13C-2M-ZJ, HE-18C-48M-ZJ

This is the original instruction, please read all manual instructions carefully before

operating. VEVOR reserves a clear interpretation of our user manual. The

appearance of the product shall be subject to the product you received. Please

forgive us that we won't inform you again if there are any technology or software

updates on our product.

Manual Honey

Extractor

INSTRUCTIONS

Thank you very much for choosing this product. Please read all the instructions

before using it. The information will help you achieve the best possible results.

PLEASE NOTE! Drawings in this manual are for illustration purposes only and in

some details may differ from the actual product.

ATTENTION! Read all safety warnings and all instructions. Failure to follow the

warnings and instructions may result in serious injury or even death. The device or

product used in the warning instructions is referred to pet bunk bed.

Please place in a position that children cannot climb or move, so that the product

does not fall over and injure children.

USAGE SAFETY

1. Select an area for assembly that is clean and free of any debris that might cause

persons working on the assembly to trip.

2. Do not lift heavy parts or assemblies. Use crane, jack, tackle, fork trucks or

other mechanical devices.

3. Preview the assembly instructions in your operator’s manual before proceeding

further.

4. After completing assembly, thoroughly inspect the machine to be sure that all

nuts, bolts or any other fastener assemblies have been thoroughly tightened.

5. This product is not a toy or a washing vessel and should not be used for any

purpose other than a shampooer.

6. The drainage pipe of the product, please use the clamp firmly connected to

avoid water leakage. The other end of the drain pipe should be placed in the

household drain sink or drain pipe, and remember that the end accessories of the

drain pipe should not be placed with electrify things to avoid electric shock.

7. Avoid to use any hard objects or any chemicals which can dissolve plastic to

clean the basin.

8. Please put the product in a flat place for use. When using the product on sloping

or uneven ground, there is a risk of rollover during use.

SAVE THESE INSTRUCTIONS

TECHNICAL PARAMETERS

Model

Capacity

Height from the

bottom of the

barrel to the

ground

Frames

Fit frame size

（

）

Main

materials

HE-13C-2M-ZJ

13KG

30-38cm(lifting)

Large

frame*2

Large frame: L485

* W235

201

stainless

steel

HE-18C-48M-ZJ

18KG

Large

frame*4

Small

frame*8

Large frame: L485

* W235

Small frame: L485

* W155

HE-15C-24M-ZJ

15KG

Large

frame*2

Small

frame*4

Large frame: L485

* W235

Small frame: L485

* W155

HE-15C-3M-ZJ

15KG

Large

frame*3

Large frame: L485

* W235

Structure diagram

Lid

Barrel Body

Support Leg

Honey Valve

Haft

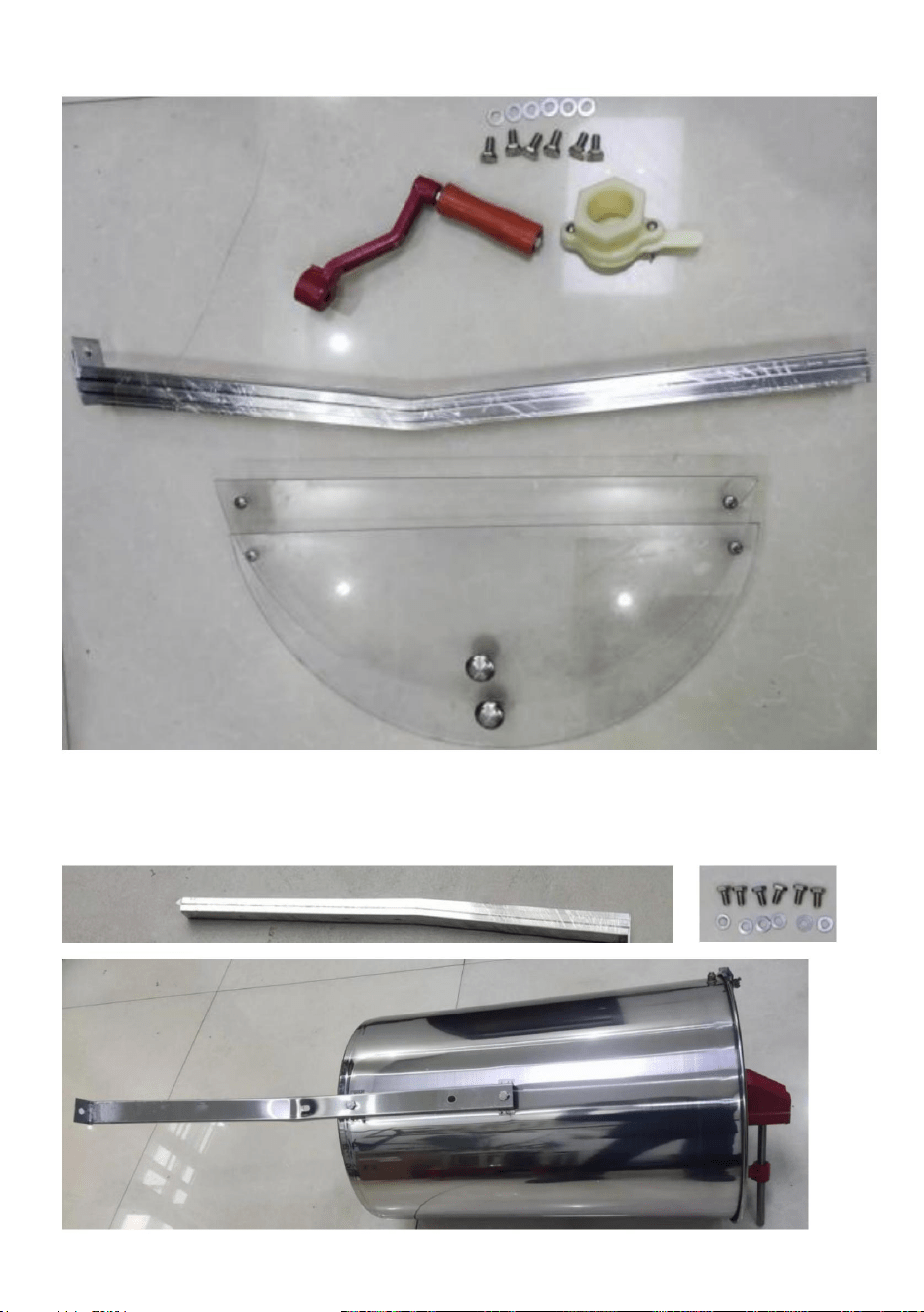

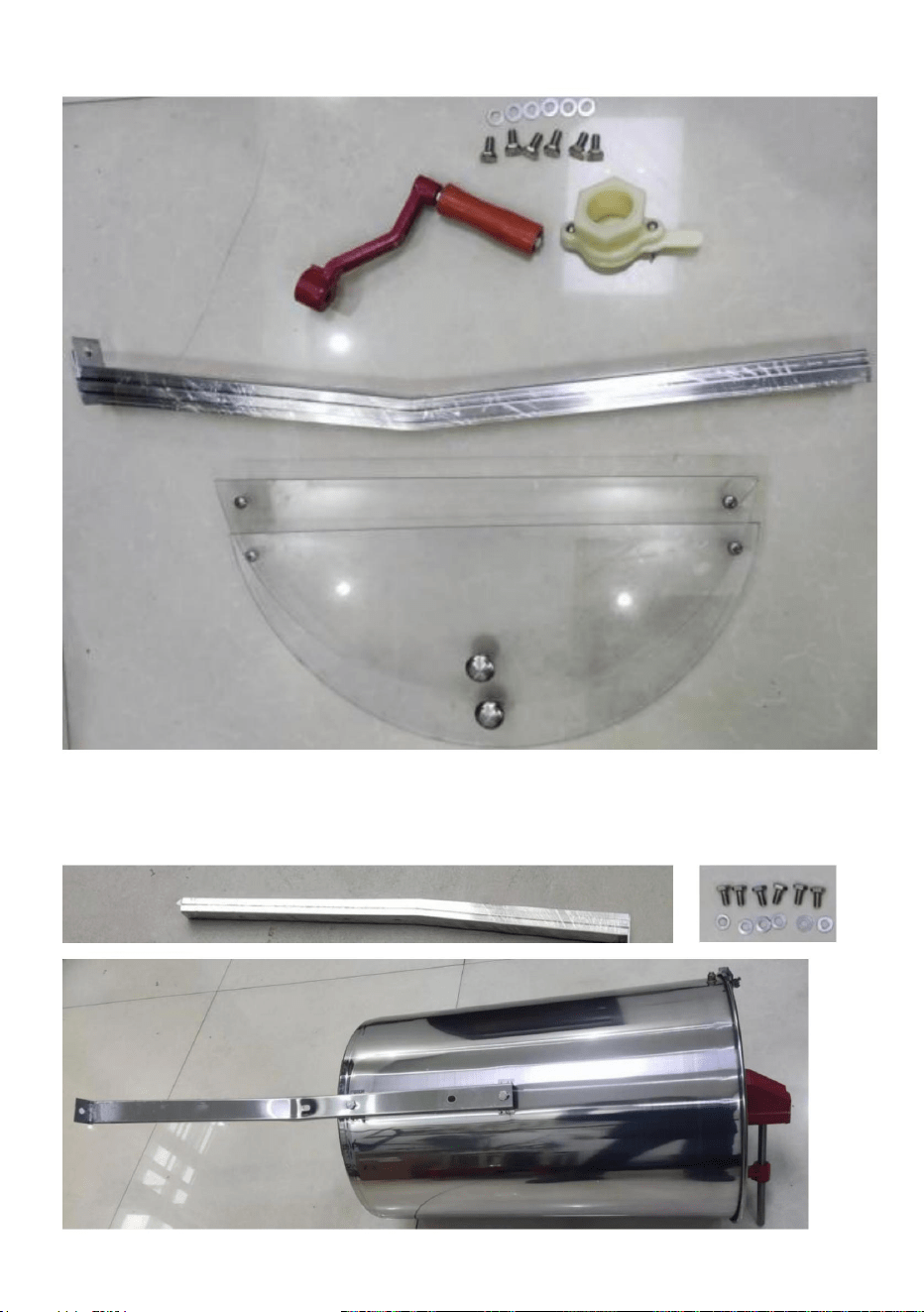

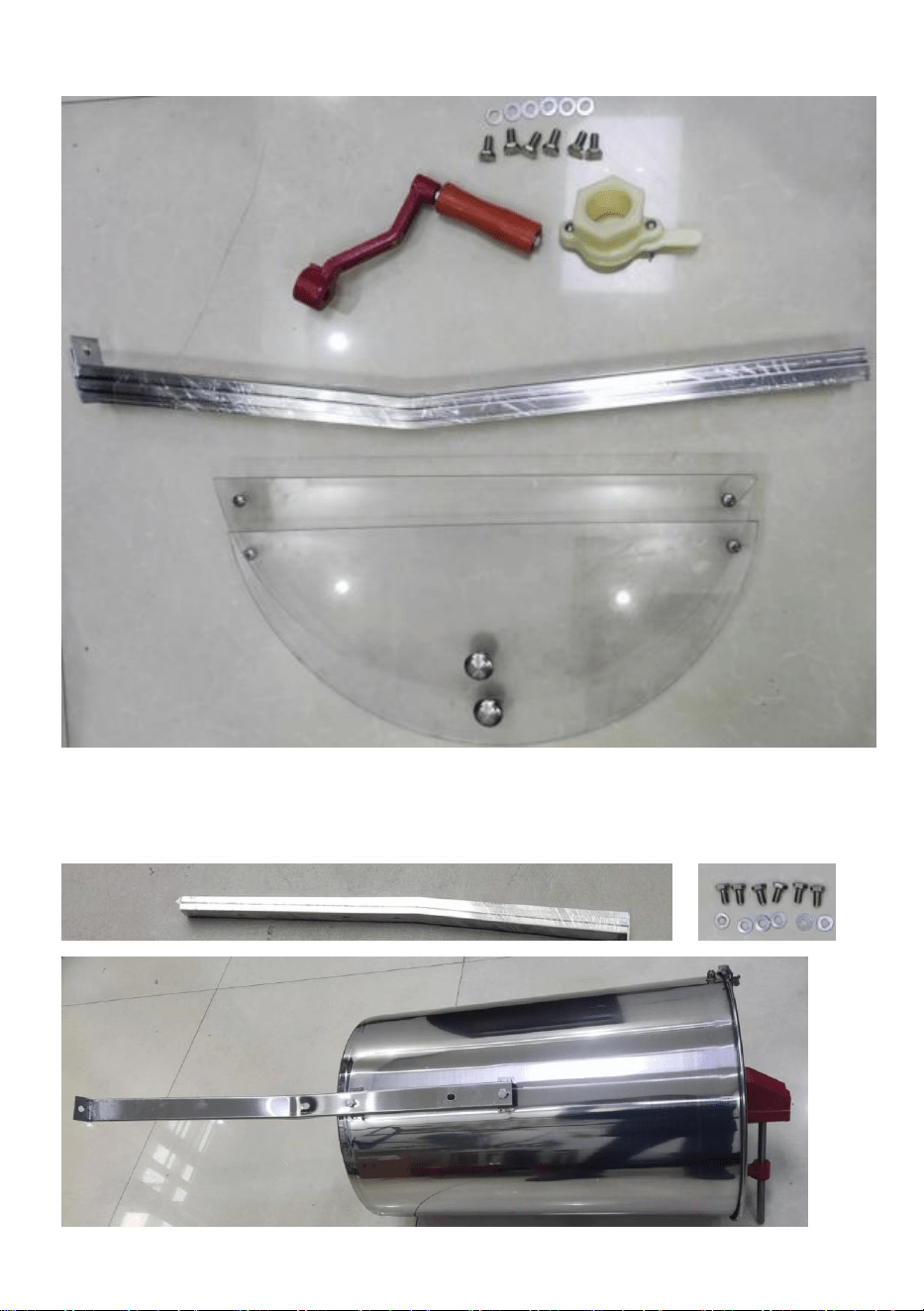

Hardware & P

art List

Assembly

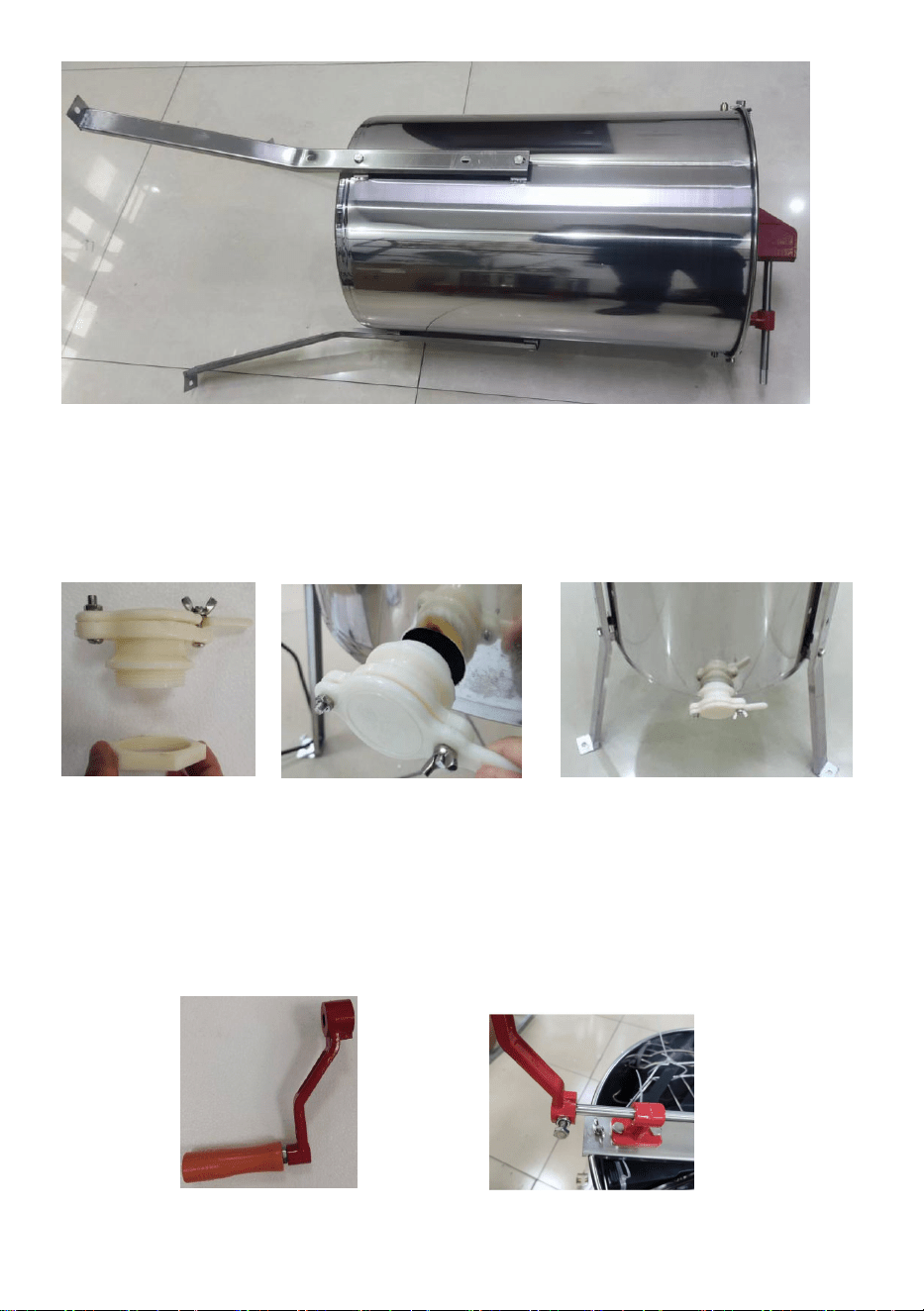

Step 1: Installation of Support Legs.

First, take out the three legs and place the barrel on the ground. Next, align

the holes on the three legs with the corresponding three holes on the barrel,

insert screws into the holes, and tighten them with a screwdriver.

Step 2: Installation of the Honey Valve.

First, erect the barrel and unscrew the honey outlet connector. Then, put

the honey outlet at the corresponding outlet outside the barrel. Finally, put

the plastic nut into the barrel, connect it with the honey outlet connector,

and tighten it.

Step 3: Installation of Honey Extractor Lid.

Assemble the two lids with screws.

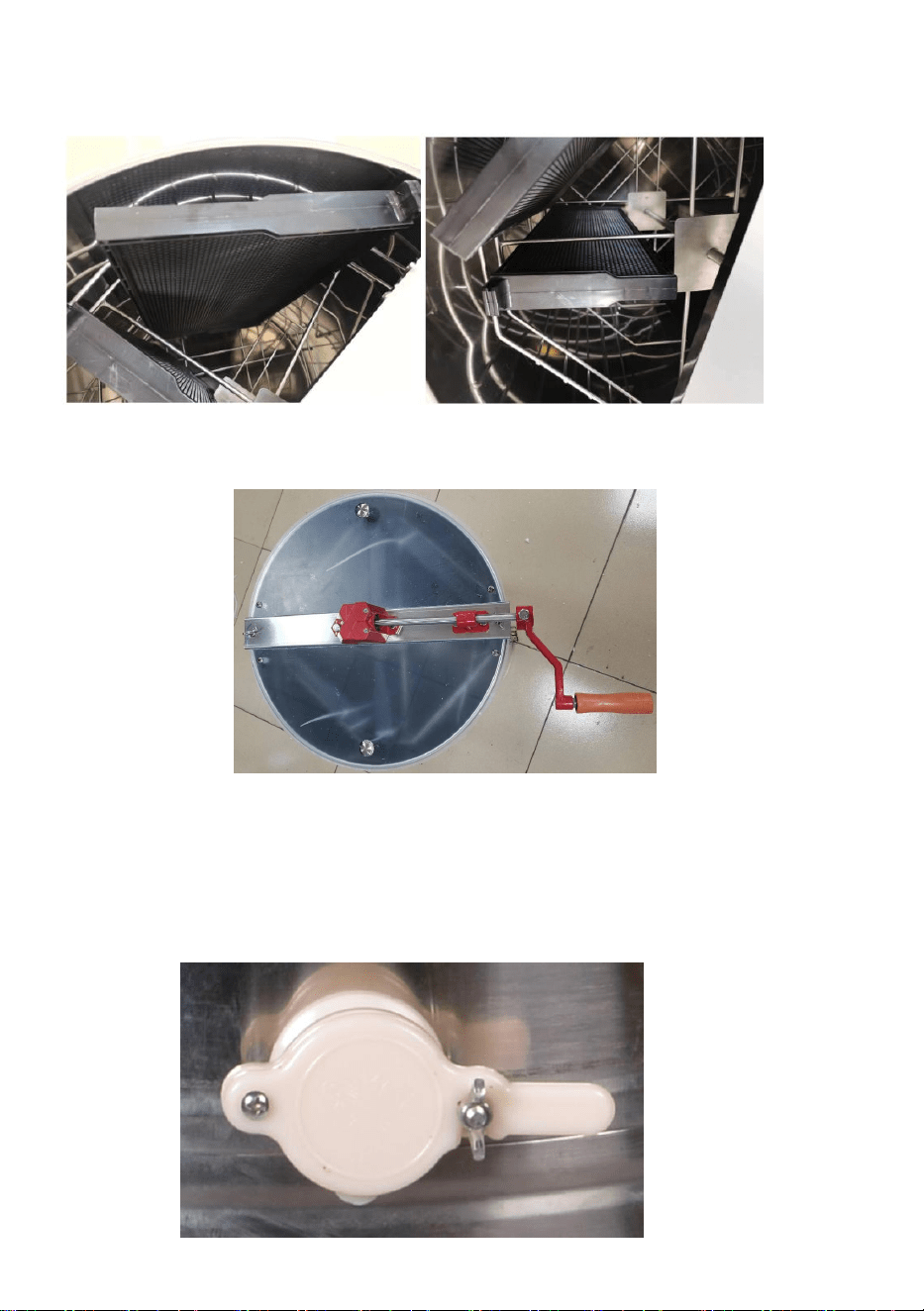

Step 4: Put the beehive frames of different sizes with honey into

the corresponding frames in the barrel.

Step 5 : Cover the two lids separately at the mouth of the barrel.

Step 6: Rotating honey extractor.

Hold the handle with your hand and shake it in the same direction

to rotate the inner frame.

Step 7: Take out the honey.

First, loosen the screw. Then hold the handle of the honey outlet

connector, lift it to open the honey outlet, and let the honey flow

out.

TROUBLESHOOTING INSTRUCTION

Problem

Reason

Solutions

Shake hands loose

The screws are loose

Tighten the screws with

a screwdriver

Barrel shaking

The frames are not

placed symmetrically

Place the frames

symmetrically

The feet are not fixed

on the ground

Fix the feet on the

ground

CLEAN,CARE AND STORAGE RULES

Care and cleaning :

The honey extractor shall be thoroughly cleaned and dried before use.

Especially the one that has not been used for a long time, shall be

disassembled and cleaned. Otherwise, the honey stains and other

impurities left in the honey shaker will pollute the honey.

After using the honey extractor, clean the inner and outer walls of the barrel

and its stainless steel frame. And dry them with a clean and dry cloth, use a

hair dryer, or let them air dry to keep them clean to prepare for the next

use.

Storage :

Please store it out of the reach of children;

After using the honey extractor, place it in a cool place and cover it with a

large cloth to prevent dust from entering.

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

EC REP: E-CrossStu GmbH.

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK REP: YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147, Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

Imported to AUS: SIHAO PTY LTD.

1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Imported to USA: Sanven Technology Ltd.

Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
