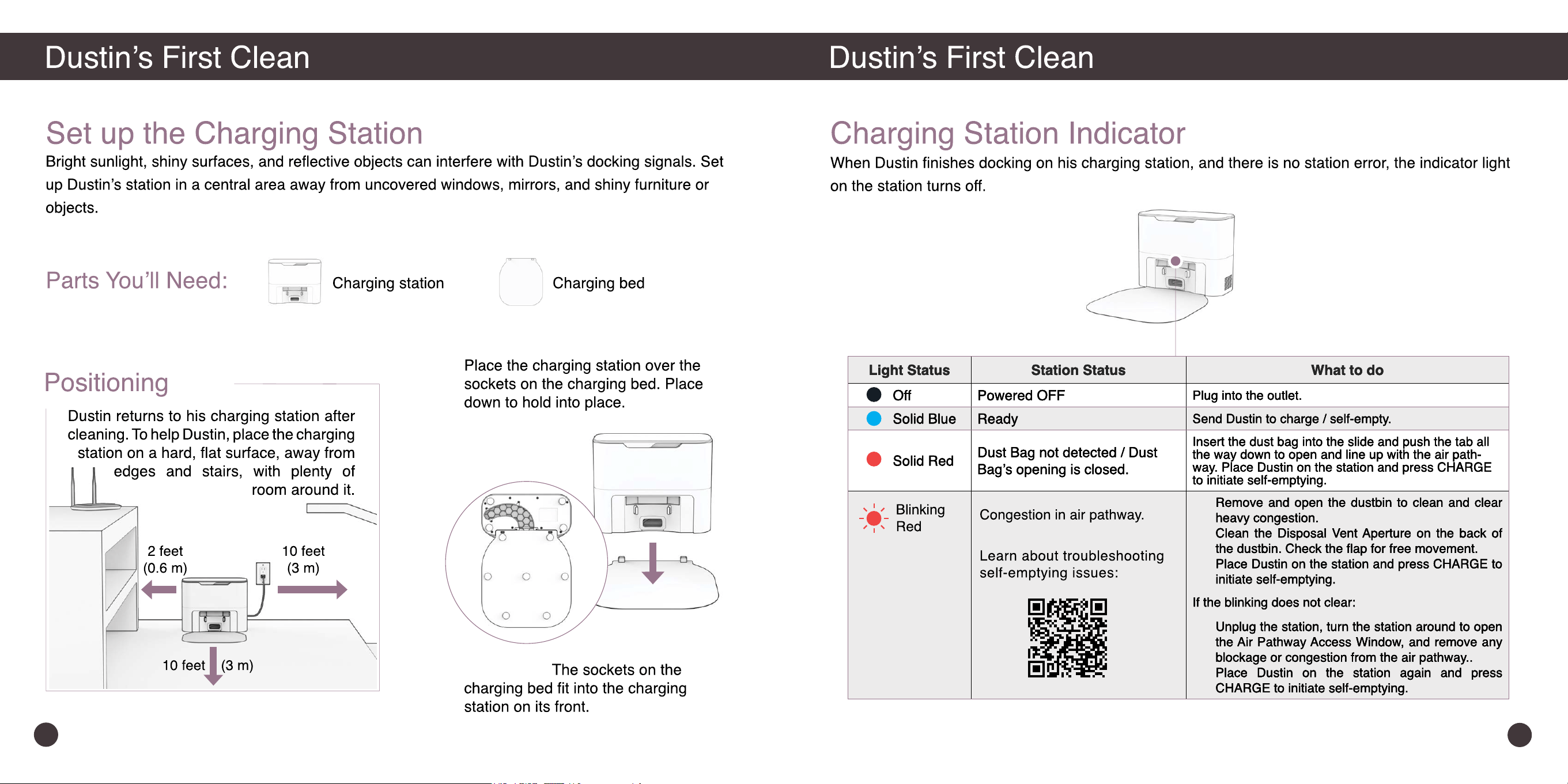

Light Status Station Status What to do
Off Powered OFF
Plug into the outlet.
Solid Blue Ready
Send Dustin to charge / self-empty.
Solid Red
Dust Bag not detected / Dust
Bag’s opening is closed.
Insert the dust bag into the slide and push the tab all
the way down to open and line up with the air path-
way. Place Dustin on the station and press CHARGE
to initiate self-emptying.
• Remove and open the dustbin to clean and clear
heavy congestion.
• Clean the Disposal Vent Aperture on the back of
the dustbin. Check the ap for free movement.
• Place Dustin on the station and press CHARGE to
initiate self-emptying.
If the blinking does not clear:
• Unplug the station, turn the station around to open
the Air Pathway Access Window, and remove any
blockage or congestion from the air pathway..
• Place Dustin on the station again and press
CHARGE to initiate self-emptying.
Quick Tip:
14
13
20
19
22
21
24
23
26
25

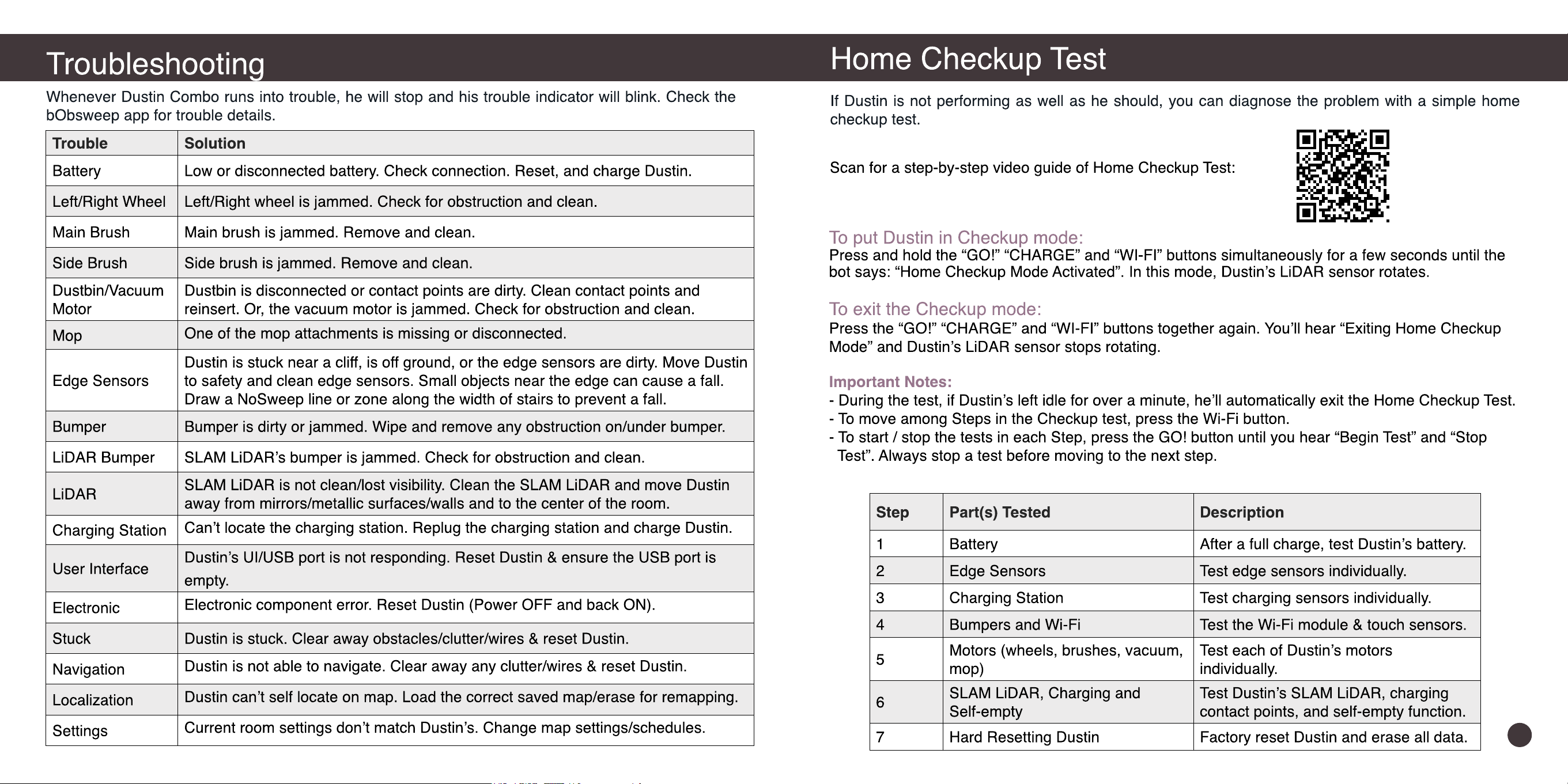

Trouble Solution
Battery Low or disconnected battery. Check connection. Reset, and charge Dustin.
Left/Right Wheel Left/Right wheel is jammed. Check for obstruction and clean.
Main Brush Main brush is jammed. Remove and clean.
Side Brush Side brush is jammed. Remove and clean.
Dustbin/Vacuum
Motor
Dustbin is disconnected or contact points are dirty. Clean contact points and
reinsert. Or, the vacuum motor is jammed. Check for obstruction and clean.
Mop
One of the mop attachments is missing or disconnected.
Edge Sensors
Dustin is stuck near a cliff, is off ground, or the edge sensors are dirty. Move Dustin
to safety and clean edge sensors. Small objects near the edge can cause a fall.
Draw a NoSweep line or zone along the width of stairs to prevent a fall.
Bumper Bumper is dirty or jammed. Wipe and remove any obstruction on/under bumper.
LiDAR Bumper SLAM LiDAR’s bumper is jammed. Check for obstruction and clean.
LiDAR
SLAM LiDAR is not clean/lost visibility. Clean the SLAM LiDAR and move Dustin
away from mirrors/metallic surfaces/walls and to the center of the room.
Charging Station
Can’t locate the charging station. Replug the charging station and charge Dustin.
User Interface
Dustin’s UI/USB port is not responding. Reset Dustin & ensure the USB port is
empty.
Electronic
Electronic component error. Reset Dustin (Power OFF and back ON).
Stuck Dustin is stuck. Clear away obstacles/clutter/wires & reset Dustin.
Navigation
Dustin is not able to navigate. Clear away any clutter/wires & reset Dustin.
Localization
Dustin can’t self locate on map. Load the correct saved map/erase for remapping.
Settings
Current room settings don’t match Dustin’s. Change map settings/schedules.
Step Part(s) Tested Description
1 Battery After a full charge, test Dustin’s battery.
2 Edge Sensors Test edge sensors individually.
3 Charging Station Test charging sensors individually.
4 Bumpers and Wi-Fi Test the Wi-Fi module & touch sensors.
5
Motors (wheels, brushes, vacuum,
mop)
Test each of Dustin’s motors
individually.
6
SLAM LiDAR, Charging and
Self-empty
Test Dustin’s SLAM LiDAR, charging
contact points, and self-empty function.
7 Hard Resetting Dustin Factory reset Dustin and erase all data.
30
40
42
41
44
43
46
45
50
49

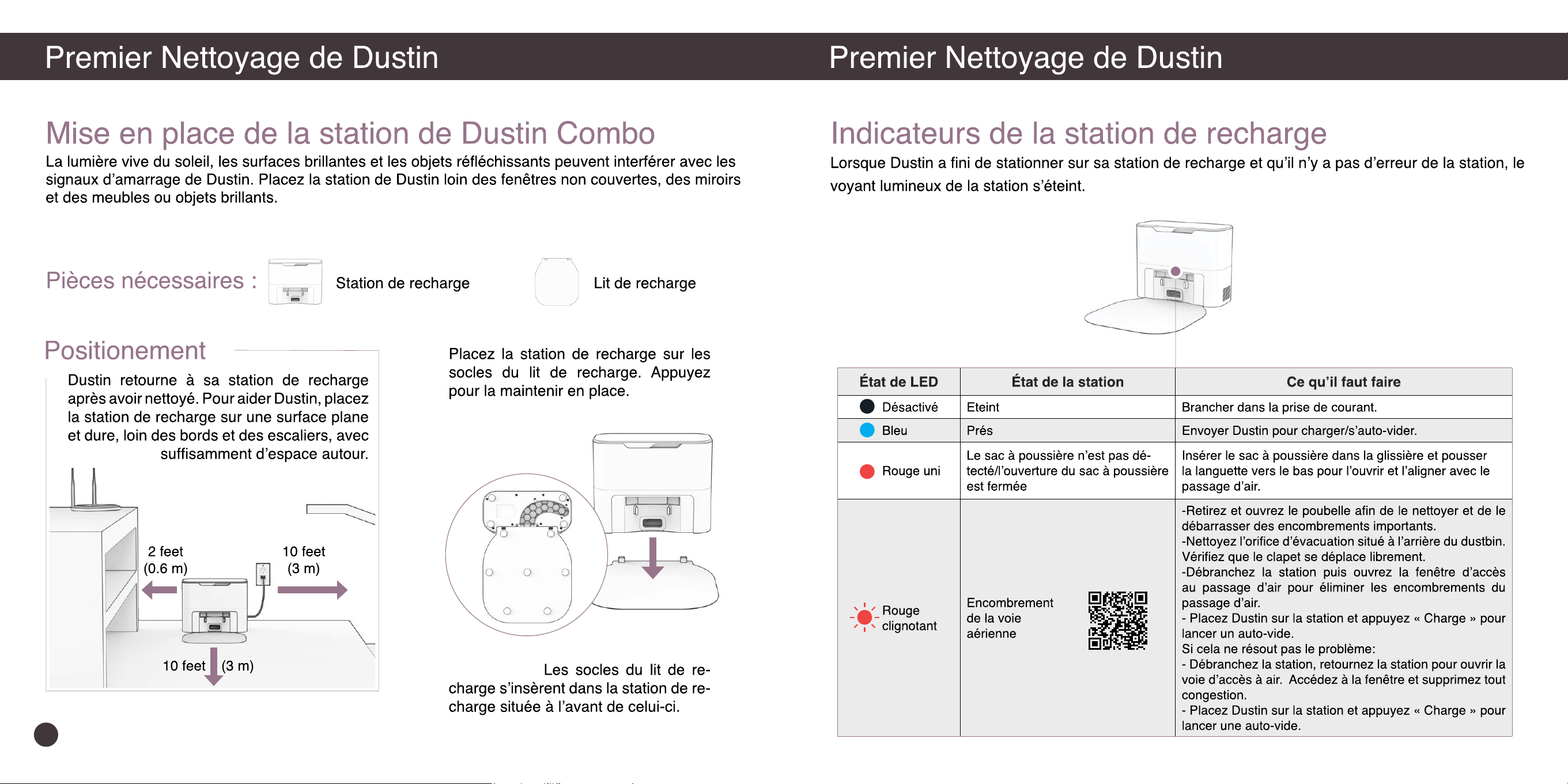

État de LED État de la station Ce qu’il faut faire
Désactivé Eteint Brancher dans la prise de courant.
Bleu Prés Envoyer Dustin pour charger/s’auto-vider.
Rouge uni
Le sac à poussière n’est pas dé-
tecté/l’ouverture du sac à poussière
est fermée
Insérer le sac à poussière dans la glissière et pousser
la languette vers le bas pour l’ouvrir et l’aligner avec le
passage d’air.
Rouge
clignotant
Encombrement
de la voie
aérienne
-Retirez et ouvrez le poubelle an de le nettoyer et de le
débarrasser des encombrements importants.
-Nettoyez l’orice d’évacuation situé à l’arrière du dustbin.
Vériez que le clapet se déplace librement.
-Débranchez la station puis ouvrez la fenêtre d’accès
au passage d’air pour éliminer les encombrements du
passage d’air.
- Placez Dustin sur la station et appuyez « Charge » pour
lancer un auto-vide.
Si cela ne résout pas le problème:
- Débranchez la station, retournez la station pour ouvrir la
voie d’accès à air. Accédez à la fenêtre et supprimez tout
congestion.
- Placez Dustin sur la station et appuyez « Charge » pour
lancer une auto-vide.
Quick Tip:
51

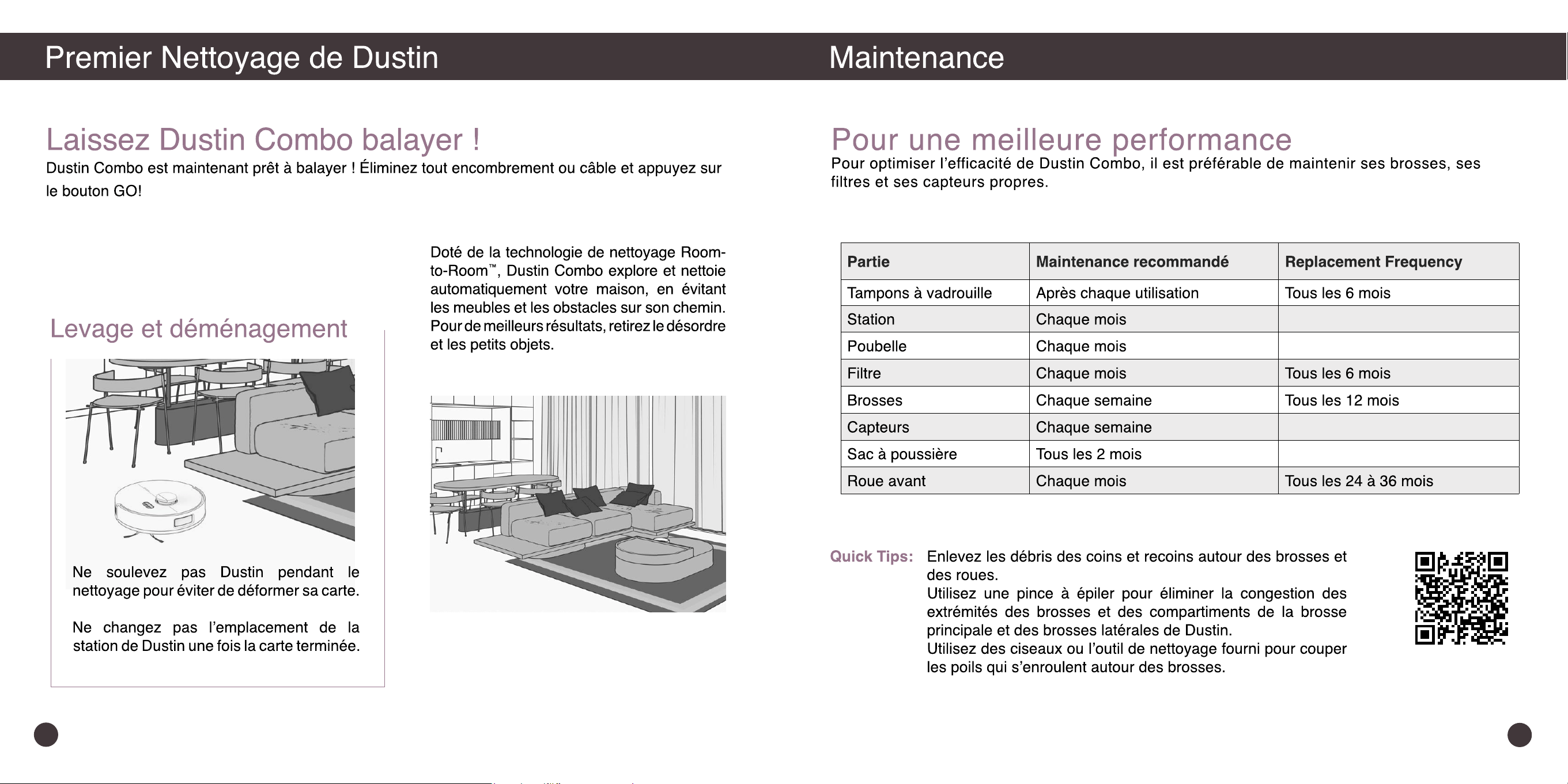

Partie Maintenance recommandé Replacement Frequency
Tampons à vadrouille Après chaque utilisation Tous les 6 mois
Station Chaque mois
Poubelle Chaque mois
Filtre Chaque mois Tous les 6 mois
Brosses Chaque semaine Tous les 12 mois
Capteurs Chaque semaine
Sac à poussière Tous les 2 mois
Roue avant Chaque mois Tous les 24 à 36 mois
56
55
58
57
60
59
62
61
64
63

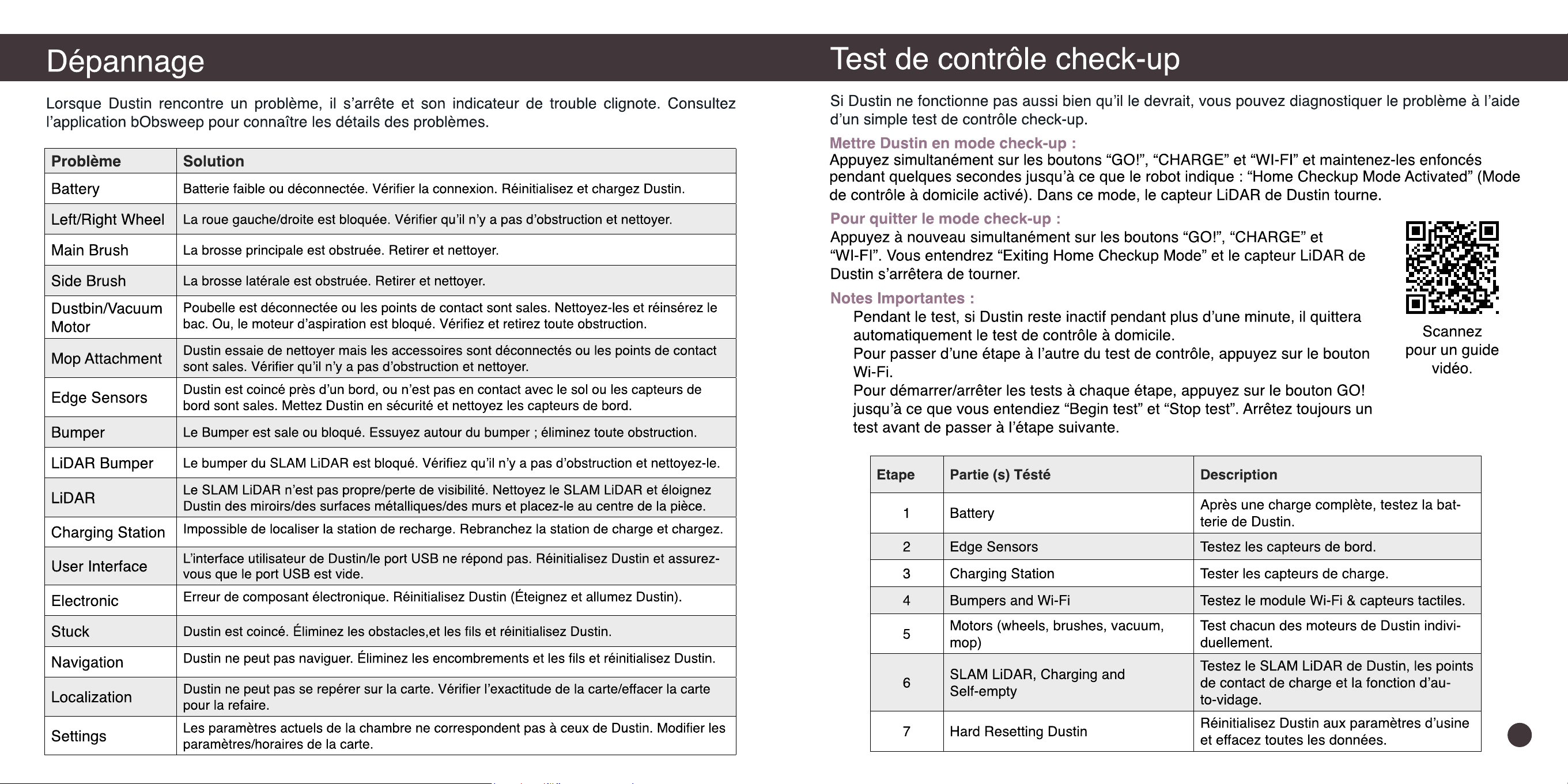

Problème Solution
Battery
Batterie faible ou déconnectée. Vérier la connexion. Réinitialisez et chargez Dustin.
Left/Right Wheel
La roue gauche/droite est bloquée. Vérier qu’il n’y a pas d’obstruction et nettoyer.
Main Brush
La brosse principale est obstruée. Retirer et nettoyer.
Side Brush
La brosse latérale est obstruée. Retirer et nettoyer.
Dustbin/Vacuum
Motor
Poubelle est déconnectée ou les points de contact sont sales. Nettoyez-les et réinsérez le
bac. Ou, le moteur d’aspiration est bloqué. Vériez et retirez toute obstruction.
Mop Attachment
Dustin essaie de nettoyer mais les accessoires sont déconnectés ou les points de contact
sont sales. Vérier qu’il n’y a pas d’obstruction et nettoyer.
Edge Sensors
Dustin est coincé près d’un bord, ou n’est pas en contact avec le sol ou les capteurs de
bord sont sales. Mettez Dustin en sécurité et nettoyez les capteurs de bord.
Bumper
Le Bumper est sale ou bloqué. Essuyez autour du bumper ; éliminez toute obstruction.
LiDAR Bumper
Le bumper du SLAM LiDAR est bloqué. Vériez qu’il n’y a pas d’obstruction et nettoyez-le.
LiDAR
Le SLAM LiDAR n’est pas propre/perte de visibilité. Nettoyez le SLAM LiDAR et éloignez
Dustin des miroirs/des surfaces métalliques/des murs et placez-le au centre de la pièce.
Charging Station
Impossible de localiser la station de recharge. Rebranchez la station de charge et chargez.
User Interface
L’interface utilisateur de Dustin/le port USB ne répond pas. Réinitialisez Dustin et assurez-
vous que le port USB est vide.
Electronic
Erreur de composant électronique. Réinitialisez Dustin (Éteignez et allumez Dustin).
Stuck
Dustin est coincé. Éliminez les obstacles,et les ls et réinitialisez Dustin.
Navigation
Dustin ne peut pas naviguer. Éliminez les encombrements et les ls et réinitialisez Dustin.
Localization
Dustin ne peut pas se repérer sur la carte. Vérier l’exactitude de la carte/effacer la carte
pour la refaire.
Settings
Les paramètres actuels de la chambre ne correspondent pas à ceux de Dustin. Modier les
paramètres/horaires de la carte.
Etape Partie (s) Tésté Description
1 Battery
Après une charge complète, testez la bat-
terie de Dustin.
2 Edge Sensors Testez les capteurs de bord.
3 Charging Station Tester les capteurs de charge.
4 Bumpers and Wi-Fi Testez le module Wi-Fi & capteurs tactiles.
5
Motors (wheels, brushes, vacuum,
mop)
Test chacun des moteurs de Dustin indivi-
duellement.
6
SLAM LiDAR, Charging and
Self-empty
Testez le SLAM LiDAR de Dustin, les points
de contact de charge et la fonction d’au-
to-vidage.
7 Hard Resetting Dustin
Réinitialisez Dustin aux paramètres d’usine
et effacez toutes les données.
