Makita GA4553R 4‑1/2" Paddle Switch Angle Grinder User Manual

INSTRUCTION MANUAL

MANUEL D'INSTRUCTION

MANUAL DE INSTRUCCIONES

Angle Grinder

Meuleuse d’Angle

Esmeriladora Angular

GA4553R

GA5053R

DOUBLE INSULATION

DOUBLE ISOLATION

DOBLE AISLAMIENTO

Read before use.

À lire avant l’utilisation.

Lea antes de usar.

2 ENGLISH

ENGLISH (Original instructions)

SPECIFICATIONS

Model: GA4553R GA5053R

Wheel diameter 115 mm (4-1/2″) 125 mm (5″)

Max. wheel thickness 7.2 mm (9/32″)

Spindle thread 5/8″

Rated speed (n) 11,000 /min

Overall length 325 mm (12-3/4″)

Net weight 2.5 - 2.7 kg (5.5 - 6.0 lbs)

Safety class

/II

•

Due to our continuing program of research and development, the specications herein are subject to change without notice.

• Specications may differ from country to country.

• The weight may differ depending on the attachment(s). The lightest and heaviest combination, according to

EPTA-Procedure 01/2014, are shown in the table.

Power supply

The tool should be connected only to a power supply of

the same voltage as indicated on the nameplate, and

can only be operated on single-phase AC supply. They

are double-insulated and can, therefore, also be used

from sockets without earth wire.

SAFETY WARNINGS

General power tool safety warnings

WARNING:

Read all safety warnings, instruc-

tions, illustrations and specications provided with this

power tool. Failure to follow all instructions listed below

may result in electric shock, re and/or serious injury.

Save all warnings and instruc-

tions for future reference.

The term "power tool" in the warnings refers to your

mains-operated (corded) power tool or BATTERY-

operated (cordless) power tool.

Work area safety

1. Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

2. Do not operate power tools in explosive atmo-

spheres, such as in the presence of ammable

liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

3. Keep children and bystanders away while

operating a power tool. Distractions can cause

you to lose control.

Electrical Safety

1. Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodied plugs and matching outlets will

reduce risk of electric shock.

2. Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of elec-

tric shock if your body is earthed or grounded.

3. Do not expose power tools to rain or wet con-

ditions. Water entering a power tool will increase

the risk of electric shock.

4. Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges

or moving parts. Damaged or entangled cords

increase the risk of electric shock.

5. When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electric shock.

6. If operating a power tool in a damp location is

unavoidable, use a Residual Current Device

(RCD) protected supply. Use of an RCD reduces

the risk of electric shock.

7. Power tools can produce electromagnetic

elds (EMF) that are not harmful to the user.

However, users of pacemakers and other similar

medical devices should contact the maker of their

device and/or doctor for advice before operating

this power tool.

8. Do not touch the power plug with wet hands.

9. If the cord is damaged, have it replaced by the

manufacturer or his agent in order to avoid a

safety hazard.

Personal Safety

1. Stay alert, watch what you are doing and use

common sense when operating a power tool.

Do not use a power tool while you are tired or

under the inuence of drugs, alcohol or med-

ication. A moment of inattention while operating

power tools may result in serious personal injury.

2. Use personal protective equipment. Always

wear eye protection. Protective equipment such

as dust mask, non-skid safety shoes, hard hat, or

hearing protection used for appropriate conditions

will reduce personal injuries.

3 ENGLISH

3. Prevent unintentional starting. Ensure the

switch is in the off-position before connecting

to power source and/or BATTERY pack, pick-

ing up or carrying the tool. Carrying power tools

with your nger on the switch or energising power

tools that have the switch on invites accidents.

4. Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personal injury.

5. Do not overreach. Keep proper footing and

balance at all times. This enables better control

of the power tool in unexpected situations.

6. Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves

away from moving parts. Loose clothes, jewel-

lery or long hair can be caught in moving parts.

7. If devices are provided for the connection of

dust extraction and collection facilities, ensure

these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of a second.

Always wear protective goggles to protect your

eyes from injury when using power tools. The

goggles must comply with ANSI Z87.1 in the USA.

It is an employer's responsibility to enforce the

use of appropriate safety protective equipment

by the tool operators and by other persons in

the immediate working area.

Power tool use and care

1. Do not force the power tool. Use the correct

power tool for your application. The correct

power tool will do the job better and safer at the

rate for which it was designed.

2. Do not use the power tool if the switch does

not turn it on and off. Any power tool that cannot

be controlled with the switch is dangerous and

must be repaired.

Disconnect the plug from the power source and/

or remove the BATTERY pack, if detachable,

from the power tool before making any adjust-

ments, changing accessories, or storing power

tools. Such preventive safety measures reduce the

risk of starting the power tool accidentally.

4. Store idle power tools out of the reach of chil-

dren and do not allow persons unfamiliar with

the power tool or these instructions to operate

the power tool. Power tools are dangerous in the

hands of untrained users.

Maintain power tools and accessories. Check for

misalignment or binding of moving parts, break-

age of parts and any other condition that may

affect the power tool’s operation. If damaged, have

the power tool repaired before use. Many accidents

are caused by poorly maintained power tools.

6. Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking into

account the working conditions and the work to be

performed. Use of the power tool for operations different

from those intended could result in a hazardous situation.

Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles

and grasping surfaces do not allow for safe handling

and control of the tool in unexpected situations.

9. When using the tool, do not wear cloth work

gloves which may be entangled. The entangle-

ment of cloth work gloves in the moving parts may

result in personal injury.

Service

1. Have your power tool serviced by a qualied

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

2. Follow instruction for lubricating and chang-

ing accessories.

To reduce the risk of electric shock, this equipment has

a polarized plug (one blade is wider than the other).

This plug will t in a polarized outlet only one way. If the

plug does not t fully in the outlet, reverse the plug. If it

still does not t, contact a qualied electrician to install

the proper outlet. Do not change the plug in any way.

VOLTAGE WARNING: Before connecting the tool to a

power source (receptacle, outlet, etc.) be sure the voltage

supplied is the same as that specied on the nameplate

of the tool. A power source with voltage greater than that

specied for the tool can result in SERIOUS INJURY to the

user- as well as damage to the tool. If in doubt, DO NOT

PLUG IN THE TOOL. Using a power source with voltage

less than the nameplate rating is harmful to the motor.

USE PROPER EXTENSION CORD. Make sure your

extension cord is in good condition. When using an

extension cord, be sure to use one heavy enough to

carry the current your product will draw. An undersized

cord will cause a drop in line voltage resulting in loss of

power and overheating. Table 1 shows the correct size

to use depending on cord length and nameplate ampere

rating. If in doubt, use the next heavier gage. The

smaller the gage number, the heavier the cord.

Table 1: Minimum gage for cord

Ampere Rating Volts Total length of cord in feet

120V 25 ft. 50 ft. 100 ft. 150 ft.

220V - 240V 50 ft. 100 ft. 200 ft. 300 ft.

More Than Not More Than AWG

0 A 6 A – 18 16 16 14

6 A 10 A 18 16 14 12

10 A 12 A 16 16 14 12

12 A 16 A 14 12 Not Recommended

4 ENGLISH

Grinder safety warnings

Safety Warnings Common for Grinding, Wire

Brushing Operations:

1. This power tool is intended to function as a

grinder or wire brush. Read all safety warn-

ings, instructions, illustrations and specica-

tions provided with this power tool. Failure to

follow all instructions listed below may result in

electric shock, re and/or serious injury.

2. Operations such as polishing, sanding and

cutting-off are not recommended to be per-

formed with this power tool. Operations for

which the power tool was not designed may create

a hazard and cause personal injury.

3. Do not use accessories which are not speci-

cally designed and recommended by the tool

manufacturer. Just because the accessory can

be attached to your power tool, it does not assure

safe operation.

4. The rated speed of the accessory must be at

least equal to the maximum speed marked on

the power tool. Accessories running faster than

their rated speed can break and y apart.

5. The outside diameter and the thickness of your

accessory must be within the capacity rating

of your power tool. Incorrectly sized accessories

cannot be adequately guarded or controlled.

6. Threaded mounting of accessories must

match the grinder spindle thread. For acces-

sories mounted by anges, the arbour hole of

the accessory must t the locating diameter

of the ange. Accessories that do not match the

mounting hardware of the power tool will run out of

balance, vibrate excessively and may cause loss

of control.

7. Do not use a damaged accessory. Before each

use inspect the accessory such as wire brush

for loose or cracked wires. If power tool or

accessory is dropped, inspect for damage or

install an undamaged accessory. After inspect-

ing and installing an accessory, position your-

self and bystanders away from the plane of

the rotating accessory and run the power tool

at maximum no-load speed for one minute.

Damaged accessories will normally break apart

during this test time.

8. Wear personal protective equipment.

Depending on application, use face shield,

safety goggles or safety glasses. As appro-

priate, wear dust mask, hearing protectors,

gloves and workshop apron capable of stop-

ping small abrasive or workpiece fragments.

The eye protection must be capable of stopping

ying debris generated by various operations.

The dust mask or respirator must be capable of

ltrating particles generated by your operation.

Prolonged exposure to high intensity noise may

cause hearing loss.

9. Keep bystanders a safe distance away from

work area. Anyone entering the work area

must wear personal protective equipment.

Fragments of workpiece or of a broken accessory

may y away and cause injury beyond immediate

area of operation.

10. Hold the power tool by insulated gripping

surfaces only, when performing an operation

where the cutting accessory may contact hid-

den wiring or its own cord. Cutting accessory

contacting a "live" wire may make exposed metal

parts of the power tool “live” and could give the

operator an electric shock.

11. Position the cord clear of the spinning acces-

sory. If you lose control, the cord may be cut or

snagged and your hand or arm may be pulled into

the spinning accessory.

12. Never lay the power tool down until the acces-

sory has come to a complete stop. The spinning

accessory may grab the surface and pull the

power tool out of your control.

13. Do not run the power tool while carrying it at

your side. Accidental contact with the spinning

accessory could snag your clothing, pulling the

accessory into your body.

14. Regularly clean the power tool’s air vents. The

motor’s fan will draw the dust inside the housing

and excessive accumulation of powdered metal

may cause electrical hazards.

15. Do not operate the power tool near ammable

materials. Sparks could ignite these materials.

16. Do not use accessories that require liquid

coolants. Using water or other liquid coolants

may result in electrocution or shock.

Kickback and Related Warnings

Kickback is a sudden reaction to a pinched or snagged

rotating wheel, backing pad, brush or any other acces-

sory. Pinching or snagging causes rapid stalling of the

rotating accessory which in turn causes the uncon-

trolled power tool to be forced in the direction opposite

of the accessory’s rotation at the point of the binding.

For example, if an abrasive wheel is snagged or

pinched by the workpiece, the edge of the wheel that is

entering into the pinch point can dig into the surface of

the material causing the wheel to climb out or kick out.

The wheel may either jump toward or away from the

operator, depending on direction of the wheel’s move-

ment at the point of pinching. Abrasive wheels may also

break under these conditions.

Kickback is the result of power tool misuse and/or

incorrect operating procedures or conditions and can be

avoided by taking proper precautions as given below.

1. Maintain a rm grip on the power tool and

position your body and arm to allow you to

resist kickback forces. Always use auxiliary

handle, if provided, for maximum control over

kickback or torque reaction during start-up.

The operator can control torque reactions or kick-

back forces, if proper precautions are taken.

2. Never place your hand near the rotating acces-

sory. Accessory may kickback over your hand.

3. Do not position your body in the area where

power tool will move if kickback occurs.

Kickback will propel the tool in direction opposite

to the wheel’s movement at the point of snagging.

4. Use special care when working corners, sharp

edges etc. Avoid bouncing and snagging the

accessory. Corners, sharp edges or bouncing

have a tendency to snag the rotating accessory

and cause loss of control or kickback.

5 ENGLISH

5. Do not attach a saw chain woodcarving blade

or toothed saw blade. Such blades create fre-

quent kickback and loss of control.

Safety Warnings Specic for Grinding Operations:

1. Use only wheel types that are recommended

for your power tool and the specic guard

designed for the selected wheel. Wheels for

which the power tool was not designed cannot be

adequately guarded and are unsafe.

2. The grinding surface of centre depressed

wheels must be mounted below the plane of

the guard lip. An improperly mounted wheel that

projects through the plane of the guard lip cannot

be adequately protected.

3. The guard must be securely attached to the

power tool and positioned for maximum safety,

so the least amount of wheel is exposed

towards the operator. The guard helps to protect

the operator from broken wheel fragments, acci-

dental contact with wheel and sparks that could

ignite clothing.

4. Wheels must be used only for recommended

applications.

5. Always use undamaged wheel anges that are

of correct size and shape for your selected

wheel. Proper wheel anges support the wheel

thus reducing the possibility of wheel breakage.

6. Do not use worn down wheels from larger

power tools. Wheel intended for larger power tool

is not suitable for the higher speed of a smaller

tool and may burst.

Safety Warnings Specic for Wire Brushing

Operations:

1. Be aware that wire bristles are thrown by the

brush even during ordinary operation. Do not

overstress the wires by applying excessive

load to the brush. The wire bristles can easily

penetrate light clothing and/or skin.

2. If the use of a guard is recommended for wire

brushing, do not allow any interference of the

wire wheel or brush with the guard. Wire wheel

or brush may expand in diameter due to work load

and centrifugal forces.

Additional Safety Warnings:

1. When using depressed centre grinding wheels,

be sure to use only berglass-reinforced

wheels.

2. NEVER USE Stone Cup type wheels with this

grinder. This grinder is not designed for these

types of wheels and the use of such a product

may result in serious personal injury.

3. Be careful not to damage the spindle, the

ange (especially the installing surface) or the

lock nut. Damage to these parts could result in

wheel breakage.

4. Make sure the wheel is not contacting the

workpiece before the switch is turned on.

5. Before using the tool on an actual workpiece,

let it run for a while. Watch for vibration or

wobbling that could indicate poor installation

or a poorly balanced wheel.

6. Use the specied surface of the wheel to per-

form the grinding.

7. Do not leave the tool running. Operate the tool

only when hand-held.

8. Do not touch the workpiece immediately after

operation; it may be extremely hot and could

burn your skin.

9. Observe the instructions of the manufacturer

for correct mounting and use of wheels.

Handle and store wheels with care.

10. Do not use separate reducing bushings or

adaptors to adapt large hole abrasive wheels.

11. Use only anges specied for this tool.

12. For tools intended to be tted with threaded

hole wheel, ensure that the thread in the wheel

is long enough to accept the spindle length.

13. Check that the workpiece is properly

supported.

14. Pay attention that the wheel continues to

rotate after the tool is switched off.

15. If working place is extremely hot and humid,

or badly polluted by conductive dust, use a

short-circuit breaker (30 mA) to assure opera-

tor safety.

16. Do not use the tool on any materials contain-

ing asbestos.

17. Do not use cloth work gloves during operation.

Fibers from cloth gloves may enter the tool, which

causes tool breakage.

SAVE THESE INSTRUCTIONS.

WARNING: DO NOT let comfort or familiarity

with product (gained from repeated use) replace

strict adherence to safety rules for the subject

product. MISUSE or failure to follow the safety

rules stated in this instruction manual may cause

serious personal injury.

Symbols

The followings show the symbols used for tool.

volts

amperes

hertz

alternating current

rated speed

Class II Construction

revolutions or reciprocation per minute

diameter

6 ENGLISH

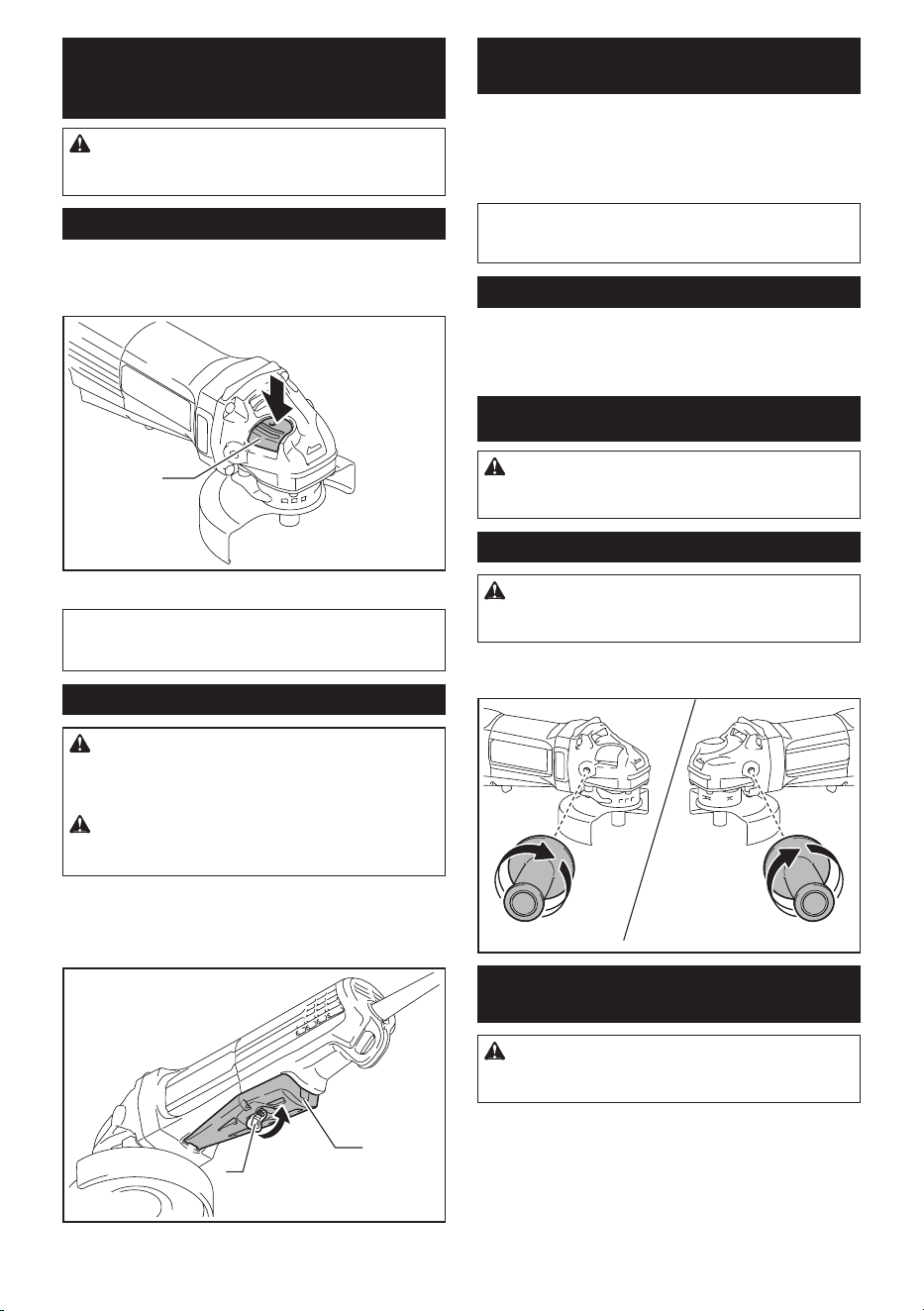

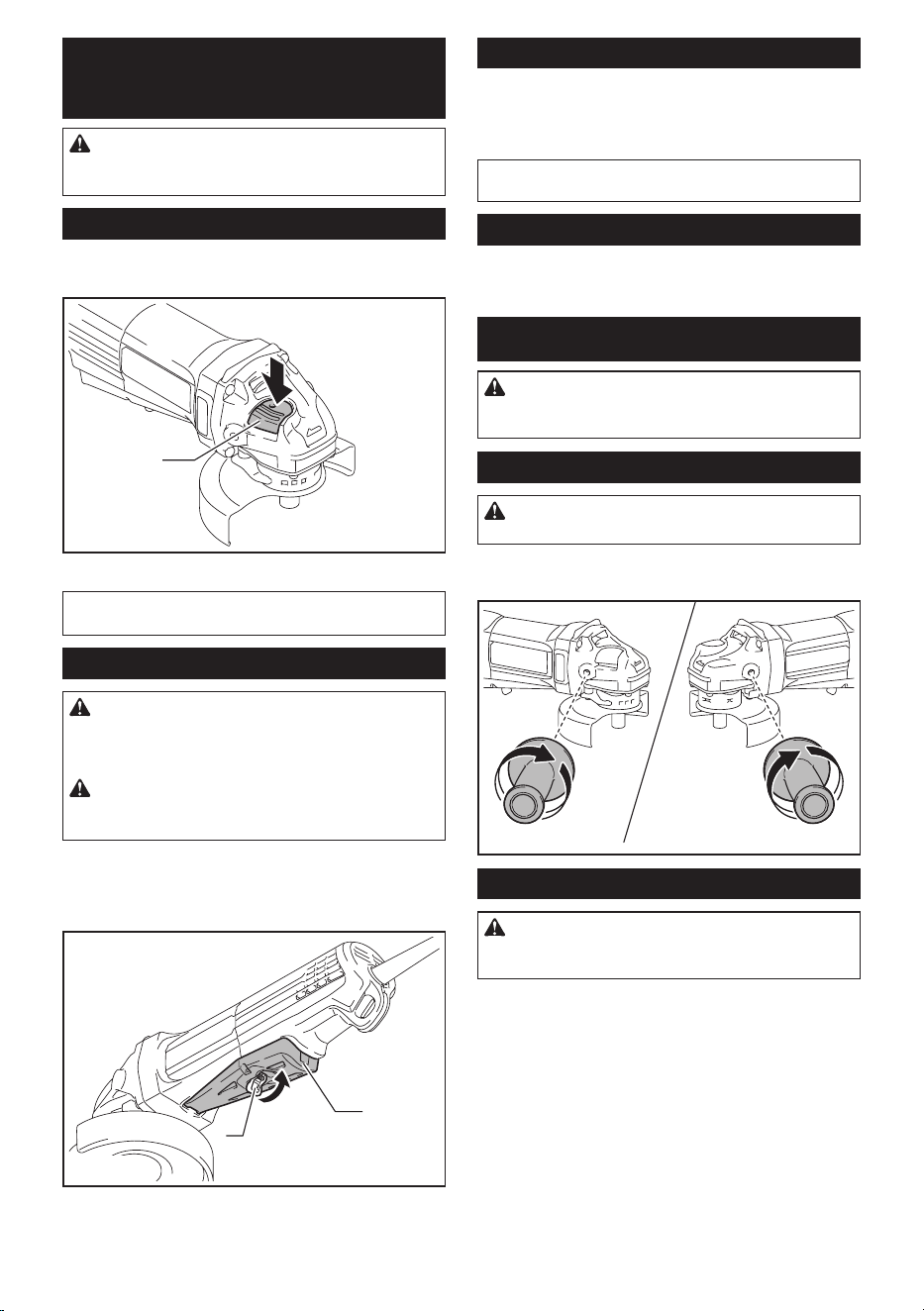

FUNCTIONAL

DESCRIPTION

CAUTION: Always be sure that the tool is

switched off and unplugged before adjusting or

checking function on the tool.

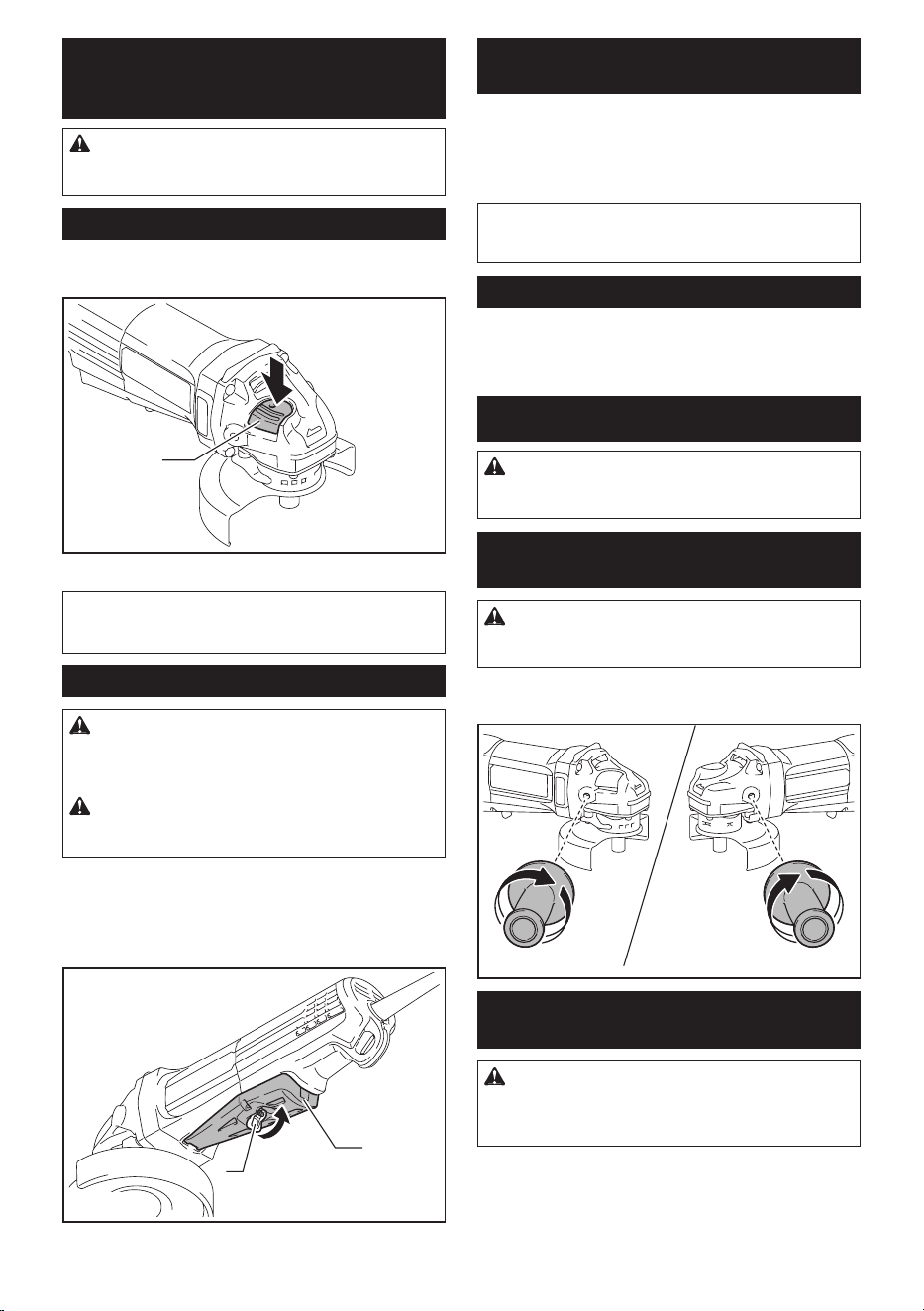

Shaft lock

Press the shaft lock to prevent spindle rotation when

installing or removing accessories.

► 1. Shaft lock

NOTICE: Never actuate the shaft lock when the

spindle is moving. The tool may be damaged.

Switch action

CAUTION: Before plugging in the tool, always

check to see that the switch trigger actuates

properly and returns to the "OFF" position when

released.

CAUTION: Do not pull the switch lever forc-

ibly without pressing the lock-off button. The

switch may break.

To prevent the switch lever from accidentally pulled, a

lock-off lever is provided. To start the tool, pull the lock-

off lever toward the operator, and then pull the switch

lever. Release the switch lever to stop.

► 1. Lock-off lever 2. Switch lever

Unintentional restart proof

The tool does not start while pulling the switch lever

even when the tool is plugged. To start the tool, rst

release the switch lever. Then pull the lock-off lever, and

pull the switch lever.

NOTE: Wait more than one second before restarting

the tool when unintentional restart proof functions.

Soft start feature

Soft start feature reduces starting reaction.

ASSEMBLY

CAUTION: Always be sure that the tool is

switched off and unplugged before carrying out

any work on the tool.

Installing side grip (handle)

CAUTION: Always be sure that the side grip is

installed securely before operation.

Screw the side grip securely on the position of the tool

as shown in the gure.

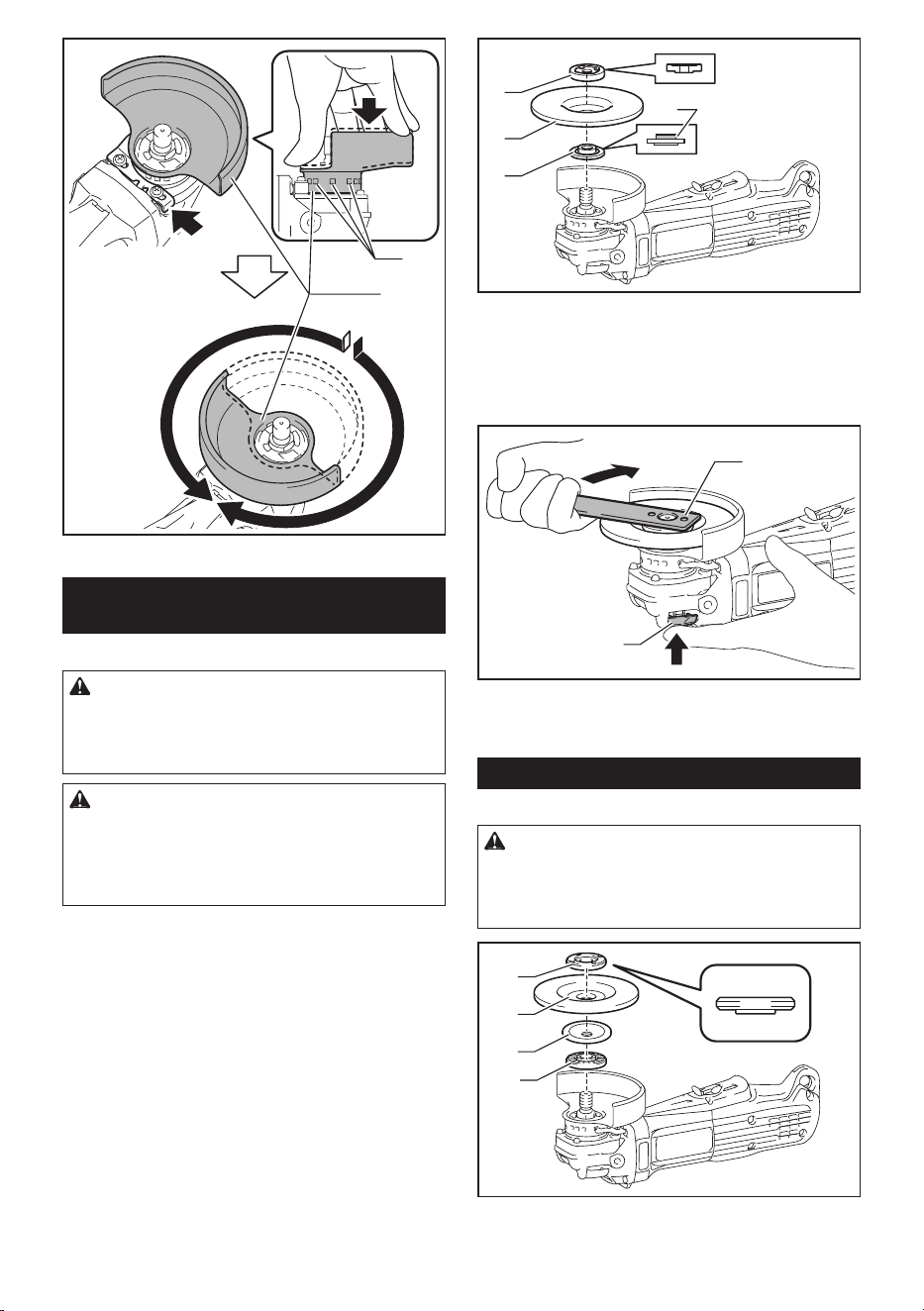

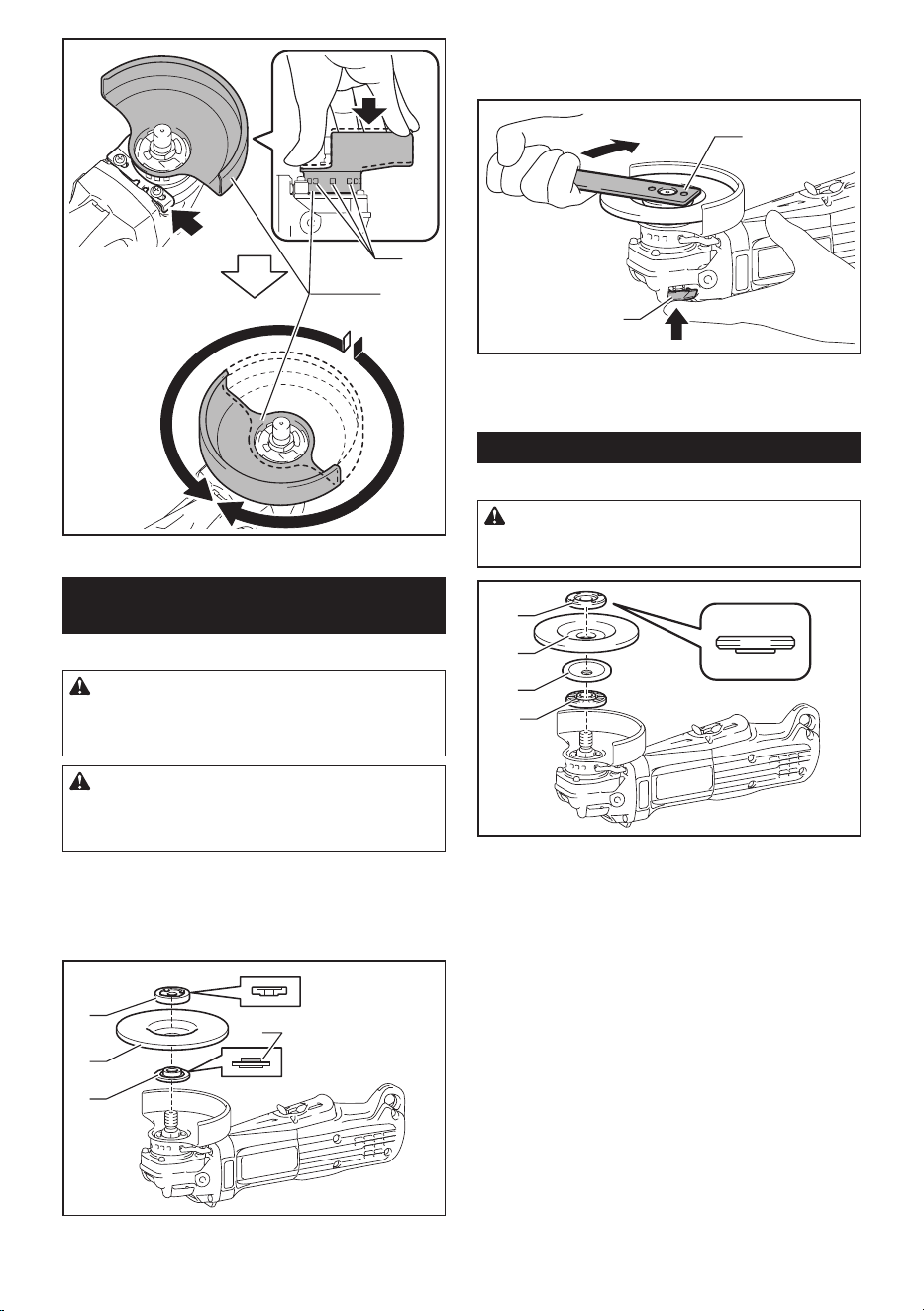

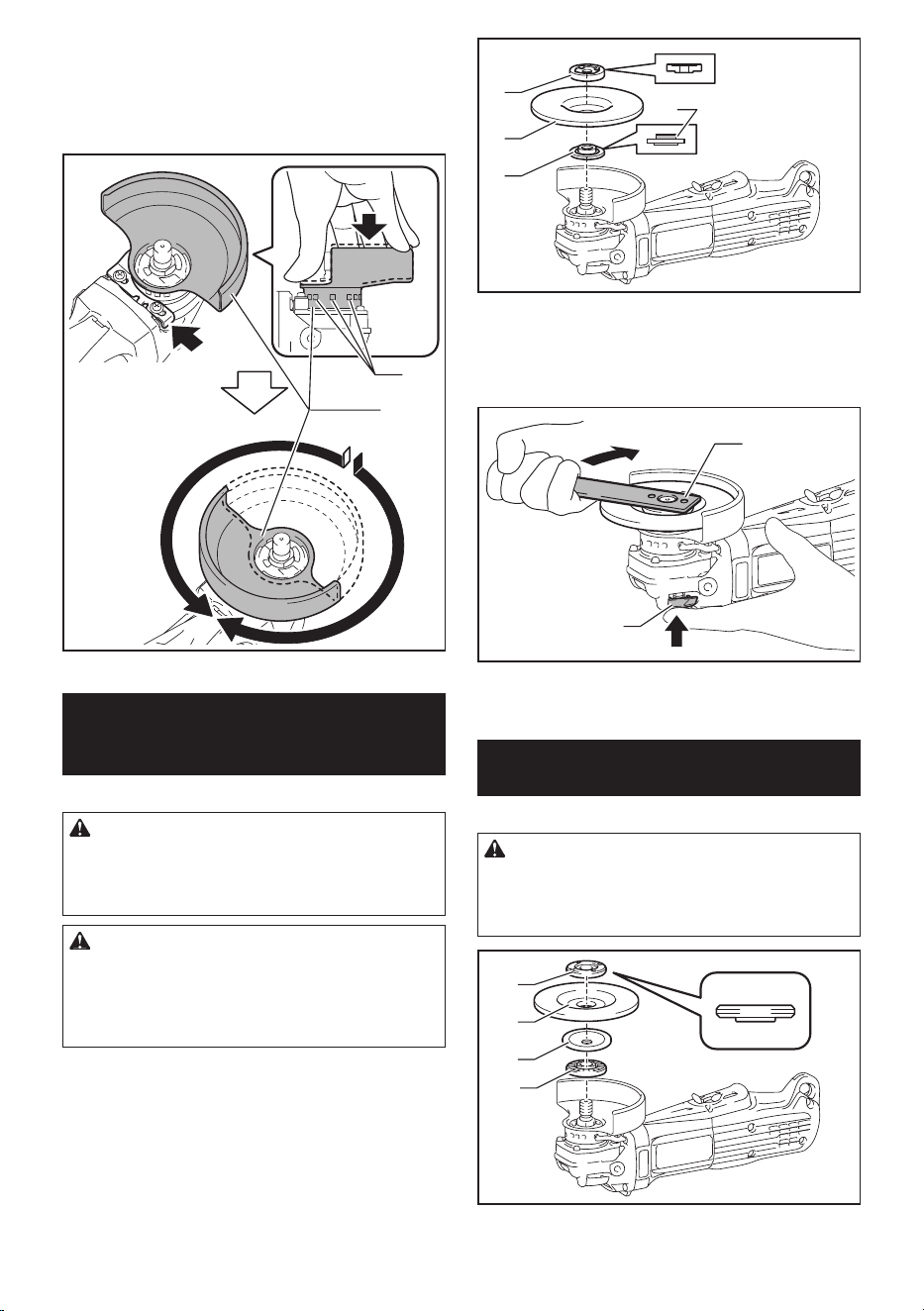

Adjusting angle of wheel guard

WARNING: Make sure that the wheel guard is

securely locked by the lock lever with one of the holes

on the wheel guard.

The angle of the wheel guard can be adjusted by

rotating the wheel guard with pushing it down while

pushing the lock lever. Adjust the angle of the wheel

guard according to the work so that the operator can be

protected.

7 ENGLISH

► 1. Wheel guard 2. Hole

Installing or removing depressed

center wheel or ap disc

Optional accessory

WARNING: When using a depressed center

wheel or ap disc, the wheel guard must be tted

on the tool so that the closed side of the guard

always points toward the operator.

CAUTION:

Make sure that the mounting part of the

inner ange ts into the inner diameter of the depressed

center wheel / ap disc perfectly. Mounting the inner ange

on the wrong side may result in the dangerous vibration.

Mount the inner ange onto the spindle.

Make sure to t the dented part of the inner ange onto

the straight part at the bottom of the spindle.

Fit the depressed center wheel / ap disc on the inner

ange and screw the lock nut onto the spindle.

► 1. Lock nut 2. Depressed center wheel 3. Inner

ange 4. Mounting part

To tighten the lock nut, press the shaft lock rmly so

that the spindle cannot revolve, then use the lock nut

wrench and securely tighten clockwise.

► 1. Lock nut wrench 2. Shaft lock

To remove the wheel, follow the installation procedure

in reverse.

Installing or removing ex wheel

Optional accessory

WARNING: Always use supplied guard when

ex wheel is on tool. Wheel can shatter during use

and guard helps to reduce chances of personal injury.

► 1. Lock nut 2. Flex wheel 3. Back up pad 4. Inner

ange

Follow instructions for depressed center wheel but also

use back up pad over wheel. See order of assembly on

accessories page in this manual.

8 ENGLISH

OPERATION

WARNING: It should never be necessary to

force the tool. The weight of the tool applies ade-

quate pressure. Forcing and excessive pressure

could cause dangerous wheel breakage.

WARNING: ALWAYS replace wheel if tool is

dropped while grinding.

WARNING: NEVER bang or hit grinding disc

or wheel onto work.

WARNING: Avoid bouncing and snagging

the wheel, especially when working corners,

sharp edges etc. This can cause loss of control and

kickback.

WARNING: NEVER use tool with wood cutting

blades and other saw blades. Such blades when

used on a grinder frequently kick and cause loss of

control leading to personal injury.

WARNING: Continued use of a worn-out

wheel may result in wheel explosion and serious

personal injury.

CAUTION: Never switch on the tool when it

is in contact with the workpiece, it may cause an

injury to operator.

CAUTION: Always wear safety goggles or a

face shield during operation.

CAUTION: After operation, always switch off

the tool and wait until the wheel has come to a

complete stop before putting the tool down.

CAUTION: ALWAYS hold the tool rmly with

one hand on housing and the other on the side

grip (handle).

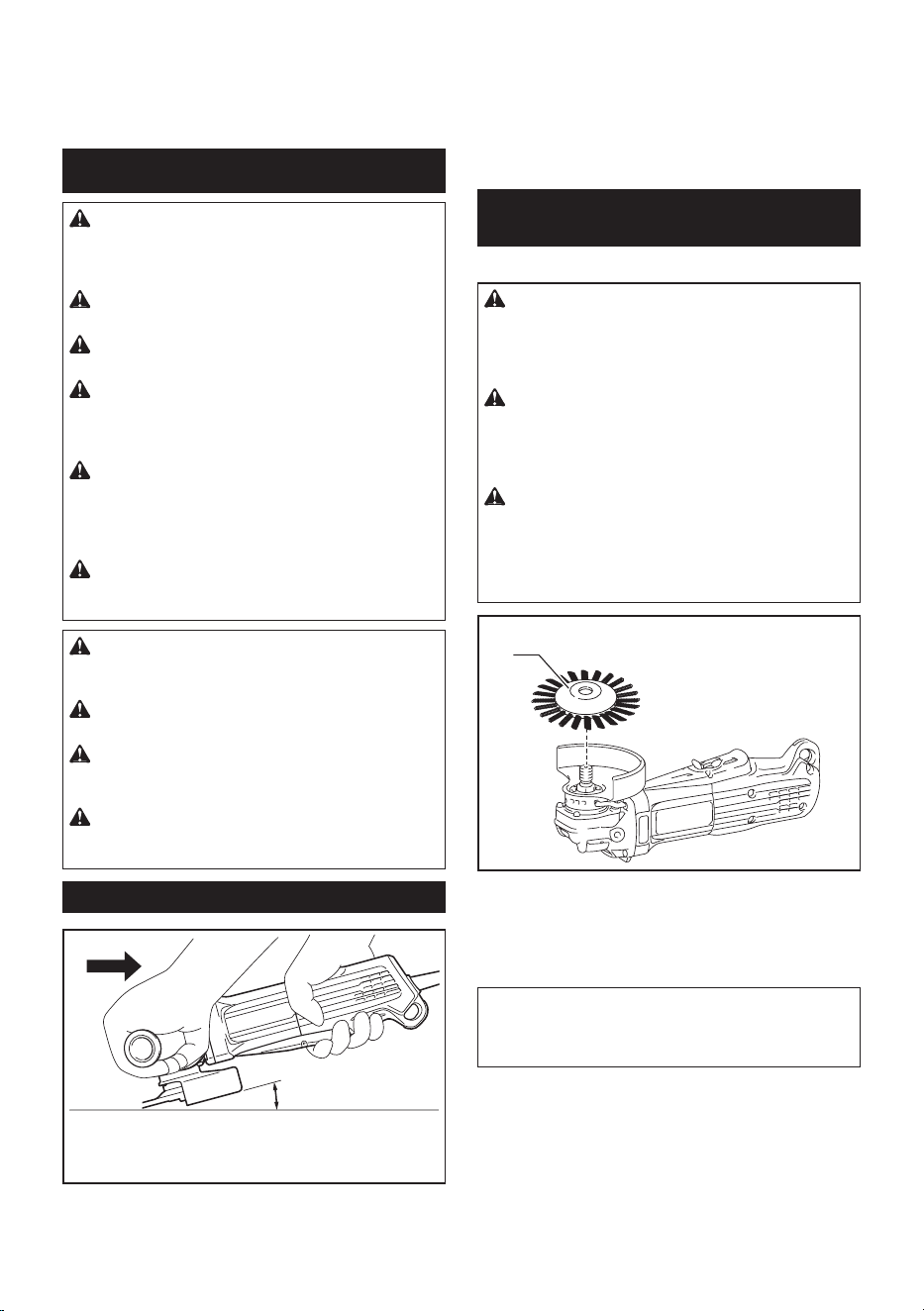

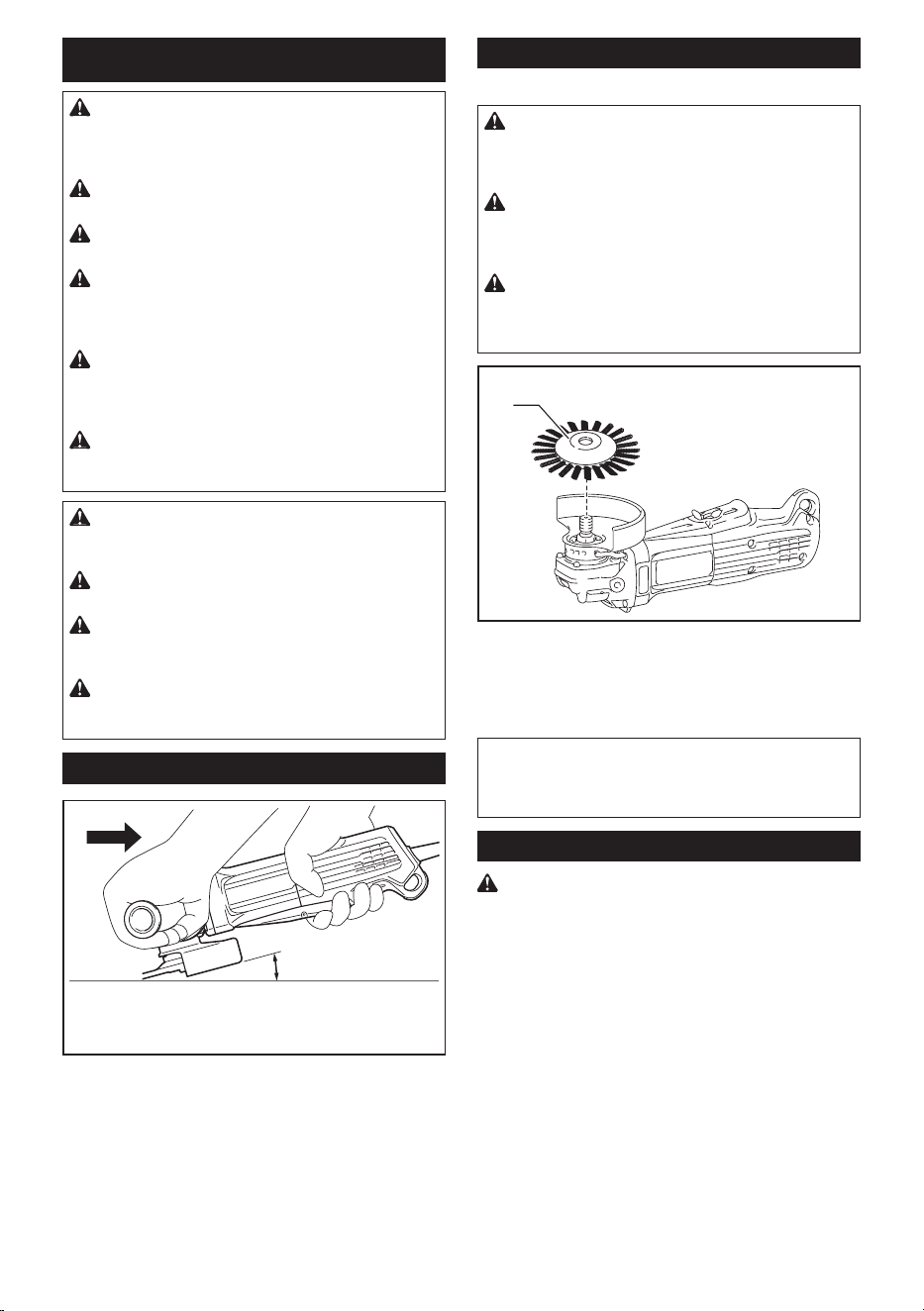

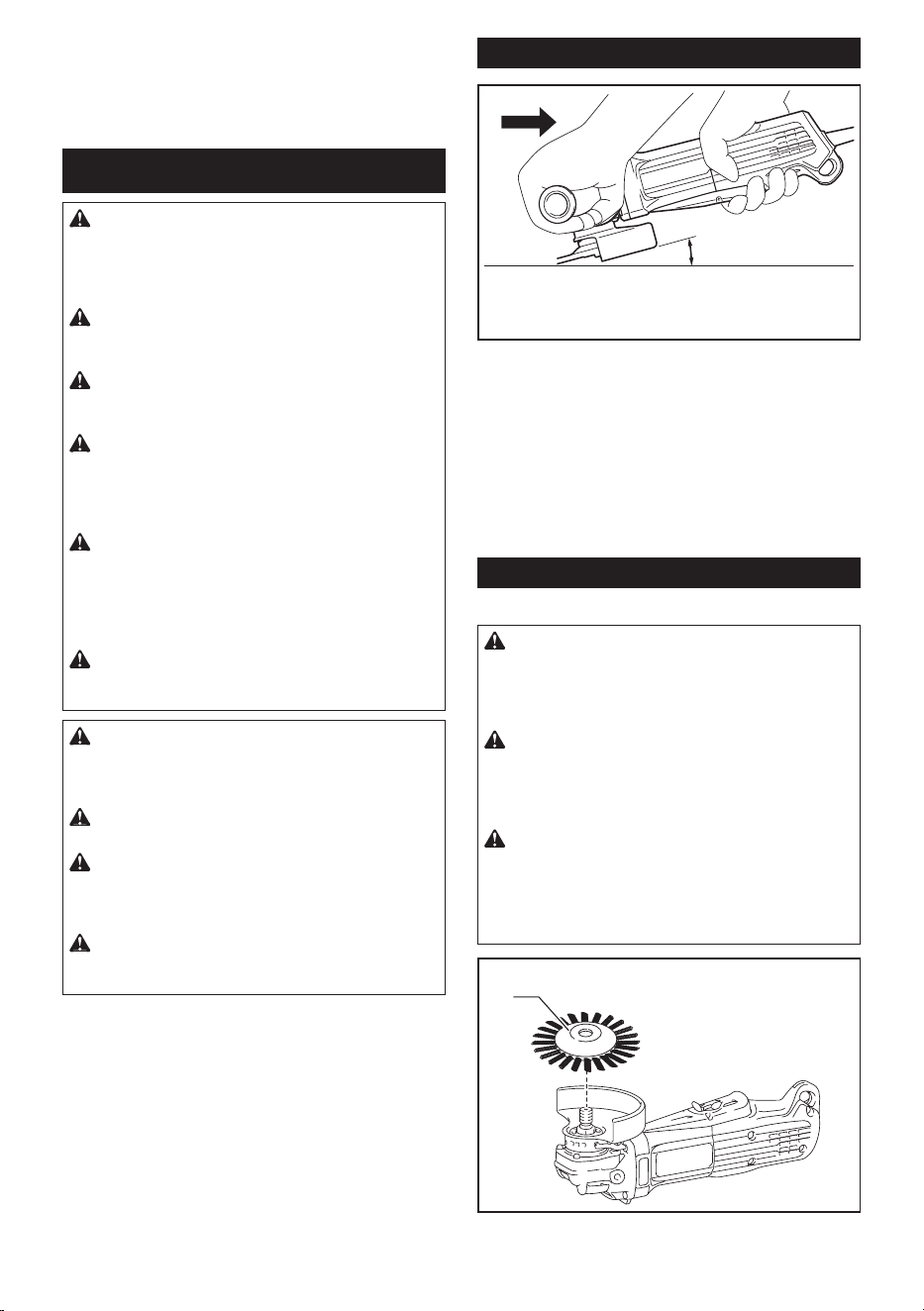

Operation with wheel/disc

15°

Turn the tool on and then apply the wheel or disc to the

workpiece.

In general, keep the edge of the wheel or disc at an

angle of about 15° to the workpiece surface.

During the break-in period with a new wheel, do not

work the grinder in forward direction or it may cut into

the workpiece. Once the edge of the wheel has been

rounded off by use, the wheel may be worked in both

forward and backward direction.

Operation with wire wheel brush

Optional accessory

CAUTION: Check operation of wire wheel

brush by running tool with no load, insuring that

no one is in front of or in line with the wire wheel

brush.

CAUTION: Do not use wire wheel brush that

is damaged, or which is out of balance. Use of

damaged wire wheel brush could increase potential

for injury from contact with broken wires.

CAUTION: ALWAYS use guard with wire

wheel brushes, assuring diameter of wheel ts

inside guard. Wheel can shatter during use and

guard helps to reduce chances of personal injury.

► 1. Wire wheel brush

Unplug tool and place it upside down allowing easy

access to spindle.

Remove any accessories on spindle. Thread wire wheel

brush onto spindle and tighten with the wrenches.

NOTICE: Avoid applying too much pressure

which causes over bending of wires when

using wire wheel brush. It may lead to premature

breakage.

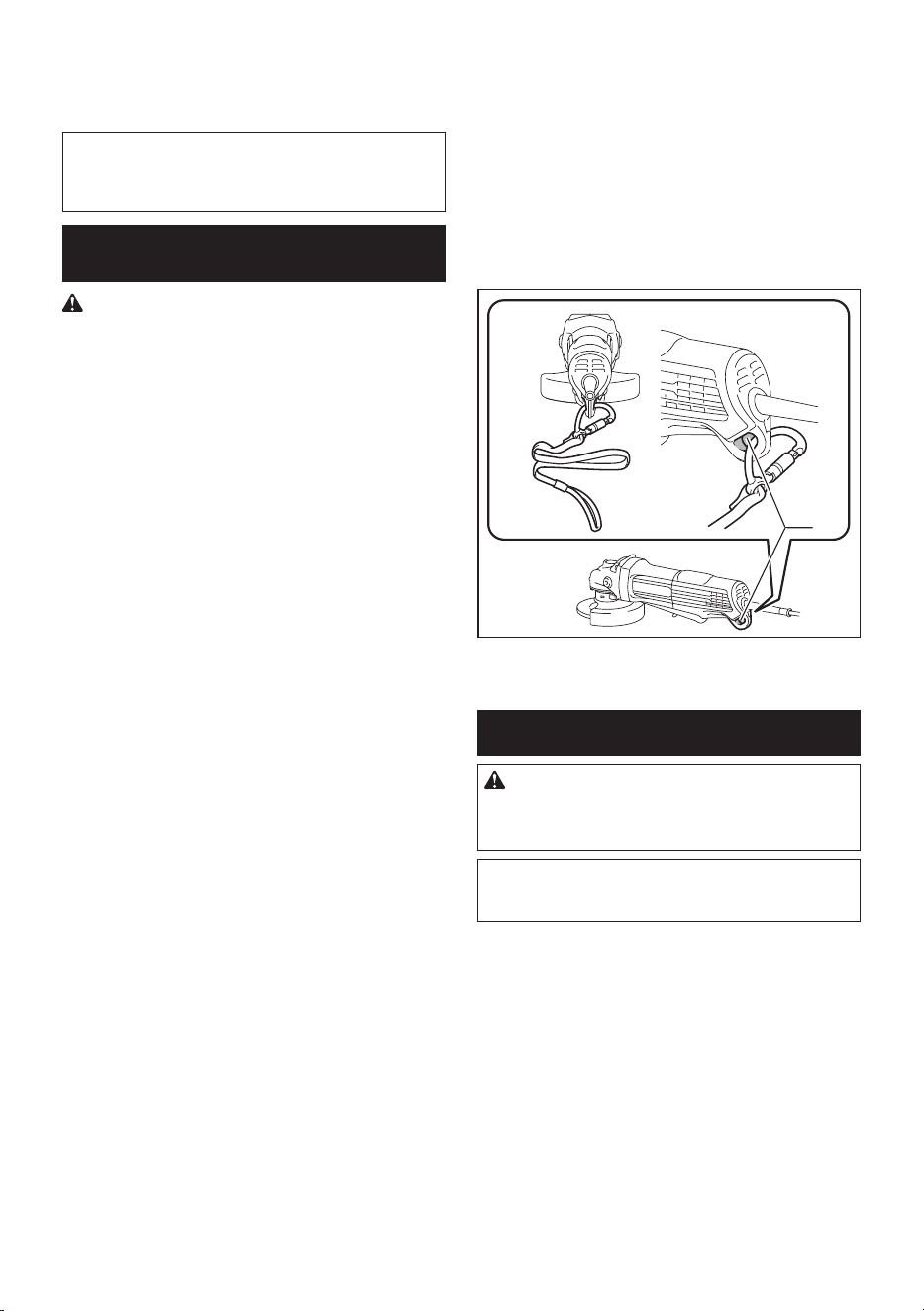

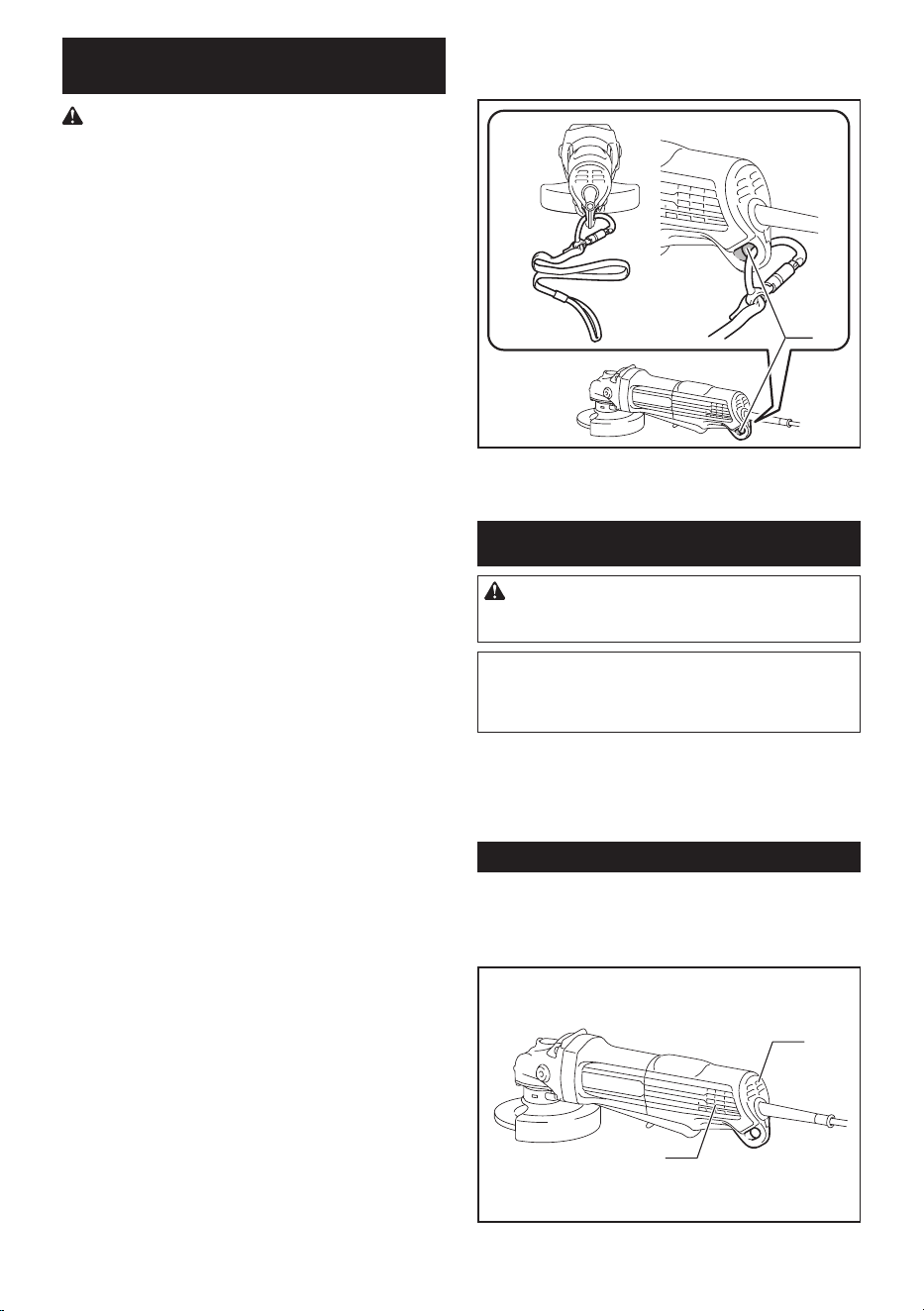

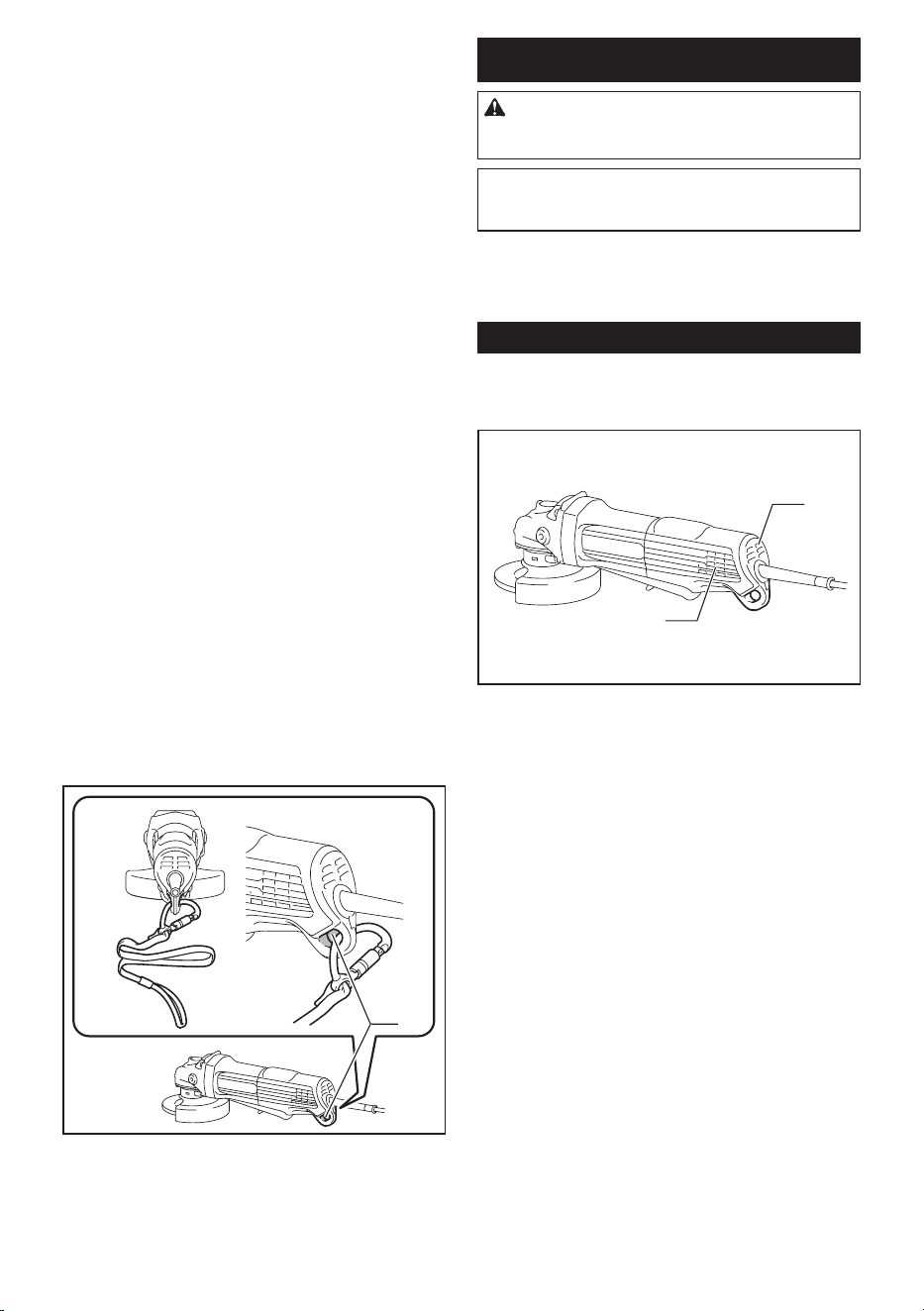

Lanyard (tether strap) connection

Safety warnings specic for use at height

Read all safety warnings and instructions. Failure

to follow the warnings and instructions may result in

serious injury.

1. Always keep the tool tethered when working

"at height". Maximum lanyard length is 2 m

(6.5 ft).

The maximum permissible fall height for lan-

yard (tether strap) must not exceed 2 m (6.5 ft).

2. Use only with lanyards appropriate for this tool

type and rated for at least 4.0 kg (8.8 lbs).

3. Do not anchor the tool lanyard to anything on

your body or on movable components. Anchor

the tool lanyard to a rigid structure that can

withstand the forces of a dropped tool.

4. Make sure the lanyard is properly secured at

each end prior to use.

9 ENGLISH

5. Inspect the tool and lanyard before each use

for damage and proper function (including

fabric and stitching). Do not use if damaged

or not functioning properly. The tool must be

repaired especially when a crack or a red line

appears around the hole for the lanyard.

6. Do not wrap lanyards around or allow them to

come in contact with sharp or rough edges.

7. Fasten the other end of the lanyard outside

the working area so that a falling tool is held

securely.

8. Attach the lanyard so that the tool will move

away from the operator if it falls. Dropped tools

will swing on the lanyard, which could cause injury

or loss of balance.

9. Do not use near moving parts or running

machinery. Failure to do so may result in a crush

or entanglement hazard.

10. Do not carry the tool by the attachment device

or the lanyard.

11. Only transfer the tool between your hands

while you are properly balanced.

12. Do not attach lanyards to the tool in a way that

keeps guards, switches or lock-offs from oper-

ating properly.

13. Avoid getting tangled in the lanyard.

14. Keep lanyard away from the cutting area of the

tool.

15. Use a locking carabiner (multi-action and

screw gate type). Do not use single action

spring clip carabiners.

16. In the event the tool is dropped, it must be

tagged and removed from service, and should

be inspected by a Makita Factory or Authorized

Service Center.

17. Only attach the lanyard with a locking cara-

biner. Do not attach the lanyard by looping

or knotting the lanyard. Do not use ropes or

cords.

► 1. Hole for lanyard (tether strap)

MAINTENANCE

CAUTION: Always be sure that the tool is

switched off and unplugged before attempting to

perform inspection or maintenance.

NOTICE: Never use gasoline, benzine, thinner,

alcohol or the like. Discoloration, deformation or

cracks may result.

To maintain product SAFETY and RELIABILITY,

repairs, any other maintenance or adjustment should

be performed by Makita Authorized or Factory Service

Centers, always using Makita replacement parts.

Air vent cleaning

The tool and its air vents have to be kept clean.

Regularly clean the tool's air vents or whenever the

vents start to become obstructed.

► 1. Exhaust vent 2. Inhalation vent

10 ENGLISH

OPTIONAL ACCESSORIES

CAUTION: These accessories or attachments are recommended for use with your Makita tool spec-

ied in this manual. The use of any other accessories or attachments might present a risk of injury to persons.

Only use accessory or attachment for its stated purpose.

If you need any assistance for more details regarding these accessories, ask your local Makita Service Center.

- 115 mm (4-1/2″) model 125 mm (5″) model

1 Side grip

2 Inner ange

3 Depressed center wheel / Flap disc

4 Lock nut

5 Back up pad

6 Flex wheel

7 Wire wheel brush

- Lock nut wrench

- Dust cover attachment

NOTE: Some items in the list may be included in the tool package as standard accessories. They may differ from

country to country.

MAKITA LIMITED WARRANTY

Please refer to the annexed warranty sheet for the

most current warranty terms applicable to this product.

If annexed warranty sheet is not available, refer to the

warranty details set forth at below website for your

respective country.

United States of America: www.makitatools.com

Canada: www.makita.ca

Other countries: www.makita.com

11 FRANÇAIS

FRANÇAIS (Mode d’emploi original)

SPÉCIFICATIONS

Modèle : GA4553R GA5053R

Diamètre de la meule 115 mm (4-1/2″) 125 mm (5″)

Épaisseur de meule max. 7,2 mm (9/32″)

Filetage de l’arbre 5/8″

Vitesse nominale (n) 11 000 /min

Longueur totale 325 mm (12-3/4″)

Poids net 2,5 - 2,7 kg (5,5 - 6,0 lbs)

Classe de sécurité

/II

• Étant donné l’évolution constante de notre programme de recherche et de développement, les spécications

contenues dans ce manuel sont sujettes à modication sans préavis.

• Les spécications peuvent varier suivant les pays.

• Le poids peut varier suivant les accessoires. La plus légère et la plus lourde des combinaisons, selon la procé-

dure EPTA 01/2014, sont indiquées dans le tableau.

Alimentation

L’outil ne doit être branché que sur une source d’alimentation

de la même tension que celle indiquée sur la plaque signa-

létique, et il ne peut être utilisé qu’avec un courant alternatif

monophasé. Dotés d’une double isolation, ils peuvent aussi

être utilisés sur des prises sans l de mise à la terre.

CONSIGNES DE SÉCURITÉ

Consignes de sécurité générales

pour outils électriques

MISE EN GARDE : Veuillez lire toutes les

mises en garde, instructions, illustrations et

spécications qui accompagnent cet outil élec-

trique. Ne pas suivre toutes les instructions de la liste

ci-dessous peut entraîner une décharge électrique,

un incendie et/ou une grave blessure.

Conservez toutes les mises en

garde et instructions pour réfé-

rence future.

Le terme « outil électrique » qui gure dans les avertis-

sements fait référence à un outil électrique branché sur

une prise de courant (par un cordon d’alimentation) ou

alimenté par batterie (sans l).

Sécurité de la zone de travail

Maintenez la zone de travail propre et bien éclai-

rée. Les zones de travail encombrées ou sombres

ouvrent toute grande la porte aux accidents.

2. N’utilisez pas les outils électriques dans les

atmosphères explosives, telles que celles où

sont présents des liquides, gaz ou poussières

inammables. Les outils électriques génèrent

des étincelles qui peuvent allumer les poussières

ou les vapeurs.

3. Gardez les enfants et personnes présentes

à l’écart pendant l’utilisation d’un outil élec-

trique. Toute distraction peut vous faire perdre la

maîtrise de l’outil.

Sécurité en matière d’électricité

1. Les ches d’outil électrique doivent corres-

pondre à la prise de courant. Ne modiez

jamais la che, de quelque façon que ce soit.

N’utilisez aucune che d’adaptation avec les

outils électriques mis à la terre (à la masse).

Les ches non modiées et les prises de courant

correspondantes réduisent le risque de décharge

électrique.

2. Évitez tout contact avec les surfaces mises

à la terre ou à la masse, telles que celles des

tuyaux, radiateurs, cuisinières et réfrigéra-

teurs. Le risque de décharge électrique augmente

si votre corps est mis à la terre ou à la masse.

3. N’exposez pas les outils électriques à la pluie

ou à des surfaces mouillées. La pénétration

d’eau dans un outil électrique augmente le risque

de décharge électrique.

4. Ne maltraitez pas le cordon. N’utilisez jamais

le cordon pour transporter, tirer sur ou débran-

cher l’outil électrique. Gardez le cordon à

l’écart de la chaleur, de l’huile, des bords

tranchants ou des pièces en mouvement. Les

cordons endommagés ou enchevêtrés augmen-

tent le risque de décharge électrique.

5. Lorsque vous utilisez un outil électrique à l’ex-

térieur, faites-le avec un cordon prolongateur

conçu pour l’usage extérieur. Utiliser un cordon

conçu pour l’usage extérieur réduit le risque de

décharge électrique.

6. Si l’utilisation d’un outil électrique dans un

emplacement humide est inévitable, utilisez

une source d’alimentation protégée par un

disjoncteur différentiel de fuite à la terre

(DDFT). Utiliser un DDFT réduit le risque de

décharge électrique.

12 FRANÇAIS

7. Les outils électriques peuvent produire des

champs électromagnétiques (CEM) qui ne sont

pas préjudiciables à l’utilisateur. Les utilisa-

teurs de stimulateur cardiaque ou autres appareils

médicaux similaires doivent toutefois demander

conseil au fabricant et/ou à leur médecin avant

d’utiliser cet outil électrique.

8. Ne touchez pas la che d’alimentation avec les

mains mouillées.

9. Si le cordon est endommagé, faites-le rempla-

cer par le fabricant ou son représentant, pour

éviter les risques d’accident.

Sécurité personnelle

1. Restez vigilant, attentif à vos gestes et faites

preuve de bon sens pendant l’utilisation

d’un outil électrique. N’utilisez pas un outil

électrique lorsque vous êtes fatigué ou sous

l’inuence d’une drogue, de l’alcool ou d’un

médicament. Tout moment d’inattention pendant

l’utilisation des outils électriques peut entraîner

une grave blessure.

2. Utilisez l’équipement de protection individuel.

Portez toujours un protecteur pour la vue.

Utilisé dans les conditions adéquates, l’équi-

pement de protection - masque antipoussière,

chaussures de sécurité antidérapantes, casque de

protection ou protecteur auditif - réduit le risque de

blessures.

3. Évitez le démarrage accidentel. Assurez-vous

que l’interrupteur est sur la position d’arrêt

avant de connecter la source d’alimentation et/

ou la batterie, de saisir l’outil ou de le trans-

porter. Transporter les outils électriques avec le

doigt sur l’interrupteur, ou les connecter à une

source d’alimentation alors que l’interrupteur est

en position de marche ouvre toute grande la porte

aux accidents.

4. Retirez toute clé de serrage ou de réglage

avant de mettre l’outil électrique en marche.

Une clé laissée en place sur une pièce rotative de

l’outil électrique peut entraîner une blessure.

5. Ne vous étirez pas trop. Assurez-vous d’une

bonne prise au sol et d’une bonne position

d’équilibre en tout temps. Cela procure une

meilleur maîtrise de l’outil électrique dans les

situations imprévues.

6. Portez des vêtements adéquats. Ne portez ni

vêtements amples ni bijoux. Gardez vos che-

veux, vêtements et gants à l’écart des pièces

en mouvement. Les vêtements amples, bijoux ou

cheveux longs peuvent être happés par les pièces

en mouvement.

7. Si des accessoires sont fournis pour raccor-

der un appareil d’aspiration et de collecte

des poussières, assurez-vous qu’ils sont

correctement raccordés et qu’ils sont utilisés

de manière adéquate. L’utilisation d’un appareil

de collecte des poussières permet de réduire les

risques liés à la présence de poussières dans l’air.

8. Ne vous laissez pas abuser, au point d’être sûr

de vous et d’ignorer les principes de sécurité,

par un sentiment de familiarité acquis par l’uti-

lisation fréquente des outils électriques. Un

geste irrééchi peut entraîner une grave blessure

en une fraction de seconde.

9. Portez toujours des lunettes à coques de pro-

tection pour protéger vos yeux contre les bles-

sures lors de l’utilisation d’outils électriques.

Les lunettes à coques doivent être conformes

à ANSI Z87.1 aux États-Unis.

L’employeur a la responsabilité d’imposer

l’utilisation d’équipements de protection de

sécurité adéquats aux utilisateurs des outils

électriques et à toute autre personne se trou-

vant dans la zone de travail immédiate.

Utilisation et entretien des outils électriques

1. Ne forcez pas l’outil électrique. Utilisez l’outil

électrique qui convient à votre application. Si

vous utilisez l’outil électrique adéquat et respectez

le régime pour lequel il a été conçu, il effectuera

un travail de meilleure qualité et plus sécuritaire.

2. N’utilisez pas l’outil électrique s’il n’est pas

possible de l’allumer et de l’éteindre avec son

interrupteur. Tout outil électrique dont l’interrup-

teur est défectueux représente un danger et doit

être réparé.

3. Débranchez la che de la source d’alimenta-

tion et/ou retirez la BATTERIE de l’outil élec-

trique, si elle est amovible, avant d’effectuer

tout réglage, de remplacer les accessoires

ou de ranger les outils électriques. De telles

mesures de sécurité préventives réduisent

le risque de démarrage accidentel de l’outil

électrique.

4. Mettez les outils électriques sous tension

hors de la portée des enfants et ne laissez

aucune personne les utiliser si elle n’est pas

familiarisée avec l’outil électrique ou avec les

présentes instructions d’utilisation. Les outils

électriques représentent un danger entre les

mains de personnes qui n’en connaissent pas le

mode d’utilisation.

5. Veillez à l’entretien des outils électriques et

des accessoires. Assurez-vous que les pièces

mobiles ne sont pas désalignées ou coincées,

qu’aucune pièce n’est cassée et que l’outil

électrique n’a subi aucun dommage affectant

son bon fonctionnement. Si un outil électrique

est endommagé, faites-le réparer avant de

l’utiliser. De nombreux accidents sont causés par

des outils électriques mal entretenus.

6. Maintenez les outils tranchants bien aiguisés

et propres. Les outils tranchants dont l’entretien

est effectué correctement et dont les bords sont

bien aiguisés risquent moins de se coincer et sont

plus faciles à maîtriser.

7. Utilisez l’outil électrique, ses accessoires, ses

embouts, etc., en respectant les présentes

instructions et en tenant compte des condi-

tions de travail et du type de travail à effectuer.

L’utilisation d’un outil électrique pour d’autres

usages que ceux prévus peut entraîner une situa-

tion dangereuse.

8. Gardez les poignées et surfaces de saisie

sèches, propres et exemptes d’huile et de

graisse. Les poignées et surfaces de saisie glis-

santes ne permettent pas la manipulation sécu-

ritaire et une bonne maîtrise de l’outil dans les

situations imprévues.

13 FRANÇAIS

9. Lors de l’utilisation de l’outil, ne portez pas

de gants de travail en tissu qui risquent de

s’enchevêtrer dans l’outil. L’enchevêtrement de

gants de travail en tissu dans les pièces en mou-

vement peut entraîner une blessure.

Réparation

1. Faites réparer votre outil électrique par un

réparateur qualié qui utilise des pièces de

rechange identiques aux pièces d’origine. Le

maintien de la sûreté de l’outil électrique sera ainsi

assuré.

2. Suivez les instructions de lubrication et de

remplacement des accessoires.

Pour réduire le risque de décharge électrique, cet équi-

pement est doté d’une che polarisée (une des lames

est plus large que l’autre). Cette che ne s’insère que

dans un seul sens dans une prise de courant polari-

sée. Si la che ne pénètre pas à fond dans la prise de

courant, insérez-la dans l’autre sens. Si elle ne s’insère

toujours pas à fond, contactez un électricien qualié

pour faire installer une prise de courant adéquate. Ne

modiez la che d’aucune façon.

MISE EN GARDE SUR LA TENSION : Avant de brancher

l’outil sur une source d’alimentation (prise murale, prise

de courant, etc.), assurez-vous que la tension fournie est

la même que celle spéciée sur la plaque signalétique

de l’outil. Une source d’alimentation dont la tension est

supérieure à celle spéciée pour l’outil peut entraîner

une GRAVE BLESSURE pour l’utilisateur, ainsi qu’en-

dommager l’outil. En cas de doute, NE BRANCHEZ PAS

L’OUTIL. L’utilisation d’une source d’alimentation dont

la tension est inférieure à celle indiquée sur la plaque

signalétique endommagera le moteur.

UTILISEZ UN CORDON PROLONGATEUR

APPROPRIÉ. Assurez-vous que votre cordon prolonga

teur est en bonne condition. Lorsque vous utilisez un cor-

don prolongateur, assurez-vous qu’il est assez robuste

pour transporter le courant exigé par le produit. Un

cordon trop petit entraînera une baisse dans la tension

composée, ce qui causera une perte d’énergie et une

surchauffe. Le tableau 1 indique la dimension de cordon

à utiliser, en fonction de la longueur du cordon et de

l’intensité nominale gurant sur la plaque signalétique.

En cas de doute, utilisez un calibre plus robuste. Plus le

numéro de calibre est bas, plus le cordon est robuste.

Tableau 1 : Calibre minimum du cordon

Intensité nominale Volts Longueur totale du cordon en pieds

120 V 25 ft. 50 ft. 100 ft. 150 ft.

220 V - 240 V 50 ft. 100 ft. 200 ft. 300 ft.

Plus de Pas plus de Calibre américain des ls

0 A 6 A – 18 16 16 14

6 A 10 A 18 16 14 12

10 A 12 A 16 16 14 12

12 A 16 A 14 12 Non recommandé

Consignes de sécurité pour

meuleuse

Consignes de sécurité communes aux travaux de

meulage et de brossage métallique :

1. Cet outil électrique est conçu pour fonctionner

en tant que meuleuse ou brosse métallique.

Lisez toutes les mises en garde, instructions,

illustrations et spécications qui accom-

pagnent cet outil électrique. Il y a risque de

décharge électrique, d’incendie et/ou de blessure

grave si toutes les instructions ci-dessous ne sont

pas respectées.

2. L’utilisation de cet outil électrique n’est pas

recommandée pour les travaux tels que le

polissage, le ponçage et le tronçonnage. Les

travaux pour lequel l’outil électrique n’a pas été

conçu peuvent engendrer un danger et causer des

blessures.

3. N’utilisez pas d’accessoires non conçus spé-

ciquement pour l’outil et non recommandés

par le fabricant de l’outil. Même si un accessoire

peut être xé à votre outil électrique, cela ne

garantit pas son fonctionnement sécuritaire.

4. La vitesse nominale de l’accessoire doit être

au moins égale à la vitesse maximale inscrite

sur l’outil électrique. En tournant plus vite que

leur vitesse nominale, les accessoires peuvent

casser et voler en éclats.

5. Le diamètre extérieur et l’épaisseur de

votre accessoire ne doivent pas dépasser la

capacité nominale de votre outil électrique.

Il est impossible de protéger ou de contrôler

adéquatement les accessoires d’une dimension

inappropriée.

6. Le montage leté des accessoires doit corres-

pondre au letage de l’arbre de la meuleuse.

Pour les accessoires montés à l’aide de

asques, le diamètre intérieur de l’accessoire

doit correspondre au diamètre de positionne-

ment du asque. Les accessoires non adaptés

aux pièces de montage de l’outil électrique se

déséquilibreront, vibreront excessivement et

risqueront d’entraîner une perte de contrôle.

7. N’utilisez pas un accessoire endommagé.

Avant chaque utilisation, inspectez les acces-

soires tels que la brosse métallique pour

vérier l’absence de ls lâches ou ssurés.

Si vous échappez l’outil électrique ou un

accessoire, assurez-vous de l’absence de

dommages ou installez un accessoire non

endommagé. Après avoir vérié et installé

un accessoire, assurez-vous que personne,

y compris vous-même, ne se trouve dans la

trajectoire de l’accessoire en rotation, et faites

tourner l’outil électrique à vide et à vitesse

maximale pendant une minute. Si l’accessoire

est endommagé, il devrait normalement se casser

pendant cet essai.

14 FRANÇAIS

8. Portez des dispositifs de sécurité personnelle.

Suivant le type d’utilisation, portez un écran

facial, des lunettes à coques ou des lunettes

de sécurité. Au besoin, portez un masque

antipoussières, des protections d’oreilles,

des gants et un tablier de travail assez épais

pour arrêter les petits fragments abrasifs ou

les fragments de pièce. La protection oculaire

utilisée doit pouvoir protéger contre les débris

projetés lors des divers travaux. Le masque anti-

poussières ou le respirateur doit pouvoir ltrer les

particules générées par votre travail. L’exposition

trop longue à un bruit très intense peut entraîner

des lésions de l’ouïe.

9. Tenez toutes les personnes présentes à une

distance sécuritaire de votre zone de travail.

Toute personne pénétrant dans votre zone de

travail doit porter des dispositifs de protection

personnelle. Des fragments de pièce ou d’un

accessoire cassé peuvent s’envoler et blesser

quelqu’un même au-delà de la zone de travail

immédiate.

10. Tenez l’outil électrique uniquement par ses

surfaces de prise isolées pendant tout travail

où l’accessoire de coupe pourrait venir en

contact avec un câblage dissimulé ou avec

son propre cordon. En cas de contact de l’acces-

soire de coupe avec un conducteur sous tension,

les pièces métalliques à découvert de l’outil élec-

trique risqueraient de transmettre une décharge

électrique à l’utilisateur.

11. Positionnez le cordon loin de l’accessoire en

rotation. Si vous perdez la maîtrise de l’outil, le

cordon risque d’être coupé ou accroché, et votre

main ou bras risque d’être entraîné vers l’acces-

soire en rotation.

12. Ne reposez jamais l’outil électrique tant que

l’accessoire ne s’est pas complètement immo-

bilisé. L’accessoire en rotation risquerait d’accro-

cher la surface et d’entraîner la perte de maîtrise

de l’outil électrique.

13. Ne faites pas fonctionner l’outil électrique

lorsque vous le transportez. Un contact acci-

dentel avec l’accessoire en rotation pourrait accro-

cher vos vêtements et entraîner l’accessoire vers

votre corps.

14. Nettoyez régulièrement les orices d’aération

de l’outil électrique. Le ventilateur du moteur

aspire les poussières à l’intérieur du boîtier, et

l’accumulation excessive de métal en poudre peut

entraîner un risque électrique.

15. N’utilisez pas l’outil électrique près de maté-

riaux inammables. Les étincelles risqueraient

de faire prendre en feu ces matériaux.

16. N’utilisez pas d’accessoires qui requièrent un

liquide de refroidissement. L’utilisation d’eau

ou autre liquide de refroidissement peut entraîner

une électrocution ou une décharge électrique.

Recul et mises en gardes connexes

Le recul est une réaction brusque qui se produit lors-

qu’une meule en rotation, un tampon d’appoint, une

brosse ou autre accessoire se coince ou accroche. Le

coincement ou l’accrochage entraîne l’arrêt rapide de

l’accessoire en rotation, ce qui en retour propulse l’outil

électrique hors de contrôle dans le sens opposé à la

rotation de l’accessoire au point de grippage.

Par exemple, si une meule abrasive accroche dans la

pièce ou s’y coince, le bord de la meule, au point où elle

se coince, plongera dans le matériau, faisant du même

coup remonter ou reculer la meule hors de la pièce.

La meule peut alors bondir vers l’utilisateur ou dans

le sens opposé, selon la direction du mouvement de

la meule au point de coinçage. Les meules abrasives

peuvent également se casser dans ces conditions.

Le recul est le résultat d’une mauvaise utilisation de

l’outil électrique et/ou de mauvaises méthodes ou

conditions d’utilisation ; on peut l’éviter en prenant les

précautions adéquates indiquées ci-dessous.

Maintenez une prise ferme sur l’outil électrique,

et placez votre corps et votre bras de manière à

pouvoir résister aux forces de recul. Utilisez tou-

jours la poignée auxiliaire, le cas échéant, pour

contrôler au maximum le recul ou la réaction de

couple durant le démarrage. Si les précautions

adéquates sont prises, l’utilisateur peut contrôler les

réactions de couple ou les forces de recul.

2. Ne mettez jamais votre main près de l’acces-

soire en rotation. L’accessoire pourrait reculer

sur votre main.

3. Ne placez pas votre corps dans la zone où

l’outil électrique se déplacera en cas de recul.

Le recul propulsera l’outil dans le sens opposé au

mouvement de la meule au point d’accrochage.

4. Soyez tout particulièrement prudent lorsque

vous travaillez dans les coins, sur les rebords

aigus, etc. Évitez de faire bondir ou accrocher

l’accessoire. Les coins, les rebords aigus ou les

rebondissements ont tendance à provoquer un

accrochage de l’accessoire en rotation et à causer

une perte de contrôle ou un recul.

5. Ne xez pas de chaîne de scie, de lame de

sculpture ou de lame de scie dentée. De telles

lames créent fréquemment un recul et une perte

de contrôle.

Consignes de sécurité spéciques aux travaux de

meulage :

1. Utilisez uniquement des meules du type

recommandé pour votre outil électrique, et les

protecteurs spéciquement conçus pour la

meule sélectionnée. Les meules pour lesquelles

l’outil électrique n’a pas été conçu ne peuvent être

adéquatement protégées et sont dangereuses.

2. La surface de meulage des meules à moyeu

déporté doit être montée sous le plan de la

lèvre du protecteur. Une meule mal montée qui

dépasse le plan de la lèvre ne peut être adéquate-

ment protégée.

Le protecteur doit être solidement xé à l’outil

électrique et positionné pour un maximum de

sécurité, an qu’un minimum de meule soit

exposé vers l’utilisateur. Le protecteur aide à pro-

téger l’utilisateur des fragments cassés de meule,

d’un contact accidentel avec la meule et des étin-

celles qui peuvent mettre feu aux vêtements.

4. Les meules ne doivent être utilisées que pour

les applications recommandées.

5. Utilisez toujours des asques de meule en

parfait état et dont la taille et la forme corres-

pondent à la meule sélectionnée. Les asques

de meule adéquats, en soutenant la meule,

réduisent les risques de rupture de la meule.

15 FRANÇAIS

6. N’utilisez pas les meules usées d’outils élec-

triques plus gros. Une meule conçue pour un

outil électrique plus gros n’est pas adéquate pour

la vitesse plus élevée d’un outil plus petit, et elle

peut voler en éclats.

Consignes de sécurité spéciques au brossage

métallique :

1. Soyez conscient du fait que des poils de ls

métalliques sont éjectés par le brosse pendant

l’utilisation ordinaire. Ne malmenez pas les ls

métalliques en appliquant une charge exces-

sive à la brosse. Les poils de ls métalliques

pénètrent facilement dans les vêtements légers et/

ou dans la peau.

2. Si l’utilisation d’un protecteur est recomman-

dée pour le brossage métallique, veillez à ce

qu’il n’y ait aucune interférence entre la brosse

circulaire ou la brosse métallique et le protec-

teur. Le diamètre de la brosse circulaire ou de la

brosse métallique peut augmenter sous l’effet de

la charge de travail et des forces centrifuges.

Consignes de sécurité additionnelles :

1. Lors de l’utilisation des meules à moyeu

déporté, assurez-vous d’utiliser exclusivement

des meules renforcées de bre de verre.

2. N’UTILISEZ JAMAIS de meule évasée en pierre

avec cette meuleuse. Cette meuleuse n’est pas

conçue pour ce type de meules, et l’utilisation

d’un tel produit pourrait provoquer des blessures

graves.

3. Prenez garde d’endommager l’arbre, le asque

(tout particulièrement sa surface de pose) ou

le contre-écrou. La meule risque de casser si

ces pièces sont endommagées.

4. Assurez-vous que la meule n’entre pas en

contact avec la pièce avant de mettre l’outil

sous tension.

5. Avant d’utiliser l’outil sur la pièce elle-même,

laissez-le tourner un instant. Soyez attentif à

toute vibration ou sautillement pouvant indi-

quer que la meule n’est pas bien installée ou

qu’elle est mal équilibrée.

6. Utilisez la face spéciée de la meule pour

meuler.

7. N’abandonnez pas l’outil alors qu’il tourne. Ne

faites fonctionner l’outil qu’une fois que vous

l’avez bien en main.

8. Ne touchez pas la pièce immédiatement après

l’utilisation ; elle peut être très chaude et brû-

ler votre peau.

9. Respectez les instructions du fabricant

pour monter et utiliser les meules correc-

tement. Manipulez et rangez les meules

soigneusement.

10. N’utilisez pas de raccords de réduction sépa-

rés ou d’adaptateurs pour adapter les meules

abrasives à grand trou.

11. Utilisez exclusivement les asques spéciés

pour cet outil.

12. Avec les outils conçus pour la pose d’une

meule à trou leté, assurez-vous que le le-

tage de la meule est assez long par rapport à la

longueur de l’arbre.

13. Assurez-vous que la pièce est adéquatement

soutenue.

14. Gardez à l’esprit que la meule continue de

tourner après la mise hors tension de l’outil.

15. Si le lieu de travail est extrêmement chaud

et humide, ou très pollué par des poussières

conductrices, utilisez un coupe-circuit (30 mA)

pour assurer la sécurité de l’utilisateur.

16. N’utilisez l’outil sur aucun matériau contenant

de l’amiante.

17. N’utilisez pas de gants de travail en tissu pen-

dant l’utilisation. Les bres des gants en tissu

peuvent pénétrer dans l’outil et l’endommager.

CONSERVEZ CE MODE

D’EMPLOI.

MISE EN GARDE : NE VOUS LAISSEZ PAS

tromper (au l d’une utilisation répétée) par un

sentiment d’aisance ou de familiarité avec le

produit en négligeant les consignes de sécurité

qui accompagnent le produit. L’UTILISATION

INCORRECTE ou l’ignorance des consignes de

sécurité du présent manuel d’instructions com-

porte un risque de blessure grave.

Symboles

Les symboles utilisés pour l’outil sont indiqués

ci-dessous.

volts

ampères

hertz

courant alternatif

vitesse nominale

construction, catégorie II

tours ou alternances par minute

diamètre

16 FRANÇAIS

DESCRIPTION DU

FONCTIONNEMENT

ATTENTION : Assurez-vous toujours que

l’outil est hors tension et débranché avant de

l’ajuster ou de vérier son fonctionnement.

Blocage de l’arbre

Appuyez sur le blocage de l’arbre pour empêcher

l’arbre de tourner lors de l’installation ou du retrait des

accessoires.

► 1. Blocage de l’arbre

AVIS : N’activez jamais le blocage de l’arbre alors

que l’arbre bouge. Vous pourriez endommager

l’outil.

Interrupteur

ATTENTION : Avant de brancher l’outil,

assurez-vous toujours que la gâchette fonctionne

correctement et revient en position d’arrêt une

fois relâchée.

ATTENTION : Ne forcez pas le levier d’inter-

rupteur sans avoir enfoncé le bouton de sécurité.

Cela pourrait casser l’interrupteur.

Un levier de sécurité est fourni pour prévenir l’activation

accidentelle du levier d’interrupteur. Pour démarrer l’outil,

tirez le levier de sécurité vers vous, puis tirez sur le levier

d’interrupteur. Libérez le levier d’interrupteur pour arrêter.

► 1. Levier de sécurité 2. Levier de l’interrupteur

Protection contre le redémarrage

involontaire

Même s’il est branché, l’outil ne démarrera pas si vous

tirez sur le levier d’interrupteur. Pour démarrer l’outil,

relâchez d’abord le levier de l’interrupteur. Appuyez

ensuite sur le levier de sécurité, puis sur le levier de

l’interrupteur.

NOTE : Attendez plus d’une seconde avant de redé-

marrer l’outil lorsque la protection contre le redémar-

rage involontaire est activée.

Fonction de démarrage en douceur

La fonction de démarrage en douceur atténue le choc

de démarrage.

ASSEMBLAGE

ATTENTION : Avant d’effectuer toute inter-

vention sur l’outil, assurez-vous toujours qu’il est

hors tension et débranché.

Installation de la poignée latérale

ATTENTION : Avant d’utiliser l’outil, assu-

rez-vous toujours que la poignée latérale est

installée de façon sûre.

Vissez la poignée latérale à fond sur la position de l’outil

comme illustré sur la gure.

Réglage de l’angle du protecteur de

meule

MISE EN GARDE : Assurez-vous que le protec-

teur de meule est bien verrouillé par le levier de ver-

rouillage avec un des orices du protecteur de meule.

L’angle du protecteur de meule peut être ajusté par une

rotation du protecteur de meule en appuyant dessus

vers le bas tout en appuyant sur le levier de verrouil-

lage. Ajustez l’angle du protecteur de meule selon le

travail à effectuer, de manière à être protégé.

17 FRANÇAIS

► 1. Protecteur de meule 2. Orice

Pose ou retrait de la meule à moyeu

déporté ou du disque à lamelles

Accessoire en option

MISE EN GARDE : Si vous utilisez une meule

à moyeu déporté ou un disque à lamelles, le

protecteur de meule doit être placé sur l’outil de

sorte que la partie de la meule recouverte par le

protecteur soit toujours du côté de l’utilisateur.

ATTENTION : Assurez-vous que la pièce de

montage du asque intérieur est parfaitement

adaptée au diamètre intérieur de la meule à

moyeu déporté ou du disque à lamelles. Monter le

asque intérieur du mauvais côté peut entraîner de

dangereuses vibrations.

Montez le asque intérieur sur l’arbre.

Assurez-vous de placer la partie dentelée du asque

intérieure dans la partie rectiligne au bas de l’arbre.

Placez la meule à moyeu déporté ou le disque à

lamelles sur le asque intérieur, et vissez le contre-

écrou sur l’arbre.

► 1. Contre-écrou 2. Meule à moyeu déporté

3. Flasque intérieur 4. Pièce de montage

Pour serrer le contre-écrou, appuyez fermement sur le

blocage de l’arbre pour empêcher l’arbre de tourner,

puis utilisez la clé à contre-écrou en serrant fermement

dans le sens des aiguilles d’une montre.

► 1. Clé à contre-écrou 2. Blocage de l’arbre

Pour retirer la meule, suivez la procédure d’installation

en sens inverse.

Pose ou retrait de la meule exible

Accessoire en option

MISE EN GARDE : Utilisez toujours le pro-

tecteur fourni quand la meule exible est montée

sur l’outil. La meule peut voler en éclats en cours

d’utilisation et le protecteur réduit alors les risques de

blessure.

► 1. Contre-écrou 2. Meule exible 3. Tampon d’ap-

point 4. Flasque intérieur

18 FRANÇAIS

Suivez les instructions données pour la meule à moyeu

déporté, mais en plaçant également un tampon d’ap-

point sur la meule. Pour l’ordre d’assemblage, réfé-

rez-vous à la page des accessoires du présent manuel.

UTILISATION

MISE EN GARDE :

Il n’est jamais nécessaire de for-

cer l’outil. Le poids de l’outil lui-même suft à assurer une pres-

sion adéquate. Le fait de forcer l’outil ou d’appliquer une pression

excessive comporte un risque dangereux de casser la meule.

MISE EN GARDE :

Remplacez TOUJOURS la

meule lorsque vous échappez l’outil pendant le meulage.

MISE EN GARDE :

Ne frappez JAMAIS le disque

de meulage ou la meule contre la pièce à travailler.

MISE EN GARDE :

Évitez de laisser la meule

sautiller ou accrocher, tout spécialement lorsque vous

travaillez dans les coins, sur les bords tranchants, etc.

Cela peut causer une perte de contrôle et un recul.

MISE EN GARDE :

N’utilisez JAMAIS cet outil

avec des lames à bois et autres lames de scie. Les

lames de ce type sautent fréquemment lorsqu’elles

sont utilisées sur une meuleuse et risquent d’entraîner

une perte de contrôle pouvant causer des blessures.

MISE EN GARDE : Continuer l’utilisation

d’une meule usée peut causer l’éclatement de la

meule et une grave blessure.

ATTENTION : Ne mettez jamais l’outil en

marche alors qu’il se trouve en contact avec la

pièce à travailler, pour éviter de vous blesser.

ATTENTION : Portez toujours des lunettes de

sécurité ou un écran facial pendant l’utilisation.

ATTENTION : Après l’utilisation, mettez tou-

jours l’outil hors tension et attendez l’arrêt com-

plet de la meule avant de déposer l’outil.

ATTENTION : Tenez TOUJOURS l’outil ferme-

ment en posant une main sur le boîtier et l’autre

main sur la poignée latérale.

Utilisation avec meule/disque

15°

Mettez l’outil en marche puis posez la meule ou le

disque sur la pièce à travailler.

En général, vous devez maintenir le bord de la meule

ou du disque sur un angle d’environ 15° par rapport à la

surface de la pièce à travailler.

Pendant la période de rodage d’une meule neuve, ne

faites pas progresser la meuleuse vers l’avant, sinon

elle risque de couper la pièce à travailler. Une fois le

bord de la meule rodée, la meule peut être utilisée dans

les sens avant et arrière.

Travaux avec une brosse métallique

circulaire

Accessoire en option

ATTENTION : Vériez le fonctionnement de

la brosse métallique circulaire en faisant fonc-

tionner l’outil sans charge, en vous assurant que

personne ne se trouve devant la brosse métal-

lique circulaire ou sur sa trajectoire.

ATTENTION : N’utilisez pas la brosse métal-

lique circulaire si elle est endommagée ou désé-

quilibrée. L’utilisation d’une brosse métallique circu-

laire endommagée augmente les risques de blessure

au contact des ls cassés.

ATTENTION : Avec les brosses métalliques

circulaires, utilisez TOUJOURS le protecteur,

en vous assurant que le diamètre de la brosse

n’est pas trop grand pour le protecteur. La meule

(brosse) peut voler en éclats en cours d’utilisation et

le protecteur réduit alors les risques de blessure.

► 1. Brosse métallique circulaire

Débranchez l’outil et placez-le la tête en bas pour per-

mettre un accès facile à l’arbre.

Retirez tous les accessoires de l’arbre. Enlez la brosse

métallique circulaire sur l’arbre et serrez avec les clés.

AVIS : Évitez d’appliquer trop de pression, car

cela fait plier les ls lors de l’utilisation d’une

brosse métallique circulaire. Cela peut causer une

rupture prématurée.

19 FRANÇAIS

Raccordement de la corde

d’amarrage (sangle d’attache)

Consignes de sécurité spéciques à l’utilisation

en hauteur

Veuillez lire toutes les mises en garde et instruc-

tions. L’ignorance des mises en garde et instructions

peut entraîner une grave blessure.

1. Gardez toujours l’outil attaché lorsque vous

travaillez « en hauteur ». La longueur maxi-

male de la corde est de 2 m (6,5 ft).

La hauteur de chute maximale admissible pour

la corde (sangle d’attache) ne doit pas dépas-

ser 2 m (6,5 pi).

2. N’utilisez qu’avec des cordes qui conviennent

à ce type d’outil et dont la capacité nominale

est d’au moins 4,0 kg (8,8 lbs).

Ne xez pas la corde de l’outil à quoi que ce soit

sur votre corps, ni à des pièces mobiles. Fixez

la corde de l’outil à une structure rigide pouvant

résister aux forces exercées par un outil échappé.

4. Avant l’utilisation, assurez-vous que la corde

est bien xée à chaque extrémité.

5. Avant chaque utilisation, inspectez l’outil et la

corde pour vérier l’absence de dommages et

le bon fonctionnement (y compris la trame et

les coutures de la corde). Ne les utilisez pas en

cas de dommages ou de mauvais fonctionne-

ment. L’outil doit être réparé tout spécialement

lorsqu’une ssure ou une ligne rouge apparaît

autour de l’orice pour la corde.

6. N’enroulez pas la corde autour des bords

affûtés ou rugueux, et ne la laissez pas entrer

en contact avec ces derniers.

7. Attachez l’autre extrémité de la corde à l’exté-

rieur de la zone de travail, de sorte que l’outil

soit bien retenu s’il tombe.

8. Fixez la corde à l’outil de sorte qu’il s’éloigne

de l’utilisateur en tombant. Si l’outil tombe, il se

balancera au bout de la corde, ce qui peut entraî-

ner une blessure ou une perte d’équilibre.

9. Ne pas utiliser près des pièces en mouvement

ou des machines en marche. Autrement, il y a

risque d’écrasement ou d’enchevêtrement.

10. Ne transportez pas l’outil par son dispositif de

xation ou par la corde.

11. Ne faites passer l’outil d’une main à l’autre que

lorsque vous êtes dans une bonne position

d’équilibre.

12. Ne xez pas la corde à l’outil d’une façon

qui empêcherait le bon fonctionnement des

protecteurs, commutateurs ou dispositifs de

verrouillage.

13. Évitez de vous enchevêtrer dans la corde.

14. Gardez la corde à l’écart de la zone de coupe

de l’outil.

15. Utilisez un mousqueton de sécurité (à mul-

ti-actions et à vis). N’utilisez pas de mousque-

tons à action simple à ressort.

16. Si l’outil a été échappé, il doit être étiqueté et

mis hors service, et doit être inspecté par une

usine Makita ou un centre de service après-

vente agréé.

17.

Ne xez la corde qu’avec un mousqueton de sécu-

rité. Ne xez pas la corde en faisant une boucle ou

un nœud. N’utilisez ni câbles ni cordons.

► 1. Trou pour corde (sangle d’attache)

ENTRETIEN

ATTENTION : Assurez-vous toujours que

l’outil est hors tension et débranché avant d’y

effectuer tout travail d’inspection ou d’entretien.

AVIS : N’utilisez jamais d’essence, de benzine,

de solvant, d’alcool ou autres produits similaires.

Une décoloration, une déformation ou la forma-

tion de ssures peuvent en découler.

Pour maintenir la SÉCURITÉ et la FIABILITÉ du pro-

duit, les réparations et tout autre travail d’entretien

ou de réglage doivent être effectués dans un centre

de service après-vente autorisé ou une usine Makita,

exclusivement avec des pièces de rechange Makita.

Nettoyage des orices d’aération

L’outil et ses orices d’aération doivent être maintenus

propres. Nettoyez régulièrement les orices d’aéra-

tion de l’outil, ou chaque fois qu’ils commencent à se

boucher.

► 1. Orice d’évacuation 2. Orice d’entrée d’air

20 FRANÇAIS

ACCESSOIRES EN OPTION

ATTENTION : Ces accessoires ou pièces complémentaires sont recommandés pour l’utilisation avec

l’outil Makita spécié dans ce manuel. L’utilisation de tout autre accessoire ou pièce complémentaire peut

comporter un risque de blessure. N’utilisez les accessoires ou pièces complémentaires qu’aux ns auxquelles ils

ont été conçus.

Si vous désirez obtenir plus de détails sur ces accessoires, veuillez contacter le centre de service après-vente

Makita le plus près.

- Modèle 115 mm (4-1/2″) Modèle 125 mm (5″)

1 Poignée latérale

2 Flasque intérieur

3 Meule à moyeu déporté / Disque à lamelles

4 Contre-écrou

5 Tampon d’appoint

6 Meule exible

7 Brosse métallique circulaire

- Clé à contre-écrou

- Fixation de couvercle à poussières

NOTE : Certains éléments de la liste peuvent être inclus avec l’outil comme accessoires standards. Ils peuvent

varier suivant les pays.

GARANTIE LIMITÉE MAKITA

Pour les conditions de garantie en vigueur qui s’ap-

pliquent à ce produit, veuillez vous reporter à la feuille

de garantie en annexe. Si la feuille de garantie en

annexe n’est pas disponible, reportez-vous aux détails

de la garantie présentés sur le site Web de votre pays,

ci-dessous.

États-Unis d’Amérique: www.makitatools.com

Canada: www.makita.ca

Autres pays: www.makita.com

21 ESPAÑOL

ESPAÑOL (Instrucciones originales)

ESPECIFICACIONES

Modelo: GA4553R GA5053R

Especicaciones eléctricas en México

120 V

11 A 50/60 Hz

Diámetro de la rueda 115 mm (4-1/2″) 125 mm (5″)

Grosor máx. de la rueda 7,2 mm (9/32″)

Rosca del eje 5/8″

Velocidad especicada (n) 11 000 r/min

Longitud total 325 mm (12-3/4″)

Peso neto 2,5 kg - 2,7 kg (5,5 lbs - 6,0 lbs)

Clase de seguridad

/II

• Debido a nuestro programa continuo de investigación y desarrollo, las especicaciones aquí dadas están

sujetas a cambios sin previo aviso.

• Las especicaciones pueden variar de país a país.

• El peso puede variar en función de los accesorios. En la tabla se muestra la combinación de peso más ligero y

más pesado conforme al procedimiento 01/2014 de EPTA.

Fuente de alimentación

La herramienta solamente deberá ser conectada a

una fuente de alimentación del mismo voltaje que el

indicado en la placa de características, y únicamente

podrá funcionar con un suministro de corriente alterna

monofásica. La herramienta cuenta con doble aisla-

miento y, por lo tanto, puede usarse también en toma-

corrientes sin conductor de tierra.

ADVERTENCIAS DE

SEGURIDAD

Advertencias generales de seguridad

para herramientas eléctricas

ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y espe-

cicaciones suministradas con esta herramienta

eléctrica. El no seguir todas las instrucciones indi-

cadas a continuación podría ocasionar una descarga

eléctrica, incendio y/o lesiones graves.

Conserve todas las advertencias

e instrucciones como referencia

en el futuro.

En las advertencias, el término “herramienta eléctrica” se

reere a su herramienta eléctrica de funcionamiento con

conexión a la red eléctrica (con cableado eléctrico) o herra-

mienta eléctrica de funcionamiento a batería (inalámbrica).

Seguridad en el área de trabajo

1. Mantenga el área de trabajo limpia y bien ilu-

minada. Las áreas oscuras o desordenadas son

propensas a accidentes.

2. No utilice las herramientas eléctricas en

atmósferas explosivas, tal como en la presen-

cia de líquidos, gases o polvo inamables. Las

herramientas eléctricas crean chispas que pueden

prender fuego al polvo o los humos.

3. Mantenga a los niños y espectadores alejados

mientras utiliza una herramienta eléctrica. Las

distracciones le pueden hacer perder el control.

Seguridad eléctrica

1. Las clavijas de las herramientas eléctricas

deben encajar perfectamente en la toma de

corriente. Nunca modique la clavija en nin-

guna forma. No utilice ninguna clavija adapta-

dora con herramientas eléctricas que tengan

conexión a tierra (puesta a tierra). El uso de

clavijas no modicadas y que encajen perfecta-

mente en la toma de corriente reducirá el riesgo

de que se produzca una descarga eléctrica.

2. Evite el contacto del cuerpo con supercies

conectadas a tierra o puestas a tierra tales

como tubos, radiadores, cocinas y refrigerado-

res. Si su cuerpo es puesto a tierra o conectado

a tierra existirá un mayor riesgo de que sufra una

descarga eléctrica.

No exponga las herramientas eléctricas a la

lluvia ni a condiciones de humedad. La entrada

de agua en una herramienta eléctrica aumentará el

riesgo de que se produzca una descarga eléctrica.

4. No maltrate el cable. Nunca utilice el cable

para transportar, jalar o desconectar la herra-

mienta eléctrica. Mantenga el cable alejado

del calor, el aceite, los bordes losos o las

piezas móviles. Los cables dañados o enredados

aumentan el riesgo de que se produzca una des-

carga eléctrica.

5. Cuando use una herramienta eléctrica en exte-

riores, utilice un cable de extensión apropiado

para uso en exteriores. El uso de un cable apro-

piado para uso en exteriores reducirá el riesgo de

que se produzca una descarga eléctrica.

22 ESPAÑOL

6. Si no es posible evitar usar una herramienta

eléctrica en condiciones de humedad, utilice

un suministro protegido con dispositivo de

corriente residual (DCR). El uso de un DCR

reduce el riesgo de una descarga eléctrica.

Las herramientas eléctricas pueden producir cam-

pos electromagnéticos (CEM) que no son dañinos

para el usuario. Sin embargo, si los usuarios tienen

marcapasos y otros dispositivos médicos similares,

deberán consultar al fabricante de su dispositivo y/o a

su médico antes de operar esta herramienta eléctrica.

No toque la clavija de conexión con las manos húmedas.

9. Si el cable está dañado, solicite al fabricante

o a su representante que lo reemplace para

evitar un riesgo relacionado con la seguridad.

Seguridad personal

1. Manténgase alerta, preste atención a lo que

está haciendo y utilice su sentido común

cuando opere una herramienta eléctrica. No

utilice la herramienta eléctrica cuando esté

cansado o bajo la inuencia de drogas, alco-

hol o medicamentos. Un momento de distracción

mientras opera las herramientas eléctricas podría

ocasionar lesiones personales graves.

2. Use equipo de protección personal. Utilice

siempre protección para los ojos. Un equipo

protector tal como máscara contra el polvo, zapa-

tos de seguridad antiderrapantes, casco rígido y

protección para oídos utilizado en las condiciones

apropiadas reducirá las lesiones personales.

3. Evite un arranque accidental. Asegúrese

de que el interruptor esté en la posición de

apagado antes de conectar a la alimentación

eléctrica y/o colocar el paquete de baterías, así

como al levantar o transportar la herramienta.

Transportar las herramientas eléctricas con su

dedo en el interruptor o enchufarlas con el inte-

rruptor encendido podría ocasionar accidentes.

Retire cualquier llave de ajuste o llave de apriete

antes de encender la herramienta. Una llave de

ajuste o llave de apriete que se haya dejado puesta

en una pieza giratoria de la herramienta eléctrica

podría ocasionar lesiones personales.

5. No utilice la herramienta donde no alcance.

Mantenga los pies sobre suelo rme y el equi-

librio en todo momento. Esto permitirá tener un

mejor control sobre la herramienta eléctrica en

situaciones inesperadas.

6. Use una vestimenta apropiada. No use ropa

suelta ni alhajas. Mantenga el cabello, la ropa

y los guantes alejados de las piezas móviles.

Las prendas de vestir holgadas, las alhajas y

el cabello largo suelto podrían engancharse en

estas piezas móviles.

7. Si dispone de dispositivos para la conexión de

equipos de extracción y recolección de polvo,

asegúrese de conectarlos y utilizarlos debi-

damente. El uso de estos dispositivos reduce los

riesgos relacionados con el polvo.

8. No permita que la familiaridad adquirida

debido al uso frecuente de las herramientas

haga que se sienta conado e ignore los prin-

cipios de seguridad de las herramientas. Un

descuido podría ocasionar una lesión grave en

una fracción de segundo.

9. Utilice siempre gafas protectoras para prote-

ger sus ojos de lesiones al usar herramientas

eléctricas. Las gafas deben cumplir con la

Norma ANSI Z87.1 en EUA.

Es responsabilidad del empleador imponer

el uso de equipos protectores de seguridad

apropiados a los operadores de la herramienta

y demás personas cerca del área de trabajo.

Mantenimiento y uso de la herramienta eléctrica

1. No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para su aplica-

ción. La herramienta eléctrica correcta hará un

mejor trabajo de manera más segura a la veloci-

dad para la que fue diseñada.

No utilice la herramienta eléctrica si el interrup-

tor no la enciende ni apaga. Cualquier herramienta

eléctrica que no pueda ser controlada con el inte-

rruptor es peligrosa y deberá ser reparada.

3. Desconecte la clavija de la fuente de alimen-

tación y/o retire la BATERÍA de la herramienta

eléctrica, en caso de ser removible, antes de

realizar ajustes, cambiar accesorios o almace-

nar las herramientas eléctricas. Tales medidas

de seguridad preventivas reducirán el riesgo

de poner en marcha la herramienta eléctrica de

forma accidental.

Almacene las herramientas eléctricas cuando

no se vayan a utilizar fuera del alcance de los

niños y no permita que las personas que no

estén familiarizadas con ellas o con las instruc-

ciones las operen. Las herramientas eléctricas

son peligrosas en manos de usuarios inexpertos.

5. Dé mantenimiento a las herramientas eléctri-

cas y los accesorios. Compruebe que no haya

piezas móviles desalineadas o estancadas,

piezas rotas y cualquier otra condición que

pueda afectar al funcionamiento de la herra-

mienta eléctrica. Si la herramienta eléctrica

está dañada, haga que la reparen antes de

utilizarla. Muchos de los accidentes son ocasio-

nados por herramientas eléctricas que no han

recibido un mantenimiento adecuado.

6. Mantenga las herramientas de corte limpias y

aladas. Las herramientas de corte que reciben

un mantenimiento adecuado y tienen los bordes

alados tienen una menor probabilidad de quedar

atascadas y son más fáciles de controlar.

7. Utilice la herramienta eléctrica, así como los

accesorios y puntas, etc. de acuerdo con estas

instrucciones, tomando en cuenta las condi-

ciones laborales y el trabajo a realizar. Si utiliza

la herramienta eléctrica para realizar operaciones

distintas de las indicadas, podría presentarse una

situación peligrosa.

8. Mantenga las empuñaduras y supercies de

asimiento secas, limpias y libres de aceite o

grasa. Las empuñaduras y supercies de asi-

miento resbalosas no permiten una manipulación

segura ni el control de la herramienta en situacio-

nes inesperadas.

9. Cuando vaya a utilizar esta herramienta, evite

usar guantes de trabajo de tela ya que éstos

podrían atorarse. Si los guantes de trabajo de

tela llegaran a atorarse en las piezas móviles,

esto podría ocasionar lesiones personales.

23 ESPAÑOL

Servicio

1. Haga que una persona calicada repare la

herramienta utilizando sólo piezas de repuesto

idénticas. Esto garantizará que se mantenga la

seguridad de la herramienta eléctrica.

2. Siga las instrucciones para la lubricación y

cambio de accesorios.

Para reducir el riesgo de descarga eléctrica, este

equipo cuenta con una clavija polarizada (una pata es

más amplia o ancha que la otra). Esta clavija encajará

perfectamente en una toma de corriente polarizada

solamente de una manera. Si la clavija no encaja per-

fectamente en la toma de corriente, invierta la clavija.

Si aun así no encaja, póngase en contacto con un

electricista calicado para que le instale una toma de

corriente apropiada. No modique la clavija en ninguna

forma.

ADVERTENCIA SOBRE EL VOLTAJE: Antes de conectar la

herramienta a una fuente de alimentación (receptáculo, toma

de corriente, etc.), asegúrese de que el voltaje suministrado

sea igual al especicado en la placa de características de la

herramienta. Una fuente de alimentación con un voltaje mayor

al especicado para la herramienta podría ocasionar LESIONES

GRAVES al usuario, así como daños a la herramienta. Si tiene

dudas, NO CONECTE LA HERRAMIENTA. El utilizar una fuente

de alimentación con un voltaje menor a la capacidad nominal indi-

cada en la placa de características podría causar daños al motor.

UTILICE CABLES DE EXTENSIÓN APROPIADOS. Asegúrese

de que su cable de extensión esté en buenas condiciones.

Cuando utilice un cable de extensión, asegúrese de utilizar uno

del calibre suciente para conducir la corriente que demande el

producto. Un cable de calibre inferior ocasionará una caída en

la tensión de línea y a su vez una pérdida de potencia y sobre-

calentamiento. La tabla 1 muestra la medida correcta a utilizar

dependiendo de la longitud del cable y el amperaje nominal

indicado en la placa de características. Si no está seguro, utilice

el siguiente calibre más alto. Cuanto menor sea el número de

calibre, más corriente podrá conducir el cable.

Tabla 1: Calibre mínimo para el cable

Amperaje nominal Voltios Longitud total del cable en metros

120 V

7 m (25 ft.) 15 m (50 ft.) 30 m (100 ft.) 45,7 m (150 ft.)

220 V

240 V

15 m (50 ft.) 30 m (100 ft.) 60,9 m (200 ft.) 91,4 m (300 ft.)

Más de No más de Calibre del cable (AWG)

0 A 6 A – 18 16 16 14

6 A 10 A 18 16 14 12

10 A 12 A 16 16 14 12

12 A 16 A 14 12 No se recomienda

Advertencias de seguridad para la

esmeriladora

Advertencias de seguridad comunes para las ope-

raciones de lijado, cepillado con alambre:

1. Esta herramienta eléctrica está diseñada para

funcionar como esmeriladora o cepillo de

alambre. Lea todas las advertencias de segu-

ridad, instrucciones, ilustraciones y especi-

caciones suministradas con esta herramienta

eléctrica. El no seguir todas las instrucciones

indicadas a continuación podrá ocasionar una

descarga eléctrica, incendio y/o lesiones graves.

Las operaciones tales como el pulido, lijado y

corte no están recomendadas para realizarse con

esta herramienta eléctrica. Las operaciones para las

que la herramienta eléctrica no está diseñada pueden

representar un riesgo y ocasionar lesiones personales.

3. No utilice accesorios que no hayan sido espe-

cícamente diseñados y recomendados por

el fabricante de la herramienta. Sólo porque

un accesorio pueda instalarse en su herramienta

eléctrica no garantiza una operación segura.

4. La velocidad especicada para el accesorio

debe ser por lo menos la misma que la veloci-

dad máxima marcada en la herramienta eléc-

trica. Los accesorios que vayan a una velocidad

mayor que su velocidad especicada pueden

romperse y desintegrase.

5. El diámetro exterior y el grosor de su acce-

sorio deben estar dentro de la capacidad

indicada de su herramienta eléctrica. Los

accesorios de tamaño incorrecto no podrán ser

protegidos ni controlados adecuadamente.

6. El ensartado de los accesorios debe encajar

en la rosca del eje de la esmeriladora. Para los

accesorios instalados por medio de bridas, el

oricio del eje del accesorio debe encajar con

el diámetro de ubicación de la brida. Los acce-

sorios que no encajen con el equipo de montaje

de la herramienta eléctrica se desequilibrarán,

vibrarán excesivamente y podrán causar pérdida

de control.

7. No utilice accesorios dañados. Antes de cada

uso, inspeccione los accesorios tales como

el cepillo de alambre para vericar que no

haya alambres sueltos o agrietados. Si la

herramienta eléctrica o algún accesorio llegan

a caerse, inspeccione que no haya daños

o instale un accesorio que no esté dañado.

Después de inspeccionar e instalar un acceso-

rio, colóquense usted y las personas alrededor

lejos del plano del accesorio giratorio y haga

funcionar la herramienta eléctrica a la veloci-

dad máxima sin carga durante un minuto. Los

accesorios dañados por lo general se romperán

durante este tiempo de prueba.

24 ESPAÑOL

8. Utilice equipo de protección personal.

Dependiendo de la aplicación, use careta

y gafas protectoras o de seguridad. Según

resulte apropiado, use máscara contra polvo,

protectores para oídos, guantes y mandil de

trabajo que puedan detener pequeños frag-

mentos abrasivos o de la pieza de trabajo.

La protección para los ojos deberá ser capaz de

detener los residuos que salgan volando a causa

de las distintas operaciones. La máscara contra

polvo o respirador deberá ser capaz de ltrar las

partículas generadas durante su operación. La

exposición prolongada al ruido de alta intensidad

podrá provocar pérdida auditiva.

9. Mantenga a las personas alrededor a una

distancia segura del área de trabajo. Cualquier

persona que ingrese al área de trabajo deberá

usar equipo de protección personal. Los frag-

mentos de la pieza de trabajo o de un accesorio

roto podrán salir proyectados más allá del área

inmediata de operación y causar lesiones.

10. Cuando realice una operación en la que el

accesorio de corte pueda entrar en contacto

con cableado oculto o con su propio cable,

sujete la herramienta eléctrica únicamente

por las supercies de sujeción aisladas. El

contacto del accesorio de corte con un cable con

corriente podrá hacer que la corriente pase por

las partes metálicas expuestas de la herramienta

eléctrica y ocasionar una descarga eléctrica al

operador.

11. Coloque el cable lejos del accesorio giratorio.

Si pierde el control, el cable podrá ser cortado o

enredarse y jalar su mano o brazo hacia el acce-

sorio giratorio.

12. Nunca deje la herramienta eléctrica hasta que

el accesorio se haya detenido completamente.

El accesorio giratorio puede agarrar la supercie y

jalar la herramienta eléctrica haciendo que usted

pierda el control sobre ella.

13. No tenga encendida la herramienta eléctrica

mientras la lleva cargando a un costado. El

contacto accidental con el accesorio giratorio

podría enganchar su ropa y jalar el accesorio

hacia su cuerpo.

14. Limpie regularmente los oricios de ventila-

ción de la herramienta eléctrica. El ventilador

del motor atraerá el polvo hacia el interior de la

carcasa y la acumulación excesiva de polvo metá-

lico podrá ocasionar riesgos eléctricos.

15. No utilice la herramienta eléctrica cerca de

materiales inamables. Las chispas pueden

prender fuego a estos materiales.

16. No utilice accesorios que requieran refrigeran-

tes líquidos. El uso de agua u otros refrigerantes

líquidos puede ocasionar una electrocución o

descarga eléctrica.

Retrocesos bruscos y advertencias relacionadas

El retroceso brusco es una reacción repentina a un

atoramiento o enganchamiento de la rueda giratoria,

almohadilla de soporte, cepillo o cualquier otro acce-

sorio. El atoramiento o enganchamiento ocasiona un

rápido detenimiento del accesorio giratorio que a su vez

causa que la herramienta eléctrica descontrolada sea

forzada en la dirección opuesta al giro del accesorio en

el punto de atascamiento.

Por ejemplo, si una rueda o disco abrasivo queda

enganchada o atorada por la pieza de trabajo, el borde

de la rueda que está entrando en el punto de atora-

miento puede hundirse en la supercie del material

haciendo que la rueda se salga o salte. La rueda podrá

saltar ya sea hacia el operador o en dirección contraria

a él, dependiendo de la dirección del movimiento de la

rueda en el punto de atoramiento. Las ruedas abrasivas

también pueden romperse en estas condiciones.

El retroceso brusco es el resultado de un mal uso de la

herramienta eléctrica y/o de procedimientos o condicio-

nes de operación incorrectos y puede evitarse tomando

las precauciones adecuadas tal como se indica a

continuación.

1. Mantenga sujetada rmemente la herramienta

eléctrica y posicione su cuerpo y brazo de

manera que pueda resistir las fuerzas del

retroceso brusco. De estar disponible, utilice

siempre el mango auxiliar para un control

máximo durante un retroceso brusco o reac-

ción de torsión durante la puesta en marcha

de la herramienta. El operador puede controlar

las reacciones de torsión o fuerzas del retroceso

brusco siempre y cuando se tomen las precaucio-

nes adecuadas.

2. Nunca coloque su mano cerca del accesorio

giratorio. El accesorio puede tener un retroceso

brusco sobre su mano.

3. No posicione su cuerpo en el área donde

la herramienta eléctrica pueda desplazarse

en caso de ocurrir un retroceso brusco. El

retroceso brusco proyectará la herramienta en

dirección opuesta al movimiento de la rueda en el

punto de enganchamiento.

4. Tenga especial cuidado al trabajar en esqui-

nas, bordes losos, etc. Evite que el accesorio

rebote o se enganche. Las esquinas, bordes

losos o rebotes tienden a enganchar el accesorio

giratorio y ocasionar la pérdida de control o un

retroceso brusco.

5. No coloque una cadena de sierra, un disco

para labrar madera ni un disco de la sierra

dentado. Dichos discos ocasionan con frecuencia

un retroceso brusco y la pérdida de control.

Advertencias de seguridad especícas para la ope-

ración de esmerilado:

Use solamente los tipos de ruedas recomenda-

dos para su herramienta eléctrica y el protector

diseñado especícamente para la rueda selec-

cionada. Las ruedas para las que esta herramienta

eléctrica no está diseñada no podrán ser protegidas

adecuadamente y resultarán inseguras.

2. La supercie de esmerilado de las ruedas o

discos abrasivos de centro hundido debe que-

dar colocada debajo del plano del borde del

protector. Una rueda instalada incorrectamente

que se proyecte a través del plano del borde del

protector no podrá ser protegida adecuadamente.

3. El protector debe quedar bien instalado y

colocado en la herramienta eléctrica para

garantizar la máxima seguridad, de tal manera

que el operador esté lo menos expuesto posi-

ble a la rueda. El protector ayuda a proteger al

operador de los fragmentos rotos de la rueda, del

contacto accidental con la rueda y de las chispas

que podrían prender fuego a la ropa.

25 ESPAÑOL

4. Las ruedas deben usarse únicamente para las

aplicaciones recomendadas.

5. Utilice siempre bridas para ruedas que no

estén dañadas y del tamaño y la forma correc-

tos para la rueda seleccionada. Las bridas para

ruedas adecuadas soportan la rueda reduciendo

así la posibilidad de rotura de la rueda.

6. No utilice ruedas que estén desgastadas de

herramientas eléctricas más grandes. Una

rueda diseñada para una herramienta eléctrica

más grande no es adecuada para la velocidad

mayor de una herramienta más pequeña y puede

reventarse.

Advertencias de seguridad especícas para las

operaciones de cepillado con alambre:

1. Tenga en cuenta que incluso durante la opera-

ción normal pueden salir expulsadas cerdas

de alambre del cepillo. Evite aplicar demasiada

presión en los alambres sobrecargando exce-

sivamente el cepillo. Las cerdas de alambre

pueden penetrar fácilmente la ropa ligera y/o la

piel.

2. Si se recomienda utilizar un protector durante

el cepillado con alambre, impida cualquier

interferencia de la rueda o cepillo de alambre

con el protector. El diámetro de la rueda o cepillo

de alambre puede aumentar a causa de la carga

de trabajo y las fuerzas centrífugas.

Advertencias de seguridad adicionales:

1. Cuando utilice ruedas de esmerilado de cen-

tro hundido, asegúrese de utilizar solamente

ruedas reforzadas con bra de vidrio.

2. NUNCA UTILICE ruedas de tipo copa de piedra

con esta esmeriladora. Esta esmeriladora no

está diseñada para estos tipos de ruedas y el uso

de dichos productos puede ocasionar lesiones

personales graves.

3. Tenga cuidado de no dañar el eje, la brida

(especialmente la supercie de instalación)

o la contratuerca. Si estas piezas se dañan la

rueda podría romperse.

4. Asegúrese de que la rueda no esté haciendo

contacto con la pieza de trabajo antes de acti-

var el interruptor.

5. Antes de utilizar la herramienta en una pieza

de trabajo denitiva, déjala funcionar durante

un rato. Observe si hay vibración o bamboleo

que pueda indicar una instalación incorrecta o

una rueda mal equilibrada.

6. Utilice la supercie especicada de la rueda

para realizar el esmerilado.

7. No deje la herramienta funcionando. Mantenga

en marcha la herramienta solamente cuando la

esté sosteniendo con la mano.

8. No toque la pieza de trabajo inmediatamente

después de la operación, ya que podría estar

extremadamente caliente y provocarle quema-

duras en la piel.

9. Siga las instrucciones del fabricante para la

instalación y el uso correctos de las ruedas.

Manipule y almacene las ruedas con cuidado.

10. No utilice bujes de reducción ni adaptadores

separados para adaptar ruedas abrasivas con

oricios grandes.

11. Utilice solamente las bridas especicadas

para esta herramienta.

12. En el caso de las herramientas diseñadas para

la instalación con ruedas de oricio roscado,

asegúrese de que la rosca de la rueda sea

lo sucientemente larga para acoplarse a la

longitud del eje.

13. Verique que la pieza de trabajo esté debida-

mente apoyada.

14. Tenga en cuenta que la rueda continuará

girando después de haber apagado la

herramienta.

15. Si el lugar de trabajo es extremadamente calu-

roso y húmedo, o si está muy contaminado

con polvo conductor, utilice un interruptor de

cortocircuito (30 mA) para garantizar la seguri-

dad del operador.

16. No utilice la herramienta con ningún material

que contenga asbesto.

17. No utilice guantes de trabajo de tela durante

la operación. Las bras de los guantes de tela

podrían introducirse en la herramienta ocasio-

nando la rotura de ésta.

GUARDE ESTAS

INSTRUCCIONES.

ADVERTENCIA: NO DEJE que la comodidad

o familiaridad con el producto (a base de utilizarlo

repetidamente) sustituya la estricta observancia

de las normas de seguridad para dicho producto.

El MAL USO o el no seguir las normas de seguri-

dad establecidas en este manual de instrucciones

puede ocasionar lesiones personales graves.

Símbolos

A continuación se muestran los símbolos utilizados

para la herramienta.

volts o voltios

amperes

hertz

corriente alterna

velocidad especicada

Construcción clase II

revoluciones o alternaciones por minuto,

frecuencia de rotación

diámetro

26 ESPAÑOL

DESCRIPCIÓN DEL

FUNCIONAMIENTO

PRECAUCIÓN:

Asegúrese siempre de que la

herramienta esté apagada y desconectada antes de ajus-

tar o comprobar cualquier función en la herramienta.

Bloqueo del eje

Presione el bloqueo del eje para impedir que éste gire

al instalar o extraer accesorios.

► 1. Bloqueo del eje

AVISO: Nunca accione el bloqueo del eje cuando

éste se esté moviendo. La herramienta podría

dañarse.

Accionamiento del interruptor

PRECAUCIÓN: Antes de conectar la herra-

mienta, compruebe siempre que el gatillo inte-

rruptor se accione debidamente y que regrese a la

posición de apagado (OFF) cuando se libere.

PRECAUCIÓN: No jale la palanca interrup-

tora forzadamente sin haber oprimido el botón de

desbloqueo. El interruptor podría averiarse.

Para evitar que la palanca interruptora sea jalada acciden-

talmente, se proporciona una palanca de desbloqueo. Para

arrancar la herramienta, jale la palanca de desbloqueo

hacia el operador y luego jale la palanca interruptora. Para

detener la herramienta, libere la palanca interruptora.

► 1. Palanca de desbloqueo 2. Palanca interruptora

Prueba contra el encendido no

intencional

La herramienta no enciende mientras se jala la palanca

interruptora, aun cuando la herramienta esté conec-

tada. Para arrancar la herramienta, primero suelte la

palanca interruptora. Después jale la palanca de des-

bloqueo y luego la palanca interruptora.

NOTA: Espere más de un segundo antes de reiniciar

la herramienta cuando la prueba contra el encendido

no intencional esté funcionando.

Función de inicio suave

La función de inicio suave reduce la reacción al

arranque.

MONTAJE

PRECAUCIÓN: Asegúrese siempre de que la

herramienta esté apagada y desconectada antes

de realizar cualquier trabajo en la misma.

Instalación de la empuñadura lateral

(mango)

PRECAUCIÓN: Antes de realizar una opera-

ción, asegúrese siempre de que la empuñadura

lateral esté instalada rmemente.

Atornille rmemente la empuñadura lateral en la posi-

ción de la herramienta tal como se muestra en la gura.

Ajuste del ángulo del protector de la

rueda

ADVERTENCIA: Asegúrese de que el protector

de la rueda esté bloqueado rmemente mediante la

palanca de bloqueo con uno de los oricios del pro-

tector de la rueda.

27 ESPAÑOL

El ángulo del protector de la rueda puede ajustarse

al girar el protector de la rueda mientras lo oprime

y empuja simultáneamente la palanca de bloqueo.

Ajuste el ángulo del protector de la rueda de acuerdo

con el trabajo, de manera que el operador pueda estar

protegido.

► 1. Protector de la rueda 2. Oricio

Instalación o extracción de una

rueda de centro hundido o disco

abatible

Accesorio opcional

ADVERTENCIA: Cuando se utilice una rueda

de centro hundido o disco abatible, el protector

de la rueda deberá estar instalado en la herra-

mienta de tal forma que el lado cerrado del pro-

tector siempre quede orientado hacia el operador.

PRECAUCIÓN: Asegúrese de que la pieza

de instalación de la brida interior encaje perfec-

tamente en el diámetro interior de la rueda de

centro hundido / disco abatible. La instalación de

la brida interior en el lado incorrecto puede ocasionar

una vibración peligrosa.

Instale la brida interior en el eje.

Asegúrese que la parte dentada de la brida interior

encaje en la parte recta del fondo del eje.

Coloque la rueda de centro hundido / disco abatible en

la brida interior y atornille la contratuerca en el eje.

► 1. Contratuerca 2. Rueda de centro hundido

3. Brida interior 4. Pieza de instalación

Para apretar la contratuerca, presione el bloqueo del eje rmemente

para que el eje no pueda girar, después apriete rmemente usando la

llave de contratuerca en el sentido de las manecillas del reloj.

► 1. Llave de contratuerca 2. Bloqueo del eje

Para extraer la rueda, siga el procedimiento de instala-

ción en orden inverso.

Instalación o extracción de una

rueda exible

Accesorio opcional

ADVERTENCIA: Utilice siempre el protector

suministrado cuando la rueda exible esté ins-

talada en la herramienta. La rueda puede desinte-

grarse durante el uso y el protector ayuda a reducir

las posibilidades de una lesión personal.

► 1. Contratuerca 2. Rueda exible 3. Almohadilla de

soporte 4. Brida interior

28 ESPAÑOL

Siga las instrucciones para la rueda de centro hundido

pero utilice también una almohadilla de soporte sobre la

rueda. Vea el orden de montaje en la página de acceso-

rios de este manual.

OPERACIÓN

ADVERTENCIA: Nunca deberá ser necesario

forzar la herramienta. El peso de la herramienta

aplica la presión adecuada. Una fuerza y presión

excesivas podrían ocasionar una peligrosa rotura de

la rueda.

ADVERTENCIA: SIEMPRE reemplace la

rueda si la herramienta llega a caerse durante el

esmerilado.

ADVERTENCIA: NUNCA pegue o golpee el

disco o la rueda de esmerilado contra la pieza de

trabajo.

ADVERTENCIA: Evite los rebotes y engan-

chamientos de la rueda, especialmente cuando

trabaje en esquinas, bordes losos, etc. Esto

podría ocasionar la pérdida de control y un retroceso

brusco.

ADVERTENCIA: NUNCA utilice esta herra-

mienta con discos para cortar madera ni otros

discos de la sierra. Los discos de ese tipo cuando

se utilizan en una esmeriladora con frecuencia oca-

sionan retrocesos bruscos y pérdida de control provo-

cando a su vez lesiones personales.

ADVERTENCIA: El uso continuo de una

rueda desgastada podrá ocasionar la explosión

de la rueda y lesiones personales graves.

PRECAUCIÓN: Nunca encienda la herra-

mienta cuando ésta esté en contacto con la pieza

de trabajo, esto podría ocasionar lesiones al

operador.

PRECAUCIÓN: Use siempre gafas de seguri-

dad o careta durante la operación.

PRECAUCIÓN: Después de la operación,

apague siempre la herramienta y espere hasta

que la rueda se haya detenido por completo antes

de dejar la herramienta.

PRECAUCIÓN: SIEMPRE sujete la herra-

mienta rmemente con una mano en la carcasa y

la otra en la empuñadura lateral (mango).

Operación con rueda / disco

15°

Encienda la herramienta y después aplique la rueda o

disco a la pieza de trabajo.

Procure en general mantener el borde de la rueda o

disco a un ángulo de aproximadamente 15° con res-

pecto a la supercie de la pieza de trabajo.

Durante el período de uso inicial de una rueda nueva,

no trabaje con la esmeriladora en dirección hacia ade-

lante ya que podría cortar la pieza de trabajo. Una vez

que el borde de la rueda se haya redondeado con el

uso, se podrá trabajar con la rueda tanto en dirección

hacia adelante como hacia atrás.

Operación con rueda de cepillo de alambre

Accesorio opcional

PRECAUCIÓN: Verique la operación de la

rueda de cepillo de alambre haciendo funcionar

la herramienta sin carga y asegurándose de que

no haya nadie enfrente ni en línea con la rueda de

cepillo de alambre.

PRECAUCIÓN: No utilice una rueda de cepi-

llo de alambre que esté dañada o desequilibrada.

El uso de una rueda de cepillo de alambre dañada

podría aumentar la posibilidad de lesiones a causa

del contacto con alambres rotos.

PRECAUCIÓN: SIEMPRE utilice el protector

con ruedas de cepillo de alambre, asegurándose

de que el diámetro de la rueda encaje dentro del

protector. La rueda puede desintegrarse durante el

uso y el protector ayuda a reducir las posibilidades de

una lesión personal.

► 1. Rueda de cepillo de alambre

29 ESPAÑOL

Desconecte la herramienta y póngala al revés para

permitir un acceso fácil al eje.

Quite cualquier accesorio que haya en el eje. Enrosque

la rueda de cepillo de alambre en el eje y apriete con

las llaves.

AVISO: Cuando utilice la rueda de cepillo de

alambre, evite aplicar mucha presión que haga

que los alambres se doblen demasiado. Esto

podría provocar una rotura prematura.

Conexión con cordeles (correas de

atadura)

Advertencias de seguridad especícas para uso

en alturas

Lea todas las advertencias de seguridad e instruc-

ciones. El no seguir las advertencias e instrucciones

podría ocasionar lesiones graves.

1. Mantenga siempre la herramienta atada

cuando trabaje “en alturas”. La longitud

máxima del cordel es de 2 m (6,5 ft).

La altura de caída máxima permisible para

el cordel de seguridad (correa de amarre) no

deberá superar los 2 m (6,5 ft).

2. Use únicamente con cordeles apropiados para

este tipo de herramienta y clasicados para al

menos 4,0 kg (8,8 lbs).

3. No ancle el cordel de la herramienta a nada

en su cuerpo o a componentes móviles. Ancle

el cordel de la herramienta a una estructura

rígida que pueda soportar las fuerzas de una

herramienta en caída.

4. Asegúrese de que el cordel esté debidamente

asegurado de cada extremo previo al uso.

5. Inspeccione la herramienta y el cordel antes

de cada uso para ver que no tengan daños y

que funcionen correctamente (incluyendo la

tela y las puntadas). No los utilice si presentan

daños o no funcionan correctamente. La herra-

mienta debe repararse en especial cuando

aparezca una grieta o una línea roja alrededor

del oricio para el cordel de seguridad.

6. No envuelva cordeles alrededor de bordes

losos o ásperos ni permita que estos entren

en contacto con ellos.

7. Asegure el otro extremo del cordel fuera del

área de trabajo de manera que la herramienta

en caída esté rmemente sujetada.

8. Fije el cordel de forma que la herramienta se

mueva lejos del operador en caso de que esta

se caiga. Las herramientas en caída se balan-

cean en el cordel, lo que puede ocasionar lesio-

nes o la pérdida del equilibrio.

9. No la utilice cerca de piezas móviles o maqui-

naria funcionando. El hacerlo podría ocasionar

riesgo de choque o enredo.

10. No transporte la herramienta sujetándola del

dispositivo de atadura o el cordel.

11. Cargue la herramienta únicamente entre sus

manos mientras mantenga bien el equilibrio.

12. No ate cordeles a la herramienta de manera

que evite que los protectores, interruptores o

bloqueos funcionen correctamente.

13. Evite enredarse en el cordel.

14. Mantenga el cordel alejado del área de corte de

la herramienta.

15. Use una carabina de bloqueo (de tipo multiac-

ción y de seguro de rosca). No use carabinas

de tipo acción única con gancho de resorte.

16. En caso de que la herramienta llegue a caerse,

esta debe etiquetarse, sacarse de servicio y

ser inspeccionada por una fábrica o centro de

servicio autorizado Makita.

17. Fije el cordel de seguridad solamente con una

carabina de bloqueo. No je el cordel de segu-

ridad al enrollar o anudar el cordel de seguri-

dad. No utilice cuerdas o cables.

► 1. Oricio para el cordel (correa de atadura)

MANTENIMIENTO

PRECAUCIÓN: Asegúrese siempre de que

la herramienta esté apagada y desconectada

antes de intentar realizar una inspección o

mantenimiento.

AVISO: Nunca use gasolina, bencina, diluyente

(tíner), alcohol o sustancias similares. Puede que

esto ocasione grietas o descoloramiento.

Para mantener la SEGURIDAD y FIABILIDAD del pro-

ducto, las reparaciones, y cualquier otra tarea de man-

tenimiento o ajuste deberán ser realizadas en centros

de servicio autorizados o de fábrica Makita, empleando

siempre repuestos Makita.

30 ESPAÑOL

Limpieza del oricio de ventilación

La herramienta y sus oricios de ventilación deben

mantenerse limpios. Limpie regularmente los oricios

de ventilación de la herramienta o siempre que los

oricios empiecen a obstruirse.

► 1. Ventilación de salida 2. Ventilación de entrada

31 ESPAÑOL

ACCESORIOS OPCIONALES

PRECAUCIÓN: Estos accesorios o aditamentos están recomendados para utilizarse con su herra-

mienta Makita especicada en este manual. El empleo de cualquier otro accesorio o aditamento puede conlle-

var el riesgo de lesiones personales. Utilice los accesorios o aditamentos solamente para su n establecido.

Si necesita cualquier ayuda para más detalles en relación con estos accesorios, pregunte a su centro de servicio

local Makita.

- Modelo de 115 mm (4-1/2″) Modelo de 125 mm (5″)

1 Empuñadura lateral

2 Brida interior

3 Rueda de centro hundido/disco abatible

4 Contratuerca

5 Almohadilla de soporte

6 Rueda exible

7 Rueda de cepillo de alambre

- Llave de contratuerca

- Aditamento para la cubierta contra polvo

NOTA: Algunos de los artículos en la lista pueden incluirse en el paquete de la herramienta como accesorios

estándar. Éstos pueden variar de país a país.

GARANTÍA LIMITADA DE MAKITA

Ésta Garantía no aplica para México

Consulte la hoja de la garantía anexa para ver los

términos más vigentes de la garantía aplicable a este

producto. En caso de no disponer de esta hoja de

garantía anexa, consulte los detalles sobre la garantía

descritos en el sitio web de su país respectivo indicado

a continuación.

Estados Unidos de América: www.makitatools.com

Canadá: www.makita.ca

Otros países: www.makita.com

Some dust created by power sanding, sawing, grinding, drilling, and other

construction activities contains chemicals known to the State of California

to cause cancer, birth defects or other reproductive harm. Some examples

of these chemicals are:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending on how often you do this

type of work. To reduce your exposure to these chemicals: work in a well

ventilated area, and work with approved safety equipment, such as those

dust masks that are specially designed to filter out microscopic particles.

WARNING

< USA only >

ADVERTENCIA

Algunos polvos creados por el lijado, aserrado, esmerilado, taladrado y

otras actividades de la construcción contienen sustancias químicas

reconocidas por el Estado de California como causantes de cáncer, defectos

de nacimiento y otros peligros de reproducción. Algunos ejemplos de estos

productos químicos son:

• plomo de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros productos de albañilería, y

• arsénico y cromo de maderas tratadas químicamente.

El riesgo al que se expone varía, dependiendo de la frecuencia con la que

realice este tipo de trabajo. Para reducir la exposición a estos productos

químicos: trabaje en un área bien ventilada y póngase el equipo de seguridad

indicado, tal como las máscaras contra polvo que están especialmente

diseñadas para filtrar partículas microscópicas.

< Sólo en los Estados Unidos >

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi 446-8502 Japan

www.makita.com

885736-947

GA4553R-1

EN, FRCA, ESMX

20191009

Makita GA4553R 4‑1/2" Paddle Switch Angle Grinder

Product's Documents

Makita GA4553R and GA5053R Instruction Manual

Specifications

Makita GA4553R Questions and Answers
