Karcher 1.180-114.0 K 3.610 T250 *EU User Manual

www.kaercher.com

59641220 (12/10)

K 3.610

Deutsch 3

English 12

Français 20

Italiano 29

Nederlands 38

Español 47

Português 56

Dansk 65

Norsk 73

Svenska 81

Suomi 89

Ελληνικά 97

Türkçe 107

Русский 115

Magyar 125

Čeština 134

Slovenščina 143

Polski 152

Româneşte 161

Slovenčina 170

Hrvatski 179

Srpski 188

Български 197

Eesti 207

Latviešu 215

Lietuviškai 224

Українська 233

– 1

Sehr geehrter Kunde,

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Origi-

nalbetriebsanleitung, handeln Sie danach

und bewahren Sie diese für späteren Ge-

brauch oder für Nachbesitzer auf.

Verwenden Sie diesen Hochdruckreiniger

ausschließlich für den Privathaushalt:

– zum Reinigen von Maschinen, Fahr-

zeugen, Bauwerken, Werkzeugen,

Fassaden, Terrassen, Gartengeräten

usw. mit Hochdruck-Wasserstrahl (bei

Bedarf mit Zusatz von Reinigungsmit-

teln).

– mit von KÄRCHER zugelassenen Zu-

behörteilen, Ersatzteilen und Reini-

gungsmitteln. Beachten Sie die

Hinweise, die den Reinigungsmitteln

beigegeben sind.

Die Verpackungsmaterialien sind re-

cyclebar. Bitte werfen Sie die Verpa-

ckungen nicht in den Hausmüll, sondern

führen Sie diese einer Wiederverwertung

zu.

Altgeräte enthalten wertvolle recyc-

lingfähige Materialien, die einer Ver-

wertung zugeführt werden sollten.

Bitte entsorgen Sie Altgeräte deshalb über

geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin-

den Sie unter:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

In jedem Land gelten die von unserer zu-

ständigen Vertriebsgesellschaft herausge-

gebenen Garantiebedingungen. Etwaige

Störungen an Ihrem Gerät beseitigen wir

innerhalb der Garantiefrist kostenlos, so-

fern ein Material- oder Herstellungsfehler

die Ursache sein sollte. Im Garantiefall

wenden Sie sich bitte mit Kaufbeleg an Ih-

ren Händler oder die nächste autorisierte

Kundendienststelle.

(Adresse siehe Rückseite)

 Gefahr

Für eine unmittelbar drohende Gefahr, die

zu schweren Körperverletzungen oder zum

Tod führt.

몇 Warnung

Für eine möglicherweise gefährliche Situa-

tion, die zu schweren Körperverletzungen

oder zum Tod führen könnte.

Vorsicht

Für eine möglicherweise gefährliche Situa-

tion, die zu leichten Verletzungen oder zu

Sachschäden führen kann.

– Der Hochdruckstrahl kann

bei unsachgemäßem Ge-

brauch gefährlich sein.

Der Strahl darf nicht auf

Personen, Tiere, aktive elektrische

Ausrüstung oder auf das Gerät selbst

gerichtet werden.

– Frost kann das nicht vollständig entleer-

te Gerät zerstören. Gerät im Winter in

einem frostfreien Raum aufbewahren.

Inhaltsverzeichnis

Allgemeine Hinweise . . . . . DE . . .1

Sicherheitshinweise . . . . . . DE . . .2

Bedienung . . . . . . . . . . . . . DE . . .4

Transport . . . . . . . . . . . . . . DE . . .6

Lagerung . . . . . . . . . . . . . . DE . . .7

Pflege und Wartung . . . . . . DE . . .7

Hilfe bei Störungen. . . . . . . DE . . .7

Technische Daten . . . . . . . DE . . .8

CE-Erklärung . . . . . . . . . . . DE . . .9

Allgemeine Hinweise

Bestimmungsgemäße Verwendung

Umweltschutz

Garantie

Symbole in der Betriebsanleitung

Symbole auf dem Gerät

3DE

– 2

 Gefahr

 Netzstecker und Steckdose niemals mit

feuchten Händen anfassen.

 Das Gerät nicht in Betrieb setzen, wenn

die Netzanschlussleitung oder wichtige

Teile des Gerätes, z.B. Hochdruck-

schlauch, Handspritzpistole oder Si-

cherheitseinrichtungen beschädigt

sind.

 Netzanschlussleitung mit Netzstecker

vor jedem Betrieb auf Schäden prüfen.

Beschädigte Netzanschlussleitung un-

verzüglich durch autorisierten Kunden-

dienst/Elektro-Fachkraft austauschen

lassen.

 Hochdruckschlauch vor jedem Betrieb

auf Schäden prüfen. Beschädigten

Hochdruckschlauch unverzüglich aus-

tauschen.

 Der Betrieb in explosionsgefährdeten

Bereichen ist untersagt.

 Beim Einsatz des Gerätes in Gefahrbe-

reichen (z.B. Tankstellen) sind die ent-

sprechenden Sicherheitsvorschriften

zu beachten.

 Hochdruckstrahlen können bei unsach-

gemäßem Gebrauch gefährlich sein.

Der Strahl darf nicht auf Personen, Tie-

re, aktive elektrische Ausrüstung oder

auf das Gerät selbst gerichtet werden.

 Den Hochdruckstrahl nicht auf andere

oder sich selbst richten, um Kleidung

oder Schuhwerk zu reinigen.

 Keine Gegenstände abspritzen, die ge-

sundheitsgefährdende Stoffe (z.B. As-

best) enthalten.

 Fahrzeugreifen/Reifenventile können

durch den Hochdruckstrahl beschädigt

werden und platzen. Erstes Anzeichen

hierfür ist eine Verfärbung des Reifens.

Beschädigte Fahrzeugreifen/Reifen-

ventile sind lebensgefährlich. Mindes-

tens 30 cm Strahlabstand bei der

Reinigung einhalten!

 Explosionsgefahr!

Keine brennbaren Flüssigkeiten ver-

sprühen.

Niemals lösungsmittelhaltige Flüssig-

keiten oder unverdünnte Säuren und

Lösungsmittel ansaugen! Dazu zählen

z.B. Benzin, Farbverdünner oder Heiz-

öl. Der Sprühnebel ist hochentzündlich,

explosiv und giftig. Kein Aceton, unver-

dünnte Säuren und Lösungsmittel ver-

wenden, da sie die am Gerät

verwendeten Materialien angreifen.

몇 Warnung

 Netzstecker und Kupplung einer Ver-

längerungsleitung müssen wasserdicht

sein und dürfen nicht im Wasser liegen.

 Ungeeignete Verlängerungsleitungen

können gefährlich sein. Verwenden Sie

im Freien nur dafür zugelassene und

entsprechend gekennzeichnete Verlän-

gerungsleitungen mit ausreichendem

Leitungsquerschnitt:

1 - 10 m: 1,5 mm

; 10 - 30 m: 2,5 mm

 Verlängerungsleitung immer vollstän-

dig von der Kabeltrommel abwickeln.

 Hochdruckschläuche, Armaturen und

Kupplungen sind wichtig für die Geräte-

sicherheit. Nur vom Hersteller empfoh-

lene Hochdruckschläuche, Armaturen

und Kupplungen verwenden.

 Dieses Gerät ist nicht dafür bestimmt,

durch Personen mit eingeschränkten

physischen, sensorischen oder geisti-

gen Fähigkeiten benutzt zu werden.

Das Gerät darf nicht von Kindern oder

nicht unterwiesenen Personen betrie-

ben werden.

Kinder sollten beaufsichtigt werden, um

sicherzustellen, dass sie nicht mit dem

Gerät spielen.

Verpackungsfolien von Kindern fernhal-

ten, es besteht Erstickungsgefahr!

 Der Benutzer hat das Gerät bestim-

mungsgemäß zu verwenden. Er hat die

örtlichen Gegebenheiten zu berück-

sichtigen und beim Arbeiten mit dem

Sicherheitshinweise

4 DE

– 3

Gerät auf Personen im Umfeld zu ach-

ten.

 Das Gerät nicht verwenden, wenn sich

andere Personen in Reichweite befin-

den, es sei denn, sie tragen Schutzklei-

dung.

 Zum Schutz vor zurückspritzendem

Wasser oder Schmutz geeignete

Schutzkleidung und Schutzbrille tra-

gen.

Vorsicht

 Bei längeren Betriebspausen Gerät am

Hauptschalter / Geräteschalter aus-

schalten oder Netzstecker ziehen.

 Das Gerät bei Temperaturen unter 0 °C

nicht betreiben.

 Mindestens 30 cm Strahlabstand bei

der Reinigung von lackierten Oberflä-

chen einhalten, um Beschädigungen zu

vermeiden.

 Das Gerät niemals unbeaufsichtigt las-

sen, solange das Gerät in Betrieb ist.

 Darauf achten, dass Netzanschluss-

oder Verlängerungsleitung nicht durch

Überfahren, Quetschen, Zerren oder

dergleichen verletzt oder beschädigt

werden. Die Netzleitungen vor Hitze, Öl

und scharfen Kanten schützen.

 Alle stromführenden Teile im Arbeitsbe-

reich müssen strahlwassergeschützt

sein.

 Das Gerät darf nur an einen elektri-

schen Anschluss angeschlossen wer-

den, der von einem Elektroinstallateur

gemäß IEC 60364 ausgeführt wurde.

 Das Gerät nur an Wechselstrom an-

schließen. Die Spannung muss mit dem

Typenschild des Gerätes übereinstim-

men.

 Aus Sicherheitsgründen empfehlen wir

grundsätzlich, das Gerät über einen

Fehlerstromschutzschalter (max.

30 mA) zu betreiben.

 Reinigungsarbeiten, bei denen ölhalti-

ges Abwasser entsteht z.B. Motoren-

wäsche, Unterbodenwäsche dürfen nur

an Waschplätzen mit Ölabscheider

durchgeführt werden.

 Dieses Gerät wurde entwickelt für die

Verwendung von Reinigungsmittel, die

vom Hersteller geliefert oder empfohlen

werden. Die Verwendung von anderen

Reinigungsmitteln oder Chemikalien

kann die Sicherheit des Gerätes beein-

trächtigen.

Vorsicht

Sicherheitseinrichtungen dienen dem

Schutz des Benutzers und dürfen nicht ver-

ändert oder umgangen werden.

Der Geräteschalter verhindert den unbeab-

sichtigten Betrieb des Gerätes.

Die Verriegelung sperrt den Hebel der

Handspritzpistole und verhindert den unbe-

absichtigten Start des Gerätes.

Das Überströmventil verhindert eine Über-

schreitung des zulässigen Arbeitsdrucks.

Wird der Hebel an der Handspritzpistole

losgelassen, schaltet der Druckschalter die

Pumpe ab, der Hochdruckstrahl stoppt.

Wird der Hebel gezogen, schaltet die Pum-

pe wieder ein.

Vorsicht

Vor allen Tätigkeiten mit oder am Gerät

Standsicherheit herstellen um Unfälle oder

Beschädigungen zu vermeiden.

– Die Standsicherheit des Gerätes ist ge-

währleistet wenn es auf einer ebenen

Fläche abgestellt wird.

Sicherheitseinrichtungen

Geräteschalter

Verriegelung Handspritzpistole

Überströmventil mit Druckschalter

Voraussetzungen für die Standsi-

cherheit

5DE

– 4

Der Lieferumfang ihres Gerätes ist auf der

Verpackung abgebildet. Prüfen Sie beim

Auspacken den Inhalt auf Vollständigkeit.

Bei fehlendem Zubehör oder bei Transport-

schäden benachrichtigen Sie bitte ihren

Händler.

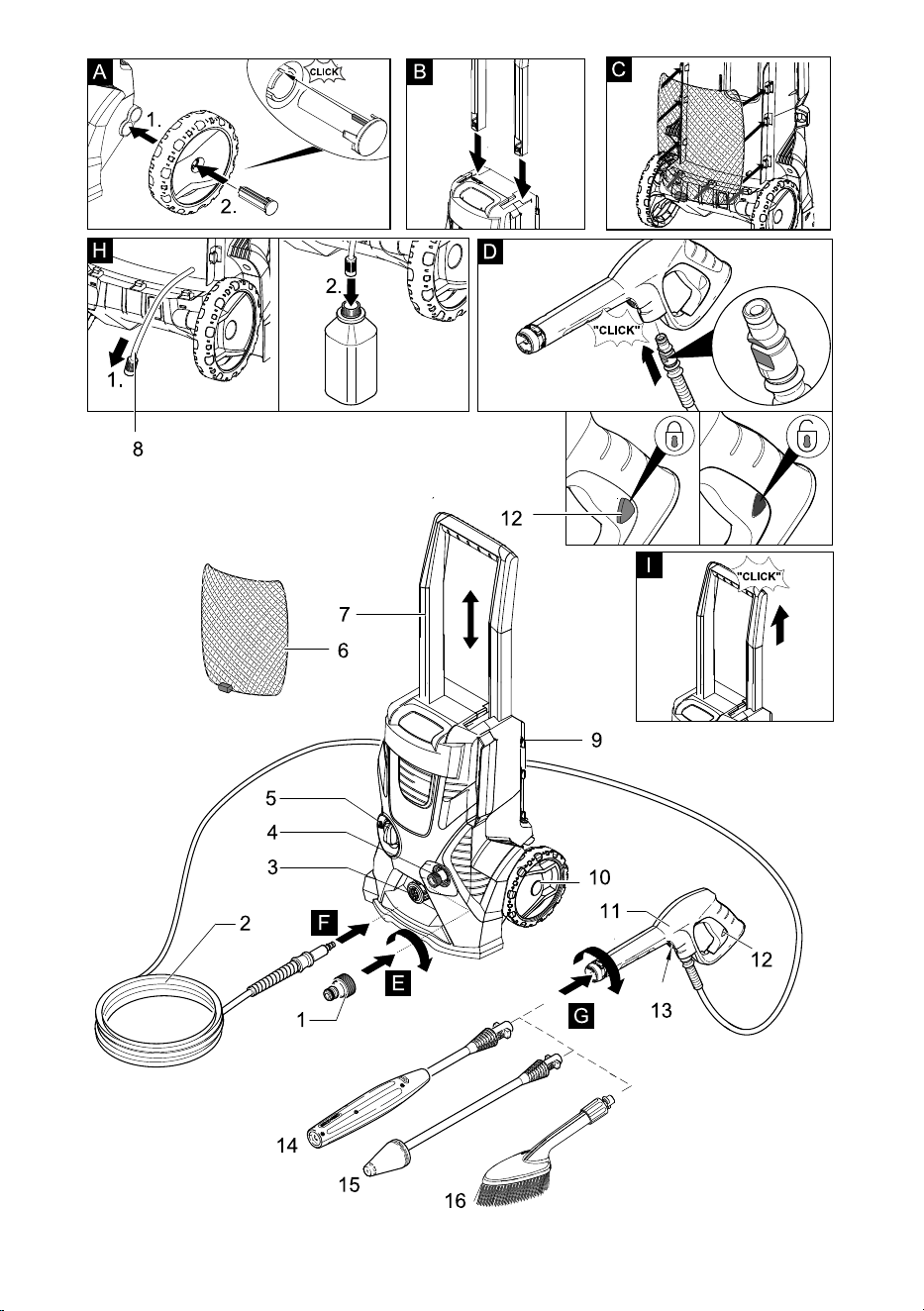

Abbildung siehe Seite 2

1 Kupplungsteil für Wasseranschluss

2 Hochdruckschlauch

3 Schnellkupplung für Hochdruck-

schlauch

4 Wasseranschluss mit eingebautem

Sieb

5 Geräteschalter „0/OFF“ / „I/ON“

6 Zubehörnetz

7 Transportgriff, ausziehbar

8 Reinigungsmittel-Saugschlauch mit Filter

9 Aufbewahrung für Zubehör

10 Räder

11 Handspritzpistole

12 Verriegelung Handspritzpistole

13 Taste zum Trennen des Hochdruck-

schlauches von der Handspritzpistole

14 Strahlrohr mit Druckregulierung (Vario

Power)

15 Strahlrohr mit Dreckfräser

16 Waschbürste

Sonderzubehör erweitert die Nutzungs-

möglichkeiten Ihres Gerätes. Nähere Infor-

mationen dazu erhalten Sie bei Ihrem

KÄRCHER-Händler.

Dem Gerät lose beigelegte Teile vor Inbe-

triebnahme montieren.

 Abbildung

Räder in Aufnahme drücken, und mit

beiliegendem Stopfen sichern, Ausrich-

tung des Stopfens beachten.

 Abbildung

Transportgriff in die Aufnahme setzen

bis Widerstand spürbar ist. Mit dem

Handballen oder einem weichen Gum-

mihammer durch einen kurzen Schlag

in Position bringen.

 Abbildung

Zubehörnetz in die in der Abbildung ge-

zeigten Haken einhängen.

 Abbildung

Hochdruckschlauch in Handspritzpisto-

le stecken, bis dieser hörbar einrastet.

Hinweis: Auf richtige Ausrichtung des

Anschlussnippels achten.

Sichere Verbindung durch Ziehen am

Hochdruckschlauch prüfen.

몇 Warnung

Gemäß gültiger Vorschriften darf

das Gerät nie ohne Systemtrenner

am Trinkwassernetz betrieben

werden. Es ist ein geeigneter Sys-

temtrenner der Fa. KÄRCHER oder alter-

nativ ein Systemtrenner gemäß EN 12729

Typ BA zu verwenden. Wasser, das durch

einen Systemtrenner geflossen ist, wird als

nicht trinkbar eingestuft.

Vorsicht

Systemtrenner immer an der Wasserver-

sorgung, niemals direkt am Gerät anschlie-

ßen!

Hinweis: Verunreinigungen im Wasser

können die Hochdruckpumpe und das Zu-

behör beschädigen. Zum Schutz wird die

Verwendung des KÄRCHER-Wasserfilters

(Sonderzubehör, Bestellnr. 4.730-059)

empfohlen.

Vorschriften des Wasserversorgungsunter-

nehmens beachten.

Bedienung

Lieferumfang

Gerätebeschreibung

Sonderzubehör

Vor Inbetriebnahme

Räder montieren

Transportgriff montieren

Zubehörnetz anbringen

Hochdruckschlauch mit Handspritzpis-

tole verbinden

Wasserversorgung

Wasserversorgung aus Wasserleitung

6 DE

– 5

Anschlusswerte siehe Typenschild/Techni-

sche Daten.

 Einen gewebeverstärkten Wasser-

schlauch (nicht im Lieferumfang) mit ei-

ner handelsüblichen Kupplung

verwenden. (Durchmesser mindestens

1/2 Zoll bzw. 13 mm; Länge mindestens

7,5 m).

 Abbildung

Mitgeliefertes Kupplungsteil am Was-

seranschluss des Gerätes anschrau-

ben.

Wasserschlauch auf Kupplungsteil des

Gerätes stecken, und an die Wasser-

versorgung anschließen.

Dieser Hochdruckreiniger ist mit dem KÄR-

CHER-Saugschlauch mit Rückschlagventil

(Sonderzubehör, Bestellnr. 4.440-238)

zum Ansaugen von Oberflächenwasser z.

B. aus Regentonnen oder Teichen geeig-

net (Maximale Ansaughöhe siehe techni-

sche Daten).

 KÄRCHER-Saugschlauch mit Rück-

schlagventil mit Wasser füllen, an Was-

seranschluss schrauben und in

Regentonne hängen.

 Hochdruckschlauch vom Hochdruckan-

schluss des Gerätes trennen.

 Gerät einschalten „I/ON“ und warten

(max. 2 Minuten), bis Wasser blasenfrei

am Hochdruckanschluss austritt.

 Gerät ausschalten „0/OFF“.

Vorsicht

Trockenlauf von mehr als 2 Minuten führt

zu Beschädigungen an der Hochdruck-

pumpe. Baut das Gerät innerhalb von 2 Mi-

nuten keinen Druck auf, Gerät abschalten

und gemäß Hinweisen im Kapitel „Hilfe bei

Störungen“ verfahren.

 Abbildung

Hochdruckschlauch fest in Schnell-

kupplung am Gerät stecken, er rastet

hörbar ein.

Hinweis: Auf richtige Ausrichtung des

Anschlussnippels achten.

Sichere Verbindung durch Ziehen am

Hochdruckschlauch prüfen.

 Abbildung

Strahlrohr in Handspritzpistole einste-

cken und durch 90° Drehung fixieren.

 Wasserhahn vollständig öffnen.

 Netzstecker in Steckdose stecken.

 Gerät einschalten „I/ON“.

몇 Gefahr

Durch den austretenden Wasserstrahl an

der Hochdruckdüse wirkt eine Rückstoß-

kraft auf die Handspritzpistole. Für siche-

ren Stand sorgen, Handspritzpistole und

Strahlrohr gut festhalten.

Vorsicht

Vor Reinigungsbeginn sicherstellen dass

der Hochdruckreiniger sicher auf ebenem

Untergrund steht. Bei der Reinigung

Schutzbrille und Schutzkleidung verwen-

den.

 Hebel der Handspritzpistole entsper-

ren.

 Hebel ziehen, das Gerät schaltet ein.

Hinweis: Wird der Hebel wieder losgelas-

sen, schaltet das Gerät wieder ab. Der

Hochdruck im System bleibt erhalten.

Für die gängigsten Reinigungsaufgaben.

Der Arbeitsdruck ist stufenlos zwischen

„Min“ und „Max“ regelbar.

 Hebel der Handspritzpistole loslassen.

 Strahlrohr auf die gewünschte Stellung

drehen.

Für hartnäckige Verschmutzungen.

Vorsicht

Autoreifen, Lack oder empfindlichen Ober-

flächen wie Holz nicht mit dem Dreckfräser

reinigen, Gefahr der Beschädigung.

– Nicht zum Arbeiten mit Reinigungsmit-

tel geeignet.

Wasser aus offenen Behältern ansaugen

Inbetriebnahme

Betrieb

Strahlrohr mit Druckregulierung

(Vario Power)

Strahlrohr mit Dreckfräser

7DE

– 6

– Hinweis: Zum Arbeiten mit Reinigungs-

mittel geeignet

Verwenden Sie zur jeweiligen Reinigungs-

aufgabe ausschließlich KÄRCHER Reini-

gungs- und Pflegemittel, da diese speziell

für die Verwendung mit Ihrem Gerät entwi-

ckelt wurden. Die Verwendung von ande-

ren Reinigungs- und Pflegemitteln kann zu

schnellerem Verschleiß und dem Erlö-

schen der Garantieansprüche führen. Bitte

informieren Sie sich im Fachhandel oder

fordern Sie direkt bei KÄRCHER Informati-

onen an.

 Abbildung

Saugschlauch für Reinigungsmittel in

gewünschter Länge aus dem Gehäuse

ziehen.

Saugschlauch für Reinigungsmittel in

einen Behälter mit Reinigungsmittellö-

sung hängen.

 Strahlrohr mit Druckregulierung (Vario

Power) verwenden.

 Strahlrohr auf Stellung „Mix“ drehen.

Hinweis: Dadurch wird bei Betrieb die

Reinigungsmittellösung dem Wasser-

strahl zugemischt.

Hinweis: Bei Bedarf können auch die

Waschbürsten zum Arbeiten mit Reini-

gungsmittel verwendet werden.

 Reinigungsmittel sparsam auf die tro-

ckene Oberfläche sprühen und einwir-

ken (nicht trocknen) lassen.

 Gelösten Schmutz mit Hochdruckstrahl

abspülen.

 Hebel der Handspritzpistole loslassen.

 Hebel der Handspritzpistole verriegeln.

 Bei längeren Arbeitspausen (über 5 Mi-

nuten) zusätzlich das Gerät ausschal-

ten „0/OFF“.

 Handspritzpistole in Aufbewahrung für

Handspritzpistole stecken.

Vorsicht

Den Hochdruckschlauch nur von der

Handspritzpistole oder dem Gerät trennen,

wenn kein Druck im System vorhanden ist.

 Nach Arbeiten mit Reinigungsmittel:

Saugschlauch in einen Behälter mit kla-

rem Wasser hängen, Gerät etwa 1 Mi-

nute lang mit demontiertem Strahlrohr

einschalten und klarspülen.

 Hebel der Handspritzpistole loslassen.

 Gerät ausschalten „0/OFF“.

 Wasserhahn schließen.

 Gerät von der Wasserversorgung tren-

nen.

Vorsicht: Beim Trennen von Zulauf–

oder Hochdruckschlauch kann nach

dem Betrieb warmes Wasser aus den

Anschlüssen austreten.

 Hebel der Handspritzpistole drücken,

um den noch vorhandenen Druck im

System abzubauen.

 Hebel der Handspritzpistole verriegeln.

 Netzstecker ziehen.

Vorsicht

Um Unfälle oder Verletzungen zu vermei-

den beim Transport das Gewicht des Gerä-

tes beachten (siehe technische Daten).

 Gerät am Tragegriff hochheben und tra-

gen.

 Gerät am Transportgriff ziehen.

Abbildung

 Zum Schieben des Gerätes vorher den

Transportgriff ganz nach oben ziehen,

er rastet hörbar ein.

 Gerät gegen Verrutschen und Kippen

sichern.

Waschbürste

Arbeiten mit Reinigungsmittel

Empfohlene Reinigungsmethode

Betrieb unterbrechen

Betrieb beenden

Transport

Transport von Hand

Transport in Fahrzeugen

8 DE

– 7

Vorsicht

Um Unfälle oder Verletzungen zu vermei-

den bei der Auswahl des Lagerortes das

Gewicht des Gerätes beachten (siehe tech-

nische Daten).

 Gerät auf einer ebenen Fläche abstel-

len.

 Trenntaste an der Handspritzpistole

drücken und Hochdruckschlauch von

der Handspritzpistole trennen.

 Gehäuse der Schnellkupplung für

Hochdruckschlauch in Pfeilrichtung

drücken und Hochdruckschlauch her-

ausziehen.

 Netzanschlussleitung, Hochdruck-

schlauch und Zubehör am Gerät ver-

stauen.

Vor längerer Lagerung, z.B. im Winter zu-

sätzlich die Hinweise im Kapitel Pflege be-

achten.

Vorsicht

Gerät und Zubehör vor Frost schützen.

Das Gerät und das Zubehör werden von

Frost zerstört, wenn sie nicht vollständig

von Wasser entleert sind. Um Schäden zu

vermeiden:

 Gerät vollständig von Wasser entlee-

ren: Gerät ohne angeschlossenen

Hochdruckschlauch und ohne ange-

schlossene Wasserversorgung ein-

schalten (max. 1 min) und warten, bis

kein Wasser mehr am Hochdruckan-

schluss austritt. Gerät ausschalten.

 Gerät mit komplettem Zubehör in einem

frostsicheren Raum aufbewahren.

 Gefahr

Vor allen Pflege– und Wartungsarbeiten

das Gerät ausschalten und den Netzste-

cker ziehen.

Vor längerer Lagerung, z. B. im Winter:

 Filter vom Saugschlauch für Reini-

gungsmittel abziehen und unter fließen-

dem Wasser reinigen.

 Sieb im Wasseranschluss mit einer

Flachzange herausziehen und unter

fließendem Wasser reinigen.

Das Gerät ist wartungsfrei.

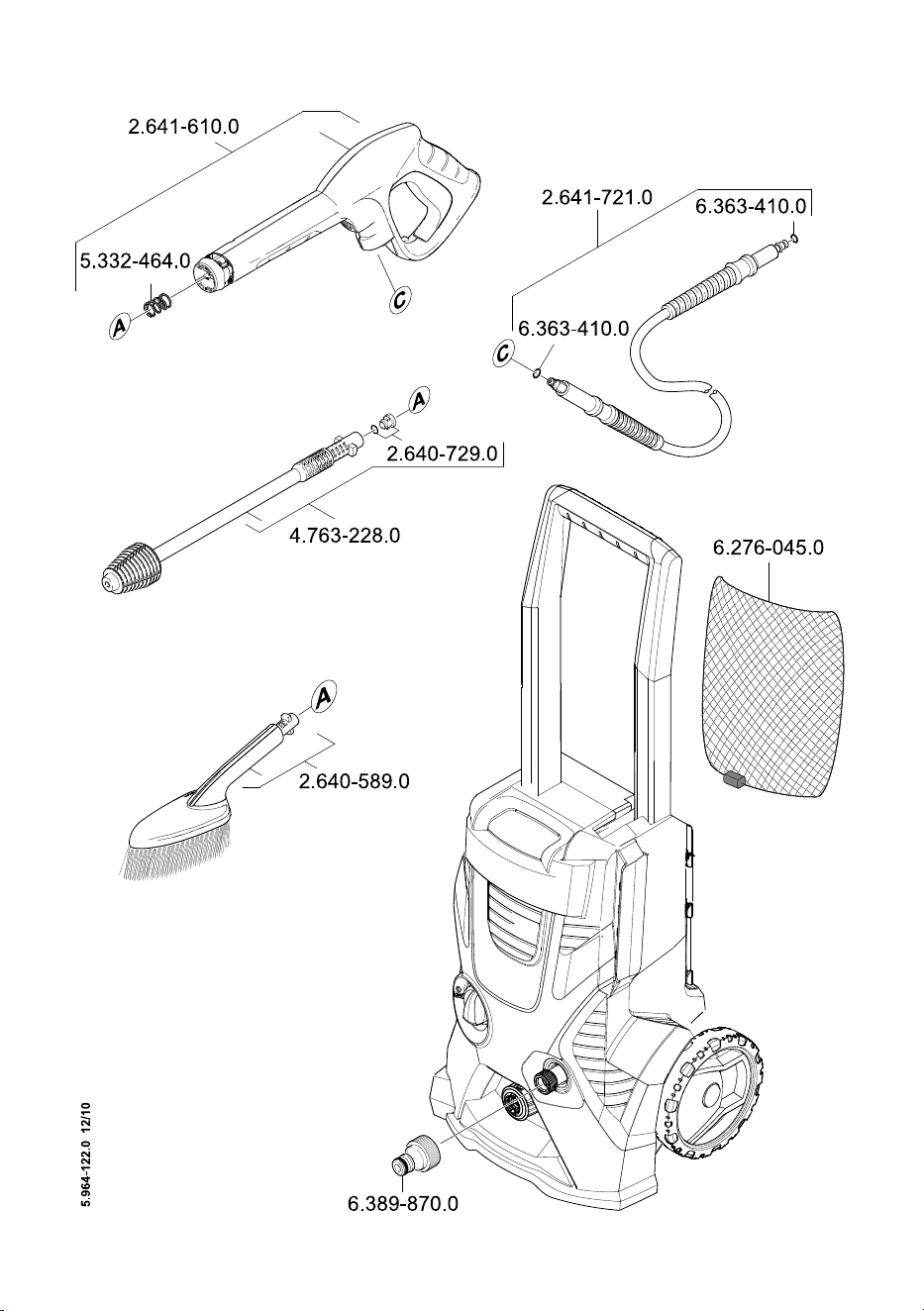

Verwenden Sie ausschließlich Original

KÄRCHER Ersatzteile. Eine Ersatzteilüber-

sicht finden Sie am Ende dieser Betriebs-

anleitung.

Kleinere Störungen können Sie mit Hilfe

der folgenden Übersicht selbst beheben.

Im Zweifelsfall wenden Sie sich bitte an den

autorisierten Kundendienst.

 Gefahr

Vor allen Pflege– und Wartungsarbeiten

das Gerät ausschalten und den Netzste-

cker ziehen.

Reparaturarbeiten und Arbeiten an elektri-

schen Bauteilen dürfen nur vom autorisier-

ten Kundendienst durchgeführt werden.

 Hebel der Handspritzpistole ziehen,

das Gerät schaltet ein.

 Prüfen ob die angegebene Spannung

auf dem Typenschild mit der Spannung

der Stromquelle übereinstimmt.

 Netzanschlussleitung auf Beschädi-

gung prüfen.

Lagerung

Gerät aufbewahren

Frostschutz

Pflege und Wartung

Pflege

Wartung

Ersatzteile

Hilfe bei Störungen

Gerät läuft nicht

9DE

– 8

 Einstellung am Strahlrohr prüfen.

 Gerät entlüften: Gerät ohne ange-

schlossenen Hochdruckschlauch ein-

schalten und warten (max. 2 Minuten),

bis Wasser blasenfrei am Hochdruck-

anschluss austritt. Gerät ausschalten

und Hochdruckschlauch wieder an-

schließen.

 Wasserversorgung überprüfen.

 Sieb im Wasseranschluss mit einer

Flachzange herausziehen und unter

fließendem Wasser reinigen.

Ursache: Spannungsabfall wegen schwa-

chem Stromnetz oder bei Verwendung ei-

nes Verlängerungskabels.

 Beim Einschalten zuerst den Hebel der

Handspritzpistole ziehen, dann den Ge-

räteschalter auf „I/ON“ stellen.

 Hochdruckdüse reinigen: Verschmut-

zungen aus der Düsenbohrung mit ei-

ner Nadel entfernen und von vorne mit

Wasser ausspülen.

 Wasserzulaufmenge überprüfen.

 Eine geringe Undichtheit des Gerätes

ist technisch bedingt. Bei starker Un-

dichtheit den autorisierten Kunden-

dienst beauftragen.

 Strahlrohr mit Druckregulierung (Vario

Power) verwenden.

Strahlrohr auf Stellung „Mix“ drehen.

 Filter am Saugschlauch für Reinigungs-

mittel reinigen.

 Saugschlauch für Reinigungsmittel auf

Knickstellen überprüfen.

Technische Änderungen vorbehalten!

Gerät kommt nicht auf Druck

Gerät läuft nicht an, Motor brummt

Starke Druckschwankungen

Gerät undicht

Reinigungsmittel wird nicht angesaugt

Technische Daten

Wasseranschluss

Zulauftemperatur (max.) °C 40

Zulaufmenge (min.) l/min 10

Zulaufdruck (max.) MPa 0,8

Max. Ansaughöhe m 0,5

Elektrischer Anschluss

Spannung

1~50 Hz

V 230

Anschlussleistung kW 1,8

Netzabsicherung (träge) A 10

Schutzklasse I

Schutzgrad IP X5

Leistungsdaten

Arbeitsdruck MPa 11

Max. zulässiger Druck MPa 12

Fördermenge, Wasser l/min 6,3

Maße und Gewichte

Länge mm 285

Breite mm 325

Höhe mm 876

Gewicht, betriebsbereit mit

Zubehör

kg 12

Fördermenge, Reinigungs-

mittel

l/min 0,3

Rückstoßkraft der

Handspritzpistole

N 15

Ermittelte Werte gemäß EN 60335-2-79

Hand-Arm Vibrationswert

Unsicherheit K

m/s

< 2,5

0,3

Schalldruckpegel L

Unsicherheit K

dB(A)

Schallleistungspegel L

Unsicherheit K

dB(A) 89

10 DE

– 9

Hiermit erklären wir, dass die nachfolgend

bezeichnete Maschine aufgrund ihrer Kon-

zipierung und Bauart sowie in der von uns

in Verkehr gebrachten Ausführung den ein-

schlägigen grundlegenden Sicherheits-

und Gesundheitsanforderungen der EG-

Richtlinien entspricht. Bei einer nicht mit

uns abgestimmten Änderung der Maschine

verliert diese Erklärung ihre Gültigkeit.

Die Unterzeichnenden handeln im Auftrag

und mit Vollmacht der Geschäftsführung.

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2010/12/01

CE-Erklärung

Produkt: Hochdruckreiniger

Typ: 1.180-xxx

Einschlägige EG-Richtlinien

2006/42/EG (+2009/127/EG)

2004/108/EG

2000/14/EG

Angewandte harmonisierte Normen

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Angewandtes Konformitätsbewertungs-

verfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)

Gemessen: 87

Garantiert: 89

CEO

Head of Approbation

11DE

– 1

Dear Customer,

Please read and comply with

these original instructions prior to

the initial operation of your appliance and store

them for later use or subsequent owners.

This high-pressure cleaner is designed for

domestic use only:

– to clean machines, vehicles, buildings,

tools, facades, terraces, garden equip-

ment etc. using a high-pressure water

jet (and detergents if required).

– with accessories, replacement parts

and detergents approved by KÄRCH-

ER. Observe the instructions provided

with these detergents.

The packaging material can be recy-

cled. Please do not place the packag-

ing into the ordinary refuse for disposal, but

arrange for the proper recycling.

Old appliances contain valuable materi-

als that can be recycled. Please arrange

for the proper recycling of old applianc-

es. Please dispose your old appliances using

appropriate collection systems.

Notes about the ingredients (REACH)

You will find current information about the

ingredients at:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

The warranty terms published by the rele-

vant sales company are applicable in each

country. We will repair potential failures of

your appliance within the warranty period

free of charge, provided that such failure is

caused by faulty material or defects in man-

ufacturing. In the event of a warranty claim

please contact your dealer or the nearest

authorized Customer Service centre.

Please submit the proof of purchase.

(See address on the reverse)

 Danger

Immediate danger that can cause severe

injury or even death.

몇 Warning

Possible hazardous situation that could

lead to severe injury or even death.

Caution

Possible hazardous situation that could

lead to mild injury to persons or damage to

property.

– High-pressure jets can be

dangerous if improperly

used. The jet must not be

directed at persons, ani-

mals, live electrical equipment or at the

appliance itself.

– Frost can destroy the not completely

drained appliance. Store the appliance

in a frost resistant room during winter.

 Danger

 Never touch the mains plug and the

socket with wet hands.

 The appliance must not be used if the

power cord or important parts of the ap-

pliance, e.g. high-pressure hoses, trig-

ger gun or safety devices are damaged.

Contents

General information . . . . . . EN . . .1

Safety instructions . . . . . . . EN . . .1

Operation . . . . . . . . . . . . . . EN . . .3

Transport . . . . . . . . . . . . . . EN . . .6

Storage. . . . . . . . . . . . . . . . EN . . .6

Maintenance and care . . . . EN . . .7

Troubleshooting . . . . . . . . . EN . . .7

Technical specifications . . . EN . . .8

CE Declaration . . . . . . . . . . EN . . .8

General information

Proper Use

Environmental protection

Warranty

Symbols in the operating instruc-

tions

Symbols on the machine

Safety instructions

12 EN

– 2

 Check the power cord and mains plug

for damage before every use. If the

power cord is damaged, please arrange

for it to be replaced immediately by an

authorised repair agent or a skilled

electrician

 Check the high-pressure hose for dam-

age before every use. Please arrange

for the immediate replacement of a

damaged high-pressure hose.

 The appliance may not be used in areas

where a risk of explosion is present.

 If the appliance is used in hazardous ar-

eas (e.g. filling stations) the corre-

sponding safety provisions must be

observed.

 High-pressure jets can be dangerous if

improperly used. The jet must not be di-

rected at persons, animals, live electri-

cal equipment or at the appliance itself.

 The high-pressure jet must not be di-

rected at other persons or directed by

the user at him/herself to clean clothing

or footwear.

 Never use the appliance to clean ob-

jects containing hazardous substances

(e.g. asbestos).

 Vehicle tyres or tyre valves are suscep-

tible to damage from the high-pressure

jet and may burst. The first indication of

this is a discolouration of the tyre. Dam-

aged vehicle tyres/tyre valves are high-

ly dangerous. Ensure that a distance of

at least 30 cm is observed when clean-

ing with the jet!

 Risk of explosion!

Do not spray flammable liquids.

Never draw in fluids containing solvents

or undiluted acids and solvents! This in-

cludes petrol, paint thinner and heating

oil. The spray mist thus generated is

highly inflammable, explosive and poi-

sonous. Do not use acetone, undiluted

acids and solvents as they are damag-

ing to the materials from which the ap-

pliance is made.

몇 Warning

 The mains plug and the coupling of an

extension cable must be watertight and

must never lay in the water.

 Unsuitable extension cables can be

hazardous. Only use extension cables

outdoors which have been approved for

this purpose and labelled with a suffi-

cient cable cross-section: 1 - 10 m: 1.5

; 10 - 30 m: 2.5 mm

 Always fully unroll electrical cables from

the cable drum.

 High-pressure hoses, fixtures and cou-

plings are important for the safety of the

appliance. Only use high-pressure hos-

es, fixtures and couplings recommend-

ed by the manufacturer.

 This appliance is not intended for use

by persons with reduced physical, sen-

sory or mental capabilities.

The appliance must not be operated by

children or persons who have not been

instructed accordingly.

Children should be supervised to pre-

vent them from playing with the appli-

ance.

Keep packaging film away from children

- risk of suffocation!

 The operator must use the appliance

correctly. When working with the appli-

ance, he must consider the local condi-

tions and pay due care and attention to

other persons, in particular children,

who are nearby.

 Do not use the appliance when there

are other persons around unless they

are also wearing safety equipment.

 Wear protective clothing and safety

goggles to protect against splash back

containing water or dirt.

Caution

 In case of extended downtimes, switch

the appliance off at the main switch / ap-

pliance switch or remove the mains

plug.

 Do not operate the appliance at temper-

atures below 0 °C.

13EN

– 3

 Observe a distance of at least 30 cm

when using the jet to clean painted sur-

faces to avoid damaging paintwork.

 Never leave the appliance unattended

when it is in operation.

 Make sure that the power cable or ex-

tension cables are not damaged by run-

ning over, pinching, dragging or similar.

Protect the power cable from heat, oil,

and sharp edges.

 All current-conducting parts in the work-

ing area must be protected against jet

water.

 The appliance may only be connected

to an electrical supply which has been

installed in accordance with IEC 60364.

 The appliance may only be connected

to alternating current. The voltage must

correspond with the type plate on the

appliance.

 For safety reasons, we recommend that

you operate the appliance only via a

earth-leakage circuit breaker (max.

30 mA).

 Cleaning operations which produce oily

waste water, e.g. engine washes, un-

derbody washes, may only be carried

out using washing stations equipped

with an oil separator.

 This appliance was designed to be

used with detergents which are sup-

plied or recommended by the manufac-

turer. The use of other detergents or

chemicals may compromise the safety

of the appliance.

Caution

Safety devices protect the user and must

not be modified or bypassed.

The appliance switch prevents unintention-

al operation of the appliance.

This lock locks the lever of the trigger gun

and prevents the inadvertent start of the ap-

pliance.

The overflow valve prevents the permissi-

ble working pressure from being exceeded.

If the lever on the trigger gun is released

the pressure switch turns off the pump, the

high-pressure jet is stopped. If the lever is

pulled the pump is turned on again.

Caution

Create stability for the appliance prior to all

work on or with the appliance to prevent ac-

cidents or damage.

– The stability of the appliance is warrant-

ed when it is placed onto an even sur-

face.

The scope of delivery of your appliance is il-

lustrated on the packaging. Check the con-

tents of the appliance for completeness

when unpacking.

In the event of missing accessories or any

transport damage, please contact your

dealer.

Illustration on Page 2

1 Coupling element for water connection

2 High pressure hose

3 Quick coupling for high pressure hose

4 Water connection with integrated sieve

5 Appliance switch "0/OFF“/ „I/ON“

6 Accessory net

7 Transport handle, detachable

8 Detergent suction hose with filter

9 Storage for accessories

10 Wheels

11 Trigger gun

12 Lock trigger gun

13 Key to detach the high pressure hose

from the trigger gun

Safety Devices

Power switch

Lock trigger gun

Overflow valve with pressure switch

Prerequisites for the appliance's

stability

Operation

Scope of delivery

Description of the Appliance

14 EN

– 4

14 Spray lance with pressure regulation

(Vario Power)

15 Spray lance with Dirtblaster

16 Washing brush

Special accessories expand the possibili-

ties of using your appliance. Please contact

your KÄRCHER dealer for further informa-

tion.

Mount loose parts delivered with appliance

prior to start-up.

 Illustration

Push the wheels into the intake and se-

cure with the enclosed plugs, watch for

positioning of plug.

 Illustration

Place the transport handle into the in-

take until you feel resistance. Use the

heel of your hand or a soft rubber mallet

to position it.

 Illustration

Hook the accessories net into the hooks

shown in the illustration.

 Illustration

Push the high pressure hose into the

trigger gun until it locks audibly.

Note: Make sure the connection nipple

is aligned correctly.

Check the secure connection by pulling

on the high pressure hose.

몇 Warning

According to the applicable regula-

tions, the appliance must never be

used on the drinking water supply

without a system separator. Use a

suitable system separator manufactured by

KÄRCHER; or, as an alternative, a system

separator as per EN 12729 Type BA. Water

flowing through a system separator is con-

sidered non-drinkable.

Caution

Always connect the system separator to

the water supply, never directly to the appli-

ance!

Note: Impurities in the water can damage

the high-pressure pump and accessories.

For protection, the use of the KÄRCHER

water filter (optional accessory, order no.

4.730-059) is recommended.

Observe regulations of water supplier.

For connection values, see type plate/tech-

nical data.

 Use a fibre-reinforced water hose (not

included) with a standard coupling.

(Minimum diameter 1/2 inch (13 mm),

minimum length 7.5 m).

 Illustration

Screw the supplied coupling element to

the water connection on the appliance.

Push the water supply hose onto the

coupling unit, then connect it to the wa-

ter supply.

This high-pressure cleaner is suited to work

with the KÄRCHER suction hose with back-

flow valve (Optional accessory, order no.

4.440-238) to draw in surface water, e.g.

from water butts or ponds (see specifica-

tions for max. suction height).

 Fill the KÄRCHER suction hose with

backflow valve with water, screw to wa-

ter supply and hang into the water butt.

 Separate the high pressure hose from

the high pressure connection of the ap-

pliance.

 Switch the appliance on (I/ON) for a

max. of 2 minutes and wait until the wa-

ter exits the high-pressure connection

without bubbles.

 Turn off the appliance "0/OFF".

Special accessories

Before Startup

Install wheels

Install the transport handle

Attach the accessories net

Connect the high pressure hose to the

hand spray gun

Water supply

Water supply from mains

Drawing in water from open reservoirs

15EN

– 5

Caution

Dry runs lasting longer than two minutes

lead to damages to the high pressure

pump. If the appliance does not build up

pressure within two minutes, switch it off

and proceed as instructed in the Chapter

"Troubleshooting".

 Illustration

Insert the high pressure hose tightly into

the quick coupling on the appliance, it

will lock in audibly.

Note: Make sure the connection nipple

is aligned correctly.

Check the secure connection by pulling

on the high pressure hose.

 Illustration

Push the spray lance into the trigger

gun and fasten it by turning it through

90°.

 Completely open the water tap.

 Insert the mains plug into the socket.

 Turn on the appliance “I/ON”.

몇 Danger

The trigger gun is subjected to a recoil force

when the water jet is discharged. Make

sure that you have a firm footing and are

also holding the trigger gun and spray lance

firmly.

Caution

Prior to cleaning, make sure that the high

pressure is placed safely on level ground.

Wear protective goggles and protective

clothing during the cleaning process.

 Unlock the lever on the trigger gun.

 Pull on the lever of the trigger gun; the

device will switch on.

Note: Release the lever of the trigger gun;

the device will switch off again. High pres-

sure remains in the system.

Carrying out the most common cleaning

tasks. The work pressure can be stageless-

ly regulated between "Min" and "Max".

 Release the lever on the trigger gun.

 Turn the spray lance to the desired po-

sition.

For particularly dirty items or areas.

Caution

Car tyres, paint or sensitive surfaces such

as wood should not be cleaned with the dirt

blaster, as there is a risk of damage.

– Not suitable for use with detergents.

– Note: Suitable for use with detergents.

Please use exclusively KÄRCHER deter-

gents and care products to carry out the re-

spective cleaning task, as these were

specifically developed for your appliance.

The use of other detergents and care prod-

ucts may lead to premature wear and can

invalidate your warranty claims. Please ob-

tain information at your local dealer or re-

quest information directly from KÄRCHER.

 Illustration

Pull detergent suction hose as far as is

required out of the housing.

Suspend end of detergent suction hose

in a container filled with detergent.

 Use spray lance with pressure regula-

tion (Vario Power).

 Turn the spray lance to "Mix" position.

Note: This will mix the detergent with

the water stream.

Note: If required, the washing brushes can

be used to work with detergent.

 Spray the detergent sparingly on the

dry surface and allow it to react, but not

to dry.

 Spray off loosened dirt with the high-

pressure jet.

 Release the lever on the trigger gun.

 Lock the lever on the trigger gun.

Start up

Operation

Spray lance with pressure regulation

Spray lance with Dirtblaster

Washing brush

Working with detergent

Recommended cleaning method

Interrupting operation

16 EN

– 6

 During longer breaks (more than 5 min-

utes), also turn the appliance off using

the "0/OFF" switch.

 Insert the trigger gun in its holder.

Caution

Only separate the high-pressure hose from

the trigger gun or the appliance while there

is no pressure in the system.

 After working with detergent, suspend

detergent suction hose in a container

filled with clear water, switch the appli-

ance on for around 1 minute once the

spray lance has been removed and

rinse until water runs clear.

 Release the lever on the trigger gun.

 Turn off the appliance "0/OFF".

 Turn off tap.

 Detach the appliance from the water

supply.

Caution: When disconnecting the sup-

ply or high pressure hose, warm water

may leak from the connections after op-

eration.

 Press the lever on the trigger gun to re-

lease any remaining pressure in the

system.

 Lock the lever on the trigger gun.

 Pull out the mains plug.

Caution

In order to prevent accidents or injuries,

keep in mind the weight of the appliance

during transport (see Specifications).

 Lift appliance by the carrying handle

and carry it.

 Pull the appliance by its transport han-

dle.

Illustration

 To push the appliance, the transport

handle must be pulled all the way up; it

will lock into place audibly.

 Secure the appliance against shifting

and tipping over.

Caution

In order to prevent accidents or injuries,

keep in mind the weight of the appliance

when selecting a storage location for it (see

Specifications).

 Park the machine on an even surface.

 Press the disconnect on the hand spray

gun and remove the high pressure hose

from the hand spray gun.

 Push the casing of the quick coupling

for the high pressure hose toward the

rear and disconnect the high pressure

hose from the appliance.

 Stow away the mains cable, the high-

pressure hose and accessory at the ap-

pliance.

Prior to extended storage periods, as dur-

ing the winter, also observe the instructions

in the Care section.

Caution

Protect the appliance and its accessories

against frost.

The appliance and its accessories can get

destroyed through frost if there are any wa-

ter residues in them. To avoid damage to

them:

 Completely drain all water from the ap-

pliance: Switch the appliance on with

detached high-pressure hose and de-

tached water supply (max. 1 minute)

and wait, until no more water exits at the

high-pressure connection. Turn off the

appliance.

 Store the appliance and the entire ac-

cessories in a frost-safe room.

Finish operation

Transport

When transporting by hand

When transporting in vehicles

Storage

Storing the Appliance

Frost protection

17EN

– 7

 Danger

Turn off the appliance and remove the

mains plug prior to any care and mainte-

nance work.

Prior to longer periods of storage, e.g. in

the winter:

 Remove filter from suction hose for de-

tergent and clean under running water.

 Pull out the sieve in the water connec-

tion using flat-nose pliers and clean un-

der running water.

The appliance is maintenance-free.

Use only original KÄRCHER spare parts.

You will find a list of spare parts at the end

of these operating instructions.

You can rectify minor faults yourself with

the help of the following overview.

If in doubt, please consult the authorized

customer service.

 Danger

Turn off the appliance and remove the

mains plug prior to any care and mainte-

nance work.

Repair works may only be performed by the

authorized customer service.

 Pull on the lever of the trigger gun; the

device will switch on.

 Check whether the voltage indicated on

the type plate corresponds to the volt-

age of the mains supply.

 Check the mains connection cable for

damages.

 Check setting at the spray lance.

 Appliance ventilation: Switch the appli-

ance on with the high-pressure hose

detached and operate (max. 2 minutes)

until the water exits the high-pressure

connection without bubbles. Switch off

appliance and reconnect high-pressure

hose.

 Check the water supply.

 Pull out the sieve in the water connec-

tion using flat-nose pliers and clean un-

der running water.

Cause: Voltage reduction due to weak

mains supply or when using an extension

cable.

 When switching on, first pull the lever of

the trigger gun and then switch the ap-

pliance switch to "I/ON".

 Clean high-pressure nozzle: Remove

dirt and debris from the nozzle bore, us-

ing a needle and rinse through with wa-

ter from the front.

 Check water flow quantity.

 Slight leakage from the appliance pump

is normal. If the leakage increases con-

tact the authorized customer service.

 Use spray lance with pressure regula-

tion (Vario Power).

Turn the spray lance to "Mix" position.

 Clean the detergent suction hose filter.

 Check the detergent suction hose for

kinks.

Maintenance and care

Care

Maintenance

Spare parts

Troubleshooting

Appliance is not running

Pressure does not build up in the appli-

ance

Appliance does not start, motor hums

Strong pressure fluctuations

Appliance is leaking

No detergent infeed

18 EN

– 8

Subject to technical modifications!

We hereby declare that the machine de-

scribed below complies with the relevant

basic safety and health requirements of the

EU Directives, both in its basic design and

construction as well as in the version put

into circulation by us. This declaration shall

cease to be valid if the machine is modified

without our prior approval.

The undersigned act on behalf and under

the power of attorney of the company man-

agement.

Authorised Documentation Representative

S. Reiser

Alfred Kärcher GmbH Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Phone: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2010/12/01

Technical specifications

Water connection

Max. feed temperature °C 40

Min. feed volume I/min 10

Max. feed pressure MPa 0,8

Max. Suction height m 0,5

Electrical connection

Voltage

1~50 Hz

V 230

Connected load kW 1,8

Mains fuse (slow-blow) A 10

Protective class I

Protection class IP X5

Performance data

Working pressure MPa 11

Max. permissible pressure MPa 12

Water flow rate I/min 6,3

Dimensions and weights

Length mm 285

Width mm 325

Height mm 876

Weight, ready to operate

with accessories

kg 12

Detergent flow rate I/min 0,3

Recoil force of trigger gun N 15

Values determined as per EN 60335-2-

Hand-arm vibration value

Uncertainty K

m/s

< 2,5

0,3

Sound pressure level L

Uncertainty K

dB(A)

Sound power level L

Uncertainty K

dB(A) 89

CE Declaration

Product: High-pressure cleaner

Type: 1.180-xxx

Relevant EU Directives

2006/42/EC (+2009/127/EC)

2004/108/EC

2000/14/EC

Applied harmonized standards

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Applied conformity evaluation method

2000/14/EC: Appendix V

Sound power level dB(A)

Measured: 87

Guaranteed: 89

CEO

Head of Approbation

19EN

– 1

Cher client,

Lire cette notice originale avant

la première utilisation de votre

appareil, se comporter selon ce qu'elle re-

quièrt et la conserver pour une utilisation ul-

térieure ou pour le propriétaire futur.

Ce nettoyeur haute pression ne doit être

utilisé que pour un usage privé:

– pour le nettoyage de machines, véhi-

cules, bâtiments, outils, fassades, ter-

rasses, outils de jardinage etc. avec un

jet d'eau sous pression (et si besoin en

ajoutant des détergents).

– avec des accessoires, pièces de re-

change et détergents homologués par

Kärcher

. Veuillez respecter les

consignes livrées avec les détergents.

Les matériaux constitutifs de l’embal-

lage sont recyclables. Ne pas jeter

les emballages dans les ordures ména-

gères, mais les remettre à un système de

recyclage.

Les appareils usés contiennent des

matériaux précieux recyclables les-

quels doivent être apportés à un sys-

tème de recyclage. Pour cette raison,

utilisez des systèmes de collecte adéquats

afin d'éliminer les appareils usés.

Instructions relatives aux ingrédients

(REACH)

Les informations actuelles relatives aux in-

grédients se trouvent sous :

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Dans chaque pays, les conditions de ga-

rantie en vigueur sont celles publiées par

notre société de distribution responsable.

Les éventuelles pannes sur l’appareil sont

réparées gratuitement dans le délai de va-

lidité de la garantie, dans la mesure où

celles-ci relèvent d'un défaut matériel ou

d'un vice de fabrication. En cas de recours

en garantie, adressez-vous à votre reven-

deur ou au service après-vente agréé le

plus proche munis de votre preuve d'achat.

(Adresse au dos)

 Danger

Pour un danger immédiat qui peut avoir

pour conséquence la mort ou des bles-

sures corporelles graves.

몇 Avertissement

Pour une situation potentiellement dange-

reuse qui peut avoir pour conséquence des

blessures corporelles graves ou la mort.

Attention

Pour une situation potentiellement dange-

reuse qui peut avoir pour conséquence des

blessures légères ou des dommages maté-

riels.

– Une utilisation incorrecte du

jet haute pression peut pré-

senter des dangers. Le jet ne

doit pas être dirigé sur des

personnes, animaux, installations élec-

triques actives ni sur l'appareil lui-même.

– Le gel risque d'endommager l'appareil

si celui-ci n'a pas été intégralement vi-

dé. En hiver, conserver l'appareil dans

un lieu à l'abri du gel.

Table des matières

Consignes générales . . . . . FR . . .1

Consignes de sécurité . . . . FR . . .2

Utilisation . . . . . . . . . . . . . . FR . . .4

Transport . . . . . . . . . . . . . . FR . . .7

Entreposage. . . . . . . . . . . . FR . . .7

Entretien et maintenance . . FR . . .8

Assistance en cas de panne FR . . .8

Caractéristiques techniques FR . . .9

Déclaration CE . . . . . . . . . . FR . . .9

Consignes générales

Utilisation conforme

Protection de l’environnement

Garantie

Symboles utilisés dans le mode

d'emploi

Symboles sur l'appareil

20 FR

– 2

 Danger

 Ne jamais saisir la fiche secteur ni la

prise de courant avec des mains hu-

mides.

 Ne jamais mettre l’appareil en service si

le câble d’alimentation ou des pièces

importantes de l’appareil, telles que par

exemple le flexible haute pression, le

poignée-pistolet ou les dispositifs de

sécurité sont endommagés.

 Vérifier avant chaque utilisation que le

câble d'alimentation et la fiche secteur

ne sont pas endommagés. Un câble

d’alimentation endommagé doit immé-

diatement être remplacé par le service

après-vente ou un électricien agréé.

 Vérifier avant chaque utilisation que le

flexible haute-pression n'est pas en-

dommagé. Un flexible haute pression

endommagé doit immédiatement être

remplacé.

 Il est interdit d’utiliser l’appareil dans

des zones présentant des risques d’ex-

plosion.

 Si l’appareil est utilisé dans des zones

de danger (par exemple des stations

essence), il faut tenir compte des

consignes de sécurité correspon-

dantes.

 Une utilisation incorrecte des jets haute

pression peut présenter des dangers.

Le jet ne doit pas être dirigé sur des per-

sonnes, animaux, installations élec-

triques actives ni sur l'appareil lui-

même.

 Ne jamais diriger le jet haute pression

sur soi-même ni sur d’autres personnes

dans le but de nettoyer les vêtements

ou les chaussures.

 Ne jamais laver au jet des objets conte-

nant des substances nocives (par

exemple de l’amiante).

 Le jet haute pression risque d’endom-

mager les pneus/valves de véhicules et

les pneus risquent d’éclater. Le premier

indice d’endommagement est une dé-

coloration du pneu. Des pneus/valves

de véhicules endommagés présentent

des dangers de mort. Il faut toujours se

tenir au moins à 30 cm des pièces pour

les laver au jet !

 Risque d'explosion !

Ne pas pulvériser de liquides inflam-

mables.

Ne jamais aspirer des liquides conte-

nant des solvants ni des acides ou des

solvants non dilués, tels que par

exemple de l’essence, du diluant pour

peinture ou du fuel ! Le nuage de pulvé-

risation est extrêmement inflammable,

explosif et toxique. Ne pas utiliser

d’acétone, d’acides ni de solvants non

dilués, du fait de leur effet corrosif sur

les matériaux constituant l’appareil.

몇 Avertissement

 La fiche secteur et la fiche d'une ral-

longe doivent être étanches et ne doi-

vent pas reposer dans l'eau.

 Des rallonges non adaptées peuvent

présenter des risques. Utiliser à l’air

libre uniquement des câbles de rallonge

autorisées et marquées de façon adé-

quate avec une section suffisante du

conducteur. 1 - 10 m : 1,5 mm

; 10 - 30

m: 2,5 mm

 Toujours dérouler entièrement les ral-

longes de l’enrouleur de câble.

 Les flexibles haute pression, les robi-

nets et les raccords sont importants

pour la sécurité de l’appareil. N'utiliser

que des flexibles haute pression, des

robinets et des raccords recommandés

par le fabricant.

 Cet appareil n'est pas destiné à être uti-

lisé par des personnes avec des capa-

cités physiques, sensorielles ou

mentales restreintes.

L’appareil ne doit jamais être utilisé par

des enfants ni par des personnes non

avisées.

Consignes de sécurité

21FR

– 3

Les enfants doivent être surveillés pour

s'assurer qu'ils ne jouent pas avec l'ap-

pareil.

Tenir les films plastiques d'emballages

hors de portée des enfants, risque

d'étouffement !

 L’utilisateur doit faire preuve d'un usage

conforme de l'appareil. Il doit prendre

en considération les données locales et

lors du maniement de l’appareil, il doit

prendre garde aux tierces personnes,

et en particulier aux enfants.

 L’appareil ne doit jamais être utilisé si

d’autres personnes figurent dans le

rayon de portée de l’appareil, à moins

que ces personnes ne portent des vête-

ments de protection.

 Pour se protéger contre les éclabous-

sures ou les poussières, porter le cas

échéant des vêtements et des lunettes

de protection.

Attention

 Lors des pauses d'exploitation prolon-

gées, mettre l'appareil hors service au

niveau du sectionneur général / de l'in-

terrupteur d'appareil ou de la fiche sec-

teur.

 Ne pas exploiter l'appareil à des tempé-

ratures inférieures à 0 °C.

 Une distance d'au moins 30 cm entre la

lance et les surfaces peintes est néces-

saire pour éviter tout endommagement.

 Ne jamais laisser l’appareil sans sur-

veillance lorsqu’il est en marche.

 Veiller à ne pas abîmer ni endommager

le câble d’alimentation ni le câble de ral-

longe en roulant dessus, en les coin-

çant ni en tirant violemment dessus.

Protéger les câbles d’alimentation

contre la chaleur, l’huile et les bords

tranchants.

 Toutes les pièces conductrices dans la

zone de travail doivent être protégées

contre les jets d’eau.

 L’appareil doit uniquement être raccor-

dé à un branchement électrique mis en

service par un électricien conformé-

ment à la norme IEC 60364.

 L'appareil doit être raccordé unique-

ment au courant alternatif. La tension

doit être identique avec celle indiquée

sur la plaque signalétique de l’appareil.

 Pour des raisons de sécurité, nous re-

commandons fondamentalement que

l'appareil soit exploité avec un disjonc-

teur de courant de défaut (max. 30 mA).

 Tous travaux de nettoyage produisant

des eaux usées contenant de l’huile,

par exemple un nettoyage de moteur ou

de bas de chassis, doivent uniquement

être effectués à des postes de lavage

équipés d’un séparateur d’huile.

 Cet appareil a été conçu pour l’utilisa-

tion de détergents ayant été fournis ou

recommandés par le fabricant. L’utilisa-

tion d’autres détergents ou d’autres

produits chimiques peut nuire à la sécu-

rité de l’appareil.

Attention

Le but des dispositifs de sécurité est de

protéger l'utilisateur. Ils ne doivent en au-

cun cas être transformés ou désactivés.

L'interrupteur principal empêche un fonc-

tionnement involontaire de l'appareil.

Le verrouillage verrouille le levier de la poi-

gnée-pistolet et empêche un démarrage

non désiré de l'appareil.

Le clapet de décharge évite un dépassage

de la pression de service admissible.

Si vous relâchez la gâchette, la pompe est

éteinte par un manocontacteur, le jet haute

pression est interrompu. Si vous appuyez à

nouveau sur le levier, la pompe est remise

en marche.

Dispositifs de sécurité

Interrupteur principal

Verrouillage poignée-pistolet

Clapet de décharge avec pressostat

22 FR

– 4

Attention

Avant d'effectuer toute opération avec ou

sur le travail, en assurer la stabilité afin

d'éviter tout accident ou tout endommage-

ment.

– La stabilité de l'appareil est assurée

lorsqu'il peut être posé sur une surface

plane.

L'étendue de la fourniture de votre appareil

figure sur l'emballage. Lors du déballage,

contrôler l’intégralité du matériel.

S'il manque des accessoires ou en cas de

dommages imputables au transport, infor-

mer immédiatement le revendeur.

Illustration voir page 2

1 Raccord pour l'arrivée d'eau

2 Flexible haute pression

3 Accouplement rapide pour flexible

haute pression

4 Arrivée d'eau avec tamis intégré

5 Interrupteur principal "0/OFF" / "I/ON"

6 Filet d'accessoires

7 Poignée de transport, amovible

8 Flexible d'aspiration du détergent avec

filtre

9 Support pour accessoires

10 Roues

11 Poignée-pistolet

12 Verrouillage poignée-pistolet

13 Touche pour séparer le flexible haute

pression de la poignée-pistolet

14 Lance avec réglage de la pression (Va-

rio Power)

15 Lance avec rotabuse

16 Brosse de lavage

Les accessoires spéciaux élargissent le

champ d'action de votre appareil. Vous

trouverez de plus amples informations

chez votre revendeur Kärcher

Monter les pièces jointes en vrac à l'appa-

reil avant la mise en service.

 Illustration

Presser les roues dans la fixation et les

freiner à l'aide de l'obturateur ci-joint en

respectant l'orientation de l'obturateur.

 Illustration

Mettre la poignée de transport en place

dans la fixation, jusqu'à ce qu'une résis-

tance se fasse sentir. La mettre en po-

sition en administrant un bref coup de

poing ou de maillet souple.

 Illustration

Suspendre le filet d'accessoires au cro-

chet, comme le montre l'illustration.

 Illustration

Enficher le flexible haute pression dans

la poignée-pistolet jusqu'à ce qu'il s'en-

clenche de manière audible.

Remarque : Veiller à un alignement

correct du nipple de raccordement.

Contrôler que la connexion est bien

fixée en tirant sur le flexible haute pres-

sion.

몇 Avertissement

Selon les directives en vigueur,

l'appareil ne doit jamais être ex-

ploité sans séparateur système

sur le réseau d'eau potable. Utili-

ser un séparateur système approprié de la

Sté. Kärcher

ou en alternative un sépara-

teur système selon EN 12729 type BA.

L'eau qui s'est écoulée à travers un sépara-

teur systeme est classifiée comme non po-

table.

Conditions pour la stabilité

Utilisation

Contenu de livraison

Description de l’appareil

Accessoires en option

Avant la mise en service

Montage des roues

Montage de la poignée de transport

Mettre le filet d'accessoires en place

Relier le flexible haute pression à la poi-

gnée-pistolet

Alimentation en eau

23FR

– 5

Attention

Toujours raccorder le séparateur du sys-

tème au niveau de l'alimentation en eau et

jamais directement sur l'appareil!

Remarque : Des impuretés dans l'eau

peuvent endommager la pompe haute

pression et les accessoires. Il est recom-

mandé d'utiliser le filtre à eau Kärcher

(ac-

cessoires spéciaux, référence : 4.730-059)

à des fins de protection.

Respecter les prescriptions de votre socié-

té distributrice en eau.

Données de raccordement, voir plaque si-

gnalétique / caractéristiques techniques

 Utiliser un flexible renforcé (non livré)

avec un raccord standard. (diamètre

minimum 1/2 pouce ou 13 mm, lon-

gueur au moins 7,5 m).

 Illustration

Visser le raccord livré à l'arrivée d'eau

de l'appareil.

Fixer le flexible d'eau sur le raccord de

l'appareil et raccorder à l'alimentation

en eau.

Ce nettoyeur haute pression est approprié

pour l'aspiration de l'eau de surface, par ex.

des cuves d'eau de pluie ou étangs (hau-

teur manométrique maximale cf. caracté-

ristiques techniques) avec le flexible

d'aspiration avec soupape antiretour

Kärcher

(accessoires spéciaux, référence

: 4.440-238).

 Remplir le flexible d'aspiration Kärcher

avec soupape antiretour avec de l'eau,

le visser sur le raccord d'eau et l'accro-

cher dans la cuve d'eau.

 Séparer le flexible haute pression du

raccord haute pression de l'appareil.

 Mettre l'appareil en service "I/ON" et at-

tendre (max. 2 minutes) jusqu'à ce qu'il

s'écoule de l'eau sans bulle du raccord

haute pression.

 Mettre l'appareil hors service "0/OFF".

Attention

Une marche à sec de plus de 2 minutes en-

traîne des endommagements de la pompe

haute pression. Si l'appareil n'établit pas de

pression dans les deux minutes, le mettre

hors service et procéder de la manière indi-

quée dans les instructions du chapitre

"Aide en cas de défauts".

 Illustration

Enficher fermement le flexible haute

pression das le coupleur rapide su l'ap-

pareil, jusqu'à ce qu'il s'encliquette de

façon audible.

Remarque : Veiller à un alignement

correct du nipple de raccordement.

Contrôler que la connexion est bien

fixée en tirant sur le flexible haute pres-

sion.

 Illustration

Raccorder la lance à la poignée-pistolet

et la fixer en effectuant une rotation à

90°.

 Ouvrir le robinet d'eau complètement.

 Brancher la fiche secteur dans une

prise de courant.

 Interrupteur principal sur "I/ON".

몇 Danger

Le jet d'eau sortant de la buse haute pres-

sion provoque une force de réaction sur la

poignée-pistolet. Veiller à adopter une po-

sition stable et à tenir la poignée et la lance

fermement.

Attention

S'assurer avant le début du nettoyage que

le nettoyeur haute pression se trouve sur

un sol plan. Utiliser lors du nettoyage des

lunettes de protection et revêtir une tenue

de protection.

 Déverrouiller la manette de la poignée-

pistolet.

 Tirer le levier, l'appareil se met en ser-

vice.

Raccordement à la conduite d'eau du ré-

seau public

Aspiration d'eau depuis des réservoirs

ouverts

Mise en service

Fonctionnement

24 FR

– 6

Remarque : Si le levier est relâché, l'appa-

reil se met hors service. La haute pression

est conservée dans le système.

Pour les travaux courants de nettoyage. La

pression de travail peut être réglable de

manière continue entre "Min" et "Max".

 Relâcher la manette de la poignée-pis-

tolet.

 Tourner la lance sur la position souhai-

tée.

Pour les salissures tenaces.

Attention

Ne pas nettoyer les pneus, la carrosserie

ou les surfaces sensibles telles que le bois

avec la rotabuse pour éviter tout endom-

magement.

– Pas approprié pour un travail avec du

détergent.

– Remarque : appropriée au nettoyage

avec détergent.

Utilisez pour la tâche de nettoyage respec-

tive exclusivement des détergents et des

produits d'entretien Kärcher

, car ceux-ci

ont été mis au point spécialement pour une

utilisation avec votre appareil. L'emploi

d'autres détergents ou produits de soin

peut entraîner une usure plus rapide et l'an-

nulation de la garantie. Veuillez vous infor-

mer chez votre distributeur spécialisé ou

consultez Kärcher

directement.

 Illustration

Tirer le flexible d'aspiration pour le dé-

tergent du logement à la longueur sou-

haitée.

Plonger le flexible d’aspiration pour le

détergent dans un récipient contenant

une solution de détergent.

 Utiliser la lance avec réglage de la pres-

sion (Vario Power).

 Tourner la lance sur la position "Mix".

Remarque : Ainsi, la solution de déter-

gent est mélangée au jet d'eau lors du

fonctionnement.

Remarque : Si nécessaire, il est également

possible d'utiliser les broches de lavage

pour le nettoyage avec détergent.

 Pulvériser le détergent sur la surface

sèche et laisser agir sans toutefois le

laisser sécher complètement.

 Retirer les saletés dissoutes au moyen

du jet haute pression.

 Relâcher la manette de la poignée-pis-

tolet.

 Verrouiller le levier de la poignée-pisto-

let.

 En cas de pauses de longue durée

(plus de 5 minutes), mettre en plus l'ap-

pareil hors service avec l'interrupteur

"0/OFF".

 Enficher la poignée-pistolet dans le

support de poignée-pistolet.

Attention

Séparer le tuyau haute pression de la poi-

gnée-pistolet ou de l'appareil uniquement

quand il n'y a pas de pression dans le sys-

tème.

 Après le travail avec le détergent, ac-

crocher le flexible d'aspiration dans un

récipient contenant de l'eau propre,

mettre l'appareil en marche environ

pendant une minute après avoir dé-

monté la lance et rincer.

 Relâcher la manette de la poignée-pis-

tolet.

 Mettre l'appareil hors service "0/OFF".

 Fermer le robinet d'eau.

 Séparer l'appareil de l'alimentation en

eau.

Attention : En cas de séparation du

flexible d'amenée ou haute pression, de

l'eau chaude peut s'échapper des rac-

cords avec le fonctionnement.

Lance avec réglage de la pression

(Vario Power)

Lance avec rotabuse

Brosse de lavage

Travail avec le détergent

Méthode de nettoyage conseillée

Interrompre le fonctionnement

Fin de l'utilisation

25FR

– 7

 Actionner la gachette de la poignée-pis-

tolet afin de faire échapper la pression

restante dans le système.

 Verrouiller le levier de la poignée-pisto-

let.

 Retirer le connecteur de la prise.

Attention

Afin d'éviter tout accident ou toute blessure

lors du transport, tenir compte du poids de

l'appareil (voir les caractéristiques tech-

niques).

 Soulever l'appareil avec la poignée et le

porter.

 Tirer l'appareil à l'aide de la poignée de

transport.

Illustration

 Pour pousser l'appareil, tirer tout

d'abord la poignée de transport complè-

tement vers le haut, jusqu'à ce qu'elle

s'encliquette de façon audible.

 Freiner l'appareil pour l'empêcher de

glisser et de basculer.

Attention

Afin d'éviter tout accident ou toute bles-

sure, tenir compte du poids de l'appareil

(voir les caractéristiques techniques) en

choisissant son emplacement pour le stoc-

kage.

 Garer l'appareil sur une surface plane.

 Appuyer sur la touche de séparation de

la poignée-pistolet et séparer le flexible

haute pression de celle-ci.

 Pousser le logement du couplage ra-

pide pour le flexible haute pression

dans le sens de la flèche et sortir le

flexible haute pression.

 Ranger le câble d'alimentation, le

flexible à haute pression et l'accessoire

sur l'appareil.

En cas de stockage prolongé, par ex. en hi-

ver, respecter en plus les recommanda-

tions fournies au chapitre Entretien.

Attention

Mettre l'appareil et les accessoires à l'abri

du gel.

L'appareil et les accessoires sont détruits

par le gel si l'eau n'a pas été totalement vi-

dée. Pour éviter tout endommagement :

 Vider complètement l'eau de l'appareil :

Mettre l'appareil en service avec le

flexible haute pression raccordé et sans

alimentation d'eau raccordé (max. 1

min.) et attendre jusqu''à ce qu'il ne

sorte plus d'eau du raccord haute pres-

sion. Désactiver l'appareil.

 Conserver l'appareil et l'intégralité des

accessoires dans un endroit à l'abri du

gel.

Transport

Transport manuel

Transport dans des véhicules

Entreposage

Ranger l’appareil

Protection antigel

26 FR

– 8

 Danger

Avant tout travail d'entretien et de mainte-

nance, mettre l'appareil hors tension et dé-

brancher la fiche secteur.

Avant un stockage prolongé, par exemple

en hiver :

 Retirer le filtre du flexible d'aspiration

pour détergent et le nettoyer à l'eau

courante.

 Enlever le tamis de l'arrivée d'eau à

l'aide d'une pince et le nettoyer à l'eau

courante.

L'appareil ne nécessite aucune mainte-

nance.

Utiliser uniquement des pièces de re-

change de la marque Kärcher

. Vous trou-

verez une liste des pièces de rechanges à

la fin de cette notice.

Il est possible de résoudre des pannes

sans trop grande gravité en utilisant la liste

suivante.

En cas de doute, s'adresser au service

après-vente agréé.

 Danger

Avant tout travail d'entretien et de mainte-

nance, mettre l'appareil hors tension et dé-

brancher la fiche secteur.

Seul le service après-vente agréé est auto-

risé à effectuer des travaux de réparation

ou des travaux concernant les pièces élec-

triques de l'appareil.

 Tirer le levier de la poignée pistolet,

l'appareil se met en service.

 Vérifier que la tension indiquée sur la

plaque signalétique correspond à la

tension de la prise de courant.

 Vérifier si le câble d'alimentation est en-

dommagé

 Contrôler le réglage sur la lance.

 Purger l'appareil : Mettre l'appareil en

service sans flexible haute pression et

attendre (max. 2 minutes) jusqu'à ce

qu'il s'écoule de l'eau sans bulle du rac-

cord haute pression. Mettre l'appareil

hors tension et raccorder le flexible

haute pression.

 Contrôler l'alimentation en eau.

 Enlever le tamis de l'arrivée d'eau à

l'aide d'une pince et le nettoyer à l'eau

courante.

Cause : Chute de tension en raison d'un ré-

seau électrique faible ou d'utilisation d'un

câble de rallonge.

 Lors de la mise en service, tirer en pre-

mier sur le levier de la poignée-pistolet,

puis mettre l'interrupteur principal sur "I/

ON".

 Nettoyer la buse à haute pression :

Ôtez les salissures situées dans l'orifice

de la buse à l'aide d'une aiguille et rin-

cez-la avec de l'eau.

 Contrôler la quantité d'eau alimentée.

 Une fuite minime au niveau de l'appareil

peut survenir sous certaines conditions

techniques. Si la fuite est importante,

contacter le service après-vente agréé.

 Utiliser la lance avec réglage de la pres-

sion (Vario Power).

Tourner la lance sur la position "Mix".

 Nettoyer le filtre situé sur le flexible

d'aspiration du détergent.

 Contrôler le flexible d'aspiration pour le

détergent afin de détecteur tout pli.

Entretien et maintenance

Entretien

Maintenance

Pièces de rechange

Assistance en cas de panne

L'appareil ne fonctionne pas

L'appareil ne monte pas en pression

L'appareil ne démarre pas, le moteur

ronronne

Fluctuations de pression importantes

Appareil non étanche

Le détergent n'est pas aspirée

27FR

– 9

Sous réserve de modifications

techniques !

Nous certifions par la présente que la ma-

chine spécifiée ci-après répond de par sa

conception et son type de construction ain-

si que de par la version que nous avons

mise sur le marché aux prescriptions fon-

damentales stipulées en matière de sécuri-

té et d’hygiène par les directives

européennes en vigueur. Toute modifica-

tion apportée à la machine sans notre ac-

cord rend cette déclaration invalide.

Les soussignés agissent sur ordre et sur

procuration de la Direction commerciale.

Responsable de la documentation:

S. Reiser

Alfred Kärcher GmbH Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Téléphone : +49 7195 14-0

Télécopieur : +49 7195 14-2212

Winnenden, 2010/12/01

Caractéristiques techniques

Arrivée d'eau

Température d'alimentation

(max.)

° C 40

Débit d'alimentation (min.) l/min 10

Pression d'alimentation

(max.)

MPa 0,8

Hauteur max. de l'aspira-

tion

m 0,5

Branchement électrique

Tension

1~50 Hz

V 230

Puissance de raccorde-

ment

kW 1,8

Protection du réseau (à ac-

tion retardée)

A10

Classe de protection I

Degré de protection IP X5

Performances

Pression de service MPa 11

Pression maximale admis-

sible

MPa 12

Débit (eau) l/min 6,3

Dimensions et poids

Longueur mm 285

Largeur mm 325

Hauteur mm 876

Poids, opérationnel avec

accessoires

kg 12

Débit (détergent) l/min 0,3

Force de réaction sur la poi-

gnée-pistolet

N 15

Valeurs déterminées selon EN 60335-2-

Valeur de vibrations bras-

main

Incertitude K

m/s

< 2,5

0,3

Niveau de pression sonore

Incertitude K

dB(A)

Niveau de pression sonore

+ incertitude K

dB(A) 89

Déclaration CE

Produit: Nettoyeur haute pression

Type: 1.180-xxx

Directives européennes en vigueur :

2006/42/CE (+2009/127/CE)

2004/108/CE

2000/14/CE

Normes harmonisées appliquées :

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Procédures d'évaluation de la conformi-

té

2000/14/CE: Annexe V

Niveau de puissance acoustique dB(A)

Mesuré: 87

Garanté: 89

CEO

Head of Approbation

28 FR

– 1

Gentile cliente,

Prima di utilizzare l'apparecchio

per la prima volta, leggere le

presenti istruzioni originali, seguirle e con-

servarle per un uso futuro o in caso di riven-

dita dell'apparecchio.

Utilizzate questa idropulitrice esclusiva-

mente nell'uso domestico:

– per la pulizia di macchine, veicoli, edifi-

ci, attrezzi, facciate, terrazzi, attrezzi da

giardinaggio ecc. con getto d'acqua ad

alta pressione (se necessario con l'ag-

giunta di detergenti).

– con accessori, pezzi di ricambio e de-

tergenti autorizzati da KÄRCHER. Ri-

spettate le indicazioni allegate ai

detergenti.

Tutti gli imballaggi sono riciclabili. Gli

imballaggi non vanno gettati nei rifiuti

domestici, ma consegnati ai relativi centri di

raccolta.

Gli apparecchi dismessi contengono

materiali riciclabili preziosi e vanno

perciò consegnati ai relativi centri di

raccolta. Si prega quindi di smaltire gli ap-

parecchi dismessi mediante i sistemi di rac-

colta differenziata.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono

disponibili all'indirizzo:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Le condizioni di garanzia valgono nel ri-

spettivo paese di pubblicazione da parte

della nostra società di vendita competente.

Entro il termine di garanzia eliminiamo gra-

tuitamente eventuali guasti all’apparecchio,

se causati da difetto di materiale o di produ-

zione. Nei casi previsti dalla garanzia si

prega di rivolgersi al proprio rivenditore, op-

pure al più vicino centro di assistenza auto-

rizzato, esibendo lo scontrino di acquisto.

(Indirizzo vedi retro)

 Pericolo

Per un rischio imminente che determina le-

sioni gravi o la morte.

몇 Attenzione

Per una situazione di rischio possibile che

potrebbe determinare lesioni gravi o la mor-

te.

Attenzione

Per una situazione di rischio possibile che

potrebbe determinare danni leggeri a per-

sone o cose.

– Il getto ad alta pressione

può risultare pericoloso se

usato in modo non confor-

me alla destinazione

d'uso. Il getto non va mai puntato su

persone, animali, equipaggiamenti elet-

trici attivi o sull'apparecchio stesso.

– Apparecchi non completamente svuo-

tati possono essere danneggiati dal ge-

lo. Collocare l'apparecchio in un locale

protetto dal gelo invernale.

Indice

Avvertenze generali . . . . . . IT . . .1

Norme di sicurezza . . . . . . IT . . .2

Uso. . . . . . . . . . . . . . . . . . . IT . . .4

Trasporto . . . . . . . . . . . . . . IT . . .7

Supporto. . . . . . . . . . . . . . . IT . . .7

Cura e manutenzione. . . . . IT . . .8

Guida alla risoluzione dei guasti IT . . .8

Dati tecnici . . . . . . . . . . . . . IT . . .9

Dichiarazione CE . . . . . . . . IT . . .9

Avvertenze generali

Uso conforme a destinazione

Protezione dell’ambiente

Garanzia

Simboli riportati nel manuale d'uso

Simboli riportati sull’apparecchio

29IT

– 2

 Pericolo

 Non toccare mai la spina e la presa con

le mani bagnate.

 Non accendere l'apparecchio nel caso il

cavo di allacciamento alla rete o parti

importanti dell'apparecchio, per es. il

tubo flessibile di alta pressione, la pisto-

la a spruzzo oppure i dispositivi di sicu-

rezza siano danneggiati.

 Prima di ogni utilizzo controllare che il

cavo di allacciamento alla rete e la spi-

na di alimentazione non presentino

danni. Far sostituire immediatamente il

cavo di allacciamento alla rete danneg-

giato dal servizio clienti autorizzato/da

un elettricista specializzato.

 Prima di ogni utilizzo controllare che il

tubo flessibile alta pressione non sia

danneggiato. Sostituire immediatamen-

te il tubo flessibile alta pressione dan-

neggiato.

 E' vietato l'utilizzo in ambienti a rischio

di esplosione.

 In caso di utilizzo dell'apparecchio in

ambienti a rischio (per es. stazioni di

servizio) devono essere rispettate le re-

lative norme di sicurezza.

 Getti ad alta pressione possono risulta-

re pericolosi se usati in modo improprio.

Il getto non va mai puntato su persone,

animali, equipaggiamenti elettrici attivi

o sull'apparecchio stesso.

 Non puntare il getto ad alta pressione

su altri o su se stessi per pulire indu-

menti o calzature.

 Non spruzzare oggetti che possano

contenere sostanze tossiche (per es.

amianto).

 Pneumatici/valvole di pneumatici pos-

sono essere danneggiati e scoppiare se

trattati con getto ad alta pressione. Il

primo segno è dato dal cambiamento

del colore del pneumatico. Pneumatici/

valvole di pneumatici danneggiati pos-

sono essere pericolosissimi. Mantene-

re una distanza del getto di almeno 30

cm durante la pulizia!

 Rischio di esplosione!

Non nebulizzare alcun liquido infiam-

mabile.

Non aspirare mai liquidi contenenti sol-

venti o acidi allo stato puro o solventi!

Ne fanno parte per es. benzina, diluenti

per vernici o gasolio. La nebbia di pol-

verizzazione è altamente infiammabile,

esplosiva e velenosa. Non utilizzare

acetone, acidi allo stato puro e solventi,

in quanto corrodono i materiali utilizzati

nell'apparecchio.

몇 Attenzione

 La spina di alimentazione ed il collega-

mento del cavo prolunga utilizzato de-

vono essere a tenuta d'acqua e non

devono trovarsi in acqua.

 Prolunghe non adatte possono risultare

pericolose. All'aperto utilizzate solo pro-

lunghe autorizzate e previste per

quell'utilizzo con sezione di conduzione

sufficiente: 1 - 10 m: 1,5 mm

; 10 - 30 m:

2,5 mm

 Estrarre il cavo prolunga sempre com-

pletamente dall'avvolgicavo.

 I tubi flessibili alta pressione, i raccordi

e i giunti di accoppiamento sono impor-

tanti per la sicurezza dell'apparecchio.

Utilizzare esclusivamente tubi flessibili

alta pressione, raccordi e giunti di sicu-

rezza raccomandati dal produttore.

 Questo apparecchio non è indicato ad

essere utilizzato da persone con limita-

te capacità fisiche, sensoriali o mentali.

L'apparecchio non deve essere utilizza-

to da bambini e da persone non autoriz-

zate.

I bambini devono essere sorvegliati af-

finché non giochino con l'apparecchio.

Tenere le pellicole di imballaggio fuori

dalla portata dei bambini. Rischio di

asfissia!

 L'operatore deve utilizzare l'apparec-

chio in modo conforme a destinazione.

Deve tener conto delle condizioni pre-

Norme di sicurezza

30 IT

– 3

senti in loco e durante il lavoro con l'ap-

parecchio fare attenzione alle persone

nelle vicinanze.

 Non utilizzare l'apparecchio in presen-

za di persone nelle immediate vicinan-

ze, a meno che non indossino gli

indumenti protettivi adeguati.

 Per proteggersi dagli spruzzi d'acqua o

di sporco indossare indumenti e occhia-

li di protezione adatti.

Attenzione

 In caso di pause di esercizio prolungate

disattivare l'apparecchio dall'interrutto-

re principale / interruttore dell'apparec-

chio o tirare la spina di rete.

 Non utilizzare l'apparecchio in caso di

temperature inferiori a 0 °C.

 Mantenere una distanza minima di 30

cm del getto durante la pulizia di super-

fici verniciate, in modo da evitare dan-

neggiamenti.

 Non lasciare mai l'apparecchio incusto-

dito quando è acceso.

 Prestare attenzione che il cavo di allac-

ciamento alla rete o il cavo prolunga

non vengano danneggiati passandovi

sopra, schiacciandoli, tirandoli o simili.

Proteggere i cavi di rete contro il caldo

eccessivo, olio e spigoli vivi.

 Tutti i componenti conduttori nell'area di

lavoro devono essere protetti contro i

getti di acqua.

 Allacciare l'apparecchio solo ad un col-

legamento elettrico installato da un in-

stallatore elettrico in conformità alla

norma IEC 60364.

 Collegare l'apparecchio solo a corrente

alternata. La tensione deve corrispon-

dere a quella indicata sulla targhetta

dell'apparecchio.

 Per motivi di sicurezza si consiglia in li-

nea di principio di utilizzare l'apparec-

chio solo con un interruttore

differenziale (max. 30 mA).

 I lavori di pulizia durante i quali si produ-

ce acqua di scarico contenente olio, per

es.la pulizia di motori, di sottoscocche

vanno effettuati esclusivamente in luo-

ghi di lavaggio provvisti di separatori

d'olio.

 Questo apparecchio è stato concepito

per essere utilizzato con i detergenti

forniti dal produttore o da esso racco-

mandati. L'utilizzo di altri detergenti o

agenti chimici può compromettere la si-

curezza dell'apparecchio.

Attenzione

I dispositivi di sicurezza servono alla prote-

zione dell'utente e non devono essere mo-

dificati o essere utilizzati al di fuori della loro

funzione.

L'interruttore dell'apparecchio impedisce

l'azionamento accidentale dell'apparec-

chio.

Il dispositivo di blocco inibisce la leva della

pistola a spruzzo ed impedisce l'aziona-

mento accidentale dell'apparecchio.

La valvola di troppo pieno impedisce che

venga superata la pressione di esercizio

massima consentita.

Se si allenta la leva della pistola a spruzzo,

il pressostato spegne la pompa, il getto ad

alta pressione si ferma. Se si tira la leva, si

riattiva la pompa.

Attenzione

Prima di qualsiasi intervento con o sull'ap-

parecchio è necessario renderlo stabile per

evitare incidenti o danneggiamenti.

– La stabilità dell'apparecchio è garantita

quando viene posizionato su una su-

perficie piana.

Dispositivi di sicurezza

Interruttore dell'apparecchio

Blocco della pistola a spruzzo

Valvola di troppopieno con pressostato

Presupposti per la stabilità

31IT

– 4

La fornitura del Suo apparecchio è riportata

sulla confezione. Controllare che il conte-

nuto dell'imballaggio sia completo.

In caso di accessori assenti o danni dovuti

al trasporto si prega di contattare il rivendi-

tore.

Figura vedi pag. 2

1 Giunto per collegamento dell'acqua

2 Tubo flessibile alta pressione

3 Giunto rapido per tubo flessibile di alta

pressione

4 Collegamento dell'acqua con filtro mon-

tato

5 Interruttore dell'apparecchio „0/OFF“ /

„I/ON“

6 Rete per accessori

7 Maniglia per trasporto, estraibile

8 Tubo flessibile di aspirazione detergen-

te con filtro

9 Custodia degli accessori

10 Ruote

11 Pistola a spruzzo

12 Blocco della pistola a spruzzo.

13 Tasto per scollegare il tubo flessibile di

alta pressione dalla pistola a spruzzo

14 Lancia con regolazione della pressione

(Vario Power)

15 Lancia con fresa per lo sporco

16 Spazzola di lavaggio

Gli accessori optional aumentano le possi-

bilità di utilizzo dell'apparecchio. Maggiori

informazioni sono a vostra disposizione dal

vostro rivenditore KÄRCHER.

Prima della messa in funzione montare i

componenti singoli dell'apparecchio.

 Figura

Premere le ruote nell'alloggiamento e

bloccarle con il tappo compreso nella

fornitura, rispettare l'orientamento del

tappo.

 Figura

Inserire la maniglia per il trasporto

nell'alloggiamento fino a percepire una

resistenza. Portare in posizione con il

pamo della mano o un martello di gom-

ma morbido esercitando un colpo leg-

gero.

 Figura

Agganciare la rete per accessori al gan-

cio illustrato nella figura.

 Figura

Introdurre il tubo di alta pressione alla

pistola a spruzzo fino al suo aggancio.

Avviso: Verificare la corretta posizione

del nipplo di raccordo.

Accertarsi del corretto aggancio tirando

il tubo flessibile di alta pressione.

몇 Attenzione

Secondo quanto prescritto dalle

regolamentazioni in vigore è ne-

cessario che l'apparecchio non

venga usato mai senza disgiunto-

re di rete sulla rete di acqua potabile. Utiliz-

zare un idoneo disgiuntore di rete della ditta

KÄRCHER oppure in alternativa un di-

sgiuntore di rete secondo la normativa

EN 12729 Tipo BA. L'acqua che scorre at-

traverso un separatore di sistema non è

classificata come acqua potabile.

Uso

Fornitura

Descrizione dell’apparecchio

Accessori optional

Prima della messa in funzione

Montare le ruote

Montare la maniglia per il trasporto

Applicare la rete per accessori

Collegare il tubo alta pressione alla pi-

stola a spruzzo

Alimentazione dell'acqua

32 IT

– 5

Attenzione

Collegare il sezionatore del sistema sem-

pre all’alimentazione idrica, mai diretta-

mente all’apparecchio!

Avviso: Impurità nell'acqua possono dan-

neggiare la pompa ad alta pressione e gli

accessori. Consigliamo come protezione di

utilizzare il filtro per l'acqua KÄRCHER (ac-

cessorio speciale, N. ordine 4.730-059).

Rispettare le disposizioni fornite dalla so-

cietà per l'approvvigionamento idrico.

Valori di collegamento: vedi targhetta e

Dati tecnici.

 Utilizzare un tubo flessibile per l'acqua

rafforzato di tessuto (non in dotazione)

con un giunto commerciale. (Diametro

minimo 1/2 pollici o 13 mm; Lunghezza

minima 7,5 m).

 Figura

Avvitare il giunto fornito sul collegamen-

to acqua dell'apparecchio.

Inserire il tubo flessibile acqua sul giun-

to dell'apparecchio e collegarlo all'ali-

mentazione idrica.

Questa idropulitrice con il tubo di aspirazio-

ne KÄRCHER con valvola di non ritorno

(accessoro speciale, N. ordine 4.440-238)

è adatta all'aspirazione di acqua di superfi-

cie per es. da raccoglitori di acqua piovana

o da stagni (altezza di aspirazione max.

vedi Dati tecnici).

 Riempire d'acqua il tubo di aspirazione

KÄRCHER con valvola di non ritorno,

avvitarlo al raccordo dell'acqua ed ag-

ganciarlo nel raccoglitore di acqua pio-

vana.

 Scollegare il tubo flessibile alta pressio-

ne dall'attacco alta pressione dell'appa-

recchio.

 Accendere l'apparecchio „I/ON“ ed at-

tendere (max. 2 minuti) finché l’acqua

che fuoriesce sia priva di bolle d’aria dal

raccordo di alta pressione.

 Spegnere l'apparecchio „0/OFF“.

Attenzione

Un funzionamento a secco di oltre 2 minuti

determina dei danneggiamenti sulla pompa

ad alta pressione. Nel caso in cui l'apparec-

chio non produca alcuna pressione entro 2

minuti, disattivare l'apparecchio e procede-

re secondo le indicazioni riportate al capito-

lo „Guida alla risoluzione dei guasti“.

 Figura

Introdurre il tubo di alta pressione nel

giunto rapido fino al suo aggancio.

Avviso: Verificare la corretta posizione

del nipplo di raccordo.

Accertarsi del corretto aggancio tirando

il tubo flessibile di alta pressione.

 Figura

Inserire la lancia sulla pistola a spruzzo

e fissarla con una rotazione di 90°.

 Aprire completamente il rubinetto.

 Inserire la spina in una presa elettrica.

 Accendere l'apparecchio „I/ON“.

몇 Pericolo

L'uscita del getto d'acqua dall'ugello alta

pressione causa una forza repulsiva della

pistola a spruzzo. Assumere una posizione

sicura, tenere con forza la pistola a spruzzo

e la lancia.

Attenzione

Prima di procedere con le operazioni di pu-

lizia accertarsi che l'idropulitrice sia posi-

zionata in modo sicuro su un fondo piano.

Durante le operazioni di pulizia indossare

occhiali protettivi ed indumenti di protezio-

ne.

 Sbloccare la leva della pistola a spruz-

zo.

 Tirare la leva e l'apparecchio si attiva.

Avviso: Quando si rilascia la leva, l'appa-

recchio si spegne. L’alta pressione nel si-

stema resta invariata.

Alimentazione da rete idrica

Aspirazione di acqua da contenitori

aperti

Messa in funzione

Funzionamento

33IT

– 6

Per i compiti di pulizia più comuni. La pres-

sione di esercizio può essere regolata in

continuo tra "Min“ e "Max“.

 Rilasciare la leva della pistola a spruz-

zo.

 Ruotare la lancia sulla posizione desi-

derata.

Per lo sporco più resistente.

Attenzione

Non usare la fresa per pulire pneumatici di

auto, vernici o superfici sensibili, rischio di

danneggiamento.

– Non adatto per interventi con detergen-

ti.

– Nota: Adatto per interventi con deter-

genti

Utilizzare per il relativo intervento di pulizia

solo detergenti e prodotti di cura KÄR-

CHER poiché sviluppati appositamente per

l’utilizzo con il vostro apparecchio. L’utilizzo

di altri detergenti e prodotti di cura può de-

terminare una più rapida usura e la cancel-

lazione dei diritti di garanzia. Per maggiori

informazioni rivolgetevi ai negozi specializ-

zati o direttamente a KÄRCHER.

 Figura

Estrarre dall'alloggiamento il tubo fles-

sibile di aspirazione per detergente ne-

cessario.

Appendere il tubo flessibile di aspirazio-

ne per detergente in un contenitore con

una soluzione detergente.

 Utilizzare la lancia con regolazione del-

la pressione (Vario Power).

 Ruotare la lancia in posizione „Mix“.

Avviso: In questo modo durante il fun-

zionamento al getto d'acqua viene ag-

giunta la soluzione detergente.

Nota: Se necessario, è possibile utilizzare

le spazzole di lavaggio per lavorare con de-

tergenti.

 Spruzzare misuratamente il detergente

e lasciare agire (non asciugare) sulla

superficie asciutta.

 Sciacquare lo sporco sciolto con il getto

alta pressione.

 Rilasciare la leva della pistola a spruz-

zo.

 Bloccare la leva della pistola a spruzzo.

 Durante pause di lavoro prolungate (più

di 5 min.) spegnere anche l'apparec-

chio „0/OFF“.

 Introdurre la pistola a spruzzo nella cu-

stodia per la pistola a spruzzo.

Attenzione

Scollegare il tubo flessibile di alta pressione

dalla pistola a spruzzo o l'apparecchio solo

quando la pressione è scaricata dal siste-

ma.

 Dopo gli interventi con il detergente, ag-

ganciare il tubo flessibile di aspirazione

in un contenitore di acqua pulita, azio-

nare l'apparecchio per almeno un minu-

to con lancia smontata e lavare.

 Rilasciare la leva della pistola a spruz-

zo.

 Spegnere l'apparecchio „0/OFF“.

 Chiudere il rubinetto.

 Scollegare l'apparecchio dall'alimenta-

zione idrica.

Attenzione: Quando si scollega il tubo

flessibile di mandata o di alta pressione,

dopo il funzionamento potrebbe fuoriu-

scire dell'acqua calda dai raccordi.

 Premere la leva della pistola a spruzzo

in modo da scaricare la pressione anco-

ra presente nel sistema.

 Bloccare la leva della pistola a spruzzo.

 Staccare la spina.

Lancia con regolazione della pressione

(Vario Power)

Lancia con fresa per lo sporco

Spazzola di lavaggio

Operare con detergente

Metodo di pulizia consigliato

Interrompere il funzionamento

Terminare il lavoro

34 IT

– 7

Attenzione

Per prevenire incidenti o lesioni durante il

trasporto è necessario rispettare il peso

dell'apparecchio (vedi dati tecnici).

 Sollevare l'apparecchio con l'apposito

manico e trasportarlo.

 Sollevare l'apparecchio dal manico di

trasporto.

Figura

 Per spingere l'apparecchio sollevare

prima il manico di trasporto fino a quan-

do si aggancia.

 Bloccare l'apparecchio in modo tale che

non possa scivolare o ribaltarsi.

Attenzione

Per prevenire incidenti o lesioni nella scelta

del luogo di stoccaggio è necessario rispet-

tare il peso dell'apparecchio (vedi dati tec-

nici).

 Depositare la spazzatrice su una super-

ficie piana.

 Premere il tasto di sblocco sulla pistola

a spruzzo e scollegare il tubo flessibile

di alta pressione dalla pistola a spruzzo.

 Premere l'alloggiamento del giunto ra-

pido per il tubo flessibile di alta pressio-

ne nella direzione della freccia ed

estrarre il tubo flessibile di alta pressio-

ne.

 Conservare il cavo di allacciamento alla

rete, il tubo flessibile di alta pressione e

gli accessori all'apparecchio.

Prima di depositi di lunga durata, per es. in

inverno, rispettare anche le avvertenze ri-

portate al capitolo Cura.

Attenzione

Proteggere l'apparecchio e gli accessori

dal gelo.

L'apparecchio e gli accessori saranno di-

strutti dal gelo se non saranno svuotati

completamente dell'acqua contenuta in es-

si. Per prevenire danni:

 Svuotare completamente l'acqua

dall'apparecchio: accendere l'apparec-

chio senza il tubo flessibile di alta pres-

sione collegato e senza l'alimentazione

idrica collegata (max. 1 min) ed atten-

dere fino a quando dal raccordo di alta

pressione non fuoriesce più dell'acqua.

Spegnere l’apparecchio.

 Conservare l'apparecchio e tutti gli ac-

cessori in un ambiente protetto dal gelo.

Trasporto

Posizione manuale

Posizione in veicoli

Supporto

Deposito dell’apparecchio

Antigelo

35IT

– 8

 Pericolo

Prima di ogni intervento di cura e di manu-

tenzione, spegnere l'apparecchio e stacca-

re la spina.

Prima di depositi di lunga durata, per es. in

inverno:

 Staccare il filtro dal tubo flessibile di

aspirazione per detergente e lavarlo

sotto acqua corrente.

 Estrarre il filtro nel raccordo dell'acqua

con una pinza piatta e lavarlo sotto ac-

qua corrente.

L'apparecchio è senza manutenzione.

Impiegare solamente ricambi originali

KÄRCHER. La lista dei pezzi di ricambio è

riportata alla fine del presente manuale

d'uso.

Piccoli guasti o disfunzioni possono essere

eliminati seguendo le seguenti istruzioni.

In caso di dubbi si prega di rivolgersi al ser-

vizio assistenza autorizzato.

 Pericolo

Prima di ogni intervento di cura e di manu-

tenzione, spegnere l'apparecchio e stacca-

re la spina.

Lavori di riparazione e lavori sugli impianti

elettrici possono essere effettuati solo dal

servizio clienti autorizzato.

 Tirare la leva della pistola a spruzzo e

l'apparecchio si attiva.

 Controllare se la tensione dichiarata

sulla targhetta coincide con la tensione

della fonte di energia.

 Verificare la presenza di eventuali dan-

ni sul cavo di allacciamento alla rete.

 Verificare la regolazione della lancia.

 Eliminare l'aria dall' apparecchio: Ac-

cendere l'apparecchio senza il tubo

flessibile di alta pressione collegato ed

attendere (max. 2 minuti) finché l’acqua

che fuoriesce sia priva di bolle d’aria dal

raccordo di alta pressione. Spegnere

l'apparecchio e collegare il tubo flessibi-

le di alta pressione.

 Controllare l'alimentazione idrica.

 Estrarre il filtro nel raccordo dell'acqua

con una pinza piatta e lavarlo sotto ac-

qua corrente.

Causa: Calo della tensione a causa di una

bassa corrente o in caso di utilizzo di una

prolunga.

 All'attivazione tirare prima la leva della

pistola a spruzzo, quindi posizionare

l'interruttore dell'apparecchio su „I/ON“.

 Pulire l’ugello ad alta pressione: Rimuo-

vere con un ago lo sporco dai fori degli

ugelli e sciacquare con acqua dalla par-

te anteriore.

 Controllare l'afflusso di acqua.

 Alcune cause tecniche fanno sì che ci

sia una lieve permeabilità dell'apparec-

chio. In caso di permeabilità elevata ri-

volgersi al servizio clienti autorizzato.

 Utilizzare la lancia con regolazione del-

la pressione (Vario Power).

Ruotare la lancia in posizione „Mix“.

 Pulire il filtro sul tubo flessibile di aspira-

zione per detergente.

 Controllare se il tubo flessibile di aspira-

zione per detergente presenti delle in-

crinature.

Cura e manutenzione

Cura

Manutenzione

Ricambi

Guida alla risoluzione dei

guasti

L'apparecchio non funziona

L'apparecchio non raggiunge pressione

L'apparecchio non si accende, il motore

emette un ronzio

Forti variazioni di pressione

L'apparecchio perde

Il detergente non viene aspirato

36 IT

– 9

Con riserva di modifiche tecniche!

Con la presente si dichiara che la macchina

qui di seguito indicata, in base alla sua con-

cezione, al tipo di costruzione e nella ver-

sione da noi introdotta sul mercato, è

conforme ai requisiti fondamentali di sicu-

rezza e di sanità delle direttive CE. In caso

di modifiche apportate alla macchina senza

il nostro consenso, la presente dichiarazio-

ne perde ogni validità.

I firmatari agiscono su incarico e con la pro-

cura dell’amministrazione.

Responsabile della documentazione:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2010/12/01

Dati tecnici

Collegamento acqua

Temperatura in entrata

(max.)

°C 40

Portata (min.) l/min 10

Pressione in entrata (max.) MPa 0,8

Max. altezza di aspirazione m 0,5

Collegamento elettrico

Tensione

1~50 Hz

V 230

Potenza allacciata kW 1,8

Protezione rete (fusibile ri-

tardato)

A10

Grado di protezione I

Grado di protezione IP X5

Prestazioni

Pressione di esercizio MPa 11

Pressione max. consentita MPa 12

Portata, acqua l/min 6,3

Dimensioni e pesi

Lunghezza mm 285

Larghezza mm 325

Altezza mm 876

Peso, pronto all'uso con ac-

cessori

kg 12

Portata, detergente l/min 0,3

Forza repulsiva della pisto-

la a spruzzo

N 15

Valori rilevati secondo EN 60335-2-79

Valore di vibrazione mano-

braccio

Dubbio K

m/s

< 2,5

0,3

Pressione acustica L

Dubbio K

dB(A)

Pressione acustica L

Dubbio K

dB(A) 89

Dichiarazione CE

Prodotto: Idropulitrice

Modelo: 1.180-xxx

Direttive CE pertinenti

2006/42/CE (+2009/127/CE)

2004/108/CE

2000/14/CE

Norme armonizzate applicate

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Procedura di valutazione della confor-

mità applicata

2000/14/CE: Allegato V

Livello di potenza sonora dB(A)

Misurato: 87

Garantito: 89

CEO

Head of Approbation

37IT

– 1

Beste klant,

Lees vóór het eerste gebruik

van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk

en bewaar deze voor later gebruik of voor

een latere eigenaar.

Gebruik deze hogedrukreiniger uitsluitend

voor de huishouding:

– voor het reinigen van machines, voer-

tuigen, gebouwen, gereedschappen,

gevels, terrassen, tuingereedschap,

enzovoort, met een hogedrukspuit (in-

dien nodig onder toevoeging van reini-

gingsmiddel).

– met door KÄRCHER goedgekeurde ac-

cessoires, onderdelen en reinigings-

middelen. Neem de aanwijzingen die bij

de reinigingsmiddelen gevoegd zijn, in

acht.

Het verpakkingsmateriaal is herbruik-

baar. Deponeer het verpakkingsma-

teriaal niet bij het huishoudelijk afval, maar

bied het aan voor hergebruik.

Onbruikbaar geworden apparaten

bevatten waardevolle materialen die

geschikt zijn voor hergebruik. Lever

de apparaten daarom in bij een inzamel-

punt voor herbruikbare materialen.

Aanwijzingen betreffende de inhouds-

stoffen (REACH)

Huidige informatie over de inhoudsstoffen

vindt u onder:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

In ieder land zijn de door ons bevoegde

verkoopkantoor uitgegeven garantiebepa-

lingen van toepassing. Eventuele storingen

aan het apparaat verhelpen wij zonder kos-

ten binnen de garantietermijn, mits een ma-

teriaal of fabrieksfout de oorzaak van deze

storing is. Neem bij klachten binnen de ga-

rantietermijn contact op met uw leverancier

of de dichtstbijzijnde klantenservicewerk-

plaats en neem uw aankoopbewijs mee.

(adres zie achterzijde)

 Gevaar

Voor een onmiddellijk dreigend gevaar dat

leidt tot ernstige en zelfs dodelijke lichame-

lijke letsels.

몇 Waarschuwing

Voor een mogelijks gevaarlijke situatie die

zou kunnen leiden tot ernstige en zelfs do-

delijke lichamelijke letsels.

Voorzichtig

Voor een mogelijks gevaarlijke situatie die

kan leiden tot lichte lichamelijke letsels of

materiële schade.

– Bij een onvakkundig ge-

bruik kan de hogedruk-

straal gevaarlijk zijn. U

mag de straal mag niet

richten op personen, dieren, onder

stroom staande voorwerpen of de ho-

gedrukreiniger zelf.

– Vorst kan het apparaat beschadigen als

het niet helemaal leeg is. Het apparaat

in de winter in een vorstvrije ruimte be-

waren.

Inhoud

Algemene instructies . . . . . NL . . .1

Veiligheidsinstructies . . . . . NL . . .2

Bediening . . . . . . . . . . . . . . NL . . .4

Vervoer. . . . . . . . . . . . . . . . NL . . .7

Opslag . . . . . . . . . . . . . . . . NL . . .7

Onderhoud . . . . . . . . . . . . . NL . . .8

Hulp bij storingen . . . . . . . . NL . . .8

Technische gegevens . . . . NL . . .9

CE-verklaring . . . . . . . . . . . NL . . .9

Algemene instructies

Doelmatig gebruik

Zorg voor het milieu

Garantie

Symbolen in de gebruiksaanwijzing

Symbolen op het toestel

38 NL

– 2

 Gevaar

 Pak de stekker en wandcontactdoos

nooit met vochtige handen beet.

 Neem het apparaat niet in bedrijf als de

netaansluiting of belangrijke onderde-

len van het apparaat (zoals veiligheids-

inrichtingen, hogedrukslangen of

handspuitpistool) beschadigd zijn.

 Controleer vóór gebruik altijd of net-

snoer en -stekker onbeschadigd zijn.

Laat een beschadigd netsnoer onmid-

dellijk vervangen door een bevoegde

medewerker van de technische dienst

of een electricien.

 Controleer de hogedrukslang vóór ieder

gebruik altijd op beschadigingen. Ver-

vang een beschadigde hogedrukslang

onmiddellijk.

 U mag het apparaat niet in gebieden

met explosiegevaar gebruiken.

 Wanneer u het apparaat in gevaarlijke

gebieden gebruikt (bijvoorbeeld tank-

stations), moet u de betreffende veilig-

heidsvoorschriften naleven.

 Hogedrukstralen kunnen gevaarlijk zijn

wanneer u het apparaat ondeskundig

gebruikt. U mag de straal niet richten op

personen, dieren, actieve elektrische

uitrusting of het apparaat zelf.

 De hogedrukstraal niet op anderen of

op uzelf, richten om bijvoorbeeld kle-

ding of schoeisel te reinigen.

 Sproei geen voorwerpen af die stoffen

bevatten die gevaarlijk zijn voor de ge-

zondheid (bijvoorbeeld asbest).

 Hogedrukstralen kunnen banden / ven-

tielen van voertuigen beschadigen,

waardoor de banden springen. Eerste

teken hiervoor is een verkleuring van de

band. Beschadigde voertuigbanden /

ventielen zijn levensgevaarlijk. Houd

minstens 30 cm straalafstand aan bij

het reinigen!

 Explosiegevaar!

Geen brandbare vloeistoffen sproeien.

Zuig nooit oplosmiddelhoudende vloei-

stof of onverdunde zuren en oplosmid-

delen op! Tot deze stoffen behoren

bijvoorbeeld benzine, verfverdunner en

stookolie. De sproeinevel is zeer licht

ontvlambaar, explosief en giftig. Ge-

bruik geen aceton, onverdund zuur of

oplosmiddel, omdat die de materialen

aantasten die in het apparaat zijn ver-

werkt.

몇 Waarschuwing

 Netsnoer en stekkers van een verleng-

snoer moeten waterdicht zijn en mogen

niet in het water liggen.

 Ongeschikte verlengsnoeren kunnen

gevaarlijk zijn. Gebruik in de open lucht

alleen daarvoor goedgekeurde en over-

eenkomstig gemerkte verlengsnoeren

met een voldoende grote diameter: 1 -

10 m: 1,5 mm

; 10 - 30 m: 2,5 mm

 Rol het verlengsnoer altijd helemaal

van de kabeltrommel af.

 Hogedrukslangen, wateraansluitpunten

en koppelingen zijn belangrijk voor de

veiligheid van het apparaat. Gebruik uit-

sluitend hogedrukslangen, wateraan-

sluitpunten en koppelingen die de

producent heeft aanbevolen.

 Dit apparaat is niet bedoeld om door

personen met beperkte psychische,

sensorische of geestelijke vaardighe-

den te worden gebruikt.

Kinderen of niet-geïnstrueerd perso-

neel mogen het apparaat niet gebrui-

ken.

Kinderen moeten onder toezicht blijven

om te garanderen dat ze niet met het

apparaat spelen.

Verpakkingsfolie buiten het bereik van

kinderen houden, er bestaat verstik-

kingsgevaar!

 De gebruiker moet het apparaat voor

het juiste doel gebruiken. De gebruiker

moet rekening houden met de plaatse-

lijke omstandigheden en speciaal letten

op personen die zich in de buurt bevin-

den.

Veiligheidsinstructies

39NL

– 3

 Het apparaat niet gebruiken als er zich

andere personen binnen bereik bevin-

den, tenzij ze veiligheidskledij dragen.

 Draag de juiste beschermende kleding

en een veiligheidsbril ter bescherming

tegen terugspattend water.

Voorzichtig

 Bij langdurige bedrijfsonderbrekingen

moet het apparaat aan de hoofdscha-

kelaar / apparaatschakelaar uitgescha-

keld worden of moet de netstekker

uitgetrokken worden.

 Gebruik het apparaat niet bij temperatu-

ren beneden de 0 °C.

 Houd minstens 30 cm straalafstand aan

bij het reinigen van gelakte oppervlak-

ken, teneinde beschadigingen te ver-

mijden.

 Laat het apparaat niet zonder toezicht

achter zolang het aan staat.

 Let erop dat het netsnoer of een ver-

lengsnoer niet wordt beschadigd door-

dat men eroverheen rijdt, ze knikt, er te

hard aan trekt of dergelijke. Bescherm

de netsnoeren tegen hitte, olie en

scherpe randen.

 Alle stroomvoerende delen in het werk-

bereik moeten zijn beschermd tegen

straalwater.

 U mag het apparaat uitsluitend aanslui-

ten op een wandcontactdoos, die is

aangebracht door een elektrotechni-

sche installateur, volgens IEC 60364.

 Gebruik uitsluitend wisselstroom voor

het apparaat. De spanning moet over-

eenkomen met de vermelding op het

typeplaatje van het apparaat.

 Om veiligheidsredenen raden wij princi-

pieel aan het apparaat te gebruiken via

een aardlekschakelaar (max. 30 mA).

 Reinigingswerkzaamheden waarbij af-

valwater ontstaat dat olie bevat (bijvoor-

beeld het reinigen van de motor of de

onderkant van een motorvoertuig), mag

u uitsluitend verrichten in wasplaatsen

met een olieafscheider.

 Dit apparaat werd ontwikkeld voor ge-

bruik van reinigingsmiddelen die de

producent levert of aanbeveelt. Gebruik

van andere reinigingsmiddelen of che-

micaliën kan de veiligheid van het ap-

paraat beïnvloeden.

Voorzichtig

Veiligheidsinrichtingen dienen ter bescher-

ming van de gebruiker en mogen niet wor-

den gewijzigd of omzeild.

De hoofdschakelaar van het apparaat ver-

hindert de onvoorziene werking van het ap-

paraat.

De vergrendeling blokkeert de hendel van

het handspuitpistool en verhindert de on-

voorziene start van het apparaat.

De omloopklep verhindert de overschrij-

ding van de toegelaten werkdruk.

Wordt de hendel van het handspuitpistool

losgelaten, dan schakelt de drukschakelaar

de pomp uit en stopt de hogedrukstraal.

Wordt de hendel aangetrokken, dan scha-

kelt de drukschakelaar de pomp weer in.

Voorzichtig

Voor alle handelingen met of aan het appa-

raat moet de stabiliteit gegarandeerd wor-

den om ongevallen of beschadigingen te

vermijden.

– De stabiliteit van het apparaat is gega-

randeerd wanneer het op een effen on-

dergrond wordt geplaatst.

Veiligheidsinrichtingen

Apparaatschakelaar

Vergrendeling handspuitpistool

Overstroomklep met drukschakelaar

Voorwaarden voor de stabiliteit

40 NL

– 4

Het leveringspakket van het apparaat staat

op de verpakking afgebeeld. Controleer bij

het uitpakken of de inhoud volledig is.

Mochten er eventueel accessoires ontbre-

ken of mocht u transportschade constate-

ren, neem dan contact op met uw

leverancier.

Afbeelding zie pagina 2

1 Koppelinggedeelte voor wateraanslui-

ting

2 Hogedrukslang

3 Snelkoppeling voor hogedrukslang

4 Wateraansluiting met ingebouwde zeef

5 Hoofdschakelaar „0/OFF“ / „I/ON“

6 Toebehorennet

7 Transportgreep, uittrekbaar

8 Reinigingsmiddel-zuigslang met filter

9 Bewaarplaats voor accessoires

10 Wielen

11 Handpistool

12 Vergrendeling handspuitpistool

13 Toets voor het scheiden van de hoge-

drukslang van het handspuitpistool

14 Spuitlans met drukregeling (Vario Power)

15 Spuitlans met vuilfrees

16 Wasborstel

Met extra accessoires breidt u de gebruiks-

mogelijkheden van uw apparaat uit. Nade-

re informatie daarover kunt u verkrijgen bij

uw KÄRCHER-dealer.

Losse onderdelen die bij het apparaat gele-

verd werden, moeten voor de inbedrijfstel-

ling gemonteerd worden.

 Afbeelding

Wielen in bevestigingspunt drukken, en

met bijgevoegde stop zekeren, reke-

ning houden met uitlijning van stop.

 Afbeelding

Transportgreep in het bevestigingspunt

zetten tot weerstand voelbaar is. Met

de ballen van de hand of een weke rub-

beren hamer door een korte tik in posi-

tie brengen.

 Afbeelding

Toebehorennet aan de in de afbeelding

getoonde haak hangen.

 Afbeelding

Hogedrukslang in handspuitpistool ste-

ken tot die hoorbaar vastklikt.

Instructie: Letten op een correcte uit-

richting van de aansluitnippel.

Veilige verbinding controleren door aan

de hogedrukslang te trekken.

몇 Waarschuwing

Volgens de geldige voorschriften

mag het apparaat nooit zonder sy-

steemscheider aangesloten wor-

den op het drinkwaternet. Er moet

een geschikte systeemscheider van de fir-

ma KÄRCHER of als alternatief een sy-

steemscheider conform EN 12729 type BA

gebruikt worden. Water dat door een sy-

steemscheider is gestroomd, wordt als niet

drinkbaar geclassificeerd.

Voorzichtig

Systeemscheider altijd aan de watertoe-

voer en nooit direct aan het apparaat aan-

sluiten!

Instructie: Verontreinigingen in het water

kunnen de hogedrukpomp en de accessoi-

res beschadigen. Ter bescherming wordt

het gebruik van de KÄRCHER-waterfilter

(speciale accessoires, bestelnr. 4.730-059)

aanbevolen.

Voorschriften van de watermaatschappij in

acht nemen.

Bediening

Leveringsomvang

Beschrijving apparaat

Bijzondere toebehoren

Voor de inbedrijfstelling

Wielen monteren

Transportgreep monteren

Toebehorennet aanbrengen

Hogedrukslang met handspuitpistool

verbinden

Watertoevoer

Watertoevoer vanuit de waterleiding

41NL

– 5

Aansluitwaarden zie typeplaatje/Techni-

sche gegevens.

 Een met weefsel versterkte waterslang

(niet in de levering inbegrepen) met een

in de handel verkrijgbare koppeling ge-

bruiken. (diameter minimum 1/2 duim

resp. 13 mm; lengte minimum 7,5 m).

 Afbeelding

De meegeleverde koppeling aan het

wateraansluitpunt van het apparaat

schroeven.

De waterslang op het koppelingsdeel

van het apparaat steken en op de wa-

tertoevoer aansluiten.

Deze hogedrukreiniger is met de KÄR-

CHER-zuigslang met terugslagklep (speci-

ale accessoires, bestelnr. 4.440-238)

geschikt voor het opzuigen van oppervlak-

tewater bv. uit regentonnen of vijvers (max.

aanzuighoogte zie technische gegevens).

 KÄRCHER-zuigslang met terugslag-

klep met water vullen, aan het water-

aansluitpunt schroeven en in de

regenton hangen.

 Hogedrukslang van de hogedrukaan-

sluiting van het apparaat scheiden.

 Apparaat inschakelen "I/ON" en wach-

ten (max. 2 minuten) tot water zonder

bellen uit de hogedrukaansluiting komt.

 Apparaat uitschakelen "0/OFF"

Voorzichtig

Droogloop gedurende meer dan 2 minuten

leidt tot beschadigingen van de hogedruk-

pomp. Indien het apparaat binnen 2 minu-

ten geen druk opbouwt, moet het apparaat

uitgeschakeld worden en volgt u de instruc-

ties in het hoofdstuk „Hulp bij storingen“.

 Afbeelding

Hogedrukslang vast in de snelkoppe-

ling op het apparaat steken, hij klikt

hoorbaar in.

Instructie: Letten op een correcte uit-

richting van de aansluitnippel.

Veilige verbinding controleren door aan

de hogedrukslang te trekken.

 Afbeelding

Straalpijp in het handspuitpistool steken

en vastschroeven door hem 90° te

draaien.

 Waterkraan volledig opendraaien.

 Netstekker in het stopcontact steken.

 Apparaat inschakelen "I/ON".

몇 Gevaar

Door het uittreden van de waterstraal uit de

hogedruksproeier werkt er een reactie-

kracht op de spuitlans. Ervoor zorgen dat u

stevig staat en handspuitpistool en lans

goed vasthouden.

Voorzichtig

Voor het begin van de reiniging u ervan ver-

gewissen dat de hogedrukreiniger vast op

een vlakke ondergrond staat. Bij het reini-

gen veiligheidsbril en veiligheidskleding ge-

bruiken.

 Hefboom van het handspuitpistool ont-

grendelen.

 Hendel aantrekken, het apparaat wordt

ingeschakeld.

Instructie: Wanneer de hendel opnieuw

wordt losgelaten, schakelt het apparaat op-

nieuw uit. Hogedruk blijft in het systeem be-

houden.

Voor de meest courante reinigingstaken.

De werkdruk kan traploos tussen „Min“ en

„Max“ ingesteld worden.

 Hefboom van het handspuitpistool los-

laten.

 Straalpijp in de gewenste stand draai-

en.

voor hardnekkig vervuilde oppervlakken.

Voorzichtig

Autobanden, lak of gevoelige oppervlakken

zoals hout niet met de vuilfrees reinigen,

gevaar voor beschadiging.

Water aanzuigen uit open reservoirs

Inbedrijfstelling

Werking

Straalpijp met drukregeling (Vario Power)

Spuitlans met vuilfrees

42 NL

– 6

– Niet geschikt voor de werking met reini-

gingsmiddelen.

– Aanwijzing: Voor het werken met reini-

gingsmiddelen geschikt

Gebruik voor de overeenkomstige reini-

gingstaak uitsluitend reinigings- en onder-

houdsproducten van KÄRCHER,

aangezien die speciaal ontwikkeld werden

voor het gebruik met uw apparaat. Het ge-

bruik van andere reinigings- en onder-

houdsproducten kan leiden tot een

versnelde slijtage en het vervallen van de

garantiebepalingen. Gelieve u te laten ad-

viseren in de vakhandel of direct bij KÄR-

CHER informatie aan te vragen.

 Afbeelding

De zuigslang voor reinigingsmiddel tot

de gewenste lengte uit de behuizing

trekken.

Reinigingsmiddel-zuigslang in een re-

servoir met reinigingsmiddeloplossing

hangen.

 Straalpijp met drukregeling (Vario Po-

wer) gebruiken.

 Straalpijp in stand „Mix“ draaien.

Instructie: Daardoor wordt tijdens de

werking de reinigingsmiddeloplossing

bij de waterstraal gemengd.

Aanwijzing: Indien nodig kunnen ook de

wasborstels voor het werken met reini-

gingsmiddelen gebruikt worden.

 Reinigingsmiddel in geringe hoeveel-

heid op het droge oppervlak sproeien

en laten inwerken (niet laten opdro-

gen!).

 losgekomen vuil met hogedrukstraal af-

spoelen.

 Hefboom van het handspuitpistool los-

laten.

 Hefboom van het handspuitpistool ver-

grendelen.

 Bij langere werkonderbrekingen (langer

dan 5 minuten) het apparaat tevens uit-

schakelen "0/OFF".

 Handspuitpistool in houder voor hand-

spuitpistool steken.

Voorzichtig

De hogedrukstraal alleen van het hand-

spuitpistool of het apparaat scheiden wan-

neer geen druk in het systeem voorhanden

is.

 Na het werken met reinigingsmiddel de

zuigslang in een bak met schoon water

hangen. Het apparaat ongeveer 1 mi-

nuut met gedemonteerde straalpijp la-

ten draaien en schoonspoelen.

 Hefboom van het handspuitpistool los-

laten.

 Apparaat uitschakelen "0/OFF"

 Draai de waterkraan dicht.

 Apparaat scheiden van de watertoe-

voer.

Voorzichtig: Bij het scheiden van toe-

voer- of hogedrukslang kan na de wer-

king warm water uit de aansluitingen

treden.

 Druk de hendel van het handspuitpi-

stool in, om de nog aanwezige druk in

het systeem af te laten nemen.

 Hefboom van het handspuitpistool ver-

grendelen.

 Netstekker uittrekken.

Wasborstel

Werken met reinigingsmiddelen

Aanbevolen reinigingsmethode

Werking onderbreken

Werking stopzetten

43NL

– 7

Voorzichtig

Om ongevallen of verwondingen bij het

transport te vermijden, moet het gewicht

van het apparaat in acht genomen worden

(zie technische gegevens).

 Apparaat aan de draaggreep optillen en

dragen.

 Apparaat aan de transportgreep ver-

plaatsen.

Afbeelding

 Om het apparaat te verschuiven eerst

de transportgreep volledig naar boven

trekken, ze klikt hoorbaar vast.

 Apparaat beveiligen tegen verschuiven

en kantelen.

Voorzichtig

Om ongevallen of verwondingen te vermij-

den, moet bij de keuze van de opslagplaats

het gewicht van het apparaat in acht geno-

men worden (zie technische gegevens).

 Apparaat op een egaal oppervlak neer-

zetten.

 Ontgrendelknop op het handspuitpi-

stool induwen en hogedrukslang van

het handspuitpistool scheiden.

 Behuizing van de snelkoppeling voor

hogedrukslang in pijlrichting duwen en

hogedrukslang eruit trekken.

 Stroomleiding, hogedrukslang en ac-

cessoires aan het apparaat opbergen.

Voor langdurige opslag, bv. tijdens de win-

termaanden, moeten tevens de instructies

in het hoofdstuk Onderhoud in acht geno-

men worden.

Voorzichtig

Apparaat en accessoires tegen vorst be-

schermen.

Het apparaat en de accessoires worden

beschadigd door vorst indien het water niet

volledig afgelaten is. Om schade te vermij-

den:

 Water volledig uit het apparaat aflaten:

Apparaat zonder aangesloten hoge-

drukslang en zonder aangesloten wa-

tertoevoer inschakelen (max. 1 min) en

wachten tot geen water meer uit de ho-

gedrukaansluiting komt. Apparaat uit-

schakelen.

 Apparaat met alle accessoires in een

vorstvrije ruimte bewaren.

Vervoer

Transport met de hand

Transport in voertuigen

Opslag

Apparaat opslaan

Vorstbescherming

44 NL

– 8

 Gevaar

Bij alle reinigings- en onderhoudswerk-

zaamheden altijd het apparaat uitschake-

len en de stekker uit het stopcontact

trekken.

Voor langdurige opslag, bijvoorbeeld tij-

dens de winter:

 Filter van de reinigingsmiddel-zuig-

slang trekken en onder stromend water

reinigen.

 De zeef in het wateraansluitpunt er met

een platte tang uittrekken en onder stro-

mend water reinigen.

Het apparaat is onderhoudsvrij.

Gebruik uitsluitend originele KÄRCHER-

onderdelen. Een overzicht van de onderde-

len vindt u aan het eind van deze gebruiks-

aanwijzing.

Kleinere storingen kunt u zelf oplossen met

behulp van het volgende overzicht.

Bij twijfel neemt u contact op met de be-

voegde klantenservice.

 Gevaar

Bij alle reinigings- en onderhoudswerk-

zaamheden altijd het apparaat uitschake-

len en de stekker uit het stopcontact

trekken.

Reparatiewerken en werken aan elektri-

sche componenten mogen alleen door de

daarvoor aangewezen klantendienst uitge-

voerd worden.

 Trek hendel van het handspuitpistool

aan, het apparaat wordt ingeschakeld.

 Controleren of de aangegeven span-

ning op het typeplaatje overeenkomt

met de spanning van de stroombron.

 Stroomleiding op beschadiging contro-

leren.

 Instelling aan de straalpijp controleren.

 Apparaat ontluchten: Apparaat zonder

aangesloten hogedrukslang inschake-

len en wachten (max. 2 minuten) tot wa-

ter zonder bellen uit de

hogedrukaansluiting komt. Apparaat

uitschakelen en hogedrukslang op-

nieuw aansluiten.

 Watertoevoer controleren.

 De zeef in het wateraansluitpunt er met

een platte tang uittrekken en onder stro-

mend water reinigen.

Oorzaak: Spanningsdaling door zwak

stroomnet of bij gebruik van een verleng-

snoer.

 Bij het inschakelen eerst de hendel van

het handspuitpistool aantrekken en dan

de apparaatschakelaar op „I/ON“ stel-

len.

 Hogedruksproeier reinigen: Verontrei-

nigingen met een naald uit het gat van

de sproeier verwijderen en met water

naar voren toe uitspoelen.

 Watertoevoervolume controleren.

 Een geringe ondichtheid van het appa-

raat is technisch bepaald. Als de pomp

echter erg lekt, moet contact worden

opgenomen met de bevoegde klanten-

service.

 Straalpijp met drukregeling (Vario Po-

wer) gebruiken.

Straalpijp in stand „Mix“ draaien.

 Filter aan de reinigingsmiddel-zuig-

slang reinigen.

 Zuigslang voor reinigingsmiddel contro-

leren op knikplaatsen.

Onderhoud

Zorg

Onderhoud

Reserveonderdelen

Hulp bij storingen

Apparaat draait niet

Apparaat komt niet op druk

Apparaat start niet, motor bromt

Sterke drukschommelingen

Apparaat ondicht

Reinigingsmiddel wordt niet aangezo-

gen

45NL

– 9

Technische veranderingen voorbehou-

den!

Hierbij verklaren wij dat de hierna vermelde

machine door haar ontwerp en bouwwijze

en in de door ons in de handel gebrachte

uitvoering voldoet aan de betreffende fun-

damentele veiligheids- en gezondheidsei-

sen, zoals vermeld in de desbetreffende

EG-richtlijnen. Deze verklaring verliest

haar geldigheid wanneer zonder overleg

met ons veranderingen aan de machine

worden aangebracht.

De ondergetekenden handelen in opdracht

en met volmacht van de bedrijfsleiding.

Gevolmachtigde voor de documentatie:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2010/12/01

Technische gegevens

Wateraansluitpunt

Toevoertemperatuur (max.) °C 40

Toevoerhoeveelheid (min.) l/min 10

Toevoerdruk (max.) MPa 0,8

Max. aanzuighoogte m 0,5

Elektrische aansluiting

Spanning

1~50 Hz

V 230

Aansluitvermogen kW 1,8

Netzekering (traag) A 10

Beschermingsklasse I

Veiligheidsklasse IP X5

Capaciteit

Werkdruk MPa 11

Maximaal toegestane druk MPa 12

Opbrengst, water l/min 6,3

Maten en gewichten

Lengte mm 285

Breedte mm 325

Hoogte mm 876

Gewicht, bedrijfsklaar met

accessoires

kg 12

Opbrengst, reinigingsmid-

del

l/min 0,3

Reactiekracht van het pi-

stool

N 15

Bepaalde waarden conform EN 60335-

2-79

Hand-arm vibratiewaarde

Onzekerheid K

m/s

< 2,5

0,3

Geluidsdrukniveau L

Onzekerheid K

dB(A)

Geluidskrachtniveau L

onveiligheid K

dB(A) 89

CE-verklaring

Product: Hogedrukreiniger

Type: 1.180-xxx

Van toepassing zijnde EG-richtlijnen

2006/42/EG (+2009/127/EG)

2004/108//EG

2000/14/EG

Toegepaste geharmoniseerde normen

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Toegepaste conformiteitsbeoordelings-

procedure

2000/14/EG: Bijlage V

Geluidsvermogensniveau dB(A)

Gemeten: 87

Gegarandeerd: 89

CEO

Head of Approbation

46 NL

– 1

Estimado cliente:

Antes del primer uso de su apa-

rato, lea este manual original,

actúe de acuerdo a sus indicaciones y

guárdelo para un uso posterior o para otro

propietario posterior.

Utilice esta limpiadora de alta presión, ex-

clusivamente, en el ámbito doméstico:

– para limpiar máquinas, vehículos, edifi-

cios, herramientas, fachadas, terrazas,

herramientas de jardín, etc. con un cho-

rro de agua de alta presión (en caso ne-

cesario, mediante el uso adicional de

detergentes).

– con los accesorios, repuestos y deter-

gentes autorizados por KÄRCHER.

Tenga en cuenta las indicaciones que

incluyen los detergentes.

Los materiales de embalaje son reci-

clables. Po favor, no tire el embalaje

a la basura doméstica; en vez de ello, en-

tréguelo en los puntos oficiales de recogida

para su reciclaje o recuperación.

Los aparatos viejos contienen mate-

riales valiosos reciclables que debe-

rían ser entregados para su

aprovechamiento posterior. Por este moti-

vo, entregue los aparatos usados en los

puntos de recogida previstos para su reci-

claje.

Indicaciones sobre ingredientes (REA-

CH)

Encontrará información actual sobre los in-

gredientes en:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

En todos los países rigen las condiciones

de garantía establecidas por nuestra em-

presa distribuidora. Las averías del aparato

serán subsanadas gratuitamente dentro

del periodo de garantía, siempre que se de-

ban a defectos de material o de fabricación.

En un caso de garantía, le rogamos que se

dirija con el comprobante de compra al dis-

tribuidor donde adquirió el aparato o al ser-

vicio al cliente autorizado más próximo a su

domicilio.

(La dirección figura al dorso)

 Peligro

Para un peligro inminente que acarrea le-

siones de gravedad o la muerte.

몇 Advertencia

Para una situación que puede ser peligro-

sa, que puede acarrear lesiones de grave-

dad o la muerte.

Precaución

Para una situación que puede ser peligro-

sa, que puede acarrear lesiones leves o

daños materiales.

– El chorro a alta presión

puede ser peligroso si se

usa indebidamente. No di-

rija el chorro hacia perso-

nas, animales o equipamiento eléctrico

activo, ni hacia el propio aparato.

– El hielo deteriora el aparato si éste no

se ha vaciado por completo de agua.

En invierno mantenga el aparato en un

local a salvo de las heladas.

Índice de contenidos

Indicaciones generales . . . ES . . .1

Indicaciones de seguridad . ES . . .2

Manejo . . . . . . . . . . . . . . . . ES . . .4

Transporte . . . . . . . . . . . . . ES . . .7

Almacenamiento . . . . . . . . ES . . .7

Cuidados y mantenimiento. ES . . .8

Ayuda en caso de avería . . ES . . .8

Datos técnicos . . . . . . . . . . ES . . .9

Declaración CE . . . . . . . . . ES . . .9

Indicaciones generales

Uso previsto

Protección del medio ambiente

Garantía

Símbolos del manual de instruccio-

nes

Símbolos en el aparato

47ES

– 2

 Peligro

 No toque nunca el enchufe de red o la

toma de corriente con las manos moja-

das.

 No ponga el aparato en funcionamiento

si el cable de conexión a red u otras

partes importantes del aparato, como

pueden ser la manguera de alta pre-

sión, la pistola pulverizadora o los dis-

positivos de seguridad presentan

daños.

 Antes de cada puesta en servicio, com-

pruebe si el cable de conexión a red y

el enchufe de red presentan daños. Si

el cable de conexión a red estuviera de-

teriorado, debe encargar sin demora a

un electricista especializado del servi-

cio de atención al cliente autorizado

que lo sustituya.

 Antes de cada puesta en servicio, com-

pruebe si la manguera de alta presión

presenta daños. Si la manguera de alta

presión presentase daños, debe susti-

tuirla sin demora.

 Está prohibido usar el aparato en zonas

en las que exista riesgo de explosiones.

 Para usar el aparato en zonas con peli-

gro de explosión (p. ej., gasolineras)

son de obligado cumplimiento las nor-

mas de seguridad correspondientes.

 Los chorros a alta presión pueden ser

peligrosos si se usan indebidamente.

No dirija el chorro hacia personas, ani-

males o equipamiento eléctrico activo,

ni apunte con él al propio aparato.

 No dirija el chorro hacia otras personas

o hacia sí mismo para limpiar ropa o

calzado.

 No rocíe objetos que puedan contener

sustancias nocivas para la salud (p. ej.,

asbesto).

 El chorro a alta presión puede dañar los

neumáticos del vehículo y sus válvulas

y los puede reventar. Un primer sínto-

ma de que se están provocando daños

es el cambio de tonalidad de los neu-

máticos. Los neumáticos de vehículo y

las válvulas de neumáticos deteriora-

dos suponen un peligro mortal. Al efec-

tuar la limpieza, aplique el chorro a una

distancia mínima de 30 cm.

 Peligro de explosiones

No pulverizar ningun líquido inflamable.

No aspire nunca líquidos que conten-

gan disolventes o ácidos y disolventes

sin diluir. Entre estos se encuentran, p.

ej., la gasolina, los diluyentes cromáti-

cos o el fuel. La neblina pulverizada es

altamente inflamable, explosiva y tóxi-

ca. No utilice acetona ni ácidos o disol-

ventes sin diluir, ya que pueden afectar

negativamente a los materiales em-

pleados en el aparato.

몇 Advertencia

 El enchufe y acoplamiento del cable de

prolongación deben ser impermeables

y no deben sumergirse en agua.

 El uso de cables de prolongación in-

adecuados puede resultar peligroso.

Para el exterior, utilice sólo cables pro-

longadores autorizados para exterior,

adecuadamente marcados y con una

sección de cable suficiente: 1 - 10 m:

1,5 mm

; 10 - 30 m: 2.5 mm

 Desenrolle siempre totalmente el cable

de prolongación del tambor del cable.

 Las mangueras de alta presión, la grife-

ría y los acoplamientos son importantes

para la seguridad del aparato. Utilice

sólo las mangueras de alta presión, la

grifería y los acoplamientos recomen-

dados por el fabricante.

 Este aparato no es apto para ser utiliza-

do por personas con capacidades físi-

cas, sensoriales e intelectuales

limitadas.

Los niños o las personas no instruidas

sobre su uso no deben utilizar el apara-

to.

Se debe supervisar a los niños para

asegurarse de que no juegan con el

aparato.

Indicaciones de seguridad

48 ES

– 3

Mantener alejado el plástico del emba-

laje de los niños, se pueden ahogar.

 El usuario deberá utilizar el aparato de

conformidad con sus instrucciones. De-

berá tener en cuenta las condiciones lo-

cales y tener cuidado de no causar

daños a las personas que se encuen-

tren en las proximidades cuando use el

aparato.

 No utilizar el aparato cuando se en-

cuentren otras personas al alcance a

no ser que lleven ropa protectora.

 Póngase ropa y gafas protectoras ade-

cuadas para protegerse de las salpica-

duras de agua y de la suciedad.

Precaución

 Para pausas de operación prolongadas

desconecte el aparato del interruptor

principal / interruptor del aparato o des-

enchufe la clavija de red.

 No se puede operar el aparato a tempe-

raturas inferiores a 0 ºC.

 Para evitar daños, mantenga el chorro

a una distancia mínima de 30 cm du-

rante la limpieza de superficies pinta-

das.

 No deje nunca el aparato sin vigilancia

mientras esté en funcionamiento.

 Debe tener cuidado de no dañar ni es-

tropear el cable de conexión a red y el

cable de prolongación por pisarlos,

aplastarlos, tirar de ellos, u otras accio-

nes similares. Proteja los cables de red

del calor, el aceite y los bordes afilados.

 Todas las partes conductoras de co-

rriente de la zona de trabajo tienen que

estar protegidas contra los chorros de

agua.

 El aparato sólo debe estar conectado a

una conexión eléctrica que haya sido

realizada por un electricista de confor-

midad con la norma CEI 60364.

 Conecte el aparato únicamente a co-

rriente alterna. La tensión tiene que co-

rresponder a la indicada en la placa de

características del aparato.

 Por razones de seguridad, recomenda-

mos utilizar el aparato siempre con un

interruptor de corriente por defecto

(máx. 30 mA).

 Los trabajos de limpieza que producen

aguas residuales que contienen aceite

(p. ej., el lavado de motores o el lavado

de los bajos) sólo se deben realizar en

zonas de lavado que dispongan de se-

parador de aceite.

 Este aparato ha sido concebido para el

uso con los detergentes suministrados

por el fabricante o recomendados por el

mismo. La utilización de otros deter-

gentes o sustancias químicas puede

menoscabar la seguridad del aparato.

Precaución

Los dispositivos de seguridad sirven para

proteger al usuario y no se deben modificar

o ignorar.

El interruptor del aparato impide el funcio-

namiento involuntario del mismo.

El bloqueo bloquea la palanca de la pistola

pulverizadora manual e impide que el apa-

rato se ponga en marcha de forma involun-

taria.

La válvula de derivación evita sobrepasr la

presión de trabajo permitida.

Cuando se suelta la palanca de la pistola pul-

verizadora manual, un presostato desconec-

ta la bomba y el chorro de alta presión se

para. Cuando se acciona la palanca, se co-

necta la bomba nuevamente.

Precaución

Antes de realizar cualquier trabajo con el

aparato o en el aparato, asegúrese de que

está bien posicionado para evitar acciden-

tes o daños.

Dispositivos de seguridad

Interruptor del aparato

Bloqueo de la pistola pulverizadora ma-

nual

Válvula de derivación con presostato

Requisitos para la seguridad de po-

sición

49ES

– 4

– La posición segura del aparato se ga-

ranza si se coloca sobre una superficie

lisa.

El contenido de suministro de su aparato

está ilustrado en el embalaje. Verifique du-

rante el desembalaje que no falta ninguna

pieza.

En caso de detectar que faltan accesorios

o o que han surgido daños durante el trans-

porte, informe a su distribuidor.

Ilustración, véase la página 2

1 Pieza de acoplamiento para la co-

nexión de agua

2 Manguera de alta presión

3 Acoplamiento rápido para manguera de

alta presión

4 Conexión de agua con filtro incorpora-

5 Interruptor del aparato „0/OFF“ / „I/ON“

6 Red de accesorios

7 Mango para el transporte, desplegable

8 Manguera de detergente con filtro

9 Zona de recogida para accesorios

10 Ruedas

11 Pistola pulverizadora manual

12 Bloqueo de la pistola pulverizadora ma-

nual

13 Tecla para separar la manguera de alta

presión de la pistola pulverizadora ma-

nual

14 Lanza dosificadora con regulación de la

presión (Vario Power)

15 Lanza de agua con fresadora de sucie-

dad

16 Cepillo de lavar

Los accesorios especiales amplian las po-

sibilidades de uso del aparato. Su distribui-

dor KÄRCHER le dará información más

detallada.

Antes de la puesta en marcha montar las

piezas sueltas suministradas con el apara-

to.

 Figura

Presionar las ruedas en el alojamienot

y asegurar con el tapón suministrado,

respetar la orientación del tapón.

 Figura

Colocar el asa de transporte en el aloja-

miento hasta sentir la resistencia. Po-

ner en posición con un golpe breve con

la palma de la mano o un martillo de

goma suave.

 Figura

Colgar la red accesorio en los ganchos

mostrados en la ilustración.

 Figura

Introducir la manguera de alta presión

en la pistola pulverizadora manual has-

ta que esta haga un ruido al encajarse.

Nota: Procurar que el racor de co-

nexión esté alineado correctamente.

Comprobar si la conexión es segura ti-

rando de la manguera de alta presión.

몇 Advertencia

De acuerdo con las normativas vi-

gentes, está prohibido utilizar el

aparato sin un separador de siste-

ma en la red de agua potable. Se

debe utilizar un separador de sistema apro-

piado de la empresa KÄRCHER o, alterna-

tivamente, un separador de sistema que

cumpla la norma EN 12729 tipo BA. El

agua que haya pasado por un separador

del sistema será catalogada como no pota-

ble.

Manejo

Volumen del suministro

Descripción del aparato

Accesorios especiales

Antes de la puesta en marcha

Montar las ruedas

Montar el asa de transporte

Colocar la red accesoria

Conectar la manguera de alta presión

con la pistola pulverizadora manual

Suministro de agua

50 ES

– 5

Precaución

Conectar el separador del sistema siempre

a la toma de agua, nunca directamente al

aparato!

Nota: Las impurezas en el agua pueden

dañar la bomba de alta presión y los acce-

sorios. Como medida de protección se re-

comienda el uso del filtro de agua de

KÄRCHER (accesorio especial,

Ref.:4.730-059).

Tenga en cuenta las normas de la empresa

suministradora de agua.

Valores de conexión: véase la placa de ca-

racterísticas/datos técnicos.

 Utilice una manguera de agua de tejido

resistente (no está incluida en el volu-

men de suministro) con un acoplamien-

to de los habituales en el mercado.

(Diámetro mínimo 1/2 pulgada o 13

mm; longitud mínima 7,5 m).

 Figura

Atornille la pieza de acoplamiento a la

conexión de agua del aparato suminis-

trada.

Meta la manguera de agua en la pieza

de acoplamiento del aparato y conécte-

la al suministro de agua.

Esta limpiadora de alta presión es apta con

la manguera de aspiración KÄRCHER con

válvula de retorno (accesorio especial, Ref.

4.440-238) para la aspiración de agua de

superficie, p. ej. de los bidones para agua

pluvial o de los estanques (altura de aspira-

ción máxima, véase los datos técnicos).

 Llenar de agua la manguera de aspira-

ción KÄRCHER con válvula de retorno,

atornillar a la conexión de agua y colgar

en el bidón para agua pluvial.

 Desconectar la manguera de alta pre-

sión de la conexión de alta presión del

aparato.

 Conectar el aparato en posición „I/ON“

y esperar (máx. 2 minutos) hasta que

salga el agua sin burbujas por la co-

nexión de alta presión.

 Desconectar el aparato "0/OFF".

Precaución

La marcha en seco durante más de 2 minu-

tos produce daños en la bomba de alta pre-

sión. Si el aparato no genera presión en un

lapso de 2 minutos, desconectar el aparato

y proceder según las indicaciones del capí-

tulo "Averías".

 Figura

Insertar la manguera de alta presión en

el acoplamiento rápido del aparato has-

ta que encaje.

Nota: Procurar que el racor de co-

nexión esté alineado correctamente.

Comprobar si la conexión es segura ti-

rando de la manguera de alta presión.

 Figura

Inserte la lanza dosificadora en la pisto-

la pulverizadora manual y fíjela girán-

dola 90°.

 Abrir totalmente el grifo del agua.

 Enchufar la clavija de red a una toma de

corriente.

 Conectar el aparato „I/ON“.

몇 Peligro

El chorro de agua que sale de la boquilla de

alta presión provoca una fuerza de retroce-

so en la pistola pulverizadora manual. Ase-

gúrese de estar en una posición segura y

sujete con firmeza la pistola pulverizadora

manual y la lanza dosificadora.

Precaución

Antes de comenzar con la limpieza, aségu-

rese de que la limpiadora a presión está so-

bre una base lisa. Utilizar gafas y ropa de

seguridad durante la limpieza.

 Desbloquear la palanca de la pistola

pulverizadora manual.

Suministro de agua desde la tubería de

agua

Aspiración del agua de depósitos abier-

tos

Puesta en marcha

Funcionamiento

51ES

– 6

 Tirar de la palanca, el aparato se en-

ciende.

Nota: Si no se suelta la palanca, el aparato

vuelve a apagarse. La alta presión se man-

tiene en el sistema.

Para las tareas de limpieza más habituales.

La presión de trabajo se puede regular en

pasos entre „Min“ y „Max“.

 Suelte la palanca de la pistola pulveri-

zadora manual.

 Girar la lanza dosificadora a la posición

deseada.

Para las suciedades más difíciles de elimi-

nar.

Precaución

No limpiar neumáticos, pintura o superfi-

cies delicadas como la madera con la fresa

de suciedad, se pueden dañar.

– No apto para trabajar con detergentes.

– Indicación: Apto para trabajar con de-

tergentes

Utilice sólo detergentes y productos de lim-

pieza KÄRCHER para cada tipo de tarea

de limpieza. Han sido especialmente crea-

dos para su aparato. El uso de otros deter-

gentes y productos de limpieza pueden

provocar un desgaste más rápido y la inva-

lidación de la garantía. Solicite el asesora-

miento oportuno en una tienda

especializada y pida la información corres-

pondiente a KÄRCHER.

 Figura

Saque la manguera de aspiración de

detergente de la carcasa hasta la longi-

tud deseada.

Cuelgue la manguera de aspiración de

detergente en un depósito que conten-

ga una solución de detergente.

 Utilizar la lanza dosificadora con regu-

lación de la presión (Vario Power).

 Girar la lanza dosificadora hasta la po-

sición "Mix".

Nota: De este modo se añade durante

el funcionamiento la solución de deter-

gente al chorro de agua.

Indicación: Si es necesario también se

pueden utilizar los cepillos de lavado para

los trabajos con detergente.

 Rocíe la superficie seca con detergente

y déjelo actuar pero sin dejar que se se-

que.

 Aplicar el chorro de agua a alta presión

sobre la suciedad disuelta para elimi-

narla.

 Suelte la palanca de la pistola pulveri-

zadora manual.

 Bloquear la palanca de la pistola pulve-

rizadora manual.

 Durante las pausas de trabajo prolon-

gadas (de una duración superior a 5 mi-

nutos), desconectar además el aparato

„0/OFF“.

 Insertar la pistola pulverizadora manual

en la zona de recogida para pistolas

pulverizadoras manuales.

Precaución

Separar la manguera de alta presión de la

pistola pulverizadora manual o del aparato

solamente cuando no haya presión en el

sistema.

 Después de trabajar con detergentes,

cuelgue la manguera de aspiración en

un depósito de agua limpia, conectar el

aparato durante aprox. 1 minuto con la

lanza dosificadora desmontada y en-

juagarlo.

 Suelte la palanca de la pistola pulveri-

zadora manual.

 Desconectar el aparato "0/OFF".

 Cierre el grifo de agua.

Lanza dosificadora con regulación de la

presión (Vario Power)

Lanza dosificadora con fresadora de su-

ciedad

Cepillo de lavar

Trabajo con detergentes

Método de limpieza recomendado

Interrupción del funcionamiento

Finalización del funcionamiento

52 ES

– 7

 Desconectar el aparato del suministro

de agua.

Precaución: Al separar el tubo de ali-

mentación o el de alta presión, puede

salir agua caliente de las tomas des-

pués del funcionamiento.

 Apriete la palanca de la pistola pulveri-

zadora manual para eliminar la presión

que todavía hay en el sistema.

 Bloquear la palanca de la pistola pulve-

rizadora manual.

 Extraer el enchufe de la red.

Precaución

Para evitar accidentes o lesiones, tener en

cuenta el peso del aparato para el transpor-

te (véase Datos técnicos).

 Levante el aparato por el asa y de so-

pórtelo.

 Tirar del aparato por el asa de transpor-

te.

Figura

 Para desplazar el aparato, tirar primero

del asa de transporte hacia arriba hasta

que se oiga como encaja.

 Asegurar el aparato para evitar que se

deslice o vuelque.

Precaución

Para evitar accidentes o lesiones, tener en

cuenta el peso del aparato al elegir el lugar

de almacenamiento (véase Datos técni-

cos).

 Coloque la dispositivo sobre una super-

ficie plana.

 Pulsar el botón de desconexión en la

pistola pulverizadora manual y desco-

nectar manguera de alta presión de la

pistola pulverizadora manual.

 Presionar en la dirección que indica la

flecha la carcasa del acoplamiento rápi-

do para la manguera de alta presión y

extraer la manguera de alta presión.

 Guardar el cable de conexión de red, la

manguera de alta presión y los acceso-

rios en el aparato.

Antes de almacenar el aparato durante un

período prolongado, como por ejemplo en

invierno, respetar también las indicaciones

del capítulo Cuidados.

Precaución

Proteger el aparato y los accesorios de las

heladas.

El aparato y los accesorios sufren daños

con las heladas, si no se vacía totalmente

el agua. Para evitar daños:

 Vaciar totalmente el aparato, sacando

todo el agua: conectar el aparato (máx.

1 min) con la manguera de alta presión

y el suministro de agua desconectados,

hasta que ya no salga agua de la co-

nexión de alta presión. Desconectar el

aparato.

 Almacenar el aparato en un lugar a

prueba de heladas con todos los acce-

sorios.

Transporte

Transporte manual

Transporte en vehículos

Almacenamiento

Almacenamiento del aparato

Protección antiheladas

53ES

– 8

 Peligro

Apague el aparato y desenchufe la clavija

de red antes de efectuar los trabajos de

cuidado y mantenimiento.

Antes de un almacenamiento prolongado,

p. e., durante el invierno:

 Quitar el filtro de la manguera de aspi-

ración del detergente y limpiarlo colo-

cándolo bajo agua corriente.

 Extraer el tamiz de la conexión del agua

con unos alicates de punta plana y lim-

piarlo colocándolo bajo agua corriente.

El aparato no precisa mantenimiento.

Emplear únicamente repuestos originales

de KÄRCHER. Al final de este manual de

instrucciones encontrará un listado resumi-

do de repuestos.

Usted mismo puede solucionar las peque-

ñas averías con ayuda del resumen si-

guiente.

En caso de duda, diríjase al servicio de

atención al cliente autorizado.

 Peligro

Apague el aparato y desenchufe la clavija

de red antes de efectuar los trabajos de

cuidado y mantenimiento.

Los trabajos de reparación y trabajos en

componentes eléctricos sólo los puede

realizar el Servicio técnico autorizado.

 Tirar de la palanca de la pistola pulveri-

zadora manual, el aparato se conecta.

 Comprobar si la tensión indicada en la

placa de características coincide con la

tensión de la fuente de alimentación.

 Comprobar si el cable de conexión a la

red presenta daños.

 Comprobar el ajuste de la lanza dosifi-

cadora.

 Purgar el aparato: conectar el aparato

sin conectar la manguera de alta pre-

sión y esperar (máx. 2 minutos) hasta

que salga el agua sin burbujas por la

conexión de alta presión. Desconectar

el aparato y volver a conectar la man-

guera de alta presión.

 Comprobar el suministro de agua.

 Extraer el tamiz de la conexión del agua

con unos alicates de punta plana y lim-

piarlo colocándolo bajo agua corriente.

Causa: caída de tensión debida a que la

red es débil o por el uso de cable de prolon-

gación.

 Al conectar, primero tirar de la palanca

de la pistola pulverizadora manual, des-

pués colocar el aparato en la posición

„I/ON“.

 Limpiar la boquilla de alta presión: eli-

minar las impurezas del orificio de la

boquilla con una aguja y aclarar con

agua desde la parte delantera.

 Comprobar el caudal de agua.

 El aparato presenta una ligera falta de

estanqueidad por razones técnicas. En

caso de que la falta de estanqueidad

sea grande, contactar al Servicio técni-

co autorizado.

 Utilizar la lanza dosificadora con regu-

lación de la presión (Vario Power).

Girar la lanza dosificadora hasta la po-

sición "Mix".

 Limpiar el filtro de la manguera de aspi-

ración de detergente.

 Comprobar si la manguera de aspira-

ción presenta dobleces.

Cuidados y mantenimiento

Cuidado del aparato

Mantenimiento

Piezas de repuesto

Ayuda en caso de avería

El aparato no funciona

El aparato no alcanza la presión necesa-

ria

El aparato no arranca, el motor ronronea

Grandes oscilaciones de la presión

El aparato presenta fugas

El aparato no aspira detergente

54 ES

– 9

Reservado el derecho a realizar modifi-

caciones técnicas.

Por la presente declaramos que la máqui-

na designada a continuación cumple, tanto

en lo que respecta a su diseño y tipo cons-

tructivo como a la versión puesta a la venta

por nosotros, las normas básicas de segu-

ridad y sobre la salud que figuran en las di-

rectivas comunitarias correspondientes. La

presente declaración perderá su validez en

caso de que se realicen modificaciones en

la máquina sin nuestro consentimiento ex-

plícito.

Los abajo firmantes actúan con plenos po-

deres y con la debida autorización de la di-

rección de la empresa.

Persona autorizada para la documenta-

ción:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tfno.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2010/12/01

Datos técnicos

Conexión de agua

Temperatura de entrada

(máx.)

°C 40

Velocidad de alimentación

(mín.)

l/min 10

Presión de entrada (máx.) MPa 0,8

Altura de absorción máx. m 0,5

Conexión eléctrica

Tensión

1~50 Hz

V 230

Potencia conectada kW 1,8

Fusible de red (inerte) A 10

Clase de protección I

Grado de protección IP X5

Potencia y rendimiento

Presión de trabajo MPa 11

Presión máx. admisible MPa 12

Caudal, agua l/min 6,3

Medidas y pesos

Longitud mm 285

Anchura mm 325

Altura mm 876

Peso, listo para el funciona-

miento con accesorios

kg 12

Caudal, detergente l/min 0,3

Fuerza de retroceso de la

pistola pulverizadora ma-

nual

N 15

Valores calculados conforme a la nor-

ma EN 60335-2-79

Valor de vibración mano-

brazo

Inseguridad K

m/s

< 2,5

0,3

Nivel de presión acústica

Inseguridad K

dB(A)

Nivel de potencia acústica

+ inseguridad K

dB(A) 89

Declaración CE

Producto: limpiadora a alta presión

Modelo: 1.180-xxx

Directivas comunitarias aplicables

2006/42/CE (+2009/127/CE)

2004/108/CE

2000/14/CE

Normas armonizadas aplicadas

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Procedimiento de evaluación de la con-

formidad aplicado

2000/14/CE: Anexo V

Nivel de potencia acústica dB(A)

Medido: 87

Garantizado: 89

CEO

Head of Approbation

55ES

– 1

Estimado cliente,

Leia o manual de manual origi-

nal antes de utilizar o seu apare-

lho. Proceda conforme as indicações no

manual e guarde o manual para uma con-

sulta posterior ou para terceiros a quem

possa vir a vender o aparelho.

Utilize esta lavadora de alta pressão unica-

mente para o uso privado:

– para a limpeza de máquinas, veículos,

edifícios, ferramentas, fachadas, terra-

ços, aparelhos de jardinagem etc. com

jacto de água de alta pressão (se for

necessário com detergentes).

– com acessórios, peças de reposição e

detergentes homologados por KÄR-

CHER. Observe as indicações que

acompanham os detergentes.

Os materiais de embalagem são reci-

cláveis. Não coloque as embalagens

no lixo doméstico, envie-as para uma uni-

dade de reciclagem.

Os aparelhos velhos contêm mate-

riais preciosos e recicláveis e deve-

rão ser reutilizados. Por isso, elimine

os aparelhos velhos através de sistemas

de recolha de lixo adequados.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes

podem ser encontradas em:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Em cada país vigem as respectivas condi-

ções de garantia estabelecidas pelas nos-

sas Empresas de Comercialização.

Eventuais avarias no aparelho durante o

período de garantia serão reparadas, sem

encargos para o cliente, desde que se trate

dum defeito de material ou de fabricação.

Em caso de garantia, dirija-se, munido do

documento de compra, ao seu revendedor

ou ao Serviço Técnico mais próximo.

(Endereços no verso)

 Perigo

Para um perigo eminente que pode condu-

zir a graves ferimentos ou à morte.

몇 Advertência

Para uma possível situação perigosa que

pode conduzir a graves ferimentos ou à

morte.

Atenção

Para uma possível situação perigosa que

pode conduzir a ferimentos leves ou danos

materiais.

– O jacto de alta pressão

pode ser perigoso em

caso de uso incorrecto. O

jacto não deve ser dirigido

contra pessoas, animais, equipamento

eléctrico activo ou contra o próprio apa-

relho.

– Se não se tirou toda a água da máquina

antes de armazenada em locais onde a

temperatura ambiente cai abaixo de

0°C, existe o risco de ser destruída. De-

posite a máquina sempre em locais

com temperatura ambiente acima de

0°C.

Índice

Instruções gerais . . . . . . . . PT . . .1

Avisos de segurança . . . . . PT . . .2

Manuseamento . . . . . . . . . PT . . .4

Transporte . . . . . . . . . . . . . PT . . .7

Armazenamento. . . . . . . . . PT . . .7

Conservação e manutenção PT . . .8

Ajuda em caso de avarias . PT . . .8

Dados técnicos. . . . . . . . . . PT . . .9

Declaração CE . . . . . . . . . . PT . . .9

Instruções gerais

Utilização correcta

Protecção do meio-ambiente

Garantia

Símbolos no Manual de Instruções

Símbolos no aparelho

56 PT

– 2

 Perigo

 Nunca tocar na ficha de rede e na toma-

da com as mãos molhadas.

 O aparelho não deve ser colocado em

funcionamento se o cabo de ligação à

rede ou partes importantes do aparelho

como, p. ex., dispositivos de seguran-

ça, mangueiras de alta pressão ou pis-

tola de injecção estiverem danificadas.

 Antes de qualquer utilização do apare-

lho, verificar se o cabo de ligação à

rede e a ficha de rede não apresentam

quaisquer danos. O cabo de ligação à

rede danificado tem que ser imediata-

mente substituído pela assistência téc-

nica ou por um electricista autorizado.

 Verificar a mangueira de alta pressão a

respeito de danos antes de cada colo-

cação em funcionamento. Substituir

imediatamente uma mangueira de alta

pressão danificada.

 É proibido pôr o aparelho em funciona-

mento em áreas com perigo de explo-

são.

 Na utilização do aparelho em zonas de

perigo (p. ex. bombas de gasolina), de-

verão ser observadas as respectivas

normas de segurança.

 Os jactos de alta pressão podem ser

perigosos em caso de uso incorrecto. O

jacto não deve ser dirigido contra pes-

soas, animais, equipamento eléctrico

activo ou contra o próprio aparelho.

 Não dirigir o jacto de alta pressão con-

tra terceiros ou contra si próprio para a

limpeza de roupa ou sapatos.

 Não projectar jactos de água contra ob-

jectos, que contenham substâncias no-

civas à saúde (p.ex. amianto).

 O jacto de alta pressão pode danificar

pneus e as válvulas dos mesmos ou

provocar até o seu rebentamento. O

primeiro sinal de danos é a alteração da

cor do pneu. Os pneus / válvulas dos

pneus danificados podem causar le-

sões mortais. Guardar pelo menos uma

distância do jacto de 30 cm durante a

limpeza de superfícies!

 Perigo de explosão!

Não pulverizar líquidos inflamáveis.

Nunca aspirar líquidos com teores de

diluentes ou ácidos e dissolventes não

diluídos! Trata-se de materiais como

gasolina, diluentes de cores ou óleo

combustível. A neblina de pulverização

é altamente inflamável, explosiva e tó-

xica. Não utilizar acetona, ácidos e dis-

solventes não diluídos, dado que

podem atacar os materiais utilizados no

aparelho.

몇 Advertência

 Fichas e acoplamentos de um cabo de

extensão têm que ser estanques à

água e não podem estar na água.

 Os cabos de extensão não apropriados

podem ser perigosos. Utilize ao ar livre

unicamente cabos de extensão com

uma secção transversal suficiente e de-

vidamente homologados e marcados: 1

- 10 m: 1,5 mm

; 10 - 30 m: 2,5 mm

 Desenrolar o cabo de extensão sempre

completamente do tambor de cabo.

 As mangueiras de alta pressão, as tor-

neiras e os acoplamentos são impor-

tantes para a segurança do aparelho.

Utilizar unicamente mangueiras de alta

pressão, torneiras e acoplamentos re-

comendados pelo fabricante.

 Este aparelho não é adequado para a

utilização por pessoas com capacida-

des físicas, sensoriais e psíquicas re-

duzidas.

Este aparelho não deve ser manobrado

por crianças ou pessoas não instruídas.

As crianças devem ser supervisionadas

de modo a assegurar que não brincam

com o aparelho.

Manter as películas da embalagem fora

do alcance das crianças! Perigo de as-

fixia!

 O utilizador deve usar o aparelho de

acordo com as especificações. Deve

Avisos de segurança

57PT

– 3

ter em consideração as condições lo-

cais e, ao utilizar o aparelho, ter em

conta o comportamento de pessoas

nas proximidades.

 Não utilizar o aparelho se outras pesso-

as se situarem no raio de acção da

mesma, a não ser que estas utilizem

vestuário de protecção.

 Utilizar roupa de protecção e óculos de

protecção contra salpicos de água ou

sujidades.

Atenção

 No caso de longas interrupções de fun-

cionamento deve-se desligar o interrup-

tor principal / interruptor do aparelho ou

retirar a ficha da tomada.

 Não operar o aparelho a temperaturas

inferiores a 0 °C.

 Guardar uma distância do jacto mínima

de 30 cm durante a limpeza de superfí-

cies laqueadas para evitar danos.

 Nunca deixar o aparelho sem vigilância

enquanto o mesmo estiver em funcio-

namento.

 Assegurar que os cabos de rede e de

extensão não sejam danificados por

trânsito, esmagamento, puxões ou pro-

blemas similares. Proteger o cabo de

rede contra calor, óleo e arestas afia-

das.

 Todas as peças condutoras de corrente

na área de trabalho devem estar prote-

gidas contra jactos de água.

 O aparelho só deve ser ligado a uma

conexão eléctrica executada por um

electricista, de acordo com IEC 60364.

 Ligar o aparelho só à corrente alterna-

da. A tensão deve corresponder à placa

de tipo do aparelho.

 Por motivos de segurança recomenda-

mos, regra geral, que o aparelho seja

operado com um disjuntor para corren-

te de defeito (máx. 30 mA).

 Efectuar os trabalhos de limpeza com

formação de águas sujas oleosas, p.ex.

lavagem do motor, lavagem do chassi

inferior, só em lugares de lavagem

onde existem colectores de óleo.

 Este aparelho foi desenvolvido para a

utilização de detergentes, fornecidos

ou recomendados pelo fabricante. A

utilização de outros detergentes ou

agentes químicos pode afectar a segu-

rança do aparelho.

Atenção

Os dispositivos de segurança protegem o

utilizador e não podem ser alterados ou co-

locados fora de serviço.

O interruptor do aparelho impede a activa-

ção inadvertida do aparelho.

O bloqueio trava a alavanca da pistola e

impede um arranque inadvertido do apare-

lho.

A válvula de descarga evita a ultrapassa-

gem da pressão de serviço permitida.

Se soltar a alavanca da pistola de injecção

manual, a bomba de alta pressão é desli-

gada por um interruptor manométrico. Se a

alavanca for puxada, a bomba volta a ligar.

Atenção

Antes de iniciar quaisquer trabalhos com

ou no aparelho, deve-se assegurar o posi-

cionamento estável do aparelho, de modo

a evitar acidentes ou danos.

– A segurança de estabilidade do apare-

lho é assegurada se este for posiciona-

do sobre uma superfície plana.

Equipamento de segurança

Interruptor da máquina

Bloqueio da pistola pulverizadora manu-

Válvula de descarga com interruptor de

pressão

Pré-requisitos para a segurança da

estabilidade do aparelho

58 PT

– 4

O volume de fornecimento do seu aparelho

é ilustrado na embalagem. Ao desembalar

verifique a integridade do conteúdo.

Contacte imediatamente o vendedor, em

caso de falta de acessórios ou no caso de

danos de transporte.

Figura veja página 2

1 Peça de acoplamento para ligação da

água

2 Mangueira de alta pressão

3 Acoplamento rápido para mangueira de

alta pressão

4 Conexão de água com peneira incorpo-

rada

5 Interruptor do aparelho "0/OFF" / "I/ON"

6 Rede de acessório

7 Alça de transporte, extensível

8 Mangueira de aspiração do detergente

com filtro

9 Depósito para acessórios

10 Rodas

11 Pistola de injecção manual

12 Bloqueio da pistola pulverizadora ma-

nual

13 Botão para separar a mangueira de alta

pressão da pistola pulverizadora manu-

14 Lança com regulação da pressão (Va-

rio Power)

15 Tubo de jacto com fresadora de sujida-

16 Escova de lavagem

Os acessórios especiais oferecem amplas

possibilidades de utilização. Contacte o

seu revendedor KÄRCHER para obter

mais informações.

Montar os componentes soltos na embala-

gem no aparelho, antes de proceder à co-

locação em funcionamento.

 Figura

Pressionar as rodas contra os encaixes

e fixar com os tampões; ter atenção ao

alinhamento do tampão.

 Figura

Posicionar o manípulo de transporte no

encaixe até sentir uma resistência. Apli-

car uma curta pancada com um martelo

de borracha ou com o punho para ajus-

tar na posição.

 Figura

Engatar a rede de acessório nos gan-

chos ilustrados na figura.

 Figura

Encaixar a mangueira de alta pressão

na pistola pulverizadora manual, até

encaixar audivelmente.

Aviso: ter atenção ao alinhamento cor-

recto do bocal de conexão.

Controlar a ligação segura, puxando

pela mangueira de alta pressão.

몇 Advertência

De acordo com as prescrições em

vigor o aparelho nunca pode ser li-

gado à rede de água potável sem

separador de sistema. Deve-se

utilizar um separador de sistema adequado

da firma KÄRCHER ou, alternativamente,

um separador de sistema segundo EN

12729 tipo BA. A água que tenha entrado

no separador de sistema é considerada im-

própria para consumo.

Manuseamento

Volume do fornecimento

Descrição da máquina

Acessórios especiais

Antes de colocar em

funcionamento

Montar as rodas

Montar o manípulo de transporte

Montar a rede de acessório

Ligar a mangueira (tubo flexível) de alta

pressão à pistola pulverizadora manual

Alimentação de água

59PT

– 5

Atenção

Ligar o separador de sistema sempre à ali-

mentação da água e nunca directamente

ao aparelho!

Aviso: sujidade na água pode danificar a

bomba de alta pressão e os acessórios.

Como meio de protecção é recomendado o

filtro de água KÄRCHER (acessórios espe-

ciais, n.º enc. 4.730-059).

Respeite as normas da companhia de

abastecimento de água.

Para os valores de ligação veja a placa de

características / dados técnicos.

 Utilizar uma mangueira de água de ma-

terial reforçado (não incluída no mate-

rial fornecido) com um acoplamento

normal. (Diâmetro mínimo de 1/2 pole-

gada resp., 13 mm; comprimento míni-

mo 7,5 m).

 Figura

Fixar o elemento de acoplamento na

conexão de água da máquina.

Colocar a mangueira de água sobre o

elemento de acoplamento da máquina

e ligar à alimentação da água.

Esta lavadora de alta pressão com tubo de

aspiração KÄRCHER e válvula de reten-

ção (acessório especial, n.º enc. 4.440-

238), é adequada para a aspiração de

água superficial como, por exemplo, de va-

silhas de água pluvial ou lagos domésticos

(altura máxima de aspiração, ver dados

técnicos).

 Encher a mangueira de aspiração KÄR-

CHER (com válvula de retenção) com

água, ligar à alimentação da água e po-

sicionar na vasilha de captura de águas

pluviais.

 Separar a mangueira de alta pressão

na ligação de alta pressão do aparelho.

 Ligar o aparelho "I/ON" e esperar (máx. 2

minutos), até a água sair sem bolhas de

ar na respectiva ligação de alta pressão.

 Desligar o aparelho "0/OFF".

Atenção

O funcionamento a seco durante mais de 2

minutos conduz a danos irreparáveis na

bomba de alta pressão. Se o aparelho não

estabelecer nenhuma pressão dentro de 2

minutos, deve desligar o aparelho e proce-

der conforme indicado no capítulo "Ajuda

em caso de avarias".

 Figura

Inserir a mangueira de alta pressão fi-

xamente no acoplamento rápido do

aparelho, até encaixar audivelmente.

Aviso: ter atenção ao alinhamento cor-

recto do bocal de conexão.

Controlar a ligação segura, puxando

pela mangueira de alta pressão.

 Figura

Introduzir a lança na pistola manual e

rodar 90° para fixá-la.

 Abrir a torneira totalmente.

 Ligue a ficha de rede à tomada de cor-

rente.

 Ligar o aparelho "I/ON".

몇 Perigo

Devido ao jacto que sai do bico de alta

pressão uma força de recuo age sobre a

pistola manual. Garantir uma posição se-

gura e segurar bem a pistola de injecção

manual e o tubo de jacto.

Atenção

Assegurar que a lavadora de alta pressão

está posicionada de forma segura e sobre

um pavimento plano, antes de iniciar os tra-

balhos de limpeza. Utilizar óculo de protec-

ção e roupa de protecção durante os

trabalhos de limpeza.

 Desbloquear a alavanca da pistola pul-

verizadora.

Alimentação de água a partir da canali-

zação

Aspirar a água de recipientes abertos

Colocação em funcionamento

Funcionamento

60 PT

– 6

 Puxar a alavanca e o aparelho entra em

funcionamento.

Aviso: o aparelho desliga assim que soltar

a alavanca. A alta pressão permanece no

sistema.

Para os trabalhos de limpeza mais frequen-

tes. A pressão de serviço pode ser ajusta-

da continuamente entre "Min" e "Max".

 Soltar a alavanca da pistola pulveriza-

dora manual.

 Ajustar a lança na posição pretendida.

Para sujidade resistente.

Atenção

Não limpar os pneumáticos de automóveis,

a pintura ou superfícies sensíveis como,

por exemplo, madeira com a fresa de suji-

dade, devido ao perigo de danificação.

– Inadequado para trabalhos com deter-

gente.

– Aviso: Adequado para trabalhos com

detergente

Para os respectivos trabalhos de limpeza

utilize apenas produtos de limpeza e de

conservação KÄRCHER, uma vez que es-

tes foram especialmente concebidos para

a utilização no seu aparelho. A utilização

de outros produtos de limpeza e de conser-

vação pode provocar o desgaste prematu-

ro e a anulação da garantia. P. f. informe-

se no comércio especializado ou requisite

informações directamente à KÄRCHER.

 Figura

Extrair o comprimento desejado da

mangueira de aspiração de detergente

do seu suporte.

Pendurar a mangueira de aspiração do

detergente num recipiente com o pro-

duto.

 Utilizar lança com regulação da pres-

são (Vario Power).

 Ajustar a lança na posição "Mix".

Aviso: Deste modo, a solução de de-

tergente é adicionada ao jacto de água.

Aviso: Se necessário, é possível utilizar as

escovas de lavagem para trabalhos com o

detergente.

 Espalhar o detergente de forma econó-

mica sobre a superfície seca e deixá-lo

actuar (não secar).

 Remover a sujidade solta com o jacto

de alta pressão.

 Soltar a alavanca da pistola pulveriza-

dora manual.

 Bloquear a alavanca da pistola pulveri-

zadora.

 Se não trabalhar durante um período

prolongado (superior a 5 minutos) com

o aparelho, o mesmo deve ser desliga-

do "0/OFF".

 Colocar a pistola pulverizadora no local

de armazenamento.

Atenção

Separar apenas a mangueira de alta pres-

são da pistola pulverizadora manual ou do

aparelho se o sistema estiver livre de pres-

são.

 Pendurar a mangueira de sucção DT

num recipiente com água clara, operar

o aparelho aprox. 1 minuto com o tubo

de jacto desmontado e enxaguá-lo,

após os trabalhos com detergente.

 Soltar a alavanca da pistola pulveriza-

dora manual.

 Desligar o aparelho "0/OFF".

 Fechar a torneira de água.

 Separar o aparelho da alimentação da

água.

Cuidado: Durante a separação da

mangueira de admissão ou da man-

gueira de alta pressão, pode verificar-

se a saída de água quente pelas liga-

ções após o funcionamento.

Lança com regulação da pressão (Vario

Power)

Lança com fresadora de sujidade

Escova de lavagem

Trabalhar com detergentes

Métodos de limpeza recomendados

Interromper o funcionamento

Desligar o aparelho

61PT

– 7

 Premir a alavanca da pistola de injec-

ção manual para eliminar a pressão

ainda existente no sistema.

 Bloquear a alavanca da pistola pulveri-

zadora.

 Desligue a ficha da tomada.

Atenção

De modo a evitar acidentes ou ferimentos

durante o transporte, deve ter-se atenção

ao peso do aparelho (ver dados técnicos).

 Levantar o aparelho no manípulo e

transportar.

 Puxar o aparelho pelo manípulo de

transporte.

Figura

 Para empurrar o aparelho é necessário

puxar primeiro a pega de transporte

para cima, até encaixar audivelmente.

 Proteger o aparelho contra deslizamen-

tos e tombamentos.

Atenção

De modo a evitar acidentes ou ferimentos

durante a selecção do local de armazena-

mento, deve ter-se em consideração o

peso do aparelho (ver dados técnicos).

 Estacionar o aparelho sobre uma su-

perfície plana.

 Premir o botão de separação na pistola

pulverizadora manual e separar a man-

gueira de alta pressão da pistola pulve-

rizadora manual.

 Pressionar a carcaça do acoplamento,

para mangueiras de alta pressão, no

sentido da seta e retirar a mangueira de

alta pressão.

 Arrumar o cabo de ligação à rede, a

mangueira de alta pressão e os aces-

sórios no aparelho.

Antes de armazenar o aparelho durante

um longo período (p. ex. no Inverno), deve-

se prestar especial atenção ao capítulo da

conservação.

Atenção

Proteger o aparelho e os acessórios contra

congelamento.

Os aparelhos e os acessórios são destruí-

dos pela geada se não estiverem totalmen-

te esvaziados (sem água). Para evitar

danos:

 Esvaziar toda a água do aparelho: ligar

o aparelho sem a mangueira de alta

pressão conectada e sem a alimenta-

ção de água conectada (máx. 1 min) e

aguardar até não sair mais nenhuma

água da ligação de alta pressão. Desli-

gar o aparelho.

 Guardar o aparelho com todos os aces-

sórios um local protegido contra geada.

Transporte

Transporte manual

Transporte em veículos

Armazenamento

Guardar a máquina

Protecção contra o congelamento

62 PT

– 8

 Perigo

Antes de efectuar trabalhos de conserva-

ção e de manutenção desligar o aparelho e

retirar a ficha de rede.

Antes dum armazenamento prolongado,

p.ex. durante o inverno:

 Retirar o filtro da mangueira de aspira-

ção do detergente e limpá-lo com água

corrente.

 Extrair o coador da conexão de água

por meio de um alicate de pontas cha-

tas e lavá-lo com água corrente.

O aparelho está isento de manutenção.

Utilize exclusivamente peças de reposição

originais da KÄRCHER. No final do presen-

te Manual de instruções, encontra-se uma

lista das peças sobressalentes.

Com a ajuda da seguinte tabela sinóptica,

você mesmo pode eliminar pequenas ava-

rias.

Em caso de dúvida contacte o serviço de

assistência técnica autorizado.

 Perigo

Antes de efectuar trabalhos de conserva-

ção e de manutenção desligar o aparelho e

retirar a ficha de rede.

Os trabalhos de reparação e trabalhos em

componentes eléctricos só devem ser exe-

cutados pelo Serviço de Assistência Técni-

ca autorizado.

 Puxar a alavanca da pistola pulveriza-

dora manual, o aparelho entra em fun-

cionamento.

 Verificar se a tensão indicada na placa

de características coincide com a ten-

são da fonte de alimentação.

 Verificar o cabo de rede a respeito de

danos.

 Verificar o ajuste na lança.

 Eliminar o ar da máquina: Ligar o apa-

relho sem a mangueira de alta pressão

conectada e esperar (máx. 2 minutos),

até a água sair sem bolhas de ar na res-

pectiva ligação de alta pressão. Desli-

gar o aparelho e voltar a ligar a

mangueira de alta pressão.

 Controlar a alimentação da água.

 Extrair o coador da conexão de água

por meio de um alicate de pontas cha-

tas e lavá-lo com água corrente.

Causa: Queda de tensão devido a rede

eléctrica fraca ou utilização de uma exten-

são.

 Durante a activação deve-se puxar pri-

meiro a alavanca da pistola pulveriza-

dora manual e, de seguida, ajustar o

interruptor do aparelho em "I/ON".

 Limpar o bocal de alta pressão: Elimine

a sujidade da abertura do bocal com

uma agulha e lave pela frente com

água.

 Verificar a quantidade de alimentação

de água.

 Uma pequena fuga no aparelho é nor-

mal e deve-se a razões técnicas. Se

houver fortes fugas de água, manda

inspeccionar pelo Serviço Técnico au-

torizado.

 Utilizar lança com regulação da pres-

são (Vario Power).

Ajustar a lança na posição "Mix".

 Limpar o filtro na mangueira de aspira-

ção do detergente.

 Controlar a mangueira de aspiração do

detergente quanto a dobras.

Conservação e manutenção

Conservação

Manutenção

Peças sobressalentes

Ajuda em caso de avarias

A máquina não funciona

A máquina não atinge a pressão de ser-

viço

O motor não entra em funcionamento,

motor emite zumbido

Fortes variações de pressão

Aparelho com fuga

O detergente não é aspirado

63PT

– 9

Reservados os direitos a alterações téc-

nicas!

Declaramos que a máquina a seguir desig-

nada corresponde às exigências de segu-

rança e de saúde básicas estabelecidas

nas Directivas CE por quanto concerne à

sua concepção e ao tipo de construção as-

sim como na versão lançada no mercado.

Se houver qualquer modificação na máqui-

na sem o nosso consentimento prévio, a

presente declaração perderá a validade.

Os abaixo assinados têm procuração para

agirem e representarem a gerência.

Responsável pela documentação:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2010/12/01

Dados técnicos

Conexão de água

Temperatura de admissão

(máx.)

°C 40

Quantidade de admissão

(mín.)

l/mín 10

Pressão de admissão

(máx.)

MPa 0,8

Máx. altura de aspiração m 0,5

Ligação eléctrica

Tensão

1~50 Hz

V 230

Potência da ligação kW 1,8

Protecção de rede (de ac-

ção lenta)

A10

Classe de protecção I

Grau de protecção IP X5

Dados relativos à potência

Pressão de serviço MPa 11

Pressão máxima admissível MPa 12

Débito, água l/mín 6,3

Medidas e pesos

Comprimento mm 285

Largura mm 325

Altura mm 876

Peso, operacional com

acessórios

kg 12

Débito, detergente l/mín 0,3

Força de recuo da pistola

manual

N 15

Valores obtidos segundo EN 60335-2-

Valor de vibração mão/bra-

ço

Insegurança K

m/s

< 2,5

0,3

Nível de pressão acústica

Insegurança K

dB(A)

Nível de potência acústica

+ Insegurança K

dB(A) 89

Declaração CE

Produto: Maquinas de lavar de alta

pressão

Tipo: 1.180-xxx

Respectivas Directrizes da CE

2006/42/CE (+2009/127/CE)

2004/108/CE

2000/14/CE

Normas harmonizadas aplicadas

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Processo aplicado de avaliação de con-

formidade

2000/14/CE: Anexo V

Nível de potência acústica dB(A)

Medido: 87

Garantido: 89

CEO

Head of Approbation

64 PT

– 1

Kære kunde

Læs original brugsanvisning in-

den første brug, følg anvisnin-

gerne og opbevar vejledningen til senere

efterlæsning eller til den næste ejer.

Denne højtryksrenser må kun anvendes til

privat brug:

– Til rengøring af maskiner, køretøjer,

bygninger, værktøj, facader, terrasser,

haveredskaber etc. med højtryksvand-

stråle (efter behov med tilsætning af

rengørningsmiddel).

– Med tilbehør, reservedele og rengø-

ringsmidler, der er godkendt af KÄR-

CHER. Følg de anvisninger, der er

vedlagt rengøringsmidlerne.

Emballagen kan genbruges. Smid

ikke emballagen ud sammen med det

almindelige husholdningsaffald, men afle-

ver den til genbrug.

Udtjente apparater indeholder værdi-

fulde materialer, der kan og bør afle-

veres til genbrug. Aflever derfor

udtjente apparater på en genbrugsstation

eller lignende.

Henvisninger til indholdsstoffer

(REACH)

Aktuelle oplysninger til indholdsstoffer fin-

der du på:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

I de enkelte lande gælder de af vore for-

handlere fastlagte garantibetingelser.

Eventuelle fejl på apparatet afhjælpes gra-

tis inden for garantien, såfremt fejlen kan til-

skrives en materiale- eller produktionsfejl.

Hvis De ønsker at gøre garantien gælden-

de, bedes De henvende Dem til Deres for-

handler eller nærmeste kundeservice

medbringende kvittering for købet.

(Se adressen på bagsiden)

 Risiko

En umiddelbar truende fare, som kan føre

til alvorlige personskader eller død.

몇 Advarsel

En muligvis farlig situation, som kan føre til

alvorlige personskader eller til død.

Forsigtig

En muligvis farlig situation, som kan føre til

personskader eller til materialeskader.

– Højtryksstråler kan være

farlige, hvis de ikke anven-

des korrekt. Strålen må

ikke rettes mod personer,

dyr, tændt elektrisk udstyr eller mod sel-

ve maskinen.

– Frost kan ødelægge renseren hvis den

ikke drænes fuldstændigt. Renseren

skal opbevares i et frostfrit rum om vin-

teren.

Indholdsfortegnelse

Generelle henvisninger . . . DA . . .1

Sikkerhedsanvisninger . . . . DA . . .2

Betjening . . . . . . . . . . . . . . DA . . .3

Transport . . . . . . . . . . . . . . DA . . .6

Opbevaring. . . . . . . . . . . . . DA . . .6

Pleje og vedligeholdelse . . DA . . .7

Hjælp ved fejl . . . . . . . . . . . DA . . .7

Tekniske data. . . . . . . . . . . DA . . .8

Overensstemmelseserklæring DA . . .8

Generelle henvisninger

Bestemmelsesmæssig anvendelse

Miljøbeskyttelse

Garanti

Symbolerne i driftsvejledningen

Symboler på maskinen

65DA

– 2

 Risiko

 Rør aldrig ved netstik og stikkontakt

med fugtige hænder.

 Tag ikke maskinen i brug, hvis strømtil-

slutningsledningen eller vigtige dele af

maskinen, som f.eks. sikkerhedsele-

menter, højtryksslanger eller sprøjtepi-

stoler, er beskadigede.

 Kontroller altid tilslutningsledningen og

netstikket for skader, før maskinen ta-

ges i brug. En beskadiget tilslutnings-

ledning skal omgående udskiftes af en

autoriseret kundeserviceafdeling/el-in-

stallatør.

 Kontroller altid højtryksslangen for be-

skadigelser, før den tages i brug. Ud-

skift højtryksslangen med det samme,

hvis den er beskadiget.

 Det er forbudt at bruge højtryksrense-

ren i områder, hvor der er eksplosions-

fare.

 Overhold de gældende sikkerhedsfor-

skrifter ved anvendelse af højtryksren-

seren i fareområder (f.eks.

tankstationer).

 Højtryksstråler kan være farlige, hvis de

ikke anvendes korrekt. Strålen må ikke

rettes mod personer, dyr, tændt elek-

trisk udstyr eller mod højtryksrenseren.

 Ret ikke strålen mod Dem selv eller an-

dre for at rengøre tøj eller skotøj.

 Spul ikke genstande, der indeholder

sundhedsskadelige stoffer (f.eks. as-

best).

 Dæk/dækventiler kan beskadiges og

punktere ved brug af højtryksstrålen.

Første tegn herpå er, at dækkene æn-

drer farve. Beskadigede dæk/dækventi-

ler er livsfarlige. Hold mindst 30 cm

stråleafstand ved rengøringen!

 Eksplosionsrisiko!

Brændbare væsker må ikke sprøjtes.

Opsug aldrig opløsningsmiddelholdige

væsker eller ufortyndede syrer og op-

løsningsmidler! Herunder hører f.eks.

benzin, farvefortynder og fyringsolie.

Sprøjtetågen er meget let antændelig,

eksplosiv og giftig. Undgå brug af ace-

tone, ufortyndede syrer og opløsnings-

midler, da disse angriber maskinens

materialer.

몇 Advarsel

 Stikket og koblingen af forlængerlednin-

ger skal være vandtæt og må ikke ligge

i vand.

 Uegnede forlængerledninger kan være

farlige. Benyt udelukkende godkendte

og mærkede forlængerledninger med et

tilstrækkeligt stort ledningstværsnit ved

udendørs brug: 1 - 10 m: 1,5 mm

; 10 -

30 m: 2,5 mm

 Træk altid forlængerledningen helt af

kabeltromlen.

 Højtryksslanger, armaturer og tilkoblin-

ger er vigtige for højtryksrenserens sik-

kerhed. Benyt udelukkende de af

producenten anbefalede højtryksslan-

ger, armaturer og tilkoblinger.

 Dette apparat er ikke beregnet til brug

af personer med nedsatte fysiske, sen-

soriske eller åndelige evner.

Højtryksrenseren må ikke anvendes af

børn eller af personer, der ikke er blevet

instrueret i brugen.

Børn skal være under opsyn, så de ikke

har mulighed for at lege med maskinen.

Emballagefolie skal holdes væk fra

børn p.gr.a. kvælningsfare!

 Brugeren skal anvende højtryksrense-

ren iht. dens anvendelsesformål. Han

skal tage hensyn til de lokale forhold og

holde øje med, om der er personer i

nærheden, når han arbejder med høj-

tryksrenseren.

 Maskinen må ikke bruges, hvis der er

andre personer uden beskyttelsesdrag-

ter i nærheden.

 Bær passende sikkerhedstøj og beskyt-

telsesbriller som værn mod vand eller

snavs, der sprøjter bagud.

Sikkerhedsanvisninger

66 DA

– 3

Forsigtig

 Ved længere arbejdspauser skal maski-

nen afbrydes via hovedafbryderen /

kontakten eller netstikket skal trækkes

ud.

 Apparatet må ikke bruges ved tempera-

turer under 0°C.

 Hold mindst 30 cm stråleafstand ved

rengøring af lakerede overflader for at

undgå lakskader.

 Lad aldrig højtryksrenseren være uden

opsyn, mens den er i drift.

 Undgå at køre over, klemme, rive eller

lign. i net- eller forlængerledninger, da

dette ødelægger eller beskadiger dem.

Beskyt netledningerne mod varme, olie

og skarpe kanter.

 Alle strømførende dele i arbejdsområ-

det skal være beskyttet mod strålevand.

 Højtryksrenseren skal altid tilsluttes et

elektrisk stik, der er installeret af en

elektriker iht. IEC 603064.

 Højtryksrenseren må kun sluttes til vek-

selstrøm. Spændingen skal svare til an-

givelsen på typeskiltet.

 Af sikkerhedsgrunde anbefaler vi princi-

pielt at maskinen anvendes over et fejl-

strømsrelæ (max. 30 mA).

 Rengøringsarbejde, der medfører olie-

holdigt spildevand, f.eks. motorvask el-

ler undervognsvask må kun foregå på

vaskepladser udstyret med en olieud-

skiller.

 Højtryksrenseren er udviklet til brug

sammen med de rengøringsmidler, der

leveres og anbefales af producenten.

Brug af andre rengøringsmidler eller ke-

mikalier kan påvirke højtryksrenserens

sikkerhed negativt.

Forsigtig

Sikkerhedsanordninger skal beskytte mod

kvæstelser og må hverken ændres eller

omgås.

Hovedafbryderen forhindrer et utilsigtet

brug af maskinen.

Låseanordningen blokerer sprøjtepistolens

greb og forhindrer maskinens utilsigtede

start.

Overstrømsventilen forhindrer, at det mak-

simalt tilladte tryk overskrides.

Hvis pistolgrebet slippes, frakobles høj-

trykspumpen af en trykafbryder, og høj-

tryksstrålen stopper. Hvis der trækkes i

grebet, kobler trykafbryderen pumpen til

igen.

Forsigtig

Før hvert arbejde med eller på maskinen,

skal der sørges for stabilitet for at undgå

ulykker eller beskadigelser.

– Maskinens stabilitet er garanteret, hvis

den sættes på en plan overflade.

Maskinen, tilbehør m.m. vises på emballa-

gen. Kontroller ved udpakningen, om ind-

holdet er komplet.

Kontakt venligst forhandleren, hvis der

mangler tilbehør eller ved transportskader.

Se figurerne på side 2

1 Tilkoblingsdel til vandforsyning

2 Højtryksslange

3 Lynkobling til højtryksslangen

4 Vandtilslutning med integreret si

5 Hovedafbryder „0/OFF“ / „I/ON“

Sikkerhedsanordninger

Afbryder

Låseanordning på håndsprøjtepistolen

Overstrømsventil med trykafbryder

Forudsætninger til stabiliteten

Betjening

Leveringsomfang

Beskrivelse af apparatet

67DA

– 4

6 Tilbehørnet

7 Transportgreb, som kan trækkes ud

8 RM-sugeslange med filter

9 Opbevaring til tilbehør

10 Hjul

11 Håndsprøjtepistol

12 Låseanordning på håndsprøjtepistolen

13 Knap til at adskille højtryksslangen fra

håndsprøjtepistolen.

14 Strålerør med trykregulering (Vario Po-

wer)

15 Strålerør med rotordyse

16 Vaskebørste

Ekstratilbehøret udvider maskinens anven-

delsesmuligheder. Nærmere informationer

herom fås hos Deres KÄRCHER-forhand-

ler.

Løse komponenter, som er vedlagt maski-

nen, skal før brugen monteres.

 Figur

Hjulene trykkes ind i holderen og sikres

med vedlagt prop, hold øje med prop-

pens justering.

 Figur

Transportgrebet sættes ind i holderen

indtil der registreres en modstand.

Transportgrebet sættes i position med

håndbalden eller et kort slag med en

gummihammer.

 Figur

Tilbehørnettet hænges ind i krogene,

som vises i figuren.

 Figur

Skru højtryksslangen ind i håndsprøjte-

pistolen indtil det kan høres at den går i

hak.

Bemærk: Tag hensyn til den rigtige ori-

entering af tilslutningsstykket.

Kontroller om forbindelsen er sikker ved

at trække i højtryksslangen.

몇 Advarsel

Ifølge de gældende love, må ma-

skinen aldrig anvendes på drikke-

vandsnettet uden en

tilbageløbsventil. Der skal anven-

des en velegnet tilbageløbsventil fra KÄR-

CHER eller en alternativ tilbageløbsventil

ifølge EN 12729 type BA. Vand, som

strømmer igennem en systemseparator,

kan ikke drikkes.

Forsigtig

Systemadskiller skal altid kobles til vand-

forsyningen, ikke direkte til apparatet!

Bemærk: Forureninger i vandet kan be-

skadige højtrykspumpen og tilbehøret.

Som beskyttelse anbefaler vi at bruge

KÄRCHER-vandfilteret (ekstratilbehør, be-

stillingsnr. 4.730-059).

Læg mærke til vandforsyningsselskabets

reglementer.

Se typeskilt/tekniske data for tilslutnings-

værdier

 Benyt en vævarmeret vandslange (le-

veres ikke med) med en gængs tilkob-

ling: (diameter mindst 1/2 tomme, hhv.

13 mm; længde mindst 7,5 m).

 Figur

Skru den medfølgende koblingsdel på

højtryksrenserens vandtilslutning.

Stik vandslangen på højtryksrensernes

tilkoblingsdel og slut den til vandhanen.

Denne højtryksrenser er sammen med

KÄRCHER-sugeslangen med kontraventil

(ekstratilbehør, bestillingsnr. 4.440-238)

beregnet til opsugning af overfladevand,

som f.eks vand af regntønder eller damme

(max. opsugningshøjde, se tekniske data).

 Påfyld KÄRCHER-sugeslangen med

kontraventil med vand, skru den på

Ekstratilbehør

Inden ibrugtagning

Montering af hjulene

Montering af transportgrebet

Monter tilbehørnettet

Forbind sprøjtepistolen med højtryks-

slangen.

Vandforsyning

Vandforsyning fra vandledning

Opsugning af vand fra åbne beholdere

68 DA

– 5

vandtilslutningen og hæng den i regn-

tønden.

 Adskille højtryksslangen fra maskinens

højtrykstilslutning.

 Tænd maskinen "I/ON" og vent (max. 2

minutter), indtil vandet kommer ud af

højtrykstilslutningen uden bobler.

 Sluk maskinen "0/OFF“.

Forsigtig

Tørkørsel på mere end 2 minutter fører til

skader på højtrykspumpen. Afbryd maski-

nen hvis den ikke opbygger tryk indenfor 2

minutter og gå frem ifølge anvisningerne i

kapitel "Hjælp ved fejl".

 Figur

Højtryksslangen sættes fast ind i lyn-

koblingen indtil den går i hak.

Bemærk: Tag hensyn til den rigtige ori-

entering af tilslutningsstykket.

Kontroller om forbindelsen er sikker ved

at trække i højtryksslangen.

 Figur

Strålerør sættes ind i sprøjtepistolen og

fikseres med en 90° omdrejning.

 Åbn for vandhanen.

 Sæt netstikket i en stikdåse.

 Stil hovedafbryderen på "I/ON".

몇 Risiko

Pga. den vandstråle, der kommer ud af høj-

tryksdysen, stødes pistolgrebet bagud.

Sørg for at stå godt og hold godt fast i pi-

stolgrebet og strålerøret.

Forsigtig

Sørg for, at højtryksrenseren står på en

plan flade inden du starter med rengørin-

gen. Brug beskyttelsesbriller og beskyttel-

sesdragt under rengøringen.

 Brug håndsprøjtepistolens greb.

 Højtryksrenseren tændes ved at trække

i grebet.

Bemærk: Hvis der gives slip for grebet, af-

brydes maskinen igen. Højtrykket oprethol-

des i systemet.

Til de mest almindelige rengøringsopgaver.

Arbejdstrykket kan reguleres trinløst imel-

lem "Min" og "Max".

 Slip pistolgrebets håndtag.

 Drej strålerøret til den ønskede positi-

on.

Til svære tilsmudsninger

Forsigtig

Bildæk, lakeringer eller sarte oveflader af

f.eks. træ må ikke renses med snavsfræse-

ren, da der er fare for beskadigelse.

– Ikke egnet til arbejde med rensemidler.

– Bemærk: Egnet til arbejde med rense-

midler.

Brug udelukkende rense- og plejemidler fra

KÄRCHER til den pågældende rengørings-

dopgave, da disse produkter er specielt ud-

viklet til deres maskine. Brugen af andre

rense- og plejemidler kan føre til hurtigere

slitage og ophør af garantikravene. Infor-

mer dig venligst ved din forhandler eller re-

kvirer direkte informationer hos KÄRCHER.

 Figur

Træk rensemiddel-sugeslangen ud af

huset i den ønskede længde.

Hæng rensemiddel-sugeslangen ned i

en beholder med rensemiddelopløs-

ning.

 Brug strålerør med trykregulering (Vario

Power).

 Drej strålerøret til position "Mix".

Bemærk: På den måde tilsættes der

rensemiddelopløsning til vandstrålen

under driften.

Bemærk: Efter behov kan man også bruge

vaskebørsterne til arbejdet med rensemid-

del.

Ibrugtagning

Drift

Strålerør med trykregulering (Vario Po-

wer)

Strålerør med rotordyse

Vaskebørste

Arbejde med rensemidler

69DA

– 6

 Sprøjt lidt rengøringsmiddel på den tør-

re overflade og lad det virke (skal ikke

tørre).

 Vask det løsnede snavs af med høj-

tryksstrålen.

 Slip pistolgrebets håndtag.

 Brug håndsprøjtepistolens greb.

 Afbryd endvidere maskinen "0/OFF"

ved længere arbejdspauser (mere end

5 minutter).

 Sæt håndsprøjtepistolen i dens holder.

Forsigtig

Højtryksslangen må kun adskilles fra hånd-

sprøjtepistolen eller maskinen, hvis syste-

met er uden tryk.

 Hæng rensemiddel-sugeslangen ned i

en beholder med rent vand, tænd og

skyl maskinen i ca. 1 minut med afmon-

teret strålerør.

 Slip pistolgrebets håndtag.

 Sluk maskinen "0/OFF“.

 Luk vandhanen.

 Adskil maskinen fra vandforsyningen.

Forsigtig: Hvis tilløbs- og højtryksslan-

gen adskilles efter driften kan der dryp-

pe varmt vand.

 Tryk på pistolgrebet for at fjerne det

tryk, der er i systemet.

 Brug håndsprøjtepistolens greb.

 Træk netstikket ud.

Forsigtig

Tag hensyn til maskinens vægt under

transporten (se tekniske data) for at undgå

ulykker og personskader.

 Løft maskinen ved hjælp af grebet og

bær den.

 Træk maskinen i transportgrebet.

Figur

 Inden maskinen skubbes, skal trans-

porthåndtaget trækkes helt op, håndta-

get går i hak.

 Maskinen sikres/fastgøres, så den ikke

kan vælte eller flytte sig.

Forsigtig

Tag hensyn til maskinens vægt ved valg af

opbevaringssted (se tekniske data) for at

undgå ulykker og personskader.

 Stil fejemaskinen på et plant underlag.

 Tryk på håndsprøjtepistolens skilleknap

og adskil højtryksslangen fra hånd-

sprøjtepistolen.

 Tryk huset af lynkoblingen til højtryks-

slangen i pilens retning og træk høj-

tryksslangen ud.

 Anbring nettilslutningskablet, højtryks-

slangen og tilbehøret på højtryksrense-

ren.

Inden maskinen opbevares over et længe-

re tidsrum, f.eks. om vinteren, skal der ta-

ges hensyn til anvisningerne i kapitel

"Pleje".

Forsigtig

Beskyt maskinen og tilbehøret imod frost.

Maskinen og tilbehøret ødelægges af frost

hvis der er vand i maskinen. For at undgå

skader:

 Tømme maskinen for vand: Tænd ma-

skinen uden tilsluttet højtryksslange og

uden tilsluttet vandforsyning (max. 1

min.) og vent, indtil der ikke længere

kommer vand ud af højtrykstilslutnin-

gen. Sluk for maskinen.

 Maskinen og alt tilbehør opbevares i et

frostfrit rum.

Anbefalet rensemetode

Afbrydelse af driften

Efter brug

Transport

Manuel transport

Transport i køretøjer

Opbevaring

Opbevaring af damprenseren

Frostbeskyttelse

70 DA

– 7

 Risiko

Før alle service- og vedligeholdelsesarbej-

der skal maskinen afbrydes og stikket træk-

kes ud.

Inden længere tids opbevaring, f.eks. om

vinteren:

 Træk filteret af rensemiddel-sugeslan-

gen og rens det under løbende vand.

 Træk sien i vandtilslutningen ud med en

fladtang og rens den under løbende

vand.

Højtryksrenseren er vedligeholdelsesfri.

Benyt udelukkende originale reservedel fra

KÄRCHER. Bag i denne betjeningsvejled-

ning finder De en oversigt over reservede-

le.

Ved hjælp af denne oversigt kan De selv af-

hjælpe mindre fejl.

Kontakt den autoriserede kundeservice i

tvivlstilfælde.

 Risiko

Før alle service- og vedligeholdelsesarbej-

der skal maskinen afbrydes og stikket træk-

kes ud.

Reparationsarbejder og arbejder på elektri-

ske komponenter skal altid udføres af auto-

riserede servicefolk.

 Maskinen tændes ved at trække i hånd-

sprøjtepistolens greb.

 Kontroller, at den angivne spænding på

typeskiltet stemmer overens med

strømkildens spænding.

 Kontroller nettilslutningskablet for be-

skadigelse.

 Kontroller indstillingerne på strålerøret.

 Maskinen skal afluftes: Tænd maskinen

uden tilsluttet højtryksslange og vent

(max. 2 minutter), indtil vandet kommer

ud af højtrykstilslutningen uden bobler.

Sluk for maskinen og tilslut højtryks-

slangen igen.

 Kontroller vandforsyningen.

 Træk sien i vandtilslutningen ud med en

fladtang og rens den under løbende

vand.

Årsag: Spændingstab på grund af et svagt

strømnet eller ved brug af en forlængerled-

ning.

 Træk først sprøjtepistolens greb ved

starten, sæt så afbryderen til "I/ON".

 Rens højtryksdysen: Fjern snavs fra dy-

seborehullet med en nål og skyl ved at

spule vand fremad.

 Kontroller den tilløbende vandmængde.

 Teknisk betinget er maskinen lidt utæt.

Kontakt den autoriserede kundeser-

vice, hvis den er meget utæt.

 Brug strålerør med trykregulering (Vario

Power).

Drej strålerøret til position "Mix".

 Rens filteret på rensemiddelsugeslan-

gen.

 Kontroller rensemiddel-sugeslangen for

knæk.

Pleje og vedligeholdelse

Pleje

Vedligeholdelse

Reservedele

Hjælp ved fejl

Maskinen kører ikke

Maskinen kommer ikke op på det nød-

vendige tryk

Maskinen starter ikke, motoren brummer

Kraftige trykudsving

Maskinen er utæt

Rensemiddel bliver ikke indsuget

71DA

– 8

Forbehold for tekniske ændringer!

Hermed erklærer vi, at den nedenfor nævn-

te maskine i design og konstruktion og i den

af os i handlen bragte udgave overholder

de gældende grundlæggende sikkerheds-

og sundhedskrav i EF-direktiverne. Ved

ændringer af maskinen, der foretages uden

forudgående aftale med os, mister denne

erklæring sin gyldighed.

Undertegnede agerer på vegne af og med

fuldmagt fra ledelsen.

Dokumentationsbefuldmægtiget:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tlf.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2010/12/01

Tekniske data

Vandtilslutning

Forsyningstemperatur,

maks.

°C 40

Forsyningsmængde, min. l/min. 10

Tilførselstryk, maks. MPa 0,8

Max. indsugningshøjde m 0,5

El-tilslutning

Spænding

1~50 Hz

V 230

Tilslutningseffekt kW 1,8

Netsikring (træg) A 10

Beskyttelsesklasse I

Beskyttelsesniveau IP X5

Ydelsesdata

Arbejdstryk MPa 11

Maks. tilladt tryk MPa 12

Kapacitet, vand l/min. 6,3

Mål og vægt

Længde mm 285

Bredde mm 325

Højde mm 876

Vægt, driftsklar med tilbe-

hør

kg 12

Kapacitet, rengøringsmid-

del

l/min. 0,3

Pistolgrebets tilbagestøds-

kraft

N 15

Oplyste værdier ifølge EN 60335-2-79

Hånd-arm vibrationsværdi

Usikkerhed K

m/s

< 2,5

0,3

Lydtryksniveau L

Usikkerhed K

dB(A)

Lydeffektniveau L

+ usik-

kerhed K

dB(A) 89

Overensstemmelseserklæ-

ring

Produkt: Højtryksrenser

Type: 1.180-xxx

Gældende EF-direktiver

2006/42/EF (+2009/127/EF)

2004/108/EF

2000/14/EF

Anvendte harmoniserede standarder

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Anvendte overensstemmelsesvurde-

ringsprocedurer

2000/14/EF: Bilag V

Lydeffektniveau dB(A)

Målt: 87

Garanteret: 89

CEO

Head of Approbation

72 DA

– 1

Kjære kunde,

Før første gangs bruk av appara-

tet, les denne originale bruksanvis-

ningen , følg den og oppbevar den for senere

bruk eller for overlevering til neste eier.

Denne høytrykksvaskeren må kun brukes

til private formål:

– som rengjøring av maskiner, biler, byg-

ninger, verktøy, fasader, terrasser, ha-

geutstyr, etc. med høytrykkvannstråle

(ved behov tilsatt rengjøringsmidler)

– med tilbehør, reservedeler og rengjø-

ringsmidler som er godkjent av KÄR-

CHER. Følg anvisningene som følger

med rengjøringsmiddelet.

Materialet i emballasjen kan resirku-

leres. Ikke kast emballasjen i hus-

holdningsavfallet, men lever den inn til

resirkulering.

Gamle maskiner inneholder verdifulle

materialer som kan resirkuleres. Dis-

se bør leveres inn til gjenvinning.

Gamle maskiner skal derfor avhendes i eg-

nede innsamlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet

finner du under:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Vår ansvarlige salgsorganisasjon for det

enkelte land har utgitt garantibetingelsene

som gjelder i det aktuelle landet. Eventuelle

feil på maskinen blir reparert gratis i garan-

titiden dersom disse kan føres tilbake til

material- eller produksjonsfeil. Ved behov

for garantireparasjoner, vennligst henvend

deg med kjøpskvitteringen til din forhandler

eller nærmeste autoriserte kundeservice.

(Se adresse på baksiden)

 Fare

For en umiddelbar truende fare som kan

føre til store personskader eller til død.

몇 Advarsel

For en mulig farlig situasjon som kan føre til

store personskader eller til død.

Forsiktig!

For en mulig farlig situasjon som kan føre til

mindre personskader eller til materielle

skader.

– Høytrykkstråler kan være

farlige ved feil bruk. Strå-

len må ikke rettes mot per-

soner, dyr, elektrisk utstyr

som er på, eller høytrykksvaskeren

selv.

– Frost kan ødelegge apparatet dersom

det ikke er helt tomt. Apparatet må opp-

bevares i et frostfritt rom om vinteren.

Innholdsfortegnelse

Generelle merknader . . . . . NO . . .1

Sikkerhetsanvisninger . . . . NO . . .2

Betjening . . . . . . . . . . . . . . NO . . .3

Transport . . . . . . . . . . . . . . NO . . .6

Lagring . . . . . . . . . . . . . . . . NO . . .6

Pleie og vedlikehold . . . . . . NO . . .7

Feilretting . . . . . . . . . . . . . . NO . . .7

Tekniske data. . . . . . . . . . . NO . . .8

CE-erklæring . . . . . . . . . . . NO . . .8

Generelle merknader

Forskriftsmessig bruk

Miljøvern

Garanti

Symboler i bruksanvisningen

Symboler på maskinen

73NO

– 2

 Fare

 Ta aldri i støpselet eller stikkontakten

med våte hender.

 Ikke bruk høystrykksvaskeren når

strømledningen eller andre viktige de-

ler, f. eks. høytrykkslange, høytrykkpis-

tolen eller sikkerhetsinnretninger er

skadet.

 Kontroller strømledningen og støpselet

for skader hver gang høytrykksvaske-

ren skal brukes. En skadet strømled-

ning må skiftes ut umiddelbart hos

autorisert kundeservice eller autorisert

elektriker.

 Kontroller alltid høytrykkslangen for

skader før bruk av høytrykksvaskeren.

Høytrykkslanger med skader må skiftes

ut umiddelbart.

 Bruk i eksplosjonsfarlige områder er

forbudt.

 Ved bruk av høytrykksvaskeren i risiko-

områder (f.eks. bensinstasjoner) må

gjeldende sikkerhetsforskrifter følges.

 Høytrykkstråler kan være farlige ved feil

bruk. Strålen må ikke rettes mot perso-

ner, dyr, elektrisk utstyr som er på, eller

høytrykksvaskeren selv.

 Ikke rett høytrykkstrålen mot deg selv

eller andre for å rengjøre klær eller sko-

tøy.

 Ikke spyl gjenstander som inneholder

helseskadelige materialer (f. eks. as-

best).

 Dekk og ventiler på kjøretøy kan ska-

des med høytrykkstrålen, noe som kan

føre til at dekk eksploderer. Første tegn

på at dekket er skadet er at det misfar-

ges. Skadde dekk/dekkventiler er livs-

farlige. Hold en stråleavstand på minst

30 cm ved rengjøring av dekk!

 Eksplosjonsfare!

Ikke sprut ut brennbare væsker.

Sug aldri inn væsker som inneholder lø-

semidler eller ufortynnede syrer og lø-

semidler! Eksempler på slike væsker

kan være bensin, malingstynner og fy-

ringsolje. Sprøytetåken er høytanten-

nelig, eksplosiv og giftig. Ikke bruk

aceton, ufortynnede syrer og løsemid-

ler, da disse angriper materialet som er

brukt i høytrykksvaskeren.

몇 Advarsel

 Støpsel og kontakt på skjøteledning må

være vanntette og skal ikke ligge i vann.

 Uegnede skjøteledninger kan være far-

lige. Ved utendørs bruk må det anven-

des skjøteledninger som er godkjent for

dette og merket etter gjeldende regler,

og som har tilstrekkelig ledningstverr-

snitt: 1 - 10 m: 1,5 mm

; 10 - 30 m: 2,5

 Skjøteledninger må alltid vikles helt ut

på kabeltrommelen.

 Høytrykkslange, armatur og koblinger

er viktige for sikkerheten ved bruk av

høytrykksvaskeren. Bruk kun høytrykk-

slanger, armatur og koblinger som er

anbefalt av produsenten.

 Dette apparatet er ikke ment for bruk av

personer med nedsatte fysiske, senso-

riske eller mentale ferdigheter.

Høytrykksvaskeren må ikke brukes av

barn, eller personer som ikke er kjent

med hvordan høytrykksvaskeren fun-

gerer.

Barn skal holdes under tilsyn for å sikre

at de ikke leker med apparatet.

Emballasjefolien holdes unna barn, fare

for kvelning!

 Høytrykksvaskeren må brukes på kor-

rekt måte. Brukeren må ta hensyn til

forholdene på det aktuelle bruksstedet,

og være oppmerksom på andre perso-

ner som måtte befinne seg i nærheten.

 Ikke bruk maskinen hvis andre perso-

ner er innen rekkevidde, med mindre de

har på seg verneklær.

 Bruk egnede verneklær og vernebriller

som beskyttelse mot tilbakesprut av

vann og smuss.

Sikkerhetsanvisninger

74 NO

– 3

Forsiktig!

 Ved lengre driftspauser slå av appara-

tet med hovedbryter/apparatbryter eller

trekk ut støpselet.

 Apparatet skal ikke brukes ved tempe-

raturer under 0 °C.

 Hold en avstand på minst 30 cm ved

rengjøring av lakkerte flater, for å unngå

skader lakkskader.

 La aldri høytrykksvaskeren stå uten

oppsyn når den er i gang.

 Pass på at strømledningen eller skjøte-

ledningen ikke skades ved at den kjø-

res over, klemmes, strekkes eller

lignende. Beskytt strømledningen mot

sterk varme, olje og skarpe kanter.

 Alle strømførende deler i arbeidsområ-

det må være spylesikre.

 Høytrykksvaskeren må kun tilkobles

strømuttak som er installert av en elek-

tromontør, i henhold til IEC 60364.

 Høytrykksvaskeren må kun kobles til

vekselstrøm. Spenningen må stemme

overens med høytrykksvaskerens type-

skilt.

 Av sikkerhetsgrunner anbefaler vi i ut-

gangspunktet at apparatet drives via en

overspenningsbryter (maks 30mA).

 Rengjøringsarbeid som medfører olje-

holdig avløpsvann, f. eks. motorvask,

karosserivask, må bare utføres på vas-

keplasser med oljeutskiller.

 Denne maskinen er konstruert for bruk

sammen med rengjøringsmidler levert

av, eller anbefalt av produsenten. Bruk

av andre rengjøringsmidler eller kjemi-

kalier kan virke inn på høytrykkksvaske-

rens sikkerhet.

Forsiktig!

Sikkerhetsinnretningen fungerer som be-

skyttelse for brukeren, og må ikke endres

eller omgås.

Apparatbryteren forhindrer utilsiktet bruk av

apparatet.

Låsingen sperrer hendelen på høytrykk-

spistolen og forhindrer utilsiktet start av ap-

paratet.

Overstrømsventilen forhindrer at maski-

nens tillatte arbeidstrykk overskrides.

Hvis spaken på håndsprøytespistolen slip-

pes, slår en trykkbryter av pumpen, og høy-

trykksstrålen stopper. Når spaken betjenes

igjen, kobles pumpen inn igjen.

Forsiktig!

Før alle arbeider på maskinen, sørg for at

den står støtt for å forhindre personskader

eller materielle skader.

– Maskinen står støtt når den står på et

flatt underlag.

Leveringsomfang for apparatet er vist på

emballasjen. Kontroller at innholdet i pak-

ken er fullstendig, når du pakker ut.

Ved manglende tilbehør eller ved trans-

porrtskader, vennligst informer forhandle-

ren.

Se side 2 for illustrasjon

1 Koblingsdel for vanntilkoblingen

2 Høytrykksslange

3 Hurtigkobling for høytrykkslange

4 Vanntilkobling med innebygget sil

5 Apparatbryter "0/OFF" / "I/ON"

6 Tilbehørsnett

7 Transportgrep, uttrekkbar

8 Rengjøringsmiddel-sugeslange med fil-

ter

9 Oppbevaring av tilbehør

10 Hjul

11 Høytrykkspistol

12 Låsin høytrykkspistol

Sikkerhetsinnretninger

Apparatbryter

Låsin høytrykkspistol

Overstrømsventil med trykkbryter

Forutsetning for at den står støding

Betjening

Leveringsomfang

Beskrivelse av apparatet

75NO

– 4

13 Tast for å skille høytrykkslangen fra

høytrykkspistolen

14 Strålerør med trykkregulering (Vario

Power)

15 Strålerør med Rotojet

16 Vaskebørste

Med spesialtilbehør kan du utvide bruks-

mulighetene for maskinen. Ta kontakt med

din KÄRCHER-forhandler for mer informa-

sjon.

De løse delene som følger apparatet skal

monteres før det tas i bruk.

 Figur

Trykk hjulene inn i holderen, sikre med

vedlagte propper, pass på innretting av

proppene.

 Figur

Transporthåndtaket settes i holderen,

trykk til du merker motstand. Trykkes i

posisjon med et lett slag med håndfla-

ten eller med en gummihammer.

 Figur

Sett tilbehørsnettet i krokene som vist

på figuren.

 Figur

Sett høytrykkslangen i høytrykkspisto-

len til du hører den går i lås.

Merk: Pass på riktig innretning av til-

koblingsnippel.

Kontroller sikker tilkobling ved å trekke i

høytrykkslangen.

몇 Advarsel

I henhold til gjeldende forskrifter

skal apparatet aldri kobles til drik-

kevannsnettet uten systemskiller.

Det skal brukes en egnet system-

skiller fra KÄRCHER eller alternativt en

systemskiller iht. EN 12729 type BA. Vann

som har passert gjennom en systemskiller

regnes ikke som drikkbart vann.

Forsiktig!

Koble alltid systemskilleren til vannforsy-

ningen, aldri direkte til apparatet!

Merk: Forurensning i vannet kan skade

høytrykkspumpen og tilbehøret. For be-

skyttelse anbefales bruk av KÄRCHER

vannfilter (spesialtilbehør, bestillingsnr.

4.730-059).

Følg vannverkets forskrifter.

Se typeskilt/tekniske data for tilkoblingsver-

dier.

 Bruk en vevforsterket slange (medføl-

ger ikke) med en alminnelig kobling:

(Diameter minst 1/2" eller 13 mm; leng-

de minst 7,5 m).

 Figur

Skru den medfølgende koblingsdelen

på vanntilkoblingen på høytrykksvaske-

ren.

Sett vannslangen på koblingsdelen på

høytrykksvaskeren, og koble den til

vannkranen.

Denne høytrykksvaskeren er egnet for bruk

med KÄRCHER sugeslange med tilbake-

slagsventil (spesialtibehør, bestillingsnr.

4.440-238) for oppsuging av overflatevann

f.eks. fra regnvanns-tønne eller dammer

(maks. oppsugingshøyde se Tekniske da-

ta).

 KÄRCHER sugeslange med tilbake-

slagsventil fylles med vann, skrus til

vannkranen og henges ned i regn-

vanns-tønnen.

 Skille høytrykkslange fra apparatets

høytrykkstilkobling.

 Slå på apparatet og kjør det til det kom-

mer ut vann (maks. 2 minutter) uten bo-

bler fra høytrykkstilkoblingen.

 Slå av apparatet "0/OFF".

Tilleggsutstyr

Før den tas i bruk

Montere hjulene

Montere transporthåndtak

Sett på tilbehørsnett.

Koble høytrykkslangen til høytrykkspis-

tolen

Vanntilførsel

Vanntilførsel fra vannledning

Suging av vann fra åpen beholder

76 NO

– 5

Forsiktig!

Tørrkjøring i mer enn 2 minutter fører til

skader på høytrykkspumpen. Dersom ap-

paratet ikke bygger opp trykk innen 2 mi-

nutter, slå av apparatet og gå frem som

beskrevet i kapittel "Feilretting".

 Figur

Sett høytrykkslangen godt inn i hurtig-

koblingen på maskinen, du skal høre

den gå i lås.

Merk: Pass på riktig innretning av til-

koblingsnippel.

Kontroller sikker tilkobling ved å trekke i

høytrykkslangen.

 Figur

Sett inn ønsket strålerør i høytrykkspis-

tolen og fest det ved å dreie 90°.

 Åpne vannkranen helt.

 Sett støpselet i stikkontakten.

 Slå på apparatet "I/ON".

몇 Fare

Når vannet stråler ut av høytrykksdysen ut-

settes håndsprøytepistolen for rekylkraft.

Sørg for at du står støtt, og holder godt fast

i håndsprøytepistolen og strålerøret.

Forsiktig!

Før start av rengjøring skal høytrykksvas-

keren stå på et flatt underlag. Ved rengjø-

ring skal du bruke vernebriller og vernetøy.

 Lås spaken på håndsprøytepistolen.

 Betjen hendelen, og maskinen starter.

Merk: Dersom du slipper hendelen igjen, vil

apparatet stoppe. Høyt trykk beholdes i

systemet.

For enkle rengjøringsoppgaver. Arbeids-

trykket er trinnløst regulerbar mellom "Min"

og "Max".

 Slipp spaken på høytrykkpistolen.

 Drei strålerøret til ønsket stilling.

For hardnakket smuss.

Forsiktig!

Bildekk, lakk eller ømfintlige overflater som

treverk skal ikke rengjøres med Rotojet, det

er fare for skader.

– Ikke egnet for bruk med rengjørings-

middel.

– Merk: Egnet for bruk med rengjørings-

middel

For de ulike rengjøringsoppgavene, an-

vend utelukkende rengjørings- og pleiemid-

ler fra KÄRCHER, de er spesielt utviklet for

bruk med dette apparatet. Bruk av rengjø-

rings- og pleiemidler fra andre leverandører

kan føre til raskere slitasje, og garantien

kan bortfalle. Du kan få informasjon hos

faghandleren eller direkte fra KÄRCHER.

 Figur

Trekk ut rengjøringsmiddel sugeslange

fra huset til ønsket lengde.

Heng rengjøringsmiddelsugeslangen

ned i en beholder med rengjøringsmid-

del.

 Bruk strålerør med trykkregulering (Va-

rio Power).

 Drei strålerøret til stilling "Mix".

Merk: Derved vil rengjøringsløsning

blandes med vannstrålen ved drift.

Merk: Ved behov kan også vaskebørsten

brukes sammen med rengjøringsmiddel.

 Sprøyt litt rengjøringsmiddel på den tør-

re overflaten og la det virke (men ikke

tørke).

 Spyl det oppløste smusset vekk med

høytrykksstrålen.

 Slipp spaken på håndsprøytepistolen.

 Lås spaken på håndsprøytepistolen.

Ta i bruk

Drift

Strålerør med trykkregulering (Vario Po-

wer)

Strålerør med Rotojet

Vaskebørste

Arbeide med rengjøringsmiddel

Anbefalt rengjøringsmetode

Opphold i arbeidet

77NO

– 6

 Ved lengre arbeidspauser (mer enn 5

minutter) må høytrykksvaskeren i tillegg

slås av "0/OFF".

 Sett høytrykkspistol i oppbevaring for

høytrykkspistol.

Forsiktig!

Høytrykkslangen må bare tas av høytrykk-

spistolen eller apparatet når det ikke er noe

trykk i systemet.

 Etter arbeide med rengjøringsmiddel,

heng sugeslangen ned i en beholder

med rent vann, slå høytrykksvaskeren

på med strålerøret tatt av i ca 1 minutt,

og skyll ren.

 Slipp spaken på håndsprøytepistolen.

 Slå av apparatet "0/OFF".

 Steng vannkranen.

 Skill apparatet fra vannforsyningen.

Forsiktig: Ved frakobling av tilførsels-

og høytrykkslange kan det strømme ut

varmt vann fra koblingene etter bruk.

 Trykk inn spaken på håndsprøytepisto-

len for å utligne det gjenværende tryk-

ket i systemet.

 Lås spaken på håndsprøytepistolen.

 Trekk ut nettstøpselet.

Forsiktig!

For å unngå uhell eller personskader ved

transport, vær oppmerksom på vekten av

maskinen (se tekniske data).

 Løft apparatet i bærehåndtaket og bær

det.

 Trekk maskinen i transporthåndtaket.

Figur

 For å skyve masklinen, trekk først

transporthåndtaket helt opp, du skal

høre det går i lås.

 Sikre maskinen mot å skli eller vippe.

Forsiktig!

For å unngå uhell eller personskader ved

valg av lagringssted, vær oppmerksom på

vekten av maskinen (se tekniske data).

 Sett høytrykksvaskeren på et jevnt un-

derlag.

 Trykk skilletast på høytrykkpistolen og

skill høytrykkslangen fra høytrykkpisto-

len.

 Huset på hurtigkoblingen for sugeslan-

ge trykkes i pilretningen, og trekk av

høytrykkslangen.

 Lagre strømkabel, høytrykkslange og

tilbehør med maskinen.

Før lengre tids lagring, f.eks. om vinteren,

pass på anvisningene i kapittelet Pleie.

Forsiktig!

Apparat og tilbehør skal ikke utsettes for

frost.

Apparat og tilbehør kan ødelegges av frost,

dersom de ikke er tømt fullstendig for vann.

For å unngå skader.

 Tømme apparatet helt for vann: Slå på

apparatet uten tilkoblet høytrykkslange

og uten tilkoblet vannforsyninf (maks 1

min.) og vent til det ikke kommer mer

vann ut av høytrykkslangen. Slå av

maskinen.

 Oppbevar apparat med alt utstyr i et

frostsikkert rom.

Etter bruk

Transport

Transport for hånd

Transport i kjøretøy

Lagring

Oppbevaring av apparatet

Frostbeskyttelse

78 NO

– 7

 Fare

Slå av apparatet og ta ut strømstøpselet

innen service eller vedlikeholdsarbeider

påbegynnes.

Før langvarig oppbevaring, f. eks. over vin-

teren:

 Ta ut filteret fra rengjøringsmiddel-su-

geslangen og rengjør det under rennen-

de vann.

 Ta ut sugeinntaket i vanntilkoblingen

med en flattang, og rengjør det under

rennende vann.

Høytrykksvaskeren er vedlikeholdsfri.

Det må kun brukes originale KÄRCHER re-

servedeler. En reservedelsoversikt finnes

på slutten av denne bruksanvisningen.

Mindre funksjonsfeil kan du ved hjelp av

følgende oversikt utbedre selv.

Ved tvilstilfeller, ta kontakt med autorisert

kundeservice.

 Fare

Slå av apparatet og ta ut strømstøpselet

innen service eller vedlikeholdsarbeider

påbegynnes.

Reparasjonsarbeid og arbeid på elektriske

komponenter må kun utføres av autorisert

kundeservice.

 Betjen hendelen på høytrykkspistolen

og maskinen starter.

 Kontroller at spenningen som er oppgitt

på typeskiltet er overensstemmende

med strømkildens spenning.

 Kontroller strømkabelen for skader.

 Kontroller innstilling på strålerøret.

 Lufte maskinen: Slå på apparatet uten

tilkoblet høytrykkslange og kjør det til

det kommer ut vann (maks. 2 minutter)

uten bobler fra høytrykkstilkoblingen.

Slå av maskinen og koble på høytrykks-

slangen igjen.

 Kontroller vannforsyningen.

 Ta ut sugeinntaket i vanntilkoblingen

med en flattang, og rengjør det under

rennende vann.

Årsak: Spenningsbrudd pga. svakt strøm-

nett eller ved bruk av skjøteledning.

 Ved innkobling trekk først i hendelen på

høytrykkspistolen, og sett så apparat-

bryteren til "I/ON".

 Rengjøre høytrykksdyse: Fjern smuss

fra dysehullene med en nål, og skyll

med vann i retning fra fremsiden.

 Kontroller vanntilførselsmengde.

 Små utettheter i apparatet skyldes tek-

niske årsaker. Ved større utettheter, ta

kontakt med autorisert kundeservice.

 Bruk strålerør med trykkregulering (Va-

rio Power).

Drei strålerøret til stilling "Mix".

 Rengjør filter på rengjøringsmiddelsu-

geslange.

 Kontroller at sugeslange for rengjø-

ringsmiddel ikke er i klem ("knekk").

Pleie og vedlikehold

Vedlikehold

Reservedeler

Feilretting

Apparatet går ikke

Høytrykksvaskeren bygger ikke opp

trykk

Apparatet starter ikke, motoren brum-

mer

Sterke trykksvingninger

Apparatet er utett

Maskinen suger ikke rengjøringsmiddel

79NO

– 8

Det tas forbehold om tekniske endrin-

ger!

Vi erklærer hermed at maskinen angitt ned-

enfor oppfyller de grunnleggende sikker-

hets- og helsekravene i de relevante EF-

direktivene, med hensyn til både design,

konstruksjon og type markedsført av oss.

Ved endringer på maskinen som er utført

uten vårt samtykke, mister denne erklærin-

gen sin gyldighet.

De undertegnede handler på oppdrag fra,

og med fullmakt fra selskapsledelsen.

Dokumentasjonsansvarlig:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tlf: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2010/12/01

Tekniske data

Vanntilkobling

Vanntilførsels-temperatur

(max)

°C 40

Tilførselsmengde (min) l/min 10

Tilførselstrykk (max) MPa 0,8

Maks. sugehøyde m 0,5

Elektrisk tilkobling

Spenning

1~50 Hz

V 230

Kapasitet kW 1,8

Strømsikring (trege) A 10

Beskyttelsesklasse I

Beskyttelsesklasse IP X5

Effektspesifikasjoner

Arbeidstrykk MPa 11

Maks. tillatt trykk MPa 12

Vannmengde l/min 6,3

Mål og vekt

Lengde mm 285

Bredde mm 325

Høyde mm 876

Vekt, driftsklar, med tilbe-

hør

kg 12

Rengjøringsmiddelmengde l/min 0,3

Rekylkraft høytrykkspistol N 15

Registrerte verdier etter EN 60335-2-79

Hånd-arm vibrasjonsverdi

Usikkerhet K

m/s

< 2,5

0,3

Støytrykksnivå L

Usikkerhet K

dB(A)

Støyeffektnivå L

+ usik-

kerhet K

dB(A) 89

CE-erklæring

Produkt: Høytrykksvasker

Type: 1.180-xxx

Relevante EU-direktiver

2006/42/EF (+2009/127/EF)

2004/108/EF

2000/14/EF

Anvendte overensstemmende normer

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Anvendt metode for samsvarsvurdering

2000/14/EF: Vedlegg V

Lydeffektnivå dB(A)

Målt: 87

Garanteret: 89

CEO

Head of Approbation

80 NO

– 1

Bäste kund,

Läs bruksanvisning i original

innan aggregatet används första

gången, följ anvisningarna och spara drifts-

anvisningen för framtida behov, eller för

nästa ägare.

Högtryckstvätten får endast användas för

privat bruk:

– för rengöring av maskiner, fordon,

byggnader, verktyg, fasader, terasser,

trädgårdsföremål o.s.v. med högtrycks-

stråle (använd vid behov rengöringsme-

del).

– tillsammans med av KÄRCHER god-

kända tillbehör, reservdelar och rengö-

ringsmedel. Beakta anvisningarna som

medföljer rengöringsmedlen.

Emballagematerialen kan återvinnas.

Kasta inte emballaget i hushållsso-

porna utan för dem till återvinning.

Skrotade aggregat innehåller återvin-

ningsbara material som bör gå till

återvinning. Överlämna skrotade ag-

gregat till ett lämpligt återvinningssystem.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns

på:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

I respektive land gäller de garantivillkor

som publicerats av våra auktoriserade dist-

ributörer. Eventuella fel på aggregatet re-

pareras utan kostnad under förutsättning

att det orsakats av ett material- eller tillverk-

ningsfel. I frågor som gäller garantin ska du

vända dig med kvitto till inköpsstället eller

närmaste auktoriserade serviceverkstad.

(Se baksidan för adress)

 Fara

För en omedelbart överhängande fara som

kan leda till svåra skador eller döden.

몇 Varning

För en möjlig farlig situation som kan leda

till svåra skador eller döden.

Varning

För en möjlig farlig situation som kan leda

till lätta skador eller materiella skador.

– Högtrycksstrålen kan vid

felaktig användning vara

farlig. Strålen får inte riktas

mot människor, djur, aktiv

elektrisk utrustning eller mot själva ag-

gregatet.

– Frost kan förstöra ett aggregat som inte

har tömts fullständigt. Förvara aggrega-

tet på en frostfri plats under vintern.

Innehållsförteckning

Allmänna anvisningar. . . . . SV . . .1

Säkerhetsanvisningar. . . . . SV . . .2

Handhavande. . . . . . . . . . . SV . . .3

Transport . . . . . . . . . . . . . . SV . . .6

Förvaring . . . . . . . . . . . . . . SV . . .6

Skötsel och underhåll. . . . . SV . . .7

Åtgärder vid störningar. . . . SV . . .7

Tekniska data. . . . . . . . . . . SV . . .8

CE-försäkran . . . . . . . . . . . SV . . .8

Allmänna anvisningar

Användning enligt bestämmelse

Miljöskydd

Garanti

Symboler i bruksanvisningen

Symboler på aggregatet

81SV

– 2

 Fara

 Ta aldrig i nätkabeln och nätuttaget

med fuktiga händer.

 Använd inte aggregatet om nätkabeln

eller viktiga delar av aggregatet som

t.ex. x högtrycksslang, sprutpistol eller

säkerhetsanordningar är skadade.

 Kontrollera före varje anvädning att nät-

kabeln och dess nätkontakt inte är ska-

dade. Skadade nätkablar ska genast

bytas ut av auktoriserad serviceverk-

stad eller en utbildad elektriker.

 Kontrollera före drift att högtrycksslang-

en inte är skadad. Byt genast ut skada-

de högtrycksslangar.

 Användning av aggregatet i utrymmen

med explosionsrisk är förbjuden.

 Vid användning av aggregatet i riskom-

råden (t.ex. bensinmackar) ska motsva-

rande säkerhetsföreskrifter beaktas.

 Högtrycksstrålar kan vid felaktig an-

vändning vara farliga. Strålen får inte

riktas mot människor, djur, aktiv elek-

trisk utrustning eller mot själva aggre-

gatet.

 Rikta inte högtrycksstrålen mot dig själv

eller mot andra för att rengöra kläder el-

ler skor.

 Spruta aldrig på föremål som innehåller

hälsovådliga ämnen (t.ex. asbest).

 Däck eller däckventiler kan skadas och

gå sönder av högtrycksstrålen. Första

tecknet är att däcket missfärgas. Ska-

dade däck/däckventiler kan innebära

livsfara. Håll minst 30 cm strålavstånd

vid rengöring!

 Risk för explosion!

Inga brännbara vätskor får fördelas

med högtryckstvätten.

Sug aldrig upp vätskor som innehåller

lösningsmedel eller outspädda syror

och lösningsmedel! Hit räknas bl.a.

bensin, tinner eller eldningsolja. Ångan

är lättantändlig, explosiv och giftig. An-

vänd inte aceton, outspädda syror och

lösningsmedel eftersom de angriper de

material som använts i aggregatet.

몇 Varning

 Nätkontakt och kopplingar på förläng-

ningsledningar måste vara vattentäta

och får ej ligga i vatten.

 Olämpliga förlängningskablar kan vara

farliga. Använd endast tillåtna förläng-

ningskablar utomhus, med motsvaran-

de märkning och med tillräckligt

tvärsnitt. 1 - 10 m: 1,5 mm

; 10 - 30 m:

2,5 mm

 Rulla alltid ut förlängningskablar helt

från kabeltrumman.

 Högtrycksslangar, armaturer och kopp-

lingar är viktiga för aggregatets säker-

het. Använd endast högtrycksslangar,

armaturer och kopplingar som rekom-

menderas av tillverkaren.

 Aggregatet är inte avsett att användas

av personer med fysiska, sensoriska el-

ler psykiska funktionshinder.

Aggregatet får inte användas av barn

eller personer som inte har tillräcklig

kunskap.

Barn ska hållas under uppsikt så att de

inte leker med aggregatet.

Håll förpackningsfolien borta från barn,

risk för kvävning!

 Användaren ska använda aggregatet i

enlighet med gällande bestämmelser.

Användaren ska ta hänsyn till lokala för-

utsättningar och kontrollera att ingen

uppehåller sig i närheten vid arbete

med aggregatet.

 Använd inte apparaten om andra perso-

ner befinner sig i dess närhet, detta gäl-

ler om de inte bär skyddskläder.

 Bär lämpliga skyddskläder och skydds-

glasögon som skydd mot tillbakaspru-

tande vatten eller smuts.

Varning

 Stäng av maskinen med huvudström-

brytaren / Maskinbrytaren under längre

driftsuppehåll, eller dra ur nätkontakten.

 Använd inte aggregatet vid temperatu-

rer under 0 °C.

Säkerhetsanvisningar

82 SV

– 3

 Håll aldrig strålen närmare än 30 cm vid

rengöring av lackerade ytor för att und-

vika skador.

 Lämna aldrig aggregatet utan uppsikt

så länge det är i drift.

 Beakta att nät- och förlängningskabeln

inte skadas av överkörning, klämning,

sönderdragning eller liknande. Skydda

nätkabeln från värme, olja och vassa

kanter.

 Alla strömförande delar i arbetsutrym-

met måste skyddas mot vattenstrålen.

 Aggregatet får endast anslutas till ett

nätuttag som installerats av en elektri-

ker enligt IEC 60364.

 Aggregatet får endast anslutas till väx-

elström. Spänningen ska motsvara den

spänning som är angiven på aggrega-

tets typskylt.

 Av säkerhetsskäl rekommenderar vi

principiellt att aggregatet används med

jordfelsbrytare (max. 30 mA).

 Rengöringsarbeten som orsakar olje-

haltigt avloppsvatten som t.ex. motor-

tvätt och underredestvätt får endast

utföras på tvättplatser med oljeavskilja-

re.

 Aggregatet har utvecklats för använd-

ning av rengöringsmedel som levere-

rats eller rekommenderats av

tillverkaren. Användning av andra ren-

göringsmedel eller kemikalier kan på-

verka aggregatets säkerhet.

Varning

Säkerhetsanordningar är till för att skydda

användaren och får inte ändras eller sättas

ur spel.

Strömbrytaren förhindrar att aggregatet

startas av misstag.

Spärren låser spolhandtagets avtryckare

och förhindrar att aggretatet startas av

misstag.

Överströmningsventieln förhindrar över-

skridning av tillåtet arbetstryck.

När avtryckaren på spolröret släpps från-

kopplas högtryckspumpen av en tryckbry-

tare som stoppar högtrycksstrålen. Trycker

man in avtryckaren kopplar tryckbrytaren in

pumpen igen.

Varning

Säkerställ innan all typ av arbete med eller

på maskinen dess stabilitet för att undvika

olyckor eller sakskador.

– Maskinens stabilitet är säkerställd när

den ställs upp på ett jämnt underlag.

Aggregatets leveransomfång är avbildat på

förpackningen. Kontrollera att innehållet i

leveransen är fullständig.

Kontakta din försäljare om något tillbehör

saknas eller om det finns transportskador.

Bilder, se sida 2

1 Kopplingsdel för vattenanslutning

2 Högtrycksslang

3 Snabbkoppling till högtrycksslang

4 Vattenanslutning med inbyggt filter

5 Strömbrytare "0/OFF / I/ON"

6 Tillbehörsnät

7 Transporthandtag, utdragbart

8 Sugslang med filter, för rengöringsme-

del

9 Förvaring för tillbehör

10 Hjul

11 Spolhandtag

12 Spärr spolhandtag.

13 Knapp för att lossa högtrycksslangen

från spolhandtaget

14 Spolrör med tryckreglering (Vario Power)

15 Spolrör med rotojet

16 Tvättborste

Säkerhetsanordningar

Huvudreglage

Spärr spolhandtag

Överströmningsventil med tryckbrytare

Förutsättningar för stabilitet

Handhavande

Leveransens innehåll

Beskrivning av aggregatet

83SV

– 4

Specialtillbehören utökar aggregatets an-

vändningsmöjligheter. Din KÄRCHER åter-

försäljare har mer information.

Montera de bifogade lösa delarna på ag-

gregatet innan det tas i drift.

 Bild

Tryck fast hjulen i hållarna och säkra

med de bifogade pluggarna, observera

pluggens riktning.

 Bild

Sätt transporthandtaget i upptagningen

och skjut in det tills du stöter på mot-

stånd. Placera hantaget i rätt läge ge-

nom at slå lätt med handen eller en

gummihammare.

 Bild

Häng upp tillbehörsnätet i krokarna på

det sätt som visas på bilden.

 Bild

Tryck in högtrycksslangens nippel i

spolhandtaget tills den hakar fast med

ett hörbart „klick“.

Hänvisning: Se till att anslutningsnip-

peln är rätt placerad.

Kontrollera att förbindelsen sitter säkert

genom att dra i högtrycksslangen.

몇 Varning

Enligt gällande föreskrifter får ag-

gregatet aldrig användas på

dricksvattennätet utan backventil.

Passande backventil från KÄR-

CHER, eller alternativt annan backventil

enligt EN 12729 typ BA, skall användas.

Vatten som runnit genom en backventil an-

ses inte vara drickbart.

Varning

Anslut alltid systemavskiljare på vattenför-

sörjningen, aldrig direkt på apparaten!

Rekommendation: Föroreningar i vattnet

kan skada högtryckspumpen eller tillbehö-

ren. Som skydd rekommenderas att använ-

da KÄRCHERs vattenfilter

(specialtillbehör, beställningsnr 4.730-

059).

Beakta vattenleverantörens föreskrifter.

Anslutningsvärde, se typskylt/Tekniska Da-

ta.

 Använd en vävförstärkt vattenslang (in-

går ej) med standardkoppling. (Diame-

ter minst 1/2 tum eller 13 mm: längd

minst 7,5 m).

 Bild

Skruva fast den medföljande koppling-

en på aggregatets vattenanslutning.

Sätt fast vattenslangen på aggregatets

koppling och anslut den till vattenför-

sörjningen.

Denna högtryckstvätt är med KÄRCHER-

sugslang med backventil (specialtillbehör,

beställningnr. 4.440-238) lämpad att suga

upp ytvatten t.ex. ur regntunnor eller dam-

mar (max sughöjd se tekniska data).

 Fyll KÄRCHER-sugslang med back-

ventil med vatten, skruva fast på vatten-

anslutning och häng ner i regntunnan.

 Koppla bort högtrycksslangen från hög-

trycksanslutningen på aggregatet.

 Starta aggregatet "I/ON“ och låt gå

(max 2 minuter) tills vattnet som kom-

mer ut från högtrycksanslutningen är

fritt från luftbubblor.

 Stäng av strömbrytaren "0/OFF“.

Varning

Torrkörning under mer än 2 minuter leder

till skador på högrtryckspumpen. Om ma-

skinen inte bygger upp tryck inom 2 minu-

Specialtillbehör

Före ibruktagande

Montera hjul

Montera transporthandtaget

Montera tillbehörsnät

Koppla ihop högtrycksslangen med

spolhandtaget

Vattenförsörjning

Vattenförsörjning från vattenledning

Suga upp vatten ur öppna behållare

Idrifttagning

84 SV

– 5

ter, stäng av maskinen och följ

hänvinsingarna i kapitlet "Åtgärder vid stör-

ning"

 Bild

Stick in högtrycksslangen ordentligt i

snabbkopplingen på maskinen, den ha-

kar hörbart fast.

Hänvisning: Se till att anslutningsnip-

peln är rätt placerad.

Kontrollera att förbindelsen sitter säkert

genom att dra i högtrycksslangen.

 Bild

Sätt i spolröret i spolhandtaget och fixe-

ra det genom att vrida det 90°.

 Öppna vattenkranen helt.

 Anslut nätkontakt till vägguttag.

 Starta aggregatet "I/ON“ .

몇 Fara

P.g.a. vattenstrålen vid högtrycksmun-

stycket får spolhandtaget en rekyl. Se till att

stå stadigt och håll fast spolhandtaget och

spolröret ordentligt.

Varning

Se innan rengöringen påbörjas till att hög-

tryckstvätten står säkert på ett jämnt under-

lag. Använd skyddsglasögon och

skyddskläder vid rengöring.

 Lossa spärren på spolhandtaget.

 Aktivera avtryckaren, aggregatet star-

tar.

Hänvisning: Släpps avtryckaren stängs

aggregatet av igen. Högtryck blir stående i

systemet.

För ofta förekommande rengöring. Arbets-

trycket kan regleras steglöst mellan "Min"

och "Max".

 Aktivera avtryckaren på spolhandtaget.

 Vrid spolröret till önskad position.

För envisa smutslager.

Varning

Rengör inte bildäck, lack eller känsliga ytor

som trä med rotorjet, risk för skador.

– Ej lämpad för arbeten med rengörings-

medel.

– Anvisning: Lämplig för arbeten med

rengöringsmedel

Använd endast rengöringsmedel och un-

derhållsmedel från KÄRCHER för de olika

rengöringarna, eftersom dessa medel ut-

vecklats speciellt för rengöringen av er ma-

skin. Användning av andra rengörings- och

underhållsmedel kan leda till snabbare för-

slitning samt att garantianspråken upphör.

Be om information i fackhandeln eller begär

att få information direkt från KÄRCHER.

 Bild

Dra ut önskad längd på sugslangen för

rengöringsmdel ur kåpan.

Häng slangen för rengöringsmedel i en

behållare med rengöringsmedelslös-

ning.

 Använd spolröret med tryckregulator

(Vario Power).

 Vrid spolrör till position "Mix".

Anmärkning: Därigenom tillsätts ren-

göringsmedelslösningen till vattenstrå-

len vid körning.

Anvisning: Vid behov kan även tvättbor-

starna användas vid arbeten med rengö-

ringsmedel.

 Spruta sparsamt med rengöringsmedel

på den torra ytan och låt det verka (låt

det inte torka).

 Spola bort upplöst smuts med hög-

trycksstråle.

 Släpp avtryckaren på spolhandtaget.

 Spärra avtryckaren på spolhandtaget.

 Vid längre pauser i arbetet (över fem

minuter) bör aggregatet dessutom slås

av "0/OFF".

 Placera spolhandtaget i dess fäste.

Drift

Spolrör med tryckreglering (Vario Po-

wer)

Spolrör med rotojet

Tvättborste

Arbeten med rengöringsmedel

Rekommenderade rengöringsmetoder

Avbryta driften

85SV

– 6

Varning

Lossa högtrycksslangen från spolhandta-

get eller från aggregatet endast när det inte

finns något tryck i systemet.

 Efter arbeten med rengöringsmedel ska

sugslangen hängas i en behållare med

rent vatten, kör aggregatet under ca 1

minut med demonterat strålrör och spo-

la rent.

 Släpp avtryckaren på spolhandtaget.

 Stäng av strömbrytaren "0/OFF“.

 Stäng av vattenkranen.

 Koppla bort aggregatet från vattenför-

sörjningen.

Varning: När tilloppsslangen eller hög-

trycksslangen tas loss efter användning

kan varmt vatten stömma ur ur anslut-

ningarna.

 Tryck avtryckaren på spolhandtaget på

handsprutan för att reducera trycket i

systemet.

 Spärra avtryckaren på spolhandtaget.

 Drag ur nätkontakten.

Varning

Observera för att undvika olyckor eller ska-

dor vid transport, notera maskinens vikt (se

teknisk data).

 Lyft upp maskinen i bärhandtaget och

bär den.

 Dra maskinen med hjälp av transport-

handtaget.


 För att skjuta maskinen, dra först trans-

porthandtaget uppåt så långt det går

tills det hörbart hakar fast.

 Säkra maskinen så att den inte kan gli-

da eller tippa.

Varning

Observera för att undvika olyckor eller ska-

dor lagring av maskinen, beakta maskinens

vikt (se teknisk data).

 Ställ maskinen på ett jämnt underlag.

 Tryck på frånskiljningsknappen på

handsprutpistolen och ta loss hög-

trycksslangen från handsprutpistolen.

 Tryck kåpan på snabbkopplingen till

högtrycksslangen i pilens riktning och

dra ut högtrycksslangen.

 Förvara nätanslutning, högtrycksslang

och tillbehör på aggregatet.

Beakta innan lägre lagring, t.ex. över vin-

tern, även de extra anvisningarna i kapitlet

om skötsel.

Varning

Skydda aggregatet och tillbehören mot

frost.

Aggregatet och tillbehören förstörs av frost

om de inte är helt tömda på vatten. För att

undvika skador:

 Töm aggregatet helt på vatten: Slå på

aggregatet utan ansluten högtrycks-

slang och utan ansluten vattenförsörj-

ning (max 1 min) och vänta tills det inte

längre kommer ut vatten från hög-

trycksanslutningen. Stäng av appara-

ten.

 Förvara aggregatet med alla tillbehör i

frostsäkert utrymme.

Avsluta driften

Transport

Transport för hand

Transport i fordon

Förvaring

Förvara aggregatet

Frostskydd

86 SV

– 7

 Fara

Stäng av aggregatet och dra ut nätkonta-

ken innan vård och skötselarbeten ska ut-

föras.

Före längre förvaring, t.ex. på vintern:

 Lossa filtret från sugslangen för rengö-

ringsmdel och rengör det under rinnan-

de vatten.

 Lossa filtret i vattenanslutningen med

ett plattång och rengör den under rin-

nande vatten.

Aggregatet är underhållsfritt.

Använd endast originalreservdelar från

KÄRCHER. En reservdelslista finns i slutet

av denna bruksanvisning.

Med hjälp av följande översikt kan du själv

åtgärda ett flertal störningar.

Kontakta auktoriserad serviceverkstad om

du är osäker.

 Fara

Stäng av aggregatet och dra ut nätkonta-

ken innan vård och skötselarbeten ska ut-

föras.

Reparationsarbeten och arbeten på elek-

triska komponenter får endast utföras av

auktoriserad serviceverkstad.

 Aktivera avtryckaren i spolhandtaget,

aggregatet startar.

 Kontrollera om den angivna spänning-

en på typskylten överensstämmer med

strömkällans spänning.

 Kontrollera om nätkabeln är skadad.

 Kontrollera inställningen på strålrör.

 Lufta ur aggregatet: Starta aggregatet

utan ansluten högtrycksslang och låt gå

(max 2 minuter) tills vattnet som kom-

mer ut från högtrycksanslutningen är

fritt från luftbubblor. Stäng av aggrega-

tet och anslut högtrycksslangen igen.

 Kontrollera vattenförsörjningen.

 Lossa filtret i vattenanslutningen med

ett plattång och rengör den under rin-

nande vatten.

Orsak: Spänningsfall på grund av svagt el-

nät eller vid användning av en förlängning-

kabel.

 Aktivera vid start först i avtryckaren på

spolröret och ställ sedan strömbrytaren

på "I/ON".

 Rengör högtrycksmunstycke: Ta bort

smuts från munstyckshålet med en nål

och spola ut det framifrån med vatten.

 Kontrollera vattenflödesmängden.

 En lätt otäthet på aggregatet är normal.

Kontakta auktoriserad serviceverksstad

om det finns stora otätheter.

 Använd spolröret med tryckregulator

(Vario Power).

Vrid spolrör till position "Mix".

 Rengör filtret på sugslangen för rengö-

ringsmedel.

 Kontrollera att slangen för rengörings-

medel inte är knäckt.

Skötsel och underhåll

Underhåll

Reservdelar

Åtgärder vid störningar

Apparaten arbetar inte

Aggregatet ger inget tryck

Aggregatet startar inte, motorn går

Kraftiga tryckvariationer

Aggregatet ej tätt

Rengöringsmedel sugs inte in

87SV

– 8

Med reservation för tekniska ändringar!

Härmed försäkrar vi att nedanstående be-

tecknade maskin i ändamål och konstruk-

tion samt i den av oss levererade versionen

motsvarar EU-direktivens tillämpliga grund-

läggande säkerhets- och hälsokrav. Vid

ändringar på maskinen som inte har god-

känts av oss blir denna överensstämmelse-

förklaring ogiltig.

Undertecknade agerar på order av och

med fullmakt från företagsledningen.

Dokumentationsbefullmäktigad:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2010/12/01

Tekniska data

Vattenanslutning

Inmatningstemperatur

(max.)

°C 40

Inmatningsmängd (min.) l/min 10

Inmatningsstryck (max.) MPa 0,8

Max. uppsugningshöjd m 0,5

Elanslutning

Spänning

1~50 Hz

V 230

Anslutningseffekt kW 1,8

Nätsäkring (trög) A 10

Skyddsklass I

Skyddsgrad IP X5

Prestanda

Arbetstryck MPa 11

Max. tillåtet tryck MPa 12

Matningsmängd, vatten l/min 6,3

Mått och vikt

Längd mm 285

Bredd mm 325

Höjd mm 876

Vikt, driftklar med tillbehör kg 12

Matningsmängd, rengö-

ringsmedel

l/min 0,3

Spolhandtagets rekylkraft N 15

Beräknade värden enligt EN 60335-2-

Hand-Arm Vibrationsvärde

Osäkerhet K

m/s

< 2,5

0,3

Ljudtrycksnivå L

Osäkerhet K

dB(A)

Ljudteffektsnivå L

+ Osä-

kerhet K

dB(A) 89

CE-försäkran

Produkt: Högtryckstvätt

Typ: 1.180-xxx

Tillämpliga EU-direktiv

2006/42/EG (+2009/127/EG)

2004/108/EG

2000/14/EG

Tillämpade harmoniserade normer

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Tillämpad metod för överensstämmelse-

värdering

2000/14/EG: Bilaga V

Ljudeffektsnivå dB(A)

Upmätt: 87

Garantterad: 89

CEO

Head of Approbation

88 SV

– 1

Arvoisa asiakas,

Lue käyttöohje ennen laitteesi

käyttämistä, säilytä käyttöohje

myöhempää käyttöä tai mahdollista myö-

hempää omistajaa varten.

Käytä tätä korkeapainepesuria yksinomaan

kotitalouskäytössä:

– koneiden, ajoneuvojen, rakennusten,

työkalujen, julkisivujen, terassien, puu-

tarhavälineiden jne. puhdistamista var-

ten käyttäen korkeapainesuihkua

(tarvittaessa lisäten puhdistusaineita).

– KÄRCHERin hyväksymien varusteiden,

varaosien ja puhdistusaineiden kanssa.

Huomioi ohjeet, jotka on liitetty puhdis-

tusaineiden mukaan.

Pakkausmateriaalit ovat kierrätettä-

viä. Älä käsittelee pakkauksia kotita-

lousjätteenä, vaan toimita ne jätteiden

kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita kier-

rätettäviä materiaaleja, jotka tulisi toimit-

taa kierrätykseen. Tästä syystä toimita

kuluneet laitteet vastaaviin keräilylaitoksiin.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoit-

teesta:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Kussakin maassa ovat voimassa valtuutta-

mamme myyntiorganisaation julkaisemat

takuuehdot. Materiaali- ja valmistusvirheis-

tä aiheutuvat virheet laitteessa korjaamme

takuuaikana maksutta. Takuutapauksessa

ota yhteys ostotositteen kanssa jälleen-

myyjään tai lähimpään valtuutettuun huol-

toon.

(Osoite, katso takasivua)

 Vaara

Välittömästi uhkaava vaara, joka aiheuttaa

vakavan ruumiinvamman tai johtaa kuole-

maan.

몇 Varoitus

Mahdollisesti vaarallinen tilanne, joka voi

aiheuttaa vakavan ruumiinvamman tai voi

johtaa kuolemaan.

Varo

Mahdollisesti vaarallinen tilanne, joka voi

aiheuttaa lievän ruumiinvamman tai aineel-

lisia vahinkoja.

– Epäasianmukaisesti käy-

tettyinä korkeapainesuih-

kut voivat olla vaarallisia.

Suihkua ei saa suunnata

ihmisiin, eläimiin, aktiivisiin sähköva-

rusteisiin tai itse laitteeseen.

– Pakkanen saattaa rikkoa laitteen, jos

sen sisälle on jäänyt nestettä. Säilytä

laite talvella pakkaselta suojattuna.

Sisällysluettelo

Yleisiä ohjeita . . . . . . . . . . . FI . . .1

Turvaohjeet . . . . . . . . . . . . FI . . .2

Käyttö . . . . . . . . . . . . . . . . . FI . . .3

Kuljetus . . . . . . . . . . . . . . . FI . . .6

Säilytys. . . . . . . . . . . . . . . . FI . . .6

Hoito ja huolto . . . . . . . . . . FI . . .7

Häiriöapu . . . . . . . . . . . . . . FI . . .7

Tekniset tiedot . . . . . . . . . . FI . . .8

CE-todistus. . . . . . . . . . . . . FI . . .8

Yleisiä ohjeita

Tarkoituksenmukainen käyttö

Ympäristönsuojelu

Takuu

Käyttöohjeessa esiintyvät symbolit

Laitteessa olevat symbolit

89FI

– 2

 Vaara

 Älä koskaan tartu märillä käsillä virta-

pistokkeeseen.

 Älä ota laitetta käyttöön, jos verkkojohto

tai laitteen tärkeät osat, esim. korkea-

paineletku, suihkupistooli (-kahva) tai

turvalaitteet ovat vaurioituneet.

 Tarkasta aina ennen käyttöä, että säh-

kökaapeli ja verkkopistoke ovat ehjät.

Anna valtuutetun huollon/sähköalan

ammattilaisen välittömästi vaihtaa vau-

rioitunut sähkökaapeli.

 Tarkasta korkeapaineletkun kunto aina

ennen käyttöä. Vaihda vaurioitunut kor-

keapaineletku välittömästi.

 Käyttö räjähdysalttiilla alueilla on kiellet-

ty.

 Käytettäessä laitetta vaara-alueilla

(esim. huoltoasemilla) on noudatettava

vastaavia turvallisuusmääräyksiä.

 Epäasianmukaisesti käytettyinä kor-

keapainesuihkut voivat olla vaarallisia.

Suihkua ei saa suunnata ihmisiin, eläi-

miin, aktiivisiin sähkövarusteisiin tai itse

laitteeseen.

 Älä suuntaa korkeapainesuihkua mui-

hin ihmisiin tai itseesi vaatteiden tai

kenkien puhdistamiseksi.

 Älä ruiskuta esineitä, jotka sisältävät

terveydelle haitallisia aineita (esim. as-

besti).

 Korkeapainesuihku voi vaurioittaa ajo-

neuvon renkaita/renkaiden venttiilejä,

jolloin ne saattavat puhjeta. Ensimmäi-

nen merkki siitä on renkaan värin muut-

tuminen. Vaurioituneet ajoneuvon

renkaat/ renkaiden venttiilit ovat hen-

genvaarallisia. Pidä puhdistuksessa vä-

hintään 30 cm suihkutusetäisyys!

 Räjähdysvaara!

Älä suihkuta mitään palavia nesteitä.

Älä koskaan ime liuotinpitoisia nesteitä

tai laimentamattomia happoja tai liuotti-

mia! Niihin kuuluvat esim. bensiini, vä-

rinohennusaineet tai polttoöljy.

Ruiskutussumu on erittäin herkästi syt-

tyvää, helposti räjähtävää ja myrkyllistä.

Älä käytä asetonia, laimentamattomia

happoja eikä liuottimia, koska ne syö-

vyttävät laitteessa käytettyjä materiaa-

leja.

몇 Varoitus

 Verkkojohdon ja jatkojohdon liittimen on

oltava vesitiiviitä, eivätkä ne saa maata

vedessä.

 Tarkoitukseen sopimattomat jatkojoh-

dot voivat olla vaarallisia. Käytä ulkona

vain tarkoitukseen hyväksyttyjä ja vas-

taavasti merkittyjä jatkojohtoja, joissa

on riittävä johdon poikkileikkaus. 1 - 10

m: 1,5 mm

; 10 - 30 m: 2,5 mm

 Kelaa jatkojohto aina kokonaan kaape-

likelalta.

 Korkeapaineletku, varusteet ja liittimet

ovat tärkeitä laitteen turvallisuudelle.

Käytä vain valmistajan suosittelemia

korkeapaineletkuja, varusteita ja liitti-

miä.

 Tätä laitetta ei ole tarkoitettu sellaisten

henkilöiden käytettäväksi, joiden aistit,

fyysiset tai henkiset kyvyt ovat rajoittu-

neet.

Lapset tai perehtymättömät henkilöt ei-

vät saa käyttää laitetta.

Lapsia on valvottava sen varmistami-

seksi, että he eivät leiki laitteen kanssa.

Pidä pakkausfoliot lasten ulottumatto-

missa, tukehtumisvaara!

 Käyttäjän on käytettävä laitetta tarkoi-

tuksenmukaisesti. Käyttäjä on huomioi-

tava paikalliset olosuhteet ja

työskennellessään laitteen kanssa huo-

mioitava ympäristössä oleskelevat hen-

kilöt.

 Älä käytä laitetta, jos läheisyydessä on

muita henkilöitä, joilla ei ole asianmu-

kaista suojavarustusta.

 Käytä sopivia suojavaatteita ja suojala-

seja takaisin ruiskuvalta vedeltä tai lial-

ta suojaamiseksi.

Turvaohjeet

90 FI

– 3

Varo

 Pitempien käyttötaukojen aikana pää-

kytkin/laitekytkin kytketään pois tai

verkkopistoke irrotetaan.

 Laitetta ei saa käyttää alle 0 °C lämpö-

tiloissa.

 Pidä lakattujen pintojen puhdistuksessa

vähintään 30 cm suihkutusetäisyys

vaurioiden välttämiseksi.

 Älä koskaan jätä laitetta valvomatta niin

kauan kuin se on käytössä.

 Kiinnitä huomiota siihen, että verkko- tai

jatkojohtoja ei vahingoiteta eikä vaurioite-

ta ajamalla yli, puristamalla tai kiskomalla.

Suojaa verkkojohto kuumuudelta, öljyltä

ja teräviltä reunoilta.

 Kaikkien työalueella olevien sähköä

johtavien osien on oltava suojatut ruis-

kutusvedeltä.

 Laitteen liittäminen on sallittu ainoas-

taan sähköliitäntään, joka on sähkö-

asentajan asentama standardin IEC

60364 mukaan.

 Liitä laite vain vaihtovirtaan. Jännitteen

on oltava sama kuin laitteen tyyppikil-

vessä ilmoitettu jännite.

 Suosittelemme turvallisuussyistä, että

laitetta käytetään aina vikavirtasuoja-

kytkimen (maks. 30 mA) kautta.

 Puhdistustöitä, joissa syntyy öljynpitois-

ta jätevettä, esim. moottorinpesu, alus-

tanpesu, saa suorittaa vain

pesupaikoissa, joissa on öljyn erottimet.

 Tämä laite on kehitetty puhdistusainei-

den käyttöön, jotka laitteen valmistaja

toimittaa tai suosittelee. Muiden puhdis-

tusaineiden tai kemikalioiden käyttö voi

haitata laitteen turvallisuutta.

Varo

Turvalaitteet on tarkoitettu loukkaantumisil-

ta suojaamiseksi, niitä ei saa muuttaa eikä

ohittaa.

Laitekytkin estää laitteen tahattoman käyt-

tämisen.

Lukitus lukitsee suihkupistoolin liipaisimen

ja estää täten laitteen tahattoman käynnis-

tymisen

Ylivuotoventtiili estää sallitun käyttöpai-

neen ylittymisen.

Kun suihkupistoolin liipaisin päästetään irti,

kytkee painekytkin pumpun pois päältä,

korkeapainesuihku pysähtyy. Kun liipaisi-

mesta vedetään, kytkee painekytkin taas

pumpun päälle.

Varo

Varmista ennen laitteen jokaista käyttämis-

tä tai laitteeseen kohdistuvaa toimenpidet-

tä, että laite seisoo kantavalla alustalla

tukevasi paikallaan.

– Kun laite asetetaan vaakasuoralle alus-

talle, sen seisontavakavuus on taattu.

Laitteen toimituslaajuus on kuvattu pakka-

uksessa. Tarkasta purkaessasi laitetta pak-

kauksesta pakkauksen sisällön

täydellisyys.

Ota yhteys jälleenmyyjään, jos varusteita

puuttuu tai havaitset kuljetusvahinkoja.

Kuva, katso sivu 2

1 Tulovesiliitäntä

2 Korkeapaineletku

3 Korkeapaineletkun pikaliitin

4 Suodattimella varustettu vesiliitäntä

5 Laitekytkin „0/OFF“ / „I/ON“

6 Varusteverkko

7 Kuljetuskahva, ulosvedettävä

8 Puhdistusaineen imuletku ja suodatin

9 Lisävarusteiden säilytyspaikka

10 Pyörät

11 Suihkupistooli

12 Suihkupistoolin lukitus

Turvalaitteet

Laitekytkin

Suihkupistoolin lukitus

Ylivirtausventtiili painekytkimellä

Edellytykset seisontavakavuudelle

Käyttö

Toimitus

Laitekuvaus

91FI

– 4

13 Paina painiketta korkeapaineletkun ir-

roittamiseksi suihkupistoolista

14 Paineensäädöllä (Vario Power) varus-

tettu suihkuputki

15 Suihkuputki ja Pyörivä pistesuutin

16 Pesuharja

Erikoisvarusteet laajentavat laitteesi käyt-

tömahdollisuuksia.Tarkempia tietoja saat

KÄRCHER -myyjäliikkeeltäsi.

Kiinnitä laitteen mukana irtonaisena tulleet

osat laitteeseen ennen käyttöönottamista.

 Kuva

Paina pyörät paikoilleen ja varmista

mukana olevilla tulpilla, huomioi tulpan

suuntaus.

 Kuva

Paina kuljetuskahvaa kiinnittimeen kun-

nes tunnet vastusta. Lyö sitten kahva

kämmenellä tai pehmeällä kumivasa-

ralla paikalleen.

 Kuva

Ripusta varusteverkko kuvassa näky-

viin koukkuihin.

 Kuva

Pistä korkeapaineletku niin syvälle

suihkupistooliinkäsiruiskupistooliin, että

kuulet sen napsahtavan lukitukseen.

Huomautus: Huomioi liitinnipan oikea

suuntaus.

Kokeile liitoksen pitävyys korkeapaine-

letkusta vetämällä.

몇 Varoitus

Voimassa olevien määräysten mu-

kaan laitetta ei saa käyttää milloin-

kaan juomavesiverkossa ilman

takaisinimusuojaa. Tällöin on käy-

tettävä KÄRCHERin soveltuvaa takaisini-

musuojaa tai vaihtoehtoisesti normin EN

12729 tyyppi BA mukaista takaisinimusuo-

jaa. Vesi, joka on valunut takaisinimusuo-

jan lävitse, ei ole juomakelpoista.

Varo

Asenna järjestelmäerotin aine vedensyöt-

töön, ei koskaan suoraan laitteeseen!

Huomautus: Veden epäpuhtaudet voivat

vahingoittaa korkeapainepumppua ja va-

rusteita. Vahinkojen estämiseksi suositte-

lemme käyttämään KÄRCHER-

syöttövesisuodatinta (lisävaruste, tilausnu-

mero 4.730-059).

Noudata vesilaitoksen ohjeita.

Liitäntäarvot katso tyyppikilpi/tekniset tie-

dot.

 Käytä kaupasta saatavalla liittimellä va-

rustettua, kudosvahvistettua vesiletkua

(ei kuulu toimitukseen). (halkaisija vä-

hintään 1/2 tuuma tai 13 mm, pituus vä-

hintään 7,5 m).

 Kuva

Ruuvaa mukana toimitettu liitin laitteen

vesiliitäntään.

Liitä vesiletku laitteen liittimeen ja sitten

vedensyöttöpisteeseen.

Käyttämällä KÄRCHERin pohjaventtiilillä

varustettua imuletkua (erityisvaruste, tila-

usnumero 4.440-238) tämä korkeapaine-

pesuri soveltuu pintavesien imemiseen

esim. sadevesitynnyreistä tai lammista

(katso maks. imukorkeus kohdasta Tekni-

set tiedot).

 Täytä KÄRCHERin pohjaventtiilillä va-

rustettu imuletku vedellä, kiinnitä letku

laitteen vesiliittimeen ja ripusta letkun

toinen pää sadevesitynnyriin.

 Irrota korkeapaineletku laitteen korkea-

paineliittimestä.

 Käynnistä laite "I/O" ja odota (kork. 2

minuuttia), kunnes korkeapaineliitti-

mestä tulee vettä ilman ilmakuplia.

 Kytke laite pois päältä "0/OFF".

Erikoisvarusteet

Ennen käyttöönottoa

Pyörien kiinnittäminen

Kuljetuskahvan kiinnittäminen

Varusteverkon kiinnittäminen

Korkeapaineletkun liittäminen suihku-

pistooliin

Vedensyöttö

Vedensyöttö vesijohdosta

Veden ottaminen avoimista säiliöistä

92 FI

– 5

Varo

Yli 2 minuuttia kestävä kuivakäynti vahin-

goittaa korkeapainepumppua. Jos laittee-

seen ei muodostu painetta 2 minuutin

sisällä, kytke laite pois ja toimi luvun "Apu

häiriötapauksissa"ohjeiden mukaan.

 Kuva

Paina korkeapaineletku laitteessa ole-

vaan pikaliittimeen, se lukittuu kuulu-

vasti paikalleen.

Huomautus: Huomioi liitinnipan oikea

suuntaus.

Kokeile liitoksen pitävyys korkeapaine-

letkusta vetämällä.

 Kuva

Pistä suihkuputki pistooliin ja kiinnitä

paikalleen kiertämällä putkea 90°.

 Avaa vesihana kokonaan.

 Liitä virtapistoke pistorasiaan.

 Kytke laite päälle "I/ON".

몇 Vaara

Korkeapainesuuttimesta ulostuleva vesi-

suihku saa aikaan suihkupistooliin vaikutta-

van takaiskuvoiman. Ota tukeva asento ja

pidä pistoolista ja suihkuputkesta tukevasti

kiinni.

Varo

Varmista ennen puhdistuksen aloittamista,

että painepesuri on tukevasti tasaisella

alustalla. Käytä puhdistettaessa suojalase-

ja ja suojavaatetusta.

 Vapauta suihkupistoolin liipaisin luki-

tuksesta.

 Vedä liipaisimesta, laite käynnistyy.

Huomautus: Kun ote liipaisimesta irrote-

taan, kone pysähtyy. Järjestelmä pysyy

korkeapaineisena

Tarkoitettu yleisimpiin puhdistustehtäviin.

Työpaine on säädettävissä portaattomasti

välillä „Min“ ja „Max“.

 Päästä suihkupistoolin vipu irti.

 Kierrä suihkuputki haluamaasi asen-

toon.

Pinttyneen lian poistoon.

Varo

Älä puhdista autonrenkaita, maalipintoja tai

arkoja pintoja kuten puuta likajyrsimella,

vahingoittumisvaara.

– Ei sovellu töihin, joissa käytetään puh-

distusaineita.

– Huomautus: Soveltuu töihin, joissa

käytetään puhdistusaineita.

Käytä kulloiseenkin puhdistustehtävään ai-

noastaan KÄRCHER puhdistus- ja hoitoai-

neita, koska ne on kehitetty erityisesti

laitteessasi käytettäväksi. Muiden puhdis-

tus- ja hoitoaineiden käyttäminen voi johtaa

laitteen nopeampaan kulumiseen ja takuun

raukeamiseen. Pyydä lähempiä tietoja

KÄRCHER erikoisliikkeestäsi tai suoraan

Kärcheriltä.

 Kuva

Vedä puhdistusaineen imuletkua ulos

kotelosta halutun pituuden verran.

Ripusta puhdistusaineen imuletku asti-

aan, jossa on puhdistusaineliuosta.

 Käytä paineensäädöllä (Vario Power)

varustettua suihkuputkea.

 Kierrä suihkuputki asentoon „Mix“.

Huomautus: Tällöin laitetta käytettäes-

sä vesisuihkuun lisätään puhdistusai-

neliuosta.

Huomautus: Tarvittaessa myös pesuhar-

joja voi käyttää puhdistusaineilla suoritetta-

vaan puhdistamiseen.

 Suihkuta puhdistusainetta säästeliäästi

kuivalle pinnalle ja anna sen vaikuttaa

(ei kuivua).

 Huuhdo irrotettu lika pois korkeapaine-

suihkulla.

Käyttöönotto

Käyttö

Paineensäädöllä (Vario Power) varuste-

tu suihkuputki

Suihkuputki ja Pyörivä pistesuutin

Pesuharja

Työskentely puhdistusaineita käyt-

täen

Suositeltavat puhdistusmenetelmät

93FI

– 6

 Päästä suihkupistoolin vipu irti.

 Lukitse suihkupistoolin liipaisin.

 Pidempien työtaukojen (yli 5 minuuttia)

ajaksi laite on lisäksi kytkettävä pois

päältä „0/OFF“.

 Pistä suihkupistooli pitimeensä.

Varo

Irrota korkeapaineletku suihkupistoolista tai

laitteesta vain, kun järjestelmässä ei ole

painetta.

 Kun työ puhdistusainetta käyttäen on

suoritettu, ripusta imuletku astiaan, jos-

sa on puhdasta vettä, kytke laite n. 1 mi-

nuutin ajaksi päälle suihkuputken

ollessa irrotettuna ja huuhtele puhtaak-

si.

 Päästä suihkupistoolin vipu irti.

 Kytke laite pois päältä "0/OFF".

 Sulje vesihana.

 Irrota laite vedensyötöstä.

Varo: Irrotettaessa syöttö- tai korkea-

paineletkua käytön jälkeen, liittimistä

voi purkautua ulos lämmintä vettä.

 Paina suihkupistoolin vipua järjestel-

mässä vielä olevan paineen laskemi-

seksi ulos.

 Lukitse suihkupistoolin liipaisin.

 Vedä verkkopistoke irti.

Varo

Onnettomuuksien tai vammojen välttämi-

seksi, huomioi laitetta kuljetettaessa sen

paino (katso Tekniset tiedot).

 Nosta ja kanna laitetta kantokahvasta.

 Vedä laitetta kuljetuskahvasta.

Kuva

 Vedä ennen laitteen työntämistä kulje-

tuskahva kokonaan ylös, se lukkiutuu

kuuluvasti paikalleen.

 Varmista laite siirtymisen ja kaatumisen

varalta.

Varo

Onnettomuuksien tai vammojen välttämi-

seksi, huomioi säilytyspaikkaa valittaessa

laitteen paino (katso Tekniset tiedot).

 Pysäytä laite tasaiselle pinnalle.

 Paina käsiruiskupistoolin irrotuspaini-

ketta ja irrota korkeapaineletku käsiruis-

kupistoolista.

 Työnnä korkeapaineletkun pikaliittimen

koteloa nuolen suuntaan ja vedä kor-

keapaineletku ulos.

 Kokoa verkkoliitäntäkaapeli, korkeapai-

neletku ja varusteet laitteeseen.

Jos säilytys on pitempiaikaista, esim talven

ajaksi, huomioi lisäksi luvussa Hoito olevat

ohjeet.

Varo

Suojaa laite ja varusteet jäätymiseltä.

Pakkanen rikkoo laitteen ja lisävarusteet,

jos niistä ei ole poistettu kaikkea vettä. Va-

hinkojen välttämiseksi:

 Veden poistaminen laitteesta: Käynnis-

tä laite ilman korkeapaineletkua ja vesi-

liitäntää (maks. 1 min) ja odota kunnes

korkeapaineliittimestä ei tule enää vet-

tä. Kytke laite pois päältä.

 Säilytä laitetta kaikkine varusteineen

pakkaselta suojatuissa tiloissa.

Käytön keskeytys

Käytön lopetus

Kuljetus

Kuljetus käsin

Kuljetus ajoneuvoissa

Säilytys

Laitteen säilytys

Suojaaminen pakkaselta

94 FI

– 7

 Vaara

Kytke laite pois päältä ennen kaikkia hoito-

ja huoltotöitä ja vedä virtapistoke irti pisto-

rasiasta.

Ennen pitempää varastointia, esim. talvel-

la:

 Vedä suodatin irti puhdistusaineen imu-

letkusta ja puhdista suodatin juokse-

vassa vedessä.

 Vedä suodatin ulos vesiliitännästä latta-

pihtiä käyttäen ja puhdista sihti juokse-

vassa vedessä.

Laitetta ei tarvitse huoltaa.

Käytä vain alkuperäisiä KÄRCHER-vara-

osia. Varaosaluettelo löytyy tämän käyttö-

ohjeen lopusta.

Pienemmät häiriöt voit itse poistaa seuraa-

van yhteenvedon avulla.

Epäselvissä tapauksissa käänny valtuute-

tun asiakaspalvelun puoleen.

 Vaara

Kytke laite pois päältä ennen kaikkia hoito-

ja huoltotöitä ja vedä virtapistoke irti pisto-

rasiasta.

Vain valtuutettu asiakaspalvelu saa suorit-

taa korjaustyöt ja sähköisiin rakenneosiin

kohdistuvat työt.

 Vedä suihkupistoolin vivusta, laite

käynnistyy.

 Tarkasta, onko tyyppikilvessä ilmoitettu

jännite sama kuin virtalähteen jännite.

 Tarkasta, onko verkkojohto vaurioitu-

nut.

 Tarkasta suihkuputken säätö.

 Ilmanpoisto laitteesta: Käynnistä laite il-

man korkeapaineletkua ja odota (kork.

2 minuuttia), kunnes korkeapaineliitti-

mestä tulee vettä ilman ilmakuplia. Kyt-

ke laite pois päältä ja kiinnitä

korkeapaineletku jälleen takaisin pai-

kalleen.

 Tarkasta vedensaanti

 Vedä suodatin ulos vesiliitännästä latta-

pihtiä käyttäen ja puhdista sihti juokse-

vassa vedessä.

Syy: Jännite on pudonnut liian matalaksi,

johtuen heikosta sähköverkosta tai jatko-

johdon käytöstä.

 Vedä laitetta päälle kytkettäessä ensin

suihkupistoolin liipaisimesta, aseta sit-

ten laitekytkin asentoon „I/ON“.

 Korkeapainesuuttimen puhdistus: Pois-

ta suuttimen reiän likaantumat neulan

avulla ja huuhtele reikää edestäpäin ve-

dellä.

 Tarkasta veden tulomäärä.

 Laitteen vähäinen epätiiviys on teknii-

kasta johtuvaa ja normaalia. Jos epätii-

viys on suurempaa, ota yhteys

valtuutettuun asiakaspalveluun.

 Käytä paineensäädöllä (Vario Power)

varustettua suihkuputkea.

Kierrä suihkuputki asentoon „Mix“.

 Puhdista puhdistusaineen imuletkun

suodatin.

 Tarkasta, että puhdistusaineen imulet-

ku ei ole nurjahtanut.

Hoito ja huolto

Hoito

Huolto

Varaosat

Häiriöapu

Laite ei toimi

Laitteeseen ei tule painetta

Laite ei käynnisty, moottori murisee

Suuret paineenvaihtelut

Laite ei ole tiivis

Laite ei ime puhdistusainetta

95FI

– 8

Oikeus teknisiin muutoksiin pidätetään!

Vakuutamme, että alla mainitut tuotteet

vastaavat suunnittelultaan ja rakenteeltaan

sekä valmistustavaltaan EU-direktiivien

asianomaisia turvallisuus- ja terveysvaati-

muksia. Jos tuotteeseen/tuotteisiin teh-

dään muutoksia, joista ei ole sovittu

kanssamme, tämä vakuutus ei ole enää

voimassa.

Allekirjoittaneet toimivat yrityksen johton

puolesta ja sen valtuuttamina.

Dokumentointivaltuutettu:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Puh.: +49 7195 14-0

Faksi: +49 7195 14-2212

Winnenden, 2010/12/01

Tekniset tiedot

Vesiliitäntä

Tulolämpötila (maks.) °C 40

Tulomäärä (min.) l/min 10

Tulopaine (maks.) MPa 0,8

Maks. alkuimukorkeus m 0,5

Sähköliitäntä

Jännite

1~50 Hz

V 230

Liitosjohto kW 1,8

Verkkosulake (hidas) A 10

Kotelointiluokka I

Suojausluokka IP X5

Suoritustiedot

Työpaine MPa 11

Maks. sallittu paine MPa 12

Syöttömäärä, vesi l/min 6,3

Mitat ja painot

Pituus mm 285

Leveys mm 325

Korkeus mm 876

Paino, käyttövalmiina va-

rusteineen

kg 12

Syöttömäärä, puhdistusai-

l/min 0,3

Käsiruiskupistoolin takais-

kuvoima

N 15

Mitatut arvot EN 60335-2-79 mukaisesti

Käsi-käsivarsi tärinäarvo

Epävarmuus K

m/s

< 2,5

0,3

Äänenpainetaso L

Epävarmuus K

dB(A)

Äänitehotaso L

+ epävar-

muus K

dB(A) 89

CE-todistus

Tuote: korkeapainepesuri

Tyyppi: 1.180-xxx

Yksiselitteiset EU-direktiivit

2006/42/EY (+2009/127/EY)

2004/108/EY

2000/14/EY

Sovelletut harmonisoidut standardit

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Sovellettu yhdenmukaisuuden analy-

sointimenetelmä

2000/14/EY: Liite V

Äänen tehotaso dB(A)

Mitattu: 87

Taattu: 89

CEO

Head of Approbation

96 FI

– 1

Αγαπητέ πελάτη,

Πριν χρησιμοποιήσετε τη συ-

σκευή σας για πρώτη φορά, δια-

βάστε αυτές τις πρωτότυπες οδηγίες χρή

σης, ενεργήστε σύμφωνα με αυτές και κρα-

τήστε τις για μελλοντική χρήση ή για τον

επόμενο ιδιοκτήτη.

Χρησιμοποιήστε αυτό το σύστημα καθαρι-

σμού υψηλής πίεσης αποκλειστικά για οικι-

ακή χρήση:

– για τον καθαρισμό μηχανών, οχημά-

των, κτιρίων, εργαλείων, προσόψεων,

βεραντών, εργαλείων κήπου κτλ. με δέ-

σμη νερού υψηλής πίεσης (αν χρεια-

στεί, με προσθήκη απορρυπαντικών).

– με τα εξαρτήματα, ανταλλακτικά και

απορρυπαντικά που έχουν εγκριθεί

από τον Οίκο KARCHER. Προσέξτε τις

υποδείξεις που συνοδεύουν τα απορ-

ρυπαντικά.

Τα υλικά συσκευασίας είναι ανακυ-

κλώσιμα. Μην πετάτε τη συσκευασία

στα οικιακά απορρίμματα, αλλά παραδώ-

στε την προς ανακύκλωση.

Οι παλιές συσκευές περιέχουν ανα-

κυκλώσιμα υλικά, τα οποία θα πρέπει

να

παραδίδονται προς επαναχρησι-

μοποίηση. Για το λόγο αυτό αποσύρετε τις

παλιές συσκευές με κατάλληλες διαδικασί

ες συγκέντρωσης αποβλήτων.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστα-

τικά μπορείτε να βρείτε στη διεύθυνση:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Σε κάθε χώρα ισχύουν οι όροι εγγύησης

που εκδόθηκαν από την αρμόδια εταιρία

μας προώθησης πωλήσεων. Αναλαμβά-

νουμε τη δωρεάν αποκατάσταση οποιασ-

δήποτε βλάβης στη συσκευή σας, εφόσον

οφείλεται σε αστοχία υλικού ή κατασκευα-

στικό σφάλμα, εντός της προθεσμίας που

ορίζεται στην εγγύηση. Σε περίπτωση που

επιθυμείτε να κάνετε χρήση της εγγύησης,

παρακαλούμε απευθυνθείτε με την απόδει-

ξη αγοράς στο κατάστημα από το οποίο

προμηθευτήκατε τη συσκευή ή

στην πλησι-

έστερη εξουσιοδοτημένη υπηρεσία τεχνι-

κής εξυπηρέτησης πελατών μας.

(Για τη διεύθυνση βλ. στην πίσω σελίδα)

 Κίνδυνος

Για άμεσα επαπειλούμενο κίνδυνο, ο οποί-

ος μπορεί να οδηγήσει σε σοβαρό τραυμα-

τισμό ή θάνατο.

몇 Προειδοποίηση

Για ενδεχόμενη επικίνδυνη κατάσταση, η

οποία μπορεί να οδηγήσει σε σοβαρό τραυ-

ματισμό ή θάνατο.

Προσοχή

Για ενδεχόμενη επικίνδυνη κατάσταση, η

οποία μπορεί να οδηγήσει σε ελαφρό τραυ-

ματισμό ή υλικές βλάβες.

– Η δέσμη υψηλής πίεσης

μπορεί να είναι επικίνδυνη

σε περίπτωση μη ενδεδειγ-

μένης χρήσης. Η δέσμη

δεν πρέπει να κατευθύνεται πάνω σε

άτομα, ζώα, ενεργοποιημένο ηλεκτρικό

εξοπλισμό ή στην ίδια τη συσκευή.

Πίνακας περιεχομένων

Γενικές υποδείξεις . . . . . . . EL . . .1

Υποδείξεις ασφαλείας . . . . EL . . .2

Χειρισμός . . . . . . . . . . . . . . EL . . .4

Μεταφορά. . . . . . . . . . . . . . EL . . .7

Αποθήκευση. . . . . . . . . . . . EL . . .7

Φροντίδα και συντήρηση . . EL . . .8

Αντιμετώπιση βλαβών . . . . EL . . .8

Τεχνικά χαρακτηριστικά . . . EL . . .9

Δήλωση συμμόρφωσης CE EL . .10

Γενικές υποδείξεις

Κανονική χρήση

Προστασία περιβάλλοντος

Εγγύηση

Σύμβολα στο εγχειρίδιο οδηγιών

Σύμβολα στη συσκευή

97EL

– 2

– Το δοχείο μπορεί να καταστραφεί από

παγετό εάν δεν έχει αποστραγγισθεί

εντελώς. Κατά την χειμερινή περίοδο, η

συσκευή πρέπει να αποθηκεύεται σε

χώρο όπου δεν επικρατεί παγετός.

 Κίνδυνος

 Μην αγγίζετε ποτέ με βρεγμένα χέρια το

ρευματολήπτη και την πρίζα.

 Το μηχάνημα δεν πρέπει να τεθεί σε λει-

τουργία, εάν το καλώδιο σύνδεσης δι-

κτύου ή σημαντικά τμήματα του

μηχανήματος, π.χ. στοιχεία ασφαλείας,

ελαστικοί σωλήνες υψηλής πίεσης, πι-

στολέτα χειρός, έχουν υποστεί βλάβη.

 Πριν από κάθε λειτουργία

του μηχανή-

ματος ελέγχετε το καλώδιο σύνδεσης

και τον ρευματολήπτη για ζημιές. Ανα-

θέστε αμέσως σε εξουσιοδοτημένη υπη-

ρεσία τεχνικής εξυπηρέτησης πελατών/

εξειδικευμένο ηλεκτρολόγο την αλλαγή

του χαλασμένου καλωδίου σύνδεσης

στο δίκτυο.

 Πριν από κάθε λειτουργία, ελέγχετε τον

εύκαμπτο σωλήνα υψηλής πίεσης για

ζημιές. Αντικαθιστάτε άμεσα τον εύκα-

μπτο σωλήνα

υψηλής πίεσης που πα-

ρουσιάζει βλάβες.

 Απαγορεύεται η χρήση σε σημεία, όπου

υφίσταται κίνδυνος έκρηξης.

 Κατά τη χρήση της συσκευής σε επικίν-

δυνα σημεία (π.χ. σε πρατήρια καυσί-

μων), πρέπει να τηρούνται οι ανάλογες

προδιαγραφές ασφαλείας.

 Ο ψεκασμός με υψηλή πίεση μπορεί να

αποδειχτεί επικίνδυνος σε περίπτωση

μη

προσήκουσας χρήσης. Η δέσμη δεν

πρέπει να κατευθύνεται πάνω σε άτομα,

ζώα, ενεργοποιημένο ηλεκτρικό εξοπλι-

σμό ή στην ίδια τη συσκευή.

 Μην στρέφετε τη δέσμη υψηλής πίεσης

πάνω σε άλλους ή σε εσάς τους ίδιους,

για να καθαρίσετε ρούχα ή παπούτσια.

 Μην ψεκάζετε αντικείμενα που περιέ-

χουν ουσίες επικίνδυνες

για την υγεία

(π.χ. αμίαντο).

 Ελαστικά οχημάτων/βαλβίδες ελαστι-

κών ενδέχεται να υποστούν ζημιές από

τον ψεκασμό με δέσμη υψηλής πίεσης

και να σπάσουν. Η πρώτη ένδειξη για

κάτι τέτοιο είναι η χρωματική μεταβολή

του ελαστικού. Τυχόν βλάβες στα ελα-

στικά των οχημάτων και στις βαλβίδες

τους μπορούν να

αποδειχθούν μοιραί-

ες. Κατά τον καθαρισμό, διατηρείτε από-

σταση τουλάχιστον 30cm από τη δέσμη

νερού!

 Κίνδυνος έκρηξης!

Μην ψεκάζετε εύφλεκτα υγρά.

Να μην χρησιμοποιείται ποτέ για την

αναρρόφηση υγρών που περιέχουν δι-

αλυτικά ή συμπυκνωμένων οξέων και

διαλυτικών μέσων! Σε αυτά συγκαταλέ-

γονται π.χ. η βενζίνη, το διαλυτικό χρω-

μάτων

ή το πετρέλαιο θέρμανσης. Το

νέφος ψεκασμού είναι άκρως εύφλεκτο,

εκρηκτικό και δηλητηριώδες. Απαγο-

ρεύεται η χρήση ακετόνης, τα αδιάλυ-

των οξέων και διαλυτικών, επειδή

προκαλούν διάβρωση των υλικών που

χρησιμοποιούνται στο μηχάνημα.

몇 Προειδοποίηση

 Ο ρευματολήπτης και η σύνδεση του

αγωγού προέκτασης πρέπει να είναι

υδατοστεγή και να μην βρίσκονται μέσα

σε νερό.

 Οι ακατάλληλοι αγωγοί προέκτασης

μπορεί να είναι επικίνδυνοι. Σε υπαίθρι-

ους χώρους χρησιμοποιείτε μόνο τους

εγκεκριμένους και αντιστοίχως επισημα-

σμένους αγωγούς προέκτασης με

επαρκή διατομή: 1 - 10 m: 1,5 mm

; 10

- 30 m: 2,5 mm

 Ξετυλίξτε εντελώς το καλώδιο προέκτα-

σης από το τύμπανό του.

 Οι εύκαμπτοι σωλήνες υψηλής πίεσης,

οι παταρίες και οι σύνδεσμοι είναι σημα-

ντικά για την ασφάλεια της συσκευής.

Χρησιμοποιείτε μόνο εύκαμπτους σω-

λήνες πίεσης, μπαταρίες και συνδέ-

σμους που προτείνει ο κατασκευαστής.

Υποδείξεις ασφαλείας

98 EL

– 3

 Η συσκευή αυτή δεν ενδείκνυται για

χρήση από άτομα με περιορισμένες σω-

ματικές, αισθητηριακές ή πνευματικές

ικανότητες.

Δεν επιτρέπεται η χρήση της συσκευής

από παιδιά ή άτομα που δεν έχουν ενη-

μερωθεί σχετικά με το χειρισμό της.

Τα παιδιά πρέπει να βρίσκονται υπό

επιτήρηση, ώστε να εξασφαλιστεί ότι

δεν παίζουν

με τη συσκευή.

Κρατάτε τα παιδιά μακριά από τα πλα-

στικά φύλλα συσκευασίας, υφίσταται

κίνδυνος ασφυξίας!

 Ο χρήστης πρέπει να χρησιμοποιεί τη

συσκευή σύμφωνα με τις προδιαγρα-

φές. Πρέπει να έχει υπόψη τις τοπικές

συνθήκες και κατά την εργασία με τη συ-

σκευή πρέπει να προσέχει τα άτομα

που βρίσκονται

κοντά της.

 Μη χρησιμοποιείτε τη συσκευή, αν άλλα

άτομα βρίσκονται στην εμβέλεια λει-

τουργίας της, εκτός αν φορούν προστα-

τευτικό ρουχισμό.

 Για να προστατευθείτε από τις πιτσιλιές

του νερού ή από τους ρύπους, φοράτε

προστατευτική στολή και γυαλιά.

Προσοχή

 Σε περίπτωση μεγάλων διαλειμμάτων

από τις εργασίες, απενεργοποιήστε τη

συσκευή

από το γενικό διακόπτη/το δια-

κόπτη της συσκευής ή βγάλτε το καλώ-

διο ρεύματος.

 Μην χρησιμοποιείτε τη συσκευή σε θερ-

μοκρασίες κάτω από 0 °C.

 Κατά τον καθαρισμό βαμμένων επιφα-

νειών, κρατήστε απόσταση ψεκασμού

τουλ. 30 cm, για την αποφυγή πρόκλη-

σης ζημιών.

 Μην αφήνετε τη συσκευή ποτέ χωρίς

επίβλεψη, εφόσον βρίσκεται

σε λειτουρ-

γία.

 Προσέχετε ώστε τα καλώδια τροφοδοσί-

ας δικτύου ή τα καλώδια προέκτασης να

μην υποστούν φθορές ή βλάβες από

συνθλίψεις, τραβήγματα, πατήματα ή

παρόμοιες αιτίες. Προστατέψτε τα κα-

λώδια από τη ζέστη, τα λάδια και τις αιχ-

μηρές ακμές.

 Όλα τα ρευματοφόρα εξαρτήματα στο

χώρο εργασίας πρέπει να

διαθέτουν

αδιάβροχη προστασία από ρίψη νερού.

 Η συσκευή πρέπει να λειτουργεί μόνο

με ηλεκτρική σύνδεση, η οποία έχει γίνει

από ηλεκτρολόγο βάσει του IEC 60364.

 Συνδέετε τη συσκευή μόνο σε εναλλασ-

σόμενο ρεύμα. Η τάση πρέπει να συμ-

φωνεί με την πινακίδα τύπου της

συσκευής.

 Για λόγους ασφαλείας συνιστούμε τη

λειτουργία

του μηχανήματος κατά κανό-

να μέσω ενός προστατευτικού διακόπτη

ρεύματος διαρροής (έως 30 mA).

 Οι εργασίες καθαρισμού, κατά τις οποί-

ες προκύπτουν απόνερα που περιέ-

χουν λάδι π.χ. πλύσιμο κινητήρων,

πλύσιμο του κάτω μέρους των οχημά-

των επιτρέπονται μόνο σε πλυντήρια

που διαθέτουν διαχωριστή λαδιών.

 Αυτή η συσκευή σχεδιάστηκε για

τη

χρήση απορρυπαντικών, τα οποία πα-

ρέχονται ή συνιστώνται από τον κατα-

σκευαστή. Η χρήση άλλων

απορρυπαντικών ή χημικών μπορεί να

μειώσει την ασφάλεια της συσκευής.

Προσοχή

Οι διατάξεις ασφαλείας αποσκοπούν στην

προστασία του χρήστη και δεν πρέπει να

τροποποιούνται ή να παραλείπονται.

Ο διακόπτης του μηχανήματος αποτρέπει

την τυχαία ενεργοποίηση

του μηχανήμα-

τος.

Η ασφάλεια κλειδώνει το μοχλό του πιστο-

λέτου χειρός και αποτρέπει την τυχαία

ενεργοποίηση του μηχανήματος.

Η βαλβίδα υπερχείλισης εμποδίζει την

υπέρβαση της επιτρεπτής πίεσης εργασί-

ας.

Μηχανισμοί ασφάλειας

Διακόπτης συσκευής

Ασφάλεια πιστολέτου χειρός

Βαλβίδα υπερχείλισης με διακόπτη πίε-

σης

99EL

– 4

Όταν αφήσετε ελεύθερο τον μοχλό του πι-

στολέτου χειρός, απενεργοποιείται ο διακό-

πτης πίεσης της αντλία και διακόπτεται η

δέσμη υψηλής πίεσης. Τραβώντας τον μο-

χλό ο διακόπτης πίεσης θέτει πάλι την

αντλία σε λειτουργία.

Προσοχή

Πριν από κάθε ενέργεια με ή στη συσκευή,

φροντίστε για την ευστάθεια της συσκευής,

ώστε

να αποφύγετε ατυχήματα ή βλάβες.

– Η ευστάθεια της συσκευής είναι βέβαιη,

όταν την αποθέτετε σε επίπεδη επιφά-

νεια.

Το παραδοτέο υλικό της συσκευής απεικο-

νίζεται στη συσκευασία. Κατά την αποσυ-

σκευασία ελέγξτε το περιεχόμενο της ως

προς την πληρότητα.

Εάν λείπουν εξαρτήματα ή έχουν προκλη-

θεί ζημιές κατά τη μεταφορά, παρακαλούμε

ενημερώστε τον προμηθευτή σας.

Για

την εικόνα ανατρέξτε στη σελίδα 2

1 Σύζευξη για τη σύνδεση με το δίκτυιο

παροχής νερού

2 Ελαστικός σωλήνας υψηλής πίεσης

3 Ταχυσύνδεσμος ελαστικού σωλήνα

υψηλής πίεσης

4 Σύνδεση νερού με ενσωματωμένη σίτα

5 Διακόπτης μηχανήματος „0/OFF“ / „I/

ON“

6 Δίκτυο εξοπλισμού

7 Λαβή μεταφοράς, αποσπώμενο

8 Ελαστικός σωλήνας αναρρόφησης

απορρυπαντικού με φίλτρο

9 Θήκη για εξαρτήματα

10 Τροχοί

11 Πιστολέτο χειρός

12 Ασφάλεια πιστολέτου

χειρός

13 Πλήκτρο διαχωρισμού του ελαστικού

σωλήνα υψηλής πίεσης από το πιστο-

λέτο χειρός

14 Σωλήνας εκτόξευσης με ελεγκτή πίεσης

(Vario Power)

15 Σωλήνας ψεκασμού με φρέζα ρύπων

16 Βούρτσα πλυσίματος

Με τον προαιρετικό εξοπλισμό διευρύνο

νται οι δυνατότητες χρήσης της συσκευής

σας. Περισσότερες πληροφορίες μπορείτε

να ζητήσετε από το κατάστημα διάθεσης

των προϊόντων KARCHER.

Πριν την

ενεργοποίηση συναρμολογήστε

στο μηχάνημα τα μη συνδεδεμένα συνο

δευτικά εξαρτήματα.

 Εικόνα

Πιέστε τους τροχούς στην υποδοχή και

ασφαλίστε με το παρεχόμενο πώμα,

προσέχοντας τη σωστή θέση του.

 Εικόνα

Τοποθετήστε τη λαβή μεταφοράς στην

υποδοχή έως ότου αισθανθείτε αντίστα

ση. Με τους τροχούς χειρός ή ένα μαλα-

κό σφυρί με πλαστική κεφαλή

χτυπήστε

λίγο για να τη φέρετε στη θέση της.

 Εικόνα

Κρεμάστε το δίχτυ εξαρτημάτων στο

άγκιστρο που φαίνεται στην εικόνα.

 Εικόνα

Εισάγετε τον ελαστικό σωλήνα υψηλής

πίεσης στο πιστολέτο χειρός έως ότου

κλειδώσει με το χαρακτηριστικό ήχο.

Υπόδειξη: Φροντίστε να ευθυγραμμί-

σετε σωστά τους οδηγούς σύνδεσης.

Βεβαιωθείτε ότι η

σύνδεση είναι ασφα

λής τραβώντας τον ελαστικό σωλήνα

υψηλής πίεσης.

Προϋποθέσεις ευστάθειας

Χειρισμός

Συσκευασία

Περιγραφή συσκευής

Πρόσθετα εξαρτήματα

Πριν τη θέση σε λειτουργία

Συναρμολόγηση των τροχών

Συναρμολόγηση λαβής μεταφοράς

Τοποθέτηση διχτυού εξαρτημάτων

Σύνδεση ελαστικού σωλήνα υψηλής πί-

εσης με το πιστολέτο χειρός

100 EL

– 5

몇 Προειδοποίηση

Σύμφωνα με τους ισχύοντες κανο

νισμούς, το μηχάνημα δεν πρέπει

να λειτουργεί στο δίκτυο πόσιμου

νερού χωρίς διαχωριστή συστήμα-

τος. Να χρησιμοποιείται ένας κατάλληλος

διαχωριστής συστήματος της εταιρείας

KARCHER ή εναλλακτικά ένας διαχωρι-

στής συστήματος κατά το EN 12729 τύπος

BA. Το νερό που ρέει μέσα από ένα διαχω-

ριστή συστήματος θεωρείται μη πόσιμο

Προσοχή

Συνδέετε πάντα το διαχωριστή συστήματος

στο δίκτυο παροχής νερού και ποτέ απευ-

θείας στη συσκευή!

Υπόδειξη: Οι ρύποι που περιέχονται στο

νερό μπορούν να προκαλέσουν βλάβες

στην αντλία υψηλής πίεσης και στα εξαρτή-

ματα. Για λόγους προστασίας, συνιστάται η

χρήση του φίλτρου νερού της KARCHER

(ειδικός εξοπλισμός, κωδ. παραγγελίας

4.730-059).

Τηρείτε

τους κανονισμούς της υπηρεσίας

του δικτύου ύδρευσης.

Τιμές σύνδεσης, βλ. Πινακίδα τύπου/Τεχνι-

κά χαρακτηριστικά.

 Χρησιμοποιήστε έναν ελαστικό σωλή-

να νερού με ενισχυμένους ιστούς (δεν

συμπεριλαμβάνεται στη συσκευασία)

με συνηθισμένη σύνδεση. (Διάμετρος

τουλάχιστον 1/2 ίντσες ή 13 mm;Μήκος

τουλάχιστον 7,5 m).

 Εικόνα

Βιδώστε το τεμάχιο ζεύξης που περιέ-

χεται στη συσκευασία στην σύνδεση

νε-

ρού του μηχανήματος.

Τοποθετήστε τον ελαστικό σωλήνα νε-

ρού στο τεμάχιο ζεύξης του μηχανήμα-

τος και συνδέστε το με το δίκτυο.

Το παρόν μηχάνημα καθαρισμού υψηλής

πίεσης ενδείκνυται για χρήση με τον ελαστι-

κό σωλήνα αναρρόφησης της KARCHER

με βαλβίδα αντεπιστροφής (ειδικός εξοπλι-

σμός, κωδ. παραγγελίας 4.440-238) για

αναρρόφηση επιφανειακών υδάτων,

π.χ.,

από δοχεία όμβριων υδάτων ή μικρές λί-

μνες (μέγιστο ύψος αναρρόφησης, βλ. τε-

χνικά χαρακτηριστικά).

 Γεμίστε με νερό τον ελαστικό σωλήνα

αναρρόφησης της KARCHER με βαλβί-

δα αντεπιστροφής, βιδώστε τον στη

σύνδεση νερού και αναρτήστε τον στο

δοχείο όμβριων υδάτων.

 Συνδέστε τον ελαστικό σωλήνα υψηλής

πίεσης στη σύνδεση υψηλής

πίεσης του

μηχανήματος.

 Ενεργοποιήστε τη συσκευή από το δια-

κόπτη "Ι/ΟΝ" και περιμένετε (έως 2 λε-

πτά), μέχρις ότου από τη σύνδεση

υψηλής πίεσης σταματήσει να εκρέει

νερό με φυσαλίδες.

 Απενεργοποιήστε το μηχάνημα στη

θέση „0/OFF“.

Προσοχή

Η ξηρή λειτουργία για περισσότερο από 2 λε-

πτά προκαλεί βλάβες στην αντλία υψηλής πί

εσης. Εάν η συσκευή δεν εκτονώσει την πίεση

εντός δύο λεπτών, απενεργοποιήστε την και

ενεργήστε σύμφωνα με τις υποδείξεις στο κε-

φάλαιο "Βοήθεια σε περίπτωση βλάβης".

 Εικόνα

Τοποθετήστε τον ελαστικό σωλήνα

υψηλής πίεσης σταθερά στον ταχυσύν-

δεσμο της συσκευής, έως ότου ασφαλί-

σει κάνοντας έναν χαρακτηριστικό ήχο.

Υπόδειξη: Φροντίστε να

ευθυγραμμί-

σετε σωστά τους οδηγούς σύνδεσης.

Βεβαιωθείτε ότι η σύνδεση είναι ασφα-

λής τραβώντας τον ελαστικό σωλήνα

υψηλής πίεσης.

 Εικόνα

Εισάγετε το σωλήνα ρίψης στο πιστο-

λέτο χειρός και στερεώστε τον περι-

στρέφοντάς τον κατά 90°.

 Ανοίξτε εντελώς τη βάνα νερού.

 Εισάγετε τον ρευματολήπτη στην πρίζα.

 Ενεργοποιήστε το μηχάνημα

στο „I/

ON“.

Παροχή νερού

Παροχή νερού από τον αγωγό νερού

Αναρρόφηση νερού από ανοιχτό δοχείο

Έναρξη λειτουργίας

101EL

– 6

몇 Κίνδυνος

Μέσω της δέσμης νερού που εξέρχεται από

το ακροφύσιο υψηλής πίεσης, μια δύναμη

αντεπιστροφής επενεργεί στο πιστολέτο.

Φροντίστε για την ασφαλή θέση της συ-

σκευής και στερεώστε καλά το πιστολέτο

και το σωλήνα ρίψης.

Προσοχή

Πριν την έναρξη του καθαρισμού, βεβαιω-

θείτε ότι η συσκευή καθαρισμού υψηλής πί-

εσης εδράζεται σταθερά

σε ομαλό

υπόβαθρο. Κατά τον καθαρισμό χρησιμο-

ποιείτε προστατευτικά γυαλιά και προστα-

τευτικό ρουχισμό.

 Απασφαλίστε τον μοχλό του πιστολέ-

του χειρός.

 Πατώντας ξανά το μοχλό τίθεται το μη-

χάνημα και πάλι σε λειτουργία.

Υπόδειξη: Εάν αφήσετε το μοχλό, το μη-

χάνημα θα απενεργοποιηθεί ξανά. Η υψη-

λή πίεση διατηρείται

στο σύστημα.

Για τις απλούστερες εργασίες καθαρισμού.

Η πίεση εργασίας ρυθμίζεται χωρίς διαβαθ-

μίσεις μεταξύ „Min“ και „Max“.

 Ελευθερώστε τον μοχλό του πιστολέ-

του χειρός.

 Περιστρέψτε το σωλήνα εκτόξευσης

στην επιθυμητή θέση.

Για επίμονους ρύπους.

Προσοχή

Μην καθαρίζετε ελαστικά αυτοκίνητων, βα-

φές ή ευαίσθητες επιφάνειες όπως ξύλο με

τη φρέζα ρύπων, διότι

υπάρχει κίνδυνος να

καταστραφούν.

– Δεν ενδείκνυται για εργασία με απορρυ-

παντικό.

– Υπόδειξη: Ενδείκνυται για εργασία με

απορρυπαντικό

Για την εκάστοτε εργασία καθαρισμού χρη-

σιμοποιείτε αποκλειστικά τα προϊόντα κα-

θαρισμού και περιποίησης της KARCHER,

τα οποία σχεδιάστηκαν ειδικά για χρήση με

τη συσκευή σας. Η χρήση άλλων προϊό-

ντων καθαρισμού και περιποίησης μπορεί

να προκαλέσει ταχύτερη φθορά και ακύρω-

ση της εγγύησης. Ενημερωθείτε από

το

εξειδικευμένο κατάστημα αγοράς ή ζητήστε

πληροφορίες απευθείας από την

KARCHER.

 Εικόνα

Τραβήξτε τον ελαστικό σωλήνα αναρ-

ρόφησης απορρυπαντικού από το πε-

ρίβλημα στο επιθυμητό μήκος.

Κρεμάστε τον ελαστικό σωλήνα αναρ-

ρόφησης απορρυπαντικού σε δοχείο με

απορρυπαντικό.

 Χρησιμοποιήστε έναν σωλήνα εκτόξευ-

σης με ελεγκτή πίεσης (Vario Power).

 Περιστρέψτε το σωλήνα ρίψης στη

θέση "Mix".

Υπόδειξη: Έτσι προστίθεται καθαριστι-

κό διάλυμα στον πίδακα νερού κατά τη

λειτουργία της συσκευής.

Υπόδειξη: Αν χρειάζεται, μπορούν να χρη-

σιμοποιηθούν και οι βούρτσες πλυσίματος

με απορρυπαντικό.

 Ψεκάστε με οικονομία το απορρυπαντι-

κό σε στεγνή επιφάνεια και αφήστε το

να δράσει (όχι να στεγνώσει).

 Ξεπλένετε τους διαλυμένους ρύπους,

ψεκάζοντας

με ριπή υψηλής πίεσης.

 Ελευθερώστε τον μοχλό του πιστολέ-

του.

 Ασφαλίστε το μοχλό του πιστολέτου χει-

ρός.

 Σε περίπτωση μεγάλων διαλειμμάτων

από τις εργασίες (πάνω από 5 λεπτά)

απενεργοποιήστε επιπλέον το μηχάνη-

μα στη θέση „0/OFF“.

 Τοποθετήστε το πιστολέτο χειρός στη

θήκη φύλαξης του πιστολέτου χειρός.

Λειτουργία

Σωλήνας εκτόξευσης με ελεγκτή πίεσης

(Vario Power)

Σωλήνας ψεκασμού με φρέζα ρύπων

Βούρτσα πλυσίματος

Εργασία με απορρυπαντικό

Προτεινόμενη μέθοδος καθαρισμού

Διακοπή λειτουργίας

102 EL

– 7

Προσοχή

Αποσυνδέστε τον ελαστικό σωλήνα υψηλής

πίεσης από το πιστολέτο χειρός ή τη συ-

σκευή μόνον εάν στο σύστημα δεν υπάρχει

πίεση.

 Μετά την ολοκλήρωση των εργασιών,

αναρτήστε το σωλήνα αναρρόφησης σε

ένα δοχείο με καθαρό νερό, ενεργοποι-

ήστε το μηχάνημα για περίπου 1 λεπτό

χωρίς να έχετε τοποθετήσει το σωλήνα

ρίψης και ξεπλύνετε με καθαρό νερό.

 Ελευθερώστε τον μοχλό του πιστολέ-

του.

 Απενεργοποιήστε το μηχάνημα στη

θέση „0/OFF“.

 Κλείστε τη βρύση.

 Αποσυνδέστε το μηχάνημα από το δί-

κτυο παροχής νερού.

Προσοχή: Κατά την αποσύνδεση του

ελαστικού σωλήνα προσαγωγής ή υψη-

λής πίεσης είναι δυνατόν να εξέλθει ζε-

στό νερό από

τις συνδέσεις μετά τη

λειτουργία.

 Πιέστε τον μοχλό του πιστολέτου για να

εξαλείψετε την εναπομένουσα πίεση

του συστήματος.

 Ασφαλίστε το μοχλό του πιστολέτου χει-

ρός.

 Βγάλτε το ρευματολήπτη.

Προσοχή

Για να αποφύγετε ατυχήματα ή τραυματι-

σμού, λάβετε υπόψη κατά τη μεταφορά το

βάρος της συσκευής (βλ. τεχνικά χαρακτη-

ριστικά).

 Σηκώστε και μεταφέρετε τη συσκευή

από τη λαβή μεταφοράς.

 Τραβήξτε τη συσκευή από τη λαβή με-

ταφοράς.

Εικόνα

 Για να σπρώξετε τη συσκευή, τραβήξτε

προηγουμένως τέρμα επάνω τη λαβή

μεταφοράς, ώσπου να ακούσετε τον

ήχο κλειδώματος.

 Ασφαλίστε τη συσκευή έναντι της ολί-

σθησης και της ανατροπής.

Προσοχή

Για να

αποφύγετε ατυχήματα ή τραυματι-

σμούς, λάβετε υπόψη κατά την επιλογή του

χώρου αποθήκευσης το βάρος της συσκευ-

ής (βλ. τεχνικά χαρακτηριστικά).

 Αποθέστε το μηχάνημα σε επίπεδη επι-

φάνεια.

 Πιέστε το πλήκτρο απόσπασης του πι-

στολέτου χειρός και αφαιρέστε τον ελα-

στικό σωλήνα υψηλής πίεσης από το

πιστολέτο χειρός.

 Πιέστε

το περίβλημα του ταχυσυνδέ-

σμου του ελαστικού σωλήνα υψηλής πί-

εσης προς την κατεύθυνση του βέλους

και τραβήξτε τον ελαστικό σωλήνα υψη-

λής πίεσης.

 Αποθηκεύστε τον αγωγό σύνδεσης δι-

κτύου, τον ελαστικό σωλήνα υψηλής πί-

εσης και τα εξαρτήματα στο μηχάνημα.

Πριν από την αποθήκευση για μεγαλύτερο

διάστημα, π.χ.

το χειμώνα, λάβετε επιπλέ-

ον υπόψη τις υποδείξεις στο κεφάλαιο

Φροντίδα.

Προσοχή

Προστατέψετε το μηχάνημα και τα εξαρτή-

ματά του από τον παγετό.

Ο παγετός μπορεί να καταστρέψει το μηχά-

νημα και τα εξαρτήματά του, εάν δεν αδειά-

σει εντελώς από το νερό. Για να αποφύγετε

τις βλάβες:

 Αδειάστε εντελώς το

νερό από το μηχά-

νημα: Ενεργοποιήστε το μηχάνημα χω-

Τερματισμός λειτουργίας

Μεταφορά

Μεταφορά με το χέρι

Μεταφορά σε οχήματα

Αποθήκευση

Φύλαξη της συσκευής

Αντιπαγετική προστασία

103EL

– 8

ρίς να έχετε συνδέσει τον ελαστικό

σωλήνα υψηλής πίεσης και το σωλήνα

παροχής νερού (έως 1 λεπτό) και περι-

μένετε, έως ότου το νερό σταματήσει να

εκρέει από τη σύνδεση υψηλής πίεσης.

Απενεργοποιήστε το μηχάνημα.

 Αποθηκεύετε το μηχάνημα μαζί με όλα

τα εξαρτήματα σε χώρο όπου δεν επι-

κρατεί παγετός.

 Κίνδυνος

Πριν από την εκτέλεση εργασιών περιποίη-

σης και συντήρησης απενεργοποιήστε το

μηχάνημα και αποσυνδέστε το ρευματολή-

πτη από την πρίζα.

Πριν από την αποθήκευση για μεγάλο χρο-

νικό διάστημα π.χ. το χειμώνα:

 Αφαιρέστε το φίλτρο από τον ελαστικό

σωλήνα αναρρόφησης απορρυπαντι-

κού και ξεπλύνετέ το κάτω από τρεχού-

μενο

νερό.

 Με μια μικρή πένσα, τραβήξτε προς τα

έξω το φίλτρο της σύνδεσης νερού και

ξεπλύνετέ το κάτω από τρεχούμενο νε-

ρό.

Το μηχάνημα δεν χρειάζεται συντήρηση.

Χρησιμοποιείτε αποκλειστικά γνήσια

ανταλλακτικά KARCHER. Επισκόπηση

ανταλλακτικών θα βρείτε στο τέλος των πα-

ρόντων οδηγιών χειρισμού.

Με τη βοήθεια του παρακάτω πίνακα μπο-

ρείτε

να αντιμετωπίσετε μόνες/οι σας απλές

βλάβες.

Εάν έχετε αμφιβολίες, παρακαλούμε απευ-

θυνθείτε στην εξουσιοδοτημένη υπηρεσία

εξυπηρέτησης πελατών.

 Κίνδυνος

Πριν από την εκτέλεση εργασιών περιποίη-

σης και συντήρησης απενεργοποιήστε το

μηχάνημα και αποσυνδέστε το ρευματολή-

πτη από την πρίζα.

Οι εργασίες επισκευών και οι εργασίες στα

ηλεκτρικά εξαρτήματα πρέπει να διεξάγο-

νται μόνο από την εξουσιοδοτημένη υπηρε-

σία εξυπηρέτησης πελατών.

 Η συσκευή τίθεται σε λειτουργία με τρά-

βηγμα της

σκανδάλης του πιστολέτου

χειρός.

 Ελέγξτε εάν συμφωνεί η τάση που ανα-

γράφεται στην πινακίδα τύπου με την

τάση της πηγής ρεύματος.

 Ελέγξτε τον αγωγό σύνδεσης δικτύου

για τυχόν βλάβες.

 Ελέγξτε τη ρύθμιση του σωλήνα ρίψης.

 Εξαέρωση της συσκευής: Ενεργοποιή-

στε τη συσκευή χωρίς να έχετε συνδέ-

σει τον

ελαστικό σωλήνα υψηλής

πίεσης και περιμένετε (έως 2 λεπτά),

μέχρις ότου από τη σύνδεση υψηλής πί-

εσης σταματήσει να εκρέει νερό με φυ-

σαλίδες. Θέστε τη συσκευή εκτός

λειτουργίας και συνδέστε πάλι τον ελα-

στικό σωλήνα υψηλής πίεσης.

 Ελέγξτε την παροχή νερού.

 Με μια μικρή πένσα, τραβήξτε προς τα

έξω το

φίλτρο της σύνδεσης νερού και

ξεπλύνετέ το κάτω από τρεχούμενο νε-

ρό.

Αιτία: Μείωση της τάσης λόγω αδύναμης

παροχής ρεύματος δικτύου ή χρήσης ενός

καλωδίου προέκτασης.

Φροντίδα και συντήρηση

Φροντίδα

Συντήρηση

Ανταλλακτικά

Αντιμετώπιση βλαβών

Η συσκευή δεν λειτουργεί

Η συσκευή δεν αναπτύσσει πίεση

Το μηχάνημα δεν ενεργοποιείται, ο κινη-

τήρας βουίζει

104 EL

– 9

 Κατά την ενεργοποίηση, τραβήξτε πρώ-

τα το μοχλό του πιστολέτου χειρός και

στη συνέχεια ρυθμίστε το διακόπτη του

μηχανήματος στη θέση „I/ON“.

 Καθαρίστε το ακροφυσίο υψηλής πίε-

σης: Αφαιρέστε τις ακαθαρσίες από την

οπή του ακροφυσίου με μια βελόνα και

ξεπλύνετε από την μπροστινή πλευρά

με νερό.

 Ελέγξτε την ποσότητα

προσαγωγής νε-

ρού.

 Μια ελάχιστη διαρροή στο μηχάνημα

θεωρείται φυσιολογική για τεχνικούς λό-

γους. Σε περίπτωση έντονης έλλειψης

στεγανότητας, ενημερώστε την εξουσι-

οδοτημένη υπηρεσία εξυπηρέτησης πε-

λατών.

 Χρησιμοποιήστε έναν σωλήνα εκτόξευ-

σης με ελεγκτή πίεσης (Vario Power).

Περιστρέψτε το σωλήνα ρίψης στη

θέση "Mix".

 Καθαρίστε το φίλτρο στον ελαστικό σω-

λήνα απορρυπαντικού

 Ελέγξτε τον ελαστικό σωλήνα αναρρό-

φησης απορρυπαντικού για τυχόν τσα-

κίσματα.

Με την επιφύλαξη τεχνικών αλλαγών!

Έντονες διακυμάνσεις πίεσης

Το μηχάνημα δεν είναι στεγανό

Το απορρυπαντικό δεν αναρροφάται

Τεχνικά χαρακτηριστικά

Σύνδεση νερού

Θερμοκρασία προσαγω-

γής (μέγ.)

°C 40

Ποσότητα προσαγωγής

(ελάχ.)

l/min 10

Πίεση προσαγωγής (μέγ.) MPa 0,8

Μέγ. ύψος αναρρόφησης m 0,5

Ηλεκτρική σύνδεση

Τάση

1~50 Hz

V 230

Ισχύς σύνδεσης kW 1,8

Ασφάλεια δικτύου (βραδεί-

ας τήξης)

A10

Κατηγορία προστασίας I

Βαθμός προστασίας IP X5

Επιδόσεις

Πίεση λειτουργίας MPa 11

Μέγ. επιτρεπόμενη πίεση MPa 12

Παροχή, νερό l/min 6,3

Διαστάσεις και βάρη

Μήκος mm 285

Πλάτος mm 325

Ύψος mm 876

Βάρος, έτοιμο για λειτουρ-

γία με εξαρτήματα

kg 12

Παροχή

, απορρυπαντικό l/min 0,3

Δύναμη οπισθοδρόμησης

πιστολέτου χειρός

N 15

Μετρούμενες τιμές κατά EN 60335-2-79

Κραδασμοί στο χέρι/στο

βραχίονα

Αβεβαιότητα K

m/s

< 2,5

0,3

Επιτρεπόμενη στάθμη ηχη-

τικής ισχύος L

Αβεβαιότητα K

dB(A)

Επιτρεπόμενη στάθμη ηχη-

τικής ισχύος L

+ Αβεβαιό-

τητα K

dB(A) 89

105EL

– 10

Δια της παρούσης δηλώνουμε ότι το μηχά

νημα που χαρακτηρίζεται παρακάτω, με

βάση τη σχεδίαση και την κατασκευή του,

υπό τη μορφή που διατίθεται στην αγορά,

πληροί στις σχετικές βασικές απαιτήσεις

ασφαλείας και υγιεινής των οδηγιών της

ΕΚ. Η παρούσα δήλωση παύει να ισχύει σε

περίπτωση τροποποιήσεων του μηχανή

ματος χωρίς

προηγούμενη συνεννόηση

μαζί μας.

Οι υπογράφοντες ενεργούν κατ' εντολή του

και με εξουσιοδότηση της διεύθυνσης της

επιχείρησης.

Υπεύθυνος τεκμηρίωσης:

S. Reiser

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

71364 Winnenden (Germany)

Τηλ.: +49 7195 14-0

Φαξ: +49 7195 14-2212

Winnenden, 2010/12/01

Δήλωση συμμόρφωσης CE

Προϊόν: Σύστημα καθαρισμού υψη-

λής πίεσης

Τύπος: 1.180-xxx

Σχετικές οδηγίες των Ε.Κ.

2006/42/EK (+2009/127/EK)

2004/108/EΚ

2000/14/EΚ

Εφαρμοσθέντα εναρμονισμένα πρότυ-

πα

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Εφαρμοσθείσα διαδικασία συμμόρφω-

σης

2000/14/EΚ: Παράρτημα V

στάθμη ηχητικής πίεσης dB(A)

Μετρημένη:87

Εγγυημένη: 89

CEO

Head of Approbation

106 EL

– 1

Sayın müşterimiz,

Cihazın ilk kullanımından önce

bu orijinal kullanma kılavuzunu

okuyun, bu kılavuza göre davranın ve daha

sonra kullanım veya cihazın sonraki sahip-

lerine vermek için bu kılavuzu saklayın.

Bu yüksek tazyikli temizleyiciyi sadece evi-

nizde şu amaçlar için kullanın:

– makineleri, araçları, inşaat malzemesi-

ni, aletleri, bina cephesini, terasları,

bahçe malzemeleri v.s. yüksek tazyikle

temizelemek (gerektiğinde temizlik

maddelerinin katkısını kullanarak).

– KÄRCHER firmasının izin verdiği akse-

suar parçaları, yedek parçalar ve temiz-

lik maddeleri de dahildir. Temizlik

maddelerinin ekinde yer alan uyarıları

dikkate alın.

Ambalaj malzemeleri geri dönüş-tü-

rülebilir. Ambalaj malzemelerini evini-

zin çöpüne atmak yerine lütfen tekrar kullan

labilecekleri yerlere gönderin.

Eski cihazlarda, yeniden değerlendir-

me işlemine tabi tutulması gereken

değerli geri dönüşüm malzemeleri

bulunmaktadır. Bu nedenle eski cihazları

lütfen öngörülen toplama sistemleri aracılı-

ğıyla imha edin.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabi-

leceğiniz adres:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Her ülkede yetkili distribütörümüz tarafın-

dan verilmiş garanti şartları geçerlidir. Ga-

ranti süresi içinde cihazınızda oluşan

muhtemel hasarları, arızanın kaynağı üre-

tim veya malzeme hatası olduğu sürece üc-

retsiz olarak karşılıyoruz. Garanti

hakkınızdan yararlanmanızı gerektiren bir

durum olduğu zaman, ilgili faturanız ile bir-

likte satıcınıza veya size en yakın yetkili

servisimize başvurunuz.

(Adres için Bkz. Arka sayfa)

 Tehlike

Ağır bedensel yaralanmalar ya da ölüme

neden olan direkt bir tehlike için.

몇 Uyarı

Ağır bedensel yaralanmalar ya da ölüme ne-

den olabilecek olası tehlikeli bir durum için.

Dikkat

Hafif bedensel yaralanmalar ya da maddi

hasarlara neden olabilecek olası tehlikeli

bir durum için.

– Yüksek basınçlı lıtazyik

doğru kullanılmadığında

tehlike yaratabilir. Tazyik

insanlara, hayvanlara,

elektrikli aletlere ve makinenin kendisi-

ne doğru tutulmamalıdır..

– Şiddetli soğuk, tam olarak boşaltılma-

mış cihaza zarar verebilir. Cihazı kış ay-

larında donma olmayacak bir bölümde

saklayın.

 Tehlike

 Fişi ve prizi kesinlikle ıslak veya nemli

elle temas etmeyin.

İçindekiler

Genel bilgiler . . . . . . . . . . . TR . . .1

Güvenlik uyarıları . . . . . . . . TR . . .1

Kullanımı . . . . . . . . . . . . . . TR . . .3

Taşıma . . . . . . . . . . . . . . . . TR . . .6

Depolama. . . . . . . . . . . . . . TR . . .6

Koruma ve Bakım. . . . . . . . TR . . .7

Arızalarda yardım. . . . . . . . TR . . .7

Teknik Bilgiler. . . . . . . . . . . TR . . .8

CE Beyanı . . . . . . . . . . . . . TR . . .8

Genel bilgiler

Doğru bir şekilde kullanmak

Çevre koruma

Garanti

Kullanım kılavuzundaki semboller

Cihazdaki semboller

Güvenlik uyarıları

107TR

– 2

 Şebeke bağlantı kablosu veya Örn;

yüksek basınç hortumları, tel püskürt-

me tabancası ya da güvenlik tertibatları

gibi cihazın önemli parçaları zarar gör-

müşse cihazı çalıştırmayın.

 Elektrik fişiyle birlikte şebeke bağlantı

kablosuna her kullanımdan önce hasar

kontrol yapın. Hasar görmüş şebeke

bağlantı kablosunu derhal yetkili müşte-

ri hizmetleri/elektronik teknisyeni tara-

fından değiştirilmesini sağlayın.

 Her kullanımdan önce yüksek basınç

hortumuna hasar kontrolü yapın. Zarar

görmüş yüksek basınç hortumunu he-

men değiştirin.

 Patlama tehlikesi olan bölgelerde ciha-

zın çalıştı

rılması yasaktır.

 Tehlikeli alanlarda (örneğin benzin is-

tasyonu) cihazın kullanılması durumun-

da gerekli emniyet tedbirlerinin dikkate

alınması gerekir.

 Yüksek basınçlı tazyik, düzgün kullanıl-

madığı zaman tehlikeli olabilir. Tazyik

kişilere, hayvanlara, etkin elektrik dona-

nıma veya cihazın kendisine doğru tu-

tulmalıdır.

 Yüksek basınçlı tazyiki başka yerlere

veya elbise veya ayakkabıyı temizle-

mek için kendinize doğru tutmayın.

 Sağlığa zarar verebilecek maddeler

(örn. asbest) içeren nesnelere püskürt-

meyin.

 Araç lastikleri/lastik supapları, yüksek

basınçlı tazyik nedeniyle zarar görebilir

ve patlayabilir. Buradaki ilk belirti lastik-

te meydana gelen bir renklendirmedir.

Hasar görmüş araç lastikleri/lastik su-

papları hayati tehlike taşımaktadır. Te-

mizlik sırası

nda en az 30 cm tazyik

mesafesi bırakın!

 Patlama tehlikesi!

Yanıcı sıvılar püskürtmeyin.

Makineye asla çözücümadde içerikli sıvı-

lar veya inceltici asitler ve çözücümadde-

ler çekmeyin! Bunlar arasında Örn;

benzin, tiner veya sıcak yağbulunmakta-

dır. Püskürtme tozu patlayıcıdır ve zehirli-

dir. Cihazda kullanılan malzemelere

yapıştıkları için, aseton, inceltilmiş asitler

ve çözücü maddeler kullanmayın.

몇 Uyarı

 Elektrik fişi ve bir uzatma kablosunun

bağlantısı su geçirmez olmalı ve suda

durmamalıdır.

 Uygun olmayan uzatma kabloları tehlikeli

olabilir. Serbest zamanlarda, sadece bu-

nun için müsaade edilmiş ve buna göre

işaretlenmiş yeterli düzeyde kablo kesitine

sahip uzatma kablolarını kullanın: 1 - 10 m:

1,5 mm

; 10 - 30 m: 2,5 mm

 Uzatma kablosunu her zaman tama-

men kablo sargısından sarın.

 Yüksek basınç hortumları, armatürler

ve bağlantılar cihazın güvenliği için

önemlidir. Sadece üretici tarafından

önerilen yüksek basınç hortumları, ar-

matürleri ve bağlantıları kullanın.

 Bu cihazın kısıtlıfiziksel, duyusal veya

ruhsal özelliklere sahip kişiler tarafın-

dan kullanılmasısakıncalıdır.

Cihaz çocuklar veya eğitimsiz kişiler ta-

rafından kullanılmamalıdır.

Cihazla oynamamalarını sağlamak için

çocuklar gözetim altında tutulmalıdır.

Ambalaj folyolarını çocuklardan uzak

tutun, bo

ğulma tehlikesi bulunmaktadır!

 Kullanıcı, cihazı talimatlara uygun olarak

kullanmak zorundadır. Yerel kuralları dik-

kate almalı ve çalışma esnasında çevre-

deki kişilere dikkat etmelidir.

 Kapsama alanı içinde başka kişiler var-

ken cihazı kullanmayın; bu kişilerin ko-

ruyucu elbise giymesi gereklidir.

 Geri sıçrayabilecek su veya kirden ko-

runmak için uygun koruyucu elbise ve

koruyucu gözlük takın.

Dikkat

 Uzun çalışma molalarında cihazı ana

şalterden / cihaz şalterinden kapatın ya

da elektrik fişini çekin.

 Cihaz, 0 °C'nin altındaki sıcaklıklarda

çalıştırılmamalıdır.

 Hasar oluşumunu önlemek için, boyalı

üst yüzeyleri temizlerklen minimum 30

cm püskürtme mesafesine uyulmalıdır.

108 TR

– 3

 Cihaz çalışır durumdayken başından

asla ayrılmayınız.

 Elektrik fişi veya uzatma kablosununun

ezilme, hırpalanma ya da benzer şekil-

de zarar ya da hasar görmemesine dik-

kat edin. Elektrik fişini ısı, yağ ve keskin

kenarlardan koruyun.

 Çalışma bölgesindeki akımla yönlendi-

rilen tüm parçalar tazyikli suya karşı ko-

runmuş olmalıdır.

 Cihaz, ancak IEC 60364 talimatı uyarı-

can elektronik bir kurulumcu tarafından

yapılması zorunlu olab bir elektrikli bağ-

lantıyla bağlanmalıdır.

 Cihazı sadece alternatif akıma bağla-

yın. Gerilim, cihazın tip plaketiyle aynı

olmalıdır.

 Güvenlik nedenleriyle, cihaz

ın prensip

olarak bir hatalı akım koruma şalteri

(maks 30 mA) üzerinden çalıştırılmasını

öneriyoruz.

 Örneğin motorların yıkanması, zeminin

yıkanması gibi yağ içerikli atık suyun

oluştuğu temizlik çalışmaları sadece yı-

kama yerlerinde yağ seperatörüyle ya-

pılmalıdır.

 Bu cihaz, üretici tarafından gönderilen

veya önerilen temizlik maddesinin kulla-

nılması için geliştirilmiştir. Diğer temizlik

maddeleri veya kimyasal maddelerin

kullanılması cihazın güvenliğini olum-

suz yönde etkileyebilir.

Dikkat

Güvenlik tertibatları kullanıcıyı korur ve de-

ğiş

tirilmemelidir veya herhangi bir işlem ya-

pılmamalıdır.

Cihaz şalteri cihazın istenmeden çalıştırıl-

masını önler.

Kilit, el püskürtme tabancasının kolunu blo-

ke eder ve cihazın farkında olmadan çalış-

tırılmasını önler.

Taşma valfı, izin verilen çalışma basıncının

aşılmasını önler.

El tabancasının kolu bırakılırsa bir basınç

şalteri pompayı kapatır, yüksek basınçlı

tazyik durdurulur. Kol çekilirse, pompa tek-

rar açılır.

Dikkat

Cihazla veya cihazdaki tüm çal

ışmalardan

önce, kazaları ya da hasarları önlemek için

devrilme emniyetinin sağlanmış olduğun-

dan emin olun.

– Düz bir yüzeye konması durumunda ci-

hazın devrilme emniyeti sağlanmış olur.

Cihazınızın teslimat kapsamı ambalajı üze-

rinde gösterilmiştir. Ambalaj açıldığında

içindeki parçalarda eksiklik olup olmadığını

kontrol ediniz.

Aksesuarların eksik olması durumunda ya

da nakliye hasarlarında yetkili satıcınızı bil-

gilendirin.

Şekil Bkz. Sayfa 2

1 Su bağlantısının bağlantı parçası

2 Yüksek basınç hortumu

3 Yüksek basınç hortumu için hızlı bağ-

lantı

4 Entegre süzgeçli su bağlantısı

5 Cihaz şalteri „0/OFF“ / „I/ON“

6 Aksesuar filesi

7Taşıma kolu, çıkartı

labilir

8 Filtreli temizlik maddesi emme hortumu

9 Aksesuar saklama bölümü

10 Tekerlekler

11 El püskürtme tabancası

12 El püskürtme tabancasının kilidi

13 Yüksek basınç hortumunu el püskürtme

tabancasından ayırma tuşu

14 Basınç ayarlı püskürtme borusu (Vario

Power)

15 Kir frezeli püskürtme borusu

16 Yıkama fırçası

Güvenlik tertibatları

Cihaz şalteri

El püskürtme tabancasının kilidi

Basınç şalterli taşma valfı

Devrilme emniyetinin koşulları

Kullanımı

Teslimat kapsamı

Cihaz tanımı

109TR

– 4

Özel aksesuar, cihazınızın kullanım ola-

naklarını genişletir. Buna ilişkin detaylı bil-

gileri KÄRCHER-satıcınızdan

edinebilirsiniz.

Cihazla birlikte gelen gevşek parçaları işle-

time almadan önce yerine takın.

 Şekil

Tekerlekleri yuvaya bastırın ve ekteki

tapayla emniyete alın, tapanın hizasına

dikkat edin.

 Şekil

Bir direnç hissedene kadar taşıma kolu-

nu yuvanın içine oturtun. Bir el topuyla

veya yumuşak bir lastik çekiçle kısaca

vurarak pozisyona getirin.

 Şekil

Aksesuar filesini şekilde gösterilen kan-

caya asın.

 Şekil

Duyulur şekilde kilitlenene kadar yük-

sek basınç hortumunu el püskürtme ta-

bancasına sokun.

Not: Bağlantı nipelinin doğru hizada ol-

mas

ına dikkat edin.

Yüksek basınç hortumundan çekerek

bağlantının güvenli olup olmadığını

kontrol edin.

몇 Uyarı

Geçerli talimatlar uyarınca, içme

suyu şebekesinde sistem ayırıcısı

olmadan cihaz kesinlikle çalıştırıl-

mamalıdır. EN 12729 Tip BA uya-

rınca KÄRCHER firmasına ait ya da

alternartif uygun bir sistem ayırıcısı kullanıl-

malıdır. Bir sistem ayırıcısından akan su,

içilemez olarak sınıflandırılmıştır.

Dikkat

Sistem ayırıcısını her zaman su beslemesi-

ne bağlayın, kesinlikle doğrudan cihaza

bağlamayın!

Not: Sudaki kirlenmeler yüksek basınç

pompas

ı ve aksesuarlara zarar verebilir.

Korumak için, KÄRCHER su filtresinin (özel

aksesuar, Sipariş No. 4.730-059) kullanıl-

ması önerilir.

Su besleme işletmesinin talimatlarını dikka-

te alın.

Bağlantı değerleri için Bkz. Tip levhası/Tek-

nik bilgiler.

 Kumaşla güçlendirilmiş bir su hortumu-

nu (teslimat kapsamının dışındadır) pi-

yasadan temin edilen bir kavramayla

birlikte kullanın. (Çap en az 1/2 inç ya

da 13 mm; uzunluk en az 7,5 m).

 Şekil

Gönderilen kavrama parçasını cihazın

su girişine takın.

Su hortumunu cihazın kavrama parça-

sına takın ve su beslemesine bağlayın.

Bu yüksek basınçlı temizleyici, tek yönlü

valf (özel aksesuar, Sipariş No. 4.440-238)

bulunan KÄRCHER emme hortumuyla

Örn; yağmur havuzları ya da göletlerden

(maksimum emme yüksekliği için Bkz. Tek-

nik bilgiler) yüzey suyunun emilmesi için

uygundur.

 Tek yönlü valf bulunan KÄRCHER

emme hortumunu suyla doldurun, su

bağlantısı

na vidalayın ve yağmur havu-

zuna asın.

 Yüksek basınç hortumunu cihazın yük-

sek basınç bağlantısından ayırın.

 Cihazı çalıştırın "I/ON" ve su kabarcık-

sız bir şekilde yüksek basınç bağlantı-

sından dışarı çıkana kadar (maksimum

2 dakika) bekleyin.

 Cihazı kapatın "0/OFF".

Özel aksesuar

Cihazı çalıştırmaya başlamadan

önce

Tekerleklerin takılması

Taşıma kolunun takılması

Aksesuar filesinin yerleştirilmesi

Yüksek basınç hortumunun el püskürt-

me tabancasına bağlanması

Su beslemesi

Su boru hattından su beslemesi

Açık kaplardan su emilmesi

110 TR

– 5

Dikkat

2 dakikadan daha uzun süreli kuru çalışma,

yüksek basınç pompasında hasarlara ne-

den olur. Cihaz 2 dakika içinde basınç oluş-

turmazsa, cihazı kapatın ve "Arızalarda

yardım" bölümündeki uyarıları uygulayın.

 Şekil

Yüksek basınç hortumunu cihazdaki

hızlı bağlantıya takın, duyulur şekilde

kilitlenir.

Not: Bağlantı nipelinin doğru hizada ol-

masına dikkat edin.

Yüksek basınç hortumundan çekerek

bağlantının güvenli olup olmadığını

kontrol edin.

 Şekil

Püskürtme borusunu el püskürtme ta-

bancasına takın ve 90° döndürerek sa-

bitleyin.

 Su musluğunu tamamen açın.

 Elektrik fişini prize takı

 Cihazı açın "I/ON".

몇 Tehlike

Yüksek basınç memesinden çıkan tazyik

sonucunda el püskürtme tabancasında tep-

me kuvveti etkisi oluşur. Doğru duruşu sağ-

layın, el tabancasını ve püskürtme

borusunu sıkı tutun.

Dikkat

Temizliğe başlamadan önce, yüksek ba-

sınçlı temizleyicinin düz bir zemin üzerinde

güvenli bir şekilde durduğundan emin olun.

Temizlik sırasında koruyucu gözlük be ko-

ruyucu giysi kullanın.

 El tabancasının kolundaki kilidi açın.

 Kolu çekin, cihaz çalışır.

Not: Kol tekrar bırakılırsa, cihaz tekrar ka-

panır. Yüksek basınç sistemde kalır.

En yaygın temizlik görevleri için. Çalışma

basıncı, „Min“ ve „Max“ arasında kademe-

siz olarak ayarlanabilir.

 El püskürtme tabancasın

ın kolunu bıra-

kın.

 Püskürtme borusunu istediğiniz konu-

ma getirin.

İnatçı kirler için.

Dikkat

Araç lastikleri, cila veya ahşap gibi hassas

yüzeyleri kir frezesiyle temizleyin, hasar

tehlikesi.

– Temizlik maddesi ile çalışmak için uy-

gun değildir.

– Uyarı: Temizlik maddesi ile çalışmak

için uygundur

İlgili temizlik görevi için sadece KÄRCHER

temizlik ve bakım maddelerini kullanın; bu

maddeler cihazınızla kullanım için özel ola-

rak geliştirilmiştir. Başka temizlik ve bakım

maddelerinin kullanılması, aşınmanın hız-

lanmasına ve garanti yükümlülüklerinin ge-

çersiz olmasına neden olabilir. Lütfen

yetkili satıcınızdan bilgi alın ya da direkt

olarak KÄRCHER’den bilgi talep edin.

 Şekil

Temizlik maddesi emme hortumunu iste-

diğiniz uzunlukta muhafazadan çekin.

Temizlik maddesi emme hortumunu te-

mizlik maddesi çözeltisi dolu bir kaba asın.

 Basınç ayarlı püskürtme borusu (Vario

Power) kullanın.

 Püskürtme borusunu „Mix“ konumuna

getirin.

Not: Bunun sonucunda, çalışma sıra-

sında temizlik maddesi çözeltisi püskür-

tülen suya karıştırılır.

Uyar

ı: Gerekirse, yıkama fırçaları temizlik

maddesiyle çalışma için de kullanılabilir.

 Temizlik maddesini ekonomik bir şekil-

de üst yüzeye sıkın ve etkili olmasını

(kurutmayın) sağlayın.

 Çözülen kiri yüksek basınç huzmesiyle

yıkayın.

İşletime alma

Çalıştırma

Basınç ayarlı püskürtme borusu (Vario

Power)

Kir frezeli püskürtme borusu

Yıkama fırçası

Temizlik maddesi ile çalışma

Önerilen temizlik yöntemleri

111TR

– 6

 El tabancasının kolunu bırakın.

 El püskürtme tabancasının kolunu kilit-

leyin.

 Uzun çalışma molalarında (5 dakikanın

üstünde) ek olarak cihazı kapatın "0/

OFF".

 El püskürtme tabancasını el püskürtme

tabancasının saklama parçasına takın.

Dikkat

Sistemde basınç yoksa, yüksek basınç hor-

tumunu sadece el püskürtme tabancası ya

da cihazdan ayırın.

 Temizlik maddesi ile çalıştıktan sonra,

emme hortumunu temiz suyla dolu olan

bir kaba asın, püskürtme borusu sökül-

müşken cihazı yaklaşık 1 dakika boyun-

ca çalıştırın ve yıkayın.

 El tabancasının kolunu bırakı

 Cihazı kapatın "0/OFF".

 Musluğu kapatın.

 Cihazı su beslemesinden ayırın.

Dikkat: Besleme veya yüksek basınç

hortumunun ayrılması sırasında, çalış-

manın ardından bağlantılardan sıcak su

çıkabilir.

 Mevcut basıncı sistemden azaltmak için

el tabancasının kolunu bastırın.

 El püskürtme tabancasının kolunu kilit-

leyin.

 Şebeke fişini prizden çekiniz.

Dikkat

Kazaları veya yaralanmaları önlemek için,

taşıma sırasında cihazın ağırlığına dikkat

edin (bkz. Teknik bilgiler).

 Cihazı taşıma kolundan yukarı kaldırın

ve taşıyın.

 Cihazı taşıma kolundan çekin.

Şekil

 Cihazı itmek için, taşıma kolunu daha

önce komple yukarı çekin; kol, duyulur

şekilde yerine oturur.

 Cihazı kaymaya ve devrilmeye karşı

emniyete alın.

Dikkat

Kazaları veya yaralanmaları önlemek için,

depolama yerini seçerken cihazın ağırlığı-

na dikkat edin (bkz. Teknik bilgiler).

 Cihazı düz bir yüzeye bırakın.

 El püskürtme tabancasındaki ayırma tu-

şuna basın ve yüksek basınç hortumu-

nu el püskürtme tabancasından ayırın.

 Yüksek basınç hortumunun hızl

ı bağ-

lantısının gövdesini ok yönünde bastırın

ve yüksek basınç hortumunu dışarı çe-

kin.

 Şebeke bağlantı kablosu, yüksek ba-

sınç hortumu ve aksesuarı cihaza yer-

leştirin.

Örn. kış aylarında olduğu gibi uzun süreli

depolamadan önce, bakım bölümündeki

uyarılara dikkat edin.

Dikkat

Cihazı ve aksesuarlarını donmaya karşı ko-

ruyun.

İçlerindeki su tamamen boşaltılmazsa, ci-

haz ve aksesuarları donma nedeniyle zarar

görür. Hasarları önlemek için.

 Cihazdaki suyun komple boşaltılması:

Yüksek basınç hortumu ve su besleme

bağlı değilken cihazı çalıştır

ın (maksi-

mum 1 dakika) ve yüksek basınç bağ-

lantısından su çıkmayana kadar

bekleyin. Cihazı kapatın.

 Cihazı komple aksesuarları ile birlikte

donyama karşı korunmuş bir bölümde

saklayın.

Çalışmaya ara verme

Çalışmanın tamamlanması

Taşıma

Elle taşıma

Araçlarda taşıma

Depolama

Cihazın saklanması

Antifriz koruma

112 TR

– 7

 Tehlike

Bütün bakım ve temizlik çalışmalarında ci-

haz kapatılmalı şebeke kablosu prizden çı-

kartılmalıdır.

Uzun saklama döneminden önce, örneğin

kış aylarında:

 Filtreyi temizlik maddesi emme hortu-

mundan çekin ve suyun altında temizle-

yin.

 Su bağlantısındaki süzgeci düz bir pen-

seyle dışarı çıkartın ve suyun altında te-

mizleyin.

Cihaz bakım gerektirmez.

Sadece orijinal KÄRCHER yedek parçaları

kullanın. Bir yedek parça genel bakışını bu

kullanım kılavuzunun sonunda bulabilirsi-

niz.

Küçük arızaları aşağıdaki genel bakışın

yardımıyla kendiniz giderebilirsiniz.

Şüphe etmeniz durumunda, yetkili müşteri

hizmetlerine başvurun.

 Tehlike

Bütün bakım ve temizlik çalışmalarında ci-

haz kapatılmalı şebeke kablosu prizden çı-

kartılmalıdır.

Elektrik parçalardaki onarım çalışmaları ve

diğer çalışmalar sadece yetkili müşteri hiz-

meti tarafından uygulanmalıdır.

 El püskürtme tabancasının kolunu çe-

kin, cihaz çalışır.

 Tip etiketinde belirtilen gerilimin güç

kaynağındaki gerilimle aynı olup olma-

dığını kontrol edin.

 Şebeke bağlantı kablosuna hasar kon-

trolü yapın.

 Püskürtme borusundaki ayarı kontrol

edin.

 Cihazdaki havanın boşaltılması: Yük-

sek bası

nç hortumu bağlanmadan ciha-

zı açın ve su kabarcıksız bir şekilde

yüksek basınç bağlantısından dışarı çı-

kana kadar (maksimum 2 dakika) bek-

leyin. Cihazı kapatın ve yüksek basınç

hortumunu tekrar bağlayın.

 Su beslemesini kontrol edin.

 Su bağlantısındaki süzgeci düz bir pen-

seyle dışarı çıkartın ve suyun altında te-

mizleyin.

Nedeni: Zayıf elektrik şebekesi ya da bir

uzatma kablosunun kullanılması nedeniyle

voltaj düşüşü.

 Çalıştırma sırasında ilk önce el püskürt-

me tabancasının kolunu çekin, daha

sonra cihazı "I/ON" konumuna getirin.



Yüksek basınç memesinin temizlenme-

si: Meme deliğindeki kirleri bir iğneyle

çıkartın ve suyla öne doğru yıkayın.

 Su besleme miktarını kontrol edin.

 Cihazda az bir sızıntı olması teknik ola-

rak normaldir. Ağır sızıntılarda yetkili

müşteri hizmetini çağırın.

 Basınç ayarlı püskürtme borusu (Vario

Power) kullanın.

Püskürtme borusunu „Mix“ konumuna

getirin.

 Temizlik maddesi emme hortumundaki

filtreyi temizleyin.

 Temizlik maddesi emme hortumunda

bükülme yerleri olup olmadığını kontrol

edin.

Koruma ve Bakım

Temizlik

Bakım

Yedek parçalar

Arızalarda yardım

Cihaz çalışmıyor

Cihaz basınca gelmiyor

Cihaz çalışmaya başlamıyor, motordan

ses geliyor

Güçlü basınç dalgalanmaları

Cihaz sızdırıyor

Temizlik maddesi emilmiyor

113TR

– 8

Teknik değişiklik yapma hakkı saklıdır!

İşbu belge ile aşağıda tanımlanan makine-

nin konsepti ve tasarımı ve tarafımızdan pi-

yasaya sürülen modeliyle AB

yönetmeliklerinin temel teşkil eden ilgili gü-

venlik ve sağlık yükümlülüklerine uygun ol-

duğunu bildiririz. Onayımız olmadan

cihazda herhangi bir değişiklik yapılması

durumunda bu beyan geçerliliğini yitirir.

İmzası bulunanlar, işletme yönetimi adına

ve işletme yönetimi tarafından verilen veka-

lete dayanarak işlem yapar.

Dokümantasyon yetkilisi:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2010/12/01

Teknik Bilgiler

Su bağlantısı

Besleme sıcaklığı (maks.) °C 40

Besleme miktar l/dk 10

Besleme bas MPa 0,8

Maksimum emme yüksekli-

ği

m 0,5

Elektrik bağlantısı

Gerilim

1~50 Hz

V 230

Bağlantı gücü kW 1,8

Şebeke sigortası (gecikme-

li)

A10

Koruma sınıfı I

Koruma derecesi IP X5

Performans değerleri

Çalışma basıncı MPa 11

Maksimum müsaade edilen

basınç

MPa 12

Besleme miktarı, su l/dk 6,3

Ölçüler ve ağırlıklar

Uzunluk mm 285

Genişlik mm 325

Yükseklik mm 876

Çalışmaya hazır aksesuar-

la birlikte ağırlık

kg 12

Besleme miktarı, temizlik

maddesi

l/dk 0,3

El püskürtme tabancasının

geri tepme kuvveti

N 15

60335-2-79'a göre belirlenen değerler

El-kol titre

şim değeri

Güvensizlik K

m/s

< 2,5

0,3

Ses basıncı seviyesi L

Güvensizlik K

dB(A)

Ses basıncı seviyesi L

Güvensizlik K

dB(A) 89

CE Beyanı

Ürün: Yüksek basınç temizleyicisi

Tip: 1.180-xxx

İlgili AB yönetmelikleri

2006/42/EG (+2009/127/EG)

2004/108/EG

2000/14/EG

Kullanılmış olan uyumlu standartlar

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Kullanılan uyumluluk değerlendirme

yöntemleri

2000/14/EG: Ek V

Ses şiddeti dB(A)

Ölçülen: 87

Garanti edilen: 89

CEO

Head of Approbation

114 TR

– 1

Уважаемый покупатель!

Перед первым применением

вашего прибора прочитайте

эту оригинальную инструкцию по эксплу-

атации, после этого действуйте соот-

ветственно и сохраните ее для

дальнейшего пользования или для сле-

дующего владельца.

Данный высоконапорный моющий аппа-

рат предназначен только для использо-

вания в домашнем хозяйстве:

– для мойки машин, автомобилей,

строений, инструментов, фасадов,

террас, садовых принадлежностей и

т.д. с помощью струи воды под высо-

ким давлением (при необходимости

с добавлением моющих средств).

– При этом применению подлежат при-

надлежности, запасные части и мою-

щие средства, разрешенные для

использования фирмой KARCHER.

Указания, приложенные к моющим

средствам, подлежат соблюдению.

Упаковочные материалы пригодны

для вторичной обработки. Поэтому

не выбрасывайте упаковку вместе с до-

машними отходами, а сдайте ее в один

из пунктов приема вторичного сырья.

Старые приборы содержат

ценные

перерабатываемые материалы,

подлежащие передаче в пункты

приемки вторичного сырья. Поэтому ути-

лизируйте старые приборы через соот-

ветствующие системы приемки отходов.

Инструкции по применению компо-

нентов (REACH)

Актуальные сведения о компонентах

приведены на веб-узле по следующему

адресу:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

В каждой стране действуют соответствен-

но гарантийные условия, изданные упол-

номоченной организацией сбыта

нашей

продукции в данной стране. Возможные

неисправности прибора в течение гаран-

тийного срока мы устраняем бесплатно,

если причина заключается в дефектах ма-

териалов или ошибках при изготовлении. В

случае возникновения претензий в течение

гарантийного срока просьба обращаться,

имея при себе чек о покупке, в торговую ор-

ганизацию, продавшую вам прибор

или в

ближайшую уполномоченную службу сер

висного обслуживания.

(Адрес указан на обороте)

 Опасность

Для непосредственно грозящей опас-

ности, которая приводит к тяжелым

увечьям или к смерти.

몇 Предупреждение

Для возможной потенциально опасной

ситуации, которая может привести к

тяжелым увечьям или к смерти.

Внимание!

Для возможной потенциально опасной

ситуации, которая может привести к

легким травмам или повлечь матери-

альный ущерб.

Оглавление

Общие указания . . . . . . . . RU . . .1

Указания по технике безопас-

ности . . . . . . . . . . . . . . . . . RU . . .2

Управление. . . . . . . . . . . . RU . . .4

Транспортировка . . . . . . . RU . . .8

Хранение. . . . . . . . . . . . . . RU . . .8

Уход и техническое обслужи-

вание . . . . . . . . . . . . . . . . . RU . . .8

Помощь в случае неполадок RU . . .9

Технические данные . . . . RU . .10

Заявление о соответствии

требованиям CE . . . . . . . . RU . .10

Общие указания

Применение в соответствии с на-

значением

Защита окружающей среды

Гарантия

Символы в руководстве по экс-

плуатации

115RU

– 2

– Находящаяся под высо-

ким давлением струя

воды может при непра

вильном использовании

представлять опасность. Запре-

щается направлять струю воды на

людей, животных, включенное элек-

трическое оборудование или на сам

высоконапорный моющий аппарат.

– Мороз может вызвать повреждения

не полностью опорожненного прибо

ра. Храните прибор зимой в помеще-

нии, защищенном от мороза.

 Опасность

 Не прикасаться к сетевой вилке и

розетке мокрыми руками.

 Включение аппарата запрещается,

если сетевой кабель или сущест

венные компоненты аппарата, на-

пример, шланг высокого давления,

ручной пистолет-распылитель или

защитные устройства поврежде

ны.

 Перед началом работы с аппара-

том проверить сетевой кабель и

штепсельную вилку на поврежде

ния. Поврежденный сетевой

кабель

должен быть незамедлительно за

менен уполномоченной службой сер

висного обслуживания/специалис-

том-электриком.

 Перед началом работы высокона-

порный шланг необходимо всегда

проверять на повреждения. Повреж-

денный высоконапорный шланг под

лежит незамедлительной замене.

 Эксплуатация прибора во взрывоо-

пасных зонах запрещается.

 При использовании прибора в опас-

ных зонах (например, на автозапра-

вочных

станциях) следует

соблюдать соответствующие пра-

вила техники безопасности.

 Находящаяся под высоким давлени-

ем струя воды может при непра-

вильном использовании

представлять опасность. Запре-

щается направлять струю воды на

людей, животных, включенное элек-

трическое оборудование или на сам

высоконапорный моющий аппарат.

 Не разрешается также направлять

струю воды, находящуюся под высо-

ким давлением, на других или себя

для чистки одежды или обуви.

 Не чистить струей воды предме-

ты, содержащие вещества, вред-

ные для здоровья (например,

асбест).

 Автомобильные шины/шинные вен-

тили могут быть повреждены

струей воды под давлением и лоп-

нуть. Первым признаком этого слу-

жит изменение цвета шины.

Поврежденные автомобильные

шины/шинные вентили представля-

ют опасность для жизни. Во время

чистки шин необходимо выдержи-

вать расстояние между форсункой

и шиной, как минимум, 30 см!

 Опасность взрыва!

Не распылять горючие жидкости.

Всасывание аппаратом жидкостей,

содержащих растворители, а так-

же неразбавленных кислот или рас-

творителей не допускается! К

таким веществам относятся, на-

пример

, бензин, растворители кра-

сок и мазут. Образующийся из

таких веществ туман легковоспла-

меняем, взрывоопасен и ядовит. Не

использовать ацетон, неразбав-

ленные кислоты и растворители,

так как они разрушают материалы,

из которых изготовлен прибор.

몇 Предупреждение

 Штепсельная вилка и соединитель-

ный элемент удлинителя должны

Символы на приборе

Указания по технике безо-

пасности

116 RU

– 3

быть герметичными и не нахо-

диться в воде.

 Неподходящие удлинители могут

представлять опасность. Вне по-

мещений следует использовать

только допущенные для использо-

вания и соответственно маркиро-

ванные удлинители с достаточным

поперечным сечением провода: 1 -

10 м: 1,5 мм

, 10 - 30 м: 2,5 мм

 Удлинитель следует всегда полно-

стью разматывать с катушки.

 Высоконапорные шланги, арматура

и муфты имеют большое значение

для безопасности прибора. В этой

связи следует применять только

высоконапорные шланги, арматуру

и муфты, рекомендованные изго-

товителем прибора.

 Эти приборы не предназначены для

использования людьми с ограничен-

ными физическими, сенсорными или

умственными способностями.

Эксплуатация прибора детьми или

лицами, не прошедшими инструк-

таж, запрещается.

Необходимо следить за детьми,

чтобы они не играли с прибором.

Упаковочную пленку держите по-

дальше от детей, существует

опасность удушения!

 Пользователь должен использовать

прибор в соответствии с назначени-

ем. Он должен учитывать местные

особенности и обращать внимание

при работе с

прибором на других лиц,

находящихся поблизости.

 Не использовать аппарат, когда в

зоне действия находятся другие

люди, если только они не носят за-

щитную одежду.

 Для защиты от разлетающихся

брызгов воды и грязи следует но-

сить соответствующую защит-

ную одежду и защитные очки.

Внимание!

 Во время продолжительных пере-

рывов в

эксплуатации следует вы

ключить прибор с помощью главно-

го выключателя / выключателя

прибора или отсоединить его от

электросети.

 Не разрешается эксплуатация при-

бора при температуре ниже 0 °C.

 При мойке лакированный поверхнос-

тей следует выдерживать рассто-

яние 30 см от форсунки до

поверхности, чтобы избежать пов-

реждения лакировки.

 Запрещается оставлять работаю-

щий прибор без

присмотра.

 Необходимо следить за тем, чтобы

сетевой шнур и удлинители не

были повреждены путем переезда

через них, сдавливания, растяжения

и т.п. Сетевые шнуры следует за-

щищать от воздействия жары,

масла, а также от повреждения ос-

трыми краями.

 Все токопроводящие элементы в

рабочей зоне должны быть защище-

ны от

струй воды.

 Прибор можно подключать только к

элементу электроподключения, ис-

полненному электромонтером в со-

ответствии со стандартом

Международной электротехничес-

кой комиссии (МЭК) IEC 60364.

 Прибор следует включать только в

сеть переменного тока. Напряже-

ние должно соответствовать ука-

заниям в заводской табличке

прибора.

 Из соображений безопасности реко-

мендуется использовать устройс-

тво с

автоматом защиты от тока

утечки (макс. 30 мА).

 Моющие работы, при которых по-

являются сточные воды, содержа-

щие машинное масло, например,

мойка двигателей, днища автомо-

биля, разрешается проводить

только в специальных местах, обо-

рудованных маслоотделителем.

117RU

– 4

 Данный прибор был разработан для

использования моющих средств, ко-

торые поставляются или были ре-

комендованы изготовителем

прибора. Использование других мо-

ющих средств или химикатов мо-

жет негативно повлиять на

безопасность прибора.

Внимание!

Защитные устройства служат для за-

щиты пользователей. Видоизменение

защитных устройств или пренебреже-

ние ими не допускается.

Главный выключатель

препятствует не-

произвольной работе аппарата.

Блокировка блокирует рычаг ручного

пистолета-распылителя и защищает от

непроизвольного запуска аппарата.

Перепускной клапан предотвращает

превышение допустимого рабочего дав-

ления.

Если рычаг ручного пистолета-распыли-

теля отпускается, манометрический вы-

ключатель отключает насос, подача

струи воды под высоким давлением пре-

кращается. При нажатии на рычаг насос

снова включается.

Внимание!

Перед выполнением любых действий с

прибором или у прибора необходимо

обеспечить устойчивость во избежа-

ние несчастных случаев или поврежде-

ний.

– Устойчивость прибора гарантирова-

на только в том случае, если он уста-

новлен на ровной поверхности.

Комплектация прибора указана на упа-

ковке. При распаковке прибора прове-

рить комплектацию.

При обнаружении недостающих прина-

длежностей или повреждений, получен-

ных во время транспортировки, следует

уведомить торговую организацию, про-

давшую прибор.

Изображение прибора см. на стр

. 2

1Cоединительный элемент для под-

ключения воды,

2 Шланг высокого давления

3 Быстроразъемное соединение для

подключения высоконапорного

шланга

4 Элемент для подключения водо-

снабжения со встроенным сетчатым

фильтром

5 Главный выключатель „0/OFF“ / „I/

ON“ (0/ВЫКЛ / I/ВКЛ)

6 Сетка для принадлежностей

7 Рукоятка, вытягивается

8 Всасывающий шланг моющего

средства с фильтром

9 Место для хранения принадлежнос-

тей

10 Колеса

11 Ручной пистолет-распылитель

Блокировка ручного пистолета-рас-

пылителя

13 Кнопка для отсоединения шланга вы-

сокого давления от ручного пистоле-

та-распылителя

14 Струйная трубка с регулятором дав-

ления (Vario Power)

15 Cтруйная трубка с фрезой для уда-

ления грязи

16 Моющая щетка

Специальные принадлежности расши-

ряют возможности применения прибора.

Защитные устройства

Включатель аппарата

Блокировка ручного пистолета-рас-

пылителя

Перепускной клапан с пневматичес-

ким реле

Условия для обеспечения устой-

чивости

Управление

Комплект поставки

Описание прибора

Специальные принадлежности

118 RU

– 5

Более детальную информацию можно

получить у торговой организации фирмы

KARCHER.

Перед началом эксплуатации аппарата

установить прилагаемые незакреплен-

ные части.

 Рисунок

Установить колеса в крепление и за-

фиксировать при помощи прилагаю-

щихся заглушек. Соблюдать

правильность расположения заглу-

шек.

 Рисунок

Установить рукоятку для транспорти

ровки в крепление до ощутимого со-

противления. Коротким

ударом поду-

шечки у основания большого пальца

или мягкого резинового молотка ус-

тановить рукоятку в нужное положе-

ние.

 Рисунок

Навесить сетку для принадлежнос

тей на крючки, указанные на изобра-

жении.

 Рисунок

Вставить шланг высокого давления в

ручной пистолет-распылитель до

щелчка.

Указание: Соблюдать правильность

расположения соединительного нип-

пеля.

Проверить надежность

крепления,

потянув за шланг высокого давле-

ния.

몇 Предупреждение

Согласно действующим пред

писаниям устройство запре

щается эксплуатировать без

системного разделителя в

трубопроводе с питьевой водой. Сле-

дует использовать соответствую

щий системный сепаратор фирмы

KARCHER или альтернативный сис-

темный сепаратор, соответствую-

щий EN 12729 тип BA. Вода,

прошедшая через системный сепара

тор, считается непригодной для пи-

тья.

Внимание!

Системный разделитель всегда под

ключать к системе водоснабжения,

никогда непосредственно к прибору!

Указание: Загрязнения, содержащиеся

в воде, могут вызвать повреждения на-

соса высокого давления и принадлеж-

ностей. Для защиты рекомендуется

использовать водяной фильтр

KARCHER (специальные принадлеж-

ности, номер заказа 4.730-059).

Соблюдайте предписания предприятия

водоснабжения.

Параметры для подключения указаны

на заводской табличке и в разделе "Тех-

нические данные".

 Используйте

водяной шланг из про

чного материала (в комплект постав-

ки не входит) с обычной соедини-

тельной муфтой. (диаметр: минимум

1/2 дюйма или 13 мм; рекомендуе-

мая длина 7,5 м).

 Рисунок

Находящуюся в комплекте соедини

тельную муфту подсоедините к эле-

менту аппарата для подачи воды.

Наденьте водяной шланг на соеди

нительную муфту аппарата, после

чего

подсоедините его к водопрово

ду.

Перед началом работы

Установка колес

Установка рукоятки для транспорти-

ровки

Установка сетки для принадлежнос-

тей

Соединение высоконапорного шланга

с ручным пистолетом-распылителем

Подача воды

Подача воды из водопровода

119RU

– 6

Данный высоконапорный моющий аппа

рат со всасывающим шлангом

KARCHER и обратным клапаном (специ-

альные принадлежности, номер заказа.

4.440-238) предназначен для всасыва-

ния воды из открытых резервуаров, на-

пример, из бочек для дождевой воды

или прудов (максимальную высоту вса-

сывания см. в разделе "Технические

данные").

 Наполнить всасывающий шланг

KARCHER с обратным клапаном во

дой, привинтить к элементу подклю-

чения воды и повесить в дождевую

бочку.

 Отсоединить шланг высокого давле-

ния от соединения высокого давле-

ния.

 Включить прибор, нажав на кнопку „I/

ON“ и подождать (не более 2 минут),

пока из высоконапорного шланга не

начнет выходить вода без пузырьков

воздуха.

 Выключить аппарат "0/OFF" (0/

ВЫКЛ).

Внимание!

Работа

всухую в течение более 2 ми-

нут приводит к выходу из строя высо-

конапорного насоса. Если прибор в

течение 2 минут не набирает давле-

ние, то его следует выключить и дейс-

твовать в соответствии с указаниям,

которые приводятся в главе „Помощь

в случае неполадок“.

 Рисунок

Зафиксировать высоконапорный

шланг в быстроразъемном соедине-

нии,

расположенном на устройстве,

до щелчка.

Указание: Соблюдать правильность

расположения соединительного нип-

пеля.

Проверить надежность крепления,

потянув за шланг высокого давле-

ния.

 Рисунок

Наденьте на ручной пистолет-распы-

литель струйную трубку и зафикси-

руйте ее, повернув на 90°.

 Полностью откройте водопроводный

кран.

 Вставить сетевую штепсельную вил-

ку в розетку.

 Включить

аппарат „I/ON“ (I/ВКЛ).

몇 Опасность

Выходящая из высоконапорной форсун-

ки струя воды вызывает отдачу ручно-

го пистолета-распылителя. По этой

причине необходимо занять устойчи-

вую позицию, крепко держать ручной

пистолет-распылитель со струйной

трубкой.

Внимание!

Перед началом мойки следует убе-

диться в том, что моющий прибор вы-

сокого давления устойчиво

установлен на ровной поверхности. Во

время мойки используйте защитные

очки и защитную одежду.

 Разблокировать рычаг ручного пис-

толета-распылителя.

 Потянуть за рычаг, аппарат включит-

ся.

Указание: Если рычаг снова освободит-

ся, аппарат снова отключится. Высокое

давление сохраняется в системе.

Трубка предназначена для самых рас-

пространенных задач по чистке. Рабо-

чее давление регулируется

бесступенчато между „Min“

и „Max“.

 Отпустить рычаг ручного пистолета-

распылителя.

 Повернуть струйную трубку в желае-

мое положение.

Подача воды из открытых водоемов

Начало работы

Эксплуатация

Струйная трубка с регулятором дав-

ления (Vario Power)

120 RU

– 7

для удаления устойчивых загрязнений.

Внимание!

Не чистить автомобильные шины, ла-

ковое покрытие или чувствительные

поверхности (например, из древесины)

с применением фрезы для удаления

грязи. Существует опасность повреж-

дения.

– Не предназначена для работы с мо-

ющим средством.

– Указание: Предназначена для рабо-

ты с моющим средством

Для выполняемой задачи по чистке ис-

пользуйте исключительно чистящие

средства и средства по уходу фирмы

KARCHER, так как они разработаны спе-

циально для применения в вашем при-

боре. Применение других чистящих

средств и средств по уходу может при-

вести к ускоренному износу и потери

права на гарантийное обслуживание.

Подробную информацию можно узнать

в специализированном месте торговли

или получить непосредственно в пред-

ставительстве KARCHER.

 Рисунок

Всасывающий шланг для моющего

средства вытащить из корпуса на не-

обходимую длину.

Опустить всасывающий шланг для

моющего средства в резервуар с

раствором моющего средства.

 Использовать струйную трубку с ре-

гулятором

давления (Vario Power).

 Повернуть струйную трубку в поло-

жение „Mix“.

Указание: Такми образом, при экс-

плуатации раствор моющего средс-

тва смешивается со струей воды.

Указание: В случае необходимости мо-

ющие щетки также можно использовать

для работы с моющим средством.

 Экономно разбрызгать моющее

средство по сухой поверхности и

дать ему подействовать (не позво-

лять высыхать).

 Растворенную грязь смыть струей

высокого давления.

 Отпустить рычаг ручного пистолета-

распылителя.

 Заблокировать рычаг ручного писто-

лета-распылителя.

 Во время продолжительных переры-

вов в работе (свыше 5 минут) аппа-

рат следует выключать „0/OFF“ (0/

ВЫКЛ).

 Вставить ручной пистолет-распыли-

тель в держатель.

Внимание!

Высоконапорный шланг отсоединять

от ручного пистолета-распылителя

или прибора, когда в системе отсутс-

твует давление.

 При работах с моющим средством

всасывающий шланг для моющего

средства опустить в резервуар с чис-

той водой, включить аппарат, пред-

варительно сняв струйную трубку, и

дать ему поработать в течение 1 ми-

нуты.

 Отпустить рычаг ручного пистолета-

распылителя.

 Выключить аппарат "0/OFF" (0/

ВЫКЛ).

 закрыть

водный кран.

 Отделить аппарат от водоснабже-

ния.

Осторожно: При снятии питающего

или высоконапорного шланга во вре-

мя работы может образоваться утеч-

ка горячей воды в местах

соединения.

Струйная трубка с фрезой для удале-

ния грязи

Моющая щетка

Работа с моющим средством

Рекомендуемый способ мойки

Перерыв в работе

Окончание работы

121RU

– 8

 нажать рычаг ручного пистолета-рас-

пылителя для сброса давления в

системе.

 Заблокировать рычаг ручного писто-

лета-распылителя.

 Отсоедините пылесос от электросе-

ти.

Внимание!

Во избежание несчастных случаев или

травмирования, при транспортировке

необходимо принять во внимание вес

прибора (см. раздел "Технические дан-

ные").

 Высоко поднять прибор за ручку и

пе-

ренести.

 Прибор тянуть за ручку для транс-

портирования.

Рисунок

 Для перемещения прибора вначале

необходимо полностью выдвинуть

вверх до щелчка рукоятку для транс-

портировки.

 Зафиксировать прибор от смещения

и опрокидывания.

Внимание!

Во избежание несчастных случаев или

травмирования, при выборе места хра-

нения необходимо принять во внима-

ние вес прибора (

см. раздел

"Технические данные").

 Установить подметающую машину

на ровную поверхность.

 Нажать размыкающую кнопку на руч-

ном пистолете-распылителе и отде-

лить высоконапорный шланг от

ручного пистолета-распылителя.

 Нажать на корпус быстроразъемного

соединения для высоконапорного

шланга в направлении, указанном

стрелкой, и вынуть высоконапорный

шланг.

 Сложить сетевой кабель, шланг вы-

сокого давления и принадлежности

на аппарате.

При длительном хранении, например зи-

мой, дополнительно следует принять во

внимание указания в разделе "Уход".

Внимание!

Защищать аппарат и принадлежности

от мороза.

Прибор и принадлежности могут быть

повреждены морозом, если если из них

полностью не удалена вода. Во избежа-

ние повреждений:

 Из аппарата следует

полностью уда-

лить воду. Включить аппарат без

подключенного шланга высокого

давления и без присоединенного во-

доснабжения (максимум на 1 минуту)

и подождать до тех пор, пока не пре-

кратиться вытекание воды из шланга

высокого давления. Выключите ап-

парат.

 Храните прибор и все принадлежнос-

ти в защищенном от мороза помеще-

нии.

 Опасность

При проведении любых работ по уходу

и техническому обслуживанию аппа-

рат следует выключить, а сетевой

шнур - вынуть из розетки.

Перед длительным хранением, напри-

мер, зимой:

 Снимите фильтр из всасывающего

шланга для моющего средства и про-

мойте его проточной водой,

Транспортировка

Транспортировка вручную

Транспортировка на транспорт-

ных средствах.

Хранение

Хранение прибора

Защита от замерзания

Уход и техническое обслу-

живание

Уход

122 RU

– 9

 Выньте с помощью плоскогубцев се-

тевой фильтр из элемента для водо-

снабжения и промойте его проточной

водой.

Аппарат не нуждается в профилактичес-

ком обслуживании.

Используйте только оригинальные за-

пасные части фирмы KARCHER. Описа-

ние запасных частей находится в конце

данной инструкции по эксплуатации.

Небольшие неисправности можно уст-

ранить самостоятельно с помощью

сле-

дующего описания.

В случае сомнения следует обращаться

в уполномоченную службу сервисного

обслуживания.

 Опасность

При проведении любых работ по уходу

и техническому обслуживанию аппа-

рат следует выключить, а сетевой

шнур - вынуть из розетки.

Ремонтные работы и работы с элект-

рическими узлами могут производить-

ся только уполномоченной службой

сервисного обслуживания.

 Вытянуть рычаг ручного пистолета-

распылителя, прибор включится.

 Проверьте соответствие напряже-

ния, указанного в заводской

таблич-

ке, напряжению источника

электроэнергии.

 Проверить сетевой кабель на пов-

реждения.

 Проверить настройку струйной труб-

ки.

 Удаление воздуха из прибора: Вклю-

чить аппарат без подключенного вы-

соконапорного шланга и подождать

(не более 2 минут), пока из высокона-

порного шланга не начнет выходить

вода без пузырьков воздуха. Выклю-

чить прибор и

заново подсоединить

высоконапорный шланг.

 Проверить подачу воды.

 Выньте с помощью плоскогубцев се-

тевой фильтр из элемента для водо-

снабжения и промойте его проточной

водой.

Причина: Падение напряжения из-за

слабой электросети или при использо-

вании удлинителя.

 При выключении прежде всего вы-

нуть рычаг ручного пистолета-распы-

лителя, затем установить

выключатель аппарата в положение

„I/ON“ (I/ВКЛ).

 Очистить форсунку высокого давле-

ния: Иголкой удалить загрязнение из

отверстия форсунки и промыть ее

спереди водой.

 Проверьте количество подаваемой

воды.

 Незначительная негерметичность

аппарата обусловлена техническими

особенностями. При сильной негер-

метичности обратитесь в авторизо

ванную службу сервисного обслужи-

вания.

 Использовать струйную трубку с ре

гулятором

давления (Vario Power).

Повернуть струйную трубку в поло

жение „Mix“.

 Очистить фильтр во всасывающем

шланге моющего средства.

 Проверить всасывающий шланг для

моющего средства на перегибы.

Техническое обслуживание

Запасные части

Помощь в случае неполадок

Прибор не работает

Давление в приборе не увеличивается

Прибор не включается, двигатель гу-

дит

Сильные перепады давления

Прибор негерметичен

Чистящее средство не всасывается

123RU

– 10

Изготовитель оставляет за собой пра-

во внесения технических изменений!

Настоящим мы заявляем, что нижеуказан-

ный прибор по своей концепции и конс-

трукции, а также в осуществленном и

допущенном нами к продаже исполнении

отвечает соответствующим основным

требованиям по безопасности и здоровью

согласно директивам ЕС. При внесении

изменений, не согласованных с нами,

дан-

ное заявление теряет свою силу.

Нижеподписавшиеся лица действуют по

поручению и по доверенности руководс

тва предприятия.

уполномоченный по документации:

S. Reiser

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

Winnenden, 2010/12/01

Технические данные

Подключение водоснабжения

Температура подаваемой

воды (макс.)

°C 40

Количество подаваемой

воды (мин.)

л/мин.10

Давление напора (макс.) МПа 0,8

Макс. высота всасывания м 0,5

Электрические параметры

Напряжение

1~50 Hz

V 230

Потребляемая мощность kW 1,8

Сетевой предохранитель

(инертный)

A10

Класс защиты I

Степень защиты IP X5

Данные о производительности

Рабочее давление МПа 11

Макс. допустимое давле-

ние

МПа 12

Подача, вода л/мин. 6,3

Размеры и массы

Длина мм 285

Ширина мм 325

высота мм 876

Вес,

в готовности к эксплу-

атации и с принадлежнос-

тями

кг 12

Подача, моющее средство л/мин. 0,3

Сила отдачи ручного пис-

толета-распылителя

Н 15

Значение установлено согласно стан-

дарту EN 60335-2-79

Значение вибрации рука-

плечо

Опасность K

м/с

< 2,5

0,3

Уровень шума дб

Опасность K

дБ(А)

Уровень мощности шума

+ опасность K

дБ(А)89

Заявление о соответствии

требованиям CE

Продукт высоконапорный моющий

прибор

Тип: 1.180-xxx

Основные директивы ЕС

2006/42/EC (+2009/127/EC)

2004/108/ÅÑ

2000/14/ЕС

Примененные гармонизированные

нормы

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Примененный порядок оценки соот-

ветствия

2000/14/ЕС: Приложение V

Уровень мощности звука dB(A)

Измерено:87

Гарантировано:89

CEO

Head of Approbation

124 RU

– 1

Tisztelt Vásárló,

A készülék első használata előtt

olvassa el ezt az eredeti hasz-

nálati utasítást, ez alapján járjon el és tart-

sa meg a későbbi használatra vagy a

következő tulajdonos számára.

A készüléket kizárólag magáncélra szabad

használni a háztartásban:

– gépek, járművek, építmények, szerszá-

mok, homlokzatok, teraszok, kertápolá-

si eszközök stb. nagynyomású

vízsugárral történő tisztítására (szük-

ség esetén tisztítószer hozzáadásával).

– a KÄRCHER cég által engedélyezett

tartozékokkal, pótalkatrészekkel és

tisztítószerekkel. Tartsa be a tisztító-

szerhez mellékelt utasításokat.

A csomagolóanyagok újrahasznosít-

hatók. Ne dobja a csomagolóanyago-

kat a háztartási szemétbe, hanem

gondoskodjék azok újrahasznosításról.

A régi készülékek értékes újrahasz-

nosítható anyagokat tartalmaznak,

amelyeket tanácsos újra felhasznál-

ni. Ezért a régi készülékeket az arra alkal-

mas gyűjtőrendszerek igénybevételével

ártalmatlanítsa!

Megjegyzések a tartalmazott anyagok-

kal kapcsolatban (REACH)

Aktuális információkat a tartalmazott anya-

gokkal kapcsolatosan a következő címen

talál:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Minden országban az illetékes forgalma-

zónk által kiadott garancia feltételek érvé-

nyesek. Az esetleges üzemzavarokat az

Ön készülékén a garancia lejártáig költség-

mentesen elhárítjuk, amennyiben anyag-

vagy gyártási hiba az oka. Garanciális eset-

ben kérjük, forduljon a vásárlást igazoló bi-

zonylattal kereskedőjéhez vagy a

legközelebbi hivatalos szakszervizhez.

(A címet lásd a hátoldalon)

 Balesetveszély

Azonnal fenyegető veszély, amely súlyos

testi sérüléshez vagy halálhoz vezet.

몇 Figyelem!

Esetlegesen veszélyes helyzet, amely sú-

lyos testi sérüléshez vagy halálhoz vezet-

het.

Vigyázat

Esetlegesen veszélyes helyzet, amely kön-

nyű sérüléshez vagy kárhoz vezethet.

– A magasnyomású vízsu-

gár nem rendeltetésszerű

használat esetén veszé-

lyes lehet. A vízsugarat

soha ne irányítsa személyek, állatok,

aktív elektromos szerelvények vagy

maga a készülék felé.

– A fagy tönkreteheti a nem teljesen kiürí-

tett készüléket. A készüléket télen fagy-

mentes helyiségben kell tárolni.

Tartalomjegyzék

Általános megjegyzések . . HU . . .1

Biztonsági tanácsok . . . . . . HU . . .2

Használat . . . . . . . . . . . . . . HU . . .4

Transport . . . . . . . . . . . . . . HU . . .6

Tárolás . . . . . . . . . . . . . . . . HU . . .7

Ápolás és karbantartás . . . HU . . .7

Segítség üzemzavar esetén HU . . .8

Műszaki adatok . . . . . . . . . HU . . .9

CE-Nyilatkozat . . . . . . . . . . HU . . .9

Általános megjegyzések

Rendeltetésszerű használat

Környezetvédelem

Garancia

Szimbólumok az üzemeltetési út-

mutatóban

Szimbólumok a készüléken

125HU

– 2

 Balesetveszély

 Ne fogja meg nedves kézzel a hálózati

csatlakozót és dugaljat.

 A készüléket ne helyezze üzembe, ha a

hálózati csatlakozóvezeték vagy a ké-

szülék fontos alkatrészei, pl. magas-

nyomású tömlő, kézi szórópisztoly vagy

biztonsági elemek meg vannak sérülve.

 Minden üzem előtt ellenőrizze, hogy

nem sérült-e a hálózati dugós csatlako-

zóvezeték. A sérült hálózati csatlakozó-

vezetéket azonnal cseréltesse ki

felhatalmazott szervizzel/villamos szak-

emberrel.

 Ellenőrize a nagynyomású tömlő épsé-

gét minden használat előtt. A sérült

nagynyomású tömlőt azonnal ki kell

cserélni.

 Tilos a tűzveszélyes helyiségekben tör-

ténő üzemeltetés.

 A készülék veszélyes területen (pl.:

benzinkúton) történő alkalmazása ese-

tén figyelembe kell venni a megfelelő

biztonsági előírásokat.

 A nagynyomású vízsugár veszélyes le-

het szakszerűtlen használat esetén. A

vízsugarat soha ne irányítsa személyre,

állatra, működésben lévő elektromos

alkatrészre vagy a készülékre magára.

 A magasnyomású vízsugarat ne irányít-

sa se önmagára se másokra, a ruházat

vagy a lábbeli tisztítására.

 Nem szabad olyan tárgyat lelocsolni,

amely egészségre káros anyagot (pl.

azbesztet) tartalmaz.

 Az autógumit/szelepet a nagynyomású

sugár károsíthatja és roncsolhatja. A

károsodás első jele az autógumi elszí-

neződése. A sérült autógumik/kerék-

szelepek veszélyforrást jelentenek. A

tisztítás során legalább 30 cm távolsá-

got kell betartani!

 Robbanásveszély!

Gyúlékony folyadékot nem szabad per-

metezni vele.

Soha ne szívjon fel oldószer tartalmú

folyadékot vagy hígítatlan savakat és

oldószereket! Ide tartozik pl. a benzin, a

hígító vagy a fűtőolaj. A permetköd na-

gyon gyúlékony, robbanékony és mér-

gező. Ne használjon acetont, hígítatlan

savakat és oldószereket, mivel ezek a

készülékben lévő anyagokat megtá-

madják.

몇 Figyelem!

 A hosszabbító vezeték hálózati dugójá-

nak és csatlakozójának vízállónak kell

lenni és nem szabad vízben feküdni.

 A nem megfelelő hosszabbítóvezeté-

kek veszélyesek lehetnek. A szabad-

ban kizárólag az adott célra

engedélyezett és megfelelő jelöléssel

ellátott, megfelelő keresztmetszetű

hosszabbítóvezetékeket használjon: 1 -

10 m: 1,5 mm

; 10 - 30 m: 2,5 mm

 A hosszabbító kábelt mindig teljes hos-

szában le kell húzni a kábeldobról.

 A nagynyomású tömlők, szerelvények

és csatlakozók fontosak a készülék biz-

tonságos üzemeltetése szempontjából.

Csak a gyártó által ajánlott nagynyomá-

sú tömlőket, szerelvényeket és csatla-

kozókat szabad alkalmazni.

 Ez a készülék nem alkalmas arra, hogy

korlátozott fizikai, érzékelő vagy szelle-

mi képességgel rendelkező személyek

használják.

A készüléket nem használhatják gyer-

mekek és olyan személyek, akiket nem

tanítottak be a készülék használatára.

Gyerekeket felügyelni kell, annak bizto-

sításáért, hogy a készülékkel ne játsza-

nak.

A csomagolófóliát tartsa gyermekektől

távol, fulladás veszélye áll fenn!

 A felhasználónak rendeltetésszerűen

kell használnia a készüléket. Figyelem-

be kell venni a helyi viszonyokat, és a

készülékkel történő munkavégzés so-

rán ügyelni kell másokra, főként a gye-

rekekre.

Biztonsági tanácsok

126 HU

– 3

 A készüléket ne használja, ha hatótá-

volságon belül más személyek is tartóz-

kodnak, kivéve ha védőruházatot

viselnek.

 A visszafröccsenő víz vagy szennyező-

dés elleni védelemhez viseljen alkal-

mas védőruházatot és

védőszemüveget.

Vigyázat

 Hosszabb üzemszünetek esetén a ké-

szülék főkapcsolóját / készülékkapcso-

lót ki kell kapcsolni vagy ki kell húzni a

hálózati dugót.

 A készüléket ne üzemeltesse 0 °C alatti

hőmérsékleten.

 A sérülések elkerüléséhez tisztítás so-

rán legalább 30 cm távolságot kell tarta-

ni a lakkozott felületektől.

 A készüléket nem szabad felügyelet

nélkül hagyni, amíg üzemel.

 Ügyeljen arra, hogy a hálózati vagy

hosszabbító kábel ne sérülhessen meg

vagy károsodhasson azáltal, hogy át-

hajtanak rajta, becsípődik valahová,

megrántják vagy hasonló hatások érik.

A hálózati kábelt védeni kell a hőtől,

olajtól és kiálló élektől.

 A munkaterületen belüli összes, áram-

vezető alkatrésznek vizsugárral szem-

beni védelemmel kell rendelkeznie.

 A készülék IEC 60364-nek megfelelő

elektromos csatlakoztatását villanysze-

relővel kell elvégeztetni.

 A készüléket csak váltóárammal sza-

bad üzemeltetni. A feszültségnek meg

kell egyeznie a készülék típustábláján

található tápfeszültséggel.

 Biztonsági okokból alapvetően azt

ajánljuk, hogy a készüléket hibaáram-

védőkapcsolón (max. 30 mA) keresztül

üzemeltessék.

 Olyan tisztítási munkát, amelynek so-

rán olajtartalmú szennyvíz keletkezik

(pl. motormosás, alvázmosás), csak

olajleválasztóval ellátott mosóhelyen

szabad végezni.

 Ezt a készüléket a gyártó által szállított

vagy ajánlott tisztítószerek alkalmazá-

sára feljesztettük ki. Más tisztítószerek

vagy vegyszerek használata csökkent-

heti a készülék biztonságosságát.

Vigyázat

A biztonsági berendezések a felhasználó

védelmét szolgálják, ezeket nem szabad

módosítani vagy megkerülni.

A készülékkapcsoló megakadályozza a ké-

szülék véletlen üzemeltetését.

A zár lezárja a kézi szórópisztoly karját és

megakadályozza a készülék véletlen bein-

dítását.

A túlfolyószelep megakadályozza az enge-

délyezett munkanyomás túllépését.

Ha a kézi szórópisztoly karját elengedi, ak-

kor a nyomáskapcsoló a szivattyút lekap-

csolja, a magasnyomású sugár leáll. Ha a

kart meghúzza, a szivattyú ismét bekap-

csol.

Vigyázat

A készülékkel való tevékenység vagy a ké-

szüléken történő munka esetén biztosítani

kell a stabilitást, hogy a baleseteket vagy

rongálódásokat elkerülje.

– A készülék stabilitása akkor biztosított,

ha sík felületen áll.

Biztonsági berendezések

Készülékkapcsoló

Kézi szórópisztoly zárja

Túlfolyószelep nyomás kapcsolóval

A stabilitás feltételei

127HU

– 4

A készülék szállítási terjedelme fel van tün-

tetve a csomagoláson. Kicsomagoláskor

ellenőrizze a csomagolás tartalmát, hogy

megvan-e minden alkatrész.

Hiányzó tartozék vagy szállítási sérülés

esetén kérem, értesítse a kereskedőt.

Ábrát lásd a 2. oldalon

1 Csatlakozóelem a vízcsatlakozáshoz

2 Magasnyomású tömlő

3 Gyorscsatlakozó magasnyomású töm-

lőhöz

4 Vízcsatlakozás beépített szűrővel

5 Készülékkapcsoló „0/OFF“ / „I/ON“

6 Tartozékháló

7 Szállító markolat, kihúzható

8 Tisztítószer-szívócső szűrővel

9 A tartozékok tárolója

10 Kerekek

11 Kézi szórópisztoly

12 Kézi szórópisztoly zárja

13 Gomb a magasnyomású tömlő levá-

lasztásához a kézi szórópisztolyról

14 Sugárcső nyomásszabályozóval (Vario

Power)

15 Sugárcső szennymaróval

16 Mosókefe

Az extra tartozékok további felhasználási

lehetőséget biztosítanak a készülékhez.

Erre vonatkozólag részletes információkat

a KÄRCHER-kereskedőknél kaphat.

Üzembevétel előtt szerelje fel a mellékelt

különálló alkatrészeket.

 Ábra

A kerekeket nyomja a befogókba, és a

mellékelt csappal biztosítsa, ügyeljen a

csap állására.

 Ábra

A szállítófogantyút a befogóba helyez-

ni, amíg ellenállás érezhető. Ököllel

vagy egy puha gumi kalapács segítsé-

gével rövid ütéssel helyre rakni.

 Ábra

A tartozékhálót az ábrán látható kam-

póra akasztani.

 Ábra

Helyezze a magasnyomású tömlőt a

kézi szórópisztolyba, amíg ez hallható-

an bekattan.

Megjegyzés: Ügyeljen a csatlakozási

nipli helyes beállítására.

A biztos csatlakozást a magasnyomású

tömlő meghúzásával ellenőrizni.

몇 Figyelem!

Az érvényes előírások alapján a

készüléket soha nem szabad

rendszer-elválasztó nélkül az ivó-

víz-hálózatban üzemeltetni. Hasz-

nálja a KÄRCHER vállalat megfelelő

rendszer-elválasztóját vagy alternatívaként

egy EN 12729 BA típusnak megfelelő rend-

szer-elválasztót. Az olyan víz, amely rend-

szer elválasztón átfolyt, nem minősül

ihatónak.

Vigyázat

A rendszer elválasztót mindig a vízellátás-

hoz csatlakoztassa, soha ne közvetlenül a

készülékhez!

Megjegyzés: A víz szennyeződései a ma-

gasnyomású szivattyút és a tartozékokat

megrongálhatják. A védelemért a KÄR-

CHER vízszűrő használata (különleges tar-

tozék, megrend. szám 4.730-059) ajánlott.

Vegye figyelembe víz-szolgáltató vállalat

előírásait.

Használat

Szállítási tétel

Készülék leírása

Különleges tartozékok

Üzembevétel előtt

Kerekek felszerelése

A szállítófogantyú felszerelése

Tartozékháló felhelyezése

A magasnyomású tömlő összekötése a

kézi szórópisztollyal

Vízellátás

Vízellátás a vízvezetékből

128 HU

– 5

A csatlakozási értékeket lásd a típus táb-

lán/Műszaki adatoknál.

 Használjon megerősített anyagú víz-

tömlőt (nem része a szállítási tételnek)

kereskedelmi forgalomban kapható

csatlakozóval. (Átmérő legalább 1/2 coll

ill. 13 mm; hosszúság legalább 7,5 m).

 Ábra

Csavarozza a szállított csatlakozó al-

katrészt a készülék vízcsatlakozójára.

Helyezze be víztömlőt a készülék csat-

lakozó alkatrészébe és kösse a vízellá-

táshoz.

Ez a a magasnyomású tisztító a KÄRCHER

visszacsapó szeleppel ellátott szívótömlő-

vel (különleges tartozék, megrend. szám

4.440-238) felületi vizek pl. esővíztartályból

vagy tóból, felszívására alkalmas (A maxi-

mális felszívási magasságot lásd a Műsza-

ki adatoknál).

 A KÄRCHER visszacsapó szeleppel el-

látott szívótömlőt vízzel megtölteni, a

vízcsatlakozásra csavarni és az esővíz-

tartályba lógatni.

 A magasnyomású tömlőt a berendezés

magasnyomású csatlakozásáról levá-

lasztani.

 Készüléket bekapcsolni „I/ON“ és várni

(max. 2 percig), amíg a víz buborék-

mentesen jön ki a magasnyomású csat-

lakozásból.

 A készüléket kikapcsolni "0/OFF" .

Vigyázat

A 2 percnél hosszabb ideig tartó szárazme-

net a magasnyomású szivattyú rongálódá-

sához vezet. Ha a készülék 2 percen belül

nem termel nyomást, kapcsolja ki a készü-

léket és járjon el a „Segítség üzemzavar

esetén“ fejezet utasításai alapján.

 Ábra

A magasnyomású tömlőt erősen nyom-

ja a készüléken található gyorscsatla-

kozóba, ez hallhatóan bekattan.

Megjegyzés: Ügyeljen a csatlakozási

nipli helyes beállítására.

A biztos csatlakozást a magasnyomású

tömlő meghúzásával ellenőrizni.

 Ábra

A sugárcsövet helyezze be a kézi szóró-

pisztolyba és 90°-os elfordítással rögzítse.

 Teljesen nyissa ki a vízcsapot.

 Dugja be a hálózati dugót a dugaljba.

 Kapcsolja be a készüléket „I/ON“.

몇 Balesetveszély

A magasnyomású szórófejből kilépő vízsu-

gár a pisztoly visszalökődését idézi elő. Áll-

jon biztosan és fogja erősen a kézi

szórópisztolyt és a sugárcsövet.

Vigyázat

A tisztítás megkezdése előtt győződjön meg

róla, hogy a magasnyomású tisztító sima felü-

leten, biztosan álljon. A tisztítás alatt viseljen

védőszemüveget és védőruházatot.

 Oldja ki a kézi szórópisztoly karját.

 Húzza meg a kart, a készülék bekapcsol.

Megjegyzés: Ha a kart ismét elengedi, ak-

kor a készülék ismét lekapcsol. A magas-

nyomás megmarad a rendszerben.

A legáltalánosabb tisztítási feladatokhoz. A

munkanyomás fokozat nélkül „Min“ és

„Max“ között szabályozható.

 Engedje el a kézi szórópisztoly karját.

 Fordítsa a sugárcsövet a kívánt állásba.

A makacs szennyeződésekhez.

Vigyázat

Járműgumikat, lakkot vagy érzékeny felüle-

teket, mint pl. fát ne tisztítson szennymaró-

val, rongálódás veszélye áll fenn.

– Nem alkalmas munkavégzésre tisztító-

szerrel.

– Megjegyzés: Tisztítószerrel való mun-

kához alkalmas

Víz kiszívása nyitott tartályokból

Üzembevétel

Üzem

Sugárcső nyomásszabályozóval (Vario

Power)

Sugárcső szennymaróval

Mosókefe

129HU

– 6

Az adott tisztítási feladathoz kizárólag

KÄRCHER tisztító- és ápolószereket hasz-

náljon, mivel ezeket speciálisan az Ön ké-

szülékével történő használatra fejlesztették

ki. Más tisztító- és ápolószerek gyorsabb

kopáshoz, és a garancia érvényességének

elvesztéséhez vezethetnek. Kérem, érdek-

lődjön a szakkereskedésben vagy kérjen

tájékoztatást közvetlenül a KÄRCHER-től.

 Ábra

A tisztítószer szívócsövét a kívánt hos-

szúságban ki kell húzni a burkolatból.

A tisztítószer szívócsövet lógassa be

egy tisztítószeroldatot tartalmazó tar-

tályba.

 Használja a nyomásszabályozós su-

gárcsövet (Vario Power).

 Állítsa a sugárcsövet a „Mix“ állásba.

Megjegyzés: Ezáltal az üzem alatt a

tisztítószeroldatot a vízsugárhoz keveri.

Megjegyzés: Szükség esetén a mosókefé-

ket is lehet tisztítószeres munkához hasz-

nálni.

 Takarékosan permetezze fel a tisztító-

szert a száraz felületre és hagyja hatni

(ne hagyja megszáradni).

 A feloldott szennyeződést magasnyo-

mású sugárral mossa le.

 Engedje el a kézi szórópisztoly karját.

 A kézi szórópisztoly karját lezárni.

 Hosszabb munkaszünetekben (5 per-

cen túl) továbbá kapcsolja ki a készülé-

ket „0/OFF“.

 A kézi szórópisztolyt helyezze a kézi

szórópisztoly tárolójába.

Vigyázat

A magasnyomású tömlőt csak a kézi szóró-

pisztolyról vagy a készülékről válassza le,

ha nincs nyomás a rendszerben.

 Tisztítószeres munka után a szívócsö-

vet helyezze egy tiszta vízzel teli tar-

tályba, kb. egy percig járassa és öblítse

át a készüléket leszerelt sugárcső mel-

lett.

 Engedje el a kézi szórópisztoly karját.

 A készüléket kikapcsolni "0/OFF" .

 Zárja el a vízcsapot.

 Válassza le a készüléket vízellátásról.

Vigyázat: A bevezető- vagy a magas-

nyomású tömlő leválasztásánál az

üzem után meleg víz léphet ki a csatla-

kozásokból.

 Nyomja a kézi szórópisztoly karját,

hogy a rendszerben még meglevő nyo-

mást kiengedje.

 A kézi szórópisztoly karját lezárni.

 Húzza ki a hálózati dugót.

Vigyázat

A készülék szállításánál a balesetek vagy

sérülések elkerülése érdekében vegye fi-

gyelembe a készülék súlyát (lásd a műsza-

ki adatokat).

 A készüléket a hordófogantyúnál meg-

emelni és vinni.

 A készüléket a szállítófogantyúnál húz-

za.

Ábra

 A készülék tolásánál elő

bb teljesen

húzza fel szállítófogantyút, hallhatóan

bekattan.

 A készüléket elcsúszás és borulás ellen

biztosítani kell.

Munkavégzés tisztítószerrel

Javasolt tisztítási módszer

A használat megszakítása

Használat befejezése

Transport

Szállítás kézzel

Szállítás járműben

130 HU

– 7

Vigyázat

A tárolási hely kiválasztásánál, a balesetek

vagy sérülések elkerülése érdekében, ve-

gye figyelembe a készülék súlyát (lásd a

műszaki adatokat).

 A készüléket sík területen állítsa le.

 Nyomja meg a leválasztó gombot a kézi

szórópisztolyon és válassza le a ma-

gasnyomású tömlőt a kézi szórópisz-

tolyról.

 A magasnyomású tömlő gyorscsatlako-

zó házát nyomja a nyíl irányába, és

húzza ki a magasnyomású tömlőt.

 A hálózati csatlakozóvezetéket, a ma-

gasnyomású tömlőt és a tartozékokat

tárolja a készüléken.

Hosszabb tárolás előtt, ill. tél idején vegye

figyelembe az "Ápolás" fejezet utasításait

is.

Vigyázat

A készüléket és a tartozékokat védje fagy

ellen.

A fagy tönkreteszi a készüléket és a tarto-

zékokat, ha előtte nem ürítette le a vizet.

Károk elkerülése érdekében:

 A készülékből teljesen ürítse ki a vizet:

A készüléket magasnyomású tömlő és

vízellátás csatlakoztatása nélkül kap-

csolja be (max. 1 perc) és várjon, amíg

nem jön ki víz a magasnyomású csatla-

kozóból. A készüléket kikapcsolni.

 A készüléket az össze tartozékkal

együtt fagymentes helyen tárolja.

 Balesetveszély

Minden ápolási- és karbantartási munka

megkezdése előtt kapcsolja ki a készüléket

és húzza ki a hálózati csatlakozót.

Hosszabb tárolás előtt, pl. télen

 Húzza le a szűrőt a tisztítószer szívó-

csőről és folyóvíz alatt tisztítsa meg.

 A vízcsatlakozóban található szűrőszi-

tát húzza ki laposfogóval és tisztítsa

meg folyó víz alatt.

A készülék nem igényel karbantartást.

Kizárólag eredeti KÄRCHER alkatrészeket

használjon. Ezen Gépkönyv végén talál-

hatja a pótalkatrészek rövid áttekintését.

Tárolás

A készülék tárolása

Fagyás elleni védelem

Ápolás és karbantartás

Ápolás

Karbantartás

Alkatrészek

131HU

– 8

A kisebb meghibásodásokat a következő

áttekintő táblázat segítségével Ön is meg-

szüntetheti.

Kétség esetén kérjük, forduljon jogosult

ügyfélszolgálathoz.

 Balesetveszély

Minden ápolási- és karbantartási munka

megkezdése előtt kapcsolja ki a készüléket

és húzza ki a hálózati csatlakozót.

Elektromos alkatrészeken történő javításo-

kat és munkákat csak jóváhagyott szerviz

szolgálat végezhet el.

 Húzza meg a kézi szórópisztoly karját,

a készülék bekapcsol.

 Ellenőrizze, hogy a feszültség adata a

típustáblán megegyezik-e az áramfor-

rás feszültségével.

 Vizsgálja meg a hálózati csatlakozóve-

zetéket esetleges sérülésekre.

 Ellenőrizze a sugárcső beállítását.

 A készülék légtelenítése: Készüléket

magasnyomású tömlő csatlakoztatása

nélkül bekapcsolni, és várni (max. 2

percig), amíg a víz buborékmentesen

jön ki a magasnyomású csatlakozásból.

Kapcsolja ki a készüléket, és kösse vis-

sza a magasnyomású tömlőt.

 Ellenőrizze a vízellátást.

 A vízcsatlakozóban található szűrőszi-

tát húzza ki laposfogóval és tisztítsa

meg folyó víz alatt.

Ok: Feszültségesés gyenge áram hálózat

vagy hosszabbító kábel használata miatt.

 Bekapcsoláskor először a kézi szóró-

pisztoly karját húzza meg, azután állítsa

a készülékkapcsolót „I/ON“ -ra.

 Magasnyomású fúvóka tisztítása: A

szennyeződéseket a szórófej furatból

egy tű segítségével távolítsa el és víz-

zel előrefelé öblítse ki.

 Ellenőrizze a vízellátás mennyiségét.

 A készülék kismértékű szivárgása mű-

szaki okok miatt lehetséges. Erős szi-

várgás esetén hívja a jóváhagyott

szerviz szolgálatot.

 Használja a nyomásszabályozós su-

gárcsövet (Vario Power).

Állítsa a sugárcsövet a „Mix“ állásba.

 Tisztítsa ki a tisztítószer szívócső szű-

rőjét.

 Ellenőrizze, hogy a tisztítószer szívó-

cső nem törik-e meg valahol.

Segítség üzemzavar esetén

A készülék nem megy

A készülék nem termel nyomást

A készülék nem indul, a motor zúg

Erős nyomásingadozások

A készülék szivárog

Nem szívja fel a tisztítószert

132 HU

– 9

A műszaki adatok módosításának jogát

fenntartjuk!

Ezennel tanúsítjuk, hogy az alábbiakban

megnevezett gép tervezése és építési

módja alapján az általunk forgalomba ho-

zott kivitelben megfelel az EK irányelvek

vonatkozó, alapvető biztonsági és egész-

ségügyi követelményeinek. A gép jóváha-

gyásunk nélkül történő módosítása esetén

ez a nyilatkozat elveszti érvényességet.

Alulírottak az ügyvezetés megbízásából és

felhatalmazásával lépnek fel.

A dokumentációért felelős személy:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2010/12/01

Műszaki adatok

Vízcsatlakozó

Hozzáfolyási hőmérséklet

(max.)

°C 40

Hozzáfolyási mennyiség

(min.)

l/perc 10

Hozzáfolyási nyomás

(max.)

MPa 0,8

Max. felszívási magasság m 0,5

Elektromos csatlakozás

Feszültség

1~50 Hz

V 230

Csatlakozási teljesítmény kW 1,8

Hálózati biztosító (lomha) A 10

Védelmi osztály I

Védelmi fokozat IP X5

Teljesítményre vonatkozó adatok

Üzemi nyomás MPa 11

Max. megengedett nyomás MPa 12

Szállított mennyiség, víz l/perc 6,3

Méretek és súly

Hossz mm 285

Szélesség mm 325

Magasság mm 876

Súly, üzemkészen a tarto-

zékkal

kg 12

Szállított mennyiség, tisztí-

tószer

l/perc 0,3

A kézi szórópisztoly vissza-

lökő erőhatása

N 15

Az EN 60335-2-79 szerint megállapított

értékek

Kéz-kar vibrációs kibocsá-

tási érték

Bizonytalanság K

m/s

< 2,5

0,3

Hangnyomás szint L

Bizonytalanság K

dB(A)

Hangnyomás szint L

+ bi-

zonytalanság K

dB(A) 89

CE-Nyilatkozat

Termék: nagynyomású tisztító

Típus: 1.180-xxx

Vonatkozó európai közösségi irányel-

vek:

2006/42/EK (+2009/127/EK)

2004/108/EK

2000/14/EK

Alkalmazott harmonizált szabványok:

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Követett megfelelés megállapítási eljá-

rás:

2000/14/EK: V. függelék

Hangteljesítményszint dB(A)

Mért: 87

Garantált: 89

CEO

Head of Approbation

133HU

– 1

Vážený zákazníku,

Před prvním použitím svého

zařízení si přečtěte tento původ-

ní návod k používání, řiďte se jím a uložte

jej pro pozdější použití nebo pro dalšího

majitele.

Tento vysokotlaký čistič používejte výhrad-

ně v domácnosti, a sice

– k čištění strojů, vozů, budov, nářadí,

fasád, teras, zahradního náčiní apod. K

čištění využívejte vysokotlakého paprs-

ku vody, dle potřeby používejte čisticí

prostředky.

– Při práci s čističem používejte pouze

příslušenství, náhradní díly a čisticí pro-

středky schválené výrobcem, tj. firmou

KÄRCHER. Při používání čisticích pro-

středků se řiďte pokyny na nich uvede-

nými.

Obalové materiály jsou recyklovatel-

né. Obal nezahazujte do domácího

odpadu, nýbrž jej odevzdejte k opětovné-

mu zužitkování.

Přístroj je vyroben z hodnotných

recyklovatelných materiálů, které se

dají dobře znovu využít. Likvidujte

proto staré přístroje ve sběrnách k tomuto

účelu určených.

Informace o obsažených látkách

(REACH)

Aktuální informace o obsažených látkách

naleznete na adrese:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

V každé zemi platí záruční podmínky vyda-

né příslušnou distribuční společností. Pří-

padné poruchy zařízení odstraníme během

záruční lhůty bezplatně, pokud byl jejich

příčinou vadný materiál nebo výrobní záva-

dy. V případě uplatňování nároku na záru-

ku se s dokladem o zakoupení obraťte na

prodejce nebo na nejbližší oddělení služeb

zákazníků

(Adresy poboček najdete na zadní straně)

 Pozor!

Pro bezprostředně hrozící nebezpečí, které

vede k těžkým fyzickým zraněním nebo k

smrti.

몇 Upozornění

Pro potencionálně nebezpečnou situaci,

která by mohla vést k těžkým fyzickým zra-

něním nebo k smrti.

Pozor

Pro potencionálně nebezpečnou situaci,

která může vést k lehkým fyzickým zraně-

ním nebo k věcným škodám.

– Vysokotlaký vodní papr-

sek může být při neodbor-

ném používání

nebezpečný. Vysokotla-

kým vodním paprskem se nesmí mířit

na osoby, zvířata, elektrickou výstroj

pod napětím ani na zařízení samotné.

– Mráz může nedokonale vyprázděný pří-

stroj zničit. V zimě přístroj skladujte v

prostoru bez mrazu.

Obsah

Obecná upozornění . . . . . . CS . . .1

Bezpečnostní pokyny . . . . . CS . . .2

Obsluha . . . . . . . . . . . . . . . CS . . .4

Přeprava. . . . . . . . . . . . . . . CS . . .6

Ukládání . . . . . . . . . . . . . . . CS . . .7

Ošetřování a údržba. . . . . . CS . . .7

Pomoc při poruchách . . . . . CS . . .8

Technické údaje . . . . . . . . . CS . . .9

ES prohlášení o shodě. . . . CS . . .9

Obecná upozornění

Oblasti využití přístroje

Ochrana životního prostředí

Záruka

Symboly použité v návodu k

obsluze

Symboly na zařízení

134 CS

– 2

 Pozor!

 Nikdy se nedotýkejte síťového kabelu

vlhkýma rukama.

 Zařízení nikdy neuvádějte do provozu,

je-li poškozeno síťové napájecí vedení

nebo důležité části zařízení, např. vyso-

kotlaká hadice, ruční stříkací pistole

nebo bezpečnostní mechanismy.

 Před každým zahájením provozu zkon-

trolujte, zda síťové napájecí vedení a

síťová zástrčka nejsou poškozeny.

Poškozené síťové napájecí vedení dej-

te neprodleně vyměnit autorizovaným

zákaznickým servisem / odborníkem

elektrikářem.

 Vždy než začnete s přístrojem praco-

vat, zkontrolujte vysokotlakou hadici,

zda není poškozená. Poškozenou hadi-

ci ihned vyměňte.

 Nikdy nepracujte s vysokotlakým čisti-

čem v prostorách, ve kterých hrozí

nebezpečí exploze!

 Používáte-li přístroj v nebezpečných

prostorách (např. benzinová pumpa),

dodržujte bezpodmínečně příslušné

bezpečnostní předpisy.

 Paprsek vysokého tlaku vody může být

nebezpečný, je-li s ním zacházeno

neodborným způsobem. Paprsek vyso-

kého tlaku nikdy nesměřujte na osoby,

zvířata, zapnutá elektrická zařízení či

na samotný čistič.

 Vysokotlakým vodním paprskem nikdy

nemiřte na jiné osoby ani na sebe za

účelem očištění oděvu či obuvi.

 Nikdy neostřikujte předměty obsahující

látky životu nebezpečné (např. azbest).

 Pneumatikám/ventilům pneumatik hro-

zí poškození resp. prasknutí při ostřiko-

vání vysokotlakým paprskem. Prvním

příznakem takového poškození je

zabarvení pneumatiky. Poškozené

pneumatiky/ventily pneumatik jsou

životu nebezpečné. Při čištění dodržuj-

te vzdálenost paprsku vody nejméně 30

cm!

 Nebezpečí exploze!

Nepoužívejte hořlavé tekutiny.

Nikdy nenasávejte kapaliny obsahující

rozpouštědla či neředěné kyseliny a

rozpouštědla! Sem patří např. benzín,

ředidla do barev nebo topný olej. Roz-

prášená mlha je vysoce vznětlivá,

výbušná a jedovatá. Nepoužívejte ace-

ton, neředěné kyseliny a rozpouštědla,

neboť mohou poškodit materiál, z

něhož je zařízení vyrobeno.

몇 Upozornění

 Síťová zástrčka a spojka prodlužovací-

ho vedení musejí být vodotěsné a

nesmějí ležet ve vodě.

 Nevhodná prodlužovací vedení mohou

být nebezpečná. Pod širým nebem

používejte jen taková prodlužovací

vedení, která jsou k tomuto účelu

schválena a odpovídajícím způsobem

označena a mají dostatečný průřez. 1 -

10 m: 1,5 mm

; 10 - 30 m: 2,5 mm

 Prodlužovací vedení vždy kompletně

odmotejte z kabelového navijáku.

 Kvalita vysokotlakých hadic, armatur a

spojek je důležitá pro bezpečnost práce

s čističem. Používejte proto pouze

vysokotlaké hadice, armatury a spojky

doporučené autorizovaným distributo-

rem.

 Toto zařízení není určeno k tomu, aby

ho používaly osoby s omezenými fyzic-

kými, smyslovými nebo duševními

schopnostmi.

S přístrojem nesmí pracovat děti nebo

osoby, které nebyly seznámeny s návo-

dem k jeho použití.

Na děti je třeba dohlížet, aby bylo zajiš-

těno, že si se zařízením nebudou hrát.

Balicí fólii udržujte mimo dosah dětí,

hrozí nebezpečí udušení!

 Uživatel smí přístroj používat pouze k

účelům, ke kterým byl přístroj vyroben.

Při práci s přístrojem je uživatel povinen

dbát místních specifik a brát ohled na

Bezpečnostní pokyny

135CS

– 3

osoby, nacházející se v blízkosti pří-

stroje.

 Přístroj nepoužívejte, pokud se v dosa-

hu nacházejí jiné osoby, které nemají

ochranný oděv.

 Za účelem ochrany před odstřikující

vodou či nečistotami noste při práci s

čističem ochranný oděv a ochranné

brýle.

Pozor

 Při delších provozních přestávkách

vypněte hlavní vypínač / spínač přístro-

je nebo přístroj odpojte od zdroje napě-

tí.

 Zařízení neprovozujte při teplotách

nedosahujících 0 °C.

 Při čištění lakovaných povrchových

ploch dodržujte vzdálenost paprsku

vysokého tlaku vody od plochy min. 30

cm, abyste zabránili poškození plochy.

 Nikdy přístroj nenechávejte bez dozoru,

je-li v provozu.

 Dbejte na to, aby nedošlo k poškození

síťového či prodlužovacího vedení

následkem přejetí vedení, jeho skřípnu-

tím či taháním za něj trhavým pohybem.

Síťové vedení chraňte před žárem, ole-

jem a ostrými hranami.

 Veškeré části přístroje, kterými je

veden el. proud, musí být chráněny

před stříkající vodou.

 Přístroj smí být zapojen jen do takové-

ho el. přívodu, který byl instalován kva-

lifikovaným elektrikářem v souladu s

mezinárodní normou IEC 60364 o elek-

trické instalaci budov.

 Přístroj zapojujte pouze na střídavý

proud. Napětí musí být shodné s údaji o

napětí na typovém štítku přístroje.

 Z bezpečnostních důvodů zásadně

doporučujeme provozovat zařízení

přes ochranný spínač proti zbytkovému

proudu (max. 30 mA).

 Čisticí práce, při kterých vzniká odpa-

dová voda obsahující olej (např. při čiš-

tění motoru či podvozku automobilu),

se smějí provádět výhradně na místech

k tomu určených (myčky), disponujících

odlučovačem oleje.

 Tento přístroj byl koncipován pro použi-

tí jen takových č

isticích prostředků, kte-

ré jsou dodávány, resp. doporučeny

autorizovaným distributorem. Použití

jiných čisticích prostředků či chemikálií

by mohlo mít negativní vliv na bezpeč-

nost přístroje.

Pozor

Bezpečnostní mechanismy slouží na

ochranu uživatele a nesmějí být měněny či

obcházeny.

Vypínač na zařízení zabraňuje zařízení v

nahodilému provozu.

Pojistné ústrojí blokuje páčku ruční stříkací

pistole a brání nahodilému spuštění zaříze-

ní.

Přepadový ventil brání překročení přípust-

ného pracovního tlaku.

Uvolněním páčky na ruční stříkací pistoli

vypne tlakový spínač čerpadlo a vysokotla-

ký vodní paprsek se přeruší. Přitažením

páčky se čerpadlo opět zapne.

Pozor

Před každými činnostmi na nebo s p

řístro-

jem zajistěte stabilitu přístroje, aby bylo

zabráněno poraněním nebo poškozením.

– Stabilita přístroje je zajištěna, pokud

přístroj stojí na rovné ploše.

Bezpečnostní prvky

Hlavní spínač

Zajištění ruční stříkací pistole

Nadproudový ventil s tlakovým spína-

čem

Podmínky pro zachování stability

136 CS

– 4

Obsah dodávky je zobrazen na obale vaše-

ho zařízení. Před vybalením přístroje zkon-

trolujte, zda je zásilka kompletní.

Pokud chybí části příslušenství nebo bylo

transportem poškozeny, obraťte se na vaší

prodejnu.

Obrázek viz stránka 2

1 Spojovací element pro přívod vody

2 Vysokotlaká hadice

3 Rychlopřípojka pro vysokotlakou hadici

4 Vodní přípojka s integrovaným sítkem

5 Hlavní vypínač nastavte na "0/OFF" / "I/

ON"

6Síť z příslušenství

7Přepravní držadlo, vytažitelná

8 Sací hadice na čisticí prostředek s filt-

rem

9 Uložení pro příslušenství

10 Kola

11 Ruční stříkací pistole

12 Zajištění ruční stříkací pistole

13 Tlačítko k oddělení vysokotlaké hadice

od ruční stříkací pistole

14 Používejte ocelovou trubku s regulací

tlaku (Vario Power)

15 Vysokotlaká trubka s frézou na nečisto-

16 Mycí kartáč

Zvláštní příslušenství rozšiřuje možnosti

využití vysokotlakého čističe. Bližší infor-

mace obdržíte u Vašeho obchodníka s pří-

stroji KÄRCHER.

Před uvedením do provozu namontujte díly

volně přiložené k za

řízení.

 ilustrace

Kolečka zatlačte do úchytu a zajistěte

pomocí přiložených zátek, dbejte na

směr umístění zátky.

 ilustrace

Přepravní rukojeť nasaďte do úchytu až

na doraz. Pěstí nebo měkkým gumo-

vým kladívkem upravte polohu rukojeti.

 ilustrace

Síť zahákněte do háčků znázorněných

na obrázku.

 ilustrace

Zasuňte vysokotlakou hadici do ruční

stříkací pistole tak, aby slyšitelně

zaskočila.

Upozornění: Dbejte na správné seříze-

ní připojovací matice.

Prověřte bezpečné spojení tahem za

vysokotlakou hadici.

몇 Upozornění

Podle platných předpisů nesmí být

zařízení nikdy provozováno na

vodovodní síti bez systémového

oddělovače. Jedná se o vhodný

systémový oddělovač firmy KÄRCHER

nebo alternativně systémový oddělovač

odpovídající normě EN 12729 typ BA.

Voda, která protekla systémovým děličem,

je hodnocena jako nikoliv pitná.

Pozor

Systémový oddělovač připojujte vždy k pří-

vodu vody nikoliv k přístroji!

Upozornění: Nečistoty ve vodě mohou

poškodit vysokotlaké čerpadlo a příslušen-

ství. Na ochranu před nimi se doporučuje

Obsluha

Obsah zásilky

Popis zařízení

Zvláštní příslušenství

Před uvedením do provozu

Montáž koleček

Montáž přepravní rukojeti

Uchycení sítě

Vysokotlakou hadici připojte k ruční stří-

kací pistoli

Přívod vody

137CS

– 5

používat vodní filtr KÄRCHER (zvláštní pří-

slušenství, obj. číslo 4.730-059).

Dbejte pokynů příslušné místní organizace

zajišťující zásobování vodou.

Hodnoty připojení viz typový štítek, resp.

Technické údaje.

 Používejte vodní hadici vyztuženou tka-

ninou (není součástí dodávky) vybave-

nou obvyklou spojkou. (Průměr alespoň

1/2 palce popř. 13 mm; délka alespoň

7,5 m).

 ilustrace

Spojku, která je součástí dodávky,

našroubujte na vodní přípojku zařízení.

Vodní hadici nasaďte na spojovací díl a

připojte k přívodu vody.

Tento vysokotlaký čistič je díky sací hadici

KÄRCHER se zpětným ventilem (zvláštní

příslušenství obj. č. 4.440-238) vhodný k

nasávání povrchové vody např. z kádí na

dešťovou vodu nebo tůní apod. (ohledně

max. sací výšky viz technická data).

 Sací hadici KÄRCHER se zpětným ven-

tilem naplňte vodou, našroubujte na

vodní přípojku a zavěste do kádě na

dešťovou vodu.

 Vysokotlakou hadici odmontujte od

vysokotlaké přípojky zařízení.

 Zařízení zapněte „I/ON“ a čekejte (max.

2 minuty), dokud z vysokotlaké přípojky

nezačne vystupovat voda bez bublin.

 Zařízení vypněte „0/OFF“.

Pozor

Běh na prázdno po dobu delší než 2 minuty

vede k poškození vysokotlakého čerpadla.

Pokud přístroj nevytvoří tlak během 2

minut, vypněte jej a postupujte podle poky-

nů v kapitole „Nápověda při poruchách“.

 ilustrace

Vysokotlakou hadici pevně zasuňte do

rychlospojky, uslyšíte přitom, jak zasko-

čí.

Upozornění: Dbejte na správné seříze-

ní připojovací matice.

Prověřte bezpečné spojení tahem za

vysokotlakou hadici.

 ilustrace

Stříkací trubku nasaďte na stříkací pis-

toli a otočením o 90° ji zajistěte.

 Zcela otevřete vodovodní kohoutek.

 Zapojte síťovou zástrčku do zásuvky.

 Zapněte hlavní vypínač „I/ON“.

몇 Pozor!

Vodní paprsek, vycházející z vysokotlaké

trysky, působí na stříkací pistoli reaktivní

silou. Zaujměte bezpečný postoj a pevně

držte ruční stříkací pistoli a stříkací trubku.

Pozor

Před začátkem čištění zajistětě, aby stál

vysokotlaký čistič bezpečně na rovném

podkladu. Při čištění používejte ochranné

bríle a ochranný oděv.

 Odjistěte páčku na stříkací pistoli.

 Zatáhněte za páčku, zařízení se zapne.

Upozornění: Jestliže se páčka znovu uvol-

ní, zařízení se znovu vypne. Vysoký tlak

zůstává v systému zachován.

Pro obvyklé čištění. Pracovní tlak lze nasta-

vit stupňovitě mezi „Min“ a „Max“.

 Uvolněte stisk páčky na stříkací pistoli.



Nastavte ocelovou trubku do požadova-

né polohy.

Pro těžká znečištění.

Pozor

Nečistěte pneumatiky, lak nebo citlivé povr-

chy jako dřevo pomocí frézy na nečistoty,

hrozí poškození.

– Nehodí se pro práci s čisticími prostřed-

ky.

– Upozornění: Hodí se pro práci s čisticí-

mi prostředky

Zásobování vodou z přívodu vody

Nasávání vody z otevřených nádrží

Uvedení do provozu

Provoz

Používejte ocelovou trubku s regulací tla-

ku (Vario Power).

Vysokotlaká trubka s frézou na nečisto-

Mycí kartáč

138 CS

– 6

Při realizaci chystané čisticí úlohy používej-

te výhradně čisticí a ošetřovací prostředky

firmy KÄRCHER, neboť byly vyvinuty spe-

ciálně k použití s Vaším zařízením. Použití

jiných čisticích a ošetřovacích prostředků

může vést k rychlému opotřebení a zániku

záručních nároků. Dejte si poradit ve speci-

alizovaném obchodě nebo si vyžádejte

informace přímo u firmy KÄRCHER.

 ilustrace

Vytáhněte sací hadici na čisticí prostře-

dek v požadované délce z pouzdra.

Zavěste hadici na čisticí prostředek do

nádoby s roztokem čisticího prostředku.

 Používejte ocelovou trubku s regulací

tlaku (Vario Power).

 Stříkací trubku natočte do polohy „Mix“.

Upozornění: Tímto způsobem se roz-

tok čisticího prostředku za provozu při-

míchává k vodnímu paprsku.

Upozornění: Je-li potřeba, je možné při

práci s čisticím prostředkem použít také

mycí kartáče.

 Čisticí prostředek úsporně nastříkejte

na suchý povrch a nechte působit (ne

však zaschnout).

 Uvolněnou nečistotu opláchněte

paprskem vysokého tlaku.

 Uvolněte stisk páčky na stříkací pistoli.

 Zajistěte páčku stříkací pistole.

 Při delších přestávkách v práci (přes 5

minut) přístroj ještě vypněte vypínačem

„0/OFF“.

 Ruční stříkací pistoli zasuňte do uložení

pro ruční stříkací pistoli.

Pozor

Když v systému není tlak, oddělte vysoko-

tlakou hadici jen od ruční stříkací pistole

nebo zařízení.

 Po práci s čisticími prostředky zavěste

sací hadici do nádoby s čistou vodou,

zapn

ěte zařízení na cca 1 minutu s

odmontovanou stříkací trubkou a pro-

pláchněte je dočista.

 Uvolněte stisk páčky na stříkací pistoli.

 Zařízení vypněte „0/OFF“.

 Zavřete vodovodní kohoutek.

 Odpojte zařízení od přívodu vody.

Pozor: při oddělování přívodní nebo

vysokotlaké hadice může po provozu z

přípojek vytékat teplá voda.

 Stiskněte páčku na stříkací pistoli za

účelem odstranění zbylého tlaku ze

systému.

 Zajistěte páčku stříkací pistole.

 Vytáhněte zástrčku ze sítě.

Pozor

Aby bylo zabráněno poraněním nebo neho-

dám při přepravě, berte ohled na hmotnost

přístroje (viz. technické údaje).

 Zařízení zvedně

te za držadlo a přenes-

te je.

 Přístroj tahejte za přepravní úchyt.

ilustrace

 Před tlačením přístroje nejprve zcela

vytáhněte přepravní rukojeť nahoru,

uslyšíte jak zaskočí.

 Zajistěte přístroj proti sklouznutí a pře-

vrácení.

Práce s čisticím prostředkem

Doporučovaná metoda čištění

Přerušení provozu

Ukončení provozu

Přeprava

Ruční přeprava

Přeprava ve vozidle

139CS

– 7

Pozor

Aby bylo zabráněno poraněním nebo neho-

dám, zohledněte při výběru místa usklad-

nění hmotnost přístroje (viz. technické

údaje).

 Přístroj odstavte na rovné ploše.

 Stiskněte tlačítko pro odpojení na ruční

stříkací pistoli a odpojte vysokotlakou

hadici od ruční stříkací pistole.

 Kryt rychlopřípojky pro vysokotlakou

hadici tlačte ve směru šipky a vysoko-

tlakou hadici vytáhněte.

 Síťové napájecí vedení, vysokotlakou

hadici a příslušenství uložte na zaříze-

ní.

Před dlouhodobím uskladněním, např. v

zimě navíc dodržujte pokyny v kapitole

Péče.

Pozor

Zařízení a příslušenství chraňte před mra-

zem.

Není-li ze zařízení a příslušenství beze

zbytku vypuštěna voda, mráz zařízení a

příslušenství zničí. Jak př

edcházet škodám

 Ze zařízení vypusťte veškerou vodu:

zařízení zapněte bez připojené vysoko-

tlaké hadice a bez připojeného přívodu

vody (na max. 1 minutu) a počkejte,

dokud z vysokotlakého přípoje nepře-

stane vytékat voda. Zařízení vypněte.

 Zařízení s úplným příslušenstvím uklá-

dejte na místo chráněné před mrazem.

 Pozor!

Než začnete provádět jakoukoliv péči nebo

údržbu, zařízení vypněte a vytáhněte

zástrčku ze sítě.

Před uskladněním na delší dobu, např. na

zimu:

 Sejměte filtr ze sací hadice na čisticí

prostředky a opláchněte jej pod tekoucí

vodou.

 Síto ve vodní přípojce vyjměte plochými

kleštěmi a vyčistěte je pod tekoucí

vodou.

Zařízení je bezúdržbové.

Používejte výhradně originální náhradní

díly firmy KÄRCHER. Přehled náhradních

dílů najdete na konci tohoto provozního

návodu.

Ukládání

Uložení přístroje

Ochrana proti zamrznutí

Ošetřování a údržba

Péče

Údržba

Náhradní díly

140 CS

– 8

Drobné poruchy můžete odstranit sami s

pomocí následujících údajů.

V případě nejistoty se laskavě obraťte na

autorizovaný zákaznický servis.

 Pozor!

Než začnete provádět jakoukoliv péči nebo

údržbu, zařízení vypněte a vytáhněte

zástrčku ze sítě.

Veškeré opravářské práce na elektrických

částech přístroje smí provádět pouze auto-

rizovaný zákaznický servis firmy Kärcher.

 Zatáhněte za páčku stříkací pistole,

zařízení se zapne.

 Zkontrolujte, zda napětí uvedené na

typovém štítku přístroje souhlasí s

napětím zdroje elektrického proudu.

 Zkontrolujte, zda není síťové napájecí

vedení poškozeno.

 Zkontrolujte nastavení stříkací trubky.

 Zařízení odvzdušněte: Zařízení zapně-

te bez připojené vysokotlaké hadice a

čekejte (max. 2 minuty), dokud z vyso-

kotlaké přípojky nezačne vystupovat

voda bez bublin. Zařízení vypněte a

znovu připojte vysokotlakou hadici.

 Zkontrolujte přívod vody.

 Síto ve vodní přípojce vyjměte plochými

kleštěmi a vy

čistěte je pod tekoucí

vodou.

Příčina: Pokles napětí v důsledku slabé

rozvodné sítě nebo při použití prodlužova-

cího kabelu.

 Při zapínání nejprve přitáhněte páčku

ruční stříkací pistole a teprve poté

přepněte vypínač zařízení na "I/ON".

 Vyčistěte vysokotlakou trysku: Odstraň-

te jehlou nečistoty z otvoru trysky a

zpředu ji propláchněte vodou.

 Zkontrolujte množství přiváděné vody.

 Mírná netěsnost zařízení je podmíněna

technicky. Při značné netěsnosti je tře-

ba řešením pověřit autorizovaný zákaz-

nický servis.

 Používejte ocelovou trubku s regulací

tlaku (Vario Power).

Stříkací trubku natočte do polohy „Mix“.

 Filtr oč

istěte na sací hadici čisticího pro-

středku.

 Zkontrolujte, zda na sací hadici nejsou

zlomy.

Pomoc při poruchách

Přístroj neběží

Zařízení nelze natlakovat

Zařízení se nerozbíhá, motor hučí

Silné kolísání tlaku

Zařízení je netěsné

Čisticí prostředek není nasáván

141CS

– 9

Technické změny vyhrazeny.

Tímto prohlašujeme, že níže označené

stroje odpovídají jejich základní koncepcí a

konstrukčním provedením, stejně jako

námi do provozu uvedenými konkrétními

provedeními, příslušným zásadním

požadavkům o bezpečnosti a ochraně

zdraví směrnic ES. Při jakýchkoli na stroji

provedených změnách, které nebyly námi

odsouhlaseny, pozbývá toto prohlášení

svou platnost.

Podepsaní jednají v pověření a s plnou

mocí jednatelství

Osoba zplnomocněná sestavením doku-

mentace:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2010/12/01

Technické údaje

Přívod vody

Teplota přívodu (max.) °C 40

Přiváděné množství (min.) l/min 10

Přívodní tlak (max.) MPa 0,8

Max. sací výška m 0,5

Elektrické připojení

Napětí

1~50 Hz

V 230

Příkon kW 1,8

Síťová pojistka (pomalá) A 10

Ochranná třída I

Stupeň krytí IP X5

Výkonnostní parametry

Pracovní tlak MPa 11

Max. přípustný tlak MPa 12

Čerpané množství vody l/min 6,3

Rozměry a hmotnost

Délka mm 285

Šířka mm 325

Výška mm 876

Hmotnost přístroje připra-

veného k provozu s příslu-

šenstvím

kg 12

Množství naplněného čisti-

cího prostředku

l/min 0,3

Síla zpětného nárazu vyso-

kotlaké pistole

N 15

Zjištěné hodnoty dle EN 60335-2-79

Hodnota vibrace ruka-paže

Kolísavost K

m/s

< 2,5

0,3

Hladina akustického tlaku

Kolísavost K

dB(A)

Hladina akustického výko-

nu L

+ Kolísavost K

dB(A) 89

ES prohlášení o shodě

Výrobek: Vysokotlaký čistič

Typ: 1.180-xxx

Příslušné směrnice ES:

2006/42/ES (+2009/127/ES)

2004/108/ES

2000/14/ES

Použité harmonizační normy

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Použitý postup posuzování shody:

2000/14/ES: Příloha V

Hladinu akustického dB(A)

Namerenou: 87

Garantovanou: 89

CEO

Head of Approbation

142 CS

– 1

Spoštovani kupec,

Pred prvo uporabo Vaše napra-

ve preberite to originalno navo-

dilo za uporabo, ravnajte se po njem in

shranite ga za morebitno kasnejšo uporabo

ali za naslednjega lastnika.

Ta visokotlačni čistilec uporabljajte izključ-

no za privatno gospodinjstvo:

– za čiščenje strojev, vozil, zgradb, orodij,

fasad, teras, vrtnih naprav itn. z visoko-

tlačnim vodnim curkom (po potrebi z

dodatkom čistilnega sredstva).

– z deli pribora, nadomestnimi deli in či-

stilnimi sredstvi, ki jih je dovolil KÄR-

CHER. Upoštevajte napotke, ki so

priloženi čistilnim sredstvom.

Embalažo je mogoče reciklirati. Pro-

simo, da embalaže ne odlagate med

gospodinjski odpad, pač pa jo oddajte v po-

novno predelavo.

Stare naprave vsebujejo pomembne

materiale, ki so namenjeni za nadalj-

njo predelavo. Zato stare naprave za-

vrzite s pomočjo ustreznih zbiralnih

sistemov.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete na:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

V vsaki državi veljajo garancijski pogoji, ki

jih določa naše prodajno predstavništvo.

Morebitne motnje na napravi, ki so posledi-

ca materialnih ali proizvodnih napak, v času

garancije brezplačno odpravljamo. V pri-

meru uveljavljanja garancije, se z original-

nim računom obrnite na prodajalca oziroma

najbližji uporabniški servis.

(naslov glejte na hrbtni strani)

 Nevarnost

Za neposredno grozečo nevarnost, ki vodi

do težkih telesnih poškodb ali smrti.

몇 Opozorilo

Za možno nevarno situacijo, ki bi lahko vo-

dila do težkih telesnih poškodb ali smrti.

Pozor

Za možno nevarno situacijo, ki lahko vodi

do lahkih poškodb ali materialne škode.

– Visokotlačni curek je lahko

ob nestrokovni uporabi ne-

varen. Curka ne smete

usmerjati na osebe, živali,

aktivno električno opremo ali na samo

napravo.

– Zmrzal lahko nepopolnoma izpraznjen

stroj uniči. Pozimi shranjujte stroj v pro-

storu, kjer ne zmrzuje.

Vsebinsko kazalo

Splošna navodila . . . . . . . . SL . . .1

Varnostna navodila . . . . . . SL . . .2

Uporaba . . . . . . . . . . . . . . . SL . . .4

Transport . . . . . . . . . . . . . . SL . . .6

Skladiščenje . . . . . . . . . . . . SL . . .7

Nega in vzdrževanje. . . . . . SL . . .7

Pomoč pri motnjah . . . . . . . SL . . .8

Tehnični podatki . . . . . . . . . SL . . .9

CE izjava . . . . . . . . . . . . . . SL . . .9

Splošna navodila

Namenska uporaba

Varstvo okolja

Garancija

Simboli v navodilu za uporabo

Simboli na napravi

143SL

– 2

 Nevarnost

 Omrežnega vtiča in vtičnice nikoli ne

prijemajte z mokrimi rokami.

 Naprave ne vklapljajte, če so poškodo-

vani omrežni priključni vodnik ali drugi

pomembni deli naprave, npr. visoko-

tlačna gibka cev, ročna brizgalna pišto-

la ali varnostne priprave.

 Pred vsako uporabo preverite, ali na

omrežnem priključnem vodniku z omre-

žnim vtičem obstajajo poškodbe. Po-

škodovan omrežni priključni vodnik naj

pooblaščeni uporabniški servis/elektro

strokovnjak nemudoma zamenja.

 Pred vsakim zagonom preverite gibko

visokotlačno cev na poškodbe. Poško-

dovano visokotlačno gibko cev takoj za-

menjajte.

 Prepovedano je obratovanje v podro-

čjih, kjer obstaja nevarnost eksplozij.

 Pri uporabi naprave v nevarnih podro-

čjih (npr. bencinske črpalke) je treba

upoštevati ustrezne varnostne predpi-

se.

 Visokotlačni curki so lahko pri nestro-

kovni uporabi nevarni. Curka nikoli ne

usmerjajte na osebe, živali, aktivno ele-

ktrično opremo ali na sam stroj.

 Visokotlačnega curka ne usmerjajte na

druge osebe ali nase, da bi očistili obla-

čila ali obutev.

 S paro ne škropite predmetov, ki vsebu-

jejo zdravstveno škodljive snovi (npr.

azbest).

 Pnevmatike vozil/ventili pnevmatik se

lahko z visokotlačnim curkom poškodu-

jejo in počijo. Prvi znak tega je spre-

memba barve pnevmatike.

Poškodovanje avtomobilske pnevmati-

ke/ventili pnevmatik so smrtno nevarni.

Pri čiščenju ohranite najmanjšo odda-

ljenost curka od 30 cm!

 Nevarnost eksplozije!

Ne razpršujte gorljivih tekočin.

Nikoli ne vsesavajte tekočin s topili ali

nerazredčenih kislin in topil! Sem spa-

dajo npr. bencin, razred

čila ali kurilno

olje. Razpršeno sredstvo je visoko vne-

tljivo, eksplozivno in strupeno. Ne upo-

rabljajte acetona, nerazredčenih kislin

in topil, ker le-ti uničujejo materiale,

uporabljene na napravi.

몇 Opozorilo

 Omrežni vtič in vezava uporabljenega

podaljševalnega kabla morata biti vodo-

tesna in ne smeta ležati v vodi.

 Neprimerni podaljševalni kabli so lahko

nevarni. Na odprtem uporabljajte le za

to dovoljene in ustrezno označene po-

daljševalne kable z zadostnim prere-

zom vodnikov: 1 - 10 m: 1,5 mm

; 10 -

30 m: 2,5 mm

 Podaljševalni kabel vedno do konca od-

vijte z bobna za navijanje kabla.

 Visokotlačne gibke cevi, armature in ve-

zave so pomembne za varnost stroja.

Uporabljajte le visokotlačne gibke cevi,

armature in vezave, ki jih je priporočil

proizvajalec.

 Ta naprava ni namenjena uporabi oseb

z omejenimi fizičnimi, senzoričnimi ali

duševnimi sposobnostmi .

S strojem ne smejo delati otroci, mlado-

letne ali neusposobljene osebe.

Otroke je potrebno nadzorovati, da bi

zagotovili, da se z napravo ne igrajo.

Embalažne folije hranite proč od otrok,

obstaja nevarnost zadušitve!

 Uporabnik mora stroj uporabljati v skla-

du z njegovim namenom. Mora upošte-

vati lokalne danosti in pri delu s strojem

paziti na osebe v okolici.

 Naprave ne uporabljajte, če se v nje-

nem dosegu nahajajo druge osebe, ra-

zen, če slednje nosijo zaščitna oblačila.

 Za zaščito pred brizganjem vode ali

umazanije nosite primerno zaščitno

obleko in zaščitne očale.

Varnostna navodila

144 SL

– 3

Pozor

 Pri daljših prekinitvah obratovanja izklo-

pite napravo na glavnem stikalu / stikalu

naprave ali izvlecite omrežni vtič.

 Naprave ne uporabljajte pri temperatu-

rah pod 0 °C.

 Pri čiščenju lakiranih površin ohranjujte

oddaljenost curka od najmanj 30 cm, da

se izognete poškodbam.

 Stroja med obratovanjem nikoli ne pu-

ščajte brez nadzora.

 Pazite na to, da se omrežni ali podaljše-

valni kabel s prevoženjem, stiskanjem,

vlečenjem ali podobnim ne uniči ali po-

škoduje. Omrežne kable zaščitite pred

vročino, oljem in ostrimi robovi.

 Vsi deli pod napetostjo v delovnem ob-

močju morajo biti zaščiteni pred vodnim

curkom.

 Stroj se sme priključevati samo na ele-

ktrični priključek, ki ga je elektroinštala-

ter izvedel v skladu z IEC 60364.

 Stroj priključujte samo na izmenični tok.

Napetost se mora ujemati s tipsko plo-

ščico stroja.

 Iz varnostnih razlogov načeloma pripo-

ročamo, da napravo priključite preko

zaščitnega tokovnega stikala (max. 30

mA).

 Čistilna dela, pri katerih nastajajo oljna-

te odpadne vode, kot je npr. pomivanje

motorjev, podvozja se smejo izvajati

samo v pralnicah z odvodom za olje.

 Ta stroj je razvit za uporabo čistilnih

sredstev, ki jih je dostavil ali priporočil

proizvajalec. Uporaba drugih čistilnih

sredstev ali kemikalij lahko ovira var-

nost stroja.

Pozor

Varnostne naprave služijo za zaščito upo-

rabnika in se jih ne sme spreminjati ali igno-

rirati.

Stikalo naprave preprečuje nehoteno delo-

vanje naprave.

Zapah zapira roč

ico ročne brizgalne pištole

in preprečujejo nehoten vklop naprave.

Prelivni ventil preprečuje prekoračitev do-

voljenega delovnega tlaka.

Če ročico na ročni brizgalni pištoli spustite,

tlačno stikalo izklopi črpalko, visokotlačni

curek se ustavi. Če ročico povlečete, se čr-

palka ponovno vklopi.

Pozor

Pred vsemi aktivnostmi z ali na napravi

vzpostavite stojno varnost, da preprečite

nesreče ali poškodbe.

– Stojna varnost naprave je zagotovljena,

ko je naprava postavljena na ravni povr-

šini.

Varnostne naprave

Stikalo naprave

Zapah ročne brizgalne pištole

Prelivni ventil s tlačnim stikalom

Predpogoji za stojno varnost

145SL

– 4

Obseg dobave Vaše naprave je prikazan

na embalaži. Pri jemanju stroja iz embalaže

preverite popolnost vsebine.

Pri manjkajočem priboru ali transportnih

škodah obvestite Vašega prodajalca.

Sliko glejte na strani 2

1 Spojni del za priključek za vodo

2 Visokotlačna cev

3 Hitri priključek za visokotlačno gibko

cev

4 Vodni priključek z vgrajenim sitom

5 Stikalo naprave „0/OFF“ / „I/ON“

6 Mreža za pribor

7 Transportni ročaj, izvlečna

8 Sesalna cev za čistilo s filtrom

9 Shranjevalo za pribor

10 Kolesa

11 Ročna brizgalna pištola

12 Zapah ročne brizgalne pištole

13 Tipka za ločitev visokotlačne gibke cevi

od ročne brizgalne pištole

14 Brizgalna cev z reguliranjem tlaka (Va-

rio Power)

15 Brizgalna cev s strgalom za umazanijo

16 Krtača za pranje

Posebni pribor razširja možnosti uporabe

vašega stroja. Podrobnejše informacije o

tem boste prejeli pri vašem prodajalcu

KÄRCHER.

Pred zagonom montirajte napravi prosto

priložene dele.

 Slika

Kolesa potisnite v nosilec, in zavarujte s

priloženim čepom, upoštevajte useritev

čepa.

 Slika

Transportni ročaj vstavite v nosilec, do-

kler ne občutite upora. Z blazinicami

roke ali mehkim gumijastim kladivom s

kratkim udarcem namestite v položaj.

 Slika

Mrežo za pribor obesite na kljuko, prika-

zano na sliki.

 Slika

Vtaknite visokotlačno gibko cev v ročno

brizgalno pištolo, dokler se slišno ne za-

skoči.

Opozorilo: Pazite na pravilno usmerje-

nost priključne električne napeljave.

Preverite varno povezavo s potegom za

visokotolačno cev.

몇 Opozorilo

V skladu z veljavnimi predpisi apa-

rat ne sme nikoli delovati brez lo-

čilnika sistemov na omrežju za

pitno vodo. Uporabiti je potrebno

ustrezen ločilnik sistemov podjetja KÄR-

CHER ali alternativni ločilnik sistemov v

skladu z EN 12729 Tip BA. Voda, ki je tekla

skozi sistemski ločevalnik, je klasificirana

kot nepitna.

Pozor

Sistemski ločevalnik vedno priključite na

oskrbo z vodo, nikoli neposredno na napra-

vo!

Opozorilo: Nečistoče v vodi lahko poško-

dujejo visokotlačno črpalko in pribor. Za za-

ščito se priporoča uporaba

KÄRCHERjevega vodnega filtra (poseben

pribor, naroč št. 4.730-059).

Upoštevajte predpise vodovodnega podje-

tja.

Priključne vrednosti glejte na tipski tablici /

v tehničnih podatkih.

Uporaba

Dobavni obseg

Opis naprave

Poseben pribor

Pred zagonom

Montiranje koles

Montiranje transportnega ročaja

Nameščanje mreže za pribor

Spojitev visokotlačne gibke cevi z ročno

brizgalno pištolo

Oskrba z vodo

Oskrba z vodo iz vodovoda

146 SL

– 5

 Uporabljajte s platnom ojačano vodno

gibko cev (ni v obsegu dobave) z obi-

čajnim priključkom. (premer najmanj 1/

2 cole oz. 13 mm; dolžina najmanj

7,5 m).

 Slika

Priložen spojni del privijte na vodni pri-

ključek naprave.

Vodno gibko cev nataknite na spojni del

naprave in jo priključite na oskrbo z vo-

do.

Ta visokotlačni čistilnik je s KÄRCHERjevo

gibko sesalno cevjo s protipovratnim filtrom

(posebni pribor, naroč.št. 4.440-238) pri-

meren za sesanje površinske vode npr. iz

sodov za deževnico ali ribnikov (za maksi-

malno višino črpanja glejte tehnične podat-

ke).

 KÄRCHERevo gibko sesalno cev s pro-

tipovratnim ventilom napolnite z vodo,

privijte na vodni priključek in obesite v

sod za deževnico.

 Visokotlačno cev ločite od visokotlačne-

ga priključka naprave.

 Napravo vklopite „I/ON“ in počakajte

(največ 2 minuti), dokler voda na viso-

kotlačnem priključku ne izstopa brez

mehurčkov.

 Izklopite napravo "0/OFF".

Pozor

Suhi tek v trajanju več kot 2 minuti lahko

vodi do poškodb na visokotlačni črpalki. Če

naprave v 2 minutah ne izgradi nobenega

tlaka, napravo izklopite in postopajte v skla-

du z napotki v poglavju „Pomoč pri mo-

tnjah“.

 Slika

Visokotlačno gibko cev trdno vtaknite v

hitri priključek na napravi, da se slišno

zaskoči.

Opozorilo: Pazite na pravilno usmerje-

nost priključne električne napeljave.

Preverite varno povezavo s potegom za

visokotolačno cev.

 Slika

Brizgalno cev vtaknite v ročno brizgalno

pištolo in jo pritrdite z obračanjem za

90°.

 Vodno pipo popolnoma odprite.

 Omrežni vtič vtaknite v vtičnico.

 Vklopite napravo "I/ON".

몇 Nevarnost

Zaradi izstopajočega vodnega curka iz vi-

sokotlačne šobe deluje na ročno brizgalno

pištolo povratna sila. Poskrbite, da trdno

stojite, ročno brizgalno pištolo in brizgalno

cev trdno držite.

Pozor

Pred začetkom čiščenja zagotovite, da vi-

sokotlačni čistilnik stoji varno na ravni pod-

lagi. Pri čiščenju uporabite zaščitna očala in

zaščitno obleko.

 Deblokirajte ročico ročne brizgalne pi-

štole.

 Potegnite ročico, naprava se vklopi.

Opozorilo: Če se ročica ponovno spusti,

se naprava ponovno izklopi. Visok tlak se v

sistemu ohrani.

Za običajne čistilne naloge. Delovni tlak se

lahko zvezno regulira med "Min" in Max".

 Spustite ročico ročne brizgalne pištole.

 Brizgalno cev obrnite na željen položaj.

Za trdovratno umazanijo.

Pozor

Avtomobilskih gum, laka ali občutljivih po-

vršin kot je les ne čistite s strgalom za uma-

zanijo, nevarnost poškodbe.

– Ni primerno za delo s čistilnimi sredstvi.

– Opozorilo: Primerna za delo s čistilnimi

sredstvi

Sesanje vode iz odprtih posod

Zagon

Obratovanje

Brizgalna cev z reguliranjem tlaka (Vario

Power)

Brizgalna cev s frezalom za umazanijo

Krtača za pranje

147SL

– 6

Za vsakokratno čistilno nalogo uporabljajte

izključno čistilna in negovalna sredstva

podjetja KÄRCHER, ker so bila le-ta razvita

posebej za uporabo z Vašo napravo. Upo-

raba drugih čistilnih in negovalnih sredstev

lahko vodi do hitrejše obrabe in ugasnitve

garancijskih zahtevkov. Prosimo, da se po-

zanimate v specializirani trgovini ali pa zah-

tevate informacije neposredno pri podjetju

KÄRCHER.

 Slika

Gibko sesalno cev za čistilno sredstvo v

želeni dolžini izvlecite iz ohišja.

Gibko sesalno cev za čistilno sredstvo

obesite v posodo z raztopino čistilnega

sredstva.

 Uporabite brizgalno cev z reguliranjem

tlaka (Vario Power).

 Brizgalno cev obrnite na položaj "Mix".

Opozorilo: S tem se pri obratovanju

raztopina čistilnega sredstva primeša

vodnemu curku.

Opozorilo: Po potrebi se lahko uporabijo

tudi pračne krtače za delo s čistilnim sred-

stvom.

 Čistilno sredstvo varčno razpršite po

suhi površini in pustite, da učinkuje

(vendar se ne sme posušiti).

 Raztopljeno umazanijo splaknite z viso-

kotlačnim curkom.

 Spustite ročico ročne brizgalne pištole.

 Zaprite ročico ročne brizgalne pištole.

 Pri daljših delovnih premorih (več kot 5

minut) napravo dodatno izklopite „0/

OFF“.

 Ročno brizgalno pištolo vtaknite v shra-

njevalo za ročno brizgalno pištolo.

Pozor

Visokotlačno gibko cev ločite od ročne bri-

zgalne pištole ali naprave le, če v sistemu

ni tlaka.

 Po delu s čistilnim sredstvom obesite

gibko sesalno cev v posodo s č

isto vo-

do, napravo vklopite za približno 1 mi-

nuto z demontirano brizgalno cevjo in

spirajte.

 Spustite ročico ročne brizgalne pištole.

 Izklopite napravo "0/OFF".

 Zaprite pipo.

 Napravo ločite z oskrbe z vodo.

Previdno: Ob ločitvi dovodne ali viso-

kotlačne gibke cevi lahko po obratova-

nju iz priključkov izstopa topla voda.

 Pritisnite ročico ročne brizgalne pištole,

da iz sistema izpustite še obstoječi tlak.

 Zaprite ročico ročne brizgalne pištole.

 Izvlecite omrežni vtič.

Pozor

Da preprečite nesreče ali poškodbe, pri

transportu upoštevajte težo naprave (glejte

tehnične podatke).

 Dvignite stroj s pomočjo nosilnega ro-

čaja in ga nesite.

 Napravo vlecite za transportni ročaj.

Slika

 Za potiskanje naprave najprej potegnite

transportni ročaj povsem navzgor, ročaj

se slišno zaskoči.

 Napravo zavarujte proti zdrsu in prevr-

nitvi.

Delo s čistilnimi sredstvi

Priporočljiva metoda čiščenja

Prekinitev obratovanja

Zaključek obratovanja

Transport

Ročni transport

Transport v vozilih

148 SL

– 7

Pozor

Da preprečite nesreče ali poškodbe, pri iz-

biri kraja shranjevanja upoštevajte težo na-

prave (glejte tehnične podatke).

 Postavite napravo na ravno površino.

 Pritisnite ločilno na ročni brizgalni pištoli

in ločite visokotlačno gibko cev od roč-

ne brizgalne pištole.

 Ohišje hitrega priključka za visokotlač-

no gibko cev pritisnite v smeri puščice

in izvlecite visokotlačno gibko cev.

 Omrežni priključni kabel, visokotlačno

gibko cev in pribor pospravite na napra-

vo.

Pred daljšim shranjevanjem, npr. v času zi-

me, dodatno upoštevajte napotke v poglav-

ju Nega.

Pozor

Napravo in pribor zaščitite pred zmrzaljo.

Če voda ni popolnoma izpraznjena, zmrzal

uniči napravo in pribor. Za preprečitev

škod.

 Popolna izpraznitev vode iz naprave:

Napravo vklopite brez priključene viso-

kotlačne gibke cevi in brez priključene

oskrbe z vodo (max. 1 min.) in počakaj-

te, dokler iz visokotlčanega priključka

ne izstopa več voda. Izklopite napravo.

 Napravo s celotnim priborom shranjujte

v prostoru, varnem pred zmrzaljo.

 Nevarnost

Pred vsemi čistilnimi in vzdrževalnimi deli

izklopite napravo in omrežni vtič izvlecite iz

vtičnice.

Pred daljšim skladiščenjem, npr. pozimi:

 Filter izvlecite iz gibke sesalne cevi za

čistilno sredstvo in ga očistite pod teko-

čo vodo.

 Sito v priključku za vodo izvlecite s plo-

ščatimi kleščami in ga očistite pod teko-

čo vodo.

Naprave ni treba vzdrževati.

Uporabljajte samo originalne KÄRCHERje-

ve nadomestne dele. Pregled nadomestnih

delov boste našli na koncu tega navodila za

uporabo.

Skladiščenje

Shranjevanje naprave

Zaščita pred zamrznitvijo

Nega in vzdrževanje

Nega

Vzdrževanje

Nadomestni deli

149SL

– 8

Manjše motnje lahko odpravite sami s po-

močjo naslednjega pregleda.

V primeru dvoma se obrnite pooblaščeni

servisni službi.

 Nevarnost

Pred vsemi čistilnimi in vzdrževalnimi deli

izklopite napravo in omrežni vtič izvlecite iz

vtičnice.

Popravila in posege na električnih sestav-

nih delih sme opravljati le pooblaščena ser-

visna služba.

 Potegnite ročico ročne brizgalne pišto-

le, naprava se vklopi.

 Preverite, ali na tipski tablici navedena

napetost ustreza napetosti vira električ-

nega toka.

 Omrežni priključni vodnik preglejte gle-

de poškodb.

 Preverite nastavitev na brizgalni cevi.

 Prezračite napravo: Napravo vklopite

brez priključene visokotlačne gibke cevi

in počakajte (največ 2 minuti), dokler

voda na visokotlačnem priključku ne iz-

stopa brez mehurčkov. Napravo izklopi-

te in ponovno priklopite visokotlačno

cev.

 Preverite oskrbo z vodo.

 Sito v priključku za vodo izvlecite s plo-

ščatimi kleščami in ga očistite pod teko-

čo vodo.

Vzrok: Padec napetosti zaradi šibkega ele-

ktričnega omrežja ali ob uporabi električne-

ga podaljška.

 Ob vklopu najprej povlecite ročico roč-

ne brizgalne pištole, nato stikalo napra-

ve postavite na „I/ON“.

 Čiščenje visokotlačne šobe: Iz šobne

izvrtine z iglo odstranite umazanijo in jo

od spredaj splaknite z vodo.

 Preverite koli

čino dotoka vode.

 Neznatna netesnost naprave je tehnič-

no pogojena. Pri močnejši netesnosti se

obrnite na pooblaščeno servisno služ-

bo.

 Uporabite brizgalno cev z reguliranjem

tlaka (Vario Power).

Brizgalno cev obrnite na položaj "Mix".

 Očistite filter na gibki sesalni cevi za či-

stilno sredstvo.

 Preverite gibko sesalno cev za čistilno

sredstvo glede pregibov.

Pomoč pri motnjah

Naprava ne deluje

Naprava ne dosega zadostnega tlaka

Naprava se ne zažene, motor brenči

Močna nihanja tlaka

Naprava je netesna

Čistilno sredstvo se ne vsesava

150 SL

– 9

Pridržana pravica do tehničnih spre-

memb!

S to izjavo potrjujemo, da spodaj omenjeni

stroj zaradi svoje zasnove in načina izdela-

ve ustreza temeljnim varnostnim in zdra-

vstvenim zahtevam EU-standardov. Ta

izjava izgubi svojo veljavnost, če kdo na-

pravo spremeni brez našega soglasja.

Podpisniki ravnajo po navodilih in s poobla-

stilom vodstva podjetja.

Pooblaščenec za dokumentacijo:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2010/12/01

Tehnični podatki

Vodni priključek

Temperatura dotoka

(maks.)

°C 40

Količina dotoka (min.) l/min 10

Pritisk dotoka (maks.) MPa 0,8

Max. sesalna višina m 0,5

Električni priključek

Napetost

1~50 Hz

V 230

Priključna moč kW 1,8

Omrežna varovalka (iner-

tna)

A10

Razred zaščite I

Stopnja zaščite IP X5

Podatki o zmogljivosti

Delovni tlak MPa 11

Maks. dovoljeni tlak MPa 12

Črpalna količina, voda l/min 6,3

Mere in teža

Dolžina mm 285

Širina mm 325

Višina mm 876

Teža, pripravljeno za upo-

rabo s priborom

kg 12

Črpalna količina, čistilno

sredstvo

l/min 0,3

Povratna sila ročne brizgal-

ne pištole

N 15

Ugotovljene vrednosti v skladu z EN

60335-2-79

Vrednost vibracij dlan-roka

Negotovost K

m/s

< 2,5

0,3

Nivo hrupa L

Negotovost K

dB(A)

Nivo hrupa ob obremeni-

tviL

+ negotovost K

dB(A) 89

CE izjava

Proizvod: visokotlačni čistilec

Tip: 1.180-xxx

Zadevne ES-direktive:

2006/42/ES (+2009/127/ES)

2004/108/ES

2000/14/ES

Uporabljene usklajene norme:

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Postopek ocenjevanja skladnosti:

2000/14/ES: Priloga V

Raven zvočne moči dB(A)

Izmerjeno: 87

Zajamčeno: 89

CEO

Head of Approbation

151SL

– 1

Szanowny Kliencie!

Przed pierwszym użyciem urzą-

dzenia należy przeczytać orygi-

nalną instrukcję obsługi, postępować

według jej wskazań i zachować ją do póź-

niejszego wykorzystania lub dla następne-

go użytkownika.

Wysokociśnieniowe urządzenie czyszczą-

ce przeznaczone jest wyłącznie do zasto-

sowania w gospodarstwach domowych:

– do czyszczenia maszyn, pojazdów, bu-

dynków, narzędzi, fasad, tarasów, na-

rzędzi ogrodowych itp. za pomocą

strumienia wody pod dużym ciśnieniem

(w razie potrzeby z dodatkiem środków

czyszczących),

– w połączeniu z akcesoriami, częściami

zamiennymi i środkami czyszczącymi

dopuszczonymi przez firmę KÄR-

CHER. Należy przestrzegać wskazó-

wek załączonych do środków

czyszczących.

Materiały użyte do opakowania nada-

ją się do recyklingu. Opakowania nie

należy wrzucać do zwykłych pojemników

na śmieci, lecz do pojemników na surowce

wtórne.

Zużyte urządzenia zawierają cenne

surowce wtórne, które powinny być

oddawane do utylizacji. Z tego powo-

du należy usuwać zużyte urządzenia za

pośrednictwem odpowiednich systemów

utylizacji.

Wskazówki dotyczące składników

(REACH)

Aktualne informacje dotyczące składników

znajdują się pod:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

W każdym kraju obowiązują warunki gwa-

rancji określone przez odpowiedniego lo-

kalnego dystrybutora. Ewentualne usterki

urządzenia usuwane są w okresie gwaran-

cji bezpłatnie, o ile spowodowane są błę-

dem materiałowym lub produkcyjnym. W

sprawach napraw gwarancyjnych prosimy

kierować się z dowodem zakupu do dystry-

butora lub do autoryzowanego punktu ser-

wisowego.

(Adres znajduje się na odwrocie)

 Niebezpieczeństwo

Przy bezpośrednim niebezpieczeństwie,

prowadzącym do ciężkich obrażeń ciała lub

do śmierci.

몇 Ostrzeżenie

Na możliwie niebezpieczną sytuację, mo-

gącą prowadzić do ciężkich obrażeń ciała

lub śmierci.

Uwaga

Na możliwie niebezpieczną sytuację, mo-

gącą prowadzić do lekkich obrażeń ciała

lub szkód materialnych.

– Niewłaściwe użycie stru-

mienia wody pod ciśnie-

niem może być

niebezpieczne. Nie wolno

kierować strumienia na ludzi, zwierzęta,

czynny osprzęt elektryczny ani na samo

urządzenie.

Spis treści

Instrukcje ogólne . . . . . . . . PL . . .1

Wskazówki bezpieczeństwa PL . . .2

Obsługa . . . . . . . . . . . . . . . PL . . .4

Transport . . . . . . . . . . . . . . PL . . .7

Przechowywanie . . . . . . . . PL . . .7

Czyszczenie i konserwacja PL . . .7

Usuwanie usterek. . . . . . . . PL . . .8

Dane techniczne . . . . . . . . PL . . .9

Deklaracja UE . . . . . . . . . . PL . . .9

Instrukcje ogólne

Użytkowanie zgodne z przeznacze-

niem

Ochrona środowiska

Gwarancja

Symbole w instrukcji obsługi

Symbole na urządzeniu

152 PL

– 2

– Mróz może zniszczyć urządzenie, które

nie zostało całkowicie opróżnione. Zimą

urządzenie należy przechowywać w po-

mieszczeniu zabezpieczonym przed

mrozem.

 Niebezpieczeństwo

 Nigdy nie dotykać wtyczki ani gniazdka

mokrymi rękami.

 Nie uruchamiać urządzenia w przypad-

ku uszkodzenia przewodu zasilającego

lub ważnych części urządzenia, np.

przewodu ciśnieniowego, pistoletu na-

tryskowego lub elementów zabezpie-

czających.

 Przed każdym zastosowaniem spraw-

dzać, czy przewód zasilający lub wtycz-

ka nie są uszkodzone. W przypadku

uszkodzenia przewodu zasilającego

niezwłocznie zlecić jego wymianę przez

autoryzowany serwis lub elektryka.

 Przed każdym użyciem sprawdzać, czy

przewód ciśnieniowy nie jest uszkodzo-

ny. Uszkodzony przewód ciśnieniowy

należy niezwłocznie wymienić.

 Eksploatacja urządzenia w miejscach za-

grożonych wybuchem jest zabroniona.

 Podczas użytkowania w obszarach za-

grożonych (np. na stacjach benzyno-

wych) należy przestrzegać stosownych

przepisów bezpieczeństwa.

 W przypadku niewł

aściwego użycia

strumień wody pod ciśnieniem może

być niebezpieczny. Nie wolno kierować

strumienia na ludzi, zwierzęta, czynny

osprzęt elektryczny ani na samo urzą-

dzenie.

 Przy czyszczeniu odzieży lub obuwia

nie kierować strumienia na siebie ani na

inne osoby.

 Nie czyścić strumieniem przedmiotów

zawierających materiały szkodliwe dla

zdrowia (np. azbest).

 Strumień wody pod ciśnieniem może

uszkodzić wentyle lub opony samocho-

dowe i doprowadzić do pęknięcia opo-

ny. Pierwszym sygnałem takiego

niebezpieczeństwa jest przebarwienie

opony. Uszkodzone opony samocho-

dowe i wentyle stanowią zagrożenie dla

życia. Podczas czyszczenia zachować

odległość strumienia minimum 30 cm!

 Niebezpieczeństwo wybuchu!

Nie rozpylać cieczy palnych.

Nigdy nie zasysać płynów zawierają-

cych rozpuszczalniki ani nierozcieńczo-

nych kwasów czy rozpuszczalników!

Zaliczają się do nich np. benzyna, roz-

puszczalnik do farb lub olej grzewczy.

Mgła powstająca podczas spryskiwania

jest łatwo zapalna, wybuchowa i trują-

ca. Nie zasysać acetonu, nierozcień-

czonych kwasów ani rozpuszczalników,

ponieważ atakują one materiały zasto-

sowane w urządzeniu.

몇 Ostrzeżenie

 Wtyczka i złączka używanego przedłu-

żacza muszą być wodoszczelne i nie

mogą leżeć w wodzie.

 Nieodpowiednie przedłużacze mogą

być niebezpieczne. Na wolnym powie-

trzu należy stosować tylko dopuszczo-

ne do tego celu i odpowiednio

oznaczone przedłużacze o wystarcza-

jącym przekroju. 1 - 10 m: 1,5 mm

; 10

- 30 m: 2,5 mm

 Przedłużacz należy zawsze całkowicie

odwijać z bębna kablowego.

 Przewody ciśnieniowe, elementy wyposa-

żenia i złącza mają istotne znaczenie dla

bezpieczeństwa. Stosować tylko przewo-

dy ciśnieniowe, elementy wyposażenia i

złącza zalecane przez producenta.

 Niniejsze urządzenie nie jest przewi-

dziane do użytkowania przez osoby o

ograniczonych możliwościach fizycz-

nych, sensorycznych wzgl. mentalnych.

Obsługa urządzenia przez dzieci lub

osoby nieprzyuczone jest zabroniona.

Dzieci powinny być nadzorowane, żeby

zapewnić, iż nie będą się bawiły urzą-

dzeniem.

Wskazówki bezpieczeństwa

153PL

– 3

Opakowania foliowe utrzymywać z dala

od dzieci; istnieje niebezpieczeństwo

uduszenia!

 Użytkownik ma obowiązek używania

urządzenia zgodnie z jego przeznacze-

niem. Podczas pracy musi on uwzględ-

niać warunki panujące w otoczeniu i

uważać na osoby znajdujące się w po-

bliżu.

 Nie używać urządzenia, jeżeli w jego

zasięgu znajdują się inne osoby, chyba,

że są one wyposażone w odzież

ochronną.

 W celu ochrony przed rozpryskującą się

wodą lub brudem należy nosić odpo-

wiednią odzież ochronną i okulary

ochronne.

Uwaga

 Przy dłuższych przerwach w pracy na-

leży wyłą

czyć urządzenie przy użyciu

wyłącznika głównego / wyłącznika albo

wyjąć wtyczkę z gniazdka.

 Nie używać urządzenia przy temperatu-

rach poniżej 0 °C.

 Podczas czyszczenia powierzchni la-

kierowanych zachować odległość stru-

mienia min. 30 cm, aby uniknąć

uszkodzeń.

 Pracującego urządzenia nigdy nie po-

zostawiać bez nadzoru.

 Nie dopuścić do uszkodzenia kabla sie-

ciowego lub przedłużacza w wyniku np.

zgniecenia, złamania, szarpnięcia,

przejechania po nim itp. Przewody sie-

ciowe chronić przed wysokimi tempera-

turami, olejem i ostrymi krawędziami.

 Wszystkie części przewodzące prąd w

miejscu pracy urządzenia muszą być

zabezpieczone przed tryskającą wodą.

 Urzą

dzenie można podłączyć jedynie

do przyłącza elektrycznego wykonane-

go przez elektryka zgodnie z normą IEC

60364.

 Urządzenie podłączać jedynie do prądu

zmiennego. Napięcie musi być zgodne

z napięciem podanym na tabliczce zna-

mionowej urządzenia.

 Ze względów bezpieczeństwa zaleca

się uruchamianie urządzenia zawsze

przy użyciu wyłącznika ochronnego

prądowego (maks. 30 mA).

 Czyszczenie, podczas którego powsta-

ją ścieki zawierające olej, np. mycie sil-

nika lub podłogi samochodu,

dozwolone jest tylko w myjniach wypo-

sażonych w separator oleju.

 Urządzenie zostało skonstruowane do

stosowania ze środkami czyszczącymi

dostarczanymi lub zalecanymi przez

producenta. Stosowanie innych środ-

ków czyszczących lub chemikaliów

może doprowadzić do uszkodzenia

urządzenia.

Uwaga

Zabezpieczenia chronią użytkownika i nie

wolno ich modyfikowa

ć ani obchodzić.

Wyłącznik zapobiega niepożądanemu włą-

czeniu się urządzenia.

Blokada zablokowuje dźwignię pistoletu

natryskowego i zapobiega niezamierzone-

mu włączeniu się urządzenia.

Zawór przepływowy zapobiega przekrocze-

niu dopuszczalnego ciśnienia roboczego.

Po zwolnieniu dźwigni pistoletu natrysko-

wego wyłącznik ciśnieniowy wyłącza pom-

pę i strumień wody ustaje. Po pociągnięciu

za dźwignię pompa ponownie się włącza.

Uwaga

Przed jakąkolwiek czynnością przy użyciu

urządzenia lub przy urządzeniu należy

stworzyć warunki dla stateczności, w celu

uniknięcia wypadków wzgl. uszkodzeń.

– Stateczność urządzenia jest zagwaran-

towana, gdy stoi ono na równej po-

wierzchni.

Zabezpieczenia

Wyłącznik główny

Blokada pistoletu natryskowego

Zawór przelewowy z przełącznikiem ciś-

nieniowym

Warunki dla stateczności

154 PL

– 4

Zakres dostawy urządzenia przedstawiony

jest opakowaniu. Podczas rozpakowywa-

nia urządzenia należy sprawdzić, czy w

opakowaniu znajdują się wszystkie ele-

menty.

W przypadku stwierdzenia braków w akce-

soriach lub uszkodzeń przy transporcie na-

leży zwrócić się do dystrybutora.

Rysunek, patrz strona 2

1Złączka do przyłącza wody

2Wąż wysokociśnieniowy

3 Szybkozłącze węża wysokociśnienio-

wego

4 Przyłącze wody z wbudowanym sitem

5Wyłącznik urządzenia „0/OFF“ / „I/ON“

6 Siatka z akcesoriami

7 Uchwyt transportowy, wysuwana

8Wąż ssący do środka czyszczącego z

filtrem

9 Schowek na akcesoria

10 Koła

11 Pistolet natryskowy

12 Blokada pistoletu natryskowego

13 Przycisk do oddzielenia węża wysoko-

ciśnieniowego od pistoletu natryskowe-

14 Lanca z regulacją ciśnienia (Vario Po-

wer)

15 Lanca z frezem do zanieczyszczeń

16 Szczotka do mycia

Wyposażenie specjalne zwiększa możliwo-

ści zastosowania urządzenia. Bliższych in-

formacji na ten temat udzielają

dystrybutorzy urządze

ń KÄRCHER.

Przed uruchomieniem zamontować luźno

dołączone części do urządzenia.

 Rysunek

Wcisnąć koła w zamocowanie i zabez-

pieczyć dołączoną zatyczką; zwrócić

uwagę na pozycję zatyczki.

 Rysunek

Wsunąć uchwyt transportowy w zamo-

cowanie aż odczuwalnego oporu. Krót-

kim uderzeniem pięści lub miękkim

młotkiem gumowym ustawić we właści-

wej pozycji.

 Rysunek

Zawiesić siatkę z akcesoriami na hak

przedstawiony na ilustracji.

 Rysunek

Włożyć wąż wysokociśnieniowy do pi-

stoletu natryskowego, aż się w słyszal-

ny sposób zatrzaśnie.

Wskazówka: Zwrócić uwagę na właści-

we ustawienie złączki przyłączeniowej.

Sprawdzić bezpieczeństwo połączenia

przez pociągnięcie węża wysokociśnie-

niowego.

몇 Ostrzeżenie

Zgodnie z obowiązującymi przepi-

sami urządzenie nigdy nie może

być używane bez odłącznika sy-

stemowego przy sieci wodociągo-

wej. Należy używać odpowiedniego

odłącznika systemowego firmy KÄRCHER

albo odłącznika systemowego zgodnego z

EN 12729, typ BA. Woda, która przepłynęła

przez odłącznik systemowy, katalogowana

jest jako nie nadająca się do picia.

Obsługa

Zakres dostawy

Opis urządzenia

Wyposażenie specjalne

Przed pierwszym uruchomieniem

Montowanie kół

Montaż uchwytu transportowego

Umieszczanie siatki z akcesoriami

Połączenie węża wysokociśnieniowego

z ręcznym pistoletem natryskowym.

Doprowadzenie wody

155PL

– 5

Uwaga

Oddzielacz systemowy podłączać zawsze

do dopływu wody, a nigdy bezpośrednio do

urządzenia!

Wskazówka: Zanieczyszczenia w wodzie

mogą uszkodzić pompę wysokociśnienio-

wą i akcesoria. Jako ochronę zaleca się

użycie filtra wodnego KÄRCHER (wyposa-

żenie specjalne, nr katalogowy 4.730-059).

Przestrzegać przepisów lokalnego przed-

siębiorstwa wodociągowego.

Wartości przyłączenia patrz tabliczka zna-

mionowa/dane techniczne.

 Stosować wąż gumowy wzmocniony

tkaniną (nie objęty dostawą) ze zwy-

kłym złączem. (Średnica przynajmniej

1/2 cala wzgl. 13 mm; długość przynaj-

mniej 7,5 m).

 Rysunek

Przykręcić dołączoną złączkę do przy-

łącza wody na urządzeniu.

Nałoży

ć wąż wodny na złączkę urzą-

dzenia i podłączyć dopływ wody.

Ta myjka wysokociśnieniowa nadaje się

wraz wężem ssącym KÄRCHER z zawo-

rem zwrotnym (wyposażenie specjalne, nr

katalogowy 4.440-238) do zasysania wody

powierzchniowej np. z beczek na desz-

czówkę lub stawów (maks. wysokość zasy-

sania, patrz dane techniczne).

 Wypełnić wodą wąż ssący KÄRCHER z

zaworem zwrotnym, przykręcić do przy-

łącza wody i zawiesić na zbiorniku

wody deszczowej.

 Odłączyć wąż wysokociśnieniowy od

przyłącza wysokociśnieniowego urzą-

dzenia.

 Włączyć urządzenie „I/ON“ i zaczekać

(maks. 2 minuty), aż z przyłącza wyso-

kociśnieniowego zacznie wydobywać

się woda bez bąbelków.



Wyłączyć urządzenie „0/OFF”.

Uwaga

Praca na sucho trwająca przez ponad 2 mi-

nuty prowadzi do uszkodzenia pompy wy-

sokociśnieniowej. Jeżeli urządzenie nie

wytworzy ciśnienia w ciągu 2 minut, należy

je wyłączyć i postąpić zgodnie ze wskazów-

kami z rozdziału „Pomoc przy usterkach“.

 Rysunek

Mocno założyć wąż wysokociśnieniowy

na szybkozłącze przy urządzeniu; za-

skoczy w słyszalny sposób.

Wskazówka: Zwrócić uwagę na właści-

we ustawienie złączki przyłączeniowej.

Sprawdzić bezpieczeństwo połączenia

przez pociągnięcie węża wysokociśnie-

niowego.

 Rysunek

Włożyć lancę w pistolet natryskowy i

zablokować, obracając o 90°.

 Całkowicie otworzyć kran.

 Włożyć wtyczkę sieciową do gniazdka.

 Włączyć urządzenie „I/ON”.

몇 Niebezpieczeństwo

Poprzez strumień wody wytryskujący z dy-

szy wysokociśnieniowej na pistolet oddzia-

łuje siła odrzutu. Należy zapewnić sobie

bezpieczne ustawienie i mocno trzymać pi-

stolet natryskowy i lancę.

Uwaga

Przed rozpoczęciem czyszczenia należy

się upewnić, że myjka wysokociśnieniowa

znajduje się na równej powierzchni. W trak-

cie czyszczenia używać okularów ochron-

nych i odzieży ochronnej.

 Odblokować dźwignię pistoletu natry-

skowego.

 Pociągnąć za dźwignię, urządzenie się

włącza.

Wskazówka: Gdy zwalnia się dźwignię,

urządzenie znowu się odłącza. Nadciśnie-

nie pozostaje w systemie.

Dopływ wody z instalacji wodnej

Zasysanie wody z otwartych zbiorników

Uruchamianie

Działanie

156 PL

– 6

Do najczęstszych zadań czyszczenia. Ciś-

nieni robocze można regulować stopniowo

w zakresie od „Min“ do „Max“.

 Zwolnić dźwignię pistoletu natryskowe-

go.

 Obrócić lancę do żądanego położenia.

Do przywartych zanieczyszczeń, trudnych

do usunięcia.

Uwaga

Nie czyścić opon samochodowych, lakieru

ani wrażliwych powierzchni, jak drewno, za

pomocą frezu do zanieczyszczeń; niebez-

pieczeństwo uszkodzenia.

– Nie nadaje się do pracy ze środkami

czyszczącymi.

– Wskazówka: Nadaje się do pracy przy

użyciu środków czyszczących

Do każdego czyszczenia należy używać

wyłączenie środków czyszczących i pielęg-

nacyjnych firmy KÄRCHER, ponieważ zo-

stały one przeznaczone specjalnie do

użytku z Państwa urządzeniem. Używanie

innych środków czyszczących i pielęgna-

cyjnych może prowadzić do szybszego zu-

życia i wygaśnięcia uprawnień związanych

z roszczeniami gwarancyjnymi. Dalsze in-

formacje dostępne są w handlu branżowym

albo bezpośrednio w firmie KÄRCHER.

 Rysunek

Z obudowy wyciągnąć wąż ssący na

środek czyszczący na odpowiednią dłu-

gość.

Zawiesić w

ąż ssący środka czyszczą-

cego w zbiorniku ze środkiem czysz-

czącym.

 Zastosować lancę z regulacją ciśnienia

(Vario Power).

 Obrócić lancę do położenia „Mix“.

Wskazówka: W ten sposób miesza się

przy pracy roztwór środka czyszczące-

go ze strumieniem wody.

Wskazówka: W razie potrzeby do pracy z

użyciem środków czyszczących można też

użyć szczotek myjących.

 Cienko spryskać suchą powierzchnię

środkiem czyszczącym i pozostawić na

pewien czas (ale nie do wyschnięcia).

 Spłukać rozpuszczony brud strumie-

niem wysokociśnieniowym.

 Zwolnić dźwignię pistoletu natryskowe-

go.



Zablokować dźwignię pistoletu natry-

skowego.

 W przypadku dłuższych przerw w pracy

(ponad 5 minut) dodatkowo wyłączać

urządzenie „0/OFF“.

 Włożyć pistolet natryskowy do schow-

ka.

Uwaga

Wąż wysokociśnieniowy oddzielić od ręcz-

nego pistoletu natryskowego albo urządze-

nia tylko wtedy, gdy w systemie nie ma

ciśnienia.

 Po pracy ze środkiem czyszczącym, za-

wiesić wąż ssący w zbiorniku z czystą

wodą, włączyć urządzenie na ok. 1 min.

bez zamontowanej lancy i przepłukać.

 Zwolnić dźwignię pistoletu natryskowego.

 Wyłączyć urządzenie „0/OFF”.

 Zakręcić kran.

 Oddzielić

urządzenie od dopływu wody.

Ostrożnie: Przy oddzielaniu węża do-

pływowego lub wysokociśnieniowego,

po pracy może z przyłączy wydostawać

się ciepła woda.

 Nacisnąć dźwignię pistoletu natrysko-

wego, aby całkowicie usunąć ciśnienie

z systemu.

 Zablokować dźwignię pistoletu natry-

skowego.

 Wyciągnąć wtyczkę z gniazda zasilają-

cego.

Lanca z regulacją ciśnienia (Vario Po-

wer)

Lanca z frezem do zanieczyszczeń

Szczotka do mycia

Praca ze środkiem czyszczącym

Zalecana metoda czyszczenia

Przerwanie pracy

Zakończenie pracy

157PL

– 7

Uwaga

W celu uniknięcia wypadków wzgl. zranień

przy transporcie należy zwrócić uwagę na

ciężar urządzenia (patrz dane techniczne).

 Podnieść urządzenie i nosić przy użyciu

uchwytu nośnego.

 Pociągnąć urządzenie za uchwyt trans-

portowy

Rysunek

 Przed pchaniem urządzenia należy po-

ciągnąć uchwyt transportowy całkowi-

cie ku górze, aż w słyszalny sposób

zaskoczy.

 Zabezpieczyć urządzenie przed prze-

sunięciem i przewróceniem się.

Uwaga

W celu uniknięcia wypadków wzgl. zranień,

przy wyborze miejsca składowania należy

zwrócić uwagę na ciężar urządzenia (patrz

dane techniczne).

 Zaparkować urządzenie na równej po-

wierzchni.



Nacisnąć przycisk oddzielający pistole-

tu natryskowego i oddzielić wąż wyso-

kociśnieniowy od pistoletu

natryskowego.

 Nacisnąć obudowę szybkozłącza węża

wysokociśnieniowego w kierunku

strzałki i wyjąć wąż wysokociśnieniowy.

 Umieścić przewód zasilający, wąż wy-

sokociśnieniowy i wyposażenie przy

urządzeniu.

Przed dłuższym okresem przechowywania,

np. w zimie należy zwrócić uwagę na wska-

zówki w rozdziale Pielęgnacja.

Uwaga

Urządzenie i akcesoria chronić przed mro-

zem.

Urządzenie i akcesoria zostaną zniszczone

przez mróz, jeżeli nie zostaną w pełni

opróżnione z wody. W celu uniknięcia

szkód:

 Całkowicie opróżnić urzą

dzenie z wo-

dy: Włączyć urządzenie bez podłączo-

nego węża wysokociśnieniowego i bez

podłączonego dopływu wody (maks. 1

min.) i zaczekać, aż z przyłącza wyso-

kociśnieniowego już nie będzie się wy-

dobywać woda. Wyłączyć urządzenie.

 Przechowywać urządzenie z wszystki-

mi akcesoriami w ogrzewanym po-

mieszczeniu.

 Niebezpieczeństwo

Przed przystąpieniem do wszelkich prac

pielęgnacyjnych i konserwacyjnych urzą-

dzenie wyłączyć i wyjąć wtyczkę z gniazd-

ka sieciowego.

Przed dłuższym okresem przechowywania,

np. w zimie:

 Zdjąć filtr z węża ssącego środka

czyszczącego i oczyścić go pod bieżą-

cą wodą.

 Wyciągnąć szczypcami płaskimi sito z

przyłącza wody i oczyścić je pod bieżą-

cą wodą.

Urządzenie nie wymaga konserwacji.

Stosować wyłącznie oryginalne części za-

mienne firmy KÄRCHER. Lista części za-

miennych znajduje się na końcu niniejszej

instrukcji obsługi.

Transport

Transport ręczny

Transport w pojazdach

Przechowywanie

Przechowywanie urządzenia

Ochrona przeciwmrozowa

Czyszczenie i konserwacja

Konserwacja

Części zamienne

158 PL

– 8

Mniejsze usterki można usunąć samodziel-

nie, korzystając z poniższych wskazówek.

W razie wątpliwości prosimy zwrócić się do

autoryzowanego serwisu.

 Niebezpieczeństwo

Przed przystąpieniem do wszelkich prac

pielęgnacyjnych i konserwacyjnych urzą-

dzenie wyłączyć i wyjąć wtyczkę z gniazd-

ka sieciowego.

Do wszelkich napraw i prac na podzespo-

łach elektrycznych uprawniony jest jedynie

autoryzowany serwis.

 Pociągnąć za dźwignię pistoletu natry-

skowego, urządzenie się włącza.

 Sprawdzić, czy napięcie sieciowe poda-

ne na tabliczce znamionowej odpowia-

da napięciu źródła prądu.

 Skontrolować przewód zasilający pod

kątem uszkodzeń.

 Sprawdzić ustawienie lancy.

 Odpowietrzyć urządzenie: Włączyć

urządzenie bez podłączonego węża

wysokociśnieniowego i zaczekać

(maks. 2 minuty), aż z przyłącza wyso-

kociśnieniowego zacznie wydobywać

się woda bez bąbelków. Wyłączyć urzą-

dzenie i ponownie podłączyć wąż wyso-

kociśnieniowy.

 Sprawdzić dopływ wody.

 Wyciągnąć szczypcami płaskimi sito z

przyłącza wody i oczyścić je pod bieżą-

cą wodą.

Przyczyna: Spadek napięcia z powodu sła-

bej sieci elektrycznej albo używania kabla

przedłużeniowego.

 Przy włączaniu najpierw pociągnąć za

dźwignię pistoletu natryskowego, po-

tem ustawić wyłącznik urządzenia na „I/

ON“.

 Czyszczenie dyszy wysokociśnienio-

wej: Usunąć zanieczyszczenia z otworu

dyszy za pomocą igły i wypłukać wod

od przodu.

 Sprawdzić ilość dopływającej wody.

 Niewielka nieszczelność urządzenia

wynika z jej konstrukcji. W przypadku

większej nieszczelności zlecić naprawę

w autoryzowanym serwisie.

 Zastosować lancę z regulacją ciśnienia

(Vario Power).

Obrócić lancę do położenia „Mix“.

 Oczyścić filtr przy wężu ssącym środka

czyszczącego.

 Sprawdzić wąż ssący środka czyszczą-

cego czy nie ma załamań.

Usuwanie usterek

Urządzenie nie działa

Urządzenie nie wytwarza ciśnienia

Urządzenie się nie uruchamia, silnik

warczy

Silne wahania ciśnienia

Nieszczelne urządzenie

Środek czyszczący nie jest zasysany

159PL

– 9

Zmiany techniczne zastrzeżone!

Niniejszym oświadczamy, że określone po-

niżej urządzenie odpowiada pod względem

koncepcji, konstrukcji oraz wprowadzonej

przez nas do handlu wersji obowiązującym

wymogom dyrektyw UE dotyczącym wy-

magań w zakresie bezpieczeństwa i zdro-

wia. Wszelkie nie uzgodnione z nami

modyfikacje urządzenia powodują utratę

ważności tego oświadczenia.

Z upoważnienia zarządu przedsiębiorstwa.

Pełnomocnik dokumentacji:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

tel.: +49 7195 14-0

faks: +49 7195 14-2212

Winnenden, 2010/12/01

Dane techniczne

Przyłącze wody

Temperatura doprowadze-

nia (maks.)

°C 40

Ilość doprowadzenia (min.) l/min 10

Ciśnienie dopływowe

(maks.)

MPa 0,8

Maks. wysokość ssania m 0,5

Podłączenie do sieci

Napięcie

1~50 Hz

V 230

Pobór mocy kW 1,8

Bezpiecznik sieciowy

(zwłoczny)

A10

Klasa ochrony I

Stopień zabezpieczenia IP X5

Parametry robocze

Ciśnienie robocze MPa 11

Maks. dopuszczalne ciśnie-

nie

MPa 12

Ilość pobieranej wody l/min 6,3

Wymiary i ciężar

długość mm 285

szerokość mm 325

wysokość mm 876

Ciężar, urządzenie gotowe

do pracy wraz z akcesoriami

kg 12

Ilość pobieranego środka

czyszczącego

l/min 0,3

Siła odrzutu pistoletu natry-

skowego

N 15

Wartości określone zgodnie z

EN 60335-2-79

Drgania przenoszone przez

kończyny górne

Niepewność pomiaru K

m/s

< 2,5

0,3

Poziom ciśnienie akustycz-

nego L

Niepewność pomiaru K

dB(A)

Poziom mocy akustycznej

+ Niepewność pomiaru

dB(A) 89

Deklaracja UE

Produkt: Myjka wysokociśnieniowa

Typ: 1.180-xxx

Obowiązujące dyrektywy WE

2006/42/WE (+2009/127/WE)

2004/108/WE

2000/14/WE

Zastosowane normy zharmonizowane

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Zastosowana metoda oceny zgodności

2000/14/WE: Załącznik V

Poziom mocy akustycznej dB(A)

Zmierzony: 87

Gwarantowany: 89

CEO

Head of Approbation

160 PL

– 1

Mult stimate client,

Înainte de prima utilizare a apa-

ratului dvs. citiţi acest instrucţi-

uni original, respectaţi instrucţiunile

cuprinse în acesta şi păstraţi-l pentru între-

buinţarea ulterioară sau pentru următorii

posesori.

Utilizaţi acest aparat de curăţat sub presiu-

ne exclusiv pentru gospodăria particulară:

– la curăţarea maşinilor, vehiculelor, utila-

jelor, faţadelor, teraselor, aparatelor de

grădinărit, etc. cu jet de apă sub presiu-

ne (în caz de nevoie se poate adăuga şi

detergent).

– cu accesoriile, piesele de schimb şi de-

tergenţii aprobaţi de KÄRCHER. Res-

pectaţi instrucţiunile de utilizare ale

detergenţilor.

Materialele de ambalare sunt recicla-

bile. Ambalajele nu trebuie aruncate

în gunoiul menajer, ci trebuie duse la un

centru de colectare şi revalorificare a deşe-

urilor.

Aparatele vechi conţin materiale reci-

clabile valoroase, care pot fi supuse

unui proces de revalorificare. Din

acest motiv, vă rugăm să apelaţi la centrele

de colectare abilitate pentru eliminarea

aparatelor vechi.

Observaţii referitoare la materialele con-

ţinute (REACH)

Informaţii actuale referitoare la materialele

conţinute puteţi găsi la adresa:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

În fiecare ţară sunt valabile condiţiile de ga-

ranţie publicate de distribuitorul nostru din

ţara respectivă. Eventuale defecţiuni ale

acestui aparat, care survin în perioada de

garanţie şi care sunt rezultatul unor defecte

de fabricaţie sau de material, vor fi remedi-

ate gratuit. Pentru a putea beneficia de ga-

ranţie, prezentaţi-vă cu chitanţa de

cumpărare la magazin sau la cea mai apro-

piată unitate de service autorizată.

(Pentru adresă vedeţi pagina din spate)

 Pericol

Pericol iminet, care duce la vătămări corpo-

rale grave sau moarte.

몇 Avertisment

Posibilă situaţie periculoasă, care ar putea

duce la vătămări corporale grave sau moar-

te.

Atenţie

Posibilă situaţie periculoasă, care ar putea

duce la vătămări corporale uşoare sau pa-

gube materiale.

– Jetul sub presiune poate fi

periculos în cazul utilizării

neconforme. Jetul nu tre-

buie îndreptat spre per-

soane, animale, echipamente electrice

active sau asupra aparatului însuşi.

– Gerul poate distruge aparatul dacă apa

nu este golită complet. Iarna aparatul

trebuie păstrat într-o încăpere ferită de

îngheţ.

Cuprins

Observaţii generale . . . . . . RO . . .1

Măsuri de siguranţă . . . . . . RO . . .2

Utilizarea . . . . . . . . . . . . . . RO . . .4

Transport . . . . . . . . . . . . . . RO . . .6

Depozitarea . . . . . . . . . . . . RO . . .7

Îngrijirea şi întreţinerea. . . . RO . . .7

Remedierea defecţiunilor . . RO . . .8

Date tehnice . . . . . . . . . . . . RO . . .9

Declaraţia CE . . . . . . . . . . . RO . . .9

Observaţii generale

Domeniul de utilizare

Protecţia mediului înconjurător

Garanţie

Simboluri din manualul de utilizare

Simboluri pe aparat

161RO

– 2

 Pericol

 Nu apucaţi niciodată fişa de alimentare

şi priza având mâinile ude.

 Nu puneţi aparatul în funcţiune dacă

este deteriorat cablul de alimentare de

la reţea sau elemente importante ale

aparatului, precum de ex. furtunul de

presiune, pistolul de pulverizare sau

dispozitivele de siguranţă.

 Înainte de fiecare utilizare verificaţi ca-

blul de reţea şi ştecherul, să nu aibă de-

fecţiuni. Cablul de reţea deteriorat

trebuie înlocuit neîntârziat într-un atelier

electric / service pentru clienţi autorizat.

 Verificaţi furtunurile de presiune înainte

de fiecare utilizare. Înlocuiţi-le neîntârzi-

at pe cele care prezintă defecţiuni.

 Este interzisă funcţionarea în zone cu

pericol de explozie.

 La utilizarea aparatului în zone pericu-

loase (de ex. recipiente de combustibil)

se vor respecta instrucţiunile de securi-

tate corespunzătoare.

 Jeturile sub presiune pot fi periculoase

în cazul utilizării neconforme. Jetul nu

trebuie îndreptat spre persoane, anima-

le, echipamente electrice active sau

asupra aparatului însuşi.

 Nu îndreptaţi jetul de presiune spre dvs.

înşivă sau spre altcineva, pentru a cură-

ţa îmbrăcămintea sau încă

lţămintea.

 Nu stropiţi obiecte ce conţin materiale

periculoase (de ex. azbest).

 Cauciucurile vehiculelor/ventilele lor

pot fi deteriorate de jetul sub presiune şi

se pot fisura. Primul semn este o deco-

lorare a cauciucului. Anvelopele/supa-

pele anvelopelor deteriorate pun în

pericol viaţa persoanelor. La curăţare

păstraţi o distanţă minimă de cel puţin

30 cm !

 Pericol de explozie!

Nu pulverizaţi lichide inflamabile.

Nu se vor aspira niciodată lichide conţi-

nând solvenţi, dizolvanţi sau acizi nedi-

luaţi! În această categorie intră de ex.

benzina, diluantul pentru vopsea, uleiul.

Ceaţa formată la stropire este inflama-

bilă, explozivă şi toxică. Nu folosiţi ace-

tonă, acizi nediluaţi şi dizolvanţi, căci

atacă materialele folosite la aparat.

몇 Avertisment

 Ştecherul şi cuplajul unui prelungitor

trebuie să fie etanşe la apă şi nu au voie

să se afle în apă.

 Cablurile prelungitoare nepotrivite pot fi

periculoase. Pentru aer liber se vor uti-

liza numai prelungitoare admise şi mar-

cate corespunzător, cu secţiune

suficientă: 1 - 10 m: 1,5 mm

; 10 - 30 m:

2,5 mm

 Prelungitorul se va derula întotdeauna

complet de pe tambur.

 Furtunurile de presiune, armăturile şi

cuplajele sunt importante pentru securi-

tatea aparatului. Utilizaţi furtunuri de

presiune, armături şi cuplaje numai de

tipul celor recomandate de producător.

 Acest aparat nu este destinat pentru a fi

utilizat de către persoane cu capacităţi

psihice, senzoriale sau mintale limitate.

Nu este permisă utilizarea aparatului de

către copii sau persoane neinstruite.

Nu lăsaţi copii nesupravegheaţi, pentru

a vă asigura, că nu se joacă cu apara-

tul.

Ţineţi foliile de ambalaj departe de co-

pii, pentru a evita pericolul de sufocare!

 Beneficiarul are obligaţia de a utiliza

aparatul conform prevederilor. El trebu-

ie să ţină cont de împrejurările de la faţa

locului şi, în timpul lucrului, să fie atent

la persoanele din preajmă.

 Nu folosiţi aparatul când în raza de ac-

ţiune a acestuia se află alte persoane,

decât dacă acestea poartă echipament

de protecţie.

 Se vor purta îmbrăcăminte adecvată

precum şi ochelari de protecţie împotri-

va stropilor de apă şi murdăriei.

Măsuri de siguranţă

162 RO

– 3

Atenţie

 În cazul unor perioade mai lungi de re-

paus opriţi aparatul de la comutatorul

principal / aparatului sau scoateţi apa-

ratul din priză.

 Nu puneţi aparatul în funcţiune sub

temperaturi de 0 °C.

 La curăţarea suprafeţelor lăcuite, trebu-

ie respectată o distanţă minimă de 30

cm, pentru a evita deteriorarea acesto-

ra.

 Aparatul nu va fi lăsat să funcţioneze

nesupravegheat.

 Atenţie la cablul de conectare sau la

prelungitor, trebuie să fie în bună stare,

nu îndoite, crăpate sau uzate, etc. Ca-

blurile de reţea se vor proteja contra

căldurii excesive, uleiurilor, muchiilor

ascuţite.

 Toate piesele din zona de lucru, şi care

sunt străbătute de curentul electric tre-

buie protejate de jetul de apă.

 Conectarea aparatului este permisă nu-

mai la o conexiune electrică realizată

conform IEC 60364, de către un electri-

cian de specialitate.

 Aparatul se conectează numai la curent

alternativ. Tensiunea trebuie să cores-

pund

ă celei de pe plăcuţa aparatului.

 Din motive de securitate se recomandă

folosirea aparatului cu un comutator de

protecţie la curenţi reziduali (max 30

mA).

 Curăţiri la care se obţine apă reziduală

cu un conţinut de ulei de maşină, de

exemplu spălarea motoarelor şi şasiu-

rilor trebuie să fie făcute numai în locuri

special amenăjate cu dispozitive de se-

părare şi de înlăturare uleiului de maşi-

nă.

 Acest aparat a fost proiectat pentru uti-

lizarea împreună cu detergenţi livraţi

sau recomandaţi de producător. Utiliza-

rea altor detergenţi sau a chimicalelor

poate prejudicia aparatul.

Atenţie

Dispozitivele de siguranţă servesc pentru

protecţia utilizatorului şi nu este permisă

modificarea sau scoaterea din funcţiune a

acestora.

Comutatorul aparatului împiedică pornirea

accidentală a aparatului.

Zăvorul blochează maneta pistolului de

pulverizat şi împiedică pornirea accidentală

a aparatului.

Supapa de preaplin previne depăşirea pre-

siunii de lucru admise.

Dacă mânerul pistolului manual de stropit

este eliberat, întrerupătorul manometric de-

cuplează pompa, iar jetul sub presiune se

opreşte. Dacă se trage de mâner, pompa

porneşte din nou.

Atenţie

Înainte de toate activităţile cu sau pe aparat

asiguraţi stabilitatea acestuia pentru a evita

accidentele şi deteriorările.

– Aparatul se află în poziţie stabilă, când

este amplasată pe o suprafaţă plană.

Dispozitive de siguranţă

Întrerupătorul principal

Zăvor pistol de pulverizat

Supapă de preaplin cu întrerupător ma-

nometric

Condiţiile pentru siguranţa stabilită-

ţii

163RO

– 4

Pachetul de livrare a aparatului dvs. este ilus-

trat pe ambalaj. La despachetare, verificaţi

dacă conţinutul pachetului este complet.

Informaţi imediat distribuitorul dumnea-

voastră dacă lipsesc părţi componente sau

dacă intervin defecţiuni la transport.

Pentru imagini vezi pagina 2

1 Piesă de cuplare pentru conexiunea de

apă

2 Furtun de înaltă presiune

3 Cuplaj rapid pentru furtunul de înaltă

presiune

4 Racord de apă cu sită inclusă

5 Comutatorul aparatului „0/OFF“ / „I/ON“

6 Plasă pentru accesorii

7 Mâner pentru transport, extensibilă

8 Furtun de aspiraţie a detergentului, cu

filtru

9 Spaţiu de depozitare pentru accesorii

10 Roţi

11 Pistol de pulverizare

12 Zăvor pistol de pulverizat

13 Buton de detaşare a furtunului de înaltă

presiune de pistolul de pulverizat

14 Lance cu reglaj de presiune (Vario

Power)

15 Lance cu freză pentru murdărie

16 Perie pentru spălat

Accesoriile speciale extind sfera de utiliza-

re a aparatului dvs. Informaţii detaliate ob-

ţineţi de la distribuitorul dvs. KÄRCHER.

Înainte de punerea în funcţiune montaţi pie-

sele nefixate, livrate împreună cu aparatul.

 Figura

Introduceţi ro

ţile în locaşurile lor şi fi-

xaţi-le cu dopurile anexate, ţinând cont

de poziţia acestora.

 Figura

Împingeţi mânerul de transport în su-

port până la capăt. Introduceţi-l în pozi-

ţia corectă printr-o scurtă lovitură de

pumn sau cu ajutorul unui ciocan de ca-

uciuc.

 Figura

Atârnaţi plasa pentru accesorii pe cârli-

gul ilustrat pe figură.

 Figura

Împingeţi furtunul de presiune în pistolul

de pulverizare, până când se aude că

acesta intră în locaş.

Observaţie: Atenţie la poziţia corectă a

niplului de conectare.

Verificaţi trăgând de furtunul de înaltă

presiune, dacă îmbinarea s-a făcut co-

rect.

몇 Avertisment

Conform normelor în vigoare, apa-

ratul nu trebuie exploatat niciodată

fără un separator de sistem la re-

ţeaua de apă potabilă. Se va utili-

za un separator de sistem adecvat, de la

firma KÄRCHER, sau un separator de sis-

tem alternativ, conform EN 12729 tip

BA.Apa, care curge printr-un separator de

sistem este clasificată ca fiind nepotabilă.

Atenţie

Racordaţi separatorul de sistem întotdeau-

na la sursa de alimentare cu apă şi nicioda-

tă direct la aparat!

Observaţie:Impurităţile din apă pot afecta

pompa de înaltă presiune şi accesoriile.

Pentru protecţia acestora vă recomandăm

filtrul de apă KÄRCHER (accesoriu special,

nr. de comandă 4.730-059).

Respectaţi prevederile companiei de furni-

zare a apei.

Utilizarea

Articolele livrate

Descrierea aparatului

Accesorii opţionale

Înainte de punerea în funcţiune

Montarea roţilor

Montarea mânerului de transport

Montarea plasei pentru accesorii

Conectarea furtunului de înaltă presiune

la pistolul manual de stropit

Alimentarea cu apă

Alimentarea cu apă din conducta de apă

164 RO

– 5

Pentru valorile de racordare se vor consulta

datele tehnice/plăcuţa de tip.

 Se utilizează un furtun cu inserţie textilă

(nu este inclus în livrare) cu un cuplaj

obişnuit: (Diametru minim 1/2 ţoli sau

13 mm; lungime min. 7,5 m).

 Figura

Se înşurubează piesa de cuplare de la

racordul de apă al aparatului, livrată

odată cu furnitura.

Se montează furtunul de apă la piesa

de cuplare a aparatului şi se racordea-

ză la sursa de alimentare cu apă.

Acest aparat de curăţare sub presiune poate fi

folosit cu furtunul de absorbţie KÄRCHER cu

supapă de refulare (accesoriu special, nr. de

comandă 4.440-238) şi este adecvat pentru as-

pirarea apei de la suprafaţă, de ex. din rezer-

voare cu apă de ploaie sau din iazuri (înălţimea

maximă de aspirare vezi Datele tehnice).

 Umpleţi furtunul de aspiraţie KÄRCHER

cu supapă de refulare cu apă, înşuru-

baţi-l la racordul de apă şi introduceţi-l

în rezervorul cu apă de ploaie.

 Deconectaţi furtunul de înaltă presiune

de la racordul de înaltă presiune al apa-

ratului.

 Porniţi aparatul „I/ON“ şi lăsaţi-l să func-

ţioneze (max. 2 min.), până ce apa iese

pe ieşirea de înaltă presiune fără a con-

ţine bule de aer.

 Opriţi aparatul „0/OFF“.

Atenţie

Funcţionarea uscată timp de mai mult de 2

minute poate ducă la deteriorarea pompei

de înaltă presiune. În cazul în care aparatul

nu mai generează presiune timp de 2 minu-

te, opriţi aparatul şi procedaţi conform in-

strucţiunilor din capitolul "Remedierea

defecţiunilor".

 Figura

Introduceţi furtunul de înaltă presiune în

cuplajul rapid de la aparat, până când

se aude că acesta intră în locaş

Observaţie: Atenţie la poziţia corectă a

niplului de conectare.

Verificaţi tr

ăgând de furtunul de înaltă pre-

siune, dacă îmbinarea s-a făcut corect.

 Figura

Montaţi lancea la pistolul de pulverizare

manual şi fixaţi-o prin rotire la dreapta

90°.

 Deschideţi robinetul de apă în totalitate.

 Introduceţi ştecherul în priză.

 Porniţi aparatul „I/ON“.

몇 Pericol

Datorită jetului de apă care iese din pistol

prin duza de înaltă presiune, la pistol apare

o forţă de recul. Asiguraţi-vă o poziţie fermă

şi strângeţi bine pistolul şi lancea.

Atenţie

Înainte de începerea lucrărilor de curăţare

asiguraţi-vă, că aparatul de curăţat sub

presiune este amplasat într-o poziţie stabi-

lă pe o suprafaţă plană În timpul lucrărilor

de curăţare purtaţi ochelari şi haine de pro-

tecţie.

 Deblocaţi maneta pistolului de stropit.

 Trageţi maneta, aparatul porneşte.

Observaţie: Dacă eliberaţi maneta, apara-

tul se opreşte din nou. Presiunea înaltă ră-

mâne acumulată în sistem.

Pentru lucrările de curăţare uzuale. Presiu-

nea de lucru poate fi reglată f

ără trepte în-

tre „Min” şi „Max”.

 Eliberaţi maneta pistolului.

 Rotiţi lancea în poziţia dorită.

Pentru murdărie persistentă.

Atenţie

Nu curăţaţi anvelopele, suprafeţele vopsite

sau delicate, cum ar fi lemnul cu freza de

murdărie, deoarece există pericolul deteri-

orării acestora.

– Nu este adecvat pentru funcţionare cu

soluţie de curăţat.

Aspirarea apei din rezervoare deschise

Punerea în funcţiune

Funcţionarea

Lance cu reglaj de presiune (Vario

Power)

Lance cu freză pentru murdărie

165RO

– 6

– Indicaţie: Este adecvat pentru funcţio-

nare cu soluţie de curăţat

Utilizaţi pentru orice operaţiune de curăţare

exclusiv soluţii de curăţat şi de îngrijire

KÄRCHER, deoarece acestea au fost dez-

voltate special pentru curăţare cu aparatul

dvs. Utilizarea altor soluţii de curăţat şi de

îngrijire poate cauza uzura mai rapidă şi

poate atrage după sine anularea garanţiei.

Vă rugăm să cereţi informaţii în magazinele

de specialitate sau direct de la firma KÄR-

CHER.

 Figura

Extrageţi furtunul de aspirare pentru so-

luţia de curăţat din carcasă la lungimea

dorită.

Introduceţi furtunul de aspirare pentru

soluţia de curăţat într-un rezervor cu so-

luţie de curăţat.

 Folosiţi lancea cu reglaj de presiune

(Vario Power).

 Rotiţi lancea în poziţia „Min”.

Observaţie: Prin acesta, în timpul func-

ţion

ării, soluţia de curăţat se amestecă

cu jetul de apă.

Indicaţie: Dacă este nevoie în cazul funcţi-

onării cu soluţie de curăţat puteţi folosi şi

periile rotative.

 Se pulverizează cu economie soluţie de

curăţat pe suprafaţa uscată şi se lasă

să acţioneze (nu să se usuce).

 Mizeria desprinsă se spală cu jetul de

înaltă presiune.

 Eliberaţi maneta pistolului.

 Blocaţi maneta pistolului de stropit.

 În cazul pauzelor mai lungi (peste 5

min) se deconectează aparatul de la în-

trerupător „0/OFF“.

 Introduceţi pistolul de pulverizare în

spaţiul de depozitare a pistolului.

Atenţie

Deconectaţi furtunul de presiune de la pis-

tolul manual de stropit sau de la aparat nu-

mai atunci, când sistemul de află în stare

depresurizată.

 Dup

ă funcţionarea cu soluţie de curăţat

se introduce furtunul de detergent într-

un rezervor cu apă curată, se conec-

tează aparatul cam 1 minut, cu lancea

demontată, şi se clăteşte.

 Eliberaţi maneta pistolului.

 Opriţi aparatul „0/OFF“.

 Închideţi robinetul de apă.

 Deconectaţi aparatul de la sursa de ali-

mentare cu apă.

Atenţie : În cazul detaşării furtunului de

alimentare sau a celui de presiune înal-

tă, după utilizare poate să curgă apă

caldă din racorduri.

 Apăsaţi maneta pistolului pentru a eli-

mina presiunea încă existentă în sis-

tem.

 Blocaţi maneta pistolului de stropit.

 Scoateţi ştecherul din priză.

Atenţie

Pentru a evita accidentele şi vătămă

rile cor-

porale în timpul transportului ţineţi cont de

greutatea aparatului (vezi datele tehnice).

 Ridicaţi aparatul de la mânerul de trans-

port şi transportaţi-l în acest fel

 Trageţi aparatul de mânerul de trans-

port.

Figura

 Înainte să împingeţi aparatul trageţi mâ-

nerul de transport în sus de tot, până ce

se aude că se fixează.

 Asiguraţi aparatul contra alunecării şi

răsturnării.

Perie pentru spălat

Funcţionare cu soluţie de curăţat

Metoda de curăţare recomandată

Întreruperea utilizării

Încheierea utilizării

Transport

Transportul manual

Transportul în vehicule

166 RO

– 7

Atenţie

Pentru a evita accidentele şi vătămările

corporale la alegerea locului de depozitare

ţineţi cont de greutatea aparatului (vezi da-

tele tehnice).

 Amplasaţi aparatul pe o suprafaţă pla-

nă.

 Apăsaţi butonul de separare de pe pis-

tolul manual de pulverizat şi separaţi

furtunul de înaltă presiune de pistolul

manual de pulverizat.

 Apăsaţi carcasa cuplajului rapid pentru

furtunul de înaltă presiune în sensul să-

geţii şi trageţi furtunul de înaltă presiune

în afară.

 Depozitaţi cablul de reţea, furtunul de

înaltă presiune şi accesoriile pe aparat.

În cazul depozitării pe perioade îndelunga-

te, de ex. iarna, ţineţi cont suplimentar de

indicaţiile din capitolul Îngrijire.

Atenţie

Feriţi aparatul de îngheţ.

Aparatul şi accesoriile sunt distruse de în-

gheţ dac

ă nu sunt golite complet de apă.

Pentru a evita deteriorarea:

 Goliţi în totalitate apa din aparat: Porniţi

aparatul cu furtunul de înaltă presiune

şi racordul la sursa de alimentare cu

apă deconectaţi (max. 1 minut) şi aş-

teptaţi până când nu mai iese apă din

racordul de presiune înaltă. Opriţi apa-

ratul.

 Aparatul şi toate accesoriile trebuie de-

pozitate într-o încăpere ferită de îngheţ.

 Pericol

Înainte de orice lucrare de îngrijire şi între-

ţinere decuplaţi aparatul şi scoateţi fişa ca-

blului de alimentare din priză.

Înainte de depozitarea pe perioade înde-

lungate, de ex. iarna:

 Se scot filtrele de la furtunul de aspiraţie

detergent şi se curăţă sub jet de apă.

 Se scoate, cu un cleşte, filtrul de la ra-

cordul de apă şi se spală sub jet de apă.

Aparatul nu necesită întreţinere.

Utilizaţi numai piese de schimb KÄRCHER

originale. Lista pieselor de schimb se află la

sfârşitul acestor instrucţiuni de utilizare.

Depozitarea

Depozitarea aparatului

Protecţia împotriva îngheţului

Îngrijirea şi întreţinerea

Îngrijirea

Întreţinere

Piese de schimb

167RO

– 8

Multe defecţiuni pot fi remediate de către

dvs. apelând la ajutorul următoarei prezen-

tări de ansamblu.

În caz de neclarităţi vă rugăm să vă adre-

saţi serviciului pentru clienţi autorizat.

 Pericol

Înainte de orice lucrare de îngrijire şi între-

ţinere decuplaţi aparatul şi scoateţi fişa ca-

blului de alimentare din priză.

Efectuarea lucrărilor de reparaţii precum şi

a celor la ansamblurile electrice este permi-

să numai service-ului autorizat pentru cli-

enţi.

 Trageţi maneta pistolului manual pentru

pulverizat, aparatul porneşte.

 Verificaţi dacă tensiunea indicată pe

plăcuţa de tip coincide cu tensiunea

sursei de alimentare.

 Verificaţi cablul de alimentare, pentru a

vedea dacă este deteriorat.

 Verificaţi reglajul la lance.

 Evacuarea aerului din aparat: Porniţi

aparatul cu furtunul de înaltă presiune

deconectat şi lăsaţi-l să funcţioneze

(max. 2 min.), până ce apa iese pe ieşi-

rea de înaltă presiune fără a conţine

bule de aer. Opriţi aparatul şi racordaţi

furtunul de înaltă presiune.

 Verificaţi alimentarea cu apă.

 Se scoate, cu un cleşte, filtrul de la ra-

cordul de apă şi se spală sub jet de apă.

Cauza: Cădere de tensiune din cauza reţe-

lei slabe de curent sau în cazul utilizării

unui prelungitor.

 La pornire trageţi mai întâi maneta pis-

tolului de pulverizare şi reglaţi apoi co-

mutatorul pe "I/ON".

 Curăţaţi duza de înaltă presiune: înde-

părtaţi cu un ac murdăria din gaura du-

zei şi apoi clătiţi din faţă cu apă.

 Verificaţi cantitatea de apă de alimenta-

re.

 O mică neetanşeitate a aparatului este

condiţionată de motive tehnice. În caz

de neetanşeitate mare, adresaţi-vă ser-

vice-ului.

 Folosiţi lancea cu reglaj de presiune

(Vario Power).

Rotiţ

i lancea în poziţia „Min”.

 Curăţaţi filtrul furtunului de aspirare a

soluţiei de curăţat.

 Verificaţi furtunul de aspiraţie pentru so-

luţia de curăţat să nu fie îndoit.

Remedierea defecţiunilor

Aparatul nu funcţionează

Aparatul nu ajunge la presiunea dorită

Aparatul nu porneşte, motorul scoate

zgomot

Oscilaţii puternice de presiune

Aparatul nu este etanş

Soluţia de curăţat nu este aspirată

168 RO

– 9

Ne rezervăm dreptul de a efectua modi-

ficări tehnice !

Prin prezenta declarăm că aparatul desem-

nat mai jos corespunde cerinţelor funda-

mentale privind siguranţa în exploatare şi

sănătatea incluse în directivele CE aplica-

bile, datorită conceptului şi a modului de

construcţie pe care se bazează, în varianta

comercializată de noi. În cazul efectuării

unei modificări a aparatului care nu a fost

convenită cu noi, această declaraţie îşi

pierde valabilitatea.

Semnatarii acţionează în numele şi prin îm-

puternicirea conducerii societăţii.

Însărcinat cu elaborarea documentaţiei:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2010/12/01

Date tehnice

Racordul de apă

Temperatura de circulare

(max.)

°C 40

Debitul de circulare (min.) l/min 10

Presiunea de circulare

(max.)

MPa 0,8

Înălţimea maximă de ab-

sorbţie

m 0,5

Racordul electric

Tensiune

1~50 Hz

V 230

Puterea absorbită kW 1,8

Siguranţă pentru reţea

(temporizată)

A10

Clasa de protecţie I

Grad de protecţie IP X5

Caracteristicile de performanţă

Presiunea de lucru MPa 11

Presiunea maximă admisă MPa 12

Debit, apă l/min 6,3

Dimensiuni şi masa

Lungime mm 285

Lăţime mm 325

Înălţime mm 876

Greutate în stare de funcţio-

nare cu accesorii

kg 12

Debit, agent de curăţare l/min 0,3

Reculul pistolului de pulve-

rizat

N 15

Valori determinate conform EN 60335-

2-79

Valoare vibraţie mână-braţ

Nesiguranţă K

m/s

< 2,5

0,3

Nivel de zgomot L

Nesiguranţă K

dB(A)

Nivelul puterii energiei L

+ nesiguranţă K

dB(A) 89

Declaraţia CE

Produs: Aparat de curăţare sub pre-

siune

Tip: 1.180-xxx

Directive EG respectate:

2006/42/CE (+2009/127/CE)

2004/108/CE

2000/14/CE

Norme armonizate utilizate:

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Procedura de evaluare a conformităţii:

2000/14/CE: Anexa V

Nivel de zgomot dB(A)

măsurat: 87

garantat: 89

CEO

Head of Approbation

169RO

– 1

Vážený zákazník,

Pred prvým použitím vášho za-

riadenia si prečítajte tento pô-

vodný návod na použitie, konajte podľa

neho a uschovajte ho pre neskoršie použi-

tie alebo pre ďalšieho majiteľa zariadenia.

Tento vysokotlakový čistič používajte vý-

hradne na práce v domácnosti:

– na umývanie strojov, vozidiel, stavieb,

náradia, fasád, terás, záhradného nára-

dia atď. spolu s vysokotlakovým prú-

dom vody (v prípade potreby s pridaním

čistiacich prostriedkov).

– s dielmi príslušenstva, náhradnými diel-

mi a čistiacimi prostriedkami schválený-

mi spoločnosťou KÄRCHER.

Rešpektujte pokyny priložené k čistia-

cim prostriedkom.

Obalové materiály sú recyklovateľné.

Obalové materiály láskavo nevyha-

dzujte do komunálneho odpadu, ale odo-

vzdajte ich do zberne druhotných surovín.

Vyradené prístroje obsahujú hodnot-

né recyklovateľné látky, ktoré by sa

mali opät' zužitkovat'. Staré zariade-

nia preto láskavo odovzdajte do vhodnej

zberne odpadových surovín.

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

V každej krajine platia záručné podmienky

našej distribučnej organizácie. Prípadné

poruchy spotrebiča odstránime počas zá-

ručnej lehoty bezplatne, ak sú ich príčinou

chyby materiálu alebo výrobné chyby. Pri

uplatňovaní záruky sa spolu s dokladom o

kúpe zariadenia láskavo obráťte na predaj-

cu alebo na najbližší autorizovaný zákaz-

nícky servis.

(Adresu nájdete na zadnej strane)

 Nebezpečenstvo

Pri bezprostredne hroziacom nebezpečen-

stve, ktoré spôsobí vážne zranenia alebo

smrť.

몇 Pozor

V prípade nebezpečnej situácie by mohla

viesť k vážnemu zraneniu alebo smrti.

Pozor

V prípade možnej nebezpečnej situácie by

mohla viesť k ľahkým zraneniam alebo vec-

ným škodám.

– Vysokotlakový prúd môže

byť pri neodbornom použí-

vaní nebezpečný. Prúd sa

nesmie nasmerovať na

osoby, zvieratá, elektrické zariadenia

pod napätím alebo na samotné zariade-

nie.

– Mráz môže neúplne vypustený prístroj

zničit'. Prístroj je nutné v zime uskladnit'

v miestnosti, kde nemrzne.

Obsah

Všeobecné pokyny. . . . . . . SK . . .1

Bezpečnostné pokyny . . . . SK . . .2

Obsluha . . . . . . . . . . . . . . . SK . . .4

Transport . . . . . . . . . . . . . . SK . . .6

Uskladnenie . . . . . . . . . . . . SK . . .7

Starostlivosť a údržba . . . . SK . . .7

Pomoc pri poruchách . . . . . SK . . .8

Technické údaje . . . . . . . . . SK . . .9

Vyhlásenie CE . . . . . . . . . . SK . . .9

Všeobecné pokyny

Používanie výrobku v súlade s jeho

určením

Ochrana životného prostredia

Záruka

Symboly v návode na obsluhu

Symboly na prístroji

170 SK

– 2

 Nebezpečenstvo

 Nikdy sa nedotýkajte sieťovej zásuvky a

vidlice vlhkými rukami.

 Zariadenie nepoužívajte, ak má poško-

dené prívodné sieťové vedenie alebo

iné dôležité diely, napr. vysokotlakovú

hadicu, striekaciu pištoľ alebo bezpeč-

nostné prvky.

 Pred každým použitím skontrolujte, či

nie je poškodený prívodný kábel alebo

sieťová zástrčka. Poškodený prívodný

kábel dajte bezodkladne vymeniť auto-

rizovanej servisnej službe alebo kvalifi-

kovanému elektrotechnikovi.

 Pred každým použitím skontrolujte, či

vysokotlaková hadica nie je poškodená.

Poškodenú vysokotlakovú hadicu ne-

odkladne vymeňte.

 Používanie v priestoroch so zvýšením

nebezpečenstvom výbuchu je zakáza-

né.

 Pri používaní zariadenia v oblastiach so

zvýšeným nebezpečím (napr. čerpacie

stanice pohonných hmôt) sa musia do-

držiavať príslušné bezpečnostné pred-

pisy.

 Vysokotlakový prúd môže byť pri neod-

bornom použití nebezpečný. Prúd sa

nesmie nasmerovať na osoby, zvieratá,

elektrické zariadenia pod napätím ale-

bo na samotné zariadenie.

 Pri čistení odevu alebo obuvi nesmie

byť vysokotlakový prúd nasmerovaný

na iných ani na seba.

 Neostrekujte žiadne predmety obsahu-

júce látky škodlivé pre zdravie (napr.

azbest).

 Pneumatiky automobilu a ventily

pneumatík môže vysokotlakový prúd

poškodiť a môžu prasknúť. Prvým príz-

nakom poškodenia je zmena sfarbenia

pneumatiky. Poškodené pneumatiky

automobilu a ventily sú životne nebez-

pečné. Pri čistení prúdom vody dodržia-

vajte odstup najmenej 30 cm!

 Nebezpečenstvo výbuchu!

Nestriekajte žiadne horľavé kvapaliny.

Nikdy nevysávajte kvapaliny s obsa-

hom rozpúšťadla alebo neriedené kyse-

liny a rozpúšťadlá! Do tejto skupiny

patrí napr. benzín, riedidlo na farby ale-

bo vykurovací olej. Rozprašovaná hmla

je vysoko horľavá, výbušná a jedovatá.

Je zakázané použitie acetónu, neriede-

ných kyselín a rozpúšťadiel, pretože

napadajú materiály použité v zariadení.

몇 Pozor

 Sieťová zástrčka a spojka predlžova-

cieho kábla musia byť vodotesné a ne-

smú ležať vo vode.

 Nevhodné predlžovacie vedenia môžu

byť nebezpečné. Vo vonkajšom pro-

stredí používajte výhradne schválené a

patrične označené predlžovacie káble s

dostatočným prierezom vodiča: 1 - 10

m: 1,5 mm

; 10 - 30 m: 2,5 mm

 Predlžovací kábel vždy odviňte z káblo-

vého bubna celý.

 Vysokotlakové hadice, armatúry a spoj-

ky majú veľký význam z hľadiska bez-

pečnosti zariadenia. Používajte

výhradne vysokotlakové hadice, arma-

túry a spojky odporúčané výrobcom.

 Toto zariadenie nie je určené na to, aby

ho používali osoby s obmedzenými fy-

zickými, zmyslovými alebo duševnými

schopnosťami.

Zariadenie nesmú používať deti ani

osoby neznalé.

Deti by mali byť pod dozorom, aby sa

zaistilo, že sa so zariadením nehrajú.

Obalové fólie uchovávajte mimo dosa-

hu detí. Vzniká nebezpečenstvo uduse-

nia!

 Používateľ je povinný používať zariade-

nie v súlade s jeho určením. Je povinný

prihliadať na miestne podmienky a pri

práci so zariadením dávať pozor aj na

osoby vo svojom okolí.

 Zariadenie nepoužívajte, ak sa v blíz-

kosti dosahu nachádzajú iné osoby s

Bezpečnostné pokyny

171SK

– 3

výnimkou osôb, ktoré majú oblečený

ochranný odev.

 Na ochranu pred odstrekujúcou vodou

alebo nečistotami noste vhodný

ochranný odev a ochranné okuliare.

Pozor

 V prípade dlhších prestávok v prevádz-

ke zariadenie vypnite pomocou hlavné-

ho vypínača / vypínača zariadenia

alebo vytiahnite sieťovú zástrčku.

 Zariadenie neprevádzkujte pri teplotách

pod 0 °C.

 Pri čistení lakovaných povrchov dodr-

žiavajte vzdialenosť najmenej 30 cm,

aby ste vylúčili poškodenia.

 Zariadenie sa nesmie nikdy ponechá-

vať bez dozoru, ak je v činnosti.

 Dbajte, aby sa prívodný alebo predlžo-

vací kábel neznehodnotil prejazdom,

roztlačením, aby sa nevytrhol ani inak

nepoškodil. Sieťové káble chráňte pred

vysokými teplotami, olejmi a ostrými

hranami.

 Všetky diely pod napätím v pracovnej

zóne musia byť chránené pred prúdom

vody.

 Zariadenie môže byť pripojené iba k

elektrickej prípojke, ktorá bola vyhoto-

vená elektroinštalatérom podľa požia-

daviek normy IEC 60364.

 Zariadenie pripájajte iba na striedavý

prúd. Napätie musí zodpovedať údajom

na typovom štítku zariadenia.

 Z bezpečnostných dôvodov v zásade

odporúčame, aby sa zariadenie pre-

vádzkovalo s pomocou ochranného

spínača poruchového prúdu (max. 30

mA).

 Čistiace práce, pri ktorých vznikajú od-

padové vody s obsahom oleja, napr.

umývanie motora, umývanie podvozku,

sa môžu vykonávať výhradne na umý-

vacích miestach s odlučovačom oleja.

 Toto zariadenie bolo skonštruované na

použitie č

istiacich prostriedkov dodáva-

ných alebo odporúčaných výrobcov.

Použitie iných čistiacich prostriedkov

alebo chemikálií môže zhoršiť bezpeč-

nosť zariadenia.

Pozor

Bezpečnostné prvky slúžia na ochranu po-

užívateľa pred poranením a nesmú byť

zmenené ani vyradené z činnosti.

Vypínač zariadenia zabraňuje nezávislej

prevádzke zariadenia.

Zaistenie zablokujte páku ručnej striekacej

pištole a zabraňuje neúmyselnému spuste-

niu zariadenia.

Prepúšťací ventil zabráni prekročeniu prí-

pustného pracovného tlaku.

Pri uvoľnení páčky ručnej striekacej pištole

sa vypne tlakový spínač čerpadla, ktorý za-

staví vysokotlakový prúd vody. Po potia-

hnutí páčky sa znova zapne čerpadlo.

Pozor

Pred všetkými činnosťami s prístrojom ale-

bo na prístroji vytvorte stabilitu, aby sa za-

bránilo vzniku nehôd alebo poškodení.

– Stabilita prístroja sa zabezpečí tak, že

ho postavíte na rovnú plochu.

Bezpečnostné prvky

Vypínač prístroja

Zasitenie ručnej striekacej pištole

Prepúšžací ventil s tlakovým spínačom

Predpoklady pre stabilitu

172 SK

– 4

Rozsah dodávky vášho zariadenia je zo-

brazený na obale. Pri vybaľovaní skontro-

lujte úplnosť obsahu balenia.

Ak niektoré diely chýbajú, alebo ak zistíte

škody vzniknuté pri preprave, informujte

prosím o tom predajcu.

Obrázok pozri na strane 2

1 Spojovací diel na pripojenie prívodu

vody

2 Vysokotlaková hadica

3 Rýchlospojka pre vysokotlakovú hadicu

4 Prípojka vody so zabudovaným sitkom

5 Vypínač zariadenia „0/OFF“ / „I/ON“

6 Sieť s príslušenstvom

7 Prenosný držiak, vysúvacia

8 Nasávacia hadica čistiaceho prostried-

ku s filtrom

9 Uloženie príslušenstva

10 Kolesá

11 Ručná striekacia pištoľ

12 Zaistenie ručnej striekacej pištole

13 Tlačidlo na odpojenie vysokotlakovej

hadice od ručnej striekacej pištole.

14 Tryska s reguláciou tlaku (Vario Power)

15 Prúdnica s frézou na nečistoty

16 Umývacia kefa

Osobitné príslušenstvo rozširuje možnosti

použitia zariadenia. Bližšie informácie vám

poskytne predajca zariadení značky KÄR-

CHER.

Pred uvedením zariadenia do prevádzky

namontujte dielce voľne priložené k zaria-

deniu.

 Obrázok

Kolieska zatlačte na miesto uloženia a

zaistite priloženou upchávkou. Dajte po-

zor na nastavenie uloženia upchávky.

 Obrázok

Prepravnú rukoväť nasaďte na miesto

uloženia tak, aby bolo cítiť odpor. Päs-

ťou alebo mäkkým gumovým kladivom

krátkym nárazom zasuňte do správnej

polohy.

 Obrázok

Príslušenstvo zaveste na hák zobraze-

ný na obrázku.

 Obrázok

Vysokotlakovú hadicu zasuňte do ruč-

nej striekacej pištole tak, aby bolo po-

čuť, ako zapadne na svoje miesto.

Upozornenie: Dbajte na správne na-

stavenie prípojky.

Potiahnutím za vysokotlakovú hadicu

skontrolujte bezpečné spojenie.

몇 Pozor

Podľa platných predpisov sa ne-

smie zariadenie prevádzkovať v

sieti pitnej vody bez systémového

oddeľovacieho zariadenia. Je nut-

né použiť systémové oddeľovacie zariade-

nie firmy KÄRCHER alebo alternatívne

podľa EN 12729 typ BA. Voda, ktorá prete-

ká cez systémový odlučovač, nie je pitná.

Pozor

Systémový separátor pripojte vždy k záso-

bovaniu vodou, nikdy nie priamo na prí-

stroj!

Upozornenie: Nečistoty vo vode môžu po-

škodiť vysokotlakové čerpadlo a príslušen-

stvo. Na ochranu sa odporúča použitie

vodného filtra spoločnosti KÄRCHER (špe-

ciálne príslušenstvo, objednávacie číslo

4.730-059).

Rešpektujte platné predpisy vodárenského

podniku.

Obsluha

Rozsah dodávky

Popis prístroja

Špeciálne príslušenstvo

Pred uvedením do prevádzky

Montáž koliesok

Montáž prenosnej rukoväte

Nasadenie príslušenstva

Spojenie vysokotlakovej hadice s ruč-

nou striekacou pištoľou

Napájanie vodou

Napájanie vodou z vodovodu

173SK

– 5

Pripojovacie parametre sa uvádzajú na ty-

povom štítku a v technických údajoch.

 Používajte vodovodnú hadicu vystuže-

nú tkaninou (nie je súčasťou dodávky)

so spojkou, ktorá sa bežne predáva.

(Priemer minimálne 1/2 palca resp.

13 mm; dĺžka minimálne 7,5 m).

 Obrázok

Dodávaný spojovací diel naskrutkujte

na vodnú prípojku zariadenia.

Hadicu na vodu nasuňte na spojovací

diel zariadenia a pripojte k vodovodné-

mu kohútu.

Toto vysokotlakové čistiace zariadenie je

spolu so sacou hadicou spoločnosti KÄR-

CHER so spätným ventilom (špeciálne prí-

slušenstvo, objednávacie číslo 4.440-238)

vhodné na odsávanie povrchovej vody na-

pr. z nádrží na dažďovú vodu alebo rybní-

kov (maximálnu nasávaciu výšku nájdete v

technických údajoch).

 Vysávaciu hadicu KÄRCHER so spät-

ným ventilom naplňte vodou, naskrut-

kujte vodovodnú prípojku a zaveste do

nádrže na dažďovú vodu.

 Vysokotlakovú hadicu odpojte od vyso-

kotlakovej prípojky zariadenia.

 Zariadenie zapnite pomocou vypínača

„I/ON“ a počkajte (max. 2 minúty), kým

voda nevystupuje na vysokotlakovej

prípojke bez bubliniek.

 Zariadenie vypnite „0/VYP“.

Pozor

Chod na sucho viac ako 2 minúty spôsobí

poškodenie vysokotlakového čerpadla. Ak

zariadenie do 2 minút nevytvorí tlak, zaria-

denie vypnite a postupujte podľa pokynov

uvedených v kapitole „Pomoc v prípade po-

rúch“.

 Obrázok

Vysokotlakovú hadicu zasuňte pevne

do rýchlospojky na prístroji. Musí poču-

teľne zapadnúť na svoje miesto.

Upozornenie: Dbajte na správne na-

stavenie prípojky.

Potiahnutím za vysokotlakovú hadicu

skontrolujte bezpečné spojenie.

 Obrázok

Na ručnú striekaciu pištoľ nasaďte po-

žadovanú trysku a upevnite otočením o

90°.

 Úplne otvorte vodovodný kohút.

 Zasuňte sieť

ovú zástrčku do zásuvky.

 Zapnite zariadenie „I/ZAP“.

몇 Nebezpečenstvo

V dôsledku vychádzajúceho prúdu vody

cez vysokotlakovú trysku ručnej striekacej

pištole pôsobí reaktívna sila. Dbajte na

pevný postoj a pevne držte ručnú striekaciu

pištoľ s tryskou.

Pozor

Pred začatím čistenia zabezpečte, aby vy-

sokotlakové čistiace zariadenie bezpečne

stálo na rovnom podklade. Pri čistení pou-

žívajte ochranné okuliare a odev.

 Uvoľnite páku ručnej striekacej pištole.

 Potiahnutím páky sa zariadenie zapne.

Upozornenie: Ak sa páka opäť uvoľní, za-

riadenie sa opäť vypne. Vysoký tlak zostá-

va v systéme zachovaný.

Na najčastejšie čistiace práce. Pracovný

tlak sa dá plynule nastavovať medzi „Min“ a

„Max“.

 Uvoľnite páčku ručnej striekacej pištole.

 Trysku otočte do požadovanej polohy.

Pri silnom znečistení.

Pozor

Automobilové pneumatiky, lak alebo citlivé

plochy, napr. drevo nečistite s frézkou na

blato. Vzniká nebezpečenstvo poškodenia.

– Nie je vhodné na prácu s čistiacim pros-

triedkom.

– Upozornenie: Vhodný na prácu s čis-

tiacim prostriedkom

Nasávanie vody z otvorených nádrží

Uvedenie do prevádzky

Prevádzka

Tryska s reguláciou tlaku (Vario Power)

Tryska s frézou na nečistoty

Umývacia kefa

174 SK

– 6

Na príslušné čistenie používajte výlučne

čistiaci a ošetrovací prostriedok firmy KÄR-

CHER, keďže tento bol špeciálny vyvinutý

na používanie s vašim prístrojom.Používa-

nie iných čistiacich a ošetrovacích pros-

triedkov môže spôsobiť rýchlejšie

opotrebovanie a zrušenie nároku na záru-

ku. Informujte sa prosím v odbornej predaj-

ni alebo žiadajte informácie priamo u firmy

KÄRCHER.

 Obrázok

Z telesa vytiahnite saciu hadicu na čis-

tiaci prostriedok na požadovanú dĺžku.

Zaveste saciu hadicu čistiaceho pros-

triedku do nádrže s čistiacim prostried-

kom.

 Používajte trysku s reguláciou tlaku

(Vario Power).

 Trysku otočte do polohy „Mix“.

Upozornenie: Tým sa pri prevádzke

primiešava roztok čistiaceho prostried-

ku do prúdu vody.

Upozornenie: V prípade potreby je možné

pri práci s čistiacim prostriedkom používať

aj umývaciu kefu.

 Nastriekajte malé množstvo čistiaceho

prostriedku na suchý povrch a nechajte

pôsobiť (nevysušiť).

 Rozpustenú nečistotu odstráňte prú-

dom vysokého tlaku vody.

 Uvoľnite páčku ručnej striekacej pištole.

 Uzavrite páku ručnej striekacej pištole.

 Pri dlhších prestávkach pri práci (viac

ako 5 minút) vypnite zariadenie vypína-

čom „0/OFF“.

 Ručnú striekaciu pištoľ zasuňte do úlož-

ného priestoru, ktorý je pre ňu vyhrade-

ný.

Pozor

Vysokotlakovú hadicu odpojte len od ručnej

striekacej pištole alebo zariadenia, ak nie je

v systéme žiadny tlak.

 Po ukončení práce s čistiacim pros-

triedkom saciu hadicu na čistiaci pros-

triedok zaveste do nádrže s čistou

vodou, zapnite zariadenie pribl. na 1 mi-

nútu s demontovanou tryskou a pre-

pláchnite ho.

 Uvoľnite páčku ručnej striekacej pištole.

 Zariadenie vypnite „0/VYP“.

 Vodovodný kohút uzavrite.

 Zariadenie odpojte od vodovodnej prí-

pojky.

Pozor: Po odpojení prívodnej alebo vy-

sokotlakovej hadice môže po ukončení

prevádzky z prípojok vytekať horúca

voda.

 Zatlačte páku ručnej striekacej pištole a

tým spustíte ešte existujúci tlak v systé-

me.

 Uzavrite páku ručnej striekacej pištole.

 Vytiahnite sieťovú zástrčku.

Pozor

Aby sa pri preprave zabránilo vzniku nehôd

alebo zranení, zohľadnite hmotnosť prístro-

ja (viď technické údaje).

 Zariadenie zdvihnite a prenášajte za

prenosný držiak.

 Prístroj ťahajte za prepravnú rukoväť.

Obrázok

 Na posunutie prístroja vytiahnite pred-

tým transportnú rukoväť celkom hora,

kým hlasne nezaklapne.

 Prístroj zaistite proti zošmyknutiu a pre-

vráteniu.

Práce s čistiacim prostriedkom

Odporúčaný spôsob čistenia

Prerušenie prevádzky

Ukončenie prevádzky

Transport

Ručná preprava

Preprava vo vozidlách

175SK

– 7

Pozor

Aby sa pri výbere miesta skladovania za-

bránilo vzniku nehôd alebo zranení, zo-

hľadnite hmotnosť prístroja (viď technické

údaje).

 Prístroj postavte na rovnú plochu.

 Stlačte odpojovacie tlačidlo ručnej strie-

kacej pištole a vysokotlakovú hadicu

odpojte od ručnej striekacej pištole.

 Teleso rýchlospojky pre vysokotlakovú

hadicu zatlačte v smere šípky a vyso-

kotlakovú hadicu vytiahnite.

 Uložte sieťový kábel, vysokotlakovú ha-

dicu a príslušenstvo do zariadenia.

Pred dlhším skladovaním, napr. v zime, do-

datočne zohľadnite pokyny uvedené v kapi-

tole Ošetrovanie.

Pozor

Zariadenie a príslušenstvo chráňte pred

mrazom.

Zariadenie a príslušenstvo zničené mra-

zom, ak nie sú úplne zbavené vody. Aby sa

zbránilo vzniku škôd.

 Zo zariadenia vypustite všetku vodu:

Zapnite zariadenie bez pripojenej vyso-

kotlakovej hadice a vodovodnej prípoj-

ky (max. 1 min.) a počkajte, kým už z

vysokotlakovej prípojky nebude vytekať

žiadna voda. Zariadenie vypnite.

 Zariadenie s kompletným príslušen-

stvom uschovajte na mieste chránenom

pred mrazom.

 Nebezpečenstvo

Pred každým ošetrením a údržbou zariade-

nie vypnite a vytiahnite zástrčku.

Pred dlhším skladovaním, napr. v zime:

 Vytiahnite filter zo sacej hadice na čis-

tiaci prostriedok a umyte ho pod tečú-

cou vodou.

 Plochými kliešťami vytiahnite sitko z vo-

dovodnej prípojky a umyte ho pod tečú-

cou vodou.

Zariadenie si nevyžaduje údržbu.

Používajte výhradne originálne náhradné

diely značky KÄRCHER. Prehľad náhrad-

ných dielov nájdete na konci tohto prevádz-

kového návodu.

Uskladnenie

Uskladnenie prístroja

Ochrana proti zamrznutiu

Starostlivosť a údržba

Ošetrovanie

Údržba

Náhradné diely

176 SK

– 8

Pomocou nasledujúceho prehľadu možno

ľahko odstrániť drobné poruchy.

V prípade pochybností sa láskavo obráťte

na autorizovanú servisnú službu.

 Nebezpečenstvo

Pred každým ošetrením a údržbou zariade-

nie vypnite a vytiahnite zástrčku.

Opravy a práce na elektrických konštrukč-

ných dielcoch môže vykonávať výhradne

autorizovaný zákaznícky servis.

 Potiahnutím páky ručnej striekacej piš-

tole sa zariadenie zapne.

 Skontrolujte, či napätie uvedené na vý-

robnom štítku súhlasí s napätím napá-

jacieho zdroja.

 Skontrolujte, či nie je kábel elektrickej

siete poškodený.

 Skontrolujte nastavenie trysky.

 Zariadenie odvzdušnite: Zariadenie za-

pnite bez vysokotlakovej hadice a po-

čkajte (max. 2 minúty), kým voda

nevystupuje na vysokotlakovej prípojke

bez bubliniek. Zariadenie vypnite a

opäť pripojte vysokotlakovú hadicu.

 Skontrolujte vodovodnú prípojku.

 Plochými kliešťami vytiahnite sitko z vo-

dovodnej prípojky a umyte ho pod tečú-

cou vodou.

Príčina: Pokles napätia z dôvodu slabej

siete alebo pri použití predlžovacieho káb-

la.

 Pri zapnutí najprv potiahnite páku ruč-

nej striekacej pištole, potom vypínač

zariadenia prepnite do polohy „I/ON“.

 Vyčistite vysokotlakovú dýzu: Ihlou od-

stráňte nečistoty z vŕtania dýzy a vy-

pláchnite vodou smerom dopredu.

 Skontrolujte pritekajúce množstvo vo-

dy.

 Malá netesnosť zariadenia je technicky

normálna. Pri veľkej netesnosti sa ob-

ráťte na autorizovanú servisnú službu.

 Používajte trysku s reguláciou tlaku

(Vario Power).

Trysku otočte do polohy „Mix“.

 Vyčistite filter na nasávacej hadici čis-

tiaceho prostriedku.

 Skontrolujte nasávaciu hadicu

čistiace-

ho prostriedku, či nie je zlomená.

Pomoc pri poruchách

Spotrebič sa nezapína

Zariadenie nedosahuje požadovaný tlak

Zariadenie nebeží, motor zavíja

Silné výkyvy tlaku

Zariadenie netesní

Čistiaci prostriedok sa nenasáva

177SK

– 9

Technické zmeny vyhradené!

Týmto vyhlasujeme, že ďalej označený

stroj zodpovedá na základe jeho koncepcie

a konštrukcie a takisto vyhotovenia, ktoré

sme dodali, príslušným základným požia-

davkám na bezpečnost' a ochranu zdravia

uvedeným v smerniciach EÚ. Pri zmene

stroja, ktorá nebola nami odsúhlasená,

stráca toto prehlásenie svoju platnost'.

Podpísaný jednajú v poverení a s plnou

mocou jednateľstva.

Osoba zodpovedná za dokumentáciu:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2010/12/01

Technické údaje

Pripojenie vody

Prívodná teplota (max.) °C 40

Prívodné množstvo (min.) l/min 10

Prívodný tlak (max.) MPa 0,8

Maximálna výška nasáva-

nia

m 0,5

Elektrické pripojenie

Napätie

1~50 Hz

V 230

Pripojovací výkon kW 1,8

Sieťový istič (pomalý) A 10

Krytie I

Stupeň ochrany IP X5

Výkonové parametre

Prevádzkový tlak MPa 11

Max. prípustný tlak MPa 12

Dopravované množstvo,

voda

l/min 6,3

Rozmery a hmotnost'

Dĺžka mm 285

Šírka mm 325

Výška mm 876

Hmotnosť, s príslušen-

stvom pripravené na pre-

vádzku

kg 12

Dopravované množstvo,

čistiaci prostriedok

l/min 0,3

Reaktívna sila ručnej strie-

kacej pištole

N 15

Zistené hodnoty podľa EN 60335-2-79

Hodnota vibrácií v ruke/ra-

mene

Nebezpečnosť K

m/s

< 2,5

0,3

Hlučnosť L

Nebezpečnosť K

dB(A)

Hlučnosť L

+ nebezpeč-

nosť K

dB(A) 89

Vyhlásenie CE

Výrobok: Vysokotlakový čistič

Typ: 1.180-xxx

Príslušné Smernice EÚ:

2006/42/ES (+2009/127/ES)

2004/108/ES

2000/14/ES

Uplatňované harmonizované normy:

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Uplatňované postupy posudzovania

zhody:

2000/14/ES: Príloha V

Úroveň akustického výkonu dB(A)

Nameraná: 87

Zaručovaná: 89

CEO

Head of Approbation

178 SK

– 1

Poštovani kupče,

Prije prve uporabe Vašeg uređa-

ja pročitajte ove originalne radne

upute, postupajte prema njima i sačuvajte

ih za kasniju uporabu ili za sljedećeg vlasni-

ka.

Ovaj visokotlačni čistač upotrebljavajte is-

ključivo za primjenu u privatnom kućan-

stvu:

– za čišćenje strojeva, vozila, zgrada, ala-

ta, fasada, terasa, vrtnih strojeva itd. s

visokotlačnim vodenim mlazom (prema

potrebi uz dodatak sredstava za čišće-

nje).

– s dijelovima pribora, zamjenskim dijelo-

vima i sredstvima za čišćenje koje je

dozvolio KÄRCHER. Poštujte sve na-

putke, koji su priloženi sredstvima za či-

šćenje.

Materijali ambalaže se mogu recikli-

rati. Molimo Vas da ambalažu ne od-

lažete u kućne otpatke, već ih predajte kao

sekundarne sirovine.

Stari uređaji sadrže vrijedne materija-

le koji se mogu reciklirati te bi ih stoga

trebalo predati kao sekundarne siro-

vine. Stoga Vas molimo da stare uređaje

zbrinete preko odgovarajućih sabirnih su-

stava.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima možete

pronaći na stranici:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

U svakoj zemlji važe jamstveni uvjeti koje je

izdala naša nadležna organizacija za distri-

buciju. Eventualne smetnje na stroju za vri-

jeme trajanja jamstva uklanjamo besplatno

ukoliko je uzrok greška u materijalu ili proi-

zvodnji. U slučaju koji podliježe garanciji

obratite se, uz prilaganje potvrde o kupnji,

Vašem prodavaču ili najbližoj ovlaštenoj

servisnoj službi.

(Adresu ćete naći na poleđini)

 Opasnost

Za neposredno prijeteću opasnost koja za

posljedicu ima teške tjelesne ozljede ili

smrt.

몇 Upozorenje

Za eventualno opasnu situaciju koja može

prouzročiti teške tjelesne ozljede ili smrt.

Oprez

Za eventualno opasnu situaciju koja može

prouzročiti lake tjelesne ozljede ili materijal-

nu štetu.

– Visokotlačni mlaz može pri

nestručnom rukovanju biti

opasan. Mlaz se ne smije

usmjeravati na osobe, ži-

votinje, aktivnu električnu opremu ili na

sam uređaj.

– Mraz može uništiti nepotpuno ispra-

žnjen uređaj. Uređaj preko zime čuvajte

u prostoriji zaštićenoj od mraza.

Pregled sadržaja

Opće napomene. . . . . . . . . HR . . .1

Sigurnosni napuci. . . . . . . . HR . . .2

Rukovanje . . . . . . . . . . . . . HR . . .4

Transport . . . . . . . . . . . . . . HR . . .6

Skladištenje . . . . . . . . . . . . HR . . .7

Njega i održavanje . . . . . . . HR . . .7

Otklanjanje smetnji. . . . . . . HR . . .8

Tehnički podaci . . . . . . . . . HR . . .9

CE izjava . . . . . . . . . . . . . . HR . . .9

Opće napomene

Namjenska uporaba

Zaštita okoliša

Jamstvo

Simboli u uputama za rad

Simboli na uređaju

179HR

– 2

 Opasnost

 Mrežni utikač i utičnicu nikada ne dodi-

rujte mokrim rukama.

 Uređaj ne pokrećite ako su oštećeni

strujni priključni kabel ili važni dijelovi

uređaja, npr. visokotlačno crijevo, ručna

prskalica ili sigurnosni uređaji.

 Prije svakog rada provjerite ima li ošte-

ćenja na strujnom priključnom kabelu s

utikačem. Oštećen strujni priključni ka-

bel odmah dajte na zamjenu ovlaštenoj

servisnoj službi/električaru.

 Prije svakog rada provjerite ima li na vi-

sokotlačnom crijevo oštećenja. Ošteće-

no visokotlačno crijevo odmah

zamijenite.

 Zabranjen je rad u područjima ugrože-

nim eksplozijom.

 Kod uporabe stroja u opasnim područji-

ma (na pr. benzinske postaje) valja vo-

diti računa o odgovarajućim

sigurnosnim propisima.

 Visokotlačni mlazovi mogu u slučaju

nestručne uporabe biti opasni. Mlaz se

ne smije usmjeravati na osobe, životi-

nje, aktivnu električnu opremu ili na

sam uređaj.

 Ne usmjeravajte visokotlačni mlaz pre-

ma drugima ili sebi kako biste očistili

odjeću ili obuću.



Ne prskajte predmete koji sadržavaju

tvari opasne za zdravlje (na pr. azbest).

 Automobilske gume/ventili guma se

mogu oštetiti visokotlačnim mlazom i

puknuti. Prvi znak toga je promjena

boje gume. Oštećene automobilske

gume/ventili guma su opasne po život.

Kod čišćenja održavajte najmanje 30

cm razmaka!

 Opasnost od eksplozije!

Nemojte rasprskavati zapaljive tekući-

ne.

Nikada ne usisavajte tekućine s otapali-

ma ili nerazrijeđene kiseline i otapala!

Tu spadaju primjerice benzin, razrjeđi-

vači za boje ili loživo ulje. Raspršena

magla je lako zapaljiva, eksplozivna i

otrovna. Ne koristite aceton, nerazrije-

đene kiseline i otapala, jer mogu nagri-

sti materijale od kojih je uređaj sačinjen.

몇 Upozorenje

 Strujni utikač i spojka primijenjenog pro-

dužnog kabela moraju biti vodonepro-

pusni i ne smiju ležati u vodi.

 Neprikladni produžni kabeli mogu biti

opasni. Na otvorenom koristite samo za

tu namjenu odobrene i na odgovarajući

način označene produžne kabele do-

voljnog poprečnog presjeka: 1 - 10 m:

1,5 mm

; 10 - 30 m: 2,5 mm

 Produžni kabel uvijek u potpunosti od-

vijte od bubnja za navijanje kabela.

 Visokotlačna crijeva, armature i spojke

su važne za sigurnost uređaja. Upotre-

bljavajte samo visokotlačna crijeva, ar-

mature i spojke koje je preporučio

proizvođač.

 Ovaj uređaj nije namijenjen za upotrebu

od strane osoba s ograničenim tjele-

snim, osjetilnim ili psihičkim sposobno-

stima.

Uređajem ne smiju rukovati djeca ili ne-

osposobljene osobe.

Nadgledajte djecu kako bi ste bili sigur-

ni da se igraju s uređajem.

Folije za pakiranje čuvajte van dosega

djece, jer postoji opasnost od gušenja!

 Korisnik mora uređaj upotrebljavati u

skladu s njegovom namjenom. Mora

uzeti u obzir lokalne uvjete i pri radu s

uređajem paziti na osobe u okružju.

 Nemojte raditi s uređajem ako se u nje-

govom dometu nalaze osobe, osim ako

one nose zaštitnu odjeću.

 Za zaštitu od prskajuće vode ili prljavšti-

ne nosite odgovarajuću zaštitnu odjeću

i zaštitne naočale.

Oprez

 U slučaju duljih stanki u radu isključite

uređaj na glavnoj sklopki/sklopki uređa-

ja ili izvucite mrežni utikač.

Sigurnosni napuci

180 HR

– 3

 Pri temperaturama ispod 0 °C ne kori-

stite uređaj.

 Kod čišćenja lakiranih površina valja

održavati najmanje 30 cm razmaka

kako bi se izbjegla oštećenja.

 Uređaj tijekom rada nikada ne ostavljaj-

te bez nadzora.

 Pazite da se mrežni ili produžni kabeli

ne unište ili oštete gaženjem, gniječe-

njem, vučenjem ili sličnim. Mrežne ka-

bele zaštitite od vrućine, ulja i oštrih

bridova.

 Svi dijelovi pod naponom moraju u po-

dručju rada biti zaštićeni od prskanja.

 Uređaj se smije priključiti samo na elek-

trični priključak, koji je elektroinstalater

izveo u skladu s IEC 60364.

 Uređaj priključujte samo na izmjeničnu

struju. Napon se mora podudarati s

označnom pločicom uređaja.

 Iz sigurnosnih razloga preporučamo da

uređaj uvijek radi osiguran zaštitnom

nadstrujnom sklopkom (maks. 30 mA).

 Radovi na čišćenju, kod kojih nastaju

uljne otpadne vode, kao što su pranje

motora, pranje donjeg dijela vozila, smi-

ju se izvoditi samo u praonicama sa se-

paratorom ulja.

 Ovaj uređaj je razvijen za uporabu sred-

stava za čišćenje, koja isporučuje i pre-

poručuje proizvođač. Uporaba drugih

sredstava za čišćenje ili kemikalija

može smanjiti sigurnost uređaja.

Oprez

Sigurnosni uređaji služe za zaštitu korisni-

ka te se stoga ne smiju mijenjati i zaobilazi-

ti.

Sklopka uređaja sprječava njegov neželjeni

rad.

Zapor blokira polugu ručne prskalice i spr-

ječava nehotično pokretanje uređaja.

Preljevni ventil sprječava prekoračenje do-

puštenog radnog tlaka.

Kada se pusti poluga ručne prskalice, tlač-

na sklopka isključuje pumpu i zaustavlja vi-

sokotlačni mlaz. Kada se poluga povuče,

pumpa se ponovo uključuje.

Oprez

Prije bilo kakvih radova koji se vrše uređa-

jem ili na njemu, pobrinite se za statičku

stabilnost kako biste izbjegli nesreće ili

oštećenja.

– Statička stabilnost uređaja zajamčena

je njegovim postavljanjem na ravnu

podlogu.

Sigurnosni uređaji

Sklopka uređaja

Zapor ručne prskalice

Preljevni ventil s tlačnom sklopkom

Preduvjeti za statičku stabilnost

181HR

– 4

Sadržaj isporuke Vašeg uređaja prikazan

je na ambalaži. Prilikom raspakiravanja

provjerite je li sadržaj potpun.

Ako pribor nedostaje ili je oštećen pri tran-

sportu obavijestite o tome svog prodavača.

Pogledajte sliku na stranici 2

1 Dio spojke za priključak za vodu

2 Visokotlačno crijevo

3 Brzinska spojka za visokotlačno crijevo

4 Priključak za vodu s ugrađenom mreži-

com

5 Sklopka uređaja "0/OFF" / "I/ON"

6 Mreža za pribor

7 Transportni rukohvat

8 Crijevo za usis sredstva za pranje s fil-

trom

9 Prihvatni držač pribora

10 kotači

11 Ručna prskalica

12 Zapor ručne prskalice

13 Tipka za odvajanje visokotlačnog crije-

va s ručne prskalice

14 Cijev za prskanje s regulacijom tlaka

(Vario Power)

15 Crijev za prskanje sa strugalom za pr-

ljavštinu

16 Četka za pranje

Posebni pribor proširuje mogućnosti kori-

štenja Vašeg uređaja. Detaljnije informacije

o tome dobit ćete kod svoga prodavača

KÄRCHER.

Prije puštanja u rad montirajte nespojene

dijelove koji su priloženi uz uređaj.

 Slika

Kotače utisnite u prihvatnike i fiksirajte

uz pomoć priloženog čepa vodeći raču-

na o njegovoj usmjerenosti.

 Slika

Postavite transportni rukohvat u pri-

hvatnik dok ne osjetite jasan otpor.

Kratkim udarcem dlanom ili mekanim

gumenim čekićem postavite u odgova-

rajući položaj.

 Slika

Mrežu za pribor objesite o kuke prikaza-

ne na slici.

 Slika

Utaknite visokotlačno crijevo u ručnu

prskalicu tako da čujno dosjedne.

Napomena: Pazite na pravilnu usmje-

renost priključne nazuvice.

Povlačenjem visokotlačnog crijeva pro-

vjerite je li spoj siguran.

몇 Upozorenje

Sukladno važećim propisima ure-

đaj nikada ne smije raditi na vodo-

vodnoj mreži bez odvajača.

Potrebno je koristiti prikladni odva-

jač tvrtke KÄRCHER ili alternativno odva-

jač koji je u skladu s EN 12729 tip BA. Voda

koju izdvoji odvajač nije podesna za piće.

Oprez

Odvajač uvijek treba priključiti na dovod vo-

de, a ne izravno na uređaj!

Napomena: Nečistoće u vodi mogu oštetiti

visokotlačnu pumpu i pribor. Radi zaštite se

preporuča primjena KÄRCHERovog filtra

za vodu (poseban pribor, kataloški br.

4.730-059).

Vodite računa o propisima vodoopskrbnog

poduzeća.

Za priključne vrijednosti pogledajte natpi-

snu pločicu odnosno tehničke podatke.

 Koristite crijevo za vodu ojačano tka-

njem (nije u opsegu isporuke) s uobiča-

jenom spojkom. (promjer najmanje 1/2"

Rukovanje

Opseg isporuke

Opis uređaja

Poseban pribor

Prije prve uporabe

Montaža kotača

Montaža transportnog rukohvata

Postavljanje mreže za pribor

Spajanje visokotlačnog crijeva na ručnu

prskalicu

Dovod vode

Dovod vode iz vodovoda

182 HR

– 5

odnosno 13 mm; dužina najmanje

7,5 m).

 Slika

Priloženi spojni dio navijte na priključak

za vodu uređaja.

Crijevo za vodu nataknite na spojni dio

uređaja i priključite na dovod vode.

Ovaj visokotlačni čistač je u spoju s KÄR-

CHERovim usisnim crijevom s povratnim

udarnim ventilom (poseban pribor, kataloš-

ki br. 4.440-238) prikladan za usisavanje

površinske vode npr. iz bačvi za kišnicu ili

vrtnih ribnjaka (za maksimalnu usisnu visi-

nu vidi tehničke podatke).

 Usisno crijevo s povratnim udarnim

ventilom marke KÄRCHER navijte na

priključak za vodu i objesite u bačvu za

kišnicu.

 Odvojite visokotlačno crijevo od pri-

ključka visokog tlaka uređaja.

 Uključite uređaj s "I/ON" i pričekajte

(najviše 2 minute) da voda iz visokotlač-

nog priključka počne izlaziti bez mjehu-

rića.

 Isključite uređaj s "0/OFF".

Oprez

Rad na suho koji traje više od 2 minute

može oštetiti visokotlačnu pumpu. Ako ure-

đaj unutar 2 minute ne uspostavi tlak, isklju-

čite ga i postupite sukladno uputama u

poglavlju "Otklanjanje smetnji".

 Slika

Utaknite visokotlačno crijevo u brzinsku

spojku na uređaju tako da čujno dosjed-

ne.

Napomena: Pazite na pravilnu usmje-

renost priključne nazuvice.

Povlačenjem visokotlač

nog crijeva pro-

vjerite je li spoj siguran.

 Slika

Cijev za prskanje utaknite u ručnu pr-

skalicu i fiksirajte okretanjem za 90°.

 Otvorite pipu za vodu do kraja.

 Strujni utikač utaknite u utičnicu.

 Uključite uređaj s "I/ON".

몇 Opasnost

Zbog vode koja u mlazu izlazi iz visokotlač-

ne mlaznice na ručnu prskalicu djeluje po-

vratna udarna sila. Pobrinite se za sigurno

uporište i čvrsto držite ručnu prskalicu i ci-

jev za prskanje.

Oprez

Prije početka čišćenja uvjerite se da visoko-

tlačni čistač stabilno stoji na ravnoj podlozi.

Tijekom čišćenja nosite zaštitne naočale i

odjeću.

 Otkočite polugu ručne prskalice.

 Povucite polugu, nakon čega će se ure-

đaj uključiti.

Napomena: Uređaj se isključuje čim pono-

vo pustite polugu. Visoki tlak se zadržava u

sustavu.

Za uobičajeno čišćenje. Radni tlak se može

nestupnjevito mijenjati između "Min" i

"Max".

 Pustite polugu ručne prskalice.

 Cijev za prskanje okrenite u željeni po-

ložaj.

Za tvrdokornu nečistoću.

Oprez

Strugalom za prljavštinu nemojte čistiti au-

tomobilske gume, lak ili osjetljive površine

kao što je drvo, jer postoji opasnost od

oštećenja.

– Nije prikladna za rad sa sredstvima za

pranje.

– Napomena: Prikladno za rad sa sred-

stvima za pranje

Usisavanje vode iz otvorenih posuda

Stavljanje u pogon

U radu

Cijev za prskanje s regulacijom tlaka

(Vario Power)

Cijev za prskanje sa strugalom za prljav-

štinu

Četka za pranje

183HR

– 6

Za čišćenje rabite isključivo KÄRCHERova

sredstva za pranje i njegu, budući da su

ona specijalno razvijena za rad s Vašim

uređajem. Primjena drugih sredstava za

pranje i njegu može prouzročiti brže haba-

nje i dovesti do gubitka prava na jamstvene

usluge. Informacije možete dobiti u specija-

liziranim trgovinama ili izravno od KÄR-

CHER.

 Slika

Izvucite iz kućišta potrebnu dužinu crije-

va za usis sredstva za pranje.

Crijevo za usis sredstva za pranje obje-

site u spremnik s otopinom sredstva za

pranje.

 Koristite cijev za prskanje s regulacijom

tlaka (Vario Power)

 Cijev za prskanje okrenite u položaj

"Mix".

Napomena: Time se pri radu mlazu

vode dodaje otopina sredstva za pra-

nje.

Napomena: Po potrebi se za rad sa sred-

stvom za pranje mogu koristiti i četke za

pranje.

 Sredstvo za pranje štedljivo poprskajte

po suhoj površini i pustite ga da djeluje

(a da se ne osuši).

 Smekšalu prljavštinu isperite visoko-

tlačnim mlazom.

 Pustite polugu ručne prskalice.

 Zakočite polugu ručne prskalice.

 Kod duljih radnih stanki (više od 5 minu-

ta) uređaj dodatno isključite s "0/OFF".

 Ručnu prskalicu utaknite u prihvatni dr-

žač.

Oprez

Visokotlačno crijevo odvojite od ručne pr-

skalice ili od uređaja samo ako je sustav

rastlačen.

 Nakon rada sa sredstvom za pranje,

objesite crijevo sredstva za pranje u

sud s čistom vodom, uključite uređaj s

demontiranom cijevi za prskanje i pusti-

te ga da se ispira u trajanju od oko 1 mi-

nute.

 Pustite polugu ručne prskalice.

 Isključ

ite uređaj s "0/OFF".

 Zatvorite pipu za vodu.

 Odvojite uređaj od dovoda vode.

Oprez: Prilikom odvajanja dovodnog ili

visokotlačnog crijeva na priključcima

može nakon rada istjecati topla voda.

 Pritisnite polugu ručne prskalice kako

biste rastlačili sustav.

 Zakočite polugu ručne prskalice.

 Izvucite strujni utikač.

Oprez

Kako bi se izbegle nesreće ili ozljede, prili-

kom transporta imajte u vidu težinu uređaja

(pogledajte tehničke podatke).

 Uređaj podignite i nosite držeći ga za

ručicu za nošenje.

 Uređaj vucite držeći ga za transportni

rukohvat.

Slika

 Za guranje uređaja prethodno povucite

transportni rukohvat uvis do kraja tako

da čujno dosjedne.

 Osigurajte uređaj od proklizavanja i na-

ginjanja.

Rad sa sredstvom za pranje

Preporučena metoda čišćenja

Prekid rada

Kraj rada

Transport

Ručni transport

Transport vozilima

184 HR

– 7

Oprez

Kako bi se izbegle nesreće ili ozljede, pri

odabiru mjesta za skladištenje imajte u vidu

težinu uređaja (pogledajte tehničke podat-

ke).

 Stroj postavite na ravnu podlogu.

 Pritisnite razdvojnu tipku na ručnoj pr-

skalici i razdvojite visokotlačno crijevo

od ručne prskalice.

 Pritisnite kućište brzinske spojke za vi-

sokotlačno crijevo u smjeru strelice pa

izvadite visokotlačno crijevo.

 Strujni priključni kabel, visokotlačno cri-

jevo i pribor odložite na odgovarajuća

mjesta na uređaju.

Prije dužeg skladištenja, primjerice zimi,

postupite dodatno u skladu s napomenama

iz poglavlja "Njega".

Oprez

Uređaj i pribor štitite od mraza.

Mraz će uništiti uređaj i pribor iz kojeg nije

u potpunosti ispuštena voda. Spriječite

oštećenja:

 Ispraznite svu vodu iz uređaja: Uključite

uređaj bez priključenog visokotlačnog

crijeva i bez priključenog dovoda vode

(maks. 1 min) te pričekajte da na viso-

kotlačnom priključku prestane istjecati

voda. Isključite uređaj.

 Uređaj zajedno sa cjelokupnim pribo-

rom čuvajte u prostoriji zaštićenoj od

mraza.

 Opasnost

Prije svakog čišćenja i održavanja isključite

uređaj i strujni utikač izvucite iz utičnice.

Prije dužeg skladištenja, primjerice zimi:

 Skinite filtar sa crijeva za usisavanje

sredstva za pranje i operite pod teku-

ćom vodom.

 Mrežicu u priključku za vodu izvucite

plosnatim kliještima i operite pod teku-

ćom vodom.

Uređaj nije potrebno održavati.

Upotrebljavajte samo originalne KÄRCHE-

Rove pričuvne dijelove. Pregled pričuvnih

dijelova naći ćete na kraju ovih uputa za

rad.

Skladištenje

Čuvanje uređaja

Zaštita od smrzavanja

Njega i održavanje

Njega

Održavanje

Pričuvni dijelovi

185HR

– 8

Manje smetnje možete ukloniti sami uz po-

moć sljedećeg pregleda.

U slučaju dvojbe obratite se ovlaštenoj ser-

visnoj službi.

 Opasnost

Prije svakog čišćenja i održavanja isključite

uređaj i strujni utikač izvucite iz utičnice.

Popravke i radove na električnim sastav-

nim dijelovima smije izvoditi samo ovlašte-

na servisna služba.

 Povucite polugu ručne prskalice, nakon

čega će se uređaj uključiti.

 Provjerite podudara li se navedeni na-

pon na natpisnoj pločici s naponom

izvora struje.

 Provjerite je li strujni priključni kabel

oštećen.

 Provjerite podešenost cijevi za prska-

nje.

 Odzračite uređaj: Uključite uređaj bez

priključenog visokotlačnog crijeva i pri-

čekajte (najviše 2 minute) da voda iz vi-

sokotlačnog priključka počne izlaziti

bez mjehurića. Isključite uređaj te pono-

vo priključite visokotlačno crijevo.

 Provjerite dovod vode.

 Mrežicu u priključku za vodu izvucite

plosnatim kliještima i operite pod teku-

ćom vodom.

Uzrok: Pad napona zbog slabe strujne mre-

že ili u slučaju primjene produžnog kabela.

 Prilikom uključivanja najprije povucite

polugu ru

čne prskalice, a potom preba-

cite sklopku uređaja na "I/ON".

 Čišćenje visokotlačne mlaznice: Neči-

stoću iz otvora mlaznice uklonite iglom i

vodom isperite s prednje strane.

 Provjerite dovodnu količinu vode.

 Mala propusnost uređaja je tehnički

uvjetovana. U slučaju jače propusnosti

obratite se ovlaštenoj servisnoj službi.

 Koristite cijev za prskanje s regulacijom

tlaka (Vario Power)

Cijev za prskanje okrenite u položaj

"Mix".

 Očistite filtar na crijevu za usis sredstva

za pranje.

 Provjerite je li crijevo za usis sredstva

za pranje presavijeno.

Otklanjanje smetnji

Stroj ne radi

U uređaju se ne uspostavlja tlak

Uređaj se ne pokreće, motor bruji

Jaka kolebanja tlaka

Uređaj ne brtvi

Sredstvo za pranje se ne usisava

186 HR

– 9

Pridržavamo pravo na tehničke izmjene!

Izjavljujemo da navedeni uređaj u svojoj za-

misli i konstrukciji te kod nas korištenoj

izvedbi odgovara osnovnim sigurnosnim i

zdravstvenim zahtjevima u skladu s niže

navedenim direktivama Europske Zajedni-

ce. Ova izjava gubi valjanost u slučaju iz-

mjene stroja koja nisu ugovorene s nama.

Potpisnici rade po nalogu i s ovlaštenjem

poslovodstva.

Opunomoćeni za izradu dokumentacije:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faks:+49 7195 14-2212

Winnenden, 2010/12/01

Tehnički podaci

Priključak za vodu

Dovodna temperatura

(maks.)

°C 40

Dovodni protok (min.) l/min 10

Dovodni tlak (maks.) MPa 0,8

Maks. usisna visina m 0,5

Električni priključak

Napon

1~50 Hz

V 230

Priključna snaga kW 1,8

Strujna zaštita (inertna) A 10

Stupanj zaštite I

Stupanj zaštite IP X5

Podaci o snazi

Radni tlak MPa 11

Maks. dozvoljeni tlak MPa 12

Protok vode l/min 6,3

Dimenzije i težine

Duljina mm 285

Širina mm 325

Visina mm 876

Težina u stanju pripravnosti

za rad, s priborom

kg 12

Protok sredstva za čišćenje l/min 0,3

Povratna udarna sila ruč-

nog pištolja za prskanje

N 15

Utvrđene vrijednosti prema EN 60335-

2-79

Vrijednost vibracije na ruci

Nepouzdanost K

m/s

< 2,5

0,3

Razina zvučnog tlaka L

Nepouzdanost K

dB(A)

Razina zvučne snage L

nepouzdanost K

dB(A) 89

CE izjava

Proizvod: Visokotlačni čistač

Tip: 1.180-xxx

Odgovarajuće smjernice EZ:

2006/42/EZ (+2009/127/EZ)

2004/108/EZ

2000/14/EZ

Primijenjene usklađene norme:

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Primijenjeni postupak ocjenjivanja su-

glasja:

2000/14/EZ: privitak V

Razina jačine zvuka dB(A)

Izmjerena: 87

Zajamčena: 89

CEO

Head of Approbation

187HR

– 1

Poštovani kupče,

Pre prve upotrebe Vašeg

uređaja pročitajte ove originalno

uputstvo za rad, postupajte prema njemu i

sačuvajte ga za kasniju upotrebu ili za

sledećeg vlasnika.

Ovaj čistač visokog pritiska upotrebljavajte

isključivo za privatno domaćinstvo:

– za čišćenje mašina, vozila, zgrada,

alata, fasada, terasa, baštenskih

uređaja itd. sa vodenim mlazom

visokog pritiska (prema potrebi uz

dodatak sredstava za čišćenje).

– sa delovima pribora, rezervnim

delovima i sredstvima za čišćenje koje

je dozvolio KÄRCHER. Vodite računa o

savetima koji su priloženi sredstvima za

čišćenje.

Ambalaža se može ponovo preraditi.

Molimo Vas da ambalažu ne bacate u

kućne otpatke nego da je dostavite na

odgovarajuća mesta za ponovnu preradu.

Stari uređaji sadrže vredne materijale

sa sposobnošću recikliranja i treba ih

dostaviti za ponovnu preradu. Stoga

stare uređaje odstranjujte preko primerenih

sabirnih sistema.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete

pronaći na stranici:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

U svakoj zemlji važe garantni uslovi koje je

izdala naša nadležna distributivna

organizacija. Eventualne smetnje na

uređaju za vreme trajanja garancije

uklanjamo besplatno, ukoliko je uzrok

greška u materijalu ili proizvodnji. U slučaju

koji podleže garanciji obratite se sa

potvrdom o kupovini Vašem prodavcu ili

najbližoj ovlašćenoj servisnoj službi.

(Adresu ćete naći na poleđini)

 Opasnost

Ukazuje na neposredno preteću opasnost

koja dovodi do teških telesnih povreda ili

smrti.

몇 Upozorenje

Ukazuje na eventualno opasnu situaciju

koja može dovesti do teških telesnih

povreda ili smrti.

Oprez

Ukazuje na eventualno opasnu situaciju

koja može dovesti do lakših telesnih

povreda ili izazvati materijalnu štetu.

– Mlaz pod visokim

pritiskom može pri

nestručnom rukovanju biti

opasan. Mlaz ne sme da

se usmerava na ljude, životinje, aktivnu

električnu opremu ili na sam uređaj.

– Mraz može uništiti nepotpuno

ispražnjen uređaj. Uređaj preko zime

čuvajte u prostoriji zaštićenoj od mraza.

Pregled sadržaja

Opšte napomene . . . . . . . . SR . . .1

Sigurnosne napomene . . . . SR . . .2

Rukovanje . . . . . . . . . . . . . SR . . .4

Transport . . . . . . . . . . . . . . SR . . .7

Skladištenje . . . . . . . . . . . . SR . . .7

Nega i održavanje . . . . . . . SR . . .7

Otklanjanje smetnji. . . . . . . SR . . .8

Tehnički podaci . . . . . . . . . SR . . .9

CE izjava . . . . . . . . . . . . . . SR . . .9

Opšte napomene

Namenska upotreba

Zaštita životne sredine

Garancija

Simboli u uputstvu za rad

Simboli na uređaju

188 SR

– 2

 Opasnost

 Mrežni utikač in utičnicu nikada ne

dodirujte vlažnim rukama.

 Uređaj ne pokrećite ako su oštećeni

strujni priključni kabl ili važni delovi

uređaja, npr. crevo visokog pritiska,

ručna prskalica ili sigurnosni elementi.

 Pre svake upotrebe proverite da li na

strujnom priključnom kablu sa utikačem

ima oštećenja. Oštećen strujni priključni

kabl odmah dajte na zamenu

ovlašćenoj servisnoj službi/električaru.

 Pre svakog pokretanja proverite da li na

crevu visokog pritiska ima oštećenja.

Oštećeno crevo visokog pritiska odmah

zamenite.

 Zabranjen je rad u područjima

ugroženim eksplozijom.

 Kod upotrebe uređaja u opasnim

područjima (npr. benzinskim

pumpama) treba da se poštuju

odgovarajući sigurnosni propisi.

 Mlazovi pod visokim pritiskom mogu

kod nestručne upotrebe biti opasni.

Mlaz se ne sme da usmerava prema

ljudima, životinjama, aktivnoj električnoj

opremi ili samom uređaju.

 Mlaz pod visokim pritiskom ne

usmeravajte prema drugima ili sebi

kako biste očistili odeću ili obuću.

 Parom ne prskajte predmete koji sadrže

materijale opasne za zdravlje (na pr.

azbest).

 Automobilske gume/ventili guma se

mogu oštetiti mlazom pod visokim

pritiskom i pući. Prvi znak toga je

promena boje gume: Oštećene

automobilske gume/ventili guma su

opasni po život. Kod č

išćenja

održavajte najmanje 30 cm razmaka!

 Opasnost od eksplozije!

Nemojte rasprskavati zapaljive

tečnosti.

Nikada ne usisavajte tečnosti sa

rastvaračima ili nerazređene kiseline i

rastvarače! U to se na primer ubrajaju

benzin, razređivači za boje ili mazut.

Raspršena magla je lako zapaljiva,

eksplozivna i otrovna. Ne koristite

aceton, nerazređene kiseline i

rastvarače, jer mogu nagristi materijale

upotrebljene na uređaju.

몇 Upozorenje

 Strujni utikač i spojnica primenjenog

produžnog kabla moraju biti

vodonepropusni i ne smeju da leže u

vodi.

 Neodgovarajući produžni kablovi mogu

biti opasni. Na otvorenom koristite

samo za tu namenu odobrene i na

odgovarajući način označene produžne

kablove dovoljno velikog poprečnog

preseka: 1 - 10 m: 1,5 mm

; 10 - 30 m:

2,5 mm

 Produžni vod uvek do kraja odvijte od

bubnja za namatanje.

 Creva visokog pritiska, armature i

spojnice su važni za sigurnost uređaja.

Upotrebljavajte samo creva visokog

pritiska, armature i spojnice koje

preporučuje proizvođač.

 Ovaj uređaj nije predviđen da njime

rukuju osobe sa smanjenim fizičkim,

senzornim ili mentalnim mogućnostima

opažanja.

Uređajem ne smeju da rukuju deca,

maloletne ili neosposobljene osobe.

Deca se moraju nadgledati kako bi se

sprečilo da se igraju s uređajem.

Ambalažne folije čuvajte van dohvata

dece, jer postoji opasnost od gušenja!

 Korisnik mora uređaj upotrebljavati u

skladu sa njegovom namenom. Mora

voditi računa o lokalnim uslovima i kod

rada sa uređajem paziti na ljude u

okolini.

 Nemojte raditi sa uređajem ako se u

njegovom dometu nalaze osobe, osim

ako one nose zaštitnu odeću.

 Za zaštitu od prskanja vode ili

prljavštine nosite primerenu zaštitnu

odeću i zaštitne naočare.

Sigurnosne napomene

189SR

– 3

Oprez

 Prilikom dužih pauza u radu isključite

uređaj putem glavnog prekidača

odnosno prekidača uređaja ili izvucite

strujni utikač iz utičnice.

 Na temperaturama ispod 0 °C ne

koristite uređaj.

 Kod čišćenja lakovanih površina

održavajte minimalnu udaljenost od 30

cm kako biste izbegli oštećenja.

 Uređaj za vreme rada nikada ne

ostavljajte bez nadzora.

 Pazite da se mrežni ili produžni vod ne

uništi ili ošteti gaženjem, gnečenjem,

vučenjem ili sličnim. Mrežni vod zaštitite

od vrućine, ulja i oštrih rubova.

 Svi delovi pod naponom u području

rada moraju biti zaštićeni od prskanja.

 Uređaj sme da se priključuje samo na

električni priključak kojeg je izveo

elektroinstalater u skladu sa IEC 60364.

 Uređaj priključujte samo na izmeničnu

struju. Napon se mora podudarati sa

tipskom pločicom uređaja.

 Iz sigurnosnih razloga preporučujemo

da uređaj uvek radi sa predspojenom

automatskom zaštitnom sklopkom

(okidna struja kvara najviše 30 mA).

 Radovi na čišćenju, kod kojih nastaje

uljasta otpadna voda, na pr. pranje

motora, pranje podvozja, smeju da se

izvode samo u praonicama sa

separatorom ulja.



Ovaj uređaj je razvijen za upotrebu

sredstava za čišćenje koje isporučuje ili

preporučuje proizvođač. Upotreba

drugih sredstava za čišćenje ili

hemikalija može smanjiti bezbednost

uređaja.

Oprez

Sigurnosni elementi služe za zaštitu

korisnika i ne smeju se ni menjati niti

zaobilaziti.

Prekidač uređaja sprečava njegov

neželjeni rad.

Bravica blokira polugu ručne prskalice i

sprečava nehotično pokretanje uređaja.

Prelivni ventil sprečava prekoračenje

dozvoljenog radnog pritiska.

Kada se poluga ručne prskalice pusti,

prekidač za pritisak isključuje pumpu i

zaustavlja mlaz visokog pritiska. Kada se

poluga povuče, pumpa se ponovo

uključuje.

Oprez

Pre bilo kakvih radova koji se vrše

uređajem ili na njemu, pobrinite se za

statičku stabilnost kako biste izbegli

nesreće ili oštećenja.

– Statička stabilnost uređaja je

obezbeđena njegovim postavljanjem

na ravnu površinu.

Sigurnosni elementi

Prekidač uređaja

Bravica ručne prskalice

Prelivni ventil sa prekidačem za pritisak

Preduslovi za statičku stabilnost

190 SR

– 4

Sadržaj isporuke Vašeg uređaja je

prikazan na ambalaži. Pre vađenja uređaja

iz ambalaže proverite da li je sadržaj

potpun.

Ako pribor nedostaje ili je došlo do

oštećenja prilikom transporta, molimo da o

tome obavestite svog prodavca.

Pogledajte sliku na stranici 2

1 Spojni deo za priključak za vodu

2 Crevo visokog pritiska

3 Brzinska spojnica za crevo visokog

pritiska

4 Priključak za vodu sa ugrađenom

mrežicom

5 Prekidač uređaja "0/OFF" / "I/ON"

6 Mreža za pribor

7 Transportna ručka

8 Crevo za usisavanje deterdženta sa

filterom

9 Prihvatni držač pribora

10 točkovi

11 Ručna prskalica

12 Bravica ručne prskalice

13 Taster za odvajanje creva visokog

pritiska sa ručne prskalice

14 Cev za prskanje sa regulacijom pritiska

(Vario Power)

15 Crevo za prskanje sa glodalom za

prljavštinu

16 Četka za pranje

Poseban pribor proširuje mogućnosti

korištenja Vašeg uređaja. Detaljnije

informacije o tome dobićete od Vašeg

prodavca KÄRCHER.

Pre puštanja u rad montirajte nespojene

delove koji su priloženi uz uređaj.

 Slika

Točkove utisnite u prihvatnike i fiksirajte

uz pomoć priloženog čepa vodeći

računa o njegovoj usmerenosti.

 Slika

Postavite transportnu ručku u prihvatnik

dok ne osetite jasan otpor. Kratkim

udarcem dlanom ili mekanim gumenim

čekićem postavite u odgovarajući

položaj.

 Slika

Mrežu za pribor zakačite za kuke

prikazane na slici.

 Slika

Utaknite crevo visokog pritiska u ručnu

prskalicu tako da se čujno uglavi.

Napomena: Pazite na pravilnu

usmerenost priključne nazuvice.

Povlačenjem creva visokog pritiska

proverite da li je spoj sigurno

pričvršćen.

몇 Upozorenje

Prema važećim propisima uređaj

nikada ne sme da radi na

vodovodnoj mreži bez separatora.

Treba da se koristi podesan

separator proizvođača KÄRCHER ili

alternativno separator koji je u skladu sa

EN 12729 tip BA. Voda koju izdvoji odvajač

nije za piće.

Oprez

Separator uvek treba priključiti na dovod

vode, a ni u kom slučaju direktno na uređaj!

Napomena: Nečistoće u vodi mogu da

oštete pumpu visokog pritiska i pribor. U

Rukovanje

Obim isporuke

Opis uređaja

Poseban pribor

Pre upotrebe

Montaža točkova

Montaža transportne ručke

Postavljanje mreže za pribor

Spajanje visokopritisnog creva na ručnu

prskalicu

Snabdevanje vodom

191SR

– 5

cilju zaštite preporučujemo primenu

KÄRCHER-ovog filtera za vodu (poseban

pribor, kataloški br. 4.730-059).

Vodite računa o propisima vodovodnog

preduzeća.

Za priključne vrednosti pogledajte natpisnu

pločicu odnosno tehničke podatke.

 Koristite crevo za vodu ojačano tkanjem

(nije u obimu isporuke) sa uobičajenom

spojnicom. (prečnk najmanje 1/2"

odnosno 13 mm; dužina najmanje

7,5 m).

 Slika

Priloženi spojni deo navijte na priključak

za vodu uređaja.

Crevo za vodu nataknite na spojni deo

uređaja i priključite na slavinu za vodu.

Ovaj uređaj za čišćenje pod visokim

pritiskom je u spoju sa KÄRCHER-ovim

usisnim crevom s nepovratnim ventilom

(poseban pribor, kataloški br. 4.440-238)

podesan za usisavanje površinske vode

npr. iz buradi za kišnicu ili baštenskih

ribnjaka (za maksimalnu usisnu visinu vidi

tehničke podatke).

 Usisno crevo sa nepovratnim ventilom

proizvođača KÄRCHER navijte na

priključak za vodu i okačite u bure sa

kišnicom.

 Odvojite crevo visokog pritiska od

priključka visokog pritiska uređaja.

 Uključite uređaj sa "I/ON" pa sačekajte

(najviše 2 minuta) da voda iz priključka

visokog pritiska počne da ističe bez

mehurića.

 Isključite uređaj sa "0/OFF".

Oprez

Rad na suvo koji traje duže od 2 minuta

može da ošteti pumpu visokog pritiska.

Ukoliko u roku od 2 minuta uređaj ne

uspostavi pritisak, isključite ga i postupite u

skladu sa napomenama u poglavlju

"Otklanjanje smetnji".

 Slika

Utaknite visokopritisno crevo u brzinsku

spojnicu na uređaju tako da se čujno

uglavi.

Napomena: Pazite na pravilnu

usmerenost priključne nazuvice.

Povlačenjem creva visokog pritiska

proverite da li je spoj sigurno

pričvršćen.

 Slika

Cev za prskanje utaknite u ručnu

prskalicu i fiksirajte okretanjem za 90°.

 Otvorite slavinu za vodu do kraja.

 Strujni utikač utaknite u utičnicu.

 Uključite uređaj sa "I/ON".

몇 Opasnost

Zbog vode koja u mlazu izbija iz mlaznice

visokog pritiska na ručnu prskalicu deluje

povratna udarna sila. Pobrinite se za

sigurno uporište i čvrsto držite ručnu

prskalicu i cev za prskanje.

Oprez

Pre početka čišćenja treba se uveriti da

visokopritisni uređaj za čišćenje stabilno

stoji na ravnoj podlozi. Tokom čišćenja

treba nositi zaštitne naočari i odeću.

 Otkočite polugu ručne prskalice.

 Povucite polugu, nakon čega će se

uređaj uključiti.

Napomena: Uređaj se isključuje čim

ponovo pustite polugu. Visok pritisak ostaje

zadržan u sistemu.

Za uobičajeno čišćenje. Radni pritisak se

može kontunualno menjati između "Min" i

"Max".

 Pustite polugu ručne prskalice.

 Cev za prskanje okrenite u željeni

položaj.

Snabdevanje vodom iz vodovoda

Usisavanje vode iz otvorenih posuda

Stavljanje u pogon

Rad

Cev za prskanje sa regulacijom pritiska

(Vario Power)

192 SR

– 6

Za tvrdokornu nečistoću.

Oprez

Glodalom za prljavštinu nemojte čistiti

automobilske gume, lak ili osetljive

površine kao što je drvo, jer postoji

opasnost od oštećenja.

– Nije podesna za rad sa deterdžentima.

– Napomena: Podesno za rad sa

deterdžentima

Za čišćenje koristite isključivo KÄRCHER-

ova sredstva za čišćenje i negu, zato što su

ona specijalno razvijena za rad sa Vašim

uređajem. Upotreba drugih sredstava za

čišćenje i negu može izazvati prerano

habanje ili imati za posledicu gubitak prava

na reklamaciju. Bliže informacije možete

naći u specijalizovanim prodavnicama ili ih

zatražite direktno od KÄRCHER.

 Slika

Izvucite iz kućišta potrebnu dužinu

creva za usisavanje deterdženta.

Crevo za usisavanje deterdženta

stavite u rezervoar sa rastvorom

deterdženta.

 Koristite cev za prskanje sa regulacijom

pritiska (Vario Power).

 Cev za prskanje okrenite u položaj

"Mix".

Napomena: Na taj način se za vreme

rada mlazu vode dodaje rastvor

deterdženta.

Napomena: Po potrebi se za rad s

deterdžentom mogu koristiti i četke za

pranje.

 Deteržent štedljivo poprskajte po suvoj

površini i pustite ga da deluje (a da se

ne osuši).

 Smekšalu prljavštinu isperite mlazom

pod visokim pritiskom.

 Pustite polugu ručne prskalice.

 Zakočite polugu ručne prskalice.

 Prilikom dužih pauza u radu (preko 5

minuta) uređaj dodatno isključite sa "0/

OFF".

 Ručnu prskalicu utaknite u prihvatni

držač.

Oprez

Crevo vsokog pritiska odvojite od ručne

prskalice ili od uređaja samo ako je sistem

rasterećen od pritiska.

 Nakon rada sa deterdžentom obesite

usisno crevo u posudu sa čistom

vodom, uključite uređaj sa

demontiranom cevi za prskanje i

isperite ga u trajanju od oko 1 minuta.

 Pustite polugu ručne prskalice.

 Isključite uređaj sa "0/OFF".

 Zatvorite slavinu za vodu.

 Odvojite uređaj od dovoda vode.

Oprez: Prilikom odvajanja dovodnog ili

visokopritisnog creva može nakon rada

isticati topla voda na priključcima.

 Pritisnite polugu ručne prskalice kako

biste ispustili preostali pritisak iz

sistema.

 Zakočite polugu ručne prskalice.

 Izvucite strujni utikač.

Cev za prskanje sa glodalom za

prljavštinu

Četka za pranje

Rad sa deterdžentom

Preporučena metoda čišćenja

Prekid rada

Kraj rada

193SR

– 7

Oprez

Kako bi se izbegle nesreće ili povrede,

prilikom transporta imajte u vidu težinu

uređaja (vidi tehničke podatke).

 Uređaj podignite i nosite držeći ga za

ručku za nošenje.

 Uređaj vucite držeći ga za transportnu

ručku.

Slika

 Za guranje uređaja prethodno povucite

transportnu ručku uvis do kraja tako da

čujno dosedne.

 Osigurajte uređaj od proklizavanja i

nakretanja.

Oprez

Kako bi se izbegle nesreće ili povrede, pri

odabiru mesta za skladištenje imajte u vidu

težinu uređaja (vidi tehničke podatke).

 Uređaj postavite na ravnu podlogu.

 Pritisnite razdvojni taster na ručnoj

prskalici i razdvojite crevo visokog

pritiska od ručne prskalice.

 Pritisnite kućište brzinske spojnice za

crevo visokog pritiska u smeru strelice

pa izvadite crevo visokog pritiska.

 Strujni priključni kabl, crevo visokog

pritiska i pribor odložite na

odgovarajuća mesta na uređaju.

Pre dužeg skladištenja, npr. tokom zime,

postupajte dodatno u skladu sa

napomenama iz poglavlja "Nega".

Oprez

Uređaj i pribor štitite od mraza.

Mraz će uništiti uređaj i pribor iz kojeg nije

u potpunosti ispuštena voda. Sprečite

oštećenja.

 Ispustite svu vodu iz uređaja: Uključite

ure

đaj bez priključenog creva visokog

pritiska i bez priključenog dovoda vode

(maks. 1 min) pa sačekajte da voda

prestane da ističe na priključku visokog

pritiska. Isključite uređaj.

 Uređaj zajedno sa kompletnim

priborom čuvajte u prostoriji zaštićenoj

od smrzavanja.

 Opasnost

Pre svakog čišćenja i održavanja isključite

uređaj i strujni utikač izvucite iz utičnice.

Pre dužeg skladištenja, npr. zimi:

 Skinite filter sa creva za usisavanje

deterdženta pa ga operite pod tekućom

vodom.

 Mrežicu u priključku za vodu izvucite

pljosnatim kleštima i operite pod

tekućom vodom.

Uređaj nije potrebno održavati.

Upotrebljavajte samo originalne rezervne

delove firme KÄRCHER. Pregled rezervnih

delova naći ćete na kraju ovog uputstva za

rad.

Transport

Ručni transport

Transport u vozilima

Skladištenje

Skladištenje uređaja

Zaštita od smrzavanja

Nega i održavanje

Održavanje

Rezervni delovi

194 SR

– 8

Manje smetnje možete sami ukloniti uz

pomoć sledećeg pregleda.

U slučaju nedoumice obratite se ovlašćenoj

servisnoj službi.

 Opasnost

Pre svakog čišćenja i održavanja isključite

uređaj i strujni utikač izvucite iz utičnice.

Popravke i radove na električnim

sastavnim delovima sme da izvodi samo

ovlašćena servisna služba.

 Povucite polugu ručne prskalice, nakon

čega će se uređaj uključiti.

 Proverite da li se navedeni napon na

natpisnoj pločici podudara sa naponom

izvora struje.

 Proverite da li je strujni priključni kabl

oštećen.

 Proverite podešenost cevi za prskanje.

 Ispustite vazduh iz uređaja: Uključite

uređaj bez priključenog creva visokog

pritiska pa sačekajte (najviše 2 minuta)

da voda iz priključka visokog pritiska

počne da ističe bez mehurića. Isključite

uređaj pa ponovo priključite crevo

visokog pritiska.

 Proverite snabdevanje vodom.

 Mrežicu u priključku za vodu izvucite

pljosnatim kleštima i operite pod

tekućom vodom.

Uzrok: Pad napona zbog slabe strujne

mreže ili u slučaju primene produžnog

kabla.

 Prilikom uključivanja najpre povucite

polugu ruč

ne prskalice, a zatim

postavite prekidač uređaja na "I/ON".

 Čišćenje mlaznice visokog pritiska:

Prljavštinu iz otvora mlaznice uklonite

iglom i isperite je vodom s prednje

strane.

 Proverite dovodnu količinu vode.

 Mala propusnost uređaja je tehnički

uslovljena. U slučaju jače propusnosti

obratite se ovlašćenoj servisnoj službi.

 Koristite cev za prskanje sa regulacijom

pritiska (Vario Power).

Cev za prskanje okrenite u položaj

"Mix".

 Očistite filter na crevu za usisavanje

deterdženta.

 Proverite da li je crevo za usisavanje

deterdženta presavijeno.

Otklanjanje smetnji

Uređaj ne radi

U uređaju se ne uspostavlja pritisak

Uređaj se ne pokreće, motor bruji

Jaka kolebanja pritiska

Uređaj je nedovoljno zaptiven

Deterdžent se ne usisava

195SR

– 9

Zadržavamo pravo na tehničke

promene!

Ovim izjavljujemo da ovde opisana mašina

po svojoj koncepciji i načinu izrade, sa svim

njenim modelima koje smo izneli na tržište,

odgovara osnovnim zahtevima dole

navedenih propisa Evropske Zajednice o

sigurnosti i zdravstvenoj zaštiti. Ova izjava

prestaje da važi ako se bez naše

saglasnosti na mašini izvedu bilo kakve

promene.

Potpisnici rade po nalogu i sa ovlašćenjem

poslovodstva.

Opunomoćeni za izradu dokumentacije:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2010/12/01

Tehnički podaci

Priključak za vodu

Dovodna temperatura

(maks.)

°C 40

Dovodni protok (min.) l/min 10

Dovodni pritisak (maks.) MPa 0,8

Maks. usisna visina m 0,5

Električni priključak

Napon

1~50 Hz

V 230

Priključna snaga kW 1,8

Mrežni osigurač (inertan) A 10

Klasa zaštite I

Stepen zaštite IP X5

Podaci o snazi

Radni pritisak MPa 11

Maks. dozvoljeni pritisak MPa 12

Protok vode l/min 6,3

Dimenzije i težine

Dužina mm 285

Širina mm 325

Visina mm 876

Težina u stanju spremnom

za rad, sa priborom

kg 12

Protok sredstva za čišćenje l/min 0,3

Povratna udarna sila

ručnog pištolja za prskanje

N 15

Izračunate vrednosti prema EN 60335-

2-79

Vrednost vibracije na ruci

Nepouzdanost K

m/s

< 2,5

0,3

Nivo zvučnog pritiska L

Nepouzdanost K

dB(A)

Nivo zvučne snage L

nepouzdanost K

dB(A) 89

CE izjava

Proizvod: Uređaj za čišćenje pod

visokim pritiskom

Tip: 1.180-xxx

Odgovarajuće EZ-direktive:

2006/42/EZ (+2009/127/EZ)

2004/108/EZ

2000/14/EZ

Primenjene usklađene norme:

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Primenjeni postupak ocenjivanja

usklađenosti:

2000/14/EZ: Prilog V

Nivo jačine zvuka dB(A)

Izmerena: 87

Zagarantovana: 89

CEO

Head of Approbation

196 SR

– 1

Уважаеми клиенти,

Преди първото използване на

Вашия уред прочетете това

оригинално инструкцуя упътване за ра-

бота, действайте според него и го запа-

зете за по-късно използване или за

следващия притежател.

Използвайте пароструйката за работа

под налягане само в личното си дома-

кинство:

– за почистване на машини, превозни

средства, строителни конструкции,

инструменти, фасади, тераси, гра-

дински уреди и др. със силна водна

струя под налягане (ако е необходи-

мо с добавка на почистващи препа-

рати).

– с разрешените от фирма KARCHER

принадлежности от окомплектовка-

та, резервни части и препарати за по-

чистване. Спазвайте указанията на

препаратите за почистване.

Опаковъчните материали могат да

се рециклират. Моля не хвърляйте

опаковките при домашните отпадъци, а

ги предайте на вторични суровини с цел

повторна употреба.

Старите уреди съдържат ценни ма-

териали, подлежащи

на рецикли-

ране, които могат да бъдат употребени

повторно. Поради това моля отстраня-

вайте старите уреди, използвайки под-

ходящи за целта системи за събиране.

Указания за съставките (REACH)

Актуална информация за съставките ще

намерите на:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Във всяка страна важат гаранционните

условия, публикувани от оторизираната

от нас дистрибуторска фирма. Евенту-

ални повреди

на Вашия уред ще отстра-

ним в рамките на гаранционния срок

безплатно, ако се касае за дефект в ма-

териалите или при производство. В га-

ранционен случай се обърнете към

дистрибутора или най-близкия оторизи-

ран сервиз, като представите касовата

бележка.

(Адресите ще намерите на задната стра-

ница)

 Опасност

За непосредствено грозяща опасност,

която води до тежки телесни повреди

или до смърт.

몇 Предупреждение

За възможна опасна ситуация, която

би могла да доведе до тежки телесни

повреди или смърт.

Внимание

За възможна опасна ситуация, която

би могла да доведе до леки телесни по-

вреди или материални щети.

– Струята под високо на-

лягане може да бъде

опасна при неправилно

използване. Не насоч-

вайте струята към хора, животни,

активни електрически уреди или

към самия уред.

Съдържание

Общи указания . . . . . . . . . BG . . .1

Указания за безопасност . BG . . .2

Обслужване . . . . . . . . . . . BG . . .4

Tранспoрт . . . . . . . . . . . . . BG . . .7

Съхранение. . . . . . . . . . . . BG . . .7

Грижи и поддръжка . . . . . BG . . .8

Помощ при неизправности BG . . .8

Технически данни. . . . . . . BG . . .9

СЕ – декларация . . . . . . . BG . .10

Общи указания

Употреба по предназначение

Опазване на околната среда

Гаранция

Символи в Упътването за работа

Символи на уреда

197BG

– 2

– Замръзване може да разруши не на-

пълно изпразнения уред. През зима-

та уреда се съхранява в защитено

от замръзване помещение.

 Опасност

 Никога не докосвайте контакта и

щепсела с влажни ръце.

 Не работете с уреда, ако захранва-

щият кабел или важни части на уре-

да, например маркучът за работа

под налягане, пистолета за ръчно

пръскане или предпазните приспо-

собления са повредени.

 Преди всяка употреба проверявай-

те мрежовия захранващ кабел с

щепсела

за повреди. Повреден мре-

жови захранващ кабел трябва неза-

бавно да се замени от оторизиран

сервиз/специалист – електротех-

ник.

 Преди всяка експлоатация проверя-

вайте маркуча за работа под наля-

гане за повреди. Незабавно

подменете повредения маркуч.

 Забранена е работата във взривоо-

пасни помещения.

 Да се спазват мерките за безопас

ност при работа с уреда в опасни

зони (например на бензиностанции).

 Струята под високо налягане може

да бъде опасна при неправилна упо-

треба. Не насочвайте струята към

хора, животни, активни електриче-

ски уреди или към самия уред.

 Не насочвайте струята под високо

налягане към други или към себе си,

за да почистите облеклото си или

обувките си.

 Да не се обливат предмети, които

съдържат опасни за здравето ве-

щества (напр. азбест).

 Гумите на автомобилите и венти-

лите на автомобилните гуми мо-

гат да се повредят или спукат от

високото налягане. Първият при-

знак за това е обезцветяването на

гумата

. Повредените автомобилни

гуми и вентили могат да доведат

до фатални последици. При почист-

ване оставете разстояние от поне

30 см!

 Опасност от експлозия!

Не пръскайте възпламеняеми теч-

ности.

Никога не засмуквайте течности,

съдържащи разтворители, или не-

разредени киселини и разтворите-

ли! Такива са например бензин,

разредители за бои или нафта.

Силно разпръскваната струя е лес-

но възпламенима, експлозивна и от-

ровна. Не използвайте ацетон,

неразредени киселини и разтвори-

тели, защото те атакуват използ-

ваните в уреда материали.

몇 Предупреждение

 Щепселът и куплунгът на удължи-

теля трябва да бъдат водоустой-

чиви и не бива да се намират във

вода.

 Неподходящите удължители мо-

гат да са опасни. На открито из-

ползвайте само съответно

разрешените и съответно обозна-

чение удължители с достатъчно

напречно сечение: 1 - 10 м: 1,5 мм

;

10 - 30 м: 2,5 мм

 Винаги развивайте удължителя до-

край от барабана.

 Маркучите за работа под налягане,

арматурата и връзките са важни за

безопасността на уреда. Използ-

вайте само препоръчаните от про-

изводителя маркучи за работа под

налягане, арматури и връзки.

 Този уред не е предназначен за об-

служване от лица с ограничени фи-

зически, сензорни или умствени

способности.

Уредът не трябва да се използва

от деца, младежи или неоторизира-

ни лица.

Указания за безопасност

198 BG

– 3

Децата трябва да бъдат под над-

зор, за да се гарантира, че няма да

играят с уреда.

Дръжте опаковъчното фолио дале-

че от деца, съществува опасност

от задушаване!

 Потребителят трябва да използва

уреда според предписанията. Той

трябва да се съобразява с даде-

ностите на място и да внимава при

работа

с уреда дали наоколо няма

хора.

 Не използвайте уреда, ако в обсега

се намират други лица, освен ако не

носят защитно облекло.

 За защита от напръскване с вода

или мръсотия носете подходящо

предпазно облекло и предпазни очи-

ла/маска.

Внимание

 При по-продължителни паузи из-

ключете уреда от главния

прекъс-

вач / прекъсвача на уреда или го

извадете от щепсела.

 Не използвайте уреда при темпера-

тури под 0 °C.

 За да избегнете повреди, при по-

чистване осигурете минимално

разстояние от 30 см между струя-

та и боядисаните повърхности.

 По време на работа уредът да не се

оставя без надзор.

 Внимавайте кабелът на

уреда или

удължителят да не се повредят

или скъсат поради настъпване,

прегъване, опъване или друго. Пазе-

те кабела от топлина, масла и ос-

три ръбове.

 Всички електрически части и еле-

менти в обсега на работа трябва

да са защитени от водната струя.

 Уредът може да се включва само

към

електрически контакт, изпъл-

нен от електротехник съгласно

IEC 60364.

 Свръзвайте уреда само към промен-

лив ток. Напрежението трябва да

съответства на цитираното вър-

ху табелката на уреда напрежение.

 По причини на сигурността прин-

ципно препоръчваме задействане-

то на уреда през защитно

приспособление за падове в напре-

жението (макс. 30 mA).

 Почистване, при което

се отделят

маслосъдържащи отпадъчни води,

напр., при миене на двигателя и до-

лната част на корпуса, трябва да

става само на мивки със сепаратор

за масла.

 Този уред е разработен за ползване

на препарати за почистване, които

се доставят или препоръчват от

производителя. Използването на

други препарати за почистване или

химикали може да влоши надежд-

ността и безопасността на уреда.

Внимание

Предпазните приспособления служат

за защита на потребителя и не тряб-

ва да се променят или заобикалят.

Прекъсвачът на уреда предотвратява

непреднамереното пускане в експлоата-

ция на уреда.

Блокировката спира лоста на пистолета

за ръчно пръскане и предотвратява не-

преднамерения старт

на уреда.

Преливният вентил предотвратява над-

вишаването на допустимото работно на-

лягане.

Ако се освободи лостът на пистолета за

ръчно пръскване, пневматичният кон-

такт изключва помпата, струя високо на-

лягане прекъсва. Ако лостът се

придърпа, отново включва помпата.

Предпазни приспособления

Ключ на уреда

Блокировка пистолет за ръчно пръ-

скане

Преливен вентил с пневматичен пре-

късвач

199BG

– 4

Внимание

Преди всички дейности с уреда устано-

вете неговата устойчивост, за да из-

бегнете злополуки или увреждания.

– Устойчивостта на уреда е гарантира-

на, ако той бъде оставен на равна по-

върхност.

Обемът на доставка на уреда е изобра-

зен на опаковката. При разопаковане

проверете дали съдържанието е пълно.

При липсващи принадлежности или при

транспортни щети моля уведомете Ва-

шия търговец.

Виж изображението на страница 2

1 Куплунг за свързване

към захранва-

не с вода

2 Маркуч за работа под налягане

3 Приспособление за бързо присъеди-

няване за маркуча за работа под на-

лягане

4 Връзка за вода с вградена цедка

5 Прекъсвачи на уреда „0/OFF“ / „I/ON“

6 Мрежичка за принадлежности

7 Дръжка за транспортиране, изважда-

ща се

8 Маркуч за всмукване на почистващо

средство с филтър

9 Място за

съхранение на принадлеж-

ностите

10 Колела

11 Пистолет за ръчно пръскане

12 Блокировка пистолет за ръчно пръ-

скане

13 Бутон за отделяне на маркуча за ра-

бота под налягане от пистолета з

ръчно пръскане

14 Тръба за разпраскване с регулиране

на налягането (Vario Power)

15 Тръба за разпръскване с мелачка за

мръсотията

16 Четка за миене

Елементите от специалната

окомплек-

товка разширяват възможностите за из-

ползване на Вашия уред. По-подробна

информация ще получите от оторизира-

ния представител за уредите KARCHER.

Монтирайте приложените свободно към

уреда части преди пускане в експлоата-

ция.

 Фигура

Притиснете колелата в отвора и ги

подсигурете с доставената пробка,

спазете центрирането на пробката.

 Фигура

Поставете транспортната

дръжка в

отвора, докато се почувства съпро-

тивление. Наместете я на позиция с

дланта си или като я чукнете с кратък

удар с помощта на мек гумен чук.

 Фигура

Окачете мрежичката за принадлеж-

ности в показаната на изображение-

то кука.

 Фигура

Маркуча за работа под налягане да

се постави

в пистолета за ръчно пръ-

скане, докато се чуе неговото фикси-

ране.

Указание: Внимавайте за правилна-

та посока на присъединителния ни-

пел.

Предпоставки за устойчивост

Обслужване

Обем на доставката

Описание на уреда

Елементи от специалната окомплек-

товка

Преди пускане в експлоатация

Монтиране на колелата

Монтаж на транспортната дръжка

Поставете мрежичката за принадлеж-

ности

Свързване на маркуча за работа под

налягане с пистолета за ръчно раз-

пръскване

200 BG

– 5

Проверете сигурното свързване като

дръпнете маркуча за работа под на-

лягане.

몇 Предупреждение

Съгласно валидните разпоред

би не се позволява използване

на уреда в мрежата за питейна

вода без разделител на систе

мата. Използвайте подходящ раздели-

тел на системата на фирма KARCHER

или като алтернатива разделител на

системата съгл. EN 12729 тип BA.

Преминалата през разделителя на

системата вода се определя като не

годна за пиене.

Внимание

Разделителят на

системата трябва

да бъде свързван винаги към захранва

нето с вода, никога директно към уре-

да!

Указание: Замърсяванията във водата

могат да повредят помпата под високо

налягане и принадлежностите. За защи-

та си препоръчва използването на воден

филтър на KARCHER (специална при-

надлежност, № за поръчка 4.730-059).

Съблюдавайте разпоредбите на водо

снабдителната компания.

За параметрите за свързване виж та

белката на уреда/техническите параме-

три.

 Използвайте усилен маркуч за вода

(не е включен в доставката) с обича-

ен куплунг. (диаметър минимум 1/2

цола респ. 13 мм; дължина минимум

7,5 м).

 Фигура

Завийте куплунга, доставен заедно с

уреда, на мястото за свързване на

уреда със захранването

с вода.

Поставете маркуча за водата върху

куплунга на уреда и свържете със за

хранването с вода.

Този уред за работа под високо наляга

не е подходящ за работа с всмукателния

маркуч на KARCHER с възвратен клапан

(специални принадлежности, № за по

ръчка 4.440-238) за изсмукване на вода

от открити резервоари напр. от варели

за събиране на дъждовна вода или езе-

ра (максимална височина на засмукване

вижте в техническите данни).

 Напълнете всмукателния маркуч с

възвратен клапан с вода, завинтете

извода за вода и го окачете във варе-

ла за събиране на вода.

 Отделете маркуча за работа под на-

лягане от извода за високо

налягане

на уреда.

 Включете уреда „I/ON“ и изчакайте

(макс. 2 минути), докато водата запо-

чне да излиза без мехурчета от изво-

да за високо налягане.

 Изключете уреда „0/OFF“.

Внимание

Сух ход при повече от 2 минути води до

увреждания на помпа високо налягане.

Ако уредът не създаде налягане в рам-

ките на 2 минути, изключете

уреда и

подходете според указанията в глава

"Помощ при неизправности“.

 Фигура

Поставете маркуча за работа под на-

лягане стабилно в приспособление-

то за бързо присъединяване на уре

да, чува се фиксирането му.

Указание: Внимавайте за правилна-

та посока на присъединителния ни-

пел.

Проверете сигурното свързване като

дръпнете маркуча за

работа под на-

лягане.

 Фигура

Поставете тръбата за разпръскване

в пистолета за ръчно пръскане и я

фиксирайте със завъртане на 90°.

Захранване с вода

Захранване с вода от водопровода

Всмукване на вода от открити контей-

нери

Пускане в експлоатация

201BG

– 6

 Отворете напълно крана за водата.

 Включете щепсела в контакта.

 Включете уреда „I/ON“.

몇 Опасност

Излизащата през дюзата за високо на-

лягане струя вода упражнява отпор

върху пистолета за ръчно пръскане.

Осигурете си сигурно положение за

стоеж, дръжте здраво пистолета за

ръчно пръскане и тръбата за разпръс-

кване.

Внимание

Преди началото на почистването се

уверете, че уредът за почистване с

високо налягане е разположен на равна

основа. При почистването използвай-

те защитни очила и защитно облекло.

 Деблокирайте лоста на пистолета за

ръчно пръскане.

 Издърпайте лоста, уредът се включ-

ва.

Указание: Ако лоста се пусне отново,

уредът отново се изключва. Високото

налягане се запазва в системата.

За най-обичайните работи по почиства-

не. Работното налягане може

да се регу-

лира безстепенно между „Min“ и „Max“.

 Отпуснете лоста на пистолета за

пръскане на ръка.

 Тръбата за разпраскване да се за-

върти в желаното положение.

За упорити замърсявания.

Внимание

Не почиствайте автомобилни гуми,

лак или чувствителни повърхности

като дърво с фрезата за замърсява-

ния, опасност от увреждане.

– Не е подходящ за работа с почиства-

що средство.

– Указание: Подходяща за работа с

почистващи препарати.

За съответната задача за почистване

използвайте само средства за почиства-

не и поддръжка на KARCHER, тъй като

те са разработени специално за използ-

ване с Вашия уред. Използването на

други средства за почистване и под-

дръжка може да доведе до бързо износ-

ване и отмяна

на претенциите за

гаранция. Моля, информирайте се в спе-

циализираната търговска мрежа или из-

искайте информации от KARCHER.

 Фигура

Изтеглете от корпуса желаната дъл-

жина на всмукателния маркуч за по-

чистващи средства.

Окачете всмукателния маркуч за по-

чистващо средство в съд с разтвор

на почистващо средство.

 Да се използва тръба

за разпрасква-

не с регулиране на налягането (Vario

Power)

 Тръбата за разпръскване да се за-

върти в положение „Mix“.

Указание: По този начин при експло-

атация почистващият транспорт се

смесва с водната струя.

Указание: При нужда могат да се из-

ползват и миещи четки за работа с по-

чистващи препарати.

 Напръскайте сухата

повърхност с

малко препарат за почистване и ос-

тавете да подейства (но да не изсъх-

ва).

 Разтворената мръсотия да се из-

плакне със струя под високо наляга-

не.

Експлоатация

Тръба за разпраскване с регулиране

на налягането (Vario Power)

Тръба за разпръскване с мелачка за

мръсотията

Четка за миене

Работа с почистващо средство

Препоръчителен метод на почиства-

не

202 BG

– 7

 Отпуснете лоста на пистолета за

пръскане на ръка.

 Блокирайте лоста на пистолета за

ръчно пръскане.

 При прекъсване на работа за по-про-

дължително време (над 5 минути),

изключете допълнително уреда „0/

OFF“.

 Поставете пистолета за ръчно пръ-

скане в мястото за съхранение на

пистолета за ръчно пръскане.

Внимание

Само отделете маркуча

за работа под

налягане от пистолета за ръчно пръ-

скане или от уреда, ако в системата

няма налично налягане.

 След работа с почистващо средство

закачете маркуча за всмукване в съд

с чиста вода, включете уреда за око-

ло 1 минута с демонтирана тръба за

разпръскване и изплакнете.

 Отпуснете лоста на пистолета

за

пръскане на ръка.

 Изключете уреда „0/OFF“.

 Затворете крана за водата.

 Отделете уреда от захранването с

вода.

Внимание: При разделяне на за-

хранващия маркуч или маркуча за

работа под налягане след експлоата-

ция от изводите може да изтече то-

пла вода.

 Притиснете лоста на пистолета за

пръскане на ръка,

за да освободите

системата от остатъчното налягане.

 Блокирайте лоста на пистолета за

ръчно пръскане.

 Издърпайте щепсела.

Внимание

За да се избегнат злополуки или нара-

нявания при транспортиране, вземете

под внимание теглото на уреда (виж

техническите данни).

 Повдигнете уреда за дръжката и го

носете.

 Теглете уреда за транспортната

дръжка.

Фигура

 За избутване на уреда предварител-

но изтеглете транспортната дръжка

нагоре, ще се чуе фиксирането й.

 Осигурете уреда против изплъзване

и преобръщан.

Внимание

За да се избегнат злополуки или нара-

нявания при избора на мястото за съх-

ранение, вземете под внимание

теглото на уреда (виж техническите

данни).

 Уредът се поставя върху

равна плос-

кост.

 Натиснете разделителния бутон на

пистолета за ръчно пръскане и отде-

лете маркуча за работа под налягане

от пистолета за ръчно пръскане.

 Притиснете корпуса на приспособле-

нието за бързо присъединяване за

маркуча за работа под налягане и из-

вадете маркуча за работа под наля-

гане.

 Приберете захранващия

кабел, мар-

куча за работа под налягане и при-

надлежностите в уреда.

Прекъсване на работа

Край на работата

Tранспoрт

Ръчен транспорт

Транспорт в превозни средства

Съхранение

Съхранение на уреда

203BG

– 8

Преди по-продължително съхранение,

напр. през зимата спазвайте допълни-

телно указанията в глава Поддръжка.

Внимание

Уреда и принадлежностите да се па-

зят от замръзване.

Уредът и принадлежностите се разру-

шават при замръзване, ако са напълно

изпразнени от вода. За да се избегнат

увреждания:

 Изпразнете уреда напълно от вода-

та: Включете

уреда без подвързан

маркуч за работа под налягане и без

подвързано захранване с вода (макс.

1 мин) и изчакайте, докато от извода

за високо налягане спре да излиза

вода. Изключете уреда.

 Уреда и всички принадлежности да

се съхраняват в защитено от замръз-

ване място.

 Опасност

Преди всякакви работи по поддръжка-

та уредът да се изключва и щепселът

да се изважда от контакта.

Преди по-продължително съхранение,

например през зимата:

 Изтеглете филтъра от всмукателния

маркуч за почистващо средство и по

почистете под течаща вода.

 Изтеглете цедката от връзката за

крана за вода с помощта на

плоски

клещи и я почистете под течаща во-

да.

Уредът не се нуждае от поддръжка.

Използвайте само оригинални резервни

части на KARCHER. Списък на резерв-

ните части ще намерите в края на насто-

ящото Упътване за работа.

Можете сами да отстраните дребните

повреди, като следвате дадените по-

долу описания.

В случай на

съмнение се обърнете към

оторизиран сервиз.

 Опасност

Преди всякакви работи по поддръжка-

та уредът да се изключва и щепселът

да се изважда от контакта.

Ремонтни работи и работи по елек-

трическите елементи могат да се из-

вършват само от оторизиран сервиз.

 Издърпайте лоста на пистолета за

ръчно пръскане, уредът се включва.

 Проверете дали посоченото на типо-

вата табелката напрежение съвпада

с напрежението на източника на ток.

 Проверете захранващия кабел за ув-

реждане.

 Проверете настройката на тръбата

за разпръскване.

 Обезвъздушаване на уреда: Включе-

те уреда без маркуч за работа под

налягане и изчакайте (макс. 2 мину-

ти), докато водата започне да излиза

без мехурчета от извода за

високо

налягане. Изключете уреда и отново

подвържете маркуча за работа под

налягане.

 Проверете захранването с вода.

 Изтеглете цедката от връзката за

крана за вода с помощта на плоски

клещи и я почистете под течаща во-

да.

Причина: Спадане на напрежението по-

ради слаба електрическа мрежа или

при използване на удължител

 При включването първо издърпайте

лоста на пистолета за ръчно пръска-

не, след това поставете прекъсвача

на уреда на „I/ON“.

Защита от замръзване

Грижи и поддръжка

Поддръжка

Резервни части

Помощ при неизправности

Уредът не работи

Уредът не достига налягане

Уредът не потегля, моторът бръмчи

204 BG

– 9

 Почистване на дюза високо наляга-

не: Махнете замърсяванията от от-

вора на дюзата с помощта на игла и

изплакнете с вода напред.

 Проверете дебита на водата.

 Малката липса на херметичност на

уреда е обусловена технически. При

силна липса на херметичност се

обърнете към оторизиран сервиз.

 Да се използва

тръба за разпрасква-

не с регулиране на налягането (Vario

Power)

Тръбата за разпръскване да се за-

върти в положение „Mix“.

 Почистете филтъра на всмукателния

маркуч за почистващо средство.

 Проверете всмукателния маркуч за

почистващо средство за огънати

места.

Запазваме си правото на техниче-

ски изменения!

Силни колебания в налягането

Уредът не е херметичен

Почистващото

средство не се засму-

ква

Технически данни

Захранване с вода

Температура на постъп-

ващата вода (макс.)

°C 40

Дебит за постъпващата

вода (мин.)

л/мин 10

Налягане на постъпваща-

та вода (макс.)

MPa 0,8

Макс. височина на засму-

кване

м 0,5

Електрическо захранване

Напрежение

1~50 Hz

V 230

Присъединителна мощ-

ност

kW 1,8

Предпазител (инертен)A10

Клас защита I

Градус на защита IP X5

Данни за мощността

Работно налягане MPa 11

Максимално допустимо

налягане

MPa 12

Дебит, вода л/мин 6,3

Мерки и тегла

Дължина мм 285

Широчина мм 325

Височина мм 876

Тегло, в готовност за ра-

бота с принадлежности

кг 12

Дебит, препарати за по-

чистване

л/мин 0,3

Сила на отпора на писто-

лета за ръчно пръскане

N 15

Установени стойности съгласно EN

60335-2-79

Стойност на вибрациите в

областта на дланта – ръ-

ката

Несигурност K

сек

м/

сек

< 2,5

0,3

Ниво на звука L

Неустойчивост K

dB(A)

Ниво на звукова мощност

+ неустойчивост K

dB(A) 89

205BG

– 10

С настоящото декларираме, че цитира-

ната по-долу машина съответства по

концепция и конструкция, както и по на-

чин на производство, прилаган от нас,

на съответните основни изисквания за

техническа безопасност и безвредност

на Директивите на ЕО. При промени на

машината, които не са съгласувани с

нас, настоящата декларация губи

валид-

ност.

Подписалите действат по възложение и

като пълномощници на управителното

тяло.

пълномощник по документацията:

S. Reiser

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

Winnenden, 2010/12/01

СЕ – декларация

Продукт: Парочистачка/пароструй-

ка за работа под налягане

Тип: 1.180-xxx

Намиращи приложение Директиви на

ЕО:

2006/42/EO (+2009/127/EO)

2004/108/ÅÎ

2000/14/ЕО

Намерили приложение хармонизира-

ни стандарти:

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Приложен метод за оценка на съот-

ветствието:

2000/14/ЕО: Приложение V

ниво на шум dB(A)

Измерено:87

Гарантирано:89

CEO

Head of Approbation

206 BG

– 1

Väga austatud klient,

Enne sesadme esmakordset ka-

sutuselevõttu lugege läbi algu-

pärane kasutusjuhend, toimige sellele

vastavalt ja hoidke see hilisema kasutami-

se või uue omaniku tarbeks alles.

Seda kõrgsurvepesurit tohib kasutada ai-

nult kodumajapidamises:

– seadmete, sõidukite, ehitiste, tööriista-

de, fassaadide, terrasside, aiatööriista-

de jms puhastamiseks kõrgsurvelise

veejoaga (vajadusel lisatakse puhas-

tusvahendeid).

– koos KÄRCHERi poolt kasutamiseks

lubatud tarvikute, varuosade ja puhas-

tusvahenditega. Järgida puhastusva-

henditega kaasasolevaid juhiseid.

Pakendmaterjalid on taaskasutata-

vad. Palun ärge visake pakendeid

majapidamisprahi hulka, vaid suunake

need taaskasutusse.

Vanad seadmed sisaldavad taaska-

sutatavaid materjal, mis tuleks suu-

nata taaskasutusse. Palun

likvideerige vanad seadmed seetõttu vas-

tavate kogumissüsteemide kaudu.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate

aadressilt:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Igas riigis kehtivad meie volitatud müü-

giesindaja antud garantiitingimused. Sead-

mel esinevad rikked kõrvaldame

garantiiajal tasuta, kui põhjuseks on mater-

jali- või valmistusviga. Garantiijuhtumi kor-

ral palume pöörduda müüja või lähima

volitatud klienditeenistuse poole, esitades

ostu tõendava dokumendi.

(Aadressi vt tagaküljelt)

 Oht

Vahetult ähvardava ohu puhul, mis toob

kaasa raskeid kehavigastusi või surma.

몇 Hoiatus

Võimaliku ohtliku olukorra puhul, mis võib

põhjustada raskeid kehavigastusi või sur-

ma.

Ettevaatust

Võimaliku ohtliku olukorra puhul, mis võib

põhjustada kergeid vigastusi või materiaal-

set kahju.

– Kõrgsurveline veejuga

võib mittesihipärasel kasu-

tamisel ohtlik olla. Juga ei

tohi suunata teistele isiku-

tele, loomadele, töötavatele elektri-

seadmetele või seadmele endale.

– Külm võib rikkuda mittetäielikult tühjen-

datud seadme. Säilitage seadet talvel

külma eest kaitstuna ruumis.

Sisukord

Üldmärkusi . . . . . . . . . . . . . ET . . .1

Ohutusalased märkused . . ET . . .2

Käsitsemine . . . . . . . . . . . . ET . . .3

Transport . . . . . . . . . . . . . . ET . . .6

Hoiulepanek . . . . . . . . . . . . ET . . .6

Korrashoid ja tehnohooldus ET . . .7

Abi häirete korral . . . . . . . . ET . . .7

Tehnilised andmed. . . . . . . ET . . .8

CE-vastavusdeklaratsioon . ET . . .8

Üldmärkusi

Sihipärane kasutamine

Keskkonnakaitse

Garantii

Kasutusjuhendis olevad sümbolid

Seadmel olevad sümbolid

207ET

– 2

 Oht

 Võrgupistikut ega pistikupesa ei tohi ku-

nagi puutuda niiskete kätega.

 Seadet ei tohi käivitada, kui toitejuhe

või seadme olulised osad nagu kõrgsur-

vevoolik, pesupüstol või ohutusseadi-

sed on kahjustatud.

 Enne igakordset kasutamist tuleb kont-

rollida, et võrgupistikuga toitekaabel

oleks kahjustusteta. Defektne toitekaa-

bel tuleb lasta viivitamatult volitatud

klienditeeninduses/elektrikul välja va-

hetada.

 Enne igakordset kasutamist tuleb kant-

rollida, et kõrsurvevoolik oleks terve.

Kahjustatud kõrgsurvevoolik kohe välja

vahetada.

 Plahvatusohtlikes piirkondades kasuta-

mine on keelatud.

 Seadme kasutamisel ohtlikes piirkon-

dades (nt tanklates) tuleb järgida asja-

kohaseid ohutuseeskirju.

 Kõrgsurveline veejuga võib mittesihipä-

rasel kasutamisel ohtlik olla. Veejuga ei

tohi suunata inimestele, loomadele, pin-

gestatud elektriseadmetele ega sead-

mele endale.

 Kõrgsurvejuga ei tohi suunata teistele

inimestele ega iseendale, et puhastada

riideid või jalanõusid.

 Mitte pritsida esemeid, mis sisaldavad

tervisele ohtlikke materjale (nt asbesti).

 Kõrgsurveline veejuga võib kahjustada

või purustada sõidukite rehvid/rehvi-

ventiilid. Selle ohu esimeseks tunde-

märgiks on rehvi värvuse muutus.

Vigastatud sõiduki rehvid/rehviventiilid

on eluohtlikud. Puhastamisel peab va-

hekaugus olema vähemalt 30 cm!

 Plahvatusoht!

Ärge piserdage põlevaid vedelikke.

Mitte kunagi ei tohi seadmesse imeda

lahusteid sisaldavat vedelikku või lah-

jendamata happeid ja lahusteid! Selliste

ainete hulka kuuluvad nt bensiin, värvi-

vedeldi ja kütteõli. Pihustumisel tekkiv

udu on eriti tuleohtlik, plahvatusohtlik ja

mürgine. Mitte kasutada atsetooni, lah-

jendamata happeid ja lahusteid, sest

need söövitavad seadmes kasutatud

materjale.

몇 Hoiatus

 Toitepistik ja pikenduskaabli ühendus

peavad olema veekindlad ega tohi leba-

da vees.

 Ebasobivad pikendusjuhtmed võivad

olla ohtlikud. Välistingimustes võib ka-

sutada ainult väljas kasutamiseks luba-

tud ja vastavalt tähistatud piisava

ristlõikepinnaga pikendusjuhtmeid: 1 -

10 m: 1,5 mm

; 10 - 30 m: 2,5 mm

 Pikendusjuhe tuleb kaablitrumlilt alati

täielikult maha kerida.

 kõrgsurvevoolikud, liitmikud ja ühendu-

sed on seadme ohutuse seisukohalt

olulised osad. Kasutada ainult tootja

soovitatud kõrgsurvevoolikuid, liitmikke

ja ühendusi.

 See seade ei ole ette nähtud kasutami-

seks isikute poolt, kelle füüsilised, sen-

soorsed või vaimsed võimed on

piiratud.

Lapsed ega instrueerimata isikud ei tohi

seadmega töötada.

Lapsi tuleb jälgida, kontrollimaks, et

nad seadmega ei mängi.

Hoidke pakendikiled lastele kättesaa-

matuna - lämbumisoht!

 Seadet tuleb kasutada selle otstarbe

kohaselt. Arvestada tuleb kohalikke ise-

ärasusi ning seadmega töötades pööra-

ta tähelepanu ka läheduses viibivatele

inimestele.

 Ärge kasutage seadet, kui tööpiirkon-

nas viibib kõrvalisi isikuid, sel juhul pea-

vad need isikud kandma

kaitserõivastust.

 Kaitseks tagasipritsiva vee ja mustuse

eest kasutada sobivat kaitseriietust ja

kaitseprille.

Ohutusalased märkused

208 ET

– 3

Ettevaatust

 Kui seade pikemat aega ei tööta, tuleb

see pealülitist / seadme lülitist välja lüli-

tada või toitepistik välja tõmmata.

 Ärge kasutage seadet temperatuuridel

alla 0 °C.

 Värvitud pindade puhastamisel peab

vahekaugus olema vähemalt 30 cm, et

vältida kahjustusi.

 Töötavat seadet ei tohi mitte kunagi jät-

ta järelevalveta.

 Jälgida, et toitejuhet või pikendusjuhet

ei kahjustataks sellest ülesõitmisega,

muljumisega, rebimisega ega muul vii-

sil. Toitejuhtmed peavad olema kaitstud

kuumuse, õli ja teravate servade eest.

 Kõik töötamispiirkonnas asuvad pin-

gestatud detailid peavad olema veeju-

gade eest kaitstud.

 Seadet tohib ühendada ainult pistiku-

pessa, mis on elektrimontööri poolt pai-

galdatud vastavalt standardile IEC

60364.

 Seadet tohib ühendada ainult vahelduv-

voolutoitega. Pinge peab vastama

seadme tüübisildil esitatud pingele.

 Ohutuskaalutlustel soovitame põhimõt-

teliselt kasutada seadet rikkevoolu kait-

selülitiga (maks. 30 mA).

 Puhastustöid, mille juures tekib õline

heitvesi, nt mootoripesu, aluspõhja pe-

su, võib teha ainult õlieraldiga pesuväl-

jakul.

 Antud seade töötati välja kasutamiseks

tootja poolt tarnitava ja soovitatud pu-

hastusvahendiga. Muude puhastusva-

hendite või kemikaalide kasutamine

võib seadme töökindlust vähendada.

Ettevaatust

Ohutusseadised on mõeldud kasutaja

kaitsmiseks ning neid ei tohi muuta ega

neid mitteaktiivseks seada.

Seadme lüliti hoiab ära seadme kogemata

käimapaneku.

Lukustus blokeerib pesupüstoli hoova ja ta-

kistab seadme kogemata käivitamist.

Ülevooluventiil takistab lubatud töörõhu

ületamist.

Kui pesupüstoli asuv päästik lastakse lahti,

lülitub välja pumba rõhuhoidja ning kõrg-

surve juga seiskub. Päästikule vajutamisel

lülitub pump jälle sisse.

Ettevaatust

Enne igasugust tegevust seadmega või

seadme juures tuleb tagada stabiilne

asend, et vältida õnnetusjuhtumeid või vi-

gastusi.

– Seadme stabiilne asend on tagatud, kui

seade asetatakse tasasele pinnale.

Selle seadme tarnekomplekt on kujutatud

pakendil. Kontrollige lahti pakkides paki si-

su.

Kui tarvikuid on puudu või transpordikah-

justuste korral teatage palun kaupmehele.

Joonist vt lk 2

1 Ühendusdetail veevõtuliitmikule

2 Kõrgsurvevoolik

3 Kõrgsurvevooliku kiirühendus

4 Veevõtuliitmik, sisseehitatud sõelaga

5 Seadme lüliti „0/VÄLJAS“ / „I/SEES“

6 Tarvikute võrk

7 Transpordikäepide, väljatõmmatav

8 Filtriga puhastusvahendi imemisvoolik

9 Tarvikute hoiukoht

10 Rattad

11 Pesupüstol

12 Pesupüstoli lukustus

13 Klahv kõrgsurvevooliku lahutamiseks

pesupüstolist

Ohutusseadised

Seadme lüliti

Pesupüstoli lukustus

Survelülitiga ülevooluventiil

Stabiilse asendi eeldused

Käsitsemine

Tarnekomplekt

Seadme osad

209ET

– 4

14 Rõhu reguleerimisega joatoru (Vario

Power)

15 Pritsetoru mustusefreesiga

16 Pesuhari

Erivarustus laiendab seadme kasutusvõi-

malusi. Täpsemat teavet selle kohta saab

KÄRCHERi volitatud edasimüüjalt.

Paigaldage enne kasutuselevõttu seadme-

ga kaasas olevad lahtised osad.

 Joonis

Suruge rattad pessa ja kinnitage juures-

olevate korkidega. Jälgige korkide suu-

natust.

 Joonis

Suruge transpordikäepide pessa, kuni

tunnete takistust. Suruge peopesa või

pehme kummihaamriga lüües kohale.

 Joonis

Riputage tarvikute võrk joonisel kujuta-

tud konksu külge.

 Joonis

Torgake kõrgsurvevoolik pesupüstolis-

se, kuni see kuuldavalt asendisse fik-

seerub.

Märkus: Jälgige, et ühendusnippel

oleks õiges suunas.

Tõmmake kõrgsurvevoolikust, et kont-

rollida, kas ühendus on kindel.

몇 Hoiatus

Vastavalt kehtivatele eeskirjadele

ei tohi seadet kunagi kasutada

ilma joogiveevõrgu juurde paigal-

datud süsteemieraldajata. Kasuta-

da tuleb firma KÄRCHER sobivat

süsteemieraldajat või alternatiivina stan-

dardile EN 12729 tüüp BA vastavat süstee-

mieraldajat.Läbi süsteemieraldaja

voolanud vesi ei ole joogikõlbulik.

Ettevaatust

Ühendage tagasivoolutakisti alati veeva-

rustusega, mitte kunagi vahetult seadme

külge!

Märkus: Vees olev mustus võib vigastada

kõrgsurvepumpa ja tarvikuid. Kaitseks soo-

vitatakse kasutada KÄRCHERi veefiltrit (li-

savarustus, tellimisnr 4.730-059).

Jälgige veevärgiettevõtte eeskirju.

Ühendamiseks vajalikke andmeid vt tüübi-

sildilt/tehnilisest dokumentatsioonist.

 Kasutada tuleb tekstiiliga tugevdatud

veevoolikut (ei sisaldu tarnekomplektis)

kaubanduses saadaoleva liitmikuga.

(Läbimõõt vähemalt 1/2 tolli või vasta-

valt 13 mm; pikkus vähemalt 7,5 m).

 Joonis

Keerake kaasasolev ühendusdetail

seadme veevõtuliitmiku külge.

Asetage veevoolik seadme ühendusde-

tailile ja ühendage veevarustusega.

See kõrgsurvepesur koos KÄRCHERi ta-

gasilöögiventiiliga imivoolikuga (lisavarus-

tus, tellimisnr 4.440-238) sobib pinnavee

imemiseks nt vihmaveetünnidest või tiiki-

dest (maksimaalset imikõrgust vt tehnilis-

test andmetest).

 Täitke KÄRCHERi tagasilöögiventiiliga

imivoolik veega, keerake veeühendu-

sele ja riputage vihmavee tünni.

 Lahutage kõrgsurvevoolik seadme

kõrgsurveühenduse küljest.

 Lülitage seade "I/ON" sisse ja oodake

(maks. 2 minutit), kuni kõrgsurveliitmi-

kust väljuvas vees ei ole mulle.

 Lülitage masin välja „0/VÄLJAS“.

Ettevaatust

Kuivalt töötamine rohkem kui 2 minuti vältel

põhjustab kõrgsurvepumbal kahjustusi. Kui

seade ei tekita 2 minuti vältel rõhku, tuleb

Erivarustus

Enne seadme kasutuselevõttu

Rataste paigaldamine

Transpordikäepideme paigaldamine

Tarvikute võrgu paigaldamine

Kõrgsurvevooliku ühendamine pesu-

püstoliga

Veevarustus

Veevarustus veevärgist

Vett võtke lahtistest mahutitest

Kasutuselevõtt

210 ET

– 5

see välja lülitada ja toimida vastavalt peatü-

kis "Abi häirete korral" toodud juhistele.

 Joonis

Torgake kõrgsurvevoolik tugevasti

seadmel olevasse kiirmuhvi, see fiksee-

rub kuuldavalt asendisse.

Märkus: Jälgige, et ühendusnippel

oleks õiges suunas.

Tõmmake kõrgsurvevoolikust, et kont-

rollida, kas ühendus on kindel.

 Joonis

Torgake joatoru pesupüstolile ja fiksee-

rige, pöörates seda 90°.

 Avage veekraan täielikult.

 Torgake võrgupistik seinakontakti.

 Lülitage masin sisse „I/SEES“.

몇 Oht

Kõrgsurveotsikust väljuva veejoa tõttu mõ-

jub pesupüstolile reaktiivjõud. Seiske kind-

lalt paigal ning hoidke pesupüstolit ja

joatoru tugevasti kinni.

Ettevaatust

Enne puhastamise algust veenduge, et

kõrgsurvepesur seisab kindlalt tasasel pin-

nal. Kasutage puhastustöödel kaitseprille

ja -rõivastust.

 Vabastage pesupüstoli hoob.

 Tõmmake uuesti hoovast, seade lülitub

tööle.

Märkus: Kui hoovast jälle lahti lastakse, lü-

litub masin uuesti välja. Süsteemis säilib

kõrgrõhk.

Kõige tavalisemateks puhastustöödeks.

Töörõhku saab sujuvalt reguleerida „Min“ ja

„Max“ vahel.

 Vabastage püstoli päästik.

 Keerake joatoru soovitud asendisse.

Tugevalt määrdunud pindade jaoks.

Ettevaatust

Ärge puhastage autorehve, lakki ega tund-

likke pindu nagu puit mustusefreesiga - vi-

gastamisoht.

– Ei sobi puhastusvahendiga töötamiseks.

– Märkus: Sobib töötamiseks puhastus-

vahendiga

Kasutage puhastamiseks eranditule

KÄRCHER puhastus- ja hooldusvahen-

deid, sest need on välja töötatud spetsiaal-

selt teie seadmega kasutamiseks. Teiste

puhastus- ja hooldusvahendite kasutamine

võib põhjustada kiiremat kulumist ja garan-

tiiõiguse kaotamist. Palun küsige spetsiali-

seeritud kauplustest või pöörduge info

saamiseks otse KÄRCHER poole.

 Joonis

Puhastusvahendi imivoolik soovitud

pikkuses korpusest välja kerida.

Riputage puhastusvahendi imivoolik

puhastusvahendi anumasse.

 Kasutage rõhu reguleerimisega joatoru

(Vario Power)

 Keerake joatoru asendisse „Mix“.

Märkus: Nii lisatakse töö käigus puhas-

tusvahendi lahus veejoale.

Märkus: Vajadusel võib puhastusvahendi-

ga töötades kasutada ka pesuharju.

 Puhastusvahend piserdada säästlikult

kuivale pinnale ja lasta mõjuda (mitte

kuivatada).

 Lahtileotatud mustus kõrgsurvejoaga

maha pesta.

 Vabastage pesupüstoli päästik.

 Blokeerige pesupüstoli hoob.

 Pikematel tööpausidel (üle 5 minuti) lü-

litage seade lisaks ka välja "0/VÄLJAS".

 Torgake pesupüstol pesupüstoli hoidi-

kusse.

Käitamine

Rõhu reguleerimisega joatoru (Vario

Power)

Mustusefreesiga pritsetoru

Pesuhari

Töötamine puhastusvahendiga

Soovitatav puhastusmeetod

Töö katkestamine

211ET

– 6

Ettevaatust

Lahutage kõrgsurvevoolik pesupüstolilt või

seadme küljest ainult siis, kui süsteemis ei

ole rõhku.

 Pärast puhastusvahendiga töötamist ri-

putage imivoolik puhta veega anumas-

se, võtta pritsetoru küljest ära ja lülitada

seade umbes 1 minutiks sisse ning see-

ga loputada puhtaks.

 Vabastage pesupüstoli päästik.

 Lülitage masin välja „0/VÄLJAS“.

 Veekraan sulgeda.

 Lahutage masin veevarustusest.

Ettevaatust: Pealevoolu- või kõrgsur-

vevooliku lahutamisel võib pärast tööd

liitmikest tulla sooja vett.

 Vajutage püstoli päästikule, et eemal-

dada süsteemist jääkrõhk.

 Blokeerige pesupüstoli hoob.

 Tõmmake toitejuhe pistikupesast välja.

Ettevaatust

Et vältida transportimisel õnnetusjuhtumeid

või vigastusi, tuleb jälgida seadme kaalu (vt

tehnilised andmed).

 Tõstke seade kandesangast üles ja

kandke.

 Tõmmake seadet transpordikäepide-

mest.

Joonis

 Seadme lükkamiseks tõmmake kõige-

pealt transpordikäepide lõpuni üles,

kuni see kuuldavalt asendisse fiksee-

rub.

 Kinnitage seade libisemise ja ümbermi-

neku vastu.

Ettevaatust

Et vältida transportimisel õnnetusjuhtumeid

või vigastusi, tuleb ladustamiskoha valikul

jälgida seadme kaalu (vt tehnilised and-

med).

 Pange pühkimismasin tasasele pinna-

le.

 Suruge pesupüstoli eraldusklahvile ja

võtke kõrgsurvevoolik pesupüstoli kül-

jest ära.

 Vajutage noolesuunas kõrgsurvevooli-

ku kiirühenduse korpusele ja tõmmake

kõrgsurvevoolik välja.

 Toitejuhet, kõrgsurvevoolikut ja tarvi-

kuid hoida seadme juures.

Enne pikemat ladustamist, nt talvel, tuleb li-

saks silmas pidada hoolduspeatükis too-

dud nõudeid.

Ettevaatust

Kaitske seadet ja tarvikuid külma eest.

Külm lõhub seadme ja tarvikud, kui need ei

ole täielikult veest tühjad. Kahjustuste välti-

miseks.

 Tühjendage masin täielikult veest: Lüli-

tage masin ilma külgeühendatud kõrg-

survevoolikuta ja ilma ühendatud

veevarustuseta sisse (maks. 1 min)

ning oodake, kuni kõrgsurveliitmikust ei

tule enam vett. Lülitage seade välja.

 Säilitage masinat ja kõiki tarvikuid ruu-

mis, mille temperatuur ei lange allapoo-

le nulli.

Töö lõpetamine

Transport

Käsitsi transportimine

Transportimine sõidukites

Hoiulepanek

Seadme ladustamine

Jäätumiskaitse

212 ET

– 7

 Oht

Lülitage enne kõiki hooldustöid masin välja

ja tõmmake võrgupistik välja.

Enne pikemat seismajätmist, näiteks tal-

veks:

 Tõmmake maha puhastusvahendi imi-

vooliku filter ja peske voolava vee all

puhtaks.

 Tõmmake veevõtuliitmiku sõel näpits-

tangidega välja ja peske voolava vee all

puhtaks.

Seade on hooldusvaba.

Kasutage eranditult KÄRCHERi originaal-

varuosi. Varuosade loend on käesoleva ka-

sutusjuhendi lõpus.

Paljud tõrked saate alljärgneva loendi abi-

ga ise kõrvalda.

Kahtluse korral palun pöörduda volitatud

hooldustöökoja poole.

 Oht

Lülitage enne kõiki hooldustöid masin välja

ja tõmmake võrgupistik välja.

Remonditöid ja töid elektriliste komponenti-

de juures tohib teha ainult volitatud hool-

dustöökoda.

 Tõmmake pesupüstoli hooba, seade lü-

litub sisse.

 Kontrollige, kas tüübisildile märgitud

pinge vastab vooluallika pingele.

 Kontrollige toitekaablit vigastuste osas.

 Kontrollige joatoru seadistust.

 Seadme õhutamine: Lülitage seade

ilma ühendatud kõrgsurvevoolikkuta

sisse ja oodake (maks. 2 minutit), kuni

kõrgsurveliitmikust väljuvas vees ei ole

mulle. Lülitage seade välja ja ühendage

uuesti kõrgsurvevoolik.

 Kontrollige veevarustust.

 Tõmmake veevõtuliitmiku sõel näpits-

tangidega välja ja peske voolava vee all

puhtaks.

Põhjus: Nõrgast vooluvõrgust või piken-

duskaabli kasutamisest tingitud pingelan-

gus.

 Sisse lülitades tõmmake esmalt pesu-

püstoli hooba, siis seadke seadmelüliti

asendissse „I/SISSE“.

 Kõrgsurvedüüsi puhastamine: Eemal-

dage nõelaga mustus düüsiavast ning

peske eest veega üle.

 Kontrollige pealevoolava vee kogust.

 Masina väike leke on tehniliselt tingitud.

Tugeva lekke korral pöörduge volitatud

hooldustöökoja poole.

 Kasutage rõhu reguleerimisega joatoru

(Vario Power)

Keerake joatoru asendisse „Mix“.

 Puhastage puhastusvahendi imivooliku

filtrit.

 Kontrollige, et puhastusvahendi imivoo-

likus ei ole murdekohti.

Korrashoid ja tehnohooldus

Hooldus

Tehnohooldus

Varuosad

Abi häirete korral

Seade ei tööta

Seadmes puudub surve

Masin ei käivitu, mootor põriseb

Surve tugev kõikumine

Seade lekib

Puhastusainet ei võeta sisse

213ET

– 8

Tehniliste muudatuste õigused reser-

veeritud!

Käesolevaga kinnitame, et allpool kirjelda-

tud seade vastab meie poolt turule toodud

mudelina oma kontseptsioonilt ja konstrukt-

sioonilt EÜ direktiivide asjakohastele põhi-

listele ohutus- ja tervisekaitsenõetele.

Meiega kooskõlastamata muudatuste tege-

mise korral seadme juures kaotab käesolev

deklaratsioon kehtivuse.

Allakirjutanud toimivad juhatuse korraldu-

sel ja volitusel.

dokumentatsiooni eest vastutav isik:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2010/12/01

Tehnilised andmed

Veevõtuühendus

Juurdevoolava vee tempe-

ratuur (max)

°C 40

Juurdevoolu hulk (min) l/min 10

Juurdevoolurõhk (max) MPa 0,8

Maks. imikõrgus m 0,5

Elektriühendus

Pinge

1~50 Hz

V 230

Tarbitav võimsus kW 1,8

Võrgukaitse (inertne) A 10

Elektriohutusklass I

Kaitseaste IP X5

Jõudluse andmed

Töörõhk MPa 11

Max lubatud rõhk MPa 12

Jõudlus, vesi l/min 6,3

Mõõtmed ja kaalud

Pikkus mm 285

Laius mm 325

Kõrgus mm 876

Kaal, tööks valmis koos li-

saseadmetega

kg 12

Jõudlus, puhastusvahend l/min 0,3

Pritsepüstoli reaktiivjõud N 15

Tuvastatud väärtused vastavalt stan-

dardile EN 60335-2-79

Käte/käsivarte vibratsiooni-

väärtus

Ebakindlus K

m/s

< 2,5

0,3

Helirõhu tase L

Ebakindlus K

dB(A)

Müratase L

+ ebakindlus

dB(A) 89

CE-vastavusdeklaratsioon

Toode: Kõrgsurvepesur

Tüüp: 1.180-xxx

Asjakohased EÜ direktiivid:

2006/42/EU (+2009/127/EU)

2004/108/EÜ

2000/14/EÜ

Kohaldatud ühtlustatud standardid:

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Järgitud vastavushindamise protse-

duur:

2000/14/EÜ: Lisa V

Helivõimsuse tase dB(A)

Mõõdetud: 87

Garanteeritud: 89

CEO

Head of Approbation

214 ET

– 1

Godājamais klient,

Pirms ierīces pirmās lietošanas

izlasiet instrukcijas oriģinālvalo-

dā, rīkojieties saskaņā ar norādījumiem

tajā un uzglabājiet to vēlākai izmantošanai

vai turpmākiem lietotājiem.

Augstspiediena tīrīšanas aparātu izmanto-

jiet tikai un vienīgi mājsaimniecībā:

– mašīnu, transportlīdzekļu, ēku, darbarī-

ku, fasāžu, terašu, dārzkopības darba-

rīku u.c. tīrīšanai ar augstspiediena

ūdens strūklu (nepieciešamības gadīju-

mā pievienojot tīrīšanas līdzekļus).

– ar KÄRCHER atļautajiem piederumiem,

rezerves daļām un tīrīšanas līdzekļiem.

Ievērojiet tīrīšanas līdzekļiem pievieno-

tos norādījumus.

Iepakojuma materiālus ir iespējams

atkārtoti pārstrādāt. Lūdzu, neizme-

tiet iepakojumu kopā ar mājsaimniecības

atkritumiem, bet gan nogādājiet to vietā,

kur tiek veikta atkritumu otrreizējā pārstrā-

de.

Nolietotās ierīces satur noderīgus

materiālus, kurus iespējams pārstrā-

dāt un izmantot atkārtoti. Tādēļ lū-

dzam utilizēt vecā

s ierīces ar atbilstošu

savākšanas sistēmu starpniecību.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atra-

dīsiet:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Katrā valstī ir spēkā mūsu uzņēmuma atbil-

dīgās sabiedrības izdotie garantijas nosa-

cījumi. Garantijas termiņa ietvaros

iespējamos Jūsu iekārtas darbības traucē-

jumus mēs novērsīsim bez maksas, ja to

cēlonis ir materiāla vai ražošanas defekts.

Garantijas remonta nepieciešamības gadī-

jumā ar pirkumu apliecinošu dokumentu

griezieties pie tirgotāja vai tuvākajā pilnva-

rotajā klientu apkalpošanas dienestā.

(Adresi skatīt aizmugur

ē)

 Bīstami

Norāda uz tiešām draudošām briesmām,

kuras rada smagus ķermeņa ievainojumus

vai izraisa nāvi.

몇 Brīdinājums

Norāda uz iespējami bīstamu situāciju,

kura var radīt smagus ķermeņa ievainoju-

mus vai izraisīt nāvi.

Uzmanību

Norāda uz iespējami bīstamu situāciju,

kura var radīt vieglus ievainojumus vai ma-

teriālos zaudējumus.

– Nepareizi lietojot,

augstspiediena strūkla var

būt bīstama. Strūklu ne-

drīkst vērst uz cilvēkiem,

dzīvniekiem, zem sprieguma esošām

elektriskām iekārtām un uz pašu aparā-

tu.

– Aparāts var sabojāties sala iedarbības

rezultātā, ja no tā pilnībā nav izsūknēts

šķidrums. Ziemas laikā uzglabājiet apa-

rātu telpā, kur tas netiek pakļauts sala

iedarbībai.

Satura rādītājs

Vispārējas piezīmes . . . . . . LV . . .1

Drošības norādījumi . . . . . . LV . . .2

Apkalpošana . . . . . . . . . . . LV . . .4

Transportēšana . . . . . . . . . LV . . .7

Glabāšana . . . . . . . . . . . . . LV . . .7

Kopšana un tehniskā apkope LV . . .7

Palīdzība darbības traucējumu

gadījumā . . . . . . . . . . . . . . LV . . .8

Tehniskie dati . . . . . . . . . . . LV . . .9

CE deklarācija . . . . . . . . . . LV . . .9

Vispārējas piezīmes

Noteikumiem atbilstoša lietošana

Vides aizsardzība

Garantija

Lietošanas instrukcijā izmantotie

simboli

Simboli uz aparāta

215LV

– 2

 Bīstami

 Nekad neaizskariet tīkla spraudni un

kontaktligzdu ar mitrām rokām.

 Nelietojiet aparātu, ja ir bojāts tīkla pie-

slēguma kabelis vai svarīgas aparāta

daļas, piemēram, augstspiediena šļūte-

ne, rokas smidzināšanas pistole vai

drošības iekārtas.

 Pirms katras lietošanas reizes pārbau-

diet, vai nav bojāts tīkla pieslēguma ka-

belis ar kontaktdakšu. Bojātu tīkla

pieslēguma kabeli nekavējoties lieciet

nomainīt pilnvarotā klientu apkalpoša-

nas dienestā vai profesionālā elektro-

mehāniskā darbnīcā.

 Pirms katras lietošanas reizes pārbau-

diet, vai nav bojāta augstspiediena šļū-

tene. Nekavējoties nomainiet bojātu

augstspiediena šļūteni.

 Aparāta lietošana aizliegta sprādzien-

bīstamās zonās.

 Strādājot ar aparātu paaugstinātas bīs-

tamības apstākļos (piemēram, degvie-

las uzpildes stacijās), jāievēro

atbilstošie drošības noteikumi.

 Nepareizi lietojot, augstspiediena strūk-

la var būt bīstama. Strūklu nedrīkst

vērst uz cilvēkiem, dzīvniekiem, zem

sprieguma esošām elektriskām iekār-

tām un uz pašu aparātu.

 Augstspiediena strūklu nedrīkst vērst

arī uz citiem cilvēkiem vai pats uz sevi,

lai notīrītu apģērbu vai apavus.

 Neapsmidzināt priekšmetus, kas satur

vesel

ību apdraudošas vielas (piemē-

ram, azbestu).

 Augstspiediena strūkla var bojāt un pār-

sist transportlīdzekļu riepas/riepu venti-

ļus. Tā pirmā pazīme ir riepas krāsas

maiņa. Bojātas transportlīdzekļa riepas/

riepu ventiļi ir dzīvībai bīstami. Tīrot ie-

vērojiet vismaz 30 cm lielu attālumu no

smidzinātāja līdz objektam!

 Sprādzienbīstamība!

Neizsmidziniet degošus šķidrumus.

Nekādā gadījumā neiesūciet šķīdinātā-

jus saturošus šķidrumus, neatšķaidītas

skābes vai šķīdinā

tājus! Pie tiem pie-

skaitāmi, piemēram, benzīns, krāsu šķī-

dinātāji vai šķidrais kurināmais.

Izsmidzinātā migla ir ļoti ugunsnedroša,

sprādzienbīstama un indīga. Neizman-

tojiet acetonu, neatšķaidītas skābes un

šķīdinātājus, jo tie var bojāt aparātā iz-

mantotos materiālus.

몇 Brīdinājums

 Pagarinātāja kabeļa kontaktdakšai un

savienojumam jābūt ūdensdrošiem un

tie nedrīkst atrasties ūdenī.

 Neatbilstošs pagarinātāja kabelis var

būt dzīvībai bīstams. Tāpēc āra apstāk-

ļos izmantojiet tikai atļautus un atbilsto-

ši marķētus pagarinātāja kabeļus ar

pietiekošu vadu šķērsgriezumu: 1 - 10

m: 1,5 mm

; 10 - 30 m: 2,5 mm

 No spoles vienmēr notiniet pilnīgi visu

pagarinātāja kabeli.

 Augstspiediena šļūtenes, armatūra un

savienojumi ir svarīgi aparāta drošībai.

Izmantojiet tikai ražotāja ieteiktās

augstspiediena šļūtenes, armatūru un

savienojumus.

 Šī ierīce nav paredzēta, lai to lietotu

personas ar ierobežotām fiziskām, sen-

soriskām un garīgām spējām.

Ar aparātu nedrīkst strādāt bērni vai ne-

apmācītas personas.

Bērni ir jāuzrauga, lai pārliecinātos, ka

tie nespēlējas ar ierīci.

Nelaidiet bērnus iepakojuma plēvju tu-

vumā, pastāv nosmakšanas risks!

 Lietotājam jāizmanto aparāts tikai atbil-

stoši noteikumiem. Viņam jāņem vērā

vietējie apstākļi un strādājot ar aparātu

jāpievērš uzmanība apkārtnē esoša-

jiem cilvēkiem.

 Neizmantojiet ierīci, ja tās tuvumā atro-

das citas personas, ja vien tās nevalkā

aizsargdrēbes.

 Aizsardzībai pret ūdens šļakatām vai

netīrumiem valkājiet piemērotu aizsar-

gapģērbu un aizsargbrilles.

Drošības norādījumi

216 LV

– 3

Uzmanību

 Ilgāku darba pārtraukumu gadījumā iz-

slēdziet aparāta galveno slēdzi/aparāta

slēdzi vai atvienojiet kontaktdakšu.

 Nelietot ierīci, ja temperatūra ir zemāka

par 0 °C.

 Lai izvairītos no bojājumiem, tīrot lako-

tas virsmas ievērojiet vismaz 30 cm lie-

lu attālumu no smidzinātāja līdz

objektam.

 Aparātam darbojoties nekad neatstājiet

to bez uzraudzības.

 Pievērsiet uzmanību, lai tīkla pieslēgša-

nas kabelis vai pagarinātāja kabelis ne-

tiktu bojāts pārbraucot pāri, iespiežot,

saraujot vai tamlīdzīgi. Sargājiet tīkla

kabeli no karstuma, eļļas un asām ma-

lām.

 Visām darba zonā esošajām strāvu va-

došajām daļām jābūt aizsargātām pret

ūdens šļakatām.

 Aparātu drīkst pieslēgt tikai tādam elek-

triskajam pieslēgumam, kuru ierīkojis

elektriķis atbilstoši IEC 60364.

 Aparātu pieslēdziet tikai maiņstrāvai.

Spriegumam jāatbilst uz aparāta rūpnī-

cas plāksnītes norādītajam.

 Drošības apsvērumu dēļ mēs iesakām

darbināt ierīci ar aizsargslēdzi pret nop-

lūdes strā

vu (maks.30 mA).

 Tīrīšanu, kuras laikā rodas eļļu saturoši

notekūdeņi, piemēram, mazgājot moto-

ru vai šasiju, drīkst izdarīt tikai ar eļļas

separatoru aprīkotās mazgāšanas vie-

tās.

 Šī ierīce tika izveidota darbam ar tīrīša-

nas līdzekļiem, ko piegādā vai iesaka

izmantošanai ražotājs. Citu tīrīšanas lī-

dzekļu vai ķimikāliju izmantošana var

kaitēt aparāta drošībai.

Uzmanību

Drošības iekārtas kalpo lietotāja aizsardzī-

bai un tās nekādā veidā nedrī

kst mainīt vai

atstāt neievērotas.

Aparāta slēdzis novērš aparāta neatļautu

lietošanu.

Fiksators nobloķēt rokas smidzināšanas

pistoles sviru un novērš aparāta nejaušu ie-

darbināšanu.

Pārplūdes vārsts novērš pieļaujamā darba

spiediena pārsniegšanu.

Ja smidzinātājpistoles rokturis tiek atlaists,

manometriskais slēdzis atslēdz sūkni un

augstspiediena strūkla vairs netiek izsmi-

dzināta. Pavelkot sviru, sūknis atkal ieslē-

dzas.

Uzmanību

Pirms jebkuriem darbiem ar vai pie aparāta

nodrošiniet stabilitāti, lai novērstu negadīju-

mus vai bojājumus.

– Aparāta stabilitāte ir nodrošināta, ja to

novieto uz līdzenas virsmas.

Drošības ierīces

Aparāta slēdzis

Rokas smidzināšanas pistoles fiksators

Pārplūdes vārsts ar manometrisko slē-

dzi

Stabilitātes priekšnoteikumi

217LV

– 4

Jūsu aparāta piegādes komplekts ir attēlots

uz iepakojuma. Izsaiņojot pārbaudiet, vai

saturs ir pilnīgs.

Ja trūkst piederumi vai transportēšanas lai-

kā radušies bojājumi, lūdzu, informējiet tir-

gotāju.

Attēlu skatiet 2. lapā

1 Savienojuma detaļa ūdens pieslēgu-

mam

2 Augstspiediena šļūtene

3 Augstspiediena šļūtenes ātrais savie-

notājs

4 Ūdens pieslēgums ar iebūvētu sietu

5 Aparāta slēdzis „0/OFF“ / „I/ON“

6 Piederumu tīkliņš

7 Transportēšanas rokturis, izvelkams

8Tīrīšanas līdzekļa sūkšanas šļūtene ar

filtru

9 Nodalījums piederumu glabāšanai

10 Ritentiņ

11 Rokas smidzinātājpistole

12 Rokas smidzināšanas pistoles fiksators

13 Poga augstspiediena šļūtenes atvieno-

šanai no rokas smidzināšanas pistoles

14 Strūklas caurule ar spiediena regulēju-

mu (Vario Power)

15 Uzgalis ar netīrumu griezni

16 Mazgāšanas suka

Speciālie piederumi paplašina aparāta iz-

mantošanas iespējas. Plašāku informāciju

Jūs varat saņemt pie Jūsu KÄRCHER tirgo-

tāja.

Pirms ekspluatācijas sākšanas uzmontējiet

aparātam atsevišķi komplektā esošās da-

ļas.

 Attēls

Iespiediet riteņus stiprinājumā un no-

stipriniet ar pievienoto aizbāzni, sekojot

aizbāžņa novietojumam.

 Attēls

Ievietojiet transportēšanas rokturi ap-

tverē, līdz ir jūtama pretestī

ba. Ar delnu

vai ar mīkstu gumijas āmurīti iesitiet to

pozīcijā.

 Attēls

Iekabiniet piederumu tīkliņu attēlā parā-

dītajos āķos.

 Attēls

Spraudiet augstspiediena šļūteni rokas

smidzināšanas sprauslā tik ilgi, līdz tā

dzirdami nofiksējas.

Norāde: Sekojiet, lai būtu pareizs pie-

slēguma nipeļa novietojums.

Pārbaudiet, vai savienojums ir drošs,

pavelkot aiz augstspiediena šļūtenes.

몇 Brīdinājums

Saskaņā ar spēkā esošajiem no-

teikumiem ierīci nedrīkst izmantot

bez dzeramā ūdens sistēmas dalī-

tāja. Jāizmanto piemērots firmas

KÄRCHER sistēmas dalītājs vai kā alterna-

tīva - sistēmas dalītājs atbilstoši EN 12729

tipam BA. Ūdens, kurš izplūdis cauri sistē-

mas dalītājam, tiek uzskatīts par dzeršanai

nederīgu.

Uzmanību

Sistēmas dalītāju vienmēr pieslēdziet

ūdens padeves pieslēgumam, bet nevis tie-

ši pie aparāta!

Apkalpošana

Piegādes komplekts

Aparāta apraksts

Speciālie piederumi

Pirms ekspluatācijas uzsākšanas

Riteņu montāža

Transportēšanas roktura montāža

Piederumu tīkliņa pielikšana

Augstspiediena šļūtenes savienošana

ar rokas smidzināšanas pistoli

Ūdens padeve

218 LV

– 5

Norāde: Netīrumi ūdenī var sabojāt

augstspiediena sūkni un piederumus. Aiz-

sardzības nolūkos iesakām izmantot

KÄRCHER ūdens filtru (speciālais piede-

rums, pasūt. Nr. 4.730-059).

Ievērojiet ūdensapgādes uzņēmuma izstrā-

dātos noteikumus.

Pieslēgumu lielumus skatīt uz ražotāja datu

plāksnītes/tehniskajos datos.

 Izmantojiet ar audumu nostiprinātu

ūdens šļūteni (piegādes komplektā ne-

ietilpst) ar tirdzniecībā pieejamu savie-

nojumu: (diametrs vismaz 1/2 collas jeb

13 mm; garums vismaz 7,5 m).

 Attēls

Piegādes komplektā ietilpstošo savie-

nojuma detaļu ieskrūvējiet aparāta

ūdens pievades vietā.

Ūdens šļūteni uzspraudiet uz apar

āta

savienojuma detaļas un pievienojiet to

ūdens padeves pieslēgumam.

Šis augstspiediena tīrītājs ar KÄRCHER

sūkšanas šļūteni un pretvārstu (speciālais

piederums, pasūt. Nr. 4.440-238) paredzēti

virszemes ūdeņu uzsūkšanai, piem., no lie-

tus ūdens mucām vai dīķiem (maksimālo

sūkšanas augstumu skat. tehniskajos da-

tos).

 KÄRCHER sūkšanas šļūteni ar pretvār-

stu piepildiet ar ūdeni, pieskrūvējiet

ūdens pieslēgumam un iekariniet lietus

ūdens mucā.

 Atvienojiet augstspiediena šļūteni apa-

rāta augstspiediena pieslēgvietas.

 Ieslēdziet aparātu ar "I/ON" un pagai-

diet (maks. 2 minūtes), līdz no

augstspiediena pieslēguma izplūst bur-

buļus nesaturošs ū

dens.

 Izslēdziet aparātu („0/OFF“).

Uzmanību

Par 2 minūtēm ilgāka tukšgaita rada

augstspiediena sūkņa bojājumus. Ja apa-

rātā 2 minūšu laikā nepalielinās spiediens,

izslēdziet aparātu un rīkojieties saskaņā ar

norādījumiem nodaļā "Palīdzība darbības

traucējumu gadījumā".

 Attēls

Cieši iespraudiet augstspiediena šļūte-

ni ātrajā savienotājā, līdz tā dzirdami

nofiksējas.

Norāde: Sekojiet, lai būtu pareizs pie-

slēguma nipeļa novietojums.

Pārbaudiet, vai savienojums ir drošs,

pavelkot aiz augstspiediena šļūtenes.

 Attēls

Uzgali iespraudiet rokas smidzināša-

nas pistolē un nofiksējiet to, pagriežot

par 90°.

 Pilnībā atveriet ūdens krānu.

 Iespraudiet kontaktdakšu kontakligzdā.

 Ieslēdziet aparātu („I/ON“).

몇 Bīstami

No augstspiediena sprauslas izplūstot

ūdens strūklai, uz rokas smidzinātāju iedar-

bojas atsitiena spēks. Nostājieties stabili un

stingri turiet rokas smidzināšanas pistoli un

uzgali.

Uzmanību

Pirms sākt tīrīšanu, pārliecinieties, ka

augstspiediena tīrītājs droši stāv uz pamat-

nes. Tīrīšanas laikā lietojiet aizsargbrilles

un aizsargapģērbu.

 Atbloķējiet rokas smidzināšanas pisto-

les sviru.

 Pavelciet sviru, aparāts ieslēdzas.

Norāde: Kad sviru atlaiž, aparāts atkal at-

slēdzas. Sistēmā paliek augstspiediens.

Visparastākajai tīrīšanai. Darba spiediens

ir regulējams bez pakāpēm starp „Min“ un

„Max“.

Ūdens padeve no ūdensvada

Ūdens s

ūknēšana no atklātām tvertnēm

Ekspluatācijas uzsākšana

Darbība

Strūklas caurule ar spiediena regulēju-

mu (Vario Power)

219LV

– 6

 Atlaidiet rokas smidzinātāja sviru.

 Pagriezt strūklas cauruli vēlamajā pozī-

cijā.

Stipriem netīrumu sabiezējumiem.

Uzmanību

Automašīnu riepas, krāsojumu vai jutīgas

virsmas, piem., koku nedrīkst tīrīt ar netīru-

mu griezni, pastāv sabojāšanas risks.

– Nav piemērots darbam ar tīrīšanas lī-

dzekļiem.

– Norāde: piemērota darbam ar tīrīšanas

līdzekļiem

Izmantojiet attiecīgajam tīrīšanas uzdevu-

mam tikai atbilstošos KÄRCHER tīrīšanas

un kopšanas līdzekļus, jo tie ir izgatavoti

speciāli izmantošanai kopā ar Jūsu ierīci.

Citu tīrīšanas un kopšanas līdzekļu izman-

tošana var būt par iemeslu ātrākam nodilu-

mam un garantijas zaudēšanai. Lūdzu,

saņemiet informāciju speciālajās tirdzniecī-

bas vietās vai jautājiet informāciju tieši pie

KÄRCHER.

 Attēls

Izvelciet tīrīšanas līdzekļa sūkšanas

šļūteni no aparāta korpusa nepiecieša-

maj

ā garumā.

Tīrīšanas līdzekļa sūkšanas šļūteni ie-

kariet tvertnē ar tīrīšanas līdzekļa šķī-

dumu.

 Izmantot strūklas cauruli ar spiediena

regulējumu (Vario Power).

 Pagriezt uzgali pozīcijā „Mix“.

Norāde: Šādi darba laikā tīrīšanas lī-

dzekļa šķīdums tiek piejaukts ūdens

strūklai.

Norāde: Vajadzības gadījumā kopā ar tīrī-

šanas līdzekli var izmantot arī mazgāšanas

sukas.

 Izsmidziniet tīrīšanas līdzekli taupī

gi uz

sausas virsmas un ļaujiet tam iedarbo-

ties (neļaujiet izžūt).

 Atmērcētos netīrumus noskalot ar

augstpiediena šļūteni.

 Atlaidiet rokas smidzinātāja sviru.

 Nobloķējiet rokas smidzināšanas pisto-

les sviru.

 Garākos darba pārtraukumos (ilgākos

par 5 minūtēm) papildus izslēdziet arī

aparāta slēdzi ("0/OFF").

 Rokas smidzināšanas pistoli ievietojiet

tais paredzētajā glabāšanas nodalīju-

mā.

Uzmanību

Atvienojiet augstspiediena šļūteni tikai no

rokas smidzināšanas pistoles vai ierīces,

kad sistēmā nav spiediena.

 Pēc darbiem ar tīrīšanas līdzekli sūkša-

nas šļū

teni iekariet kādā tvertnē ar tīru

ūdeni, aparātu ar noņemtu uzgali ieslē-

dziet apmēram uz 1 minūti un izskalojiet

tīru.

 Atlaidiet rokas smidzinātāja sviru.

 Izslēdziet aparātu („0/OFF“).

 Aizveriet ūdens krānu.

 Atvienojiet aparātu no ūdens padeves

pieslēguma.

Uzmanību: Atvienojot padeves šļūteni

vai augstspiediena šļūteni, pēc darba

no pieslēgumiem var izplūst silts ūdens.

 Nospiediet rokas smidzinātāja sviru, lai

izlaistu sistēmā atlikušo spiedienu.

 Nobloķējiet rokas smidzināšanas pisto-

les sviru.

 Izņemt tīkla kontaktdakšu.

Strūklas caurule ar netīrumu griezni

Mazgā

šanas suka

Darbs ar tīrīšanas līdzekļiem

Ieteicamā tīrīšanas metode

Darba pārtraukšana

Darba beigšana

220 LV

– 7

Uzmanību

Lai novērstu negadījumus vai ievainoju-

mus, transportējot ņemiet vērā aparāta

svaru (skat. tehniskos datus).

 paceliet aparātu aiz roktura un nesiet.

 Velciet aparātu aiz roktura tā pārvieto-

šanai.

Attēls

 Lai aparātu varētu stumt, vispirms rok-

turis aparāta pārvietošanai jāpavelk uz

augšu, līdz tas dzirdami nofiksējas.

 Nodrošiniet aparātu pret izslīdēšanu un

apgāšanos.

Uzmanību

Lai novērstu negadījumus vai ievainoju-

mus, izvēloties uzglabāšanas vietu ņemiet

vērā aparāta svaru (skat. tehniskos datus).

 Novietojiet aparātu uz līdzenas virs-

mas.

 Nospiediet rokas smidzinātājpistoles

atvienošanas taustiņu un atvienojiet

augstspiediena šļūteni no rokas smidzi-

nātājpistoles.

 Paspiediet augstspiediena šļūtenes

ātrā savienotāja korpusu bultiņas virzie-

nā un izņemiet augstspiediena šļūteni.

 Tīkla pieslēguma kabeli, augstspiedie-

na šļūteni un piederumus ievietojiet no-

dalījumos uz aparāta.

Pirms ilgākas uzglabāšanas, piem., ziemā,

ievērojiet papildu norādījumus nodaļā

"Kopšana".

Uzmanību

Aparātu un piederumus sargājiet no sala.

Ja no ierīces un piederumiem neizlej visu

ūdeni, pastāv risks, ka tie tiks sabojāti sala

iedarbības rezultātā. Lai novērstu bojāju-

mus:

 Pilnībā izlejiet no aparāta ūdeni: Ieslē-

dziet (maks. 1 min) aparātu bez pie-

slēgtas augstspiediena šļūtenes un bez

pievienošanas ūdens padeves pieslē-

gumam un pagaidiet, līdz no augstspie-

diena pieslēguma vairs neizplūst

ūdens. Izslēdziet ierīci.

 Uzglabājiet ierīci ar visiem piederu-

miem no sala aizsargātā telpā.

 Bīstami

Pirms jebkuru tīrīšanas un apkopes darbu

veikšanas aparātu izslēdziet un atvienojiet

kontaktdakšu.

Pirms ilgākas uzglabāšanas, piemēram,

ziemā:

 Novelciet filtru no tīrīšanas līdzekļa sūk-

šanas šļūtenes un izskalojiet to zem

tekoša ūdens.

 Ar plakanknaiblēm izvelciet ūdens pie-

vades vietā ievietoto sietu un izskalojiet

to zem tekoša ūdens.

Aparātam nav nepieciešama apkope.

Izmantojiet tikai oriģinālās KÄRCHER re-

zerves daļas. Pārskatu pār rezerves daļām

Jūs varat atrast šīs lietošanas pamācības

beigās.

Transportēšana

Transportēšana ar rokām

Transportēšana automašīnās

Glabāšana

Aparāta uzglabāšana

Aizsardzība pret aizsalšanu

Kopšana un tehniskā apkope

Kopšana

Tehniskā apkope

Rezerves daļas

221LV

– 8

Mazākos traucējumus Jūs varat novērst

patstāvīgi, izmantojot sekojošo pārskatu.

Šaubu gadījumos lūdzam griezties pilnva-

rotā klientu apkalpošanas dienestā.

 Bīstami

Pirms jebkuru tīrīšanas un apkopes darbu

veikšanas aparātu izslēdziet un atvienojiet

kontaktdakšu.

Jebkurus elektrisko sastāvdaļu remontus

drīkst veikt tikai pilnvarots klientu apkalpo-

šanas dienests.

 Pavelciet rokas smidzinātājpistoles svi-

ru, aparāts ieslēdzas.

 Pārbaudiet, vai tīkla spriegums atbilst

ražotāja datu plāksnītē norādītajam ba-

rošanas spriegumam.

 Pārbaudiet, vai nav bojāts tīkla pieslē-

guma kabelis.

 Pārbaudiet uzgaļa iestatījumus.

 Aparāta atgaisošana: Ieslēdziet aparā-

tu bez pieslēgtas augstspiediena šļūte-

nes un pagaidiet (maks. 2 minūtes), līdz

no augstspiediena pieslēguma izplūst

burbuļus nesaturošs ūdens. Izslē

dziet

aparātu un pievienojiet atpakaļ

augstspiediena šļūteni.

 Pārbaudiet ūdens padevi.

 Ar plakanknaiblēm izvelciet ūdens pie-

vades vietā ievietoto sietu un izskalojiet

to zem tekoša ūdens.

Iemesls: sprieguma samazināšanās vājas

elektrotīkla jaudas dēļ vai izmantojot paga-

rinātāja kabeli.

 Ieslēdzot vispirms pavelciet rokas smi-

dzināšanas pistoles sviru, tad aparāta

slēdzi pārslēdziet uz "I/ON".

 Augstspiediena sprauslas tīrīšana: iztī-

riet netīrumus no sprausla urbuma ar

adatas palīdzību un izskalojiet sprauslu

no priekšpuses ar ūdeni.

 Pārbaudiet ūdens pieplūdes daudzu-

mu.

 Neliels aparāta neblīvums ir tehniski ie-

spējams. Spēcī

ga neblīvuma gadījumā

konsultējieties ar pilnvaroto klientu ap-

kalpošanas centru.

 Izmantot strūklas cauruli ar spiediena

regulējumu (Vario Power).

Pagriezt uzgali pozīcijā „Mix“.

 Iztīriet tīrīšanas līdzekļa sūkšanas šļū-

tenes filtru.

 Pārbaudiet, vai tīrīšanas līdzekļa sūk-

šanas šļūtenei nav lūzuma vietu.

Palīdzība darbības traucēju-

mu gadījumā

Aparāts nestrādā

Aparāts nerada spiedienu

Aparāts neieslēdzas, motors rūc nevien-

mērīgi

Spēcīgas spiediena maiņas

Neblīvs aparāts

Netiek iesūkts tīrīšanas līdzeklis

222 LV

– 9

Rezervētas tiesības veikt tehniskas iz-

maiņas!

Ar šo mēs paziņojam, ka turpmāk minētā

iekārta, pamatojoties uz tās konstrukciju un

izgatavošanas veidu, kā arī mūsu apgrozī-

bā laistajā izpildījumā atbilst ES direktīvu

attiecīgajām galvenajām drošības un vese-

lības aizsardzības prasībām. Iekārtā izda-

rot ar mums nesaskaņotas izmaiņas, šis

paziņojums zaudē savu spēku.

Apakšā parakstījušās personas rīkojas uz-

ņēmuma vadības uzdevumā un pēc tās

pilnvarojuma.

Par dokumentā

ciju sastādīšanu atbildīgā

persona:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tālr.: +49 7195 14-0

Fakss: +49 7195 14-2212

Winnenden, 2010/12/01

Tehniskie dati

Ūdens pieslēgums

Pievadāmā ūdens tempera-

tūra (maks.)

°C 40

Pievadāmā ūdens dau-

dzums (min.)

l/min 10

Pievadāmā ūdens spiediens

(maks.)

MPa 0,8

Maks. sūkšanas augstums m 0,5

Elektropadeve

Spriegums

1~50 Hz

V 230

Pieslēguma jauda kW 1,8

Tīkla drošinātājs (kūstošais) A 10

Aizsardzības klase I

Aizsardzības līmenis IP X5

Tehniskie dati attiecībā uz jaudu

Darba spiediens MPa 11

Maks. pieļaujamais spie-

diens

MPa 12

Ūdens patēriņš l/min 6,3

Izmēri un svars

Garums mm 285

Platums mm 325

Augstums mm 876

Svars, darba gatavībā ar

piederumiem

kg 12

Tīrīšanas līdzekļa patēriņš l/min 0,3

Rokas smidzināšanas pisto-

les reaktīvais spēks

N 15

Saskaņā ar EN 60335-2-79 aprēķinātās

vērtības

Plaukstas-rokas vibrācijas

lielums

Nenoteiktība K

m/s

< 2,5

0,3

Skaņas spiediena līmenis

Nenoteiktība K

dB(A)

Skaņas jaudas līmenis L

+ nenoteiktība K

dB(A) 89

CE deklarācija

Produkts: Augstspiediena tīrīšanas

aparāts

Tips: 1.180-xxx

Attiecīgās ES direktīvas:

2006/42/EK (+2009/127/EK)

2004/108/EK

2000/14/EK

Piemērotās harmonizētās normas:

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Atbilstibas novertešanas procedura:

2000/14/EK: V pielikums

Skanas intensitates līmenis dB(A)

Izmērītais: 87

Garantētais: 89

CEO

Head of Approbation

223LV

– 1

Gerbiamas kliente,

Prieš pirmą kartą pradedant

naudotis prietaisu, būtina ati-

džiai perskaityti originalią instrukciją, ja va-

dovautis ir saugoti, kad ja galima būtų

naudotis vėliau arba perduoti naujam savi-

ninkui.

Šią aukšto slėgio valymo mašiną naudokite

tik privačiai:

– mašinoms, transporto priemonėms,

pastatams, įrankiams, fasadams, tera-

soms, sodo įrenginiams ir kt. valyti

aukšto slėgio vandens srove (jei reikia,

papildomai įpylus valymo priemonių);

– su originaliais KÄRCHER priedais, at-

sarginėmis dalimis ir valymo priemonė-

mis. Laikykitės prie valymo priemonių

pridėtų instrukcijų.

Pakuotės medžiagos gali būti perdir-

bamos. Neišmeskite pakuočių kartu

su buitinėmis atliekomis, bet atiduokite jas

perdirbimui.

Naudotų prietaisų sudėtyje yra vertin-

gų, antriniam žaliavų perdirbimui tin-

kamų medžiagų, todėl jie turėtų būti

atiduoti perdirbimo įmonėms. Todėl naudo-

tus prietaisus šalinkite pagal atitinkamą an-

trinių žaliavų surinkimo sistemą.

Nurodymai apie sudedamąsias medžia-

gas (REACH)

Aktualią informaciją apie sudedamąsias

dalis rasite adresu:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Kiekvienoje šalyje galioja mūsų įgaliotų

pardavėjų nustatytos garantijos sąlygos.

Galimus prietaiso gedimus garantijos galio-

jimo laikotarpiu pašalinsime nemokamai,

jei tokių gedimų priežastis buvo netinka-

mos medžiagos ar gamybos defektai. Dėl

garantinių gedimų šalinimo kreipkitės į

savo pardavėją arba artimiausią klientų ap-

tarnavimo tarnybą pateikdami pirkimą pa-

tvirtinantį kasos kvitą.

(Adresą rasite kitoje pusėje)

 Pavojus

Žymi gresiantį tiesioginį pavojų, galintį su-

kelti sunkius sužalojimus arba mirtį.

몇 Įspėjimas

Žymi galimą pavojų, galintį sukelti sunkius

sužalojimus arba mirtį.

Atsargiai

Žymi galimą pavojų, galintį sukelti lengvus

sužalojimus arba materialinius nuostolius.

– Netinkamai naudojama

aukšto slėgio srovė kelia

pavojų. Jokiu būdu nenu-

kreipkite srovės į asmenis,

gyvūnus, veikiančią elektros įrangą

arba patį prietaisą.

– Jei neišpilsite valymo priemonės, šaltis

gali sugadinti prietaisą. Žiemą laikykite

prietaisą nors šiek tiek šildomoje patal-

poje.

Turinys

Bendrieji nurodymai . . . . . . LT . . .1

Saugos reikalavimai . . . . . . LT . . .2

Valdymas . . . . . . . . . . . . . . LT . . .4

Transportavimas . . . . . . . . LT . . .6

Laikymas . . . . . . . . . . . . . . LT . . .7

Priežiūra ir aptarnavimas . . LT . . .7

Pagalba gedimų atveju. . . . LT . . .8

Techniniai duomenys . . . . . LT . . .9

EB deklaracija . . . . . . . . . . LT . . .9

Bendrieji nurodymai

Naudojimas pagal nurodymus

Aplinkos apsauga

Garantija

Naudojimo instrukcijoje naudojami

simboliai

Simboliai ant prietaiso

224 LT

– 2

 Pavojus

 Niekada nelieskite kištuko ir rozetės

šlapiomis rankomis.

 Nenaudokite prietaiso, jei pažeistas

elektros laidas arba svarbios prietaiso

dalys, pvz., aukšto slėgio žarna, purški-

mo pistoletas ar saugos įranga.

 Kiekvieną kartą prieš pradėdami nau-

doti prietaisą patikrinkite, ar nepažeis-

tas maitinimo laidas ir tinklo kištukas.

Pažeistą maitinimo laidą nedelsdami

pakeiskite oficialioje klientų aptarnavi-

mo tarnyboje/elektros prietaisų remon-

to dirbtuvėse.

 Kiekvieną kartą prieš pradėdami nau-

doti patikrinkite, ar nepažeista aukšto

slėgio žarna. Pažeistą aukšto slėgio

žarną nedelsdami pakeiskite.

 Draudžiama naudoti prietaisą sprogioje

aplinkoje.

 Jei naudojate prietaisą pavojingoje

aplinkoje (pvz., degalinėje), paisykite

atitinkamų nurodymų dėl saugos.

 Netinkamai naudojama aukšto slėgio

srovė kelia pavojų. Draudžiama srovę

nukreipti į asmenis, gyvūnus, veikiančią

elektros įrangą arba pat

į prietaisą.

 Jokiu būdu nenukreipkite srovės į kitus

asmenis arba save norėdami nuvalyti

drabužius arba avalynę.

 Nepurkškite vandens ar valymo priemo-

nių ant daiktų, kurių sudėtyje yra svei-

katai pavojingų medžiagų (pvz.,

asbesto).

 Aukšto slėgio srovė gali pažeisti trans-

porto priemonių padangas/padangų ka-

merų ventilius, ir šie gali sprogti. Pirmas

pažeidimo požymis – išblukusi padangų

spalva. Pažeistos transporto priemonių

padangos/padangų kamerų ventiliai

gali sukelti pavojų gyvybei. Valymo

metu išlaikykite mažiausiai 30 cm atstu-

mą nuo srovės!

 Sprogimo pavojus!

Nepurkškite degių skysčių.

Jokiu būdu nesiurbkite skysčių, kurių

sudėtyje yra tirpiklių, arba neskiestų

rūgščių ir tirpiklių

! Šioms medžiagoms

priklauso, pvz., benzinas, dažų skiedi-

kliai arba mazutas. Susidariusi šių me-

džiagų dulksna yra ypač degi, sprogi ir

nuodinga. Jokiu būdu nenaudokite ace-

tono, neskiestų rūgščių ir tirpiklių, ka-

dangi jie gali pažeisti prietaiso

medžiagas.

몇 Įspėjimas

 Ilgintuvo laido kištukas ir jungtys turi

būti nepralaidus vandeniui ir negali būti

vandenyje.

 Netinkami ilgintuvo laidai gali kelti pavo-

jų. Dirbdami lauke naudokite tik tinka-

mus ir reikiamai pažymėtus pakankamo

skersmens ilgintuvų laidus: 1 - 10 m:

1,5 mm

; 10 - 30 m: 2,5 mm

 Ilgintuvo laidą visuomet nuvyniokite nuo

laido būgno.

 Aukšto slėgio žarnos, prietaiso dalys ir

movos turi būti saugios. Naudokite tik

gamintojo rekomenduotas aukšto slė-

gio žarnas, dalis ir movas.

 Šis įrenginys neskirtas naudoti asme-

nims su fizine, sensorine ar psichine

negalia.

Su prietaisu draudžiama dirbti vaikams

arba asmenims, kurie nėra išmokyti juo

naudotis.

Vaikus būtina prižiūrėti, kad jie nežaistų

su įrenginiu.

Saugokite pakuotės plėveles nuo vaikų,

galimas uždusimo pavojus!

 Vartotojas prietaisą turi naudoti pagal

nurodymus. Jis turi paisyti aplinkos są-

lygų, o dirbdamas – netoliese esančių

žmonių laikytis

 Nenaudokite prietaiso, jei jo darbo zo-

noje asmenų, nedėvinčių apsauginės

aprangos.

 Kad apsisaugotumėte nuo atgalinės

vandens srovės arba atšokusio purvo,

dėvėkite tinkamus apsauginius rūbus

bei užsidėkite apsauginius akinius.

Saugos reikalavimai

225LT

– 3

Atsargiai

 Jei ilgesnį laiką nenaudosite prietaiso,

išjunkite jį pagrindiniu jungikliu / prietai-

so jungikliu arba ištraukite tinklo kištu-

ką.

 Esant žemesnei nei 0 °C temperatūrai,

įrenginio naudoti negalima.

 Mažiausiai 30 cm atstumu nuo jų, kad

išvengtumėte sužeidimų.

 Niekada nepalikite veikiančio prietaiso

be priežiūros.

 Patikrinkite, ar elektros arba ilgintuvo

laidas nepervažiuotas, nesuspaustas,

neištampytas ar kitaip nepažeistas.

Saugokite elektros laidus nuo karščio,

naftos ir netempkite jų virš aštrių briau-

nų.

 Visos dalys, kuriomis teka elektros sro-

vė, dirbant turi būti apsaugotos nuo

vandens.

 Prietaisą galima įjungti tik elektros lai-

du, kurį pagamino elektros įrangos spe-

cialistas pagal standartą IEC 60364.

 Prietaisą galima jungti tik į kintamosios

srovės tinklą. Įtampa turi atitikti prietai-

so skydelyje nurodytą įtampą.

 Saugumo sumetimais patariame jungti

prietaisą apsauginiu (RCD) jungikliu (iki

30 mA).

 Valymo darbus, kurių metu išsiskiria

vanduo su naftos priemaišomis, pvz.,

variklio ar dugno plovimą galima atlikti

tik plovimo aikštelėse su įrengtu naftos

separatorium.

 Šis prietaisas sukurtas valymo priemo-

nių, kurias pateikia arba rekomenduoja

naudoti gamintojas, naudojimui. Nau-

dojant kitas valymo priemones arba

chemikalus gali sumažėti prietaiso sau-

gumas.

Atsargiai

Saugos įranga saugo naudotoją, todėl jos

negalima keisti ar nenaudoti.

Prietaiso jungiklis užtikrina, kad prietaisas

nebūtų įjungtas atsitiktinai.

Fiksatorius užblokuoja rankinio purškimo

pistoleto svirtį ir užtikrina, kad prietaisas ne-

būtų įjungtas atsitiktinai.

Redukcinis vožtuvas užtikrina, kad nebūtų

viršytas leistinas darbo slėgis.

Kai atlaisvinamas rankinio purškimo pisto-

leto svertas, pneumatinis jungiklis išjungia

aukšto slegio pompą, o aukšto slegio srove

nutrūksta. Jei svertas patraukiamas, siur-

blys vel ijungiamas.

Atsargiai

Prieš visus darbus su prietaisu arba prie jo

užtikrinkite stabilumą, kad būtų išvengta

nelaimingų atvejų arba pažeidimų.

– Prietaiso stabilumas yra užtikrintas, kai

jis pastatomas ant lygaus paviršiaus.

Saugos įranga

Prietaiso jungiklis

Rankinio purškimo pistoleto fiksatorius

Redukcinis vožtuvas su pneumatiniu

jungikliu

Stabilumą užtikrinančios sąlygos

226 LT

– 4

Jūsų prietaiso tiekiamo komplekto sudėtis

parodyta ant pakuotės. Išpakavę patikrinki-

te, ar yra visos prietaiso detalės.

Jei trūksta priedų arba yra transportavimo

pažeidimų, praneškite apie tai pardavėjui.

Paveikslėlį žr. 2 psl.

1 Movos dalis vandens prijungimo antga-

liui

2 Aukšto slėgio žarna

3 Greito jungimo mova aukšto slėgio žar-

nai

4 Vandens čiaupas su įmontuotu filtru

5 Prietaiso jungiklis „0/IŠJ.“ / „I/ĮJ.“

6 Priedų tinklas

7 Transportavimo rankena

8 Valymo priemonës siurbimo þarna su

filtru

9 Priedų laikiklis

10 Ratukai

11 Rankinis purkštuvas

12 Rankinio purškimo pistoleto fiksatorius

13 Aukšto slėgio žarnos atskyrimo nuo

rankinio purškimo pistoleto mygtukas

14 Purškimo antgalis ir slėgio reguliatoriu-

mi (Vario Power)

15 Purškimo antgalis su purvo skutikliu

16 Plovimo šepetys

Specialūs priedai padidina Jūsų prietaiso

naudojimo galimybes. Daugiau informaci-

jos apie tai galite gauti iš savo KÄRCHER

pardavėjo.

Prieš pradėdami naudoti prietaisą, sumon-

tuokite kartu patiektas atskiras dalis.

 Paveikslas

Ratus įspauskite į laikiklį, užfiksuokite

pridedamu kaiščiu, atkreipkite dėmesį į

kamšč

io kryptį.

 Paveikslas

Transportavimo rankeną spauskite į lai-

kiklį, kol pajausite pasipriešinimą.

Trumpai pakaldami delnu arba minkštu

guminiu plaktuku nustatykite padėtį.

 Paveikslas

Priedų tinklelį užkabinkite už paveikslė-

lyje parodytų kabliukų.

 Paveikslas

Aukšto slėgio žarną įkiškite į rankinio

purškimo pistoletą taip, kad pasigirstų

spragtelėjimas.

Pastaba:Įsitikinkite, ar tinkama kryptimi

nustatytas jungiamasis elementas.

Traukdami aukšto slėgio žarną, pati-

krinkite, ar jungtis pakankamai tvirta.

몇 Įspėjimas

Jokiu būdu nenaudokite prietaiso

geriamojo vandens tiekimo siste-

moje be sistemos atskyriklio. Nau-

dokite KÄRCHER arba alternatyvų

sistemos atskyriklį, atitinkantį EN 12729 BA

tipo reikalavimus. Sistemos atskyrikliu te-

kėjusio vandens gerti negalima.

Atsargiai

Sistemos skyriklį visada junkite prie van-

dentiekio, niekada nejunkite tiesiogiai prie

įrenginio!

Pastaba: Vandenyje esantys nešvarumai

gali pažeisti aukšto slėgio siurblį ir priedus.

Apsaugai patariame naudoti KÄRCHER

vandens filtrą (specialusis priedas, užsaky-

mo Nr. 4.730-059).

Laikykitės vandens tiekimo nurodymų.

Jungties dydžius rasite ant prietaiso skyde-

lio/techninėje specifikacijoje.

 Naudokite audiniu sutvirtintą žarną (ne-

tiekiama kartu su prietaisu) su įprasta

jungiamąja dalimi. (Skersmuo turi būti

Valdymas

Komplektacija

Prietaiso aprašymas

Specialūs priedai

Prieš pradedant naudoti

Ratų montavimas

Transportavimo rankenos montavimas

Priedų tinklelio pritvirtinimas

Aukšto slėgio žarną sujunkite su purški-

mo pistoletu.

Vandens tiekimas

Vandentiekio vanduo

227LT

– 5

bent 1/2 colio arba 13 mm; ilgis -

7,5 m).

 Paveikslas

Pridėtą movos detalę priveržkite prie

prietaiso vandens movos.

Vandens žarną užmaukite ant jungia-

mosios dalies, kad galėtumėte prijungti

prie vandentiekio čiaupo.

Šis aukšto slėgio valymo įrenginys su KÄR-

CHER siurbimo žarna ir atbuliniu vožtuvu

(specialusis priedas, užsakymo Nr. 4.440-

238) skirtas paviršinio vandens, pvz., lie-

taus vandens iš talpyklų arba tvenkinių, si-

urbimui (maksimalus siurbimo aukštis

pateikti skyriuje „Techniniai duomenys“).

 KÄRCHER siurbimo žarną su atbuliniu

vožtuvu pripildykite vandens, prisukite

prie vandens movos ir įkabinkite lietaus

vandens talpykloje.

 Aukšto slėgio žarną atjunkite nuo prie-

taiso aukšto slėgio movos.

 Įjunkite prietaisą „I/ON“ ir palaukite

(maks. 2 minutes), kol vanduo iš aukšto

slėgio movos bus purškiamas be purs-

lų.

 Išjunkite prietaisą „0/IŠJ.“.

Atsargiai

Aukšto slėgio siurblys gali sugesti, jei jis il-

giau kaip 2 minutes veiks be skysčio. Jei

prietaisas per 2 minutes nesukuria slėgio,

prietaisą išjunkite ir vykdykite skyriuje „Pa-

galba gedimų atveju“ pateiktus nurodymus.

 Paveikslas

Aukšto slėgio žarną įkiškite į greitai išar-

domą movą prie įrenginio, išgirsite, kai

ji užsifiksuos.

Pastaba:Įsitikinkite, ar tinkama kryptimi

nustatytas jungiamasis elementas.

Traukdami aukšto slėgio žarną, pati-

krinkite, ar jungtis pakankamai tvirta.

 Paveikslas

Purškimo antgalį įkiškite į rankinio purš-

kimo pistoletą ir užfiksuokite pasukdami

90° kampu.

 Iki galo atsukite vandentiekio čiaupą.

 Įkiškite prietaiso kištuką į rozetę.

 Įjunkite prietaisą „I/ĮJ.“.

몇 Pavojus

Į aukšto slėgio purkštuką atitekantis van-

duo sukelia rankinio purškimo pistoleto ata-

tranką. Užtikrinkite stabilumą - tvirtai

laikykite rankinį purškimo pistoletą ir purški-

mo antgalį.

Atsargiai

Prieš pradėdami valyti, įsitikinkite, ar aukš-

to slėgio valymo įrenginys stabiliai stovi ant

lygaus pagrindo. Valydami būkite su ap-

sauginiais akiniais ir vilkėkite apsauginius

drabužius.

 Atblokuokite rankinio purkštuvo svirtį.

 Patraukite svirtį – prietaisas įsijungia.

Pastaba: Atleidus svirtį, prietaisas vėl išsi-

jungia. Aukštas slėgis išlieka sistemoje.

Paprasčiausiems valymo darbams. Darbinį

slėgį galima tolygiai nustatyti nuo žemiau-

sio „Min“ iki aukščiausio „Max“.

 Atlaisvinkite rankinio purškimo pistoleto

svertą.

 Pasukite purškimo antgalį į norimą pa-

dėtį.

Sukietėjusio purvo plotams.

Atsargiai

Automobilių padangų, lakuotų arba jautrių

pavirši

ų, pavyzdžiui, medienos, nevalykite

nešvarumų skutikliu, nes galite pažeisti.

– Netinka naudoti su valomosiomis prie-

monėmis.

– Pastaba: tinka naudoti su valymo prie-

monėmis.

Vandenį siurbkite iš atvirų rezervuarų

Naudojimo pradžia

Naudojimas

Purškimo antgalis ir slėgio reguliatoriu-

mi (Vario Power)

Purškimo antgalis su purvo skutikliu

Plovimo šepetys

228 LT

– 6

Naudokite tik šias KÄRCHER valymo ir ap-

saugos priemones atitinkamiems pavir-

šiams valyti, kadangi priemonės sukurtos

naudojimui būtent su šiuo prietaisu. Naudo-

jant kitas valymo ir apsaugos priemones

prietaisas gali greitai susidėvėti, tuomet ga-

rantijos reikalavimai nebegalios. Norėdami

gauti daugiau informacijos, kreipkitės į spe-

cialius prekybos centrus arba tiesiai į KÄR-

CHER įmonę.

 Paveikslas

Valomųjų priemonių siurbimo žarną iš-

traukite iš prietaiso iki pageidaujamo il-

gio.

Valomųjų priemonių siurbimo žarną įka-

binkite talpykloje su valomosios priemo-

nės tirpalu.

 Purškimo antgalio ir slėgio reguliato-

riaus (Vario Power) naudojimas.

 Pasukite purškimo antgalį į padėtį „Mix“.

Pastaba: Taip naudojant įrenginį į van-

dens srovę įmaišoma valomųjų priemo-

nių tirpalo.

Pastaba: jei reikia, darbui su valymo prie-

monėmis galima naudoti ir plovimo šepe-

čius.

 Šiek tiek ploviklio užpurkškite ant sauso

paviršiaus ir leiskite į

sigerti (bet ne iš-

džiūti).

 Ištirpusius nešvarumus nuplaukite

aukšto slėgio srove.

 Atlaisvinkite rankinio purkštuvo svertą.

 Užfiksuokite rankinio purškimo pistoleto

svirtį.

 Jei pertraukos ilgesnės (daugiau nei 5

minutės), jungikliu papildomai išjunkite

prietaisą„0/IŠJ.“.

 Rankinio purškimo pistoletą įstatykite į

laikiklį.

Atsargiai

Aukšto slėgio žarną nuo rankinio purškimo

pistoleto arba prietaiso atjunkite tik, jei sis-

temą nėra veikiama slėgio.

 Baigę naudoti valomąsias priemones,

siurbimo žarną pritvirtinkite prie talpy-

klos su švariu vandeniu, nuimkite purš-

kimo antgalį, prietaisą įjunkite maždaug

1 minutei ir išskalaukite.

 Atlaisvinkite rankinio purkštuvo svertą.

 Išjunkite prietaisą „0/IŠJ.“.

 Užsukite vandentiekio čiaupą.

 Atjunkite prietaisą nuo vandens tiekimo

sistemos.

Atsargiai: atjungiant tiekimo arba aukš-

to slėgio žarną po eksploatavimo, iš

jungčių gali išbė

gti šilto vandens.

 Paspauskite rankinio purškimo pistole-

to svertą, kad pašalintumėte sistemoje

dar esantį slėgį.

 Užfiksuokite rankinio purškimo pistoleto

svirtį.

 Ištraukite elektros laido kištuką.

Atsargiai

Siekiant išvengti nelaimingų atsitikimų ir

sužalojimų transportuojant reikia atsižvelgti

į prietaiso svorį (žr. „Techniniai duome-

nys“).

 Prietaisą už rankenos pakelkite į viršų ir

neškite.

 Prietaisą traukite už transportavimo

rankenos.

Paveikslas

 Prietaisui stumti, pirmiausiai patraukite

transportavimo rankeną iki galo į viršų,

turite girdėti, kaip ji užsifiksuoja.

Naudojimas su valomosiomis prie-

monėmis

Rekomenduojame tokį plovimo metodą

Darbo nutraukimas

Darbo pabaiga

Transportavimas

Transportavimas rankomis

229LT

– 7

 Prietaisą užfiksuokite, kad nenuslystų ir

neapvirstų.

Atsargiai

Siekiant išvengti nelaimingų atsitikimų ir

sužalojimų pasirenkant sandėliavimo vietą

reikia atsižvelgti į prietaiso svorį (žr. „Tech-

niniai duomenys“).

 Pastatykite prietaisą ant lygaus pavir-

šiaus.

 Paspauskite rankinio purškimo pistole-

to atjungimo mygtuką ir aukšto slėgio

žarną atjunkite nuo rankinio purškimo

pistoleto.

 Aukšto slėgio žarnos greito jungimo

movos korpusą paspauskite rodyklės

kryptimi ir ištraukite aukšto slėgio žar-

ną.

 Maitinimo laidą, aukšto slėgio žarną ir

priedus sudėkite į prietaisą.

Prieš ilgesnį sandėliavimą, pvz., žiemą, pa-

pildomai laikykitės skyriaus „Priežiūra“ nu-

rodymų.

Atsargiai

Saugokite prietaisą ir priedus nuo šalčio.

Jei iš prietaiso ir priedų nevisiškai pašalina-

mas vanduo, jie gali būti pažeisti. Siekdami

apsaugoti prietaisą ir priedus:

 Viso vandens pašalinimas iš prietaiso:

įjunkite prietaisą (ilgiausiai 1 min.) be

aukšto slėgio žarnos bei neprijungę prie

vandens tiekimo sistemos ir palaukite,

kol iš aukšto slėgio movos nustos tekėti

vanduo. Išjunkite prietaisą.

 laikykite juos nuo šalčio apsaugotoje

patalpoje.

 Pavojus

Prieš pradėdami įprastinės ir techninės

priežiūros darbus, išjunkite prietaisą ir iš-

traukite iš lizdo tinklo kištuką.

Jei prietaiso ilgą laiką nenaudosite, pvz.,

žiemą:

 Nuimkite filtrą nuo valomųjų priemonių

siurbimo žarnos ir išplaukite po tekan-

čiu vandeniu.

 Plokščiareplėmis ištraukite sietą, esantį

vandens tiekimo movoje, ir išplaukite

tekančiu vandeniu.

Prietaisas nereikalauja techninės priežiū-

ros.

Naudokite tik originalias KÄRCHER atsar-

gines dalis. Atsarginių dalių apžvalgą rasite

šios naudojimo instrukcijos pabaigoje.

Transportavimas transporto prie-

monėmis

Laikymas

Prietaiso laikymas

Apsauga nuo šalčio

Priežiūra ir aptarnavimas

Priežiūra

Techninė priežiūra

Atsarginės dalys

230 LT

– 8

Naudodamiesi toliau pateiktu aprašu ma-

žesnius gedimus pašalinsite patys.

Abejotinais atvejais kreipkitės į klientų ap-

tarnavimo tarnybą.

 Pavojus

Prieš pradėdami įprastinės ir techninės

priežiūros darbus, išjunkite prietaisą ir iš-

traukite iš lizdo tinklo kištuką.

Remonto darbus ir elektros įrangos darbus

tinkamai atlikti gali tik įgaliota klientų aptar-

navimo tarnyba.

 Patraukite purškimo pistoleto svirtį –

prietaisas įsijungia.

 Patikrinkite, ar prietaiso duomenų lente-

lėje nurodyta įtampa atitinka elektros

šaltinio įtampą.

 Patikrinkite, ar nepažeistas maitinimo

laidas.

 Patikrinkite purškimo antgalio nuosta-

tas.

 Oro išleidimas iš prietaiso: Įjunkite prie-

taisą be aukšto slėgio žarnos ir palauki-

te (maks. 2 minutes), kol vanduo iš

aukšto slėgio movos bus purškiamas

be purslų. Išjunkite prietaisą ir vėl pri-

junkite purškimo aukšto slėgio žarną.

 Patikrinkite vandens tiekimą.

 Plokščiareplėmis ištraukite sietą, esantį

vandens tiekimo movoje, ir išplaukite

tekančiu vandeniu.

Priežastis: Įtampos sumažėjimas dė

l per

silpno elektros srovės tinklo arba naudoja-

mo ilgintuvo.

 Įjungdami iš pradžių patraukite rankinio

purškimo pistoleto svirtį, o po to nusta-

tykite prietaiso jungiklį į padėtį „I/ĮJ.“.

 Aukšto slėgio purkštuko valymas: Ada-

ta pašalinkite nešvarumus iš purkštuko

ertmių ir palenkę į priekį išskalaukite.

 Patikrinkite tiekiamo vandens kiekį.

 Nedidelį prietaiso nesandarumą lemia

techninės priežastys. Tačiau jei nesan-

darumas yra per didelis, kreipkitės į kli-

entų aptarnavimo tarnybą.

 Purškimo antgalio ir slėgio reguliato-

riaus (Vario Power) naudojimas.

Pasukite purškimo antgalį į padėtį „Mix“.

 Išvalykite valomųjų priemonių žarnos

filtrą.

 Patikrinkite, ar neperlenkta valomųjų

priemonių žarna.

Pagalba gedimų atveju

Prietaisas neveikia

Nesusidaro slėgis

Prietaisas neveikia, variklis burzgia

Stiprūs slėgio svyravimai

Prietaisas nesandarus

Nesiurbiamos valomosios priemonės

231LT

– 9

Gamintojas pasilieka teisę keisti techni-

nius duomenis!

Šiuo pareiškiame, kad toliau aprašyto apa-

rato brėžiniai ir konstrukcija bei mūsų į rinką

išleistas modelis atitinka pagrindinius EB

direktyvų saugumo ir sveikatos apsaugos

reikalavimus. Jei mašinos modelis keičia-

mas su mumis nepasitarus, ši deklaracija

nebegalioja.

Pasirašantys asmenys yra įgalioti parduo-

tuvės vadovybės.

Dokumentaciją tvarkyti įgaliotas asmuo:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faksas: +49 7195 14-2212

Winnenden, 2010/12/01

Techniniai duomenys

Vandens prijungimo antgalis

Maks. atitekančio vandens

temperatūra

°C 40

Maž. atitekančio vandens

kiekis

l/min 10

Maks. atitekančio vandens

slėgis

MPa 0,8

Didžiausias siurbimo aukš-

tis

m 0,5

Elektros įranga

Įtampa

1~50 Hz

V 230

Prijungiamų įtaisų galia kW 1,8

Elektros tinklo saugiklis

(inercinis)

A10

Apsaugos klasė I

Saugiklio rūšis IP X5

Galia

Darbinis slėgis MPa 11

Maks. leistinas slėgis MPa 12

Vandens debitas l/min 6,3

Matmenys ir masė

Ilgis mm 285

Plotis mm 325

Aukštis mm 876

Masė su priedais kg 12

Valymo priemonės debitas l/min 0,3

Rankinio purškimo pistoleto

sukuriama atatranka

N 15

Nustatytos vertės pagal EN 60335-2-79

Delno / rankos vibracijos

poveikis

Nesaugumas K

m/s

< 2,5

0,3

Garso slėgio lygis L

Neapibrėžtis K

dB(A)

Garantuotas triukšmo lygis

+ neapibrėžtis K

dB(A) 89

EB deklaracija

Gaminys: Aukšto slėgio valymo maši-

Tipas: 1.180-xxx

Specialios EB direktyvos:

2006/42/EB (+2009/127/EB)

2004/108/EB

2000/14/EB

Taikomi darnieji standartai:

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Taikyta atitikties vertinimo procedura:

2000/14/EB: V priedas

Garso galios lygis dB(A)

Išmatuotas: 87

Garantuotas: 89

CEO

Head of Approbation

232 LT

– 1

Шановний покупець!

Перед першим застосуванням

вашого пристрою прочитайте

цю оригінальну інструкцію з

експлуатації, після цього дійте

відповідно неї та збережіть її для

подальшого користування або для

наступного власника.

Використовуйте цей очищувач високого

тиску тільки для приватних цілей:

– для очищення машин, автомобілів,

будівель, інструментів, фасадів,

терас, присадибних приладів та ін.

струменм води під тиском (при

необхідності, з додаванням засобів

для чищення).

– з допоміжним обладнанням та

запчастинами, допущеними фірмою

KARCHER. Будь ласка, слідуйте

вказівкам до засобів для чищення.

Матеріали упаковки піддаються

переробці для повторного

використання. Будь ласка, не викидайте

пакувальні матеріали разом із домашнім

сміттям, віддайте їх для повторного

використання.

Старі пристрої містять цінні

матеріали, що можуть

використовуватися повторно.

Тому, будь ласка, утилізуйте

старі

пристрої за допомогою спеціальних

систем збору сміття.

Інструкції із застосування

компонентів (REACH)

Актуальні відомості про компоненти

наведені на веб-вузлі за адресою:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

У кожній країні діють умови гарантії,

наданої відповідною фірмою-

продавцем. Неполадки в роботі

пристрою ми усуваємо безплатно

протягом терміну дії гарантії, якщо вони

викликані браком матеріалу чи

помилками

виготовлення. У випадку

чинності гарантії звертіться до продавця

чи в найближчий авторизований

сервісний центр з документальним

підтвердженням покупки.

(Адреси див. на звороті)

 Обережно!

Для небезпеки, яка безпосередньо

загрожує та призводить до тяжких

травм чи смерті.

몇 Попередження

Для потенційно можливої небезпечної

ситуації, що може призвести до

тяжких травм чи смерті.

Увага!

Для потенційно можливої небезпечної

ситуації, що може призвести до легких

травм чи спричинити матеріальні

збитки.

– Струмінь води,

перебуваючи під

високим тиском, може

за неправильного

застосування являти собою

Зміст

Загальні вказівки. . . . . . . . UK . . .1

Правила безпеки . . . . . . . UK . . .2

Експлуатація . . . . . . . . . . . UK . . .4

Транспортування . . . . . . . UK . . .7

Зберігання. . . . . . . . . . . . . UK . . .8

Догляд та технічне

обслуговування. . . . . . . . . UK . . .8

Допомога у випадку

неполадок . . . . . . . . . . . . . UK . . .9

Технічні характеристики. . UK . .10

Заява про відповідність

вимогам CE . . . . . . . . . . . . UK . .10

Загальні вказівки

Область застосування

Захист навколишнього

середовища

Гарантія

Знаки у посібнику

Символи на пристрої

233UK

– 2

небезпеку. Забороняється

скеровувати струмінь води на

людей, тварин, увімкнене

електричне обладнання чи на сам

високонапірний мийний аппарат.

– Мороз може пошкодити пристрій,

що не був повністю спорожнений.

Зберігати пристрій узимку у

теплому приміщенні.

 Обережно!

 Ніколи не торкайтесь мережного

штекеру та розетки вологими

руками.

 Увімкнення апарату забороняється,

якщо мережевий кабель чи суттєві

компоненти апарату, наприклад,

шланг високого тиску, ручний

пістолет-розпилювач або захисні

пристрої пошкоджено.

 Перед початком роботи з

апаратом перевірити мережевий

кабель та штепсельну вилку на

пошкодження. Пошкоджений

силовий кабель має негайно

замінити уповноважений службою

сервісного обслуговування/

фахівцем-електриком.

 Перевіряти шлаг на предмет

пошкодження перед кожним

використанням. Негайно замініть

дефектний шланг.

 Робота у вибухонебезпечних умовах

не дозволяється.

 При заміні пристрою в

небезпечному місці (наприклад,

бензоколонка) необхідно

притримуватись спеціальних порад

по техніці безпеки.

 Струмені під тиском можуть бути

небезпечними у випадку

невідповідного

їх застосування. Не

можна направляти струмінь на

людей, тварин, увімкнуте

електрообладнання або на сам

прилад.

 Також не дозволяється

скеровувати струмінь води, що

перебуває під високим тиском, на

інших людей чи на себе для чищення

взуття чи одягу.

 Не мити предмети, що містять

шкідливі для здоров’я речовини

(наприклад, азбест

 Струменем під тиском можуть

буди пошкоджені або лопнути

колеса автомобілів. Першою

ознакою пошкодження є зміна

кольору колеса. Пошкоджені колеса

становлять небезпеку для здоров'я.

В ході очищення слід зберігати

дистанцію щонайменше 30 см!

 Небезпека вибуху!

Не розпиляти горючі рідини.

Всмоктування апаратом рідин, що

містять розчинники, та

нерозведених кислот чи розчинників

забороняється! До таких речовин

належать, наприклад, бензин,

розчинники фарб та мазут. Туман,

що утворюється з таких речовин,

легкозаймистий,

вибохонебезпечний та отруйний.

Не використовувати ацетон,

нерозведені кислоти та розчинники,

бо вони руйнують матеріали, з яких

виготовлено апарат.

몇 Попередження

 Штепсельна вилка та

з'єднувальний елемент

подовжувача повинні бути

герметичні та не перебувати у

воді.

 Непідхожі подовжувачі можуть

являти небезпеку. Поза

приміщеннями слід

використовувати тільки допущені

до використання та відповідно

помічені подовжувачі з достатнім

поперечним перерізом провода: 1 -

10 м: 1,5 мм

, 10 - 30 м: 2,5 мм

 Подовжувач повинен завжди бути

повністю розкрученим з кабельного

барабану.

Правила безпеки

234 UK

– 3

 Шланги, арматури та з'єднання -

маєть важливе значення для

безпеки роботи з приладом.

Дозволяється використання

шлангів, арматур та з'єднань,

допущених для використання

виробником.

 Ці пристрої не призначені для

використання людьми з

обмеженими фізичними, сенсорними

або розумовими здібностями.

Забороняється експлуатація

пристрою дітьми або

некваліфікованими особами.

Необхідно стежити за дітьми,

щоб

вони не грали із пристроєм.

Пакувальну плівку тримайте подалі

від дітей, існує небезпека

задушення!

 Користувач повинен

використовувати пристрій у

відповідності до інструкції. Він

повинен враховувати умови

місцевості та звертати увагу на

третіх осіб під час роботи з

пристроєм.

 Пристрій не використовуйте, коли

в зоні досяжності є інші люди,

особливо

, якщо вони не мають

захисного одягу.

 Одягайте захисну одежу та захисні

окуляри для захисту від води та

бруду, що відбризкуються.

Увага!

 Під час тривалих перерв в

експлуатації слід виключити

пристрій за допомогою головного

вимикача / вимикача пристрою або

від'єднати його від електромережі.

 Не дозволяється експлуатація

пристрою при температурі нижче

0 °C.

 Для запобігання пошкодження при

очищенні слід зберігати відстань

щонайменше 30 см від лакованих

поверхонь.

 Не можна залишати пристрій без

нагляду під час роботи.

 Слідкуйте за тим, щоб мережні

кабелі або подовжувачі не можна

було пошкодити наступивши на

них, у результаті перегинання,

розірвання або подібного

ушкодження. Захищайте мережений

кабель від

жари, масла та гострих

поверхонь.

 Всі частини, що проводять струм у

робочій зоні, повинні бути захищені

від потрапляння крапель води.

 Пристрій може бути під’єднаний

лише до електричної мережі, що

повинна бути встановлена

електромонтером згідно з IEC

60364.

 Пристрій слід вмикати лише до

змінного струму. Напруга повинна

відповідати вказаним на фірмовій

табличці пристрою даним щодо

напруги.

 З міркувань безпеки радимо

скористатись пристроєм з

автоматом захисту від струму

витікання (макс. 30 мА).

 Роботи з очищення, в ході яких

з'являються стічні води з вмістом

мастила, наприклад, миття

моторів, днища, слід виконувати

тільки в спецальних місцях для

миття з мастильним сепаратором.

 Цей прилад

було розроблено для

використання у ньому миючих

засобів, що постачаються або

рекомендуються виробником.

Використання інших засобів може

вплинути на безпеку приладу.

235UK

– 4

Увага!

Захисні пристрої слугують для захисту

користувачів. Видозміна захисних

пристроїв чи нехтування ними не

допускається.

Головний вимикач запобігає самовільній

роботі апарату.

Блокування блокує важіль ручного

пістолету-розпилювача та захищає від

самовільного запуску апарата.

Перепускний клапан запобігає

перевищенню припустимого робочого

тиску.

Якщо важіль ручного пістолета-

розпилювача відпускається,

манометричний вимикач відключає

насос,

подача струменя води під

високим тиском припиняється. При

натисканні на важіль насос знову

включається.

Увага!

Перед виконанням будь-яких дій з

приладом або біля нього необхідно

забезпечити стійкість, щоб запобігти

нещасним випадкам та травмуванню.

– Стійкість приладу гарантована лише

у тому випадку, коли його

встановлено на рівній поверхні.

Комплектація пристрою зазначена на

упаковці. При розпакуванні пристрою

перевірити комплектацію.

У разі нестачі додаткового обладнання

або ушкоджень, отриманих під час

транспортування, слід повідомте про це

в торговельну організацію, яка продала

апарат.

Зображення пристрою див. на стор. 2

1 Частина

з’єднання для підведення

води

2 Рукав високого тиску

3 Швидкорознімнє з'єднання для

підключення високонапірного шланга

4 Підведення води зі встановленим

сітчастим фільтром

5 Головний вимикач „0/OFF“ / „I/ON“ (0/

ВИМК. / I/УВІМК.)

6 Сітка для додаткового обладнання

7 Ручка для транспортування,

витягується

8 Всмоктуючий шланг для засобів для

чищення з фільтром

9 Місце для зберігання аксесуарів

10 Колеса

11 Ручний пістолет-розпилювач

12 Блокування

ручного пістолету-

розпилювача

13 Кнопка для від'єднання шлангу

високого тиску від ручного пістолету-

розпилювача

14 Струменева трубка з регулюванням

тиску (Vario Power)

15 Стуменева трубка з фрезою

16 Щітка для миття

Додаткове обладнання розширює

можливості використання Вашого

пристрою. Додаткову інформацію Ви

можете отримати у Вашого торгового

агента фірми KARCHER.

Захисні засоби

Апаратний вимикач

Блокування ручного пістолету-

розпилювача

Пропускний клапан з пневматичним

вимикачем

Умови для забезпечення стійкості

Експлуатація

Комплект постачання

Опис пристрою

Спеціальне допоміжне обладнання

236 UK

– 5

Перед початком експлуатації апарату

встановити додані незакріплені частини.

 Малюнок

Встановити колеса в кріплення і

зафіксувати за допомогою заглушок,

що додаються. Дотримуватись

правильності розташування

заглушок.

 Малюнок

Встановити рукоятку для

транспортування в кріплення до

відчутного опору. Коротким ударом

подушечки в ділянки великого

пальця або м'якого гумового молотка

встановити рукоятку в

потрібне

положення.

 Малюнок

Навісити сітку для додаткового

обладнання на гачки, вказані на

зображенні.

 Малюнок

Вставити шланг високого тиску в

ручний пістолет-розпилювач до

клацання.

Вказівка: Дотримуватись

правильного розміщення

з'єднувального ніпелю.

Перевірити надійність кріплення,

потягнувши за шланг високого тиску.

몇 Попередження

Відповідно до діючих директив

забороняється експлуатація

приладу без сепаратору

систем у системі

водопостачання питної води. Слід

використовувати відповідний

сепаратор систем фірми KARCHER

або альтернативний сепаратор

систем, згідно EN 12729 типу BA. Вода,

що пройшла через системний

сепаратор, вважається непридатною

для пиття.

Увага!

Системний роздільник завжди

підключати до системи

водопостачання, і ніколи

безпосередньо до приладу!

Вказівка: Водяні забруднення можуть

спричинити пошкодження насосу

високого тиску та приладдя. Для захисту

радимо скористатись водяним фільтром

KARCHER (спеціальне приладдя, номер

замовлення 4.730-059).

Дотримуйтесь порад підприємства

водопостачання.

Потужність див. на Зводській табличці/ в

Технічних даних.

 Скористайтесь водяним шлангом з

міцного матеріалу (в комплект

постачання не входить) зі звичайною

з'єднувальною муфтою. (

діаметр:

мінімум 1/2 дюйма або 13 мм;

рекомендована довжина 7,5 м).

 Малюнок

З'єднувальну муфту з комплекту

під'єднайте до елементу апарата для

подавання води.

Надіньте водяной шланг на

з'єднувальну муфту апарату, після

чого під'єднайте його до водогону.

Даний високонапірний мийний апарат зі

всмоктувальним шлангом KARCHER та

зворотним клапаном (спеціальне

приладдя, номер

замовлення. 4.440-

238) призначено для всмоктування води

з відкритих резервуарів, приміром, з

діжок для дощової води чи ставків

(максимальну висоту всмоктування див.

у розділі "Технічні дані").

Перед початком роботи

Встановлення коліс

Встановлення рукоятки для

транспортування

Встановлення сітки для додаткового

обладнання

З'єднати високонапірний шланг із

ручним пістолетом- розпилювачем

Подавання води

Подавання води з водогону

Подавання води з відкритих

водоймищ

237UK

– 6

 Наповнити всмоктувальний шланг

KARCHER зі зворотним клапаном

водою, приґвинтити до елементу

під'єднання води та повісити у

дощову діжку.

 Від'єднати шланг високого тиску від

з'єднання високого тиску.

 Ввімкнути пристрій, натиснувши на

кнопку "І/ON" та почекати (не більше

2 хвилин), поки з високонапірного

шланга не почне виходити вода без

бульбашок повітря.

 Вимкнути апарат "0/OFF" (0/ВИМК.).

Увага!

Робота всуху протягом більше 2

хвилин приводить до виходу з ладу

високонапірного насоса. Якщо пристрій

протягом 2 хвилин не набирає тиск, то

його слід вимкнути і діяти відповідно

вказівкам, які приводяться в главі

"Допомога у випадку неполадок".

 Малюнок

Зафіксувати високонапірний шланг в

швидкорознімному з'єднанні

розташованому на пристрої, до

клацання.

Вказівка: Дотримуватись

правильного розміщення

з'єднувального ніпелю.

Перевірити надійність кріплення,

потягнувши за шланг високого тиску.

 Малюнок

Надіньте на ручний пістолет-

розпилювач струминну трубку та

зафіксуйте її, повернувши на 90°.

 Цілком відкрийте водогінний кран.

 Вставте мережевий штекер у

розетку.

 Увімкніть апарат „I/ON“ (I/УВІМК.).

몇 Обережно!

Струмінь води, що виходить з

форсунки під високим напором,

спричиняє віддачу ручного пістолету-

розпилювача. З цієї причини слід

зайняти стійке положення, міцно

тримати ручний пістолет-розпилювач

зі струминною трубкою.

Увага!

Перед початком миття необхідно

переконатися в тому, що миючий

прилад високого тиску стійко

встановлено на рівній поверхні. Під час

миття

використовуйте захисні

окуляри та захисний одяг.

 Розблокувати важіль ручного

пістолету-розпилювача.

 Потягнути за важіль, апарат

увімкнеться.

Вказівка: Якщо важіль знову

звільниться, апарат знову вимкнеться.

Високий тиск залишається в системі.

Для швидких задач з чищення. Робочий

тиск плавно регулюється між "Мін." та

"Макс."

 Відпустити ручку розпилювача.

 Поставити струменеву

трубку у

необхідне положення.

Для стійких забруднень.

Увага!

Не чистити автомобільні шини, лакове

покриття або чутливі поверхні

(наприклад, з деревини) із

застосуванням фрези для видалення

бруду. Існує загроза пошкодження.

– Не призначено для роботи з мийним

засобом.

– Примітка: Призначена для роботи з

мийним засобом.

Для виконуваного завдання по чищенню

використовуйте виключно засоби для

чищення та засоби по догляду фірми

KARCHER, оскільки вони розроблені

спеціально для застосування у ваших

пристроях. Застосування інших засобів

Введення в експлуатацію

Експлуатація

Струменева трубка з регулюванням

тиску (Vario Power)

Стуменева трубка з фрезою

Мийна щітка

Робота з мийним засобом

238 UK

– 7

для чищення та засобів по догляду може

призвести до прискореного зносу та

втрати права на гарантійне

обслуговування. Докладну інформацію

можна одержати в спеціалізованому

місці торгівлі або безпосередньо в

представництві KARCHER.

 Малюнок

Всмоктувальний шланг для мийного

засобу витягти з корпусу на потрібну

довжину.

Опустити всмоктувальний шланг для

мийного засобу в резервуар з

розчином мийного засобу.

 Використовувати струменеву трубку

з регулюванням тиску (Vario Power)

 Повернути струминну трубку в

положення „Mix“.

Вказівка: Таким чином, при

експлуатації розчин мийного засобу

змішується зі струменем води.

Примітка: У разі потреби щітки для

миття також можна використовувати для

роботи з мийним засобом.

 Розпилити невелику кількість засобу

для чищення на

суху поверхню та

залишити діяти (не висихати).

 Змийте розчинений бруд струменем

високого тиску.

 Звільніть важіль з ручним розпилювачем

 Заблокувати важіль ручного

пістолету-розпилювача.

 Пыд час тривалих перерв у роботы

(понад 5 хвилин) апарат слід

вимикати „0/OFF“ (0/ВИМК.).

 Вставити ручний пістолет-

розпилювач у тримач.

Увага!

Шланг високого тиску від'єднувати від

ручного розпилювача або пристрою

тільки тоді, коли в системі відсутній

тиск.

 При роботах з мийним засобом

всмоктувальний шланг для мийного

засобу опустити в резервуар з

чистою водою, увымкнутиь апарат,

попередньо знявши струминну

трубку, та давши йому попрацювати

впродовж 1 хвилини.

 Звільніть важіль з ручним

розпилювачем

 Вимкнути апарат "0/OFF" (0/ВИМК.).

 Закрити водопровідний

кран.

 Відокремити апарат від

водопостачання.

Обережно: При знятті живильного

або високонапірного шланга під час

роботи може виникнути витік гарячої

води в місцях з'єднання.

 Натиснути на ручку розпилювача,

щоб зменшити тиск у системі.

 Заблокувати важіль ручного

пістолету-розпилювача.

 Вітягніть мережеву штепсельну

вилку.

Увага!

Для запобігання нещасним випадкам та

травмуванню

при транспортуванні

приладу слід прийняти до уваги вагу

приладу (див. розділ "Технічні дані").

 Високо підняти пристрій за ручку та

перенести.

 Прилад тягти за ручку для

транспортування.

Малюнок

 Для переміщення пристрою спочатку

слід повністю висунути наверх до

клацання рукоятку для

транспортування.

 Зафіксувати прилад від зсунення та

перекидання.

Рекомендовані методи

очищення

Припинити експлуатацію

Закінчення роботи

Транспортування

Транспортування вручну

Транспортування транспортними

засобами

239UK

– 8

Увага!

Для запобігання нещасним випадкам та

травмуванню при виборі місця

зберігання приладу слід прийняти до

уваги вагу приладу (див. розділ "Технічні

дані").

 Встановити пристрій на рівній

поверхні.

 Натиснути розмикальну кнопку на

ручному пістолеті-розпилювачі та

відділити високонапірний шланг від

ручного пістолета-розпилювача.

 Нажати на корпус швидкороз'ємного

з'єднання

для високонапірного

шланга в напрямку, зазначеному

стрілкою, та вийняти високонапірний

шланг.

 Скласти мережевий кабель, шланг

високого тиску та приладдя на

апараті.

Перед тривалим зберіганням, наприклад

взимку, слід додатково звернути увагу

на вказівки в розділі "Догляд".

Увага!

Захищати апарат та приладдя від

морозу.

Прилад та приналежності можуть

постраждати від морозу, якщо

з них

повністю не спущено воду. Для

уникнення пошкоджень.

 З апарату слід цілком видалити воду.

Вмикати апарат без приєднаного

шланга високого тиску і без

приєднаного водопостачання

(максимум на 1 хвилину) та почекати

доти, доки припиниться витік води зі

шлангу високого тиску. Вимкніть

апарат.

 Зберігати пристрій з усіма

аксесуарами у теплому

приміщенні.

 Обережно!

Під час проведення будь-яких робіт з

догляду та технічного обслуговування

апарат слід вимкнути, а мережевий

шнур - витягти з розетки.

Перед довгим періодом зберігання,

наприклад узимку:

 Зніміть фільтр зі всмоктувального

шлангу для мийного засобу та

промийте його проточною водою.

 Витягніть з допомогою плоскогубців

мережевий фільтр з елементу для

водопостачання

та промийте його у

проточній воді.

Апарат не потребує профілактичного

обслуговування.

Використовуйте тыльки оригынальны

запасні частини фірми KARCHER. Опис

запасних частин наприкінці даної

інструкції з експлуатації.

Зберігання

Зберігати пристрій

Захист від морозів

Догляд та технічне

обслуговування

Догляд

Технічне обслуговування

Запасні частини

240 UK

– 9

Незначні ушкодження ви можете

виправити самостійно за допомогою

наступного огляду.

У сумнійних випадках, будь ласка,

звертайтеся до компетентної служби

технічної підтримки.

 Обережно!

Під час проведення будь-яких робіт з

догляду та технічного обслуговування

апарат слід вимкнути, а мережевий

шнур - витягти з розетки.

Ремонтні роботи та роботи з

електричними вузлами може

виконувати тільки уповноважена

служба сервісного обслуговування.

 Витягнути важіль ручного пістолета-

розпилювача, пристрій вимкнеться.

 Перевірте відповідність напруги,

вказаної у заводській табличці,

напрузі

джерела електроенергії.

 Перевірити мережевий кабель на

пошкодження.

 Перевірити настроювання

струминної трубки.

 Видалення повітря із пристрою:

Ввімкнути пристрій без підключеного

високонапірного шланга та почекати

(не більше 2 хвилин), поки з

високонапірного шланга не почне

виходити вода без бульбашок

повітря. Вимкнути пристрій та заново

приєднати шланг високого тиску.

 Перевірити подавання води

 Витягніть з допомогою плоскогубців

мережевий фільтр з елементу для

водопостачання та промийте його у

проточній воді.

Причина: Падіння напруги через слабку

електромережу або при використанні

подовжувача.

 При вимкненні насамперед витягти

важіль ручного пістолету-

розпилювача, потім установіть

вимикач апарату в положення „I/ON“

(I/УВІМК.).

 Очистити форсунку високого тиску:

Голкою прибрати бруд

з отвору

форсунки та промити її спереду

водою.

 Перевірте кількість подаваної води.

 Незначну негерметичність апарату

зумовлено технічними

особливостями. При сильній

негерметичності зверніться до

авторизованої служби сервісного

обслуговування.

 Використовувати струменеву трубку

з регулюванням тиску (Vario Power)

Повернути струминну трубку в

положення „Mix“.

 Почистити фільтр у всмоктувальному

шлангу мийного засобу.

 Перевірити всмоктувальний шланг

для мийного засобу на перегини.

Допомога у випадку

неполадок

Пристрій не працює

Пристрій не працює під тиском

Апарат не вмикається, двигун гудить

Великі перепади тиску

Апарат негерметичний

Очисний засіб не всмоктується

241UK

– 10

Можливі зміни у конструкції

пристрою!

Цим ми повідомляємо, що нижче

зазначена машина на основі своєї

конструкції та конструктивного

виконання, а також у випущеної у

продаж моделі, відповідає спеціальним

основним вимогам щодо безпеки та

захисту здоров'я представлених нижче

директив ЄС. У випадку неузгодженої з

нами зміни машини ця заява втрачає

свою силу.

Ті, хто підписалися діють за запитом та

дорученням керівництва.

уповноважений по документації:

S. Reiser

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

Winnenden, 2010/12/01

Технічні характеристики

Подача води

Температура струменя

(макс.)

°C 40

Об’єм, що подається

(мін).

л/хв.10

Тиск, що подається

(макс.)

МПа 0,8

Mакс. висота всасування м 0,5

Електричні з'єднання

Напруга

1~50 Hz

V 230

Загальна потужність kW 1,8

Запобіжник (інерційний)A10

Клас захисту I

Ступінь захисту IP X5

Робочі характеристики

Робочий тиск МПа 11

Макс. допустимий тиск МПа 12

Продуктивність насоса,

вода

л/хв. 6,3

Розміри та вага

Довжина мм 285

Ширина мм 325

Висота мм 876

Вага, у готовності до

роботи та з аксесуарами

кг 12

Об’єм подачі, засоби для

чищення

л/хв. 0,3

Реактивна сила ручного

розпилювача

Н 15

Значення встановлено згідно

стандарту EN 60335-2-79

Значення вібрації рука-

плече

Небезпека K

м/с

< 2,5

0,3

Рівень шуму L

Небезпека K

дБ(А)

Рівень потужності шуму

+ небезпека K

дБ(А)89

Заява про відповідність

вимогам CE

Продукт: Очищувач високого тиску

Тип: 1.180-xxx

Відповідна директива ЄС

2006/42/EG (+2009/127/EG)

2004/108/ЄС

2000/14/ЄС

Прикладні гармонізуючі норми

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Застосовуваний метод оцінки

відповідності

2000/14/ЄС: Доповнення V

Рівень потужності dB(A)

Виміряний:87

Гарантований:89

CEO

Head of Approbation

242 UK

Alfred Kärcher Ges.m.b.H.

Lichtblaustraße 7

1220 Wien

(01) 250 600

☎

AUS

Kärcher Pty. Ltd.

40 Koornang Road

Scoresby VIC 3179

(03) 9765 - 2300

☎

B / LUX

Kärcher N.V.

Industrieweg 12

2320 Hoogstraten

☎

B: 0900 10027

LUX: 0032 900 10027

Kärcher Indústria e Comércio Ltda.

Av. Prof. Benedicto Montenegro 419

CEP 13.140-000 - Paulínia - SP

0800 176 111

☎

CDN

Kärcher Canada Inc.

6975 Creditview Road Unit #2

Mississauga, Ontario L5N 8E9

1-800-465-4980

☎

Kärcher AG

Industriestraße 16

8108 Dällikon

0844 850 863

☎

Kärcher spol s r.o.

Modletice č.p. 141

251 01 Říčany u Prahy

0323 606 014

☎

Alfred Kärcher GmbH & Co. KG

Service-Center Gissigheim

Im Gewerbegebiet 2

97953 Königheim-Gissigheim

(07195) 903 2065

☎

Kärcher Rengøringssystemer A/S

Gejlhavegård 5

6000 Kolding

70 206 667

☎

Kärcher S.A.

Pol. Industrial Font del Radium

Calle Doctor Trueta 6-7

08400 Granollers (Barcelona)

902 170 068

☎

Kärcher S.A.S.

5 Avenue des Coquelicots

Z.A. des Petits Carreaux

94865 Bonneuil-sur-Marne

(01) 43 996 770

☎

FIN

Kärcher OY

Yrittäjäntie 17

01800 Klaukkala

0207 413 600

☎

Kärcher(UK) Limited

Kärcher House

Beaumont Road

Banbury

Oxon, OX16 1TB

01295 752 200

☎

Kärcher Cleaning Systems A.E.

31-33, Nikitara str. &

Konstantinoupoleos str.

13671 Acharnes

210 - 2316 153

☎

Kärcher Hungária Kft

Tormásrét ut 2.

2051 Biatorbágy

(023) 530 640

☎

Kärcher Limited

Unit 10, 17/F.

APEC Plaza

49 Hoi Yuen Road

Kwun Tong, Kowloon

(02) 357-5863

☎

Kärcher S.p.A.

Via A.Vespucci 19

21013 Gallarate (VA)

848 - 99 88 77

☎

IRL

Karcher Limited

12 Willow Business Park

Nangor Road

Clondalkin Dublin 12

(01) 409 77 77

☎

KOR

Karcher Co. Ltd. (South Korea)

Youngjae B/D, 50-1, 51-1

Sansoo-dong, Mapo-ku

Seoul 121-060

032-465-8000

☎

MAL

Karcher Cleaning Systems Sdn. Bhd.

No. 8, Jalan Serindit 2

Bandar Puchong Jaya

47100 Puchong, Selangor

(03) 5882 1148

☎

MEX

Karcher México, SA de CV

Av. Gustavo Baz No. 29-C

Col. Naucalpan Centro

Naucalpan, Edo. de México

C.P. 53000 México

01 800 024 13 13

☎

Kärcher AS

Stanseveien 31

0976 Oslo

24 17 77 00

☎

Kärcher BV

Postbus 474

4870 AL Etten-Leur

0900-33 444 33

☎

Karcher Limited

12 Ron Driver Place

East Tamaki, Auckland

(09) 274-4603

☎

Neoparts - Com. e Ind. Automóvel, S.A.

Av. Infante D. Henrique, Lote 35

1800-218 Lisboa

21 8558300

☎

Kärcher Sp. z o.o.

Ul. Stawowa 140

31-346 Kraków

(012) 6397-222

☎

PRC

Kärcher Cleaning Systems Co., Ltd.

Part B, Building 30,

No. 390 Ai Du Road

Shanghai Waigaoquiao 200131

(021) 5046-3579

☎

Karcher Romania s.r.l.

Sos. Odaii Nr. 439

013606 Bucureşti

0372 709 001

☎

RUS

OOO«epxep»

109147,Moca

y.Taaca,.34,cp.3

+7 495 228 39 45

☎

Kärcher AB

Tagenevägen 31

42502 Hisings-Kärra

(031) 577-300

☎

SGP

Karcher Asia Pacific Pte. Ltd.

5 Toh Guan Road East

#01-00 Freight Links

Express Distripark

Singapore 608831

6897-1811

☎

Kärcher Slovakia, s.r.o.

Beniakova 2

94901 Nitra

037 6555 798

☎

Kärcher Servis Ticaret A.S.

9 Eylül Mahallesi

307 Sokak No. 6

Gaziemir / Izmir

(0232) 252-0708

☎

TWN

Karcher Limited

5F/6. No.7

Wu-Chuan 1st Rd

Wu-Ku Industrial Zone

Taipei County

(02) 2299-9626

☎

Kärcher Ukraine

Kilzeva doroga, 9

03191, Kyiv

(044) 594 75 75

☎

UAE

Karcher FZE

Jebel Ali Free Zone

RA 8, XB 1, Jebel Ali, Dubai

(04) 8836-776

☎

USA

Alfred Karcher, Inc

2170 Satellite Blvd

Suite 350

Duluth, GA 30097

678-935-4545; 877-527-2437

☎

Kärcher (Pty.) Limited

144 Kuschke Street

Meadowdale

Edenvale 1614

(011) 574-5360

☎

08/2009
