Karcher 1.180-101.0 K 3.500 T250 User Manual

www.kaercher.com

59634140 (02/12)

K 3.500

K 4.500

K 5.500

Deutsch 3

English 12

Français 21

Italiano 30

Nederlands 39

Español 48

Português 57

Dansk 66

Norsk 74

Svenska 82

Suomi 90

Ελληνικά 98

Türkçe 107

Русский 116

Magyar 125

Čeština 134

Slovenščina 143

Polski 151

Româneşte 160

Slovenčina 169

Hrvatski 178

Srpski 186

Български 195

Eesti 204

Latviešu 212

Lietuviškai 221

Українська 229

– 3

Sehr geehrter Kunde,

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Origi-

nalbetriebsanleitung, handeln Sie danach

und bewahren Sie diese für späteren Ge-

brauch oder für Nachbesitzer auf.

Verwenden Sie diesen Hochdruckreiniger

ausschließlich für den Privathaushalt:

– zum Reinigen von Maschinen, Fahr-

zeugen, Bauwerken, Werkzeugen,

Fassaden, Terrassen, Gartengeräten

usw. mit Hochdruck-Wasserstrahl (bei

Bedarf mit Zusatz von Reinigungsmit-

teln).

– mit von KÄRCHER zugelassenen Zu-

behörteilen, Ersatzteilen und Reini-

gungsmitteln. Beachten Sie die

Hinweise, die den Reinigungsmitteln

beigegeben sind.

Hochdruckstrahl nicht auf Per-

sonen, Tiere, aktive elektri-

sche Ausrüstung oder auf das

Gerät selbst richten. Gerät vor

Frost schützen.

 Gefahr

Für eine unmittelbar drohende Gefahr, die

zu schweren Körperverletzungen oder zum

Tod führt.

몇 Warnung

Für eine möglicherweise gefährliche Situa-

tion, die zu schweren Körperverletzungen

oder zum Tod führen könnte.

Vorsicht

Für eine möglicherweise gefährliche Situa-

tion, die zu leichten Verletzungen oder zu

Sachschäden führen kann.

Die Verpackungsmaterialien sind re-

cyclebar. Bitte werfen Sie die Verpa-

ckungen nicht in den Hausmüll,

sondern führen Sie diese einer Wie-

derverwertung zu.

Altgeräte enthalten wertvolle recyc-

lingfähige Materialien, die einer Ver-

wertung zugeführt werden sollten.

Bitte entsorgen Sie Altgeräte deshalb

über geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin-

den Sie unter:

www.kaercher.de/REACH

In jedem Land gelten die von unserer zu-

ständigen Vertriebsgesellschaft herausge-

gebenen Garantiebedingungen. Etwaige

Störungen an Ihrem Gerät beseitigen wir

innerhalb der Garantiefrist kostenlos, so-

fern ein Material- oder Herstellungsfehler

die Ursache sein sollte. Im Garantiefall

wenden Sie sich bitte mit Kaufbeleg an Ih-

ren Händler oder die nächste autorisierte

Kundendienststelle.

(Adresse siehe Rückseite)

Inhaltsverzeichnis

Allgemeine Hinweise. . . . . . . . . . DE 3

Sicherheitshinweise . . . . . . . . . . DE 4

Bedienung. . . . . . . . . . . . . . . . . . DE 6

Transport. . . . . . . . . . . . . . . . . . . DE 9

Lagerung. . . . . . . . . . . . . . . . . . . DE 9

Pflege und Wartung . . . . . . . . . . DE 10

Hilfe bei Störungen . . . . . . . . . . . DE 10

Technische Daten . . . . . . . . . . . . DE 11

EG-Konformitätserklärung . . . . . DE 11

Allgemeine Hinweise

Bestimmungsgemäße Verwendung

Symbole auf dem Gerät

Symbole in der Betriebsanleitung

Umweltschutz

Garantie

3DE

– 4

 Gefahr

 Netzstecker und Steckdose niemals mit

feuchten Händen anfassen.

 Das Gerät nicht in Betrieb setzen, wenn

die Netzanschlussleitung oder wichtige

Teile des Gerätes, z.B. Hochdruck-

schlauch, Handspritzpistole oder Si-

cherheitseinrichtungen beschädigt

sind.

 Netzanschlussleitung mit Netzstecker

vor jedem Betrieb auf Schäden prüfen.

Beschädigte Netzanschlussleitung un-

verzüglich durch autorisierten Kunden-

dienst/Elektro-Fachkraft austauschen

lassen.

 Hochdruckschlauch vor jedem Betrieb

auf Schäden prüfen. Beschädigten

Hochdruckschlauch unverzüglich aus-

tauschen.

 Der Betrieb in explosionsgefährdeten

Bereichen ist untersagt.

 Beim Einsatz des Gerätes in Gefahrbe-

reichen (z.B. Tankstellen) sind die ent-

sprechenden Sicherheitsvorschriften

zu beachten.

 Hochdruckstrahlen können bei unsach-

gemäßem Gebrauch gefährlich sein.

Der Strahl darf nicht auf Personen, Tie-

re, aktive elektrische Ausrüstung oder

auf das Gerät selbst gerichtet werden.

 Den Hochdruckstrahl nicht auf andere

oder sich selbst richten, um Kleidung

oder Schuhwerk zu reinigen.

 Keine Gegenstände abspritzen, die ge-

sundheitsgefährdende Stoffe (z.B. As-

best) enthalten.

 Fahrzeugreifen/Reifenventile können

durch den Hochdruckstrahl beschädigt

werden und platzen. Erstes Anzeichen

hierfür ist eine Verfärbung des Reifens.

Beschädigte Fahrzeugreifen/Reifen-

ventile sind lebensgefährlich. Mindes-

tens 30 cm Strahlabstand bei der

Reinigung einhalten!

 Explosionsgefahr!

Keine brennbaren Flüssigkeiten ver-

sprühen.

Niemals lösungsmittelhaltige Flüssig-

keiten oder unverdünnte Säuren und

Lösungsmittel ansaugen! Dazu zählen

z.B. Benzin, Farbverdünner oder Heiz-

öl. Der Sprühnebel ist hochentzündlich,

explosiv und giftig. Kein Aceton, unver-

dünnte Säuren und Lösungsmittel ver-

wenden, da sie die am Gerät

verwendeten Materialien angreifen.

몇 Warnung

 Netzstecker und Kupplung einer Ver-

längerungsleitung müssen wasserdicht

sein und dürfen nicht im Wasser liegen.

 Ungeeignete Verlängerungsleitungen

können gefährlich sein. Verwenden Sie

im Freien nur dafür zugelassene und

entsprechend gekennzeichnete Verlän-

gerungsleitungen mit ausreichendem

Leitungsquerschnitt:

1 - 10 m: 1,5 mm

; 10 - 30 m: 2,5 mm

 Verlängerungsleitung immer vollstän-

dig von der Kabeltrommel abwickeln.

 Hochdruckschläuche, Armaturen und

Kupplungen sind wichtig für die Geräte-

sicherheit. Nur vom Hersteller empfoh-

lene Hochdruckschläuche, Armaturen

und Kupplungen verwenden.

 Dieses Gerät ist nicht dafür bestimmt,

durch Personen mit eingeschränkten

physischen, sensorischen oder geisti-

gen Fähigkeiten benutzt zu werden.

Das Gerät darf nicht von Kindern oder

nicht unterwiesenen Personen betrie-

ben werden.

Kinder sollten beaufsichtigt werden, um

sicherzustellen, dass sie nicht mit dem

Gerät spielen.

 Verpackungsfolien von Kindern fernhal-

ten, es besteht Erstickungsgefahr!

 Dieses Gerät wurde entwickelt für die

Verwendung von Reinigungsmittel, die

vom Hersteller geliefert oder empfohlen

werden. Die Verwendung von anderen

Reinigungsmitteln oder Chemikalien

kann die Sicherheit des Gerätes beein-

trächtigen.

 Der Benutzer hat das Gerät bestim-

mungsgemäß zu verwenden. Er hat die

örtlichen Gegebenheiten zu berück-

Sicherheitshinweise

4 DE

– 5

sichtigen und beim Arbeiten mit dem

Gerät auf Personen im Umfeld zu ach-

ten.

 Das Gerät nicht verwenden, wenn sich

andere Personen in Reichweite befin-

den, es sei denn, sie tragen Schutzklei-

dung.

 Zum Schutz vor zurückspritzendem

Wasser oder Schmutz geeignete

Schutzkleidung und Schutzbrille tra-

gen.

Vorsicht

 Bei längeren Betriebspausen Gerät am

Hauptschalter / Geräteschalter aus-

schalten oder Netzstecker ziehen.

 Das Gerät bei Temperaturen unter 0 °C

nicht betreiben.

 Mindestens 30 cm Strahlabstand bei

der Reinigung von lackierten Oberflä-

chen einhalten, um Beschädigungen zu

vermeiden.

 Das Gerät niemals unbeaufsichtigt las-

sen, solange das Gerät in Betrieb ist.

 Darauf achten, dass Netzanschluss-

oder Verlängerungsleitung nicht durch

Überfahren, Quetschen, Zerren oder

dergleichen verletzt oder beschädigt

werden. Die Netzleitungen vor Hitze, Öl

und scharfen Kanten schützen.

 Alle stromführenden Teile im Arbeitsbe-

reich müssen strahlwassergeschützt

sein.

 Das Gerät darf nur an einen elektri-

schen Anschluss angeschlossen wer-

den, der von einem Elektroinstallateur

gemäß IEC 60364 ausgeführt wurde.

 Das Gerät nur an Wechselstrom an-

schließen. Die Spannung muss mit dem

Typenschild des Gerätes übereinstim-

men.

 Aus Sicherheitsgründen empfehlen wir

grundsätzlich, das Gerät über einen

Fehlerstromschutzschalter (max.

30 mA) zu betreiben.

 Reinigungsarbeiten, bei denen ölhalti-

ges Abwasser entsteht z.B. Motoren-

wäsche, Unterbodenwäsche dürfen nur

an Waschplätzen mit Ölabscheider

durchgeführt werden.

Vorsicht

Sicherheitseinrichtungen dienen dem

Schutz des Benutzers und dürfen nicht ver-

ändert oder umgangen werden.

Der Geräteschalter verhindert den unbeab-

sichtigten Betrieb des Gerätes.

Die Verriegelung sperrt den Hebel der

Handspritzpistole und verhindert den unbe-

absichtigten Start des Gerätes.

Das Überströmventil verhindert eine Über-

schreitung des zulässigen Arbeitsdrucks.

Wird der Hebel an der Handspritzpistole

losgelassen, schaltet der Druckschalter die

Pumpe ab, der Hochdruckstrahl stoppt.

Wird der Hebel gezogen, schaltet die Pum-

pe wieder ein.

Vorsicht

Vor allen Tätigkeiten mit oder am Gerät

Standsicherheit herstellen um Unfälle oder

Beschädigungen zu vermeiden.

– Die Standsicherheit des Gerätes ist ge-

währleistet wenn es auf einer ebenen

Fläche abgestellt wird.

Sicherheitseinrichtungen

Geräteschalter

Verriegelung Handspritzpistole

Überströmventil mit Druckschalter

Voraussetzungen für die

Standsicherheit

5DE

– 6

Der Lieferumfang ihres Gerätes ist auf der

Verpackung abgebildet. Prüfen Sie beim

Auspacken den Inhalt auf Vollständigkeit.

Bei fehlendem Zubehör oder bei Transport-

schäden benachrichtigen Sie bitte ihren

Händler.

Diese Betriebsanleitung beschreibt die

Grundmodelle der auf dem vorderen Um-

schlag aufgeführten Hochdruckreiniger.

In dieser Betriebsanleitung wird die maxi-

male Ausstattung beschrieben. Je nach

Modell gibt es Unterschiede im Lieferum-

fang (siehe Verpackung).

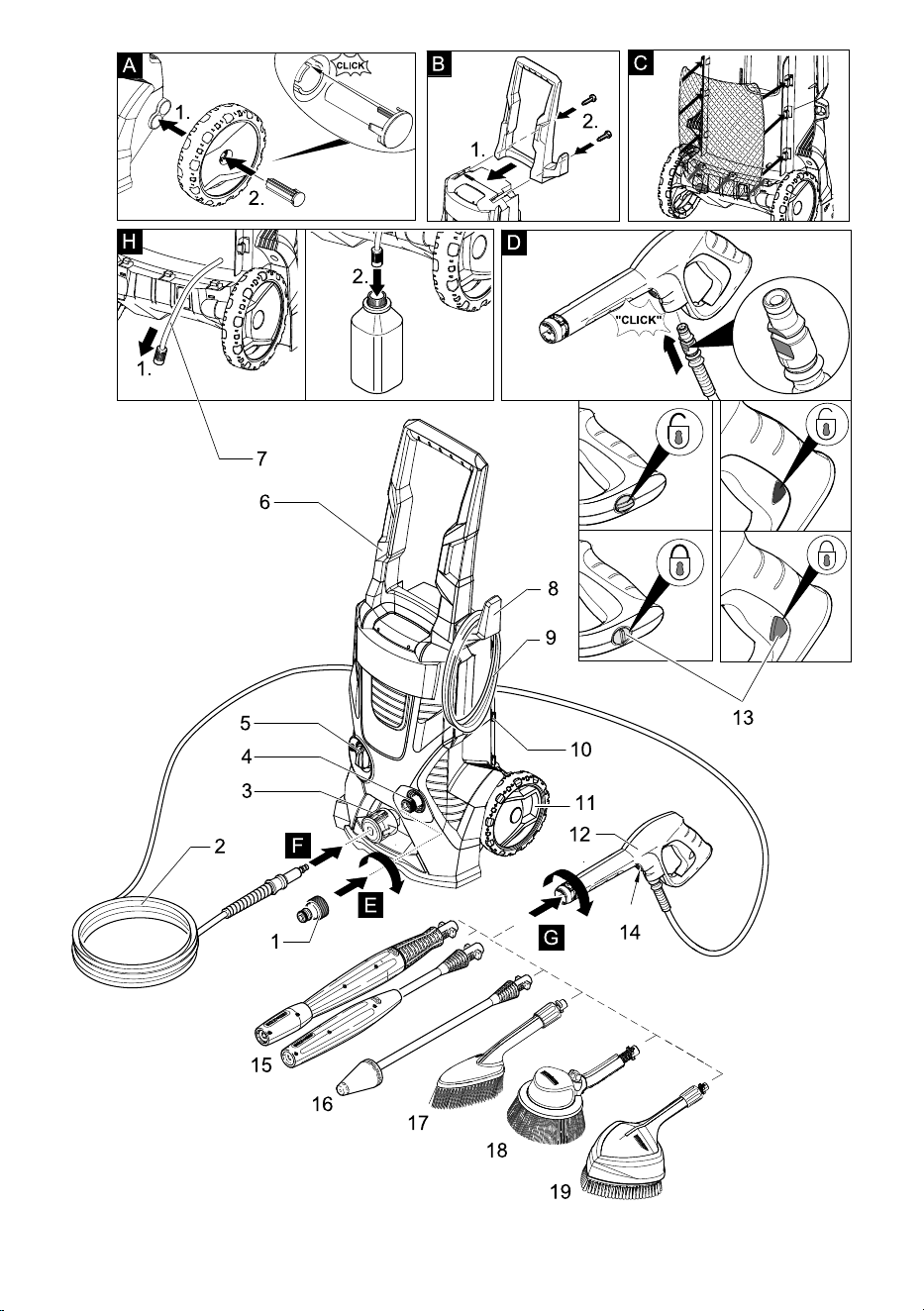

Abbildungen siehe Seite 2

1 Kupplungsteil für Wasseranschluss

2 Hochdruckschlauch

3 Schnellkupplung für Hochdruck-

schlauch

4 Wasseranschluss mit eingebautem

Sieb

5 Geräteschalter „0/OFF“ / „I/ON“

6 Transportgriff

7 Saugschlauch für Reinigungsmittel

8 Aufbewahrungshaken für Hochdruck-

schlauch und Netzanschlussleitung

9 Netzanschlussleitung mit Netzstecker

10 Aufbewahrung für Zubehör

11 Räder

12 Handspritzpistole

13 Verriegelung Handspritzpistole

14 Taste zum Trennen des Hochdruck-

schlauches von der Handspritzpistole

15 Strahlrohr mit Druckregulierung (Vario

Power)

16 Strahlrohr mit Dreckfräser

17 Waschbürste

18 Rotierende Waschbürste

19 Delta-Racer D150

Sonderzubehör erweitert die Nutzungs-

möglichkeiten Ihres Gerätes. Nähere Infor-

mationen dazu erhalten Sie bei Ihrem

KÄRCHER-Händler.

Dem Gerät lose beigelegte Teile vor Inbe-

triebnahme montieren.

 Abbildung

Räder in Aufnahme drücken, und mit

beiliegendem Stopfen sichern, Ausrich-

tung des Stopfens beachten.

Benötigt werden die zwei mitgelieferten

Schrauben und ein Kreuzschlitz-Schrau-

bendreher PH 2.

 Abbildung

Transportgriff in Führung einschieben

und mit 2 Schrauben sichern.

 Abbildung

Zubehörnetz in die in der Abbildung ge-

zeigten Haken einhängen.

 Abbildung

Hochdruckschlauch in Handspritzpisto-

le stecken, bis dieser hörbar einrastet.

Hinweis: Auf richtige Ausrichtung des

Anschlussnippels achten.

Sichere Verbindung durch Ziehen am

Hochdruckschlauch prüfen.

몇 Warnung

Gemäß gültiger Vorschriften darf

das Gerät nie ohne Systemtrenner

am Trinkwassernetz betrieben

werden. Es ist ein geeigneter Sys-

temtrenner der Fa. KÄRCHER oder alter-

nativ ein Systemtrenner gemäß EN 12729

Typ BA zu verwenden. Wasser, das durch

einen Systemtrenner geflossen ist, wird als

nicht trinkbar eingestuft.

Vorsicht

Systemtrenner immer an der Wasserver-

sorgung, niemals direkt am Gerät anschlie-

ßen!

Hinweis: Verunreinigungen im Wasser

können die Hochdruckpumpe und das Zu-

behör beschädigen. Zum Schutz wird die

Verwendung des KÄRCHER-Wasserfilters

Bedienung

Lieferumfang

Gerätebeschreibung

Sonderzubehör

Vor Inbetriebnahme

Räder montieren

Transportgriff montieren

Zubehörnetz anbringen

Hochdruckschlauch mit

Handspritzpistole verbinden

Wasserversorgung

6 DE

– 7

(Sonderzubehör, Bestellnr. 4.730-059)

empfohlen.

Vorschriften des Wasserversorgungsunter-

nehmens beachten.

Anschlusswerte siehe Typenschild/Techni-

sche Daten.

 Einen gewebeverstärkten Wasser-

schlauch (nicht im Lieferumfang) mit ei-

ner handelsüblichen Kupplung

verwenden. (Durchmesser mindestens

1/2 Zoll bzw. 13 mm; Länge mindestens

7,5 m).

 Abbildung

Kupplungsteil auf Wasseranschluss

des Gerätes schrauben.

Wasserschlauch auf Kupplungsteil des

Gerätes stecken, und an die Wasser-

versorgung anschließen.

Dieser Hochdruckreiniger ist mit dem KÄR-

CHER-Saugschlauch mit Rückschlagventil

(Sonderzubehör, Bestellnr. 4.440-238)

zum Ansaugen von Oberflächenwasser z.

B. aus Regentonnen oder Teichen geeig-

net (Maximale Ansaughöhe siehe techni-

sche Daten).

 KÄRCHER-Saugschlauch mit Rück-

schlagventil mit Wasser füllen, an Was-

seranschluss schrauben und in

Regentonne hängen.

 Hochdruckschlauch vom Hochdruckan-

schluss des Gerätes trennen.

 Gerät einschalten „I/ON“ und warten

(max. 2 Minuten), bis Wasser blasenfrei

am Hochdruckanschluss austritt.

 Gerät ausschalten „0/OFF“.

Vorsicht

Trockenlauf von mehr als 2 Minuten führt

zu Beschädigungen an der Hochdruck-

pumpe. Baut das Gerät innerhalb von 2 Mi-

nuten keinen Druck auf, Gerät abschalten

und gemäß Hinweisen im Kapitel „Hilfe bei

Störungen“ verfahren.

 Abbildung

Hochdruckschlauch fest in Schnell-

kupplung am Gerät stecken, er rastet

hörbar ein.

Hinweis: Auf richtige Ausrichtung des

Anschlussnippels achten.

Sichere Verbindung durch Ziehen am

Hochdruckschlauch prüfen.

 Abbildung

Strahlrohr in Handspritzpistole einste-

cken und durch 90° Drehung fixieren.

 Wasserhahn vollständig öffnen.

 Netzstecker in Steckdose stecken.

 Gerät einschalten „I/ON“.

 Gefahr

Durch den austretenden Wasserstrahl an

der Hochdruckdüse wirkt eine Rückstoß-

kraft auf die Handspritzpistole. Für siche-

ren Stand sorgen, Handspritzpistole und

Strahlrohr gut festhalten.

Vorsicht

Vor Reinigungsbeginn sicherstellen dass

der Hochdruckreiniger sicher auf ebenem

Untergrund steht. Bei der Reinigung

Schutzbrille und Schutzkleidung verwen-

den.

 Hebel der Handspritzpistole entsperren.

 Hebel ziehen, das Gerät schaltet ein.

Hinweis: Wird der Hebel wieder losgelas-

sen, schaltet das Gerät wieder ab. Der

Hochdruck im System bleibt erhalten.

Für die gängigsten Reinigungsaufgaben.

Der Arbeitsdruck ist stufenlos zwischen

„Min“ und „Max“ regelbar.

 Hebel der Handspritzpistole loslassen.

 Strahlrohr auf die gewünschte Stellung

drehen.

Hinweis: Zum Arbeiten mit Reinigungsmit-

tel geeignet, Strahlrohr dazu auf Stellung

„Mix“ drehen.

Für hartnäckige Verschmutzungen.

Vorsicht

Autoreifen, Lack oder empfindlichen Ober-

flächen wie Holz nicht mit dem Dreckfräser

reinigen, Gefahr der Beschädigung.

– Nicht zum Arbeiten mit Reinigungsmit-

tel geeignet.

Wasserversorgung aus Wasserleitung

Wasser aus offenen Behältern ansaugen

Inbetriebnahme

Betrieb

Strahlrohr mit Druckregulierung

(Vario Power)

Strahlrohr mit Dreckfräser

7DE

– 8

– Hinweis: Zum Arbeiten mit Reinigungs-

mittel geeignet

Dosierregler auf die gewünschte An-

saugmenge für Reinigungsmittel ein-

stellen.

Die rotierende Waschbürste ist besonders

für die Autoreinigung geeignet.

Vorsicht

Waschbürste muß beim Arbeiten frei von

Schmutz- oder sonstigen Partikeln sein ,

Gefahr von Lackschäden.

– Hinweis: Zum Arbeiten mit Reinigungs-

mittel geeignet

Dosierregler auf die gewünschte An-

saugmenge für Reinigungsmittel ein-

stellen.

Der Delta-Racer vereinigt eine Waschbürs-

te mit einem rotierenden Hochdruckstrahl.

Er ist dadurch besonders für die Autoreini-

gung oder stark verschmutzter Flächen ge-

eignet.

 Gefahr

Beim Betrieb nicht unter den

Rand des Delta-Racer greifen!

Verwenden Sie zur jeweiligen Reinigungs-

aufgabe ausschließlich KÄRCHER Reini-

gungs- und Pflegemittel, da diese speziell

für die Verwendung mit Ihrem Gerät entwi-

ckelt wurden. Die Verwendung von ande-

ren Reinigungs- und Pflegemitteln kann zu

schnellerem Verschleiß und dem Erlö-

schen der Garantieansprüche führen. Bitte

informieren Sie sich im Fachhandel oder

fordern Sie direkt bei KÄRCHER Informati-

onen an.

 Abbildung

Saugschlauch für Reinigungsmittel in

gewünschter Länge aus dem Gehäuse

ziehen.

Saugschlauch für Reinigungsmittel in

einen Behälter mit Reinigungsmittellö-

sung hängen.

 Strahlrohr mit Druckregulierung (Vario

Power) verwenden.

 Strahlrohr auf Stellung „Mix“ drehen.

Hinweis: Dadurch wird bei Betrieb die

Reinigungsmittellösung dem Wasser-

strahl zugemischt.

Hinweis: Bei Bedarf können auch die

Waschbürsten zum Arbeiten mit Reini-

gungsmittel verwendet werden.

 Reinigungsmittel sparsam auf die tro-

ckene Oberfläche sprühen und einwir-

ken (nicht trocknen) lassen.

 Gelösten Schmutz mit Hochdruckstrahl

abspülen.

 Hebel der Handspritzpistole loslassen.

 Hebel der Handspritzpistole verriegeln.

 Bei längeren Arbeitspausen (über 5 Mi-

nuten) zusätzlich das Gerät ausschal-

ten „0/OFF“.

Vorsicht

Den Hochdruckschlauch nur von der Hand-

spritzpistole oder dem Gerät trennen, wenn

kein Druck im System vorhanden ist.

 Nach Arbeiten mit Reinigungsmittel:

Saugschlauch in einen Behälter mit kla-

rem Wasser hängen, Gerät etwa 1 Mi-

nute lang mit demontiertem Strahlrohr

einschalten und klarspülen.

 Hebel der Handspritzpistole loslassen.

 Gerät ausschalten „0/OFF“.

 Wasserhahn schließen.

 Gerät von der Wasserversorgung tren-

nen.

Vorsicht: Beim Trennen von Zulauf–

oder Hochdruckschlauch kann nach

dem Betrieb warmes Wasser aus den

Anschlüssen austreten.

 Hebel der Handspritzpistole drücken,

um den noch vorhandenen Druck im

System abzubauen.

 Hebel der Handspritzpistole verriegeln.

 Netzstecker ziehen.

Waschbürste

Rotierende Waschbürste

Delta-Racer D150

Arbeiten mit Reinigungsmittel

Empfohlene Reinigungsmethode

Betrieb unterbrechen

Betrieb beenden

8 DE

– 9

Vorsicht

Um Unfälle oder Verletzungen zu vermei-

den beim Transport das Gewicht des Gerä-

tes beachten (siehe technische Daten).

 Gerät am Tragegriff hochheben und tra-

gen.

 Gerät am Transportgriff ziehen.

 Gerät gegen Verrutschen und Kippen

sichern.

Vorsicht

Um Unfälle oder Verletzungen zu vermei-

den bei der Auswahl des Lagerortes das

Gewicht des Gerätes beachten (siehe tech-

nische Daten).

 Gerät auf einer ebenen Fläche abstel-

len.

 Trenntaste an der Handspritzpistole

drücken und Hochdruckschlauch von

der Handspritzpistole trennen.

 Gehäuse der Schnellkupplung für

Hochdruckschlauch in Pfeilrichtung

drücken und Hochdruckschlauch her-

ausziehen.

 Netzanschlussleitung, Hochdruck-

schlauch und Zubehör am Gerät ver-

stauen.

Vor längerer Lagerung, z.B. im Winter zu-

sätzlich die Hinweise im Kapitel Pflege be-

achten.

Vorsicht

Gerät und Zubehör vor Frost schützen.

Das Gerät und das Zubehör werden von

Frost zerstört, wenn sie nicht vollständig

von Wasser entleert sind. Um Schäden zu

vermeiden:

 Gerät vollständig von Wasser entlee-

ren: Gerät ohne angeschlossenen

Hochdruckschlauch und ohne ange-

schlossene Wasserversorgung ein-

schalten (max. 1 min) und warten, bis

kein Wasser mehr am Hochdruckan-

schluss austritt. Gerät ausschalten.

 Gerät mit komplettem Zubehör in einem

frostsicheren Raum aufbewahren.

Transport

Transport von Hand

Transport in Fahrzeugen

Lagerung

Gerät aufbewahren

Frostschutz

9DE

– 10

 Gefahr

Vor allen Pflege– und Wartungsarbeiten

das Gerät ausschalten und den Netzste-

cker ziehen.

Vor längerer Lagerung, z. B. im Winter:

 Filter vom Saugschlauch für Reini-

gungsmittel abziehen und unter fließen-

dem Wasser reinigen.

 Sieb im Wasseranschluss mit einer

Flachzange herausziehen und unter

fließendem Wasser reinigen.

Das Gerät ist wartungsfrei.

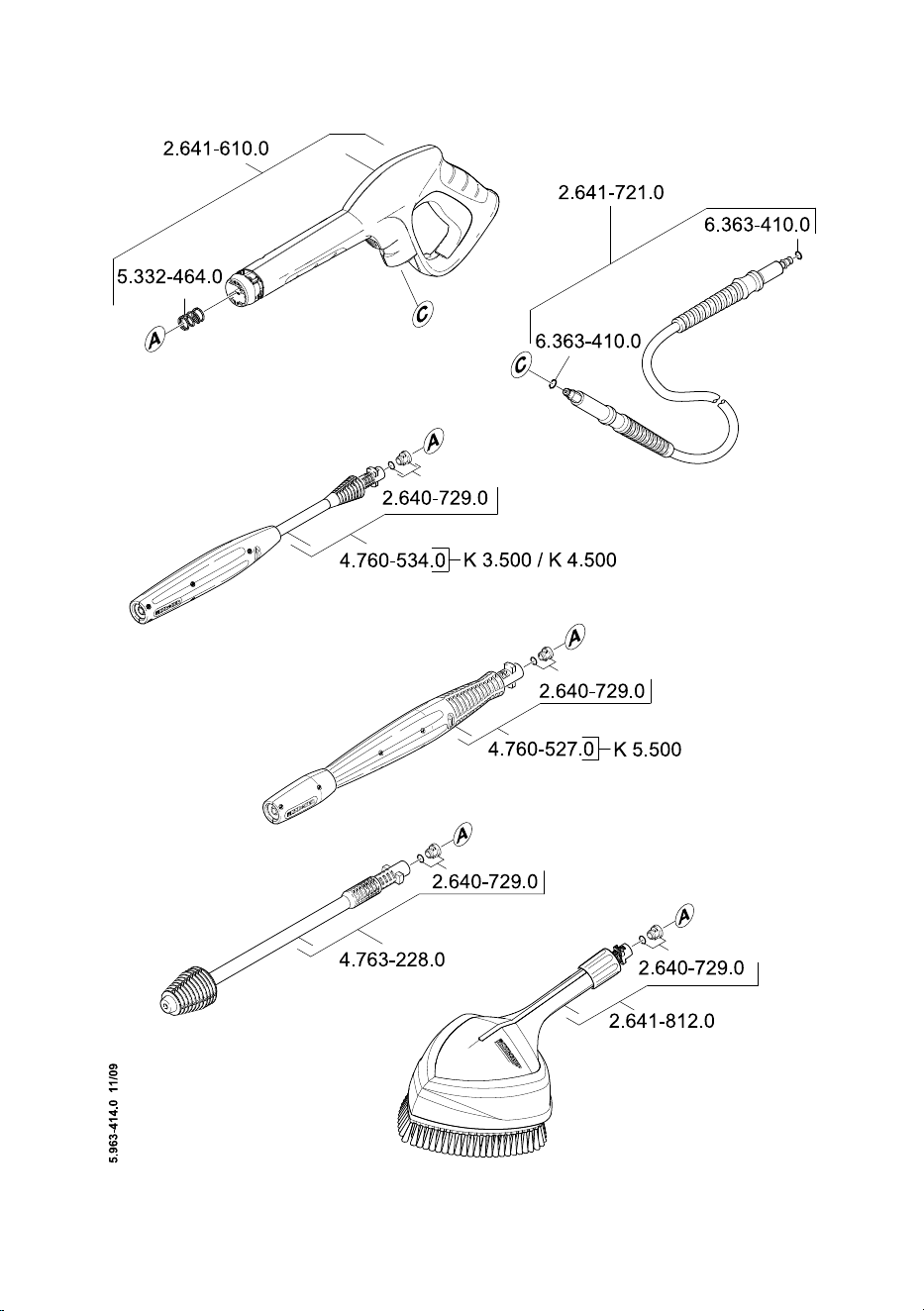

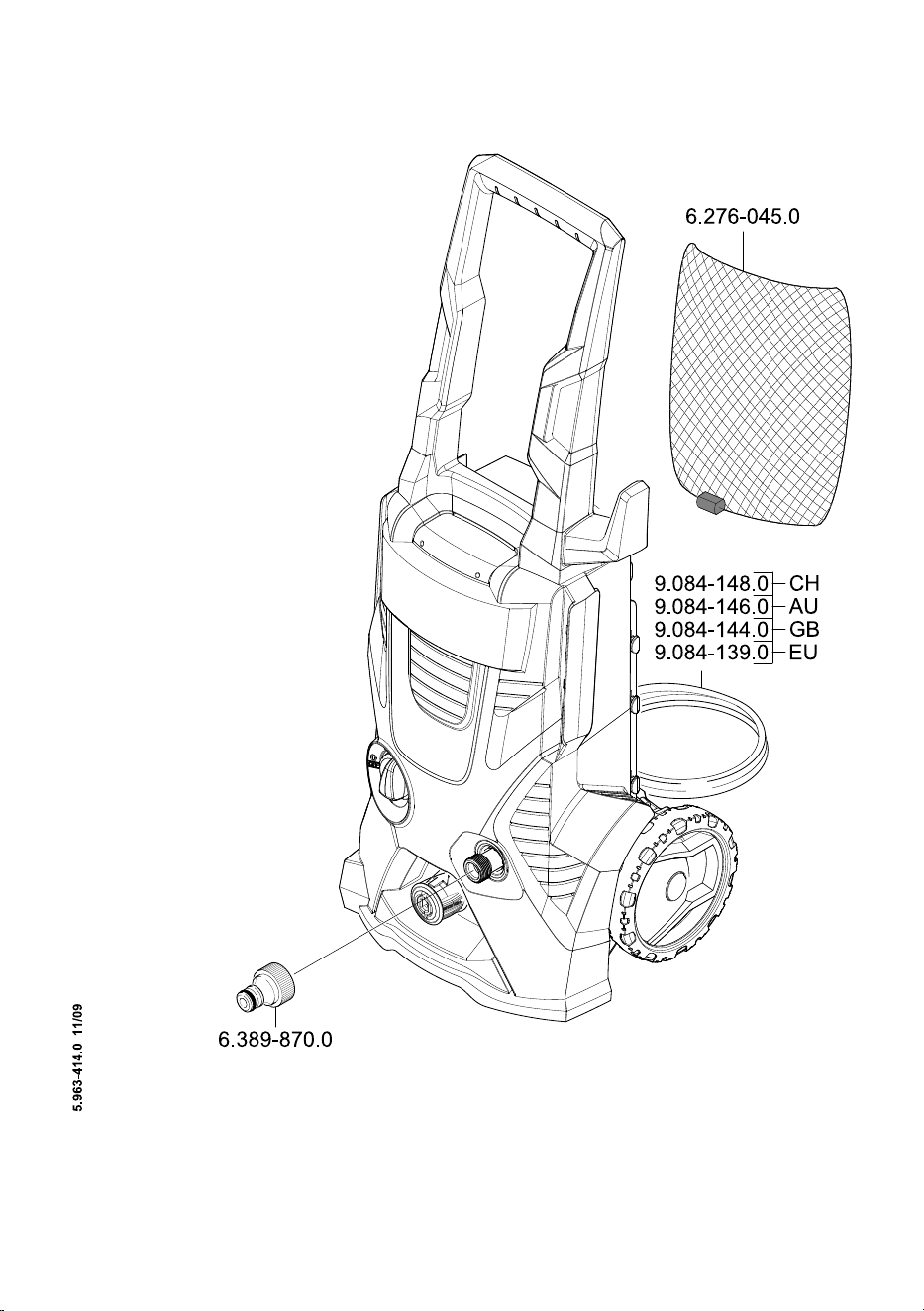

Verwenden Sie ausschließlich Original

KÄRCHER Ersatzteile. Eine Ersatzteilüber-

sicht finden Sie am Ende dieser Betriebs-

anleitung.

Kleinere Störungen können Sie mit Hilfe

der folgenden Übersicht selbst beheben.

Im Zweifelsfall wenden Sie sich bitte an den

autorisierten Kundendienst.

 Gefahr

Vor allen Pflege– und Wartungsarbeiten

das Gerät ausschalten und den Netzste-

cker ziehen.

Reparaturarbeiten und Arbeiten an elektri-

schen Bauteilen dürfen nur vom autorisier-

ten Kundendienst durchgeführt werden.

 Hebel der Handspritzpistole ziehen,

das Gerät schaltet ein.

 Prüfen ob die angegebene Spannung

auf dem Typenschild mit der Spannung

der Stromquelle übereinstimmt.

 Netzanschlussleitung auf Beschädi-

gung prüfen.

 Einstellung am Strahlrohr prüfen.

 Gerät entlüften: Gerät ohne ange-

schlossenen Hochdruckschlauch ein-

schalten und warten (max. 2 Minuten),

bis Wasser blasenfrei am Hochdruck-

anschluss austritt. Gerät ausschalten

und Hochdruckschlauch wieder an-

schließen.

 Wasserversorgung überprüfen.

 Sieb im Wasseranschluss mit einer

Flachzange herausziehen und unter

fließendem Wasser reinigen.

Ursache: Spannungsabfall wegen schwa-

chem Stromnetz oder bei Verwendung ei-

nes Verlängerungskabels.

 Beim Einschalten zuerst den Hebel der

Handspritzpistole ziehen, dann den Ge-

räteschalter auf „I/ON“ stellen.

 Hochdruckdüse reinigen: Verschmut-

zungen aus der Düsenbohrung mit ei-

ner Nadel entfernen und von vorne mit

Wasser ausspülen.

 Wasserzulaufmenge überprüfen.

 Eine geringe Undichtheit des Gerätes

ist technisch bedingt. Bei starker Un-

dichtheit den autorisierten Kunden-

dienst beauftragen.

 Strahlrohr mit Druckregulierung (Vario

Power) verwenden.

Strahlrohr auf Stellung „Mix“ drehen.

 Filter am Saugschlauch für Reinigungs-

mittel reinigen.

 Saugschlauch für Reinigungsmittel auf

Knickstellen überprüfen.

Pflege und Wartung

Pflege

Wartung

Ersatzteile

Hilfe bei Störungen

Gerät läuft nicht

Gerät kommt nicht auf Druck

Gerät läuft nicht an, Motor brummt

Starke Druckschwankungen

Gerät undicht

Reinigungsmittel wird nicht angesaugt

10 DE

– 11

Technische Änderungen vorbehalten!

Hiermit erklären wir, dass die nachfolgend

bezeichnete Maschine aufgrund ihrer Kon-

zipierung und Bauart sowie in der von uns

in Verkehr gebrachten Ausführung den ein-

schlägigen grundlegenden Sicherheits-

und Gesundheitsanforderungen der EG-

Richtlinien entspricht. Bei einer nicht mit

uns abgestimmten Änderung der Maschine

verliert diese Erklärung ihre Gültigkeit.

Die Unterzeichnenden handeln im Auftrag

und mit Vollmacht der Geschäftsführung.

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2012/01/01

Technische Daten

K 3.500

K 4.500

K 5.500

Elektrischer Anschluss

Spannung 230

1~50

Anschlussleistung 1,8 1,9 2,1 kW

Schutzgrad IP X5

Schutzklasse I

Netzabsicherung (trä-

ge)

10 A

Wasseranschluss

Zulaufdruck (max.) 0,8 MPa

Zulauftemperatur

(max.)

40 °C

Zulaufmenge (min.) 10 l/min

Max. Ansaughöhe 0,5 m

Leistungsdaten

Arbeitsdruck 11 12 12,5 MPa

Max. zulässiger Druck 12 13 14 MPa

Fördermenge, Wasser 6,3 6,7 7,5 l/min

Fördermenge,

Reinigungsmittel

0,3 l/min

Rückstoßkraft der

Handspritzpistole

15 N

Maße und Gewichte

Länge 876 mm

Breite 325 mm

Höhe 285 mm

Gewicht, betriebsbe-

reit mit Zubehör

12,012,513,0 kg

Ermittelte Werte gemäß EN 60335-2-79

Hand-Arm Vibrations-

wert

Unsicherheit K

< 2,5

0,3

m/s

Schalldruckpegel L

Unsicherheit K

dB(A)

Schallleistungspegel

+ Unsicherheit K

89 89 89 dB(A)

EG-Konformitätserklärung

Produkt: Hochdruckreiniger

Typ: 1.180-xxx / 1.181-xxx

Einschlägige EG-Richtlinien

2006/42/EG (+2009/127/EG)

2004/108/EG

2000/14/EG

Angewandte harmonisierte Normen

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Angewandtes Konformitätsbewertungs-

verfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)

K 3.500 K 4.500 K 5.500

Gemessen: 87 87 87

Garantiert: 89 89 89

CEO

Head of Approbation

11DE

– 3

Dear Customer,

Please read and comply with

these original instructions prior

to the initial operation of your appliance and

store them for later use or subsequent own-

ers.

This high-pressure cleaner is designed for

domestic use only:

– to clean machines, vehicles, buildings,

tools, facades, terraces, garden equip-

ment etc. using a high-pressure water

jet (and detergents if required).

– with accessories, replacement parts

and detergents approved by KÄRCH-

ER. Observe the instructions provided

with these detergents.

The high pressure jet may not

be directed at persons, ani-

mals, live electrical equipment

or at the appliance itself. Pro-

tect the appliance against

frost.

 Danger

Immediate danger that can cause severe

injury or even death.

몇 Warning

Possible hazardous situation that could

lead to severe injury or even death.

Caution

Possible hazardous situation that could

lead to mild injury to persons or damage to

property.

The packaging material can be recy-

cled. Please do not place the packag-

ing into the ordinary refuse for

disposal, but arrange for the proper

recycling.

Old appliances contain valuable ma-

terials that can be recycled. Please

arrange for the proper recycling of old

appliances. Please dispose your old

appliances using appropriate collec-

tion systems.

Notes about the ingredients (REACH)

You will find current information about the

ingredients at:

www.kaercher.com/REACH

The warranty terms published by the rele-

vant sales company are applicable in each

country. We will repair potential failures of

your appliance within the warranty period

free of charge, provided that such failure is

caused by faulty material or defects in man-

ufacturing. In the event of a warranty claim

please contact your dealer or the nearest

authorized Customer Service centre.

Please submit the proof of purchase.

(See address on the reverse)

Contents

General information . . . . . . . . . . EN 3

Safety instructions. . . . . . . . . . . . EN 4

Operation . . . . . . . . . . . . . . . . . . EN 6

Transport. . . . . . . . . . . . . . . . . . . EN 9

Storage . . . . . . . . . . . . . . . . . . . . EN 9

Maintenance and care . . . . . . . . EN 10

Troubleshooting . . . . . . . . . . . . . EN 10

Technical specifications . . . . . . . EN 11

EC Declaration of Conformity . . . EN 11

General information

Proper Use

Symbols on the machine

Symbols in the operating

instructions

Environmental protection

Warranty

12 EN

– 4

 Danger

 Never touch the mains plug and the

socket with wet hands.

 The appliance must not be used if the

power cord or important parts of the ap-

pliance, e.g. high-pressure hoses, trig-

ger gun or safety devices are damaged.

 Check the power cord and mains plug

for damage before every use. If the

power cord is damaged, please arrange

for it to be replaced immediately by an

authorised repair agent or a skilled

electrician

 Check the high-pressure hose for dam-

age before every use. Please arrange

for the immediate replacement of a

damaged high-pressure hose.

 The appliance may not be used in areas

where a risk of explosion is present.

 If the appliance is used in hazardous ar-

eas (e.g. filling stations) the corre-

sponding safety provisions must be

observed.

 High-pressure jets can be dangerous if

improperly used. The jet must not be di-

rected at persons, animals, live electri-

cal equipment or at the appliance itself.

 The high-pressure jet must not be di-

rected at other persons or directed by

the user at him/herself to clean clothing

or footwear.

 Never use the appliance to clean ob-

jects containing hazardous substances

(e.g. asbestos).

 Vehicle tyres or tyre valves are suscep-

tible to damage from the high-pressure

jet and may burst. The first indication of

this is a discolouration of the tyre. Dam-

aged vehicle tyres/tyre valves are high-

ly dangerous. Ensure that a distance of

at least 30 cm is observed when clean-

ing with the jet!

 Risk of explosion!

Do not spray flammable liquids.

Never draw in fluids containing solvents

or undiluted acids and solvents! This in-

cludes petrol, paint thinner and heating

oil. The spray mist thus generated is

highly inflammable, explosive and poi-

sonous. Do not use acetone, undiluted

acids and solvents as they are damag-

ing to the materials from which the ap-

pliance is made.

몇 Warning

 The mains plug and the coupling of an

extension cable must be watertight and

must never lay in the water.

 Unsuitable extension cables can be

hazardous. Only use extension cables

outdoors which have been approved for

this purpose and labelled with a suffi-

cient cable cross-section:

1 - 10 m: 1.5 mm

; 10 - 30 m: 2.5 mm

 Always fully unroll electrical cables from

the cable drum.

 High-pressure hoses, fixtures and cou-

plings are important for the safety of the

appliance. Only use high-pressure hos-

es, fixtures and couplings recommend-

ed by the manufacturer.

 This appliance is not intended for use

by persons with reduced physical, sen-

sory or mental capabilities.

The appliance must not be operated by

children or persons who have not been

instructed accordingly.

Children should be supervised to pre-

vent them from playing with the appli-

ance.

 Keep packaging film away from children

- risk of suffocation!

 This appliance was designed to be

used with detergents which are sup-

plied or recommended by the manufac-

turer. The use of other detergents or

chemicals may compromise the safety

of the appliance.

 The operator must use the appliance

correctly. When working with the appli-

ance, he must consider the local condi-

tions and pay due care and attention to

other persons, in particular children,

who are nearby.

 Do not use the appliance when there

are other persons around unless they

are also wearing safety equipment.

Safety instructions

13EN

– 5

 Wear protective clothing and safety

goggles to protect against splash back

containing water or dirt.

Caution

 In case of extended downtimes, switch

the appliance off at the main switch / ap-

pliance switch or remove the mains

plug.

 Do not operate the appliance at temper-

atures below 0 °C.

 Observe a distance of at least 30 cm

when using the jet to clean painted sur-

faces to avoid damaging paintwork.

 Never leave the appliance unattended

when it is in operation.

 Make sure that the power cable or ex-

tension cables are not damaged by run-

ning over, pinching, dragging or similar.

Protect the power cable from heat, oil,

and sharp edges.

 All current-conducting parts in the work-

ing area must be protected against jet

water.

 The appliance may only be connected

to an electrical supply which has been

installed in accordance with IEC 60364.

 The appliance may only be connected

to alternating current. The voltage must

correspond with the type plate on the

appliance.

 For safety reasons, we recommend that

you operate the appliance only via a

earth-leakage circuit breaker (max.

30 mA).

 Cleaning operations which produce oily

waste water, e.g. engine washes, un-

derbody washes, may only be carried

out using washing stations equipped

with an oil separator.

Caution

Safety devices protect the user and must

not be modified or bypassed.

The appliance switch prevents unintention-

al operation of the appliance.

This lock locks the lever of the trigger gun

and prevents the inadvertent start of the ap-

pliance.

The overflow valve prevents the permissi-

ble working pressure from being exceeded.

If the lever on the trigger gun is released

the pressure switch turns off the pump, the

high-pressure jet is stopped. If the lever is

pulled the pump is turned on again.

Caution

Create stability for the appliance prior to all

work on or with the appliance to prevent ac-

cidents or damage.

– The stability of the appliance is warrant-

ed when it is placed onto an even sur-

face.

Safety Devices

Power switch

Lock trigger gun

Overflow valve with pressure switch

Prerequisites for the appliance's

stability

14 EN

– 6

The scope of delivery of your appliance is il-

lustrated on the packaging. Check the con-

tents of the appliance for completeness

when unpacking.

In the event of missing accessories or any

transport damage, please contact your

dealer.

These operating instructions describe the

basic models of the high pressure cleaners

shown on the front cover.

These operating instructions describe the

maximum equipment. Depending on the

model, there are differences in the scopes

of delivery (see packaging).

Illustrations on Page 2

1 Coupling element for water connection

2 High pressure hose

3 Quick coupling for high pressure hose

4 Water connection with integrated sieve

5 Appliance switch "0/OFF“/ „I/ON“

6 Transport handle

7 Suction hose for detergent

8 Storage hook for high pressure hose

and mains connection cable

9 Mains cable with mains plug

10 Storage for accessories

11 Wheels

12 Trigger gun

13 Lock trigger gun

14 Key to detach the high pressure hose

from the trigger gun

15 Spray lance with pressure regulation

(Vario Power)

16 Spray lance with Dirtblaster

17 Washing brush

18 Rotary washing brush

19 Delta-Racer D150

Special accessories expand the possibili-

ties of using your appliance. Please contact

your KÄRCHER dealer for further informa-

tion.

Mount loose parts delivered with appliance

prior to start-up.

 Illustration

Push the wheels into the intake and se-

cure with the enclosed plugs, watch for

positioning of plug.

You will need the 2 included screws as well

as a Philips screwdriver PH 2.

 Illustration

Slide the transport handle into the guide

and secure it with 2 screws.

 Illustration

Hook the accessories net into the hooks

shown in the illustration.

 Illustration

Push the high pressure hose into the

trigger gun until it locks audibly.

Note: Make sure the connection nipple

is aligned correctly.

Check the secure connection by pulling

on the high pressure hose.

몇 Warning

According to the applicable regula-

tions, the appliance must never be

used on the drinking water supply

without a system separator. Use a

suitable system separator manufactured by

KÄRCHER; or, as an alternative, a system

separator as per EN 12729 Type BA. Water

flowing through a system separator is con-

sidered non-drinkable.

Caution

Always connect the system separator to

the water supply, never directly to the appli-

ance!

Note: Impurities in the water can damage

the high-pressure pump and accessories.

For protection, the use of the KÄRCHER

water filter (optional accessory, order no.

4.730-059) is recommended.

Operation

Scope of delivery

Description of the Appliance

Special accessories

Before Startup

Install wheels

Install the transport handle

Attach the accessories net

Connect the high pressure hose to the

hand spray gun

Water supply

15EN

– 7

Observe regulations of water supplier.

For connection values, see type plate/tech-

nical data.

 Use a fibre-reinforced water hose (not

included) with a standard coupling.

(Minimum diameter 1/2 inch (13 mm),

minimum length 7.5 m).

 Illustration

Screw the coupling element to the wa-

ter connection on the appliance.

Push the water supply hose onto the

coupling unit, then connect it to the wa-

ter supply.

This high-pressure cleaner is suited to work

with the KÄRCHER suction hose with back-

flow valve (Optional accessory, order no.

4.440-238) to draw in surface water, e.g.

from water butts or ponds (see specifica-

tions for max. suction height).

 Fill the KÄRCHER suction hose with

backflow valve with water, screw to wa-

ter supply and hang into the water butt.

 Separate the high pressure hose from

the high pressure connection of the ap-

pliance.

 Switch the appliance on (I/ON) for a

max. of 2 minutes and wait until the wa-

ter exits the high-pressure connection

without bubbles.

 Turn off the appliance "0/OFF".

Caution

Dry runs lasting longer than two minutes

lead to damages to the high pressure

pump. If the appliance does not build up

pressure within two minutes, switch it off

and proceed as instructed in the Chapter

"Troubleshooting".

 Illustration

Insert the high pressure hose tightly into

the quick coupling on the appliance, it

will lock in audibly.

Note: Make sure the connection nipple

is aligned correctly.

Check the secure connection by pulling

on the high pressure hose.

 Illustration

Push the spray lance into the trigger

gun and fasten it by turning it through

90°.

 Completely open the water tap.

 Insert the mains plug into the socket.

 Turn on the appliance “I/ON”.

 Danger

The trigger gun is subjected to a recoil force

when the water jet is discharged. Make

sure that you have a firm footing and are

also holding the trigger gun and spray lance

firmly.

Caution

Prior to cleaning, make sure that the high

pressure is placed safely on level ground.

Wear protective goggles and protective

clothing during the cleaning process.

 Unlock the lever on the trigger gun.

 Pull on the lever of the trigger gun; the

device will switch on.

Note: Release the lever of the trigger gun;

the device will switch off again. High pres-

sure remains in the system.

Carrying out the most common cleaning

tasks. The work pressure can be stageless-

ly regulated between "Min" and "Max".

 Release the lever on the trigger gun.

 Turn the spray lance to the desired po-

sition.

Note: Suitable for working with detergent;

for this, turn the spray lance to the "Mix" po-

sition.

For particularly dirty items or areas.

Caution

Car tyres, paint or sensitive surfaces such

as wood should not be cleaned with the dirt

blaster, as there is a risk of damage.

– Not suitable for use with detergents.

– Note: Suitable for use with detergents.

Set the dosage regulator to the desired

suction volume for detergent.

Water supply from mains

Drawing in water from open reservoirs

Start up

Operation

Spray lance with pressure regulation

Spray lance with Dirtblaster

Washing brush

16 EN

– 8

The rotating washing brush is ideally suited

for the cleaning of vehicles.

Caution

Please make sure that the washing brush is

free from dirt or other particles. Otherwise,

it may damage the paint work.

– Note: Suitable for use with detergents.

Set the dosage regulator to the desired

suction volume for detergent.

The Delta-Racer combines a wash brush

with a rotating high pressure jet. Therefore,

it is especially suited for vehicle cleaning or

heavily soiled surfaces.

 Danger

Do not reach under the edge of

the Delta Racer during opera-

tion!

Please use exclusively KÄRCHER deter-

gents and care products to carry out the re-

spective cleaning task, as these were

specifically developed for your appliance.

The use of other detergents and care prod-

ucts may lead to premature wear and can

invalidate your warranty claims. Please ob-

tain information at your local dealer or re-

quest information directly from KÄRCHER.

 Illustration

Pull detergent suction hose as far as is

required out of the housing.

Suspend end of detergent suction hose

in a container filled with detergent.

 Use spray lance with pressure regula-

tion (Vario Power).

 Turn the spray lance to "Mix" position.

Note: This will mix the detergent with

the water stream.

Note: If required, the washing brushes can

be used to work with detergent.

 Spray the detergent sparingly on the

dry surface and allow it to react, but not

to dry.

 Spray off loosened dirt with the high-

pressure jet.

 Release the lever on the trigger gun.

 Lock the lever on the trigger gun.

 During longer breaks (more than 5 min-

utes), also turn the appliance off using

the "0/OFF" switch.

Caution

Only separate the high-pressure hose from

the trigger gun or the appliance while there

is no pressure in the system.

 After working with detergent, suspend

detergent suction hose in a container

filled with clear water, switch the appli-

ance on for around 1 minute once the

spray lance has been removed and

rinse until water runs clear.

 Release the lever on the trigger gun.

 Turn off the appliance "0/OFF".

 Turn off tap.

 Detach the appliance from the water

supply.

Caution: When disconnecting the sup-

ply or high pressure hose, warm water

may leak from the connections after op-

eration.

 Press the lever on the trigger gun to re-

lease any remaining pressure in the

system.

 Lock the lever on the trigger gun.

 Pull out the mains plug.

Rotary washing brush

Delta-Racer D150

Working with detergent

Recommended cleaning method

Interrupting operation

Finish operation

17EN

– 9

Caution

In order to prevent accidents or injuries,

keep in mind the weight of the appliance

during transport (see Specifications).

 Lift appliance by the carrying handle

and carry it.

 Pull the appliance by its transport han-

dle.

 Secure the appliance against shifting

and tipping over.

Caution

In order to prevent accidents or injuries,

keep in mind the weight of the appliance

when selecting a storage location for it (see

Specifications).

 Park the machine on an even surface.

 Press the disconnect on the hand spray

gun and remove the high pressure hose

from the hand spray gun.

 Push the casing of the quick coupling

for the high pressure hose toward the

rear and disconnect the high pressure

hose from the appliance.

 Stow away the mains cable, the high-

pressure hose and accessory at the ap-

pliance.

Prior to extended storage periods, as dur-

ing the winter, also observe the instructions

in the Care section.

Caution

Protect the appliance and its accessories

against frost.

The appliance and its accessories can get

destroyed through frost if there are any wa-

ter residues in them. To avoid damage to

them:

 Completely drain all water from the ap-

pliance: Switch the appliance on with

detached high-pressure hose and de-

tached water supply (max. 1 minute)

and wait, until no more water exits at the

high-pressure connection. Turn off the

appliance.

 Store the appliance and the entire ac-

cessories in a frost-safe room.

Transport

When transporting by hand

When transporting in vehicles

Storage

Storing the Appliance

Frost protection

18 EN

– 10

 Danger

Turn off the appliance and remove the

mains plug prior to any care and mainte-

nance work.

Prior to longer periods of storage, e.g. in

the winter:

 Remove filter from suction hose for de-

tergent and clean under running water.

 Pull out the sieve in the water connec-

tion using flat-nose pliers and clean un-

der running water.

The appliance is maintenance-free.

Use only original KÄRCHER spare parts.

You will find a list of spare parts at the end

of these operating instructions.

You can rectify minor faults yourself with

the help of the following overview.

If in doubt, please consult the authorized

customer service.

 Danger

Turn off the appliance and remove the

mains plug prior to any care and mainte-

nance work.

Repair works may only be performed by the

authorized customer service.

 Pull on the lever of the trigger gun; the

device will switch on.

 Check whether the voltage indicated on

the type plate corresponds to the volt-

age of the mains supply.

 Check the mains connection cable for

damages.

 Check setting at the spray lance.

 Appliance ventilation: Switch the appli-

ance on with the high-pressure hose

detached and operate (max. 2 minutes)

until the water exits the high-pressure

connection without bubbles. Switch off

appliance and reconnect high-pressure

hose.

 Check the water supply.

 Pull out the sieve in the water connec-

tion using flat-nose pliers and clean un-

der running water.

Cause: Voltage reduction due to weak

mains supply or when using an extension

cable.

 When switching on, first pull the lever of

the trigger gun and then switch the ap-

pliance switch to "I/ON".

 Clean high-pressure nozzle: Remove

dirt and debris from the nozzle bore, us-

ing a needle and rinse through with wa-

ter from the front.

 Check water flow quantity.

 Slight leakage from the appliance pump

is normal. If the leakage increases con-

tact the authorized customer service.

 Use spray lance with pressure regula-

tion (Vario Power).

Turn the spray lance to "Mix" position.

 Clean the detergent suction hose filter.

 Check the detergent suction hose for

kinks.

Maintenance and care

Care

Maintenance

Spare parts

Troubleshooting

Appliance is not running

Pressure does not build up in the

appliance

Appliance does not start, motor hums

Strong pressure fluctuations

Appliance is leaking

No detergent infeed

19EN

– 11

Subject to technical modifications!

We hereby declare that the machine de-

scribed below complies with the relevant

basic safety and health requirements of the

EU Directives, both in its basic design and

construction as well as in the version put

into circulation by us. This declaration shall

cease to be valid if the machine is modified

without our prior approval.

The undersigned act on behalf and under

the power of attorney of the company man-

agement.

Authorised Documentation Representative

S. Reiser

Alfred Kärcher GmbH Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Phone: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2012/01/01

Technical specifications

K 3.500

K 4.500

K 5.500

Electrical connection

Voltage 230

1~50

Connected load 1,8 1,9 2,1 kW

Protection class IP X5

Protective class I

Mains fuse (slow-blow) 10 A

Water connection

Max. feed pressure 0,8 MPa

Max. feed temperature 40 °C

Min. feed volume 10 I/min

Max. Suction height 0,5 m

Performance data

Working pressure 11 12 12,5 MPa

Max. permissible pres-

sure

12 13 14 MPa

Water flow rate 6,3 6,7 7,5 I/min

Detergent flow rate 0,3 I/min

Recoil force of trigger

gun

15 N

Dimensions and weights

Length 876 mm

Width 325 mm

Height 285 mm

Weight, ready to oper-

ate with accessories

12,012,513,0 kg

Values determined as per EN 60335-2-79

Hand-arm vibration

value

Uncertainty K

< 2,5

0,3

m/s

Sound pressure level

Uncertainty K

dB(A)

Sound power level L

+ Uncertainty K

89 89 89 dB(A)

EC Declaration of Conformity

Product: High-pressure cleaner

Type: 1.180-xxx / 1.181-xxx

Relevant EU Directives

2006/42/EC (+2009/127/EC)

2004/108/EC

2000/14/EC

Applied harmonized standards

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Applied conformity evaluation method

2000/14/EC: Appendix V

Sound power level dB(A)

K 3.500 K 4.500 K 5.500

Measured: 87 87 87

Guaranteed: 89 89 89

CEO

Head of Approbation

20 EN

– 3

Cher client,

Lire cette notice originale avant

la première utilisation de votre

appareil, se comporter selon ce qu'elle re-

quièrt et la conserver pour une utilisation ul-

térieure ou pour le propriétaire futur.

Ce nettoyeur haute pression ne doit être

utilisé que pour un usage privé:

– pour le nettoyage de machines, véhi-

cules, bâtiments, outils, fassades, ter-

rasses, outils de jardinage etc. avec un

jet d'eau sous pression (et si besoin en

ajoutant des détergents).

– avec des accessoires, pièces de re-

change et détergents homologués par

Kärcher

. Veuillez respecter les

consignes livrées avec les détergents.

Le jet haute pression ne doit

être dirigé ni sur des per-

sonnes ou des animaux, ni sur

des installations électriques

actives, ni sur l'appareil lui-

même. Mettre l'appareil à

l'abri du gel.

 Danger

Pour un danger immédiat qui peut avoir

pour conséquence la mort ou des bles-

sures corporelles graves.

몇 Avertissement

Pour une situation potentiellement dange-

reuse qui peut avoir pour conséquence des

blessures corporelles graves ou la mort.

Attention

Pour une situation potentiellement dange-

reuse qui peut avoir pour conséquence des

blessures légères ou des dommages maté-

riels.

Les matériaux constitutifs de l’embal-

lage sont recyclables. Ne pas jeter

les emballages dans les ordures ména-

gères, mais les remettre à un système de

recyclage.

Les appareils usés contiennent des

matériaux précieux recyclables les-

quels doivent être apportés à un sys-

tème de recyclage. Pour cette raison,

utilisez des systèmes de collecte adéquats

afin d'éliminer les appareils usés.

Instructions relatives aux ingrédients

(REACH)

Les informations actuelles relatives aux in-

grédients se trouvent sous :

www.kaercher.com/REACH

Dans chaque pays, les conditions de ga-

rantie en vigueur sont celles publiées par

notre société de distribution responsable.

Les éventuelles pannes sur l’appareil sont

réparées gratuitement dans le délai de va-

lidité de la garantie, dans la mesure où

celles-ci relèvent d'un défaut matériel ou

d'un vice de fabrication. En cas de recours

en garantie, adressez-vous à votre reven-

deur ou au service après-vente agréé le

plus proche munis de votre preuve d'achat.

(Adresse au dos)

Table des matières

Consignes générales . . . . . . . . . FR 3

Consignes de sécurité . . . . . . . . FR 4

Utilisation . . . . . . . . . . . . . . . . . . FR 6

Transport. . . . . . . . . . . . . . . . . . . FR 9

Entreposage . . . . . . . . . . . . . . . . FR 9

Entretien et maintenance . . . . . . FR 10

Assistance en cas de panne . . . . FR 10

Caractéristiques techniques . . . . FR 11

Déclaration de conformité CE . . . FR 11

Consignes générales

Utilisation conforme

Symboles sur l'appareil

Symboles utilisés dans le mode

d'emploi

Protection de l’environnement

Garantie

21FR

– 4

 Danger

 Ne jamais saisir la fiche secteur ni la

prise de courant avec des mains hu-

mides.

 Ne jamais mettre l’appareil en service si

le câble d’alimentation ou des pièces

importantes de l’appareil, telles que par

exemple le flexible haute pression, le

poignée-pistolet ou les dispositifs de

sécurité sont endommagés.

 Vérifier avant chaque utilisation que le

câble d'alimentation et la fiche secteur

ne sont pas endommagés. Un câble

d’alimentation endommagé doit immé-

diatement être remplacé par le service

après-vente ou un électricien agréé.

 Vérifier avant chaque utilisation que le

flexible haute-pression n'est pas en-

dommagé. Un flexible haute pression

endommagé doit immédiatement être

remplacé.

 Il est interdit d’utiliser l’appareil dans

des zones présentant des risques d’ex-

plosion.

 Si l’appareil est utilisé dans des zones

de danger (par exemple des stations

essence), il faut tenir compte des

consignes de sécurité correspon-

dantes.

 Une utilisation incorrecte des jets haute

pression peut présenter des dangers.

Le jet ne doit pas être dirigé sur des per-

sonnes, animaux, installations élec-

triques actives ni sur l'appareil lui-

même.

 Ne jamais diriger le jet haute pression

sur soi-même ni sur d’autres personnes

dans le but de nettoyer les vêtements

ou les chaussures.

 Ne jamais laver au jet des objets conte-

nant des substances nocives (par

exemple de l’amiante).

 Le jet haute pression risque d’endom-

mager les pneus/valves de véhicules et

les pneus risquent d’éclater. Le premier

indice d’endommagement est une dé-

coloration du pneu. Des pneus/valves

de véhicules endommagés présentent

des dangers de mort. Il faut toujours se

tenir au moins à 30 cm des pièces pour

les laver au jet !

 Risque d'explosion !

Ne pas pulvériser de liquides inflam-

mables.

Ne jamais aspirer des liquides conte-

nant des solvants ni des acides ou des

solvants non dilués, tels que par

exemple de l’essence, du diluant pour

peinture ou du fuel ! Le nuage de pulvé-

risation est extrêmement inflammable,

explosif et toxique. Ne pas utiliser

d’acétone, d’acides ni de solvants non

dilués, du fait de leur effet corrosif sur

les matériaux constituant l’appareil.

몇 Avertissement

 La fiche secteur et la fiche d'une ral-

longe doivent être étanches et ne doi-

vent pas reposer dans l'eau.

 Des rallonges non adaptées peuvent

présenter des risques. Utiliser à l’air

libre uniquement des câbles de rallonge

autorisées et marquées de façon adé-

quate avec une section suffisante du

conducteur.

1 - 10 m : 1,5 mm

; 10 - 30 m: 2,5 mm

 Toujours dérouler entièrement les ral-

longes de l’enrouleur de câble.

 Les flexibles haute pression, les robi-

nets et les raccords sont importants

pour la sécurité de l’appareil. N'utiliser

que des flexibles haute pression, des

robinets et des raccords recommandés

par le fabricant.

 Cet appareil n'est pas destiné à être uti-

lisé par des personnes avec des capa-

cités physiques, sensorielles ou

mentales restreintes.

L’appareil ne doit jamais être utilisé par

des enfants ni par des personnes non

avisées.

Les enfants doivent être surveillés pour

s'assurer qu'ils ne jouent pas avec l'ap-

pareil.

 Tenir les films plastiques d'emballages

hors de portée des enfants, risque

d'étouffement !

Consignes de sécurité

22 FR

– 5

 Cet appareil a été conçu pour l’utilisa-

tion de détergents ayant été fournis ou

recommandés par le fabricant. L’utilisa-

tion d’autres détergents ou d’autres

produits chimiques peut nuire à la sécu-

rité de l’appareil.

 L’utilisateur doit faire preuve d'un usage

conforme de l'appareil. Il doit prendre

en considération les données locales et

lors du maniement de l’appareil, il doit

prendre garde aux tierces personnes,

et en particulier aux enfants.

 L’appareil ne doit jamais être utilisé si

d’autres personnes figurent dans le

rayon de portée de l’appareil, à moins

que ces personnes ne portent des vête-

ments de protection.

 Pour se protéger contre les éclabous-

sures ou les poussières, porter le cas

échéant des vêtements et des lunettes

de protection.

Attention

 Lors des pauses d'exploitation prolon-

gées, mettre l'appareil hors service au

niveau du sectionneur général / de l'in-

terrupteur d'appareil ou de la fiche sec-

teur.

 Ne pas exploiter l'appareil à des tempé-

ratures inférieures à 0 °C.

 Une distance d'au moins 30 cm entre la

lance et les surfaces peintes est néces-

saire pour éviter tout endommagement.

 Ne jamais laisser l’appareil sans sur-

veillance lorsqu’il est en marche.

 Veiller à ne pas abîmer ni endommager

le câble d’alimentation ni le câble de ral-

longe en roulant dessus, en les coin-

çant ni en tirant violemment dessus.

Protéger les câbles d’alimentation

contre la chaleur, l’huile et les bords

tranchants.

 Toutes les pièces conductrices dans la

zone de travail doivent être protégées

contre les jets d’eau.

 L’appareil doit uniquement être raccor-

dé à un branchement électrique mis en

service par un électricien conformé-

ment à la norme IEC 60364.

 L'appareil doit être raccordé unique-

ment au courant alternatif. La tension

doit être identique avec celle indiquée

sur la plaque signalétique de l’appareil.

 Pour des raisons de sécurité, nous re-

commandons fondamentalement que

l'appareil soit exploité avec un disjonc-

teur de courant de défaut (max. 30 mA).

 Tous travaux de nettoyage produisant

des eaux usées contenant de l’huile,

par exemple un nettoyage de moteur ou

de bas de chassis, doivent uniquement

être effectués à des postes de lavage

équipés d’un séparateur d’huile.

Attention

Le but des dispositifs de sécurité est de

protéger l'utilisateur. Ils ne doivent en au-

cun cas être transformés ou désactivés.

L'interrupteur principal empêche un fonc-

tionnement involontaire de l'appareil.

Le verrouillage verrouille le levier de la poi-

gnée-pistolet et empêche un démarrage

non désiré de l'appareil.

Le clapet de décharge évite un dépassage

de la pression de service admissible.

Si vous relâchez la gâchette, la pompe est

éteinte par un manocontacteur, le jet haute

pression est interrompu. Si vous appuyez à

nouveau sur le levier, la pompe est remise

en marche.

Attention

Avant d'effectuer toute opération avec ou

sur le travail, en assurer la stabilité afin

d'éviter tout accident ou tout endommage-

ment.

– La stabilité de l'appareil est assurée

lorsqu'il peut être posé sur une surface

plane.

Dispositifs de sécurité

Interrupteur principal

Verrouillage poignée-pistolet

Clapet de décharge avec pressostat

Conditions pour la stabilité

23FR

– 6

L'étendue de la fourniture de votre appareil

figure sur l'emballage. Lors du déballage,

contrôler l’intégralité du matériel.

S'il manque des accessoires ou en cas de

dommages imputables au transport, infor-

mer immédiatement le revendeur.

Les présentes instructions de service décri-

vent les modèles de base des appareils de

nettoyage haute pression répertoriés sur la

page de garde.

Ces instructions de service décrivent l'équi-

pement maximum. Suivant le modèle, la

fourniture peut varier (voir l'emballage).

Illustrations voir page 2

1 Raccord pour l'arrivée d'eau

2 Flexible haute pression

3 Accouplement rapide pour flexible

haute pression

4 Arrivée d'eau avec tamis intégré

5 Interrupteur principal "0/OFF" / "I/ON"

6 Poignée de transport

7 Flexible d'aspiration pour le détergent

8 Crochet-support pour le flexible haute

pression et le câble d'alimentation

9 Câble d'alimentation secteur avec fiche

secteur

10 Support pour accessoires

11 Roues

12 Poignée-pistolet

13 Verrouillage poignée-pistolet

14 Touche pour séparer le tuyau à haute

pression de la poignée-pistolet

15 Lance avec réglage de la pression (Va-

rio Power)

16 Lance avec rotabuse

17 Brosse de lavage

18 Brosse de lavage rotative

19 Delta-Racer D150

Les accessoires spéciaux élargissent le

champ d'action de votre appareil. Vous

trouverez de plus amples informations

chez votre revendeur Kärcher

Monter les pièces jointes en vrac à l'appa-

reil avant la mise en service.

 Illustration

Presser les roues dans la fixation et les

freiner à l'aide de l'obturateur ci-joint en

respectant l'orientation de l'obturateur.

Sont nécessaires : les 2 vis livrées ainsi

qu'un tournevis à lame cruciforme PH 2.

 Illustration

Insérer la poignée de transport dans le

guidage et la freiner à l'aide des 2 vis.

 Illustration

Suspendre le filet d'accessoires au cro-

chet, comme le montre l'illustration.

 Illustration

Enficher le flexible haute pression dans

la poignée-pistolet jusqu'à ce qu'il s'en-

clenche de manière audible.

Remarque : Veiller à un alignement

correct du nipple de raccordement.

Contrôler que la connexion est bien

fixée en tirant sur le flexible haute pres-

sion.

몇 Avertissement

Selon les directives en vigueur,

l'appareil ne doit jamais être ex-

ploité sans séparateur système

sur le réseau d'eau potable. Utili-

ser un séparateur système approprié de la

Sté. Kärcher

ou en alternative un sépara-

teur système selon EN 12729 type BA.

L'eau qui s'est écoulée à travers un sépara-

teur systeme est classifiée comme non po-

table.

Attention

Toujours raccorder le séparateur du sys-

tème au niveau de l'alimentation en eau et

jamais directement sur l'appareil!

Utilisation

Contenu de livraison

Description de l’appareil

Accessoires en option

Avant la mise en service

Montage des roues

Montage de la poignée de transport

Mettre le filet d'accessoires en place

Relier le flexible haute pression à la

poignée-pistolet

Alimentation en eau

24 FR

– 7

Remarque : Des impuretés dans l'eau

peuvent endommager la pompe haute

pression et les accessoires. Il est recom-

mandé d'utiliser le filtre à eau Kärcher

(ac-

cessoires spéciaux, référence : 4.730-059)

à des fins de protection.

Respecter les prescriptions de votre socié-

té distributrice en eau.

Données de raccordement, voir plaque si-

gnalétique / caractéristiques techniques

 Utiliser un flexible renforcé (non livré)

avec un raccord standard. (diamètre

minimum 1/2 pouce ou 13 mm, lon-

gueur au moins 7,5 m).

 Illustration

Visser le raccord à l'arrivée d'eau de

l'appareil.

Fixer le flexible d'eau sur le raccord de

l'appareil et raccorder à l'alimentation

en eau.

Ce nettoyeur haute pression est approprié

pour l'aspiration de l'eau de surface, par ex.

des cuves d'eau de pluie ou étangs (hau-

teur manométrique maximale cf. caracté-

ristiques techniques) avec le flexible

d'aspiration avec soupape antiretour

Kärcher

(accessoires spéciaux, référence

: 4.440-238).

 Remplir le flexible d'aspiration

Kärcher

avec soupape antiretour avec

de l'eau, le visser sur le raccord d'eau et

l'accrocher dans la cuve d'eau.

 Séparer le flexible haute pression du

raccord haute pression de l'appareil.

 Mettre l'appareil en service "I/ON" et at-

tendre (max. 2 minutes) jusqu'à ce qu'il

s'écoule de l'eau sans bulle du raccord

haute pression.

 Mettre l'appareil hors service "0/OFF".

Attention

Une marche à sec de plus de 2 minutes en-

traîne des endommagements de la pompe

haute pression. Si l'appareil n'établit pas de

pression dans les deux minutes, le mettre

hors service et procéder de la manière indi-

quée dans les instructions du chapitre

"Aide en cas de défauts".

 Illustration

Enficher fermement le flexible haute

pression das le coupleur rapide su l'ap-

pareil, jusqu'à ce qu'il s'encliquette de

façon audible.

Remarque : Veiller à un alignement

correct du nipple de raccordement.

Contrôler que la connexion est bien fixée

en tirant sur le flexible haute pression.

 Illustration

Raccorder la lance à la poignée-pistolet et

la fixer en effectuant une rotation à 90°.

 Ouvrir le robinet d'eau complètement.

 Brancher la fiche secteur dans une

prise de courant.

 Interrupteur principal sur "I/ON".

 Danger

Le jet d'eau sortant de la buse haute pres-

sion provoque une force de réaction sur la

poignée-pistolet. Veiller à adopter une po-

sition stable et à tenir la poignée et la lance

fermement.

Attention

S'assurer avant le début du nettoyage que

le nettoyeur haute pression se trouve sur

un sol plan. Utiliser lors du nettoyage des

lunettes de protection et revêtir une tenue

de protection.

 Déverrouiller la manette de la poignée-

pistolet.

 Tirer le levier, l'appareil se met en ser-

vice.

Remarque : Si le levier est relâché, l'appa-

reil se met hors service. La haute pression

est conservée dans le système.

Raccordement à la conduite d'eau du

réseau public

Aspiration d'eau depuis des réservoirs

ouverts

Mise en service

Fonctionnement

25FR

– 8

Pour les travaux courants de nettoyage. La

pression de travail peut être réglable de

manière continue entre "Min" et "Max".

 Relâcher la manette de la poignée-pistolet.

 Tourner la lance sur la position souhaitée.

Remarque : convient aux travaux avec

détergent ; tourner pour cela la lance en

position « Mix ».

Pour les salissures tenaces.

Attention

Ne pas nettoyer les pneus, la carrosserie

ou les surfaces sensibles telles que le bois

avec la rotabuse pour éviter tout endom-

magement.

– Pas approprié pour un travail avec du

détergent.

– Remarque : appropriée au nettoyage

avec détergent.

Régler le régulateur de dosage sur le

débit d'aspiration voulu pour le déter-

gent.

La brosse de lavage rotative convient de fa-

çon idéale au nettoyage de véhicules.

Attention

Lors du nettoyage, la brosse de lavage doit

être exempte de crasse et autres particules

pour éviter tout endommagement de la

peinture.

– Remarque : appropriée au nettoyage

avec détergent.

Régler le régulateur de dosage sur le

débit d'aspiration voulu pour le déter-

gent.

Le Delta-Racer réunit une brosse de la-

vage et un jet rotatif haute pression. Il

convient par conséquent de façon idéale

au nettoyage de véhicules ou de surfaces

particulièrement encrassées

 Danger

Lors du fonctionnement, ne pas

mettre la main sous le bord du

Delta-Racer !

Utilisez pour la tâche de nettoyage respec-

tive exclusivement des détergents et des

produits d'entretien Kärcher

, car ceux-ci

ont été mis au point spécialement pour une

utilisation avec votre appareil. L'emploi

d'autres détergents ou produits de soin

peut entraîner une usure plus rapide et l'an-

nulation de la garantie. Veuillez vous infor-

mer chez votre distributeur spécialisé ou

consultez Kärcher

directement.

 Illustration

Tirer le flexible d'aspiration pour le dé-

tergent du logement à la longueur sou-

haitée.

Plonger le flexible d’aspiration pour le

détergent dans un récipient contenant

une solution de détergent.

 Utiliser la lance avec réglage de la pres-

sion (Vario Power).

 Tourner la lance sur la position "Mix".

Remarque : Ainsi, la solution de déter-

gent est mélangée au jet d'eau lors du

fonctionnement.

Remarque : Si nécessaire, il est également

possible d'utiliser les broches de lavage

pour le nettoyage avec détergent.

 Pulvériser le détergent sur la surface

sèche et laisser agir sans toutefois le

laisser sécher complètement.

 Retirer les saletés dissoutes au moyen

du jet haute pression.

 Relâcher la manette de la poignée-pis-

tolet.

 Verrouiller le levier de la poignée-pisto-

let.

 En cas de pauses de longue durée

(plus de 5 minutes), mettre en plus l'ap-

pareil hors service avec l'interrupteur

"0/OFF".

Lance avec réglage de la pression

(Vario Power)

Lance avec rotabuse

Brosse de lavage

Brosse de lavage rotative

Delta-Racer D150

Travail avec le détergent

Méthode de nettoyage conseillée

Interrompre le fonctionnement

26 FR

– 9

Attention

Séparer le tuyau haute pression de la poi-

gnée-pistolet ou de l'appareil uniquement

quand il n'y a pas de pression dans le sys-

tème.

 Après le travail avec le détergent, ac-

crocher le flexible d'aspiration dans un

récipient contenant de l'eau propre,

mettre l'appareil en marche environ

pendant une minute après avoir dé-

monté la lance et rincer.

 Relâcher la manette de la poignée-pis-

tolet.

 Mettre l'appareil hors service "0/OFF".

 Fermer le robinet d'eau.

 Séparer l'appareil de l'alimentation en

eau.

Attention : En cas de séparation du

flexible d'amenée ou haute pression, de

l'eau chaude peut s'échapper des rac-

cords avec le fonctionnement.

 Actionner la gachette de la poignée-pis-

tolet afin de faire échapper la pression

restante dans le système.

 Verrouiller le levier de la poignée-pisto-

let.

 Retirer le connecteur de la prise.

Attention

Afin d'éviter tout accident ou toute blessure

lors du transport, tenir compte du poids de

l'appareil (voir les caractéristiques tech-

niques).

 Soulever l'appareil avec la poignée et le

porter.

 Tirer l'appareil à l'aide de la poignée de

transport.

 Freiner l'appareil pour l'empêcher de

glisser et de basculer.

Attention

Afin d'éviter tout accident ou toute bles-

sure, tenir compte du poids de l'appareil

(voir les caractéristiques techniques) en

choisissant son emplacement pour le stoc-

kage.

 Garer l'appareil sur une surface plane.

 Appuyer sur la touche de séparation de

la poignée-pistolet et séparer le flexible

haute pression de celle-ci.

 Pousser le logement du couplage ra-

pide pour le flexible haute pression

dans le sens de la flèche et sortir le

flexible haute pression.

 Ranger le câble d'alimentation, le

flexible à haute pression et l'accessoire

sur l'appareil.

En cas de stockage prolongé, par ex. en hi-

ver, respecter en plus les recommanda-

tions fournies au chapitre Entretien.

Attention

Mettre l'appareil et les accessoires à l'abri

du gel.

L'appareil et les accessoires sont détruits

par le gel si l'eau n'a pas été totalement vi-

dée. Pour éviter tout endommagement :

 Vider complètement l'eau de l'appareil :

Mettre l'appareil en service sans le

flexible haute pression raccordé et sans

alimentation d'eau raccordé (max. 1

min.) et attendre jusqu''à ce qu'il ne

sorte plus d'eau du raccord haute pres-

sion. Désactiver l'appareil.

 Conserver l'appareil et l'intégralité des

accessoires dans un endroit à l'abri du

gel.

Fin de l'utilisation

Transport

Transport manuel

Transport dans des véhicules

Entreposage

Ranger l’appareil

Protection antigel

27FR

– 10

 Danger

Avant tout travail d'entretien et de mainte-

nance, mettre l'appareil hors tension et dé-

brancher la fiche secteur.

Avant un stockage prolongé, par exemple

en hiver :

 Retirer le filtre du flexible d'aspiration

pour détergent et le nettoyer à l'eau

courante.

 Enlever le tamis de l'arrivée d'eau à

l'aide d'une pince et le nettoyer à l'eau

courante.

L'appareil ne nécessite aucune mainte-

nance.

Utiliser uniquement des pièces de re-

change de la marque Kärcher

. Vous trou-

verez une liste des pièces de rechanges à

la fin de cette notice.

Il est possible de résoudre des pannes

sans trop grande gravité en utilisant la liste

suivante.

En cas de doute, s'adresser au service

après-vente agréé.

 Danger

Avant tout travail d'entretien et de mainte-

nance, mettre l'appareil hors tension et dé-

brancher la fiche secteur.

Seul le service après-vente agréé est auto-

risé à effectuer des travaux de réparation

ou des travaux concernant les pièces élec-

triques de l'appareil.

 Tirer le levier de la poignée pistolet,

l'appareil se met en service.

 Vérifier que la tension indiquée sur la

plaque signalétique correspond à la

tension de la prise de courant.

 Vérifier si le câble d'alimentation est en-

dommagé

 Contrôler le réglage sur la lance.

 Purger l'appareil : Mettre l'appareil en

service sans flexible haute pression et

attendre (max. 2 minutes) jusqu'à ce

qu'il s'écoule de l'eau sans bulle du rac-

cord haute pression. Mettre l'appareil

hors tension et raccorder le flexible

haute pression.

 Contrôler l'alimentation en eau.

 Enlever le tamis de l'arrivée d'eau à

l'aide d'une pince et le nettoyer à l'eau

courante.

Cause : Chute de tension en raison d'un ré-

seau électrique faible ou d'utilisation d'un

câble de rallonge.

 Lors de la mise en service, tirer en pre-

mier sur le levier de la poignée-pistolet,

puis mettre l'interrupteur principal sur "I/

ON".

 Nettoyer la buse à haute pression :

Ôtez les salissures situées dans l'orifice

de la buse à l'aide d'une aiguille et rin-

cez-la avec de l'eau.

 Contrôler la quantité d'eau alimentée.

 Une fuite minime au niveau de l'appareil

peut survenir sous certaines conditions

techniques. Si la fuite est importante,

contacter le service après-vente agréé.

 Utiliser la lance avec réglage de la pres-

sion (Vario Power).

Tourner la lance sur la position "Mix".

 Nettoyer le filtre situé sur le flexible

d'aspiration du détergent.

 Vérifier que le flexible d’aspiration à dé-

tergent n’est plié en aucun endroit.

Entretien et maintenance

Entretien

Maintenance

Pièces de rechange

Assistance en cas de panne

L'appareil ne fonctionne pas

L'appareil ne monte pas en pression

L'appareil ne démarre pas, le moteur

ronronne

Fluctuations de pression importantes

Appareil non étanche

Le détergent n'est pas aspirée

28 FR

– 11

Sous réserve de modifications

techniques !

Nous certifions par la présente que la ma-

chine spécifiée ci-après répond de par sa

conception et son type de construction ain-

si que de par la version que nous avons

mise sur le marché aux prescriptions fon-

damentales stipulées en matière de sécuri-

té et d’hygiène par les directives

européennes en vigueur. Toute modifica-

tion apportée à la machine sans notre ac-

cord rend cette déclaration invalide.

Les soussignés agissent sur ordre et sur

procuration de la Direction commerciale.

Responsable de la documentation:

S. Reiser

Alfred Kärcher GmbH Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Téléphone : +49 7195 14-0

Télécopieur : +49 7195 14-2212

Winnenden, 2012/01/01

Caractéristiques techniques

K 3.500

K 4.500

K 5.500

Branchement électrique

Tension 230

1~50

Puissance de raccordement 1,8 1,9 2,1 kW

Degré de protection IP X5

Classe de protection I

Protection du réseau (à

action retardée)

10 A

Arrivée d'eau

Pression d'alimentation

(max.)

0,8 MPa

Température d'alimentation

(max.)

40 °C

Débit d'alimentation (min.) 10 l/min

Hauteur max. de l'aspira-

tion

0,5 m

Performances

Pression de service 11 12 12,5 MPa

Pression maximale admis-

sible

12 13 14 MPa

Débit (eau) 6,3 6,7 7,5 l/min

Débit (détergent) 0,3 l/min

Force de réaction sur la

poignée-pistolet

15 N

Dimensions et poids

Longueur 876 mm

Largeur 325 mm

Hauteur 285 mm

Poids, opérationnel avec

accessoires

12,0 12,5 13,0 kg

Valeurs déterminées selon EN 60335-2-79

Valeur de vibrations bras-

main

Incertitude K

< 2,5

0,3

m/s

Niveau de pression sonore

Incertitude K

dB(A)

Niveau de pression sonore

+ incertitude K

89 89 89 dB(A)

Déclaration de conformité CE

Produit: Nettoyeur haute pression

Type: 1.180-xxx / 1.181-xxx

Directives européennes en vigueur :

2006/42/CE (+2009/127/CE)

2004/108/CE

2000/14/CE

Normes harmonisées appliquées :

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Procédures d'évaluation de la conformité

2000/14/CE: Annexe V

Niveau de puissance acoustique dB(A)

K 3.500 K 4.500 K 5.500

Mesuré: 87 87 87

Garanti: 89 89 89

CEO

Head of Approbation

29FR

– 3

Gentile cliente,

Prima di utilizzare l'apparecchio

per la prima volta, leggere le

presenti istruzioni originali, seguirle e con-

servarle per un uso futuro o in caso di riven-

dita dell'apparecchio.

Utilizzate questa idropulitrice esclusiva-

mente nell'uso domestico:

– per la pulizia di macchine, veicoli, edifi-

ci, attrezzi, facciate, terrazzi, attrezzi da

giardinaggio ecc. con getto d'acqua ad

alta pressione (se necessario con l'ag-

giunta di detergenti).

– con accessori, pezzi di ricambio e de-

tergenti autorizzati da KÄRCHER. Ri-

spettate le indicazioni allegate ai

detergenti.

Il getto ad alta pressione non

va mai puntato su persone,

animali, equipaggiamenti elet-

trici attivi o sull'apparecchio

stesso. Proteggere l'apparec-

chio dal gelo.

 Pericolo

Per un rischio imminente che determina le-

sioni gravi o la morte.

몇 Attenzione

Per una situazione di rischio possibile che po-

trebbe determinare lesioni gravi o la morte.

Attenzione

Per una situazione di rischio possibile che

potrebbe determinare danni leggeri a per-

sone o cose.

Tutti gli imballaggi sono riciclabili. Gli

imballaggi non vanno gettati nei rifiuti

domestici, ma consegnati ai relativi centri di

raccolta.

Gli apparecchi dismessi contengono

materiali riciclabili preziosi e vanno

perciò consegnati ai relativi centri di

raccolta. Si prega quindi di smaltire gli ap-

parecchi dismessi mediante i sistemi di rac-

colta differenziata.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono

disponibili all'indirizzo:

www.kaercher.com/REACH

Le condizioni di garanzia valgono nel ri-

spettivo paese di pubblicazione da parte

della nostra società di vendita competente.

Entro il termine di garanzia eliminiamo gra-

tuitamente eventuali guasti all’apparecchio,

se causati da difetto di materiale o di produ-

zione. Nei casi previsti dalla garanzia si

prega di rivolgersi al proprio rivenditore, op-

pure al più vicino centro di assistenza auto-

rizzato, esibendo lo scontrino di acquisto.

(Indirizzo vedi retro)

Indice

Avvertenze generali . . . . . . . . . . IT 3

Norme di sicurezza . . . . . . . . . . . IT 4

Uso . . . . . . . . . . . . . . . . . . . . . . . IT 6

Trasporto. . . . . . . . . . . . . . . . . . . IT 9

Supporto . . . . . . . . . . . . . . . . . . . IT 9

Cura e manutenzione . . . . . . . . . IT 10

Guida alla risoluzione dei guasti . IT 10

Dati tecnici . . . . . . . . . . . . . . . . . IT 11

Dichiarazione di conformità CE. . IT 11

Avvertenze generali

Uso conforme a destinazione

Simboli riportati sull’apparecchio

Simboli riportati nel manuale d'uso

Protezione dell’ambiente

Garanzia

30 IT

– 4

 Pericolo

 Non toccare mai la spina e la presa con

le mani bagnate.

 Non accendere l'apparecchio nel caso il

cavo di allacciamento alla rete o parti

importanti dell'apparecchio, per es. il

tubo flessibile di alta pressione, la pisto-

la a spruzzo oppure i dispositivi di sicu-

rezza siano danneggiati.

 Prima di ogni utilizzo controllare che il

cavo di allacciamento alla rete e la spi-

na di alimentazione non presentino

danni. Far sostituire immediatamente il

cavo di allacciamento alla rete danneg-

giato dal servizio clienti autorizzato/da

un elettricista specializzato.

 Prima di ogni utilizzo controllare che il

tubo flessibile alta pressione non sia

danneggiato. Sostituire immediatamen-

te il tubo flessibile alta pressione dan-

neggiato.

 E' vietato l'utilizzo in ambienti a rischio

di esplosione.

 In caso di utilizzo dell'apparecchio in

ambienti a rischio (per es. stazioni di

servizio) devono essere rispettate le re-

lative norme di sicurezza.

 Getti ad alta pressione possono risulta-

re pericolosi se usati in modo improprio.

Il getto non va mai puntato su persone,

animali, equipaggiamenti elettrici attivi

o sull'apparecchio stesso.

 Non puntare il getto ad alta pressione

su altri o su se stessi per pulire indu-

menti o calzature.

 Non spruzzare oggetti che possano

contenere sostanze tossiche (per es.

amianto).

 Pneumatici/valvole di pneumatici pos-

sono essere danneggiati e scoppiare se

trattati con getto ad alta pressione. Il

primo segno è dato dal cambiamento

del colore del pneumatico. Pneumatici/

valvole di pneumatici danneggiati pos-

sono essere pericolosissimi. Mantene-

re una distanza del getto di almeno 30

cm durante la pulizia!

 Rischio di esplosione!

Non nebulizzare alcun liquido infiam-

mabile.

Non aspirare mai liquidi contenenti sol-

venti o acidi allo stato puro o solventi!

Ne fanno parte per es. benzina, diluenti

per vernici o gasolio. La nebbia di pol-

verizzazione è altamente infiammabile,

esplosiva e velenosa. Non utilizzare

acetone, acidi allo stato puro e solventi,

in quanto corrodono i materiali utilizzati

nell'apparecchio.

몇 Attenzione

 La spina di alimentazione ed il collega-

mento del cavo prolunga utilizzato de-

vono essere a tenuta d'acqua e non

devono trovarsi in acqua.

 Prolunghe non adatte possono risultare

pericolose. All'aperto utilizzate solo pro-

lunghe autorizzate e previste per

quell'utilizzo con sezione di conduzione

sufficiente:

1 - 10 m: 1,5 mm

; 10 - 30 m: 2,5 mm

 Estrarre il cavo prolunga sempre com-

pletamente dall'avvolgicavo.

 I tubi flessibili alta pressione, i raccordi

e i giunti di accoppiamento sono impor-

tanti per la sicurezza dell'apparecchio.

Utilizzare esclusivamente tubi flessibili

alta pressione, raccordi e giunti di sicu-

rezza raccomandati dal produttore.

 Questo apparecchio non è indicato ad

essere utilizzato da persone con limita-

te capacità fisiche, sensoriali o mentali.

L'apparecchio non deve essere utilizza-

to da bambini e da persone non autoriz-

zate.

I bambini devono essere sorvegliati af-

finché non giochino con l'apparecchio.

 Tenere le pellicole di imballaggio fuori

dalla portata dei bambini. Rischio di

asfissia!

 Questo apparecchio è stato concepito

per essere utilizzato con i detergenti

forniti dal produttore o da esso racco-

mandati. L'utilizzo di altri detergenti o

agenti chimici può compromettere la si-

curezza dell'apparecchio.

Norme di sicurezza

31IT

– 5

 L'operatore deve utilizzare l'apparec-

chio in modo conforme a destinazione.

Deve tener conto delle condizioni pre-

senti in loco e durante il lavoro con l'ap-

parecchio fare attenzione alle persone

nelle vicinanze.

 Non utilizzare l'apparecchio in presen-

za di persone nelle immediate vicinan-

ze, a meno che non indossino gli

indumenti protettivi adeguati.

 Per proteggersi dagli spruzzi d'acqua o

di sporco indossare indumenti e occhia-

li di protezione adatti.

Attenzione

 In caso di pause di esercizio prolungate

disattivare l'apparecchio dall'interrutto-

re principale / interruttore dell'apparec-

chio o tirare la spina di rete.

 Non utilizzare l'apparecchio in caso di

temperature inferiori a 0 °C.

 Mantenere una distanza minima di 30

cm del getto durante la pulizia di super-

fici verniciate, in modo da evitare dan-

neggiamenti.

 Non lasciare mai l'apparecchio incusto-

dito quando è acceso.

 Prestare attenzione che il cavo di allac-

ciamento alla rete o il cavo prolunga

non vengano danneggiati passandovi

sopra, schiacciandoli, tirandoli o simili.

Proteggere i cavi di rete contro il caldo

eccessivo, olio e spigoli vivi.

 Tutti i componenti conduttori nell'area di

lavoro devono essere protetti contro i

getti di acqua.

 Allacciare l'apparecchio solo ad un col-

legamento elettrico installato da un in-

stallatore elettrico in conformità alla

norma IEC 60364.

 Collegare l'apparecchio solo a corrente

alternata. La tensione deve corrispon-

dere a quella indicata sulla targhetta

dell'apparecchio.

 Per motivi di sicurezza si consiglia in li-

nea di principio di utilizzare l'apparec-

chio solo con un interruttore

differenziale (max. 30 mA).

 I lavori di pulizia durante i quali si produ-

ce acqua di scarico contenente olio, per

es.la pulizia di motori, di sottoscocche

vanno effettuati esclusivamente in luo-

ghi di lavaggio provvisti di separatori

d'olio.

Attenzione

I dispositivi di sicurezza servono alla prote-

zione dell'utente e non devono essere mo-

dificati o essere utilizzati al di fuori della loro

funzione.

L'interruttore dell'apparecchio impedisce

l'azionamento accidentale dell'apparec-

chio.

Il dispositivo di blocco inibisce la leva della

pistola a spruzzo ed impedisce l'aziona-

mento accidentale dell'apparecchio.

La valvola di troppo pieno impedisce che

venga superata la pressione di esercizio

massima consentita.

Se si allenta la leva della pistola a spruzzo,

il pressostato spegne la pompa, il getto ad

alta pressione si ferma. Se si tira la leva, si

riattiva la pompa.

Attenzione

Prima di qualsiasi intervento con o sull'ap-

parecchio è necessario renderlo stabile per

evitare incidenti o danneggiamenti.

– La stabilità dell'apparecchio è garantita

quando viene posizionato su una su-

perficie piana.

Dispositivi di sicurezza

Interruttore dell'apparecchio

Blocco della pistola a spruzzo

Valvola di troppopieno con pressostato

Presupposti per la stabilità

32 IT

– 6

La fornitura del Suo apparecchio è riportata

sulla confezione. Controllare che il conte-

nuto dell'imballaggio sia completo.

In caso di accessori assenti o danni dovuti

al trasporto si prega di contattare il rivendi-

tore.

Le presenti istruzioni per l'uso descrivono i

modelli base delle idropulitrici riportate in

copertina.

In questo manuale d'uso è descritta la do-

tazione massima. In base al modello si pos-

sono verificare delle differenze nella

fornitura (vedi imballaggio).

Figure vedi pag. 2

1 Giunto per collegamento dell'acqua

2 Tubo flessibile alta pressione

3 Giunto rapido per tubo flessibile di alta

pressione

4 Collegamento dell'acqua con filtro mon-

tato

5 Interruttore dell'apparecchio „0/OFF“ /

„I/ON“

6 Maniglia per trasporto

7 Tubo flessibile di aspirazione per deter-

gente

8 Gancio di conservazione per tubo fles-

sibile di alta pressione e cavo di allac-

ciamento alla rete

9 Cavo di allacciamento alla rete con con-

nettore

10 Custodia degli accessori

11 Ruote

12 Pistola a spruzzo

13 Blocco della pistola a spruzzo.

14 Tasto per scollegare il tubo flessibile di

alta pressione dalla pistola a spruzzo

15 Lancia con regolazione della pressione

(Vario Power)

16 Lancia con fresa per lo sporco

17 Spazzola di lavaggio

18 Spazzola di lavaggio rotante

19 Delta-Racer D150

Gli accessori optional aumentano le possi-

bilità di utilizzo dell'apparecchio. Maggiori

informazioni sono a vostra disposizione dal

vostro rivenditore KÄRCHER.

Prima della messa in funzione montare i

componenti singoli dell'apparecchio.

 Figura

Premere le ruote nell'alloggiamento e

bloccarle con il tappo compreso nella

fornitura, rispettare l'orientamento del

tappo.

Sono necessarie le 2 viti comprese nella

fornitura ed un cacciavite con intaglio a cro-

ce PH 2.

 Figura

Inserire la maniglia per il trasporto nella

guida e bloccare con 2 viti.

 Figura

Agganciare la rete per accessori al gan-

cio illustrato nella figura.

 Figura

Introdurre il tubo di alta pressione alla

pistola a spruzzo fino al suo aggancio.

Avviso: Verificare la corretta posizione

del nipplo di raccordo.

Accertarsi del corretto aggancio tirando

il tubo flessibile di alta pressione.

몇 Attenzione

Secondo quanto prescritto dalle

regolamentazioni in vigore è ne-

cessario che l'apparecchio non

venga usato mai senza disgiunto-

re di rete sulla rete di acqua potabile. Utiliz-

zare un idoneo disgiuntore di rete della ditta

KÄRCHER oppure in alternativa un di-

sgiuntore di rete secondo la normativa

EN 12729 Tipo BA. L'acqua che scorre at-

traverso un separatore di sistema non è

classificata come acqua potabile.

Uso

Fornitura

Descrizione dell’apparecchio

Accessori optional

Prima della messa in funzione

Montare le ruote

Montare la maniglia per il trasporto

Applicare la rete per accessori

Collegare il tubo alta pressione alla

pistola a spruzzo

Alimentazione dell'acqua

33IT

– 7

Attenzione

Collegare il sezionatore del sistema sem-

pre all’alimentazione idrica, mai diretta-

mente all’apparecchio!

Avviso: Impurità nell'acqua possono dan-

neggiare la pompa ad alta pressione e gli

accessori. Consigliamo come protezione di

utilizzare il filtro per l'acqua KÄRCHER (ac-

cessorio speciale, N. ordine 4.730-059).

Rispettare le disposizioni fornite dalla so-

cietà per l'approvvigionamento idrico.

Valori di collegamento: vedi targhetta e

Dati tecnici.

 Utilizzare un tubo flessibile per l'acqua

rafforzato di tessuto (non in dotazione)

con un giunto commerciale. (Diametro

minimo 1/2 pollici o 13 mm; Lunghezza

minima 7,5 m).

 Figura

Avvitare il giunto fornito sul collegamen-

to acqua dell'apparecchio.

Inserire il tubo flessibile acqua sul giun-

to dell'apparecchio e collegarlo all'ali-

mentazione idrica.

Questa idropulitrice con il tubo di aspirazio-

ne KÄRCHER con valvola di non ritorno

(accessoro speciale, N. ordine 4.440-238)

è adatta all'aspirazione di acqua di superfi-

cie per es. da raccoglitori di acqua piovana

o da stagni (altezza di aspirazione max.

vedi Dati tecnici).

 Riempire d'acqua il tubo di aspirazione

KÄRCHER con valvola di non ritorno,

avvitarlo al raccordo dell'acqua ed ag-

ganciarlo nel raccoglitore di acqua pio-

vana.

 Scollegare il tubo flessibile alta pressio-

ne dall'attacco alta pressione dell'appa-

recchio.

 Accendere l'apparecchio „I/ON“ ed at-

tendere (max. 2 minuti) finché l’acqua

che fuoriesce sia priva di bolle d’aria dal

raccordo di alta pressione.

 Spegnere l'apparecchio „0/OFF“.

Attenzione

Un funzionamento a secco di oltre 2 minuti

determina dei danneggiamenti sulla pompa

ad alta pressione. Nel caso in cui l'apparec-

chio non produca alcuna pressione entro 2

minuti, disattivare l'apparecchio e procede-

re secondo le indicazioni riportate al capito-

lo „Guida alla risoluzione dei guasti“.

 Figura

Introdurre il tubo di alta pressione nel

giunto rapido fino al suo aggancio.

Avviso: Verificare la corretta posizione

del nipplo di raccordo.

Accertarsi del corretto aggancio tirando

il tubo flessibile di alta pressione.

 Figura

Inserire la lancia sulla pistola a spruzzo

e fissarla con una rotazione di 90°.

 Aprire completamente il rubinetto.

 Inserire la spina in una presa elettrica.

 Accendere l'apparecchio „I/ON“.

 Pericolo

L'uscita del getto d'acqua dall'ugello alta

pressione causa una forza repulsiva della

pistola a spruzzo. Assumere una posizione

sicura, tenere con forza la pistola a spruzzo

e la lancia.

Attenzione

Prima di procedere con le operazioni di puli-

zia accertarsi che l'idropulitrice sia posiziona-

ta in modo sicuro su un fondo piano. Durante

le operazioni di pulizia indossare occhiali pro-

tettivi ed indumenti di protezione.

 Sbloccare la leva della pistola a spruzzo.

 Tirare la leva e l'apparecchio si attiva.

Avviso: Quando si rilascia la leva, l'appa-

recchio si spegne. L’alta pressione nel si-

stema resta invariata.

Alimentazione da rete idrica

Aspirazione di acqua da contenitori

aperti

Messa in funzione

Funzionamento

34 IT

– 8

Per i compiti di pulizia più comuni. La pres-

sione di esercizio può essere regolata in

continuo tra "Min“ e "Max“.

 Rilasciare la leva della pistola a spruzzo.

 Ruotare la lancia sulla posizione desi-

derata.

Nota: Adatto per lavorare con detergenti, a

tal fine ruotare la lancia in posizione „Mix“.

Per lo sporco più resistente.

Attenzione

Non usare la fresa per pulire pneumatici di

auto, vernici o superfici sensibili, rischio di

danneggiamento.

– Non adatto per interventi con detergenti.

– Nota: Adatto per interventi con deter-

genti

Impostare il regolatore di dosaggio alla

quantità di aspirazione di detergente

desiderata.

La spazzola di lavaggio rotante è partico-

larmente indicata per pulire la macchina.

Attenzione

La spazzola di lavaggio durante gli inter-

venti deve essere priva di sporco o altre

particelle, rischio di danneggiare la vernice.

– Nota: Adatto per interventi con deter-

genti

Impostare il regolatore di dosaggio alla

quantità di aspirazione di detergente

desiderata.

Il Delta-Racer congiunge una spazzola di

lavaggio con un getto ad alta pressione ro-

tante. Indicato particolarmente per la puli-

zia dell'auto o per superfici molto sporche.

 Pericolo

Durante il funzionamento non

introdurre le mani nel sotto il

bordo del Delta-Racer!

Utilizzare per il relativo intervento di pulizia

solo detergenti e prodotti di cura KÄR-

CHER poiché sviluppati appositamente per

l’utilizzo con il vostro apparecchio. L’utilizzo

di altri detergenti e prodotti di cura può de-

terminare una più rapida usura e la cancel-

lazione dei diritti di garanzia. Per maggiori

informazioni rivolgetevi ai negozi specializ-

zati o direttamente a KÄRCHER.

 Figura

Estrarre dall'alloggiamento il tubo fles-

sibile di aspirazione per detergente ne-

cessario.

Appendere il tubo flessibile di aspirazio-

ne per detergente in un contenitore con

una soluzione detergente.

 Utilizzare la lancia con regolazione del-

la pressione (Vario Power).

 Ruotare la lancia in posizione „Mix“.

Avviso: In questo modo durante il fun-

zionamento al getto d'acqua viene ag-

giunta la soluzione detergente.

Nota: Se necessario, è possibile utilizzare

le spazzole di lavaggio per lavorare con de-

tergenti.

 Spruzzare misuratamente il detergente

e lasciare agire (non asciugare) sulla

superficie asciutta.

 Sciacquare lo sporco sciolto con il getto

alta pressione.

 Rilasciare la leva della pistola a spruzzo.

 Bloccare la leva della pistola a spruzzo.

 Durante pause di lavoro prolungate (più

di 5 min.) spegnere anche l'apparec-

chio „0/OFF“.

Lancia con regolazione della pressione

(Vario Power)

Lancia con fresa per lo sporco

Spazzola di lavaggio

Spazzola di lavaggio rotante

Delta-Racer D150

Operare con detergente

Metodo di pulizia consigliato

Interrompere il funzionamento

35IT

– 9

Attenzione

Scollegare il tubo flessibile di alta pressione

dalla pistola a spruzzo o l'apparecchio solo

quando la pressione è scaricata dal sistema.

 Dopo gli interventi con il detergente, ag-

ganciare il tubo flessibile di aspirazione

in un contenitore di acqua pulita, azio-

nare l'apparecchio per almeno un minu-

to con lancia smontata e lavare.

 Rilasciare la leva della pistola a spruzzo.

 Spegnere l'apparecchio „0/OFF“.

 Chiudere il rubinetto.

 Scollegare l'apparecchio dall'alimenta-

zione idrica.

Attenzione: Quando si scollega il tubo

flessibile di mandata o di alta pressione,

dopo il funzionamento potrebbe fuoriu-

scire dell'acqua calda dai raccordi.

 Premere la leva della pistola a spruzzo

in modo da scaricare la pressione anco-

ra presente nel sistema.

 Bloccare la leva della pistola a spruzzo.

 Staccare la spina.

Attenzione

Per prevenire incidenti o lesioni durante il

trasporto è necessario rispettare il peso

dell'apparecchio (vedi dati tecnici).

 Sollevare l'apparecchio con l'apposito

manico e trasportarlo.

 Sollevare l'apparecchio dal manico di

trasporto.

 Bloccare l'apparecchio in modo tale che

non possa scivolare o ribaltarsi.

Attenzione

Per prevenire incidenti o lesioni nella scelta

del luogo di stoccaggio è necessario rispet-

tare il peso dell'apparecchio (vedi dati tec-

nici).

 Depositare la spazzatrice su una super-

ficie piana.

 Premere il tasto di sblocco sulla pistola

a spruzzo e scollegare il tubo flessibile

di alta pressione dalla pistola a spruzzo.

 Premere l'alloggiamento del giunto rapido

per il tubo flessibile di alta pressione nella

direzione della freccia ed estrarre il tubo

flessibile di alta pressione.

 Conservare il cavo di allacciamento alla

rete, il tubo flessibile di alta pressione e

gli accessori all'apparecchio.

Prima di depositi di lunga durata, per es. in

inverno, rispettare anche le avvertenze ri-

portate al capitolo Cura.

Attenzione

Proteggere l'apparecchio e gli accessori

dal gelo.

L'apparecchio e gli accessori saranno di-

strutti dal gelo se non saranno svuotati

completamente dell'acqua contenuta in es-

si. Per prevenire danni:

 Svuotare completamente l'acqua

dall'apparecchio: accendere l'apparec-

chio senza il tubo flessibile di alta pres-

sione collegato e senza l'alimentazione

idrica collegata (max. 1 min) ed atten-

dere fino a quando dal raccordo di alta

pressione non fuoriesce più dell'acqua.

Spegnere l’apparecchio.

 Conservare l'apparecchio e tutti gli ac-

cessori in un ambiente protetto dal gelo.

Terminare il lavoro

Trasporto

Posizione manuale

Posizione in veicoli

Supporto

Deposito dell’apparecchio

Antigelo

36 IT

– 10

 Pericolo

Prima di ogni intervento di cura e di manu-

tenzione, spegnere l'apparecchio e stacca-

re la spina.

Prima di depositi di lunga durata, per es. in

inverno:

 Staccare il filtro dal tubo flessibile di

aspirazione per detergente e lavarlo

sotto acqua corrente.

 Estrarre il filtro nel raccordo dell'acqua

con una pinza piatta e lavarlo sotto ac-

qua corrente.

L'apparecchio è senza manutenzione.

Impiegare solamente ricambi originali

KÄRCHER. La lista dei pezzi di ricambio è

riportata alla fine del presente manuale

d'uso.

Piccoli guasti o disfunzioni possono essere

eliminati seguendo le seguenti istruzioni.

In caso di dubbi si prega di rivolgersi al ser-

vizio assistenza autorizzato.

 Pericolo

Prima di ogni intervento di cura e di manu-

tenzione, spegnere l'apparecchio e stacca-

re la spina.

Lavori di riparazione e lavori sugli impianti

elettrici possono essere effettuati solo dal

servizio clienti autorizzato.

 Tirare la leva della pistola a spruzzo e

l'apparecchio si attiva.

 Controllare se la tensione dichiarata

sulla targhetta coincide con la tensione

della fonte di energia.

 Verificare la presenza di eventuali dan-

ni sul cavo di allacciamento alla rete.

 Verificare la regolazione della lancia.

 Eliminare l'aria dall' apparecchio: Ac-

cendere l'apparecchio senza il tubo

flessibile di alta pressione collegato ed

attendere (max. 2 minuti) finché l’acqua

che fuoriesce sia priva di bolle d’aria dal

raccordo di alta pressione. Spegnere

l'apparecchio e collegare il tubo flessibi-

le di alta pressione.

 Controllare l'alimentazione idrica.

 Estrarre il filtro nel raccordo dell'acqua

con una pinza piatta e lavarlo sotto ac-

qua corrente.

Causa: Calo della tensione a causa di una

bassa corrente o in caso di utilizzo di una

prolunga.

 All'attivazione tirare prima la leva della

pistola a spruzzo, quindi posizionare

l'interruttore dell'apparecchio su „I/ON“.

 Pulire l’ugello ad alta pressione: Rimuo-

vere con un ago lo sporco dai fori degli

ugelli e sciacquare con acqua dalla par-

te anteriore.

 Controllare l'afflusso di acqua.

 Alcune cause tecniche fanno sì che ci

sia una lieve permeabilità dell'apparec-

chio. In caso di permeabilità elevata ri-

volgersi al servizio clienti autorizzato.

 Utilizzare la lancia con regolazione del-

la pressione (Vario Power).

Ruotare la lancia in posizione „Mix“.

 Pulire il filtro sul tubo flessibile di aspira-

zione per detergente.

 Controllare se il tubo flessibile di aspira-

zione per detergente presenti delle in-

crinature.

Cura e manutenzione

Cura

Manutenzione

Ricambi

Guida alla risoluzione dei

guasti

L'apparecchio non funziona

L'apparecchio non raggiunge pressione

L'apparecchio non si accende, il motore

emette un ronzio

Forti variazioni di pressione

L'apparecchio perde

Il detergente non viene aspirato

37IT

– 11

Con riserva di modifiche tecniche!

Con la presente si dichiara che la macchina

qui di seguito indicata, in base alla sua con-

cezione, al tipo di costruzione e nella ver-

sione da noi introdotta sul mercato, è

conforme ai requisiti fondamentali di sicu-

rezza e di sanità delle direttive CE. In caso

di modifiche apportate alla macchina senza

il nostro consenso, la presente dichiarazio-

ne perde ogni validità.

I firmatari agiscono su incarico e con la pro-

cura dell’amministrazione.

Responsabile della documentazione:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2012/01/01

Dati tecnici

K 3.500

K 4.500

K 5.500

Collegamento elettrico

Tensione 230

1~50

Potenza allacciata 1,8 1,9 2,1 kW

Grado di protezione IP X5

Grado di protezione I

Protezione rete

(fusibile ritardato)

10 A

Collegamento acqua

Pressione in entrata

(max.)

0,8 MPa

Temperatura in entrata

(max.)

40 °C

Portata (min.) 10 l/min

Max. altezza di

aspirazione

0,5 m

Prestazioni

Pressione di esercizio 11 12 12,5 MPa

Pressione max.

consentita

12 13 14 MPa

Portata, acqua 6,3 6,7 7,5 l/min

Portata, detergente 0,3 l/min

Forza repulsiva della

pistola a spruzzo

15 N

Dimensioni e pesi

Lunghezza 876 mm

Larghezza 325 mm

Altezza 285 mm

Peso, pronto all'uso

con accessori

12,012,513,0 kg

Valori rilevati secondo EN 60335-2-79

Valore di vibrazione

mano-braccio

Dubbio K

< 2,5

0,3

m/s

Pressione acustica L

Dubbio K

dB(A)

Pressione acustica L

+ Dubbio K

89 89 89 dB(A)

Dichiarazione di conformità

Prodotto: Idropulitrice

Modelo: 1.180-xxx / 1.181-xxx

Direttive CE pertinenti

2006/42/CE (+2009/127/CE)

2004/108/CE

2000/14/CE

Norme armonizzate applicate

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Procedura di valutazione della confor-

mità applicata

2000/14/CE: Allegato V

Livello di potenza sonora dB(A)

K 3.500 K 4.500 K 5.500

Misurato: 87 87 87

Garantito: 89 89 89

CEO

Head of Approbation

38 IT

– 3

Beste klant,

Lees vóór het eerste gebruik

van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk

en bewaar deze voor later gebruik of voor

een latere eigenaar.

Gebruik deze hogedrukreiniger uitsluitend

voor de huishouding:

– voor het reinigen van machines, voer-

tuigen, gebouwen, gereedschappen,

gevels, terrassen, tuingereedschap,

enzovoort, met een hogedrukspuit (in-

dien nodig onder toevoeging van reini-

gingsmiddel).

– met door KÄRCHER goedgekeurde ac-

cessoires, onderdelen en reinigings-

middelen. Neem de aanwijzingen die bij

de reinigingsmiddelen gevoegd zijn, in

acht.

De hogedrukstraal mag niet

gericht worden op personen,

dieren, actieve elektrische uit-

rusting of het apparaat zelf.

Apparaat tegen vorst bescher-

men.

 Gevaar

Voor een onmiddellijk dreigend gevaar dat

leidt tot ernstige en zelfs dodelijke lichame-

lijke letsels.

몇 Waarschuwing

Voor een mogelijks gevaarlijke situatie die

zou kunnen leiden tot ernstige en zelfs do-

delijke lichamelijke letsels.

Voorzichtig

Voor een mogelijks gevaarlijke situatie die

kan leiden tot lichte lichamelijke letsels of

materiële schade.

Het verpakkingsmateriaal is herbruik-

baar. Deponeer het verpakkingsma-

teriaal niet bij het huishoudelijk afval, maar

bied het aan voor hergebruik.

Onbruikbaar geworden apparaten

bevatten waardevolle materialen die

geschikt zijn voor hergebruik. Lever

de apparaten daarom in bij een inzamel-

punt voor herbruikbare materialen.

Aanwijzingen betreffende de inhouds-

stoffen (REACH)

Huidige informatie over de inhoudsstoffen

vindt u onder:

www.kaercher.com/REACH

In ieder land zijn de door ons bevoegde

verkoopkantoor uitgegeven garantiebepa-

lingen van toepassing. Eventuele storingen

aan het apparaat verhelpen wij zonder kos-

ten binnen de garantietermijn, mits een ma-

teriaal of fabrieksfout de oorzaak van deze

storing is. Neem bij klachten binnen de ga-

rantietermijn contact op met uw leverancier

of de dichtstbijzijnde klantenservicewerk-

plaats en neem uw aankoopbewijs mee.

(adres zie achterzijde)

Inhoud

Algemene instructies. . . . . . . . . . NL 3

Veiligheidsinstructies . . . . . . . . . NL 4

Bediening . . . . . . . . . . . . . . . . . . NL 6

Vervoer . . . . . . . . . . . . . . . . . . . . NL 9

Opslag. . . . . . . . . . . . . . . . . . . . . NL 9

Onderhoud . . . . . . . . . . . . . . . . . NL 10

Hulp bij storingen . . . . . . . . . . . . NL 10

Technische gegevens . . . . . . . . . NL 11

EG-conformiteitsverklaring . . . . . NL 11

Algemene instructies

Doelmatig gebruik

Symbolen op het toestel

Symbolen in de gebruiksaanwijzing

Zorg voor het milieu

Garantie

39NL

– 4

 Gevaar

 Pak de stekker en wandcontactdoos

nooit met vochtige handen beet.

 Neem het apparaat niet in bedrijf als de

netaansluiting of belangrijke onderde-

len van het apparaat (zoals veiligheids-

inrichtingen, hogedrukslangen of

handspuitpistool) beschadigd zijn.

 Controleer vóór gebruik altijd of net-

snoer en -stekker onbeschadigd zijn.

Laat een beschadigd netsnoer onmid-

dellijk vervangen door een bevoegde

medewerker van de technische dienst

of een electricien.

 Controleer de hogedrukslang vóór ieder

gebruik altijd op beschadigingen. Ver-

vang een beschadigde hogedrukslang

onmiddellijk.

 U mag het apparaat niet in gebieden

met explosiegevaar gebruiken.

 Wanneer u het apparaat in gevaarlijke

gebieden gebruikt (bijvoorbeeld tank-

stations), moet u de betreffende veilig-

heidsvoorschriften naleven.

 Hogedrukstralen kunnen gevaarlijk zijn

wanneer u het apparaat ondeskundig

gebruikt. U mag de straal niet richten op

personen, dieren, actieve elektrische

uitrusting of het apparaat zelf.

 De hogedrukstraal niet op anderen of

op uzelf, richten om bijvoorbeeld kle-

ding of schoeisel te reinigen.

 Sproei geen voorwerpen af die stoffen

bevatten die gevaarlijk zijn voor de ge-

zondheid (bijvoorbeeld asbest).

 Hogedrukstralen kunnen banden / ven-

tielen van voertuigen beschadigen,

waardoor de banden springen. Eerste

teken hiervoor is een verkleuring van de

band. Beschadigde voertuigbanden /

ventielen zijn levensgevaarlijk. Houd

minstens 30 cm straalafstand aan bij

het reinigen!

 Explosiegevaar!

Geen brandbare vloeistoffen sproeien.

Zuig nooit oplosmiddelhoudende vloei-

stof of onverdunde zuren en oplosmid-

delen op! Tot deze stoffen behoren

bijvoorbeeld benzine, verfverdunner en

stookolie. De sproeinevel is zeer licht

ontvlambaar, explosief en giftig. Ge-

bruik geen aceton, onverdund zuur of

oplosmiddel, omdat die de materialen

aantasten die in het apparaat zijn ver-

werkt.

몇 Waarschuwing

 Netsnoer en stekkers van een verleng-

snoer moeten waterdicht zijn en mogen

niet in het water liggen.

 Ongeschikte verlengsnoeren kunnen

gevaarlijk zijn. Gebruik in de open lucht

alleen daarvoor goedgekeurde en over-

eenkomstig gemerkte verlengsnoeren

met een voldoende grote diameter:

1 - 10 m: 1,5 mm

; 10 - 30 m: 2,5 mm

 Rol het verlengsnoer altijd helemaal

van de kabeltrommel af.

 Hogedrukslangen, wateraansluitpunten

en koppelingen zijn belangrijk voor de

veiligheid van het apparaat. Gebruik uit-

sluitend hogedrukslangen, wateraan-

sluitpunten en koppelingen die de

producent heeft aanbevolen.

 Dit apparaat is niet bedoeld om door

personen met beperkte psychische,

sensorische of geestelijke vaardighe-

den te worden gebruikt.

Kinderen of niet-geïnstrueerd personeel

mogen het apparaat niet gebruiken.

Kinderen moeten onder toezicht blijven

om te garanderen dat ze niet met het

apparaat spelen.

 Verpakkingsfolie buiten het bereik van

kinderen houden, er bestaat verstik-

kingsgevaar!

 Dit apparaat werd ontwikkeld voor ge-

bruik van reinigingsmiddelen die de

producent levert of aanbeveelt. Gebruik

van andere reinigingsmiddelen of che-

micaliën kan de veiligheid van het ap-

paraat beïnvloeden.

 De gebruiker moet het apparaat voor het

juiste doel gebruiken. De gebruiker moet

rekening houden met de plaatselijke om-

standigheden en speciaal letten op per-

sonen die zich in de buurt bevinden.

Veiligheidsinstructies

40 NL

– 5

 Het apparaat niet gebruiken als er zich

andere personen binnen bereik bevin-

den, tenzij ze veiligheidskledij dragen.

 Draag de juiste beschermende kleding

en een veiligheidsbril ter bescherming

tegen terugspattend water.

Voorzichtig

 Bij langdurige bedrijfsonderbrekingen

moet het apparaat aan de hoofdscha-

kelaar / apparaatschakelaar uitgescha-

keld worden of moet de netstekker

uitgetrokken worden.

 Gebruik het apparaat niet bij temperatu-

ren beneden de 0 °C.

 Houd minstens 30 cm straalafstand aan

bij het reinigen van gelakte oppervlak-

ken, teneinde beschadigingen te ver-

mijden.

 Laat het apparaat niet zonder toezicht

achter zolang het aan staat.

 Let erop dat het netsnoer of een ver-

lengsnoer niet wordt beschadigd door-

dat men eroverheen rijdt, ze knikt, er te

hard aan trekt of dergelijke. Bescherm

de netsnoeren tegen hitte, olie en

scherpe randen.

 Alle stroomvoerende delen in het werk-

bereik moeten zijn beschermd tegen

straalwater.

 U mag het apparaat uitsluitend aanslui-

ten op een wandcontactdoos, die is

aangebracht door een elektrotechni-

sche installateur, volgens IEC 60364.

 Gebruik uitsluitend wisselstroom voor

het apparaat. De spanning moet over-

eenkomen met de vermelding op het

typeplaatje van het apparaat.

 Om veiligheidsredenen raden wij princi-

pieel aan het apparaat te gebruiken via

een aardlekschakelaar (max. 30 mA).

 Reinigingswerkzaamheden waarbij af-

valwater ontstaat dat olie bevat (bijvoor-

beeld het reinigen van de motor of de

onderkant van een motorvoertuig), mag

u uitsluitend verrichten in wasplaatsen

met een olieafscheider.

Voorzichtig

Veiligheidsinrichtingen dienen ter bescher-

ming van de gebruiker en mogen niet wor-

den gewijzigd of omzeild.

De hoofdschakelaar van het apparaat ver-

hindert de onvoorziene werking van het ap-

paraat.

De vergrendeling blokkeert de hendel van

het handspuitpistool en verhindert de on-

voorziene start van het apparaat.

De omloopklep verhindert de overschrij-

ding van de toegelaten werkdruk.

Wordt de hendel van het handspuitpistool

losgelaten, dan schakelt de drukschakelaar

de pomp uit en stopt de hogedrukstraal.

Wordt de hendel aangetrokken, dan scha-

kelt de drukschakelaar de pomp weer in.

Voorzichtig

Voor alle handelingen met of aan het appa-

raat moet de stabiliteit gegarandeerd wor-

den om ongevallen of beschadigingen te

vermijden.

– De stabiliteit van het apparaat is gega-

randeerd wanneer het op een effen on-

dergrond wordt geplaatst.

Veiligheidsinrichtingen

Apparaatschakelaar

Vergrendeling handspuitpistool

Overstroomklep met drukschakelaar

Voorwaarden voor de stabiliteit

41NL

– 6

Het leveringspakket van het apparaat staat

op de verpakking afgebeeld. Controleer bij

het uitpakken of de inhoud volledig is.

Mochten er eventueel accessoires ontbre-

ken of mocht u transportschade constate-

ren, neem dan contact op met uw

leverancier.

Deze gebruiksaanwijzing beschrijft de

grondmodellen van de op het voorblad ge-

toonde hogedrukreiniger.

In deze gebruiksaanwijzing staat de maxi-

male uitrusting omschreven. Afhankelijk

van het model zijn er verschillen in de leve-

ringspakketten (zie verpakking).

Afbeeldingen: zie pagina 2

1 Koppelinggedeelte voor wateraansluiting

2 Hogedrukslang

3 Snelkoppeling voor hogedrukslang

4 Wateraansluiting met ingebouwde zeef

5 Hoofdschakelaar „0/OFF“ / „I/ON“

6 Transportgreep

7 Zuigslang voor reinigingsmiddel

8 Opberghaak voor hogedrukslang en

netsnoer

9 Stroomleiding met stekker

10 Bewaarplaats voor accessoires

11 Wielen

12 Handpistool

13 Vergrendeling handspuitpistool

14 Toets voor het scheiden van de hoge-

drukslang van het handspuitpistool

15 Spuitlans met drukregeling (Vario Power)

16 Spuitlans met vuilfrees

17 Wasborstel

18 Roterende wasborstel

19 Delta-Racer D150

Met extra accessoires breidt u de gebruiks-

mogelijkheden van uw apparaat uit. Nade-

re informatie daarover kunt u verkrijgen bij

uw KÄRCHER-dealer.

Losse onderdelen die bij het apparaat gele-

verd werden, moeten voor de inbedrijfstel-

ling gemonteerd worden.

 Afbeelding

Wielen in bevestigingspunt drukken, en

met bijgevoegde stop zekeren, reke-

ning houden met uitlijning van stop.

Nodig zijn de 2 meegeleverde schroeven

en een kruiskopschroevendraaier PH 2.

 Afbeelding

Transportgreep in geleiding schuiven

en met 2 schroeven zekeren.

 Afbeelding

Toebehorennet aan de in de afbeelding

getoonde haak hangen.

 Afbeelding

Hogedrukslang in handspuitpistool ste-

ken tot die hoorbaar vastklikt.

Instructie: Letten op een correcte uit-

richting van de aansluitnippel.

Veilige verbinding controleren door aan

de hogedrukslang te trekken.

몇 Waarschuwing

Volgens de geldige voorschriften

mag het apparaat nooit zonder sy-

steemscheider aangesloten wor-

den op het drinkwaternet. Er moet

een geschikte systeemscheider van de fir-

ma KÄRCHER of als alternatief een sy-

steemscheider conform EN 12729 type BA

gebruikt worden. Water dat door een sy-

steemscheider is gestroomd, wordt als niet

drinkbaar geclassificeerd.

Voorzichtig

Systeemscheider altijd aan de watertoe-

voer en nooit direct aan het apparaat aan-

sluiten!

Bediening

Leveringsomvang

Beschrijving apparaat

Bijzondere toebehoren

Voor de inbedrijfstelling

Wielen monteren

Transportgreep monteren

Toebehorennet aanbrengen

Hogedrukslang met handspuitpistool

verbinden

Watertoevoer

42 NL

– 7

Instructie: Verontreinigingen in het water

kunnen de hogedrukpomp en de accessoi-

res beschadigen. Ter bescherming wordt

het gebruik van de KÄRCHER-waterfilter

(speciale accessoires, bestelnr. 4.730-059)

aanbevolen.

Voorschriften van de watermaatschappij in

acht nemen.

Aansluitwaarden zie typeplaatje/Techni-

sche gegevens.

 Een met weefsel versterkte waterslang

(niet in de levering inbegrepen) met een

in de handel verkrijgbare koppeling ge-

bruiken. (diameter minimum 1/2 duim

resp. 13 mm; lengte minimum 7,5 m).

 Afbeelding

De meegeleverde koppeling aan het

wateraansluitpunt van het apparaat

schroeven.

De waterslang op het koppelingsdeel

van het apparaat steken en op de wa-

tertoevoer aansluiten.

Deze hogedrukreiniger is met de KÄR-

CHER-zuigslang met terugslagklep (speci-

ale accessoires, bestelnr. 4.440-238)

geschikt voor het opzuigen van oppervlak-

tewater bv. uit regentonnen of vijvers (max.

aanzuighoogte zie technische gegevens).

 KÄRCHER-zuigslang met terugslag-

klep met water vullen, aan het water-

aansluitpunt schroeven en in de

regenton hangen.

 Hogedrukslang van de hogedrukaan-

sluiting van het apparaat scheiden.

 Apparaat inschakelen "I/ON" en wach-

ten (max. 2 minuten) tot water zonder

bellen uit de hogedrukaansluiting komt.

 Apparaat uitschakelen "0/OFF"

Voorzichtig

Droogloop gedurende meer dan 2 minuten

leidt tot beschadigingen van de hogedruk-

pomp. Indien het apparaat binnen 2 minu-

ten geen druk opbouwt, moet het apparaat

uitgeschakeld worden en volgt u de instruc-

ties in het hoofdstuk „Hulp bij storingen“.

 Afbeelding

Hogedrukslang vast in de snelkoppe-

ling op het apparaat steken, hij klikt

hoorbaar in.

Instructie: Letten op een correcte uit-

richting van de aansluitnippel.

Veilige verbinding controleren door aan

de hogedrukslang te trekken.

 Afbeelding

Straalpijp in het handspuitpistool steken

en vastschroeven door hem 90° te

draaien.

 Waterkraan volledig opendraaien.

 Netstekker in het stopcontact steken.

 Apparaat inschakelen "I/ON".

 Gevaar

Door het uittreden van de waterstraal uit de

hogedruksproeier werkt er een reactie-

kracht op de spuitlans. Ervoor zorgen dat u

stevig staat en handspuitpistool en lans

goed vasthouden.

Voorzichtig

Voor het begin van de reiniging u ervan ver-

gewissen dat de hogedrukreiniger vast op

een vlakke ondergrond staat. Bij het reini-

gen veiligheidsbril en veiligheidskleding ge-

bruiken.

 Hefboom van het handspuitpistool ont-

grendelen.

 Hendel aantrekken, het apparaat wordt

ingeschakeld.

Instructie: Wanneer de hendel opnieuw

wordt losgelaten, schakelt het apparaat op-

nieuw uit. Hogedruk blijft in het systeem be-

houden.

Watertoevoer vanuit de waterleiding

Water aanzuigen uit open reservoirs

Inbedrijfstelling

Werking

43NL

– 8

Voor de meest courante reinigingstaken.

De werkdruk kan traploos tussen „Min“ en

„Max“ ingesteld worden.

 Hefboom van het handspuitpistool los-

laten.

 Straalpijp in de gewenste stand draaien.

Aanwijzing: Voor het werken met reini-

gingsmiddelen geschikt, straalbuis op

stand "Mix" draaien.

voor hardnekkig vervuilde oppervlakken.

Voorzichtig

Autobanden, lak of gevoelige oppervlakken

zoals hout niet met de vuilfrees reinigen,

gevaar voor beschadiging.

– Niet geschikt voor de werking met reini-

gingsmiddelen.

– Aanwijzing: Voor het werken met reini-

gingsmiddelen geschikt

Doseringsregelaar op de gewenste

aanzuighoeveelheid voor reinigings-

middelen instellen.

De roterende wasborstel is bijzonder voor

het wassen van auto's geschikt.

Voorzichtig

Wasborstel moet bij het werken ermee vrij

van vuil- of andere partikels zijn, gevaar

voor lakschades.

– Aanwijzing: Voor het werken met reini-

gingsmiddelen geschikt

Doseringsregelaar op de gewenste

aanzuighoeveelheid voor reinigings-

middelen instellen.

De Delta-Racer verenigt een wasborstel

met een roterende hogedrukstraal. Hij is

daardoor bijzonder voor het wassen van

auto's en het reinigen van erg vervuilde op-

pervlakken geschikt.

 Gevaar

Bij gebruik niet onder de rand

van de Delta-Racer grijpen!

Gebruik voor de overeenkomstige reini-

gingstaak uitsluitend reinigings- en onder-

houdsproducten van KÄRCHER,

aangezien die speciaal ontwikkeld werden

voor het gebruik met uw apparaat. Het ge-

bruik van andere reinigings- en onder-

houdsproducten kan leiden tot een

versnelde slijtage en het vervallen van de

garantiebepalingen. Gelieve u te laten ad-

viseren in de vakhandel of direct bij KÄR-

CHER informatie aan te vragen.

 Afbeelding

De zuigslang voor reinigingsmiddel tot

de gewenste lengte uit de behuizing

trekken.

Reinigingsmiddel-zuigslang in een re-

servoir met reinigingsmiddeloplossing

hangen.

 Straalpijp met drukregeling (Vario Po-

wer) gebruiken.

 Straalpijp in stand „Mix“ draaien.

Instructie: Daardoor wordt tijdens de

werking de reinigingsmiddeloplossing

bij de waterstraal gemengd.

Aanwijzing: Indien nodig kunnen ook de

wasborstels voor het werken met reini-

gingsmiddelen gebruikt worden.

 Reinigingsmiddel in geringe hoeveelheid

op het droge oppervlak sproeien en laten

inwerken (niet laten opdrogen!).

 losgekomen vuil met hogedrukstraal af-

spoelen.

 Hefboom van het handspuitpistool los-

laten.

 Hefboom van het handspuitpistool ver-

grendelen.

 Bij langere werkonderbrekingen (langer

dan 5 minuten) het apparaat tevens uit-

schakelen "0/OFF".

Straalpijp met drukregeling (Vario Power)

Spuitlans met vuilfrees

Wasborstel

Roterende wasborstel

Delta-Racer D150

Werken met reinigingsmiddelen

Aanbevolen reinigingsmethode

Werking onderbreken

44 NL

– 9

Voorzichtig

De hogedrukstraal alleen van het handspuit-

pistool of het apparaat scheiden wanneer

geen druk in het systeem voorhanden is.

 Na het werken met reinigingsmiddel de

zuigslang in een bak met schoon water

hangen. Het apparaat ongeveer 1 mi-

nuut met gedemonteerde straalpijp la-

ten draaien en schoonspoelen.

 Hefboom van het handspuitpistool los-

laten.

 Apparaat uitschakelen "0/OFF"

 Draai de waterkraan dicht.

 Apparaat scheiden van de watertoe-

voer.

Voorzichtig: Bij het scheiden van toe-

voer- of hogedrukslang kan na de wer-

king warm water uit de aansluitingen

treden.

 Druk de hendel van het handspuitpi-

stool in, om de nog aanwezige druk in

het systeem af te laten nemen.

 Hefboom van het handspuitpistool ver-

grendelen.

 Netstekker uittrekken.

Voorzichtig

Om ongevallen of verwondingen bij het

transport te vermijden, moet het gewicht

van het apparaat in acht genomen worden

(zie technische gegevens).

 Apparaat aan de draaggreep optillen en

dragen.

 Apparaat aan de transportgreep ver-

plaatsen.

 Apparaat beveiligen tegen verschuiven

en kantelen.

Voorzichtig

Om ongevallen of verwondingen te vermij-

den, moet bij de keuze van de opslagplaats

het gewicht van het apparaat in acht geno-

men worden (zie technische gegevens).

 Apparaat op een egaal oppervlak neer-

zetten.

 Ontgrendelknop op het handspuitpi-

stool induwen en hogedrukslang van

het handspuitpistool scheiden.

 Behuizing van de snelkoppeling voor

hogedrukslang in pijlrichting duwen en

hogedrukslang eruit trekken.

 Stroomleiding, hogedrukslang en ac-

cessoires aan het apparaat opbergen.

Voor langdurige opslag, bv. tijdens de win-

termaanden, moeten tevens de instructies

in het hoofdstuk Onderhoud in acht geno-

men worden.

Voorzichtig

Apparaat en accessoires tegen vorst be-

schermen.

Het apparaat en de accessoires worden

beschadigd door vorst indien het water niet

volledig afgelaten is. Om schade te vermij-

den:

 Water volledig uit het apparaat aflaten:

Apparaat zonder aangesloten hoge-

drukslang en zonder aangesloten wa-

tertoevoer inschakelen (max. 1 min) en

wachten tot geen water meer uit de ho-

gedrukaansluiting komt. Apparaat uit-

schakelen.

 Apparaat met alle accessoires in een

vorstvrije ruimte bewaren.

Werking stopzetten

Vervoer

Transport met de hand

Transport in voertuigen

Opslag

Apparaat opslaan

Vorstbescherming

45NL

– 10

 Gevaar

Bij alle reinigings- en onderhoudswerk-

zaamheden altijd het apparaat uitschake-

len en de stekker uit het stopcontact

trekken.

Voor langdurige opslag, bijvoorbeeld tij-

dens de winter:

 Filter van de reinigingsmiddel-zuig-

slang trekken en onder stromend water

reinigen.

 De zeef in het wateraansluitpunt er met

een platte tang uittrekken en onder stro-

mend water reinigen.

Het apparaat is onderhoudsvrij.

Gebruik uitsluitend originele KÄRCHER-

onderdelen. Een overzicht van de onderde-

len vindt u aan het eind van deze gebruiks-

aanwijzing.

Kleinere storingen kunt u zelf oplossen met

behulp van het volgende overzicht.

Bij twijfel neemt u contact op met de be-

voegde klantenservice.

 Gevaar

Bij alle reinigings- en onderhoudswerk-

zaamheden altijd het apparaat uitschake-

len en de stekker uit het stopcontact

trekken.

Reparatiewerken en werken aan elektri-

sche componenten mogen alleen door de

daarvoor aangewezen klantendienst uitge-

voerd worden.

 Trek hendel van het handspuitpistool

aan, het apparaat wordt ingeschakeld.

 Controleren of de aangegeven span-

ning op het typeplaatje overeenkomt

met de spanning van de stroombron.

 Stroomleiding op beschadiging contro-

leren.

 Instelling aan de straalpijp controleren.

 Apparaat ontluchten: Apparaat zonder

aangesloten hogedrukslang inschake-

len en wachten (max. 2 minuten) tot wa-

ter zonder bellen uit de

hogedrukaansluiting komt. Apparaat

uitschakelen en hogedrukslang op-

nieuw aansluiten.

 Watertoevoer controleren.

 De zeef in het wateraansluitpunt er met

een platte tang uittrekken en onder stro-

mend water reinigen.

Oorzaak: Spanningsdaling door zwak

stroomnet of bij gebruik van een verleng-

snoer.

 Bij het inschakelen eerst de hendel van het

handspuitpistool aantrekken en dan de ap-

paraatschakelaar op „I/ON“ stellen.

 Hogedruksproeier reinigen: Verontrei-

nigingen met een naald uit het gat van

de sproeier verwijderen en met water

naar voren toe uitspoelen.

 Watertoevoervolume controleren.

 Een geringe ondichtheid van het appa-

raat is technisch bepaald. Als de pomp

echter erg lekt, moet contact worden

opgenomen met de bevoegde klanten-

service.

 Straalpijp met drukregeling (Vario Po-

wer) gebruiken.

Straalpijp in stand „Mix“ draaien.

 Filter aan de reinigingsmiddel-zuig-

slang reinigen.

 Zuigslang voor reinigingsmiddel contro-

leren op knikplaatsen.

Onderhoud

Zorg

Onderhoud

Reserveonderdelen

Hulp bij storingen

Apparaat draait niet

Apparaat komt niet op druk

Apparaat start niet, motor bromt

Sterke drukschommelingen

Apparaat ondicht

Reinigingsmiddel wordt niet

aangezogen

46 NL

– 11

Technische veranderingen voorbehouden!

Hierbij verklaren wij dat de hierna vermelde

machine door haar ontwerp en bouwwijze

en in de door ons in de handel gebrachte

uitvoering voldoet aan de betreffende fun-

damentele veiligheids- en gezondheidsei-

sen, zoals vermeld in de desbetreffende

EG-richtlijnen. Deze verklaring verliest

haar geldigheid wanneer zonder overleg

met ons veranderingen aan de machine

worden aangebracht.

De ondergetekenden handelen in opdracht

en met volmacht van de bedrijfsleiding.

Gevolmachtigde voor de documentatie:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2012/01/01

Technische gegevens

K 3.500

K 4.500

K 5.500

Elektrische aansluiting

Spanning 230

1~50

Aansluitvermogen 1,8 1,9 2,1 kW

Veiligheidsklasse IP X5

Beschermingsklasse I

Netzekering (traag) 10 A

Wateraansluitpunt

Toevoerdruk (max.) 0,8 MPa

Toevoertemperatuur

(max.)

40 °C

Toevoerhoeveelheid

(min.)

10 l/min

Max. aanzuighoogte 0,5 m

Capaciteit

Werkdruk 11 12 12,5 MPa

Maximaal toegestane

druk

12 13 14 MPa

Opbrengst, water 6,3 6,7 7,5 l/min

Opbrengst,

reinigingsmiddel

0,3 l/min

Reactiekracht van het

pistool

15 N

Maten en gewichten

Lengte 876 mm

Breedte 325 mm

Hoogte 285 mm

Gewicht, bedrijfsklaar

met accessoires

12,012,513,0 kg

Bepaalde waarden conform EN 60335-2-79

Hand-arm

vibratiewaarde

Onzekerheid K

< 2,5

0,3

m/s

Geluidsdrukniveau L

Onzekerheid K

dB(A)

Geluidskrachtniveau

+ onveiligheid K

89 89 89 dB(A)

EG-conformiteitsverklaring

Product: Hogedrukreiniger

Type: 1.180-xxx / 1.181-xxx

Van toepassing zijnde EG-richtlijnen

2006/42/EG (+2009/127/EG)

2004/108//EG

2000/14/EG

Toegepaste geharmoniseerde normen

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Toegepaste conformiteitsbeoordelings-

procedure

2000/14/EG: Bijlage V

Geluidsvermogensniveau dB(A)

K 3.500 K 4.500 K 5.500

Gemeten: 87 87 87

Gegarandeerd: 89 89 89

CEO

Head of Approbation

47NL

– 3

Estimado cliente:

Antes del primer uso de su apa-

rato, lea este manual original,

actúe de acuerdo a sus indicaciones y

guárdelo para un uso posterior o para otro

propietario posterior.

Utilice esta limpiadora de alta presión, ex-

clusivamente, en el ámbito doméstico:

– para limpiar máquinas, vehículos, edifi-

cios, herramientas, fachadas, terrazas,

herramientas de jardín, etc. con un cho-

rro de agua de alta presión (en caso ne-

cesario, mediante el uso adicional de

detergentes).

– con los accesorios, repuestos y deter-

gentes autorizados por KÄRCHER.

Tenga en cuenta las indicaciones que

incluyen los detergentes.

No dirija el chorro de alta pre-

sión hacia personas, anima-

les, equipamiento eléctrico

activo, ni apunte con él al pro-

pio aparato. Proteger el apa-

rato de las heladas.

 Peligro

Para un peligro inminente que acarrea le-

siones de gravedad o la muerte.

몇 Advertencia

Para una situación que puede ser peligro-

sa, que puede acarrear lesiones de grave-

dad o la muerte.

Precaución

Para una situación que puede ser peligro-

sa, que puede acarrear lesiones leves o

daños materiales.

Los materiales de embalaje son reci-

clables. Por favor, no tire el embalaje

a la basura doméstica; en vez de ello, en-

tréguelo en los puntos oficiales de recogida

para su reciclaje o recuperación.

Los aparatos viejos contienen mate-

riales valiosos reciclables que debe-

rían ser entregados para su

aprovechamiento posterior. Por este moti-

vo, entregue los aparatos usados en los

puntos de recogida previstos para su reci-

claje.

Indicaciones sobre ingredientes (REACH)

Encontrará información actual sobre los in-

gredientes en:

www.kaercher.com/REACH

En todos los países rigen las condiciones

de garantía establecidas por nuestra em-

presa distribuidora. Las averías del aparato

serán subsanadas gratuitamente dentro

del periodo de garantía, siempre que se de-

ban a defectos de material o de fabricación.

En un caso de garantía, le rogamos que se

dirija con el comprobante de compra al dis-

tribuidor donde adquirió el aparato o al ser-

vicio al cliente autorizado más próximo a su

domicilio.

(La dirección figura al dorso)

Índice de contenidos

Indicaciones generales . . . . . . . . ES 3

Indicaciones de seguridad . . . . . ES 4

Manejo . . . . . . . . . . . . . . . . . . . . ES 6

Transporte. . . . . . . . . . . . . . . . . . ES 9

Almacenamiento . . . . . . . . . . . . . ES 9

Cuidados y mantenimiento . . . . . ES 10

Ayuda en caso de avería . . . . . . ES 10

Datos técnicos . . . . . . . . . . . . . . ES 11

Declaración de conformidad CE . ES 11

Indicaciones generales

Uso previsto

Símbolos en el aparato

Símbolos del manual de

instrucciones

Protección del medio ambiente

Garantía

48 ES

– 4

 Peligro

 No toque nunca el enchufe de red o la toma

de corriente con las manos mojadas.

 No ponga el aparato en funcionamiento si

el cable de conexión a red u otras partes

importantes del aparato, como pueden ser

la manguera de alta presión, la pistola pul-

verizadora o los dispositivos de seguridad

presentan daños.

 Antes de cada puesta en servicio, com-

pruebe si el cable de conexión a red y

el enchufe de red presentan daños. Si

el cable de conexión a red estuviera de-

teriorado, debe encargar sin demora a

un electricista especializado del servi-

cio de atención al cliente autorizado

que lo sustituya.

 Antes de cada puesta en servicio, com-

pruebe si la manguera de alta presión

presenta daños. Si la manguera de alta

presión presentase daños, debe susti-

tuirla sin demora.

 Está prohibido usar el aparato en zonas

en las que exista riesgo de explosiones.

 Para usar el aparato en zonas con peli-

gro de explosión (p. ej., gasolineras)

son de obligado cumplimiento las nor-

mas de seguridad correspondientes.

 Los chorros a alta presión pueden ser

peligrosos si se usan indebidamente.

No dirija el chorro hacia personas, ani-

males o equipamiento eléctrico activo,

ni apunte con él al propio aparato.

 No dirija el chorro hacia otras personas

o hacia sí mismo para limpiar ropa o

calzado.

 No rocíe objetos que puedan contener

sustancias nocivas para la salud (p. ej.,

asbesto).

 El chorro a alta presión puede dañar los

neumáticos del vehículo y sus válvulas

y los puede reventar. Un primer sínto-

ma de que se están provocando daños

es el cambio de tonalidad de los neu-

máticos. Los neumáticos de vehículo y

las válvulas de neumáticos deteriora-

dos suponen un peligro mortal. Al efec-

tuar la limpieza, aplique el chorro a una

distancia mínima de 30 cm.

 Peligro de explosiones

No pulverizar ningun líquido inflamable.

No aspire nunca líquidos que conten-

gan disolventes o ácidos y disolventes

sin diluir. Entre estos se encuentran, p.

ej., la gasolina, los diluyentes cromáti-

cos o el fuel. La neblina pulverizada es

altamente inflamable, explosiva y tóxi-

ca. No utilice acetona ni ácidos o disol-

ventes sin diluir, ya que pueden afectar

negativamente a los materiales em-

pleados en el aparato.

몇 Advertencia

 El enchufe y acoplamiento del cable de

prolongación deben ser impermeables

y no deben sumergirse en agua.

 El uso de cables de prolongación in-

adecuados puede resultar peligroso.

Para el exterior, utilice sólo cables pro-

longadores autorizados para exterior,

adecuadamente marcados y con una

sección de cable suficiente: 1 - 10 m:

1,5 mm

; 10 - 30 m: 2.5 mm

 Desenrolle siempre totalmente el cable

de prolongación del tambor del cable.

 Las mangueras de alta presión, la grifería y

los acoplamientos son importantes para la

seguridad del aparato. Utilice sólo las man-

gueras de alta presión, la grifería y los aco-

plamientos recomendados por el

fabricante.

 Este aparato no es apto para ser utilizado

por personas con capacidades físicas, sen-

soriales e intelectuales limitadas.

Los niños o las personas no instruidas so-

bre su uso no deben utilizar el aparato.

Se debe supervisar a los niños para asegu-

rarse de que no juegan con el aparato.

 Mantener alejado el plástico del emba-

laje de los niños, se pueden ahogar.

 Este aparato ha sido concebido para el

uso con los detergentes suministrados

por el fabricante o recomendados por el

mismo. La utilización de otros deter-

gentes o sustancias químicas puede

menoscabar la seguridad del aparato.

Indicaciones de seguridad

49ES

– 5

 El usuario deberá utilizar el aparato de

conformidad con sus instrucciones. De-

berá tener en cuenta las condiciones lo-

cales y tener cuidado de no causar

daños a las personas que se encuen-

tren en las proximidades cuando use el

aparato.

 No utilizar el aparato cuando se en-

cuentren otras personas al alcance a

no ser que lleven ropa protectora.

 Póngase ropa y gafas protectoras ade-

cuadas para protegerse de las salpica-

duras de agua y de la suciedad.

Precaución

 Para pausas de operación prolongadas

desconecte el aparato del interruptor

principal / interruptor del aparato o des-

enchufe la clavija de red.

 No se puede operar el aparato a tempe-

raturas inferiores a 0 ºC.

 Para evitar daños, mantenga el chorro

a una distancia mínima de 30 cm du-

rante la limpieza de superficies pinta-

das.

 No deje nunca el aparato sin vigilancia

mientras esté en funcionamiento.

 Debe tener cuidado de no dañar ni es-

tropear el cable de conexión a red y el

cable de prolongación por pisarlos,

aplastarlos, tirar de ellos, u otras accio-

nes similares. Proteja los cables de red

del calor, el aceite y los bordes afilados.

 Todas las partes conductoras de co-

rriente de la zona de trabajo tienen que

estar protegidas contra los chorros de

agua.

 El aparato sólo debe estar conectado a

una conexión eléctrica que haya sido

realizada por un electricista de confor-

midad con la norma CEI 60364.

 Conecte el aparato únicamente a co-

rriente alterna. La tensión tiene que co-

rresponder a la indicada en la placa de

características del aparato.

 Por razones de seguridad, recomenda-

mos utilizar el aparato siempre con un

interruptor de corriente por defecto

(máx. 30 mA).

 Los trabajos de limpieza que producen

aguas residuales que contienen aceite

(p. ej., el lavado de motores o el lavado

de los bajos) sólo se deben realizar en

zonas de lavado que dispongan de se-

parador de aceite.

Precaución

Los dispositivos de seguridad sirven para

proteger al usuario y no se deben modificar

o ignorar.

El interruptor del aparato impide el funcio-

namiento involuntario del mismo.

El bloqueo bloquea la palanca de la pistola

pulverizadora manual e impide que el apa-

rato se ponga en marcha de forma involun-

taria.

La válvula de derivación evita sobrepasar

la presión de trabajo permitida.

Cuando se suelta la palanca de la pistola

pulverizadora manual, un presostato des-

conecta la bomba y el chorro de alta pre-

sión se para. Cuando se acciona la

palanca, se conecta la bomba nuevamen-

te.

Precaución

Antes de realizar cualquier trabajo con el

aparato o en el aparato, asegúrese de que

está bien posicionado para evitar acciden-

tes o daños.

– La posición segura del aparato se ga-

rantiza si se coloca sobre una superfi-

cie lisa.

Dispositivos de seguridad

Interruptor del aparato

Bloqueo de la pistola pulverizadora

manual

Válvula de derivación con presostato

Requisitos para la seguridad de

posición

50 ES

– 6

El contenido de suministro de su aparato

está ilustrado en el embalaje. Verifique du-

rante el desembalaje que no falta ninguna

pieza.

En caso de detectar que faltan accesorios

o o que han surgido daños durante el trans-

porte, informe a su distribuidor.

Este manual de instrucciones describe los

modelos básicos de la limpiadora de alta

presión indicada en la portada.

En este manual de instrucciones se descri-

be el equipamiento máximo. Según el mo-

delos, hay diferencias en el contenido

suministrado (véase embalaje).

Ilustraciones, véase la página 2

1 Pieza de acoplamiento para la co-

nexión de agua

2 Manguera de alta presión

3 Acoplamiento rápido para manguera de

alta presión

4 Conexión de agua con filtro incorporado

5 Interruptor del aparato „0/OFF“ / „I/ON“

6 Mango para el transporte

7 Manguera de aspiración para detergente

8 Gancho de almacenamiento para la

manguera de alta presión y el cable de

alimentación

9 Cable de conexión a red y enchufe de red

10 Zona de recogida para accesorios

11 Ruedas

12 Pistola pulverizadora manual

13 Bloqueo de la pistola pulverizadora manual

14 Tecla para separar la manguera de alta

presión de la pistola pulverizadora manual

15 Lanza dosificadora con regulación de la

presión (Vario Power)

16 Lanza de agua con fresadora de suciedad

17 Cepillo para lavar

18 Cepillo para lavar giratorio

19 Delta-Racer D150

Los accesorios especiales amplian las po-

sibilidades de uso del aparato. Su distribui-

dor KÄRCHER le dará información más

detallada.

Antes de la puesta en marcha montar las pie-

zas sueltas suministradas con el aparato.

 Figura

Presionar las ruedas en el alojamienot

y asegurar con el tapón suministrado,

respetar la orientación del tapón.

Se necesitan los dos tornillos suministra-

dos y un destornillador de cabeza en cruz

PH2.

 Figura

Insertar el asa de transporte en la guía

y asegurar con dos tornillos.

 Figura

Colgar la red accesorio en los ganchos

mostrados en la ilustración.

 Figura

Introducir la manguera de alta presión

en la pistola pulverizadora manual has-

ta que esta haga un ruido al encajarse.

Nota: Procurar que el racor de co-

nexión esté alineado correctamente.

Comprobar si la conexión es segura ti-

rando de la manguera de alta presión.

몇 Advertencia

De acuerdo con las normativas vi-

gentes, está prohibido utilizar el

aparato sin un separador de siste-

ma en la red de agua potable. Se

debe utilizar un separador de sistema apro-

piado de la empresa KÄRCHER o, alterna-

tivamente, un separador de sistema que

cumpla la norma EN 12729 tipo BA. El

agua que haya pasado por un separador

del sistema será catalogada como no pota-

ble.

Manejo

Volumen del suministro

Descripción del aparato

Accesorios especiales

Antes de la puesta en marcha

Montar las ruedas

Montar el asa de transporte

Colocar la red accesoria

Conectar la manguera de alta presión

con la pistola pulverizadora manual

Suministro de agua

51ES

– 7

Precaución

Conectar el separador del sistema siempre

a la toma de agua, nunca directamente al

aparato!

Nota: Las impurezas en el agua pueden

dañar la bomba de alta presión y los acce-

sorios. Como medida de protección se re-

comienda el uso del filtro de agua de

KÄRCHER (accesorio especial,

Ref.:4.730-059).

Tenga en cuenta las normas de la empresa

suministradora de agua.

Valores de conexión: véase la placa de ca-

racterísticas/datos técnicos.

 Utilice una manguera de agua de tejido

resistente (no está incluida en el volu-

men de suministro) con un acoplamien-

to de los habituales en el mercado.

(Diámetro mínimo 1/2 pulgada o 13

mm; longitud mínima 7,5 m).

 Figura

Atornille la pieza de acoplamiento a la

conexión de agua del aparato suminis-

trada.

Meta la manguera de agua en la pieza

de acoplamiento del aparato y conécte-

la al suministro de agua.

Esta limpiadora de alta presión es apta con

la manguera de aspiración KÄRCHER con

válvula de retorno (accesorio especial, Ref.

4.440-238) para la aspiración de agua de

superficie, p. ej. de los bidones para agua

pluvial o de los estanques (altura de aspira-

ción máxima, véase los datos técnicos).

 Llenar de agua la manguera de aspira-

ción KÄRCHER con válvula de retorno,

atornillar a la conexión de agua y colgar

en el bidón para agua pluvial.

 Desconectar la manguera de alta pre-

sión de la conexión de alta presión del

aparato.

 Conectar el aparato en posición „I/ON“

y esperar (máx. 2 minutos) hasta que

salga el agua sin burbujas por la co-

nexión de alta presión.

 Desconectar el aparato "0/OFF".

Precaución

La marcha en seco durante más de 2 minu-

tos produce daños en la bomba de alta pre-

sión. Si el aparato no genera presión en un

lapso de 2 minutos, desconectar el aparato

y proceder según las indicaciones del capí-

tulo "Averías".

 Figura

Insertar la manguera de alta presión en

el acoplamiento rápido del aparato has-

ta que encaje.

Nota: Procurar que el racor de co-

nexión esté alineado correctamente.

Comprobar si la conexión es segura ti-

rando de la manguera de alta presión.

 Figura

Inserte la lanza dosificadora en la pisto-

la pulverizadora manual y fíjela girán-

dola 90°.

 Abrir totalmente el grifo del agua.

 Enchufar la clavija de red a una toma de

corriente.

 Conectar el aparato „I/ON“.

 Peligro

El chorro de agua que sale de la boquilla de

alta presión provoca una fuerza de retroce-

so en la pistola pulverizadora manual. Ase-

gúrese de estar en una posición segura y

sujete con firmeza la pistola pulverizadora

manual y la lanza dosificadora.

Precaución

Antes de comenzar con la limpieza, aségu-

rese de que la limpiadora a presión está so-

bre una base lisa. Utilizar gafas y ropa de

seguridad durante la limpieza.

 Desbloquear la palanca de la pistola

pulverizadora manual.

 Tirar de la palanca, el aparato se en-

ciende.

Nota: Si no se suelta la palanca, el aparato

vuelve a apagarse. La alta presión se man-

tiene en el sistema.

Suministro de agua desde la tubería de

agua

Aspiración del agua de depósitos

abiertos

Puesta en marcha

Funcionamiento

52 ES

– 8

Para las tareas de limpieza más habituales.

La presión de trabajo se puede regular en

pasos entre „Min“ y „Max“.

 Suelte la palanca de la pistola pulveri-

zadora manual.

 Girar la lanza dosificadora a la posición

deseada.

Indicación: Apto para trabajos con deter-

gente, girar la lanza dosificadora a la posi-

ción "Mix".

Para las suciedades más difíciles de eliminar.

Precaución

No limpiar neumáticos, pintura o superfi-

cies delicadas como la madera con la fresa

de suciedad, se pueden dañar.

– No apto para trabajar con detergentes.

– Indicación: Apto para trabajar con de-

tergentes

Ajustar el regulador de dosificación a la

cantidad de aspiración deseada para

detergente.

El cepillo de lavar rotatorio es especialmen-

te apto para la limpieza de automóviles.

Precaución

Los cepillos de lavado tienen que estar li-

bres de suciedad u otras partículas, de lo

contrario se puede dañar la pintura.

– Indicación: Apto para trabajar con de-

tergentes

Ajustar el regulador de dosificación a la

cantidad de aspiración deseada para

detergente.

La Delta Racer combina un cepillo de lava-

do con un chorro de alta presión rotativo.

Por eso, es ideal para la limpieza de vehí-

culos o superficies muy sucias.

 Peligro

Cuando esté en funcionamien-

to, no tocar por debajo del bor-

de del Delta Racer.

Utilice sólo detergentes y productos de lim-

pieza KÄRCHER para cada tipo de tarea

de limpieza. Han sido especialmente crea-

dos para su aparato. El uso de otros deter-

gentes y productos de limpieza pueden

provocar un desgaste más rápido y la inva-

lidación de la garantía. Solicite el asesora-

miento oportuno en una tienda

especializada y pida la información corres-

pondiente a KÄRCHER.

 Figura

Saque la manguera de aspiración de

detergente de la carcasa hasta la longi-

tud deseada.

Cuelgue la manguera de aspiración de

detergente en un depósito que conten-

ga una solución de detergente.

 Utilizar la lanza dosificadora con regu-

lación de la presión (Vario Power).

 Girar la lanza dosificadora hasta la po-

sición "Mix".

Nota: De este modo se añade durante

el funcionamiento la solución de deter-

gente al chorro de agua.

Indicación: Si es necesario también se

pueden utilizar los cepillos de lavado para

los trabajos con detergente.

 Rocíe la superficie seca con detergente y

déjelo actuar pero sin dejar que se seque.

 Aplicar el chorro de agua a alta presión

sobre la suciedad disuelta para elimi-

narla.

 Suelte la palanca de la pistola pulveri-

zadora manual.

 Bloquear la palanca de la pistola pulve-

rizadora manual.

 Durante las pausas de trabajo prolon-

gadas (de una duración superior a 5 mi-

nutos), desconectar además el aparato

„0/OFF“.

Lanza dosificadora con regulación de la

presión (Vario Power)

Lanza dosificadora con fresadora de

suciedad

Cepillo de lavar

Cepillo para lavar giratorio

Delta-Racer D150

Trabajo con detergentes

Método de limpieza recomendado

Interrupción del funcionamiento

53ES

– 9

Precaución

Separar la manguera de alta presión de la

pistola pulverizadora manual o del aparato

solamente cuando no haya presión en el

sistema.

 Después de trabajar con detergentes,

cuelgue la manguera de aspiración en

un depósito de agua limpia, conectar el

aparato durante aprox. 1 minuto con la

lanza dosificadora desmontada y en-

juagarlo.

 Suelte la palanca de la pistola pulveri-

zadora manual.

 Desconectar el aparato "0/OFF".

 Cierre el grifo de agua.

 Desconectar el aparato del suministro

de agua.

Precaución: Al separar el tubo de ali-

mentación o el de alta presión, puede

salir agua caliente de las tomas des-

pués del funcionamiento.

 Apriete la palanca de la pistola pulveri-

zadora manual para eliminar la presión

que todavía hay en el sistema.

 Bloquear la palanca de la pistola pulve-

rizadora manual.

 Extraer el enchufe de la red.

Precaución

Para evitar accidentes o lesiones, tener en

cuenta el peso del aparato para el transpor-

te (véase Datos técnicos).

 Levante el aparato por el asa y de so-

pórtelo.

 Tirar del aparato por el asa de transpor-

te.

 Asegurar el aparato para evitar que se

deslice o vuelque.

Precaución

Para evitar accidentes o lesiones, tener en

cuenta el peso del aparato al elegir el lugar

de almacenamiento (véase Datos técni-

cos).

 Coloque el dispositivo sobre una super-

ficie plana.

 Pulsar el botón de desconexión en la

pistola pulverizadora manual y desco-

nectar manguera de alta presión de la

pistola pulverizadora manual.

 Presionar en la dirección que indica la

flecha la carcasa del acoplamiento rápi-

do para la manguera de alta presión y

extraer la manguera de alta presión.

 Guardar el cable de conexión de red, la

manguera de alta presión y los acceso-

rios en el aparato.

Antes de almacenar el aparato durante un

período prolongado, como por ejemplo en

invierno, respetar también las indicaciones

del capítulo Cuidados.

Precaución

Proteger el aparato y los accesorios de las

heladas.

El aparato y los accesorios sufren daños

con las heladas, si no se vacía totalmente

el agua. Para evitar daños:

 Vaciar totalmente el aparato, sacando

todo el agua: conectar el aparato (máx.

1 min) con la manguera de alta presión

y el suministro de agua desconectados,

hasta que ya no salga agua de la co-

nexión de alta presión. Desconectar el

aparato.

 Almacenar el aparato en un lugar a

prueba de heladas con todos los acce-

sorios.

Finalización del funcionamiento

Transporte

Transporte manual

Transporte en vehículos

Almacenamiento

Almacenamiento del aparato

Protección antiheladas

54 ES

– 10

 Peligro

Apague el aparato y desenchufe la clavija

de red antes de efectuar los trabajos de

cuidado y mantenimiento.

Antes de un almacenamiento prolongado,

p. e., durante el invierno:

 Quitar el filtro de la manguera de aspi-

ración del detergente y limpiarlo colo-

cándolo bajo agua corriente.

 Extraer el tamiz de la conexión del agua

con unos alicates de punta plana y lim-

piarlo colocándolo bajo agua corriente.

El aparato no precisa mantenimiento.

Emplear únicamente repuestos originales

de KÄRCHER. Al final de este manual de

instrucciones encontrará un listado resumi-

do de repuestos.

Usted mismo puede solucionar las peque-

ñas averías con ayuda del resumen si-

guiente.

En caso de duda, diríjase al servicio de

atención al cliente autorizado.

 Peligro

Apague el aparato y desenchufe la clavija

de red antes de efectuar los trabajos de

cuidado y mantenimiento.

Los trabajos de reparación y trabajos en

componentes eléctricos sólo los puede

realizar el Servicio técnico autorizado.

 Tirar de la palanca de la pistola pulveri-

zadora manual, el aparato se conecta.

 Comprobar si la tensión indicada en la

placa de características coincide con la

tensión de la fuente de alimentación.

 Comprobar si el cable de conexión a la

red presenta daños.

 Comprobar el ajuste de la lanza dosifi-

cadora.

 Purgar el aparato: conectar el aparato

sin conectar la manguera de alta pre-

sión y esperar (máx. 2 minutos) hasta

que salga el agua sin burbujas por la

conexión de alta presión. Desconectar

el aparato y volver a conectar la man-

guera de alta presión.

 Comprobar el suministro de agua.

 Extraer el tamiz de la conexión del agua

con unos alicates de punta plana y lim-

piarlo colocándolo bajo agua corriente.

Causa: caída de tensión debida a que la

red es débil o por el uso de cable de prolon-

gación.

 Al conectar, primero tirar de la palanca

de la pistola pulverizadora manual, des-

pués colocar el aparato en la posición

„I/ON“.

 Limpiar la boquilla de alta presión: eli-

minar las impurezas del orificio de la

boquilla con una aguja y aclarar con

agua desde la parte delantera.

 Comprobar el caudal de agua.

 El aparato presenta una ligera falta de

estanqueidad por razones técnicas. En

caso de que la falta de estanqueidad

sea grande, contactar al Servicio técni-

co autorizado.

 Utilizar la lanza dosificadora con regu-

lación de la presión (Vario Power).

Girar la lanza dosificadora hasta la po-

sición "Mix".

 Limpiar el filtro de la manguera de aspi-

ración de detergente.

 Comprobar si la manguera de aspira-

ción presenta dobleces.

Cuidados y mantenimiento

Cuidado del aparato

Mantenimiento

Piezas de repuesto

Ayuda en caso de avería

El aparato no funciona

El aparato no alcanza la presión

necesaria

El aparato no arranca, el motor

ronronea

Grandes oscilaciones de la presión

El aparato presenta fugas

El aparato no aspira detergente

55ES

– 11

Reservado el derecho a realizar modifi-

caciones técnicas.

Por la presente declaramos que la máquina de-

signada a continuación cumple, tanto en lo que

respecta a su diseño y tipo constructivo como a

la versión puesta a la venta por nosotros, las

normas básicas de seguridad y sobre la salud

que figuran en las directivas comunitarias co-

rrespondientes. La presente declaración per-

derá su validez en caso de que se realicen

modificaciones en la máquina sin nuestro con-

sentimiento explícito.

Los abajo firmantes actúan con plenos po-

deres y con la debida autorización de la di-

rección de la empresa.

Persona autorizada para la documentación:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tfno.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2012/01/01

Datos técnicos

K 3.500

K 4.500

K 5.500

Conexión eléctrica

Tensión 230

1~50

Potencia conectada 1,8 1,9 2,1 kW

Grado de protección IP X5

Clase de protección I

Fusible de red (inerte) 10 A

Conexión de agua

Presión de entrada (máx.) 0,8 MPa

Temperatura de entrada

(máx.)

40 °C

Velocidad de alimenta-

ción (mín.)

10 l/min

Altura de absorción máx. 0,5 m

Potencia y rendimiento

Presión de trabajo 11 12 12,5 MPa

Presión máx. admisible 12 13 14 MPa

Caudal, agua 6,3 6,7 7,5 l/min

Caudal, detergente 0,3 l/min

Fuerza de retroceso de

la pistola pulverizadora

manual

15 N

Medidas y pesos

Longitud 876 mm

Anchura 325 mm

Altura 285 mm

Peso, listo para el fun-

cionamiento con acce-

sorios

12,0 12,5 13,0 kg

Valores calculados conforme a la norma

EN 60335-2-79

Valor de vibración

mano-brazo

Inseguridad K

< 2,5

0,3

m/s

Nivel de presión acústi-

ca L

Inseguridad K

dB(A)

Nivel de potencia acús-

tica L

+ inseguridad

89 89 89 dB(A)

Declaración de conformidad

Producto: Limpiadora a alta presión

Modelo: 1.180-xxx / 1.181-xxx

Directivas comunitarias aplicables

2006/42/CE (+2009/127/CE)

2004/108/CE

2000/14/CE

Normas armonizadas aplicadas

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Procedimiento de evaluación de la con-

formidad aplicado

2000/14/CE: Anexo V

Nivel de potencia acústica dB(A)

K 3.500 K 4.500 K 5.500

Medido: 87 87 87

Garantizado: 89 89 89

CEO

Head of Approbation

56 ES

– 3

Estimado cliente,

Leia o manual de manual origi-

nal antes de utilizar o seu apare-

lho. Proceda conforme as indicações no

manual e guarde o manual para uma con-

sulta posterior ou para terceiros a quem

possa vir a vender o aparelho.

Utilize esta lavadora de alta pressão unica-

mente para o uso privado:

– para a limpeza de máquinas, veículos,

edifícios, ferramentas, fachadas, terra-

ços, aparelhos de jardinagem etc. com

jacto de água de alta pressão (se for

necessário com detergentes).

– com acessórios, peças de reposição e

detergentes homologados por KÄR-

CHER. Observe as indicações que

acompanham os detergentes.

O jacto de alta pressão não

deve ser dirigido contra pes-

soas, animais, equipamento

eléctrico activo ou contra o

próprio aparelho. Proteger o

aparelho contra congelamen-

to.

 Perigo

Para um perigo eminente que pode condu-

zir a graves ferimentos ou à morte.

몇 Advertência

Para uma possível situação perigosa que

pode conduzir a graves ferimentos ou à

morte.

Atenção

Para uma possível situação perigosa que

pode conduzir a ferimentos leves ou danos

materiais.

Os materiais de embalagem são reci-

cláveis. Não coloque as embalagens

no lixo doméstico, envie-as para uma uni-

dade de reciclagem.

Os aparelhos velhos contêm mate-

riais preciosos e recicláveis e deve-

rão ser reutilizados. Por isso, elimine

os aparelhos velhos através de sistemas

de recolha de lixo adequados.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes

podem ser encontradas em:

www.kaercher.com/REACH

Em cada país vigem as respectivas condi-

ções de garantia estabelecidas pelas nos-

sas Empresas de Comercialização.

Eventuais avarias no aparelho durante o

período de garantia serão reparadas, sem

encargos para o cliente, desde que se trate

dum defeito de material ou de fabricação.

Em caso de garantia, dirija-se, munido do

documento de compra, ao seu revendedor

ou ao Serviço Técnico mais próximo.

(Endereços no verso)

Índice

Instruções gerais. . . . . . . . . . . . . PT 3

Avisos de segurança. . . . . . . . . . PT 4

Manuseamento . . . . . . . . . . . . . . PT 6

Transporte. . . . . . . . . . . . . . . . . . PT 9

Armazenamento . . . . . . . . . . . . . PT 9

Conservação e manutenção . . . . PT 10

Ajuda em caso de avarias. . . . . . PT 10

Dados técnicos . . . . . . . . . . . . . . PT 11

Declaração de conformidade CE PT 11

Instruções gerais

Utilização correcta

Símbolos no aparelho

Símbolos no Manual de Instruções

Protecção do meio-ambiente

Garantia

57PT

– 4

 Perigo

 Nunca tocar na ficha de rede e na toma-

da com as mãos molhadas.

 O aparelho não deve ser colocado em

funcionamento se o cabo de ligação à

rede ou partes importantes do aparelho

como, p. ex., dispositivos de seguran-

ça, mangueiras de alta pressão ou pis-

tola de injecção estiverem danificadas.

 Antes de qualquer utilização do apare-

lho, verificar se o cabo de ligação à

rede e a ficha de rede não apresentam

quaisquer danos. O cabo de ligação à

rede danificado tem que ser imediata-

mente substituído pela assistência téc-

nica ou por um electricista autorizado.

 Verificar a mangueira de alta pressão a

respeito de danos antes de cada colo-

cação em funcionamento. Substituir

imediatamente uma mangueira de alta

pressão danificada.

 É proibido pôr o aparelho em funciona-

mento em áreas com perigo de explosão.

 Na utilização do aparelho em zonas de

perigo (p. ex. bombas de gasolina), de-

verão ser observadas as respectivas

normas de segurança.

 Os jactos de alta pressão podem ser

perigosos em caso de uso incorrecto. O

jacto não deve ser dirigido contra pes-

soas, animais, equipamento eléctrico

activo ou contra o próprio aparelho.

 Não dirigir o jacto de alta pressão con-

tra terceiros ou contra si próprio para a

limpeza de roupa ou sapatos.

 Não projectar jactos de água contra ob-

jectos, que contenham substâncias no-

civas à saúde (p.ex. amianto).

 O jacto de alta pressão pode danificar

pneus e as válvulas dos mesmos ou

provocar até o seu rebentamento. O

primeiro sinal de danos é a alteração da

cor do pneu. Os pneus / válvulas dos

pneus danificados podem causar le-

sões mortais. Guardar pelo menos uma

distância do jacto de 30 cm durante a

limpeza de superfícies!

 Perigo de explosão!

Não pulverizar líquidos inflamáveis.

Nunca aspirar líquidos com teores de

diluentes ou ácidos e dissolventes não

diluídos! Trata-se de materiais como

gasolina, diluentes de cores ou óleo

combustível. A neblina de pulverização

é altamente inflamável, explosiva e tó-

xica. Não utilizar acetona, ácidos e dis-

solventes não diluídos, dado que

podem atacar os materiais utilizados no

aparelho.

몇 Advertência

 Fichas e acoplamentos de um cabo de

extensão têm que ser estanques à

água e não podem estar na água.

 Os cabos de extensão não apropriados

podem ser perigosos. Utilize ao ar livre

unicamente cabos de extensão com

uma secção transversal suficiente e de-

vidamente homologados e marcados:

1 - 10 m: 1,5 mm

; 10 - 30 m: 2,5 mm

 Desenrolar o cabo de extensão sempre

completamente do tambor de cabo.

 As mangueiras de alta pressão, as tor-

neiras e os acoplamentos são impor-

tantes para a segurança do aparelho.

Utilizar unicamente mangueiras de alta

pressão, torneiras e acoplamentos re-

comendados pelo fabricante.

 Este aparelho não é adequado para a

utilização por pessoas com capacida-

des físicas, sensoriais e psíquicas re-

duzidas.

Este aparelho não deve ser manobrado

por crianças ou pessoas não instruídas.

As crianças devem ser supervisionadas

de modo a assegurar que não brincam

com o aparelho.

 Manter as películas da embalagem fora

do alcance das crianças! Perigo de as-

fixia!

 Este aparelho foi desenvolvido para a

utilização de detergentes, fornecidos

ou recomendados pelo fabricante. A

utilização de outros detergentes ou

agentes químicos pode afectar a segu-

rança do aparelho.

Avisos de segurança

58 PT

– 5

 O utilizador deve usar o aparelho de

acordo com as especificações. Deve

ter em consideração as condições lo-

cais e, ao utilizar o aparelho, ter em

conta o comportamento de pessoas

nas proximidades.

 Não utilizar o aparelho se outras pesso-

as se situarem no raio de acção da

mesma, a não ser que estas utilizem

vestuário de protecção.

 Utilizar roupa de protecção e óculos de

protecção contra salpicos de água ou

sujidades.

Atenção

 No caso de longas interrupções de fun-

cionamento deve-se desligar o interrup-

tor principal / interruptor do aparelho ou

retirar a ficha da tomada.

 Não operar o aparelho a temperaturas

inferiores a 0 °C.

 Guardar uma distância do jacto mínima

de 30 cm durante a limpeza de superfí-

cies laqueadas para evitar danos.

 Nunca deixar o aparelho sem vigilância

enquanto o mesmo estiver em funcio-

namento.

 Assegurar que os cabos de rede e de ex-

tensão não sejam danificados por trânsi-

to, esmagamento, puxões ou problemas

similares. Proteger o cabo de rede contra

calor, óleo e arestas afiadas.

 Todas as peças condutoras de corrente

na área de trabalho devem estar prote-

gidas contra jactos de água.

 O aparelho só deve ser ligado a uma

conexão eléctrica executada por um

electricista, de acordo com IEC 60364.

 Ligar o aparelho só à corrente alterna-

da. A tensão deve corresponder à placa

de tipo do aparelho.

 Por motivos de segurança recomenda-

mos, regra geral, que o aparelho seja

operado com um disjuntor para corren-

te de defeito (máx. 30 mA).

 Efectuar os trabalhos de limpeza com

formação de águas sujas oleosas, p.ex.

lavagem do motor, lavagem do chassi

inferior, só em lugares de lavagem

onde existem colectores de óleo.

Atenção

Os dispositivos de segurança protegem o

utilizador e não podem ser alterados ou co-

locados fora de serviço.

O interruptor do aparelho impede a activa-

ção inadvertida do aparelho.

O bloqueio trava a alavanca da pistola e im-

pede um arranque inadvertido do aparelho.

A válvula de descarga evita a ultrapassa-

gem da pressão de serviço permitida.

Se soltar a alavanca da pistola de injecção

manual, a bomba de alta pressão é desli-

gada por um interruptor manométrico. Se a

alavanca for puxada, a bomba volta a ligar.

Atenção

Antes de iniciar quaisquer trabalhos com

ou no aparelho, deve-se assegurar o posi-

cionamento estável do aparelho, de modo

a evitar acidentes ou danos.

– A segurança de estabilidade do apare-

lho é assegurada se este for posiciona-

do sobre uma superfície plana.

Equipamento de segurança

Interruptor da máquina

Bloqueio da pistola pulverizadora

manual

Válvula de descarga com interruptor de

pressão

Pré-requisitos para a segurança da

estabilidade do aparelho

59PT

– 6

O volume de fornecimento do seu aparelho

é ilustrado na embalagem. Ao desembalar

verifique a integridade do conteúdo.

Contacte imediatamente o vendedor, em

caso de falta de acessórios ou no caso de

danos de transporte.

Este manual de instruções descreve os

modelos base das lavadoras de alta pres-

são apresentadas na capa.

Neste manual de instruções é descrito o

equipamento completo. Consoante o mo-

delo, existem diferenças no volume de for-

necimento (ver embalagem).

Figuras (veja página 2)

1 Peça de acoplamento para ligação da

água

2 Mangueira de alta pressão

3 Acoplamento rápido para mangueira de

alta pressão

4 Conexão de água com peneira incorpo-

rada

5 Interruptor do aparelho "0/OFF" / "I/ON"

6 Alça de transporte

7 Mangueira de aspiração para detergente

8 Gancho de armazenamento para a

mangueira de alta pressão e cabo de li-

gação à rede

9 Cabo de ligação à rede com ficha de

rede

10 Depósito para acessórios

11 Rodas

12 Pistola de injecção manual

13 Bloqueio da pistola pulverizadora manual

14 Botão para separar a mangueira de alta

pressão da pistola pulverizadora manual

15 Lança com regulação da pressão (Va-

rio Power)

16 Tubo de jacto com fresadora de sujidade

17 Escova de lavagem

18 Escova de lavagem rotante

19 Delta-Racer D150

Os acessórios especiais oferecem amplas

possibilidades de utilização. Contacte o

seu revendedor KÄRCHER para obter

mais informações.

Montar os componentes soltos na embala-

gem no aparelho, antes de proceder à co-

locação em funcionamento.

 Figura

Pressionar as rodas contra os encaixes

e fixar com os tampões; ter atenção ao

alinhamento do tampão.

São necessários os 2 parafusos (incluídos

no volume de fornecimento) e uma chave

de parafusos em cruz PH 2.

 Figura

Inserir o manípulo de transporte na guia

e fixar com dois parafusos.

 Figura

Engatar a rede de acessório nos gan-

chos ilustrados na figura.

 Figura

Encaixar a mangueira de alta pressão

na pistola pulverizadora manual, até

encaixar audivelmente.

Aviso: ter atenção ao alinhamento cor-

recto do bocal de conexão.

Controlar a ligação segura, puxando

pela mangueira de alta pressão.

몇 Advertência

De acordo com as prescrições em

vigor o aparelho nunca pode ser li-

gado à rede de água potável sem

separador de sistema. Deve-se

utilizar um separador de sistema adequado

da firma KÄRCHER ou, alternativamente,

um separador de sistema segundo EN

12729 tipo BA. A água que tenha entrado

no separador de sistema é considerada im-

própria para consumo.

Manuseamento

Volume do fornecimento

Descrição da máquina

Acessórios especiais

Antes de colocar em funcionamento

Montar as rodas

Montar o manípulo de transporte

Montar a rede de acessório

Ligar a mangueira (tubo flexível) de alta

pressão à pistola pulverizadora manual

Alimentação de água

60 PT

– 7

Atenção

Ligar o separador de sistema sempre à ali-

mentação da água e nunca directamente

ao aparelho!

Aviso: sujidade na água pode danificar a

bomba de alta pressão e os acessórios.

Como meio de protecção é recomendado o

filtro de água KÄRCHER (acessórios espe-

ciais, n.º enc. 4.730-059).

Respeite as normas da companhia de

abastecimento de água.

Para os valores de ligação veja a placa de

características / dados técnicos.

 Utilizar uma mangueira de água de ma-

terial reforçado (não incluída no mate-

rial fornecido) com um acoplamento

normal. (Diâmetro mínimo de 1/2 pole-

gada resp., 13 mm; comprimento míni-

mo 7,5 m).

 Figura

Fixar o elemento de acoplamento na

conexão de água da máquina.

Colocar a mangueira de água sobre o

elemento de acoplamento da máquina

e ligar à alimentação da água.

Esta lavadora de alta pressão com tubo de

aspiração KÄRCHER e válvula de reten-

ção (acessório especial, n.º enc. 4.440-

238), é adequada para a aspiração de

água superficial como, por exemplo, de va-

silhas de água pluvial ou lagos domésticos

(altura máxima de aspiração, ver dados

técnicos).

 Encher a mangueira de aspiração KÄR-

CHER (com válvula de retenção) com

água, ligar à alimentação da água e po-

sicionar na vasilha de captura de águas

pluviais.

 Separar a mangueira de alta pressão

na ligação de alta pressão do aparelho.

 Ligar o aparelho "I/ON" e esperar (máx.

2 minutos), até a água sair sem bolhas

de ar na respectiva ligação de alta pres-

são.

 Desligar o aparelho "0/OFF".

Atenção

O funcionamento a seco durante mais de 2

minutos conduz a danos irreparáveis na

bomba de alta pressão. Se o aparelho não

estabelecer nenhuma pressão dentro de 2

minutos, deve desligar o aparelho e proce-

der conforme indicado no capítulo "Ajuda

em caso de avarias".

 Figura

Inserir a mangueira de alta pressão fi-

xamente no acoplamento rápido do

aparelho, até encaixar audivelmente.

Aviso: ter atenção ao alinhamento cor-

recto do bocal de conexão.

Controlar a ligação segura, puxando

pela mangueira de alta pressão.

 Figura

Introduzir a lança na pistola manual e

rodar 90° para fixá-la.

 Abrir a torneira totalmente.

 Ligue a ficha de rede à tomada de cor-

rente.

 Ligar o aparelho "I/ON".

 Perigo

Devido ao jacto que sai do bico de alta

pressão uma força de recuo age sobre a

pistola manual. Garantir uma posição se-

gura e segurar bem a pistola de injecção

manual e o tubo de jacto.

Atenção

Assegurar que a lavadora de alta pressão

está posicionada de forma segura e sobre

um pavimento plano, antes de iniciar os tra-

balhos de limpeza. Utilizar óculo de protec-

ção e roupa de protecção durante os

trabalhos de limpeza.

 Desbloquear a alavanca da pistola pul-

verizadora.

 Puxar a alavanca e o aparelho entra em

funcionamento.

Aviso: o aparelho desliga assim que soltar

a alavanca. A alta pressão permanece no

sistema.

Alimentação de água a partir da

canalização

Aspirar a água de recipientes abertos

Colocação em funcionamento

Funcionamento

61PT

– 8

Para os trabalhos de limpeza mais frequen-

tes. A pressão de serviço pode ser ajusta-

da continuamente entre "Min" e "Max".

 Soltar a alavanca da pistola pulveriza-

dora manual.

 Ajustar a lança na posição pretendida.

Aviso: Adequado para os trabalhos com

detergente; rodar a lança para a posição

"Mix".

Para sujidade resistente.

Atenção

Não limpar os pneumáticos de automóveis,

a pintura ou superfícies sensíveis como,

por exemplo, madeira com a fresa de suji-

dade, devido ao perigo de danificação.

– Inadequado para trabalhos com deter-

gente.

– Aviso: Adequado para trabalhos com

detergente

Ajustar o regulador de dosagem no vo-

lume de aspiração pretendido para o

detergente.

A escova de lavagem rotante é especial-

mente adequada para a limpeza do auto-

móvel.

Atenção

Durante os trabalhos a escova de lavagem

tem que estar livre de sujidade ou de outras

partículas, devido ao perigo de danificação

da pintura.

– Aviso: Adequado para trabalhos com

detergente

Ajustar o regulador de dosagem no vo-

lume de aspiração pretendido para o

detergente.

O Delta-Racer combina uma escova de la-

vagem com um jacto de alta pressão rotati-

vo. Esta característica torna-o

especialmente adequado para a lavagem

automóvel ou para a limpeza de superfí-

cies com muita sujidade.

 Perigo

Não tocar na parte inferior da

borda do Delta-Racer durante a

operação!

Para os respectivos trabalhos de limpeza

utilize apenas produtos de limpeza e de

conservação KÄRCHER, uma vez que es-

tes foram especialmente concebidos para

a utilização no seu aparelho. A utilização

de outros produtos de limpeza e de conser-

vação pode provocar o desgaste prematu-

ro e a anulação da garantia. P. f. informe-

se no comércio especializado ou requisite

informações directamente à KÄRCHER.

 Figura

Extrair o comprimento desejado da

mangueira de aspiração de detergente

do seu suporte.

Pendurar a mangueira de aspiração do

detergente num recipiente com o pro-

duto.

 Utilizar lança com regulação da pres-

são (Vario Power).

 Ajustar a lança na posição "Mix".

Aviso: Deste modo, a solução de de-

tergente é adicionada ao jacto de água.

Aviso: Se necessário, é possível utilizar as

escovas de lavagem para trabalhos com o

detergente.

 Espalhar o detergente de forma econó-

mica sobre a superfície seca e deixá-lo

actuar (não secar).

 Remover a sujidade solta com o jacto

de alta pressão.

 Soltar a alavanca da pistola pulveriza-

dora manual.

 Bloquear a alavanca da pistola pulveri-

zadora.

 Se não trabalhar durante um período

prolongado (superior a 5 minutos) com

o aparelho, o mesmo deve ser desliga-

do "0/OFF".

Lança com regulação da pressão

(Vario Power)

Lança com fresadora de sujidade

Escova de lavagem

Escova de lavagem rotante

Delta-Racer D150

Trabalhar com detergentes

Métodos de limpeza recomendados

Interromper o funcionamento

62 PT

– 9

Atenção

Separar apenas a mangueira de alta pres-

são da pistola pulverizadora manual ou do

aparelho se o sistema estiver livre de pres-

são.

 Pendurar a mangueira de sucção DT

num recipiente com água clara, operar

o aparelho aprox. 1 minuto com o tubo

de jacto desmontado e enxaguá-lo,

após os trabalhos com detergente.

 Soltar a alavanca da pistola pulveriza-

dora manual.

 Desligar o aparelho "0/OFF".

 Fechar a torneira de água.

 Separar o aparelho da alimentação da

água.

Cuidado: Durante a separação da

mangueira de admissão ou da man-

gueira de alta pressão, pode verificar-

se a saída de água quente pelas liga-

ções após o funcionamento.

 Premir a alavanca da pistola de injec-

ção manual para eliminar a pressão

ainda existente no sistema.

 Bloquear a alavanca da pistola pulveri-

zadora.

 Desligue a ficha da tomada.

Atenção

De modo a evitar acidentes ou ferimentos

durante o transporte, deve ter-se atenção

ao peso do aparelho (ver dados técnicos).

 Levantar o aparelho no manípulo e

transportar.

 Puxar o aparelho pelo manípulo de

transporte.

 Proteger o aparelho contra deslizamen-

tos e tombamentos.

Atenção

De modo a evitar acidentes ou ferimentos

durante a selecção do local de armazena-

mento, deve ter-se em consideração o

peso do aparelho (ver dados técnicos).

 Estacionar o aparelho sobre uma su-

perfície plana.

 Premir o botão de separação na pistola

pulverizadora manual e separar a man-

gueira de alta pressão da pistola pulve-

rizadora manual.

 Pressionar a carcaça do acoplamento,

para mangueiras de alta pressão, no

sentido da seta e retirar a mangueira de

alta pressão.

 Arrumar o cabo de ligação à rede, a

mangueira de alta pressão e os aces-

sórios no aparelho.

Antes de armazenar o aparelho durante

um longo período (p. ex. no Inverno), deve-

se prestar especial atenção ao capítulo da

conservação.

Atenção

Proteger o aparelho e os acessórios contra

congelamento.

Os aparelhos e os acessórios são destruí-

dos pela geada se não estiverem totalmen-

te esvaziados (sem água). Para evitar

danos:

 Esvaziar toda a água do aparelho: ligar

o aparelho sem a mangueira de alta

pressão conectada e sem a alimenta-

ção de água conectada (máx. 1 min) e

aguardar até não sair mais nenhuma

água da ligação de alta pressão. Desli-

gar o aparelho.

 Guardar o aparelho com todos os aces-

sórios um local protegido contra geada.

Desligar o aparelho

Transporte

Transporte manual

Transporte em veículos

Armazenamento

Guardar a máquina

Protecção contra o congelamento

63PT

– 10

 Perigo

Antes de efectuar trabalhos de conserva-

ção e de manutenção desligar o aparelho e

retirar a ficha de rede.

Antes dum armazenamento prolongado,

p.ex. durante o inverno:

 Retirar o filtro da mangueira de aspira-

ção do detergente e limpá-lo com água

corrente.

 Extrair o coador da conexão de água

por meio de um alicate de pontas cha-

tas e lavá-lo com água corrente.

O aparelho está isento de manutenção.

Utilize exclusivamente peças de reposição

originais da KÄRCHER. No final do presen-

te Manual de instruções, encontra-se uma

lista das peças sobressalentes.

Com a ajuda da seguinte tabela sinóptica,

você mesmo pode eliminar pequenas ava-

rias.

Em caso de dúvida contacte o serviço de

assistência técnica autorizado.

 Perigo

Antes de efectuar trabalhos de conserva-

ção e de manutenção desligar o aparelho e

retirar a ficha de rede.

Os trabalhos de reparação e trabalhos em

componentes eléctricos só devem ser exe-

cutados pelo Serviço de Assistência Técni-

ca autorizado.

 Puxar a alavanca da pistola pulveriza-

dora manual, o aparelho entra em fun-

cionamento.

 Verificar se a tensão indicada na placa

de características coincide com a ten-

são da fonte de alimentação.

 Verificar o cabo de rede a respeito de

danos.

 Verificar o ajuste na lança.

 Eliminar o ar da máquina: Ligar o apa-

relho sem a mangueira de alta pressão

conectada e esperar (máx. 2 minutos),

até a água sair sem bolhas de ar na res-

pectiva ligação de alta pressão. Desli-

gar o aparelho e voltar a ligar a

mangueira de alta pressão.

 Controlar a alimentação da água.

 Extrair o coador da conexão de água

por meio de um alicate de pontas cha-

tas e lavá-lo com água corrente.

Causa: Queda de tensão devido a rede

eléctrica fraca ou utilização de uma exten-

são.

 Durante a activação deve-se puxar pri-

meiro a alavanca da pistola pulveriza-

dora manual e, de seguida, ajustar o

interruptor do aparelho em "I/ON".

 Limpar o bocal de alta pressão: Elimine

a sujidade da abertura do bocal com

uma agulha e lave pela frente com

água.

 Verificar a quantidade de alimentação

de água.

 Uma pequena fuga no aparelho é nor-

mal e deve-se a razões técnicas. Se

houver fortes fugas de água, manda

inspeccionar pelo Serviço Técnico au-

torizado.

 Utilizar lança com regulação da pres-

são (Vario Power).

Ajustar a lança na posição "Mix".

 Limpar o filtro na mangueira de aspira-

ção do detergente.

 Controlar a mangueira de aspiração do

detergente quanto a dobras.

Conservação e manutenção

Conservação

Manutenção

Peças sobressalentes

Ajuda em caso de avarias

A máquina não funciona

A máquina não atinge a pressão de

serviço

O motor não entra em funcionamento,

motor emite zumbido

Fortes variações de pressão

Aparelho com fuga

O detergente não é aspirado

64 PT

– 11

Reservados os direitos a alterações

técnicas!

Declaramos que a máquina a seguir desig-

nada corresponde às exigências de segu-

rança e de saúde básicas estabelecidas

nas Directivas CE por quanto concerne à

sua concepção e ao tipo de construção as-

sim como na versão lançada no mercado.

Se houver qualquer modificação na máqui-

na sem o nosso consentimento prévio, a

presente declaração perderá a validade.

Os abaixo assinados têm procuração para

agirem e representarem a gerência.

Responsável pela documentação:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2012/01/01

Dados técnicos

K 3.500

K 4.500

K 5.500

Ligação eléctrica

Tensão

230

1~50

Potência da ligação

1,8 1,9 2,1 kW

Grau de protecção

IP X5

Classe de protecção

Protecção de rede (de

acção lenta)

10 A

Conexão de água

Pressão de admissão

(máx.)

0,8 MPa

Temperatura de

admissão (máx.)

40 °C

Quantidade de

admissão (mín.)

10 l/mín

Máx. altura de aspiração

0,5 m

Dados relativos à potência

Pressão de serviço

11 12 12,5 MPa

Pressão máxima

admissível

12 13 14 MPa

Débito, água

6,3 6,7 7,5 l/mín

Débito, detergente

0,3 l/mín

Força de recuo da

pistola manual

15 N

Medidas e pesos

Comprimento

876 mm

Largura

325 mm

Altura

285 mm

Peso, operacional com

acessórios

12,0 12,5 13,0 kg

Valores obtidos segundo EN 60335-2-79

Valor de vibração mão/

braço

Insegurança K

< 2,5

0,3

m/s

Nível de pressão

acústica L

Insegurança K

dB(A)

Nível de potência

acústica L

Insegurança K

89 89 89 dB(A)

Declaração de conformidade

Produto: Maquinas de lavar de alta

pressão

Tipo: 1.180-xxx / 1.181-xxx

Respectivas Directrizes da CE

2006/42/CE (+2009/127/CE)

2004/108/CE

2000/14/CE

Normas harmonizadas aplicadas

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Processo aplicado de avaliação de con-

formidade

2000/14/CE: Anexo V

Nível de potência acústica dB(A)

K 3.500 K 4.500 K 5.500

Medido: 87 87 87

Garantido: 89 89 89

CEO

Head of Approbation

65PT

– 3

Kære kunde

Læs original brugsanvisning in-

den første brug, følg anvisnin-

gerne og opbevar vejledningen til senere

efterlæsning eller til den næste ejer.

Denne højtryksrenser må kun anvendes til

privat brug:

– Til rengøring af maskiner, køretøjer,

bygninger, værktøj, facader, terrasser,

haveredskaber etc. med højtryksvand-

stråle (efter behov med tilsætning af

rengørningsmiddel).

– Med tilbehør, reservedele og rengø-

ringsmidler, der er godkendt af KÄR-

CHER. Følg de anvisninger, der er

vedlagt rengøringsmidlerne.

Strålen må ikke rettes mod

personer, dyr, tændt elektrisk

udstyr eller mod selve maski-

nen. Beskyt maskinen imod

frost.

 Risiko

En umiddelbar truende fare, som kan føre

til alvorlige personskader eller død.

몇 Advarsel

En muligvis farlig situation, som kan føre til

alvorlige personskader eller til død.

Forsigtig

En muligvis farlig situation, som kan føre til

personskader eller til materialeskader.

Emballagen kan genbruges. Smid

ikke emballagen ud sammen med det

almindelige husholdningsaffald, men afle-

ver den til genbrug.

Udtjente apparater indeholder værdi-

fulde materialer, der kan og bør afle-

veres til genbrug. Aflever derfor

udtjente apparater på en genbrugsstation

eller lignende.

Henvisninger til indholdsstoffer

(REACH)

Aktuelle oplysninger til indholdsstoffer fin-

der du på:

www.kaercher.com/REACH

I de enkelte lande gælder de af vore for-

handlere fastlagte garantibetingelser.

Eventuelle fejl på apparatet afhjælpes gra-

tis inden for garantien, såfremt fejlen kan til-

skrives en materiale- eller produktionsfejl.

Hvis De ønsker at gøre garantien gælden-

de, bedes De henvende Dem til Deres for-

handler eller nærmeste kundeservice

medbringende kvittering for købet.

(Se adressen på bagsiden)

Indholdsfortegnelse

Generelle henvisninger . . . . . . . . DA 3

Sikkerhedsanvisninger . . . . . . . . DA 4

Betjening . . . . . . . . . . . . . . . . . . . DA 5

Transport. . . . . . . . . . . . . . . . . . . DA 8

Opbevaring . . . . . . . . . . . . . . . . . DA 8

Pleje og vedligeholdelse . . . . . . . DA 8

Hjælp ved fejl . . . . . . . . . . . . . . . DA 9

Tekniske data . . . . . . . . . . . . . . . DA 10

EU-overensstemmelseserklæring DA 10

Generelle henvisninger

Bestemmelsesmæssig anvendelse

Symboler på maskinen

Symbolerne i driftsvejledningen

Miljøbeskyttelse

Garanti

66 DA

– 4

 Risiko

 Rør aldrig ved netstik og stikkontakt

med fugtige hænder.

 Tag ikke maskinen i brug, hvis strømtil-

slutningsledningen eller vigtige dele af

maskinen, som f.eks. sikkerhedsele-

menter, højtryksslanger eller sprøjtepi-

stoler, er beskadigede.

 Kontroller altid tilslutningsledningen og

netstikket for skader, før maskinen ta-

ges i brug. En beskadiget tilslutnings-

ledning skal omgående udskiftes af en

autoriseret kundeserviceafdeling/el-in-

stallatør.

 Kontroller altid højtryksslangen for be-

skadigelser, før den tages i brug. Ud-

skift højtryksslangen med det samme,

hvis den er beskadiget.

 Det er forbudt at bruge højtryksrenseren i

områder, hvor der er eksplosionsfare.

 Overhold de gældende sikkerhedsfor-

skrifter ved anvendelse af højtryksren-

seren i fareområder (f.eks.

tankstationer).

 Højtryksstråler kan være farlige, hvis de

ikke anvendes korrekt. Strålen må ikke

rettes mod personer, dyr, tændt elek-

trisk udstyr eller mod højtryksrenseren.

 Ret ikke strålen mod Dem selv eller an-

dre for at rengøre tøj eller skotøj.

 Spul ikke genstande, der indeholder sund-

hedsskadelige stoffer (f.eks. asbest).

 Dæk/dækventiler kan beskadiges og

punktere ved brug af højtryksstrålen.

Første tegn herpå er, at dækkene æn-

drer farve. Beskadigede dæk/dækventi-

ler er livsfarlige. Hold mindst 30 cm

stråleafstand ved rengøringen!

 Eksplosionsrisiko!

Brændbare væsker må ikke sprøjtes.

Opsug aldrig opløsningsmiddelholdige

væsker eller ufortyndede syrer og op-

løsningsmidler! Herunder hører f.eks.

benzin, farvefortynder og fyringsolie.

Sprøjtetågen er meget let antændelig,

eksplosiv og giftig. Undgå brug af ace-

tone, ufortyndede syrer og opløsnings-

midler, da disse angriber maskinens

materialer.

몇 Advarsel

 Stikket og koblingen af forlængerlednin-

ger skal være vandtæt og må ikke ligge

i vand.

 Uegnede forlængerledninger kan være

farlige. Benyt udelukkende godkendte

og mærkede forlængerledninger med et

tilstrækkeligt stort ledningstværsnit ved

udendørs brug:

1 - 10 m: 1,5 mm

; 10 - 30 m: 2,5 mm

 Træk altid forlængerledningen helt af

kabeltromlen.

 Højtryksslanger, armaturer og tilkoblin-

ger er vigtige for højtryksrenserens sik-

kerhed. Benyt udelukkende de af

producenten anbefalede højtryksslan-

ger, armaturer og tilkoblinger.

 Dette apparat er ikke beregnet til brug

af personer med nedsatte fysiske, sen-

soriske eller åndelige evner.

Højtryksrenseren må ikke anvendes af

børn eller af personer, der ikke er blevet

instrueret i brugen.

Børn skal være under opsyn, så de ikke

har mulighed for at lege med maskinen.

 Emballagefolie skal holdes væk fra

børn p.gr.a. kvælningsfare!

 Højtryksrenseren er udviklet til brug

sammen med de rengøringsmidler, der

leveres og anbefales af producenten.

Brug af andre rengøringsmidler eller ke-

mikalier kan påvirke højtryksrenserens

sikkerhed negativt.

 Brugeren skal anvende højtryksrense-

ren iht. dens anvendelsesformål. Han

skal tage hensyn til de lokale forhold og

holde øje med, om der er personer i

nærheden, når han arbejder med høj-

tryksrenseren.

 Maskinen må ikke bruges, hvis der er

andre personer uden beskyttelsesdrag-

ter i nærheden.

 Bær passende sikkerhedstøj og beskyt-

telsesbriller som værn mod vand eller

snavs, der sprøjter bagud.

Sikkerhedsanvisninger

67DA

– 5

Forsigtig

 Ved længere arbejdspauser skal maski-

nen afbrydes via hovedafbryderen / kon-

takten eller netstikket skal trækkes ud.

 Apparatet må ikke bruges ved tempera-

turer under 0°C.

 Hold mindst 30 cm stråleafstand ved

rengøring af lakerede overflader for at

undgå lakskader.

 Lad aldrig højtryksrenseren være uden

opsyn, mens den er i drift.

 Undgå at køre over, klemme, rive eller

lign. i net- eller forlængerledninger, da

dette ødelægger eller beskadiger dem.

Beskyt netledningerne mod varme, olie

og skarpe kanter.

 Alle strømførende dele i arbejdsområ-

det skal være beskyttet mod strålevand.

 Højtryksrenseren skal altid tilsluttes et

elektrisk stik, der er installeret af en

elektriker iht. IEC 603064.

 Højtryksrenseren må kun sluttes til vek-

selstrøm. Spændingen skal svare til an-

givelsen på typeskiltet.

 Af sikkerhedsgrunde anbefaler vi princi-

pielt at maskinen anvendes over et fejl-

strømsrelæ (max. 30 mA).

 Rengøringsarbejde, der medfører olie-

holdigt spildevand, f.eks. motorvask el-

ler undervognsvask må kun foregå på

vaskepladser udstyret med en olieud-

skiller.

Forsigtig

Sikkerhedsanordninger skal beskytte mod

kvæstelser og må hverken ændres eller

omgås.

Hovedafbryderen forhindrer et utilsigtet

brug af maskinen.

Låseanordningen blokerer sprøjtepistolens

greb og forhindrer maskinens utilsigtede start.

Overstrømsventilen forhindrer, at det mak-

simalt tilladte tryk overskrides.

Hvis pistolgrebet slippes, frakobles højtryks-

pumpen af en trykafbryder, og højtryksstrålen

stopper. Hvis der trækkes i grebet, kobler tryk-

afbryderen pumpen til igen.

Forsigtig

Før hvert arbejde med eller på maskinen,

skal der sørges for stabilitet for at undgå

ulykker eller beskadigelser.

– Maskinens stabilitet er garanteret, hvis

den sættes på en plan overflade.

Maskinen, tilbehør m.m. vises på emballa-

gen. Kontroller ved udpakningen, om ind-

holdet er komplet.

Kontakt venligst forhandleren, hvis der

mangler tilbehør eller ved transportskader.

Denne driftsvejledning beskriver basismo-

dellerne af højtryksrenserne som er vist på

omslaget.

I denne driftsvejledning beskrives det mak-

simale udstyr. Afhængigt af modellen er der

forskelle i leveringen (se emballagen).

Se figurerne på side 2

1 Tilkoblingsdel til vandforsyning

2 Højtryksslange

3 Lynkobling til højtryksslangen

4 Vandtilslutning med integreret si

5 Hovedafbryder „0/OFF“ / „I/ON“

6 Transportgreb

7 Sugeslange til rensemiddel

8 Opbevaringskrog til højtryksslange og

strømledning

9 Strømledning med netstik

10 Opbevaring til tilbehør

11 Hjul

12 Håndsprøjtepistol

13 Låseanordning på håndsprøjtepistolen

14 Knap til at adskille højtryksslangen fra

håndsprøjtepistolen.

15 Strålerør med trykregulering (Vario Power)

16 Strålerør med rotordyse

17 Vaskebørste

18 Roterende vaskebørste

19 Delta-Racer D150

Sikkerhedsanordninger

Afbryder

Låseanordning på håndsprøjtepistolen

Overstrømsventil med trykafbryder

Forudsætninger til stabiliteten

Betjening

Leveringsomfang

Beskrivelse af apparatet

68 DA

– 6

Ekstratilbehøret udvider maskinens anven-

delsesmuligheder. Nærmere informationer

herom fås hos Deres KÄRCHER-forhandler.

Løse komponenter, som er vedlagt maski-

nen, skal før brugen monteres.

 Figur

Hjulene trykkes ind i holderen og sikres

med vedlagt prop, hold øje med prop-

pens justering.

Hertil bruges de 2 vedlagte skruer og en

stjerneskruetrækker PH 2.

 Figur

Transportgrebet skubbes ind i føringen

og sikres med 2 skruer.

 Figur

Tilbehørnettet hænges ind i krogene,

som vises i figuren.

 Figur

Skru højtryksslangen ind i håndsprøjte-

pistolen indtil det kan høres at den går i

hak.

Bemærk: Tag hensyn til den rigtige ori-

entering af tilslutningsstykket.

Kontroller om forbindelsen er sikker ved

at trække i højtryksslangen.

몇 Advarsel

Ifølge de gældende love, må ma-

skinen aldrig anvendes på drikke-

vandsnettet uden en

tilbageløbsventil. Der skal anven-

des en velegnet tilbageløbsventil fra KÄR-

CHER eller en alternativ tilbageløbsventil

ifølge EN 12729 type BA. Vand, som

strømmer igennem en systemseparator,

kan ikke drikkes.

Forsigtig

Systemadskiller skal altid kobles til vand-

forsyningen, ikke direkte til apparatet!

Bemærk: Forureninger i vandet kan be-

skadige højtrykspumpen og tilbehøret.

Som beskyttelse anbefaler vi at bruge

KÄRCHER-vandfilteret (ekstratilbehør, be-

stillingsnr. 4.730-059).

Læg mærke til vandforsyningsselskabets

reglementer.

Se typeskilt/tekniske data for tilslutnings-

værdier

 Benyt en vævarmeret vandslange (le-

veres ikke med) med en gængs tilkob-

ling: (diameter mindst 1/2 tomme, hhv.

13 mm; længde mindst 7,5 m).

 Figur

Skru den medfølgende koblingsdel på

højtryksrenserens vandtilslutning.

Stik vandslangen på højtryksrensernes

tilkoblingsdel og slut den til vandhanen.

Denne højtryksrenser er sammen med

KÄRCHER-sugeslangen med kontraventil

(ekstratilbehør, bestillingsnr. 4.440-238)

beregnet til opsugning af overfladevand,

som f.eks vand af regntønder eller damme

(max. opsugningshøjde, se tekniske data).

 Påfyld KÄRCHER-sugeslangen med

kontraventil med vand, skru den på

vandtilslutningen og hæng den i regn-

tønden.

 Adskille højtryksslangen fra maskinens

højtrykstilslutning.

 Tænd maskinen "I/ON" og vent (max. 2

minutter), indtil vandet kommer ud af

højtrykstilslutningen uden bobler.

 Sluk maskinen "0/OFF“.

Forsigtig

Tørkørsel på mere end 2 minutter fører til

skader på højtrykspumpen. Afbryd maski-

nen hvis den ikke opbygger tryk indenfor 2

minutter og gå frem ifølge anvisningerne i

kapitel "Hjælp ved fejl".

 Figur

Højtryksslangen sættes fast ind i lyn-

koblingen indtil den går i hak.

Bemærk: Tag hensyn til den rigtige ori-

entering af tilslutningsstykket.

Ekstratilbehør

Inden ibrugtagning

Montering af hjulene

Montering af transportgrebet

Monter tilbehørnettet

Forbind sprøjtepistolen med

højtryksslangen

Vandforsyning

Vandforsyning fra vandledning

Opsugning af vand fra åbne beholdere

Ibrugtagning

69DA

– 7

Kontroller om forbindelsen er sikker ved

at trække i højtryksslangen.

 Figur

Strålerør sættes ind i sprøjtepistolen og

fikseres med en 90° omdrejning.

 Åbn for vandhanen.

 Sæt netstikket i en stikdåse.

 Stil hovedafbryderen på "I/ON".

 Risiko

Pga. den vandstråle, der kommer ud af høj-

tryksdysen, stødes pistolgrebet bagud.

Sørg for at stå godt og hold godt fast i pi-

stolgrebet og strålerøret.

Forsigtig

Sørg for, at højtryksrenseren står på en

plan flade inden du starter med rengørin-

gen. Brug beskyttelsesbriller og beskyttel-

sesdragt under rengøringen.

 Brug håndsprøjtepistolens greb.

 Højtryksrenseren tændes ved at trække

i grebet.

Bemærk: Hvis der gives slip for grebet, af-

brydes maskinen igen. Højtrykket oprethol-

des i systemet.

Til de mest almindelige rengøringsopgaver.

Arbejdstrykket kan reguleres trinløst imel-

lem "Min" og "Max".

 Slip pistolgrebets håndtag.

 Drej strålerøret til den ønskede position.

Bemærk: Er velegnet til arbejde med ren-

semiddel, hertil skal strålerøret sættes til

"Mix".

Til svære tilsmudsninger

Forsigtig

Bildæk, lakeringer eller sarte oveflader af

f.eks. træ må ikke renses med snavsfræse-

ren, da der er fare for beskadigelse.

– Ikke egnet til arbejde med rensemidler.

– Bemærk: Egnet til arbejde med rense-

midler.

Doseringsreguleringen indstilles til den

ønskede sugemængde til rensemiddel.

Den roterende vaskebørste er specielt vel-

egnet til bilvask.

Forsigtig

Under arbejdet skal vaskebørsten være fri

for snavs eller andre partikler, p.gr.a. fare

for lakeringsskader.

– Bemærk: Egnet til arbejde med rense-

midler.

Doseringsreguleringen indstilles til den

ønskede sugemængde til rensemiddel.

Delta-Racer forbinder en vaskebørste med

en roterende højtryksstråle. Den er derfor

særlig velegnet til rengøring af biler eller

stærkt tilsmudsede overflader.

 Risiko

Grib ikke under Delta-Racers

kant under driften!

Brug udelukkende rense- og plejemidler fra

KÄRCHER til den pågældende rengørings-

dopgave, da disse produkter er specielt ud-

viklet til deres maskine. Brugen af andre

rense- og plejemidler kan føre til hurtigere

slitage og ophør af garantikravene. Infor-

mer dig venligst ved din forhandler eller re-

kvirer direkte informationer hos KÄRCHER.

 Figur

Træk rensemiddel-sugeslangen ud af

huset i den ønskede længde.

Hæng rensemiddel-sugeslangen ned i en

beholder med rensemiddelopløsning.

 Brug strålerør med trykregulering (Vario

Power).

 Drej strålerøret til position "Mix".

Bemærk: På den måde tilsættes der

rensemiddelopløsning til vandstrålen

under driften.

Bemærk: Efter behov kan man også bruge

vaskebørsterne til arbejdet med rensemiddel.

 Sprøjt lidt rengøringsmiddel på den tør-

re overflade og lad det virke (skal ikke

tørre).

 Vask det løsnede snavs af med høj-

tryksstrålen.

Drift

Strålerør med trykregulering (Vario

Power)

Strålerør med rotordyse

Vaskebørste

Roterende vaskebørste

Delta-Racer D150

Arbejde med rensemidler

Anbefalet rensemetode

70 DA

– 8

 Slip pistolgrebets håndtag.

 Brug håndsprøjtepistolens greb.

 Afbryd endvidere maskinen "0/OFF"

ved længere arbejdspauser (mere end

5 minutter).

Forsigtig

Højtryksslangen må kun adskilles fra hånd-

sprøjtepistolen eller maskinen, hvis syste-

met er uden tryk.

 Hæng rensemiddel-sugeslangen ned i

en beholder med rent vand, tænd og

skyl maskinen i ca. 1 minut med afmon-

teret strålerør.

 Slip pistolgrebets håndtag.

 Sluk maskinen "0/OFF“.

 Luk vandhanen.

 Adskil maskinen fra vandforsyningen.

Forsigtig: Hvis tilløbs- og højtryksslan-

gen adskilles efter driften kan der dryp-

pe varmt vand.

 Tryk på pistolgrebet for at fjerne det

tryk, der er i systemet.

 Brug håndsprøjtepistolens greb.

 Træk netstikket ud.

Forsigtig

Tag hensyn til maskinens vægt under

transporten (se tekniske data) for at undgå

ulykker og personskader.

 Løft maskinen ved hjælp af grebet og

bær den.

 Træk maskinen i transportgrebet.

 Maskinen sikres/fastgøres, så den ikke

kan vælte eller flytte sig.

Forsigtig

Tag hensyn til maskinens vægt ved valg af

opbevaringssted (se tekniske data) for at

undgå ulykker og personskader.

 Stil fejemaskinen på et plant underlag.

 Tryk på håndsprøjtepistolens skilleknap

og adskil højtryksslangen fra hånd-

sprøjtepistolen.

 Tryk huset af lynkoblingen til højtryks-

slangen i pilens retning og træk høj-

tryksslangen ud.

 Anbring nettilslutningskablet, højtryksslan-

gen og tilbehøret på højtryksrenseren.

Inden maskinen opbevares over et længe-

re tidsrum, f.eks. om vinteren, skal der ta-

ges hensyn til anvisningerne i kapitel

"Pleje".

Forsigtig

Beskyt maskinen og tilbehøret imod frost.

Maskinen og tilbehøret ødelægges af frost

hvis der er vand i maskinen. For at undgå

skader:

 Tømme maskinen for vand: Tænd ma-

skinen uden tilsluttet højtryksslange og

uden tilsluttet vandforsyning (max. 1

min.) og vent, indtil der ikke længere

kommer vand ud af højtrykstilslutnin-

gen. Sluk for maskinen.

 Maskinen og alt tilbehør opbevares i et

frostfrit rum.

 Risiko

Før alle service- og vedligeholdelsesarbej-

der skal maskinen afbrydes og stikket træk-

kes ud.

Afbrydelse af driften

Efter brug

Transport

Manuel transport

Transport i køretøjer

Opbevaring

Opbevaring af damprenseren

Frostbeskyttelse

Pleje og vedligeholdelse

71DA

– 9

Inden længere tids opbevaring, f.eks. om

vinteren:

 Træk filteret af rensemiddel-sugeslan-

gen og rens det under løbende vand.

 Træk sien i vandtilslutningen ud med en

fladtang og rens den under løbende vand.

Højtryksrenseren er vedligeholdelsesfri.

Benyt udelukkende originale reservedel fra

KÄRCHER. Bag i denne betjeningsvejled-

ning finder De en oversigt over reservedele.

Ved hjælp af denne oversigt kan De selv af-

hjælpe mindre fejl.

Kontakt den autoriserede kundeservice i

tvivlstilfælde.

 Risiko

Før alle service- og vedligeholdelsesarbej-

der skal maskinen afbrydes og stikket træk-

kes ud.

Reparationsarbejder og arbejder på elektri-

ske komponenter skal altid udføres af auto-

riserede servicefolk.

 Maskinen tændes ved at trække i hånd-

sprøjtepistolens greb.

 Kontroller, at den angivne spænding på

typeskiltet stemmer overens med

strømkildens spænding.

 Kontroller nettilslutningskablet for be-

skadigelse.

 Kontroller indstillingerne på strålerøret.

 Maskinen skal afluftes: Tænd maskinen

uden tilsluttet højtryksslange og vent

(max. 2 minutter), indtil vandet kommer

ud af højtrykstilslutningen uden bobler.

Sluk for maskinen og tilslut højtryks-

slangen igen.

 Kontroller vandforsyningen.

 Træk sien i vandtilslutningen ud med en

fladtang og rens den under løbende

vand.

Årsag: Spændingstab på grund af et svagt

strømnet eller ved brug af en forlængerled-

ning.

 Træk først sprøjtepistolens greb ved

starten, sæt så afbryderen til "I/ON".

 Rens højtryksdysen: Fjern snavs fra dy-

seborehullet med en nål og skyl ved at

spule vand fremad.

 Kontroller den tilløbende vandmængde.

 Teknisk betinget er maskinen lidt utæt.

Kontakt den autoriserede kundeser-

vice, hvis den er meget utæt.

 Brug strålerør med trykregulering (Vario

Power).

Drej strålerøret til position "Mix".

 Rens filteret på rensemiddelsugeslangen.

 Kontroller rensemiddel-sugeslangen for

knæk.

Pleje

Vedligeholdelse

Reservedele

Hjælp ved fejl

Maskinen kører ikke

Maskinen kommer ikke op på det

nødvendige tryk

Maskinen starter ikke, motoren

brummer

Kraftige trykudsving

Maskinen er utæt

Rensemiddel bliver ikke indsuget

72 DA

– 10

Forbehold for tekniske ændringer!

Hermed erklærer vi, at den nedenfor nævn-

te maskine i design og konstruktion og i den

af os i handlen bragte udgave overholder

de gældende grundlæggende sikkerheds-

og sundhedskrav i EF-direktiverne. Ved

ændringer af maskinen, der foretages uden

forudgående aftale med os, mister denne

erklæring sin gyldighed.

Undertegnede agerer på vegne af og med

fuldmagt fra ledelsen.

Dokumentationsbefuldmægtiget:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tlf.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2012/01/01

Tekniske data

K 3.500

K 4.500

K 5.500

El-tilslutning

Spænding 230

1~50

Tilslutningseffekt 1,8 1,9 2,1 kW

Beskyttelsesniveau IP X5

Beskyttelsesklasse I

Netsikring (træg) 10 A

Vandtilslutning

Tilførselstryk, maks. 0,8 MPa

Forsyningstempera-

tur, maks.

40 °C

Forsyningsmængde,

min.

10 l/min.

Max. indsugningshøjde 0,5 m

Ydelsesdata

Arbejdstryk 11 12 12,5 MPa

Maks. tilladt tryk 12 13 14 MPa

Kapacitet, vand 6,3 6,7 7,5 l/min.

Kapacitet, rengørings-

middel

0,3 l/min.

Pistolgrebets tilbage-

stødskraft

15 N

Mål og vægt

Længde 876 mm

Bredde 325 mm

Højde 285 mm

Vægt, driftsklar med til-

behør

12,012,513,0 kg

Oplyste værdier ifølge EN 60335-2-79

Hånd-arm vibrations-

værdi

Usikkerhed K

< 2,5

0,3

m/s

Lydtryksniveau L

Usikkerhed K

dB(A)

Lydeffektniveau L

usikkerhed K

89 89 89 dB(A)

EU-

overensstemmelseserklæring

Produkt: Højtryksrenser

Type: 1.180-xxx / 1.181-xxx

Gældende EF-direktiver

2006/42/EF (+2009/127/EF)

2004/108/EF

2000/14/EF

Anvendte harmoniserede standarder

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Anvendte overensstemmelsesvurde-

ringsprocedurer

2000/14/EF: Bilag V

Lydeffektniveau dB(A)

K 3.500 K 4.500 K 5.500

Målt: 87 87 87

Garanteret: 89 89 89

CEO

Head of Approbation

73DA

– 3

Kjære kunde,

Før første gangs bruk av appa-

ratet, les denne originale bruks-

anvisningen , følg den og oppbevar den for

senere bruk eller for overlevering til neste

eier.

Denne høytrykksvaskeren må kun brukes

til private formål:

– som rengjøring av maskiner, biler, byg-

ninger, verktøy, fasader, terrasser, ha-

geutstyr, etc. med høytrykkvannstråle

(ved behov tilsatt rengjøringsmidler)

– med tilbehør, reservedeler og rengjø-

ringsmidler som er godkjent av KÄR-

CHER. Følg anvisningene som følger

med rengjøringsmiddelet.

Høytrykksstrålen må ikke ret-

tes mot personer, dyr, elek-

trisk utstyr som er på, eller

maskinen selv. Skal ikke ut-

settes for frost.

 Fare

For en umiddelbar truende fare som kan

føre til store personskader eller til død.

몇 Advarsel

For en mulig farlig situasjon som kan føre til

store personskader eller til død.

Forsiktig!

For en mulig farlig situasjon som kan føre til

mindre personskader eller til materielle

skader.

Materialet i emballasjen kan resirku-

leres. Ikke kast emballasjen i hus-

holdningsavfallet, men lever den inn til

resirkulering.

Gamle maskiner inneholder verdifulle

materialer som kan resirkuleres. Dis-

se bør leveres inn til gjenvinning.

Gamle maskiner skal derfor avhendes i eg-

nede innsamlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet

finner du under:

www.kaercher.com/REACH

Vår ansvarlige salgsorganisasjon for det

enkelte land har utgitt garantibetingelsene

som gjelder i det aktuelle landet. Eventuelle

feil på maskinen blir reparert gratis i garan-

titiden dersom disse kan føres tilbake til

material- eller produksjonsfeil. Ved behov

for garantireparasjoner, vennligst henvend

deg med kjøpskvitteringen til din forhandler

eller nærmeste autoriserte kundeservice.

(Se adresse på baksiden)

Innholdsfortegnelse

Generelle merknader . . . . . . . . . NO 3

Sikkerhetsanvisninger. . . . . . . . . NO 4

Betjening . . . . . . . . . . . . . . . . . . . NO 5

Transport. . . . . . . . . . . . . . . . . . . NO 8

Lagring . . . . . . . . . . . . . . . . . . . . NO 8

Pleie og vedlikehold . . . . . . . . . . NO 9

Feilretting . . . . . . . . . . . . . . . . . . NO 9

Tekniske data . . . . . . . . . . . . . . . NO 10

EU-samsvarserklæring . . . . . . . . NO 10

Generelle merknader

Forskriftsmessig bruk

Symboler på maskinen

Symboler i bruksanvisningen

Miljøvern

Garanti

74 NO

– 4

 Fare

 Ta aldri i støpselet eller stikkontakten

med våte hender.

 Ikke bruk høystrykksvaskeren når strøm-

ledningen eller andre viktige deler, f. eks.

høytrykkslange, høytrykkpistolen eller sik-

kerhetsinnretninger er skadet.

 Kontroller strømledningen og støpselet

for skader hver gang høytrykksvaske-

ren skal brukes. En skadet strømled-

ning må skiftes ut umiddelbart hos

autorisert kundeservice eller autorisert

elektriker.

 Kontroller alltid høytrykkslangen for

skader før bruk av høytrykksvaskeren.

Høytrykkslanger med skader må skiftes

ut umiddelbart.

 Bruk i eksplosjonsfarlige områder er

forbudt.

 Ved bruk av høytrykksvaskeren i risiko-

områder (f.eks. bensinstasjoner) må

gjeldende sikkerhetsforskrifter følges.

 Høytrykkstråler kan være farlige ved feil

bruk. Strålen må ikke rettes mot perso-

ner, dyr, elektrisk utstyr som er på, eller

høytrykksvaskeren selv.

 Ikke rett høytrykkstrålen mot deg selv el-

ler andre for å rengjøre klær eller skotøy.

 Ikke spyl gjenstander som inneholder hel-

seskadelige materialer (f. eks. asbest).

 Dekk og ventiler på kjøretøy kan ska-

des med høytrykkstrålen, noe som kan

føre til at dekk eksploderer. Første tegn

på at dekket er skadet er at det misfar-

ges. Skadde dekk/dekkventiler er livs-

farlige. Hold en stråleavstand på minst

30 cm ved rengjøring av dekk!

 Eksplosjonsfare!

Ikke sprut ut brennbare væsker.

Sug aldri inn væsker som inneholder lø-

semidler eller ufortynnede syrer og lø-

semidler! Eksempler på slike væsker

kan være bensin, malingstynner og fy-

ringsolje. Sprøytetåken er høytanten-

nelig, eksplosiv og giftig. Ikke bruk

aceton, ufortynnede syrer og løsemid-

ler, da disse angriper materialet som er

brukt i høytrykksvaskeren.

몇 Advarsel

 Støpsel og kontakt på skjøteledning må

være vanntette og skal ikke ligge i vann.

 Uegnede skjøteledninger kan være farlige.

Ved utendørs bruk må det anvendes skjø-

teledninger som er godkjent for dette og

merket etter gjeldende regler, og som har

tilstrekkelig ledningstverrsnitt:

1 - 10 m: 1,5 mm

; 10 - 30 m: 2,5 mm

 Skjøteledninger må alltid vikles helt ut

på kabeltrommelen.

 Høytrykkslange, armatur og koblinger

er viktige for sikkerheten ved bruk av

høytrykksvaskeren. Bruk kun høytrykk-

slanger, armatur og koblinger som er

anbefalt av produsenten.

 Dette apparatet er ikke ment for bruk av

personer med nedsatte fysiske, senso-

riske eller mentale ferdigheter.

Høytrykksvaskeren må ikke brukes av

barn, eller personer som ikke er kjent

med hvordan høytrykksvaskeren fun-

gerer.

Barn skal holdes under tilsyn for å sikre

at de ikke leker med apparatet.

 Emballasjefolien holdes unna barn, fare

for kvelning!

 Denne maskinen er konstruert for bruk

sammen med rengjøringsmidler levert

av, eller anbefalt av produsenten. Bruk

av andre rengjøringsmidler eller kjemi-

kalier kan virke inn på høytrykkksvaske-

rens sikkerhet.

 Høytrykksvaskeren må brukes på kor-

rekt måte. Brukeren må ta hensyn til

forholdene på det aktuelle bruksstedet,

og være oppmerksom på andre perso-

ner som måtte befinne seg i nærheten.

 Ikke bruk maskinen hvis andre perso-

ner er innen rekkevidde, med mindre de

har på seg verneklær.

 Bruk egnede verneklær og vernebriller

som beskyttelse mot tilbakesprut av

vann og smuss.

Sikkerhetsanvisninger

75NO

– 5

Forsiktig!

 Ved lengre driftspauser slå av appara-

tet med hovedbryter/apparatbryter eller

trekk ut støpselet.

 Apparatet skal ikke brukes ved tempe-

raturer under 0 °C.

 Hold en avstand på minst 30 cm ved

rengjøring av lakkerte flater, for å unngå

skader lakkskader.

 La aldri høytrykksvaskeren stå uten

oppsyn når den er i gang.

 Pass på at strømledningen eller skjøte-

ledningen ikke skades ved at den kjø-

res over, klemmes, strekkes eller

lignende. Beskytt strømledningen mot

sterk varme, olje og skarpe kanter.

 Alle strømførende deler i arbeidsområ-

det må være spylesikre.

 Høytrykksvaskeren må kun tilkobles

strømuttak som er installert av en elek-

tromontør, i henhold til IEC 60364.

 Høytrykksvaskeren må kun kobles til vek-

selstrøm. Spenningen må stemme overens

med høytrykksvaskerens typeskilt.

 Av sikkerhetsgrunner anbefaler vi i ut-

gangspunktet at apparatet drives via en

overspenningsbryter (maks 30mA).

 Rengjøringsarbeid som medfører olje-

holdig avløpsvann, f. eks. motorvask,

karosserivask, må bare utføres på vas-

keplasser med oljeutskiller.

Forsiktig!

Sikkerhetsinnretningen fungerer som be-

skyttelse for brukeren, og må ikke endres

eller omgås.

Apparatbryteren forhindrer utilsiktet bruk av

apparatet.

Låsingen sperrer hendelen på høytrykk-

spistolen og forhindrer utilsiktet start av ap-

paratet.

Overstrømsventilen forhindrer at maski-

nens tillatte arbeidstrykk overskrides.

Hvis spaken på håndsprøytespistolen slip-

pes, slår en trykkbryter av pumpen, og høy-

trykksstrålen stopper. Når spaken betjenes

igjen, kobles pumpen inn igjen.

Forsiktig!

Før alle arbeider på maskinen, sørg for at

den står støtt for å forhindre personskader

eller materielle skader.

– Maskinen står støtt når den står på et

flatt underlag.

Leveringsomfang for apparatet er vist på

emballasjen. Kontroller at innholdet i pak-

ken er fullstendig, når du pakker ut.

Ved manglende tilbehør eller ved transporrt-

skader, vennligst informer forhandleren.

Denne bruksanvisningen beskriver grunn-

modellen for høytrykksvaskeren som be-

skrevet på omslaget.

I denne bruksanvisningen er den maksima-

le utrustningen beskrevet. Alt etter modell

kan det være ulike leveringsomfang (se

emballasjen).

Se side 2 for illustrasjoner

1 Koblingsdel for vanntilkoblingen

2 Høytrykksslange

3 Hurtigkobling for høytrykkslange

4 Vanntilkobling med innebygget sil

5 Apparatbryter "0/OFF" / "I/ON"

6 Transportgrep

7 Sugeslange for rengjøringsmiddel

8 Oppbevaringskroker for høytrykkslange

og strømkabel

9 Strømledning med støpsel

10 Oppbevaring av tilbehør

11 Hjul

12 Høytrykkspistol

13 Låsin høytrykkspistol

14 Tast for å skille høytrykkslangen fra

høytrykkspistolen

15 Strålerør med trykkregulering (Vario

Power)

16 Strålerør med Rotojet

17 Vaskebørste

18 Roterende vaskebørste

19 Delta-Racer D150

Sikkerhetsinnretninger

Apparatbryter

Låsin høytrykkspistol

Overstrømsventil med trykkbryter

Forutsetning for at den står støding

Betjening

Leveringsomfang

Beskrivelse av apparatet

76 NO

– 6

Med spesialtilbehør kan du utvide bruks-

mulighetene for maskinen. Ta kontakt med

din KÄRCHER-forhandler for mer informa-

sjon.

De løse delene som følger apparatet skal

monteres før det tas i bruk.

 Figur

Trykk hjulene inn i holderen, sikre med

vedlagte propper, pass på innretting av

proppene.

Du trenger de to vedlagte skruene og en

skrutrekker med krysspor PH 2.

 Figur

Transporthåndtaket settes i føringen og

festes med de to skruene.

 Figur

Sett tilbehørsnettet i krokene som vist

på figuren.

 Figur

Sett høytrykkslangen i høytrykkspisto-

len til du hører den går i lås.

Merk: Pass på riktig innretning av til-

koblingsnippel.

Kontroller sikker tilkobling ved å trekke i

høytrykkslangen.

몇 Advarsel

I henhold til gjeldende forskrifter

skal apparatet aldri kobles til drik-

kevannsnettet uten systemskiller.

Det skal brukes en egnet system-

skiller fra KÄRCHER eller alternativt en

systemskiller iht. EN 12729 type BA. Vann

som har passert gjennom en systemskiller

regnes ikke som drikkbart vann.

Forsiktig!

Koble alltid systemskilleren til vannforsy-

ningen, aldri direkte til apparatet!

Merk: Forurensning i vannet kan skade

høytrykkspumpen og tilbehøret. For be-

skyttelse anbefales bruk av KÄRCHER

vannfilter (spesialtilbehør, bestillingsnr.

4.730-059).

Følg vannverkets forskrifter.

Se typeskilt/tekniske data for tilkoblingsverdier.

 Bruk en vevforsterket slange (medføl-

ger ikke) med en alminnelig kobling:

(Diameter minst 1/2" eller 13 mm; leng-

de minst 7,5 m).

 Figur

Skru den medfølgende koblingsdelen på

vanntilkoblingen på høytrykksvaskeren.

Sett vannslangen på koblingsdelen på

høytrykksvaskeren, og koble den til

vannkranen.

Denne høytrykksvaskeren er egnet for bruk

med KÄRCHER sugeslange med tilbake-

slagsventil (spesialtibehør, bestillingsnr.

4.440-238) for oppsuging av overflatevann

f.eks. fra regnvanns-tønne eller dammer

(maks. oppsugingshøyde se Tekniske data).

 KÄRCHER sugeslange med tilbake-

slagsventil fylles med vann, skrus til

vannkranen og henges ned i regn-

vanns-tønnen.

 Skille høytrykkslange fra apparatets

høytrykkstilkobling.

 Slå på apparatet og kjør det til det kom-

mer ut vann (maks. 2 minutter) uten bo-

bler fra høytrykkstilkoblingen.

 Slå av apparatet "0/OFF".

Forsiktig!

Tørrkjøring i mer enn 2 minutter fører til

skader på høytrykkspumpen. Dersom ap-

paratet ikke bygger opp trykk innen 2 mi-

nutter, slå av apparatet og gå frem som

beskrevet i kapittel "Feilretting".

 Figur

Sett høytrykkslangen godt inn i hurtig-

koblingen på maskinen, du skal høre

den gå i lås.

Tilleggsutstyr

Før den tas i bruk

Montere hjulene

Montere transporthåndtak

Sett på tilbehørsnett.

Koble høytrykkslangen til

høytrykkspistolen

Vanntilførsel

Vanntilførsel fra vannledning

Suging av vann fra åpen beholder

Ta i bruk

77NO

– 7

Merk: Pass på riktig innretning av til-

koblingsnippel.

Kontroller sikker tilkobling ved å trekke i

høytrykkslangen.

 Figur

Sett inn ønsket strålerør i høytrykkspis-

tolen og fest det ved å dreie 90°.

 Åpne vannkranen helt.

 Sett støpselet i stikkontakten.

 Slå på apparatet "I/ON".

 Fare

Når vannet stråler ut av høytrykksdysen ut-

settes håndsprøytepistolen for rekylkraft.

Sørg for at du står støtt, og holder godt fast

i håndsprøytepistolen og strålerøret.

Forsiktig!

Før start av rengjøring skal høytrykksvas-

keren stå på et flatt underlag. Ved rengjø-

ring skal du bruke vernebriller og vernetøy.

 Lås spaken på håndsprøytepistolen.

 Betjen hendelen, og maskinen starter.

Merk: Dersom du slipper hendelen igjen, vil

apparatet stoppe. Høyt trykk beholdes i

systemet.

For enkle rengjøringsoppgaver. Arbeids-

trykket er trinnløst regulerbar mellom "Min"

og "Max".

 Slipp spaken på høytrykkpistolen.

 Drei strålerøret til ønsket stilling.

Merk: Egnet for arbeid med rengjøringsmiddel

, da skal strålerør vris til posisjon "Mix".

For hardnakket smuss.

Forsiktig!

Bildekk, lakk eller ømfintlige overflater som

treverk skal ikke rengjøres med Rotojet, det

er fare for skader.

– Ikke egnet for bruk med rengjørings-

middel.

– Merk: Egnet for bruk med rengjørings-

middel

Doseringsregulator settes til ønsket

oppsugingsmengde av rengjøringsmid-

del.

Den roterende vaskebørsten er spesielt eg-

net for bilvask.

Forsiktig!

Vaskebørsten skal ved bruk være fri for

smuss eller fremmedlegemer, det er fare

for lakkskader.

– Merk: Egnet for bruk med rengjørings-

middel

Doseringsregulator settes til ønsket opp-

sugingsmengde av rengjøringsmiddel.

Delta-Racer kombinerer en vaskebørste

med en roternede høytrykkstråle. den er

derfor spesielt egnet for rengjøring av biler

eller sterkt forurensede flater.

 Fare

Ikke grip under kanten på delta-

Racer under bruk!

For de ulike rengjøringsoppgavene, an-

vend utelukkende rengjørings- og pleiemid-

ler fra KÄRCHER, de er spesielt utviklet for

bruk med dette apparatet. Bruk av rengjø-

rings- og pleiemidler fra andre leverandører

kan føre til raskere slitasje, og garantien

kan bortfalle. Du kan få informasjon hos

faghandleren eller direkte fra KÄRCHER.

 Figur

Trekk ut rengjøringsmiddel sugeslange

fra huset til ønsket lengde.

Heng rengjøringsmiddelsugeslangen

ned i en beholder med rengjøringsmiddel.

 Bruk strålerør med trykkregulering (Va-

rio Power).

 Drei strålerøret til stilling "Mix".

Merk: Derved vil rengjøringsløsning

blandes med vannstrålen ved drift.

Merk: Ved behov kan også vaskebørsten

brukes sammen med rengjøringsmiddel.

 Sprøyt litt rengjøringsmiddel på den tør-

re overflaten og la det virke (men ikke

tørke).

 Spyl det oppløste smusset vekk med

høytrykksstrålen.

Drift

Strålerør med trykkregulering (Vario

Power)

Strålerør med Rotojet

Vaskebørste

Roterende vaskebørste

Delta-Racer D150

Arbeide med rengjøringsmiddel

Anbefalt rengjøringsmetode

78 NO

– 8

 Slipp spaken på håndsprøytepistolen.

 Lås spaken på håndsprøytepistolen.

 Ved lengre arbeidspauser (mer enn 5

minutter) må høytrykksvaskeren i tillegg

slås av "0/OFF".

Forsiktig!

Høytrykkslangen må bare tas av høytrykk-

spistolen eller apparatet når det ikke er noe

trykk i systemet.

 Etter arbeide med rengjøringsmiddel,

heng sugeslangen ned i en beholder

med rent vann, slå høytrykksvaskeren

på med strålerøret tatt av i ca 1 minutt,

og skyll ren.

 Slipp spaken på håndsprøytepistolen.

 Slå av apparatet "0/OFF".

 Steng vannkranen.

 Skill apparatet fra vannforsyningen.

Forsiktig: Ved frakobling av tilførsels-

og høytrykkslange kan det strømme ut

varmt vann fra koblingene etter bruk.

 Trykk inn spaken på håndsprøytepisto-

len for å utligne det gjenværende tryk-

ket i systemet.

 Lås spaken på håndsprøytepistolen.

 Trekk ut nettstøpselet.

Forsiktig!

For å unngå uhell eller personskader ved

transport, vær oppmerksom på vekten av

maskinen (se tekniske data).

 Løft apparatet i bærehåndtaket og bær

det.

 Trekk maskinen i transporthåndtaket.

 Sikre maskinen mot å skli eller vippe.

Forsiktig!

For å unngå uhell eller personskader ved

valg av lagringssted, vær oppmerksom på

vekten av maskinen (se tekniske data).

 Sett høytrykksvaskeren på et jevnt un-

derlag.

 Trykk skilletast på høytrykkpistolen og skill

høytrykkslangen fra høytrykkpistolen.

 Huset på hurtigkoblingen for sugeslan-

ge trykkes i pilretningen, og trekk av

høytrykkslangen.

 Lagre strømkabel, høytrykkslange og

tilbehør med maskinen.

Før lengre tids lagring, f.eks. om vinteren,

pass på anvisningene i kapittelet Pleie.

Forsiktig!

Apparat og tilbehør skal ikke utsettes for

frost.

Apparat og tilbehør kan ødelegges av frost,

dersom de ikke er tømt fullstendig for vann.

For å unngå skader.

 Tømme apparatet helt for vann: Slå på

apparatet uten tilkoblet høytrykkslange

og uten tilkoblet vannforsyninf (maks 1

min.) og vent til det ikke kommer mer

vann ut av høytrykkslangen. Slå av

maskinen.

 Oppbevar apparat med alt utstyr i et

frostsikkert rom.

Opphold i arbeidet

Etter bruk

Transport

Transport for hånd

Transport i kjøretøy

Lagring

Oppbevaring av apparatet

Frostbeskyttelse

79NO

– 9

 Fare

Slå av apparatet og ta ut strømstøpselet

innen service eller vedlikeholdsarbeider

påbegynnes.

Før langvarig oppbevaring, f. eks. over vin-

teren:

 Ta ut filteret fra rengjøringsmiddel-su-

geslangen og rengjør det under rennen-

de vann.

 Ta ut sugeinntaket i vanntilkoblingen

med en flattang, og rengjør det under

rennende vann.

Høytrykksvaskeren er vedlikeholdsfri.

Det må kun brukes originale KÄRCHER re-

servedeler. En reservedelsoversikt finnes

på slutten av denne bruksanvisningen.

Mindre funksjonsfeil kan du ved hjelp av

følgende oversikt utbedre selv.

Ved tvilstilfeller, ta kontakt med autorisert

kundeservice.

 Fare

Slå av apparatet og ta ut strømstøpselet

innen service eller vedlikeholdsarbeider

påbegynnes.

Reparasjonsarbeid og arbeid på elektriske

komponenter må kun utføres av autorisert

kundeservice.

 Betjen hendelen på høytrykkspistolen

og maskinen starter.

 Kontroller at spenningen som er oppgitt

på typeskiltet er overensstemmende

med strømkildens spenning.

 Kontroller strømkabelen for skader.

 Kontroller innstilling på strålerøret.

 Lufte maskinen: Slå på apparatet uten

tilkoblet høytrykkslange og kjør det til

det kommer ut vann (maks. 2 minutter)

uten bobler fra høytrykkstilkoblingen.

Slå av maskinen og koble på høytrykks-

slangen igjen.

 Kontroller vannforsyningen.

 Ta ut sugeinntaket i vanntilkoblingen

med en flattang, og rengjør det under

rennende vann.

Årsak: Spenningsbrudd pga. svakt strøm-

nett eller ved bruk av skjøteledning.

 Ved innkobling trekk først i hendelen på

høytrykkspistolen, og sett så apparat-

bryteren til "I/ON".

 Rengjøre høytrykksdyse: Fjern smuss

fra dysehullene med en nål, og skyll

med vann i retning fra fremsiden.

 Kontroller vanntilførselsmengde.

 Små utettheter i apparatet skyldes tek-

niske årsaker. Ved større utettheter, ta

kontakt med autorisert kundeservice.

 Bruk strålerør med trykkregulering (Va-

rio Power).

Drei strålerøret til stilling "Mix".

 Rengjør filter på rengjøringsmiddelsu-

geslange.

 Kontroller at sugeslange for rengjø-

ringsmiddel ikke er i klem ("knekk").

Pleie og vedlikehold

Vedlikehold

Reservedeler

Feilretting

Apparatet går ikke

Høytrykksvaskeren bygger ikke opp

trykk

Apparatet starter ikke, motoren

brummer

Sterke trykksvingninger

Apparatet er utett

Maskinen suger ikke rengjøringsmiddel

80 NO

– 10

Det tas forbehold om tekniske endringer!

Vi erklærer hermed at maskinen angitt ned-

enfor oppfyller de grunnleggende sikker-

hets- og helsekravene i de relevante EF-

direktivene, med hensyn til både design,

konstruksjon og type markedsført av oss.

Ved endringer på maskinen som er utført

uten vårt samtykke, mister denne erklærin-

gen sin gyldighet.

De undertegnede handler på oppdrag fra,

og med fullmakt fra selskapsledelsen.

Dokumentasjonsansvarlig:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tlf: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2012/01/01

Tekniske data

K 3.500

K 4.500

K 5.500

Elektrisk tilkobling

Spenning 230

1~50

Kapasitet 1,8 1,9 2,1 kW

Beskyttelsesklasse IP X5

Beskyttelsesklasse I

Strømsikring (trege) 10 A

Vanntilkobling

Tilførselstrykk (max) 0,8 MPa

Vanntilførsels-

temperatur (max)

40 °C

Tilførselsmengde

(min)

10 l/min

Maks. sugehøyde 0,5 m

Effektspesifikasjoner

Arbeidstrykk 11 12 12,5 MPa

Maks. tillatt trykk 12 13 14 MPa

Vannmengde 6,3 6,7 7,5 l/min

Rengjøringsmiddelme

ngde

0,3 l/min

Rekylkraft

høytrykkspistol

15 N

Mål og vekt

Lengde 876 mm

Bredde 325 mm

Høyde 285 mm

Vekt, driftsklar, med

tilbehør

12,012,513,0 kg

Registrerte verdier etter EN 60335-2-79

Hånd-arm

vibrasjonsverdi

Usikkerhet K

< 2,5

0,3

m/s

Støytrykksnivå L

Usikkerhet K

dB(A)

Støyeffektnivå L

usikkerhet K

89 89 89 dB(A)

EU-samsvarserklæring

Produkt: Høytrykksvasker

Type: 1.180-xxx / 1.181-xxx

Relevante EU-direktiver

2006/42/EF (+2009/127/EF)

2004/108/EF

2000/14/EF

Anvendte overensstemmende normer

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Anvendt metode for samsvarsvurdering

2000/14/EF: Vedlegg V

Lydeffektnivå dB(A)

K 3.500 K 4.500 K 5.500

Målt: 87 87 87

Garanteret: 89 89 89

CEO

Head of Approbation

81NO

– 3

Bäste kund,

Läs bruksanvisning i original

innan aggregatet används första

gången, följ anvisningarna och spara drifts-

anvisningen för framtida behov, eller för

nästa ägare.

Högtryckstvätten får endast användas för

privat bruk:

– för rengöring av maskiner, fordon, bygg-

nader, verktyg, fasader, terasser, träd-

gårdsföremål o.s.v. med högtrycksstråle

(använd vid behov rengöringsmedel).

– tillsammans med av KÄRCHER god-

kända tillbehör, reservdelar och rengö-

ringsmedel. Beakta anvisningarna som

medföljer rengöringsmedlen.

Högtrycksstrålen får inte riktas

mot människor, djur, aktiv

elektrisk utrustning eller mot

själva maskinen. Skydda ap-

paraten mot frost.

 Fara

För en omedelbart överhängande fara som

kan leda till svåra skador eller döden.

몇 Varning

För en möjlig farlig situation som kan leda

till svåra skador eller döden.

Varning

För en möjlig farlig situation som kan leda

till lätta skador eller materiella skador.

Emballagematerialen kan återvinnas.

Kasta inte emballaget i hushållsso-

porna utan för dem till återvinning.

Skrotade aggregat innehåller återvin-

ningsbara material som bör gå till

återvinning. Överlämna skrotade ag-

gregat till ett lämpligt återvinningssystem.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på:

www.kaercher.com/REACH

I respektive land gäller de garantivillkor

som publicerats av våra auktoriserade dist-

ributörer. Eventuella fel på aggregatet re-

pareras utan kostnad under förutsättning

att det orsakats av ett material- eller tillverk-

ningsfel. I frågor som gäller garantin ska du

vända dig med kvitto till inköpsstället eller

närmaste auktoriserade serviceverkstad.

(Se baksidan för adress)

Innehållsförteckning

Allmänna anvisningar . . . . . . . . . SV 3

Säkerhetsanvisningar . . . . . . . . . SV 4

Handhavande . . . . . . . . . . . . . . . SV 5

Transport. . . . . . . . . . . . . . . . . . . SV 8

Förvaring. . . . . . . . . . . . . . . . . . . SV 8

Skötsel och underhåll . . . . . . . . . SV 8

Åtgärder vid störningar . . . . . . . . SV 9

Tekniska data . . . . . . . . . . . . . . . SV 10

Försäkran om EU-överensstäm-

melse . . . . . . . . . . . . . . . . . . . . . SV 10

Allmänna anvisningar

Användning enligt bestämmelse

Symboler på aggregatet

Symboler i bruksanvisningen

Miljöskydd

Garanti

82 SV

– 4

 Fara

 Ta aldrig i nätkabeln och nätuttaget

med fuktiga händer.

 Använd inte aggregatet om nätkabeln

eller viktiga delar av aggregatet som

t.ex. x högtrycksslang, sprutpistol eller

säkerhetsanordningar är skadade.

 Kontrollera före varje anvädning att nät-

kabeln och dess nätkontakt inte är ska-

dade. Skadade nätkablar ska genast

bytas ut av auktoriserad serviceverk-

stad eller en utbildad elektriker.

 Kontrollera före drift att högtrycksslang-

en inte är skadad. Byt genast ut skada-

de högtrycksslangar.

 Användning av aggregatet i utrymmen

med explosionsrisk är förbjuden.

 Vid användning av aggregatet i riskom-

råden (t.ex. bensinmackar) ska motsva-

rande säkerhetsföreskrifter beaktas.

 Högtrycksstrålar kan vid felaktig an-

vändning vara farliga. Strålen får inte

riktas mot människor, djur, aktiv elek-

trisk utrustning eller mot själva aggre-

gatet.

 Rikta inte högtrycksstrålen mot dig själv

eller mot andra för att rengöra kläder el-

ler skor.

 Spruta aldrig på föremål som innehåller

hälsovådliga ämnen (t.ex. asbest).

 Däck eller däckventiler kan skadas och

gå sönder av högtrycksstrålen. Första

tecknet är att däcket missfärgas. Ska-

dade däck/däckventiler kan innebära

livsfara. Håll minst 30 cm strålavstånd

vid rengöring!

 Risk för explosion!

Inga brännbara vätskor får fördelas

med högtryckstvätten.

Sug aldrig upp vätskor som innehåller

lösningsmedel eller outspädda syror

och lösningsmedel! Hit räknas bl.a.

bensin, tinner eller eldningsolja. Ångan

är lättantändlig, explosiv och giftig. An-

vänd inte aceton, outspädda syror och

lösningsmedel eftersom de angriper de

material som använts i aggregatet.

몇 Varning

 Nätkontakt och kopplingar på förläng-

ningsledningar måste vara vattentäta

och får ej ligga i vatten.

 Olämpliga förlängningskablar kan vara

farliga. Använd endast tillåtna förläng-

ningskablar utomhus, med motsvaran-

de märkning och med tillräckligt

tvärsnitt.

1 - 10 m: 1,5 mm

; 10 - 30 m: 2,5 mm

 Rulla alltid ut förlängningskablar helt

från kabeltrumman.

 Högtrycksslangar, armaturer och kopp-

lingar är viktiga för aggregatets säker-

het. Använd endast högtrycksslangar,

armaturer och kopplingar som rekom-

menderas av tillverkaren.

 Aggregatet är inte avsett att användas

av personer med fysiska, sensoriska el-

ler psykiska funktionshinder.

Aggregatet får inte användas av barn

eller personer som inte har tillräcklig

kunskap.

Barn ska hållas under uppsikt så att de

inte leker med aggregatet.

 Håll förpackningsfolien borta från barn,

risk för kvävning!

 Aggregatet har utvecklats för använd-

ning av rengöringsmedel som levere-

rats eller rekommenderats av

tillverkaren. Användning av andra ren-

göringsmedel eller kemikalier kan på-

verka aggregatets säkerhet.

 Användaren ska använda aggregatet i

enlighet med gällande bestämmelser.

Användaren ska ta hänsyn till lokala för-

utsättningar och kontrollera att ingen

uppehåller sig i närheten vid arbete

med aggregatet.

 Använd inte apparaten om andra perso-

ner befinner sig i dess närhet, detta gäl-

ler om de inte bär skyddskläder.

 Bär lämpliga skyddskläder och skydds-

glasögon som skydd mot tillbakaspru-

tande vatten eller smuts.

Varning

 Stäng av maskinen med huvudström-

brytaren / Maskinbrytaren under längre

driftsuppehåll, eller dra ur nätkontakten.

Säkerhetsanvisningar

83SV

– 5

 Använd inte aggregatet vid temperatu-

rer under 0 °C.

 Håll aldrig strålen närmare än 30 cm vid

rengöring av lackerade ytor för att und-

vika skador.

 Lämna aldrig aggregatet utan uppsikt

så länge det är i drift.

 Beakta att nät- och förlängningskabeln

inte skadas av överkörning, klämning,

sönderdragning eller liknande. Skydda

nätkabeln från värme, olja och vassa

kanter.

 Alla strömförande delar i arbetsutrym-

met måste skyddas mot vattenstrålen.

 Aggregatet får endast anslutas till ett

nätuttag som installerats av en elektri-

ker enligt IEC 60364.

 Aggregatet får endast anslutas till väx-

elström. Spänningen ska motsvara den

spänning som är angiven på aggrega-

tets typskylt.

 Av säkerhetsskäl rekommenderar vi

principiellt att aggregatet används med

jordfelsbrytare (max. 30 mA).

 Rengöringsarbeten som orsakar oljehal-

tigt avloppsvatten som t.ex. motortvätt

och underredestvätt får endast utföras på

tvättplatser med oljeavskiljare.

Varning

Säkerhetsanordningar är till för att skydda

användaren och får inte ändras eller sättas

ur spel.

Strömbrytaren förhindrar att aggregatet

startas av misstag.

Spärren låser spolhandtagets avtryckare

och förhindrar att aggretatet startas av

misstag.

Överströmningsventieln förhindrar över-

skridning av tillåtet arbetstryck.

När avtryckaren på spolröret släpps från-

kopplas högtryckspumpen av en tryckbry-

tare som stoppar högtrycksstrålen. Trycker

man in avtryckaren kopplar tryckbrytaren in

pumpen igen.

Varning

Säkerställ innan all typ av arbete med eller

på maskinen dess stabilitet för att undvika

olyckor eller sakskador.

– Maskinens stabilitet är säkerställd när

den ställs upp på ett jämnt underlag.

Aggregatets leveransomfång är avbildat på

förpackningen. Kontrollera att innehållet i

leveransen är fullständig.

Kontakta din försäljare om något tillbehör

saknas eller om det finns transportskador.

Denna bruksanvisning beskriver grundmo-

dellerna av den högtryckstvätt som finns

avbildad på det främre omslaget.

I denna bruksanvisning beskrivs aggrega-

tet med maximal utrustning. Leveransom-

fånget varierar allt efter modell (se

förpackningen).

Figurer, se sida 2

1 Kopplingsdel för vattenanslutning

2 Högtrycksslang

3 Snabbkoppling till högtrycksslang

4 Vattenanslutning med inbyggt filter

5 Strömbrytare "0/OFF / I/ON"

6 Transporthandtag

7 Sugslang för rengöringsmedel

8 Förvaringskrok för högtrycksslang och

nätkabel.

9 Nätkabel med nätkontakt

10 Förvaring för tillbehör

11 Hjul

12 Spolhandtag

13 Spärr spolhandtag.

14 Knapp för att lossa högtrycksslangen

från spolhandtaget

15 Spolrör med tryckreglering (Vario Power)

16 Spolrör med rotojet

17 Tvättborste

18 Roterande tvättborste

19 Delta-Racer D150

Säkerhetsanordningar

Huvudreglage

Spärr spolhandtag

Överströmningsventil med tryckbrytare

Förutsättningar för stabilitet

Handhavande

Leveransens innehåll

Beskrivning av aggregatet

84 SV

– 6

Specialtillbehören utökar aggregatets an-

vändningsmöjligheter. Din KÄRCHER åter-

försäljare har mer information.

Montera de bifogade lösa delarna på ag-

gregatet innan det tas i drift.

 Bild

Tryck fast hjulen i hållarna och säkra

med de bifogade pluggarna, observera

pluggens riktning.

2 av de bifogade skruvarna och en kryss-

pårsmejsel PH 2 behövs.

 Bild

Skjut in transporthandtaget i styrningen

och säkra det med 2 skruvar.

 Bild

Montera tillbehörsnätet på krokarna på

det sätt som visas på bilden.

 Bild

Tryck in högtrycksslangens nippel i

spolhandtaget tills den hakar fast med

ett hörbart „klick“.

Hänvisning: Se till att anslutningsnip-

peln är rätt placerad.

Kontrollera att förbindelsen sitter säkert

genom att dra i högtrycksslangen.

몇 Varning

Enligt gällande föreskrifter får ag-

gregatet aldrig användas på

dricksvattennätet utan backventil.

Passande backventil från KÄR-

CHER, eller alternativt annan backventil

enligt EN 12729 typ BA, skall användas.

Vatten som runnit genom en backventil an-

ses inte vara drickbart.

Varning

Anslut alltid systemavskiljare på vattenför-

sörjningen, aldrig direkt på apparaten!

Rekommendation: Föroreningar i vattnet

kan skada högtryckspumpen eller tillbehö-

ren. Som skydd rekommenderas att använda

KÄRCHERs vattenfilter (specialtillbehör, be-

ställningsnr 4.730-059).

Beakta vattenleverantörens föreskrifter.

Anslutningsvärde, se typskylt/Tekniska Data.

 Använd en vävförstärkt vattenslang (in-

går ej) med standardkoppling. (Diame-

ter minst 1/2 tum eller 13 mm: längd

minst 7,5 m).

 Bild

Skruva fast den medföljande koppling-

en på aggregatets vattenanslutning.

Sätt fast vattenslangen på aggregatets

koppling och anslut den till vattenför-

sörjningen.

Denna högtryckstvätt är med KÄRCHER-

sugslang med backventil (specialtillbehör,

beställningnr. 4.440-238) lämpad att suga

upp ytvatten t.ex. ur regntunnor eller dam-

mar (max sughöjd se tekniska data).

 Fyll KÄRCHER-sugslang med back-

ventil med vatten, skruva fast på vatten-

anslutning och häng ner i regntunnan.

 Koppla bort högtrycksslangen från hög-

trycksanslutningen på aggregatet.

 Starta aggregatet "I/ON“ och låt gå

(max 2 minuter) tills vattnet som kom-

mer ut från högtrycksanslutningen är

fritt från luftbubblor.

 Stäng av strömbrytaren "0/OFF“.

Varning

Torrkörning under mer än 2 minuter leder till

skador på högrtryckspumpen. Om maskinen

inte bygger upp tryck inom 2 minuter, stäng av

maskinen och följ hänvinsingarna i kapitlet "Åt-

gärder vid störning"

 Bild

Stick in högtrycksslangen ordentligt i

snabbkopplingen på maskinen, den ha-

kar hörbart fast.

Hänvisning: Se till att anslutningsnip-

peln är rätt placerad.

Kontrollera att förbindelsen sitter säkert

genom att dra i högtrycksslangen.

Specialtillbehör

Före ibruktagande

Montera hjul

Montera transporthandtaget

Montera tillbehörsnät

Koppla ihop högtrycksslangen med

spolhandtaget

Vattenförsörjning

Vattenförsörjning från vattenledning

Suga upp vatten ur öppna behållare

Idrifttagning

85SV

– 7

 Bild

Sätt i spolröret i spolhandtaget och fixe-

ra det genom att vrida det 90°.

 Öppna vattenkranen helt.

 Anslut nätkontakt till vägguttag.

 Starta aggregatet "I/ON“ .

 Fara

P.g.a. vattenstrålen vid högtrycksmun-

stycket får spolhandtaget en rekyl. Se till att

stå stadigt och håll fast spolhandtaget och

spolröret ordentligt.

Varning

Se innan rengöringen påbörjas till att hög-

tryckstvätten står säkert på ett jämnt under-

lag. Använd skyddsglasögon och

skyddskläder vid rengöring.

 Lossa spärren på spolhandtaget.

 Aktivera avtryckaren, aggregatet startar.

Hänvisning: Släpps avtryckaren stängs

aggregatet av igen. Högtryck blir stående i

systemet.

För ofta förekommande rengöring. Arbets-

trycket kan regleras steglöst mellan "Min"

och "Max".

 Aktivera avtryckaren på spolhandtaget.

 Vrid spolröret till önskad position.

Anvisning: Lämplig för arbeten med ren-

göringsmedel, vrid spolröret till läge "Mix".

För envisa smutslager.

Varning

Rengör inte bildäck, lack eller känsliga ytor

som trä med rotorjet, risk för skador.

– Ej lämpad för arbeten med rengörings-

medel.

– Anvisning: Lämplig för arbeten med

rengöringsmedel

Ställ in doseringsreglaget på på önskad

uppsugningsmängd av rengöringsme-

del.

Den roterande tvättborsten är framförallt

lämplig för rengöring av bilar.

Varning

Tvättborsten måste vid arbetet vara fri från

smuts eller andra partiklar, i annat fall finns

risk för skador på lacken.

– Anvisning: Lämplig för arbeten med

rengöringsmedel

Ställ in doseringsreglaget på på önskad

uppsugningsmängd av rengöringsmedel.

Delta-Racer förenar en tvättborste med en

roterande högtrycksstråle. Den är därför

särskilt lämplig för rengöring av bilar eller

kraftigt nedsmutsade ytor.

 Fara

Greppa inte under kanten på

Delta-Racer när arbete pågår!

Använd endast rengöringsmedel och un-

derhållsmedel från KÄRCHER för de olika

rengöringarna, eftersom dessa medel ut-

vecklats speciellt för rengöringen av er ma-

skin. Användning av andra rengörings- och

underhållsmedel kan leda till snabbare för-

slitning samt att garantianspråken upphör.

Be om information i fackhandeln eller begär

att få information direkt från KÄRCHER.

 Bild

Dra ut önskad längd på sugslangen för

rengöringsmedel ur kåpan.

Applicera slangen för rengöringsmedel i

en behållare med rengöringsmedels-

lösning.

 Använd spolröret med tryckregulator

(Vario Power).

 Vrid spolrör till position "Mix".

Anmärkning: Därigenom tillsätts ren-

göringsmedelslösningen till vattenstrå-

len vid körning.

Anvisning: Vid behov kan även tvättbor-

starna användas vid arbeten med rengö-

ringsmedel.

 Spruta sparsamt med rengöringsmedel

på den torra ytan och låt det verka (låt

det inte torka).

 Spola bort upplöst smuts med hög-

trycksstråle.

Drift

Spolrör med tryckreglering (Vario

Power)

Spolrör med rotojet

Tvättborste

Roterande tvättborste

Delta-Racer D150

Arbeten med rengöringsmedel

Rekommenderade rengöringsmetoder

86 SV

– 8

 Släpp avtryckaren på spolhandtaget.

 Spärra avtryckaren på spolhandtaget.

 Vid längre pauser i arbetet (över fem

minuter) bör aggregatet dessutom slås

av "0/OFF".

Varning

Lossa högtrycksslangen från spolhandta-

get eller från aggregatet endast när det inte

finns något tryck i systemet.

 Efter arbeten med rengöringsmedel ska

sugslangen hängas i en behållare med

rent vatten, kör aggregatet under ca 1

minut med demonterat strålrör och spo-

la rent.

 Släpp avtryckaren på spolhandtaget.

 Stäng av strömbrytaren "0/OFF“.

 Stäng av vattenkranen.

 Koppla bort aggregatet från vattenför-

sörjningen.

Varning: När tilloppsslangen eller hög-

trycksslangen tas loss efter användning

kan varmt vatten stömma ur ur anslut-

ningarna.

 Tryck avtryckaren på spolhandtaget på

handsprutan för att reducera trycket i

systemet.

 Spärra avtryckaren på spolhandtaget.

 Drag ur nätkontakten.

Varning

Observera för att undvika olyckor eller ska-

dor vid transport, notera maskinens vikt (se

teknisk data).

 Lyft upp maskinen i bärhandtaget och

bär den.

 Dra maskinen med hjälp av transport-

handtaget.

 Säkra maskinen så att den inte kan gli-

da eller tippa.

Varning

Observera för att undvika olyckor eller ska-

dor lagring av maskinen, beakta maskinens

vikt (se teknisk data).

 Ställ maskinen på ett jämnt underlag.

 Tryck på frånskiljningsknappen på

handsprutpistolen och ta loss hög-

trycksslangen från handsprutpistolen.

 Tryck kåpan på snabbkopplingen till

högtrycksslangen i pilens riktning och

dra ut högtrycksslangen.

 Förvara nätanslutning, högtrycksslang

och tillbehör på aggregatet.

Beakta innan lägre lagring, t.ex. över vin-

tern, även de extra anvisningarna i kapitlet

om skötsel.

Varning

Skydda aggregatet och tillbehören mot

frost.

Aggregatet och tillbehören förstörs av frost

om de inte är helt tömda på vatten. För att

undvika skador:

 Töm aggregatet helt på vatten: Slå på ag-

gregatet utan ansluten högtrycksslang

och utan ansluten vattenförsörjning (max

1 min) och vänta tills det inte längre kom-

mer ut vatten från högtrycksanslutningen.

Stäng av apparaten.

 Förvara aggregatet med alla tillbehör i

frostsäkert utrymme.

 Fara

Stäng av aggregatet och dra ut nätkonta-

ken innan vård och skötselarbeten ska ut-

föras.

Avbryta driften

Avsluta driften

Transport

Transport för hand

Transport i fordon

Förvaring

Förvara aggregatet

Frostskydd

Skötsel och underhåll

87SV

– 9

Före längre förvaring, t.ex. på vintern:

 Lossa filtret från sugslangen för rengö-

ringsmdel och rengör det under rinnan-

de vatten.

 Lossa filtret i vattenanslutningen med

ett plattång och rengör den under rin-

nande vatten.

Aggregatet är underhållsfritt.

Använd endast originalreservdelar från

KÄRCHER. En reservdelslista finns i slutet

av denna bruksanvisning.

Med hjälp av följande översikt kan du själv

åtgärda ett flertal störningar.

Kontakta auktoriserad serviceverkstad om

du är osäker.

 Fara

Stäng av aggregatet och dra ut nätkonta-

ken innan vård och skötselarbeten ska ut-

föras.

Reparationsarbeten och arbeten på elek-

triska komponenter får endast utföras av

auktoriserad serviceverkstad.

 Aktivera avtryckaren i spolhandtaget,

aggregatet startar.

 Kontrollera om den angivna spänning-

en på typskylten överensstämmer med

strömkällans spänning.

 Kontrollera om nätkabeln är skadad.

 Kontrollera inställningen på strålrör.

 Lufta ur aggregatet: Starta aggregatet

utan ansluten högtrycksslang och låt gå

(max 2 minuter) tills vattnet som kom-

mer ut från högtrycksanslutningen är

fritt från luftbubblor. Stäng av aggrega-

tet och anslut högtrycksslangen igen.

 Kontrollera vattenförsörjningen.

 Lossa filtret i vattenanslutningen med

ett plattång och rengör den under rin-

nande vatten.

Orsak: Spänningsfall på grund av svagt el-

nät eller vid användning av en förlängning-

kabel.

 Aktivera vid start först i avtryckaren på

spolröret och ställ sedan strömbrytaren

på "I/ON".

 Rengör högtrycksmunstycke: Ta bort

smuts från munstyckshålet med en nål

och spola ut det framifrån med vatten.

 Kontrollera vattenflödesmängden.

 En lätt otäthet på aggregatet är normal.

Kontakta auktoriserad serviceverksstad

om det finns stora otätheter.

 Använd spolröret med tryckregulator

(Vario Power).

Vrid spolrör till position "Mix".

 Rengör filtret på sugslangen för rengö-

ringsmedel.

 Kontrollera att slangen för rengörings-

medel inte är knäckt.

Underhåll

Reservdelar

Åtgärder vid störningar

Apparaten arbetar inte

Aggregatet ger inget tryck

Aggregatet startar inte, motorn går

Kraftiga tryckvariationer

Aggregatet ej tätt

Rengöringsmedel sugs inte in

88 SV

– 10

Med reservation för tekniska ändringar!

Härmed försäkrar vi att nedanstående be-

tecknade maskin i ändamål och konstruk-

tion samt i den av oss levererade versionen

motsvarar EU-direktivens tillämpliga grund-

läggande säkerhets- och hälsokrav. Vid

ändringar på maskinen som inte har god-

känts av oss blir denna överensstämmelse-

förklaring ogiltig.

Undertecknade agerar på order av och

med fullmakt från företagsledningen.

Dokumentationsbefullmäktigad:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2012/01/01

Tekniska data

K 3.500

K 4.500

K 5.500

Elanslutning

Spänning 230

1~50

Anslutningseffekt 1,8 1,9 2,1 kW

Skyddsgrad IP X5

Skyddsklass I

Nätsäkring (trög) 10 A

Vattenanslutning

Inmatningsstryck

(max.)

0,8 MPa

Inmatningstemperatur

(max.)

40 °C

Inmatningsmängd

(min.)

10 l/min

Max. uppsugningshöjd 0,5 m

Prestanda

Arbetstryck 11 12 12,5 MPa

Max. tillåtet tryck 12 13 14 MPa

Matningsmängd, vatten 6,3 6,7 7,5 l/min

Matningsmängd,

rengöringsmedel

0,3 l/min

Spolhandtagets

rekylkraft

15 N

Mått och vikt

Längd 876 mm

Bredd 325 mm

Höjd 285 mm

Vikt, driftklar med

tillbehör

12,012,513,0 kg

Beräknade värden enligt EN 60335-2-79

Hand-Arm

Vibrationsvärde

Osäkerhet K

< 2,5

0,3

m/s

Ljudtrycksnivå L

Osäkerhet K

dB(A)

Ljudteffektsnivå L

Osäkerhet K

89 89 89 dB(A)

Försäkran om

EU-överensstämmelse

Produkt: Högtryckstvätt

Typ: 1.180-xxx / 1.181-xxx

Tillämpliga EU-direktiv

2006/42/EG (+2009/127/EG)

2004/108/EG

2000/14/EG

Tillämpade harmoniserade normer

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Tillämpad metod för överensstämmel-

sevärdering

2000/14/EG: Bilaga V

Ljudeffektsnivå dB(A)

K 3.500 K 4.500 K 5.500

Upmätt: 87 87 87

Garantterad: 89 89 89

CEO

Head of Approbation

89SV

– 3

Arvoisa asiakas,

Lue käyttöohje ennen laitteesi

käyttämistä, säilytä käyttöohje

myöhempää käyttöä tai mahdollista myö-

hempää omistajaa varten.

Käytä tätä korkeapainepesuria yksinomaan

kotitalouskäytössä:

– koneiden, ajoneuvojen, rakennusten,

työkalujen, julkisivujen, terassien, puu-

tarhavälineiden jne. puhdistamista var-

ten käyttäen korkeapainesuihkua

(tarvittaessa lisäten puhdistusaineita).

– KÄRCHERin hyväksymien varusteiden,

varaosien ja puhdistusaineiden kanssa.

Huomioi ohjeet, jotka on liitetty puhdis-

tusaineiden mukaan.

Suihkua ei saa suunnata ihmi-

siin, eläimiin, jännitteellisiin

sähkövarusteisiin tai itse lait-

teeseen. Suojaa laite jäätymi-

seltä.

 Vaara

Välittömästi uhkaava vaara, joka aiheuttaa

vakavan ruumiinvamman tai johtaa kuole-

maan.

몇 Varoitus

Mahdollisesti vaarallinen tilanne, joka voi

aiheuttaa vakavan ruumiinvamman tai voi

johtaa kuolemaan.

Varo

Mahdollisesti vaarallinen tilanne, joka voi

aiheuttaa lievän ruumiinvamman tai aineel-

lisia vahinkoja.

Pakkausmateriaalit ovat kierrätettä-

viä. Älä käsittelee pakkauksia kotita-

lousjätteenä, vaan toimita ne jätteiden

kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita

kierrätettäviä materiaaleja, jotka tulisi

toimittaa kierrätykseen. Tästä syystä

toimita kuluneet laitteet vastaaviin keräily-

laitoksiin.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoit-

teesta:

www.kaercher.com/REACH

Kussakin maassa ovat voimassa valtuutta-

mamme myyntiorganisaation julkaisemat

takuuehdot. Materiaali- ja valmistusvirheis-

tä aiheutuvat virheet laitteessa korjaamme

takuuaikana maksutta. Takuutapauksessa

ota yhteys ostotositteen kanssa jälleen-

myyjään tai lähimpään valtuutettuun huol-

toon.

(Osoite, katso takasivua)

Sisällysluettelo

Yleisiä ohjeita . . . . . . . . . . . . . . . FI 3

Turvaohjeet . . . . . . . . . . . . . . . . . FI 4

Käyttö . . . . . . . . . . . . . . . . . . . . . FI 5

Kuljetus . . . . . . . . . . . . . . . . . . . . FI 8

Säilytys . . . . . . . . . . . . . . . . . . . . FI 8

Hoito ja huolto . . . . . . . . . . . . . . . FI 9

Häiriöapu. . . . . . . . . . . . . . . . . . . FI 9

Tekniset tiedot. . . . . . . . . . . . . . . FI 10

EU-standardinmukaisuustodistus FI 10

Yleisiä ohjeita

Tarkoituksenmukainen käyttö

Laitteessa olevat symbolit

Käyttöohjeessa esiintyvät symbolit

Ympäristönsuojelu

Takuu

90 FI

– 4

 Vaara

 Älä koskaan tartu märillä käsillä virta-

pistokkeeseen.

 Älä ota laitetta käyttöön, jos verkkojohto

tai laitteen tärkeät osat, esim. korkea-

paineletku, suihkupistooli (-kahva) tai

turvalaitteet ovat vaurioituneet.

 Tarkasta aina ennen käyttöä, että säh-

kökaapeli ja verkkopistoke ovat ehjät.

Anna valtuutetun huollon/sähköalan

ammattilaisen välittömästi vaihtaa vau-

rioitunut sähkökaapeli.

 Tarkasta korkeapaineletkun kunto aina

ennen käyttöä. Vaihda vaurioitunut kor-

keapaineletku välittömästi.

 Käyttö räjähdysalttiilla alueilla on kielletty.

 Käytettäessä laitetta vaara-alueilla

(esim. huoltoasemilla) on noudatettava

vastaavia turvallisuusmääräyksiä.

 Epäasianmukaisesti käytettyinä kor-

keapainesuihkut voivat olla vaarallisia.

Suihkua ei saa suunnata ihmisiin, eläi-

miin, aktiivisiin sähkövarusteisiin tai itse

laitteeseen.

 Älä suuntaa korkeapainesuihkua mui-

hin ihmisiin tai itseesi vaatteiden tai

kenkien puhdistamiseksi.

 Älä ruiskuta esineitä, jotka sisältävät

terveydelle haitallisia aineita (esim. as-

besti).

 Korkeapainesuihku voi vaurioittaa ajo-

neuvon renkaita/renkaiden venttiilejä,

jolloin ne saattavat puhjeta. Ensimmäi-

nen merkki siitä on renkaan värin muut-

tuminen. Vaurioituneet ajoneuvon

renkaat/ renkaiden venttiilit ovat hen-

genvaarallisia. Pidä puhdistuksessa vä-

hintään 30 cm suihkutusetäisyys!

 Räjähdysvaara!

Älä suihkuta mitään palavia nesteitä.

Älä koskaan ime liuotinpitoisia nesteitä

tai laimentamattomia happoja tai liuotti-

mia! Niihin kuuluvat esim. bensiini, vä-

rinohennusaineet tai polttoöljy.

Ruiskutussumu on erittäin herkästi sytty-

vää, helposti räjähtävää ja myrkyllistä.

Älä käytä asetonia, laimentamattomia

happoja eikä liuottimia, koska ne syövyt-

tävät laitteessa käytettyjä materiaaleja.

몇 Varoitus

 Verkkojohdon ja jatkojohdon liittimen on

oltava vesitiiviitä, eivätkä ne saa maata

vedessä.

 Tarkoitukseen sopimattomat jatkojoh-

dot voivat olla vaarallisia. Käytä ulkona

vain tarkoitukseen hyväksyttyjä ja vas-

taavasti merkittyjä jatkojohtoja, joissa

on riittävä johdon poikkileikkaus.

1 - 10 m: 1,5 mm

; 10 - 30 m: 2,5 mm

 Kelaa jatkojohto aina kokonaan kaape-

likelalta.

 Korkeapaineletku, varusteet ja liittimet

ovat tärkeitä laitteen turvallisuudelle.

Käytä vain valmistajan suosittelemia

korkeapaineletkuja, varusteita ja liittimiä.

 Tätä laitetta ei ole tarkoitettu sellaisten

henkilöiden käytettäväksi, joiden aistit, fyy-

siset tai henkiset kyvyt ovat rajoittuneet.

Lapset tai perehtymättömät henkilöt ei-

vät saa käyttää laitetta.

Lapsia on valvottava sen varmistami-

seksi, että he eivät leiki laitteen kanssa.

 Pidä pakkausfoliot lasten ulottumatto-

missa, tukehtumisvaara!

 Tämä laite on kehitetty puhdistusainei-

den käyttöön, jotka laitteen valmistaja

toimittaa tai suosittelee. Muiden puhdis-

tusaineiden tai kemikalioiden käyttö voi

haitata laitteen turvallisuutta.

 Käyttäjän on käytettävä laitetta tarkoituk-

senmukaisesti. Käyttäjä on huomioitava

paikalliset olosuhteet ja työskennelles-

sään laitteen kanssa huomioitava ympä-

ristössä oleskelevat henkilöt.

 Älä käytä laitetta, jos läheisyydessä on

muita henkilöitä, joilla ei ole asianmu-

kaista suojavarustusta.

 Käytä sopivia suojavaatteita ja suojala-

seja takaisin ruiskuvalta vedeltä tai lial-

ta suojaamiseksi.

Varo

 Pitempien käyttötaukojen aikana pää-

kytkin/laitekytkin kytketään pois tai

verkkopistoke irrotetaan.

 Laitetta ei saa käyttää alle 0 °C lämpö-

tiloissa.

Turvaohjeet

91FI

– 5

 Pidä lakattujen pintojen puhdistuksessa

vähintään 30 cm suihkutusetäisyys

vaurioiden välttämiseksi.

 Älä koskaan jätä laitetta valvomatta niin

kauan kuin se on käytössä.

 Kiinnitä huomiota siihen, että verkko- tai

jatkojohtoja ei vahingoiteta eikä vaurioite-

ta ajamalla yli, puristamalla tai kiskomalla.

Suojaa verkkojohto kuumuudelta, öljyltä

ja teräviltä reunoilta.

 Kaikkien työalueella olevien sähköä

johtavien osien on oltava suojatut ruis-

kutusvedeltä.

 Laitteen liittäminen on sallittu ainoas-

taan sähköliitäntään, joka on sähkö-

asentajan asentama standardin IEC

60364 mukaan.

 Liitä laite vain vaihtovirtaan. Jännitteen

on oltava sama kuin laitteen tyyppikil-

vessä ilmoitettu jännite.

 Suosittelemme turvallisuussyistä, että

laitetta käytetään aina vikavirtasuoja-

kytkimen (maks. 30 mA) kautta.

 Puhdistustöitä, joissa syntyy öljynpitois-

ta jätevettä, esim. moottorinpesu, alus-

tanpesu, saa suorittaa vain

pesupaikoissa, joissa on öljyn erottimet.

Varo

Turvalaitteet on tarkoitettu loukkaantumisil-

ta suojaamiseksi, niitä ei saa muuttaa eikä

ohittaa.

Laitekytkin estää laitteen tahattoman käyt-

tämisen.

Lukitus lukitsee suihkupistoolin liipaisimen

ja estää täten laitteen tahattoman käynnis-

tymisen

Ylivuotoventtiili estää sallitun käyttöpai-

neen ylittymisen.

Kun suihkupistoolin liipaisin päästetään irti,

kytkee painekytkin pumpun pois päältä,

korkeapainesuihku pysähtyy. Kun liipaisi-

mesta vedetään, kytkee painekytkin taas

pumpun päälle.

Varo

Varmista ennen laitteen jokaista käyttämis-

tä tai laitteeseen kohdistuvaa toimenpidet-

tä, että laite seisoo kantavalla alustalla

tukevasi paikallaan.

– Kun laite asetetaan vaakasuoralle alus-

talle, sen seisontavakavuus on taattu.

Laitteen toimituslaajuus on kuvattu pakka-

uksessa. Tarkasta purkaessasi laitetta pak-

kauksesta pakkauksen sisällön

täydellisyys.

Ota yhteys jälleenmyyjään, jos varusteita

puuttuu tai havaitset kuljetusvahinkoja.

Tämä käyttöohje kuvaa etusivulla esitetty-

jen painepesurien perusmallit.

Tässä käyttöohjeessa kuvataan maksimi-

varustus. Mallien varustetaso vaihtelee,

katso kuvaus laatikon kyljestä.

Kuvat katso sivu 2

1 Tulovesiliitäntä

2 Korkeapaineletku

3 Korkeapaineletkun pikaliitin

4 Suodattimella varustettu vesiliitäntä

5 Laitekytkin „0/OFF“ / „I/ON“

6 Kuljetuskahva

7 Puhdistusaineen imuletku

8 Säilytyskoukku korkeapaineletkulle ja

verkkoliitäntäjohdolle

9 Verkkojohto, jossa on verkkopistoke

10 Lisävarusteiden säilytyspaikka

11 Pyörät

12 Suihkupistooli

13 Suihkupistoolin lukitus

14 Paina painiketta korkeapaineletkun ir-

roittamiseksi suihkupistoolista

15 Paineensäädöllä (Vario Power) varus-

tettu suihkuputki

16 Suihkuputki ja Pyörivä pistesuutin

17 Pesuharja

18 Pyörivä pesuharja

19 Delta-Racer D150

Turvalaitteet

Laitekytkin

Suihkupistoolin lukitus

Ylivirtausventtiili painekytkimellä

Edellytykset seisontavakavuudelle

Käyttö

Toimitus

Laitekuvaus

92 FI

– 6

Erikoisvarusteet laajentavat laitteesi käyt-

tömahdollisuuksia.Tarkempia tietoja saat

KÄRCHER -myyjäliikkeeltäsi.

Kiinnitä laitteen mukana irtonaisena tulleet

osat laitteeseen ennen käyttöönottamista.

 Kuva

Paina pyörät paikoilleen ja varmista

mukana olevilla tulpilla, huomioi tulpan

suuntaus.

Kiinnittämiseen tarvitaan 2 mukana toimi-

tettua ruuvia ja ristipää-ruuvitaltta PH 2.

 Kuva

Työnnä kuljetuskahva johteeseen ja

varmista 2 ruuvilla.

 Kuva

Ripusta varusteverkko kuvassa näky-

viin koukkuihin.

 Kuva

Pistä korkeapaineletku niin syvälle

suihkupistooliinkäsiruiskupistooliin, että

kuulet sen napsahtavan lukitukseen.

Huomautus: Huomioi liitinnipan oikea

suuntaus.

Kokeile liitoksen pitävyys korkeapaine-

letkusta vetämällä.

몇 Varoitus

Voimassa olevien määräysten mu-

kaan laitetta ei saa käyttää milloin-

kaan juomavesiverkossa ilman

takaisinimusuojaa. Tällöin on käy-

tettävä KÄRCHERin soveltuvaa takaisini-

musuojaa tai vaihtoehtoisesti normin EN

12729 tyyppi BA mukaista takaisinimusuo-

jaa. Vesi, joka on valunut takaisinimusuo-

jan lävitse, ei ole juomakelpoista.

Varo

Asenna järjestelmäerotin aine vedensyöt-

töön, ei koskaan suoraan laitteeseen!

Huomautus: Veden epäpuhtaudet voivat

vahingoittaa korkeapainepumppua ja va-

rusteita. Vahinkojen estämiseksi suositte-

lemme käyttämään KÄRCHER-

syöttövesisuodatinta (lisävaruste, tilausnu-

mero 4.730-059).

Noudata vesilaitoksen ohjeita.

Liitäntäarvot katso tyyppikilpi/tekniset tiedot.

 Käytä kaupasta saatavalla liittimellä va-

rustettua, kudosvahvistettua vesiletkua

(ei kuulu toimitukseen). (halkaisija vä-

hintään 1/2 tuuma tai 13 mm, pituus vä-

hintään 7,5 m).

 Kuva

Ruuvaa mukana toimitettu liitin laitteen

vesiliitäntään.

Liitä vesiletku laitteen liittimeen ja sitten

vedensyöttöpisteeseen.

Käyttämällä KÄRCHERin pohjaventtiilillä

varustettua imuletkua (erityisvaruste, tila-

usnumero 4.440-238) tämä korkeapaine-

pesuri soveltuu pintavesien imemiseen

esim. sadevesitynnyreistä tai lammista

(katso maks. imukorkeus kohdasta Tekni-

set tiedot).

 Täytä KÄRCHERin pohjaventtiilillä va-

rustettu imuletku vedellä, kiinnitä letku

laitteen vesiliittimeen ja ripusta letkun

toinen pää sadevesitynnyriin.

 Irrota korkeapaineletku laitteen korkea-

paineliittimestä.

 Käynnistä laite "I/O" ja odota (kork. 2

minuuttia), kunnes korkeapaineliitti-

mestä tulee vettä ilman ilmakuplia.

 Kytke laite pois päältä "0/OFF".

Varo

Yli 2 minuuttia kestävä kuivakäynti vahin-

goittaa korkeapainepumppua. Jos laittee-

seen ei muodostu painetta 2 minuutin

sisällä, kytke laite pois ja toimi luvun "Apu

häiriötapauksissa"ohjeiden mukaan.

 Kuva

Paina korkeapaineletku laitteessa ole-

vaan pikaliittimeen, se lukittuu kuulu-

vasti paikalleen.

Huomautus: Huomioi liitinnipan oikea

suuntaus.

Erikoisvarusteet

Ennen käyttöönottoa

Pyörien kiinnittäminen

Kuljetuskahvan kiinnittäminen

Varusteverkon kiinnittäminen

Korkeapaineletkun liittäminen

suihkupistooliin

Vedensyöttö

Vedensyöttö vesijohdosta

Veden ottaminen avoimista säiliöistä

Käyttöönotto

93FI

– 7

Kokeile liitoksen pitävyys korkeapaine-

letkusta vetämällä.

 Kuva

Pistä suihkuputki pistooliin ja kiinnitä

paikalleen kiertämällä putkea 90°.

 Avaa vesihana kokonaan.

 Liitä virtapistoke pistorasiaan.

 Kytke laite päälle "I/ON".

 Vaara

Korkeapainesuuttimesta ulostuleva vesi-

suihku saa aikaan suihkupistooliin vaikutta-

van takaiskuvoiman. Ota tukeva asento ja

pidä pistoolista ja suihkuputkesta tukevasti

kiinni.

Varo

Varmista ennen puhdistuksen aloittamista,

että painepesuri on tukevasti tasaisella

alustalla. Käytä puhdistettaessa suojalase-

ja ja suojavaatetusta.

 Vapauta suihkupistoolin liipaisin luki-

tuksesta.

 Vedä liipaisimesta, laite käynnistyy.

Huomautus: Kun ote liipaisimesta irrote-

taan, kone pysähtyy. Järjestelmä pysyy

korkeapaineisena

Tarkoitettu yleisimpiin puhdistustehtäviin.

Työpaine on säädettävissä portaattomasti

välillä „Min“ ja „Max“.

 Päästä suihkupistoolin vipu irti.

 Kierrä suihkuputki haluamaasi asen-

toon.

Huomautus: Soveltuu töihin, joissa käyte-

tään puhdistusaineita, kierrä suihkuputki

tällöin asentoon „Mix“.

Pinttyneen lian poistoon.

Varo

Älä puhdista autonrenkaita, maalipintoja tai

arkoja pintoja kuten puuta likajyrsimella,

vahingoittumisvaara.

– Ei sovellu töihin, joissa käytetään puh-

distusaineita.

– Huomautus: Soveltuu töihin, joissa

käytetään puhdistusaineita.

Aseta annostelusäädin halutulle puh-

distusaineen imumäärälle.

Pyörivä pesuharja soveltuu erityisesti auto-

jen puhdistamiseen.

Varo

Pesuharjassa ei puhdistettaessa saa olla li-

ka- tai muita hiukkasia, maalipinnan vahin-

goittumisvaara.

– Huomautus: Soveltuu töihin, joissa

käytetään puhdistusaineita.

Aseta annostelusäädin halutulle puh-

distusaineen imumäärälle.

Delta-Racer yhdistää pyörivän pesuharjan

pyörivään korkeapainesuihkuun. Siksi se

soveltuu erityisesti autojen tai pahoin li-

kaantuneiden pintojen puhdistamiseen.

 Vaara

Kun Delta-Racer on käynnissä,

älä vie kättäsi sen reunan alle!

Käytä kulloiseenkin puhdistustehtävään ai-

noastaan KÄRCHER puhdistus- ja hoitoai-

neita, koska ne on kehitetty erityisesti

laitteessasi käytettäväksi. Muiden puhdis-

tus- ja hoitoaineiden käyttäminen voi johtaa

laitteen nopeampaan kulumiseen ja takuun

raukeamiseen. Pyydä lähempiä tietoja

KÄRCHER erikoisliikkeestäsi tai suoraan

Kärcheriltä.

 Kuva

Vedä puhdistusaineen imuletkua ulos

kotelosta halutun pituuden verran.

Ripusta puhdistusaineen imuletku asti-

aan, jossa on puhdistusaineliuosta.

 Käytä paineensäädöllä (Vario Power)

varustettua suihkuputkea.

 Kierrä suihkuputki asentoon „Mix“.

Huomautus: Tällöin laitetta käytettäes-

sä vesisuihkuun lisätään puhdistusai-

neliuosta.

Huomautus: Tarvittaessa myös pesuhar-

joja voi käyttää puhdistusaineilla suoritetta-

vaan puhdistamiseen.

Käyttö

Paineensäädöllä (Vario Power)

varustetu suihkuputki

Suihkuputki ja Pyörivä pistesuutin

Pesuharja

Pyörivä pesuharja

Delta-Racer D150

Työskentely puhdistusaineita

käyttäen

94 FI

– 8

 Suihkuta puhdistusainetta säästeliäästi

kuivalle pinnalle ja anna sen vaikuttaa

(ei kuivua).

 Huuhdo irrotettu lika pois korkeapaine-

suihkulla.

 Päästä suihkupistoolin vipu irti.

 Lukitse suihkupistoolin liipaisin.

 Pidempien työtaukojen (yli 5 minuuttia)

ajaksi laite on lisäksi kytkettävä pois

päältä „0/OFF“.

Varo

Irrota korkeapaineletku suihkupistoolista tai

laitteesta vain, kun järjestelmässä ei ole

painetta.

 Kun työ puhdistusainetta käyttäen on

suoritettu, ripusta imuletku astiaan, jossa

on puhdasta vettä, kytke laite n. 1 minuu-

tin ajaksi päälle suihkuputken ollessa irro-

tettuna ja huuhtele puhtaaksi.

 Päästä suihkupistoolin vipu irti.

 Kytke laite pois päältä "0/OFF".

 Sulje vesihana.

 Irrota laite vedensyötöstä.

Varo: Irrotettaessa syöttö- tai korkea-

paineletkua käytön jälkeen, liittimistä

voi purkautua ulos lämmintä vettä.

 Paina suihkupistoolin vipua järjestel-

mässä vielä olevan paineen laskemi-

seksi ulos.

 Lukitse suihkupistoolin liipaisin.

 Vedä verkkopistoke irti.

Varo

Onnettomuuksien tai vammojen välttämi-

seksi, huomioi laitetta kuljetettaessa sen

paino (katso Tekniset tiedot).

 Nosta ja kanna laitetta kantokahvasta.

 Vedä laitetta kuljetuskahvasta.

 Varmista laite siirtymisen ja kaatumisen

varalta.

Varo

Onnettomuuksien tai vammojen välttämi-

seksi, huomioi säilytyspaikkaa valittaessa

laitteen paino (katso Tekniset tiedot).

 Pysäytä laite tasaiselle pinnalle.

 Paina käsiruiskupistoolin irrotuspaini-

ketta ja irrota korkeapaineletku käsiruis-

kupistoolista.

 Työnnä korkeapaineletkun pikaliittimen

koteloa nuolen suuntaan ja vedä kor-

keapaineletku ulos.

 Kokoa verkkoliitäntäkaapeli, korkeapai-

neletku ja varusteet laitteeseen.

Jos säilytys on pitempiaikaista, esim talven

ajaksi, huomioi lisäksi luvussa Hoito olevat

ohjeet.

Varo

Suojaa laite ja varusteet jäätymiseltä.

Pakkanen rikkoo laitteen ja lisävarusteet,

jos niistä ei ole poistettu kaikkea vettä. Va-

hinkojen välttämiseksi:

 Veden poistaminen laitteesta: Käynnis-

tä laite ilman korkeapaineletkua ja vesi-

liitäntää (maks. 1 min) ja odota kunnes

korkeapaineliittimestä ei tule enää vet-

tä. Kytke laite pois päältä.

 Säilytä laitetta kaikkine varusteineen

pakkaselta suojatuissa tiloissa.

Suositeltavat puhdistusmenetelmät

Käytön keskeytys

Käytön lopetus

Kuljetus

Kuljetus käsin

Kuljetus ajoneuvoissa

Säilytys

Laitteen säilytys

Suojaaminen pakkaselta

95FI

– 9

 Vaara

Kytke laite pois päältä ennen kaikkia hoito-

ja huoltotöitä ja vedä virtapistoke irti pisto-

rasiasta.

Ennen pitempää varastointia, esim. talvella:

 Vedä suodatin irti puhdistusaineen imu-

letkusta ja puhdista suodatin juokse-

vassa vedessä.

 Vedä suodatin ulos vesiliitännästä latta-

pihtiä käyttäen ja puhdista sihti juokse-

vassa vedessä.

Laitetta ei tarvitse huoltaa.

Käytä vain alkuperäisiä KÄRCHER-vara-

osia. Varaosaluettelo löytyy tämän käyttö-

ohjeen lopusta.

Pienemmät häiriöt voit itse poistaa seuraa-

van yhteenvedon avulla.

Epäselvissä tapauksissa käänny valtuute-

tun asiakaspalvelun puoleen.

 Vaara

Kytke laite pois päältä ennen kaikkia hoito-

ja huoltotöitä ja vedä virtapistoke irti pisto-

rasiasta.

Vain valtuutettu asiakaspalvelu saa suorit-

taa korjaustyöt ja sähköisiin rakenneosiin

kohdistuvat työt.

 Vedä suihkupistoolin vivusta, laite

käynnistyy.

 Tarkasta, onko tyyppikilvessä ilmoitettu

jännite sama kuin virtalähteen jännite.

 Tarkasta, onko verkkojohto vaurioitunut.

 Tarkasta suihkuputken säätö.

 Ilmanpoisto laitteesta: Käynnistä laite il-

man korkeapaineletkua ja odota (kork.

2 minuuttia), kunnes korkeapaineliitti-

mestä tulee vettä ilman ilmakuplia. Kyt-

ke laite pois päältä ja kiinnitä

korkeapaineletku jälleen takaisin pai-

kalleen.

 Tarkasta vedensaanti

 Vedä suodatin ulos vesiliitännästä latta-

pihtiä käyttäen ja puhdista sihti juokse-

vassa vedessä.

Syy: Jännite on pudonnut liian matalaksi,

johtuen heikosta sähköverkosta tai jatko-

johdon käytöstä.

 Vedä laitetta päälle kytkettäessä ensin

suihkupistoolin liipaisimesta, aseta sit-

ten laitekytkin asentoon „I/ON“.

 Korkeapainesuuttimen puhdistus: Pois-

ta suuttimen reiän likaantumat neulan

avulla ja huuhtele reikää edestäpäin ve-

dellä.

 Tarkasta veden tulomäärä.

 Laitteen vähäinen epätiiviys on teknii-

kasta johtuvaa ja normaalia. Jos epätii-

viys on suurempaa, ota yhteys

valtuutettuun asiakaspalveluun.

 Käytä paineensäädöllä (Vario Power)

varustettua suihkuputkea.

Kierrä suihkuputki asentoon „Mix“.

 Puhdista puhdistusaineen imuletkun

suodatin.

 Tarkasta, että puhdistusaineen imulet-

ku ei ole nurjahtanut.

Hoito ja huolto

Hoito

Huolto

Varaosat

Häiriöapu

Laite ei toimi

Laitteeseen ei tule painetta

Laite ei käynnisty, moottori murisee

Suuret paineenvaihtelut

Laite ei ole tiivis

Laite ei ime puhdistusainetta

96 FI

– 10

Oikeus teknisiin muutoksiin pidätetään!

Vakuutamme, että alla mainitut tuotteet

vastaavat suunnittelultaan ja rakenteeltaan

sekä valmistustavaltaan EU-direktiivien

asianomaisia turvallisuus- ja terveysvaati-

muksia. Jos tuotteeseen/tuotteisiin teh-

dään muutoksia, joista ei ole sovittu

kanssamme, tämä vakuutus ei ole enää

voimassa.

Allekirjoittaneet toimivat yrityksen johton

puolesta ja sen valtuuttamina.

Dokumentointivaltuutettu:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Puh.: +49 7195 14-0

Faksi: +49 7195 14-2212

Winnenden, 2012/01/01

Tekniset tiedot

K 3.500

K 4.500

K 5.500

Sähköliitäntä

Jännite 230

1~50

Liitosjohto 1,8 1,9 2,1 kW

Suojausluokka IP X5

Kotelointiluokka I

Verkkosulake (hidas) 10 A

Vesiliitäntä

Tulopaine (maks.) 0,8 MPa

Tulolämpötila (maks.) 40 °C

Tulomäärä (min.) 10 l/min

Maks. alkuimukorkeus 0,5 m

Suoritustiedot

Työpaine 11 12 12,5 MPa

Maks. sallittu paine 12 13 14 MPa

Syöttömäärä, vesi 6,3 6,7 7,5 l/min

Syöttömäärä,

puhdistusaine

0,3 l/min

Käsiruiskupistoolin

takaiskuvoima

15 N

Mitat ja painot

Pituus 876 mm

Leveys 325 mm

Korkeus 285 mm

Paino, käyttövalmiina

varusteineen

12,012,513,0 kg

Mitatut arvot EN 60335-2-79 mukaisesti

Käsi-käsivarsi

tärinäarvo

Epävarmuus K

< 2,5

0,3

m/s

Äänenpainetaso L

Epävarmuus K

dB(A)

Äänitehotaso L

epävarmuus K

89 89 89 dB(A)

EU-

standardinmukaisuustodistus

Tuote: korkeapainepesuri

Tyyppi: 1.180-xxx / 1.181-xxx

Yksiselitteiset EU-direktiivit

2006/42/EY (+2009/127/EY)

2004/108/EY

2000/14/EY

Sovelletut harmonisoidut standardit

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Sovellettu yhdenmukaisuuden analy-

sointimenetelmä

2000/14/EY: Liite V

Äänen tehotaso dB(A)

K 3.500 K 4.500 K 5.500

Mitattu: 87 87 87

Taattu: 89 89 89

CEO

Head of Approbation

97FI

– 3

Αγαπητέ πελάτη,

Πριν χρησιμοποιήσετε τη συσκευή

σας για πρώτη φορά, διαβάστε αυ-

τές τις πρωτότυπες οδηγίες χρήσης, ενεργήστε

σύμφωνα με αυτές και κρατήστε τις για μελλοντι-

κή χρήση ή για τον επόμενο ιδιοκτήτη.

Χρησιμοποιήστε αυτό το σύστημα καθαρισμού

υψηλής πίεσης αποκλειστικά για οικιακή χρήση:

–

για τον καθαρισμό μηχανών, οχημάτων, κτι-

ρίων, εργαλείων, προσόψεων, βεραντών,

εργαλείων κήπου κτλ. με δέσμη νερού υψη-

λής πίεσης (αν χρειαστεί, με προσθήκη

απορρυπαντικών).

–

με τα εξαρτήματα, ανταλλακτικά και απορ-

ρυπαντικά που έχουν εγκριθεί από τον Οίκο

KARCHER. Προσέξτε τις υποδείξεις που

συνοδεύουν τα απορρυπαντικά.

Η δέσμη υψηλής πίεσης δεν πρέ-

πει να κατευθύνεται πάνω σε άτο

μα, ζώα, ενεργοποιημένο ηλεκτρι-

κό εξοπλισμό ή στην ίδια τη συ-

σκευή. Προστατέψτε τη συσκευή

από τον παγετό.



Κίνδυνος

Για άμεσα επαπειλούμενο κίνδυνο, ο οποίος

μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή

θάνατο.

몇

Προειδοποίηση

Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία

μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή

θάνατο.

Προσοχή

Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία

μπορεί να οδηγήσει σε ελαφρό τραυματισμό ή

υλικές βλάβες.

Τα υλικά συσκευασίας είναι ανακυκλώσι-

μα. Μην πετάτε τη συσκευασία στα οικια-

κά απορρίμματα, αλλά παραδώστε την προς

ανακύκλωση.

Οι παλιές συσκευές περιέχουν ανακυ-

κλώσιμα υλικά, τα οποία θα πρέπει να

παραδίδονται προς επαναχρησιμοποίη

ση. Για το λόγο αυτό αποσύρετε τις παλιές συ-

σκευές με κατάλληλες διαδικασίες συγκέντρω-

σης αποβλήτων.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστατικά

μπορείτε να βρείτε στη διεύθυνση:

www.kaercher.com/REACH

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκ-

δόθηκαν από την αρμόδια εταιρία μας προώθη

σης πωλήσεων. Αναλαμβάνουμε τη δωρεάν

αποκατάσταση οποιασδήποτε βλάβης στη συ

σκευή σας, εφόσον οφείλεται σε αστοχία υλικού

ή κατασκευαστικό σφάλμα, εντός της προθεσμί-

ας που ορίζεται στην εγγύηση. Σε περίπτωση

που επιθυμείτε να κάνετε χρήση της εγγύησης,

παρακαλούμε απευθυνθείτε με την απόδειξη

αγοράς στο κατάστημα από το οποίο προμη

θευτήκατε τη συσκευή ή στην πλησιέστερη εξου

σιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης

πελατών μας.

(Για τη διεύθυνση βλ. στην πίσω σελίδα)

Πίνακας περιεχομένων

Γενικές υποδείξεις . . . . . . . . . . . . . . . EL 3

Υποδείξεις ασφαλείας . . . . . . . . . . . . EL 4

Χειρισμός . . . . . . . . . . . . . . . . . . . . . . EL 6

Μεταφορά . . . . . . . . . . . . . . . . . . . . . EL 9

Αποθήκευση . . . . . . . . . . . . . . . . . . . EL 9

Φροντίδα και συντήρηση . . . . . . . . . . EL 10

Αντιμετώπιση βλαβών . . . . . . . . . . . . EL 10

Τεχνικά χαρακτηριστικά . . . . . . . . . . . EL 11

Δήλωση Συμμόρφωσης των Ε.Κ. . . . EL 11

Γενικές υποδείξεις

Κανονική χρήση

Σύμβολα στη συσκευή

Σύμβολα στο εγχειρίδιο οδηγιών

Προστασία περιβάλλοντος

Εγγύηση

98 EL

– 4



Κίνδυνος



Μην αγγίζετε ποτέ με βρεγμένα χέρια το ρευ-

ματολήπτη και την πρίζα.



Το μηχάνημα δεν πρέπει να τεθεί σε λειτουρ-

γία, εάν το καλώδιο σύνδεσης δικτύου ή ση-

μαντικά τμήματα του μηχανήματος, π.χ.

στοιχεία ασφαλείας, ελαστικοί σωλήνες υψη-

λής πίεσης, πιστολέτα χειρός, έχουν υποστεί

βλάβη.



Πριν από κάθε λειτουργία του μηχανήματος

ελέγχετε το καλώδιο σύνδεσης και τον ρευ-

ματολήπτη για ζημιές. Αναθέστε αμέσως σε

εξουσιοδοτημένη υπηρεσία τεχνικής εξυπη-

ρέτησης πελατών/εξειδικευμένο ηλεκτρολό-

γο την αλλαγή του χαλασμένου καλωδίου

σύνδεσης στο δίκτυο.



Πριν από κάθε λειτουργία, ελέγχετε τον εύ-

καμπτο σωλήνα υψηλής πίεσης για ζημιές.

Αντικαθιστάτε άμεσα τον εύκαμπτο σωλήνα

υψηλής πίεσης που παρουσιάζει βλάβες.



Απαγορεύεται η χρήση σε σημεία, όπου υφί-

σταται κίνδυνος έκρηξης.



Κατά τη χρήση της συσκευής σε επικίνδυνα

σημεία (π.χ. σε πρατήρια καυσίμων), πρέ-

πει να τηρούνται οι ανάλογες προδιαγραφές

ασφαλείας.



Ο ψεκασμός με υψηλή πίεση μπορεί να απο-

δειχτεί επικίνδυνος σε περίπτωση μη προ-

σήκουσας χρήσης. Η δέσμη δεν πρέπει να

κατευθύνεται πάνω σε άτομα, ζώα, ενεργο-

ποιημένο ηλεκτρικό εξοπλισμό ή στην ίδια τη

συσκευή.



Μην στρέφετε τη δέσμη υψηλής πίεσης

πάνω σε άλλους ή σε εσάς τους ίδιους, για

να καθαρίσετε ρούχα ή παπούτσια.



Μην ψεκάζετε αντικείμενα που περιέχουν ου-

σίες επικίνδυνες για την υγεία (π.χ. αμίαντο).



Ελαστικά οχημάτων/βαλβίδες ελαστικών εν-

δέχεται να υποστούν ζημιές από τον ψεκα-

σμό με δέσμη υψηλής πίεσης και να

σπάσουν. Η πρώτη ένδειξη για κάτι τέτοιο εί-

ναι η χρωματική μεταβολή του ελαστικού.

Τυχόν βλάβες στα ελαστικά των οχημάτων

και στις βαλβίδες τους μπορούν να αποδει-

χθούν μοιραίες. Κατά τον καθαρισμό, διατη-

ρείτε απόσταση τουλάχιστον 30cm από τη

δέσμη νερού!



Κίνδυνος έκρηξης!

Μην ψεκάζετε εύφλεκτα υγρά.

Να μην χρησιμοποιείται ποτέ για την αναρ-

ρόφηση υγρών που περιέχουν διαλυτικά ή

συμπυκνωμένων οξέων και διαλυτικών μέ-

σων! Σε αυτά συγκαταλέγονται π.χ. η βενζί-

νη, το διαλυτικό χρωμάτων ή το πετρέλαιο

θέρμανσης. Το νέφος ψεκασμού είναι

άκρως εύφλεκτο, εκρηκτικό και δηλητηριώ-

δες. Απαγορεύεται η χρήση ακετόνης, τα

αδιάλυτων οξέων και διαλυτικών, επειδή

προκαλούν διάβρωση των υλικών που χρη-

σιμοποιούνται στο μηχάνημα.

몇

Προειδοποίηση



Ο ρευματολήπτης και η σύνδεση του αγω-

γού προέκτασης πρέπει να είναι υδατοστεγή

και να μην βρίσκονται μέσα σε νερό.



Οι ακατάλληλοι αγωγοί προέκτασης μπορεί

να είναι επικίνδυνοι. Σε υπαίθριους χώρους

χρησιμοποιείτε μόνο τους εγκεκριμένους και

αντιστοίχως επισημασμένους αγωγούς προ-

έκτασης με επαρκή διατομή: 1 - 10 m: 1,5

; 10 - 30 m: 2,5 mm



Ξετυλίξτε εντελώς το καλώδιο προέκτασης

από το τύμπανό του.



Οι εύκαμπτοι σωλήνες υψηλής πίεσης, οι

παταρίες και οι σύνδεσμοι είναι σημαντικά

για την ασφάλεια της συσκευής. Χρησιμο-

ποιείτε μόνο εύκαμπτους σωλήνες πίεσης,

μπαταρίες και συνδέσμους που προτείνει ο

κατασκευαστής.



Η συσκευή αυτή δεν ενδείκνυται για χρήση

από άτομα με περιορισμένες σωματικές, αι-

σθητηριακές ή πνευματικές ικανότητες.

Δεν επιτρέπεται η χρήση της συσκευής από

παιδιά ή άτομα που δεν έχουν ενημερωθεί

σχετικά με το χειρισμό της.

Τα παιδιά πρέπει να βρίσκονται υπό επιτή-

ρηση, ώστε να εξασφαλιστεί ότι δεν παίζουν

με τη συσκευή.



Κρατάτε τα παιδιά μακριά από τα πλαστικά

φύλλα συσκευασίας, υφίσταται κίνδυνος

ασφυξίας!



Αυτή η συσκευή σχεδιάστηκε για τη χρήση

απορρυπαντικών, τα οποία παρέχονται ή

συνιστώνται από τον κατασκευαστή. Η χρή-

ση άλλων απορρυπαντικών ή χημικών μπο-

ρεί να μειώσει την ασφάλεια της συσκευής.

Υποδείξεις ασφαλείας

99EL

– 5



Ο χρήστης πρέπει να χρησιμοποιεί τη συ-

σκευή σύμφωνα με τις προδιαγραφές. Πρέπει

να έχει υπόψη τις τοπικές συνθήκες και κατά

την εργασία με τη συσκευή πρέπει να προσέχει

τα άτομα που βρίσκονται κοντά της.



Μη χρησιμοποιείτε τη συσκευή, αν άλλα άτομα

βρίσκονται στην εμβέλεια λειτουργίας της,

εκτός αν φορούν προστατευτικό ρουχισμό.



Για να προστατευθείτε από τις πιτσιλιές του

νερού ή από τους ρύπους, φοράτε προστα-

τευτική στολή και γυαλιά.

Προσοχή



Σε περίπτωση μεγάλων διαλειμμάτων από

τις εργασίες, απενεργοποιήστε τη συσκευή

από το γενικό διακόπτη/το διακόπτη της συ-

σκευής ή βγάλτε το καλώδιο ρεύματος.



Μην χρησιμοποιείτε τη συσκευή σε θερμο-

κρασίες κάτω από 0 °C.



Κατά τον καθαρισμό βαμμένων επιφανειών,

κρατήστε απόσταση ψεκασμού τουλ. 30 cm,

για την αποφυγή πρόκλησης ζημιών.



Μην αφήνετε τη συσκευή ποτέ χωρίς επίβλε-

ψη, εφόσον βρίσκεται σε λειτουργία.



Προσέχετε ώστε τα καλώδια τροφοδοσίας

δικτύου ή τα καλώδια προέκτασης να μην

υποστούν φθορές ή βλάβες από συνθλίψεις,

τραβήγματα, πατήματα ή παρόμοιες αιτίες.

Προστατέψτε τα καλώδια από τη ζέστη, τα

λάδια και τις αιχμηρές ακμές.



Όλα τα ρευματοφόρα εξαρτήματα στο χώρο

εργασίας πρέπει να διαθέτουν αδιάβροχη

προστασία από ρίψη νερού.



Η συσκευή πρέπει να λειτουργεί μόνο με

ηλεκτρική σύνδεση, η οποία έχει γίνει από

ηλεκτρολόγο βάσει του IEC 60364.



Συνδέετε τη συσκευή μόνο σε εναλλασσόμε-

νο ρεύμα. Η τάση πρέπει να συμφωνεί με

την πινακίδα τύπου της συσκευής.



Για λόγους ασφαλείας συνιστούμε τη λει-

τουργία του μηχανήματος κατά κανόνα μέσω

ενός προστατευτικού διακόπτη ρεύματος δι-

αρροής (έως 30 mA).



Οι εργασίες καθαρισμού, κατά τις οποίες

προκύπτουν απόνερα που περιέχουν λάδι

π.χ. πλύσιμο κινητήρων, πλύσιμο του κάτω

μέρους των οχημάτων επιτρέπονται μόνο σε

πλυντήρια που διαθέτουν διαχωριστή λαδι

ών.

Προσοχή

Οι διατάξεις ασφαλείας αποσκοπούν στην προ-

στασία του χρήστη και δεν πρέπει να τροποποι-

ούνται ή να παραλείπονται.

Ο διακόπτης του μηχανήματος αποτρέπει την

τυχαία ενεργοποίηση του μηχανήματος.

Η ασφάλεια κλειδώνει το μοχλό του πιστολέτου

χειρός και αποτρέπει την τυχαία ενεργοποίηση

του μηχανήματος.

Η βαλβίδα υπερχείλισης εμποδίζει την υπέρβα-

ση της επιτρεπτής πίεσης εργασίας.

Όταν αφήσετε ελεύθερο τον μοχλό του πιστολέ-

του χειρός, απενεργοποιείται ο διακόπτης πίε-

σης της αντλία και διακόπτεται η δέσμη υψηλής

πίεσης. Τραβώντας τον μοχλό ο διακόπτης πίε-

σης θέτει πάλι την αντλία σε λειτουργία.

Προσοχή

Πριν από κάθε ενέργεια με ή στη συσκευή, φρο-

ντίστε για την ευστάθεια της συσκευής, ώστε να

αποφύγετε ατυχήματα ή βλάβες.

–

Η ευστάθεια της συσκευής είναι βέβαιη,

όταν την αποθέτετε σε επίπεδη επιφάνεια.

Μηχανισμοί ασφάλειας

Διακόπτης συσκευής

Ασφάλεια πιστολέτου χειρός

Βαλβίδα υπερχείλισης με διακόπτη πίεσης

Προϋποθέσεις ευστάθειας

100 EL

– 6

Το παραδοτέο υλικό της συσκευής απεικονίζεται

στη συσκευασία. Κατά την αποσυσκευασία

ελέγξτε το περιεχόμενο της ως προς την πληρό

τητα.

Εάν λείπουν εξαρτήματα ή έχουν προκληθεί ζη-

μιές κατά τη μεταφορά, παρακαλούμε ενημερώ-

στε τον προμηθευτή σας.

Αυτές οι οδηγίες λειτουργίας περιγράφουν τα βασι-

κά μοντέλα του συστήματος καθαρισμού υψηλής

πίεσης που απεικονίζεται στο εξώφυλλο.

Σε αυτές τις οδηγίες λειτουργίας περιγράφεται ο

μέγιστος δυνατός εξοπλισμός. Στο παραδοτέο

υλικό υπάρχουν διαφορές ανάλογα με το μοντέ-

λο (ανατρέξτε στη συσκευασία).

Εικόνες βλέπε σελίδα 2

1 Σύζευξη για τη σύνδεση με το δίκτυιο παρο-

χής νερού

2 Ελαστικός σωλήνας υψηλής πίεσης

3 Ταχυσύνδεσμος ελαστικού σωλήνα υψηλής

πίεσης

4 Σύνδεση νερού με ενσωματωμένη σίτα

5 Διακόπτης μηχανήματος „0/OFF“ / „I/ON“

6 Λαβή μεταφοράς

7 Ελαστικός σωλήνας αναρρόφησης απορρυ-

παντικού

8 Άγκιστρο φύλαξης σύνδεσης με ελαστικό

σωλήνα υψηλής πίεσης και με το δίκτυο

9 Αγωγός σύνδεσης δικτύου με ρευματολήπτη

10 Θήκη για εξαρτήματα

11 Τροχοί

12 Πιστολέτο χειρός

13 Ασφάλεια πιστολέτου χειρός

14 Πλήκτρο διαχωρισμού του ελαστικού σωλή-

να υψηλής πίεσης από το πιστολέτο χειρός

15 Σωλήνας εκτόξευσης με ελεγκτή πίεσης

(Vario Power)

16 Σωλήνας ψεκασμού με φρέζα ρύπων

17 Βούρτσα πλυσίματος

18 Περιστρεφόμενη βούρτσα πλυσίματος

Delta-Racer D150

Με τον προαιρετικό εξοπλισμό διευρύνονται οι

δυνατότητες χρήσης της συσκευής σας. Περισ-

σότερες πληροφορίες μπορείτε να ζητήσετε από

το κατάστημα διάθεσης των προϊόντων

KARCHER.

Πριν την ενεργοποίηση συναρμολογήστε στο

μηχάνημα τα μη συνδεδεμένα συνοδευτικά

εξαρτήματα.



Εικόνα

Πιέστε τους τροχούς στην υποδοχή και

ασφαλίστε με το παρεχόμενο πώμα, προσέ-

χοντας τη σωστή θέση του.

Θα χρειαστείτε τις 2 παρεχόμενες βίδες και ένα

σταυροκατσάβιδο PH 2.



Εικόνα

Ωθήστε τη λαβή μεταφοράς στον οδηγό και

ασφαλίστε με 2 βίδες.



Εικόνα

Κρεμάστε το δίχτυ εξαρτημάτων στο άγκι

στρο που φαίνεται στην εικόνα.



Εικόνα

Εισάγετε τον ελαστικό σωλήνα υψηλής πίε

σης στο πιστολέτο χειρός έως ότου κλειδώ-

σει με το χαρακτηριστικό ήχο.

Υπόδειξη: Φροντίστε να ευθυγραμμίσετε

σωστά τους οδηγούς σύνδεσης.

Βεβαιωθείτε ότι η σύνδεση είναι ασφαλής

τραβώντας τον ελαστικό σωλήνα υψηλής

πίεσης.

몇

Προειδοποίηση

Σύμφωνα με τους ισχύοντες κανονι-

σμούς, το μηχάνημα δεν πρέπει να λει-

τουργεί στο δίκτυο πόσιμου νερού χωρίς

διαχωριστή συστήματος. Να χρησιμο-

ποιείται ένας κατάλληλος διαχωριστής συστήματος

της εταιρείας KARCHER ή εναλλακτικά ένας δια-

χωριστής συστήματος κατά το EN 12729 τύπος

BA. Το νερό που ρέει μέσα από ένα διαχωριστή

συστήματος θεωρείται μη πόσιμο.

Χειρισμός

Συσκευασία

Περιγραφή συσκευής

Πρόσθετα εξαρτήματα

Πριν τη θέση σε λειτουργία

Συναρμολόγηση των τροχών

Συναρμολόγηση λαβής μεταφοράς

Τοποθέτηση διχτυού εξαρτημάτων

Σύνδεση ελαστικού σωλήνα υψηλής πίεσης

με το πιστολέτο χειρός

Παροχή νερού

101EL

– 7

Προσοχή

Συνδέετε πάντα το διαχωριστή συστήματος στο

δίκτυο παροχής νερού και ποτέ απευθείας στη

συσκευή!

Υπόδειξη: Οι ρύποι που περιέχονται στο νερό

μπορούν να προκαλέσουν βλάβες στην αντλία

υψηλής πίεσης και στα εξαρτήματα. Για λόγους

προστασίας, συνιστάται η χρήση του φίλτρου

νερού της KARCHER (ειδικός εξοπλισμός, κωδ.

παραγγελίας 4.730-059).

Τηρείτε τους κανονισμούς της υπηρεσίας του δι-

κτύου ύδρευσης.

Τιμές σύνδεσης, βλ. Πινακίδα τύπου/Τεχνικά

χαρακτηριστικά.



Χρησιμοποιήστε έναν ελαστικό σωλήνα νε-

ρού με ενισχυμένους ιστούς (δεν συμπερι-

λαμβάνεται στη συσκευασία) με

συνηθισμένη σύνδεση. (Διάμετρος τουλάχι-

στον 1/2 ίντσες ή 13 mm;Μήκος τουλάχι-

στον 7,5 m).



Εικόνα

Βιδώστε το τεμάχιο ζεύξης που περιέχεται

στη συσκευασία στην σύνδεση νερού του

μηχανήματος.

Τοποθετήστε τον ελαστικό σωλήνα νερού

στο τεμάχιο ζεύξης του μηχανήματος και

συνδέστε το με το δίκτυο.

Το παρόν μηχάνημα καθαρισμού υψηλής πίε-

σης ενδείκνυται για χρήση με τον ελαστικό σω-

λήνα αναρρόφησης της KARCHER με βαλβίδα

αντεπιστροφής (ειδικός εξοπλισμός, κωδ. πα-

ραγγελίας 4.440-238) για αναρρόφηση επιφα-

νειακών υδάτων, π.χ., από δοχεία όμβριων

υδάτων ή μικρές λίμνες (μέγιστο ύψος αναρρό-

φησης, βλ. τεχνικά χαρακτηριστικά).



Γεμίστε με νερό τον ελαστικό σωλήνα αναρρό-

φησης της KARCHER με βαλβίδα αντεπιστρο-

φής, βιδώστε τον στη σύνδεση νερού και

αναρτήστε τον στο δοχείο όμβριων υδάτων.



Συνδέστε τον ελαστικό σωλήνα υψηλής πίε

σης στη σύνδεση υψηλής πίεσης του μηχα

νήματος.



Ενεργοποιήστε τη συσκευή από το διακό-

πτη "Ι/ΟΝ" και περιμένετε (έως 2 λεπτά), μέ-

χρις ότου από τη σύνδεση υψηλής πίεσης

σταματήσει να εκρέει νερό με φυσαλίδες.



Απενεργοποιήστε το μηχάνημα στη θέση „0/

OFF“.

Προσοχή

Η ξηρή λειτουργία για περισσότερο από 2 λεπτά

προκαλεί βλάβες στην αντλία υψηλής πίεσης.

Εάν η συσκευή δεν εκτονώσει την πίεση εντός

δύο λεπτών, απενεργοποιήστε την και ενεργή-

στε σύμφωνα με τις υποδείξεις στο κεφάλαιο

"Βοήθεια σε περίπτωση βλάβης".



Εικόνα

Τοποθετήστε τον ελαστικό σωλήνα υψηλής

πίεσης σταθερά στον ταχυσύνδεσμο της συ-

σκευής, έως ότου ασφαλίσει κάνοντας έναν

χαρακτηριστικό ήχο.

Υπόδειξη: Φροντίστε να ευθυγραμμίσετε

σωστά τους οδηγούς σύνδεσης.

Βεβαιωθείτε ότι η σύνδεση είναι ασφαλής

τραβώντας τον ελαστικό σωλήνα υψηλής

πίεσης.



Εικόνα

Εισάγετε το σωλήνα ρίψης στο πιστολέτο

χειρός και στερεώστε τον περιστρέφοντάς

τον κατά 90°.



Ανοίξτε εντελώς τη βάνα νερού.



Εισάγετε τον ρευματολήπτη στην πρίζα.



Ενεργοποιήστε το μηχάνημα στο „I/ON“.



Κίνδυνος

Μέσω της δέσμης νερού που εξέρχεται από το

ακροφύσιο υψηλής πίεσης, μια δύναμη αντεπι-

στροφής επενεργεί στο πιστολέτο. Φροντίστε για

την ασφαλή θέση της συσκευής και στερεώστε

καλά το πιστολέτο και το σωλήνα ρίψης.

Προσοχή

Πριν την έναρξη του καθαρισμού, βεβαιωθείτε

ότι η συσκευή καθαρισμού υψηλής πίεσης εδρά-

ζεται σταθερά σε ομαλό υπόβαθρο. Κατά τον κα-

θαρισμό χρησιμοποιείτε προστατευτικά γυαλιά

και προστατευτικό ρουχισμό.



Απασφαλίστε τον μοχλό του πιστολέτου χει

ρός.



Πατώντας ξανά το μοχλό τίθεται το μηχάνη-

μα και πάλι σε λειτουργία.

Υπόδειξη: Εάν αφήσετε το μοχλό, το μηχάνημα

θα απενεργοποιηθεί ξανά. Η υψηλή πίεση δια-

τηρείται στο σύστημα.

Παροχή νερού από τον αγωγό νερού

Αναρρόφηση νερού από ανοιχτό δοχείο

Έναρξη λειτουργίας

Λειτουργία

102 EL

– 8

Για τις απλούστερες εργασίες καθαρισμού. Η πί-

εση εργασίας ρυθμίζεται χωρίς διαβαθμίσεις με-

ταξύ „Min“ και „Max“.



Ελευθερώστε τον μοχλό του πιστολέτου χειρός.



Περιστρέψτε το σωλήνα εκτόξευσης στην

επιθυμητή θέση.

Υπόδειξη: Ενδείκνυται για εργασία με απορρυ-

παντικό, περιστρέψτε το ακροστόμια στη θέση

"Mix".

Για επίμονους ρύπους.

Προσοχή

Μην καθαρίζετε ελαστικά αυτοκίνητων, βαφές ή

ευαίσθητες επιφάνειες όπως ξύλο με τη φρέζα

ρύπων, διότι υπάρχει κίνδυνος να καταστρα-

φούν.

–

Δεν ενδείκνυται για εργασία με απορρυπα-

ντικό.

–

Υπόδειξη: Ενδείκνυται για εργασία με

απορρυπαντικό

Ρυθμίστε τον ελεγκτή δοσολόγησης στην

επιθυμητή ποσότητα αναρρόφησης απορ-

ρυπαντικού.

Η περιστρεφόμενη βούρτσα πλυσίματος ενδεί-

κνυται ιδιαίτερα για τον καθαρισμό οχημάτων.

Προσοχή

Η βούρτσα πλυσίματος πρέπει κατά την εργασία

να είναι καθαρή από ρύπους ή λοιπά σωματίδια,

διαφορετικά υπάρχει κίνδυνος πρόκλησης ζημι-

ών σε βαμμένες επιφάνειες.

–

Υπόδειξη: Ενδείκνυται για εργασία με

απορρυπαντικό

Ρυθμίστε τον ελεγκτή δοσολόγησης στην

επιθυμητή ποσότητα αναρρόφησης απορ-

ρυπαντικού.

Η συσκευή Delta-Racer συνδυάζει μια βούρτσα

πλυσίματος με μια περιστρεφόμενη δέσμη υψη-

λής πίεσης. Γι' αυτό είναι ιδιαίτερα κατάλληλη

για τον καθαρισμό αυτοκινήτων ή πολύ λερωμέ-

νων επιφανειών.



Κίνδυνος

Κατά τη λειτουργία μην αγγίζετε τα

σημεία κάτω από το άκρο του

Delta-Racer!

Για την εκάστοτε εργασία καθαρισμού χρησιμο-

ποιείτε αποκλειστικά τα προϊόντα καθαρισμού

και περιποίησης της KARCHER, τα οποία σχε-

διάστηκαν ειδικά για χρήση με τη συσκευή σας.

Η χρήση άλλων προϊόντων καθαρισμού και πε

ριποίησης μπορεί να προκαλέσει ταχύτερη φθο

ρά και ακύρωση της εγγύησης. Ενημερωθείτε

από το εξειδικευμένο κατάστημα αγοράς ή ζητή-

στε πληροφορίες απευθείας από την

KARCHER.



Εικόνα

Τραβήξτε τον ελαστικό σωλήνα αναρρόφη-

σης απορρυπαντικού από το περίβλημα στο

επιθυμητό μήκος.

Κρεμάστε τον ελαστικό σωλήνα αναρρόφη-

σης απορρυπαντικού σε δοχείο με απορρυ-

παντικό.



Χρησιμοποιήστε έναν σωλήνα εκτόξευσης

με ελεγκτή πίεσης (Vario Power).



Περιστρέψτε το σωλήνα ρίψης στη θέση

"Mix".

Υπόδειξη: Έτσι προστίθεται καθαριστικό

διάλυμα στον πίδακα νερού κατά τη λειτουρ

γία της συσκευής.

Υπόδειξη: Αν χρειάζεται, μπορούν να χρησιμο-

ποιηθούν και οι βούρτσες πλυσίματος με απορ-

ρυπαντικό.



Ψεκάστε με οικονομία το απορρυπαντικό σε

στεγνή επιφάνεια και αφήστε το να δράσει

(όχι να στεγνώσει).



Ξεπλένετε τους διαλυμένους ρύπους, ψεκά-

ζοντας με ριπή υψηλής πίεσης.



Ελευθερώστε τον μοχλό του πιστολέτου.



Ασφαλίστε το μοχλό του πιστολέτου χειρός.



Σε περίπτωση μεγάλων διαλειμμάτων από

τις εργασίες (πάνω από 5 λεπτά) απενεργο-

ποιήστε επιπλέον το μηχάνημα στη θέση „0/

OFF“.

Σωλήνας εκτόξευσης με ελεγκτή πίεσης

(Vario Power)

Σωλήνας ψεκασμού με φρέζα ρύπων

Βούρτσα πλυσίματος

Περιστρεφόμενη βούρτσα πλυσίματος

Delta-Racer D150

Εργασία με απορρυπαντικό

Προτεινόμενη μέθοδος καθαρισμού

Διακοπή λειτουργίας

103EL

– 9

Προσοχή

Αποσυνδέστε τον ελαστικό σωλήνα υψηλής πίε-

σης από το πιστολέτο χειρός ή τη συσκευή μό-

νον εάν στο σύστημα δεν υπάρχει πίεση.



Μετά την ολοκλήρωση των εργασιών, αναρ-

τήστε το σωλήνα αναρρόφησης σε ένα δο-

χείο με καθαρό νερό, ενεργοποιήστε το

μηχάνημα για περίπου 1 λεπτό χωρίς να

έχετε τοποθετήσει το σωλήνα ρίψης και ξε-

πλύνετε με καθαρό νερό.



Ελευθερώστε τον μοχλό του πιστολέτου.



Απενεργοποιήστε το μηχάνημα στη θέση „0/

OFF“.



Κλείστε τη βρύση.



Αποσυνδέστε το μηχάνημα από το δίκτυο

παροχής νερού.

Προσοχή: Κατά την αποσύνδεση του ελα-

στικού σωλήνα προσαγωγής ή υψηλής πίε-

σης είναι δυνατόν να εξέλθει ζεστό νερό από

τις συνδέσεις μετά τη λειτουργία.



Πιέστε τον μοχλό του πιστολέτου για να εξα

λείψετε την εναπομένουσα πίεση του συ-

στήματος.



Ασφαλίστε το μοχλό του πιστολέτου χειρός.



Βγάλτε το ρευματολήπτη.

Προσοχή

Για να αποφύγετε ατυχήματα ή τραυματισμού,

λάβετε υπόψη κατά τη μεταφορά το βάρος της

συσκευής (βλ. τεχνικά χαρακτηριστικά).



Σηκώστε και μεταφέρετε τη συσκευή από τη

λαβή μεταφοράς.



Τραβήξτε τη συσκευή από τη λαβή μεταφο

ράς.



Ασφαλίστε τη συσκευή έναντι της ολίσθησης

και της ανατροπής.

Προσοχή

Για να αποφύγετε ατυχήματα ή τραυματισμούς,

λάβετε υπόψη κατά την επιλογή του χώρου απο

θήκευσης το βάρος της συσκευής (βλ. τεχνικά

χαρακτηριστικά).



Αποθέστε το μηχάνημα σε επίπεδη επιφάνεια.



Πιέστε το πλήκτρο απόσπασης του πιστολέτου

χειρός και αφαιρέστε τον ελαστικό σωλήνα υψη-

λής πίεσης από το πιστολέτο χειρός.



Πιέστε το περίβλημα του ταχυσυνδέσμου

του ελαστικού σωλήνα υψηλής πίεσης προς

την κατεύθυνση του βέλους και τραβήξτε τον

ελαστικό σωλήνα υψηλής πίεσης.



Αποθηκεύστε τον αγωγό σύνδεσης δικτύου,

τον ελαστικό σωλήνα υψηλής πίεσης και τα

εξαρτήματα στο μηχάνημα.

Πριν από την αποθήκευση για μεγαλύτερο διά-

στημα, π.χ. το χειμώνα, λάβετε επιπλέον υπόψη

τις υποδείξεις στο κεφάλαιο Φροντίδα.

Προσοχή

Προστατέψετε το μηχάνημα και τα εξαρτήματά

του από τον παγετό.

Ο παγετός μπορεί να καταστρέψει το μηχάνημα

και τα εξαρτήματά του, εάν δεν αδειάσει εντελώς

από το νερό. Για να αποφύγετε τις βλάβες:



Αδειάστε εντελώς το νερό από το μηχάνημα:

Ενεργοποιήστε το μηχάνημα χωρίς να έχετε

συνδέσει τον ελαστικό σωλήνα υψηλής πίε-

σης και το σωλήνα παροχής νερού (έως 1

λεπτό) και περιμένετε, έως ότου το νερό

σταματήσει να εκρέει από τη σύνδεση υψη-

λής πίεσης. Απενεργοποιήστε το μηχάνημα.



Αποθηκεύετε το μηχάνημα μαζί με όλα τα

εξαρτήματα σε χώρο όπου δεν επικρατεί

παγετός.

Τερματισμός λειτουργίας

Μεταφορά

Μεταφορά με το χέρι

Μεταφορά σε οχήματα

Αποθήκευση

Φύλαξη της συσκευής

Αντιπαγετική προστασία

104 EL

– 10



Κίνδυνος

Πριν από την εκτέλεση εργασιών περιποίησης και

συντήρησης απενεργοποιήστε το μηχάνημα και

αποσυνδέστε το ρευματολήπτη από την πρίζα.

Πριν από την αποθήκευση για μεγάλο χρονικό

διάστημα π.χ. το χειμώνα:



Αφαιρέστε το φίλτρο από τον ελαστικό σω-

λήνα αναρρόφησης απορρυπαντικού και ξε-

πλύνετέ το κάτω από τρεχούμενο νερό.



Με μια μικρή πένσα, τραβήξτε προς τα έξω

το φίλτρο της σύνδεσης νερού και ξεπλύνετέ

το κάτω από τρεχούμενο νερό.

Το μηχάνημα δεν χρειάζεται συντήρηση.

Χρησιμοποιείτε αποκλειστικά γνήσια ανταλλα-

κτικά KARCHER. Επισκόπηση ανταλλακτικών

θα βρείτε στο τέλος των παρόντων οδηγιών χει

ρισμού.

Με τη βοήθεια του παρακάτω πίνακα μπορείτε

να αντιμετωπίσετε μόνες/οι σας απλές βλάβες.

Εάν έχετε αμφιβολίες, παρακαλούμε απευθυν-

θείτε στην εξουσιοδοτημένη υπηρεσία εξυπηρέ-

τησης πελατών.



Κίνδυνος

Πριν από την εκτέλεση εργασιών περιποίησης

και συντήρησης απενεργοποιήστε το μηχάνημα

και αποσυνδέστε το ρευματολήπτη από την πρί

ζα.

Οι εργασίες επισκευών και οι εργασίες στα ηλε-

κτρικά εξαρτήματα πρέπει να διεξάγονται μόνο

από την εξουσιοδοτημένη υπηρεσία εξυπηρέτη-

σης πελατών.



Η συσκευή τίθεται σε λειτουργία με τράβηγ-

μα της σκανδάλης του πιστολέτου χειρός.



Ελέγξτε εάν συμφωνεί η τάση που αναγρά-

φεται στην πινακίδα τύπου με την τάση της

πηγής ρεύματος.



Ελέγξτε τον αγωγό σύνδεσης δικτύου για τυ-

χόν βλάβες.



Ελέγξτε τη ρύθμιση του σωλήνα ρίψης.



Εξαέρωση της συσκευής: Ενεργοποιήστε τη

συσκευή χωρίς να έχετε συνδέσει τον ελα-

στικό σωλήνα υψηλής πίεσης και περιμένετε

(έως 2 λεπτά), μέχρις ότου από τη σύνδεση

υψηλής πίεσης σταματήσει να εκρέει νερό

με φυσαλίδες. Θέστε τη συσκευή εκτός λει-

τουργίας και συνδέστε πάλι τον ελαστικό

σωλήνα υψηλής πίεσης.



Ελέγξτε την παροχή νερού.



Με μια μικρή πένσα, τραβήξτε προς τα έξω

το φίλτρο της σύνδεσης νερού και ξεπλύνετέ

το κάτω από τρεχούμενο νερό.

Αιτία: Μείωση της τάσης λόγω αδύναμης παρο-

χής ρεύματος δικτύου ή χρήσης ενός καλωδίου

προέκτασης.



Κατά την ενεργοποίηση, τραβήξτε πρώτα το

μοχλό του πιστολέτου χειρός και στη συνέ-

χεια ρυθμίστε το διακόπτη του μηχανήματος

στη θέση „I/ON“.



Καθαρίστε το ακροφυσίο υψηλής πίεσης:

Αφαιρέστε τις ακαθαρσίες από την οπή του

ακροφυσίου με μια βελόνα και ξεπλύνετε

από την μπροστινή πλευρά με νερό.



Ελέγξτε την ποσότητα προσαγωγής νερού.



Μια ελάχιστη διαρροή στο μηχάνημα θεω-

ρείται φυσιολογική για τεχνικούς λόγους. Σε

περίπτωση έντονης έλλειψης στεγανότητας,

ενημερώστε την εξουσιοδοτημένη υπηρεσία

εξυπηρέτησης πελατών.



Χρησιμοποιήστε έναν σωλήνα εκτόξευσης

με ελεγκτή πίεσης (Vario Power).

Περιστρέψτε το σωλήνα ρίψης στη θέση

"Mix".



Καθαρίστε το φίλτρο στον ελαστικό σωλήνα

απορρυπαντικού.



Ελέγξτε τον ελαστικό σωλήνα αναρρόφησης

απορρυπαντικού για τυχόν τσακίσματα.

Φροντίδα και συντήρηση

Φροντίδα

Συντήρηση

Ανταλλακτικά

Αντιμετώπιση βλαβών

Η συσκευή δεν λειτουργεί

Η συσκευή δεν αναπτύσσει πίεση

Το μηχάνημα δεν ενεργοποιείται, ο

κινητήρας βουίζει

Έντονες διακυμάνσεις πίεσης

Το μηχάνημα δεν είναι στεγανό

Το απορρυπαντικό δεν αναρροφάται

105EL

– 11

Με την επιφύλαξη τεχνικών αλλαγών!

Δια της παρούσης δηλώνουμε ότι το μηχάνημα

που χαρακτηρίζεται παρακάτω, με βάση τη σχεδί-

αση και την κατασκευή του, υπό τη μορφή που δι-

ατίθεται στην αγορά, πληροί στις σχετικές βασικές

απαιτήσεις ασφαλείας και υγιεινής των οδηγιών

της ΕΚ. Η παρούσα δήλωση παύει να ισχύει σε πε-

ρίπτωση τροποποιήσεων του μηχανήματος χωρίς

προηγούμενη συνεννόηση μαζί μας.

Οι υπογράφοντες ενεργούν κατ' εντολή του και

με εξουσιοδότηση της διεύθυνσης της επιχείρη-

σης.

Υπεύθυνος τεκμηρίωσης:

S. Reiser

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

71364 Winnenden (Germany)

Τηλ.: +49 7195 14-0

Φαξ: +49 7195 14-2212

Winnenden, 2012/01/01

Τεχνικά χαρακτηριστικά

K 3.500

K 4.500

K 5.500

Ηλεκτρική σύνδεση

Τάση 230

1~50

Ισχύς σύνδεσης 1,8 1,9 2,1 kW

Βαθμός προστασίας IP X5

Κατηγορία προστασίας I

Ασφάλεια δικτύου (βραδεί-

ας τήξης)

10 A

Σύνδεση νερού

Πίεση προσαγωγής (μέγ.) 0,8 MPa

Θερμοκρασία προσαγω-

γής (μέγ.)

40 °C

Ποσότητα προσαγωγής

(ελάχ.)

10 l/min

Μέγ. ύψος αναρρόφησης 0,5 m

Επιδόσεις

Πίεση λειτουργίας 11 12 12,5 MPa

Μέγ. επιτρεπόμενη πίεση 12 13 14 MPa

Παροχή, νερό 6,3 6,7 7,5 l/min

Παροχή, απορρυπαντικό 0,3 l/min

Δύναμη οπισθοδρόμησης

πιστολέτου χειρός

15 N

Διαστάσεις και βάρη

Μήκος 876 mm

Πλάτος 325 mm

Ύψος 285 mm

Βάρος, έτοιμο για λειτουρ-

γία με εξαρτήματα

12,0 12,5 13,0 kg

Μετρούμενες τιμές κατά EN 60335-2-79

Κραδασμοί στο χέρι/στο

βραχίονα

Αβεβαιότητα K

< 2,5

0,3

m/s

Επιτρεπόμενη στάθμη

ηχητικής ισχύος L

Αβεβαιότητα K

dB(A)

Επιτρεπόμενη στάθμη

ηχητικής ισχύος L

+ Αβε-

βαιότητα K

89 89 89 dB(A)

Δήλωση Συμμόρφωσης των Ε.Κ.

Προϊόν: Σύστημα καθαρισμού υψηλής

πίεσης

Τύπος: 1.180-xxx / 1.181-xxx

Σχετικές οδηγίες των Ε.Κ.

2006/42/EK (+2009/127/EK)

2004/108/EΚ

2000/14/EΚ

Εφαρμοσθέντα εναρμονισμένα πρότυπα

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Εφαρμοσθείσα διαδικασία συμμόρφωσης

2000/14/EΚ: Παράρτημα V

στάθμη ηχητικής πίεσης dB(A)

K 3.500 K 4.500 K 5.500

Μετρημένη:878787

Εγγυημένη: 89 89 89

CEO

Head of Approbation

106 EL

– 3

Sayın müşterimiz,

Cihazın ilk kullanımından önce

bu orijinal kullanma kılavuzunu

okuyun, bu kılavuza göre davranın ve daha

sonra kullanım veya cihazın sonraki sahip-

lerine vermek için bu kılavuzu saklayın.

Bu yüksek tazyikli temizleyiciyi sadece evi-

nizde şu amaçlar için kullanın:

– makineleri, araçları, inşaat malzemesi-

ni, aletleri, bina cephesini, terasları,

bahçe malzemeleri v.s. yüksek tazyikle

temizelemek (gerektiğinde temizlik

maddelerinin katkısını kullanarak).

– KÄRCHER firmasının izin verdiği akse-

suar parçaları, yedek parçalar ve temiz-

lik maddeleri de dahildir. Temizlik

maddelerinin ekinde yer alan uyarıları

dikkate alın.

Yüksek basınçlı tazyiki insan-

lara, hayvanlara, elektrikli

aletlere ve makinenin kendisi-

ne doğru tutmayın. Cihazı

donmaya karşı koruyun.

 Tehlike

Ağır bedensel yaralanmalar ya da ölüme

neden olan direkt bir tehlike için.

몇 Uyarı

Ağır bedensel yaralanmalar ya da ölüme

neden olabilecek olası tehlikeli bir durum

için.

Dikkat

Hafif bedensel yaralanmalar ya da maddi

hasarlara neden olabilecek olası tehlikeli

bir durum için.

Ambalaj malzemeleri geri dönüş-tü-

rülebilir. Ambalaj malzemelerini evini-

zin çöpüne atmak yerine lütfen tekrar kullan

labilecekleri yerlere gönderin.

Eski cihazlarda, yeniden değerlendir-

me işlemine tabi tutulması gereken

değerli geri dönüşüm malzemeleri

bulunmaktadır. Bu nedenle eski cihazları

lütfen öngörülen toplama sistemleri aracılı-

ğıyla imha edin.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabi-

leceğiniz adres:

www.kaercher.com/REACH

Her ülkede yetkili distribütörümüz tarafın-

dan verilmiş garanti şartları geçerlidir. Ga-

ranti süresi içinde cihazınızda oluşan

muhtemel hasarları, arızanın kaynağı üre-

tim veya malzeme hatası olduğu sürece üc-

retsiz olarak karşılıyoruz. Garanti

hakkınızdan yararlanmanızı gerektiren bir

durum olduğu zaman, ilgili faturanız ile bir-

likte satıcınıza veya size en yakın yetkili

servisimize başvurunuz.

(Adres için Bkz. Arka sayfa)

İçindekiler

Genel bilgiler . . . . . . . . . . . . . . . . TR 3

Güvenlik uyarıları . . . . . . . . . . . . TR 4

Kullanımı . . . . . . . . . . . . . . . . . . . TR 5

Taşıma . . . . . . . . . . . . . . . . . . . . TR 9

Depolama . . . . . . . . . . . . . . . . . . TR 9

Koruma ve Bakım . . . . . . . . . . . . TR 10

Arızalarda yardım . . . . . . . . . . . . TR 10

Teknik Bilgiler . . . . . . . . . . . . . . . TR 11

AB uygunluk bildirisi . . . . . . . . . . TR 11

Genel bilgiler

Doğru bir şekilde kullanmak

Cihazdaki semboller

Kullanım kılavuzundaki semboller

Çevre koruma

Garanti

107TR

– 4

 Tehlike

 Fişi ve prizi kesinlikle ıslak veya nemli

elle temas etmeyin.

 Şebeke bağlantı kablosu veya Örn;

yüksek basınç hortumları, tel püskürt-

me tabancası ya da güvenlik tertibatları

gibi cihazın önemli parçaları zarar gör-

müşse cihazı çalıştırmayın.

 Elektrik fişiyle birlikte şebeke bağlantı

kablosuna her kullanımdan önce hasar

kontrol yapın. Hasar görmüş şebeke

bağlantı kablosunu derhal yetkili müşte-

ri hizmetleri/elektronik teknisyeni tara-

fından değiştirilmesini sağlayın.

 Her kullanımdan önce yüksek basınç

hortumuna hasar kontrolü yapın. Zarar

görmüş yüksek basınç hortumunu he-

men değiştirin.

 Patlama tehlikesi olan bölgelerde ciha-

zın çalıştırılması yasaktır.

 Tehlikeli alanlarda (örneğin benzin is-

tasyonu) cihazın kullanılması durumun-

da gerekli emniyet tedbirlerinin dikkate

alınması gerekir.

 Yüksek basınçlı tazyik, düzgün kullanıl-

madığı zaman tehlikeli olabilir. Tazyik

kişilere, hayvanlara, etkin elektrik dona-

nıma veya cihazın kendisine doğru tu-

tulmamalıdır.

 Yüksek basınçlı tazyiki başka yerlere

veya elbise veya ayakkabıyı temizle-

mek için kendinize doğru tutmayın.

 Sağlığa zarar verebilecek maddeler

(örn. asbest) içeren nesnelere püskürt-

meyin.

 Araç lastikleri/lastik supapları, yüksek

basınçlı tazyik nedeniyle zarar görebilir

ve patlayabilir. Buradaki ilk belirti lastik-

te meydana gelen bir renklendirmedir.

Hasar görmüş araç lastikleri/lastik su-

papları hayati tehlike taşımaktadır. Te-

mizlik sırasında en az 30 cm tazyik

mesafesi bırakın!

 Patlama tehlikesi!

Yanıcı sıvılar püskürtmeyin.

Makineye asla çözücümadde içerikli sı-

vılar veya inceltici asitler ve çözücü-

maddeler çekmeyin! Bunlar arasında

Örn; benzin, tiner veya sıcak yağbulun-

maktadır. Püskürtme tozu patlayıcıdır

ve zehirlidir. Cihazda kullanılan malze-

melere yapıştıkları için, aseton, inceltil-

miş asitler ve çözücü maddeler

kullanmayın.

몇 Uyarı

 Elektrik fişi ve bir uzatma kablosunun

bağlantısı su geçirmez olmalı ve suda

durmamalıdır.

 Uygun olmayan uzatma kabloları tehlikeli

olabilir. Serbest zamanlarda, sadece bu-

nun için müsaade edilmiş ve buna göre

işaretlenmiş yeterli düzeyde kablo kesiti-

ne sahip uzatma kablolarını kullanın:

1 - 10 m: 1,5 mm

; 10 - 30 m: 2,5 mm

 Uzatma kablosunu her zaman tama-

men kablo sargısından sarın.

 Yüksek basınç hortumları, armatürler

ve bağlantılar cihazın güvenliği için

önemlidir. Sadece üretici tarafından

önerilen yüksek basınç hortumları, ar-

matürleri ve bağlantıları kullanın.

 Bu cihazın kısıtlıfiziksel, duyusal veya

ruhsal özelliklere sahip kişiler tarafın-

dan kullanılmasısakıncalıdır.

Cihaz çocuklar veya eğitimsiz kişiler ta-

rafından kullanılmamalıdır.

Cihazla oynamamalarını sağlamak için

çocuklar gözetim altında tutulmalıdır.

 Ambalaj folyolarını çocuklardan uzak

tutun, boğulma tehlikesi bulunmaktadır!

 Bu cihaz, üretici tarafından gönderilen

veya önerilen temizlik maddesinin kulla-

nılması için geliştirilmiştir. Diğer temizlik

maddeleri veya kimyasal maddelerin

kullanılması cihazın güvenliğini olum-

suz yönde etkileyebilir.

 Kullanıcı, cihazı talimatlara uygun ola-

rak kullanmak zorundadır. Yerel kural-

ları dikkate almalı ve çalışma

esnasında çevredeki kişilere dikkat et-

melidir.

 Kapsama alanı içinde başka kişiler var-

ken cihazı kullanmayın; bu kişilerin ko-

ruyucu elbise giymesi gereklidir.

 Geri sıçrayabilecek su veya kirden ko-

runmak için uygun koruyucu elbise ve

koruyucu gözlük takın.

Güvenlik uyarıları

108 TR

– 5

Dikkat

 Uzun çalışma molalarında cihazı ana

şalterden / cihaz şalterinden kapatın ya

da elektrik fişini çekin.

 Cihaz, 0 °C'nin altındaki sıcaklıklarda

çalıştırılmamalıdır.

 Hasar oluşumunu önlemek için, boyalı

üst yüzeyleri temizlerklen minimum 30

cm püskürtme mesafesine uyulmalıdır.

 Cihaz çalışır durumdayken başından

asla ayrılmayınız.

 Elektrik fişi veya uzatma kablosununun

ezilme, hırpalanma ya da benzer şekil-

de zarar ya da hasar görmemesine dik-

kat edin. Elektrik fişini ısı, yağ ve keskin

kenarlardan koruyun.

 Çalışma bölgesindeki akımla yönlendi-

rilen tüm parçalar tazyikli suya karşı ko-

runmuş olmalıdır.

 Cihaz, ancak IEC 60364 talimatı uyarı-

can elektronik bir kurulumcu tarafından

yapılması zorunlu olab bir elektrikli bağ-

lantıyla bağlanmalıdır.

 Cihazı sadece alternatif akıma bağla-

yın. Gerilim, cihazın tip plaketiyle aynı

olmalıdır.

 Güvenlik nedenleriyle, cihazın prensip

olarak bir hatalı akım koruma şalteri

(maks 30 mA) üzerinden çalıştırılmasını

öneriyoruz.

 Örneğin motorların yıkanması, zeminin

yıkanması gibi yağ içerikli atık suyun

oluştuğu temizlik çalışmaları sadece yı-

kama yerlerinde yağ seperatörüyle ya-

pılmalıdır.

Dikkat

Güvenlik tertibatları kullanıcıyı korur ve de-

ğiştirilmemelidir veya herhangi bir işlem ya-

pılmamalıdır.

Cihaz şalteri cihazın istenmeden çalıştırıl-

masını önler.

Kilit, el püskürtme tabancasının kolunu blo-

ke eder ve cihazın farkında olmadan çalış-

tırılmasını önler.

Taşma valfı, izin verilen çalışma basıncının

aşılmasını önler.

El tabancasının kolu bırakılırsa bir basınç

şalteri pompayı kapatır, yüksek basınçlı

tazyik durdurulur. Kol çekilirse, pompa tek-

rar açılır.

Dikkat

Cihazla veya cihazdaki tüm çalışmalardan

önce, kazaları ya da hasarları önlemek için

devrilme emniyetinin sağlanmış olduğun-

dan emin olun.

– Düz bir yüzeye konması durumunda ci-

hazın devrilme emniyeti sağlanmış olur.

Cihazınızın teslimat kapsamı ambalajı üze-

rinde gösterilmiştir. Ambalaj açıldığında

içindeki parçalarda eksiklik olup olmadığını

kontrol ediniz.

Aksesuarların eksik olması durumunda ya

da nakliye hasarlarında yetkili satıcınızı bil-

gilendirin.

Güvenlik tertibatları

Cihaz şalteri

El püskürtme tabancasının kilidi

Basınç şalterli taşma valfı

Devrilme emniyetinin koşulları

Kullanımı

Teslimat kapsamı

109TR

– 6

Bu kullanım kılavuzu, öndeki zarf içinde be-

lirtilen yüksek basınçlı temizleyicinin temel

modellerini açıklar.

Bu kullanım kılavuzunda maksimum dona-

nım açıklanmaktadır. Modele bağlı olarak

teslimat kapsamında farklar olabilir (Bkz.

Ambalaj).

Şekiller için bkz. Sayfa 2

1 Su bağlantısının bağlantı parçası

2 Yüksek basınç hortumu

3 Yüksek basınç hortumu için hızlı bağlantı

4 Entegre süzgeçli su bağlantısı

5 Cihaz şalteri „0/OFF“ / „I/ON“

6Taşıma kolu

7 Temizlik maddesi emme hortumu

8 Yüksek basınç hortumu ve şebeke bağ-

lantı hattının saklama kancası

9 Elektrik fişiyle birlikte şebeke bağlantı

kablosu

10 Aksesuar saklama bölümü

11 Tekerlekler

El püskürtme tabancası

13 El püskürtme tabancasının kilidi

14 Yüksek basınç hortumunu el püskürtme

tabancasından ayırma tuşu

15 Basınç ayarlı püskürtme borusu (Vario

Power)

16 Kir frezeli püskürtme borusu

17 Yıkama fırçası

18 Dönebilen yıkama fırçaları

19 Delta-Racer D150

Özel aksesuar, cihazınızın kullanım ola-

naklarını genişletir. Buna ilişkin detaylı bil-

gileri KÄRCHER-satıcınızdan

edinebilirsiniz.

Cihazla birlikte gelen gevşek parçaları işle-

time almadan önce yerine takın.

 Şekil

Tekerlekleri yuvaya bastırın ve ekteki

tapayla emniyete alın, tapanın hizasına

dikkat edin.

Birlikte verilen 2 cıvata ve bir PH2 yıldız tor-

navidaya ihtiyaç duyulur.

 Şekil

şıma kolunu kılavuzun içine itin ve 2

cıvatayla emniyete alın.

 Şekil

Aksesuar filesini şekilde gösterilen kan-

caya asın.

 Şekil

Duyulur şekilde kilitlenene kadar yük-

sek basınç hortumunu el püskürtme ta-

bancasına sokun.

Not: Bağlantı nipelinin doğru hizada ol-

masına dikkat edin.

Yüksek basınç hortumundan çekerek

bağlantının güvenli olup olmadığını

kontrol edin.

몇 Uyarı

Geçerli talimatlar uyarınca, içme

suyu şebekesinde sistem ayırıcısı

olmadan cihaz kesinlikle çalıştırıl-

mamalıdır. EN 12729 Tip BA uya-

rınca KÄRCHER firmasına ait ya da

alternartif uygun bir sistem ayırıcısı kullanıl-

malıdır. Bir sistem ayırıcısından akan su,

içilemez olarak sınıflandırılmıştır.

Dikkat

Sistem ayırıcısını her zaman su beslemesi-

ne bağlayın, kesinlikle doğrudan cihaza

bağlamayın!

Cihaz tanımı

Özel aksesuar

Cihazı çalıştırmaya başlamadan

önce

Tekerleklerin takılması

Taşıma kolunun takılması

Aksesuar filesinin yerleştirilmesi

Yüksek basınç hortumunun el

püskürtme tabancasına bağlanması

Su beslemesi

110 TR

– 7

Not: Sudaki kirlenmeler yüksek basınç

pompası ve aksesuarlara zarar verebilir.

Korumak için, KÄRCHER su filtresinin (özel

aksesuar, Sipariş No. 4.730-059) kullanıl-

ması önerilir.

Su besleme işletmesinin talimatlarını dikka-

te alın.

Bağlantı değerleri için Bkz. Tip levhası/Tek-

nik bilgiler.

 Kumaşla güçlendirilmiş bir su hortumu-

nu (teslimat kapsamının dışındadır) pi-

yasadan temin edilen bir kavramayla

birlikte kullanın. (Çap en az 1/2 inç ya

da 13 mm; uzunluk en az 7,5 m).

 Şekil

Gönderilen kavrama parçasını cihazın

su girişine takın.

Su hortumunu cihazın kavrama parça-

sına takın ve su beslemesine bağlayın.

Bu yüksek basınçlı temizleyici, tek yönlü

valf (özel aksesuar, Sipariş No. 4.440-238)

bulunan KÄRCHER emme hortumuyla

Örn; yağmur havuzları ya da göletlerden

(maksimum emme yüksekliği için Bkz. Tek-

nik bilgiler) yüzey suyunun emilmesi için

uygundur.

 Tek yönlü valf bulunan KÄRCHER

emme hortumunu suyla doldurun, su

bağlantısına vidalayın ve yağmur havu-

zuna asın.

 Yüksek basınç hortumunu cihazın yük-

sek basınç bağlantısından ayırın.

 Cihazı çalıştırın "I/ON" ve su kabarcık-

sız bir şekilde yüksek basınç bağlantı-

sından dışarı çıkana kadar (maksimum

2 dakika) bekleyin.

 Cihazı kapatın "0/OFF".

Dikkat

2 dakikadan daha uzun süreli kuru çalışma,

yüksek basınç pompasında hasarlara ne-

den olur. Cihaz 2 dakika içinde basınç oluş-

turmazsa, cihazı kapatın ve "Arızalarda

yardım" bölümündeki uyarıları uygulayın.

 Şekil

Yüksek basınç hortumunu cihazdaki

hızlı bağlantıya takın, duyulur şekilde

kilitlenir.

Not: Bağlantı nipelinin doğru hizada ol-

masına dikkat edin.

Yüksek basınç hortumundan çekerek

bağlantının güvenli olup olmadığını

kontrol edin.

 Şekil

Püskürtme borusunu el püskürtme ta-

bancasına takın ve 90° döndürerek sa-

bitleyin.

 Su musluğunu tamamen açın.

 Elektrik fişini prize takın.

 Cihazı açın "I/ON".

 Tehlike

Yüksek basınç memesinden çıkan tazyik

sonucunda el püskürtme tabancasında tep-

me kuvveti etkisi oluşur. Doğru duruşu sağ-

layın, el tabancasını ve püskürtme

borusunu sıkı tutun.

Dikkat

Temizliğe başlamadan önce, yüksek ba-

sınçlı temizleyicinin düz bir zemin üzerinde

güvenli bir şekilde durduğundan emin olun.

Temizlik sırasında koruyucu gözlük be ko-

ruyucu giysi kullanın.

 El tabancasının kolundaki kilidi açın.

 Kolu çekin, cihaz çalışır.

Not: Kol tekrar bırakılırsa, cihaz tekrar ka-

panır. Yüksek basınç sistemde kalır.

Su boru hattından su beslemesi

Açık kaplardan su emilmesi

İşletime alma

Çalıştırma

111TR

– 8

En yaygın temizlik görevleri için. Çalışma

basıncı, „Min“ ve „Max“ arasında kademe-

siz olarak ayarlanabilir.

 El püskürtme tabancasının kolunu bırakın.

 Püskürtme borusunu istediğiniz konu-

ma getirin.

Uyarı: Temizlik maddesiyle çalışmak için

uygundur, çelik boruyu "Mix" konumuna

döndürün.

İnatçı kirler için.

Dikkat

Araç lastikleri, cila veya ahşap gibi hassas

yüzeyleri kir frezesiyle temizleyin, hasar

tehlikesi.

– Temizlik maddesi ile çalışmak için uy-

gun değildir.

– Uyarı: Temizlik maddesi ile çalışmak

için uygundur

Dozaj ayarlayıcısını istediğiniz temizlik

maddesi emme miktarına ayarlayın.

Döner yıkama fırçası özellikle araç temizliği

için uygundur.

Dikkat

Çalışma sırasında yıkama fırçasında kir

veya başka partiküller olmamalıdır, cila ha-

sarı tehlikesi.

– Uyarı: Temizlik maddesi ile çalışmak

için uygundur

Dozaj ayarlayıcısını istediğiniz temizlik

maddesi emme miktarına ayarlayın.

Delta-Racer, bir yıkama fırçasını dönen bir

yüksek basınçlı tazyikle birleştirir. Özellikle

otomobil temizliği veya çok kirli yüzeyler

için uygundur.

 Tehlike

Çalışma sırasında Delta-Ra-

cer'ı kenarının altından tutma-

yın!

İlgili temizlik görevi için sadece KÄRCHER

temizlik ve bakım maddelerini kullanın; bu

maddeler cihazınızla kullanım için özel ola-

rak geliştirilmiştir. Başka temizlik ve bakım

maddelerinin kullanılması, aşınmanın hız-

lanmasına ve garanti yükümlülüklerinin ge-

çersiz olmasına neden olabilir. Lütfen

yetkili satıcınızdan bilgi alın ya da direkt

olarak KÄRCHER’den bilgi talep edin.

 Şekil

Temizlik maddesi emme hortumunu is-

tediğiniz uzunlukta muhafazadan çekin.

Temizlik maddesi emme hortumunu temiz-

lik maddesi çözeltisi dolu bir kaba asın.

 Basınç ayarlı püskürtme borusu (Vario

Power) kullanın.

 Püskürtme borusunu „Mix“ konumuna

getirin.

Not: Bunun sonucunda, çalışma sıra-

sında temizlik maddesi çözeltisi püskür-

tülen suya karıştırılır.

Uyarı: Gerekirse, yıkama fırçaları temizlik

maddesiyle çalışma için de kullanılabilir.

 Temizlik maddesini ekonomik bir şekil-

de üst yüzeye sıkın ve etkili olmasını

(kurutmayın) sağlayın.

 Çözülen kiri yüksek basınç huzmesiyle

yıkayın.

 El tabancasının kolunu bırakın.

 El püskürtme tabancasının kolunu kilit-

leyin.

 Uzun çalışma molalarında (5 dakikanın üs-

tünde) ek olarak cihazı kapatın "0/OFF".

Basınç ayarlı püskürtme borusu

(Vario Power)

Kir frezeli püskürtme borusu

Yıkama fırçası

Dönebilen yıkama fırçaları

Delta-Racer D150

Temizlik maddesi ile çalışma

Önerilen temizlik yöntemleri

Çalışmaya ara verme

112 TR

– 9

Dikkat

Sistemde basınç yoksa, yüksek basınç hor-

tumunu sadece el püskürtme tabancası ya

da cihazdan ayırın.

 Temizlik maddesi ile çalıştıktan sonra,

emme hortumunu temiz suyla dolu olan

bir kaba asın, püskürtme borusu sökül-

müşken cihazı yaklaşık 1 dakika boyun-

ca çalıştırın ve yıkayın.

 El tabancasının kolunu bırakın.

 Cihazı kapatın "0/OFF".

 Musluğu kapatın.

 Cihazı su beslemesinden ayırın.

Dikkat: Besleme veya yüksek basınç

hortumunun ayrılması sırasında, çalış-

manın ardından bağlantılardan sıcak su

çıkabilir.

 Mevcut basıncı sistemden azaltmak için

el tabancasının kolunu bastırın.

 El püskürtme tabancasının kolunu kilit-

leyin.

 Şebeke fişini prizden çekiniz.

Dikkat

Kazaları veya yaralanmaları önlemek için,

taşıma sırasında cihazın ağırlığına dikkat

edin (bkz. Teknik bilgiler).

 Cihazı taşıma kolundan yukarı kaldırın

ve taşıyın.

 Cihazı taşıma kolundan çekin.

 Cihazı kaymaya ve devrilmeye karşı

emniyete alın.

Dikkat

Kazaları veya yaralanmaları önlemek için,

depolama yerini seçerken cihazın ağırlığı-

na dikkat edin (bkz. Teknik bilgiler).

 Cihazı düz bir yüzeye bırakın.

 El püskürtme tabancasındaki ayırma tu-

şuna basın ve yüksek basınç hortumu-

nu el püskürtme tabancasından ayırın.

 Yüksek basınç hortumunun hızlı bağ-

lantısının gövdesini ok yönünde bastırın

ve yüksek basınç hortumunu dışarı çe-

kin.

 Şebeke bağlantı kablosu, yüksek ba-

sınç hortumu ve aksesuarı cihaza yer-

leştirin.

Örn. kış aylarında olduğu gibi uzun süreli

depolamadan önce, bakım bölümündeki

uyarılara dikkat edin.

Dikkat

Cihazı ve aksesuarlarını donmaya karşı ko-

ruyun.

İçlerindeki su tamamen boşaltılmazsa, ci-

haz ve aksesuarları donma nedeniyle zarar

görür. Hasarları önlemek için.

 Cihazdaki suyun komple boşaltılması:

Yüksek basınç hortumu ve su besleme

bağlı değilken cihazı çalıştırın (maksi-

mum 1 dakika) ve yüksek basınç bağ-

lantısından su çıkmayana kadar

bekleyin. Cihazı kapatın.

 Cihazı komple aksesuarları ile birlikte

donyama karşı korunmuş bir bölümde

saklayın.

Çalışmanın tamamlanması

Taşıma

Elle taşıma

Araçlarda taşıma

Depolama

Cihazın saklanması

Antifriz koruma

113TR

– 10

 Tehlike

Bütün bakım ve temizlik çalışmalarında ci-

haz kapatılmalı şebeke kablosu prizden çı-

kartılmalıdır.

Uzun saklama döneminden önce, örneğin

kış aylarında:

 Filtreyi temizlik maddesi emme hortumun-

dan çekin ve suyun altında temizleyin.

 Su bağlantısındaki süzgeci düz bir pen-

seyle dışarı çıkartın ve suyun altında te-

mizleyin.

Cihaz bakım gerektirmez.

Sadece orijinal KÄRCHER yedek parçaları kul-

lanın. Bir yedek parça genel bakışını bu kulla-

nım kılavuzunun sonunda bulabilirsiniz.

Küçük arızaları aşağıdaki genel bakışın

yardımıyla kendiniz giderebilirsiniz.

Şüphe etmeniz durumunda, yetkili müşteri

hizmetlerine başvurun.

 Tehlike

Bütün bakım ve temizlik çalışmalarında ci-

haz kapatılmalı şebeke kablosu prizden çı-

kartılmalıdır.

Elektrik parçalardaki onarım çalışmaları ve

diğer çalışmalar sadece yetkili müşteri hiz-

meti tarafından uygulanmalıdır.

 El püskürtme tabancasının kolunu çe-

kin, cihaz çalışır.

 Tip etiketinde belirtilen gerilimin güç

kaynağındaki gerilimle aynı olup olma-

dığını kontrol edin.

 Şebeke bağlantı kablosuna hasar kon-

trolü yapın.

 Püskürtme borusundaki ayarı kontrol

edin.

 Cihazdaki havanın boşaltılması: Yük-

sek basınç hortumu bağlanmadan ciha-

zı açın ve su kabarcıksız bir şekilde

yüksek basınç bağlantısından dışarı çı-

kana kadar (maksimum 2 dakika) bek-

leyin. Cihazı kapatın ve yüksek basınç

hortumunu tekrar bağlayın.

 Su beslemesini kontrol edin.

 Su bağlantısındaki süzgeci düz bir pen-

seyle dışarı çıkartın ve suyun altında te-

mizleyin.

Nedeni: Zayıf elektrik şebekesi ya da bir

uzatma kablosunun kullanılması nedeniyle

voltaj düşüşü.

 Çalıştırma sırasında ilk önce el püskürt-

me tabancasının kolunu çekin, daha

sonra cihazı "I/ON" konumuna getirin.

 Yüksek basınç memesinin temizlenme-

si: Meme deliğindeki kirleri bir iğneyle

çıkartın ve suyla öne doğru yıkayın.

 Su besleme miktarını kontrol edin.

 Cihazda az bir sızıntı olması teknik ola-

rak normaldir. Ağır sızıntılarda yetkili

müşteri hizmetini çağırın.

 Basınç ayarlı püskürtme borusu (Vario

Power) kullanın.

Püskürtme borusunu „Mix“ konumuna

getirin.

 Temizlik maddesi emme hortumundaki

filtreyi temizleyin.

 Temizlik maddesi emme hortumunda

bükülme yerleri olup olmadığını kontrol

edin.

Koruma ve Bakım

Temizlik

Bakım

Yedek parçalar

Arızalarda yardım

Cihaz çalışmıyor

Cihaz basınca gelmiyor

Cihaz çalışmaya başlamıyor, motordan

ses geliyor

Güçlü basınç dalgalanmaları

Cihaz sızdırıyor

Temizlik maddesi emilmiyor

114 TR

– 11

Teknik değişiklik yapma hakkı saklıdır!

İşbu belge ile aşağıda tanımlanan makine-

nin konsepti ve tasarımı ve tarafımızdan pi-

yasaya sürülen modeliyle AB

yönetmeliklerinin temel teşkil eden ilgili gü-

venlik ve sağlık yükümlülüklerine uygun ol-

duğunu bildiririz. Onayımız olmadan

cihazda herhangi bir değişiklik yapılması

durumunda bu beyan geçerliliğini yitirir.

İmzası bulunanlar, işletme yönetimi adına

ve işletme yönetimi tarafından verilen veka-

lete dayanarak işlem yapar.

Dokümantasyon yetkilisi:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2012/01/01

Teknik Bilgiler

K 3.500

K 4.500

K 5.500

Elektrik bağlantısı

Gerilim 230

1~50

Bağlantı gücü 1,8 1,9 2,1 kW

Koruma derecesi IP X5

Koruma sınıfı I

Şebeke sigortası

(gecikmeli)

10 A

Su bağlantısı

Besleme bas 0,8 MPa

Besleme sıcaklığı

(maks.)

40 °C

Besleme miktar 10 l/dk

Maksimum emme

yüksekliği

0,5 m

Performans değerleri

Çalışma basıncı 11 12 12,5 MPa

Maksimum müsaade

edilen basınç

12 13 14 MPa

Besleme miktarı, su 6,3 6,7 7,5 l/dk

Besleme miktarı, temizlik

maddesi

0,3 l/dk

El püskürtme

tabancasının geri tepme

kuvveti

15 N

Ölçüler ve ağırlıklar

Uzunluk 876 mm

Genişlik 325 mm

Yükseklik 285 mm

Çalışmaya hazır akse-

suarla birlikte ağırlık

12,0 12,5 13,0 kg

60335-2-79'a göre belirlenen değerler

El-kol titreşim değeri

Güvensizlik K

< 2,5

0,3

m/s

Ses basıncı seviyesi L

Güvensizlik K

dB(A)

Ses basıncı seviyesi

+ Güvensizlik K

89 89 89 dB(A)

AB uygunluk bildirisi

Ürün: Yüksek basınç temizleyicisi

Tip: 1.180-xxx / 1.181-xxx

İlgili AB yönetmelikleri

2006/42/EG (+2009/127/EG)

2004/108/EG

2000/14/EG

Kullanılmış olan uyumlu standartlar

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Kullanılan uyumluluk değerlendirme

yöntemleri

2000/14/EG: Ek V

Ses şiddeti dB(A)

K 3.500 K 4.500 K 5.500

Ölçülen: 87 87 87

Garanti edilen: 89 89 89

CEO

Head of Approbation

115TR

– 3

Уважаемый покупатель!

Перед первым применением ва-

шего прибора прочитайте эту

оригинальную инструкцию по эксплуатации,

после этого действуйте соответственно и со-

храните ее для дальнейшего пользования

или для следующего владельца.

Данный высоконапорный моющий аппарат

предназначен только для использования в

домашнем хозяйстве:

–

для мойки машин, автомобилей, строе-

ний, инструментов, фасадов, террас, са-

довых принадлежностей и т.д. с

помощью струи воды под высоким давле-

нием (при необходимости с добавлением

моющих средств).

–

При этом применению подлежат прина-

длежности, запасные части и моющие

средства, разрешенные для использова-

ния фирмой KARCHER. Указания, прило-

женные к моющим средствам, подлежат

соблюдению.

Не направлять струю воды на

людей, животных, включенное

электрическое оборудование

или на сам высоконапорный

моющий аппарат. Защищать

прибор от мороза.



Опасность

Для непосредственно грозящей опасности,

которая приводит к тяжелым увечьям или

к смерти.

몇

Предупреждение

Для возможной потенциально опасной си

туации, которая может привести к тяже-

лым увечьям или к смерти.

Внимание!

Для возможной потенциально опасной ситуа-

ции, которая может привести к легким трав-

мам или повлечь материальный ущерб.

Упаковочные материалы пригодны для

вторичной обработки. Поэтому не вы-

брасывайте упаковку вместе с домашними

отходами, а сдайте ее в один из пунктов при-

ема вторичного сырья.

Старые приборы содержат ценные пе-

рерабатываемые материалы, подле-

жащие передаче в пункты приемки

вторичного сырья. Поэтому утилизируйте

старые приборы через соответствующие

системы приемки отходов.

Инструкции по применению компонентов

(REACH)

Актуальные сведения о компонентах приве-

дены на веб-узле по следующему адресу:

www.kaercher.com/REACH

В каждой стране действуют соответственно

гарантийные условия, изданные уполномо-

ченной организацией сбыта нашей продук-

ции в данной стране. Возможные

неисправности прибора в течение гарантий-

ного срока мы устраняем бесплатно, если

причина заключается в дефектах материа-

лов или ошибках при изготовлении. В случае

возникновения претензий в течение гаран-

тийного срока просьба обращаться, имея при

себе чек о покупке, в торговую организацию,

продавшую вам прибор или в ближайшую

уполномоченную службу сервисного обслу-

живания.

(Адрес указан на обороте)

Оглавление

Общие указания. . . . . . . . . . . . . . . . RU 3

Указания по технике безопасности RU 4

Управление . . . . . . . . . . . . . . . . . . . RU 6

Транспортировка . . . . . . . . . . . . . . . RU 9

Хранение . . . . . . . . . . . . . . . . . . . . . RU 9

Уход и техническое обслуживание. RU 10

Помощь в случае неполадок. . . . . . RU 10

Технические данные . . . . . . . . . . . . RU 11

Заявление о соответствии ЕС . . . . RU 11

Общие указания

Применение в соответствии с

назначением

Символы на приборе

Символы в руководстве по

эксплуатации

Защита окружающей среды

Гарантия

116 RU

– 4



Опасность



Не прикасаться к сетевой вилке и ро-

зетке мокрыми руками.



Включение аппарата запрещается,

если сетевой кабель или существенные

компоненты аппарата, например,

шланг высокого давления, ручной пис-

толет-распылитель или защитные ус-

тройства повреждены.



Перед началом работы с аппаратом

проверить сетевой кабель и штепсель-

ную вилку на повреждения. Поврежден-

ный сетевой кабель должен быть

незамедлительно заменен уполномо

ченной службой сервисного обслужива

ния/специалистом-электриком.



Перед началом работы высоконапор-

ный шланг необходимо всегда прове-

рять на повреждения. Поврежденный

высоконапорный шланг подлежит неза-

медлительной замене.



Эксплуатация прибора во взрывоопас-

ных зонах запрещается.



При использовании прибора в опасных

зонах (например, на автозаправочных

станциях) следует соблюдать соот-

ветствующие правила техники безо

пасности.



Находящаяся под высоким давлением

струя воды может при неправильном

использовании представлять опас-

ность. Запрещается направлять

струю воды на людей, животных, вклю-

ченное электрическое оборудование

или на сам высоконапорный моющий ап

парат.



Не разрешается также направлять

струю воды, находящуюся под высоким

давлением, на других или себя для чист-

ки одежды или обуви.



Не чистить струей воды предметы, со-

держащие вещества, вредные для здо-

ровья (например, асбест).



Автомобильные шины/шинные вентили

могут быть повреждены струей воды

под давлением и лопнуть. Первым при-

знаком этого служит изменение цвета

шины. Поврежденные автомобильные

шины/шинные вентили представляют

опасность для жизни. Во время чистки

шин необходимо выдерживать расстоя-

ние между форсункой и шиной, как мини-

мум, 30 см!



Опасность взрыва!

Не распылять горючие жидкости.

Всасывание аппаратом жидкостей, содер-

жащих растворители, а также неразбав-

ленных кислот или растворителей не

допускается! К таким веществам отно-

сятся, например, бензин, растворители

красок и мазут. Образующийся из таких ве-

ществ туман легковоспламеняем, взрыво-

опасен и ядовит. Не использовать ацетон,

неразбавленные кислоты и растворители,

так как они разрушают материалы, из ко-

торых изготовлен прибор.

몇

Предупреждение



Штепсельная вилка и соединительный

элемент удлинителя должны быть гер-

метичными и не находиться в воде.



Неподходящие удлинители могут пред-

ставлять опасность. Вне помещений

следует использовать только допущен-

ные для использования и соответствен-

но маркированные удлинители с

достаточным поперечным сечением про-

вода: 1 - 10 м: 1,5 мм

, 10 - 30 м: 2,5 мм



Удлинитель следует всегда полностью

разматывать с катушки.



Высоконапорные шланги, арматура и

муфты имеют большое значение для

безопасности прибора. В этой связи

следует применять только высокона-

порные шланги, арматуру и муфты, ре-

комендованные изготовителем

прибора.



Эти приборы не предназначены для ис-

пользования людьми с ограниченными

физическими, сенсорными или умствен-

ными способностями.

Эксплуатация прибора детьми или ли

цами, не прошедшими инструктаж, за-

прещается.

Необходимо следить за детьми, чтобы

они не играли с прибором.

Указания по технике

безопасности

117RU

– 5



Упаковочную пленку держите подальше

от детей, существует опасность уду-

шения!



Данный прибор был разработан для ис-

пользования моющих средств, которые

поставляются или были рекомендова-

ны изготовителем прибора. Использо-

вание других моющих средств или

химикатов может негативно повлиять

на безопасность прибора.



Пользователь должен использовать

прибор в соответствии с назначением.

Он должен учитывать местные особен-

ности и обращать внимание при рабо-

те с прибором на других лиц,

находящихся поблизости.



Не использовать аппарат, когда в зоне

действия находятся другие люди, если

только они не носят защитную одежду.



Для защиты от разлетающихся брыз-

гов воды и грязи следует носить соот-

ветствующую защитную одежду и

защитные очки.

Внимание!



Во время продолжительных перерывов

в эксплуатации следует выключить

прибор с помощью главного выключа-

теля / выключателя прибора или отсо-

единить его от электросети.



Не разрешается эксплуатация прибора

при температуре ниже 0 °C.



При мойке лакированный поверхностей

следует выдерживать расстояние 30

см от форсунки до поверхности, чтобы

избежать повреждения лакировки.



Запрещается оставлять работающий

прибор без присмотра.



Необходимо следить за тем, чтобы се-

тевой шнур и удлинители не были пов-

реждены путем переезда через них,

сдавливания, растяжения и т.п. Сете-

вые шнуры следует защищать от воз-

действия жары, масла, а также от

повреждения острыми краями.



Все токопроводящие элементы в рабо-

чей зоне должны быть защищены от

струй воды.



Прибор можно подключать только к

элементу электроподключения, испол-

ненному электромонтером в соот-

ветствии со стандартом

Международной электротехнической

комиссии (МЭК) IEC 60364.



Прибор следует включать только в

сеть переменного тока. Напряжение

должно соответствовать указаниям в

заводской табличке прибора.



Из соображений безопасности рекомен-

дуется использовать устройство с ав-

томатом защиты от тока утечки

(макс. 30 мА).



Моющие работы, при которых появля-

ются сточные воды, содержащие ма-

шинное масло, например, мойка

двигателей, днища автомобиля, разре-

шается проводить только в специаль

ных местах, оборудованных маслоотде-

лителем.

Внимание!

Защитные устройства служат для защи-

ты пользователей. Видоизменение защит-

ных устройств или пренебрежение ими не

допускается.

Главный выключатель препятствует непро-

извольной работе аппарата.

Блокировка блокирует рычаг ручного писто-

лета-распылителя и защищает от непроиз-

вольного запуска аппарата.

Перепускной клапан предотвращает превы-

шение допустимого рабочего давления.

Если рычаг ручного пистолета-распылителя

отпускается, манометрический выключатель

отключает насос, подача струи воды под вы-

соким давлением прекращается. При нажа-

тии на рычаг насос снова включается.

Защитные устройства

Включатель аппарата

Блокировка ручного пистолета-

распылителя

Перепускной клапан с пневматическим

реле

118 RU

– 6

Внимание!

Перед выполнением любых действий с при-

бором или у прибора необходимо обеспе-

чить устойчивость во избежание

несчастных случаев или повреждений.

–

Устойчивость прибора гарантирована

только в том случае, если он установлен

на ровной поверхности.

Комплектация прибора указана на упаковке.

При распаковке прибора проверить комплек-

тацию.

При обнаружении недостающих принадлеж-

ностей или повреждений, полученных во

время транспортировки, следует уведомить

торговую организацию, продавшую прибор.

В данной инструкции по эксплуатации приве-

дено описание базовых моделей высокона

порных моющих аппаратов, представленные

на обложке.

В данном руководстве по эксплуатации дано

описание прибора с максимальной комплек

тацией. Комплектация отличается в зависи-

мости от модели (см. упаковку).

См. рисунки на стр. 2

1Cоединительный элемент для подключе-

ния воды,

2 Шланг высокого давления

3 Быстроразъемное соединение для под-

ключения высоконапорного шланга

4 Элемент для подключения водоснабже-

ния со встроенным сетчатым фильтром

5 Главный выключатель „0/OFF“ / „I/ON“ (0/

ВЫКЛ / I/ВКЛ)

6Pукоятка

7 Всасывающий шланг для моющего

средства

8 Крючки для хранения высоконапорного

шланга и сетевого шнура

9 Сетевой кабель со штепсельной вилкой

10 Место для хранения принадлежностей

11 Колеса

12 Ручной пистолет-распылитель

13 Блокировка ручного пистолета-распыли-

теля

14 Кнопка для отсоединения шланга высо-

кого давления от ручного пистолета-рас-

пылителя

15 Струйная трубка с регулятором давления

(Vario Power)

Cтруйная трубка с фрезой для удаления

грязи

17 Моющая щетка

18 Вращающаяся моющая щетка

19 Delta-Racer D150

Специальные принадлежности расширяют

возможности применения прибора. Более

детальную информацию можно получить у

торговой организации фирмы KARCHER.

Перед началом эксплуатации аппарата уста

новить прилагаемые незакрепленные части.



Рисунок

Установить колеса в крепление и зафик

сировать при помощи прилагающихся за-

глушек. Соблюдать правильность распо-

ложения заглушек.

Для проведения установки потребуются 2

приложенных винта и одна крестовая отвер-

тка PH 2.



Рисунок

Вставить рукоятку для транспортировки в

направляющую и закрепить при помощи

2 винтов.



Рисунок

Навесить сетку для принадлежностей на

крючки, указанные на изображении.



Рисунок

Вставить шланг высокого давления в руч

ной пистолет-распылитель до щелчка.

Указание: Соблюдать правильность рас-

положения соединительного ниппеля.

Проверить надежность крепления, потя-

нув за шланг высокого давления.

Условия для обеспечения

устойчивости

Управление

Комплект поставки

Описание прибора

Специальные принадлежности

Перед началом работы

Установка колес

Установка рукоятки для транспортировки

Установка сетки для принадлежностей

Соединение высоконапорного шланга с

ручным пистолетом-распылителем

119RU

– 7

몇

Предупреждение

Согласно действующим предписа-

ниям устройство запрещается

эксплуатировать без системного

разделителя в трубопроводе с пи-

тьевой водой. Следует использовать со-

ответствующий системный сепаратор

фирмы KARCHER или альтернативный

системный сепаратор, соответствующий

EN 12729 тип BA. Вода, прошедшая через

системный сепаратор, считается непри-

годной для питья.

Внимание!

Системный разделитель всегда подклю-

чать к системе водоснабжения, и никогда

непосредственно к прибору!

Указание: Загрязнения, содержащиеся в во-

де, могут вызвать повреждения насоса высо-

кого давления и принадлежностей. Для

защиты рекомендуется использовать водя

ной фильтр KARCHER (специальные прина-

длежности, номер заказа 4.730-059).

Соблюдайте предписания предприятия во-

доснабжения.

Параметры для подключения указаны на за-

водской табличке и в разделе "Технические

данные".



Используйте водяной шланг из прочного

материала (в комплект поставки не вхо-

дит) с обычной соединительной муфтой.

(диаметр: минимум 1/2 дюйма или 13 мм;

рекомендуемая длина 7,5 м).



Рисунок

Находящуюся в комплекте соединитель-

ную муфту подсоедините к элементу ап

парата для подачи воды.

Наденьте водяной шланг на соедини-

тельную муфту аппарата, после чего

подсоедините его к водопроводу.

Данный высоконапорный моющий аппарат

со всасывающим шлангом KARCHER и об-

ратным клапаном (специальные принадлеж-

ности, номер заказа. 4.440-238)

предназначен для всасывания воды из от-

крытых резервуаров, например, из бочек для

дождевой воды или прудов (максимальную

высоту всасывания см. в разделе "Техничес-

кие данные").



Наполнить всасывающий шланг

KARCHER с обратным клапаном водой,

привинтить к элементу подключения

воды и повесить в дождевую бочку.



Отсоединить шланг высокого давления

от соединения высокого давления.



Включить прибор, нажав на кнопку „I/ON“

и подождать (не более 2 минут), пока из

высоконапорного шланга не начнет вы-

ходить вода без пузырьков воздуха.



Выключить аппарат "0/OFF" (0/ВЫКЛ).

Внимание!

Работа всухую в течение более 2 минут

приводит к выходу из строя высоконапор-

ного насоса. Если прибор в течение 2 ми-

нут не набирает давление, то его следует

выключить и действовать в соответс-

твии с указаниям, которые приводятся в

главе „Помощь в случае неполадок“.



Рисунок

Зафиксировать высоконапорный шланг в

быстроразъемном соединении, располо-

женном на устройстве, до щелчка.

Указание: Соблюдать правильность рас-

положения соединительного ниппеля.

Проверить надежность крепления, потя-

нув за шланг высокого давления.



Рисунок

Наденьте на ручной пистолет-распыли-

тель струйную трубку и зафиксируйте ее,

повернув на 90°.



Полностью откройте водопроводный кран.



Вставить сетевую штепсельную вилку в ро-

зетку.



Включить аппарат „I/ON“ (I/ВКЛ).



Опасность

Выходящая из высоконапорной форсунки

струя воды вызывает отдачу ручного пис-

толета-распылителя. По этой причине не-

обходимо занять устойчивую позицию,

крепко держать ручной пистолет-распыли-

тель со струйной трубкой.

Подача воды

Подача воды из водопровода

Подача воды из открытых водоемов

Начало работы

Эксплуатация

120 RU

– 8

Внимание!

Перед началом мойки следует убедиться в

том, что моющий прибор высокого давле-

ния устойчиво установлен на ровной повер-

хности. Во время мойки используйте

защитные очки и защитную одежду.



Разблокировать рычаг ручного пистоле

та-распылителя.



Потянуть за рычаг, аппарат включится.

Указание: Если рычаг снова освободится,

аппарат снова отключится. Высокое давле-

ние сохраняется в системе.

Трубка предназначена для самых распро-

страненных задач по чистке. Рабочее давле-

ние регулируется бесступенчато между „Min“

и „Max“.



Отпустить рычаг ручного пистолета-рас-

пылителя.



Повернуть струйную трубку в желаемое

положение.

Указание: При работе с подходящим мою-

щим средством следует перевести струйную

трубку в положение „Mix“.

для удаления устойчивых загрязнений.

Внимание!

Не чистить автомобильные шины, лаковое

покрытие или чувствительные поверхнос-

ти (например, из древесины) с применением

фрезы для удаления грязи. Существует

опасность повреждения.

–

Не предназначена для работы с моющим

средством.

–

Указание: Предназначена для работы с

моющим средством

Установить объем всасывания моющего

средства с помощью регулятора дози

ровки.

Вращающаяся моющая щетка в особенности

подходит для мойки автомобилей.

Внимание!

Во время работы на моющей щетке не

должно быть грязи или других частиц. Су-

ществует возможность повреждения лако-

вого покрытия.

–

Указание: Предназначена для работы с

моющим средством

Установить объем всасывания моющего

средства с помощью регулятора дози

ровки.

Моющий прибор Delta-Racer объединяет в

себе моющую щетку с вращающейся высоко

напорной струей. Благодаря этому он осо-

бенно подходит для мойки автомобилей или

сильно загрязненных поверхностей.



Опасность

Во время работы не дотраги-

вайтесь и не подносите руки

под край моющего прибора

Delta-Racer!

Для выполняемой задачи по чистке исполь-

зуйте исключительно чистящие средства и

средства по уходу фирмы KARCHER, так как

они разработаны специально для примене

ния в вашем приборе. Применение других

чистящих средств и средств по уходу может

привести к ускоренному износу и потери пра

ва на гарантийное обслуживание. Подроб-

ную информацию можно узнать в специали-

зированном месте торговли или получить не

посредственно в представительстве

KARCHER.



Рисунок

Всасывающий шланг для моющего

средства вытащить из корпуса на необ

ходимую длину.

Опустить всасывающий шланг для мою-

щего средства в резервуар с раствором

моющего средства.



Использовать струйную трубку с регуля-

тором давления (Vario Power).



Повернуть струйную трубку в положение

„Mix“.

Указание: Такми образом, при эксплуа-

тации раствор моющего средства смеши

вается со струей воды.

Указание: В случае необходимости моющие

щетки также можно использовать для рабо

ты с моющим средством.

Струйная трубка с регулятором давления

(Vario Power)

Струйная трубка с фрезой для удаления

грязи

Моющая щетка

Вращающаяся моющая щетка

Delta-Racer D150

Работа с моющим средством

121RU

– 9



Экономно разбрызгать моющее средство

по сухой поверхности и дать ему подейс-

твовать (не позволять высыхать).



Растворенную грязь смыть струей высо

кого давления.



Отпустить рычаг ручного пистолета-рас-

пылителя.



Заблокировать рычаг ручного пистолета-

распылителя.



Во время продолжительных перерывов в

работе (свыше 5 минут) аппарат следует

выключать „0/OFF“ (0/ВЫКЛ).

Внимание!

Высоконапорный шланг отсоединять от руч-

ного пистолета-распылителя или прибора,

когда в системе отсутствует давление.



При работах с моющим средством всасы-

вающий шланг для моющего средства

опустить в резервуар с чистой водой,

включить аппарат, предварительно сняв

струйную трубку, и дать ему поработать в

течение 1 минуты.



Отпустить рычаг ручного пистолета-рас-

пылителя.



Выключить аппарат "0/OFF" (0/ВЫКЛ).



закрыть водный кран.



Отделить аппарат от водоснабжения.

Осторожно: При снятии питающего или

высоконапорного шланга во время рабо-

ты может образоваться утечка горячей

воды в местах соединения.



нажать рычаг ручного пистолета-распы-

лителя для сброса давления в системе.



Заблокировать рычаг ручного пистолета-

распылителя.



Отсоедините пылесос от электросети.

Внимание!

Во избежание несчастных случаев или

травмирования, при транспортировке не-

обходимо принять во внимание вес прибора

(см. раздел "Технические данные").



Высоко поднять прибор за ручку и пере-

нести.



Прибор тянуть за ручку для транспорти

рования.



Зафиксировать прибор от смещения и

опрокидывания.

Внимание!

Во избежание несчастных случаев или

травмирования, при выборе места хране-

ния необходимо принять во внимание вес

прибора (см. раздел "Технические данные").



Установить подметающую машину на

ровную поверхность.



Нажать размыкающую кнопку на ручном

пистолете-распылителе и отделить вы-

соконапорный шланг от ручного пистоле

та-распылителя.



Нажать на корпус быстроразъемного со-

единения для высоконапорного шланга в

направлении, указанном стрелкой, и вы-

нуть высоконапорный шланг.



Сложить сетевой кабель, шланг высокого

давления и принадлежности на аппарате.

При длительном хранении, например зимой,

дополнительно следует принять во внима-

ние указания в разделе "Уход".

Внимание!

Защищать аппарат и принадлежности от

мороза.

Прибор и принадлежности могут быть пов-

реждены морозом, если если из них полно-

стью не удалена вода. Во избежание

повреждений:



Из аппарата следует полностью удалить

воду. Включить аппарат без подключен-

ного шланга высокого давления и без

присоединенного водоснабжения (макси-

мум на 1 минуту) и подождать до тех пор,

Рекомендуемый способ мойки

Перерыв в работе

Окончание работы

Транспортировка

Транспортировка вручную

Транспортировка на транспортных

средствах

Хранение

Хранение прибора

Защита от замерзания

122 RU

– 10

пока не прекратиться вытекание воды из

шланга высокого давления. Выключите

аппарат.



Храните прибор и все принадлежности в

защищенном от мороза помещении.



Опасность

При проведении любых работ по уходу и

техническому обслуживанию аппарат сле-

дует выключить, а сетевой шнур - вынуть

из розетки.

Перед длительным хранением, например,

зимой:



Снимите фильтр из всасывающего шлан-

га для моющего средства и промойте его

проточной водой,



Выньте с помощью плоскогубцев сетевой

фильтр из элемента для водоснабжения

и промойте его проточной водой.

Аппарат не нуждается в профилактическом

обслуживании.

Используйте только оригинальные запасные

части фирмы KARCHER. Описание запасных

частей находится в конце данной инструкции

по эксплуатации.

Небольшие неисправности можно устранить

самостоятельно с помощью следующего

описания.

В случае сомнения следует обращаться в

уполномоченную службу сервисного обслу-

живания.



Опасность

При проведении любых работ по уходу и

техническому обслуживанию аппарат сле

дует выключить, а сетевой шнур - вынуть

из розетки.

Ремонтные работы и работы с электри-

ческими узлами могут производиться

только уполномоченной службой сервисно-

го обслуживания.



Вытянуть рычаг ручного пистолета-рас-

пылителя, прибор включится.



Проверьте соответствие напряжения, ука-

занного в заводской табличке, напряжению

источника электроэнергии.



Проверить сетевой кабель на повреждения.



Проверить настройку струйной трубки.



Удаление воздуха из прибора: Включить

аппарат без подключенного высокона-

порного шланга и подождать (не более 2

минут), пока из высоконапорного шланга

не начнет выходить вода без пузырьков

воздуха. Выключить прибор и заново

подсоединить высоконапорный шланг.



Проверить подачу воды.



Выньте с помощью плоскогубцев сетевой

фильтр из элемента для водоснабжения

и промойте его проточной водой.

Причина: Падение напряжения из-за слабой

электросети или при использовании удли-

нителя.



При выключении прежде всего вынуть

рычаг ручного пистолета-распылителя,

затем установить выключатель аппарата

в положение „I/ON“ (I/ВКЛ).



Очистить форсунку высокого давления:

Иголкой удалить загрязнение из отверстия

форсунки и промыть ее спереди водой.



Проверьте количество подаваемой воды.



Незначительная негерметичность аппа-

рата обусловлена техническими особен-

ностями. При сильной негерметичности

обратитесь в авторизованную службу

сервисного обслуживания.



Использовать струйную трубку с регулято-

ром давления (Vario Power).

Повернуть струйную трубку в положение

„Mix“.



Очистить фильтр во всасывающем

шланге моющего средства.



Проверить всасывающий шланг для мо-

ющего средства на перегибы.

Уход и техническое

обслуживание

Уход

Техническое обслуживание

Запасные части

Помощь в случае неполадок

Прибор не работает

Давление в приборе не увеличивается

Прибор не включается, двигатель гудит

Сильные перепады давления

Прибор негерметичен

Чистящее средство не всасывается

123RU

– 11

Изготовитель оставляет за собой пра-

во внесения технических изменений!

Настоящим мы заявляем, что нижеуказан-

ный прибор по своей концепции и конструк

ции, а также в осуществленном и допущен-

ном нами к продаже исполнении отвечает со-

ответствующим основным требованиям по

безопасности и здоровью согласно директи-

вам ЕС. При внесении изменений, не согла-

сованных с нами, данное заявление теряет

свою силу.

Нижеподписавшиеся лица действуют по по-

ручению и по доверенности руководства

предприятия.

уполномоченный по документации:

S. Reiser

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40

71364 Winnenden (Germany)

Тел.:

+49 7195 14-0

Факс: +49 7195 14-2212

Winnenden, 2012/01/01

Технические данные

K 3.500

K 4.500

K 5.500

Электрические параметры

Напряжение 230

1~50

Потребляемая мощность 1,8 1,9 2,1 kW

Степень защиты IP X5

Класс защиты I

Сетевой предохранитель

(инертный)

10 A

Подключение водоснабжения

Давление напора (макс.) 0,8 МПа

Температура подавае

мой воды (макс.)

40 °C

Количество подаваемой

воды (мин.)

10 л/мин.

Макс. высота всасывания 0,5 м

Данные о производительности

Рабочее давление 11 12 12,5 МПа

Макс. допустимое

давление

12 13 14 МПа

Подача, вода 6,3 6,7 7,5 л/мин.

Подача, моющее средство 0,3 л/мин.

Сила отдачи ручного писто

лета-распылителя

15 Н

Размеры и массы

Длина 876 мм

Ширина 325 мм

высота 285 мм

Вес, в готовности к

эксплуатации и с прина

длежностями

12,0 12,5 13,0 кг

Значение установлено согласно стандарту

EN 60335-2-79

Значение вибрации рука-

плечо

Опасность K

< 2,5

0,3

м/с

Уровень шума дб

Опасность K

дБ(А)

Уровень мощности шума

+ опасность K

89 89 89 дБ(А)

Заявление о соответствии ЕС

Продукт высоконапорный моющий

прибор

Тип: 1.180-xxx / 1.181-xxx

Основные директивы ЕС

2006/42/EC (+2009/127/EC)

2004/108/ÅÑ

2000/14/ЕС

Примененные гармонизированные нормы

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Примененный порядок оценки соответс-

твия

2000/14/ЕС: Приложение V

Уровень мощности звука dB(A)

K 3.500 K 4.500 K 5.500

Измерено:878787

Гарантировано:89 89 89

CEO

Head of Approbation

124 RU

– 3

Tisztelt Vásárló,

A készülék első használata előtt

olvassa el ezt az eredeti hasz-

nálati utasítást, ez alapján járjon el és tart-

sa meg a későbbi használatra vagy a

következő tulajdonos számára.

A készüléket kizárólag magáncélra szabad

használni a háztartásban:

– gépek, járművek, építmények, szerszá-

mok, homlokzatok, teraszok, kertápolá-

si eszközök stb. nagynyomású

vízsugárral történő tisztítására (szük-

ség esetén tisztítószer hozzáadásával).

– a KÄRCHER cég által engedélyezett

tartozékokkal, pótalkatrészekkel és

tisztítószerekkel. Tartsa be a tisztító-

szerhez mellékelt utasításokat.

A nagynyomású sugarat soha

ne irányítsa személyek, álla-

tok, aktív elektromos szerel-

vények vagy maga a készülék

felé. A készüléket fagy ellen

védje.

 Balesetveszély

Azonnal fenyegető veszély, amely súlyos

testi sérüléshez vagy halálhoz vezet.

몇 Figyelem!

Esetlegesen veszélyes helyzet, amely súlyos

testi sérüléshez vagy halálhoz vezethet.

Vigyázat

Esetlegesen veszélyes helyzet, amely kön-

nyű sérüléshez vagy kárhoz vezethet.

A csomagolóanyagok újrahasznosít-

hatók. Ne dobja a csomagolóanyago-

kat a háztartási szemétbe, hanem

gondoskodjék azok újrahasznosításról.

A régi készülékek értékes újrahasz-

nosítható anyagokat tartalmaznak,

amelyeket tanácsos újra felhasznál-

ni. Ezért a régi készülékeket az arra alkal-

mas gyűjtőrendszerek igénybevételével

ártalmatlanítsa!

Megjegyzések a tartalmazott anyagok-

kal kapcsolatban (REACH)

Aktuális információkat a tartalmazott anya-

gokkal kapcsolatosan a következő címen

talál:

www.kaercher.com/REACH

Minden országban az illetékes forgalma-

zónk által kiadott garancia feltételek érvé-

nyesek. Az esetleges üzemzavarokat az

Ön készülékén a garancia lejártáig költség-

mentesen elhárítjuk, amennyiben anyag-

vagy gyártási hiba az oka. Garanciális eset-

ben kérjük, forduljon a vásárlást igazoló bi-

zonylattal kereskedőjéhez vagy a

legközelebbi hivatalos szakszervizhez.

(A címet lásd a hátoldalon)

Tartalomjegyzék

Általános megjegyzések . . . . . . . HU 3

Biztonsági tanácsok . . . . . . . . . . HU 4

Használat . . . . . . . . . . . . . . . . . . HU 6

Transport. . . . . . . . . . . . . . . . . . . HU 9

Tárolás . . . . . . . . . . . . . . . . . . . . HU 9

Ápolás és karbantartás . . . . . . . . HU 10

Segítség üzemzavar esetén . . . . HU 10

Műszaki adatok . . . . . . . . . . . . . . HU 11

EK konformitási nyiltakozat. . . . . HU 11

Általános megjegyzések

Rendeltetésszerű használat

Szimbólumok a készüléken

Szimbólumok az üzemeltetési

útmutatóban

Környezetvédelem

Garancia

125HU

– 4

 Balesetveszély

 Ne fogja meg nedves kézzel a hálózati

csatlakozót és dugaljat.

 A készüléket ne helyezze üzembe, ha a

hálózati csatlakozóvezeték vagy a ké-

szülék fontos alkatrészei, pl. magas-

nyomású tömlő, kézi szórópisztoly vagy

biztonsági elemek meg vannak sérülve.

 Minden üzem előtt ellenőrizze, hogy

nem sérült-e a hálózati dugós csatlako-

zóvezeték. A sérült hálózati csatlakozó-

vezetéket azonnal cseréltesse ki

felhatalmazott szervizzel/villamos szak-

emberrel.

 Ellenőrize a nagynyomású tömlő épsé-

gét minden használat előtt. A sérült

nagynyomású tömlőt azonnal ki kell

cserélni.

 Tilos a tűzveszélyes helyiségekben tör-

ténő üzemeltetés.

 A készülék veszélyes területen (pl.:

benzinkúton) történő alkalmazása ese-

tén figyelembe kell venni a megfelelő

biztonsági előírásokat.

 A nagynyomású vízsugár veszélyes le-

het szakszerűtlen használat esetén. A

vízsugarat soha ne irányítsa személyre,

állatra, működésben lévő elektromos

alkatrészre vagy a készülékre magára.

 A magasnyomású vízsugarat ne irányít-

sa se önmagára se másokra, a ruházat

vagy a lábbeli tisztítására.

 Nem szabad olyan tárgyat lelocsolni,

amely egészségre káros anyagot (pl.

azbesztet) tartalmaz.

 Az autógumit/szelepet a nagynyomású

sugár károsíthatja és roncsolhatja. A

károsodás első jele az autógumi elszí-

neződése. A sérült autógumik/kerék-

szelepek életveszélyesek. A tisztítás

során legalább 30 cm távolságot kell

betartani!

 Robbanásveszély!

Gyúlékony folyadékot nem szabad per-

metezni vele.

Soha ne szívjon fel oldószer tartalmú

folyadékot vagy hígítatlan savakat és

oldószereket! Ide tartozik pl. a benzin, a

hígító vagy a fűtőolaj. A permetköd na-

gyon gyúlékony, robbanékony és mér-

gező. Ne használjon acetont, hígítatlan

savakat és oldószereket, mivel ezek a

készülékben lévő anyagokat megtá-

madják.

몇 Figyelem!

 A hosszabbító vezeték hálózati dugójá-

nak és csatlakozójának vízállónak kell

lenni és nem szabad vízben feküdni.

 A nem megfelelő hosszabbítóvezeté-

kek veszélyesek lehetnek. A szabad-

ban kizárólag az adott célra

engedélyezett és megfelelő jelöléssel

ellátott, megfelelő keresztmetszetű

hosszabbítóvezetékeket használjon:

1 - 10 m: 1,5 mm

; 10 - 30 m: 2,5 mm

 A hosszabbító kábelt mindig teljes hos-

szában le kell húzni a kábeldobról.

 A nagynyomású tömlők, szerelvények

és csatlakozók fontosak a készülék biz-

tonságos üzemeltetése szempontjából.

Csak a gyártó által ajánlott nagynyomá-

sú tömlőket, szerelvényeket és csatla-

kozókat szabad alkalmazni.

 Ez a készülék nem alkalmas arra, hogy

korlátozott fizikai, érzékelő vagy szelle-

mi képességgel rendelkező személyek

használják.

A készüléket nem használhatják gyer-

mekek és olyan személyek, akiket nem

tanítottak be a készülék használatára.

Gyerekeket felügyelni kell, annak biztosí-

tásáért, hogy a készülékkel ne játszanak.

 A csomagolófóliát tartsa gyermekektől

távol, fulladás veszélye áll fenn!

 Ezt a készüléket a gyártó által szállított

vagy ajánlott tisztítószerek alkalmazá-

sára feljesztettük ki. Más tisztítószerek

vagy vegyszerek használata csökkent-

heti a készülék biztonságosságát.

 A felhasználónak rendeltetésszerűen

kell használnia a készüléket. Figyelem-

be kell venni a helyi viszonyokat, és a

készülékkel történő munkavégzés so-

rán ügyelni kell másokra, főként a gye-

rekekre.

Biztonsági tanácsok

126 HU

– 5

 A készüléket ne használja, ha hatótá-

volságon belül más személyek is tartóz-

kodnak, kivéve ha védőruházatot

viselnek.

 A visszafröccsenő víz vagy szennyező-

dés elleni védelemhez viseljen alkal-

mas védőruházatot és

védőszemüveget.

Vigyázat

 Hosszabb üzemszünetek esetén a ké-

szülék főkapcsolóját / készülékkapcso-

lót ki kell kapcsolni vagy ki kell húzni a

hálózati dugót.

 A készüléket ne üzemeltesse 0 °C alatti

hőmérsékleten.

 A sérülések elkerüléséhez tisztítás so-

rán legalább 30 cm távolságot kell tarta-

ni a lakkozott felületektől.

 A készüléket nem szabad felügyelet

nélkül hagyni, amíg üzemel.

 Ügyeljen arra, hogy a hálózati vagy

hosszabbító kábel ne sérülhessen meg

vagy károsodhasson azáltal, hogy át-

hajtanak rajta, becsípődik valahová,

megrántják vagy hasonló hatások érik.

A hálózati kábelt védeni kell a hőtől,

olajtól és kiálló élektől.

 A munkaterületen belüli összes, áram-

vezető alkatrésznek vizsugárral szem-

beni védelemmel kell rendelkeznie.

 A készülék IEC 60364-nek megfelelő

elektromos csatlakoztatását villanysze-

relővel kell elvégeztetni.

 A készüléket csak váltóárammal sza-

bad üzemeltetni. A feszültségnek meg

kell egyeznie a készülék típustábláján

található tápfeszültséggel.

 Biztonsági okokból alapvetően azt

ajánljuk, hogy a készüléket hibaáram-

védőkapcsolón (max. 30 mA) keresztül

üzemeltessék.

 Olyan tisztítási munkát, amelynek so-

rán olajtartalmú szennyvíz keletkezik

(pl. motormosás, alvázmosás), csak

olajleválasztóval ellátott mosóhelyen

szabad végezni.

Vigyázat

A biztonsági berendezések a felhasználó

védelmét szolgálják, ezeket nem szabad

módosítani vagy megkerülni.

A készülékkapcsoló megakadályozza a ké-

szülék véletlen üzemeltetését.

A zár lezárja a kézi szórópisztoly karját és

megakadályozza a készülék véletlen bein-

dítását.

A túlfolyószelep megakadályozza az enge-

délyezett munkanyomás túllépését.

Ha a kézi szórópisztoly karját elengedi, akkor

a nyomáskapcsoló a szivattyút lekapcsolja, a

magasnyomású sugár leáll. Ha a kart meg-

húzza, a szivattyú ismét bekapcsol.

Vigyázat

A készülékkel való tevékenység vagy a ké-

szüléken történő munka esetén biztosítani

kell a stabilitást, hogy a baleseteket vagy

rongálódásokat elkerülje.

– A készülék stabilitása akkor biztosított,

ha sík felületen áll.

Biztonsági berendezések

Készülékkapcsoló

Kézi szórópisztoly zárja

Túlfolyószelep nyomás kapcsolóval

A stabilitás feltételei

127HU

– 6

A készülék szállítási terjedelme fel van tün-

tetve a csomagoláson. Kicsomagoláskor

ellenőrizze a csomagolás tartalmát, hogy

megvan-e minden alkatrész.

Hiányzó tartozék vagy szállítási sérülés

esetén kérem, értesítse a kereskedőt.

Jelen üzemeltetési útmutató az első borí-

tón található magasnyomású tisztító alap-

modelljeit írja le.

Jelen használati útmutatóban a maximális fel-

szereltség van leírva. A szállítási terjedelem

modellenként eltérő (lásd a csomagoláson).

Az ábrához lásd a 2. oldalt.

1 Csatlakozóelem a vízcsatlakozáshoz

2 Magasnyomású tömlő

3 Gyorscsatlakozó magasnyomású töm-

lőhöz

4 Vízcsatlakozás beépített szűrővel

5 Készülékkapcsoló „0/OFF“ / „I/ON“

6 Szállító markolat

7 Tisztítószer szívócső

8 A magasnyomású tömlő és a hálózati

csatlakozóvezeték tárolókampója

9 Hálózati csatlakozóvezeték hálózati

csatlakozóval

10 A tartozékok tárolója

11 Kerekek

12 Kézi szórópisztoly

13 Kézi szórópisztoly zárja

14 Gomb a magasnyomású tömlő levá-

lasztásához a kézi szórópisztolyról

15 Sugárcső nyomásszabályozóval (Vario

Power)

16 Sugárcső szennymaróval

17 Mosókefe

18 Forgó mosókefe

19 Delta-Racer D150

Az extra tartozékok további felhasználási

lehetőséget biztosítanak a készülékhez.

Erre vonatkozólag részletes információkat

a KÄRCHER-kereskedőknél kaphat.

Üzembevétel előtt szerelje fel a mellékelt

különálló alkatrészeket.

 Ábra

A kerekeket nyomja a befogókba, és a

mellékelt csappal biztosítsa, ügyeljen a

csap állására.

Ehhez a 2 mellékelt csavar szükséges és

egy PH 2 méretű csillag csavarhúzó.

 Ábra

A szállítófogantyút a sínbe betolni és

két csavarral rögzíteni.

 Ábra

A tartozékhálót az ábrán látható kam-

póra akasztani.

 Ábra

Helyezze a magasnyomású tömlőt a

kézi szórópisztolyba, amíg ez hallható-

an bekattan.

Megjegyzés: Ügyeljen a csatlakozási

nipli helyes beállítására.

A biztos csatlakozást a magasnyomású

tömlő meghúzásával ellenőrizni.

몇 Figyelem!

Az érvényes előírások alapján a

készüléket soha nem szabad

rendszer-elválasztó nélkül az ivó-

víz-hálózatban üzemeltetni. Hasz-

nálja a KÄRCHER vállalat megfelelő

rendszer-elválasztóját vagy alternatívaként

egy EN 12729 BA típusnak megfelelő rend-

szer-elválasztót. Az olyan víz, amely rend-

szer elválasztón átfolyt, nem minősül

ihatónak.

Vigyázat

A rendszer elválasztót mindig a vízellátás-

hoz csatlakoztassa, soha ne közvetlenül a

készülékhez!

Megjegyzés: A víz szennyeződései a ma-

gasnyomású szivattyút és a tartozékokat

megrongálhatják. A védelemért a KÄR-

Használat

Szállítási tétel

Készülék leírása

Különleges tartozékok

Üzembevétel előtt

Kerekek felszerelése

A szállítófogantyú felszerelése

Tartozékháló felhelyezése

A magasnyomású tömlő összekötése a

kézi szórópisztollyal

Vízellátás

128 HU

– 7

CHER vízszűrő használata (különleges tar-

tozék, megrend. szám 4.730-059) ajánlott.

Vegye figyelembe víz-szolgáltató vállalat

előírásait.

A csatlakozási értékeket lásd a típus táb-

lán/Műszaki adatoknál.

 Használjon megerősített anyagú víz-

tömlőt (nem része a szállítási tételnek)

kereskedelmi forgalomban kapható

csatlakozóval. (Átmérő legalább 1/2 coll

ill. 13 mm; hosszúság legalább 7,5 m).

 Ábra

Csavarozza a szállított csatlakozó al-

katrészt a készülék vízcsatlakozójára.

Helyezze be víztömlőt a készülék csat-

lakozó alkatrészébe és kösse a vízellá-

táshoz.

Ez a a magasnyomású tisztító a KÄRCHER

visszacsapó szeleppel ellátott szívótömlő-

vel (különleges tartozék, megrend. szám

4.440-238) felületi vizek pl. esővíztartályból

vagy tóból, felszívására alkalmas (A maxi-

mális felszívási magasságot lásd a Műsza-

ki adatoknál).

 A KÄRCHER visszacsapó szeleppel el-

látott szívótömlőt vízzel megtölteni, a

vízcsatlakozásra csavarni és az esővíz-

tartályba lógatni.

 A magasnyomású tömlőt a berendezés

magasnyomású csatlakozásáról levá-

lasztani.

 Készüléket bekapcsolni „I/ON“ és várni

(max. 2 percig), amíg a víz buborék-

mentesen jön ki a magasnyomású csat-

lakozásból.

 A készüléket kikapcsolni "0/OFF" .

Vigyázat

A 2 percnél hosszabb ideig tartó szárazme-

net a magasnyomású szivattyú rongálódá-

sához vezet. Ha a készülék 2 percen belül

nem termel nyomást, kapcsolja ki a készü-

léket és járjon el a „Segítség üzemzavar

esetén“ fejezet utasításai alapján.

 Ábra

A magasnyomású tömlőt erősen nyom-

ja a készüléken található gyorscsatla-

kozóba, ez hallhatóan bekattan.

Megjegyzés: Ügyeljen a csatlakozási

nipli helyes beállítására.

A biztos csatlakozást a magasnyomású

tömlő meghúzásával ellenőrizni.

 Ábra

A sugárcsövet helyezze be a kézi szó-

rópisztolyba és 90°-os elfordítással rög-

zítse.

 Teljesen nyissa ki a vízcsapot.

 Dugja be a hálózati dugót a dugaljba.

 Kapcsolja be a készüléket „I/ON“.

 Balesetveszély

A magasnyomású szórófejből kilépő vízsu-

gár a pisztoly visszalökődését idézi elő. Áll-

jon biztosan és fogja erősen a kézi

szórópisztolyt és a sugárcsövet.

Vigyázat

A tisztítás megkezdése előtt győződjön

meg róla, hogy a magasnyomású tisztító

sima felületen, biztosan álljon. A tisztítás

alatt viseljen védőszemüveget és védőru-

házatot.

 Oldja ki a kézi szórópisztoly karját.

 Húzza meg a kart, a készülék bekap-

csol.

Megjegyzés: Ha a kart ismét elengedi, ak-

kor a készülék ismét lekapcsol. A magas-

nyomás megmarad a rendszerben.

A legáltalánosabb tisztítási feladatokhoz. A

munkanyomás fokozat nélkül „Min“ és

„Max“ között szabályozható.

 Engedje el a kézi szórópisztoly karját.

 Fordítsa a sugárcsövet a kívánt állásba.

Megjegyzés: Tisztítószerrel való munká-

hoz alkalmas, az acélcsövet ehhez „Mix“ ál-

lásra fordítani.

A makacs szennyeződésekhez.

Vigyázat

Járműgumikat, lakkot vagy érzékeny felüle-

teket, mint pl. fát ne tisztítson szennymaró-

val, rongálódás veszélye áll fenn.

Vízellátás a vízvezetékből

Víz kiszívása nyitott tartályokból

Üzembevétel

Üzem

Sugárcső nyomásszabályozóval (Vario

Power)

Sugárcső szennymaróval

129HU

– 8

– Nem alkalmas munkavégzésre tisztító-

szerrel.

– Megjegyzés: Tisztítószerrel való mun-

kához alkalmas

Az adagolás szabályozót állítsa be a kívánt

mennyiségű tisztítószer felszívásra.

A forgó mosókefe különösen autók tisztítá-

sára alkalmas.

Vigyázat

A mosókefének munka esetén szennytől

vagy más részecskéktől mentesnek kell

lennie, a lakk károsodásának veszélye.

– Megjegyzés: Tisztítószerrel való mun-

kához alkalmas

Az adagolás szabályozót állítsa be a kí-

vánt mennyiségű tisztítószer felszívásra.

A Delta-Racer egyesíti a mosókefét és a

forgó magasnyomású sugarat. Ezáltal kü-

lönösen alkalmas járművek vagy erősen

szennyezett felületek tisztításához.

 Balesetveszély

Az üzemeltetés során ne nyúl-

jon a Delta-Racer pereme alá!

Az adott tisztítási feladathoz kizárólag

KÄRCHER tisztító- és ápolószereket hasz-

náljon, mivel ezeket speciálisan az Ön ké-

szülékével történő használatra fejlesztették

ki. Más tisztító- és ápolószerek gyorsabb

kopáshoz, és a garancia érvényességének

elvesztéséhez vezethetnek. Kérem, érdek-

lődjön a szakkereskedésben vagy kérjen

tájékoztatást közvetlenül a KÄRCHER-től.

 Ábra

A tisztítószer szívócsövét a kívánt hos-

szúságban ki kell húzni a burkolatból.

A tisztítószer szívócsövet lógassa be

egy tisztítószeroldatot tartalmazó tar-

tályba.

 Használja a nyomásszabályozós su-

gárcsövet (Vario Power).

 Állítsa a sugárcsövet a „Mix“ állásba.

Megjegyzés: Ezáltal az üzem alatt a

tisztítószeroldatot a vízsugárhoz keveri.

Megjegyzés: Szükség esetén a mosókefé-

ket is lehet tisztítószeres munkához hasz-

nálni.

 Takarékosan permetezze fel a tisztító-

szert a száraz felületre és hagyja hatni

(ne hagyja megszáradni).

 A feloldott szennyeződést magasnyo-

mású sugárral mossa le.

 Engedje el a kézi szórópisztoly karját.

 A kézi szórópisztoly karját lezárni.

 Hosszabb munkaszünetekben (5 per-

cen túl) továbbá kapcsolja ki a készülé-

ket „0/OFF“.

Vigyázat

A magasnyomású tömlőt csak akkor válas-

sza le a kézi szórópisztolyról vagy a készü-

lékről, ha nincs nyomás a rendszerben.

 Tisztítószeres munka után a szívócsö-

vet helyezze egy tiszta vízzel teli tar-

tályba, kb. egy percig járassa és öblítse

át a készüléket leszerelt sugárcső mel-

lett.

 Engedje el a kézi szórópisztoly karját.

 A készüléket kikapcsolni "0/OFF" .

 Zárja el a vízcsapot.

 Válassza le a készüléket vízellátásról.

Vigyázat: A bevezető- vagy a magas-

nyomású tömlő leválasztásánál az

üzem után meleg víz léphet ki a csatla-

kozásokból.

 Nyomja a kézi szórópisztoly karját,

hogy a rendszerben még meglevő nyo-

mást kiengedje.

 A kézi szórópisztoly karját lezárni.

 Húzza ki a hálózati dugót.

Mosókefe

Forgó mosókefe

Delta-Racer D150

Munkavégzés tisztítószerrel

Javasolt tisztítási módszer

A használat megszakítása

Használat befejezése

130 HU

– 9

Vigyázat

A készülék szállításánál a balesetek vagy

sérülések elkerülése érdekében vegye fi-

gyelembe a készülék súlyát (lásd a műsza-

ki adatokat).

 A készüléket a hordófogantyúnál meg-

emelni és vinni.

 A készüléket a szállítófogantyúnál húzza.

 A készüléket elcsúszás és borulás ellen

biztosítani kell.

Vigyázat

A tárolási hely kiválasztásánál, a balesetek

vagy sérülések elkerülése érdekében, ve-

gye figyelembe a készülék súlyát (lásd a

műszaki adatokat).

 A készüléket sík területen állítsa le.

 Nyomja meg a leválasztó gombot a kézi

szórópisztolyon és válassza le a ma-

gasnyomású tömlőt a kézi szórópisz-

tolyról.

 A magasnyomású tömlő gyorscsatlako-

zó házát nyomja a nyíl irányába, és

húzza ki a magasnyomású tömlőt.

 A hálózati csatlakozóvezetéket, a ma-

gasnyomású tömlőt és a tartozékokat

tárolja a készüléken.

Hosszabb tárolás előtt, ill. tél idején vegye fi-

gyelembe az "Ápolás" fejezet utasításait is.

Vigyázat

A készüléket és a tartozékokat védje fagy

ellen.

A fagy tönkreteszi a készüléket és a tarto-

zékokat, ha előtte nem ürítette le a vizet.

Károk elkerülése érdekében:

 A készülékből teljesen ürítse ki a vizet:

A készüléket magasnyomású tömlő és

vízellátás csatlakoztatása nélkül kap-

csolja be (max. 1 perc) és várjon, amíg

nem jön ki víz a magasnyomású csatla-

kozóból. A készüléket kikapcsolni.

 A készüléket az össze tartozékkal

együtt fagymentes helyen tárolja.

Transport

Szállítás kézzel

Szállítás járműben

Tárolás

A készülék tárolása

Fagyás elleni védelem

131HU

– 10

 Balesetveszély

Minden ápolási- és karbantartási munka

megkezdése előtt kapcsolja ki a készüléket

és húzza ki a hálózati csatlakozót.

Hosszabb tárolás előtt, pl. télen

 Húzza le a szűrőt a tisztítószer szívó-

csőről és folyóvíz alatt tisztítsa meg.

 A vízcsatlakozóban található szűrőszi-

tát húzza ki laposfogóval és tisztítsa

meg folyó víz alatt.

A készülék nem igényel karbantartást.

Kizárólag eredeti KÄRCHER alkatrészeket

használjon. Ezen Gépkönyv végén talál-

hatja a pótalkatrészek rövid áttekintését.

A kisebb meghibásodásokat a következő

áttekintő táblázat segítségével Ön is meg-

szüntetheti.

Kétség esetén kérjük, forduljon jogosult

ügyfélszolgálathoz.

 Balesetveszély

Minden ápolási- és karbantartási munka

megkezdése előtt kapcsolja ki a készüléket

és húzza ki a hálózati csatlakozót.

Elektromos alkatrészeken történő javításo-

kat és munkákat csak jóváhagyott szerviz

szolgálat végezhet el.

 Húzza meg a kézi szórópisztoly karját,

a készülék bekapcsol.

 Ellenőrizze, hogy a feszültség adata a

típustáblán megegyezik-e az áramfor-

rás feszültségével.

 Vizsgálja meg a hálózati csatlakozóve-

zetéket esetleges sérülésekre.

 Ellenőrizze a sugárcső beállítását.

 A készülék légtelenítése: Készüléket

magasnyomású tömlő csatlakoztatása

nélkül bekapcsolni, és várni (max. 2

percig), amíg a víz buborékmentesen

jön ki a magasnyomású csatlakozásból.

Kapcsolja ki a készüléket, és kösse vis-

sza a magasnyomású tömlőt.

 Ellenőrizze a vízellátást.

 A vízcsatlakozóban található szűrőszi-

tát húzza ki laposfogóval és tisztítsa

meg folyó víz alatt.

Ok: Feszültségesés gyenge áram hálózat

vagy hosszabbító kábel használata miatt.

 Bekapcsoláskor először a kézi szóró-

pisztoly karját húzza meg, azután állítsa

a készülékkapcsolót „I/ON“ -ra.

 Magasnyomású fúvóka tisztítása: A

szennyeződéseket a szórófej furatból

egy tű segítségével távolítsa el és víz-

zel előrefelé öblítse ki.

 Ellenőrizze a vízellátás mennyiségét.

 A készülék kismértékű szivárgása mű-

szaki okok miatt lehetséges. Erős szi-

várgás esetén hívja a jóváhagyott

szerviz szolgálatot.

 Használja a nyomásszabályozós su-

gárcsövet (Vario Power).

Állítsa a sugárcsövet a „Mix“ állásba.

 Tisztítsa ki a tisztítószer szívócső szű-

rőjét.

 Ellenőrizze, hogy a tisztítószer szívó-

cső nem törik-e meg valahol.

Ápolás és karbantartás

Ápolás

Karbantartás

Alkatrészek

Segítség üzemzavar esetén

A készülék nem megy

A készülék nem termel nyomást

A készülék nem indul, a motor zúg

Erős nyomásingadozások

A készülék szivárog

Nem szívja fel a tisztítószert

132 HU

– 11

A műszaki adatok módosításának jogát

fenntartjuk!

Ezennel tanúsítjuk, hogy az alábbiakban

megnevezett gép tervezése és építési

módja alapján az általunk forgalomba ho-

zott kivitelben megfelel az EK irányelvek

vonatkozó, alapvető biztonsági és egész-

ségügyi követelményeinek. A gép jóváha-

gyásunk nélkül történő módosítása esetén

ez a nyilatkozat elveszti érvényességet.

Alulírottak az ügyvezetés megbízásából és

felhatalmazásával lépnek fel.

A dokumentációért felelős személy:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2012/01/01

Műszaki adatok

K 3.500

K 4.500

K 5.500

Elektromos csatlakozás

Feszültség 230

1~50

Csatlakozási teljesítmény 1,8 1,9 2,1 kW

Védelmi fokozat IP X5

Védelmi osztály I

Hálózati biztosító (lomha) 10 A

Vízcsatlakozó

Hozzáfolyási nyomás

(max.)

0,8 MPa

Hozzáfolyási hőmérsék-

let (max.)

40 °C

Hozzáfolyási mennyi-

ség (min.)

10 l/perc

Max. felszívási magasság 0,5 m

Teljesítményre vonatkozó adatok

Üzemi nyomás 11 12 12,5 MPa

Max. megengedett nyomás 12 13 14 MPa

Szállított mennyiség, víz 6,3 6,7 7,5 l/perc

Szállított mennyiség,

tisztítószer

0,3 l/perc

A kézi szórópisztoly vis-

szalökő erőhatása

15 N

Méretek és súly

Hossz 876 mm

Szélesség 325 mm

Magasság 285 mm

Súly, üzemkészen a tar-

tozékkal

12,0 12,5 13,0 kg

Az EN 60335-2-79 szerint megállapított

értékek

Kéz-kar vibrációs kibo-

csátási érték

Bizonytalanság K

< 2,5

0,3

m/s

Hangnyomás szint L

Bizonytalanság K

dB(A)

Hangnyomás szint L

+ bizonytalanság K

89 89 89 dB(A)

EK konformitási nyiltakozat

Termék: Nagynyomású tisztító

Típus: 1.180-xxx / 1.181-xxx

Vonatkozó európai közösségi irányelvek:

2006/42/EK (+2009/127/EK)

2004/108/EK

2000/14/EK

Alkalmazott harmonizált szabványok:

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Követett megfelelés megállapítási eljárás:

2000/14/EK: V. függelék

Hangteljesítményszint dB(A)

K 3.500 K 4.500 K 5.500

Mért: 87 87 87

Garantált: 89 89 89

CEO

Head of Approbation

133HU

– 3

Vážený zákazníku,

Před prvním použitím svého

zařízení si přečtěte tento původ-

ní návod k používání, řiďte se jím a uložte

jej pro pozdější použití nebo pro dalšího

majitele.

Tento vysokotlaký čistič používejte výhrad-

ně v domácnosti, a sice

– k čištění strojů, vozů, budov, nářadí,

fasád, teras, zahradního náčiní apod. K

čištění využívejte vysokotlakého paprs-

ku vody, dle potřeby používejte čisticí

prostředky.

– Při práci s čističem používejte pouze

příslušenství, náhradní díly a čisticí pro-

středky schválené výrobcem, tj. firmou

KÄRCHER. Při používání čisticích pro-

středků se řiďte pokyny na nich uvede-

nými.

Vysokotlakým vodním

paprskem se nesmí mířit na

osoby, zvířata, elektrickou

výstroj pod napětím ani na

zařízení samotné. Přístroj

chraňte před mrazem.

 Nebezpečí!

Pro bezprostředně hrozící nebezpečí, které

vede k těžkým fyzickým zraněním nebo k

smrti.

몇 Upozornění

Pro potencionálně nebezpečnou situaci,

která by mohla vést k těžkým fyzickým zra-

něním nebo k smrti.

Pozor

Pro potencionálně nebezpečnou situaci,

která může vést k lehkým fyzickým zraně-

ním nebo k věcným škodám.

Obalové materiály jsou recyklovatel-

né. Obal nezahazujte do domácího

odpadu, nýbrž jej odevzdejte k opětovné-

mu zužitkování.

Přístroj je vyroben z hodnotných

recyklovatelných materiálů, které se

dají dobře znovu využít. Likvidujte

proto staré přístroje ve sběrnách k tomuto

účelu určených.

Informace o obsažených látkách

(REACH)

Aktuální informace o obsažených látkách

naleznete na adrese:

www.kaercher.com/REACH

V každé zemi platí záruční podmínky vyda-

né příslušnou distribuční společností. Pří-

padné poruchy zařízení odstraníme během

záruční lhůty bezplatně, pokud byl jejich

příčinou vadný materiál nebo výrobní záva-

dy. V případě uplatňování nároku na záru-

ku se s dokladem o zakoupení obraťte na

prodejce nebo na nejbližší oddělení služeb

zákazníkům.

(Adresy poboček najdete na zadní stran

ě)

Obsah

Obecná upozornění . . . . . . . . . . CS 3

Bezpečnostní pokyny . . . . . . . . . CS 4

Obsluha. . . . . . . . . . . . . . . . . . . . CS 6

Přeprava . . . . . . . . . . . . . . . . . . . CS 9

Ukládání . . . . . . . . . . . . . . . . . . . CS 9

Ošetřování a údržba . . . . . . . . . . CS 10

Pomoc při poruchách . . . . . . . . . CS 10

Technické údaje . . . . . . . . . . . . . CS 11

Prohlášení o shodě pro ES . . . . . CS 11

Obecná upozornění

Oblasti využití přístroje

Symboly na zařízení

Symboly použité v návodu k

obsluze

Ochrana životního prostředí

Záruka

134 CS

– 4

 Nebezpečí!

 Zástrčky a zásuvky se nikdy nedotýkej-

te mokrýma rukama.

 Zařízení nikdy neuvádějte do provozu,

je-li poškozeno síťové napájecí vedení

nebo důležité části zařízení, např. vyso-

kotlaká hadice, ruční stříkací pistole

nebo bezpečnostní mechanismy.

 Před každým zahájením provozu zkon-

trolujte, zda síťové napájecí vedení a

síťová zástrčka nejsou poškozeny.

Poškozené síťové napájecí vedení dej-

te neprodleně vyměnit autorizovaným

zákaznickým servisem / odborníkem

elektrikářem.

 Vždy než začnete s přístrojem praco-

vat, zkontrolujte vysokotlakou hadici,

zda není poškozená. Poškozenou hadi-

ci ihned vyměňte.

 Nikdy nepracujte s vysokotlakým čisti-

čem v prostorách, ve kterých hrozí

nebezpečí exploze!

 Používáte-li přístroj v nebezpečných

prostorách (např. benzinová pumpa),

dodržujte bezpodmínečně příslušné

bezpečnostní předpisy.

 Paprsek vysokého tlaku vody může být

nebezpe

čný, je-li s ním zacházeno

neodborným způsobem. Paprsek vyso-

kého tlaku nikdy nesměřujte na osoby,

zvířata, zapnutá elektrická zařízení či

na samotný čistič.

 Vysokotlakým vodním paprskem nikdy

nemiřte na jiné osoby ani na sebe za

účelem očištění oděvu či obuvi.

 Nikdy neostřikujte předměty obsahující

látky životu nebezpečné (např. azbest).

 Pneumatikám/ventilům pneumatik hrozí

poškození resp. prasknutí při ostřikování

vysokotlakým paprskem. Prvním přízna-

kem takového poškození je zabarvení

pneumatiky. Poškozené pneumatiky/

ventily pneumatik jsou životu nebezpeč-

né. Při čištění dodržujte vzdálenost

paprsku vody nejméně 30 cm!

 Nebezpečí exploze!

Nepoužívejte hořlavé tekutiny.

Nikdy nenasávejte kapaliny obsahující

rozpouštědla či neředěné kyseliny a

rozpouštědla! Sem patří např. benzín,

ředidla do barev nebo topný olej. Roz-

prášená mlha je vysoce vzn

ětlivá,

výbušná a jedovatá. Nepoužívejte ace-

ton, neředěné kyseliny a rozpouštědla,

neboť mohou poškodit materiál, z

něhož je zařízení vyrobeno.

몇 Upozornění

 Síťová zástrčka a spojka prodlužovací-

ho vedení musejí být vodotěsné a

nesmějí ležet ve vodě.

 Nevhodná prodlužovací vedení mohou

být nebezpečná. Pod širým nebem

používejte jen taková prodlužovací

vedení, která jsou k tomuto účelu

schválena a odpovídajícím způsobem

označena a mají dostatečný průřez. 1 -

10 m: 1,5 mm

; 10 - 30 m: 2,5 mm

 Prodlužovací vedení vždy kompletně

odmotejte z kabelového navijáku.

 Kvalita vysokotlakých hadic, armatur a

spojek je důležitá pro bezpečnost práce s

čističem. Používejte proto pouze vysoko-

tlaké hadice, armatury a spojky doporu-

čené autorizovaným distributorem.

 Toto zařízení není určeno k tomu, aby

ho používaly osoby s omezenými fyzic-

kými, smyslovými nebo duševními

schopnostmi.

S přístrojem nesmí pracovat děti nebo

osoby, které nebyly seznámeny s návo-

dem k jeho použití.

Na děti je třeba dohlížet, aby bylo zajiš-

těno, že si se zařízením nebudou hrát.

 Balicí fólii udržujte mimo dosah dětí,

hrozí nebezpečí udušení!

 Tento přístroj byl koncipován pro použi-

tí jen takových čisticích prostředků, kte-

ré jsou dodávány, resp. doporučeny

autorizovaným distributorem. Použití

jiných čisticích prostředků či chemikálií

by mohlo mít negativní vliv na bezpeč-

nost přístroje.

 Uživatel smí přístroj používat pouze k úče-

lům, ke kterým byl přístroj vyroben. Při práci

s přístrojem je uživatel povinen dbát míst-

ních specifik a brát ohled na osoby, nachá-

zející se v blízkosti přístroje.

Bezpečnostní pokyny

135CS

– 5

 Přístroj nepoužívejte, pokud se v dosa-

hu nacházejí jiné osoby, které nemají

ochranný oděv.

 Za účelem ochrany před odstřikující

vodou či nečistotami noste při práci s

čističem ochranný oděv a ochranné

brýle.

Pozor

 Při delších provozních přestávkách

vypněte hlavní vypínač / spínač přístroje

nebo přístroj odpojte od zdroje napětí.

 Zařízení neprovozujte při teplotách

nedosahujících 0 °C.

 Při čištění lakovaných povrchových

ploch dodržujte vzdálenost paprsku

vysokého tlaku vody od plochy min. 30

cm, abyste zabránili poškození plochy.

 Nikdy přístroj nenechávejte bez dozoru,

je-li v provozu.

 Dbejte na to, aby nedošlo k poškození

síťového či prodlužovacího vedení

následkem přejetí vedení, jeho skřípnu-

tím či taháním za něj trhavým pohybem.

Síťové vedení chraňte před žárem, ole-

jem a ostrými hranami.

 Veškeré části př

ístroje, kterými je

veden el. proud, musí být chráněny

před stříkající vodou.

 Přístroj smí být zapojen jen do takové-

ho el. přívodu, který byl instalován kva-

lifikovaným elektrikářem v souladu s

mezinárodní normou IEC 60364 o elek-

trické instalaci budov.

 Přístroj zapojujte pouze na střídavý

proud. Napětí musí být shodné s údaji o

napětí na typovém štítku přístroje.

 Z bezpečnostních důvodů zásadně

doporučujeme provozovat zařízení

přes ochranný spínač proti zbytkovému

proudu (max. 30 mA).

 Čisticí práce, při kterých vzniká odpa-

dová voda obsahující olej (např. při čiš-

tění motoru či podvozku automobilu),

se smějí provádět výhradně na místech

k tomu určených (myčky), disponujících

odlučovačem oleje.

Pozor

Bezpečnostní mechanismy slouží na

ochranu uživatele a nesmějí být měněny č

obcházeny.

Vypínač na zařízení zabraňuje zařízení v

nahodilému provozu.

Pojistné ústrojí blokuje páčku ruční stříkací

pistole a brání nahodilému spuštění zařízení.

Přepadový ventil brání překročení přípust-

ného pracovního tlaku.

Uvolněním páčky na ruční stříkací pistoli

vypne tlakový spínač čerpadlo a vysokotla-

ký vodní paprsek se přeruší. Přitažením

páčky se čerpadlo opět zapne.

Pozor

Před každými činnostmi na nebo s přístro-

jem zajistěte stabilitu přístroje, aby bylo

zabráněno poraněním nebo poškozením.

– Stabilita přístroje je zajištěna, pokud

přístroj stojí na rovné ploše.

Bezpečnostní prvky

Vypínač na zářízení

Zajištění ruční stříkací pistole

Přepadový ventil s tlakovým spínačem

Podmínky pro zachování stability

136 CS

– 6

Obsah dodávky je zobrazen na obale vaše-

ho zařízení. Během vybalování zkontroluj-

te, zda je dodávka kompletní.

Pokud chybí části příslušenství nebo bylo

transportem poškozeny, obraťte se na vaší

prodejnu.

Tento provozní návod popisuje základní

modely vysokotlakých čističů uvedených

vpředu na obálce.

V provozní příručce je popsáno maximální

vybavení. V závislosti na modelu se liší

obsah dodávky (viz obal).

Zobrazení viz strana 2

1 Spojovací element pro přívod vody

2 Vysokotlaká hadice

3 Rychlopřípojka pro vysokotlakou hadici

4 Vodní přípojka s integrovaným sítkem

5 Vypínač na přístroji "0/OFF" / "I/ON"

6Přepravní držadlo

7 Sací hadice na čisticí prostředek

8 Držák na vysokotlakou hadici a vedení

do sítě

9Síťové napájecí vedení se zástrčkou

10 Uložení pro příslušenství

11 Kola

12 Ruční stříkací pistole

13 Zajištění ruční stříkací pistole

14 Tlačítko k oddělení vysokotlaké hadice

od ruční stříkací pistole

15 Používejte ocelovou trubku s regulací

tlaku (Vario Power)

16 Vysokotlaká trubka s frézou na nečistoty

17 Mycí kartáč

18 Rotující mycí kartáč

19 Delta-Racer D150

Zvláštní příslušenství rozšiřuje možnosti

využití vysokotlakého

čističe. Bližší infor-

mace obdržíte u Vašeho obchodníka s pří-

stroji KÄRCHER.

Před uvedením do provozu namontujte díly

volně přiložené k zařízení.

 ilustrace

Kolečka zatlačte do úchytu a zajistěte

pomocí přiložených zátek, dbejte na

směr umístění zátky.

Potřebovat budete 2 přiložené šrouby a

křížový šroubovák PH 2.

 ilustrace

Zasuňte přepravní rukojeť do drážky a

pomocí 2 šroubů ji zajistěte.

 ilustrace

Síť zahákněte do háčků znázorněných

na obrázku.

 ilustrace

Zasuňte vysokotlakou hadici do ruční

stříkací pistole tak, aby slyšitelně

zaskočila.

Upozornění: Dbejte na správné seříze-

ní připojovací matice.

Prověřte bezpečné spojení tahem za

vysokotlakou hadici.

몇 Upozornění

Podle platných předpisů nesmí být

zařízení nikdy provozováno na

vodovodní síti bez systémového

oddělovače. Je nezbytné používat

systémový oddělovač firmy KÄRCHER

nebo alternativně systémový oddělovač

odpovídající normě EN 12729 typu BA.

Voda, která protekla systémovým děličem,

je hodnocena jako nikoliv pitná.

Pozor

Systémový oddělovač připojujte vždy k pří-

vodu vody nikoliv k přístroji!

Upozornění: Nečistoty ve vodě mohou

poškodit vysokotlaké čerpadlo a příslušen-

ství. Na ochranu před nimi se doporučuje

používat vodní filtr KÄRCHER (zvláštní pří-

slušenství, obj. číslo 4.730-059).

Obsluha

Obsah dodávky

Popis zařízení

Zvláštní příslušenství

Před uvedením do provozu

Montáž koleček

Montáž přepravní rukojeti

Uchycení sítě

Vysokotlakou hadici připojte k ruční

stříkací pistoli

Přívod vody

137CS

– 7

Dbejte pokynů příslušné místní organizace

zajišťující zásobování vodou.

Hodnoty připojení viz typový štítek, resp.

Technické údaje.

 Používejte vodní hadici vyztuženou tkani-

nou (není součástí dodávky) vybavenou

obvyklou spojkou. (Průměr alespoň 1/2 pal-

ce popř. 13 mm; délka alespoň 7,5 m).

 ilustrace

Spojku našroubujte na vodovodní pří-

pojku zařízení.

Vodní hadici nasaďte na spojovací díl a

připojte k přívodu vody.

Tento vysokotlaký čistič je díky sací hadici

KÄRCHER se zpětným ventilem (zvláštní

příslušenství obj. č. 4.440-238) vhodný k

nasávání povrchové vody např. z kádí na

dešťovou vodu nebo tůní apod. (ohledně

max. sací výšky viz technická data).

 Sací hadici KÄRCHER se zpětným ven-

tilem naplňte vodou, našroubujte na

vodní přípojku a zavěste do kádě na

dešťovou vodu.

 Vysokotlakou hadici odmontujte od

vysokotlaké přípojky zařízení.

 Zařízení zapněte „I/ON“ a čekejte (max.

2 minuty), dokud z vysokotlaké p

řípojky

nezačne vystupovat voda bez bublin.

 Zařízení vypněte „0/OFF“.

Pozor

Běh na prázdno po dobu delší než 2 minuty

vede k poškození vysokotlakého čerpadla.

Pokud přístroj nevytvoří tlak během 2

minut, vypněte jej a postupujte podle poky-

nů v kapitole „Nápověda při poruchách“.

 ilustrace

Vysokotlakou hadici pevně zasuňte do

rychlospojky, uslyšíte přitom, jak zaskočí.

Upozornění: Dbejte na správné seříze-

ní připojovací matice.

Prověřte bezpečné spojení tahem za

vysokotlakou hadici.

 ilustrace

Stříkací trubku nasaďte na stříkací pis-

toli a otočením o 90° ji zajistěte.

 Zcela otevřete vodovodní kohoutek.

 Zapojte síťovou zástrčku do zásuvky.

 Zapněte přístroj "I/ON".

 Nebezpečí!

Vodní paprsek, vycházející z vysokotlaké

trysky, působí na stříkací pistoli reaktivní

silou. Zaujměte bezpečný postoj a pevně

držte ruční stříkací pistoli a stříkací trubku.

Pozor

Před začátkem čištění zajistětě, aby stál

vysokotlaký čistič bezpečně na rovném

podkladu. Při čištění používejte ochranné

bríle a ochranný oděv.

 Odjistěte páčku na stříkací pistoli.

 Zatáhněte za páčku, zařízení se zapne.

Upozornění: Jestliže se páčka znovu uvol-

ní, zařízení se znovu vypne. Vysoký tlak

zůstává v systému zachován.

Pro obvyklé čištění. Pracovní tlak lze nasta-

vit stupňovitě mezi „Min“ a „Max“.

 Uvolněte stisk páčky na stříkací pistoli.

 Nastavte ocelovou trubku do požadova-

né polohy.

Upozornění: Vhodné na práci s čisticími

prostředky, rozprašovací trubku nastavte

do polohy „Mix“.

Pro těžká znečištění.

Pozor

Nečistěte pneumatiky, lak nebo citlivé povr-

chy jako dřevo pomocí frézy na nečistoty,

hrozí poškození.

– Nehodí se pro práci s čisticími prostředky.

– Upozornění: Hodí se pro práci s čisticí-

mi prostředky

Regulátor dávkování nastavte na

požadované množství nasávaného čis-

ticího prostředku.

Rotující mycí kartáč je vhodný převážně na

mytí vozidel.

Pozor

Mycí kartáč musí být během práci bez

Zásobování vodou z přívodu vody

Nasávání vody z otevřených nádrží

Uvedení do provozu

Provoz

Používejte ocelovou trubku s regulací

tlaku (Vario Power).

Vysokotlaká trubka s frézou na

nečistoty

Mycí kartáč

Rotující mycí kartáč

138 CS

– 8

nečistot nebo jiných částic, jinak může dojít

k poškození laku.

– Upozornění: Hodí se pro práci s čisticí-

mi prostředky

Regulátor dávkování nastavte na

požadované množství nasávaného čis-

ticího prostředku.

Zařízení Delta-Racer je sloučení čisticího

kartáče s rotujícím vysokotlakým

paprskem. Tím je vhodný především na

čištění vozidel nebo silně znečištěných

ploch.

 Nebezpečí!

Je-li přístroj v provozu, nikdy

nesahejte pod okraj Delta-

Raceru!

Při realizaci chystané čisticí úlohy používej-

te výhradně čisticí a ošetřovací prostředky

firmy KÄRCHER, neboť byly vyvinuty spe-

ciálně k použití s Vaším zařízením. Použití

jiných čisticích a ošetřovacích prostředků

může vést k rychlému opotřebení a zániku

záručních nároků. Dejte si poradit ve speci-

alizovaném obchodě nebo si vyžádejte

informace přímo u firmy KÄRCHER.

 ilustrace

Vytáhněte sací hadici na čisticí prostře-

dek v požadované délce z pouzdra.

Zavěste hadici na čisticí prostředek do

nádoby s roztokem čisticího prostředku.

 Používejte ocelovou trubku s regulací

tlaku (Vario Power).

 Stříkací trubku natočte do polohy „Mix“.

Upozornění: Tímto způsobem se roz-

tok čisticího prostředku za provozu při-

míchává k vodnímu paprsku.

Upozornění: Je-li potřeba, je možné při

práci s čisticím prostředkem použít také

mycí kartáče.

 Čisticí prostředek úsporně nastříkejte

na suchý povrch a nechte působit (ne

však zaschnout).

 Uvolněnou nečistotu opláchněte

paprskem vysokého tlaku.

 Uvolněte stisk páčky na stříkací pistoli.

 Zajistěte páčku stříkací pistole.

 Při delších přestávkách v práci (přes 5

minut) přístroj ještě vypněte vypínačem

„0/OFF“.

Pozor

Vysokotlakou hadici odpojujte od ruční stří-

kací pistole nebo od přístroje pouze, pokud

je systém bez tlaku.

 Po práci s čisticími prostředky zavěste

sací hadici do nádoby s čistou vodou,

zapněte zařízení na cca 1 minutu s

odmontovanou stříkací trubkou a pro-

pláchněte je dočista.

 Uvolněte stisk páčky na stříkací pistoli.

 Zařízení vypněte „0/OFF“.

 Zavřete vodovodní kohoutek.

 Odpojte zařízení od přívodu vody.

Pozor: při oddělování přívodní nebo

vysokotlaké hadice může po provozu z

přípojek vytékat teplá voda.

 Stiskněte páčku na stříkací pistoli za

účelem odstranění zbylého tlaku ze

systému.

 Zajistěte páčku stříkací pistole.

 Vytáhněte zástrčku ze sítě.

Delta-Racer D150

Práce s čisticím prostředkem

Doporučovaná metoda čištění

Přerušení provozu

Ukončení provozu

139CS

– 9

Pozor

Aby bylo zabráněno poraněním nebo neho-

dám při přepravě, berte ohled na hmotnost

přístroje (viz. technické údaje).

 Zařízení zvedněte za držadlo a přenes-

te je.

 Přístroj tahejte za přepravní úchyt.

 Zajistěte přístroj proti sklouznutí a pře-

vrácení.

Pozor

Aby bylo zabráněno poraněním nebo neho-

dám, zohledněte při výběru místa usklad-

nění hmotnost přístroje (viz. technické

údaje).

 Přístroj odstavte na rovné ploše.

 Stiskněte tlačítko pro odpojení na ruční

stříkací pistoli a odpojte vysokotlakou

hadici od ruční stříkací pistole.

 Kryt rychlopřípojky pro vysokotlakou

hadici tlačte ve směru šipky a vysoko-

tlakou hadici vytáhněte.

 Síťové napájecí vedení, vysokotlakou

hadici a příslušenství uložte na zařízení.

Před dlouhodobým uskladněním, např. v

zimě navíc dodržujte pokyny v kapitole

Péče.

Pozor

Zařízení a příslušenství chraňte před mrazem.

Není-li ze zařízení a příslušenství beze

zbytku vypuštěna voda, mráz zařízení a

příslušenství zničí. Jak předcházet škodám

 Ze zařízení vypusťte veškerou vodu:

zařízení zapněte bez připojené vysoko-

tlaké hadice a bez připojeného přívodu

vody (na max. 1 minutu) a počkejte,

dokud z vysokotlakého přípoje nepře-

stane vytékat voda. Zařízení vypněte.

 Zařízení s úplným příslušenstvím uklá-

dejte na místo chráněné před mrazem.

Přeprava

Ruční přeprava

Přeprava ve vozidle

Ukládání

Uložení přístroje

Ochrana proti zamrznutí

140 CS

– 10

 Nebezpečí!

Než začnete provádět jakoukoliv péči nebo

údržbu, zařízení vypněte a vytáhněte

zástrčku ze sítě.

Před uskladněním na delší dobu, např. na

zimu:

 Sejměte filtr ze sací hadice na čisticí

prostředky a opláchněte jej pod tekoucí

vodou.

 Síto ve vodní přípojce vyjměte plochými

kleštěmi a vyčistěte je pod tekoucí

vodou.

Zařízení je bezúdržbové.

Používejte výhradně originální náhradní

díly firmy KÄRCHER. Přehled náhradních

dílů najdete na konci tohoto provozního

návodu.

Drobné poruchy můžete odstranit sami s

pomocí následujících údajů.

V případě nejistoty se laskavě obraťte na

autorizovaný zákaznický servis.

 Nebezpečí!

Než začnete provádět jakoukoliv péči nebo

údržbu, zařízení vypněte a vytáhněte

zástrčku ze sítě.

Veškeré opravářské práce na elektrických

částech přístroje smí provádět pouze auto-

rizovaný zákaznický servis firmy Kärcher.

 Zatáhněte za páčku stříkací pistole,

zařízení se zapne.

 Zkontrolujte, zda napětí uvedené na

typovém štítku přístroje souhlasí s

napětím zdroje elektrického proudu.

 Zkontrolujte, zda není síťové napájecí

vedení poškozeno.

 Zkontrolujte nastavení stříkací trubky.

 Zařízení odvzdušněte: Zařízení zapně-

te bez připojené vysokotlaké hadice a

čekejte (max. 2 minuty), dokud z vyso-

kotlaké přípojky nezačne vystupovat

voda bez bublin. Zařízení vypněte a

znovu připojte vysokotlakou hadici.

 Zkontrolujte přívod vody.

 Síto ve vodní přípojce vyjměte plochými

kleštěmi a vyčistěte je pod tekoucí

vodou.

Příčina: Pokles napětí v důsledku slabé

rozvodné sítě nebo při použití prodlužova-

cího kabelu.

 Při zapínání nejprve přitáhněte páčku

ruční stříkací pistole a teprve poté

přepněte vypínač zařízení na "I/ON".

 Vyčistěte vysokotlakou trysku: Odstraň-

te jehlou nečistoty z otvoru trysky a

zpředu ji propláchněte vodou.

 Zkontrolujte množství přiváděné vody.

 Mírná netěsnost zařízení je podmíněna

technicky. Při značné netěsnosti je tře-

ba řešením pověřit autorizovaný zákaz-

nický servis.

 Používejte ocelovou trubku s regulací

tlaku (Vario Power).

Stříkací trubku natočte do polohy „Mix“.

 Filtr o

čistěte na sací hadici čisticího pro-

středku.

 Zkontrolujte, zda na sací hadici nejsou

zlomy.

Ošetřování a údržba

Péče

Údržba

Náhradní díly

Pomoc při poruchách

Přístroj neběží

Zařízení nelze natlakovat

Zařízení se nerozbíhá, motor hučí

Silné kolísání tlaku

Zařízení je netěsné

Čisticí prostředek není nasáván

141CS

– 11

Technické změny vyhrazeny.

Tímto prohlašujeme, že níže označené

stroje odpovídají jejich základní koncepcí a

konstrukčním provedením, stejně jako

námi do provozu uvedenými konkrétními

provedeními, příslušným zásadním

požadavkům o bezpečnosti a ochraně

zdraví směrnic ES. Při jakýchkoli na stroji

provedených změnách, které nebyly námi

odsouhlaseny, pozbývá toto prohlášení

svou platnost.

Podepsaní jednají v pověření a s plnou

mocí jednatelství

Osoba zplnomocněná sestavením doku-

mentace:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2012/01/01

Technické údaje

K 3.500

K 4.500

K 5.500

Elektrické připojení

Napětí 230

1~50

Příkon 1,8 1,9 2,1 kW

Stupeň krytí IP X5

Ochranná třída I

Síťová pojistka (pomalá) 10 A

Přívod vody

Přívodní tlak (max.) 0,8 MPa

Teplota přívodu (max.) 40 °C

Přiváděné množství

(min.)

10 l/min

Max. sací výška 0,5 m

Výkonnostní parametry

Pracovní tlak 11 12 12,5 MPa

Max. přípustný tlak 12 13 14 MPa

Čerpané množství vody 6,3 6,7 7,5 l/min

Čerpané množství

čisticího prostředku

0,3 l/min

Síla zpětného nárazu

vysokotlaké pistole

15 N

Rozměry a hmotnost

Délka 876 mm

Šířka 325 mm

Výška 285 mm

Hmotnost přístroje

připraveného k provozu

s příslušenstvím

12,0 12,5 13,0 kg

Zjištěné hodnoty dle EN 60335-2-79

Hodnota vibrace ruka-

paže

Kolísavost K

< 2,5

0,3

m/s

Hladina akustického

tlaku L

Kolísavost K

dB(A)

Hladina akustického

výkonu L

+ Kolísavost

89 89 89 dB(A)

Prohlášení o shodě pro ES

Výrobek: Vysokotlaký čistič

Typ: 1.180-xxx / 1.181-xxx

Příslušné směrnice ES:

2006/42/ES (+2009/127/ES)

2004/108/ES

2000/14/ES

Použité harmonizační normy

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Použitý postup posuzování shody:

2000/14/ES: Příloha V

Hladinu akustického dB(A)

K 3.500 K 4.500 K 5.500

Namerenou: 87 87 87

Garantovanou: 89 89 89

CEO

Head of Approbation

142 CS

– 3

Spoštovani kupec,

Pred prvo uporabo Vaše napra-

ve preberite to originalno navo-

dilo za uporabo, ravnajte se po njem in

shranite ga za morebitno kasnejšo uporabo

ali za naslednjega lastnika.

Ta visokotlačni čistilec uporabljajte izključ-

no za privatno gospodinjstvo:

– za čiščenje strojev, vozil, zgradb, orodij,

fasad, teras, vrtnih naprav itn. z visoko-

tlačnim vodnim curkom (po potrebi z

dodatkom čistilnega sredstva).

– z deli pribora, nadomestnimi deli in či-

stilnimi sredstvi, ki jih je dovolil KÄR-

CHER. Upoštevajte napotke, ki so

priloženi čistilnim sredstvom.

Visokotlačnega curka ne

usmerjajte v osebe, živali, ak-

tivno električno opremo ali na

samo napravo. Napravo za-

ščitite pred zmrzaljo.

 Nevarnost

Za neposredno grozečo nevarnost, ki vodi

do težkih telesnih poškodb ali smrti.

몇 Opozorilo

Za možno nevarno situacijo, ki bi lahko vo-

dila do težkih telesnih poškodb ali smrti.

Pozor

Za možno nevarno situacijo, ki lahko vodi

do lahkih poškodb ali materialne škode.

Embalažo je mogoče reciklirati. Pro-

simo, da embalaže ne odlagate med

gospodinjski odpad, pač pa jo oddajte v po-

novno predelavo.

Stare naprave vsebujejo pomembne

materiale, ki so namenjeni za nadalj-

njo predelavo. Zato stare naprave za-

vrzite s pomočjo ustreznih zbiralnih

sistemov.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete na:

www.kaercher.com/REACH

V vsaki državi veljajo garancijski pogoji, ki

jih določa naše prodajno predstavništvo.

Morebitne motnje na napravi, ki so posledi-

ca materialnih ali proizvodnih napak, v času

garancije brezplačno odpravljamo. V pri-

meru uveljavljanja garancije, se z original-

nim računom obrnite na prodajalca oziroma

najbližji uporabniški servis.

(naslov glejte na hrbtni strani)

Vsebinsko kazalo

Splošna navodila. . . . . . . . . . . . . SL 3

Varnostna navodila . . . . . . . . . . . SL 4

Uporaba . . . . . . . . . . . . . . . . . . . SL 5

Transport. . . . . . . . . . . . . . . . . . . SL 8

Skladiščenje . . . . . . . . . . . . . . . . SL 8

Nega in vzdrževanje . . . . . . . . . . SL 9

Pomoč pri motnjah . . . . . . . . . . . SL 9

Tehnični podatki . . . . . . . . . . . . . SL 10

ES-izjava o skladnosti. . . . . . . . . SL 10

Splošna navodila

Namenska uporaba

Simboli na napravi

Simboli v navodilu za uporabo

Varstvo okolja

Garancija

143SL

– 4

 Nevarnost

 Omrežnega vtiča in vtičnice nikoli ne

prijemajte z mokrimi rokami.

 Naprave ne vklapljajte, če so poškodo-

vani omrežni priključni vodnik ali drugi

pomembni deli naprave, npr. visoko-

tlačna gibka cev, ročna brizgalna pišto-

la ali varnostne priprave.

 Pred vsako uporabo preverite, ali na

omrežnem priključnem vodniku z omre-

žnim vtičem obstajajo poškodbe. Po-

škodovan omrežni priključni vodnik naj

pooblaščeni uporabniški servis/elektro

strokovnjak nemudoma zamenja.

 Pred vsakim zagonom preverite gibko

visokotlačno cev na poškodbe. Poško-

dovano visokotlačno gibko cev takoj za-

menjajte.

 Prepovedano je obratovanje v podro-

čjih, kjer obstaja nevarnost eksplozij.

 Pri uporabi naprave v nevarnih področjih

(npr. bencinske črpalke) je treba upošte-

vati ustrezne varnostne predpise.

 Visokotlačni curki so lahko pri nestro-

kovni uporabi nevarni. Curka nikoli ne

usmerjajte na osebe, živali, aktivno ele-

ktrično opremo ali na sam stroj.

 Visokotlačnega curka ne usmerjajte na

druge osebe ali nase, da bi očistili obla-

čila ali obutev.

 S paro ne škropite predmetov, ki vsebu-

jejo zdravstveno škodljive snovi (npr.

azbest).

 Pnevmatike vozil/ventili pnevmatik se

lahko z visokotlačnim curkom poškodu-

jejo in počijo. Prvi znak tega je spre-

memba barve pnevmatike.

Poškodovanje avtomobilske pnevmati-

ke/ventili pnevmatik so smrtno nevarni.

Pri čiščenju ohranite najmanjšo odda-

ljenost curka od 30 cm!

 Nevarnost eksplozije!

Ne razpršujte gorljivih tekočin.

Nikoli ne vsesavajte tekočin s topili ali

nerazredčenih kislin in topil! Sem spa-

dajo npr. bencin, razredčila ali kurilno

olje. Razpršeno sredstvo je visoko vne-

tljivo, eksplozivno in strupeno. Ne upo-

rabljajte acetona, nerazredčenih kislin

in topil, ker le-ti uničujejo materiale,

uporabljene na napravi.

몇 Opozorilo

 Omrežni vtič in vezava uporabljenega

podaljševalnega kabla morata biti vodo-

tesna in ne smeta ležati v vodi.

 Neprimerni podaljševalni kabli so lahko

nevarni. Na odprtem uporabljajte le za

to dovoljene in ustrezno označene po-

daljševalne kable z zadostnim prere-

zom vodnikov:

1 - 10 m: 1,5 mm

; 10 - 30 m: 2,5 mm

 Podaljševalni kabel vedno do konca od-

vijte z bobna za navijanje kabla.

 Visokotlačne gibke cevi, armature in ve-

zave so pomembne za varnost stroja.

Uporabljajte le visokotlačne gibke cevi,

armature in vezave, ki jih je priporočil

proizvajalec.

 Ta naprava ni namenjena uporabi oseb

z omejenimi fizičnimi, senzoričnimi ali

duševnimi sposobnostmi .

S strojem ne smejo delati otroci, mlado-

letne ali neusposobljene osebe.

Otroke je potrebno nadzorovati, da bi

zagotovili, da se z napravo ne igrajo.

 Embalažne folije hranite proč od otrok,

obstaja nevarnost zadušitve!

 Ta stroj je razvit za uporabo čistilnih

sredstev, ki jih je dostavil ali priporočil

proizvajalec. Uporaba drugih čistilnih

sredstev ali kemikalij lahko ovira var-

nost stroja.

 Uporabnik mora stroj uporabljati v skla-

du z njegovim namenom. Mora upošte-

vati lokalne danosti in pri delu s strojem

paziti na osebe v okolici.

 Naprave ne uporabljajte, če se v nje-

nem dosegu nahajajo druge osebe, ra-

zen, če slednje nosijo zaščitna oblačila.

 Za zaščito pred brizganjem vode ali

umazanije nosite primerno zaščitno

obleko in zaščitne očale.

Varnostna navodila

144 SL

– 5

Pozor

 Pri daljših prekinitvah obratovanja izklo-

pite napravo na glavnem stikalu / stikalu

naprave ali izvlecite omrežni vtič.

 Naprave ne uporabljajte pri temperatu-

rah pod 0 °C.

 Pri čiščenju lakiranih površin ohranjujte

oddaljenost curka od najmanj 30 cm, da

se izognete poškodbam.

 Stroja med obratovanjem nikoli ne pu-

ščajte brez nadzora.

 Pazite na to, da se omrežni ali podaljše-

valni kabel s prevoženjem, stiskanjem,

vlečenjem ali podobnim ne uniči ali po-

škoduje. Omrežne kable zaščitite pred

vročino, oljem in ostrimi robovi.

 Vsi deli pod napetostjo v delovnem ob-

močju morajo biti zaščiteni pred vodnim

curkom.

 Stroj se sme priključevati samo na ele-

ktrični priključek, ki ga je elektroinštala-

ter izvedel v skladu z IEC 60364.

 Stroj priključujte samo na izmenični tok.

Napetost se mora ujemati s tipsko plo-

ščico stroja.

 Iz varnostnih razlogov načeloma priporoča-

mo, da napravo priključite preko zaščitnega

tokovnega stikala (max. 30 mA).

 Čistilna dela, pri katerih nastajajo oljna-

te odpadne vode, kot je npr. pomivanje

motorjev, podvozja se smejo izvajati

samo v pralnicah z odvodom za olje.

Pozor

Varnostne naprave služijo za zaščito uporabni-

ka in se jih ne sme spreminjati ali ignorirati.

Stikalo naprave preprečuje nehoteno delo-

vanje naprave.

Zapah zapira ročico ročne brizgalne pištole

in preprečujejo nehoten vklop naprave.

Prelivni ventil preprečuje prekoračitev do-

voljenega delovnega tlaka.

Če ročico na ročni brizgalni pištoli spustite,

tlačno stikalo izklopi črpalko, visokotlačni

curek se ustavi. Če ročico povlečete, se čr-

palka ponovno vklopi.

Pozor

Pred vsemi aktivnostmi z ali na napravi

vzpostavite stojno varnost, da preprečite

nesreče ali poškodbe.

– Stojna varnost naprave je zagotovljena,

ko je naprava postavljena na ravni povr-

šini.

Obseg dobave Vaše naprave je prikazan

na embalaži. Pri jemanju stroja iz embalaže

preverite popolnost vsebine.

Pri manjkajočem priboru ali transportnih

škodah obvestite Vašega prodajalca.

To navodilo za uporabo opisuje osnovne

modele visokotlačnega čistilnika, navede-

nega na sprednjem ovoju.

V tem navodilu za uporabo je opisana maksi-

malna oprema. Glede na model prihaja do

razlik v obsegu dobave (glejte embalažo).

Oglejte si slike na strani 2

1 Spojni del za priključek za vodo

2 Visokotlačna cev

3 Hitri priključek za visokotlačno gibko cev

4 Vodni priključek z vgrajenim sitom

5 Stikalo naprave „0/OFF“ / „I/ON“

6 Transportni ročaj

7 Gibka sesalna cev za čistilno sredstvo

8 Shranjevalna kljuka za visokotlačno

gibko cev in omrežni priključni kabel

9 Omrežni priključni vodnik z omrežnim

vtičem

10 Shranjevalo za pribor

11 Kolesa

12 Ročna brizgalna pištola

13 Zapah ročne brizgalne pištole

14 Tipka za ločitev visokotlačne gibke cevi

od ročne brizgalne pištole

15 Brizgalna cev z reguliranjem tlaka (Va-

rio Power)

16 Brizgalna cev s strgalom za umazanijo

17 Krtača za pranje

Varnostne naprave

Stikalo naprave

Zapah ročne brizgalne pištole

Prelivni ventil s tlačnim stikalom

Predpogoji za stojno varnost

Uporaba

Dobavni obseg

Opis naprave

145SL

– 6

18 Rotacijska krtača za pranje

19 Delta-Racer D150

Posebni pribor razširja možnosti uporabe

vašega stroja. Podrobnejše informacije o

tem boste prejeli pri vašem prodajalcu

KÄRCHER.

Pred zagonom montirajte napravi prosto

priložene dele.

 Slika

Kolesa potisnite v nosilec, in zavarujte s

priloženim čepom, upoštevajte useritev

čepa.

Potrebujete 2 priložena vijaka in križni izvi-

jač PH 2.

 Slika

Transportni ročaj potisnite v vodilo in ga

zavarujte z 2 vijaki.

 Slika

Mrežo za pribor obesite na kljuko, prika-

zano na sliki.

 Slika

Vtaknite visokotlačno gibko cev v ročno

brizgalno pištolo, dokler se slišno ne za-

skoči.

Opozorilo: Pazite na pravilno usmerje-

nost priključne električne napeljave.

Preverite varno povezavo s potegom za

visokotolačno cev.

몇 Opozorilo

V skladu z veljavnimi predpisi apa-

rat ne sme nikoli delovati brez lo-

čilnika sistemov na omrežju za

pitno vodo. Uporabiti je potrebno

ustrezen ločilnik sistemov podjetja KÄR-

CHER ali alternativni ločilnik sistemov v

skladu z EN 12729 Tip BA. Voda, ki je tekla

skozi sistemski ločevalnik, je klasificirana

kot nepitna.

Pozor

Sistemski ločevalnik vedno priključite na

oskrbo z vodo, nikoli neposredno na napra-

vo!

Opozorilo: Nečistoče v vodi lahko poško-

dujejo visokotlačno črpalko in pribor. Za za-

ščito se priporoča uporaba

KÄRCHERjevega vodnega filtra (poseben

pribor, naroč št. 4.730-059).

Upoštevajte predpise vodovodnega podjetja.

Priključne vrednosti glejte na tipski tablici /

v tehničnih podatkih.

 Uporabljajte s platnom ojačano vodno

gibko cev (ni v obsegu dobave) z običaj-

nim priključkom. (premer najmanj 1/2

cole oz. 13 mm; dolžina najmanj 7,5 m).

 Slika

Priložen spojni del privijte na vodni priklju-

ček naprave.

Vodno gibko cev nataknite na spojni del

naprave in jo priključite na oskrbo z vodo.

Ta visokotlačni čistilnik je s KÄRCHERjevo

gibko sesalno cevjo s protipovratnim filtrom

(posebni pribor, naroč.št. 4.440-238) prime-

ren za sesanje površinske vode npr. iz sodov

za deževnico ali ribnikov (za maksimalno viši-

no črpanja glejte tehnične podatke).

 KÄRCHERevo gibko sesalno cev s pro-

tipovratnim ventilom napolnite z vodo,

privijte na vodni priključek in obesite v

sod za deževnico.

 Visokotlačno cev ločite od visokotlačne-

ga priključka naprave.

 Napravo vklopite „I/ON“ in počakajte

(največ 2 minuti), dokler voda na viso-

kotlačnem priključku ne izstopa brez

mehurčkov.

 Izklopite napravo "0/OFF".

Pozor

Suhi tek v trajanju več kot 2 minuti lahko

vodi do poškodb na visokotlačni črpalki. Če

naprave v 2 minutah ne izgradi nobenega

tlaka, napravo izklopite in postopajte v skla-

Poseben pribor

Pred zagonom

Montiranje koles

Montiranje transportnega ročaja

Nameščanje mreže za pribor

Spojitev visokotlačne gibke cevi z ročno

brizgalno pištolo

Oskrba z vodo

Oskrba z vodo iz vodovoda

Sesanje vode iz odprtih posod

Zagon

146 SL

– 7

du z napotki v poglavju „Pomoč pri mo-

tnjah“.

 Slika

Visokotlačno gibko cev trdno vtaknite v

hitri priključek na napravi, da se slišno

zaskoči.

Opozorilo: Pazite na pravilno usmerje-

nost priključne električne napeljave.

Preverite varno povezavo s potegom za

visokotolačno cev.

 Slika

Brizgalno cev vtaknite v ročno brizgalno pi-

štolo in jo pritrdite z obračanjem za 90°.

 Vodno pipo popolnoma odprite.

 Omrežni vtič vtaknite v vtičnico.

 Vklopite napravo "I/ON".

 Nevarnost

Zaradi izstopajočega vodnega curka iz vi-

sokotlačne šobe deluje na ročno brizgalno

pištolo povratna sila. Poskrbite, da trdno

stojite, ročno brizgalno pištolo in brizgalno

cev trdno držite.

Pozor

Pred začetkom čiščenja zagotovite, da vi-

sokotlačni čistilnik stoji varno na ravni pod-

lagi. Pri čiščenju uporabite zaščitna očala in

zaščitno obleko.

 Deblokirajte ročico ročne brizgalne pi-

štole.

 Potegnite ročico, naprava se vklopi.

Opozorilo: Če se ročica ponovno spusti,

se naprava ponovno izklopi. Visok tlak se v

sistemu ohrani.

Za običajne čistilne naloge. Delovni tlak se

lahko zvezno regulira med "Min" in Max".

 Spustite ročico ročne brizgalne pištole.

 Brizgalno cev obrnite na željen položaj.

Opozorilo: Primerna za delo s čistilnimi

sredstvi, brizgalno cev v ta namen obrnite

na položaj "Mix".

Za trdovratno umazanijo.

Pozor

Avtomobilskih gum, laka ali občutljivih po-

vršin kot je les ne čistite s strgalom za uma-

zanijo, nevarnost poškodbe.

– Ni primerno za delo s čistilnimi sredstvi.

– Opozorilo: Primerna za delo s čistilnimi

sredstvi

Dozirnik nastavite na želeno izhodno

količino za čistilno sredstvo.

Vrtljiva pralna krtača je primerna predvsem

za avtomobilsko čiščenje.

Pozor

Pralna krtača mora biti pri delu brez umaza-

nije ali drugih delcev, nevarnost poškodb

laka.

– Opozorilo: Primerna za delo s čistilnimi

sredstvi

Dozirnik nastavite na želeno izhodno

količino za čistilno sredstvo.

Delta-Racer združuje pralno krtačo z vrtlji-

vim visokotlačnim curkom. Zato je posebej

primeren za čiščenje avtomobilov ali moč-

no umazanih površin.

 Nevarnost

Pri delu ne segajte pod rob Del-

ta-Racerja!

Za vsakokratno čistilno nalogo uporabljajte

izključno čistilna in negovalna sredstva

podjetja KÄRCHER, ker so bila le-ta razvita

posebej za uporabo z Vašo napravo. Upo-

raba drugih čistilnih in negovalnih sredstev

lahko vodi do hitrejše obrabe in ugasnitve

garancijskih zahtevkov. Prosimo, da se po-

zanimate v specializirani trgovini ali pa zah-

tevate informacije neposredno pri podjetju

KÄRCHER.

 Slika

Gibko sesalno cev za čistilno sredstvo v

želeni dolžini izvlecite iz ohišja.

Gibko sesalno cev za čistilno sredstvo

obesite v posodo z raztopino čistilnega

sredstva.

 Uporabite brizgalno cev z reguliranjem

tlaka (Vario Power).

Obratovanje

Brizgalna cev z reguliranjem tlaka (Vario

Power)

Brizgalna cev s frezalom za umazanijo

Krtača za pranje

Vrtljiva pralna krtača

Delta-Racer D150

Delo s čistilnimi sredstvi

147SL

– 8

 Brizgalno cev obrnite na položaj "Mix".

Opozorilo: S tem se pri obratovanju

raztopina čistilnega sredstva primeša

vodnemu curku.

Opozorilo: Po potrebi se lahko uporabijo

tudi pračne krtače za delo s čistilnim sred-

stvom.

 Čistilno sredstvo varčno razpršite po

suhi površini in pustite, da učinkuje

(vendar se ne sme posušiti).

 Raztopljeno umazanijo splaknite z viso-

kotlačnim curkom.

 Spustite ročico ročne brizgalne pištole.

 Zaprite ročico ročne brizgalne pištole.

 Pri daljših delovnih premorih (več kot 5 mi-

nut) napravo dodatno izklopite „0/OFF“.

Pozor

Visokotlačno gibko cev ločite od ročne bri-

zgalne pištole ali naprave le, če v sistemu

ni tlaka.

 Po delu s čistilnim sredstvom obesite

gibko sesalno cev v posodo s čisto vo-

do, napravo vklopite za približno 1 mi-

nuto z demontirano brizgalno cevjo in

spirajte.

 Spustite ročico ročne brizgalne pištole.

 Izklopite napravo "0/OFF".

 Zaprite pipo.

 Napravo ločite z oskrbe z vodo.

Previdno: Ob ločitvi dovodne ali viso-

kotlačne gibke cevi lahko po obratova-

nju iz priključkov izstopa topla voda.

 Pritisnite ročico ročne brizgalne pištole,

da iz sistema izpustite še obstoječ

i tlak.

 Zaprite ročico ročne brizgalne pištole.

 Izvlecite omrežni vtič.

Pozor

Da preprečite nesreče ali poškodbe, pri

transportu upoštevajte težo naprave (glejte

tehnične podatke).

 Dvignite stroj s pomočjo nosilnega ro-

čaja in ga nesite.

 Napravo vlecite za transportni ročaj.

 Napravo zavarujte proti zdrsu in prevr-

nitvi.

Pozor

Da preprečite nesreče ali poškodbe, pri iz-

biri kraja shranjevanja upoštevajte težo na-

prave (glejte tehnične podatke).

 Postavite napravo na ravno površino.

 Pritisnite ločilno na ročni brizgalni pištoli

in ločite visokotlačno gibko cev od roč-

ne brizgalne pištole.

 Ohišje hitrega priključka za visokotlač-

no gibko cev pritisnite v smeri puščice

in izvlecite visokotlačno gibko cev.

 Omrežni priključni kabel, visokotlačno

gibko cev in pribor pospravite na napravo.

Pred daljšim shranjevanjem, npr. v času zi-

me, dodatno upoštevajte napotke v poglav-

ju Nega.

Pozor

Napravo in pribor zaščitite pred zmrzaljo.

Če voda ni popolnoma izpraznjena, zmrzal

uniči napravo in pribor. Za preprečitev škod.

 Popolna izpraznitev vode iz naprave:

Napravo vklopite brez priključene viso-

kotlačne gibke cevi in brez priključ

ene

oskrbe z vodo (max. 1 min.) in počakaj-

te, dokler iz visokotlčanega priključka

ne izstopa več voda. Izklopite napravo.

 Napravo s celotnim priborom shranjujte

v prostoru, varnem pred zmrzaljo.

Priporočljiva metoda čiščenja

Prekinitev obratovanja

Zaključek obratovanja

Transport

Ročni transport

Transport v vozilih

Skladiščenje

Shranjevanje naprave

Zaščita pred zamrznitvijo

148 SL

– 9

 Nevarnost

Pred vsemi čistilnimi in vzdrževalnimi deli

izklopite napravo in omrežni vtič izvlecite iz

vtičnice.

Pred daljšim skladiščenjem, npr. pozimi:

 Filter izvlecite iz gibke sesalne cevi za

čistilno sredstvo in ga očistite pod teko-

čo vodo.

 Sito v priključku za vodo izvlecite s plo-

ščatimi kleščami in ga očistite pod teko-

čo vodo.

Naprave ni treba vzdrževati.

Uporabljajte samo originalne KÄRCHERje-

ve nadomestne dele. Pregled nadomestnih

delov boste našli na koncu tega navodila za

uporabo.

Manjše motnje lahko odpravite sami s po-

močjo naslednjega pregleda.

V primeru dvoma se obrnite pooblaščeni

servisni službi.

 Nevarnost

Pred vsemi čistilnimi in vzdrževalnimi deli

izklopite napravo in omrežni vtič izvlecite iz

vtičnice.

Popravila in posege na električnih sestav-

nih delih sme opravljati le pooblaščena ser-

visna služba.

 Potegnite ročico ročne brizgalne pišto-

le, naprava se vklopi.

 Preverite, ali na tipski tablici navedena

napetost ustreza napetosti vira električ-

nega toka.

 Omrežni priključni vodnik preglejte gle-

de poškodb.

 Preverite nastavitev na brizgalni cevi.

 Prezračite napravo: Napravo vklopite

brez priključene visokotlačne gibke cevi

in počakajte (največ 2 minuti), dokler

voda na visokotlačnem priključku ne iz-

stopa brez mehurčkov. Napravo izklopite

in ponovno priklopite visokotlačno cev.

 Preverite oskrbo z vodo.

 Sito v priključku za vodo izvlecite s plo-

ščatimi kleščami in ga očistite pod teko-

čo vodo.

Vzrok: Padec napetosti zaradi šibkega ele-

ktričnega omrežja ali ob uporabi električne-

ga podaljška.

 Ob vklopu najprej povlecite ročico roč-

ne brizgalne pištole, nato stikalo napra-

ve postavite na „I/ON“.

 Čiščenje visokotlačne šobe: Iz šobne

izvrtine z iglo odstranite umazanijo in jo

od spredaj splaknite z vodo.

 Preverite količ

ino dotoka vode.

 Neznatna netesnost naprave je tehnično

pogojena. Pri močnejši netesnosti se obr-

nite na pooblaščeno servisno službo.

 Uporabite brizgalno cev z reguliranjem

tlaka (Vario Power).

Brizgalno cev obrnite na položaj "Mix".

 Očistite filter na gibki sesalni cevi za či-

stilno sredstvo.

 Preverite gibko sesalno cev za čistilno

sredstvo glede pregibov.

Nega in vzdrževanje

Nega

Vzdrževanje

Nadomestni deli

Pomoč pri motnjah

Naprava ne deluje

Naprava ne dosega zadostnega tlaka

Naprava se ne zažene, motor brenči

Močna nihanja tlaka

Naprava je netesna

Čistilno sredstvo se ne vsesava

149SL

– 10

Pridržana pravica do tehničnih spre-

memb!

S to izjavo potrjujemo, da spodaj omenjeni

stroj zaradi svoje zasnove in načina izdela-

ve ustreza temeljnim varnostnim in zdra-

vstvenim zahtevam EU-standardov. Ta

izjava izgubi svojo veljavnost, če kdo na-

pravo spremeni brez našega soglasja.

Podpisniki ravnajo po navodilih in s poobla-

stilom vodstva podjetja.

Pooblaščenec za dokumentacijo:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2012/01/01

Tehnični podatki

K 3.500

K 4.500

K 5.500

Električni priključek

Napetost 230

1~50

Priključna moč 1,8 1,9 2,1 kW

Stopnja zaščite IP X5

Razred zaščite I

Omrežna varovalka

(inertna)

10 A

Vodni priključek

Pritisk dotoka (maks.) 0,8 MPa

Temperatura dotoka

(maks.)

40 °C

Količina dotoka (min.) 10 l/min

Max. sesalna višina 0,5 m

Podatki o zmogljivosti

Delovni tlak 11 12 12,5 MPa

Maks. dovoljeni tlak 12 13 14 MPa

Črpalna količina, voda 6,3 6,7 7,5 l/min

Črpalna količina, čistilno

sredstvo

0,3 l/min

Povratna sila ročne

brizgalne pištole

15 N

Mere in teža

Dolžina 876 mm

Širina 325 mm

Višina 285 mm

Teža, pripravljeno za

uporabo s priborom

12,0 12,5 13,0 kg

Ugotovljene vrednosti v skladu z EN

60335-2-79

Vrednost vibracij dlan-

roka

Negotovost K

< 2,5

0,3

m/s

Nivo hrupa L

Negotovost K

dB(A)

Nivo hrupa ob

obremenitviL

negotovost K

89 89 89 dB(A)

ES-izjava o skladnosti

Proizvod: visokotlačni čistilec

Tip: 1.180-xxx / 1.181-xxx

Zadevne ES-direktive:

2006/42/ES (+2009/127/ES)

2004/108/ES

2000/14/ES

Uporabljene usklajene norme:

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Postopek ocenjevanja skladnosti:

2000/14/ES: Priloga V

Raven zvočne moči dB(A)

K 3.500 K 4.500 K 5.500

Izmerjeno: 87 87 87

Zajamčeno: 89 89 89

CEO

Head of Approbation

150 SL

– 3

Szanowny Kliencie!

Przed pierwszym użyciem urzą-

dzenia należy przeczytać orygi-

nalną instrukcję obsługi, postępować

według jej wskazań i zachować ją do póź-

niejszego wykorzystania lub dla następne-

go użytkownika.

Myjka wysokociśnieniowa przeznaczona

jest wyłącznie do zastosowania w gospo-

darstwach domowych:

– do czyszczenia maszyn, pojazdów, bu-

dynków, narzędzi, fasad, tarasów, na-

rzędzi ogrodowych itp. za pomocą

strumienia wody pod dużym ciśnieniem

(w razie potrzeby z dodatkiem środków

czyszczących),

– w połączeniu z akcesoriami, częściami

zamiennymi i środkami czyszczącymi

dopuszczonymi przez firmę KÄR-

CHER. Należy przestrzegać wskazó-

wek załączonych do środków

czyszczących.

Nie wolno kierować strumie-

nia wysokociśnieniowego na

ludzi, zwierzęta, czynny

osprzęt elektryczny ani na

samo urządzenie. Urządzenie

chronić przed mrozem.

 Niebezpieczeństwo

Przy bezpośrednim niebezpieczeństwie,

prowadzącym do ciężkich obrażeń ciała lub

do śmierci.

몇 Ostrzeżenie

Przy możliwości zaistnienia niebezpiecznej

sytuacji mogącej prowadzić do ciężkich

obrażeń ciała lub śmierci.

Uwaga

Przy możliwości zaistnienia niebezpiecznej

sytuacji mogącej prowadzić do lekkich

obrażeń ciała lub szkód materialnych.

Materiały użyte do opakowania nada-

ją się do recyklingu. Opakowania nie

należy wrzucać do zwykłych pojemników

na śmieci, lecz do pojemników na surowce

wtórne.

Zużyte urządzenia zawierają cenne

surowce wtórne, które powinny być

oddawane do utylizacji. Z tego powo-

du należy usuwać zużyte urządzenia za

pośrednictwem odpowiednich systemów

utylizacji.

Wskazówki dotyczące składników (REACH)

Aktualne informacje dotyczące składników

znajdują się pod:

www.kaercher.com/REACH

W każdym kraju obowiązują warunki gwa-

rancji określone przez odpowiedniego lo-

kalnego dystrybutora. Ewentualne usterki

urządzenia usuwane są w okresie gwaran-

cji bezpłatnie, o ile spowodowane są błę-

dem materiałowym lub produkcyjnym. W

sprawach napraw gwarancyjnych prosimy

kierować się z dowodem zakupu do dystry-

butora lub do autoryzowanego punktu ser-

wisowego.

(Adres znajduje się na odwrocie)

Spis treści

Instrukcje ogólne. . . . . . . . . . . . . PL 3

Wskazówki bezpieczeństwa . . . . PL 4

Obsługa. . . . . . . . . . . . . . . . . . . . PL 6

Transport. . . . . . . . . . . . . . . . . . . PL 9

Przechowywanie . . . . . . . . . . . . . PL 9

Czyszczenie i konserwacja . . . . . PL 9

Usuwanie usterek . . . . . . . . . . . . PL 10

Dane techniczne . . . . . . . . . . . . . PL 11

Deklaracja zgodności UE . . . . . . PL 11

Instrukcje ogólne

Użytkowanie zgodne z

przeznaczeniem

Symbole na urządzeniu

Symbole w instrukcji obsługi

Ochrona środowiska

Gwarancja

151PL

– 4

 Niebezpieczeństwo

 Nigdy nie dotykać wtyczki ani gniazdka

mokrymi rękami.

 Nie uruchamiać urządzenia w przypad-

ku uszkodzenia przewodu zasilającego

lub ważnych części urządzenia, np.

przewodu ciśnieniowego, pistoletu na-

tryskowego lub elementów zabezpie-

czających.

 Przed każdym zastosowaniem spraw-

dzać, czy przewód zasilający lub wtycz-

ka nie są uszkodzone. W przypadku

uszkodzenia przewodu zasilającego

niezwłocznie zlecić jego wymianę przez

autoryzowany serwis lub elektryka.

 Przed każdym użyciem sprawdzać, czy

przewód ciśnieniowy nie jest uszkodzo-

ny. Uszkodzony przewód ciśnieniowy

należy niezwłocznie wymienić.

 Eksploatacja urządzenia w miejscach za-

grożonych wybuchem jest zabroniona.

 Podczas użytkowania w obszarach za-

grożonych (np. na stacjach benzyno-

wych) należy przestrzegać stosownych

przepisów bezpieczeństwa.

 W przypadku niewłaściwego użycia

strumień wody pod ciśnieniem może

być niebezpieczny. Nie wolno kierować

strumienia na ludzi, zwierzęta, czynny

osprzęt elektryczny ani na samo urzą-

dzenie.

 Przy czyszczeniu odzieży lub obuwia

nie kierować strumienia na siebie ani na

inne osoby.

 Nie czyścić strumieniem przedmiotów

zawierających materiały szkodliwe dla

zdrowia (np. azbest).

 Strumień wody pod ciśnieniem może

uszkodzić wentyle lub opony samocho-

dowe i doprowadzić do pęknięcia opo-

ny. Pierwszym sygnałem takiego

niebezpieczeństwa jest przebarwienie

opony. Uszkodzone opony samocho-

dowe i wentyle stanowią zagrożenie dla

życia. Podczas czyszczenia zachować

odległość strumienia minimum 30 cm!

 Niebezpieczeństwo wybuchu!

Nie rozpylać cieczy palnych.

Nigdy nie zasysać płynów zawierają-

cych rozpuszczalniki ani nierozcieńczo-

nych kwasów czy rozpuszczalników!

Zaliczają się do nich np. benzyna, roz-

puszczalnik do farb lub olej grzewczy.

Mgła powstająca podczas spryskiwania

jest łatwo zapalna, wybuchowa i trują-

ca. Nie zasysać acetonu, nierozcień-

czonych kwasów ani rozpuszczalników,

ponieważ mają one ujemny wpływ one

materiały zastosowane w urządzeniu.

몇 Ostrzeżenie

 Wtyczka i złączka używanego przedłu-

żacza muszą być wodoszczelne i nie

mogą leżeć w wodzie.

 Nieodpowiednie przedłużacze mogą

być niebezpieczne. Na wolnym powie-

trzu należy stosować tylko dopuszczo-

ne do tego celu i odpowiednio

oznaczone przedłużacze o wystarcza-

jącym przekroju.

1 - 10 m: 1,5 mm

; 10 - 30 m: 2,5 mm

 Przedłużacz należy zawsze całkowicie

odwijać z bębna kablowego.

 Przewody ciśnieniowe, elementy wyposa-

żenia i złącza mają istotne znaczenie dla

bezpieczeństwa. Stosować tylko przewody

ciśnieniowe, elementy wyposażenia i złą-

cza zalecane przez producenta.

 Niniejsze urządzenie nie jest przewi-

dziane do użytkowania przez osoby o

ograniczonych możliwościach fizycz-

nych, sensorycznych wzgl. mentalnych.

Obsługa urządzenia przez dzieci lub

osoby nieprzyuczone jest zabroniona.

Dzieci powinny być nadzorowane, żeby

zapewnić, iż nie będą się bawiły urzą-

dzeniem.

 Opakowania foliowe przechowywać

dala od dzieci; istnieje niebezpieczeń-

stwo uduszenia!

 Urządzenie zostało skonstruowane do

stosowania ze środkami czyszczącymi

dostarczanymi lub zalecanymi przez

producenta. Stosowanie innych środ-

ków czyszczących lub chemikaliów

może doprowadzić do uszkodzenia

urządzenia.

Wskazówki bezpieczeństwa

152 PL

– 5

 Użytkownik ma obowiązek używania

urządzenia zgodnie z jego przeznacze-

niem. Podczas pracy musi on uwzględ-

niać warunki panujące w otoczeniu i

uważać na osoby znajdujące się w po-

bliżu.

 Nie używać urządzenia, jeżeli w jego

zasięgu znajdują się inne osoby, chyba,

że są one wyposażone w odzież

ochronną.

 W celu ochrony przed rozpryskującą się

wodą lub brudem należy nosić odpo-

wiednią odzież ochronną i okulary

ochronne.

Uwaga

 Przy dłuższych przerwach w pracy na-

leży wyłączyć urządzenie przy użyciu

wyłącznika głównego / wyłącznika albo

wyjąć wtyczkę z gniazdka.

 Nie używać urządzenia przy temperatu-

rach poniżej 0 °C.

 Podczas czyszczenia powierzchni la-

kierowanych zachować odległość stru-

mienia min. 30 cm, aby uniknąć

uszkodzeń.

 Pracującego urządzenia nigdy nie po-

zostawiać bez nadzoru.

 Nie dopuścić do uszkodzenia kabla sie-

ciowego lub przedłużacza w wyniku np.

zgniecenia, załamania, szarpnięcia,

przejechania po nim itp. Przewody sie-

ciowe chronić przed wysokimi tempera-

turami, olejem i ostrymi krawędziami.

 Wszystkie części przewodzące prąd w

miejscu pracy urządzenia muszą być

zabezpieczone przed tryskającą wodą.

 Urządzenie można podłączyć jedynie

do przyłącza elektrycznego wykonane-

go przez elektryka zgodnie z normą IEC

60364.

 Urządzenie podłączać jedynie do prądu

zmiennego. Napięcie musi być zgodne

z napięciem podanym na tabliczce zna-

mionowej urządzenia.

 Ze względów bezpieczeństwa zaleca

się stałe stosowanie wyłącznika

ochronnego prądowego (maks. 30 mA).

 Czyszczenie, podczas którego powsta-

ją ścieki zawierające olej, np. mycie sil-

nika lub podłogi samochodu,

dozwolone jest tylko w myjniach wypo-

sażonych w separator oleju.

Uwaga

Zabezpieczenia chronią użytkownika i nie

wolno ich modyfikować ani obchodzić.

Wyłącznik zapobiega niepożądanemu włą-

czeniu się urządzenia.

Blokada zablokowuje dźwignię pistoletu

natryskowego i zapobiega niezamierzone-

mu włączeniu się urządzenia.

Zawór przelewowy zapobiega przekrocze-

niu dopuszczalnego ciśnienia roboczego.

Po zwolnieniu dźwigni pistoletu natrysko-

wego wy

łącznik ciśnieniowy wyłącza pom-

pę i strumień wody ustaje. Po pociągnięciu

za dźwignię pompa ponownie się włącza.

Uwaga

Przed jakąkolwiek czynnością przy użyciu

urządzenia lub przy urządzeniu należy

stworzyć warunki dla stateczności, w celu

uniknięcia wypadków wzgl. uszkodzeń.

– Stateczność urządzenia jest zagwaran-

towana, gdy stoi ono na równej po-

wierzchni.

Zabezpieczenia

Wyłącznik

Blokada pistoletu natryskowego

Zawór przelewowy z wyłącznikie

ciśnieniowym

Warunki dla stateczności

153PL

– 6

Zakres dostawy urządzenia przedstawiony

jest na opakowaniu. Podczas rozpakowy-

wania urządzenia należy sprawdzić, czy w

opakowaniu znajdują się wszystkie ele-

menty.

W przypadku stwierdzenia braków w akce-

soriach lub uszkodzeń przy transporcie na-

leży zwrócić się do dystrybutora.

Niniejsza instrukcja obsługi opisuje podsta-

wowe modele przedstawionych na przo-

dzie okładki myjek wysokociśnieniowych.

W niniejszej instrukcji obsługi opisane jest

maksymalne wyposażenie. W zależności

od modelu istnieją różnice w zakresie do-

stawy (patrz opakowanie).

Ilustracje patrz strona 2

1Złączka do przyłącza wody

2Wąż wysokociśnieniowy

3 Szybkozłącze węża wysokociśnienio-

wego

4 Przyłącze wody z wbudowanym sitem

5Wyłącznik urządzenia „0/OFF“ / „I/ON“

6 Uchwyt transportowy

7Wąż ssący na środek czyszczący

8 Hak do przechowywania węża wysoko-

ciśnieniowego i przewodu zasilającego

9 Przewód zasilający z wtyczką

10 Schowek na akcesoria

11 Koła

12 Pistolet natryskowy

13 Blokada pistoletu natryskowego

14 Przycisk do oddzielenia węż

a wysokociś-

nieniowego od pistoletu natryskowego

Lanca z regulacją ciśnienia (Vario Power)

16 Lanca z frezem do zanieczyszczeń

17 Szczotka do mycia

18 Obrotowa szczotka do mycia

19 Delta-Racer D150

Wyposażenie specjalne zwiększa możliwo-

ści zastosowania urządzenia. Bliższych in-

formacji na ten temat udzielają

dystrybutorzy urządzeń KÄRCHER.

Przed uruchomieniem zamontować luźno

dołączone części do urządzenia.

 Rysunek

Wcisnąć koła w zamocowanie i zabez-

pieczyć dołączoną zatyczką; zwrócić

uwagę na pozycję zatyczki.

Potrzebne są 2 dostarczone śruby i wkręt z

rowkiem krzyżowym PH2.

 Rysunek

Wsunąć uchwyt transportowy w pro-

wadnicę z zabezpieczyć za pomocą 2

śrub.

 Rysunek

Zawiesić siatkę z akcesoriami na hak

przedstawiony na ilustracji.



Rysunek

Włożyć wąż wysokociśnieniowy do pi-

stoletu natryskowego, aż się w słyszal-

ny sposób zatrzaśnie.

Wskazówka: Zwrócić uwagę na właści-

we ustawienie złączki przyłączeniowej.

Sprawdzić bezpieczeństwo połączenia

przez pociągnięcie węża wysokociśnie-

niowego.

몇 Ostrzeżenie

Zgodnie z obowiązującymi przepi-

sami urządzenie nigdy nie może

być używane bez zaworu zwrotne-

go przy sieci wodociągowej. Nale-

ży używać odpowiedniego odłącznika

systemowego firmy KÄRCHER albo od-

łącznika systemowego zgodnego z EN

12729, typ BA. Woda, która przepłynęła

przez odłącznik systemowy, katalogowana

jest jako nie nadająca się do picia.

Uwaga

Odłącznik systemowy podłączać zawsze

do dopływu wody, a nigdy bezpośrednio do

urządzenia!

Obsługa

Zakres dostawy

Opis urządzenia

Wyposażenie specjalne

Przed pierwszym uruchomieniem

Montowanie kół

Montaż uchwytu transportowego

Umieszczanie siatki z akcesoriami

Połączenie węża wysokociśnieniowego

z ręcznym pistoletem natryskowym

Doprowadzenie wody

154 PL

– 7

Wskazówka: Zanieczyszczenia w wodzie

mogą uszkodzić pompę wysokociśnienio-

wą i akcesoria. Jako ochronę zaleca się

użycie filtra wodnego KÄRCHER (wyposa-

żenie specjalne, nr katalogowy 4.730-059).

Przestrzegać przepisów lokalnego przed-

siębiorstwa wodociągowego.

Wartości przyłączenia patrz tabliczka zna-

mionowa/dane techniczne.

 Stosować wąż gumowy wzmocniony

tkaniną (nie objęty dostawą) ze zwy-

kłym złączem. (Średnica przynajmniej

1/2 cala wzgl. 13 mm; długość przynaj-

mniej 7,5 m).

 Rysunek

Przykręcić dołączoną złączkę do przy-

łącza wody na urządzeniu.

Nałożyć wąż wodny na złączkę urzą-

dzenia i podłączyć dopływ wody.

Ta myjka wysokociśnieniowa nadaje się

wraz wężem ssącym KÄRCHER z zawo-

rem zwrotnym (wyposażenie specjalne, nr

katalogowy 4.440-238) do zasysania wody

powierzchniowej np. z beczek na desz-

czówkę lub stawów (maks. wysokość zasy-

sania, patrz dane techniczne).

 Wypełnić wodą wąż ssący KÄRCHER z

zaworem zwrotnym, przykręcić do przy-

łącza wody i zawiesić na zbiorniku

wody deszczowej.

 Odłączyć wąż wysokociśnieniowy od

przyłącza wysokociśnieniowego urzą-

dzenia.

 Włączyć urządzenie „I/ON“ i zaczekać

(maks. 2 minuty), aż z przyłącza wyso-

kociśnieniowego zacznie wydobywać

się woda bez bąbelków.

 Wyłączyć urządzenie „0/OFF”.

Uwaga

Praca na sucho trwająca przez ponad 2 mi-

nuty prowadzi do uszkodzenia pompy wy-

sokociśnieniowej. Jeżeli urządzenie nie

wytworzy ciśnienia w ciągu 2 minut, należy

je wyłączyć i postąpić zgodnie ze wskazów-

kami z rozdziału „Usuwanie usterek“.

 Rysunek

Mocno założyć wąż wysokociśnieniowy

na szybkozłącze przy urządzeniu; za-

skoczy w słyszalny sposób.

Wskazówka: Zwrócić uwagę na właści-

we ustawienie złączki przyłączeniowej.

Sprawdzić bezpieczeństwo połączenia

przez pociągnięcie węża wysokociśnie-

niowego.

 Rysunek

Włożyć lancę w pistolet natryskowy i

zablokować, obracając o 90°.

 Całkowicie otworzyć kran.

 Włożyć wtyczkę sieciową do gniazdka.

 Włączyć urządzenie „I/ON”.

 Niebezpieczeństwo

Poprzez strumień wody wytryskujący z dy-

szy wysokociśnieniowej na pistolet oddzia-

łuje siła odrzutu. Należy zapewnić sobie

bezpieczne ustawienie i mocno trzymać pi-

stolet natryskowy i lancę.

Uwaga

Przed rozpoczęciem czyszczenia należy

się upewnić, że myjka wysokociśnieniowa

znajduje się na równej powierzchni. W trak-

cie czyszczenia używać okularów ochron-

nych i odzieży ochronnej.

 Odblokować dźwignię pistoletu natry-

skowego.

 Pociągnąć za dźwignię, urządzenie się

włącza.

Wskazówka: Gdy zwalnia się dźwignię,

urządzenie znowu się odłącza. Nadciśnie-

nie pozostaje w systemie.

Do najczęstszych zadań czyszczenia. Ciś-

nieni robocze można regulować stopniowo w

zakresie od „Min“ do „Max“.

 Zwolnić dźwignię pistoletu natryskowego.

 Obrócić lancę do żądanego położenia.

Wskazówka: Nadaje się do pracy przy uży-

ciu środka czyszczącego; w tym celu prze-

kręcić lancę do pozycji „Mix“.

Do przywartych zanieczyszczeń, trudnych

do usunięcia.

Dopływ wody z instalacji wodnej

Zasysanie wody z otwartych zbiorników

Uruchamianie

Działanie

Lanca z regulacją ciśnienia (Vario

Power)

Lanca z frezem do zanieczyszczeń

155PL

– 8

Uwaga

Nie czyścić opon samochodowych, lakieru

ani wrażliwych powierzchni, jak drewno, za

pomocą frezu do zanieczyszczeń; niebez-

pieczeństwo uszkodzenia.

– Nie nadaje się do pracy ze środkami

czyszczącymi.

– Wskazówka: Nadaje się do pracy przy

użyciu środków czyszczących

Ustawić dozownik na żądaną ilość za-

sysanego środka czyszczącego.

Obrotowa szczotka do mycia nadaje się

szczególnie do czyszczenia samochodów.

Uwaga

Szczotka myjąca musi przy pracy być wol-

na do kurzu i innych cząsteczek; niebezpie-

czeństwo uszkodzenia lakieru.

– Wskazówka: Nadaje się do pracy przy

użyciu środków czyszczących

Ustawić dozownik na żądaną ilość za-

sysanego środka czyszczącego.

Delta Racer łączy w sobie szczotkę myjącą

z obrotowym strumieniem wysokociśnie-

niowym. Nadaje się on dlatego szczególnie

do czyszczenia samochodów i mocno za-

nieczyszczonych powierzchni.

 Niebezpieczeństwo

Podczas pracy nie wolno się-

gać ręką pod krawędź urządze-

nia Delta-Racer!

Do każdego czyszczenia należy używać

wyłączenie środków czyszczących i pielęg-

nacyjnych firmy KÄRCHER, ponieważ zo-

stały one przeznaczone specjalnie do

użytku z Państwa urządzeniem. Używanie

innych środków czyszczących i pielęgna-

cyjnych może prowadzić do szybszego zu-

życia i wygaśnięcia uprawnień związanych

z roszczeniami gwarancyjnymi. Dalsze in-

formacje dostępne są w handlu branżowym

albo bezpośrednio w firmie KÄRCHER.

 Rysunek

Z obudowy wyciągnąć wąż ssący na

środek czyszczący na odpowiednią dłu-

gość.

Zawiesić wąż ssący środka czyszczą-

cego w zbiorniku ze środkiem czysz-

czącym.

 Zastosować lancę z regulacją ciśnienia

(Vario Power).

 Obrócić lancę do położenia „Mix“.

Wskazówka: W ten sposób miesza się

przy pracy roztwór środka czyszczące-

go ze strumieniem wody.

Wskazówka: W razie potrzeby do pracy z

użyciem środków czyszczących można też

użyć szczotek myjących.

 Cienko spryskać suchą powierzchnię

środkiem czyszczącym i pozostawić na

pewien czas (ale nie do wyschnięcia).

 Spłukać rozpuszczony brud strumie-

niem wysokociśnieniowym.

 Zwolnić dźwignię pistoletu natryskowego.

 Zablokować dźwignię pistoletu natry-

skowego.

 W przypadku dłuższych przerw w pracy

(ponad 5 minut) dodatkowo wyłączać

urządzenie „0/OFF“.

Uwaga

Wąż wysokociśnieniowy oddzielić od ręcz-

nego pistoletu natryskowego albo urządze-

nia tylko wtedy, gdy w systemie nie ma

ciśnienia.

 Po pracy ze środkiem czyszczącym, za-

wiesić wąż ssący w zbiorniku z czystą

wodą, włączyć urządzenie na ok. 1 min.

bez zamontowanej lancy i przepłukać.

 Zwolnić dźwignię pistoletu natryskowego.

 Wyłączyć urządzenie „0/OFF”.

 Zakręcić kran.

 Oddzielić urządzenie od dopływu wody.

Ostrożnie: Przy oddzielaniu węża do-

pływowego lub wysokociśnieniowego,

po pracy może z przyłączy wydostawać

się ciepła woda.

Szczotka do mycia

Obrotowa szczotka do mycia

Delta-Racer D150

Praca ze środkiem czyszczącym

Zalecana metoda czyszczenia

Przerwanie pracy

Zakończenie pracy

156 PL

– 9

 Nacisnąć dźwignię pistoletu natrysko-

wego, aby całkowicie usunąć ciśnienie

z systemu.

 Zablokować dźwignię pistoletu natry-

skowego.

 Wyciągnąć wtyczkę z gniazda zasilają-

cego.

Uwaga

W celu uniknięcia wypadków wzgl. zranień

przy transporcie należy zwrócić uwagę na

ciężar urządzenia (patrz dane techniczne).

 Podnieść urządzenie i nosić przy użyciu

uchwytu nośnego.

 Pociągnąć urządzenie za uchwyt trans-

portowy

 Zabezpieczyć urządzenie przed prze-

sunięciem i przewróceniem się.

Uwaga

W celu uniknięcia wypadków wzgl. zranień,

przy wyborze przechowywania należy

zwrócić uwagę na ciężar urządzenia (patrz

dane techniczne).

 Pozostawić urządzenie na równej po-

wierzchni.

 Nacisnąć przycisk oddzielający pistole-

tu natryskowego i oddzielić wąż wyso-

kociśnieniowy od pistoletu

natryskowego.

 Nacisnąć obudowę szybkozłącza węża

wysokociśnieniowego w kierunku

strzałki i wyjąć wąż wysokociśnieniowy.

 Umieścić przewód zasilający, wąż wy-

sokociśnieniowy i wyposażenie przy

urządzeniu.

Przed dłuższym okresem przechowywania, np.

w zimie należy zwrócić uwagę na wskazówki w

rozdziale „Ochrona przeciwmrozowa.

Uwaga

Urządzenie i akcesoria chronić przed mro-

zem.

Urządzenie i akcesoria zostaną zniszczone

przez mróz, jeżeli nie zostaną w pełni

opróżnione z wody. W celu uniknięcia

szkód:

 Całkowicie opróżnić urządzenie z wo-

dy: Włączyć urządzenie bez podłączo-

nego węża wysokociśnieniowego i bez

podłączonego dopływu wody (maks. 1

min.) i zaczekać, aż z przyłącza wyso-

kociśnieniowego już nie będzie się wy-

dobywać woda. Wyłączyć urządzenie.

 Przechowywać urządzenie z wszystki-

mi akcesoriami w ogrzewanym po-

mieszczeniu.

 Niebezpieczeństwo

Przed przystąpieniem do wszelkich prac

pielęgnacyjnych i konserwacyjnych urzą-

dzenie wyłączyć i wyjąć wtyczkę z gniazd-

ka sieciowego.

Przed dłuższym okresem przechowywania,

np. w zimie:

 Zdjąć filtr z węża ssącego środka

czyszczącego i oczyścić go pod bieżą-

cą wodą.

 Wyciągnąć szczypcami płaskimi sito z

przyłącza wody i oczyścić je pod bieżą-

cą wodą.

Urządzenie nie wymaga konserwacji.

Stosować wyłącznie oryginalne części za-

mienne firmy KÄRCHER. Lista części za-

miennych znajduje się na końcu niniejszej

instrukcji obsługi.

Transport

Transport ręczny

Transport w pojazdach

Przechowywanie

Przechowywanie urządzenia

Ochrona przeciwmrozowa

Czyszczenie i konserwacja

Konserwacja

Części zamienne

157PL

– 10

Mniejsze usterki można usunąć samodziel-

nie, korzystając z poniższych wskazówek.

W razie wątpliwości prosimy zwrócić się do

autoryzowanego serwisu.

 Niebezpieczeństwo

Przed przystąpieniem do wszelkich prac

pielęgnacyjnych i konserwacyjnych urzą-

dzenie wyłączyć i wyjąć wtyczkę z gniazd-

ka sieciowego.

Do wszelkich napraw i prac na podzespo-

łach elektrycznych uprawniony jest jedynie

autoryzowany serwis.

 Pociągnąć za dźwignię pistoletu natry-

skowego, urządzenie się włącza.

 Sprawdzić, czy napięcie sieciowe poda-

ne na tabliczce znamionowej odpowia-

da napięciu źródła prądu.

 Skontrolować przewód zasilający pod

kątem uszkodzeń.

 Sprawdzić ustawienie lancy.

 Odpowietrzyć urządzenie: Włączyć

urządzenie bez podłączonego węża

wysokociśnieniowego i zaczekać

(maks. 2 minuty), aż z przyłącza wyso-

kociśnieniowego zacznie wydobywać

się woda bez bąbelków. Wyłączyć urzą-

dzenie i ponownie podłączyć wąż wyso-

kociśnieniowy.

 Sprawdzić dopływ wody.

 Wyciągnąć szczypcami płaskimi sito z

przyłącza wody i oczyścić je pod bieżą-

cą wodą.

Przyczyna: Spadek napięcia z powodu sła-

bej sieci elektrycznej albo używania kabla

przedłużeniowego.

 Przy włączaniu najpierw pociągnąć za

dźwignię pistoletu natryskowego, po-

tem ustawić wyłącznik urządzenia na „I/

ON“.

 Czyszczenie dyszy wysokociśnienio-

wej: Usunąć zanieczyszczenia z otworu

dyszy za pomocą igły i wypłukać wodą

od przodu.

 Sprawdzić ilość dopływającej wody.

 Niewielka nieszczelność urządzenia

wynika z jej konstrukcji. W przypadku

większej nieszczelności zlecić naprawę

w autoryzowanym serwisie.

 Zastosować lancę z regulacją ciśnienia

(Vario Power).

Obrócić lancę do położenia „Mix“.

 Oczyścić filtr przy wężu ssącym środka

czyszczącego.

 Sprawdzić wąż ssący środka czyszczą-

cego czy nie ma załamań.

Usuwanie usterek

Urządzenie nie działa

Urządzenie nie wytwarza ciśnienia

Urządzenie się nie uruchamia, silnik

warczy

Silne wahania ciśnienia

Nieszczelne urządzenie

Środek czyszczący nie jest zasysany

158 PL

– 11

Zmiany techniczne zastrzeżone!

Niniejszym oświadczamy, że określone po-

niżej urządzenie odpowiada pod względem

koncepcji, konstrukcji oraz wprowadzonej

przez nas do handlu wersji obowiązującym

wymogom dyrektyw UE dotyczącym wy-

magań w zakresie bezpieczeństwa i zdro-

wia. Wszelkie nie uzgodnione z nami

modyfikacje urządzenia powodują utratę

ważności tego oświadczenia.

Z upoważnienia zarządu przedsiębiorstwa.

Pełnomocnik dokumentacji:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

tel.: +49 7195 14-0

faks: +49 7195 14-2212

Winnenden, 2012/01/01

Dane techniczne

K 3.500

K 4.500

K 5.500

Podłączenie do sieci

Napięcie 230

1~50

Pobór mocy 1,8 1,9 2,1 kW

Stopień zabezpieczenia IP X5

Klasa ochronności I

Bezpiecznik sieciowy

(zwłoczny)

10 A

Przyłącze wody

Ciśnienie dopływowe

(maks.)

0,8 MPa

Temperatura doprowa-

dzenia (maks.)

40 °C

Ilość doprowadzenia (min.) 10 l/min

Maks. wysokość ssania 0,5 m

Parametry robocze

Ciśnienie robocze 11 12 12,5 MPa

Maks. dopuszczalne

ciśnienie

12 13 14 MPa

Ilość pobieranej wody 6,3 6,7 7,5 l/min

Ilość pobieranego środ-

ka czyszczącego

0,3 l/min

Siła odrzutu pistoletu

natryskowego

15 N

Wymiary i ciężar

Długość 876 mm

Szerokość 325 mm

Wysokość 285 mm

Ciężar, urządzenie goto-

we do pracy wraz z ak-

cesoriami

12,0 12,5 13,0 kg

Wartości określone zgodnie z EN 60335-2-79

Drgania przenoszone

przez kończyny górne

Niepewność pomiaru K

< 2,5

0,3

m/s

Poziom ciśnienie aku-

stycznego L

Niepewność pomiaru K

dB(A)

Poziom mocy akustycz-

nej L

+ Niepewność

pomiaru K

89 89 89 dB(A)

Deklaracja zgodności UE

Produkt: Myjka wysokociśnieniowa

Typ: 1.180-xxx / 1.181-xxx

Obowiązujące dyrektywy WE

2006/42/WE (+2009/127/WE)

2004/108/WE

2000/14/WE

Zastosowane normy zharmonizowane

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Zastosowana metoda oceny zgodności

2000/14/WE: Załącznik V

Poziom mocy akustycznej dB(A)

K 3.500 K 4.500 K 5.500

Zmierzony: 87 87 87

Gwarantowany: 89 89 89

CEO

Head of Approbation

159PL

– 3

Mult stimate client,

Înainte de prima utilizare a apa-

ratului dvs. citiţi acest instrucţi-

uni original, respectaţi instrucţiunile

cuprinse în acesta şi păstraţi-l pentru între-

buinţarea ulterioară sau pentru următorii

posesori.

Utilizaţi acest aparat de curăţat sub presiu-

ne exclusiv pentru gospodăria particulară:

– la curăţarea maşinilor, vehiculelor, utila-

jelor, faţadelor, teraselor, aparatelor de

grădinărit, etc. cu jet de apă sub presiu-

ne (în caz de nevoie se poate adăuga şi

detergent).

– cu accesoriile, piesele de schimb şi de-

tergenţii aprobaţi de KÄRCHER. Res-

pectaţi instrucţiunile de utilizare ale

detergenţilor.

Nu îndreptaţi jetul de înaltă

presiune spre persoane, ani-

male, echipamente electrice

active sau asupra aparatului

însuşi. Feriţi aparatul de în-

gheţ.

 Pericol

Pericol iminet, care duce la vătămări corpo-

rale grave sau moarte.

몇 Avertisment

Posibilă situaţie periculoasă, care ar putea

duce la vătămări corporale grave sau moarte.

Atenţie

Posibilă situaţie periculoasă, care ar putea

duce la vătămări corporale uşoare sau pa-

gube materiale.

Materialele de ambalare sunt recicla-

bile. Ambalajele nu trebuie aruncate

în gunoiul menajer, ci trebuie duse la un

centru de colectare şi revalorificare a deşe-

urilor.

Aparatele vechi conţin materiale reci-

clabile valoroase, care pot fi supuse

unui proces de revalorificare. Din

acest motiv, vă rugăm să apelaţi la centrele

de colectare abilitate pentru eliminarea

aparatelor vechi.

Observaţii referitoare la materialele con-

ţinute (REACH)

Informaţii actuale referitoare la materialele

conţinute puteţi găsi la adresa:

www.kaercher.com/REACH

În fiecare ţară sunt valabile condiţiile de ga-

ranţie publicate de distribuitorul nostru din

ţara respectivă. Eventuale defecţiuni ale

acestui aparat, care survin în perioada de

garanţie şi care sunt rezultatul unor defecte

de fabricaţie sau de material, vor fi remedi-

ate gratuit. Pentru a putea beneficia de ga-

ranţie, prezentaţi-vă cu chitanţa de

cumpărare la magazin sau la cea mai apro-

piată unitate de service autorizată.

(Pentru adresă vedeţi pagina din spate)

Cuprins

Observaţii generale. . . . . . . . . . . RO 3

Măsuri de siguranţă . . . . . . . . . . RO 4

Utilizarea . . . . . . . . . . . . . . . . . . . RO 5

Transport. . . . . . . . . . . . . . . . . . . RO 9

Depozitarea. . . . . . . . . . . . . . . . . RO 9

Îngrijirea şi întreţinerea . . . . . . . . RO 9

Remedierea defecţiunilor . . . . . . RO 10

Date tehnice . . . . . . . . . . . . . . . . RO 11

Declaraţie de conformitate CE . . RO 11

Observaţii generale

Domeniul de utilizare

Simboluri pe aparat

Simboluri din manualul de utilizare

Protecţia mediului înconjurător

Garanţie

160 RO

– 4

 Pericol

 Nu apucaţi niciodată fişa de alimentare

şi priza având mâinile ude.

 Nu puneţi aparatul în funcţiune dacă

este deteriorat cablul de alimentare de

la reţea sau elemente importante ale

aparatului, precum de ex. furtunul de

presiune, pistolul de pulverizare sau

dispozitivele de siguranţă.

 Înainte de fiecare utilizare verificaţi ca-

blul de reţea şi ştecherul, să nu aibă de-

fecţiuni. Cablul de reţea deteriorat

trebuie înlocuit neîntârziat într-un atelier

electric / service pentru clienţi autorizat.

 Verificaţi furtunurile de presiune înainte

de fiecare utilizare. Înlocuiţi-le neîntârzi-

at pe cele care prezintă defecţiuni.

 Este interzisă funcţionarea în zone cu

pericol de explozie.

 La utilizarea aparatului în zone pericu-

loase (de ex. recipiente de combustibil)

se vor respecta instrucţiunile de securi-

tate corespunzătoare.

 Jeturile sub presiune pot fi periculoase

în cazul utilizării neconforme. Jetul nu

trebuie îndreptat spre persoane, anima-

le, echipamente electrice active sau

asupra aparatului însuşi.

 Nu îndreptaţi jetul de presiune spre dvs.

înşivă sau spre altcineva, pentru a cură-

ţa îmbrăcămintea sau încă

lţămintea.

 Nu stropiţi obiecte ce conţin materiale

periculoase (de ex. azbest).

 Cauciucurile vehiculelor/ventilele lor

pot fi deteriorate de jetul sub presiune şi

se pot fisura. Primul semn este o deco-

lorare a cauciucului. Anvelopele/supa-

pele anvelopelor deteriorate pun în

pericol viaţa persoanelor. La curăţare

păstraţi o distanţă minimă de cel puţin

30 cm !

 Pericol de explozie!

Nu pulverizaţi lichide inflamabile.

Nu se vor aspira niciodată lichide conţi-

nând solvenţi, dizolvanţi sau acizi nedi-

luaţi! În această categorie intră de ex.

benzina, diluantul pentru vopsea, uleiul.

Ceaţa formată la stropire este inflama-

bilă, explozivă şi toxică. Nu folosiţi ace-

tonă, acizi nediluaţi şi dizolvanţi, căci

atacă materialele folosite la aparat.

몇 Avertisment

 Ştecherul şi cuplajul unui prelungitor

trebuie să fie etanşe la apă şi nu au voie

să se afle în apă.

 Cablurile prelungitoare nepotrivite pot fi

periculoase. Pentru aer liber se vor uti-

liza numai prelungitoare admise şi mar-

cate corespunzător, cu secţiune

suficientă:

1 - 10 m: 1,5 mm

; 10 - 30 m: 2,5 mm

 Prelungitorul se va derula întotdeauna

complet de pe tambur.

 Furtunurile de presiune, armăturile şi

cuplajele sunt importante pentru securi-

tatea aparatului. Utilizaţi furtunuri de

presiune, armături şi cuplaje numai de

tipul celor recomandate de producător.

 Acest aparat nu este destinat pentru a fi

utilizat de către persoane cu capacităţi

psihice, senzoriale sau mintale limitate.

Nu este permisă utilizarea aparatului de

către copii sau persoane neinstruite.

Nu lăsaţi copii nesupravegheaţi, pentru

a vă asigura, că nu se joacă cu apara-

tul.

 Ţineţi foliile de ambalaj departe de co-

pii, pentru a evita pericolul de sufocare!

 Acest aparat a fost proiectat pentru uti-

lizarea împreună cu detergenţi livraţi

sau recomandaţi de producător. Utiliza-

rea altor detergenţi sau a chimicalelor

poate prejudicia aparatul.

 Beneficiarul are obligaţia de a utiliza

aparatul conform prevederilor. El trebu-

ie să ţină cont de împrejurările de la faţa

locului şi, în timpul lucrului, să fie atent

la persoanele din preajmă.

 Nu folosiţi aparatul când în raza de ac-

ţiune a acestuia se afl

ă alte persoane,

decât dacă acestea poartă echipament

de protecţie.

 Se vor purta îmbrăcăminte adecvată

precum şi ochelari de protecţie împotri-

va stropilor de apă şi murdăriei.

Măsuri de siguranţă

161RO

– 5

Atenţie

 În cazul unor perioade mai lungi de re-

paus opriţi aparatul de la comutatorul

principal / aparatului sau scoateţi apa-

ratul din priză.

 Nu puneţi aparatul în funcţiune sub

temperaturi de 0 °C.

 La curăţarea suprafeţelor lăcuite, trebuie

respectată o distanţă minimă de 30 cm,

pentru a evita deteriorarea acestora.

 Aparatul nu va fi lăsat să funcţioneze

nesupravegheat.

 Atenţie la cablul de conectare sau la

prelungitor, trebuie să fie în bună stare,

nu îndoite, crăpate sau uzate, etc. Ca-

blurile de reţea se vor proteja contra

căldurii excesive, uleiurilor, muchiilor

ascuţite.

 Toate piesele din zona de lucru, şi care

sunt străbătute de curentul electric tre-

buie protejate de jetul de apă.

 Conectarea aparatului este permisă nu-

mai la o conexiune electrică realizată

conform IEC 60364, de către un electri-

cian de specialitate.

 Aparatul se conectează numai la curent

alternativ. Tensiunea trebuie să cores-

pund

ă celei de pe plăcuţa aparatului.

 Din motive de securitate se recomandă

folosirea aparatului cu un comutator de

protecţie la curenţi reziduali (max 30 mA).

 Curăţiri la care se obţine apă reziduală cu

un conţinut de ulei de maşină, de exem-

plu spălarea motoarelor şi şasiurilor tre-

buie să fie făcute numai în locuri special

amenăjate cu dispozitive de sepărare şi

de înlăturare uleiului de maşină.

Atenţie

Dispozitivele de siguranţă servesc pentru

protecţia utilizatorului şi nu este permisă

modificarea sau scoaterea din funcţiune a

acestora.

Comutatorul aparatului împiedică pornirea

accidentală a aparatului.

Zăvorul blochează maneta pistolului de

pulverizat şi împiedică pornirea accidentală

a aparatului.

Supapa de preaplin previne depăşirea pre-

siunii de lucru admise.

Dacă mânerul pistolului manual de stropit

este eliberat, întrerup

ătorul manometric de-

cuplează pompa, iar jetul sub presiune se

opreşte. Dacă se trage de mâner, pompa

porneşte din nou.

Atenţie

Înainte de toate activităţile cu sau pe aparat

asiguraţi stabilitatea acestuia pentru a evita

accidentele şi deteriorările.

– Aparatul se află în poziţie stabilă, când

este amplasată pe o suprafaţă plană.

Pachetul de livrare a aparatului dvs. este

ilustrat pe ambalaj. La despachetare, verifi-

caţi dacă conţinutul pachetului este com-

plet.

Informaţi imediat distribuitorul dumnea-

voastră dacă lipsesc părţi componente sau

dacă intervin defecţiuni la transport.

Dispozitive de siguranţă

Întrerupătorul principal

Zăvor pistol de pulverizat

Supapă de preaplin cu întrerupător

manometric

Condiţiile pentru siguranţa

stabilităţii

Utilizarea

Articolele livrate

162 RO

– 6

În acest manual de utilizare este descris

modelul de bază al aparatului de curăţat

sub presiune ilustrat pe coperta din faţă.

În acest manual este descrisă dotarea ma-

ximă. În funcţie de model pachetele de li-

vrare pot diferi (vezi ambalajul).

Pentru imagini vezi pag. 2

1 Piesă de cuplare pentru conexiunea de

apă

2 Furtun de înaltă presiune

3 Cuplaj rapid pentru furtunul de înaltă

presiune

4 Racord de apă cu sită inclusă

5 Comutatorul aparatului „0/OFF“ / „I/ON“

6 Mâner pentru transport

7 Furtun de aspiraţie pentru detergent

8 Cârlig de depozitare pentru furtun de în-

altă presiune şi cablu de alimentare

9 Cablu de reţea cu ştecher

10 Spaţiu de depozitare pentru accesorii

11 Roţi

12 Pistol de pulverizare

13 Zăvor pistol de pulverizat

14 Buton de detaşare a furtunului de înaltă

presiune de pistolul de pulverizat

15 Lance cu reglaj de presiune (Vario

Power)

16 Lance cu freză pentru murdărie

17 Perie pentru spălat

18 Perie rotativă pentru spălat

19 Delta-Racer D150

Accesoriile speciale extind sfera de utiliza-

re a aparatului dvs. Informaţii detaliate ob-

ţineţi de la distribuitorul dvs. KÄRCHER.

Înainte de punerea în funcţiune montaţi pie-

sele nefixate, livrate împreună cu aparatul.

 Figura

Introduceţ

i roţile în locaşurile lor şi fi-

xaţi-le cu dopurile anexate, ţinând cont

de poziţia acestora.

Pentru acesta aveţi nevoie de cele două

şuruburi anexate şi o şurubelniţă pentru şu-

ruburi cu filet dublu încrucişat PH 2.

 Figura

Introduceţi mânerul de transport în su-

port şi prindeţi-l cu 2 şuruburi.

 Figura

Atârnaţi plasa pentru accesorii pe cârli-

gul ilustrat pe figură.

 Figura

Împingeţi furtunul de presiune în pistolul

de pulverizare, până când se aude că

acesta intră în locaş.

Observaţie: Atenţie la poziţia corectă a

niplului de conectare.

Verificaţi trăgând de furtunul de înaltă presi-

une, dacă îmbinarea s-a făcut corect.

몇 Avertisment

Conform normelor în vigoare, apa-

ratul nu trebuie exploatat niciodată

fără un separator de sistem la re-

ţeaua de apă potabilă. Se va utili-

za un separator de sistem adecvat, de la

firma KÄRCHER, sau un separator de sis-

tem alternativ, conform EN 12729 tip

BA.Apa, care curge printr-un separator de

sistem este clasificată ca fiind nepotabilă.

Atenţie

Racordaţi separatorul de sistem întotdeau-

na la sursa de alimentare cu apă şi nicioda-

tă direct la aparat!

Observaţie:Impurităţile din apă pot afecta

pompa de înaltă presiune şi accesoriile.

Pentru protecţia acestora vă recomandăm

filtrul de apă KÄRCHER (accesoriu special,

nr. de comandă 4.730-059).

Descrierea aparatului

Accesorii opţionale

Înainte de punerea în funcţiune

Montarea roţilor

Montarea mânerului de transport

Montarea plasei pentru accesorii

Conectarea furtunului de înaltă

presiune la pistolul manual de stropit

Alimentarea cu apă

163RO

– 7

Respectaţi prevederile companiei de furni-

zare a apei.

Pentru valorile de racordare se vor consulta

datele tehnice/plăcuţa de tip.

 Se utilizează un furtun cu inserţie textilă

(nu este inclus în livrare) cu un cuplaj

obişnuit: (Diametru minim 1/2 ţoli sau

13 mm; lungime min. 7,5 m).

 Figura

Se înşurubează piesa de cuplare de la

racordul de apă al aparatului, livrată

odată cu furnitura.

Se montează furtunul de apă la piesa

de cuplare a aparatului şi se racordea-

ză la sursa de alimentare cu apă.

Acest aparat de curăţare sub presiune poa-

te fi folosit cu furtunul de absorbţie KÄR-

CHER cu supapă de refulare (accesoriu

special, nr. de comandă 4.440-238) şi este

adecvat pentru aspirarea apei de la supra-

faţă, de ex. din rezervoare cu apă de ploaie

sau din iazuri (înălţimea maximă de aspira-

re vezi Datele tehnice).

 Umpleţi furtunul de aspiraţie KÄRCHER

cu supapă de refulare cu apă, înşuru-

baţi-l la racordul de apă şi introduceţi-l

în rezervorul cu apă

de ploaie.

 Deconectaţi furtunul de înaltă presiune

de la racordul de înaltă presiune al apa-

ratului.

 Porniţi aparatul „I/ON“ şi lăsaţi-l să func-

ţioneze (max. 2 min.), până ce apa iese

pe ieşirea de înaltă presiune fără a con-

ţine bule de aer.

 Opriţi aparatul „0/OFF“.

Atenţie

Funcţionarea uscată timp de mai mult de 2

minute poate ducă la deteriorarea pompei

de înaltă presiune. În cazul în care aparatul

nu mai generează presiune timp de 2 minu-

te, opriţi aparatul şi procedaţi conform in-

strucţiunilor din capitolul "Remedierea

defecţiunilor".

 Figura

Introduceţi furtunul de înaltă presiune în

cuplajul rapid de la aparat, până când

se aude că acesta intră în locaş

Observaţie: Atenţie la poziţia corectă a

niplului de conectare.

Verificaţi trăgând de furtunul de înaltă

presiune, dacă îmbinarea s-a făcut co-

rect.

 Figura

Montaţi lancea la pistolul de pulverizare

manual şi fixaţi-o prin rotire la dreapta 90°.

 Deschideţi robinetul de apă în totalitate.

 Introduceţi ştecherul în priză.

 Porniţi aparatul „I/ON“.

 Pericol

Datorită jetului de apă care iese din pistol

prin duza de înaltă presiune, la pistol apare

o forţă de recul. Asiguraţi-vă o poziţie fermă

şi strângeţi bine pistolul şi lancea.

Atenţie

Înainte de începerea lucrărilor de curăţare

asiguraţi-vă, că aparatul de curăţat sub

presiune este amplasat într-o poziţie stabi-

lă pe o suprafaţă plană În timpul lucrărilor

de curăţare purtaţi ochelari şi haine de pro-

tecţie.

 Deblocaţi maneta pistolului de stropit.

 Trageţi maneta, aparatul porneşte.

Observaţie: Dacă eliberaţi maneta, apara-

tul se opreşte din nou. Presiunea înaltă ră-

mâne acumulată în sistem.

Pentru lucrările de curăţare uzuale. Presiu-

nea de lucru poate fi reglată fără trepte în-

tre „Min” şi „Max”.

 Eliberaţi maneta pistolului.

 Rotiţi lancea în poziţia dorită.

Indicaţie: Este adecvat pentru funcţionare

cu soluţie de curăţat, pentru acesta rotiţi

lancea în poziţie "Mix".

Alimentarea cu apă din conducta de apă

Aspirarea apei din rezervoare deschise

Punerea în funcţiune

Funcţionarea

Lance cu reglaj de presiune (Vario

Power)

164 RO

– 8

Pentru murdărie persistentă.

Atenţie

Nu curăţaţi anvelopele, suprafeţele vopsite

sau delicate, cum ar fi lemnul cu freza de

murdărie, deoarece există pericolul deteri-

orării acestora.

– Nu este adecvat pentru funcţionare cu

soluţie de curăţat.

– Indicaţie: Este adecvat pentru funcţio-

nare cu soluţie de curăţat

Reglaţi regulatorul de dozare pe canti-

tatea de aspiraţie dorită.

Peria rotativă este adecvată mai ales pen-

tru curăţarea autovehiculelor.

Atenţie

Peria rotativă trebuie să fie curată şi nu tre-

buie să conţină alte particule, în caz contrar

există pericolul de deteriorare a vopselei.

– Indicaţie: Este adecvat pentru funcţio-

nare cu soluţie de curăţat

Reglaţi regulatorul de dozare pe canti-

tatea de aspiraţie dorită.

Aparatul Delta-Racer include o perie cu un

jet de presiune înaltă rotativă. Astfel este

adecvat în special pentru curăţarea autove-

hiculelor sau a suprafeţelor deosebit de

murdare.

 Pericol

În timpul utilizării nu prindeţi

aparatul Delta-Racer de sub

margine!

Utilizaţi pentru orice operaţiune de curăţare

exclusiv soluţii de curăţat şi de îngrijire

KÄRCHER, deoarece acestea au fost dez-

voltate special pentru curăţare cu aparatul

dvs. Utilizarea altor soluţii de curăţat şi de

îngrijire poate cauza uzura mai rapidă şi

poate atrage după sine anularea garanţiei.

Vă rugăm să cereţi informaţii în magazinele

de specialitate sau direct de la firma KÄR-

CHER.

 Figura

Extrageţi furtunul de aspirare pentru soluţia

de curăţat din carcasă la lungimea dorită.

Introduceţi furtunul de aspirare pentru solu-

ţia de curăţat într-un rezervor cu soluţie de

curăţat.

 Folosiţi lancea cu reglaj de presiune (Vario

Power).

 Rotiţi lancea în poziţia „Min”.

Observaţie: Prin acesta, în timpul func-

ţionării, soluţia de curăţat se amestecă

cu jetul de apă.

Indicaţie: Dacă este nevoie în cazul funcţi-

onării cu soluţie de curăţat puteţi folosi şi

periile rotative.

 Se pulverizează cu economie soluţie de

curăţat pe suprafaţa uscată şi se lasă

să acţioneze (nu să se usuce).

 Mizeria desprinsă se spală cu jetul de

înaltă presiune.

 Eliberaţi maneta pistolului.

 Blocaţi maneta pistolului de stropit.

 În cazul pauzelor mai lungi (peste 5

min) se deconectează aparatul de la în-

trerupător „0/OFF“.

Atenţie

Deconectaţi furtunul de presiune de la pis-

tolul manual de stropit sau de la aparat nu-

mai atunci, când sistemul de află în stare

depresurizată.

 După funcţionarea cu soluţie de curăţat

se introduce furtunul de detergent într-

un rezervor cu apă curată, se conec-

tează aparatul cam 1 minut, cu lancea

demontată, şi se clăteşte.

 Eliberaţi maneta pistolului.

 Opriţi aparatul „0/OFF“.

 Închideţi robinetul de apă.

 Deconectaţi aparatul de la sursa de ali-

mentare cu apă.

Atenţie : În cazul detaşării furtunului de

alimentare sau a celui de presiune înal-

tă, după utilizare poate să curgă apă

caldă din racorduri.

Lance cu freză pentru murdărie

Perie pentru spălat

Perie rotativă pentru spălat

Delta-Racer D150

Funcţionare cu soluţie de curăţat

Metoda de curăţare recomandată

Întreruperea utilizării

Încheierea utilizării

165RO

– 9

 Apăsaţi maneta pistolului pentru a elimina

presiunea încă existentă în sistem.

 Blocaţi maneta pistolului de stropit.

 Scoateţi ştecherul din priză.

Atenţie

Pentru a evita accidentele şi vătămările cor-

porale în timpul transportului ţineţi cont de

greutatea aparatului (vezi datele tehnice).

 Ridicaţi aparatul de la mânerul de trans-

port şi transportaţi-l în acest fel

 Trageţi aparatul de mânerul de trans-

port.

 Asiguraţi aparatul contra alunecării şi

răsturnării.

Atenţie

Pentru a evita accidentele şi vătămările

corporale la alegerea locului de depozitare

ţineţi cont de greutatea aparatului (vezi da-

tele tehnice).

 Amplasaţi aparatul pe o suprafaţă pla-

nă.

 Apăsaţi butonul de separare de pe pis-

tolul manual de pulverizat şi separaţi

furtunul de înaltă presiune de pistolul

manual de pulverizat.

 Apăsaţi carcasa cuplajului rapid pentru

furtunul de înaltă presiune în sensul să-

geţii şi trageţi furtunul de înaltă presiune

în afară.

 Depozitaţi cablul de reţea, furtunul de

înaltă presiune şi accesoriile pe aparat.

În cazul depozitării pe perioade îndelunga-

te, de ex. iarna, ţineţi cont suplimentar de

indicaţiile din capitolul Îngrijire.

Atenţie

Feriţi aparatul de îngheţ.

Aparatul şi accesoriile sunt distruse de în-

gheţ dacă nu sunt golite complet de apă.

Pentru a evita deteriorarea:

 Goliţi în totalitate apa din aparat: Porniţi

aparatul cu furtunul de înaltă presiune

şi racordul la sursa de alimentare cu

apă deconectaţi (max. 1 minut) şi aş-

teptaţi până când nu mai iese apă din

racordul de presiune înaltă

. Opriţi apa-

ratul.

 Aparatul şi toate accesoriile trebuie de-

pozitate într-o încăpere ferită de îngheţ.

 Pericol

Înainte de orice lucrare de îngrijire şi între-

ţinere decuplaţi aparatul şi scoateţi fişa ca-

blului de alimentare din priză.

Înainte de depozitarea pe perioade înde-

lungate, de ex. iarna:

 Se scot filtrele de la furtunul de aspiraţie

detergent şi se curăţă sub jet de apă.

 Se scoate, cu un cleşte, filtrul de la ra-

cordul de apă şi se spală sub jet de apă.

Aparatul nu necesită întreţinere.

Utilizaţi numai piese de schimb KÄRCHER

originale. Lista pieselor de schimb se află la

sfârşitul acestor instrucţiuni de utilizare.

Transport

Transportul manual

Transportul în vehicule

Depozitarea

Depozitarea aparatului

Protecţia împotriva îngheţului

Îngrijirea şi întreţinerea

Îngrijirea

Întreţinere

Piese de schimb

166 RO

– 10

Multe defecţiuni pot fi remediate de către

dvs. apelând la ajutorul următoarei prezen-

tări de ansamblu.

În caz de neclarităţi vă rugăm să vă adre-

saţi serviciului pentru clienţi autorizat.

 Pericol

Înainte de orice lucrare de îngrijire şi între-

ţinere decuplaţi aparatul şi scoateţi fişa ca-

blului de alimentare din priză.

Efectuarea lucrărilor de reparaţii precum şi

a celor la ansamblurile electrice este permi-

să numai service-ului autorizat pentru cli-

enţi.

 Trageţi maneta pistolului manual pentru

pulverizat, aparatul porneşte.

 Verificaţi dacă tensiunea indicată pe

plăcuţa de tip coincide cu tensiunea

sursei de alimentare.

 Verificaţi cablul de alimentare, pentru a

vedea dacă este deteriorat.

 Verificaţi reglajul la lance.

 Evacuarea aerului din aparat: Porniţi

aparatul cu furtunul de înaltă presiune

deconectat şi lăsaţi-l să funcţioneze

(max. 2 min.), până ce apa iese pe ieşi-

rea de înaltă presiune fără a conţine

bule de aer. Opriţi aparatul şi racordaţi

furtunul de înaltă presiune.

 Verificaţi alimentarea cu apă.

 Se scoate, cu un cleşte, filtrul de la ra-

cordul de apă şi se spală sub jet de apă.

Cauza: Cădere de tensiune din cauza reţe-

lei slabe de curent sau în cazul utilizării

unui prelungitor.

 La pornire trageţi mai întâi maneta pis-

tolului de pulverizare şi reglaţi apoi co-

mutatorul pe "I/ON".

 Curăţaţi duza de înaltă presiune: înde-

părtaţi cu un ac murdăria din gaura du-

zei şi apoi clătiţi din faţă cu apă.

 Verificaţi cantitatea de apă de alimenta-

re.

 O mică neetanşeitate a aparatului este

condiţionată de motive tehnice. În caz

de neetanşeitate mare, adresaţi-vă ser-

vice-ului.

 Folosiţi lancea cu reglaj de presiune

(Vario Power).

Rotiţi lancea în poziţia „Min”.

 Curăţaţi filtrul furtunului de aspirare a

soluţiei de curăţat.

 Verificaţi furtunul de aspiraţie pentru so-

luţia de curăţat să nu fie îndoit.

Remedierea defecţiunilor

Aparatul nu funcţionează

Aparatul nu ajunge la presiunea dorită

Aparatul nu porneşte, motorul scoate

zgomot

Oscilaţii puternice de presiune

Aparatul nu este etanş

Soluţia de curăţat nu este aspirată

167RO

– 11

Ne rezervăm dreptul de a efectua modi-

ficări tehnice !

Prin prezenta declarăm că aparatul desem-

nat mai jos corespunde cerinţelor funda-

mentale privind siguranţa în exploatare şi

sănătatea incluse în directivele CE aplica-

bile, datorită conceptului şi a modului de

construcţie pe care se bazează, în varianta

comercializată de noi. În cazul efectuării

unei modificări a aparatului care nu a fost

convenită cu noi, această declaraţie îşi

pierde valabilitatea.

Semnatarii acţionează în numele şi prin îm-

puternicirea conducerii societăţii.

Însărcinat cu elaborarea documentaţiei:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2012/01/01

Date tehnice

K 3.500

K 4.500

K 5.500

Racordul electric

Tensiune 230

1~50

Puterea absorbită 1,8 1,9 2,1 kW

Grad de protecţie IP X5

Clasă de protecţie I

Siguranţă pentru reţea

(temporizată)

10 A

Racordul de apă

Presiunea de circulare

(max.)

0,8 MPa

Temperatura de circu-

lare (max.)

40 °C

Debitul de circulare

(min.)

10 l/min

Înălţimea maximă de

absorbţie

0,5 m

Caracteristicile de performanţă

Presiunea de lucru 11 12 12,5 MPa

Presiunea maximă ad-

misă

12 13 14 MPa

Debit, apă 6,3 6,7 7,5 l/min

Debit, agent de curăţare 0,3 l/min

Reculul pistolului de

pulverizat

15 N

Dimensiuni şi masa

Lungime 876 mm

Lăţime 325 mm

Înălţime 285 mm

Greutate în stare de

funcţionare cu accesorii

12,012,513,0 kg

Valori determinate conform EN 60335-2-79

Valoare vibraţie mână-

braţ

Nesiguranţă K

< 2,5

0,3

m/s

Nivel de zgomot L

Nesiguranţă K

dB(A)

Nivelul puterii energiei

+ nesiguranţă K

89 89 89 dB(A)

Declaraţie de conformitate CE

Produs: Aparat de curăţare sub pre-

siune

Tip: 1.180-xxx / 1.181-xxx

Directive EG respectate:

2006/42/CE (+2009/127/CE)

2004/108/CE

2000/14/CE

Norme armonizate utilizate:

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Procedura de evaluare a conformităţii:

2000/14/CE: Anexa V

Nivel de zgomot dB(A)

K 3.500 K 4.500 K 5.500

măsurat: 87 87 87

garantat: 89 89 89

CEO

Head of Approbation

168 RO

– 3

Vážený zákazník,

Pred prvým použitím vášho za-

riadenia si prečítajte tento pô-

vodný návod na použitie, konajte podľa

neho a uschovajte ho pre neskoršie použi-

tie alebo pre ďalšieho majiteľa zariadenia.

Tento vysokotlakový čistič používajte vý-

hradne na práce v domácnosti:

– na umývanie strojov, vozidiel, stavieb,

náradia, fasád, terás, záhradného nára-

dia atď. spolu s vysokotlakovým prú-

dom vody (v prípade potreby s pridaním

čistiacich prostriedkov).

– s dielmi príslušenstva, náhradnými diel-

mi a čistiacimi prostriedkami schválený-

mi spoločnosťou KÄRCHER.

Rešpektujte pokyny priložené k čistia-

cim prostriedkom.

Vysokotlakový prúd sa ne-

smie nasmerovať na osoby,

zvieratá, aktívne elektrické za-

riadenia alebo na samotný prí-

stroj. Prístroj chráňte pred

mrazom.

 Nebezpečenstvo

Pri bezprostredne hroziacom nebezpečen-

stve, ktoré spôsobí vážne zranenia alebo

smrť.

몇 Pozor

V prípade nebezpečnej situácie by mohla

viesť k vážnemu zraneniu alebo smrti.

Pozor

V prípade možnej nebezpečnej situácie by

mohla viesť k ľahkým zraneniam alebo vec-

ným škodám.

Obalové materiály sú recyklovateľné.

Obalové materiály láskavo nevyha-

dzujte do komunálneho odpadu, ale odo-

vzdajte ich do zberne druhotných surovín.

Vyradené prístroje obsahujú hodnot-

né recyklovateľné látky, ktoré by sa

mali opät' zužitkovat'. Staré zariade-

nia preto láskavo odovzdajte do vhodnej

zberne odpadových surovín.

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na:

www.kaercher.com/REACH

V každej krajine platia záručné podmienky

našej distribučnej organizácie. Prípadné

poruchy spotrebiča odstránime počas zá-

ručnej lehoty bezplatne, ak sú ich príčinou

chyby materiálu alebo výrobné chyby. Pri

uplatňovaní záruky sa spolu s dokladom o

kúpe zariadenia láskavo obráťte na predaj-

cu alebo na najbližší autorizovaný zákaz-

nícky servis.

(Adresu nájdete na zadnej strane)

Obsah

Všeobecné pokyny . . . . . . . . . . . SK 3

Bezpečnostné pokyny. . . . . . . . . SK 4

Obsluha. . . . . . . . . . . . . . . . . . . . SK 5

Transport. . . . . . . . . . . . . . . . . . . SK 8

Uskladnenie . . . . . . . . . . . . . . . . SK 9

Starostlivosť a údržba . . . . . . . . . SK 9

Pomoc pri poruchách . . . . . . . . . SK 9

Technické údaje . . . . . . . . . . . . . SK 10

Vyhlásenie o zhode s normami EÚSK 11

Všeobecné pokyny

Používanie výrobku v súlade s jeho

určením

Symboly na prístroji

Symboly v návode na obsluhu

Ochrana životného prostredia

Záruka

169SK

– 4

 Nebezpečenstvo

 Nikdy sa nedotýkajte sieťovej zásuvky a

vidlice vlhkými rukami.

 Zariadenie nepoužívajte, ak má poško-

dené prívodné sieťové vedenie alebo

iné dôležité diely, napr. vysokotlakovú

hadicu, striekaciu pištoľ alebo bezpeč-

nostné prvky.

 Pred každým použitím skontrolujte, či

nie je poškodený prívodný kábel alebo

sieťová zástrčka. Poškodený prívodný

kábel dajte bezodkladne vymeniť auto-

rizovanej servisnej službe alebo kvalifi-

kovanému elektrotechnikovi.

 Pred každým použitím skontrolujte, či

vysokotlaková hadica nie je poškodená.

Poškodenú vysokotlakovú hadicu ne-

odkladne vymeňte.

 Používanie v priestoroch so zvýšením

nebezpečenstvom výbuchu je zakázané.

 Pri používaní zariadenia v oblastiach so

zvýšeným nebezpečím (napr. čerpacie

stanice pohonných hmôt) sa musia do-

držiavať príslušné bezpečnostné pred-

pisy.

 Vysokotlakový prúd môže byť pri neod-

bornom použití nebezpečný. Prúd sa

nesmie nasmerovať na osoby, zvieratá,

elektrické zariadenia pod napätím ale-

bo na samotné zariadenie.

 Pri čistení odevu alebo obuvi nesmie

byť vysokotlakový prúd nasmerovaný

na iných ani na seba.

 Neostrekujte žiadne predmety obsahu-

júce látky škodlivé pre zdravie (napr.

azbest).

 Pneumatiky automobilu a ventily

pneumatík môže vysokotlakový prúd

poškodiť a môžu prasknúť. Prvým príz-

nakom poškodenia je zmena sfarbenia

pneumatiky. Poškodené pneumatiky

automobilu a ventily sú životne nebez-

pečné. Pri čistení prúdom vody dodržia-

vajte odstup najmenej 30 cm!

 Nebezpečenstvo výbuchu!

Nestriekajte žiadne horľavé kvapaliny.

Nikdy nevysávajte kvapaliny s obsa-

hom rozpúš

ťadla alebo neriedené kyse-

liny a rozpúšťadlá! Do tejto skupiny

patrí napr. benzín, riedidlo na farby ale-

bo vykurovací olej. Rozprašovaná hmla

je vysoko horľavá, výbušná a jedovatá.

Je zakázané použitie acetónu, neriede-

ných kyselín a rozpúšťadiel, pretože

napadajú materiály použité v zariadení.

몇 Pozor

 Sieťová zástrčka a spojka predlžova-

cieho kábla musia byť vodotesné a ne-

smú ležať vo vode.

 Nevhodné predlžovacie vedenia môžu

byť nebezpečné. Vo vonkajšom pro-

stredí používajte výhradne schválené a

patrične označené predlžovacie káble s

dostatočným prierezom vodiča:

1 - 10 m: 1,5 mm

; 10 - 30 m: 2,5 mm

 Predlžovací kábel vždy odviňte z káblo-

vého bubna celý.

 Vysokotlakové hadice, armatúry a spoj-

ky majú veľký význam z hľadiska bez-

pečnosti zariadenia. Používajte

výhradne vysokotlakové hadice, arma-

túry a spojky odporúčané výrobcom.

 Toto zariadenie nie je určené na to, aby

ho používali osoby s obmedzenými fy-

zickými, zmyslovými alebo duševnými

schopnosťami.

Zariadenie nesmú používať deti ani

osoby neznalé.

Deti by mali byť pod dozorom, aby sa

zaistilo, že sa so zariadením nehrajú.

 Obalové fólie uchovávajte mimo dosa-

hu detí. Vzniká nebezpečenstvo uduse-

nia!

 Toto zariadenie bolo skonštruované na

použitie čistiacich prostriedkov dodáva-

ných alebo odporúčaných výrobcov.

Použitie iných čistiacich prostriedkov

alebo chemikálií môže zhoršiť bezpeč-

nosť zariadenia.

 Používateľ je povinný používať zariade-

nie v súlade s jeho určením. Je povinný

prihliadať na miestne podmienky a pri

práci so zariadením dávať pozor aj na

osoby vo svojom okolí.

Bezpečnostné pokyny

170 SK

– 5

 Zariadenie nepoužívajte, ak sa v blíz-

kosti dosahu nachádzajú iné osoby s

výnimkou osôb, ktoré majú oblečený

ochranný odev.

 Na ochranu pred odstrekujúcou vodou

alebo nečistotami noste vhodný

ochranný odev a ochranné okuliare.

Pozor

 V prípade dlhších prestávok v prevádz-

ke zariadenie vypnite pomocou hlavné-

ho vypínača / vypínača zariadenia

alebo vytiahnite sieťovú zástrčku.

 Zariadenie neprevádzkujte pri teplotách

pod 0 °C.

 Pri čistení lakovaných povrchov dodr-

žiavajte vzdialenosť najmenej 30 cm,

aby ste vylúčili poškodenia.

 Zariadenie sa nesmie nikdy ponechá-

vať bez dozoru, ak je v činnosti.

 Dbajte, aby sa prívodný alebo predlžo-

vací kábel neznehodnotil prejazdom,

roztlačením, aby sa nevytrhol ani inak

nepoškodil. Sieťové káble chráňte pred

vysokými teplotami, olejmi a ostrými

hranami.

 Všetky diely pod napätím v pracovnej zóne

musia byť chránené pred prúdom vody.

 Zariadenie môže byť pripojené iba k

elektrickej prípojke, ktorá bola vyhoto-

vená elektroinštalatérom podľa požia-

daviek normy IEC 60364.

 Zariadenie pripájajte iba na striedavý

prúd. Napätie musí zodpovedať údajom

na typovom štítku zariadenia.

 Z bezpečnostných dôvodov v zásade od-

porúčame, aby sa zariadenie prevádzkova-

lo s pomocou ochranného spínača

poruchového prúdu (max. 30 mA).

 Čistiace práce, pri ktorých vznikajú od-

padové vody s obsahom oleja, napr.

umývanie motora, umývanie podvozku,

sa môžu vykonávať výhradne na umý-

vacích miestach s odlučovačom oleja.

Pozor

Bezpečnostné prvky slúžia na ochranu po-

užívateľa pred poranením a nesmú byť

zmenené ani vyradené z činnosti.

Vypínač zariadenia zabraňuje nezávislej

prevádzke zariadenia.

Zaistenie zablokujte páku ručnej striekacej

pištole a zabraňuje neúmyselnému spuste-

niu zariadenia.

Prepúšťací ventil zabráni prekročeniu prí-

pustného pracovného tlaku.

Pri uvoľnení páčky ručnej striekacej pištole

sa vypne tlakový spínač čerpadla, ktorý za-

staví vysokotlakový prúd vody. Po potia-

hnutí páčky sa znova zapne čerpadlo.

Pozor

Pred všetkými činnosťami s prístrojom ale-

bo na prístroji vytvorte stabilitu, aby sa za-

bránilo vzniku nehôd alebo poškodení.

– Stabilita prístroja sa zabezpečí tak, že

ho postavíte na rovnú plochu.

Rozsah dodávky vášho zariadenia je zo-

brazený na obale. Pri vybaľovaní skontro-

lujte úplnosť obsahu balenia.

Ak niektoré diely chýbajú, alebo ak zistíte

škody vzniknuté pri preprave, informujte

prosím o tom predajcu.

Tento návod na prevádzku popisuje zá-

kladné modely vysokotlakových čistiacich

zariadení, ktoré sú uvedené na prednej

obálke.

V tomto návode na prevádzku je popísaná

maximálna výbava. Podľa modelu existujú

rozdiely v rozsahu dodávky (pozri obal).

Bezpečnostné prvky

Vypínač prístroja

Zasitenie ručnej striekacej pištole

Prepúšžací ventil s tlakovým spínačom

Predpoklady pre stabilitu

Obsluha

Rozsah dodávky

Popis prístroja

171SK

– 6

Ilustrácie – pozri na strane 2

1 Spojovací diel na pripojenie prívodu

vody

2 Vysokotlaková hadica

3 Rýchlospojka pre vysokotlakovú hadicu

4 Prípojka vody so zabudovaným sitkom

5 Vypínač zariadenia „0/OFF“ / „I/ON“

6 Prenosný držiak

7 Sacia hadica čistiaceho prostriedku

8 Hák na uloženie vysokotlakovej hadice

a kábla elektrickej siete

9 Prípojka siete so sieťovou zástrčkou

10 Uloženie príslušenstva

11 Kolesá

12 Ručná striekacia pištoľ

13 Zaistenie ručnej striekacej pištole

14 Tlačidlo na odpojenie vysokotlakovej

hadice od ručnej striekacej pištole.

15 Tryska s reguláciou tlaku (Vario Power)

16 Prúdnica s frézou na nečistoty

17 Umýacia kefa

18 Rotujúca umývacia kefa

19 Delta-Racer D150

Osobitné príslušenstvo rozširuje možnosti

použitia zariadenia. Bližšie informácie vám

poskytne predajca zariadení značky KÄR-

CHER.

Pred uvedením zariadenia do prevádzky

namontujte dielce voľne priložené k zaria-

deniu.

 Obrázok

Kolieska zatlačte na miesto uloženia a

zaistite priloženou upchávkou. Dajte

pozor na nastavenie uloženia upcháv-

ky.

Potrebné sú 2 dodané skrutky a krížový

skrutkovač PH 2.

 Obrázok

Prepravnú rukoväť zasuňte do vedenia

a zaistite pomocou 2 skrutiek.

 Obrázok

Príslušenstvo zaveste na hák zobraze-

ný na obrázku.

 Obrázok

Vysokotlakovú hadicu zasuňte do ruč-

nej striekacej pištole tak, aby bolo po-

čuť, ako zapadne na svoje miesto.

Upozornenie: Dbajte na správne na-

stavenie prípojky.

Potiahnutím za vysokotlakovú hadicu

skontrolujte bezpečné spojenie.

몇 Pozor

Podľa platných predpisov sa ne-

smie zariadenie prevádzkovať v

sieti pitnej vody bez systémového

oddeľovacieho zariadenia. Je nut-

né použiť systémové oddeľovacie zariade-

nie firmy KÄRCHER alebo alternatívne

podľa EN 12729 typ BA. Voda, ktorá prete-

ká cez systémový odlučovač, nie je pitná.

Pozor

Systémový separátor pripojte vždy k záso-

bovaniu vodou, nikdy nie priamo na prí-

stroj!

Upozornenie: Nečistoty vo vode môžu po-

škodiť vysokotlakové čerpadlo a príslušen-

stvo. Na ochranu sa odporúča použitie

vodného filtra spoločnosti KÄRCHER (špe-

ciálne príslušenstvo, objednávacie číslo

4.730-059).

Rešpektujte platné predpisy vodárenského

podniku.

Pripojovacie parametre sa uvádzajú na ty-

povom štítku a v technických údajoch.

 Používajte vodovodnú hadicu vystuže-

nú tkaninou (nie je súčasťou dodávky)

so spojkou, ktorá sa bežne predáva.

(Priemer minimálne 1/2 palca resp.

13 mm; dĺžka minimálne 7,5 m).

 Obrázok

Dodávaný spojovací diel naskrutkujte

na vodnú prípojku zariadenia.

Hadicu na vodu nasuňte na spojovací

diel zariadenia a pripojte k vodovodné-

mu kohútu.

Špeciálne príslušenstvo

Pred uvedením do prevádzky

Montáž koliesok

Montáž prenosnej rukoväte

Nasadenie príslušenstva

Spojenie vysokotlakovej hadice s

ručnou striekacou pištoľou

Napájanie vodou

Napájanie vodou z vodovodu

172 SK

– 7

Toto vysokotlakové čistiace zariadenie je

spolu so sacou hadicou spoločnosti KÄR-

CHER so spätným ventilom (špeciálne prí-

slušenstvo, objednávacie číslo 4.440-238)

vhodné na odsávanie povrchovej vody na-

pr. z nádrží na dažďovú vodu alebo rybní-

kov (maximálnu nasávaciu výšku nájdete v

technických údajoch).

 Vysávaciu hadicu KÄRCHER so spät-

ným ventilom naplňte vodou, naskrut-

kujte vodovodnú prípojku a zaveste do

nádrže na dažďovú vodu.

 Vysokotlakovú hadicu odpojte od vyso-

kotlakovej prípojky zariadenia.

 Zariadenie zapnite pomocou vypínača

„I/ON“ a počkajte (max. 2 minúty), kým

voda nevystupuje na vysokotlakovej

prípojke bez bubliniek.

 Zariadenie vypnite „0/VYP“.

Pozor

Chod na sucho viac ako 2 minúty spôsobí

poškodenie vysokotlakového čerpadla. Ak

zariadenie do 2 minút nevytvorí tlak, zaria-

denie vypnite a postupujte podľa pokynov

uvedených v kapitole „Pomoc v prípade po-

rúch“.

 Obrázok

Vysokotlakovú hadicu zasuňte pevne

do rýchlospojky na prístroji. Musí poču-

teľne zapadnúť na svoje miesto.

Upozornenie: Dbajte na správne na-

stavenie prípojky.

Potiahnutím za vysokotlakovú hadicu

skontrolujte bezpečné spojenie.

 Obrázok

Na ručnú striekaciu pištoľ nasaďte požado-

vanú trysku a upevnite otočením o 90°.

 Úplne otvorte vodovodný kohút.

 Zasuňte sieťovú zástrčku do zásuvky.

 Zapnite zariadenie „I/ZAP“.

 Nebezpečenstvo

V dôsledku vychádzajúceho prúdu vody

cez vysokotlakovú trysku ručnej striekacej

pištole pôsobí reaktívna sila. Dbajte na

pevný postoj a pevne držte ručnú striekaciu

pištoľ s tryskou.

Pozor

Pred začatím čistenia zabezpečte, aby vy-

sokotlakové čistiace zariadenie bezpečne

stálo na rovnom podklade. Pri čistení pou-

žívajte ochranné okuliare a odev.

 Uvoľnite páku ručnej striekacej pištole.

 Potiahnutím páky sa zariadenie zapne.

Upozornenie: Ak sa páka opäť uvoľní, za-

riadenie sa opäť vypne. Vysoký tlak zostá-

va v systéme zachovaný.

Na najčastejšie čistiace práce. Pracovný

tlak sa dá plynule nastavovať medzi „Min“ a

„Max“.

 Uvoľnite páčku ručnej striekacej pištole.

 Trysku otočte do požadovanej polohy.

Upozornenie: Vhodný pre prácu s čistia-

cim prostriedkom. Trysku pritom otočte do

polohy „Mix“.

Pri silnom znečistení.

Pozor

Automobilové pneumatiky, lak alebo citlivé

plochy, napr. drevo nečistite s frézkou na

blato. Vzniká nebezpečenstvo poškodenia.

– Nie je vhodné na prácu s čistiacim pros-

triedkom.

– Upozornenie: Vhodný na prácu s čis-

tiacim prostriedkom

Dávkovací regulátor nastavte na poža-

dované množstvo nasávania čistiaceho

prostriedku.

Rotujúca umývacia kefa je zvlášť vhodná

na čistenie automobilov.

Pozor

Na umývacej kefe nesmú byť pri práci čias-

točky nečistôt alebo iné čiastočky. Vzniká

nebezpečenstvo poškodenia laku.

Nasávanie vody z otvorených nádrží

Uvedenie do prevádzky

Prevádzka

Tryska s reguláciou tlaku (Vario Power)

Tryska s frézou na nečistoty

Umývacia kefa

Rotujúca umývacia kefa

173SK

– 8

– Upozornenie: Vhodný na prácu s čis-

tiacim prostriedkom

Dávkovací regulátor nastavte na poža-

dované množstvo nasávania čistiaceho

prostriedku.

Prístroj Delta-Racer vyčistí umývaciu kefu

pomocou otáčajúceho sa vysokotlakového

prúdu. Preto je zvlášť vhodný na umývanie

áut alebo silne znečistených plôch.

 Nebezpečenstvo

Počas prevádzky nesiahajte ru-

kou pod okraj Delta-Racer!

Na príslušné čistenie používajte výlučne

čistiaci a ošetrovací prostriedok firmy KÄR-

CHER, keďže tento bol špeciálny vyvinutý

na používanie s vašim prístrojom.Používa-

nie iných čistiacich a ošetrovacích pros-

triedkov môže spôsobiť rýchlejšie

opotrebovanie a zrušenie nároku na záru-

ku. Informujte sa prosím v odbornej predaj-

ni alebo žiadajte informácie priamo u firmy

KÄRCHER.

 Obrázok

Z telesa vytiahnite saciu hadicu na čis-

tiaci prostriedok na požadovanú dĺžku.

Zaveste saciu hadicu čistiaceho pros-

triedku do nádrže s čistiacim prostried-

kom.

 Používajte trysku s reguláciou tlaku

(Vario Power).

 Trysku otočte do polohy „Mix“.

Upozornenie: Tým sa pri prevádzke

primiešava roztok čistiaceho prostried-

ku do prúdu vody.

Upozornenie: V prípade potreby je možné

pri práci s čistiacim prostriedkom používať

aj umývaciu kefu.

 Nastriekajte malé množstvo čistiaceho

prostriedku na suchý povrch a nechajte

pôsobiť (nevysušiť).

 Rozpustenú nečistotu odstráňte prú-

dom vysokého tlaku vody.

 Uvoľnite páčku ručnej striekacej pištole.

 Uzavrite páku ručnej striekacej pištole.

 Pri dlhších prestávkach pri práci (viac

ako 5 minút) vypnite zariadenie vypína-

čom „0/OFF“.

Pozor

Vysokotlakovú hadicu odpojte len od ručnej

striekacej pištole alebo zariadenia, ak nie je

v systéme žiadny tlak.

 Po ukončení práce s čistiacim pros-

triedkom saciu hadicu na čistiaci pros-

triedok zaveste do nádrže s čistou

vodou, zapnite zariadenie pribl. na 1 mi-

nútu s demontovanou tryskou a pre-

pláchnite ho.

 Uvoľnite páčku ručnej striekacej pištole.

 Zariadenie vypnite „0/VYP“.

 Vodovodný kohút uzavrite.

 Zariadenie odpojte od vodovodnej prí-

pojky.

Pozor: Po odpojení prívodnej alebo vy-

sokotlakovej hadice môže po ukončení

prevádzky z prípojok vytekať horúca

voda.

 Zatlačte páku ručnej striekacej pištole a tým

spustíte ešte existujúci tlak v systéme.

 Uzavrite páku ručnej striekacej pištole.

 Vytiahnite sieťovú zástrčku.

Pozor

Aby sa pri preprave zabránilo vzniku nehôd

alebo zranení, zohľadnite hmotnosť prístro-

ja (viď technické údaje).

 Zariadenie zdvihnite a prenášajte za

prenosný držiak.

 Prístroj ťahajte za prepravnú rukoväť.

 Prístroj zaistite proti zošmyknutiu a pre-

vráteniu.

Delta-Racer D150

Práce s čistiacim prostriedkom

Odporúčaný spôsob čistenia

Prerušenie prevádzky

Ukončenie prevádzky

Transport

Ručná preprava

Preprava vo vozidlách

174 SK

– 9

Pozor

Aby sa pri výbere miesta skladovania za-

bránilo vzniku nehôd alebo zranení, zo-

hľadnite hmotnosť prístroja (viď technické

údaje).

 Prístroj postavte na rovnú plochu.

 Stlačte odpojovacie tlačidlo ručnej strie-

kacej pištole a vysokotlakovú hadicu

odpojte od ručnej striekacej pištole.

 Teleso rýchlospojky pre vysokotlakovú

hadicu zatlačte v smere šípky a vyso-

kotlakovú hadicu vytiahnite.

 Uložte sieťový kábel, vysokotlakovú ha-

dicu a príslušenstvo do zariadenia.

Pred dlhším skladovaním, napr. v zime, do-

datočne zohľadnite pokyny uvedené v kapi-

tole Ošetrovanie.

Pozor

Zariadenie a príslušenstvo chráňte pred

mrazom.

Zariadenie a príslušenstvo zničené mra-

zom, ak nie sú úplne zbavené vody. Aby sa

zbránilo vzniku škôd.

 Zo zariadenia vypustite všetku vodu:

Zapnite zariadenie bez pripojenej vyso-

kotlakovej hadice a vodovodnej prípoj-

ky (max. 1 min.) a počkajte, kým už z

vysokotlakovej prípojky nebude vytekať

žiadna voda. Zariadenie vypnite.

 Zariadenie s kompletným príslušen-

stvom uschovajte na mieste chránenom

pred mrazom.

 Nebezpečenstvo

Pred každým ošetrením a údržbou zariade-

nie vypnite a vytiahnite zástrčku.

Pred dlhším skladovaním, napr. v zime:

 Vytiahnite filter zo sacej hadice na čis-

tiaci prostriedok a umyte ho pod tečú-

cou vodou.

 Plochými kliešťami vytiahnite sitko z vo-

dovodnej prípojky a umyte ho pod tečú-

cou vodou.

Zariadenie si nevyžaduje údržbu.

Používajte výhradne originálne náhradné

diely značky KÄRCHER. Prehľad náhrad-

ných dielov nájdete na konci tohto prevádz-

kového návodu.

Pomocou nasledujúceho prehľadu možno

ľahko odstrániť drobné poruchy.

V prípade pochybností sa láskavo obráťte

na autorizovanú servisnú službu.

 Nebezpečenstvo

Pred každým ošetrením a údržbou zariade-

nie vypnite a vytiahnite zástrčku.

Opravy a práce na elektrických konštrukč-

ných dielcoch môže vykonávať výhradne

autorizovaný zákaznícky servis.

 Potiahnutím páky ručnej striekacej piš-

tole sa zariadenie zapne.

 Skontrolujte, či napätie uvedené na vý-

robnom štítku súhlasí s napätím napá-

jacieho zdroja.

 Skontrolujte, či nie je kábel elektrickej

siete poškodený.

 Skontrolujte nastavenie trysky.

 Zariadenie odvzdušnite: Zariadenie za-

pnite bez vysokotlakovej hadice a po-

čkajte (max. 2 minúty), kým voda

nevystupuje na vysokotlakovej prípojke

Uskladnenie

Uskladnenie prístroja

Ochrana proti zamrznutiu

Starostlivosť a údržba

Ošetrovanie

Údržba

Náhradné diely

Pomoc pri poruchách

Spotrebič sa nezapína

Zariadenie nedosahuje požadovaný tlak

175SK

– 10

bez bubliniek. Zariadenie vypnite a

opäť pripojte vysokotlakovú hadicu.

 Skontrolujte vodovodnú prípojku.

 Plochými kliešťami vytiahnite sitko z vo-

dovodnej prípojky a umyte ho pod tečú-

cou vodou.

Príčina: Pokles napätia z dôvodu slabej siete

alebo pri použití predlžovacieho kábla.

 Pri zapnutí najprv potiahnite páku ruč-

nej striekacej pištole, potom vypínač

zariadenia prepnite do polohy „I/ON“.

 Vyčistite vysokotlakovú dýzu: Ihlou od-

stráňte nečistoty z vŕtania dýzy a vy-

pláchnite vodou smerom dopredu.

 Skontrolujte pritekajúce množstvo vody.

 Malá netesnosť zariadenia je technicky

normálna. Pri veľkej netesnosti sa ob-

ráťte na autorizovanú servisnú službu.

 Používajte trysku s reguláciou tlaku

(Vario Power).

Trysku otočte do polohy „Mix“.

 Vyčistite filter na nasávacej hadici čis-

tiaceho prostriedku.

 Skontrolujte nasávaciu hadicu čistiace-

ho prostriedku, či nie je zlomená.

Technické zmeny vyhradené!

Zariadenie nebeží, motor zavíja

Silné výkyvy tlaku

Zariadenie netesní

Čistiaci prostriedok sa nenasáva

Technické údaje

K 3.500

K 4.500

K 5.500

Elektrické pripojenie

Napätie 230

1~50

Pripojovací výkon 1,8 1,9 2,1 kW

Stupeň ochrany IP X5

Krytie I

Sieťový istič (pomalý) 10 A

Pripojenie vody

Prívodný tlak (max.) 0,8 MPa

Prívodná teplota (max.) 40 °C

Prívodné množstvo

(min.)

10 l/min

Maximálna výška nasá-

vania

0,5 m

Výkonové parametre

Prevádzkový tlak 11 12 12,5 MPa

Max. prípustný tlak 12 13 14 MPa

Dopravované množ-

stvo, voda

6,3 6,7 7,5 l/min

Dopravované množ-

stvo, čistiaci prostriedok

0,3 l/min

Reaktívna sila ručnej

striekacej pištole

15 N

Rozmery a hmotnost'

Dĺžka 876 mm

Šírka 325 mm

Výška 285 mm

Hmotnosť, s príslušen-

stvom pripravené na

prevádzku

12,0 12,5 13,0 kg

Zistené hodnoty podľa EN 60335-2-79

Hodnota vibrácií v ruke/

ramene

Nebezpečnosť K

< 2,5

0,3

m/s

Hlučnosť L

Nebezpečnosť K

dB(A)

Hlučnosť L

+ nebez-

pečnosť K

89 89 89 dB(A)

176 SK

– 11

Týmto vyhlasujeme, že ďalej označený

stroj zodpovedá na základe jeho koncepcie

a konštrukcie a takisto vyhotovenia, ktoré

sme dodali, príslušným základným požia-

davkám na bezpečnost' a ochranu zdravia

uvedeným v smerniciach EÚ. Pri zmene

stroja, ktorá nebola nami odsúhlasená,

stráca toto prehlásenie svoju platnost'.

Podpísaný jednajú v poverení a s plnou

mocou jednateľstva.

Osoba zodpovedná za dokumentáciu:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2012/01/01

Vyhlásenie o zhode s

normami EÚ

Výrobok: Vysokotlakový čistič

Typ: 1.180-xxx / 1.181-xxx

Príslušné Smernice EÚ:

2006/42/ES (+2009/127/ES)

2004/108/ES

2000/14/ES

Uplatňované harmonizované normy:

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Uplatňované postupy posudzovania

zhody:

2000/14/ES: Príloha V

Úroveň akustického výkonu dB(A)

K 3.500 K 4.500 K 5.500

Nameraná: 87 87 87

Zaručovaná: 89 89 89

CEO

Head of Approbation

177SK

– 3

Poštovani kupče,

Prije prve uporabe Vašeg uređaja

pročitajte ove originalne radne

upute, postupajte prema njima i sačuvajte ih

za kasniju uporabu ili za sljedećeg vlasnika.

Ovaj visokotlačni čistač upotrebljavajte is-

ključivo za primjenu u privatnom kućan-

stvu:

– za čišćenje strojeva, vozila, zgrada, ala-

ta, fasada, terasa, vrtnih strojeva itd. s

visokotlačnim vodenim mlazom (prema

potrebi uz dodatak sredstava za čišće-

nje).

– s dijelovima pribora, zamjenskim dijelo-

vima i sredstvima za čišćenje koje je

dozvolio KÄRCHER. Poštujte sve na-

putke, koji su priloženi sredstvima za či-

šćenje.

Visokotlačni mlaz ne usmjera-

vajte na osobe, životinje, ak-

tivnu električnu opremu ili na

sam uređaj. Uređaj zaštitite od

mraza.

 Opasnost

Za neposredno prijeteću opasnost koja za

posljedicu ima teške tjelesne ozljede ili

smrt.

몇 Upozorenje

Za eventualno opasnu situaciju koja može

prouzročiti teške tjelesne ozljede ili smrt.

Oprez

Za eventualno opasnu situaciju koja može

prouzročiti lake tjelesne ozljede ili materijal-

nu štetu.

Materijali ambalaže se mogu recikli-

rati. Molimo Vas da ambalažu ne od-

lažete u kućne otpatke, već ih predajte kao

sekundarne sirovine.

Stari uređaji sadrže vrijedne materija-

le koji se mogu reciklirati te bi ih stoga

trebalo predati kao sekundarne siro-

vine. Stoga Vas molimo da stare uređaje

zbrinete preko odgovarajućih sabirnih su-

stava.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima možete

pronaći na stranici:

www.kaercher.com/REACH

U svakoj zemlji važe jamstveni uvjeti koje je

izdala naša nadležna organizacija za distri-

buciju. Eventualne smetnje na stroju za vri-

jeme trajanja jamstva uklanjamo besplatno

ukoliko je uzrok greška u materijalu ili proi-

zvodnji. U slučaju koji podliježe garanciji

obratite se, uz prilaganje potvrde o kupnji,

Vašem prodavaču ili najbližoj ovlaštenoj

servisnoj službi.

(Adresu ćete naći na poleđini)

Pregled sadržaja

Opće napomene . . . . . . . . . . . . . HR 3

Sigurnosni napuci . . . . . . . . . . . . HR 4

Rukovanje . . . . . . . . . . . . . . . . . . HR 5

Transport. . . . . . . . . . . . . . . . . . . HR 8

Skladištenje. . . . . . . . . . . . . . . . . HR 8

Njega i održavanje . . . . . . . . . . . HR 9

Otklanjanje smetnji . . . . . . . . . . . HR 9

Tehnički podaci . . . . . . . . . . . . . . HR 10

EZ izjava o usklađenosti . . . . . . . HR 10

Opće napomene

Namjenska uporaba

Simboli na uređaju

Simboli u uputama za rad

Zaštita okoliša

Jamstvo

178 HR

– 4

 Opasnost

 Mrežni utikač i utičnicu nikada ne dodi-

rujte mokrim rukama.

 Uređaj ne pokrećite ako su oštećeni

strujni priključni kabel ili važni dijelovi

uređaja, npr. visokotlačno crijevo, ručna

prskalica ili sigurnosni uređaji.

 Prije svakog rada provjerite ima li ošte-

ćenja na strujnom priključnom kabelu s

utikačem. Oštećen strujni priključni ka-

bel odmah dajte na zamjenu ovlaštenoj

servisnoj službi/električaru.

 Prije svakog rada provjerite ima li na vi-

sokotlačnom crijevo oštećenja. Ošteće-

no visokotlačno crijevo odmah

zamijenite.

 Zabranjen je rad u područjima ugrože-

nim eksplozijom.

 Kod uporabe stroja u opasnim područji-

ma (na pr. benzinske postaje) valja vo-

diti računa o odgovarajućim

sigurnosnim propisima.

 Visokotlačni mlazovi mogu u slučaju

nestručne uporabe biti opasni. Mlaz se

ne smije usmjeravati na osobe, životi-

nje, aktivnu električnu opremu ili na

sam uređaj.

 Ne usmjeravajte visokotlačni mlaz pre-

ma drugima ili sebi kako biste očistili

odjeću ili obuću.



Ne prskajte predmete koji sadržavaju

tvari opasne za zdravlje (na pr. azbest).

 Automobilske gume/ventili guma se

mogu oštetiti visokotlačnim mlazom i

puknuti. Prvi znak toga je promjena

boje gume. Oštećene automobilske

gume/ventili guma su opasne po život.

Kod čišćenja održavajte najmanje 30

cm razmaka!

 Opasnost od eksplozije!.

Nikada ne usisavajte tekućine s otapali-

ma ili nerazrijeđene kiseline i otapala!

Tu spadaju primjerice benzin, razrjeđi-

vači za boje ili loživo ulje. Raspršena

magla je lako zapaljiva, eksplozivna i

otrovna. Ne koristite aceton, nerazrije-

đene kiseline i otapala, jer mogu nagri-

sti materijale od kojih je uređaj sačinjen.

몇 Upozorenje

 Strujni utikač i spojka primijenjenog pro-

dužnog kabela moraju biti vodonepro-

pusni i ne smiju ležati u vodi.

 Neprikladni produžni kabeli mogu biti

opasni. Na otvorenom koristite samo za

tu namjenu odobrene i na odgovarajući

način označene produžne kabele do-

voljnog poprečnog presjeka: 1 - 10 m:

1,5 mm

; 10 - 30 m: 2,5 mm

 Produžni kabel uvijek u potpunosti od-

vijte od bubnja za navijanje kabela.

 Visokotlačna crijeva, armature i spojke

su važne za sigurnost uređaja. Upotre-

bljavajte samo visokotlačna crijeva, ar-

mature i spojke koje je preporučio

proizvođač.

 Ovaj uređaj nije namijenjen za upotrebu

od strane osoba s ograničenim tjele-

snim, osjetilnim ili psihičkim sposobno-

stima.

Uređajem ne smiju rukovati djeca ili ne-

osposobljene osobe.

Nadgledajte djecu kako bi ste bili sigur-

ni da se igraju s uređajem.

 Folije za pakiranje čuvajte van dosega

djece, jer postoji opasnost od gušenja!

 Ovaj uređaj je razvijen za uporabu sred-

stava za čišćenje, koja isporučuje i pre-

poručuje proizvođač. Uporaba drugih

sredstava za čišćenje ili kemikalija

može smanjiti sigurnost uređaja.

 Korisnik mora uređaj upotrebljavati u

skladu s njegovom namjenom. Mora

uzeti u obzir lokalne uvjete i pri radu s

uređajem paziti na osobe u okružju.

 Nemojte raditi s uređajem ako se u nje-

govom dometu nalaze osobe, osim ako

one nose zaštitnu odjeću.

 Za zaštitu od prskajuće vode ili prljavšti-

ne nosite odgovarajuću zaštitnu odjeću

i zaštitne naočale.

Sigurnosni napuci

179HR

– 5

Oprez

 U slučaju duljih stanki u radu isključite

uređaj na glavnoj sklopki/sklopki uređa-

ja ili izvucite mrežni utikač.

 Pri temperaturama ispod 0 °C ne kori-

stite uređaj.

 Kod čišćenja lakiranih površina valja

održavati najmanje 30 cm razmaka

kako bi se izbjegla oštećenja.

 Uređaj tijekom rada nikada ne ostavljaj-

te bez nadzora.

 Pazite da se mrežni ili produžni kabeli

ne unište ili oštete gaženjem, gniječe-

njem, vučenjem ili sličnim. Mrežne ka-

bele zaštitite od vrućine, ulja i oštrih

bridova.

 Svi dijelovi pod naponom moraju u po-

dručju rada biti zaštićeni od prskanja.

 Uređaj se smije priključiti samo na elek-

trični priključak, koji je elektroinstalater

izveo u skladu s IEC 60364.

 Uređaj priključujte samo na izmjeničnu

struju. Napon se mora podudarati s

označnom pločicom uređaja.

 Iz sigurnosnih razloga preporučamo da

uređaj uvijek radi osiguran zaštitnom

nadstrujnom sklopkom (maks. 30 mA).

 Radovi na čišćenju, kod kojih nastaju

uljne otpadne vode, kao što su pranje

motora, pranje donjeg dijela vozila, smi-

ju se izvoditi samo u praonicama sa se-

paratorom ulja.

Oprez

Sigurnosni uređ

aji služe za zaštitu korisnika

te se stoga ne smiju mijenjati i zaobilaziti.

Sklopka uređaja sprječava njegov neželjeni

rad.

Zapor blokira polugu ručne prskalice i spr-

ječava nehotično pokretanje uređaja.

Preljevni ventil sprječava prekoračenje do-

puštenog radnog tlaka.

Kada se pusti poluga ručne prskalice, tlač-

na sklopka isključuje pumpu i zaustavlja vi-

sokotlačni mlaz. Kada se poluga povuče,

pumpa se ponovo uključuje.

Oprez

Prije bilo kakvih radova koji se vrše uređa-

jem ili na njemu, pobrinite se za statičku

stabilnost kako biste izbjegli nesreće ili

oštećenja.

– Statička stabilnost uređaja zajamčena

je njegovim postavljanjem na ravnu

podlogu.

Sadržaj isporuke Vašeg uređaja prikazan

je na ambalaži. Prilikom raspakiravanja

provjerite je li sadržaj potpun.

Ako pribor nedostaje ili je oštećen pri tran-

sportu obavijestite o tome svog prodavača.

Diese Betriebsanleitung beschreibt die

Grundmodelle der auf dem vorderen Ums-

chlag aufgeführten Hochdruckreiniger.

U ovim je uputama za rad opisana maksi-

malna oprema. Ovisno o modelu postoje

razlike u sadržaju isporuke (vidi ambalažu).

Slike pogledajte na stranici 2.

1 Dio spojke za priključak za vodu

2 Visokotlačno crijevo

3 Brzinska spojka za visokotlačno crijevo

4 Priključak za vodu s ugrađenom mrežicom

5 Sklopka uređaja "0/OFF" / "I/ON"

6 Transportni rukohvat

7 Crijevo za usis sredstva za pranje

8 Kuka za kvačenje visokotlačnog crijeva

i priključnog strujnog kabela

9 Strujni priključni kabel s utikačem

10 Prihvatni držač pribora

11 Kotači

12 Ručna prskalica

13 Zapor ručne prskalice

14 Tipka za odvajanje visokotlačnog crije-

va s ručne prskalice

15 Cijev za prskanje s regulacijom tlaka

(Vario Power)

16 Crijev za prskanje sa strugalom za pr-

ljavštinu

17 Četka za pranje

18 Rotacijska četka za pranje

19 Delta-Racer D150

Sigurnosni uređaji

Sklopka uređaja

Zapor ručne prskalice

Preljevni ventil s tlačnom sklopkom

Preduvjeti za statičku stabilnost

Rukovanje

Opseg isporuke

Opis uređaja

180 HR

– 6

Posebni pribor proširuje mogućnosti kori-

štenja Vašeg uređaja. Detaljnije informacije

o tome dobit ćete kod svoga prodavača

KÄRCHER.

Prije puštanja u rad montirajte nespojene

dijelove koji su priloženi uz uređaj.

 Slika

Kotače utisnite u prihvatnike i fiksirajte

uz pomoć priloženog čepa vodeći raču-

na o njegovoj usmjerenosti.

Potrebna su 2 priložena vijka i križni odvijač

PH 2.

 Slika

Ugurajte transportni rukohvat u vodilicu

i pričvrstite uz pomoć 2 vijka.

 Slika

Mrežu za pribor objesite o kuke prikaza-

ne na slici.

 Slika

Utaknite visokotlačno crijevo u ručnu

prskalicu tako da čujno dosjedne.

Napomena: Pazite na pravilnu usmje-

renost priključne nazuvice.

Povlačenjem visokotlačnog crijeva pro-

vjerite je li spoj siguran.

몇 Upozorenje

Sukladno važećim propisima ure-

đaj nikada ne smije raditi na vodo-

vodnoj mreži bez odvajača.

Potrebno je koristiti prikladni odva-

jač tvrtke KÄRCHER ili alternativno odva-

jač koji je u skladu s EN 12729 tip BA. Voda

koju izdvoji odvajač nije podesna za piće.

Oprez

Odvajač uvijek treba priključiti na dovod vo-

de, a ne izravno na uređaj!

Napomena: Nečistoće u vodi mogu oštetiti viso-

kotlačnu pumpu i pribor. Radi zaštite se prepo-

ruča primjena KÄRCHERovog filtra za vodu

(poseban pribor, kataloški br. 4.730-059).

Vodite računa o propisima vodoopskrbnog

poduzeća.

Za priključne vrijednosti pogledajte natpi-

snu pločicu odnosno tehničke podatke.

 Koristite crijevo za vodu ojačano tkanjem

(nije u opsegu isporuke) s uobičajenom

spojkom. (promjer najmanje 1/2" odno-

sno 13 mm; dužina najmanje 7,5 m).

 Slika

Priloženi spojni dio navijte na priključak

za vodu uređaja.

Crijevo za vodu nataknite na spojni dio

uređaja i priključite na dovod vode.

Ovaj visokotlačni čistač je u spoju s KÄR-

CHERovim usisnim crijevom s povratnim

udarnim ventilom (poseban pribor, kataloš-

ki br. 4.440-238) prikladan za usisavanje

površinske vode npr. iz bačvi za kišnicu ili

vrtnih ribnjaka (za maksimalnu usisnu visi-

nu vidi tehničke podatke).

 Usisno crijevo s povratnim udarnim

ventilom marke KÄRCHER navijte na

priključak za vodu i objesite u bačvu za

kišnicu.

 Odvojite visokotlačno crijevo od pri-

ključka visokog tlaka uređaja.

 Uključite uređaj s "I/ON" i pričekajte (najviše

2 minute) da voda iz visokotlačnog priključ-

ka počne izlaziti bez mjehurića.

 Isključite uređaj s "0/OFF".

Oprez

Rad na suho koji traje više od 2 minute

može oštetiti visokotlačnu pumpu. Ako ure-

đaj unutar 2 minute ne uspostavi tlak, isklju-

čite ga i postupite sukladno uputama u

poglavlju "Otklanjanje smetnji".

 Slika

Utaknite visokotlačno crijevo u brzinsku

spojku na uređaju tako da čujno dosjedne.

Napomena: Pazite na pravilnu usmje-

renost priključne nazuvice.

Povlačenjem visokotlačnog crijeva pro-

vjerite je li spoj siguran.

Poseban pribor

Prije prve uporabe

Montaža kotača

Montaža transportnog rukohvata

Postavljanje mreže za pribor

Spajanje visokotlačnog crijeva na ručnu

prskalicu

Dovod vode

Dovod vode iz vodovoda

Usisavanje vode iz otvorenih posuda

Stavljanje u pogon

181HR

– 7

 Slika

Cijev za prskanje utaknite u ručnu pr-

skalicu i fiksirajte okretanjem za 90°.

 Otvorite pipu za vodu do kraja.

 Strujni utikač utaknite u utičnicu.

 Uključite uređaj s "I/ON".

 Opasnost

Zbog vode koja u mlazu izlazi iz visokotlač-

ne mlaznice na ručnu prskalicu djeluje po-

vratna udarna sila. Pobrinite se za sigurno

uporište i čvrsto držite ručnu prskalicu i ci-

jev za prskanje.

Oprez

Prije početka čišćenja uvjerite se da visoko-

tlačni čistač stabilno stoji na ravnoj podlozi.

Tijekom čišćenja nosite zaštitne naočale i

odjeću.

 Otkočite polugu ručne prskalice.

 Povucite polugu, nakon čega će se ure-

đaj uključiti.

Napomena: Uređaj se isključuje čim pono-

vo pustite polugu. Visoki tlak se zadržava u

sustavu.

Za uobičajeno čišćenje. Radni tlak se može ne-

stupnjevito mijenjati između "Min" i "Max".

 Pustite polugu ručne prskalice.

 Cijev za prskanje okrenite u željeni položaj.

Napomena: Prikladno za rad sa sredstvom

za pranje; u tu svrhu cijev za prskanje okre-

nite u položaj "Mix".

Za tvrdokornu nečistoću.

Oprez

Strugalom za prljavštinu nemojte čistiti au-

tomobilske gume, lak ili osjetljive površine

kao što je drvo, jer postoji opasnost od

oštećenja.

– Nije prikladna za rad sa sredstvima za

pranje.

– Napomena: Prikladno za rad sa sred-

stvima za pranje

Dozirni regulator namjestite na željenu

količinu usisanog sredstva za pranje.

Rotirajuća četka za pranje je osobito po-

godna za čišćenje automobila.

Oprez

Na četki za pranje se tijekom rada ne smije

nalaziti prljavština ili druge čestice, jer po-

stoji opasnost od oštećenja laka.

– Napomena: Prikladno za rad sa sred-

stvima za pranje

Dozirni regulator namjestite na željenu

količinu usisanog sredstva za pranje.

Delta-Racer u sebi objedinjuje četku za

pranje s rotirajućim visokotlačnim mlazom.

Stoga je osobito prikladan za pranje auto-

mobila ili iznimno prljavih površina.

 Opasnost

Pri radu ne sežite ispod ruba

Delta-Racera!

Za čišćenje rabite isključivo KÄRCHERova

sredstva za pranje i njegu, budući da su

ona specijalno razvijena za rad s Vašim

uređajem. Primjena drugih sredstava za

pranje i njegu može prouzročiti brže haba-

nje i dovesti do gubitka prava na jamstvene

usluge. Informacije možete dobiti u specija-

liziranim trgovinama ili izravno od KÄR-

CHER.

 Slika

Izvucite iz kućišta potrebnu dužinu crije-

va za usis sredstva za pranje.

Crijevo za usis sredstva za pranje obje-

site u spremnik s otopinom sredstva za

pranje.

 Koristite cijev za prskanje s regulacijom

tlaka (Vario Power)

 Cijev za prskanje okrenite u položaj

"Mix".

Napomena: Time se pri radu mlazu

vode dodaje otopina sredstva za pra-

nje.

Napomena: Po potrebi se za rad sa sred-

stvom za pranje mogu koristiti i četke za

pranje.

U radu

Cijev za prskanje s regulacijom tlaka

(Vario Power)

Cijev za prskanje sa strugalom za

prljavštinu

Četka za pranje

Rotirajuća četka za pranje

Delta-Racer D150

Rad sa sredstvom za pranje

182 HR

– 8

 Sredstvo za pranje štedljivo poprskajte

po suhoj površini i pustite ga da djeluje

(a da se ne osuši).

 Smekšalu prljavštinu isperite visoko-

tlačnim mlazom.

 Pustite polugu ručne prskalice.

 Zakočite polugu ručne prskalice.

 Kod duljih radnih stanki (više od 5 minu-

ta) uređaj dodatno isključite s "0/OFF".

Oprez

Visokotlačno crijevo odvojite od ručne pr-

skalice ili od uređaja samo ako je sustav

rastlačen.

 Nakon rada sa sredstvom za pranje,

objesite crijevo sredstva za pranje u

sud s čistom vodom, uključite uređaj s

demontiranom cijevi za prskanje i pusti-

te ga da se ispira u trajanju od oko 1 mi-

nute.

 Pustite polugu ručne prskalice.

 Isključite uređaj s "0/OFF".

 Zatvorite pipu za vodu.

 Odvojite uređaj od dovoda vode.

Oprez: Prilikom odvajanja dovodnog ili

visokotlačnog crijeva na priključcima

može nakon rada istjecati topla voda.

 Pritisnite polugu ručne prskalice kako

biste rastlačili sustav.

 Zakočite polugu ručne prskalice.

 Izvucite strujni utikač.

Oprez

Kako bi se izbegle nesreće ili ozljede, prili-

kom transporta imajte u vidu težinu uređaja

(pogledajte tehničke podatke).

 Ure

đaj podignite i nosite držeći ga za

ručicu za nošenje.

 Uređaj vucite držeći ga za transportni

rukohvat.

 Osigurajte uređaj od proklizavanja i na-

ginjanja.

Oprez

Kako bi se izbegle nesreće ili ozljede, pri oda-

biru mjesta za skladištenje imajte u vidu teži-

nu uređaja (pogledajte tehničke podatke).

 Stroj postavite na ravnu podlogu.

 Pritisnite razdvojnu tipku na ručnoj pr-

skalici i razdvojite visokotlačno crijevo

od ručne prskalice.

 Pritisnite kućište brzinske spojke za vi-

sokotlačno crijevo u smjeru strelice pa

izvadite visokotlačno crijevo.

 Strujni priključni kabel, visokotlačno cri-

jevo i pribor odložite na odgovarajuća

mjesta na uređaju.

Prije dužeg skladištenja, primjerice zimi,

postupite dodatno u skladu s napomenama

iz poglavlja "Njega".

Oprez

Uređaj i pribor štitite od mraza.

Mraz će uništiti uređaj i pribor iz kojeg nije

u potpunosti ispuštena voda. Spriječite

oštećenja:

 Ispraznite svu vodu iz uređaja: Uključite

uređaj bez priključenog visokotlačnog

crijeva i bez priključenog dovoda vode

(maks. 1 min) te pričekajte da na viso-

kotlačnom priključ

ku prestane istjecati

voda. Isključite uređaj.

 Uređaj zajedno sa cjelokupnim pribo-

rom čuvajte u prostoriji zaštićenoj od

mraza.

Preporučena metoda čišćenja

Prekid rada

Kraj rada

Transport

Ručni transport

Transport vozilima

Skladištenje

Čuvanje uređaja

Zaštita od smrzavanja

183HR

– 9

 Opasnost

Prije svakog čišćenja i održavanja isključite

uređaj i strujni utikač izvucite iz utičnice.

Prije dužeg skladištenja, primjerice zimi:

 Skinite filtar sa crijeva za usisavanje

sredstva za pranje i operite pod teku-

ćom vodom.

 Mrežicu u priključku za vodu izvucite

plosnatim kliještima i operite pod teku-

ćom vodom.

Uređaj nije potrebno održavati.

Upotrebljavajte samo originalne KÄRCHERove

pričuvne dijelove. Pregled pričuvnih dijelova

naći ćete na kraju ovih uputa za rad.

Manje smetnje možete ukloniti sami uz po-

moć sljedećeg pregleda.

U slučaju dvojbe obratite se ovlaštenoj ser-

visnoj službi.

 Opasnost

Prije svakog čišćenja i održavanja isključite

uređaj i strujni utikač izvucite iz utičnice.

Popravke i radove na električnim sastav-

nim dijelovima smije izvoditi samo ovlašte-

na servisna služba.

 Povucite polugu ručne prskalice, nakon

čega će se uređaj uključiti.

 Provjerite podudara li se navedeni na-

pon na natpisnoj pločici s naponom

izvora struje.

 Provjerite je li strujni priključni kabel

oštećen.

 Provjerite podešenost cijevi za prskanje.

 Odzračite uređaj: Uključite uređaj bez

priključenog visokotlačnog crijeva i pri-

čekajte (najviše 2 minute) da voda iz vi-

sokotlačnog priključka počne izlaziti

bez mjehurića. Isključite uređaj te pono-

vo priključite visokotlačno crijevo.

 Provjerite dovod vode.

 Mrežicu u priključku za vodu izvucite

plosnatim kliještima i operite pod teku-

ćom vodom.

Uzrok: Pad napona zbog slabe strujne mre-

že ili u slučaju primjene produžnog kabela.

 Prilikom uključivanja najprije povucite

polugu ruč

ne prskalice, a potom preba-

cite sklopku uređaja na "I/ON".

 Čišćenje visokotlačne mlaznice: Neči-

stoću iz otvora mlaznice uklonite iglom i

vodom isperite s prednje strane.

 Provjerite dovodnu količinu vode.

 Mala propusnost uređaja je tehnički

uvjetovana. U slučaju jače propusnosti

obratite se ovlaštenoj servisnoj službi.

 Koristite cijev za prskanje s regulacijom

tlaka (Vario Power)

Cijev za prskanje okrenite u položaj

"Mix".

 Očistite filtar na crijevu za usis sredstva

za pranje.

 Provjerite je li crijevo za usis sredstva

za pranje presavijeno.

Njega i održavanje

Njega

Održavanje

Pričuvni dijelovi

Otklanjanje smetnji

Stroj ne radi

U uređaju se ne uspostavlja tlak

Uređaj se ne pokreće, motor bruji

Jaka kolebanja tlaka

Uređaj ne brtvi

Sredstvo za pranje se ne usisava

184 HR

– 10

Pridržavamo pravo na tehničke izmjene!

Izjavljujemo da navedeni uređaj u svojoj za-

misli i konstrukciji te kod nas korištenoj

izvedbi odgovara osnovnim sigurnosnim i

zdravstvenim zahtjevima u skladu s niže

navedenim direktivama Europske Zajedni-

ce. Ova izjava gubi valjanost u slučaju iz-

mjene stroja koja nisu ugovorene s nama.

Potpisnici rade po nalogu i s ovlaštenjem

poslovodstva.

Opunomoćeni za izradu dokumentacije:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faks:+49 7195 14-2212

Winnenden, 2012/01/01

Tehnički podaci

K 3.500

K 4.500

K 5.500

Električni priključak

Napon 230

1~50

Priključna snaga 1,8 1,9 2,1 kW

Stupanj zaštite IP X5

Klasa zaštite I

Strujna zaštita (inertna) 10 A

Priključak za vodu

Dovodni tlak (maks.) 0,8 MPa

Dovodna temperatura

(maks.)

40 °C

Dovodni protok (min.) 10 l/min

Maks. usisna visina 0,5 m

Podaci o snazi

Radni tlak 11 12 12,5 MPa

Maks. dozvoljeni tlak 12 13 14 MPa

Protok vode 6,3 6,7 7,5 l/min

Protok sredstva za či-

šćenje

0,3 l/min

Povratna udarna sila

ručnog pištolja za prska-

nje

15 N

Dimenzije i težine

Duljina 876 mm

Širina 325 mm

Visina 285 mm

Težina u stanju priprav-

nosti za rad, s priborom

12,0 12,5 13,0 kg

Utvrđene vrijednosti prema EN 60335-2-79

Vrijednost vibracije na

ruci

Nepouzdanost K

< 2,5

0,3

m/s

Razina zvučnog tlaka

Nepouzdanost K

dB(A)

Razina zvučne snage

+ nepouzdanost

89 89 89 dB(A)

EZ izjava o usklađenosti

Proizvod: Visokotlačni čistač

Tip: 1.180-xxx / 1.181-xxx

Odgovarajuće smjernice EZ:

2006/42/EZ (+2009/127/EZ)

2004/108/EZ

2000/14/EZ

Primijenjene usklađene norme:

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Primijenjeni postupak ocjenjivanja su-

glasja:

2000/14/EZ: privitak V

Razina jačine zvuka dB(A)

K 3.500 K 4.500 K 5.500

Izmjerena: 87 87 87

Zajamčena: 89 89 89

CEO

Head of Approbation

185HR

– 3

Poštovani kupče,

Pre prve upotrebe Vašeg

uređaja pročitajte ove originalno

uputstvo za rad, postupajte prema njemu i

sačuvajte ga za kasniju upotrebu ili za

sledećeg vlasnika.

Ovaj čistač visokog pritiska upotrebljavajte

isključivo za privatno domaćinstvo:

– za čišćenje mašina, vozila, zgrada,

alata, fasada, terasa, baštenskih

uređaja itd. sa vodenim mlazom

visokog pritiska (prema potrebi uz

dodatak sredstava za čišćenje).

– sa delovima pribora, rezervnim

delovima i sredstvima za čišćenje koje

je dozvolio KÄRCHER. Vodite računa o

savetima koji su priloženi sredstvima za

čišćenje.

Mlaz pod visokim pritiskom ne

usmeravajte na ljude,

životinje, aktivnu električnu

opremu ili na sam uređaj.

Uređaj zaštitite od mraza.

 Opasnost

Ukazuje na neposredno preteću opasnost

koja dovodi do teških telesnih povreda ili

smrti.

몇 Upozorenje

Ukazuje na eventualno opasnu situaciju

koja može dovesti do teških telesnih

povreda ili smrti.

Oprez

Ukazuje na eventualno opasnu situaciju

koja može dovesti do lakših telesnih

povreda ili izazvati materijalnu štetu.

Ambalaža se može ponovo preraditi.

Molimo Vas da ambalažu ne bacate u

kućne otpatke nego da je dostavite na

odgovarajuća mesta za ponovnu preradu.

Stari uređaji sadrže vredne materijale

sa sposobnošću recikliranja i treba ih

dostaviti za ponovnu preradu. Stoga

stare uređaje odstranjujte preko primerenih

sabirnih sistema.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete

pronaći na stranici:

www.kaercher.com/REACH

U svakoj zemlji važe garantni uslovi koje je

izdala naša nadležna distributivna

organizacija. Eventualne smetnje na

uređaju za vreme trajanja garancije

uklanjamo besplatno, ukoliko je uzrok

greška u materijalu ili proizvodnji. U slučaju

koji podleže garanciji obratite se sa

potvrdom o kupovini Vašem prodavcu ili

najbližoj ovlašćenoj servisnoj službi.

(Adresu ćete naći na poleđini)

Pregled sadržaja

Opšte napomene . . . . . . . . . . . . SR 3

Sigurnosne napomene . . . . . . . . SR 4

Rukovanje . . . . . . . . . . . . . . . . . . SR 5

Transport. . . . . . . . . . . . . . . . . . . SR 8

Skladištenje. . . . . . . . . . . . . . . . . SR 9

Nega i održavanje . . . . . . . . . . . . SR 9

Otklanjanje smetnji . . . . . . . . . . . SR 9

Tehnički podaci . . . . . . . . . . . . . . SR 10

Izjava o usklađenosti sa propisima

EZ . . . . . . . . . . . . . . . . . . . . . . . . SR 11

Opšte napomene

Namenska upotreba

Simboli na uređaju

Simboli u uputstvu za rad

Zaštita životne sredine

Garancija

186 SR

– 4

 Opasnost

 Mrežni utikač in utičnicu nikada ne

dodirujte vlažnim rukama.

 Uređaj ne pokrećite ako su oštećeni

strujni priključni kabl ili važni delovi

uređaja, npr. crevo visokog pritiska,

ručna prskalica ili sigurnosni elementi.

 Pre svake upotrebe proverite da li na

strujnom priključnom kablu sa utikačem

ima oštećenja. Oštećen strujni priključni

kabl odmah dajte na zamenu

ovlašćenoj servisnoj službi/električaru.

 Pre svakog pokretanja proverite da li na

crevu visokog pritiska ima oštećenja.

Oštećeno crevo visokog pritiska odmah

zamenite.

 Zabranjen je rad u područjima

ugroženim eksplozijom.

 Kod upotrebe uređaja u opasnim

područjima (npr. benzinskim

pumpama) treba da se poštuju

odgovarajući sigurnosni propisi.

 Mlazovi pod visokim pritiskom mogu

kod nestručne upotrebe biti opasni.

Mlaz se ne sme da usmerava prema

ljudima, životinjama, aktivnoj električnoj

opremi ili samom uređaju.

 Mlaz pod visokim pritiskom ne

usmeravajte prema drugima ili sebi

kako biste očistili odeću ili obuću.

 Parom ne prskajte predmete koji sadrže

materijale opasne za zdravlje (na pr.

azbest).

 Automobilske gume/ventili guma se

mogu oštetiti mlazom pod visokim

pritiskom i pući. Prvi znak toga je

promena boje gume: Oštećene

automobilske gume/ventili guma su

opasni po život. Kod č

išćenja

održavajte najmanje 30 cm razmaka!

 Opasnost od eksplozije!

Nemojte rasprskavati zapaljive

tečnosti.

Nikada ne usisavajte tečnosti sa

rastvaračima ili nerazređene kiseline i

rastvarače! U to se na primer ubrajaju

benzin, razređivači za boje ili mazut.

Raspršena magla je lako zapaljiva,

eksplozivna i otrovna. Ne koristite

aceton, nerazređene kiseline i

rastvarače, jer mogu nagristi materijale

upotrebljene na uređaju.

몇 Upozorenje

 Strujni utikač i spojnica primenjenog

produžnog kabla moraju biti

vodonepropusni i ne smeju da leže u vodi.

 Neodgovarajući produžni kablovi mogu

biti opasni. Na otvorenom koristite

samo za tu namenu odobrene i na

odgovarajući način označene produžne

kablove dovoljno velikog poprečnog

preseka:

1 - 10 m: 1,5 mm

; 10 - 30 m: 2,5 mm

 Produžni vod uvek do kraja odvijte od

bubnja za namatanje.

 Creva visokog pritiska, armature i

spojnice su važni za sigurnost uređaja.

Upotrebljavajte samo creva visokog

pritiska, armature i spojnice koje

preporučuje proizvođač.

 Ovaj uređaj nije predviđen da njime

rukuju osobe sa smanjenim fizičkim,

senzornim ili mentalnim mogućnostima

opažanja.

Uređajem ne smeju da rukuju deca,

maloletne ili neosposobljene osobe.

Deca se moraju nadgledati kako bi se

sprečilo da se igraju s uređajem.

 Ambalažne folije čuvajte van dohvata

dece, jer postoji opasnost od gušenja!

 Ovaj uređaj je razvijen za upotrebu

sredstava za čišćenje koje isporučuje ili

preporučuje proizvođač. Upotreba

drugih sredstava za čišćenje ili

hemikalija može smanjiti bezbednost

uređaja.

 Korisnik mora uređaj upotrebljavati u skladu

sa njegovom namenom. Mora voditi računa

o lokalnim uslovima i kod rada sa uređajem

paziti na ljude u okolini.

 Nemojte raditi sa uređajem ako se u

njegovom dometu nalaze osobe, osim

ako one nose zaštitnu odeću.

 Za zaštitu od prskanja vode ili

prljavštine nosite primerenu zaštitnu

odeću i zaštitne naočare.

Sigurnosne napomene

187SR

– 5

Oprez

 Prilikom dužih pauza u radu isključite

uređaj putem glavnog prekidača

odnosno prekidača uređaja ili izvucite

strujni utikač iz utičnice.

 Na temperaturama ispod 0 °C ne

koristite uređaj.

 Kod čišćenja lakovanih površina

održavajte minimalnu udaljenost od 30

cm kako biste izbegli oštećenja.

 Uređaj za vreme rada nikada ne

ostavljajte bez nadzora.

 Pazite da se mrežni ili produžni vod ne

uništi ili ošteti gaženjem, gnečenjem,

vučenjem ili sličnim. Mrežni vod zaštitite

od vrućine, ulja i oštrih rubova.

 Svi delovi pod naponom u području

rada moraju biti zaštićeni od prskanja.

 Uređaj sme da se priključuje samo na

električni priključak kojeg je izveo

elektroinstalater u skladu sa IEC 60364.

 Uređaj priključujte samo na izmeničnu

struju. Napon se mora podudarati sa

tipskom pločicom uređaja.

 Iz sigurnosnih razloga preporučujemo

da uređaj uvek radi sa predspojenom

automatskom zaštitnom sklopkom

(okidna struja kvara najviše 30 mA).

 Radovi na čišćenju, kod kojih nastaje

uljasta otpadna voda, na pr. pranje

motora, pranje podvozja, smeju da se

izvode samo u praonicama sa

separatorom ulja.

Oprez

Sigurnosni elementi služe za zaštitu

korisnika i ne smeju se ni menjati niti

zaobilaziti.

Prekidač uređaja sprečava njegov

neželjeni rad.

Bravica blokira polugu ručne prskalice i

sprečava nehotično pokretanje uređaja.

Prelivni ventil sprečava prekoračenje

dozvoljenog radnog pritiska.

Kada se poluga ručne prskalice pusti,

prekidač za pritisak isključuje pumpu i

zaustavlja mlaz visokog pritiska. Kada se

poluga povuče, pumpa se ponovo

uključuje.

Oprez

Pre bilo kakvih radova koji se vrše

uređajem ili na njemu, pobrinite se za

statičku stabilnost kako biste izbegli

nesreće ili oštećenja.

– Statička stabilnost uređaja je

obezbeđena njegovim postavljanjem

na ravnu površinu.

Sadržaj isporuke Vašeg uređaja je

prikazan na ambalaži. Pre vađenja uređaja

iz ambalaže proverite da li je sadržaj

potpun.

Ako pribor nedostaje ili je došlo do

oštećenja prilikom transporta, molimo da o

tome obavestite svog prodavca.

Ovo uputstvo za rad opisuje osnovne

modele visokopritisnih uređaja za čišćenje

navedenih na prednjem omotu.

U ovom uputstvu za rad opisana je

maksimalna oprema. U zavisnosti od

modela postoje razlike u sadržaju isporuke

(vidi ambalažu).

Slike pogledajte na stranici 2

1 Spojni deo za priključak za vodu

2 Crevo visokog pritiska

3 Brzinska spojnica za crevo visokog

pritiska

4 Priključak za vodu sa ugrađenom

mrežicom

5 Prekidač uređaja "0/OFF" / "I/ON"

6 Transportna ručka

7 Crevo za usisavanje deterdženta

8 Kuka za kačenje visokopritisnog creva i

priključnog kabla

9 Strujni priključni kabl sa utikačem

10 Prihvatni držač pribora

Sigurnosni elementi

Prekidač uređaja

Bravica ručne prskalice

Prelivni ventil sa prekidačem za pritisak

Preduslovi za statičku stabilnost

Rukovanje

Obim isporuke

Opis uređaja

188 SR

– 6

11 točkovi

12 Ručna prskalica

13 Bravica ručne prskalice

14 Taster za odvajanje creva visokog

pritiska sa ručne prskalice

15 Cev za prskanje sa regulacijom pritiska

(Vario Power)

16 Crevo za prskanje sa glodalom za

prljavštinu

17 Četka za pranje

18 Rotirajuća četka za pranje

19 Delta-Racer D150

Poseban pribor proširuje mogućnosti

korištenja Vašeg uređaja. Detaljnije

informacije o tome dobićete od Vašeg

prodavca KÄRCHER.

Pre puštanja u rad montirajte nespojene

delove koji su priloženi uz uređaj.

 Slika

Točkove utisnite u prihvatnike i fiksirajte

uz pomoć priloženog čepa vodeći

računa o njegovoj usmerenosti.

Potrebna su 2 priložena zavrtnja i krstasti

odvijač PH 2.

 Slika

Ugurajte transportnu ručku u vodilicu i

pričvrstite uz pomoć 2 zavrtnja.

 Slika

Mrežu za pribor zakačite za kuke

prikazane na slici.

 Slika

Utaknite crevo visokog pritiska u ručnu

prskalicu tako da se čujno uglavi.

Napomena: Pazite na pravilnu

usmerenost priključne nazuvice.

Povlačenjem creva visokog pritiska

proverite da li je spoj sigurno

pričvršćen.

몇 Upozorenje

Prema važećim propisima uređaj

nikada ne sme da radi na

vodovodnoj mreži bez separatora.

Treba da se koristi podesan

separator proizvođača KÄRCHER ili

alternativno separator koji je u skladu sa

EN 12729 tip BA. Voda koju izdvoji odvajač

nije za piće.

Oprez

Separator uvek treba priključiti na dovod

vode, a ni u kom slučaju direktno na uređaj!

Napomena: Nečistoće u vodi mogu da

oštete pumpu visokog pritiska i pribor. U

cilju zaštite preporučujemo primenu

KÄRCHER-ovog filtera za vodu (poseban

pribor, kataloški br. 4.730-059).

Vodite računa o propisima vodovodnog

preduzeća.

Za priključne vrednosti pogledajte natpisnu

pločicu odnosno tehničke podatke.

 Koristite crevo za vodu ojačano tkanjem

(nije u obimu isporuke) sa uobičajenom

spojnicom. (prečnk najmanje 1/2" odnosno

13 mm; dužina najmanje 7,5 m).

 Slika

Priloženi spojni deo navijte na priključak

za vodu uređaja.

Crevo za vodu nataknite na spojni deo

uređaja i priključite na slavinu za vodu.

Ovaj uređaj za čišćenje pod visokim

pritiskom je u spoju sa KÄRCHER-ovim

usisnim crevom s nepovratnim ventilom

(poseban pribor, kataloški br. 4.440-238)

podesan za usisavanje površinske vode

npr. iz buradi za kišnicu ili baštenskih

ribnjaka (za maksimalnu usisnu visinu vidi

tehničke podatke).

 Usisno crevo sa nepovratnim ventilom

proizvođača KÄRCHER navijte na

priključak za vodu i okačite u bure sa

kišnicom.

 Odvojite crevo visokog pritiska od

priključka visokog pritiska ure

đaja.

 Uključite uređaj sa "I/ON" pa sačekajte

(najviše 2 minuta) da voda iz priključka

Poseban pribor

Pre upotrebe

Montaža točkova

Montaža transportne ručke

Postavljanje mreže za pribor

Spajanje visokopritisnog creva na

ručnu prskalicu

Snabdevanje vodom

Snabdevanje vodom iz vodovoda

Usisavanje vode iz otvorenih posuda

189SR

– 7

visokog pritiska počne da ističe bez

mehurića.

 Isključite uređaj sa "0/OFF".

Oprez

Rad na suvo koji traje duže od 2 minuta

može da ošteti pumpu visokog pritiska.

Ukoliko u roku od 2 minuta uređaj ne

uspostavi pritisak, isključite ga i postupite u

skladu sa napomenama u poglavlju

"Otklanjanje smetnji".

 Slika

Utaknite visokopritisno crevo u brzinsku

spojnicu na uređaju tako da se čujno

uglavi.

Napomena: Pazite na pravilnu

usmerenost priključne nazuvice.

Povlačenjem creva visokog pritiska

proverite da li je spoj sigurno

pričvršćen.

 Slika

Cev za prskanje utaknite u ručnu

prskalicu i fiksirajte okretanjem za 90°.

 Otvorite slavinu za vodu do kraja.

 Strujni utikač utaknite u utičnicu.

 Uključite uređaj sa "I/ON".

 Opasnost

Zbog vode koja u mlazu izbija iz mlaznice

visokog pritiska na ručnu prskalicu deluje

povratna udarna sila. Pobrinite se za

sigurno uporište i čvrsto držite ručnu

prskalicu i cev za prskanje.

Oprez

Pre početka čišćenja treba se uveriti da

visokopritisni uređaj za čišćenje stabilno

stoji na ravnoj podlozi. Tokom čišćenja

treba nositi zaštitne naočari i odeću.

 Otkočite polugu ručne prskalice.

 Povucite polugu, nakon čega će se

uređaj uključiti.

Napomena: Uređaj se isključuje čim

ponovo pustite polugu. Visok pritisak ostaje

zadržan u sistemu.

Za uobičajeno čišćenje. Radni pritisak se

može kontunualno menjati između "Min" i

"Max".

 Pustite polugu ručne prskalice.

 Cev za prskanje okrenite u željeni

položaj.

Napomena: Prikladno za rad s

deterdžentom; u tu svrhu cev za prskanje

okrenite u položaj "Mix".

Za tvrdokornu nečistoću.

Oprez

Glodalom za prljavštinu nemojte čistiti

automobilske gume, lak ili osetljive

površine kao što je drvo, jer postoji

opasnost od oštećenja.

– Nije podesna za rad sa deterdžentima.

– Napomena: Podesno za rad sa

deterdžentima

Regulator doziranja podesite na željenu

količinu usisanog deterdženta.

Rotirajuća četka za pranje je posebno

podesna za čišćenje automobila.

Oprez

Na četki za pranje se tokom rada ne sme

nalaziti prljavština ili druge čestice, jer

postoji opasnost od oštećenja laka.

– Napomena: Podesno za rad sa

deterdžentima

Regulator doziranja podesite na željenu

količinu usisanog deterdženta.

Delta-Racer u sebi objedinjuje četku za

pranje s rotirajućim mlazom visokog

pritiska. Zahvaljujući tome je naročito

podesan za pranje automobila ili jako

prljavih površina.

 Opasnost

Pri radu ne sežite ispod ruba

Delta-Racera!

Stavljanje u pogon

Rad

Cev za prskanje sa regulacijom pritiska

(Vario Power)

Cev za prskanje sa glodalom za

prljavštinu

Četka za pranje

Rotirajuća četka za pranje

Delta-Racer D150

190 SR

– 8

Za čišćenje koristite isključivo KÄRCHER-

ova sredstva za čišćenje i negu, zato što su

ona specijalno razvijena za rad sa Vašim

uređajem. Upotreba drugih sredstava za

čišćenje i negu može izazvati prerano

habanje ili imati za posledicu gubitak prava

na reklamaciju. Bliže informacije možete

naći u specijalizovanim prodavnicama ili ih

zatražite direktno od KÄRCHER.

 Slika

Izvucite iz kućišta potrebnu dužinu

creva za usisavanje deterdženta.

Crevo za usisavanje deterdženta

stavite u rezervoar sa rastvorom

deterdženta.

 Koristite cev za prskanje sa regulacijom

pritiska (Vario Power).

 Cev za prskanje okrenite u položaj "Mix".

Napomena: Na taj način se za vreme

rada mlazu vode dodaje rastvor

deterdženta.

Napomena: Po potrebi se za rad s

deterdžentom mogu koristiti i četke za

pranje.

 Deteržent štedljivo poprskajte po suvoj

površini i pustite ga da deluje (a da se

ne osuši).

 Smekšalu prljavštinu isperite mlazom

pod visokim pritiskom.

 Pustite polugu ručne prskalice.

 Zakočite polugu ručne prskalice.

 Prilikom dužih pauza u radu (preko 5

minuta) uređaj dodatno isključite sa "0/

OFF".

Oprez

Crevo vsokog pritiska odvojite od ručne

prskalice ili od uređaja samo ako je sistem

rasterećen od pritiska.

 Nakon rada sa deterdžentom obesite

usisno crevo u posudu sa čistom

vodom, uključite uređaj sa

demontiranom cevi za prskanje i

isperite ga u trajanju od oko 1 minuta.

 Pustite polugu ručne prskalice.

 Isključite uređaj sa "0/OFF".



Zatvorite slavinu za vodu.

 Odvojite uređaj od dovoda vode.

Oprez: Prilikom odvajanja dovodnog ili

visokopritisnog creva može nakon rada

isticati topla voda na priključcima.

 Pritisnite polugu ručne prskalice kako

biste ispustili preostali pritisak iz

sistema.

 Zakočite polugu ručne prskalice.

 Izvucite strujni utikač.

Oprez

Kako bi se izbegle nesreće ili povrede,

prilikom transporta imajte u vidu težinu

uređaja (vidi tehničke podatke).

 Uređaj podignite i nosite držeći ga za

ručku za nošenje.

 Uređaj vucite držeći ga za transportnu

ručku.

 Osigurajte uređaj od proklizavanja i

nakretanja.

Rad sa deterdžentom

Preporučena metoda čišćenja

Prekid rada

Kraj rada

Transport

Ručni transport

Transport u vozilima

191SR

– 9

Oprez

Kako bi se izbegle nesreće ili povrede, pri

odabiru mesta za skladištenje imajte u vidu

težinu uređaja (vidi tehničke podatke).

 Uređaj postavite na ravnu podlogu.

 Pritisnite razdvojni taster na ručnoj

prskalici i razdvojite crevo visokog

pritiska od ručne prskalice.

 Pritisnite kućište brzinske spojnice za

crevo visokog pritiska u smeru strelice

pa izvadite crevo visokog pritiska.

 Strujni priključni kabl, crevo visokog

pritiska i pribor odložite na

odgovarajuća mesta na uređaju.

Pre dužeg skladištenja, npr. tokom zime,

postupajte dodatno u skladu sa

napomenama iz poglavlja "Nega".

Oprez

Uređaj i pribor štitite od mraza.

Mraz će uništiti uređaj i pribor iz kojeg nije

u potpunosti ispuštena voda. Sprečite

oštećenja.

 Ispustite svu vodu iz uređaja: Uključite

uređaj bez priključenog creva visokog

pritiska i bez priključenog dovoda vode

(maks. 1 min) pa sačekajte da voda

prestane da ističe na priključku visokog

pritiska. Isključite uređaj.

 Uređaj zajedno sa kompletnim

priborom čuvajte u prostoriji zaštićenoj

od smrzavanja.

 Opasnost

Pre svakog čišćenja i održavanja isključite

uređaj i strujni utikač izvucite iz utičnice.

Pre dužeg skladištenja, npr. zimi:

 Skinite filter sa creva za usisavanje

deterdženta pa ga operite pod tekućom

vodom.

 Mrežicu u priključku za vodu izvucite

pljosnatim kleštima i operite pod

tekućom vodom.

Uređaj nije potrebno održavati.

Upotrebljavajte samo originalne rezervne

delove firme KÄRCHER. Pregled rezervnih

delova naći ćete na kraju ovog uputstva za rad.

Manje smetnje možete sami ukloniti uz

pomoć sledećeg pregleda.

U slučaju nedoumice obratite se ovlašćenoj

servisnoj službi.

 Opasnost

Pre svakog čišćenja i održavanja isključite

uređaj i strujni utikač izvucite iz utičnice.

Popravke i radove na električnim

sastavnim delovima sme da izvodi samo

ovlašćena servisna služba.

 Povucite polugu ručne prskalice, nakon

čega će se uređaj uključiti.

 Proverite da li se navedeni napon na

natpisnoj pločici podudara sa naponom

izvora struje.

 Proverite da li je strujni priključni kabl

oštećen.

 Proverite podešenost cevi za prskanje.

 Ispustite vazduh iz uređaja: Uključite

uređaj bez priključenog creva visokog

pritiska pa sačekajte (najviše 2 minuta)

da voda iz priključka visokog pritiska

počne da ističe bez mehurića. Isključite

Skladištenje

Skladištenje uređaja

Zaštita od smrzavanja

Nega i održavanje

Održavanje

Rezervni delovi

Otklanjanje smetnji

Uređaj ne radi

U uređaju se ne uspostavlja pritisak

192 SR

– 10

uređaj pa ponovo priključite crevo

visokog pritiska.

 Proverite snabdevanje vodom.

 Mrežicu u priključku za vodu izvucite

pljosnatim kleštima i operite pod

tekućom vodom.

Uzrok: Pad napona zbog slabe strujne

mreže ili u slučaju primene produžnog

kabla.

 Prilikom uključivanja najpre povucite

polugu ručne prskalice, a zatim

postavite prekidač uređaja na "I/ON".

 Čišćenje mlaznice visokog pritiska:

Prljavštinu iz otvora mlaznice uklonite

iglom i isperite je vodom s prednje

strane.

 Proverite dovodnu količinu vode.

 Mala propusnost uređaja je tehnički

uslovljena. U slučaju jače propusnosti

obratite se ovlašćenoj servisnoj službi.

 Koristite cev za prskanje sa regulacijom

pritiska (Vario Power).

Cev za prskanje okrenite u položaj

"Mix".

 Očistite filter na crevu za usisavanje

deterdženta.

 Proverite da li je crevo za usisavanje

deterdženta presavijeno.

Zadržavamo pravo na tehničke

promene!

Uređaj se ne pokreće, motor bruji

Jaka kolebanja pritiska

Uređaj je nedovoljno zaptiven

Deterdžent se ne usisava

Tehnički podaci

K 3.500

K 4.500

K 5.500

Električni priključak

Napon 230

1~50

Priključna snaga 1,8 1,9 2,1 kW

Stepen zaštite IP X5

Klasa zaštite I

Mrežni osigurač

(inertan)

10 A

Priključak za vodu

Dovodni pritisak (maks.) 0,8 MPa

Dovodna temperatura

(maks.)

40 °C

Dovodni protok (min.) 10 l/min

Maks. usisna visina 0,5 m

Podaci o snazi

Radni pritisak 11 12 12,5 MPa

Maks. dozvoljeni pritisak 12 13 14 MPa

Protok vode 6,3 6,7 7,5 l/min

Protok sredstva za

čišćenje

0,3 l/min

Povratna udarna sila

ručnog pištolja za prskanje

15 N

Dimenzije i težine

Dužina 876 mm

Širina 325 mm

Visina 285 mm

Težina u stanju

spremnom za rad, sa

priborom

12,0 12,5 13,0 kg

Izračunate vrednosti prema EN 60335-2-79

Vrednost vibracije na ruci

Nepouzdanost K

< 2,5

0,3

m/s

Nivo zvučnog pritiska

Nepouzdanost K

dB(A)

Nivo zvučne snage L

+ nepouzdanost K

89 89 89 dB(A)

193SR

– 11

Ovim izjavljujemo da ovde opisana mašina

po svojoj koncepciji i načinu izrade, sa svim

njenim modelima koje smo izneli na tržište,

odgovara osnovnim zahtevima dole

navedenih propisa Evropske Zajednice o

sigurnosti i zdravstvenoj zaštiti. Ova izjava

prestaje da važi ako se bez naše

saglasnosti na mašini izvedu bilo kakve

promene.

Potpisnici rade po nalogu i sa ovlašćenjem

poslovodstva.

Opunomoćeni za izradu dokumentacije:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2012/01/01

Izjava o usklađenosti sa

propisima EZ

Proizvod: Uređaj za čišćenje pod

visokim pritiskom

Tip: 1.180-xxx / 1.181-xxx

Odgovarajuće EZ-direktive:

2006/42/EZ (+2009/127/EZ)

2004/108/EZ

2000/14/EZ

Primenjene usklađene norme:

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Primenjeni postupak ocenjivanja

usklađenosti:

2000/14/EZ: Prilog V

Nivo jačine zvuka dB(A)

K 3.500 K 4.500 K 5.500

Izmerena: 87 87 87

Zagarantovana: 89 89 89

CEO

Head of Approbation

194 SR

– 3

Уважаеми клиенти,

Преди първото използване на Ва-

шия уред прочетете това ориги

нално инструкцуя упътване за работа, дейст-

вайте според него и го запазете за по-късно

използване или за следващия притежател.

Използвайте пароструйката за работа под

налягане само в личното си домакинство:

–

за почистване на машини, превозни

средства, строителни конструкции, ин-

струменти, фасади, тераси, градински

уреди и др. със силна водна струя под на-

лягане (ако е необходимо с добавка на

почистващи препарати).

–

с разрешените от фирма KARCHER при-

надлежности от окомплектовката, ре-

зервни части и препарати за почистване.

Спазвайте указанията на препаратите за

почистване.

Не насочвайте струята под

високо налягане към хора, жи-

вотни, активно електрическо

оборудване или към самия

уред. Пазете уреда от зам-

ръзване.



Опасност

За непосредствено грозяща опасност, коя-

то води до тежки телесни повреди или до

смърт.

몇

Предупреждение

За възможна опасна ситуация, която би мо-

гла да доведе до тежки телесни повреди

или смърт.

Внимание

За възможна опасна ситуация, която би мо-

гла да доведе до леки телесни повреди или

материални щети.

Опаковъчните материали могат да се

рециклират. Моля не хвърляйте опа-

ковките при домашните отпадъци, а ги пре-

дайте на вторични суровини с цел повторна

употреба.

Старите уреди съдържат ценни мате-

риали, подлежащи на рециклиране, ко-

ито могат да бъдат употребени

повторно. Поради това моля отстранявайте

старите уреди, използвайки подходящи за

целта системи за събиране.

Указания за съставките (REACH)

Актуална информация за съставките ще на-

мерите на:

www.kaercher.com/REACH

Във всяка страна важат гаранционните усло-

вия, публикувани от оторизираната от нас

дистрибуторска фирма. Евентуални повреди

на Вашия уред ще отстраним в рамките на

гаранционния срок безплатно, ако се касае

за дефект в материалите или при производ

ство. В гаранционен случай се обърнете към

дистрибутора или най-близкия оторизиран

сервиз, като представите касовата бележка.

(Адресите ще намерите на задната страни-

ца)

Съдържание

Общи указания. . . . . . . . . . . . . . . . . BG 3

Указания за безопасност. . . . . . . . . BG 4

Обслужване . . . . . . . . . . . . . . . . . . . BG 5

Tранспoрт . . . . . . . . . . . . . . . . . . . . . BG 9

Съхранение . . . . . . . . . . . . . . . . . . . BG 9

Грижи и поддръжка . . . . . . . . . . . . . BG 10

Помощ при неизправности . . . . . . . BG 10

Технически данни . . . . . . . . . . . . . . BG 11

Декларация за съответствие на ЕО BG 11

Общи указания

Употреба по предназначение

Символи на уреда

Символи в Упътването за работа

Опазване на околната среда

Гаранция

195BG

– 4



Опасност



Никога не докосвайте контакта и щеп-

села с влажни ръце.



Не работете с уреда, ако захранващи-

ят кабел или важни части на уреда, на-

пример маркучът за работа под

налягане, пистолета за ръчно пръскане

или предпазните приспособления са по

вредени.



Преди всяка употреба проверявайте

мрежовия захранващ кабел с щепсела за

повреди. Повреден мрежови захранващ

кабел трябва незабавно да се замени

от оторизиран сервиз/специалист –

електротехник.



Преди всяка експлоатация проверявай-

те маркуча за работа под налягане за

повреди. Незабавно подменете повре-

дения маркуч.



Забранена е работата във взривоопас-

ни помещения.



Да се спазват мерките за безопасност

при работа с уреда в опасни зони (на-

пример на бензиностанции).



Струята под високо налягане може да

бъде опасна при неправилна употреба.

Не насочвайте струята към хора, жи-

вотни, активни електрически уреди или

към самия уред.



Не насочвайте струята под високо наля-

гане към други или към себе си, за да по-

чистите облеклото си или обувките си.



Да не се обливат предмети, които съ-

държат опасни за здравето вещества

(напр. азбест).



Гумите на автомобилите и вентилите

на автомобилните гуми могат да се по-

вредят или спукат от високото наляга-

не. Първият признак за това е

обезцветяването на гумата. Повреде-

ните автомобилни гуми и вентили мо-

гат да доведат до фатални последици.

При почистване оставете разстояние

от поне 30 см!



Опасност от експлозия!

Не пръскайте възпламеняеми течности.

Никога не засмуквайте течности, съ-

държащи разтворители, или неразре-

дени киселини и разтворители! Такива

са например бензин, разредители за бои

или нафта. Силно разпръскваната

струя е лесно възпламенима, експлозив-

на и отровна. Не използвайте ацетон,

неразредени киселини и разтворители,

защото те атакуват използваните в

уреда материали.

몇

Предупреждение



Щепселът и куплунгът на удължителя

трябва да бъдат водоустойчиви и не

бива да се намират във вода.



Неподходящите удължители могат да

са опасни. На открито използвайте

само съответно разрешените и съот-

ветно обозначение удължители с дос-

татъчно напречно сечение: 1 - 10 м: 1,5

мм

; 10 - 30 м: 2,5 мм



Винаги развивайте удължителя докрай

от барабана.



Маркучите за работа под налягане, ар-

матурата и връзките са важни за безо-

пасността на уреда. Използвайте само

препоръчаните от производителя мар-

кучи за работа под налягане, арматури

и връзки.



Този уред не е предназначен за обслуж-

ване от лица с ограничени физически,

сензорни или умствени способности.

Уредът не трябва да се използва от де-

ца, младежи или неоторизирани лица.

Децата трябва да бъдат под надзор, за

да се гарантира, че няма да играят с

уреда.



Дръжте опаковъчното фолио далече

от деца, съществува опасност от за-

душаване!



Този уред е разработен за ползване на

препарати за почистване, които се

доставят или препоръчват от произво-

дителя. Използването на други препа-

рати за почистване или химикали може

да влоши надеждността и безопас-

ността на уреда.



Потребителят трябва да използва

уреда според предписанията. Той тряб-

ва да се съобразява с даденостите на

Указания за безопасност

196 BG

– 5

място и да внимава при работа с уреда

дали наоколо няма хора.



Не използвайте уреда, ако в обсега се

намират други лица, освен ако не носят

защитно облекло.



За защита от напръскване с вода или

мръсотия носете подходящо предпазно

облекло и предпазни очила/маска.

Внимание



При по-продължителни паузи изключе-

те уреда от главния прекъсвач / прекъс-

вача на уреда или го извадете от

щепсела.



Не използвайте уреда при температу-

ри под 0 °C.



За да избегнете повреди, при почиства-

не осигурете минимално разстояние

от 30 см между струята и боядисаните

повърхности.



По време на работа уредът да не се ос-

тавя без надзор.



Внимавайте кабелът на уреда или

удължителят да не се повредят или

скъсат поради настъпване, прегъване,

опъване или друго. Пазете кабела от

топлина, масла и остри ръбове.



Всички електрически части и елементи

в обсега на работа трябва да са защи-

тени от водната струя.



Уредът може да се включва само към

електрически контакт, изпълнен от

електротехник съгласно IEC 60364.



Свръзвайте уреда само към променлив

ток. Напрежението трябва да съот-

ветства на цитираното върху табел-

ката на уреда напрежение.



По причини на сигурността принципно

препоръчваме задействането на уреда

през защитно приспособление за падо-

ве в напрежението (макс. 30 mA).



Почистване, при което се отделят

маслосъдържащи отпадъчни води, на-

пр., при миене на двигателя и долната

част на корпуса, трябва да става само

на мивки със сепаратор за масла.

Внимание

Предпазните приспособления служат за за-

щита на потребителя и не трябва да се

променят или заобикалят.

Прекъсвачът на уреда предотвратява не

преднамереното пускане в експлоатация на

уреда.

Блокировката спира лоста на пистолета за

ръчно пръскане и предотвратява непредна-

мерения старт на уреда.

Преливният вентил предотвратява надвиша-

ването на допустимото работно налягане.

Ако се освободи лостът на пистолета за ръч-

но пръскване, пневматичният контакт из-

ключва помпата, струя високо налягане

прекъсва. Ако лостът се придърпа, отново

включва помпата.

Внимание

Преди всички дейности с уреда установете

неговата устойчивост, за да избегнете

злополуки или увреждания.

–

Устойчивостта на уреда е гарантирана,

ако той бъде оставен на равна повърх

ност.

Обемът на доставка на уреда е изобразен на

опаковката. При разопаковане проверете

дали съдържанието е пълно.

При липсващи принадлежности или при

транспортни щети моля уведомете Вашия

търговец.

Предпазни приспособления

Ключ на уреда

Блокировка пистолет за ръчно пръскане

Преливен вентил с пневматичен

прекъсвач

Предпоставки за устойчивост

Обслужване

Обем на доставката

197BG

– 6

Това Упътване за употреба описва основни-

те модели на посочените на предната облож-

ка уреди за почистване под високо налягане.

В тази инструкция за употреба е описано

максималното оборудване. В обема на дос-

тавка има разлики в зависимост от модела

(вижте опаковката).

Виж схемите на страница 2

1 Куплунг за свързване към захранване с

вода

2 Маркуч за работа под налягане

3 Приспособление за бързо присъединява-

не за маркуча за работа под налягане

4 Връзка за вода с вградена цедка

5 Прекъсвачи на уреда „0/OFF“ / „I/ON“

6 Дръжка за транспортиране

7 Всмукателен маркуч за почистващо

средство

8 Кука за съхранение на маркуча за работа

под налягане и захранващия кабел

9 Мрежови захранващ кабел с щепсел

10 Място за съхранение на принадлежно-

стите

11 Колела

12 Пистолет за ръчно пръскане

13 Блокировка пистолет за ръчно пръскане

14 Бутон за отделяне на маркуча за работа

под налягане от пистолета з ръчно пръ

скане

15 Тръба за разпраскване с регулиране на

налягането (Vario Power)

16 Тръба за разпръскване с мелачка за мръ-

сотията

17 Четка за миене

18 Въртяща се четка за миене

Delta-Racer D150

Елементите от специалната окомплектовка

разширяват възможностите за използване

на Вашия уред. По-подробна информация

ще получите от оторизирания представител

за уредите KARCHER.

Монтирайте приложените свободно към уре

да части преди пускане в експлоатация.



Фигура

Притиснете колелата в отвора и ги под-

сигурете с доставената пробка, спазете

центрирането на пробката.

Необходими са двата доставени болта и от-

вертка с кръстата глава PH 2.



Фигура

Поставете транспортната дръжка във во

дача и я осигурете с 2 болта.



Фигура

Окачете мрежичката за принадлежности

в показаната на изображението кука.



Фигура

Маркуча за работа под налягане да се по

стави в пистолета за ръчно пръскане, до-

като се чуе неговото фиксиране.

Указание: Внимавайте за правилната по-

сока на присъединителния нипел.

Проверете сигурното свързване като

дръпнете маркуча за работа под наляга-

не.

몇

Предупреждение

Съгласно валидните разпоредби

не се позволява използване на уре-

да в мрежата за питейна вода без

разделител на системата. Из-

ползвайте подходящ разделител на систе-

мата на фирма KARCHER или като

алтернатива разделител на системата

съгл. EN 12729 тип BA. Преминалата през

разделителя на системата вода се опреде-

ля като негодна за пиене.

Внимание

Разделителят на системата трябва да

бъде свързван винаги към захранването с

вода, никога директно към уреда!

Описание на уреда

Елементи от специалната окомплектовка

Преди пускане в експлоатация

Монтиране на колелата

Монтаж на транспортната дръжка

Поставете мрежичката за

принадлежности

Свързване на маркуча за работа под

налягане с пистолета за ръчно

разпръскване

Захранване с вода

198 BG

– 7

Указание: Замърсяванията във водата мо-

гат да повредят помпата под високо наляга

не и принадлежностите. За защита си препо-

ръчва използването на воден филтър на

KARCHER (специална принадлежност, № за

поръчка 4.730-059).

Съблюдавайте разпоредбите на водоснаб

дителната компания.

За параметрите за свързване виж табелката

на уреда/техническите параметри.



Използвайте усилен маркуч за вода (не е

включен в доставката) с обичаен куплунг.

(диаметър минимум 1/2 цола респ.

13 мм; дължина минимум 7,5 м).



Фигура

Завийте куплунга, доставен заедно с уре-

да, на мястото за свързване на уреда със

захранването с вода.

Поставете маркуча за водата върху ку-

плунга на уреда и свържете със захран-

ването с вода.

Този уред за работа под високо налягане е

подходящ за работа с всмукателния маркуч

на KARCHER с възвратен клапан (специални

принадлежности, № за поръчка 4.440-238) за

изсмукване на вода от открити резервоари

напр. от варели за събиране на дъждовна

вода или езера (максимална височина на

засмукване вижте в техническите данни).



Напълнете всмукателния маркуч с въз-

вратен клапан с вода, завинтете извода

за вода и го окачете във варела за съби-

ране на вода.



Отделете маркуча за работа под налягане от

извода за високо налягане на уреда.



Включете уреда „I/ON“ и изчакайте (макс.

2 минути), докато водата започне да из-

лиза без мехурчета от извода за високо

налягане.



Изключете уреда „0/OFF“.

Внимание

Сух ход при повече от 2 минути води до ув-

реждания на помпа високо налягане. Ако

уредът не създаде налягане в рамките на 2

минути, изключете уреда и подходете спо-

ред указанията в глава "Помощ при неиз-

правности“.



Фигура

Поставете маркуча за работа под наляга-

не стабилно в приспособлението за бър-

зо присъединяване на уреда, чува се

фиксирането му.

Указание: Внимавайте за правилната по-

сока на присъединителния нипел.

Проверете сигурното свързване като дръпне-

те маркуча за работа под налягане.



Фигура

Поставете тръбата за разпръскване в

пистолета за ръчно пръскане и я фикси-

райте със завъртане на 90°.



Отворете напълно крана за водата.



Включете щепсела в контакта.



Включете уреда „I/ON“.



Опасност

Излизащата през дюзата за високо наляга-

не струя вода упражнява отпор върху пис-

толета за ръчно пръскане. Осигурете си

сигурно положение за стоеж, дръжте здра-

во пистолета за ръчно пръскане и тръба-

та за разпръскване.

Внимание

Преди началото на почистването се увере-

те, че уредът за почистване с високо наля-

гане е разположен на равна основа. При

почистването използвайте защитни очила

и защитно облекло.



Деблокирайте лоста на пистолета за ръч-

но пръскане.



Издърпайте лоста, уредът се включва.

Указание: Ако лоста се пусне отново, уредът

отново се изключва. Високото налягане се

запазва в системата.

Захранване с вода от водопровода

Всмукване на вода от открити контейнери

Пускане в експлоатация

Експлоатация

199BG

– 8

За най-обичайните работи по почистване.

Работното налягане може да се регулира

безстепенно между „Min“ и „Max“.



Отпуснете лоста на пистолета за пръска-

не на ръка.



Тръбата за разпраскване да се завърти в

желаното положение.

Указание: Подходящ за работа с почиства-

щи препарати, за целта завъртете стомане-

ната тръба на положение „Mix“.

За упорити замърсявания.

Внимание

Не почиствайте автомобилни гуми, лак

или чувствителни повърхности като дър-

во с фрезата за замърсявания, опасност

от увреждане.

–

Не е подходящ за работа с почистващо

средство.

–

Указание: Подходяща за работа с по-

чистващи препарати.

Настройте регулатор дозиране на жела-

ното количество почистващи препарати

за изсмукване.

Въртящата се четка за миене е много подхо-

дяща за миене на автомобили.

Внимание

При работа по четката за миене не бива да

има мръсотия или други частици, опасност

от увреждане на лака.

–

Указание: Подходяща за работа с по-

чистващи препарати.

Настройте регулатор дозиране на жела-

ното количество почистващи препарати

за изсмукване.

Delta-Racer обединява четката за миене с

въртяща се струя под високо налягане. Бла-

годарение на това е особено подходящ за

почистване на автомобили или силно замър

сени повърхности.



Опасност

При работа да не се бърка под

ръба на Delta-Racer!

За съответната задача за почистване из-

ползвайте само средства за почистване и

поддръжка на KARCHER, тъй като те са раз-

работени специално за използване с Вашия

уред. Използването на други средства за по-

чистване и поддръжка може да доведе до

бързо износване и отмяна на претенциите за

гаранция. Моля, информирайте се в специ-

ализираната търговска мрежа или изискайте

информации от KARCHER.



Фигура

Изтеглете от корпуса желаната дължина

на всмукателния маркуч за почистващи

средства.

Окачете всмукателния маркуч за почист-

ващо средство в съд с разтвор на почист-

ващо средство.



Да се използва тръба за разпраскване с

регулиране на налягането (Vario Power)



Тръбата за разпръскване да се завърти в

положение „Mix“.

Указание: По този начин при експлоата-

ция почистващият транспорт се смесва с

водната струя.

Указание: При нужда могат да се използват

и миещи четки за работа с почистващи пре

парати.



Напръскайте сухата повърхност с малко

препарат за почистване и оставете да по-

действа (но да не изсъхва).



Разтворената мръсотия да се изплакне

със струя под високо налягане.



Отпуснете лоста на пистолета за пръска-

не на ръка.



Блокирайте лоста на пистолета за ръчно

пръскане.



При прекъсване на работа за по-продъл-

жително време (над 5 минути), изключете

допълнително уреда „0/OFF“.

Тръба за разпраскване с регулиране на

налягането (Vario Power)

Тръба за разпръскване с мелачка за

мръсотията

Четка за миене

Въртяща се четка за миене

Delta-Racer D150

Работа с почистващо средство

Препоръчителен метод на почистване

Прекъсване на работа

200 BG

– 9

Внимание

Само отделете маркуча за работа под на-

лягане от пистолета за ръчно пръскане

или от уреда, ако в системата няма налич-

но налягане.



След работа с почистващо средство за-

качете маркуча за всмукване в съд с чис-

та вода, включете уреда за около 1

минута с демонтирана тръба за разпръс-

кване и изплакнете.



Отпуснете лоста на пистолета за пръска-

не на ръка.



Изключете уреда „0/OFF“.



Затворете крана за водата.



Отделете уреда от захранването с вода.

Внимание: При разделяне на захранва-

щия маркуч или маркуча за работа под

налягане след експлоатация от изводите

може да изтече топла вода.



Притиснете лоста на пистолета за пръ-

скане на ръка, за да освободите система-

та от остатъчното налягане.



Блокирайте лоста на пистолета за ръчно

пръскане.



Издърпайте щепсела.

Внимание

За да се избегнат злополуки или наранява-

ния при транспортиране, вземете под вни-

мание теглото на уреда (виж

техническите данни).



Повдигнете уреда за дръжката и го носе

те.



Теглете уреда за транспортната дръжка.



Осигурете уреда против изплъзване и

преобръщан.

Внимание

За да се избегнат злополуки или наранява-

ния при избора на мястото за съхранение,

вземете под внимание теглото на уреда

(виж техническите данни).



Уредът се поставя върху равна плоскост.



Натиснете разделителния бутон на пис-

толета за ръчно пръскане и отделете

маркуча за работа под налягане от писто-

лета за ръчно пръскане.



Притиснете корпуса на приспособление-

то за бързо присъединяване за маркуча

за работа под налягане и извадете мар-

куча за работа под налягане.



Приберете захранващия кабел, маркуча

за работа под налягане и принадлежно-

стите в уреда.

Преди по-продължително съхранение, напр.

през зимата спазвайте допълнително указа-

нията в глава Поддръжка.

Внимание

Уреда и принадлежностите да се пазят от

замръзване.

Уредът и принадлежностите се разрушават

при замръзване, ако са напълно изпразнени

от вода. За да се избегнат увреждания:



Изпразнете уреда напълно от водата:

Включете уреда без подвързан маркуч за

работа под налягане и без подвързано

захранване с вода (макс. 1 мин) и изча-

кайте, докато от извода за високо наляга-

не спре да излиза вода. Изключете

уреда.



Уреда и всички принадлежности да се

съхраняват в защитено от замръзване

място.

Край на работата

Tранспoрт

Ръчен транспорт

Транспорт в превозни средства

Съхранение

Съхранение на уреда

Защита от замръзване

201BG

– 10



Опасност

Преди всякакви работи по поддръжката

уредът да се изключва и щепселът да се из-

важда от контакта.

Преди по-продължително съхранение, на-

пример през зимата:



Изтеглете филтъра от всмукателния

маркуч за почистващо средство и по по-

чистете под течаща вода.



Изтеглете цедката от връзката за крана

за вода с помощта на плоски клещи и я

почистете под течаща вода.

Уредът не се нуждае от поддръжка.

Използвайте само оригинални резервни час-

ти на KARCHER. Списък на резервните части

ще намерите в края на настоящото Упътване

за работа.

Можете сами да отстраните дребните повре-

ди, като следвате дадените по-долу описа-

ния.

В случай на съмнение се обърнете към ото-

ризиран сервиз.



Опасност

Преди всякакви работи по поддръжката

уредът да се изключва и щепселът да се из-

важда от контакта.

Ремонтни работи и работи по електриче-

ските елементи могат да се извършват

само от оторизиран сервиз.



Издърпайте лоста на пистолета за ръчно

пръскане, уредът се включва.



Проверете дали посоченото на типовата

табелката напрежение съвпада с напре-

жението на източника на ток.



Проверете захранващия кабел за увреж

дане.



Проверете настройката на тръбата за

разпръскване.



Обезвъздушаване на уреда: Включете

уреда без маркуч за работа под налягане

и изчакайте (макс. 2 минути), докато во-

дата започне да излиза без мехурчета от

извода за високо налягане. Изключете

уреда и отново подвържете маркуча за

работа под налягане.



Проверете захранването с вода.



Изтеглете цедката от връзката за крана

за вода с помощта на плоски клещи и я

почистете под течаща вода.

Причина: Спадане на напрежението поради

слаба електрическа мрежа или при използ-

ване на удължител.



При включването първо издърпайте ло-

ста на пистолета за ръчно пръскане,

след това поставете прекъсвача на уре-

да на „I/ON“.



Почистване на дюза високо налягане:

Махнете замърсяванията от отвора на

дюзата с помощта на игла и изплакнете с

вода напред.



Проверете дебита на водата.



Малката липса на херметичност на уреда

е обусловена технически. При силна лип-

са на херметичност се обърнете към ото-

ризиран сервиз.



Да се използва тръба за разпраскване с

регулиране на налягането (Vario Power)

Тръбата за разпръскване да се завърти в

положение „Mix“.



Почистете филтъра на всмукателния

маркуч за почистващо средство.



Проверете всмукателния маркуч за по-

чистващо средство за огънати места.

Грижи и поддръжка

Поддръжка

Резервни части

Помощ при неизправности

Уредът не работи

Уредът не достига налягане

Уредът не потегля, моторът бръмчи

Силни колебания в налягането

Уредът не е херметичен

Почистващото средство не се засмуква

202 BG

– 11

Запазваме си правото на технически из-

менения!

С настоящото декларираме, че цитираната по-

долу машина съответства по концепция и кон-

струкция, както и по начин на производство, при-

лаган от нас, на съответните основни изисквания

за техническа безопасност и безвредност на Ди-

рективите на ЕО. При промени на машината, кои-

то не са съгласувани с нас, настоящата

декларация губи валидност.

Подписалите действат по възложение и като

пълномощници на управителното тяло.

пълномощник по документацията:

S. Reiser

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

Winnenden, 2012/01/01

Технически данни

K 3.500

K 4.500

K 5.500

Електрическо захранване

Напрежение 230

1~50

Присъединителна мощност 1,8 1,9 2,1 kW

Градус на защита IP X5

Клас защита I

Предпазител (инертен)10A

Захранване с вода

Налягане на постъпваща-

та вода (макс.)

0,8 MPa

Температура на постъп-

ващата вода (макс.)

40 °C

Дебит за постъпващата

вода (мин.)

10 л/мин

Макс. височина на засму-

кване

0,5 м

Данни за мощността

Работно налягане 11 12 12,5 MPa

Максимално допустимо

налягане

12 13 14 MPa

Дебит, вода 6,3 6,7 7,5 л/мин

Дебит, препарати за по-

чистване

0,3 л/мин

Сила на отпора на пистоле-

та за ръчно пръскане

15 N

Мерки и тегла

Дължина 876 мм

Широчина 325 мм

Височина 285 мм

Тегло, в готовност за ра-

бота с принадлежности

12,0 12,5 13,0 кг

Установени стойности съгласно EN 60335-2-79

Стойност на вибрациите в

областта на дланта – ръката

Несигурност K

< 2,5

0,3

м/сек

Ниво на звука L

Неустойчивост K

dB(A)

Ниво на звукова мощност

+ неустойчивост K

89 89 89 dB(A)

Декларация за съответствие на

ЕО

Продукт: Парочистачка/пароструйка

за работа под налягане

Тип: 1.180-xxx / 1.181-xxx

Намиращи приложение Директиви на ЕО:

2006/42/EO (+2009/127/EO)

2004/108/ÅÎ

2000/14/ЕО

Намерили приложение хармонизирани

стандарти:

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Приложен метод за оценка на съответ-

ствието:

2000/14/ЕО: Приложение V

ниво на шум dB(A)

K 3.500 K 4.500 K 5.500

Измерено:878787

Гарантирано:898989

CEO

Head of Approbation

203BG

– 3

Väga austatud klient,

Enne sesadme esmakordset ka-

sutuselevõttu lugege läbi algu-

pärane kasutusjuhend, toimige sellele

vastavalt ja hoidke see hilisema kasutami-

se või uue omaniku tarbeks alles.

Seda kõrgsurvepesurit tohib kasutada ai-

nult kodumajapidamises:

– seadmete, sõidukite, ehitiste, tööriista-

de, fassaadide, terrasside, aiatööriista-

de jms puhastamiseks kõrgsurvelise

veejoaga (vajadusel lisatakse puhas-

tusvahendeid).

– koos KÄRCHERi poolt kasutamiseks

lubatud tarvikute, varuosade ja puhas-

tusvahenditega. Järgida puhastusva-

henditega kaasasolevaid juhiseid.

Kõrgsurvejuga ei tohi suunata

inimestele, loomadele, tööta-

vatele elektriseadmetele ega

seadmele endale. Kaitske

seadet külma eest.

 Oht

Vahetult ähvardava ohu puhul, mis toob

kaasa raskeid kehavigastusi või surma.

몇 Hoiatus

Võimaliku ohtliku olukorra puhul, mis võib põh-

justada raskeid kehavigastusi või surma.

Ettevaatust

Võimaliku ohtliku olukorra puhul, mis võib

põhjustada kergeid vigastusi või materiaal-

set kahju.

Pakendmaterjalid on taaskasutata-

vad. Palun ärge visake pakendeid

majapidamisprahi hulka, vaid suunake

need taaskasutusse.

Vanad seadmed sisaldavad taaska-

sutatavaid materjal, mis tuleks suu-

nata taaskasutusse. Palun

likvideerige vanad seadmed seetõttu vas-

tavate kogumissüsteemide kaudu.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate

aadressilt:

www.kaercher.com/REACH

Igas riigis kehtivad meie volitatud müü-

giesindaja antud garantiitingimused. Sead-

mel esinevad rikked kõrvaldame

garantiiajal tasuta, kui põhjuseks on mater-

jali- või valmistusviga. Garantiijuhtumi kor-

ral palume pöörduda müüja või lähima

volitatud klienditeenistuse poole, esitades

ostu tõendava dokumendi.

(Aadressi vt tagaküljelt)

Sisukord

Üldmärkusi . . . . . . . . . . . . . . . . . ET 3

Ohutusalased märkused . . . . . . . ET 4

Käsitsemine . . . . . . . . . . . . . . . . ET 5

Transport. . . . . . . . . . . . . . . . . . . ET 8

Hoiulepanek . . . . . . . . . . . . . . . . ET 8

Korrashoid ja tehnohooldus . . . . ET 9

Abi häirete korral. . . . . . . . . . . . . ET 9

Tehnilised andmed . . . . . . . . . . . ET 10

EÜ vastavusdeklaratsioon . . . . . ET 10

Üldmärkusi

Sihipärane kasutamine

Seadmel olevad sümbolid

Kasutusjuhendis olevad sümbolid

Keskkonnakaitse

Garantii

204 ET

– 4

 Oht

 Võrgupistikut ega pistikupesa ei tohi ku-

nagi puutuda niiskete kätega.

 Seadet ei tohi käivitada, kui toitejuhe

või seadme olulised osad nagu kõrgsur-

vevoolik, pesupüstol või ohutusseadi-

sed on kahjustatud.

 Enne igakordset kasutamist tuleb kont-

rollida, et võrgupistikuga toitekaabel

oleks kahjustusteta. Defektne toitekaa-

bel tuleb lasta viivitamatult volitatud

klienditeeninduses/elektrikul välja va-

hetada.

 Enne igakordset kasutamist tuleb kant-

rollida, et kõrsurvevoolik oleks terve.

Kahjustatud kõrgsurvevoolik kohe välja

vahetada.

 Plahvatusohtlikes piirkondades kasuta-

mine on keelatud.

 Seadme kasutamisel ohtlikes piirkon-

dades (nt tanklates) tuleb järgida asja-

kohaseid ohutuseeskirju.

 Kõrgsurveline veejuga võib mittesihipä-

rasel kasutamisel ohtlik olla. Veejuga ei

tohi suunata inimestele, loomadele, pin-

gestatud elektriseadmetele ega sead-

mele endale.

 Kõrgsurvejuga ei tohi suunata teistele

inimestele ega iseendale, et puhastada

riideid või jalanõusid.

 Mitte pritsida esemeid, mis sisaldavad

tervisele ohtlikke materjale (nt asbesti).

 Kõrgsurveline veejuga võib kahjustada

või purustada sõidukite rehvid/rehvi-

ventiilid. Selle ohu esimeseks tunde-

märgiks on rehvi värvuse muutus.

Vigastatud sõiduki rehvid/rehviventiilid

on eluohtlikud. Puhastamisel peab va-

hekaugus olema vähemalt 30 cm!

 Plahvatusoht!

Ärge piserdage põlevaid vedelikke.

Mitte kunagi ei tohi seadmesse imeda

lahusteid sisaldavat vedelikku või lah-

jendamata happeid ja lahusteid! Selliste

ainete hulka kuuluvad nt bensiin, värvi-

vedeldi ja kütteõli. Pihustumisel tekkiv

udu on eriti tuleohtlik, plahvatusohtlik ja

mürgine. Mitte kasutada atsetooni, lah-

jendamata happeid ja lahusteid, sest

need söövitavad seadmes kasutatud

materjale.

몇 Hoiatus

 Toitepistik ja pikenduskaabli ühendus

peavad olema veekindlad ega tohi leba-

da vees.

 Ebasobivad pikendusjuhtmed võivad

olla ohtlikud. Välistingimustes võib ka-

sutada ainult väljas kasutamiseks luba-

tud ja vastavalt tähistatud piisava

ristlõikepinnaga pikendusjuhtmeid:

1 - 10 m: 1,5 mm

; 10 - 30 m: 2,5 mm

 Pikendusjuhe tuleb kaablitrumlilt alati

täielikult maha kerida.

 kõrgsurvevoolikud, liitmikud ja ühendu-

sed on seadme ohutuse seisukohalt

olulised osad. Kasutada ainult tootja

soovitatud kõrgsurvevoolikuid, liitmikke

ja ühendusi.

 See seade ei ole ette nähtud kasutami-

seks isikute poolt, kelle füüsilised, sen-

soorsed või vaimsed võimed on

piiratud.

Lapsed ega instrueerimata isikud ei tohi

seadmega töötada.

Lapsi tuleb jälgida, kontrollimaks, et

nad seadmega ei mängi.

 Hoidke pakendikiled lastele kättesaa-

matuna - lämbumisoht!

 Antud seade töötati välja kasutamiseks

tootja poolt tarnitava ja soovitatud pu-

hastusvahendiga. Muude puhastusva-

hendite või kemikaalide kasutamine

võib seadme töökindlust vähendada.

 Seadet tuleb kasutada selle otstarbe

kohaselt. Arvestada tuleb kohalikke ise-

ärasusi ning seadmega töötades pööra-

ta tähelepanu ka läheduses viibivatele

inimestele.

 Ärge kasutage seadet, kui tööpiirkon-

nas viibib kõrvalisi isikuid, sel juhul pea-

vad need isikud kandma

kaitserõivastust.

 Kaitseks tagasipritsiva vee ja mustuse

eest kasutada sobivat kaitseriietust ja

kaitseprille.

Ohutusalased märkused

205ET

– 5

Ettevaatust

 Kui seade pikemat aega ei tööta, tuleb

see pealülitist / seadme lülitist välja lüli-

tada või toitepistik välja tõmmata.

 Ärge kasutage seadet temperatuuridel

alla 0 °C.

 Värvitud pindade puhastamisel peab

vahekaugus olema vähemalt 30 cm, et

vältida kahjustusi.

 Töötavat seadet ei tohi mitte kunagi jät-

ta järelevalveta.

 Jälgida, et toitejuhet või pikendusjuhet

ei kahjustataks sellest ülesõitmisega,

muljumisega, rebimisega ega muul vii-

sil. Toitejuhtmed peavad olema kaitstud

kuumuse, õli ja teravate servade eest.

 Kõik töötamispiirkonnas asuvad pin-

gestatud detailid peavad olema veeju-

gade eest kaitstud.

 Seadet tohib ühendada ainult pistikupessa,

mis on elektrimontööri poolt paigaldatud

vastavalt standardile IEC 60364.

 Seadet tohib ühendada ainult vahelduv-

voolutoitega. Pinge peab vastama seadme

tüübisildil esitatud pingele.

 Ohutuskaalutlustel soovitame põhimõtteli-

selt kasutada seadet rikkevoolu kaitselüliti-

ga (maks. 30 mA).

 Puhastustöid, mille juures tekib õline heitve-

si, nt mootoripesu, aluspõhja pesu, võib

teha ainult õlieraldiga pesuväljakul.

Ettevaatust

Ohutusseadised on mõeldud kasutaja

kaitsmiseks ning neid ei tohi muuta ega

neid mitteaktiivseks seada.

Seadme lüliti hoiab ära seadme kogemata

käimapaneku.

Lukustus blokeerib pesupüstoli hoova ja ta-

kistab seadme kogemata käivitamist.

Ülevooluventiil takistab lubatud töörõhu

ületamist.

Kui pesupüstoli asuv päästik lastakse lahti,

lülitub välja pumba rõhuhoidja ning kõrg-

surve juga seiskub. Päästikule vajutamisel

lülitub pump jälle sisse.

Ettevaatust

Enne igasugust tegevust seadmega või

seadme juures tuleb tagada stabiilne

asend, et vältida õnnetusjuhtumeid või vi-

gastusi.

– Seadme stabiilne asend on tagatud, kui

seade asetatakse tasasele pinnale.

Selle seadme tarnekomplekt on kujutatud pa-

kendil. Kontrollige lahti pakkides paki sisu.

Kui tarvikuid on puudu või transpordikah-

justuste korral teatage palun kaupmehele.

Selles kasutusjuhendis kirjeldatakse ees-

misel tagasipöördelehel kujutatud kõrgsur-

vepesurit.

Selles kasutusjuhendis kirjeldatakse mak-

simaalset varustust. Olenevalt mudelist on

tarnekomplektis erinevusi (vt pakendit).

Joonised vt lk 2

1 Ühendusdetail veevõtuliitmikule

2 Kõrgsurvevoolik

3 Kõrgsurvevooliku kiirühendus

4 Veevõtuliitmik, sisseehitatud sõelaga

5 Seadme lüliti „0/VÄLJAS“ / „I/SEES“

6 Transpordikäepide

7 Puhastusvahendi sissevõtuvoolik

8 Konks kõrgsurvevooliku ja toitekaabli

hoidmiseks

9 Toitepistikuga toitekaabel

10 Tarvikute hoiukoht

11 Rattad

12 Pesupüstol

13 Pesupüstoli lukustus

14 Klahv kõrgsurvevooliku lahutamiseks

pesupüstolist

15 Rõhu reguleerimisega joatoru (Vario

Power)

16 Pritsetoru mustusefreesiga

17 Pesuhari

18 Pöörlev pesuhari

19 Delta-Racer D150

Ohutusseadised

Seadme lüliti

Pesupüstoli lukustus

Survelülitiga ülevooluventiil

Stabiilse asendi eeldused

Käsitsemine

Tarnekomplekt

Seadme osad

206 ET

– 6

Erivarustus laiendab seadme kasutusvõi-

malusi. Täpsemat teavet selle kohta saab

KÄRCHERi volitatud edasimüüjalt.

Paigaldage enne kasutuselevõttu seadme-

ga kaasas olevad lahtised osad.

 Joonis

Suruge rattad pessa ja kinnitage juures-

olevate korkidega. Jälgige korkide suu-

natust.

Vaja läheb 2 juuresolevat kruvi ja ristpeaga

kruvikeerajat PH 2.

 Joonis

Lükake transpordikäepide juhikusse ja

kinnitage 2 kruviga.

 Joonis

Riputage tarvikute võrk joonisel kujuta-

tud konksu külge.

 Joonis

Torgake kõrgsurvevoolik pesupüstolis-

se, kuni see kuuldavalt asendisse fik-

seerub.

Märkus: Jälgige, et ühendusnippel

oleks õiges suunas.

Tõmmake kõrgsurvevoolikust, et kont-

rollida, kas ühendus on kindel.

몇 Hoiatus

Vastavalt kehtivatele eeskirjadele

ei tohi seadet kunagi kasutada

ilma joogiveevõrgu juurde paigal-

datud süsteemieraldajata. Kasuta-

da tuleb firma KÄRCHER sobivat

süsteemieraldajat või alternatiivina stan-

dardile EN 12729 tüüp BA vastavat süstee-

mieraldajat.Läbi süsteemieraldaja

voolanud vesi ei ole joogikõlbulik.

Ettevaatust

Ühendage tagasivoolutakisti alati veeva-

rustusega, mitte kunagi vahetult seadme

külge!

Märkus: Vees olev mustus võib vigastada

kõrgsurvepumpa ja tarvikuid. Kaitseks soo-

vitatakse kasutada KÄRCHERi veefiltrit (li-

savarustus, tellimisnr 4.730-059).

Jälgige veevärgiettevõtte eeskirju.

Ühendamiseks vajalikke andmeid vt tüübi-

sildilt/tehnilisest dokumentatsioonist.

 Kasutada tuleb tekstiiliga tugevdatud

veevoolikut (ei sisaldu tarnekomplektis)

kaubanduses saadaoleva liitmikuga.

(Läbimõõt vähemalt 1/2 tolli või vasta-

valt 13 mm; pikkus vähemalt 7,5 m).

 Joonis

Keerake kaasasolev ühendusdetail

seadme veevõtuliitmiku külge.

Asetage veevoolik seadme ühendusde-

tailile ja ühendage veevarustusega.

See kõrgsurvepesur koos KÄRCHERi ta-

gasilöögiventiiliga imivoolikuga (lisavarus-

tus, tellimisnr 4.440-238) sobib pinnavee

imemiseks nt vihmaveetünnidest või tiiki-

dest (maksimaalset imikõrgust vt tehnilis-

test andmetest).

 Täitke KÄRCHERi tagasilöögiventiiliga

imivoolik veega, keerake veeühendu-

sele ja riputage vihmavee tünni.

 Lahutage kõrgsurvevoolik seadme

kõrgsurveühenduse küljest.

 Lülitage seade "I/ON" sisse ja oodake

(maks. 2 minutit), kuni kõrgsurveliitmi-

kust väljuvas vees ei ole mulle.

 Lülitage masin välja „0/VÄLJAS“.

Ettevaatust

Kuivalt töötamine rohkem kui 2 minuti vältel

põhjustab kõrgsurvepumbal kahjustusi. Kui

seade ei tekita 2 minuti vältel rõhku, tuleb

see välja lülitada ja toimida vastavalt peatü-

kis "Abi häirete korral" toodud juhistele.

 Joonis

Torgake kõrgsurvevoolik tugevasti

seadmel olevasse kiirmuhvi, see fiksee-

rub kuuldavalt asendisse.

Märkus: Jälgige, et ühendusnippel

oleks õiges suunas.

Tõmmake kõrgsurvevoolikust, et kont-

rollida, kas ühendus on kindel.

Erivarustus

Enne seadme kasutuselevõttu

Rataste paigaldamine

Transpordikäepideme paigaldamine

Tarvikute võrgu paigaldamine

Kõrgsurvevooliku ühendamine

pesupüstoliga

Veevarustus

Veevarustus veevärgist

Vett võtke lahtistest mahutitest

Kasutuselevõtt

207ET

– 7

 Joonis

Torgake joatoru pesupüstolile ja fiksee-

rige, pöörates seda 90°.

 Avage veekraan täielikult.

 Torgake võrgupistik seinakontakti.

 Lülitage masin sisse „I/SEES“.

 Oht

Kõrgsurveotsikust väljuva veejoa tõttu mõ-

jub pesupüstolile reaktiivjõud. Seiske kind-

lalt paigal ning hoidke pesupüstolit ja

joatoru tugevasti kinni.

Ettevaatust

Enne puhastamise algust veenduge, et

kõrgsurvepesur seisab kindlalt tasasel pin-

nal. Kasutage puhastustöödel kaitseprille

ja -rõivastust.

 Vabastage pesupüstoli hoob.

 Tõmmake uuesti hoovast, seade lülitub

tööle.

Märkus: Kui hoovast jälle lahti lastakse, lü-

litub masin uuesti välja. Süsteemis säilib

kõrgrõhk.

Kõige tavalisemateks puhastustöödeks.

Töörõhku saab sujuvalt reguleerida „Min“ ja

„Max“ vahel.

 Vabastage püstoli päästik.

 Keerake joatoru soovitud asendisse.

Märkus: Sobib puhastusvahendiga tööta-

miseks. Selleks keerake terastoru asendis-

se „Mix“.

Tugevalt määrdunud pindade jaoks.

Ettevaatust

Ärge puhastage autorehve, lakki ega tund-

likke pindu nagu puit mustusefreesiga - vi-

gastamisoht.

– Ei sobi puhastusvahendiga töötami-

seks.

– Märkus: Sobib töötamiseks puhastus-

vahendiga

Seadke doseerimisregulaator puhastus-

vahendi soovitud sissevõtukogusele.

Pöörlev pesuhari sobib eriti autode puhas-

tamiseks.

Ettevaatust

Pesuharjal ei tohi töötades olla mustust

ega muid osakesi - värvi rikkumise oht.

– Märkus: Sobib töötamiseks puhastus-

vahendiga

Seadke doseerimisregulaator puhastus-

vahendi soovitud sissevõtukogusele.

Delta-Racer ühendab pesuharja pöörleva

kõrvsurvejoaga. Sellega sobib see eriti

hästi autode või tugevalt määrdunud pinda-

de puhastamiseks.

 Oht

Ärge sirutage töötamise käigus

kätt Delta-Raceri ääre alla!

Kasutage puhastamiseks eranditule

KÄRCHER puhastus- ja hooldusvahen-

deid, sest need on välja töötatud spetsiaal-

selt teie seadmega kasutamiseks. Teiste

puhastus- ja hooldusvahendite kasutamine

võib põhjustada kiiremat kulumist ja garan-

tiiõiguse kaotamist. Palun küsige spetsiali-

seeritud kauplustest või pöörduge info

saamiseks otse KÄRCHER poole.

 Joonis

Puhastusvahendi imivoolik soovitud

pikkuses korpusest välja kerida.

Riputage puhastusvahendi imivoolik

puhastusvahendi anumasse.

 Kasutage rõhu reguleerimisega joatoru

(Vario Power)

 Keerake joatoru asendisse „Mix“.

Märkus: Nii lisatakse töö käigus puhas-

tusvahendi lahus veejoale.

Märkus: Vajadusel võib puhastusvahendi-

ga töötades kasutada ka pesuharju.

 Puhastusvahend piserdada säästlikult

kuivale pinnale ja lasta mõjuda (mitte

kuivatada).

 Lahtileotatud mustus kõrgsurvejoaga

maha pesta.

Käitamine

Rõhu reguleerimisega joatoru (Vario

Power)

Mustusefreesiga pritsetoru

Pesuhari

Pöörlev pesuhari

Delta-Racer D150

Töötamine puhastusvahendiga

Soovitatav puhastusmeetod

208 ET

– 8

 Vabastage pesupüstoli päästik.

 Blokeerige pesupüstoli hoob.

 Pikematel tööpausidel (üle 5 minuti) lü-

litage seade lisaks ka välja "0/VÄLJAS".

Ettevaatust

Lahutage kõrgsurvevoolik pesupüstolilt või

seadme küljest ainult siis, kui süsteemis ei

ole rõhku.

 Pärast puhastusvahendiga töötamist ri-

putage imivoolik puhta veega anumas-

se, võtta pritsetoru küljest ära ja lülitada

seade umbes 1 minutiks sisse ning see-

ga loputada puhtaks.

 Vabastage pesupüstoli päästik.

 Lülitage masin välja „0/VÄLJAS“.

 Veekraan sulgeda.

 Lahutage masin veevarustusest.

Ettevaatust: Pealevoolu- või kõrgsur-

vevooliku lahutamisel võib pärast tööd

liitmikest tulla sooja vett.

 Vajutage püstoli päästikule, et eemal-

dada süsteemist jääkrõhk.

 Blokeerige pesupüstoli hoob.

 Tõmmake toitejuhe pistikupesast välja.

Ettevaatust

Et vältida transportimisel õnnetusjuhtumeid

või vigastusi, tuleb jälgida seadme kaalu (vt

tehnilised andmed).

 Tõstke seade kandesangast üles ja

kandke.

 Tõmmake seadet transpordikäepide-

mest.

 Kinnitage seade libisemise ja ümbermi-

neku vastu.

Ettevaatust

Et vältida transportimisel õnnetusjuhtumeid

või vigastusi, tuleb ladustamiskoha valikul

jälgida seadme kaalu (vt tehnilised and-

med).

 Pange pühkimismasin tasasele pinna-

le.

 Suruge pesupüstoli eraldusklahvile ja

võtke kõrgsurvevoolik pesupüstoli kül-

jest ära.

 Vajutage noolesuunas kõrgsurvevooli-

ku kiirühenduse korpusele ja tõmmake

kõrgsurvevoolik välja.

 Toitejuhet, kõrgsurvevoolikut ja tarvi-

kuid hoida seadme juures.

Enne pikemat ladustamist, nt talvel, tuleb li-

saks silmas pidada hoolduspeatükis too-

dud nõudeid.

Ettevaatust

Kaitske seadet ja tarvikuid külma eest.

Külm lõhub seadme ja tarvikud, kui need ei

ole täielikult veest tühjad. Kahjustuste välti-

miseks.

 Tühjendage masin täielikult veest: Lüli-

tage masin ilma külgeühendatud kõrg-

survevoolikuta ja ilma ühendatud

veevarustuseta sisse (maks. 1 min)

ning oodake, kuni kõrgsurveliitmikust ei

tule enam vett. Lülitage seade välja.

 Säilitage masinat ja kõiki tarvikuid ruu-

mis, mille temperatuur ei lange allapoo-

le nulli.

Töö katkestamine

Töö lõpetamine

Transport

Käsitsi transportimine

Transportimine sõidukites

Hoiulepanek

Seadme ladustamine

Jäätumiskaitse

209ET

– 9

 Oht

Lülitage enne kõiki hooldustöid masin välja

ja tõmmake võrgupistik välja.

Enne pikemat seismajätmist, näiteks talveks:

 Tõmmake maha puhastusvahendi imi-

vooliku filter ja peske voolava vee all

puhtaks.

 Tõmmake veevõtuliitmiku sõel näpits-

tangidega välja ja peske voolava vee all

puhtaks.

Seade on hooldusvaba.

Kasutage eranditult KÄRCHERi originaal-

varuosi. Varuosade loend on käesoleva ka-

sutusjuhendi lõpus.

Paljud tõrked saate alljärgneva loendi abi-

ga ise kõrvalda.

Kahtluse korral palun pöörduda volitatud

hooldustöökoja poole.

 Oht

Lülitage enne kõiki hooldustöid masin välja

ja tõmmake võrgupistik välja.

Remonditöid ja töid elektriliste komponenti-

de juures tohib teha ainult volitatud hool-

dustöökoda.

 Tõmmake pesupüstoli hooba, seade lü-

litub sisse.

 Kontrollige, kas tüübisildile märgitud

pinge vastab vooluallika pingele.

 Kontrollige toitekaablit vigastuste osas.

 Kontrollige joatoru seadistust.

 Seadme õhutamine: Lülitage seade

ilma ühendatud kõrgsurvevoolikkuta

sisse ja oodake (maks. 2 minutit), kuni

kõrgsurveliitmikust väljuvas vees ei ole

mulle. Lülitage seade välja ja ühendage

uuesti kõrgsurvevoolik.

 Kontrollige veevarustust.

 Tõmmake veevõtuliitmiku sõel näpits-

tangidega välja ja peske voolava vee all

puhtaks.

Põhjus: Nõrgast vooluvõrgust või pikendus-

kaabli kasutamisest tingitud pingelangus.

 Sisse lülitades tõmmake esmalt pesu-

püstoli hooba, siis seadke seadmelüliti

asendissse „I/SISSE“.

 Kõrgsurvedüüsi puhastamine: Eemal-

dage nõelaga mustus düüsiavast ning

peske eest veega üle.

 Kontrollige pealevoolava vee kogust.

 Masina väike leke on tehniliselt tingitud.

Tugeva lekke korral pöörduge volitatud

hooldustöökoja poole.

 Kasutage rõhu reguleerimisega joatoru

(Vario Power)

Keerake joatoru asendisse „Mix“.

 Puhastage puhastusvahendi imivooliku

filtrit.

 Kontrollige, et puhastusvahendi imivoo-

likus ei ole murdekohti.

Korrashoid ja tehnohooldus

Hooldus

Tehnohooldus

Varuosad

Abi häirete korral

Seade ei tööta

Seadmes puudub surve

Masin ei käivitu, mootor põriseb

Surve tugev kõikumine

Seade lekib

Puhastusainet ei võeta sisse

210 ET

– 10

Tehniliste muudatuste õigused reser-

veeritud!

Käesolevaga kinnitame, et allpool kirjelda-

tud seade vastab meie poolt turule toodud

mudelina oma kontseptsioonilt ja konstrukt-

sioonilt EÜ direktiivide asjakohastele põhi-

listele ohutus- ja tervisekaitsenõetele.

Meiega kooskõlastamata muudatuste tege-

mise korral seadme juures kaotab käesolev

deklaratsioon kehtivuse.

Allakirjutanud toimivad juhatuse korraldu-

sel ja volitusel.

dokumentatsiooni eest vastutav isik:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2012/01/01

Tehnilised andmed

K 3.500

K 4.500

K 5.500

Elektriühendus

Pinge 230

1~50

Tarbitav võimsus 1,8 1,9 2,1 kW

Kaitseaste IP X5

Elektriohutusklass I

Võrgukaitse (inertne) 10 A

Veevõtuühendus

Juurdevoolurõhk

(max)

0,8 MPa

Juurdevoolava vee

temperatuur (max)

40 °C

Juurdevoolu hulk (min) 10 l/min

Maks. imikõrgus 0,5 m

Jõudluse andmed

Töörõhk 11 12 12,5 MPa

Max lubatud rõhk 12 13 14 MPa

Jõudlus, vesi 6,3 6,7 7,5 l/min

Jõudlus, puhastusva-

hend

0,3 l/min

Pritsepüstoli reaktiivjõud 15 N

Mõõtmed ja kaalud

Pikkus 876 mm

Laius 325 mm

Kõrgus 285 mm

Kaal, tööks valmis

koos lisaseadmetega

12,012,513,0 kg

Tuvastatud väärtused vastavalt standar-

dile EN 60335-2-79

Käte/käsivarte vibrat-

siooniväärtus

Ebakindlus K

< 2,5

0,3

m/s

Helirõhu tase L

Ebakindlus K

dB(A)

Müratase L

+ eba-

kindlus K

89 89 89 dB(A)

EÜ vastavusdeklaratsioon

Toode: Kõrgsurvepesur

Tüüp: 1.180-xxx / 1.181-xxx

Asjakohased EÜ direktiivid:

2006/42/EU (+2009/127/EU)

2004/108/EÜ

2000/14/EÜ

Kohaldatud ühtlustatud standardid:

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Järgitud vastavushindamise protseduur:

2000/14/EÜ: Lisa V

Helivõimsuse tase dB(A)

K 3.500 K 4.500 K 5.500

Mõõdetud: 87 87 87

Garanteeritud: 89 89 89

CEO

Head of Approbation

211ET

– 3

Godājamais klient,

Pirms ierīces pirmās lietošanas

izlasiet instrukcijas oriģinālvalo-

dā, rīkojieties saskaņā ar norādījumiem

tajā un uzglabājiet to vēlākai izmantošanai

vai turpmākiem lietotājiem.

Augstspiediena tīrīšanas aparātu izmanto-

jiet tikai un vienīgi mājsaimniecībā:

– mašīnu, transportlīdzekļu, ēku, darbarī-

ku, fasāžu, terašu, dārzkopības darba-

rīku u.c. tīrīšanai ar augstspiediena

ūdens strūklu (nepieciešamības gadīju-

mā pievienojot tīrīšanas līdzekļus).

– ar KÄRCHER atļautajiem piederumiem,

rezerves daļām un tīrīšanas līdzekļiem.

Ievērojiet tīrīšanas līdzekļiem pievieno-

tos norādījumus.

Nevērsiet augstspiediena

strūklu pret personām, dzīv-

niekiem, ieslēgtām elektris-

kām ierīcēm vai pret pašu

aparātu. Sargiet aparātu no

sala.

 Bīstami

Norāda uz tiešām draudošām briesmām,

kuras rada smagus ķermeņa ievainojumus

vai izraisa nāvi.

몇 Brīdinājums

Norāda uz iespējami bīstamu situāciju,

kura var radīt smagus ķermeņa ievainoju-

mus vai izraisīt nāvi.

Uzmanību

Norāda uz iespējami bīstamu situāciju,

kura var radīt vieglus ievainojumus vai ma-

teriālos zaudējumus.

Iepakojuma materiālus ir iespējams

atkārtoti pārstrādāt. Lūdzu, neizme-

tiet iepakojumu kopā ar mājsaimniecības

atkritumiem, bet gan nogādājiet to vietā,

kur tiek veikta atkritumu otrreizējā pārstrā-

de.

Nolietotās ierīces satur noderīgus

materiālus, kurus iespējams pārstrā-

dāt un izmantot atkārtoti. Tādēļ lū-

dzam utilizēt vecās ierīces ar atbilstošu

savākšanas sistēmu starpniecību.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atra-

dīsiet:

www.kaercher.com/REACH

Katrā valstī ir spēkā mūsu uzņēmuma atbil-

dīgās sabiedrības izdotie garantijas nosa-

cījumi. Garantijas termiņa ietvaros

iespējamos Jūsu iekārtas darbības traucē-

jumus mēs novērsīsim bez maksas, ja to

cēlonis ir materiāla vai ražošanas defekts.

Garantijas remonta nepieciešamības gadī-

jumā ar pirkumu apliecinošu dokumentu

griezieties pie tirgotāja vai tuvākajā pilnva-

rotajā klientu apkalpošanas dienestā.

(Adresi skatīt aizmugurē)

Satura rādītājs

Vispārējas piezīmes . . . . . . . . . . LV 3

Drošības norādījumi . . . . . . . . . . LV 4

Apkalpošana . . . . . . . . . . . . . . . . LV 5

Transportēšana. . . . . . . . . . . . . . LV 8

Glabāšana. . . . . . . . . . . . . . . . . . LV 9

Kopšana un tehniskā apkope . . . LV 9

Palīdzība darbības traucējumu ga-

dījumā . . . . . . . . . . . . . . . . . . . . . LV 9

Tehniskie dati . . . . . . . . . . . . . . . LV 10

EK Atbilstības deklarācija . . . . . . LV 11

Vispārējas piezīmes

Noteikumiem atbilstoša lietošana

Simboli uz aparāta

Lietošanas instrukcijā izmantotie

simboli

Vides aizsardzība

Garantijas nosacījumi

212 LV

– 4

 Bīstami

 Nekad neaizskariet tīkla spraudni un

kontaktligzdu ar mitrām rokām.

 Nelietojiet aparātu, ja ir bojāts tīkla pie-

slēguma kabelis vai svarīgas aparāta

daļas, piemēram, augstspiediena šļūte-

ne, rokas smidzināšanas pistole vai

drošības iekārtas.

 Pirms katras lietošanas reizes pārbau-

diet, vai nav bojāts tīkla pieslēguma ka-

belis ar kontaktdakšu. Bojātu tīkla

pieslēguma kabeli nekavējoties lieciet

nomainīt pilnvarotā klientu apkalpoša-

nas dienestā vai profesionālā elektro-

mehāniskā darbnīcā.

 Pirms katras lietošanas reizes pārbau-

diet, vai nav bojāta augstspiediena šļū-

tene. Nekavējoties nomainiet bojātu

augstspiediena šļūteni.

 Aparāta lietošana aizliegta sprādzien-

bīstamās zonās.

 Strādājot ar aparātu paaugstinātas bīs-

tamības apstākļos (piemēram, degvie-

las uzpildes stacijās), jāievēro

atbilstošie drošības noteikumi.

 Nepareizi lietojot, augstspiediena strūk-

la var būt bīstama. Strūklu nedrīkst

vērst uz cilvēkiem, dzīvniekiem, zem

sprieguma esošām elektriskām iekār-

tām un uz pašu aparātu.

 Augstspiediena strūklu nedrīkst vērst

arī uz citiem cilvēkiem vai pats uz sevi,

lai notīrītu apģērbu vai apavus.

 Neapsmidzināt priekšmetus, kas satur

veselību apdraudošas vielas (piemē-

ram, azbestu).

 Augstspiediena strūkla var bojāt un pār-

sist transportlīdzekļu riepas/riepu venti-

ļus. Tā pirmā pazīme ir riepas krāsas

maiņa. Bojātas transportlīdzekļa riepas/

riepu ventiļi ir dzīvībai bīstami. Tīrot ie-

vērojiet vismaz 30 cm lielu attālumu no

smidzinātāja līdz objektam!

 Sprādzienbīstamība!

Neizsmidziniet degošus šķidrumus.

Nekādā gadījumā neiesūciet šķīdinātā-

jus saturošus šķidrumus, neatšķaidītas

skābes vai šķīdinātājus! Pie tiem pie-

skaitāmi, piemēram, benzīns, krāsu šķī-

dinātāji vai šķidrais kurināmais.

Izsmidzinātā migla ir ļoti ugunsnedroša,

sprādzienbīstama un indīga. Neizman-

tojiet acetonu, neatšķaidītas skābes un

šķīdinātājus, jo tie var bojāt aparātā iz-

mantotos materiālus.

몇 Brīdinājums

 Pagarinātāja kabeļa kontaktdakšai un

savienojumam jābūt ūdensdrošiem un

tie nedrīkst atrasties ūdenī.

 Neatbilstošs pagarinātāja kabelis var

būt dzīvībai bīstams. Tāpēc āra apstāk-

ļos izmantojiet tikai atļautus un atbilsto-

ši marķētus pagarinātāja kabeļus ar

pietiekošu vadu šķērsgriezumu: 1 - 10

m: 1,5 mm

; 10 - 30 m: 2,5 mm

 No spoles vienmēr notiniet pilnīgi visu

pagarinātāja kabeli.

 Augstspiediena šļūtenes, armatūra un

savienojumi ir svarīgi aparāta drošībai.

Izmantojiet tikai ražotāja ieteiktās

augstspiediena šļūtenes, armatūru un

savienojumus.

 Šī ierīce nav paredzēta, lai to lietotu

personas ar ierobežotām fiziskām, sen-

soriskām un garīgām spējām.

Ar aparātu nedrīkst strādāt bērni vai ne-

apmācītas personas.

Bērni ir jāuzrauga, lai pārliecinātos, ka

tie nespēlējas ar ierīci.

 Nelaidiet bērnus iepakojuma plēvju tu-

vumā, pastāv nosmakšanas risks!

 Šī ierīce tika izveidota darbam ar tīrīša-

nas līdzekļiem, ko piegādā vai iesaka

izmantošanai ražotājs. Citu tīrīšanas lī-

dzekļu vai ķimikāliju izmantošana var

kaitēt aparāta drošībai.

 Lietotājam jāizmanto aparāts tikai atbil-

stoši noteikumiem. Viņam jāņem vērā

vietējie apstākļi un strādājot ar aparātu

jāpievērš uzmanība apkārtnē esoša-

jiem cilvēkiem.

 Neizmantojiet ierīci, ja tās tuvumā atro-

das citas personas, ja vien tās nevalkā

aizsargdrēbes.

 Aizsardzībai pret ūdens šļakatām vai

netīrumiem valkājiet piemērotu aizsar-

gapģērbu un aizsargbrilles.

Drošības norādījumi

213LV

– 5

Uzmanību

 Ilgāku darba pārtraukumu gadījumā iz-

slēdziet aparāta galveno slēdzi/aparāta

slēdzi vai atvienojiet kontaktdakšu.

 Nelietot ierīci, ja temperatūra ir zemāka

par 0 °C.

 Lai izvairītos no bojājumiem, tīrot lako-

tas virsmas ievērojiet vismaz 30 cm lie-

lu attālumu no smidzinātāja līdz

objektam.

 Aparātam darbojoties nekad neatstājiet

to bez uzraudzības.

 Pievērsiet uzmanību, lai tīkla pieslēgša-

nas kabelis vai pagarinātāja kabelis ne-

tiktu bojāts pārbraucot pāri, iespiežot,

saraujot vai tamlīdzīgi. Sargājiet tīkla

kabeli no karstuma, eļļas un asām ma-

lām.

 Visām darba zonā esošajām strāvu va-

došajām daļām jābūt aizsargātām pret

ūdens šļakatām.

 Aparātu drīkst pieslēgt tikai tādam elek-

triskajam pieslēgumam, kuru ierīkojis

elektriķis atbilstoši IEC 60364.

 Aparātu pieslēdziet tikai maiņstrāvai.

Spriegumam jāatbilst uz aparāta rūpnī-

cas plāksnītes norādītajam.

 Drošības apsvērumu dēļ mēs iesakām

darbināt ierīci ar aizsargslēdzi pret nop-

lūdes strāvu (maks.30 mA).

 Tīrīšanu, kuras laikā rodas eļļu saturoši

notekūdeņi, piemēram, mazgājot motoru

vai šasiju, drīkst izdarīt tikai ar eļļas sepa-

ratoru aprīkotās mazgāšanas vietās.

Uzmanību

Drošības iekārtas kalpo lietotāja aizsardzī-

bai un tās nekādā veidā nedrīkst mainīt vai

atstāt neievērotas.

Aparāta slēdzis novērš aparāta neatļautu

lietošanu.

Fiksators nobloķēt rokas smidzināšanas

pistoles sviru un novērš aparāta nejaušu ie-

darbināšanu.

Pārplūdes vārsts novērš pieļaujamā darba

spiediena pārsniegšanu.

Ja smidzinātājpistoles rokturis tiek atlaists,

manometriskais slēdzis atslēdz sūkni un

augstspiediena strūkla vairs netiek izsmi-

dzināta. Pavelkot sviru, sūknis atkal ieslē-

dzas.

Uzmanību

Pirms jebkuriem darbiem ar vai pie aparāta

nodrošiniet stabilitāti, lai novērstu negadīju-

mus vai bojājumus.

– Aparāta stabilitāte ir nodrošināta, ja to

novieto uz līdzenas virsmas.

Jūsu aparāta piegādes komplekts ir attēlots

uz iepakojuma. Izsaiņojot pārbaudiet, vai

saturs ir pilnīgs.

Ja trūkst piederumi vai transportēšanas lai-

kā radušies bojājumi, lūdzu, informējiet tir-

gotāju.

Šī lietošanas instrukcija apraksta pirmajā

lapā minēto augstspiediena tīrītāju galve-

nos modeļus.

Šajā lietošanas instrukcijā ir aprakstīts

maksimāli iespējamais aprīkojums. Atkarī-

bā no modeļa piegādes komplektā ir atšķi-

rības (skatīt iepakojumu).

Attēlus skat. 2. lapā

1 Savienojuma detaļa ūdens pieslēgumam

Augstspiediena šļūtene

3 Augstspiediena šļūtenes ātrais savie-

notājs

4 Ūdens pieslēgums ar iebūvētu sietu

5 Aparāta slēdzis „0/OFF“ / „I/ON“

6 Transportēšanas rokturis

7Tīrīšanas līdzekļa sūkšanas šļūtene

8 Āķis augstspiediena šļūtenes un elektrī-

bas vada uzglabāšanai

9Tīkla pieslēguma kabelis ar kontaktdakšu

Drošības ierīces

Aparāta slēdzis

Rokas smidzināšanas pistoles fiksators

Pārplūdes vārsts ar manometrisko

slēdzi

Stabilitātes priekšnoteikumi

Apkalpošana

Piegādes komplekts

Aparāta apraksts

214 LV

– 6

10 Nodalījums piederumu glabāšanai

11 Ritentiņi

12 Rokas smidzinātājpistole

13 Rokas smidzināšanas pistoles fiksators

14 Poga augstspiediena šļūtenes atvieno-

šanai no rokas smidzināšanas pistoles

15 Strūklas caurule ar spiediena regulēju-

mu (Vario Power)

16 Uzgalis ar netīrumu griezni

17 Mazgāšanas suka

18 Rotējošā mazgāšanas suka

19 Delta-Racer D150

Speciālie piederumi paplašina aparāta iz-

mantošanas iespējas. Plašāku informāciju

Jūs varat saņemt pie Jūsu KÄRCHER tirgo-

tāja.

Pirms ekspluatācijas sākšanas uzmontējiet

aparātam atsevišķi komplektā esošās daļas.

 Attēls

Iespiediet riteņus stiprinājumā un no-

stipriniet ar pievienoto aizbāzni, sekojot

aizbāžņa novietojumam.

Ir nepieciešamas 2 komplektā piegādātās

skrūves un krustiņa skrūvgriezis PH 2.

 Attēls

Iebīdiet transportēšanas rokturi vadot-

nē un nofiksējiet ar 2 skrūvēm.

 Attēls

Iekabiniet piederumu tīkliņu attēlā parā-

dītajos āķos.

 Attēls

Spraudiet augstspiediena šļūteni rokas

smidzināšanas sprauslā tik ilgi, līdz tā

dzirdami nofiksējas.

Norāde: Sekojiet, lai būtu pareizs pie-

slēguma nipeļa novietojums.

Pārbaudiet, vai savienojums ir drošs,

pavelkot aiz augstspiediena šļūtenes.

몇 Brīdinājums

Saskaņā ar spēkā esošajiem no-

teikumiem ierīci nedrīkst izmantot

bez dzeramā ūdens sistēmas dalī-

tāja. Jāizmanto piemērots firmas

KÄRCHER sistēmas dalītājs vai kā alterna-

tīva - sistēmas dalītājs atbilstoši EN 12729

tipam BA. Ūdens, kurš izplūdis cauri sistē-

mas dalītājam, tiek uzskatīts par dzeršanai

nederīgu.

Uzmanību

Sistēmas dalītāju vienmēr pieslēdziet

ūdens padeves pieslēgumam, bet nevis tie-

ši pie aparāta!

Norāde: Netīrumi ūdenī var sabojāt

augstspiediena sūkni un piederumus. Aiz-

sardzības nolūkos iesakām izmantot

KÄRCHER ūdens filtru (speciālais piede-

rums, pasūt. Nr. 4.730-059).

Ievērojiet ūdensapgādes uzņēmuma izstrā-

dātos noteikumus.

Pieslēgumu lielumus skatīt uz ražotāja datu

plāksnītes/tehniskajos datos.

 Izmantojiet ar audumu nostiprinātu

ūdens šļūteni (piegādes komplektā ne-

ietilpst) ar tirdzniecībā pieejamu savie-

nojumu: (diametrs vismaz 1/2 collas jeb

13 mm; garums vismaz 7,5 m).

 Attēls

Piegādes komplektā ietilpstošo savie-

nojuma detaļu ieskrūvējiet aparāta

ūdens pievades vietā.

Ūdens šļūteni uzspraudiet uz aparāta

savienojuma detaļas un pievienojiet to

ūdens padeves pieslēgumam.

Šis augstspiediena tīrītājs ar KÄRCHER sūkša-

nas šļūteni un pretvārstu (speciālais piederums,

pasūt. Nr. 4.440-238) paredzēti virszemes ūde-

ņu uzsūkšanai, piem., no lietus ūdens mucām

vai dīķiem (maksimālo sūkšanas augstumu

skat. tehniskajos datos).

 KÄRCHER sūkšanas šļūteni ar pretvār-

stu piepildiet ar ūdeni, pieskrūvējiet

ūdens pieslēgumam un iekariniet lietus

ūdens mucā.

Speciālie piederumi

Pirms ekspluatācijas uzsākšanas

Riteņu montāža

Transportēšanas roktura montāža

Piederumu tīkliņa pielikšana

Augstspiediena šļūtenes savienošana

ar rokas smidzināšanas pistoli

Ūdens padeve

Ūdens padeve no ūdensvada

Ūdens sūknēšana no atklātām tvertnēm

215LV

– 7

 Atvienojiet augstspiediena šļūteni apa-

rāta augstspiediena pieslēgvietas.

 Ieslēdziet aparātu ar "I/ON" un pagai-

diet (maks. 2 minūtes), līdz no

augstspiediena pieslēguma izplūst bur-

buļus nesaturošs ūdens.

 Izslēdziet aparātu („0/OFF“).

Uzmanību

Par 2 minūtēm ilgāka tukšgaita rada

augstspiediena sūkņa bojājumus. Ja apa-

rātā 2 minūšu laikā nepalielinās spiediens,

izslēdziet aparātu un rīkojieties saskaņā ar

norādījumiem nodaļā "Palīdzība darbības

traucējumu gadījumā".

 Attēls

Cieši iespraudiet augstspiediena šļūte-

ni ātrajā savienotājā, līdz tā dzirdami

nofiksējas.

Norāde: Sekojiet, lai būtu pareizs pie-

slēguma nipeļa novietojums.

Pārbaudiet, vai savienojums ir drošs,

pavelkot aiz augstspiediena šļūtenes.

 Attēls

Uzgali iespraudiet rokas smidzināša-

nas pistolē un nofiksējiet to, pagriežot

par 90°.

 Pilnībā atveriet ūdens krānu.

 Iespraudiet kontaktdakšu kontakligzdā.

 Ieslēdziet aparātu („I/ON“).

 Bīstami

No augstspiediena sprauslas izplūstot

ūdens strūklai, uz rokas smidzinātāju iedar-

bojas atsitiena spēks. Nostājieties stabili un

stingri turiet rokas smidzināšanas pistoli un

uzgali.

Uzmanību

Pirms sākt tīrīšanu, pārliecinieties, ka

augstspiediena tīrītājs droši stāv uz pamat-

nes. Tīrīšanas laikā lietojiet aizsargbrilles

un aizsargapģērbu.

 Atbloķējiet rokas smidzināšanas pisto-

les sviru.

 Pavelciet sviru, aparāts ieslēdzas.

Norāde: Kad sviru atlaiž, aparāts atkal at-

slēdzas. Sistēmā paliek augstspiediens.

Visparastākajai tīrīšanai. Darba spiediens

ir regulējams bez pakāpēm starp „Min“ un

„Max“.

 Atlaidiet rokas smidzinātāja sviru.

 Pagriezt strūklas cauruli vēlamajā pozī-

cijā.

Norāde: piemērota darbam ar tīrīšanas lī-

dzekli; šim nolūkam smidzināšanas cauruli

pagrieziet pozīcijā "Mix".

Stipriem netīrumu sabiezējumiem.

Uzmanību

Automašīnu riepas, krāsojumu vai jutīgas

virsmas, piem., koku nedrīkst tīrīt ar netīru-

mu griezni, pastāv sabojāšanas risks.

– Nav piemērots darbam ar tīrīšanas lī-

dzekļiem.

– Norāde: piemērota darbam ar tīrīšanas

līdzekļiem

Noregulējiet dozēšanas regulatoru at-

bilstoši vajadzīgajam tīrīšanas līdzekļa

uzsūkšanas daudzumam.

Rotējošā mazgāšanas suka ir īpaši piemē-

rota automašīnu tīrīšanai.

Uzmanību

Mazgāšanas sukai darba laikā jābūt tīrai no

netīrumu vai citu materiālu daļiņām, citādi

pastāv krāsojuma sabojāšanas risks.

– Norāde: piemērota darbam ar tīrīšanas

līdzekļiem

Noregulējiet dozēšanas regulatoru at-

bilstoši vajadzīgajam tīrīšanas līdzekļa

uzsūkšanas daudzumam.

Delta-Racer apvieno mazgāšanas suku un

rotējošu augstspiediena strūklu. Tādēļ tas

ir īpaši piemērots automašīnu vai ļoti netīru

virsmu tīrīšanai.

 Bīstami

Darbības laikā netveriet zem

Delta-Racer malas!

Ekspluatācijas uzsākšana

Darbība

Strūklas caurule ar spiediena

regulējumu (Vario Power)

Strūklas caurule ar netīrumu griezni

Mazgāšanas suka

Rotējošā mazgāšanas suka

Delta-Racer D150

216 LV

– 8

Izmantojiet attiecīgajam tīrīšanas uzdevu-

mam tikai atbilstošos KÄRCHER tīrīšanas

un kopšanas līdzekļus, jo tie ir izgatavoti

speciāli izmantošanai kopā ar Jūsu ierīci.

Citu tīrīšanas un kopšanas līdzekļu izman-

tošana var būt par iemeslu ātrākam nodilu-

mam un garantijas zaudēšanai. Lūdzu,

saņemiet informāciju speciālajās tirdzniecī-

bas vietās vai jautājiet informāciju tieši pie

KÄRCHER.

 Attēls

Izvelciet tīrīšanas līdzekļa sūkšanas

šļūteni no aparāta korpusa nepiecieša-

majā garumā.

Tīrīšanas līdzekļa sūkšanas šļūteni ie-

kariet tvertnē ar tīrīšanas līdzekļa šķī-

dumu.

 Izmantot strūklas cauruli ar spiediena

regulējumu (Vario Power).

 Pagriezt uzgali pozīcijā „Mix“.

Norāde: Šādi darba laikā tīrīšanas lī-

dzekļa šķīdums tiek piejaukts ūdens

strūklai.

Norāde: Vajadzības gadījumā kopā ar tīrī-

šanas līdzekli var izmantot arī mazgāšanas

sukas.

 Izsmidziniet tīrīšanas līdzekli taupīgi uz

sausas virsmas un ļaujiet tam iedarbo-

ties (neļaujiet izžūt).

 Atmērcētos netīrumus noskalot ar

augstpiediena šļūteni.

 Atlaidiet rokas smidzinātāja sviru.

 Nobloķējiet rokas smidzināšanas pisto-

les sviru.

 Garākos darba pārtraukumos (ilgākos

par 5 minūtēm) papildus izslēdziet arī

aparāta slēdzi ("0/OFF").

Uzmanību

Atvienojiet augstspiediena šļūteni tikai no

rokas smidzināšanas pistoles vai ierīces,

kad sistēmā nav spiediena.

 Pēc darbiem ar tīrīšanas līdzekli sūkšanas

šļūteni iekariet kādā tvertnē ar tīru ūdeni,

aparātu ar noņemtu uzgali ieslēdziet apmē-

ram uz 1 minūti un izskalojiet tīru.

 Atlaidiet rokas smidzinātāja sviru.

 Izslēdziet aparātu („0/OFF“).

 Aizveriet ūdens krānu.

 Atvienojiet aparātu no ūdens padeves

pieslēguma.

Uzmanību: Atvienojot padeves šļūteni

vai augstspiediena šļūteni, pēc darba

no pieslēgumiem var izplūst silts ūdens.

 Nospiediet rokas smidzinātāja sviru, lai

izlaistu sistēmā atlikušo spiedienu.

 Nobloķējiet rokas smidzināšanas pisto-

les sviru.

 Izņemt tīkla kontaktdakšu.

Uzmanību

Lai novērstu negadījumus vai ievainoju-

mus, transportējot ņemiet vērā aparāta

svaru (skat. tehniskos datus).

 Paceliet aparātu aiz roktura un nesiet.

 Velciet aparātu aiz roktura tā pārvieto-

šanai.

 Nodrošiniet aparātu pret izslīdēšanu un

apgāšanos.

Darbs ar tīrīšanas līdzekļiem

Ieteicamā tīrīšanas metode

Darba pārtraukšana

Darba beigšana

Transportēšana

Transportēšana ar rokām

Transportēšana automašīnās

217LV

– 9

Uzmanību

Lai novērstu negadījumus vai ievainoju-

mus, izvēloties uzglabāšanas vietu ņemiet

vērā aparāta svaru (skat. tehniskos datus).

 Novietojiet aparātu uz līdzenas virsmas.

 Nospiediet rokas smidzinātājpistoles

atvienošanas taustiņu un atvienojiet

augstspiediena šļūteni no rokas smidzi-

nātājpistoles.

 Paspiediet augstspiediena šļūtenes

ātrā savienotāja korpusu bultiņas virzie-

nā un izņemiet augstspiediena šļūteni.

 Tīkla pieslēguma kabeli, augstspiedie-

na šļūteni un piederumus ievietojiet no-

dalījumos uz aparāta.

Pirms ilgākas uzglabāšanas, piem., ziemā,

ievērojiet papildu norādījumus nodaļā

"Kopšana".

Uzmanību

Aparātu un piederumus sargājiet no sala.

Ja no ierīces un piederumiem neizlej visu

ūdeni, pastāv risks, ka tie tiks sabojāti sala

iedarbības rezultātā. Lai novērstu bojāju-

mus:

 Pilnībā izlejiet no aparāta ūdeni: Ieslē-

dziet (maks. 1 min) aparātu bez pie-

slēgtas augstspiediena šļūtenes un bez

pievienošanas ūdens padeves pieslē-

gumam un pagaidiet, līdz no augstspie-

diena pieslēguma vairs neizplūst

ūdens. Izslēdziet ierīci.

 Uzglabājiet ierīci ar visiem piederu-

miem no sala aizsargātā telpā.

 Bīstami

Pirms jebkuru tīrīšanas un apkopes darbu

veikšanas aparātu izslēdziet un atvienojiet

kontaktdakšu.

Pirms ilgākas uzglabāšanas, piemēram,

ziemā:

 Novelciet filtru no tīrīšanas līdzekļa sūk-

šanas šļūtenes un izskalojiet to zem

tekoša ūdens.

 Ar plakanknaiblēm izvelciet ūdens pie-

vades vietā ievietoto sietu un izskalojiet

to zem tekoša ūdens.

Aparātam nav nepieciešama apkope.

Izmantojiet tikai oriģinālās KÄRCHER re-

zerves daļas. Pārskatu pār rezerves daļām

Jūs varat atrast šīs lietošanas pamācības

beigās.

Mazākos traucējumus Jūs varat novērst

patstāvīgi, izmantojot sekojošo pārskatu.

Šaubu gadījumos lūdzam griezties pilnva-

rotā klientu apkalpošanas dienestā.

 Bīstami

Pirms jebkuru tīrīšanas un apkopes darbu

veikšanas aparātu izslēdziet un atvienojiet

kontaktdakšu.

Jebkurus elektrisko sastāvdaļu remontus

drīkst veikt tikai pilnvarots klientu apkalpo-

šanas dienests.

 Pavelciet rokas smidzinātājpistoles svi-

ru, aparāts ieslēdzas.

 Pārbaudiet, vai tīkla spriegums atbilst

ražotāja datu plāksnītē norādītajam ba-

rošanas spriegumam.

 Pārbaudiet, vai nav bojāts tīkla pieslē-

guma kabelis.

Glabāšana

Aparāta uzglabāšana

Aizsardzība pret aizsalšanu

Kopšana un tehniskā apkope

Kopšana

Tehniskā apkope

Rezerves daļas

Palīdzība darbības

traucējumu gadījumā

Aparāts nestrādā

218 LV

– 10

 Pārbaudiet uzgaļa iestatījumus.

 Aparāta atgaisošana: Ieslēdziet aparā-

tu bez pieslēgtas augstspiediena šļūte-

nes un pagaidiet (maks. 2 minūtes), līdz

no augstspiediena pieslēguma izplūst

burbuļus nesaturošs ūdens. Izslēdziet

aparātu un pievienojiet atpakaļ

augstspiediena šļūteni.

 Pārbaudiet ūdens padevi.

 Ar plakanknaiblēm izvelciet ūdens pie-

vades vietā ievietoto sietu un izskalojiet

to zem tekoša ūdens.

Iemesls: sprieguma samazināšanās vājas

elektrotīkla jaudas dēļ vai izmantojot paga-

rinātāja kabeli.

 Ieslēdzot vispirms pavelciet rokas smi-

dzināšanas pistoles sviru, tad aparāta

slēdzi pārslēdziet uz "I/ON".

 Augstspiediena sprauslas tīrīšana: iztī-

riet netīrumus no sprausla urbuma ar

adatas palīdzību un izskalojiet sprauslu

no priekšpuses ar ūdeni.

 Pārbaudiet ūdens pieplūdes daudzumu.

 Neliels aparāta neblīvums ir tehniski ie-

spējams. Spēcīga neblīvuma gadījumā

konsultējieties ar pilnvaroto klientu ap-

kalpošanas centru.

 Izmantot strūklas cauruli ar spiediena

regulējumu (Vario Power).

Pagriezt uzgali pozīcijā „Mix“.

 Iztīriet tīrīšanas līdzekļa sūkšanas šļū-

tenes filtru.

 Pārbaudiet, vai tīrīšanas līdzekļa sūk-

šanas šļūtenei nav lūzuma vietu.

Rezervētas tiesības veikt tehniskas

izmaiņas!

Aparāts nerada spiedienu

Aparāts neieslēdzas, motors rūc

nevienmērīgi

Spēcīgas spiediena maiņas

Neblīvs aparāts

Netiek iesūkts tīrīšanas līdzeklis

Tehniskie dati

K 3.500

K 4.500

K 5.500

Elektropadeve

Spriegums 230

1~50

Pieslēguma jauda 1,8 1,9 2,1 kW

Aizsardzības līmenis IP X5

Aizsardzības klase I

Tīkla drošinātājs (kūstošais) 10 A

Ūdens pieslēgums

Pievadāmā ūdens

spiediens (maks.)

0,8 MPa

Pievadāmā ūdens

temperatūra (maks.)

40 °C

Pievadāmā ūdens dau-

dzums (min.)

10 l/min

Maks. sūkšanas augstums 0,5 m

Tehniskie dati attiecībā uz jaudu

Darba spiediens 11 12 12,5 MPa

Maks. pieļaujamais spie-

diens

12 13 14 MPa

Ūdens patēriņš 6,3 6,7 7,5 l/min

Tīrīšanas līdzekļa patēriņš 0,3 l/min

Rokas smidzināšanas

pistoles reaktīvais spēks

15 N

Izmēri un svars

Garums 876 mm

Platums 325 mm

Augstums 285 mm

Svars, darba gatavībā ar

piederumiem

12,0 12,5 13,0 kg

Saskaņā ar EN 60335-2-79 aprēķinātās

vērtības

Plaukstas-rokas vibrāci-

jas lielums

Nenoteiktība K

< 2,5

0,3

m/s

Skaņas spiediena līmenis

Nenoteiktība K

dB(A)

Skaņas jaudas līmenis

+ nenoteiktība K

89 89 89 dB(A)

219LV

– 11

Ar šo mēs paziņojam, ka turpmāk minētā

iekārta, pamatojoties uz tās konstrukciju un

izgatavošanas veidu, kā arī mūsu apgrozī-

bā laistajā izpildījumā atbilst ES direktīvu

attiecīgajām galvenajām drošības un vese-

lības aizsardzības prasībām. Iekārtā izda-

rot ar mums nesaskaņotas izmaiņas, šis

paziņojums zaudē savu spēku.

Apakšā parakstījušās personas rīkojas uz-

ņēmuma vadības uzdevumā un pēc tās

pilnvarojuma.

Par dokumentāciju sastādīšanu atbildīgā

persona:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tālr.: +49 7195 14-0

Fakss: +49 7195 14-2212

Winnenden, 2012/01/01

EK Atbilstības deklarācija

Produkts: Augstspiediena tīrīšanas

aparāts

Tips: 1.180-xxx / 1.181-xxx

Attiecīgās ES direktīvas:

2006/42/EK (+2009/127/EK)

2004/108/EK

2000/14/EK

Piemērotās harmonizētās normas:

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Atbilstibas novertešanas procedura:

2000/14/EK: V pielikums

Skanas intensitates līmenis dB(A)

K 3.500 K 4.500 K 5.500

Izmērītais: 87 87 87

Garantētais: 89 89 89

CEO

Head of Approbation

220 LV

– 3

Gerbiamas kliente,

Prieš pirmą kartą pradedant

naudotis prietaisu, būtina ati-

džiai perskaityti originalią instrukciją, ja va-

dovautis ir saugoti, kad ja galima būtų

naudotis vėliau arba perduoti naujam savi-

ninkui.

Šią aukšto slėgio valymo mašiną naudokite

tik privačiai:

– mašinoms, transporto priemonėms,

pastatams, įrankiams, fasadams, tera-

soms, sodo įrenginiams ir kt. valyti

aukšto slėgio vandens srove (jei reikia,

papildomai įpylus valymo priemonių);

– su originaliais KÄRCHER priedais, at-

sarginėmis dalimis ir valymo priemonė-

mis. Laikykitės prie valymo priemonių

pridėtų instrukcijų.

Jokiu būdu nenukreipkite

aukšto slėgio srovės į asme-

nis, gyvūnus, veikiančią elek-

tros įrangą arba patį prietaisą.

Saugokite prietaisą nuo šal-

čio.

 Pavojus

Žymi gresiantį tiesioginį pavojų, galintį su-

kelti sunkius sužalojimus arba mirtį.

몇 Įspėjimas

Žymi galimą pavojų, galintį sukelti sunkius

sužalojimus arba mirtį.

Atsargiai

Žymi galimą pavojų, galintį sukelti lengvus

sužalojimus arba materialinius nuostolius.

Pakuotės medžiagos gali būti perdir-

bamos. Neišmeskite pakuočių kartu

su buitinėmis atliekomis, bet atiduokite jas

perdirbimui.

Naudotų prietaisų sudėtyje yra vertin-

gų, antriniam žaliavų perdirbimui tin-

kamų medžiagų, todėl jie turėtų būti

atiduoti perdirbimo įmonėms. Todėl naudo-

tus prietaisus šalinkite pagal atitinkamą an-

trinių žaliavų surinkimo sistemą.

Nurodymai apie sudedamąsias medžia-

gas (REACH)

Aktualią informaciją apie sudedamąsias

dalis rasite adresu:

www.kaercher.com/REACH

Kiekvienoje šalyje galioja mūsų įgaliotų

pardavėjų nustatytos garantijos sąlygos.

Galimus prietaiso gedimus garantijos galio-

jimo laikotarpiu pašalinsime nemokamai,

jei tokių gedimų priežastis buvo netinka-

mos medžiagos ar gamybos defektai. Dėl

garantinių gedimų šalinimo kreipkitės į

savo pardavėją arba artimiausią klientų ap-

tarnavimo tarnybą pateikdami pirkimą pa-

tvirtinantį kasos kvitą.

(Adresą rasite kitoje pusėje)

Turinys

Bendrieji nurodymai . . . . . . . . . . LT 3

Saugos reikalavimai . . . . . . . . . . LT 4

Valdymas . . . . . . . . . . . . . . . . . . LT 5

Transportavimas . . . . . . . . . . . . . LT 8

Laikymas. . . . . . . . . . . . . . . . . . . LT 8

Priežiūra ir aptarnavimas . . . . . . LT 9

Pagalba gedimų atveju . . . . . . . . LT 9

Techniniai duomenys . . . . . . . . . LT 10

EB atitikties deklaracija . . . . . . . . LT 10

Bendrieji nurodymai

Naudojimas pagal nurodymus

Simboliai ant prietaiso

Naudojimo instrukcijoje naudojami

simboliai

Aplinkos apsauga

Garantija

221LT

– 4

 Pavojus

 Niekada nelieskite kištuko ir rozetės

šlapiomis rankomis.

 Nenaudokite prietaiso, jei pažeistas

elektros laidas arba svarbios prietaiso

dalys, pvz., aukšto slėgio žarna, purški-

mo pistoletas ar saugos įranga.

 Kiekvieną kartą prieš pradėdami nau-

doti prietaisą patikrinkite, ar nepažeis-

tas maitinimo laidas ir tinklo kištukas.

Pažeistą maitinimo laidą nedelsdami

pakeiskite oficialioje klientų aptarnavi-

mo tarnyboje/elektros prietaisų remon-

to dirbtuvėse.

 Kiekvieną kartą prieš pradėdami nau-

doti patikrinkite, ar nepažeista aukšto

slėgio žarna. Pažeistą aukšto slėgio

žarną nedelsdami pakeiskite.

 Draudžiama naudoti prietaisą sprogioje

aplinkoje.

 Jei naudojate prietaisą pavojingoje

aplinkoje (pvz., degalinėje), paisykite

atitinkamų nurodymų dėl saugos.

 Netinkamai naudojama aukšto slėgio

srovė kelia pavojų. Draudžiama srovę

nukreipti į asmenis, gyvūnus, veikiančią

elektros įrangą arba pat

į prietaisą.

 Jokiu būdu nenukreipkite srovės į kitus

asmenis arba save norėdami nuvalyti

drabužius arba avalynę.

 Nepurkškite vandens ar valymo priemo-

nių ant daiktų, kurių sudėtyje yra sveikatai

pavojingų medžiagų (pvz., asbesto).

 Aukšto slėgio srovė gali pažeisti trans-

porto priemonių padangas/padangų ka-

merų ventilius, ir šie gali sprogti. Pirmas

pažeidimo požymis – išblukusi padangų

spalva. Pažeistos transporto priemonių

padangos/padangų kamerų ventiliai

gali sukelti pavojų gyvybei. Valymo

metu išlaikykite mažiausiai 30 cm atstu-

mą nuo srovės!

 Sprogimo pavojus!

Nepurkškite degių skysčių.

Jokiu būdu nesiurbkite skysčių, kurių

sudėtyje yra tirpiklių, arba neskiestų

rūgščių ir tirpiklių! Šioms medžiagoms

priklauso, pvz., benzinas, dažų skiedi-

kliai arba mazutas. Susidariusi šių me-

džiagų dulksna yra ypač degi, sprogi ir

nuodinga. Jokiu būdu nenaudokite ace-

tono, neskiestų rūgščių ir tirpiklių, ka-

dangi jie gali pažeisti prietaiso

medžiagas.

몇 Įspėjimas

 Ilgintuvo laido kištukas ir jungtys turi

būti nepralaidus vandeniui ir negali būti

vandenyje.

 Netinkami ilgintuvo laidai gali kelti pavo-

jų. Dirbdami lauke naudokite tik tinka-

mus ir reikiamai pažymėtus pakankamo

skersmens ilgintuvų laidus:

1 - 10 m: 1,5 mm

; 10 - 30 m: 2,5 mm

 Ilgintuvo laidą visuomet nuvyniokite nuo

laido būgno.

 Aukšto slėgio žarnos, prietaiso dalys ir

movos turi būti saugios. Naudokite tik

gamintojo rekomenduotas aukšto slė-

gio žarnas, dalis ir movas.

 Šis įrenginys neskirtas naudoti asme-

nims su fizine, sensorine ar psichine

negalia.

Su prietaisu draudžiama dirbti vaikams

arba asmenims, kurie nėra išmokyti juo

naudotis.

Vaikus būtina prižiūrėti, kad jie nežaistų

su įrenginiu.

 Saugokite pakuotės plėveles nuo vaikų,

galimas uždusimo pavojus!

 Šis prietaisas sukurtas valymo priemo-

nių, kurias pateikia arba rekomenduoja

naudoti gamintojas, naudojimui. Nau-

dojant kitas valymo priemones arba

chemikalus gali sumažėti prietaiso sau-

gumas.

 Vartotojas prietaisą turi naudoti pagal

nurodymus. Jis turi paisyti aplinkos są-

lygų, o dirbdamas – netoliese esančių

žmonių laikytis

 Nenaudokite prietaiso, jei jo darbo zo-

noje asmenų, nedėvinčių apsauginės

aprangos.

 Kad apsisaugotumėte nuo atgalinės

vandens srovės arba atšokusio purvo,

dėvėkite tinkamus apsauginius rū

bus

bei užsidėkite apsauginius akinius.

Saugos reikalavimai

222 LT

– 5

Atsargiai

 Jei ilgesnį laiką nenaudosite prietaiso, iš-

junkite jį pagrindiniu jungikliu / prietaiso

jungikliu arba ištraukite tinklo kištuką.

 Esant žemesnei nei 0 °C temperatūrai,

įrenginio naudoti negalima.

 Mažiausiai 30 cm atstumu nuo jų, kad

išvengtumėte sužeidimų.

 Niekada nepalikite veikiančio prietaiso

be priežiūros.

 Patikrinkite, ar elektros arba ilgintuvo lai-

das nepervažiuotas, nesuspaustas, neiš-

tampytas ar kitaip nepažeistas.

Saugokite elektros laidus nuo karščio,

naftos ir netempkite jų virš aštrių briaunų.

 Visos dalys, kuriomis teka elektros sro-

vė, dirbant turi būti apsaugotos nuo

vandens.

 Prietaisą galima įjungti tik elektros lai-

du, kurį pagamino elektros įrangos spe-

cialistas pagal standartą IEC 60364.

 Prietaisą galima jungti tik į kintamosios

srovės tinklą. Įtampa turi atitikti prietai-

so skydelyje nurodytą įtampą.

 Saugumo sumetimais patariame jungti

prietaisą apsauginiu (RCD) jungikliu (iki

30 mA).

 Valymo darbus, kurių metu išsiskiria

vanduo su naftos priemaišomis, pvz.,

variklio ar dugno plovimą galima atlikti

tik plovimo aikštelėse su įrengtu naftos

separatorium.

Atsargiai

Saugos įranga saugo naudotoją, todėl jos

negalima keisti ar nenaudoti.

Prietaiso jungiklis užtikrina, kad prietaisas

nebūtų įjungtas atsitiktinai.

Fiksatorius užblokuoja rankinio purškimo

pistoleto svirtį ir užtikrina, kad prietaisas ne-

būtų įjungtas atsitiktinai.

Redukcinis vožtuvas užtikrina, kad nebūtų

viršytas leistinas darbo slėgis.

Kai atlaisvinamas rankinio purškimo pisto-

leto svertas, pneumatinis jungiklis išjungia

aukšto slegio pompą, o aukšto slegio srove

nutrūksta. Jei svertas patraukiamas, siur-

blys vel ijungiamas.

Atsargiai

Prieš visus darbus su prietaisu arba prie jo

užtikrinkite stabilumą, kad būtų išvengta

nelaimingų atvejų arba pažeidimų.

– Prietaiso stabilumas yra užtikrintas, kai

jis pastatomas ant lygaus paviršiaus.

Jūsų prietaiso tiekiamo komplekto sudėtis

parodyta ant pakuotės. Išpakavę patikrinki-

te, ar yra visos prietaiso detalės.

Jei trūksta priedų arba yra transportavimo

pažeidimų, praneškite apie tai pardavėjui.

Šioje naudojimo instrukcijoje aprašomi pa-

grindiniai aukšto slėgio valymo įrenginių

modeliai, nurodyti ant priekinio viršelio.

Šioje eksploatavimo instrukcijoje aprašoma

maksimali įranga. Priklausomai nuo mode-

lio gali skirtis tiekimo komplekto turinys (žr.

pakuotę).

Paveikslėlius rasite 2 psl.

1 Movos dalis vandens prijungimo antgaliui

2 Aukšto slėgio žarna

3 Greito jungimo mova aukšto slėgio žarnai

4 Vandens čiaupas su įmontuotu filtru

5 Prietaiso jungiklis „0/IŠJ.“ / „I/ĮJ.“

6 Transportavimo rankena

7 Valomųjų priemonių siurbimo žarna

8 Aukšto slėgio žarnos ir elektros laido

laikiklis

9 Maitinimo laidas su kištuku

10 Priedų laikiklis

11 Ratukai

Saugos įranga

Prietaiso jungiklis

Rankinio purškimo pistoleto fiksatorius

Redukcinis vožtuvas su pneumatiniu

jungikliu

Stabilumą užtikrinančios sąlygos

Valdymas

Komplektacija

Prietaiso aprašymas

223LT

– 6

12 Rankinis purkštuvas

13 Rankinio purškimo pistoleto fiksatorius

14 Aukšto slėgio žarnos atskyrimo nuo

rankinio purškimo pistoleto mygtukas

15 Purškimo antgalis ir slėgio reguliatoriu-

mi (Vario Power)

16 Purškimo antgalis su purvo skutikliu

17 Plovimo šepetys

18 Besisukantis plovimo šepetys

19 Delta-Racer D150

Specialūs priedai padidina Jūsų prietaiso

naudojimo galimybes. Daugiau informaci-

jos apie tai galite gauti iš savo KÄRCHER

pardavėjo.

Prieš pradėdami naudoti prietaisą, sumon-

tuokite kartu patiektas atskiras dalis.

 Paveikslas

Ratus įspauskite į laikiklį, užfiksuokite

pridedamu kaiščiu, atkreipkite dėmesį į

kamščio kryptį.

Reikalingi 2 komplekte esantys varžtai ir

kryžminis atsuktuvas PH 2.

 Paveikslas

Įstumkite transportavimo rankeną ir už-

fiksuokite 2 varžtais.

 Paveikslas

Priedų tinklelį užkabinkite už paveikslė-

lyje parodytų kabliukų.

 Paveikslas

Aukšto slėgio žarną įkiškite į rankinio

purškimo pistoletą taip, kad pasigirstų

spragtelėjimas.

Pastaba:Įsitikinkite, ar tinkama kryptimi

nustatytas jungiamasis elementas.

Traukdami aukšto slėgio žarną, pati-

krinkite, ar jungtis pakankamai tvirta.

몇 Įspėjimas

Jokiu būdu nenaudokite prietaiso

geriamojo vandens tiekimo siste-

moje be sistemos atskyriklio. Nau-

dokite KÄRCHER arba alternatyvų

sistemos atskyriklį, atitinkantį EN 12729 BA

tipo reikalavimus. Sistemos atskyrikliu te-

kėjusio vandens gerti negalima.

Atsargiai

Sistemos skyriklį visada junkite prie van-

dentiekio, niekada nejunkite tiesiogiai prie

įrenginio!

Pastaba: Vandenyje esantys nešvarumai

gali pažeisti aukšto slėgio siurblį ir priedus.

Apsaugai patariame naudoti KÄRCHER

vandens filtrą (specialusis priedas, užsaky-

mo Nr. 4.730-059).

Laikykitės vandens tiekimo nurodymų.

Jungties dydžius rasite ant prietaiso skyde-

lio/techninėje specifikacijoje.

 Naudokite audiniu sutvirtintą žarną (netie-

kiama kartu su prietaisu) su įprasta jungia-

mąja dalimi. (Skersmuo turi būti bent 1/2

colio arba 13 mm; ilgis - 7,5 m).

 Paveikslas

Pridėtą movos detalę priveržkite prie

prietaiso vandens movos.

Vandens žarną užmaukite ant jungia-

mosios dalies, kad galėtumėte prijungti

prie vandentiekio čiaupo.

Šis aukšto slėgio valymo įrenginys su KÄR-

CHER siurbimo žarna ir atbuliniu vožtuvu

(specialusis priedas, užsakymo Nr. 4.440-

238) skirtas paviršinio vandens, pvz., lie-

taus vandens iš talpyklų arba tvenkinių, si-

urbimui (maksimalus siurbimo aukštis

pateikti skyriuje „Techniniai duomenys“).

 KÄRCHER siurbimo žarną su atbuliniu

vožtuvu pripildykite vandens, prisukite

prie vandens movos ir įkabinkite lietaus

vandens talpykloje.

 Aukšto slėgio žarną atjunkite nuo prie-

taiso aukšto slėgio movos.

 Įjunkite prietaisą „I/ON“ ir palaukite (maks. 2

minutes), kol vanduo iš aukšto slėgio mo-

vos bus purškiamas be purslų.

 Išjunkite prietaisą „0/IŠJ.“.

Specialūs priedai

Prieš pradedant naudoti

Ratų montavimas

Transportavimo rankenos montavimas

Priedų tinklelio pritvirtinimas

Aukšto slėgio žarną sujunkite su

purškimo pistoletu.

Vandens tiekimas

Vandentiekio vanduo

Vandenį siurbkite iš atvirų rezervuarų

224 LT

– 7

Atsargiai

Aukšto slėgio siurblys gali sugesti, jei jis il-

giau kaip 2 minutes veiks be skysčio. Jei

prietaisas per 2 minutes nesukuria slėgio,

prietaisą išjunkite ir vykdykite skyriuje „Pa-

galba gedimų atveju“ pateiktus nurodymus.

 Paveikslas

Aukšto slėgio žarną įkiškite į greitai išar-

domą movą prie įrenginio, išgirsite, kai

ji užsifiksuos.

Pastaba:Įsitikinkite, ar tinkama kryptimi

nustatytas jungiamasis elementas.

Traukdami aukšto slėgio žarną, pati-

krinkite, ar jungtis pakankamai tvirta.

 Paveikslas

Purškimo antgalį įkiškite į rankinio purš-

kimo pistoletą ir užfiksuokite pasukdami

90° kampu.

 Iki galo atsukite vandentiekio čiaupą.

 Įkiškite prietaiso kištuką į rozetę.

 Įjunkite prietaisą „I/ĮJ.“.

 Pavojus

Į aukšto slėgio purkštuką atitekantis van-

duo sukelia rankinio purškimo pistoleto ata-

tranką. Užtikrinkite stabilumą - tvirtai

laikykite rankinį purškimo pistoletą ir purški-

mo antgalį.

Atsargiai

Prieš pradėdami valyti, įsitikinkite, ar aukš-

to slėgio valymo įrenginys stabiliai stovi ant

lygaus pagrindo. Valydami būkite su ap-

sauginiais akiniais ir vilkėkite apsauginius

drabužius.

 Atblokuokite rankinio purkštuvo svirtį.

 Patraukite svirtį – prietaisas įsijungia.

Pastaba: Atleidus svirtį, prietaisas vėl išsi-

jungia. Aukštas slėgis išlieka sistemoje.

Paprasčiausiems valymo darbams. Darbinį

slėgį galima tolygiai nustatyti nuo žemiau-

sio „Min“ iki aukščiausio „Max“.

 Atlaisvinkite rankinio purškimo pistoleto

svertą.

 Pasukite purškimo antgalį į norimą padėtį.

Pastaba: skirtas dirbti su valymo priemonė-

mis, purškimo vamzdį pasukite į padėtį „Mix“.

Sukietėjusio purvo plotams.

Atsargiai

Automobilių padangų, lakuotų arba jautrių

paviršių, pavyzdžiui, medienos, nevalykite

nešvarumų skutikliu, nes galite pažeisti.

– Netinka naudoti su valomosiomis prie-

monėmis.

– Pastaba: tinka naudoti su valymo prie-

monėmis.

Dozatoriumi nustatykite pageidaujamą

valymo priemonės įsiurbimo kiekį.

Besisukantis plovimo šepetys ypač tinka

automobiliams plauti.

Atsargiai

Dirbant ant plovimo šepečio negali būti pur-

vo ir kitų dalelių, gali būti pažeistas lako

arba dažų sluoksnis.

– Pastaba: tinka naudoti su valymo prie-

monėmis.

Dozatoriumi nustatykite pageidaujamą

valymo priemonės įsiurbimo kiekį.

„Delta-Racer“ suderintas besisukantis plovi-

mo šepetys yra su besisukančia aukšto slė-

gio srove. Todėl jis ypač tinka plauti

automobiliams arba labai užterštiems pavir-

šiams.

 Pavojus

Dirbdami neimkite už apatinio

„Delta-Racer“ krašto!

Naudokite tik šias KÄRCHER valymo ir ap-

saugos priemones atitinkamiems pavir-

šiams valyti, kadangi priemonės sukurtos

naudojimui būtent su šiuo prietaisu. Naudo-

jant kitas valymo ir apsaugos priemones

prietaisas gali greitai susidėvėti, tuomet ga-

rantijos reikalavimai nebegalios. Norėdami

gauti daugiau informacijos, kreipkitės į spe-

cialius prekybos centrus arba tiesiai į KÄR-

CHER įmonę.

Naudojimo pradžia

Naudojimas

Purškimo antgalis ir slėgio

reguliatoriumi (Vario Power)

Purškimo antgalis su purvo skutikliu

Plovimo šepetys

Besisukantis plovimo šepetys

Delta-Racer D150

Naudojimas su valomosiomis

priemonėmis

225LT

– 8

 Paveikslas

Valomųjų priemonių siurbimo žarną iš-

traukite iš prietaiso iki pageidaujamo ilgio.

Valomųjų priemonių siurbimo žarną įka-

binkite talpykloje su valomosios priemo-

nės tirpalu.

 Purškimo antgalio ir slėgio reguliato-

riaus (Vario Power) naudojimas.

 Pasukite purškimo antgalį į padėtį „Mix“.

Pastaba: Taip naudojant įrenginį į van-

dens srovę įmaišoma valomųjų priemo-

nių tirpalo.

Pastaba: jei reikia, darbui su valymo priemo-

nėmis galima naudoti ir plovimo šepečius.

 Šiek tiek ploviklio užpurkškite ant sauso

paviršiaus ir leiskite įsigerti (bet ne iš-

džiūti).

 Ištirpusius nešvarumus nuplaukite

aukšto slėgio srove.

 Atlaisvinkite rankinio purkštuvo svertą.

 Užfiksuokite rankinio purškimo pistoleto

svirtį.

 Jei pertraukos ilgesnės (daugiau nei 5

minutės), jungikliu papildomai išjunkite

prietaisą„0/IŠJ.“.

Atsargiai

Aukšto slėgio žarną nuo rankinio purškimo

pistoleto arba prietaiso atjunkite tik, jei sis-

temą nėra veikiama slėgio.

 Baigę naudoti valomąsias priemones,

siurbimo žarną pritvirtinkite prie talpy-

klos su švariu vandeniu, nuimkite purš-

kimo antgalį, prietaisą įjunkite maždaug

1 minutei ir išskalaukite.

 Atlaisvinkite rankinio purkštuvo svertą.

 Išjunkite prietaisą „0/IŠJ.“.

 Užsukite vandentiekio čiaupą.

 Atjunkite prietaisą nuo vandens tiekimo

sistemos.

Atsargiai: atjungiant tiekimo arba aukš-

to slėgio žarną po eksploatavimo, iš

jungčių gali išbėgti šilto vandens.

 Paspauskite rankinio purškimo pistole-

to svertą, kad pašalintumėte sistemoje

dar esantį slėgį.

 Užfiksuokite rankinio purškimo pistoleto

svirtį.

 Ištraukite elektros laido kištuką.

Atsargiai

Siekiant išvengti nelaimingų atsitikimų ir sužalo-

jimų transportuojant reikia atsižvelgti į prietaiso

svorį (žr. „Techniniai duomenys“).

 Prietaisą už rankenos pakelkite į viršų ir

neškite.

 Prietaisą traukite už transportavimo

rankenos.

 Prietaisą užfiksuokite, kad nenuslystų ir

neapvirstų.

Atsargiai

Siekiant išvengti nelaimingų atsitikimų ir

sužalojimų pasirenkant sandėliavimo vietą

reikia atsižvelgti į prietaiso svorį (žr. „Tech-

niniai duomenys“).

 Pastatykite prietaisą ant lygaus pavir-

šiaus.

 Paspauskite rankinio purškimo pistole-

to atjungimo mygtuką ir aukšto slėgio

žarną atjunkite nuo rankinio purškimo

pistoleto.

 Aukšto slėgio žarnos greito jungimo

movos korpusą paspauskite rodyklės

kryptimi ir ištraukite aukšto slėgio žar-

ną.

 Maitinimo laidą, aukšto slėgio žarną ir

priedus sudėkite į prietaisą.

Prieš ilgesnį sandėliavimą, pvz., žiemą, pa-

pildomai laikykitės skyriaus „Priežiūra“ nu-

rodymų.

Rekomenduojame tokį plovimo metodą

Darbo nutraukimas

Darbo pabaiga

Transportavimas

Transportavimas rankomis

Transportavimas transporto

priemonėmis

Laikymas

Prietaiso laikymas

226 LT

– 9

Atsargiai

Saugokite prietaisą ir priedus nuo šalčio.

Jei iš prietaiso ir priedų nevisiškai pašalina-

mas vanduo, jie gali būti pažeisti. Siekdami

apsaugoti prietaisą ir priedus:

 Viso vandens pašalinimas iš prietaiso:

įjunkite prietaisą (ilgiausiai 1 min.) be

aukšto slėgio žarnos bei neprijungę prie

vandens tiekimo sistemos ir palaukite,

kol iš aukšto slėgio movos nustos tekėti

vanduo. Išjunkite prietaisą.

 laikykite juos nuo šalčio apsaugotoje

patalpoje.

 Pavojus

Prieš pradėdami įprastinės ir techninės

priežiūros darbus, išjunkite prietaisą ir iš-

traukite iš lizdo tinklo kištuką.

Jei prietaiso ilgą laiką nenaudosite, pvz., žiemą:

 Nuimkite filtrą nuo valomųjų priemonių

siurbimo žarnos ir išplaukite po tekan-

čiu vandeniu.

 Plokščiareplėmis ištraukite sietą, esantį

vandens tiekimo movoje, ir išplaukite

tekančiu vandeniu.

Prietaisas nereikalauja techninės priežiūros.

Naudokite tik originalias KÄRCHER atsar-

gines dalis. Atsarginių dalių apžvalgą rasite

šios naudojimo instrukcijos pabaigoje.

Naudodamiesi toliau pateiktu aprašu ma-

žesnius gedimus pašalinsite patys.

Abejotinais atvejais kreipkitės į klientų ap-

tarnavimo tarnybą.

 Pavojus

Prieš pradėdami įprastinės ir techninės

priežiūros darbus, išjunkite prietaisą ir iš-

traukite iš lizdo tinklo kištuką.

Remonto darbus ir elektros įrangos darbus

tinkamai atlikti gali tik įgaliota klientų aptar-

navimo tarnyba.

 Patraukite purškimo pistoleto svirtį –

prietaisas įsijungia.

 Patikrinkite, ar prietaiso duomenų lente-

lėje nurodyta įtampa atitinka elektros

šaltinio įtampą.

 Patikrinkite, ar nepažeistas maitinimo

laidas.

 Patikrinkite purškimo antgalio nuostatas.

 Oro išleidimas iš prietaiso: Įjunkite prie-

taisą be aukšto slėgio žarnos ir palauki-

te (maks. 2 minutes), kol vanduo iš

aukšto slėgio movos bus purškiamas

be purslų. Išjunkite prietaisą ir vėl pri-

junkite purškimo aukšto slėgio žarną.

 Patikrinkite vandens tiekimą.

 Plokščiareplėmis ištraukite sietą, esantį

vandens tiekimo movoje, ir išplaukite

tekančiu vandeniu.

Priežastis: Įtampos sumažėjimas dėl per

silpno elektros srovės tinklo arba naudoja-

mo ilgintuvo.

 Įjungdami iš pradžių patraukite rankinio

purškimo pistoleto svirtį, o po to nusta-

tykite prietaiso jungiklį į padėtį „I/ĮJ.“.

 Aukšto slėgio purkštuko valymas: Ada-

ta pašalinkite nešvarumus iš purkštuko

ertmių ir palenkę į priekį išskalaukite.

 Patikrinkite tiekiamo vandens kiekį.

 Nedidelį prietaiso nesandarumą lemia

techninės priežastys. Tačiau jei nesan-

darumas yra per didelis, kreipkitės į kli-

entų aptarnavimo tarnybą.

 Purškimo antgalio ir slėgio reguliato-

riaus (Vario Power) naudojimas.

Pasukite purškimo antgalį į padėtį „Mix“.

 Išvalykite valomųjų priemonių žarnos

filtrą.

 Patikrinkite, ar neperlenkta valomųjų

priemonių žarna.

Apsauga nuo šalčio

Priežiūra ir aptarnavimas

Priežiūra

Techninė priežiūra

Atsarginės dalys

Pagalba gedimų atveju

Prietaisas neveikia

Nesusidaro slėgis

Prietaisas neveikia, variklis burzgia

Stiprūs slėgio svyravimai

Prietaisas nesandarus

Nesiurbiamos valomosios priemonės

227LT

– 10

Gamintojas pasilieka teisę keisti

techninius duomenis!

Šiuo pareiškiame, kad toliau aprašyto apa-

rato brėžiniai ir konstrukcija bei mūsų į rinką

išleistas modelis atitinka pagrindinius EB

direktyvų saugumo ir sveikatos apsaugos

reikalavimus. Jei mašinos modelis keičia-

mas su mumis nepasitarus, ši deklaracija

nebegalioja.

Pasirašantys asmenys yra įgalioti parduo-

tuvės vadovybės.

Dokumentaciją tvarkyti įgaliotas asmuo:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faksas: +49 7195 14-2212

Winnenden, 2012/01/01

Techniniai duomenys

K 3.500

K 4.500

K 5.500

Elektros įranga

Įtampa 230

1~50

Prijungiamų įtaisų galia 1,8 1,9 2,1 kW

Saugiklio rūšis IP X5

Apsaugos klasė I

Elektros tinklo saugiklis

(inercinis)

10 A

Vandens prijungimo antgalis

Maks. atitekančio van-

dens slėgis

0,8 MPa

Maks. atitekančio van-

dens temperatūra

40 °C

Maž. atitekančio van-

dens kiekis

10 l/min

Didžiausias siurbimo

aukštis

0,5 m

Galia

Darbinis slėgis 11 12 12,5 MPa

Maks. leistinas slėgis 12 13 14 MPa

Vandens debitas 6,3 6,7 7,5 l/min

Valymo priemonės debi-

tas

0,3 l/min

Rankinio purškimo pisto-

leto sukuriama atatranka

15 N

Matmenys ir masė

Ilgis 876 mm

Plotis 325 mm

Aukštis 285 mm

Masė su priedais 12,0 12,5 13,0 kg

Nustatytos vertės pagal EN 60335-2-79

Delno / rankos vibraci-

jos poveikis

Nesaugumas K

< 2,5

0,3

m/s

Garso slėgio lygis L

Neapibrėžtis K

dB(A)

Garantuotas triukšmo

lygis L

+ neapibrėžtis

89 89 89 dB(A)

EB atitikties deklaracija

Gaminys: Aukšto slėgio valymo mašina

Tipas: 1.180-xxx / 1.181-xxx

Specialios EB direktyvos:

2006/42/EB (+2009/127/EB)

2004/108/EB

2000/14/EB

Taikomi darnieji standartai:

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Taikyta atitikties vertinimo procedura:

2000/14/EB: V priedas

Garso galios lygis dB(A)

K 3.500 K 4.500 K 5.500

Išmatuotas: 87 87 87

Garantuotas: 89 89 89

CEO

Head of Approbation

228 LT

– 3

Шановний покупець!

Перед першим застосуванням

вашого пристрою прочитайте цю

оригінальну інструкцію з експлуатації, після

цього дійте відповідно неї та збережіть її для

подальшого користування або для

наступного власника.

Використовуйте цей очищувач високого

тиску тільки для приватних цілей:

–

для очищення машин, автомобілів,

будівель, інструментів, фасадів, терас,

присадибних приладів та ін. струменм

води під тиском (при необхідності, з

додаванням засобів для чищення).

–

з допоміжним обладнанням та

запчастинами, допущеними фірмою

KARCHER. Будь ласка, слідуйте

вказівкам до засобів для чищення.

Не скеровувати струмінь води

на людей, тварин, увімкнене

електричне обладнання чи на

сам високонапірний мийний

апарат Захищати прилад від

морозу.



Обережно!

Для небезпеки, яка безпосередньо загрожує

та призводить до тяжких травм чи смерті.

몇

Попередження

Для потенційно можливої небезпечної

ситуації, що може призвести до тяжких

травм чи смерті.

Увага!

Для потенційно можливої небезпечної

ситуації, що може призвести до легких

травм чи спричинити матеріальні збитки.

Матеріали упаковки піддаються

переробці для повторного

використання. Будь ласка, не викидайте

пакувальні матеріали разом із домашнім

сміттям, віддайте їх для повторного

використання.

Старі пристрої містять цінні матеріали,

що можуть використовуватися

повторно. Тому, будь ласка, утилізуйте

старі пристрої за допомогою спеціальних

систем збору сміття.

Інструкції із застосування компонентів

(REACH)

Актуальні відомості про компоненти наведені

на веб-вузлі за адресою:

www.kaercher.com/REACH

У кожній країні діють умови гарантії, наданої

відповідною фірмою-продавцем. Неполадки

в роботі пристрою ми усуваємо безплатно

протягом терміну дії гарантії, якщо вони

викликані браком матеріалу чи помилками

виготовлення. У випадку чинності гарантії

звертіться до продавця чи в найближчий

авторизований сервісний центр з

документальним підтвердженням покупки.

(Адреси див. на звороті)

Зміст

Загальні вказівки . . . . . . . . . . . . . . . UK 3

Правила безпеки . . . . . . . . . . . . . . . UK 4

Експлуатація. . . . . . . . . . . . . . . . . . . UK 6

Транспортування . . . . . . . . . . . . . . . UK 9

Зберігання . . . . . . . . . . . . . . . . . . . . UK 9

Догляд та технічне обслуговування UK 10

Допомога у випадку неполадок. . . . UK 10

Технічні характеристики . . . . . . . . . UK 11

Заява при відповідність

Європейського співтовариства . . . . UK 11

Загальні вказівки

Область застосування

Символи на пристрої

Знаки у посібнику

Захист навколишнього середовища

Гарантія

229UK

– 4



Обережно!



Ніколи не торкайтесь мережного

штекеру та розетки вологими руками.



Увімкнення апарату забороняється,

якщо мережевий кабель чи суттєві

компоненти апарату, наприклад, шланг

високого тиску, ручний пістолет-

розпилювач або захисні пристрої

пошкоджено.



Перед початком роботи з апаратом

перевірити мережевий кабель та

штепсельну вилку на пошкодження.

Пошкоджений силовий кабель має

негайно замінити уповноважений

службою сервісного обслуговування/

фахівцем-електриком.



Перевіряти шлаг на предмет

пошкодження перед кожним

використанням. Негайно замініть

дефектний шланг.



Робота у вибухонебезпечних умовах не

дозволяється.



При заміні пристрою в небезпечному

місці (наприклад, бензоколонка)

необхідно притримуватись спеціальних

порад по техніці безпеки.



Струмені під тиском можуть бути

небезпечними у випадку невідповідного

їх застосування. Не можна направляти

струмінь на людей, тварин, увімкнуте

електрообладнання або на сам прилад.



Також не дозволяється скеровувати

струмінь води, що перебуває під

високим тиском, на інших людей чи на

себе для чищення взуття чи одягу.



Не мити предмети, що містять

шкідливі для здоров’я речовини

(наприклад, азбест).



Струменем під тиском можуть буди

пошкоджені або лопнути колеса

автомобілів. Першою ознакою

пошкодження є зміна кольору колеса.

Пошкоджені колеса становлять

небезпеку для здоров'я. В ході очищення

слід зберігати дистанцію щонайменше

30 см!



Небезпека вибуху!

Не розпиляти горючі рідини.

Всмоктування апаратом рідин, що

містять розчинники, та нерозведених

кислот чи розчинників забороняється!

До таких речовин належать, наприклад,

бензин, розчинники фарб та мазут.

Туман, що утворюється з таких

речовин, легкозаймистий,

вибохонебезпечний та отруйний. Не

використовувати ацетон, нерозведені

кислоти та розчинники, бо вони

руйнують матеріали, з яких

виготовлено апарат.

몇

Попередження



Штепсельна вилка та з'єднувальний

елемент подовжувача повинні бути

герметичні та не перебувати у воді.



Непідхожі подовжувачі можуть являти

небезпеку. Поза приміщеннями слід

використовувати тільки допущені до

використання та відповідно помічені

подовжувачі з достатнім поперечним

перерізом провода:

1 - 10 м: 1,5 мм

, 10 - 30 м: 2,5 мм



Подовжувач повинен завжди бути

повністю розкрученим з кабельного

барабану.



Шланги, арматури та з'єднання - маєть

важливе значення для безпеки роботи з

приладом. Дозволяється використання

шлангів, арматур та з'єднань,

допущених для використання

виробником.



Ці пристрої не призначені для

використання людьми з обмеженими

фізичними, сенсорними або розумовими

здібностями.

Забороняється експлуатація пристрою

дітьми або некваліфікованими особами.

Необхідно стежити за дітьми, щоб вони

не грали із пристроєм.



Пакувальну плівку тримайте подалі від

дітей, існує небезпека задушення!



Цей прилад було розроблено для

використання у ньому миючих засобів,

що постачаються або рекомендуються

виробником. Використання інших

засобів може вплинути на безпеку

приладу.

Правила безпеки

230 UK

– 5



Користувач повинен використовувати

пристрій у відповідності до інструкції.

Він повинен враховувати умови

місцевості та звертати увагу на

третіх осіб під час роботи з пристроєм.



Пристрій не використовуйте, коли в

зоні досяжності є інші люди, особливо,

якщо вони не мають захисного одягу.



Одягайте захисну одежу та захисні

окуляри для захисту від води та бруду,

що відбризкуються.

Увага!



Під час тривалих перерв в експлуатації

слід виключити пристрій за допомогою

головного вимикача / вимикача

пристрою або від'єднати його від

електромережі.



Не дозволяється експлуатація

пристрою при температурі нижче 0 °C.



Для запобігання пошкодження при

очищенні слід зберігати відстань

щонайменше 30 см від лакованих

поверхонь.



Не можна залишати пристрій без

нагляду під час роботи.



Слідкуйте за тим, щоб мережні кабелі

або подовжувачі не можна було

пошкодити наступивши на них, у

результаті перегинання, розірвання або

подібного ушкодження. Захищайте

мережений кабель від жари, масла та

гострих поверхонь.



Всі частини, що проводять струм у

робочій зоні, повинні бути захищені від

потрапляння крапель води.



Пристрій може бути під’єднаний лише

до електричної мережі, що повинна

бути встановлена електромонтером

згідно з IEC 60364.



Пристрій слід вмикати лише до змінного

струму. Напруга повинна відповідати

вказаним на фірмовій табличці

пристрою даним щодо напруги.



З міркувань безпеки радимо скористатись

пристроєм з автоматом захисту від

струму витікання (макс. 30 мА).



Роботи з очищення, в ході яких

з'являються стічні води з вмістом

мастила, наприклад, миття моторів,

днища, слід виконувати тільки в

спецальних місцях для миття з

мастильним сепаратором.

Увага!

Захисні пристрої слугують для захисту

користувачів. Видозміна захисних

пристроїв чи нехтування ними не

допускається.

Головний вимикач запобігає самовільній

роботі апарату.

Блокування блокує важіль ручного пістолету-

розпилювача та захищає від самовільного

запуску апарата.

Перепускний клапан запобігає перевищенню

припустимого робочого тиску.

Якщо важіль ручного пістолета-розпилювача

відпускається, манометричний вимикач

відключає насос, подача струменя води під

високим тиском припиняється. При

натисканні на важіль насос знову

включається.

Увага!

Перед виконанням будь-яких дій з приладом

або біля нього необхідно забезпечити

стійкість, щоб запобігти нещасним

випадкам та травмуванню.

–

Стійкість приладу гарантована лише у

тому випадку, коли його встановлено на

рівній поверхні.

Захисні засоби

Апаратний вимикач

Блокування ручного пістолету-

розпилювача

Пропускний клапан з пневматичним

вимикачем

Умови для забезпечення стійкості

231UK

– 6

Комплектація пристрою зазначена на

упаковці. При розпакуванні пристрою

перевірити комплектацію.

У разі нестачі додаткового обладнання або

ушкоджень, отриманих під час

транспортування, слід повідомте про це в

торговельну організацію, яка продала

апарат.

У цьому посібнику з експлуатації описані

базові високонапірні миючи апараті, які

представлені на обкладинці.

У цьому посібнику з експлуатації наведено

опис пристрою з максимальною

комплектацією. Комплектація відрізняється

залежно від моделі (див. упакування).

Див. рисунки на сторінці 2

1 Частина з’єднання для підведення води

2 Рукав високого тиску

3 Швидкорознімнє з'єднання для

підключення високонапірного шланга

4 Підведення води зі встановленим

сітчастим фільтром

5 Головний вимикач „0/OFF“ / „I/ON“ (0/

ВИМК. / I/УВІМК.)

6 Ручка для транспортування

7 Всмоктувальний шланг для мийного

засобу

8 Гачки для зберігання високонапірного

шлангу та мережного шнура

9 Мережевий кабель зі штепсельною

вилкою

10 Місце для зберігання аксесуарів

11 Колеса

12 Ручний пістолет-розпилювач

13 Блокування ручного пістолету-

розпилювача

14 Кнопка для від'єднання шлангу високого

тиску від ручного пістолету-розпилювача

15 Струменева трубка з регулюванням тиску

(Vario Power)

16 Стуменева трубка з фрезою

17 Щітка для миття

18 Щітка для миття

Delta-Racer D150

Додаткове обладнання розширює

можливості використання Вашого пристрою.

Додаткову інформацію Ви можете отримати у

Вашого торгового агента фірми KARCHER.

Перед початком експлуатації апарату

встановити додані незакріплені частини.



Малюнок

Встановити колеса в кріплення і

зафіксувати за допомогою заглушок, що

додаються. Дотримуватись правильності

розташування заглушок.

Для встановлення буде потрібно 2

прикладених гвинта і одна хрестова викрутка

PH 2.



Малюнок

Вставити рукоятку для транспортування

в направляючу і закріпити за допомогою 2

гвинтів.



Малюнок

Навісити сітку для додаткового

обладнання на гачки, вказані на

зображенні.



Малюнок

Вставити шланг високого тиску в ручний

пістолет-розпилювач до клацання.

Вказівка: Дотримуватись правильного

розміщення з'єднувального ніпелю.

Перевірити надійність кріплення,

потягнувши за шланг високого тиску.

Експлуатація

Комплект постачання

Опис пристрою

Спеціальне допоміжне обладнання

Перед початком роботи

Встановлення коліс

Встановлення рукоятки для

транспортування

Встановлення сітки для додаткового

обладнання

З'єднати високонапірний шланг із ручним

пістолетом- розпилювачем

232 UK

– 7

몇

Попередження

Відповідно до діючих директив

забороняється експлуатація

приладу без сепаратору систем у

системі водопостачання питної

води. Слід використовувати відповідний

сепаратор систем фірми KARCHER або

альтернативний сепаратор систем, згідно

EN 12729 типу BA. Вода, що пройшла через

системний сепаратор, вважається

непридатною для пиття.

Увага!

Системний роздільник завжди підключати

до системи водопостачання, і ніколи

безпосередньо до приладу!

Вказівка: Водяні забруднення можуть

спричинити пошкодження насосу високого

тиску та приладдя. Для захисту радимо

скористатись водяним фільтром KARCHER

(спеціальне приладдя, номер замовлення

4.730-059).

Дотримуйтесь порад підприємства

водопостачання.

Потужність див. на Зводській табличці/ в

Технічних даних.



Скористайтесь водяним шлангом з

міцного матеріалу (в комплект

постачання не входить) зі звичайною

з'єднувальною муфтою. (діаметр:

мінімум 1/2 дюйма або 13 мм;

рекомендована довжина 7,5 м).



Малюнок

З'єднувальну муфту з комплекту

під'єднайте до елементу апарата для

подавання води.

Надіньте водяной шланг на з'єднувальну

муфту апарату, після чого під'єднайте

його до водогону.

Даний високонапірний мийний апарат зі

всмоктувальним шлангом KARCHER та

зворотним клапаном (спеціальне приладдя,

номер замовлення. 4.440-238) призначено

для всмоктування води з відкритих

резервуарів, приміром, з діжок для дощової

води чи ставків (максимальну висоту

всмоктування див. у розділі "Технічні дані").



Наповнити всмоктувальний шланг

KARCHER зі зворотним клапаном водою,

приґвинтити до елементу під'єднання

води та повісити у дощову діжку.



Від'єднати шланг високого тиску від

з'єднання високого тиску.



Ввімкнути пристрій, натиснувши на

кнопку "І/ON" та почекати (не більше 2

хвилин), поки з високонапірного шланга

не почне виходити вода без бульбашок

повітря.



Вимкнути апарат "0/OFF" (0/ВИМК.).

Увага!

Робота всуху протягом більше 2 хвилин

приводить до виходу з ладу високонапірного

насоса. Якщо пристрій протягом 2 хвилин

не набирає тиск, то його слід вимкнути і

діяти відповідно вказівкам, які приводяться

в главі "Допомога у випадку неполадок".



Малюнок

Зафіксувати високонапірний шланг в

швидкорознімному з'єднанні,

розташованому на пристрої, до

клацання.

Вказівка: Дотримуватись правильного

розміщення з'єднувального ніпелю.

Перевірити надійність кріплення,

потягнувши за шланг високого тиску.



Малюнок

Надіньте на ручний пістолет-розпилювач

струминну трубку та зафіксуйте її,

повернувши на 90°.



Цілком відкрийте водогінний кран.



Вставте мережевий штекер у розетку.



Увімкніть апарат „I/ON“ (I/УВІМК.).



Обережно!

Струмінь води, що виходить з форсунки під

високим напором, спричиняє віддачу ручного

пістолету-розпилювача. З цієї причини слід

зайняти стійке положення, міцно тримати

ручний пістолет-розпилювач зі

струминною трубкою.

Подавання води

Подавання води з водогону

Подавання води з відкритих водоймищ

Введення в експлуатацію

Експлуатація

233UK

– 8

Увага!

Перед початком миття необхідно

переконатися в тому, що миючий прилад

високого тиску стійко встановлено на рівній

поверхні. Під час миття використовуйте

захисні окуляри та захисний одяг.



Розблокувати важіль ручного пістолету-

розпилювача.



Потягнути за важіль, апарат увімкнеться.

Вказівка: Якщо важіль знову звільниться,

апарат знову вимкнеться. Високий тиск

залишається в системі.

Для швидких задач з чищення. Робочий тиск

плавно регулюється між "Мін." та "Макс."



Відпустити ручку розпилювача.



Поставити струменеву трубку у

необхідне положення.

Примітка: При роботі з відповідним мийним

засобом слід перевести струминну трубку в

положення „Mix“.

Для стійких забруднень.

Увага!

Не чистити автомобільні шини, лакове

покриття або чутливі поверхні (наприклад,

з деревини) із застосуванням фрези для

видалення бруду. Існує загроза

пошкодження.

–

Не призначено для роботи з мийним

засобом.

–

Примітка: Призначена для роботи з

мийним засобом.

Встановити об'єм всмоктування мийного

засобу за допомогою регулятору

дозування.

Щітка для миття, що обертається, особливо

відповідає для миття автомобілів.

Увага!

Під час роботи на щітці для миття не

повинно бути бруду або інших часток. Існує

загроза пошкодження лакового покриття.

–

Примітка: Призначена для роботи з

мийним засобом.

Встановити об'єм всмоктування мийного

засобу за допомогою регулятору

дозування.

Миючий пристрій Delta-Racer поєднує в собі

щітку для миття, що обертається, з

обертовим високонапірним струменем,

Завдяки цьому він особливо відповідає для

миття автомобілів або сильно забруднених

поверхонь.



Обережно!

Під час роботи не торкайтеся

та не підносьте руки під край

миючого приладу Delta-Racer!

Для виконуваного завдання по чищенню

використовуйте виключно засоби для

чищення та засоби по догляду фірми

KARCHER, оскільки вони розроблені

спеціально для застосування у ваших

пристроях. Застосування інших засобів для

чищення та засобів по догляду може

призвести до прискореного зносу та втрати

права на гарантійне обслуговування.

Докладну інформацію можна одержати в

спеціалізованому місці торгівлі або

безпосередньо в представництві KARCHER.



Малюнок

Всмоктувальний шланг для мийного

засобу витягти з корпусу на потрібну

довжину.

Опустити всмоктувальний шланг для

мийного засобу в резервуар з розчином

мийного засобу.



Використовувати струменеву трубку з

регулюванням тиску (Vario Power)



Повернути струминну трубку в

положення „Mix“.

Вказівка: Таким чином, при експлуатації

розчин мийного засобу змішується зі

струменем води.

Примітка: У разі потреби щітки для миття

також можна використовувати для роботи з

мийним засобом.



Розпилити невелику кількість засобу для

чищення на суху поверхню та залишити

діяти (не висихати).



Змийте розчинений бруд струменем

високого тиску.

Струменева трубка з регулюванням тиску

(Vario Power)

Стуменева трубка з фрезою

Мийна щітка

Щітка для миття, що обертається

Delta-Racer D150

Робота з мийним засобом

Рекомендовані методи очищення

234 UK

– 9



Звільніть важіль з ручним розпилювачем



Заблокувати важіль ручного пістолету-

розпилювача.



Пыд час тривалих перерв у роботы

(понад 5 хвилин) апарат слід вимикати „0/

OFF“ (0/ВИМК.).

Увага!

Шланг високого тиску від'єднувати від

ручного розпилювача або пристрою тільки

тоді, коли в системі відсутній тиск.



При роботах з мийним засобом

всмоктувальний шланг для мийного

засобу опустити в резервуар з чистою

водою, увымкнутиь апарат, попередньо

знявши струминну трубку, та давши йому

попрацювати впродовж 1 хвилини.



Звільніть важіль з ручним розпилювачем



Вимкнути апарат "0/OFF" (0/ВИМК.).



Закрити водопровідний кран.



Відокремити апарат від водопостачання.

Обережно: При знятті живильного або

високонапірного шланга під час роботи

може виникнути витік гарячої води в

місцях з'єднання.



Натиснути на ручку розпилювача, щоб

зменшити тиск у системі.



Заблокувати важіль ручного пістолету-

розпилювача.



Вітягніть мережеву штепсельну вилку.

Увага!

Для запобігання нещасним випадкам та

травмуванню при транспортуванні

приладу слід прийняти до уваги вагу

приладу (див. розділ "Технічні дані").



Високо підняти пристрій за ручку та

перенести.



Прилад тягти за ручку для

транспортування.



Зафіксувати прилад від зсунення та

перекидання.

Увага!

Для запобігання нещасним випадкам та

травмуванню при виборі місця зберігання

приладу слід прийняти до уваги вагу

приладу (див. розділ "Технічні дані").



Встановити пристрій на рівній поверхні.



Натиснути розмикальну кнопку на

ручному пістолеті-розпилювачі та

відділити високонапірний шланг від

ручного пістолета-розпилювача.



Нажати на корпус швидкороз'ємного

з'єднання для високонапірного шланга в

напрямку, зазначеному стрілкою, та

вийняти високонапірний шланг.



Скласти мережевий кабель, шланг

високого тиску та приладдя на апараті.

Перед тривалим зберіганням, наприклад

взимку, слід додатково звернути увагу на

вказівки в розділі "Догляд".

Увага!

Захищати апарат та приладдя від морозу.

Прилад та приналежності можуть

постраждати від морозу, якщо з них повністю

не спущено воду. Для уникнення

пошкоджень.



З апарату слід цілком видалити воду.

Вмикати апарат без приєднаного шланга

високого тиску і без приєднаного

водопостачання (максимум на 1 хвилину)

та почекати доти, доки припиниться витік

води зі шлангу високого тиску. Вимкніть

апарат.



Зберігати пристрій з усіма аксесуарами у

теплому приміщенні.

Припинити експлуатацію

Закінчення роботи

Транспортування

Транспортування вручну

Транспортування транспортними

засобами

Зберігання

Зберігати пристрій

Захист від морозів

235UK

– 10



Обережно!

Під час проведення будь-яких робіт з

догляду та технічного обслуговування

апарат слід вимкнути, а мережевий шнур -

витягти з розетки.

Перед довгим періодом зберігання,

наприклад узимку:



Зніміть фільтр зі всмоктувального шлангу

для мийного засобу та промийте його

проточною водою.



Витягніть з допомогою плоскогубців

мережевий фільтр з елементу для

водопостачання та промийте його у

проточній воді.

Апарат не потребує профілактичного

обслуговування.

Використовуйте тыльки оригынальны запасні

частини фірми KARCHER. Опис запасних

частин наприкінці даної інструкції з

експлуатації.

Незначні ушкодження ви можете виправити

самостійно за допомогою наступного огляду.

У сумнійних випадках, будь ласка,

звертайтеся до компетентної служби

технічної підтримки.



Обережно!

Під час проведення будь-яких робіт з

догляду та технічного обслуговування

апарат слід вимкнути, а мережевий шнур -

витягти з розетки.

Ремонтні роботи та роботи з

електричними вузлами може виконувати

тільки уповноважена служба сервісного

обслуговування.



Витягнути важіль ручного пістолета-

розпилювача, пристрій вимкнеться.



Перевірте відповідність напруги, вказаної

у заводській табличці, напрузі джерела

електроенергії.



Перевірити мережевий кабель на

пошкодження.



Перевірити настроювання струминної

трубки.



Видалення повітря із пристрою:

Ввімкнути пристрій без підключеного

високонапірного шланга та почекати (не

більше 2 хвилин), поки з високонапірного

шланга не почне виходити вода без

бульбашок повітря. Вимкнути пристрій та

заново приєднати шланг високого тиску.



Перевірити подавання води.



Витягніть з допомогою плоскогубців

мережевий фільтр з елементу для

водопостачання та промийте його у

проточній воді.

Причина: Падіння напруги через слабку

електромережу або при використанні

подовжувача.



При вимкненні насамперед витягти

важіль ручного пістолету-розпилювача,

потім установіть вимикач апарату в

положення „I/ON“ (I/УВІМК.).



Очистити форсунку високого тиску:

Голкою прибрати бруд з отвору форсунки

та промити її спереду водою.



Перевірте кількість подаваної води.



Незначну негерметичність апарату

зумовлено технічними особливостями.

При сильній негерметичності зверніться

до авторизованої служби сервісного

обслуговування.



Використовувати струменеву трубку з

регулюванням тиску (Vario Power)

Повернути струминну трубку в

положення „Mix“.



Почистити фільтр у всмоктувальному

шлангу мийного засобу.



Перевірити всмоктувальний шланг для

мийного засобу на перегини.

Догляд та технічне

обслуговування

Догляд

Технічне обслуговування

Запасні частини

Допомога у випадку неполадок

Пристрій не працює

Пристрій не працює під тиском

Апарат не вмикається, двигун гудить

Великі перепади тиску

Апарат негерметичний

Очисний засіб не всмоктується

236 UK

– 11

Можливі зміни у конструкції пристрою!

Цим ми повідомляємо, що нижче зазначена

машина на основі своєї конструкції та

конструктивного виконання, а також у

випущеної у продаж моделі, відповідає

спеціальним основним вимогам щодо

безпеки та захисту здоров'я представлених

нижче директив ЄС. У випадку неузгодженої

з нами зміни машини ця заява втрачає свою

силу.

Ті, хто підписалися діють за запитом та

дорученням керівництва.

уповноважений по документації:

S. Reiser

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

Winnenden, 2012/01/01

Технічні характеристики

K 3.500

K 4.500

K 5.500

Електричні з'єднання

Напруга 230

1~50

Загальна потужність 1,8 1,9 2,1 kW

Ступінь захисту IP X5

Клас захисту I

Запобіжник (інерційний)10 A

Подача води

Тиск, що подається

(макс.)

0,8 МПа

Температура струменя

(макс.)

40 °C

Об’єм, що подається

(мін).

10 л/хв.

Mакс. висота всасування 0,5 м

Робочі характеристики

Робочий тиск 11 12 12,5 МПа

Макс. допустимий тиск 12 13 14 МПа

Продуктивність насоса,

вода

6,3 6,7 7,5 л/хв.

Об’єм подачі, засоби для

чищення

0,3 л/хв.

Реактивна сила ручного

розпилювача

15 Н

Розміри та вага

Довжина 876 мм

Ширина 325 мм

Висота 285 мм

Вага, у готовності до

роботи та з аксесуарами

12,0 12,5 13,0 кг

Значення встановлено згідно стандарту EN

60335-2-79

Значення вібрації рука-

плече

Небезпека K

< 2,5

0,3

м/с

Рівень шуму L

Небезпека K

дБ(А)

Рівень потужності шуму

+ небезпека K

89 89 89 дБ(А)

Заява при відповідність

Європейського співтовариства

Продукт: Очищувач високого тиску

Тип: 1.180-xxx / 1.181-xxx

Відповідна директива ЄС

2006/42/EG (+2009/127/EG)

2004/108/ЄС

2000/14/ЄС

Прикладні гармонізуючі норми

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Застосовуваний метод оцінки

відповідності

2000/14/ЄС: Доповнення V

Рівень потужності dB(A)

K 3.500 K 4.500 K 5.500

Виміряний:878787

Гарантований:898989

CEO

Head of Approbation

237UK

Alfred Kärcher Ges.m.b.H.

Lichtblaustraße 7

1220 Wien

(01) 250 600

☎

AUS

Kärcher Pty. Ltd.

40 Koornang Road

Scoresby VIC 3179

(03) 9765 - 2300

☎

B / LUX

Kärcher N.V.

Industrieweg 12

2320 Hoogstraten

☎

B: 0900 10027

LUX: 0032 900 10027

Kärcher Indústria e Comércio Ltda.

Av. Prof. Benedicto Montenegro 419

CEP 13.140-000 - Paulínia - SP

0800 176 111

☎

CDN

Kärcher Canada Inc.

6975 Creditview Road Unit #2

Mississauga, Ontario L5N 8E9

1-800-465-4980

☎

Kärcher AG

Industriestraße 16

8108 Dällikon

0844 850 863

☎

Kärcher spol s r.o.

Modletice č.p. 141

251 01 Říčany u Prahy

0323 606 014

☎

Alfred Kärcher GmbH & Co. KG

Service-Center Gissigheim

Im Gewerbegebiet 2

97953 Königheim-Gissigheim

(07195) 903 2065

☎

Kärcher Rengøringssystemer A/S

Gejlhavegård 5

6000 Kolding

70 206 667

☎

Kärcher S.A.

Pol. Industrial Font del Radium

Calle Doctor Trueta 6-7

08400 Granollers (Barcelona)

902 170 068

☎

Kärcher S.A.S.

5 Avenue des Coquelicots

Z.A. des Petits Carreaux

94865 Bonneuil-sur-Marne

(01) 43 996 770

☎

FIN

Kärcher OY

Yrittäjäntie 17

01800 Klaukkala

0207 413 600

☎

Kärcher(UK) Limited

Kärcher House

Beaumont Road

Banbury

Oxon, OX16 1TB

01295 752 200

☎

Kärcher Cleaning Systems A.E.

31-33, Nikitara str. &

Konstantinoupoleos str.

13671 Acharnes

210 - 2316 153

☎

Kärcher Hungária Kft

Tormásrét ut 2.

2051 Biatorbágy

(023) 530 640

☎

Kärcher Limited

Unit 10, 17/F.

APEC Plaza

49 Hoi Yuen Road

Kwun Tong, Kowloon

(02) 357-5863

☎

Kärcher S.p.A.

Via A.Vespucci 19

21013 Gallarate (VA)

848 - 99 88 77

☎

IRL

Karcher Ltd

C1 Centrepoint Business Park

Oak Road

Dublin 12

(01) 409 7777

☎

KOR

Karcher (Korea) Co. Ltd.

162 Gukhoe-daero

(872-2 Sinjeong-Dong)

Seoul, Korea

02-322-6588, A/S.1544-6577

☎

MAL

Karcher Cleaning Systems Sdn. Bhd.

No. 8, Jalan Serindit 2

Bandar Puchong Jaya

47100 Puchong, Selangor

(03) 5882 1148

☎

MEX

Karcher México, SA de CV

Av. Gustavo Baz No. 29-C

Col. Naucalpan Centro

Naucalpan, Edo. de México

C.P. 53000 México

01 800 024 13 13

☎

Kärcher AS

Stanseveien 31

0976 Oslo

24 17 77 00

☎

Kärcher BV

Postbus 474

4870 AL Etten-Leur

0900-33 444 33

☎

Karcher Limited

12 Ron Driver Place

East Tamaki, Auckland

(09) 274-4603

☎

NEOPARTS II - Equipamentos, S.A.

Av. Infante D. Henrique, Lote 35

1800-218 Lisboa

21 8558300

☎

Kärcher Sp. z o.o.

Ul. Stawowa 140

31-346 Kraków

(012) 6397-222

☎

PRC

Kärcher Cleaning Systems Co., Ltd.

Part B, Building 30,

No. 390 Ai Du Road

Shanghai Waigaoquiao 200131

(021) 5046-3579

☎

Karcher Romania s.r.l.

Sos. Odaii Nr. 439

013606 Bucureşti

0372 709 001

☎

RUS

OOO«epxep»,y.

epoaoca,.27,

cp.2,107023Moca

(495) 228 39 45

☎

Kärcher AB

Tagenevägen 31

42502 Hisings-Kärra

(031) 577-300

☎

SGP

Karcher Asia Pacific Pte. Ltd.

5 Toh Guan Road East

#01-00 Freight Links

Express Distripark

Singapore 608831

6897-1811

☎

Kärcher Slovakia, s.r.o.

Beniakova 2

94901 Nitra

037 6555 798

☎

Karcher Servis Ticaret A.S.

Mahmutbey Mahallesi Ìstoç

Petrol Plaza C-Blok Kat: 2-3

lar / 34218 ISTANBUL

0212 659 43 69

☎

TWN

Karcher Limited

5F/6. No.7 ,Wu-Chuan 1st Rd

Wu-Ku Industrial Zone

Taipei County

(02) 2299-9626

☎

Kärcher Ukraine

Kilzeva doroga, 9

03191, Kyiv

(044) 594 75 75

☎

UAE

Kärcher FZE

P.O. Box 17416

Jebel Ali Free Zone

Dubai, U.A.E.

(04) 886 1177

☎

USA

Alfred Karcher, Inc

2170 Satellite Blvd

Suite 350

Duluth, GA 30097

678-935-4545; 877-527-2437

☎

Kärcher (Pty.) Limited

144 Kuschke Street

Meadowdale

Edenvale 1614

(011) 574-5360

☎

01-2012
