RACM5022-6COM
This product has been manufactured and sold under the responsibility of Curtis International Ltd.
RCA, the RCA logo, the two dogs (Nipper and Chipper) logo, are registered trademarks or
trademarks of Technicolor (S.A.) or its affiliates and are used under license by Curtis International Ltd.
Any other product, service, company, trade or product name and logo referenced herein are neither
endorsed nor sponsored by Technicolor (S.A.) or its Affiliates.
1-4
5-9
10
10-11
11
12
13-14
15Warranty Card

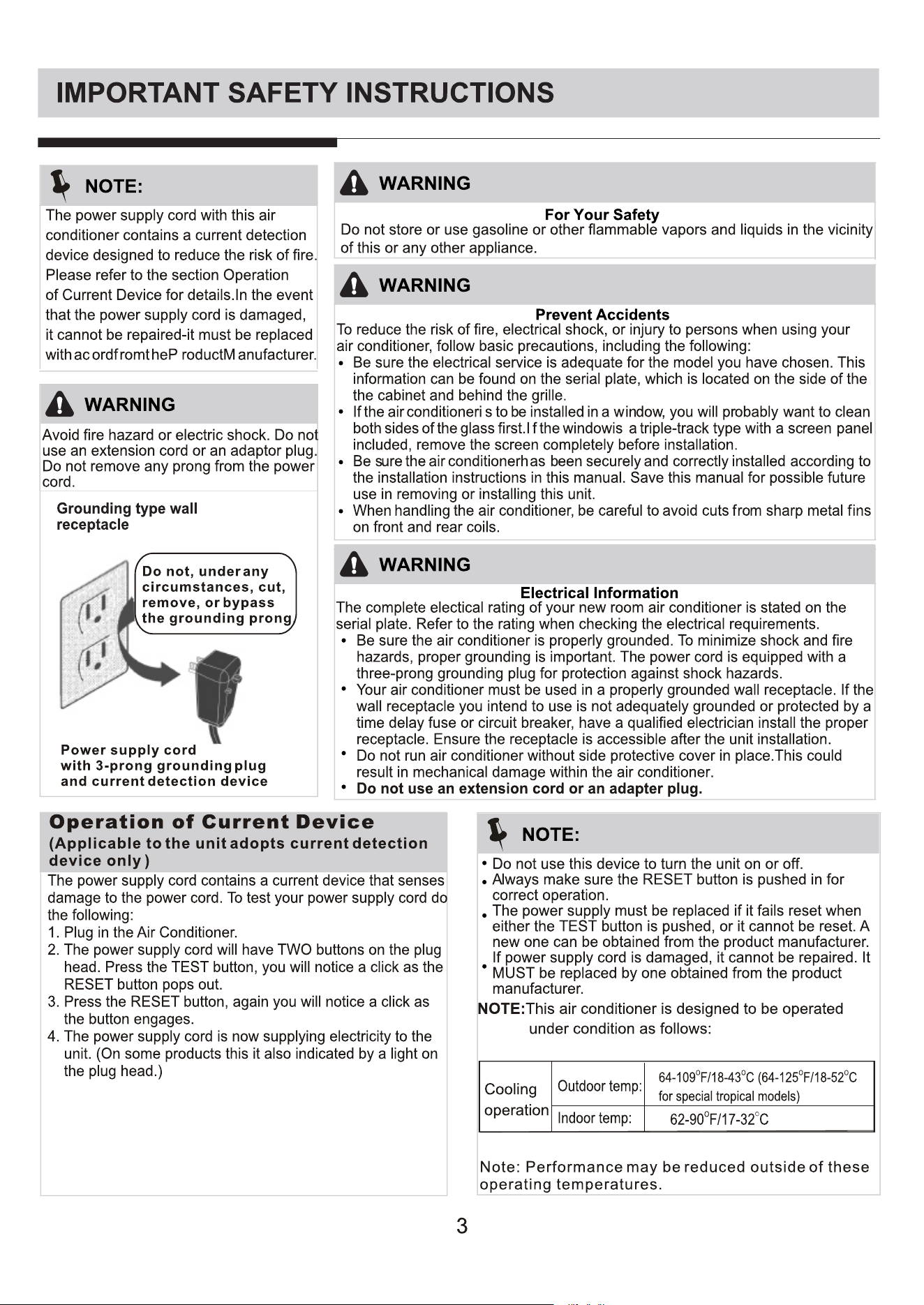

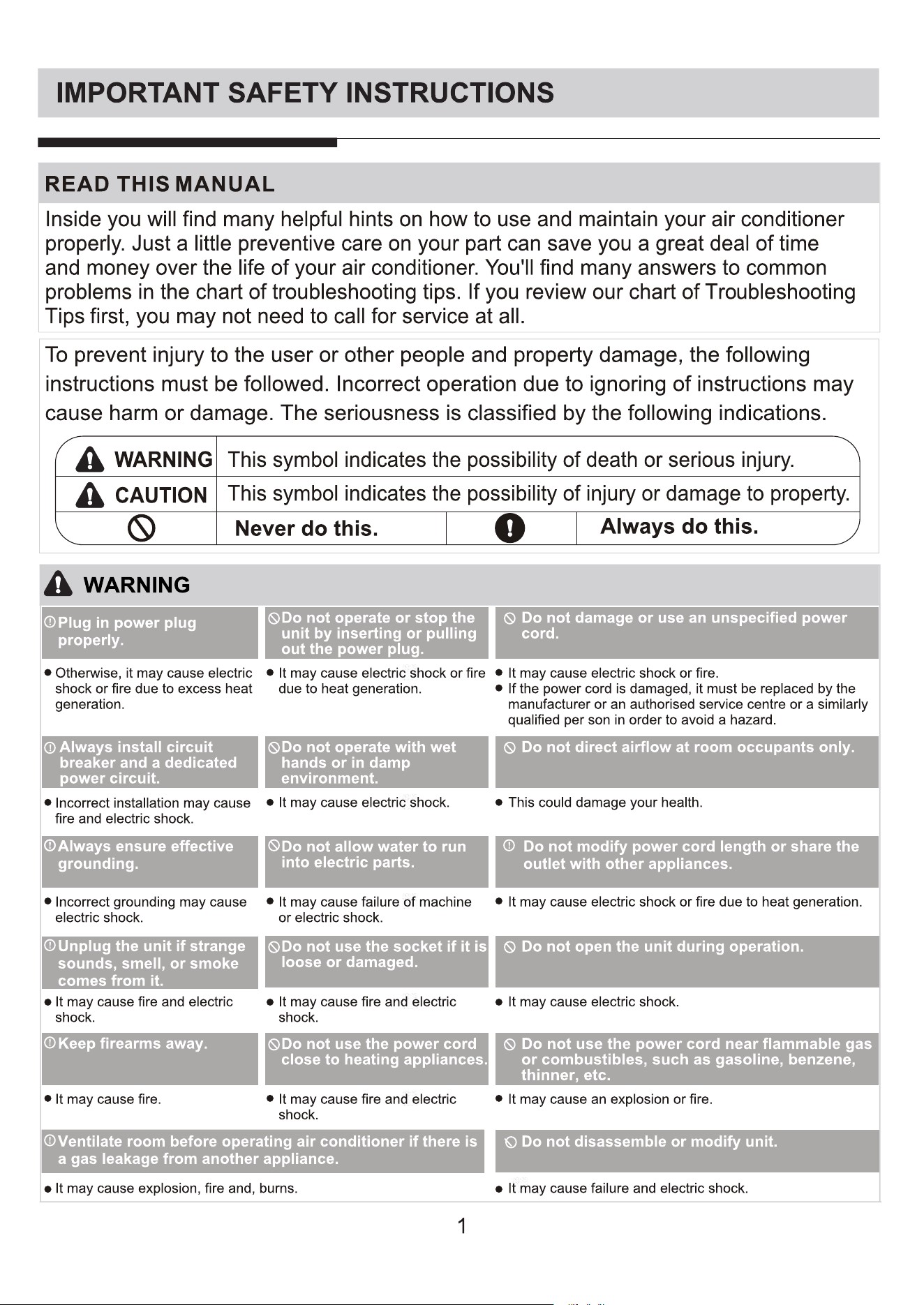

4
The refrigerants used for air conditioners are environmentally friendly hydrocarbons R32. This kind of erant is
combustible and odorless. Moreover, it can burn and explode under certain condition. However, there will be no
risk of burning and explosion if you comply with the following table to install your air conditioner in a room with an
appropriate area and use it correctly.
Compared with ordinary refrigerants, Refrigerant R32 is environmentally friendly and do not destroy the ozone
sphere and that its value of greenhouse effect is also very low.
Room area requests for air conditioner with Refrigerant R32
Refrigerant Capacity(Btu)
9K
Room Area
R32

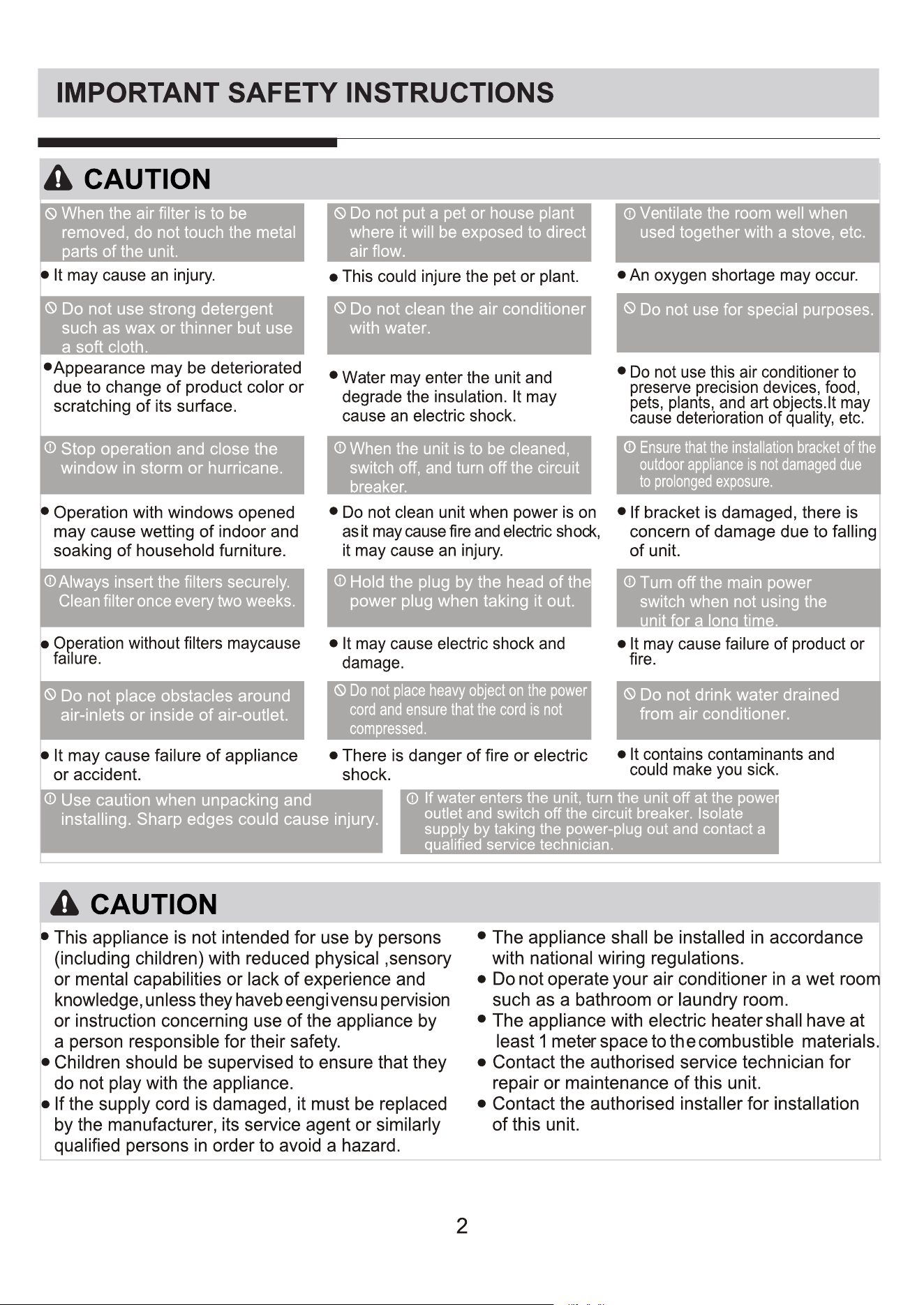

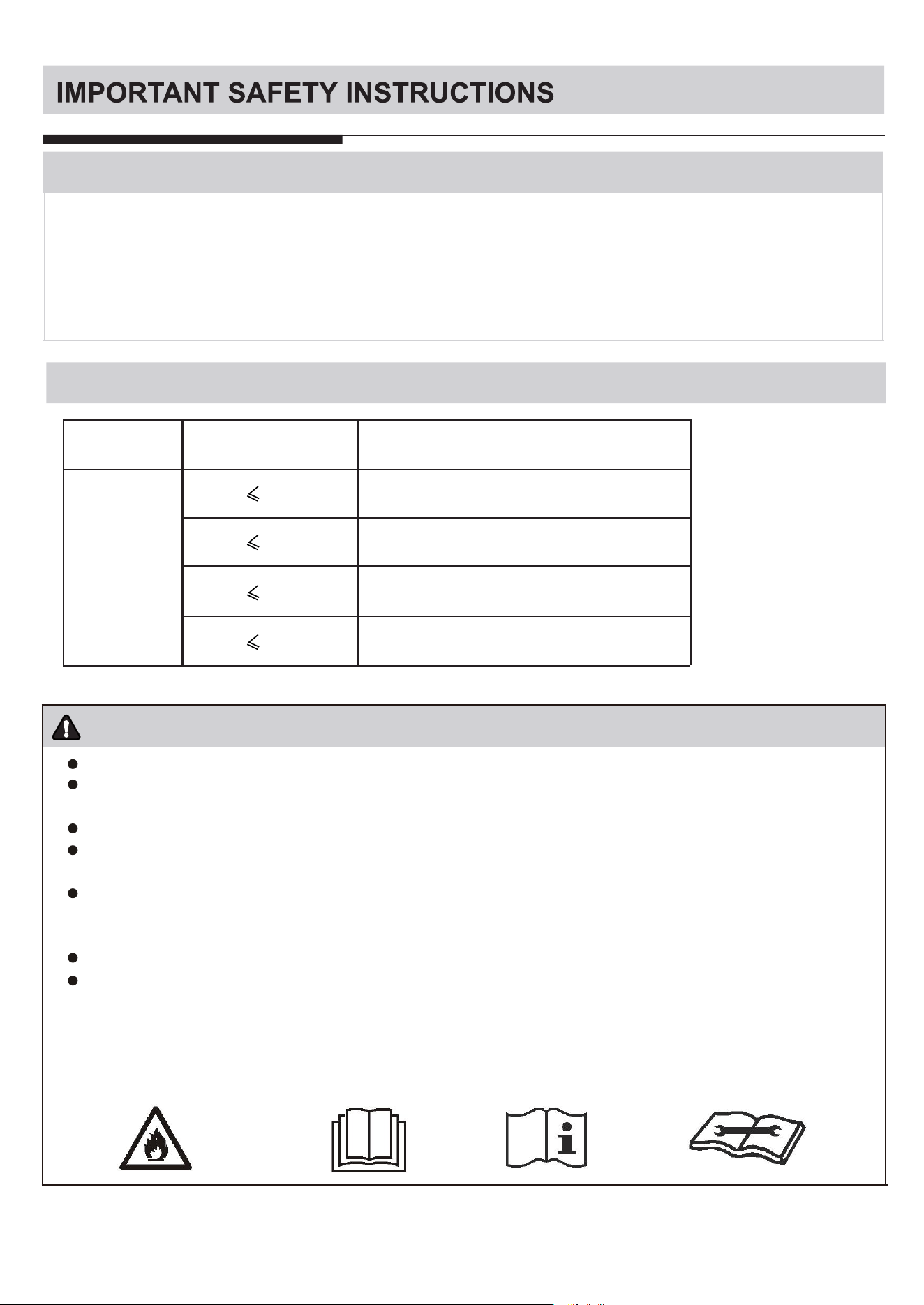

Warnings
Please read the manual before installation, using, maintenance.
Do not use means to accelerate the defrosting process or to clean, other than those recommended by the
manufacturer.
Do not pierce or burn the appliance.
The appliance shall be stored in a room without continuously operating sources (for example: open flames,
an operating ignition gas appliance or an operating electric heater.)
Please contact the nearest after-sale service center when maintenance is necessary. At the time of
maintenance, the maintenance personnel must strictly comply with the Operation Manual provided by the
corresponding manufacturer and any non-professional is prohibited to maintain the air conditioner.
It is necessary to comply with the provisions of gas-related national laws and regulations.
It is necessary to clear away the refrigerant in the system when maintaining or scrapping an air conditioner.
Be aware that refrigerants may not contain an odour.
This appliance is not intended for use by persons (including children) with reduced physical, sensory or
mental capabilities, or supervision or instruction concerning use of the appliance by a person responsible for
their safety.Children should be supervised to ensure that they do not play with the appliance.
Unit operation limits: Outdoor side 61~110℉, 80%RH; indoor side 61~90℉, 80%RH.
Introduction to Refrigerants R32
12K
18K
24K
Above 4m
2
Above 4m
2
Above 15m
2
Above 25m
2
5
14.5

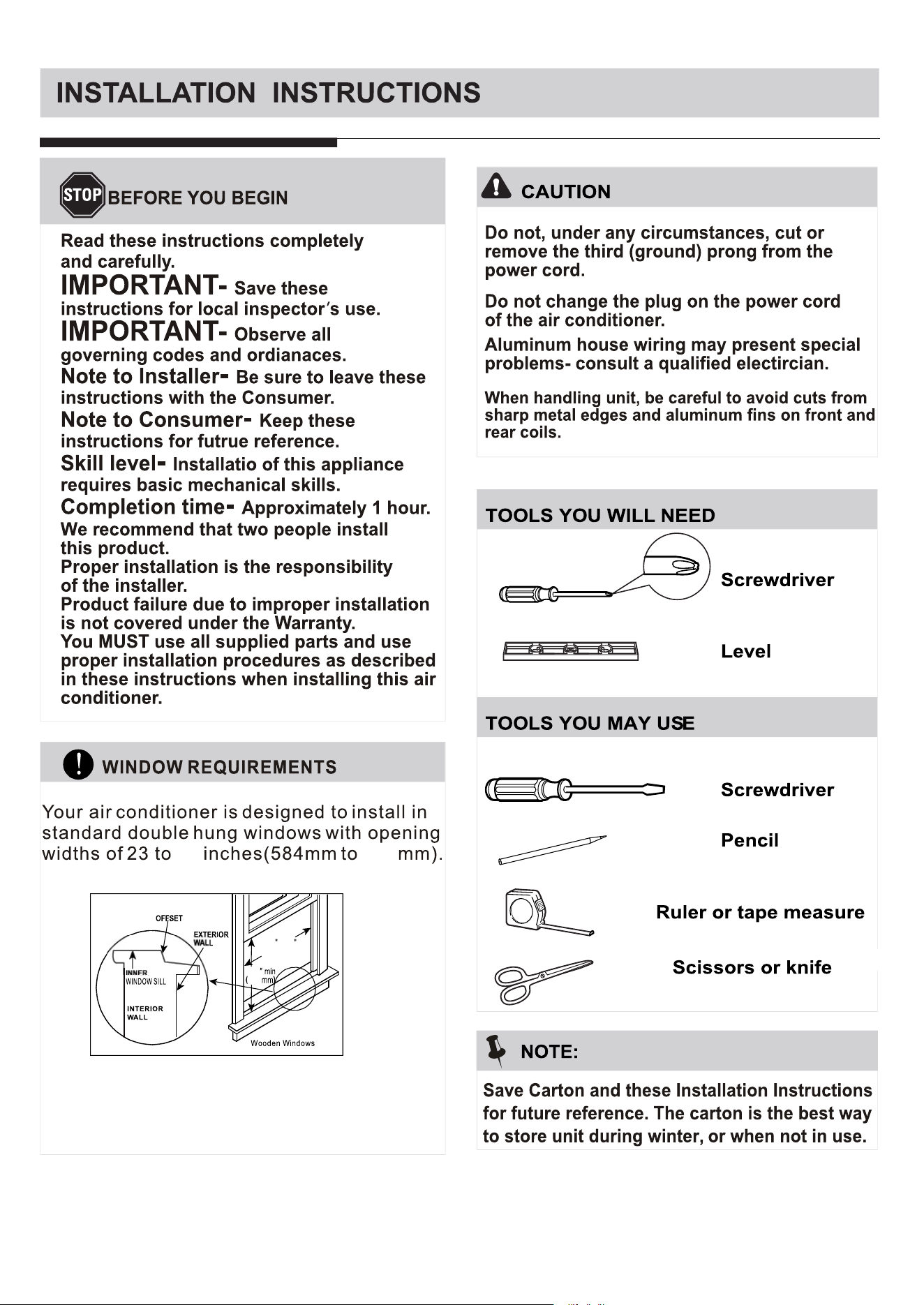

23 to 34
584mm to 863mm
368
34 863
6
368
14.5

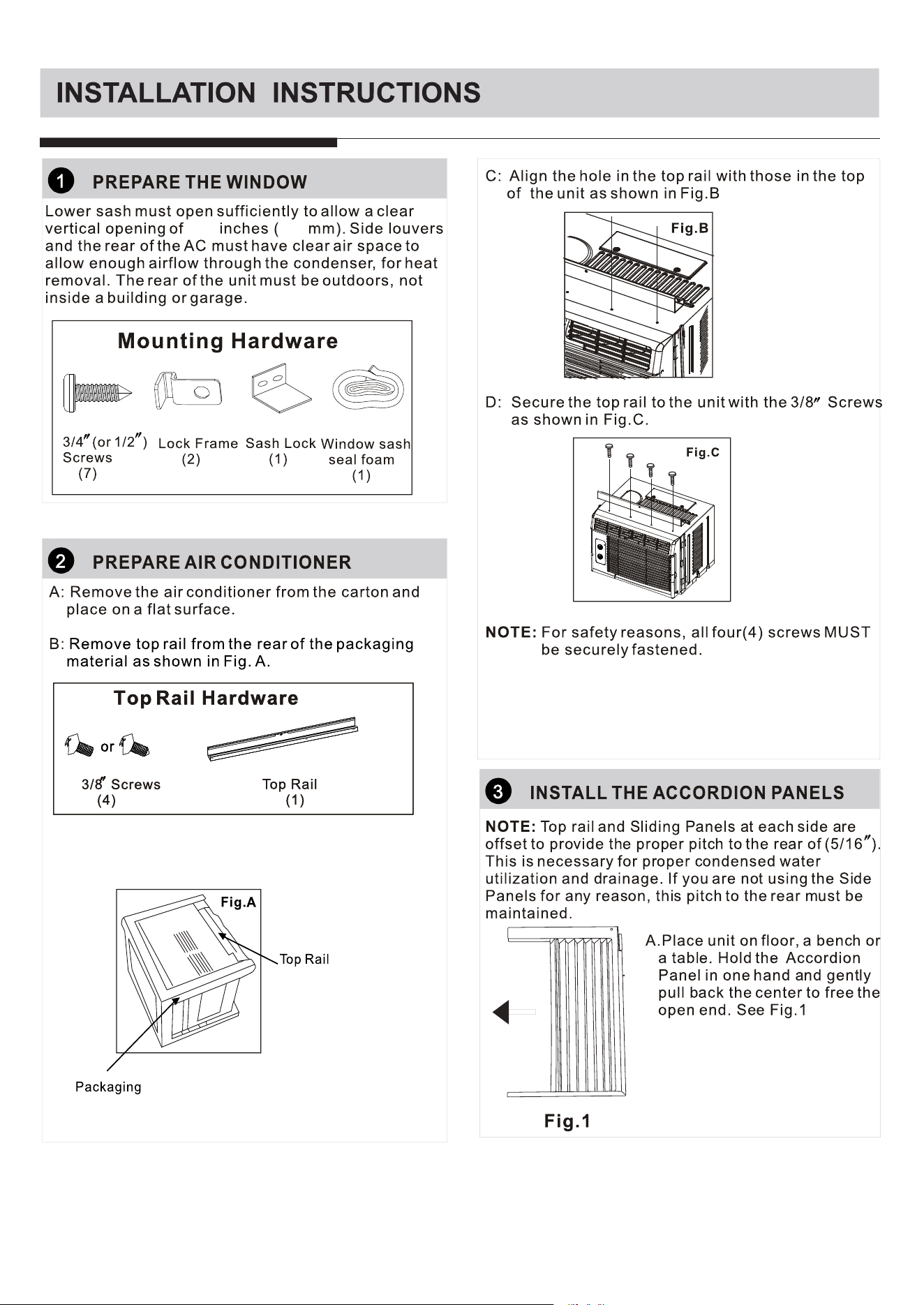

7

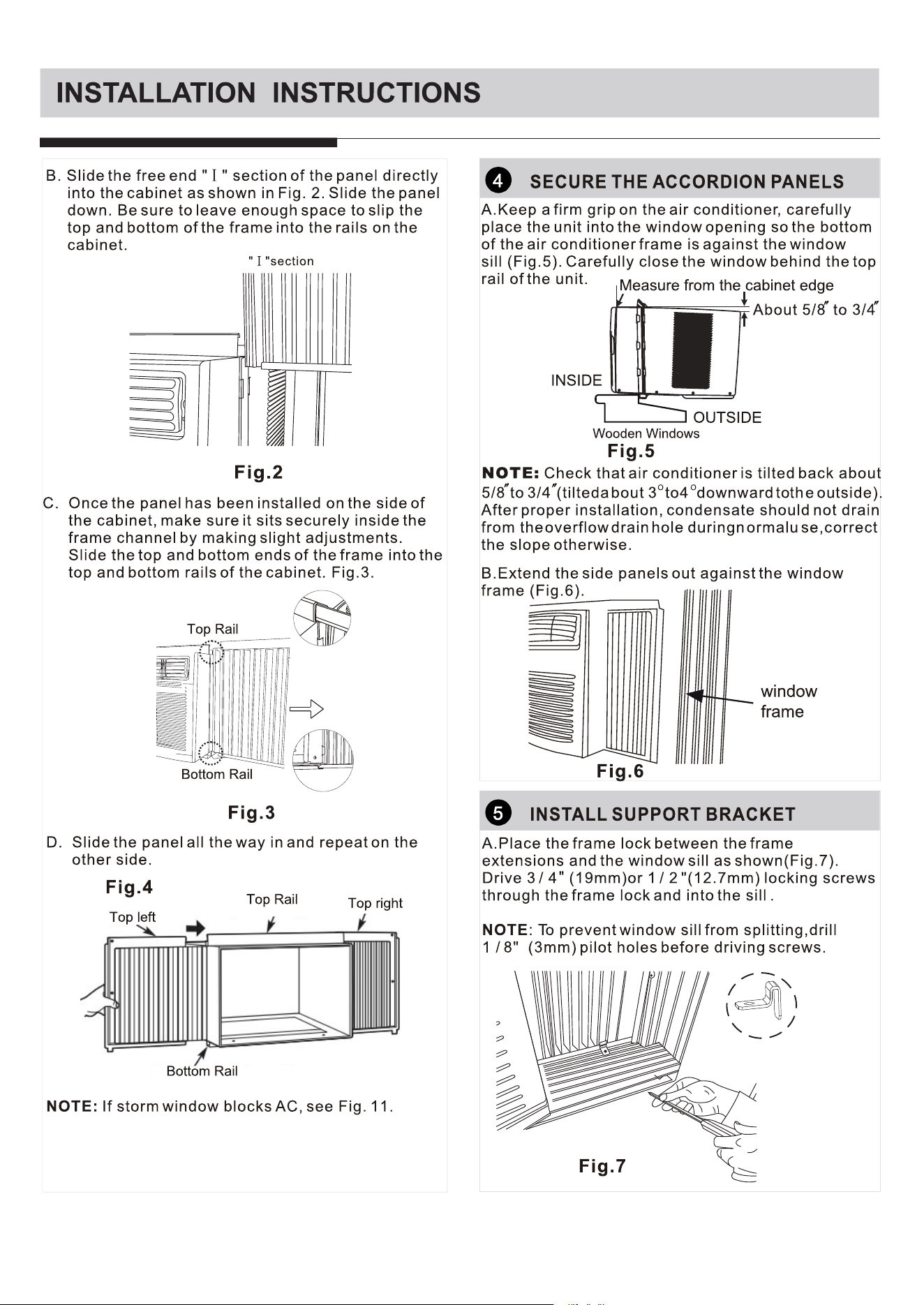

8
Important Considerations
Before installing the appliance, you must read the manual carefully to get the safety
information and notes.
A leak test must be done after the installation is completed.
It is a must to do the safety inspection before maintaining or repairing an air
conditioner using combustible refrigerant in order to ensure that the fire risk is
reduced to minimum.
It is necessary to operate the machine under a controlled procedure in order to
ensure that any risk arising from the combustible gas or vapor during the operation
is reduced to minimum.
Unit refrigerant charge amount: refer to unit name plate marking.

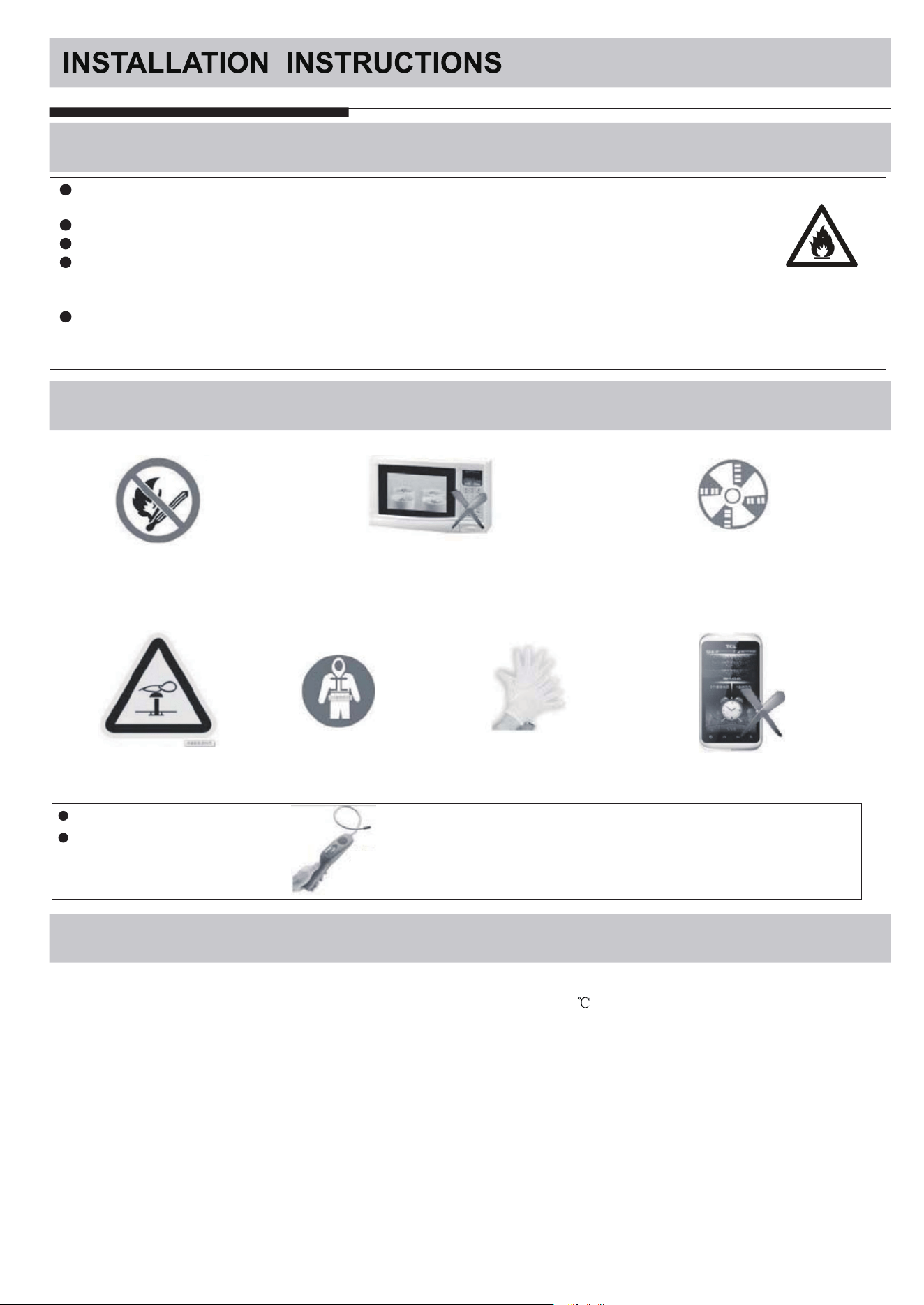

Introduction to Refrigerants R32(Only for R32 Model)
1. Site Safety
2. Operation Safety
Open Flames Prohibited Ventilation Necessary
Open Flames Prohibited
Mind Static Electricity Must Wear Protective Clothing and anti-static gloves
Don't use mobile phone
3. Installation Safety
Refrigerant Leak Detector
Appropriate Installation Location
The left picture is the schematic diagram of a refrigerant leak detector.
Please note that:
1. The installation site should be in a well-ventilated condition.
2. The sites for installing and maintaining an air conditioner using Refrigerant R32 should be free from open fire
or welding, smoking, drying oven or any other heat source higher than 548
which easily produces open fire.
3. When installing an air conditioner, it is necessary to take appropriate anti-static measures such as wear
anti-static clothing and/or gloves.
4. It is necessary to choose the site convenient for installation or maintenance wherein the air inlets and outlets of
the indoor and outdoor units should be not surrounded by obstacles or close to any heat source or combustible
and/or explosive environment.
5. If the indoor unit suffers refrigerant leak during the installation, all the personnel should go out till the refrigerant
leaks completely for 15 minutes. If the product is damaged, it is a must to carry such damaged product back to
the maintenance station and it is prohibited to weld the refrigerant pipe or conduct other operations on the user's
site.
6. It is necessary to choose the place where the inlet and outlet air of the indoor unit is even.
7. It is necessary to avoid the places where there are other electrical products, power switch plugs and sockets,
kitchen cabinet, bed, sofa and other valuables right under the lines on two sides of the indoor unit, and also
prevent mechanical damage from occurring.

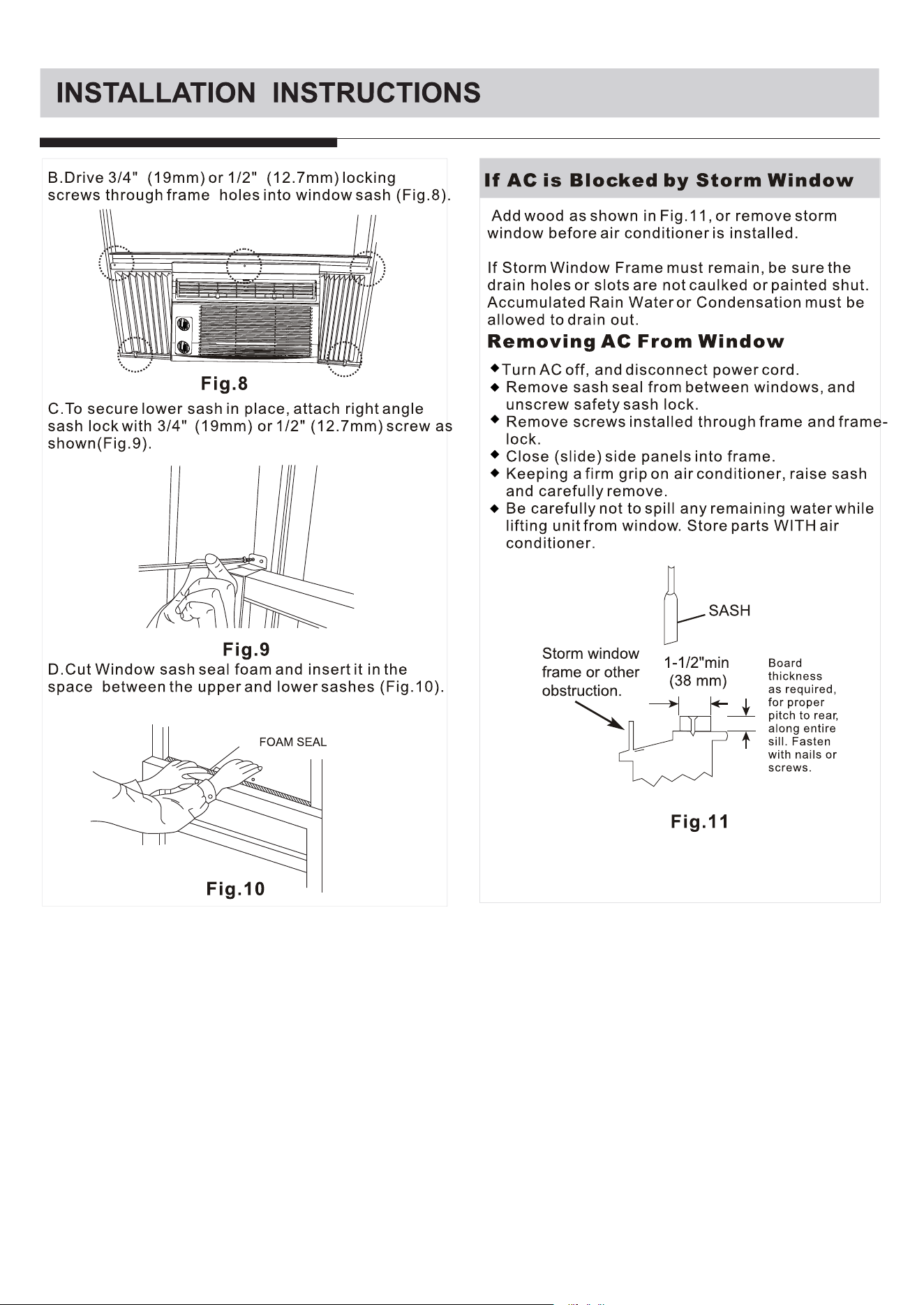

9
10
11

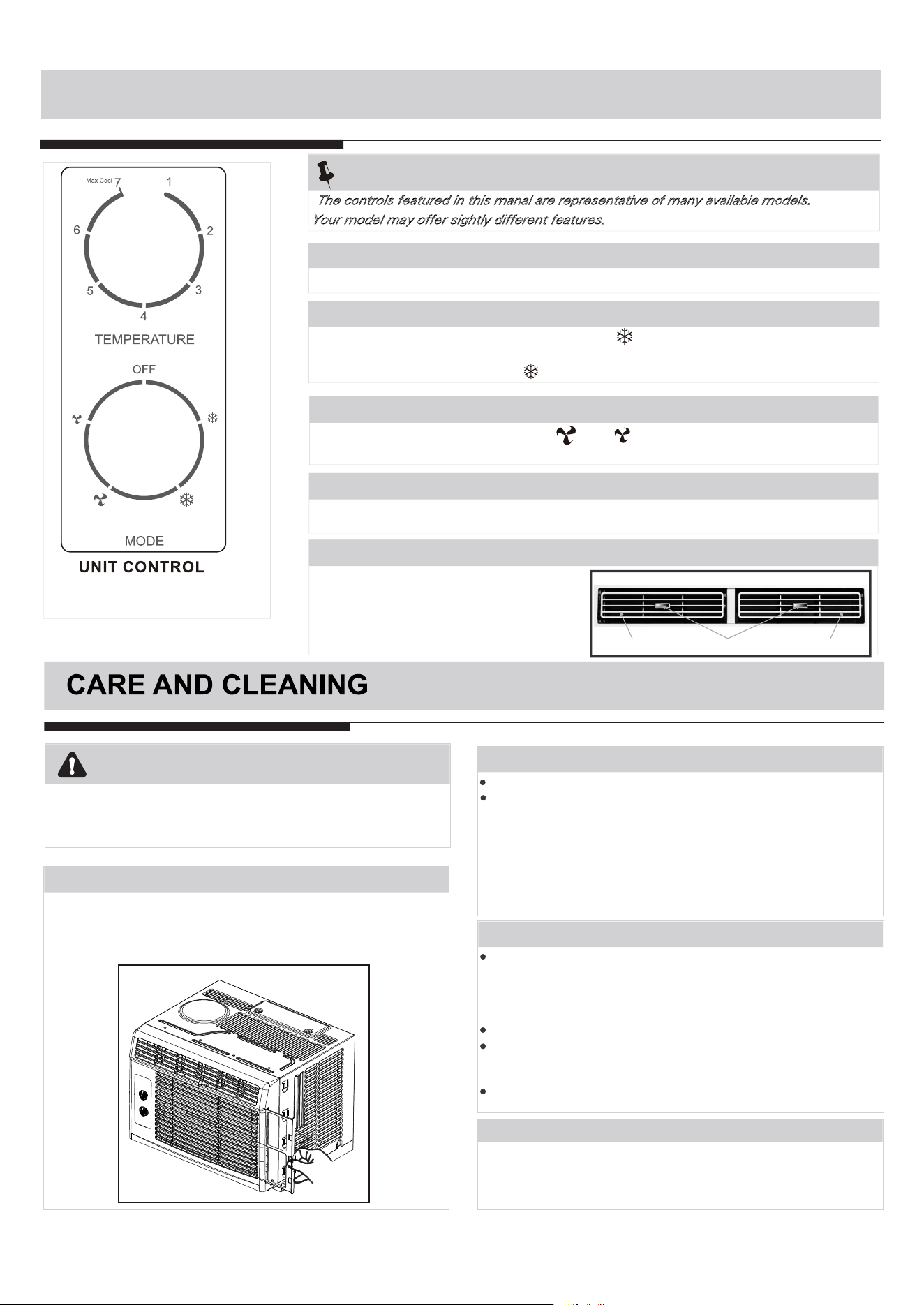

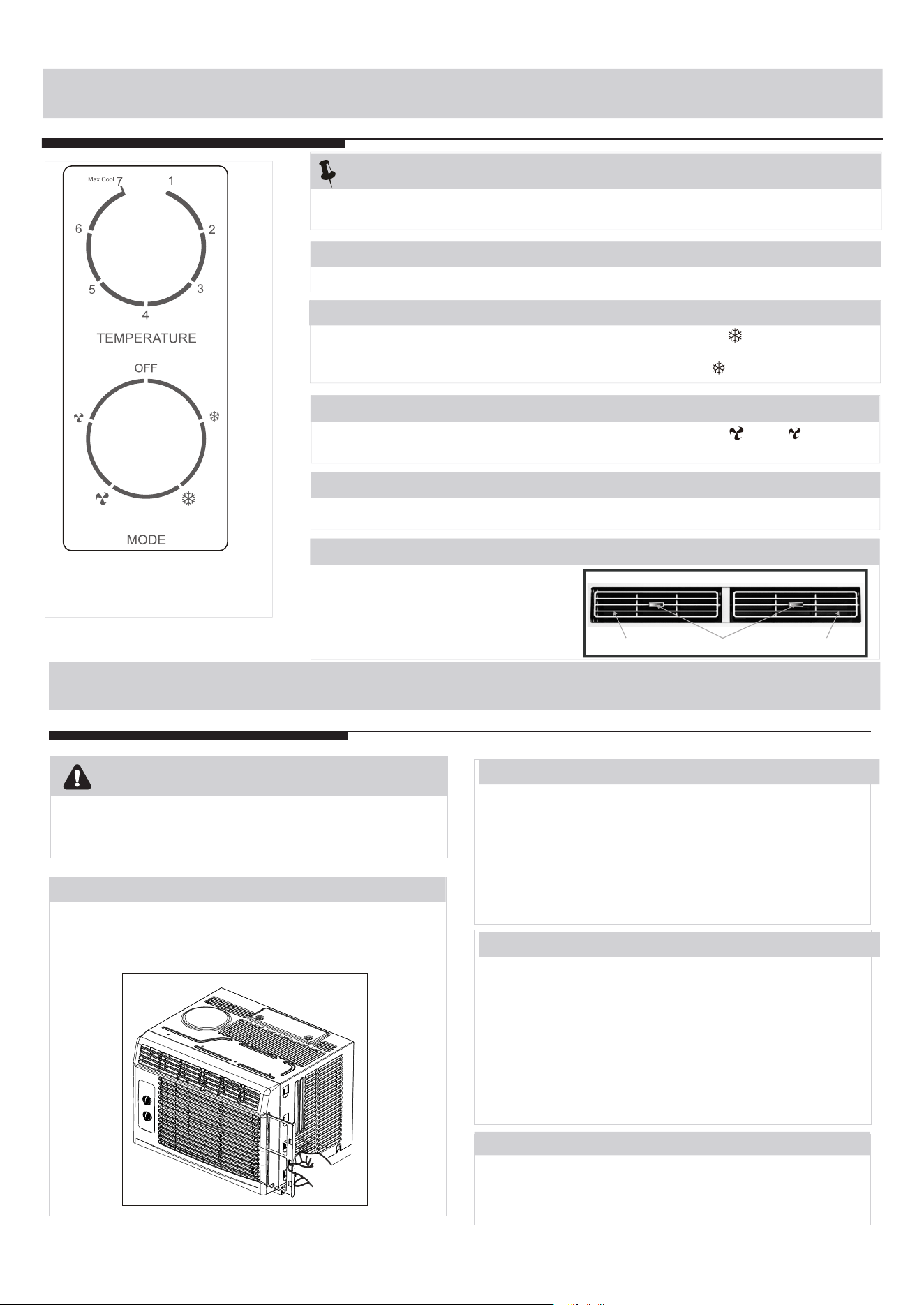

For maximum cooling set the MODE dial to “ ”. In HIGH COOL mode, the fan will
automatically go to high. This will help circulate the cool air throughout the room.
The fan will operate on low in “ ” mode.
To direct the airflow, use the horizontal
wheel to control the horizontal direction,
air deflector to control the vertical
direction.
Turn on the unit by rotating the MODE dial to the desired setting.
For fan only modes, choose either “ ” or “ ”. The air conditioner will not cool
the room when in fan mode.
Turn the TEMP dial to set the desired room temperature. For maximum cooling
turn the TEMP dial to 7 (Max Cool).
The controls featured in this manal are representative of many availabie models.
Your model may offer sightly different features.
air deflector air deflectorhorizontal wheel
CAUTION
Air Filter Cleaning
Air Filter Cleaning
Cabinet
The air filter should be checked at least once a month to
see if cleaning is necessary. Trapped particles in the
filter can build up and cause an ac cumulationof frost on
the cooling coils.
Clean your air conditioner occasionally to keep it looking
new. Be sure to unplug the unit before cleaning to
prevent chock or fire hazards.
Remove the filter by sliding out from the right-hand side.
Wash the filter using liquid dishwashing detergent and
warm water. Rinse filter thoroughly. Gently shake excess
water from the filter. Be sure the filer is thoroughly dry
before replacing. Or, instead of washing you may vacuum
the filter clean.
Never use hot water over 40℃(140℉) to clean the air filter.
Never attempt to operate the unit without the air filter.
Be sure to unplug the air conditioner to prevent shock or fire
hazard. The cabinet and front may be dusted with an oil-fre
e
cloth or washed with a cloth dampened in a solution of warm
water and mild liquid dishwashing detergent. Rinse
thoroughly and wipe dry.
Never use harsh cleaners, wax or polish on the cadinet front.
Be sure to wring excess water from the cloth before wiping
around the controls. Excress water in or around the controls
may cause damage to the air conditoner.
Plug in air conditioner.
lf you plan to store the air conditioner during the winter,
remove it carefully from the window according to the
installation instructions. Cover it with plastic or return it to
the original carton.

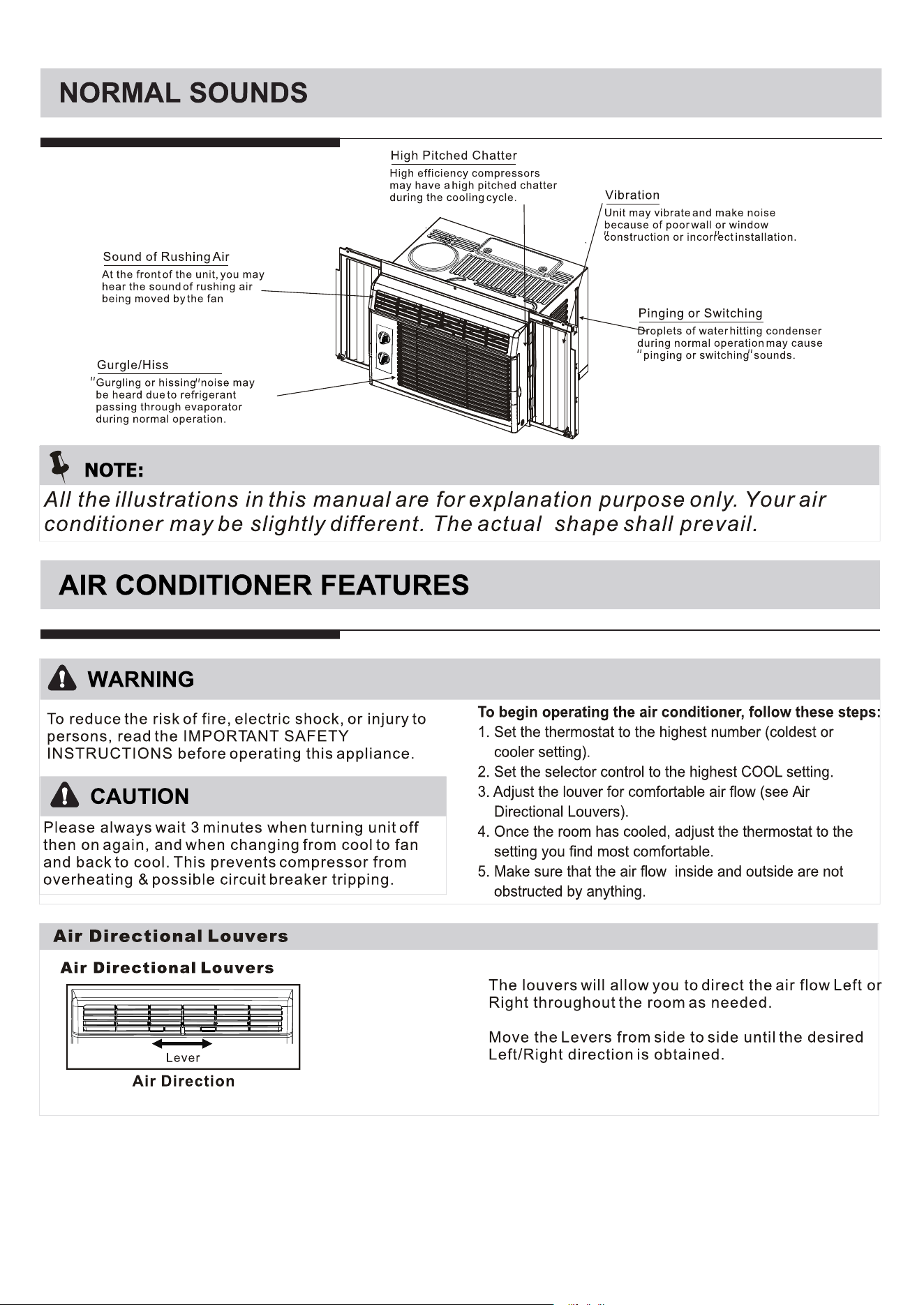

AIR CONDITIONER FEATURES
POWER
COOLING MODE
FAN MODE
THERMOSTAT
DIRECTIONAL LOUVERS
NOTE：
Winter Storage

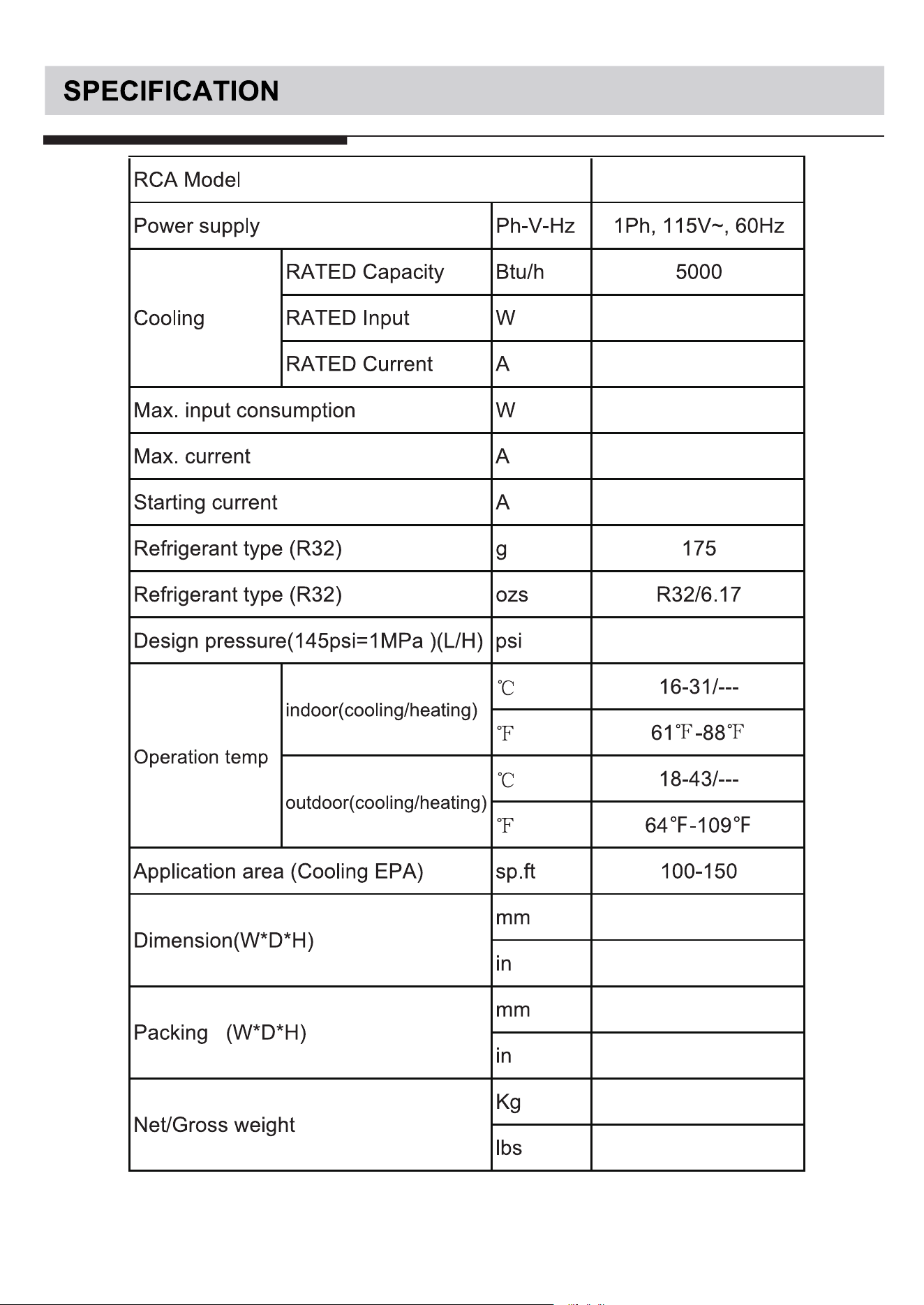

12
RACM5022-6COM
406x332x305
4.5
6.1
360/915(2.5/6.3MPa)
21
460
600
15.98x13.07x12.0
460x375x385
18.11x14.76x15.16
16.0/19.0
35.3/41.9

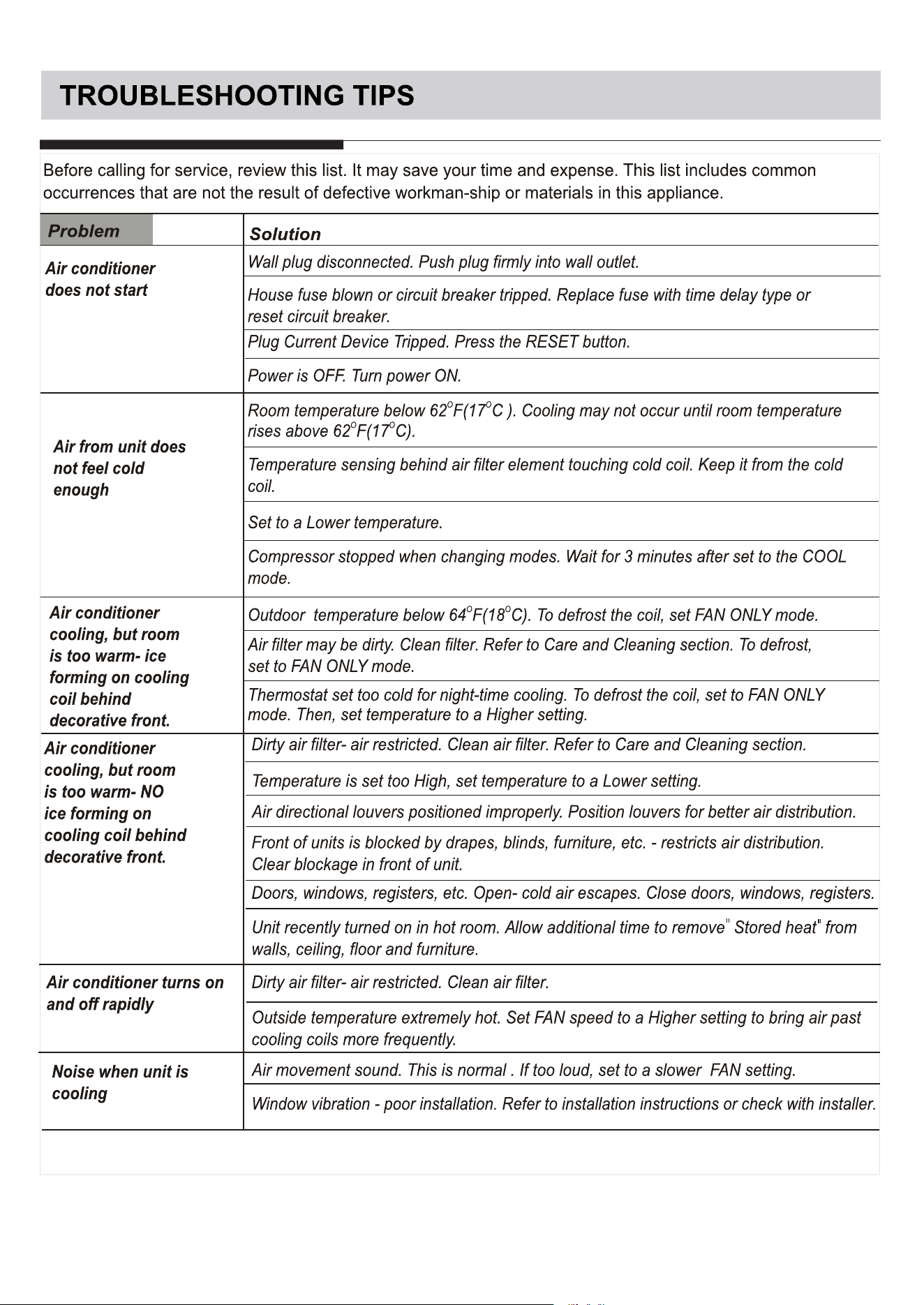

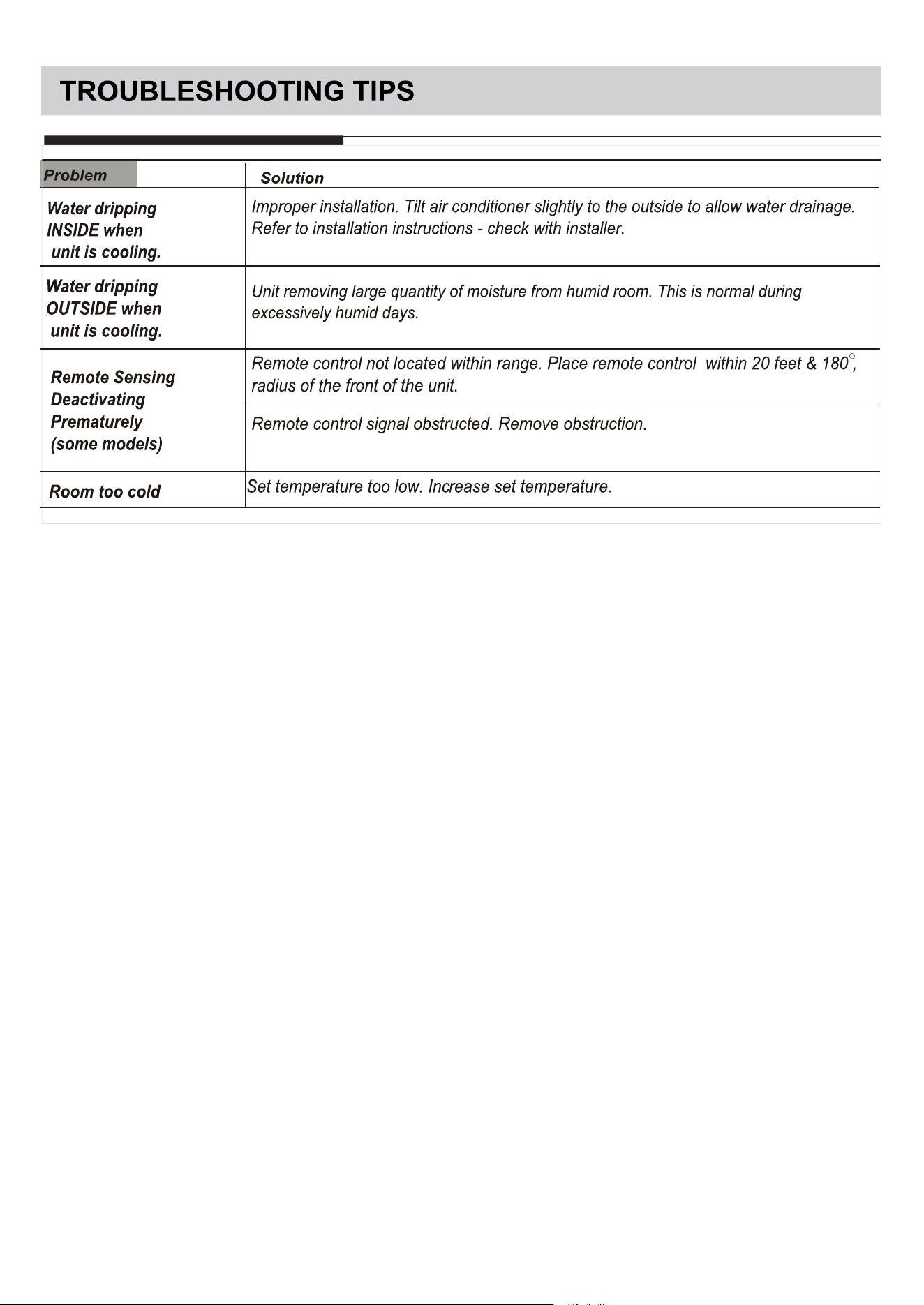

13
14
15

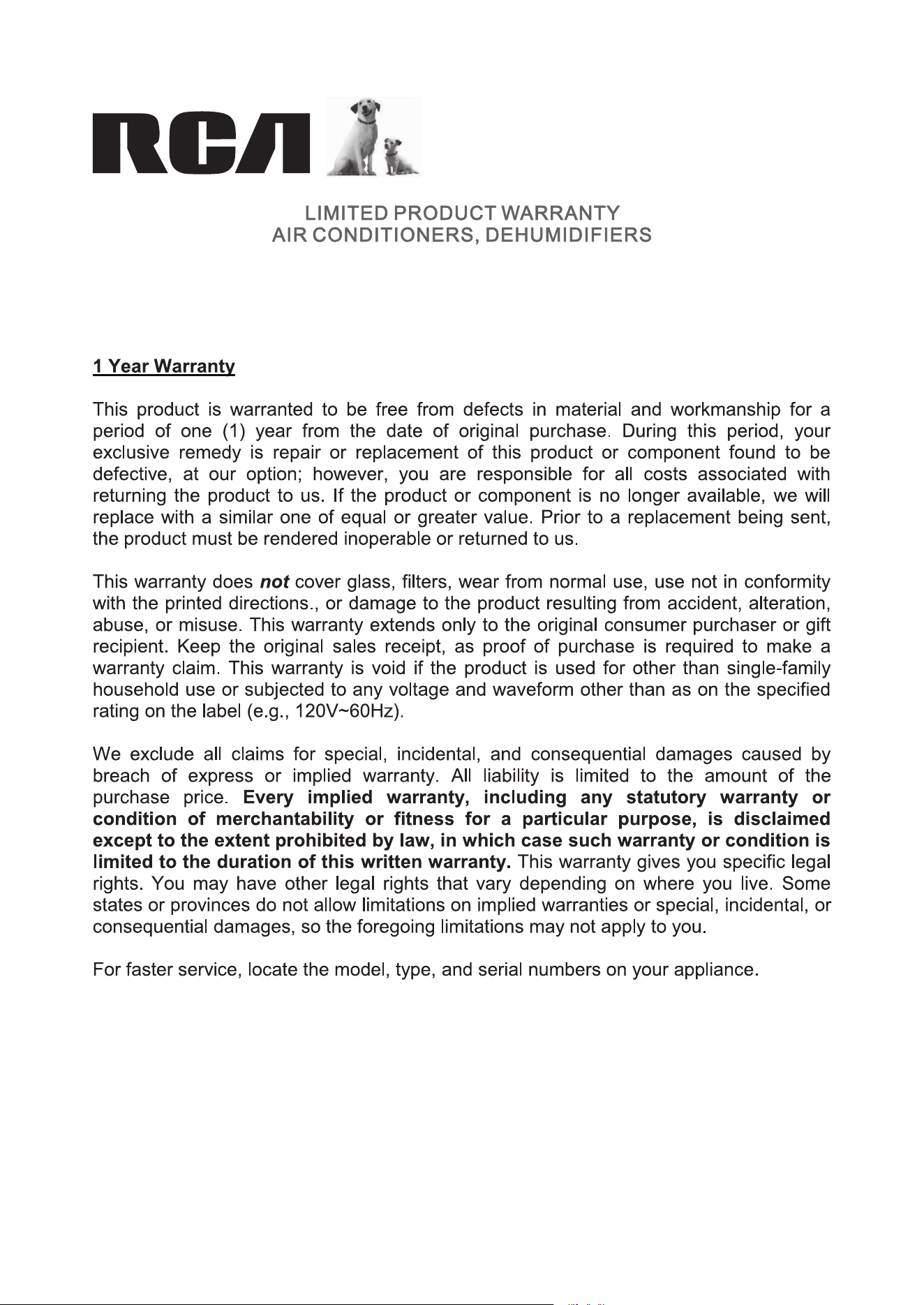

ATTACH YOUR PROOF OF PURCHASE HERE, PROOF OF PURCHASE IS REQUIRED
TO OBTAIN WARRANTY SERVICE.
Please have the following information available when you contact the Support Team:
• Name, address and telephone number.
• Model number and serial number.
• A clear, detailed description of the problem.
• Proof of purchase including dealer or retailer name, address and date of purchase.
To make a warranty claim, please email [email protected] or call 1-800-968-9853.
For service assistance and product information, please call: 1-800-968-9853.
Curtis International Ltd.
7045 BECKETT DRIVE, UNIT 15, MISSISSAUGA, ON, L5S 2A3 www.curtisint.com
RACM5022-6COM
4
95
1110
10
11
12
15
13 14

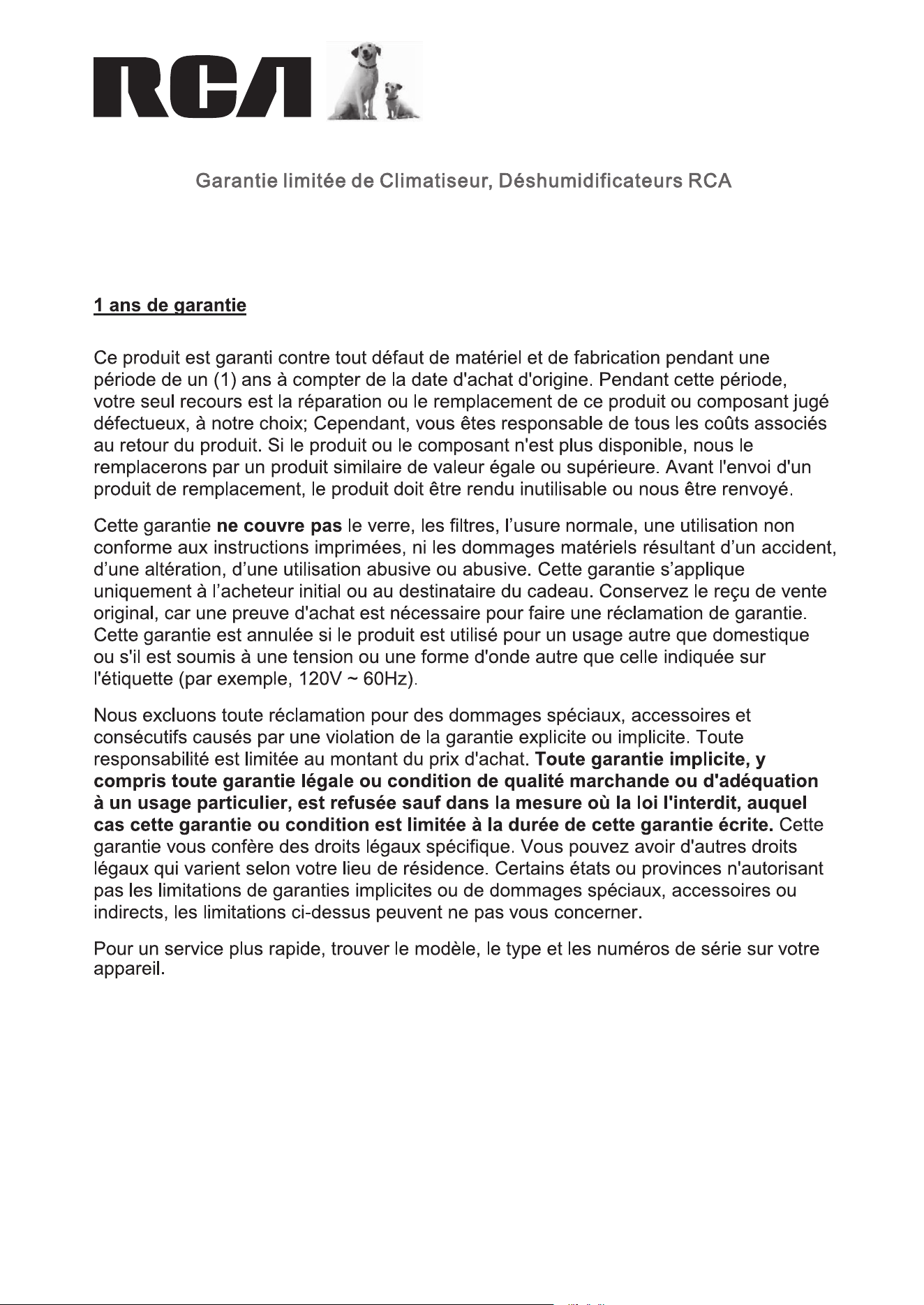

Carte de garantie
Ce produit a été fabriqué et vendu sous la responsabilité de Curtis International Ltd.
RCA, le logo RCA, le logo des deux chiens (Nipper et Chipper), sont des marques déposées ou des
marques commerciales de Technicolor (S.A.) ou de ses affiliés et sont utilisés sous licence par
Curtis International Ltd.
Tout autre produit, service, société, nom commercial ou produit et logo référencés ici ne sont ni
approuvés ni sponsorisés par Technicolor (S.A.) ou ses affiliés.

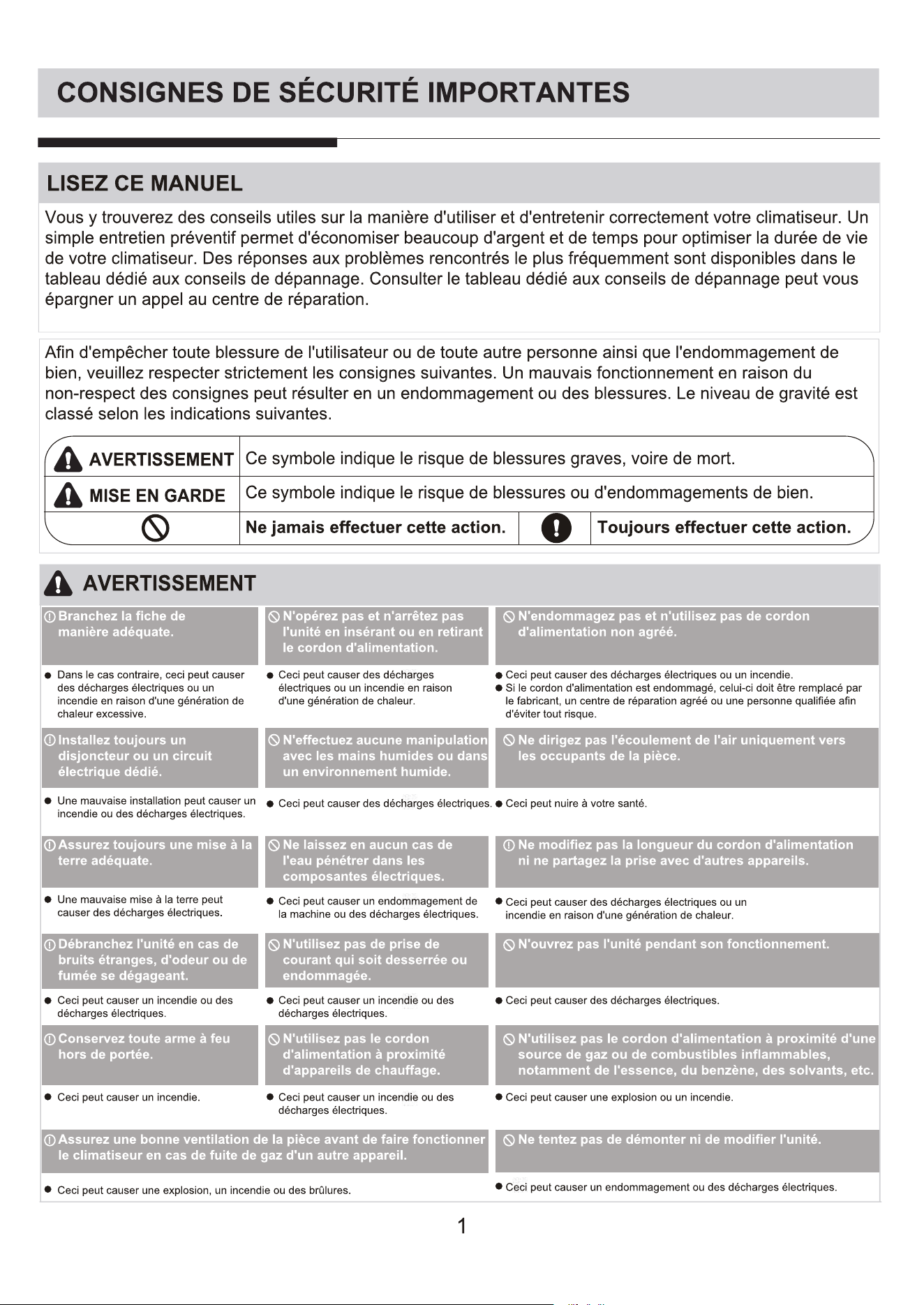

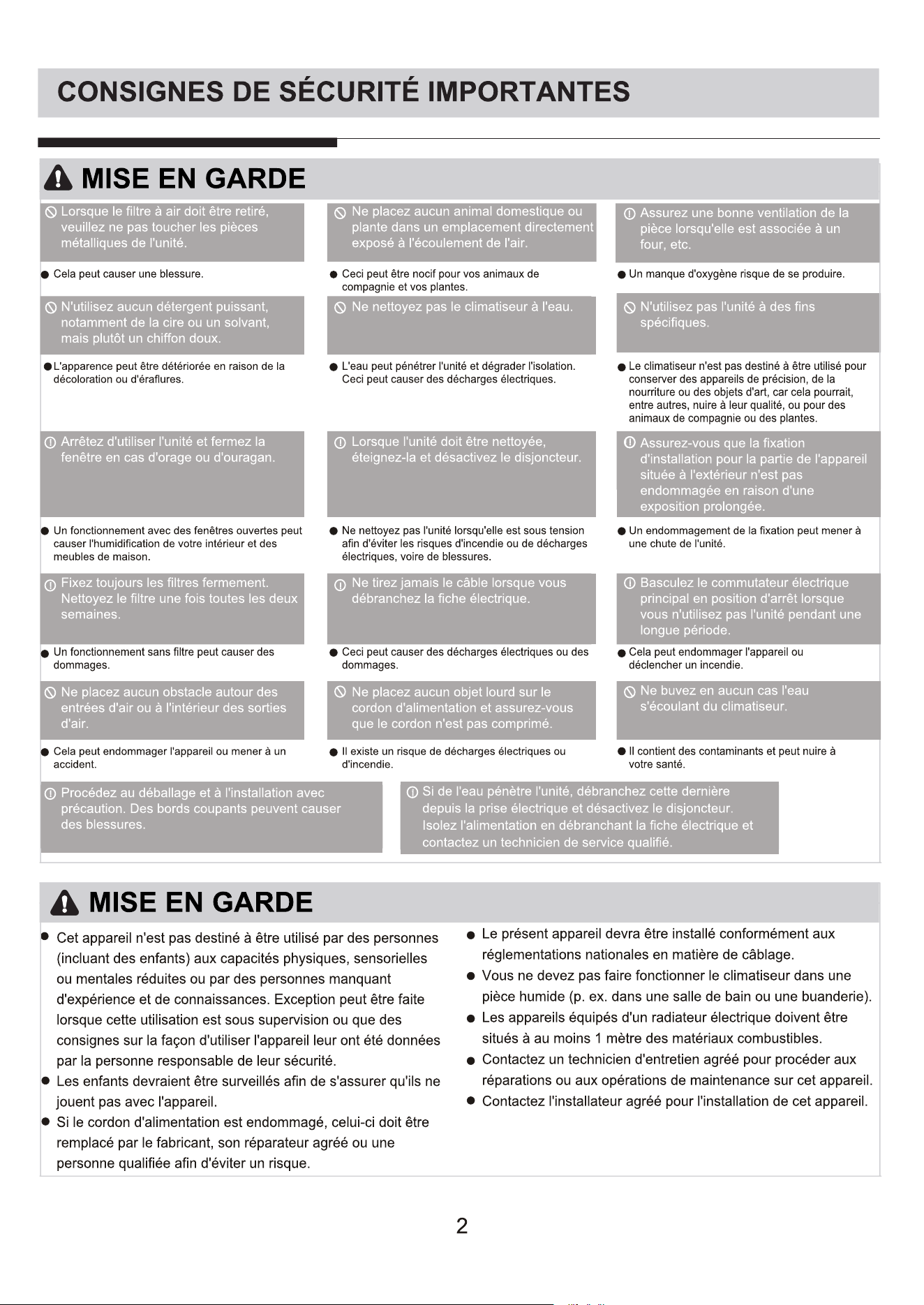

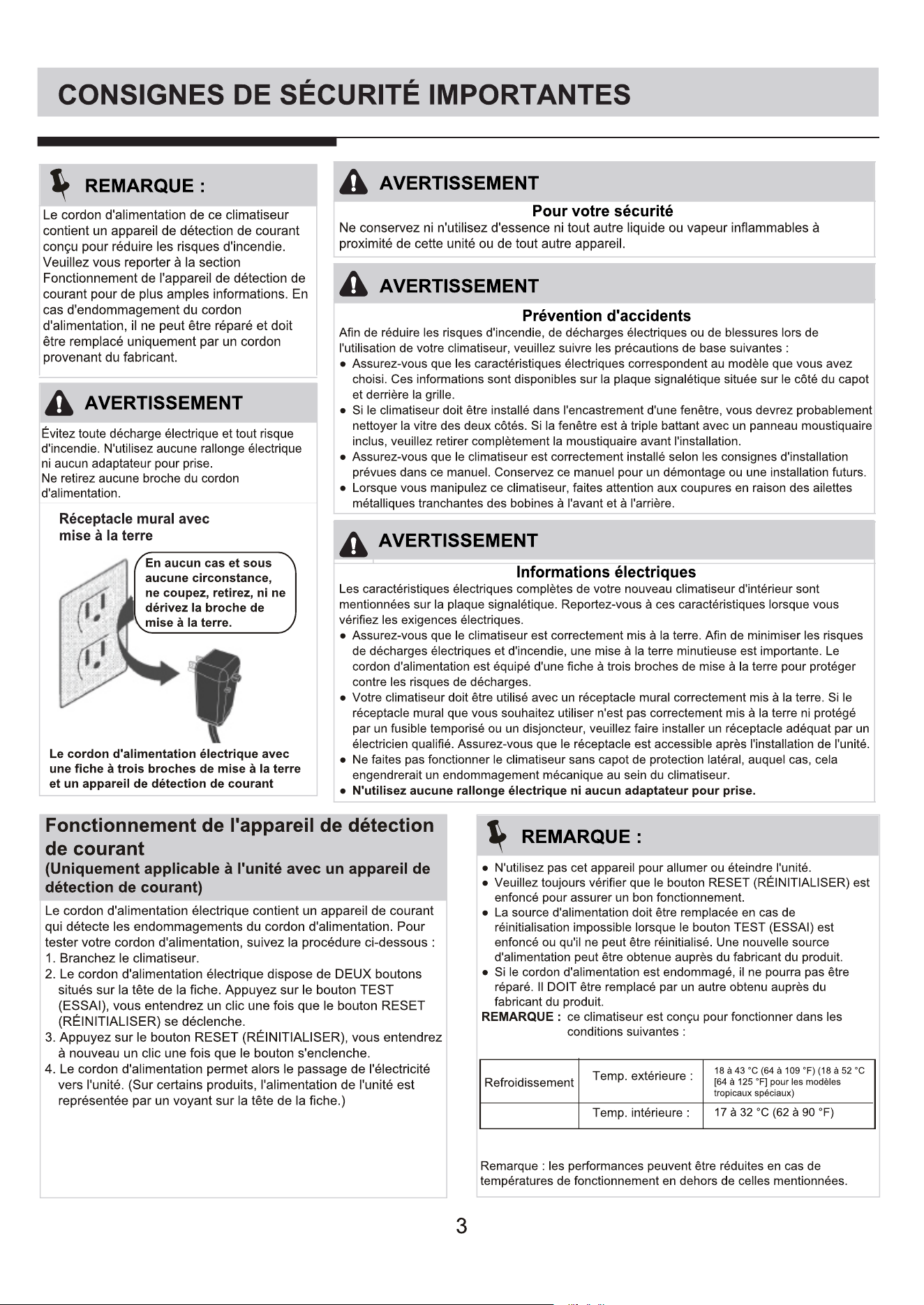

4
Les réfrigérants utilisés dans les climatiseurs sont des hydrocarbures écologiques R32. Ce genre de matériau est
combustible et sans odeur. De plus, il peut brûler et exploser dans certaines conditions. Cependant, il n'y aura
aucun risque de brûlure et d'explosion si vous vous conformez au tableau suivant pour installer votre climatiseur
dans une pièce disposant d'un espace approprié et l'utiliser correctement.
Comparé aux réfrigérants ordinaires, le réfrigérant R32 est respectueux de l’environnement et ne détruit pas la
sphère d’ozone. En outre, sa valeur en termes d’effet de serre est également très faible.

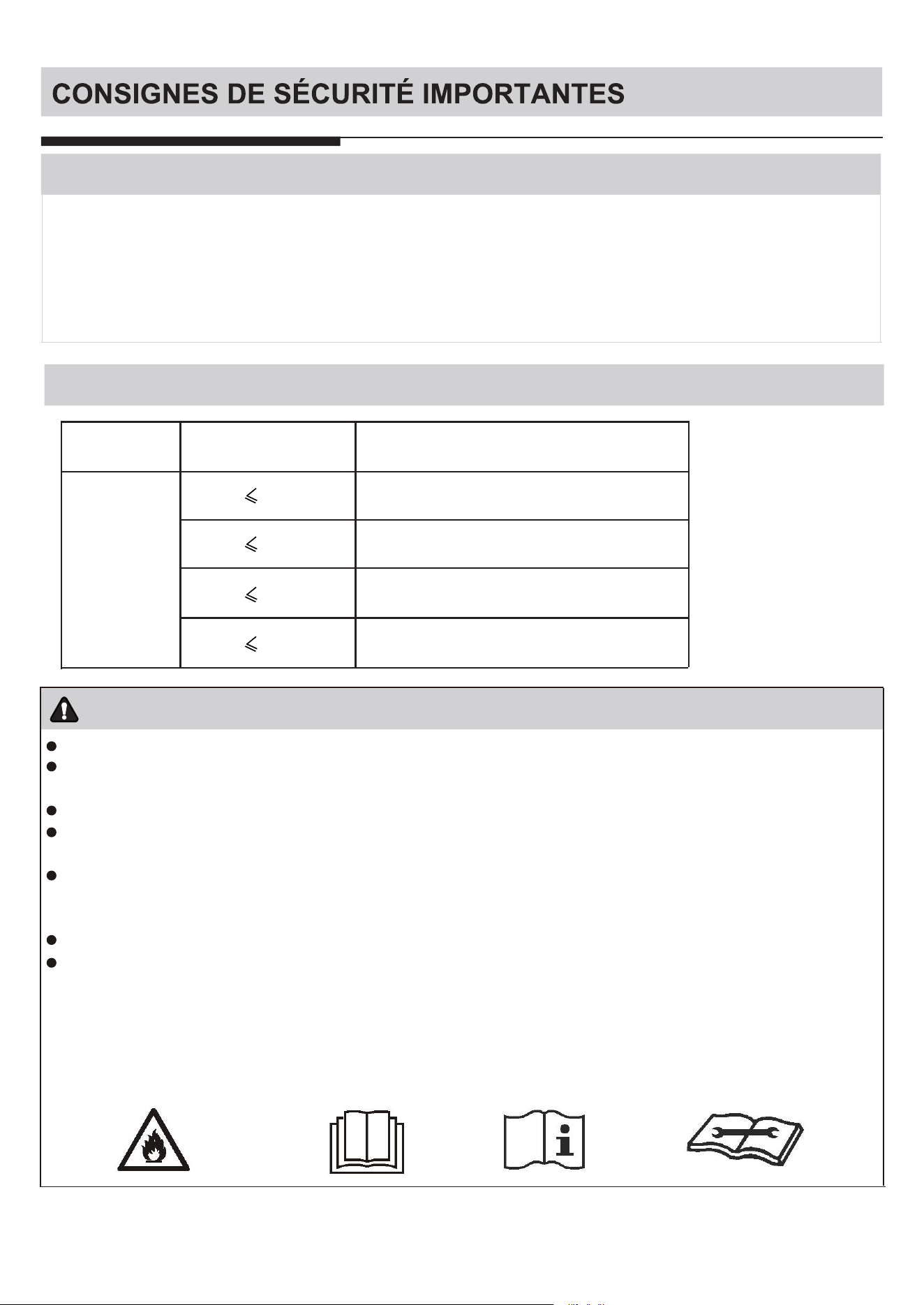

Demandes d'aire de pièce pour climatiseur avec réfrigérant R32
Réfrigérant Capacité(Btu)
9K
Zone de la chambre
R32
Avertissements
Veuillez lire le manuel avant l'installation, l'utilisation, la maintenance.
Ne pas utiliser de moyens pour accélérer le processus de dégivrage ou pour nettoyer, autres que ceux recommandés
par le fabricant.
Ne pas percer ou brûler l'appareil.
L'appareil doit être rangé dans une pièce ne disposant pas de sources de fonctionnement continu (par exemple: flammes
nues, appareil à gaz à l'allumage en fonctionnement ou appareil de chauffage électrique en fonctionnement.)
Veuillez contacter le centre de service après-vente le plus proche lorsque des travaux de maintenance sont nécessaires.
Au moment de la maintenance, le personnel de maintenance doit strictement se conformer au manuel d'utilisation fourni
par le fabricant correspondant. Toute personne non professionnelle est interdite pour la maintenance du climatiseur.
Il est nécessaire de respecter les dispositions de la législation et de la réglementation nationales relatives au gaz.
Il est nécessaire d'éliminer le réfrigérant dans le système lors de l'entretien ou de la mise au rebut d'un climatiseur.
Sachez que les réfrigérants peuvent ne pas contenir d'odeur.
Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacités physiques,
sensorielles ou mentales réduites, ni par une supervision ou des instructions concernant l'utilisation de l'appareil par une
personne responsable de leur sécurité.
Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
Limites de fonctionnement de l'unité: Côté extérieur 61~110℉, 80%RH; côté intérieur 61~90℉, 80%RH.
Introduction aux réfrigérants R32
12K
18K
24K
Au dessus de 4m
2
Au dessus de 4m
2
Au dessus de 15m
2
Au dessus de 25m
2
5
368
863
34
14.5
34863
6
368 14.5
7
8
9

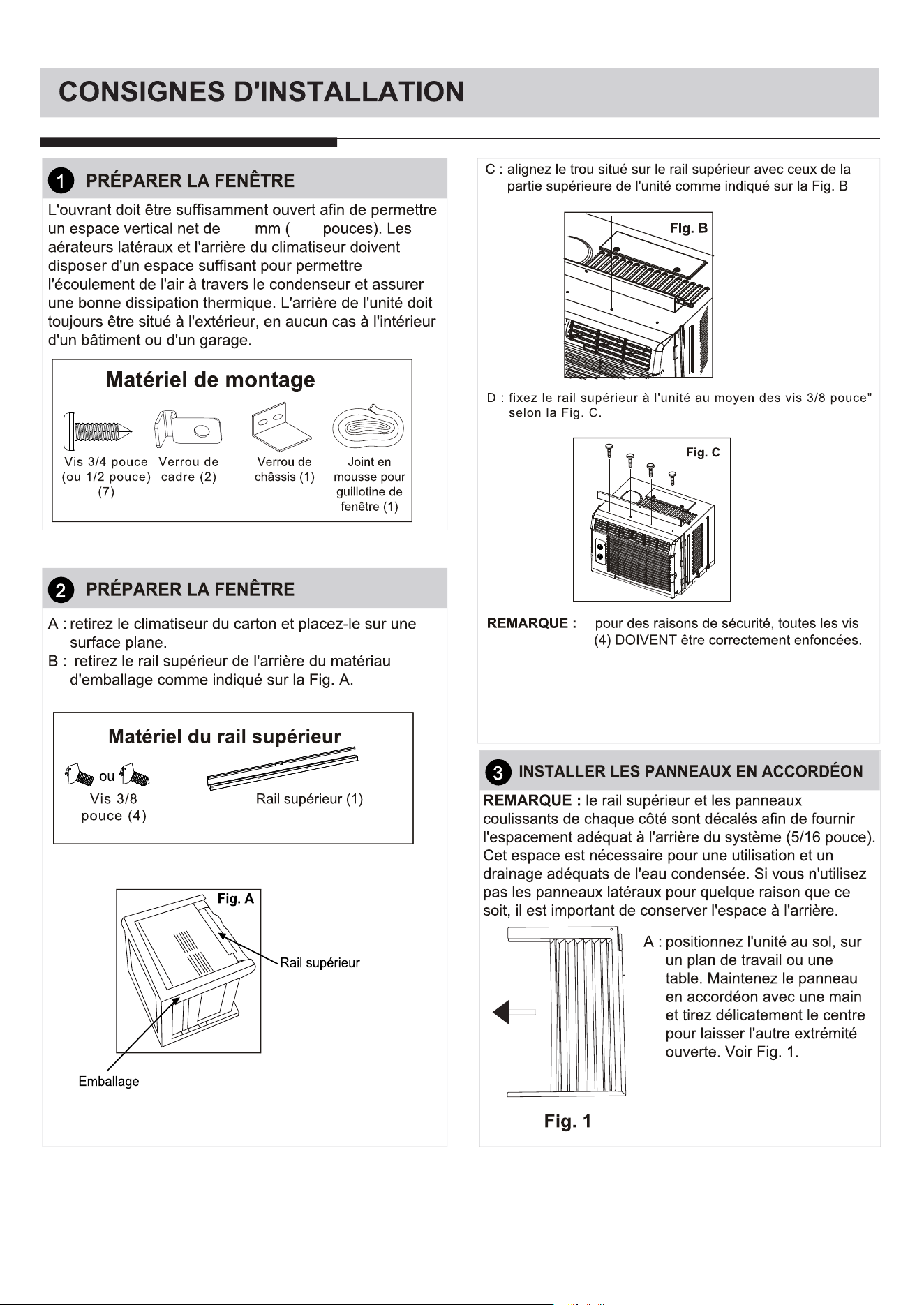

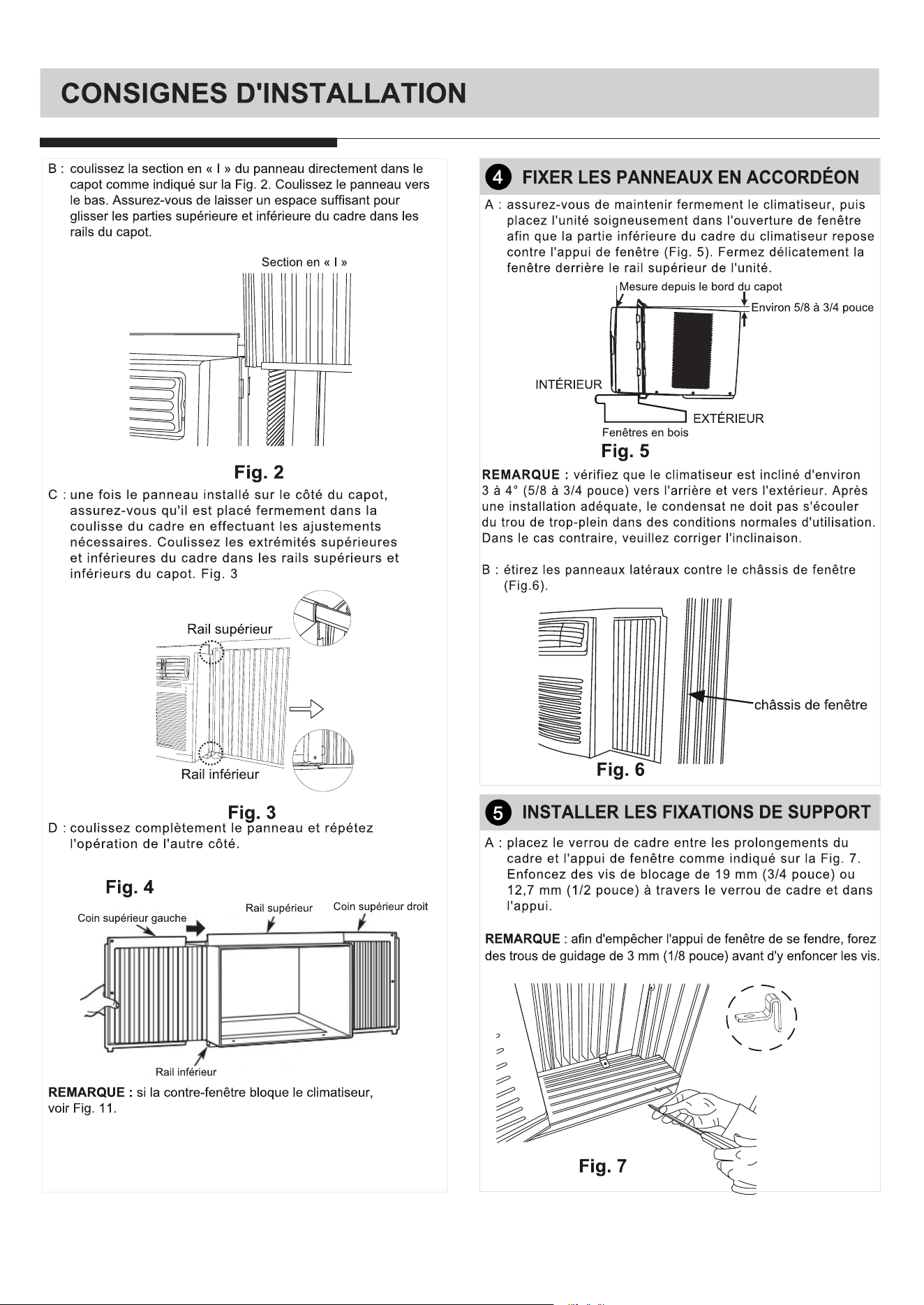

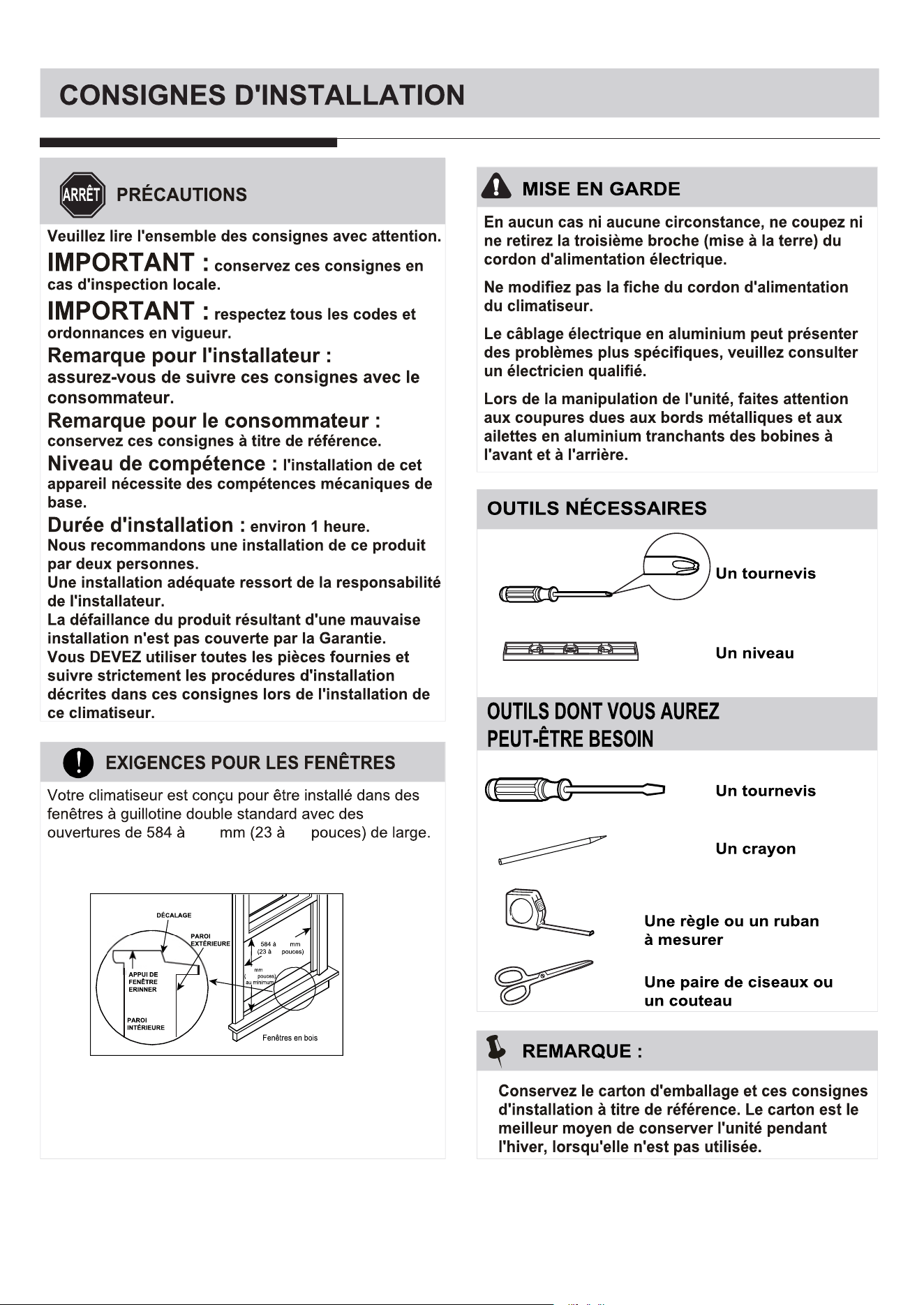

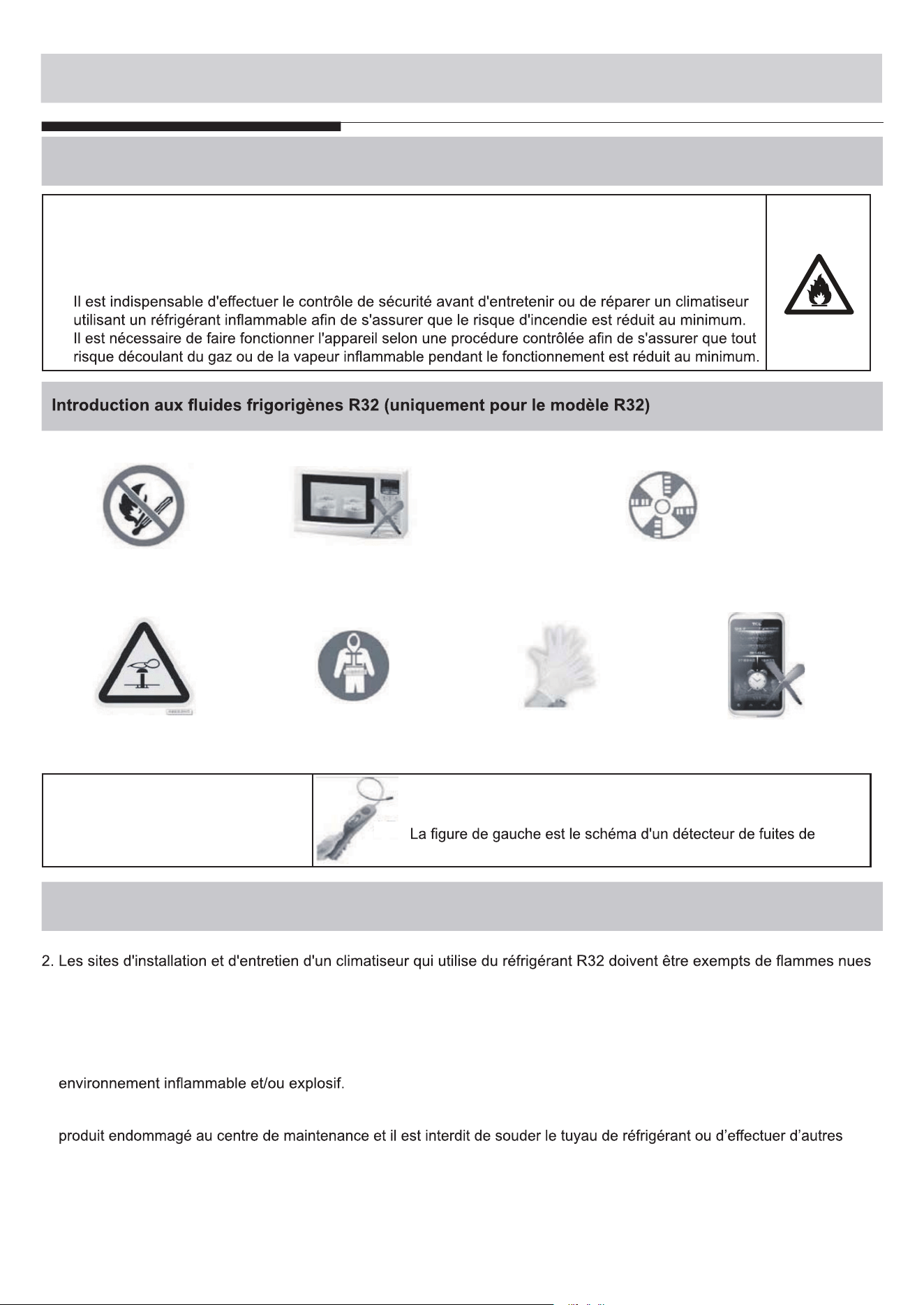

CONSIGNES D'INSTALLATION
Considérations importantes
1. Sécurité du site
Flammes nues interdites Ventilation requise
2. Sécurité opérationnelle
Flammes nues interdites
Électricité statique
Il faut porter des vêtements de protection et des gants
antistatiques
Veuillez ne pas utiliser le
téléphone portable
3. Sécurité des installations
●
Détecteur de fuites de réfrigérant
●
Lieu d'installation approprié
réfrigérant.
Veuillez noter que :
1. L e site d'installation doit être bien ventilé.
ou de soudage, de fumée, de fours de séchage ou de toute autre source de chaleur dépassant 548 °C, ce qui produit
facilement un feu nu ;
3. Lors de l’installation d’un climatiseur, il est nécessaire de prendre des mesures antistatiques appropriées telles que le
port de vêtements et/ou de gants antistatiques.
4. Il est nécessaire de choisir le site adapté à l’installation ou à l’entretien lorsque l’entrée et la sortie d’air des unités
intérieure et extérieure ne doivent pas être entourées d'obstacles ou proches d'une source de chaleur ou d'un
5.
Si l'unité intérieure présente une fuite de réfrigérant pendant l'installation, tout le personnel doit sortir jusqu'à ce que le
réfrigérant s'échappe complètement pendant 15 minutes. Si le produit est endommagé, il est nécessaire de renvoyer le
opérations sur le site de l’utilisateur.
6. Il est nécessaire de choisir l’endroit où l’air d’entrée et de sortie de l’unité intérieure est uniforme.
7. Vous devez éviter les endroits où il y a d’autres produits électriques, des prises d’interrupteur, des prises de courant,
des armoires de cuisine, des lits, des canapés et d’autres objets de valeur juste en dessous des lignes à deux faces de
l’unité intérieure.
●
Avant d'installer l'appareil, vous devez lire attentivement le manuel pour obtenir les informations et les
remarques relatives à la sécurité.
●
Quantité de charge de réfrigérant de l'unité : se référer au marquage de la plaque signalétique de
l'unité.
●
Une fois l'installation terminée, il faut procéder à un test d'étanchéité.
●
●
10
Pour le refroidissement maximal, régler la molette MODE pour “ ” . En mode HIGH
COOL, le ventilateur va automatiquement vers le haut. Cela aidera à faire circuler l'air
frais dans toute la pièce. Le ventilateur fonctionnera à faible “ ” mode.
11
ler la direction verticale.
Déflecteur d'airDéflecteur d'air Roue horizontale
NETTOYAGE ET ENTRETIEN
Nettoyez votre climatiseur régulièrement afin de maintenir des
performances optimales. Assurez-vous de bien débrancher l'unité
afin d'éviter tout risque de décharges électriques ou d'incendie.
● Retirez le filtre en le coulissant en dehors par la droite.
● Lavez le filtre à l'aide d'un détergent vaisselle liquide et d'eau
chaude. Rincez le filtre minutieusement. Remuez légèrement le filtre
pour retirer tout excès d'eau. Assurez-vous que le filtre est
complètement sec avant de le replacer. En outre, vous pouvez
également aspirer le filtre au lieu de le nettoyer.
Remarque : n'utilisez jamais d'eau chaude à plus de 40 °C (104 °F)
afin de nettoyer le filtre à air. N'essayez jamais de faire fonctionner
l'unité sans filtre à air.
● Assurez-vous de bien débrancher le climatiseur afin d'éviter tout risque
de décharges électriques ou d'incendie. Le capot et l'avant du
climatiseur peuvent être dépoussiérés à l'aide d'un chiffon non huileux
ou lavés avec un chiffon imprégné d'une solution d'eau chaude et de
détergent vaisselle doux. Rincez minutieusement puis séchez.
● Ne jamais utilisez de nettoyants abrasifs, de cire ou de produits
encaustiques sur l'avant du capot.
● Assurez-vous que le chiffon est bien sec en le tordant avant d'essuyer
les commandes. Tout excès d'eau dans ou autour des commandes
risque d'endommager le climatiseur.
● Branchez le climatiseur.
L'état du filtre à air doit être vérifié une fois par mois afin de déterminer
si un nettoyage est nécessaire. Des particules bloquées dans le filtre
peuvent s'amasser causant alors une accumulation de givre sur les
bobines de refroidissement.

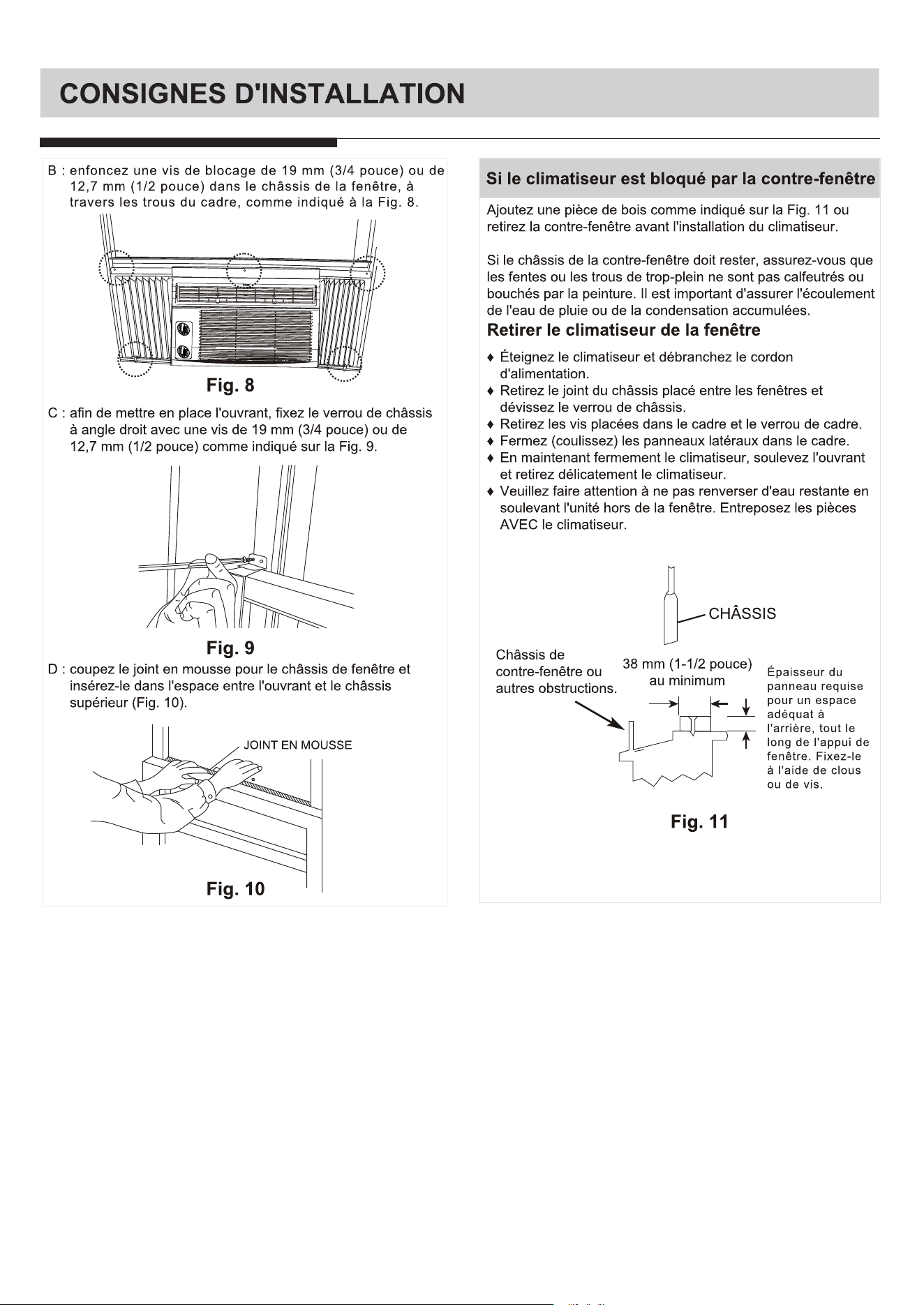

Si vous comptez entreposer le climatiseur pendant l'hiver, retirez-le
soigneusement de la fenêtre en vous reportant aux consignes
d'installation. Recouvrez-le d'un film plastique ou remettez-le dans son
carton d'emballage d'origine.
MISE EN GARDE
Nettoyage du filtre à air
Nettoyage du capot
Nettoyage du filtre à air
Entreposage pendant l'hiver
Allumez l'appareil en tournant la molette MODE au réglage souhaité.
Les commandes décrites dans ce manuel sont valables pour une multitude de nos modèles.
Les caractéristiques de votre modèle peuvent être légèrement différentes.
Pour les modes de ventilateur uniquement, choisissez soit “ ” ou “ ”. Le
climatiseur ne refroidit pas la pièce en mode ventilateur.
Pour diriger le flux d'air, roue
horizontale pour contrôler la direction
horizontale, déflecteur d'air pour
contrôler la direction verticale.
Tourner la molette TEMP pour régler la température ambiante souhaitée. Pour le
refroidissement maximal, tourner la molette TEMP à 7 (Max Cool).

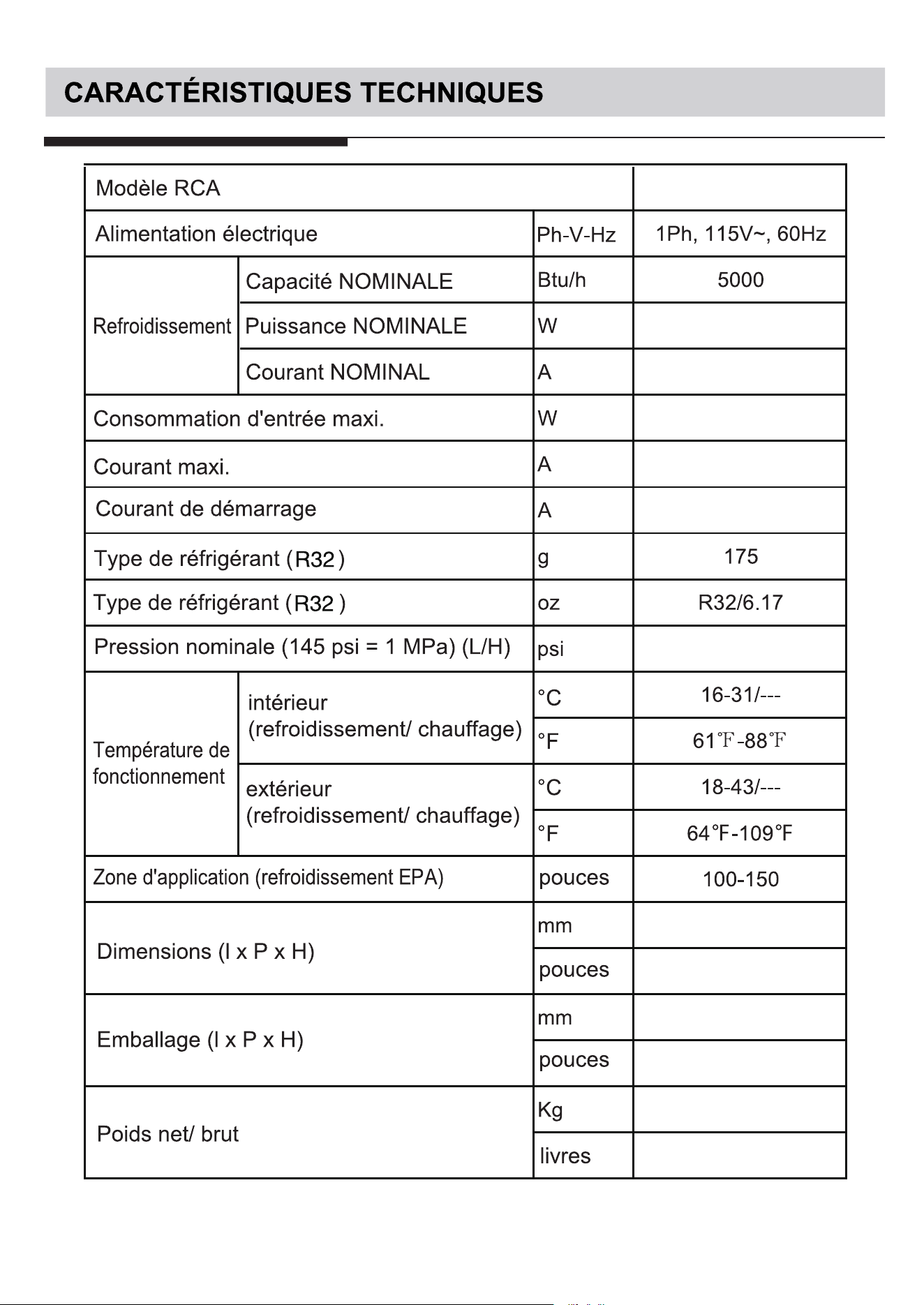

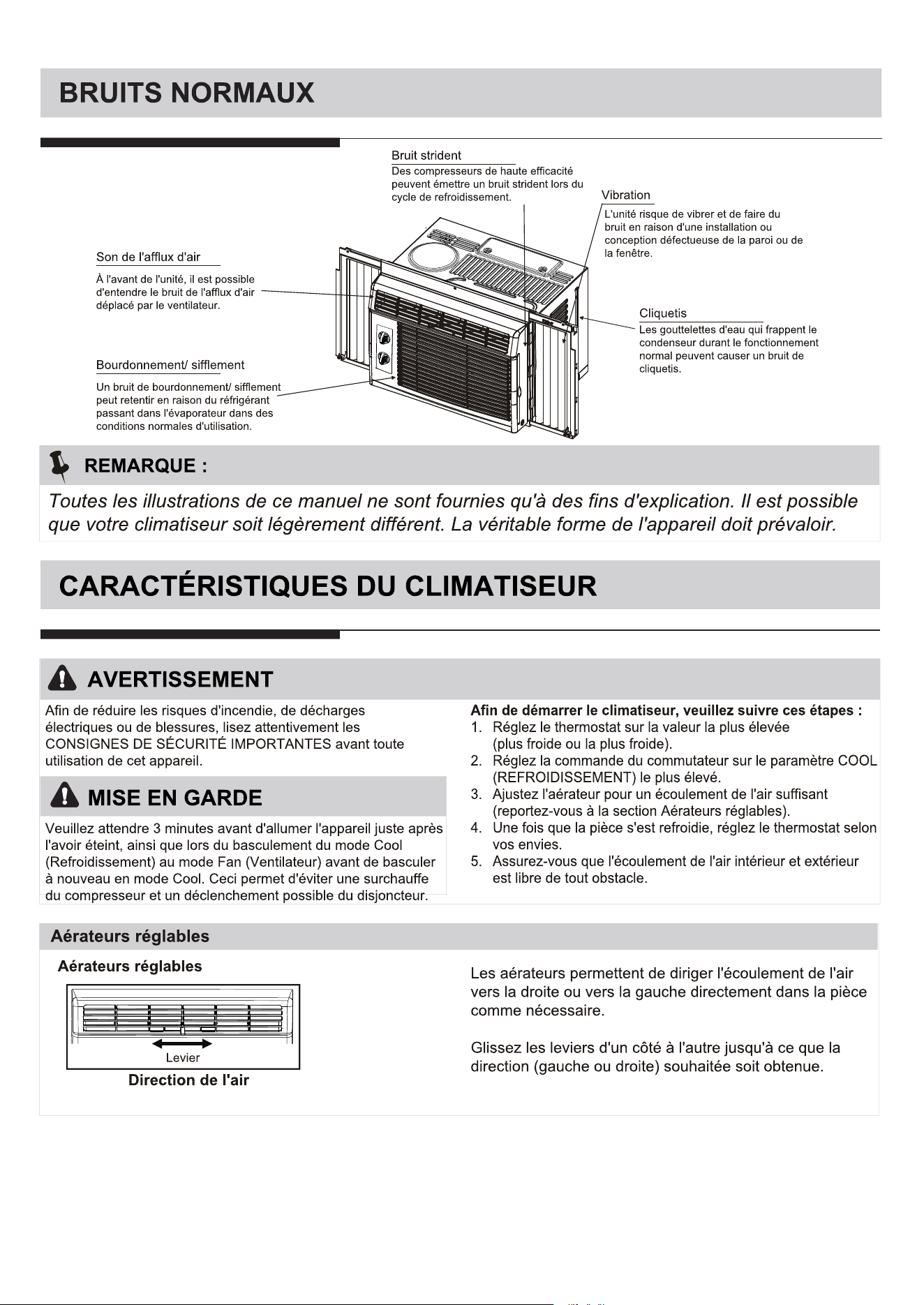

CARACTÉRISTIQUES DU CLIMATISEUR
Puissance
Mode de refroidissement
Mode ventilateur
Thermostat:
Louves directionnelles
REMARQUE :
CONTRÔLE D'UNITÉ
12
RACM5022-6COM
406x332x305
360/915(2.5/6.3MPa)
4.5
6.1
21
460
600
15.98x13.07x12.0
460x375x385
18.11x14.76x15.16
16.0/19.0
35.3/41.9

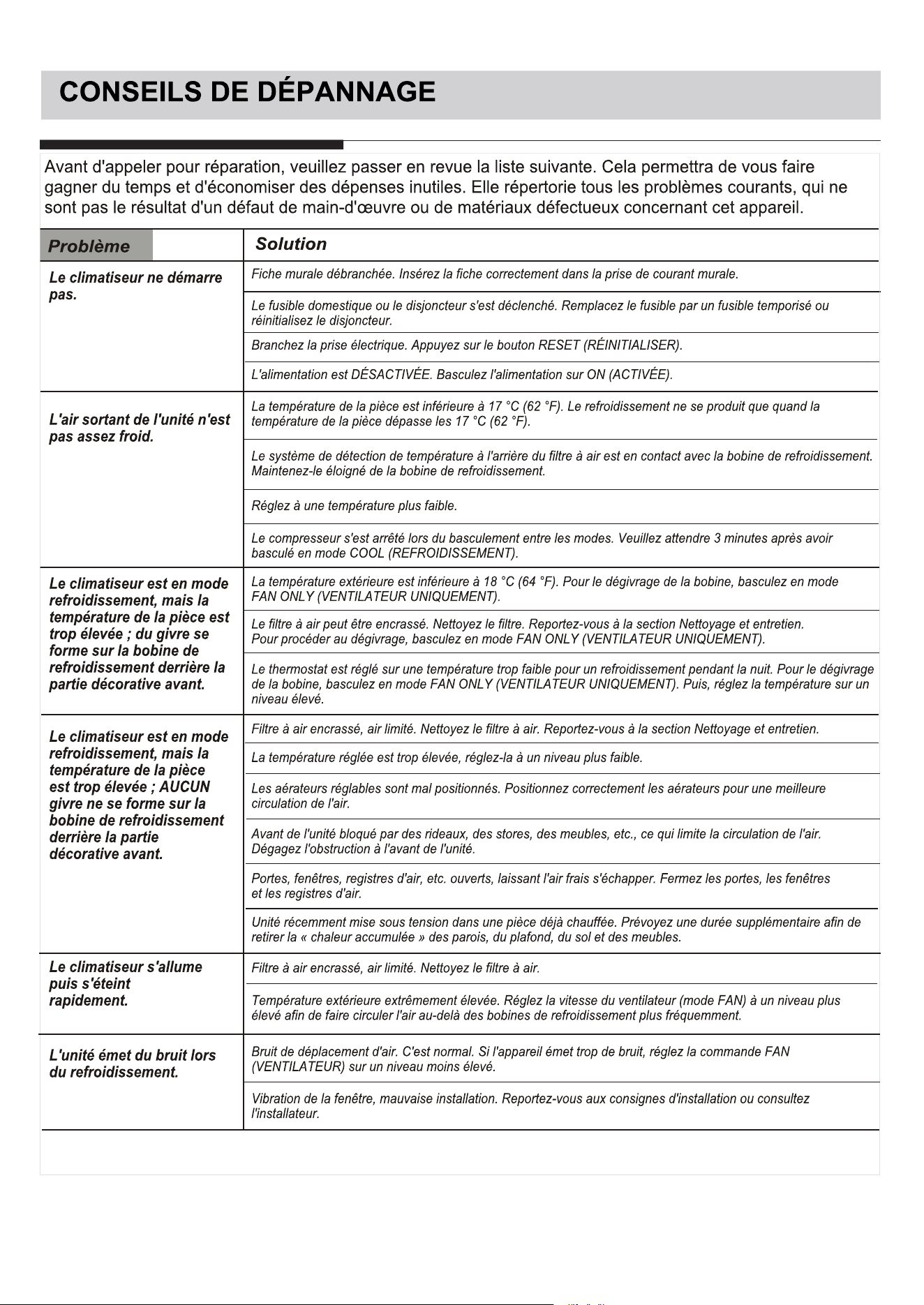

13

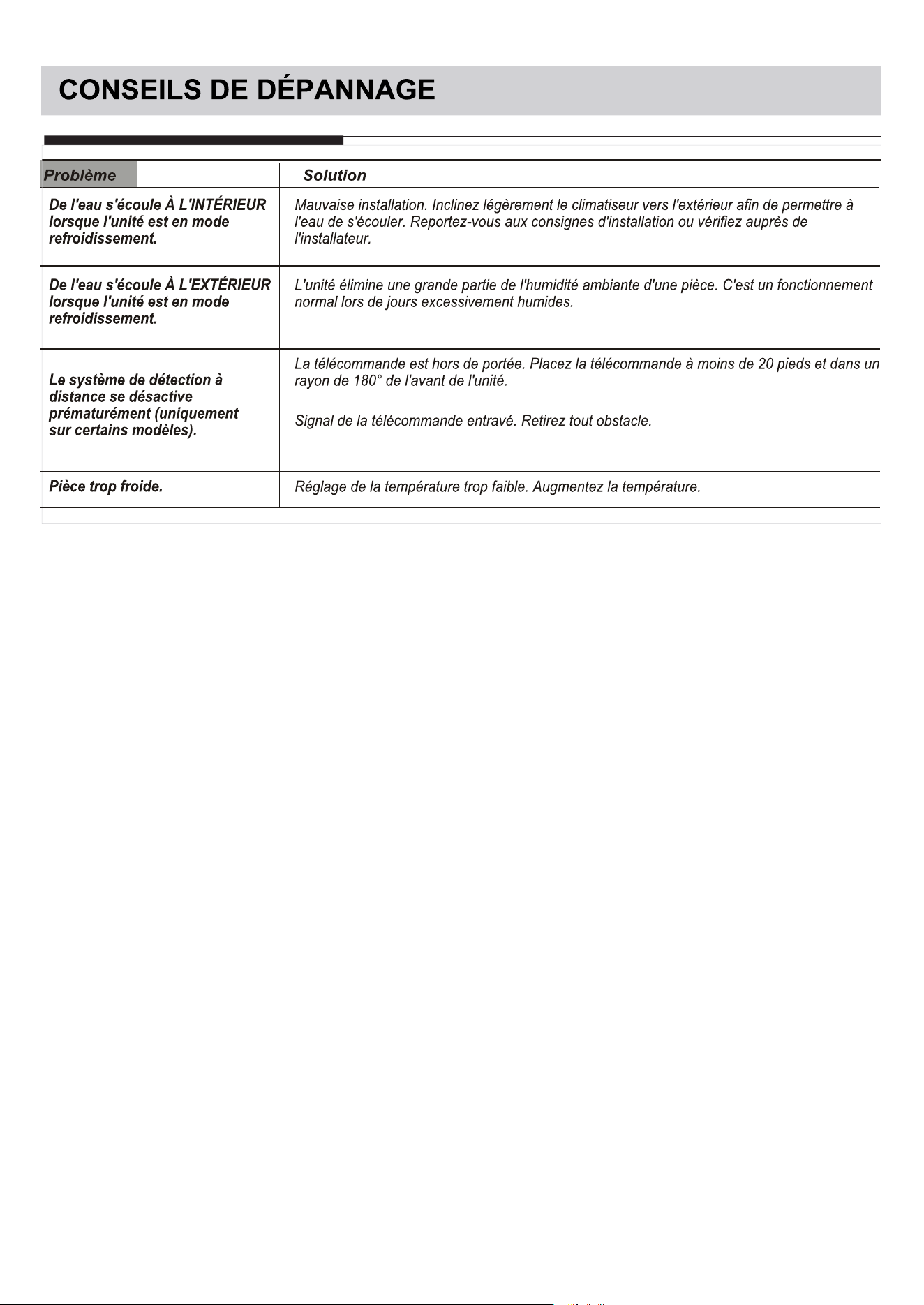

14
15
JOIGNEZ VOTRE PREUVE D'ACHAT ICI, UNE PREUVE D'ACHAT EST NÉCESSAIRE
POUR OBTENIR UN SERVICE DE GARANTIE.
Veuillez avoir l’information suivantes lorsque vous contactez l'équipe d'assistance :
• Nom, adresse et numéro de téléphone.
• Numéro de modèle et numéro de série.
• Une description claire et détaillée du problème.
• Preuve d'achat comprenant le nom, l'adresse et la date d'achat du revendeur ou du
détaillant.
Pour faire une demande de garantie, veuillez envoyer un courriel électronique à
[email protected] ou appeler le 1-800-968-9853.
