Whirlpool WMMS3230SS Over the Range Microwave 300 CFM User Manual

W11737967A

MICROWAVE OVEN HOOD COMBINATION

OWNER’S MANUAL

MANUAL DEL PROPIETARIO DE LA COMBINACIÓN

DE HORNO MICROONDAS Y CAMPANA

Table of Contents/Índice

MICROWAVE OVEN SAFETY.............................................2

Microwave Oven Safety ..................................................2

MICROWAVE OVEN MAINTENANCE AND CARE..................4

General Cleaning...........................................................4

INSTALLATION INSTRUCTIONS ........................................4

REQUIREMENTS.............................................................4

Tools and Parts .............................................................4

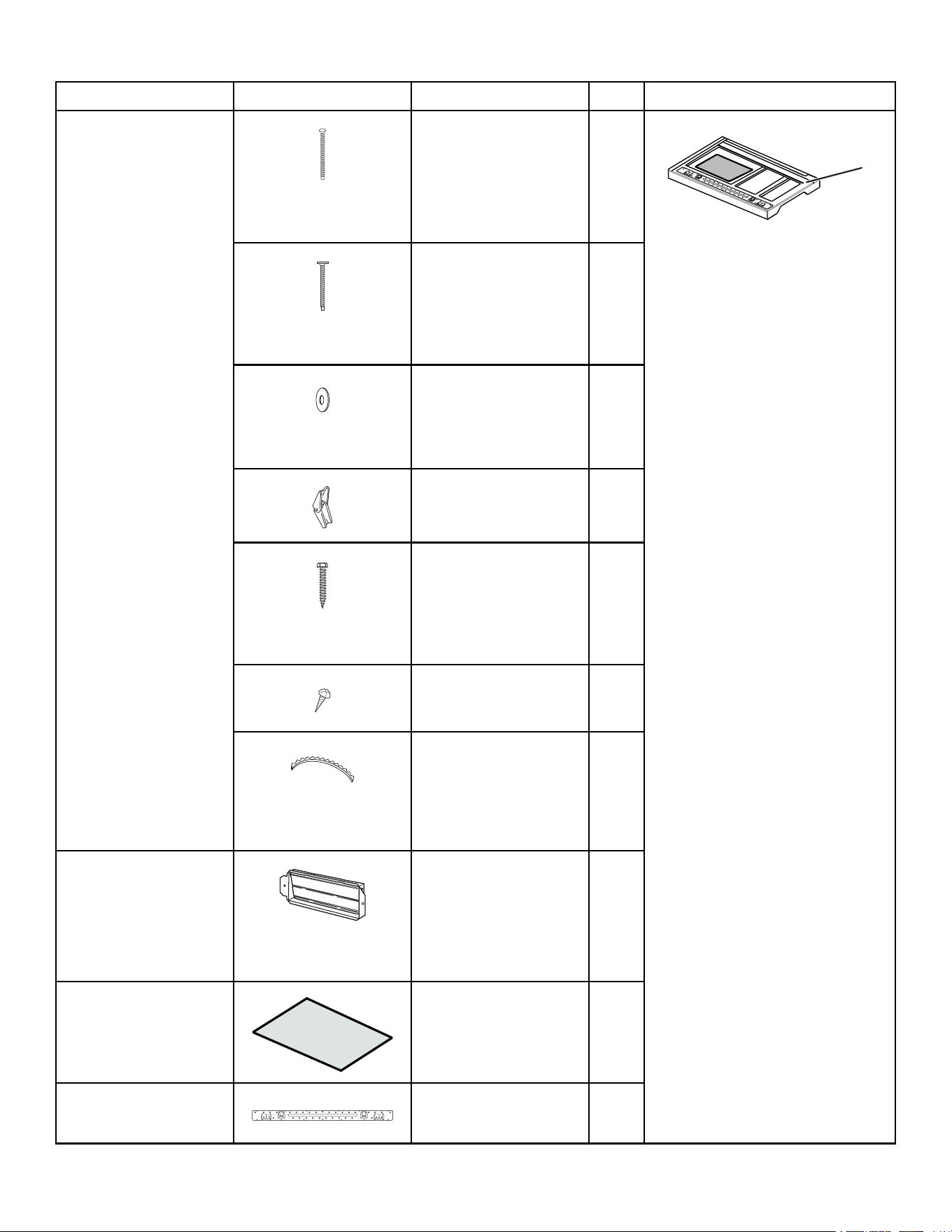

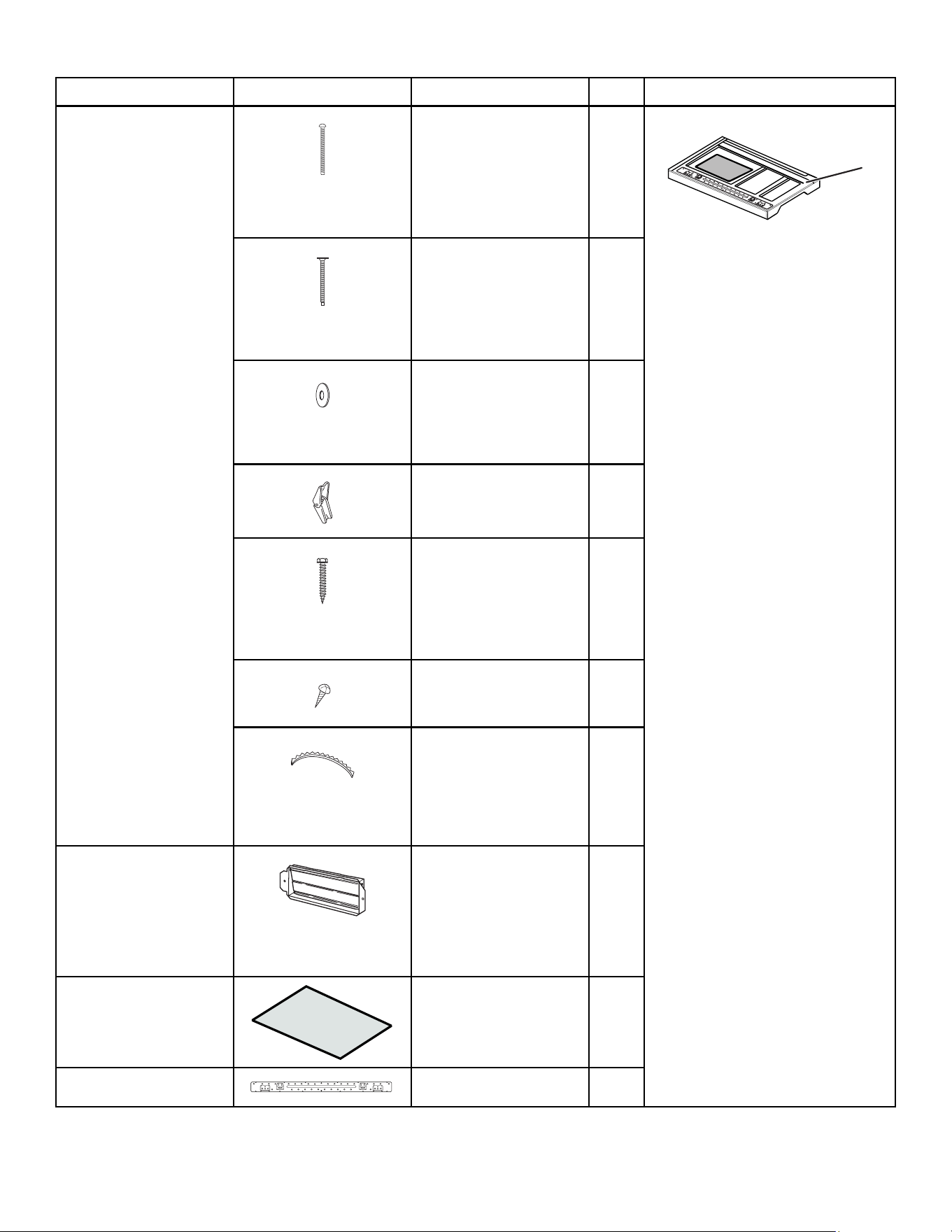

Parts Supplied...............................................................5

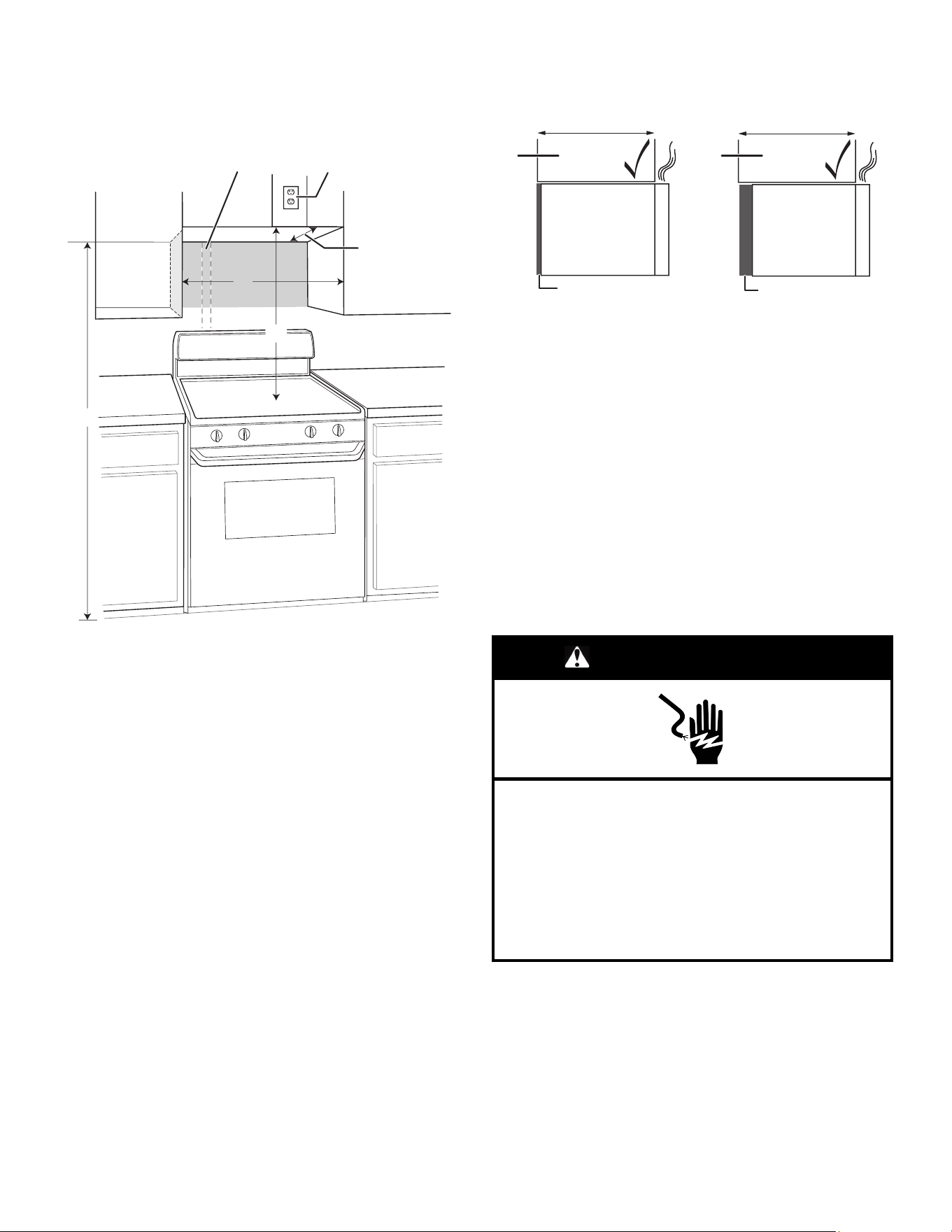

Location Requirements ...................................................6

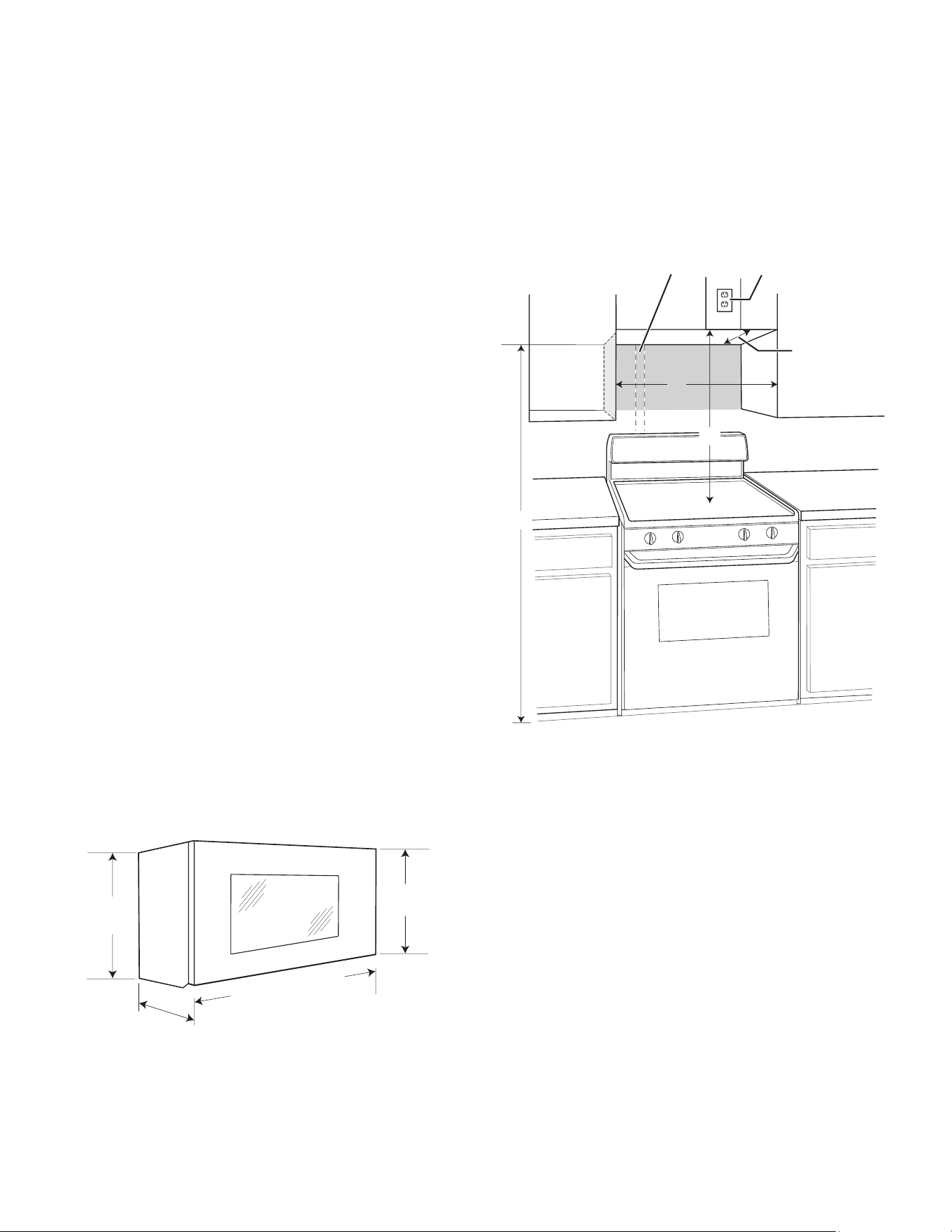

Product Dimensions .......................................................6

Installation Dimensions ...................................................6

Electrical Requirements ..................................................7

INSTALLATION ...............................................................7

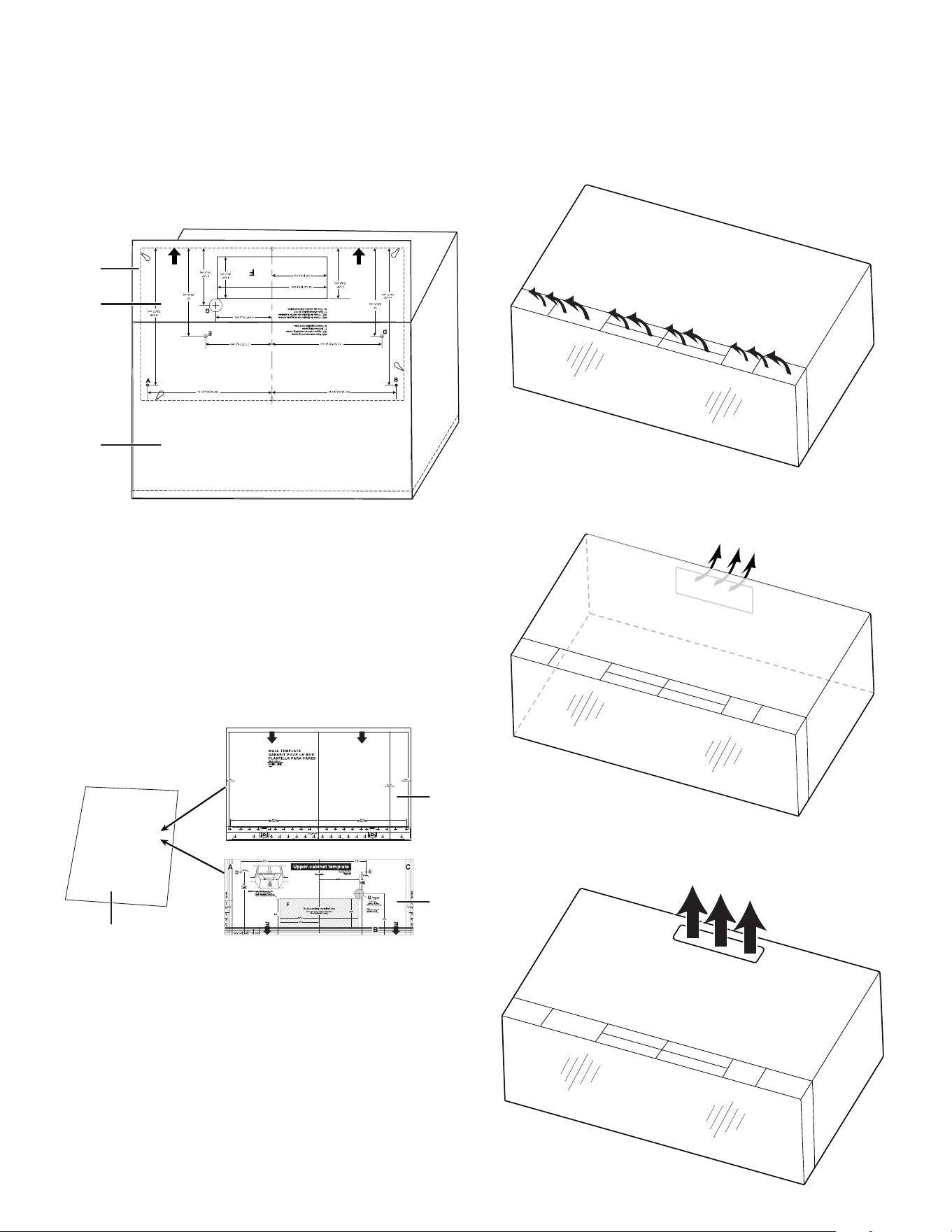

Prepare Microwave Oven Hood Combination.......................7

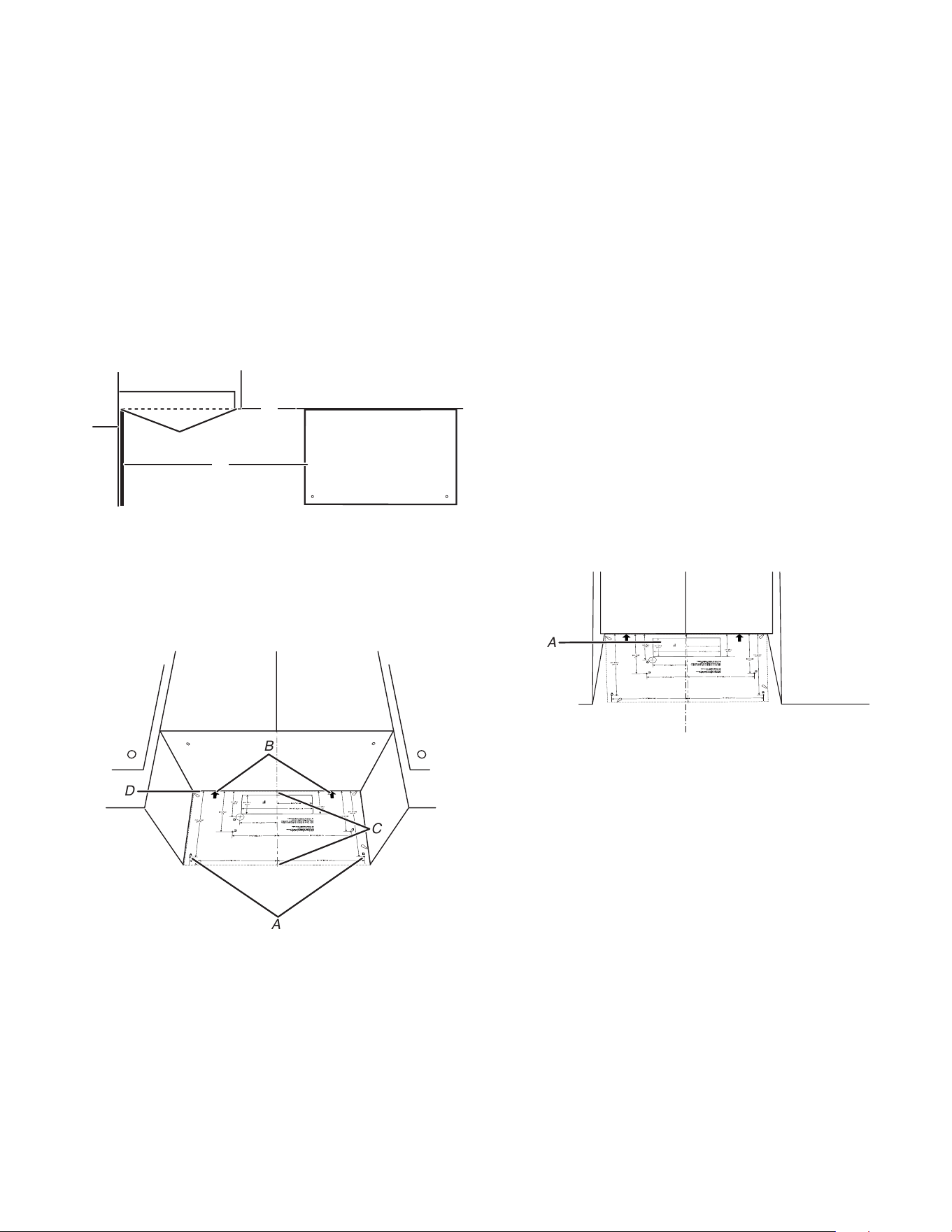

Separate Cardboard Templates (On some models) ...............8

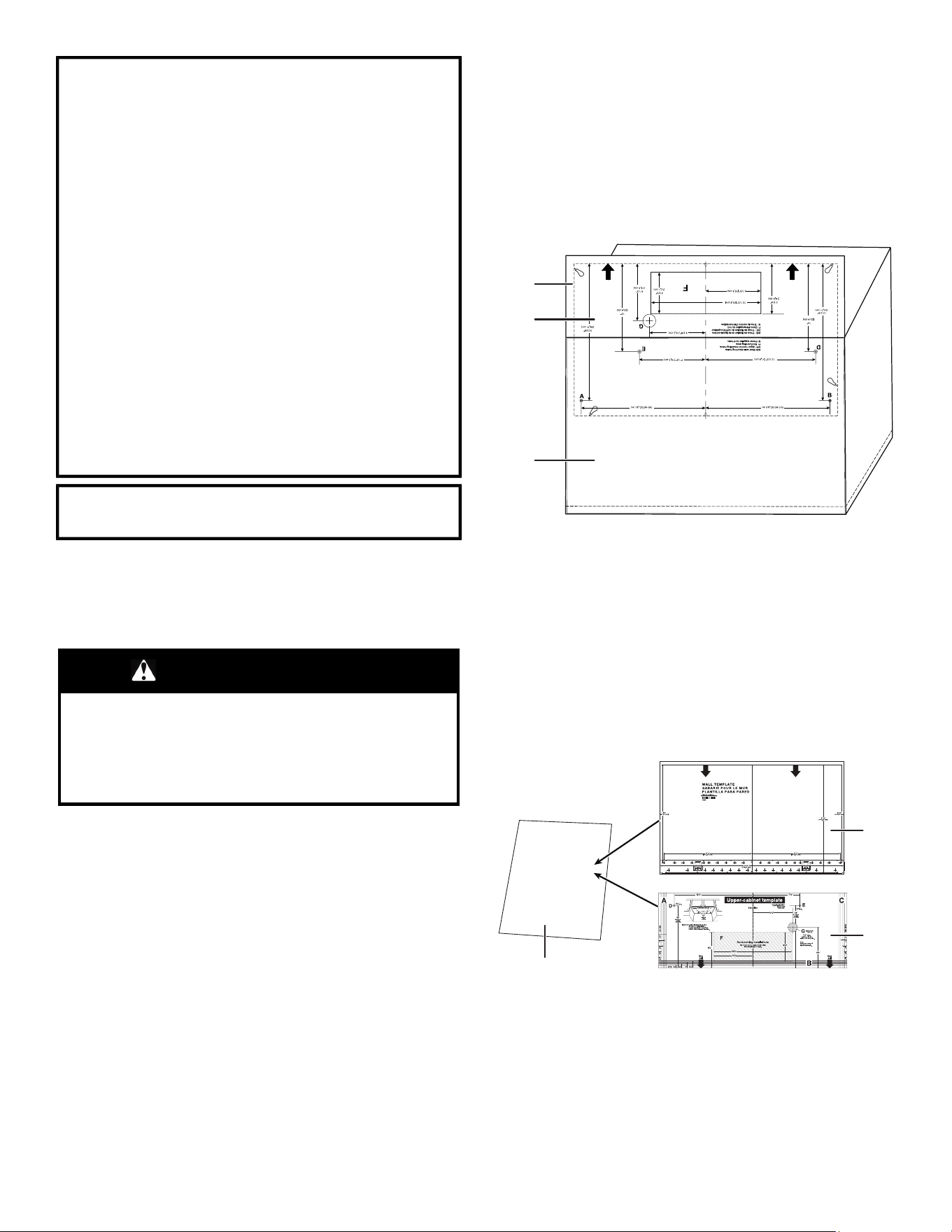

Find the Installation Template (On some models) ..................8

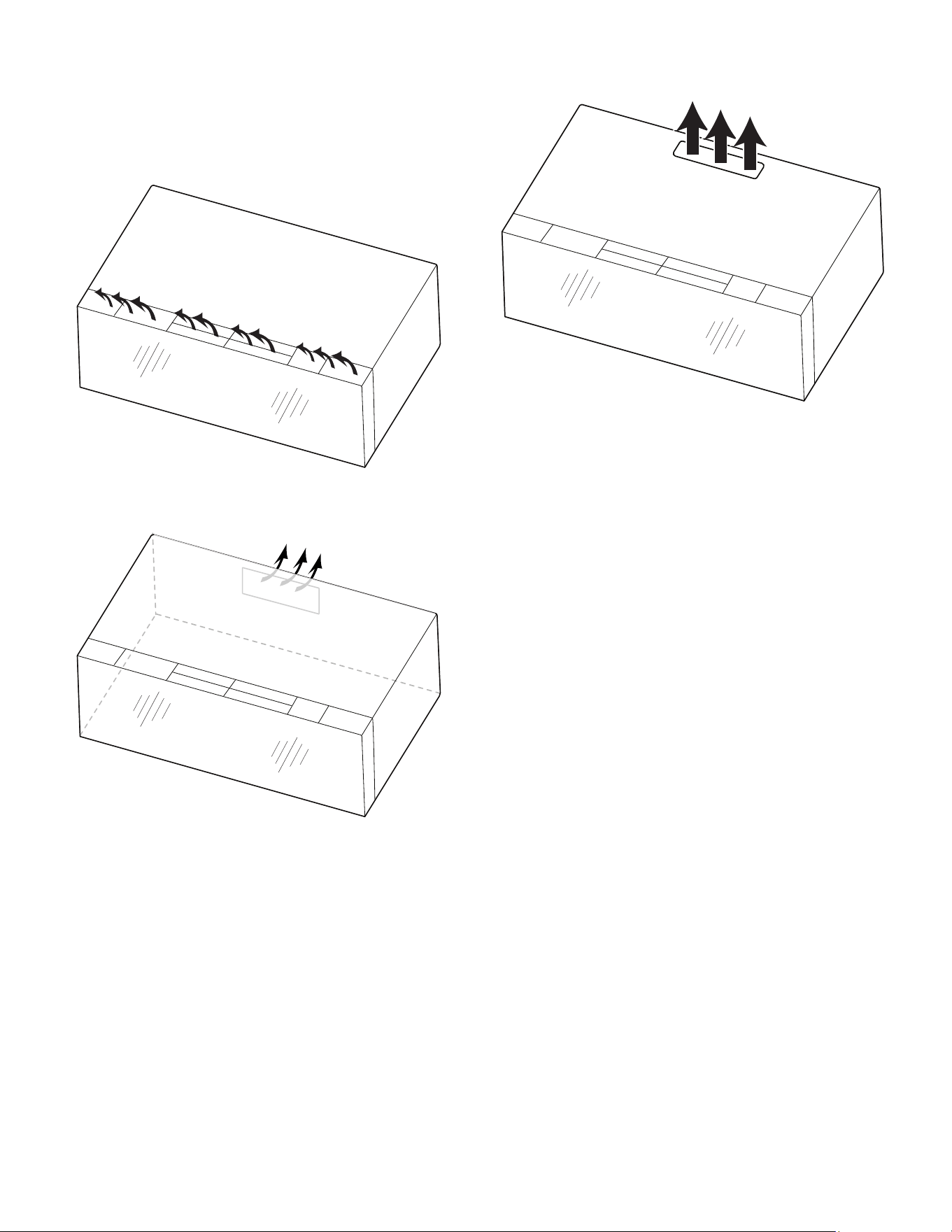

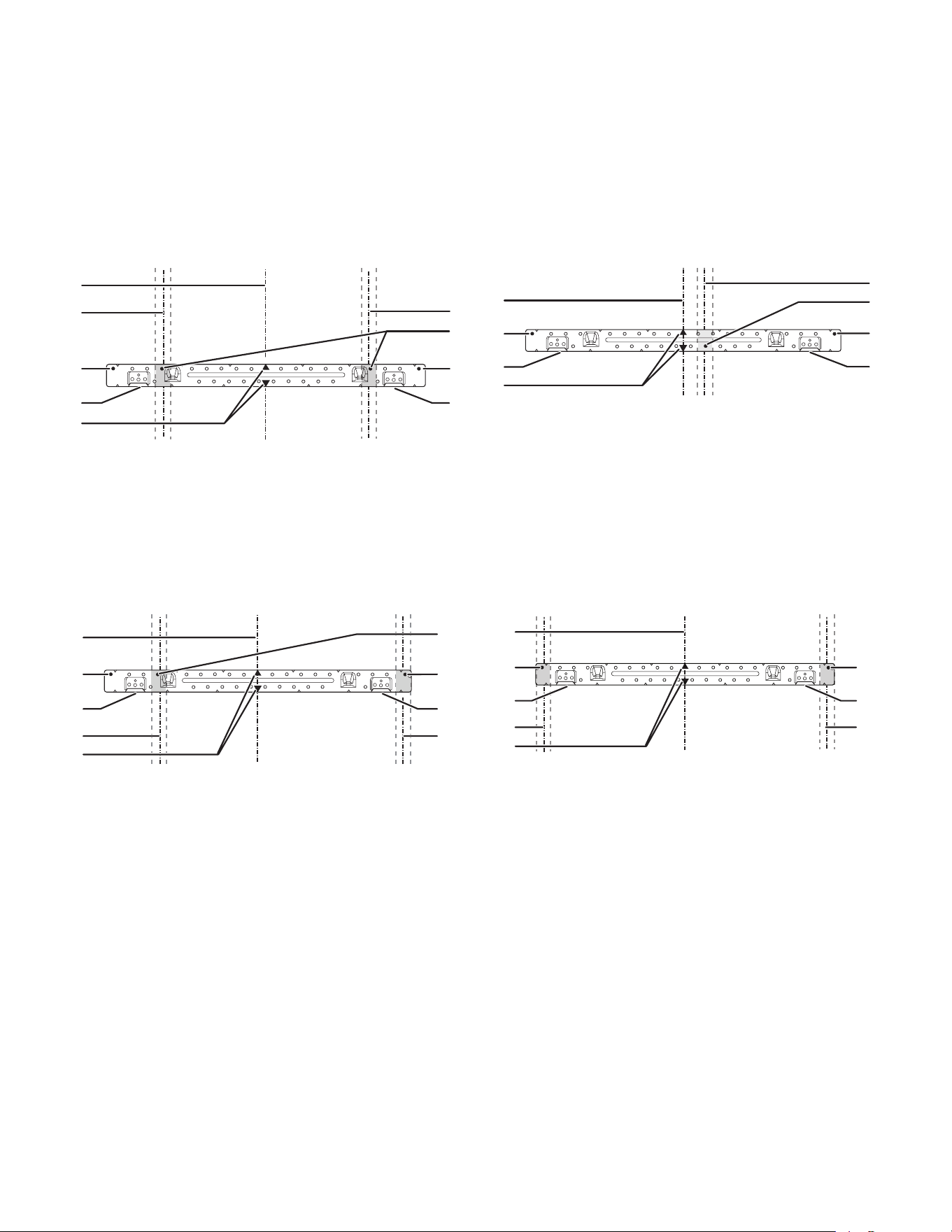

Installation Types ...........................................................8

Find the Wall Stud(s) ......................................................9

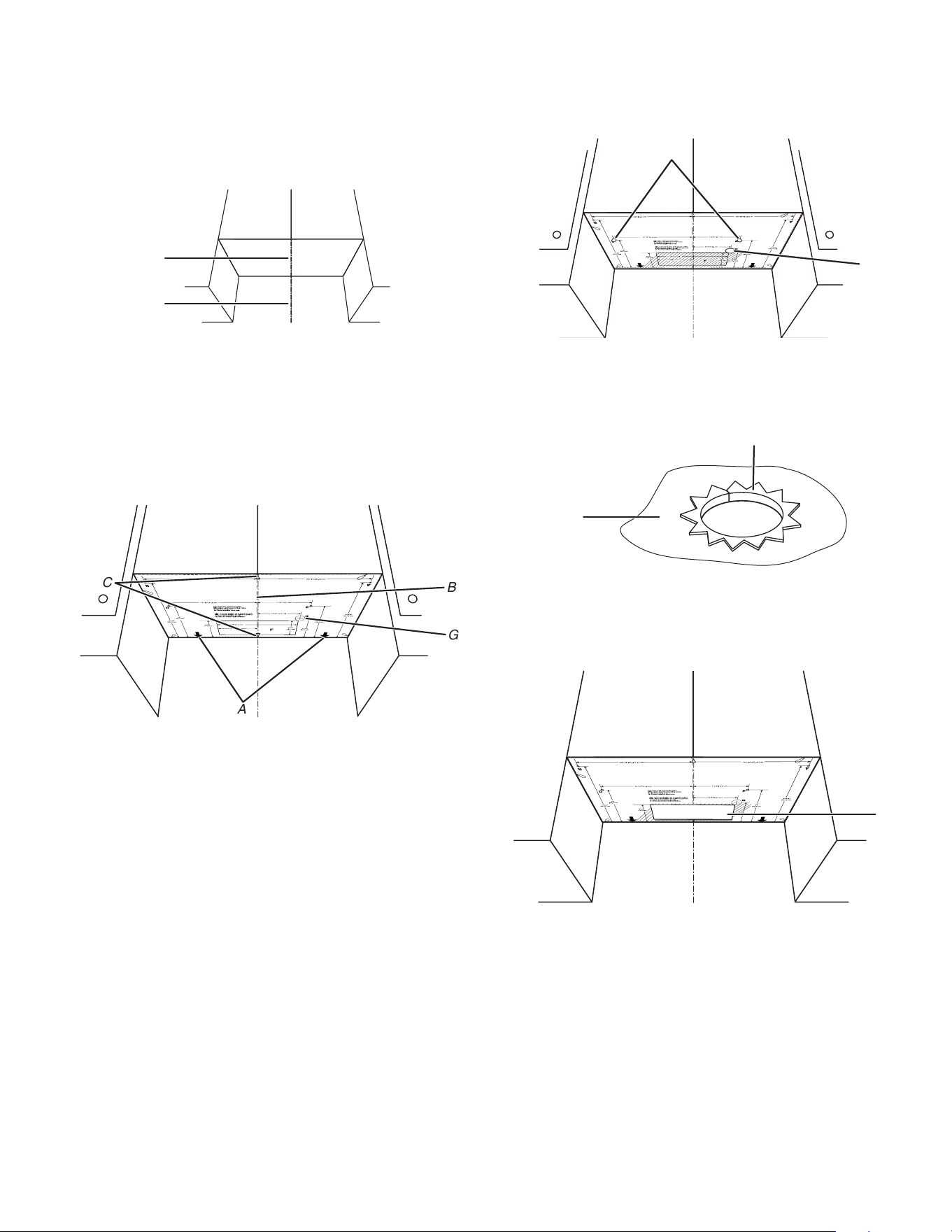

Mark and Drill Upper Cabinet.......................................... 10

Mark and Drill Rear Wall ................................................ 11

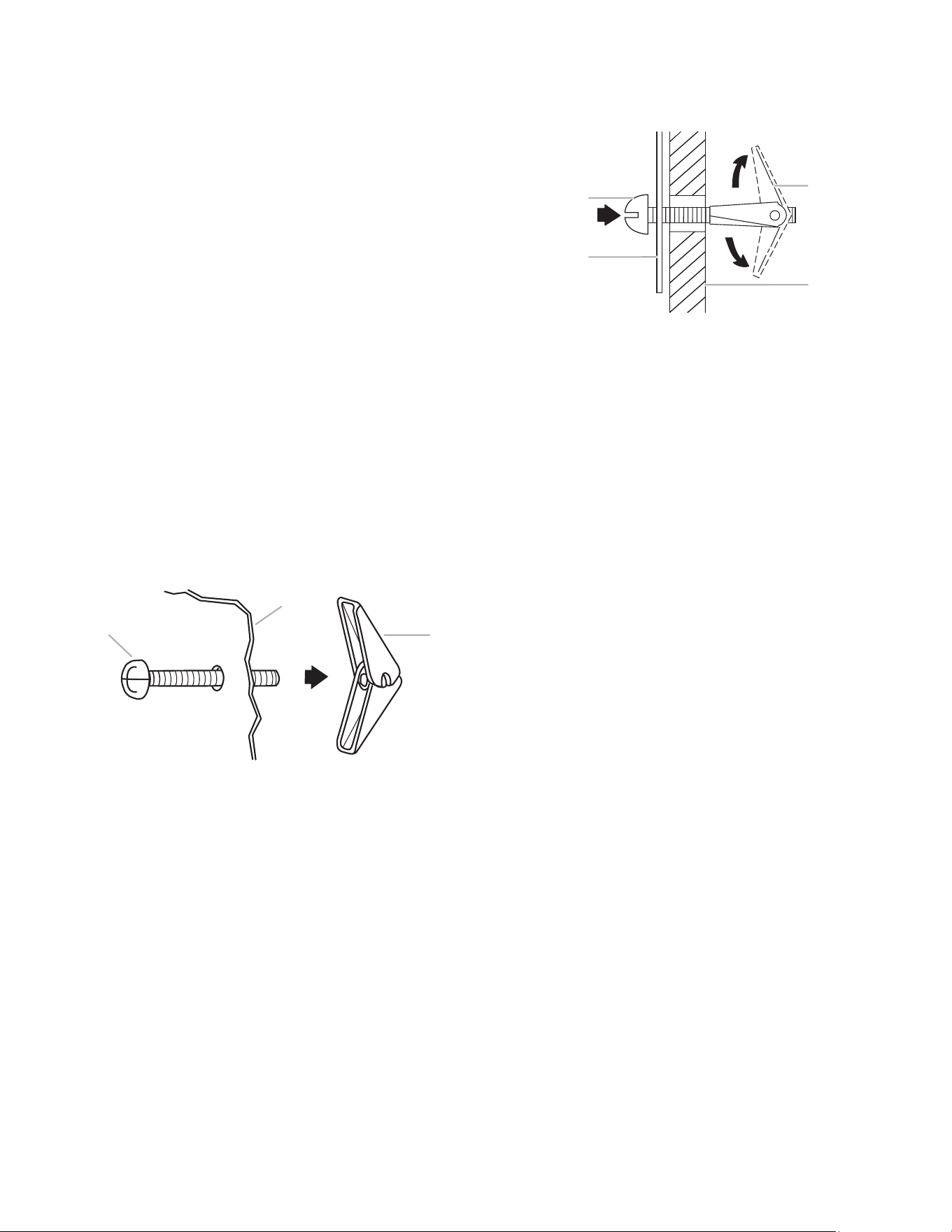

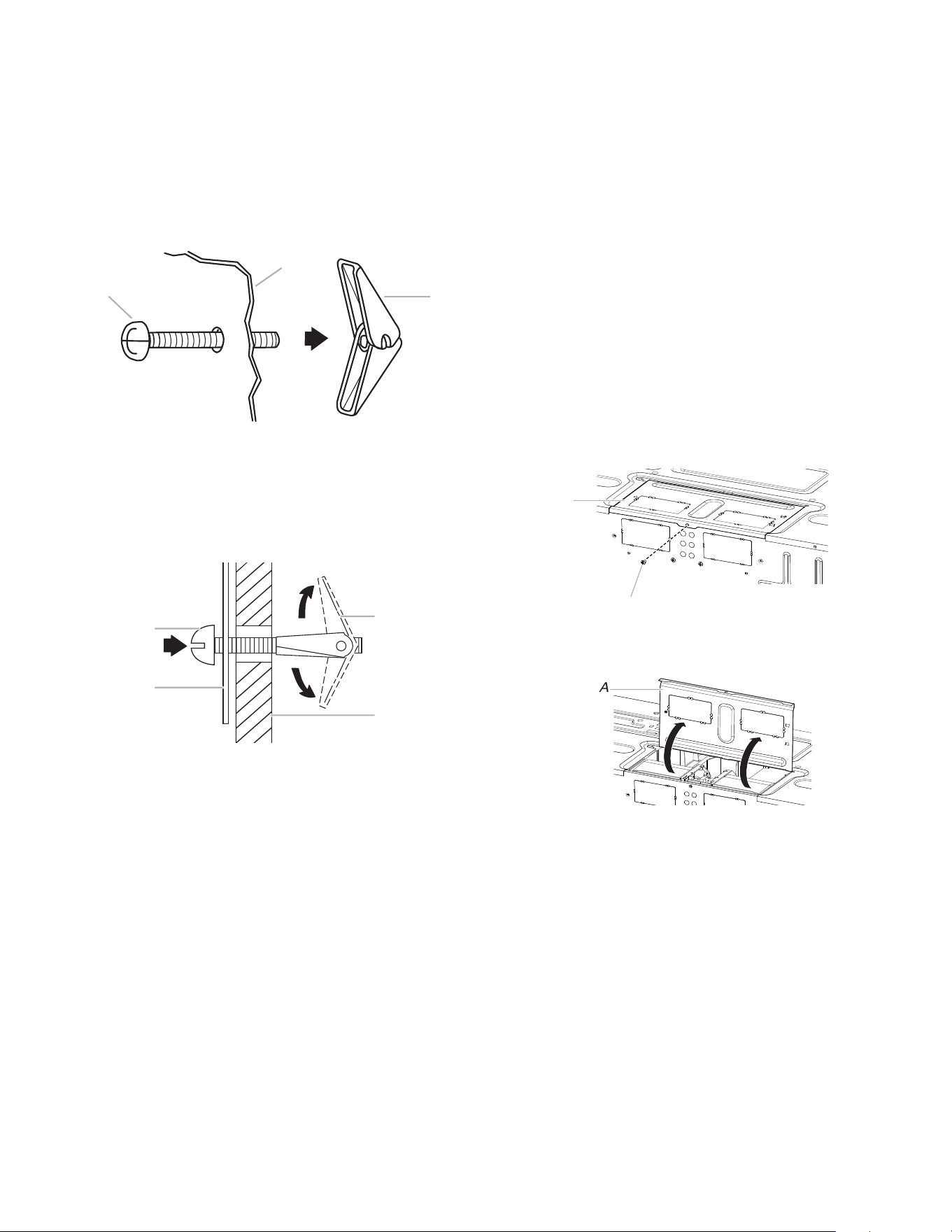

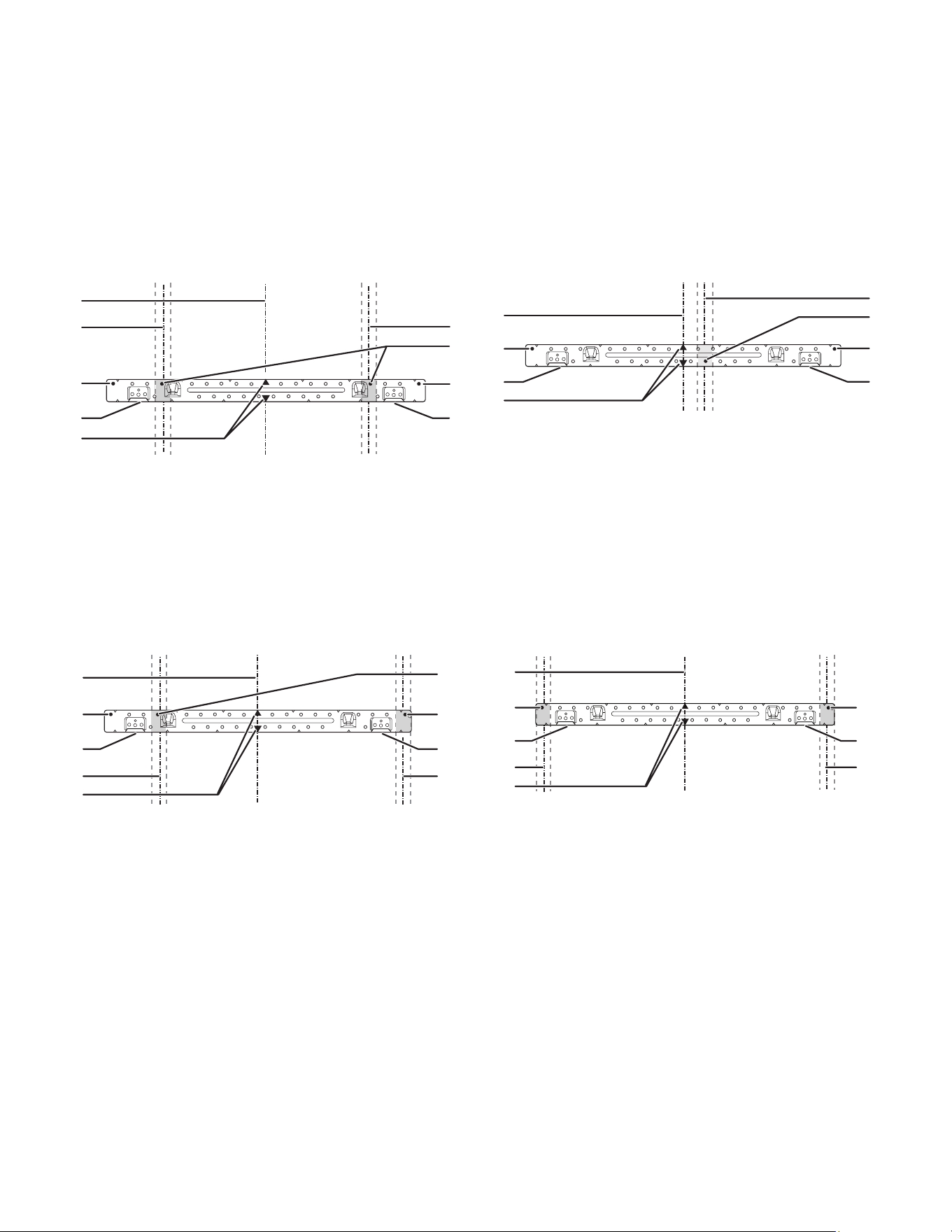

Attach Mounting Plate to Wall ......................................... 11

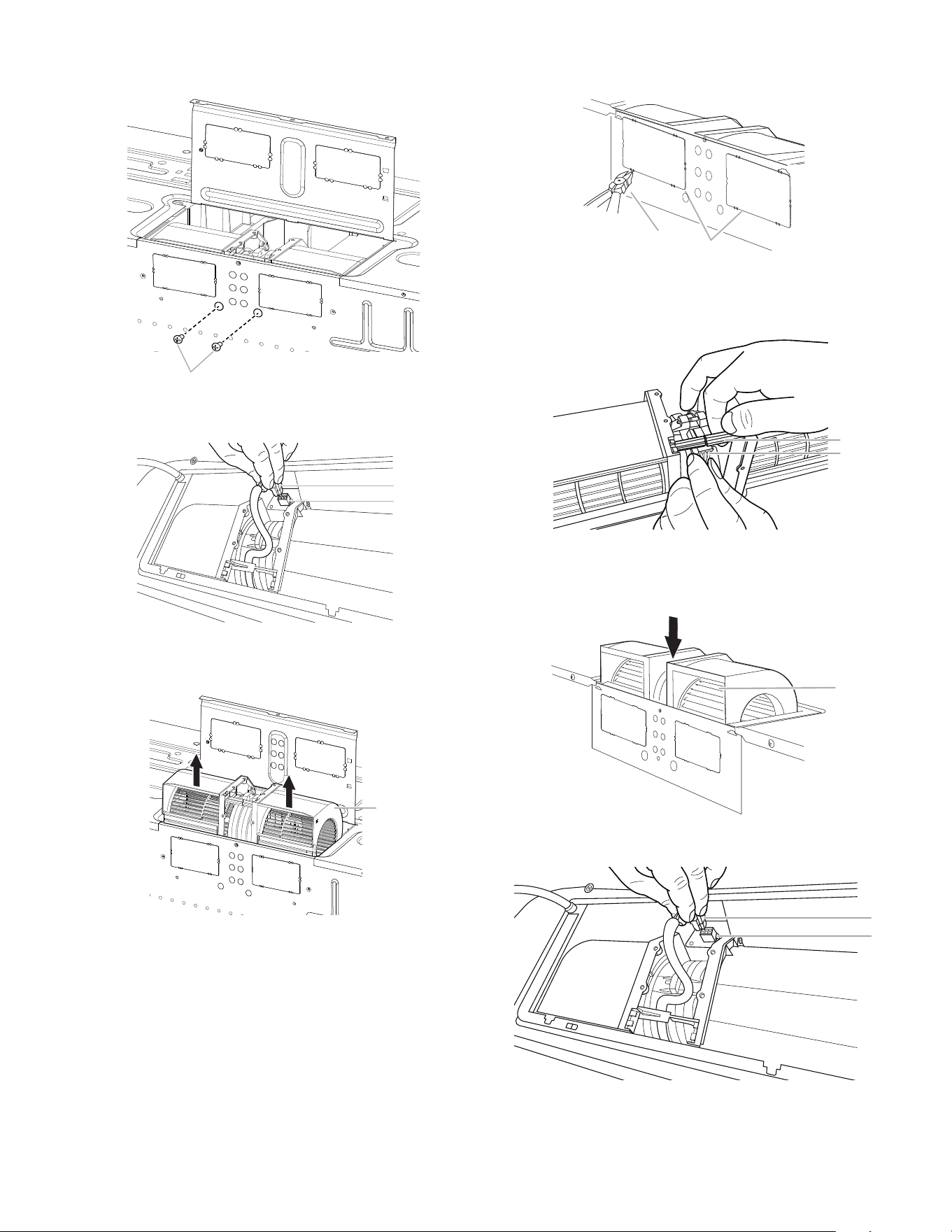

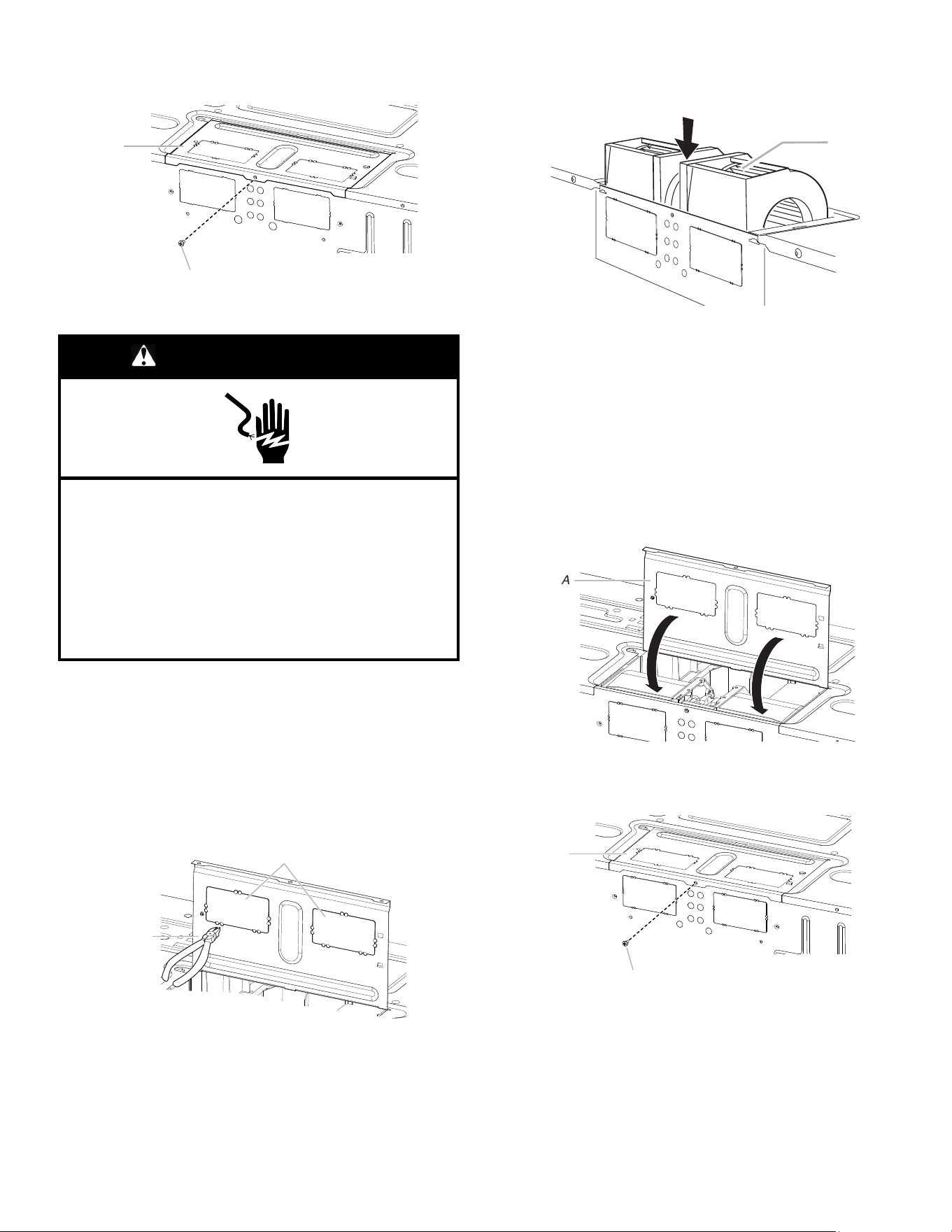

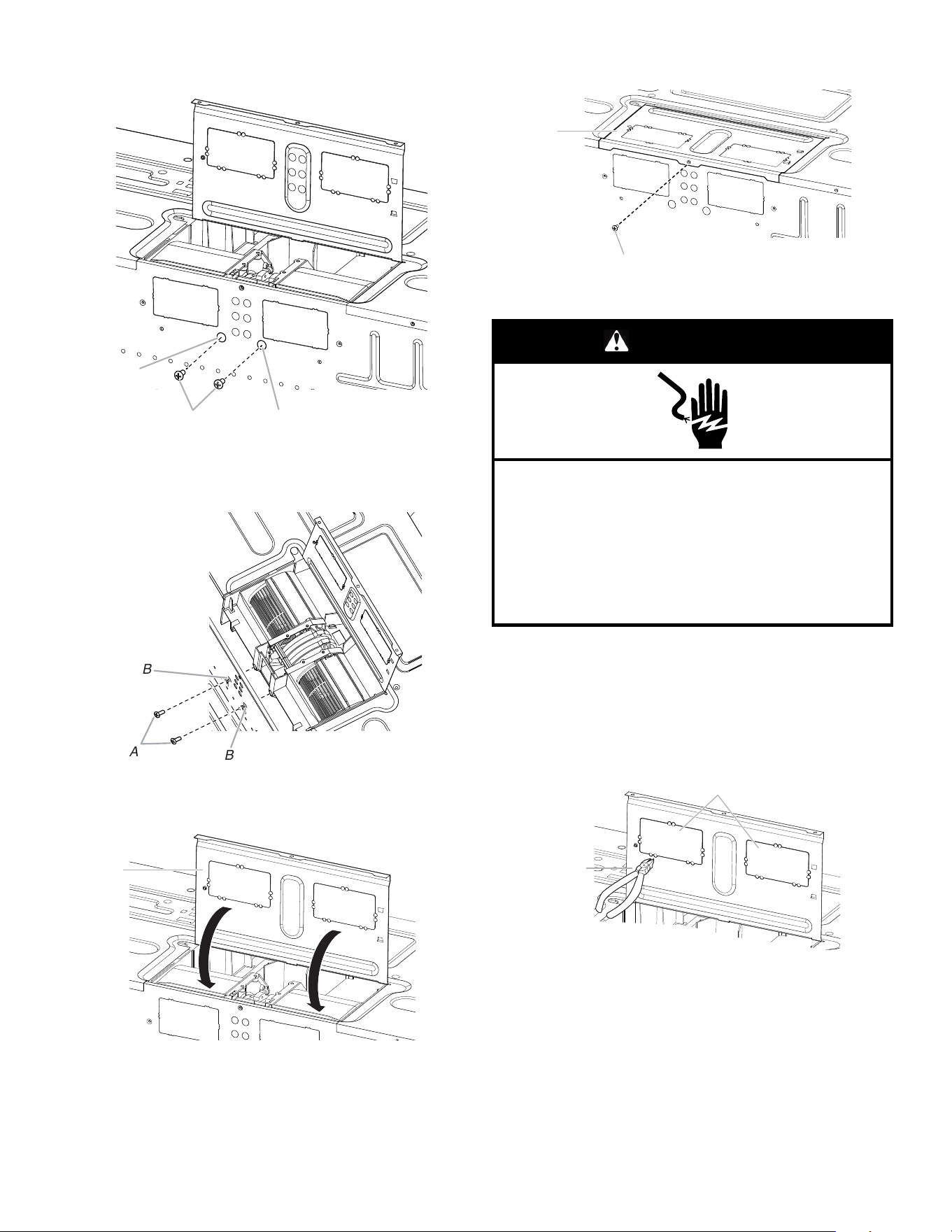

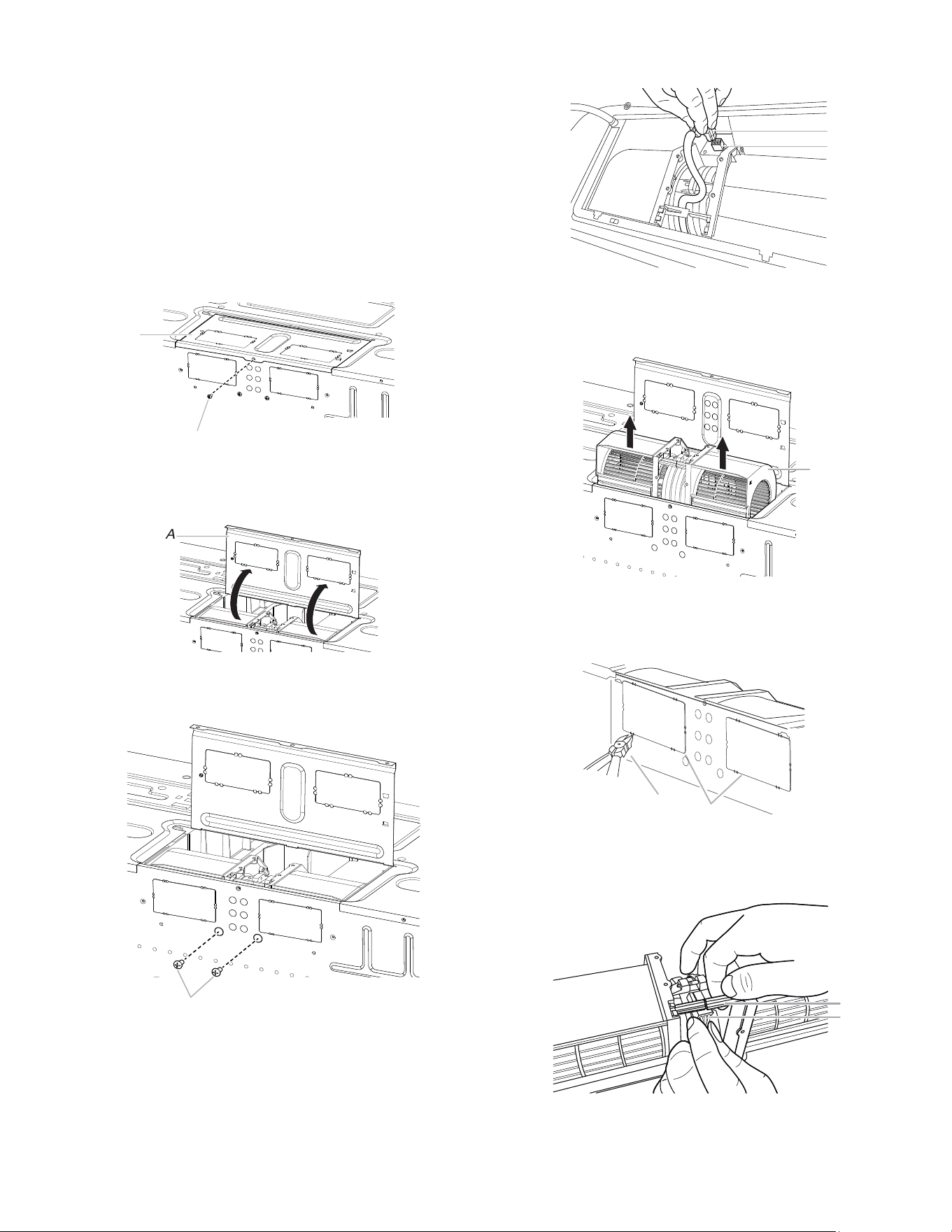

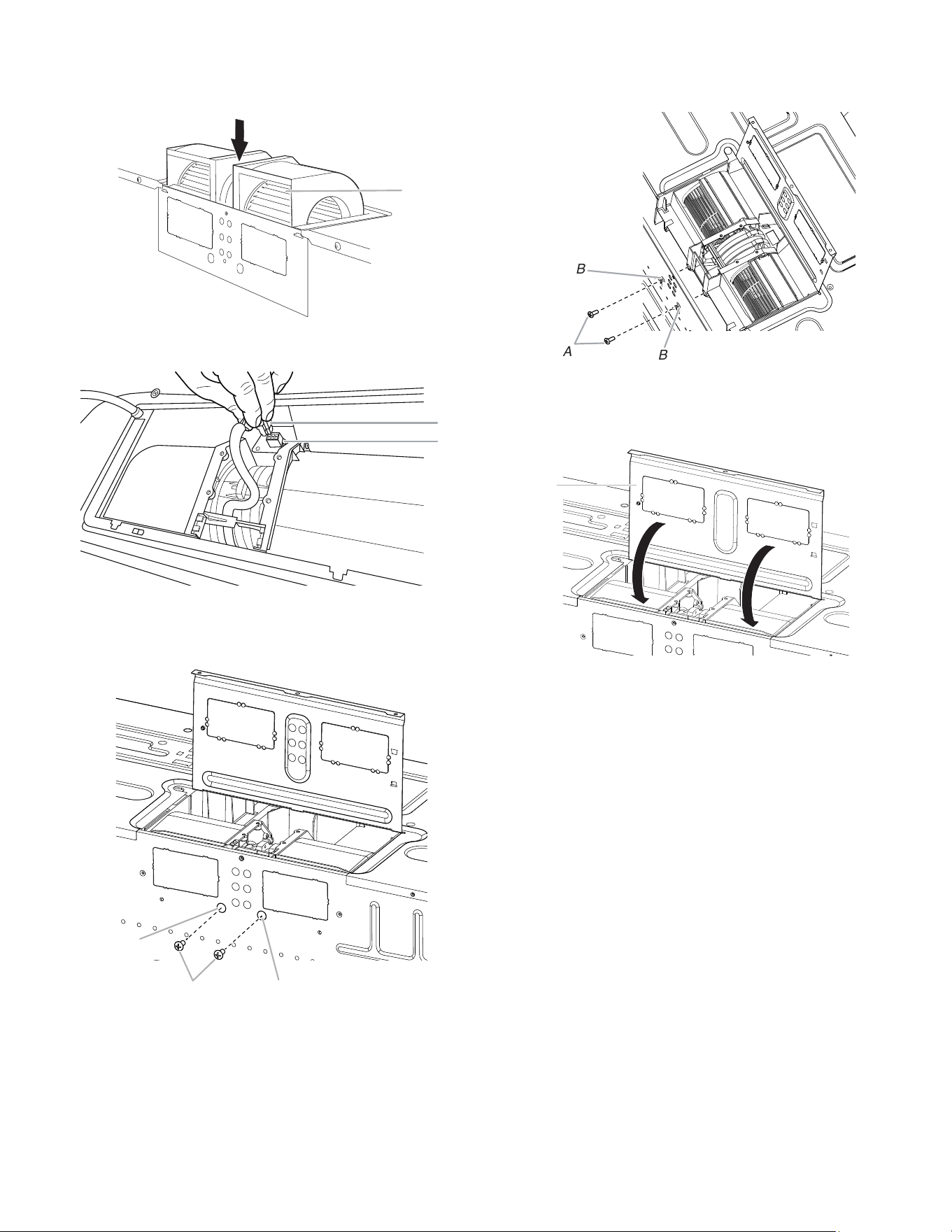

Rotate Blower Motor..................................................... 12

Install Damper Assembly ............................................... 15

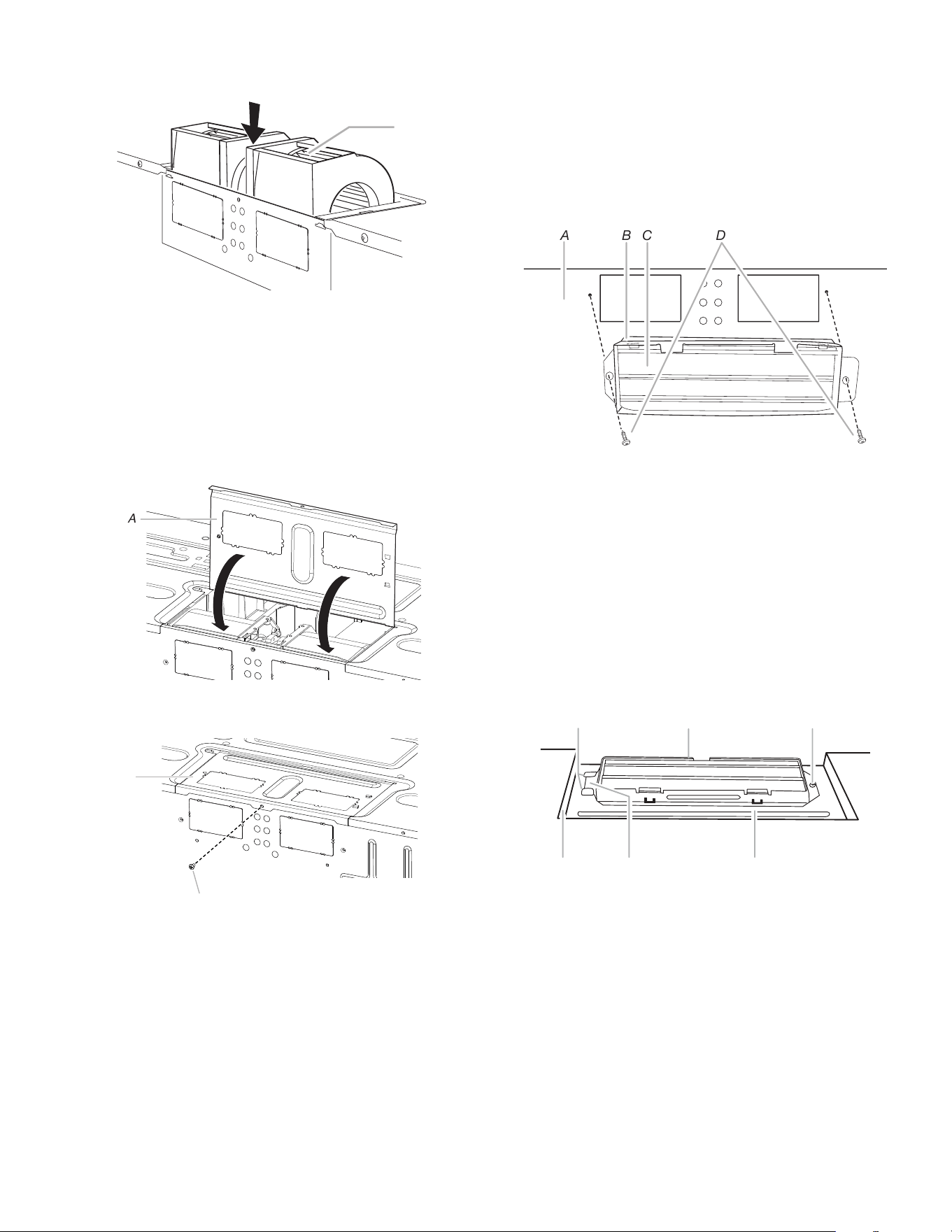

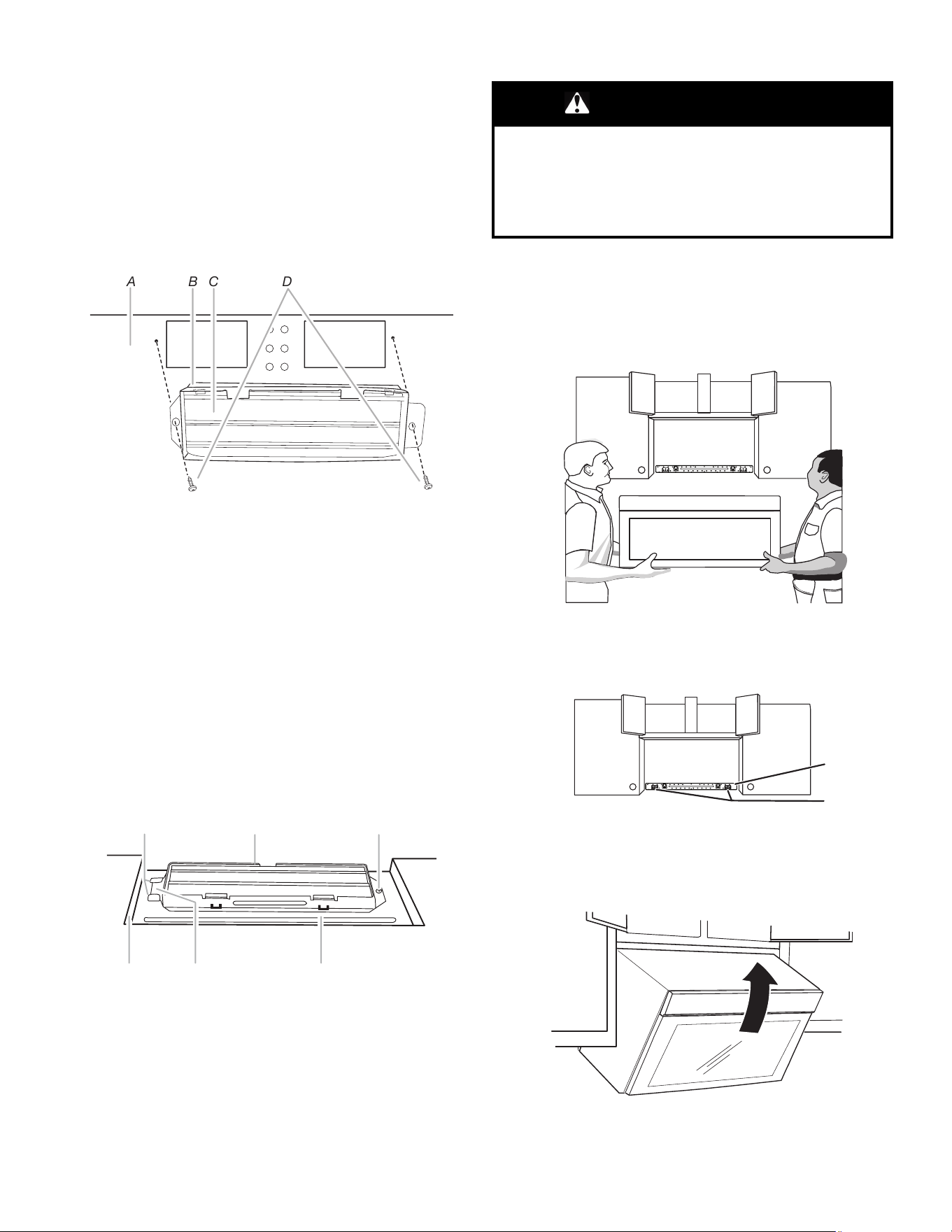

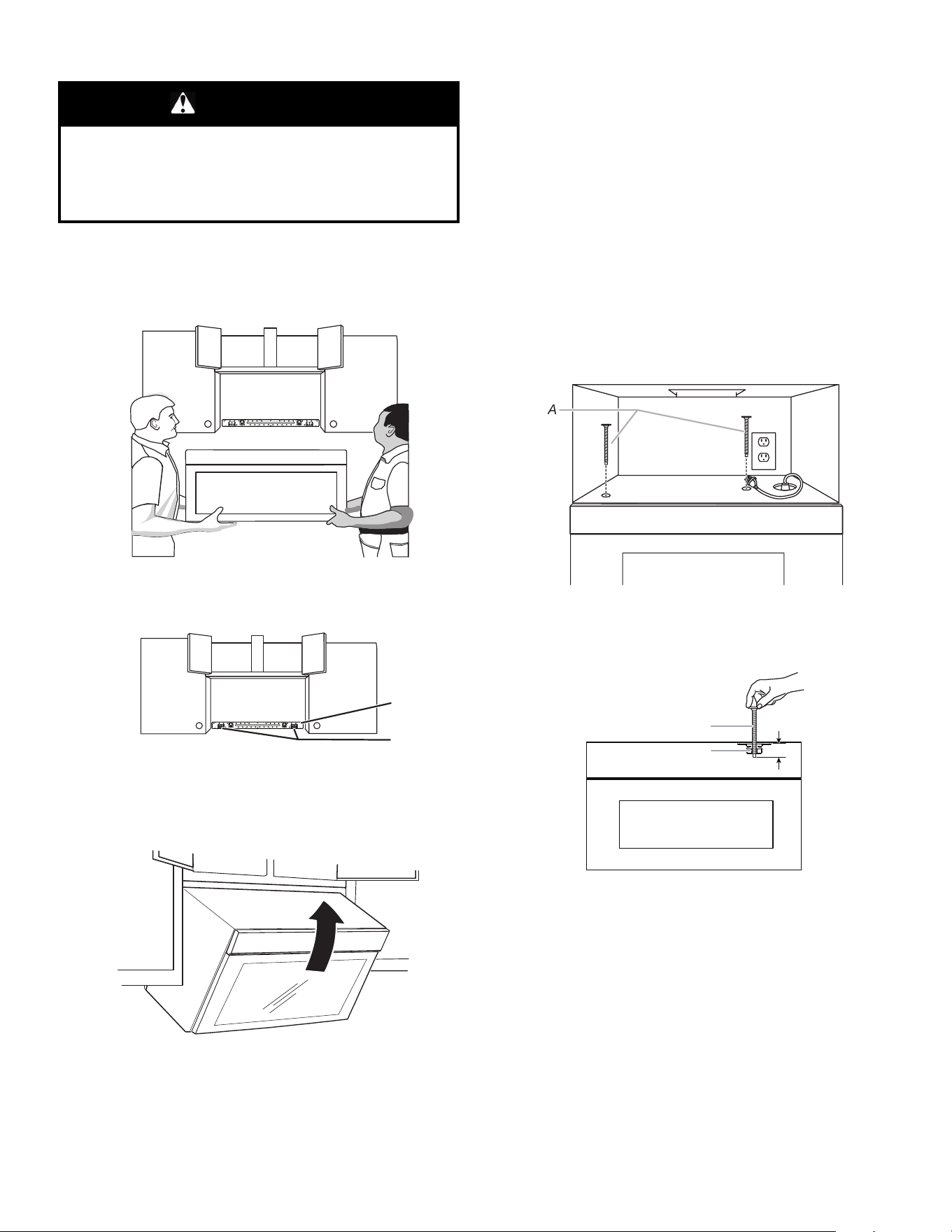

Install the Microwave Oven ............................................ 16

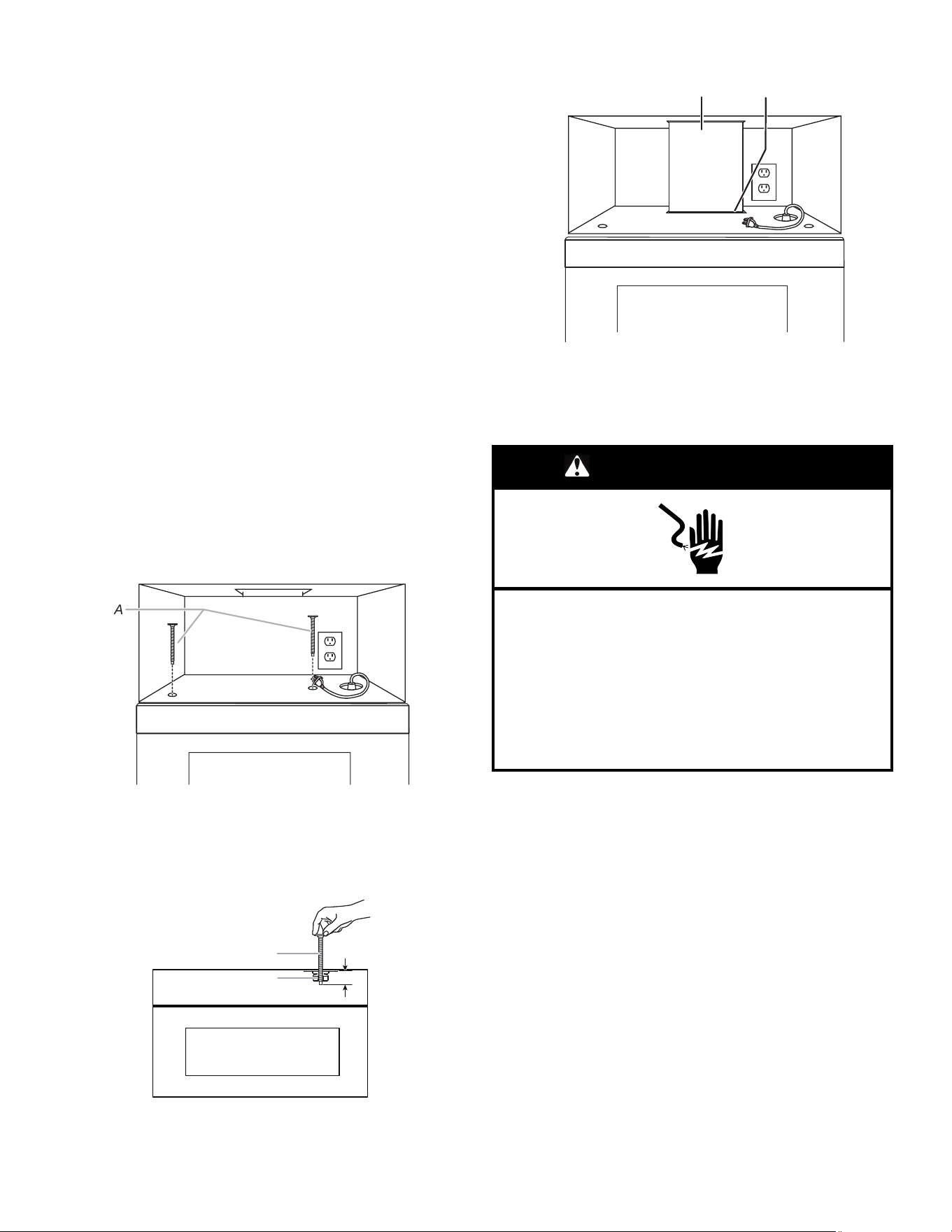

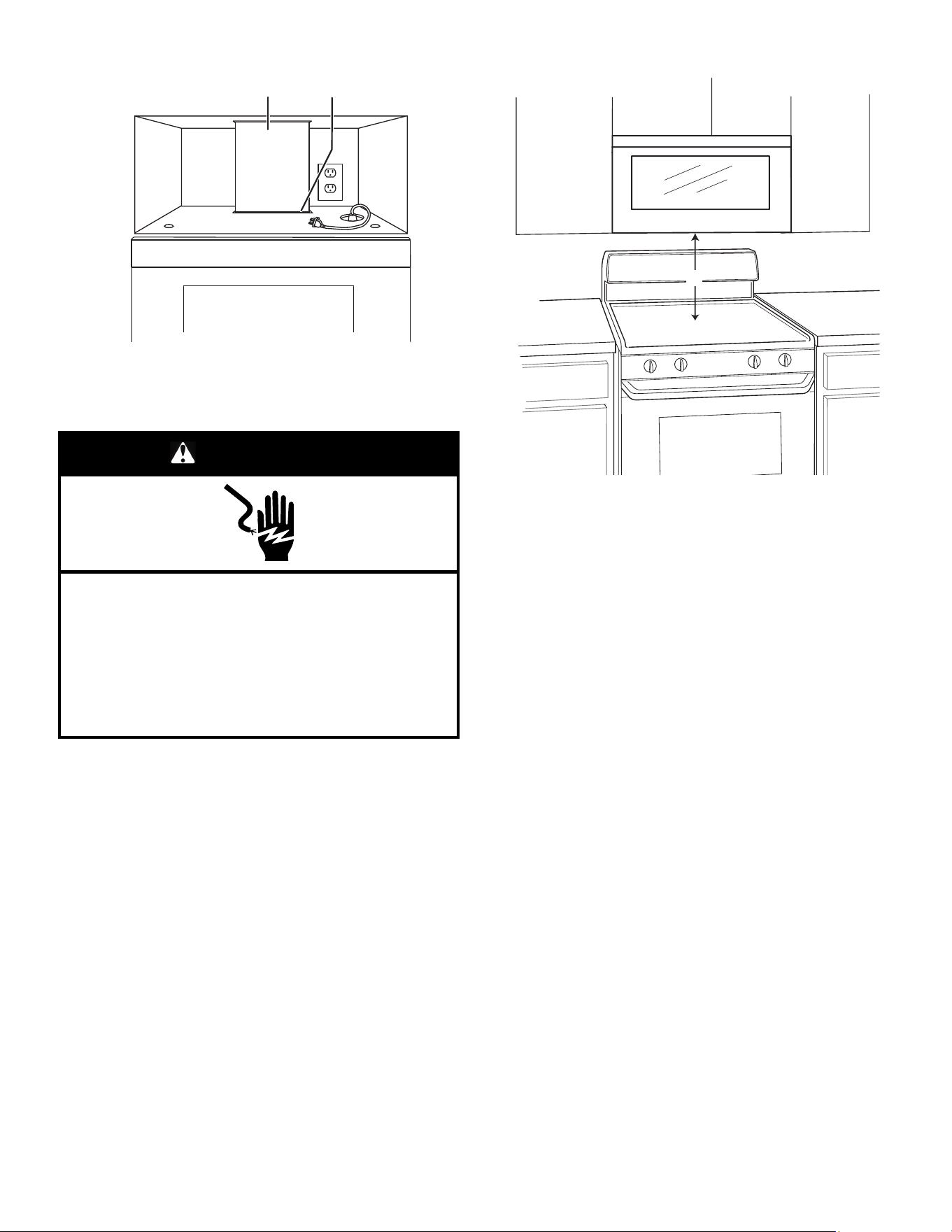

Complete Installation .................................................... 17

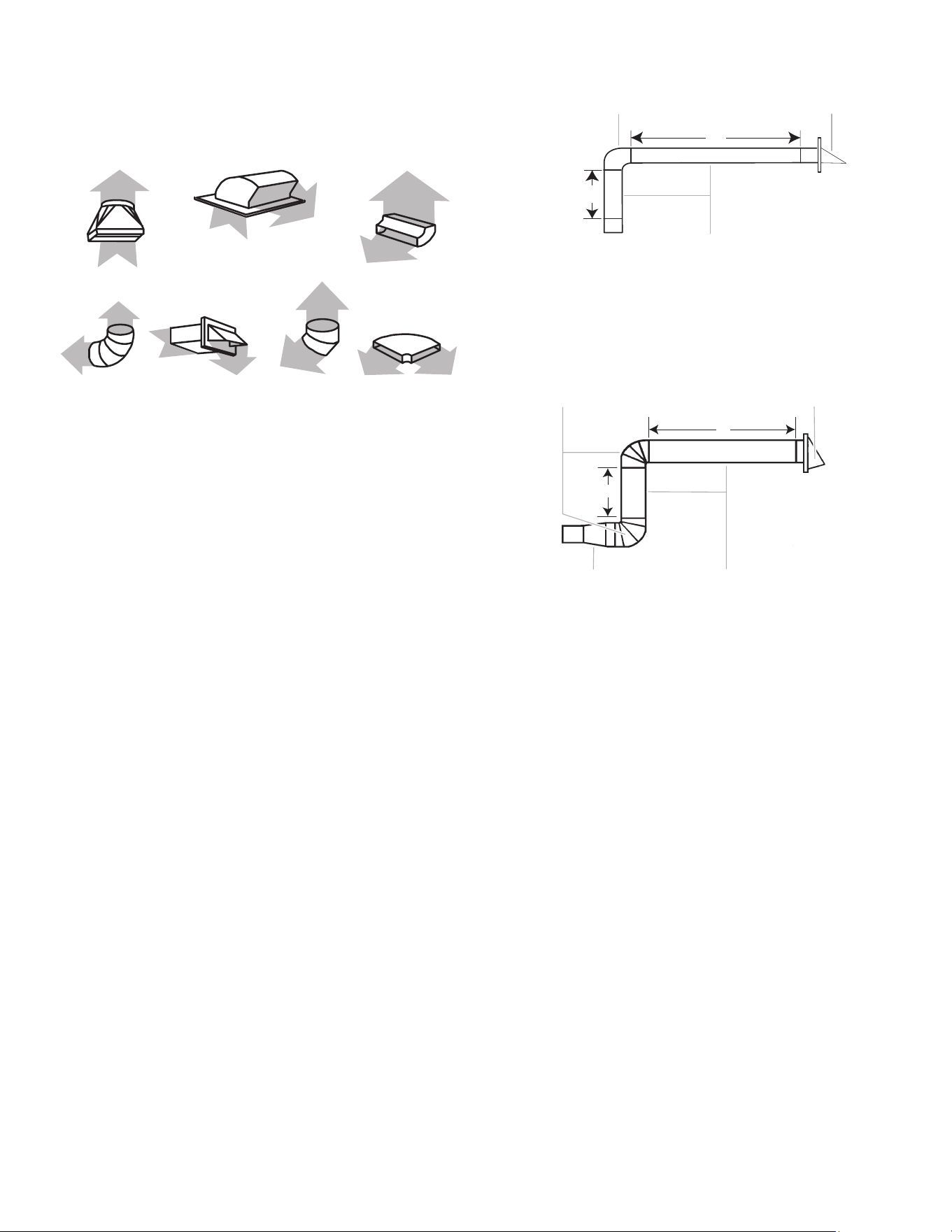

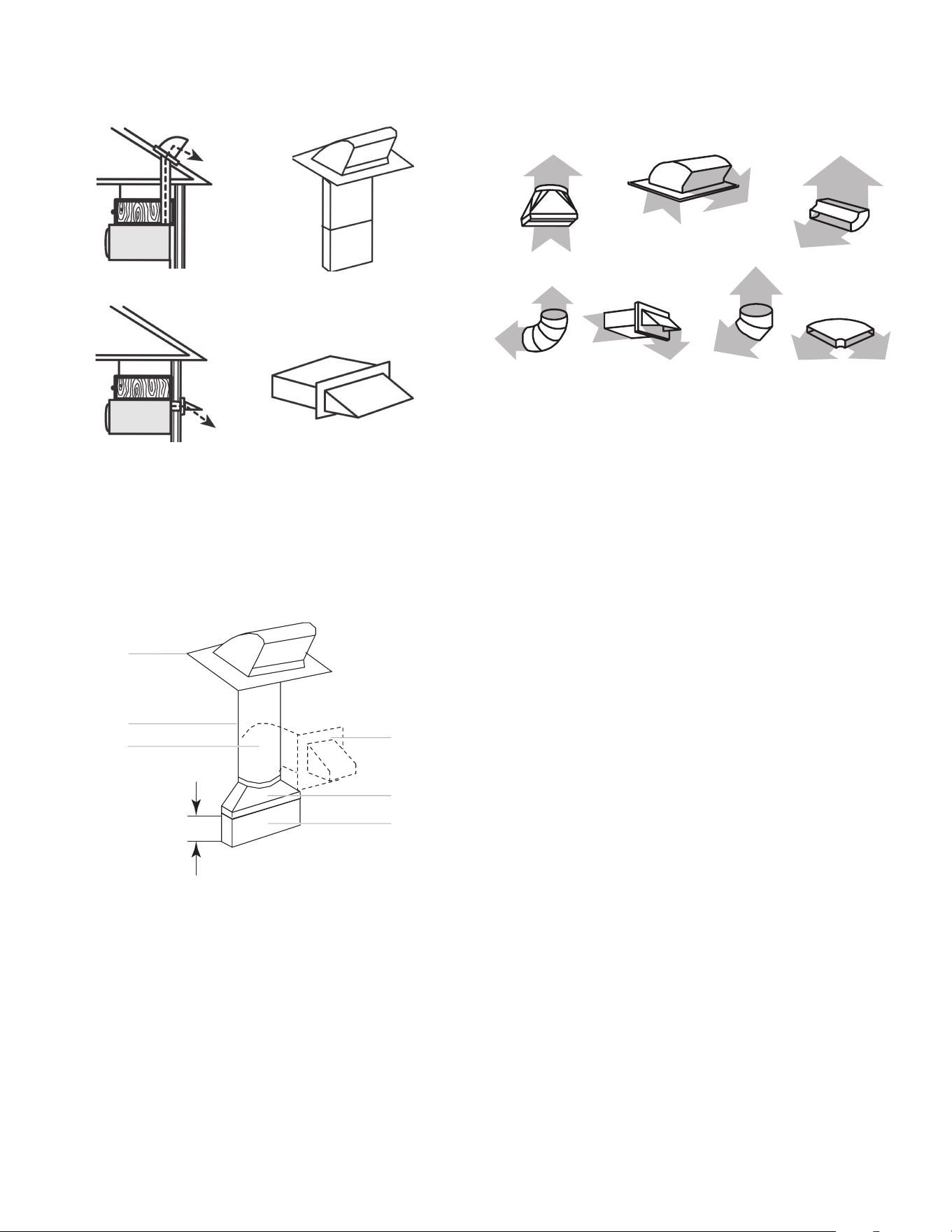

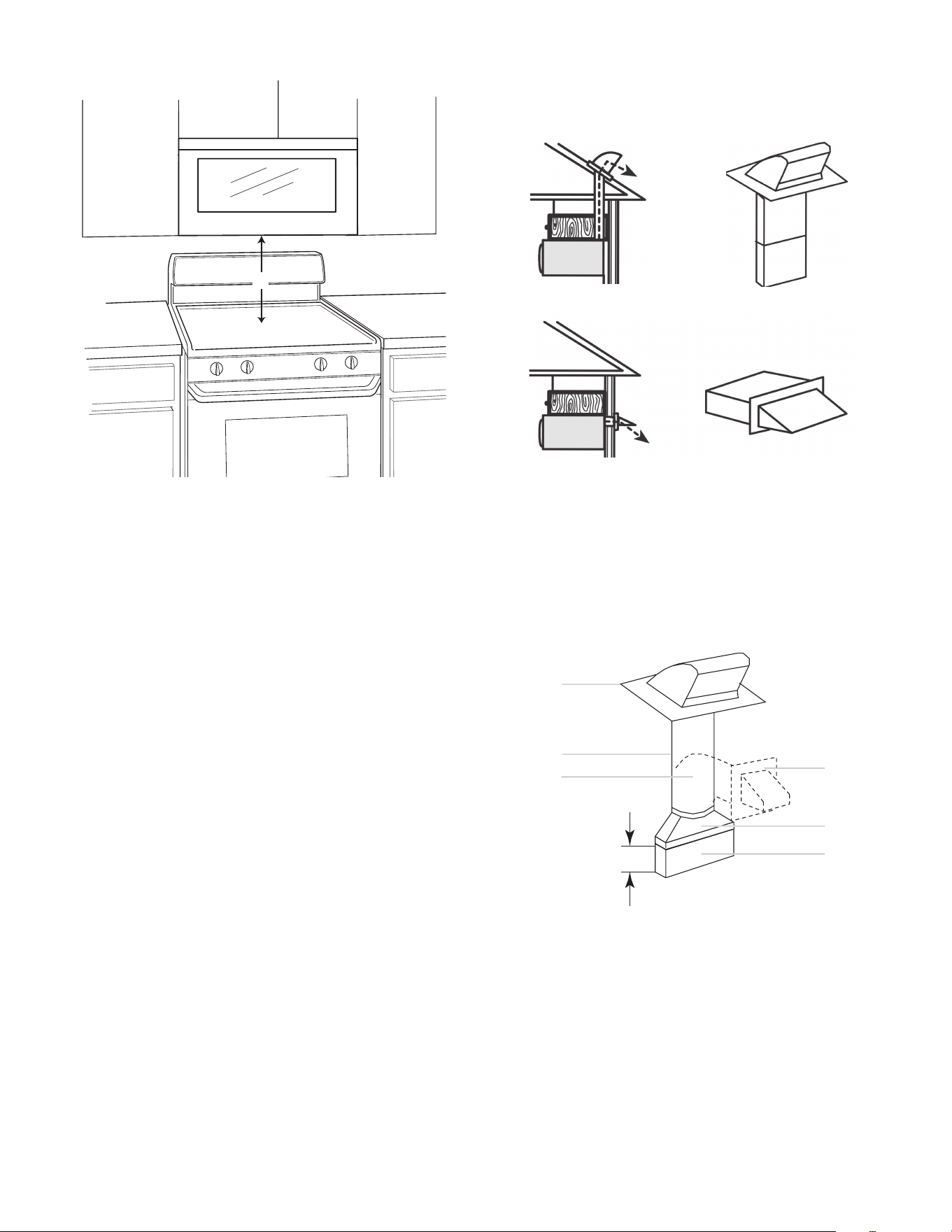

VENTING DESIGN SPECIFICATIONS................................ 17

SEGURIDAD DEL HORNO MICROONDAS......................... 20

Seguridad del horno microondas ..................................... 20

MICROWAVE OVEN MAINTENANCE AND CARE................ 22

Limpieza general ......................................................... 22

INSTRUCCIONES DE INSTALACIÓN ................................ 22

REQUISITOS................................................................. 22

Herramientas y piezas .................................................. 22

Piezas suministradas.................................................... 23

Requisitos de ubicación ................................................ 24

Dimensiones del producto ............................................. 24

Dimensiones de instalación............................................ 25

Requisitos eléctricos..................................................... 25

INSTALACIÓN............................................................... 26

Prepare la combinación de horno microondas y campana..... 26

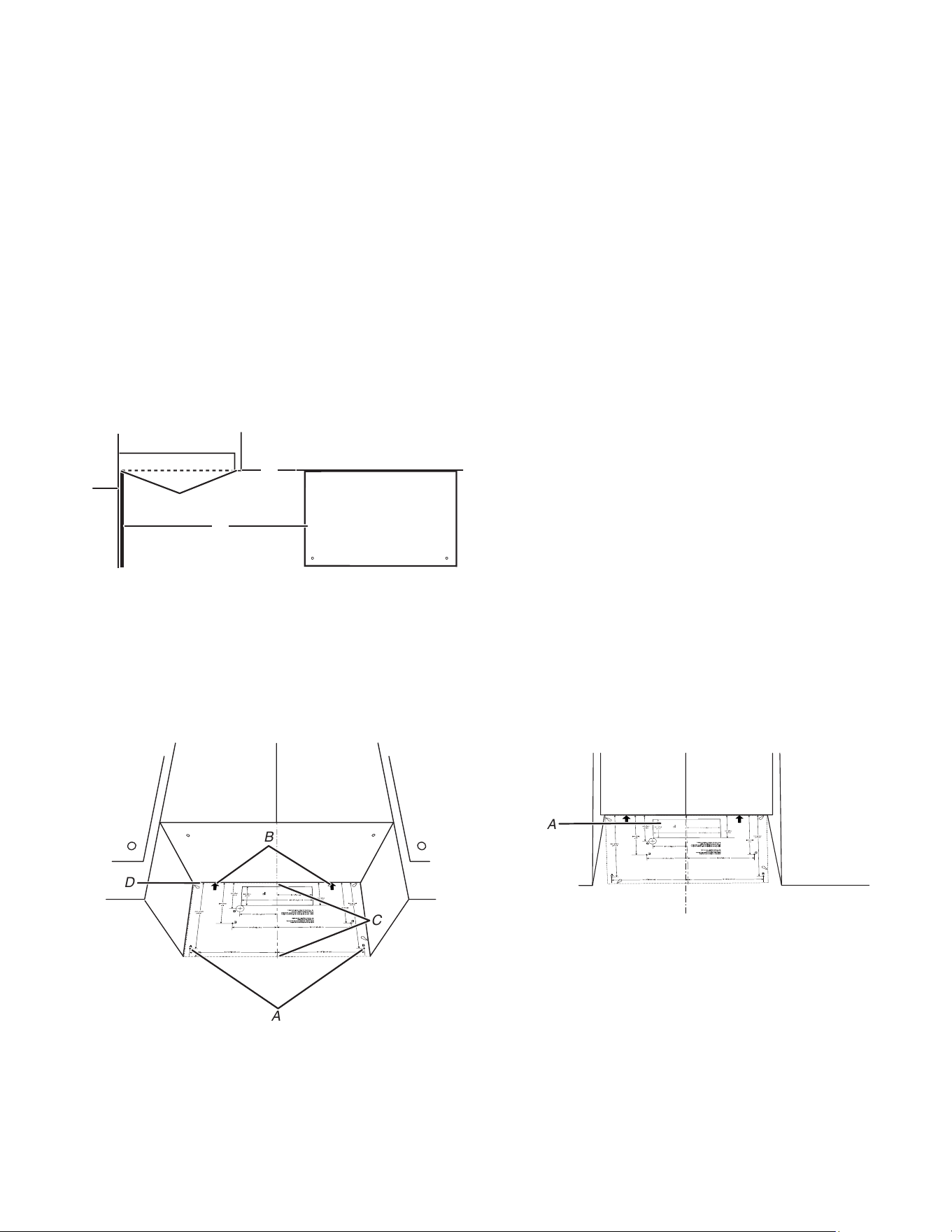

Plantillas de cartón separadas (en algunos modelos)........... 26

Buscar la plantilla de instalación (en algunos modelos) ........ 26

Tipos de instalación...................................................... 27

Encuentre las vigas de pared ......................................... 28

Marcar y perforar el gabinete superior .............................. 29

Marcar y perforar la pared trasera.................................... 30

Fije la placa de montaje a la pared................................... 31

Gire el motor del soplador.............................................. 32

Instale el conjunto de la compuerta .................................. 35

Instalación del horno microondas .................................... 35

Complete la instalación ................................................. 36

ESPECIFICACIONES PARA EL DISEÑO DE LA

VENTILACIÓN............................................................... 37

IMPORTANT:

Save for local electrical inspector’s use.

IMPORTANTE:

Guarde para tener a disposición del inspector de electricidad local.

MICROWAVE OVEN SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.” These

words mean:

DANGER

You can be killed or seriously injured if you don't

immediately follow instructions.

WARNING

You can be killed or seriously injured if you don’t follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

When using electrical appliances basic safety precautions should be followed, including the following:

WARNING: To reduce the risk of burns, electric shock, fire, injury to persons, or exposure to excessive microwave energy:

� Read all instructions before using the appliance.

� Read and follow the specific “PRECAUTIONS TO AVOID

POSSIBLE EXPOSURE TO EXCESSIVE MICROWAVE

ENERGY” found in this manual.

� This appliance must be grounded. Connect only to properly

grounded outlet. See “GROUNDING INSTRUCTIONS”

found in this section.

� Install or locate this appliance only in accordance with the

provided Installation Instructions.

� Some products such as whole eggs and sealed containers -

for example, closed glass jars - are able to explode and

should not be heated in this oven.

� Use this appliance only for its intended use as described in

the manual. Do not use corrosive chemicals or vapors in

this appliance. This type of oven is specifically designed to

heat, cook, or dry food. It is not designed for industrial or

laboratory use.

� HOT CONTENTS CAN CAUSE SEVERE BURNS. DO

NOT ALLOW CHILDREN TO USE THE MICROWAVE. Use

caution when removing hot items.

� Do not operate this appliance if it has a damaged cord or

plug, if it is not working properly, or if it has been damaged

or dropped.

� This appliance should be serviced only by qualified service

personnel. Contact nearest authorized service facility for

examination, repair, or adjustment.

� Do not cover or block any openings on the appliance.

� Do not store this appliance outdoors. Do not use this

product near water – for example, near a kitchen sink, in a

wet basement, near a swimming pool, or similar locations.

� Do not immerse cord or plug in water.

� Keep cord away from heated surfaces.

� Do not let cord hang over edge of table or counter.

� Do not use replacement parts that have not been

recommended by the manufacturer (e.g. parts made at

home using a 3D printer).

� See door surface cleaning instructions in the “Microwave

Oven Maintenance and Care” section.

� Liquids, such as water, coffee, or tea are able to be

overheated beyond the boiling point without appearing to

be boiling. Visible bubbling or boiling when the container is

removed from the microwave oven is not always present.

THIS COULD RESULT IN VERY HOT LIQUIDS

SUDDENLY BOILING OVER WHEN THE CONTAINER IS

DISTURBED OR A UTENSIL IS INSERTED INTO THE

LIQUID.

� Do not operate any heating or cooking appliance beneath

this appliance.

� Do not mount unit over or near any portion of a heating or

cooking appliance.

� Do not mount over a sink.

� Do not store anything directly on top of the appliance

surface when the appliance is in operation.

� Clean Ventilating Hoods Frequently - Grease should not be

allowed to accumulate on hood or filter.

� When flaming foods under the hood, turn the fan on.

� Suitable for use above both gas and electric cooking

equipment.

� Intended to be used above ranges with maximum width of

36" (91.44 cm).

� Use care when cleaning the vent-hood filter. Corrosive

cleaning agents, such as lye-based oven cleaners, may

damage the filter.

� To reduce the risk of fire in the oven cavity:

• Do not overcook food. Carefully attend appliance when

paper, plastic, or other combustible materials are placed

inside the oven to facilitate cooking.

• Remove wire twist-ties from paper or plastic bags before

placing bag in oven.

• If materials inside the oven ignite, keep oven door

closed, turn oven off, and disconnect the power cord, or

shut off power at the fuse or circuit breaker panel.

• Do not use the cavity for storage purposes. Do not leave

paper products, cooking utensils, or food in the cavity

when not in use.

SAVE THESE INSTRUCTIONS

PRECAUTIONS TO AVOID POSSIBLE EXPOSURE TO

EXCESSIVE MICROWAVE ENERGY

(a) Do not attempt to operate this oven with the door open since

open-door operation can result in harmful exposure to

microwave energy. It is important not to defeat or tamper with

the safety interlocks.

(b) Do not place any object between the oven front face and the

door or allow soil or cleaner residue to accumulate on sealing

surfaces.

important that the oven door close properly and that there is

no damage to the:

(1) Door (bent),

(2) Hinges and latches (broken or loosened),

(3) Door seals and sealing surfaces

(d) The oven should not be adjusted or repaired by anyone

except properly qualified service personnel.

MICROWAVE OVEN

MAINTENANCE AND CARE

General Cleaning

IMPORTANT: Before cleaning, make sure all controls are off and

the microwave oven is cool. Always follow label instructions on

cleaning products.

Soap, water, and a soft cloth or sponge are suggested first, unless

otherwise noted.

STAINLESS STEEL AND BLACK STAINLESS

STEEL (on some models)

NOTE: To avoid damage to stainless steel surfaces, do not use

soap-filled scouring pads, abrasive cleaners, Cooktop Cleaner,

steel-wool pads, gritty washcloths, or abrasive paper towels.

Damage may occur to stainless steel surfaces, even with one-time

or limited use.

Rub in direction of grain to avoid damaging.

Cleaning Method:

� Affresh

✝

Stainless Steel Cleaners Part Number W10355016

(not included) or affresh

Stainless Steel Cleaning Wipes Part

Number W1055049 (not included):

See the Quick Start Guide for ordering information.

� Vinegar for hard water spots.

MICROWAVE OVEN DOOR EXTERIOR

Cleaning Method:

� Glass cleaner and a soft cloth or sponge: Apply glass cleaner

to soft cloth or sponge, not directly on panel.

� Affresh

Kitchen Appliance Cleaners Part Number

W10355010 (not included): See “Online Ordering Information”

section from Quick Start Guide to order.

NONSTICK CAVITY COATING (on some models)

To avoid damage to the microwave oven cavity, do not use metal

or sharp utensils or scrapers or any type of abrasive cleanser or

scrubbers.

MICROWAVE OVEN CAVITY

To avoid damage to the microwave oven cavity, do not use

soap-filled scouring pads, abrasive cleaners, steel-wool pads,

gritty washcloths, or some paper towels.

On stainless steel models, rub in direction of grain to avoid

damaging.

The area where the microwave oven door and frame touch when

closed should be kept clean.

Cleaning Method:

Average soil

� Mild, nonabrasive soaps and detergents:

Rinse with clean water and dry with soft, lint-free cloth.

Heavy soil

� Mild, nonabrasive soaps and detergents:

Heat 1 cup (250 mL) of water for 2 to 5 minutes in microwave

oven. Steam will soften soil. Rinse with clean water and dry

with soft, lint-free cloth.

Odors

� Lemon juice or vinegar:

Heat 1 cup (250 mL) of water with 1 tablespoon (15 mL) of

either lemon juice or vinegar for 2 to 5 minutes in microwave

oven.

GREASE FILTERS

� Mild cleanser and scouring pad

� Dishwasher

INSTALLATION INSTRUCTIONS

REQUIREMENTS

Tools and Parts

Tools Needed

� Measuring tape

� Pencil

� Scissors

� Masking tape or thumbtacks

� Drill

� No. 2 Phillips screwdriver

� Stud finder

� No. 3 Phillips screwdriver for 1/4-20 x 3" (76 mm) bolts

� 3/16" (5 mm), 3/8" (10 mm), 5/8" (16 mm) drill bits

� 3/4" (19 mm) hole saw

� Keyhole saw

� Diagonal wire cutting pliers

� 7/16" (11 mm) socket wrench (or box wrench) for 1/4" x 2"

(6.4 mm x 51 mm) lag screws

� 1

" (38 mm) diameter hole drill bit for wood or metal cabinet

� Caulking gun and weatherproof caulking compound

� Duct tape.

Materials Needed

� Standard fittings for wall or roof venting. See the “Venting

Design Specifications” section.

✝affresh

is a registered trademark of Whirlpool, U.S.A.

Parts Supplied

Part Drawing Description Qty Where can find?

3/16-24 x 3" round-head

bolts

A. Outer foam in the carton box

1/4-20 x 3" flat-head bolts 2

Washers 2

3/16" toggle nuts 2

1/4" x 2" lag screws 2

#6 x 3/8" Sheet metal

screws

Power supply cord

bushing

Damper for wall or roof

venting

Literature 1

Mounting plate 1

Screw Pack

Damper

Literature Pack

Mounting Plate

Check local codes. Check existing electrical supply. See “Electrical Requirements”.

It is recommended that all electrical connections be made by a licensed, qualified electrical installer.

NOTE:

� The hardware items listed here are for wood studs. For other types of wall structures, be sure to use appropriate fasteners.

� Be sure to purchase only Whirlpool factory-certified parts and accessories for your appliance. Your installation may require additional

parts. To order, see the “Online Ordering Information” section of the Quick Start Guide.

Location Requirements

Check the opening where the microwave oven will be installed.

The location must provide:

� Minimum installation dimensions. See the “Installation

Dimensions” illustration.

� Minimum one 2" x 4" (5.1 x 10.2 cm) wood wall stud and

minimum 3/8" (1 cm) thickness drywall or plaster/lath within

cabinet opening.

� Support for weight of 150 lbs (68 kg) which includes

microwave oven and items placed inside the microwave oven

and upper cabinet.

� Grounded electrical outlet inside upper cabinet. See the

“Electrical Requirements” section.

NOTE:

� If installing the microwave oven near a left sidewall, make sure

there is at least 6" (15.2 cm) of clearance between the wall and

the microwave oven so that the door can open fully.

� Some models have a pocket handle. If installing the

microwave near a right side wall, make sure there is at least 3"

(7.6 cm) of clearance between wall and microwave oven so

you can grab the handle integrated inside the door.

� Some cabinet and building materials are not designed to

withstand the heat produced by the microwave oven for

cooking. Check with your builder or cabinet supplier to make

sure that the materials used will not discolor, delaminate, or

sustain other damages.

Special Requirements

For Wall Venting Installation Only:

� Cutout must be free of any obstructions so that the vent fit

properly and the damper blade opens freely and fully.

For Roof Venting Installation Only:

� If you are using a rectangular-to-round transition piece, the 3"

(7.6 cm) clearance needs to exist above the microwave oven

so that the damper blade can open freely and fully. See

“Rectangular to Round Transition” illustration in the “Venting

Design Specifications” section.

Product Dimensions

(41.6 cm)

(43.5 cm)

" (76 cm)

Up to 17

(45.4 cm

) *

*Overall depth of product will vary slightly depending on door

design.

Installation Dimensions

NOTE: The grounded 3 prong outlet must be inside the upper

cabinet. See the “Electrical Requirements” section.

A. 2" x 4" (5.1 cm x 10.2 cm)

wall stud

B. Grounded 3 prong outlet

C. 12" (30.5 cm) minimum,

14" (35.6 cm) maximum*

D. 30" (76.2 cm) typical**

E. 30" (76.2 cm) minimum

F. 66" (167.6 cm) minimum

Exact dimensions may vary depending on type of range/cooktop

below.

*Upper cabinet and side cabinet depth: 12" (30.5 cm) minimum,

14" (35.6 cm) maximum*

**30" (76.2 cm) is typical for 66" (167.6 cm) installation height.

B B

A. 12" (30.5 cm) to 14" (35.6 cm) depth of cabinet

B. Cabinet

C. Mounting plate

D. 14" (35.6 cm) to 15" (38.1 cm) depth of cabinet

E. Bump out mounting kit

NOTE: To ensure good performance, do not obstruct top vent

airflow. If cabinets are larger than 14" (35.6 cm) but no more than

15" (38.1 cm), use the bump out mounting kit replacing the

mounting plate from the wall. The bump out mounting kit

(part # W11185746) is not provided but can be purchased from

Whirlpool.

To order, see the “Online Ordering Information” section of the

Quick Start Guide.

For cabinets with other dimension’s, we suggest selecting other

Whirlpool Products.

Electrical Requirements

WARNING

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Observe all governing codes and ordinances.

Required:

� A 120 V, 60 Hz, AC only, 15 A or 20 A electrical supply with a

fuse or circuit breaker.

Recommended:

� A time-delay fuse or time-delay circuit breaker.

� A separate circuit serving only this microwave oven.

GROUNDING INSTRUCTIONS

For a grounded, cord-connected appliance:

This appliance must be grounded. In the event of a

malfunction or breakdown, grounding will reduce the risk of

electric shock by providing a path of least resistance for

electric current. This appliance is equipped with a cord having

an equipment-grounding conductor and a grounding plug.

The plug must be plugged into an appropriate outlet that is

properly installed and grounded in accordance with all local

codes and ordinances.

WARNING: Improper connection of the equipment-

grounding conductor can result in a risk of electric shock.

Check with a qualified electrician or serviceman if you are in

doubt as to whether the appliance is properly grounded. Do

not modify the plug provided with the appliance: if it will not fit

the outlet, have a proper outlet installed by a qualified

electrician.

SAVE THESE INSTRUCTIONS

This device complies with Industry Canada ICES-001.

INSTALLATION

Prepare Microwave Oven Hood

Combination

WARNING

Excessive Weight Hazard

Use two or more people to move and install or uninstall

appliance.

Failure to do so can result in back or other injury.

1. To avoid possible damage to the work surface, cover the work

surface.

2. Separate cardboard template from the carton box, see the

“Separate cardboard template” section for details.

3. Remove the screw pack from the outer foam in the carton.

4. Remove the damper from the outer foam in the carton.

5. Remove the literature pack from the outer foam in the carton.

6. Remove shipping materials, tape and film from microwave.

7. Remove the mounting plate from the outer foam in the carton.

8. Tape the microwave oven door closed so that the door does

not swing open while the microwave oven is being handled.

Separate Cardboard Templates (On

some models)

Depending on your model, some models use the individual paper

wall template and paper upper cabinet template for installation,

then you can skip this section.

1. Cut along the dotted line to separate the cardboard template

from the backside of the carton box. Set the cardboard

template to the side and refer to it during the “Mark Rear Wall”

and “Prepare Upper Cabinet” parts of installation.

A. Backside of the carton box

B. Cardboard template (Including Rear Wall template

and Upper Cabinet template)

C. Dotted line

Find the Installation Template (On

some models)

For some model, the paper wall template and upper cabinet

template are provided for installation. Find them in the literature

pack before install the microwave oven, the literature pack is

located outer foam in the carton box, see the "Parts Supplied"

section for details.

A. Literature pack

B. Wall template

C. Upper cabinet template

Installation Types

This microwave oven is designed for adaptation to the following

three types of ventilation, choose one type before installation.

Recirculation

(Factory Default Setting)

Wall Venting

Roof Venting

Find the Wall Stud(s)

NOTE: If no wall studs exist within the cabinet opening, do not install the microwave oven.

See illustrations in “Possible Wall Stud Configurations.”

1. Using a stud finder, locate the edges of the wall stud(s) within the opening.

2. Mark the center of each stud, and draw a plumb line down each stud center. See illustrations in “Possible Wall Stud Configurations.”

Possible Wall Stud Configurations

These depictions show examples of preferred installation configurations with the mounting plate.

No Wall Studs at End Holes

Figure 1

A. End holes (on mounting

plate)

B. Cabinet opening vertical

centerline

C. Wall stud centerlines 30"

(76.2 cm) minimum

D. Holes for lag screws

E. Support tabs

F. Mounting plate center

markers

No Wall Studs at End Holes

Figure 2

NOTE: If wall stud is within 6" (15.2 cm) of the vertical centerline

(see the “Mark Rear Wall” section), only recirculation or roof

venting installation can be done.

A. End holes (on mounting

plate)

B. Cabinet opening vertical

centerline

C. Wall stud centerlines

D. Holes for lag screws

E. Support tabs

F. Mounting plate center

markers

Wall Stud at End Holes

Figure 3

A,D

A. End holes (on mounting

plate)

B. Cabinet opening vertical

centerline

C. Wall stud centerlines

D. Holes for lag screws

E. Support tabs

F. Mounting plate center

markers

Wall Stud at End Holes

Figure 4

A,D

A. End holes (on mounting

plate)

B. Cabinet opening vertical

centerline

C. Wall stud centerlines Holes

for lag screws

D. Holes for lag screws

E. Support tabs

F. Mounting plate center

markers

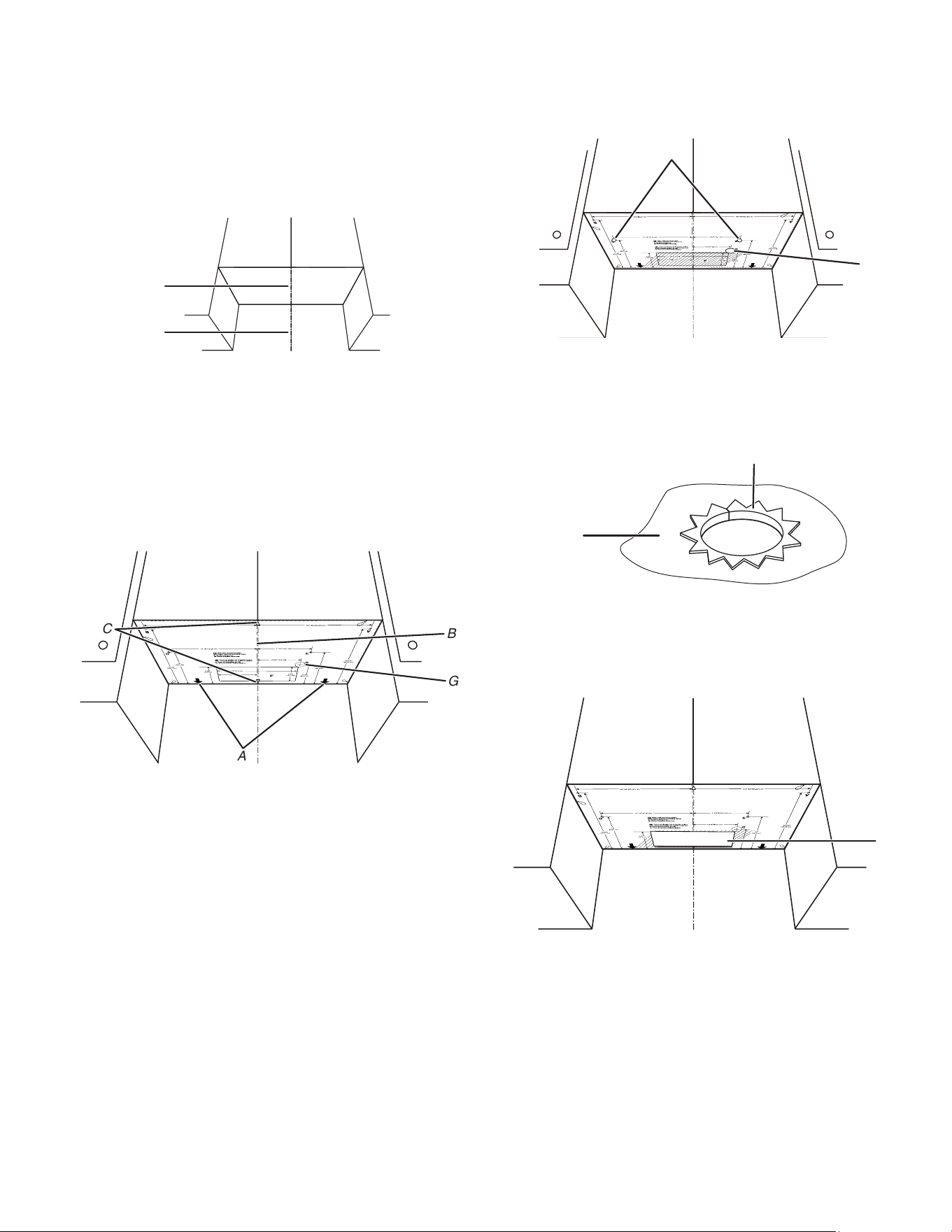

Mark and Drill Upper Cabinet

1. Disconnect power to outlet.

2. Remove all contents from upper cabinet.

3. Using a tape, measure clearly and mark the vertical centerline

of the opening. Make sure it aligns with the vertical wall

centerline. Use a pencil to draw the centerlines on the upper

cabinet and wall.

A. Upper Cabinet Centerline

B. Wall Centerline

NOTE: The cardboard template or upper cabinet template is

fit for depth of 12" to 14" (30.5 cm to 35.6 cm) cabinet

installation, if cabinets are larger than 14" (35.6 cm), and up to

15" (38.1 cm), using the bump out mounting kit, replacing the

mounting plate supplied with the product. The bump out

mounting kit (part#- W11185746) is not provided. To order, see

the “Online Ordering Information” section of the Quick Start

Guide.

A. Arrows to wall

B. Upper cabinet centerline

C. Center marks on cardboard template or upper

cabinet template

4. Placing the cardboard template or upper cabinet template

against the bottom of the upper cabinet. Make sure the

cardboard template or upper cabinet template centerline

aligns with the centerline on the upper cabinet which drew in

step 3. And the Arrows to wall (A) must be against the rear

wall so that the holes cut into the upper cabinet align with the

holes in the top of the microwave oven.

NOTE: If the wall behind the microwave oven (as installed)

has a partial wall covering (for example, tile back splash), be

sure the “Rear Wall” arrows align to the thickest part of the

rear wall (for example, the thickness of the tiles rather than the

drywall).

5. Using a drill and the 3/4" (1.9 cm) hole saw cut out the power

cord hole power supply hole (G on cardboard template or

upper cabinet template).

6. Drill two mounting nut holes (B), which are 3/8" (10 mm) holes

at points “D” and “E” on the cardboard template or upper

cabinet template. These are for two 1/4-20 x 3" bolts and

washers used to secure the microwave oven to the upper

cabinet.

A. Power cord hole (G)

B. Mounting nut holes (D and E)

NOTE: If upper cabinet is metal, the supply cord bushing

needs to be installed around the supply cord hole as shown.

A. Metal cabinet

B. Power supply cord bushing

7. Using a keyhole saw, cut out the rectangular roof venting

cutout area. Skip this step if for recirculation venting or wall

venting installation.

A. Roof Venting Cutout Area

Mark and Drill Rear Wall

The microwave oven must be installed on a minimum of 1 wall

stud, preferably 2, using a minimum of 1 lag screw, preferably 2.

See “Find the Wall Stud(s)” section for find the wall studs.

Align the center markers on the cardboard template or wall

template, to the centerline on the wall, making sure it is level, and

that the top of the cardboard template or wall template is butted up

against the back edge of the upper cabinet. (See following NOTE

before making marks).

1. Attach the cardboard template or wall template to wall, Align

the center markers on the cardboard template or wall

template, to the centerline on the wall, making sure it is level,

and that the top of the cardboard template or wall template is

butted up against the back edge of the upper cabinet. (See

following NOTE before making marks).

NOTE: If the front edge of the upper cabinet is lower than the

back edge, lower the cardboard template or wall template so

that its top is level with the front edge of the cabinet.

A. Rear wall

B. Cardboard template or wall template

C. Top of cardboard template or wall template must

align with front edge of cabinet.

D. Front edge of the upper cabinet

2. Drill holes at A (A and B marks on the cardboard template or

wall template), if the Wall studs are not located A and B hole,

do not drill A and B hole, and follow the below instruction

A. A and B holes

B. Arrows to upper cabinet

C. Center marks on cardboard template or wall template

D. Back edge of upper cabinet

3. In addition to being installed on at least 1 wall stud, the

mounting plate must attach to the wall at both end holes. If the

end holes are not over wall studs, use two 3/16-24 x 3" round

head bolts with toggle nuts; if 1 end hole is over a wall stud,

use 1 lag screw and one 3/16-24 x 3" round-head bolt with

toggle nut; or if both end holes are over wall studs, use 2 lag

screws. Following are 3 installation configurations.

Installation for No Wall Studs at End Holes (Figures 1 and

2 in Find the Wall Stud(s) section)

1. Drill 5/8" (1.6 cm) holes through the wall at both end holes

marked in Step 3 of the “Mark Rear Wall.”

2. Drill 3/16" (5 mm) hole(s) into the wall stud(s) at the

hole(s) marked in step 6 of the “Mark Rear Wall.” Refer to

figures 1 and 2 in “Possible Wall Stud Configurations” in

the “Locate Wall Studs(s)” section.

Installation for Wall Stud at One End Hole (Figure 3 in

Find the Wall Stud(s) section)

1. Drill a 3/16" (5 mm) hole into the wall stud at the end hole

marked in Step 3 of the “Mark Rear Wall.”

2. If installing on a second wall stud, drill a 3/16" (5 mm) hole

into the wall stud at the other hole marked in Step 6 of the

“Mark Rear Wall.” Refer to Figure 3 in “Possible Wall Stud

Configurations” in the “Locate all Stud(s)” section.

3. Drill a 5/8" (1.6 cm) hole through the wall at the other end.

Installation for Wall Studs at Both End Holes (Figure 4 in

Find the Wall Stud(s) section)

1. Drill 3/16” (5 mm) holes into the studs at the end holes

marked in Step 3 of the “Mark Rear Wall.”

2. Using a keyhole saw, cut out the rectangular wall venting

cutout area. Skip this step if for recirculation venting or roof

venting installation.

A. Wall Venting Cutout Area

Attach Mounting Plate to Wall

1. Position mounting plate on the wall.

2. Secure the mounting plate to the wall at both end holes drilled

into the wall studs and/or drywall using either 3/16-24 x 3"

round-head bolts and toggle nuts or 1/4 x 2" lag screws.

Refer to illustrations in “Possible Wall Stud Configurations” in

the “Locate Wall Stud(s)” section, and the following sections

“No Wall Studs at End Holes (Figures 1 and 2 in Find the Wall

Stud(s) section)” or “ Wall Stud at One End Hole (Figure 3 in

Find the wall Stud(s) section)”.

3. Insert lag screws into both end holes.

4. Check alignment of mounting plate, making sure it is level.

5. Secure the two end hole screws.

Installation for No Wall Studs at End Holes

(Figures 1 and 2 in Find the Wall Stud(s) section)

NOTE: The mounting plate must be secured to the wall on at

least 1 wall stud as well as at both ends.

1. With the support tabs of the mounting plate facing forward,

insert 3/16-24 x 3" round-head bolts through both end holes of

mounting plate.

2. Start toggle nuts on bolts from the back of the mounting plate.

Leave enough space for the toggle nuts to go through the wall

and to open.

A. 3/16-24 x 3" round-head bolt

B. Mounting plate

C. Spring toggle nut

3. Position mounting plate on the wall.

4. Push the 2 bolts with toggle nuts through the drywall, and

finger tighten the bolts to make sure toggle nuts have opened

against drywall.

A. 3/16-24 x 3" round-head bolt

B. Mounting plate

C. Spring toggle nut

D. Drywall

5. Insert lag screw(s) into the hole(s) drilled into wall stud(s) in

Step 2 of “Installation for No Wall Studs at End Holes” in the

“Drill Holes in Rear Wall” section.

6. Check alignment of mounting plate, making sure it is level.

7. Securely tighten all lag screws and bolts.

Wall Stud at One End Hole (Figure 3 in Find the

Wall Stud(s) section)

1. With the support tabs of the mounting plate facing forward,

insert a 3/16-24 x 3" round-head bolt through the end hole that

fits over the 5/8" (16 mm) hole drilled in step 3 of “Installation

for Wall Stud at One End Hole” in the “Drill Holes in Rear Wall”

section.

2. Start a toggle nut on the bolt from the back of the mounting

plate. Leave enough space for the toggle nut to go through the

wall and to open.

3. Position mounting plate on the wall.

4. Push the bolt with toggle nut through the drywall, and finger

tighten the bolt to make sure toggle nut has opened against

drywall.

5. Insert a lag screw into the remaining end hole.

6. If installing on a second wall stud, insert a lag screw into the

other hole drilled in Step 2 of “Installation for Wall Stud at One

End Hole” in the “Drill Holes in Rear Wall” section. Check

alignment of mounting plate, making sure it is level.

7. Securely tighten the lag screw(s) and bolt.

Wall Studs at Both End Holes (Figure 4)

1. Position mounting plate on the wall.

2. Insert lag screws into both end holes.

3. Check alignment of mounting plate, making sure it is level.

4. Securely tighten the lag screws.

Rotate Blower Motor

This section include wall and roof venting installation, both venting

installation need rotate blower motor, select one ventilation type

before install the microwave oven. And follow the propriated

instruction to rotate the blower motor. If for recirculation

installation, no need to rotate the blower motor, this section can be

skip.

Rotate Blower Motor for Wall Venting Installation

1. Remove screws attaching damper plate to back of microwave

oven, set the screws aside.

A. Damper plate

B. Screw

2. Turn and hold the damper plate vertically as shown.

A. Damper plate

3. Remove 2 blower screws attaching blower motor to the

microwave oven, and set aside.

A. Blower screws

4. Disconnect the blower motor wire from the connector.

A. Blower motor wire

B. Connector

5. Lift blower motor out of microwave oven, and set aside.

A. Blower motor

6. Using diagonal wire cutting pliers, gently snip out the

rectangular damper vent covers at the perforations.

A. Diagonal wire cutting pliers

B. Rectangular damper vent cover

7. Hold the blower motor wire, put the wire through the blower

motor bridge.

A. Blower motor bridge

B. Blower motor wire

8. Lower blower motor back into the microwave oven. Exhaust

ports face the back of the microwave oven.

A. Exhaust Port

9. Reconnect the blower motor wire into the connector.

A. Blower motor wire

B. Connector

10. Reattach the 2 blower screws into the recessed holes in the

back of the microwave.

A. Screws

B. Holes

11. Check to make sure the 2 screws are secured properly in the

blower motor screw holes, so that the motor cannot move.

A. Screws

B. Blower motor screw holes

12. Return the damper plate to its original horizontal position.

A. Damper plate

13. Secure damper plate with 2 screws removed in Step 1.

A. Damper plate

B. Screw

WARNING

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

14. Plug in the microwave oven. Check if the vent fan runs with

abnormal sounds, go back through the steps to see which

step was skipped.

Rotate Blower Motor for Roof Venting Installation

1. Repeat Steps 1 to 5 from “Wall Venting Installation Only.”

2. Using diagonal wire cutting pliers, gently snip out the

rectangular vent covers on the damper plate at the

perforations.

A. Rectangular vent covers

B. Diagonal wire cutting pliers

3. Lower blower motor back into microwave oven. Exhaust ports

face the top of microwave oven.

A. Exhaust port

IMPORTANT: If blower motor is not positioned with flat side

facing the back of the microwave oven (as shown),

performance will be poor.

4. Reconnect the blower motor wire into the connector.

5. Reattach the 2 blower screws into the recessed holes in the

back of the microwave.

6. Check to make sure the 2 screws are secured properly in the

blower motor screw holes, so that the motor cannot move.

7. Return the damper plate to its original horizontal position.

A. Damper plate

8. Secure damper plate with screw removed in Step 1.

A. Damper plate

B. Screw

9. Repeat Step 14 from “Wall Venting Installation Only.”

Install Damper Assembly

If for recirculation installation, no need to install the damper

assembly, this section can be skip. And save it for future use.

Install Damper (For Wall Venting)

1. Find the damper in outer foam in the carton.

2. Check that damper blade moves freely, and opens fully.

3. Position the damper assembly on the back of the microwave

oven so that the damper blade hinge is at the top, and the

damper blade opens away from the microwave oven.

A B C D

A. Back of microwave oven

B. Damper assembly

C. Damper blade

D. #6 x 3/8" Sheet metal

screws (in the screw pack)

4. Secure damper assembly with two #6 x 3/8" sheet metal

screws, see above illustration.

Install Damper (For Roof Venting)

1. Find the damper in outer foam in the carton.

2. Check that damper blade moves freely and opens fully.

3. Insert damper assembly through the cabinet cutout so that the

long tab of the damper assembly slides under the raised tabs

of the damper plate. Then secure with #6 x 3/8" sheet metal

screw.

NOTE: The screw cannot be installed if the damper assembly

is not positioned as shown.

A B C

D E F

A. Raised tabs

B. Damper assembly

C. #6 x 3/8" Sheet metal

screws

D. Upper cabinet cutout

E. Long tab

F. Damper plate

Install the Microwave Oven

WARNING

Excessive Weight Hazard

Use two or more people to move and install or uninstall

appliance.

Failure to do so can result in back or other injury.

IMPORTANT: The control side of the microwave oven is the heavy

side. Handle the microwave oven gently.

1. Place a washer on each 1/4–20 x 3" (7.6 cm) flat-head bolt

and place inside upper cabinet near the 3/8" (9.5 mm) holes.

2. Make sure the microwave oven door is closed and taped shut.

3. Using 2 or more people, lift microwave oven and hang it on

support tabs at the bottom of mounting plate.

NOTE: To avoid damage to the microwave oven, do not grip

or use the door or while the microwave oven is being handled.

A. Mounting plate

B. Support tabs

4. With front of microwave oven still tilted, thread power supply

cord through the power supply cord hole in the bottom of the

upper cabinet.

5. Rotate microwave oven up toward upper cabinet.

NOTE: If venting through the wall, make sure the damper

assembly fits easily into the vent in the wall cutout.

6. Push microwave oven against mounting plate and hold in.

NOTE: If microwave oven does not need to be adjusted, skip

steps 7 through 9.

7. If adjustment is required, rotate microwave oven downward.

Using 2 or more people, lift microwave oven off of mounting

plate and set aside on a covered surface.

8. Loosen mounting plate screws. Adjust mounting plate and

re-tighten screws.

9. Repeat steps 3 through 6.

10. With the microwave oven centered, and with at least one

person holding it in place, insert bolts through upper cabinet

into microwave oven. Tighten bolts until there is no gap

between upper cabinet and microwave oven.

NOTE:

� Some upper cabinets may require bolts longer or shorter than

3" (7.6 cm). Longer or shorter bolts are available at most

hardware stores.

� Overtightening bolts may warp the top of the microwave oven.

To avoid warping, wood filter blocks (installer to provide) may

be added. The blocks must be the same thickness as the

space between the upper cabinet bottom and the microwave

oven.

A. Bolts

� Avoid damage to the mounting nut, screw the bolts into the

mounting nut holes around 15–20 mm by hand first, make sure

the bolts thread in properly. Then tighten with tools.

15-20 mm

A. Bolt

B. Mounting Nut

11. Connect vent to damper assembly.

A B

A. Vent

B. Damper assembly (under vent) Compact

Complete Installation

WARNING

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

1. Plug microwave oven into grounded 3 prong outlet.

2. Reconnect power.

3. Check the operation of microwave oven by placing

1 cup (250 mL) of water on the turntable and programming a

cook time of 1 minute at 100% power. Test vent fan and

exhaust by operating the vent fan.

4. If the microwave oven does not operate:

� Check that a household fuse has not blown, or that a

circuit breaker has not tripped. Replace the fuse or reset

the circuit breaker. If the problem continues, call an

electrician.

� Check that the power supply cord is plugged into a

grounded 3 prong outlet.

5. See the Quick Start Guide for more informations.

The installation is now complete.

Save this owner manual for future use.

A. 12

" (33 cm) is the height from the highest point of the

stove to the bottom of the microwave oven.

VENTING DESIGN

SPECIFICATIONS

This section is intended for architectural designer and

builder/contractor reference only.

NOTES:

� Vent materials needed for installation are not provided with

microwave hood combination.

� We do not recommend using a flexible metal vent.

� To avoid possible product damage, be sure to vent air outside,

unless using recirculation installation. Do not vent exhaust air

into concealed spaces, such as spaces within walls or ceilings,

attics, crawl spaces or garages.

For optimal venting installation, we recommend:

� Using roof or wall caps that have backdraft dampers.

� Using a rigid metal vent.

� Using the most direct route by minimizing the length of the vent

and number of elbows to provide efficient performance.

� Using uniformly sized vents.

� Using duct tape to seal all joints in the vent system.

� Using caulking compound to seal exterior wall or roof opening

around cap.

� Not installing 2 elbows together, for optimal hood performance.

If venting through the wall, be sure that there is proper clearance

within the wall for the damper to open fully.

If venting through the roof, and rectangular-to-round transition is

used, be sure there are at least 3" (7.6 cm) of clearance between

the top of the microwave oven and the transition piece. See

“Rectangular-to-Round Transition” illustration.

A. Roof venting

B. Roof cap

C. Wall venting

D. Wall cap

Rectangular-to-Round Transition

NOTE: The minimum 3" (7.6 cm) clearance must exist between

the top of the microwave oven and the rectangular-to-round

transition piece so that the damper can open freely and fully.

A. Roof cap

B. 6" (152 mm) minimum diameter round vent

C. Elbow (for wall venting only)

D. Wall cap

E. 3

" x 10" to 6" (8.3 x 25.4 cm to 15.2 cm) a

rectangular-to-round transition piece

F. Vent extension piece, at least 3" (7.6 cm) high

G. 3" (7.6 cm)

Recommended Standard Fittings

NOTE: The minimum 3" (7.6 cm) clearance must exist between

the top of the microwave oven and the rectangular-to-round

transition piece so that the damper can open freely and fully.

A B C

D E F G

A. Rectangular-to-round transition piece: 3

" x 10" to 6" = 5 ft

(8.3 x 25.4 cm to 15.2 cm = 1.5 m)

B. Roof cap: 3

" x 10" = 24 ft (8.3 x 25.4 cm = 7.3 m)

C. 90° elbow: 3

" x 10" = 25 ft (8.3 x 25.4 cm = 7.6 m)

D. 90° elbow: 6" = 10 ft (15.2 cm = 3 m)

E. Wall cap: 3

" x 10" = 40 ft (8.3 x 25.4 cm = 12.2 m)

F. 45° elbow: 6" = 5 ft (15.2 cm = 1.5 m)

G. 90° flat elbow: 3

" x 10" = 10 ft (8.3 x 25.4 cm = 3 m)

Recommended Vent Length

A 3

" x 10" (8.3 x 25.4 cm) rectangular or 6" (15.2 cm) round

vent should be used.

The total length of the vent system including straight vent,

elbow(s), transitions and wall or roof caps must not exceed the

equivalent of 140 ft (42.7 m) for either type of vent. See the

“Recommended Standard Fittings” section for equivalent lengths.

For best performance, use no more than three 90° elbows.

To calculate the length of the system you need, add the equivalent

lengths of each vent piece used in the system. See the following

examples:

"x 10" (8.3 x 25.4 cm) vent system = 73 ft (22.2 m) total

A B

A. One 3

" x 10" (8.3 x 25.4 cm) 90° elbow= 25 ft (7.6 m)

B. 1 wall cap = 40 ft (12.2 m)

C. 2 ft (0.6 m) + 6 ft (1.8 m) straight = 8 ft (2.4 m)

D. 6 ft (1.8 m)

E. 2 ft (0.6 m)

6" (152 mm) vent system = 73 ft (22.2 m) total

C D

A. Two 90° elbows = 20 ft (6.1 m)

B. 1 wall cap = 40 ft (12.2 m)

C. 1 rectangular-to-round transition piece = 5 ft (1.5 m)

D. 2 ft (0.6 m) + 6 ft (1.8 m) straight = 8 ft (2.4 m)

E. 6 ft (1.8 m)

F. 2 ft (0.6 m)

If the existing vent is round, a rectangular to round transition piece

must be used. In addition, a rectangular 3" (7.6 cm) extension

vent between the damper assembly and rectangular to round

transition piece must be installed to keep the damper from

sticking.

SEGURIDAD DEL HORNO MICROONDAS

Su seguridad y la de los demás son muy importantes.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre

todos los mensajes de seguridad.

Este es el símbolo de advertencia de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted

y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra

“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

PELIGRO

Usted puede morir o sufrir una lesión grave si no sigue

de inmediato las instrucciones.

ADVERTENCIA

Si no sigue las instrucciones, puede morir o sufrir una

lesión grave.

Todos los mensajes de seguridad le dirán cuál es el peligro potencial, cómo reducir las posibilidades de sufrir una lesión y lo que

puede suceder si no se siguen las instrucciones.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Al utilizar aparatos eléctricos, se deben seguir siempre las precauciones básicas de seguridad, entre las que se incluyen las

siguientes:

ADVERTENCIA: Para minimizar el riesgo de quemaduras, choque eléctrico, incendio, lesiones a las personas o exposición a

energía de microondas excesiva:

� Lea todas las instrucciones antes de usar el

electrodoméstico.

� Lea y siga las “PRECAUCIONES PARA EVITAR LA

POSIBLE EXPOSICIÓN A ENERGÍA DE MICROONDAS

EXCESIVA” específicas que se muestran en este manual.

� Este electrodoméstico debe estar conectado a tierra.

Conéctelo solamente a un contacto debidamente

conectado a tierra. Consulte las “INSTRUCCIONES DE

CONEXIÓN A TIERRA” que se muestran en esta sección.

� Instale o ubique este electrodoméstico solo según las

instrucciones de instalación proporcionadas.

� Algunos productos, como los huevos enteros y los

contenedores cerrados (por ejemplo, frascos de vidrio

cerrados), pueden explotar y no deben calentarse en este

horno.

� Utilice este electrodoméstico solo para su uso previsto

como se indica en este manual. No utilice químicos

corrosivos o vapores en este electrodoméstico. Este tipo

de horno se encuentra diseñado específicamente para

calentar, cocinar o secar alimentos. No está diseñado para

uso de laboratorio o industrial.

� EL CONTENIDO CALIENTE PUEDE PROVOCAR

QUEMADURAS GRAVES. NO PERMITA QUE LOS

NIÑOS USEN EL MICROONDAS. Tenga cuidado al retirar

artículos calientes.

� No encienda el electrodoméstico si el cable o enchufe se

encuentran dañados, no están funcionando

adecuadamente o han sufrido daños o caídas.

� Solo personal calificado debe realizar el mantenimiento del

electrodoméstico. Comuníquese con el lugar más cercano

de servicio autorizado para su examen, reparación o

ajuste.

� No cubra ni bloquee ninguna abertura del

electrodoméstico.

� No almacene el electrodoméstico en exteriores. No use

este producto cerca del agua, por ejemplo, cerca de un

fregadero, en un sótano húmedo, o cerca de una piscina o

lugares similares.

� No sumerja el cable ni el enchufe en agua.

� Mantenga el cable lejos de las superficies calientes.

� No deje que el cable cuelgue del borde de la mesa o del

mostrador.

� No use piezas de repuesto que no hayan sido

recomendadas por el fabricante (por ejemplo, piezas

hechas en casa con una impresora 3D).

� Vea las instrucciones de limpieza de la superficie de la

puerta en la sección “Mantenimiento y cuidado del horno

microondas”.

� Los líquidos, como el agua, café o té, pueden sobrepasar

el punto de ebullición sin que parezca que están hirviendo.

La ebullición o las burbujas visibles no se encuentran

siempre presentes al retirar el contenedor del horno

microondas. ESTO PUEDE RESULTAR EN LÍQUIDOS

MUY CALIENTES QUE HIERVEN REPENTINAMENTE AL

MOVER EL CONTENEDOR O INSERTAR UN UTENSILIO

EN EL LÍQUIDO.

CONSERVE ESTAS INSTRUCCIONES

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Al utilizar aparatos eléctricos, se deben seguir siempre las precauciones básicas de seguridad, entre las que se incluyen las

siguientes:

ADVERTENCIA: Para minimizar el riesgo de quemaduras, choque eléctrico, incendio, lesiones a las personas o exposición a

energía de microondas excesiva:

� No ponga a funcionar ningún aparato de calefacción ni de

cocción debajo de este electrodoméstico.

� No instale la unidad sobre un aparato de calefacción o

cocción, ni cerca de ninguna parte de este.

� No monte el electrodoméstico sobre un fregadero.

� No almacene nada directamente encima de la superficie

del electrodoméstico mientras esté en funcionamiento.

� Limpie las campanas de ventilación con frecuencia – No se

debe dejar que la grasa se acumule en la campana o en el

filtro.

� Al flamear los alimentos debajo de la campana, encienda el

ventilador.

� Apto para uso sobre equipos de cocina a gas o eléctricos.

� Para usarse sobre cocinas de 36" (91,44 cm) de ancho

como máximo.

� Limpie el filtro de ventilación con cuidado. Los agentes de

limpieza corrosivos, como aquellos limpiadores de horno a

base de lejía, pueden dañar el filtro.

� Para reducir el riesgo de incendio en la cavidad del horno:

• No cocine los alimentos más del tiempo necesario.

Vigile el electrodoméstico si utiliza papel, plástico u

otros materiales combustibles dentro de este para

facilitar la cocción.

• Retire las amarras de alambre de las bolsas de papel o

plástico antes de introducirlas en el horno.

• Si algún material se incendia dentro del horno,

mantengala puerta cerrada, apague el horno y

desenchúfelo o corte la corriente en el panel de fusibles

o del disyuntor.

• No utilice la cavidad para almacenar objetos. No deje

productos de papel, utensilios de cocina o alimentos en

la cavidad cuando no se encuentre en uso.

CONSERVE ESTAS INSTRUCCIONES

PRECAUCIONES PARA EVITAR UNA POSIBLE EXPOSICIÓN

A UNA ENERGÍA EXCESIVA DE MICROONDAS

(a) No intente operar este horno si la puerta está abierta, ya que

el funcionamiento con la puerta abierta puede resultar en una

exposición nociva a la energía del microondas. Es importante

no anular ni alterar los bloqueos de seguridad.

(b) No coloque ningún objeto entre la cara frontal del horno y la

puerta, ni permita que se acumule suciedad ni residuos de

productos de limpieza en las superficies de sellado.

importante que la puerta del horno cierre de la manera

adecuada y que no haya daños en:

(1) la puerta (doblada),

(2) las bisagras y cerraduras (rotas o flojas),

(3) los sellos de la puerta y en las superficies de sellado.

(d) El horno debe ser reparado o ajustado solo por personal de

servicio calificado.

HORNO MICROONDAS

MANTENIMIENTO Y CUIDADO

Limpieza general

IMPORTANTE: Antes de la limpieza, asegúrese de que todos los

controles estén apagados y que el horno microondas esté frío.

Siempre siga las instrucciones de las etiquetas de los productos

de limpieza.

En primer lugar, se sugiere el empleo de jabón, agua y una

esponja o paño suave, salvo que se indique lo contrario.

ACERO INOXIDABLE Y ACERO INOXIDABLE

NEGRO (en algunos modelos)

NOTA: Para evitar daños a las superficies de acero inoxidable, no

use estropajos precargados con jabón, productos de limpieza

abrasivos, limpiador para superficies de cocción, estropajos de

lana de acero, paños de lavar ásperos o toallas de papel

abrasivas. Se podrían producir daños en las superficies de acero

inoxidable, incluso aunque solo se usen una vez o de forma

limitada.

Frote en la dirección de la veta para evitar daños.

Método de limpieza:

� Affresh

✝

Limpiador de acero inoxidable núm. de pieza

W10355016 (no incluido) o toallitas limpiadoras de acero

inoxidable affresh

núm. de pieza W1055049 (no incluido):

Para obtener información sobre pedidos, consulte la Guía de

inicio rápido.

� Vinagre para manchas de agua dura.

EXTERIOR DE LA PUERTA DEL HORNO

MICROONDAS

Método de limpieza:

� Limpiavidrios y un paño o una esponja a suave: Aplique el

limpiavidrios en una esponja o paño suave, no directamente

sobre el panel.

� Affresh

para cocina y electrodomésticos, núm. de pieza

W10355010 (no se incluye): Para pedirlo consulte la

“Información de pedidos en línea” de la Guía de inicio rápido.

REVESTIMIENTO ANTIADHERENTE DE LA

CAVIDAD (en algunos modelos)

Para evitar daños en la cavidad del horno microondas, no use

utensilios metálicos o afilados ni raspadores o cualquier tipo de

limpiador o estropajo abrasivo.

CAVIDAD DEL HORNO MICROONDAS

Para evitar daños en la cavidad del horno microondas, no use

estropajos precargados con jabón, limpiadores abrasivos,

estropajos de lana de acero, paños de lavar ásperos o algunas

toallas de papel.

En los modelos de acero inoxidable, frote en la dirección de la

veta para evitar daños.

Se debe mantener limpia la zona donde la puerta del horno

microondas hace contacto con el marco cuando está cerrada.

Método de limpieza:

Suciedad promedio

� Jabones y detergentes suaves, no abrasivos:

Enjuague con agua limpia y seque con un paño suave que no

deje pelusa.

Suciedad profunda

� Jabones y detergentes suaves, no abrasivos:

Caliente 1 taza (250 ml) de agua durante 2 a 5 minutos en el

horno microondas. El vapor ablandará la suciedad. Enjuague

con agua limpia y seque con un paño suave que no deje

pelusa.

Olores

� Jugo de limón o vinagre:

Caliente 1 taza (250 ml) de agua con 1 cucharada (15 ml) de

jugo de limón o vinagre durante 2 a 5 minutos en el horno

microondas.

FILTROS DE GRASA

� Producto de limpieza suave y estropajo

� Lavavajillas

INSTRUCCIONES DE

INSTALACIÓN

REQUISITOS

Herramientas y piezas

Herramientas necesarias

� Cinta métrica

� Lapicero

� Tijeras

� Cinta de enmascarar o tachuelas

� Taladro

� Destornillador Phillips n.° 2

� Detector de vigas

� Destornillador Phillips n.° 3 para pernos de 1/4 - 20 x 3"

(76 mm)

� Brocas de barrena de 3/16" (5 mm), 3/8" (10 mm) y 5/8"

(16 mm)

� Sierra perforadora de 3/4" (19 mm)

� Sierra caladora

� Alicate de corte diagonal para cable

� Llave de cubo (o llave de punta hexagonal) de 7/16" (11 mm)

para tirafondos de 1/4" x 2" (6,4 mm x 51 mm)

� Broca de barrena para un orificio de 1

" (38 mm) de diámetro

para el gabinete de madera o de metal

� Pistola para calafateo y compuesto para calafateo

impermeable

� Cinta para ductos.

Materiales necesarios

� Accesorios estándar para la ventilación a través de la pared o

del techo. Consulte la sección “Especificaciones para el

diseño de la ventilación”.

✝affresh

es una marca registrada de Whirlpool, U.S.A.

Piezas suministradas

Pieza Dibujo Descripción Cant. ¿Dónde puedo encontrar?

Paquete de tornillos

Pernos de cabeza

redonda de 3/16-24 x 3"

A. Espuma exterior en la caja de cartón

Pernos de cabeza

redonda de 1/4 - 20 x 3"

Arandelas 2

Tuercas de soporte de 3/

16"

Tirafondos de 1/4" x 2" 2

Tornillo para chapa de

metal n.º 6 x 3/8"

Forro del cable de

suministro eléctrico

Compuerta

Compuerta para

ventilación a través de la

pared o del techo

Paquete de

documentación

Documentación 1

Placa de montaje

Placa de montaje 1

Verifique los códigos locales. Compruebe el suministro eléctrico existente. Consulte “Requisitos eléctricos”.

Es recomendable que todas las conexiones eléctricas sean hechas por un instalador eléctrico calificado autorizado.

NOTA:

� La tornillería que se enumera aquí es para vigas de madera. Para otros tipos de estructuras de pared, asegúrese de usar las

fijaciones adecuadas.

� Asegúrese de comprar únicamente piezas y accesorios Whirlpool certificados de fábrica para su electrodoméstico. Su instalación

puede requerir piezas adicionales. Para pedirlo, consulte la sección “Información de pedidos en línea” de la Guía de inicio rápido.

Requisitos de ubicación

Verifique la abertura donde se instalará el horno microondas. La

ubicación debe tener:

� Dimensiones de instalación mínimas. Consulte la ilustración

“Dimensiones de instalación”.

� Al menos una viga para pared de madera de 2" x 4"

(5,1 x 10,2 mm) y un muro de mampostería o yeso/listón con

un espesor mínimo de 3/8" (1 mm) dentro de la abertura del

gabinete.

� Soporte para un peso de 150 libras (68 kg), lo cual incluye el

horno microondas y los objetos que se coloquen en su interior,

así como en el gabinete superior.

� Un contacto eléctrico conectado a tierra dentro del gabinete

superior. Consulte la sección “Requisitos eléctricos”.

NOTA:

� Si va a instalar el horno microondas cerca de una pared lateral

izquierda, asegúrese de dejar un espacio de al menos 6"

(15,2 cm) entre la pared y el horno microondas, para que la

puerta se pueda abrir en toda su extensión.

� Algunos modelos tienen una agarradera. Si va a instalar el

horno microondas cerca de la pared lateral derecha,

asegúrese de dejar un espacio de al menos 3" (7,6 cm) entre

la pared y el horno microondas, para que pueda agarrar la

manija integrada en el interior de la puerta.

� Algunos gabinetes y materiales de construcción no están

diseñados para resistir el calor que produce el horno

microondas durante la cocción. Verifique con el constructor o

con el distribuidor de los gabinetes para asegurarse de que los

materiales que se usen no cambien de color, se astillen ni

sufran otros daños.

Requisitos especiales

Solo para la instalación con ventilación en la pared:

� El recorte deberá estar libre de cualquier obstrucción para que

el tubo de ventilación encaje como es debido y la hoja de la

compuerta se abra libremente y por completo.

Solo para la instalación con ventilación en el techo:

� Si usa un tubo de transición de rectangular a redondo, deberá

haber un espacio de 3" (7,6 cm) por encima del horno

microondas, para que la hoja de la compuerta de tiro pueda

abrirse libremente y por completo. Consulte la ilustración

“Tubo de transición rectangular a redondo” en la sección

“Especificaciones para el diseño de la ventilación”.

Dimensiones del producto

(41.6 cm)

(43.5 cm)

" (76 cm)

Up to 17

(45.4 cm

) *

*La profundidad global del producto variará ligeramente según el

diseño de la puerta.

Dimensiones de instalación

NOTA: El contacto de pared de conexión a tierra de 3 terminales

debe estar dentro del gabinete superior. Consulte la sección

“Requisitos eléctricos”.

A. Viga de pared de 2" x 4"

(5,1 mm x 10,2 mm)

B. Contacto de 3 terminales con

conexión a tierra

C. 12" (30,5 cm) mínimo,

14" (35,6 cm) máximo*

D. 30" (76,2 cm) típico**

E. 30" (76,2 cm) mínimo

F. 66" (167,6 cm) mínimo

Las medidas exactas pueden variar según el tipo de estufa/

superficie de cocción que haya debajo.

* Profundidad del gabinete superior y del gabinete lateral: 12"

(30,5 cm) mínimo,14" (35,6 cm) máximo*

**30" (76,2 cm) es lo típico para una altura de instalación de

66" (167,6 cm).

B B

A. 12" (30,5 cm) a 14" (35,6 cm) de profundidad del gabinete

B. Gabinete

C. Placa de montaje

D. 14" (35,6 cm) a 15" (38,1 cm) de profundidad del gabinete

E. Kit de montaje sobresaliente

NOTA: Para asegurar un buen rendimiento, no obstruya el flujo

de aire de la ventilación superior. Si los gabinetes son mayores

que 14" (35,6 cm) pero no mayor a 15" (38,1 cm), use el kit de

montaje sobresaliente para reemplazar la placa de montaje de la

pared. El kit de montaje sobresaliente (n.° de parte W11185746)

no se incluye, pero puede adquirirse a Whirlpool.

Para pedirlo, consulte la sección “Información de pedidos en

línea” de la Guía de inicio rápido.

Para gabinetes con otras dimensiones, le sugerimos que

seleccione otros productos Whirlpool.

Requisitos eléctricos

ADVERTENCIA

Peligro de choque eléctrico

Conecte a un tomacorriente con conexión a tierra de

3 terminales.

No quite el terminal de conexión a tierra.

No use un adaptador.

No utilice un cable de extensión.

No seguir estas instrucciones puede ocasionar la

muerte, un incendio o un choque eléctrico.

Respete todas las normativas y reglamentos vigentes.

Se necesita:

� Un suministro eléctrico de 120 V, 60 Hz, CA solamente, de

15 A o 20 A con fusible o disyuntor.

Se recomienda:

� Un fusible o un disyuntor retardador.

� Un circuito separado que preste servicio solamente a este

horno microondas.

INSTRUCCIONES DE CONEXIÓN A

TIERRA

Para la conexión de un aparato mediante cable eléctrico

conectado a tierra:

Este electrodoméstico debe estar conectado a tierra. En

caso de funcionamiento defectuoso o avería, la conexión a

tierra reducirá el riesgo de choque eléctrico al proporcionar

una vía de menor resistencia para la corriente eléctrica. Este

electrodoméstico está equipado con un cable que cuenta con

un conductor para la conexión a tierra del equipo y un

enchufe de conexión a tierra. El enchufe debe conectarse en

un tomacorriente apropiado, que esté debidamente instalado

y conectado a tierra de acuerdo con todos los códigos y

ordenanzas locales.

ADVERTENCIA: La conexión incorrecta del conductor de

conexión a tierra del equipo puede dar como resultado un

choque eléctrico. Verifique con un electricista o un técnico de

servicio calificado si no está seguro de que la conexión a

tierra del electrodoméstico sea la adecuada. No modifique el

enchufe provisto con la lavavajillas; si no encaja en el

tomacorriente, consulte a un electricista competente para

instalar un tomacorriente adecuado.

GUARDE ESTAS INSTRUCCIONES

Este dispositivo cumple con la parte 18 de las reglas de la

FCC.

INSTALACIÓN

Prepare la combinación de horno

microondas y campana

ADVERTENCIA

Peligro de peso excesivo

Use dos o más personas para mover e instalar o

desinstalar el electrodoméstico.

No seguir esta instrucción puede ocasionar lesiones en

la espalda o de otro tipo.

1. Cubra la superficie de trabajo para evitar posibles daños a la

misma.

2. Separe la plantilla de cartón de la caja de cartón; consulte la

sección “Plantilla de cartón separada” para obtener más

detalles.

3. Retire el paquete de tornillos de la espuma exterior en el

cartón.

4. Retire la compuerta de la espuma exterior en el cartón.

5. Retire el paquete de documentación de la espuma exterior en

el cartón.

6. Quite los materiales de envío, la cinta adhesiva y la película

del horno microondas.

7. Retire la placa de montaje de la espuma exterior de la caja.

8. Aplique cinta adhesiva en la puerta del horno microondas

cerrada para que no se abra mientras se manipula el horno

microondas.

Plantillas de cartón separadas (en

algunos modelos)

Dependiendo de su modelo, algunos modelos utilizan la plantilla

de papel para pared individual y la plantilla de papel para gabinete

superior para la instalación, luego puede omitir esta sección.

1. Corta a lo largo de la línea de puntos para separar la plantilla

de cartón de la parte posterior de la caja de cartón. Coloque la

plantilla de cartón a un lado y úsela nuevamente para las

partes de “Marcado de pared posterior” y “Preparación del

gabinete superior” del proceso de instalación.

A. Parte posterior de la caja de cartón

B. Plantilla de cartón (incluida la plantilla de pared

trasera y la plantilla de gabinete superior)

C. Linea punteada

Buscar la plantilla de instalación (en

algunos modelos)

Para algunos modelos, se proporcionan la plantilla para pared de

papel y la plantilla del gabinete superior para la instalación.

Encuéntrelos en el paquete de documentación antes de instalar el

horno microondas; el paquete de documentación se encuentra en

la espuma exterior de la caja de cartón; consulte la sección

“Piezas suministradas” para obtener más detalles.

A. Paquete de documentación

B. Plantilla de pared

C. Plantilla del gabinete superior

Tipos de instalación

Este horno microondas está diseñado para adaptarse a los

siguientes tres tipos de ventilación, elija un tipo antes de instalar.

Recirculación

(Ajuste predeterminado de fábrica)

Ventilación en la pared

Ventilación en el techo

Encuentre las vigas de pared

NOTA: Si no hay pies derechos de pared dentro de la abertura del gabinete, no instale el horno microondas.

Vea las ilustraciones en “Posibles configuraciones de las vigas de pared”.

1. Ubique los bordes de las vigas de pared dentro de la abertura con un detector de vigas.

2. Marque el centro de cada viga y trace una línea a plomo hacia abajo desde el centro de cada viga. Vea las ilustraciones en “Posibles

configuraciones de las vigas de pared”.

Posibles configuraciones de las vigas de pared

Estas representaciones muestran ejemplos de las configuraciones de instalación preferidas con la placa de montaje.

Sin vigas de pared en los orificios de extremo

Figura 1

A. Orificios de extremo (en la

placa de montaje)

B. Línea central vertical de la

abertura del gabinete

C. Líneas centrales de las vigas

de pared 30" (76,2 cm)

mínimo

D. Orificios para los tirafondos

E. Lengüetas de soporte

F. Marcadores centrales de la

placa de montaje

Sin vigas de pared en los orificios de extremo

Figura 2

NOTA: Si la viga de pared está a no más de 6" (15,2 cm) de la

línea central vertical (vea la sección “Marque la pared posterior”),

solamente se podrá hacer una instalación con recirculación o una

instalación con ventilación en el techo.

A. Orificios de extremo (en la

placa de montaje)

B. Línea central vertical de la

abertura del gabinete

C. Líneas centrales de las vigas

de pared

D. Orificios para los tirafondos

E. Lengüetas de soporte

F. Marcadores centrales de la

placa de montaje

Viga de pared en orificios de extremo

Figura 3

A,D

A. Orificios de extremo (en la

placa de montaje)

B. Línea central vertical de la

abertura del gabinete

C. Líneas centrales de las vigas

de pared

D. Orificios para los tirafondos

E. Lengüetas de soporte

F. Marcadores centrales de la

placa de montaje

Viga de pared en orificios de extremo

Figura 4

A,D

A. Orificios de extremo (en la

placa de montaje)

B. Línea central vertical de la

abertura del gabinete

C. Orificios para los tirafondos

en las líneas centrales de las

vigas de pared

D. Orificios para los tirafondos

E. Lengüetas de soporte

F. Marcadores centrales de la

placa de montaje

Marcar y perforar el gabinete

superior

1. Desconecte el suministro eléctrico a la salida.

2. Retire todo el contenido del gabinete superior.

3. Con una cinta, mida claramente y marque la línea central

vertical de la abertura. Asegúrese de que esté alineada con la

línea central de la pared vertical. Utilice un lapicero para

dibujar las líneas centrales en el gabinete superior y la pared.

A. Línea central del gabinete superior

B. Línea central de la pared

NOTA: La plantilla de cartón o la plantilla para gabinete

superior es apta para una instalación en gabinetes con una

profundidad de 12" a 14" (30,5 cm a 35,6 cm), si los gabinetes

miden más de 14" (35,6 cm) y hasta 15" (38,1 cm), utilizando

el kit de montaje sobresaliente, reemplazando la placa de

montaje suministrada con el producto. El kit de montaje

sobresaliente (núm. de pieza W11185746) no se incluye. Para

pedirlo, consulte la sección “Información de pedidos en línea”

de la Guía de inicio rápido.

A. Flechas a la pared

B. Línea central del gabinete superior

C. Marcas centrales en una plantilla de cartón o en una

plantilla para gabinete superior

4. Colocar la plantilla de cartón o la plantilla para gabinete

superior contra la parte inferior del gabinete superior.

Asegúrese de que la línea central de la plantilla de cartón o de

la plantilla para gabinete superior esté alineada con la línea

central del gabinete superior que dibujó en el paso 3. Y las

flechas a la pared (A) deben estar contra la pared posterior

para que los orificios que se cortaron en el gabinete superior

queden alineados con los orificios de la parte superior del

horno microondas.

NOTA: Si la pared detrás del horno microondas (según se

haya instalado) tiene un revestimiento de pared parcial (p. ej.,

protección contra salpicaduras de baldosas), asegúrese de

que las flechas que indican “Rear Wall” (Pared posterior) se

alineen con la parte más gruesa de la pared posterior (por

ejemplo, el espesor de las baldosas y no el del panel de

yeso).

5. Con un taladro y una sierra perforadora de 3/4" (1,9 cm), corte

el orificio del cable de alimentación (G en la plantilla de cartón

o en la plantilla para gabinete superior).

6. Taladre dos orificios para tuercas de montaje (B), que son

orificios de 3/8" (10 mm) en los puntos “D” y “E” de la plantilla

de cartón o de la plantilla para gabinete superior. Son para

dos pernos de 1/4-20 x 3" y las arandelas que se usan para

asegurar el horno microondas al gabinete superior.

A. Orificio para el cable eléctrico (G)

B. Orificios para tuercas de montaje (D y E)

NOTA: Si el gabinete superior es de metal, el buje del cable

de suministro se debe instalar alrededor del orificio del cable

de suministro, como se muestra.

Gabinete de metal

B. Forro del cable de suministro eléctrico

7. Corte el área de corte de ventilación del techo rectangular con

una sierra caladora. Omita este paso si se trata de una

instalación de ventilación de recirculación o ventilación a

través del techo.

A. Área de recorte de la ventilación a través del techo

Marcar y perforar la pared trasera

El horno microondas deberá instalarse como mínimo sobre una

viga de pared, preferentemente dos, usando como mínimo un

tirafondo, preferentemente dos. Consulte la sección “Encontrar

las vigas de pared” para ver dónde se encuentran.

Alinee los marcadores centrales de la plantilla de cartón o de la

plantilla para pared con la línea central de la pared, asegurándose

de que esté nivelada y de que la parte superior de la plantilla de

cartón o de la plantilla para pared esté apoyada contra el borde

posterior del gabinete superior. (Consulte la NOTA siguiente

antes de realizar las marcas.)

1. Fije la plantilla de cartón o la plantilla para pared a la pared,

alinee los marcadores centrales de la plantilla de cartón o de

la plantilla para pared con la línea central de la pared,

asegurándose de que esté nivelada y de que la parte superior

de la plantilla de cartón o de la plantilla para pared esté

apoyada contra el borde posterior del gabinete superior.

(Consulte la NOTA siguiente antes de realizar las marcas.)

NOTA: Si el borde frontal del gabinete superior está más bajo

que el borde posterior, baje la plantilla de cartón o la plantilla

para pared para que la parte superior quede nivelada con el

borde frontal del gabinete.

A. Pared posterior

B. Plantilla de cartón o plantilla para pared

C. La parte superior de la plantilla de cartón o la plantilla

para pared deberá alinearse con el borde frontal del

gabinete.

D. Borde frontal del gabinete superior

2. Taladre los orificios en A (marcas A y B en la plantilla de

cartón o la plantilla para pared); si las vigas de la pared no se

encuentran en los orificios A y B, no taladre los orificios A y B,

y siga las instrucciones siguientes.

A. Orficios A y B

B. Flechas al gabinete superior

C. Marcas centrales en plantilla de cartón o plantilla

para pared

D. Borde trasero del gabinete superior

3. Además de instalar la placa de montaje en al menos una viga

de pared, se le debe sujetar a la pared en ambos orificios de

extremo. Si los orificios de extremo no están sobre vigas de

pared, use dos pernos de cabeza redonda de 3/16-24 x 3"

con tuercas de palanca; si 1 orificio de extremo está sobre

una viga de pared, use un tirafondo y un perno de cabeza

redonda de 3/16-24 x 3" con una tuerca de palanca; o si

ambos orificios de extremo se encuentran sobre vigas de

pared, use dos tirafondos. A continuación se incluyen tres

configuraciones de instalación.

Instalación sin vigas de pared en los orificios de extremo

(Figuras 1 y 2 en la sección Ubique las vigas de pared)

1. Taladre orificios de 5/8" (1,6 cm) a través de la pared en

los dos orificios de extremo que se marcaron en el paso 3

de “Marque la pared posterior”.

2. Taladre orificios de 3/16" (5 mm) en las vigas de pared en

los orificios que se marcaron en el paso 6 de “Marque la

pared posterior”. Consulte las figuras 1 y 2 en “Posibles

configuraciones de las vigas de pared” de la sección

“Ubique las vigas de pared”.

Instalación para viga de pared en un orificio de extremo

(Figura 3 en la sección Ubique las vigas de pared)

1. Taladre un orificio de 3/16" (5 mm) a través de la viga de

pared en el orificio de extremo que se marcó en el paso 3

de la sección “Marque la pared posterior”.

2. Si instala una segunda viga de pared, taladre un orificio

de 3/16" (5 mm) a través de la viga de pared en el otro

orificio marcado en el paso 6 de “Marque la pared

posterior”. Consulte la figura 3 en “Posibles

configuraciones de las vigas de pared” de la sección

“Ubique las vigas de pared”.

3. Taladre un orificio de 5/8" (1,6 cm) a través de la pared en

el otro extremo.

Instalación para vigas de pared en ambos orificios de

extremo (Figura 4 en la sección Ubique las vigas de

pared)

1. Taladre orificios de 3/16" (5 mm) través de las vigas de

pared en los orificios de extremo marcados en el paso 3

de la sección “Marque la pared posterior”.

4. Corte el área de corte de ventilación de la pared rectangular

con una sierra caladora. Omita este paso si se trata de una

instalación de ventilación de recirculación o ventilación a

través del techo.

A. Área de recorte de la ventilación a través de la pared

Fije la placa de montaje a la pared

1. Coloque la placa de montaje en la pared.

2. Asegure la placa de montaje a la pared en ambos orificios de

extremo perforados en las vigas de pared y/o en la

mampostería con pernos de cabeza redonda de 3/16-24 x 3"

y tuercas de palanca o con tirafondos de 1/4 x 2".

Consulte las ilustraciones de “Posibles configuraciones de las

vigas de pared” en la sección “Ubique las vigas de pared”, y

las siguientes secciones: “Sin vigas de pared en los orificios

de extremo (Figuras 1 y 2 en la sección Ubique las vigas de

pared)” o “Viga de pared en un orificio de extremo (Figura 3

en la sección Ubique las vigas de pared)”.

3. Inserte los tirafondos en ambos orificios de extremo.

4. Controle la alineación de la placa de montaje y asegúrese de

que esté nivelada.

5. Fije los dos tornillos del orificio del extremo.

Instalación sin vigas de pared en los orificios de

extremo

(Figuras 1 y 2 en la sección Ubique las vigas de

pared)

NOTA: La placa de montaje se debe asegurar a la pared en al

menos una viga de pared y también en ambos extremos.

1. Con las lengüetas de soporte de la placa de montaje mirando

hacia adelante, inserte pernos de cabeza redonda de

3/16-24 x 3" a través de ambos orificios de extremo de la

placa de montaje.

2. Coloque tuercas de palanca en los pernos de la parte

posterior de la placa de montaje. Deje suficiente espacio para

que la tuerca de ajuste con resorte puedan atravesar la pared

y abrirse.

A. Perno de cabeza redonda de 3/16-24 x 3"

B. Placa de montaje

C. Tuerca de ajuste con resorte

3. Coloque la placa de montaje en la pared.

4. Empuje los 2 pernos con las tuercas de ajuste con resorte a

través de la mampostería y apriete manualmente los pernos

para asegurarse que las tuercas se hayan abierto contra la

mampostería.

A. Perno de cabeza redonda de 3/16-24 x 3"

B. Placa de montaje

C. Tuerca de ajuste con resorte

D. Mampostería

5. Inserte los tirafondos en los orificios taladrados en las vigas

de pared en el paso 2 de “Instalación sin vigas de pared en

los orificios de extremo” en la sección “Taladre orificios en la

pared posterior”.

6. Controle la alineación de la placa de montaje y asegúrese de

que esté nivelada.

7. Apriete bien todos los tirafondos y pernos.

Viga de pared en un orificio de extremo (Figura 3

en la sección Ubique las vigas de pared)

1. Con las lengüetas de soporte de la placa de montaje mirando

hacia adelante, inserte un perno de cabeza redonda de 3/16-

24 x 3" a través del orificio de extremo que encaje en el

orificio de 5/8" (16 mm) taladrado en el paso 3 de “Instalación

para una viga de pared en un orificio de extremo” en la

sección “Taladre orificios en la pared posterior”.

2. Coloque una tuerca de palanca en el perno de la parte

posterior de la placa de montaje. Deje suficiente espacio para

que la tuerca de ajuste con resorte puedan atravesar la pared

y abrirse.

3. Coloque la placa de montaje en la pared.

4. Empuje el perno con la tuerca de ajuste con resorte a través

de la mampostería y apriete manualmente el perno para

asegurarse de que se haya abierto contra la mampostería.

5. Inserte un tirafondo en el orificio de extremo restante.

6. Si se hace la instalación en una segunda viga de pared,

inserte un tirafondo en el otro orificio taladrado en el paso 2

de “Instalación para una viga de pared en un orificio de

extremo” en la sección “Taladre orificios en la pared

posterior”. Controle la alineación de la placa de montaje y

asegúrese de que esté nivelada.

7. Ajuste con firmeza los tirafondos y el perno.

Vigas de pared en ambos orificios de extremo

(Figura 4)

1. Coloque la placa de montaje en la pared.

2. Inserte los tirafondos en ambos orificios de extremo.

3. Controle la alineación de la placa de montaje y asegúrese de

que esté nivelada.

4. Apriete firmemente los tirafondos.

Gire el motor del soplador

Esta sección incluye instalación de ventilación a través de la

pared y del techo, ambas instalaciones de ventilación necesitan

girar el motor del soplador, seleccione un tipo de ventilación antes

de instalar el horno microondas. Y siga las instrucciones

adecuadas para girar el motor del soplador. Si para la instalación

de la recirculación, no es necesario girar el motor del soplador,

puede saltar esta sección.

Cómo girar el motor del soplador para la

instalación de ventilación a través de la pared

1. Retire los tornillos que sujetan la placa de la compuerta a la

parte posterior del horno microondas y deje los tornillos a un

lado.

A. Placa de la compuerta

B. Tornillo

2. Gire y ajuste la placa de la compuerta de manera vertical

como se muestra.

A. Placa de la compuerta

3. Quite los dos tornillos del soplador que sostienen el motor del

soplador al horno microondas y déjelos a un lado.

A. Tornillos del soplador

4. Desconecte el cable del motor del soplador desde el conector.

A. Cable del motor del soplador

B. Conector

5. Levante y saque el motor del soplador del horno microondas y

déjelo a un lado.

A. Motor del soplador

6. Con un alicate de corte diagonal para cable, recorte con

cuidado las cubiertas de las ventilaciones rectangulares de la

compuerta en las perforaciones.

A. Alicate de corte diagonal para cable

B. Cubierta de ventilación rectangular

7. Sostenga el cable del motor del soplador y páselo a través del

puente del motor del soplador.

A. Puente del motor del soplador

B. Cable del motor del soplador

8. Baje el motor del soplador nuevamente dentro del horno

microondas. Los orificios de escape deben mirar hacia la

parte posterior del horno microondas.

A. Orificio de escape

9. Vuelva a conectar el cable del motor del soplador al conector.

A. Cable del motor del soplador

B. Conector

10. Vuelva a colocar los dos tornillos del soplador en los orificios

embutidos en la parte posterior del horno microondas.

A. Tornillos

B. Orificios

11. Controle que los dos tornillos estén asegurados de manera

correcta en los orificios para tornillos del motor del soplador,

de manera que el motor no pueda moverse.

A. Tornillos

B. Orificios para tornillos del motor del soplador

12. Vuelva a colocar la placa de la compuerta en su posición

horizontal original.

A. Placa de la compuerta

13. Asegure la placa de la compuerta con los dos tornillos que

retiró en el paso 1.

A. Placa de la compuerta

B. Tornillo

ADVERTENCIA

Peligro de choque eléctrico

Conecte a un tomacorriente con conexión a tierra de

3 terminales.

No quite el terminal de conexión a tierra.

No use un adaptador.

No utilice un cable de extensión.

No seguir estas instrucciones puede ocasionar la

muerte, un incendio o un choque eléctrico.

14. Enchufe el horno microondas. Compruebe si el ventilador

produce sonidos anormales, repase los pasos para averiguar

cuál omitió.

Cómo girar el motor del soplador para la

instalación de ventilación a través del techo

1. Repita los pasos 1 a 5 de “Solamente para la instalación con

ventilación en la pared”.

2. Con un alicate de corte diagonal para cable, recorte con

cuidado las cubiertas de las ventilaciones rectangulares de la

placa de la compuerta en las perforaciones.

A. Cubiertas de ventilaciones rectangulares

B. Alicate de corte diagonal para cable

3. Baje el motor del soplador nuevamente dentro del horno

microondas. Los orificios de escape deben mirar hacia la

superior del horno microondas.

A. Orificio de escape

IMPORTANTE: Si el motor del soplador no se coloca con el

lado plano mirando hacia la parte posterior del horno

microondas (como se muestra), el rendimiento será

deficiente.

4. Vuelva a conectar el cable del motor del soplador al conector.

5. Vuelva a colocar los dos tornillos del soplador en los orificios

embutidos en la parte posterior del horno microondas.

6. Controle que los dos tornillos estén asegurados de manera

correcta en los orificios para tornillos del motor del soplador,

de manera que el motor no pueda moverse.

7. Vuelva a colocar la placa de la compuerta en su posición

horizontal original.

A. Placa de la compuerta

8. Asegure la placa de la compuerta con el tornillo que retiró en

el paso 1.

A. Placa de la compuerta

B. Tornillo

9. Repita el paso 14 de “Solamente para la instalación con

ventilación en la pared”.

Instale el conjunto de la compuerta

Si para la instalación de la recirculación, no es necesario instalar

el conjunto de la compuerta, puede saltar esta sección. Y

guárdela para utilizarla en el futuro.

Instalar la compuerta (para ventilación de pared)

1. Encuentre la compuerta en la espuma exterior en la caja.

2. Verifique que la hoja de la compuerta se mueva libremente y

se abra por completo.

3. Ubique el conjunto de la compuerta sobre la parte posterior

del horno microondas de modo que la bisagra de la hoja de la

compuerta quede en la parte superior y la hoja se abra

alejándose del horno microondas.

A B C D

A. Parte posterior del horno

microondas

B. Conjunto de la compuerta

C. Hoja de la compuerta

D. Tornillos para chapa de

metal n.º 6 x 3/8" (en el

paquete de tornillos)

4. Asegure el conjunto de la compuerta de tiro con dos tornillos

para metal laminado n.º 6 x 3/8", consulte la ilustración

anterior.

Instalar la compuerta (para ventilación de techo)

1. Encuentre la compuerta en la espuma exterior en la caja.

2. Verifique que la hoja de la compuerta se mueva libremente y

se abra por completo.

3. Inserte el conjunto de la compuerta a través del recorte del

gabinete de manera que la lengüeta larga del conjunto de la

compuerta se deslice debajo de las lengüetas con relieve de

la placa de la compuerta. Luego, asegúrelo con tornillos para

metal laminado #6 x 3/8".

NOTA: El tornillo no podrá instalarse si no se coloca el

conjunto de la compuerta como se muestra

A B C

D E F

A. Lengüetas con relieve

B. Conjunto de la compuerta

C. Tornillo para chapa de

metal n.º 6 x 3/8"

D. Recorte del gabinete

superior

E. Lengüeta larga

F. Placa de la compuerta

Instalación del horno microondas

ADVERTENCIA

Peligro de peso excesivo

Use dos o más personas para mover e instalar o

desinstalar el electrodoméstico.

No seguir esta instrucción puede ocasionar lesiones en

la espalda o de otro tipo.

IMPORTANTE: El lado de los controles del horno microondas es

el lado pesado. Manipule el horno microondas con delicadeza.

1. Coloque una arandela en cada perno de cabeza plana de

1/4– 20 x

3" (7,6 cm) y colóquelos dentro del gabinete

superior cerca de los orificios de 3/8" (9,5 mm).

2. Asegúrese de que la puerta del horno microondas esté

cerrada y fijada con cinta adhesiva.

3. Con la ayuda de dos o más personas, levante el horno

microondas y cuélguelo de las lengüetas de soporte en la

parte inferior de la placa de montaje.

NOTA: Para evitar daños al horno microondas, no aferre ni

use la puerta mientras manipula el horno microondas.

A. Placa de montaje

B. Lengüetas de soporte

4. Con el frente del horno microondas todavía inclinado, pase el

cable de suministro eléctrico a través del orificio del cable de

suministro eléctrico en el fondo del gabinete superior.

5. Gire el horno microondas para arriba hacia el gabinete

superior.

NOTA: Si la ventilación será a través de la pared, asegúrese de

que el ensamblaje de la compuerta encaje con facilidad dentro de

la ventilación del recorte de la pared.

6. Empuje el horno microondas contra la placa de montaje y

sosténgalo.

NOTA: Si no se necesita ajustar el horno microondas, omita los

pasos 6 a 9.

7. Si es necesario ajustarlo, gírelo hacia abajo. Con la ayuda de

dos o más personas, levante el horno microondas fuera de la

placa de montaje y déjelo a un costado sobre una superficie

protegida.

8. Afloje los tornillos de la placa de montaje. Ajuste la placa de

montaje y vuelva a ajustar los tornillos.

9. Repita los pasos 3 a 6.

10. Con el horno microondas centrado y al menos una persona

sosteniéndolo en su lugar, inserte los pernos a través del

gabinete superior y dentro del horno microondas. Apriete los

pernos hasta que no haya ningún espacio entre el gabinete

superior y el horno microondas.

NOTA:

� Algunos gabinetes superiores pueden necesitar pernos más

largos o más cortos que 3" (7,6 cm). Los pernos más largos o

más cortos están disponibles en la mayoría de las ferreterías.

� El apriete excesivo de los pernos puede deformar la parte

superior del horno microondas. Para evitar deformaciones,

pueden agregarse bloques de madera de relleno (deben ser

provistos por el instalador). Los bloques deben tener el mismo

espesor que el espacio entre la base del gabinete superior y el

horno microondas.

A. Pernos

� Evite dañar la tuerca de montaje, apriete los pernos en los

orificios de la tuerca de montaje aproximadamente 15– 20 mm

a mano en primera instancia, y asegúrese de que los pernos

se enrosquen adecuadamente. Luego, apriételos con

herramientas.

15-20 mm

A. Perno

B. Tuerca de montaje

11. Conecte el ducto de escape al conjunto de la compuerta.

A B

A. Ventilación

B. Conjunto de la compuerta compacto (debajo del

ducto de escape)

Complete la instalación

ADVERTENCIA

Peligro de choque eléctrico

Conecte a un tomacorriente con conexión a tierra de

3 terminales.

No quite el terminal de conexión a tierra.

No use un adaptador.

No utilice un cable de extensión.

No seguir estas instrucciones puede ocasionar la

muerte, un incendio o un choque eléctrico.

1. Enchufe el horno microondas a un tomacorriente de pared de

tres terminales con conexión a tierra.

2. Reconecte el suministro eléctrico.

3. Para verificar el funcionamiento del horno microondas,

coloque una taza (250 ml) de agua en la bandeja giratoria y

programe un tiempo de cocción de un minuto al 100% de

potencia. Para probar el ventilador y el escape, haga

funcionar el ventilador.

4. Si el horno microondas no funciona:

� Verifique que no se haya fundido un fusible o disparado un

disyuntor de la casa. Reemplace el fusible o reposicione el

disyuntor. Si el problema continúa, llame a un electricista.

� Verifique que el cable del suministro eléctrico esté

enchufado en un contacto de pared de tres terminales con

conexión a tierra.

5. Para obtener más información, consulte la Guía de inicio

rápido.

Se ha completado la instalación.

Guarde este manual del propietario para usarlo en el futuro.

A. 12

" (33 cm)

es la altura desde el punto más alto de la

cocina hasta la parte inferior del horno microondas.

ESPECIFICACIONES PARA EL

DISEÑO DE LA VENTILACIÓN

Esta sección está destinada solamente para referencia del

diseñador arquitectónico y el constructor/contratista.

NOTAS:

� Los materiales de ventilación necesarios para la instalación no

se proveen con la combinación de microondas y campana.

� No recomendamos usar una ventilación de metal flexible.

� Para evitar posibles daños al producto, asegúrese de ventilar

el aire hacia el exterior, a menos que se trate de una

instalación con recirculación. No ventile el aire de escape en

espacios ocultos, como espacios dentro de paredes o techos,

desvanes, espacios angostos o garajes.

Para una instalación con ventilación óptima, recomendamos:

� Usar cubiertas de techo o de pared que tengan compuertas de

contracorriente.

� Usar un ducto de ventilación de metal rígido.

� Usar la ruta más directa mediante la reducción al mínimo del

largo del ducto de ventilación y el número de codos para

proveer un rendimiento eficiente.

� Usar ductos de ventilación de tamaño uniforme.

� Usar cinta para ductos para sellar todas las juntas del sistema

de ventilación.

� Usar un compuesto de calafateo para sellar la abertura

exterior de la pared o el techo alrededor de la cubierta.

� Para un rendimiento óptimo de la campana, no instalar dos

codos juntos.

Si va a tener la ventilación a través de la pared, cerciórese de que

haya el espacio adecuado dentro de la pared para poder abrir

completamente la compuerta.

Si la ventilación se hará a través del techo y va a usar un tubo de

transición rectangular a redondo, cerciórese de que haya un

espacio de al menos 3" (7,6 mm) entre la parte superior del horno

microondas y el tubo de transición. Consulte la ilustración

“Transición rectangular a redondo”.

A. Ventilación en el techo

B. Cubierta para el techo

C. Ventilación en la pared

D. Cubierta para la pared

Transición de rectangular a redondo

NOTA: Debe haber un espacio mínimo de 3" (7,6 cm) entre la

parte superior del horno microondas y el tubo de ajuste

rectangular a redondo para poder abrir la compuerta libre y

completamente.

A. Cubierta para el techo

B. Ducto de escape redondo con diámetro mínimo de 6"

(152 mm)

C. Codo (solo para la ventilación a través de la pared)

D. Cubierta para la pared

E. Pieza de transición de transición rectangular a

redondo de 3

" x 10" a 6" (8,3 x 25,4 cm a 15,2 cm)

F. Pieza para la extensión del ducto de ventilación, al

menos 3" (7,6 cm) de altura

G. 3" (7,6 cm)

W11737967A

08/24

Accesorios estándar recomendados

NOTA: Debe haber un espacio mínimo de 3" (7,6 cm) entre la

parte superior del horno microondas y el tubo de ajuste

rectangular a redondo para poder abrir la compuerta libre y

completamente.

A B C

D E F G

A. Pieza de transición de rectangular a redondo: 3

" x 10" a 6" = 5 pies

(8,3 x 25,4 cm a 15,2 cm = 1,5 m)

B. Cubierta para el techo: 3

" x 10" = 24 pies (8,3 x 25,4 cm = 7,3 m)

C. Codo de 90°: 3

" x 10" = 25 pies (8,3 x 25,4 cm = 7,6 m)

D. Codo de 90°: 6" = 10 pies (15,2 mm = 3 m)

E. Cubierta para la pared: 3

" x 10" = 40 pies (8,3 x 25,4 cm = 12,2 m)

F. Codo de 45°: 6" = 5 pies (15,2 mm = 1,5 m)

G. Codo plano de 90°: 3

" x 10" = 10 pies (8,3 x 25,4 cm = 3 m)

Largo recomendado del ducto de ventilación

Deberá usarse un ducto de ventilación rectangular de

" x 10" (8,3 x 25,4 cm) o uno redondo de 6" (15,2 cm).

El largo total del sistema de ventilación, incluido el ducto de

ventilación recto, los codos, los tubos de transición y las cubiertas

de la pared o del techo, no deberá exceder el equivalente a

140 pies (42,7 m) para cualquier tipo de ventilación. Vea la

sección “Accesorios estándar recomendados” para los largos

equivalentes.

Para un rendimiento óptimo, no use más de tres codos de 90°.

Para calcular el largo del sistema que va a necesitar, agregue el

largo equivalente de cada pieza de ventilación que se usará en el

sistema. Vea los ejemplos siguientes:

Sistema de ventilación de 3

" x 10" (8,3 x 25,4 cm) = 73 pies

(22,2 m) en total

A B

A. Un codo de 90° de 3

" x 10" (8,3 x 25,4 mm) = 25 pies

(7,6 m)

B. 1 cubierta para la pared = 40 pies (12,2 m)

C. 2 pies (0,6 m) + 6 pies (1,8 m) recto = 8 pies (2,4 m)

D. 6 pies (1,8 m)

E. 2 pies (0,6 m)

Sistema de ventilación de 6" (152 mm) = 73 pies (22,2 m) en

total

C D

A. Dos codos de 90° = 20 pies (6,1 m)

B. 1 cubierta para la pared = 40 pies (12,2 m)

C. 1 tubo de transición rectangular a redondo = 5 pies

(1,5 m)

D. 2 pies (0,6 m) + 6 pies (1,8 m) recto = 8 pies (2,4 m)

E. 6 pies (1,8 m)

F. 2 pies (0,6 m)

Si el ducto de ventilación existente es redondo, deberá usarse un

tubo de transición rectangular a redondo. También deberá

instalarse un ducto de escape de extensión rectangular de

3" (7,6 cm) entre el conjunto de la compuerta y un tubo de ajuste

rectangular a redondo para evitar que la compuerta se adhiera.

NOTES

Whirlpool WMMS3230SS Over the Range Microwave 300 CFM

Product's Documents

Owner's Manual.

Specifications

Whirlpool WMMS3230SS Questions and Answers
