Home Decorators Collection 92399 Sarita 54 in. White User Manual

Item #1008 662 061, 1008 662 085

Model #92398, 92399

UL Model #54-SARI

USE AND CARE GUIDE

SARITA 54-INCH CEILING FAN

Questions, problems, missing parts? Before returning to the store,

call Hubspace Customer Service

8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST, Saturday

1-877-592-5233 / HOMEDEPOT.COM/HUBSPACE

THANK YOU

We appreciate the trust and condence you have placed in Home Decorators Collection through the purchase of this ceiling fan. We strive

to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home

improvement needs. Thank you for choosing Home Decorators Collection!

To view an instructional video on how to install this product:

1. Go to www.homedepot.com and enter either the Item or Model number, found in the top

right corner of the cover of this instruction manual, in the search eld.

2. Click on your product from the list of search results and click on the video link in the

“Product Overview” section.

Scan for text based

customer support

Scan for online product

warranty information

Table of Contents ................................................................ 2

Safety Information ...............................................................2

Warranty ............................................................................... 3

Pre-Installation ....................................................................3

Installation ............................................................................6

Assembly ..............................................................................7

Operation ...........................................................................14

Care and Cleaning ............................................................. 18

Troubleshooting .................................................................18

1. To reduce the risk of electric shock, ensure the electricity has been

turned off at the circuit breaker or fuse box before you begin.

2. All wiring must be in accordance with the National Electrical Code

ANSI/NFPA 70 and local electrical codes. Electrical installation should

be performed by a qualied licensed electrician.

3. The outlet box and support structure must be securely mounted and

capable of reliably supporting a minimum of 35 lb (15.9 kg). Use

only UL Listed outlet boxes marked “Acceptable for Fan Support of

35 lb (15.9 kg) or less.”

4. The fan must be mounted with a minimum of 7 ft. (2.1 m) of

clearance from the trailing edge of the blades to the oor.

5. Do not place objects in the path of the blades.

6. To avoid personal injury or damage to the fan and other items, use

caution when working around or cleaning the fan.

7. After making electrical connections, spliced conductors should be

turned upward and pushed carefully up into the outlet box. The

wires should be spread apart with the grounded conductor and the

equipment-grounding conductor on one side of the outlet box.

8. All set screws must be checked and retightened where

necessary before installation.

WARNING: To reduce the risk of personal injury, do

not bend the blade brackets (also referred to as

anges) during assembly or after installation. Do

not insert objects in the path of the blades.

WARNING: Electrical diagrams are for reference

only. If you are using a light kit, refer to the light kit

instructions manual to make the electrical

connections. Optional use of any light kit shall be

UL Listed and marked suitable for use with this fan.

WARNING: To avoid possible electrical shock, turn

the electricity off at the main fuse box before

wiring. If you feel you do not have enough electrical

wiring knowledge or experience, contact a licensed

electrician.

Safety Information

Table of Contents

WARNING: To reduce the risk of re, electric shock

or personal injury, mount to outlet box marked

“Acceptable for fan support of 35 lb (15.9 kg) or

less”, and use screws provided with the outlet box.

READ AND SAVE THESE INSTRUCTIONS.

WARNING: To reduce the risk of re or electric

shock, this fan should only be used with fan speed

control part no. JY1156H-LD-DS-EL, manufactured

by Chungear Industrial Co., Ltd.

WARNING: To reduce the risk of electric shock, this

fan must be installed with an isolating wall switch.

WARNING: To reduce the risk of re, electric shock or

injury to persons, do not use replacement parts that

have not been recommended by the manufacturer

(e.g. parts made at home using a 3D printer).

HOMEDEPOT.COM/HUBSPACE

Please contact 1-877-592-5233 for further assistance.

Pre-Installation

Warranty

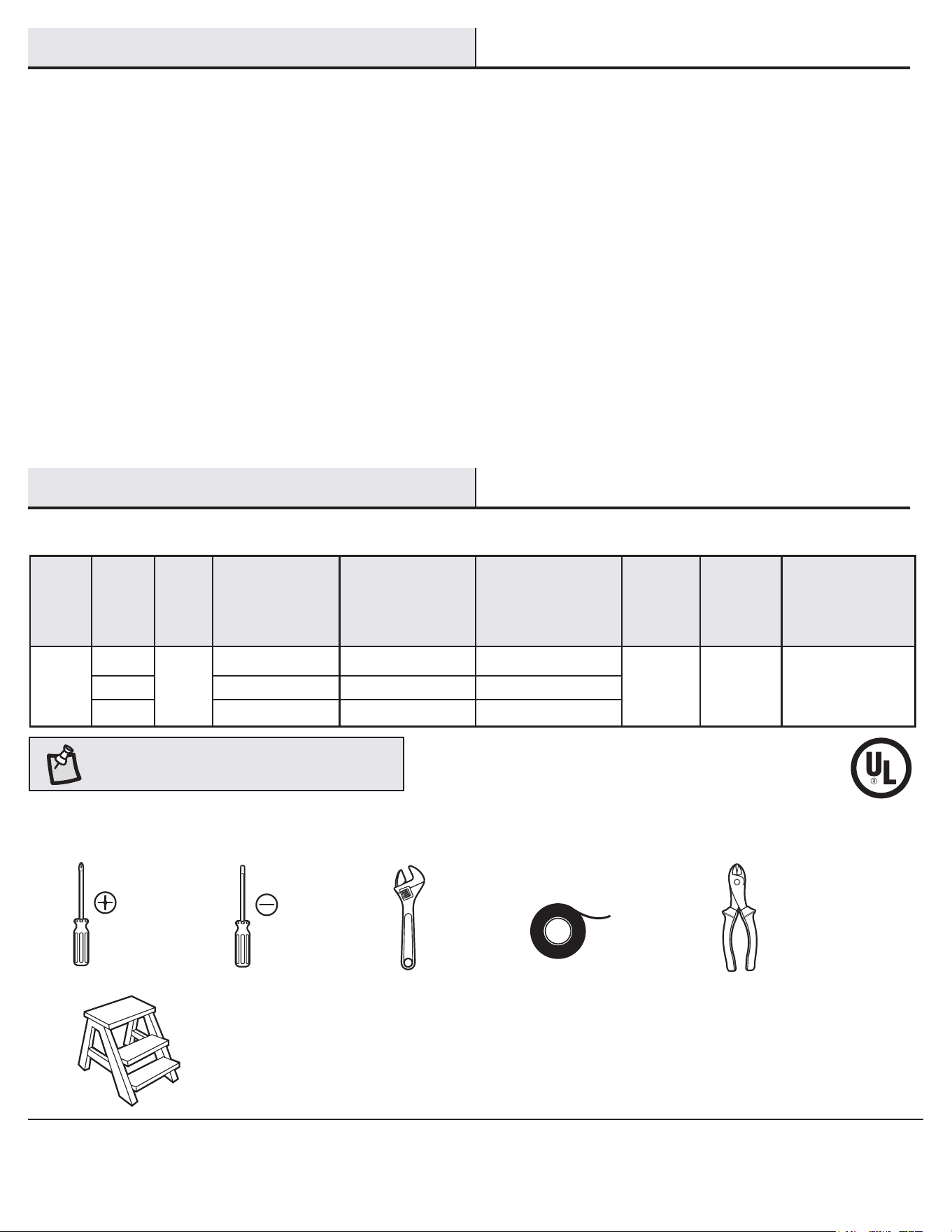

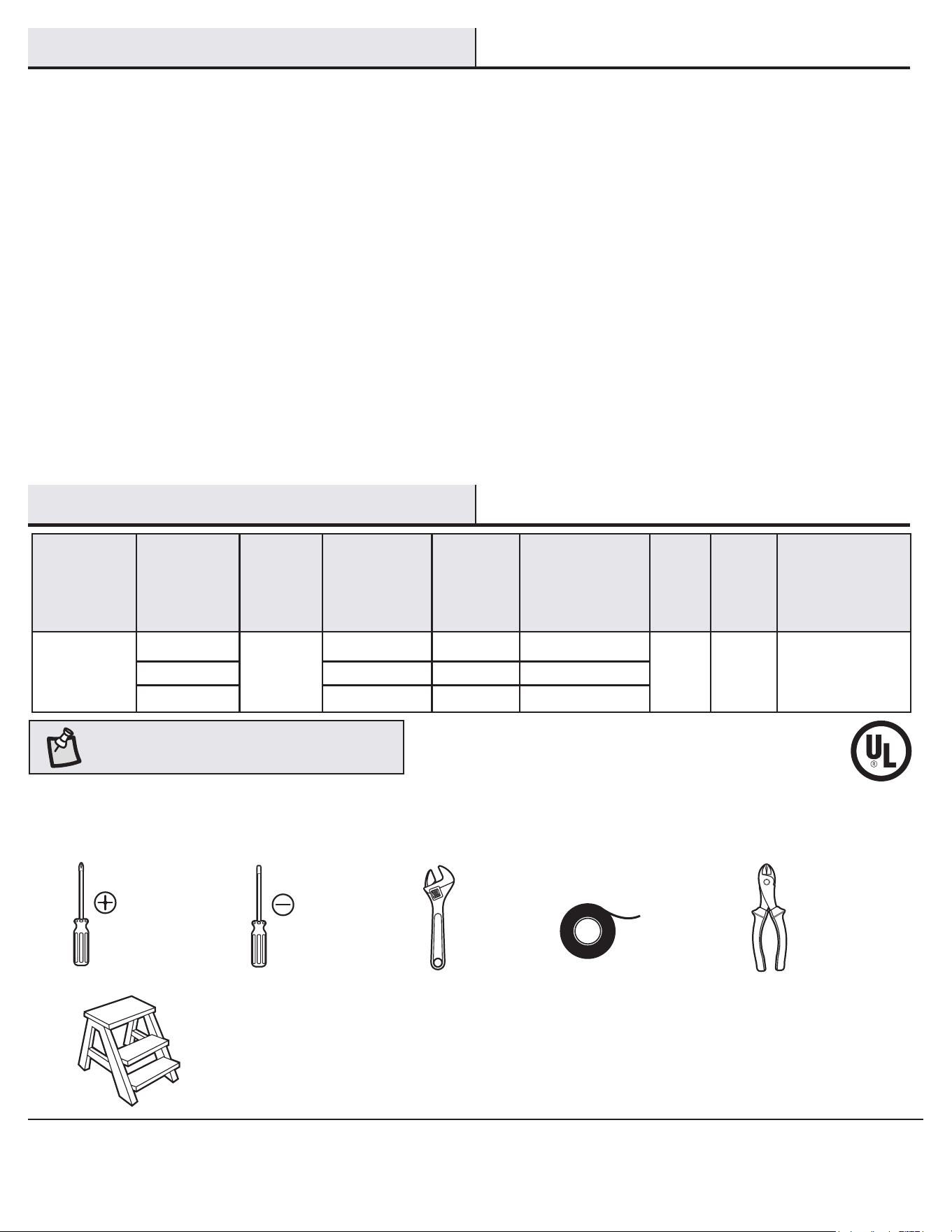

SPECIFICATIONS

NOTE: These are approximate measures. They do not

include the amps and wattage used by the light kit.

Size Speed Volts

Fan Power

Consumption

(without lights)

WATT

Airow

CFM

Airow Efciency

(higher is better)

CFM/WATT

Net

Weight

Gross

Weight

Cubic Feet

54 in.

Low

120

5 1913 382

18.08 lb

(8.2 kg)

24.25 lb

(11 kg)

2.19 cu. ft.

Medium 19 4578 240

High 37 5782 156

TOOLS REQUIRED

Phillips

screwdriver

Flat blade

screwdriver

Adjustable

wrench

Electrical

tape

Wire

cutter/

stripper

Step ladder

The supplier warrants the fan motor to be free from defects in workmanship and material present at time of shipment from the factory for a

lifetime after the date of purchase by the original purchaser. The supplier warrants that the light kit, excluding any glass, to be free from defects in

workmanship and material at the time of shipment from the factory for a period of ve years after the date of purchase by the original purchaser.

The supplier also warrants that all other fan parts, excluding any glass or acrylic blades, to be free from defects in workmanship and material at the

time of shipment from the factory for a period of two years after the date of purchase by the original purchaser. We agree to correct such defects

without charge or at our option replace with a comparable or superior model if the product is returned. To obtain warranty service, you must present

a copy of the receipt as proof of purchase. All costs of removing and reinstalling the product are your responsibility. Damage to any part, such as by

accident, misuse, improper installation, or by afxing any accessories, is not covered by this warranty. Because of varying climatic conditions this

warranty does not cover any changes in brass nish, including rusting, pitting, corroding, tarnishing, or peeling. Brass nishes of this type give their

longest useful life when protected from varying weather conditions. A certain amount of “wobble” is normal and should not be considered a defect.

Servicing performed by unauthorized persons shall render the warranty invalid. There is no other express warranty. Home Decorators Collection

hereby disclaims any and all warranties, including but not limited to those of merchantability and tness for a particular purpose to the extent

permitted by law. The duration of any implied warranty which cannot be disclaimed is limited to the time period as specied in the express warranty.

Some states do not allow a limitation on how long an implied warranty lasts, so the above limitation may not apply to you. The retailer shall not be

liable for incidental, consequential, or special damages arising out of or in connection with product use or performance except as may otherwise

be accorded by law. Some states do not allow the exclusion of incidental or consequential damages, so the above exclusion or limitation may not

apply to you. This warranty gives specic legal rights, and you may also have other rights which vary from state to state. This warranty supersedes

all prior warranties. Shipping costs for any return of product as part of a claim on the warranty must be paid by the customer.

Contact the Customer Service Team at 1-877-592-5233 or visit www.HOMEDEPOT.COM/HUBSPACE.

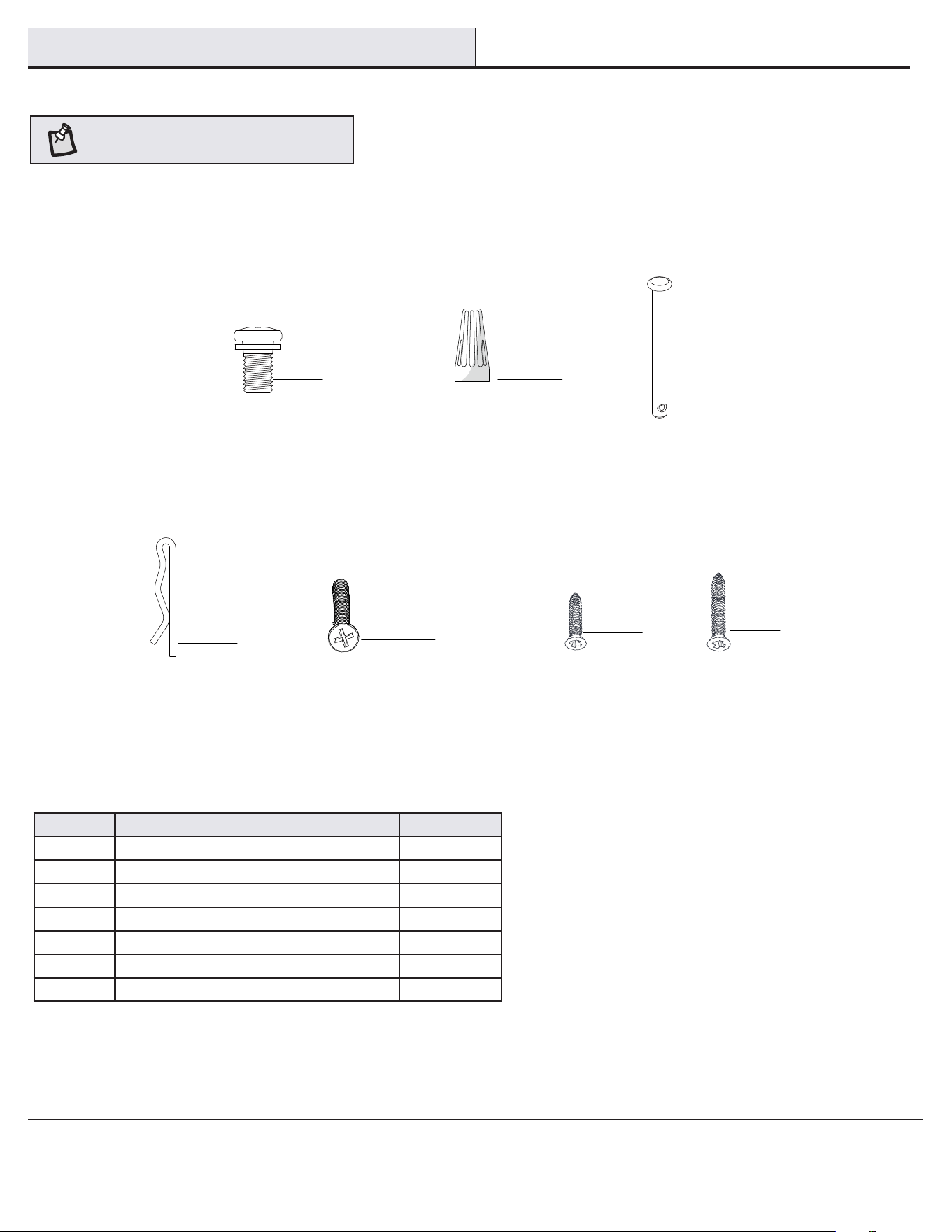

Part Description Quantity

AA Blade screw 16

BB Plastic wire connecting nut 3

CC Hanger pin 1

DD Locking pin 1

EE Machine screw 2

FF Short tapered screw 2

GG Long tapered screw 2

Pre-Installation (continued)

HARDWARE INCLUDED

NOTE: Hardware not shown to actual size.

HOMEDEPOT.COM/HUBSPACE

Please contact 1-877-592-5233 for further assistance.

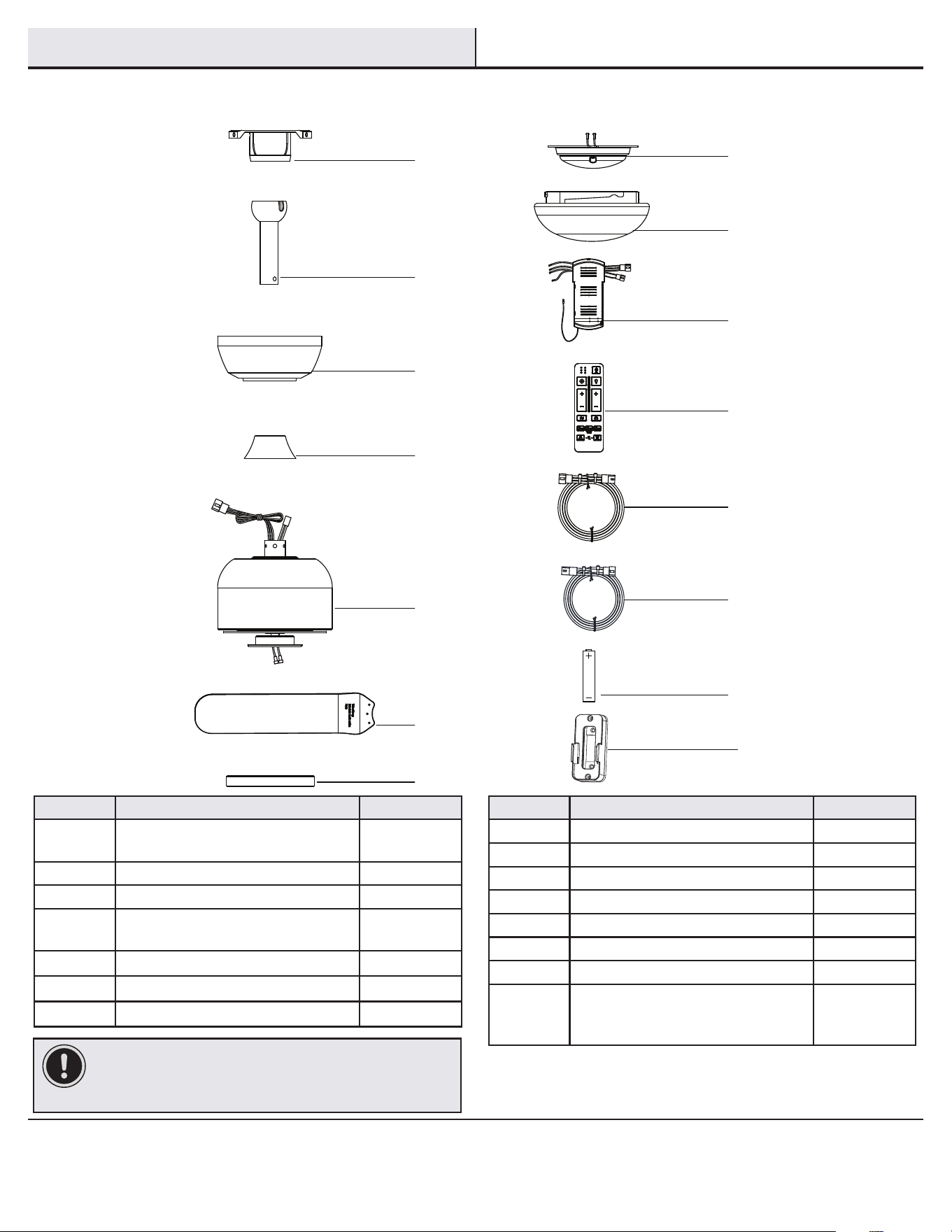

Part Description Quantity

Slide-on mounting bracket

(inside canopy)

B Ball/downrod assembly 1

C Canopy 1

D Decorative motor collar cover 1

E Fan motor assembly 1

F Blade 5

G Light kit pan 1

Part Description Quantity

H Light kit tter assembly 1

I Glass shade 1

J Receiver 1

K Remote control 1

L 3-pin extension wire 1

M 2-pin extension wire 1

N Battery 2

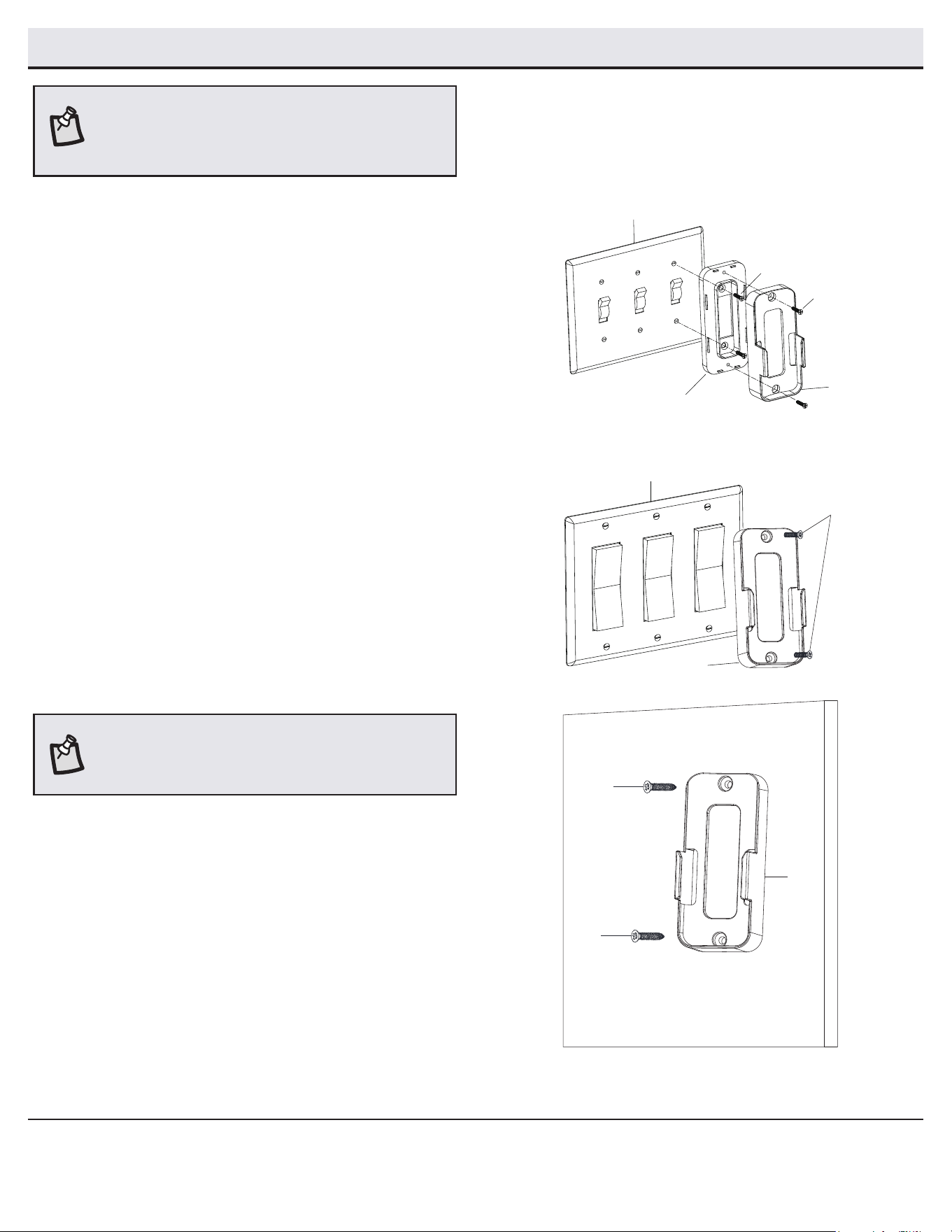

Remote control wall cradle with toggle

switch spacer included

IMPORTANT: This product and/or components are governed by

one or more of the following U.S. Patents: 5,947,436; 5,988,580;

6,010,110; 6,046,416; 6,210,117 and other patents pending.

Pre-Installation (continued)

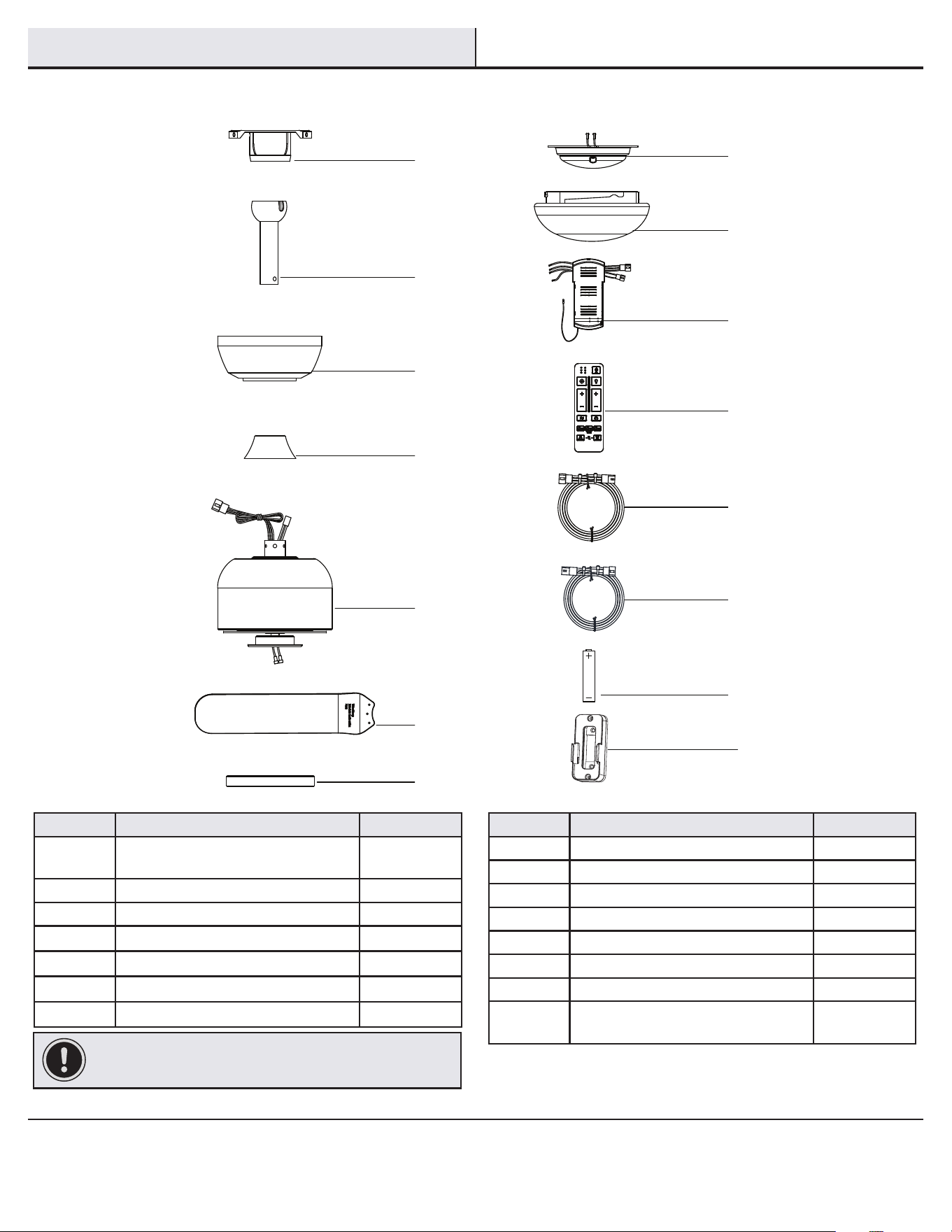

PACKAGE CONTENTS

Installation

MOUNTING OPTIONS

WARNING: To reduce the risk of re, electric shock

or personal injury, mount to an outlet box marked

“Acceptable for fan support of 35 lb (15.9 kg) or less”,

and use screws provided with the outlet box. An outlet

box commonly used for the support of lighting xtures

may not be acceptable for fan support and may need to

be replaced. If in doubt, consult a qualied electrician.

If your ceiling fan does not have an existing UL Listed mounting

box, then install one using the following instructions:

□ Disconnect the power by removing the fuses or turning off

the circuit breakers.

□ Secure the outlet box directly to the building structure. Use

the appropriate fasteners and materials. The outlet box and

support structure must be securely mounted and capable of

reliably supporting a minimum of 35 lb (15.9 kg). Use only UL

Listed outlet boxes marked “Acceptable for fan support of

35 lb (15.9 kg) or less.” Do not use a plastic outlet box.

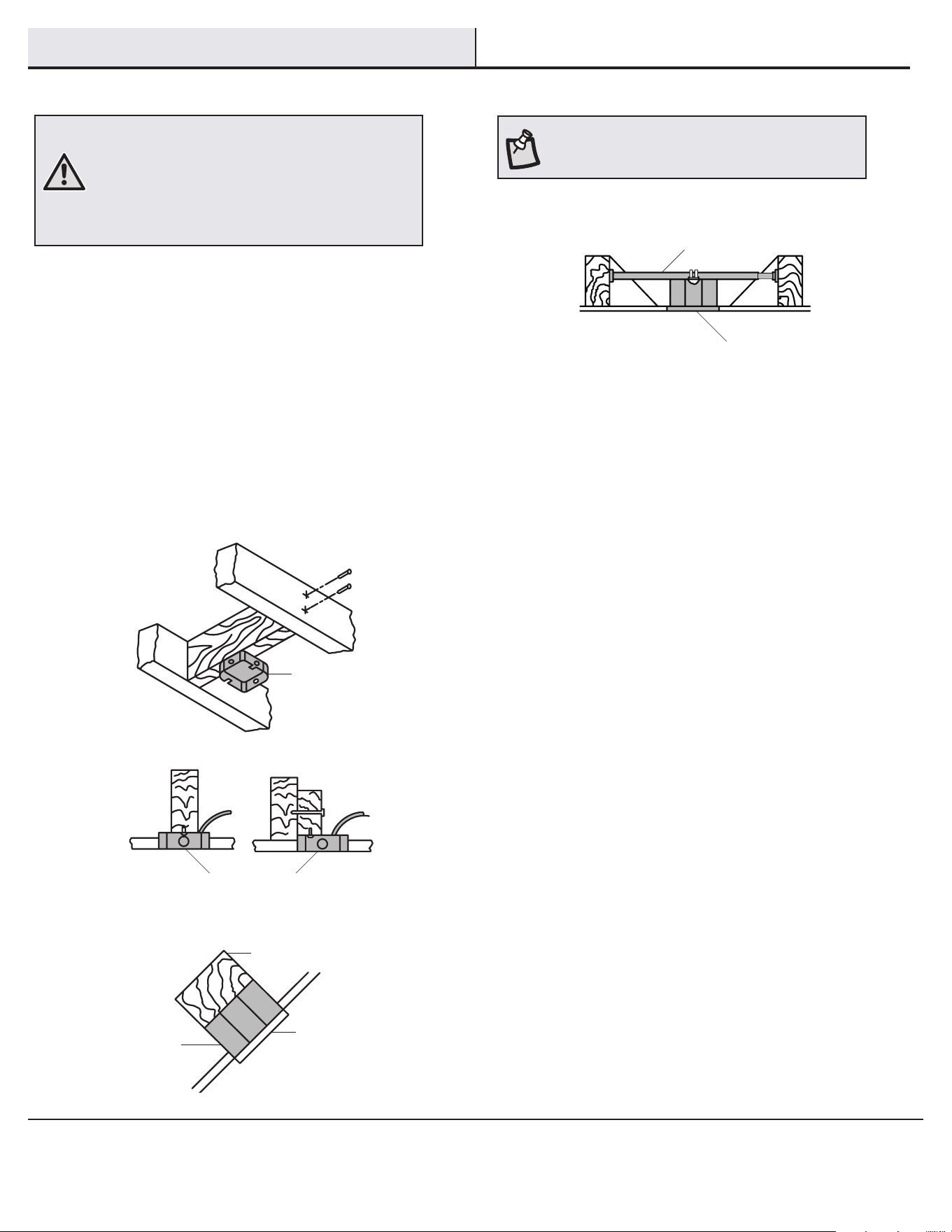

The illustrations below show three different ways to mount the

outlet box.

If the canopy (C) touches the ball/downrod assembly (B), then remove

the decorative motor collar cover (D), and turn the canopy (C) 180°

before attaching the canopy (C) to the mounting plate.

To hang your fan where there is an existing xture but no ceiling joist,

you may need an installation hanger bar as shown above

(available at any Home Depot store).

NOTE: You may need a longer downrod to maintain

proper blade clearance when installing on a steep, sloped

ceiling. The maximum angle allowable is 15° away from

horizontal.

Outlet Box

Recessed

Outlet

Box

Provide Strong

Support

Ceiling

Mounting

Plate

Outlet Box

Hanger Bar

HOMEDEPOT.COM/HUBSPACE

Please contact 1-877-592-5233 for further assistance.

Assembly - Standard Ceiling Mount

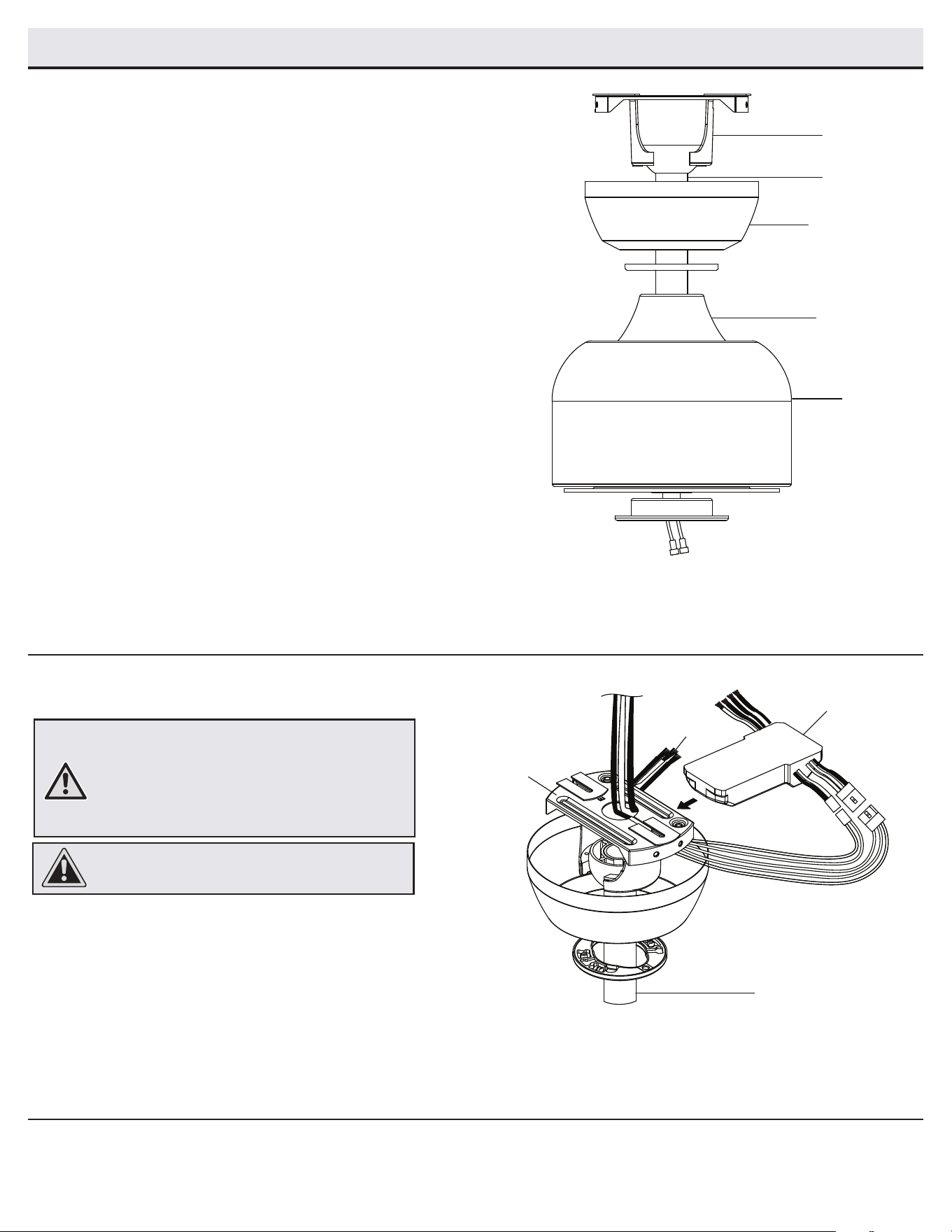

Routing the wires

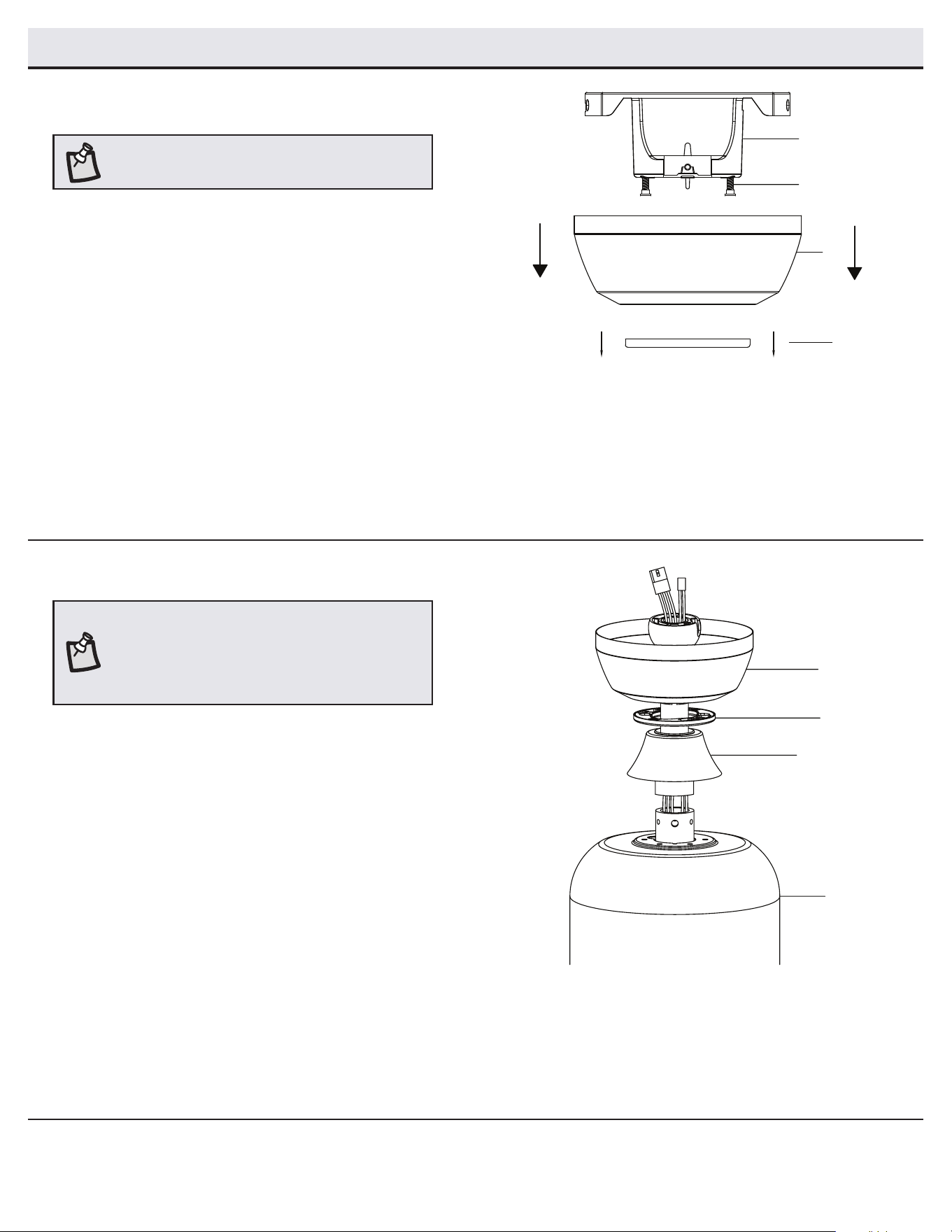

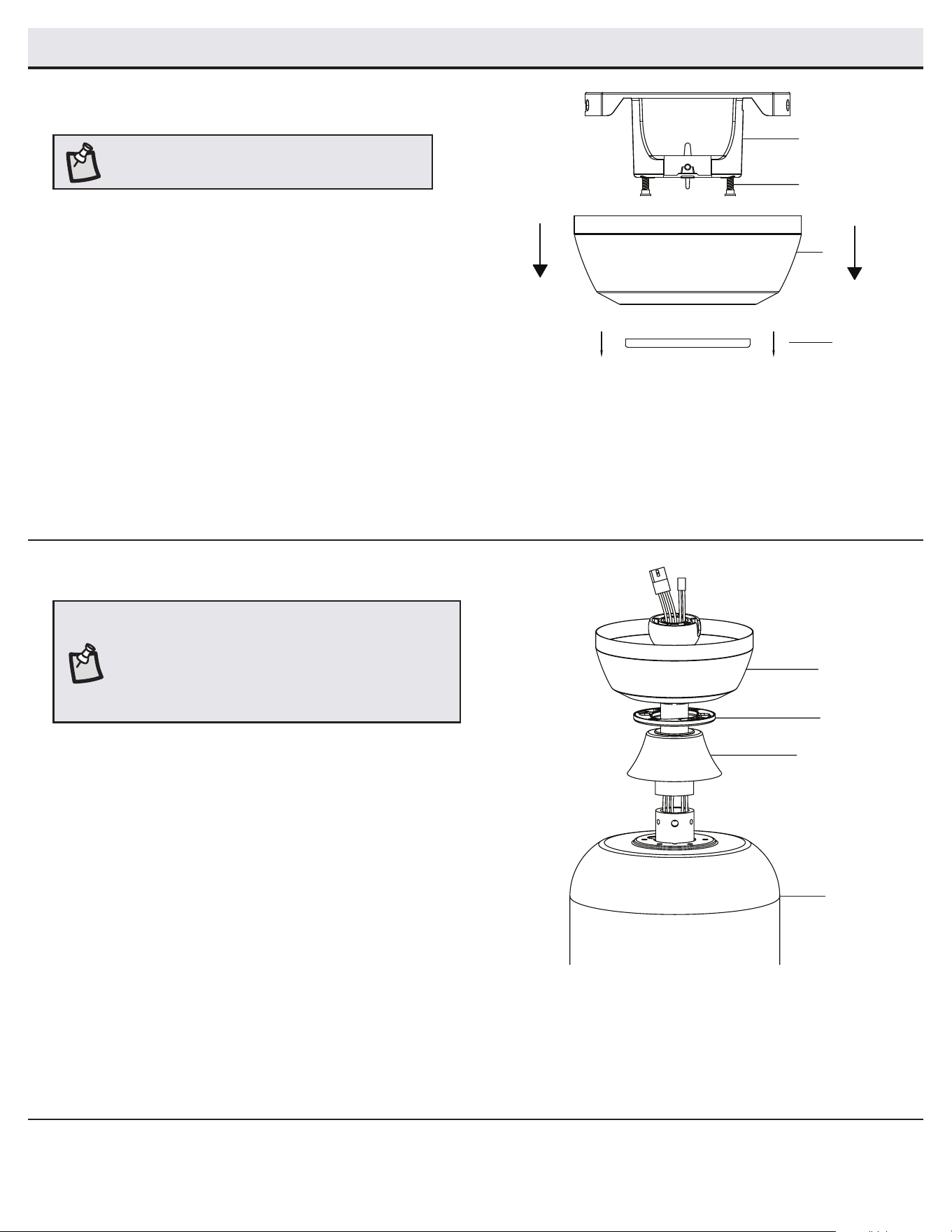

Preparing for mounting

□ Remove the magnetic canopy bottom cover (JJ) from the

canopy (C) by pulling it off.

□ Loosen the two canopy screws (SS) located in the bottom of

the slide-on mounting bracket (A).

□ Turn the slide-on mounting bracket (A) counterclockwise and

lift it up to remove the slide-on mounting bracket from the

canopy (C).

□ Route the wires exiting the top of the fan motor assembly (E)

through the decorative motor collar cover (D) and then the center

of the canopy bottom cover (JJ).

□ Make sure the opening of canopy (C) is on top and insert the ball/

downrod (B) through the canopy (C).

□ Route the wires exiting the top of the fan motor assembly (E)

through the downrod as shown.

NOTE: The fan comes with 8 in. lead wires for use with

the provided 4.5 in. ball downrod assembly (B). If you

wish to use a longer downrod, attach the 3-pin extension

wire (L) and 2-pin extension wire (M) to the fan by

connecting the molded adaptor plugs from the extension

wires to the 3-pin and 2-pin adaptor plugs from the fan.

NOTE: The magnet is pre-attached on the canopy bottom

cover for you to remove and install easily.

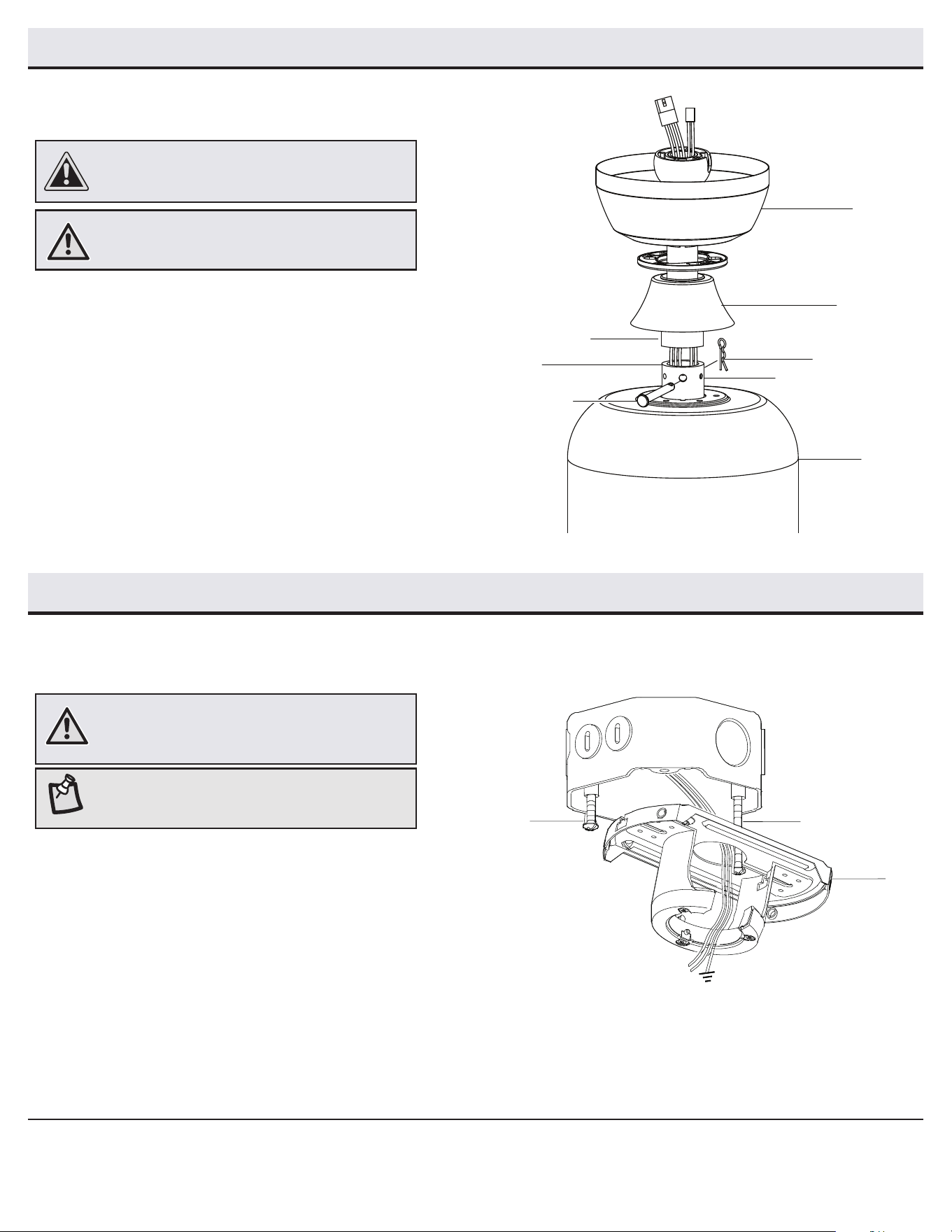

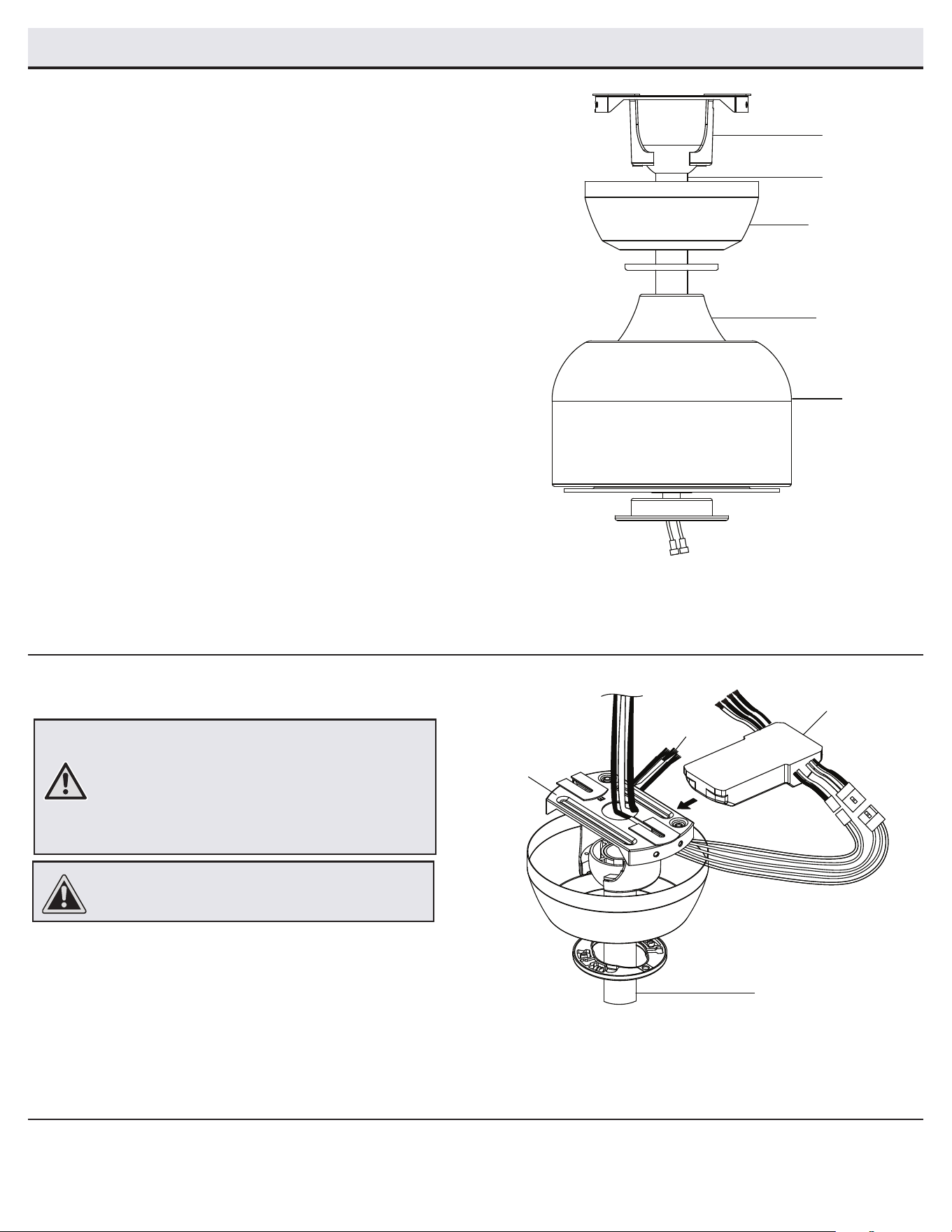

Attaching the fan to the

electrical box

□ Loosen the two mounting screws (HH) in the outlet box.

□ Pass the 120-Volt supply wires through the center hole in the

slide-on mounting bracket (A).

□ Slide the slide-on mounting bracket (A) on to the mounting

screws (HH) and center the slide-on mounting bracket (A) in

relation to the outlet box. If necessary, use leveling washers

(not included) between the slide-on mounting bracket (A) and

the outlet box. The at side of the slide-on mounting bracket (A)

should face toward the outlet box, as shown.

□ Securely tighten the two mounting screws (HH).

WARNING: To reduce the risk of re, electric shock

or personal injury, mount to an outlet box marked

“Acceptable for fan support of 35 lb (15.9 kg) or less”,

and use screws provided with the outlet box.

NOTE: The slide-on mounting bracket (A) is designed

to slide into place on an outlet box with the outlet box

screws (HH) installed.

Assembly - Standard Ceiling Mount (continued)

Assembling the fan

□ Loosen, but do not remove, the setscrew (KK) on the collar (PP) on

top of the fan motor assembly (E).

□ Align the holes at the bottom of the ball/downrod assembly with

the holes in the collar (PP) on top of the fan-motor assembly (E).

□ Carefully insert the hanger pin (CC) through the holes in the collar

and ball/downrod assembly (B). Be careful not to jam the hanger

pin (CC) against the wiring inside the ball/ downrod assembly (B).

□ Insert the locking pin (DD) through the hole near the end of the

hanger pin (CC) until it snaps into its locked position.

□ Re-tighten the setscrews (KK) on the collar (PP) on top of the fan-

motor assembly (E).

WARNING: Failure to properly install the locking

pin (DD) could result in the fan becoming loose and

possibly falling.

CAUTION: To ensure wobble-free operation and to avoid

damage to the fan, the downrod (B) and the setscrew (KK)

must be completely tightened.

Assembly - Hanging the Fan

HOMEDEPOT.COM/HUBSPACE

Please contact 1-877-592-5233 for further assistance.

Assembly - Hanging the Fan (continued)

Hanging the fan

□ Carefully lift the fan motor assembly (E) up to the slide-on

mounting bracket (A).

□ Insert the ball portion of the ball/downrod assembly (B)

into the socket of the slide-on mounting bracket (A).

□ Turn the ball/downrod assembly (B) clockwise until it is

seated with the tab of the slide-on mounting bracket (A)

aligned with the slot in the ball.

Installing the receiver

□ Position the house supply wires (AAA) to one side of

the slide-on mounting bracket (A). Position the fan

wires to the opposite side.

□ Insert the narrow end of the receiver (J) (as shown,

at side towards the ceiling) into the slide-on

mounting bracket (A) until it rests on top of the ball/

downrod assembly (B).

WARNING: To reduce the risk of re or electric shock,

remember to disconnect power. The electrical wiring

must meet all local and national electrical code

requirements. The electrical source and fan must

be 110/120 volts, 60Hz. Do not use this product in

conjunction with any variable wall control. Incorrect

wire connection can damage this receiver.

CAUTION: If other fan wires are a different color, have

this unit installed by a licensed electrician.

AAA

Assembly - Hanging the Fan (continued)

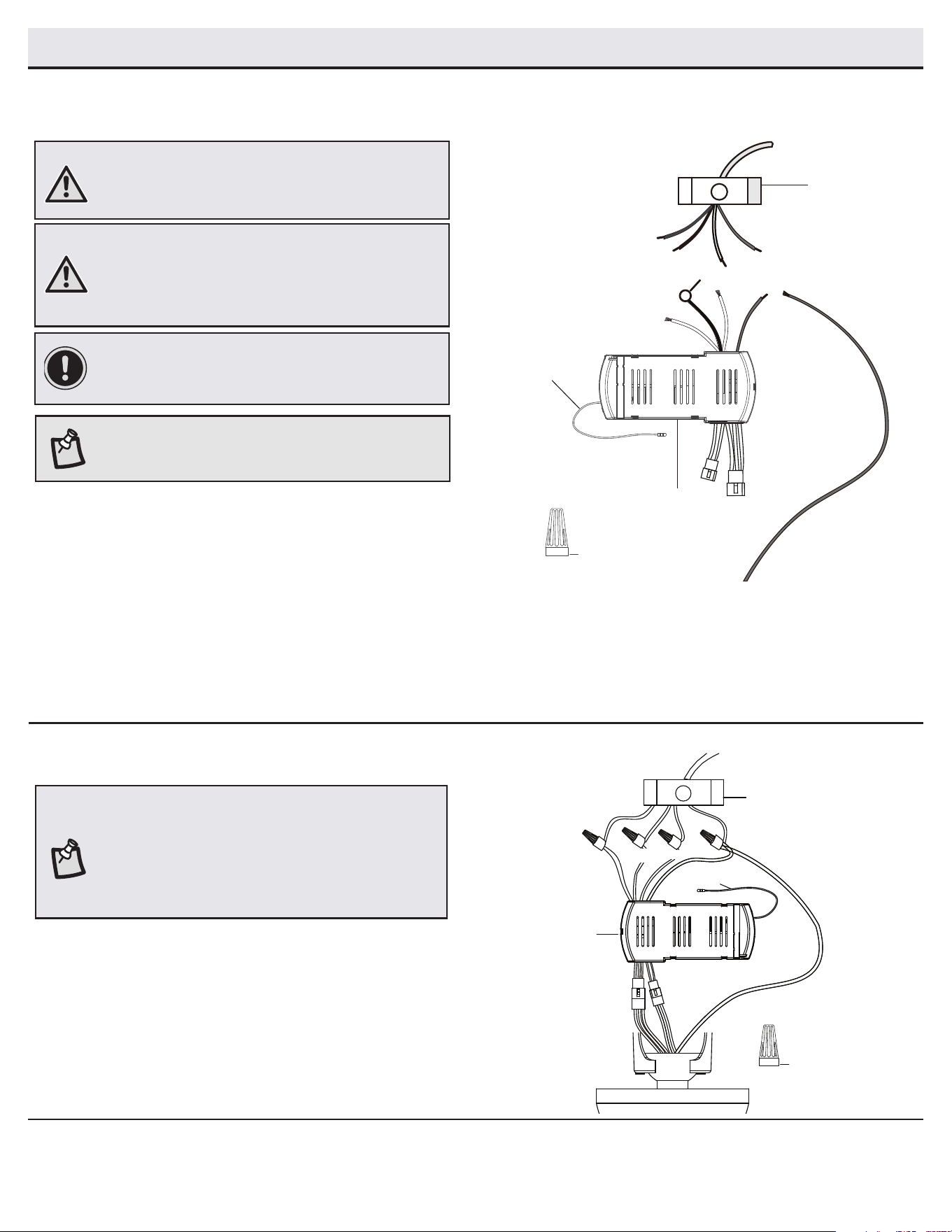

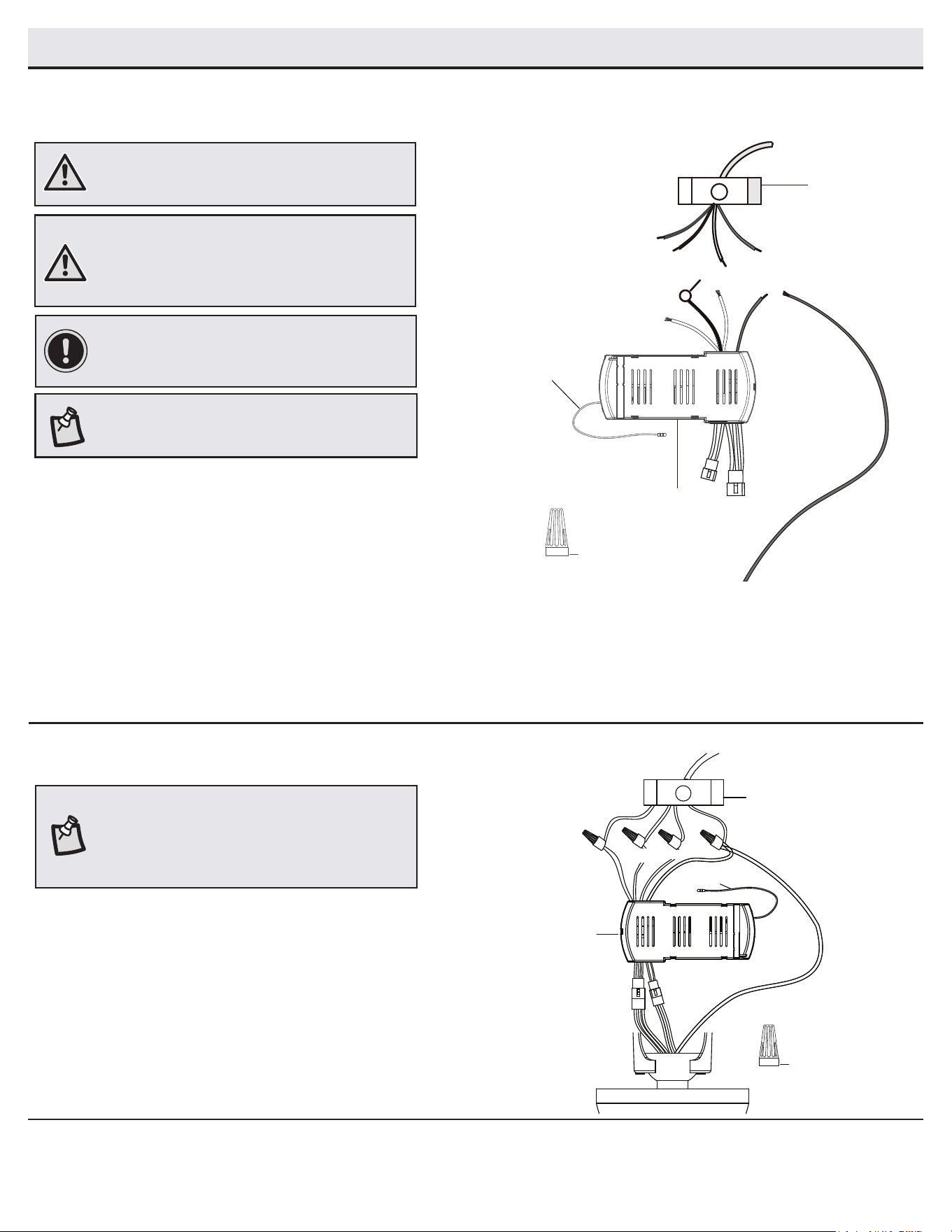

Wiring the fan to the receiver

□ If using the 4.5 in. ball downrod assembly (B) provided,

wire the receiver to the fan wires by connecting the molded

adaptor plug from the receiver (J) with the molded adaptor

of the fan motor assembly (E) together.

□ If you wish to use longer downrod, you can use the

extension lead wire (42 in.) (L) and (M) provided by

connecting the molded adaptor together.

Wiring the receiver to the

household wiring

WARNING: To avoid possible electrical shock, turn the

electricity off at the main fuse box before wiring. If you

feel you do not have enough electrical wiring knowledge

or experience, contact a licensed electrician.

WARNING: Each wire nut supplied with this fan is

designed to accept up to one 12-gauge house wire and

two wires from the fan. If you have larger than 12-gauge

house wiring or more than one house wire to connect to

the fan wiring, consult an electrician for the proper size

wire nuts to use.

IMPORTANT: Use the wire connecting nuts (BB)

supplied with your fan. Secure the connectors with

electrical tape and ensure there are no loose strands or

connections.

□ Spread the wires apart so that the green and white wires

are on one side of the outlet box and the black wire is on the

other side.

□ Connect the green fan wires and receiver wires to the

household ground wire (this may be a green or bare wire)

using a wire connecting nut (BB).

□ Connect the receiver (J) black wire to the household black

(hot) wire using a wire connecting nut (BB).

□ Connect the receiver (J) red wire to the household red wire

using a wire connecting nut (BB).

□ Connect the receiver (J) white wire to the household white

wire using a wire connecting nut (BB).

□ Secure each wire connecting nut using electrical tape.

NOTE: The fan comes with 8 in. lead wires for use with

the provided 4.5 in. ball/downrod assembly (B). If you

wish to use a longer downrod, attach the 3-pin extension

wire (L) and 2-pin extension wire (M) to the fan by

connecting the molded adaptor plugs from the extension

wires to the 3-pin and 2-pin adaptor plugs from the fan.

Black

Green (or Bare)

Green

Outlet Box

Receiver

Antenna

White

Green

Red

Outlet box

Receiver

Antenna

Green

BB(X3)

Red

Black White

NOTE: If your house wiring does not have a red switch

wire, please connect the receiver black wire and receiver

red wire to the house black wire and secure using a

plastic wire nut.

HOMEDEPOT.COM/HUBSPACE

Please contact 1-877-592-5233 for further assistance.

Assembly - Hanging the Fan (continued)

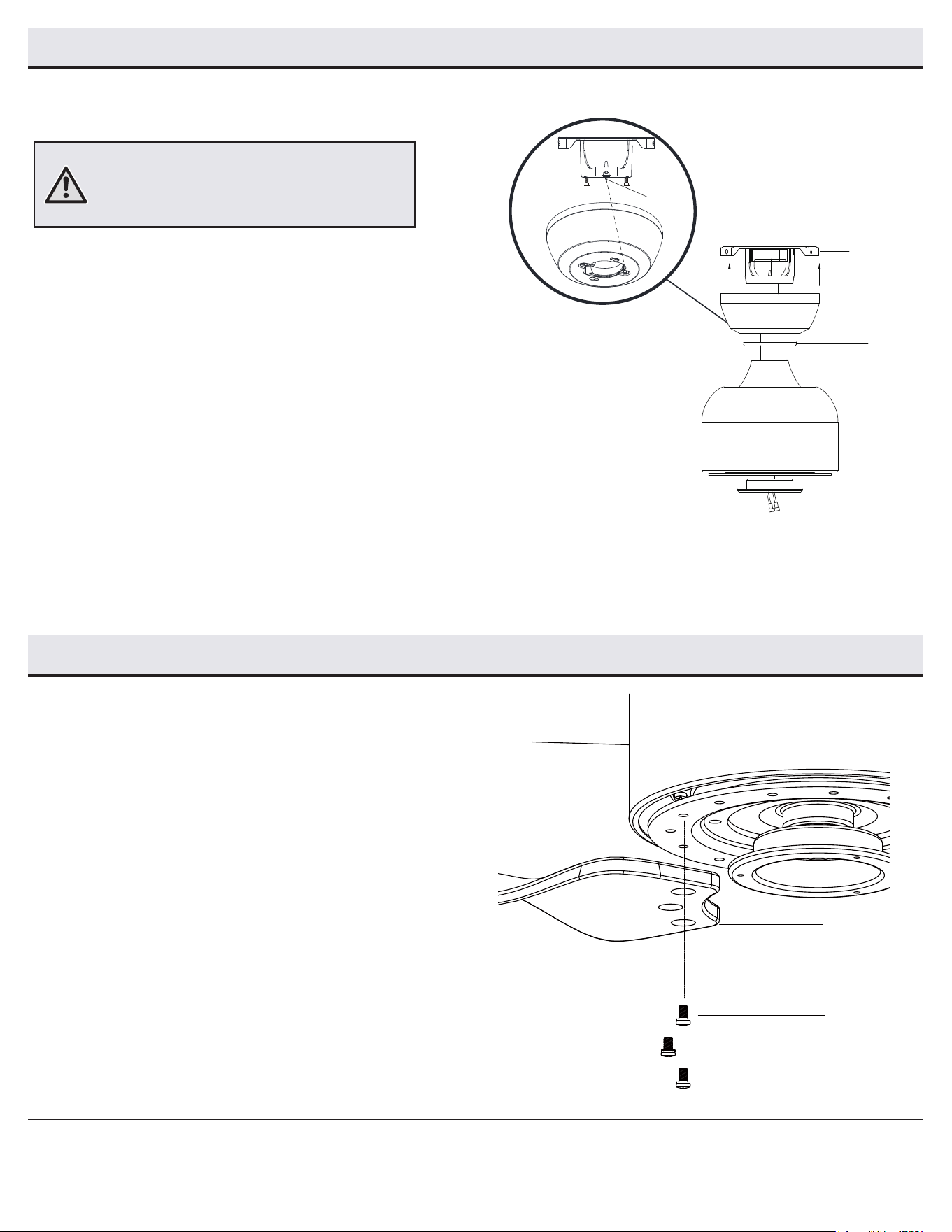

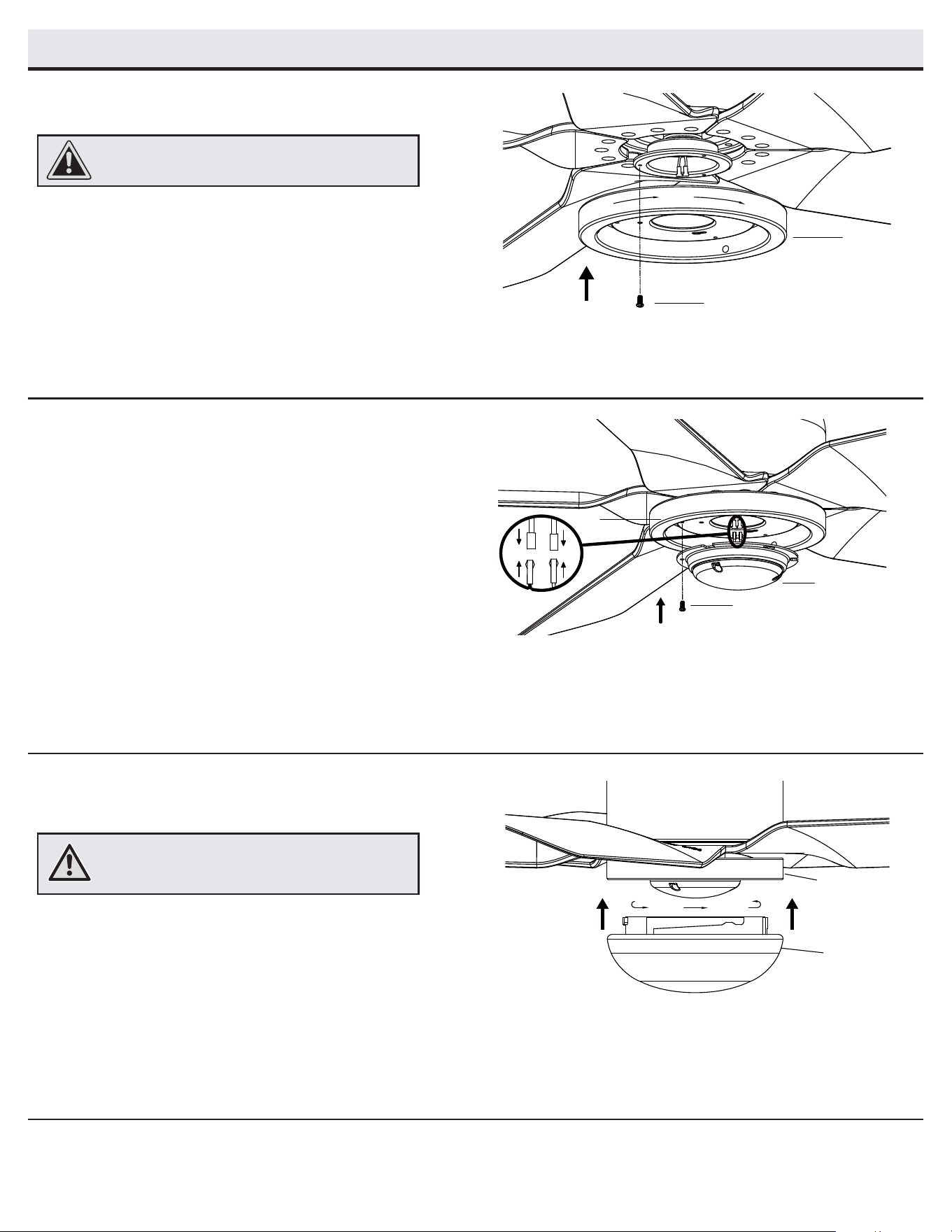

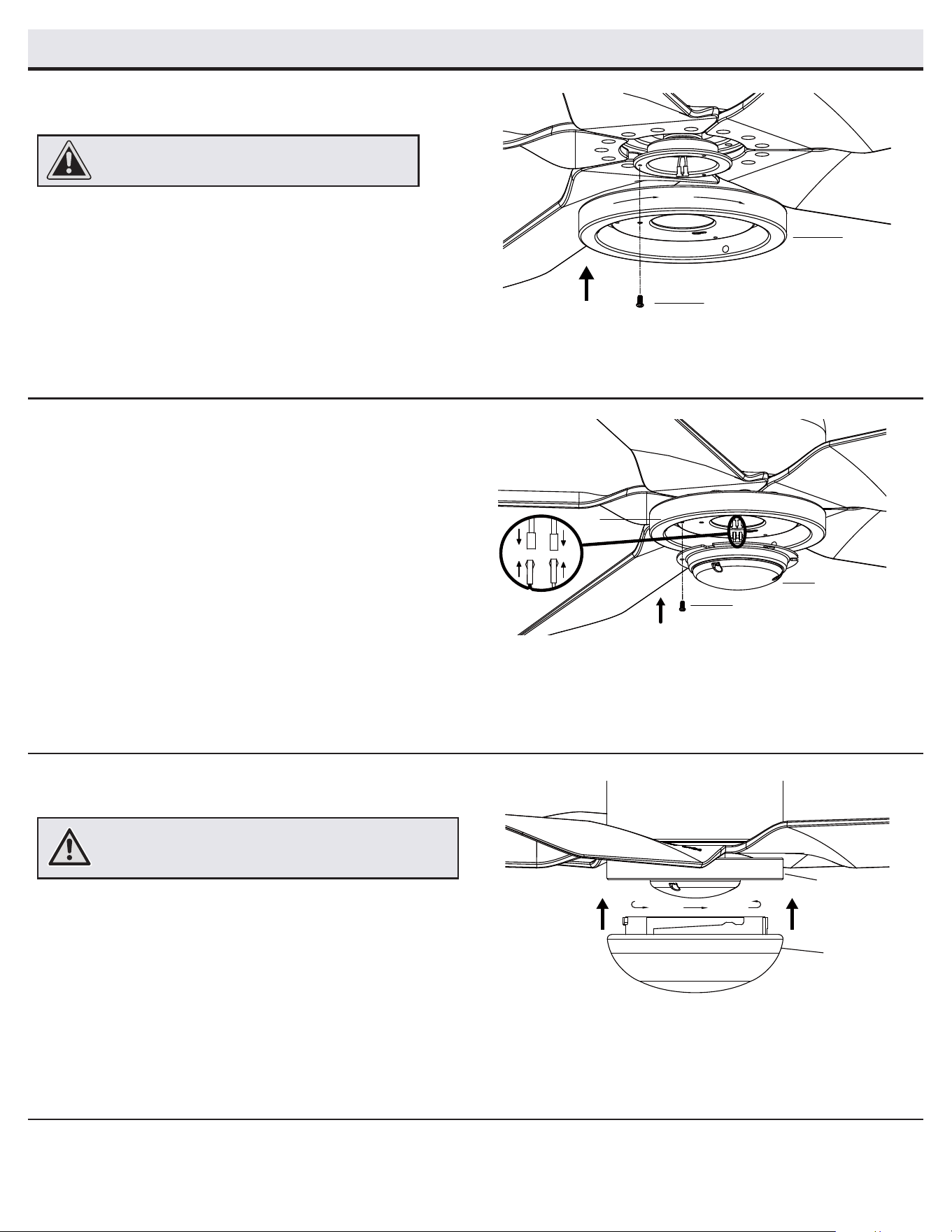

Mounting the fan motor assembly

(standard mount)

WARNING: When using the standard ball/downrod

mounting, the tab in the ring at the bottom of the slide-

on mounting bracket (A) must rest in the groove of

the hanger ball. Failure to properly seat the tab in the

groove could cause damage to the wiring.

□ Align the locking slots of the canopy (C) with the two

screws (SS) and alignment post (QQ) in the slide-on

mounting bracket (A).

□ Push up the canopy (C) and turn it clockwise until the

alignment post (QQ) engages to the round hole and the

screws (SS) engage to the key slots.

□ Firmly tighten the two mounting screws (SS).

□ Align the oval shape on the canopy (C) with canopy

bottom cover (JJ).

□ Install the decorative bottom cover (JJ) by aligning the

cover slots with screws in the bottom of the canopy (C).

Rotate the bottom cover (JJ) clockwise to lock in place.

Assembly - Attaching the Fan Blades

Fastening the blade to

the motor assembly

□ Fasten the blade (F) to the fan motor assembly (E) by aligning

the threes holes of blade and the three holes of bottom of the

motor and securing with blade attachment screws (AA)

□ Make sure all the blade attachment screws (AA) are rmly

tightened.

□ Repeat this step for the remaining blade assemblies.

Mounting the fan motor assembly

(standard mount)

Installing the light kit pan

□ Remove one screw (LL) from the black bracket below the

fan motor assembly (E), and loosen but do not remove the

other two screws.

□ Push the light kit pan (G) up to the fan motor assembly (E)

so that the two loosened screw heads t into the keyhole

slots.Turn the light kit pan (G) clockwise.

□ Re-install the screw (LL) that was removed in the rst step.

□ Make sure all the screws are rmly tightened.

Assembly - Attaching the Light Kit

CAUTION: To reduce the risk of electric shock, disconnect

the electrical supply circuit to the fan before installing

the light xture.

Attaching the light kit tter assembly

□ Remove one screw (TT) from the light kit pan (G), and

loosen, but do not remove, the other two screws.

□ Connect the wires from the light kit tter assembly (H) to

the wires from the fan motor assembly (E) by connecting

the molded adaptor plugs together. Carefully tuck all wires

and splices into the switch cup.

□ Push the light kit tter assembly (H) up to the light kit

pan (G) so that the two loosened screw heads t into

the keyhole slots. Turn the light kit tter assembly (H)

clockwise to secure.

□ Re-install the screw that was removed in the rst step.

□ Make sure all the screws are rmly tightened.

Installing the glass shade

□ Place the glass shade (I) into the light kit pan (G), aligning the

three at areas on the top of the ange of the glass shade (I)

with the three raised dimples in the light kit pan (G). Turn the

shade clockwise until it stops.

WARNING: Do not overtighten when installing the glass

shade into the light kit. Allow the glass shade to cool

completely before removing.

HOMEDEPOT.COM/HUBSPACE

Please contact 1-877-592-5233 for further assistance.

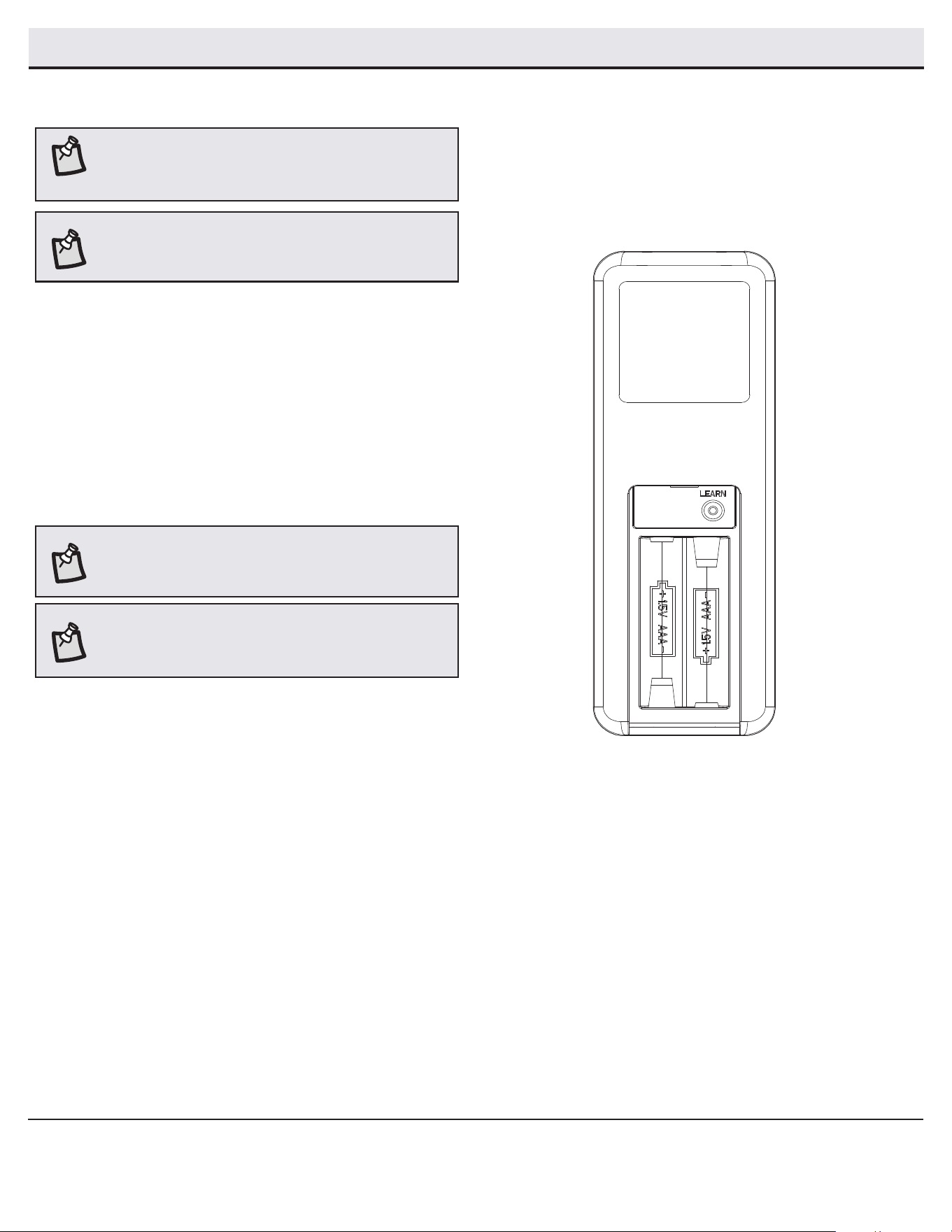

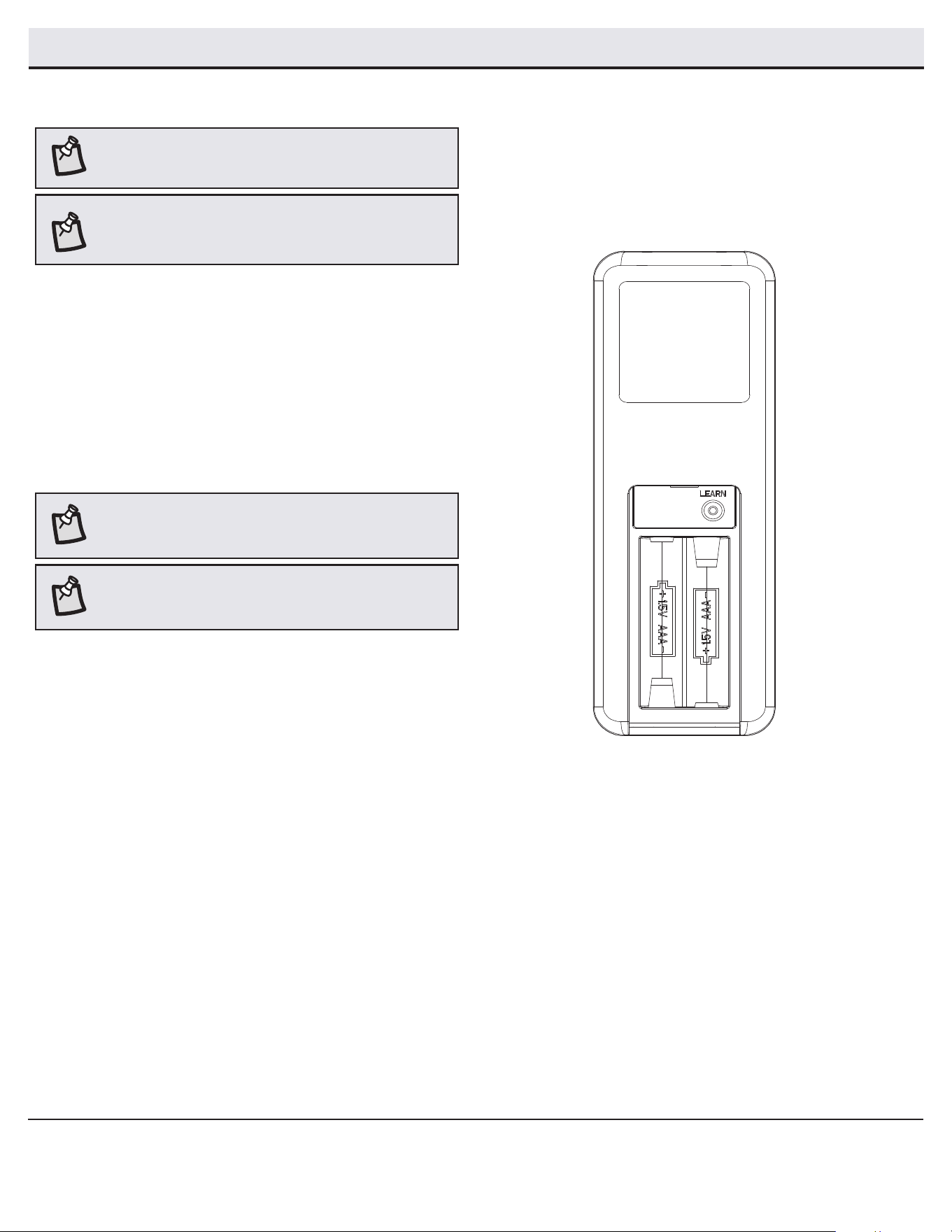

Preparing the remote control

□ Conrm that the power to the fan is off at either the wall switch or

breaker box.

□ Return power to the fan and, within 30 seconds, press and hold the

learn button for 1-2 seconds and release.

□ If pairing is successful, the blades will begin to spin and the light will

also ash.

NOTE: The remote control has already been paired to the

ceiling fan for your convenience. If the remote control does not

communicate with the fan, follow the pairing instructions below.

NOTE: The remote control battery will weaken with age and

should be replaced before leaking takes place, as this will damage

the remote control. Dispose of used battery properly and keep the

battery out of the reach of children.

Assembly - Preparing the Remote Control

Pairing one remote to one ceiling fan

□ Conrm that the power to the fan is off at either the wall switch or

breaker box.

□ Turn the power to the fan on at the breaker box or wall switch and,

within 30 seconds, press and hold the “Learn” button for 10 seconds

and release. Once pairing is successful, the blades will begin to spin

and the light will also ash.

□ Repeat the above process for the remote controls you want to work

with this fan.

Pairing multiple remote controls to one

ceiling fan

NOTE: The fan can be controlled by up to three remote controls.

To order extra remote controls, please call Home Decorators

Collection customer service 1-877-592-5233.

NOTE: The fan can only be controlled by 3 remote controls

maximum at the same time after “Learning”. If you pair a fourth

remote control to the fan, the rst remote control will be erased

from the receiver memory.

ALL ON/OFF

Press and release the ALL button to turn the fan and light on or off.

LIGHT ON/OFF

Press and release the button to turn the light on or off.

DIMMING

Press and hold the (+) button to brighten light to the desired level.

Press and hold the (-) button to dim light to the desired level.

COLOR TEMPERATURE ADJUSTMENT

Push and release the button to cycle through the six color

temperature options.

Option 1: 2700K (Warm White).

Option 2: 3000K (Soft White).

Option 3: 3500K (Neutral White).

Option 4: 4000/4100K (Cool White).

Option 5: 5000K (Daylight).

Option 6: 6500K (Daylight Deluxe).

NOTE: The default temperature of the ceiling fan light is 3000k

(Soft White).

FAN SPEED

Press and release the + button to increase the fan speed.

Press and release the - button to decrease the fan speed.

FAN ON/OFF

Press and release the fan button to turn the fan on or off.

Summer button - (Forward)

A downward airow creates a cooling effect.

This allows you to set your air conditioner on a

higher setting without affecting your comfort.

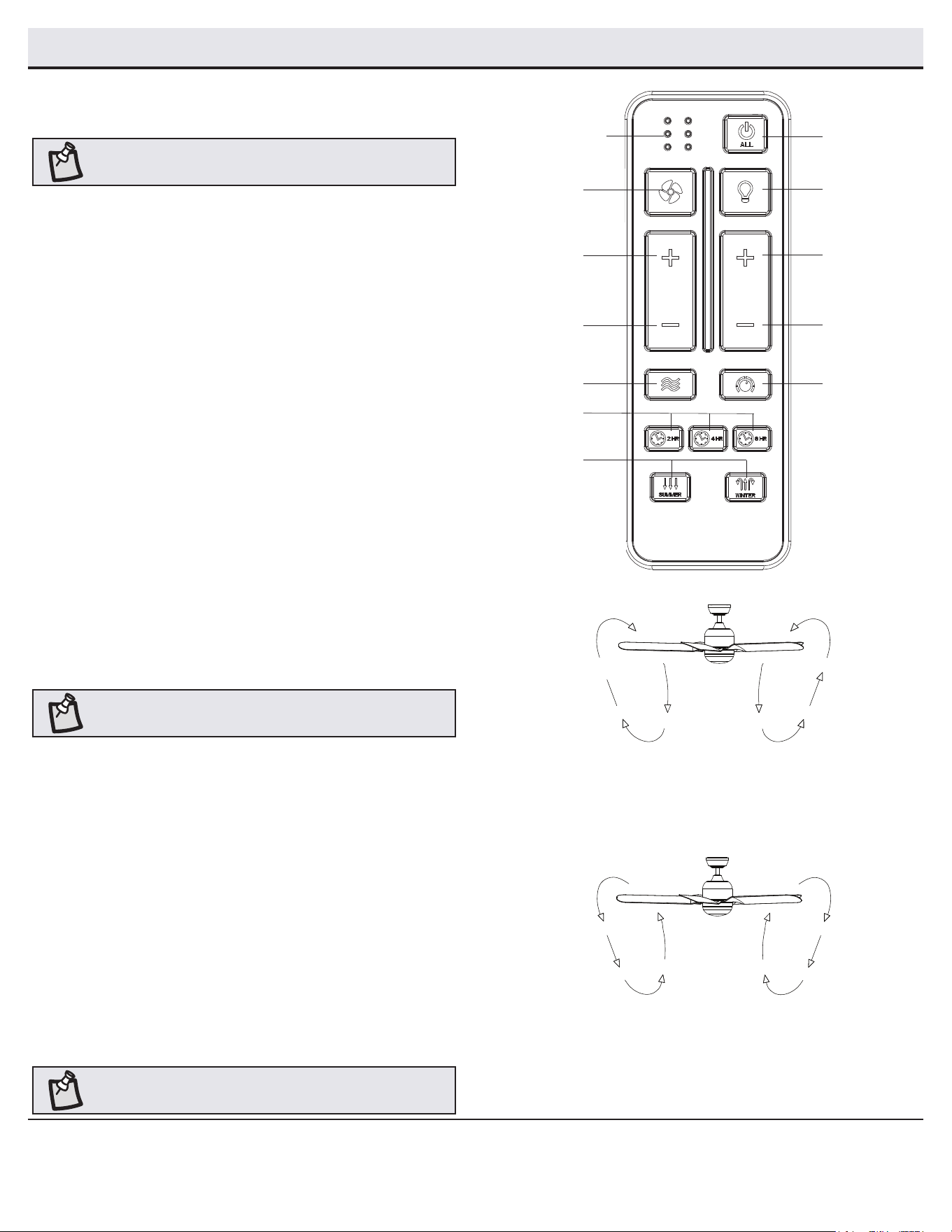

Operating Your Fan and Remote Control

Color

temperature

adjustment

Fan On/Off

Increases fan

speed

Decreases fan

speed

Comfort

Breeze

Timer

Fan direction

All On/Off

Light On/Off

Increases light

level (dimmer)

Decreases light

level (dimmer)

LED speed

indicator

LED SPEED INDICATOR

LEDs will illuminate to the corresponding speed:

1 Light - Lowest speed

6 Lights - Highest speed

Comfort Breeze

Press and release the Comfort Breeze

button to simulate an outdoor

breeze.

Holding the Comfort Breeze

button for 3 seconds will cancel this function.

TIMER

Pressing the timer button will automatically turn the fan off after 2, 4,

or 8 hours (depending on button pressed.

Holding the timer button for 3 seconds will cancel this function.

FAN DIRECTION

Hold the SUMMER button for 3 seconds to rotate fan forward.

Hold the WINTER button for 3 seconds to rotate fan in reverse.

Winter button - (Reverse)

An upward airow moves warm air off of the ceiling.

This allows you to set your heating unit on a lower

setting without affecting your comfort.

NOTE: On start up your ceiling fan will oscillate back and forth.

This is NORMAL OPERATION for DC ceiling fans as it goes

through its calibration cycle. The fan is NOT DEFECTIVE.

NOTE: The fan must be on and rotating prior to pressing the

winter or summer button. The fan will not reverse direction if

the fan is not moving.

HOMEDEPOT.COM/HUBSPACE

Please contact 1-877-592-5233 for further assistance.

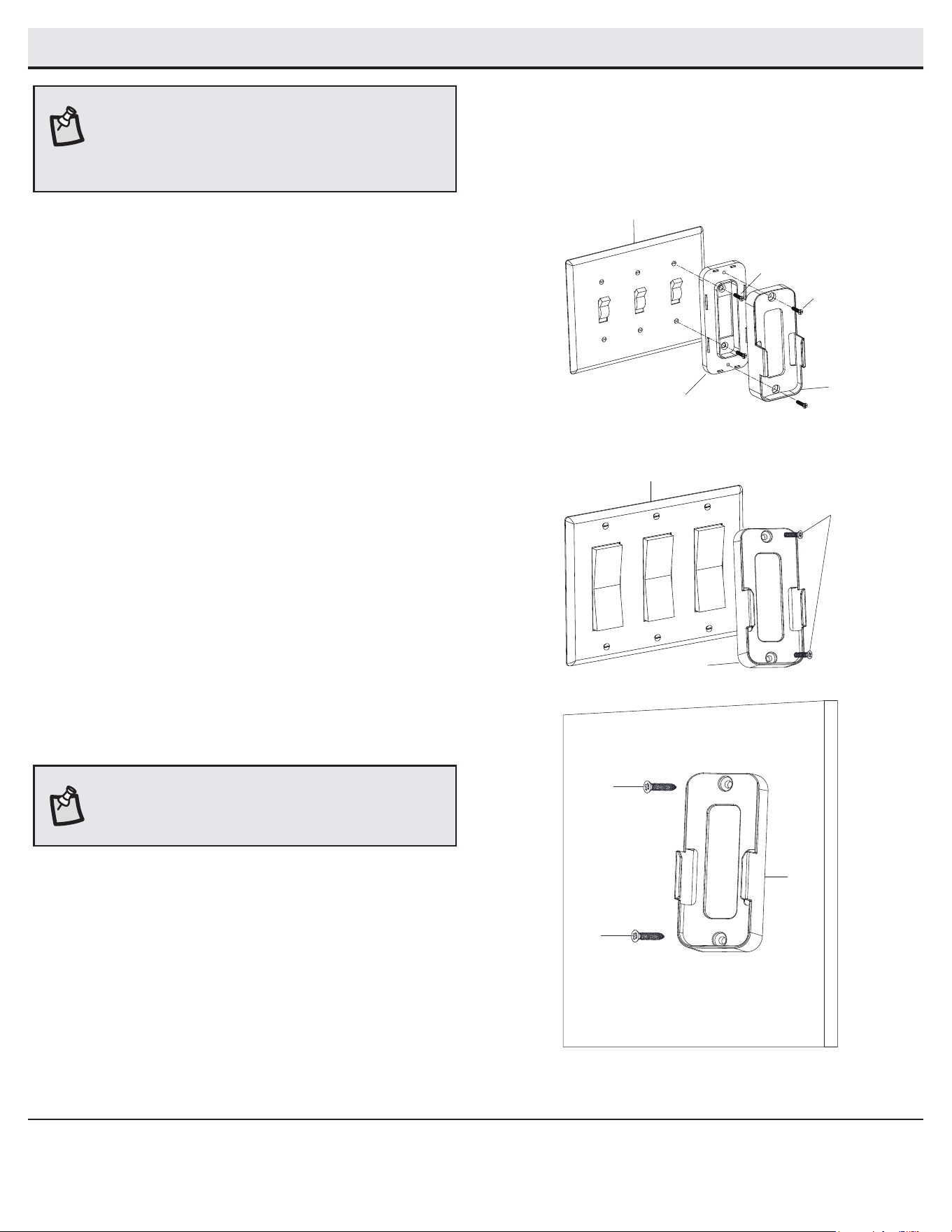

Assembly - Mounting the remote wall cradle

1a. Attaching over a standard toggle switch

□ Remove the two screws from the toggle switch face plate.

□ Place the toggle switch spacer over the toggle switch face

plate and align the two large holes of the toggle switch spacer

with the holes in the face plate. Secure the toggle switch

spacer to the face plate using the two included machine

screws (EE).

□ Attach the remote wall cradle (O) to the toggle switch spacer

using the included two short tapered screws (FF). Screw a

short tapered screw (FF) into the top hole and bottom hole of

the wall cradle and into the toggle switch spacer until tight.

NOTE: Screw wall anchors are included for extra support. The

included screws are designed to screw easily into the wall. If

you would like a more permanent or secure hold, install the wall

anchors prior to attaching the wall cradle to the wall.

1b. Attaching over a paddle switch

□ Remove the two screws from the paddle switch face plate.

□ Place the remote wall cradle (O) over the paddle switch and align

the two holes of the remote wall cradle (O) with the holes in the

face plate. Secure the remote wall cradle (O) to the face plate

using the two included machine screws (EE).

1c. Attaching to the wall

□ Position the remote wall cradle (O) in the desired position

and attach to the wall using the included two long tapered

screws (GG).

NOTE: The remote wall cradle is designed to allow you to

access an existing switch. The remote wall cradle can be

mounted on the wall or to the face plate of a standard toggle

switch or a paddle switch. Follow the instructions below for the

option that best suits your needs.

Toggle switch spacer

Toggle switch face plate

Paddle switch face plate

Application Set-Up

NOTE: For more information on smart remote set up, please refer

to the quick start guide located in the remote pack.

NOTE: To use Alexa to change the color temperature of the light,

please make sure the light is turned on rst.

Questions, problems missing parts?

Please call Hubspace Customer service

8 a.m. - 7 p.m. EST, Monday - Friday;

9 a.m. - 6 p.m., EST, Saturday

(877) 592-5233

□ Download the Hubspace™ app from the App Store or the Google Play Store to your mobile device.

□ Launch the app.

□ To register, enter your email address and a password. Or, login if you already have an account.

□ Bluetooth access is required for device setup.

Getting started

□ Hubspace only shows Wi-Fi networks that your device can use. Check your network only if an option does not appear during set up.

□ This Hubspace device requires a 2.4GHz Wi-Fi channel.

□ Most routers provide a 2.4 GHz Wi-Fi channel.

□ If you do not see your Wi-Fi network name when you attempt to connect your device, please check your router settings.

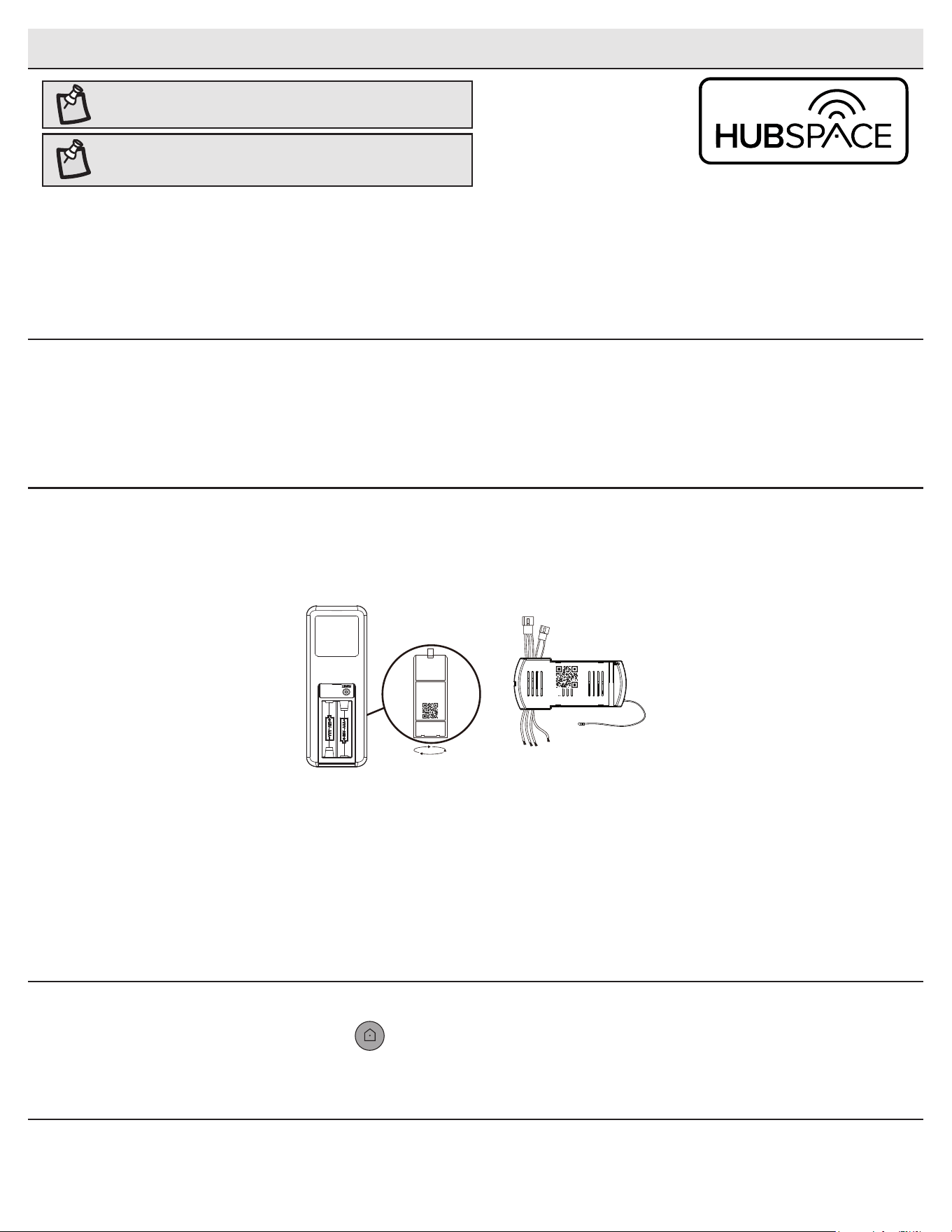

Verify your network

□ In the Hubspace app, tap the plus sign in the upper right corner.

□ Scan your product’s QR code. You can nd the QR code on the remote receiver, inside the battery compartment cover of the remote, and on

the Quick Start Guide paper included with the fan.

Add a device

If you are unable to access the QR code for your light, you can put it into discovery mode with the following sequence:

□ Switch the device off and on 5 times. The light will pulse to show that it can now be discovered.

□ In the Hubspace app, tap the plus sign in the upper right corner and follow the instructions to discover devices. More than one device can be

added at a time using this method.

Set up your voice assistant

□ In the Hubspace app, tap the Hubspace button.

□ Select the Integrations tab, choose your voice assistant and follow the instructions.

Problems connecting to Hubspace device, see “troubleshooting” on page 18.

Scan problem?

If the QR code cannot be scanned for some reason, you can enter the code manually. Tap Enter Code and follow the instructions.

□ Connect your device to power and follow the instructions on screen.

(For lighting and fan products only)

HOMEDEPOT.COM/HUBSPACE

Please contact 1-877-592-5233 for further assistance.

Voice Commands

When you want to... Ask Alexa to...

Turn on the fan only. … turn on <device name> fan power.

Turn off the fan only. … turn off <device name> fan power.

Turn on the light only. … turn on <device name> light power.

Turn off the light only. … turn off <device name> light power.

Change the brightness. ... Set <device name> brightness to 75%.

… Set <device name> light to 25%.

… Make <device name> dimmer.

… Make <device name> brighter.

… Dim <device name>.

… Brighten <device name>.

… Dim <group name>.

… Brighten <group name>.

Change the color temperature. … Change <device name> to Cool White.

… Change <device name> to Warm White.

… Change <device name> to Daylight White.

… Change <device name> to White.

Change the fan speed. … Set <device name> speed to fastest.

… Set <device name> speed to fast.

… Set <device name> speed to medium.

… Set <device name> speed to slow.

… Increase <device name> speed.

… Decrease <device name> speed.

Turn on Comfort Breeze. … Turn on Comfort Breeze on <device name>.

Alexa

When you want to... Ask Google to...

Turn on the fan only. … turn on <device name> fan power.

Turn off the fan only. … turn off <device name> fan power.

Turn on the light only. … turn on <device name> light power.

Turn off the light only. … turn off <device name> light power.

Change the brightness. ... Set <device name> brightness to 75%.

… Set <device name> light to 25%.

… Brighten <device name>.

… Dim <device name>.

… Brighten <room name>.

… Dim <room name>.

Change the color temperature. … Change <device name> to Ivory.

… Change <device name> to Daylight.

… Change <device name> to Cool White.

… Change <device name> to Warm White.

... Change <device name> to Incandescent.

Change the fan speed. … Set <device name> speed to fastest.

… Set <device name> speed to fast.

… Set <device name> speed to medium.

… Set <device name> speed to slow.

… Increase <device name> speed.

… Decrease <device name> speed.

Turn on Comfort Breeze. … Turn on Comfort Breeze on <device name>.

Google

The Sarita 54 in. LED Indoor Smart Color Changing Ceiling Fan works with Alexa and Google Assistant.

This section lists some of the voice commands you can use. To view these and other commands, go to http://hubspaceconnect.com.

Troubleshooting

□ Because of the fan’s natural movement, some connections may become loose. Check the support connections, brackets, and blade

attachments twice a year. Make sure they are secure. It is not necessary to remove the fan from the ceiling.

□ Clean your fan periodically to help maintain its new appearance over the years. Do not use water when cleaning, as this could damage the

motor, or the wood, or possibly cause an electrical shock. Use only a soft brush or lint-free cloth to avoid scratching the nish.

□ You can apply a light coat of furniture polish to the wood for additional protection and enhanced beauty. Cover small scratches with a light

application of shoe polish.

□ You do not need to oil your fan. The motor has permanently-lubricated sealed ball bearings.

WARNING: Make sure the power is off before cleaning

your fan.

Care and Cleaning

Problem Solution

The fan will not start. □ Check the main and branch circuit fuses or breakers.

□ Check to make sure the wall switch is in the on position if applicable.

□ Check the line wire connections to the fan and switch wire connections in the switch housing.

□ Check the battery in the transmitter.

□ Ensure you are in the normal range of 10-20 feet.

□ Remember to turn off the power supply before checking the dip switches settings.

The fan is noisy. □ Ensure all motor housing screws are snug.

□ Ensure the screws that attach the fan blade bracket to the motor hub are tight.

□ Ensure the wire nut connections are not rattling against each other or the interior wall of the switch housing.

□ Allow a 24-hour “breaking in” period. Most noises associated with a new fan disappear during this time.

□ If you are using the ceiling fan light kit, ensure the screws securing the glassware are tight. Check that the light bulbs are also secure.

□ Ensure the canopy is a short distance from the ceiling. It should not touch the ceiling.

□ Ensure your outlet box is secure and rubber isolator pads were used between the mounting plate and outlet box.

The fan wobbles. □ Check that all blade and blade arm screws are secure.

□ Most fan wobble problems are caused when blade levels are unequal. Check this level by selecting a point on the ceiling above the tip

of one of the blades. Measure from a point on the center of each blade to the point on the ceiling. Rotate the fan until the next blade is

positioned for measurement. Repeat for each blade. Any measurement deviation should be within 1/8 inch. Run the fan for ten minutes.

If the fan continues to wobble please contact customer service and a balancing kit will be sent to you at no charge.

The fan moves backwards and

forwards when turned on.

□ This is normal start-up procedure for DC motor fans. The partial movement during start-up is the result of the DC motor aligning the

internal magnetic poles for proper motor operation. This design saves electricity and allows the fan to operate much more quietly than

standard AC motor fans

Hubspace

Troubleshooting

My hubspace device is not

connecting to Wi-Fi.

□ Make sure your device is connected to a power source.

□ Your Internet connection or Wi-Fi network may be down.

My device cannot nd any Wi-Fi

networks.

□ Make sure you have a 2.4GHz capable Wi-Fi network within range of the device you are trying to add.

My device is in a location that does

not have Wi-Fi. Can I still use it with

the Hubspace app?

Yes:

□ Use the app on a phone with an Internet connection like LTE.

□ The phone must be within Bluetooth range of your Hubspace device.

I cannot nd the QR code. □ Look for it where other stickers are on the product. A copy of the QR code is also included in your device’s documentation.

The QR code has become damaged.

How do I add the device?

□ Under the QR code are numbers. You can enter those in manually instead of scanning the code.

How do I reset the device? □ Remove the device from your account, then add it back. Devices also reset when they transfer to a new account.

A device is on another account.

How do I transfer it?

□ Scan the QR code and it will transfer to your account.

My device is ofine for long periods

of time.

□ Make sure your Wi-Fi signal strength is sufcient. You may need to move your router, use mesh Wi-Fi, or Wi-Fi extenders.

The device is on and I scanned

the QR code, but the app cannot

connect to it.

□ Turn off Bluetooth on your phone and turn it back on. Then, scan the QR code.

Can I scan the same QR code to add

multiple products?

□ No. Each product has a unique QR code.

FCC Statement: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide

reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in

accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If

this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the

interference by one or more of the following measures:

□ Reorient or relocate the receiving antenna.

□ Increase the separation between the equipment and receiver.

□ Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

□ Consult the dealer or an experienced radio/TV technician for help.

CAUTION:

Any changes or modications not expressly approved by the grantee of this device could void the user’s authority to operate the equipment.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must

accept any interference received, including interference that may cause undesired operation.

Responsible Party - U.S. Contact Information: King of Fans, Inc 1951 NW 22nd Street, Fort Lauderdale, FL 33311, (954) 484-7500

Questions, problems, missing parts? Before returning to the store,

call Hubspace Customer Service

8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST, Saturday

1-877-592-5233

HOMEDEPOT.COM/HUBSPACE

Retain this manual for future use

Scan for text based

customer support

Scan for online product

warranty information

GRACIAS

Apreciamos la plena conanza depositada en Home Decorators Collection al comprar este ventilador de techo. Nos esforzamos en crear

continuamente productos de calidad diseñados para mejoras del hogar. Visítanos por Internet para ver nuestra línea completa de productos

disponibles a n de satisfacer la necesidades de mejoras de tu hogar. ¡Gracias por elegir Home Decorators Collection!

Artículo #1008 662 061, 1008 662 085

Modelo # 92398, 92399

Modelo aprobado por UL núm. 54-SARI

GUÍA DE USO Y MANTENIMIENTO

VENTILADOR DE TECHO SARITA DE 1.37 M

Para ver un video instructivo sobre cómo instalar este producto:

1. Visita www.homedepot.com e ingresa en el campo de búsqueda el número del modelo o

artículo que aparece en la esquina superior derecha de la portada de este manual de

instrucciones.

2. Haz clic sobre tu producto en la lista de resultados de la búsqueda y sobre el enlace de

video en la sección “Product Overview” [Información general del producto].

¿Preguntas, problemas, piezas faltantes? Antes de devolver a la tienda,

llama al Servicio al Cliente de Hubspace

de lunes a viernes, entre 8:00 a.m. a 7:00 p.m. (hora del Este),

y los sábados de 9:00 a.m. a 6:00 p.m. (hora del Este)

1-877-592-5233 / HOMEDEPOT.COM/HUBSPACE

Escanea para texto

sobre soporte al cliente

Escanea para obtener información

sobre la garantía del producto en línea

Tabla de contenido .............................................................. 2

Información de seguridad...................................................2

Garantía ................................................................................3

Preinstalación ......................................................................3

Instalación ............................................................................6

Ensamblaje ...........................................................................7

Funcionamiento .................................................................14

Mantenimiento y limpieza .................................................18

Solución de problemas .....................................................18

1. Para disminuir el riesgo de descarga eléctrica, asegúrate de

interrumpir la electricidad en el cortacircuitos o en la caja de

fusibles antes de comenzar.

2. Todo el cableado tiene que cumplir con el Código Nacional de

Electricidad ANSI/NFPA 70 y con los códigos eléctricos locales. La

instalación eléctrica debe hacerse por un electricista calicado con

licencia.

3. La caja eléctrica y la estructura de soporte tienen que montarse de

forma segura para poder sostener con conanza y como mínimo 35

lb (15.9 kg). Usa solo cajas eléctricas aprobadas por UL y marcadas

como “Apropiada para sostener ventiladores de 35 lb (15.9 kg) o

menos”.

4. El ventilador tiene que montarse con un mínimo de 7 pies (2.1 m) de

espacio libre desde el borde posterior de las aspas hasta el piso.

5. No coloques objetos en la trayectoria de las aspas.

6. Para evitar lesiones físicas o daños al ventilador y otros artículos,

ten cuidado al limpiarlo o al trabajar cerca de él.

7. Después de concluir las conexiones eléctricas, debes voltear los

conductores empalmados hacia arriba y meterlos con cuidado en

la caja eléctrica. Los cables deben estar separados con el cable

a tierra y el conductor a tierra del equipo a un lado de la caja

eléctrica.

8. Antes de la instalación, todos los tornillos de fijación tienen

que comprobarse y reajustarse donde sea necesario.

ADVERTENCIA: Para reducir el riesgo de lesiones

personales, no dobles los soportes de las aspas

(también llamados “bridas”) durante ni después

de la instalación. No coloques objetos en la

trayectoria de las aspas.

ADVERTENCIA: Los diagramas eléctricos son sólo

para referencia. Si usas un kit de luces, consulta el

manual de instrucciones del kit de luces para hacer

las conexiones eléctricas. Cualquier juego de luces

opcional debe estar aprobado por UL y marcado

como adecuado para usar con este ventilador.

ADVERTENCIA: Para evitar posible descarga eléctrica,

desconecta la electricidad en la caja principal de

fusibles antes de cablear. En caso de no tener

suciente conocimiento o experiencia sobre cableado

eléctrico, contacta a un electricista certicado.

Información de seguridad

Tabla de contenido

ADVERTENCIA: Para reducir el riesgo de incendio,

descarga eléctrica o lesiones personales, instala solo

en una caja eléctrica clasicada como “apropiada para

sostener ventiladores de 35 lb (15.9 kg) o menos” y usa

los tornillos que vienen con ella.

LEE Y GUARDA ESTAS INSTRUCCIONES.

ADVERTENCIA: Para reducir el riesgo de incendio o

descarga eléctrica este ventilador sólo debe usar

la pieza núm. JY1156H-LD-DS-EL de control de

velocidad fabricada por Chungear Industrial Co., Ltd.

ADVERTENCIA: A n de reducir el riesgo de descargas

eléctricas, este ventilador tiene que instalarse con un

interruptor de pared con aislamiento.

ADVERTENCIA: Para disminuir los riesgos de

incendio, descarga eléctrica o lesiones personales,

no uses repuestos que no sean recomendados por

el fabricante (p. ej., piezas hechas en casa con una

impresora 3D).

HOMEDEPOT.COM/HUBSPACE

Para obtener asistencia, llama al 1-877-592-5233.

Preinstalación

Garantía

ESPECIFICACIONES

NOTA: Estas medidas son aproximadas. No

incluyen ni el amperaje ni el vataje consumido por el

kit de luces.

Tamaño Velocidad Voltios

Consumo de

energía del

ventilador

(sin luces)

VATIOS

Flujo de

aire

CFM

Eciencia de

ujo de aire

(Mientras más

alta, mejor)

CFM/W

Peso

neto

Peso

bruto

Pies cúbicos

54 plg

(1.37 m)

Baja

120

5 1913 382

18.08 lb

(8.2 kg)

24.25 lb

(11 kg)

2.19 pies³

(0.06 m³)

Media 19 4578 240

Alta 37 5782 156

HERRAMIENTAS NECESARIAS

Destornillador

Phillips

Destornillador

plano

Llave

ajustable

Cinta de

electricista

Pelacables/

cortacables

Escalera de tijera

El proveedor garantiza de por vida, a partir de la fecha de adquisición por el comprador original, que el motor del ventilador no presenta defectos de

fabricación ni de materiales al momento del envío desde la fábrica. El proveedor garantiza que el kit de luces, excluyendo cualquier vidrio, no tendrá

defectos de fabricación ni de material en el momento del envío desde la fábrica por un período de cinco años después de la fecha de compra por

parte del comprador original. El proveedor también garantiza, por dos años a partir de la fecha de adquisición por el comprador original, que todas

las demás piezas del ventilador, excepto las aspas de vidrio o acrílicas, no presentarán ningún defecto de fabricación ni de material al momento

del envío desde la fábrica. Si el producto es devuelto, aceptamos reparar tales defectos sin cargo alguno o, a nuestra discreción, reemplazarlo por

un modelo similar o superior. Para obtener servicio de garantía tiene que presentar una copia del recibo como comprobante de compra. Todos los

costos de retiro y reinstalación del producto correrán por cuenta del cliente. Los daños a cualquier pieza por accidente, instalación o uso inadecuado,

o por montar cualquier accesorio, no están cubiertos por esta garantía. Puesto que las condiciones climáticas pueden variar, esta garantía no cubre

ningún cambio del acabado en latón, como óxido, perforación, corrosión, manchas o descascaramiento. Este tipo de acabados en latón tiene

una la vida útil prolongada si se lo protege contra las condiciones climáticas cambiantes. Cierta “oscilación” es normal y no debe considerase

un defecto. Cualquier servicio prestado por personal no autorizado invalidará la garantía. No hay ninguna otra garantía expresa. Por este medio

Home Depot Decorators Collection se exime de cualquier garantía, incluyendo pero sin limitarse a, aquellas de comercialización e idoneidad para

determinado propósito en el alcance permitido por la ley. La duración de cualquier garantía implícita que no pueda exonerarse se limita al plazo

especicado en la garantía explícita. Algunos estados no permiten limitaciones sobre la duración de las garantías implícitas, así que es posible que

la limitación anterior no se aplique en su caso. El minorista no será responsable por daños incidentales, emergentes ni especiales derivados del uso

o funcionamiento del producto, excepto en los casos en los que la ley así lo disponga. Algunos estados no permiten excluir ni limitar daños directos

o indirectos, así que es posible que la limitación o exclusión anterior no se aplique en este caso. Esta garantía otorga derechos legales especiales al

cliente y es posible que también goce de otros derechos que pueden variar según el estado. Esta garantía sustituye a todas las garantías anteriores.

Los costos de envío en cualquier devolución de productos como parte de un reclamo de garantía corren por cuenta del cliente.

Comuníquese con el Equipo de Servicio al Cliente al teléfono 1-877-592-5233 o visite www.HOMEDEPOT.COM/HUBSPACE.

Pieza Descripción Cantidad

AA Tornillo de aspa 16

BB Tuerca de plástico para conectar cables 3

CC Pasador de soporte 1

DD Pasador de cierre 1

EE Tornillo de la unidad 2

FF Tornillo cónico corto 2

GG Tornillo cónico largo 2

Preinstalación (continuación)

HERRAJES INCLUIDOS

NOTA: Los herrajes no se muestran en

tamaño real.

HOMEDEPOT.COM/HUBSPACE

Para obtener asistencia, llama al 1-877-592-5233.

Pieza Descripción Cantidad

Soporte de montaje deslizante

(dentro de la cubierta)

B Conjunto de tubo bajante/esfera 1

C Cubierta 1

D Cubierta decorativa del collarín del

motor

E Ensamblaje del motor del ventilador 1

F Aspa 5

G Carcasa del kit de luces 1

Pieza Descripción Cantidad

H Conjunto del soporte del kit de luces 1

I Pantalla de vidrio 1

J Receptor 1

K Control remoto 1

L Cable de extensión de 3 clavijas 1

M Cable de extensión de 2 clavijas 1

N Batería 2

Soporte de pared del control remoto

con separador de interruptor de palan-

ca incluido

IMPORTANTE: Este producto y/o sus componentes están

protegidos por una o más de las siguientes patentes en EE. UU.:

5,947,436; 5,988,580; 6,010,110; 6,046,416; 6,210,117, así como

otras patentes pendientes.

Preinstalación (continuación)

CONTENIDO DEL PAQUETE

Instalación

OPCIONES DE MONTAJE

ADVERTENCIA: Para reducir el riesgo de incendio,

descarga eléctrica o lesiones personales, instala solo

en una caja eléctrica clasicada como “Apropiada para

sostener ventiladores de 35 lb (15.9 kg) o menos” y usa

los tornillos que vienen con ella. Las cajas eléctricas

utilizadas comúnmente para el soporte de lámparas

pueden no servir como soporte de ventilador y tal vez

deban reemplazarse. En caso de duda, consulta a un

electricista calicado.

Si tu ventilador de techo no tiene una caja de montaje aprobada

por UL, instálala siguiendo las instrucciones a continuación:

□ Desconecta la energía retirando los fusibles o apagando los

cortacircuitos.

□ Asegura la caja eléctrica directamente a la estructura de la

edicación. Usa los sujetadores y materiales apropiados. La

caja eléctrica y la estructura de soporte tienen que montarse

de forma segura para poder sostener con conanza y como

mínimo 35 lb (15.9 kg). Usa solo cajas eléctricas aprobadas

por UL y marcadas como “Apropiada para sostener

ventiladores de 35 lb (15.9 kg) o menos” No usar una caja

eléctrica de plástico.

Las ilustraciones a continuación muestran tres formas distintas

de montar la caja eléctrica.

Si la cubierta (C) toca el conjunto del tubo bajante/esfera (B), retira la

tapa inferior decorativa del collarín del motor (D) y gira 180º la cubierta

Para colgar el ventilador donde hay una lámpara, pero ninguna viga de

techo, tal vez se necesite una barra para colgar como se muestra más

arriba (disponible en cualquier tienda de The Home Depot).

NOTA: Tal vez necesites un tubo bajante más largo para

mantener la altura mínima adecuada de las aspas al

instalar el ventilador en un techo inclinado. El ángulo

máximo permitido es 15º desde la horizontal.

Caja

eléctrica

Caja eléctrica

empotrada

Provee un

soporte fuerte

Placa de

montaje

en el techo

Caja

eléctrica

Barra para colgar

HOMEDEPOT.COM/HUBSPACE

Para obtener asistencia, llama al 1-877-592-5233.

Ensamblaje - Montaje estándar en techo

Cómo tender los cables

Preparación para el montaje

□ Retira la tapa inferior magnética (JJ) de la cubierta (C), tirando

de ella hasta soltarla.

□ Aoja los dos tornillos de la cubierta (SS) ubicados en la parte

inferior del soporte de montaje deslizante (A).

□ Gira el soporte de montaje deslizante (A) hacia la izquierda y

levántalo para retirarlo de la cubierta (C).

□ Inserta los cables que salen por la parte superior del conjunto

del motor de ventilador (E) a través de la cubierta decorativa del

collarín del motor (D) y enseguida a través del centro de la tapa

inferior de la cubierta (JJ).

□ Asegúrate de que la abertura de la cubierta (C) esté arriba e

inserta el tubo bajante/esfera (B) a través de ella (C).

□ Inserta los cables que salen por la parte superior del conjunto

motor-ventilador (E) a través del tubo bajante, como se muestra.

NOTA: El ventilador viene con cables terminales de 8 plg (20.3

cm) para usar con el conjunto de tubo bajante/esfera (B) de

4.5 plg (11.4 cm) incluido. Si deseas usar un tubo bajante más

largo, conecta el cable de extensión de 3 clavijas (L) y el cable

de extensión de 2 clavijas (M) al ventilador conectando los

enchufes del adaptador moldeado de los cables de extensión

a los enchufes del adaptador de 3 clavijas y 2 clavijas del

ventilador.

NOTA: El imán viene prejado en la tapa inferior de la

cubierta para quitar e instalar fácilmente.

Cómo jar el ventilador a la

caja eléctrica

□ Aoja los dos tornillos de montaje (HH) de la caja eléctrica.

□ Pasa los cables de suministro de 120 V a través del oricio

central en el soporte de montaje deslizante (A).

□ Desliza el soporte de montaje deslizante (A) en los tornillos de

montaje (HH) y centra el soporte de montaje deslizante (A) en

relación con la caja eléctrica. Si es necesario, usa arandelas

niveladoras (no se incluyen) entre el soporte de montaje

deslizante (A) y la caja eléctrica. El lado plano del soporte de

montaje deslizante (A) debe mirar hacia la caja eléctrica, como se

muestra.

□ Ajusta rmemente los dos tornillos de montaje (HH).

ADVERTENCIA: Para reducir el riesgo de incendio,

descarga eléctrica o lesiones personales, instala solo

en una caja eléctrica clasicada como “apropiada para

sostener ventiladores de 35 lb (15.9 kg) o menos” y

usa los tornillos que vienen con ella.

NOTA: El soporte de montaje deslizante (A) está

diseñado para deslizarse en su lugar sobre una caja

eléctrica con los tornillos de esta (HH) instalados.

Ensamblaje - Montaje estándar en techo (continuación)

Cómo ensamblar el ventilador

□ Aoja, sin quitarlo, el tornillo de jación (KK) del collarín (PP) ubicado

en la parte superior del conjunto del motor del ventilador (E).

□ Alinea los oricios en la parte inferior del conjunto del tubo bajante/

esfera con los oricios del collarín (PP) en la parte superior del

conjunto motor-ventilador (E).

□ Inserta con cuidado el pasador de soporte (CC) a través de los

oricios del collarín y del conjunto del tubo bajante/esfera (B). Ten

cuidado de no forzar el pasador de soporte (CC) contra el cableado

dentro del conjunto de tubo bajante/esfera (B).

□ Inserta el pasador de cierre (DD) en el oricio cercano al extremo del

pasador de soporte (CC) hasta que encaje en su posición.

□ Vuelve a apretar los tornillos de jación (KK) del collarín (PP)

ubicados en la parte superior del conjunto motor-ventilador (E).

ADVERTENCIA: Si el pasador de cierre no se instala

correctamente (DD), es posible que el ventilador se

aoje y caiga.

PRECAUCIÓN: Para asegurarte de que no hay oscilación

y evitar daños al ventilador, el tubo (B) y el tornillo del

jación (KK) tienen que quedar completamente ajustados.

Ensamblaje - Cómo colgar el ventilador

HOMEDEPOT.COM/HUBSPACE

Para obtener asistencia, llama al 1-877-592-5233.

Ensamblaje - Cómo colgar el ventilador (continuación)

Cómo colgar el ventilador

□ Levanta con cuidado el conjunto motor-ventilador (E) hasta

el soporte de montaje deslizante (A).

□ Inserta la esfera del conjunto del tubo bajante/esfera (B)

en el casquillo del soporte de montaje deslizante (A).

□ Gira el conjunto de tubo bajante/esfera (B) hacia la

derecha hasta que quede encajado con la pestaña del

soporte de montaje deslizante (A) alineada con la ranura

de la esfera.

Cómo instalar el receptor

□ Ubica los cables de suministro doméstico (AAA) en un

lado del soporte de montaje deslizante (A). Coloca los

cables del ventilador en el lado opuesto.

□ Inserta el extremo angosto del receptor (J) (como se

muestra: el lado plano hacia el techo), en el soporte

de montaje deslizante (A) hasta dejarlo apoyado en la

parte superior del conjunto tubo bajante/esfera (B).

ADVERTENCIA: Para reducir el riesgo de incendio o

descarga eléctrica, recuerda desconectar la electricidad.

El cableado eléctrico tiene que cumplir todos los requisitos

de los códigos eléctricos nacionales y locales. La fuente

de energía y el ventilador tienen que ser de 110/120 V y

60 Hz. No utilizar este producto con ningún control

variable de pared. Conectar el cableado de manera

incorrecta dañará este receptor.

PRECAUCIÓN: Si otros cables del ventilador son de color

diferente, un electricista certicado deberá instalar esta

unidad.

AAA

Ensamblaje - Cómo colgar el ventilador (continuación)

Cómo cablear el ventilador al receptor

□ Si usas el conjunto del tubo bajante/esfera (B) de 4.5 plg

(11.4 cm) incluido, conecta los cables del receptor a los

cables del ventilador uniendo el enchufe del adaptador

moldeado del receptor (J) con el adaptador moldeado del

conjunto del motor del ventilador (E).

□ Si deseas un tubo bajante más largo, puedes usar la

extensión de cable terminal (42 plg = 1.06 m) (L) y (M)

incluida conectando el adaptador moldeado.

Cómo cablear el receptor al

cableado del hogar

ADVERTENCIA: Para evitar posible descarga eléctrica,

desconecta la electricidad en la caja principal de

fusibles antes de cablear. En caso de no tener suciente

conocimiento o experiencia sobre cableado eléctrico,

contacta a un electricista certicado.

ADVERTENCIA: Cada tuerca para cable suministrada

con este ventilador está diseñada para aceptar un

cable doméstico de calibre 12 o menos y dos cables del

ventilador. Si tu cableado doméstico tiene calibre mayor

de 12 o más de un cable para conectar al cableado del

ventilador, consulta a un electricista para saber el tamaño

adecuado de las tuercas a usar para los cables.

IMPORTANTE: Usa las tuercas de conexión de cables (BB)

que vienen con tu ventilador. Sujeta los conectores con cinta

de electricista y asegúrate de que no haya conexiones ni

cables sueltos.

□ Separa los cables de manera que los cables verde y blanco queden de

un lado de la caja eléctrica y el cable negro, del otro lado.

□ Conecta los cables verdes del ventilador y del receptor al cable con

conexión a tierra de la casa (este puede ser verde o pelado) con una

tuerca de conexión de cables (BB).

□ Conecta el cable negro del receptor (J) al cable negro de la casa

(positivo), usando una tuerca de conexión de cables (BB).

□ Conecta el cable rojo del receptor (J) al cable rojo de la casa con una

tuerca de conexión de cables (BB).

□ Conecta el cable blanco del receptor (J) al cable blanco de la casa con

una tuerca de conexión de cables (BB).

□ Asegura cada tuerca de conexión de cables con cinta de electricista.

NOTA: El ventilador viene con cables terminales de 8 plg (20.3

cm) para usar con el conjunto de tubo bajante/esfera (B) de

4.5 plg (11.4 cm) incluido. Si deseas usar un tubo bajante más

largo, conecta el cable de extensión de 3 clavijas (L) y el cable

de extensión de 2 clavijas (M) al ventilador conectando los

enchufes del adaptador moldeado de los cables de extensión

a los enchufes del adaptador de 3 clavijas y 2 clavijas del

ventilador.

Negro

Verde (o pelado)

Verde

Caja

eléctrica

Antena

recptora

Blanco

Verde

Rojo

Caja eléctrica

Antena

receptora

Verde

BB(X3)

Rojo

Negro Blanco

NOTA: Si el cableado de su casa no tiene un cable de

interruptor rojo, conecte el cable negro del receptor y el cable

rojo del receptor al cable negro de la casa y asegúrelos con

una tuerca de conexión para cables.

HOMEDEPOT.COM/HUBSPACE

Para obtener asistencia, llama al 1-877-592-5233.

Ensamblaje - Cómo colgar el ventilador (continuación)

Montaje del conjunto del motor

del ventilador (montaje estándar)

ADVERTENCIA: Cuando uses el montaje del tubo

bajante/esfera estándar, la pestaña en el aro en la

parte inferior del soporte de montaje deslizante (A)

tiene que encajar en la ranura de la esfera de soporte.

Si la pestaña no se asienta correctamente en la ranura,

se puede dañar el cableado.

□ Alinea las ranuras de cierre de la cubierta (C) con los dos

tornillos (SS) y el poste de alineación (QQ) del soporte de

montaje deslizante (A).

□ Empuja hacia arriba la cubierta (C) y gírala hacia la

derecha hasta que el poste de alineación (QQ) se

enganche en el oricio redondo y los tornillos (SS), en las

ranuras tipo ojo de cerradura.

□ Ajusta rmemente los dos tornillos de montaje (SS).

□ Alinea la forma oval sobre la cubierta (C) con su tapa

protectora inferior (JJ).

□ Instala la tapa inferior decorativa (JJ) alineando sus

ranuras con los tornillos en la parte inferior de la cubierta

(C). Gira la tapa inferior (JJ) hacia la derecha para jarla

en su lugar.

Ensamblaje - Cómo jar las aspas del ventilador

Cómo conectar las aspas al

ensamblaje del motor

□ Fija el aspa (F) al conjunto motor-ventilador (E) alineando

los tres oricios del aspa con los tres oricios en la parte

inferior del motor y asegura con los tornillos de sujeción de

aspas (AA).

□ Asegúrate de que todos los tornillos de sujeción de aspas

(AA) estén rmemente apretados.

□ Repite este paso para ensamblar las aspas restantes.

Cómo montar el conjunto

motor-ventilador

(montaje estándar)

Cómo instalar la carcasa del kit de luces

□ Quita un tornillo (LL) del soporte negro debajo del conjunto

motor-ventilador (E) y aoja los otros dos tornillos, pero sin

quitarlos.

□ Empuja la carcasa del kit de luces (G) hacia el conjunto

motor-ventilador (E) de manera que las cabezas de los dos tornillos

aojados encajen en los oricios tipo ojo de cerradura. Gira la

carcasa del kit de luces (G) hacia la derecha.

□ Vuelve a instalar el tornillo (LL) retirado en el primer paso.

□ Comprueba que todos los tornillos estén rmemente apretados.

Ensamblaje - Cómo instalar el kit de luces

PRECAUCIÓN: Para disminuir el riesgo de descarga

eléctrica, desconecta el circuito eléctrico del ventilador

antes de instalar la lámpara.

Cómo instalar el conjunto del soporte

del kit de luces

□ Quita un tornillo (TT) de la carcasa del kit de luces (G) y aoja los

otros dos, pero sin quitarlos.

□ Conecta los cables del conjunto del soporte del kit de luces (H) a

los cables del conjunto motor-ventilador (E), conectando juntos

los enchufes del adaptador moldeado. Coloca con cuidado todos

los cables y empalmes dentro de la caja del interruptor.

□ Empuja el ensamblaje del soporte del kit de luces (H) hacia la

carcasa del kit (G) de manera que los dos tornillos aojados

encajen en las ranuras tipo ojo de cerradura. Gira el conjunto del

soporte del kit de luces (H) hacia la derecha para asegurarlo.

□ Vuelve a instalar el tornillo retirado en el primer paso.

□ Comprueba que todos los tornillos estén rmemente apretados.

Cómo instalar la pantalla de vidrio

□ Coloca la pantalla de vidrio (I) en la carcasa del kit de luces (G),

alineando las tres áreas planas en el reborde superior de la

pantalla de vidrio (I) con las tres muescas salientes de la carcasa

del kit de luces (G). Gira la pantalla hacia la derecha hasta que se

detenga.

ADVERTENCIA: No aprietes demasiado al instalar la pantalla

de vidrio en el kit de luces. Espera que la pantalla de vidrio

se enfríe completamente antes de retirarla.

HOMEDEPOT.COM/HUBSPACE

Para obtener asistencia, llama al 1-877-592-5233.

Cómo preparar el control remoto

□ Conrma que la electricidad del ventilador está cortada en el

interruptor de pared o en la caja del cortacircuitos.

□ Vuelve a encender el ventilador y, antes de 30 segundos, mantén

presionado el botón de aprendizaje durante 1-2 segundos y suéltalo.

□ Si la sincronización es correcta, las aspas comenzarán a girar y la luz

también parpadeará.

NOTA: El control remoto ya ha sido congurado con el

ventilador de techo para tu conveniencia. Si el control remoto

no se comunica con el ventilador, sigue las instrucciones de

sincronización que se indican a continuación.

NOTA: La batería del control remoto se debilitará con el tiempo y

deberá ser reemplazada antes de que se produzca alguna fuga,

ya que esto dañará el control remoto. Mantén la batería fuera del

alcance de los niños y deséchala adecuadamente tras agotarse.

Ensamblaje - Cómo preparar el control remoto

Sincronizar un control remoto a un

ventilador de techo

□ Conrma que la electricidad del ventilador está cortada en el

interruptor de pared o en la caja del cortacircuitos.

□ Enciende el ventilador en la caja de interruptores o en el interruptor

de pared y, en 30 segundos, mantén presionado el botón

"Aprender" durante 10 segundos y suéltalo. Si la sincronización es

correcta, las aspas comenzarán a girar y la luz también parpadeará.

□ Repite el proceso anterior para los controles remotos que deseas

que funcionen con este ventilador.

Sincronizar varios controles remotos a

un ventilador de techo

NOTA: El ventilador se puede controlar con hasta tres controles

remotos. Para pedir controles remotos adicionales, llama al

servicio de atención al cliente de Home Decorators Collection al

1-877-592-5233.

NOTA: El ventilador sólo puede ser controlado por 3 controles

remotos como máximo al mismo tiempo después del "Aprendizaje".

Si sincronizas un cuarto control remoto con el ventilador, el primer

control remoto se borrará de la memoria del receptor.

TODO ENCENDIDO/APAGADO

Presiona y suelta el botón TODO para encender o apagar el ventilador y la luz.

ENCENDIDO Y APAGADO DE LUCES (ON/OFF)

Presiona y suelta el botón para encender o apagar la luz.

REGULACIÓN DE INTENSIDAD

Mantén presionado el botón (+) para aclarar la luz hasta el nivel

deseado.

Mantén presionado el botón (-) para atenuar la luz hasta el nivel

deseado.

AJUSTE DE LA TEMPERATURA DE COLOR

Presiona y suelta el botón para pasar por las tres opciones de color

según la temperatura.

Opción 1: 2700K (Blanca cálida)

Opción 2: 3000K (Blanca suave)

Opción 3: 3500 K (Blanco neutro).

Opción 4: 4000/4100K (Blanco frío)

Opción 5: 5000K (Luz natural).

Opción 6: 6500K (Luz natural Deluxe).

NOTA: La temperatura congurada por defecto de la luz del

ventilador de techo es de 3000K (Blanca suave).

VELOCIDAD DEL VENTILADOR

Presiona y suelta el botón + para aumentar la velocidad del ventilador.

Presiona y suelta el botón - para reducir la velocidad del ventilador.

VENTILADOR ENCENDIDO/APAGADO (ON/OFF)

Presiona y suelta el botón para encender o apagar el ventilador.

Botón Verano (Summer) - (Hacia Adelante):

Un ujo de aire hacia abajo crea un efecto de enfriamiento.

Esto permite jar tu aire acondicionado en una conguración

más alta sin afectar tu comodidad.

Cómo usar tu ventilador y control remoto

Ajuste de la

temperatura

de color

Ventilador

encendido/

apagado

Incrementa la

velocidad del

ventilador

Disminuye la

velocidad del

ventilador

Comfort

Breeze

Temporizador

Dirección del

ventilador

Todo

encendido y

apagado

(On/Off)

Luz

encendida/

apagada

(ON/OFF)

Aumentar

el nivel de

iluminación

(dimmer)

Disminuir

el nivel de

iluminación

Indicador LED

de velocidad

INDICADOR LED DE VELOCIDAD

Las luces LED se iluminarán a la velocidad correspondiente:

1 luz: velocidad más baja

6 luces: velocidad más alta

Comfort Breeze

Presiona y suelta el botón Comfort Breeze

para simular una brisa exterior.

Mantener presionado el botón Comfort Breeze

por 3 segundos cancelará

esta función.

TIMER (TEMPORIZADOR)

Al presionar el botón del temporizador, el ventilador se apagará

automáticamente después de 2, 4 u 8 horas (según el botón presionado).

Mantener presionado el botón del temporizador por 3 segundos cancelará

esta función.

DIRECCIÓN DEL VENTILADOR

Mantén presionado el botón VERANO (SUMMER) por 3 segundos para que

el ventilador gire hacia delante.

Mantén presionado el botón INVIERNO (WINTER) por 3 segundos para

que el ventilador gire en sentido inverso.

Botón Invierno (Winter) - (Reversa):

Un ujo de aire ascendente mueve el aire cálido del

techo. Esto permite jar tu unidad de calefacción en

conguración más baja sin afectar tu comodidad.

NOTA: El ventilador tiene que estar encendido y girando antes

de presionar el botón de invierno o verano. Si el ventilador no

está en movimiento, no cambiará de dirección.

NOTA: Al encenderlo, tu ventilador de techo oscilará hacia

adelante y hacia atrás. Esto es un FUNCIONAMIENTO NORMAL

en ventiladores de techo de CC, ya que realiza un ciclo de

calibración. El ventilador NO ESTÁ DEFECTUOSO.

HOMEDEPOT.COM/HUBSPACE

Para obtener asistencia, llama al 1-877-592-5233.

Ensamblaje - Montaje del soporte remoto de pared

1a. Conexión sobre un interruptor de

palanca estándar

□ Retira los dos tornillos de la placa frontal del interruptor de

palanca.

□ Coloca el separador del interruptor de palanca sobre la placa

frontal del interruptor de palanca y alinea los dos agujeros

grandes del separador del interruptor de palanca con los

agujeros de la placa frontal. Fija el espaciador del interruptor

de palanca a la placa frontal con los dos tornillos maquinados

incluidos (EE).

□ Fija el soporte de pared para control remoto (O) al espaciador

del interruptor de palanca utilizando los dos tornillos cónicos

cortos incluidos (FF). Enrosca un tornillo cónico corto (FF) en

el oricio superior y en el oricio inferior del soporte de pared

y en el espaciador del interruptor de palanca hasta que quede

apretado.

NOTA: Se incluyen anclajes de pared con tornillos para

soporte adicional. Los tornillos incluidos están diseñados para

atornillarse fácilmente en la pared. Si deseas una sujeción más

permanente o segura, instala los anclajes de pared antes de

jar el soporte de pared a la pared.

1b. Conexión sobre un interruptor de paleta

□ Retira los dos tornillos de la placa frontal del interruptor de

paleta.

□ Coloca el soporte de pared para control remoto (O) sobre el

interruptor de paleta y alinea los dos oricios del soporte de

pared para control remoto (O) con los oricios de la placa frontal.

Fija el soporte de pared para control remoto (O) a la placa frontal

con los dos tornillos maquinados incluidos (EE).

1c. Montaje en la pared

□ Coloca el soporte de pared para control remoto (O) en la

posición deseada y fíjalo a la pared con los tornillos cónicos

largos incluidos (GG).

NOTA: El soporte de pared remoto está diseñado para permitirte

acceder a un interruptor existente. El soporte de pared remoto

puede montarse en la pared o en la placa frontal de un

interruptor de palanca estándar o de un interruptor de paleta.

Sigue las siguientes instrucciones para la opción que mejor se

adapte a tus necesidades.

Espaciador del

interruptor de palanca

Placa frontal del interruptor de palanca

Conguración de la aplicación

NOTA: Para obtener más información sobre la conguración del

control remoto inteligente, consulta la guía de inicio rápido que

se encuentra en el paquete del control remoto.

NOTA: Para usar Alexa para cambiar la temperatura del color de la

luz, asegúrate de que la luz esté encendida primero.

¿Preguntas, problemas o piezas faltantes?

Llama al Servicio al Cliente de Hubspace

de lunes a viernes entre 8:00 a.m. y 7:00 p.m.,

(hora estándar del Este)

sábados entre 9:00 a.m. y 6:00 p.m.

(hora estándar del Este)

(877) 592-5233

□ Descarga gratis la aplicación gratuita Hubspace™ en la tienda de apps de Apple o Google Play a tu

dispositivo móvil.

□ Inicia la aplicación.

□ Para registrarte, ingresa tu dirección de correo electrónico y una contraseña. O inicia sesión si ya

tienes una cuenta.

□ Se requiere acceso a Bluetooth para congurar el dispositivo.

Comencemos

□ Hubspace solo muestra las redes Wi-Fi que su dispositivo puede usar. Verica tu red solo si una opción no aparece durante la conguración.

□ Este dispositivo Hubspace requiere un canal Wi-Fi de 2.4 GHz.

□ La mayoría de los routers proporcionan un canal Wi-Fi de 2.4 GHz.

□ Si no ves el nombre de tu red Wi-Fi cuando intentes conectar tu dispositivo, verica la conguración de tu router.

Verica tu red

□ En la aplicación Hubspace, toca el signo “más” (+) en la esquina superior derecha.

□ Escanea el código QR de tu producto. Puedes encontrar el código QR en el receptor remoto, dentro de la tapa del compartimento de la batería

del control remoto y en el papel de la Guía de inicio rápido que se incluye con el ventilador.

Añade un dispositivo

Si no puedes acceder al código QR de tu luz, puedes ponerlo en modo de descubrimiento con la siguiente secuencia:

□ Apaga y enciende el dispositivo 5 veces. La luz parpadeará para mostrar que ahora se puede descubrir.

□ En la aplicación Hubspace, toca el signo “más” (+) en la esquina superior derecha y sigue las instrucciones para descubrir los dispositivos.

Se puede agregar más de un dispositivo a la vez usando este método.

Congura tu asistente de voz

□ En la aplicación Hubspace, toca el botón Hubspace.

□ Selecciona la pestaña Integrations (Integraciones), elige tu asistente de voz y sigue las instrucciones.

Problemas de conexión al dispositivo Hubspace, consulta “Solución de Problemas” en la página 18.

¿Problema de escaneo?

Si el código QR no se puede escanear por alguna razón, puedes ingresar el código manualmente. Toca Ingresar código y sigue las

instrucciones.

□ Conecta tu dispositivo a la corriente y sigue las instrucciones en la pantalla.

(Solo para productos de iluminación y ventiladores)

HOMEDEPOT.COM/HUBSPACE

Para obtener asistencia, llama al 1-877-592-5233.

Comandos de voz

Cuando quieras… Pídele a Alexa…

Encender solo el ventilador. ... enciende el ventilador <nombre del

dispositivo>.

Apagar solo el ventilador. ... apaga el ventilador <nombre del

dispositivo>.

Encender sola la luz. ... enciende la luz de <nombre del

dispositivo>.

Apagar solo la luz. ... apaga la luz de <nombre del dispositivo>.

Cambiar la luminosidad. ... Configura la intensidad luminosa de

<nombre del dispositivo> al 75%.

...Configura la luz de <nombre del

dispositivo> al 25%.

… Reduce la intensidad de luz de <nombre

del dispositivo>.

… Aumenta la intensidad de luz de <nombre

del dispositivo>.

… Reduce la intensidad de luz de <nombre

del dispositivo>.

… Aumenta la intensidad de luz de <nombre

del dispositivo>.

… Reduce la intensidad de luz de <nombre

del grupo>.

… Aumenta la intensidad de luz de <nombre

del grupo>.

Cambiar la temperatura de

color.

… Cambia <nombre del dispositivo> a blanca

fría.

… Cambia <nombre del dispositivo> a blanca

cálida.

… Cambia <nombre del dispositivo> a luz

natural blanca.

… Cambia <nombre del dispositivo> a blanca.

Cambiar la velocidad del

ventilador.

… Configura la velocidad de <nombre del

dispositivo> a la más rápida.

… Configura la velocidad de <nombre del

dispositivo> a rápida.

… Configura la velocidad de <nombre del

dispositivo> a media.

… Configura la velocidad de <nombre del

dispositivo> a baja.

… Aumenta la velocidad de <nombre del

dispositivo>.

… Disminuye la velocidad de <nombre del

dispositivo>.

Encender Comfort Breeze. … Enciende Comfort Breeze en <nombre del

dispositivo>.

Alexa

Cuando quieras… Pídele a Google...

Encender solo el ventilador. ... enciende el ventilador <nombre del

dispositivo>.

Apagar solo el ventilador. ... apaga el ventilador <nombre del

dispositivo>.

Encender sola la luz. ... enciende la luz de <nombre del

dispositivo>.

Apagar solo la luz. ... apaga la luz de <nombre del dispositivo>.

Cambiar la luminosidad. ... Configura la intensidad luminosa de

<nombre del dispositivo> al 75%.

...Configura la luz de <nombre del dispositivo>

al 25%.

… Aumenta la intensidad de luz de <nombre

del dispositivo>.

… Reduce la intensidad de luz de <nombre del

dispositivo>.

… Aumenta la intensidad de luz de <nombre

de habitación>.

… Reduce la intensidad de luz de <nombre de

habitación>.

Cambiar la temperatura de

color.

… Cambia <nombre del dispositivo> a marfil.

… Cambia <nombre del dispositivo> a luz

natural blanca.

… Cambia <nombre del dispositivo> a blanca

fría.

… Cambia <nombre del dispositivo> a blanca

cálida.

... … Cambia <nombre del dispositivo> a

incandescente.

Cambiar la velocidad del

ventilador.

… Configura la velocidad de <nombre del

dispositivo> a la más rápida.

… Configura la velocidad de <nombre del

dispositivo> a rápida.

… Configura la velocidad de <nombre del

dispositivo> a media.

… Configura la velocidad de <nombre del

dispositivo> a baja.

… Aumenta la velocidad de <nombre del

dispositivo>.

… Disminuye la velocidad de <nombre del

dispositivo>.

Encender Comfort Breeze. … Enciende Comfort Breeze en <nombre del

dispositivo>.

Google

El ventilador inteligente de techo Sarita con luz LED que cambia de color, para interiores y de 1.37, funciona con Alexa y el Asistente de Google.

Esta sección enumera algunos de los comandos de voz que puedes utilizar. Para ver estos y otros comandos, visita http://hubspaceconnect.com/.

Solución de problemas

□ Debido al movimiento natural del ventilador, algunas conexiones pueden aojarse. Revisa dos veces al año las conexiones de soporte, los

soportes y los accesorios de las aspas. Comprueba que estén seguros. No es necesario desmontar el ventilador del techo.

□ Hay que limpiar el ventilador con frecuencia para que luzca como nuevo al paso de los años. No usar agua para limpiarlo. Esto puede dañar el

motor o la madera e incluso provocar una descarga eléctrica. Usa sólo un cepillo suave o un paño sin pelusas para evitar arañar el acabado.

□ Puedes aplicar a la madera una na capa de pulimento para muebles y dar así más protección y belleza. Cubre los rayones diminutos con una

ligera aplicación de lustrador para calzado.

□ No necesitas lubricar tu ventilador. El motor tiene cojinetes de bola sellados y permanentemente lubricados.

ADVERTENCIA: Asegúrate de que la corriente esté

apagada antes de limpiar el ventilador.

Mantenimiento y limpieza

Problema Solución

El ventilador no enciende. □ Verica los fusibles o cortacircuitos principales y secundarios.

□ Asegúrate de que el interruptor de pared esté en posición de encendido (ON), si corresponde.

□ Verica las conexiones de los cables al ventilador y las conexiones a la caja del interruptor.

□ Revisa la batería del transmisor.

□ Asegúrate de que estén en el rango normal de 10 a 20 pies (3 a 6 metros).

□ Recuerda desconectar la electricidad antes de vericar las conguraciones de los interruptores en línea.

El ventilador hace ruido. □ Asegúrate de que todos los tornillos de la carcasa del motor estén ajustados.

□ Verica que los tornillos que unen el soporte de aspa al cubo del motor estén bien apretados.

□ Asegura que las conexiones de tuerca de cable no choquen unas con otras ni con la pared interior de la caja del interruptor.

□ Deja que transcurra un período de “adaptación” de 24 horas. La mayoría de los ruidos asociados con un ventilador nuevo desaparecen

en ese período.

□ Si usas el kit de luces de ventilador de techo, asegura que los tornillos que sujetan el vidrio estén bien ajustados. Verica que las

bombillas estén bien apretadas.

□ Controla que la cubierta quede a corta distancia del techo. No debe tocar el techo.

□ Asegúrate de que la caja eléctrica quede bien ajustada y se hayan instalado almohadillas aislantes de goma entre la placa de montaje y

la caja eléctrica.

El ventilador oscila. □ Verica que todas las aspas y los tornillos de sus brazos estén bien ajustados.

□ La mayoría de los problemas de oscilación del ventilador se debe a que las aspas no están al mismo nivel. Verica este nivel

seleccionando un punto en el techo sobre la punta de una de las aspas. Mide desde un punto en el centro de cada aspa al punto en

el techo. Gira el ventilador hasta que la siguiente aspa quede en posición para medir. Repite el procedimiento para cada aspa. Las

desviaciones de la medición no deben pasar de 1/8” (0.3 cm) Deja que el ventilador funcione durante diez minutos. Si el ventilador

continúa oscilando, comunícate con el servicio al cliente y te enviarán un kit de compensación de aspas, sin costo alguno.

El ventilador se mueve hacia atrás y

hacia delante al encenderse.

□ Este es el procedimiento normal de arranque para ventiladores con motor de CC. El movimiento parcial durante el arranque se deba a

que el motor de CC está alineando los polos magnéticos internos para su funcionamiento adecuado. Este diseño ahorra electricidad y

permite que el ventilador funcione más silenciosamente que los ventiladores estándar con motor de CA.

Hubspace

Solución de problemas

Mi dispositivo hubspace no se

conecta a Wi-Fi.

□ Asegúrate de que tu dispositivo esté conectado a una fuente de alimentación.

□ Tu conexión a Internet o red Wi-Fi puede estar inactiva.

Mi dispositivo no puede encontrar

ninguna red Wi-Fi.

□ Asegúrate de tener una red Wi-Fi con capacidad de 2.4 GHz dentro del alcance del dispositivo que está intentando agregar.

Mi dispositivo está en una ubicación

que no tiene Wi-Fi. ¿Puedo

seguir usándolo con la aplicación

Hubspace?

Sí:

□ Usa la aplicación en un teléfono con conexión a Internet como LTE.

□ El teléfono debe estar dentro del alcance de Bluetooth de tu dispositivo Hubspace.

No encuentro el código QR. □ Búscalo donde haya otras etiquetas adhesivas en el producto. También se incluye una copia del código QR en la documentación de tu

dispositivo.

El código QR se ha dañado. ¿Cómo

añado el dispositivo?

□ Debajo del código QR hay números. Puedes ingresarlos manualmente en lugar de escanear el código.

¿Cómo reinicio el dispositivo? □ Elimina el dispositivo de tu cuenta y luego vuelve a agregarlo. Los dispositivos también se restablecen cuando se transeren a una

nueva cuenta.

Un dispositivo está en otra cuenta.

¿Cómo lo transero?

□ Escanea el código QR y se transferirá a tu cuenta.

Mi dispositivo está desconectado

durante largos períodos de tiempo.

□ Asegúrate de que la intensidad de la señal de tu Wi-Fi sea suciente. Es posible que debas mover tu router, usar Wi-Fi de red o

extensores de Wi-Fi.

El dispositivo está encendido y

escaneé el código QR, pero la

aplicación no se puede conectar.

□ Apaga el Bluetooth en tu teléfono y vuelve a encenderlo. Luego, escanea el código QR.

¿Puedo escanear el mismo código

QR para agregar varios productos?

□ No. Cada producto tiene un código QR único.

Declaración de FCC: Este equipo fue sometido a prueba y se determinó que cumple con los límites establecidos para un dispositivo digital Clase B según la Parte 15 de las Normas

FCC. Estos límites fueron establecidos para dar protección razonable contra la interferencia dañina en uso residencial. Este equipo genera, consume y puede irradiar energía de

radiofrecuencia; si no se instala y usa de acuerdo con las instrucciones, puede causar interferencia nociva a comunicaciones radiales. Sin embargo, no hay garantía de que no ocurrirá

interferencia en cierta instalación particular. Si este equipo causa interferencia perjudicial a la recepción de radio o televisión, que puede determinarse encendiendo y apagando el equipo,

se recomienda al usuario tratar de corregir la interferencia con una o más de las siguientes medidas:

□ Reorientar o reubicar la antena receptora.

□ Incrementar la distancia entre el equipo y el receptor.

□ Conectar el equipo a un tomacorriente de circuito distinto al que el receptor esté conectado.

□ Para obtener ayuda, consulta al distribuidor o algún técnico de radio/TV con experiencia.

PRECAUCIÓN:

Los cambios o modicaciones sin aprobación expresa del responsable de este dispositivo podrían anular el derecho del usuario a operar el equipo.

Este dispositivo cumple con la Parte 15 de las Normas FCC. Su operación está sujeta a las dos condiciones siguientes: (1) Este dispositivo no debe causar interferencia dañina y (2) tiene

que aceptar cualquier interferencia recibida, incluyendo aquella que pudiera afectar su funcionamiento.

Parte responsable - Información de contacto en EE. UU.: King of Fans, Inc 1951 NW 22nd Street, Fort Lauderdale, FL 33311, (954) 484-7500

¿Preguntas, problemas, piezas faltantes? Antes de devolver a la tienda,

llama al Servicio al Cliente de Hubspace

de lunes a viernes, entre 8:00 a.m. a 7:00 p.m. (hora del Este),

y los sábados de 9:00 a.m. a 6:00 p.m. (hora del Este)

1-877-592-5233

HOMEDEPOT.COM/HUBSPACE

Conserva este manual para uso en el futuro.

Escanea para texto

sobre soporte al cliente

Escanea para obtener información

sobre la garantía del producto en línea

Home Decorators Collection 92399 Sarita 54 in. White Changing LED Indoor Matte White Ceiling Fan

Product's Documents

User Manual

Specifications

Home Decorators Collection 92399 Questions and Answers

Related Products

Home Decorators Collection 56235 Makenna 52 in. White Color Changing Integrated Indoor LED Matte Black Ceiling Fan

Home Decorators Collection 102L52MBKDB Bayshire 52 in. LED Indoor/Outdoor Matte Black Ceiling Fan with Remote Control and White Color Changing Light Kit

Home Decorators Collection 51566 Windward 44 in. LED Indoor Matte White Ceiling Fan with Light Kit

Home Decorators Collection 26662 Windward IV 52 in. Indoor LED Matte White Ceiling Fan with Dimmable Light Kit, Remote Control and Reversible Motor

Home Decorators Collection 56001 Vinwood 56 in. Indoor White Color Changing LED Ceiling Fan with Remote Control Powered by Hubspace

Home Decorators Collection 59609 Ashby Park 60 in. Integrated White Color Changing LED Matte Black Ceiling Fan with Light Kit and Remote Control
