1-877-BOSCH99 (1-877-267-2499) www.boschtools.com
IMPORTANT: IMPORTANT : IMPORTANTE:
Read Before Using Lire avant d'utiliser Leer antes de usar
For English Version Version française Versión en español
See page 2 Voir page 51 Ver la página 99
Call Toll Free for Consumer Information & Service Locations
Pour obtenir des informations et les adresses de nos centres de service après-
vente, appelez ce numéro gratuit
Llame gratis para obtener información para el consumidor y ubicaciones de
servicio
Operating/Safety Instructions
Consignes de sécurité/d’utilisation
Instrucciones de funcionamiento y
seguridad
GMC600-15
1619PC7114 GMC600-15 20251217.indd 11619PC7114 GMC600-15 20251217.indd 1 12/17/2025 9:22:43 AM12/17/2025 9:22:43 AM
2
Safety Symbols
The denitions below describe the level of severity for
each signal word. Please read the manual and pay at-
tention to these symbols.
This is the safety alert symbol. It
is used to alert you to potential
personal injury hazards. Obey all
safety messages that follow this
symbol to avoid possible injury or
death.
DANGER indicates a hazardous
situation which, if not avoided,
will result in death or serious
injury.
WARNING indicates a hazardous
situation which, if not avoided,
could result in death or serious
injury.
CAUTION indicates a hazardous
situation which, if not avoided,
could result in minor or moderate
injury.
Table of Contents
General Safety Rules ........................4
Disposal ...............................7
FCC Caution ..............................9
Intended Use .............................10
Technical Data ............................11
Symbols.................................15
SAVE THESE INSTRUCTIONS
1619PC7114 GMC600-15 20251217.indd 21619PC7114 GMC600-15 20251217.indd 2 12/17/2025 9:22:44 AM12/17/2025 9:22:44 AM
3

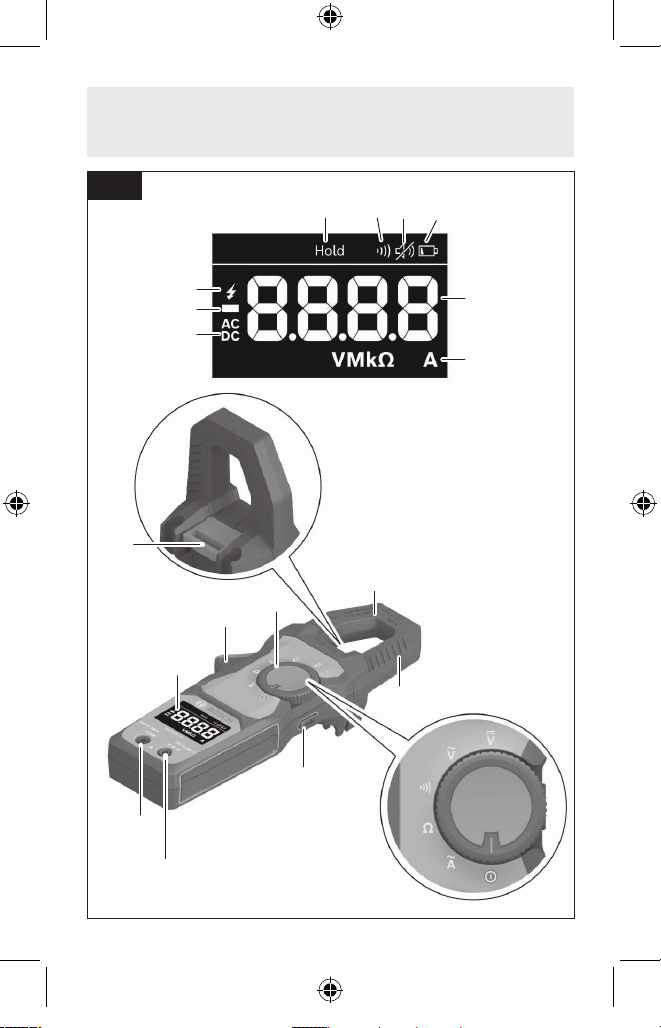

Getting to Know Your GMC600-15 Clamp Meter...18
Measuring Functions on Rotary Dial .........21
Preparation ..............................21

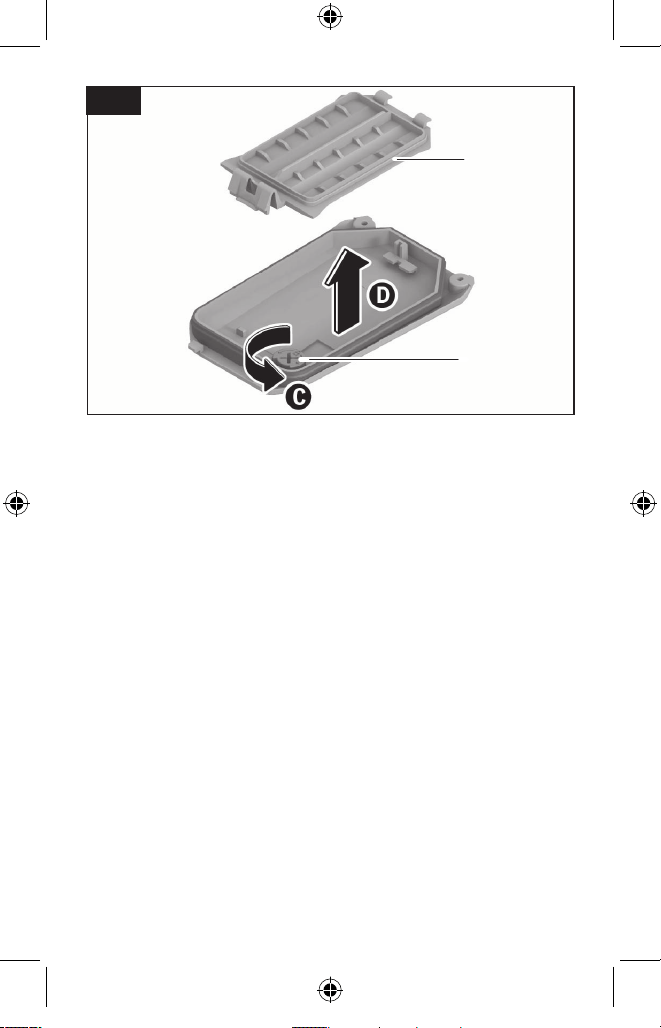

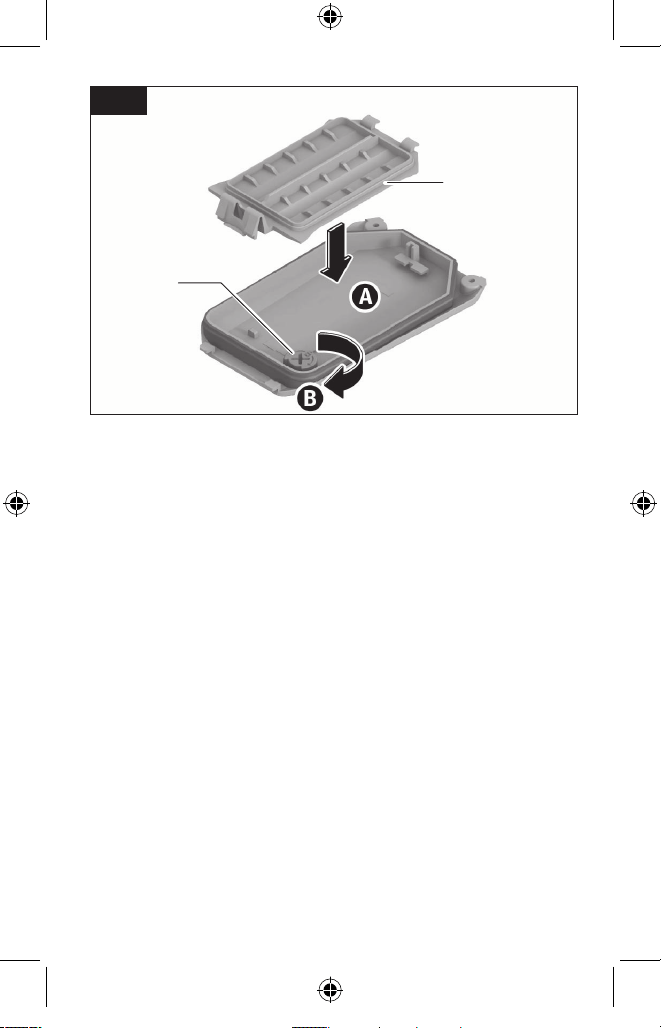

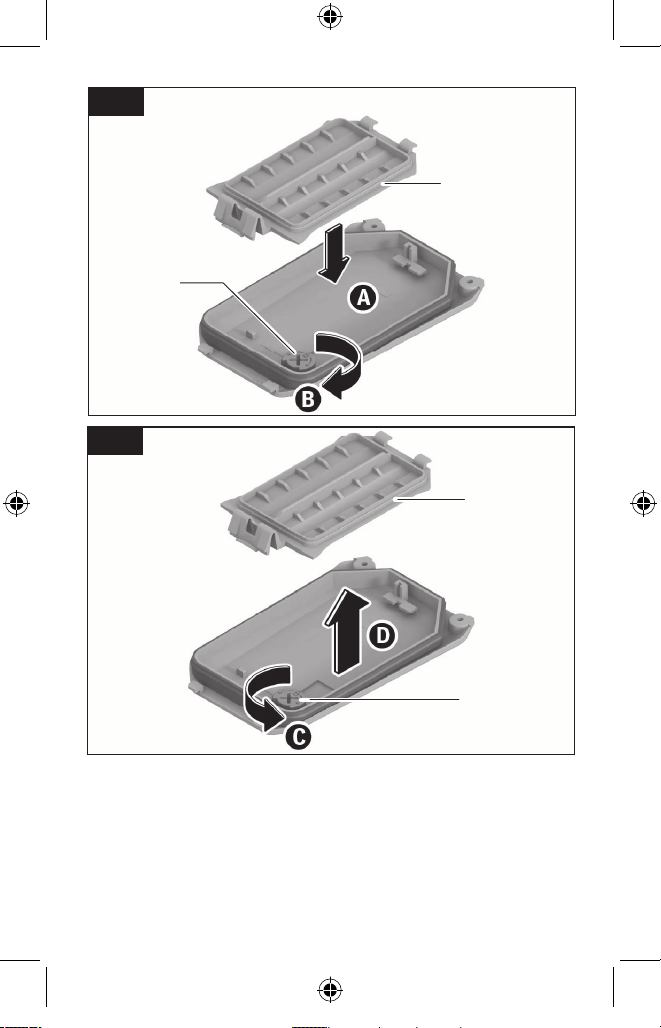

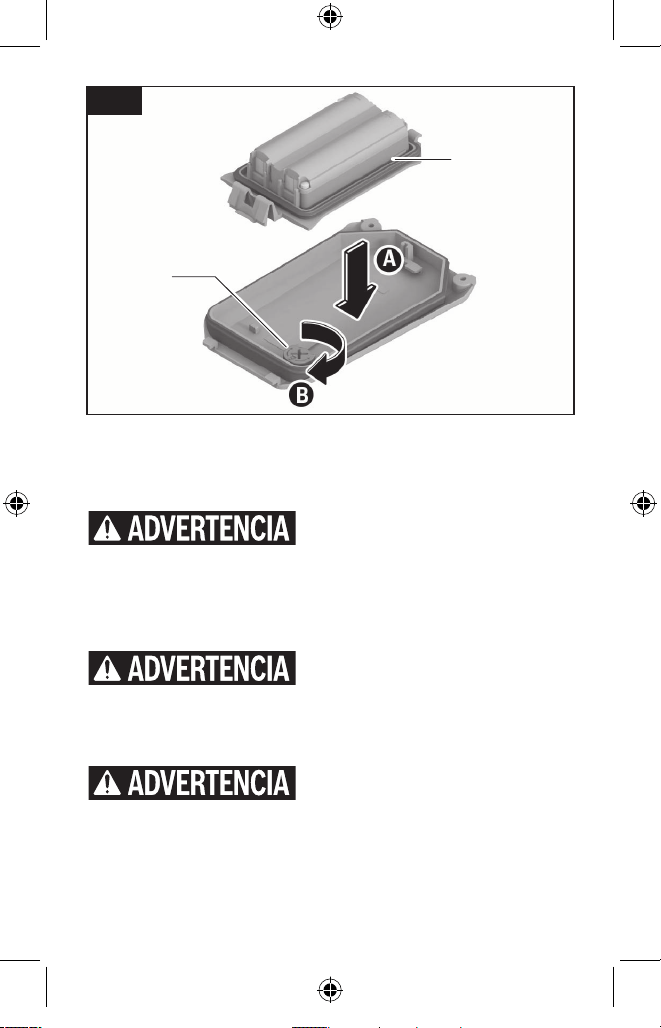

Power Supply ..........................21
Operation ...............................31
Initial Operation ........................31
Switching On and Off ....................31
Hold Button ...........................32
Signal Tone............................33
Overload Indicator ......................33
Using the Magnetic Hanger Attachment.......33
Making Measurements with Test Leads .......34

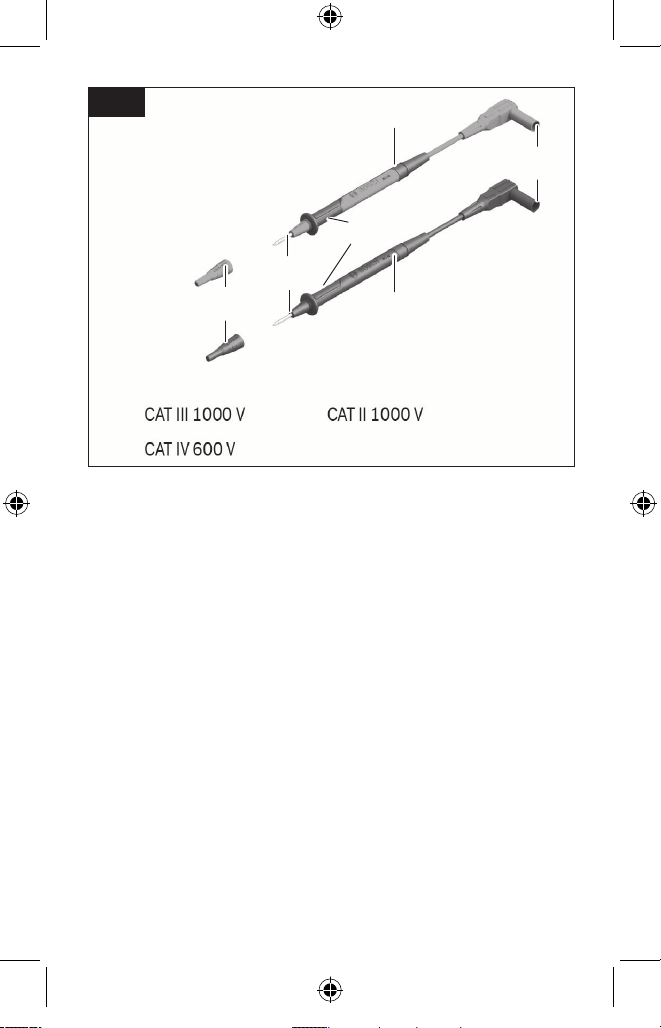

Using Test Lead Shields ..................35

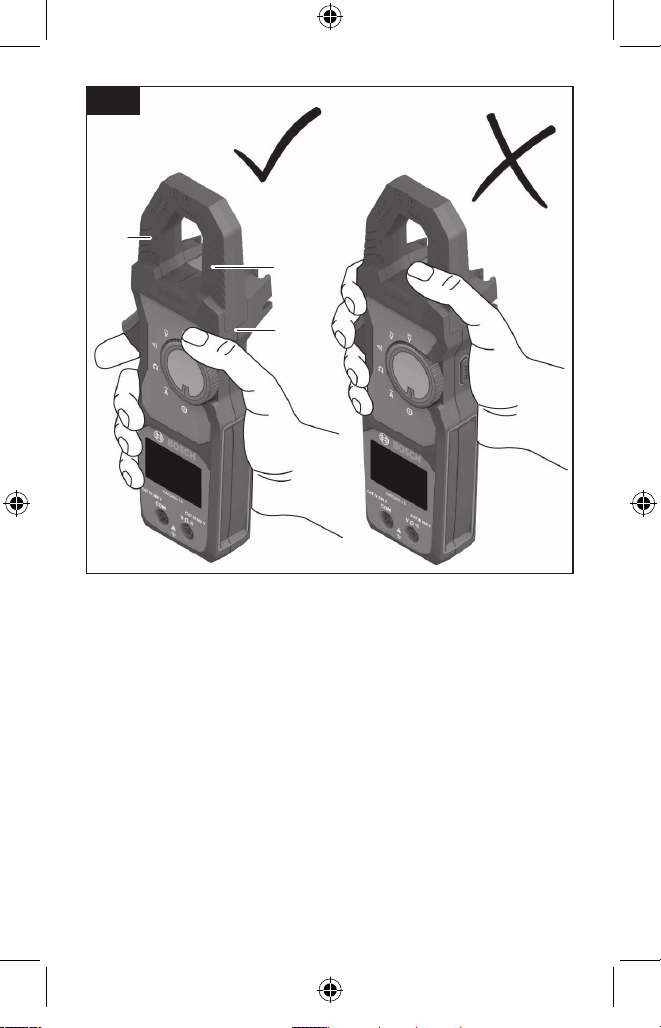

Making Measurements with Clamp Jaws......37

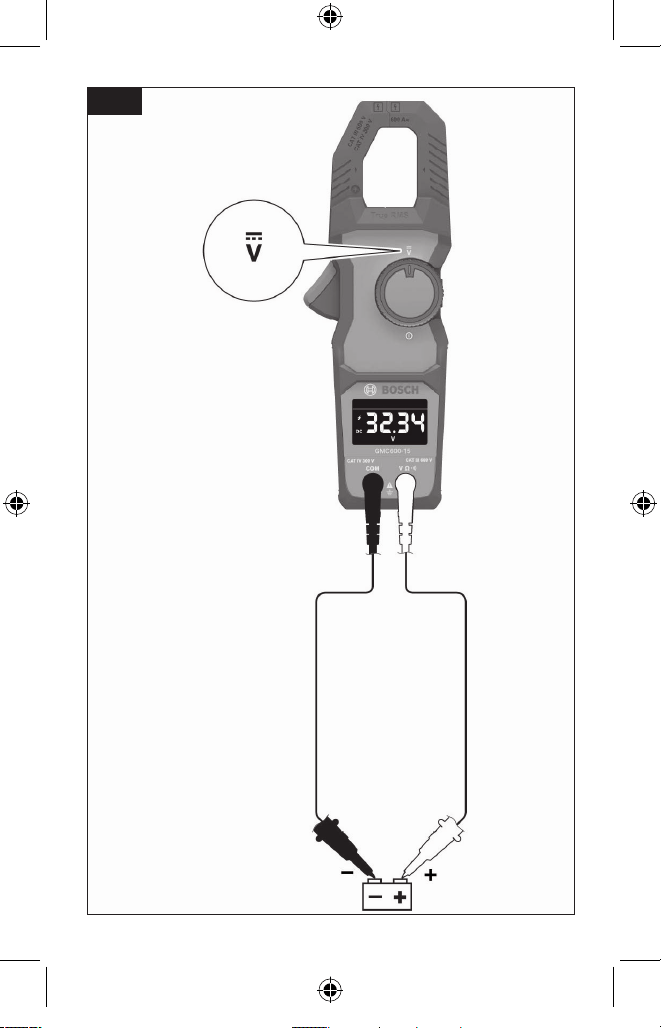

Measuring DC Voltage ...................39

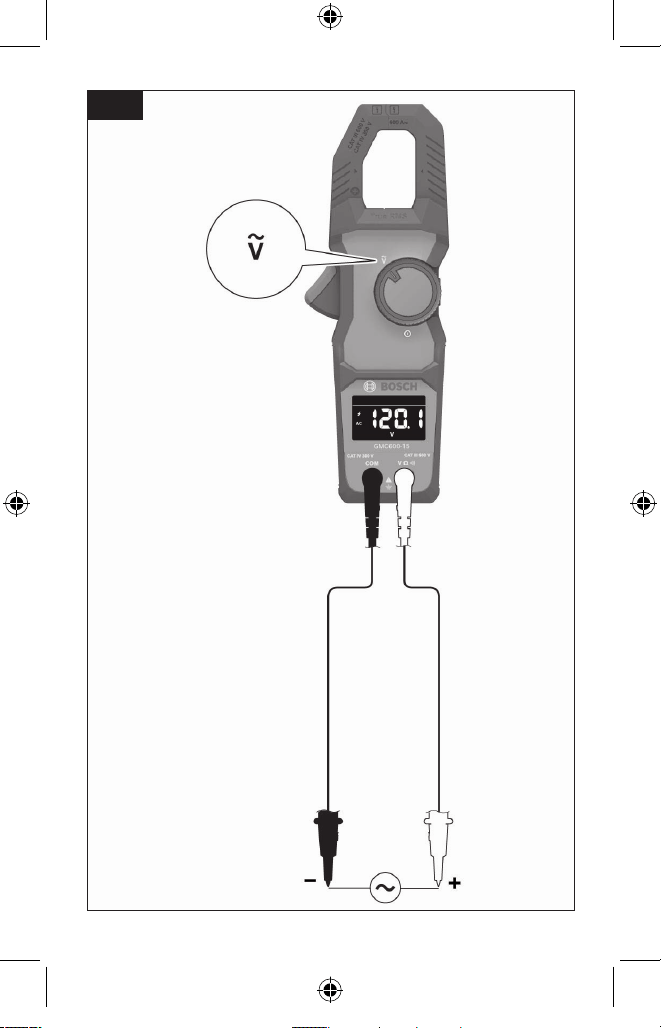

Measuring AC Voltage ...................41

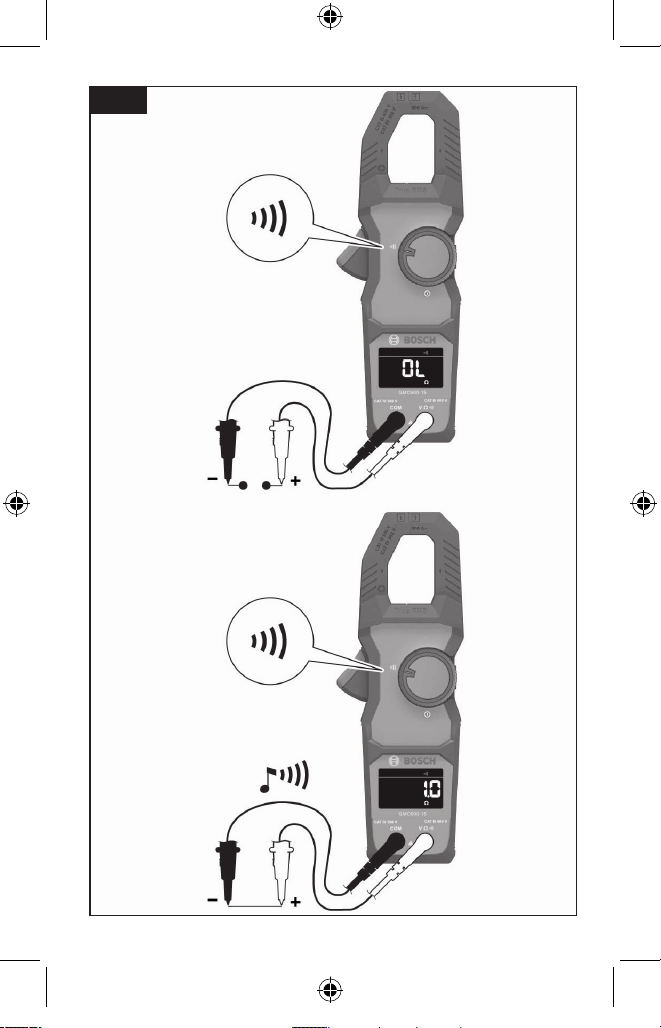

Testing Continuity.......................43

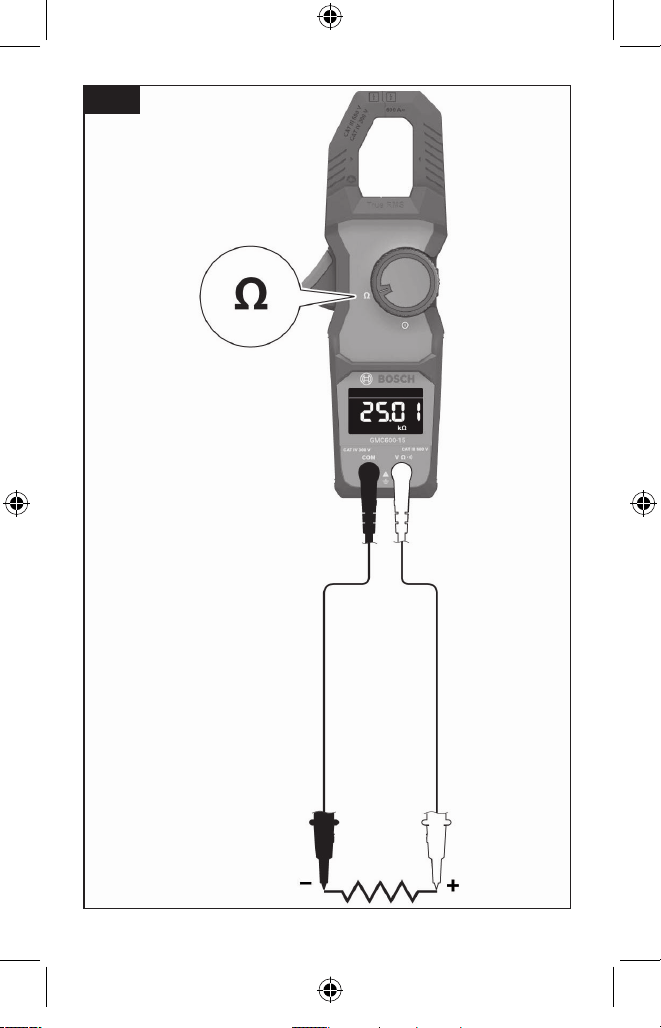

Measuring Resistance ....................45

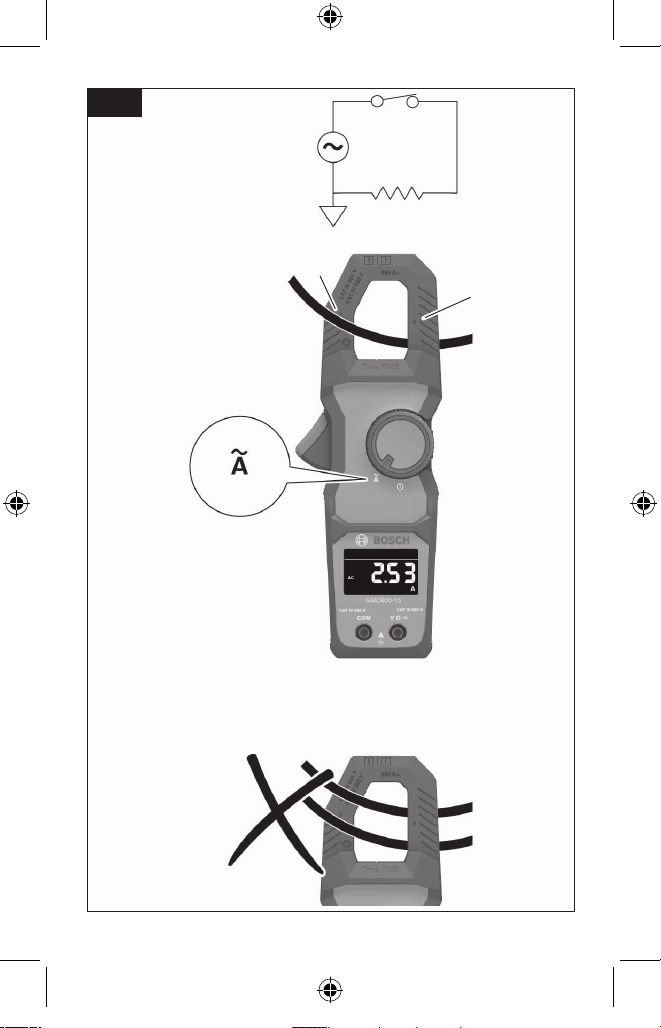

Measuring AC Current....................47
Maintenance and Service ....................48

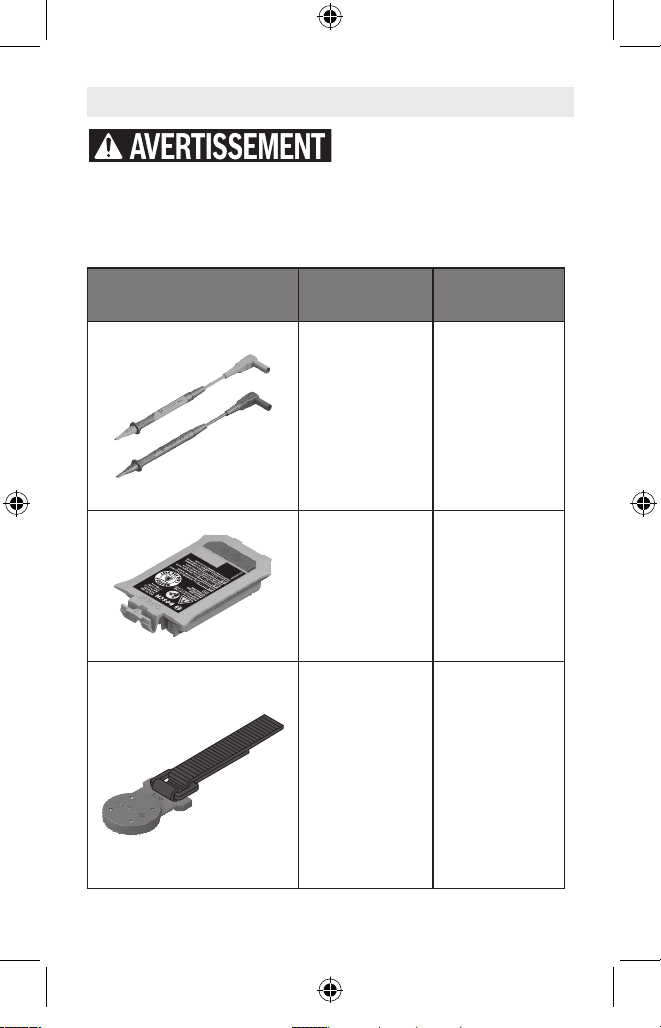

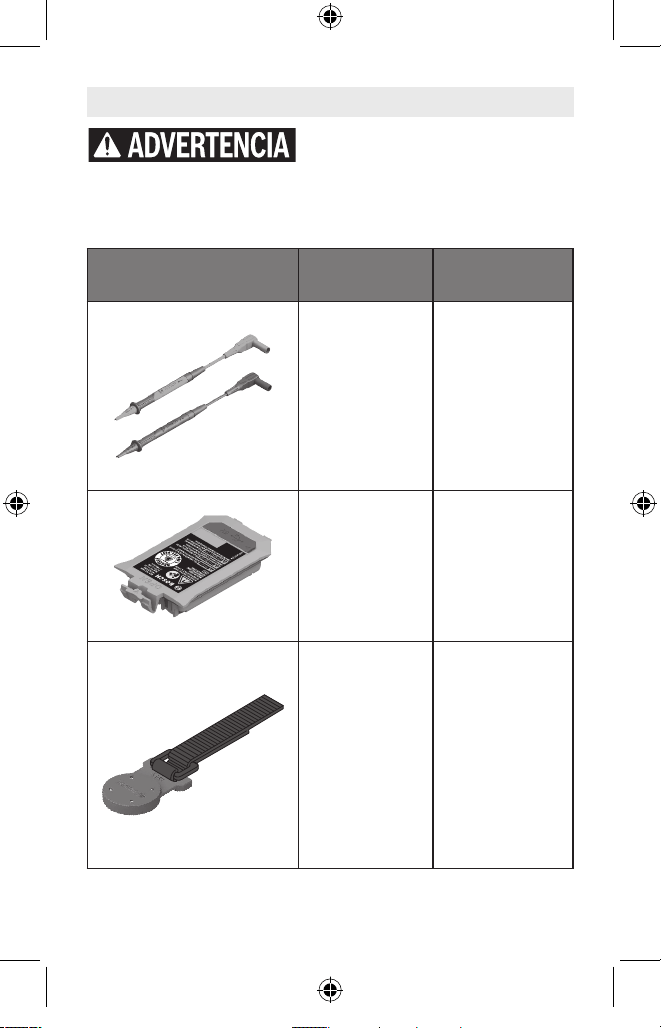

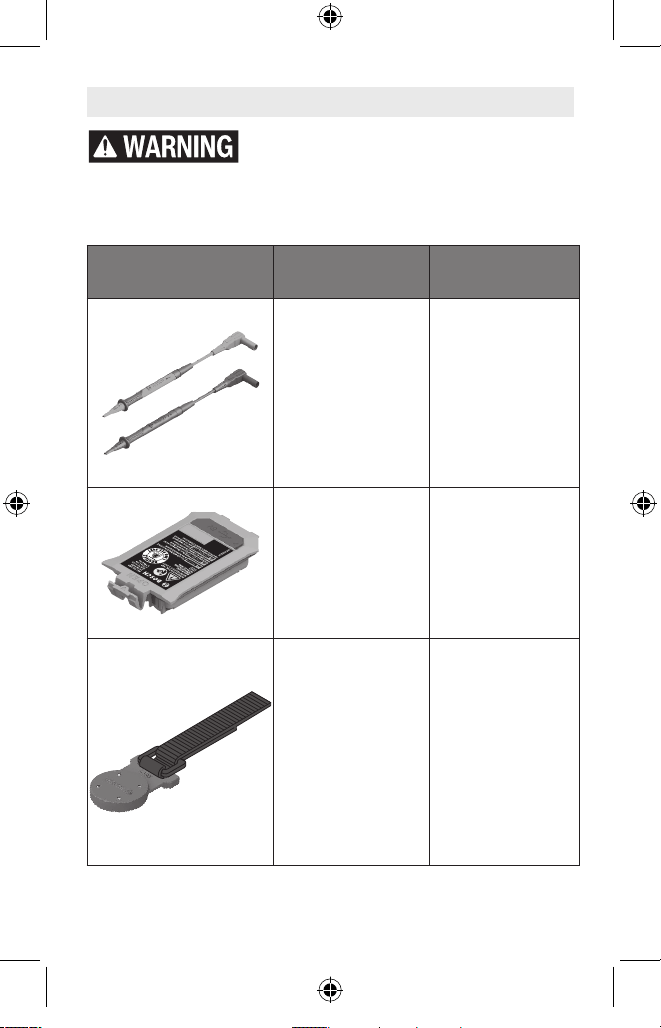

Accessories/Attachments ....................49
Troubleshooting...........................50
SAVE THESE INSTRUCTIONS
1619PC7114 GMC600-15 20251217.indd 31619PC7114 GMC600-15 20251217.indd 3 12/17/2025 9:22:44 AM12/17/2025 9:22:44 AM
4
General Safety Rules
Read all safety warnings, instruc-
tions, illustrations and specica-
tions provided with this measuring tool. Failure to fol-
low all instructions listed below may result in electric
shock, re and/or serious injury.
SAVE ALL WARNINGS AND INSTRUCTIONS FOR
FUTURE REFERENCE.
Comply with local and national safety codes. Always
use personal protective equipment (approved rubber
gloves, face protection, and ame-resistant clothes)
to reduce the risk of injury from shock and arc blast
where hazardous live conductors are exposed.
Do not perform any measurements on electric circuits
with voltages exceeding 600 V.
Take extra care when working with voltages over 30 V
AC or 60 V DC! Even at these voltages, contact with live
parts can cause life threatening electric shocks.
Do not apply more than the rated voltage, as marked
on the measuring tool, between terminals or between
any terminal and earth ground.
Only use test leads that have the same voltage, cate-
gory, and amperage ratings as the measuring tool or
higher.
Remove the test leads from the input terminals and
the measuring tool before you take a measurement of
current. There is a risk of an electric shock.
Do not use the measuring tool in explosive atmo-
spheres which contain ammable liquids, gases, or
dust. Sparks may be produced inside the measuring tool,
which can ignite dust or fumes.
SAVE THESE INSTRUCTIONS
1619PC7114 GMC600-15 20251217.indd 41619PC7114 GMC600-15 20251217.indd 4 12/17/2025 9:22:44 AM12/17/2025 9:22:44 AM
5
Verify the function of the measuring tool by measuring
a known voltage before each use. If in doubt, have the
measuring tool serviced.
Keep ngers behind test lead nger guards and away
from test lead tips during measurements.
Never attempt to use the measuring tool if its surface
or your hand is wet.
Do not exceed the maximum allowable input of any
measuring range.
Never use measuring tool to measure resistance and
continuity on a live circuit. Make sure capacitor is fully
discharged before touching or attempting to make a
measurement.
Only use measuring tool on live circuits when abso-
lutely necessary.
Assume circuits are live until they can be proven
de-energized.
Do not use a current measurement as an indication
that a circuit is safe to touch. A voltage measurement
is necessary to know if a circuit is live.
Do not work alone when using measuring tool on live
circuit.
Do not ground yourself while measuring. Avoid body
contact with earthed or grounded surfaces such as
pipes, radiators, ranges and refrigerators.

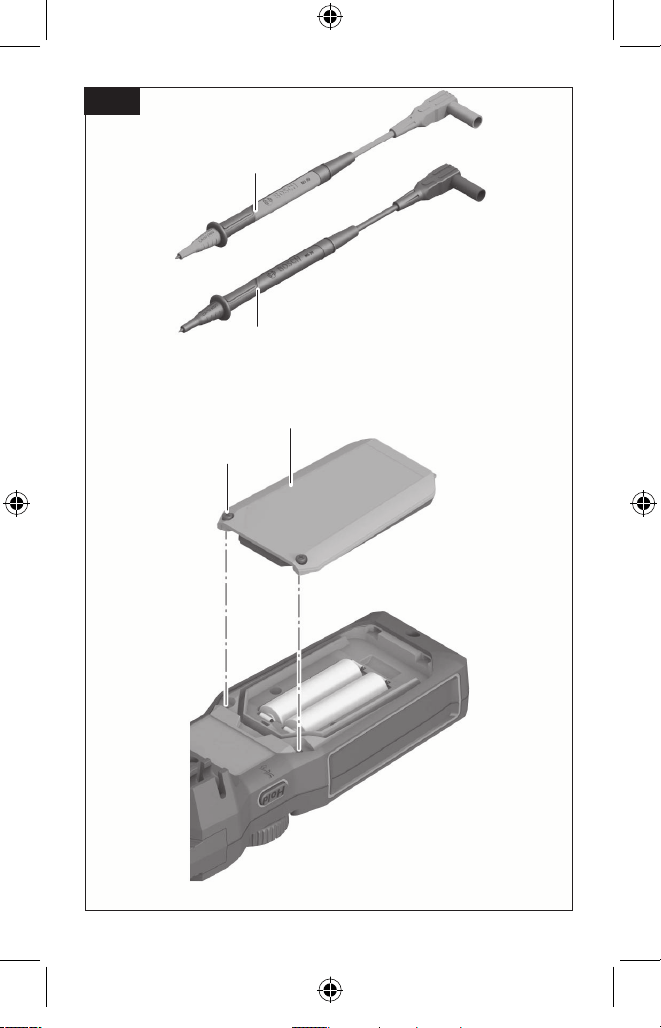

Disconnect and remove test leads from the measuring
tool before opening battery cover.
Connect the common test lead before the live test lead
and remove the live test lead before the common test
lead.
Do not use the HOLD function to measure voltage.
When HOLD is turned on, the display voltage does not
change even when a different voltage potential is mea-
sured. This will lead to injury due to electric shock.
SAVE THESE INSTRUCTIONS
1619PC7114 GMC600-15 20251217.indd 51619PC7114 GMC600-15 20251217.indd 5 12/17/2025 9:22:44 AM12/17/2025 9:22:44 AM
6
Use the measuring tool only as specied in this man-
ual. Failure to use the measuring tool as specied may
cause the protection provided by the measuring tool to
be impaired.
Use the measuring tool or the test leads only if they
do not appear damaged. Damaged insulation of the test
leads can lead to an electric shock.
Have the measuring tool repaired only by a qualied
specialist using only original replacement parts. This
will ensure that the safety of the measuring tool is main-
tained.
Do not modify or open the battery. There is a risk of
short-circuiting.
In case of damage and improper use of the battery,
vapors may be emitted. The battery can set alight or ex-
plode. Ensure the area is well ventilated and seek medi-
cal attention should you experience any adverse effects.
The vapors may irritate the respiratory system.
If used incorrectly or if the battery is damaged, am-
mable liquid may be ejected from the battery. Contact
with this liquid should be avoided. If contact accidental-
ly occurs, rinse off with water. If the liquid comes into
contact with your eyes, seek additional medical atten-
tion. Liquid ejected from the battery may cause irritation
or burns.
The battery can be damaged by pointed objects such
as nails or screwdrivers or by force applied externally.
An internal short circuit may occur, causing the battery to
burn, smoke, explode or overheat.
When the battery is not in use, keep it away from paper
clips, coins, keys, nails, screws, or other small metal
objects that could make a connection from one termi-
nal to another. A short circuit between the battery termi-
nals may cause burns or a re.
SAVE THESE INSTRUCTIONS
1619PC7114 GMC600-15 20251217.indd 61619PC7114 GMC600-15 20251217.indd 6 12/17/2025 9:22:44 AM12/17/2025 9:22:44 AM
7
SAVE THESE INSTRUCTIONS
Only use the battery with products from the manufac-
turer. This is the only way in which you can protect the
battery against dangerous overload.
Only charge the batteries using chargers recommended
by the manufacturer. A charger that is suitable for one
type of battery may pose a re risk when used with a
different battery.
Protect the measuring tool against heat, e.g. includ-
ing prolonged sun exposure, re, water, and moisture.
Danger of explosion.
Protect the battery against heat, e.g. against contin-
uous intense sunlight, re, dirt, water, and moisture.
There is a risk of explosion and short-circuiting.
Only use and charge the battery with compatible
products from the manufacturer. This is the only way
in which you can protect the battery against dangerous
overload.
Keep the magnetic accessories away from im-
plants or other medical devices such as pace-
maker or insulin pumps. The magnets generate a
eld that can impair the function of implants or medical
devices, which may lead to serious personal injury.
Keep the tool, positioning device, and laser target
plate away from magnetic data medium and magnet-
ically-sensitive equipment. The effect of the magnets
of the tool and laser target plate can lead to irreversible
data loss.
Disposal
This section is part of Robert Bosch Tool Corporation’s
commitment to preserving our environment and conserv-
ing our natural resources.
1619PC7114 GMC600-15 20251217.indd 71619PC7114 GMC600-15 20251217.indd 7 12/17/2025 9:22:45 AM12/17/2025 9:22:45 AM
8
Tool Disposal
Do not dispose of power tools and batteries/recharge-
able batteries into household waste!
Battery Disposal
Do not attempt to disassemble the battery or remove
any components projecting from the battery terminals.
Fire or injury may result. Prior to disposal, protect ex-
posed terminals with heavy insulating tape to prevent
shorting.
Lithium-Ion Batteries
If equipped with a lithium-ion battery, the battery must
be collected, recycled, or disposed of in an environmen-
tally sound manner.
The EPA certied RBRC Battery Recycling
Seal on the lithium-ion (Li-ion) battery in-
dicates Robert Bosch Tool Corporation is
voluntarily participating in an industry
program to collect and recycle these bat-
teries at the end of their useful life, when
taken out of service in the United States or Canada. The
RBRC program provides a convenient alternative to plac-
ing used Li-ion batteries into the trash or the municipal
waste stream, which may be illegal in your area.
Please call 1-800-8-BATTERY for information on Li-ion
battery recycling and disposal bans/ restrictions in your
area or return your batteries to a Bosch/Dremel Service
Center for recycling.
Robert Bosch Tool Corporation’s involvement in this pro-
gram is part of our commitment to preserving our envi-
ronment and conserving our natural resources.
SAVE THESE INSTRUCTIONS
1619PC7114 GMC600-15 20251217.indd 81619PC7114 GMC600-15 20251217.indd 8 12/17/2025 9:22:45 AM12/17/2025 9:22:45 AM
9
FCC Caution
NOTE: This equipment has been tested and found to
comply with the limits for a Class B digital device, pur-
suant to part 15 of the FCC Rules. These limits are de-
signed to provide reasonable protection against harmful
interference in a residential installation. This equipment
generates, uses and can radiate radio frequency energy
and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio
communications. However, there is no guarantee that
interference will not occur in a particular installation. If
this equipment does cause harmful interference to ra-
dio or television reception, which can be determined by
turning the equipment off and on, the user is encouraged
to try to correct the interference by one or more of the
following measures:
— Reorient or relocate the receiving antenna.
— Increase the separation between the equipment and
receiver.
— Connect the equipment into an outlet on a circuit
different from that to which the receiver is connect-
ed.
— Consult the dealer or an experienced radio/TV tech-
nician for help.
NOTE: Any changes or modications not expressly ap-
proved by the party responsible for compliance could
void the user’s authority to operate the equipment.
SAVE THESE INSTRUCTIONS
1619PC7114 GMC600-15 20251217.indd 91619PC7114 GMC600-15 20251217.indd 9 12/17/2025 9:22:45 AM12/17/2025 9:22:45 AM
10
SAVE THESE INSTRUCTIONS
Intended Use
The clamp meter is intended for measuring voltage, alter-
nating current, and resistance, and for continuity testing.
The jaws of the clamp meter allow alternating current
measurements to be taken without breaking the circuit.
The clamp meter may only be used in circuits with CAT
III voltages less than or equal to 600 V DC/AC or 600 A
AC or CAT IV voltages less than or equal to 300 V DC/AC.
The clamp meter is suitable for indoor use only.
1619PC7114 GMC600-15 20251217.indd 101619PC7114 GMC600-15 20251217.indd 10 12/17/2025 9:22:45 AM12/17/2025 9:22:45 AM
11
Technical Data
Model number GMC600-15
Article number 3601K77610
Maximum voltage between any
terminal and earth ground
600 V AC/DC
Measuring range for AC or DC
voltage
600 V AC/DC
Measuring range for AC current 600 A AC
Measuring range for resistance 40 MΩ
Jaw opening approx. 1.2”
(30 mm)
Operating temperature +14°F to +122°F
(-10°C to +50°C)
Permitted charging temperature
range
+50°F to +95°F
(+10°C to +35°C)
Storage temperature
1
-40°F to +158°F
(-40°C to +70°C)
Temperature coefcient 0.1 x (specied
accuracy)/°C
(<64.4°F (18°C)
or >82.4°F
(28°C))
Relative air humidity max. 90%
Max. altitude 6562 ft (2,000
meters)
Pollution degree according to IEC
61010-1
2
2
Automatic switch-off after approx. 20 min
Weight
3
0.77 lb (0.35 kg)
1619PC7114 GMC600-15 20251217.indd 111619PC7114 GMC600-15 20251217.indd 11 12/17/2025 9:22:45 AM12/17/2025 9:22:45 AM
12
Model number GMC600-15
Dimensions 1.9 x 9.0 x 3.3 in
(49.6 x 229.2x
83 mm)
Degree of protection IP 54
Safety class CAT III 600 V
5
CAT IV 300 V
6
Power supply
• Battery pack (lithium-ion)
• Batteries (alkali-manganese)
BA 3.7V 1.0Ah A
(GBA37V10)
2 x 1.5 V LR06
(AA)
Test leads
Article number 1600A03TC8
Safety class with test lead shields CAT III 1000 V
5
,
10 A
CAT IV 600 V
6
,
10 A
Safety class without test lead
shields
CAT II 1000 V
4
,
10 A
Lithium-ion battery pack (sold separately)
Type BA 3.7V 1.0Ah A
(GBA37V10)
Article number 1607A350N9
USB port USB Type-C®
Recommended USB Type-C®
cable
2610067499,
6082942Z0Z
Rated voltage 3.7 V
Capacity 1.0 Ah
1619PC7114 GMC600-15 20251217.indd 121619PC7114 GMC600-15 20251217.indd 12 12/17/2025 9:22:45 AM12/17/2025 9:22:45 AM
13
Model number GMC600-15
Number of battery cells 1
Alkaline-manganese batteries
Type LR6 (AA)
Number 2
Power adapter (optional)
Recommended USB power adapt-
er/power source
Output rated 5V
DC, 500 mA
1. Except batteries and/or rechargeable batteries
2. Only non-conductive deposits occur, whereby occa-
sional temporary conductivity caused by condensa-
tion is expected.
3. Weight without batteries
4. Measurement category II is applicable for test and
measuring circuits connected directly to utilization
points (socket outlets and similar points) of the
low-voltage mains installation.
5. Measurement category III is applicable to test and
measuring circuits connected to the distribution part
of the building’s low voltage mains installation.
6. Measurement category IV is applicable for test and
measurement circuits connected to the source of the
low-voltage grid installation of the building.
Accuracy Specications
Accuracy is guaranteed for a period of one year from cal-
ibration at operating temperatures of +14°F to +122°F
(-10°C to +50°C) and a relative humidity of 0% to 90%.
The specications apply for an ambient temperature of
between +64.4°F (+18°C) and +82.4°F (+28°C) and a rel-
ative humidity of ≤ 75%. If the temperature is outside
1619PC7114 GMC600-15 20251217.indd 131619PC7114 GMC600-15 20251217.indd 13 12/17/2025 9:22:45 AM12/17/2025 9:22:45 AM
14
the previously specied range, an additional temperature
error factor of 0.1 x the specied accuracy must be taken
into account for every 1°C.
Rotary Dial
Position
Range Resolution Accuracy
(% of the
measured
value +
count
value)
DC voltage
(direct
voltage)
60.00 V
600.0 V
0.01 V
0.1 V
± (1.0% + 3)
AC voltage
(alternating
voltage)
60.00 V
600.0 V
0.01 V
0.1 V
± (1.2% + 5)
(40 to 400
Hz)
AC current
(alternating
current)
60.00 A
600.0 A
0.01 A
0.1 A
± (1.8% + 5)
(50/60 Hz)
± (3.0% + 5)
(40 to 400
Hz)
Resistance 600.0 Ω
6.000 kΩ
60.00 kΩ
600.0 kΩ
6.000 MΩ
0.1 Ω
0.001 kΩ
0.01 kΩ
0.1 kΩ
0.001 MΩ
± (1.0% + 5)
40.00 MΩ 0.01 MΩ ± (2.0% + 5)
Continuity 600.0 Ω 0.1 Ω ± (1.0% + 5)
≤ 30 Ω:
Sound
signal
≥ 50 Ω: No
sound signal
1619PC7114 GMC600-15 20251217.indd 141619PC7114 GMC600-15 20251217.indd 14 12/17/2025 9:22:45 AM12/17/2025 9:22:45 AM
15
Symbols
Important: Some of the following symbols may be
used on your tool. Please study them and learn their
meaning. Proper interpretation of these symbols will
allow you to operate the tool better and safer.
Symbol Designation/Explanation
V Volts (voltage)
A Amperes (current)
Ah
Amp hour (measurement of battery
capacity)
Hz Hertz (frequency, cycles per second)
W Watt (power)
Ω Ohms (resistance)
lbs Pounds (weight)
kg Kilograms (weight)
in Inch (dimension)
ft Feet (dimension)
mm Millimeters (dimension)
m Meters (dimension)
min Minutes (time)
s Seconds (time)
ºF Fahrenheit (temperature)
ºC Celsius (temperature)
1619PC7114 GMC600-15 20251217.indd 151619PC7114 GMC600-15 20251217.indd 15 12/17/2025 9:22:45 AM12/17/2025 9:22:45 AM
16
Important: Some of the following symbols may be
used on your tool. Please study them and learn their
meaning. Proper interpretation of these symbols will
allow you to operate the tool better and safer.
Symbol Designation/Explanation
Alternating current (type or characteris-
tic of current)
Direct current (type or a characteristic
of current)
Alternating or direct current (type or
characteristic of current)
Hazardous voltage
Continuity
CAT II
Measurement category II is applicable
for test and measuring circuits connect-
ed directly to utilization points (sock-
et outlets and similar points) of the
low-voltage mains installation.
CAT III
Measurement category III is applica-
ble for test and measuring circuits
connected to the distribution part
of the building’s low voltage mains
installation.
CAT IV
Measuring category IV is applicable for
test and measurement circuits connect-
ed to the source of the low-voltage grid
installation of the building.
Earthing terminal (grounding terminal)
Class II construction (designates dou-
ble insulated construction tools)
1619PC7114 GMC600-15 20251217.indd 161619PC7114 GMC600-15 20251217.indd 16 12/17/2025 9:22:46 AM12/17/2025 9:22:46 AM
17
Important: Some of the following symbols may be
used on your tool. Please study them and learn their
meaning. Proper interpretation of these symbols will
allow you to operate the tool better and safer.
Symbol Designation/Explanation
Arrow (action in the direction of
arrow)
Use in the vicinity of uninsulated haz-
ardous live conductors permitted
This symbol indicates magnetic eld
in place.
This is a safety alert symbol. It is used
to alert you to the possibility of elec-
tric shock.
Alerts user to read manual.
This symbol designates that this tool is
listed by the Canadian Standards Asso-
ciation, to United States and Canadian
Standards.
Designates Li-ion battery recycling
program.
Conforms to European Union direc-
tives.
Do not dispose of the tool or battery
packs/batteries with household waste.
1619PC7114 GMC600-15 20251217.indd 171619PC7114 GMC600-15 20251217.indd 17 12/17/2025 9:22:47 AM12/17/2025 9:22:47 AM
18
Getting to Know Your GMC600-15
Clamp Meter
Fig. 1
17 18 19 20
21
22
23
24
25
12
3
2
4
1
8
9
5
3
1619PC7114 GMC600-15 20251217.indd 181619PC7114 GMC600-15 20251217.indd 18 12/17/2025 9:22:47 AM12/17/2025 9:22:47 AM
19
Fig. 2
7
6
11
10
1619PC7114 GMC600-15 20251217.indd 191619PC7114 GMC600-15 20251217.indd 19 12/17/2025 9:22:47 AM12/17/2025 9:22:47 AM
20
1 Display
2 Rotary Dial
3 Clamp Jaws
4 Jaw Trigger
5 Hold Button (Sound
Button)
6 Black Test Lead
7 Red Test Lead
8 COM Input Terminal
9 V Input Terminal
10 Battery Compartment
Cover Screws
11 Battery Compartment
Cover
12 Magnetic Hanger
Attachment Point
13 Test Lead Shields
14 Test Lead Tips
15 Test Lead Finger
Guards
16 Test Lead Connectors
Display Elements
17 Hold Mode Indicator
18 Continuity Test
19 Sound Off
20 Battery Warning
21 Measured Value
22 Unit of Measurement
23 AC/DC Indicator
24 Polarity Indicator
Fig. 3
7
6
13
14
15
16
1619PC7114 GMC600-15 20251217.indd 201619PC7114 GMC600-15 20251217.indd 20 12/17/2025 9:22:48 AM12/17/2025 9:22:48 AM
21
Measuring Functions on Rotary Dial
Rotary Dial
Position
Measuring Function
DC voltage
AC voltage
Continuity test
Resistance
AC current
Off
Preparation
Power Supply
Remove test leads before opening
battery cover. Not removing test
leads may increase risk of electric shock.
The tool can either be operated with the Bosch recharge-
able Lithium-Ion Battery Pack 28 outlined in the “Tech-
nical Data” on page 12 or commercially available AA
(LR6) alkaline-manganese batteries (sold separately).
25 Hazardous Voltage
(Warning indicator if
voltage > 30 V)
1619PC7114 GMC600-15 20251217.indd 211619PC7114 GMC600-15 20251217.indd 21 12/17/2025 9:22:50 AM12/17/2025 9:22:50 AM
22

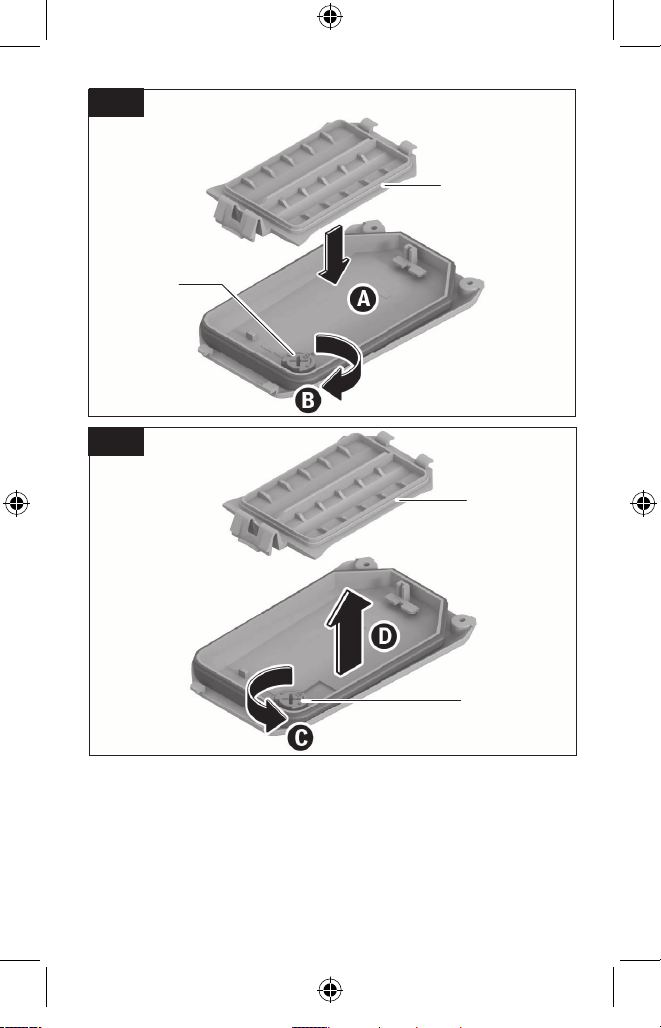

Operation with AA (LR6) Batteries
(Fig. 2, Fig. 4, Fig. 5)
It is recommended that you use alkaline manganese bat-
teries to operate the clamp meter.
To insert the AA alkaline batteries:
1. Remove the Test Leads 6 and 7 from the digital
clamp meter and ensure the Rotary Dial 2 is in the
OFF position.
2. Loosen the 2 Battery Compartment Cover Screws 10
and remove the Battery Compartment Cover 11. The
screws will loosen but cannot be removed.
3. Insert the AA alkaline batteries into the tool.
When inserting, pay attention to the correct polarity
according to the representation on the inside of the
battery compartment.
4. Reinsert the Battery Compartment Cover 11, press-
ing it rmly into place, and attach the cover with the
2 Battery Compartment Cover Screws 10.
The digital clamp meter can only be switched ON if
the Battery Compartment Cover 11 is screwed down
correctly.
Always replace all the batteries at the same time. Only
use batteries from the same manufacturer and which
have the same capacity.
Remove the batteries from the clamp meter when not
using it for extended periods. When storing for extend-
ed periods, the batteries can corrode and discharge
themselves.
Never store the digital clamp meter without an inserted
Battery Compartment Cover 11, particularly in dusty or
humid environments.
1619PC7114 GMC600-15 20251217.indd 221619PC7114 GMC600-15 20251217.indd 22 12/17/2025 9:22:50 AM12/17/2025 9:22:50 AM
23
Operation with AA batteries requires the Battery Com-
partment Cover Inlay 26. The inlay can be removed for
operation with the Bosch rechargeable Lithium-ion Bat-
tery Pack 28.
Fig. 4
26
27
Fig. 5
26
27
1619PC7114 GMC600-15 20251217.indd 231619PC7114 GMC600-15 20251217.indd 23 12/17/2025 9:22:50 AM12/17/2025 9:22:50 AM
24

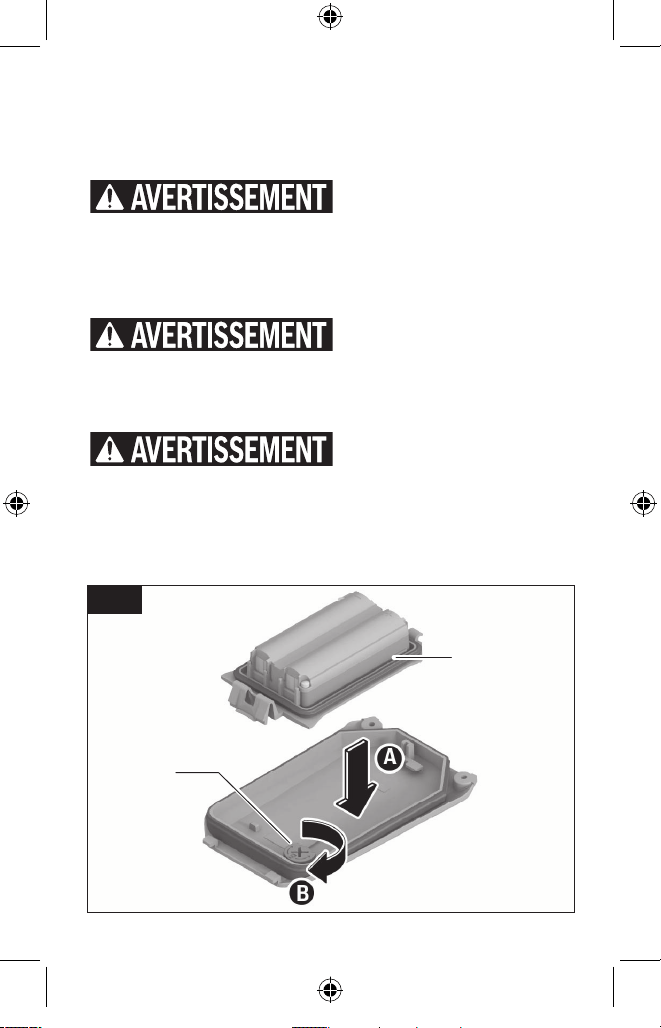

To insert the Battery Compartment Cover Inlay 26:
1. Remove the Test Leads 6 and 7 from the digital
clamp meter and ensure the Rotary Dial 2 is in the
OFF position.
2. Loosen the 2 Battery Compartment Cover Screws
10 and remove the Battery Compartment Cover 11.
The screws will loosen but cannot be removed.
3. Rotate the Battery Inlay Locking Mechanism 27 by
approximately half a revolution.
4. Remove the Lithium-Ion Battery Pack 28 if neces-
sary.
5. Insert the Battery Compartment Cover Inlay 26 into
position on the Battery Compartment Cover 11.
6. Rotate the Battery Inlay Locking Mechanism 27
approximately half a revolution to return it to the
locked position.
To remove the Battery Compartment Cover Inlay 26:
1. Remove the Test Leads 6 and 7 from the digital
clamp meter and ensure the Rotary Dial 2 is in the
OFF position.
2. Loosen the 2 Battery Compartment Cover Screws
10 and remove the Battery Compartment Cover 11.
The screws will loosen but cannot be removed.
3. Rotate the Battery Inlay Locking Mechanism 27 by
approximately half a revolution.
4. Remove the Battery Compartment Cover Inlay 26
from the Battery Compartment Cover 11.
5. Rotate the Battery Inlay Locking Mechanism 27
approximately half a revolution to return it to the
locked position.
1619PC7114 GMC600-15 20251217.indd 241619PC7114 GMC600-15 20251217.indd 24 12/17/2025 9:22:50 AM12/17/2025 9:22:50 AM
25
Operation with Bosch Rechargeable Lithium-
Ion Battery Packs (Sold separately)
(Fig. 2, Fig. 6)
Follow all warnings and all instruc-
tions in the Bosch rechargeable lith-
ium-ion battery pack manual before using the battery
pack. Improper usage and recharge of battery pack may
increase the risk of re, personal injury and property
damage.
Use only Bosch rechargeable lithi-
um-ion battery packs listed in the
technical data section of this manual. Use of other bat-
tery packs may increase the risk of re, personal injury
and property damage.
Remove the batteries from the tool
when not using it for extended peri-
ods. When storing for extended periods, the batteries
can corrode and self-discharge.
Use only Bosch USB-C cable listed in
the technical data section of this
manual. Use of other USB-C cables may increase the risk
of re, personal injury and property damage.
Note: The Lithium-Ion Battery Pack 28 is supplied par-
tially charged. To ensure full capacity of the battery pack,
completely charge the battery pack with the USB pow-
er adapter (recommended) listed in “Technical Data” on
page 13 before using it for the rst time. See Bosch
rechargeable Lithium-Ion Battery Pack 28 manual for de-
tails.
The Lithium-Ion Battery Pack 28 is protected against
deep discharge by the Electronic Cell Protection (ECP).
A protective circuit switches the digital clamp meter off
when the battery is drained.
1619PC7114 GMC600-15 20251217.indd 251619PC7114 GMC600-15 20251217.indd 25 12/17/2025 9:22:51 AM12/17/2025 9:22:51 AM
26
Following the automatic shut off of the tool due to Elec-
tronic Cell Protection, do not rotate the Rotary Dial 2 to
OFF and ON again. The battery can be damaged.
To insert the lithium-ion battery:
1. Remove the Test Leads 6 and 7 from the digital
clamp meter and ensure the Rotary Dial 2 is in the
OFF position.
2. Loosen the 2 Battery Compartment Cover Screws 10
and remove the Battery Compartment Cover 11. The
screws will loosen but cannot be removed.
3. Rotate the Battery Inlay Locking Mechanism 27 by
approximately half a revolution and remove the inlay
as outlined in “To Remove the Battery Compartment
Cover Inlay 26”.
4. Insert the Lithium-Ion Battery Pack 28 (sold sepa-
rately) into position on the Battery Compartment
Cover 11.
5. Rotate the Battery Inlay Locking Mechanism 27 by
approximately half a revolution to secure the Lithi-
um-Ion Battery Pack 28.
Fig. 6
27
28
1619PC7114 GMC600-15 20251217.indd 261619PC7114 GMC600-15 20251217.indd 26 12/17/2025 9:22:51 AM12/17/2025 9:22:51 AM
27
6. With the two attached to each other, reinsert the
Battery Compartment Cover 11 and Lithium-Ion
Battery Pack 28, pressing them rmly into place, and
attach the cover with the 2 Battery Compartment
Cover Screws 10.
The digital clamp meter can only be switched ON if
the Battery Compartment Cover 11 is screwed down
correctly.
To remove the lithium-ion battery:
1. Remove the Test Leads 6 and 7 from the digital
clamp meter and ensure the Rotary Dial 2 is in the
OFF position.
2. Loosen the 2 Battery Compartment Cover Screws
10 and remove the Battery Compartment Cover 11
and the attached Lithium-Ion Battery Pack 28.
3. Rotate the Battery Inlay Locking Mechanism 27 by
approximately half a revolution and remove the
Lithium-Ion Battery Pack 28.
4. Insert the Battery Compartment Cover Inlay 26 if
desired. Rotate the Battery Inlay Locking Mechanism
27 approximately half a revolution to return it to the
locked position.
5. Reinsert the Battery Compartment Cover 11, press-
ing it rmly into place, and attach the cover with the
2 Battery Compartment Cover Screws 10.
Note: Always reattach the Battery Compartment Cov-
er 11 after inserting or removing the power supply.
The digital clamp meter can only be switched ON if
the Battery Compartment Cover 11 is screwed down
correctly.
1619PC7114 GMC600-15 20251217.indd 271619PC7114 GMC600-15 20251217.indd 27 12/17/2025 9:22:51 AM12/17/2025 9:22:51 AM
28
Charging the Lithium-Ion Battery Pack (Sold
separately)
• For charging, use a USB power supply unit whose out-
put voltage and output current comply with the require-
ments in “Technical Data” on page 13.
• Pay attention to the mains voltage. The voltage of the
power source must match the voltage specied on the
type plate of the USB power supply.
• Only use the USB connection to charge the battery at
an ambient temperature of between +50°F and +95°F
(+10°C and +35°C). Charging outside of this tempera-
ture range can damage the battery and increase the risk
of re.
The Lithium-Ion Battery Pack 28 can be charged at any
time without reducing its service life. Interrupting the
charging procedure does not damage the battery pack.
The Lithium-Ion Battery Pack 28 must be removed from
the Battery Compartment Cover 11 of the digital measur-
ing tool to charge it.
To charge the battery:
The USB-C® port for connecting the USB cable and the
charging indicator light can be found under the ap for
the USB port on the Lithium-Ion Battery Pack 28 (sold
separately).
1. Remove the Lithium-Ion Battery Pack 28 from the
tool.
2. Open the ap for the USB Type-C® port.
3. Connect the USB-C® port to a USB power supply
unit using the USB Type-C® cable.
4. Connect the USB power supply unit to the mains
supply.
1619PC7114 GMC600-15 20251217.indd 281619PC7114 GMC600-15 20251217.indd 28 12/17/2025 9:22:51 AM12/17/2025 9:22:51 AM
29
During the charging process, the battery indicator may
differ from the actual state of charge of the Lithium-Ion
Battery Pack 28 (sold separately).
During charging, the charging indicator light will light up
yellow.
When the Lithium-Ion Battery Pack 28 (sold separately)
is fully charged, the charging indicator light will light up
green.
A red charging indicator light indicates that the charging
voltage or charging current is unsuitable.
Remove the USB Type-C® cable after completing the
charging process. Close the ap for the USB Type-C®
port to protect it from dust and splashes.
Battery LED Indicator
The LED light is located under USB-C® port cover. The
battery LED indicator shows the charging state of the
battery pack.
LED Status
Off Charger not connected
Green Full charge
Red Charger input is wrong
Yellow Charging
After charging battery, ensure the
USB-C cover is completely closed.
Moisture entering the battery may cause re, serious per-
sonal injury and/or property damage.
1619PC7114 GMC600-15 20251217.indd 291619PC7114 GMC600-15 20251217.indd 29 12/17/2025 9:22:51 AM12/17/2025 9:22:51 AM
30
Battery Status Indicator
When the Battery Warning 20 symbol rst appears
on the Display 1 and an audio signal sounds, only a few
measurements will still be possible. When the non-re-
chargeable batteries are completely discharged, the Bat-
tery Warning 20 symbol ashes ve times and the digital
clamp meter switches off.
Replace the battery immediately when the Battery Warn-
ing 20 symbol appears on the clamp meter. A low battery
can cause inaccurate measurements.
1619PC7114 GMC600-15 20251217.indd 301619PC7114 GMC600-15 20251217.indd 30 12/17/2025 9:22:51 AM12/17/2025 9:22:51 AM
31
Remove test leads before opening
battery cover. Not removing test
leads may increase risk of electric shock.
Initial Operation
• Never leave the digital clamp meter unattended
when switched on, and ensure the digital clamp
meter is switched off after use.
• Protect the tool against moisture and direct sun
light.
• Do not subject the tool to extreme temperatures or
variations in temperature. As an example, do not
leave it in vehicles for longer periods. In case of
large variations in temperature, allow the tool to
adjust to the ambient temperature before putting it
into operation. In case of extreme temperatures or
variations in temperature, the accuracy of the tool
can be impaired.
• Avoid heavy impacts or dropping of the tool.
Switching On and Off
To turn the tool ON, rotate the Rotary Dial 2 to the re-
quired measuring function.
To turn the tool OFF, rotate the Rotary Dial 2 to the OFF
position.
If no button is pressed and the Rotary Dial 2 is not ad-
justed for approx. 20 min, the digital clamp meter will
automatically switch itself OFF to preserve battery life.
Turn the digital clamp meter back ON by adjusting the
Rotary Dial 2 or pressing any button.
Operation
1619PC7114 GMC600-15 20251217.indd 311619PC7114 GMC600-15 20251217.indd 31 12/17/2025 9:22:51 AM12/17/2025 9:22:51 AM
32
To disable the automatic switch OFF functionality of the
clamp meter:
1. Press and hold the Hold Button 5 while rotating the
Rotary Dial 2 from OFF to any other position.
2. “d.APO” will briey appear on the Display 1.
Note: Always reattach the Battery Compartment Cov-
er 11 after inserting or removing the power supply.
The digital clamp meter can only be switched ON if
the Battery Compartment Cover 11 is screwed down
correctly.
Hold Button
Do not use the Hold button when de-
termining the voltage. The voltage
displayed does not change and there is a risk of injury
due to electric shock.
Briey press the Hold Button 5 to “freeze” the measured
value on the Display 1. “Hold” is shown on the Display 1
and an audio signal is output.
Briey press the Hold Button 5 again to re-enable the
Display 1.
Note: Always exit hold mode after completing the de-
sired measurement. New measurements do not appear
on the Display 1 in hold mode, potentially causing elec-
tric shock or other dangerous situations.
The tool automatically exits hold mode when it is turned
OFF or the Rotary Dial 2 is rotated.
1619PC7114 GMC600-15 20251217.indd 321619PC7114 GMC600-15 20251217.indd 32 12/17/2025 9:22:52 AM12/17/2025 9:22:52 AM
33
Signal Tone
Press and hold the Hold Button 5 to switch the signal
tone of the digital clamp meter off.
The Sound Off 19 icon will appear on the Display 1.
Press and hold the Hold Button 5 again to switch the
signal tone of the digital clamp meter back on.
The tool automatically exits Sound Off 19 mode when
the Rotary Dial 2 is rotated to the OFF position.
Overload Indicator
“OL” or “-OL” appears on the Display 1 when the input
exceeds the clamp meter’s measuring range.
Using the Magnetic Hanger Attachment
(Fig. 1)
Make sure that this device and the
tool are securely mounted before
operation.
Your measuring tool can be used with an optional mag-
netic hanger attachment (sold separately).
1. Open the magnetic hanger attachment, remove the
strap from its clasp, and insert the end of the strap
through the Magnetic Hanger Attachment Point 12
of your tool.
2. Reinsert the strap of the hanger attachment through
its clasp and close the strap to create a loop.
3. Attach the magnet of the magnetic hanger attach-
ment to a stable ferrous material.
4. Conrm the tool is securely mounted.
1619PC7114 GMC600-15 20251217.indd 331619PC7114 GMC600-15 20251217.indd 33 12/17/2025 9:22:52 AM12/17/2025 9:22:52 AM
34
Making Measurements with Test Leads
(Fig. 1, Fig. 3)
To avoid electric shocks, injuries, or
damage to the digital clamp meter
before performing resistance or continuity tests, en-
sure that the mains power connection is disconnected,
and all high-voltage capacitors are discharged.
Always use the proper input terminals, Rotary Dial 2 po-
sition, and measuring range.
Check the Test Leads 6 and 7 for continuity before use.
Do not use if the readings are high or noisy.
Keep your ngers behind the Test Lead Finger Guards 15
and away from the Test Lead Tips 14 while using the Test
Leads 6 and 7.
Only use Bosch Test Leads 6 and 7 on the Bosch clamp
meter. Always inspect the Test Leads 6 and 7 before use.
To make a measurement:
1. Conrm the Battery Compartment Cover 11 is in
place.
2. Turn the Rotary Dial 2 to the desired position.
3. Conrm the hold function is not active.
4. Conrm the desired measuring function appears on
the Display 1.
5. Firmly insert the Test Leads 6 and 7 into the tool.
Ensure the Test Lead Connectors 16 are fully insert-
ed into the terminals.
Always connect the Black Test Lead 6 to the COM Input
Terminal 8 rst, and then connect the Red Test Lead 7 to
the V Input Terminal 9.
The COM Input Terminal 8 is the earth connection (re-
turn conductor) for all measuring functions.
1619PC7114 GMC600-15 20251217.indd 341619PC7114 GMC600-15 20251217.indd 34 12/17/2025 9:22:52 AM12/17/2025 9:22:52 AM
35
6. Connect the Test Lead Tips 14 with the circuit.
7. The measured value is shown on the Display 1.
8. After completing a measurement, disconnect the
Test Leads 6 and 7 in the reverse order.
Take care not to accidentally touch the Test Lead Tips 14
during measurement.
Using Test Lead Shields
(Fig. 3)
Always keep the test lead shields in
place when making CAT III and CAT
IV measurements. Failure to use the shield increases the
risk of arc ashes.
Your clamp meter can take measurements in CAT II loca-
tions. The Test Lead Shields 13 can be removed ONLY in
CAT II measurement locations.
The additional Test Lead Tip 14 length with the shields
removed allows for testing on standard wall receptacles
and other recessed conductors that are CAT II locations.
Store the Test Lead Shields 13 in a safe place when they
are not on the Test Leads 6 and 7. Replace the Test Lead
Shields 13 immediately after performing a CAT II mea-
surement.
1619PC7114 GMC600-15 20251217.indd 351619PC7114 GMC600-15 20251217.indd 35 12/17/2025 9:22:52 AM12/17/2025 9:22:52 AM
36
Fig. 7
29
30
30
1619PC7114 GMC600-15 20251217.indd 361619PC7114 GMC600-15 20251217.indd 36 12/17/2025 9:22:52 AM12/17/2025 9:22:52 AM
37
Making Measurements with Clamp Jaws
(Fig. 1, Fig. 7)
Keep your ngers behind the Clamp Meter Finger Guard
29 while using the Clamp Jaws 3.
The Clamp Jaws 3 can only be used to detect live con-
ductors.
The Clamp Jaws 3 can only be used to measure AC cur-
rent. See “Measuring AC Current” on page 47 for de-
tailed steps.
1619PC7114 GMC600-15 20251217.indd 371619PC7114 GMC600-15 20251217.indd 37 12/17/2025 9:22:52 AM12/17/2025 9:22:52 AM
38
Fig. 8
1619PC7114 GMC600-15 20251217.indd 381619PC7114 GMC600-15 20251217.indd 38 12/17/2025 9:22:53 AM12/17/2025 9:22:53 AM
39
Measuring DC Voltage
(Fig. 8)
Never use the clamp meter to measure a circuit with volt-
age over 600 V.
Do not touch the Test Lead Tips 14 during operation.
1. Turn the Rotary Dial 2 to the DC Voltage icon.
2. Connect the Black Test Lead 6 to the COM Input
Terminal 8 and the Red Test Lead 7 to the V Input
Terminal 9.
3. Connect the Test Leads 6 and 7 with the circuit.
4. The measured value is shown on the Display 1.
If the measurement is negative, the connection is re-
versed. Switch the Test Leads 6 and 7 and repeat steps
3 and 4.
The Hazardous Voltage 25 warning will appear if the
clamp meter detects a voltage greater than 30 V.
1619PC7114 GMC600-15 20251217.indd 391619PC7114 GMC600-15 20251217.indd 39 12/17/2025 9:22:53 AM12/17/2025 9:22:53 AM
40
Fig. 9
1619PC7114 GMC600-15 20251217.indd 401619PC7114 GMC600-15 20251217.indd 40 12/17/2025 9:22:53 AM12/17/2025 9:22:53 AM
41
Measuring AC Voltage
(Fig. 9)
Never use the clamp meter to measure a circuit with volt-
age over 600 V.
Do not touch the Test Lead Tips 14 during operation.
1. Turn the Rotary Dial 2 to the AC Voltage icon.
2. Connect the Black Test Lead 6 to the COM Input
Terminal 8 and the Red Test Lead 7 to the V Input
Terminal 9.
3. Connect the Test Leads 6 and 7 with the circuit.
4. The measured value is shown on the Display 1.
The Hazardous Voltage 25 warning will appear if the
clamp meter detects a voltage greater than 30 V.
1619PC7114 GMC600-15 20251217.indd 411619PC7114 GMC600-15 20251217.indd 41 12/17/2025 9:22:53 AM12/17/2025 9:22:53 AM
42
Fig. 10
1619PC7114 GMC600-15 20251217.indd 421619PC7114 GMC600-15 20251217.indd 42 12/17/2025 9:22:53 AM12/17/2025 9:22:53 AM
43
Testing Continuity
(Fig. 10)
Never use measuring tool to mea-
sure resistance and continuity on a
live circuit.
Measuring continuity can quickly detect opens and
shorts. Continuity measurements are not recommended
for accurate resistance measurements. To accurately de-
termine resistance, follow the steps in “Measuring Resis-
tance” on page 45.
1. Conrm the circuit is NOT live. Ensure the capacitor
is fully discharged before measuring resistance.
2. Turn the Rotary Dial 2 to the Continuity Test icon.
3. Connect the Black Test Lead 6 to the COM Input
Terminal 8 and the Red Test Lead 7 to the V Input
Terminal 9.
4. Connect the Test Leads 6 and 7 with the circuit.
If the measured resistance is less than or equal to 30 Ω,
a continuous tone is output.
If the circuit is open, the Display 1 will read “OL”.
1619PC7114 GMC600-15 20251217.indd 431619PC7114 GMC600-15 20251217.indd 43 12/17/2025 9:22:54 AM12/17/2025 9:22:54 AM
44
Fig. 11
1619PC7114 GMC600-15 20251217.indd 441619PC7114 GMC600-15 20251217.indd 44 12/17/2025 9:22:54 AM12/17/2025 9:22:54 AM
45
Measuring Resistance
(Fig. 11)
Never use measuring tool to mea-
sure resistance and continuity on a
live circuit.
1. Conrm the circuit is NOT live. Ensure the capacitor
is fully discharged before measuring resistance.
2. Turn the Rotary Dial 2 to the Resistance icon.
3. Connect the Black Test Lead 6 to the COM Input
Terminal 8 and the Red Test Lead 7 to the V Input
Terminal 9.
4. The Display 1 will indicate “OL”.
5. Connect the Test Leads 6 and 7 with the circuit.
6. The measured value is shown on the Display 1.
1619PC7114 GMC600-15 20251217.indd 451619PC7114 GMC600-15 20251217.indd 45 12/17/2025 9:22:54 AM12/17/2025 9:22:54 AM
46
Fig. 12
30
30
1619PC7114 GMC600-15 20251217.indd 461619PC7114 GMC600-15 20251217.indd 46 12/17/2025 9:22:54 AM12/17/2025 9:22:54 AM
47
Measuring AC Current
(Fig. 12)
Keep your ngers behind the Clamp Meter Finger Guard
29 while using the Clamp Jaws 3.
Never use the clamp meter to measure a circuit with volt-
age over 600 V or 600 A.
The Clamp Jaws 3 can only be used to detect live con-
ductors.
1. Conrm the Battery Compartment Cover 11 is in
place.
2. Conrm the Test Leads 6 and 7 are disconnected
and removed from the clamp meter.
3. Turn the Rotary Dial 2 to the AC Current icon.
4. Conrm the hold function is not active.
5. Press the Jaw Trigger 4 to open the Clamp Jaws 3.
6. Place the conductor under test between the Clamp
Jaws 3 and allow the Clamp Jaws 3 to close.
7. Conrm the conductor under test is between the Ar-
rows 30 on the Clamp Jaws 3 and the Clamp Jaws 3
are fully closed.
Incorrectly placed conductors can lead to irregular
readings.
8. The measured value is shown on the Display 1.
Note: Do not place two or more wires between the
Clamp Jaws 3, as this can lead to irregular readings.
1619PC7114 GMC600-15 20251217.indd 471619PC7114 GMC600-15 20251217.indd 47 12/17/2025 9:22:54 AM12/17/2025 9:22:54 AM
48
Maintenance and Service
To avoid accidents, always discon-
nect the battery pack from tool be-
fore servicing or cleaning.
Keep the tool clean at all times.
Do not immerse the tool into water or other uids.
Wipe off debris using a moist and soft cloth. Do not use
any cleaning agents or solvents.
Have your tool serviced by a qualied repair person using
only identical replacement parts. This will ensure that
the safety of the tool is maintained.
In all correspondence and spare parts orders, please al-
ways include the 10-digit article number given on the
type plate of the tool.
Environment Protection
Recycle raw materials & batteries instead of
disposing of waste. The unit, accessories,
packaging & used batteries should be sorted
for environmentally friendly recycling in ac-
cordance with the latest regulations.
1619PC7114 GMC600-15 20251217.indd 481619PC7114 GMC600-15 20251217.indd 48 12/17/2025 9:22:55 AM12/17/2025 9:22:55 AM
49
Accessories/Attachments
Do not use attachments/accessories
other than those specied by Bosch.
Use of attachments/accessories not specied for use
with the tool described in this manual may result in dam-
age to tool, property damage, and/or personal injury.
Accessory Description Bosch
Number
Test Leads* 1600A03TC8
BA 3.7V
1.0Ah A
(GBA37V10)**
1607A350N9
Magnetic
Hanger**
1600A03TC9
* Included ** Sold separately
1619PC7114 GMC600-15 20251217.indd 491619PC7114 GMC600-15 20251217.indd 49 12/17/2025 9:22:56 AM12/17/2025 9:22:56 AM
50
Troubleshooting
Problem Cause Corrective
Action
The symbol for
Battery Warning
20 appears
and an audio
signal sounds.
Battery voltage
is dropping
(measurement
is still possi-
ble).
Change the
non-rechargeable
batteries; remove
and charge the
lithium-ion
battery.
The symbol for
Battery Warning
20 ashes
ve times and
the digital
clamp meter
switches OFF.
The batteries
are drained.
Change the
non-rechargeable
batteries; remove
and charge the
lithium-ion
battery.
The digital
clamp meter
cannot be
switched ON.
The batteries
are drained.
Change the
non-rechargeable
batteries; remove
and charge the
lithium-ion
battery.
The Battery
Compartment
Cover 11 is not
in place.
Insert the
Battery Com-
partment Cover
11, pressing it
rmly into place,
and attach the
cover with the 2
Battery Com-
partment Cover
Screws 10.
1619PC7114 GMC600-15 20251217.indd 501619PC7114 GMC600-15 20251217.indd 50 12/17/2025 9:22:56 AM12/17/2025 9:22:56 AM
51
Symboles relatifs à la sécurité
Les définitions ci-dessous décrivent le niveau de gravité pour chaque
terme signalant un danger. Veuillez lire le mode d’emploi et lire la
signification de ces symboles.
C’est le symbole d’alerte relatif à
la sécurité. Il est utilisé pour vous
avertir de l’existence possible
d’un danger de lésion corporelle.
Obéissez à tous les messages
relatifs à la sécurité qui suivent ce
symbole pour éviter tout risque de
blessure ou même de mort.
DANGER indique une situation
dangereuse qui, si elle n’est pas
évitée, causera la mort d’une
personne ou une blessure grave.
AVERTISSEMENT indique une
situation dangereuse qui, si elle
n’est pas évitée, pourrait causer
la mort d’une personne ou une
blessure grave.
MISE EN GARDE indique une
situation dangereuse qui, si
elle n’est pas évitée, pourrait
causer une blessure légère ou
modérée.
CONSERVEZ CES INSTRUCTIONS
1619PC7114 GMC600-15 20251217.indd 511619PC7114 GMC600-15 20251217.indd 51 12/17/2025 9:22:57 AM12/17/2025 9:22:57 AM
52
Table des matières
CONSERVEZ CES INSTRUCTIONS
Consignes générales de sécurité ...........................53
Mise au rebut .......................................56
Mise en garde de la FCC ..................................58
Utilisation prévue .......................................59
Données techniques.....................................59
Symboles..............................................64
Familiarisez-vous avec votre appareil de mesure du courant
à pince GMC600-15. ................................67
Fonctions de mesure sur la molette .....................70
Préparation ............................................70
Alimentation électrique...............................70
Fonctionnement ........................................79
Utilisation initiale....................................79
Mise en Marche/Arrêt ................................79
Bouton Hold (rétention des données) ...................80
Tonalité du signal sonore..............................81
Indicateur de surcharge ..............................81
Utilisation de l’attachement de suspension magnétique.....81
Eectuez des mesures à l’aide des ls de test.............82
Utilisation des embouts de protection des ls d’essai ......83
Réalisation de mesures avec les mâchoires de l’appareil
de mesure du courant ............................85
Mesure de la tension c.c. .............................87
Mesure de la tension c.a. .............................89
Test de la continuité..................................91
Mesure de la résistance...............................93
Mesure du courant alternatif...........................95
Entretien et service......................................96
Attachements et accessoires ..............................97
Recherche de la cause des problèmes.......................98
1619PC7114 GMC600-15 20251217.indd 521619PC7114 GMC600-15 20251217.indd 52 12/17/2025 9:22:57 AM12/17/2025 9:22:57 AM
53
Lisez tous les avertissements
relatifs à la sécurité, ainsi que
toutes les instructions, les illustrations et les spécications fournies
avec ce produit. Le non-respect de toutes les instructions gurant ci-
après pourrait causer un choc électrique, un incendie et/ou des blessures
graves.
CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES
INSTRUCTIONS POUR RÉFÉRENCE FUTURE.
Respectez les codes locaux et nationaux en matière de sécurité.
Utilisez un équipement de protection individuelle (gants en
caoutchouc, dispositif de protection du visage et vêtements résistant
aux ammes homologués) pour réduire le risque de blessures
résultant de chocs et d’explosions d’arcs électriques lorsque des
conducteurs sous tension dangereux sont exposés.
Ne faites pas de mesures sur des circuits électriques dont la tension
est supérieure à 600 V.
Faites particulièrement preuve de vigilance lorsque vous travaillez
avec des tensions supérieures à 30 V c.a. ou 60 V c.c. ! Même à ces
tensions, un contact avec des pièces sous tension peut provoquer des
chocs électriques très dangereux.
N’appliquez pas une tension supérieure à la tension nominale, telle
qu’elle est indiquée sur l’outil de mesure, entre les bornes ou entre
toute borne et la terre.
N’utilisez que des ls d’essai dont la tension, la catégorie et l’intensité
sont identiques ou supérieures à celles de l’outil de mesure.
Retirez les ls d’essai des bornes d’entrée et de l’outil de mesure
avant d’eectuer une mesure. Il existe un risque de choc électrique.
N’utilisez pas l’outil de mesure dans des atmosphères explosives qui
contiennent des liquides, des gaz ou des poussières inammables.
Des étincelles peuvent être produites à l’intérieur de l’outil de mesure, ce
qui peut enammer la poussière ou les fumées.
Consignes générales de sécurité
CONSERVEZ CES INSTRUCTIONS
1619PC7114 GMC600-15 20251217.indd 531619PC7114 GMC600-15 20251217.indd 53 12/17/2025 9:22:57 AM12/17/2025 9:22:57 AM
54
Vériez le fonctionnement de l’outil de mesure en mesurant une
tension connue avant chaque utilisation. Faites réparer l’outil de
mesure en cas de doute.
Pendant les mesures, gardez les doigts derrière les protège-doigts
des ls d’essai et à l’écart des pointes des ls d’essai.
N’essayez jamais d’utiliser l’outil de mesure si sa surface ou votre
main est mouillée.
Ne dépassez pas l’entrée maximale autorisée pour toute gamme de
mesure.
N’utilisez jamais d’outil de mesure pour mesurer la resistance
et la continuité sur un circuit sous tension. Assurez-vous que le
condensateur est complètement déchargé avant de le toucher ou
d’essayer d’eectuer une mesure.
N’utilisez l’outil de mesure sur des circuits sous tension qu’en cas
d’absolue nécessité.
Supposez que les circuits sont sous tension jusqu’à ce qu’il soit
prouvé qu’ils sont hors tension.
Ne vous ez pas à une mesure de courant pour savoir si un circuit peut
être touché sans danger. Une mesure de la tension est nécessaire
pour savoir si un circuit est sous tension ou non.
Ne travaillez pas seul(e) lorsque vous utilisez un outil de mesure sur
un circuit sous tension.
Ne vous mettez pas à la terre pendant la mesure. Évitez tout contact
de votre corps avec des surfaces mises à la terre telles que des
surfaces de tuyaux, de radiateurs, de cuisinières et de réfrigérateurs.
Débranchez et retirez les ls d’essai de l’outil de mesure avant
d’ouvrir le couvercle du compartiment des piles.
Connectez le l de test commun avant le l d’essai sous tension, et
retirez le l d’essai sous tension avant le l d’essai commun.
N’utilisez pas la fonction HOLD pour mesurer la tension. Lorsque la
fonction HOLD est activée, la tension achée ne change pas, même si un
potentiel de tension diérent est mesuré. Ceci entraînera des blessures
dues à un choc électrique.
CONSERVEZ CES INSTRUCTIONS
1619PC7114 GMC600-15 20251217.indd 541619PC7114 GMC600-15 20251217.indd 54 12/17/2025 9:22:57 AM12/17/2025 9:22:57 AM
55
Utilisez l’outil de mesure uniquement comme cela est spécié dans
ce mode d’emploi. Si l’outil de mesure n’est pas utilisé conformément
aux spécications, la protection oerte par l’outil de mesure risque d’être
compromise.
N’utilisez l’outil de mesure ou les ls d’essai que s’ils ne semblent pas
endommagés. Une isolation endommagée des ls d’essai pourrait causer
un choc électrique.
Ne faites réparer l’outil de mesure que par un spécialiste qualié
utilisant uniquement des pièces de rechange d’origine. Ceci permet
de garantir la sécurité de l’outil électrique.
Ne modiez pas la pile, et ne l’ouvrez pas. Il existe un risque de court-
circuit.
En cas d’endommagement et d’emploi inapproprié de la pile, des
vapeurs pourront être émises. La pile peut s’enammer ou exploser.
Veillez à ce que la zone soit bien ventilée, et consultez un médecin en cas
d’eets indésirables. Les vapeurs peuvent irriter l’appareil respiratoire.
En cas d’utilisation incorrecte ou si la pile est endommagée, un liquide
inammable peut être éjecté de la pile. Tout contact avec ce liquide doit
être évité. En cas de contact accidentel, rincez avec de l’eau. Si le liquide
entre en contact avec vos yeux, consultez également un médecin. Tout
liquide éjecté de la pile peut causer de l’irritation ou des brûlures.
Une pile peut être endommagée par des objets pointus tels que des
clous ou des tournevis, ou par une force appliquée depuis l’extérieur.
Un court-circuit interne peut se produire, et la pile peut alors brûler,
fumer, exploser ou surchauer.
Lorsque le bloc-piles n’est pas utilisé, tenez-le à l’écart d’autres objets
métalliques, comme des trombones, des pièces de monnaie, des clés,
des clous, des vis ou d’autres petits objets métalliques qui pourraient
établir une connexion d’une borne à l’autre. Un court-circuit entre les
bornes de la pile peut provoquer des brûlures ou un incendie.
N’utilisez la pile qu’avec des produits du fabricant. C’est la seule façon
de protéger la pile contre une surcharge dangereuse.
Ne chargez les piles qu’à l’aide des chargeurs recommandés par le
fabricant. Un chargeur qui est approprié pour un type de pile pourrait
créer un risque d’incendie quand il est utilisé avec une autre pile.
CONSERVEZ CES INSTRUCTIONS
1619PC7114 GMC600-15 20251217.indd 551619PC7114 GMC600-15 20251217.indd 55 12/17/2025 9:22:57 AM12/17/2025 9:22:57 AM
56
Protégez l’outil de mesure contre la chaleur, par exemple une
exposition prolongée au soleil, au feu, à l’eau et à l’humidité. Risque
d’explosion.
Protégez la pile contre la chaleur, par exemple contre la lumière
intense et continue du soleil, le feu, les saletés, l’eau et l’humidité. Il
existe un risque d’explosion et de court-circuit.
N’utilisez et ne chargez la pile qu’avec des produits compatibles du
fabricant. C’est la seule façon de protéger la pile contre une surcharge
dangereuse.
Tenez les accessoires magnétiques éloignés des implants ou
autres dispositifs médicaux, par exemple les stimulateurs
cardiaques ou les pompes à insuline. Les aimants produisent
un champ qui peut nuire au fonctionnement des implants ou des
dispositifs médicaux, ce qui pourrait avoir des conséquences médicales
graves.
Maintenez l’outil, le dispositif de positionnement et la plaque de
cible du laser éloignés des supports de données magnétiques et des
équipements sensibles aux forces magnétiques. L’eet des aimants
de l’outil et de la plaque de cible du laser peut entraîner une perte de
données irréversible.
Mise au rebut
Cette section fait partie de l’engagement de Robert Bosch Tool
Corporation à préserver notre environnement et à conserver nos
ressources naturelles.
Mise au rebut de outil
Ne jetez pas les outils électriques et les piles/batteries rechargeables
avec les ordures ménagères !
CONSERVEZ CES INSTRUCTIONS
1619PC7114 GMC600-15 20251217.indd 561619PC7114 GMC600-15 20251217.indd 56 12/17/2025 9:22:57 AM12/17/2025 9:22:57 AM
57
Mise au rebut des piles
Ne tentez pas de désassembler le bloc-piles ou d’enlever tout
composant faisant saillie des bornes de piles, ce qui peut provoquer
un incendie ou des blessures. Avant la mise au rebut, protégez les
bornes exposées à l’aide d’un ruban isolant épais pour prévenir le court-
circuitage.
Piles lithium-ion
Si le produit est équipé d’une pile lithium-ion, la pile doit être ramassée,
recyclée ou mise au rebut d’une manière qui ne soit pas nocive pour
l’environnement.
Le sceau RBRC de recyclage des piles, homologué par
l’EPA (Agence pour la protection de l’environnement
des États-Unis), qui se trouve sur les piles au lithium-
ion (Liion) indique que Robert Bosch Tool Corporation
participe volontairement à un programme industriel
de ramassage et de recyclage de ces piles au terme de
leur vie utile, pourvu qu’elles soient mises hors service
aux États-Unis ou au Canada. Le programme du RBRC ore une alternative
pratique à la mise des piles au Li-ion usées au rebut ou au ramassage
d’ordures municipal, ce qui pourrait être interdit dans votre région.
Veuillez appeler le 1-800-8-BATTERY pour obtenir de plus amples
renseignements sur le recyclage des piles au Li-ion et sur les restrictions
ou interdictions de mise au rebut qui s’appliquent à votre région ou
renvoyez vos piles à un Centre de Service Bosch/Dremel pour recyclage.
La participation de Robert Bosch Tool Corporation à ce programme
s’insère dans le contexte de notre engagement à préserver notre
environnement et à conserver nos ressources naturelles.
CONSERVEZ CES INSTRUCTIONS
1619PC7114 GMC600-15 20251217.indd 571619PC7114 GMC600-15 20251217.indd 57 12/17/2025 9:22:57 AM12/17/2025 9:22:57 AM
58
REMARQUE : Ce matériel a été testé et il a été démontré qu’il respecte les
limites xées pour un appareil numérique de Classe B, conformément à
la Partie 15 des Règles de la FCC. Ces limites sont conçues de manière
à assurer une protection raisonnable contre les perturbations nuisibles
dans une installation résidentielle. Ce matériel produit, utilise et peut
rayonner de l’énergie de fréquence radioélectrique et, s’il n’est pas
installé et utilisé conformément aux instructions, il risque. de causer des
perturbations nuisibles aux communications radio. Cependant, il n’est pas
possible de garantir qu’aucune perturbation ne résultera d’une installation
particulière. Si ce matériel cause des perturbations radioélectriques
nuisibles aectant la réception de la radio ou de la télévision – ce qui
peut être déterminé en mettant ce matériel sous tension et hors tension
– l’utilisateur devrait essayer de remédier à de telles perturbations en
prenant une ou plusieurs des mesures suivantes :
— Changer l’orientation de l’antenne de réception ou la placer à un autre
endroit.
— Augmenter la distance entre le matériel et le récepteur.
— Brancher le matériel dans une prise de- courant faisant partie d’un
circuit diérent de celui auquel le récepteur est connecté.
— Consulter le revendeur ou un technicien radio/télévision expérimenté
pour obtenir de l’aide.
REMARQUE : Toute modication ou tout changement non approuvé
expressément par la partie responsable de la conformité pourrait annuler
l’autorisation de l’utilisateur à utiliser l’équipement.
Mise en garde de la FCC
CONSERVEZ CES INSTRUCTIONS
1619PC7114 GMC600-15 20251217.indd 581619PC7114 GMC600-15 20251217.indd 58 12/17/2025 9:22:57 AM12/17/2025 9:22:57 AM
59
Utilisation prévue
L’appareil de mesure du courant à pince est conçu pour mesurer la
tension, le courant alternatif et la résistance, ainsi que pour eectuer des
tests de continuité. Les mâchoires de l’appareil de mesure du courant
à pince permettent d’eectuer des mesures de courant alternatif sans
couper le circuit.
L’appareil de mesure du courant à pince ne peut être utilisé que dans des
circuits ayant des tensions CAT III inférieures ou égales à 600 V c.c./c.a.
ou 600 A c.a., ou des tensions CAT IV inférieures ou égales à 300 V c.c./
c.a.
L’appareil de mesure du courant à pince ne peut être utilisé qu’à l’intérieur.
Données techniques
Numéro de modèle GMC600-15
Numéro de l’article
3601K77610
Tension maximale entre n’importe quelle
borne et la terre
600 V ca/cc
Plage de mesure de la tension c.a. ou c.c.
600 V ca/cc
Plage de mesure pour le courant alternatif
600 A ca
Plage de mesure de la résistance
40 MΩ
Ouverture des mâchoires environ 1.2 po
(30 mm)
Température de service +14 °F à +122 °F
(-10 °C à +50 °C)
Plage de température de charge autorisée +50 °F à +95 °F
(+10 °C à +35 °C)
CONSERVEZ CES INSTRUCTIONS
1619PC7114 GMC600-15 20251217.indd 591619PC7114 GMC600-15 20251217.indd 59 12/17/2025 9:22:57 AM12/17/2025 9:22:57 AM
60
Numéro de modèle GMC600-15
Température de stockage
1
-40 °F à +158 °F
(-40 °C à +70 °C)
Coecient de température 0.1 x (précision
spéciée)/°C
(<64.4 °F (18 °C) ou
>82.4 °F (28 °C))
Humidité relative de l’air max. 90%
Altitude max. 6 562 pi (2 000 m)
Degré de pollution selon la norme CEI
61010
2
2
Mise hors tension automatique après approx. 20 min
Poids
3
0.77 lb (0.35 kg)
Dimensions
1.9 x 9.0 x 3.3 po
(49.6 x 229.2 x
83 mm)
Type de protection IP 54
Classe de sécurité
CAT III 600 V
5
CAT IV 300 V
6
Alimentation électrique
• Bloc-piles (lithium-ion)
• Piles (alcali-manganèse)
BA 3.7V 1.0Ah A
(GBA37V10)
2 x 1.5 V LR06 (AA)
Fils d’essai
Numéro de l’article
1600A03TC8
Classe de sécurité avec les embouts de
protection des ls d’essai
CAT III 1 000 V
5
,
10 A
CAT IV 600 V
6
, 10 A
Classe de sécurité sans les embouts de
protection des ls d’essai
CAT II 1 000 V
4
, 10 A
1619PC7114 GMC600-15 20251217.indd 601619PC7114 GMC600-15 20251217.indd 60 12/17/2025 9:22:57 AM12/17/2025 9:22:57 AM
61
Numéro de modèle GMC600-15
Bloc-piles au lithium-ion (Vendu séparément)
Type BA 3.7V 1.0Ah A
(GBA37V10)
Numéro de l’article 1607A350N9
Port USB USB Type-C®
Câble USB de Type- C® recommandé
2610067499,
6082942Z0Z
Tension nominale 3.7 V
Capacité 1.0 Ah
Nombre d’éléments des piles 1
Piles alcalines-manganèse
Type
LR6 (AA)
Nombre
2
Adaptateur de courant (en option)
Adaptateur de courant/ bloc d’alimentation
USB recommandé
Sortie nominale 5V
cc, 500 mA
1. Sauf piles et/ou piles rechargeables
2. Seuls des dépôts non conducteurs surviennent, mais l’on peut
s’attendre à une conductivité temporaire occasionnelle causée par la
condensation.
3. Poids sans piles.
4. La catégorie de mesure II s’applique aux circuits d’essai et de mesure
raccordés directement aux points d’utilisation (prises de courant et
points similaires) de l’installation de réseau d’alimentation électrique
à basse tension.
5. La catégorie de mesure III s’applique aux circuits d’essai et de
mesure connectés à la partie distribution de l’installation de réseau
d’alimentation électrique à basse tension du bâtiment.
1619PC7114 GMC600-15 20251217.indd 611619PC7114 GMC600-15 20251217.indd 61 12/17/2025 9:22:57 AM12/17/2025 9:22:57 AM
62
6. La catégorie de mesure IV s’applique aux circuits d’essai et de mesure
connectés à la source de l’installation de réseau à basse tension du
bâtiment.
Spécications de précision
La précision est garantie pour une période d’un an à partir de l’étalonnage
à des températures de fonctionnement de -10 °C à +50 °C / +14 °F à +122
°F et une humidité relative comprise entre 0 % et 90 %.
Les spécications s’appliquent à une température ambiante comprise
entre +18 °C / +64,4 °F et +28 °C / +82,4 °F, et à une humidité relative
de ≤ 75 %. Si la température est en dehors de la plage spéciée
précédemment, un facteur d’erreur de température supplémentaire de
0,1 x la précision spéciée doit être pris en compte pour chaque degré
Celsius.
Position de la
molette
Plage Résolution Précision (%
de la valeur
mesurée
+ valeur
comptée)
Tension en
c.c. (tension
continue)
60.00 V
600.0 V
0.01 V
0.1 V
± (1.0% + 3)
Tension en
c.a. (tension
alternative)
60.00 V
600.0 V
0.01 V
0.1 V
± (1.2% + 5)
(40 à 400 Hz)
c.a. (courant
alternatif)
60.0 A
600.0 A
0.01 A
0.1 A
± (1.8% + 5)
(50/60 Hz)
± (3.0% + 5)
(40 à 400 Hz)
1619PC7114 GMC600-15 20251217.indd 621619PC7114 GMC600-15 20251217.indd 62 12/17/2025 9:22:57 AM12/17/2025 9:22:57 AM
63
Position de la
molette
Plage Résolution Précision (%
de la valeur
mesurée
+ valeur
comptée)
Résistance
600.0 Ω
6.000 kΩ
60.00 kΩ
600.0 kΩ
6.000 MΩ
0.1 Ω
0.001 kΩ
0.01 kΩ
0.1 kΩ
0.001 MΩ
± (1.0% + 5)
40.00 MΩ 0.01 MΩ ± (2.0% + 5)
Continuité
600.0 Ω 0.1 Ω ± (1.0% + 5)
≤ 30 Ω: Signal
sonore
≥ 50 Ω: Pas de
signal sonore
1619PC7114 GMC600-15 20251217.indd 631619PC7114 GMC600-15 20251217.indd 63 12/17/2025 9:22:57 AM12/17/2025 9:22:57 AM
64
Symboles
Important : Certains des symboles suivants peuvent être utilisés
sur votre outil. Veuillez les étudier et apprendre leur signication. Une
interprétation appropriée de ces symboles vous permettra d’utiliser
l’outil de façon plus ecace et plus sûre.
Symbole Désignation/Explication
V
Volts (tension)
A
Ampéres (courant)
Ah
A/h (mesure de capacité des piles)
Hz
Hertz (fréquence, cycles par seconde)
W
Watt (puissance)
Ω
Ohms (résistance)
lbs Livres (poids)
kg
Kilogrammes (poids)
po
Pouces (dimension)
pi
Pieds (dimension)
mm
Millimètre (dimension)
m
Mètres (dimension)
min
Minutes (temps)
s
Secondes (temps)
ºF
Fahrenheit (température)
ºC
Celsius (température)
Courant alternatif (type ou caractéristique du
courant)
1619PC7114 GMC600-15 20251217.indd 641619PC7114 GMC600-15 20251217.indd 64 12/17/2025 9:22:57 AM12/17/2025 9:22:57 AM
65
Important : Certains des symboles suivants peuvent être utilisés
sur votre outil. Veuillez les étudier et apprendre leur signication. Une
interprétation appropriée de ces symboles vous permettra d’utiliser
l’outil de façon plus ecace et plus sûre.
Symbole Désignation/Explication
Courant continu (type ou caractéristique du
courant)
Courant alternatif ou continu (type ou
caractéristique du courant)
Tension dangereuse
Continuité
CAT II
La catégorie de mesure II s’applique aux circuits
d’essai et de mesure raccordés directement aux
points d’utilisation (prises de courant et points
similaires) de l’installation de réseau d’alimentation
électrique à basse tension.
CAT III
La catégorie de mesure III s’applique aux
circuits d’essai et de mesure connectés à la
partie distribution de l’installation de réseau
d’alimentation électrique à basse tension du
bâtiment.
CAT IV
La catégorie de mesure IV s’applique aux circuits
d’essai et de mesure connectés à la source de
l’installation de réseau à basse tension du bâtiment.
Borne de terre (borne de mise à la terre)
Construction classe II (désigne des outils construits
avec double isolation)
Flèche (action dans la direction de la èche)
1619PC7114 GMC600-15 20251217.indd 651619PC7114 GMC600-15 20251217.indd 65 12/17/2025 9:22:57 AM12/17/2025 9:22:57 AM
66
Important : Certains des symboles suivants peuvent être utilisés
sur votre outil. Veuillez les étudier et apprendre leur signication. Une
interprétation appropriée de ces symboles vous permettra d’utiliser
l’outil de façon plus ecace et plus sûre.
Symbole Désignation/Explication
Utilisation à proximité de conducteurs sous tension
dangereux non isolés autorisée
Ce symbole indique la présence d’un champ
magnétique.
Il s’agit du symbole d’alerte concernant la sécurité.
Il est utilisé pour vous avertir du risque de choc
électrique.
Alerte l’utilisateur pour lire le mode d’emploi.
Ce symbole indique que cet outil est répertorié
par la Canadian Standards Association, et qu’il est
conforme aux normes des États-Unis et du Canada.
Désigne un programme de recyclage des piles
Li-ion.
Conforme aux directives de l’Union européenne.
Ne jetez pas l’outil ou les blocs-piles/piles avec les
ordures ménagères.
1619PC7114 GMC600-15 20251217.indd 661619PC7114 GMC600-15 20251217.indd 66 12/17/2025 9:22:57 AM12/17/2025 9:22:57 AM
67
Familiarisez-vous avec votre appareil de
mesure du courant à pince GMC600-15.
Fig. 1
17 18 19 20
21
22
23
24
25
12
3
2
4
1
8
9
5
3
1619PC7114 GMC600-15 20251217.indd 671619PC7114 GMC600-15 20251217.indd 67 12/17/2025 9:22:58 AM12/17/2025 9:22:58 AM
68
Fig. 2
7
6
11
10
1619PC7114 GMC600-15 20251217.indd 681619PC7114 GMC600-15 20251217.indd 68 12/17/2025 9:22:58 AM12/17/2025 9:22:58 AM
69
1 Achage
2 Molette
3 Mâchoires de l’appareil de
mesure
4 Déclencheur des
mâchoires
5 Bouton Hold (bouton Son)
6 Fil d’essai noir
7 Fil d’essai rouge
8 Borne d’entrée COM
9 Borne d’entrée V
10 Vis du cache du
compartiment des piles
11 Cache du compartiment
des piles
12 Point d’attache du support
de suspension
13 Embouts de protection
des ls d’essai
14 Pointes des ls d’essai
15 Protège-doigts pour les
ls d’essai
16 Connecteurs des ls
d’essai
Éléments de l’achage
17 Indicateur du mode de
mémoire
18 Test de continuité
19 Son désactivé
20 Avertissement relative
aux piles
21 Valeur mesurée
22 Unité de mesure
Fig. 3
7
6
13
14
15
16
1619PC7114 GMC600-15 20251217.indd 691619PC7114 GMC600-15 20251217.indd 69 12/17/2025 9:22:58 AM12/17/2025 9:22:58 AM
70
Fonctions de mesure sur la molette
Position de la
molette
Fonction de mesure
Tension continue
Tension alternative
Test de continuité
Résistance
Courant alternatif
Arrêt
Préparation
Alimentation électrique
Retirez les ls d’essai avant
d’ouvrir le cache du
compartiment des piles. Le fait de ne pas retirer les ls d’essai peut
augmenter le risque de choc électrique.
L’outil peut être utilisé soit avec le bloc-piles au lithium-ion rechargeable
Bosch 28 décrit dans «Données techniques» à la page 60, soit avec
des piles alcalines au manganèse AA (LR6) disponibles dans le commerce
(vendu séparément).
23 Indicateur c.a./c.c.
24 Indicateur de polarité
25 Tension dangereuse
(indicateur
d’avertissement si la
tension est > 30 V)
1619PC7114 GMC600-15 20251217.indd 701619PC7114 GMC600-15 20251217.indd 70 12/17/2025 9:22:58 AM12/17/2025 9:22:58 AM
71
Fonctionnement avec des piles AA (LR6)
(Fig. 2, Fig. 4, Fig. 5)
Il est recommandé d’utiliser des piles alcalines au manganèse pour faire
fonctionner l’appareil de mesure du courant à pince.
Pour insérer les piles alcalines AA :
1. Retirez les ls d’essai 6 et 7 de l’appareil de mesure du courant à
pince numérique et assurez-vous que le sélecteur rotatif 2 est en
position neutre.
2. Desserrez les 2 vis du cache du compartiment des piles 10 et retirez
le cache du compartiment des piles 11. Les vis se desserrent, mais
elles ne peuvent pas être retirées.
3. Insérez les piles alcalines AA dans l’outil.
Au moment de l’insertion, faites attention d’installer les piles avec la
polarité correcte en vous aidant de la représentation à l’intérieur du
compartiment des piles.
4. Réinsérez le cache du compartiment des piles 11, en le pressant
fermement en place, et sécurisez le cache avec les deux vis du cache
du compartiment des piles 10.
L’appareil de mesure du courant à pince numérique ne peut mis sous
tension que si le couvercle du compartiment des piles 11 est correctement
vissé.
Remplacez toujours toutes les piles en même temps. N’utilisez que des
piles de la même marque avec une capacité identique.
Retirez les piles de l’appareil de mesure du courant à pince lorsque
vous avez l’intention de ne plus vous en servir pendant une période
prolongée. Si vous laissez l’outil de mesure pendant des périodes
prolongées avec les piles à l’intérieur, les piles risquent de se corroder et
de se décharger toutes seules.
Ne rangez jamais l’appareil de mesure du courant à pince numérique si le
couvercle du compartiment des piles 11 n’est pas en place, en particulier
dans des environnements poussiéreux ou humides.
1619PC7114 GMC600-15 20251217.indd 711619PC7114 GMC600-15 20251217.indd 71 12/17/2025 9:22:58 AM12/17/2025 9:22:58 AM
72
Le fonctionnement avec des piles AA nécessite l’incrustation du cache du
compartiment des piles 26. L’incrustation peut être retirée pour permettre
une utilisation avec la pile rechargeable au Lithium-ion de Bosch 28.
Fig. 5
26
27
Fig. 4
26
27
1619PC7114 GMC600-15 20251217.indd 721619PC7114 GMC600-15 20251217.indd 72 12/17/2025 9:22:58 AM12/17/2025 9:22:58 AM
73
Pour insérer l’incrustation du cache du compartiment des piles 26 :
1. Retirez les ls d’essai 6 et 7 de l’appareil de mesure du courant à
pince numérique et assurez-vous que le sélecteur rotatif 2 est en
position neutre.
2. Desserrez les 2 vis du cache du compartiment des piles 10 et retirez
le cache du compartiment des piles 11. Les vis se desserrent, mais
elles ne peuvent pas être retirées.
3. Tournez le mécanisme de verrouillage de l’incrustation des piles 27
d’environ un demi-tour.
4. Retirez le bloc-piles au Lithium-Ion 28 si nécessaire.
5. Insérez l’incrustation du cache du compartiment des piles 26 en
position sur le cache du compartiment des piles 11.
6. Tournez le mécanisme de verrouillage de l’incrustation des piles 27
d’environ un demi-tour pour le remettre en position verrouillée.
Pour retirer l’incrustation du cache du compartiment des piles 26 :
1. Retirez les ls d’essai 6 et 7 de l’appareil de mesure du courant à
pince numérique et assurez-vous que le sélecteur rotatif 2 est en
position neutre.
2. Desserrez les 2 vis du cache du compartiment des piles 10 et retirez
le cache du compartiment des piles 11. Les vis se desserrent, mais
elles ne peuvent pas être retirées.
3. Tournez le mécanisme de verrouillage de l’incrustation des piles 27
d’environ un demi-tour.
4. Retirez l’incrustation du cache du compartiment des piles 26 du
cache du compartiment des piles 11.
5. Tournez le mécanisme de verrouillage de l’incrustation des piles 27
d’environ un demi-tour pour le remettre en position verrouillée.
1619PC7114 GMC600-15 20251217.indd 731619PC7114 GMC600-15 20251217.indd 73 12/17/2025 9:22:58 AM12/17/2025 9:22:58 AM
74
Fonctionnement avec les blocs-piles au lithium-ion
rechargeable Bosch (Vendu séparément)
(Fig. 2, Fig. 6)
Suivez tous les avertissements et
toutes les instructions du mode
d’emploi du bloc-piles au lithium-ion rechargeable Bosch avant
d’utiliser le bloc-piles. Une utilisation ou une recharge inappropriée du
bloc-piles peut augmenter le risque d’incendie, de blessures et de
dommages matériels.
N’utilisez que des blocs-piles au
lithium-ion rechargeables Bosch
recommandés dans la section de ce mode d’emploi contenant les
données techniques. L’utilisation de tout autre bloc-piles peut augmenter
le risque d’incendie, de blessure et de dommages matériels.
Retirez les piles de l’outil lorsque
vous avez l’intention de ne pas
vous en servir pendant une période prolongée. Quand elles sont
laissées inutilisées pendant des périodes prolongées, les piles risquent de
se corroder et de se décharger.
27
28
Fig. 6
1619PC7114 GMC600-15 20251217.indd 741619PC7114 GMC600-15 20251217.indd 74 12/17/2025 9:22:58 AM12/17/2025 9:22:58 AM
75
Utilisez uniquement le câble
USB-C Bosch répertorié dans la
section des données techniques de ce mode d’emploi. L’utilisation de
tout autre câble USB-C peut augmenter le risque d’incendie, de blessures
et de dommages matériels.
Remarque : Le bloc-piles au lithium-ion 28 est livré partiellement chargé.
Pour garantir la pleine capacité du bloc-piles, chargez-le complètement
avec l’adaptateur de courant USB (recommandé) indiqué dans «Données
techniques» à la page 61 avant de l’utiliser pour la première fois. Voir
le mode d’emploi du bloc-piles au lithium-ion rechargeable Bosch 28 pour
plus de détails.
Le bloc-piles au lithium-ion 28 est protégée contre les décharges
profondes par le système de protection électronique des cellules (ECP /
Electronic Cell Protection). Un circuit de protection désactive l’appareil
de mesure du courant à pince numérique lorsque la pile est déchargée.
Après l’arrêt automatique de l’outil en raison de l’activation de la protection
électronique des cellules, ne tournez pas la molette 2 sur la position de
désactivation OFF et la position d’activation ON à nouveau. Ceci pourrait
endommager la pile.
Pour insérer la pile au lithium-ion :
1. Retirez les ls d’essai 6 et 7 de l’appareil de mesure du courant à
pince numérique et assurez-vous que le sélecteur rotatif 2 est en
position neutre..
2. Desserrez les 2 vis du cache du compartiment des piles 10 et retirez
le cache du compartiment des piles 11. Les vis se desserrent, mais
elles ne peuvent pas être retirées.
3. Tournez le mécanisme de verrouillage de l’incrustation des piles
27 d’environ un demi-tour, et retirez l’incrustation comme indiqué
dans la section intitulée « Retrait de l’incrustation du cache du
compartiment des piles 26 ».
4. Insérez le bloc-piles au Lithium-ion 28 (vendu séparément) en
position sur le cache du compartiment des piles 11.
5. Tournez le mécanisme de verrouillage de l’incrustation des piles 27
d’environ un demi-tour pour sécuriser le bloc-piles au Lithium-ion 28.
1619PC7114 GMC600-15 20251217.indd 751619PC7114 GMC600-15 20251217.indd 75 12/17/2025 9:22:59 AM12/17/2025 9:22:59 AM
76
6. Une fois les deux éléments xés l’un à l’autre, réinsérez le cache du
compartiment des piles 11 et le bloc-piles au lithium-ion 28 en les
pressant fermement en place, et sécurisez le cache à l’aide des deux
vis du cache du compartiment des piles 10.
L’appareil de mesure du courant à pince numérique ne peut mis sous
tension que si le couvercle du compartiment des piles 11 est correctement
vissé.
Pour retirer la pile au lithium-ion :
1. Retirez les ls d’essai 6 et 7 de l’appareil de mesure du courant à
pince numérique et assurez-vous que le sélecteur rotatif 2 est en
position neutre.
2. Desserrez les deux vis du cache du compartiment des piles 10 et
retirez le cache du compartiment des piles 11 et le bloc-piles au
lithium-ion 28 qui y est attaché.
3. Tournez le mécanisme de verrouillage de l’incrustation des piles 27
d’environ un demi-tour et retirez le bloc-piles au lithium-ion 28.
4. Insérez l’incrustation du cache du compartiment des piles 26 si vous
le souhaitez. Tournez le mécanisme de verrouillage de l’incrustation
27 des piles d’environ un demi-tour pour le remettre en position
verrouillée.
5. Réinsérez le cache du compartiment des piles 11, en le pressant
fermement en place, et sécurisez le cache avec les deux vis du cache
du compartiment des piles 10.
Remarque : Remettez toujours en place le cache du compartiment des
piles 11 après avoir inséré ou retiré le bloc d’alimentation. L’appareil de
mesure du courant à pince numérique ne peut mis sous tension que si le
couvercle du compartiment des piles 11 est correctement vissé.
Charge du bloc-piles au lithium-ion (Vendu
séparément)
• Pour la charge, utilisez un bloc d’alimentation USB dont la tension
de sortie et le courant de sortie sont conformes aux exigences de
«Données techniques» à la page 61.
1619PC7114 GMC600-15 20251217.indd 761619PC7114 GMC600-15 20251217.indd 76 12/17/2025 9:22:59 AM12/17/2025 9:22:59 AM
77
• Faites attention à la tension du secteur. La tension de la source
d’alimentation doit correspondre à la tension gurant sur la plaque
signalétique de l’outil électrique USB.
• Utilisez seulement la connexion USB pour charger la pile à une
température ambiante comprise entre +10 °C et +35 °C / entre +50 °F
et +95 °F. Une charge en dehors de la plage de température spéciée
pourrait endommager les piles et augmenter le risque d’incendie.
Le bloc-piles au lithium-ion 28 peut être chargé à n’importe quel moment
sans que cela ne risque de réduire sa durée de vie utile. L’interruption de
la procédure de charge n’endommage pas le bloc-piles.
Le bloc-piles au lithium-ion 28 doit être retiré du cache du compartiment
des piles 11 de l’outil de mesure numérique pour être rechargé.
Pour charger la pile :
Le port USB-C® pour connecter le câble USB et le témoin de l’indicateur de
charge se trouvent sous le rabat du port USB du bloc-piles au lithium-ion
28 (vendu séparément).
1. Détachez le bloc-piles au lithium-ion 28 de l’outil.
2. Ouvrez le rabat de l’orice USB Type-C®.
3. Connectez l’orice USB Type-C® à un bloc d’alimentation USB à l’aide
du cable USB Type-C®.
4. Branchez le bloc d’alimentation USB dans une prise secteur.
Pendant le processus de charge, l’indicateur de charge des piles peut
diérer de l’état de charge réel du bloc-piles au lithium-ion 28 (vendu
séparément).
Pendant la charge, le témoin d’indicateur de charge s’allume en jaune.
Lorsque le bloc-piles au lithium-ion 28 (vendu séparément) est
complètement chargé, le témoin d’indicateur de charge s’allume en vert.
Un voyant d’indicateur de charge rouge indique que la tension ou le
courant de charge n’est pas adapté.
Retirez le câble USB Type C® une fois que le processus de charge est
terminé. Fermez le rabat de l’orice USB Type-C® pour le protéger de la
poussière et des éclaboussures.
1619PC7114 GMC600-15 20251217.indd 771619PC7114 GMC600-15 20251217.indd 77 12/17/2025 9:22:59 AM12/17/2025 9:22:59 AM
78
Indicateur de charge des piles à DEL
La lampe à DEL est située sous le cache du port USB-C®. L’indicateur de
charge des piles à DEL montre l’état de charge du bloc-piles.
DEL État de charge
Éteint Chargeur non connecté
Vert Chargement terminé
Rouge Entrée chargeur erronée
Jaune En cours de charge
Après avoir chargé la pile,
assurez-vous que le cache USB C
est complètement fermé. La pénétration d’humidité dans la pile peut
causer un incendie, une blessure grave et/ou des dommages matériels.
Indicateur d’état de charge des piles
Lorsque le symbole d’avertissement pour les piles 20 apparaît
pour la première fois sur l’écran 1 et quand un signal sonore retentit,
seules quelques mesures sont encore possibles. Lorsque les piles
non rechargeables sont complètement déchargées, le symbole
d’avertissement relatif à la pile 20 clignote cinq fois et l’appareil de
mesure du courant à pince numérique se met hors tension.
Remplacez la pile immédiatement lorsque le symbole d’avertissement
relatif à la pile 20 apparaît sur l’appareil de mesure du courant à pince.
Une pile faible peut entraîner des mesures inexactes.
1619PC7114 GMC600-15 20251217.indd 781619PC7114 GMC600-15 20251217.indd 78 12/17/2025 9:22:59 AM12/17/2025 9:22:59 AM
79
Fonctionnement
Retirez les ls d’essai avant
d’ouvrir le cache du
compartiment des piles. Le fait de ne pas retirer les ls d’essai peut
augmenter le risque de choc électrique.
Utilisation initiale
• Ne laissez jamais l’appareil de mesure du courant à pince numérique
sans surveillance lorsqu’il est sous tension, et assurez-vous que
l’appareil de mesure du courant à pince numérique est hors tension
après la n de son utilisation.
• Protégez l’outil de contre l’humidité et une exposition à la lumière
directe du soleil.
• N’exposez pas l’outil à des températures extrêmes ou à des variations
considérables de la température. Par exemple, ne le laissez pas
à l’intérieur d’un véhicule pendant une période prolongée. En cas
de variations importantes de la température, attendez que l’outil
s’ajuste à la température ambiante avant de le mettre en marche. En
cas de températures extrêmes ou de variations de la température, la
précision de l’outil de mesure pourrait être aectée.
• Évitez les grands chocs et faites attention de ne pas laisser tomber
l’outil.
Mise en Marche/Arrêt
Pour mettre l’outil en marche, tournez la molette 2 sur la fonction de
mesure souhaitée.
Pour mettre l’outil hors tension, mettez la molette 2 dans la position
désactivée OFF.
Si aucun bouton n’est activé et si le sélecteur rotatif 2 n’est pas ajusté
pendant environ 20 minutes, l’appareil de mesure du courant à pince
numérique se met automatiquement hors tension pour préserver la durée
de vie des piles.
1619PC7114 GMC600-15 20251217.indd 791619PC7114 GMC600-15 20251217.indd 79 12/17/2025 9:22:59 AM12/17/2025 9:22:59 AM
80
Remettez l’appareil de mesure du courant à pince numérique sous tension
en ajustant le sélecteur rotatif 2 ou en appuyant sur n’importe quel bouton.
Pour désactiver la fonction d’arrêt automatique de l’appareil de mesure
du courant à pince :
1. Appuyez sur le bouton de maintien 5 et maintenez-le enfoncé tout
en tournant la molette 2 de la position de désactivation (OFF) à
n’importe quelle autre position.
2. Le message « d.APO » s’ache alors brièvement sur l’écran 1.
Remarque : Remettez toujours en place le cache du compartiment des
piles 11 après avoir inséré ou retiré le bloc d’alimentation. L’appareil de
mesure du courant à pince numérique ne peut mis sous tension que si le
couvercle du compartiment des piles 11 est correctement vissé.
Bouton Hold (rétention des données)
N’utilisez pas le bouton Hold
pour déterminer la tension. La
tension achée ne change pas, et il existe un risque de blessure pouvant
être causée par un choc électrique.
Appuyez brièvement sur le bouton Hold 5 pour « geler » la valeur mesurée
sur l’écran 1. Le message « Hold » s’ache sur l’écran 1, et un signal
sonore est émis.
Appuyez brièvement sur le bouton Hold 5 pour réactiver l’achage 1.
Remarque : Quittez toujours le mode Hold après avoir eectué la mesure
souhaitée. Les nouvelles mesures ne s’achent pas sur l’écran 1 en mode
Hold, ce qui peut provoquer des chocs électriques ou d’autres situations
dangereuses.
L’outil quitte automatiquement le mode Hold lorsqu’il est éteint ou lorsque
la molette 2 est tournée.
1619PC7114 GMC600-15 20251217.indd 801619PC7114 GMC600-15 20251217.indd 80 12/17/2025 9:22:59 AM12/17/2025 9:22:59 AM
81
Tonalité du signal sonore
Appuyez sur le bouton de mise en attente 5 et maintenez-le enfoncé
pour éteindre le signal sonore de l’appareil de mesure du courant à pince
numérique.
L’icône de désactivation du signal sonore 19 apparaîtra alors sur l’écran 1.
Appuyez à nouveau sur le bouton de mise en attente 5 et maintenez-le
enfoncé pour réactiver le signal sonore de l’appareil de mesure du courant
à pince numérique.
L’outil quitte automatiquement le mode de désactivation sonore 19
lorsque la molette rotative 2 est tournée en position désactivée.
Indicateur de surcharge
« OL » ou « -OL » apparaît sur l’écran 1 lorsque l’entrée dépasse la plage de
mesure de l’appareil de mesure du courant à pince.
Utilisation de l’attachement de suspension magnétique
(Fig. 1)
Assurez-vous que cet app areil et
l’outil sont solidement assujettis
avant de les utiliser.
Votre outil de mesure peut être utilisé avec un attachement de suspension
magnétique en option (vendu séparément).
1. Ouvrez l’attachement de suspension magnétique, retirez la sangle
de son fermoir et insérez l’extrémité de la sangle dans le point 12 de
l’attachement de suspension magnétique de votre outil.
2. Réinsérez la sangle de l’attachement de suspension dans son fermoir
et fermez la sangle de façon à créer une boucle.
3. Fixez l’aimant de l’attachement de suspension magnétique à un
matériau ferreux stable.
4. Vériez que l’outil est bien sécurisé.
1619PC7114 GMC600-15 20251217.indd 811619PC7114 GMC600-15 20251217.indd 81 12/17/2025 9:22:59 AM12/17/2025 9:22:59 AM
82
Eectuez des mesures à l’aide des ls de test
(Fig. 1, Fig. 3)
Pour éviter les chocs
électriques, les blessures ou
l’endommagement de l’appareil de mesure du courant à pince
numérique avant d’eectuer des tests de résistance ou de continuité,
assurez-vous que la connexion au réseau électrique est déconnectée
et que tous les condensateurs à haute tension sont déchargés.
Utilisez toujours les bornes d’entrée, la position de la molette 2 et la plage
de mesure appropriées.
Vériez la continuité des ls d’essai 6 et 7 avant leur utilisation. N’utilisez
pas l’équipement si les lectures sont élevées ou bruyantes.
Gardez vos doigts derrière les protège-doigts des ls d’essai 15 et loin
des embouts des ls d’essai 14 lorsque vous utilisez les ls d’essai 6 et 7.
N’utilisez que les ls d’essai Bosch 6 et 7 sur l’appareil de mesure du
courant à pince Bosch. Inspectez toujours les ls d’essai 6 et 7 avant de
les utiliser.
Pour eectuer une mesure :
1. Vériez que le cache du compartiment des piles 11 est en place.
2. Tournez la molette 2 jusqu’à la position souhaitée.
3. Conrmez que la fonction de mise en attente n’est pas active.
4. Conrmez que la fonction de mesure souhaitée apparaît sur l’écran 1.
5. Insérez fermement les ls d’essai 6 et 7 dans l’outil. Assurez-vous que
les connecteurs des ls d’essai 16 sont complètement insérés dans
les bornes.
Connectez toujours le l d’essai noir 6 à la borne d’entrée COM 8 en
premier, puis connectez le l d’essai rouge 7 à la borne d’entrée V 9.
La borne d’entrée COM 8 est la connexion à la terre (conducteur de retour)
pour toutes les fonctions de mesure.
6. Connectez les pointes des ls de test 14 au circuit.
7. La valeur mesurée sera alors achée sur l’écran 1.
1619PC7114 GMC600-15 20251217.indd 821619PC7114 GMC600-15 20251217.indd 82 12/17/2025 9:22:59 AM12/17/2025 9:22:59 AM
83
8. Après avoir eectué une mesure, déconnectez les ls d’essai 6 et 7
dans l’ordre inverse.
Veillez à ne pas toucher accidentellement les pointes du l d’essai 14
pendant une mesure.
Utilisation des embouts de protection des ls d’essai
(Fig. 3)
Gardez toujours les embouts de
protection des ls d’essai en
place lorsque vous eectuez des mesures CAT III et CAT IV. Le fait de
ne pas utiliser l’embout de protec-tion augmente le risque d’éclairs d’arcs.
Votre appareil de mesure du courant à pince peut eectuer des mesures
dans des emplacements CAT II. Les embouts de protection des ls d’essai
13 peuvent être retirés UNIQUEMENT dans les lieux de mesure CAT II ou
lors de la vérication du fusible.
La longueur supplémentaire de la pointe du l d’essai 14 avec les embouts
de protection enlevés permet de tester les prises murales standard et
d’autres conducteurs encastrés qui sont des emplacements CAT II.
Conservez les embouts de protection des ls d’essai 13 dans un endroit
sûr lorsqu’ils ne sont pas placés sur les ls d’essai 6 et 7. Remplacez les
embouts de protection des ls d’essai 13 immédiatement après avoir
eectué une mesure CAT II.
1619PC7114 GMC600-15 20251217.indd 831619PC7114 GMC600-15 20251217.indd 83 12/17/2025 9:22:59 AM12/17/2025 9:22:59 AM
84
Fig. 7
29
30
30
1619PC7114 GMC600-15 20251217.indd 841619PC7114 GMC600-15 20251217.indd 84 12/17/2025 9:22:59 AM12/17/2025 9:22:59 AM
85
Réalisation de mesures avec les mâchoires de
l’appareil de mesure du courant
(Fig. 1, Fig. 7)
Gardez vos doigts derrière le protège-doigts 29 de l’appareil de mesure
du courant à pince lorsque vous utilisez les mâchoires de l’appareil de
mesure du courant 3.
Les mâchoires de l’appareil de mesure du courant 3 ne peuvent être
utilisées que pour détecter des conducteurs sous tension.
Les mâchoires de l’appareil de mesure du courant 3 ne peuvent être
utilisées que pour mesurer le courant alternatif. Voir « Mesure du courant
alternatif » à la page 95 pour les étapes détaillées.
1619PC7114 GMC600-15 20251217.indd 851619PC7114 GMC600-15 20251217.indd 85 12/17/2025 9:22:59 AM12/17/2025 9:22:59 AM
86
Fig. 8
1619PC7114 GMC600-15 20251217.indd 861619PC7114 GMC600-15 20251217.indd 86 12/17/2025 9:22:59 AM12/17/2025 9:22:59 AM
87
Mesure de la tension c.c.
(Fig. 8)
N’utilisez jamais l’appareil de mesure du courant à pince pour mesurer un
circuit dont la tension est supérieure à 600 V.
Ne touchez pas les pointes des ls d’essai 14 pendant le fonctionnement.
1. Tournez la molette 2 sur l’icône de tension c.c.
2. Connectez le l d’essai noir 6 à la borne d’entrée COM 8 et le l
d’essai rouge 7 à la borne d’entrée V 9.
3. Connectez les ls d’essai 6 et 7 au circuit.
4. La valeur mesurée sera alors achée sur l’écran 1.
Si la mesure est négative, c’est que la connexion est inversée.
Intervertissez alors les ls d’essai 6 et 7 et répétez les étapes 3 et 4.
L’avertissement Tension dangereuse 25 apparaîtra si l’appareil de mesure
du courant à pince détecte une tension supérieure à 30 V.
1619PC7114 GMC600-15 20251217.indd 871619PC7114 GMC600-15 20251217.indd 87 12/17/2025 9:22:59 AM12/17/2025 9:22:59 AM
88
Fig. 9
1619PC7114 GMC600-15 20251217.indd 881619PC7114 GMC600-15 20251217.indd 88 12/17/2025 9:22:59 AM12/17/2025 9:22:59 AM
89
Mesure de la tension c.a.
(Fig. 9)
N’utilisez jamais l’appareil de mesure du courant à pince pour mesurer un
circuit dont la tension est supérieure à 600 V.
Ne touchez pas les pointes des ls d’essai 14 pendant le fonctionnement.
1. Tournez la molette 2 sur l’icône de tension c.a.
2. Connectez le l d’essai noir 6 à la borne d’entrée COM 8 et le l
d’essai rouge 7 à la borne d’entrée V 9.
3. Connectez les ls d’essai 6 et 7 au circuit.
4. La valeur mesurée sera alors achée sur l’écran 1.
L’avertissement Tension dangereuse 25 apparaîtra si l’appareil de mesure
du courant à pince détecte une tension supérieure à 30 V.
1619PC7114 GMC600-15 20251217.indd 891619PC7114 GMC600-15 20251217.indd 89 12/17/2025 9:22:59 AM12/17/2025 9:22:59 AM
90
Fig. 10
1619PC7114 GMC600-15 20251217.indd 901619PC7114 GMC600-15 20251217.indd 90 12/17/2025 9:22:59 AM12/17/2025 9:22:59 AM
91
Test de la continuité
(Fig. 10)
N’utilisez jamais d’outil de
mesure pour mesurer la
resistance et la continuité sur un circuit sous tension.
La mesure de la continuité permet de détecter rapidement les
ouvertures et les courts-circuits. Les mesures de continuité ne sont pas
recommandées pour eectuer des mesures de résistance précises. Pour
déterminer avec précision la résistance, suivez les étapes de la section
intitulée « Mesure de la résistance » à la page 93.
1. Conrmez que le circuit n’est PAS sous tension. Assurez-vous que
le condensateur est complètement déchargé avant de mesurer la
continuité.
2. Tournez la molette 2 sur l’icône de test de continuité.
3. Connectez le l d’essai noir 6 à la borne d’entrée COM 8 et le l
d’essai rouge 7 à la borne d’entrée V 9.
4. Connectez les ls d’essai 6 et 7 au circuit.
Si la résistance mesurée est inférieure ou égale à 30 Ω, une tonalité
continue est émise.
Si le circuit est ouvert, l’écran 1 ache « OL ».
1619PC7114 GMC600-15 20251217.indd 911619PC7114 GMC600-15 20251217.indd 91 12/17/2025 9:22:59 AM12/17/2025 9:22:59 AM
92
Fig. 11
1619PC7114 GMC600-15 20251217.indd 921619PC7114 GMC600-15 20251217.indd 92 12/17/2025 9:22:59 AM12/17/2025 9:22:59 AM
93
Mesure de la résistance
(Fig. 11)
N’utilisez jamais d’outil de
mesure pour mesurer la
resistance et la continuité sur un circuit sous tension.
1. Conrmez que le circuit n’est PAS sous tension. Assurez-vous que
le condensateur est complètement déchargé avant de mesurer la
résistance.
2. Tournez la molette 2 sur l’icône de résistance.
3. Connectez le l d’essai noir 6 à la borne d’entrée COM 8 et le l
d’essai rouge 7 à la borne d’entrée V 9.
4. L’écran 1 indiquera « OL ».
5. Connectez les ls d’essai 6 et 7 au circuit.
6. La valeur mesurée sera alors achée sur l’écran 1.
1619PC7114 GMC600-15 20251217.indd 931619PC7114 GMC600-15 20251217.indd 93 12/17/2025 9:22:59 AM12/17/2025 9:22:59 AM
94
Fig. 12
30
30
1619PC7114 GMC600-15 20251217.indd 941619PC7114 GMC600-15 20251217.indd 94 12/17/2025 9:23:00 AM12/17/2025 9:23:00 AM
95
Mesure du courant alternatif
(Fig. 12)
Gardez vos doigts derrière le protège-doigts 29 de l’appareil de mesure
du courant à pince lorsque vous utilisez les mâchoires de l’appareil de
mesure du courant 3.
N’utilisez jamais l’appareil de mesure du courant à pince pour mesurer un
circuit dont la tension est supérieure à 600 V ou 600 A.
Les mâchoires de l’appareil de mesure du courant 3 ne peuvent être
utilisées que pour détecter des conducteurs sous tension.
1. Vériez que le cache du compartiment des piles 11 est en place.
2. Vériez que les ls d’essai 6 et 7 sont déconnectés et retirés de
l’appareil de mesure du courant à pince.
3. Tournez la molette 2 sur l’icône de courant alternatif.
4. Conrmez que la fonction de mise en attente n’est pas active.
5. Appuyez sur la gâchette de contrôle des mâchoires 4 pour ouvrir les
mâchoires de l’appareil de mesure du courant à pince 3.
6. Placez le conducteur testé entre les mâchoires de l’appareil de
mesure du courant à pince 3 et laissez les mâchoires 3 se fermer.
7. Vériez que le conducteur testé se trouve entre les èches 30 des
mâchoires de l’appareil de mesure du courant à pince 3 et que les
mâchoires 3 sont complètement fermées.
Des conducteurs mal placés peuvent entraîner des relevés
incorrects.
8. La valeur mesurée sera alors achée sur l’écran 1.
Remarque : Ne placez pas deux ls ou plus entre les mâchoires de
l’appareil de mesure du courant à pince 3, car cela peut entraîner des
lectures irrégulières.
1619PC7114 GMC600-15 20251217.indd 951619PC7114 GMC600-15 20251217.indd 95 12/17/2025 9:23:00 AM12/17/2025 9:23:00 AM
96
Entretien et service
Pour éviter tout risque
d’accident, débranchez toujours
le bloc-piles de l’outil avant de le nettoyer ou de rechercher la cause
de problèmes.
Maintenir l’appareil de mesure propre.
Ne jamais plonger l’appareil de mesure dans l’eau ou dans d’autres
liquides.
Nettoyer l’appareil à l’aide d’un chion doux et humide. Ne pas utiliser de
détergents ou de solvants.
Faites entretenir votre outil électrique par un réparateur compétent
n’utilisant que des pièces de rechange identiques. Ceci assurera le
maintien de la sécurité de l’outil électrique.
Pour toute demande de renseignement ou commande de pièces de
rechange, nous préciser impérativement le numéro d’article à dix chires
de l’appareil de mesure indiqué sur la plaque signalétique.
Protection De L’environnement
Recyclez les matières premières et les piles au lieu de
les mettre au rebut. L’instrument, ses accessoires, son
conditionnement et les piles usées doivent être triés en
vue d’un recyclage écologique conforme aux lois les plus
récentes.
1619PC7114 GMC600-15 20251217.indd 961619PC7114 GMC600-15 20251217.indd 96 12/17/2025 9:23:00 AM12/17/2025 9:23:00 AM
97
Attachements et accessoires
N’utilisez pas d’attachements/
d’accessoires autres que ceux
qui sont spéciés par Bosch. L’utilisation d’attachements/d’accessoires
non spéciés pour une utilisation avec l’outil décrit dans ce mode d’emploi
peut entraîner des dommages à l’outil, des dommages matériels ou des
blessures.
Accessoires
Description
Numéro de
catalogue
Fils d’essai* 1600A03TC8
BA 3.7V
1.0Ah A
(GBA37V10)**
1607A350N9
Support de
suspension/
crochet
magnétique**
1600A03TC9
* Inclus ** Vendu séparément
1619PC7114 GMC600-15 20251217.indd 971619PC7114 GMC600-15 20251217.indd 97 12/17/2025 9:23:00 AM12/17/2025 9:23:00 AM
98
Recherche de la cause des problèmes
Problème Cause Action corrective
Le symbole
d’avertissement
pour les piles 20
apparaît et un signal
sonore retentit.
Baisse de la tension
des piles (il est
toujours possible
d’eectuer des
mesures).
Remplacez les piles
non rechargeables ;
retirez et chargez la
pile au lithium-ion.
Le symbole
d’avertissement
relatif à la pile 20
clignote cinq fois et
l’appareil de mesure
du courant à pince
numérique se met
hors tension.
Les piles sont
déchargées.
Remplacez les piles
non rechargeables ;
retirez et chargez la
pile au lithium-ion.
L’appareil de mesure
du courant à pince
numérique ne peut
pas être mis sous
tension.
Les piles sont
déchargées.
Remplacez les piles
non rechargeables ;
retirez et chargez la
pile au lithium-ion.
Le cache du
compartiment des
piles 11 n’est pas en
place.
Insérez le cache
du compartiment
des piles 11,
en le pressant
fermement en
place, et sécurisez
le cache avec les
deux vis du cache du
compartiment des
piles 10.
1619PC7114 GMC600-15 20251217.indd 981619PC7114 GMC600-15 20251217.indd 98 12/17/2025 9:23:00 AM12/17/2025 9:23:00 AM
99
Símbolos de seguridad
Las definiciones que aparecen a continuación describen el nivel de
gravedad de cada palabra de señal de seguridad. Por favor, lea el
manual y preste atención a estos símbolos.
Éste es el símbolo de alerta de
seguridad. Se utiliza para alertarle a
usted de posibles peligros de lesiones
corporales. Obedezca todos los
mensajes de seguridad que sigan a este
símbolo para evitar posibles lesiones
o muerte.
PELIGRO indica una situación
peligrosa que, si no se evita, causará
la muerte o lesiones graves.
ADVERTENCIA indica una situación
peligrosa que, si no se evita, podría
causar la muerte o lesiones graves.
PRECAUCIÓN indica una situación
peligrosa que, si no se evita, podría
causar lesiones leves o moderadas.
CONSERVE ESTAS INSTRUCCIONES
1619PC7114 GMC600-15 20251217.indd 991619PC7114 GMC600-15 20251217.indd 99 12/17/2025 9:23:01 AM12/17/2025 9:23:01 AM
100
Tabla de contenido
CONSERVE ESTAS INSTRUCCIONES
Advertencias generales de seguridad ......................101
Eliminación .......................................105
Aviso de precaución de la FCC............................106
Uso Previsto ..........................................107
Datos Técnicos ........................................107
Símbolos .............................................112
Familiarización con su pinza amperimétrica GMC600-15 . . . . . .115
Funciones de medición del dial rotativo.................118
Preparación...........................................118
Fuente de alimentación..............................118
Operación ............................................127
Utilización inicial ...................................127
Conexión/desconexión ..............................127
Botón de retención Hold .............................128
Tono de señal......................................129
Indicador de sobrecarga.............................129
Utilización del aditamento colgador magnético...........129
Realización de mediciones con las puntas de prueba......130
Utilización de los escudos de las puntas de prueba .......131
Realización de mediciones con las mordazas de la pinza ...133
Medición de tensión de CC ...........................135
Medición de tensión de CA ...........................137
Comprobación de continuidad........................139
Medición de resistencia .............................141
Medición de corriente alterna.........................143
Mantenimiento y servicio ................................144
Aditamentos y accesorios................................145
Resolución de problemas................................146
1619PC7114 GMC600-15 20251217.indd 1001619PC7114 GMC600-15 20251217.indd 100 12/17/2025 9:23:01 AM12/17/2025 9:23:01 AM
101
Lea todas las advertencias de
seguridad, instrucciones,
ilustraciones y especicaciones suministradas con este producto. Si
no se siguen todas las instrucciones que se indican continuación, es
posible que el resultado sea descargas eléctricas, incendio o lesiones
graves.
GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA
REFERENCIA FUTURA.
Cumpla con los códigos de seguridad locales y nacionales. Use
siempre equipo de protección personal (guantes de caucho,
protección facial y ropas resistentes a las llamas, todo ello aprobado)
para reducir el riesgo de lesiones por descargas eléctricas e intensas
corrientes de arco donde los conductores con tensión peligrosos
estén al descubierto.
No realice ninguna medición en circuitos eléctricos con tensiones que
excedan 600 V.
¡Tenga cuidado adicional cuando trabaje con tensiones superiores a
30 V CA o 60 V CC! Incluso a estas tensiones, el contacto con partes con
tensión puede causar descargas eléctricas que pongan en peligro la vida.
No aplique una tensión superior a la tensión nominal, tal como está
marcada en la herramienta de medición, entre terminales o entre
cualquier terminal y la conexión a tierra.
Utilice solo puntas de prueba que tengan las mismas capacidades
nominales de tensión, categoría y amperaje que la herramienta de
medición o que tengan capacidades superiores.
Retire las puntas de prueba de los terminales de entrada y la
herramienta de medición antes de realizar una medición. Hay un
riesgo de descargas eléctricas.
No utilice la herramienta de medición en atmósferas explosivas que
contengan líquidos, gases o polvos inamables. Es posible que se
generen chispas dentro de la herramienta de medición, las cuales pueden
incendiar los polvos o los vapores.
Advertencias generales de seguridad
CONSERVE ESTAS INSTRUCCIONES
1619PC7114 GMC600-15 20251217.indd 1011619PC7114 GMC600-15 20251217.indd 101 12/17/2025 9:23:01 AM12/17/2025 9:23:01 AM
102
Verique la función de la herramienta de medición midiendo una
tensión conocida antes de cada uso. En caso de duda, haga que la
herramienta de medición reciba servicio de ajustes y reparaciones.
Mantenga los dedos detrás de los protectores de dedos ubicados
en las puntas de prueba y alejados de los extremos de las puntas de
prueba durante las mediciones.
No intente nunca utilizar la herramienta de medición si su supercie
está mojada o usted tiene la mano mojada.
No exceda la entrada máxima permisible de cualquier intervalo de
medición.
No utilice nunca la herramienta de medición para medir Resistencia
y continuidad en un circuito con tensión. Asegúrese de que el
condensador esté completamente cargado antes de tocarlo o
intentar hacer una medición.
Utilice la herramienta de medición en circuitos con tensión solo
cuando sea absolutamente necesario.
Suponga que los circuitos tienen tensión hasta que se pueda
demostrar que están desenergizados.
No utilice una medición de corriente como indicación de que es
seguro tocar un circuito. Es necesario realizar una medición de
tensión para saber si un circuito tiene tensión.
No trabaje solo cuando utilice la herramienta de medición en un
circuito con tensión.
No se conecte usted a tierra mientras realiza mediciones. Evite el
contacto del cuerpo con supercies conectadas a tierra o puestas
a masa, tales como tuberías, radiadores, estufas de concina y
refrigeradores.
Desconecte y retire las puntas de prueba de la herramienta de
medición antes de abrir la cubierta de del compartimiento de las
baterías.
Conecte la punta de prueba común antes que la punta de prueba con
tensión y retire la punta de prueba con tensión antes que la punta de
prueba común.
CONSERVE ESTAS INSTRUCCIONES
1619PC7114 GMC600-15 20251217.indd 1021619PC7114 GMC600-15 20251217.indd 102 12/17/2025 9:23:01 AM12/17/2025 9:23:01 AM
103
No utilice la función de retención HOLD para medir tensión. Cuando
la función de retención HOLD esté encendida, la tensión de la pantalla no
cambiará incluso cuando se mida un potencial de tensión diferente. Esto
producirá lesiones debidas a descargas eléctricas.
Utilice la herramienta de medición solo tal como se especica en
este manual. Si no se utiliza la herramienta de medición tal como se
especica, es posible que el resultado sea que la protección suministrada
por la herramienta de medición resulte afectada.
Utilice la herramienta de medición o las puntas de prueba solo si no
parecen estar dañadas. El aislamiento dañado de las puntas de prueba
puede causar una descarga eléctrica.
Haga que la herramienta de medición sea reparada solo por un
especialista calicado que utilice únicamente piezas de repuesto
originales. Esto garantizará que se mantenga la seguridad de la
herramienta de medición.
No modique ni abra la batería. Hay un riesgo de cortocircuito.
En caso de daños y uso incorrecto de la batería, es posible que se
emitan vapores. La batería puede incendiarse o explotar. Asegúrese de
que el área esté bien ventilada y busque atención médica si experimenta
cualquier efecto adverso. Es posible que los vapores irriten el sistema
respiratorio.
Si se utiliza incorrectamente o si la batería está dañada, es posible
que se expulse líquido inamable de la batería. Se deberá evitar el
contacto con este líquido. Si se produce contacto accidentalmente,
enjuáguese con agua. Si el líquido entra en contacto con los ojos, busque
atención médica adicional. Es posible que el líquido expulsado de la
batería cause irritación o quemaduras.
La batería puede ser dañada por objetos puntiagudos, tales como
clavos o destornilladores, o por una fuerza aplicada externamente. Es
posible que se produzca un cortocircuito interno, que haga que la batería
arda, humee, explote o se sobrecaliente.
CONSERVE ESTAS INSTRUCCIONES
1619PC7114 GMC600-15 20251217.indd 1031619PC7114 GMC600-15 20251217.indd 103 12/17/2025 9:23:01 AM12/17/2025 9:23:01 AM
104
Cuando la batería no se esté utilizando, manténgala alejada de clips
sujetapapeles, monedas, llaves, clavos, tornillos u otros objetos
metálicos pequeños que podrían hacer una conexión de un terminal
a otro. Es posible que un cortocircuito entre los terminales de la batería
cause quemaduras o incendio.
Utilice la batería solo con productos del fabricante. Esta es la única
manera en que usted puede proteger la batería contra sobrecargas
peligrosas.
Cargue las baterías utilizando solo cargadores recomendados por el
fabricante. Es posible que un cargador que sea adecuado para un tipo de
batería presente un riesgo de incendio cuando se utilice con una batería
diferente.
Proteja la herramienta de medición contra el calor, p. ej., incluyendo
la exposición prolongada al sol, el fuego, el agua y la humedad. Peligro
de explosión.
Proteja la batería contra el calor, p. ej., contra la luz solar intensa
continua, el fuego, la suciedad, el agua y la humedad. Hay un riesgo de
explosión y cortocircuito.
Utilice y cargue la batería solo con productos compatibles del
fabricante. Esta es la única manera en que usted puede proteger la
batería contra sobrecargas peligrosas.
Mantenga los accesorios magnéticos alejados de los
implantes u otros dispositivos médicos, tales como
marcapasos o bombas de insulina. Los imanes generan un
campo que puede afectar al funcionamiento de los implantes o los
dispositivos médicos, lo cual es posible que cause lesiones corporales
graves.
Mantenga la herramienta, el dispositivo de posicionamiento y el la
placa objetivo para el láser alejados de los medios de almacenamiento
magnético de datos y los equipos magnéticamente sensibles. El
efecto de los imanes de la herramienta y la placa objetivo para el láser
puede causar una pérdida irreversible de datos.
CONSERVE ESTAS INSTRUCCIONES
1619PC7114 GMC600-15 20251217.indd 1041619PC7114 GMC600-15 20251217.indd 104 12/17/2025 9:23:01 AM12/17/2025 9:23:01 AM
105
Eliminación
Esta sección es parte del compromiso de Robert Bosch Tool Corporation
de preservar nuestro medio ambiente y conservar nuestros recursos
naturales.
Eliminación de herramientas
¡No deseche las herramientas eléctricas y las baterías/baterías
recargables en la basura doméstica!
Eliminación de las baterías
No intente desarmar la batería ni quitar ninguno de los com ponentes
que sobresalen de los terminales de la batería. Se pueden producir
lesiones o un incendio. Antes de desecharla, proteja los terminales que
están al descubierto con cinta adhesiva aislante gruesa para prevenir
cortocircuitos.
Baterías de iones de litio
Si este producto está equipado con una batería de iones de litio, dicha
batería debe recogerse, reciclarse o eliminarse de manera segura para el
medio ambiente.
El sello de reciclaje de baterías RBRC certicado por la
EPA que se encuentra en la batería de iones de litio
(ion Li) indica que Robert Bosch Tool Corporation está
participando voluntariamente en un programa de la
industria para recoger y reciclar estas baterías al nal
de su vida útil, cuando se retiran de servicio en los
Estados Unidos y Canadá. El programa RBRC proporciona una alternativa
conveniente a tirar las baterías de ion Li usadas a la basura o a la corriente
municipal de aguas residuales, lo cual quizás sea ilegal en su área.
CONSERVE ESTAS INSTRUCCIONES
1619PC7114 GMC600-15 20251217.indd 1051619PC7114 GMC600-15 20251217.indd 105 12/17/2025 9:23:01 AM12/17/2025 9:23:01 AM
106
NOTA: Este equipo ha sido sometido a pruebas y se ha comprobado que
cumple con los límites para un dispositivo digital de Clase B, conforme a
la parte 15 de las Normas de la FCC. Estos límites están diseñados para
proporcionar protección razonable contra la interferencia perjudicial
en una instalación residencial. Este equipo genera, usa y puede irradiar
energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con
las instrucciones, puede causar interferencia perjudicial para las
radiocomunicaciones. Sin embargo, no hay garantía de que no vaya a
ocurrir interferencia en una instalación especíca. Si este equipo causa
interferencia perjudicial para la recepción de radio o televisión, lo cual
se puede determinar apagando y encendiendo el equipo, se recomienda
al usuario que intente corregir la interferencia tomando una o más de las
medidas siguientes:
— Reoriente o reubique la antena receptora.
— Aumente la separación entre el equipo y el receptor.
— Conecte el equipo a un tomacorriente que esté en un circuito distinto
al circuito al que el receptor esté conectado.
— Consulte al distribuidor o a un técnico experto en radio/TV para
obtener ayuda.
NOTA: Todos aquellos cambios o modicaciones no aprobados
expresamente por la parte responsable del cumplimiento de la normativa
podrían anular la autoridad del usuario para utilizar el equipo.
Aviso de precaución de la FCC
CONSERVE ESTAS INSTRUCCIONES
Tenga la amabilidad de llamar al 1-800-8-BATTERY para obtener
información acerca de las prohibiciones/restricciones sobre el reciclaje
y la eliminación de baterías de ion Li en su lugar o devuelva las baterías
a un Centro de servicio Bosch/Dremel para reciclarlas. La participación
de Robert Bosch Tool Corporation en este programa es parte de nuestro
compromiso hacia preservar nuestro medio ambiente y conservar
nuestros recursos naturales.
1619PC7114 GMC600-15 20251217.indd 1061619PC7114 GMC600-15 20251217.indd 106 12/17/2025 9:23:01 AM12/17/2025 9:23:01 AM
107
Uso Previsto
La pinza amperimétrica está diseñada para medir tensión, corriente
alterna y resistencia, y para realizar pruebas de continuidad. Las
mordazas de la pinza amperimétrica permiten realizar mediciones de
corriente alterna sin romper el circuito.
La pinza amperimétrica solo se podrá utilizar en circuitos con tensiones
CAT III inferiores o iguales a 600 V CC/CA o 600 A CA, o tensiones CAT IV
inferiores o iguales a 300 V CC/CA.
La pinza amperimétrica es adecuada solo para uso en interiores.
Datos Técnicos
Número de modelo GMC600-15
Número de artículo
3601K77610
Tensión máxima entre cualquier terminal y la
conexión a tierra
600 V CA/CC
Intervalo de medición de tensión de CA o
de CC
600 V CA/CC
Intervalo de medición de corriente CA
600 A CA
Intervalo de medición de resistencia
40 MΩ
Abertura de las mordazas aprox. 1.2 pulgadas
(30 mm)
Temperatura de operación +14 °F a +122 °F
(-10 °C a +50 °C)
Intervalo de temperatura de carga permitida +50 °F a +95 °F
(+10 °C a +35 °C)
CONSERVE ESTAS INSTRUCCIONES
1619PC7114 GMC600-15 20251217.indd 1071619PC7114 GMC600-15 20251217.indd 107 12/17/2025 9:23:01 AM12/17/2025 9:23:01 AM
108
Número de modelo GMC600-15
Temperatura de almacenamiento
1
-40 °F a +158 °F
(-40 °C a +70 °C)
Coeciente de temperatura 0.1 x (precisión
especicada)/°C
(<64.4 °F (18 °C) o
>82.4 °F (28 °C))
Humedad relativa máx. 90%
Altitud máx. 6,562 pi (2000 m)
Grado de contaminación de acuerdo con IEC
61010-1
2
2
Apagado automático después de aprox. 20 min
Peso
3
0.77 lb (0.35 kg)
Dimensiones
1.9 x 9.0 x 3.3
pulgadas (49.6 x
229.2 x 83 mm)
Grado de protección IP 54
Clase de seguridad
CAT III 600 V
5
CAT IV 300 V
6
Fuente de alimentación
•Paquete de batería (de ion litio)
• Baterías (alcalinas de manganeso)
BA 3.7V 1.0Ah A
(GBA37V10)
2 x 1.5 V LR06 (AA)
Puntas de prueba
Número de artículo
1600A03TC8
Clase de seguridad con escudos ubicados en
las puntas de prueba
CAT III 1000 V
5
, 10 A
CAT IV 600 V
6
, 10 A
1619PC7114 GMC600-15 20251217.indd 1081619PC7114 GMC600-15 20251217.indd 108 12/17/2025 9:23:01 AM12/17/2025 9:23:01 AM
109
Número de modelo GMC600-15
Clase de seguridad sin escudos ubicados en
las puntas de prueba
CAT II 1000 V
4
, 10 A
Paquete de batería de ion litio (Se vende por separado)
Tipo BA 3.7V 1.0Ah A
(GBA37V10)
Número de artículo 1607A350N9
Puerto USB USB Type-C®
Cable USB Tipo C® recomendado
2610067499,
6082942Z0Z
Tensión nominal 3.7 V
Capacidad 1.0 Ah
Número de celdas de la batería 1
Baterías alcalinas de manganeso
Tipo LR06 (AA)
Número
2
Adaptador de alimentación (opcional)
Adaptador de alimentación/ fuente de
alimentación USB recomendado
Salida nominal 5V
CC, 500 mA
1. Excepto baterías y/o baterías recargables
2. Solo se producen depósitos no conductores, por lo que se espera
conductividad temporal ocasional causada por la condensación.
3. Peso sin baterías.
4. La categoría de medición II es aplicable para probar y medir circuitos
conectados directamente a puntos de utilización (salidas de
tomacorriente y puntos similares) de la instalación de la red eléctrica
de baja tensión.
1619PC7114 GMC600-15 20251217.indd 1091619PC7114 GMC600-15 20251217.indd 109 12/17/2025 9:23:01 AM12/17/2025 9:23:01 AM
110
5. La categoría de medición III es aplicable para probar y medir circuitos
conectados a la parte de distribución de la instalación de la red
eléctrica de baja tensión del edicio.
6. La categoría de medición IV es aplicable para probar y medir circuitos
conectados a la fuente de la instalación de red de baja tensión del
edicio.
Especicaciones de precisión
La precisión se garantiza durante un período de un año a partir de la
calibración a temperaturas de funcionamiento de +14 °F a +122 °F (-10
°C a +50 °C) y una humedad relativa del 0% al 90%.
Las especicaciones se aplican para una temperatura ambiente de entre
+64,4 °F (+18 °C) y +82,4 °F (+28 °C) y una humedad relativa de ≤ 75%.
Si la temperatura está fuera del intervalo especicado previamente, se
debe tener en cuenta un factor de error de temperatura adicional de 0,1 x
la precisión especicada por cada 1 °C.
Posición del
dial rotativo
Intervalo Resolución Precisión
(% del valor
medido + valor
de conteo)
Tensión de
CC (tensión
directa)
60.00 V
600.0 V
0.01 V
0.1 V
± (1.0% + 3)
Tensión de
CA (tensión
alterna)
60.00 V
600.0 V
0.01 V
0.1 V
± (1.2% + 5)
(40 a 400 Hz)
CA (corriente
alterna)
60.0 A
600.0 A
0.01 A
0.1 A
± (1.8% + 5)
(50/60 Hz)
± (3.0% + 5)
(40 a 400 Hz)
1619PC7114 GMC600-15 20251217.indd 1101619PC7114 GMC600-15 20251217.indd 110 12/17/2025 9:23:01 AM12/17/2025 9:23:01 AM
111
Posición del
dial rotativo
Intervalo Resolución Precisión
(% del valor
medido + valor
de conteo)
Resistencia
600.0 Ω
6.000 kΩ
60.00 kΩ
600.0 kΩ
6.000 MΩ
0.1 Ω
0.001 kΩ
0.01 kΩ
0.1 kΩ
0.001 MΩ
± (1.0% + 5)
40.00 MΩ 0.01 MΩ ± (2.0% + 5)
Continuidad
600.0 Ω 0.1 Ω ± (1.0% + 5)
≤ 30 Ω: Señal
sonora
≥ 50 Ω: No ha
señal sonora
1619PC7114 GMC600-15 20251217.indd 1111619PC7114 GMC600-15 20251217.indd 111 12/17/2025 9:23:01 AM12/17/2025 9:23:01 AM
112
Símbolos
Importante : Es posible que algunos de los símbolos siguientes
se usen en su herramienta. Por favor, estúdielos y aprenda su
signicado. La interpretación adecuada de estos símbolos le
permitirá utilizar la herramienta mejor y con más seguridad.
Símbolo Designación/explicación
V
Voltios (voltaje)
A
Ampere (corriente)
Ah
Amperio hora (medida de la capacidad de la
batería)
Hz
Hertz (frecuencia, ciclos por segundo)
W
Watt (potencia)
Ω
Ohmios (resistencia)
lbs Libras (peso)
kg
Kilogramos (peso)
pulgadas
Pulgadas (dimensión)
pi
Pies (dimensión)
mm
Milímetros (dimensión)
m
Metros (dimensión)
min
Minutos (tiempo)
s
Segundos (tiempo)
ºF
Fahrenheit (temperatura)
ºC
Celsius (temperatura)
1619PC7114 GMC600-15 20251217.indd 1121619PC7114 GMC600-15 20251217.indd 112 12/17/2025 9:23:01 AM12/17/2025 9:23:01 AM
113
Importante : Es posible que algunos de los símbolos siguientes
se usen en su herramienta. Por favor, estúdielos y aprenda su
signicado. La interpretación adecuada de estos símbolos le
permitirá utilizar la herramienta mejor y con más seguridad.
Símbolo Designación/explicación
Corriente alterna (tipo o una característica de
corriente)
Corriente continua (tipo o una característica de
corriente)
Corriente alterna o continua (tipo o una
característica de corriente)
Tensión peligrosa
Continuidad
CAT II
La categoría de medición II es aplicable para
probar y medir circuitos conectados directamente
a puntos de utilización (salidas de tomacorriente
y puntos similares) de la instalación de la red
eléctrica de baja tensión.
CAT III
La categoría de medición III es aplicable para
probar y medir circuitos conectados a la parte de
distribución de la instalación de la red eléctrica de
baja tensión del edicio.
CAT IV
La categoría de medición IV es aplicable para
probar y medir circuitos conectados a la fuente de
la instalación de red de baja tensión del edicio.
Terminal de toma de tierra (terminal de conexión
a tierra)
Construcción de clase II (designa las herramientas
de construcción con aislamiento doble)
1619PC7114 GMC600-15 20251217.indd 1131619PC7114 GMC600-15 20251217.indd 113 12/17/2025 9:23:01 AM12/17/2025 9:23:01 AM
114
Importante : Es posible que algunos de los símbolos siguientes
se usen en su herramienta. Por favor, estúdielos y aprenda su
signicado. La interpretación adecuada de estos símbolos le
permitirá utilizar la herramienta mejor y con más seguridad.
Símbolo Designación/explicación
Flecha (Acción en la dirección de la echa)
Uso permitido en las proximidades de conductores
con tensión peligrosos sin aislamiento
Este símbolo indica que hay un campo magnético
establecido.
Este es un símbolo de alerta de seguridad. Se
utiliza para alertarle a usted de la posibilidad de
descargas eléctricas.
Alerta al usuario para que lea el manual.
Este símbolo indica que esta herramienta
está homologada por la Canadian Standards
Association, conforme a las normas
estadounidenses y canadienses.
Designa un programa de reciclaje de baterías de
ion Li.
Cumple con las directivas de la Unión Europea.
No deseche la herramienta ni los paquetes de
batería/las baterías con los residuos domésticos.
1619PC7114 GMC600-15 20251217.indd 1141619PC7114 GMC600-15 20251217.indd 114 12/17/2025 9:23:02 AM12/17/2025 9:23:02 AM
115
Familiarización con su pinza
amperimétrica GMC600-15
Fig. 1
17 18 19 20
21
22
23
24
25
12
3
2
4
1
8
9
5
3
1619PC7114 GMC600-15 20251217.indd 1151619PC7114 GMC600-15 20251217.indd 115 12/17/2025 9:23:02 AM12/17/2025 9:23:02 AM
116
Fig. 2
7
6
11
10
1619PC7114 GMC600-15 20251217.indd 1161619PC7114 GMC600-15 20251217.indd 116 12/17/2025 9:23:02 AM12/17/2025 9:23:02 AM
117
1 Pantalla
2 Dial rotativo
3 Mordazas de la pinza
4 Gatillo de las mordazas
5 Botón de retención Hold
(botón de sonido)
6 Punta de prueba negra
7 Punta de prueba roja
8 Terminal de entrada COM
9 Terminal de entrada V
10 Tornillos de la cubierta
del compartimiento de las
baterías
11 Cubierta del
compartimiento de las
baterías
12 Punto de sujeción para el
colgador magnético
13 Escudos de las puntas de
prueba
14 Extremos de las puntas de
prueba
15 Protectores de dedos
ubicados en las puntas de
prueba
16 Conectores de las puntas
de prueba
Elementos de la pantalla
17 Indicador de modo de
retención
18 Prueba de continuidad
19 Sonido apagado
Fig. 3
7
6
13
14
15
16
1619PC7114 GMC600-15 20251217.indd 1171619PC7114 GMC600-15 20251217.indd 117 12/17/2025 9:23:02 AM12/17/2025 9:23:02 AM
118
Funciones de medición del dial rotativo
Posición del dial
rotativo
Función de medición
Tensión de CC
Corriente alterna
Comprobación de continuidad
Resistencia
Corriente alterna
Apagado
Preparación
Fuente de alimentación
Retire las puntas de prueba antes de
abrir la cubierta de las baterías. Puede
que no retirar las puntas de prueba aumente el riesgo de descargas
eléctricas.
La herramienta se puede utilizar tanto con el paquete de batería de ion
litio recargable Bosch 28 indicado en “Datos Técnicos” en la página
108 como con baterías alcalinas de manganeso AA (LR6) disponibles
comercialmente (se vende por separado).
20 Advertencia de batería
21 Valor medido
22 Unidad de medición
23 Indicador de CA/CC
24 Indicador de polaridad
25 Tensión peligrosa
(indicador de advertencia
si la tensión > 30 V)
1619PC7114 GMC600-15 20251217.indd 1181619PC7114 GMC600-15 20251217.indd 118 12/17/2025 9:23:02 AM12/17/2025 9:23:02 AM
119
Utilización con baterías AA (LR6)
(Fig. 2, Fig. 4, Fig. 5)
Le recomendamos que use baterías alcalinas de manganeso para
alimentar la pinza amperimétrica.
Para insertar las baterías alcalinas AA:
1. Retire las puntas de prueba 6 y 7 de la pinza amperimétrica digital y
asegúrese de que el dial rotativo 2 esté en la posición de APAGADO.
2. Aoje los 2 tornillos de la cubierta del compartimiento de las baterías
10 y retire la cubierta del compartimiento de las baterías 11. Los
tornillos se aojarán, pero no se pueden retirar.
3. Inserte las baterías alcalinas AA en la herramienta.
Cuando las inserte, preste atención a la polaridad correcta de
acuerdo con la representación que se encuentra en el interior del
compartimiento de las baterías.
4. Reinserte la cubierta del compartimiento de las baterías 11,
presionándola rmemente en la posición correcta, y je la cubierta
con los 2 tornillos de la cubierta del compartimiento de las baterías
10.
La pinza amperimétrica digital solo se puede ENCENDER si la cubierta del
compartimiento de las baterías 11 está atornillada correctamente.
Reemplace siempre todas las baterías al mismo tiempo. Utilice
únicamente baterías de la misma marca y con una capacidad idéntica.
Retire las baterías de la pinza amperimétrica cuando no vaya a
utilizar la herramienta durante períodos prolongados. Cuando se
almacenan durante períodos prolongados, las baterías se pueden corroer
y autodescargar.
No almacene nunca la pinza amperimétrica digital sin tener insertada
la cubierta del compartimiento de las baterías 11, particularmente en
ambientes polvorientos o húmedos.
La utilización con baterías AA requiere la incrustación de la cubierta del
compartimiento de las baterías 26. La incrustación se puede retirar para
utilizar la herramienta con el paquete de batería de ion Li recargable
Bosch 28.
1619PC7114 GMC600-15 20251217.indd 1191619PC7114 GMC600-15 20251217.indd 119 12/17/2025 9:23:02 AM12/17/2025 9:23:02 AM
120
Para insertar la incrustación de la cubierta del compartimiento de las
baterías 26:
1. Retire las puntas de prueba 6 y 7 de la pinza amperimétrica digital y
asegúrese de que el dial rotativo 2 esté en la posición de APAGADO.
2. Aoje los 2 tornillos de la cubierta del compartimiento de las baterías
10 y retire la cubierta del compartimiento de las baterías 11. Los
tornillos se aojarán, pero no se pueden retirar.
3. Rote el mecanismo de jación de la incrustación de las baterías 27
aproximadamente media revolución.
4. Retire el paquete de batería de ion litio 28, en caso de que sea
necesario.
5. Inserte la incrustación de la cubierta del compartimiento de
las baterías 26 en la posición correcta sobre la cubierta del
compartimiento de las baterías 11.
6. Rote el mecanismo de jación de la incrustación de las baterías 27
aproximadamente media revolución para devolverlo a la posición
bloqueada.
Fig. 4
26
27
1619PC7114 GMC600-15 20251217.indd 1201619PC7114 GMC600-15 20251217.indd 120 12/17/2025 9:23:02 AM12/17/2025 9:23:02 AM
121
Fig. 5
26
27
Para retirar la incrustación de la cubierta del compartimiento de las
baterías 26:
1. Retire las puntas de prueba 6 y 7 de la pinza amperimétrica digital y
asegúrese de que el dial rotativo 2 esté en la posición de APAGADO.
2. Aoje los 2 tornillos de la cubierta del compartimiento de las baterías
10 y retire la cubierta del compartimiento de las baterías 11. Los
tornillos se aojarán, pero no se pueden retirar.
3. Rote el mecanismo de jación de la incrustación de las baterías 27
aproximadamente media revolución.
4. Retire la incrustación de la cubierta del compartimiento de las
baterías 26 de la cubierta del compartimiento de las baterías 11.
5. Rote el mecanismo de jación de la incrustación de las baterías 27
aproximadamente media revolución para devolverlo a la posición
bloqueada.
1619PC7114 GMC600-15 20251217.indd 1211619PC7114 GMC600-15 20251217.indd 121 12/17/2025 9:23:02 AM12/17/2025 9:23:02 AM
122
Utilización con los paquetes de batería de ion litio
Bosch recargables (Se vende por separado)
(Fig. 2, Fig. 6)
Siga todas las advertencias y todas las
instrucciones incluidas en el manual
del paquete de batería de ion litio recargable Bosch antes de utilizar el
paquete de batería. Es posible que una utilización y una recarga
incorrectas del paquete de batería aumenten el riesgo de incendio,
lesiones corporales y daños materiales.
Utilice únicamente los paquetes de
batería de ion litio Bosch recargables
indicados en la sección de datos técnicos de este manual. Es posible
que el uso de otros paquetes de batería aumente el riesgo de incendio,
lesiones corporales y daños materiales.
Retire las baterías de la herramienta
cuando ésta no se vaya a utilizar
durante períodos prolongados. Cuando se almacenan durante períodos
prolongados, las baterías se pueden corroer y autodescargar.
Fig. 6
27
28
1619PC7114 GMC600-15 20251217.indd 1221619PC7114 GMC600-15 20251217.indd 122 12/17/2025 9:23:03 AM12/17/2025 9:23:03 AM
123
Utilice solo el cable Bosch USB-C
indicado en la sección de datos
técnicos de este manual. Es posible que la utilización de otros cables
USB-C aumente el riesgo de incendio, lesiones corporales y daños
materiales.
Nota: El paquete de batería de ion litio 28 se suministra parcialmente
cargado. Para asegurarse de utilizar la capacidad completa del paquete
de batería, cargue completamente el paquete de batería con el adaptador
de alimentación USB (recomendado) indicado en “Datos Técnicos” en la
página 109 antes de utilizar la herramienta por primera vez. Consulte
el manual del paquete de batería de ion litio recargable Bosch 28 para
obtener detalles.
El paquete de batería de ion litio 28 está protegido contra la descarga
profunda por la protección electrónica de celda (PEC). Un circuito
protector apaga la pinza amperimétrica digital cuando la batería se agota.
Después del apagado automático de la herramienta debido a la protección
electrónica de celda, no rote de nuevo el dial rotativo 2 a APAGADO y
ENCENDIDO. La batería puede dañarse.
Para insertar la batería de ion litio:
1. Retire las puntas de prueba 6 y 7 de la pinza amperimétrica digital y
asegúrese de que el dial rotativo 2 esté en la posición de APAGADO.
2. Aoje los 2 tornillos de la cubierta del compartimiento de las baterías
10 y retire la cubierta del compartimiento de las baterías 11. Los
tornillos se aojarán, pero no se pueden retirar.
3. Rote el mecanismo de jación de la incrustación de las baterías
27 aproximadamente media revolución y retire la incrustación tal
como se describe en “Para retirar la incrustación de la cubierta del
compartimiento de las baterías 26”.
4. Inserte el paquete de batería de ion litio 28 (vendido por separado)
en la posición correcta sobre la cubierta del compartimiento de las
baterías 11.
5. Rote el mecanismo de jación de la incrustación de las baterías 27
aproximadamente media revolución para jar el paquete de batería
de ion litio 28.
1619PC7114 GMC600-15 20251217.indd 1231619PC7114 GMC600-15 20251217.indd 123 12/17/2025 9:23:03 AM12/17/2025 9:23:03 AM
124
6. Con los dos sujetos el uno al otro, reinserte la cubierta del
compartimiento de las baterías 11 y el paquete de batería de ion
litio 28, presionándolos rmemente en la posición correcta, y je la
cubierta con los 2 tornillos de la cubierta del compartimiento de las
baterías 10.
La pinza amperimétrica digital solo se puede ENCENDER si la cubierta del
compartimiento de las baterías 11 está atornillada correctamente.
Para desinsertar la batería de ion litio:
1. Retire las puntas de prueba 6 y 7 de la pinza amperimétrica digital y
asegúrese de que el dial rotativo 2 esté en la posición de APAGADO.
2. Aoje los 2 tornillos de la cubierta del compartimiento de las baterías
10 y retire la cubierta del compartimiento de las baterías 11 y el
paquete de batería de ion litio 28 instalado.
3. Rote el mecanismo de jación de la incrustación de las baterías 27
aproximadamente media revolución y retire el paquete de batería de
ion litio 28.
4. Inserte la incrustación de la cubierta del compartimiento de las
baterías 26 si así lo desea. Rote el mecanismo de jación de la
incrustación de las baterías 27 aproximadamente media revolución
para devolverlo a la posición bloqueada.
5. Reinserte la cubierta del compartimiento de las baterías 11,
presionándola rmemente en la posición correcta, y je la cubierta
con los 2 tornillos de la cubierta del compartimiento de las baterías
10.
Nota: Reinstale siempre la cubierta del compartimiento de las baterías
11 después de insertar o desinsertar la fuente de alimentación. La
pinza amperimétrica digital solo se puede ENCENDER si la cubierta del
compartimiento de las baterías 11 está atornillada correctamente.
Procedimiento de carga del paquete de batería de ion
litio (Se vende por separado)
• Para realizar la carga, utilice una unidad de fuente de alimentación
USB cuya tensión de salida y su corriente de salida cumplan con los
requisitos de “Datos Técnicos” en la página 109.
1619PC7114 GMC600-15 20251217.indd 1241619PC7114 GMC600-15 20251217.indd 124 12/17/2025 9:23:03 AM12/17/2025 9:23:03 AM
125
• Preste atención a la tensión de la red eléctrica. La tensión de la fuente
de alimentación debe coincidir con la tensión indicada en la placa de
especicaciones del suministro de energía eléctrica USB.
• Utilice la conexión USB solo para cargar la batería a una temperatura
ambiente de entre +50 °F y +95 °F (+10 °C y +35 °C). La realización
de la carga fuera de este intervalo de temperatura puede dañar la
batería y aumentar el riesgo de incendio.
El paquete de batería de ion litio 28 se puede cargar en cualquier
momento sin reducir su vida de servicio. La interrupción del proceso de
carga no daña el paquete de batería.
El paquete de batería de ion litio 28 debe ser retirado de la cubierta del
compartimiento de las baterías 11 de la herramienta de medición digital
para cargarlo.
Para cargar la batería:
El puerto USB-C® para conectar el cable USB y la luz del indicador de
carga se pueden encontrar debajo de la aleta para el puerto USB ubicada
en el paquete de batería de ion litio 28 (vendido por separado).
1. Retire el paquete de batería de ion litio 28 de la herramienta.
2. Abra la aleta del puerto USB Tipo C®.
3. Conecte el puerto USB Tipo C® a una unidad de fuente de alimentación
USB utilizando el cable USB Tipo C®.
4. Conecte la unidad de fuente de alimentación USB al suministro de la
red eléctrica.
Durante el proceso de carga, es posible que el indicador de batería diera
del estado de carga real del paquete de batería de ion litio 28 (vendido
por separado).
Durante el proceso de carga, la luz del indicador de carga se iluminará en
amarillo.
Cuando el paquete de batería de ion litio 28 (vendido por separado) esté
completamente cargado, la luz del indicador de carga se iluminará en
verde.
Una luz del indicador de carga roja indica que la tensión de carga o la
corriente de carga no es adecuada.
1619PC7114 GMC600-15 20251217.indd 1251619PC7114 GMC600-15 20251217.indd 125 12/17/2025 9:23:03 AM12/17/2025 9:23:03 AM
126
Retire el cable USB Tipo C® después de completar el proceso de carga.
Cierre la aleta del puerto USB Tipo C® para protegerlo contra el polvo y
las salpicaduras.
Indicador LED de la batería
La luz LED está ubicada debajo de la cubierta del puerto USB-C®. El
indicador LED de la batería muestra el estado de carga del paquete de
batería.
LED Estado
Apagado Cargador no conectado
Verde Carga completa
Rojo La entrada del cargador es
incorrecta
Amarillo Cargando
Después de cargar la batería,
asegúrese de que la cubierta del
puerto USB esté completamente cerrada. Es posible que la entrada de
humedad en la batería cause un incendio, lesiones corporales graves y/o
daños materiales.
Indicador de estado de la batería
Cuando el símbolo de advertencia de la batería 20 aparezca por
primera vez en la pantalla 1 y suene una señal de audio, solo seguirá
siendo posible hacer unas cuantas mediciones. Cuando las baterías no
recargables estén completamente descargadas, el símbolo de advertencia
de la batería 20 parpadeará cinco veces y la pinza amperimétrica digital
se apagará.
Reemplace inmediatamente las baterías cuando el símbolo de advertencia
de la batería 20 aparezca en la pinza amperimétrica. Una batería con
carga baja puede causar mediciones imprecisas.
1619PC7114 GMC600-15 20251217.indd 1261619PC7114 GMC600-15 20251217.indd 126 12/17/2025 9:23:03 AM12/17/2025 9:23:03 AM
127
Operación
Retire las puntas de prueba antes de
abrir la cubierta de las baterías. Puede
que no retirar las puntas de prueba aumente el riesgo de descargas
eléctricas.
Utilización inicial
• No deje nunca desatendida la pinza amperimétrica digital cuando
esté encendida y asegúrese de apagar la pinza amperimétrica digital
después de utilizarla.
• Proteja la herramienta contra la humedad y la luz solar directa.
• No someta la herramienta a temperaturas extremas ni a variaciones
extremas de temperatura. Como ejemplo, no la deje en vehículos
durante períodos más prolongados. En caso de variaciones grandes
de temperatura, deje que la herramienta se ajuste a la temperatura
ambiente antes de ponerla en funcionamiento. En caso de
temperaturas extremas o variaciones extremas de temperatura, la
precisión de la herramienta puede resultar afectada.
• Evite los impactos fuertes o dejar caer la herramienta.
Conexión/desconexión
Para ENCENDER la herramienta, rote el dial rotativo 2 hasta la función de
medición requerida.
Para APAGAR la herramienta, rote el dial rotativo 2 hasta la posición de
APAGADO.
Si no se presiona ningún botón y el dial rotativo 2 no se ajusta durante
aproximadamente 20 min, la pinza amperimétrica digital se APAGARÁ a sí
misma automáticamente para preservar la vida útil de las baterías.
ENCIENDA de nuevo la pinza amperimétrica ajustando el dial rotativo 2 o
presionando cualquier botón.
1619PC7114 GMC600-15 20251217.indd 1271619PC7114 GMC600-15 20251217.indd 127 12/17/2025 9:23:03 AM12/17/2025 9:23:03 AM
128
Para desactivar la funcionalidad de APAGADO automático del interruptor
de la pinza amperimétrica:
1. Presione y mantenga presionado el botón de retención 5 mientras
rota el dial rotativo 2 desde la posición de APAGADO hasta cualquier
otra posición.
2. “d.APO” aparecerá brevemente en la pantalla 1.
Nota: Reinstale siempre la cubierta del compartimiento de las baterías
11 después de insertar o desinsertar la fuente de alimentación. La
pinza amperimétrica digital solo se puede ENCENDER si la cubierta del
compartimiento de las baterías 11 está atornillada correctamente.
Botón de retención Hold
No utilice el botón de retención Hold
cuando determine la tensión. La
tensión mostrada no cambia y hay un riesgo de lesiones debidas a
descargas eléctricas.
Presione brevemente el botón de retención Hold 5 para “congelar” el valor
medido en la pantalla 1. Se mostrará “Hold” en la pantalla 1 y se emitirá
una señal de audio.
Presione de nuevo brevemente el botón de retención Hold 5 para reactivar
la pantalla 1.
Nota: Salga siempre del modo de retención después de completar la
medición deseada. Las mediciones nuevas no aparecen en la pantalla 1 en
el modo de retención, lo cual puede tener como resultado potencialmente
descargas eléctricas u otras situaciones peligrosas.
La herramienta sale automáticamente del modo de retención al
APAGARLA o al rotar el dial rotativo 2.
1619PC7114 GMC600-15 20251217.indd 1281619PC7114 GMC600-15 20251217.indd 128 12/17/2025 9:23:03 AM12/17/2025 9:23:03 AM
129
Tono de señal
Presione y mantenga presionado el botón de retención Hold 5 para apagar
el tono de señal de la pinza amperimétrica.
El ícono de sonido apagado 19 aparecerá en la pantalla 1.
Presione y mantenga presionado de nuevo el botón de retención Hold 5
para encender de nuevo el tono de señal de la pinza amperimétrica digital.
La herramienta sale automáticamente del modo de sonido apagado 19
cuando el dial rotativo 2 se rota hasta la posición de APAGADO.
Indicador de sobrecarga
“OL” o “-OL” aparece en la pantalla 1 cuando la entrada excede el intervalo
de medición de la pinza amperimétrica.
Utilización del aditamento colgador magnético
(Fig. 1)
Asegúrese de que este dispositivo y la
herramienta estén montados de
manera segur a antes de su utilización.
Su herramienta de medición se puede utilizar con un aditamento colgador
magnético opcional (vendido por separado).
1. Abra el aditamento colgador magnético, retire la correa de su presilla
e inserte el extremo de la correa a través del punto de sujeción para el
colgador magnético 12 de su herramienta.
2. Reinserte la correa del aditamento colgador a través de su presilla y
cierre la correa para crear un bucle.
3. Sujete el imán del aditamento colgador magnético a un material
ferroso estable.
4. Conrme que la herramienta está montada de manera segura.
1619PC7114 GMC600-15 20251217.indd 1291619PC7114 GMC600-15 20251217.indd 129 12/17/2025 9:23:03 AM12/17/2025 9:23:03 AM
130
Realización de mediciones con las puntas de prueba
(Fig. 1, Fig. 3)
Para evitar descargas eléctricas,
lesiones o daños a la pinza
amperimétrica digital antes de realizar pruebas de resistencia o
continuidad, asegúrese de que la conexión a la red eléctrica esté
desconectada y que los capacitores de alta tensión estén descargados.
Utilice siempre los terminales de entrada adecuados, la posición
apropiada del dial rotativo 2 y el intervalo de medición adecuado.
Compruebe las puntas de prueba 6 y 7 para determinar si hay continuidad
antes de utilizar la herramienta. No la utilice si las lecturas son altas o
ruidosas.
Mantenga los dedos detrás de los protectores de dedos 15 ubicados en
las puntas de prueba y alejados de los extremos de las puntas de prueba
14 mientras utiliza las puntas de prueba 6 y 7.
Utilice solo las puntas de prueba Bosch 6 y 7 en la pinza amperimétrica
Bosch. Inspeccione siempre las puntas de prueba 6 y 7 antes de utilizarlas.
Para hacer una medición:
1. Conrme que la cubierta del compartimiento de las baterías 11 está
instalada en la posición correcta.
2. Gire el dial rotativo 2 hasta la posición deseada.
3. Conrme que la función de retención no está activa.
4. Conrme que la función de medición deseada aparece en la
pantalla 1.
5. Inserte rmemente las puntas de prueba 6 y 7 en la herramienta.
Asegúrese de que los conectores de las puntas de prueba 16 estén
completamente insertados en los terminales.
Conecte siempre primero la punta de prueba negra 6 al terminal de
entrada COM 8 y conecte luego la punta de prueba roja 7 al terminal de
entrada V 9.
El terminal de entrada COM 8 es la conexión a tierra (conductor de
retorno) para todas las funciones de medición.
1619PC7114 GMC600-15 20251217.indd 1301619PC7114 GMC600-15 20251217.indd 130 12/17/2025 9:23:03 AM12/17/2025 9:23:03 AM
131
6. Conecte los extremos de las puntas de prueba 14 con el circuito.
7. El valor medido se muestra en la pantalla 1.
8. Después de completar una medición, desconecte las puntas de
prueba 6 y 7 en orden inverso.
Tenga cuidado de no tocar accidentalmente los extremos de las puntas 14
de prueba durante la medición.
Utilización de los escudos de las puntas de prueba
(Fig. 3)
Mantenga siempre los escudos de las
puntas de prueba colocados en la
posición correcta cuando haga mediciones CAT III y CAT IV. Si no se
utiliza el escudo, se aumenta el riesgo de descargas de arco eléctrico.
Esta pinza amperimétrica puede realizar mediciones en ubicaciones CAT
II. Los escudos de las puntas de prueba 13 se pueden retirar SOLO en
ubicaciones de medición CAT II o cuando se esté comprobando el fusible.
La longitud del extremo de la punta de prueba 14 adicional con los
escudos retirados permite realizar pruebas en tomacorrientes de pared
estándar y otros conductores embutidos que estén en ubicaciones CAT II.
Almacene los escudos de las puntas de prueba 13 en un lugar seguro
cuando no estén en las puntas de prueba 6 y 7. Reinstale los escudos
de las puntas de prueba 13 inmediatamente después de realizar una
medición CAT II.
1619PC7114 GMC600-15 20251217.indd 1311619PC7114 GMC600-15 20251217.indd 131 12/17/2025 9:23:03 AM12/17/2025 9:23:03 AM
132
Fig. 7
29
30
30
1619PC7114 GMC600-15 20251217.indd 1321619PC7114 GMC600-15 20251217.indd 132 12/17/2025 9:23:03 AM12/17/2025 9:23:03 AM
133
Realización de mediciones con las mordazas de la
pinza
(Fig. 1, Fig. 7)
Mantenga los dedos detrás de los protectores de dedos de la pinza
amperimétrica 29 mientras utiliza las mordazas de la pinza 3.
Las mordazas de la pinza 3 solo se pueden utilizar para detectar
conductores con tensión.
Las mordazas de la pinza 3 solo se pueden utilizar para medir corriente
alterna. Consulte “Medición de corriente alterna” en la página 143 para
obtener pasos detallados.
1619PC7114 GMC600-15 20251217.indd 1331619PC7114 GMC600-15 20251217.indd 133 12/17/2025 9:23:03 AM12/17/2025 9:23:03 AM
134
Fig. 8
1619PC7114 GMC600-15 20251217.indd 1341619PC7114 GMC600-15 20251217.indd 134 12/17/2025 9:23:03 AM12/17/2025 9:23:03 AM
135
Medición de tensión de CC
(Fig. 8)
No utilice nunca la pinza amperimétrica para medir un circuito con una
tensión superior a 600 V.
No toque los extremos de las puntas de prueba 14 durante su utilización.
1. Gire el dial rotativo 2 hasta el ícono de tensión de CC.
2. Conecte la punta de prueba negra 6 al terminal de entrada COM 8 y la
punta de prueba roja 7 al terminal de entrada V 9.
3. Conecte las puntas de prueba 6 y 7 con el circuito.
4. El valor medido se muestra en la pantalla 1.
Si la medición es negativa, la conexión se invierte. Intercambie las puntas
de prueba 6 y 7 y repita los pasos 3 y 4.
La advertencia de tensión peligrosa 25 aparecerá si la pinza amperimétrica
detecta una tensión superior a 30 V.
1619PC7114 GMC600-15 20251217.indd 1351619PC7114 GMC600-15 20251217.indd 135 12/17/2025 9:23:03 AM12/17/2025 9:23:03 AM
136
Fig. 9
1619PC7114 GMC600-15 20251217.indd 1361619PC7114 GMC600-15 20251217.indd 136 12/17/2025 9:23:03 AM12/17/2025 9:23:03 AM
137
Medición de tensión de CA
(Fig. 9)
No utilice nunca la pinza amperimétrica para medir un circuito con una
tensión superior a 600 V.
No toque los extremos de las puntas de prueba 14 durante su utilización.
1. Gire el dial rotativo 2 hasta el ícono de tensión de CA.
2. Conecte la punta de prueba negra 6 al terminal de entrada COM 8 y la
punta de prueba roja 7 al terminal de entrada V 9.
3. Conecte las puntas de prueba 6 y 7 con el circuito.
4. El valor medido se muestra en la pantalla 1.
La advertencia de tensión peligrosa 25 aparecerá si la pinza amperimétrica
detecta una tensión superior a 30 V.
1619PC7114 GMC600-15 20251217.indd 1371619PC7114 GMC600-15 20251217.indd 137 12/17/2025 9:23:03 AM12/17/2025 9:23:03 AM
138
Fig. 10
1619PC7114 GMC600-15 20251217.indd 1381619PC7114 GMC600-15 20251217.indd 138 12/17/2025 9:23:03 AM12/17/2025 9:23:03 AM
139
Comprobación de continuidad
(Fig. 10)
No utilice nunca la herramienta de
medición para medir Resistencia y
continuidad en un circuito con tensión.
La medición de la continuidad puede detectar rápidamente circuitos
abiertos y cortocircuitos. Las mediciones de continuidad no se
recomiendan para hacer mediciones de resistencia precisas. Para
determinar resistencia con precisión, siga los pasos de “Medición de
resistencia” en la página 141.
1. Conrme que el circuito NO tiene tensión. Asegúrese de que el
condensador esté completamente descargado antes de medir
continuidad.
2. Gire el dial rotativo 2 hasta el ícono de comprobación de continuidad.
3. Conecte la punta de prueba negra 6 al terminal de entrada COM 8 y la
punta de prueba roja 7 al terminal de entrada V 9.
4. Conecte las puntas de prueba 6 y 7 con el circuito.
Si la resistencia medida es inferior o igual a 30 Ω, se emitirá un tono
continuo.
Si el circuito está abierto, la pantalla 1 mostrará “OL”.
1619PC7114 GMC600-15 20251217.indd 1391619PC7114 GMC600-15 20251217.indd 139 12/17/2025 9:23:03 AM12/17/2025 9:23:03 AM
140
Fig. 11
1619PC7114 GMC600-15 20251217.indd 1401619PC7114 GMC600-15 20251217.indd 140 12/17/2025 9:23:04 AM12/17/2025 9:23:04 AM
141
Medición de resistencia
(Fig. 11)
No utilice nunca la herramienta de
medición para medir Resistencia y
continuidad en un circuito con tensión.
1. Conrme que el circuito NO tiene tensión. Asegúrese de que el
condensador esté completamente descargado antes de medir
resistencia.
2. Gire el dial rotativo 2 hasta el Ícono de resistencia.
3. Conecte la punta de prueba negra 6 al terminal de entrada COM 8 y la
punta de prueba roja 7 al terminal de entrada V 9.
4. La pantalla 1 indicará “OL”.
5. Conecte las puntas de prueba 6 y 7 con el circuito.
6. El valor medido se muestra en la pantalla 1.
1619PC7114 GMC600-15 20251217.indd 1411619PC7114 GMC600-15 20251217.indd 141 12/17/2025 9:23:04 AM12/17/2025 9:23:04 AM
142
Fig. 12
30
30
1619PC7114 GMC600-15 20251217.indd 1421619PC7114 GMC600-15 20251217.indd 142 12/17/2025 9:23:04 AM12/17/2025 9:23:04 AM
143
Medición de corriente alterna
(Fig. 12)
Mantenga los dedos detrás de los protectores de dedos de la pinza
amperimétrica 29 mientras utiliza las mordazas de la pinza 3.
No utilice nunca la pinza amperimétrica para medir un circuito con una
tensión superior a 600 V o 600 A.
Las mordazas de la pinza 3 solo se pueden utilizar para detectar
conductores con tensión.
1. Conrme que la cubierta del compartimiento de las baterías 11 está
instalada en la posición correcta.
2. Conrme que las puntas de prueba 6 y 7 están desconectadas y
retiradas de la pinza amperimétrica.
3. Gire el dial rotativo 2 hasta el ícono de corriente alterna.
4. Conrme que la función de retención no está activa.
5. Presione el gatillo de las mordazas 4 para abrir las mordazas de la
pinza 3.
6. Coloque el conductor sometido a prueba entre las mordazas de la
pinza 3 y deje que las mordazas de la pinza 3 se cierren.
7. Conrme que el conductor sometido a prueba está entre las echas
30 ubicadas en las mordazas de la pinza 3 y que las mordazas de la
pinza 3 están completamente cerradas.
Los conductores colocados incorrectamente pueden causar lecturas
irregulares.
8. El valor medido se muestra en la pantalla 1.
Nota: No coloque dos o más cables entre las mordazas de la pinza 3, ya
que esto puede causar lecturas irregulares.
1619PC7114 GMC600-15 20251217.indd 1431619PC7114 GMC600-15 20251217.indd 143 12/17/2025 9:23:04 AM12/17/2025 9:23:04 AM
144
Mantenimiento y servicio
Para evitar accidentes, desconecte
siempre el paquete de batería de la
herramienta antes de hacer servicio de ajustes y reparaciones o
realizar limpieza.
Mantenga limpio siempre el aparato de medida.
No sumerja el aparato de medición en agua ni en otros líquidos.
Limpiar el aparato con un paño húmedo y suave. No usar detergentes ni
disolventes.
Haga que su herramienta eléctrica reciba servicio de ajustes y reparaciones
por un técnico de reparaciones calicado que utilice únicamente piezas
de repuesto idénticas. Esto garantizará que se mantenga la seguridad de
la herramienta eléctrica.
Al realizar consultas o solicitar piezas de repuesto, es imprescindible
indicar siempre el nº de artículo de 10 dígitos que gura en la placa de
características del aparato de medida.
Protección Ambiental
Recicle las materias primas y las baterías en lugar de
desecharlas como desperdicios. La unidad, los accesorios,
el empaquetamiento y las baterías usadas se deben separar
para reciclarlos de manera respetuosa con el medio
ambiente, de acuerdo con los reglamentos más recientes.
1619PC7114 GMC600-15 20251217.indd 1441619PC7114 GMC600-15 20251217.indd 144 12/17/2025 9:23:04 AM12/17/2025 9:23:04 AM
145
Aditamentos y accesorios
No utilice aditamentos/accesorios
que no sean los especicados por
Bosch. Es posible que el uso de aditamentos/accesorios no especicados
para utilizarse con la herramienta descrita en este manual cause daños a
la herramienta, daños materiales y/o lesiones corporales.
Accesorio
Descripción
Numero de
catalogo
Puntas de
prueba*
1600A03TC8
BA 3.7V
1.0Ah A
(GBA37V10)**
1607A350N9
Colgador
magnético**
1600A03TC9
* Se incluye(n) ** Se vende por separado
1619PC7114 GMC600-15 20251217.indd 1451619PC7114 GMC600-15 20251217.indd 145 12/17/2025 9:23:04 AM12/17/2025 9:23:04 AM
146
Resolución de problemas
Problema Causa Medida correctiva
El símbolo de
advertencia de
batería 20
aparece y suena una
señal de audio.
La tensión de
las baterías está
bajando (la medición
aún es posible).
Cambie las baterías
no recargables;
reitre y cargue la
batería de ion litio.
El símbolo de
advertencia de
la batería 20
parpadea cinco
veces y la pinza
amperimétrica
digital se APAGA.
Las baterías están
agotadas.
Cambie las baterías
no recargables;
retire y cargue la
batería de ion litio.
La pinza
amperimétrica
digital no se puede
ENCENDER.
Las baterías están
agotadas.
Cambie las baterías
no recargables;
retire y cargue la
batería de ion litio.
La cubierta del
compartimiento de
las baterías 11 no
está colocada en la
posición correcta.
Inserte la cubierta
del compartimiento
de las baterías
11, presionándola
rmemente en la
posición correcta,
y je la cubierta
con los 2 tornillos
de la cubierta del
compartimiento de
las baterías 10.
1619PC7114 GMC600-15 20251217.indd 1461619PC7114 GMC600-15 20251217.indd 146 12/17/2025 9:23:04 AM12/17/2025 9:23:04 AM
147
Notes / Remarques / Notas
This page was intentionally left blank.
Cette page a été laissée vierge intentionnellement.
Esta página se dejó intencionalmente en blanco.
1619PC7114 GMC600-15 20251217.indd 1471619PC7114 GMC600-15 20251217.indd 147 12/17/2025 9:23:04 AM12/17/2025 9:23:04 AM
Warranty / Garantie / Garantía
LIMITED WARRANTY
For details on the terms of the limited warranty for this
product, go to https://rb-pt.io/PowerToolWarranty or
call 1-877-BOSCH99.
GARANTIE LIMITÉE
Pour tous détails sur les conditions de la garantie limitée
pour ce produit, allez sur le site https://rb-pt.io/Power-
ToolWarranty ou téléphonez au 1-877-BOSCH99.
GARANTÍA LIMITADA
Para obtener detalles sobre los términos de la garantía
limitada de este producto, visite https://rb-pt.io/Power-
ToolWarranty o llame al 1-877-BOSCH99.
1619PC7114 12/2025
© Robert Bosch Tool Corporation
1800 W. Central Road
Mt. Prospect, IL 60056-2230
!1619PC7114!
1619PC7114 GMC600-15 20251217.indd 1481619PC7114 GMC600-15 20251217.indd 148 12/17/2025 9:23:04 AM12/17/2025 9:23:04 AM
