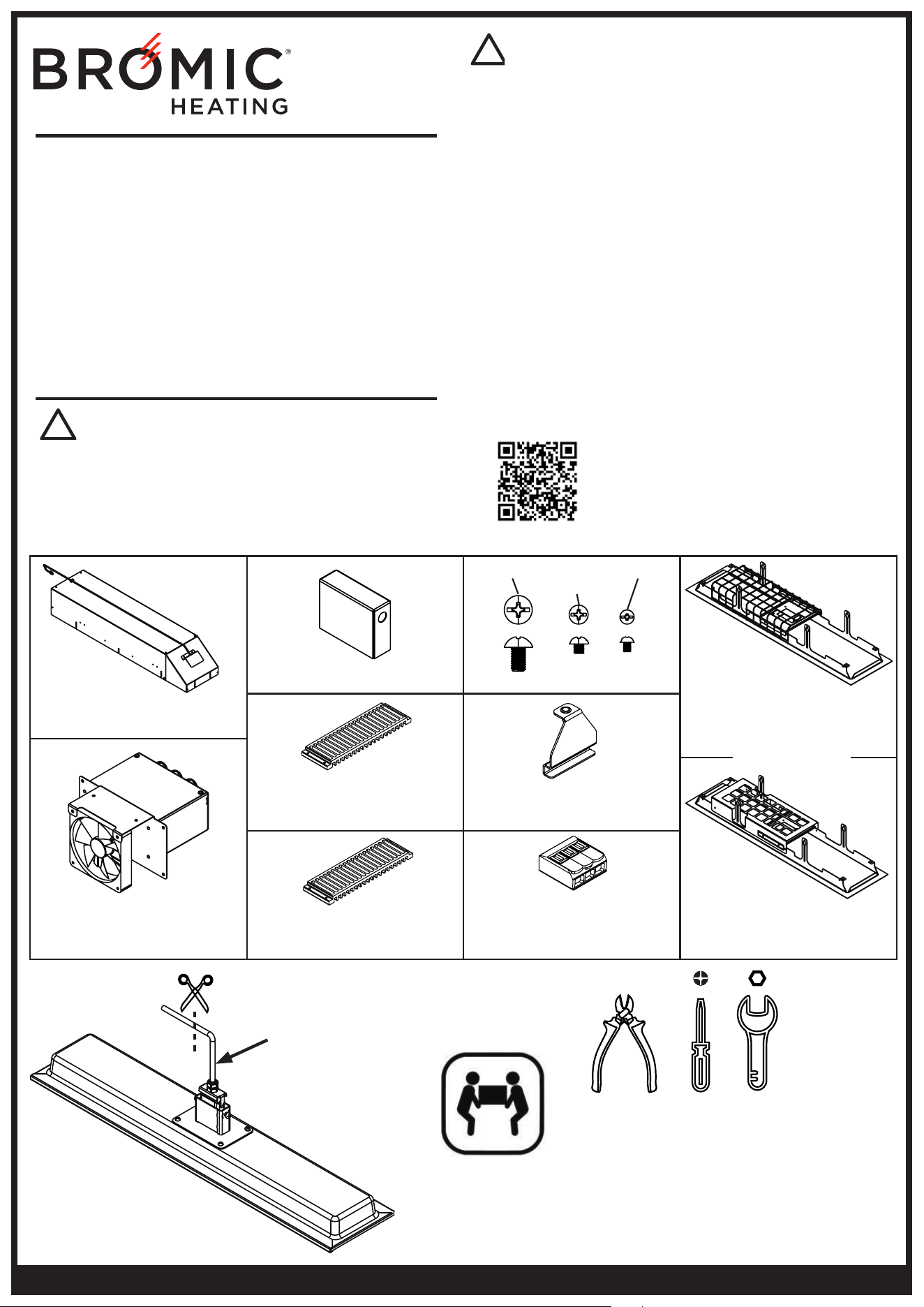

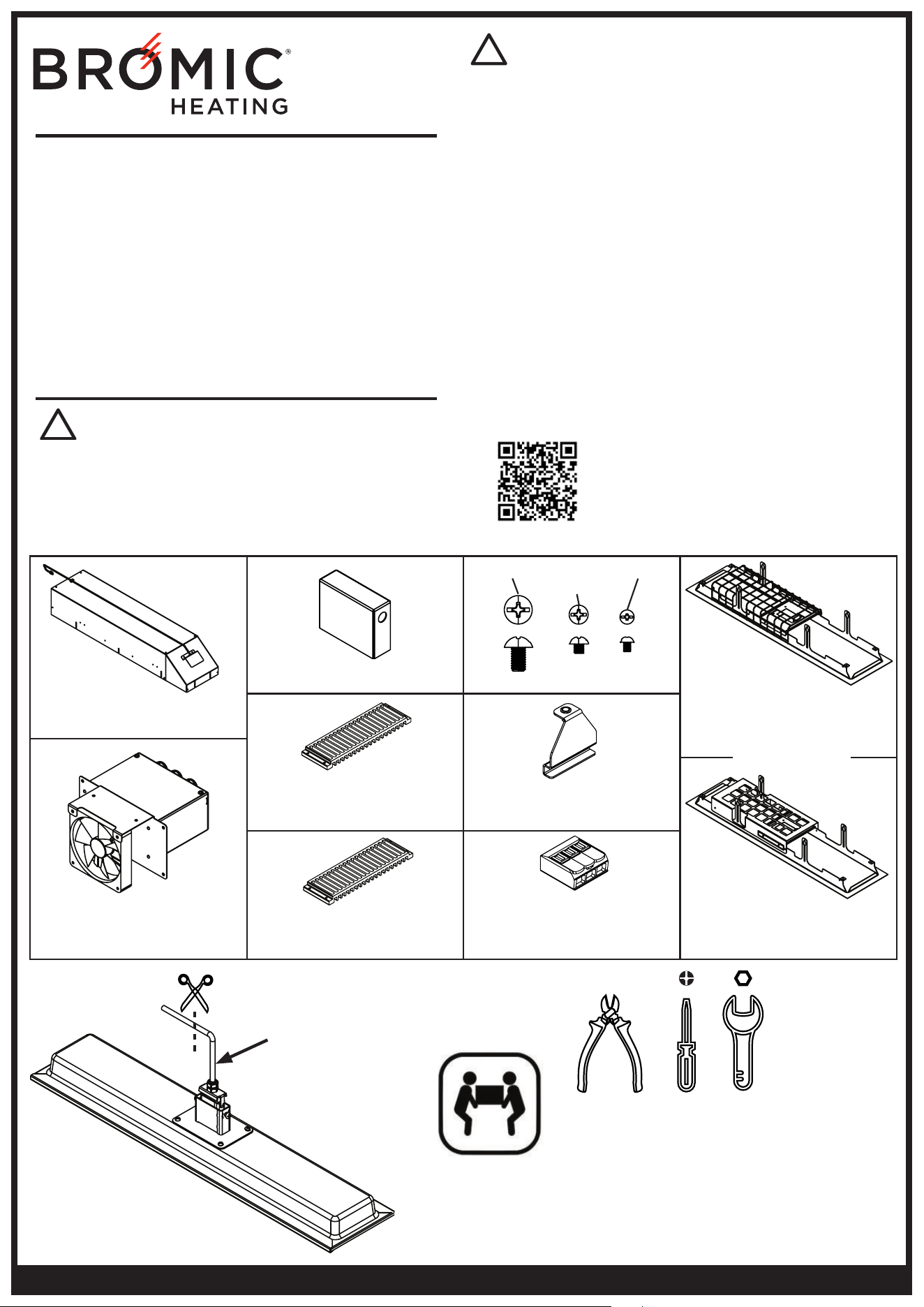

bromic.com
1
REV10 AU/EU/US
PLATINUM SMART-HEAT™
ELECTRIC HEATERS
BY BROMIC
LOW CLEARANCE (LC) CEILING
RECESS INSTALLATION
INSTRUCTIONS
FOR MODELS 2300W, 3400W & 4500W
Instructions below are suitable for ceiling surfaces 10-
30mm (0.39”-1.2”) thick. For ceiling surfaces thicker
than 30mm (1.2”), contact Bromic for alternative
installation options.
!
WARNINGS
Joists, beams and rafters shall not be cut or
notched to install the heater.
The heater shall, under no circumstance, be cov-
ered with insulating material or similar material.
WARNING
This heater MUST be permanently installed by an
authorised/licenced person. Do not perform
maintenance, or carry out installation or assembly
procedure while electrical power is switched on. Wait 2
hours after switching o the heater before handling.
!

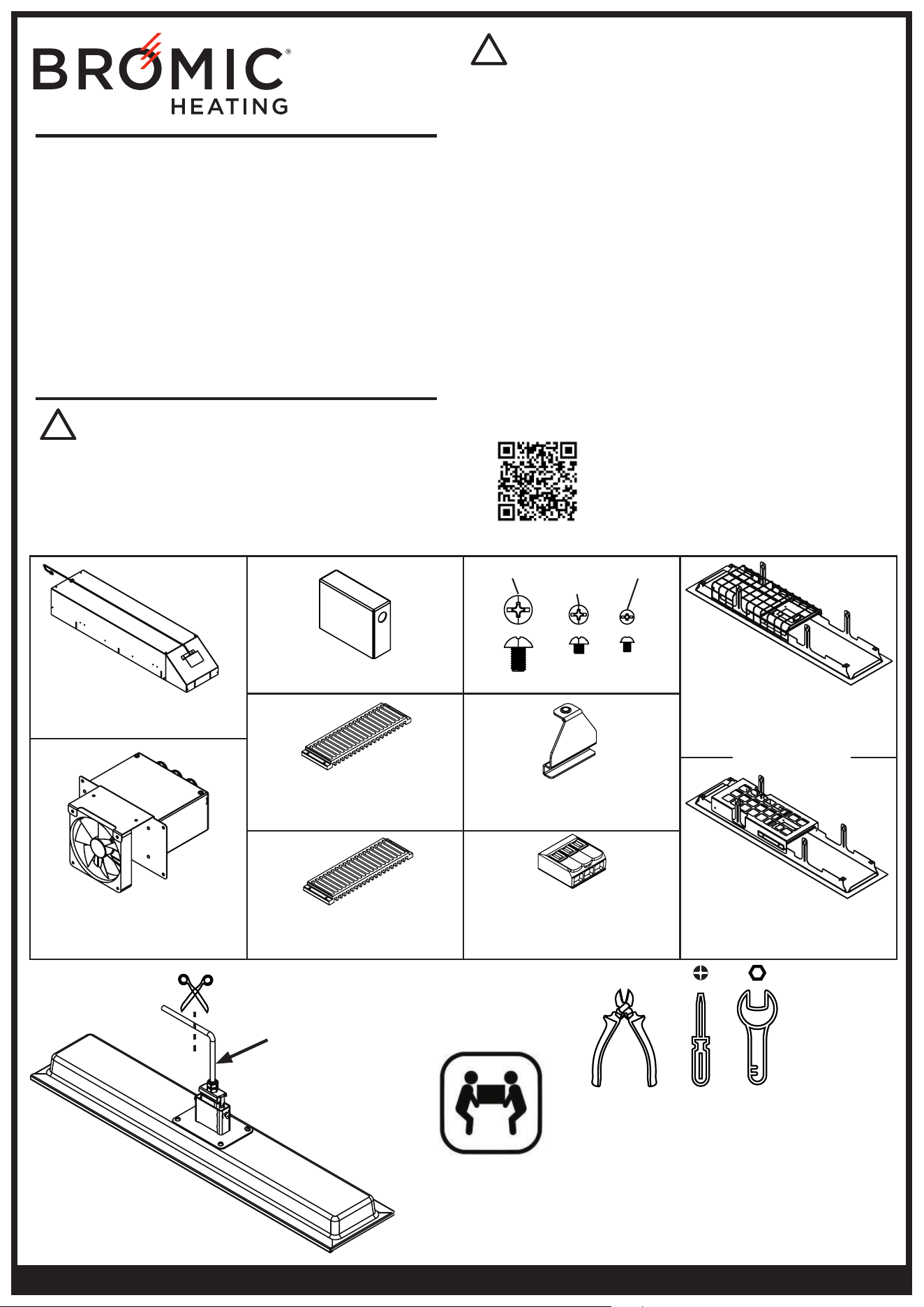

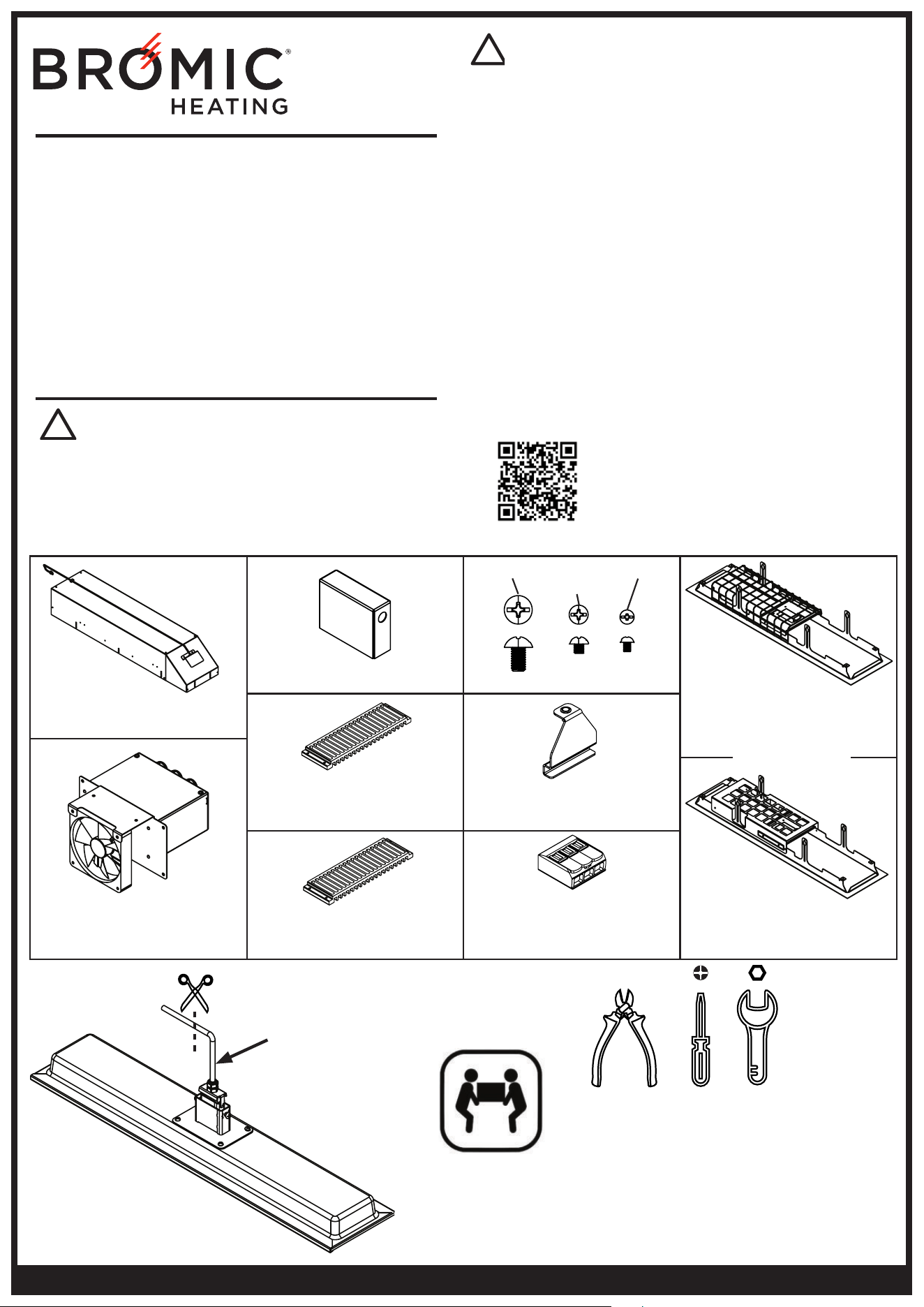

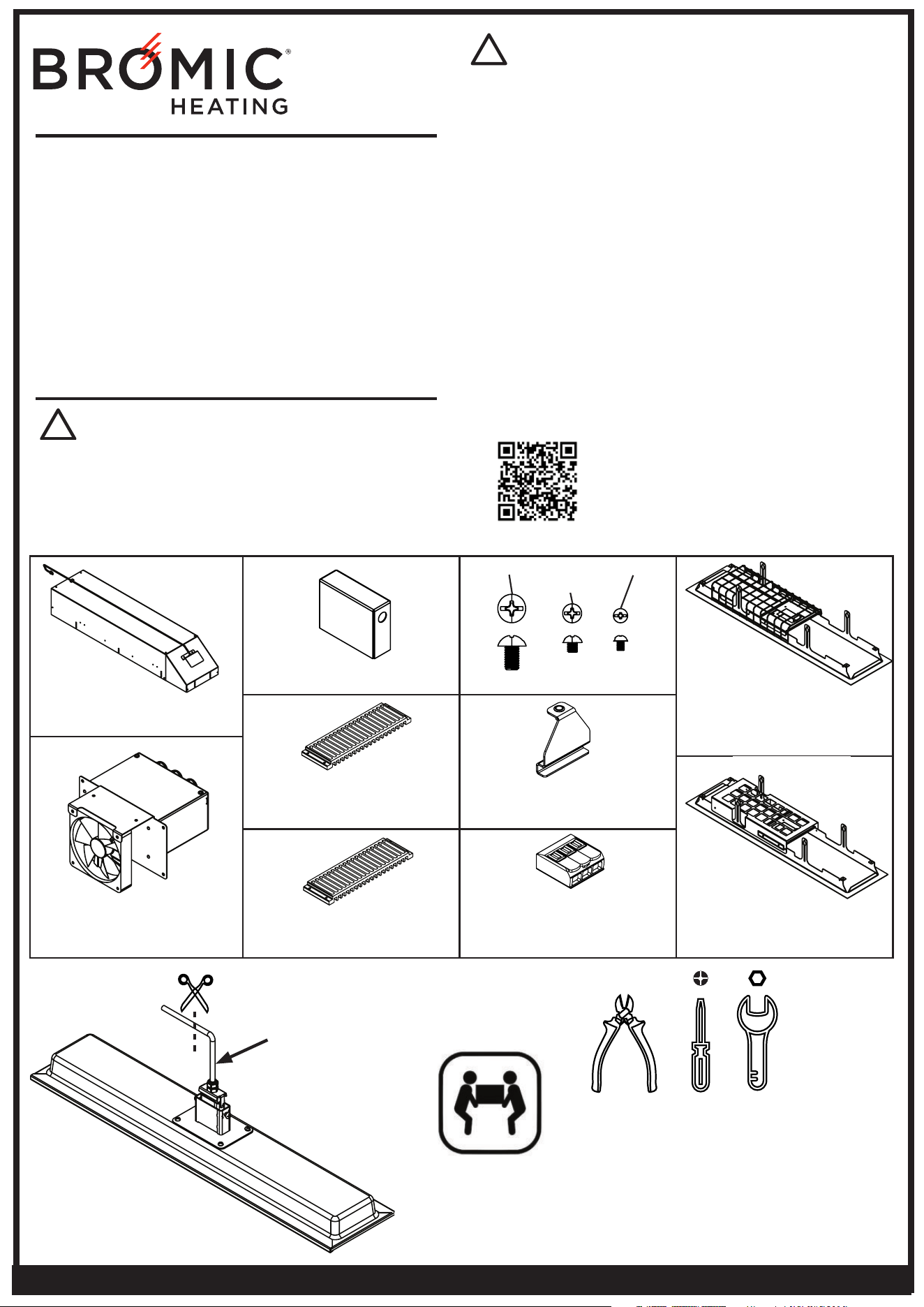

1x
1x
1x
2x 4x
1x 1x2x 2x
CEILING RECESS
BOX
IP COVER
VENT COVER
BLACK
VENT COVER
WHITE
TERMINAL BOX
HEATER
NOT INCLUDED
In ceiling recess installation, the heater must be com-
pletely protected against water contact from above.
IMPORTANT
READ THIS MANUAL CAREFULLY. SEE INSIDE
COVER FOR IMPORTANT INFORMATION
ABOUT THIS MANUAL. KEEP INSTRUCTIONS
WITH APPLIANCE FOR FUTURE REFERENCE.
It is important that regular maintenance is carried
out on the heater to maintain appearance. Inspect
and clean more frequently in adverse conditions
such as coastal environments.
TOOLS REQUIRED
8mm (5/16”)
24mm (15/16”)
30mm (1/1/8”)
800mm (31.5”) - 2300W
1000mm (39.3”) - 3400W
1040mm (40.9”) - 4500W
TRIM ASSEMBLY
(STANDARD)
TRIM ASSEMBLY
(MARINE)
2 PERSON
INSTALLATION
OR
QR CODE
INSTALLATION INSTRUCTIONS
HARDWARE
8x M3x6
8x M4x8
1x M6x10
VENT COVER
TRIMS
3-WAY WAGO
CONNECTOR
(4500W ONLY)
bromic.com
2
• Read this manual carefully before installing or servicing this
product.
• Improper installation, operation, or maintenance can result in
death, severe injury, or property damage.
• This appliance is intended for fixed installation with voltage
as specified on the power rating label.
• Installation MUST be carried out by a licensed and authorised
technician in accordance with local electrical codes.
• The Platinum Smart-Heat™ Electric Heater is intended for
domestic and commercial use, unless otherwise specified.
• The marine grade versions of the LC Ceiling Recess Kit shall
be installed for land and coastal environment application
ONLY.
• The IPX5 marine grade version of the LC Ceiling Recess Kit
shall NOT be installed on marine craft.
This manual contains important information about the installation, operation, and
maintenance of the Low Clearance Ceiling Recess Kit for the Platinum Smart-Heat
Electric Heaters. Please pay close attention to the important safety information
shown throughout this instruction manual.
Any safety information will be accompanied by the following safety alert symbols:
DANGER, WARNING, IMPORTANT
!
!
!
SAVE THESE INSTRUCTIONS
Head Oce: 10 Phiney Place, Ingleburn, NSW 2565 Australia
Telephone: 1300 276 642 (within Australia) or +61 2 9748 3900 (from overseas) Fax: +61 2 9748 4289
Email: info@bromic.com Web: www.bromic.com
Note: Bromic Pty Ltd reserves the right to make changes to specifications, parts, components and equipment without prior notification.
This installation, operation and service manual may not be reproduced in any form without prior written consent from Bromic Pty Ltd.
bromic.com
3
SPECIFICATIONS LC Ceiling Recess Kit
Model
Standard Marine
Part No.
All Regions
BH3623009-1 BH3623008-1 BH3623011-1 BH3623010-1
Total Ouput - Kit +
Heater
2300W 3400W 2300W 3400W
Power connection
required (volts/amps)
for fan
100-127V - A.C. - 50/60Hz - <1.0A
OR 208V - A.C. - 60Hz - <1.0A
OR 220-240V - A.C. - 50/60Hz - <1.0A
Power connection
required (volts/amps)
for heater
208V A.C.
60Hz
11.1A
220-
240V A.C.
50/60Hz
9.6A
208V A.C.
60Hz
16.3A
220-
240V A.C.
50/60Hz
14.2A
208V A.C.
60Hz
11.1A
220-
240V A.C.
50/60Hz
9.6A
208V A.C.
60Hz
16.3A
220-
240V A.C.
50/60Hz
14.2A
Overall Dimensions
(L x W x H)
1039 x 261 x 175 mm
(40.9 x 10.3 x 6.9 ")
1475 x 261 x 175 mm
(40.9 x 10.3 x 6.9 “)
1039 x 261 x 175 mm
(40.9 x 10.3 x 6.9 ")
1475 x 261 x 175 mm
(40.9 x 10.3 x 6.9 “)
Weight 11kg (24.3lb) 14kg (31lb) 11kg (24.3lb) 14kg (31lb)
Finish Brushed Stainless Steel 304 Brushed Stainless Steel 316
Approval
Patent Australian Patent 2023219853
SPECIFICATIONS LC Ceiling Recess Kit
Model
Standard Marine
Part No.
All Regions
BH3623012-1 BH3623013-1
Total Ouput - Kit +
Heater
4500W 4500W
Power connection
required (volts/amps)
for fan
100-127V - A.C. - 50/60Hz - <1.0A
OR 208V - A.C. - 60Hz - <1.0A
OR 220-240V - A.C. - 50/60Hz - <1.0A
Power connection
required (volts/amps)
for heater
208V A.C.
60Hz
21.6A
ELEMENT 1500W - 7.2A
ELEMENT 3000W - 14.4A
220-240V A.C.
50/60Hz
18.8A
ELEMENT 1500W - 6.3A
ELEMENT 3000W - 12.5A
208V A.C.
60Hz
21.6A
ELEMENT 1500W - 7.2A
ELEMENT 3000W - 14.4A
220-240V A.C.
50/60Hz
18.8A
ELEMENT 1500W - 6.3A
ELEMENT 3000W - 12.5A
Overall Dimensions
(L x W x H)
1595 x 338 x 178 mm
(62.8 x 13.3 x 7 ”)
1595 x 338 x 178 mm
(62.8 x 13.3 x 7 ”)
Weight 25kg (55.1lb) 25kg (55.1lb)
Finish Brushed Stainless Steel 304 Brushed Stainless Steel 316
Approval
Patent Australian Patent 2023219853
bromic.com
4

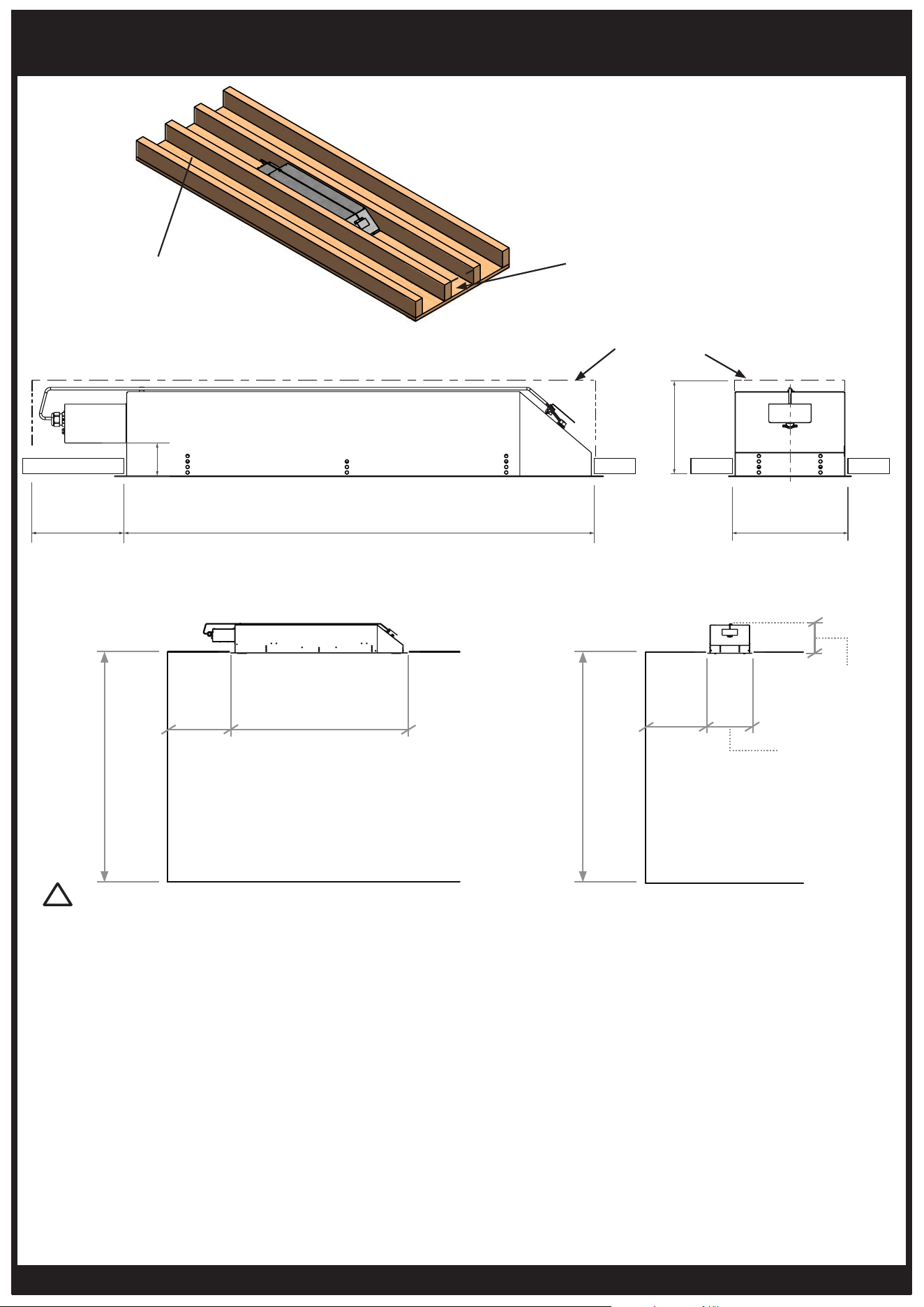

The example depicts the recess kit fixed on the
length sides only. The installer is responsible for
ensuring product is installed in a structurally
sound configuration.
238mm (9.4") - [2300W/3400W]
315mm (12.4”) - [4500W]
Minimum - 180mm (7.1")
(From glass surface)
995mm (39.2") - [2300W]
1430mm (56.3") - [3400W]
1550mm (61.0”) - [4500W]
TERMINAL BOX END
CLEARANCE
CLEARANCE
ZONE
CEILING CUTOUT LENGTH
CUTOUT WIDTH
WARNING
The appliance shall, under no circumstances, be
covered with insulating material or similiar material.
Minimum vertical ceiling space clearance between
the ceiling recess box and ceiling surface must be
180mm (7.1").
Minimum clearance measured from the terminal box
end to the nearest surface must be 200mm (7.9").
Minimum clearance from the ceiling cutout and the
nearest wall must be 500mm (19.7").
Minimum distance between heaters measured from
edge of ceiling cut out must be 500mm (19.7”)
with exception for Australia/New Zealand minimum
2000mm (78.7”)*.
Minimum distance between the heater surface and
finished floor is 2400mm (96”).
*Note:
Under AS/NZ 60335.2.30:2015 clause 7.12.1 specifies the distance
between the sides of the heater and the sides and any adjacent
ceiling recessed heater shall not be less than four times the
minimum distance specified for the distance between the sides of
the heater and any building element adjacent to it.
!
Standard Versions
Ensure that the heating unit is not directly exposed to
rain or water contact. For the longest product life and to
maintain product appearance, mount the heater under
cover and protect from rain and weather.
CEILING CUTOUT & CLEARANCE ZONES
Marine Versions
In a salt-air environment, such as near an ocean,
corrosion occurs more quickly than normal. Stainless
316 has been used in the Marine configuration. Salt
spray should be cleaned from the heater and recess kit
immediately - while the heater and recess kit should
undergo cleaning fortnightly to ensure maximum
longevity. Use a qualified technician to check yearly for
corroded areas and remove from service when heater
safety is compromised.
MINIMUM GAP BETWEEN JOISTS
240mm (9.4”) - [2300W/3400W]
317mm (12.5”) - [4500W]
CEILING
JOIST
500mm
(19.7")
MINIMUM WALL
CLEARANCE FROM TRIM
2400mm (96")
2400mm (96")
SIDE VIEW FRONT VIEW
CEILING
FLOOR
261mm (10.3") -
[2300W/3400W]
338mm (13.3”) -
[4500W]
FLOOR
ROOM CLEARANCE AND OVERALL DIMENSIONS
ABOVE FINISH FLOOR (AFF)
MINIMUM CLEARANCE
ABOVE FINISH FLOOR (AFF)
MINIMUM CLEARANCE
ISOMETRIC VIEW DEPICTING LOW CLEARANCE RECESS KIT
INSTALLATION SETUP OPTIONS
500mm
(19.7")
MINIMUM WALL
CLEARANCE FROM
TRIM
TRIM LENGTH
1039mm (40.9”) - [2300W]
1475mm (58.1”) - [3400W]
1595mm (62.8”) - [4500W]
TRIM WIDTH
178mm (7")
MAX
PRODUCT
HEIGHT
200mm (7.9")
Maximum gradient of mounting from horizontal is
6.4mm (1/4”) over a 25.4mm (1.0”) slope. Control box
must be mounted at lowest end.
61mm
(2.4")
bromic.com
5

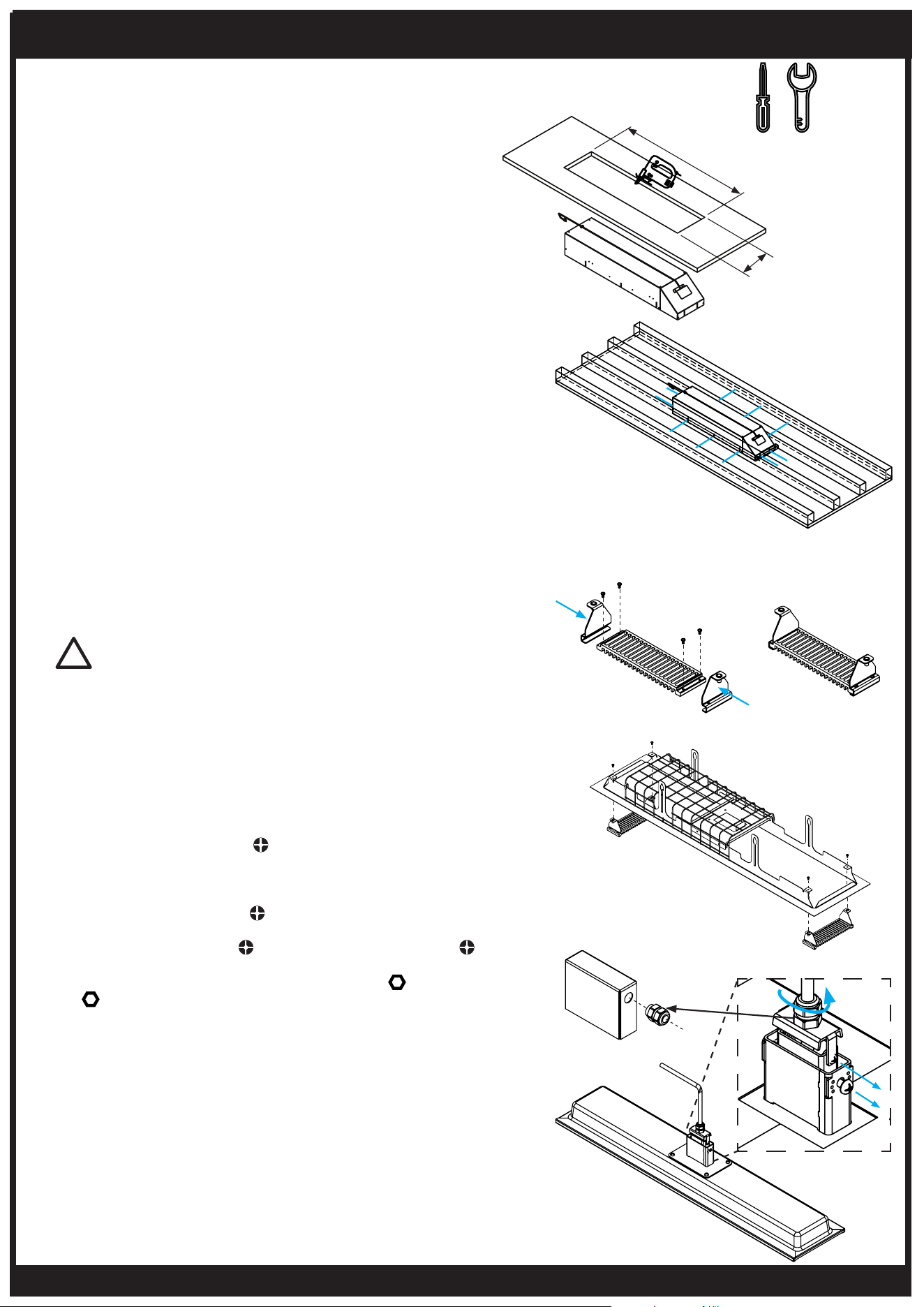

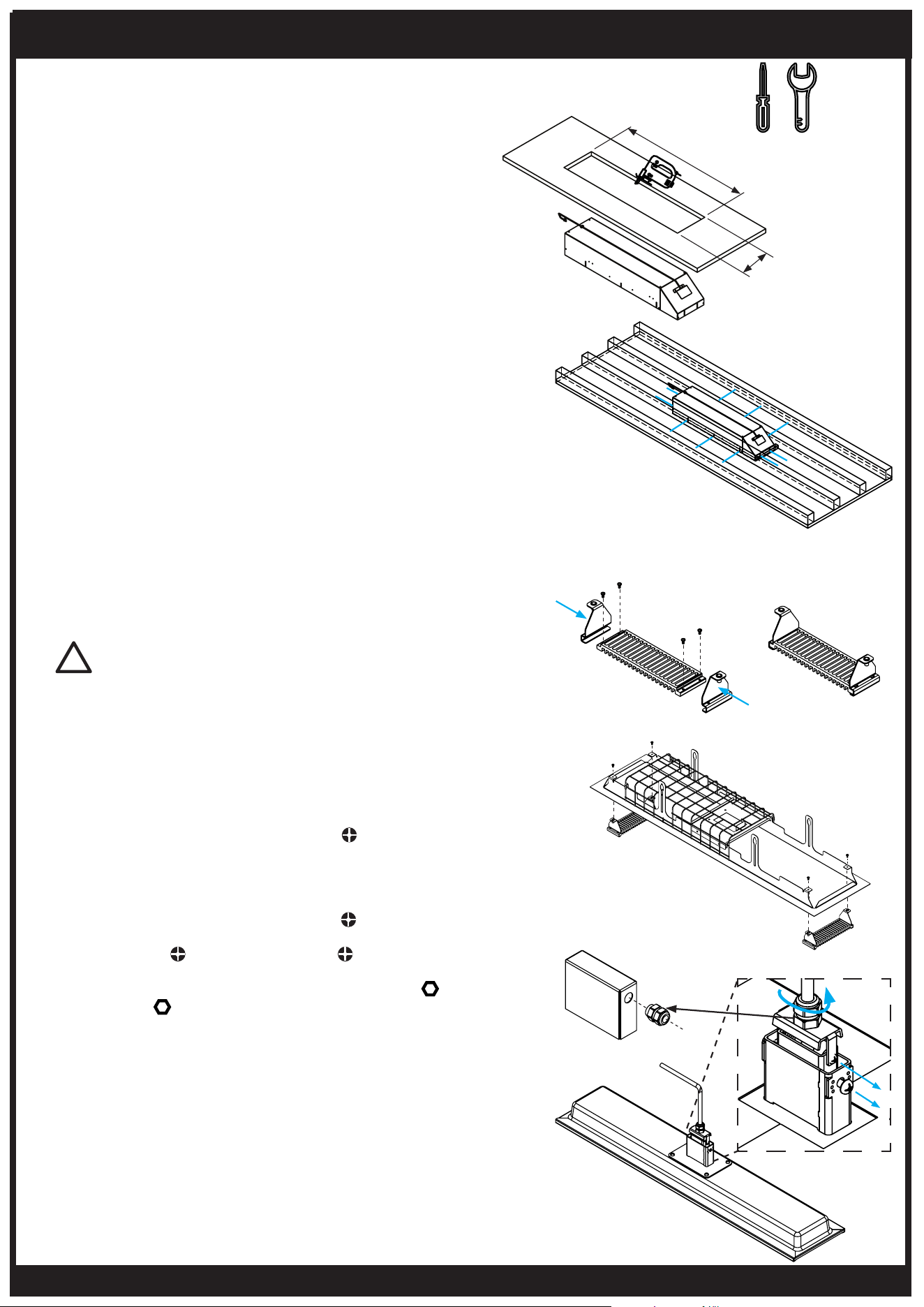

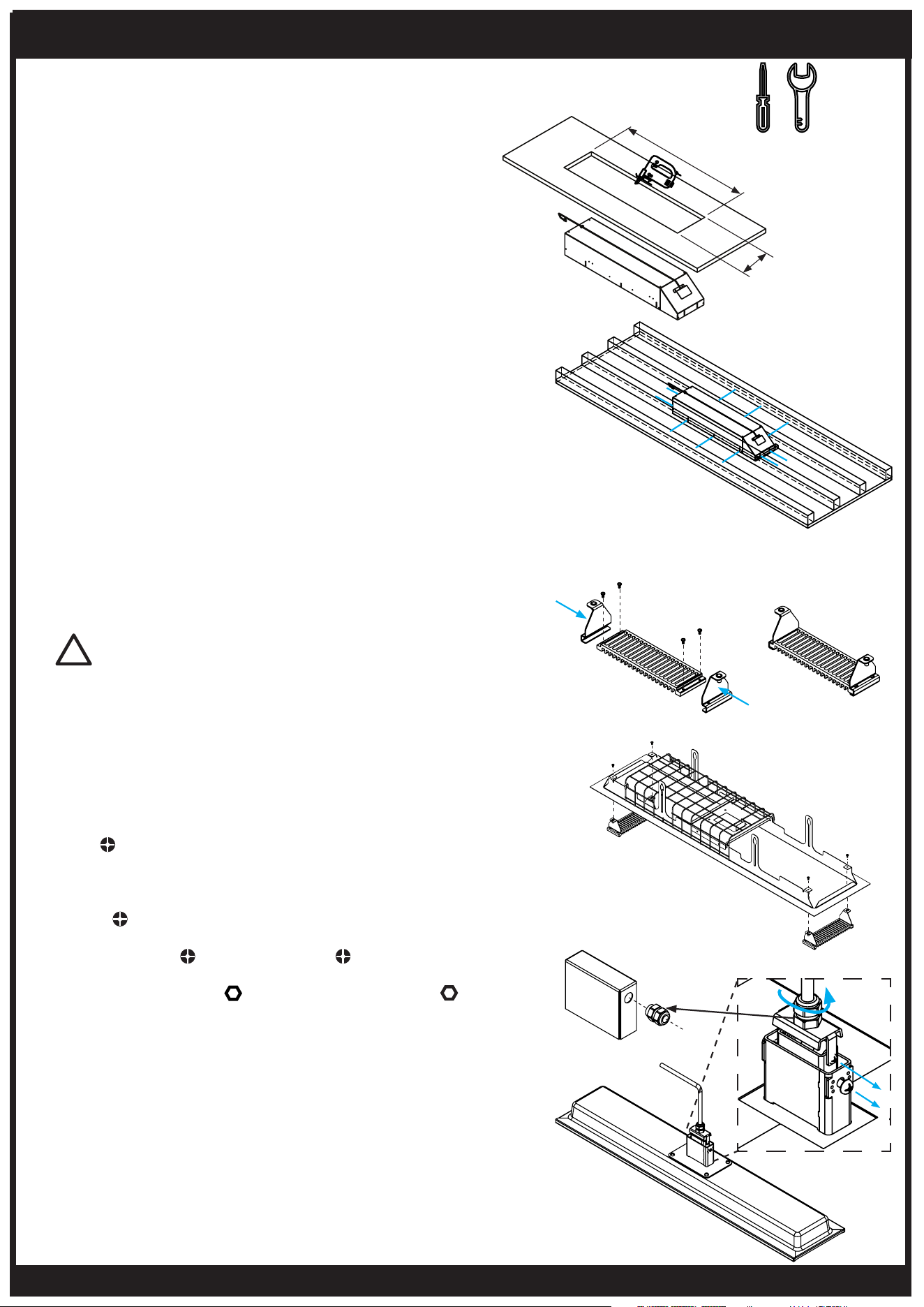

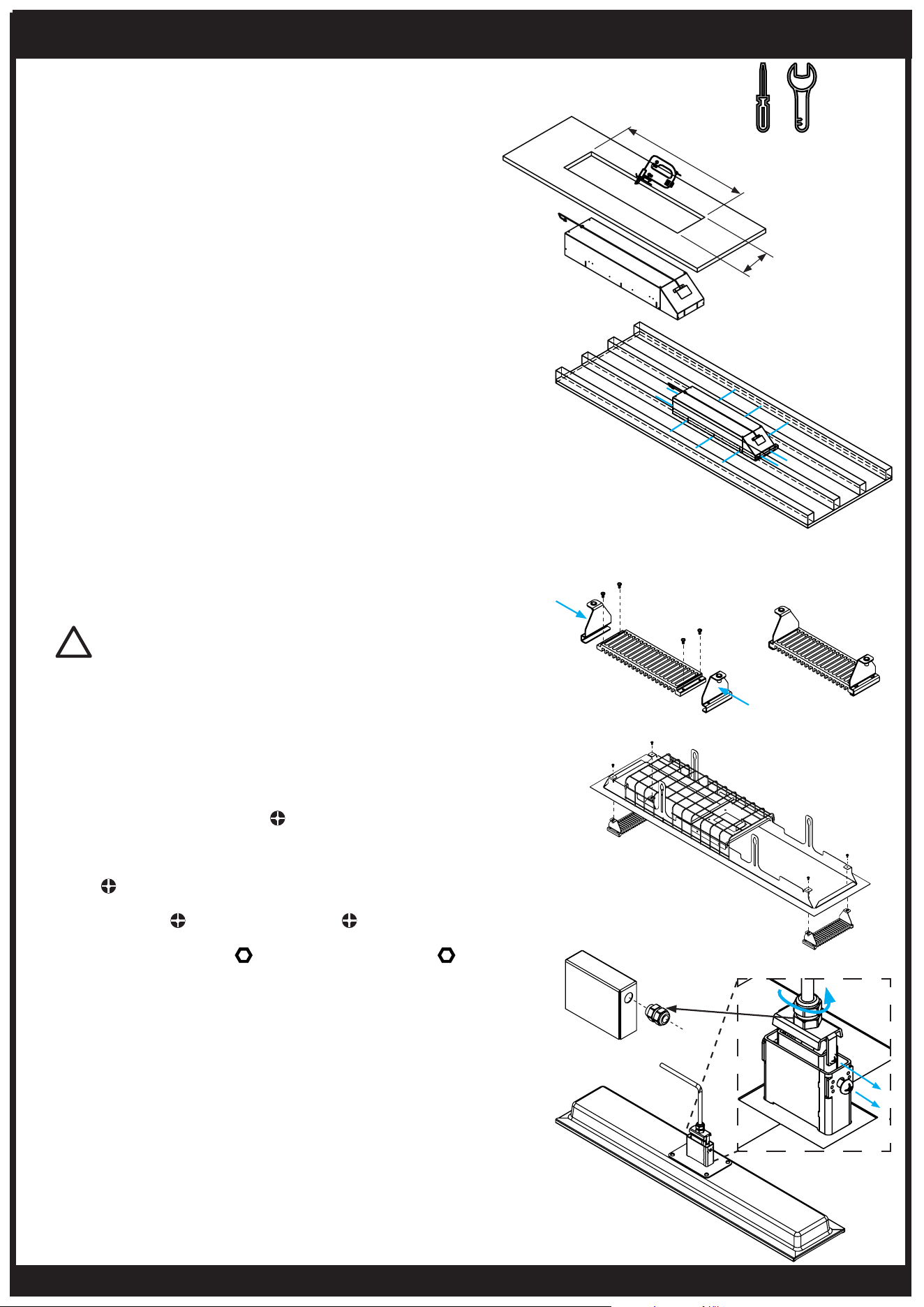

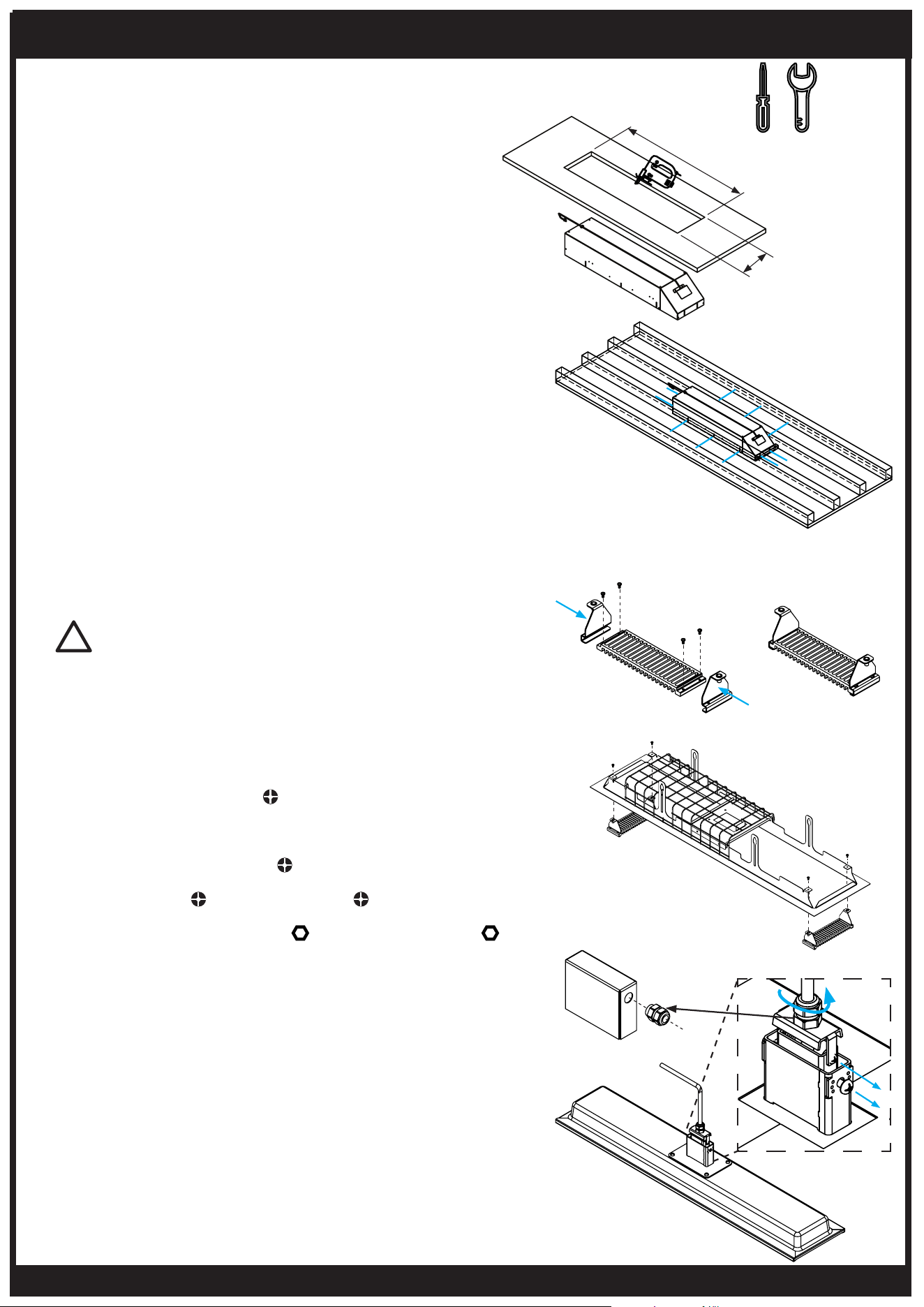

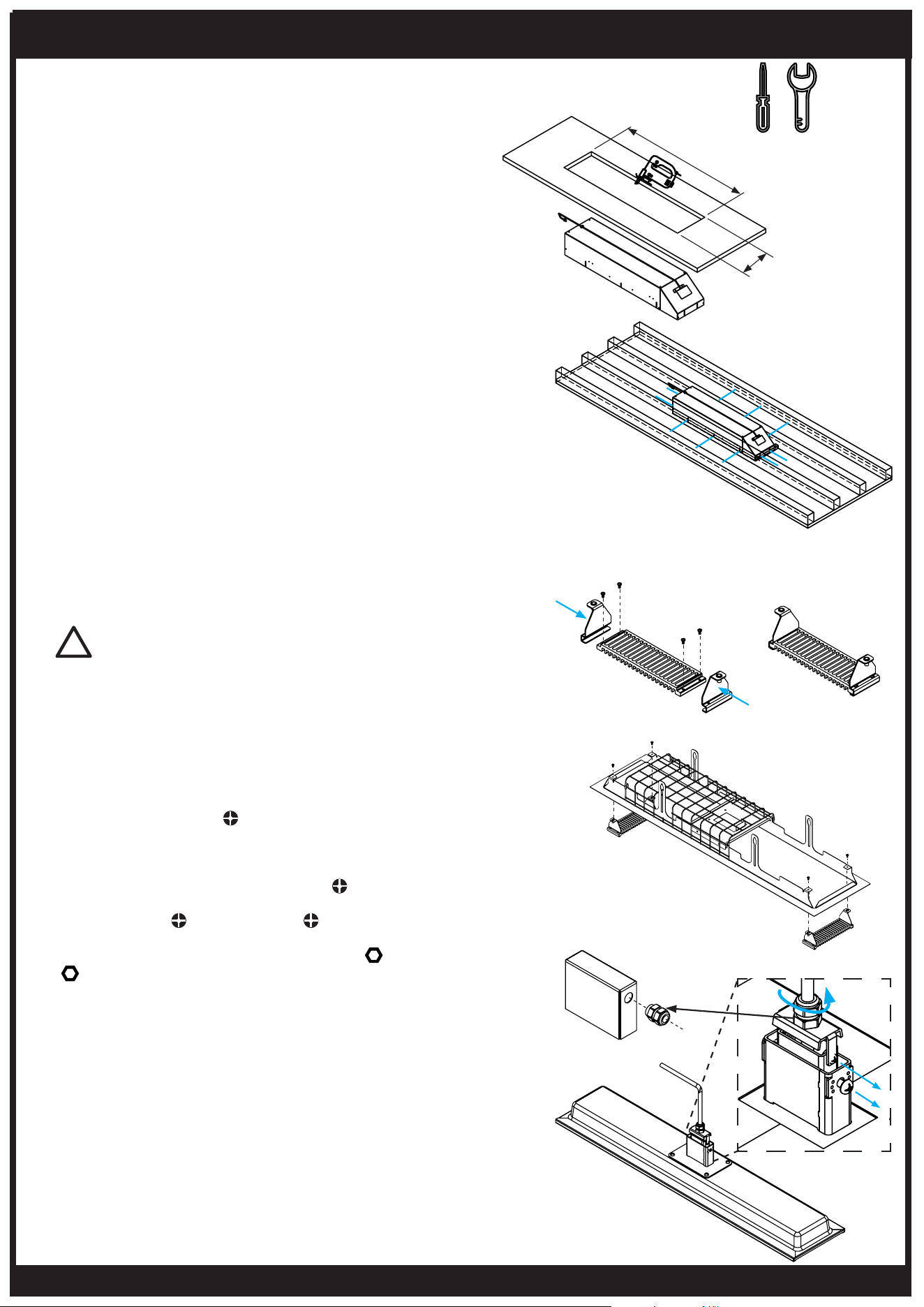

1. Prepare ceiling cut-out with the dimensions :
2300W - 995mm x 240mm (39.2” X 9.4”)
3400W - 1430mm x 240mm (56.3” X 9.4”)
4500W - 1550mm x 317mm (61.0” X 12.5”)
Heater must be installed with heater surface at least 2400mm
(94") above the finished floor (AFF), with minimum clearance
measured from the terminal box end to the nearest surface being
200mm (7.9”). Minimum heater to heater distance measured
from edge of heater must be 500mm (19.7”). Refer to the install
dimensions on page 3.
Before proceeding with Step 2.
NOTE: Access to cavity space through recess box is restricted.
NOTE: Installations with Bromic controllers in cavity space.
Consider location requirements of Bromic controllers and how
to access the Bromic controllers and its wiring before fitting the
LC cavity recess box to the ceiling. Refer to page xx for wiring

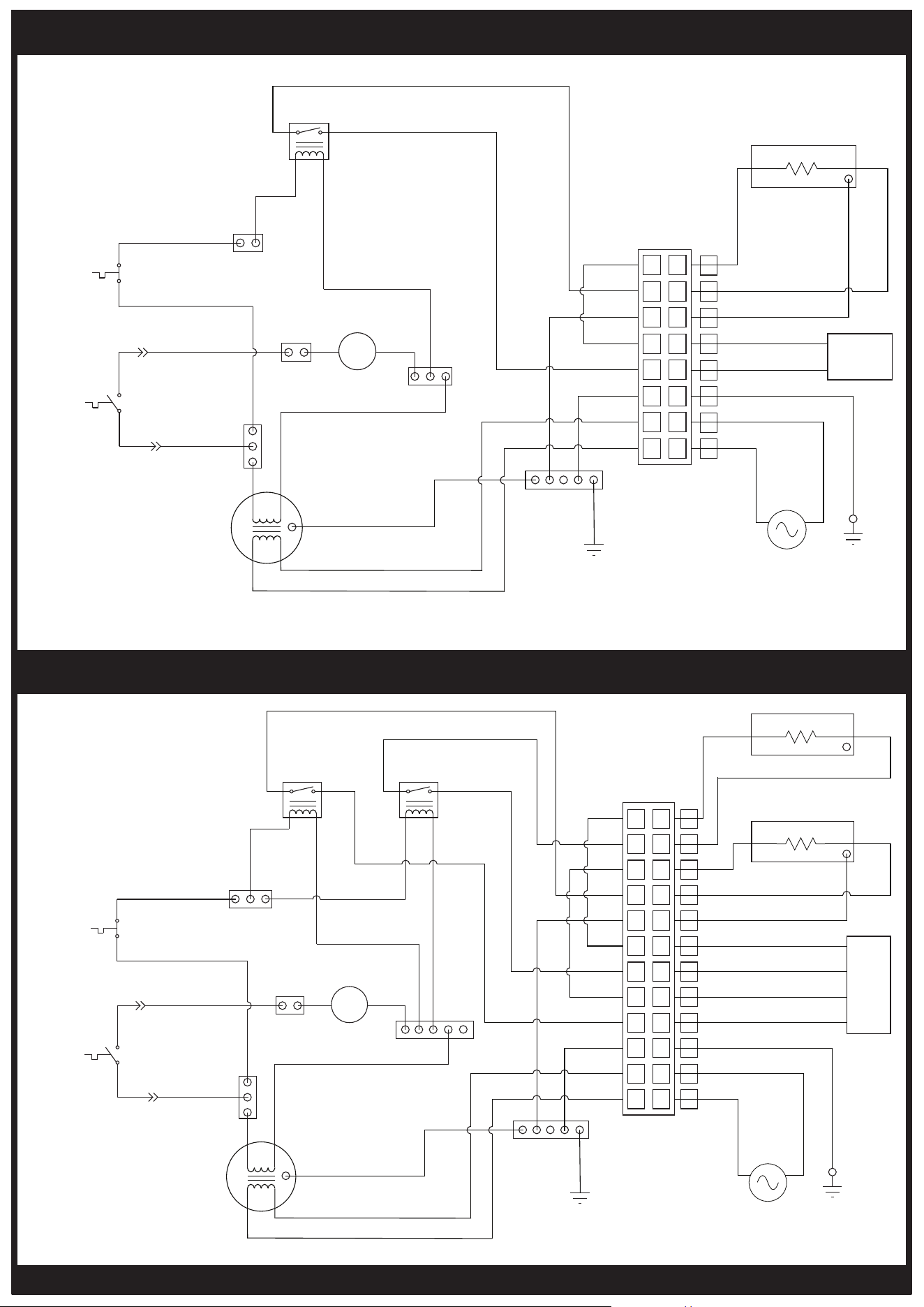

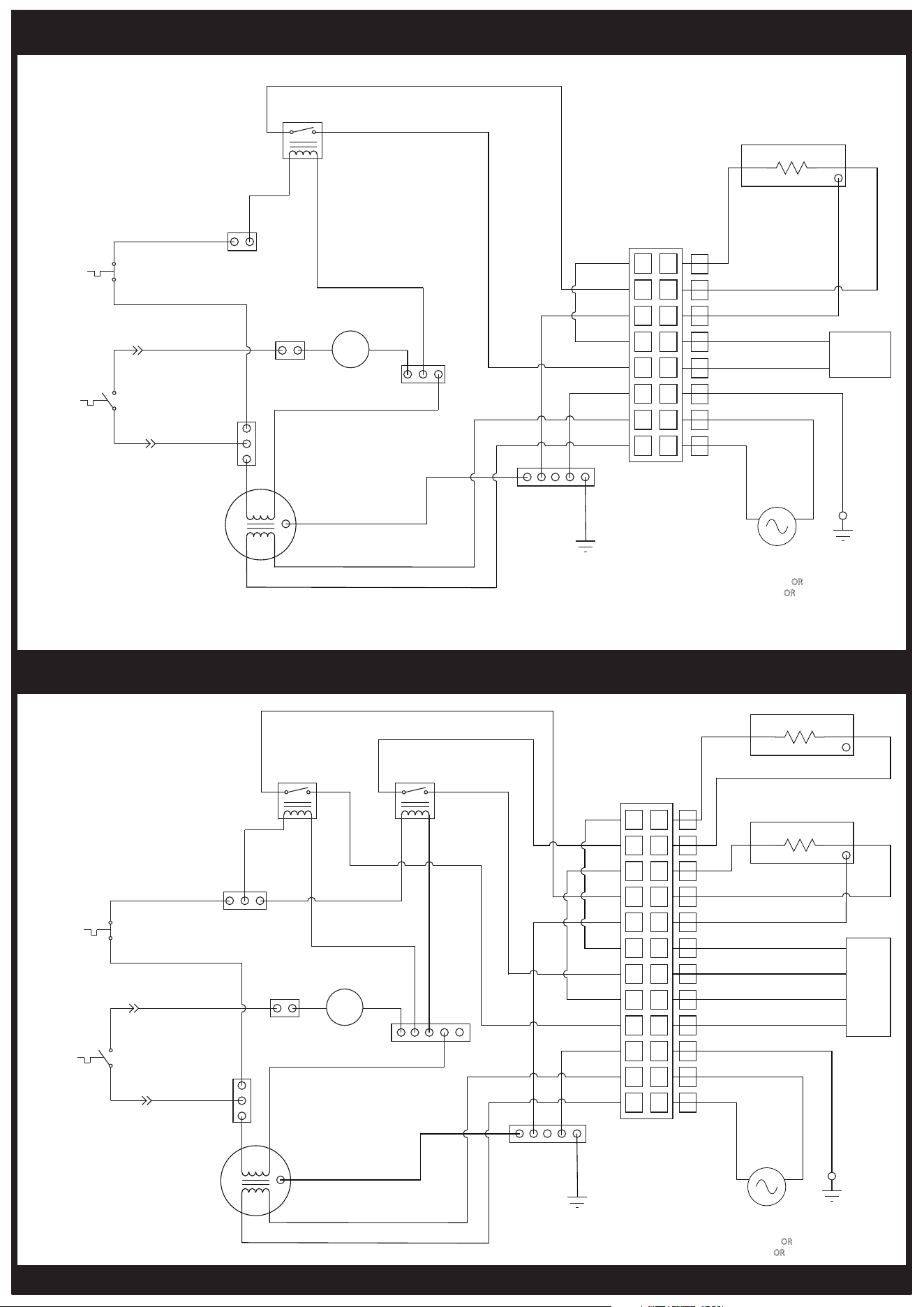

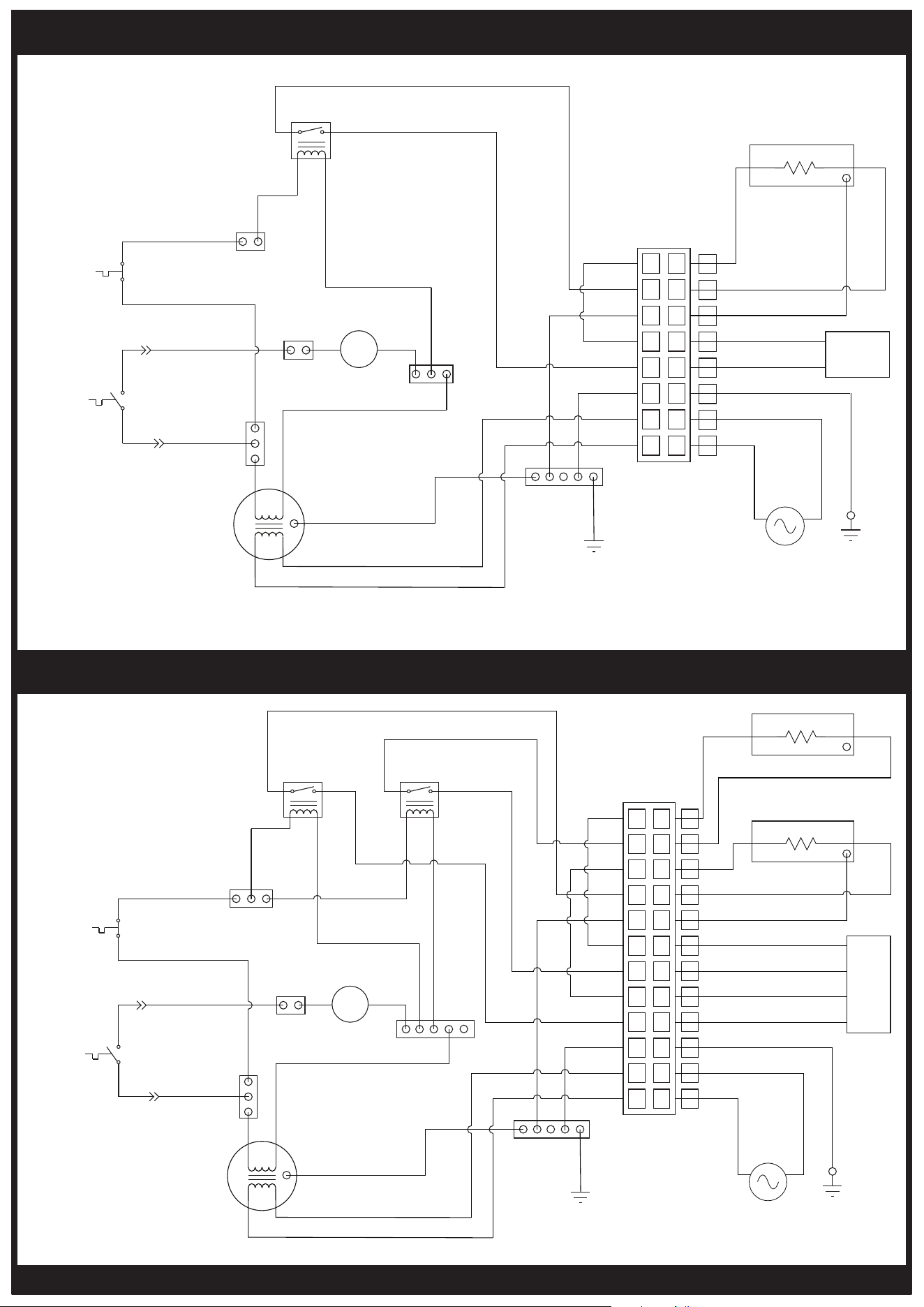

diagram and Controller manual for mounting and sizing details.
2. Fasten the ceiling recess box into ceiling with 6x (minimum)
appropriate fasteners (not supplied) along the long edge.
NOTE: The fastening screws must be inserted into a strong
material that can easily support the weight of the assembly. Your
installation may require re-enforcing before the frame can be
safely installed.
IMPORTANT
It is the installers responsibility to ensure that the
installation site is structurally suitable for the mass of the
heater installation being 18.5kg (41 lb) [2300W], 24kg
(53 lb) [3400W] or 25kg (55.1 lb) [4500W].
MINIMUM 10 FASTENERS TO BE USED FOR TIMBER
MEMBERS.
3. Assemble 2x vent covers together using the vent cover trims
and 4x M3x6mm screws. The colour of the vent covers are to
match the heater.
4. Install the assembled vent covers to the end of trim assembly
using 4x M4x8mm screws.
5. Remove the 2x M6x14mm and 2x M4x8mm screws on the
rear bracket of the heater. Remove the swivel bracket on the
heater rear. Loosen the M16 (2300W/3400W) or M20
(4500W) cable gland using a 24mm (15/16”) or 30mm (1/1/8”)
spanner and install the removed cable gland onto the IP cover.
ENSURE THE CABLE GLAND NUT IS REINSTALLED ON THE
INNER SURFACE OF THE IP COVER.
!
NOTE: During this process the strain relief
device has been removed - Care must be taken
to not apply significant load to the cable as
this could stress the internal cable crimps and
permanently damage the heater.
24mm
(15/16")
30mm
(1/1/8”)
INSTRUCTIONS START HERE
995mm (39.2”) - [2300W]
1430mm (56.3") - [3400W]
1550mm (61.0”) - [4500W]
240mm (9.4") -
[2300W/3400W]
317mm (12.5”) -
[4500W]
bromic.com
6

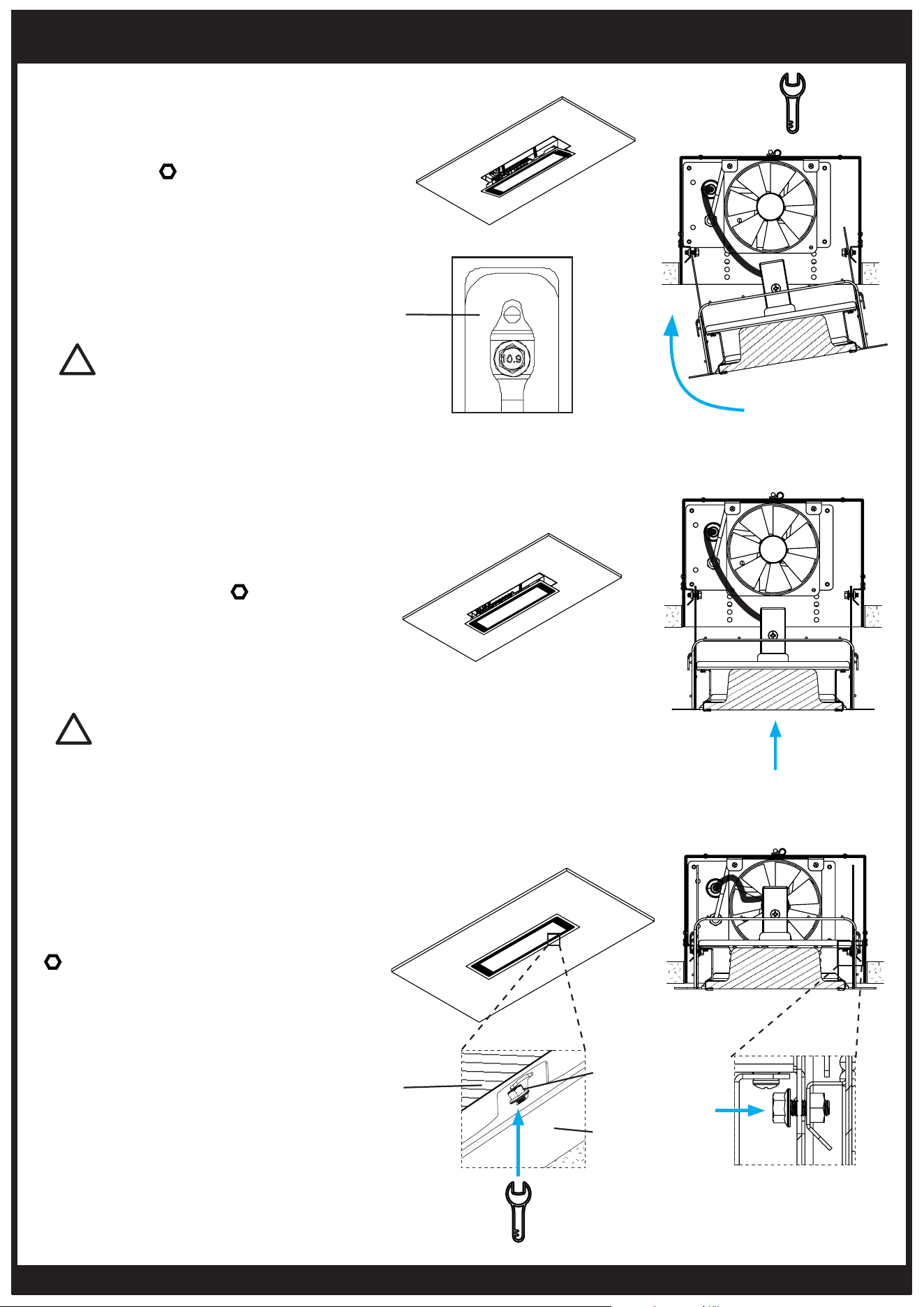

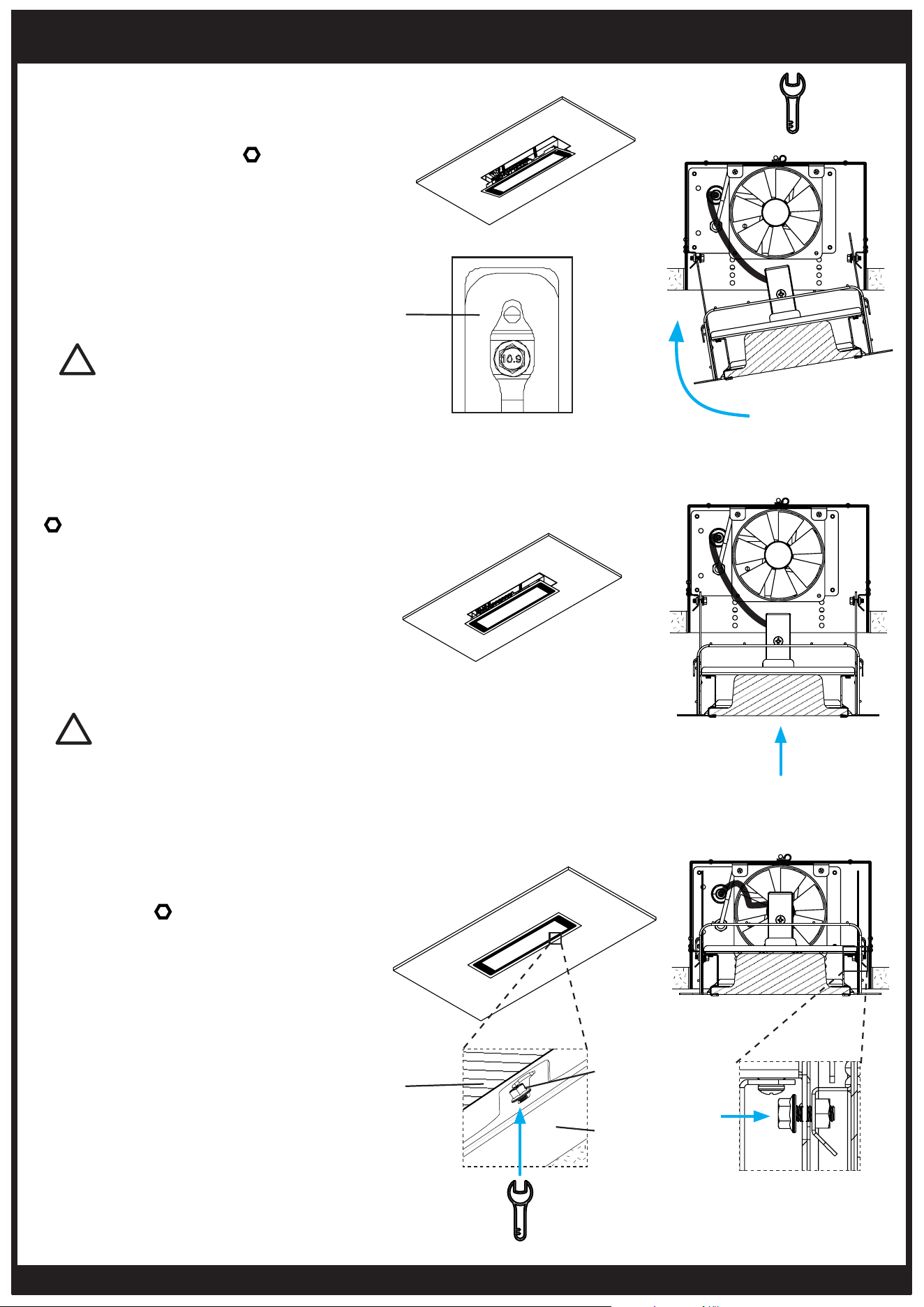

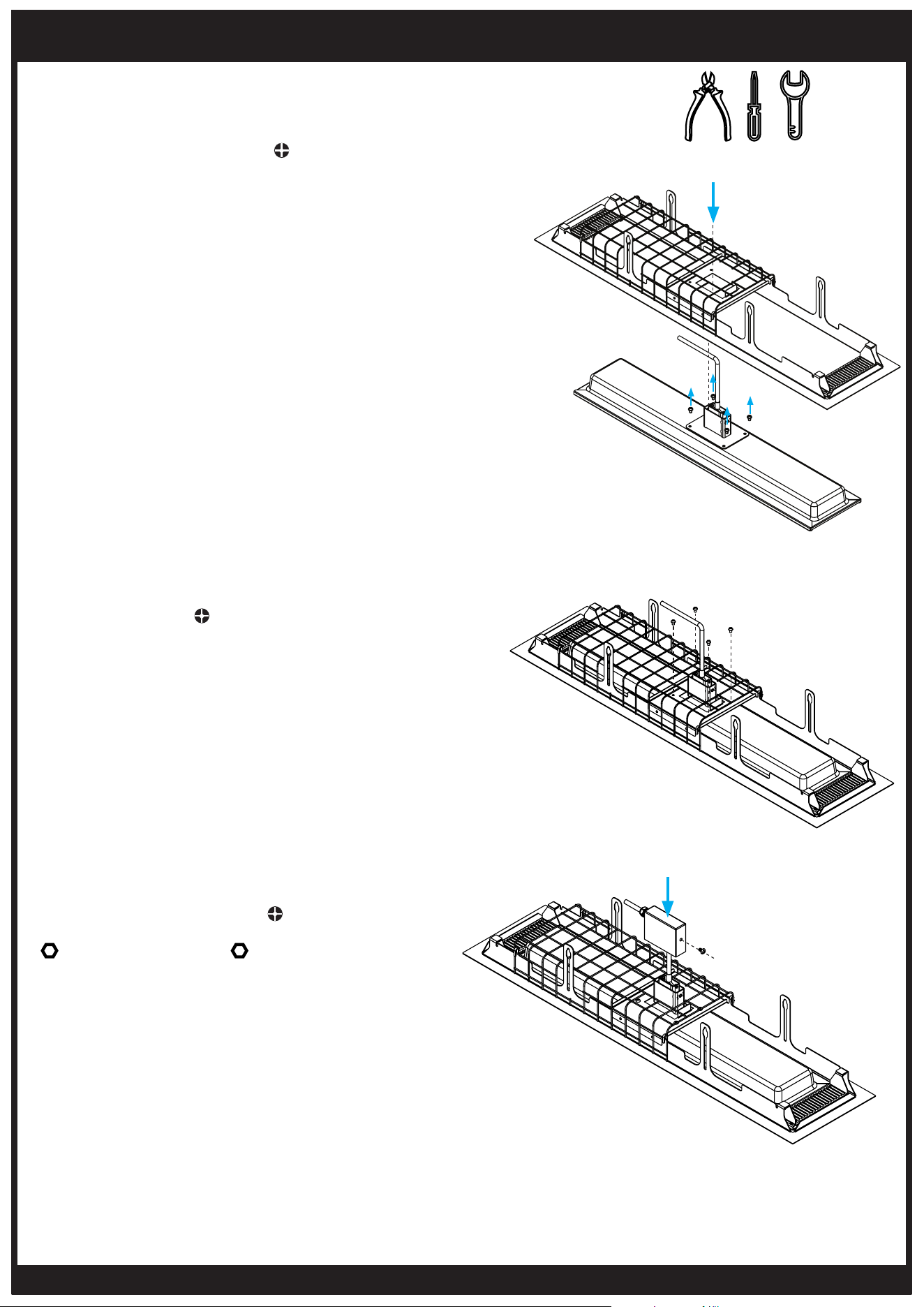

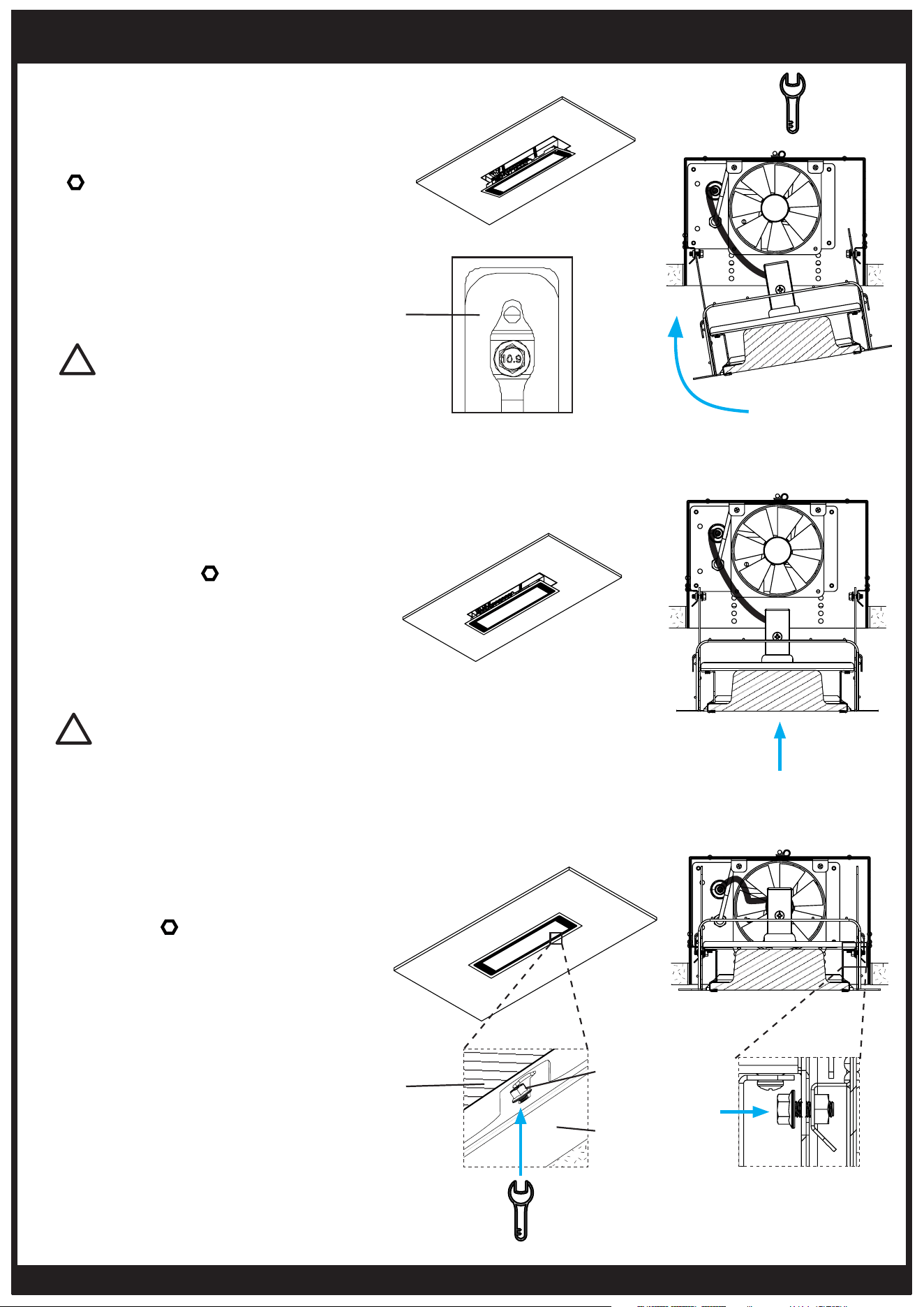

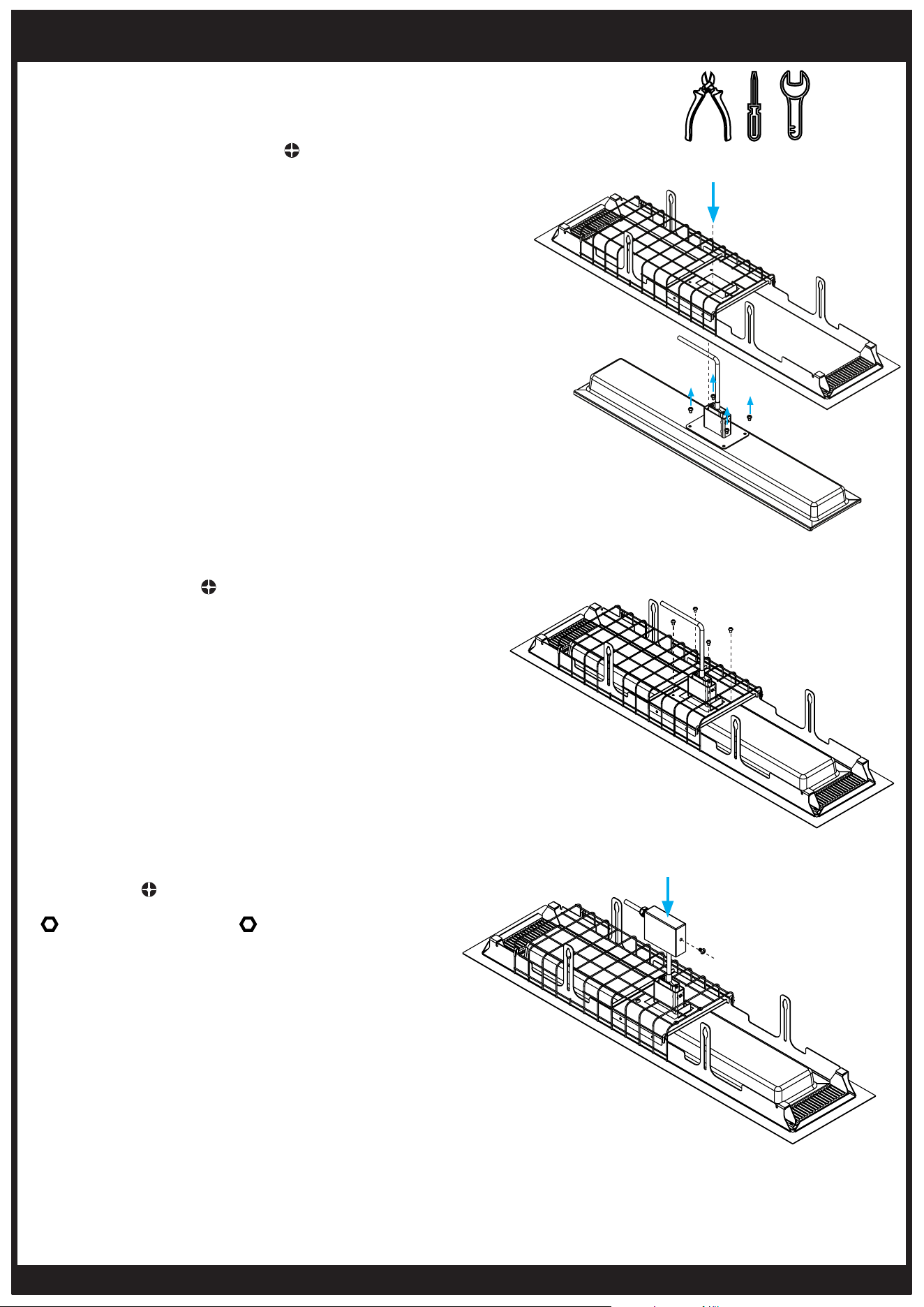

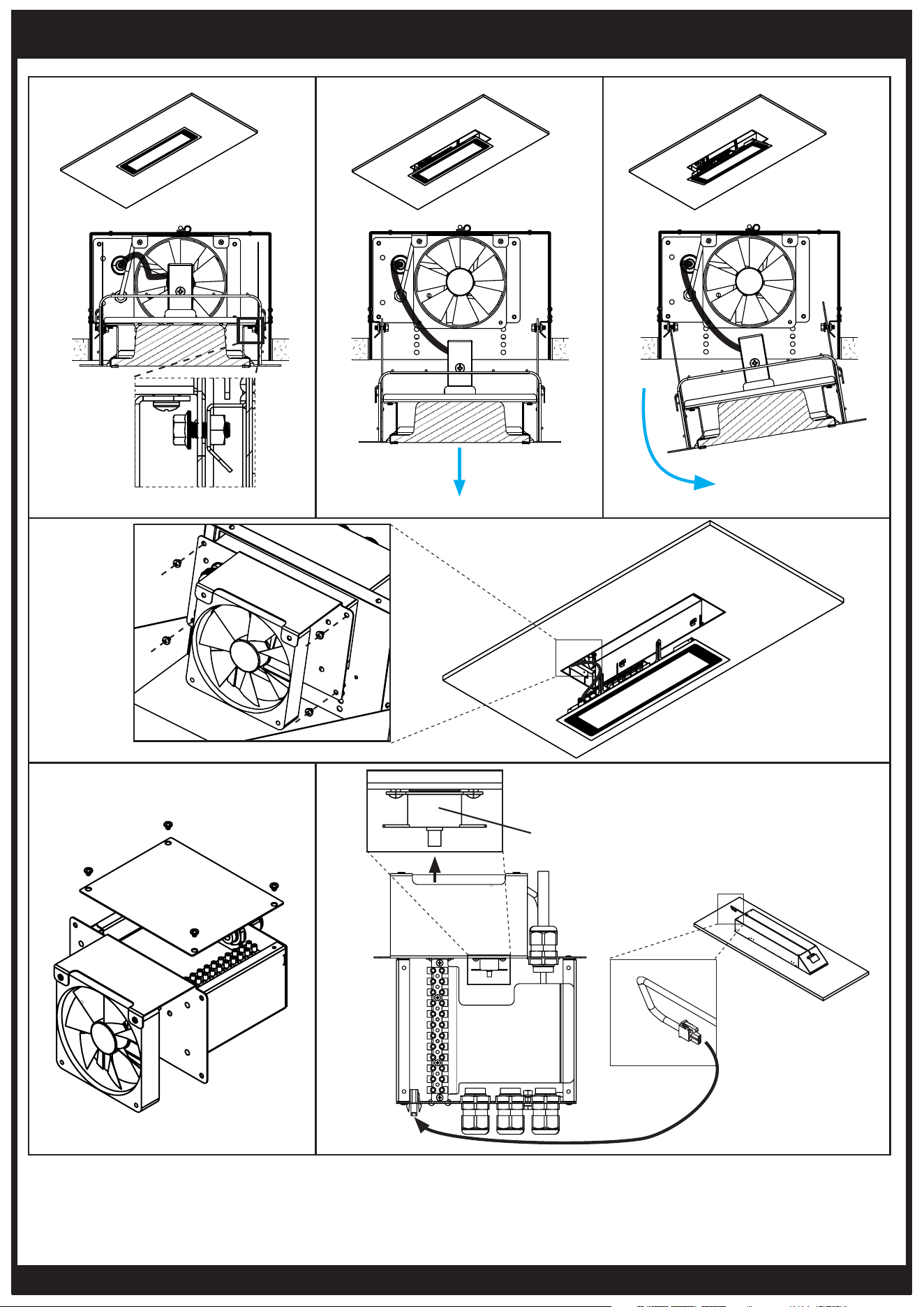

6. Carefully remove the 4x M5x10mm screws at the rear
of the heater and align the heater trim assembly with the
mounting holes.
The cable is fed through the opening in the centre of the
trim assembly.
7. Re-install the 4x M5x10mm screws to attach the
heater to the trim assembly.
8. Feed the heater cable through the IP cover and cable
gland. Attach the IP bracket to the heater using
the M6x10mm screw.
When in location, ensure the M16 (2300W/3400W)
or M20 (4500W) cable gland is fastened using a
24mm (15/16”) or 30mm (1/1/8”) spanner.
24mm
(15/16")
30mm
(1/1/8”)
CEILING RECESS INSTALLATION INSTRUCTIONS CONTINUED ...
NOTE: REAR HEATER BRACKET IS
NOT TO BE REMOVED.
bromic.com
7
For installs using a Bromic AFFINITY SMART-HEAT™ Controller (sold separately),
please refer to the wiring diagrams on pages 13 to 17.

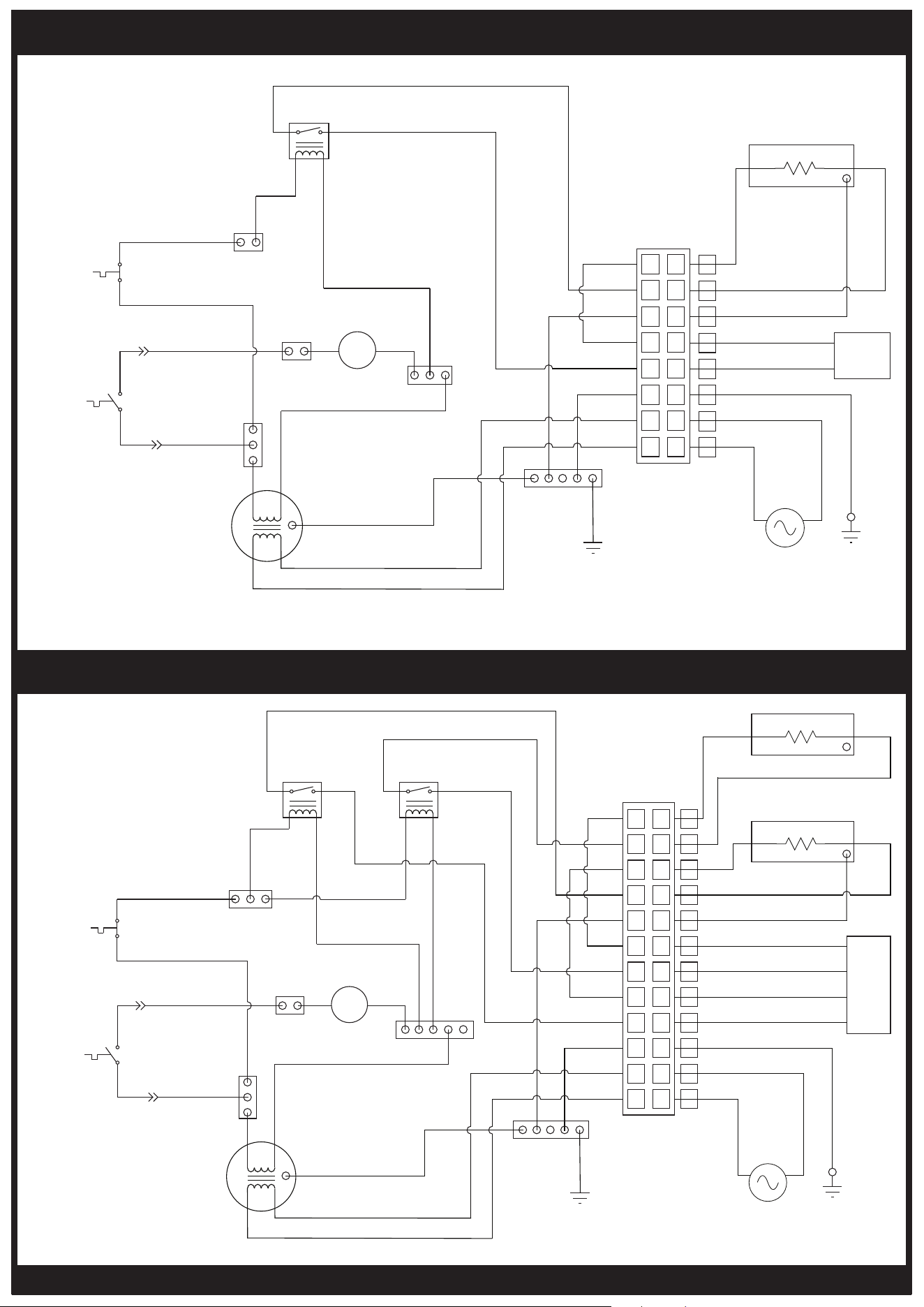

Comprehensive electrical diagrams can be found on page 18.

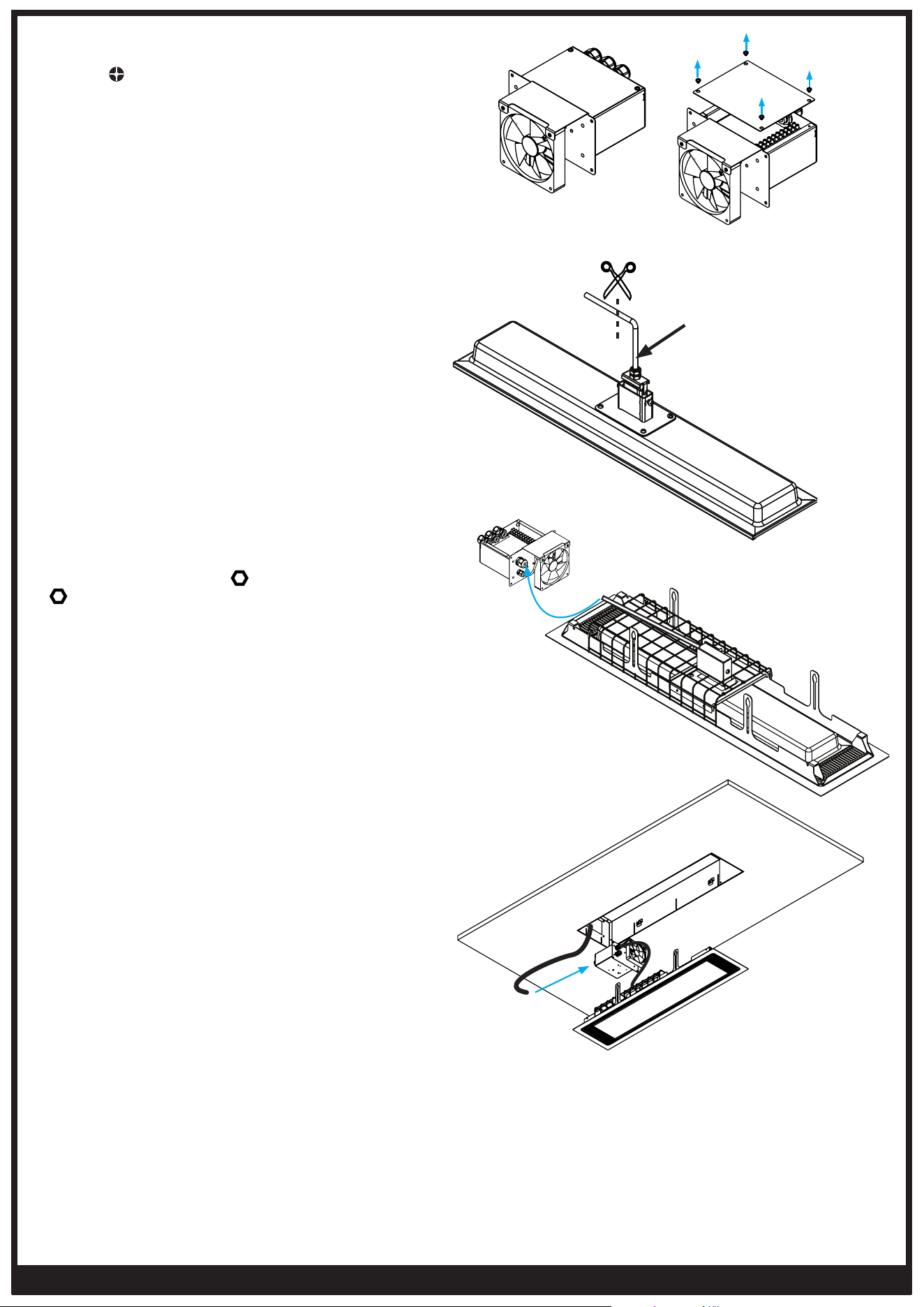

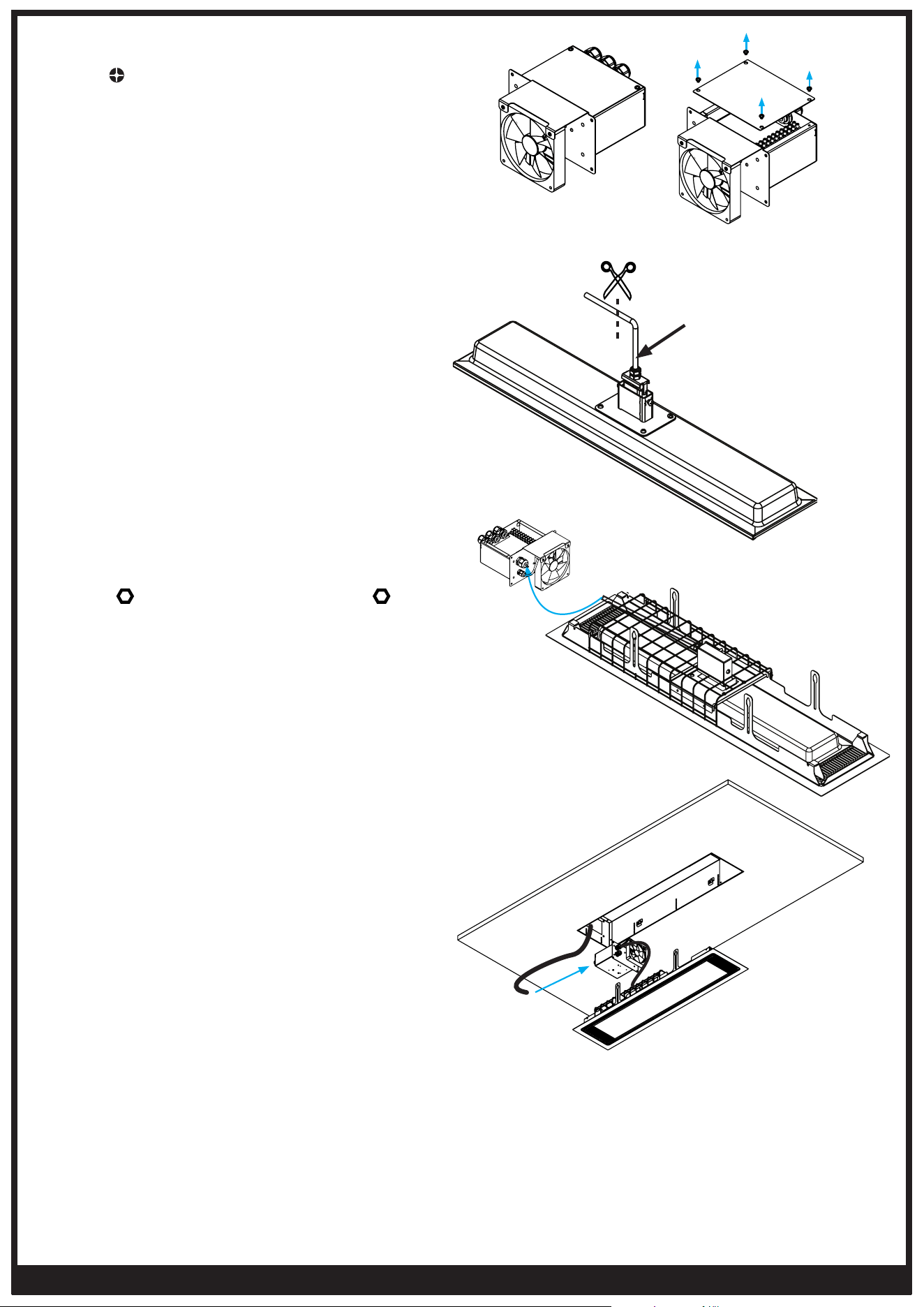

9. Remove the lid of the terminal box by removing
the 4x M4x8mm screws and set aside for re-
assembly.
10. Cut down the heater cable no shorter than
800mm (31.5”) for 2300W, 1000mm (39.3”)
for 3400W or 1040mm (40.9”) for 4500W
measured from the cable gland.
11. Feed the heater cable through the upper M16
(2300W/3400W) or M20 (4500W) cable gland
located on the terminal box. Ensure that the cable
gland is tightened.
12. Feed the mains (and control cables if
applicable) through the terminal box cut-out in
the heater box.
Refer to the wiring diagrams on pages 13 to 17.
800mm (31.5”) - 2300W
1000mm (39.3") - 3400W
1040mm (40.9”) - 4500W
bromic.com
8

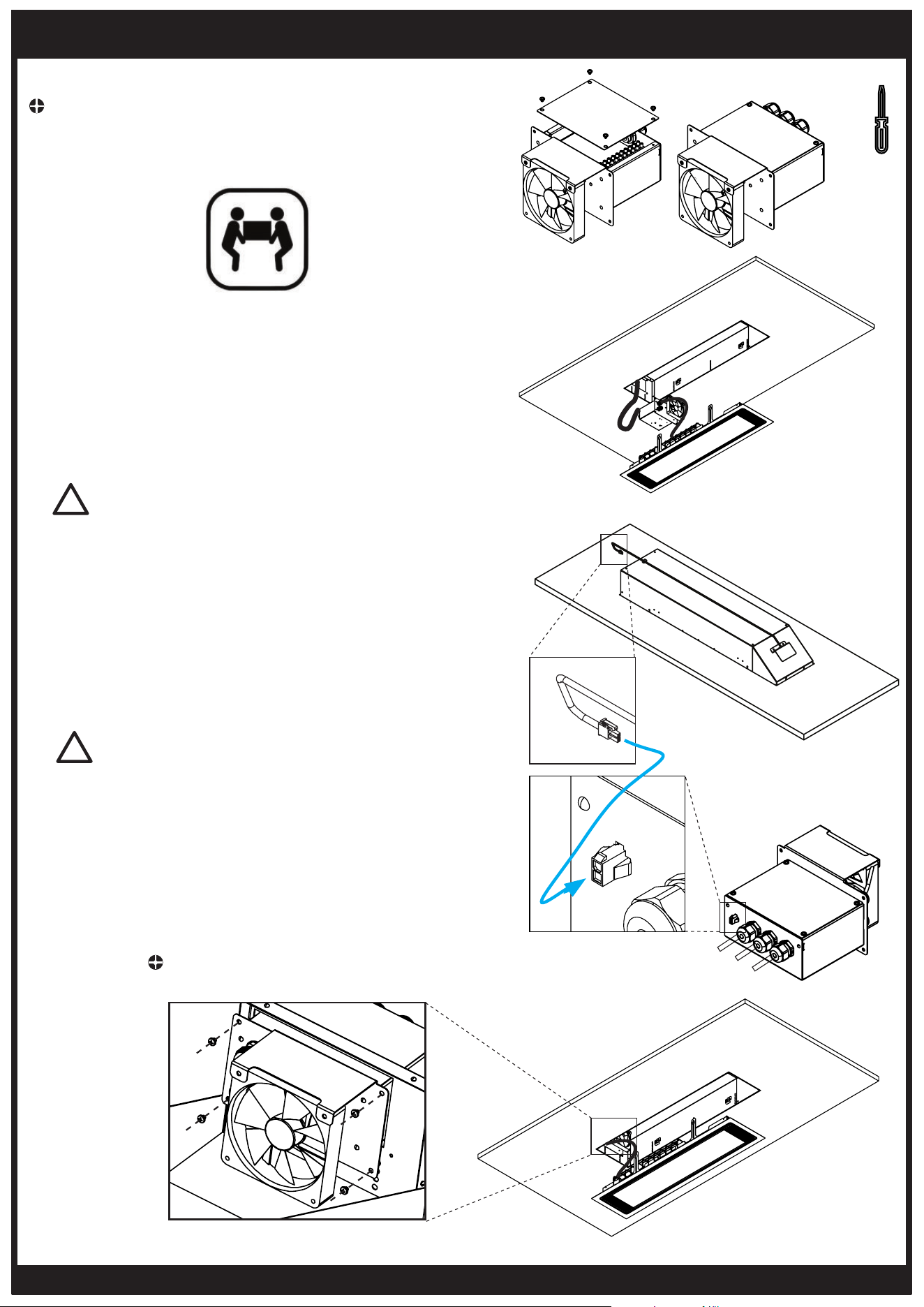

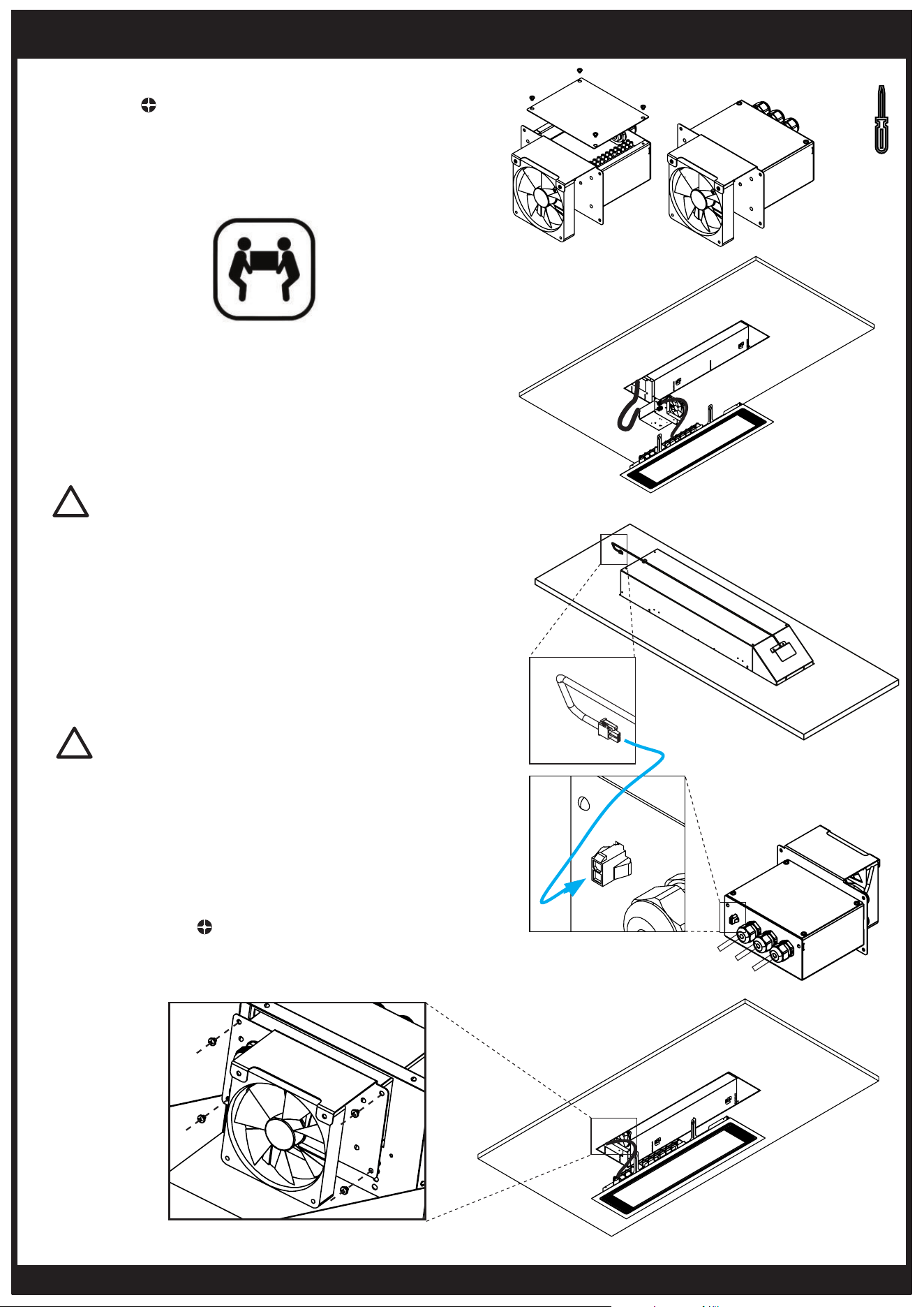

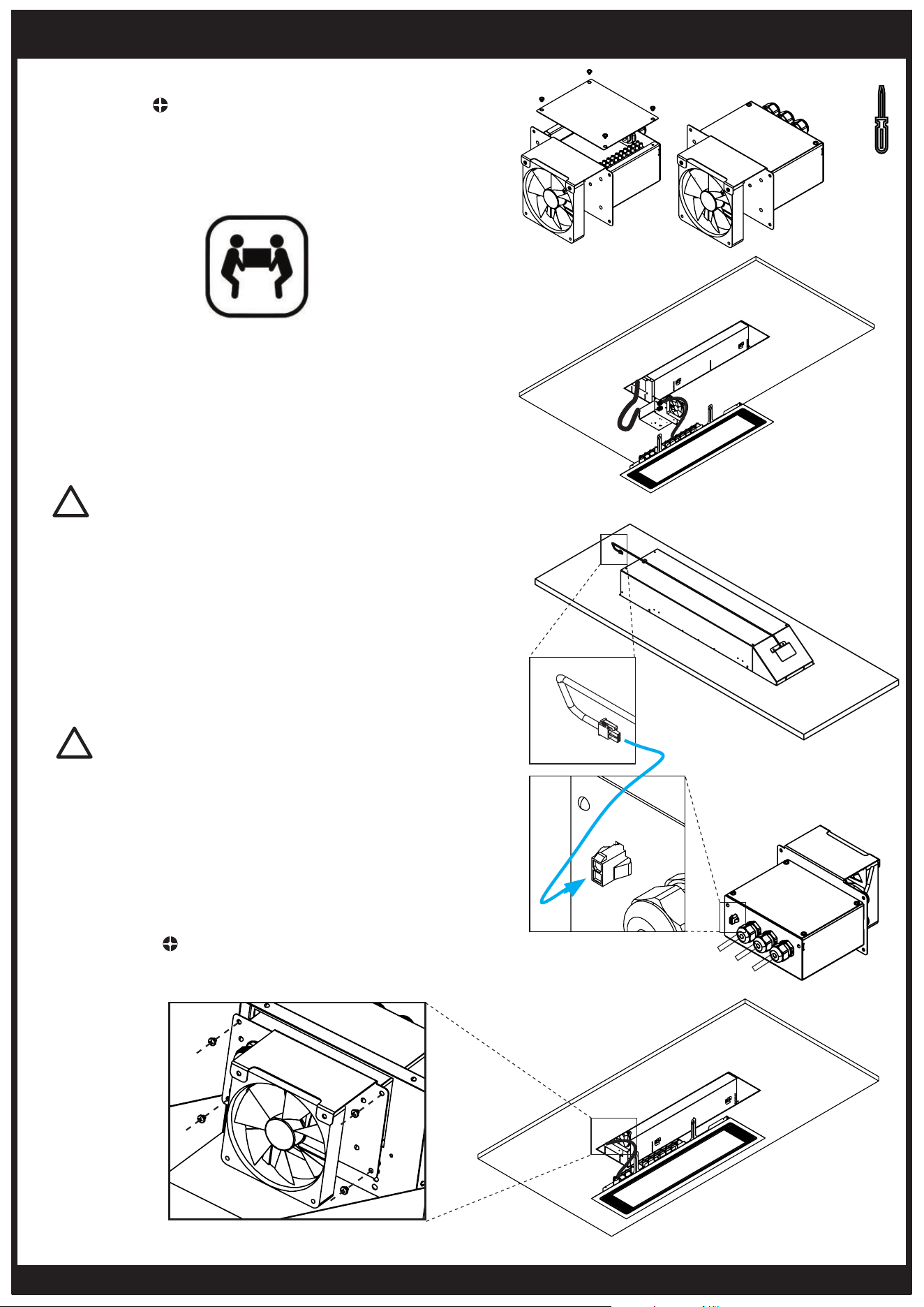

13.Once all connections have been made, use the supplied
4x M4x8mm screws to close the terminal box.
14. Bring the heater and terminal box up onto stable work
platform closer to the terminal box cut-out end.
15. Before installing the terminal box - retrieve the thermal
cut-o switch cable.
Plug it into thermal cut-o switch receptacle at the rear of
the terminal box.
16. Fasten the terminal box into the ceiling recess box using
4x M4x8mm screws.
WARNING
Heater will not function unless the
thermal cut-o switch plug is inserted
into receptacle on rear of terminal box.
!
CEILING RECESS INSTALLATION INSTRUCTIONS CONTINUED ...
MIN 2 PEOPLE REQUIRED
FOR FOLLOWING STEPS.
MAX SAFE LIFTING 16 kg
(26.5 lbs) PER PERSON.
!
IMPORTANT
ENSURE THE FRONT GLASS OF THE
HEATER IS PROTECTED BEFORE
PLACING ON TOP.
bromic.com
9

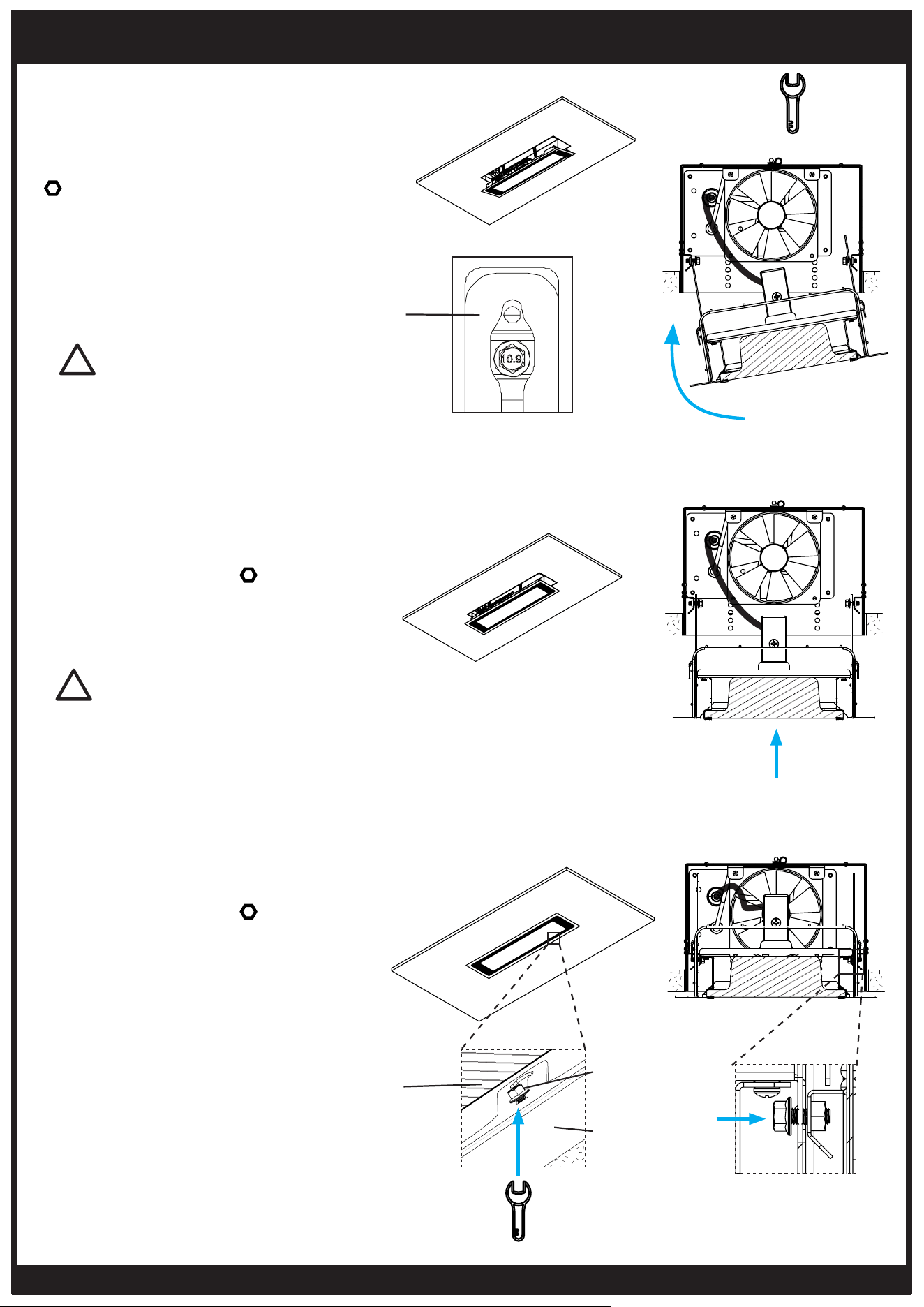

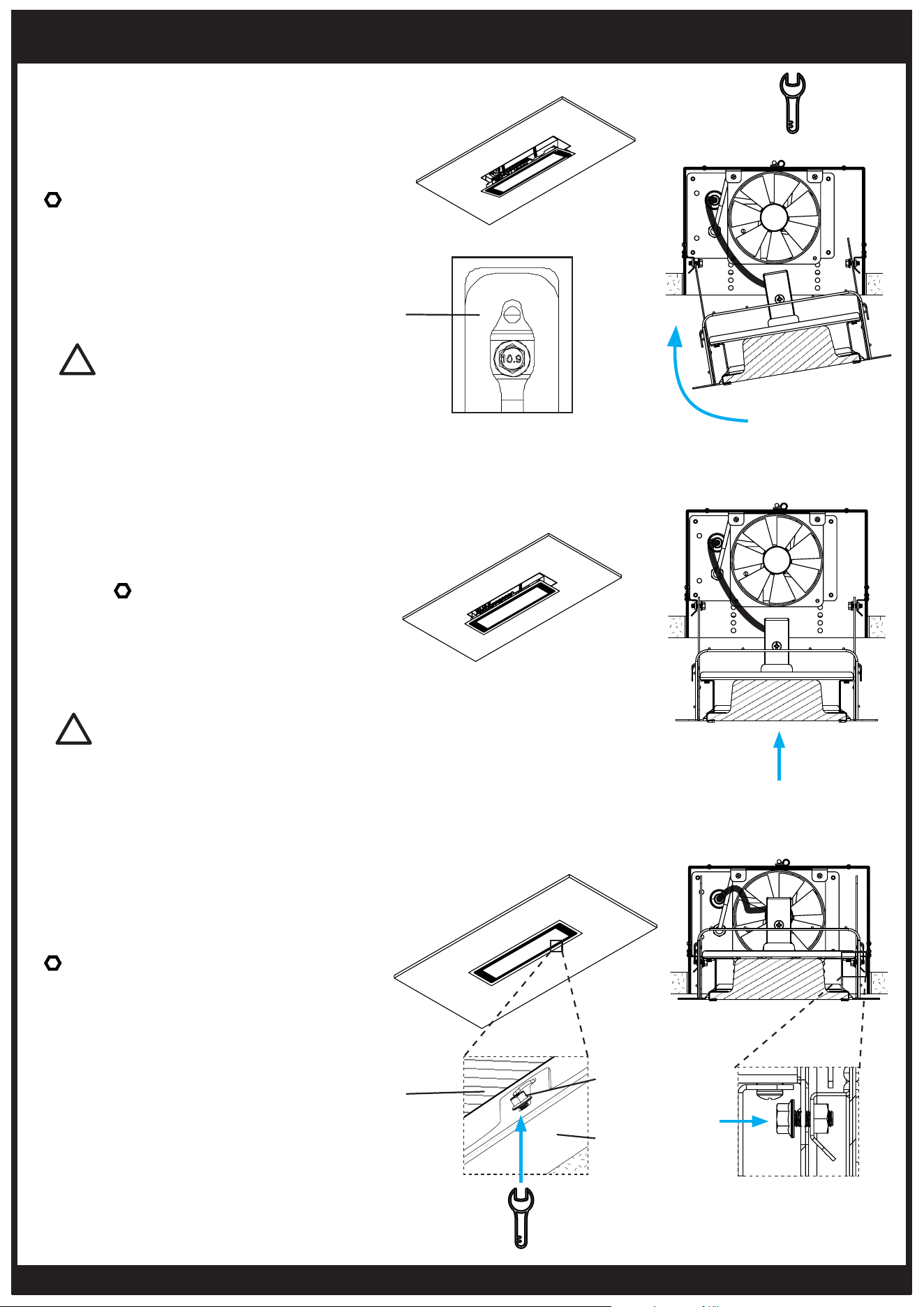

17. Attach the trim assembly to the
ceiling recess box by hooking on one
side of the mounting tab features to
2x M5x12mm hex flange bolts.
Ensure heater cable placement is on
the inside of the mounting hooks.
18. Rotate the trim assembly and
attach the other side of the mounting
tabs to the other 2x M5x12mm hex
flange bolts.
19. Raise up the heater trim assembly
so it is flush with the ceiling.
Tighten the 4x M5x12mm hex flange
bolts using a 8mm (5/16") spanner to
secure the heater in place.
Check heater alignment is flush with
the ceiling before tightening the
screws.
CEILING RECESS INSTALLATION INSTRUCTIONS CONTINUED ...
WARNING
The heater supply cable MUST completely rest on the
support structure. The supply cable MUST NOT be
touching the rear surface of the heater.
!
8mm (5/16”)
!
IMPORTANT
Ensure heater cable placement is on
the inside of the mounting hooks.
Mounting tab
feature
4x
4x
Heater
M5x12mm
hex flange
bolt
8mm (5/16”)
Recess kit
trim
bromic.com
10
SYMPTOM POSSIBLE CAUSE(S) CORRECTIVE ACTION
No heat
1. Improper Connection
2. Self resetting thermal switch not
plugged in
3. Non-self resetting thermal switch
has triggered.
1. Check connection to power supply
2. Check self resetting thermal switch is plugged in
(see step 15).
3. Reset Non-self resetting thermal switch located
inside terminal box (see electrical diagram).
Not enough heat
1. Heater too small for application
2. Heater mounted too high or too
far
3. Incorrect voltage connected to
heater.
1. Add additional heater(s)
2. Decrease mounting height or distance.
3. Check correct supply voltage and current is
provided
Too much heat
1. Heater too large for application
2. Heater mounted too low or too
close
3. Incorrect voltage connected to
heater
1. Replace with smaller heater
2. Increase mounting height or distance
3. Check correct supply voltage is provided.
WARNING
This heater MUST be permanently installed by an authorised/
licenced person. Do not perform maintenance, or carry out
installation or assembly procedure while electrical power is
switched on. To disconnect heater, turn o power to heater
circuit at main disconnect panel .
!
1. Check product label for correct voltage and
wattage to ensure sure power source conforms to
the heaters requirements.
2. The power cable must positioned away from &
protected from the enclosure of the heater.
3. Make all connections in accordance with local
electrical code regulations. For outdoor installation,
all connections must be made in accordance with
local electrical code regulations for outdoor wiring.
Only use wiring components approved for outdoor
use with minimum IPX5 rating.
IMPORTANT: Electronic dimmer controls generate heat during operation. For Bromic heaters installed Bromic Anity Smart-Heat™
Dimmer(s) or ON/OFF Control(s) it is essential to ensure dimmers are mounted in a clean, dry and well ventilated position with clearance
on all sides. It must be ensured the dimmers are not installed in a confined space, close to other heat generating appliances or in the
case of a multi-dimmer installation, not too close together. Dimmers must remain cool at all times. Please consult Bromic dimmer
installation instructions for further details or for further questions please contact Bromic technical support services.
WARNING
ELECTRICAL SHOCK HAZARD! Serious injury or death may
occur. Disconnect from electrical supply before installing or
servicing this heater. Read and follow installation clearance
requirements outlined in this manual. The appliance MUST be
connected to a properly grounded electrical source.
!
WARNING
ELECTRICAL SHOCK HAZARD!
Serious injury or death may occur. Disconnect from electrical
supply before servicing this heater.
!
Ensure that the heating unit is not directly exposed to rain
or water contact. For longest product life, and to maintain
product appearance, mount heater under cover and protect
from rain and weather whenever possible.
The exterior housing of the heater should be cleaned
fortnightly. To clean the appliance; ensure heater is o, and
has been o for at least 2 hours after operation, before
wiping o any dirt/dust with a soft damp cloth.
Salt in the air can cause rusting of metal, especially in coastal
environment. Additional cleaning of the heater with a soft
damp cloth fortnightly will aid in maintaining the product’s
appearance.
MAINTENANCE
WARNING
Servicing and maintenance MUST be carried out by an
authorised and licenced service person only. Do not operate
any heater after it malfunctions. Disconnect power at service
panel and have heater inspected by a reputable electrician
before reusing.
!
WARNING
If the supply cord is damaged, it must be replaced by
Bromic, a service agent of Bromic or similarly qualified
persons in order to avoid a hazard. Contact Bromic for
further information on replacement of the supply cord.
!
Non-self resetting thermal switch
In the event that the temperatures exceed safe operating limits, the
non-self resetting thermal switch will trigger. This may be due to
the fan being damaged or the heater is operating at a high ambient
temperature. To reset the switch, push down on the reset button at
the middle of the switch. THE LOCATION IS SHOWN ON PAGE 11.
WARNING
Ensure circuit is not live
before attempting to
reset the safety switch.
!
ELECTRICAL INSTALLATION
SERVICING
TROUBLESHOOTING
bromic.com
11
1 2 3
4
5 6

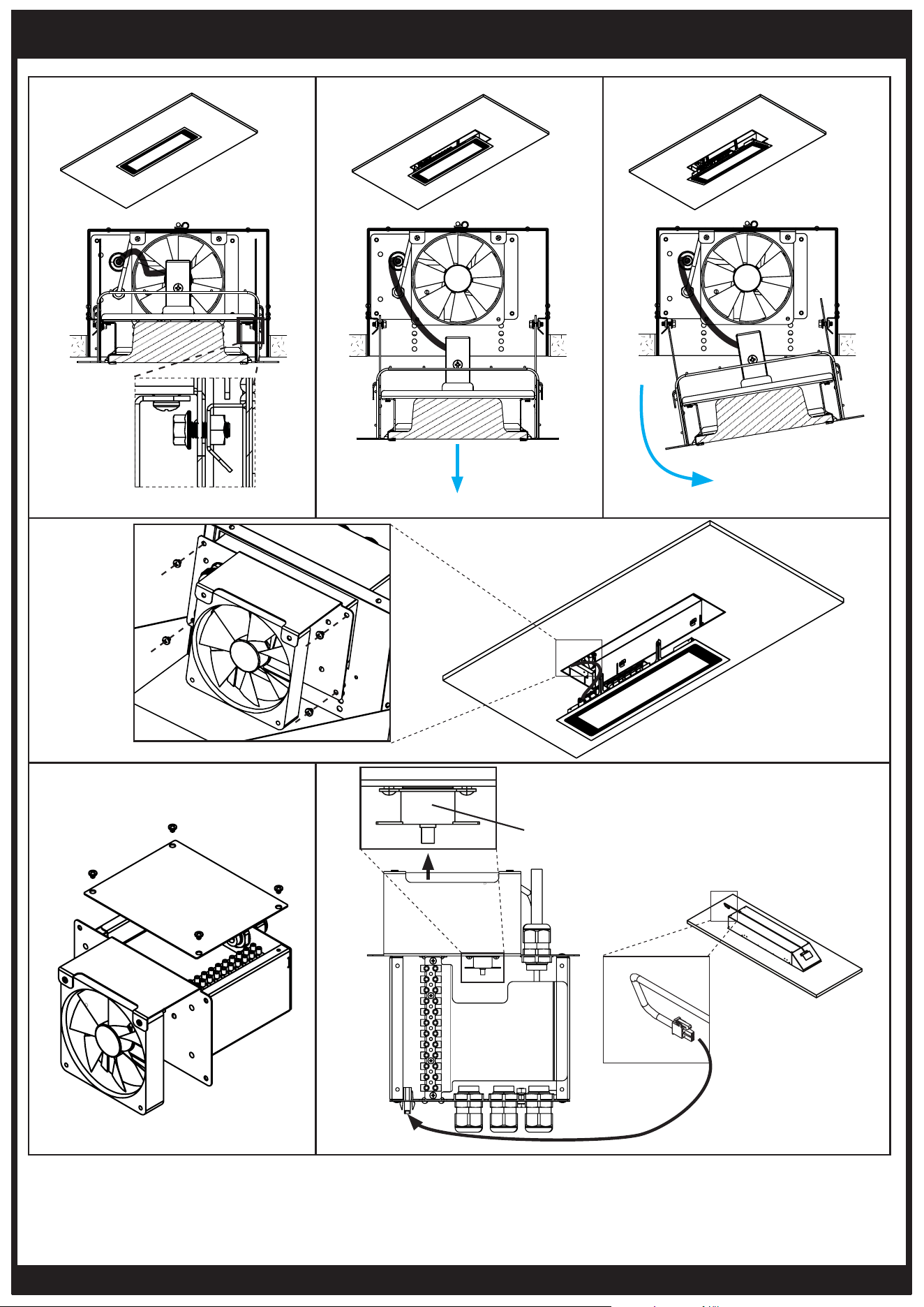

QUICK GUIDE FOR ACCESSING TERMINAL BOX
4x
REFER TO WIRING DIAGRAMS ON PAGES 13 TO 17.
IF THE PRODUCT IS STILL NOT WORKING CONTACT BROMIC FOR ADDITIONAL TECHNICAL SUPPORT.
Non-self resetting
thermal switch
bromic.com
12

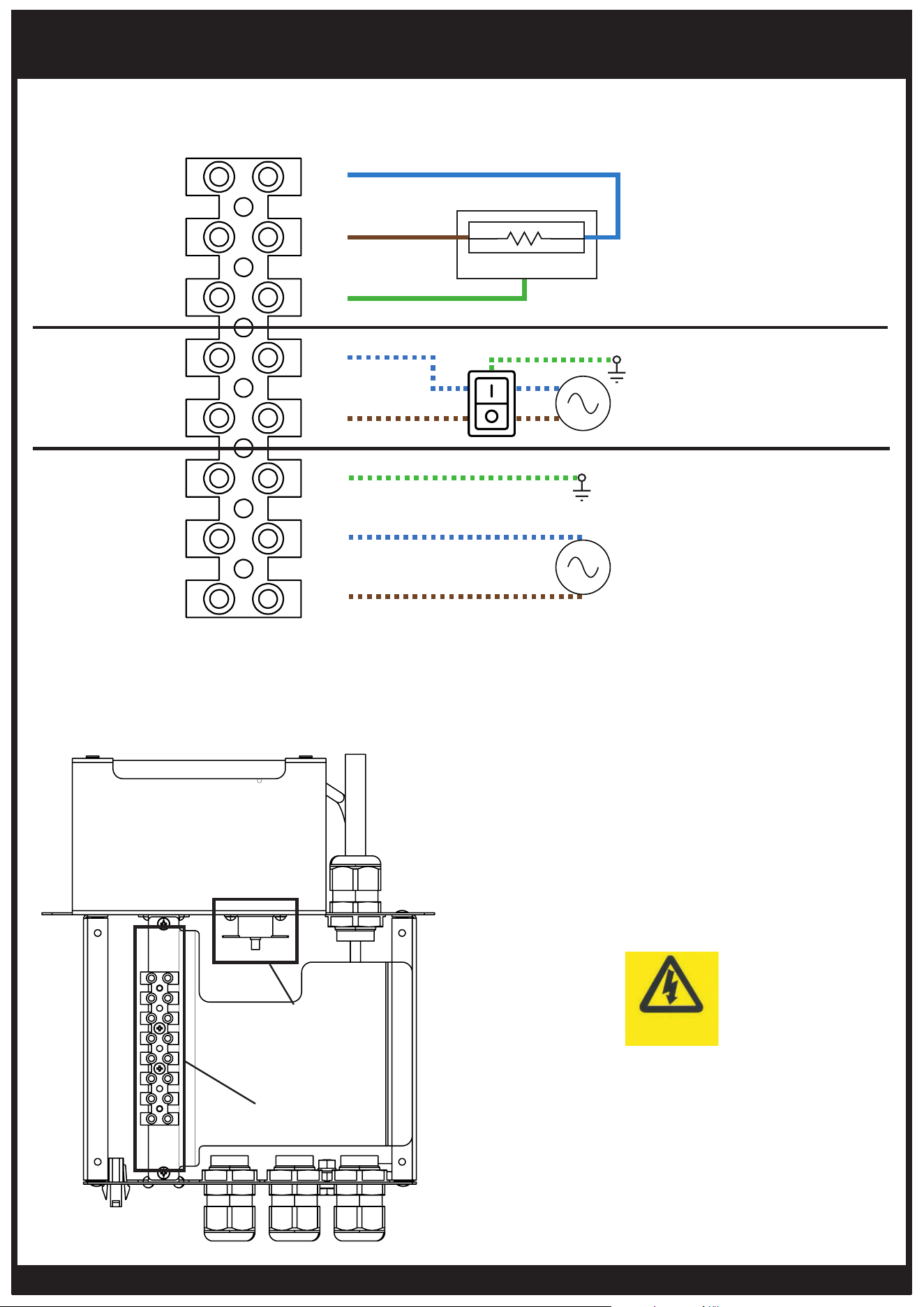

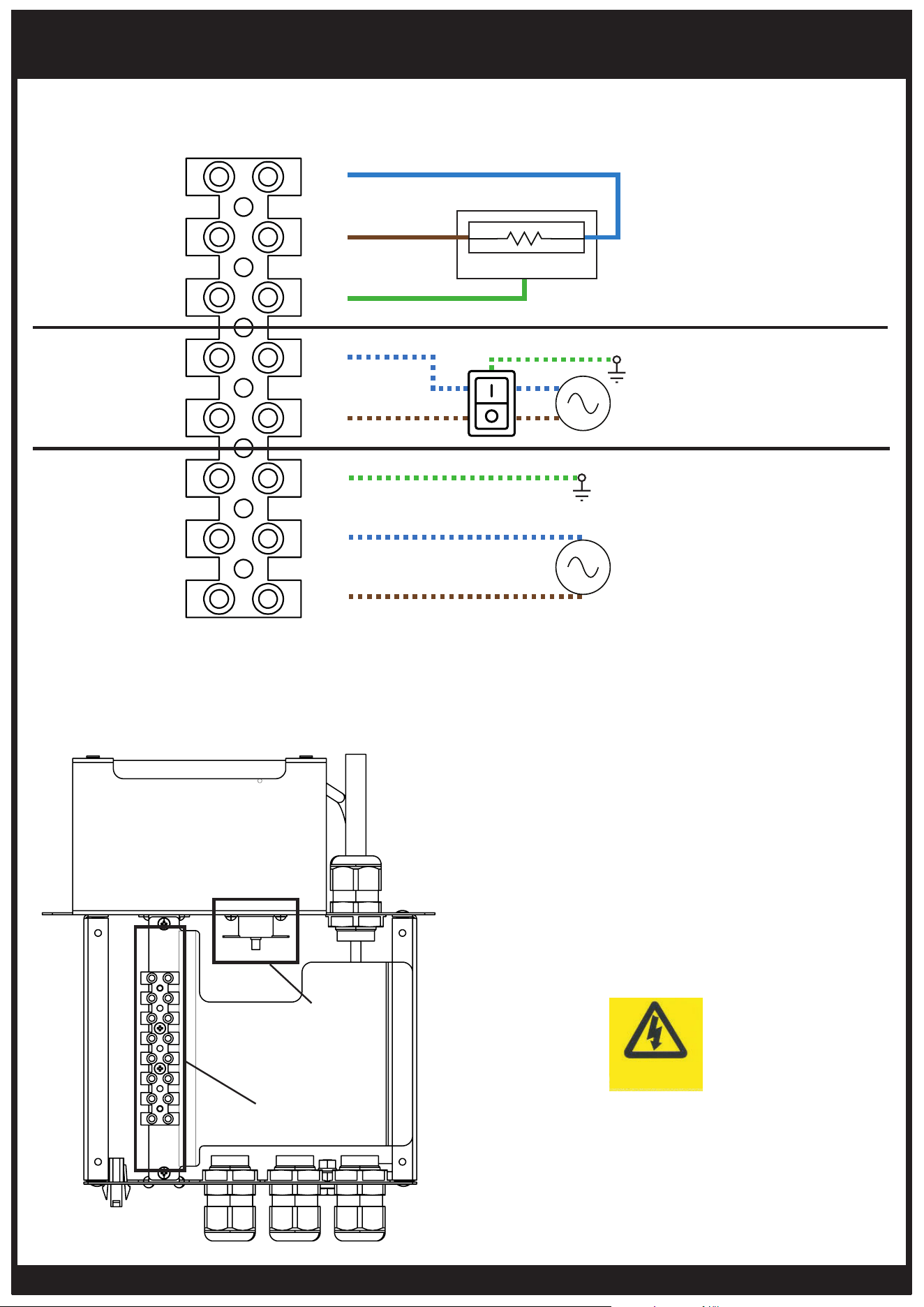

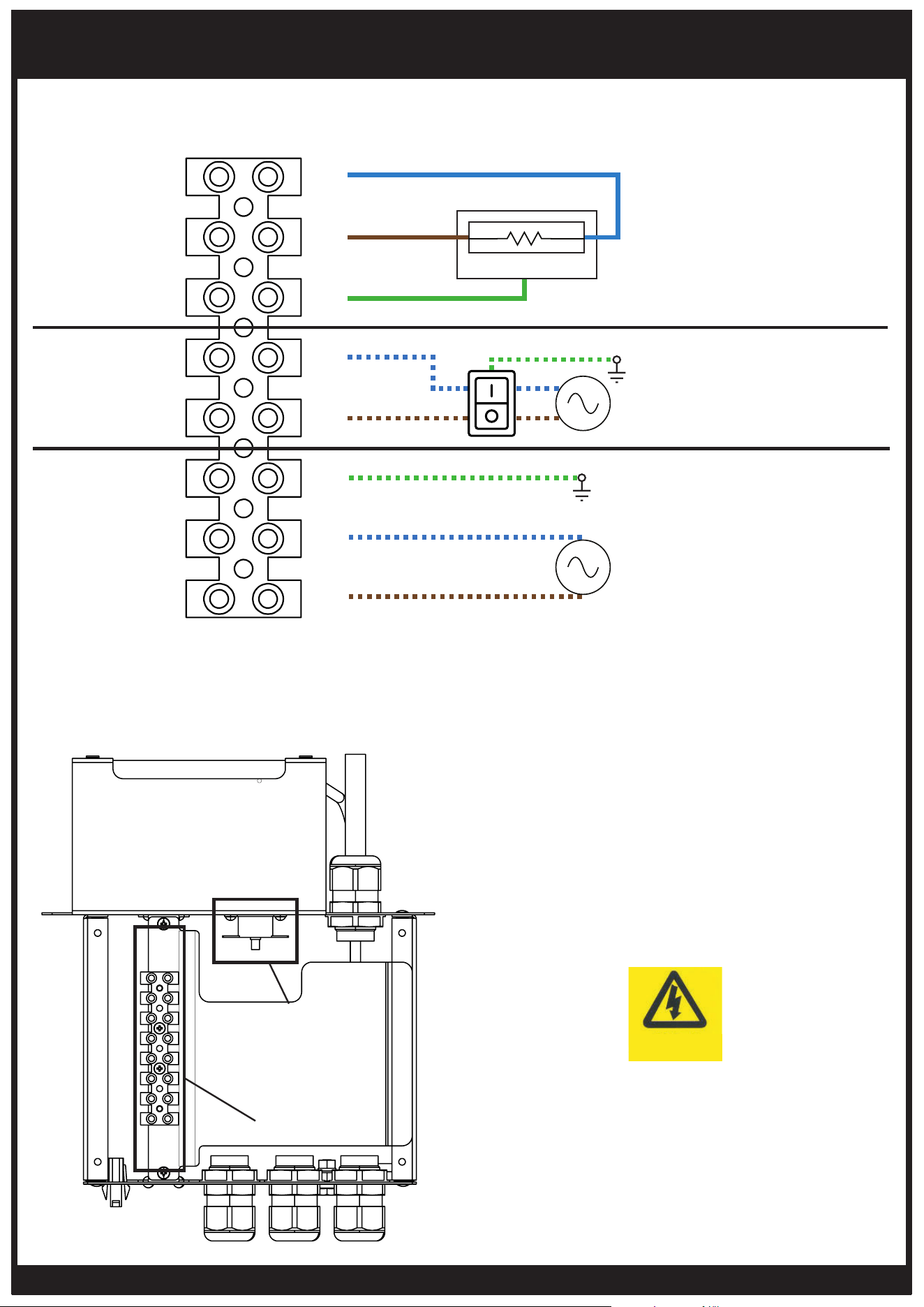

WIRING GUIDE FOR TERMINAL BOX
IMPORTANT
Ensure wires connected into terminals are fastened adequately by the terminal screws.
Conduct a light pull test on wires to check. Maximum wire acceptance is 10AWG/6.0mm2.
!
2300W/3400W KIT
FAN POWER
1. Connect AC fan power supply L1 wire into TERMINAL 1.
2. Connect AC fan power supply L2 (or neutral) wire into TERMINAL 2.
3. Connect AC fan power supply ground/earth wire into TERMINAL 3.
HEATER POWER
4. Connect AC heater power supply L1 wire into TERMINAL 4.
5. Connect AC heater power supply L2 (or neutral) wire into TERMINAL 5.
NOTE: Heater power supply wires can come from a wall switch or a controller.
Any earth/ground wires can be combined into a single wire that connects into TERMINAL 3.
HEATER OUTPUT
6. Connect heater GREEN/YELLOW ground/earth wire into TERMINAL 6.
7. Connect heater BROWN L1 wire into TERMINAL 7.
8. Connect heater BLUE L2 (or neutral) wire into TERMINAL 8.
IMPORTANT
Fan power supply must be constant and powered at all times i.e. not before a switch.
The fan must operate independently to the heater at all times.
!

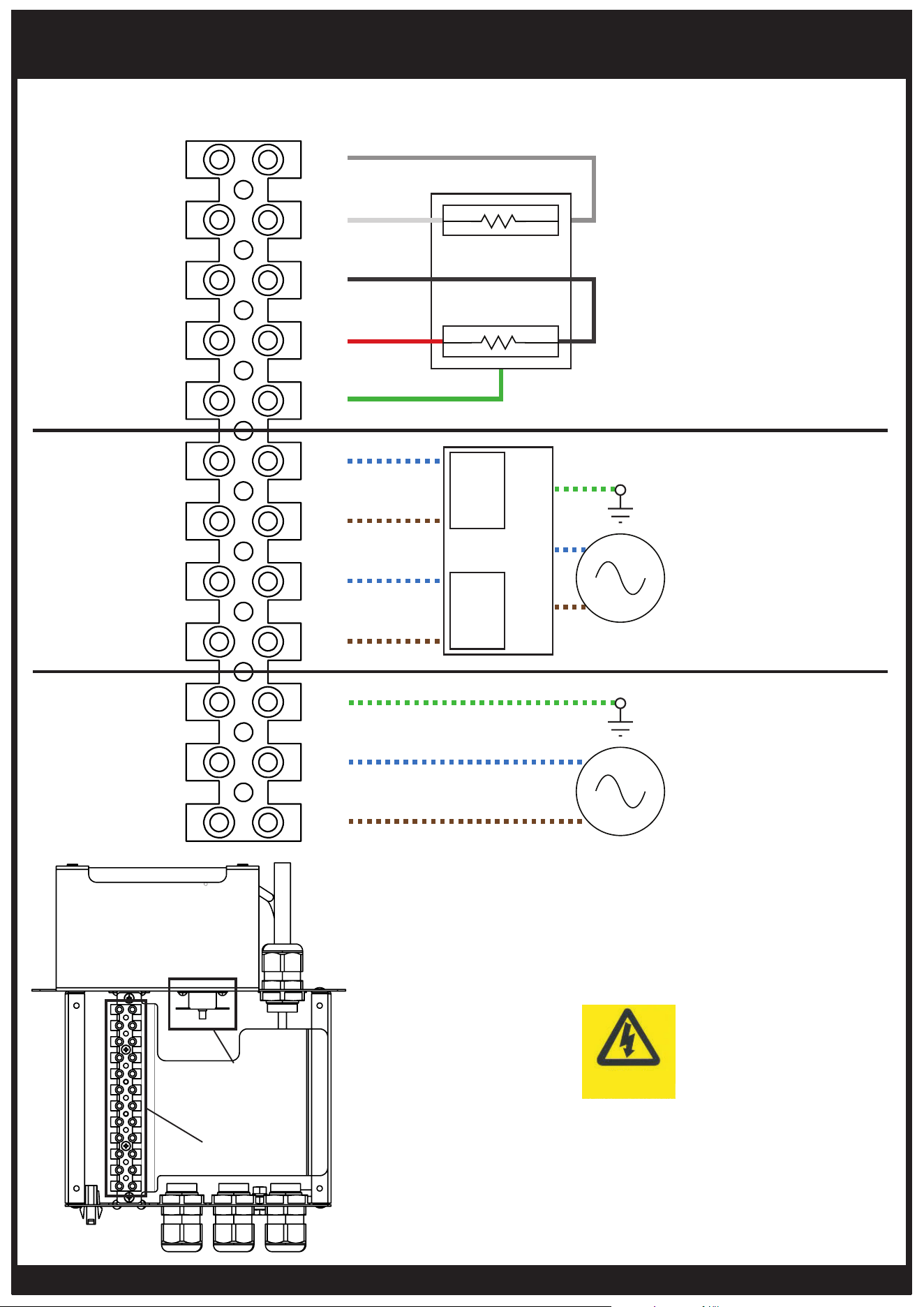

4500W KIT
FAN POWER
1. Connect AC fan power supply L1 wire into TERMINAL 1.
2. Connect AC fan power supply L2 (or neutral) wire into TERMINAL 2.
3. Connect AC fan power supply ground/earth wire into TERMINAL 3.
HEATER POWER
4. Connect AC heater power supply L1 wire into TERMINALS 4 & 6, using a 3-WAY WAGO.
5. Connect AC heater power supply L2 (or neutral) wire into TERMINAL 5 & 7, using a
3-WAY WAGO.
NOTE: Separate power supply wires can be used to independently control elements. Refer
to wiring diagram on page 15.
NOTE: Heater power supply wires can come from a wall switch or a controller.
Any earth/ground wires can be combined into a single wire that connects into TERMINAL 3.
HEATER OUTPUT
6. Connect heater GREEN/YELLOW ground/earth wire into TERMINAL 8.
7. Connect heater RED L1 wire into TERMINAL 9.
8. Connect heater BLACK L2 (or neutral) wire into TERMINAL 10.
9. Connect heater WHITE L1 wire into TERMINAL 11.
10. Connect heater GREY L2 (or neutral) wire into TERMINAL 12.
IMPORTANT
Fan power supply must be constant and powered at all times i.e. not before a switch.
The fan must operate independently to the heater at all times.
!
bromic.com
13

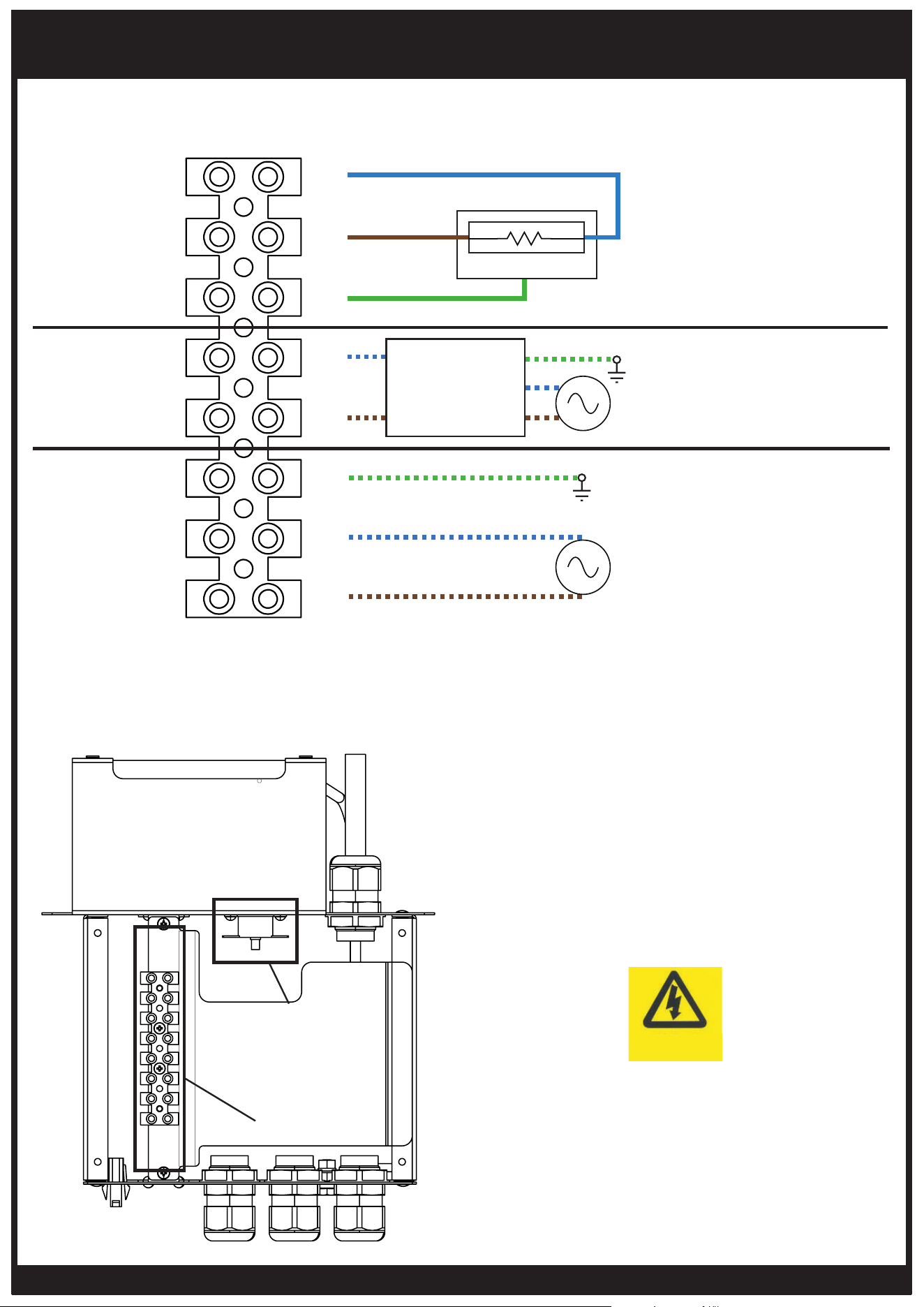

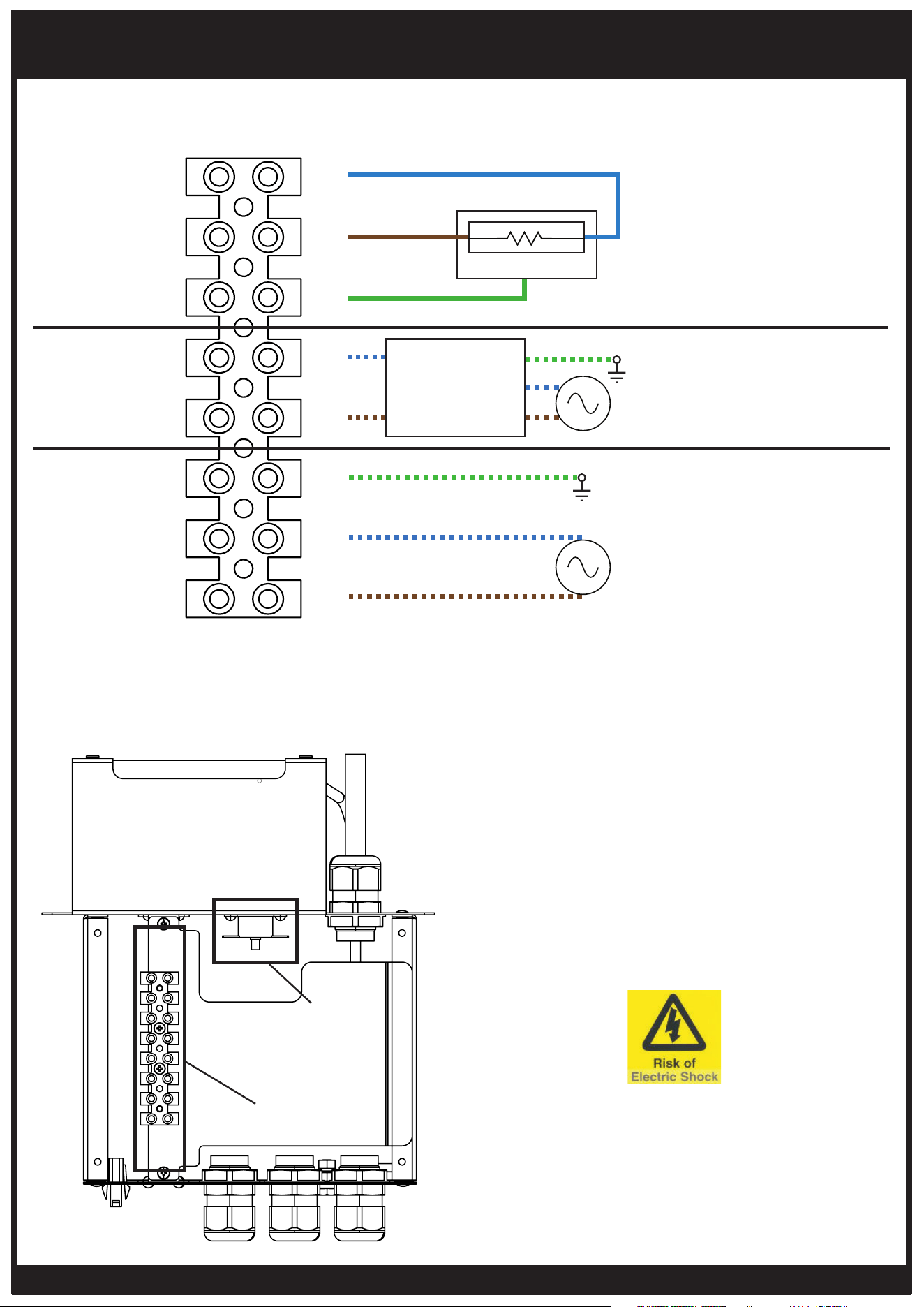

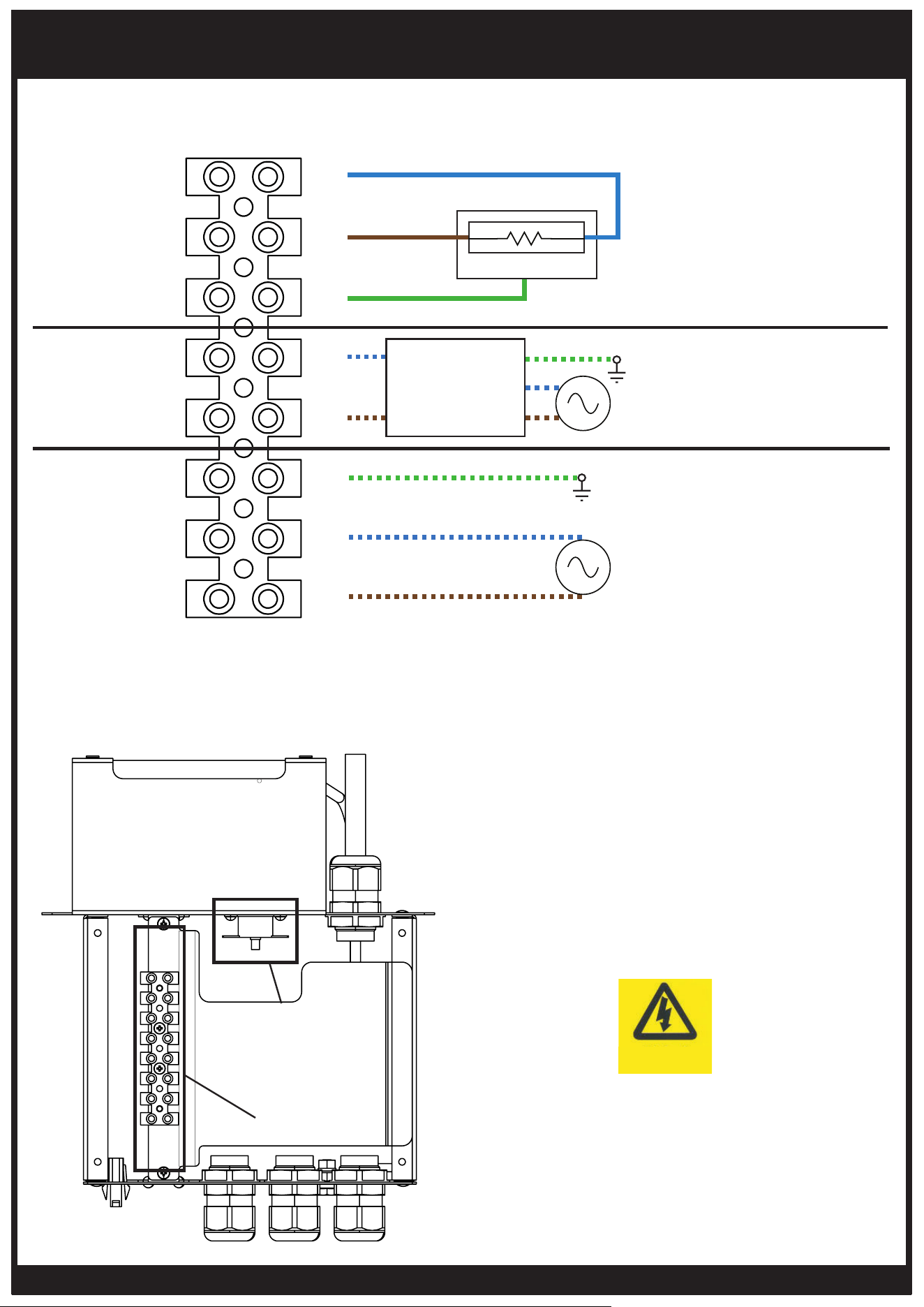

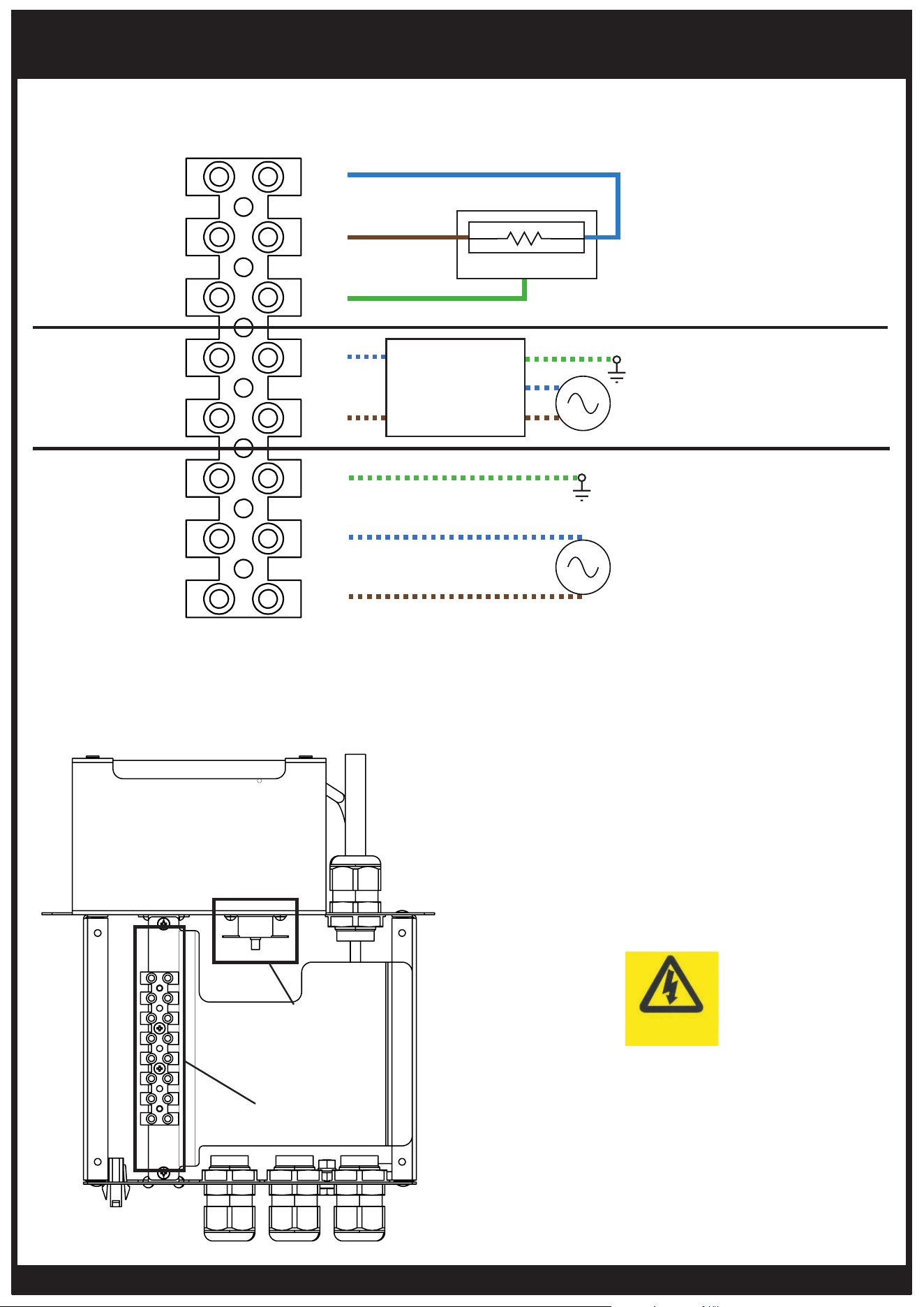

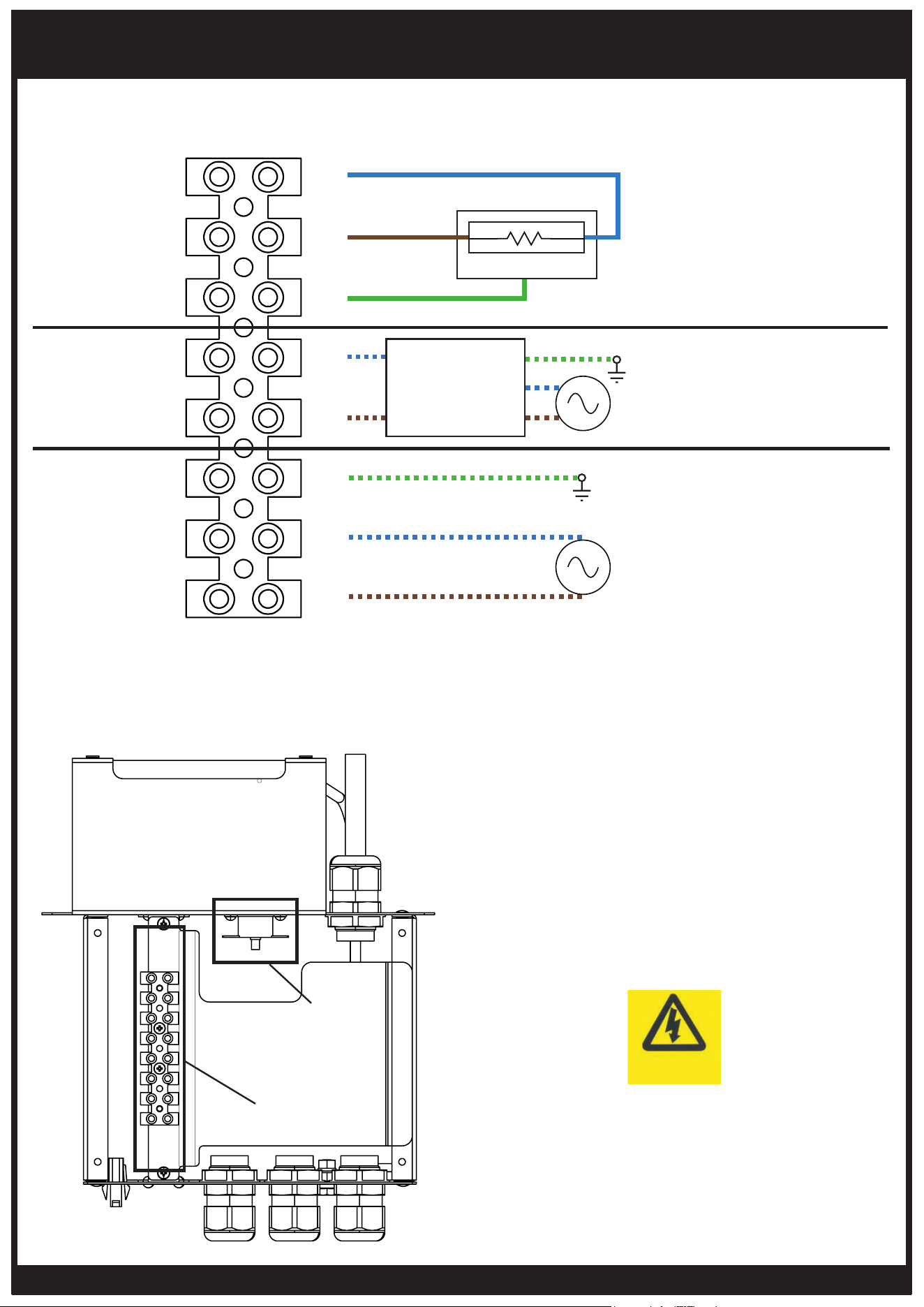

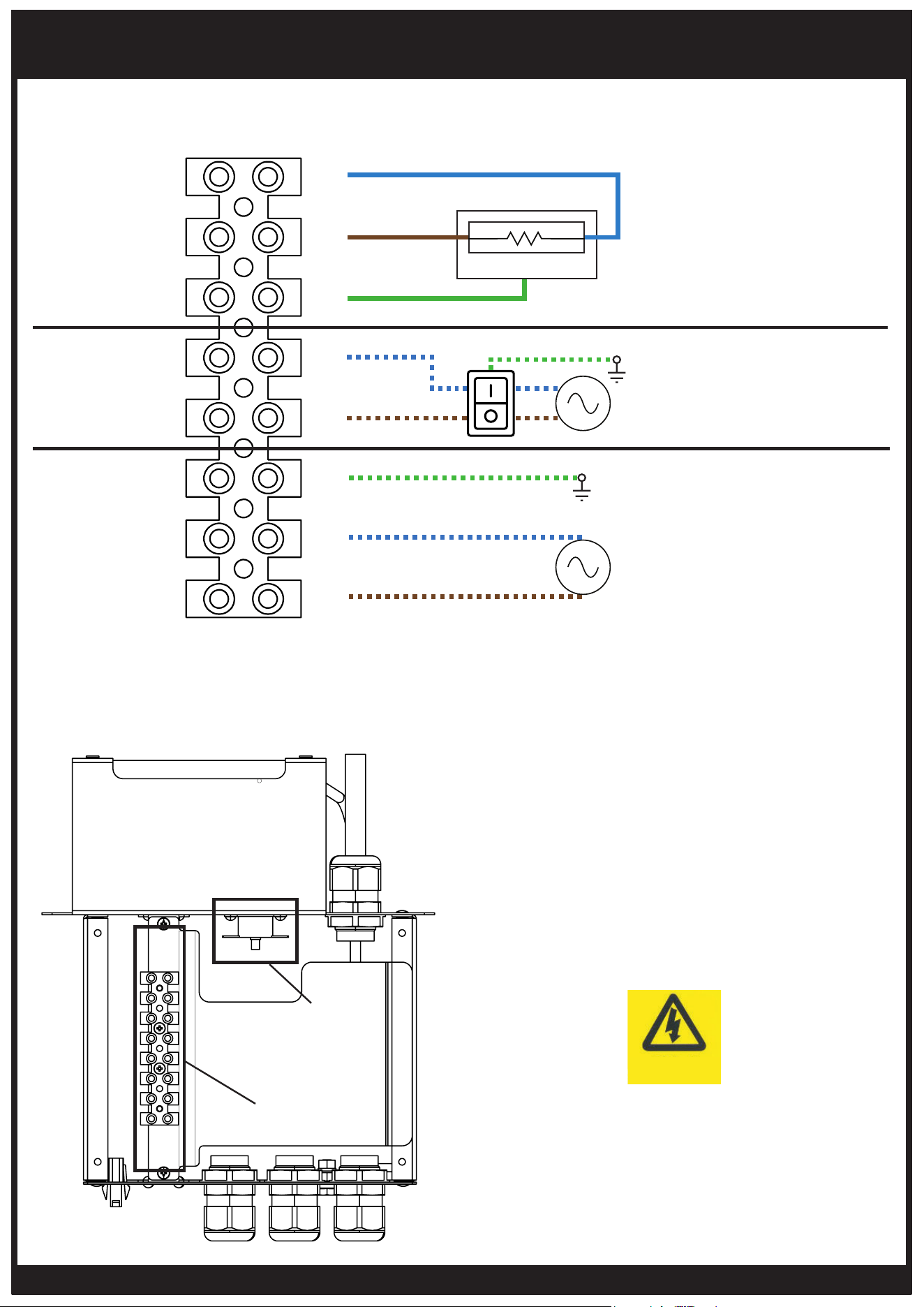

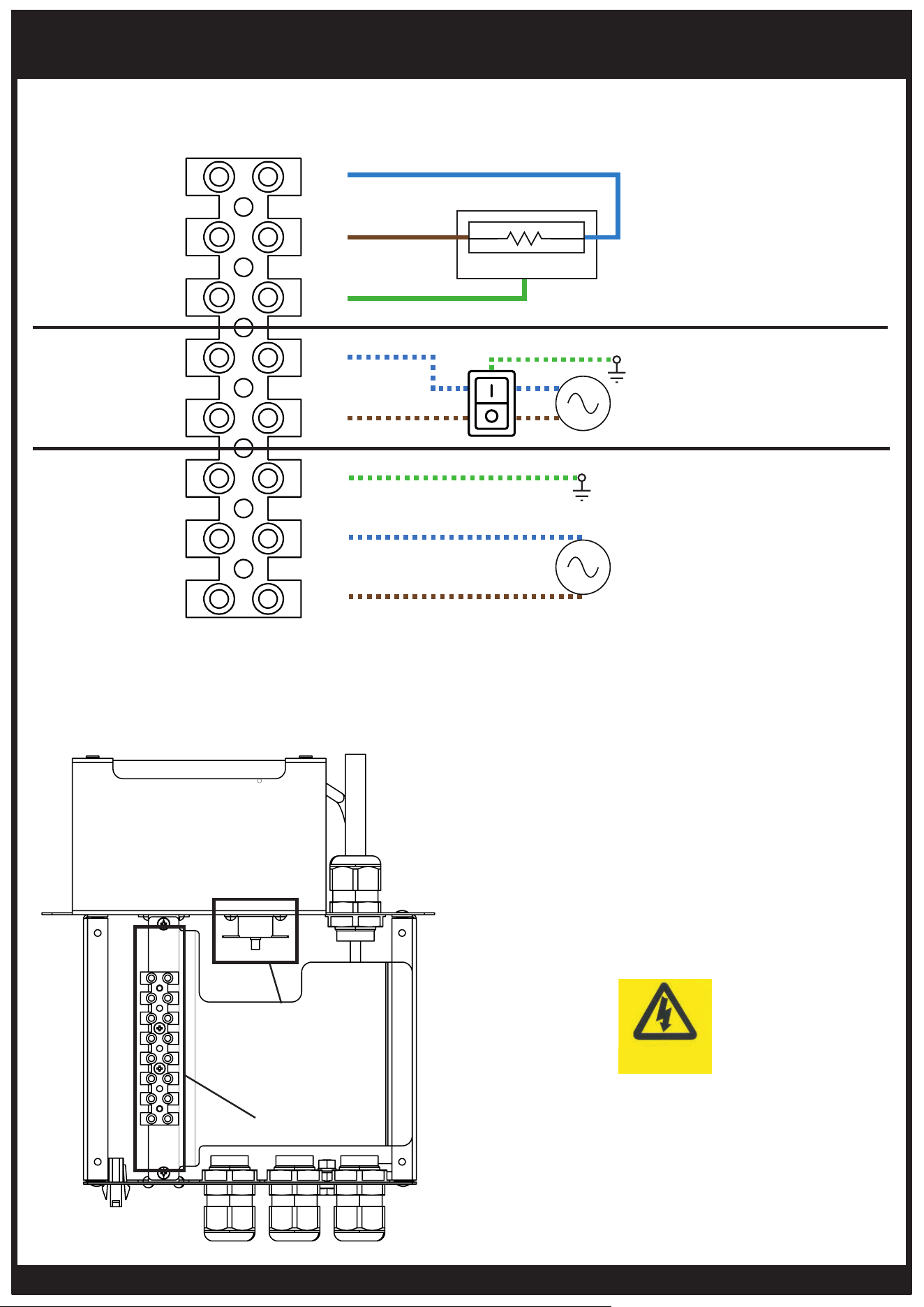

WIRING DIAGRAM:
2300W/3400W KIT WITH AFFINITY SMART-HEAT™ 1-CHANNEL CONTROLLER
ALL CONNECTIONS ADJUSTED BY THE INSTALLER ARE DISPLAYED.
ITEMS NOT DISPLAYED SHALL NOT BE MODIFIED.
1
2
3
4
5
6
7
8
L2
L1
G
L1
L2
L1
G
L2
Terminal
strip
Non-self resetting
thermal switch
WIRES DENOTED BY DASHED LINES
ARE SUPPLIED BY THE INSTALLER.
Maximum wire acceptance for
terminal strip is 10AWG/6.0mm2
WARNING
AC Single Phase Heater must be permanently
installed and hard wired by an authorised/
licensed person.
This product is designed for use with both 220-240V &
208V Platinum Electric Heaters.
FAN
POWER
HEATER
POWER
HEATER
OUTPUT
100-127V
OR 208V
OR 220-240V
Fan power supply must be con-
stant and powered at all times
i.e. not before a switch. L2 can
be neutral for 100-127V OR
208V OR 220-240V.
CONTROLLER
Refer to Anity Smart-Heat™
On/O or Dimmer instruction
manual(s) provided with the
controller(s).
HEATER
BLUE
BROWN
GREEN/YELLOW
Wire coloring is indicative
of wires provided with Plati-
num Smart-Heat™ Electric
2300W/3400W model.
bromic.com
14

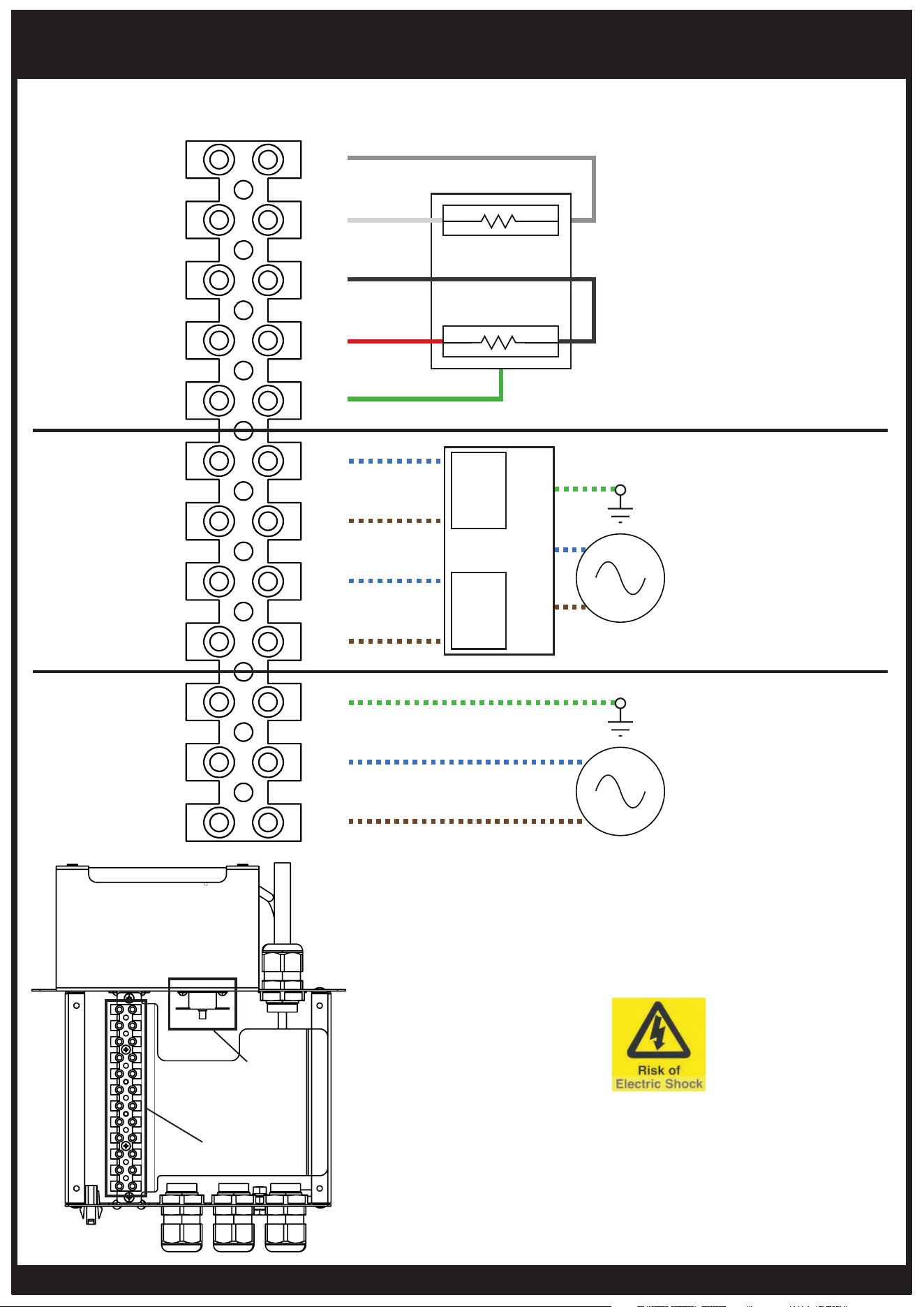

WIRING DIAGRAM:

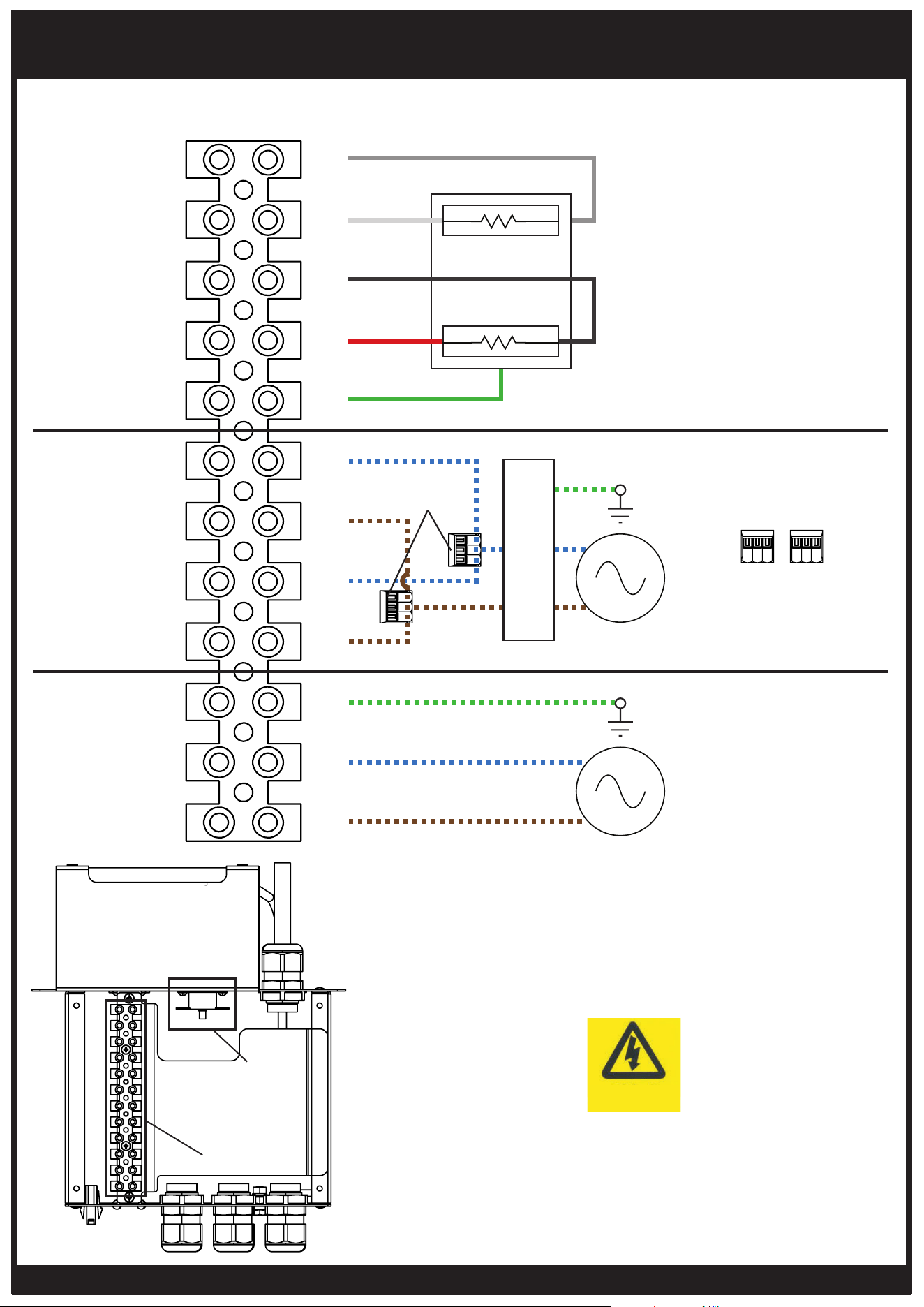

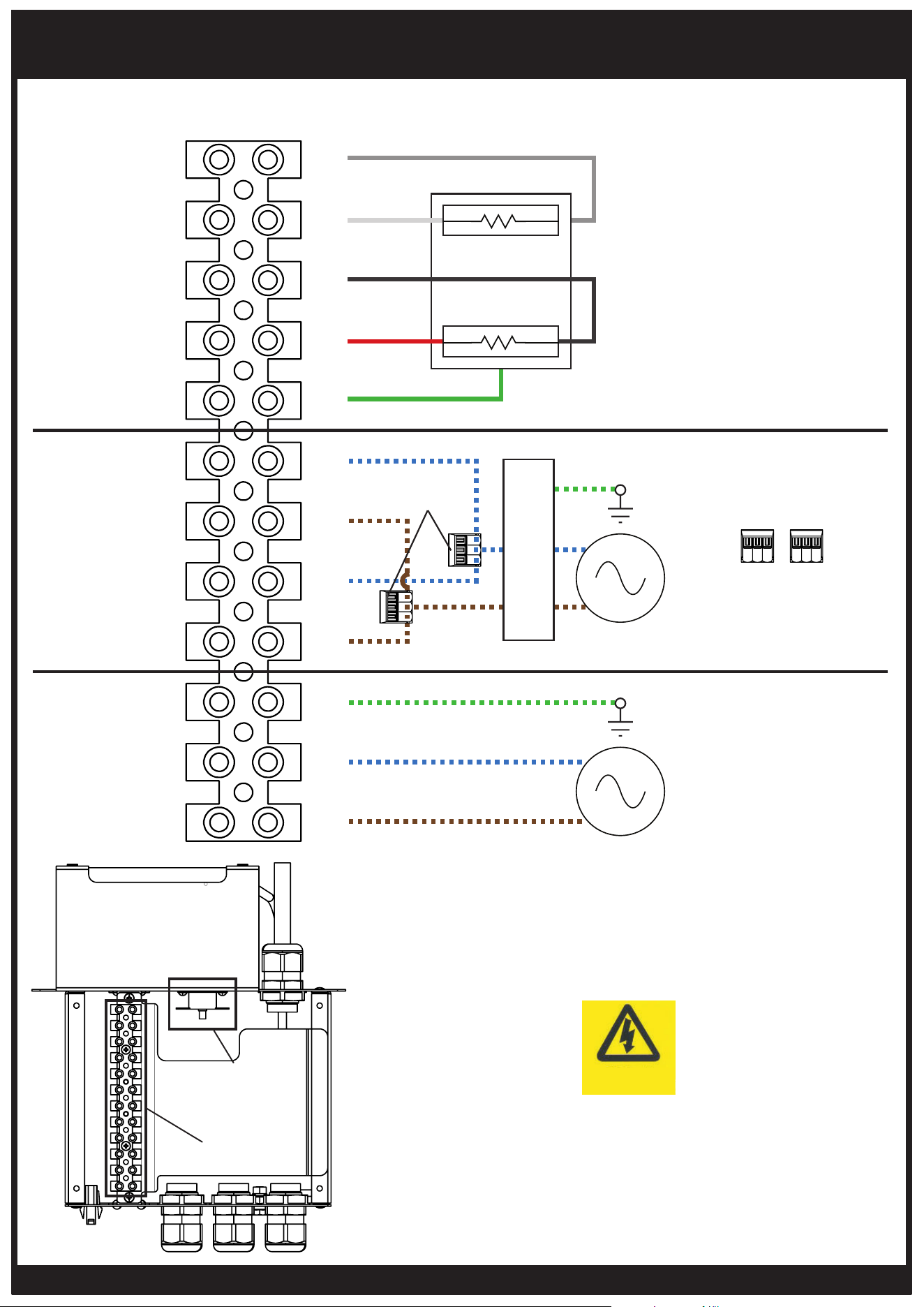

4500W KIT WITH AFFINITY SMART-HEAT™ 1-CHANNEL CONTROLLER
ALL CONNECTIONS ADJUSTED BY THE INSTALLER ARE DISPLAYED.
ITEMS NOT DISPLAYED SHALL NOT BE MODIFIED.
1
2
3
4
5
6
7
8
9
10
11
12
L1
L2
G
L1
L1
L2
L2
G
L1
L1
L2
L2
Terminal
strip
Non-self resetting
thermal switch
WIRES DENOTED BY DASHED LINES
ARE SUPPLIED BY THE INSTALLER.
Maximum wire acceptance for
terminal strip is 10AWG/6.0mm2
WARNING
AC Single Phase Heater must be permanently
installed and hard wired by an authorised/
licensed person.
This product is designed for use with both 220-240V &
208V Platinum Electric Heaters.
FAN
POWER
HEATER
POWER
HEATER
OUTPUT
100-127V OR 208V
OR 220-240V
Fan power supply must
be constant and powered
at all times i.e. before a
switch. L2 can be neutral
for 100-127V OR 208V OR
220-240V.
3-WAY
WAGO
CONTROLLER
Refer to Anity Smart-
Heat™ On/O or Dimmer
instruction manual(s) pro-
vided with the controller(s).
2x 3-WAY WAGO CON-
NECTORS are provided to
make wiring connections
for 1-channel output.
HEATER
GREY
WHITE
GREEN/YELLOW
RED
BLACK
Wire coloring is indicative
of wires provided with Plat-
inum Smart-Heat™ Electric
4500W model.
TERMINALS 9 & 10
ELEMENT 1 (1500W)
TERMINALS 11 & 12
ELEMENT 2 (3000W)
bromic.com
15
WIRING DIAGRAM (FOR INDIVIDUAL ELEMENT CONTROL):
4500W KIT WITH AFFINITY SMART-HEAT™ ON/OFF 2-CHANNEL CONTROLLER
ALL CONNECTIONS ADJUSTED BY THE INSTALLER ARE DISPLAYED.
ITEMS NOT DISPLAYED SHALL NOT BE MODIFIED.
1
2
3
4
5
6
7
8
9
10
11
12
L1
L2
G
L1
L1
L2
L2
G
L1
L1
L2
L2
Terminal
strip
Non-self resetting
thermal switch
WIRES DENOTED BY DASHED LINES
ARE SUPPLIED BY THE INSTALLER.
Maximum wire acceptance for
terminal strip is 10AWG/6.0mm2
WARNING
AC Single Phase Heater must be permanently
installed and hard wired by an authorised/
licensed person.
This product is designed for use with both 220-240V &
208V Platinum Electric Heaters.
FAN
POWER
HEATER
POWER
HEATER
OUTPUT
100-127V OR 208V
OR 220-240V
Fan power supply must
be constant and powered
at all times i.e. before a
switch. L2 can be neutral
for 100-127V OR 208V OR
220-240V.
Refer to Anity Smart-
Heat™ On/O instruction
manual provided with the
controller.
TERMINALS 4 & 5 to con-
trol ELEMENT 1 (1500W).
TERMINALS 6 & 7 to con-
trol ELEMENT 2 (3000W).
HEATER
GREY
WHITE
GREEN/YELLOW
RED
BLACK
Wire coloring is indicative
of wires provided with Plat-
inum Smart-Heat™ Electric
4500W model.
TERMINALS 9 & 10
ELEMENT 1 (1500W)
TERMINALS 11 & 12
ELEMENT 2 (3000W)
CONTROLLER
CH1
CH2
bromic.com
16
WIRING DIAGRAM:
2300W/3400W KIT WITH WALL SWITCH
ALL CONNECTIONS ADJUSTED BY THE INSTALLER ARE DISPLAYED.
ITEMS NOT DISPLAYED SHALL NOT BE MODIFIED.
1
2
3
4
5
6
7
8
L2
L1
G
L1
L2
L1
G
L2
Terminal
strip
Non-self resetting
thermal switch
WIRES DENOTED BY DASHED LINES
ARE SUPPLIED BY THE INSTALLER.
Maximum wire acceptance for
terminal strip is 10AWG/6.0mm2
WARNING
AC Single Phase Heater must be permanently
installed and hard wired by an authorised/
licensed person.
This product is designed for use with both 220-240V &
208V Platinum Electric Heaters.
FAN
POWER
HEATER
POWER
HEATER
OUTPUT
100-127V
OR 208V
OR 220-240V
Fan power supply must be con-
stant and powered at all times
i.e. not before a switch. L2 can
be neutral for 100-127V OR
208V OR 220-240V.
Wall switch to be supplied by
customer.
Refer to Page 3 specifications
for required switch amperages.
HEATER
BLUE
BROWN
GREEN/YELLOW
Wire coloring is indicative
of wires provided with Plati-
num Smart-Heat™ Electric
2300W/3400W model.
bromic.com
17
WIRING DIAGRAM:
4500W KIT WITH WALL SWITCH
ALL CONNECTIONS ADJUSTED BY THE INSTALLER ARE DISPLAYED.
ITEMS NOT DISPLAYED SHALL NOT BE MODIFIED.
1
2
3
4
5
6
7
8
9
10
11
12
L1
L2
G
L1
L1
L2
L2
G
L1
L1
L2
L2
Terminal
strip
Non-self resetting
thermal switch
WIRES DENOTED BY DASHED LINES
ARE SUPPLIED BY THE INSTALLER.
Maximum wire acceptance for
terminal strip is 10AWG/6.0mm2
WARNING
AC Single Phase Heater must be permanently
installed and hard wired by an authorised/
licensed person.
This product is designed for use with both 220-240V &
208V Platinum Electric Heaters.
FAN
POWER
HEATER
POWER
HEATER
OUTPUT
100-127V OR 208V
OR 220-240V
Fan power supply must
be constant and powered
at all times i.e. before a
switch. L2 can be neutral
for 100-127V OR 208V OR
220-240V.
Wall switch to be supplied
by customer.
Refer to Page 3 specifica-
tions for required switch
amperages.
FOR 4500W KIT:
it is recommended to use
2x 20A switches.
HEATER
GREY
WHITE
GREEN/YELLOW
RED
BLACK
Wire coloring is indicative
of wires provided with Plat-
inum Smart-Heat™ Electric
4500W model.
TERMINALS 9 & 10
ELEMENT 1 (1500W)
TERMINALS 11 & 12
ELEMENT 2 (3000W)
bromic.com
18

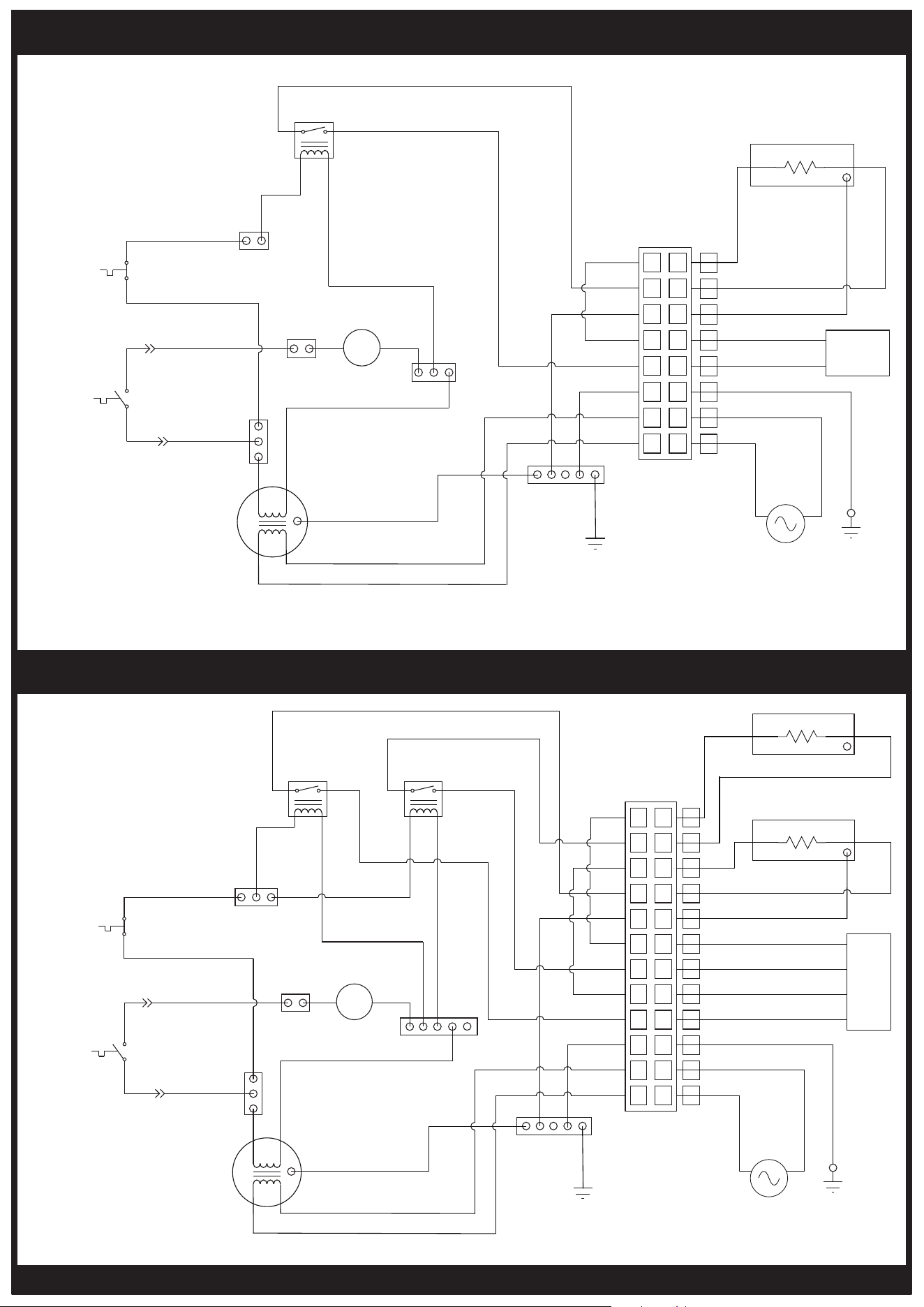

ELECTRICAL DIAGRAM 2300W/3400W KIT
ELECTRICAL DIAGRAM 4500W KIT
L
N
1 1
2 2
3 3
4 4
5 5
6 6
7 7
8 8
8- WAY
TERMINAL BLOCK
L
N
G
L
N
G
L
N
EARTH
AC SUPPLY
100-127V
OR
208V
OR
220-240V
TERMINAL BOX
GROUNDING POINT
WH = M
EARTH
WH = R
WH = R
WH = C
WH = A
WH = B
240VAC/12VDC
TRANSFORMER
L
N
-12V+12V
B
WH = D
Self Resetting
Thermal Switch
(NO)
Non-Self Resetting
Thermal Switch
(NC)
WH = E
WH = H
WH = H
C
M
12V FAN
+FAN -FAN
WH = K
WH = K
RELAY
(NO)
WH = P
WH = G2
WH = F1
WH = F1
WH = B
WH = A
WH = F1
WH = Q
WH = Q
D
A
HEATER 2300/3400W EARTH
N
L
CONTROLLER/
SWITCH
L
N
1 1
2 2
3 3
4 4
5 5
6 6
7 7
8 8
9 9
10
10
11
11
12
12
12-WAY
TERMINAL BLOCK
L
N
G
L1
N1
L2
N2
G
L1
N1
L2
N2
EARTH
AC SUPPLY
100-127V
OR
208V
OR
220-240V
TERMINAL BOX
GROUNDING POINT
WH = M
EARTH
WH = R
WH = R
WH = C
WH = A
WH = B
240VAC/12VDC
TRANSFORMER
L
N
-12V+12V
B
WH = D
Self Resetting
Thermal Switch
(NO)
D
Non-Self Resetting
Thermal Switch
(NC)
WH = E
WH = H
WH = H
C
M
12V FAN
+FAN -FAN
WH = K
A
WH = K
RELAY 1
(NO)
RELAY 2
(NO)
WH = P
WH = G2
WH = P
WH = G2
WH = F1
WH = F1
WH = F2
WH = F2
WH = B
WH = A
WH = F1
WH = F2
WH = Q
WH = Q
WH = Q
WH = Q
HEATER 3000W EARTH
N
L
HEATER 1500W EARTH
N
L
CONTROLLER OR
SWITCH
bromic.com
19
REV10 DU
PLATINUM SMART-HEAT™
ELEKTRISCHE VERWARMERS
VAN BROMIC
MONTAGE-INSTRUCTIES
PLAFONDUITSPARING MET
KLEINE TUSSENRUIMTE
VOOR MODELLEN 2300W, 3400W EN 4500W
!
WAARSCHUWING
Dwarsbalken, balken en spanten mogen niet worden
ingezaagd of ingekeept om de verwarmer te installeren.
De onderstaande instructies zijn geschikt voor
een plafondoppervlak van 10-30 mm dik. Voor een
plafondoppervlak dikker dan 30 mm kunt u contact opnemen
met Bromic voor andere installatie-opties.
De verwarmer mag onder geen omstandigheden worden
bedekt met isolerend of vergelijkbaar materiaal.
Het is van belang dat regelmatig onderhoud wordt
uitgevoerd aan de verwarmer om ervoor te zorgen dat het
uiterlijk in stand blijft. In schadelijke omstandigheden zoals op
locaties aan de kust, dient u vaker inspecties uit te voeren en
vaker te reinigen.
Bij installatie in een plafonduitsparing moet de verwarmer
aan de bovenkant volledig zijn beschermd tegen contact met
water.
WAARSCHUWING
Deze verwarmer MOET permanent door een bevoegd/
gediplomeerd persoon worden geïnstalleerd. Voer geen
onderhoud of installatie- of montageprocedures uit terwijl de
stroom is ingeschakeld. Wacht 2 uur na het uitschakelen van
de verwarmer voordat u het apparaat aanraakt.
!
1x
1x
1x
2x 4x
1x 1x2x 2x
PLAFONDUITSPARINGSKAST
IP-DEKSEL
VENTILATIEDEKSEL
ZWART
VENTILATIEDEKSEL
WIT
AANSLUITKAST
VERWARMER NIET
INBEGREPEN
BELANGRIJK
LEES DEZE HANDLEIDING ZORGVULDIG.
ZIE DE BINNENKANT VAN DE OMSLAG
VOOR BELANGRIJKE INFORMATIE
OVER DEZE HANDLEIDING. HOUD DE
HANDLEIDING BIJ HET APPARAAT VOOR
TOEKOMSTIG GEBRUIK.
BENODIGD GEREEDSCHAP
8 mm (5/16”)
24 mm (15/16”)
30 mm (1/1/8”)
800 mm (31.5”) - 2300W
1000 mm (39.3”) - 3400W
1040 mm (40.9”) - 4500W
HARDWARE
8x M3x6
8x M4x8
1x M6x10
SIERLIJST-
ASSEMBLAGE
(STANDAARD)
SIERLIJST-
ASSEMBLAGE
(MARINE)
BEUGELS
VENTILATIEDEKSEL
INSTALLATIE MET 2
PERSONEN
OF
QR-CODE
MONTAGE-INSTRUCTIES
3-WEG WAGO
CONNECTOR
(4500W ALLEEN)
bromic.com
20
• Lees deze handleiding zorgvuldig vóór het installeren of
onderhouden van dit product.
• Een onjuiste installatie, bediening of onderhoud kan tot overlijden,
ernstige verwonding of materiële schade leiden.
• Dit apparaat is bedoeld voor een vaste installatie met een spanning
zoals aangegeven op het etiket met het nominaal vermogen.
• De installatie MOET door een bevoegde en gediplomeerde
monteur plaatsvinden, in overeenstemming met de plaatselijke
elektrische voorschriften.
• De Platinum Smart-Heat™ elektrische verwarmer is bedoeld voor
huishoudelijk en commercieel gebruik, tenzij anders aangegeven.
• De zeewaterbestendige versies van het plafonduitsparingspakket
met kleine tussenruimte mogen ALLEEN voor toepassing in land-
en kustgebieden worden gebruikt.
• De zeewaterbestendige versie IPX5 van het
plafonduitsparingspakket met kleine tussenruimte mag NIET op
vaartuigen worden geïnstalleerd.
Deze handleiding bevat belangrijke informatie over de installatie, de werking en het
onderhoud van het plafonduitsparingspakket met kleine tussenruimte voor de Platinum
Smart-Heat elektrische verwarmers. Let goed op de belangrijke veiligheidsinformatie die op
verschillende plekken in deze handleiding wordt weergegeven.
Alle veiligheidsinformatie wordt vergezeld van de volgende
veiligheidswaarschuwingssymbolen.
!
GEVAAR,
!
WAARSCHUWING,
!
BELANGRIJK
BEWAAR DEZE HANDLEIDING
Hoofdkantoor: 10 Phiney Place, Ingleburn, NSW 2565 Australië
Telefoon: 1300 276 642 (binnen Australië) of +61 2 9748 3900 (vanuit het buitenland) Fax: +61 2 9748 4289
E-mail: info@bromic.com Web: www.bromic.com
Opmerking: Bromic Pty Ltd behoudt zich het recht voor om zonder voorafgaande melding wijzigingen aan te brengen aan specificaties,
onderdelen, componenten en apparatuur. Deze handleiding voor installatie, bediening en onderhoud mag in geen enkele vorm worden
vermenigvuldigd zonder voorafgaande schriftelijke toestemming van Bromic Pty Ltd.
bromic.com
21
SPECIFICATIES
Plafonduitsparingspakket met kleine tussenruimte
Model
Standaard Marine
Onder-
deelnr.
GLOBAAL BH3623009-1 BH3623008-1 BH3623011-1 BH3623010-1
Totale uitvoer – Kit +
Verwarming
2300W 3400W 2300W 3400W
Benodigde
stroomaansluiting
(volt/ampère) voor
ventilator
100-127V - A.C. - 50/60Hz - <1,0A
OF 208V - A.C. - 60Hz - <1,0A
OF 220-240V - A.C. - 50/60Hz - <1,0A
Benodigde
stroomaansluiting
(volt/ampère) voor
verwarmer
208V A.C.
60Hz
11,1A
220-
240V A.C.
50/60Hz
9,6A
208V A.C.
60Hz
16,3A
220-
240V A.C.
50/60Hz
4,2A
208V A.C.
60Hz
11,1A
220-
240V A.C.
50/60Hz
9,6A
208V
A.C. 60Hz
16,3A
220-
240V A.C.
50/60Hz
4,2A
Totale afmetingen
(L x B x H)
1039 x 261 x 175 mm
(40.9 x 10.3 x 6.9”)
1475 x 261 x 175 mm
(40.9 x 10.3 x 6.9”)
1039 x 261 x 175 mm
(40.9 x 10.3 x 6.9”)
1475 x 261 x 175 mm
(40.9 x 10.3 x 6.9”)
Gewicht 11 kg (24.3lb) 14 kg (31lb) 11 kg (24.3lb) 14 kg (31lb)
Afwerking Geborsteld roestvrij staal 304 Geborsteld roestvrij staal 316
Goedkeuring
Octrooi Australisch Octrooi 2023219853
SPECIFICATIES
Plafonduitsparingspakket met kleine tussenruimte
Model
Standaard Marine
Onder-
deelnr.
GLOBAAL BH3623012-1 BH3623013-1
Totale uitvoer – Kit +
Verwarming
4500W 4500W
Benodigde
stroomaansluiting
(volt/ampère) voor
ventilator
100-127V - A.C. - 50/60Hz - <1,0A
OF 208V - A.C. - 60Hz - <1,0A
OF 220-240V - A.C. - 50/60Hz - <1,0A
Benodigde
stroomaansluiting
(volt/ampère) voor
verwarmer
208V A.C.
60Hz
21,6A
ELEMENT 1500W - 7,2A
ELEMENT 3000W - 14,4A
220-240V A.C.
50/60Hz
18,8A
ELEMENT 1500W - 6,3A
ELEMENT 3000W - 12,5A
208V A.C.
60Hz
21,6A
ELEMENT 1500W - 7,2A
ELEMENT 3000W - 14,4A
220-240V A.C.
50/60Hz
18,8A
ELEMENT 1500W - 6,3A
ELEMENT 3000W - 12,5A
Totale afmetingen
(L x B x H)
1595 x 338 x 178 mm
(62.8 x 13.3 x 7”)
1595 x 338 x 178 mm
(62.8 x 13.3 x 7”)
Gewicht 25 kg (55.1lb) 25 kg (55.1lb)
Afwerking Geborsteld roestvrij staal 304 Geborsteld roestvrij staal 316
Goedkeuring
Octrooi Australisch Octrooi 2023219853
bromic.com
22
In het voorbeeld wordt een uitsparingspakket
afgebeeld die alleen op de lengtezijde is
gemonteerd. De persoon die de installatie uitvoert,
is verantwoordelijk om ervoor te zorgen dat het
product in een structureel betrouwbare opstelling
wordt geïnstalleerd.
238 mm (9.4”) - [2300W/3400W]
315 mm (12.4”) - [4500W]
Minimaal - 180 mm
(vanaf glazen oppervlak)
995 mm (39,2”) - [2300W]
1430 mm (56.3”) - [3400W]
1500 mm (61.0”) – [4500W]
TUSSENRUIMTE
AANSLUITKAST
ZONE
TUSSENRUIMTE
LENGTE UITSPARING PLAFOND
BREEDTE UITSPARING
!
Standaardversies
Zorg ervoor dat de verwarmingseenheid niet direct aan regen of
contact met water is blootgesteld. Voor een lange gebruiksduur van het
product en voor het in stand houden van het uiterlijk van het product,
dient u de verwarmer af te dekken en tegen regen en weersinvloeden te
beschermen.
UITSPARING PLAFOND EN ZONES MET TUSSENRUIMTEN
Zeewaterbestendige versies
In een omgeving met zoute lucht, zoals aan zee of oceaan, treedt
roestvorming eerder dan normaal op. In de zeewaterbestendige
opstelling is RVS 316 gebruikt. Zoute waterspetters op de verwarmer
en het uitsparingspakket moeten onmiddellijk worden verwijderd. Voor
een maximale levensduur van de verwarmer en het uitsparingspakket
moeten deze elke veertien dagen worden schoongemaakt. Maak
gebruik van de diensten van een bevoegde monteur om jaarlijks op
roestplekken te controleren en gebruik het apparaat niet meer indien
de veiligheid van de verwarmer gevaar loopt.
MINIMALE RUIMTE TUSSEN DWARSBALKEN
240 mm (9.4”) - [2300W/3400W] 317 mm
(12.5”) - [4500W]
DWARSBALKEN
IN HET
PLAFOND
500 mm
(19.7”)
MINIMALE VRIJE RUIMTE
TUSSEN MUUR EN
SIERLIJST
2.400 mm (96”)
2.400 mm (96”)
ZIJAANZICHT VOORAANZICHT
PLAFOND
VLOER
261 mm (10.3”) –
[2300W/3400W]
338 mm (13.3”) –
[4500W]
VLOER
VRIJE RUIMTE EN TOTALE AFMETINGEN
MINIMALE TUSSENRUIMTE
BOVEN AFWERKING VLOER
MINIMALE TUSSENRUIMTE
BOVEN AFWERKING VLOER
PERSPECTIEFAFBEELDING MET DE OPTIES VOOR HET INSTALLEREN VAN HET
PLAFONDUITSPARINGSPAKKET MET KLEINE TUSSENRUIMTE
500 mm
(19.7”)
MINIMALE VRIJE
RUIMTE TUSSEN
MUUR EN
SIERLIJST
LENGTE
SIERLIJST
1039 mm (40.9”) - [2300W]
1475 mm (58.1”) - [3400W
1595 mm (62.8”) - [4500W]
BREEDTE
SIERLIJST
178 mm (7”)
MAX
PRODUCTHOOGTE
200 mm (7,9”)
Maximale helling van montage vanaf horizontaal is 6,4 mm (1/4”)
over een helling van 25,4 mm (1,0”). De regelkast moet aan het
laagste uiteinde worden gemonteerd.
61 mm
(2.4”)
WAARSCHUWING
Het apparaat mag in geen geval worden afgedekt met
isolatiemateriaal of vergelijkbaar materiaal.
De minimale verticale tussenruimte van de plafondruimte tussen de
plafonduitsparingskast en het plafondoppervlak moet 180 mm zijn.
De minimale tussenruimte gemeten vanaf het uiteinde van de
aansluitkast tot het dichtstbijzijnde oppervlak moet 200 mm
bedragen.
De minimale tussenruimte vanaf de plafonduitsparing tot de
dichtstbijzijnde muur moet 500 mm bedragen.
De minimale afstand tussen verwarmers gemeten vanaf de rand
van de plafonduitsparing moet 500 mm (19,7”) bedragen met
uitzondering van Australië/Nieuw-Zeeland waar het minimaal
2000 mm (78,7”) moet bedragen*.
De minimale afstand tussen het verwarmeroppervlak en de
afgewerkte vloer is 2.400 mm.
*Opmerking:
Onder AS/NZ 60335.2.30:2015 bepaalt clausule 7.12.1 dat de afstand tussen
de zijkanten van de verwarming en de zijkanten en eventuele aangrenzende
plafondinbouwverwarmingen niet minder mag zijn dan vier keer de minimumafstand
die is voorgeschreven voor de afstand tussen de zijkanten van de verwarming en
eventuele aangrenzende bouwelementen.
bromic.com
23
1. Maak een uitsparing in het plafond (a) met de afmetingen:
2300W – 995 mm x 240 mm (39.2” X 9.4”)
3400W – 1430 mm x 240 mm (56.3” X 9.4”)
4500W – 1550 mm x 317 mm (61.0” X 12.5”)
De verwarmer moet zijn geïnstalleerd met een verwarmingsoppervlak
van minstens 2.400 mm boven de afgewerkte vloer, met een minimale
tussenruimte gemeten vanaf het uiteinde van de aansluitkast tot het
dichtstbijzijnde oppervlak van 200 mm. De minimale afstand van
verwarmer tot verwarmer gemeten vanaf het uiteinde van de verwarmer
moet 500 mm bedragen. Zie de afmetingen voor de installatie op
pagina 3.
Voordat u verder gaat met stap 2.
OPMERKING: De toegang tot de spouwruimte via de inbouwdoos is
beperkt.
OPMERKING: Installaties met Bromic-regelaars in de spouwruimte.
Houd rekening met de locatievereisten van Bromic-regelaars en hoe
de Bromic-regelaars en de bedrading toegankelijk zijn voordat u de LC
spouwdoos aan het plafond bevestigt. Raadpleeg pagina xx voor het
bedradingsschema en de handleiding van de regelaar voor details over
montage en afmetingen.
2. Bevestig de plafondspouwdoos in het plafond met (minimaal) 6x
geschikte bevestigingsmiddelen (niet meegeleverd) langs de lange zijde.
OPMERKING: De bevestigingsschroeven moeten in een sterk materiaal
worden geplaatst dat het gewicht van de montage gemakkelijk kan
dragen. Mogelijk moet uw installatie worden verstevigd voordat het
frame veilig kan worden geïnstalleerd.
BELANGRIJK
De installateur is verantwoordelijk om te controleren of de
installatieplek geschikt is voor het gewicht van de verwarmerinstallatie
van 18,5 kg (41 lb) [2300W], 24 kg (53 lb) [3400W] of 25 kg (55.1 lb)
[4500W].
GERBRUIK MINIMAAL 10 BEVESTIGINGSMIDDELEN VOOR
BEVESTIGING OP HOUTEN STRUCTUREN.
3. Assembleer de 2x ventilatiedeksels aan elkaar met behulp van de
ventilatie-sierlijsten en 4x
M3x6mm schroeven. De kleur van de
ventilatiedeksels komt overeen met de
4. Installeer de geassembleerde ventilatiedeksels aan het uiteinde van
de sierlijstassemblage met behulp van 4x
M4x8mm schroeven.
5. Verwijder de 2x
M6x14mm en 2x M4x8mm schroeven van de
steun aan de achterkant van de verwarmer. Verwijder de draaibeugel
aan de achterkant van de verwarmer. Draai de
M16 (2300W/3400W)
of
M20 kabeldoorvoer los met behulp van een sleutel van 24 mm
(15/16”) or 30 mm (1/1/8”) en installeer de verwijderde kabeldoorvoer
op het IP-deksel.
ZORG ERVOOR DAT DE MOER VAN DE KABELDOORVIER WEER AAN
DE BINNENKANT VAN DE IP-DEKSEL IS AANGEBRACHT.
!
OPMERKING: Tijdens dit proces is het onderdeel voor
trekontlasting verwijderd. U dient erop te letten dat
u niet hard aan de kabel trekt, omdat de binnenste
kabelaansluitingen hierdoor een knauw kunnen
krijgen en de verwarmer permanent beschadigt kan
raken.
24 mm
(15/16”)
30 mm
(1/1/8”)
DE GEBRUIKSAANWIJZING BEGINT HIER
995 mm (39.2”) - [2300W]
1430 mm (56.3”) - [3400W]
1550 mm (61.0”) - [4500W]
240 mm (9.4”) -
[2300W/3400W]
317 mm (12.5”) –
[4500W]
bromic.com
24

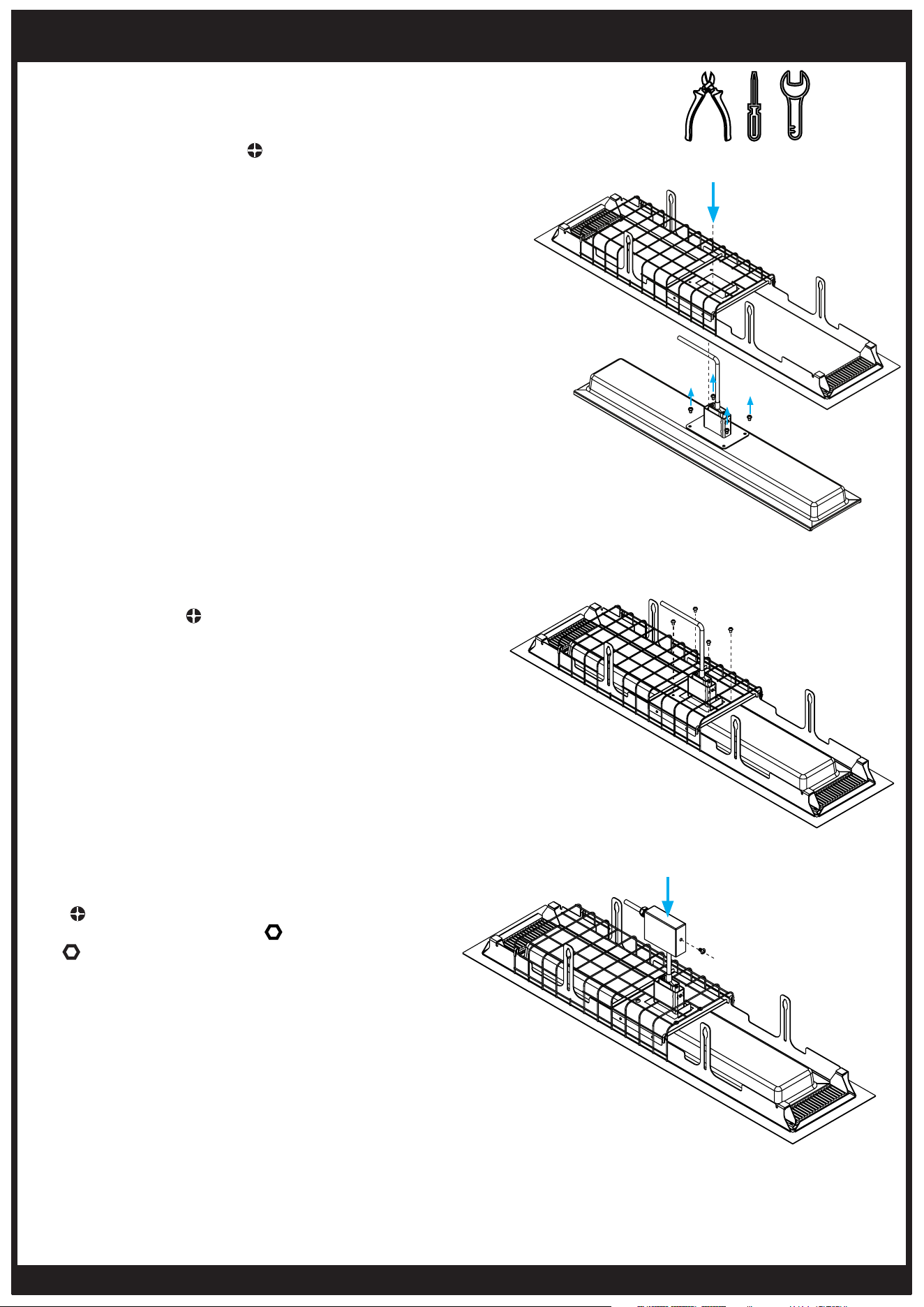

6. Verwijder voorzichtig de 4x M5x10mm schroeven aan
de achterkant van het verwarmingselement en lijn de
sierlijst-assemblage uit met de bevestigingsgaten.
De kabel wordt door de opening in het midden van de
sierlijst-assemblage geleid.
7. Monteer de 4x M5x10mm schroeven om de
verwarmer aan de sierlijst-assemblage te bevestigen.
8. Voer de verwarmingkabel door het IP-deksel en de
kabeldoorvoer. Bevestig de IP-steun aan de verwarmer met
behulp van de
M6x10mm schroef.
Zorg na bevestiging dat de
M16 (2300W/3400W) of
M20 (4500W) kabeldoorvoer stevig is aangedraaid
met behulp van een sleutel van 24 mm (15/16”) or 30 mm
(1/1/8”).
24 mm
(15/16”)
30 mm
(1/1/8”)
HANDLEIDING VOOR INSTALLATIE PLAFONDUITSPARING - VERVOLG ...
OPMERKING: DE ACHTERSTE
VERWARMINGSBEUGEL KAN NIET
WORDEN VERWIJDERD.
bromic.com
25
Voor installaties met een Bromic AFFINITY SMART-HEAT™ Controller (apart verkocht),
raadpleeg de bedradingsdiagrammen op pagina’s 13 tot 17.
Uitgebreide elektrische schema’s vindt u op pagina 18.
9. Verwijder het deksel van de aansluitdoos door de 4x
M4x8mm schroeven te verwijderen en leg deze
terzijde voor hermontage.
10. Snij de verwarmingskabel op maat, niet korter dan
een lengte van 800 mm (31.5”) voor 2300W, 1000
mm (39.3”) voor de eenheid van 3400W, of 800 mm
(31.5”) voor 3400W or 1040 mm (40.9”) voor 4500W,
gemeten vanaf de kabeldoorvoer.
11. Voer de verwarmingskabel door de onderste
M16
(2300W/3400W) of
M20 (4500W) kabeldoorvoer
op de aansluitdoos. Zorg dat de kabeldoorvoer stevig is
aangedraaid.
12. Voer het netsnoer (en eventuele besturingskabels)
door de uitsparing van de aansluitdoos in de
verwarmingsdoos.
Raadpleeg de bedradingsdiagrammen op pagina’s 13
tot 17.
800 mm (31.5”) - 2300W
1000 mm (39.3”) - 3400W
1040 mm (40.9”) - 4500W
bromic.com
26
13. Nadat alle aansluitingen zijn gemaakt, gebruikt u de
meegeleverde 4x
M4x8mm schroeven om de aansluitdoos te
sluiten.
14. Breng het verwarmingselement en de aansluitdoos op
een stabiel werkplatform, dichter bij het uiteinde van de
aansluitdoos.
15. Voordat u de aansluitdoos installeert, haalt u de kabel van
de thermische veiligheidsschakelaar eruit.
Steek deze in het contact voor de thermische
veiligheidsschakelaar aan de achterkant van de aansluitdoos.
16. Bevestig de aansluitdoos op de plafondinbouwsdoos vast
met behulp van 4x
M4x8mm schroeven.
WAARSCHUWING
De verwarmer werkt niet tenzij de stekker
van de thermische veiligheidsschakelaar in
het aansluitpunt aan de achterkant van de
aansluitdoos is gestoken.
!
HANDLEIDING VOOR INSTALLATIE PLAFONDUITSPARING - VERVOLG ...
MINIMAAL 2 PERSONEN VEREIST
VOOR DE VOLGENDE STAPPEN.
MAXIMAAL GEWICHT DAT VEILIG
KAN WORDEN OPGETILD: 16 kg
(26.5 lbs) PER PERSOON.
!
BELANGRIJK
ZORG ERVOOR DAT HET VOORGLAS VAN DE
VERWARMER IS BESCHERMD VOORDAT U DEZE
EROP ZET.
bromic.com
27
17. Bevestig de sierlijst-assemblage aan de
plafondinbouwdoos door aan één kant van
de montagelipjes aan de 2 x
M5x12mm
zeskantbouten vast te haken.
Zorg ervoor dat de verwarmingskabel
zich aan de binnenkant van de
bevestigingshaken bevindt.
18. Roteer de sierlijst-assemblage
en bevestig de ander kant van de
montagelipjes aan de andere 2 x
M5x12mm zeskantbouten.
19. Til de sierlijst-assemblage omhoog
zodat het gelijk ligt met het plafond.
Draai de the 4x
M5x12mm
zeskantbouten vast met behulp van een
8mm (5/16”) sleutel om de verwarmer op
zijn plaats te houden.
Controleer of de verwarming gelijk ligt
met het plafond voordat u de schroeven
vastdraait.
HANDLEIDING VOOR INSTALLATIE PLAFONDUITSPARING - VERVOLG ...
WAARSCHUWING
De voedingskabel van de verwarming MOET volledig
op de steunstructuur rusten. De voedingskabel
MAG NIET tegen de achterkant van de verwarmer
aankomen.
!
8mm
(5/16”)
!
BELANGRIJK
Zorg ervoor dat de verwarmingskabel
zich aan de binnenkant van de
bevestigingshaken bevindt.
Montagelipjes
4x
4x
Verwarmer
M5x12 mm
zeskantflensbout
8mm (5/16”)
Plafonduit-
sparing
sierlijst
bromic.com
28
SYMPTOOM MOGELIJKE OORZAKEN OF OORZAKEN CORRIGERENDE MAATREGEL
Geen warmte
1. Onjuiste aansluiting
2. Zelfherstellende thermische schakelaar niet
aangesloten
3. Niet-zelfherstellende thermische schakelaar is
geactiveerd.
1. Controleer aansluiting op de voeding
2. Controleer of de zelfherstellende
thermische schakelaar is aangesloten
(zie stap 14)
3. Reset de niet-zelfherstellende thermische
schakelaar in de aansluitdoos (zie elektrisch
schema).
Onvoldoende
warmte
1. Verwarmer te klein voor de toepassing
2. De verwarmer te hoog of te ver gemonteerd
3. Onjuiste spanning op de verwarmer aangesloten.
1. Plaats een of meer extra verwarmers
2. Verminder de montagehoogte of -afstand
3. Controleer of de juiste voedingsspanning
wordt geleverd.
Te veel warmte
1. Verwarming te groot voor de toepassing
2. De verwarmer te laag of te dichtbij gemonteerd
3. Onjuiste spanning op de verwarmer aangesloten.
1. Vervang door een kleinere verwarmer
2. Vergroot de montagehoogte of -afstand
3.Controleer of de juiste voedingsspanning
wordt geleverd.
WAARSCHUWING
Deze verwarmer MOET door een bevoegd/gediplomeerd persoon
permanent worden geïnstalleerd. Voer geen onderhoud uit en voer geen
installatie- of montageprocedures uit terwijl de elektrische voeding is
ingeschakeld. Voor het loskoppelen van de verwarmer kunt u de voeding
naar het verwarmingscircuit op het hoofdpaneel uitschakelen.
!
1. Kijk op het productetiket of gebruik wordt gemaakt van de
juiste spanning en stroomsterkte, zodat de voedingsbron
overeenstemt met de voorschriften van de verwarmer.
2. De voedingskabel moet tegen de behuizing van de
verwarmer worden beschermd en uit de buurt ervan worden
gehouden.
3. Zorg ervoor dat alle elektrische aansluitingen in
overeenstemming met de plaatselijke elektrische
voorschriften worden gemaakt. Voor buiteninstallatie
moeten alle aansluitingen in overeenstemming
met de plaatselijke elektrische voorschriften voor
buitenbedradingen worden gemaakt. Maak alleen gebruik
van bedradingscomponenten die voor buitengebruik zijn
goedgekeurd, met een minimale norm van IPX5.
BELANGRIJK: De bedieningseenheid van de elektronische dimmer produceert warmte tijdens de werking. Voor verwarmers van Bromic die zijn
geïnstalleerd met een Bromic SmartHeat elektrische dimmer(s) of AAN/UIT-regeleenheid is het van groot belang dat dimmers worden gemonteerd
in een schone, droge en goed geventileerde plek met tussenruimte aan alle zijden. Er moet voor worden gezorgd dat de dimmers niet in een
besloten ruimte worden geïnstalleerd, in de buurt van andere warmteproducerende apparatuur of, in het geval van een installatie met meerdere
dimmers, niet te dicht bij elkaar. Dimmers moeten te allen tijde koel blijven. Zie de installatiehandleiding van de betreende dimmer van Bromic
voor meer informatie. Voor verdere vragen kunt u ook contact opnemen met de technische ondersteuning van Bromic.
WAARSCHUWING
RISICO VAN ELEKTRISCHE SCHOK! Ernstig letsel of overlijden kan
het gevolg zijn. Elektrische voeding loskoppelen voordat u deze
verwarmer gaat installeren of onderhouden. Lees en houd u aan de
voorschriften voor tussenruimten voor installatie die in deze handleiding
zijn aangegeven. Het apparaat MOET op een op juiste wijze geaarde
elektrische voedingsbron zijn aangesloten.
!
WAARSCHUWING
RISICO VAN ELEKTRISCHE SCHOK!
Ernstig letsel of overlijden kan het gevolg zijn. Koppel de elektrische
voeding los voordat u onderhoud pleegt aan deze verwarmer.
!
Zorg ervoor dat de verwarmingseenheid niet direct aan regen of
contact met water is blootgesteld. Voor een lange gebruiksduur
van het product en voor het in stand houden van het uiterlijk
van het product, dient u de verwarmer onder een afdak te
monteren en indien mogelijk tegen regen en weersinvloeden te
beschermen.
De buitenbehuizing van de verwarmer dient elke veertien dagen
te worden schoongemaakt. Voor het schoonmaken van het
apparaat dient u ervoor te zorgen dat de verwarmer uit staat en
al minstens 2 uur na gebruik uitgeschakeld is geweest, voordat u
eventueel vuil of stof met een zachte vochtige doek afveegt.
Zout in de lucht kan ervoor zorgen dat metaal gaat roesten,
vooral op plekken bij de kust. Wanneer u de verwarmer elke
veertien dagen met een zachte doek schoonmaakt, helpt u het
uiterlijk van het product in stand te houden.
ONDERHOUD
WAARSCHUWING
Installatie en onderhoud MOETEN door een bevoegde en
gediplomeerde onderhoudsmonteur worden uitgevoerd. De verwarmer
niet gebruiken na een defect. Schakel de voeding op het servicepaneel
uit en laat de verwarmer door een betrouwbare elektrische monteur
inspecteren voordat u de verwarmer weer gebruikt.
!
WAARSCHUWING
Een beschadigde stroomkabel moet worden vervangen door Bromic,
een onderhoudsvertegenwoordiger van Bromic of vergelijkbaar
gekwalificeerde personen om risico’s te voorkomen. Neem voor meer
informatie over het vervangen van de voedingskabel contact op met
Bromic.
!
Niet-zelfherstellende thermische schakelaar
In het geval dat de temperatuur de grenswaarden voor veilige werking
overschrijdt, treedt de niet-zelfherstellende thermische veiligheidsschakelaar
in werking. Dit kan zijn doordat de ventilator is beschadigd, of doordat de
verwarmer bij een te hoge omgevingstemperatuur werkt. Om de schakelaar
opnieuw in te stellen, kunt u de reset-knop in het midden van de schakelaar
indrukken. DE LOCATIE WORDT GETOOND OP PAGINA 11.
WAARSCHUWING
Controleer of het circuit
niet onder stroom staat
voordat u probeert de
veiligheidsschakelaar
opnieuw in te schakelen.
!
ELEKTRISCHE INSTALLATIE
PERIODIEK ONDERHOUD
PROBLEMEN OPLOSSEN
bromic.com
29
1 2 3
4
5 6
SNELLE HANDLEIDING VOOR TOEGANG TOT DE AANSLUITDOOS
RAADPLEEG DE BEDRADINGSDIAGRAMMEN OP PAGINA’S 13 TOT 17.
ALS HET PRODUCT NOG STEEDS NIET WERKT, NEEM DAN CONTACT OP MET BROMIC VOOR EXTRA
TECHNISCHE ONDERSTEUNING.
Niet-zelfherstellende
thermische schakelaar
4x
bromic.com
30
BEDRADINGSHANDLEIDING VOOR AANSLUITKAST
BELANGRIJK
Controleer of draden stevig vastzitten met klemschroeven. Voer lichte trektest uit.
Maximale draaddiameter is 10 AWG / 6,0 mm2.
!
2300W/3400W-KIT
VENTILATORVERMOGEN
1. Sluit de L1-draad van de AC-ventilatorvoeding aan op KLEM 1.
2. Sluit de L2-draad (of nul) van de AC-ventilatorvoeding aan op KLEM 2.
3. Sluit de aardingsdraad van de AC-ventilatorvoeding aan op KLEM 3.
VERWARMERVERMOGEN
4. Sluit de L1-draad van de AC-verwarmingsvoeding aan op KLEM 4.
5. Sluit de L2-draad (of nul) van de AC-verwarmingsvoeding aan op KLEM 5.
OPMERKING: Verwarmingsvoeding mag komen van schakelaar of regelaar. Aardingsdraden
mogen worden samengevoegd tot één draad die wordt aangesloten op KLEM 3.
VERWARMERUITGANG
6. Sluit de GROEN/GEEL aardingsdraad van de verwarming aan op KLEM 6.
7. Sluit de BRUIN L1-draad van de verwarming aan op KLEM 7.
8. Sluit de BLAUW L2-draad (of nul) van de verwarming aan op KLEM 8.
BELANGRIJK
De ventilatorvoeding moet constant en altijd onder spanning staan, dus niet vóór een
schakelaar. De ventilator moet te allen tijde onafhankelijk van de verwarming werken.
!
4500W-KIT
VENTILATORVERMOGEN
1. Sluit de L1-draad van de AC-ventilatorvoeding aan op KLEM 1.
2. Sluit de L2-draad (of nul) van de AC-ventilatorvoeding aan op KLEM 2.
3. Sluit de aardingsdraad van de AC-ventilatorvoeding aan op KLEM 3.
VERWARMERVERMOGEN
4. Sluit de L1-draad van de AC-verwarmingsvoeding aan op KLEMMEN 4 & 6, met een
3-WEG WAGO.
5. Sluit de L2-draad (of nul) van de AC-verwarmingsvoeding aan op KLEMMEN 5 & 7, met
een 3-WEG WAGO.
OPMERKING: Afzonderlijke voedingsdraden kunnen worden gebruikt om elementen onafhankelijk
aan te sturen. Raadpleeg het bedradingsdiagram op pagina 15.
OPMERKING: Verwarmingsvoeding mag komen van schakelaar of regelaar. Aardingsdraden mogen
worden samengevoegd tot één draad die wordt aangesloten op KLEM 3.
VERWARMERUITGANG
6. Sluit de GROEN/GEEL aardingsdraad van de verwarming aan op KLEM 8.
7. Sluit de ROOD L1-draad van de verwarming aan op KLEM 9.
8. Sluit de ZWART L2-draad (of nul) van de verwarming aan op KLEM 10.
9. Sluit de WIT L1-draad van de verwarming aan op KLEM 11.
10. Sluit de GRIJS L2-draad (of nul) van de verwarming aan op KLEM 12.
BELANGRIJK
De ventilatorvoeding moet constant en altijd onder spanning staan, dus niet vóór een
schakelaar. De ventilator moet te allen tijde onafhankelijk van de verwarming werken.
!
bromic.com
31
BEDRADINGSDIAGRAM:
2300W/3400W-KIT MET AFFINITY SMART-HEAT™ 1-KANAALS CONTROLLER
ALLE DOOR DE INSTALLATEUR AANGEPASTE AANSLUITINGEN WORDEN WEERGEGEVEN.
NIET WEERGEGEVEN ITEMS MOGEN NIET WORDEN GEWIJZIGD.
1
2
3
4
5
6
7
8
L2
L1
G
L1
L2
L1
G
L2
Klemmenstrook
Niet-zelfherstel-
lende thermische
schakelaar
100-127V
OF 208V
OF 220-240V
De voeding van de ventilator moet
constant zijn en altijd onder span-
ning staan, d.w.z. niet vóór een
schakelaar. L2 kan neutraal zijn voor
100-127V of 208V.
CONTROLLER
Raadpleeg de Anity Smart-
Heat™ handleiding die bij de
controller is geleverd.
VERWARMER
BLAUW
BRUIN
GROEN/GEEL
De kleurcodering van de draden
is indicatief voor de draden die
worden meegeleverd met het
Platinum Smart-Heat™ Electric
2300W/3400W-model.
DRADEN AANGEGEVEN ALS
STIPPELLIJNEN WORDEN GELEVERD
DOOR DE INSTALLATEUR.
Maximale draadacceptatie voor de
klemmenstrook is 10 AWG / 6,0 mm2
WAARSCHUWING
Eénfasige verwarmer wisselstroom
moet permanent zijn geïnstalleerd en
kabels aangesloten door een bevoegd of
gediplomeerd persoon.
Dit product is bedoeld voor gebruik met 220-240V en
208V Platinum elektrische verwarmers.
Risico op
elektrische schok
VERWARMER
UITGANG
VERWARMER
VERMOGEN
VENTILATOR
VERMOGEN
bromic.com
32
BEDRADINGSDIAGRAM:
4500W-KIT MET AFFINITY SMART-HEAT™ 1-KANAALS CONTROLLER
ALLE DOOR DE INSTALLATEUR AANGEPASTE AANSLUITINGEN WORDEN WEERGEGEVEN.
NIET WEERGEGEVEN ITEMS MOGEN NIET WORDEN GEWIJZIGD.
1
2
3
4
5
6
7
8
9
10
11
12
L1
L2
G
L1
L1
L2
L2
G
L1
L1
L2
L2
Klemmenstrook
Niet-zelfherstel-
lende thermische
schakelaar
100-127V OF 208V
OF 220-240V
De voeding van de venti-
lator moet constant zijn
en altijd onder spanning
staan, d.w.z. niet vóór een
schakelaar. L2 kan neu-
traal zijn voor 100-127V of
208V.
3-WEG
WAGO
CONTROLLER
Raadpleeg de Anity
Smart-Heat™ handleiding
die bij de controller is ge-
leverd.
Er worden 2x 3-WEG
WAGO CONNECTORS
geleverd om bedradings-
verbindingen te maken
voor een 1-kanaals uitgang.
VERWARMER
GRIJS
WIT
GROEN/GEEL
ROOD
ZWART
De kleurcodering van de
draden is indicatief voor
de draden die worden
meegeleverd met het Plati-
num Smart-Heat™ Electric
4500W model.
KANALEN 9 EN 10
ELEMENT 1 (1500W)
KANALEN 11 EN 12
ELEMENT 2 (3000W)
DRADEN AANGEGEVEN ALS STIPPELLIJNEN
WORDEN GELEVERD DOOR DE
INSTALLATEUR.
Maximale draadacceptatie voor de klemmenstrook is
10 AWG / 6,0 mm2
WAARSCHUWING
Eénfasige verwarmer wisselstroom moet permanent zijn
geïnstalleerd en kabels aangesloten door een bevoegd of
gediplomeerd persoon.
Dit product is bedoeld voor gebruik met 220-240V en
208V Platinum elektrische verwarmers.
Risico op
elektrische schok
VERWARMER
UITGANG
VERWARMER
VERMOGEN
VENTILATOR
VERMOGEN
bromic.com
33
BEDRADINGSDIAGRAM (VOOR INDIVIDUELE ELEMENTAANSTURING):
4500W-KIT MET AFFINITY SMART-HEAT™ AAN/UIT 2-KANAALS CONTROLLER
ALLE DOOR DE INSTALLATEUR AANGEPASTE AANSLUITINGEN WORDEN WEERGEGEVEN.
NIET WEERGEGEVEN ITEMS MOGEN NIET WORDEN GEWIJZIGD.
1
2
3
4
5
6
7
8
9
10
11
12
L1
L2
G
L1
L1
L2
L2
G
L1
L1
L2
L2
Klemmenstrook
Niet-zelfherstel-
lende thermische
schakelaar
100-127V OF 208V
OF 220-240V
De voeding van de venti-
lator moet constant zijn
en altijd onder spanning
staan, d.w.z. niet vóór een
schakelaar. L2 kan neu-
traal zijn voor 100-127V of
208V.
Raadpleeg de An-
ity Smart-Heat™ AAN/UIT-
handleiding die bij de con-
troller is meegeleverd.
KANALEN 4 & 5 voor aan-
sturing van ELEMENT 1
(1500W).
KANALEN 6 & 7 voor aan-
sturing van ELEMENT 2
(3000W).
VERWARMER
GRIJS
WIT
GROEN/GEEL
ROOD
ZWART
De kleurcodering van de
draden is indicatief voor
de draden die worden
meegeleverd met het Plati-
num Smart-Heat™ Electric
4500W model.
KANALEN 9 EN 10
ELEMENT 1 (1500W)
KANALEN 11 EN 12
ELEMENT 2 (3000W)
DRADEN AANGEGEVEN ALS STIPPELLIJNEN
WORDEN GELEVERD DOOR DE
INSTALLATEUR.
Maximale draadacceptatie voor de klemmenstrook is
10 AWG / 6,0 mm2
WAARSCHUWING
Eénfasige verwarmer wisselstroom moet permanent zijn
geïnstalleerd en kabels aangesloten door een bevoegd of
gediplomeerd persoon.
Dit product is bedoeld voor gebruik met 220-240V en
208V Platinum elektrische verwarmers.
Risico op
elektrische schok
VERWARMER
UITGANG
VERWARMER
VERMOGEN
VENTILATOR
VERMOGEN
CONTROLLER
KAN.1
KAN.2
bromic.com
34
BEDRADINGSDIAGRAM:
2300W/3400W-KIT MET WANDSCHAKELAAR
ALLE DOOR DE INSTALLATEUR AANGEPASTE AANSLUITINGEN WORDEN WEERGEGEVEN.
NIET WEERGEGEVEN ITEMS MOGEN NIET WORDEN GEWIJZIGD.
1
2
3
4
5
6
7
8
L2
L1
G
L1
L2
L1
G
L2
Klemmenstrook
Niet-zelfherstel-
lende thermische
schakelaar
100-127V
OF 208V
OF 220-240V
De voeding van de ventilator moet
constant zijn en altijd onder span-
ning staan, d.w.z. niet vóór een
schakelaar. L2 kan neutraal zijn voor
100-127V of 208V.
Wandschakelaar dient door de
klant te worden geleverd. Zie
specificaties op pagina 3 voor
de vereiste schakelaarstromen.
VERWARMER
BLAUW
BRUIN
GROEN/GEEL
De kleurcodering van de draden
is indicatief voor de draden die
worden meegeleverd met het
Platinum Smart-Heat™ Electric
2300W/3400W-model.
DRADEN AANGEGEVEN ALS
STIPPELLIJNEN WORDEN GELEVERD
DOOR DE INSTALLATEUR.
Maximale draadacceptatie voor de
klemmenstrook is 10 AWG / 6,0 mm2
WAARSCHUWING
Eénfasige verwarmer wisselstroom
moet permanent zijn geïnstalleerd en
kabels aangesloten door een bevoegd of
gediplomeerd persoon.
Dit product is bedoeld voor gebruik met 220-240V en
208V Platinum elektrische verwarmers.
Risico op
elektrische schok
VERWARMER
UITGANG
VERWARMER
VERMOGEN
VENTILATOR
VERMOGEN
bromic.com
35
BEDRADINGSDIAGRAM:
4500W-KIT MET WANDSCHAKELAAR
ALLE DOOR DE INSTALLATEUR AANGEPASTE AANSLUITINGEN WORDEN WEERGEGEVEN.
NIET WEERGEGEVEN ITEMS MOGEN NIET WORDEN GEWIJZIGD.
1
2
3
4
5
6
7
8
9
10
11
12
L1
L2
G
L1
L1
L2
L2
G
L1
L1
L2
L2
Klemmenstrook
Niet-zelfherstel-
lende thermische
schakelaar
100-127V OF 208V
OF 220-240V
De voeding van de venti-
lator moet constant zijn
en altijd onder spanning
staan, d.w.z. niet vóór een
schakelaar. L2 kan neu-
traal zijn voor 100-127V of
208V.
Wandschakelaar dient
door de klant te worden
geleverd. Zie specificaties
op pagina 3 voor de ver-
eiste schakelaarstromen.
VOOR 4500W-KIT:
het wordt aanbevolen om
2× 20A-schakelaars te ge-
bruiken.
VERWARMER
GRIJS
WIT
GROEN/GEEL
ROOD
ZWART
De kleurcodering van de
draden is indicatief voor
de draden die worden
meegeleverd met het Plati-
num Smart-Heat™ Electric
4500W model.
KANALEN 9 EN 10
ELEMENT 1 (1500W)
KANALEN 11 EN 12
ELEMENT 2 (3000W)
DRADEN AANGEGEVEN ALS STIPPELLIJNEN
WORDEN GELEVERD DOOR DE
INSTALLATEUR.
Maximale draadacceptatie voor de klemmenstrook is
10 AWG / 6,0 mm2
WAARSCHUWING
Eénfasige verwarmer wisselstroom moet permanent zijn
geïnstalleerd en kabels aangesloten door een bevoegd of
gediplomeerd persoon.
Dit product is bedoeld voor gebruik met 220-240V en
208V Platinum elektrische verwarmers.
Risico op
elektrische schok
VERWARMER
UITGANG
VERWARMER
VERMOGEN
VENTILATOR
VERMOGEN
bromic.com
36
ELEKTRISCH SCHEMA 2300W/3400W-KIT
ELEKTRISCH SCHEMA 4500W-KIT
L
N
1 1
2 2
3 3
4 4
5 5
6 6
7 7
8 8
8-KANAALS
KLEMMENSTROOK
L
N
G
L
N
G
L
N
AARDE
AC-VOEDING
100-127V
OF 208V
OF 220-240V
AANSLUITDOOS
AARDINGSPUNT
WH = M
AARDE
WH = R
WH = R
WH = C
WH = A
WH = B
240VAC/12VDC
TRANSFORMATOR
L
N
-12V+12V
B
WH = D
Zelfherstellende
thermische schakelaar
(NIET)
Niet-zelfherstellende
thermische schakelaar
(NC)
WH = E
WH = H
WH = H
C
M
12V
VENTILATOR
+FAN -FAN
WH = K
WH = K
RELAIS
(NIET)
WH = P
WH = G2
WH = F1
WH = F1
WH = B
WH = A
WH = F1
WH = Q
WH = Q
D
A
VERWARMER
2300/3400W
AARDE
N
L
CONTROLLER
KABELBOOM
(WIRING HARNESS) = WH
L
N
1 1
2 2
3 3
4 4
5 5
6 6
7 7
8 8
9 9
10
10
11
11
12
12
12-KANAALS
KLEMMENSTROOK
L
N
G
L1
N1
L2
N2
G
L1
N1
L2
N2
AARDE
AC-VOEDING
100-127V
OF 208V
OF 220-240V
AANSLUITDOOS
AARDINGSPUNT
WH = M
AARDE
WH = R
WH = R
WH = C
WH = A
WH = B
240VAC/12VDC
TRANSFORMATOR
L
N
-12V+12V
B
WH = D
Zelfherstellende
thermische schakelaar
(NIET)
D
Niet-zelfherstellende
thermische schakelaar
(NC)
WH = E
WH = H
WH = H
C
M
12V
VENTILATOR
+FAN -FAN
WH = K
A
WH = K
RELAIS 1
(NIET)
RELAIS 2
(NIET)
WH = P
WH = G2
WH = P
WH = G2
WH = F1
WH = F1
WH = F2
WH = F2
WH = B
WH = A
WH = F1
WH = F2
WH = Q
WH = Q
WH = Q
WH = Q
VERWARMER 3000W AARDE
N
L
VERWARMER 1500W AARDE
N
L
CONTROLLER
KABELBOOM
(WIRING HARNESS) = WH
bromic.com
37
REV10 FR
CHAUFFAGES ÉLECTRIQUES
BROMIC PLATINUM
SMART-HEAT
TM
INSTRUCTIONS D’INSTALLATION
POUR ENCASTREMENT AU
PLAFOND À FAIBLE DÉGAGEMENT
POUR MODÈLES 2300W, 3400W ET 4500W
!
AVERTISSEMENTS
Les solives, les poutres et les chevrons ne doivent pas être
coupés ou entaillés pour installer le chauage.
Les instructions ci-dessous sont adaptées aux surfaces
de plafond de 10-30 mm (0,39”-1,2”) d’épaisseur. Pour les
surfaces de plafond d’une épaisseur supérieure à 30 mm
(1,2”), veuillez contacter Bromic pour d’autres options
d’installation.
Le chauage ne doit en aucun cas être recouvert de matériau
isolant ou de matériau similaire.
Il est important de procéder à la maintenance régulière du
chauage pour préserver son aspect. Inspectez et nettoyez
l’appareil plus fréquemment dans des conditions diciles
telles que les environnements côtiers.
Dans le cas d’une installation encastrée au plafond, le
chauage doit être entièrement protégé par le dessus contre
le contact de l’eau.
AVERTISSEMENT
Ce chauage DOIT être installé de manière permanente
par une personne habilitée/agréée. Ne réalisez pas de
tâches d’entretien, d’installation ou de montage lorsque
l’alimentation électrique est sous tension. Attendez 2 heures
après avoir éteint le chauage avant toute manipulation.
!
1x
1x
1x
2x 4x
1x 1x2x 2x
BOÎTIER ENCASTRÉ AU
PLAFOND
COUVERCLE IP
COUVERCLE
D’AÉRATION NOIR
COUVERCLE
D’AÉRATION BLANC
BOÎTIER DE
CONNEXION
CHAUFFAGE NON
INCLUS
IMPORTANT
VEUILLEZ LIRE CE MANUEL AVEC ATTENTION.
CONSULTEZ LE DEUXIÈME DE COUVERTURE
POUR OBTENIR DES INFORMATIONS
IMPORTANTES À PROPOS DE CE MANUEL.
NOUS RECOMMANDONS DE CONSERVER
LES INSTRUCTIONS AVEC L’APPAREIL POUR
RÉFÉRENCE ULTÉRIEURE.
OUTILS REQUIS
8 mm (5/16”)
24 mm (15/16”)
30 mm (1/1/8”)
800 mm (31,5”) - 2300W
1000 mm (39,3”) - 3400W
1040 mm (40,9”) - 4500W
MATÉRIEL
8x M3x6
8x M4x8
1x M6x10
GARNITURE
(STANDARD)
GARNITURE
(MARINE)
GARNITURES COUVERCLE
D’AÉRATION
INSTALLATION À
2 PERSONNES
OU
QR CODE VERS
INSTRUCTIONS
D’INSTALLATION
CONNECTEUR
3-VOIES WAGO
(4500W UNIQUEMENT)
bromic.com
38
• Lisez attentivement ce manuel avant d’installer ou de réaliser la
maintenance de ce produit.
• Une installation, une utilisation ou un entretien inappropriés
peuvent entraîner la mort, des blessures graves ou des dommages
matériels.
• Cet appareil est destiné à une installation fixe et sous tension, telle
que spécifiée sur l’étiquette de puissance nominale.
• L’installation DOIT être eectuée par un technicien agréé et
autorisé conformément aux règles locales applicables en matière
d’électricité.
• Sauf indication contraire, le chauage électrique Platinum Smart-
Heat
TM
est destiné à un usage domestique et commercial.
• Les versions de classe marine du kit d’encastrement au plafond à
faible dégagement peuvent UNIQUEMENT être installées dans les
environnements terrestres et côtiers.
• La version de classe marine IPX5 du kit d’encastrement au
plafond LC ne doit PAS être installée sur les bateaux.
Ce manuel contient des informations importantes sur l’installation, le fonctionnement
et l’entretien du kit d’encastrement au plafond à faible dégagement pour les chauages
électriques Platinum Smart-Heat. Veuillez prêter une attention particulière aux informations
de sécurité importantes indiquées dans ce manuel d’instructions.
Toutes les informations de sécurité sont accompagnées des symboles
d’alerte de sécurité suivants :
!
DANGER,
!
AVERTISSEMENT,
!
IMPORTANT
CONSERVEZ CES INSTRUCTIONS
Siège social : 10 Phiney Place, Ingleburn, NSW 2565 Australia
Téléphone : 1300 276 642 (depuis l’Australie) ou +61 2 9748 3900 (depuis l’étranger) Fax : +61 2 9748 4289
Email : info@bromic.com Site web : www.bromic.com
Remarque : Bromic Pty Ltd se réserve le droit d’apporter des modifications aux spécifications, aux pièces, aux composants et à l’équipement
sans préavis. Ce manuel d’installation, d’utilisation et de maintenance ne peut être reproduit sous aucune forme sans l’accord écrit préalable
de Bromic Pty Ltd.
bromic.com
39
SPÉCIFICATIONS
Kit d’encastrement au plafond à faible dégagement
Modèle
Standard Marine
N° de
pièce
GLOBAL BH3623009-1 BH3623008-1 BH3623011-1 BH3623010-1
Sortie totale - Kit +
Chauage
2300 W 3400 W 2300 W 3400 W
Connexion
d’alimentation requise
(volts/ampères) pour
la ventilateur
100-127V - C.A. - 50/60Hz - <1,0A
OU 208V - C.A. - 60Hz - <1,0A
OU 220-240V - C.A. - 50/60Hz - <1,0A
Connexion
d’alimentation requise
(volts/ampères) pour
la chauage
208V C.A.
60HZ
11,1A
220-
240V C.A.
50/60Hz
9.6A
208V C.A.
60Hz
16,3A
220-
240V C.A.
50/60Hz
14,2A
208V C.A.
60HZ
11,1A
220-
240V C.A.
50/60Hz
9.6A
208V
C.A.
60Hz
16,3A
220-
240V C.A.
50/60Hz
14,2A
Dimensions globales
(L x W x H)
1039 x 261 x 175 mm
(40,9 x 10,3 x 6,9")
1475 x 261 x 175 mm
(40,9 x 10,3 x 6,9")
1039 x 261 x 175 mm
(40,9 x 10,3 x 6,9")
1475 x 261 x 175 mm
(40,9 x 10,3 x 6,9")
Poids 11 kg (24,3 lb) 14 kg (31 lb) 11 kg (24,3 lb) 14 kg (31 lb)
Finition Acier inoxydable brossé 304 Acier inoxydable brossé 316
Approbation
Brevet Brevet Australien 2023219853
SPÉCIFICATIONS
Kit d’encastrement au plafond à faible dégagement
Modèle
Standard Marine
N° de
pièce
GLOBAL BH3623012-1 BH3623013-1
Sortie totale - Kit +
Chauage
4500 W 4500 W
Connexion
d’alimentation requise
(volts/ampères) pour
la ventilateur
100-127V - C.A. - 50/60Hz - <1,0A
OU 208V - C.A. - 60Hz - <1,0A
OU 220-240V - C.A. - 50/60Hz - <1,0A
Connexion
d’alimentation requise
(volts/ampères) pour
la chauage
208V C.A.
60Hz
21,6A
ÉLÉMENT 1500W – 7,2A
ÉLÉMENT 3000W – 14,4A
220-240V C.A.
50/60Hz
18,8A
ÉLÉMENT 1500W – 6,3A
ÉLÉMENT 3000W – 12,5A
208V C.A.
60Hz
21,6A
ÉLÉMENT 1500W – 7,2A
ÉLÉMENT 3000W – 14,4A
220-240V C.A.
50/60Hz
18,8A
ÉLÉMENT 1500W – 6,3A
ÉLÉMENT 3000W – 12,5A
Dimensions globales
(L x W x H)
1595 x 338 x 178 mm
(62,8 x 13,3 x 7")
1595 x 338 x 178 mm
(62,8 x 13,3 x 7")
Poids 25 kg (55,1 lb) 25 kg (55,1 lb)
Finition Acier inoxydable brossé 304 Acier inoxydable brossé 316
Approbation
Brevet Brevet Australien 2023219853
bromic.com
40
L’exemple illustre le kit d’encastrement fixé sur les
côtés longitudinaux uniquement. L’installateur est
chargé de s’assurer que le produit est installé dans
une configuration structurellement saine.
238 mm (9,4") - [2300W/3400W]
315 mm (12,4") - [4500W]
Minimum - 180 mm (7,1")
(à partir de la surface vitrée)
995 mm (39,2") - [2300W]
1430 mm (56,3") - [3400W]
1550 mm (61,0") - [4500W]
DÉGAGEMENT À
L’EXTRÉMITÉ DE LA
BOÎTE À BORNES
ZONE DE
DÉGAGEMENT
LONGUEUR DE DÉCOUPE AU PLAFOND
LARGEUR DE DÉCOUPE
!
Versions standard
Assurez-vous que l’unité de chauage n’est pas directement
exposée à la pluie ou à l’eau. Pour prolonger la durée de vie du
produit et conserver son apparence, montez le chauage sous
un abri et protégez-le de la pluie et des intempéries.
ZONES DE DÉCOUPE ET DE DÉGAGEMENT DU PLAFOND
Versions marines
Dans un environnement salin, par exemple près de la mer, la
corrosion se produit plus rapidement que d’habitude. L’acier
inoxydable 316 a été utilisé dans la configuration Marine. Les
dépôts d’embruns salés doivent être nettoyés immédiatement
du chauage et du kit d’encastrement. Par ailleurs, le chauage
et le kit d’encastrement doivent être nettoyés deux fois par
mois pour garantir une longévité maximale. Faites appel à un
technicien qualifié pour vérifier chaque année l’absence de
corrosion et procédez à la mise hors service lorsque la sécurité
du chauage est compromise.
ESPACE MINIMUM ENTRE LES SOLIVES
240 mm (9,4") - [2300W/3400W]
317 mm (12,5") - [4500W]
SOLIVE DE
PLAFOND
500 mm
(19,7")
DÉGAGEMENT MINIMUM
ENTRE MUR ET
GARNITURE
2400 mm (96")
2400 mm (96")
VUE LATÉRALE VUE AVANT
PLAFOND
SOL
261 mm (10,3") –
[2300W/3400W]
338 mm (13,3") –
[4500W]
SOL
DÉGAGEMENT DE LA PIÈCE ET DIMENSIONS GLOBALES
DÉGAGEMENT MINIMAL
AU-DESSUS DU SOL FINI
(AFF)
DÉGAGEMENT MINIMAL
AU-DESSUS DU SOL FINI
(AFF)
VUE ISOMÉTRIQUE ILLUSTRANT LES OPTIONS DE CONFIGURATION DE
L’INSTALLATION AVEC KIT D’ENCASTREMENT À FAIBLE DÉGAGEMENT
500 mm
(19,7”)
DÉGAGEMENT
MINIMUM
ENTRE MUR ET
GARNITURE
LONGUEUR DE
GARNITURE
1039 mm (40,9") - [2300W]
1475 mm (58,1") - [3400W]
1595 mm (62,8") - [4500W]
LARGEUR
DE
GARNITURE
178 mm (7")
HAUTEUR
MAXIMALE
DU PRODUIT
200 mm (7,9")
La pente maximale de montage à partir de l’horizontale est
de 6,4 mm (1/4") sur une pente de 25,4 mm (1,0"). Le boîtier
de contrôle doit être monté à l’extrémité la plus basse.
61 mm
(2,4")
AVERTISSEMENT
L’appareil ne doit en aucun cas être recouvert de matériau
isolant ou de matériau similaire.
L’espace vertical minimum de dégagement entre le boîtier
à encastrer au plafond et la surface du plafond doit être
de 180 mm (7,1").
Le dégagement minimum mesuré entre l’extrémité de la
boîte à bornes et la surface la plus proche doit être de
200 mm (7,9").
Le dégagement minimum entre la découpe au plafond et
le mur le plus proche doit être de 500 mm (19,7").
La distance minimale entre les chauages mesurée à
partir du bord de la découpe du plafond doit être de 500
mm (19,7"), à l’exception de l’Australie/Nouvelle-Zélande,
avec un minimum de 2000 mm (78.7")*.
La distance minimale entre la surface du chauage et le
sol fini doit être de 2400 mm (96").
*Remarque :
Selon la norme AS/NZ 60335.2.30:2015, clause 7.12.1, la distance entre les
côtés du chauage et les côtés d’un plafond encastré adjacent ne doit pas
être inférieure à quatre fois la distance minimale spécifiée pour la distance
entre les côtés du chauage et tout élément du bâtiment adjacent.
bromic.com
41
1. Préparez la découpe au plafond avec les dimensions suivantes :
22300W - 995 mm x 240 mm (39,2" X 9,4")
3400W - 1430 mm x 240 mm (56,3" X 9,4")
4500W - 1550 mm x 317 mm (61,0" X 12,5")
Le chauage doit être installé avec la surface du chauage à au moins
2400 mm (94") au-dessus du plancher fini (AFF), avec un dégagement
minimum mesuré entre l’extrémité de la boîte à bornes et la surface
la plus proche de 200 mm (7,9"). La distance minimale entre chaque
chauage mesurée à partir du bord du chauage doit être de 500 mm
(19,7"). Référez-vous aux dimensions d’installation à la page 3.
Avant de passer à l’étape 2.
REMARQUE : L’accès à l’espace de cavité par le boîtier à encastrer est
restreint.
REMARQUE : Installations avec contrôleurs Bromic dans l’espace de
cavité.
Tenez compte des exigences d’emplacement des contrôleurs Bromic et
de la manière d’accéder aux contrôleurs Bromic et à leur câblage avant
d’installer le boîtier à encastrer LC au plafond. Référez-vous à la page xx
pour le schéma de câblage et au manuel du contrôleur pour les détails
de montage et de dimensionnement.
2. Fixez le boîtier à encastrer au plafond avec 6 fixations (minimum)
appropriées (non fournies) le long du bord long.
REMARQUE : Les vis de fixation doivent être vissées dans un matériau
solide qui peut facilement supporter le poids de l’ensemble. Votre
installation peut nécessiter d’être renforcée avant de pouvoir installer le
cadre en toute sécurité.
IMPORTANT
L’installateur est responsable de s’assurer que le site d’installation est
structurellement adapté à la masse de l’installation du chauage, qui
est de 18,5 kg (41 lb) [2300W], 24 kg (53 lb) [3400W] ou 25 kg
(55,1 lb) [4500W].
AU MINIMUM, 10 FIXATIONS DOIVENT ÊTRE UTILISÉES POUR LES
ÉLÉMENTS EN BOIS.
3. Assemblez les 2 couvercles d’aération à l’aide des caches de
couvercle d’aération et des 4 vis
M3x6 mm La couleur des couvercles
d’aération doit correspondre à celle du chauage.
4. Installez les couvercles d’aération à l’extrémité de la garniture à l’aide
de 4 vis
M4x8 mm.
5. Retirez les 2 vis
M6x14 mm et les 2 vis M4x8 mm du support
arrière du chauage. Retirez le support pivotant à l’arrière du chauage.
Desserrez le presse-étoupe
M16 (2300 W/3400W) ou M20
(4500W) à l’aide d’une clé de 24 mm (15/16") ou 30 mm (1/1/8") et
installez le presse-étoupe retiré sur le couvercle IP.
ASSUREZ-VOUS QUE L’ÉCROU DE LA PRESSE-ÉTOUPE EST
RÉINSTALLÉ SUR LA SURFACE INTÉRIEURE DU COUVERCLE IP.
!
REMARQUE : Pendant ce processus, le dispositif de
décharge de traction a été retiré. Veillez à ne pas
appliquer de charge importante sur le câble, car cela
pourrait contraindre les sertissages internes du câble
et endommager définitivement le chauage.
24 mm
(15/16")
30 mm
(1/1/8")
DÉBUT DES INSTRUCTIONS
995 mm (39,2") - [2300W]
1430 mm (56,3") - [3400W]
1550 mm (61,0") - [4500W]
240 mm (9,4") -
[2300W/3400W]
317 mm (12,5") –
[4500W]
bromic.com
42
6. Retirez avec précaution les 4 vis M5x10 mm situées à
l’arrière du chauage et alignez la garniture du chauage
avec les trous de montage.
Le câble passe par l’ouverture au centre de la
garniture.
7. Réinstallez les 4x vis M5x10 mm afin de fixer le
chauage à la garniture.
8. Faites passer le câble du chauage à travers le couvercle
IP et le presse-étoupe. Fixez le support IP au chauage à
l’aide de la vis
M6x10 mm.
Une fois en place, assurez-vous que la presse-étoupe
M16 (2300W/3400W) ou M20 (4500W) est fixée à
l’aide d’une clé de 24 mm (15/16") ou de 30 mm (1 1/8").
24 mm
(15/16")
30 mm
(1/1/8")
INSTRUCTIONS D’INSTALLATION EN ENCASTREMENT AU PLAFOND (SUITE)...
REMARQUE : LE SUPPORT DE
CHAUFFAGE ARRIÈRE NE DOIT PAS
ÊTRE RETIRÉ.
bromic.com
43
Pour les installations utilisant un contrôleur Bromic AFFINITY SMART-HEAT™
(vendu séparément) veuillez consulter les schémas de câblage aux pages 13 à 17.
Vous trouverez les schémas électriques complets à la page 18.
9. Retirez et mettez de côté le couvercle de la boîte à
bornes en retirant les 4 vis
M4x8 mm et en les
mettant de côté pour le remontage.
10. Coupez le câble du chauage en gardant au moins
800 mm (31,5") pour 2300W, 1000 mm (39.3") pour
3400W, ou 1040 mm (40,9") pour 4500W, en mesurant
à partir de la presse-étoupe.
11. Passez le câble du chauage à travers la presse-
étoupe inférieure M16 (2300W/3400W) ou M20
(4500W) située sur la boîte à bornes. Assurez-vous que
la presse-étoupe est serrée.
12. Faites passer le câble d’alimentation (et les câbles
de commande, le cas échéant) à travers la découpe de
la boîte à bornes dans le boîtier du chauage.
Reportez-vous aux schémas de câblage aux pages 13 à
17.
800 mm (31,5") - [2300W]
1000 mm (39,3") - 3400W
1040 mm (40,9") - [4500W]
bromic.com
44
13. Une fois toutes les connexions eectuées, utilisez les 4x vis
M4x8mm fournies pour fermer la boîte à bornes.
14. Placez le chauage et la boîte à bornes sur un plan de travail
stable à proximité de l’extrémité de la découpe de la boîte à
bornes.
15. Avant d’installer la boîte à bornes, récupérez le câble du
coupe-circuit thermique.
Branchez-le dans la prise du coupe-circuit thermique à l’arrière
de la boîte à bornes.
16. Fixez la boîte à bornes dans le boîtier à encastrer au plafond
à l’aide de 4x vis
M4x8 mm.
AVERTISSEMENT
Le chauage ne fonctionne que lorsque la fiche
du coupe-circuit thermique est insérée dans la
prise à l’arrière de la boîte à bornes.
!
INSTRUCTIONS D’INSTALLATION EN ENCASTREMENT AU PLAFOND (SUITE)...
AU MINIMUM, 2 PERSONNES
SONT NÉCESSAIRES POUR LES
ÉTAPES SUIVANTES.
POUR UN LEVAGE EN TOUTE
SÉCURITÉ : MAX. 16 kg (26,5 lb)
PAR PERSONNE.
!
IMPORTANT
ASSUREZ-VOUS QUE LA VITRE AVANT DU
CHAUFFAGE EST PROTÉGÉE AVANT DE LE
PLACER DESSUS.
bromic.com
45
17. Fixez la garniture au boîtier à encastrer
au plafond en accrochant un côté des
languettes de montage aux 2 boulons à
tête hexagonale
M5x12 mm.
Assurez-vous que le câble du chauage
est placé du côté intérieur des crochets de
montage.
18. Faites pivoter la garniture et fixez l’autre
côté des pattes de montage aux 2 autres
boulons à tête hexagonale
M5x12 mm.
19. Levez la garniture du chauage de
façon à ce qu’elle soit couverte par le
plafond.
Serrez les 4x boulons à tête hexagonale
M5x12 mm à l’aide d’une clé de 8 mm
(5/16") pour fixer le chauage en place.
Vérifiez que le chauage et le plafond sont
bien alignés avant de serrer.
INSTRUCTIONS D’INSTALLATION EN ENCASTREMENT AU PLAFOND (SUITE)...
AVERTISSEMENT
Le câble d’alimentation du chauage DOIT reposer
complètement sur la structure de support. Le câble
d’alimentation NE DOIT PAS toucher la surface
arrière du chauage.
!
8 mm (5/16")
!
IMPORTANT
Assurez-vous que le câble du chauage
est placé du côté intérieur des crochets de
montage.
Patte de
montage
4x
4x
Chauage
M5x12mm
boulon à
collerette
hexagonale
8mm (5/16”)
Encadrement
du kit
encastré
bromic.com
46
SYMPTÔME CAUSE(S) POSSIBLE(S) ACTION CORRECTIVE
Pas de chaleur
1. Mauvais branchement
2. Coupe-circuit thermique avec
réinitialisation automatique non branché
3. Le coupe-circuit thermique sans
réinitialisation automatique a été
déclenché.
1. Vérifiez le branchement de l’alimentation
2. Vérifiez que le coupe-circuit thermique avec
réinitialisation automatique est branché (voir étape 14).
3. Réinitialisez le coupe-circuit thermique sans
réinitialisation automatique situé à l’intérieur de la boîte
à bornes (voir schéma électrique).
Chaleur insusante
1. Chauage trop petit pour l’application
2. Chauage monté trop haut ou trop
loin
3. Tension inadaptée branchée au
chauage.
1. Ajoutez un ou plusieurs chauages
2. Diminuez la hauteur ou la distance de montage.
3. Vérifiez que la tension et le courant d’alimentation
appropriés sont fournis
Trop de chaleur
1. Chauage trop grand pour l’application
2. Chauage monté trop bas ou trop près
3. Tension inadaptée branchée au
chauage.
1. Remplacez par un chauage plus petit
2. Augmentez la hauteur ou la distance de montage
3. Vérifiez que la tension d’alimentation fournie est
correcte.
AVERTISSEMENT
Ce chauage DOIT être installé de manière permanente par une
personne habilitée/agréée. Ne réalisez pas de tâches d’entretien,
d’installation ou de montage lorsque l’alimentation électrique est
sous tension. Pour déconnecter le chauage, coupez l’alimentation
du circuit du chauage au niveau du panneau de coupure principal.
!
1. Vérifiez l’étiquette du produit pour vous assurer que
la tension et la puissance sont appropriées, afin que la
source d’alimentation soit conforme aux exigences du
chauage.
2. Le câble d’alimentation doit être placé à l’écart et
protégé du boîtier du chauage.
3. Réalisez tous les branchements conformément
aux réglementations locales en vigueur en matière
d’électricité. Pour une installation en extérieur, tous les
branchements doivent être eectués conformément aux
réglementations locales en matière de câblage extérieur.
Utilisez uniquement des composants de câblage
homologués pour une utilisation en extérieur avec au
minimum la norme IPX5.
IMPORTANT : Les variateurs électroniques génèrent de la chaleur pendant le fonctionnement. Lorsque des variateurs Bromic SmartHeat ou des
contrôleurs marche/arrêt sont installés sur des chauages Bromic, il est essentiel de s’assurer que les variateurs sont montés dans un endroit
propre, sec et bien ventilé avec un dégagement de chaque côté. Vous devez vous assurer que les variateurs ne sont pas installés dans un espace
confiné, près d’autres appareils produisant de la chaleur ou dans le cas d’une installation avec plusieurs variateurs, susamment espacés les uns
des autres. Les variateurs doivent rester froids à tout moment. Veuillez consulter les instructions d’installation du variateur Bromic pour plus de
détails ou pour toute question, veuillez contacter les services d’assistance technique de Bromic.
AVERTISSEMENT
RISQUE D’ÉLECTROCUTION ! Danger de blessures graves ou de mort.
Débranchez le chauage de l’alimentation électrique avant de procéder
à son installation ou sa maintenance. Lisez et respectez les exigences de
dégagement d’installation décrites dans ce manuel. L’appareil DOIT être
branché à une source d’électricité correctement mise à la terre.
!
AVERTISSEMENT
RISQUE D’ÉLECTROCUTION !
Danger de blessures graves ou de mort. Débranche l’alimentation
électrique avant de procéder à la maintenance de ce chauage.
!
Assurez-vous que l’unité de chauage n’est pas directement
exposée à la pluie ou à l’eau. Pour prolonger la durée de vie du
produit et conserver son apparence, montez le chauage sous
un abri et protégez-le de la pluie et des intempéries dès que
possible.
Le boîtier extérieur du chauage doit être nettoyé deux fois par
mois. Avant de nettoyer l’appareil, assurez-vous que le chauage
est éteint et qu’il a été éteint pendant au moins 2 heures après
l’utilisation, puis essuyez toute saleté/poussière avec un chion
doux et humide.
Le sel présent dans l’air peut causer la rouille du métal, en
particulier dans les zones côtières. Un nettoyage supplémentaire
du chauage à l’aide d’un chion doux et humide toutes les
deux semaines contribuera à préserver l’apparence du produit.
MAINTENANCE
AVERTISSEMENT
L’entretien et la maintenance DOIVENT être eectués uniquement
par un technicien agréé. N’utilisez en aucun cas le chauage après
un dysfonctionnement. Débranchez l’alimentation du panneau de
maintenance et faites inspecter le chauage par un électricien agréé
avant réutilisation.
!
AVERTISSEMENT
Pour éviter tout risque, si le cordon d’alimentation est endommagé, il
doit être remplacé par Bromic, un agent d’entretien de Bromic ou des
personnes de qualification similaire. Veuillez contacter Bromic pour
plus d’informations sur le remplacement du cordon d’alimentation.
!
Coupe-circuit thermique sans réinitialisation automatique
En cas de dépassement des limites de fonctionnement sécuritaire, le
coupe-circuit thermique sans réinitialisation automatique se déclenche. Cela
peut être dû à l’endommagement du ventilateur ou au fonctionnement du
chauage à une température ambiante élevée. Pour réinitialiser le coupe-
circuit, appuyez sur le bouton de réinitialisation situé au milieu du coupe-
circuit. L’EMPLACEMENT EST INDIQUÉ À LA PAGE 11.
AVERTISSEMENT
Assurez que le circuit n’est
pas sous tension avant
d’essayer de réinitialiser le
coupe-circuit.
!
INSTALLATION ÉLECTRIQUE
MAINTENANCE
DÉPANNAGE
bromic.com
47
1 2 3
4
5 6
GUIDE RAPIDE POUR ACCÉDER À LA BOÎTE À BORNES
4x
VOIR SCHÉMAS DE CÂBLAGE AUX PAGES 13 À 17.
SI LE PRODUIT NE FONCTIONNE TOUJOURS PAS, VEUILLEZ CONTACTER BROMIC POUR OBTENIR UNE
ASSISTANCE TECHNIQUE SUPPLÉMENTAIRE.
Coupe-circuit thermique sans
réinitialisation automatique
bromic.com
48
GUIDE DE CÂBLAGE POUR BOÎTIER DE CONNEXION
IMPORTANT
S’assurer que les fils sont bien fixés à la barrette de connexion à l’aide des vis de serrage. Eectuer
un léger test de traction pour vérification. Acceptation maximale de fil: 10 AWG / 6,0 mm2.
!
KIT 2300 W / 3400 W
PUISSANCE DU VENTILATEUR
1. Connecter le fil L1 du ventilateur CA à la CANAL 1.
2. Connecter le fil L2 (ou neutre) du ventilateur CA à la CANAL 2.
3. Connecter le fil de mise à la terre du ventilateur CA à la CANAL 3.
PUISSANCE DU CHAUFFAGE
4. Connecter le fil L1 du chauage CA à la CANAL 4.
5. Connecter le fil L2 (ou neutre) du chauage CA à la CANAL 5.
REMARQUE: Les fils d’alimentation du chauage peuvent provenir d’un interrupteur mural ou d’un
contrôleur. Les fils de mise à la terre peuvent être regroupés en un seul fil connecté à la CANAL 3.
SORTIE DU CHAUFFAGE
6. Connecter le fil de terre VERT/JAUNE du chauage à la CANAL 6.
7. Connecter le fil BRUN (L1) du chauage à la CANAL 7.
8. Connecter le fil BLEU (L2 ou neutre) du chauage à la CANAL 8.
IMPORTANT
L’alimentation du ventilateur doit rester constante, c’est-à-dire non précédée d’un interrupteur.
Le ventilateur doit toujours fonctionner indépendamment du chauage.
!
KIT 4500 W
PUISSANCE DU VENTILATEUR
1. Connecter le fil L1 du ventilateur CA à la CANAL 1.
2. Connecter le fil L2 (ou neutre) du ventilateur CA à la CANAL 2.
3. Connecter le fil de mise à la terre du ventilateur CA à la CANAL 3.
PUISSANCE DU CHAUFFAGE
4. Connecter le fil L1 du chauage CA aux CANAUX 4 ET 6 à l’aide d’un WAGO 3 VOIES.
5. Connecter le fil L2 (ou neutre) du chauage CA aux CANAUX 5 ET 7 à l’aide d’un WAGO 3
VOIES.
REMARQUE: Des fils d’alimentation séparés peuvent être utilisés pour contrôler les éléments
individuellement. Consulter le schéma de câblage à la page 15.
REMARQUE: Les fils d’alimentation du chauage peuvent provenir d’un interrupteur mural ou d’un
contrôleur. Les fils de mise à la terre peuvent être regroupés en un seul fil connecté à la CANAL 3.
SORTIE DU CHAUFFAGE
6. Connecter le fil de terre VERT/JAUNE du chauage à la CANAL 8.
7. Connecter le fil ROUGE (L1) du chauage à la CANAL 9.
8. Connecter le fil NOIR (L2 ou neutre) du chauage à la CANAL 10.
9. Connecter le fil BLANC (L1) du chauage à la CANAL 11.
10. Connecter le fil GRIS (L2 ou neutre) du chauage à la CANAL 12.
IMPORTANT
L’alimentation du ventilateur doit rester constante, c’est-à-dire non précédée d’un interrupteur.
Le ventilateur doit toujours fonctionner indépendamment du chauage.
!
bromic.com
49
SCHÉMA DE CÂBLAGE:
KIT 2300 W / 3400 W AVEC AFFINITY SMART-HEAT™ CONTRÔLEUR 1-CANAL
TOUTES LES CONNEXIONS AJUSTÉES PAR L’INSTALLATEUR SONT AFFICHÉES.
LES ÉLÉMENTS NON AFFICHÉS NE DOIVENT PAS ÊTRE MODIFIÉS.
1
2
3
4
5
6
7
8
L2
L1
G
L1
L2
L1
G
L2
Barrette de
connexion
Coupe-circuit
thermique
sans réinitialisation
automatique
100-127V
OU 208V
OU 220-240V
L’alimentation du ventilateur
doit être constante et sous ten-
sion en tout temps, c’est-à-dire
pas avant un interrupteur. L2
peut être neutre pour 100-127V
ou 208V.
CONTRÔLEUR
Reportez-vous au manuel
d’instructions Anity Smart-
Heat™ fourni avec le contrôleur.
CHAUFFAGE
BLEU
MARRON
VERT/JAUNE
La couleur des fils est indicative
des fils fournis avec le modèle
Platinum Smart-Heat™ Electric
2300 W / 3400 W.
AVERTISSEMENT
Le chauage monophasé CA doit être installé
de manière permanente et doit être câblé par
une personne habilitée/agréée.
Ce produit est conçu pour être utilisé
avec les chauages Platinum Electric 220-240V et
208V.
LES FILS INDIQUÉS PAR DES LIGNES
POINTILLÉES SONT FOURNIS PAR
L’INSTALLATEUR.
Acceptation maximale pour la barrette de
connexion: 10 AWG / 6,0 mm2
SORTIE
DU
CHAUFFAGE
PUISSANCE
DU
CHAUFFAGE
PUISSANCE
DU
VENTILATEUR
Risque de choc
électrique
bromic.com
50
SCHÉMA DE CÂBLAGE:
KIT 4500 W AVEC AFFINITY SMART-HEAT™ CONTRÔLEUR 1-CANAL
TOUTES LES CONNEXIONS AJUSTÉES PAR L’INSTALLATEUR SONT AFFICHÉES.
LES ÉLÉMENTS NON AFFICHÉS NE DOIVENT PAS ÊTRE MODIFIÉS.
1
2
3
4
5
6
7
8
9
10
11
12
L1
L2
G
L1
L1
L2
L2
G
L1
L1
L2
L2
Barrette de
connexion
Coupe-circuit
thermique
sans réinitialisation
automatique
SORTIE
DU
CHAUFFAGE
100-127V
OU 208V
OU 220-240V
L’alimentation du ventila-
teur doit être constante et
sous tension en tout temps,
c’est-à-dire avant un inter-
rupteur. L2 peut être neutre
pour 100-127V ou 208V.
WAGO
3-VOIES
CONTRÔLEUR
Reportez-vous au ma-
nuel d’instructions Anity
Smart-Heat™ fourni avec le
contrôleur.
2x CONNECTEURS WAGO
3-VOIES sont fournis pour
eectuer les connexions
de câblage pour une sortie
à 1-canal.
CHAUFFAGE
GRIS
BLANC
VERT/JAUNE
ROUGE
NOIR
La couleur des fils est in-
dicative des fils fournis
avec le modèle Platinum
Smart-Heat™ Electric 4500
W.
CANAUX 9 ET 10
ÉLÉMENT 1 (1500 W)
CANAUX 11 ET 12
ÉLÉMENT 2 (3000 W)
PUISSANCE
DU
CHAUFFAGE
PUISSANCE
DU
VENTILATEUR
AVERTISSEMENT
Le chauage monophasé CA doit être installé
de manière permanente et doit être câblé par une
personne habilitée/agréée.
Ce produit est conçu pour être utilisé
avec les chauages Platinum Electric 220-240V et 208V.
Risque de choc
électrique
LES FILS INDIQUÉS PAR DES LIGNES
POINTILLÉES SONT FOURNIS PAR
L’INSTALLATEUR.
Acceptation maximale pour la barrette de connexion:
10 AWG / 6,0 mm2
bromic.com
51
SCHÉMA DE CÂBLAGE (ÉLÉMENTS À CONTRÔLE INDIVIDUEL):
KIT 4500 W AVEC AFFINITY SMART-HEAT™ M/A CONTRÔLEUR 2-CANAUX
TOUTES LES CONNEXIONS AJUSTÉES PAR L’INSTALLATEUR SONT AFFICHÉES.
LES ÉLÉMENTS NON AFFICHÉS NE DOIVENT PAS ÊTRE MODIFIÉS.
1
2
3
4
5
6
7
8
9
10
11
12
L1
L2
G
L1
L1
L2
L2
G
L1
L1
L2
L2
Barrette de
connexion
Coupe-circuit
thermique
sans réinitialisation
automatique
SORTIE
DU
CHAUFFAGE
100-127V
OU 208V
OU 220-240V
L’alimentation du ventila-
teur doit être constante et
sous tension en tout temps,
c’est-à-dire avant un inter-
rupteur. L2 peut être neutre
pour 100-127V ou 208V.
Reportez-vous au manuel
d’instructions MARCHE
/ ARRÊT Anity Smart-
Heat™ fourni avec le con-
trôleur.
CANAUX 4 ET 5 pour le
contrôle de L’ÉLÉMENT 1
(1500 W).
CANAUX 6 ET 7 pour le
contrôle de L’ÉLÉMENT 2
(3000 W).
CHAUFFAGE
GRIS
BLANC
VERT/JAUNE
ROUGE
NOIR
La couleur des fils est in-
dicative des fils fournis
avec le modèle Platinum
Smart-Heat™ Electric 4500
W.
CANAUX 9 ET 10
ÉLÉMENT 1 (1500 W)
CANAUX 11 ET 12
ÉLÉMENT 2 (3000 W)
PUISSANCE
DU
CHAUFFAGE
PUISSANCE
DU
VENTILATEUR
AVERTISSEMENT
Le chauage monophasé CA doit être installé
de manière permanente et doit être câblé par une
personne habilitée/agréée.
Ce produit est conçu pour être utilisé
avec les chauages Platinum Electric 220-240V et 208V.
Risque de choc
électrique
LES FILS INDIQUÉS PAR DES LIGNES
POINTILLÉES SONT FOURNIS PAR
L’INSTALLATEUR.
Acceptation maximale pour la barrette de connexion:
10 AWG / 6,0 mm2
CONTRÔLEUR
C1
C2
bromic.com
52
SCHÉMA DE CÂBLAGE:
KIT 2300 W / 3400 W AVEC INTERRUPTEUR MURAL
TOUTES LES CONNEXIONS AJUSTÉES PAR L’INSTALLATEUR SONT AFFICHÉES.
LES ÉLÉMENTS NON AFFICHÉS NE DOIVENT PAS ÊTRE MODIFIÉS.
1
2
3
4
5
6
7
8
L2
L1
G
L1
L2
L1
G
L2
Barrette de
connexion
Coupe-circuit
thermique
sans réinitialisation
automatique
100-127V
OU 208V
OU 220-240V
L’alimentation du ventilateur
doit être constante et sous ten-
sion en tout temps, c’est-à-dire
pas avant un interrupteur. L2
peut être neutre pour 100-127V
ou 208V.
L’interrupteur mural doit être
fourni par le client. Reportez-
vous aux spécifications à la
page 3 pour les intensités req-
uises des interrupteurs.
CHAUFFAGE
BLEU
MARRON
VERT/JAUNE
La couleur des fils est indicative
des fils fournis avec le modèle
Platinum Smart-Heat™ Electric
2300 W / 3400 W.
AVERTISSEMENT
Le chauage monophasé CA doit être installé
de manière permanente et doit être câblé par
une personne habilitée/agréée.
Ce produit est conçu pour être utilisé
avec les chauages Platinum Electric 220-240V et
208V.
LES FILS INDIQUÉS PAR DES LIGNES
POINTILLÉES SONT FOURNIS PAR
L’INSTALLATEUR.
Acceptation maximale pour la barrette de
connexion: 10 AWG / 6,0 mm2
SORTIE
DU
CHAUFFAGE
PUISSANCE
DU
CHAUFFAGE
PUISSANCE
DU
VENTILATEUR
Risque de choc
électrique
bromic.com
53
SCHÉMA DE CÂBLAGE:
KIT 4500 W AVEC INTERRUPTEUR MURAL
TOUTES LES CONNEXIONS AJUSTÉES PAR L’INSTALLATEUR SONT AFFICHÉES.
LES ÉLÉMENTS NON AFFICHÉS NE DOIVENT PAS ÊTRE MODIFIÉS.
1
2
3
4
5
6
7
8
9
10
11
12
L1
L2
G
L1
L1
L2
L2
G
L1
L1
L2
L2
Barrette de
connexion
Coupe-circuit
thermique
sans réinitialisation
automatique
SORTIE
DU
CHAUFFAGE
100-127V
OU 208V
OU 220-240V
L’alimentation du ventila-
teur doit être constante et
sous tension en tout temps,
c’est-à-dire avant un inter-
rupteur. L2 peut être neutre
pour 100-127V ou 208V.
L’interrupteur mural doit
être fourni par le client.
Reportez-vous aux spéci-
fications à la page 3 pour
les intensités requises des
interrupteurs.
POUR LE KIT 4500 W :
il est recommandé
d’utiliser 2 interrupteurs
de 20 A.
CHAUFFAGE
GRIS
BLANC
VERT/JAUNE
ROUGE
NOIR
La couleur des fils est in-
dicative des fils fournis
avec le modèle Platinum
Smart-Heat™ Electric 4500
W.
CANAUX 9 ET 10
ÉLÉMENT 1 (1500 W)
CANAUX 11 ET 12
ÉLÉMENT 2 (3000 W)
PUISSANCE
DU
CHAUFFAGE
PUISSANCE
DU
VENTILATEUR
AVERTISSEMENT
Le chauage monophasé CA doit être installé
de manière permanente et doit être câblé par une
personne habilitée/agréée.
Ce produit est conçu pour être utilisé
avec les chauages Platinum Electric 220-240V et 208V.
Risque de choc
électrique
LES FILS INDIQUÉS PAR DES LIGNES
POINTILLÉES SONT FOURNIS PAR
L’INSTALLATEUR.
Acceptation maximale pour la barrette de connexion:
10 AWG / 6,0 mm2
bromic.com
54
SCHÉMA ÉLECTRIQUE KIT 2300 W / 3400 W
SCHÉMA ÉLECTRIQUE KIT 4500 W
L
N
1 1
2 2
3 3
4 4
5 5
6 6
7 7
8 8
BARRETTE DE
8-CANAUX
L
N
G
L
N
G
L
N
TERRE
ALIMENTATION CA
100–127 V
OU 208 V
OU 220–240 V
BOÎTE À BORNES
POINT DE MISE À LA
TERRE
WH = M
TERRE
WH = R
WH = R
WH = C
WH = A
WH = B
240 VCA / 12 VCC
TRANSFORMATEUR
L
N
-12V+12V
B
WH = D
Coupe-circuit
thermique
avec réinitialisation
automatique
(NON)
Coupe-circuit
thermique
sans réinitialisation
automatique
(NC)
WH = E
WH = H
WH = H
C
M
VENTILATEUR
12V
+FAN -FAN
WH = K
WH = K
RELAIS
(NON)
WH = P
WH = G2
WH = F1
WH = F1
WH = B
WH = A
WH = F1
WH = Q
WH = Q
D
A
CHAUFFAGE
2300/3400W
TERRE
N
L
CONTRÔLEUR
L
N
1 1
2 2
3 3
4 4
5 5
6 6
7 7
8 8
9 9
10
10
11
11
12
12
BARRETTE DE
12-CANAUX
L
N
G
L1
N1
L2
N2
G
L1
N1
L2
N2
TERRE
ALIMENTATION CA
100–127 V
OU 208 V
OU 220–240 V
BOÎTE À BORNES
POINT DE MISE À LA
TERRE
WH = M
TERRE
WH = R
WH = R
WH = C
WH = A
WH = B
240 VCA / 12 VCC
TRANSFORMATEUR
L
N
-12V+12V
B
WH = D
Coupe-circuit
thermique
avec réinitialisation
automatique
(NO)
D
Coupe-circuit
thermique
sans réinitialisation
automatique
(NC)
WH = E
WH = H
WH = H
C
M
VENTILATEUR
12V
+FAN -FAN
WH = K
A
WH = K
RELAIS 1
(NO)
RELAIS 2
(NO)
WH = P
WH = G2
WH = P
WH = G2
WH = F1
WH = F1
WH = F2
WH = F2
WH = B
WH = A
WH = F1
WH = F2
WH = Q
WH = Q
WH = Q
WH = Q
CHAUFFAGE 3000W TERRE
N
L
CHAUFFAGE 1500W TERRE
N
L
CONTRÔLEUR
bromic.com
55
REV10 FR-CAN
APPAREILS DE CHAUFFAGE
ÉLECTRIQUES PLATINUM
SMART-HEAT
MC
PAR BROMIC
INSTRUCTIONS D’INSTALLATION
ENCASTRÉE À FAIBLE
DÉGAGEMENT AU PLAFOND
POUR LES MODÈLES 2300 W, 3400 W ET 4500 W
!
AVERTISSEMENT
Les solives, les poutres et les chevrons ne doivent pas être
coupés ou entaillés pour installer l’appareil de chauage.
Les instructions ci-dessous sont adaptées aux surfaces de
plafond d’une épaisseur de 10 à 30 mm (0,39 po à 1,2 po).
Pour les plafonds d’une épaisseur supérieure à 30 mm,
veuillez contacter Bromic pour d’autres options d’installation.
L’appareil de chauage ne doit, en aucun cas, être recouvert
d’un matériau isolant ou d’un matériau similaire.
l est important qu’un entretien régulier soit eectué sur
l’appareil de chauage afin de maintenir son apparence.
Inspectez et nettoyez plus fréquemment dans des conditions
défavorables telles que les environnements côtiers.
En cas d’installation encastrée au plafond, l’appareil de
chauage doit être complètement protégé de l’eau en cas
d’infiltration de l’eau qui coule d’en haut.
AVERTISSEMENT
Cet appareil de chauage DOIT être installé de façon
permanente par une personne autorisée/agréée. N’eectuez
pas d’entretien, ni de procédure d’installation ou de montage
lorsque l’appareil est sous tension. Attendez 2 heures après
avoir éteint l’appareil avant de le manipuler.
!
1x
1x
1x
2x 4x
1x 1x2x 2x
BOÎTE D’ENCASTREMENT
AU PLAFOND
COUVERCLE
D’ÉTANCHÉITÉ IP
COUVERCLE NOIR
POUR L’ÉVENT
COUVERCLE BLANC
POUR L’ÉVENT
BOÎTE À BORNES
APPAREIL DE CHAUFFAGE
NON INCLUS
IMPORTANT
LISEZ ATTENTIVEMENT CE MANUEL. VOIR
L’INTÉRIEUR DE LA COUVERTURE POUR DES
INFORMATIONS IMPORTANTES CONCERNANT
CE MANUEL. CONSERVEZ LES INSTRUCTIONS
AVEC L’APPAREIL POUR VOUS Y RÉFÉRER
ULTÉRIEUREMENT.
OUTILS REQUIS
8 mm (5/16 po)
24 mm (15/16 po)
30 mm (1/1/8 po)
800 mm (31,5 po) – 2300 W
1000 mm (39,3 po) – 3400 W
1040 mm (40,9 po) – 4500 W
MATÉRIEL
8x M3x6
8x M4x8
1x M6x10
ASSEMBLAGE
DE GARNITURE
(STANDARD)
ASSEMBLAGE
DE GARNITURE
(ENVIRONNEMENT
MARIN)
GARNITURE DE
COUVERCLE L’ÉVENT
L’INSTALLATION
REQUIERT 2
PERSONNES
OU
CODE QR
INSTRUCTIONS
D’INSTALLATION
CONNECTEUR
3-VOIES WAGO
(4500W SEULEMENT)
bromic.com
56
• Lisez attentivement ce manuel avant d’installer ce produit ou d’en
eectuer l’entretien.
• Une installation, une utilisation ou un entretien incorrect peuvent
entraîner la mort, des blessures graves ou des dommages
matériels.
• Cet appareil est destiné à une installation fixe avec la tension
indiquée sur l’étiquette de puissance nominale.
• L’installation DOIT être eectuée par un technicien agréé et
autorisé, conformément aux codes électriques locaux.
• L’appareil de chauage électrique Platinum Smart-Heat
MC
est
destiné à un usage domestique et commercial, sauf indication
contraire.
• Les versions de la trousse pour encastrement au plafond à
dégagement faible pour environnements côtiers doivent
être installées dans un environnement terrestre et côtier
UNIQUEMENT.
• La version IPX5 pour environnement côtier de la trousse
d’encastrement au plafond ne doit PAS être installée sur des
bateaux.
Ce manuel contient des renseignements importants pour l’installation, l’utilisation et
l’entretien de la trousse d’encastrement pour plafond à faible dégagement des appareils de
chauage électriques Platinum Smart-Heat. Veuillez porter une attention particulière aux
renseignements importants en matière de sécurité qui figurent dans le présent
manuel d’instruction.
Toute information sur la sécurité sera accompagnée des symboles d’alerte de sécurité
suivants :
!
DANGER,
!
AVERTISSEMENT,
!
IMPORTANT
CONSERVEZ CES INSTRUCTIONS
Siège social : 10 Phiney Place, Ingleburn, NSW 2565 Australie
Téléphone : 1300 276 642 (en Australie) ou +61 2 9748 3900 (depuis l’étranger) Fax : +61 2 9748 4289
Courriel : info@bromic.com Web : www.bromic.com
Remarque : Bromic Pty Ltd se réserve le droit d’apporter des modifications aux caractéristiques, aux pièces, aux composants et aux
équipements sans notification préalable. Ce manuel d’installation, d’utilisation et d’entretien ne peut être reproduit sous quelque forme que
ce soit sans l’accord écrit préalable de Bromic Pty Ltd.
bromic.com
57
SPÉCIFICATIONS
Trousse pour installation à faible dégagement au plafond
Modèle
Standard Environnement marin
N° pièce GLOBAL BH3623009-1 BH3623008-1 BH3623011-1 BH3623010-1
Production totale -
Trousse + Appareil de
chauage
2300 W 3400 W 2300 W 3400 W
Connexion électrique
requise (volts/
ampères) pour le
ventilateur
100-127V - C.A. - 50/60Hz - <1,0A
OU 208V - C.A. - 60Hz - <1,0A
OU 220-240V - C.A. - 50/60Hz - <1,0A
Connexion électrique
requise (volts/
ampères) pour le
chauage
208V C.A.
60HZ
11,1A
220-
240V C.A.
50/60Hz
9.6A
208V C.A.
60Hz
16,3A
220-
240V C.A.
50/60Hz
14,2A
208V C.A.
60HZ
11,1A
220-
240V C.A.
50/60Hz
9.6A
208V C.A.
60Hz
16,3A
220-
240V C.A.
50/60Hz
14,2A
Dimensions globales
(Long. x Larg. x Haut.)
1039 x 261 x 175 mm
(40.9 x 10.3 x 6.9 po)
1475 x 261 x 175 mm
(40,9 x 10,3 x 6,9 po)
1039 x 261 x 175 mm
(40,9 x 10,3 x 6,9 po)
1475 x 261 x 175 mm
(40,9 x 10,3 x 6,9 po)
Poids 11 kg (24,3 lb) 14 kg (31 lb) 11 kg (24,3 lb) 14 kg (31 lb)
Finition Acier inoxydable brossé 304 Acier inoxydable brossé 316
Approbation
Brevet Brevet Australien 2023219853
SPÉCIFICATIONS
Trousse pour installation à faible dégagement au plafond
Modèle
Standard Environnement marin
No. pièce GLOBAL BH3623012-1 BH3623013-1
Production totale -
Trousse + Appareil de
chauage
4500 W 4500 W
Connexion électrique
requise (volts/
ampères) pour le
ventilateur
100-127V - C.A. - 50/60Hz - <1,0A
OU 208V - C.A. - 60Hz - <1,0A
OU 220-240V - C.A. - 50/60Hz - <1,0A
Connexion électrique
requise (volts/
ampères) pour le
chauage
208V C.A.
60Hz
21,6A
ÉLÉMENT 1500W – 7,2A
ÉLÉMENT 3000W – 14,4A
220-240V C.A.
50/60Hz
18,8A
ÉLÉMENT 1500W – 6,3A
ÉLÉMENT 3000W – 12,5A
208V C.A.
60Hz
21,6A
ÉLÉMENT 1500W – 7,2A
ÉLÉMENT 3000W – 14,4A
220-240V C.A.
50/60Hz
18,8A
ÉLÉMENT 1500W – 6,3A
ÉLÉMENT 3000W – 12,5A
Dimensions générales
(Long. x Larg. x Haut.)
1595 x 338 x 178 mm
(62,8 x 13,3 x 7 po)
1595 x 338 x 178 mm
(62,8 x 13,3 x 7 po)
Poids 25 kg (55,1 lb) 25 kg (55,1 lb)
Finition Acier inoxydable brossé 304 Acier inoxydable brossé 316
Approbation
Brevet Brevet Australien 2023219853
bromic.com
58
L’exemple représente la trousse d’encastrement
installée sur les côtés longitudinaux uniquement.
L’installateur doit s’assurer que le produit est installé
dans une configuration structurellement solide.
238 mm (9,4 po) - [2300 W/3400 W]
315 mm (12,4 po) - [4500 W]
Minimum - 180 mm (7,1 po)
(à partir de la surface vitrée)
995 mm (39,2 po) - [2300 W]
1430 mm (56,3 po) - [3400 W]
1550 mm (61,0 po) - [4500 W]
DÉGAGEMENT DE
LA BOÎTE À BORNES
ZONE DE
DÉGAGEMENT
LONGUEUR DE LA DÉCOUPE AU PLAFOND
LARGEUR DE LA DÉCOUPE
!
Versions standard
Veillez à ce que l’appareil de chauage ne soit pas directement exposé
à la pluie ou au contact de l’eau. Pour une durée de vie plus longue et
pour préserver l’apparence du produit, installez l’appareil de chauage
sous un couvercle et protégez-le de la pluie et des intempéries.
DÉCOUPE DU PLAFOND ET ZONES DE DÉGAGEMENT
Versions pour environnements marins
Dans un environnement d’air salé, comme à proximité d’un océan, la
corrosion se produit plus rapidement que normalement. De l’acier
inoxydable brossé 316 est utilisé dans la version pour environnements
marins. Les embruns salés doivent être nettoyés immédiatement de
l’appareil de chauage et de la trousse d’encastrement. L’appareil de
chauage et la trousse d’encastrement devraient être nettoyés tous
les 15 jours pour maximiser la durée de vie du produit. Chaque année,
faites appel à un technicien qualifié pour identifier d’éventuelles zones
corrodées et cessez l’utilisation de l’appareil de chauage lorsque ce
n’est plus sécuritaire de le faire.
L’ÉCART MINIMUM ENTRE LES SOLIVES EST
DE 240 MM (9,4 PO) POUR LES MODÈLES
[2300 W/3400 W] ET DE 317 MM (12,5 PO)
POUR LE MODÈLE [4500 W].
SOLIVE DE
PLAFOND
500 mm
(19,7 po)
DÉGAGEMENT MURAL
MINIMUM PAR RAPPORT À
LA GARNITURE
2400 mm (96 po)
2400 mm (96 po)
VUE LATÉRALE VUE AVANT
PLAFOND
PLANCHER
261 mm (10,3 po) –
[2300 W/3400 W]
338 mm (13,3 po) –
[4500 W]
PLANCHER
DÉGAGEMENT DE LA PIÈCE ET DIMENSIONS GÉNÉRALES
DÉGAGEMENT MINIMUM
AU-DESSUS DU PLANCHER FINI
DÉGAGEMENT MINIMUM AU-
DESSUS DU PLANCHER FINI
VUE ISOMÉTRIQUE ILLUSTRANT LES OPTIONS DE CONFIGURATION DE
L’INSTALLATION DE LA TROUSSE D’ENCASTREMENT À FAIBLE DÉGAGEMENT
500 mm
(19,7 po)
DÉGAGEMENT
MINIMUM À PARTIR
DE LA GARNITURE
LONGUEUR DE
LA GARNITURE
1039 mm (40,9 po) - [2300 W]
1475 mm (58,1 po) - [3400 W]
1595 mm (62,8 po) - [4500 W]
LARGEUR
DE LA
GARNITURE
178 mm (7 po)
HAUTEUR
MAXIMALE
DU PRODUIT
200 mm (7,9 po)
La pente maximale de montage à partir de l’horizontale est de
6,4 mm (1/4 po) sur une pente de 25,4 mm (1,0 po). Le boîtier de
commande doit être monté à l’extrémité la plus basse.
61 mm
(2,4 po)
AVERTISSEMENT
L’appareil ne doit en aucun cas être recouvert de matériau isolant
ou similaire.
Le dégagement vertical minimum entre le boîtier d’encastrement
au plafond et la surface du plafond doit être de 180 mm (7,1 po).
Le dégagement minimum mesuré entre l’extrémité de la boîte à
bornes et la surface la plus proche doit être de 200 mm (7,9 po).
La distance minimale entre la découpe du plafond et le mur le
plus proche doit être de 500 mm (19,7 po).
La distance minimale entre les appareils de chauage, mesurée
à partir du bord de la découpe du plafond, doit être de 500 mm
(19,7 po), avec une exception pour l’Australie/Nouvelle-Zélande :
un minimum de 2000 mm (78,7 po)*.
La distance minimale entre la surface de l’appareil de chauage
et le plancher fini est de 2400 mm (96 po).
*Remarque :
Dans la norme AS/NZ 60335.2.30: 2015, la clause 7.12.1 spécifie que la distance entre les
côtés de l’appareil de chauage et les côtés et tout appareil de chauage encastré au
plafond adjacent ne doit pas être inférieure à quatre fois la distance minimale spécifiée
pour la distance entre les côtés de l’appareil de chauage et tout élément du bâtiment
adjacent.
bromic.com
59
1. Préparez la découpe du plafond en respectant les dimensions :
22300 W – 995 mm x 240 mm (39,2 po X 9,4 po)
3400 W – 1430 mm x 240 mm (56,3 po X 9,4 po)
4500 W – 1550 mm x 317 mm (61,0 po X 12,5 po)
Lors de l’installation, la surface de l’appareil de chauage doit être à
une distance minimum de 2400 mm (94 po) du plancher fini, avec un
dégagement d’au minimum 200 mm (7,9 po) entre l’extrémité de la
boîte à bornes et la surface de l’appareil de chauage la plus proche.
La distance minimale entre les appareils de chauage, mesurée à partir
du bord de l’appareil de chauage, doit être de 500 mm (19,7 po).
Consultez les dimensions d’installation indiquées à la page 3.
Avant de passer à l’étape 2.
REMARQUE : L’accès à l’espace de cavité à travers la boîte encastrée est
restreint.
REMARQUE : Installations avec des contrôleurs Bromic dans l’espace de
cavité.
Prenez en compte les exigences d’emplacement des contrôleurs Bromic
et la façon d’accéder aux contrôleurs Bromic et à leur câblage avant de
fixer la boîte encastrée LC au plafond. Référez-vous à la page xx pour
le schéma de câblage et au manuel du contrôleur pour les détails de
montage et de dimensionnement.
2. Fixez la boîte encastrée au plafond avec 6 x fixations (minimum)
appropriées (non fournies) le long du bord long.
REMARQUE : Les vis de fixation doivent être insérées dans un matériau
solide capable de supporter facilement le poids de l’ensemble. Votre
installation peut nécessiter un renforcement avant que le cadre ne
puisse être installé en toute sécurité.
IMPORTANT
Il est de la responsabilité de l’installateur de s’assurer que le site
d’installation peut supporter la masse de l’installation de l’appareil de
chauage, soit 18,5 kg (41 lb) [2300 W] ou 24 kg (53 lb) [3400 W] ou
25 kg (55,1 lb) [4500 W].
UTILISEZ UN MINIMUM DE 10 FIXATIONS POUR LES ÉLÉMENTS EN
BOIS
3. Assemblez les 2 couvercles d’évent ensemble en utilisant les
garnitures de couvercle d’évent et les 4 vis
M3x6mm. La couleur des
couvercles de ventilation doit correspondre à celle de l’appareil de
chauage.
4. Installez les couvercles d’évent assemblés à l’extrémité de
l’assemblage de garniture en utilisant 4 vis
M4x8mm.
5. Retirez les 2 vis
M6x14mm et les 2 vis M4x8mm sur le support
arrière de l’appareil de chauage. Retirez le support de pivot à l’arrière
de l’appareil de chauage. Desserrez le presse-étoupe
M16 du (2300
W/3400 W) ou
M20 (4500 W) à l’aide d’une clé de 24 mm (15/16 po)
ou 30 mm (1 1/8 po) et installez le presse-étoupe retiré sur le couvercle
d’étanchéité.
ASSUREZ-VOUS QUE L’ÉCROU DU PRESSE-ÉTOUPE EST RÉINSTALLÉ
SUR LA SURFACE INTÉRIEURE DU COUVERCLE D’ÉTANCHÉITÉ.
!
REMARQUE : Au cours de ce processus, le dispositif
de décharge de traction a été retiré - Il faut veiller
à ne pas appliquer de charge importante sur le
câble, car cela pourrait exercer une pression sur les
sertissages internes du câble et endommager de
façon permanente l’appareil de chauage.
24 mm
(15/16 po)
30 mm
(1/1/8 po)
LES INSTRUCTIONS COMMENCENT ICI
995 mm (39,2 po) - [2300 W]
1430 mm (56,3 po) - [3400 W]
1550 mm (61,0 po) - [4500 W]
240 mm (9,4 po) -
[2300 W/3400 W]
317 mm (12,5 po) –
[4500 W]
bromic.com
60
6. Retirez avec précaution les 4 vis M5x10mm à l’arrière
de l’appareil de chauage et alignez l’assemblage de
garniture de l’appareil de chauage avec les trous de
montage.
Le câble passe par l’ouverture au centre de l’assemblage
de garniture.
7. Réinstallez les 4 vis
M5x10mm pour fixer
l’appareil de chauage à l’assemblage de garniture.
8. Faites passer le câble de l’appareil de chauage à travers
le couvercle d’étanchéité et le presse-étoupe. Fixez le
support d’étanchéité à l’appareil de chauage en utilisant la
vis
M6x10mm.
Lorsqu’en place, assurez-vous que le presse-étoupe
M16 (2300 W/3400 W) ou M20 (4500 W) est fixé à
l’aide d’une clé de 24 mm (15/16 po) ou 30 mm (1 1/18 po).
24 mm
(15/16 po)
30 mm
(1/1/8 po)
INSTRUCTIONS D’INSTALLATION ENCASTRÉE AU PLAFOND (SUITE)...
REMARQUE : LE SUPPORT DE
L’APPAREIL DE CHAUFFAGE ARRIÈRE
NE DOIT PAS ÊTRE RETIRÉ.
bromic.com
61
Pour les installations utilisant un Bromic AFFINITY SMART-HEAT™ contrôleur
(vendu séparément) veuillez vous référer les schémas de câblage aux pages 13 à 17.
Les schémas électriques complets se trouvent à la page 18.
9. Retirez le couvercle de la boîte à bornes en retirant
les 4 vis
M4x8mm et mettez-les de côté pour le
remontage.
10. Coupez le câble de l’appareil de chauage au
minimum à 800 mm (31,5 po) pour l’appareil de
2300 W 1000 mm (39,3 po), pour 3400 W ou 1040 mm
(40,9 po) pour l’appareil de 4500 W, en mesurant à
partir du presse-étoupe.
11. Faites passer le câble de l’appareil de chauage par
le presse-étoupe inférieur
M16 (2300 W/3400 W) ou
M20 (4500 W) situé sur la boîte à bornes. Assurez-
vous que le presse-étoupe est bien serré.
12. Faites passer le câble d’alimentation (et le câble de
commande, le cas échéant) par la découpe de la boîte à
bornes dans le boîtier de l’appareil de chauage.
Reportez-vous aux schémas de câblage aux pages 13 à
17
800 mm (31,5 po) - 2300 W
1000 mm (39,3 po) - 3400 W
1040 mm (40,9 po) - 4500 W
bromic.com
62
13. Une fois que toutes les connexions ont été eectuées,
utilisez les 4 vis
M4x8mm fournies pour fermer la boîte à
bornes.
14. Apportez l’appareil de chauage et la boîte à bornes sur
une plate-forme de travail stable, plus près de l’extrémité de la
découpe de la boîte à bornes.
15. Avant d’installer la boîte à bornes - récupérez le câble
de l’interrupteur thermique et le brancher dans la prise de
l’interrupteur thermique à l’arrière de la boîte à bornes.
16. Fixez la boîte à bornes dans la boîte d’encastrement au
plafond à l’aide de 4 vis
M4x8mm.
AVERTISSEMENT
L’appareil ne fonctionnera pas si la fiche de
l’interrupteur thermique n’est pas insérée dans
le réceptacle à l’arrière de la boîte à bornes.
!
INSTRUCTIONS D’INSTALLATION ENCASTRÉE AU PLAFOND (SUITE)...
AU MINIMUM 2 PERSONNES SONT
REQUISES POUR LES ÉTAPES
SUIVANTES.
LA CHARGE DE LEVAGE
MAXIMALE SÉCURITAIRE PAR
PERSONNE EST DE 16 kg (26,5 lb)
!
IMPORTANT
S’ASSURER QUE LA VITRE AVANT DE L’APPAREIL
DE CHAUFFAGE EST PROTÉGÉE AVANT DE LE
PLACER SUR LE DESSUS.
bromic.com
63
17. Fixez l’assemblage de garniture à
la boîte d’encastrement au plafond en
accrochant un côté de la languette de
montage à 2 boulons hexagonaux à
embase
M5x12mm.
Veillez à ce que le câble de l’appareil
de chauage soit placé à l’intérieur des
crochets de montage.
18. Faites pivoter l’assemblage de garniture
et fixez l’autre côté des languettes de
montage aux autres 2 boulons hexagonaux
à embase
M5x12mm.
19. Soulevez l’assemblage de garniture
de l’appareil de chauage de sorte qu’il
aeure le plafond.
Serrez les 4 boulons hexagonaux à embase
M5x12mm à l’aide d’une clé de 8 mm
(5/16 po) pour fixer l’appareil de chauage
en place.
Vérifiez que l’alignement de l’appareil de
chauage aeure le plafond avant de
serrer les vis.
INSTRUCTIONS D’INSTALLATION ENCASTRÉE AU PLAFOND (SUITE)...
AVERTISSEMENT
Le câble d’alimentation de l’appareil de chauage
DOIT reposer complètement sur la structure de
support. Le câble d’alimentation NE DOIT PAS
toucher la surface arrière de l’appareil de chauage.
!
8 mm
(5/16 po)
!
IMPORTANT
Veillez à ce que le câble de l’appareil
de chauage soit placé à l’intérieur des
crochets de montage.
Languette de
montage
4x
4x
Chauage
M5x12mm
boulons
hexagonaux à
embase
8mm (5/16”)
Encadrement
du kit
encastré
bromic.com
64
PROBLÈME CAUSE(S) POSSIBLE(S) ACTION CORRECTIVE
Pas de chaleur
1. Mauvaise connexion
2. L’interrupteur thermique à réinitialisation automatique
n’est pas branché
3. L’interrupteur thermique non réinitialisable s’est
déclenché.
1. Vérifiez la connexion à l’alimentation électrique.
2. Vérifiez que l’interrupteur thermique à réinitialisation
automatique est branché (voir l’étape 14)
3. Réarmement de l’interrupteur thermique à
réarmement non automatique situé à l’intérieur de la
boîte à bornes (voir schéma électrique).
Pas assez de
chaleur
1. L’appareil de chauage n’est pas assez puissant pour
l’endroit où il est installé
2. L’appareil de chauage est monté trop haut ou trop loin
3. La tension connectée à l’appareil de chauage est
incorrecte.
1. Ajoutez un ou plusieurs autres appareils de chauage
2. Diminuez la chaleur ou la distance de montage
3. Vérifiez que la tension d’alimentation est correcte.
Trop de chaleur
1. L’appareil de chauage est trop puissant pour l’endroit où
il est installé
2. L’appareil de chauage est monté trop bas ou trop près
3. La tension connectée à l’appareil de chauage est
incorrecte.
1. Remplacez-le par un appareil moins puissant
2. Augmentez la hauteur ou la distance de montage
3. Vérifiez que la tension d’alimentation est correcte.
AVERTISSEMENT
Cet appareil de chauage DOIT être installé de façon permanente
par une personne autorisée/agréée. Ne pas eectuer d’entretien, ni
de procédure d’installation ou de montage lorsque l’appareil est sous
tension. Pour déconnecter l’appareil de chauage, mettez l’appareil
de chauage hors tension au panneau principal.
!
1. Vérifiez l’étiquette du produit pour connaître la tension
et la puissance adéquates pour s’assurer que la source
d’alimentation est conforme aux exigences de l’appareil
de chauage.
2. Le câble d’alimentation doit être éloigné et protégé de
l’enceinte de l’appareil de chauage.
3. Eectuez toutes les connexions conformément aux
réglementations du code électrique local. Pour une
installation à l’extérieur, toutes les connexions doivent
être eectuées conformément aux réglementations du
code électrique local pour le câblage extérieur. N’utilisez
que des composants de câblage approuvés pour une
utilisation à l’extérieur avec un indice minimum IPX5.
IMPORTANT : Les commandes de gradation électroniques génèrent de la chaleur pendant leur fonctionnement. Pour les appareils de chauage
Bromic équipés de gradateurs Bromic SmartHeat ou de commandes ON/OFF, il est essentiel de s’assurer que les gradateurs sont installés dans un
endroit propre, sec et bien ventilé, avec un dégagement de tous les côtés. Il faut s’assurer que les gradateurs/contrôleurs ne sont pas installés dans
un espace confiné, à proximité d’autres appareils générant de la chaleur ou dans le cas d’une installation à plusieurs gradateurs, qu’ils ne soient pas
trop proches les uns des autres. Les gradateurs doivent rester à température fraîche à tout moment. Veuillez consulter les instructions d’installation
des gradateurs Bromic pour plus de détails ou pour toute autre question, veuillez contacter les services d’assistance technique de Bromic.
AVERTISSEMENT
RISQUE DE DÉCHARGE ÉLECTRIQUE! Des blessures graves ou la mort
peuvent survenir. Débranchez l’alimentation électrique avant d’installer
ou d’entretenir cet appareil de chauage. Lisez et suivez les exigences
de dégagement pour l’installation décrites dans ce manuel. L’appareil
DOIT être branché à une source électrique correctement mise à la terre.
!
AVERTISSEMENT
RISQUE DE DÉCHARGE ÉLECTRIQUE!
Des blessures graves ou la mort peuvent survenir. Débranchez
l’alimentation électrique avant d’eectuer un entretien de cet appareil
de chauage.
!
Veillez à ce que l’appareil de chauage ne soit pas directement
exposé à la pluie ou au contact de l’eau. Pour une durée de vie
plus longue et pour préserver l’apparence du produit, installez
l’appareil de chauage sous un couvercle et protégez-le de la
pluie et des intempéries, lorsque possible.
Le boîtier extérieur de l’appareil de chauage doit être nettoyé
tous les quinze jours. Pour nettoyer l’appareil, assurez-vous que
le chauage est éteint et qu’il a été éteint pendant au moins
2 heures après son utilisation, avant d’essuyer toute saleté ou
poussière avec un chion doux et humide.
Le sel présent dans l’air peut provoquer la rouille du métal,
en particulier dans les environnements côtiers. Un nettoyage
supplémentaire de l’appareil avec un chion doux et humide
tous les quinze jours aidera à maintenir l’apparence du produit.
ENTRETIEN
AVERTISSEMENT
L’entretien et les réparations DOIVENT être eectués uniquement par
une personne autorisée et agréée. Ne faites pas fonctionner l’appareil
de chauage après un dysfonctionnement. Débranchez l’alimentation
électrique au panneau de service et faites inspecter l’appareil de
chauage par un électricien certifié avant de le réutiliser.
!
AVERTISSEMENT
Si le cordon d’alimentation est endommagé, il doit être remplacé par
Bromic, un agent de service de Bromic ou une personne de qualification
similaire pour éviter tout danger. Communiquez avec Bromic pour plus
d’informations sur le remplacement du cordon d’alimentation.
!
Interrupteur thermique sans réinitialisation automatique
Si les températures dépassent les limites de sécurité, l’interrupteur thermique
sans réinitialisation automatique se déclenche. Cela peut être dû au fait que
le ventilateur est endommagé ou que l’appareil de chauage fonctionne à
une température ambiante élevée. Pour réinitialiser l’interrupteur, appuyez
sur le bouton de réinitialisation situé au milieu de l’interrupteur. Il est situé
dans la boîte à bornes. L’EMPLACEMENT EST INDIQUÉ À LA PAGE 11.
AVERTISSEMENT
Assurez-vous que le circuit
n’est pas sous tension avant
de tenter de réinitialiser
l’interrupteur de sécurité.
!
INSTALLATION ÉLECTRIQUE
ENTRETIEN
DÉPANNAGE
bromic.com
65
1 2 3
4
5 6
GUIDE RAPIDE POUR ACCÉDER À LA BOÎTE À BORNES
4x
RÉFÉREZ-VOUS AUX SCHÉMAS DE CÂBLAGE AUX PAGES 13 À 17.
SI LE PRODUIT NE FONCTIONNE TOUJOURS PAS, VEUILLEZ CONTACTER BROMIC POUR UNE ASSISTANCE
TECHNIQUE SUPPLÉMENTAIRE.
Interrupteur thermique sans
réarmement automatique
bromic.com
66
GUIDE DE CÂBLAGE POUR BOÎTE À BORNES
IMPORTANT
Assurez-vous que les fils insérés dans les bornes sont bien serrés à l’aide des vis de fixation.
Eectuez un léger test de traction pour vérifier. Acceptation maximale de fil: 10 AWG / 6,0 mm2.
!
KIT 2300 W / 3400 W
PUISSANCE DU VENTILATEUR
1. Brancher le fil L1 du ventilateur C.A. dans le CANAL 1.
2. Brancher le fil L2 (ou neutre) du ventilateur C.A. dans le CANAL 2.
3. Brancher le fil de mise à la terre du ventilateur C.A. dans le CANAL 3.
PUISSANCE DU CHAUFFAGE
4. Brancher le fil L1 du chauage C.A. dans le CANAL 4.
5. Brancher le fil L2 (ou neutre) du chauage C.A. dans le CANAL 5.
REMARQUE: Les fils d’alimentation du chauage peuvent provenir d’un interrupteur mural ou d’un
contrôleur. Les fils de mise à la terre peuvent être regroupés en un seul fil branché au CANAL 3.
SORTIE DU CHAUFFAGE
6. Brancher le fil de terre VERT/JAUNE du chauage dans le CANAL 6.
7. Brancher le fil BRUN (L1) du chauage dans le CANAL 7.
8. Brancher le fil BLEU (L2 ou neutre) du chauage dans le CANAL 8.
IMPORTANT
L’alimentation du ventilateur doit être constante et toujours active - c.-à-d. non commandée par
un interrupteur. Le ventilateur doit fonctionner indépendamment du chauage en tout temps.
!
KIT 4500 W
PUISSANCE DU VENTILATEUR
1. Brancher le fil L1 du ventilateur C.A. dans le CANAL 1.
2. Brancher le fil L2 (ou neutre) du ventilateur C.A. dans le CANAL 2.
3. Brancher le fil de mise à la terre du ventilateur C.A. dans le CANAL 3.
PUISSANCE DU CHAUFFAGE
4. Brancher le fil L1 du chauage C.A. dans les CANAUX 4 ET 6 à l’aide d’un WAGO 3 VOIES.
5. Brancher le fil L2 (ou neutre) du chauage C.A. dans les CANAUX 5 ET 7 à l’aide d’un
WAGO 3 VOIES.
REMARQUE: Des fils d’alimentation distincts peuvent être utilisés pour commander les éléments
séparément. Référez-vous aux schémas de câblage à la page 15.
REMARQUE: Les fils d’alimentation du chauage peuvent provenir d’un interrupteur mural ou d’un
contrôleur. Les fils de mise à la terre peuvent être regroupés en un seul fil branché au CANAL 3.
SORTIE DU CHAUFFAGE
6. Brancher le fil de terre VERT/JAUNE du chauage dans le CANAL 8.
7. Brancher le fil ROUGE (L1) du chauage dans le CANAL 9.
8. Brancher le fil NOIR (L2 ou neutre) du chauage dans le CANAL 10.
9. Brancher le fil BLANC (L1) du chauage dans le CANAL 11.
10. Brancher le fil GRIS (L2 ou neutre) du chauage dans le CANAL 12.
IMPORTANT
L’alimentation du ventilateur doit être constante et toujours active - c.-à-d. non commandée par
un interrupteur. Le ventilateur doit fonctionner indépendamment du chauage en tout temps.
!
bromic.com
67
SCHÉMA DE CÂBLAGE:
KIT 2300 W / 3400 W AVEC AFFINITY SMART-HEAT™ CONTRÔLEUR 1-CANAL
TOUTES LES CONNEXIONS RÉGLÉES PAR L’INSTALLATEUR SONT AFFICHÉES.
LES ÉLÉMENTS NON AFFICHÉS NE DOIVENT PAS ÊTRE MODIFIÉS.
1
2
3
4
5
6
7
8
L2
L1
G
L1
L2
L1
G
L2
Borne de
connexion
Interrupteur
thermique sans
réinitialisation
automatique
100-127V
OU 208V
OU 220-240V
L’alimentation du ventilateur
doit être constante et sous ten-
sion en tout temps, c’est-à-dire
avant un interrupteur. L2 peut
être neutre pour 100-127V ou
208V.
CONTRÔLEUR
Reportez-vous au manuel
d’instructions Anity Smart-
Heat™ fourni avec le contrôleur.
CHAUFFAGE
BLEU
BRUN
VERT/JAUNE
La couleur des fils est indicative
des fils fournis avec le modèle
Platinum Smart-Heat™ Electric
2300 W / 3400 W.
AVERTISSEMENT
L’appareil de chauage monophasé CA doit
être installé de façon permanente et le câblage
doit être eectué par une personne autorisée/
agréée.
Ce produit est conçu pour être utilisé avec les appareils
de chauage électriques Platinum 220-240 V et 208 V.
LES FILS INDIQUÉS PAR DES LIGNES
POINTILLÉES SONT FOURNIS PAR
L’INSTALLATEUR.
Acceptation maximale de fil pour la borne de
connexion: 10 AWG / 6,0 mm2
SORTIE
DU
CHAUFFAGE
PUISSANCE
DU
CHAUFFAGE
PUISSANCE
DU
VENTILATEUR
Risque de décharge
électrique
bromic.com
68
SCHÉMA DE CÂBLAGE:
KIT 4500 W AVEC AFFINITY SMART-HEAT™ CONTRÔLEUR 1-CANAL
TOUTES LES CONNEXIONS RÉGLÉES PAR L’INSTALLATEUR SONT AFFICHÉES.
LES ÉLÉMENTS NON AFFICHÉS NE DOIVENT PAS ÊTRE MODIFIÉS.
1
2
3
4
5
6
7
8
9
10
11
12
L1
L2
G
L1
L1
L2
L2
G
L1
L1
L2
L2
Borne de
connexion
Interrupteur
thermique sans
réinitialisation
automatique
SORTIE
DU
CHAUFFAGE
100-127V
OU 208V
OU 220-240V
L’alimentation du ventila-
teur doit être constante et
sous tension en tout temps,
c’est-à-dire avant un inter-
rupteur. L2 peut être neutre
pour 100-127V ou 208V.
WAGO
3-VOIES
CONTRÔLEUR
Reportez-vous au ma-
nuel d’instructions Anity
Smart-Heat™ fourni avec le
contrôleur.
2x CONNECTEURS WAGO
3-VOIES sont fournis pour
eectuer les connexions
de câblage pour une sortie
à 1-canal.
CHAUFFAGE
GRIS
BLANC
VERT/JAUNE
ROUGE
NOIR
La couleur des fils est in-
dicative des fils fournis
avec le modèle Platinum
Smart-Heat™ Electric 4500
W.
CANAUX 9 ET 10
ÉLÉMENT 1 (1500 W)
CANAUX 11 ET 12
ÉLÉMENT 2 (3000 W)
PUISSANCE
DU
CHAUFFAGE
PUISSANCE
DU
VENTILATEUR
AVERTISSEMENT
L’appareil de chauage monophasé CA doit être installé
de façon permanente et le câblage doit être eectué
par une personne autorisée/agréée.
Ce produit est conçu pour être utilisé avec les appareils de
chauage électriques Platinum 220-240 V et 208 V.
Risque de décharge
électrique
LES FILS INDIQUÉS PAR DES LIGNES
POINTILLÉES SONT FOURNIS PAR
L’INSTALLATEUR.
Acceptation maximale de fil pour la borne de
connexion: 10 AWG / 6,0 mm2
bromic.com
69
SCHÉMA DE CÂBLAGE (ÉLÉMENTS À CONTRÔLE INDIVIDUEL):
KIT 4500 W AVEC AFFINITY SMART-HEAT™ M/A CONTRÔLEUR 2-CANAUX
TOUTES LES CONNEXIONS RÉGLÉES PAR L’INSTALLATEUR SONT AFFICHÉES.
LES ÉLÉMENTS NON AFFICHÉS NE DOIVENT PAS ÊTRE MODIFIÉS.
1
2
3
4
5
6
7
8
9
10
11
12
L1
L2
G
L1
L1
L2
L2
G
L1
L1
L2
L2
Borne de
connexion
Interrupteur
thermique sans
réinitialisation
automatique
SORTIE
DU
CHAUFFAGE
100-127V
OU 208V
OU 220-240V
L’alimentation du ventila-
teur doit être constante et
sous tension en tout temps,
c’est-à-dire avant un inter-
rupteur. L2 peut être neutre
pour 100-127V ou 208V.
Consultez le guide
d’instructions MARCHE
/ ARRÊT Anity Smart-
Heat™ fourni avec le con-
trôleur.
CANAUX 4 ET 5 pour le
contrôle de l’ÉLÉMENT 1
(1500 W).
CANAUX 6 ET 7 pour le
contrôle de l’ÉLÉMENT 2
(3000 W).
CHAUFFAGE
GRIS
BLANC
VERT/JAUNE
ROUGE
NOIR
La couleur des fils est in-
dicative des fils fournis
avec le modèle Platinum
Smart-Heat™ Electric 4500
W.
CANAUX 9 ET 10
ÉLÉMENT 1 (1500 W)
CANAUX 11 ET 12
ÉLÉMENT 2 (3000 W)
PUISSANCE
DU
CHAUFFAGE
PUISSANCE
DU
VENTILATEUR
AVERTISSEMENT
L’appareil de chauage monophasé CA doit être installé
de façon permanente et le câblage doit être eectué
par une personne autorisée/agréée.
Ce produit est conçu pour être utilisé avec les appareils de
chauage électriques Platinum 220-240 V et 208 V.
Risque de décharge
électrique
LES FILS INDIQUÉS PAR DES LIGNES
POINTILLÉES SONT FOURNIS PAR
L’INSTALLATEUR.
Acceptation maximale de fil pour la borne de
connexion: 10 AWG / 6,0 mm2
CONTRÔLEUR
C1
C2
bromic.com
70
SCHÉMA DE CÂBLAGE:
KIT 2300 W / 3400 W AVEC INTERRUPTEUR MURAL
TOUTES LES CONNEXIONS RÉGLÉES PAR L’INSTALLATEUR SONT AFFICHÉES.
LES ÉLÉMENTS NON AFFICHÉS NE DOIVENT PAS ÊTRE MODIFIÉS.
1
2
3
4
5
6
7
8
L2
L1
G
L1
L2
L1
G
L2
Borne de
connexion
Interrupteur
thermique sans
réinitialisation
automatique
100-127V
OU 208V
OU 220-240V
L’alimentation du ventilateur
doit être constante et sous ten-
sion en tout temps, c’est-à-dire
avant un interrupteur. L2 peut
être neutre pour 100-127V ou
208V.
L’interrupteur mural doit être
fourni par le client. Consultez les
spécifications à la page 3 pour
les intensités requises des inter-
rupteurs.
CHAUFFAGE
BLEU
BRUN
VERT/JAUNE
La couleur des fils est indicative
des fils fournis avec le modèle
Platinum Smart-Heat™ Electric
2300 W / 3400 W.
AVERTISSEMENT
L’appareil de chauage monophasé CA doit
être installé de façon permanente et le câblage
doit être eectué par une personne autorisée/
agréée.
Ce produit est conçu pour être utilisé avec les appareils
de chauage électriques Platinum 220-240 V et 208 V.
LES FILS INDIQUÉS PAR DES LIGNES
POINTILLÉES SONT FOURNIS PAR
L’INSTALLATEUR.
Acceptation maximale de fil pour la borne de
connexion: 10 AWG / 6,0 mm2
SORTIE
DU
CHAUFFAGE
PUISSANCE
DU
CHAUFFAGE
PUISSANCE
DU
VENTILATEUR
Risque de décharge
électrique
bromic.com
71
SCHÉMA DE CÂBLAGE:
KIT 4500 W AVEC INTERRUPTEUR MURAL
TOUTES LES CONNEXIONS RÉGLÉES PAR L’INSTALLATEUR SONT AFFICHÉES.
LES ÉLÉMENTS NON AFFICHÉS NE DOIVENT PAS ÊTRE MODIFIÉS.
1
2
3
4
5
6
7
8
9
10
11
12
L1
L2
G
L1
L1
L2
L2
G
L1
L1
L2
L2
Borne de
connexion
Interrupteur
thermique sans
réinitialisation
automatique
SORTIE
DU
CHAUFFAGE
100-127V
OU 208V
OU 220-240V
L’alimentation du ventila-
teur doit être constante et
sous tension en tout temps,
c’est-à-dire avant un inter-
rupteur. L2 peut être neutre
pour 100-127V ou 208V.
L’interrupteur mural doit
être fourni par le client.
Consultez les spécifica-
tions à la page 3 pour les
intensités requises des in-
terrupteurs.
POUR LE KIT 4500 W: il
est recommandé d’utiliser
2 interrupteurs de 20 A.
CHAUFFAGE
GRIS
BLANC
VERT/JAUNE
ROUGE
NOIR
La couleur des fils est in-
dicative des fils fournis
avec le modèle Platinum
Smart-Heat™ Electric 4500
W.
CANAUX 9 ET 10
ÉLÉMENT 1 (1500 W)
CANAUX 11 ET 12
ÉLÉMENT 2 (3000 W)
PUISSANCE
DU
CHAUFFAGE
PUISSANCE
DU
VENTILATEUR
AVERTISSEMENT
L’appareil de chauage monophasé CA doit être installé
de façon permanente et le câblage doit être eectué
par une personne autorisée/agréée.
Ce produit est conçu pour être utilisé avec les appareils de
chauage électriques Platinum 220-240 V et 208 V.
Risque de décharge
électrique
LES FILS INDIQUÉS PAR DES LIGNES
POINTILLÉES SONT FOURNIS PAR
L’INSTALLATEUR.
Acceptation maximale de fil pour la borne de
connexion: 10 AWG / 6,0 mm2
bromic.com
72
SCHÉMA ÉLECTRIQUE KIT 2300 W / 3400 W
SCHÉMA ÉLECTRIQUE KIT 4500 W
L
N
1 1
2 2
3 3
4 4
5 5
6 6
7 7
8 8
8-CANAUX
BORNE DE
CONNEXION
L
N
G
L
N
G
L
N
TERRE
ALIMENTATION CA
100–127 V
OU 208 V
OU 220–240 V
BOÎTE À BORNES
POINT DE MISE À LA
TERRE
WH = M
TERRE
WH = R
WH = R
WH = C
WH = A
WH = B
240 VCA / 12 VCC
TRANSFORMATEUR
L
N
-12V+12V
B
WH = D
Interrupteur
thermique
à réarmement
automatique
(NON)
Interrupteur
thermique
sans réarmement
automatique
(NC)
WH = E
WH = H
WH = H
C
M
VENTILATEUR
12 V
+FAN -FAN
WH = K
WH = K
RELAIS
(NON)
WH = P
WH = G2
WH = F1
WH = F1
WH = B
WH = A
WH = F1
WH = Q
WH = Q
D
A
CHAUFFAGE
2300 / 3400 W
TERRE
N
L
CONTRÔLEUR
L
N
1 1
2 2
3 3
4 4
5 5
6 6
7 7
8 8
9 9
10
10
11
11
12
12
12-CANAUX
BORNE DE
CONNEXION
L
N
G
L1
N1
L2
N2
G
L1
N1
L2
N2
TERRE
ALIMENTATION CA
100–127 V
OU 208 V
OU 220–240 V
BOÎTE À BORNES
POINT DE MISE À LA
TERRE
WH = M
TERRE
WH = R
WH = R
WH = C
WH = A
WH = B
240 VCA / 12 VCC
TRANSFORMATEUR
L
N
-12V+12V
B
WH = D
Interrupteur
thermique
à réarmement
automatique
(NON)
D
Interrupteur
thermique
sans réarmement
automatique
(NC)
WH = E
WH = H
WH = H
C
M
VENTILATEUR
12 V
+FAN -FAN
WH = K
A
WH = K
RELAIS 1
(NON)
RELAIS 2
(NON)
WH = P
WH = G2
WH = P
WH = G2
WH = F1
WH = F1
WH = F2
WH = F2
WH = B
WH = A
WH = F1
WH = F2
WH = Q
WH = Q
WH = Q
WH = Q
CHAUFFAGE 3000 W TERRE
N
L
CHAUFFAGE 1500 W TERRE
N
L
CONTRÔLEUR
bromic.com
73
REV10 GR
PLATINUM SMART-HEAT™
ELEKTROHEIZGERÄTE
VON BROMIC
INSTALLATIONSANLEITUNG ZUR
MONTAGE IN DECKENMULDEN
FÜR MODELLE MIT 2300 W, 3400 W
UND 4500 W
!
WARNUNG
Schwellen, Balken und Sparren dürfen für die Installation
des Heizgeräts nicht eingeschnitten oder eingekerbt
werden.
Die folgenden Anweisungen sind für Deckenflächen
mit einer Dicke von 10-30 mm (0,39”-1,2”) geeignet.
Bei Deckenflächen, die dicker als 30 mm (1,2”) sind,
erkundigen Sie sich bei Bromic nach alternativen
Installationsmöglichkeiten.
Das Heizgerät darf unter keinen Umständen mit
Isoliermaterial oder ähnlichem Material abgedeckt werden.
Es ist wichtig, dass eine regelmäßige Wartung des
Heizgeräts durchgeführt wird, um seine Funktion zu
erhalten. Inspektion und Reinigung müssen unter widrigen
Bedingungen wie in Küstennähe häufiger durchgeführt
werden.
In der Deckenmulde muss das Heizgerät vollständig gegen
Wasserkontakt von oben her geschützt werden
WARNUNG
Dieses Heizgerät MUSS von einer autorisierten/
lizenzierten Person fest installiert werden. Führen Sie
keine Wartungsarbeiten, Installation oder Montage bei
eingeschaltetem Strom durch. Warten Sie nach dem
Ausschalten des Heizgeräts 2 Stunden vor der Handhabung.
!
1x
1x
1x
2x 4x
1x 1x2x 2x
DECKENMULDENKASTEN
IP-ABDECKUNG
BELÜFTUNGSABDECKUNG
SCHWARZ
BELÜFTUNGSABDECKUNG
WEI
ANSCHLUSSKASTEN
HEIZGERÄT IST NICHT
IM LIEFERUMFANG
ENTHALTEN
WICHTIG
LESEN SIE SICH DIESES HANDBUCH SORGFÄLTIG
DURCH. AUF DER INNEREN UMSCHLAGSEITE
BEFINDEN SICH WICHTIGE INFORMATIONEN
ÜBER DIESES HANDBUCH. BEWAHREN SIE DIE
ANWEISUNGEN ZUSAMMEN MIT DEM GERÄT FÜR
ZUKÜNFTIGES NACHSCHLAGEN AUF.
BENÖTIGTE WERKZEUGE
8 mm (5/16”)
24 mm (15/16”)
30 mm (1/1/8”)
800 mm (31,5”) – 2300 W
1000 mm (39,3”) – 3400 W
1040 mm (40,9”) – 4500 W
HARDWARE
8x M3x6
8x M4x8
1x M6x10
LEISTENMONTAGE
(STANDARD)
LEISTENMONTAGE
(MARITIM)
BELÜFTUNGSABDECKUNG
LEISTEN
INSTALLATION
MIT 2 PERSONEN
OR
QR CODE
INSTALLATIONSANLEITUNG
3-WEG-WAGO
VERBINDER
(NUR 4500W)
bromic.com
74
• Lesen Sie dieses Handbuch sorgfältig durch, bevor Sie dieses
Produkt installieren oder warten.
• Falsche Installation, Bedienung oder Wartung können zu Tod,
schweren Verletzungen oder Sachschäden führen.
• Dieses Gerät ist für die Festinstallation mit der auf dem Etikett mit
der Nennleistung angegebenen Spannung vorgesehen.
• Die Installation MUSS von einem lizenzierten und autorisierten
Techniker in Übereinstimmung mit den lokalen elektrischen
Vorschriften durchgeführt werden.
• Der Platinum Smart-Heat™ Elektroheizer ist für den häuslichen und
gewerblichen Gebrauch bestimmt, sofern nicht anders angegeben.
• Die marinen Versionen des Bausatzes für die Deckeninstallation
dürfen NUR für Anwendungen auf Land und in Küstengegenden
installiert werden.
• Die IPX5-Version des Bausatzes für LC-Deckenmulden darf NICHT
auf Wasserfahrzeugen installiert werden.
Dieses Handbuch enthält wichtige Informationen über die Installation, den Betrieb und
die Wartung des Bausatzes zur Installation des Platinum Smart-Heat Elektroheizers
in Deckenmulden. Bitte beachten Sie die wichtigen Sicherheitshinweise in dieser
Bedienungsanleitung.
Alle Sicherheitsinformationen werden von den folgenden Sicherheitswarnsymbolen
begleitet:
!
GEFAHR,
!
WARNUNG,
!
WICHTIG
BEWAHREN SIE DIESE
ANLEITUNG AUF
Hauptgeschäftssitz: 10 Phiney Place, Ingleburn, NSW 2565 Australien
Telefon: 1300 276 642 (innerhalb Australiens) oder +61 2 9748 3900 (aus Übersee) Telefax: +61 2 9748 4289
Email: info@bromic.com Web: www.bromic.com
Hinweis: Bromic Pty Ltd behält sich das Recht vor, ohne vorherige Ankündigung Änderungen an Spezifikationen, Teilen, Komponenten und
Geräten vorzunehmen. Dieses Installations-, Betriebs- und Servicehandbuch darf ohne vorherige schriftliche Zustimmung von Bromic Pty
Ltd. in keiner Form reproduziert werden.
bromic.com
75
SPEZIFIKATIONEN
Bausatz für LC-Deckenmulde
Modell
Standard Marine
Teile-Nr. GLOBAL BH3623009-1 BH3623008-1 BH3623011-1 BH3623010-1
Gesamtleistung – Set
und Heizgerät
2300W 3400W 2300W 3400W
Stromanschluss
erforderlich (Volt/
Ampere) für Ventilator
100-127V - Wechselstrom (AC) - 50/60Hz - <1,0A
ODER 208V - AC - 60Hz - <1,0A
ODER 220-240V - AC - 50/60Hz - <1,0A
Stromanschluss
erforderlich (Volt/
Ampere) für Heizung
208V AC
60Hz
11,1A
220-
240V AC
50/60Hz
9,6A
208V AC
60Hz
16,3A
220-
240V AC
50/60Hz
14,2A
208V AC
60Hz
11,1A
220-
240V AC
50/60Hz
9,6A
208V AC
60Hz
16,3A
220-
240V AC
50/60Hz
14,2A
Abmessungen
(L x W x H)
1039 x 261 x 175 mm
(40,9 x 10,3 x 6,9”)
1475 x 261 x 175 mm
(40,9 x 10,3 x 6,9”)
1039 x 261 x 175 mm
(40,9 x 10,3 x 6,9”)
1475 x 261 x 175 mm
(40,9 x 10,3 x 6,9”)
Gewicht 11 kg (24,3 lb) 14 kg (31 lb) 11 kg (24,3 lb) 14 kg (31 lb)
Oberfläche Gebürsteter Edelstahl 304 Gebürsteter Edelstahl 316
Zulassung
Patent Australisches Patent 2023219853
SPEZIFIKATIONEN
Bausatz für LC-Deckenmulde
Modell
Standard Marine
Teile-Nr. GLOBAL BH3623012-1 BH3623013-1
Gesamtleistung – Set
und Heizgerät
4500W 4500W
Stromanschluss
erforderlich (Volt/
Ampere) für Ventilator
100-127V - Wechselstrom (AC) - 50/60Hz - <1,0A
ODER 208V - AC - 60Hz - <1,0A
ODER 220-240V - AC - 50/60Hz - <1,0A
Stromanschluss
erforderlich (Volt/
Ampere) für Heizung
208V AC
60Hz
21,6A
ELEMENT 1500W – 7,2A
ELEMENT 3000W – 14,4A
208V AC
60Hz
18,8A
ELEMENT 1500W – 6,3A
ELEMENT 3000W – 12,5A
208V AC
60Hz
21,6A
ELEMENT 1500W – 7,2A
ELEMENT 3000W – 14,4A
208V AC
60Hz
18,8A
ELEMENT 1500W – 6,3A
ELEMENT 3000W – 12,5A
Abmessungen
(L x W x H)
1595 x 338 x 178 mm
(62,8 x 13,3 x 7”)
1595 x 338 x 178 mm
(62,8 x 13,3 x 7”)
Gewicht 25 kg (55,1 lb) 25 kg (55,1 lb)
Oberfläche Gebürsteter Edelstahl 304 Gebürsteter Edelstahl 316
Zulassung
Patent Australisches Patent 2023219853
bromic.com
76
Das Beispiel zeigt den Muldenbausatz, der nur an
den Längenseiten befestigt ist. Der Installateur
ist dafür verantwortlich, dass das Produkt in einer
strukturell einwandfreien Konfiguration installiert
wird.
238 mm (9,4”) - [2300 W/3400 W]
315 mm (12,4”) - [4500 W]
Minimum – 180 mm (7,1”)
(von Glasoberfläche)
995 mm (39,2”) - [2300 W]
1430 mm (56,3”) - [3400 W]
1550 mm (61,0”) - [4500 W]
ZWISCHENRAUM ZUM
ANSCHLUSSKASTEN
ZWISCHENRAUM
DECKENAUSSCHNITTLÄNGE
AUSSCHNITTSBREITE
!
Standardausführungen
Stellen Sie sicher, dass das Heizgerät nicht direkt Regen oder
anderweitigem Kontakt mit Wasser ausgesetzt ist. Für eine
möglichst lange Lebensdauer des Produkts und um sein
gutes Aussehen zu erhalten montieren Sie das Heizgerät
unter der Abdeckung und schützen Sie es vor Regen und
Witterungseinflüssen.
DECKENAUSSCHNITT UND ZWISCHENRÄUME
Versionen für Marineanwendungen
In einer Umgebung mit salzreicher Luft, z. B. in Meeresnähe,
tritt Korrosion schneller als normal auf. Für die Konfiguration
zum Gebrauch in Meeresnähe wurde Edelstahl 316 verwendet.
Salzsprühnebel sollte sofort von der Heizung und dem
Muldenbausatz abgewischt werden und das Heizgerät und der
Muldenbausatz sollten alle zwei Wochen gründlich gereinigt
werden, um ihre maximale Langlebigkeit zu gewährleisten.
Ein qualifizierter Techniker sollte das Heizgerät jährlich auf
Korrosion prüfen und es aus dem Betrieb nehmen, wenn es eine
Sicherheitsgefährdung darstellt.
MINDESTABSTAND ZWISCHEN DEN BALKEN
240 mm (9,4”) – [2300 W/3400 W] 317 mm
(12,5”) – [4500 W]
DECKENBALKEN
500 mm
(19,7”)
MINDESTABSTAND ZWISCHEN
WAND UND KANTE
2400 mm (96”)
2400 mm (96”)
SEITENANSICHT
VORDERANSICHT
DECKE
BODEN
261 mm (10,3”) –
[2300 W/3400 W]
338 mm (13,3”) –
[4500 W]
BODEN
RÄUMLICHE ABSTÄNDE UND ABMESSUNGEN
MINDESTABSTAND ÜBER DEM
BODEN (AFF)
MINDESTABSTAND ÜBER DEM
BODEN (AFF)
ISOMETRISCHE ANSICHT DER INSTALLATIONSMÖGLICHKEITEN
FÜR DEN DECKENMULDENBAUSATZ
500 mm
(19;7”)
MINDESTABSTAND
ZWISCHEN WAND
UND KANTE
KANTENLÄNGE
1039 mm (40,9”) - [2300 W]
1475 mm (58,1”) - [3400 W]
1595 mm (62,8”) - [4500 W]
KANTENBREITE
178 mm (7”)
MAXIMALE
PRODUKTHÖHE
200 mm (7,9”)
Die maximale Neigung der Befestigung von der Horizontalen
beträgt 6,4 mm (1/4”) über eine Neigung von 25,4 mm (1,0”).
Der Schaltkasten muss am untersten Ende montiert werden.
61mm
(2,4”)
WARNUNG
Das Gerät darf unter keinen Umständen mit Isoliermaterial
oder ähnlichem Material abgedeckt werden.
Der vertikale Abstand zur Decke zwischen dem
Deckenmuldenkasten und der Deckenoberfläche muss
mindestens 180 mm (7,1”) betragen.
Der Abstand vom Ende des Anschlusskastens zur nächsten
Oberfläche muss mindestens 200 mm (7,9”) betragen.
Der Abstand vom Deckenausschnitt und der nächsten
Wand muss mindestens 500 mm (19,7”) betragen.
Der Abstand zwischen den Heizgeräten, gemessen von
der Kante des Deckenausschnitts, muss mindestens 500
mm (19,7”) betragen, außer in Australien und Neuseeland,
wo der Mindestabstand 2000 mm (78,7“) beträgt.*
Der Mindestabstand zwischen der Heizeroberfläche und
der Bodenoberfläche beträgt 2400 mm (96”).
*Anmerkung:
Gemäß AS/NZ 60335.2.30:2015 Abschnitt 7.12.1 darf der Abstand zwischen
den Seiten des Heizgeräts und den seitlichen Wänden und allen angrenzenden
Deckeneinbauheizgeräten nicht weniger als das Vierfache des Mindestabstands
betragen, der für den Abstand zwischen den Seiten des Heizgeräts und allen
angrenzenden Gebäudeelementen vorgegeben ist.
bromic.com
77
1. Bereiten Sie einen Deckenausschnitt (a) mit den folgenden
Abmessungen vor:
22300 W – 995 mm x 240 mm (39,2” x 9,4”)
3400 W – 1430 mm x 240 mm (56,3” x 9,4”)
4500 W – 1550 mm x 317 mm (61,0” x 12,5”)
Das Heizgerät muss so installiert werden, dass sich die Oberfläche
des Heizgeräts mindestens 2400 mm (94”) über der Oberfläche des
Fußbodens (AFF) befindet, wobei der Mindestabstand vom Ende des
Anschlusskastens bis zur nächsten Oberfläche 200 mm (7,9”) betragen
muss. Der Mindestabstand von Heizgerät zu Heizgerät, gemessen
vom Rand der Heizgeräte, muss 500 mm (19,7”) betragen. Siehe die
Installationsabmessungen auf Seite 3.
Vor Durchführung des 2. Schrittes:
HINWEIS: Der Zugang zum Hohlraum durch die Einbaudose ist
eingeschränkt.
HINWEIS: Installationen mit Bromic-Steuergeräten im Hohlraum.
Berücksichtigen Sie die Anforderungen an den Standort der Bromic-
Steuergeräte und den Zugang zu den Bromic-Steuergeräten und ihrer
Verkabelung, bevor Sie die LC-Hohlraumdose an der Decke montieren.
Siehe Seite xx für ein Verdrahtungsschema und das Handbuch des
Steuergeräts für Details zur Montage und Dimensionierung.
2. Befestigen Sie den Deckeneinbaukasten an der Decke mit
(mindestens) 6 geeigneten Befestigungselementen (nicht im
Lieferumfang enthalten) entlang der Längskante.
HINWEIS: Die Befestigungsschrauben müssen in ein starkes Material
eingesetzt werden, das das Gewicht der Baugruppe leicht tragen kann.
Ihre Installation muss möglicherweise zusätzlich verstärkt werden, bevor
der Rahmen sicher installiert werden kann.
WICHTIG
Es liegt in der Verantwortung des Installateurs, sicherzustellen,
dass der Installationsort strukturell für die Masse der
Heizungsinstallation von 18,5 kg (41 lb) [2300 W], 24 kg (53 lb)
[3400 W] oder 25 kg (55,1 lb) [4500 W] geeignet ist.
FÜR HOLZELEMENTE SIND MINDESTENS 10
VERBINDUNGSTEILE ZU VERWENDEN.
3. Montieren Sie die 2 Belüftungsabdeckungen mittels der
Belüftungsabdeckungsleisten und 4x Schrauben
M3x6mm zusammen.
Die Farbe der Belüftungsabdeckungen sollte zum Heizgerät passen.
4. Befestigen Sie die montierten Belüftungsabdeckungen am Ende der
montierten Leisten mit 4x Schrauben
M4x8mm.
5. Entfernen Sie die Schrauben 2x
M6x14mm und 2x M4x8mm von
der hinteren Halterung des Heizgeräts. Entfernen Sie die
Schwenkhalterung auf der Rückseite des Heizgeräts. Lösen Sie die
M16-Kabelverschraubung (2300 W/3400 W) oder M20 (4500 W)
mit einem 24-mm- oder 30-mm-Schraubenschlüssel (15/16” oder 1/1/8“)
und befestigen Sie die entfernte Kabelverschraubung in der IP-
Abdeckung.
STELLEN SIE SICHER, DASS DIE MUTTER DER
KABELVERSCHRAUBUNG WIEDER AUF DER INNENSEITE DER IP-
ABDECKUNG ANGEBRACHT IST.
!
HINWEIS: Während dieses Vorgangs wurde die
Zugentlastungsvorrichtung entfernt. – Darauf achten,
dass das Kabel nicht erheblich belastet wird, da
dies an den internen Kabelcrimps ziehen und das
Heizgerät dauerhaft beschädigen könnte.
24 mm
(15/16”)
30 mm
(1/1/8”)
DIE ANLEITUNG BEGINNT HIER
995 mm (39,2”) - [2300 W]
1430 mm (56,3”) - [3400 W]
1550 mm (61,0”) - [4500 W]
240 mm (9,4”) -
[2300 W/3400 W]
317 mm (12,5”) –
[4500 W]
bromic.com
78
6. Entfernen Sie vorsichtig die 4x Schrauben M5x10mm
an der Rückseite des Heizgeräts und richten Sie die
Heizgerätleisten mit den Montagelöchern aus.
Das Kabel wird durch die Önung in der Mitte der
Leistenbaugruppe geführt.
7. Setzen Sie die 4x Schrauben M5x10mm wieder ein, um
das Heizgerät an der Leistenbaugruppe zu befestigen.
8. Führen Sie das Heizungskabel durch die IP-Abdeckung
und durch die Kabelverschraubung. Befestigen Sie die
IP-Halterung mit der Schraube
M6x10mm an der
Heizung. Wenn sie an der entsprechenden Stelle anliegt,
ziehen Sie sie die
M16-(2300 W/3400 W) oder M20
(4500 W)-Kabelverschraubung mit einem
24-mm-
(15/16”)- oder 30-mm-(1/1/8”)-Schraubenschlüssel (13/16”)
fest.
24mm
(15/16")
30mm
(1/1/8”)
ANLEITUNG ZUR MONTAGE IN DECKENMULDEN FORTSETZUNG ...
HINWEIS: DIE HINTERE
HEIZUNGSHALTERUNG DARF NICHT
ENTFERNT WERDEN
bromic.com
79
Für Installationen mit einem Bromic AFFINITY SMART-HEAT™ Controller
(separat erhältlich), siehe Schaltplan auf den Seiten 13 bis 17.
Ausführliche Schaltpläne finden Sie auf Seite 18.
9. Entfernen Sie den Deckel des Klemmenkastens,
indem Sie die 4x Schrauben
M4x8mm entfernen und
für die Wiederanbringung beiseite legen.
10. Schneiden Sie das Heizkabel nicht kürzer als 800
mm (31,5”) für die 2300-W-Einheit, 1000 mm (39,3")
für die 3400-W-Einheit oder 1040 mm (40,9”) für die
4500-W-Einheit, gemessen ab der Kabelverschraubung.
11. Führen Sie das Heizungskabel durch die untere
M16 (2300 W/3400 W) oder M20 (4500 W)-
Kabelverschraubung zum Klemmenkasten. Stellen Sie
sicher, dass die Kabelverschraubung festgezogen ist.
12. Führen Sie das Stromkabel (und ggf. die
Steuerungskabel) durch den Klemmenkastenausschnitt
im Heizkasten.
Siehe die Schaltplandiagrammen auf den Seiten 13 bis
17.
800 mm (31,5”) – 2300 W
1000 mm (39,3”) – 3400 W
1040 mm (40,9”) – 4500 W
bromic.com
80
13. Sobald alle Verbindungen hergestellt wurden, verwenden Sie
die mitgelieferten 4x Schrauben M4x8mm, um den
Klemmenkasten zu schließen.
14. Bringen Sie das Heizgerät und den Klemmenkasten auf
eine stabile Arbeitsplattform näher an den Ausschnitt des
Klemmenkastens heran.
15. Bevor Sie den Klemmenkasten installieren, holen Sie das
thermische Trennschalterkabel heraus.
Stecken Sie es in die Thermo-Cut-O-Schalterbuchse an der
Rückseite des Klemmenkastens.
16. Befestigen Sie den Klemmenkasten mit 4x Schrauben
M4x8mm am Kasten in der Deckenaussparung.
WARNUNG
Das Heizgerät funktioniert nur, wenn der
Thermo-Trennschalterstecker in die Buchse auf
der Rückseite des Klemmenkastens eingesetzt
wird.
!
ANLEITUNG ZUR MONTAGE IN DECKENMULDEN FORTSETZUNG ...
FÜR DIE FOLGENDEN SCHRITTE
SIND MINDESTENS 2 PERSONEN
ERFORDERLICH.
SICHERES HEBEN HEIẞT
MAX. 16 kg PRO PERSON.
!
WICHTIG
STELLEN SIE SICHER, DASS DAS FRONTGLAS DES
HEIZGERÄTS GESCHÜTZT IST, BEVOR SIE ES AUF
DIE PLATTFORM LEGEN.
bromic.com
81
17. Befestigen Sie die Leistenbaugruppe am
Kasten in der Deckenaussparung, indem Sie
sie an einer Seite der Montagelasche an die
2x Sechskantflanschschrauben
M5x12mm einhaken.
Stellen Sie sicher, dass sich das
Heizgerätkabel an der Innenseite der
Montagehaken befindet.
18. Drehen Sie die Leistenbaugruppe
und befestigen Sie die andere Seite der
Montagelaschen an den anderen 2x
Sechskantflanschschrauben
M5x12mm.
19. Heben Sie die Heizgerätverkleidung
an, so dass sie bündig mit der Raumdecke
ausgerichtet ist.
Ziehen Sie die 4x
Sechskantflanschschrauben
M5x12mm
mit einem 8-mm-Schraubenschlüssel
fest, um das Heizgerät an der Stelle zu
befestigen.
Überprüfen Sie, ob die Ausrichtung der
Heizung bündig mit der Decke ist, bevor Sie
die Schrauben festziehen.
ANLEITUNG ZUR MONTAGE IN DECKENMULDEN FORTSETZUNG ...
WARNUNG
Das Heizkabel MUSS vollständig auf der Haltestruktur
ruhen. Das Versorgungskabel DARF NICHT die
Rückseite der Heizung berühren.
!
8mm (5/16”)
!
WICHTIG
Stellen Sie sicher, dass sich das
Heizgerätkabel an der Innenseite der
Montagehaken befindet.
Merkmal
Montagelasche
4x
4x
Heizgerät
M5x12mm
Sechskantflan-
schschraube
8mm (5/16”)
Abdeck-
rahmen für
Einbausatz
bromic.com
82
SYMPTOM MÖGLICHE URSACHE(N) KORREKTURMAẞNAHME
Keine Hitze 1. Unkorrekte Verbindung
2. Selbstrückstellender Thermoschalter
nicht eingesteckt
3. Nicht selbstrückstellender
Thermoschalter hat ausgelöst
1. Verbindung zur Stromversorgung prüfen
2. Prüfen, ob der selbstrückstellende
Thermoschalter eingesteckt ist (siehe Schritt 14)
3. Nicht selbstrückstellenden Thermoschalter im
Klemmenkasten zurücksetzen (siehe Schaltplan)
Nicht genug
Wärme
1. Heizgerät ist zu klein für die Anwendung
2. Heizgerät ist zu hoch oder zu weit weg
montiert
3. Falsche Spannung ist an das Heizgerät
angeschlossen
1. Zusätzliche/s Heizgerät/e hinzufügen
2. Montagehöhe oder Abstand verringern
3. Überprüfen, ob die richtige
Versorgungsspannung vorhanden ist
Zu viel Wärme 1. Heizung zu groß für die Anwendung
2. Heizung zu niedrig oder zu nah montiert
3. Falsche Spannung an das Heizgerät
angeschlossen
1. Durch kleinere Heizung ersetzen
2. Montagehöhe oder Abstand vergrößern
3. Überprüfen, ob die richtige
Versorgungsspannung vorhanden ist
WARNUNG
Dieses Heizgerät MUSS von einer autorisierten/lizenzierten Person
fest installiert werden. Führen Sie keine Wartungsarbeiten durch
und führen Sie keine Installation oder Montage durch, während die
Stromversorgung eingeschaltet ist. Um das Heizgerät zu trennen,
schalten Sie den Stromkreis an der Hauptabschalttafel aus.
!
1. Prüfen Sie die am Produktetikett angegebene korrekte
Spannung und Stromstärke, um sicherzustellen, dass
die Stromquelle den Anforderungen der Heizungen
entspricht.
2. Das Stromkabel muss vom Gehäuse der Heizung
entfernt und geschützt positioniert werden.
3. Stellen Sie alle Verbindungen in Übereinstimmung
mit den örtlichen elektrischen Vorschriften her. Für
die Installation im Freien müssen alle Verbindungen
in Übereinstimmung mit den örtlichen elektrischen
Vorschriften für die Außenverkabelung hergestellt
werden. Verwenden Sie nur für den Außenbereich
zugelassene Verdrahtungskomponenten mit einer
Schutzartbewertung von mindestens IPX5.
WICHTIG: Elektronische Dimmersteuerungen erzeugen beim Betrieb Wärme. Bei jedem für ein Bromic-Heizgerät installierten SmartHeat-Dimmer von Bromic
oder EIN/AUS-Steuerungsgerät ist es wichtig sicherzustellen, dass der Dimmer an einer sauberen, trockenen und gut belüfteten Stelle mit Freiraum nach
allen Seiten montiert ist. Es muss sichergestellt werden, dass die Dimmer nicht auf engstem Raum, in der Nähe anderer wärmeerzeugender Geräte oder im
Falle einer Multi-Dimmer-Installation nicht zu nahe beieinander installiert sind. Dimmer müssen jederzeit kühl bleiben. Weitere Einzelheiten finden Sie in den
Installationsanweisungen für Bromic-Dimmer. Bei weiteren Fragen wenden Sie sich bitte an den technischen Support von Bromic.
WARNUNG
GEFAHR EINES ELEKTRISCHEN SCHLAGS! Es kann zu schweren
Verletzungen oder zum Tod kommen. Trennen Sie die Stromversorgung,
bevor Sie dieses Heizgerät installieren oder warten. Lesen und befolgen
Sie die in diesem Handbuch beschriebenen Anforderungen an die
Installationsfreigabe. Das Gerät MUSS an eine ordnungsgemäß geerdete
Stromversorgung angeschlossen sein.
!
WARNUNG
GEFAHR EINES ELEKTRISCHEN SCHLAGS!
Es kann zu schweren Verletzungen oder zum Tod kommen. Trennen
Sie die Stromversorgung, bevor Sie dieses Heizgerät warten.
!
Stellen Sie sicher, dass das Heizgerät nicht direkt Regen- oder
Wasserkontakt ausgesetzt ist. Für eine längere Produktlebensdauer
und um das gute Erscheinungsbild des Produkts zu erhalten,
montieren Sie das Heizgerät unter einer Abdeckung und schützen
Sie es, wann immer möglich, vor Regen und Witterungseinflüssen.
Das Außengehäuse des Heizgeräts sollte alle zwei Wochen gereinigt
werden. Um das Gerät zu reinigen, stellen Sie zunächst sicher, dass
das Heizgerät ausgeschaltet ist und nach dem Betrieb mindestens 2
Stunden lang ausgeschaltet war, bevor Sie Schmutz und Staub mit
einem weichen, feuchten Tuch abwischen.
Salz in der Luft kann zu Metallrost führen, insbesondere in
Küstennähe. Eine zusätzliche Reinigung des Heizgeräts mit einem
weichen, feuchten Tuch alle zwei Wochen trägt dazu bei, das gute
Erscheinungsbild des Produkts zu erhalten.
INSTANDHALTUNG
WARNUNG
Wartung und Instandhaltung DÜRFEN NUR von einem autorisierten
und lizenzierten Techniker durchgeführt werden. Betreiben Sie kein
Heizgerät, nachdem es eine Fehlfunktion hatte. Trennen Sie die
Stromversorgung am Servicepanel und lassen Sie das Heizgerät vor
der Wiederverwendung von einem bewährten Elektriker überprüfen.
!
WARNUNG
Wenn das Versorgungskabel beschädigt ist, muss es durch Bromic,
einen Servicevertreter von Bromic oder eine ähnlich qualifizierte
Personen ersetzt werden, um eine Gefährdung zu vermeiden.
Wenden Sie sich an Bromic, um weitere Informationen zum
Austausch des Versorgungskabels zu erhalten.
!
Nicht selbstrückstellender Thermoschalter
Wenn die Temperaturen sichere Betriebsgrenzen überschreiten, löst der
nicht selbstrückstellende thermische Sicherheitsschalter aus. Dies kann daran
liegen, dass der Lüfter beschädigt ist oder das Heizgerät bei einer hohen
Umgebungstemperatur arbeitet. Um den Schalter zurückzusetzen, drücken
Sie die Reset-Taste in der Mitte des Schalters nach unten. DIE STELLE WIRD
AUF SEITE 11 GEZEIGT.
WARNUNG
Stellen Sie sicher, dass die
Schaltung nicht unter Spannung
steht, bevor Sie versuchen,
den Sicherheitsschalter
zurückzusetzen.
!
ELEKTROINSTALLATION
WARTUNG
FEHLERBEHEBUNG
bromic.com
83
1 2 3
4
5 6
KURZANLEITUNG FÜR DEN ZUGRIFF AUF DEN KLEMMENKASTEN
4x
SIEHE SCHALTPLÄNE AUF DEN SEITEN 13 BIS 17.
WENN DAS PRODUKT IMMER NOCH NICHT FUNKTIONIERT, WENDEN SIE SICH AN BROMIC, UM ZUSÄTZLICHEN
TECHNISCHEN SUPPORT ZU ERHALTEN.
Nicht selbstrückstellender
Thermoschalter
bromic.com
84
VERKABELUNGSANLEITUNG FÜR ANSCHLUSSKASTEN
WICHTIG
Drähte in den Kanälen mit Schrauben festziehen. Leichten Zugtest durchführen.
Maximale Drahtaufnahme: 10AWG / 6,0mm2.
!
KIT 2300W/3400W
LÜFTER-VERSORGUNG
1. L1-Leiter der AC-Lüfterversorgung in KANAL 1 einführen.
2. L2-Leiter (oder Neutralleiter) der AC-Lüfterversorgung in KANAL 2 einführen.
3. Erdungsleiter der AC-Lüfterversorgung in KANAL 3 einführen.
HEIZUNGS-VERSORGUNG
4. L1-Leiter der AC-Heizungsversorgung in KANAL 4 einführen.
5. L2-Leiter (oder Neutralleiter) der AC-Heizungsversorgung in KANAL 5 einführen.
HINWEIS: Die Heizungsversorgung kann von einem Wandschalter oder Steuergerät
kommen. Erdungsleiter können zusammengeführt und in KANAL 3 angeschlossen werden.
HEIZUNGS-AUSGANG
6. GRÜN/GELB Erdungsleiter des Heizung in KANAL 6 einführen.
7. BRAUN L1-Leiter des Heizgeräts in KANAL 7 einführen.
8. BLAU L2-Leiter (oder Neutralleiter) des Heizgeräts in KANAL 8 einführen.
WICHTIG
Die Lüfterversorgung muss dauerhaft und kontinuierlich mit Strom versorgt werden, d. h. nicht
hinter einem Schalter. Der Lüfter muss jederzeit unabhängig vom Heizgerät betrieben werden.
!
KIT 4500W
LÜFTER-VERSORGUNG
1. L1-Leiter der AC-Lüfterversorgung in KANAL 1 einführen.
2. L2-Leiter (oder Neutralleiter) der AC-Lüfterversorgung in KANAL 2 einführen.
3. Erdungsleiter der AC-Lüfterversorgung in KANAL 3 einführen.
HEIZUNGS-VERSORGUNG
4. L1-Leiter der AC-Heizungsversorgung in KANÄLE 4 & 6 einführen, unter Verwendung
eines 3-WEGE-WAGO.
5. L2-Leiter (oder Neutralleiter) der AC-Heizungsversorgung in KANÄLE 5 & 7 einführen,
unter Verwendung eines 3-WEGE-WAGO.
HINWEIS: Separate Stromleitungen können verwendet werden, um die Heizelemente unabhängig zu steuern.
Siehe Schaltplandiagrammen auf Seite 15.
HINWEIS: Die Heizgeräteversorgung kann von einem Wandschalter oder Steuergerät stammen. Erdungsleiter
können gemeinsam zusammengeführt und in KANAL 3 angeschlossen werden.
HEIZUNGS-AUSGANG
6. GRÜN/GELB Erdungsleiter des Heizungs in KANAL 8 einführen.
7. ROT L1-Leiter des Heizungs in KANAL 9 einführen.
8. SCHWARZ L2-Leiter (oder Neutralleiter) des Heizungs in KANAL 10 einführen.
9. WEISS L1-Leiter des Heizungs in KANAL 11 einführen.
10. GRAU L2-Leiter (oder Neutralleiter) des Heizungs in KANAL 12 einführen.
IMPORTANT
Die Lüfterversorgung muss dauerhaft und kontinuierlich mit Strom versorgt werden, d. h. nicht
hinter einem Schalter. Der Lüfter muss jederzeit unabhängig vom Heizgerät betrieben werden.
!
bromic.com
85
SCHALTPLAN:
KIT 2300W/3400W MIT AFFINITY SMART-HEAT™ 1-KANAL CONTROLLER
ALLE VOM INSTALLATEUR ANZUPASSENDEN VERBINDUNGEN WERDEN ANGEZEIGT.
NICHT ANGEZEIGTE ELEMENTE DÜRFEN NICHT GEÄNDERT WERDEN.
1
2
3
4
5
6
7
8
L2
L1
G
L1
L2
L1
G
L2
Klemmenleiste
Nicht
selbstrück-
stellender
Thermoschalter
100-127V
ODER 208V
ODER 220-240V
Die Lüfterversorgung muss kon-
stant und immer eingeschaltet
sein, d. h. nicht vor einem Schal-
ter. L2 kann für 100-127V oder
208V neutral sein.
CONTROLLER
Siehe die dem Steuergerät
beiliegende Anity Smart-
Heat™ Ein-/Aus- oder Dimmer-
Bedienungsanleitung.
HEIZUNG
BLAU
BRAUN
GRÜN/GELB
Die Drahtfarben geben an,
welche Drähte mit dem Plati-
num Smart-Heat™ Electric
2300W/3400W modell gelief-
ert werden.
WARNUNG
Das mit Wechselstrom betriebene Einphasen-
Heizgerät muss von einer autorisierten/
lizenzierten Person fest installiert und fest
verdrahtet werden.
Dieses Produkt ist für die Verwendung mit 220-240V
und 208V Platinum-Elektroheizgeräten konzipiert.
Gefahr eines
elektrischen Schlags
DRÄHTE, DIE DURCH GESTRICHELTE
LINIEN GEKENNZEICHNET SIND,
WERDEN VOM INSTALLATEUR
BEREITGESTELLT.
Maximale Drahtaufnahme für die
Klemmenleiste beträgt 10AWG/6,0mm2
HEIZUNGS-
AUSGANG
HEIZUNGS-
VERSORGUNG
LÜFTER-
VERSORGUNG
bromic.com
86
SCHALTPLAN:
KIT 4500W MIT AFFINITY SMART-HEAT™ 1-KANAL CONTROLLER
ALLE VOM INSTALLATEUR ANZUPASSENDEN VERBINDUNGEN WERDEN ANGEZEIGT.
NICHT ANGEZEIGTE ELEMENTE DÜRFEN NICHT GEÄNDERT WERDEN.
1
2
3
4
5
6
7
8
9
10
11
12
L1
L2
G
L1
L1
L2
L2
G
L1
L1
L2
L2
Klemmenleiste
Nicht
selbstrück-
stellender
Thermoschalter
100-127V
ODER 208V
ODER 220-240V
Die Lüfterversorgung muss
konstant und immer einge-
schaltet sein, d. h. nicht vor
einem Schalter. L2 kann für
100-127V oder 208V neu-
tral sein.
3-WEG
WAGO
CONTROLLER
Siehe die dem Steuergerät
beiliegende Anity Smart-
Heat™ Ein-/Aus- oder Dim-
mer-Bedienungsanleitung.
2x 3-WEG WAGO werden
bereitgestellt, um Ver-
drahtungsverbindungen
für einen 1-Kanal-Ausgang
herzustellen.
HEIZUNG
GRAU
WEISS
GRÜN/GELB
ROT
SCHWARZ
Die Drahtfarben geben an,
welche Drähte mit dem
Platinum Smart-Heat™
Electric 4500W modell
geliefert werden.
KANÄLE 9 UND 10
ELEMENT 1 (1500W)
KANÄLE 11 UND 12
ELEMENT 2 (3000W)
WARNUNG
Das mit Wechselstrom betriebene Einphasen-
Heizgerät muss von einer autorisierten/lizenzierten
Person fest installiert und fest verdrahtet werden.
Dieses Produkt ist für die Verwendung mit 220-240V
und 208V Platinum-Elektroheizgeräten konzipiert.
Gefahr eines
elektrischen Schlags
DRÄHTE, DIE DURCH GESTRICHELTE
LINIEN GEKENNZEICHNET SIND, WERDEN
VOM INSTALLATEUR BEREITGESTELLT.
Maximale Drahtaufnahme für die Klemmenleiste
beträgt 10AWG/6,0mm2
HEIZUNGS-
AUSGANG
HEIZUNGS-
VERSORGUNG
LÜFTER-
VERSORGUNG
bromic.com
87
SCHALTPLAN:
KIT 4500W MIT AFFINITY SMART-HEAT™ EIN-AUS 2-KANAL CONTROLLER
ALLE VOM INSTALLATEUR ANZUPASSENDEN VERBINDUNGEN WERDEN ANGEZEIGT.
NICHT ANGEZEIGTE ELEMENTE DÜRFEN NICHT GEÄNDERT WERDEN.
1
2
3
4
5
6
7
8
9
10
11
12
L1
L2
G
L1
L1
L2
L2
G
L1
L1
L2
L2
Klemmenleiste
Nicht
selbstrück-
stellender
Thermoschalter
100-127V
ODER 208V
ODER 220-240V
Die Lüfterversorgung muss
konstant und immer einge-
schaltet sein, d. h. nicht vor
einem Schalter. L2 kann für
100-127V oder 208V neu-
tral sein.
Siehe die dem Steuergerät
beiliegende Anity Smart-
Heat™ Ein-/Aus- Bedie-
nungsanleitung.
KANÄLE 4 & 5 zur Steu-
erung des HEIZELEMENT 1
(1500W).
KANÄLE 6 & 7 zur Steu-
erung des HEIZELEMENT 2
(3000W).
HEIZUNG
GRAU
WEISS
GRÜN/GELB
ROT
SCHWARZ
Die Drahtfarben geben an,
welche Drähte mit dem
Platinum Smart-Heat™
Electric 4500W modell
geliefert werden.
KANÄLE 9 UND 10
ELEMENT 1 (1500W)
KANÄLE 11 UND 12
ELEMENT 2 (3000W)
WARNUNG
Das mit Wechselstrom betriebene Einphasen-
Heizgerät muss von einer autorisierten/lizenzierten
Person fest installiert und fest verdrahtet werden.
Dieses Produkt ist für die Verwendung mit 220-240V
und 208V Platinum-Elektroheizgeräten konzipiert.
Gefahr eines
elektrischen Schlags
DRÄHTE, DIE DURCH GESTRICHELTE
LINIEN GEKENNZEICHNET SIND, WERDEN
VOM INSTALLATEUR BEREITGESTELLT.
Maximale Drahtaufnahme für die Klemmenleiste
beträgt 10AWG/6,0mm2
HEIZUNGS-
AUSGANG
HEIZUNGS-
VERSORGUNG
LÜFTER-
VERSORGUNG
CONTROLLER
KAN.1
KAN.2
bromic.com
88
SCHALTPLAN:
KIT 2300W/3400W MIT WANDSCHALTER
ALLE VOM INSTALLATEUR ANZUPASSENDEN VERBINDUNGEN WERDEN ANGEZEIGT.
NICHT ANGEZEIGTE ELEMENTE DÜRFEN NICHT GEÄNDERT WERDEN.
1
2
3
4
5
6
7
8
L2
L1
G
L1
L2
L1
G
L2
Klemmenleiste
Nicht
selbstrück-
stellender
Thermoschalter
100-127V
ODER 208V
ODER 220-240V
Die Lüfterversorgung muss kon-
stant und immer eingeschaltet
sein, d. h. nicht vor einem Schal-
ter. L2 kann für 100-127V oder
208V neutral sein.
Wandschalter vom Kunden
bereitzustellen. Siehe Spezifi-
kationen auf Seite 3 für die er-
forderlichen Amperewerte des
Schalters.
HEIZUNG
BLAU
BRAUN
GRÜN/GELB
Die Drahtfarben geben an,
welche Drähte mit dem Plati-
num Smart-Heat™ Electric
2300W/3400W modell gelief-
ert werden.
WARNUNG
Das mit Wechselstrom betriebene Einphasen-
Heizgerät muss von einer autorisierten/
lizenzierten Person fest installiert und fest
verdrahtet werden.
Dieses Produkt ist für die Verwendung mit 220-240V
und 208V Platinum-Elektroheizgeräten konzipiert.
Gefahr eines
elektrischen Schlags
DRÄHTE, DIE DURCH GESTRICHELTE
LINIEN GEKENNZEICHNET SIND,
WERDEN VOM INSTALLATEUR
BEREITGESTELLT.
Maximale Drahtaufnahme für die
Klemmenleiste beträgt 10AWG/6,0mm2
HEIZUNGS-
AUSGANG
HEIZUNGS-
VERSORGUNG
LÜFTER-
VERSORGUNG
bromic.com
89
SCHALTPLAN:
KIT 4500W MIT WANDSCHALTER
ALLE VOM INSTALLATEUR ANZUPASSENDEN VERBINDUNGEN WERDEN ANGEZEIGT.
NICHT ANGEZEIGTE ELEMENTE DÜRFEN NICHT GEÄNDERT WERDEN.
1
2
3
4
5
6
7
8
9
10
11
12
L1
L2
G
L1
L1
L2
L2
G
L1
L1
L2
L2
Klemmenleiste
Nicht
selbstrück-
stellender
Thermoschalter
100-127V
ODER 208V
ODER 220-240V
Die Lüfterversorgung muss
konstant und immer einge-
schaltet sein, d. h. nicht vor
einem Schalter. L2 kann für
100-127V oder 208V neu-
tral sein.
Wandschalter vom Kunden
bereitzustellen. Siehe
Spezifikationen auf Seite 3
für die erforderlichen Am-
perewerte des Schalters.
FÜR KIT 4500W: Es wird
empfohlen, 2×20A-Schal-
ter zu verwenden.
HEIZUNG
GRAU
WEISS
GRÜN/GELB
ROT
SCHWARZ
Die Drahtfarben geben an,
welche Drähte mit dem
Platinum Smart-Heat™
Electric 4500W modell
geliefert werden.
KANÄLE 9 UND 10
ELEMENT 1 (1500W)
KANÄLE 11 UND 12
ELEMENT 2 (3000W)
WARNUNG
Das mit Wechselstrom betriebene Einphasen-
Heizgerät muss von einer autorisierten/lizenzierten
Person fest installiert und fest verdrahtet werden.
Dieses Produkt ist für die Verwendung mit 220-240V
und 208V Platinum-Elektroheizgeräten konzipiert.
Gefahr eines
elektrischen Schlags
DRÄHTE, DIE DURCH GESTRICHELTE
LINIEN GEKENNZEICHNET SIND, WERDEN
VOM INSTALLATEUR BEREITGESTELLT.
Maximale Drahtaufnahme für die Klemmenleiste
beträgt 10AWG/6,0mm2
HEIZUNGS-
AUSGANG
HEIZUNGS-
VERSORGUNG
LÜFTER-
VERSORGUNG
bromic.com
90
ELEKTRISCHER SCHALTPLAN KIT 2300W/3400W
ELEKTRISCHER SCHALTPLAN KIT 4500W
L
N
1 1
2 2
3 3
4 4
5 5
6 6
7 7
8 8
8-KANÄLE
KLEMMENLEISTE
L
N
G
L
N
G
L
N
ERDE
WECHSELSTROMZUFUHR
100-127V
ODER 208V
ODER 220-240V
ANSCHLUSSKASTEN
ERDUNGSPUNKT
WH = M
ERDE
WH = R
WH = R
WH = C
WH = A
WH = B
240VAC/12VDC
TRANSFORMATOR
L
N
-12V+12V
B
WH = D
Selbstrückstellender
Thermoschalter
(NEIN)
Nicht
selbstrückstellender
Thermoschalter
(NC)
WH = E
WH = H
WH = H
C
M
12V LÜFTER
+FAN -FAN
WH = K
WH = K
RELAIS
(NO)
WH = P
WH = G2
WH = F1
WH = F1
WH = B
WH = A
WH = F1
WH = Q
WH = Q
D
A
HEIZUNG
2300/3400W
ERDE
N
L
CONTROLLER
KABELSTRÄNGE
(WIRING HARNESS) = WH
L
N
1 1
2 2
3 3
4 4
5 5
6 6
7 7
8 8
9 9
10
10
11
11
12
12
12-KANÄLE
KLEMMENLEISTE
L
N
G
L1
N1
L2
N2
G
L1
N1
L2
N2
ERDE
WECHSELSTROMZUFUHR
100-127V
ODER 208V
ODER 220-240V
ANSCHLUSSKASTEN
ERDUNGSPUNKT
WH = M
ERDE
WH = R
WH = R
WH = C
WH = A
WH = B
240VAC/12VDC
TRANSFORMATOR
L
N
-12V+12V
B
WH = D
Selbstrückstellender
Thermoschalter
(NEIN)
D
Nicht
selbstrückstellender
Thermoschalter
(NC)
WH = E
WH = H
WH = H
C
M
12V LÜFTER
+FAN -FAN
WH = K
A
WH = K
RELAIS 1
(NO)
RELAIS 2
(NO)
WH = P
WH = G2
WH = P
WH = G2
WH = F1
WH = F1
WH = F2
WH = F2
WH = B
WH = A
WH = F1
WH = F2
WH = Q
WH = Q
WH = Q
WH = Q
HEIZUNG 3000W ERDE
N
L
HEIZUNG 1500W ERDE
N
L
CONTROLLER
KABELSTRÄNGE
(WIRING HARNESS) = WH
bromic.com
91
REV10 IT
RISCALDATORI PLATINUM
SMART-HEAT™ ELECTRIC
PRODOTTI DA BROMIC
INCASSO A SOFFITTO A BASSA
ALTEZZA DA TERRA ISTRUZIONI
DI INSTALLAZIONE
PER I MODELLI DA 2300W, 3400W & 4500W
!
AVVERTENZE
Travi, travetti e travicelli non devono essere tagliati o
intagliati per installare il riscaldatore.
Le istruzioni seguenti sono adatte per superfici di
sotti con uno spessore di 10-30 mm. Per le superfici
di sotti di spessore superiore a 30 mm, contattare
Bromic per opzioni di installazione alternative.
Il riscaldatore non deve in nessun caso essere rivestito
con materiale isolante o materiale simile.
È importante eseguire una manutenzione regolare del
riscaldatore per preservarne l’aspetto. Ispezionare e
pulire più frequentemente in condizioni avverse come
gli ambienti costieri.
Nell’installazione ad incasso a sotto, il riscaldatore
deve essere completamente protetto contro il contatto
con l’acqua dall’alto.
AVVERTENZA
Questo riscaldatore DEVE essere assolutamente installato
in modo permanente da personale autorizzato e qualificato.
Non eseguire manutenzioni né procedure di installazione
o montaggio quando è accesa l’alimentazione elettrica.
Attendere 2 ore successivamente allo spegnimento del
riscaldatore prima di maneggiarlo.
!
1x
1x
1x
2x 4x
1x 1x2x 2x
SCATOLA DA
INCASSO A SOFFITTO
COPERCHIO DI
PROTEZIONE
COPERTURA DI
SFIATO NERA
COPERTURA DI
SFIATO BIANCA
MORSETTIERA
RISCALDATORE
NON INCLUSO
IMPORTANTE
LEGGERE ATTENTAMENTE QUESTO MANUALE.
CONSULTARE LA COPERTINA INTERNA PER
INFORMAZIONI IMPORTANTI RIGUARDANTI
QUESTO MANUALE. PER CONSULTAZIONI
SUCCESSIVE CONSERVARE LE ISTRUZIONI
INSIEME ALL’APPARECCHIO.
STRUMENTI NECESSARI
8 mm (5/16”)
24 mm (15/16”)
30 mm (1/1/8”)
800 mm - 2300W
1000 mm - 3400W
1040 mm - 4500W
MATERIALE METALLICO
8 viti M3
da 6
8 viti M4
da 8
1 vite M6
da 10
GRUPPO DEL
RIVESTIMENTO
(STANDARD)
GRUPPO DEL
RIVESTIMENTO
(MARINO)
RIVESTIMENTI
DELLA COPERTURA
DI SFIATO
L’INSTALLAZIONE
DEVE ESSERE
ESEGUITA DA 2
PERSONE
OPPURE
CODICE QR
ISTRUZIONI DI INSTALLAZIONE
CONNETTORE
WAGO A 3 VIE
(SOLO 4500W)
bromic.com
92
• Leggere attentamente questo manuale prima di installare o
riparare questo prodotto.
• L’installazione, il funzionamento o la manutenzione impropri
possono causare morte, lesioni gravi o danni alla proprietà.
• Questo apparecchio è destinato all’installazione fissa con tensione
come specificato sull’etichetta della potenza nominale.
• L’installazione DEVE essere assolutamente eseguita da un tecnico
autorizzato e qualificato in conformità con le normative elettriche
locali.
• Il riscaldatore Platinum Smart-Heat™ Electric è destinato all’uso
domestico e commerciale, se non diversamente specificato.
• Le versioni di grado marino del kit di incasso a sotto a bassa
altezza da terra devono essere installate ESCLUSIVAMENTE per
applicazioni in ambiente terrestre e costiero.
• La versione di grado marino IPX5 del kit di incasso a sotto
a bassa altezza da terra NON deve essere installata su
imbarcazioni.
CONSERVARE QUESTE
ISTRUZIONI
Sede centrale: 10 Phiney Place, Ingleburn, NSW 2565 Australia
Telefono: 1300 276 642 (all’interno dell’Australia) o +61 2 9748 3900 (dall’estero) Fax: +61 2 9748 4289
Email: info@bromic.com Web: www.bromic.com
Nota: Bromic Pty Ltd si riserva il diritto di apportare modifiche a specifiche, parti, componenti e apparecchiature senza preavviso.
Questo manuale di installazione, operativo e di manutenzione non può essere riprodotto in alcuna forma senza il preventivo consenso
scritto di Bromic Pty Ltd.
Questo manuale contiene informazioni importanti sull’installazione, il funzionamento e
la manutenzione del kit da incasso a sotto a bassa altezza da terra per i riscaldatori
Platinum Smart-Heat Electric. Si prega di prestare molta attenzione alle importanti
informazioni sulla sicurezza mostrate in questo manuale di istruzioni.
Qualsiasi informazione di sicurezza sarà corredata dai seguenti simboli di avviso di
sicurezza:
!
PERICOLO,
!
AVVERTENZA,
!
IMPORTANTE
bromic.com
93
SPECIFICHE Kit di incasso a sotto a bassa altezza da terra
Modello
Standard Marine
Codice
articolo
GLOBALE BH3623009-1 BH3623008-1 BH3623011-1 BH3623010-1
Erogazione totale - Kit
+ Riscaldatore
2300W 3400W 2300W 3400W
Collegamento elettrico
richiesto (volt/ampere)
per la ventola
100–127V – C.A. – 50/60Hz – < 1,0A
OPPURE 208V – C.A. – 60Hz – < 1,0A
OPPURE 220–240V – C.A. – 50/60Hz – < 1,0A
Collegamento elettrico
richiesto (volt/ampere)
per la riscaldatore
208V C.A.
60Hz
11,1A
220-
240V C.A.
50/60Hz
9,6A
208V C.A.
60Hz
16,3A
220-
240V C.A.
50/60Hz
14,2A
208V C.A.
60Hz
11,1A
220-
240V C.A.
50/60Hz
9,6A
208V
C.A.
60Hz
16,3A
220-
240V C.A.
50/60Hz
14,2A
Dimensioni totali
(L x L x A)
1039 x 261 x 175 mm 1475 x 261 x 175 mm 1039 x 261 x 175 mm 1475 x 261 x 175 mm
Peso 11kg 14kg 11kg 14kg
Finitura Acciaio inox satinato 304 Acciaio inox satinato 316
Approvazione
Brevetto Brevetto Australiano 2023219853
SPECIFICHE Kit di incasso a sotto a bassa altezza da terra
Modello
Standard Marine
Codice
articolo
GLOBALE BH3623012-1 BH3623013-1
Erogazione totale - Kit
+ Riscaldatore
4500W 4500W
Collegamento elettri-
co richiesto (volt/
ampere) per la ventola
100–127V – C.A. – 50/60Hz – < 1,0A
OPPURE 208V – C.A. – 60Hz – < 1,0A
OPPURE 220–240V – C.A. – 50/60Hz – < 1,0A
Collegamento elettri-
co richiesto (volt/
ampere) per la riscal-
datore
208V A.C.
60Hz
21,6A
ELEMENTO 1500W - 7.2A
ELEMENTO 3000W - 14.4A
220-240V A.C.
50/60Hz
18,8A
ELEMENTO 1500W - 6.3A
ELEMENTO 3000W - 12.5A
208V A.C.
60Hz
21,6A
ELEMENTO 1500W - 7.2A
ELEMENTO 3000W - 14.4A
220-240V A.C.
50/60Hz
18,8A
ELEMENTO 1500W - 6.3A
ELEMENTO 3000W - 12.5A
Dimensioni totali
(L x L x A)
1595 x 338 x 178 mm 1595 x 338 x 178 mm
Peso 25kg 25kg
Finitura Acciaio inox satinato 304 Acciaio inox satinato 316
Approvazione
Brevetto Brevetto Australiano 2023219853
bromic.com
94
L’esempio rappresenta il kit incasso fissato
solo sui lati in lunghezza. L’installatore è
responsabile di garantire che il prodotto sia
installato in una configurazione strutturalmente
sana.
238 mm - [2300W/3400W]
315 mm - [4500W]
Minima - 180 mm (dalla
superficie del vetro)
995 mm - [2300W]
1430 mm - [3400W]
1550 mm - [4500W]
DISTANZE
MORSETTIERA
MISURE DELLE
DISTANZE
LUNGHEZZA TAGLIO SOFFITTO
LARGHEZZA DI TAGLIO
!
Versioni standard
Assicurarsi che l’unità di riscaldamento non sia direttamente
esposta alla pioggia o al contatto con l’acqua. Per la massima
durata del prodotto e per preservare l’aspetto prodotto dello
stesso, montare il riscaldatore al coperto e proteggerlo dalla
pioggia e dalle intemperie.
TAGLIO SOFFITTO E MISURE DELLE DISTANZE
Versioni Marine
In un ambiente salino, come ad esempio vicino a un oceano,
la corrosione si verifica più rapidamente del normale. L’acciaio
inossidabile 316 è stato utilizzato nella configurazione Marina.
La nebbia salina deve essere pulita immediatamente dal
riscaldatore e dal kit da incasso, mentre il riscaldatore e il kit da
incasso devono essere puliti ogni due settimane per garantire
la massima longevità. Rivolgersi a un tecnico qualificato
per verificare annualmente la presenza di aree corrose e
rimuovere dal servizio quando la sicurezza del riscaldatore è
compromessa.
DISTANZA MINIMA TRA
LE TRAVI 240 mm - [2300W/3400W]
317 mm - [4500W]
TRAVE DEL
SOFFITTO
500mm
DISTANZA
MINIMA DELLA
PARETE DALLE FINITURE
2400 mm (96”)
2400 mm (96”)
VISTA LATERALE VISTA FRONTALE
SOFFITTO
PAVIMENTO
261 mm –
[2300W/3400W]
338 mm –
[4500W]
PAVIMENTO
SPAZIO LIBERO E DIMENSIONI D’INGOMBRO
ALTEZZA MINIMA SU
PAVIMENTO FINITO
ALTEZZA MINIMA SU
PAVIMENTO FINITO
VISTA ISOMETRICA RAFFIGURANTE KIT DI INCASSO A BASSA ALTEZZA DA
TERRA OPZIONI DI CONFIGURAZIONE DELL’INSTALLAZIONE
500 mm
DISTANZA
MINIMA DELLA
PARETE DALLE
FINITURE
LUNGHEZZA
DELLE
FINITURE
1039 mm - [2300W]
1475 mm - [3400W]
1595 mm - [4500W]
LARGHEZZA
DELLE
FINITURE
178 mm
ALTEZZA
MASSIMA DEL
PRODOTTO
200 mm
La pendenza massima del montaggio rispetto all’orizzontale
è di 6,4 mm su una pendenza di 25,4 mm. Il quadro comandi
deve essere montato all’estremità inferiore.
61 mm
(2.4")
AVVERTENZA
L’apparecchio non deve in nessun caso essere coperto con
materiale isolante o analogo.
L’altezza minima dal sotto tra la scatola da incasso a
sotto e la superficie del sotto deve essere di 180 mm.
La distanza minima misurata dall’estremità della
morsettiera alla superficie più vicina deve essere di
200mm.
La distanza minima dall’apertura del sotto alla parete più
vicina deve essere di 500 mm.
La distanza minima tra i riscaldatori misurata dal bordo del
taglio del sotto deve essere di 500 mm, ad eccezione
dell’Australia/Nuova Zelanda (minimo 2000 mm)*.
La distanza minima tra la superficie del riscaldatore e il
pavimento finito è di 2400 mm (96”).
*Nota:
Ai sensi della norma AS/NZ 60335.2.30:2015, la clausola 7.12.1 specifica
che la distanza tra i lati del riscaldatore e i lati e qualsiasi altro riscaldatore
da incasso a sotto adiacente non deve essere inferiore a quattro volte la
distanza minima indicata per la distanza tra i lati del riscaldatore e qualsiasi
elemento edilizio adiacente.
bromic.com
95
1. Preparare l’apertura del sotto (a) con le seguenti dimensioni:
22300W - 995 mm x 240 mm
3400W - 1430 mm x 240 mm
4500W - 1550 mm x 317 mm
Il riscaldatore deve essere installato con la superficie del riscaldatore
adalmeno 2400 mm sopra il pavimento finito, con una distanza minima
misurata dall’estremità della morsettiera alla superficie più vicina di
200mm. La distanza minima da riscaldatore al riscaldatore misurata dal
bordo del riscaldatore deve essere 500 mm. Consultare le dimensioni di
installazione riportate a pagina 3.
Prima di procedere con il Passo 2.
NOTA: L’accesso all’intercapedine attraverso la scatola da incasso è
limitato.
NOTA: installazioni con controller Bromic nell’intercapedine.
Prima di montare la scatola da incasso per cavità a bassa altezza da
terra sul sotto, considerare i requisiti di ubicazione dei regolatori
Bromic e le modalità di accesso ai regolatori Bromic e al relativo
cablaggio. Fare riferimento a pagina xx per lo schema di cablaggio e al
manuale del controller per i dettagli di montaggio e dimensionamento.
2. Fissare la scatola da incasso al sotto con 6x (minimo) elementi di
fissaggio adeguati (non forniti) lungo il bordo lungo.
NOTA: Le viti di fissaggio devono essere inserite in un materiale
resistente che possa sostenere facilmente il peso dell’assemblaggio.
L’installazione potrebbe richiedere un raorzamento prima che il telaio
possa essere installato in sicurezza.
IMPORTANTE
È responsabilità dell’installatore garantire che il sito di installazione sia
strutturalmente idoneo per la massa dell’installazione del riscaldatore
pari a 18,5 kg [2300W] o 24 kg [3400W] o 25 kg [4500W].
ALMENO 10 ELEMENTI DI FISSAGGIO DA UTILIZZARE PER GLI
ELEMENTI IN LEGNO.
3. Assemblare 2 coperture di sfiato insieme utilizzando i rivestimenti
delle coperture di sfiato e 4 viti M3 da 6mm. Il colore delle coperture
di sfiato deve corrispondere al riscaldatore.
4. Installare le coperture di sfiato assemblate all’estremità del gruppo
del rivestimento utilizzando 4 viti M4 da 8mm.
5. Rimuovere le 2 viti M6 da 14mm le 2 viti M4 da 8mm sulla staa
posteriore del riscaldatore. Rimuovere la staa orientabile sul retro del
riscaldatore. Allentare il pressacavo M16 (2300W/3400W) o M20
(4500W) utilizzando una chiave da a 24 mm o 30 mm e installare il
pressacavo rimosso sul coperchio di protezione.
ACCERTARSI CHE IL DADO DEL PRESSACAVO SIA REINSTALLATO
SULLA SUPERFICIE INTERNA DEL COPERCHIO DI PROTEZIONE.
!
NOTA: Durante questo processo il dispositivo di
scarico della trazione è stato rimosso. È necessario
prestare attenzione a non applicare un carico
significativo al cavo poiché ciò potrebbe sollecitare
le crimpature interne del cavo e danneggiare
permanentemente il riscaldatore.
24 mm
30 mm
LE ISTRUZIONI INIZIANO QUI
995 mm - [2300W]
1430 mm - [3400W]
1550 mm - [4500W]
240 mm -
[2300W/3400W]
317 mm –
[4500W]
bromic.com
96
6. Rimuovere con cautela le 4 viti M5 da 10mm sul retro
del riscaldatore e allineare il gruppo del rivestimento del
riscaldatore con i fori di montaggio.
Il cavo viene fatto passare attraverso l’apertura al centro
del gruppo del rivestimento.
7. Reinstallare le 4 viti M5 da 10mm per fissare il
riscaldatore al gruppo del rivestimento.
8. Far passare il cavo del riscaldatore attraverso il coperchio
di protezione e il pressacavo. Fissare la staa di protezione
al riscaldatore utilizzando la vite M6 da 10mm.
Una volta posizionato, assicurarsi che il pressacavo
M16 (2300W/3400W) o M20 (4500W) sia fissato
utilizzando una chiave da 24 mm o 30 mm.
24 mm
30 mm
PROSIEGUO ISTRUZIONI PER L’INSTALLAZIONE A SOFFITTO...
NOTA: LA STAFFA POSTERIORE DEL
RISCALDATORE NON DEVE ESSERE
RIMOSSA.
bromic.com
97
Per installazioni con il controller Bromic AFFINITY SMART-HEAT™ (venduto
separatamente), fare riferimento allo schema di cablaggio alle pagine 13-17.
Gli schemi elettrici completi sono disponibili a pagina 18.
9. Rimuovere il coperchio della morsettiera estraendo le
4 viti M4 da 8mm e metterlo da parte per il
rimontaggio.
10. Tagliare il cavo del riscaldatore non più corto di
800mm per 2300W, 1000 mm per 3400W o 1040mm
per 4500W misurato dal pressacavo.
11. Far passare il cavo del riscaldatore attraverso il
pressacavo M16 inferiore (2300W/3400W) o
M20 (4500W) situato sulla morsettiera. Accertarsi
che il pressacavo sia serrato.
12. Alimentare la rete (ei cavi di controllo se applicabili)
attraverso l’apertura della morsettiera nella scatola del
riscaldatore.
Fare riferimento agli schemi di cablaggio alle pagine
13–17.
800 mm - 2300W
1000 mm - 3400W
1040 mm - 4500W
bromic.com
98
13. Una volta eettuati tutti i collegamenti, utilizzare le 4 viti
M4 da 8mm in dotazione per chiudere la morsettiera.
14. Posizionare il riscaldatore e la morsettiera su una
piattaforma di lavoro stabile più vicino all’estremità
dell’apertura della morsettiera.
15. Prima di installare la morsettiera, recuperare il cavo
dell’interruttore termico.
Collegarlo alla presa dell’interruttore termico sul retro della
morsettiera.
16. Fissare la morsettiera nella scatola da incasso a sotto
utilizzando 4 viti M4 da 8mm.
AVVERTIMENTO
Il riscaldatore non funzionerà a
meno che la spina dell’interruttore di
interruzione termica non sia inserita
nella presa sul retro della morsettiera.
!
PROSIEGUO ISTRUZIONI PER L’INSTALLAZIONE A SOFFITTO...
MIN 2 PERSONE NECESSARIE
PER I SEGUENTI PASSAGGI.
SOLLEVAMENTO MASSIMO
SICURO 16 kg A PERSONA.
!
IMPORTANTE
ASSICURARSI CHE IL VETRO ANTERIORE
DEL RISCALDATORE SIA PROTETTO
PRIMA DI POSIZIONARLO SOPRA.
bromic.com
99
17. Fissare il gruppo del rivestimento alla
scatola da incasso a sotto, agganciando
su un lato le funzionalità della linguetta di
montaggio a 2 bulloni flangiati esagonali
M5 da 12mm.
Assicurarsi che il posizionamento del cavo
del riscaldatore avvenga all’interno dei
ganci di montaggio.
18. Ruotare il gruppo del rivestimento
e collegare l’altro lato delle linguette di
montaggio agli altri 2 bulloni flangiati
esagonali M5x12mm.
19. Sollevare il gruppo del rivestimento del
riscaldatore in modo che sia a contatto con
il sotto.
Serrare i 4 bulloni della flangia esagonale
M5 da 12mm utilizzando una chiave da
8 mm (5/16”) per fissare il riscaldatore in
posizione.
Verificare che l’allineamento del
riscaldatore sia a filo con il sotto prima di
serrare le viti.
PROSIEGUO ISTRUZIONI PER L’INSTALLAZIONE A SOFFITTO...
AVVERTIMENTO
Il cavo di alimentazione del riscaldatore DEVE
poggiare completamente sulla struttura di sostegno.
Il cavo di alimentazione NON DEVE toccare la
superficie posteriore del riscaldatore.
!
8 mm (5/16”)
!
IMPORTANTE
Assicurarsi che il posizionamento
del cavo del riscaldatore avvenga
all’interno dei ganci di montaggio.
Funzionalità
della linguetta di
montaggio
4x
4x
Riscaldatore
Vite a flangia
esagonale
M5x12 mm
8mm (5/16”)
Modanatura
del kit da
incasso
bromic.com
100
SINTOMO POSSIBILE/-I CAUSA/-E AZIONE/-I CORRETTIVA/-E
Assenza di calore
1. Collegamento errato
2. Interruttore termico autoripristinante
non inserito
3. L’interruttore termico non
autoripristinante è scattato.
1. Verificare il collegamento all’alimentazione
2. Controllare che l’interruttore termico
autoripristinante sia inserito (vedere punto 14).
3. Resettare l’interruttore termico non
autoripristinante situato all’interno della morsettiera
(vedere lo schema elettrico).
Calore
insuciente
1. Riscaldatore troppo piccolo per
l’applicazione
2. Riscaldatore montato troppo in alto o
troppo lontano
3. Tensione errata collegata al riscaldatore.
1. Aggiungere riscaldatori aggiuntivi
2. Ridurre il calore o la distanza di montaggio.
3. Verificare che sia fornita la corretta tensione di
alimentazione
Troppo calore
1. Riscaldatore troppo grande per
l’applicazione
2. Riscaldatore montato troppo in basso o
troppo vicino
3. Tensione errata collegata al riscaldatore
1. Sostituire con un riscaldatore più piccolo
2. Aumentare l’altezza o la distanza di montaggio
3. Verificare che sia fornita la corretta tensione di
alimentazione
AVVERTENZA
Questo riscaldatore DEVE essere installato in modo permanente
da personale autorizzato e qualificato. Non eseguire operazioni
di manutenzione, né procedure di installazione o montaggio
quando l’alimentazione elettrica è inserita. Per scollegare il
riscaldatore, spegnere il circuito del riscaldatore sul pannello di
disconnessione principale.
!
1. Controllare l’etichetta del prodotto per la tensione
e la potenza corrette per garantire che la fonte di
alimentazione sia conforme ai requisiti dei riscaldatori.
2. Il cavo di alimentazione deve essere posizionato lontano
e protetto dall’involucro del riscaldatore.
3. Eettuare tutti i collegamenti in conformità con
le normative elettriche locali. Per l’installazione
all’esterno, tutti i collegamenti devono essere eettuati
in conformità con le normative elettriche locali per il
cablaggio esterno. Utilizzare esclusivamente componenti
di cablaggio approvati per l’uso esterno con un grado
minimo di IPX5.
IMPORTANTE: i comandi elettronici dei dimmer producono calore durante il funzionamento. Per i riscaldatori Bromic che installano
dimmer Bromic SmartHeat o comandi ON/OFF, è indispensabile assicurarsi che i dimmer siano installati in una posizione pulita, asciutta
e ben ventilata, lasciando spazio su tutti i lati. È necessario assicurarsi che i dimmer non siano installati in uno spazio ristretto, vicino ad
altri apparecchi generatori di calore o, nel caso di un’installazione con più dimmer, non devono essere troppo vicini tra loro. I dimmer
devono rimanere sempre freddi. Consultare le istruzioni di installazione del dimmer Bromic per ulteriori dettagli o per ulteriori domande,
contattare i servizi di assistenza tecnica Bromic.
AVVERTENZA
PERICOLO DI SCOSSE ELETTRICHE! Potrebbero verificarsi lesioni
gravi o mortali. Scollegare dall’alimentazione elettrica prima
di installare o riparare questo riscaldatore. Leggere e seguire i
requisiti di spazio per l’installazione delineati in questo manuale.
L’apparecchio DEVE assolutamente essere collegato a una fonte
elettrica adeguatamente messa a terra.
!
AVVERTENZA
PERICOLO DI SCOSSE ELETTRICHE!
Potrebbero verificarsi lesioni gravi o mortali. Scollegare
dall’alimentazione elettrica prima di eseguire la manutenzione di
questo riscaldatore.
!
Assicurarsi che l’unità di riscaldamento non sia direttamente
esposta alla pioggia o al contatto con l’acqua. Montare il
riscaldatore al coperto e proteggerlo dalla pioggia e dalle
intemperie, quando possibile, per una massima durata del
prodotto e per preservare l’aspetto del prodotto.
L’alloggiamento esterno del riscaldatore deve essere pulito
ogni due settimane. Per pulire l’apparecchio, assicurarsi che il
riscaldatore sia spento e che sia spento da almeno 2 ore prima di
rimuovere lo sporco/la polvere con un panno morbido inumidito.
La salsedine nell’aria può causare l’arrugginimento del metallo,
specialmente in ambiente costiero. Un’ulteriore pulizia del
riscaldatore con un panno morbido inumidito ogni due
settimane aiuterà a preservare l’aspetto del prodotto.
MANUTENZIONE
AVVERTENZA
L’assistenza e la manutenzione DEVONO essere assolutamente
eseguite esclusivamente da personale autorizzato e qualificato. Non
azionare alcun riscaldatore dopo che non funziona correttamente.
Scollegare l’alimentazione dal pannello di servizio e far ispezionare il
riscaldatore da un elettricista adabile prima di riutilizzarlo.
!
AVVERTENZA
Se il cavo di alimentazione è danneggiato, deve essere sostituito
da Bromic, un rappresentante dell’assistenza Bromic o da persone
similmente qualificate per evitare rischi. Contattare Bromic per
ulteriori informazioni sulla sostituzione del cavo di alimentazione.
!
Interruttore termico non autoripristinante
Nel caso in cui le temperature superino i limiti di funzionamento di sicurezza,
entrerà in funzione l’interruttore termico non autoripristinante. Ciò potrebbe
essere dovuto al danneggiamento della ventola o al funzionamento
del riscaldatore a una temperatura ambiente elevata. Per ripristinare
l’interruttore, premere il pulsante di ripristino al centro dell’interruttore. Esso
è situato nella morsettiera. LA POSIZIONE È MOSTRATA A PAGINA 11.
AVVERTENZA
Assicurarsi che il circuito
non sia sotto tensione pri-
ma di tentare di ripristinare
l’interruttore di sicurezza.
!
INSTALLAZIONE ELETTRICA
ASSISTENZA
RISOLUZIONE DEI PROBLEMI
bromic.com
101
1 2 3
4
5 6
GUIDA RAPIDA PER L’ACCESSO ALLA MORSETTIERA
4x
FARE RIFERIMENTO AGLI SCHEMI DI CABLAGGIO ALLE PAGINE 13-17.
SE IL PRODOTTO NON FUNZIONA ANCORA, CONTATTARE BROMIC PER RICEVERE ULTERIORE
ASSISTENZA TECNICA.
Interruttore termico
non autoripristinante
bromic.com
102
GUIDA AL CABLAGGIO PER MORSETTIERA
IMPORTANTE
Assicurarsi che i conduttori nei canali siano adeguatamente serrati con le viti. Eseguire un leggero
test di trazione sui cavi per verificarne il fissaggio. Sezione massima conduttore: 10 AWG/6,0 mm2.
!
KIT 2300W/3400W
ALIMENTAZIONE VENTILATORE
1. Collegare il cavo L1 dell’alimentazione ventilatore a CANALE 1.
2. Collegare il cavo L2 (o neutro) dell’alimentazione ventilatore a CANALE 2.
3. Collegare il cavo di terra dell’alimentazione ventilatore a CANALE 3.
ALIMENTAZIONE RISCALDATORE
4. Collegare il cavo L1 dell’alimentazione riscaldatore a CANALE 4.
5. Collegare il cavo L2 (o neutro) dell’alimentazione riscaldatore a CANALE 5.
NOTA: I cavi di alimentazione del riscaldatore possono provenire da un interruttore a parete o
controller. I cavi di terra possono essere uniti in un unico conduttore da collegare a CANALE 3.
USCITA RISCALDATORE
6. Collegare il cavo VERDE/GIALLO di terra del riscaldatore a CANALE 6.
7. Collegare il cavo MARRONE L1 del riscaldatore a CANALE 7.
8. Collegare il cavo BLU L2 (o neutro) del riscaldatore a CANALE 8.
IMPORTANTE
L’alimentazione della ventilatore deve essere sempre costante e alimentata, ossia non gestita da
un interruttore. La ventola deve funzionare indipendentemente dal riscaldatore in ogni momento.
!
KIT 4500W
ALIMENTAZIONE VENTILATORE
1. Collegare il cavo L1 dell’alimentazione ventilatore a CANALE 1.
2. Collegare il cavo L2 (o neutro) dell’alimentazione ventilatore a CANALE 2.
3. Collegare il cavo di terra dell’alimentazione ventilatore a CANALE 3.
ALIMENTAZIONE RISCALDATORE
4. Collegare il cavo L1 dell’alimentazione riscaldatore ai CANALE 4 E 6, utilizzando un
connettore WAGO A 3 VIE.
5. Collegare il cavo L2 (o neutro) dell’alimentazione riscaldatore ai CANALE 5 E 7,
utilizzando un connettore WAGO A 3 VIE.
NOTA: Possibile usare cavi separati per controllare gli elementi indipendentemente. Vedere schema
a pagina 15.
NOTA: I cavi di alimentazione del riscaldatore possono provenire da un interruttore a parete o
controller. Tutti i cavi di terra possono unirsi in un unico conduttore per CANALE 3.
USCITA RISCALDATORE
6. Collegare il cavo VERDE/GIALLO di terra del riscaldatore a CANALE 8.
7. Collegare il cavo ROSSO L1 del riscaldatore a CANALE 9.
8. Collegare il cavo NERO L2 (o neutro) del riscaldatore a CANALE 10.
9. Collegare il cavo BIANCO L1 del riscaldatore a CANALE 11.
10. Collegare il cavo GRIGIO L2 (o neutro) del riscaldatore a CANALE 12.
IMPORTANTE
L’alimentazione della ventilatore deve essere sempre costante e alimentata, ossia non gestita da
un interruttore. La ventola deve funzionare indipendentemente dal riscaldatore in ogni momento.
!
bromic.com
103
SCHEMA DI CABLAGGIO:
KIT 2300W/3400W CON CONTROLLER AFFINITY SMART-HEAT™ A 1 CANALE
VENGONO VISUALIZZATI TUTTI I COLLEGAMENTI REGOLATI DALL’INSTALLATORE.
GLI ARTICOLI NON VISUALIZZATI NON DEVONO ESSERE MODIFICATI.
1
2
3
4
5
6
7
8
L2
L1
G
L1
L2
L1
G
L2
Morsettiera
Interruttore
termico non
autoripristinante
100-127V
O 208V
O 220-240V
L’alimentazione del ventilatore
deve essere costante e sempre
sotto tensione, ad esempio non
prima di un interruttore. L2 può
essere neutro per 100-127V o
208V.
CONTROLLER
Fare riferimento al manuale di
istruzioni Anity Smart-Heat™
fornito con il controller.
RISCALDATORE
BLU
MARRONE
VERDE/GIALLO
Il colore dei cavi è indicativo
dei cavi forniti con il modello
Platinum Smart-Heat™ Electric
2300W/3400W.
USCITA
RISCALDATORE
ALIMENTATION
RISCALDATORE
ALIMENTATION
VENTILATORE
AVVERTENZA
Il riscaldatore CA monofase deve essere
installato in modo permanente e cablato
da personale autorizzato e qualificato.
Questo prodotto è concepito per l’uso con
riscaldatori Platinum Electric da 220-240 V
e 208 V.
Rischio di scosse
elettriche
I FILI INDICATI DA LINEE
TRATTEGGIATE SONO FORNITI
DALL’INSTALLATORE.
Accettazione massima cavi per
morsettiera: 10 AWG / 6,0 mm2
bromic.com
104
SCHEMA DI CABLAGGIO:
KIT 4500W CON CONTROLLER AFFINITY SMART-HEAT™ A 1 CANALE
VENGONO VISUALIZZATI TUTTI I COLLEGAMENTI REGOLATI DALL’INSTALLATORE.
GLI ARTICOLI NON VISUALIZZATI NON DEVONO ESSERE MODIFICATI.
1
2
3
4
5
6
7
8
9
10
11
12
L1
L2
G
L1
L1
L2
L2
G
L1
L1
L2
L2
Morsettiera
Interruttore
termico non
autoripristinante
100-127V O 208V
O 220-240V
L’alimentazione del venti-
latore deve essere costante
e sempre sotto tensione,
ad esempio non prima di
un interruttore. L2 può es-
sere neutro per 100-127V o
208V.
WAGO
A 3 VIE
CONTROLLER
Fare riferimento al manu-
ale di istruzioni Anity
Smart-Heat™ fornito con il
controller.
Vengono forniti 2x CON-
NETTORI WAGO A 3 VIE
per realizzare le connes-
sioni di cablaggio per
un’uscita a 1 canale.
RISCALDATORE
GREY
WHITE
GREEN/YELLOW
RED
BLACK
Il colore dei cavi è indica-
tivo dei cavi forniti con il
modello Platinum Smart-
Heat™ Electric 4500W.
CANALE 9 E 10
ELEMENTO 1 (1500W)
CANALE 11 E 12
ELEMENTO 2 (3000W)
AVVERTENZA
Il riscaldatore CA monofase deve essere installato
in modo permanente e cablato da personale
autorizzato e qualificato.
Questo prodotto è concepito per l’uso con riscaldatori
Platinum Electric da 220-240 V e 208 V.
Rischio di scosse
elettriche
I FILI INDICATI DA LINEE TRATTEGGIATE
SONO FORNITI DALL’INSTALLATORE.
Accettazione massima cavi per morsettiera:
10 AWG / 6,0 mm2
USCITA
RISCALDATORE
ALIMENTATION
RISCALDATORE
ALIMENTATION
VENTILATORE
bromic.com
105
SCHEMA DI CABLAGGIO (CONTROLLO INDIPENDENTE ELEMENTI):
KIT 4500W CON CONTROLLER AFFINITY SMART-HEAT™ ON/OFF A 2 CANALI
VENGONO VISUALIZZATI TUTTI I COLLEGAMENTI REGOLATI DALL’INSTALLATORE.
GLI ARTICOLI NON VISUALIZZATI NON DEVONO ESSERE MODIFICATI.
1
2
3
4
5
6
7
8
9
10
11
12
L1
L2
G
L1
L1
L2
L2
G
L1
L1
L2
L2
Morsettiera
Interruttore
termico non
autoripristinante
100-127V O 208V
O 220-240V
L’alimentazione del venti-
latore deve essere costante
e sempre sotto tensione,
ad esempio non prima di
un interruttore. L2 può es-
sere neutro per 100-127V o
208V.
Fare riferimento al manu-
ale di istruzioni On/O di
Anity Smart-Heat™ for-
nito con il controller.
CANALI 4 E 5 per control-
lare ELEMENTO 1 (1500W).
CANALI 6 E 7 per control-
lare ELEMENTO 2 (3000W).
RISCALDATORE
GREY
WHITE
GREEN/YELLOW
RED
BLACK
Il colore dei cavi è indica-
tivo dei cavi forniti con il
modello Platinum Smart-
Heat™ Electric 4500W.
CANALE 9 E 10
ELEMENTO 1 (1500W)
CANALE 11 E 12
ELEMENTO 2 (3000W)
AVVERTENZA
Il riscaldatore CA monofase deve essere installato
in modo permanente e cablato da personale
autorizzato e qualificato.
Questo prodotto è concepito per l’uso con riscaldatori
Platinum Electric da 220-240 V e 208 V.
Rischio di scosse
elettriche
I FILI INDICATI DA LINEE TRATTEGGIATE
SONO FORNITI DALL’INSTALLATORE.
Accettazione massima cavi per morsettiera:
10 AWG / 6,0 mm2
USCITA
RISCALDATORE
ALIMENTATION
RISCALDATORE
ALIMENTATION
VENTILATORE
CONTROLLER
CAN1
CAN2
bromic.com
106
SCHEMA DI CABLAGGIO:
KIT 2300W/3400W CON INTERRUTTORE A PARETE
VENGONO VISUALIZZATI TUTTI I COLLEGAMENTI REGOLATI DALL’INSTALLATORE.
GLI ARTICOLI NON VISUALIZZATI NON DEVONO ESSERE MODIFICATI.
1
2
3
4
5
6
7
8
L2
L1
G
L1
L2
L1
G
L2
Morsettiera
Interruttore
termico non
autoripristinante
100-127V
O 208V
O 220-240V
L’alimentazione del ventilatore
deve essere costante e sempre
sotto tensione, ad esempio non
prima di un interruttore. L2 può
essere neutro per 100-127V o
208V.
Interruttore a parete da forni-
re dal cliente. Fare riferimen-
to alle specifiche a pagina 3
per gli amperaggi richiesti
dell’interruttore.
RISCALDATORE
BLU
MARRONE
VERDE/GIALLO
Il colore dei cavi è indicativo
dei cavi forniti con il modello
Platinum Smart-Heat™ Electric
2300W/3400W.
USCITA
RISCALDATORE
ALIMENTATION
RISCALDATORE
ALIMENTATION
VENTILATORE
AVVERTENZA
Il riscaldatore CA monofase deve essere
installato in modo permanente e cablato
da personale autorizzato e qualificato.
Questo prodotto è concepito per l’uso con
riscaldatori Platinum Electric da 220-240 V
e 208 V.
Rischio di scosse
elettriche
I FILI INDICATI DA LINEE
TRATTEGGIATE SONO FORNITI
DALL’INSTALLATORE.
Accettazione massima cavi per
morsettiera: 10 AWG / 6,0 mm2
bromic.com
107
SCHEMA DI CABLAGGIO:
KIT 4500W CON INTERRUTTORE A PARETE
VENGONO VISUALIZZATI TUTTI I COLLEGAMENTI REGOLATI DALL’INSTALLATORE.
GLI ARTICOLI NON VISUALIZZATI NON DEVONO ESSERE MODIFICATI.
1
2
3
4
5
6
7
8
9
10
11
12
L1
L2
G
L1
L1
L2
L2
G
L1
L1
L2
L2
Morsettiera
Interruttore
termico non
autoripristinante
100-127V O 208V
O 220-240V
L’alimentazione del venti-
latore deve essere costante
e sempre sotto tensione,
ad esempio non prima di
un interruttore. L2 può es-
sere neutro per 100-127V o
208V.
Interruttore a parete da
fornire dal cliente. Fare rif-
erimento alle specifiche a
pagina 3 per gli amperaggi
richiesti dell’interruttore.
PER KIT 4500W: si rac-
comanda l’utilizzo di 2 in-
terruttori da 20 A.
RISCALDATORE
GREY
WHITE
GREEN/YELLOW
RED
BLACK
Il colore dei cavi è indica-
tivo dei cavi forniti con il
modello Platinum Smart-
Heat™ Electric 4500W.
CANALE 9 E 10
ELEMENTO 1 (1500W)
CANALE 11 E 12
ELEMENTO 2 (3000W)
AVVERTENZA
Il riscaldatore CA monofase deve essere installato
in modo permanente e cablato da personale
autorizzato e qualificato.
Questo prodotto è concepito per l’uso con riscaldatori
Platinum Electric da 220-240 V e 208 V.
Rischio di scosse
elettriche
I FILI INDICATI DA LINEE TRATTEGGIATE
SONO FORNITI DALL’INSTALLATORE.
Accettazione massima cavi per morsettiera:
10 AWG / 6,0 mm2
USCITA
RISCALDATORE
ALIMENTATION
RISCALDATORE
ALIMENTATION
VENTILATORE
bromic.com
108
ELECTRICAL DIAGRAM KIT 2300W/3400W
ELECTRICAL DIAGRAM KIT 4500W
L
N
1 1
2 2
3 3
4 4
5 5
6 6
7 7
8 8
MORSETTIERA A
8-VIE
L
N
G
L
N
G
L
N
TERRA
ALIMENTAZIONE CA
100-127V
O 208V
O 220-240V
MORSETTIERA
PUNTO DI MESSA A
TERRA
WH = M
TERRA
WH = R
WH = R
WH = C
WH = A
WH = B
240VCA/12VCC
TRASFORMATORE
L
N
-12V+12V
B
WH = D
Autoripristino
Interruttore
termico
(NO)
Interruttore termico
non autoripristinante
(NC)
WH = E
WH = H
WH = H
C
M
12V
VENTILATORE
+FAN -FAN
WH = K
WH = K
RELÈ
(NO)
WH = P
WH = G2
WH = F1
WH = F1
WH = B
WH = A
WH = F1
WH = Q
WH = Q
D
A
RISCALDATORE
2300/3400W
TERRA
N
L
CONTROLLER
L
N
1 1
2 2
3 3
4 4
5 5
6 6
7 7
8 8
9 9
10
10
11
11
12
12
MORSETTIERA A
12-VIE
L
N
G
L1
N1
L2
N2
G
L1
N1
L2
N2
TERRA
ALIMENTAZIONE CA
100-127V
O 208V
O 220-240V
MORSETTIERA
PUNTO DI MESSA A
TERRA
WH = M
TERRA
WH = R
WH = R
WH = C
WH = A
WH = B
240VCA/12VCC
TRASFORMATORE
L
N
-12V+12V
B
WH = D
Autoripristino
Interruttore
termico
(NO)
D
Interruttore termico
non autoripristinante
(NC)
WH = E
WH = H
WH = H
C
M
12V
VENTILATORE
+FAN -FAN
WH = K
A
WH = K
RELÈ
(NO)
RELÈ
(NO)
WH = P
WH = G2
WH = P
WH = G2
WH = F1
WH = F1
WH = F2
WH = F2
WH = B
WH = A
WH = F1
WH = F2
WH = Q
WH = Q
WH = Q
WH = Q
RISCALDATORE 3000W TERRA
N
L
RISCALDATORE
1500W
TERRA
N
L
CONTROLLER
bromic.com
109
REV10 SP
PLATINUM SMART-HEAT™
CALEFACTORES ELÉCTRICOS
DE BROMIC
INSTRUCCIONES DE INSTALACIÓN
PARA MONTAJE EMPOTRADO EN
TECHOS CON POCO ESPACIO (LC)
PARA MODELOS DE 2300 W, 3400 W Y 4500 W
!
ADVERTENCIA
Este calefactor DEBE ser instalado permanentemente por
una persona autorizada/con licencia. No lleve a cabo tareas
de mantenimiento, ni lleve a cabo el procedimiento de insta-
lación o montaje con el aparato conectado a la alimentación
eléctrica. Espere 2 horas después de apagar el calefactor
antes de manipularlo.
!
1x
1x
1x
2x 4x
1x 1x2x 2x
CAJA DE CAVIDAD
DEL TECHO
CUBIERTA IP
CUBIERTA DE
VENTILACIÓN
NEGRA
CUBIERTA DE
VENTILACIÓN
BLANCA
CAJA DE BORNES
CALEFACTOR
NO INCLUIDO
IMPORTANTE
LEA ATENTAMENTE ESTE MANUAL. CONSULTE EN
EL INTERIOR DE LA TAPA PARA INFORMACIÓN
IMPORTANTE ACERCA DE ESTE MANUAL. CONSERVE
LAS INSTRUCCIONES CON EL APARATO PARA
FUTURAS CONSULTAS.
HERRAMIENTAS
NECESARIAS
8 mm (5/16 pulg.)
24 mm (15/16 pulg.)
30 mm (1/1/8 pulg.)
800 mm (31,5 pulg.) - 2300 W
1000 mm (39,3 pulg.) - 3400 W
1040 mm (40,9 pulg.) - 4500 W
TORNILLERÍA
8x M3x6
8x M4x8
1x M6x10
MONTAJE MOLDURA
(ESTÁNDAR)
MONTAJE MOLDURA
(MARINA)
MOLDURAS DE LA
TAPA DE VENTILACIÓN
INSTALACION A
DOS PERSONAS
OR
CÓDIGO QR
INSTRUCCIONES DE INSTALACIÓN
ADVERTENCIAS
Las vigas, barras y travesaños no deben cortarse ni deben
hacerse muescas sobre los mismos para instalar el calefactor.
Las instrucciones que siguen se contemplan para superficies
de techo de 10-30 mm (0,39-1,2 pulg.) de grosor. Para
superficies de techo con grosores superiores a 30 mm
(1,2 pulg.), póngase en contacto con Bromic para obtener
opciones alternativas de instalación.
El calefactor no debe cubrirse en ningún caso con material
aislante o similar.
Es importante llevar a cabo un mantenimiento periódico del
calefactor para mantener su apariencia. Debe inspeccionarse
y limpiarse con mayor frecuencia en condiciones adversas
como en entornos costeros.
Al llevar a cabo la instalación empotrada en el techo, el cale-
factor debe estar completamente protegido del contacto con
el agua desde arriba.
CONECTOR
WAGO DE 3 VIAS
(SOLO 4500W)
bromic.com
110
• Lea detenidamente este manual antes de instalar o reparar el
producto.
• La instalación, funcionamiento o mantenimiento inadecuados
pueden causar la muerte, lesiones graves o daños materiales.
• Este aparato está diseñado para una instalación fija con
la tensión especificada en la etiqueta de clasificación de
potencia nominal.
• La instalación DEBE llevarla a cabo un técnico autorizado y
con licencia conforme a los códigos eléctricos locales.
• El calefactor eléctrico Platinum Smart-Heat™ está diseñado
para un uso doméstico y comercial, a menos que se
especifique lo contrario.
• Las versiones para aplicaciones marinas del kit de montaje
empotrado en techos con poco espacio ÚNICAMENTE
deben instalarse para aplicaciones en tierra y entornos
costeros.
• La versión de grado marino IPX5 del kit de montaje
empotrado en el techo con poco espacio NO debe
instalarse en embarcaciones marinas.
Este manual contiene información importante sobre la instalación, funcionamiento
y mantenimiento del kit de montaje empotrado en techos con poco espacio
de calefactores eléctricos Platinum Smart-Heat. Preste especial atención a
la información importante de seguridad que se muestra en este manual de
instrucciones.
Cualquier información de seguridad irá acompañada de los siguientes símbolos de
alerta de seguridad:
!
PELIGRO,
!
ADVERTENCIA,
!
IMPORTANTE
CONSERVE ESTAS INSTRUCCIONES
Sede central: 10 Phiney Place, Ingleburn, NSW 2565 Australia
Teléfono: 1300 276 642 (dentro de Australia) o +61 2 9748 3900 (desde el extranjero) Fax: +61 2 9748 4289
Correo electrónico: info@bromic.com Web: www.bromic.com
Nota: Bromic Pty Ltd se reserva el derecho de realizar cambios en las especificaciones, partes, componentes y equipos sin previo aviso.
Este manual de instalación, funcionamiento y servicio no se puede reproducirse de ninguna forma sin contar con el consentimiento previo
por escrito de Bromic Pty Ltd
bromic.com
111
ESPECIFICACIONES
Kit de montaje empotrado en techos con poco espacio
Modelo
Estándar Marino
Nº de
producto
GLOBAL
BH3623009-1 BH3623008-1 BH3623011-1 BH3623010-1
Salida total – Kit +
Conexión
2300 W 3400 W 2300 W 3400 W
Alimentación necesaria
(voltios/amperios)
para el ventilador
100–127 V CA – 50/60 Hz – < 1,0 A
O 208 V CA – 60 Hz – < 1,0 A
O 220–240 V CA – 50/60 Hz – < 1,0 A
Alimentación necesaria
(voltios/amperios)
para el calentador
208 V
CA
60 Hz
11,1 A
220-
240 V CA
50/60 Hz
9,6 A
208 V
CA
60 Hz
16,3 A
220-
240 V CA
50/60 Hz
14,2 A
208 V
CA
60 Hz
11,1 A
220-
240 V CA
50/60 Hz
9,6 A
208 V
CA
60 Hz
16,3 A
220-
240 V CA
50/60 Hz
14,2 A
Dimensiones totales
(Largo x Ancho x Altura)
1039 x 261 x 175 mm
(40,9 x 10,3 x 6,9 pulg.)
1475 x 261 x 175 mm
(40,9 x 10,3 x 6,9 pulg.)
1039 x 261 x 175 mm
(40,9 x 10,3 x 6,9 pulg.)
1475 x 261 x 175 mm
(40,9 x 10,3 x 6,9 pulg.)
Peso
11 kg (24,3 lb) 14 kg (31 lb) 11kg (24.3lb) 14 kg (31 lb)
Acabado
Acero inoxidable cepillado 304 Acero inoxidable cepillado 316
Aprobación
Patente Patente Australiana 2023219853
ESPECIFICACIONES
Kit de montaje empotrado en techos con poco espacio
Modelo
Estándar Marino
Nº de
product
GLOBAL BH3623012-1 BH3623013-1
Salida total – Kit +
Conexión
4500 W 4500 W
Alimentación necesaria
(voltios/amperios)
para el ventilador
100–127 V CA – 50/60 Hz – < 1,0 A
O 208 V CA – 60 Hz – < 1,0 A
O 220–240 V CA – 50/60 Hz – < 1,0 A
Alimentación necesaria
(voltios/amperios)
para el calentador
208 V CA
60 Hz
21,6 A
ELEMENTO 1500 W – 7,2 A
ELEMENTO 3000 W – 14,4 A
220-240 V CA
60 Hz
18,8 A
ELEMENTO 1500 W – 6,3 A
ELEMENTO 3000 W – 12,5 A
208 V CA
60 Hz
21,6 A
ELEMENTO 1500 W – 7,2 A
ELEMENTO 3000 W – 14,4 A
220-240 V CA
60 Hz
18,8 A
ELEMENTO 1500 W – 6,3 A
ELEMENTO 3000 W – 12,5 A
Dimensiones totales
(Largo x Ancho x Altura)
1595 x 338 x 178 mm
(62,8 x 13,3 x 7 pulg.)
1595 x 338 x 178 mm
(62,8 x 13,3 x 7 pulg.)
Peso 25 kg (55,1 lb) 25 kg (55,1 lb)
Acabado Acero inoxidable cepillado 304 Acero inoxidable cepillado 316
Aprobación
Patente Patente Australiana 2023219853
bromic.com
112
El ejemplo muestra el kit de montaje fijado sólo por
los laterales. El instalador debe asegurarse que el
producto queda firmemente instalado sobre una
estructura sólida.
Mínimo – 180 mm (7,1 pulg.)
(desde la superficie acristalada)
995 mm (39,2 pulg.) - [2300 W]
1430 mm (56,3 pulg.) - [3400 W]
1550 mm (61,0 pulg.) - [4500 W]
ESPACIO DE SEPARACIÓN
DE LA CAJA DE BORNES
ESPACIO DE
SEPARACIÓN
ANCHURA DEL CORTE TECHO
ANCHURA DEL CORTE
!
Versiones estándar
Asegúrese de que la unidad de calefacción no quede expuesta
directamente a la lluvia o al contacto con el agua. Para
prolongar la vida útil del aparato y mantener su apariencia,
monte el calefactor bajo cubierta y protéjalo de la lluvia y de las
inclemencias del tiempo.
CORTE DEL TECHO Y ESPACIO DE SEPARACIÓN
Versiones marinas
En un ambiente de aire salino, como cerca de un océano,
la corrosión ataca más rápidamente de lo habitual. Se ha
utilizado acero inoxidable 316 en la configuración Marina. La
niebla salina debe retirarse inmediatamente del calefactor y
del kit de montaje - aunque el calefactor y el kit de montaje
deben limpiarse cada quince días para garantizar la máxima
durabilidad. Llame a un técnico cualificado para comprobar
anualmente si hay zonas corroídas y para dejar fuera de
servicio el calefactor si se ve afectada la seguridad.
SEPARACIÓN MÍNIMA DE 240 mm (9,4 pulg.)
ENTRE VIGAS - [2300 W/3400 W] 317 mm
(12,5 pulg.) - [4500 W]
VIGA DEL
TECHO
500 mm
(19,7 pulg.)
ESPACIO DE SEPARACIÓN
MÍNIMO DE LA PARED DESDE
LA MOLDURA
2400 mm (96 pulg.)
2400 mm (96 pulg.)
VISTA LATERAL
VISTA FRONTAL
TECHO
SUELO
261 mm (10,3 pulg.) –
[2300 W/3400 W]
338 mm (13,3 pulg.) –
[4500 W]
SUELO
ESPACIO DE SEPARACIÓN EN LA ESTANCIA Y DIMENSIONES GENERALES
ALTURA MÍNIMA DESDE EL
SUELO (DESDE EL ACABADO DEL
PISO) (AFF)
ALTURA MÍNIMA DESDE EL
SUELO (DESDE EL ACABADO DEL
PISO) (AFF)
VISTA ISOMÉTRICA QUE MUESTRA LAS OPCIONES DE INSTALACIÓN DEL KIT
DE MONTAJE EMPOTRADO EN TECHOS CON POCO ESPACIO
500 mm
(19,7 pulg.)
ESPACIO DE
SEPARACIÓN MÍNIMO
DE LA PARED DESDE
LA MOLDURA
LONGITUD DE LA
MOLDURA
1039 mm (40,9 pulg.) -
[2300 W]
1475 mm (58,1 pulg.) -
[3400 W]
1595 mm (62,8 pulg.) -
[4500 W]
ANCHURA DE
LA MOLDURA
178 mm (7 pulg.)
ALTURA
MÁXIMA DEL
PRODUCTO
200 mm
(7,9 pulg.)
El desnivel máximo del montaje desde el horizontal es 6,4
mm (1/4 pulg.) sobre una inclinación de 25,4 mm (1,0 pulg.).
La caja de bornes debe montarse en el nivel más bajo.
61 mm
(2,4 pulg.)
ADVERTENCIA
El calefactor no debe cubrirse en ningún caso con
material aislante o similar.
El espacio mínimo vertical entre la caja de cavidad del techo
y la superficie del techo debe ser de 180 mm (7,1 pulg.).
El espacio mínimo medido desde el extremo de la caja de
bornes hasta la superficie más cercana debe ser de 200
mm (7,9 pulg.).
El espacio mínimo entre el corte del techo y la pared más
cercana debe ser de 500 mm (19,7 pulg.).
La distancia mínima entre calefactores medida desde
el borde del corte del techo debe ser de 500 mm (19,7
pulg.) con la excepción para Australia/Nueva Zelanda que
debe ser de como mínimo 2000 mm (78,7 pulg.)*.
La distancia mínima entre la superficie del calefactor y el
suelo (acabado del piso) debe ser de 2400 mm (96 pulg.).
*Nota:
La clausula 7.12.1 de la AS/NZ 60335.2.30:2015 especifica que la distancia
entre los lados del calefactor y los lados y cualquier calefactor empotrado
en el techo adyacente no deben ser de menos de cuatro veces la distancia
mínima especificada para la distancia entre los lados del calefactor y
cualquier elemento de construcción adyacente.
238 mm (9,4 pulg.) - [2300 W/3400 W]
315 mm (12,4 pulg.) - [4500 W]
bromic.com
113
1. Prepare el corte en el techo con las siguientes dimensiones:
2300 W – 995 mm x 240 mm (39,2 pulg. X 9,4 pulg.)
3400 W – 1430 mm x 240 mm (56,3 pulg. X 9,4 pulg.)
4500 W – 1550 mm x 317 mm (61,0 pulg. X 12,5 pulg.)
El calefactor debe instalarse con la superficie del calefactor a una altura
de al menos 2400 mm (94 pulg.) del suelo (acabado del piso) (AFF) y
un espacio mínimo de separación desde el extremo de la caja de bornes
hasta la superficie más cercana de 200 mm (7,9 pulg.). La distancia
mínima entre calefactores medida desde el borde del calefactor debe ser
de 500 mm (19,7 pulg.). Vea las dimensiones de instalación de la página 3.
Antes de seguir con el Paso 2.
NOTA: El acceso al espacio de la cavidad a través de la caja empotrada
es limitado.
NOTA: Instalaciones con controladores Bromic en espacio de cavidad.
Tenga en cuenta los requisitos de ubicación de los controladores
Bromic y cómo acceder a los controladores Bromic y su cableado
antes de instalar la caja de la cavidad empotrada para techos con poco
espacio en el techo. Consulte la página xx para ver el diagrama de
cableado y el manual del controlador para ver los detalles de montaje y
dimensionamiento.
2. Fije la caja de cavidad en el techo con 6 fijaciones (como mínimo)
(no incluidas) a lo largo del borde largo.
NOTA: Los tornillos de fijación deben insertarse en un material resistente
que pueda soportar fácilmente el peso del conjunto. Su instalación
puede requerir un refuerzo antes de que el marco quede instalado de
manera segura.
IMPORTANTE
Los instaladores deben asegurarse de que la ubicación donde
vaya a instalarse tenga la estructura suficiente para soportar
la instalación de calefactores con pesos de 18,5 kg (41 lb)
[2300 W], 24 kg (53 lb) [3400 W] o 25 kg (55,1 lb) [4500 W].
DEBEN UTILIZARSE 10 FIJACIONES COMO MÍNIMO SOBRE
MADERA.
3. Ensamble las 2 tapas de ventilación con las molduras de la cubierta
de ventilación y los 4 tornillos M3x6mm. El color de las tapas de
ventilador debe hacer juego con el del calefactor.
4. Instale las tapas de ventilación ensambladas en los extremos de la
moldura utilizando 4 tornillos M4x8mm.
5. Extraiga los 2 tornillos de M6x14mm y los 2 tornillos de M4x8mm
del soporte trasero del calefactor. Retire el soporte giratorio de la parte
trasera del calefactor. Afloje el casquillo del cable M16 (2300 W/3400
W) o M20 (4500 W) con una llave de 24 mm (15/16 pulg.) o 30 mm
(1/1/8 pulg.) e instale el casquillo de cable retirado en la cubierta IP.
ASEGÚRESE DE QUE EL CASQUILLO DEL CABLE ESTÉ REINSTALADO
EN LA SUPERFICIE INTERNA DE LA CUBIERTA IP.
!
NOTA: Durante este proceso, se ha retirado la placa
anti-tirones. Debe tenerse cuidado de no aplicar
demasiada carga sobre el cable porque podría
tensionar el engarzado con los conectores internos y
dañar permanentemente el calefactor.
24 mm
(15/16
pulg.)
30 mm
(1/1/8
pulg.)
LAS INSTRUCCIONES COMIENZAN AQUÍ
995 mm (39,2 pulg.) - [2300 W]
1430 mm (56,3 pulg.) - [3400 W]
1550 mm (61,0 pulg.) - [4500 W]
240 mm (9,4 pulg.) -
[2300W/3400 W]
317 mm (12,5 pulg.) –
[4500 W]
bromic.com
114
6. Extraiga con cuidado los 4 tornillos M5x10mm de la
parte trasera del calefactor y alinee el conjunto ensamblado
del calefactor con los orificios de montaje.
El cable atraviesa la abertura situada en el centro del
conjunto ensamblado.
7. Vuelva a introducir los 4 tornillos M5x10mm para fijar
el calefactor al conjunto ensamblado.
8. Pase el cable del calefactor a través de la cubierta IP y el
casquillo del cable. Fije el soporte IP al calefactor utilizando
el tornillo M6x10mm.
Cuando esté en posición, asegúrese de que el casquillo
del cable M16 (2300 W/3400 W) o M20 (4500 W)
queda fijado utilizando una llave de 24 mm (15/16 pulg.) o
de 30 mm (1/1/8 pulg.).
24 mm
(15/16
pulg.)
30mm
(1/1/8
pulg.)
INSTRUCCIONES DE INSTALACIÓN EMPOTRADA EN TECHO CONTINUACIÓN ...
NOTA: NO DEBE RETIRARSE EL SOPORTE
TRASERO DEL CALEFACTOR.
bromic.com
115
Para aquellas instalaciones que utilizan un
Controlador Bromic AFFINITY SMART-HEAT™ (vendido por separado),
consulte los diagramas de cableado en las páginas 13 a 17.
Pueden consultarse los diagramas eléctricos completos en la página 18.
9. Retire la tapa de la caja de bornes extrayendo los 4
tornillos M4x8mm y apártela para volver a montarla
más tarde.
10. Corte el cable del calefactor a una longitud no
inferior a 800 mm (31,5 pulg.) para la unidad de 2300
W, a 1000 mm (39,3 pulg.) para la unidad de 3400 W
o a 1040 mm (40,9 pulg.) para la unidad de 4500 W,
medidos desde el casquillo del cable.
11. Pase el cable del calefactor a través del casquillo
del cable M16 inferior (2300 W/ 3400 W) o M20
(4500 W) situado en la caja de bornes. Asegúrese de
que el casquillo del cable está apretado.
12. Pase los cables de alimentación (y los cables de
control, en su caso) a través del corte de la caja de
bornes en la caja del calefactor.
Consulte los diagramas de cableado en las páginas 13
a 17.
800 mm (31,5 pulg) – 2300 W
1000 mm (39,3 pulg.) – 3400 W
1040 mm (40,9 pulg.) – 4500 W
bromic.com
116
13. Una vez realizadas todas las conexiones, utilice los 4 tornillos
M4x8mm suministrados para cerrar la caja de bornes.
14. Coloque el calefactor y la caja de bornes sobre una plataforma
de trabajo estable lo más cerca posible del extremo cortado de la
caja de bornes.
15. Antes de instalar la caja de bornes, saque el cable del
interruptor de corte térmico.
Enchúfelo en el receptáculo del interruptor de corte térmico, en la
parte trasera de la caja de bornes.
16. Fije la caja de bornes en la caja de cavidad del techo utilizando
4 tornillos M4x8mm.
ADVERTENCIA
El calefactor no funcionará a menos que el
enchufe del interruptor de corte térmico se
inserte en el receptáculo en la parte trasera
de la caja de bornes.
!
INSTRUCCIONES DE INSTALACIÓN EMPOTRADA EN TECHO CONTINUACIÓN ...
SE NECESITAN COMO MÍNIMO 2
PERSONAS PARA LOS SIGUIENTES PASOS.
PESO MÁXIMO QUE PUEDE LEVANTAR
UNA PERSONA DE FORMA SEGURA:
16 kg (26,5 lb).
!
IMPORTANTE
ASEGÚRESE DE QUE LA PARTE
ACRISTALADA DELANTERA DEL
CALEFACTOR ESTÁ PROTEGIDA ANTES DE
COLOCARLO EN LA PARTE SUPERIOR.
bromic.com
117
17. Fije el conjunto ensamblado a la caja de
cavidad del techo enganchando en un lado
de las lengüetas de montaje a los 2 pernos
de brida hexagonal M5x12mm.
Asegúrese de que el cable del calefactor
está dispuesto en la parte interior de los
ganchos de montaje.
18. Gire el conjunto ensamblado y fije el
otro lado de las lengüetas de montaje a
los otros 2 pernos de brida hexagonales
M5x12mm.
19. Eleve el conjunto ensamblado del
calefactor para que quede enrasado en el
techo.
Apriete los 4 pernos de brida hexagonal
M5x12mm con una llave de 8 mm (5/16
pulg.) para asegurar el calefactor en su
sitio.
Antes de apretar los tornillos, compruebe
la alineación del calefactor
enrasado en el techo.
INSTRUCCIONES DE INSTALACIÓN EMPOTRADA EN TECHO CONTINUACIÓN ...
ADVERTENCIA
El cable de alimentación del calefactor DEBE reposar
completamente sobre la estructura de soporte. El
cable de alimentación NO debe tocar la superficie
posterior del calefactor.
!
8 mm
(5/16 pulg.)
!
IMPORTANTE
Asegúrese de que el cable del
calefactor está dispuesto en la parte
interior de los ganchos de montaje.
Lengüeta de
montaje
4x
4x
Calentador
Perno de brida
hexagonal
M5x12 mm
8mm (5/16”)
Moldura del kit
empotrable
bromic.com
118
SÍNTOMA POSIBLE O POSIBLES CAUSAS ACCIÓN CORRECTIVA
No produce
calor
1. Conexión incorrecta
2. El interruptor de corte térmico con
autorreseteo no está enchufado
3. El interruptor térmico de seguridad
manual se ha reseteado.
1. Compruebe la conexión a la fuente de alimentación
2. Compruebe que el interruptor de corte térmico está
enchufado (ver paso 14).
3. Resetee el interruptor térmico de seguridad manual
ubicado dentro de la caja de bornes (consulte el
diagrama eléctrico).
No produce
calor suficiente
1. Calentador demasiado pequeño para la
aplicación
2. Calefactor montado demasiado alto o
demasiado lejos
3. Voltaje incorrecto conectado al calefactor.
1. Añadir calefactor(es) adicional(es)
2. Reduzca el calor o la distancia de montaje.
3. Compruebe que se suministra la tensión de
alimentación correcta
Produce dema-
siado calor
1. Calentador demasiado grande para la
aplicación
2. Calefactor montado demasiado bajo o
demasiado cerca
3. Voltaje incorrecto conectado al calefactor
1. Sustituir por un calentador más pequeño
2. Aumente la altura o distancia de montaje
3. Compruebe que se suministra la tensión de
alimentación correcta.
ADVERTENCIA
Este calefactor DEBE ser instalado permanentemente por una
persona autorizada/con licencia. No lleve a cabo tareas de
mantenimiento, ni lleve a cabo el procedimiento de instalación o
montaje con el aparato conectado a la alimentación eléctrica. Para
desconectar el calefactor, desconecte la alimentación del circuito del
calefactor en el panel de desconexión principal.
!
1. Compruebe la etiqueta del producto para ver si el voltaje
y la potencia son los correctos asegurándose de que
la fuente de alimentación cumple los requisitos de los
calefactores.
2. El cable de alimentación debe colocarse alejado y
protegido de la carcasa del calefactor.
3. Realice todas las conexiones de acuerdo con la
normativa local sobre códigos eléctricos. Para la
instalación en exteriores, todas las conexiones deben
realizarse de acuerdo con las normativas locales de
cableado eléctrico para exteriores. Utilice solamente
componentes de cableado aprobados para su uso en
exteriores con una clasificación mínima de IPX5.
IMPORTANTE: Los controles electrónicos del regulador de intensidad se calientan cuando están en funcionamiento. Para los calefactores Bromic instalados,
el regulador de intensidad inalámbrico SmartHeat o el mando de ENCENDIDO/APAGADO resulta esencial asegurarse que los reguladores de intensidad se
montan en una posición limpia, seca y bien ventilada con espacio de separación por todos los lados. Debe asegurarse de que los reguladores de intensidad
no estén instalados en un espacio cerrado, cerca de otros aparatos que generen calor o, en el caso de instalar varios reguladores de intensidad, que no
estén demasiado cerca entre ellos. Los reguladores de intensidad deben permanecer frescos en todo momento. Consulte las instrucciones de instalación del
regulador de intensidad Bromic para obtener más información o si tiene más preguntas, póngase en contacto con el servicio de asistencia técnica de Bromic.
ADVERTENCIA
PELIGRO DE DESCARGA ELÉCTRICA. Pueden producirse lesiones graves
o la muerte. Desconectar de la alimentación eléctrica antes de instalar o
reparar este calefactor. Lea y siga los requisitos de espacio de separación
en la instalación que se describen en este manual. El aparato DEBE estar
conectado a una fuente eléctrica debidamente conectada a tierra.
!
ADVERTENCIA
PELIGRO DE DESCARGA ELÉCTRICA.
Pueden producirse lesiones graves o la muerte. Desconectar de la
corriente eléctrica antes de realizar el mantenimiento de este calefactor.
!
Asegúrese de que la unidad de calefacción no esté expuesta
directamente a la lluvia o al contacto con el agua. Para prolongar
la vida útil del aparato y mantener la apariencia del producto,
monte el calefactor bajo la cubierta y protéjalo de la lluvia y de las
inclemencias del tiempo siempre que sea posible.
La carcasa exterior del calefactor debe limpiarse cada quince
días. Para limpiar el aparato, asegúrese de que el calefactor está
apagado y de que lleva al menos 2 horas apagado después de su
funcionamiento, antes de limpiar la suciedad o el polvo con un paño
suave y húmedo.
El aire salino puede oxidar el metal, especialmente en entornos
costeros. Una limpieza adicional del calefactor con un paño suave
húmedo cada quince días ayudará a mantener la apariencia del
producto.
MANTENIMIENTO
ADVERTENCIA
La revisiones y mantenimiento DEBEN llevarse a cabo únicamente
por personal autorizado y con licencia. No mantenga en marcha
ningún calefactor si no funciona correctamente. Desconecte la
alimentación del panel de servicio y haga que un electricista de
confianza inspeccione el calefactor antes de volver a utilizarlo.
!
ADVERTENCIA
Si el cable de alimentación estuviera dañado, deberá ser sustituido
por Bromic, por un agente de servicio de Bromic o por personas con
una cualificación similar para prevenir riesgos. Póngase en contacto
con Bromic para obtener más información sobre la sustitución del
cable de alimentación.
!
Interruptor de corte térmico sin autorreseteo
En caso de que las temperaturas superen los límites de funcionamiento seguro,
se activará el interruptor térmico de seguridad manual. Esto puede deberse
a que el ventilador está dañado o a que el calefactor está funcionando a una
temperatura ambiente elevada. Para resetear el interruptor, pulse el botón de
reseteo situado en el centro del interruptor. LA UBICACIÓN SE MUESTRA EN LA
PÁGINA 11.
ADVERTENCIA
Asegúrese de que el circuito
no esté activo antes de intentar
resetear el interruptor de
seguridad.
!
INSTALACIÓN ELÉCTRICA
MANTENIMIENTO
SOLUCIÓN DE PROBLEMAS
bromic.com
119
1 2 3
4
5 6
GUÍA RÁPIDA PARA ACCEDER A LA CAJA DE BORNES
4x
CONSULTE LOS DIAGRAMAS DE CABLEADO EN LAS PÁGINAS 13 A 17.
SI EL PRODUCTO CONTINÚA SIN FUNCIONAR, CONTACTE CON BROMIC PARA SOLICITAR ASISTENCIA
TÉCNICA ADICIONAL.
Interruptor térmico
sin autorreseteo
bromic.com
120
GUÍA DE CABLEADO PARA CAJA DE BORNES
IMPORTANTE
Asegure que los cables en las bornas estén bien fijados con los tornillos. Realice ligera
prueba de tracción para verificar el ajuste. Sección máxima de cable: 10 AWG / 6,0 mm2.
!
KIT 2300W/3400W
ALIMENTACIÓN DEL VENTILADOR
1. Conecte el cable L1 de alimentación CA del ventilador a CANAL 1.
2. Conecte el cable L2 (o neutro) de alimentación CA del ventilador a CANAL 2.
3. Conecte el cable de tierra del ventilador a CANAL 3.
ALIMENTACIÓN DEL CALEFACTOR
4. Conecte el cable L1 de alimentación CA del calefactor a CANAL 4.
5. Conecte el cable L2 (o neutro) de alimentación CA del calefactor a CANAL 5.
NOTA: Los cables de alimentación del calefactor pueden provenir de un interruptor de pared o de
un controlador. Todos los cables de tierra pueden unirse en uno solo y conectarse a CANAL 3.
SALIDA DEL CALEFACTOR
6. Conecte el cable VERDE/AMARILLO de tierra del calefactor a CANAL 6.
7. Conecte el cable MARRÓN L1 del calefactor a CANAL 7.
8. Conecte el cable AZUL L2 (o neutro) del calefactor a CANAL 8.
IMPORTANTE
La alimentación del ventilador debe ser constante y energizada, es decir, no depender de un inter-
ruptor. El ventilador debe funcionar independiente al calefactor en todo momento.
!
KIT 4500W
ALIMENTACIÓN DEL VENTILADOR
1. Conecte el cable L1 de alimentación CA del ventilador a CANAL 1.
2. Conecte el cable L2 (o neutro) de alimentación CA del ventilador a CANAL 2.
3. Conecte el cable de tierra del ventilador a CANAL 3.
ALIMENTACIÓN DEL CALEFACTOR
4. Conecte el cable L1 de alimentación CA del calefactor a CANALES 4 Y 6, usando
conector WAGO DE 3 VÍAS.
5. Conecte el cable L2 (o neutro) de alimentación CA del calefactor a CANALES 5 Y 7,
usando conector WAGO DE 3 VÍAS.
NOTA: Puede usar cables separados para controlar elementos independientemente. Consulte el
diagrama de cableado en página 15.
NOTA: Los cables de alimentación del calefactor pueden provenir de un interruptor de pared o
controlador. Todos los cables de tierra pueden unirse en uno y conectarse a CANAL 3.
SALIDA DEL CALEFACTOR
6. Conecte el cable VERDE/AMARILLO de tierra del calefactor a CANAL 8.
7. Conecte el cable ROJO L1 del calefactor a CANAL 9.
8. Conecte el cable NEGRO L2 (o neutro) del calefactor a CANAL 10.
9. Conecte el cable BLANCO L1 del calefactor a CANAL 11.
10. Conecte el cable GRIS L2 (o neutro) del calefactor a CANAL 12.
IMPORTANTE
La alimentación del ventilador debe ser constante y energizada, es decir, no depender de un in-
terruptor. El ventilador debe funcionar independiente al calefactor en todo momento.
!
bromic.com
121
DIAGRAMA DE CABLEADO:
KIT 2300W/3400W CON AFFINITY SMART-HEAT™ 1-CANAL CONTROLADOR
SE MUESTRAN TODAS LAS CONEXIONES EMPALMADAS POR EL INSTALADOR.
LOS ELEMENTOS QUE NO SE MUESTREN NO SE MODIFICARÁN.
1
2
3
4
5
6
7
8
L2
L1
G
L1
L2
L1
G
L2
Regleta de
terminales
Interruptor térmico
sin autorreseteo
SALIDA DEL
CALEFACTOR
100-127V
O 208V
O 220-240V
La alimentación eléctrica del
ventilador debe ser constante
y estar energizada en todo mo-
mento, es decir, no debe es-
tar antes de un interruptor. L2
puede ser neutro para 100-127V
o 208V.
CONTROLADOR
Consulte el manual de instruc-
ciones de Anity Smart-Heat™
proporcionado con el con-
trolador.
CALEFACTOR
AZUL
MARRÓN
VERDE/AMARILLO
El color del cable es indicativo
de los cables proporcionados
con el modelo Platinum Smart-
Heat™ Electric 2300W/3400W.
ALIMENTACIÓN
DEL
CALEFACTOR
ALIMENTACIÓN
DEL
VENTILADOR
EL INSTALADOR SUMINISTRARÁ
LOS CABLES QUE APARECEN
CON LÍNEAS DISCONTINUAS.
Sección máxima de cable admitida en la
regleta de terminales: 10 AWG / 6,0 mm2
ADVERTENCIA
El calefactor monofásico de CA debe ser
instalado permanentemente y cablearse
por una persona autorizada/con licencia.
Este producto está diseñado para su uso con calefac-
tores Platinum Electric de 220-240 V y 208 V.
Riesgo de descarga
eléctrica
bromic.com
122
DIAGRAMA DE CABLEADO:
KIT 4500W CON AFFINITY SMART-HEAT™ 1-CANAL CONTROLADOR
SE MUESTRAN TODAS LAS CONEXIONES EMPALMADAS POR EL INSTALADOR.
LOS ELEMENTOS QUE NO SE MUESTREN NO SE MODIFICARÁN.
1
2
3
4
5
6
7
8
9
10
11
12
L1
L2
G
L1
L1
L2
L2
G
L1
L1
L2
L2
Regleta de
terminales
Interruptor
térmico sin
autorreseteo
100-127V O 208V
O 220-240V
La alimentación eléctrica
del ventilador debe ser
constante y estar energiza-
da en todo momento, es
decir, no debe estar antes
de un interruptor. L2 puede
ser neutro para 100-127V o
208V.
WAGO DE 3
VIAS
CONTROLADOR
Consulte el manual de in-
strucciones de Anity
Smart-Heat™ proporciona-
do con el controlador.
Se proporcionan 2x
CONECTORES WAGO DE
3 VIAS para realizar las
conexiones de cableado
para una salida de 1 canal.
CALEFACTOR
GRIS
BLANCO
VERDE/AMARILLO
ROJO
NEGRO
El color del cable es indic-
ativo de los cables propor-
cionados con el modelo
Platinum Smart-Heat™
Electric 4500W.
CANALES 9 Y 10
ELEMENTO 1 (1500W)
CANALES 11 Y 12
ELEMENTO 2 (3000W)
SALIDA DEL
CALEFACTOR
ALIMENTACIÓN
DEL
CALEFACTOR
ALIMENTACIÓN
DEL
VENTILADOR
EL INSTALADOR SUMINISTRARÁ LOS CABLES
QUE APARECEN CON LÍNEAS DISCONTINUAS.
Sección máxima de cable admitida en la regleta de
terminales: 10 AWG / 6,0 mm2
ADVERTENCIA
El calefactor monofásico de CA debe ser instalado
permanentemente y cablearse por una persona
autorizada/con licencia.
Este producto está diseñado para su uso con calefac-
tores Platinum Electric de 220-240 V y 208 V.
Riesgo de descarga
eléctrica
bromic.com
123
DIAGRAMA DE CABLEADO (CONTROL INDIVIDUAL DE ELEMENTOS):
KIT 4500W CON CONTROLADOR AFFINITY SMART-HEAT™ ON/OFF A 2 CANALES
SE MUESTRAN TODAS LAS CONEXIONES EMPALMADAS POR EL INSTALADOR.
LOS ELEMENTOS QUE NO SE MUESTREN NO SE MODIFICARÁN.
1
2
3
4
5
6
7
8
9
10
11
12
L1
L2
G
L1
L1
L2
L2
G
L1
L1
L2
L2
Regleta de
terminales
Interruptor
térmico sin
autorreseteo
100-127V O 208V
O 220-240V
La alimentación eléctrica
del ventilador debe ser
constante y estar energiza-
da en todo momento, es
decir, no debe estar antes
de un interruptor. L2 puede
ser neutro para 100-127V o
208V.
Consulte el manual de in-
strucciones On/O de Af-
finity Smart-Heat™ propor-
cionado con el controlador.
CANALES 4 Y 5 para
controlar ELEMENTO 1
(1500W).
CANALES 6 Y 7 para
controlar ELEMENTO 2
(3000W).
CALEFACTOR
GRIS
BLANCO
VERDE/AMARILLO
ROJO
NEGRO
El color del cable es indic-
ativo de los cables propor-
cionados con el modelo
Platinum Smart-Heat™
Electric 4500W.
CANALES 9 Y 10
ELEMENTO 1 (1500W)
CANALES 11 Y 12
ELEMENTO 2 (3000W)
SALIDA DEL
CALEFACTOR
ALIMENTACIÓN
DEL
CALEFACTOR
ALIMENTACIÓN
DEL
VENTILADOR
EL INSTALADOR SUMINISTRARÁ LOS CABLES
QUE APARECEN CON LÍNEAS DISCONTINUAS.
Sección máxima de cable admitida en la regleta de
terminales: 10 AWG / 6,0 mm2
ADVERTENCIA
El calefactor monofásico de CA debe ser instalado
permanentemente y cablearse por una persona
autorizada/con licencia.
Este producto está diseñado para su uso con calefac-
tores Platinum Electric de 220-240 V y 208 V.
Riesgo de descarga
eléctrica
CONTROLADOR
C1
C2
bromic.com
124
DIAGRAMA DE CABLEADO:
KIT 2300W/3400W CON INTERRUPTOR DE PARED
SE MUESTRAN TODAS LAS CONEXIONES EMPALMADAS POR EL INSTALADOR.
LOS ELEMENTOS QUE NO SE MUESTREN NO SE MODIFICARÁN.
1
2
3
4
5
6
7
8
L2
L1
G
L1
L2
L1
G
L2
Regleta de
terminales
Interruptor térmico
sin autorreseteo
SALIDA DEL
CALEFACTOR
100-127V
O 208V
O 220-240V
La alimentación eléctrica del
ventilador debe ser constante
y estar energizada en todo mo-
mento, es decir, no debe es-
tar antes de un interruptor. L2
puede ser neutro para 100-127V
o 208V.
Interruptor de pared suminis-
trado por el cliente. Consulte las
especificaciones de la página 3
para los amperajes requeridos
del interruptor.
CALEFACTOR
AZUL
MARRÓN
VERDE/AMARILLO
El color del cable es indicativo
de los cables proporcionados
con el modelo Platinum Smart-
Heat™ Electric 2300W/3400W.
ALIMENTACIÓN
DEL
CALEFACTOR
ALIMENTACIÓN
DEL
VENTILADOR
EL INSTALADOR SUMINISTRARÁ
LOS CABLES QUE APARECEN
CON LÍNEAS DISCONTINUAS.
Sección máxima de cable admitida en la
regleta de terminales: 10 AWG / 6,0 mm2
ADVERTENCIA
El calefactor monofásico de CA debe ser
instalado permanentemente y cablearse
por una persona autorizada/con licencia.
Este producto está diseñado para su uso con calefac-
tores Platinum Electric de 220-240 V y 208 V.
Riesgo de descarga
eléctrica
bromic.com
125
DIAGRAMA DE CABLEADO:
KIT 4500W CON INTERRUPTOR DE PARED
SE MUESTRAN TODAS LAS CONEXIONES EMPALMADAS POR EL INSTALADOR.
LOS ELEMENTOS QUE NO SE MUESTREN NO SE MODIFICARÁN.
1
2
3
4
5
6
7
8
9
10
11
12
L1
L2
G
L1
L1
L2
L2
G
L1
L1
L2
L2
Regleta de
terminales
Interruptor
térmico sin
autorreseteo
100-127V O 208V
O 220-240V
La alimentación eléctrica
del ventilador debe ser
constante y estar energiza-
da en todo momento, es
decir, no debe estar antes
de un interruptor. L2 puede
ser neutro para 100-127V o
208V.
Interruptor de pared sum-
inistrado por el cliente.
Consulte las especifica-
ciones de la página 3 para
los amperajes requeridos
del interruptor.
Kit 4500 W:
se recomienda usar 2 in-
terruptores de 20 A.
CALEFACTOR
GRIS
BLANCO
VERDE/AMARILLO
ROJO
NEGRO
El color del cable es indic-
ativo de los cables propor-
cionados con el modelo
Platinum Smart-Heat™
Electric 4500W.
CANALES 9 Y 10
ELEMENTO 1 (1500W)
CANALES 11 Y 12
ELEMENTO 2 (3000W)
SALIDA DEL
CALEFACTOR
ALIMENTACIÓN
DEL
CALEFACTOR
ALIMENTACIÓN
DEL
VENTILADOR
EL INSTALADOR SUMINISTRARÁ LOS CABLES
QUE APARECEN CON LÍNEAS DISCONTINUAS.
Sección máxima de cable admitida en la regleta de
terminales: 10 AWG / 6,0 mm2
ADVERTENCIA
El calefactor monofásico de CA debe ser instalado
permanentemente y cablearse por una persona
autorizada/con licencia.
Este producto está diseñado para su uso con calefac-
tores Platinum Electric de 220-240 V y 208 V.
Riesgo de descarga
eléctrica
bromic.com
126
DIAGRAMA ELÉCTRICO KIT 2300W/3400W
DIAGRAMA ELÉCTRICO KIT 4500W
L
N
1 1
2 2
3 3
4 4
5 5
6 6
7 7
8 8
8-CANALES
REGLETA DE
TERMINALES
L
N
G
L
N
G
L
N
TIERRA
SUMINISTRO DE CA
100-127V
O 208V
O 220-240V
CAJA DE BORNES
PUNTO DE CONEXIÓN
A TIERRA
WH = M
TIERRA
WH = R
WH = R
WH = C
WH = A
WH = B
240 VCA/12VCD
TRANSFORMADOR
L
N
-12V+12V
B
WH = D
Autorreseteo
Interruptor térmico
(NO)
Interruptor térmico
sin autorreseteo
(NC)
WH = E
WH = H
WH = H
C
M
VENTILADOR
DE 12V
+FAN -FAN
WH = K
WH = K
RELÉ
(NO)
WH = P
WH = G2
WH = F1
WH = F1
WH = B
WH = A
WH = F1
WH = Q
WH = Q
D
A
CALEFACTOR
2300/3400W
TIERRA
N
L
CONTROLADOR
L
N
1 1
2 2
3 3
4 4
5 5
6 6
7 7
8 8
9 9
10
10
11
11
12
12
12-CANALES
REGLETA DE
TERMINALES
L
N
G
L1
N1
L2
N2
G
L1
N1
L2
N2
TIERRA
SUMINISTRO DE CA
100-127V
O 208V
O
220-240V
CAJA DE BORNES
PUNTO DE CONEXIÓN
A TIERRA
WH = M
TIERRA
WH = R
WH = R
WH = C
WH = A
WH = B
240 VCA/12VCD
TRANSFORMADOR
L
N
-12V+12V
B
WH = D
Autorreseteo
Interruptor térmico
(NO)
D
Interruptor térmico
sin autorreseteo
(NC)
WH = E
WH = H
WH = H
C
M
VENTILADOR
DE 12V
+FAN -FAN
WH = K
A
WH = K
RELÉ 1
(NO)
RELÉ 2
(NO)
WH = P
WH = G2
WH = P
WH = G2
WH = F1
WH = F1
WH = F2
WH = F2
WH = B
WH = A
WH = F1
WH = F2
WH = Q
WH = Q
WH = Q
WH = Q
CALEFACTOR 3000W TIERRA
N
L
CALEFACTOR 1500W TIERRA
N
L
CONTROLADOR
