www.klarstein.com
AMAZONIA
Geschirrspüler
Dishwasher
Lavavajillas
Lave-vaisselle
Lavastoviglie
10032912 10032913 10048593
Rev: 03/26
3
DE
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie
die folgenden Hinweise sorgfältig durch und befolgen Sie
diese, um möglichen Schäden vorzubeugen. Für Schäden,
die durch Missachtung der Hinweise und unsachgemäßen
Gebrauch entstehen, übernehmen wir keine Haftung.
Scannen Sie den folgenden QR-Code, um Zugriff auf die
aktuellste Bedienungsanleitung und weitere Informationen
rund um das Produkt zu erhalten.
INHALTSVERZEICHNIS
English 39
Español 73
Français 107
Italiano 141
Sicherheitshinweise 4
Geräteübersicht 6
Bedienfeld und Tasten 7
Installation 9
Einbau 12
Vor dem ersten Betrieb 14
Geschirrspüler richtig beladen 19
Beladung der Körbe (EN 60436) 20
Spülprogramme (EN 60436) 23
Inbetriebnahme und Bedienung 24
Reinigung und Pege 26
Fehlerbehebung 30
Produktdatenblatt 34
Spezielle Entsorgungshinweise für Verbraucher in Deutschland 35
Hinweise zur Entsorgung 37
Hersteller & Importeur (UK) 37
4
DE
SICHERHEITSHINWEISE
WARNUNG
Explosionsgefahr! In einem Warmwassersystem, das länger als zwei
Wochen nicht benutzt wurde, kann sich unter bestimmten
Bedingungen Wasserstoffgas bilden. WASSERSTOFFGAS IST
HOCHEXPLOSIV! Wenn Sie den Geschirrspüler längere Zeit nicht
benutzt haben, öffnen Sie alle Heißwasserhähne und lassen Sie das
Wasser einige Minuten laufen, bevor Sie den Geschirrspüler
benutzen. Dadurch entweicht das angesammelte Wasserstoffgas aus
dem System. Da sich das Gas entzünden kann, sollten während dieser
Zeit offene Flammen vermieden und nicht geraucht werden.
• Ziehen Sie nicht stark an der Tür. Setzen oder stellen Sie sich nicht auf die Tür
und den Geschirrkorb.
• Berühren Sie nicht die Heizelemente des Geschirrspülers während des
Gebrauchs oder kurz nach dem Gebrauch des Geschirrspülers.
• Nehmen Sie den Geschirrspüler erst in Betrieb, wenn die Tür fest verschlossen
ist.
• Öffnen Sie die Tür während des Betriebs sehr vorsichtig und passen Sie auf,
dass Ihnen kein Wasser entgegen spritzt.
• Stellen Sie nichts Schweres auf der geöffneten Tür ab, da das Gerät dadurch
nach vorne kippen könnte.
• Achten Sie darauf, dass Plastikbestandteile während des Betriebs nicht mit
dem Heizstab in Berührung kommen.
• Achten Sie darauf, dass die Spülmittelkammer nach dem Waschdurchgang
leer ist.
• Waschen sie nur Plastikteile, die für den Geschirrspüler geeignet sind und eine
dementsprechende Markierung haben.
• Benutzen sie nur Spülmittel und Klarspüler, die für Geschirrspüler geeignet
sind. Benutzen Sie keine Seife, Waschmittel oder Handwaschmittel.
• Die Stromversorgung des Gebäudes muss einen Hauptschalter mit einem
Kontaktabstand von mindestens 3 mm zwischen den einzelnen Polen
umfassen, um bei Störungen eine Unterbrechung des Stromkreises zu
ermöglichen.
• Halten Sie Kinder fern von Spülmittel und Klarspüler und passen Sie auf, dass
sie keine Spülmittel aus der geöffneten Tür entwenden.
• Kinder dürfen nicht mit dem Gerät spielen.
• Die Reinigung und wartung des Geräts darf von Kindern nur unter Aufsicht
durchgeführt werden.
• Kinder, physisch und körperlich eingeschränkte Menschen sollten das Gerät
nur benutzen, wenn sie vorher von einer Aufsichtsperson ausführlich mit den
Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden.
• Geschirrspülmittel sind stark alkalisch. Wenn sie verschluckt werden kann es
zu einer Vergiftung kommen. Vermeiden Sie jeden Haut- oder Augenkontakt
und halten Sie Kinder vom Geschirrspüler fern, wenn die Tür geöffnet ist.
5
DE
• Lassen sie die Tür nicht permanent offen, damit niemand darüber stolpert.
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller oder einem
Fachmann ersetzt werden.
• Entsorgen Sie das Verpackungsmaterial fachgerecht.
• Achten Sie bei der Installation darauf, dass das Netzkabel weder stark
abgeknickt, noch abgequetscht wird.
• Spielen Sie nicht mit den Reglern.
• Benutzen Sie beim Anschließen der Maschine neue Schläuche und entsorgen
Sie die alten.
• Achten Sie darauf, dass kein Teppich die Öffnungen an der Unterseite
blockiert.
• Benutzen Sie den Geschirrspüler nur für den Zweck, für den er konstruiert
wurde.
• Benutzen Sie den Geschirrspüler nur in Innenräumen.
• Der Geschirrspüler ist nicht für den kommerziellen Gebrauch, sondern nur für
Gebrauch im Haushalt und in ähnlichen Umgebungen vorgesehen.
VORSICHT
Verletzungsgefahr! Achten Sie beim Beladen der Maschine
besonders darauf, dass scharfe Teile so in der Maschine positioniert
werden, dass sie die Türdichtung nicht beschädigen. Scharfe Messer
müssen mit dem Griff nach oben in den Besteckkorb gesteckt
werden. Messer und andere Gegenstände mit scharfen Spitzen
müssen mit der Spitze nach unten in den Besteckkorb gesteckt
oder horizontal abgelegt werden.
WARNUNG
Erstickungsgefahr! Kinder könnten sich an den
Verpackungsmaterialien und Altgeräten verletzen. Achten Sie bei
der Entsorgung des Altgeräts darauf, dass Sie das Netzkabel
abschneiden und die Türverriegelung unbrauchbar machen.
6
DE
GERÄTEÜBERSICHT
Salzbehälter
Oberer Korb und
oberer Sprüharm
Unterer Korb
Besteckkorb
Sprüharm
Filtergruppe
Spülmittel-
kammer
7
DE
BEDIENFELD UND TASTEN
1
Ein/Aus
Drücken Sie diese Taste, um den Geschirrspüler ein-
oder auszuschalten.
2
Kindersicherung
Mit dieser Option können Sie die Tasten auf dem
Bedienfeld (mit Ausnahme der Einschalttaste) sperren,
damit Kinder den Geschirrspüler nicht versehentlich
durch Drücken der Tasten auf dem Bedienfeld starten
können. Wenn Sie diese Taste drücken, leuchtet die
entsprechende Anzeige auf.
3
Verzögerter
Start
Drücken Sie die Taste, um die Verzögerungszeit
einzustellen. Der Start kann um maximal 24 Stunden
verzögert werden.
4
Programm
Drücken Sie diese Taste „P“, um das entsprechende
Waschprogramm zu wählen. Die Anzeige für das
gewählte Programm leuchtet auf.
5
Funktion
Drücken Sie die Taste , um eine Funktion auszuwählen,
die entsprechende Anzeige leuchtet auf.
6
Start/Pause
Mit dieser Taste können Sie das gewählte
Waschprogrammstarten, oder unterbrechen, wenn der
Geschirrspüler in Betrieb ist.
8
DE
7
Programme
Intensiv: Für stark verschmutzte Töpfe und Pfannen,
sowie für Geschirr mit angetrockneten Essensresten.
Normal: Für normal verschmutztes Geschirr wie Töpfe,
Teller, Gläser und leicht verschmutzte Pfannen.
ECO: Standardprogramm für Geschirr mit normalem
Verschmutzungsgrad. Umweltschonendes Programm,
da sehr energie- und wassersparend.
Glas: Für leichte Verschmutzungen und Gläser.
90 Minuten: Für Geschirr mit normalem
Verschmutzungsgrad, welches schnell gereinigt werden
soll.
Schnell: Kurzer Waschdurchgang für Geschirr mit
leichten Verschmutzungen und Geschirr, welches nicht
getrocknet werden muss.
Obst waschen: Zum Waschen von Obstoberächen
einer bestimmten Größe, wie z. B. Äpfel oder Trauben.
Nicht geeignet für Früchte mit dünner Schale wie z. B.
Erdbeeren.
Selbstreinigung: Dieses Programm ist für die effektive
Reinigung des Geschirrspülers selbst zuständig.
8
Funktionen
Extra Reinigung: Wenn Sie sehr schmutziges, schwer zu
reinigendes Geschirr spülen möchten, wählen Sie diese
Funktion.
Extra Trocknen: Wenn Sie Ihr Geschirr stärker trocknen
möchten, wählen Sie diese Funktion.
Express: Reduziert die Programmzeit.
9
Anzeigen
Klarspüler: Wenn das entsprechende Symbol auf dem
Bildschirm angezeigt wird, bedeutet dies, dass das
Geschirrspülmittel fast leer ist und aufgefüllt werden
muss.
Spülsalz: Wenn das entsprechende Symbol auf dem
Bildschirm aueuchtet, bedeutet dies, dass das
Geschirrspülsalz aufgefüllt werden muss.
Wasserhahn: Wenn das entsprechende Symbol auf
dem Bildschirm angezeigt wird, bedeutet dies, dass der
Haupthahn der Wasserversorgung zugedreht ist.
10
Display
Zeigt die Zeit, Verzögerungszeit, Fehlercodes, die
Programmtemperatur und Ähnliches an.
9
DE
INSTALLATION
Vorbereitung
• Stellen Sie das Gerät in der Nähe eines Wasserzulaufs bzw. Abusses und
einer Steckdose auf.
• Achten Sie darauf, dass die Schläuche und der Stecker jederzeit zugänglich
sind.
Gerät aufstellen
Stellen Sie das Gerät am bevorzugten Ort auf. Die Rückseite sollte zur Wand
zeigen, die Seiten zum Einbauschrank oder einer Wand. Der Geschirrspüler ist mit
einem Wasserablauf ausgestattet, der nach rechts oder links geleitet werden kann,
um die Installation zu erleichtern.
Stromanschluss
Verwenden Sie kein Verlängerungskabel oder einen Adapter. Achten Sie darauf,
dass die Steckdose geerdet ist und den örtlichen Vorschriften entspricht. Schließen
Sie das Gerät nur an Steckdosen an, die der angegeben Spannung des Geräts
entsprechen. Sollte der Stecker nicht zur Steckdose passen, lassen Sie ihn von
einem Fachmann austauschen.
Wasseranschluss
Kaltwasseranschluss
Schließen Sie den Kaltwasserschlauch an den 3/4-Zoll-Gewindeanschluss an und
stellen Sie sicher, dass er fest sitzt.
Wenn die Wasserleitungen neu sind oder lange Zeit nicht benutzt wurden,
lassen Sie das Wasser laufen, um sicherzustellen, dass es klar ist. Diese
Vorsichtsmaßnahme ist notwendig, um eine Verstopfung des Wasserzulaufs und
eine Beschädigung des Geräts zu vermeiden.
WARNUNG! Schließen Sie den Wasserhahn nach Gebrauch.
10
DE
Wasserablauf anbringen
Stecken Sie den Ablaufschlauch in eine Abussleitung mit einem Durchmesser
von mindestens 4 cm oder lassen Sie das Wasser in ein Waschbecken ablaufen.
Stellen Sie sicher, dass der Abussschlauch nicht verbogen oder abgeknickt
wird. Das freie Schlauchende darf nicht in Wasser getaucht werden, um einen
Wasserrückuss zu vermeiden. Fixieren Sie den Abussschlauch entweder wie in
Position A oder Position B.
Hinweis: Befestigen Sie den Ablaufschlauch fest mit der mitgelieferten
Schlauchschelle am Abuss, damit er sich nicht bewegt und Abwasser ausläuft.
Rückseite des
Geschirrspülers
Netzkabel
Einlassleitungsanschluss
Abussleitungsanschluss
11
DE
Überschüssiges Wasser aus den Schläuchen ablassen
Wenn das Waschbecken 1000 mm höher als der Boden ist, kann der
Abussschlauch nicht direkt ins Waschbecken gelegt werden. Es ist notwendig, das
überschüssige Wasser in eine Schüssel oder einen passenden Behälter, welcher
sich niedriger als das Waschbecken bendet, abzulassen.
Wasserauslass
Schließen Sie den Abussschlauch an. Der Schlauch muss korrekt angeschlossen
werden, um Lecks zu vermeiden. Stellen Sie sicher, dass der Schlauch nicht
abgeknickt wird.
Verlängerungsschlauch
Wenn Sie eine Schlauchverlängerung benötigen, sollten Sie einen Schlauch, der
dem Abussschlauch ähnlich ist wählen. Die Schlauchverlängerung darf nicht
länger als 4 Meter sein, da die Leistung der Geschirrspülmaschine ansonsten
beeinträchtigt werden könnte.
Verbindung mit dem Siphon
Die Abussleitung darf maximal 100 cm höher liegen als die Unterseite des
Geschirrspülers. Der Wasserschlauch sollte xiert werden.
Positionieren des Geräts
Stellen Sie das Gerät am gewünschten Ort auf. Die Rückseite des Geräts sollte
an einer Wand anliegen und die Seiten des Geschirrspülers sollten an den
Schrankwände oder Wänden verlaufen. Der Geschirrspüler ist mit Wasserzulauf-
und Wasswerablaufschläuchen ausgestattet, welche zur Vereinfachung der
Installation sowohl an der linken als auch an der rechten Geräteseite positioniert
werden können.
12
DE

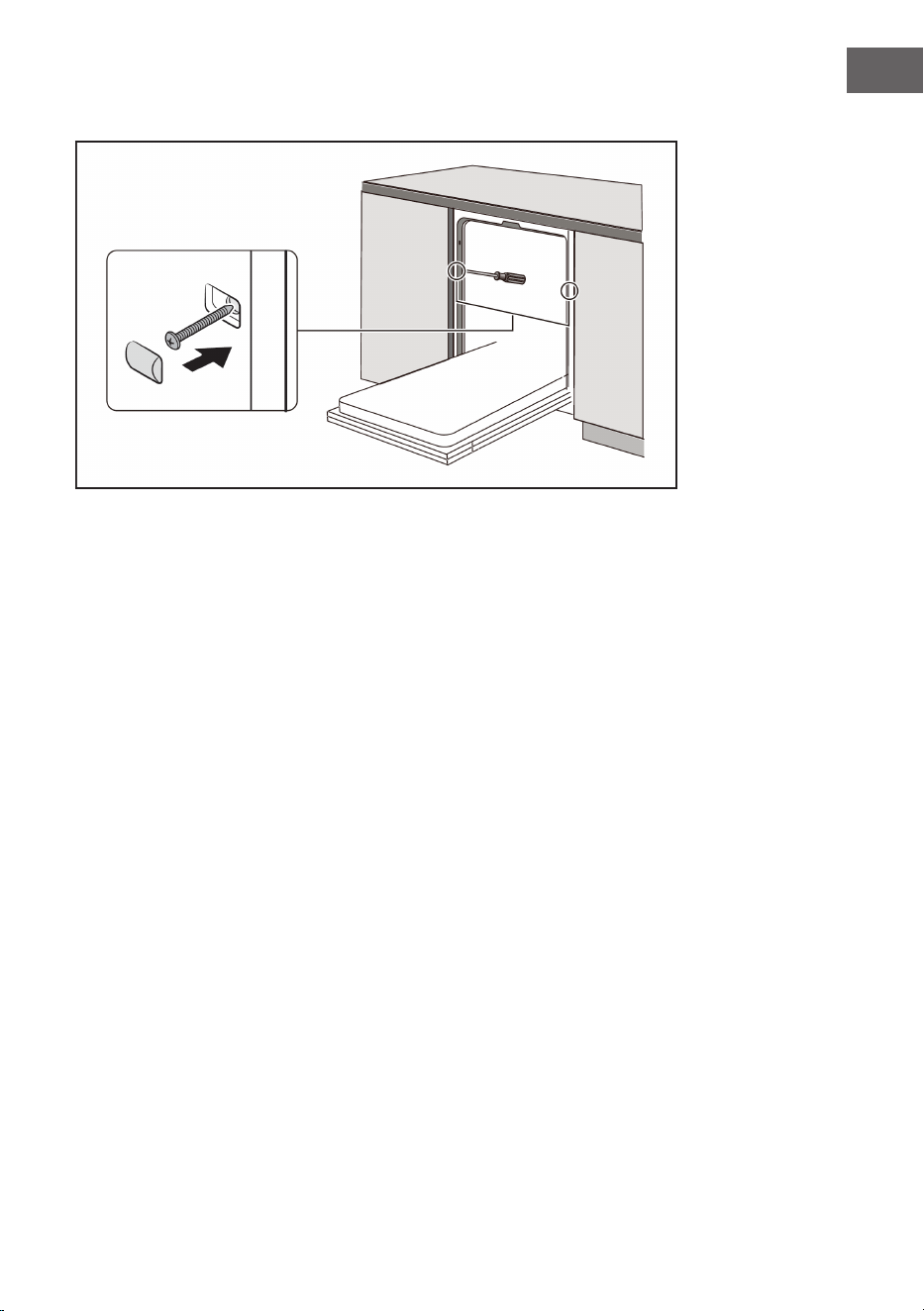

EINBAU
Einbaumaße
Es sollte sich weniger als 5 mm Platz zwischen der Oberseite des Geschirrspülers
und dem Einbauschranks benden. Gleiches gilt für die Außentür, die auf den
Schrank ausgerichtet ist.
Wenn sich der Geschirrspüler in der Ecke des Einbauschranks bendet, sollte
genug Platz zum Öffnen der Tür vorhanden sein.
13
DE

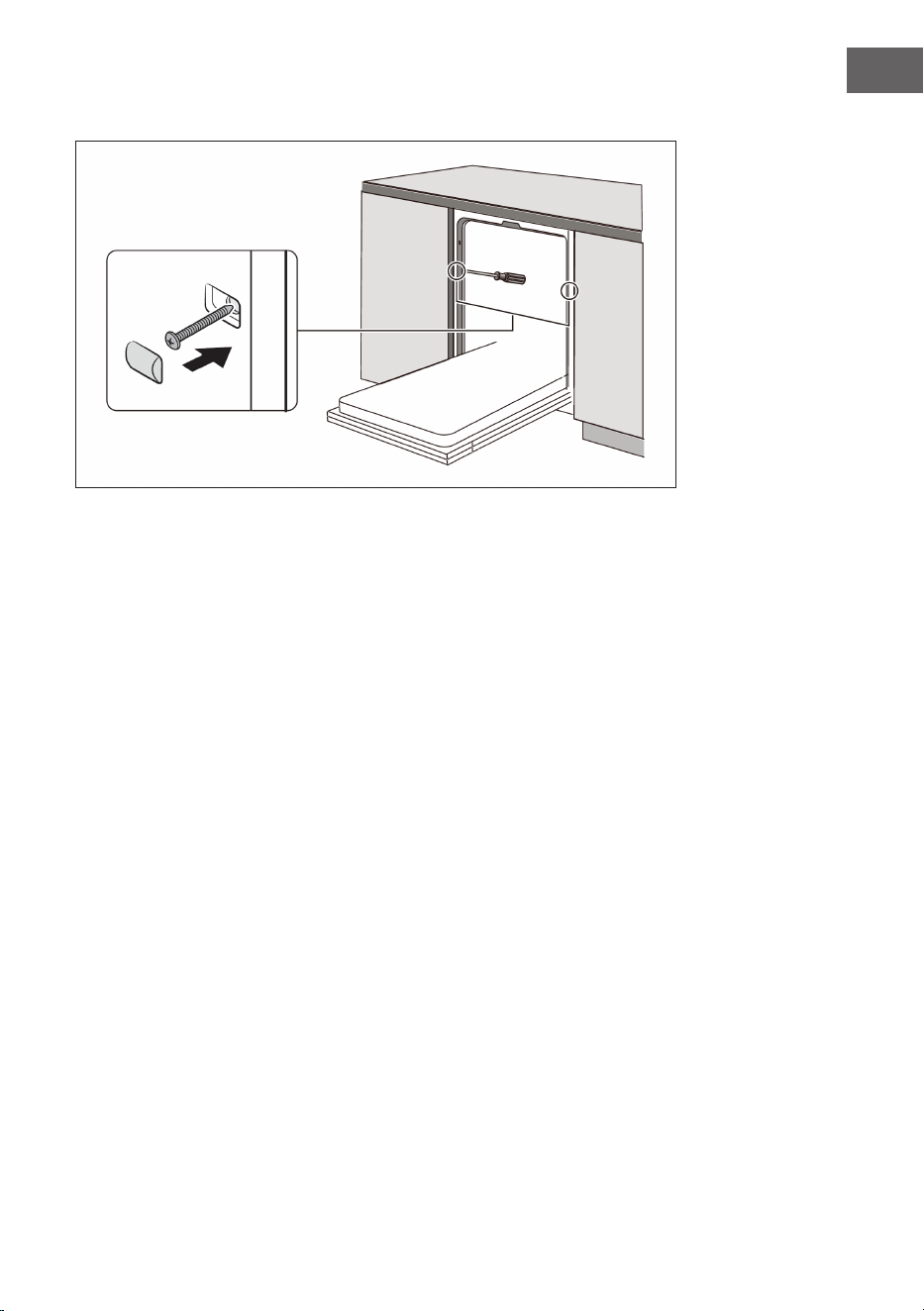

Befestigung
14
DE
VOR DEM ERSTEN BETRIEB
Geschirrspülsalz
• Falls Ihr Modell nicht über einen Salzbehälter verfügt, können Sie diesen
Abschnitt überspringen. Verwenden Sie immer für Geschirrspülmaschinen
geeignetes Salz. Der Salzbehälter bendet sich unterhalb des unteren
Geschirrfachs und sollte folgendermaßen befüllt werden:
• Verwenden Sie ausschließlich Salz, welches explizit für die Verwendung in
Geschirrspülmaschinen geeignet ist. Jede andere Art von Salz, insbesondere
Speisesalz, wird den Behälter beschädigen. Schäden, welche durch die
Verwendung von ungeeignetem Salz entstehen, werden nicht durch die
Herstellergarantie abgedeckt.
• Füllen Sie das Salz ausschließlich vor dem Starten der Geschirrspülmaschine in
den Behälter ein. Dadurch wird verhindert, dass Salz oder Salzwasser, welches
gegebenenfalls verschüttet wurde, über einen längeren Zeitraum auf dem
Boden der Spülmaschine verbleibt und dadurch Abnutzungen entstehen.
Auffüllen des Spülsalzbehälters
1. Entnehmen Sie den Geschirreinsatz und schrauben Sie die Abdeckung des
Behälters herunter.
2. Stecken Sie das untere Ende des Trichters (im Lieferumfang enthalten) in das
Loch hinein und schütten Sie circa 1 kg Geschirrspülsalz hinein.
3. Befüllen Sie den Salzbehälter vor der ersten Verwendung des Geräts bis oben
hin mit Wasser. Es ist normal, dass eine kleine Menge an Wasser aus dem
Salzbehälter herausläuft.
4. Drehen Sie die Abdeckung nach dem Befüllen wieder fest auf den Behälter.
5. Nachdem der Salzbehälter mit Salz befüllt wurde, geht die Warnleuchte aus.
6. Sofort nachdem der Behälter mit Salz befüllt wurde, sollte ein
Reinigungsprogramm gestartet werden (die Verwendung eines
Kurzprogramms wird empfohlen.) Andernfalls können das Filtersystem, die
Pumpe oder andere Gerätebestandteile durch das salzige Wasser beschädigt
werden. In solchen Fällen erlischt der Garantieanspruch.
15
DE
Wichtige Hinweise
• Das Salz muss nur dann aufgefüllt werden, wenn die Salzwarnleuchte angeht.
Abhängig davon, wie gut sich das Salz auöst, kann die Salzwarnleuchte noch
für einige Zeit an bleiben, obwohl der Salzbehälter befüllt wurde. Solle Ihr
Gerät nicht über eine solche Warnleuchte verfügen (bei einigen Modellen)
können Sie den Moment, wenn Sie das Salz wieder auffüllen müssen,
abhängig von der Verwendungshäugkeit der Spülmaschine abschätzen.
• Sollte Salz verschüttet worden sein, lassen Sie ein Schnellprogramm
durchlaufen, damit dieses entfernt wird.

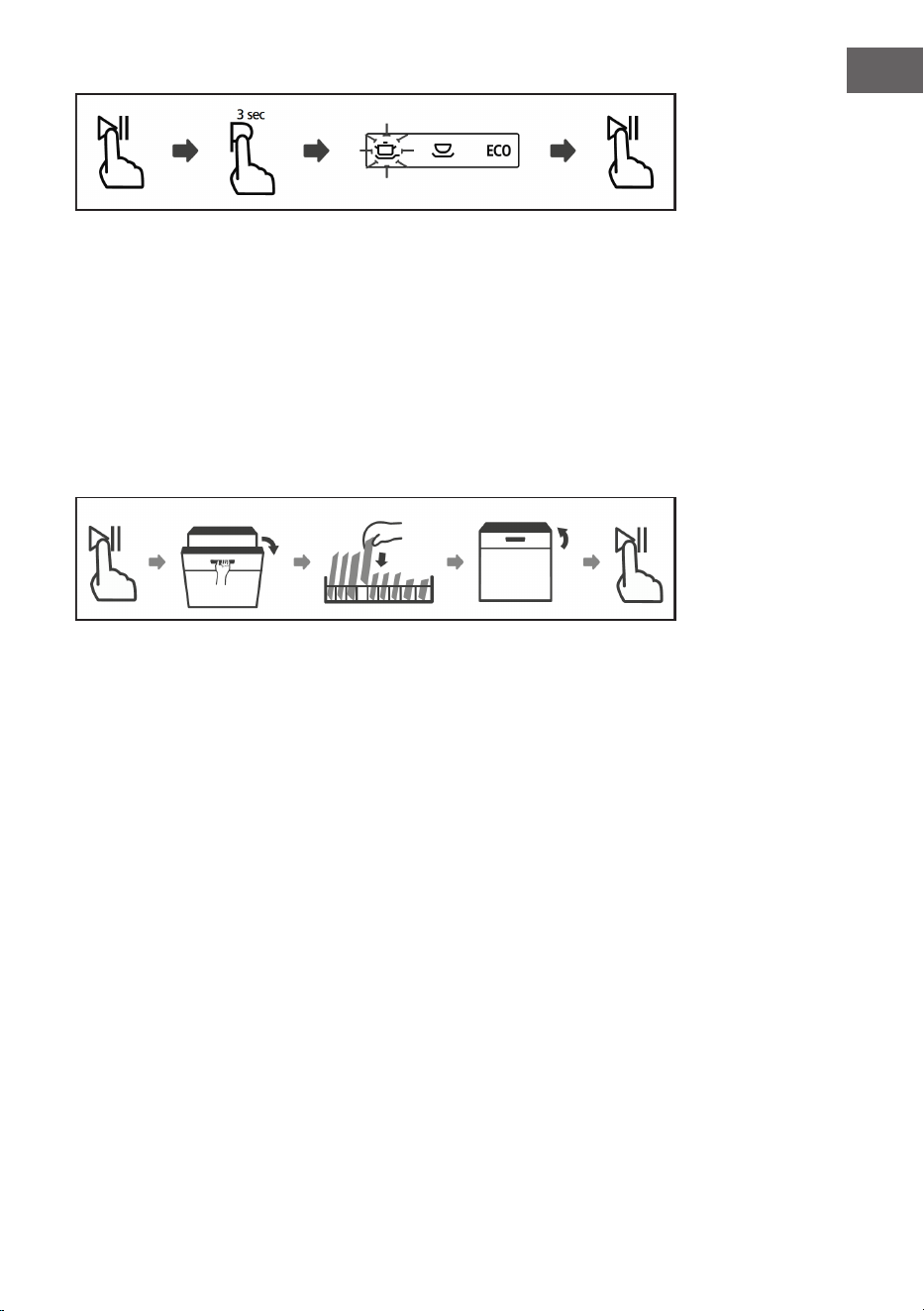

Salzmenge einstellen
Schließen Sie die Tür innerhalb von 60 Sekunden nach dem Einschalten. Halten Sie
die Start/Pause-Taste 5 Sekunden lang gedrückt um in die Spülsalz-Einstellung zu
gelangen.
Drücken Sie mehrmals auf Start/Pause um die Wasserhärte in der folgenden
Reihenfolge einzustellen: H1 > H2 > H3 > H4 > H5 > H6.
Wasserhärte
Enthärtereinstel-
lung
Displayanzeige
°dH
1
mmol/l
2
0-5 0-0.9 1 H1
6-11 1.0-2.0 2 H2
12-17 2.1-3.0 3 H3
18-22 3.1-4.0 4
*
H4
23-34 4.1-6.1 5 H5
35-45 6.2-8.0 6 H6
¹ Deutscher Härtegrad
² Internationaler Härtegrad
*
Fabrikeinstellung
Hinweis: Wenn Sie länger als 5 Sekunden lang keine Eingabe tätigen, verlässt
die Maschine die Salz-Einstellung wieder und wechselt in den Standby-Modus.
16
DE
Klarspüler
Der Klarspüler sorgt während des letzten Abspülens des Geschirrs dafür, dass sich
auf dem Geschirr keine Tropfen bilden, welche Flecken und Streifen hinterlassen
könnten. Der Trocknungsvorgang wird ebenfalls verbessert, da Wassertropfen
vom Geschirr abperlen können. Dieser Geschirrspüler ist für die Verwendung von
üssigem Klarspüler ausgelegt.
Verwenden Sie nur Klarspüler, der speziell für Spülmaschinen geeignet ist.
Befüllen Sie das Ausgabefach niemals mit anderen Substanzen (wie beispielsweise
Geschirrspülmittel etc.), da das Gerät dadurch beschädigt werden würde.
Auffüllen des Klarspülers
Unabhängig von der Warnleuchte auf dem Bedienfeld kann der Füllstand
des Klarspülers durch die Farbe der optischen Füllstandsanzeige neben
der Verschlusskappe beurteil werden. Je dunkler diese ist, desto voller ist
das Klarspülerfach. Die Farbe des dunklen Flecks nimmt mit zunehmender
Verwendung des Klarspülers ab. Das Klarspülerfach sollte immer mindestens ¼
voll sein. Die Farbveränderung verläuft folgendermaßen:
17
DE
Befüllen des Klarspülfachs
1 2
Drehen Sie die Verschlusskappe gegen
den Uhrzeigersinn herunter.
Schütten Sie den Klarspüler vorsichtig
hinein und achten Sie darauf, dass
dieser nicht überläuft.
3
Drehen Sie die Verschlusskappe im
Uhrzeigersinn wieder darauf.
Hinweis: Entfernen Sie
übergelaufenen Klarspüler mit
einem Tuch, um Schaumbildung
beim nächsten Waschgang zu
vermeiden.
Klarspülmenge einstellen
Wählen Sie mit dem Regler eine Stufe 1 – 6 aus.
Je höher die Zahl, desto mehr Klarspüler wird
verwendet. Wenn das Geschirr nicht richtig
trocknet, oder Flecken aufweist, sollten Sie die
nächst höhere Zahl einstellen, bis das Geschirr
eckenfrei ist. Reduzieren Sie die Zahl, wenn
weiße klebrige Flecken auf dem Geschirr oder ein
bläulicher Film auf Glas und Messerklingen zu
sehen ist.
18
DE
Auffüllen des Geschirrspülmittels
1 2
Drücken Sie zum Öffnen des Fachs auf
den Verschlussdeckel.
Füllen Sie für den Hauptwaschgang
Geschirrspülmittel in die größere
Öffnung (A). Geben Sie bei gröberen
Verschmutzungen auch etwas
Geschirrspülmittel in die kleinere
Öffnung (B) zum Vorwaschen des
Geschirrs.
3
Drücken Sie zum Schließen des Fachs
auf den Deckel.
Hinweis: Die Einstellung ist
abhängig von der Wasserhärte.
Befolgen Sie die Hinweise auf
der Verpackung des jeweiligen
Geschirrspülmittels.
19
DE
GESCHIRRSPÜLER RICHTIG BELADEN
• Wir empfehlen Ihnen nur Geschirr zu verwenden, das für Geschirrspüler
geeignet ist.
• Benutzen Sie nur milde Spülmittel.
• Für hitzeempndliches Geschirr empfehlen wir ein Programm mit geringerer
Temperatur.
• Um Schäden vorzubeugen, entfernen Sie Gläser und Besteck nicht gleich nach
Programmende aus dem Geschirrspüler.
Ungeeignetes Geschirr und Besteck
Ungeeignetes Geschirr/Besteck Bedingt geeignetes Geschirr und Besteck
• Besteck mit Holz-, Horn- oder
Perlmuttgriffen
• Hitzeunbeständiges Plastikgeschirr
• Älteres Besteck mit geklebten Teilen,
die nicht hitzebeständig sind.
• Ummanteltes Besteck oder Geschirr.
• Dinge aus Zinn und Kupfer.
• Kristallglas
• Dinge aus nicht rostfreiem Stahl
• Holzgeschirr
• Geschirr und Besteck aus Plastik
• Bestimmte Glassorten, da sie mit der
Zeit trüb wer- den können.
• Silber und Aluminium Teile, Da sie mit
der Zeit ihre Farbe ändern können.
• Glasiertes Geschirr, da die Glasur mit
der Zeit verschwindet, je häuger man
es wäscht.
Was Sie beim Beladen beachten sollten
Entfernen Sie größere Essensreste. Weichen Sie eingebrannte Rückstände in
Pfannen vorher ein. Es ist nicht notwendig, dass Sie das Geschirr vorher abspülen.
Platzieren Sie die Gegenstände wie folgt im Geschirrspüler:
• Stellen Sie Tassen, Gläser, Töpfe und Pfannen so in den Geschirrspüler, dass
die Innenseite nach unten zeigt.
• Gewölbte Gegenstände sollten Sie stehend hinein stellen, damit das Wasser
ablaufen kann.
• Stellen Sie die Gegenstände so ins Gerät, dass sie nicht umfallen können.
• Achten Sie darauf, dass sich die Sprüharme frei drehen können und nicht
durch Geschirr oder herausragende Gegenstände behindert werden.
• Waschen Sie keine Kleinteile im Geschirrspüler, da sie leicht aus dem Korb
fallen könnten.
• Achten Sie darauf, dass sich Geschirr und Besteck nicht überlappt oder
gegenseitig abdeckt.
• Um Glasbruch zu vermeiden dürfen sich Gläser nicht berühren.
• Stellen Sie große Gegenstände, die schwer zu reinigen sind in den Korb.
• Lange und scharfe Gegenstände müssen horizontal in den Korb gelegt
werden, um Verletzungen zu vermeiden.
• Um optimale Ergebnisse zu erzielen, überladen Sie den Geschirrspüler nicht.
20
DE
BELADUNG DER KÖRBE (EN 60436)
Oberer Geschirrkorb
Nr. Bezeichnung Nr. Bezeichnung
1 Tassen 3 Gläser
2 Untertassen 4 Becher
21
DE
Unterer Geschirrkorb
Nr. Bezeichnung Nr. Bezeichnung
5 Dessertschalen 10 Melamin-Dessertteller
6 Glasschalen 11 Melaminschale
7 Dessertteller 12 Ovale Platte
8 Essteller 13 Kleiner Topf
9 Suppenteller
22
DE
Besteckablage
Nr. Bezeichnung
1 Esslöffel
2 Gabeln
3 Messer
4 Teelöffel
Informationen für
Vergleichbarkeitsprüfungen nach EN 60436
• Kapazität: 8 Gedecke
• Programm: ECO
• Klarspülereinstellung: Max
• Enthärtereinstellung: H4
5 Dessertlöffel
6 Servierlöffel
7 Serviergabel
8 Soßenkelle
23
DE
SPÜLPROGRAMME (EN 60436)
Programm Beschreibung Spülzyklus
Spülmittel
Vor/Haupt
Zeit
(min)
Energie
(kWh)
Wasser
(L)
Intensiv
Stark verschmutzte
Töpfen, Pfannen
und Geschirr mit
angetrockneten
Essensresten.
Vorwäsche (50°C)
Wäsche (65°C)
Spülen
Spülen
Spülen (70°C)
Trocknen
4/12 g 160 1,250 12,5
Universell
Für
unempndliches,
normal
verschmutztes
Alltagsgeschirr.
Vorwäsche (45°C)
Wäsche (60°C)
Spülen
Spülen (70°C)
Trocknen
4/12 g 150 1,050 12,5
(*EN 60436)
Normal
verschmutzte
Teile, wie Töpfe,
Teller, Gläser und
Pfannen.
Vorwäsche
Wäsche (45°C)
Spülen (65°C)
Trocknen
4/12 g 220 0,723 8,0
Glas
Leicht verschmutze
Teile, wie Glas und
Feinkeramik.
Vorwäsche
Wäsche (45°C)
Spülen
Spülen (60°C)
Trocknen
4/12 g 95 0,700 10,5
90 Min.
Leicht
verschmutztes
Geschirr/Glas.
Wäsche (55°C)
Wäsche (65°C)
Spülen (70°C)
Trocknen
16 g 90 1,150 11,0
Schnell
Leicht
verschmutztes
Geschirr, das keine
extra Trocknung
benötigt.
Wäsche (50°C)
Spülen (45°C)
Spülen (45°C)
10 g 30 0,540 7,0
Obstwäsche
Zum Waschen von
Obst.
Vorwäsche / 15 0,020 4,7
Selbst-
reinigung
Zur Reinigung des
Geschirrspülers.
Vorwäsche
Wäsche (60°C)
Spülen
Spülen (60°C)
Trocknen
16 g 145 0,736 9,5
*EN 60436: Für den Testdurchlauf wurden in Übereinstimmung mit EN 60436 das Programm ECO
verwendet.
24
DE
• Das eco-Programm ist zur Reinigung von normal verschmutztem Geschirr
geeignet. Es ist für diesen Zweck mit Blick auf den kombinierten Energie- und
Wasserverbrauch das ezienteste Programm und es wird verwendet, um die
Einhaltung der EU-Ökodesign-Vorschriften zu prüfen.
• Durch das Beladen des Haushaltsgeschirrspülers bis zu der vom Hersteller
angegebenen Kapazität können Energie und Wasser eingespart werden.
• Die unsachgemäße Beladung kann diese Folgen haben:
- ein schlechteres Reinigungsergebnis
- eine Sachbeschädigung durch das Blockieren der Sprüharme
• Manuelles Vorspülen des Geschirrs führt zu einem höheren Wasser- und
Energieverbrauch und wird nicht empfohlen.
• Bei der Reinigung von Geschirr in einem Haushaltsgeschirrspüler wird in der
Regel weniger Energie und Wasser verbraucht wird als beim Handspülen,
sofern der Haushaltsgeschirrspüler gemäß den Herstelleranleitungen
verwendet wird.
• Die für andere Programme als eco angegebenen Werte sind nur Richtwerte.
INBETRIEBNAHME UND BEDIENUNG
Starten des Waschvorgang
1. Ziehen Sie den unteren und den oberen Korb heraus, befüllen Sie die Körbe
mit Geschirr und schieben Sie diese ins Gerät zurück. Es wird empfohlen, den
unteren vor dem oberen Korb zu befüllen.
2. Fügen Sie das Geschirrspülmittel hinzu.
3. Stecken Sie den Netzstecker in die Steckdose. Stellen Sie sicher, dass der
Haupthahn des Wassers vollständig aufgedreht ist.
4. Schließen Sie die Tür und drücken Sie zum Einschalten des Geräts die Ein-
Ausschalttaste .
5. Wenn Sie ein Programm ausgewählt haben, leuchtet die entsprechende
Anzeigeleuchte auf. Drücken Sie zum Starten des Geschirrspülers die Taste
Start/ Pause.
Ändern des Programms
Ein Programm kann nur dann geändert werden, wenn das Gerät erst für kurze
Zeit gelaufen ist. Andernfalls kann das Geschirrspülmittel bereits freigegeben
worden und der Geschirrspüler bereits voll Wasser sein. Sollte dies der Fall
sein, muss das Gerät zurückgesetzt werden und das Ausgabefach muss erneut
mit Geschirrspülmittel befüllt werden. Gehen Sie zum Zurücksetzen des

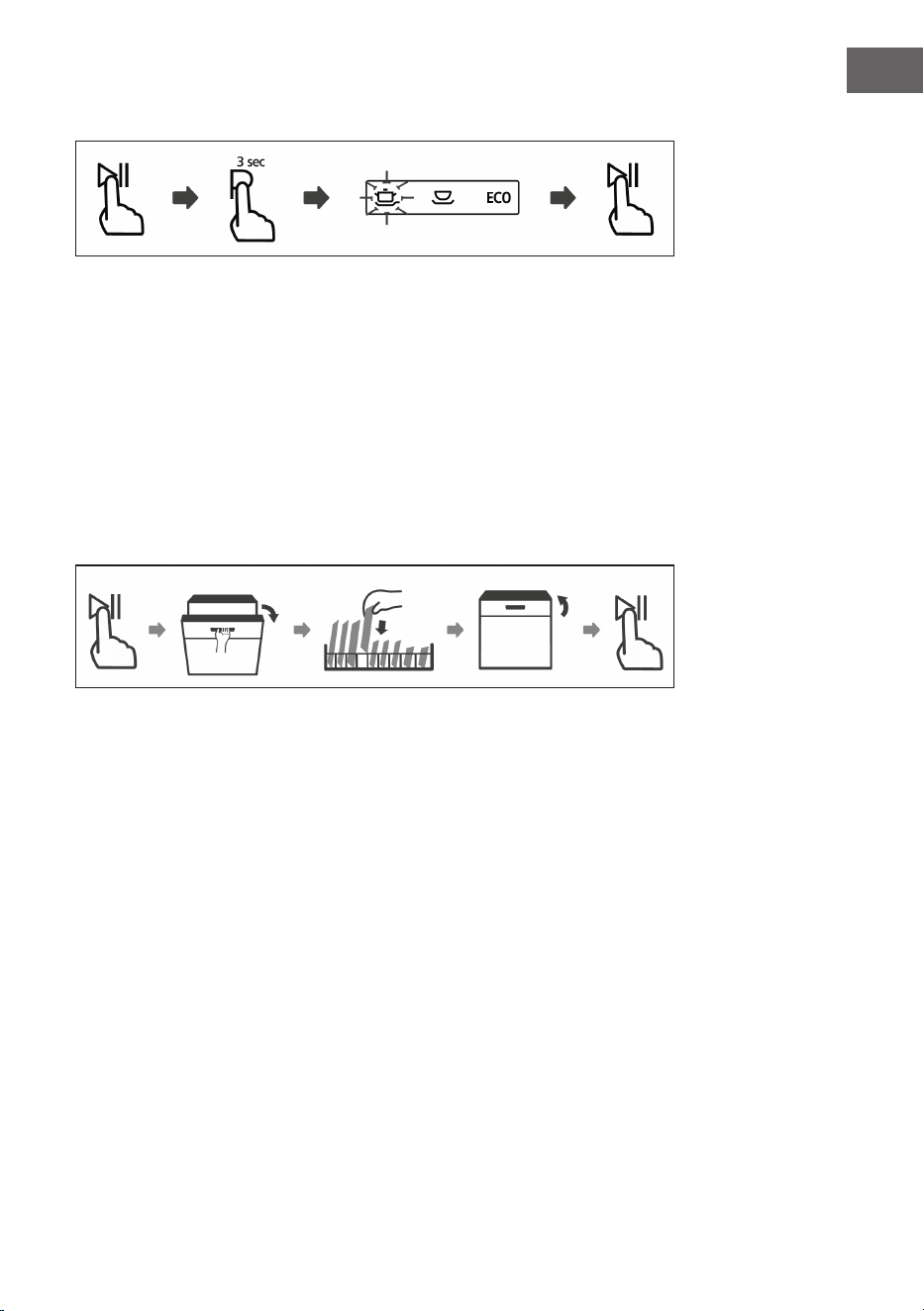

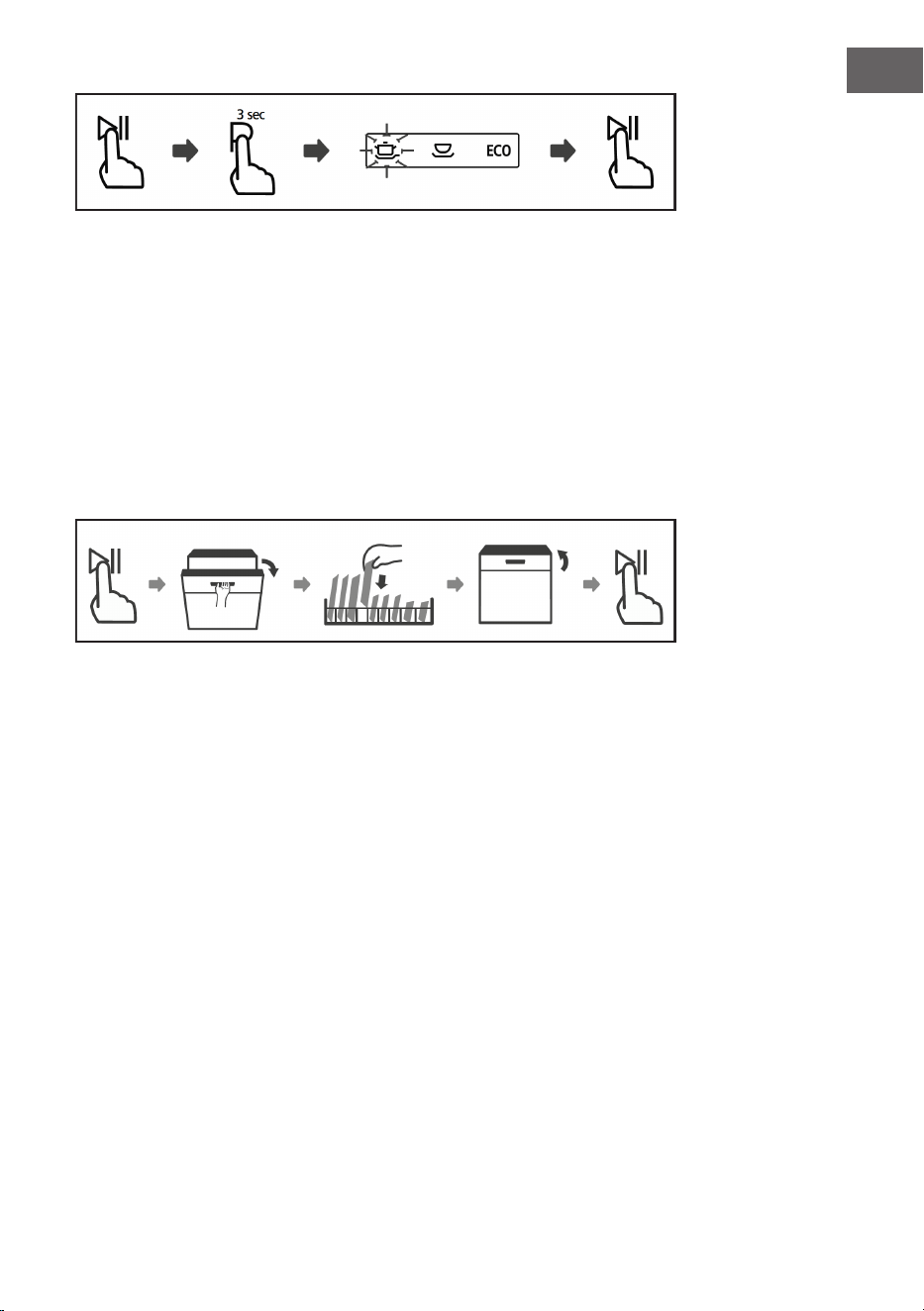

Geschirrspülers folgendermaßen vor:
1. Drücken Sie zum Pausieren des Waschvorgangs die Taste Start/Pause.
2. Drücken Sie zum Abbruch des aktuellen Programms für länger als 3 Sekunden
die Taste PROGRAM.
3. Wählen Sie mit der Taste PROGRAM das gewünschte Programm aus.
4. Drücken Sie zum Starten die Taste Start/Pause und nach 10 Sekunden startet
25
DE
der Geschirrspüler mit dem neuen Programm.
Geschirr nachträglich hinzufügen
Vergessenes Geschirr kann, bevor sich das Geschirrspülmittelausgabefach öffnet,
nachträglich in den Geschirrspüler gegeben werden. Sollte dies der Fall sein,
befolgen Sie diese Schritte:
1. Drücken Sie zum Pausieren des aktuellen Programms die Taste Start/Pause.
2. Warten Sie vor dem Öffnen der Tür ca. 5 Sekunden.
3. Geben Sie das Geschirr hinein.
4. Schließen Sie die Tür.
5. Drücken Sie erneut die Taste Start/Pause. Nach 10 Sekunden setzt der
Geschirrspüler den Betrieb fort.
26
DE
REINIGUNG UND PFLEGE
Tür und Türdichtung
Reinigen Sie die Türdichtungen regelmäßig mit einem feuchten Tuch, um
Lebensmittelrückstände zu entfernen. Beim Befüllen des Geschirrspülers können
Lebensmittelrückstände an den Seiten der Geschirrspülertür haften bleiben. Diese
Flächen benden sich außen und können von den Sprüharmen nicht erreicht
werden. Entfernen Sie diese Rückstände immer vor dem Schließen der Tür.
Bedienfeld
• Reiben Sie das Bedienfeld ausschließlich mit einem weichen und feuchten
Tuch ab.
• Verwenden Sie keinerlei Sprühreiniger, damit kein Wasser hinter die
Türdichtung oder in die elektrischen Gerätekomponenten gelangen kann.
• Verwenden Sie für die äußeren Geräteoberächen keine aggressiven Reiniger
oder Scheuerschwämme, da dadurch die Beschichtung zerkratzt werden
könnte. Beachten Sie, dass einige Papiertücher ebenfalls die Oberäche
zerkratzen oder Spuren auf dieser hinterlassen können.
Entfernen von Fremdkörpern
• Überprüfen Sie die Siebe und die Wanne nach jedem Gebrauch des
Geschirrspülers. Fremdkörper (z.B.Glasscherben, Kunststoffteilchen, Knochen
oder Zahnstocher usw.) verringern die Reinigungsleistung und können
Schäden an der Ablaufpumpe verursachen. Bauen Sie das Siebsystem wie in
diesem Kapitel beschrieben aus. Entfernen Sie Fremdkörper von Hand.
• Vorsicht! Können Sie die Gegenstände nicht entfernen, wenden Sie sich an
einen autorisierten Kundendienst. Bauen Sie das Filtersystem wie in diesem
Kapitel beschrieben wieder ein.
Filtersystem
Das Filtersystem bendet sich unten in der Spülmaschine. Rückstände vom
Waschzyklus verbleiben im Filter. Die Ansammlung von Rückständen kann zum
Verstopfen der Filter führen. Die Filter sollten deshalb regelmäßig überprüft und,
falls notwendig, unter ießendem Wasser gereinigt werden. Befolgen Sie zum
Reinigen der Filter die nachfolgenden Schritte:
27
DE
1 2
Halten Sie den groben Filter fest und
drehen Sie diesen zum Entsichern
gegen den Uhrzeigersinn. Ziehen Sie
den Filter nach oben heraus.
Heben Sie den feinen Filter aus dem
Hauptlter heraus.
3 4
Größere Lebensmittelrückstände
können entfernt werden, indem Sie
den Filter unter ießendes Wasser
halten. Für eine gründlichere
Reinigung empehlt sich die
Verwendung einer weichen
Zahnbürste.
Setzen Sie die Filter in umgekehrter
Reihenfolge wieder zusammen
und setzten Sie diese wieder in die
Spülmaschine ein. Drehen Sie die Filter
nun im Uhrzeigersinn, um diese zu
xieren.
Hinweis: Die Abbildungen dienen lediglich der Orientierung und können von
Ihrem Modell abweichen.
• Drehen Sie die Filter nicht zu fest hinein. Setzen Sie die Filter der Reihenfolge
nach wieder ein, da ansonsten Rückstände aus dem groben Filter in die
anderen beiden Filter gelangen und eine Blockade verursachen könnte.
• Verwenden Sie den Geschirrspüler niemals ohne Filter. Ein falsches
Wiedereinsetzen des Filters kann die Leistung des Geschirrspülers insgesamt
beeinträchtigen und Geschirr und Zubehör beschädigen.
Hauptlter
Feinlter
28
DE
Sprüharme
Es ist notwendig, dass die Sprüharme regelmäßig gereinigt werden, da hartes
Wasser in Form von Kalkrückständen an den Sprüharmen und den Halterungen
anhaftet. Befolgen Sie für die Reinigung der Sprüharme die folgenden Hinweise:
Um den oberen Sprüharm zu
entfernen, halten Sie die Mutter
in der Mitte fest und drehen
Sie den Sprüharm gegen den
Uhrzeigersinn, um ihn zu
entfernen.
Ziehen Sie den oberen Sprüharm
nach oben, damit Sie den unteren
Sprüharm entnehmen können.
Legen Sie die Sprüharme in
eine Seifenlösung mit warmem
Wasser und verwenden Sie zur
Reinigung der Düsen eine weiche
Bürste. Setzen Sie die Sprüharme,
nachdem Sie diese sorgfältig mit
Wasser abgespült haben, wieder
in das Gerät ein.
Frostschutz
Nehmen Sie die folgenden Frostschutzmaßnahmen im Winter vor und gehen Sie
nach jedem Reinigungsdurchgang folgendermaßen vor:
1. Ziehen Sie den Netzstecker des Geschirrspülers aus der Steckdose.
2. Drehen Sie die Wasserversorgung ab und trennen Sie die
Wassereinlassleitung vom Wasserventil.
3. Lassen Sie das Wasser aus der Wassereinlassleitung und dem Wasserventil ab
(sammeln Sie dieses in einem Eimer).
4. Schließen Sie die Wassereinlassleitung wieder an das Wasserventil an.
5. Entfernen und reinigen Sie die Filter.
Nach jedem Waschdurchgang
Drehen Sie die Wasserversorgung ab und lassen Sie die Tür leicht geöffnet, so
dass die Feuchtigkeit und Gerüche nicht im Geräteinneren verbleiben.
29
DE
Entfernen des Netzsteckers
Ziehen Sie vor dem Durchführen von Reinigungs- oder Wartungsarbeiten immer
den Netzstecker aus der Steckdose.
Hinweis zu aggressiven Lösungsmitteln oder Reinigungsmitteln
Verwenden Sie zum Reinigen der Außenseite und der Gummibestandteile
des Geräts keine aggressiven Lösungen oder Reinigungsmittel. Verwenden
Sie lediglich ein sauberes Tuch mit warmem Seifenwasser. Verwenden Sie
zum Entfernen von Flecken oder Verschmutzungen an der Oberäche der
Innenseite ein feuchtes Tuch mit etwas Essig oder ein speziell für Geschirrspüler
geeignetes Reinigungsmittel.
Wenn das Gerät über einen längeren Zeitraum nicht verwendet
wird
Es wird empfohlen, den leeren Geschirrspüler einmal durchlaufen zu lassen
und dann den Netzstecker aus der Steckdose zu ziehen, die Wasserversorgung
abzudrehen und die Tür des Geschirrspülers leicht offen zu lassen. Dadurch
bleiben die Türdichtungen länger erhalten und es können sich im Inneren des
Geschirrspülers keine Gerüche bilden.
Das Gerät transportieren
Versuchen Sie, das Gerät immer in vertikaler Position zu transportieren. Falls
absolut notwendig, kann es auf der Rückseite positioniert werden.
Dichtungen
Ein wesentlicher Gerüche verursachender Faktor der Geruchsbildung in
Geschirrspülern sind Lebensmittelrückstände unter den Dichtungen. Reinigen Sie
deshalb die Dichtungen regelmäßig mit einem feuchten Schwamm, so dass sich
keine Gerüche bilden können.
30
DE
FEHLERBEHEBUNG
Fehler Mögliche Ursache Lösung
Der Geschirrspüler
startet nicht.
Die Sicherung ist
herausgesprungen oder
kaputt.
Ersetzen Sie die Sicherung
oder legen Sie den Schalter
wieder um. Entfernen Sie
alle anderen Geräte, die
am selben Stromkreislauf
hängen.
Kein Strom. Versichern Sie sich, dass
das Gerät eingeschaltet, die
Tür fest geschlossen ist und
das Netzkabel fest in der
Steckdose steckt.
Die Tür ist nicht richtig
geschlossen.
Achten Sie beim
Schließen darauf, dass die
Türverriegelung einrastet.
Es wird kein Wasser
aus dem Geschirrspüler
gepumpt.
Der Ablaufschlauch ist
abgeknickt.
Überprüfen Sie den
Schlauch.
Der Filter ist verstopft. Überprüfen Sie den
Groblter.
Der Abuss ist verstopft. Überprüfen Sie ihren
Abuss und reinigen Sie
ihn gegebenenfalls. Falls
Sie immer noch Probleme
haben, kontaktieren Sie
einen Fachbetrieb.
Rostecken auf dem
Besteck.
Das Besteck ist nicht
rostfrei.
Spülen Sie nur rostfreies
Besteck.
Es wurde kein Programm
gestartet, nachdem
Spülsalz nachgefüllt
wurde.
Starten sie nach
dem Befüllen das
Schnellprogramm mit leerer
Spülmaschine.
Der Deckel des
Spülsalzbehälters ist
locker.
Versichern Sie sich, dass der
Deckel fest geschlossen ist.
Farbecken in der
Wanne.
Farbiges Spülmittel. Benutzen Sie nur Spülmittel
ohne Farbe.
31
DE
Fehler Mögliche Ursache Lösung
Weißer Film auf den
Innenächen.
Mineralische Rückstände
aus hartem Wasser.
Reinigen Sie die
Innenächen mit einem
feuchten Lappen und
etwas Spülmittel für
Geschirrspüler. Benutzen
Sie dabei Handschuhe und
verwenden Sie kein anderes
Spülmittel.
Klopfgeräusche im
Innenraum.
Der Sprüharm schlägt
gegen einen Gegenstand
im Korb.
Unterbrechen Sie das
Programm und platzieren
Sie das Geschirr so, dass der
Sprüharm nicht behindert
wird.
Rasselnde Geräusche im
Innenraum.
Das Geschirr steht nicht
sicher.
Unterbrechen Sie Programm
und platzieren Sie das
Geschirr so, dass es sicher
steht.
Klopfendes Geräusch im
Wasserrohr.
Kann durch Überkreuzen
der Wasserleitungen
entstehen.
Hat keinen Einuss
auf die Leistung des
Geschirrspülers. Sollten
Sie sich nicht sicher sein,
kontaktieren Sie einen
Fachmann.
Schaum in der Wanne. Ungeeignetes
Geschirrspülmittel.
Benutzen Sie nur Spülmittel,
das für Geschirrspüler
geeignet ist. Falls dennoch
Schaum in der Wanne sein
sollte, öffnen Sie die Tür
und lassen Sie den Schaum
verdampfen. Geben Sie
etwas kaltes Wasser in die
Wanne und schließen Sie
die Tür. Lassen Sie irgendein
Waschprogramm durch-
laufen, um die Rückstände
zu entfernen.
Übergelaufener
Klarspüler.
Wischen Sie übergelaufenen
Klarspüler umgehend auf.
32
DE
Fehler Mögliche Ursache Lösung
Das Geschirr ist nicht
sauber.
Das Geschirr wurde nicht
richtig eingeladen.
Beachten Sie die
Hinweise zum Beladen
des Geschirrspülers.
Das Programm war nicht
stark genug.
Verwenden Sie das
Intensiv-Programm.
Zu wenig Spülmittel. Verwenden Sie mehr
Spülmittel oder
verwenden Sie ein
anderes Spülmittel.
Gegenstände blockieren
die Sprüharme.
Stellen Sie das Geschirr
so ins Gerät, dass
die Sprüharme nicht
behindert werden.
Das Filtersystem ist
dreckig oder falsch
eingesetzt.
Reinigen Sie die Filter
oder setzten Sie sie
korrekt ein. Reinigen Sie
die Sprüharme.
Das Geschirr trocknet
nicht.
Falsche Beladung. Beachten Sie die
Hinweise zum Beladen
des Geschirrspülers.
Zu wenig Klarspüler. Erhöhen Sie die
Klarspülmenge.
Das Geschirr wurde zu
früh entnommen.
Lassen Sie das Geschirr
nach der Reinigung noch
etwa 15 Minuten im
Geschirrspüler. Öffnen
Sie die Tür, damit die
feuchte Luft entweichen
kann.
Falsches Programm. In Kurzprogrammen
ist die Wasch- und
Trockentemperatur
niedriger. Verwenden Sie
ein Programm mit einer
höheren Laufzeit.
Besteck mit
minderwertiger
Beschichtung.
Derartiges Geschirr
und Besteck ist für den
Geschirrspüler nicht
geeignet.
33
DE
Fehler Mögliche Ursache Lösung
Das Glas ist beschlagen. Kombination aus
weichem Wasser und zu
viel Spülmittel.
Verwenden Sie weniger
Spülmittel und benutzen
Sie das kürzeste
Programm, um Glas
zu waschen und zu
säubern.
Schwarze oder graue
Streifen auf Geschirr
Aluminiumteile haben
am Geschirr gerieben.
Verwenden Sie ein
mildes Scheuermittel.
Spülmittelreste in der
Kammer.
Das Geschirr behindert
das Auösen des
Spülmittels.
Laden Sie das Geschirr
sorgfältig in den
Geschirrspüler.
Fehlercodes
Bei einigen Störungen zeigt das Display einen Fehlercode an, um Sie zu warnen.
Ziehen Sie in diesen Fällen Fachpersonal hinzu.
WARNUNG
Gefahr eines Stromschlags oder anderen
Personenverletzung!
Reparieren Sie das Gerät nicht selbst. Der Geschirrspüler darf
nur von Fachpersonal repariert werden. Die Reparatur muss
fachgerecht erfolgen.
Code
Bedeutung Mögliche Ursache
E1
Der Wassereinlass
dauert sehr lange.
Der Hahn ist nicht geöffnet, der
Wassereinlass ist eingeschränkt oder der
Wasserdruck ist zu niedrig.
E3
Die benötigte
Temperatur wird nicht
erreicht.
Fehlfunktion des Heizelements.
E4
Der Geschirrspüler läuft
aus.
Ein Element des Geschirrspülers ist
undicht und leckt.
Ed
Die Kommunikation
zwischen Haupt-PBC
und Bildschirm-PBC ist
unterbrochen.
Kurzschluss oder kaputtes
Kommunikationskabel.
Im Falle einer Reparatur wenden Sie sich bitte an einen qualizierten
Reparaturdienst in Ihrer Nähe.
Ersatzteile für den Artikel stehen bis zum 31.12.2028 zu Verfügung.
34
DE
PRODUKTDATENBLATT
Angaben nach Verordnung (EU) Nr. 2019/2017
Name oder Handelsmarke des Herstellers: Klarstein
Adresse des Herstellers: Mühlenstraße 25, 10243 Berlin, Deutschland.
Artikelnummer: 10032912, 10032913, 10048593
Allgemeine Produktparameter:
Parameter Wert Parameter Wert
Standardgedecke 8 Abmessungen in cm
Höhe 59
Breite 55
Tiefe 50
EEI 61,8 Energieezienzklasse F
Reinigungsleistungsindex 1,125 Trocknungsleistungsindex 1,07
Energieverbrauch in kWh
[pro Zyklus], basierend auf
dem Öko-Programm mit
Kaltwasserbefüllung. Der
tatsächliche Energieverbrauch
hängt davon ab, wie das Gerät
genutzt wird.
0,723
Wasserverbrauch in Litern
[pro Zyklus], basierend auf
dem Öko-Programm. Der
tatsächliche Wasserverbrauch
hängt vom Gebrauch
des Geräts und von der
Wasserhärte ab.
8
Programmdauer (h:min) 3:40 Bauart Freistehend
Schallemission
(dB(A) re 1 pW)
49 Schallemissions-Klasse C
Aus-Zustand (W) 0 Standby-Modus (W) 0,49
Startverzögerung (W) (falls
zutreffend)
1,00
Vernetzter Bereitschaftsdienst
(W) (falls zutreffend)
0
Mindestlaufzeit der vom Hersteller angebotenen Garantie: 24 Monate
Weitere Angaben:
Weblink zur Website des Lieferanten, auf der die Informationen gemäß Anhang II Nummer 6 der
Verordnung (EU) 2019/2022 der Kommission zu nden sind: www.klarstein.de
Die gemäß der Verordnung (EU) 2019/2017 in der EU-Produktdatenbank gespeicherten
Informationen zu diesem Modell sind abrufbar unter: 10032913 - https://eprel.ec.europa.eu/
qr/252097
Die Modellkennung bendet sich auf dem Typenschild an der Seite/Rückseite des Geräts.
35
DE
SPEZIELLE ENTSORGUNGSHINWEISE FÜR
VERBRAUCHER IN DEUTSCHLAND
Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die
Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt
und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind
folgende Regeln zu beachten:
• Jeder Verbraucher ist gesetzlich verpichtet, Elektro- und
Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus
getrennt vom Hausmüll zu entsorgen. Sie erkennen die
entsprechenden Altgeräte durch folgendes Symbol der
durchgestrichenen Mülltonne (WEEE-Symbol).
• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät
umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät
entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom
Altgerät zerstörungsfrei zu trennen.
• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und
Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln.
Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie
Glühbirnen und Halogenlampen bitte über den Hausmüll, sofern sie nicht das
WEEE-Symbol tragen.
• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem
Elektro- bzw. Elektronikgerät selbst verantwortlich.
Rücknahmepicht der Vertreiber
Vertreiber mit einer Verkaufsäche für Elektro- und Elektronikgeräte von
mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer
Gesamtverkaufsäche von mindestens 800 Quadratmetern, die mehrmals im
Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem
Markt bereitstellen, sind verpichtet,
1. bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer
ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die
gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in
unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen und
2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung
größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer
Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den
Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei
Altgeräte pro Geräteart beschränkt.
36
DE
• Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln
ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und
Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich
„Wärmeüberträger“, „Bildschirmgeräte“ (Oberäche von mehr als 100 cm²)
oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung
über 50 Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte
(Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung
zum jeweiligen Endnutzer zu gewährleisten.
• Altgeräte dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden
Sammelstellen in Ihrer Nähe abgegeben werden: www.take-e-back.de
• Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 bieten wir auch die
Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf
eines Neugeräts haben Sie die Möglichkeit, eine Altgerätabholung über die
Webseite auszuwählen.
• Batterien können überall dort kostenfrei zurückgegeben werden, wo sie
verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und
Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per Post
an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen können Sie
direkt bei uns von Montag bis Freitag zwischen 08:00 und 16:00 Uhr unter der
folgenden Adresse unentgeltlich zurückgeben:
Chal-Tec Fulllment GmbH
Norddeutschlandstr. 3
47475 Kamp-Lintfort
• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der
Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben
der Pole).
• Finden sich unter der durchgestrichenen Mülltonne auf der Batterie zusätzlich
die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie
gefährliche Schadstoffe enthält (»Cd« steht für Cadmium, »Pb« für Blei und
»Hg« für Quecksilber).
Hinweis zur Abfallvermeidung
Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu bei,
Ressourcen ezient zu nutzen und zusätzlichen Müll zu vermeiden. Die
Lebensdauer Ihrer Altgeräte können Sie verlängern, indem Sie defekte Altgeräte
reparieren lassen. Wenn sich Ihr Altgerät in gutem Zustand bendet, könnten Sie
es spenden, verschenken oder verkaufen.
37
DE
HINWEISE ZUR ENTSORGUNG
Wenn es in Ihrem Land eine gesetzliche Regelung
zur Entsorgung von elektrischen und elektronischen
Geräten gibt, weist dieses Symbol auf dem Produkt oder
auf der Verpackung darauf hin, dass dieses Produkt
nicht im Hausmüll entsorgt werden darf. Stattdessen
muss es zu einer Sammelstelle für das Recycling von
elektrischen und elektronischen Geräten gebracht
werden. Durch regelkonforme Entsorgung schützen
Sie die Umwelt und die Gesundheit Ihrer Mitmenschen
vor negativen Konsequenzen. Informationen zum
Recycling und zur Entsorgung dieses Produkts,
erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem
Hausmüllentsorgungsdienst.
HERSTELLER
Chal-Tec GmbH, Mühlenstraße 25, 10243 Berlin, Deutschland.
Kontakt: [email protected]
Für autorisierten Service und Ersatzteile besuchen Sie bitte: https://www.
klarstein.de/Original-Ersatzteile-Reparaturzentrum/ oder kontaktieren Sie uns
unter:
Chal-Tec GmbH
Mühlenstraße 25
10243 Berlin
Deutschland
39
EN
Dear Customer,
Congratulations on purchasing this device. Please read the
following instructions carefully and follow them to prevent
possible damages. We assume no liability for damage
caused by disregard of the instructions and improper use.
Scan the QR code to get access to the latest user manual
and more product information.
CONTENT
Safety Instructions 40
Product Overview 42
Control Panel and Keys 43
Installation 45
Before rst Use 50
Loading the Dishwasher 55
Loading the Baskets (EN 60436) 56
Washing Programmes (EN 60436) 59
Commissioning and Operation 60
Cleaning and Care 62
Troubleshooting 66
Product Data Sheet 70
Disposal Considerations 71
Manufacturer & Importer (UK) 71
40
EN
SAFETY INSTRUCTIONS
WARNING
Risk of explosion! Under certain conditions, Hydrogen gas may be
produced in a hot-water system that has not been used for two
weeks or more. HYDROGEN GAS IS EXPLOSIVE. If the hot-water
system has not been used for such a period, before using the
dishwasher turn on all hot-water faucets and let the water ow from
each for several minutes. This will release any accumulated
hydrogen gas. As the gas is ammable, do not smoke or use an
open ame during this time.
• Do not abuse, sit on, or stand on the door or dish basket of the dishwasher.
• Do not touch the heating element during or immediately after use.
• Do not operate your dishwasher unless all enclosure panels are properly in
place.
• Open the door very carefully if the dishwasher is operating. There is a risk of
water squirting out.
• Do not place any heavy objects or stand on the door when it is open. The
appliance could tip forward.
• When using your dishwasher, you should prevent plastic items from
contacting with heating element.
• Check that the detergent receptacle is empty after completion of the wash
cycle.
• Do not wash plastic items unless they are marked dishwasher safe or the
equivalent.
• For plastic items not so marked, check the manufacturer‘s recommendations.
• Use only detergent and rinse additives designed for an automatic dishwasher.
• Never use soap, laundry detergent, or hand washing detergent in your
dishwasher.
• Other means for disconnection from the supply must be incorporated in the
xed wiring with at least 3 mm contact separation in all poles.
• Keep children away from detergent and rinse aid, keep children away from the
open door of the dishwasher, there could still be some detergent left inside.
• Children shall not play with the appliance.
• Children may clean and maintain the appliance only under supervision.
• This device may be only used by children 8 years old or older and persons with
limited physical, sensory and mental capabilities and / or lack of experience
and knowledge, provided that they have been instructed in use of the device
by a responsible person who understands the associated risks.
• Dishwasher detergents are strongly alkaline. They can be extremely
dangerous if swallowed. Avoid contact with skin and eyes, and keep children
away from the dishwasher when the door is open.
41
EN
• The door should not be left in the open position since this could present a
tripping hazard.
• If the supply cord is damaged, it must be replaced by the manufacturer or its
service agent or a similarly qualied person in order to avoid a hazard.
• Please dispose of packing materials properly.
• During installation, the power supply must not be excessively or dangerously
bent or attened.
• Do not tamper with controls.
• The appliance is to be connected to the water mains using new hose sets, and
the old hose-sets
• should not be reused.
• Make sure that the carpet must not obstruct the openings at the bottom base.
• Use the dishwasher only for its intended function.
• The dishwasher is intended for indoor use only.
• The dishwasher is not designed for commercial use. It is intended for use in
domestic households and in similar working and residential environments.
CAUTION
Risk of injury! Locate sharp items so that they are not likely to
damage the door seal. Load sharp knives with the handles up to
reduce the risk of cut-type injuries. Warning: Knives and other
utensils with sharp points must be loaded in the basket with their
points down or placed in a horizontal position.
WARNING
Risk of suffocation! Packaging material could be dangerous for
children! For disposing of package and the appliance please go
to a recycling centre. Cut off the power supply cable and make
the door closing device unusable.
42
EN
PRODUCT OVERVIEW
Salt container
Upper basket and
upper spray arm
Lower basket
Cutlery basket
Spray arm
Filter assembly
Dispenser
43
EN
CONTROL PANEL AND KEYS
1
On/Off Press this key to switch the dishwasher on or off.
2
Parental
control
This option allows you to lock the keys on the control
panel (except the power button) to prevent children
from accidentally starting the dishwasher by pressing
the keys on the control panel. When you press this key,
the corresponding indicator lights up.
3
Delayed start
Press the key to set the delay time. The start can be
delayed by a maximum of 24 hours.
4
Programme
Press this key to select the appropriate wash
programme, the indicator for the selected programme
will light up.
5
Function
Press the key to select a function, the indicator for the
selected programme lights up.
6
Start/Pause
Press this key to start the selected wash programme or
interrupt it when the dishwasher is in operation.
44
EN
7
Programmes
Intensive: For heavily soiled pots and pans as well as for
dishes with dried food leftovers.
Normal: For normally soiled loads such as pots, plates,
glasses and slightly soiled pans.
ECO: Standard programme for dishes with normal
soiling. Environmentally friendly programme, as it is
very energy and water saving.
Glass: For light soiling and glasses.
90 minutes: For crockery with normal soiling that needs
to be cleaned quickly.
Fast: Short wash cycle for dishes with light soiling and
dishes that do not need to be dried.
Wash fruit: For washing fruit surfaces of a certain size,
such as apples or grapes. Not suitable for fruit with a
weak surface, such as strawberries.
Self-cleaning: This programme is responsible for
effectively cleaning the dishwasher itself.
8
Functions
Extra cleaning: Select this function if you want to wash
very dirty dishes that are dicult to clean.
Extra drying: If you want to dry your dishes more
heavily, select this function.
Express: Reduces the programme time.
9
Advertisements
Rinse aid: when the relevant symbol appears on the
screen, it means that the dishwashing detergent is
almost empty and needs to be relled.
Salt for rinsing: if the relevant icon appears on the
screen, it means that the dishwashing salt needs to be
topped up.
Tap: if the corresponding symbol appears on the screen,
it means that the main tap of the water supply is turned
off.
10
Display
Displays the time, delay time, error codes, programme
temperature, etc.
45
EN
INSTALLATION
Preparation
• The installation position of dishwasher should be near the existing inlet and
drain hoses and power cord.
• One side of the cabinet sink should be chosen to facilitate the connection of
drain hoses of the dishwasher.
Positioning the Appliance
Position the appliance in the desired location. The back should rest against the
wall behind it, and the sides, along the adjacent cabinets or wall. The dishwasher is
equipped with water supply and drain hoses that can be positioned to the right or
the left to facilitate proper installation.
Power Connection
Ensure the voltage and frequency of the power being corresponds to those on
the rating plate. Only insert the plug into an electrical socket which is earthed
properly. If the electrical socket to which the appliance must be connected is not
appropriate for the plug , replace the socket, rather than using a adaptors or the
like as they could cause overheating and burns.
Water Connection
Cold water connection
Connect the cold water supply hose to the 3/4-inch threaded connector and
ensure it is fastened tightly in place.
If the water pipes are new or have not been used for a long time, run the water to
ensure it is clear. This precaution is necessary to avoid blocking the water inlet and
damaging the appliance.
WARNING! Close the tap after usage.
46
EN
Installing the water drain
Insert the drain hose into a drain pipe at least 4 cm in diameter or drain the water
into a sink. Ensure that the drain hose is not bent or kinked. Do not immerse the
free end of the hose in water to avoid backow. Fix the drain hose either as in
position A or B.
Note: Secure the drain hose to the drain using the hose clamp supplied so that
it does not move and waste water runs out.
Rückseite des
Geschirrspülers
Netzkabel
Einlassleitungsanschluss
Abussleitungsanschluss
47
EN
Drain excess water from the hoses.
If the sink is 1000 mm higher than the oor, the drain hose cannot be placed
directly into the sink. It is necessary to drain the excess water into a bowl or a
suitable container which is lower than the sink.
Water outlet
Connect the drain hose. The hose must be connected correctly to prevent leaks.
Make sure that the hose is not kinked.
Extension hose
If you need a hose extension, you should choose a hose that is similar to the
drain hose. The hose extension must not be longer than 4 metres, otherwise the
dishwasher performance may be impaired.
Connecting to the siphon
The discharge pipe must not be more than 100 cm higher than the underside of
the dishwasher. The water hose should be xed.
Positioning the appliance
Place the device in the desired location. The back of the unit should be against
a wall and the sides of the dishwasher should be against the cabinet walls or
walls. The dishwasher is equipped with water inlet and outlet hoses that can be
positioned either on the left or right side of the appliance to simplify installation.
48
EN
Installation dimensions
There should be less than 5 mm space between the top of the dishwasher and
the built-in cupboard. The same applies to the outer door facing the cabinet.
If the dishwasher is in the corner of the built-in cupboard, there should be
enough space to open the door.
49
EN
Mounting
50
EN
BEFORE FIRST USE
Dishwasher salt
• If your model does not have a salt container, you can skip this section. Always
use salt suitable for dishwashers. The salt container is located underneath the
lower dish compartment and should be lled as follows:
• Only use salt that is explicitly suitable for use in dishwashers. Any other type
of salt, especially table salt, will damage the container. Damage caused by the
use of inappropriate salt is not covered by the manufacturer‘s warranty.
• Fill the appliance into the container only before starting the dishwasher. This
prevents salt or salt water, which may have been spilled, from remaining on
the bottom of the dishwasher for a longer period of time and causing wear
and tear.
Filling the rinsing salt container
1. Remove the basket and unscrew the reservoir cap.
2. Place the end of the funnel (supplied) into the hole and pour in about 1kg of
dishwasher salt.
3. Before rst wash, ll the salt container to its maximum limit with water, It is
normal for a small amount of water to come out of the salt container.
4. After lling the container, screw back the cap tightly.
5. The salt warning light will stop being after the salt container has been lled
with salt.
6. Immediately after lling the salt into the salt container, a washing program
should be started (We suggest to use a short program). Otherwise the lter
system, pump or other important parts of the machine may be damaged by
salty water. This is out of warranty.
51
EN
Important notes
• The salt container must only be relled when the salt warning light ( ) in
the control panel comes on. Depending on how well the salt dissolves, the salt
warning light may still be on even though the salt container is lled.
• If there is no salt warning light in the control panel (for some Models), you
can estimate when to ll the salt into the softener by the cycles that the
dishwasher has run. If salt has spilled, run a soak or quick program to remove
it.
Adjusting the salt consumption
Close the door, within 60 seconds after power on, press Start/Pause button and
hold for 5 seconds, the machine will enter setting mode.
Press the Start/pause button to select the proper set according to your local
environment, the sets will change in the following sequence: H1 > H2 > H3 > H4 > H5
> H6.
Water hardness level
Setting on the
water softener
Digital Display
stalls
°dH
1
mmol/l
2
0-5 0-0.9 1 H1
6-11 1.0-2.0 2 H2
12-17 2.1-3.0 3 H3
18-22 3.1-4.0 4
*
H4
23-34 4.1-6.1 5 H5
35-45 6.2-8.0 6 H6
¹ German degree of measurement for the water hardness
² International unit for water hardness
*
Factory setting
Note: Without any operation in ve seconds, the machine will exit from set
mode, the machine is into standby status.
52
EN
Rinse aid
During the nal rinse of the dishes, the rinse aid ensures that no drops form
on the dishes which could leave stains and streaks. The drying process is also
improved as water droplets can roll off the dishes. This dishwasher is designed to
use liquid rinse aid.
Only use rinse aid that is specially designed for dishwashers. Never ll the
dispenser compartment with other substances (such as dishwasher detergent,
etc.) as this would damage the appliance.
Topping up the rinse aid
Regardless of the warning light on the control panel, the level of the rinse aid
can be judged by the colour of the optical level indicator next to the cap. The
darker the cap, the fuller the rinse aid compartment. The colour of the dark spot
decreases with increasing use of the rinse aid. The rinse aid compartment should
always be at least ¼ full. The colour change is as follows:
53
EN
Filling the rinse aid reservoir
1 2
Remove the rinse aid reservoir cap by
rotating it counterclockwise.
Carefully pour in the rinse-aid into
its dispenser, whilst avoiding it to
overow.
3
Close the rinse aid reservoir cap by
rotating it clockwise.
Note: Clean up any spilled rinse
aid with an absorbent cloth to
avoid excessive foaming during
the next wash.
Adjusting the rinse aid reservoir
Turn the rinse aid indicator dial to a number
between 1 and 4. The higher the number, the more
rinse aid the dishwasher uses. If the dishes are not
drying properly or are spotted, adjust the dial to
the next higher number until your dishes are spot-
free. Reduce it if there are sticky whitish stains on
your dishes or a bluish lm on glassware or knife
blades.
54
EN
Filling the detergent dispenser
1 2
Press the release catch on the
detergent dispenser to open the cover.
Add detergent into the larger cavity
(A) for the main wash cycle. For more
heavily soiled wash loads, also add
some detergent into the smaller cavity
(B) for the pre-wash cycle.
3
Close the cover and press on it until it
locks into place.
Note: Be aware that depending
on the soiling of water, setting
may be different. Please
observe the manufacturer‘s
recommendations on the
detergent packaging.
55
EN
LOADING THE DISHWASHER
• Consider buying utensils which are identied as dishwasher-proof.
• Use a mild detergent.
• For particular items, select a programme with as low a temperature.
• To prevent damage, do not take glass and cutlery out of the dishwasher
immediately after the programme has ended.
Unsuitable Cutlery and Dished
Are not suitable Are of limited suitability
• Cutlery with wooden, horn china
or mother-of- pearl handles
• Plastic items that are not heat
resistant
• Older cutlery with glued parts that
is not temperature resistant
• Bonded cutlery items or dishes
• Pewter or copper items
• Crystal glass
• Steel items subject to rusting
• Wooden platters
• Items made from synthetic bres
• Some types of glasses can become
dull after a large number of
washes
• Silver and aluminium parts have
a tendency to discolour during
washing
• Glazed patterns may fade if
machine washed
Hints on Loading the Dishwasher
Scrape off any large amounts of leftover food. Soften remnants of burnt food in
pans It is not necessary to rinse the dishes under running water. Place objects in
the dishwasher in following way:
• Items such as cups, glasses, pots/pans, etc. are face down.
• Curved items, or those with recesses, should be loaded at a slant so that water
can run off.
• All utensils are stacked securely and can not tip over.
• All utensils are placed in the way that the spray arms can rotated freely during
washing.
• Dishes and items of cutlery must not lie inside one another, or cover each
other.
• To avoid damage to glasses, they must not touch.
• Load large items which are most dicult to clean into the basket.
• Long and/or sharp items of cutlery such as carving knives must be positioned
• horizontally in the basket.
• Do not overload your dishwasher. This is important for good results and for
• Reasonable energy consume.
56
EN
LOADING THE BASKETS (EN 60436)
Upper crockery basket
No. Description No. Description
1 Cups 3 Glasses
2 Saucers 4 Mugs
57
EN
Lower crockery basket
No. Description No. Description
5 Dessert bowls 10 Melamine dessert plates
6 Glass bowl 11 Melamine bowl
7 Dessert plates 12 Oval platter
8 Dinner plates 13 Small pot
9 Soup plates
58
EN
Cutlery tray
No. Description
1 Soup spoons
2 Forks
3 Knives
4 Teaspoons
Information for comparability tests in
accordance with EN 60436
• Capacity: 8 place settings
• Program: ECO
• Rinse aid setting: Max
• Softener setting: H4
5 Dessert spoons
6 Serving spoons
7 Serving forks
8 Gravy ladles
59
EN
WASHING PROGRAMMES (EN 60436)
Program Desciption Rinsing cycle
Detergent
Pre/Main
Time
(min)
Energy
(kWh)
Water
(L)
Intensive
Heavily soiled pots, pans
and dishes with dried food
leftovers.
Prewash (50°C)
Washing (65°C)
Rinse
Rinse
Rinse (70°C)
Drying
4/12 g 160 1.250 12.5
Universal
For insensitive, normally
soiled everyday crockery.
Prewash (45°C)
Washing (60°C)
Rinse
Rinse (70°C)
Drying
4/12 g 150 1.050 12.5
(*EN 60436)
Normally soiled items such
as pots, plates, glasses and
pans.
Prewash
Washing (45°C)
Rinse (65°C)
Drying
4/12 g 220 0.723 8.0
Glass
Lightly soiled parts, such as
glass and ne ceramics.
Prewash
Washing (45°C)
Rinse
Rinse (60°C)
Drying
4/12 g 95 0.700 10.5
90 min.
Lightly soiled crockery/
glass.
Washing (55°C)
Washing (65°C)
Rinse (70°C)
Drying
16 g 90 1.150 11.0
Rapid
Lightly soiled crockery that
does not require extra
drying.
Washing (50°C)
Rinse (45°C)
Rinse (45°C)
10 g 30 0.540 7.0
Fruitwash
For washing fruit. Prewash / 15 0.020 4.7
Self-
cleaning
For cleaning the
dishwasher.
Prewash
Washing (60°C)
Rinse
Rinse (60°C)
Drying
16 g 145 0.736 9.5
*EN 60436: The ECO program was used for the test run in accordance with EN 60436.
60
EN
• The eco programme is suitable to clean normally soiled tableware, that for
this use, it is the most ecient programme in terms of its combined energy
and water consumption, and that it is used to assess compliance with the EU
ecodesign legislation.
• Loading the household dishwasher up to the capacity indicated by the
manufacturer will contribute to energy and water.
• Incorrect loading can have these consequences:
- a deteriorated cleaning result
- damage to property due to the blocking of the spraying arms.
• Manual pre-rinsing of tableware items leads to increased water and energy
consumption and is not recommended.
• Washing tableware in a household dishwasher usually consumes less energy
and water in the use phase than hand dishwashing when the household
dishwasher is used according to the manufacturer’s instructions.
• The values given for programmes other than the eco programme are
indicative only.
COMMISSIONING AND OPERATION
Starting the washing process
1. Pull out the lower and upper baskets, ll the baskets with dishes and push
them back into the appliance. It is recommended to ll the lower basket
before the upper basket.
2. Add the dishwashing detergent.
3. Plug the mains plug into the socket. Make sure that the main tap of the water
is fully open.
4. Close the door and press the button to turn on the appliance.
5. When you have selected a program, the corresponding indicator light will
illuminate. Press the Start/Pause key to start the dishwasher.
Changing the programme
A program can only be changed if the device has been running for a short time.
Otherwise the dishwasher detergent may already have been released and the
dishwasher may already be full of water. If this is the case, the appliance must be
reset and the dispenser must be relled with dishwashing detergent. Proceed as
follows to reset the dishwasher:
1. Press the Start/Pause key to pause the washing process.
2. Press the PROGRAM button for longer than 3 seconds to cancel the current
programme.
3. Select the desired program with the PROGRAM button.
4. Press the Start/Pause button to start and after 10 seconds the dishwasher will
start the new programme.
61
EN
Adding forgotten dishes
Forgotten dishes can be placed in the dishwasher before the dishwasher dispenser
compartment opens. If this is the case, follow these steps:
1. Press the Start/Pause key to pause the current program.
2. Wait approx. 5 seconds before opening the door.
3. Put the dishes in.
4. Close the door.
5. Press the Start/Pause button again. After 10 seconds, the dishwasher starts
operating.
62
EN
CLEANING AND CARE
Door and door seal
Clean the door seals regularly with a damp cloth to remove food residues. When
lling the dishwasher, food residues may stick to the sides of the dishwasher
door. These surfaces are on the outside and cannot be reached by the spray arms.
Always remove these residues before closing the door.
Control panel
Only rub the control panel with a soft and damp cloth.
Do not use any spray cleaners to prevent water from getting behind the door seal
or into the electrical components of the appliance.
Do not use aggressive cleaning agents or scouring sponges on the outer surfaces
of the unit as they may scratch the coating. Note that some paper towels may also
scratch the surface or leave marks on it.
Removal of foreign objects
• Check the sieves and the tub after each use of the dishwasher. Foreign objects
(e.g. broken glass, plastic particles, bones or toothpicks, etc.) reduce the
cleaning performance and can cause damage to the drain pump. Remove the
sieve system as described in this chapter. Remove foreign objects by hand.
• Caution. If you cannot remove the objects, contact an authorised service
centre. Reinstall the lter system as described in this chapter.
Filter system
The lter system is located at the bottom of the dishwasher. Residues from the
washing cycle remain in the lter. The accumulation of residues can lead to
clogging of the lters. The lters should therefore be checked regularly and, if
necessary, cleaned under running water. Follow the steps below to clean the
lters:
1 2
Hold the coarse lter and rotate it
anticlockwise to unlock the lter.
Lift the lter upwards and out of the
dishwasher.
Lift ne lter up from main lter.
Fine lter
Main lter
63
EN
3 4
Larger food remnants can be cleaned
by rinsing the lter under running
water.
For a more thorough clean, use a soft
cleaning brush.
Reassemble the lters in the reverse
order of the disassembly, replace the
lter insert, and rotate clockwise to the
close arrow.
Note: The illustrations are for orientation only and may differ from your model.
• Do not over tighten the lters. Put the lters back in sequence securely,
otherwise coarse debris could get into the system and cause a blockage.
• Never use the dishwasher without lters in place. Improper replacement of
the lter may reduce the performance level of the appliance and damage
dishes and utensils.
64
EN
Spray arms
It is necessary to clean the spray arms regularly for hard water chemicals will clog
the spray arm jets and bearings. To clean the spray arms, follow the instructions
below:
To remove the upper spray
arm, hold the nut in the
middle and turn the spray arm
counterclockwise to remove it.
To remove the lower spray arm,
pull out the spray arm upward.
Wash the arms in soapy and warm
water and use a soft brush to
clean the jets. Replace them after
rinsing them thoroughly.
Frost precaution
Please take frost protection measures on the dishwasher in winter. Every after
washing cycles, please operate as follows:
1. Cut off the electrical power to the dishwasher at the supply source.
2. Turn off the water supply and disconnect the water inlet pipe from the water
valve.
3. Drain the water from the inlet pipe and water valve. (Use a pan to gather the
water)
4. Reconnect the water inlet pipe to the water valve.
5. Remove the lter at the bottom of the tub and use a sponge to soak up water
in the sump
After every wash
After every wash, turn off the water supply to the appliance and leave the door
slightly open so that moisture and odors are not trapped inside.
65
EN
Remove the plug
Before cleaning or performing maintenance, always remove the plug from the
socket.
Notes on solvents or abrasive cleaning
To clean the exterior and rubber parts of the dishwasher, do not use solvents or
abrasive cleaning products. Only use a cloth with warm soapy water.
To remove spots or stains from the surface of the interior, use a cloth
dampened with water an a little vinegar, or a cleaning product made specically
for dishwashers.
When not in use for a longtime
It is recommend that you run a wash cycle with the dishwasher empty and then
remove the plug from the socket, turn off the water supply and leave the door of
the appliance slightly open. This will help the door seals to last longer and prevent
odors from forming within the appliance.
Moving the appliance
If the appliance must be moved, try to keep it in the vertical position. If absolutely
necessary, it can be positioned on its back.
Seals
One of the factors that cause odours to form in the dishwasher is food that
remains trapped in the seals. Periodic cleaning with a damp sponge will prevent
this from occurring.
66
EN
TROUBLESHOOTING
Problem Possible Causes Solution
Dishwasher doesn‘t
start.
Fuse blown, or the circuit
breaker tripped.
Replace fuse or reset circuit
breaker. Remove any
other appliances sharing
the same circuit with the
dishwasher.
Power supply is not
turned on.
Make sure the dishwasher
is turned on and the door
is closed securely. Make
sure the power cord is
properly plugged into the
wall socket.
Door of dishwasher not
properly closed.
Closed dishwasher making
sure that door latches.
Water not pumped from
dishwasher.
Kink in drain hose. Check drain hose.
Filter clogged. Check coarse lter.
Kitchen sink clogged. Check kitchen sink to make
sure it is draining well. If
problem is kitchen sink not
draining ,you may need
a plumber rather than
a serviceman for dish-
washer.
There are rust stains on
cutlery.
The affected items are
not corrosion resistant.
Don‘t wash corrosive items
in the dishwasher.
A programme was not
run after dishwasher salt
was added. Traces of salt
have got into the wash
cycle.
Always run the Quick wash
programme, without any
crockery in the dishwasher
and without selecting the
Turbo function (if present),
after adding dishwasher
salt.
The lid of softer is loose. Check the lip .Ensure the
x is ne.
Stained tub interior. Detergent with colourant
was used.
Make sure that the
detergent is the one
without colourant.
67
EN
Problem Possible Causes Solution
White lm on inside
surface.
Hard water minerals. To clean the interior,
use a damp sponge with
dishwasher detergent
and wear rubber gloves.
Never use any other
cleaner than dishwasher
detergent for the risk of
foaming or suds.
Knocking noise in the
wash cabinet.
The spray arm is
knocking against an item
in a basket.
Interrupt the
programme, and
rearrange the items
which are obstructing
the spray arm.
Rattling noise in the
wash cabinet.
Item of crockery are
insecure in the wash
cabinet.
Interrupt the
programme, and
rearrange the items of
crockery.
Knocking noise in the
water pipe.
This may be caused by
on-site installation or
the cross-section of the
piping.
This has no inuence
on dishwasher function.
If in doubt, contact
a suitably qualied
plumber.
Suds in the tub. Improper detergent Use only dishwashing
detergent that is suitable
for dishwashers. If there
is any foam in the tub,
open the door and let
the foam evaporate.
Add some cold water to
the tub and close the
door. Run some washing
program to remove the
residue.
Spilled rinse-aid Always wipe up rinse-aid
spills immediately.
68
EN
Problem Possible Causes Solution
The dishes are not clean. The dishes weren't
properly invited.
Follow the instructions
for loading the
dishwasher.
The program was not
strong enough.
Use the intensive
program.
Too little detergent Use more detergent
or use a different
detergent.
Objects block the spray
arms.
Place the dishes in the
appliance so that the
spray arms are not
obstructed.
The lter system is dirty
or incorrectly inserted.
Clean the lters or insert
them correctly. Clean the
spray arms.
The dishes are not
drying.
Incorrect loading. Follow the instructions
for loading the
dishwasher.
Too little rinse aid. Increase the rinse
volume.
The dishes were
removed too early.
Leave the dishes in the
dishwasher for about 15
minutes after cleaning.
Open the door so that
the damp air can escape.
Wrong program. In short programs, the
washing and drying
temperature is lower.
Use a program with a
longer running time.
Cutlery with inferior
coating.
Such dishes and cutlery
are not suitable for the
dishwasher.
69
EN
Problem Possible Causes Solution
Cloudiness on glassware. Combination of soft
water and too much
detergent.
Use less detergent if
you have soft water and
select a shortest cycle to
wash the glassware and
to get them clean.
Black or gray marks on
dishes.
Aluminium utensils have
rub- bed against dishes.
Use a mild abrasive
cleaner to eliminate
those marks.
Detergent left in
dispenser cups.
Dishes block detergent
cups.
Re-loading the dishes
properly.
Error Codes
For some faults, the display shows an error code to warn you: In the event of some
faults, the display shows an error code to warn you. In these cases, call in specialist
personnel.
WARNING
Risk of electric shock or other personal injury!
Do not repair the appliance yourself. The dishwasher may only
be repaired by qualied personnel. The repair must be carried
out professionally.
Code
Meaning Possible Cause
E1
The water inlet takes a
very long time.
The tap is not open, the water inlet is
restricted or the water pressure is too
low.
E3
The required
temperature is not
reached.
Heating element malfunction.
E4
The dishwasher runs
out.
One element of the dishwasher is leaking.
Ed
Communication
between main PBC
and screen PBC is
interrupted.
Short circuit or broken communication
cable.
In case of repair, please contact a qualied repair service in your area Spare parts
for the item are available until 31.12.2028.
PRODUCT DATA SHEET
Information according to Regulation (EU) No. 2019/2017
Name or trademark of the producer: Klarstein
Address of the producer: Mühlenstraße 25, 10243 Berlin, Deutschland.
Item number: 10032912, 10032913, 10048593
General product parameters:
Parameter Value Parameter Value
Standard place settings 8 Dimensions in cm
Height 59
Width 55
Depth 50
EEI 61.8 Energy eciency class F
Cleaning performance index 1.125 Drying performance index 1.065
Energy consumption in
kWh [per cycle], based on
the eco programme using
cold water ll. Actual energy
consumption will depend on
how the appliance is used.
0.723
Water consumption in litres
[per cycle], based on the
eco program. Actual water
consumption will depend on
how the appliance is used and
on the hardness of the water.
8
Program duration (h:min) 3:40 Type Free-standing
Airborne acoustical noise
emissions
(dB(A) re 1 pW)
49
Airborne acoustical noise
emission class
C
Off-mode (W) 0 Standby mode (W) 0.49
Delay start (W)
(if applicable)
1.00
Networked standby (W) (if
applicable)
0
Minimum duration of the guarantee offered by the manufacturer: 24 months
Additional information:
Weblink to the supplier’s website, where the information in point 6 of Annex II to Commission
Regulation (EU) 2019/2022 is found: www.klarstein.co.uk
The information on this model stored in the EU product database in accordance with Regulation (EU)
2019/2017 is available at: 10032913 - https://eprel.ec.europa.eu/qr/252097
The model identication number can be found on the type plate on the side/back of the appliance.
71
EN
DISPOSAL CONSIDERATIONS
If there is a legal regulation for the disposal of electrical
and electronic devices in your country, this symbol on the
product or on the packaging indicates that this product
must not be disposed of with household waste. Instead,
it must be taken to a collection point for the recycling
of electrical and electronic equipment. By disposing of
it in accordance with the rules, you are protecting the
environment and the health of your fellow human beings
from negative consequences. For information about the
recycling and disposal of this product, please contact your
local authority or your household waste disposal service.
MANUFACTURER & IMPORTER (UK)
Chal-Tec GmbH, Mühlenstraße 25, 10243 Berlin, Germany.
Contact: [email protected]
For authorised service and spare parts, please visit: https://www.klarstein.co.uk/Home-Appliances/
Spare-Parts/ or contact us at:
Chal-Tec GmbH
Mühlenstraße 25
10243 Berlin
Germany
73
ES
Estimado cliente:
Le felicitamos por la adquisición de este producto. Lea
atentamente el siguiente manual y siga cuidadosamente
las instrucciones de uso con el n de evitar posibles daños.
La empresa no se responsabiliza de los daños ocasionados
por un uso indebido del producto o por haber desatendido
las indicaciones de seguridad. Escanee el siguiente código
QR para obtener acceso a la última guía del usuario y más
información sobre el producto:
ÍNDICE
Indicaciones de seguridad 74
Vista general del aparato 76
Panel de control y teclas 77
Instalación 79
Montaje 82
Antes del primer uso 84
Cargar correctamente el lavavajillas 89
Carga de las cestas (EN 60436) 90
Programas de lavado (EN 60436) 93
Puesta en funcionamiento 94
Limpieza y cuidado 96
Detección y reparación de anomalías 100
Ficha técnica del producto 104
Indicaciones sobre la retirada del aparato 105
Fabricante 105
74
ES
INDICACIONES DE SEGURIDAD
ADVERTENCIA
Riesgo de explosión. En determinadas condiciones, puede
formarse gas hidrógeno en un sistema de agua caliente que no se
haya utilizado durante más de dos semanas. EL GAS HIDRÓGENO
ES ALTAMENTE EXPLOSIVO. Si no ha utilizado el lavavajillas
durante mucho tiempo, abra todos los grifos de agua caliente y
deje correr el agua durante unos minutos antes de utilizar el
lavavajillas. Esto hace que el gas hidrógeno acumulado salga del
sistema. Dado que el gas puede inamarse, evite en ese momento
las llamas y no fume.
• No tire de la puerta con violencia. No se siente ni se apoye en la puerta ni en
la cesta de vajilla.
• No toque la resistencia del lavavajillas durante o justo después de su uso.
• Ponga en marcha el lavavajillas cuando haya cerrado la puerta.
• Abra la puerta con mucho cuidado durante el funcionamiento y procure que
no le salpique agua.
• No coloque objetos pesados sobre la puerta abierta, ya que el aparato podría
voltearse.
• Asegúrese de que los objetos de plástico no entren en contacto con la
resistencia durante el funcionamiento del aparato.
• Asegúrese de que el compartimento para el detergente esté vacío tras el ciclo
de lavado.
• Lave solo aquellas piezas de plástico que sean aptas para lavavajillas y que
cuenten con la marca correspondiente.
• Utilice solamente detergente y abrillantador aptos para el lavavajillas. No
utilice jabón, detergente de lavadora o productos de lavado a mano.
• El suministro eléctrico del edicio debe contar con un interruptor principal con
una distancia de contacto de al menos 3 mm entre cada polo para permitir la
interrupción del circuito eléctrico en caso de avería.
• Mantenga a los niños alejados del detergente y abrillantador y asegúrese de
que no sustraen detergente de la puerta abierta.
• Los niños no deben jugar con el aparato.
• Los niños solo pueden realizar la limpieza y el mantenimiento del aparato bajo
supervisión.
• Este aparato puede ser utilizado por niños mayores de 8 años y personas
con discapacidades físicas, sensoriales y mentales o con falta de experiencia
y conocimientos, siempre y cuando hayan sido instruidos sobre el uso del
aparato y comprendan los peligros y riesgos asociados.
• Los detergentes para lavavajillas son altamente alcalinos. Si los ingiere, puede
intoxicarse. Evite el contacto con los ojos y la piel y mantenga a los niños
alejados del lavavajillas cuando la puerta esté abierta.
75
ES
• No deje la puerta abierta permanentemente para que nadie tropiece con ella.
• Si el cable de alimentación está dañado, deberá ser reparado por el fabricante
o por un servicio técnico.
• Deseche el material de embalaje como corresponda.
• Durante la instalación, asegúrese de que el cable de alimentación no quede
pisado ni doblado.
• No juegue con los controles.
• Para conectar el aparato, utilice mangueras nuevas y deseche las viejas.
• Asegúrese de que no haya alfombras bloqueando los oricios situados en la
parte inferior.
• Utilice el lavavajillas solo con el n para el que ha sido concebido.
• Utilice este aparato solamente en espacios interiores.
• El lavavajillas no ha sido concebido para un uso comercial, sino doméstico o
para entornos similares.
ATENCIÓN
Riesgo de lesiones. Cuando cargue el aparato, asegúrese de que
las piezas aladas se introducen de tal manera que no dañen la
junta de la puerta. Los cuchillos alados deben colocarse en el
cesto de los cubiertos con el mango hacia arriba. Los cuchillos y
otros objetos con puntas aladas deben colocarse con la punta
hacia abajo en el cesto para los cubiertos o de manera horizontal.
ADVERTENCIA
¡Riesgo de asxia! Los niños podrían lesionarse con el material
de embalaje y los dispositivos antiguos. A la hora de desechar el
aparato, asegúrese de cortar el cable de alimentación y de
inutilizar
el cierre de la puerta.
76
ES
VISTA GENERAL DEL APARATO
Compartimento
para sal
Cesto superior y
aspersor superior
Cesto inferior
Cesto para
cubiertos
Aspersor
Filtro
Comparti-
mento para
detergente
77
ES
PANEL DE CONTROL Y TECLAS
1
ON/OFF Pulse este botón para encender o apagar el lavavajillas.
2
Bloqueo de
botones
Con esta opción puede bloquear los botones del panel
de control (excepto el de encendido) para que los niños
no pongan en marcha el lavavajillas accidentalmente
pulsando los botones. Si pulsa este botón, se iluminará
el indicador correspondiente.
3
Inicio
programado
Pulse el botón para congurar el inicio programado.
El inicio puede programarse hasta un máximo de 24
horas.
4
Programa
Pulse este botón para seleccionar el programa
de lavado deseado y el indicador del programa
seleccionado se iluminará.
5
Función
Pulse el botón para seleccionar una función y el
indicador correspondiente se iluminará.
6
Inicio/Pausa
Pulse este botón para iniciar o interrumpir el programa
de lavado seleccionado cuando el lavavajillas esté en
marcha.
78
ES
7
Programas
Intensivo: Para vajilla muy sucia, como ollas o sartenes
con restos secos de comida.
Normal: Para vajilla con suciedad normal, como ollas,
platos, vasos y sartenes con poca suciedad.
ECO: Programa estándar para vajilla con grado de
suciedad normal. Programa ecológico para ahorrar
energía y agua.
Cristal: Para suciedad leve y vasos.
90 minutos: Para vajilla con un grado de suciedad
normal que debe lavarse rápidamente.
Rápido: Ciclo corto de lavado para vajilla con poca
suciedad y que no necesita secado.
Lavar fruta: Para lavar frutas de un tamaño concreto,
como manzanas o uvas. No es apto para frutas con
supercie blanda, como fresas.
Limpieza automática: Este programa se encarga de
limpiar ecazmente el lavavajillas.
8
Funciones
Limpieza extra: Elija esta función si desea aclarar vajilla
muy sucia y difícil de limpiar.
Secado extra: Elija esta función si desea secar muy bien
la vajilla.
Exprés: Reduce la duración del programa.
9
Indicadores
Abrillantador: Si aparece el símbolo correspondiente
en la pantalla, esto signica que el abrillantador se ha
acabado y es necesario reponerlo.
Sal de lavavajillas: Si aparece el símbolo correspondiente
en la pantalla, esto signica que la sal de lavavajillas se
ha acabado y es necesario reponerla.
Grifo de agua: Si aparece el símbolo correspondiente
en pantalla, esto signica que el grifo del suministro de
agua está cerrado.
10
Pantalla
Muestra la hora, el tiempo de inicio programado, códigos de
error, la temperatura del programa, etc.
79
ES
INSTALACIÓN
Preparación
• Coloque el aparato cerca de una toma de agua, de un desagüe y de una toma
de corriente.
• Asegúrese de que las mangueras y el enchufe pueden alcanzarse fácilmente.
Montaje
Coloque el aparato en el lugar deseado. La parte trasera debe estar orientada a
la pared y los laterales, a un armario empotrado o a la pared. El lavavajillas está
equipado con una salida de agua que puede dirigirse hacia la parte derecha o
izquierda para facilitar la instalación.
Conexión a la red eléctrica
No utilice alargadores o adaptadores. Asegúrese de que la toma de corriente está
conectada a una toma de tierra y cumple las prescripciones locales. Conecte el
aparato solamente a tomas de corriente que se adecuen a la tensión del mismo.
Si el enchufe no encaja en la toma de corriente, acuda a un especialista para
sustituirlo.
Conexión de agua
Conexión de agua fría
Conecte la manguera de suministro de agua fría al conector roscado de 3/4
pulgadas y asegúrese de que quede bien jada en su sitio.
Si las tuberías de agua son nuevas o no se han utilizado durante mucho tiempo,
deje correr el agua para asegurarse de que sale limpia. Esta precaución es
necesaria para evitar obstruir la entrada de agua y dañar el aparato.
¡ADVERTENCIA! Cierre el grifo después de su uso.
80
ES
Instalar el desagüe
Inserte la manguera de desagüe en un tubo de desagüe de al menos 4 cm de
diámetro o vacíe el agua en un fregadero. Asegúrese de que la manguera no se
dobla ni queda torcida. El extremo libre de la manguera no debe sumergirse en
agua para evitar el reujo de agua. Fije la manguera de drenaje en la posición A o
en la posición B.
Nota: Fije la manguera de desagüe con las abrazaderas incluidas en el envío
para evitar que la manguera se mueva y se produzca una fuga de aguas grises.
Parte posterior
del lavavajillas
Cable de alimentación
Conexión del tubo de entrada
Conexión del tubo de salida
81
ES
Drenar el exceso de agua de las mangueras.
Si el fregadero es 1000 mm más alto que el suelo, la manguera de desagüe no
se puede colocar directamente en el fregadero. Es necesario drenar el exceso de
agua en un cubo o recipiente adecuado situado más abajo del fregadero.
Salida de agua
Conecte la manguera de drenaje. La manguera debe estar correctamente
conectada para evitar fugas. Asegúrese de que la manguera no se dobla ni queda
torcida.
Manguera alargadora
Si necesita una extensión de manguera, debe elegir una manguera que sea similar
a la manguera de drenaje. La extensión de la manguera no debe ser superior a 4
m, ya que de lo contrario el rendimiento del lavavajillas podría verse afectado.
Conexión al grifo
La manguera de desagüe no debe quedar más de 100 cm más alto que la parte
inferior del lavavajillas. La manguera de agua debe estar ja.
Instalación del aparato
Coloque el aparato en el lugar deseado. La parte posterior del aparato debe
quedar contra una pared y los lados del lavavajillas, contra las paredes del armario
o las paredes. El lavavajillas está equipado con mangueras de entrada y salida
de agua que se pueden colocar en el lado izquierdo o derecho del aparato para
simplicar la instalación.
82
ES
MONTAJE
Dimensiones de montaje
Deje como mínimo 5 mm de espacio entre la parte superior del lavavajillas
y el armario empotrado. Se aplica lo mismo para la puerta exterior que esté
instalada en el armario.
Si piensa instalar el lavavajillas en la esquina del armario empotrado, es
necesario que exista suciente espacio para abrir la puerta.
83
ES
Fijación
84
ES
ANTES DEL PRIMER USO
Sal para lavavajillas
• Si su modelo no tiene un compartimento de sal, puede ignorar esta sección.
Utilice siempre la sal adecuada para el lavavajillas. El compartimento de sal se
encuentra debajo del compartimento inferior de la vajilla y debe llenarse de la
siguiente manera:
• Utilice únicamente sal que sea explícitamente apta para el lavavajillas.
Cualquier otro tipo de sal, especialmente la sal de mesa, dañará el aparato.
Los daños causados por el uso de sal inapropiada no están cubiertos por la
garantía del fabricante.
• Introduzca la sal en el compartimento sólo antes de poner en marcha
el lavavajillas. Esto evita que la sal o el agua salada, que puede haberse
derramado, permanezca en el fondo del lavavajillas durante un período de
tiempo más largo y cause desgaste.
Llenar el compartimento de sal
1. Retire la cesta y desenrosque la tapa del compartimento para sal.
2. Coloque el extremo del embudo suministrado en el compartimento y añada
aproximadamente 1 kg de sal de lavavajillas.
3. Antes del primer lavado, llene el compartimento para la sal hasta su límite
máximo con agua. (Es normal que salga una pequeña cantidad de agua del
compartimento para la sal).
4. Después de llenar el compartimento, vuelva a enroscar la tapa con fuerza.
5. La luz de advertencia de sal dejará de estar encendida después de que el
compartimento para la sal se haya llenado con sal.
6. Inmediatamente después de llenar el compartimento de sal, se debe iniciar
un programa de lavado. (Sugerimos usar un programa corto). De lo contrario,
el sistema de ltro, la bomba u otras partes importantes del aparato pueden
resultar dañadas por el agua salada. Este caso no está cubierto por la
garantía.
85
ES
Notas importantes
• El compartimento de sal sólo debe rellenarse cuando se encienda el indicador
luminoso ( ) en el panel de control. Dependiendo de lo bien que se disuelva la
sal, el indicador puede encenderse aunque haya sal en el compartimento.
• Si no hay indicador de sal en el panel de control (en algunos modelos),
puede juzgar, en función de los ciclos del lavavajillas, cuándo es necesario
añadir más sal. Si la sal se ha derramado, ejecute un programa rápido para
eliminarla.
Ajustar la cantidad de sal
Cierre la puerta. Dentro de los 60 segundos siguientes al encendido, mantenga
pulsado el botón Inicio/Pausa durante 5 segundos para que el aparato entre en el
modo de ajuste.
Pulse el botón Inicio/Pausa para seleccionar el ajuste correcto en función de la
dureza del agua de su zona. El ajuste cambia en el siguiente orden: H1 > H2 > H3
>H4 > H5 > H6.
Dureza del agua
Regulación de
dureza
Indicador en
pantalla
°dH
1
mmol/l
2
0-5 0-0,9 1 H1
6-11 1,0-2,0 2 H2
12-17 2,1-3,0 3 H3
18-22 3,1-4,0 4
*
H4
23-34 4,1-6,1 5 H5
35-45 6,2-8,0 6 H6
¹ Grado de dureza en Alemania
² Grado de dureza internacional
*
Valor de fábrica
Nota: Si no se realiza ninguna operación en cinco segundos, el aparato dejará
el modo de conguración y entrará en modo de espera.
86
ES
Abrillantador
El abrillantador se ocupa de que el agua no deje chorreones en la vajilla y elimina
todas las manchas y marcas. También mejora el secado al hacer que el agua ruede
por la vajilla. Este aparato solamente acepta abrillantador líquido.
Añada solamente tipos de abrillantador compatibles con el aparato. Nunca llene el
compartimento con otras sustancias (como detergente para lavavajillas, etc.), ya
que podría dañar el aparato.
Añadir el abrillantador
Independientemente del indicador luminoso en el panel de control, el nivel del
abrillantador se puede juzgar por el color del indicador visual de nivel situado
junto a la tapa. Cuanto más oscuro es, más lleno está el compartimento del
abrillantador. El tamaño de la mancha oscura disminuye a medida que se reduce
la cantidad del abrillantador. El nivel de abrillantador nunca debe ser inferior a ¼.
El cambio de color es el siguiente:
87
ES
Llenar el compartimento del abrillantador
1 2
Retire la tapa del compartimento del
abrillantador girándola en sentido
contrario a las agujas del reloj.
Vierta cuidadosamente el abrillantador
en su compartimento, evitando que se
desborde.
3
Cierre la tapa del compartimento del
abrillantador girándola en el sentido
de las agujas del reloj.
Nota: Limpie cualquier derrame
del abrillantador con un paño
absorbente para evitar la
formación de espuma excesiva
durante el lavado.
Ajustar la cantidad correcta de abrillantador
Gire el indicador de abrillantador a un número
entre 1 y 4. Cuanto más alto sea el número, más
abrillantador utiliza el lavavajillas. Si los platos no
se secan correctamente o están manchados, ajuste
el indicador al siguiente número más alto hasta
que los platos estén libres de manchas. Disminuya
el valor si hay manchas blanquecinas pegajosas en
los platos o una película azulada en la cristalería o
en las hojas de los cuchillos.
88
ES
Llenado del compartimento de detergente
1 2
Presione el seguro de liberación del
compartimento de detergente para
abrir la tapa.
Añada detergente en el
compartimento más grande (A) para el
ciclo de lavado principal. Para la vajilla
más sucia, añada también un poco de
detergente en el compartimento más
pequeño (B) para el ciclo de prelavado.
3
Cierre y pulse la tapa hasta que quede
bloqueada.
Nota: Tenga en cuenta que
dependiendo de la suciedad
del agua, el ajuste puede
ser diferente. Siga las
recomendaciones del fabricante
que guran en el envase del
detergente.
89
ES
CARGAR CORRECTAMENTE EL LAVAVAJILLAS
• Recomendamos utilizar solamente vajilla indicada para el lavavajillas.
• Utilice solamente detergentes con poca alcalinidad.
• Para la vajilla sensible al calor, le recomendamos usar un programa a baja
temperatura.
• Para evitar daños, no retire los vasos y los cubiertos del lavavajillas justo
después de que termine un programa.
Vajilla y cubiertos no apropiados
Vajilla y cubiertos no apropiados Vajilla y cubiertos permitidos a bajo
ciertas condiciones
• Cubiertos con mangos de madera,
cuernos de animales o de nácar.
• Vajilla de plástico sensible al calor.
• Cubiertos viejos con mangos pegados
que no son resistentes al calor.
• Cubiertos o vajilla con revestimiento.
• Objetos de zinc y cobre.
• Cristal
• Objetos de acero no inoxidable
• Vajilla de madera
• Vajilla y cubiertos de plástico
• Algunos tipos de cristal pueden
oscurecerse con el tiempo.
• Los objetos de plata y aluminio
pueden cambiar de color con el
tiempo.
• El esmalte de la vajilla esmaltada
desaparece con el número de
lavados.
Recomendaciones a tener en cuenta a la hora de cargar el
lavavajillas
Retire los restos de comida más grandes. Ponga en remojo las sartenes con restos
incrustados antes de introducirlas en el lavavajillas. No es necesario aclarar antes
la vajilla. Coloque la vajilla en el lavavajillas como se muestra a continuación.
• Coloque las tazas, vasos, ollas y sartenes en el lavavajillas con la parte interior
mirando hacia abajo.
• Los objetos curvados deben colocarse derechos para que el agua pueda
escurrirse.
• Ponga los objetos en el aparato de tal manera que no se muevan.
• Asegúrese de que los aspersores se pueden mover completamente y que no
están bloqueados ni obstaculizados por la vajilla o por otros objetos.
• No lave objetos pequeños en el lavavajillas, ya que podrían caerse fácilmente
de la cesta.
• Asegúrese de que la vajilla y los cubiertos no se superpongan o queden
cubiertos por otros.
• No coloque los vasos tocándose entre sí para evitar que se rompa el cristal.
• Cargue en la bandeja objetos pesados difíciles de lavar.
• Los objetos largos y alados deben colocarse horizontalmente para evitar
lesiones.
• Para conseguir un resultado óptimo, no sobrecargue el lavavajillas.
90
ES
CARGA DE LAS CESTAS (EN 60436)
Cesta superior para la vajilla
Núm. Denominación Núm. Denominación
1 Tazas 3 Vasos
2 Platos pequeños 4 Tazas
91
ES
Cesta de cubiertos
Núm. Denominación Núm. Denominación
5 Fuentes de postre 10 Platos de postre de melamina
6 Fuentes de cristal 11 Fuentes de melamina
7 Platos de postre 12 Fuentes ovaladas
8 Platos 13 Cazuela pequeña
9 Plato sopero
92
ES
Cesta para cubiertos
Núm. Denominación
1 Cucharas
2 Tenedores
3 Cuchillos
4 Cucharillas
Información para ejercicios comparativos
conforme a EN 60436
• Capacidad: 8 servicios
• Programa: ECO
• Ajuste de abrillantador: máx.
• Ajuste de dureza del agua: H4
5 Cucharas de postre
6 Cucharones
7 Tenedores de servir
8 Cazos para salsa
93
ES
PROGRAMAS DE LAVADO (EN 60436)
Programa Descripción Ciclo de lavado
Detergente
pre/
principal
Tiempo
(min)
Energía
(kWh)
Agua
(L)
Intensivo
Ollas, sartenes y vajilla
muy sucias con restos
de comida reseca.
Prelavado (50 °C)
Lavado (65 °C)
Aclarado
Aclarado
Aclarado (70 °C)
Secado
4/12 g 160 1,250 12,5
Universal
Para vajillas resistentes
de uso cotidiano y con
suciedad normal.
Prelavado (45 °C)
Lavado (60 °C)
Aclarado
Aclarado (70 °C)
Secado
4/12 g 150 1,050 12,5
(* EN 60436)
Cubertería con suciedad
normal, como ollas,
platos, vasos y sartenes.
Prelavado
Lavado (45 °C)
Aclarado (65 °C)
Secado
4/12 g 220 0,723 8,0
Cristal
Vajilla que se ensucia
fácilmente, como cristal
y cerámica na.
Prelavado
Lavado (45 °C)
Aclarado
Aclarado (60 °C)
Secado
4/12 g 95 0,700 10,5
90 Min.
Vajilla/cristal
ligeramente sucios.
Lavado (55 °C)
Lavado (65 °C)
Aclarado (70 °C)
Secado
16 g 90 1,150 11,0
Rápido
Vajilla poco sucia que
no necesita secado
adicional.
Lavado (50 °C)
Aclarado (45 °C)
Aclarado (45 °C)
10 g 30 0,540 7,0
Lavado de
fruta
Para lavar fruta. Prelavado / 15 0,020 4,7
Autolimpieza
Para limpiar el
lavavajillas.
Prelavado
Lavado (60 °C)
Aclarado
Aclarado (60 °C)
Secado
16 g 145 0,736 9,5
*EN 60436: Para la realización de la prueba se utilizó el programa ECO de acuerdo con la norma EN 60436.
94
ES
• El programa ECO es adecuado para limpiar vajillas con suciedad normal. Es el
programa más eciente en cuanto a consumo combinado de energía y agua, y
se utiliza para evaluar la conformidad con la normativa de la UE en materia de
diseño ecológico.
• Cargar el lavavajillas doméstico hasta la capacidad especicada por el
fabricante puede ahorrar energía y agua.
• Una carga inadecuada puede tener las siguientes consecuencias:
- un peor resultado de limpieza
- daños materiales por bloqueo de los brazos aspersores
• El prelavado manual de la vajilla conlleva un mayor consumo de agua y
energía, por lo que no se recomienda.
• El lavado de la vajilla en un lavavajillas doméstico suele consumir menos
energía y agua que el lavado a mano, siempre que el lavavajillas doméstico se
utilice siguiendo las instrucciones del fabricante.
• Los valores indicados para programas distintos de ECO son meramente
indicativos.
PUESTA EN FUNCIONAMIENTO
Inicio del proceso de lavado
1. Saque las cestas inferiores y superiores, llene las cestas con platos y vuelva a
introducirlas en el aparato. Se recomienda llenar la cesta inferior antes que la
superior.
2. Añada el detergente para la vajilla.
3. Enchufe el cable de alimentación en la toma de corriente. Asegúrese de que el
grifo principal del agua esté completamente abierto.
4. Cierre la puerta y pulse el botón para encender el aparato.
5. Cuando haya seleccionado un programa, se encenderá la luz indicadora
correspondiente. Pulse el botón de inicio/pausa para poner en marcha el
lavavajillas.
Cambiar el programa
Un programa sólo se puede cambiar si el aparato lleva poco tiempo en
funcionamiento. En caso contrario, es posible que el detergente del lavavajillas
ya se haya liberado y que el lavavajillas esté lleno de agua. En este caso, hay que
reiniciar el aparato y rellenar el compartimento de detergente. Proceda de la
siguiente manera para reprogramar el lavavajillas:
1. Pulse el botón Inicio/Pausa para detener el proceso de lavado.
2. Mantenga pulsado el botón PROGRAM durante más de 3 segundos para
cancelar el programa actual.
3. Seleccione el programa deseado con el botón PROGRAM.
4. Pulse el botón Inicio/Pausa para iniciar el programa. Después de 10 segundos,
el lavavajillas iniciará el nuevo programa.
95
ES
Añadir platos olvidados
Puede colocar los platos olvidados antes de que se abra el compartimento de
detergente del lavavajillas. Si este es el caso, siga estos pasos:
1. Pulse el botón de inicio/pausa para pausar el programa actual.
2. Espere unos 5 segundos antes de abrir la puerta.
3. Coloque los platos.
4. Cierre la puerta.
5. Pulse de nuevo el botón Inicio/Pausa. Después de 10 segundos, el lavavajillas
entra en funcionamiento.
96
ES
LIMPIEZA Y CUIDADO
Puerta y la junta
Limpie las juntas de la puerta regularmente con un paño húmedo para eliminar
los restos de comida. Al llenar el lavavajillas, los residuos de comida pueden
adherirse a los lados de la puerta del lavavajillas. Estas supercies se encuentran
en el exterior, por lo que los brazos aspersores no las alcanzan. Elimine siempre
estos residuos antes de cerrar la puerta.
Panel de control
• Limpie el panel de control con un paño suave y húmedo.
• No utilice limpiadores en spray para evitar que el agua penetre por detrás de
la junta de la puerta o en los componentes eléctricos del aparato.
• No utilice detergentes agresivos ni esponjas de limpieza en las supercies
externas del aparato, ya que podría rayar el revestimiento.
Tenga en cuenta que algunos papeles absorbentes también pueden rayar la
supercie o dejar marcas.
Retirada de cuerpos extraños
• Revise las cestas y el fondo después de cada uso del lavavajillas. Los objetos
extraños (por ejemplo, cristales rotos, partículas de plástico, huesos o palillos
de dientes, etc.) reducen el rendimiento de limpieza y pueden causar daños
en la bomba de desagüe. Desmonte el sistema de ltrado como se describe
en este capítulo. Retire los objetos extraños con la mano.
• ¡Atención! Si no puede retirar los elementos, póngase en contacto con un
centro de servicio autorizado. Monte el sistema de ltrado como se describe
en este capítulo.
Sistema de ltrado
El sistema de ltrado se encuentra en la parte inferior del lavavajillas. Los
residuos del ciclo de lavado permanecen en el ltro. La acumulación de residuos
puede provocar la obstrucción de los ltros. Por lo tanto, debe revisar los ltros
regularmente y, si es necesario, limpiarlos con agua corriente. Siga los pasos que
se indican a continuación para limpiar los ltros:
97
ES
1 2
Sujete rmemente el ltro grueso y
gírelo en sentido contrario a las agujas
del reloj para desbloquearlo. Extraiga
el ltro hacia arriba.
Saque el ltro no del ltro principal.
3 4
Los residuos de comida más grandes
se pueden eliminar manteniendo
el ltro bajo el agua corriente. Se
recomienda utilizar un cepillo de
dientes suave para una limpieza más
profunda.
Vuelva a montar los ltros en orden
inverso y vuelva a colocarlos en el
lavavajillas. Ahora gire los ltros en
el sentido de las agujas del reloj para
jarlos en su sitio.
Atención: Las ilustraciones son solo orientativas y pueden diferir de su
modelo.
• No apriete demasiado los ltros. Monte los ltros en el orden correcto, de lo
contrario los residuos del ltro grueso podrían entrar en los otros dos ltros y
causar un bloqueo.
• Nunca utilice el lavavajillas sin los ltros. El reemplazo incorrecto del ltro
puede afectar al rendimiento general del lavavajillas y dañar las vajillas y los
accesorios.
Filtro no
Filtro principal
98
ES
Brazos aspersores
Es necesario limpiar los brazos aspersores con regularidad, ya que el agua dura se
adhiere a los brazos aspersores y a los soportes, causando residuos de cal. Siga las
siguientes instrucciones para limpiar los brazos aspersores:
Para desmontar el brazo superior,
sujete la tuerca por el centro y
gire el brazo en sentido contrario
de las agujas del reloj.
Tire del brazo aspersor hacia
arriba para desmontar el brazo
inferior.
Introduzca los brazos aspersores
en una solución jabonosa de
agua tibia y limpie las boquillas
con un cepillo suave. Monte los
brazos aspersores de nuevo en el
aparato cuando los haya aclarado
completamente.
Protección contra heladas
Tome las siguientes medidas de protección contra las heladas en invierno y
proceda de la siguiente manera después de cada ciclo de limpieza:
1. Desconecte el enchufe de la toma de corriente.
2. Cierre el suministro de agua y desconecte la manguera de entrada de agua de
la válvula de agua.
3. Drene el agua de la manguera de entrada de agua y de la válvula de agua.
(Recoja el agua en un cubo).
4. Vuelva a conectar la manguera de entrada de agua a la válvula de agua.
5. Revise y limpie los ltros.
Después de cada ciclo de lavado
Cierre el suministro de agua y deje la puerta ligeramente abierta para que la
humedad y los olores no permanezcan en el interior del aparato.
99
ES
Desconectar el enchufe de la red eléctrica
Desenchufe siempre el aparato de la toma de corriente antes de realizar trabajos
de limpieza o mantenimiento.
Advertencia sobre disolventes o productos de limpieza agresivos
No utilice soluciones o productos de limpieza agresivos para limpiar el exterior
y los componentes de goma del aparato. Utilice únicamente un paño limpio con
agua tibia y jabón. Para eliminar manchas o suciedad de la supercie interior,
utilice un paño húmedo con un poco de vinagre o un detergente especial para
lavavajillas.
Si no va a utilizar el aparato durante un período de tiempo
prolongado.
Se recomienda utilizar el lavavajillas vacío una vez y luego desconectar el aparato,
cerrar el suministro de agua y dejar la puerta del lavavajillas ligeramente abierta.
Esto protegerá las juntas de la puerta y evitará que se formen olores dentro del
lavavajillas.
Transportar el aparato
Intente siempre transportar el aparato en posición vertical. Si es absolutamente
necesario, puede inclinarlo por la parte posterior.
Juntas
Un importante factor causante de la formación de olores en los lavavajillas son los
residuos de alimentos que se almacenan debajo de las juntas. Por lo tanto, limpie
las juntas regularmente con una esponja húmeda para que no se formen olores.
100
ES
DETECCIÓN Y REPARACIÓN DE ANOMALÍAS
Problema Posible causa Solución
El lavavajillas no se
enciende.
Los fusibles están
apagados o estropeados.
Sustituya los fusibles
o vuelva a encender
el interruptor de
suministro eléctrico.
Desconecte todos los
aparatos que estén
conectados a la misma
fuente de alimentación.
No hay electricidad. Asegúrese de que el
aparato está encendido,
la puerta cerrada y el
cable de alimentación
enchufado a la toma de
corriente.
La puerta no está
cerrada correctamente.
Asegúrese de cerrar la
puerta correctamente.
No se bombea agua del
lavavajillas.
La manguera de
desagüe está doblada.
Revise la manguera.
El ltro está obstruido. Revise el ltro grueso.
La salida de agua está
obstruida.
Revise la salida de agua
y límpiela si es necesario.
Si todavía tiene
problemas, contacte con
un especialista.
Manchas de óxido en los
cubiertos.
Los cubiertos no son
inoxidables.
Lave solamente
cubiertos inoxidables.
No se ha iniciado ningún
programa tras llenar el
compartimento de sal.
Tras el llenado, inicie el
programa rápido con el
lavavajillas vacío.
La tapa del
compartimento de sal
para lavavajillas está
abierta.
Asegúrese de que la
tapa está bien cerrada.
Manchas de colores en
el interior del aparato.
Lavavajillas de color. Utilice detergentes
incoloros.
101
ES
Problema Posible causa Solución
Capa blanca en la
supercie interior.
Residuos minerales
procedentes del agua
dura.
Limpie el interior del
aparato con un paño
húmedo y un poco
de detergente para
lavavajillas. Para esta
actividad utilice guantes
y no use ningún otro
producto de limpieza.
Ruidos de golpes en el
interior del aparato.
El aspersor está
chocando contra un
objeto de la bandeja.
Interrumpa el programa
y coloque la vajilla de tal
manera que no toque el
aspersor.
Ruidos metálicos en el
interior del aparato.
La vajilla se está
moviendo.
Interrumpa el programa
y coloque la vajilla de tal
manera que quede en
una posición ja.
Ruidos de golpes en la
manguera del agua.
Puede deberse al cruce
de las mangueras.
No tiene ningún efecto
en el funcionamiento del
lavavajillas. Si no está
seguro, contacte con un
especialista.
Hay espuma en el
interior del lavavajillas.
Detergente inadecuado. Utilice solamente
detergentes aptos para
el lavavajillas. Si todavía
se produce espuma,
abra la puerta y deje que
la espuma desaparezca.
Introduzca un poco de
agua fría en el interior
del lavavajillas y cierre la
puerta. Inicie cualquier
programa de lavado
para eliminar los restos.
Exceso de abrillantador. Retire el excedente
de detergente
inmediatamente.
102
ES
Problema Posible causa Solución
La vajilla no está limpia. La vajilla no se ha
cargado correctamente.
Siga las indicaciones de
carga del lavavajillas.
El programa no era lo
sucientemente fuerte.
Utilice el programa
intensivo.
Ha utilizado muy poco
detergente.
Utilice más detergente o
cambie de producto.
Hay objetos que
bloquean los aspersores.
Coloque la vajilla en el
aparato de tal forma
que los aspersores no
queden bloqueados.
El sistema de ltro está
sucio o mal colocado.
Limpie los ltros
o colóquelos
correctamente. Limpie
los aspersores.
La vajilla no se seca. Carga incorrecta. Siga las indicaciones de
carga del lavavajillas.
Hay muy poco
detergente.
Aumente la cantidad de
detergente.
La vajilla se ha retirado
demasiado pronto.
Deje la vajilla en
aparato durante 15
minutos una vez haya
terminado el programa.
Abra la puerta para
que desaparezca la
humedad.
Programa incorrecto. En los programas cortos
la temperatura de lavado
y secado es menor.
Utilice un programa con
un tiempo de lavado
mayor.
El recubrimiento de los
cubiertos es de baja
calidad.
Este tipo de vajilla
o cubiertos no son
adecuados para su
lavado en lavavajillas.
103
ES
Problema Posible causa Solución
El cristal se empaña. Combinación de agua
blanda con mucho
detergente.
Utilice menos detergente
y seleccione el programa
más corto para lavar y
limpiar el cristal.
Marcas negras o grises
en la vajilla.
Las partes de aluminio
han arañado la vajilla.
Utilice un producto de
limpieza no abrasivo.
Restos de detergente en
el compartimento.
La vajilla impide
la disolución del
detergente.
Cargue cuidadosamente
la vajilla en el lavavajillas.
Códigos de error
Para algunos fallos, la pantalla muestra un código de error para advertirle.
En estos casos, consulte a personal cualicado:
ADVERTENCIA
Peligro de descarga eléctrica u otros daños personales.
No repare este aparato por su cuenta. Solo un personal
cualicado debe reparar el lavavajillas. La reparación debe ser
realizada por un profesional.
Código
Signicado Posible causa
E1
Suministro de agua
interrumpido.
El grifo no está abierto, el suministro de
agua está interrumpido o la presión del
agua es demasiado baja.
E3
No se alcanza la
temperatura de agua
requerida.
Mal funcionamiento de la resistencia.
E4
Fuga de agua Una parte del lavavajillas gotea.
Ed
Se interrumpe la
comunicación entre la
PBC principal y la PBC
de la pantalla.
Cortocircuito o cable de comunicación
roto.
En caso de reparación, póngase en contacto con un servicio técnico cualicado de
su zona. Las piezas de repuesto del artículo están disponibles hasta el 31.12.2028.
FICHA TÉCNICA DEL PRODUCTO
Información según el Reglamento (UE) n.º 2019/2017
Nombre o marca del fabricante: Klarstein
Dirección del fabricante: Mühlenstraße 25, 10243 Berlín, Alemania.
Número de artículo: 10032912, 10032913, 10048593
Parámetros generales del producto:
Parámetro Valor Parámetro Valor
Servicio estándar 8 Dimensiones en cm
Alto 59
Ancho 55
Largo 50
Índice de eciencia energética 61,8
Clase de eciencia energéti-
ca (
a
)
F
Índice de ecacia de limpieza 1,125
Índice de rendimiento de
secado
1,065
Consumo de energía en kWh [por
ciclo], basándose en el programa
ECO con llenado de agua fría. El
consumo energético real depende
del uso que le dé al aparato.
0,723
Consumo de agua en litros
[por ciclo], basándose en el
programa ECO. El consumo
de agua real depende de
cómo utilice el aparato y de la
dureza del agua.
8
Duración del programa (h:min) 3:40 Tipo de diseño Independiente
Emisiones acústicas (dB(A) re 1 pW) 49 Clase de emisiones acústicas C
Modo apagado (W) 0 Modo de espera (W) 0,49
Inicio programado (W)
(si procede)
1,00
Modo de espera enchufado
(W)
(si corresponde)
0
Duración mínima de la garantía ofrecida por el fabricante: 24 meses
Información adicional:
Enlace al sitio web del proveedor en el que se encuentra la información a que se reere el punto 6 del
anexo II del Reglamento (UE) 2019/2022 de la Comisión: www.klarstein.es
La información sobre este modelo almacenada en la base de datos de productos de la UE de
conformidad con el Reglamento (UE) 2019/2017 puede consultarse en: 10032913 - https://eprel.
ec.europa.eu/qr/252097
La identicación del modelo se encuentra en la placa de características situada en el lateral/parte
posterior del aparato.
105
ES
INDICACIONES SOBRE LA RETIRADA DEL APARATO
Si en su país existe una disposición legal relativa a la
eliminación de aparatos eléctricos y electrónicos, este
símbolo estampado en el producto o en el embalaje
advierte que no debe eliminarse como residuo doméstico.
En lugar de ello, debe depositarse en un punto de
recogida de reciclaje de aparatos eléctricos y electrónicos.
Una gestión adecuada de estos residuos previene
consecuencias potencialmente negativas para el medio
ambiente y la salud de las personas. Puede consultar más
información sobre el reciclaje y la eliminación de este
producto contactando con su administración local o con
su servicio de recogida de residuos.
FABRICANTE
Chal-Tec GmbH, Mühlenstraße 25, 10243 Berlín, Alemania.
Contacto: [email protected]
Para obtener servicio técnico y piezas de repuesto autorizados, visite: https://www.klarstein.es/
Recambios-originales-y-Centrode-reparaciones/ o póngase en contacto con:
Chal-Tec GmbH
Mühlenstraße 25
10243 Berlin
Alemania
107
FR
Chère cliente, cher client,
Toutes nos félicitations pour l’acquisition de ce nouvel
appareil. Veuillez lire attentivement et respecter les
instructions de ce mode d’emploi an d’éviter d’éventuels
dommages. Nous ne saurions être tenus pour responsables
des dommages dus au non-respect des consignes et à la
mauvaise utilisation de l’appareil. Scannez le QR-Code
pour obtenir la dernière version du mode d‘emploi et des
informations supplémentaires concernant le produit :
SOMMAIRE
Consignes de sécurité 108
Aperçu de l‘appareil 110
Panneau de commande et touches 111
Installation 113
Encastrement 116
Avant la première utilisation 118
Charger correctement le lave-vaisselle 123
Chargement des paniers (EN 60436) 124
Programmes de lavage (EN 60436) 127
Mise en marche et utilisation 128
Nettoyage et entretien 130
Résolution des problèmes 134
Fiche de données produit 138
Informations sur le recyclage 139
Fabricant et importateur (UK) 139
108
FR
CONSIGNES DE SÉCURITÉ
MISE EN GARDE
Risques d’explosion ! Dans certaines conditions, de l‘hydrogène
gazeux peut se dégager dans un circuit d‘eau chaude n‘ayant pas
été utilisé pendant deux semaines ou plus. L’HYDROGÈNE
GAZEUX EST HAUTEMENT EXPLOSIF ! Si le lave-vaisselle n’a pas
été utilisé pendant une période longue, ouvrir tous les robinets
et faire couler l’eau pendant plusieurs minutes avant d’utiliser le
lave-vaisselle. Cela permet à l’hydrogène gazeux accumulé de
s’échapper du circuit. Comme ce gaz est inammable, éviter
d’allumer de amme pendant ce temps-là ou de fumer.
• Ne pas tirer sur la porte. Ne rien poser et ne pas s’asseoir sur la porte ou le
panier à vaisselle.
• Ne pas toucher la tige chauffante du lave-vaisselle pendant ou après son
utilisation.
• Ne mettre le lave-vaisselle en marche que lorsque la porte est correctement
fermée.
• Ouvrir la porte avec grande précaution pendant le fonctionnement de
l’appareil et faire attention à ne pas recevoir d’éclaboussures d’eau.
• Ne rien poser de lourd sur la porte ouverte, l’appareil pourrait basculer en
avant.
• Veiller à ce que les objets en plastique n’entrent pas en contact avec la tige
chauffante pendant le fonctionnement de l’appareil.
• S’assurer que le bac pour détergent pour lave-vaisselle est vide après un cycle
de lavage.
• Ne laver que les objets en plastique lavables au lave-vaisselle et qui portent
une inscription l’attestant.
• Utiliser uniquement du détergent pour lave-vaisselle et du liquide de rinçage
conçus pour les lave-vaisselles. Ne pas utiliser de savon, de lessive ou de
lessive à main.
• Le réseau électrique du bâtiment doit comporter un interrupteur principal
avec une distance de contact d’au moins 3 mm entre chaque pôle pour
permettre une coupure du réseau électrique en cas de dysfonctionnements.
• Tenir les enfants éloignés du détergent pour lave-vaisselle et du liquide de
rinçage et veiller à ce qu’ils ne dérobent pas de détergent pour lave-vaisselle
par la porte ouverte.
• Les enfants ne doivent pas jouer avec l’appareil.
• Le nettoyage et l’entretien de l’appareil ne doivent être effectués par des
enfants que sous surveillance.
• Cet appareil peut être utilisé par des enfants de 8 ans ou plus et des
personnes ayant des capacités physiques, sensorielles et mentales limitées
et / ou dénuées d‘expérience et de connaissances, à condition d‘avoir été
instruits au fonctionnement de l‘appareil par une personne responsable et
d‘en comprendre les risques associés.
• Les détergents pour lave-vaisselle sont très alcalins. Ils peuvent empoisonner
toute personne qui en avalerait. Éviter tout contact avec la peau ou les yeux et
tenir les enfants éloignés du lave-vaisselle lorsque la porte est ouverte.
109
FR
• Ne pas laisser la porte ouverte en permanence pour que personne ne bute
contre elle.
• Si le cordon d’alimentation est endommagé, le faire remplacer par le fabricant
ou un technicien spécialisé.
• Prière de mettre correctement les éléments d’emballage au rebut.
• Pendant l’installation, veiller à ne pas tordre ni écraser trop fortement le
cordon d’alimentation.
• Ne pas jouer avec les boutons de réglage.
• Utiliser de nouveaux tuyaux lors du raccordement de la machine et jeter les
autres.
• Veiller à ce qu’aucun tapis ne bloque les ouvertures sur le dessous de
l’appareil.
• Utiliser le lave-vaisselle uniquement aux ns prévues.
• Utiliser le lave-vaisselle uniquement en intérieur.
• Le lave-vaisselle n’a pas été conçu pour un usage commercial, mais pour une
utilisation domestique ou dans tout environnement similaire.
ATTENTION
Risques de blessure ! Lors du chargement de l’appareil, veiller
tout particulièrement à ranger dans la machine les objets
coupants de sorte à ne pas endommager le joint de porte.
Ranger les couteaux tranchants dans le panier à couverts en
dirigeant leur manche vers le haut. Ranger les couteaux et les
autres objets pointus dans le panier à couverts en dirigeant leur
pointe vers le bas ou à l’horizontale.
MISE EN GARDE
Risque de suffocation ! Les enfants peuvent se blesser au contact
des éléments d’emballage des appareils usagés. Lors de la mise
au rebut de l’ancien appareil, veiller à couper le cordon
d’alimentation et à rendre le verrouillage de porte inutilisable.
110
FR
APERÇU DE L‘APPAREIL
Récipient à sel
Panier supérieur et
bras d‘aspersion
supérieur
Panier inférieur
Panier à
couverts
Bras d‘aspersion
Groupe de
ltres
Compar-
timent à
détergent
111
FR
PANNEAU DE COMMANDE ET TOUCHES
1
Marche /arrêt
Appuyez sur cette touche pour allumer et éteindre le
lave-vaisselle.
2
Verrouillage
parental
Cette option vous permet de verrouiller les touches
du panneau de commande (à l'exception de la
touche d'alimentation) pour empêcher les enfants
de démarrer accidentellement le lave-vaisselle.
Lorsque vous appuyez sur cette touche, le témoin
correspondant s'allume.
3
Départ différé
Appuyez pour régler le départ différé. Le démarrage
peut être différé de 24 heures maximum.
4
Programme
Appuyez sur cette touche pour choisir le programme
de lavage correspondant, le voyant du programme
s'allume.
5
Fonction
Appuyez sur cette touche pour choisir une fonction, le
voyant correspondant s'allume.
6
Start/Pause
Cette touche démarre ou interrompt le programme
choisi lorsque le lave-vaisselle est en marche.
112
FR
7
Programme
Intensif : Pour les casseroles et poêles très sales ainsi
que pour la vaisselle avec des restes séchés.
Normal : Pour les charges normalement sales telles que
les casseroles, les assiettes, les verres et les casseroles
peu sales.
ECO: Programme standard pour la vaisselle
normalement sale. Programme respectueux de
l'environnement, car il économise de l'énergie et de
l'eau.
Verre : pour les verres peu sales.
90 minutes : Pour la vaisselle normalement sale à
nettoyer rapidement.
Rapide : Cycle de lavage court pour la vaisselle peu sale
et la vaisselle qui n'a pas besoin de sécher.
Lavage des fruits : Pour laver la peau des fruits d'une
certaine taille, par ex. pommes ou raisins. Ne convient
pas aux fruits à peau fragile, tels que les fraises.
Auto nettoyage : Ce programme effectue un nettoyage
ecace du lave-vaisselle lui-même.
8
Fonctions
Nettoyage supplémentaire : pour laver de la vaisselle
très sale et dicile à nettoyer, sélectionnez cette
fonction.
Séchage supplémentaire : pour mieux sécher votre
vaisselle, sélectionnez cette fonction.
Express : réduit la durée du programme.
9
Voyants
Liquide de rinçage : l'icône apparaît à l'écran pour
signier que le liquide de rinçage est presque vide et
que vous devez en rajouter.
Sel régénérant : l'icône s'allume pour signier que vous
devez rajouter du sel régénérant.
Robinet d'eau : le symbole s'ache à l'écran pour
informer que le robinet principal d'alimentation en eau
est fermé.
10
Écran
Ache la durée, la durée différée, les codes erreurs, la
température du programme et autres.
113
FR
INSTALLATION
Préparation
• Installer l’appareil près d’une arrivée d’eau ainsi que d’une évacuation d’eau
et d’une prise.
• Les tuyaux et la prise doivent être accessibles à tout moment.
Emplacement
Placer l’appareil à l’endroit de votre choix. La partie arrière doit faire face au mur,
les côtés aux placards ou à un mur. Le lave-vaisselle est équipé d’une évacuation
d’eau qui peut être dirigée vers la gauche ou vers la droite pour faciliter
l’installation.
Connexion électrique
Ne pas utiliser de rallonge ou d’adaptateur. S’assurer que la prise soit reliée à la
terre. Ne brancher l’appareil qu’à une prise qui supporte la charge de l’appareil
indiquée. Si la che ne rentre pas dans la prise, la faire remplacer par un
professionnel qualié.
Raccordement à l’eau
Raccordement à l‘eau froide
Raccordez le tuyau d’alimentation en eau froide au raccord leté de 3/4 pouce et
assurez-vous qu’il est bien serré.
Si les tuyaux d’eau sont neufs ou n’ont pas été utilisés depuis longtemps, faites
couler l’eau pour vous assurer qu’elle est claire. Cette précaution est nécessaire
pour éviter de bloquer l’arrivée d’eau et d’endommager l’appareil.
AVERTISSEMENT ! Veuillez fermer le robinet après utilisation.
114
FR
Installation d‘une évacuation d‘eau
Insérez le tuyau de vidange dans une conduite de vidange d‘un diamètre d‘au
moins 4 cm ou videz l‘eau dans un évier. Assurez-vous que le tuyau de vidange
n‘est pas plié ou pincé. L‘extrémité libre du tuyau ne doit pas être immergée dans
l‘eau an d‘éviter un reux. Fixez le tuyau de vidange soit en position A, soit en
position B.
Remarque : Fixez fermement le tuyau de vidange à l‘évacuation avec le collier
de serrage fourni an qu’il ne bouge pas et que les eaux usées ne fuient pas.
Dos du
lave-vaisselle
Câble secteur
Raccordement de la conduite d‘admission
Raccordement de la conduite d‘évacuation
115
FR
Videz le trop-plein d‘eau des tuyaux
Si l‘évier est 1000 mm plus haut que le sol, vous ne pouvez pas y placer
directement le tuyau de vidange. Il est alors nécessaire de vidanger l‘excès d‘eau
dans une bassine ou un récipient approprié se trouvant plus bas que l‘évier.
Évacuation d‘eau
Branchez le tuyau de vidange. Le tuyau doit être correctement branché pour éviter
les fuites. Assurez-vous que le tuyau n‘est pas plié.
Rallonge de tuyau
Si vous avez besoin d‘une rallonge de tuyau, choisissez un tuyau similaire à votre
tuyau de vidange. La rallonge ne doit pas dépasser 4 mètres de longueur, sinon
les performances du lave-vaisselle pourraient en être altérées.
Raccordement au siphon
Le tuyau de vidange ne doit pas être à plus de 100 cm au-dessus du bas du lave-
vaisselle. Le tuyau d‘eau doit être xé.
Emplacement de l‘appareil
Installez l‘appareil à l‘emplacement souhaité. L‘arrière de l‘appareil doit être
contre un mur et les côtés du lave-vaisselle doivent être contre les murs ou les
parois de la niche d‘encastrement. Le lave-vaisselle est équipé de tuyaux d‘arrivée
et de sortie d‘eau pouvant être placés à gauche et à droite de l‘appareil pour
faciliter l‘installation.
116
FR
ENCASTREMENT
Mesures pour l‘encastrement
Il doit y avoir moins de 5 mm d'espace entre le dessus du lave-vaisselle et la
niche d'encastrement. Il en va de même pour la porte extérieure alignée avec
la niche.
Si le lave-vaisselle est dans le fond de la niche encastrée, il doit y avoir
susamment d'espace pour ouvrir la porte
117
FR
Fixation
118
FR
AVANT LA PREMIÈRE UTILISATION
Sel régénérant
• Si votre modèle ne possède pas de réservoir de sel, vous pouvez ignorer cette
section. Utilisez toujours du sel adapté aux lave-vaisselle. Le réservoir à sel est
situé sous le panier inférieur et se remplit de la façon suivante :
• Utilisez uniquement du sel explicitement destiné aux lave-vaisselle. Tout autre
type de sel, en particulier le sel de cuisine, endommagera le réservoir. Les
dommages causés par l‘utilisation de sel inadéquat ne sont pas couverts par
la garantie du fabricant.
• Remplissez le réservoir de l‘appareil uniquement au moment de mettre le
lave-vaisselle en marche. Cela évite que le sel ou l‘eau salée éventuellement
renversée ne reste au fond du lave-vaisselle pendant une période prolongée,
ce qui entraîne une usure prématurée.
Remplissage du réservoir de sel régénérant
1. Retirez le panier à vaisselle et dévissez le couvercle du réservoir.
2. Insérez le fond de l’entonnoir (fourni) dans le trou et versez-y environ 1 kg de
sel régénérant.
3. Avant d’utiliser l’appareil pour la première fois, remplissez le réservoir de
sel avec de l’eau jusqu’en haut. Il est normal qu‘une petite quantité d‘eau
s‘écoule du réservoir de sel.
4. Après le remplissage, remettez le couvercle fermement sur le réservoir.
5. Lorsque le réservoir de sel est rempli de sel, le voyant s’éteint.
6. Immédiatement après avoir rempli le réservoir de sel, lancez un programme
de lavage. (Nous recommandons d‘utiliser un programme court.) Sinon, l‘eau
salée pourrait endommager le système de ltrage, la pompe ou tout autre
pièce de l‘appareil, ce qui annulerait la garantie.
119
FR
Remarques importantes
• Le sel ne doit être ajouté que lorsque le voyant d‘avertissement
correspondant s‘allume. Selon le degré de dissolution du sel, le voyant
d‘avertissement du sel peut rester allumé pendant un certain temps même si
le réservoir de sel a été rempli. Si votre appareil ne dispose pas d‘un tel voyant
(sur certains modèles), vous pouvez estimer le moment où vous aurez besoin
de reconstituer le niveau de sel, en fonction de la fréquence d‘utilisation du
lave-vaisselle.
• Si vous avez renversé du sel, lancez un programme rapide pour l‘éliminer.
Réglage de la quantité de sel
Fermez la porte dans les 60 secondes qui suivent la mise sous tension. Appuyez
sur la touche Start / Pause et maintenez-la pendant 5 secondes pour entrer le
réglage du sel régénérant.
Appuyez plusieurs fois sur Start / Pause pour régler la dureté de l‘eau dans l‘ordre
suivant : H1 > H2 > H3 > H4 > H5 > H6.
Dureté de l’eau
Réglage de l’adou-
cisseur
Achage
°dH
1
mmol/l
2
0-5 0-0,9 1 H1
6-11 1,0-2,0 2 H2
12-17 2,1-3,0 3 H3
18-22 3,1-4,0 4
*
H4
23-34 4,1-6,1 5 H5
35-45 6,2-8,0 6 H6
¹ Degré de dureté de l’eau français
² Degré de dureté international
*
Paramètre par défaut
Remarque : Si aucune action n’a été effectuée pendant plus de 5 secondes,
l’appareil quitte le réglage de la quantité de sel et passe en mode veille.
120
FR
Liquide de rinçage
Le liquide de rinçage du dernier rinçage de la vaisselle évite que des gouttes
ne se forment sur la vaisselle, ce qui pourrait laisser des taches et des traînées.
Le séchage est également amélioré car des gouttes d‘eau peuvent perler sur la
vaisselle. Ce lave-vaisselle est conçu pour être utilisé avec un produit de rinçage
liquide.
Utilisez uniquement un liquide de rinçage spéciquement adapté aux lave-
vaisselle. Ne remplissez jamais le bac de sortie avec d‘autres substances (telles
que du liquide vaisselle, etc.), car cela endommagerait l‘appareil.
Pour rajouter du liquide de rinçage
Indépendamment du voyant sur le panneau de commande, vous pouvez
déterminer le niveau de liquide de rinçage par la couleur de l‘indicateur de niveau
optique situé à côté du bouchon. Plus il est sombre, plus le compartiment du
produit de rinçage est plein. La couleur est de moins en moins sombre à mesure
que le niveau de liquide de rinçage diminue. Le réservoir de liquide de rinçage doit
toujours être au moins au quart plein. Le changement de couleur se produit de la
façon suivante :
121
FR
Remplissage du compartiment de rinçage
1 2
Tournez le capuchon dans le sens
antihoraire.
Versez soigneusement le liquide
de rinçage et assurez-vous qu'il ne
déborde pas.
3
Refermez le capuchon en le tournant
dans le sens horaire.
Remarque : essuyez le liquide
de rinçage en excédent avec un
chiffon pour éviter la formation
de mousse pendant le prochain
cycle de lavage.
Réglage de la quantité de liquide de rinçage
Utilisez la touche pour sélectionner un niveau entre
1 -6. Plus le nombre est élevé, plus la quantité de
liquide de rinçage est élevée. Si la vaisselle ne sèche
pas correctement ou présente des taches, vous
devez régler le nombre supérieur suivant jusqu‘à
ce que les taches disparaissent. Réduisez le nombre
si vous voyez des taches collantes blanches sur
la vaisselle ou un lm bleuâtre sur le verre et les
lames de couteau.
122
FR
Remplissage du produit à vaisselle
1 2
Appuyez sur le couvercle pour ouvrir le
compartiment.
Pour le lavage principal, versez
du produit vaisselle dans la plus
grande ouverture (A). En cas de
saleté importante, mettez aussi un
peu de produit vaisselle dans la
petite ouverture (B) pour prélaver la
vaisselle.
3
Appuyez ensuite sur le couvercle pour
refermer le compartiment.
Remarque : Le réglage dépend
de la dureté de l‘eau. Suivez les
instructions sur l‘emballage du
produit vaisselle.
123
FR
CHARGER CORRECTEMENT LE LAVE-VAISSELLE
• Il est conseillé d’utiliser uniquement de la vaisselle lavable en lave-vaisselle.
• Utiliser uniquement des produits vaisselle doux.
• Pour une vaisselle sensible à la chaleur, il est conseillé d’utiliser un
programme avec une température faible.
• Pour prévenir tout dégât, patienter quelques minutes après la n du
programme avant de retirer les verres et les couverts.
Vaisselle et couverts non adaptés
Vaisselle et couverts non adaptés Vaisselle et couverts plus ou moins adaptés
• Couverts avec manche en bois ou en
nacre.
• Vaisselle plastique sensible à la chaleur.
• couverts anciens avec des parties collées,
sensibles à la chaleur.
• Couverts et vaisselle plastiés.
• Objets en étain et en cuivre.
• Verres en cristal.
• Tout élément métallique qui n’est pas en
acier inoxydable
• Vaisselle en bois.
• Vaisselle et couverts en plastique.
• Certains types de verre, qui peuvent
s’altérer avec le temps.
• Éléments en argent ou en aluminium :
leurs couleurs peuvent changer avec le
temps.
• Vaisselle émaillée : l’émail peut
disparaître avec le temps et le nombre
de lavages.
Conseils pour charger correctement l’appareil
Avant de charger le lave-vaisselle, éliminer tous les restes de nourriture et
faire tremper les résidus brûlés des poêles. Il n’est pas nécessaire de rincer
complètement la vaisselle. Placer les objets dans le lave-vaisselle de la manière qui
suit :
• Placer les tasses, les verres, les poêles et les casseroles dans le lave-vaisselle
de manière à ce que la partie interne soit tournée vers le bas.
• Les objets creux doivent être placés en position verticale pour que l’eau puisse
s’écouler.
• Placer les objets de manière à ce qu’ils ne puissent pas tomber.
• Veiller à ce que le bras d’aspersion puisse tourner librement et qu’il ne soit
pas bloqué par de la vaisselle ou par des objets.
• Ne pas mettre de petits objets au lave-vaisselle car ils pourraient facilement tomber du
panier.
• Veiller à ce que la vaisselle et les couverts ne se chevauchent ou recouvrent
pas les uns les autres.
• Pour éviter que les verres ne se brisent, ils ne doivent pas se toucher.
• Placer les gros objets diciles à laver dans le panier.
• Les objets tranchants et longs doivent être placés dans le panier
horizontalement, an d’éviter toute blessure.
• Pour obtenir un résultat optimal, ne pas surcharger le lave-vaisselle.
124
FR
CHARGEMENT DES PANIERS (EN 60436)
Panier à vaisselle supérieur
N° Description N° Description
1 Tasses 3 Verres
2 Sous-tasses 4 Mugs
125
FR
Panier à vaisselle inférieur
N° Description N° Description
5 Plat à dessert 10 Assiette à dessert en mélamine
6 Plats en verre 11 Plat en mélamine
7 Assiette à dessert 12 Plat ovale
8 Assiette 13 Petite casserole
9 Assiette à soupe
126
FR
Panier à couverts
N° Description
1 Cuillère à soupe
2 Fourchettes
3 Couteaux
4 Cuillère à café
Informations pour les tests de comparabilité
selon EN 60436
• Capacité : 8 couverts
• Programme : ECO
• Réglage du liquide de rinçage : Max
• Réglage de la dureté de l‘eau : H4
5 Cuillère à dessert
6 Cuillère de service
7 Fourchette de service
8 Louche à sauce
127
FR
PROGRAMMES DE LAVAGE (EN 60436)
Programme Description Cycle de lavage
Détergent
avant/
principal
Durée
(min)
Énergie
(kWh)
Eau
(L)
Intensif
Casseroles, poêles
et plats très sales
avec des résidus
alimentaires séchés.
Prélavage (50°C)
Lavage (65°C)
Rinçage
Rinçage
Rinçage (70°C)
Séchage
4/12 g 160 1,250 12,5
Universel
Pour la vaisselle non
fragile et normalement
sale du quotidien.
Prélavage (45°C)
Lavage (60°C)
Rinçage
Rinçage (70°C)
Séchage
4/12 g 150 1,050 12,5
(*EN 60436)
Pièces normalement
sales telles que
casseroles, assiettes,
verres et poêles.
Prélavage
Lavage (45°C)
Rinçage (65°C)
Séchage
4/12 g 220 0,723 8,0
Verre
Pièces peu sales,
comme le verre et la
céramique ne.
Prélavage
Lavage (45°C)
Rinçage
Rinçage (60°C)
Séchage
4/12 g 95 0,700 10,5
90 mn
Vaisselle/verres peu
sales.
Lavage (55°C)
Lavage (65°C)
Rinçage (70°C)
Séchage
16 g 90 1,150 11,0
Rapide
Vaisselle peu sale
qui ne nécessite
pas de séchage
supplémentaire.
Lavage (50°C)
Rinçage (45°C)
Rinçage (45°C)
10 g 30 0,540 7,0
Lavage des
fruits
Pour laver les fruits. Prélavage / 15 0,020 4,7
Auto
nettoyant
pour nettoyer le lave-
vaisselle.
Prélavage
Lavage (60°C)
Rinçage
Rinçage (60°C)
Séchage
16 g 145 0,736 9,5
*EN 60436 : Le programme ECO a été utilisé pour le test conformément à la norme EN 60436.
128
FR
• Le programme ECO convient au nettoyage de la vaisselle normalement sale. Il
s'agit du programme le plus ecace à cet effet en termes de consommation
combinée d'énergie et d'eau et il est utilisé pour vérier la conformité aux
réglementations européennes en matière d'éco-conception.
• En chargeant le lave-vaisselle domestique jusqu'à la capacité spéciée par le
fabricant, vous pouvez économiser de l'énergie et de l'eau.
• Un chargement incorrect peut avoir les conséquences suivantes :
- un résultat de nettoyage moins bon
- dommages matériels dus au blocage des bras d'aspersion
• Le prélavage à la main de la vaisselle entraîne une augmentation de la
consommation d'eau et d'énergie et n'est pas recommandé.
• Le lavage de la vaisselle dans un lave-vaisselle domestique consomme
généralement moins d'énergie et d'eau que la vaisselle à la main lorsque le
lave-vaisselle domestique est utilisé conformément aux instructions.
• Les valeurs données pour les programmes autres que le mode éco ne sont
que des lignes directrices.
MISE EN MARCHE ET UTILISATION
Démarrage du lavage
1. Sortez les paniers inférieur et supérieur, chargez les paniers de vaisselle et
remettez-les dans l‘appareil. Il est recommandé de remplir le panier inférieur
avant le panier supérieur.
2. Ajoutez le produit vaisselle.
3. Branchez la che dans la prise. Assurez-vous que le robinet d‘arrivée d‘eau
principal est complètement ouvert.
4. Fermez la porte et appuyez sur la touche pour allumer l‘appareil.
5. Lorsque vous avez sélectionné un programme, l‘indicateur correspondant
s‘allume. Pour démarrer le lave-vaisselle, appuyez sur la touche Start / Pause.
Modication d‘un programme
Un programme ne peut être modié que si l‘appareil n‘a fonctionné que peu de
temps. Sinon, le produit à vaisselle sera peut-être déjà libéré et le lave-vaisselle
sera peut-être déjà rempli d‘eau. Dans ce cas, vous devez réinitialiser l‘appareil
et remplir le compartiment de produit vaisselle. Pour réinitialiser le lave-vaisselle,
procédez comme suit :
1. Pour mettre en pause le lavage, appuyez sur la touche Start / Pause.
2. Pour annuler le programme en cours, appuyez sur la touche PROGRAM
pendant plus de 3 secondes.
3. Sélectionnez le programme souhaité avec la touche PROGRAM.
1. Appuyez sur la touche Start / Pause pour démarrer et le lave-vaisselle
démarrera le nouveau programme au bout de 10 secondes.
129
FR
Pour rajouter de la vaisselle après-coup
Vous pouvez ajouter des plats oubliés à tout moment avant l‘ouverture du
distributeur de produit vaisselle. Dans ce cas, suivez les instructions ci-dessous :
1. Pour mettre en pause le programme en cours, appuyez sur la touche Start /
Pause.
2. Attendez environ 5 secondes avant d‘ouvrir la porte.
3. Ajoutez la vaisselle oubliée.
4. Fermez la porte.
5. Appuyez à nouveau sur la touche Start / Pause. Au bout de 10 secondes, le
lave-vaisselle se remet en marche.
130
FR
NETTOYAGE ET ENTRETIEN
Porte et joint de porte
Nettoyez régulièrement les joints de la porte avec un chiffon humide pour éliminer
les restes de nourriture. Lorsque vous remplissez le lave-vaisselle, les restes
d‘aliments risquent de coller aux parois de la porte. Ces surfaces se trouvent à
l‘extérieur et sont hors de portée des bras d'aspersion. Enlevez toujours ces restes
avant de fermer la porte.
Panneau de commande
• Essuyez le panneau de commande avec un chiffon doux et humide
uniquement.
• N‘utilisez pas de nettoyant en aérosol pour que l‘eau ne passe pas derrière le
joint de porte ou atteigne les composants électriques.
• N‘utilisez pas de nettoyants agressifs ni de tampons à récurer sur les surfaces
extérieures de l‘appareil, car cela pourrait rayer le revêtement. Notez que
certaines serviettes en papier peuvent également rayer ou laisser des
marques sur la surface.
Retirer les corps étrangers
• Vériez les ltres et la cuve après chaque utilisation du lave-vaisselle. Les
corps étrangers (par exemple verre brisé, particules de plastique, os ou cure-
dents, etc.) réduisent les performances de nettoyage et peuvent endommager
la pompe de vidange. Retirez le système de ltration comme décrit dans ce
chapitre. Retirez les corps étrangers du joint de la porte.
• Attention ! Si vous ne parvenez pas à retirer les objets, contactez un centre de
service agréé. Retirez le système de ltrage comme décrit dans ce chapitre.
Système de ltrage
Le système de ltrage se trouve au bas du lave-vaisselle. Les résidus du cycle
de lavage restent dans le ltre. L’accumulation de résidus peut entraîner leur
encrassement. Les ltres doivent donc être vériés régulièrement et, si nécessaire,
nettoyés à l‘eau courante. Suivez les étapes ci-dessous pour nettoyer les ltres :
131
FR
1 2
Prenez le ltre à grosses particules
et tournez-le dans le sens antihoraire
pour le déverrouiller. Tirez le ltre vers
le haut.
Soulevez le ltre n pour le sortir du
ltre principal.
3 4
Les plus gros résidus d'aliments
peuvent être éliminés en maintenant
le ltre sous l'eau courante. Pour un
nettoyage plus en profondeur, il est
recommandé d’utiliser une brosse à
dents souple.
Remontez les ltres dans l'ordre
inverse et remettez-les dans le lave-
vaisselle. Vissez ensuite les ltres dans
le sens des aiguilles d'une montre
pour les xer.
Remarque : Les illustrations sont présentées à titre indicatif uniquement et
peuvent différer de votre modèle.
• Ne pas trop serrer les ltres. Remettez les ltres dans l‘ordre, sinon des
résidus du ltre à grosses particules pourraient pénétrer dans les deux autres
ltres et provoquer un blocage.
• N‘utilisez jamais le lave-vaisselle sans ltre. Un remplacement incorrect du
ltre peut affecter les performances globales du lave-vaisselle et endommager
la vaisselle et les accessoires.
Filtre n
Filtre principal
132
FR
Bras d'aspersion
Il est nécessaire de nettoyer régulièrement les bras d'aspersion car l’eau calcaire
adhère aux dépôts de tartre sur les bras d'aspersion et les supports. Suivez les
instructions ci-dessous pour nettoyer les bras d'aspersion :
Pour retirer le bras d'aspersion
supérieur, maintenez l'écrou au
centre et tournez le bras dans le
sens antihoraire pour le retirer.
Tirez le bras d'aspersion supérieur
vers le haut pour pouvoir retirer le
bras inférieur.
Faites tremper les bras
d'aspersion dans l'eau
savonneuse tiède et utilisez une
brosse douce pour nettoyer
les buses. Remettez les bras
d'aspersion dans l'appareil après
les avoir soigneusement rincés
à l'eau.
Antigel
Prenez les mesures antigel suivantes en hiver et procédez comme suit après
chaque cycle de lavage :
1. Débranchez le lave-vaisselle de la prise.
2. Fermez l‘alimentation en eau et débranchez le tuyau d‘arrivée d‘eau de la
vanne.
3. Vidangez l’eau de l‘arrivée d’eau et de la vanne (récupérez-la dans un seau).
4. Rebranchez le tuyau d‘arrivée d‘eau à la vanne.
5. Retirez et nettoyez les ltres.
Après chaque lavage
Fermez l‘alimentation en eau et laissez la porte légèrement ouverte an que
l‘humidité et les odeurs ne restent pas à l‘intérieur de l‘appareil.
133
FR
Retirez la che d‘alimentation
Débranchez toujours le cordon d’alimentation de la prise avant de procéder à tout
nettoyage ou entretien.
Remarque sur les solvants ou les produits de nettoyage agressifs
N‘utilisez pas de solutions ni de produits de nettoyage agressifs pour nettoyer
l‘extérieur de l‘appareil ou ses pièces en caoutchouc. Utilisez uniquement un
chiffon propre avec de l‘eau tiède savonneuse. Pour enlever les taches ou la
saleté à l‘intérieur, utilisez un chiffon humide avec du vinaigre ou un détergent
spécialement conçu pour les lave-vaisselle.
En cas de non-utilisation prolongée de l‘appareil
Il est recommandé de faire fonctionner le lave-vaisselle une fois à vide, puis de
débrancher le cordon d‘alimentation, de couper l‘alimentation en eau et de laisser
la porte du lave-vaisselle légèrement ouverte. Les joints de porte se conservent
ainsi plus longtemps et il ne peut y avoir aucune odeur à l‘intérieur du lave-
vaisselle.
Pour transporter l‘appareil
Essayez toujours de transporter l‘appareil en position verticale. Si cela est
absolument nécessaire, vous pouvez le placer sur le dos.
Joints
L‘une des causes principales de la formation d‘odeurs dans les lave-vaisselle
est la présence de restes alimentaires sous les joints. Par conséquent, nettoyez
régulièrement les joints avec une éponge humide an qu’aucune odeur ne puisse
se former.
134
FR
RÉSOLUTION DES PROBLÈMES
Problème Causes possibles Solutions
Le lave-vaisselle ne
s’allume pas.
Le lave-vaisselle ne
s’allume pas.
Remplacer le fusible ou
actionner une nouvelle
fois la touche de
commande. Débrancher
tout appareil connecté
au même circuit
électrique.
Pas de tension électrique Vérier que l’appareil
est allumé, que la porte
est bien fermée et
que l’appareil est bien
branché.
La porte n’est pas
correcte- ment fermée.
Vérier en fermant
la porte que le
verrouillage s’enclenche
correctement.
L’eau ne s’évacue pas. Le tuyau d’évacuation
est plié.
Vérier l’état du tuyau.
Le ltre est bouché. Vérier l’état du gros
ltre.
L’évacuation est
bouchée.
Vérier l’état de
l’évacuation et la
nettoyer si nécessaire.
Contacter un
professionnel qualié si
le problème perdure.
Tâches de rouille sur les
couverts.
Les couverts ne sont pas
inoxydables.
Ne mettre que des
couverts inoxydables au
lave- vaisselle.
Aucun programme
n’a été lancé après
que le réservoir du sel
régénérant a été rempli.
Une fois le réservoir
rempli, lancer le
programme court à vide.
Le bouchon du réservoir
de sel est desserré.
S’assurer que le
bouchon est bien serré.
Présence de taches de
couleur dans la cuve.
Détergent coloré. Utiliser un détergent
incolore.
135
FR
Problème Causes possibles Solutions
Présence d’un dépôt
blanc sur la surface
interne.
Résidus minéraux
provenant d’une eau
dure.
Nettoyer la surface
intérieure avec un
torchon humide et un
peu de détergent pour
lave-vaisselle. Utiliser
des gants et aucun
autre type de produit
nettoyant.
Bruits de chocs dans la
cuve.
Le bras d’aspersion
cogne contre un objet.
Interrompre le
programme et placer la
vaisselle de manière à
ce qu’elle ne gêne pas
le bras.
Bruits de cliquetis
provenant de l’intérieur.
La vaisselle n’a pas été
chargée de manière
sûre.
Interrompre le
programme et charger
la vaisselle de manière
sûre.
Bruits de chocs dans la
conduite d’eau.
Peuvent être
occasionnés par
le croisement des
conduites d’eau.
Ceci n’a aucune
inuence sur le
rendement du lave-
vaisselle. Contacter un
spécialiste qualié si
vous n’êtes pas sûr.
Présence de mousse
dans la cuve.
Détergent inadapté. Utiliser un détergent
adapté pour les lave-
vaisselle. S’il y a malgré
tout encore de la
mousse, ouvrir la porte
jusqu’à ce que la mousse
s’évapore. Verser un
peu d’eau froide dans
la cuve et refermer la
porte. Lancer n’importe
quel programme pour
éliminer les résidus.
Le liquide de rinçage a
débordé.
Essuyer immédiatement
l’excédent de liquide de
rinçage.
136
FR
Problème Causes possibles Solutions
La vaisselle n’est pas
propre.
La vaisselle n’a pas été
correctement chargée.
Respecter les indications
relatives au chargement de
l’appareil.
Le programme choisi
n’était pas assez
puissant.
Sélectionner le programme
intensif.
Pas assez de détergent
pour lave-vaisselle.
Utiliser plus de détergent
ou changer de détergent.
Un objet bloquait le bras
d’aspersion.
Charger la vaisselle de
manière à ce qu’elle
ne gêne pas le bras
d’aspersion.
Le système de ltrage
est sale ou mal mis.
Nettoyer les ltres ou les
replacer correctement.
Nettoyer le bras
d’aspersion.
La vaisselle n’est pas
sèche.
Chargement inadéquat. Respecter les indications
relatives au chargement de
l’appareil.
Pas assez de liquide de
rinçage.
Ajouter du liquide de
rinçage.
La vaisselle a été sortie
du lave-vaisselle trop tôt.
Laisser la vaisselle dans
le lave-vaisselle pendant
encore 15 minutes une
fois que le programme a
ni. Ouvrir la porte pour
que l’air humide puisse
s’échapper.
Programme inadéquat. Avec un programme
court, les températures de
lavage et de séchage sont
inférieures. Sélectionner un
programme d’une durée
supérieure.
Couverts avec un
revêtement de mauvaise
qualité.
Une telle vaisselle et de
tels couverts ne sont pas
adéquats pour un lave-
vaisselle.
137
FR
Problème Causes possibles Solutions
Les verres sont embués. Combinaison d’eau
douce et de trop de
détergent.
Utiliser moins de détergent
et un programme plus
court pour rincer et
nettoyer les verres.
Traînées noires ou grises
sur la vaisselle.
Des parties en
aluminium ont rayé la
vaisselle.
Utiliser un abrasif doux.
Restes de détergent
dans le réservoir.
La vaisselle a bloqué la
bonne dissolution du
détergent pour lave-
vaisselle.
Charger la vaisselle
soigneusement dans le
lave-vaisselle.
Codes d’erreur
Pour certaines pannes, l'écran ache un code d'erreur pour vous avertir. Dans
cette situation, faites appel à un professionnel.
MISE EN GARDE
Risque de choc électrique ou d'autres blessures !
Ne réparez pas cet appareil vous-même. Le lave-vaisselle ne
peut être réparé que par du personnel qualié. Les réparations
doivent être effectuées par un professionnel.
Code
Signication Causes possibles
E1
L'admission d'eau dure
très longtemps.
Le robinet n'est pas ouvert l'admission
d'eau est restreinte ou la pression de
l'eau est trop faible.
E3
La température
nécessaire n'est pas
atteinte.
Dysfonctionnement de l'élément
chauffant.
E4
Le lave-vaisselle fuit. Un élément du lave-vaisselle fuit.
Ed
La communication
entre la PBC principale
et la PBC d'écran est
interrompue.
Court-circuit ou câble de communication
cassé.
Si un code d'erreur ne s'efface pas, contactez un revendeur professionnel pour
réparation.
En cas de réparation, veuillez vous adresser à un réparateur qualié près de chez
vous. Les pièces de rechange pour cet article sont disponibles jusqu'au 31.12.2028.
FICHE DE DONNÉES PRODUIT
Informations selon le règlement (UE) n ° 2019/2017
Nom ou marque du fabricant : Klarstein
Adresse du fabricant : Mühlenstraße 25, 10243 Berlin, Allemagne.
Numéro d'article : 10032912, 10032913, 10048593
Paramètres généraux du produit :
Paramètre Valeur Paramètre Valeur
Couverts standard 8 Dimensions en cm
Hauteur 59
Largeur 55
Profondeur 50
CEE 61,8 Classe d'ecacité énergétique F
Indice de performance de
nettoyage
1,125
Indice de performance de
séchage
1,065
Consommation d'énergie
en kWh [par cycle], basé
sur le programme éco avec
remplissage d'eau froide.
La consommation d'énergie
réelle dépend de la façon
dont l'appareil est utilisé.
0,723
Consommation d'eau en
litres [par cycle], basée
sur le programme éco. La
consommation réelle d'eau
dépend de l'utilisation de
l'appareil et de la dureté de
l'eau.
8
Durée du
programme (h:min)
3:40 Type d'installation Pose libre
Niveau sonore (dB(A) re 1
pW)
49 Classe d'émissions sonores C
Éteint (W) 0 Mode veille (W) 0,49
Départ différé (W) (si
disponible)
1,00
Service de disponibilité réseau
(W) (le cas échéant)
0
Durée minimale de la garantie offerte par le fabricant : 24 mois
Informations supplémentaires :
Lien internet vers le site web du fournisseur où se trouvent les informations visées à l’annexe II, point 6,
du règlement (UE) 2019/2022 de la Commission : www.klarstein.fr
Les informations relatives à ce modèle enregistrées dans la base de données des produits de l’UE
conformément au règlement (UE) 2019/2017 sont disponibles à l’adresse suivante : 10032913 - https://
eprel.ec.europa.eu/qr/252097
Le numéro de modèle se trouve sur la plaque signalétique située sur le côté/à l’arrière de l’appareil.
139
FR
INFORMATIONS SUR LE RECYCLAGE
S‘il existe une réglementation pour l‘élimination ou le
recyclage des appareils électriques et électroniques dans
votre pays, ce symbole sur le produit ou sur l‘emballage
indique que cet appareil ne doit pas être jeté avec les
ordures ménagères. Vous devez le déposer dans un point
de collecte pour le recyclage des équipements électriques
et électroniques. La mise au rebut conforme aux règles
protège l‘environnement et la santé de vos semblables
des conséquences négatives. Pour plus d‘informations
sur le recyclage et l‘élimination de ce produit, veuillez
contacter votre autorité locale ou votre service de
recyclage des déchets ménagers.
FABRICANT
Chal-Tec GmbH, Mühlenstraße 25, 10243 Berlin, Allemagne.
Contact : [email protected]
Pour obtenir un service autorisé et des pièces de rechange, veuillez visiter: https://www.klarstein.fr/
Pieces-detachees-d-origine-et-centre-de-reparation/ ou contacter:
Chal-Tec GmbH
Mühlenstraße 25
10243 Berlin
Allemagne
141
IT
Gentile cliente,
La ringraziamo per aver acquistato il dispositivo. La
preghiamo di leggere attentamente le seguenti istruzioni
per l'uso e di seguirle per evitare possibili danni. Non ci
assumiamo alcuna responsabilità per danni scaturiti da
una mancata osservanza delle avvertenze di sicurezza e da
un uso improprio del dispositivo. Scansionare il codice QR
seguente per accedere al manuale d'uso più attuale e per
ricevere informazioni sul prodotto:
INDICE
Avvertenze di sicurezza 142
Descrizione del dispositivo 144
Pannello di controllo e tasti 145
Installazione 147
Incasso 150
Prima di procedere all'uso 152
Caricare correttamente la lavastoviglie 157
Caricare i cestelli (EN 60436) 158
Programmi di lavaggio (EN 60436) 161
Messa in funzione e utilizzo 162
Pulizia e manutenzione 164
Risoluzione dei problemi 168
Scheda dati del prodotto 170
Avviso di smaltimento 171
Produttore 171
142
IT
AVVERTENZE DI SICUREZZA
AVVERTENZA
Pericolo di esplosione! In determinate condizioni, è possibile che
in un impianto ad acqua bollente che non viene utilizzato per
oltre due settimane si accumuli idrogeno. L’IDROGENO È
ALTAMENTE ESPLOSIVO! Se non si utilizza la lavastoviglie per
lunghi periodi, aprire tutti i rubinetti e lasciare scorrere l'acqua
per alcuni minuti prima di utilizzarla. In questo modo viene
rimosso l'idrogeno accumulato dall'impianto. Dato che il gas può
prendere fuoco, evitare amme libere e di fumare in questo lasso
di tempo.
• Non trascinare la lavastoviglie dallo sportello. Non sedersi sullo sportello e sul
cestello.
• Non toccare l'elemento riscaldante della lavastoviglie durante o subito dopo
l'uso.
• Mettere in funzione la lavastoviglie solo quando lo sportello è ben chiuso.
• Aprire lo sportello con molta cautela poiché vi è il rischio che schizzi fuori
acqua.
• Non posizionare oggetti pesanti sullo sportello aperto, altrimenti il dispositivo
potrebbe ribaltarsi in avanti.
• Le stoviglie in plastica non devono entrare in contatto con l'elemento
riscaldante.
• Assicurarsi che, al termine del lavaggio, la vaschetta del detersivo sia vuota.
• Per quanto riguarda le stoviglie in plastica, controllare nelle indicazioni del
produttore se sono lavabili in lavastoviglie.
• Utilizzare solo detersivi per lavastoviglie. Non utilizzare sapone, detersivi per
biancheria o per lavare a mano.
• L'alimentazione elettrica deve disporre di un interruttore principale con
una distanza dei contatti di almeno 3 mm in ciascun polo per consentire
l'interruzione del circuito elettrico.
• Tenere il detersivo fuori dalla portata dei bambini e prestare attenzione che i
bambini non tocchino il detersivo nella vaschetta.
• I bambini non devono giocare con l’apparecchio.
• La pulizia e la manutenzione dell’apparecchio devono essere effettuate dai
bambini solo sotto supervisione.
• Questo dispositivo può essere utilizzato da bambini a partire da 8 anni
e da persone con limitate capacità siche e psichiche o con conoscenza
ed esperienza limitate, solo se sono stati istruiti sulle modalità d'uso e
comprendono i rischi e i pericoli connessi.
• I detersivi per lavastoviglie sono altamente alcalini. Se ingeriti, c'è il pericolo
di avvelenamento. Evitare il contatto con la pelle e con gli occhi e tenere i
bambini lontano dalla lavastoviglie quando lo sportello è aperto.
143
IT
• Non lasciare lo sportello sempre aperto per evitare che qualcuno possa
inciampare.
• Se il cavo di alimentazione è danneggiato, farlo sostituire dal produttore o da
un tecnico competente.
• Smaltire correttamente il materiale di imballaggio.
• Durante l'installazione, prestare attenzione a non piegare o schiacciare il cavo
di alimentazione.
• Non giocare con le manopole.
• Per l'installazione della lavastoviglie utilizzare tubi nuovi e smaltire quelli
vecchi.
• Non ostruire le aperture di ventilazione sulla parte inferiore con tappeti.
• Utilizzare la lavastoviglie solo per lo scopo previsto.
• Utilizzare la lavastoviglie solo in ambienti interni.
• La lavastoviglie non è adatta a un uso commerciale, ma solo domestico e in
ambienti simili.
ATTENZIONE
Pericolo di lesioni! Sistemare con cautela le posate alate per
evitare che la guarnizione dello sportello si danneggi. Posizionare
i coltelli alati con la punta rivolta verso il basso nell'apposito
contenitore per le posate in basso oppure sistemarli
orizzontalmente.
AVVERTENZA
Rischio di soffocamento! I bambini possono farsi male con il
materiale di imballaggio e con i dispositivi vecchi. Prima dello
smaltimento del vecchio dispositivo, assicurarsi di aver tagliato il
cavo di alimentazione e di aver reso inutilizzabile il blocco dello
sportello.
144
IT
DESCRIZIONE DEL DISPOSITIVO
Contenitore del
sale
Cestello e braccio di
lavaggio superiori
Cestello inferiore
Cestello per le
posate
Braccio di lavaggio
Gruppo dei ltri
Vano per il
detersivo
145
IT
PANNELLO DI CONTROLLO E TASTI
1
On/Off Premere per accendere o spegnere la lavastoviglie.
2
Blocco di
sicurezza per i
bambini
Con questa opzione è possibile attivare il blocco
dei tasti del pannello di controllo (escluso il tasto di
accensione), in modo che i bambini non premano
involontariamente i tasti sul pannello di controllo e
avviino la lavastoviglie. Quando si preme questo tasto,
si illumina la relativa indicazione.
3
Avvio ritardato
Premere per impostare il tempo dell'avvio ritardato. Il
tempo massimo è di 24 ore.
4
Programma
Premere questo tasto per selezionare il programma
di lavaggio desiderato. L'indicazione del programma
selezionato si illumina.
5
Funzione
Premere questo tasto per selezionare una funzione.
L'indicazione della funzione selezionata si illumina.
6
Start/Pausa
Con questo tasto si avvia o si interrompe il programma
selezionato a lavastoviglie accesa.
146
IT
7
Programmi
Intenso: per pentole e padelle molto sporche e per piatti
con resti di alimenti secchi.
Normale: per carichi con livello di sporco normale, come
pentole, piatti, bicchieri e padelle poco sporche.
ECO: programma standard per piatti con un livello
di sporco normale. Programma ecologico, dato che
risparmia molta acqua ed energia.
Bicchieri: per sporco leggero e bicchieri.
90 minuti: per piatti con livello di sporco normale da
pulire rapidamente.
Rapido: processo di lavaggio rapido per piatti con livello
di sporco leggero e stoviglie che non vanno asciugate.
Lavare la frutta: per lavare la supercie di frutti di
determinate dimensioni, ad es. mele o uva. Non adatta
per frutti con supercie fragile, come fragole.
Autopulizia: questo programma serve a pulire in modo
ecace la lavastoviglie in modo autonomo.
8
Funzioni
Pulizia extra: scegliere questa funzione per lavare
stoviglie molto sporche e dicili da pulire.
Asciugatura extra: scegliere questa funzione per
asciugare a fondo le stoviglie.
Express: riduce la durata del programma.
9
Indicazioni
Brillantante: quando il simbolo corrispondente si
illumina sullo schermo, signica che il brillantante è
quasi nito e deve essere riempito.
Sale: quando il simbolo corrispondente si illumina sullo
schermo, signica che il sale per la lavastoviglie deve
essere riempito.
Rubinetto dell'acqua: quando il simbolo corrispondente
si illumina sullo schermo, signica che l'alimentazione
idrica del rubinetto principale è chiusa.
10
Display
Indica durata, tempo di ritardo, codici di errore, temperatura
del programma e similari.
147
IT
INSTALLAZIONE
Preparazione
• Posizionare il dispositivo nelle vicinanze dei tubi di allacciamento della rete
idrica, dello scarico e in prossimità di una presa di corrente.
• Assicurarsi che i tubi e la spina siano facilmente accessibili.
Posizionamento
Posizionare la lavastoviglie facendo aderire i anchi e il pannello posteriore ai
mobili adiacenti o alla parete. I tubi di ausso e di scarico dell'acqua e il cavo
di alimentazione elettrica possono essere orientati verso destra e sinistra per
consentire la migliore installazione.
Collegamento elettrico
Non utilizzare prolunghe o adattatori. Assicurarsi che la presa di corrente sia
dotata di messa a terra e che sia a norma di legge. Collegare il dispositivo a una
presa con un'alimentazione corrispondente a quella indicata. Assicurarsi che la
presa sia compatibile con la spina del dispositivo. In caso contrario, rivolgersi a un
tecnico specializzato.
Collegamento idrico
Collegamento dell‘acqua fredda
Collegare il tubo di alimentazione dell’acqua fredda al connettore lettato da 3/4
di pollice e assicurarsi che sia ssato saldamente in posizione.
Se le tubature dell’acqua sono nuove o non vengono utilizzate da molto tempo,
far scorrere l’acqua per assicurarsi che sia pulita. Questa precauzione è necessaria
per evitare di ostruire l’ingresso dell’acqua e danneggiare l’apparecchio.
ATTENZIONE! Chiudere il rubinetto dopo l’uso.
148
IT
Montare lo scarico dell'acqua
Inserire un tubo di scarico in un condotto di scarico con un diametro di almeno
4 cm o scaricare l'acqua in un lavandino. Assicurarsi che il tubo di scarico non sia
piegato. L'estremità libera del tubo non deve essere immersa in acqua, in modo
da evitare un usso di ritorno dell'acqua. Fissare il tubo di scarico in posizione A o
B.
Avvertenza: ssare saldamente il tubo di scarico allo scarico con la fascetta
stringitubo inclusa in consegna, in modo che non si muova e non ci siano
perdite di acqua.
Retro della
lavastoviglie
Cavo di alimentazione
Collegamento del condotto di ausso
Collegamento del condotto di scarico
149
IT
Scaricare acqua in eccesso dai tubi
Se il lavandino si trova a più di 1000 mm dal pavimento, il tubo di scarico non
può essere poggiato direttamente nel lavandino. È necessario scaricare l'acqua
in eccesso in una ciotola o un contenitore adatto, che si trova più in basso del
lavandino.
Scarico dell'acqua
Collegare un tubo di scarico. Il tubo deve essere collegato correttamente per
evitare perdite. Assicurarsi di non piegare il tubo.
Tubo di prolunga
Se è necessario un tubo di prolunga, scegliere un tubo simile a quello di scarico. La
prolunga non deve superare i 4 metri, altrimenti si avrà un effetto negativo sulle
prestazioni della lavastoviglie.
Collegamento con il sifone
Il condotto di scarico deve essere al massimo 100 cm più alto del lato inferiore
della lavastoviglie. Il tubo dell'acqua deve essere ssato.
Posizionamento del dispositivo
Posizionare il dispositivo nel luogo desiderato. Il retro deve essere rivolto alla
parete e i lati al mobile in cui viene incassato o a una parete. La lavastoviglie è
dotata di tubi di ausso e scarico dell'acqua, che possono essere fatti passare a
destra o sinistra, in modo da facilitare l’installazione.
150
IT
INCASSO
Dimensioni di incasso
Ci devono essere meno di 5 mm di spazio tra il lato superiore della lavastoviglie
e il mobile di incasso. Lo stesso vale per lo sportello esterno rivolto verso il
mobile.
Se la lavastoviglie si trova nell'angolo del mobile di incasso, deve esserci spazio
suciente per l'apertura dello sportello.
151
IT
Fissaggio
152
IT
PRIMA DI PROCEDERE ALL'USO
Sale per la lavastoviglie
• Se il modello non è dotato di contenitore per il sale, è possibile saltare questo
paragrafo. Utilizzare sempre sale adatto alla lavastoviglie. Il contenitore del
sale si trova sotto al vano per le stoviglie inferiore e deve essere riempito in
questo modo:
• Utilizzare solo sale esplicitamente adatto per l'uso in lavastoviglie. Ogni altro
tipo di sale, in particolare quello da tavola, rovinerà il contenitore. Danni
dovuti all'uso di sale sbagliato non sono coperti dalla garanzia del produttore.
• Aggiungere il sale nel contenitore solo prima di avviare la lavastoviglie. In
questo modo si evita che sale o acqua salata rovesciati rimangano per lungo
tempo sul fondo del dispositivo, causando usura.
Riempire il contenitore del sale
1. Togliere l'inserto delle stoviglie e svitare la copertura del contenitore.
2. Inserire l'estremità inferiore dell'imbuto (incluso in consegna) nel foro e
aggiungere circa 1 kg di sale.
3. Prima di procedere all'uso, riempire d'acqua il contenitore del sale no al
bordo. È normale che fuoriesca una piccola quantità d'acqua dal contenitore
del sale.
4. Dopo lo riempimento, riavvitare la copertura del contenitore.
5. Quando il contenitore è pieno di sale, si spegne la spia di avvertimento.
6. Subito dopo aver riempito il contenitore di sale, è opportuno avviare un
programma di lavaggio (consigliamo un programma breve). In caso contrario
il sistema di ltraggio o altri componenti potrebbero danneggiarsi a causa
dell'acqua salata. In questi casi la garanzia perde validità.
153
IT
Avvertenze importanti
• Il sale deve essere aggiunto quando si accende la relativa spia di
avvertimento. In base al grado di solubilità del sale, la spia può restare
comunque accesa per un certo tempo, anche se il contenitore è stato
riempito. Se il dispositivo non è dotato di questa spia di avvertimento (in
alcuni modelli), è possibile denire il momento in cui è necessario aggiungere
sale in base alla frequenza di utilizzo della lavastoviglie.
• Se è stato versato del sale all'interno della lavastoviglie, avviare un
programma rapido per rimuoverlo.
Impostare la quantità di sale
Chiudere lo sportello entro 60 secondi dall'accensione. Tenere premuto Start/
Pausa per 5 secondi per raggiungere l'impostazione del sale.
Premere più volte Start/Pausa per impostare la durezza dell'acqua in questo
ordine:
H1 > H2 > H3 > H4 > H5 > H6.
Durezza dell'acqua Impostazioni dell'
addolcitore dell'ac-
qua
Spia sul display
°dH
1
mmol/l
2
0-5 0-0.9 1 H1
6-11 1.0-2.0 2 H2
12-17 2.1-3.0 3 H3
18-22 3.1-4.0 4
*
H4
23-34 4.1-6.1 5 H5
35-45 6.2-8.0 6 H6
¹ Gradi tedeschi
² Gradi internazionali
*
Impostazione di fabbrica H4
Nota: se entro 5 secondi non riceve nessun input, la lavastoviglie passa alla
modalità standby.
154
IT
Brillantante
Il brillantante serve a non far formare gocce d'acqua sulle stoviglie durante
l'ultimo risciacquo, in modo che non rimangano macchie e aloni. L'asciugatura
viene inoltre migliorata, dato che le gocce d'acqua scorrono via dalle stoviglie.
Questa lavastoviglie è progettata per l'uso di brillantante liquido.
Utilizzare solo brillantante adatto alla lavastoviglie. Non riempire mai il vano
di erogazione con altre sostanze (ad es. detersivo per piatti, ecc.), altrimenti si
danneggia il dispositivo.
Aggiungere brillantante
Indipendentemente dalla spia di avvertimento sul pannello di controllo, il livello
di riempimento del brillantante è riconoscibile dal colore dell'indicazione di
riempimento accanto al tappo di chiusura. Più è scura, più il vano del brillantante
è pieno. Il colore della macchia scura si schiarisce nel corso di utilizzo del
brillantante. Il vano del brillantante deve essere sempre pieno almeno per ¼. Il
cambiamento cromatico avviene in questo modo:
155
IT
Riempire il vano del brillantante
1 2
Aprire il tappo di chiusura, ruotandolo
in senso antiorario.
Aggiungere il brillantante facendo
attenzione che non trabocchi.
3
Richiudere il tappo, ruotandolo in
senso orario.
Avvertenza: rimuovere il
brillantante versato con un
panno, in modo da evitare
la formazione di schiuma al
lavaggio successivo.
Impostare la quantità di brillantante
Selezionare con la manopola un livello tra 1 e 6.
Più alto è il numero, maggiore sarà la quantità
di brillantante utilizzata. Se le stoviglie non si
asciugano correttamente, o se presentano macchie,
impostare il numero maggiore seguente, no a
quando non ci sono più macchie. Ridurre il numero
se ci sono macchie bianche appiccicose sulle
stoviglie o se si vede una pellicola blu sui bicchieri e
sulle lame dei coltelli.
156
IT
Aggiungere il detersivo per piatti
1 2
Premere il coperchio di chiusura per
aprire il vano.
Per la fase di lavaggio principale,
mettere il detersivo nell'apertura
grande (A). Aggiungere detersivo
nell'apertura piccola (B) in caso di
sporco ostinato per il prelavaggio delle
stoviglie.
3
Premere il coperchio per chiudere il
vano.
Avvertenza: l'impostazione
dipende dalla durezza
dell'acqua. Seguire le
avvertenze sulla confezione del
relativo detersivo per piatti.
157
IT
CARICARE CORRETTAMENTE LA
LAVASTOVIGLIE
• Si consiglia di lavare in lavastoviglie solo stoviglie idonee.
• Utilizzare solo detersivi delicati per lavastoviglie.
• Si consiglia di lavare le stoviglie delicate selezionando programmi con le più
basse temperature possibili.
• Per evitare danni, non togliere bicchieri e posate immediatamente dopo la ne
del programma di lavaggio.
Stoviglie non adatte al lavaggio in lavastoviglie
Stoviglie e posate non adatte Stoviglie poco adatte
• Posate o stoviglie con manici in legno,
osso o madreperla.
• Posate e stoviglie in plastica non
resistente al calore.
• Vecchie posate con parti incollate con
resine non resistenti al calore.
• Stoviglie e posate rivestite.
• Oggetti in rame o in peltro.
• Bicchieri di cristallo.
• Oggetti non in acciaio inossidabile.
• Stoviglie in legno.
• Stoviglie e posate in plastica.
• Alcuni tipi di bicchiere che
possono diventare opachi dopo
numerosi lavaggi.
• Oggetti in alluminio e argento
che tendono a scolorire durante il
lavaggio.
• Stoviglie smaltate che tendono a
scolorire se lavate di frequente.
Prima di caricare la lavastoviglie
Prima di caricare i cestelli, eliminare dalle stoviglie i residui di cibo e vuotare
bicchieri e i contenitori dai liquidi rimasti. Non è necessario un risciacquo
preventivo sotto acqua corrente. Sistemare le stoviglie come segue:
• Sistemare le tazze, i bicchieri, le pentole e le padelle con l'apertura rivolta
verso il basso in modo che l'acqua non si raccolga al loro interno.
• Posizionare le pentole profonde in posizione inclinata per favorire il deusso
dell'acqua.
• Sistemare le stoviglie in modo che siano ben ferme e non si ribaltino.
• Assicurarsi che gli irroratori ruotino liberamente.
• Non lavare utensili troppo piccoli che possono facilmente cadere dal cestello.
• Le stoviglie non devono essere sistemate una dentro l'altra o coprirsi a
vicenda.
• Posizionare le stoviglie di maggiori dimensioni nel cestello.
• Gli utensili lunghi e alati devono essere sistemati nel cestello in posizione
orizzontale.
• Per ottenere migliori risultati, non sovraccaricare la lavastoviglie.
158
IT
CARICARE I CESTELLI (EN 60436)
Cestello superiore
N° Descrizione N° Descrizione
1 Tazze 3 Bicchieri
2 Piattini 4 Bicchieri di plastica
159
IT
Cestello inferiore
N° Descrizione N° Descrizione
5 Ciotoline da dessert 10 Piatti da dessert in melammina
6 Ciotoline in vetro 11 Ciotole in melammina
7 Piatti da dessert 12 Vassoi ovali
8 Piatti piani 13 Pentolini
9 Piatti fondi
160
IT
Ripiano per le posate
N° Descrizione
1 Cucchiai
2 Forchette
3 Coltelli
4 Cucchiaini
Informazioni per controlli di paragone
conformi a EN 60436
• Capacità: 8 coperti
• Programma: ECO
• Impostazione brillantante: max
• Impostazione addolcitore: H4
5 Cucchiai da dessert
6 Cucchiai da servizio
7 Forchette da servizio
8 Mestoli per salsa
161
IT
PROGRAMMI DI LAVAGGIO (EN 60436)
Programma Descrizione Ciclo di lavaggio
Detersivo
Pre/
Principale
Durata
(min)
Energia
(kWh)
Acqua
(L)
Intenso
Pentole e padelle
molto sporche, piatti
con resti di alimenti
secchi
Prelavaggio (50
°C)
Lavaggio (65 °C)
Risciacquo
Risciacquo
Risciacquo (70 °C)
Asciugatura
4/12 g 160 1.250 12.5
Universale
Per stoviglie
resistenti con un
livello normale di
sporco.
Prelavaggio (45
°C)
Lavaggio (60 °C)
Risciacquo
Risciacquo (70 °C)
Asciugatura
4/12 g 150 1.050 12.5
(*EN 60436)
Stoviglie con un
livello normale
di sporco, come
pentole, piatti,
bicchieri e padelle.
Prelavaggio
Lavaggio (45 °C)
Risciacquo (65 °C)
Asciugatura
4/12 g 220 0.723 8.0
Vetro
Per stoviglie poco
sporche, come vetro
e ceramica.
Prelavaggio
Lavaggio (45 °C)
Risciacquo
Risciacquo (60 °C)
Asciugatura
4/12 g 95 0.700 10.5
90 min.
Piatti/bicchieri poco
sporchi.
Lavaggio (55 °C)
Lavaggio (65 °C)
Risciacquo (70 °C)
Asciugatura
16 g 90 1.150 11.0
Rapido
Piatti poco sporchi,
senza bisogno di
asciugatura extra.
Lavaggio (50 °C)
Risciacquo (45 °C)
Risciacquo (45 °C)
10 g 30 0.540 7.0
Lavare la
frutta
Per lavare la frutta. Prelavaggio / 15 0.020 4.7
Autopulizia
Per pulire la
lavastoviglie.
Prelavaggio
Lavaggio (60 °C)
Risciacquo
Risciacquo (60 °C)
Asciugatura
18 g 145 0.736 9.5
*EN 60436: per il ciclo di prova è stato utilizzato il programma ECO, in conformità con EN 60436.
162
IT
• Il programma Eco è adatto al lavaggio di stoviglie con un normale livello di
sporco. Considerando il consumo energetico e idrico, è il programma più
eciente e viene utilizzato per controllare la conformità alla direttiva UE sulla
progettazione ecocompatibile.
• Caricando la lavastoviglie no alla capacità indicata dal produttore è possibile
risparmiare energia e acqua.
• Un carico errato può avere queste conseguenze:
- risultati di lavaggio insoddisfacenti
- danni dovuti al bloccaggio dei bracci irroratori
• Il prelavaggio a mano delle stoviglie comporta un maggiore consumo di acqua
e di energia e non è consigliato.
• Lavare i piatti in una lavastoviglie domestica consuma solitamente meno
energia e meno acqua rispetto al lavaggio a mano, a patto che la lavastoviglie
venga utilizzata secondo le indicazioni del produttore.
• I valori forniti per i programmi diversi da Eco sono solo indicativi.
MESSA IN FUNZIONE E UTILIZZO
Avviare il lavaggio
1. Tirare fuori i cestelli superiore e inferiore, riempirli con le stoviglie e spingerli
di nuovo nel dispositivo. Si consiglia di riempire prima il cestello inferiore.
2. Mettere il detersivo.
3. Inserire la spina nella presa elettrica. Assicurarsi che il rubinetto dell'acqua sia
completamente aperto.
4. Chiudere lo sportello e premere il tasto ON/OFF per accendere il dispositivo.
5. Se è stato selezionato un programma, si illumina la spia corrispondente.
Premere Start/Pausa per avviare la lavastoviglie.
Cambiare programma
Un programma può essere cambiato solo se il dispositivo è stato in funzione
per poco tempo, altrimenti è già stato rilasciato il detersivo e la lavastoviglie è
piena d'acqua. Se è così, è necessario resettare il dispositivo e il vano deve essere
riempito nuovamente con il detersivo. Procedere in questo modo per resettare la
lavastoviglie:
1. Premere Start/Pausa per mettere in pausa il lavaggio.
2. Premere PROGRAM per oltre 3 secondi per interrompere il programma.
3. Selezionare il nuovo programma con PROGRAM.
4. Premere Start/Pausa per avviare il dispositivo e dopo 10 secondi inizia il nuovo
programma.
163
IT
Aggiungere stoviglie a dispositivo in funzione
È possibile aggiungere stoviglie dimenticate in precedenza prima che il vano di
erogazione del detersivo si sia aperto. Procedere in questo modo:
1. Premere Start/Pausa per mettere in pausa il programma corrente.
2. Attendere circa 5 secondi prima di aprire lo sportello.
3. Aggiungere le stoviglie.
4. Chiudere lo sportello.
5. Premere Start/Pausa per avviare il dispositivo e dopo 10 secondi riprende il
programma.
164
IT
PULIZIA E MANUTENZIONE
Sportello e guarnizione dello sportello
Pulire le guarnizioni dello sportello regolarmente per rimuovere residui di cibo.
Quando si riempie la lavastoviglie, possono restare attaccati dei resti di cibo ai lati
dello sportello. Queste superci si trovano all'esterno e non sono raggiunte dal
braccio di lavaggio. Rimuovere questi residui prima di chiudere lo sportello.
Pannello di controllo
• Stronare il pannello di controllo esclusivamente con un panno morbido e
umido.
• Non utilizzare detergenti spray, in modo da evitare che acqua possa nire
dietro alla guarnizione dello sportello o nei componenti elettrici.
• Per le superci esterne, non utilizzare detergenti aggressivi o spugne abrasive,
altrimenti si potrebbe graare il rivestimento. Tenere presente che anche
alcuni panni di carta potrebbero graare o lasciare segni sulle superci.
Rimozione di corpi estranei
• Controllare i ltri e la vasca dopo ogni utilizzo della lavastoviglie. Eventuali
corpi estranei (ad es. pezzi di vetro o plastica, ossa, stuzzicadenti, ecc.)
riducono l'ecacia del lavaggio e possono causare danni alla pompa di
scarico. Montare il sistema ltrante secondo le indicazioni di questo capitolo.
Rimuovere i corpi estranei a mano.
• Attenzione! Se non è possibile rimuovere i corpi estranei, rivolgersi a un
servizio di assistenza ai clienti autorizzato. Installare nuovamente il sistema
ltrante secondo le indicazioni di questo capitolo.
Sistema di ltraggio
Il sistema di ltraggio si trova nella parte bassa della lavastoviglie. I residui del
ciclo di lavaggio restano nel ltro. L’accumulo di residui può causare l’otturazione
del ltro. Il ltro deve essere controllato regolarmente e, se necessario, pulito con
acqua corrente. Seguire questi passaggi per pulire il ltro:
165
IT
1 2
Tenere saldamente il ltro grossolano
e ruotarlo in senso antiorario per
sbloccarlo. Tirare fuori il ltro.
Sollevare il ltro ne dal ltro
principale.
3 4
I grossi residui possono essere rimossi
con acqua corrente. Per una pulizia più
profonda si consiglia l’utilizzo di uno
spazzolino morbido.
Riposizionare il ltro seguendo i
passaggi precedenti al contrario.
Ruotare il ltro in senso orario per
bloccarlo.
Avvertenza: le immagini sono a mero scopo esemplicativo e potrebbero
essere diverse dal modello in questione.
• Non ruotare il ltro con troppa forza per bloccarlo. Riposizionare il ltro
seguendo il procedimento, altrimenti i resti dal ltro grossolano niscono
negli altri due ltri e potrebbero causare un blocco.
• Non utilizzare mai la lavastoviglie senza ltro. Un riposizionamento sbagliato
del ltro può inuire negativamente sulle prestazioni del dispositivo e
danneggiare stoviglie e accessori.
Filtro ne
Filtro principale
166
IT
Bracci di lavaggio
È necessario pulire regolarmente i bracci di lavaggio, dato che acqua dura
comporta residui di calcare sui bracci e sui supporti. Seguire questi passaggi per
pulire i bracci di lavaggio:
Per poter rimuovere il braccio
superiore, tenere saldamente il
dado al centro e girare il braccio di
lavaggio in senso orario.
Tirare verso l'alto il braccio
superiore, in modo da poter
togliere quello inferiore.
Mettere i bracci in una soluzione
di acqua calda e sapone e
utilizzare una spazzola morbida
per pulire gli ugelli. Dopo averli
sciacquati con cura, riposizionare
i bracci.
Protezione antigelo
Durante l'inverno, attuare queste misure di protezione dal gelo:
1. Staccare la spina della lavastoviglie dalla presa elettrica.
2. Chiudere il rubinetto dell'acqua e scollegare il condotto di ausso dalla
valvola.
3. Far uscire l'acqua da condotto di ausso e valvola (raccoglierla in un secchio).
4. Ricollegare il condotto di ausso alla valvola.
5. Togliere e pulire il ltro.
Dopo ogni utilizzo
Chiudere il rubinetto dell'acqua e lasciare lo sportello leggermente aperto, in
modo che non si formino umidità e odori all'interno.
167
IT
Staccare la spina
Prima di pulizia o manutenzione, staccare sempre la spina dalla presa elettrica.
Avvertenza su solventi o detergenti aggressivi
Non utilizzare solventi o detergenti aggressivi per pulire il lato esterno e i
componenti in gomma del dispositivo. Utilizzare solo un panno morbido con
acqua calda e sapone. Utilizzare un panno inumidito con un po' di aceto o
un detergente per lavastoviglie per rimuovere macchie ostinate o sporco
all'interno.
Se il dispositivo non viene utilizzato per lunghi periodi
Si consiglia di far funzionare a vuoto la lavastoviglie una volta, staccare la spina,
chiudere il rubinetto dell'acqua e lasciare leggermente aperto lo sportello.
In questo modo si conservano meglio le guarnizioni e non si formano odori
all'interno.
Trasportare il dispositivo
Cercare di trasportare il dispositivo in verticale. Se è assolutamente necessario,
può essere posizionato sul retro.
Guarnizioni
Un chiaro fattore per la formazione di odori nelle lavastoviglie sono i resti di cibo
sotto alle guarnizioni. Pulire le guarnizioni regolarmente con una spugna umida, in
modo che non si formino odori.
168
IT
RISOLUZIONE DEI PROBLEMI
Problema Possibili cause Soluzione
La lavastoviglie non
parte.
Il fusibile è bruciato o
guasto.
Sostituire il fusibile o
resettare l'interruttore.
Scollegare tutti i
dispositivi serviti dallo
stesso circuito della
lavastoviglie.
L'alimentazione elettrica
non è stata attivata.
Assicurarsi che la
lavastoviglie sia accesa e
lo sportello ben chiuso.
Assicurarsi che il cavo
di alimentazione sia
correttamente inserito
nella relativa presa.
Lo sportello non è ben
chiuso.
Assicurarsi di chiudere
bene e bloccare lo
sportello.
L'acqua non viene
scaricata dalla
lavastoviglie.
Il tubo di scarico è
piegato.
Controllare il tubo di
scarico.
Il ltro è intasato. Controllare il ltro a
maglia larga.
Lo scarico è intasato. Controllare che lo
scarico sia senza intoppi.
Se il problema persiste,
rivolgersi a un idraulico.
Macchie di ruggine sulle
posate.
Le posate non sono in
acciaio inossidabile.
Lavare solo posate in
acciaio inossidabile.
Dopo aver caricato il
sale, non è stato avviato
un programma di
lavaggio.
Dopo aver aggiunto il
sale, eseguire sempre
il lavaggio rapido senza
stoviglie.
Il coperchio del
serbatoio del sale è
allentato.
Assicurarsi che il
coperchio sia ben chiuso.
Macchie sulle superci
interne.
È stato utilizzato un
detersivo con coloranti.
Utilizzare detergenti privi
di coloranti.
169
IT
Problema Possibili cause Soluzione
Patina bianca sulla
supercie interna.
Resti di minerali
nell'acqua dura.
Pulire l'interno con
una spugna umida
e detergente per
lavastoviglie. Indossare
guanti di gomma. Non
usare altri detergenti.
Colpi all'interno della
vasca.
L’irroratore urta contro
un oggetto nel cestello.
Interrompere il
programma e
risistemare le stoviglie,
in modo che l'irroratore
si muova senza intralci.
Tintinnio all'interno della
vasca.
Le stoviglie non sono
ben ferme nel cestello.
Interrompere il
programma e
risistemare le stoviglie.
Battiti all'interno dei tubi
dell'acqua.
La causa potrebbe
essere l'installazione o la
sezione delle tubazioni.
Questo non inuisce
sulla funzionalità della
lavastoviglie. In caso di
dubbio contattare un
idraulico qualicato.
Schiuma nella vasca. Detersivo non adatto. Usare solo detergenti
appositi per
lavastoviglie. In presenza
di schiuma, aprire la
lavastoviglie e lasciare
evaporare la schiuma.
Aggiungere dell'acqua
fredda nella vasca.
Chiudere la lavastoviglie
e selezionare un ciclo
qualsiasi in modo che
la lavastoviglie scarichi
l'acqua con la schiuma.
Fuoriuscita del
brillantante.
Asciugare sempre
eventuali fuoriuscite
immediatamente.
SCHEDA DATI DEL PRODOTTO
Indicazioni conformi alla direttiva (UE) N° 2019/2017
Nome o marchio commerciale del produttore: Klarstein
Indirizzo del produttore: Mühlenstraße 25, 10243 Berlino, Germania.
Numero articolo: 10032912, 10032913, 10048593
Parametri generici del prodotto:
Parametro Valore Parametro Valore
Coperti standard 8 Dimensioni in cm
Altezza 59
Larghezza 55
Profondità 50
Indice di ecienza energetica 61,8 Classe di ecienza energetica F
Indice di capacità pulente 1,125 Indice di capacità asciugante 1,065
Consumo energetico in kWh (per
ciclo) basato sul programma
Eco e riempimento con acqua
fredda. Il consumo energetico
effettivo dipende da come si usa
il dispositivo.
0,723
Consumo energetico in litri (per
ciclo) basato sul programma
Eco e riempimento con acqua
fredda. Il consumo idrico effettivo
dipende da come si usa il
dispositivo.ù
8
Durata del
programma (h:min)
3:40 Tipo di struttura
Posizionamento
liberoù
Rumorosità
(dB(A) re 1 pW)
49 Classe di emissioni rumorose C
Classe di emissioni rumorose 0 Modalità standby (W) 0,49
Avvio ritardato (W) (se
pertinente)
1,00
Servizio standby (W) in rete (se
pertinente)
0
Durata minima della garanzia offerta dal fabbricante : 24 mesi
Informazioni supplementari:
Link verso il sito web del fornitore sul quale sono reperibili le informazioni di cui all’allegato II, punto 6, del
regolamento 2019/2022 della Commissione: www.klarstein.it
Le informazioni relative a questo modello registrate nella banca dati dei prodotti dell’UE ai sensi del
regolamento (UE) 2019/2017 sono disponibili all’indirizzo: 10032913 - https://eprel.ec.europa.eu/
qr/252097
Il codice del modello è riportato sulla targhetta identicativa sul lato/retro dell’apparecchio.
171
IT
AVVISO DI SMALTIMENTO
Se nel proprio paese si applicano le regolamentazioni
inerenti lo smaltimento di dispositivi elettrici ed
elettronici, questo simbolo sul prodotto o sulla confezione
segnala che questi prodotti non possono essere
smaltiti con i riuti normali e devono essere portati a
un punto di raccolta di dispositivi elettrici ed elettronici.
Grazie al corretto smaltimento dei vecchi dispositivi si
tutela il pianeta e la salute delle persone da possibili
conseguenze negative. Informazioni riguardanti il riciclo
e lo smaltimento di questi prodotti si ottengono presso
l’amministrazione locale oppure il servizio di gestione dei
riuti domestici.
PRODUTTORE
Chal-Tec GmbH, Mühlenstraße 25, 10243 Berlino, Germania.
Contatto: [email protected]
Per l‘assistenza autorizzata e i pezzi di ricambio, visitare il sito: https://www.klarstein.it/Ricambi-
originali-e-hub-di-riparazione/ o contattare:
Chal-Tec GmbH
Mühlenstraße 25
10243 Berlino
Germania
