KitchenAid KSIS730TPS 30 Inch Slide-In Induction Range User Manual

W11833114A

SLIDE-IN INDUCTION RANGE OWNER'S MANUAL

MANUEL D’UTILISATION DE LA CUISINIÈRE À

INDUCTION ENCASTRÉE

Table of Contents/Table des matières

RANGE SAFETY..............................................................2

Range Safety................................................................2

RANGE MAINTENANCE AND CARE...................................5

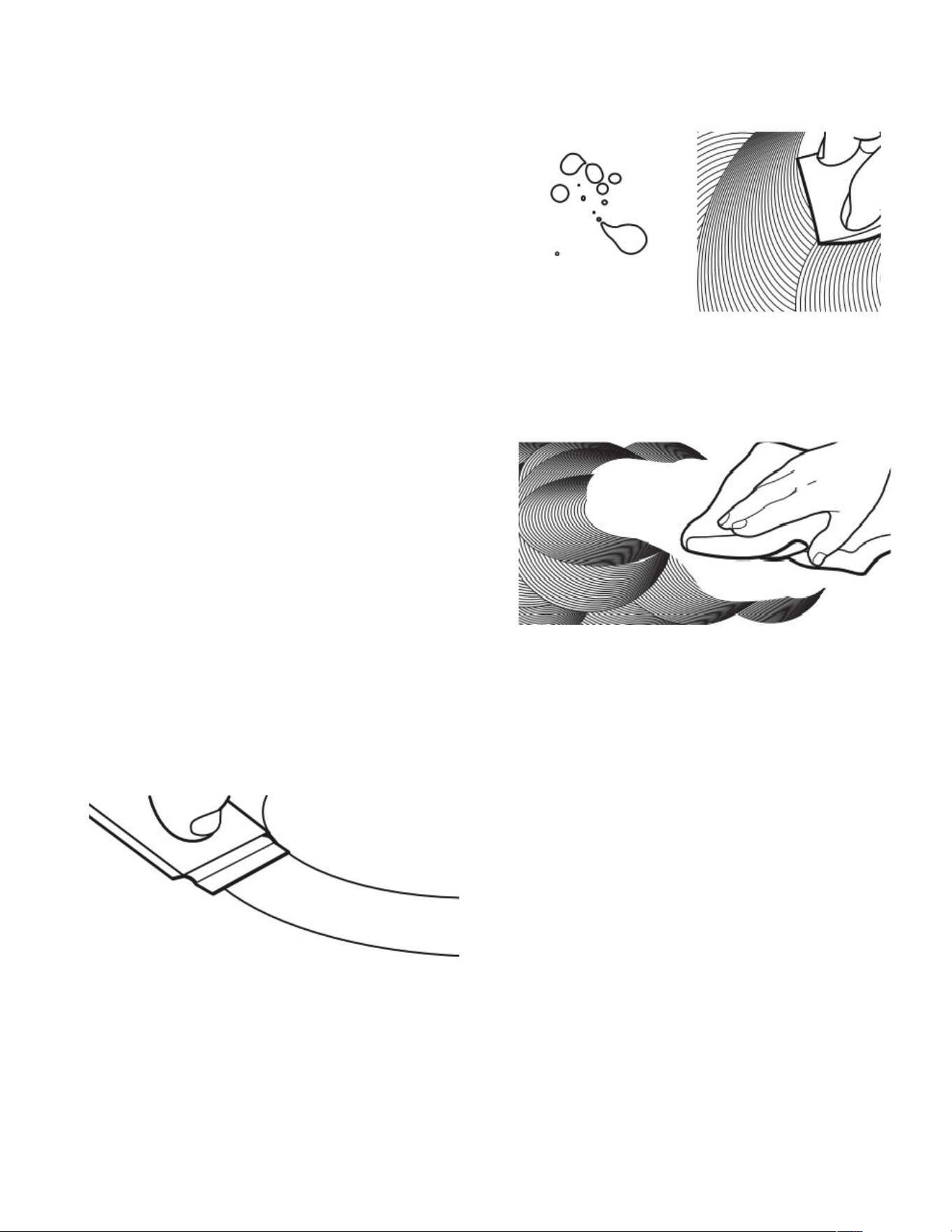

General Cleaning...........................................................5

Steam Clean (on some models) ........................................6

INSTALLATION INSTRUCTIONS ........................................6

REQUIREMENTS.............................................................6

Tools and Parts .............................................................6

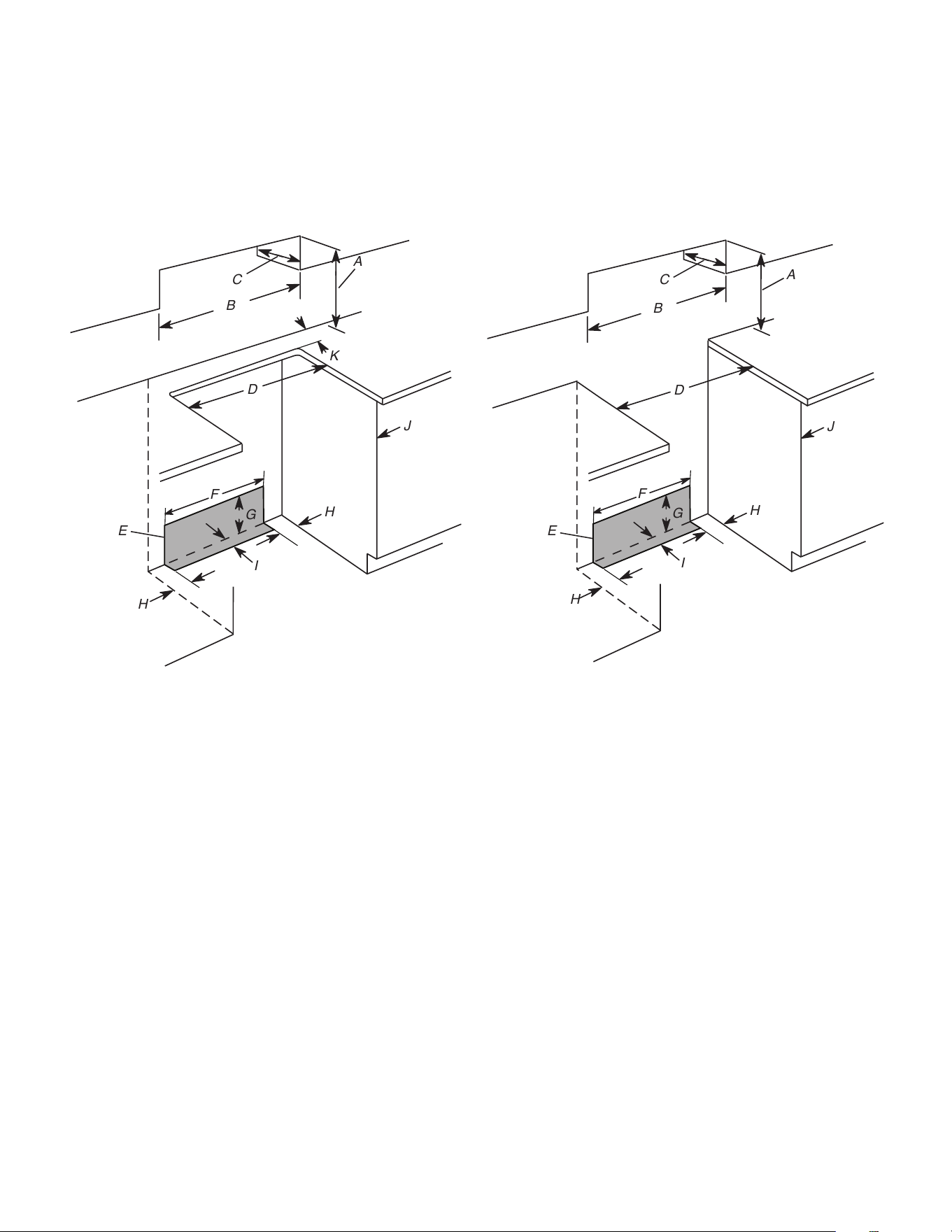

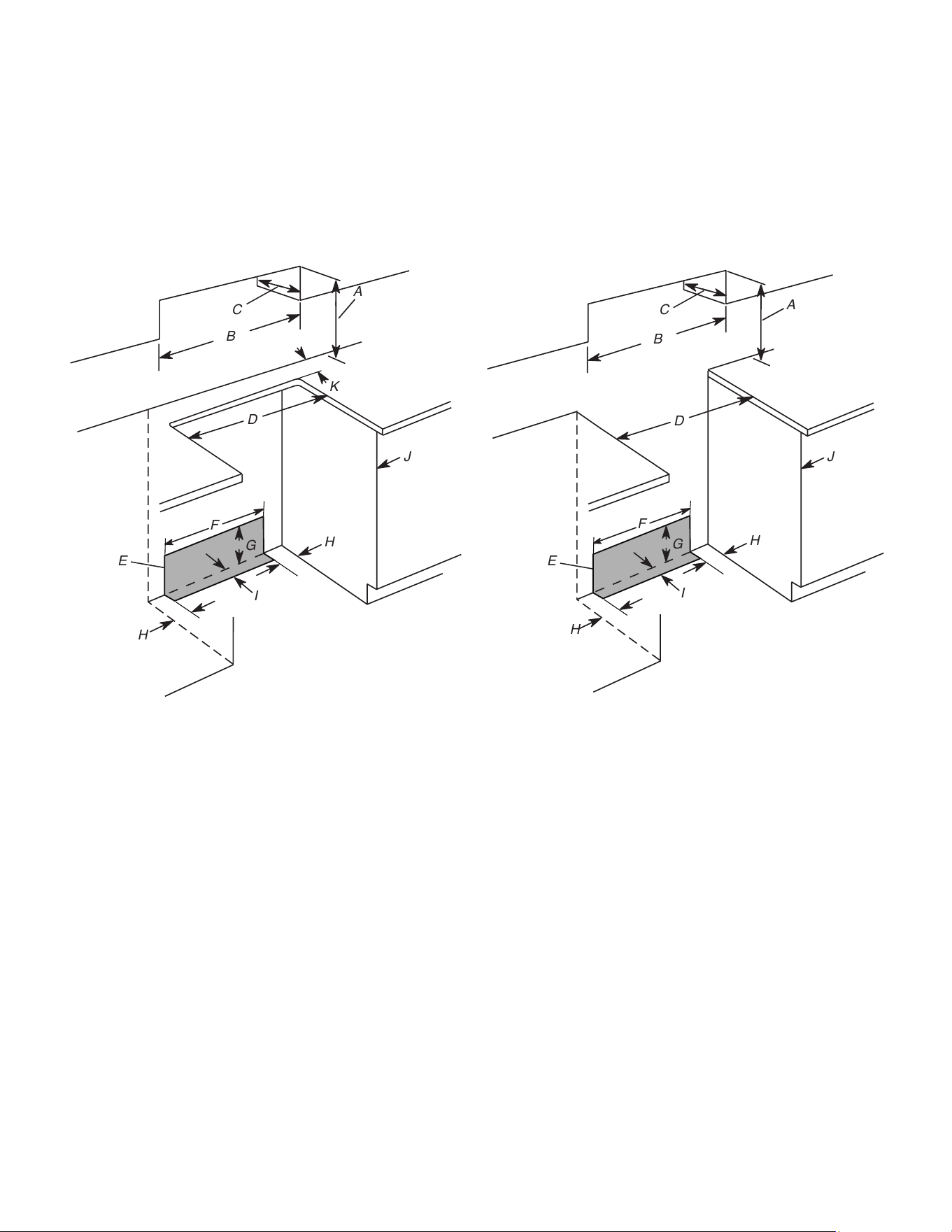

Location Requirements ...................................................7

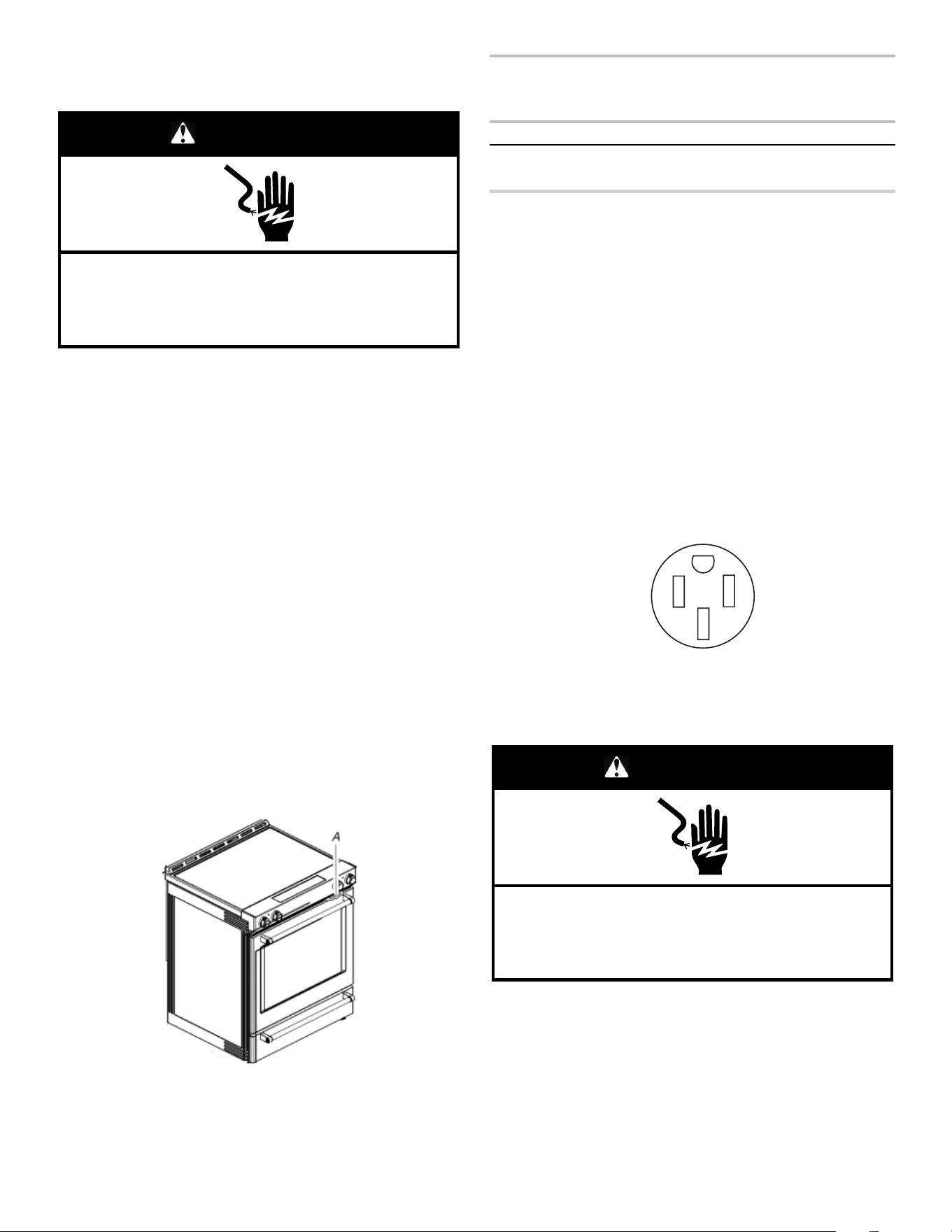

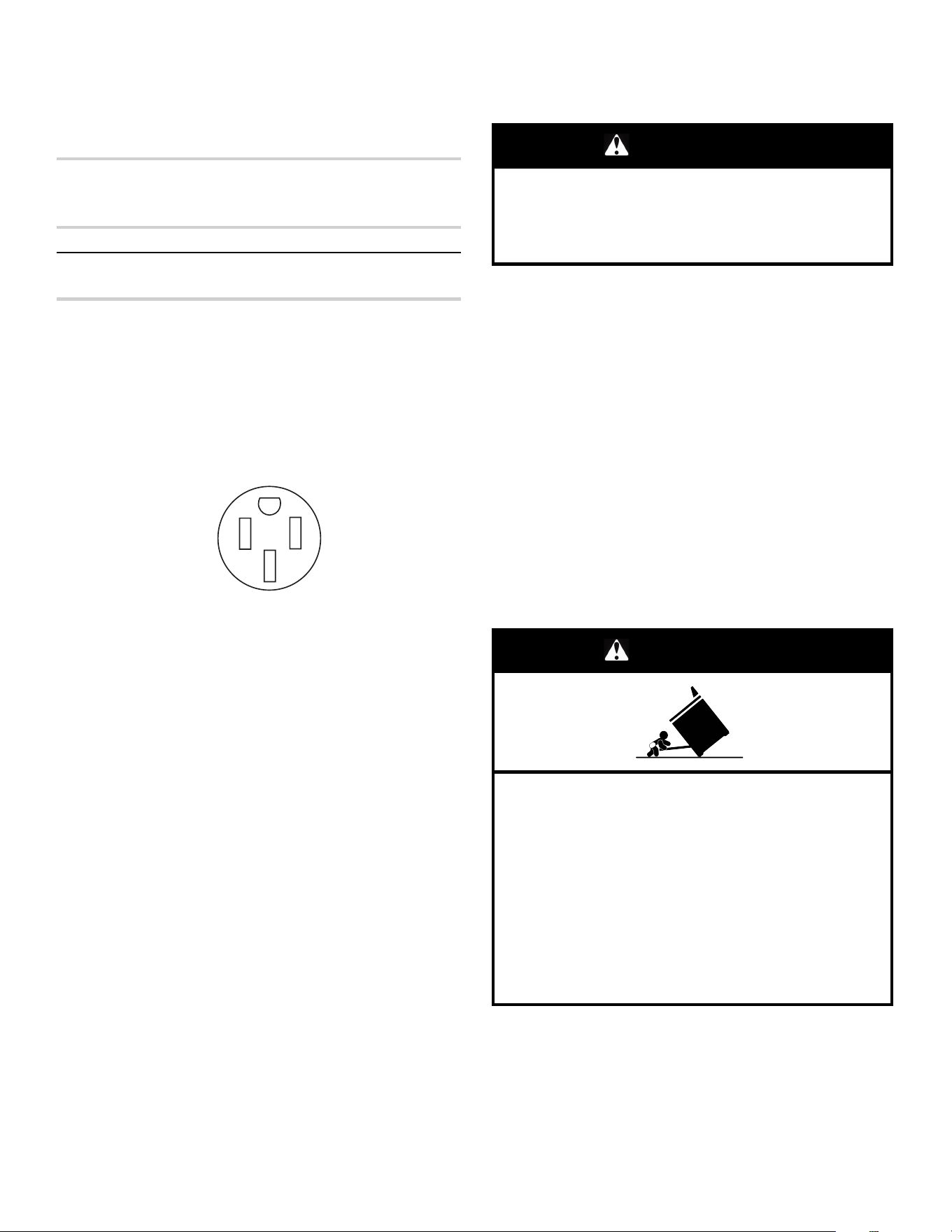

Electrical Requirements - U.S.A. Only ................................9

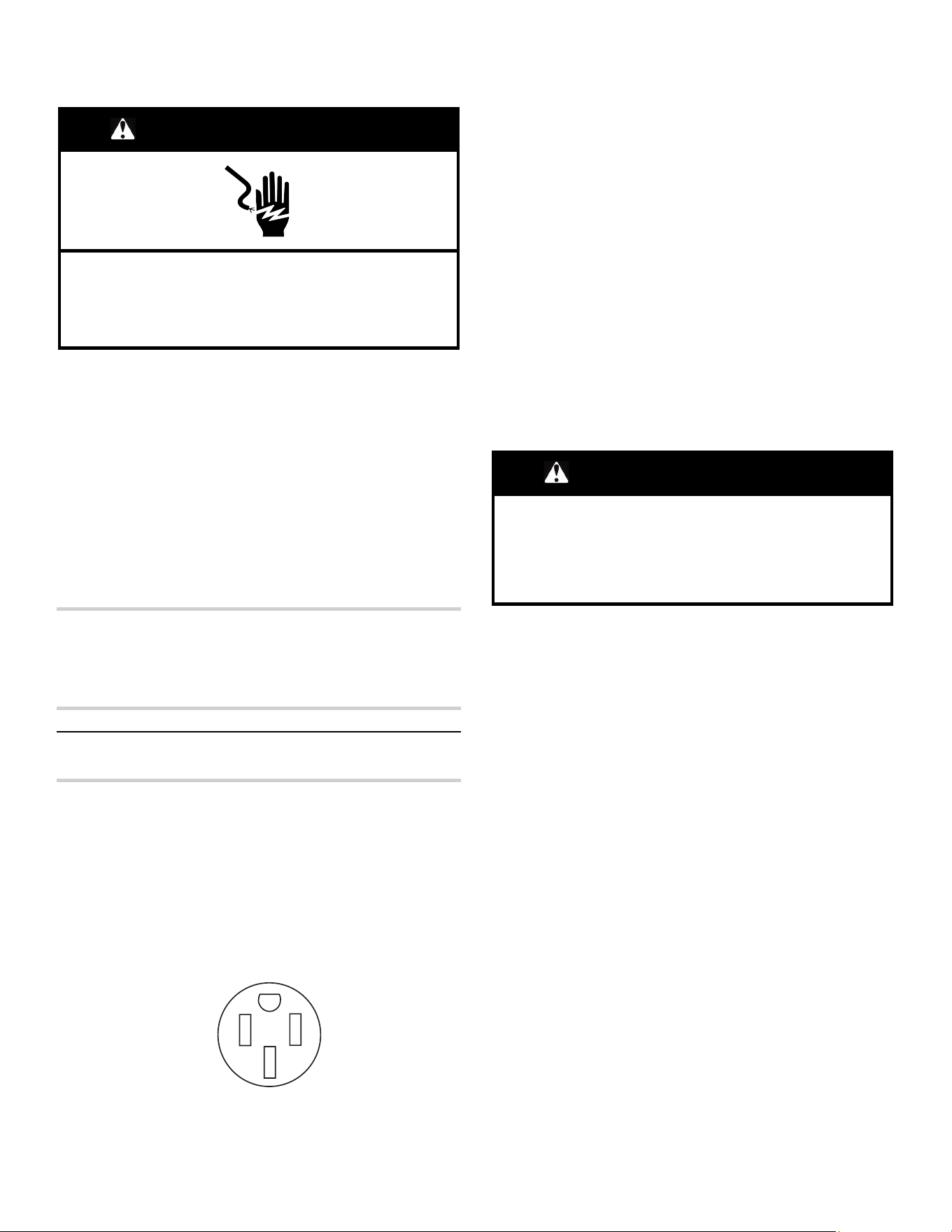

Electrical Requirements - Canada Only ..............................9

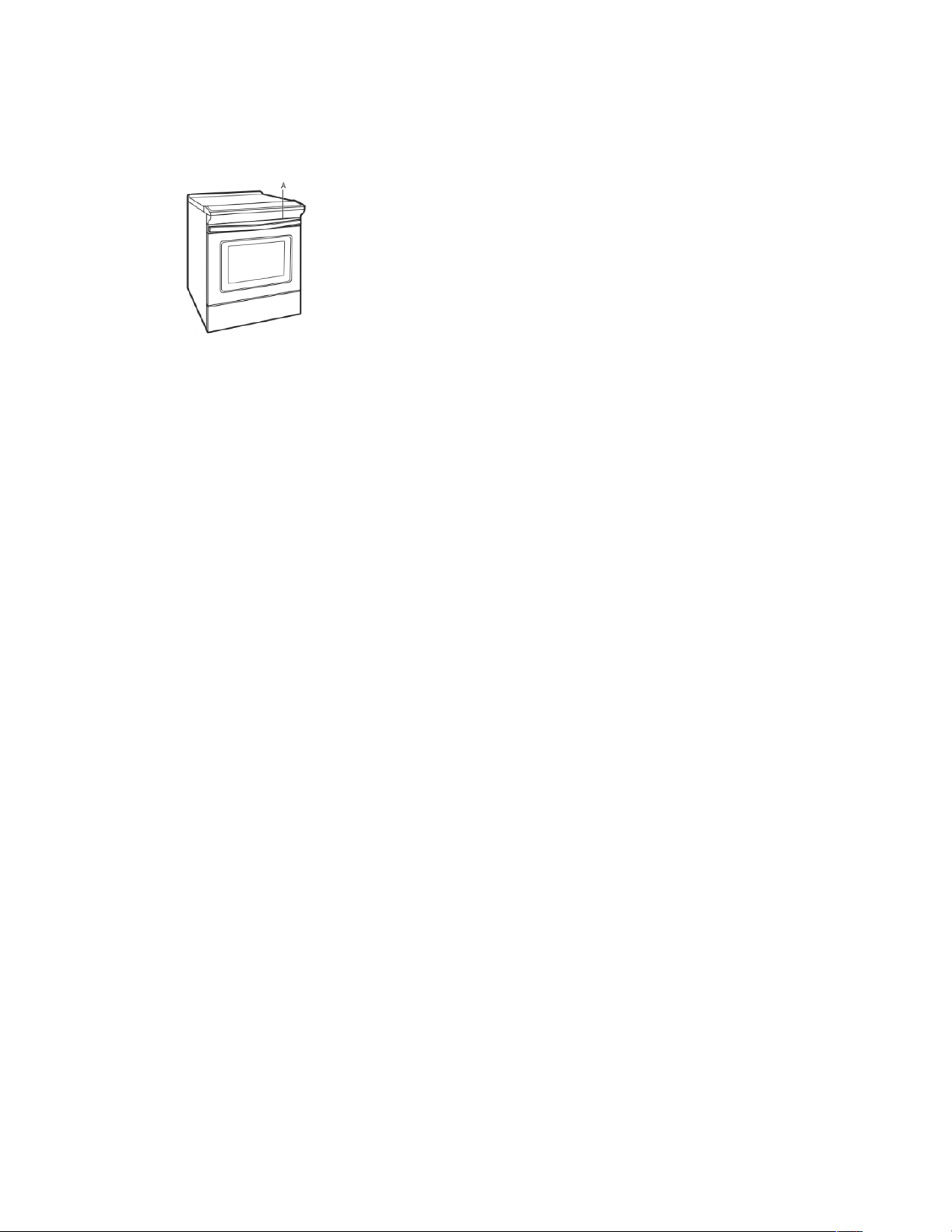

Oven Light.................................................................. 10

INSTALLATION ............................................................. 10

Unpack Range ............................................................ 10

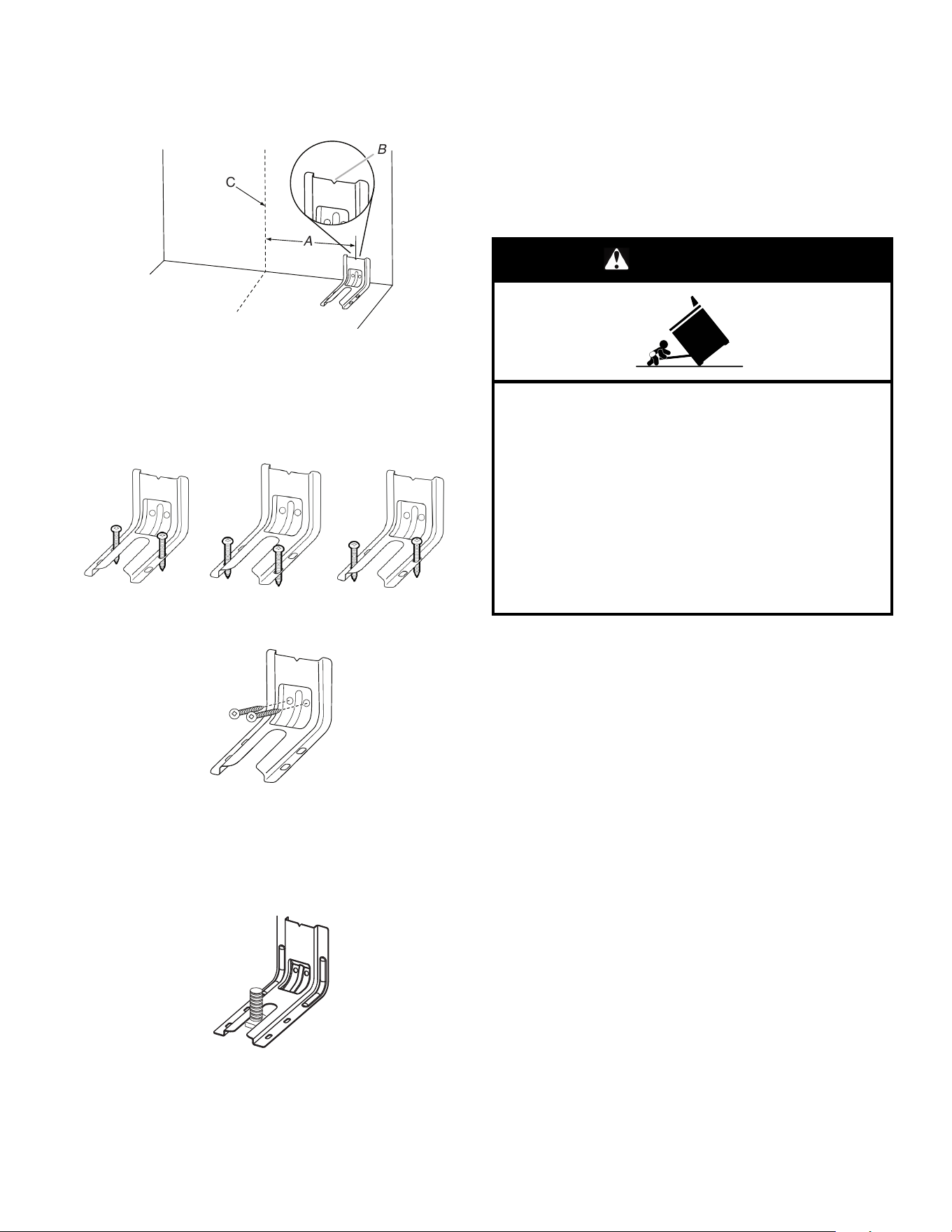

Install Anti-Tip Bracket .................................................. 10

Adjust Leveling Legs .................................................... 11

Level Range ............................................................... 12

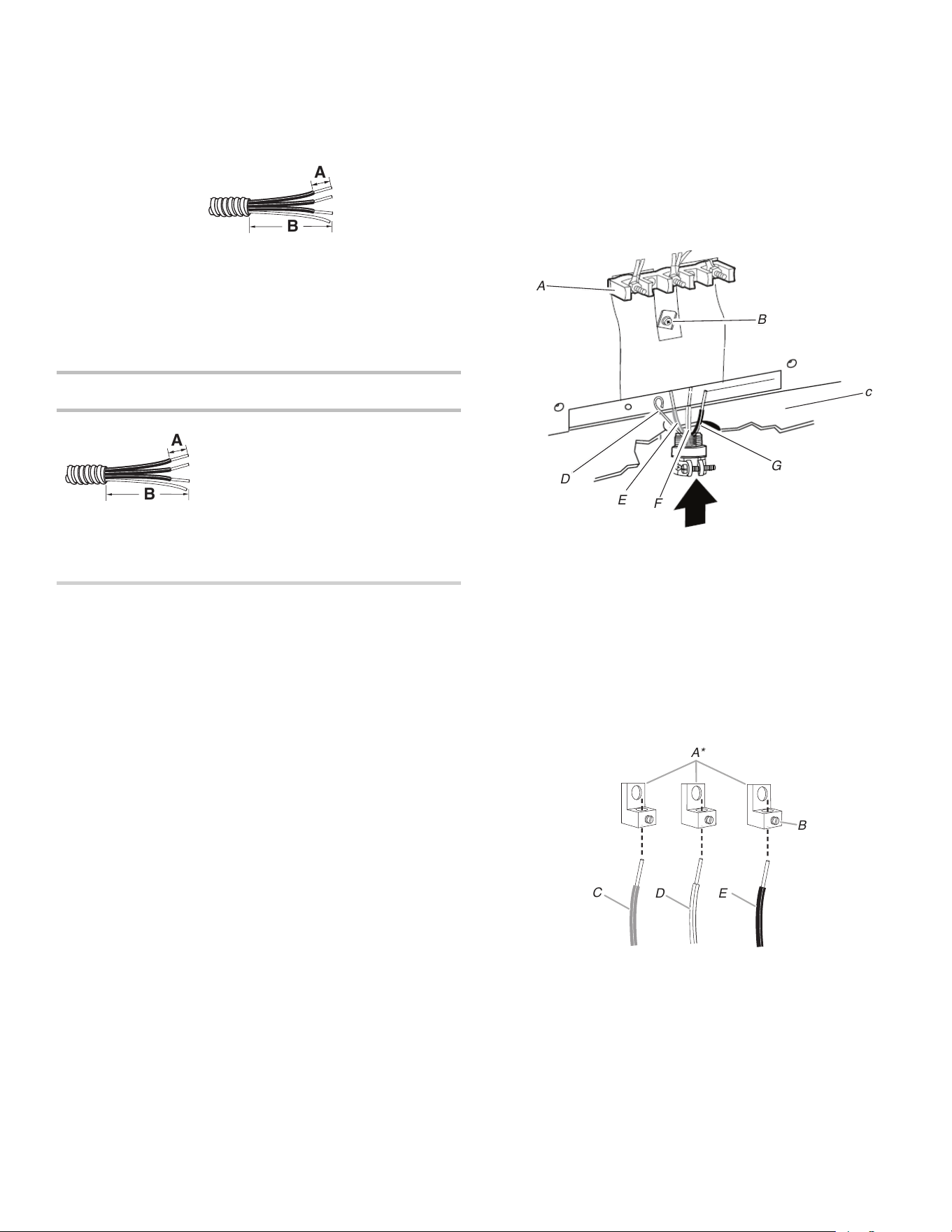

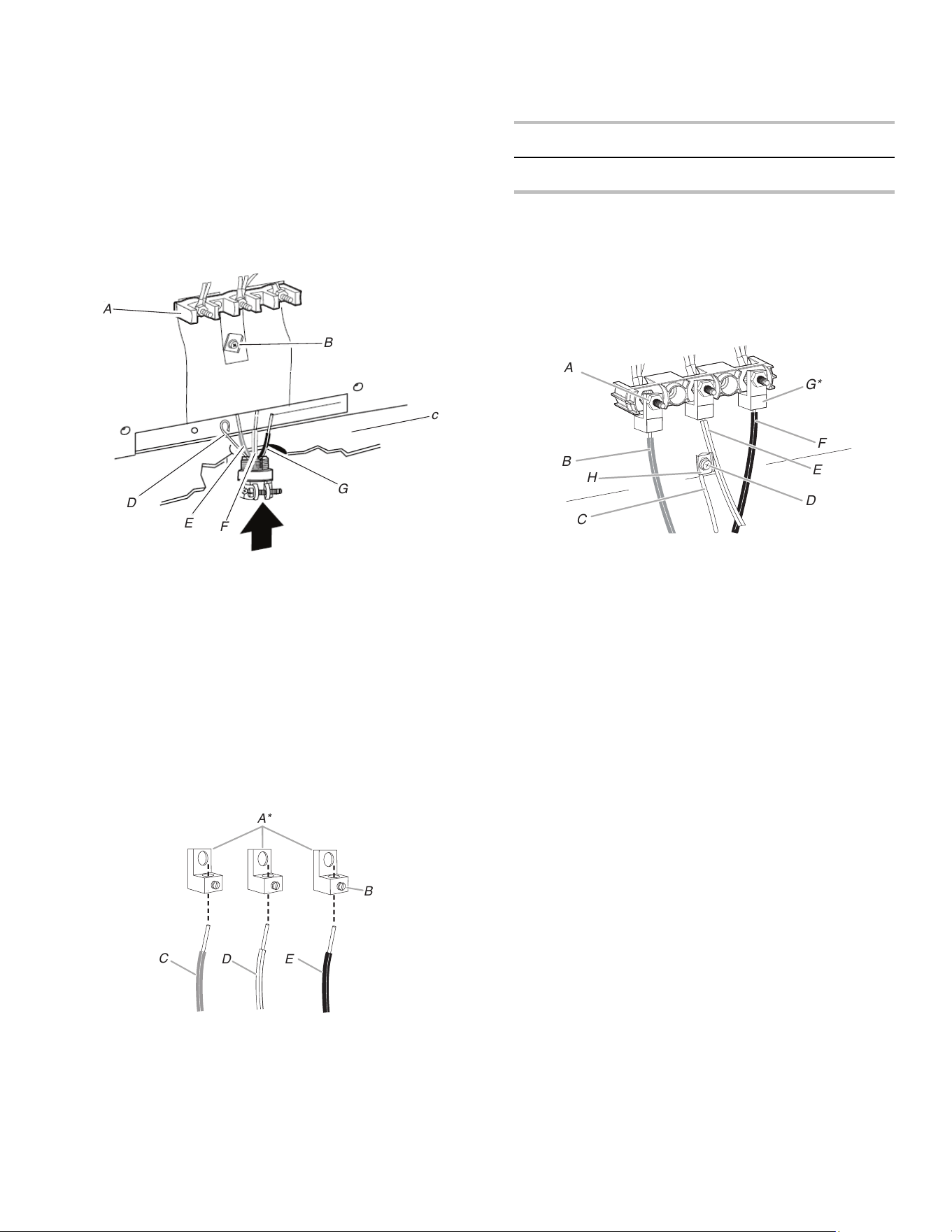

Electrical Connection - U.S.A. Only.................................. 12

Verify Anti-Tip Bracket Is Installed and Engaged ................. 14

Remove/Replace Drawer............................................... 15

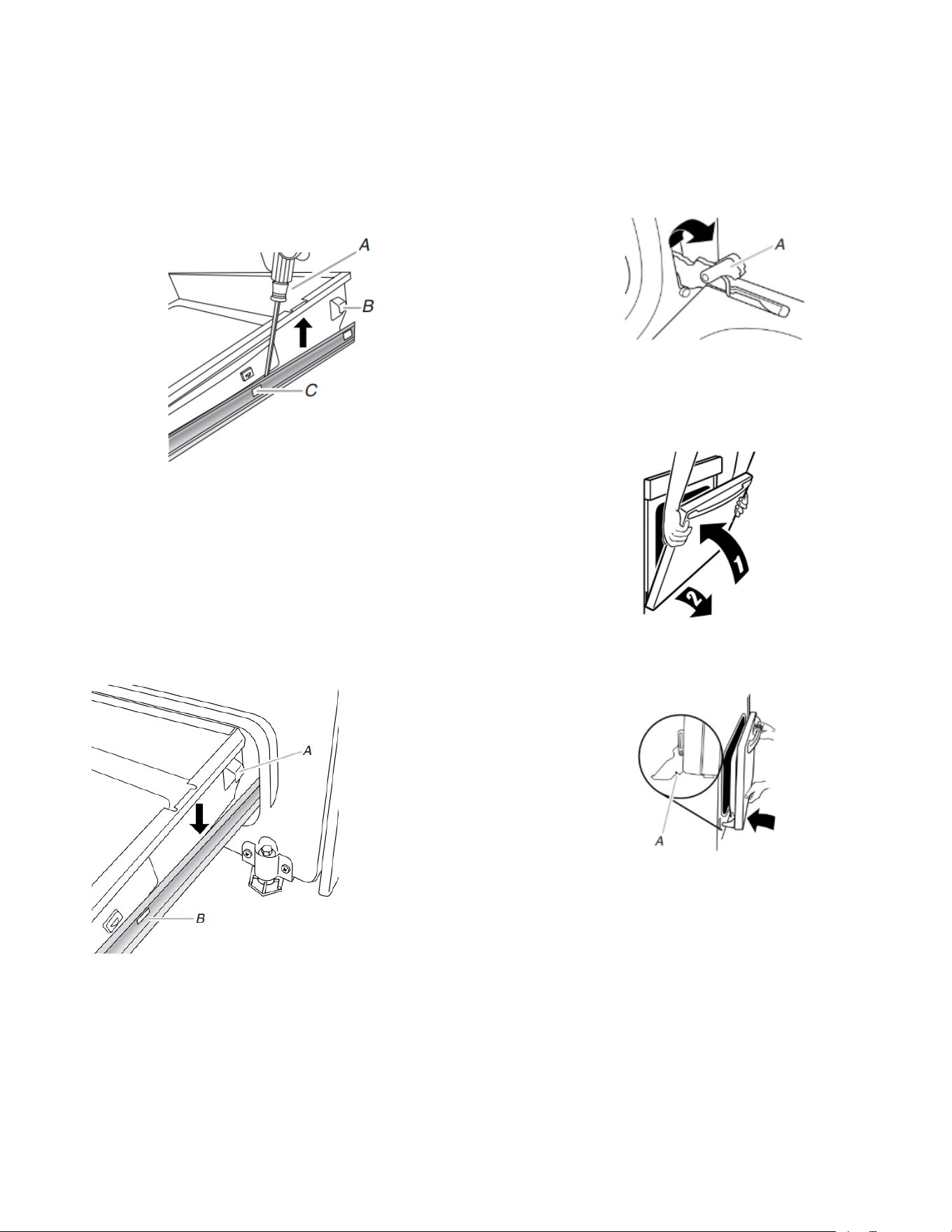

Oven Door.................................................................. 15

Complete Installation .................................................... 16

Moving the Range........................................................ 16

SÉCURITÉ DE LA CUISINIÈRE ........................................ 17

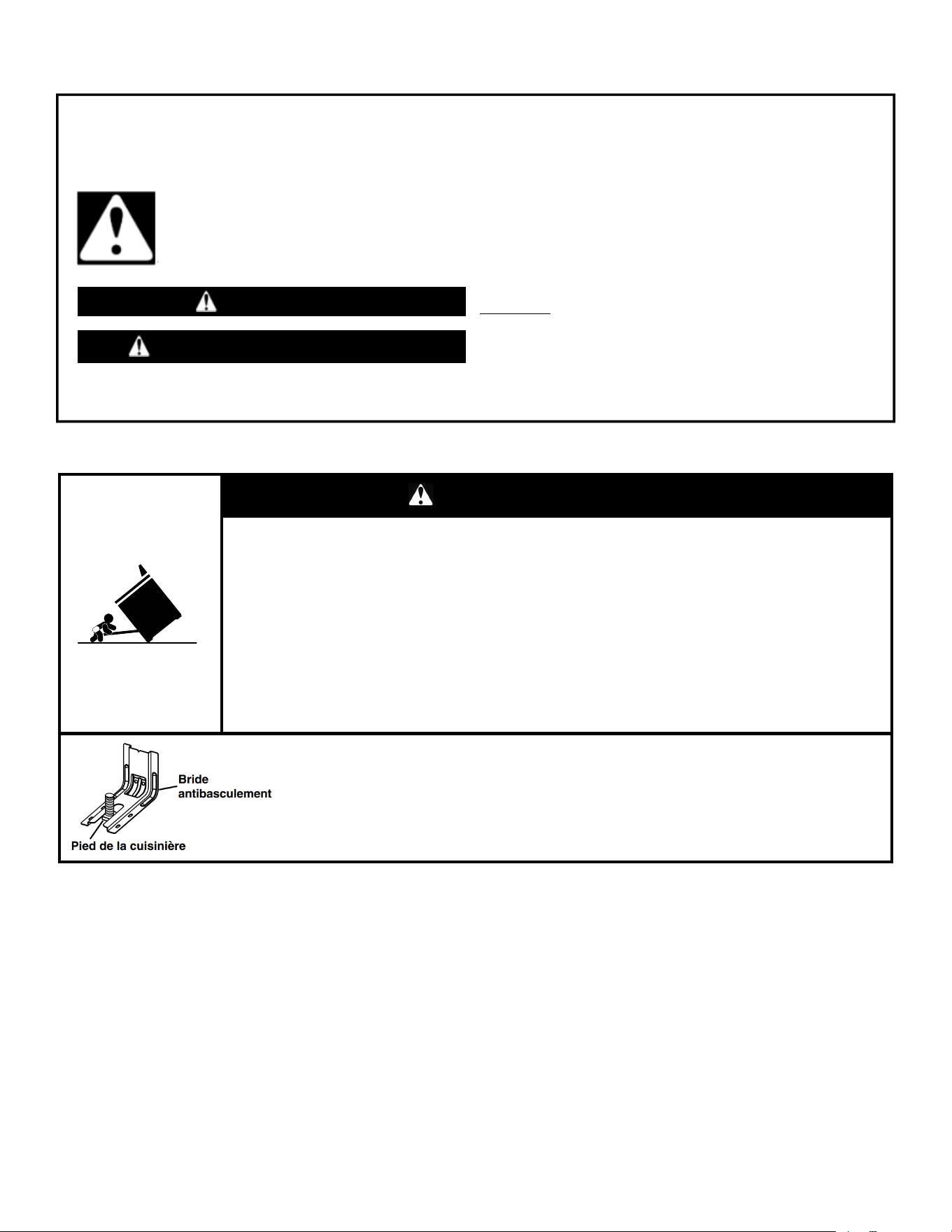

Sécurité de la cuisinière ................................................ 17

ENTRETIEN ET RÉPARATION DE LA CUISINIÈRE.............. 21

Nettoyage général........................................................ 21

Steam Clean (Nettoyage à la vapeur) (sur certains

modèles).................................................................... 22

INSTRUCTIONS D’INSTALLATION ................................... 22

SPÉCIFICATIONS .......................................................... 22

Outils et pièces............................................................ 22

Exigences d’emplacement ............................................. 23

Spécifications électriques – É.-U. seulement...................... 25

Spécifications électriques – Canada seulement .................. 26

Lampe du four............................................................. 26

INSTALLATION ............................................................. 26

Déballage de la cuisinière.............................................. 26

Installation de la bride antibasculement ............................ 27

Réglage des pieds de nivellement ................................... 28

Ajustement de l’aplomb ................................................. 28

Raccordement électrique – É.-U. seulement ...................... 28

Vérifier que la bride antibasculement est bien installée et

engagée .................................................................... 30

Enlever/replacer le tiroir ................................................ 31

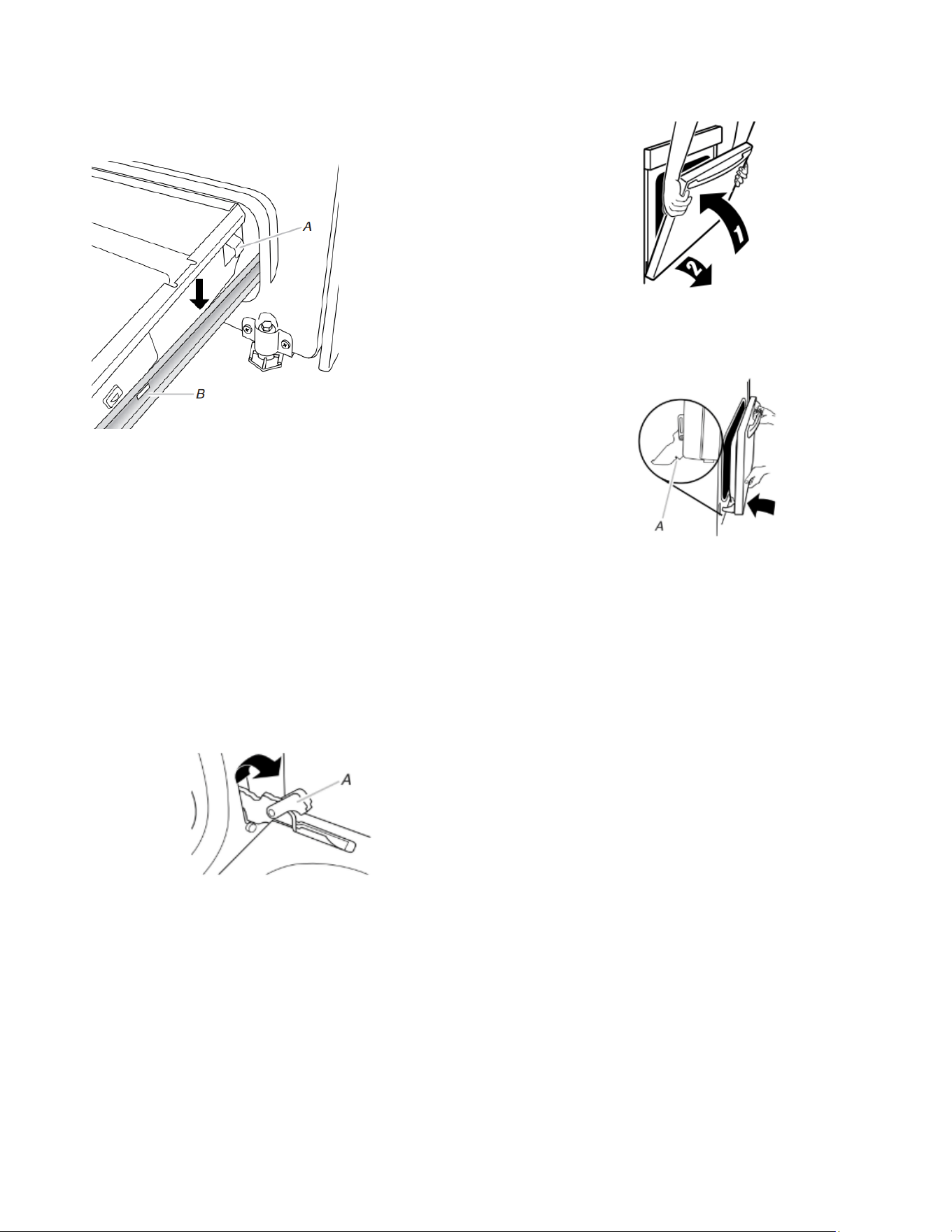

Porte du four............................................................... 32

Achever l’installation..................................................... 32

Déplacement de la cuisinière.......................................... 33

IMPORTANT:

Save for local electrical inspector's use.

IMPORTANT :

À conserver pour consultation par l'inspecteur local des installations électriques.

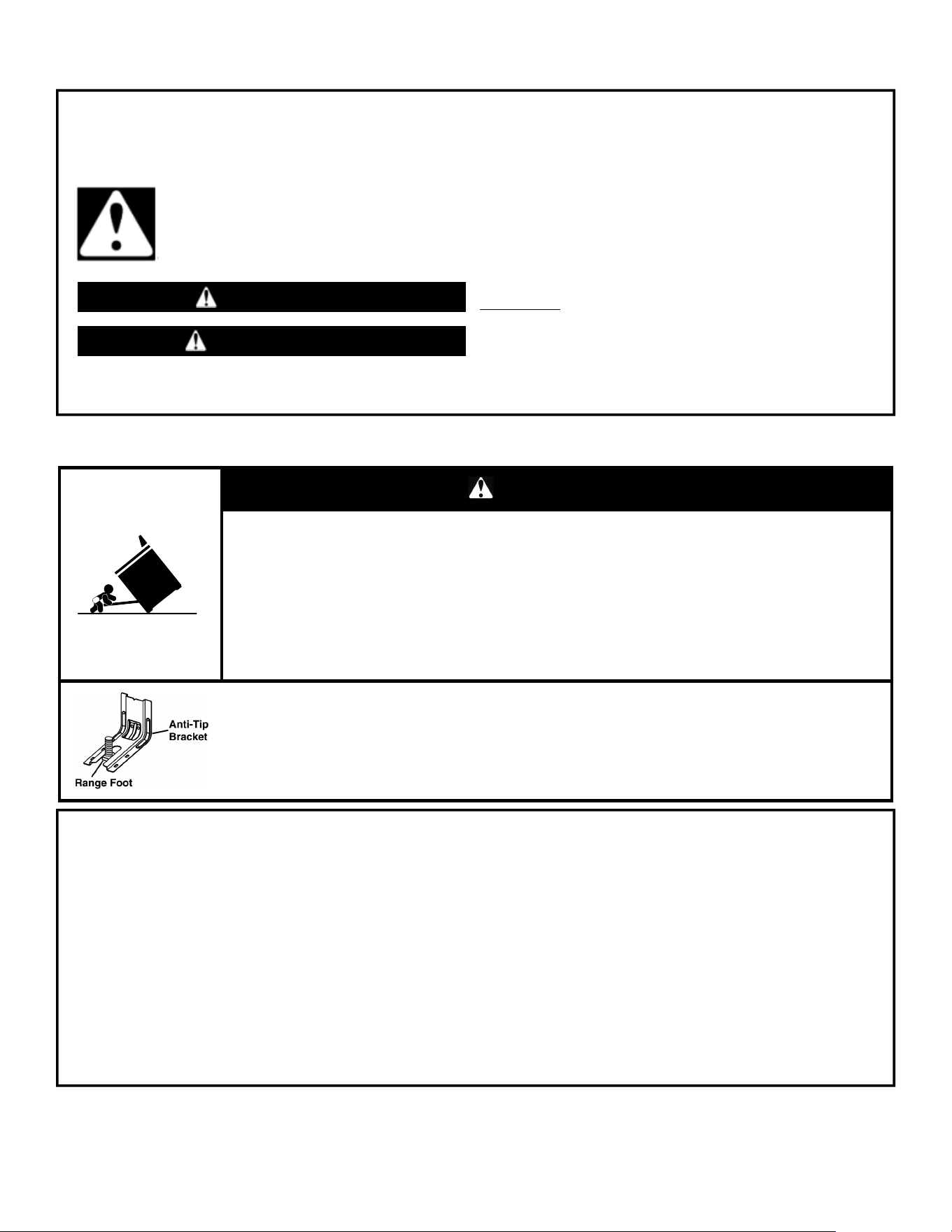

RANGE SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.” These

words mean:

DANGER

You can be killed or seriously injured if you don't

immediately follow instructions.

WARNING

You can be killed or seriously injured if you don’t follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

The range will not tip during normal use. However, the range can tip if you apply too much force or weight to the open door without having

the anti-tip bracket fastened down properly.

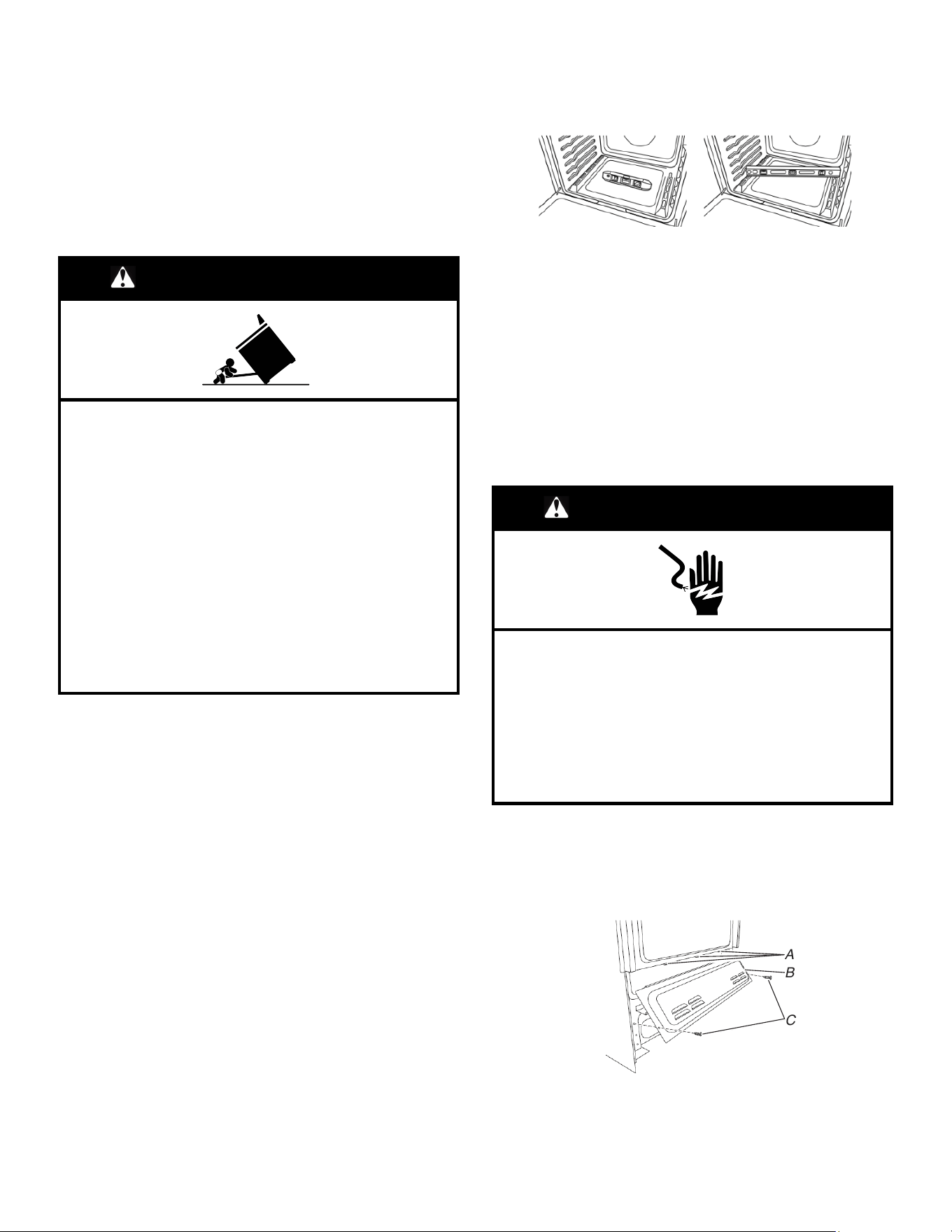

WARNING

Tip Over Hazard

A child or adult can tip the range and be killed.

Install anti-tip bracket to floor or wall per installation instructions.

Slide range back so rear range foot is engaged in the slot of the anti-tip bracket.

Re-engage anti-tip bracket if range is moved.

Do not operate range without anti-tip bracket installed and engaged.

Failure to follow these instructions can result in death or serious burns to children and adults.

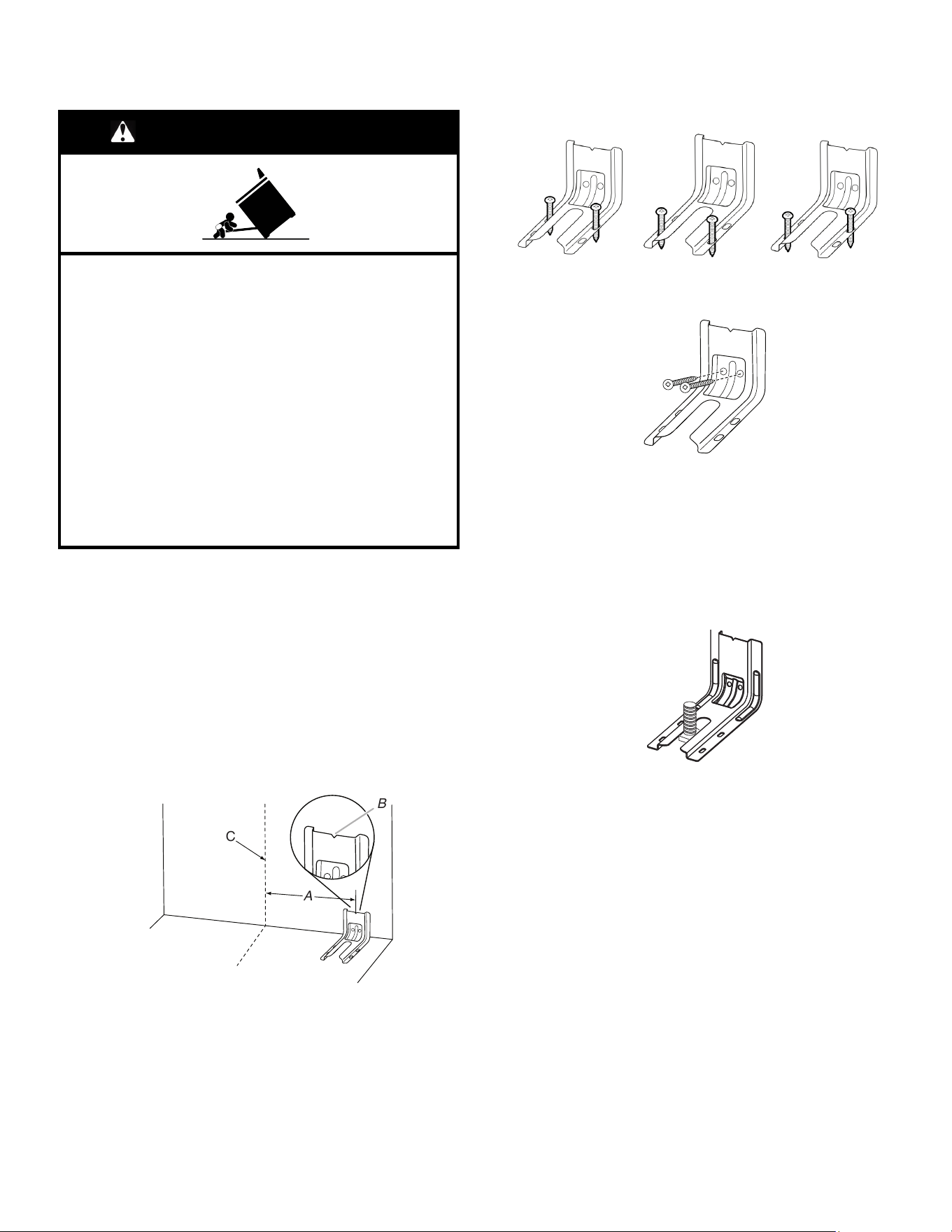

To verify the anti-tip bracket is properly installed and engaged:

• Slide range forward.

• Look for the anti-tip bracket securely attached to floor or wall.

• Slide range back so rear range foot is under the anti-tip bracket.

• See Installation Instructions for details.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury to persons when using the appliance, follow basic precautions,

including the following:

�

WARNING: TO REDUCE THE RISK OF TIPPING OF

THE RANGE, THE RANGE MUST BE SECURED BY

PROPERLY INSTALLED ANTI-TIP DEVICES. TO CHECK

IF THE DEVICES ARE INSTALLED PROPERLY, SLIDE

RANGE FORWARD, LOOK FOR ANTI-TIP BRACKET

SECURELY ATTACHED TO FLOOR OR WALL, AND

SLIDE RANGE BACK SO REAR RANGE FOOT IS

UNDER ANTI-TIP BRACKET.

� WARNING: Danger of fire: Do not store items on the

cooking surfaces. Never leave anything on the surface

when unattended and not in use. Never place flammable or

plastic items on or near the surface.

�

CAUTION: Do not store items of interest to children in

cabinets above an appliance or on the backguard of an

appliance - children climbing on the appliance to reach

items could be seriously injured.

SAVE THESE INSTRUCTIONS

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury

to persons when using the appliance, follow basic precautions,

including the following:

� Proper Installation - The appliance, when installed, must be

electrically grounded in accordance with local codes, or in

the absence of local codes, with the National Electrical

Code, ANSI/NFPA 70 or the Canadian Electrical Code,

CSA C22.1-02. In Canada, the appliance must be

electrically grounded in accordance with Canadian

Electrical Code. Be sure your appliance is properly installed

and grounded by a qualified technician.

� Never Use Your Appliance for Warming or Heating the

Room.

� Do Not Leave Children Alone - Children should not be left

alone or unattended in area where appliance is in use.

They should never be allowed to sit or stand on any part of

the appliance.

� Wear Proper Apparel – Loose-fitting or hanging garments

should never be worn while using the appliance.

� User Servicing – Do not repair or replace any part of the

appliance unless specifically recommended in the manual.

All other servicing should be referred to a qualified

technician.

� Storage in or on Appliance – Flammable materials should

not be stored in an oven or near surface units.

� This appliance is not intended for storage.

� Do Not Use Water on Grease Fires – Smother fire or flame

or use dry chemical or foam-type extinguisher.

� Do not use replacement parts that have not been

recommended by the manufacturer (e.g. parts made at

home using a 3D printer).

� Use Only Dry Potholders – Moist or damp potholders on hot

surfaces may result in burns from steam. Do not let

potholder touch hot heating elements. Do not use a towel or

other bulky cloth.

� DO NOT TOUCH SURFACE UNITS OR AREAS NEAR

UNITS – Surface units may be hot even though they are

dark in color. Areas near surface units may become hot

enough to cause burns. During and after use, do not touch,

or let clothing or other flammable materials contact surface

units or areas near units until they have had sufficient time

to cool. Among these areas are the coil elements, the

cooktop, and surfaces facing the cooktop.

� Use Proper Pan Size – This appliance is equipped with one

or more surface units of different size. Select utensils

having flat bottoms large enough to cover the surface unit

heating element. The use of undersized utensils will expose

a portion of the heating element to direct contact and may

result in ignition of clothing. Proper relationship of utensil to

burner will also improve efficiency.

� Never Leave Surface Units Unattended at Higher Heat

Settings – Cooking oils and animal fats are flammable,

boilover may cause smoking and greasy spillovers may

ignite.

� Make Sure Reflector Pans or Drip Bowls Are in Place –

Absence of these pans or bowls during cooking may

subject wiring or components underneath to damage.

� Protective Liners – Do not use aluminum foil to line surface

unit drip bowls or oven bottoms, except as suggested in the

manual. Improper installation of these liners may result in a

risk of electric shock, or fire.

� Glazed Cooking Utensils – Only certain types of glass,

glass/ceramic, ceramic, earthenware, or other glazed

utensils are suitable for range-top service without breaking

due to the sudden change in temperature.

� Utensil Handles Should Be Turned Inward and Not Extend

Over Adjacent Surface Units – To reduce the risk of burns,

ignition of flammable materials, and spillage due to

unintentional contact with the utensil, the handle of a utensil

should be positioned so that it is turned inward, and does

not extend over adjacent surface units.

� Do Not Soak Removable Heating Elements – Heating

elements should never be immersed in water.

� Do Not Cook on Broken Cook-Top – If cook-top should

break, cleaning solutions and spillovers may penetrate the

broken cook-top and create a risk of electric shock. Contact

a qualified technician immediately.

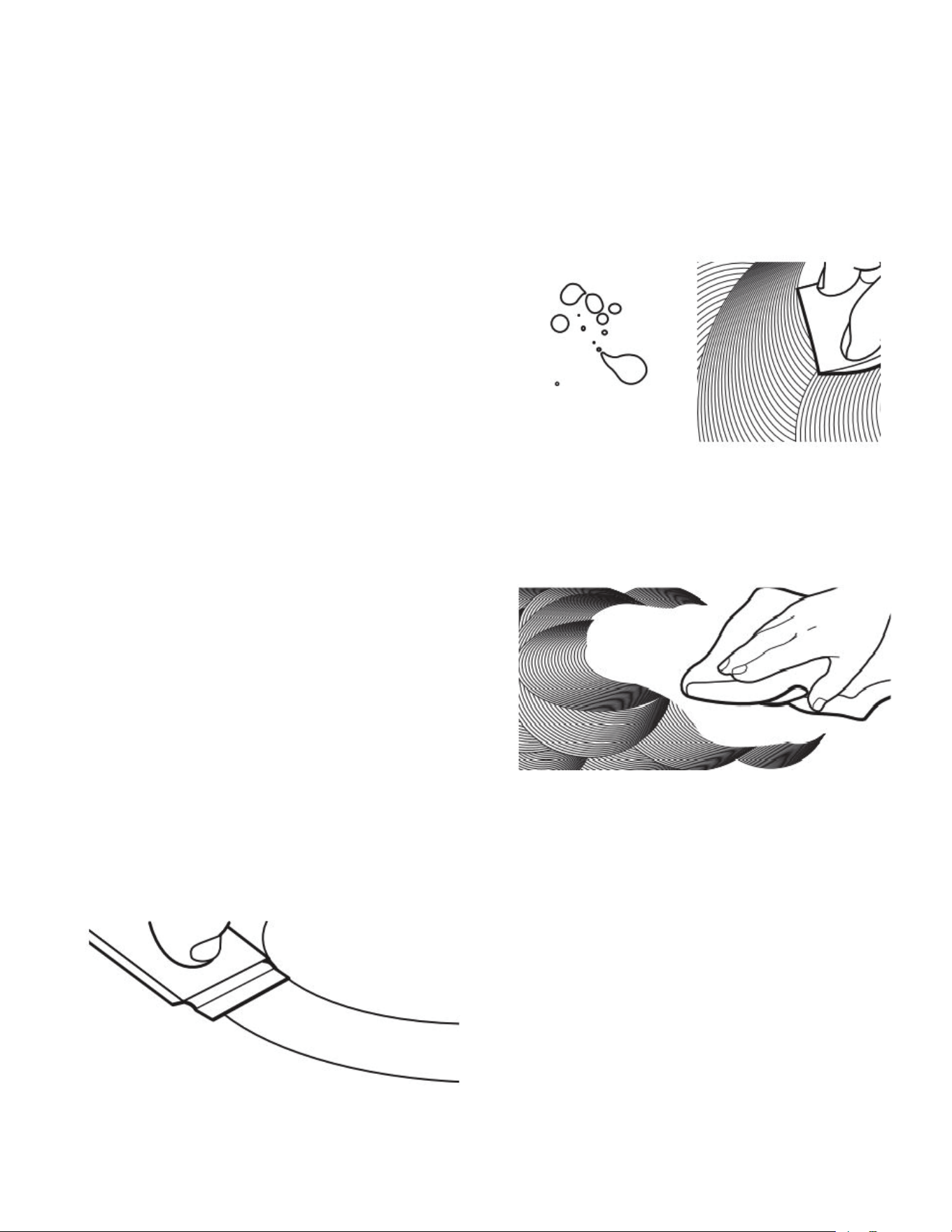

� Clean Cooktop With Caution – If a wet sponge or cloth is

used to wipe spills on a hot cooking area, be careful to

avoid steam burn. Some cleaners can produce noxious

fumes if applied to a hot surface.

� Use Care When Opening Door – Let hot air or steam

escape before removing or replacing food.

� Do Not Heat Unopened Food Containers – Build-up of

pressure may cause container to burst and result in injury.

� Keep Oven Vent Ducts Unobstructed.

� Placement of Oven Racks – Always place oven racks in

desired location while oven is cool. If rack must be moved

while oven is hot, do not let potholder contact hot heating

element in oven.

� DO NOT TOUCH HEATING ELEMENTS OR INTERIOR

SURFACES OF OVEN – Heating elements may be hot

even though they are dark in color. Interior surfaces of an

oven become hot enough to cause burns. During and after

use, do not touch, or let clothing or other flammable

materials contact heating elements or interior surfaces of

oven until they have had sufficient time to cool. Other

surfaces of the appliance may become hot enough to cause

burns – among these surfaces are oven vent openings and

surfaces near these openings, oven doors, and windows of

oven doors.

� Care must be taken to prevent aluminum foil and meat

probes from contacting heating elements.

SAVE THESE INSTRUCTIONS

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury to persons when using the appliance, follow basic precautions,

including the following:

� DO NOT PLACE METALLIC OBJECTS SUCH AS KNIVES,

FORKS, SPOONS, AND LIDS ON THE COOKTOP

SURFACE SINCE THEY CAN GET HOT.

For self-cleaning ranges –

� CAUTION: DO NOT LEAVE FOOD OR COOKING

UTENSILS, ETC., IN OVEN DURING THE PYROLYTIC

SELF-CLEANING MODE OF OPERATION.

� Do Not Clean Door Gasket – The door gasket is essential

for a good seal. Care should be taken not to rub, damage,

or move the gasket.

� Do Not Use Oven Cleaners – No commercial oven cleaner

or oven liner protective coating of any kind should be used

in or around any part of the oven.

� Clean Only Parts Listed in Manual.

� Before Self-Cleaning the Oven – Remove broiler pan and

other utensils.

For units with ventilating hood –

� Clean Ventilating Hoods Frequently – Grease should not be

allowed to accumulate on hood or filter.

� When flaming foods under the hood, turn the fan on.

SAVE THESE INSTRUCTIONS

This induction cooktop generates and uses ISM frequency energy that heats cookware by using an electromagnetic field. It has been

tested and complies with Part 18 of the FCC Rules for ISM equipment. This induction cooktop meets the FCC requirements to minimize

interference with other devices in residential installation.

This induction cooktop may cause interference with television or radio reception. If interference occurs, the user should try to correct the

interference by:

� Relocating the receiving antenna of the radio or television.

� Increasing the distance between the cooktop and the receiver.

� Connecting the receiver into a different outlet.

It is the user’s responsibility to correct any interference.

NOTE: People with a pacemaker or similar medical device should use care when standing near this induction cooktop while it is ON.

The electromagnetic field may affect the pacemaker or similar device. Consult your doctor or the manufacturer of the pacemaker or

similar medical device for additional information about its effects with electromagnetic fields of the induction cooktop.

IMPORTANT: Pan size, material, and positioning are very important to achieve the best results when using an induction cooktop. See

“Induction Cooking” in the “Cooktop Use” and “Cookware” sections before using the cooktop.

This device complies with Part 18 of the FCC Rules.

This device complies with Industry Canada CAN ICES-001(B) /

NMB-001(B).

RANGE MAINTENANCE AND

CARE

General Cleaning

IMPORTANT: Before cleaning, make sure all controls are off and

the oven and cooktop are cool. Always follow label instructions on

cleaning products.

Soap, water, and a soft cloth or sponge are suggested first, unless

otherwise noted.

EXTERIOR PORCELAIN ENAMEL SURFACES (on some

models)

Food spills containing acids, such as vinegar and tomato, should

be cleaned as soon as the entire range is cool. These spills may

affect the finish.

Cleaning Method:

� Glass cleaner, mild liquid cleaner, or nonabrasive scrubbing

pad: Gently clean around the model/serial/rating plate because

scrubbing may remove numbers.

� Affresh

✝

Kitchen and Appliance Cleaner Part Number

W10355010 (not included):

See the Quick Start Guide for contact information.

STAINLESS STEEL (on some models)

NOTE: To avoid damage to stainless steel surfaces, do not use

soap-filled scouring pads, abrasive cleaners, Cooktop Cleaner,

steel-wool pads, gritty washcloths, or abrasive paper towels.

Damage may occur to stainless steel surfaces, even with one-time

or limited use.

Cleaning Method:

Rub in direction of grain to avoid damaging.

� Affresh

Stainless Steel Cleaner Part Number W10355016

(not included):

See the Quick Start Guide for contact information.

METALLIC PAINT (on some models)

Do not use abrasive cleaners, cleaners with bleach, rust

removers, ammonia, or sodium hydroxide (lye) because paint

surface may stain.

CERAMIC GLASS COOKTOP CLEANING

Cleaning Method:

To avoid damaging the cooktop, do not use steel wool, abrasive

powder cleansers, chlorine bleach, rust remover, or ammonia.

1. Remove food/residue with the Cooktop Scraper.

� For best results, use the Cooktop Scraper while the

cooktop is still warm but not hot to the touch. It is

recommended to wear an oven mitt while scraping the

warm cooktop.

� Hold the Cooktop Scraper at approximately a 45° angle

against the glass surface and scrape the residue. It will be

necessary to apply pressure in order to remove the

residue.

Allow the cooktop to cool down completely before proceeding

to Step 2.

2. Apply a few dime-sized drops of Cooktop Cleaner to the

affected areas.

� Rub affresh

Cleaner onto the cooktop surface with the

blue Cooktop Cleaning Pad. Some pressure is needed to

remove stubborn stains.

� Allow the cleaner to dry to a white haze before proceeding

to Step 3.

3. Polish with a clean, dry cloth or a clean, dry paper towel.

� Repeat steps 1 through 3 as necessary for stubborn or

burned-on stains.

The Complete Cooktop Cleaner Kit is available for order

including the following:

� Cooktop Scraper

� Affresh

Cooktop Cleaner

� Blue Cooktop Cleaning Pads

See the Quick Start Guide for ordering information.

CONTROL PANEL AND OVEN DOOR EXTERIOR

To avoid damage to the control panel, do not use abrasive

cleaners, steel-wool pads, gritty washcloths, or abrasive paper

towels.

Cleaning Method:

� Glass cleaner and soft cloth or sponge: Apply glass cleaner to

soft cloth or sponge, not directly on panel.

� Affresh

Kitchen and Appliance Cleaner Part Number

W10355010 (not included):

See the Quick Start Guide for contact information.

OVEN RACKS

Cleaning Method:

� Steel-wool pad

� For racks that have discolored and are harder to slide, a light

coating of vegetable oil applied to the rack guides will help

them slide.

� Dishwasher (steam rack water reservoir only, not racks):

Although the water reservoir is durable, it may lose its shine

and/or discolor when washed in a dishwasher.

✝affresh

is a registered trademark of Whirlpool, U.S.A.

BAKING DRAWER (on some models)

Check that baking drawer is cool and empty before cleaning.

Food spills should be cleaned when oven cools. At high

temperatures, foods react with porcelain. Staining, etching, pitting,

or faint white spots can result.

Cleaning Method:

� Mild detergent

Warming Drawer, Baking drawer, or Premium Storage Drawer

Check that Warming Drawer, Baking drawer, or Premium Storage

Drawer is cool and empty before cleaning.

Cleaning Method:

� Mild detergent

OVEN CAVITY

Use Steam Clean to clean oven spills.

Do not use oven cleaners.

Food spills should be cleaned when oven cools. At high

temperatures, foods react with porcelain. Staining, etching, pitting,

or faint white spots can result.

Cleaning Method:

� Steam Clean: See "Steam Clean" first.

Steam Clean (on some models)

IMPORTANT: Do not use oven cleaners or any other additives

with Steam Clean.

The Steam Clean feature is designed for light oven cavity bottom

cleaning. Use the Steam Clean feature as soon as possible after

spills occur. The longer a spill sits and dries in the oven, the more

difficult it may be to remove.

Allow the range to cool to room temperature before using the

Steam Clean feature.

� You may keep the racks and the accessories in the oven cavity

during the steam clean cycle.

� For best results, pour 12 oz (355 mL) of distilled or filtered

water onto the oven bottom.

� The Steam Clean feature will take a total of 40 minutes. “End”

will appear in the display at the end of the cycle.

IMPORTANT: Since the water in the oven bottom is hot, do not

open the oven door during the Steam Clean cycle.

Press the Cancel keypad at any time to end the cycle. The display

will return to the time of day.

Helpful Hints

� Once the Steam Clean cycle is complete, remove all remaining

water and debris in the bottom of the oven with a sponge or

cloth.

� Wipe any remaining moisture from the oven door interior, oven

cavity interior sides, and cooktop.

� Use a soft brush or nylon scrubber to wipe the oven interior.

This may help with more stubborn stains.

� If any soil remains, run a second Steam Clean cycle to help

loosen debris for easier removal.

� Use the Steam Clean on small spills such as cheese or sauce

from pizza or snacks, or drips from casseroles.

� Food spills containing sugar, proteins or starches may require

vigorous scrubbing to remove most of the debris.

� It is recommended to use distilled or filtered water, as tap

water may leave mineral deposits on the oven bottom. Use a

cloth soaked with vinegar or lemon juice to remove any

mineral deposits that may be left after the Steam Clean cycle.

INSTALLATION INSTRUCTIONS

REQUIREMENTS

Tools and Parts

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed

here.

Tools needed

� Tape measure

� Flat-blade screwdriver

� Phillips screwdriver

� Level

� Hammer

� Hand or electric drill

� Wrench or pliers

� Marker or pencil

� Flashlight

� Torque Wrench

� Masking tape

� 1/4" (6.4 mm) drive ratchet

� 1/4" (6.4 mm) nut driver

� 3/8" (9.5 mm) and 5/16"

(8 mm) nut driver

� 1/8" (3.2 mm) drill bit (for

wood floors)

� Tin snips or large wire

cutters (for cutting

ground-link strap if

necessary)

Parts supplied

Check that all parts are included.

� #10 x 1

⁄

" (4.1 cm) screws (for mounting anti-tip bracket) (2)

� Anti-tip bracket (inside oven cavity)

Anti-tip bracket must be securely mounted to the back wall or

floor. Thickness of flooring may require longer screws to

anchor bracket to subfloor. Longer screws are available from

your local hardware store.

� Oven racks (3)

Parts required for Direct Wire installation (not

provided)

� Range/Stove/Oven Wire Connector kit.

To order, see the brand website in the Online Ordering or

Owner Information section in the Quick Start Guide.

Optional Parts

To purchase these or any other accessories, refer to the Quick

Start Guide for ordering information.

� Side Trim Kits:

5/8" (1.7 cm) White - Order Part Number W10675027

5/8" (1.7 cm) Black - Order Part Number W10675026

5/8" (1.7 cm) Stainless Steel - Order Part Number W10675028

⁄

" (2.9 cm) White - Order Part Number W10731885

⁄

" (2.9 cm) Black - Order Part Number W10731886

⁄

" (2.9 cm) Stainless Steel - Order Part Number W10731887

� Backsplash Kits:

High 6" (15.2 cm) White - Order Part Number W10655448

High 6" (15.2 cm) Black - Order Part Number W10655449

High 6" (15.2 cm) Stainless Steel - Order Part Number

W10655450

NOTE: Be sure to purchase only Whirlpool factory-certified parts

and accessories for your appliance. Your installation may require

additional parts. To order, refer to the contact information

referenced in your Quick Start Guide.

Location Requirements

IMPORTANT: Observe all governing codes and ordinances.

� It is the installer’s responsibility to comply with installation

clearances specified on the model/serial/rating plate. The

model/serial/rating plate is located behind the oven door on the

top right-hand side of the oven frame.

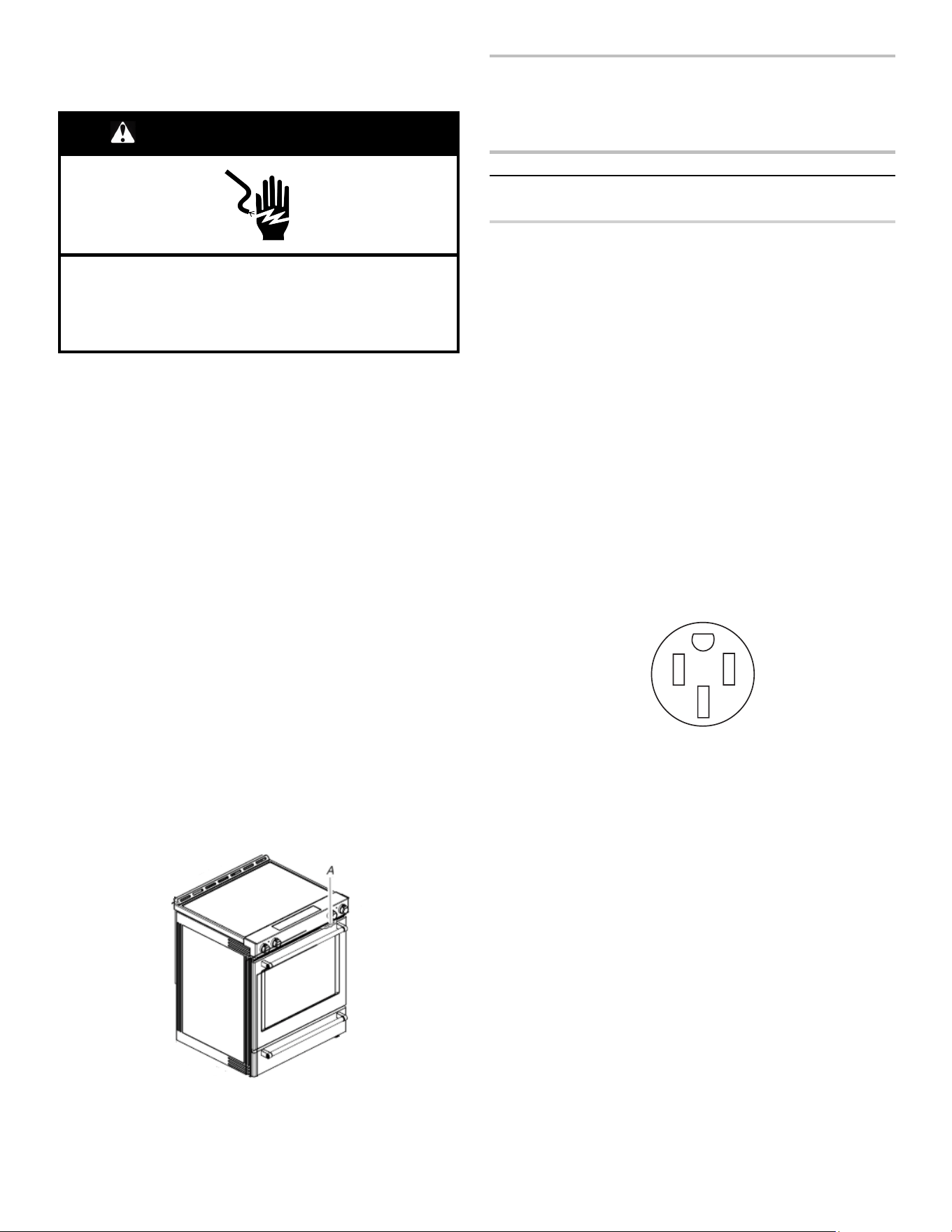

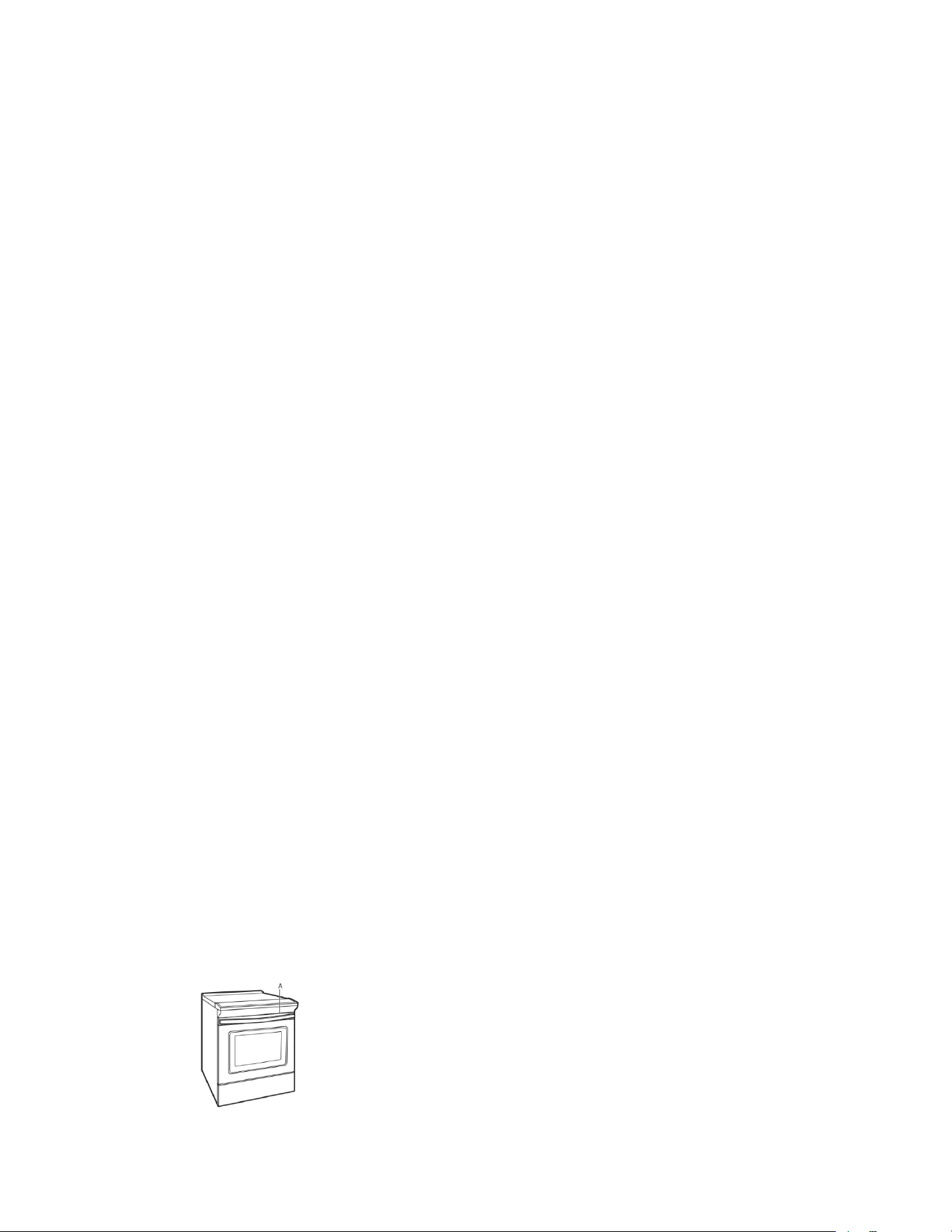

A. Model/serial/rating plate

� The range should be located for convenient use in the kitchen.

� Recessed installations must provide complete enclosure of the

sides and rear of the range.

� To eliminate the risk of burns or fire by reaching over the

heated surface units, cabinet storage space located above the

surface units should be avoided. If cabinet storage is to be

provided, the risk can be reduced by installing a range hood or

microwave hood combination that projects horizontally a

minimum of 5" (12.7 cm) beyond the bottom of the cabinets.

� All openings in the wall or floor where range is to be installed

must be sealed.

� Cabinet opening dimensions that are shown must be used.

Given dimensions are minimum clearances.

� The anti-tip bracket must be installed. To install the anti-tip

bracket shipped with the range, see “Install Anti-Tip Bracket”

section.

� Grounded electrical supply is required. See the appropriate

“Electrical Requirements” section.

� Contact a qualified floor covering installer to check that the

floor covering can withstand at least 200°F (93°C).

� Use an insulated pad or 1/4" (0.64 cm) plywood under range if

installing range over carpeting.

IMPORTANT: To avoid damage to your cabinets, check with your

builder or cabinet supplier to make sure that the materials used

will not discolor, delaminate or sustain other damage. This oven

has been designed in accordance with the requirements of UL

and CSA International and complies with the maximum allowable

wood cabinet temperatures of 194°F (90°C).

Mobile Home - Additional Installation

Requirements

The installation of this range must conform to the Manufactured

Home Construction and Safety Standard, Title 24 CFR, Part 3280

(formerly the Federal Standard for Mobile Home Construction and

Safety, Title 24, HUD Part 280). When such standard is not

applicable, use the Standard for Manufactured Home Installations,

ANSI A225.1/NFPA 501A or with local codes.

In Canada, the installation of this range must conform with the

current standards CAN/CSA-Z240.1-latest edition, or with local

codes.

Mobile home installations require:

� When this range is installed in a mobile home, it must be

secured to the floor during transit. Any method of securing the

range is adequate as long as it conforms to the standards

listed above

� Four-wire power supply cord or cable must be used in a mobile

home installation. The appliance wiring will need to be revised.

See “Electrical Connection - U.S.A. Only” section.

Cabinet Dimensions

Cabinet opening dimensions shown are for 25" (64.0 cm) countertop depth, 24" (61.0 cm) base cabinet depth and 36" (91.4 cm)

countertop height.

IMPORTANT: If installing a range hood or microwave hood combination above the range, follow the range hood or microwave hood

combination installation instructions for dimensional clearances above the cooktop surface.

Range may be installed next to combustible walls with zero clearance.

NOTE: When installed in a slide-in cutout, the front of oven door may protrude beyond the base cabinet.

Slide-In Cutout Freestanding Cutout

A. For minimum clearance to top of cooktop, see NOTE*.

B. 30" (76.2 cm) minimum opening width

C. 13" (33 cm) maximum upper cabinet depth

D. 30" (76.2 cm) minimum opening width

E. The shaded area is recommended for installation of rigid gas pipe and

grounded outlet.

F. 13

⁄

" (33.3 cm)

G. 7

⁄

" (19.5 cm)

H. 4

⁄

" (12.2 cm)

I. 3

⁄

" (9.4 cm) plus measurement of M

J. Cabinet door or hinges should not extend into the cutout.

K. Remaining counter depth should not exceed 2

⁄

" (5.7 cm).

A. For minimum clearance to top of cooktop, see NOTE*.

B. 30" (76.2 cm) minimum opening width

C. 13" (33 cm) maximum upper cabinet depth

D. 30" (76.2 cm) minimum opening width

E. The shaded area is recommended for installation of rigid gas pipe and

grounded outlet.

F. 13

⁄

" (33.3 cm)

G. 7

⁄

" (19.5 cm)

H. 4

⁄

" (12.2 cm)

I. 3

⁄

" (9.4 cm)

J. Cabinet door or hinges should not extend into the cutout.

NOTE: 24" (61.0 cm) minimum when bottom of wood or metal cabinet is shielded by not less than 1/4" (0.64 cm) flame retardant

millboard covered with not less than No. 28 MSG sheet steel, 0.015" (0.4 mm) stainless steel, 0.024" (0.6 mm) aluminum or 0.020"

(0.5 mm) copper.

30" (76.2 cm) minimum clearance between the top of the cooking platform and the bottom of an uncovered wood or metal cabinet.

Electrical Requirements - U.S.A.

Only

WARNING

Electrical Shock Hazard

Electrically ground appliance.

Failure to do so could result in death, fire, or electrical

shock.

If codes permit and a separate ground wire is used, it is

recommended that a qualified electrical installer determine that

the ground path and wire gauge are in accordance with local

codes.

Do not use an extension cord.

Be sure that the electrical connection and wire size are adequate

and in conformance with the National Electrical Code,

ANSI/ NFPA 70-latest edition and all local codes and ordinances.

A copy of the above code standards can be obtained from:

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

WARNING: Improper connection of the equipment-grounding

conductor can result in a risk of electric shock. Check with a

qualified electrician or service technician if you are in doubt as to

whether the appliance is properly grounded. Do not modify the

power supply cord plug. If it will not fit the outlet, have a proper

outlet installed by a qualified electrician.

Electrical Connection

To properly install your range, you must determine the type of

electrical connection you will be using and follow the instructions

provided for it here.

� Range must be connected to the proper electrical voltage and

frequency as specified on the model/serial/rating plate. The

model/serial/rating plate is located behind the oven door on the

top right-hand side of the oven frame.

A. Model/serial/rating plate (located behind the oven door on the top

right-hand side of the oven frame)

Range Rating* Specified Rating of

Power Supply

Cord Kit and

Circuit Protection

120/240 V 120/208 V Ampere

8.8-16.5 kW 7.8-12.5 kW 40 or 50**

16.6-22.5 kW 12.6-18.5 kW 50**

*The NEC calculated load is less than the total connected load

listed on the model/serial/rating plate.

**For 50 A rated cord kits, use kits that specify use with a nominal

" (3.5 cm) diameter connection opening.

� A circuit breaker is recommended.

� The range can be connected directly to the circuit breaker box

(or fused disconnect) through flexible or nonmetallic sheathed,

copper or aluminum cable. See the “Electrical Connection -

U.S.A. Only” section.

� Allow at least 6 ft (1.8 m) of slack in the line so that the range

can be moved if servicing is ever necessary.

� A UL listed conduit connector must be provided at each end of

the power supply cable (at the range and at the junction box).

� Wire sizes and connections must conform with the rating of the

range.

� The tech sheet is available online.

� This range is equipped with a CSA International Certified

Power Cord intended to be plugged into a standard 14-50R

wall receptacle. Be sure the wall receptacle is within reach of

range’s final location.

� Do not use an extension cord.

Electrical Requirements - Canada

Only

WARNING

Electrical Shock Hazard

Electrically ground appliance.

Failure to do so could result in death, fire, or electrical

shock.

If codes permit and a separate ground wire is used, it is

recommended that a qualified electrical installer determine that

the ground path is adequate and wire gauge are in accordance

with local codes.

Be sure that the electrical connection and wire size are adequate

and in conformance with CSA Standard C22.1, Canadian

Electrical Code, Part 1 - latest edition, and all local codes and

ordinances.

A copy of the above code standards can be obtained from:

Canadian Standards Association

178 Rexdale Blvd.

Toronto, ON M9W 1R3 CANADA

� Check with a qualified electrical installer if you are not sure the

range is properly grounded.

Range Rating* Specified Rating

of Power Supply

Cord kit and

Circuit Protection

120/240 V 120/208 V Ampere

8.8-16.5 kW 7.8-12.5 kW 40 or 50**

16.6-22.5 kW 12.6-18.5 kW 50**

*The NEC calculated load is less than the total connected load

listed on the model/serial/rating plate.

**For 50 A rated cord kits, use kits that specify use with a nominal

" (34.9 mm) diameter connection opening.

� A circuit breaker is recommended.

� The tech sheet is available online.

� This range is equipped with a CSA International Certified

Power Cord intended to be plugged into a standard 14-50R

wall receptacle. Be sure the wall receptacle is within reach of

range’s final location.

� Do not use an extension cord.

OVEN LIGHT

The oven light is a 40 W halogen bulb. Before replacing, make

sure the oven and cooktop are cool and the control knobs are in

the Off position.

To Replace:

1. Disconnect power.

2. Turn the glass bulb cover in the back of the oven

counterclockwise to remove.

3. Remove bulb from socket.

4. Replace bulb, using tissue or wearing cotton gloves to handle

bulb. To avoid damage to or decreasing the life of the new

bulb, do not touch bulb with bare fingers.

5. Replace bulb cover by turning clockwise.

6. Reconnect power.

IMPORTANT: Do not use lamps rated higher than 40 W.

INSTALLATION

Unpack Range

WARNING

Excessive Weight Hazard

Use two or more people to move and install or uninstall

appliance.

Failure to do so can result in back or other injury.

1. Remove shipping materials, tape and film from the range.

Keep cardboard bottom under range. Do not dispose of

anything until the installation is complete.

2. Remove oven racks and parts package from oven and

shipping materials.

3. To remove cardboard bottom, first take 4 cardboard corners

from the carton. Stack one cardboard corner on top of

another. Repeat with the other 2 corners. Place them

lengthwise on the floor behind the range to support the range

when it is laid on its back.

4. Using 2 or more people, firmly grasp the range and gently lay

it on its back on the cardboard corners.

5. Remove cardboard bottom.

The leveling legs can be adjusted while the range is on its

back. See the “Adjust Leveling Legs” section.

NOTE: To place range back up into a standing position, put a

sheet of cardboard or hardboard on the floor in front of range

to protect the flooring. Using 2 or more people, stand range

back up onto the cardboard or hardboard.

Install Anti-Tip Bracket

WARNING

Tip Over Hazard

A child or adult can tip the range and be killed.

Install anti-tip bracket to floor or wall per installation

instructions.

Slide range back so rear range foot is engaged in the

slot of the anti-tip bracket.

Re-engage anti-tip bracket if range is moved.

Do not operate range without anti-tip bracket installed

and engaged.

Failure to follow these instructions can result in death or

serious burns to children and adults.

1. Remove the anti-tip bracket from the inside of the oven.

2. Determine which mounting method to use: floor or wall.

If you have a stone or masonry floor, you can use the wall

mounting method. If you are installing the range in a mobile

home, you must secure the range to the floor.

This anti-tip bracket and screws can be used with wood or

metal studs.

3. Determine and mark centerline of the cutout space. The

mounting can be installed on either the left-side or right-side of

the cutout. Position mounting bracket against the wall in the

cutout so that the V-notch of the bracket is 12

" (31.8 cm)

from centerline as shown.

A. 12

" (31.8 cm)

B. Bracket V-notch

C. Centerline

4. Drill two 1/8" (3 mm) holes that correspond to the bracket

holes of the determined mounting method. See the following

illustrations.

Floor Mounting

Rear Position Front Position Diagonal (2 options)

Wall Mounting

5. Using the two #10 x 1

" (4.1 cm) Phillips-head screws

provided, mount anti-tip bracket to the wall or floor.

6. Move range close enough to opening to allow for final

electrical connections. Remove shipping base, cardboard or

hardboard from under range.

7. Move range into its final location, making sure rear leveling leg

slides into anti-tip bracket.

8. Move range forward onto shipping base, cardboard or

hardboard to continue installing the range using the following

installation instructions.

Adjust Leveling Legs

1. If range height adjustment is necessary, use a wrench or pliers

to loosen the four leveling legs.

This may be done with the range on its back or with the range

supported on two legs after the range has been placed back to

a standing position.

NOTE: To place range back up into a standing position, put a

sheet of cardboard or hardboard in front of range. Using two

or more people, stand range back up onto the cardboard or

hardboard.

WARNING

Tip Over Hazard

A child or adult can tip the range and be killed.

Install anti-tip bracket to floor or wall per installation

instructions.

Slide range back so rear range foot is engaged in the

slot of the anti-tip bracket.

Re-engage anti-tip bracket if range is moved.

Do not operate range without anti-tip bracket installed

and engaged.

Failure to follow these instructions can result in death or

serious burns to children and adults.

2. Measure the distance from the top of the counter to the floor.

3. Measure the distance from the top of the cooktop to the

bottom of the leveling legs. This distance should be the same.

If it is not, adjust the leveling legs to the correct height. The

leveling legs can be loosened to add up to a maximum of 1"

(2.5 cm). A minimum of 3/16" (5 mm) is needed to engage the

anti-tip bracket.

NOTE: If height adjustment is made when range is standing,

tilt the range back to adjust the front legs, and then tilt forward

to adjust the rear legs.

4. When the range is at the correct height, check that there is

adequate clearance under the range for the anti-tip bracket.

Before sliding range into its final location, check that the

anti-tip bracket will slide under the range and onto the rear

leveling leg prior to anti-tip bracket installation.

NOTE: If a Trim Kit will be used, the top of the cooktop should

be higher than the counter. See the Installation Instructions

included with the Trim Kit for the correct height.

Level Range

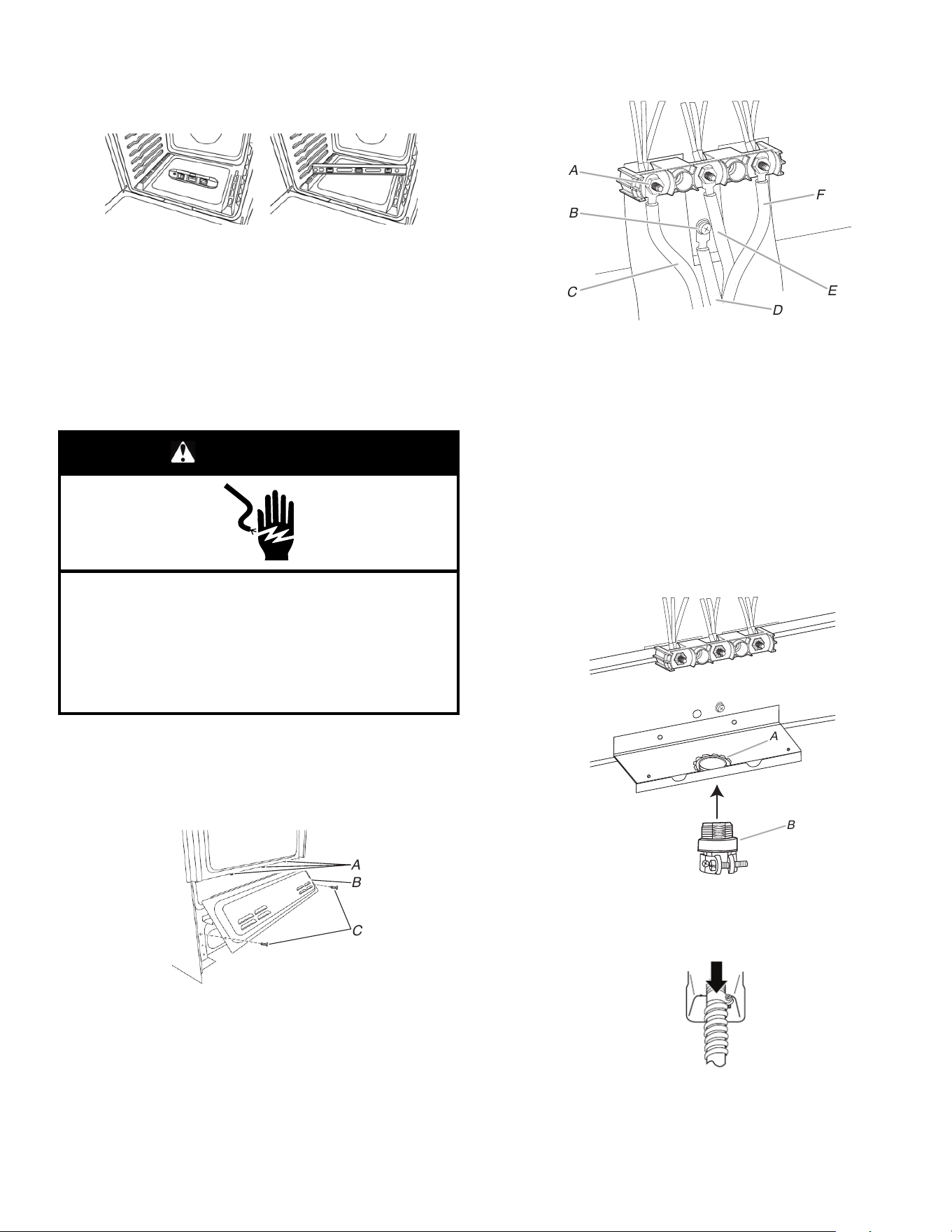

1. Place level on the oven bottom, as indicated in one of the two

figures below, depending on the size of the level. Check with

the level side to side and front to back.

2. If range is not level, use a wrench or pliers to adjust leveling

legs up or down until the range is level.

NOTE: Range must be level for satisfactory baking

performance and best cleaning results using Steam Clean

Technology.

Electrical Connection - U.S.A. Only

If your home has a 4-wire direct connection, go to “Install Using

Direct Wire”.

Install Using Direct Wire

WARNING

Electrical Shock Hazard

Disconnect power before servicing.

Use 8 gauge copper or 6 gauge aluminum wire.

Electrically ground range.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Direct Wire Strain Relief

1. Disconnect power.

2. Remove the lower access cover screws located on the back of

the range. Pull the bottom of the cover toward you and out to

remove cover from range.

A. Mounting tabs (3)

B. Lower access cover

C. Screws (2)

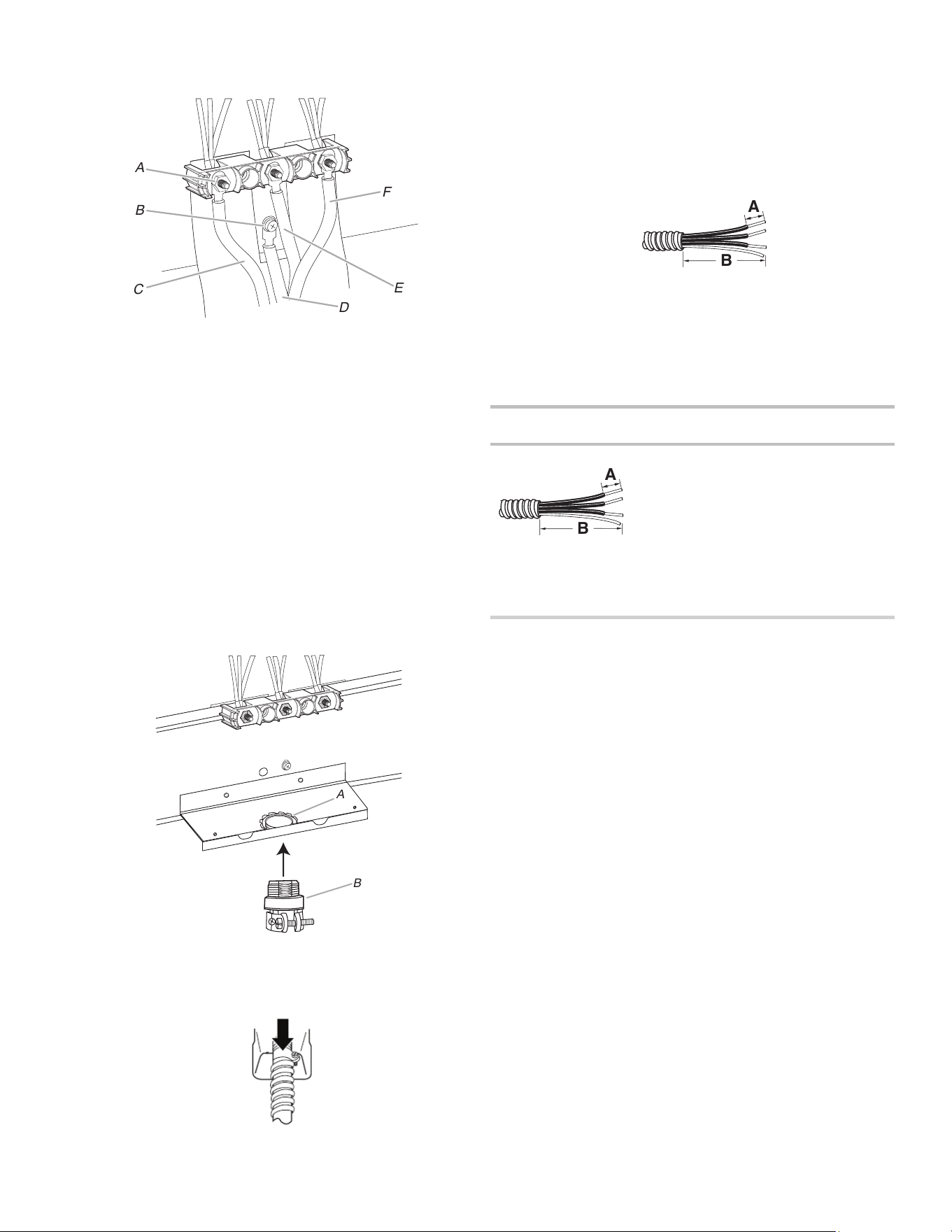

3. Remove the three 10-32 hex nuts from the terminal posts

securing the power cord.

A. 10-32 hex nut

B. Ground-wire

screw

C. Line 2 (red)

D. Green ground wire

E. Neutral (center) wire

F. Line 1 (black)

4. Use a Phillips screwdriver to remove the ground-wire screw

from the back of the range. Save the ground-wire screw.

5. Remove the power cord from the terminal posts.

6. Use a flat-blade screwdriver or pliers to compress the tabs on

the power cord strain-relief and pull the power cord through

the opening in the cord/conduit plate.

7. Assemble a UL listed conduit connector in the opening.

� Remove the knockout as needed for the flexible conduit

connection.

� Assemble a UL listed conduit connector in the opening of

the cord/conduit plate.

A. Removable retaining nut

B. Conduit

� Tighten strain relief screw against the flexible conduit.

Direct Wire Installation: Copper or Aluminum Wire

This range may be connected directly to the fuse disconnect or

circuit breaker box. Depending on your electrical supply, make the

required 4-wire connection.

1. Strip outer covering back 3" (7.6 cm) to expose wires. Strip

the insulation back 3/8" (1.0 cm) from the end of each wire.

A. 3/8" (1 cm)

B. 5" (12 cm)

2. Allow enough slack in the wire to easily attach the wiring

terminal block.

3. Complete installation following instructions for a 4-wire

electrical connection.

Electrical Connection Options

If your home has: And you will be

connecting to:

Go to Section:

4-wire direct

A. 3/8"

(1 cm)

B. 5"

(12 cm)

A circuit breaker

box or fused

disconnect

4-Wire Connection:

Direct Wire

4-Wire Connection: Direct Wire

Use this method for:

� New branch-circuit installations (1996 NEC)

� Mobile homes

� Recreational vehicles

� In an area where local codes prohibit grounding through the

neutral

1. Pull the wires through the strain relief on bottom of range.

Allow enough slack to easily attach wiring to the terminal

block.

A. Terminal block

B. Ground-wire

screw

C. Cord/conduit

D. Bare (green)

ground wire

E. Line 2 (red) wire

F. Nautral (white) wire

G. Line 1 (black) wire

2. Attach terminal lugs to line 1 (black), neutral (white), and line 2

(red) wires. Loosen (do not remove) the setscrew on the front

of the terminal lug and insert exposed wire end through

bottom of terminal lugs. Securely tighten setscrew to torque as

shown in the following Bare Wire Torque Specifications chart.

D E

A. Terminal lug*

B. Setscrew

C. Line 2 (red) wire

D. Natural (white) wire

E. Line 1 (black) wire

*Not provided. See Tools and Parts section.

Bare Wire Torque Specifications

Attaching terminal lugs to the terminal block - 20 lbs-in

(2.3 N-m).

Wire Awg Torque

8 gauge copper 25 lbs-in (2.8 N-m)

6 gauge aluminium 35 lbs-in (4.0 N-m)

3. Use a hex or Phillips screwdriver to connect the bare (green)

ground wire to the range with the ground-wire screw.

IMPORTANT: The ground wire must be attached first and

must not contact any other terminal.

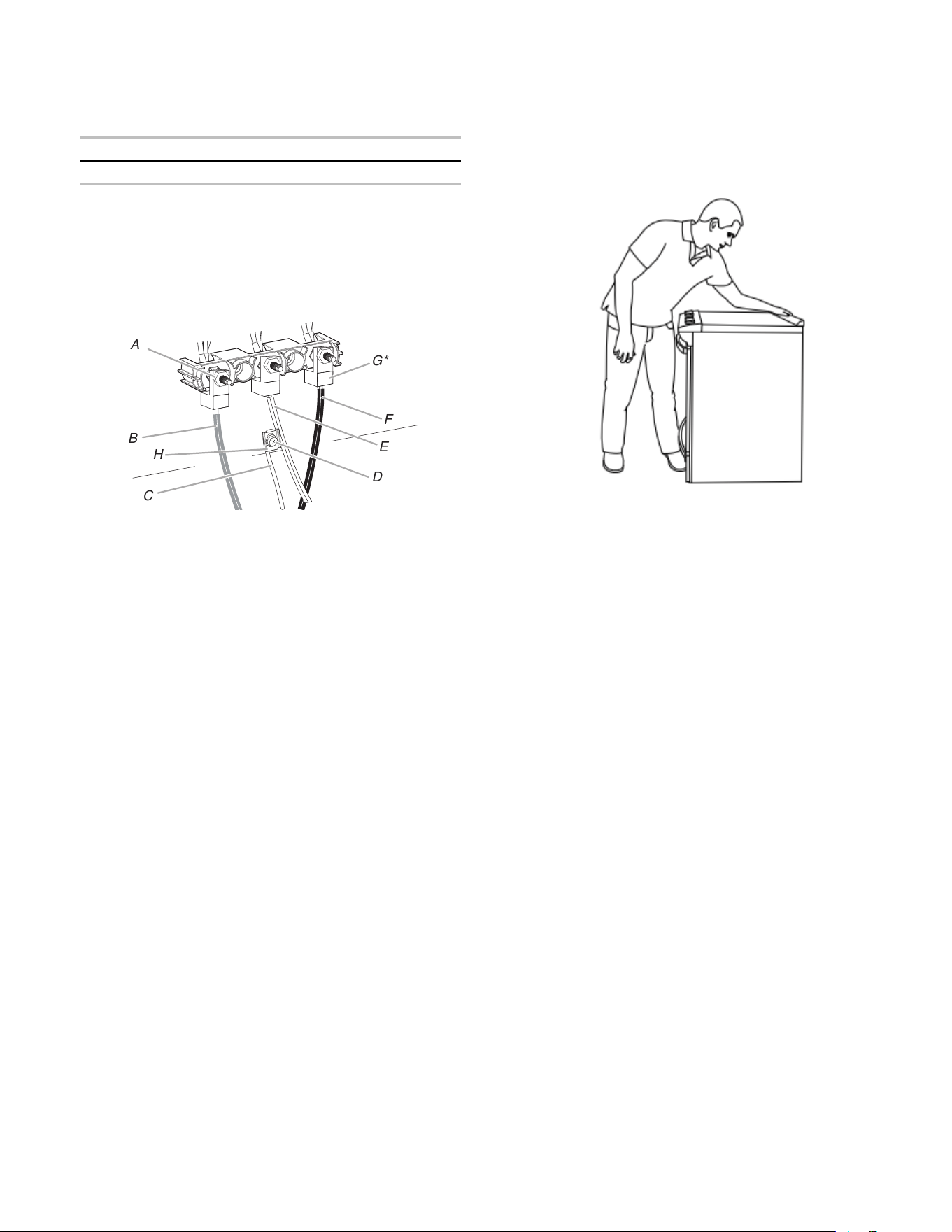

4. Use 3/8" (9.5 mm) nut driver to connect the lug with neutral

(white) wire to the center terminal block post with one of the

10-32 hex nuts, as shown in image below.

A. 10–32 hex nut

B. Line 2 (red)

C. Bare (green) ground

wire

D. Ground-link screw

E. Neutral (white) wire

F. Line 1 (black)

G. Terminal lug*

H. Ground-Link strap end

piece

*Not provided. See Tools and Parts section.

5. Connect the lug with line 2 (red) and line 1 (black) wires to the

outer terminal block posts with 10-32 hex nuts, as shown in

image above.

6. Using a torque wrench, tighten the hex nuts to a

recommended torque of 20 in-lbs (2.3 N-m).

7. Firmly tighten hex nuts.

IMPORTANT: Verify the tightness of the hex nuts. Ensure all

harnesses are tightened to the terminal block and are not

loose.

8. Replace lower access cover.

9. Reconnect power.

Verify Anti-Tip Bracket Is Installed

and Engaged

On Ranges Equipped with a Premium Storage Drawer:

1. Slide range into final location, making sure rear leveling leg

slides into anti-tip bracket.

2. Remove the premium storage drawer. See the

“Remove/Replace Drawer” section.

3. Use a flashlight to look underneath the bottom of the range.

4. Visually check that the rear range foot is inserted into the slot

of the anti-tip bracket.

On Ranges Equipped with a Warming Drawer or Baking

Drawer:

1. Slide range into final location, making sure rear leveling leg

slides into anti-tip bracket. Leave a 1" (2.5 cm) gap between

the back of the range and the back wall.

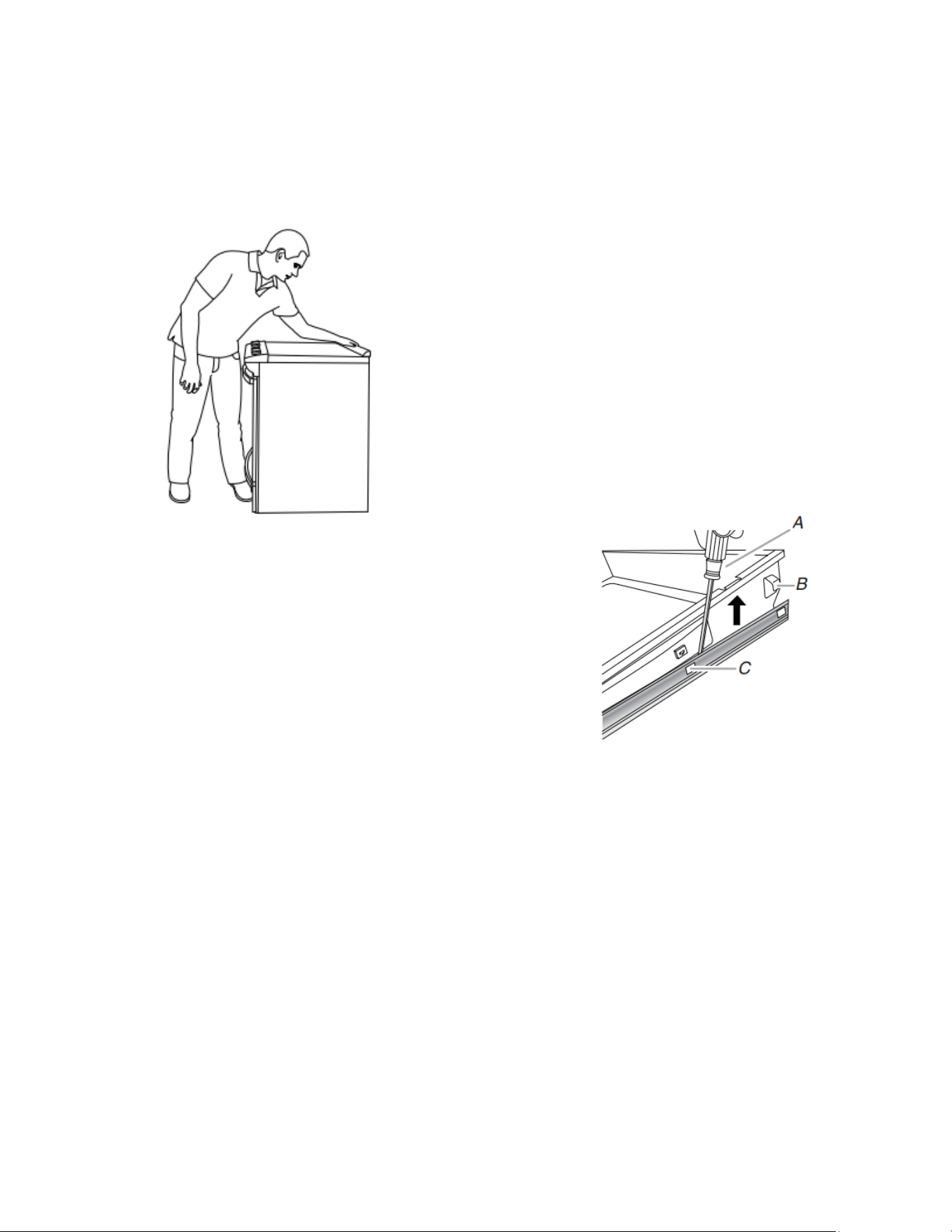

2. Place the outside of your foot against the bottom front of the

warming drawer or baking drawer to keep the range from

moving, and then grasp the back of the range, as shown.

3. Slowly attempt to tilt the range forward.

If you encounter immediate resistance, the range foot is

engaged in the anti-tip bracket. Go to Step 8.

4. If the rear of the range lifts more than 1/2" (1.3 cm) off the floor

without resistance, stop tilting the range and lower it gently

back to the floor. The range foot is not engaged in the anti-tip

bracket.

IMPORTANT: If there is a snapping or popping sound when

lifting the range, the range may not be fully engaged in the

bracket. Check to see if there are obstructions keeping the

range from sliding to the wall or keeping the range foot from

sliding into the bracket. Verify that the bracket is held securely

in place by the mounting screws.

5. Slide the range forward, and verify that the anti-tip bracket is

securely attached to the floor or wall.

6. Slide range back so the rear range foot is inserted into the slot

of the anti-tip bracket.

7. Repeat steps 1 and 2 to ensure that the range foot is engaged

in the anti-tip bracket.

If the rear of the range lifts more than 1/2" (1.3 cm) off the floor

without resistance, the anti-tip bracket may not be installed

correctly. Do not operate the range without anti-tip bracket

installed and engaged. Please refer to the Quick Start Guide

for contact information.

8. Move the range into its final location. Check that the range is

level by placing a level on the oven bottom. See the “Level

Range” section.

IMPORTANT: If the range is moved to adjust the leveling legs,

verify that the anti-tip bracket is engaged by repeating steps 1

to 8.

Remove/Replace Drawer

Remove all items from inside the warming drawer, baking drawer,

or premium storage drawer and then allow the range to cool

completely before attempting to remove the drawer.

To Remove:

1. Open the drawer to its fully open position.

2. Using a flat-blade screwdriver, gently loosen the drawer from

the glide alignment notch, and then lift up the drawer

alignment tab from the glide.

A. Flat-blade screwdriver

B. Drawer alignment tab

C. Drawer glide notch

3. Repeat Step 2 on the other side. The drawer is no longer

attached to the drawer glides. Using both hands, pick up the

drawer to complete the removal.

To Replace:

1. Align the forward drawer notches with the notches in the

drawer glides on both sides. Place the rear alignment tabs into

the drawer glides on both sides.

A. Drawer alignment tab

B. Drawer glide notch

2. Push the drawer in all the way.

3. Gently open and close the drawer to ensure it is seated

properly on the glides on both sides.

Oven Door

For normal range use, it is not suggested to remove the oven

door. However, if removal is necessary, make sure the oven is off

and cool. Then, follow these instructions. The oven door is heavy.

To Remove:

1. Open oven door all the way.

2. Pinch the hinge latch between two fingers and pull forward.

Repeat on other side of oven door.

A. Hinge latch

3. Close the oven door as far as it will shut.

4. Lift the oven door while holding both sides.

Continue to push the oven door closed and pull it away from

the oven door frame.

To Replace:

1. Insert both hanger arms into the door. Be sure that the hinge

notches are engaged in the oven door frame.

A. Hinge notch

2. Open the oven door.

The door should be able to open all the way.

3. Move the hinge levers back to the locked position. Check that

the door is free to open and close and is level while closed. If it

is not, repeat the removal and installation procedures.

Complete Installation

1. Check that all parts are now installed. If there is an extra part,

go back through the steps to see which step was skipped.

2. Check that you have all of your tools.

3. Check that you have all of the range accessories, especially

oven racks. These accessories may be in the range

packaging.

4. Dispose of/recycle all packaging materials.

5. Check that the range is level. See the “Level Range” section.

6. Use a mild solution of liquid household cleaner and warm

water to remove waxy residue caused by shipping material.

Dry thoroughly with a soft cloth. For more information, see the

“Range Maintenance and Care” section.

7. Read the Quick Start Guide and online Control Guide.

8. Plug power cord into appropriate outlet. Turn power on.

9. Turn on surface burners and oven. See the Quick Start Guide

and online Control Guide for specific instructions on range

operation.

NOTE: Odors and smoke are normal when the oven is used

the first few times.

If Range Does Not Operate, Check the Following:

� Household fuse is intact and tight; or circuit breaker has

not tripped.

� Range is plugged into a grounded outlet.

� Electrical supply is connected.

IMPORTANT: If the range control displays an “F9” or “F9,

E0” error code, the electrical outlet in the home may be

miswired. Disconnect power and contact a qualified

electrician to verify the electrical supply.

10. When the range has been on for 5 minutes, check for heat. If

the range is cold, turn off the range and contact a qualified

electrician.

If You Need Assistance or Service:

Please reference the Quick Start Guide for contact information.

Moving the Range

WARNING

Tip Over Hazard

A child or adult can tip the range and be killed.

Install anti-tip bracket to floor or wall per installation

instructions.

Slide range back so rear range foot is engaged in the

slot of the anti-tip bracket.

Re-engage anti-tip bracket if range is moved.

Do not operate range without anti-tip bracket installed

and engaged.

Failure to follow these instructions can result in death or

serious burns to children and adults.

When moving range, slide range onto cardboard or hardboard to

avoid damaging the floor covering.

If removing the range is necessary for cleaning or maintenance:

For power supply cord-connected ranges:

1. Slide range forward.

2. Unplug the power supply cord.

3. Complete cleaning or maintenance.

4. Plug in power supply cord.

5. Check that the anti-tip bracket is installed and engaged. See

the “Verify Anti-Tip Bracket Is Installed and Engaged” section.

6. Check that range is level.

For direct-wired ranges:

WARNING

Electrical Shock Hazard

Disconnect power before servicing.

Replace all parts and panels before operating.

Failure to do so can result in death or electrical shock.

1. Disconnect power.

2. Slide range forward.

3. Complete cleaning or maintenance.

4. Check that the anti-tip bracket is installed and engaged. See

the “Verify Anti-Tip Bracket Is Installed and Engaged” section.

5. Check that range is level.

6. Reconnect power.

SÉCURITÉ DE LA CUISINIÈRE

Votre sécurité et celle des autres sont très importantes.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil. Assurez-vous de toujours lire

tous les messages de sécurité et de vous y conformer.

Voici le symbole d’alerte de sécurité.

Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves.

Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot « DANGER » ou

« AVERTISSEMENT ». Ces mots signifient :

DANGER

Risque possible de décès ou de blessure grave si vous ne

suivez pas immédiatement les instructions.

AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne

suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel, comment réduire le risque de blessure et ce qui peut se

produire en cas de non-respect des instructions.

La cuisinière ne basculera pas pendant une utilisation normale. Cependant, la cuisinière peut basculer, si vous appliquez trop de force ou

de poids à la porte de la cuisinière, sans avoir adéquatement fixé la bride antibasculement.

AVERTISSEMENT

Risque de basculement

Une personne, enfant ou adulte, peut faire basculer la cuisinière et subir des blessures mortelles.

Fixer la bride antibasculement au plancher ou au mur, conformément aux instructions

d’installation.

Faire glisser de nouveau la cuisinière de façon à ce que le pied arrière de la cuisinière se trouve

dans la fente de la bride antibasculement.

Réengager la bride antibasculement si la cuisinière a été déplacée.

Ne pas faire fonctionner la cuisinière si la bride antibasculement n’est pas installée et engagée.

Le non-respect de ces instructions peut causer un décès ou des brûlures graves aux enfants et

aux adultes.

Pour vérifier que la bride antibasculement est bien installée et engagée :

• Faire glisser la cuisinière vers l’avant.

• Vérifier que la bride antibasculement est bien fixée au plancher ou au mur.

• Faire glisser de nouveau la cuisinière de façon à ce que le pied arrière de la cuisinière

se trouve sous la bride antibasculement.

• Voir les directives d’installation pour obtenir de plus amples renseignements.

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

AVERTISSEMENT: Afin de réduire le risque d’incendie, de décharge électrique ou de blessures lors de l’utilisation de l’appareil,

il convient d’observer certaines précautions fondamentales, notamment :

�

AVERTISSEMENT: POUR RÉDUIRE LES RISQUES

DE BASCULEMENT DE LA CUISINIÈRE, LA CUISINIÈRE

DOIT ÊTRE FIXÉE EN INSTALLANT CORRECTEMENT

LE DISPOSITIF ANTIBASCULEMENT. POUR VÉRIFIER

SI LES APPAREILS SONT BIEN INSTALLÉS, FAIRE

GLISSER DE NOUVEAU LA CUISINIÈRE VERS L’AVANT,

S’ASSURER QUE LE DISPOSITIF ANTIBASCULEMENT

EST BIEN FIXÉ AU MUR OU AU PLANCHER, PUIS

FAIRE GLISSER LA CUISINIÈRE VERS L’ARRIÈRE DE

FAÇON À CE QUE LE PIED ARRIÈRE DE LA

CUISINIÈRE SE TROUVE SOUS LA BRIDE

ANTIBASCULEMENT.

�

AVERTISSEMENT: Risque d’incendie : Ne pas ranger

d’objets sur les surfaces de cuisson. Ne jamais rien laisser

sur la surface lorsqu’elle est laissée sans surveillance et

qu’elle n’est pas utilisée. Ne jamais placer d’objets

inflammables ou en plastique sur ou à proximité de la

surface.

� ATTENTION : Ne pas entreposer de produits d’intérêt

pour les enfants dans les armoires au-dessus d’un appareil

ou sur le dosseret d’un appareil – Les enfants grimpant sur

l’appareil pour atteindre ces objets pourraient gravement se

blesser.

� Installation conforme – L’appareil, lors de son installation,

doit être correctement relié à la terre en conformité avec les

codes locaux en vigueur, ou en l’absence de tels codes,

avec le National Electrical Code, ANSI/NFPA 70 ou le Code

canadien des installations électriques, CSA C22.1-02. Au

Canada, l’appareil doit être relié à la terre en respectant le

Code canadien de l’électricité. S’assurer que l’appareil est

bien installé et que la mise à la terre est réalisée par un

technicien qualifié.

� Ne jamais utiliser l’appareil pour chauffer ou réchauffer la

pièce.

� Ne pas laisser les enfants seuls – Les enfants ne doivent

pas être laissés seuls ou sans surveillance dans la zone où

l’appareil est utilisé. Ils ne doivent jamais être autorisés à

s’asseoir ou à se tenir debout sur une partie quelconque de

l’appareil.

� Porter des vêtements adaptés – Les vêtements pendants

ou non ajustés ne doivent jamais être portés lorsqu’on

utilise l’appareil.

� Entretien par l’utilisateur – Ne pas réparer ou remplacer

une quelconque pièce de l’appareil sans recommandation

spécifique du manuel. Toutes les autres tâches d’entretien

doivent être effectuées par un technicien qualifié.

� Entreposage dans ou sur l’appareil – Les matières

inflammables ne doivent pas être entreposées dans un four

ou près de la surface de la table.

� Cet appareil n’est pas conçu pour servir d’espace de

rangement.

� Ne pas utiliser d’eau sur les feux de friture – Étouffer le feu

ou la flamme ou utiliser un extincteur avec agent chimique

sec ou mousseux.

� Ne pas utiliser de pièces de remplacement qui n’ont pas

été recommandées par le fabricant (c.-à-d., pièces

fabriquées à la maison à l’aide d’une imprimante 3D).

� Utiliser uniquement des maniques sèches – Les maniques

humides ou trempées sur les surfaces chaudes peuvent

provoquer des brûlures dues à la vapeur. Ne pas laisser les

maniques toucher des éléments chauffants et chauds. Ne

pas utiliser un chiffon ou tout autre tissu encombrant.

� NE PAS TOUCHER LES UNITÉS DE SURFACE OU LES

ZONES PRÈS DES UNITÉS DE SURFACE – Les unités de

surface peuvent être chaudes même si elles sont de

couleur foncée. Les zones près des unités de surface

peuvent être suffisamment chaudes pour provoquer des

brûlures. Pendant et après l’utilisation, ne pas toucher ou

laisser des vêtements ou d’autres matériaux inflammables

en contact avec les unités de surface ou les zones près des

unités de surface tant qu’elles n’ont pas suffisamment

refroidi. Parmi ces zones, on compte les éléments, la table

de cuisson et les zones face à la table de cuisson.

� Utiliser des ustensiles de taille appropriée – Cet appareil

est équipé d’une ou plusieurs unités de surface de

différentes tailles. Choisir des ustensiles ayant des fonds

plats suffisamment grands pour couvrir l’élément chauffant

de surface. L’utilisation d’ustensiles sous-dimensionnés

exposera une partie de l’élément chauffant à un contact

direct et peut entraîner l’inflammation des vêtements. Un

bon contact entre l’ustensile et le brûleur améliorera

l’efficacité de la table.

� Ne jamais laisser les surfaces de cuisson sans surveillance

à des réglages de chaleur élevée — Les huiles de cuisson

et les graisses animales sont inflammables, l’ébullition peut

provoquer des fumées, et les débordements graisseux

peuvent s’enflammer.

� S’assurer que les réflecteurs ou cuvettes ramasse-gouttes

sont en place – L’absence de ces éléments pendant la

cuisson peut endommager les conducteurs et composants

se trouvant en dessous.

� Revêtements de protection – Ne pas utiliser de papier

aluminium pour recouvrir la surface des cuvettes ramasse-

gouttes ou le fond du four, sauf si le manuel le suggère.

Une mauvaise installation de ces protecteurs peut entraîner

un risque de décharge électrique ou d’incendie.

� Ustensiles de cuisson émaillés – seuls certains types

d’ustensiles en verre, vitrocéramique, céramique, terre

cuite ou autre émaillage peuvent être utilisés sur la surface

de la cuisinière sans briser en raison du changement de

température soudain.

� Les poignées des ustensiles doivent être tournées vers

l’intérieur et ne doivent pas dépasser au-dessus des unités

de surface de cuisson – Pour éviter le risque de brûlures,

d’inflammation des matières inflammables et

d’éclaboussures dues à un contact non intentionnel avec

l’ustensile, la poignée d’un ustensile doit toujours être

positionnée vers l’intérieur et ne doit pas dépasser au-

dessus des surfaces de cuisson adjacentes.

CONSERVER CES INSTRUCTIONS

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

AVERTISSEMENT: Afin de réduire le risque d’incendie, de décharge électrique ou de blessures lors de l’utilisation de l’appareil,

il convient d’observer certaines précautions fondamentales, notamment :

� Ne pas tremper les éléments chauffants – Les éléments

chauffants ne devraient jamais être immergés.

� Ne pas cuire sur une table de cuisson brisée – Si la table

de cuisson est cassée, les agents de nettoyage et les

éclaboussures peuvent pénétrer dans la table de cuisson

brisée et créer un risque de décharge électrique. Contacter

un électricien qualifié immédiatement dans ce cas.

� Nettoyer la table de cuisson avec précaution – Si une

éponge ou un linge humide est utilisé pour nettoyer les

éclaboussures sur une zone de cuisson chaude, faire

attention aux brûlures dues à la vapeur. Certains nettoyants

peuvent produire des fumées toxiques si appliqués sur une

surface chaude.

� Ouvrir la porte lentement – Laisser la chaleur ou la vapeur

s’échapper avant de retirer ou de remettre en place un plat.

� Ne pas faire chauffer un contenant qui n’a pas été ouvert

– L’accumulation de pression pourrait faire éclater le

contenant et causer des blessures.

� Garder dégagés les conduits de ventilation du four.

� Position des grilles du four – toujours placer les grilles à la

position souhaitée lorsque le four est froid. Si une grille doit

être déplacée pendant que le four est chaud, ne pas laisser

la poignée entrer en contact avec l’élément chaud du four.

� NE PAS TOUCHER LES ÉLÉMENTS CHAUFFANTS OU

LES SURFACES INTÉRIEURES DU FOUR – Les

éléments chauffants peuvent être chauds même s’ils sont

de couleur foncée. Les surfaces intérieures du four peuvent

être suffisamment chaudes pour provoquer des brûlures.

Pendant et après l’utilisation, ne pas toucher ou laisser des

vêtements ou d’autres matériaux inflammables en contact

avec les éléments chauffants ou les surfaces intérieures

tant qu’ils n’ont pas suffisamment refroidi. Les autres

surfaces de l’appareil peuvent devenir suffisamment

chaudes pour causer des brûlures – les ouvertures de

ventilation et les surfaces autour de ces ouvertures, les

portes du four et les hublots de portes font partie de ces

surfaces.

� Il faut faire attention de ne pas laisser le papier aluminium

et la sonde de cuisson entrer en contact avec les éléments

chauffants.

� NE PAS PLACER D’OBJETS EN MÉTAL COMME UN

COUTEAU, UNE FOURCHETTE, UNE CUILLÈRE OU UN

COUVERCLE SUR LA SURFACE DE CUISSON, ILS

POURRAIENT DEVENIR CHAUDS.

Pour les cuisinières autonettoyantes –

� AVERTISSEMENT : NE PAS LAISSER D’ALIMENTS,

D’USTENSILES DE CUISSON, ETC. DANS LE FOUR

PENDANT L’UTILISATION DU MODE DE NETTOYAGE

PYROLYTIC.

� Ne pas nettoyer le joint de la porte – Le joint de la porte est

essentiel pour une bonne étanchéité. Faire attention à ne

pas frotter, endommager ou déplacer le joint.

� Ne pas utiliser de nettoyants à four – Aucun nettoyant

commercial ou revêtement de protection pour four

d’aucune sorte ne devrait être utilisé dans le four ou près

de ses parties.

� Ne nettoyer que les pièces indiquées dans le manuel.

� Avant de mettre en marche l’autonettoyage – Enlever la

lèchefrite et les autres ustensiles.

Pour les appareils avec hotte de ventilation –

� Nettoyer régulièrement les hottes de ventilation – Ne pas

laisser la graisse s’accumuler dans la hotte ou le filtre.

� Lorsque des aliments sont flambés sous la hotte, mettre le

ventilateur en marche.

CONSERVER CES INSTRUCTIONS

Cette table de cuisson à induction génère et utilise une énergie de fréquence ISM qui chauffe l’ustensile de cuisson à l’aide d’un champ

électromagnétique. Elle a été testée et déclarée conforme à la section 18 du règlement FCC pour l’équipement ISM. Cette table de

cuisson à induction satisfait aux exigences du règlement FCC pour la réduction des interférences avec d’autres dispositifs résidentiels.

Cette table de cuisson à induction peut causer des interférences pour la réception de la télévision et de la radio. En cas d’interférence,

l’utilisateur doit essayer d’y remédier en prenant une ou plusieurs des mesures suivantes :

� Changer l’orientation de l’antenne de réception de la radio ou de la télévision.

� Éloigner la table de cuisson du récepteur.

� Brancher le récepteur dans une prise différente.

Il incombe à l’utilisateur de corriger toute interférence.

REMARQUE : Les personnes utilisant un stimulateur cardiaque ou un dispositif médical similaire doivent prendre leurs précautions

lorsqu’elles se trouvent à proximité d’une table de cuisson à induction allumée. Le champ électromagnétique peut affecter le

fonctionnement du stimulateur cardiaque ou de tout dispositif similaire. Consultez votre médecin ou le fabricant du stimulateur cardiaque

ou du dispositif médical pour obtenir des informations supplémentaires à propos de ses effets en présence des champs magnétiques

émis par la table de cuisson à induction.

IMPORTANT : La taille, le matériau et le positionnement du plat sont très importants pour obtenir des résultats idéaux avec une table de

cuisson par induction. Voir « Cuisson par induction » dans les sections « Utilisation de la table de cuisson » et « Ustensiles de cuisson »

avant d’utiliser la table de cuisson.

Cet appareil est conforme à la norme FCC, partie 18.

Cet appareil est conforme à la norme ICES-001(B)/NMB-001 (B)

d’Industrie Canada.

ENTRETIEN ET RÉPARATION DE

LA CUISINIÈRE

Nettoyage général

IMPORTANT : Avant le nettoyage, s’assurer que toutes les

commandes sont éteintes et que le four et la table de cuisson sont

froids. Toujours suivre les instructions figurant sur les étiquettes

des produits de nettoyage.

L’usage de savon, d’eau et d’un chiffon doux ou d’une éponge est

suggéré en priorité, sauf indication contraire.

SURFACES EN ÉMAIL VITRIFIÉ UNIQUEMENT (sur certains

modèles)

Les éclaboussures alimentaires acides, comme le vinaigre et la

tomate, doivent être nettoyées dès que la cuisinière a refroidi. Ces

salissures peuvent endommager le fini.

Méthode de nettoyage :

� Nettoyant à vitre, nettoyant doux liquide ou tampon à récurer

non abrasif : Nettoyer délicatement autour de la plaque

signalétique, car le frottement pourrait en effacer les chiffres.

� Affresh

✝

Nettoyant pour cuisine et appareils ménagers –

réf. W10355010 (non fourni) :

Consulter le Guide de démarrage rapide pour obtenir les

coordonnées.

ACIER INOXYDABLE (sur certains modèles)

REMARQUE : Afin d’éviter d’endommager les surfaces en acier

inoxydable, ne pas utiliser de tampons à récurer savonneux, de

nettoyants abrasifs, de tampons en laine d’acier, de chiffons de

lavage rêches ou d’essuie-tout abrasifs. Ils peuvent endommager

les surfaces en acier inoxydable, même après une seule

application ou quelques-unes.

Méthode de nettoyage :

Frotter dans la direction du grain pour éviter les dommages.

� Nettoyant affresh

pour acier inoxydable – numéro de

pièce W10355016 (vendu séparément) :

Consulter le Guide de démarrage rapide pour obtenir les

coordonnées.

PEINTURE MÉTALLIQUE (sur certains modèles)

Ne pas utiliser de nettoyants abrasifs, de nettoyants avec agent

de blanchiment, de produits antirouille, d’ammoniaque ou

d’hydroxyde de sodium (soude), car la surface peinte pourrait se

tacher.

NETTOYAGE DE LA TABLE DE CUISSON EN

VITROCÉRAMIQUE

Méthode de nettoyage :

Afin d’éviter d’endommager la table de cuisson, ne pas utiliser de

laine d’acier, de nettoyants en poudre abrasifs, d’eau de Javel, de

produit antirouille ou d’ammoniaque.

1. Éliminer les salissures alimentaires avec le grattoir pour table

de cuisson.

� Pour faciliter le nettoyage, utiliser le grattoir pendant que la

table de cuisson est encore tiède, mais non brûlante au

toucher. Il est recommandé de porter des mitaines de four

pour gratter la table de cuisson tiède.

� Tenir le grattoir pour table de cuisson à un angle d’environ

45° par rapport à la surface de verre et gratter les

salissures. Il convient d’appuyer fermement pour éliminer

les salissures.

Laisser la table de cuisson refroidir complètement avant de

passer à l’étape 2.

2. Appliquer quelques gouttes de nettoyant pour table de

cuisson sur les zones concernées.

� Frotter le nettoyant affresh

sur la surface de la table de

cuisson avec le tampon bleu à nettoyer les tables de

cuisson. Il convient d’appuyer fermement pour éliminer les

taches rebelles.

� Laisser le produit nettoyant sécher en une pellicule

blanchâtre avant de passer à l’étape 3.

3. Faire briller avec un chiffon ou un essuie-tout propre et sec.

� Répéter au besoin les étapes 1 à 3 pour les taches les

plus tenaces ou incrustées.

Le nécessaire complet de nettoyage pour tables de cuisson

est offert sur commande. Il contient :

� Grattoir pour table de cuisson

� Nettoyant pour table de cuisson affresh

� Tampons bleus pour nettoyer les tables de cuisson

Consulter le Guide de démarrage rapide pour les informations

de commande.

TABLEAU DE COMMANDE ET EXTÉRIEUR DE LA PORTE DU

FOUR

Afin d’éviter d’endommager le tableau de commande, ne pas

utiliser de nettoyants abrasifs, de tampons en laine d’acier, de

chiffons de lavage rêches ou d’essuie-tout abrasifs.

✝affresh

est une marque déposée de Whirlpool, É.-U.

Méthode de nettoyage :

� Nettoyant à vitre et chiffon doux ou éponge : Appliquer le

nettoyant à vitre sur un chiffon doux ou une éponge et non

directement sur le tableau.

� Nettoyant affresh

pour cuisine et appareils ménagers –

numéro de pièce W10355010 (vendu séparément) :

Consulter le Guide de démarrage rapide pour obtenir les

coordonnées.

GRILLES DU FOUR

Méthode de nettoyage :

� Tampon en laine d’acier

� Pour les grilles ternies qui glissent difficilement, enduire

légèrement les glissières d’huile végétale; cela facilitera leur

glissement.

� Lave-vaisselle (réservoir d’eau de la grille d’étuvage

uniquement; la grille d’étuvage n’est pas lavable au lave-

vaisselle) : Bien que le réservoir soit durable, il perdra

progressivement de son lustre et/ou se décolorera lorsqu’on le

lave au lave-vaisselle.

TIROIR DE CUISSON (sur certains modèles)

S’assurer que le tiroir de cuisson est froid et vide avant le

nettoyage.

Les éclaboussures alimentaires doivent être nettoyées lorsque le

four a refroidi. À des températures élevées, les aliments

réagissent avec la porcelaine. Cette réaction peut causer des

taches, des attaques, des piqûres ou de légères taches blanches.

Méthode de nettoyage :

� Détergent doux

Tiroir-réchaud ou tiroir de cuisson ou tiroir de remisage de

qualité supérieure

S’assurer que le tiroir-réchaud, le tiroir de cuisson ou le tiroir de

remisage de qualité supérieure est froid et vide avant le

nettoyage.

Méthode de Nettoyage :

� Détergent doux

CAVITÉ DU FOUR

Utiliser Steam Clean (Nettoyage à la vapeur) pour nettoyer les

renversements dans le four.

Ne pas utiliser de nettoyant à four.

Les éclaboussures alimentaires doivent être nettoyées lorsque le

four a refroidi. À des températures élevées, les aliments

réagissent avec la porcelaine. Cette réaction peut causer des

taches, des attaques, des piqûres ou de légères taches blanches.

Méthode de nettoyage :

� Steam Clean (Nettoyage à la vapeur) : Voir la section

« Nettoyage à la vapeur ».

Steam Clean (Nettoyage à la vapeur)

(sur certains modèles)

IMPORTANT : Ne pas utiliser de nettoyants pour four ou d’autres

additifs avec Steam Clean (Nettoyage à la vapeur).

La fonction Steam Clean (Nettoyage à la vapeur) permet

d’effectuer un nettoyage léger du fond de la cavité du four. Utiliser

la fonction Steam Clean (Nettoyage à la vapeur) aussi rapidement

que possible après un renversement. Plus les renversements

restent dans le four et y sèchent, plus ils seront difficiles à

nettoyer.

Laisser le four refroidir à la température de la pièce avant d’utiliser

la fonction Steam Clean (Nettoyage à la vapeur).

� Les grilles et accessoires peuvent être conservés dans la

cavité du four pendant le programme de nettoyage à la vapeur.

� Pour obtenir de bons résultats, verser 12 oz (355 ml) d’eau

distillée ou filtrée dans le fond du four.

� La fonction Steam Clean (Nettoyage à la vapeur) prend un

total de 40 minutes. À la fin du programme, « End » (fin)

s’affichera à l’écran.

IMPORTANT : Puisque l’eau dans le fond du four est chaude, ne

pas ouvrir la porte du four pendant le cycle de Steam Clean

(Nettoyage à la vapeur).

À tout moment, on peut appuyer sur la touche Cancel (annulation)

pour terminer le programme. L’affichage de l’heure est rétabli.

Conseils utiles

� Une fois le programme Steam Clean (Nettoyage à la vapeur)

terminé, essuyer complètement l’eau et les résidus au fond du

four avec une éponge ou un chiffon.

� Essuyer toute humidité présente dans l’intérieur du four, les

parois latérales internes de la cavité du four et la table de

cuisson.

� Utiliser une brosse à poils doux ou un ustensile de récurage en

nylon pour essuyer l’intérieur du four. Ceci pourra être utile

pour les taches les plus tenaces.

� S’il reste des saletés, lancer un deuxième programme Steam

Clean (Nettoyage à la vapeur) pour aider à décoller les résidus

afin de faciliter leur nettoyage.

� Utiliser Steam Clean (Nettoyage à la vapeur) pour de petits

renversements comme des résidus de fromage ou de sauce à

pizzas ou encas, ou encore pour les petits renversements des

plats à mets en sauce.

� Les renversements alimentaires contenant du sucre, des

protéines ou de l’amidon nécessiteront peut-être un frottement

vigoureux pour en enlever la plus grosse partie.

� Il est recommandé d’utiliser une eau distillée ou filtrée, car

l’eau du robinet peut laisser des dépôts minéraux sur le fond

du four. Utiliser un linge imbibé de vinaigre ou de jus de citron

pour retirer tout dépôt de minéraux qui peut être présent après

le programme Steam Clean (Nettoyage à la vapeur).

INSTRUCTIONS D’INSTALLATION

SPÉCIFICATIONS

Outils et pièces

Rassembler les outils et pièces nécessaires avant d’entreprendre

l’installation. Lire et observer les instructions fournies avec chacun

des outils de la liste suivante.

Outils nécessaires

� Ruban à mesurer

� Tournevis à tête plate

� Tournevis à tête cruciforme

� Niveau

� Marteau

� Perceuse manuelle ou

électrique

� Clé ou pince

� Marqueur ou crayon

� Lampe de poche

� Clé dynamométrique

� Ruban adhésif de

masquage

� Clé à cliquet de 1/4 po

(6,4 mm)

� Tourne-écrou de 1/4 po

(6,4 mm)

� Tourne-écrou de 3/8 po

(9,5 mm) et 5/16 po (8 mm)

� Foret de 1/8 po (3,2 mm)

(pour planchers en bois)

� Cisaille de ferblantier ou

coupe-fils de gros diamètre

(pour couper la tresse de

liaison à la terre, le cas

échéant)

Pièces fournies

Vérifier que toutes les pièces sont présentes.

� 2 vis no 10 x 1

po (4,1 cm) (pour le montage de la bride

antibasculement)

� Bride antibasculement (à l’intérieur de la cavité du four)

La bride antibasculement doit être solidement fixée à la cloison

arrière ou au plancher. La profondeur du plancher peut

nécessiter des vis plus longues pour l’ancrage de la bride dans

le sous-plancher. Des vis plus longues sont offertes chez votre

quincaillerie locale.

� Grilles du four (3)

Pièces requises pour l’installation à raccordement

direct (non fournies)

� Trousse de connecteur de fil pour cuisinière/four.

Pour commander, voir le site Web de la marque dans la

section Commande en ligne ou Informations sur le propriétaire

du Guide de démarrage rapide.

Pièces facultatives

Pour acheter ces accessoires ou d’autres accessoires, consulter

le Guide de démarrage rapide pour obtenir les informations de

commande.

� Trousses de garnitures latérales :

Garniture blanche de 5/8 po (1,7 cm) – commander la pièce

no W10675027

Garniture noire de 5/8 po (1,7 cm) – commander la pièce no

W10675026

Garniture en acier inoxydable de 5/8 po (1,7 cm) – commander

la pièce no W10675028

Garniture blanche de 1

po (2,9 cm) – commander la pièce

no W10731885

po (2,9 cm), noir : commander la référence W10731886

Garniture en acier inoxydable de 1

po (2,9 cm) –

commander la pièce no W10731887

� Panneaux anti-éclaboussures :

Hauteur 6 po (15,2 cm), blanc : commander la pièce

no W10655448

Hauteur 6 po (15,2 cm) – commander la pièce no W10655449

Hauteur 6 po (15,2 cm), acier inoxydable – commander la

pièce no W10655450

REMARQUE : S’assurer d’acheter uniquement des pièces et des

accessoires Whirlpool certifiés par le fabricant de l’appareil. Il se

peut que l’installation nécessite des pièces supplémentaires. Pour

commander, consulter les coordonnées indiquées dans le guide

de démarrage rapide.

Exigences d’emplacement

IMPORTANT : Observer les dispositions de tous les codes et

règlements en vigueur.

� C’est à l’installateur qu’incombe la responsabilité de respecter

les distances de séparation spécifiées sur la plaque

signalétique. La plaque signalétique se trouve derrière la porte

du four, dans le coin supérieur droit du châssis.

A. Plaque signalétique du numéro de modèle et de série

� La cuisinière doit être installée à un endroit pratique dans la

cuisine.

� Dans le cas d’une cuisinière encastrée, l’enceinte doit

recouvrir complètement les côtés et l’arrière de la cuisinière.

� Pour éliminer les risques de brûlure ou d’incendie en se

penchant au-dessus d’une surface qui chauffe, il est

déconseillé d’utiliser l’espace de rangement des armoires

situées au-dessus de l’appareil. Si des armoires de rangement

sont prévues, le risque peut être réduit par l’installation d’une

hotte de cuisinière ou d’un ensemble hotte/micro-ondes

dépassant horizontalement de 5 po (12,7 cm) au moins par

rapport au bas des armoires.

� Toutes les ouvertures dans le mur ou le plancher de

l’emplacement d’installation de la cuisinière doivent être

scellées.

� Respecter les dimensions indiquées pour les ouvertures à

découper dans les armoires. Ces dimensions constituent les

valeurs minimales des dégagements.

� La bride antibasculement doit être installée. Pour l’installation

de la bride antibasculement fournie avec la cuisinière, voir la

section « Installation de la bride antibasculement ».

� Une source d’électricité avec liaison à la terre est nécessaire.

Consulter la section « Exigences électriques » appropriée.

� Contacter un installateur de revêtement de sol qualifié, qui

pourra déterminer si le revêtement de sol peut résister à une

température d’au moins 200 °F (93 °C).

� Dans le cas de l’installation de la cuisinière sur une moquette,

placer sous la cuisinière un tapis isolant ou une plaque de

contreplaqué de 1/4 po (0,64 cm).

IMPORTANT : Pour éviter d’endommager les armoires, consulter

le constructeur de la maison ou le fabricant des armoires pour

déterminer si les matériaux utilisés peuvent subir un changement

de couleur, une déstratification ou d’autres dommages. Ce four a

été conçu conformément aux exigences des normes UL et CSA

International et respecte les températures maximales permises de

194 °F (90 °C) pour les armoires en bois.

Résidence mobile – Spécifications

supplémentaires à respecter lors de l’installation

L’installation de cette cuisinière doit s’effectuer conformément à la

norme Manufactured Home Construction Safety Standards,

Title 24 CFR, Part 3280 (anciennement Federal Standard for

Mobile Home Construction and Safety, title 24, HUD, Part 280).

Lorsque cette norme n’est pas applicable, utiliser la norme

Standard for Manufactured Home Installations,

ANSI A225.1/NFPA 501A ou les dispositions des codes locaux.

Au Canada, l’installation de cette cuisinière doit satisfaire aux

stipulations de la version la plus récente de la norme

CAN/CSA-Z240.1 ou des codes locaux en vigueur.

Critères à respecter pour une installation dans une maison

mobile :

� Dans le cas de l’installation de cette cuisinière dans une

résidence mobile, la cuisinière doit être fixée au plancher

durant tout déplacement du véhicule. Toute méthode pour fixer

de façon sécuritaire la cuisinière est adéquate dès qu’elle

respecte les normes mentionnées plus haut

� Un cordon ou un câble d’alimentation à 4 fils doit être utilisé

lors d’une installation dans une maison mobile. Le câblage de

l’appareil devra être consulté. Voir la section « Raccordement

électrique – É.-U. seulement ».

Dimensions de l’armoire

Les dimensions de l’espace entre les armoires correspondent à une installation entre des armoires de 24 po (61,0 cm) de profondeur,

avec comptoir de 25 po (64,0 cm) de profondeur et de 36 po (91,4 cm) de hauteur.

IMPORTANT : En cas d’installation d’une hotte ou d’un ensemble hotte/micro-ondes au-dessus de la cuisinière, suivre les instructions

fournies avec la hotte ou l’ensemble hotte/micro-ondes concernant les dimensions de dégagement à respecter au-dessus de la surface

de la table de cuisson.

La cuisinière peut être installée sans dégagement près de murs fabriqués de matières combustibles.

REMARQUE : Lorsqu’une cuisinière encastrée est glissée dans une ouverture prévue à cet effet, l’avant de la porte du four peut

dépasser de l’armoire.

Découpe pour cuisinière encastrée Découpe pour cuisinière autoportante

A. Pour le dégagement minimum vers la partie supérieure de la table de

cuisson, voir la REMARQUE*.

B. 30 po (76,2 cm) minimum de largeur d’ouverture

C. 13 po (33 cm) maximum de profondeur de l’armoire supérieure

D. 30 po (76,2 cm) minimum de largeur d’ouverture

E. La zone ombragée est recommandée pour l’installation de tuyau de

gaz rigide et de la prise avec mise à la terre.

F. 13

po (33,3 cm)

G. 7

po (19,5 cm)

H. 4

po (12,2 cm)

I. 3

po (9,4 cm) plus la mesure M

J. La porte ou les charnières de l’armoire ne doivent pas dépasser à

l’intérieur de l’ouverture.

K. La profondeur restante du comptoir ne doit pas dépasser 2

(5,7 cm).

A. Pour le dégagement minimum vers la partie supérieure de la table de

cuisson, voir la REMARQUE*.

B. 30 po (76,2 cm) minimum de largeur d’ouverture

C. 13 po (33 cm) maximum de profondeur de l’armoire supérieure

D. 30 po (76,2 cm) minimum de largeur d’ouverture

E. La zone ombragée est recommandée pour l’installation de tuyau de

gaz rigide et de la prise avec mise à la terre.

F. 13

po (33,3 cm)

G. 7

po (19,5 cm)

H. 4

po (12,2 cm)

I. 3

po (9,4 cm)

J. La porte ou les charnières de l’armoire ne doivent pas dépasser à

l’intérieur de l’ouverture.

REMARQUE : Distance de séparation de 24 po (61,0 cm) ou plus lorsque le fond d’une armoire de bois ou de métal est protégé d’une

planche ignifugée d’au moins 1/4 po (0,64 cm) recouverte d’une feuille métallique d’épaisseur égale ou supérieure à : acier calibre

28 MSG, acier inoxydable 0,015 po (0,4 mm), aluminium 0,024 po (0,6 mm) ou cuivre 0,020 po (0,5 mm).

Distance de séparation minimale de 30 po (76,2 cm) ou plus entre le dessus de la table de cuisson et le fond d’une armoire de bois ou de

métal non protégée.

Spécifications électriques – É.-U.

seulement

AVERTISSEMENT

Risque de décharge électrique

Appareil relié à la terre.

Le non-respect de ces instructions peut causer un

décès, un incendie ou une décharge électrique.

Si les codes le permettent et qu’un fil de mise à la terre séparé est

utilisé, nous recommandons qu’un électricien qualifié détermine si

le trajet du fil et son calibre respectent les codes locaux.

Ne pas utiliser de câble de rallonge.

S’assurer que le raccordement électrique est adéquat et conforme

au Code National de l’Électricité,

ANSI/NFPA 70 – dernière édition, et à tous les codes et

règlements locaux en vigueur.

Pour obtenir un exemplaire des normes des codes ci-dessus,

contacter :

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

AVERTISSEMENT : Un raccordement inapproprié du conducteur

de mise à la terre de l’équipement peut causer un risque de

décharge électrique. Vérifier avec un électricien ou un technicien

de dépannage qualifié en cas de doute quant à la qualité de la

liaison à la terre de l’appareil. Ne pas modifier la prise du cordon

d’alimentation. Si elle ne correspond pas à la prise de sortie, faire

installer une fiche appropriée par un électricien qualifié.

Raccordement électrique

Pour installer la cuisinière de façon appropriée, il faut établir le

type de raccords électriques qui sera utilisé et suivre les

instructions de ce document.

� La cuisinière doit être alimentée par une source d’électricité et

une tension appropriées, comme spécifié sur la plaque

signalétique. La plaque signalétique se trouve derrière la porte

du four, dans le coin supérieur droit du châssis.

A. Plaque signalétique (située derrière la porte du four, dans le coin

supérieur droit du châssis)

Puissance

nominale de la

cuisinière*

Intensité nominale

spécifiée du

cordon

d’alimentation et

de la protection du

circuit

120/240 V 120/208 V Courant

8,8–16,5 kW 7,8–12,5 kW 40 ou 50**

16,6–22,5 kW 12,6–18,5 kW 50**

*La charge NEC calculée est inférieure à la charge totale

connectée indiquée sur la plaque signalétique.

**Pour les ensembles avec cordon de 50 A nominal, utiliser des

trousses conçues pour être utilisées avec une ouverture de

raccord d’un diamètre nominal de 1

po (3,5 cm).

� L’emploi d’un disjoncteur est recommandé.

� La cuisinière peut être raccordée directement au disjoncteur

(ou coupe-circuit avec fusible) par l’intermédiaire d’un câble à

conducteurs de cuivre ou d’aluminium, à blindage métallique

flexible ou à gaine non métallique. Voir la section

« Raccordement électrique – É.-U. seulement ».

� Prévoir 6 po (1,8 m) de mou pour le câble afin de pouvoir

déplacer la cuisinière en cas de réparation.

� Un raccord de conduit homologué UL doit être fourni à chaque

extrémité du câble d’alimentation électrique (à la cuisinière et

à la boîte de connexion).

� Le calibre des câbles et des raccordements doit être conforme

à la puissance nominale de la cuisinière.

� La fiche technique est accessible en ligne.

� Cette cuisinière est équipée d’un cordon électrique homologué

par la CSA International à brancher dans une prise murale

standard 14-50R. Veiller à ce que la prise murale se trouve à

proximité de l’emplacement définitif de la cuisinière.

� Ne pas utiliser de câble de rallonge.

Spécifications électriques – Canada

seulement

AVERTISSEMENT

Risque de décharge électrique

Appareil relié à la terre.

Le non-respect de ces instructions peut causer un

décès, un incendie ou une décharge électrique.

Si on utilise un conducteur distinct de liaison à la terre lorsque les

codes le permettent, il est recommandé qu’un électricien qualifié

vérifie que la liaison à la terre est adéquate et la section des fils

conforme aux codes locaux.

Vérifier que le raccordement à la source d’électricité et le calibre

des conducteurs sont conformes aux prescriptions de la plus

récente édition de la norme CSA C22.1, partie 1 – Code canadien

de l’électricité et de tout code ou règlement local en vigueur.

Pour obtenir un exemplaire des normes des codes ci-dessus,

contacter :

Association canadienne de normalisation

178 Rexdale Blvd.

Toronto, ON M9W 1R3 CANADA

� En cas de doute quant à la qualité de la liaison à la terre de la

cuisinière, consulter un électricien qualifié.

Puissance

nominale de la

cuisinière*

Intensité nominale

spécifiée du

cordon

d’alimentation et

de la protection

du circuit

120/240 V 120/208 V Courant

8,8–16,5 kW 7,8–12,5 kW 40 ou 50**

16,6–22,5 kW 12,6–18,5 kW 50**

*La charge NEC calculée est inférieure à la charge totale

connectée indiquée sur la plaque signalétique.

**Pour les ensembles avec cordon de 50 A nominal, utiliser des

trousses conçues pour être utilisées avec une ouverture de

raccord d’un diamètre nominal de 1

po (34,9 mm).

� L’emploi d’un disjoncteur est recommandé.

� La fiche technique est accessible en ligne.

� Cette cuisinière est équipée d’un cordon électrique homologué

par la CSA International à brancher dans une prise murale

standard 14-50R. Veiller à ce que la prise murale se trouve à

proximité de l’emplacement définitif de la cuisinière.

� Ne pas utiliser de câble de rallonge.

LAMPE DU FOUR

La lampe du four est une ampoule à halogène de 40 W. Avant le

remplacement, s’assurer que le four et la table de cuisson sont

froids et que les boutons de commande sont à la position Off

(arrêt).

Remise en place :

1. Débrancher l’alimentation.

2. Tourner le couvercle en verre de l’ampoule à l’arrière du four

dans le sens antihoraire et l’enlever.

3. Retirer l’ampoule.

4. Remplacer l’ampoule en la manipulant avec un mouchoir de

papier ou des gants de coton. Pour éviter les dommages ou la

réduction de la durée de vie d’une ampoule neuve, ne pas

toucher l’ampoule avec les doigts nus.

5. Replacer le bulbe en tournant dans le sens horaire.

6. Rebrancher l’alimentation.

IMPORTANT : Ne pas utiliser d’ampoule d’une puissance

supérieure à 40 W.

INSTALLATION

Déballage de la cuisinière

AVERTISSEMENT

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et installer

l’appareil.

Le non-respect de cette instruction peut causer une

blessure au dos ou d’autres blessures.

1. Ôter les matériaux d’emballage, le ruban adhésif et la pellicule

protectrice de la cuisinière. Garder la base de carton sous la

cuisinière. Ne rien jeter avant d’avoir terminé l’installation.

2. Retirer les grilles de four et le sachet de pièces du four et des

matériaux d’emballage.

3. Pour retirer le fond en carton, prendre d’abord les 4 coins en

carton de la caisse. Empiler l’un des coins sur un autre.

Répéter avec les 2 autres coins. Les disposer sur le plancher

dans le sens de la longueur derrière la cuisinière, à titre de

support de la cuisinière lorsque celle-ci est placée sur sa

partie postérieure.

4. À l’aide d’au moins deux personnes, saisir fermement la

cuisinière et la déposer délicatement sur sa partie postérieure,

sur les coins de protection.

5. Retirer le fond en carton.

Les pieds de nivellement peuvent être réglés pendant que la

cuisinière repose sur sa partie postérieure. Voir la section

« Réglage des pieds de nivellement ».

REMARQUE : Pour relever la cuisinière en position verticale,

placer un carton ou un panneau de fibres dur au sol devant la

cuisinière pour protéger le plancher. À 2 personnes au moins,

redresser la cuisinière et la placer sur le carton ou le panneau

de fibres dur.

Installation de la bride

antibasculement

AVERTISSEMENT

Risque de basculement

Une personne, enfant ou adulte, peut faire basculer la

cuisinière et subir des blessures mortelles.

Fixer la bride antibasculement au plancher ou au mur,

conformément aux instructions d’installation.

Faire glisser de nouveau la cuisinière de façon à ce que

le pied arrière de la cuisinière se trouve dans la fente de

la bride antibasculement.

Réengager la bride antibasculement si la cuisinière a été

déplacée.

Ne pas faire fonctionner la cuisinière si la bride

antibasculement n’est pas installée et engagée.

Le non-respect de ces instructions peut causer un

décès ou des brûlures graves aux enfants et aux

adultes.

1. Sortir la bride antibasculement de l’intérieur du four.

2. Déterminer la méthode de montage à utiliser : au plancher ou

au mur.

Pour un plancher en pierre ou en briquetage, on peut utiliser

la méthode de montage au mur. En cas d’installation de la

cuisinière dans une résidence mobile, il est impératif de fixer

la cuisinière au sol.

Cette bride antibasculement et les vis peuvent être utilisées

avec des goujons en métal ou en bois.

3. Déterminer et marquer l’axe central de l’espace à découper.

Le montage peut être effectué du côté gauche ou droit de la

découpe. Positionner la bride de montage contre le mur dans

l’ouverture, de telle sorte que l’encoche en V de la bride se

trouve à 12

po (31,8 cm) de l’axe central, comme illustré.

A. 12

po (31,8 cm)

B. Encoche en V de la bride

C. Axe central

4. Percer deux trous de 1/8 po (3 mm) qui correspondent aux

trous de la bride selon la méthode de montage déterminée.

Voir les illustrations suivantes.

Montage au plancher

Position arrière Position avant Diagonale (2 options)

Montage mural

5. À l’aide des deux vis cruciformes no 10 x 1

po (4,1 cm)

incluses, fixer la bride antibasculement au mur ou au

plancher.

6. Rapprocher la cuisinière le plus près possible de l’ouverture

afin de faciliter les raccordements électriques définitifs. Retirer

la plaque de transport, le carton ou le panneau de fibres dur

de sous la cuisinière.

7. Déplacer la cuisinière vers son emplacement final en

s’assurant que le pied de nivellement arrière glisse dans la

bride antibasculement.

8. Déplacer la cuisinière vers l’avant sur sa plaque de transport,

son carton ou son panneau de fibres dur pour poursuivre

l’installation de la cuisinière à l’aide des instructions

d’installation suivantes.

Réglage des pieds de nivellement

1. Si un réglage de la hauteur de la cuisinière est nécessaire,

utiliser une clé ou une pince pour desserrer les quatre pieds

de nivellement.

Cette opération peut être effectuée alors que la cuisinière

repose sur sa partie postérieure ou sur deux pieds après avoir

été relevée en position verticale.

REMARQUE : Pour placer à nouveau la cuisinière en position

verticale, placer un carton ou un panneau de fibres dur devant

la cuisinière. À l’aide de deux personnes ou plus, replacer la

cuisinière debout sur le carton ou le panneau de fibre.

AVERTISSEMENT

Risque de basculement

Une personne, enfant ou adulte, peut faire basculer la

cuisinière et subir des blessures mortelles.

Fixer la bride antibasculement au plancher ou au mur,

conformément aux instructions d’installation.

Faire glisser de nouveau la cuisinière de façon à ce que

le pied arrière de la cuisinière se trouve dans la fente de

la bride antibasculement.

Réengager la bride antibasculement si la cuisinière a été

déplacée.

Ne pas faire fonctionner la cuisinière si la bride

antibasculement n’est pas installée et engagée.

Le non-respect de ces instructions peut causer un

décès ou des brûlures graves aux enfants et aux

adultes.

2. Mesurer la distance entre le haut du plan de travail et le

plancher.

3. Mesurer la distance entre le haut de la table de cuisson et le

bas des pieds de nivellement. Cette distance doit être la

même. Dans le cas contraire, régler les pieds de nivellement à

la hauteur correcte. Les pieds de nivellement peuvent être

desserrés pour ajouter une hauteur maximum de 1 po

(2,5 cm). Une longueur minimum de 3/16 po (5 mm) est

nécessaire pour engager la bride antibasculement.

REMARQUE : Si un réglage de la hauteur est effectué alors

que la cuisinière est debout, incliner la cuisinière vers l’arrière

pour régler les pieds avant, puis incliner la cuisinière vers

l’avant pour régler les pieds arrière.

4. Lorsque la cuisinière est à la hauteur souhaitée, vérifier que

l’espace sous la cuisinière est suffisant pour loger la bride

antibasculement. Avant de faire glisser la cuisinière à son

emplacement final, vérifier qu’il sera possible de faire glisser

la bride antibasculement sous la cuisinière et sur le pied de

nivellement arrière avant l’installation de la bride

antibasculement.

REMARQUE : En cas d’utilisation d’un jeu de garnitures, le

dessus de la table de cuisson doit être plus haut que le plan

de travail. Voir les instructions d’installation fournie avec le jeu

de garnitures pour la hauteur correcte.

Ajustement de l’aplomb

1. En fonction de la taille du niveau le placer sur le bas du four

comme indiqué dans l’une des deux illustrations ci-dessous.

Vérifier l’aplomb transversal et dans le sens avant/arrière.

2. Si la cuisinière n’est pas horizontale, utiliser une clé ou une

pince pour régler les pieds de nivellement vers le haut ou vers

le bas jusqu’à ce que la cuisinière soit d’aplomb.

REMARQUE : La cuisinière doit être d’aplomb pour que les

résultats de cuisson au four soient satisfaisants et les

résultats de nettoyage idéaux avec la technologie Steam

Clean (Nettoyage à la vapeur).

Raccordement électrique – É.-U.

seulement

Si le domicile est doté d’une connexion directe de 4 conducteurs,

voir la section « Installation en utilisant du câblage direct ».

Installer à l’aide d’une Connexion Directe

AVERTISSEMENT

Risque de décharge électrique

Déconnecter la source de courant électrique avant

l’entretien.

Utiliser des conducteurs en cuivre de calibre 8 ou en

aluminium de calibre 6.

Relier la cuisinière à la terre.

Le non-respect de ces instructions peut causer un

décès, un incendie ou une décharge électrique.

Serre-Câbles pour Câblage Direct

1. Débrancher l’alimentation.

2. Ôter les vis du couvercle d’accès inférieur situées à l’arrière

de la cuisinière. Tirer le bas du couvercle vers soi et l’extérieur

pour retirer le couvercle de la cuisinière.

A. 3 onglets de montage

B. Couvercle d’accès inférieur

C. Vis (2)

3. Retirer les trois écrous hexagonaux 10-32 des bornes de

fixation du cordon d’alimentation.

A. Écrou hexagonal

10-32

B. Vis du fil de

liaison à la terre

C. Ligne 2 (rouge)

D. Conducteur vert (liaison à la

terre)

E. Fil neutre (centre)

F. Ligne 1 (noir)

4. À l’aide d’un tournevis cruciforme, retirer la vis du fil de liaison

à la terre à l’arrière de la cuisinière. Conserver la vis de mise à

la terre.

5. Retirer le cordon d’alimentation des bornes.

6. Utiliser un tournevis à lame plate ou une pince pour

comprimer les languettes du serre-câbles du cordon

d’alimentation et tirer le cordon d’alimentation par l’ouverture

de la plaque du cordon/conduit.

7. Assembler un connecteur de conduit homologué UL dans

l’ouverture.

� Retirer l’opercule défonçable si nécessaire pour le

raccordement du conduit flexible.

� Monter un connecteur de conduit homologué UL dans

l’ouverture de la plaque de cordon/conduit.

A. Écrou de retenue amovible

B. Conduit

� Serrer la vis du serre-câbles autour du conduit flexible.

Installation d’un raccordement par câblage

direct : Fil de cuivre ou d’aluminium

Cette cuisinière peut être raccordée directement au sectionneur à

fusible ou au boîtier de disjoncteurs. En fonction de l’alimentation

électrique, réaliser le raccordement nécessaire à 4 conducteurs.

1. Couper la gaine extérieure sur une longueur de 3 po (7,6 cm)

pour exposer les conducteurs. Dénuder chaque fil de sa gaine

isolante sur une longueur de 3/8 po (1,0 cm).

A. 3/8 po (1 cm)

B. 5 po (12 cm)

2. Laisser suffisamment de jeu pour raccorder facilement les

conducteurs au bornier.

3. Terminer l’installation en suivant les instructions pour une

connexion électrique à 4 fils.

Options de Raccordement électrique

Si le domicile

comporte :

Et la connexion

est effectuée à :

Voir la section :

Direct – 4 fils

A. 3/8 po

(1 cm)

B. 5 po

(12 cm)

Un boîtier de

disjoncteurs ou un

sectionneur à

fusible

Connexion à

4 Conducteurs :

Raccordement par

Câblage Direct

Connexion à 4 Conducteurs : Raccordement

par Câblage Direct

Utiliser cette méthode dans les cas suivants :

� Nouvelles installations avec circuit de dérivation (1996 NEC)

� Résidences mobiles

� Véhicules récréatifs

� Pour les endroits où il est illégal, selon le code local,

d’effectuer la mise à la terre à partir du neutre

1. Tirer les conducteurs à travers le serre-câbles au pied de la

cuisinière. Laisser suffisamment de jeu pour raccorder

facilement le câblage au boîtier de raccordement.

A. Bornier

B. Vis du fil de

liaison à la

terre

C. Cordon/

conduite

D. Fil de mise à la

terre nu (vert)

E. Conducteur de ligne

2 (rouge)

F. Conducteur du neutre

(blanc)

G. Fil de ligne 1 (noir)

2. Connecter les cosses aux conducteurs des lignes 1 (noir),

neutre (blanc) et 2 (rouge). Desserrer (ne pas enlever) la vis

d’ajustement sur le devant de la cosse et insérer l’extrémité du

conducteur nu jusqu’au fond des cosses. Serrer au couple de

façon sécuritaire la vis de serrage comme indiqué dans le

tableau Spécifications de couple pour fil dénudé suivant.

D E

A. Cosse*

B. Vis de serrage

C. Conducteur de

ligne 2 (rouge)

D. Conducteur du neutre (blanc)

E. Fil de ligne 1 (noir)

*Non fournie. Voir la section Outils et pièces.

Spécifications de couple pour fil dénudé

Serrage des cosses au bornier : 20 lb/po (2,3 N·m).

Calibre (AWG) de fil Couple

Conducteur de cuivre de

calibre 8

25 lb-po (2,8 N·m)

Conducteur d’aluminium de

calibre 6

35 lb-po (4,0 N·m)

3. Utiliser un tournevis cruciforme ou à tête hexagonale pour

connecter le fil de mise à la terre nu (vert) à la cuisinière avec

la vis du fil de liaison à la terre.

IMPORTANT : Le fil de mise à la terre doit être raccordé en

premier et ne doit être en contact avec aucune autre borne.

4. À l’aide d’un tourne-écrou de 3/8 po (9,5 mm), connecter le

conducteur neutre (blanc) au plot central du bornier au moyen

d’un des écrous hexagonaux no 10-32.

A. Écrou hexagonal

10–32

B. Ligne 2 (rouge)

C. Fil de mise à la terre

nu (vert)

D. Vis de liaison à la

terre

E. Conducteur du neutre

(blanc)

F. Ligne 1 (noir)

G. Cosse*

H. Embout de la barrette de

liaison à la terre

*Non fournie. Voir la section Outils et pièces.

5. Connecter la cosse avec la ligne 2 (rouge) et la ligne 1 (noir)

aux borniers externes à l’aide d’écrous hexagonaux 10-32,

comme indiqué dans l’image ci-dessus.

6. À l’aide d’une clé dynamométrique, serrer les écrous

hexagonaux au couple recommandé de 20 lb-po (2,3 N·m).

7. Bien serrer les écrous hexagonaux.

IMPORTANT : Vérifier le serrage des écrous hexagonaux.

S’assurer que tous les faisceaux sont serrés à la borne et

qu’ils ne sont pas lâches.

8. Replacer le couvercle d’accès inférieur.

9. Rebrancher l’alimentation.

Vérifier que la bride antibasculement

est bien installée et engagée

Sur les cuisinières équipées d’un tiroir de remisage :

1. Glisser la cuisinière dans son emplacement final en

s’assurant que le pied de nivellement arrière glisse dans la

bride antibasculement.

2. Retirer le tiroir de remisage. Voir la section « Enlever/replacer

du tiroir ».

3. Au moyen d’une torche électrique, inspecter le dessous de la

cuisinière.

4. Vérifier visuellement que le pied arrière de la cuisinière se

trouve dans la fente de la bride antibasculement.

Sur les cuisinières équipées d’un tiroir-réchaud ou d’un tiroir

de cuisson :

1. Glisser la cuisinière dans son emplacement final en

s’assurant que le pied de nivellement arrière glisse dans la

bride antibasculement. Laisser un espace de 1 po (2,5 cm)

entre le dos de la cuisinière et le mur du fond.

2. Placer l’extérieur de votre pied contre le bas de l’avant du

tiroir-réchaud ou tiroir de cuisson pour empêcher la cuisinière

de bouger, puis agripper l’arrière de la cuisinière comme

indiqué.

3. Tenter d’incliner la cuisinière vers l’avant avec précaution.

En cas de résistance immédiate, cela signifie que le pied de la

cuisinière est engagé dans la bride antibasculement. Passer à

l’étape 8.

4. Si l’arrière de la cuisinière se soulève de plus de 1/2 po

(1,3 cm) du plancher sans opposer de résistance, cesser

d’incliner la cuisinière et la reposer doucement sur le plancher.

Le pied de la cuisinière n’est pas engagé dans la bride

antibasculement.

IMPORTANT : Si l’on entend un claquement ou un bruit

d’éclatement lorsqu’on soulève la cuisinière, cela signifie

peut-être que la cuisinière n’est pas bien engagée dans la

bride. Vérifier qu’aucun obstacle n’empêche la cuisinière de

glisser jusqu’au mur ou le pied de la cuisinière de glisser dans

la bride. Vérifier que la bride est fermement maintenue en

place par les vis de montage.

5. Glisser la cuisinière vers l’avant et vérifier que la bride

antibasculement est bien fixée au plancher ou au mur.

6. Faire glisser de nouveau la cuisinière de façon à ce que son

pied arrière se trouve dans la fente de la bride

antibasculement.

7. Répéter les étapes 1 et 2 pour s’assurer que le pied de la

cuisinière est bien engagé dans la bride antibasculement.

Si l’arrière de la cuisinière se soulève de plus de 1/2 po

(1,3 cm) du plancher sans opposer de résistance, cela peut

signifier que la bride antibasculement n’est pas correctement

installée. Ne pas faire fonctionner la cuisinière si la bride

antibasculement n’est pas installée et engagée. Consulter le

Guide de démarrage rapide pour obtenir les coordonnées.

8. Déplacer la cuisinière à son emplacement définitif. Vérifier

que la cuisinière est d’aplomb en plaçant un niveau dans le

bas du four. Voir la section « Réglage de l’aplomb de la

cuisinière ».

IMPORTANT : Si la cuisinière est déplacée pour régler les

pieds de nivellement, s’assurer que la bride antibasculement

est bien engagée en répétant les étapes 1 à 8.

Enlever/replacer le tiroir

Enlever tous les objets du tiroir-réchaud, du tiroir de cuisson ou du

tiroir de remisage de qualité supérieure, puis laisser la cuisinière

refroidir complètement avant d’essayer d’enlever le tiroir.

Retrait :

1. Ouvrir le tiroir complètement.

2. À l’aide d’un tournevis à lame plate, desserrer doucement le

tiroir pour le dégager de l’encoche d’alignement de glissières

et soulever l’onglet d’alignement du tiroir pour le dégager de la

glissière.

A. Tournevis à tête plate

B. Onglet d’alignement du tiroir

C. Encoche de glissière de tiroir

3. Répéter l’étape 2 pour l’autre côté. Le tiroir n’est plus fixé aux

glissières de tiroir. Avec les deux mains, saisir le tiroir pour le

retirer complètement.

Replacer :

1. Aligner les encoches de l’avant du tiroir avec les encoches

des glissières latérales à l’intérieur du tiroir (de chaque côté).

Placer les onglets d’alignements arrière dans les glissières de

tiroir (de chaque côté).

A. Onglet d’alignement du tiroir

B. Encoche de glissière de tiroir

2. Pousser le tiroir complètement.

3. Ouvrir et fermer délicatement le tiroir pour s’assurer qu’il est

bien engagé dans les glissières des deux côtés.

Porte du four

Il n’est pas recommandé d’enlever la porte du four pour une

utilisation normale. Toutefois, si la dépose est nécessaire,

s’assurer que le four est éteint et froid. Ensuite, suivre les

instructions ci-dessous. La porte du four est lourde.

Retrait :

1. Ouvrir la porte du four complètement.

2. Pincer le loquet de charnière entre les deux doigts et le tirer

vers l’avant. Répéter ces opérations pour l’autre côté de la

porte du four.

A. Loquet de charnière

3. Fermer la porte du four aussi loin que possible.

4. Soulever la porte du four en la retenant de chaque côté.

Continuer de maintenir la porte du four fermée et la dégager

du châssis de la porte du four.

Replacer :

1. Insérer les deux bras de suspension dans la porte. Vérifier

que les encoches de charnière sont engagées dans le cadre

de la porte du four.

A. Encoche de charnière

2. Ouvrir la porte du four.

La porte doit pouvoir s’ouvrir complètement.

3. Remettre les leviers des charnières à la position verrouillée.

Vérifier que la porte s’ouvre et se ferme facilement et qu’elle

est bien droite en position fermée. Si ce n’est pas le cas,

répéter la procédure pour enlever et reposer la porte.

Achever l’installation

1. Vérifier que toutes les pièces sont maintenant installées. S’il

reste une pièce, passer en revue les différentes étapes pour

découvrir laquelle aurait été oubliée.

2. Vérifier la présence de tous les outils.

3. Vérifier que tous les accessoires de la cuisinière sont

présents, en particulier les grilles du four. Ces accessoires

peuvent se trouver dans les matériaux d’emballage de la

cuisinière.

4. Éliminer/recycler tous les matériaux d’emballage.

5. Vérifier que la cuisinière est d’aplomb. Voir la section

« Réglage de l’aplomb de la cuisinière ».

6. Utiliser une solution d’eau tiède et de nettoyant ménager doux

pour éliminer tout résidu de cire laissé par les matériaux

d’emballage. Sécher soigneusement avec un chiffon doux.

Pour obtenir plus d’informations, voir la section « Entretien et

réparation de la cuisinière ».

7. Lire le Guide de démarrage rapide et le Guide de commande

en ligne.

8. Brancher le cordon électrique dans la prise de courant

appropriée. Mettre l’appareil sous tension.

W11833114A

9. Mettre en marche les brûleurs de surface et le four. Consulter

le Guide de démarrage rapide et le Guide de commande pour

obtenir des instructions précises sur le fonctionnement de la

cuisinière.

REMARQUE : Au cours des premières utilisations du four, il

est normal qu’il dégage des odeurs et de la fumée.

Si la cuisinière ne fonctionne pas, contrôler ce qui suit :

� Le fusible domestique est intact et bien visé ou le

disjoncteur n’est pas ouvert.

� La cuisinière est branchée sur une prise reliée à la terre.

� La prise de courant est correctement alimentée.

IMPORTANT : Si le tableau de commande de la cuisinière

affiche le code d’erreur « F9 » ou « F9, E0 », cela peut

signifier que le câblage de la prise électrique est

défectueux. Déconnecter la source de courant électrique

et contacter un électricien qualifié pour qu’il contrôle le

circuit d’alimentation électrique.

10. Après 5 minutes de fonctionnement de la cuisinière, vérifier la

chaleur. Si la cuisinière est froide, fermer le four et contacter

un électricien qualifié.

Pour obtenir de l’assistance ou une visite de service :

Consulter le Guide de démarrage rapide pour obtenir les

coordonnées.

Déplacement de la cuisinière

AVERTISSEMENT

Risque de basculement

Une personne, enfant ou adulte, peut faire basculer la

cuisinière et subir des blessures mortelles.

Fixer la bride antibasculement au plancher ou au mur,

conformément aux instructions d’installation.

Faire glisser de nouveau la cuisinière de façon à ce que

le pied arrière de la cuisinière se trouve dans la fente de

la bride antibasculement.

Réengager la bride antibasculement si la cuisinière a été

déplacée.

Ne pas faire fonctionner la cuisinière si la bride

antibasculement n’est pas installée et engagée.

Le non-respect de ces instructions peut causer un

décès ou des brûlures graves aux enfants et aux

adultes.

Lorsqu’on déplace la cuisinière, la faire glisser sur une planche de

carton ou en matériau dur pour éviter d’endommager le

revêtement du sol.

Si le déplacement de la cuisinière est nécessaire pour le

nettoyage ou l’entretien :

Cuisinières alimentées par cordon d’alimentation :

1. Faire glisser la cuisinière vers l’avant.

2. Débrancher le cordon d’alimentation électrique.

3. Effectuer le nettoyage ou l’entretien.

4. Brancher le cordon d’alimentation électrique.

5. Vérifier que la bride antibasculement est bien installée et

engagée. Voir la section « Vérifier que la bride

antibasculement est bien installée et engagée ».

6. Vérifier que la cuisinière est d’aplomb.

Pour les cuisinières avec câblage direct :

AVERTISSEMENT

Risque de décharge électrique

Déconnecter la source de courant électrique avant

l’entretien.

Replacer pièces et panneaux avant de faire la mise en

marche.

Le non-respect de cette instruction peut causer un

décès ou une décharge électrique.

1. Débrancher l’alimentation.

2. Faire glisser la cuisinière vers l’avant.

3. Effectuer le nettoyage ou l’entretien.

4. Vérifier que la bride antibasculement est bien installée et

engagée. Voir la section « Vérifier que la bride

antibasculement est bien installée et engagée ».

5. Vérifier que la cuisinière est d’aplomb.

6. Rebrancher l’alimentation.

NOTES

KitchenAid KSIS730TPS 30 Inch Slide-In Induction Range with 4 Elements, 6.4 cu. ft. Total Capacity, Bridge XL Even-Heat™ Zone, Sensor Induction Technology, Even-Heat™ True Convection, Air Fry Mode, Steam Clean, Storage Drawer, Sabbath Mode, and ADA Co

Product's Documents

Owner's Manual

Specifications

KitchenAid KSIS730TPS Questions and Answers

Related Products

KitchenAid KSIS730PSS ADA 30-Inch Slide-In Induction Convection Range

KitchenAid KFIS936SSSBO Induction Range with Black Ore Hardware Stainless Steel

KitchenAid KFIS936SJPBO Induction Range with Black Ore Hardware Juniper

KitchenAid KFIS930SSSBZ Induction Range with Bronze Hardware Stainless Steel

KitchenAid KFIS930SJPBZ Induction Range with Bronze Hardware Juniper

KitchenAid KFIS930SBEBZ Induction Range with Bronze Hardware Black Ore
