Media Mantel With 26-IN

Infrared Electric Fireplace

MODEL # 1167FMM-26-200; 1167FMM-26-201; 1167FMM-26-202

ASSEMBLY, CARE & USE INSTRUCTIONS

ITEM # 0849093;0849094;0849095

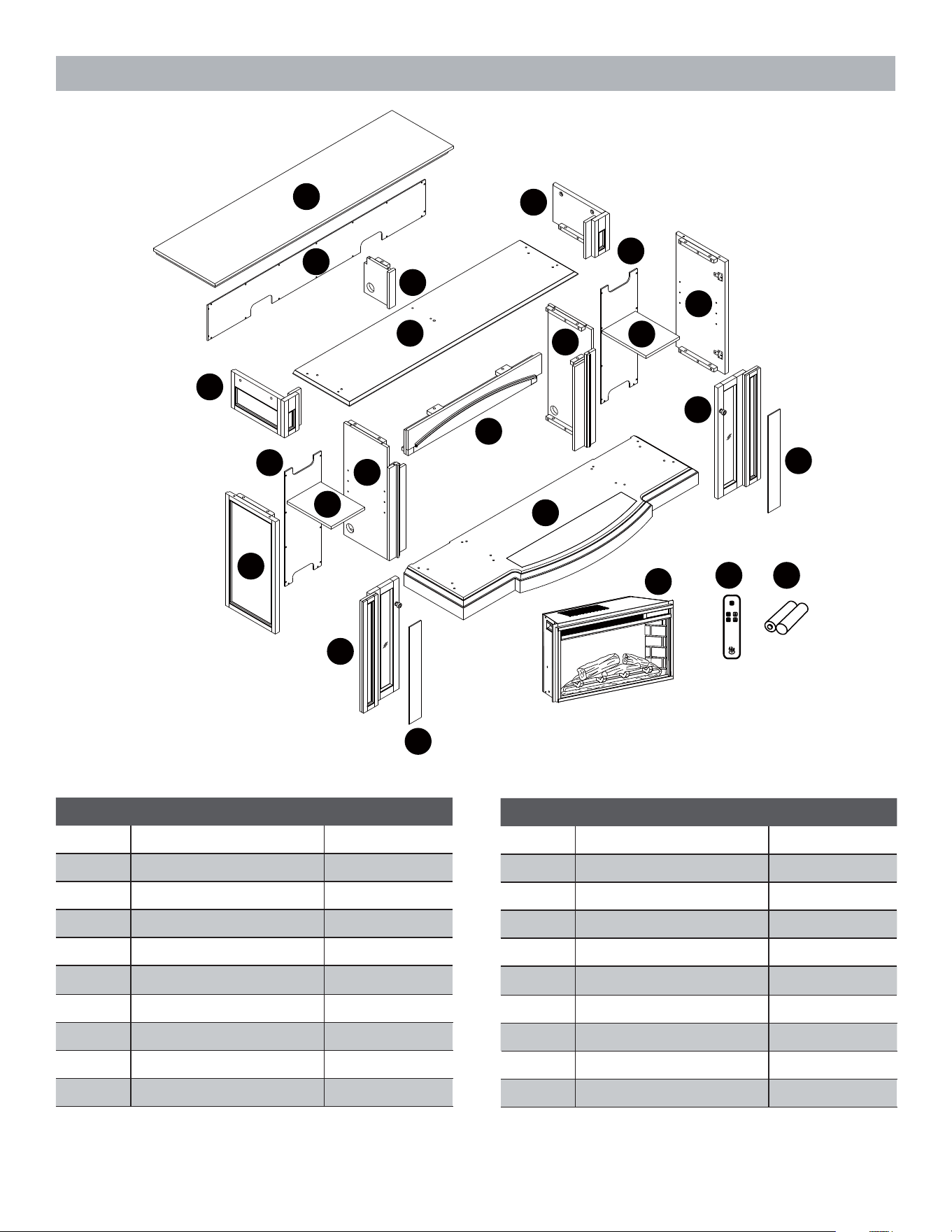

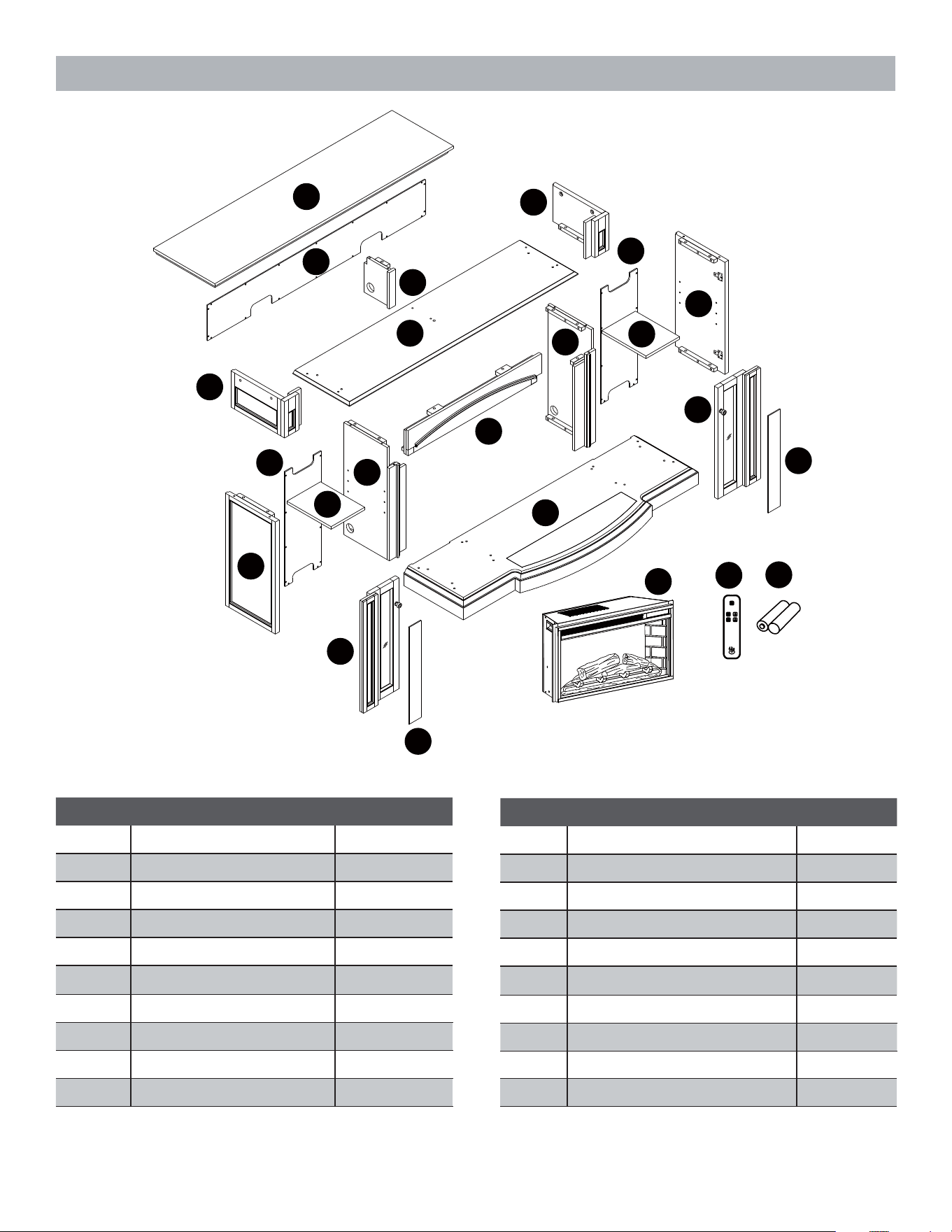

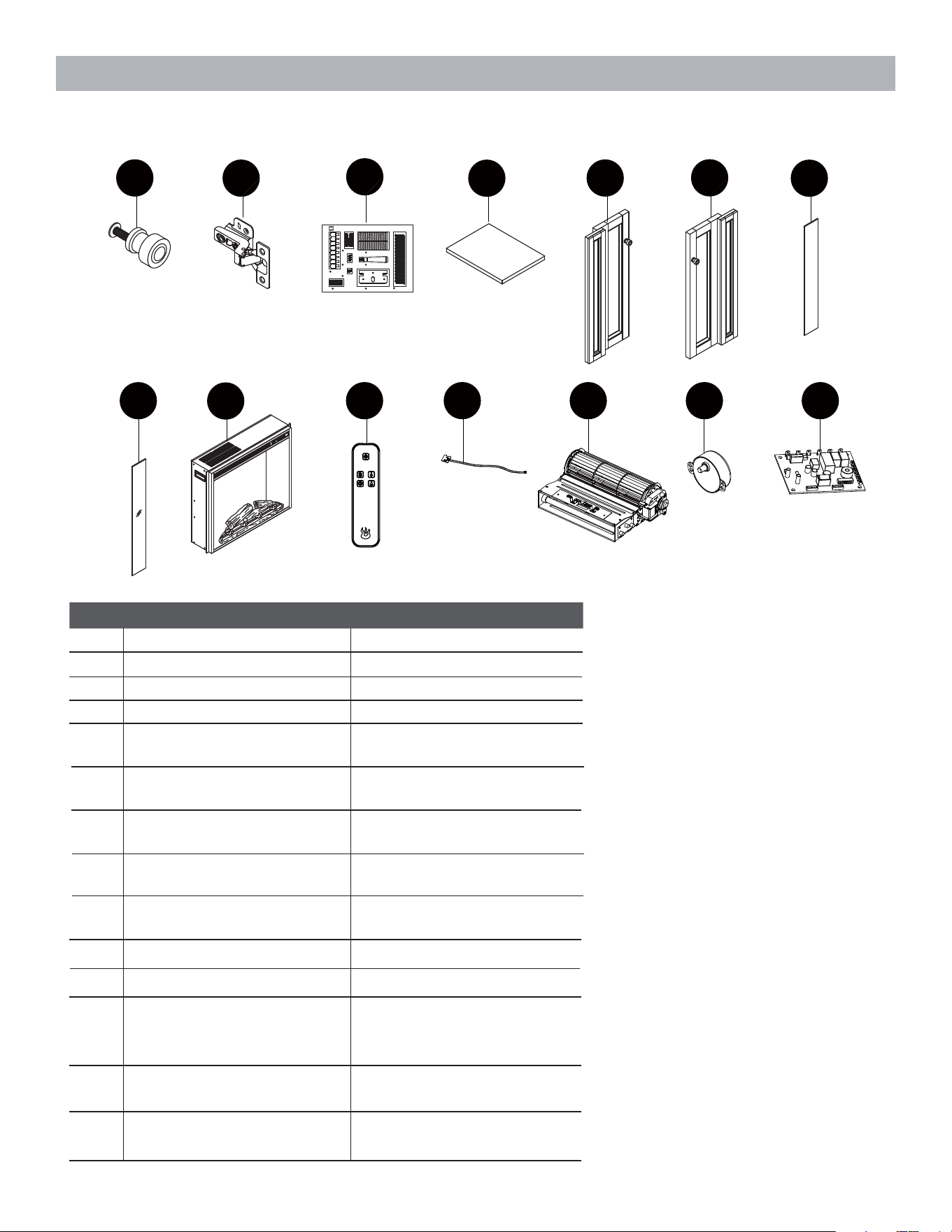

PACKAGE CONTENTS

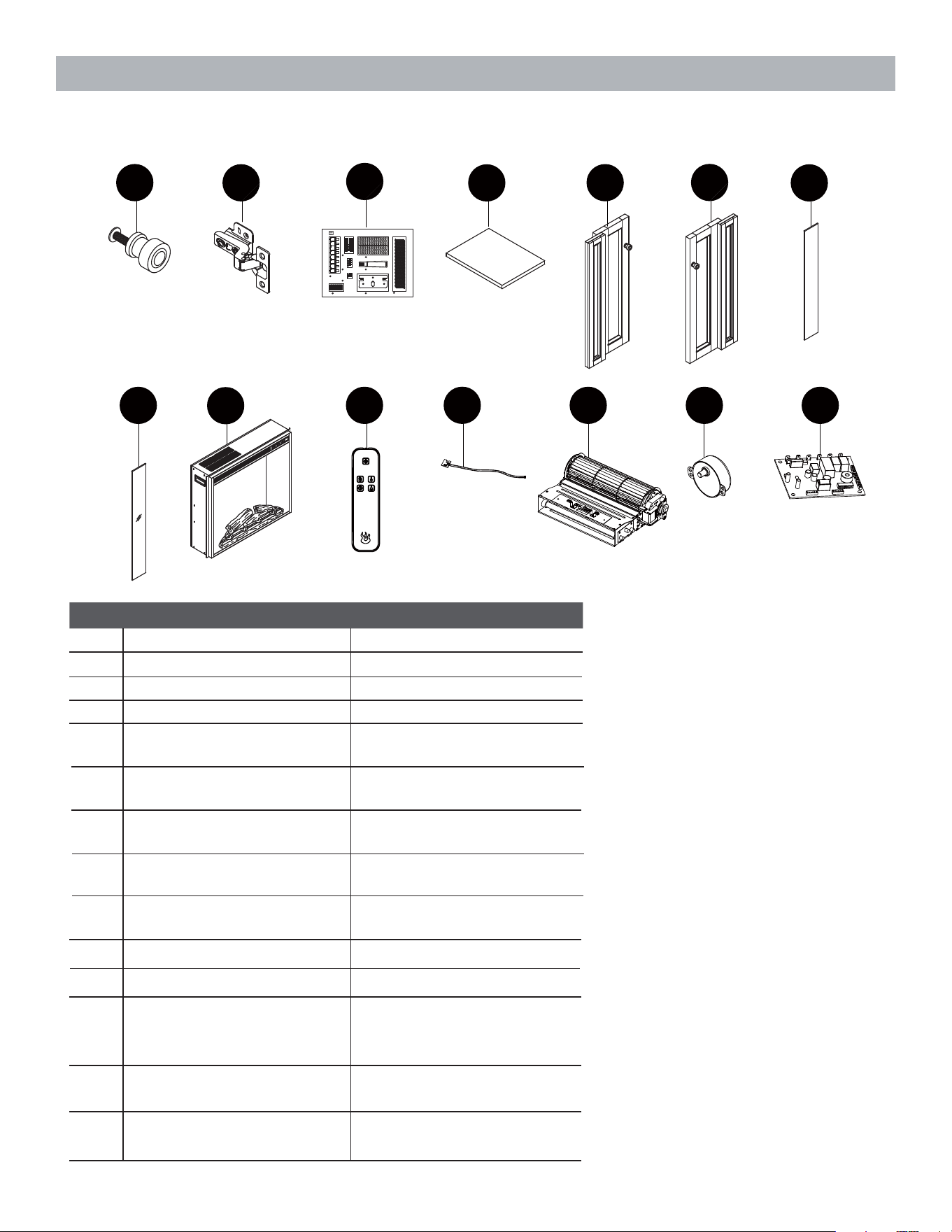

PART DESCRIPTION QUANTITY

A Top 1

B 1

Left Wall

Right Wall

E 1

G 1

Base

Side Back Panel

PART DESCRIPTION QUANTITY

N 2

O 1

Q 2

Insert

Remote Control

Left Front Door

Right Front Door

Wood Door Panel

Left Side Panel

Right Side Panel

Left Corner Panel

Right Corner Panel

M 2

Center Back Panel

Center Front Panel

Center Shelf

Partition

Wood Shelf

Battery

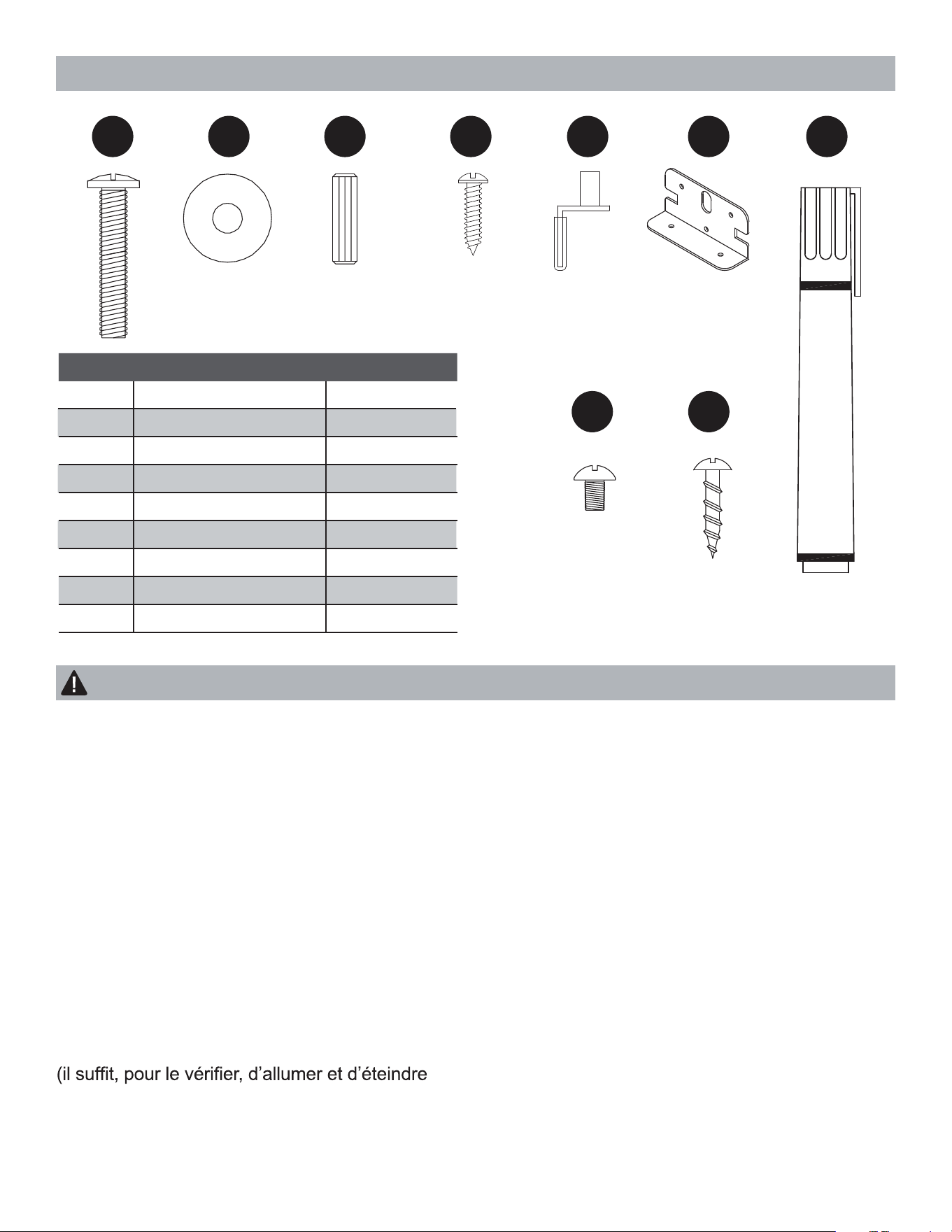

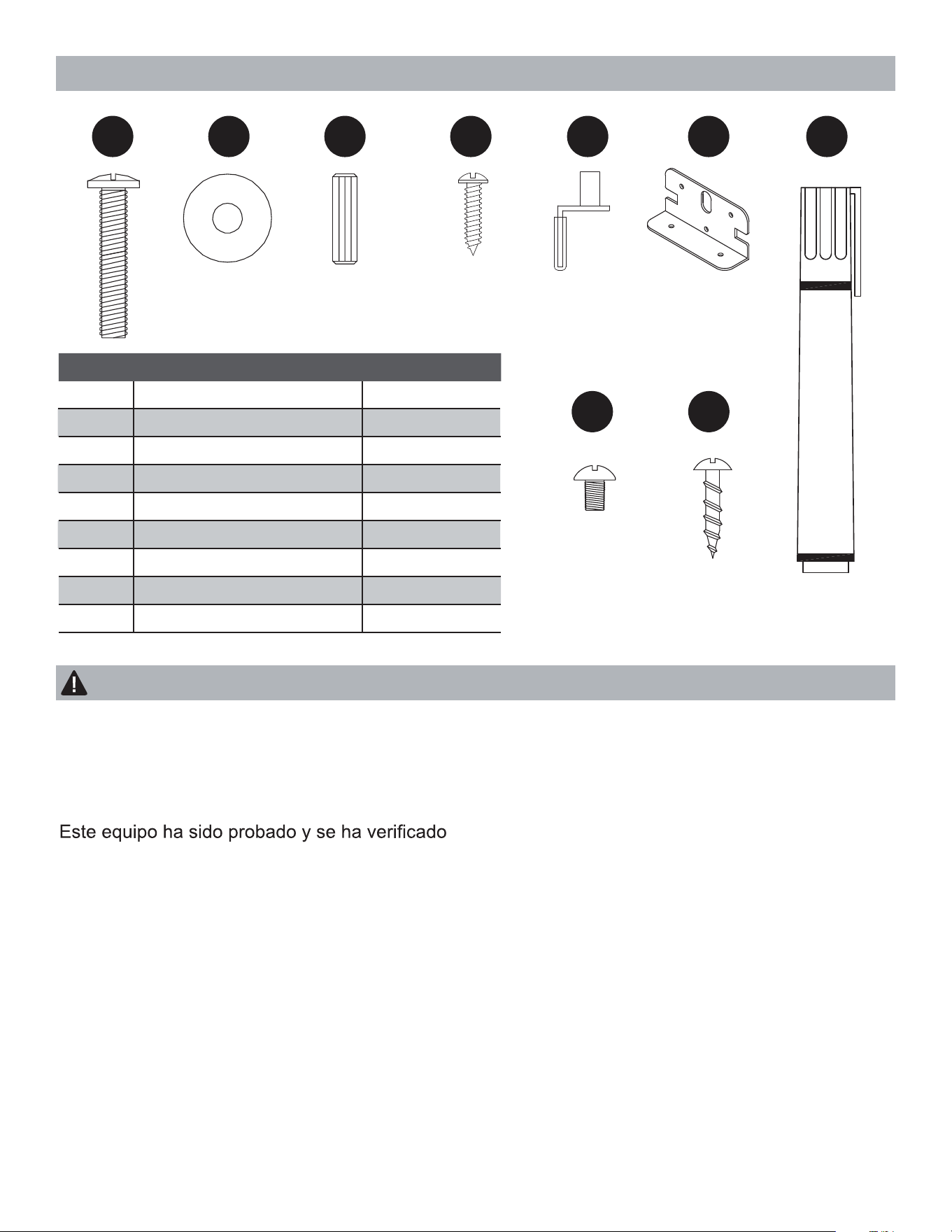

HARDWARE CONTENTS (NOT SHOWN ACTUAL SIZE)

PART DESCRIPTION QUANTITY

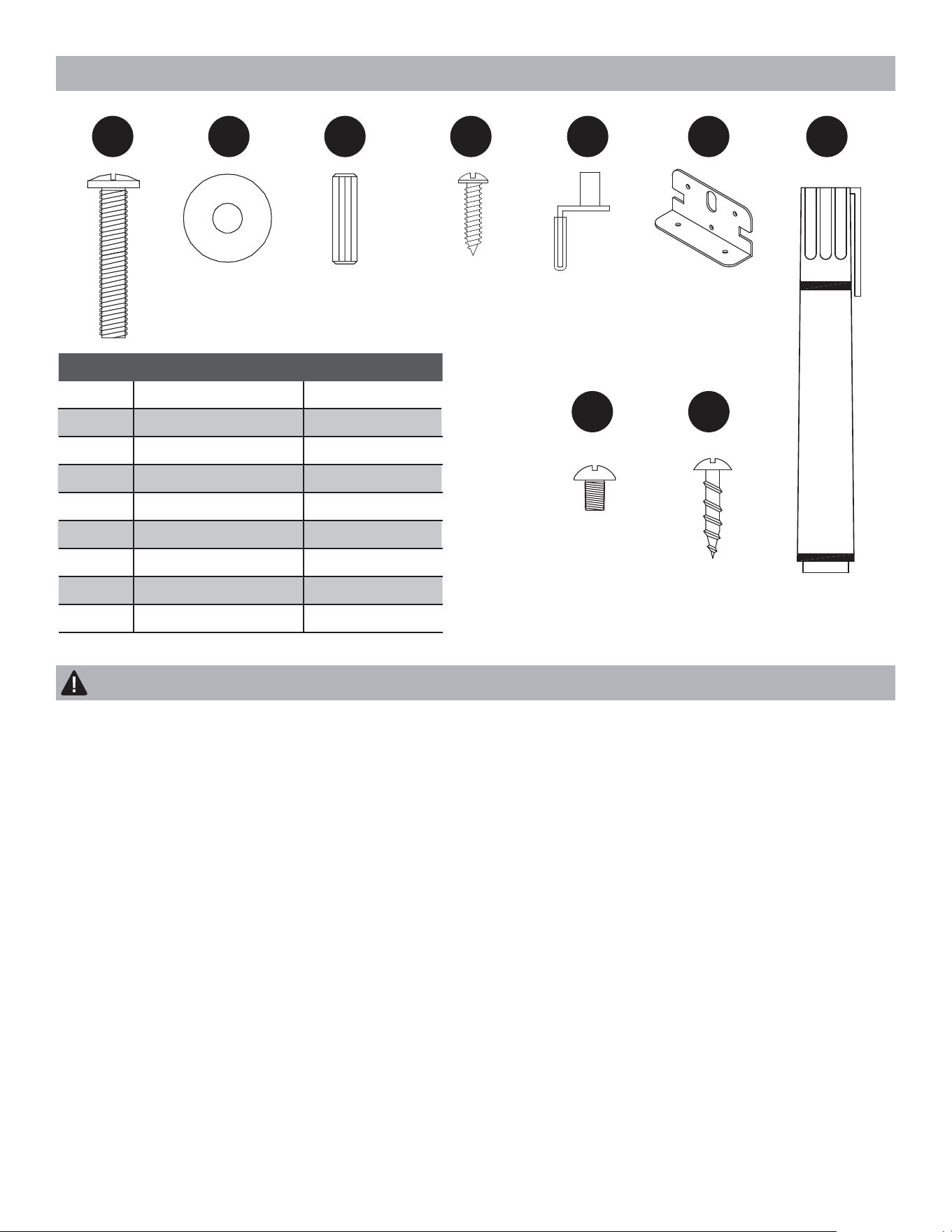

AA 30Long Bolt

BB Washer 30

CC Wooden Dowel

Insert Bracket

EE Shelf Pin 8

Back Panel Screw

GG Short Bolt

Touch-up Pen

HH Screw 4

II 1

SAFETY INFORMATION

Please read and understand this entire manual

before attempting to assemble, operate or install

the product.

This equipment has been tested and found to

comply with the limits for Class B digital devices,

pursuant to Part 15 of the FCC rules. These limits

are designed to provide reasonable protection

against harmful interference in a residential

installation. The equipment generates, uses

and can radiate radio frequency energy and, if

not installed and used in accordance with the

instructions, may cause harmful interference

to radio or television reception, which can be

determined by turning the equipment off and

on. The user is encouraged to try and correct

the interference by one or more of the following

measures:

s Reorient or relocate the receiving antenna

s Increase the separation between the

equipment and the receiver

s Connect the equipment into an outlet on a

circuit different from that to which the receiver

is connected.

s Consult the dealer or an experienced radio/TV

technician for help.

This device complies with Part 15 of the FCC

rules. Operation is subject to the following two

conditions:

1. This device may not cause harmful

interference, and

2. This device must accept any interference

received, including interference that may

cause undesired operation.

AA BB CC DD EE IIFF

GG HH

Modiﬁcations not approved by the party

IMPORTANT INSTRUCTIONS

gasoline, paint or ﬂammable vapors or liquids

are used or stored. This ﬁreplace should not be

by the manufacturer and may cause ﬁre,

Any repairs to this ﬁ replace should be carried

out by a qualiﬁ ed service person.

Under no circumstances should this ﬁ replace

be modiﬁ ed. Parts having to be removed for

SAFETY INFORMATION (CONT’D)

responsible for compliance could void user’s

authority to operate the equipment.

This Class B digital apparatus complies with

Canadian ICES-003.

When using electrical appliances, basic precau-

tions should always be followed to reduce the risk

DANGER

s If the information in this manual is not

result causing property damage, personal

injury or loss of life.

and LCD televisions (up to 64 inches and

weighing a maximum of 65 pounds). Using

this item with loads heavier than the stated

maximum can result in tipping and/or

instability, which can result in injury or even

death.

WARNING

s This appliance is hot when in use. To avoid

burns, DO NOT let bare skin touch hot

surfaces. Keep combustible material, such as

furniture, pillows, bedding, papers, clothes and

curtains at least 3 feet from this appliance and

keep them away from the sides and rear.

s Extreme caution is necessary when any heater

is used by or near children or individuals with

operating and unattended.

s DO NOT run cord under carpeting. DO NOT

cover cord with throw rugs, runners, or similar

and where it will not be tripped over.

s DO NOT insert or allow foreign objects to enter

any ventilation or exhaust opening as this may

appliance.

s This appliance has hot and arcing or sparking

parts inside. DO NOT use it in areas where

used as a drying rack for clothing. Christmas

stockings or decorations should not be hung in

the area of it.

s Use this appliance only as described in the

manual. Any other use is NOT recommended

electric shock or injury to persons.

CAUTION

s If possible, ALWAYS unplug this appliance

when not in use.

s DO NOT operate any heater with a damaged

cord or plug or after the heater malfunctions.

DO NOT operate any heater if it has been

dropped or damaged in any manner.

Disconnect power at service panel and have

heater inspected by a reputable electrician

before reusing.

servicing must be replaced prior to operating

s DO NOT use outdoors.

s This heater is not intended for use in

bathrooms, laundry areas and similar indoor

locations.

NEVER place heater where it may fall into a

bathtub or other water container.

s To disconnect this appliance, turn controls to

the off position, then remove plug from outlet.

s ONLY connect to properly grounded outlets.

s This appliance, when installed, must be

electrically grounded in accordance with local

codes, with the current CSA C22.1 Canadian

Electrical Code or follow U.S.A. Installations,

follow local codes and the National Electrical

Code, ANSI/NFPA N0.70.

of ﬁ re, electric shock and injury to persons, includ-

ing the following:

followed exactly, an electric shock or ﬁre may

This product is intended to ﬁt most plasma

disabilities and whenever the ﬁreplace is left

cause an electric shock or ﬁre, or damage the

coverings. DO NOT route cord under funiture or

appliances. Arrange cord away from trafﬁc areas

s Read all instructions before using this heater.

To prevent a possible ﬁre,

Preferably, the ﬁreplace will be on a dedicated

SAVE THESE INSTRUCTIONS

SAFETY INFORMATION (CONT’D)

A B C D

Grounding Pin Grounding Pin

Grounding Means

Metal

Screw

Cover of

Grounding

Box

Adapter

s DO NOT block

air intakes or exhaust in any manner. DO

NOT use on soft surfaces, like a bed, where

opening may become blocked.

s The heaters

DO NOT

place any object on top of the insert

or block the air intakes / vents as this can

cause the unit to overheat and could cause a

fire.

MUST NOT be located

immediately below a socket-outlet.

s ALWAYS plug heaters directly into a wall

outlet/receptacle. NEVER use with an

extension cord or re-loadable power tap (outlet

/ power strip).

s DO NOT slide insert on top of wood to avoid

scratching wood surface.

s

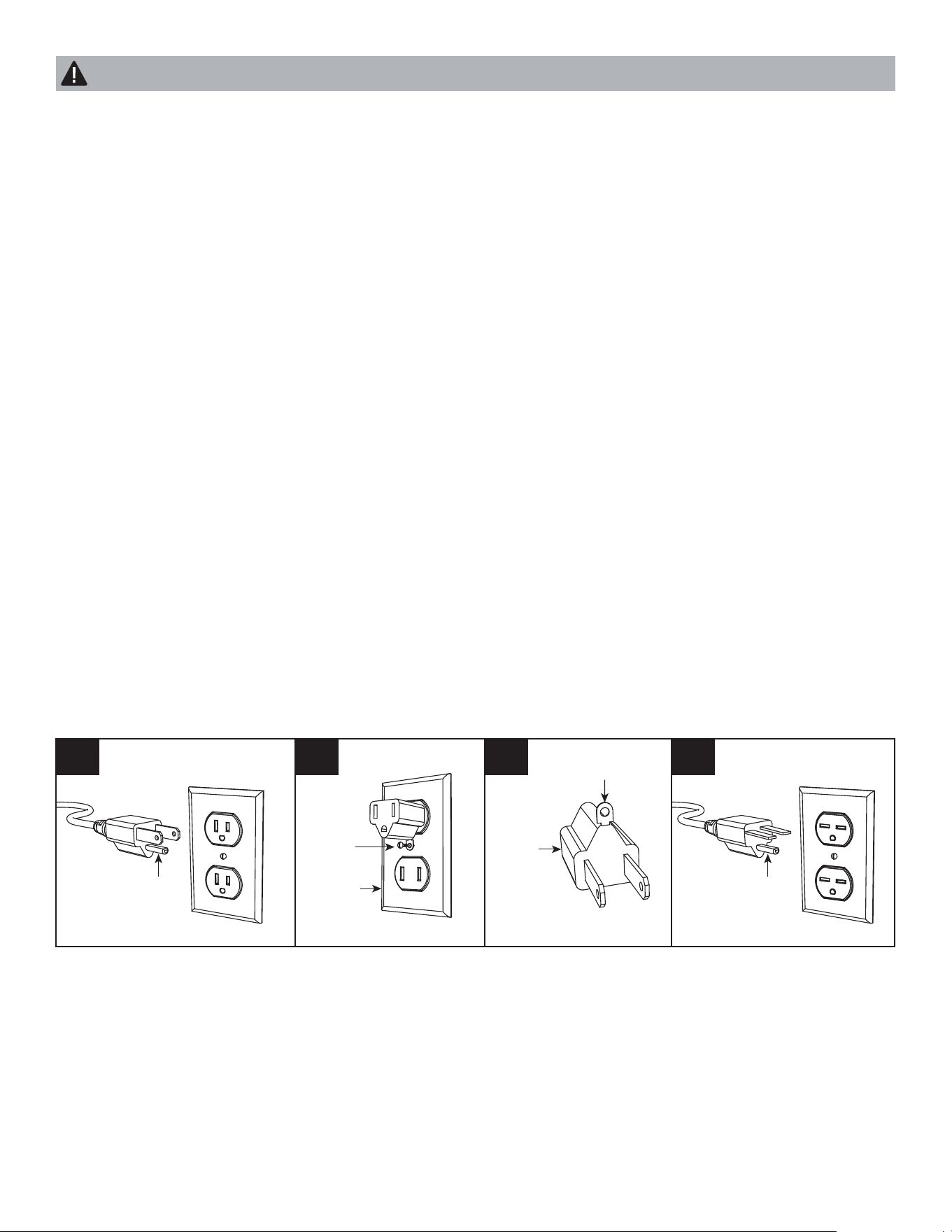

Electrical Connection

s A 15-Amp, 120-volt, 60 Hz circuit with

a properly grounded outlet is required.

circuit as other appliances on the same circuit

may cause the circuit breaker to trip or the

fuse to blow when the heater is in operation.

The unit comes standard with 6-ft. three-wire

DO NOT exceed the current rating of the

current tap.

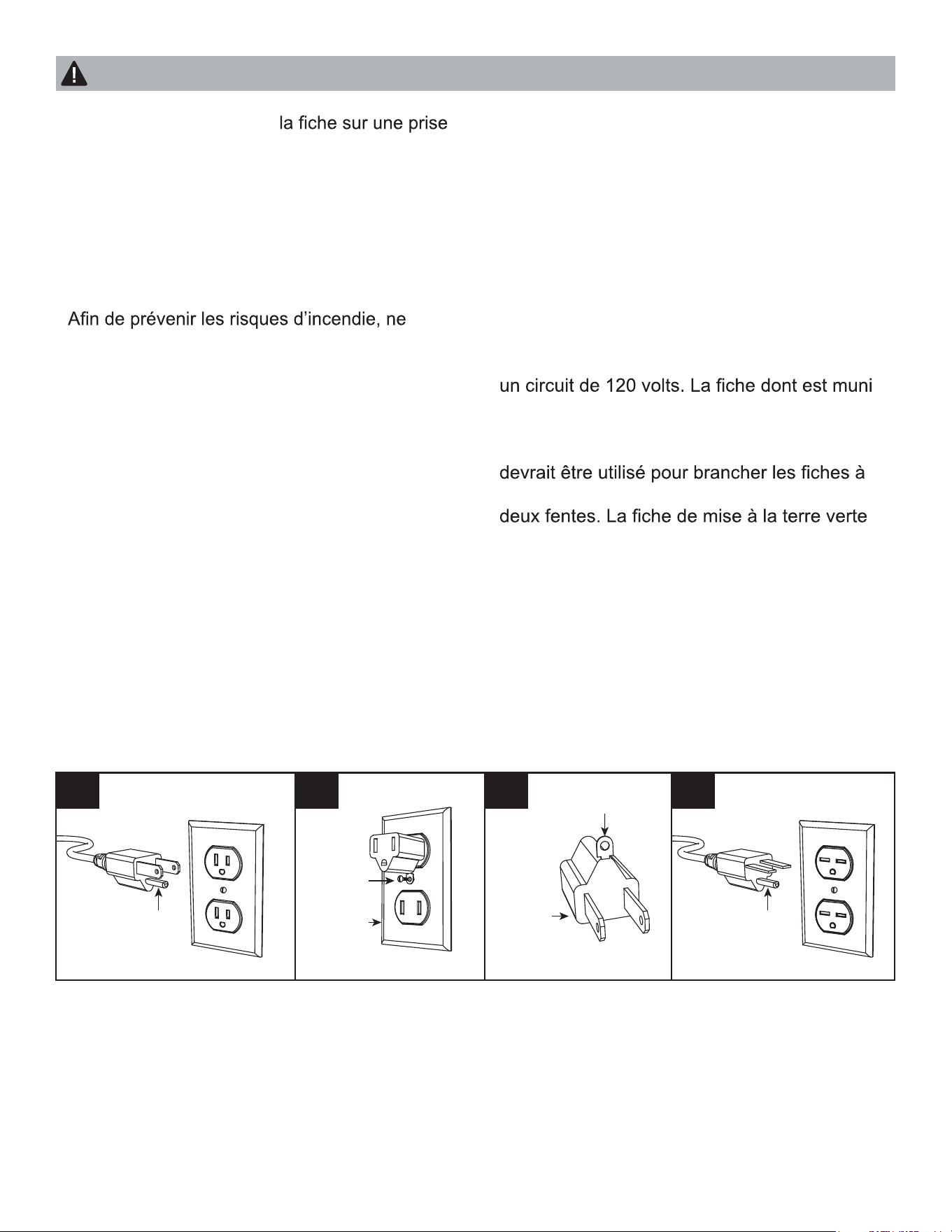

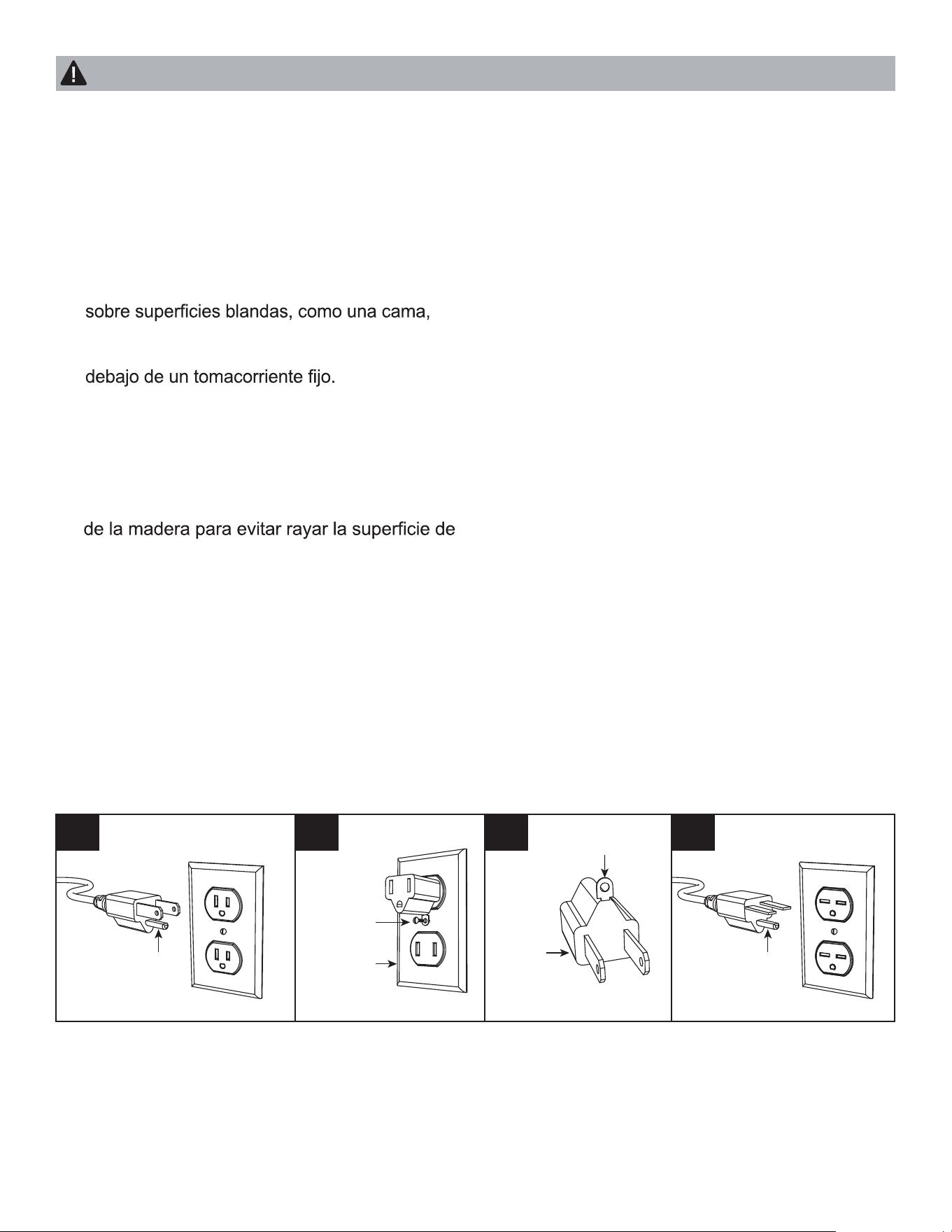

s This heater is for use on 120 volt. The cord

has a plug as shown below. See illustration

for grounding instruction. An adapter as

shown at C is available for connecting

three-blade grounding type plugs to two-

slot receptacles. The green grounding

lug extending from the adapter must be

connected to a permanent ground such as

a properly grounded outlet box. The adapter

should not be used if a three-slot grounded

receptacle is available.

cord, exiting from the rear of the ﬁreplace.

Grounding Instructions

Before beginning assembly of product, make

sure all parts are present. Compare parts with

package contents list and hardware contents list.

If any part is missing or damaged, do not attempt

to assemble the product.

Estimated Assembly Time: 50 minutes

Tools Required for Assembly (not included):

Phillips screwdriver

PREPARATION

ASSEMBLY INSTRUCTIONS

Hardware Used

Long Bolt

Washer

Wooden dowel

x 4

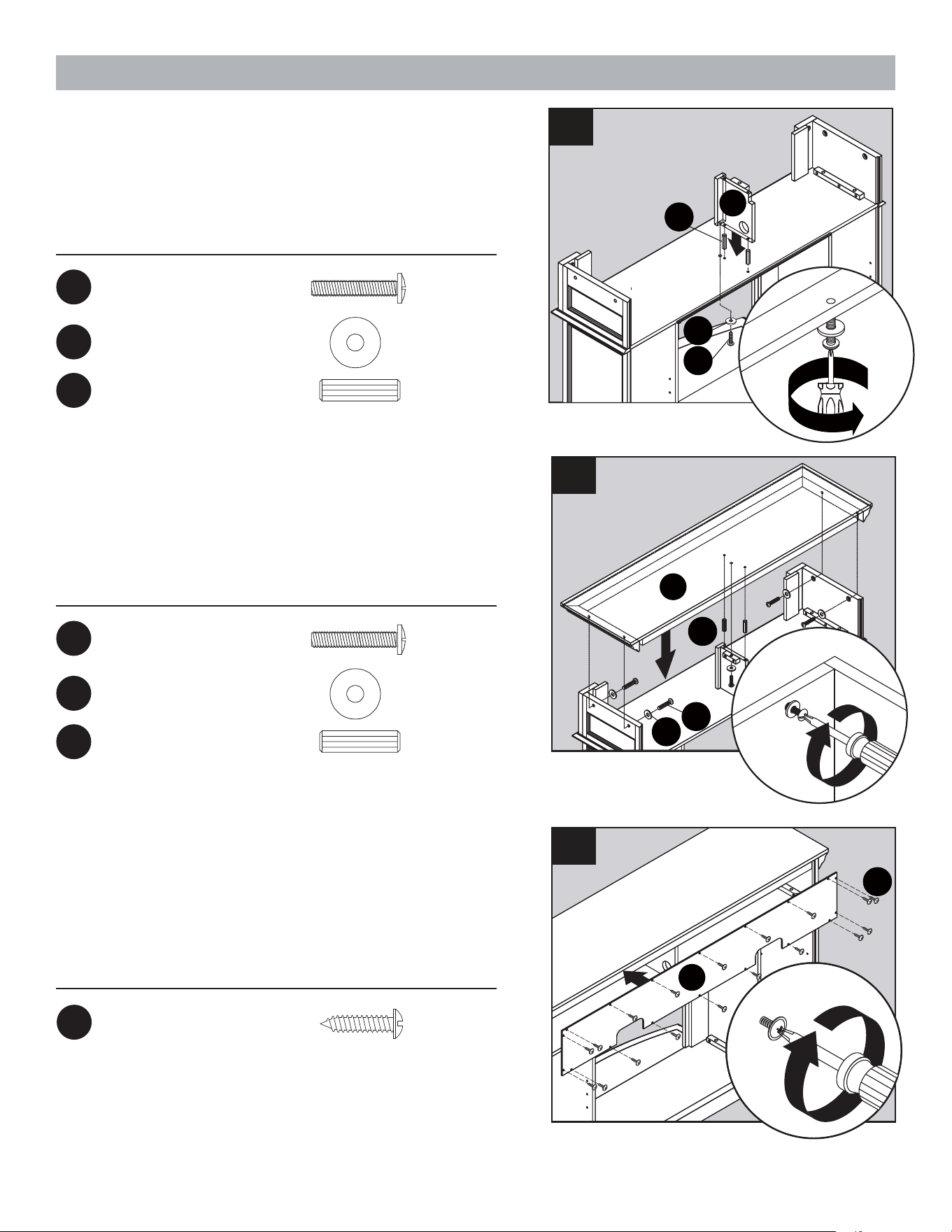

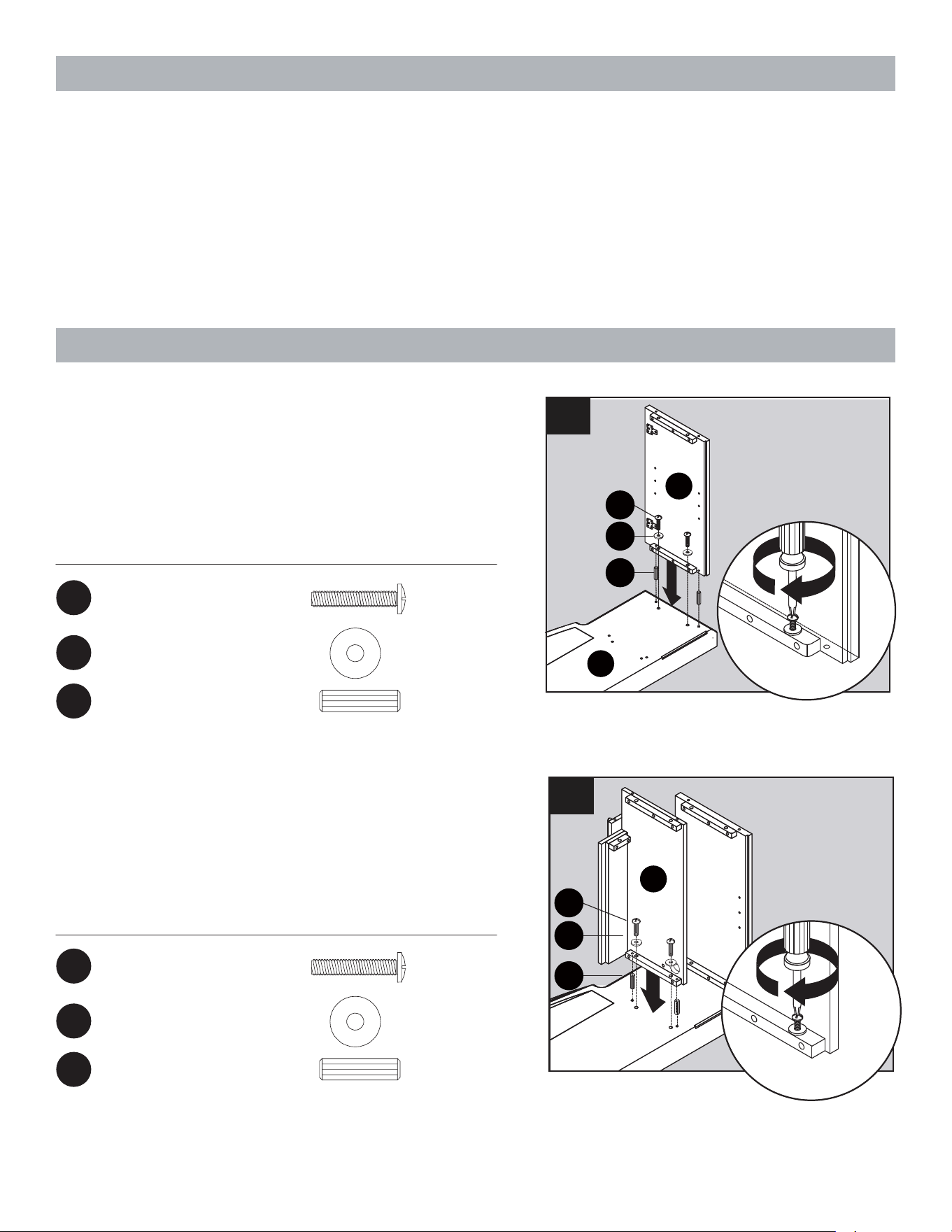

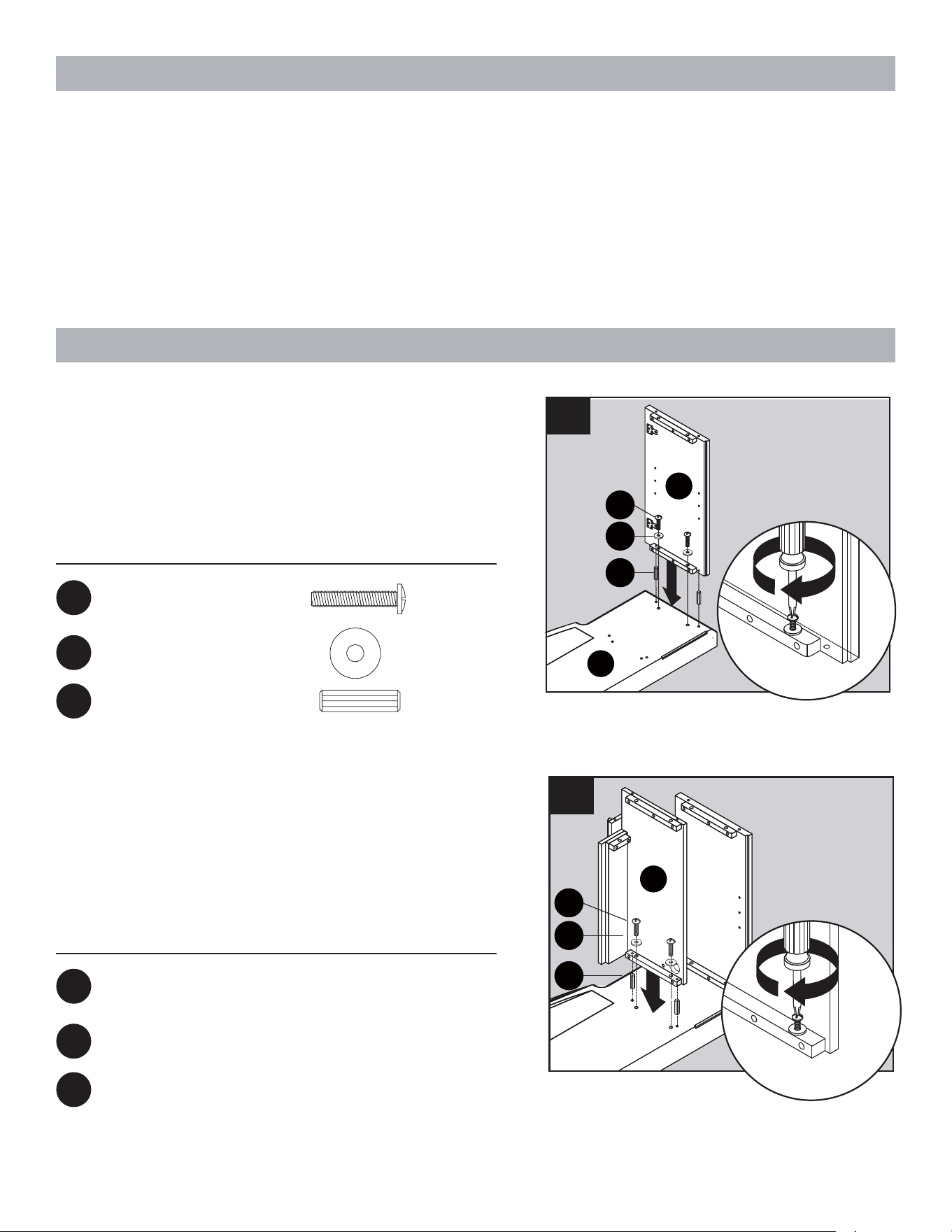

2. Insert two wooden dowels (CC) into holes on the

left of base (K). Attach left side panel (H),

securing with two washers (BB) and two long bolts

(AA).

Repeat for right side panel (I).

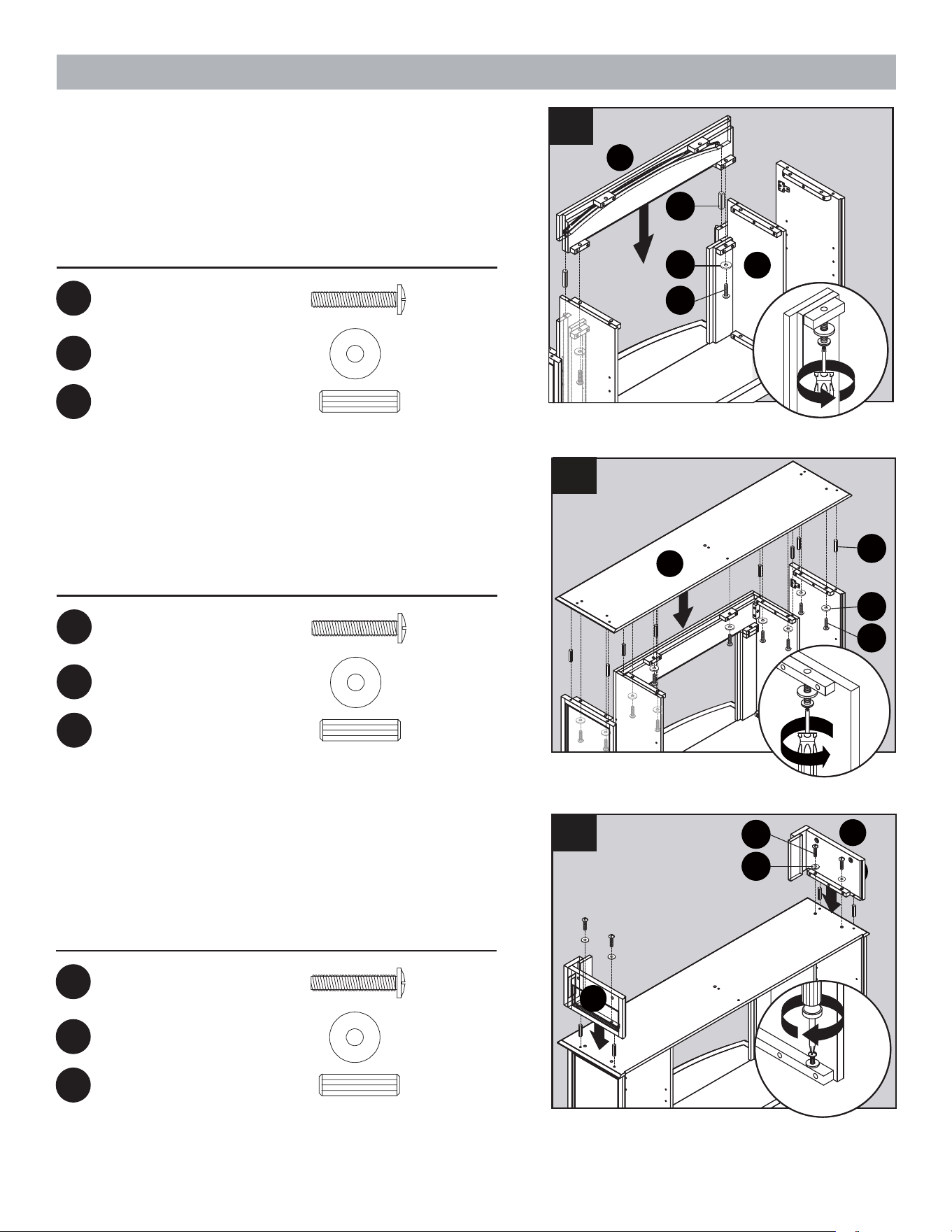

1. From behind the assembly, insert two wooden

dowels (CC) into holes on left outer side of base

(K). Attach Left wall (F), securing with two

washers (BB) and two long bolts (AA).

Repeat for Right wall (G).

ASSEMBLY INSTRUCTIONS (CONT’D)

Hardware Used

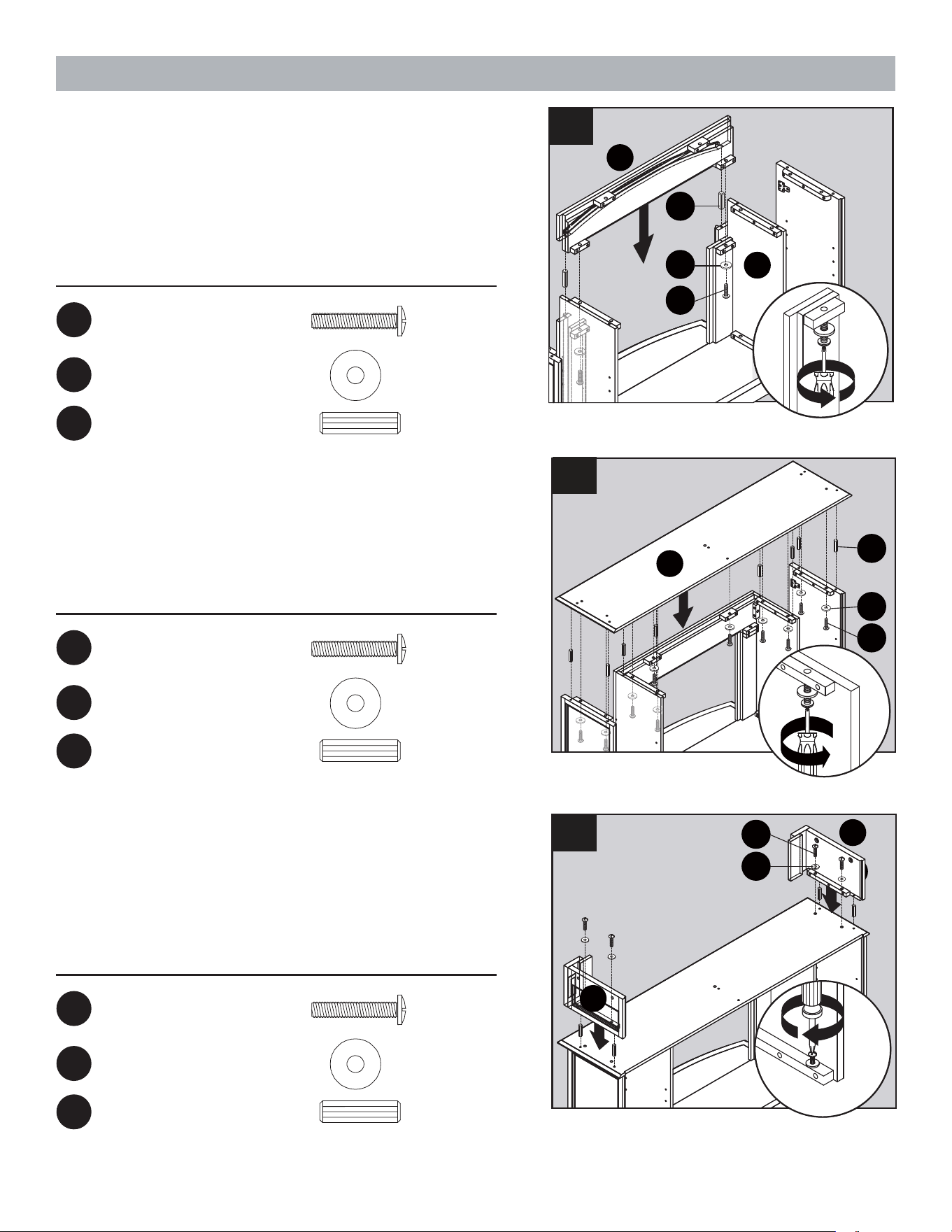

Carefully position the center front panel (J)

into place

panel (I). Secure each side with one washer (BB)

and one long bolt (AA).

between left side panel (H) and right side

Long Bolt

Washer

Wooden dowel

x 2

Insert two wooden dowels (CC) into the top elddim

holes on both left side panel (H) and right side

panel (I).

Hardware Used

Long Bolt

Washer

Wooden dowel

x 10

x 8

Insert two wooden dowels (CC) into the top outer

holes on both left wall (F), left side panel (H) ,right

side panel (I) and right wall (G). Attach center

shelf (D), securing from underneath with ten

washers (BB) and long bolts (AA).

Hardware Used

Long Bolt

Washer

Wooden dowel

x 4

5. Insert two wooden dowels (CC) into holes on left

side of Center shelf (D). Attach Left corner panel

(B), securing with two washers (BB) and two long

bolts (AA).

Repeat for Right corner panel (C).

ASSEMBLY INSTRUCTIONS (CONT’D)

Hardware Used

Long Bolt

Washer

Wooden dowel

x 1

x 2

Hardware Used

Long Bolt

Washer

Wooden dowel

x 5

x 2

outer pot eht otni )CC( slewod nedoow owt tresnI

Insert two wooden dowels (CC) into holes on the

middle of Center shelf (D ). Attach Partition (E),

securing from underneath with one washer (BB)

and one long bolt (AA).

holes of Partition (E). Attach top (A), securing from

underneath with five washers (BB) and five long

bolts (AA).

Hardware Used

Back Panel Screw

x 18

Attach center back panel (L) to shelving areas

using back panel screws (DD).

ASSEMBLY INSTRUCTIONS (CONT’D)

Hardware Used

Shelf Pin

x 8

Hardware Used

Back Panel Screw

x 20

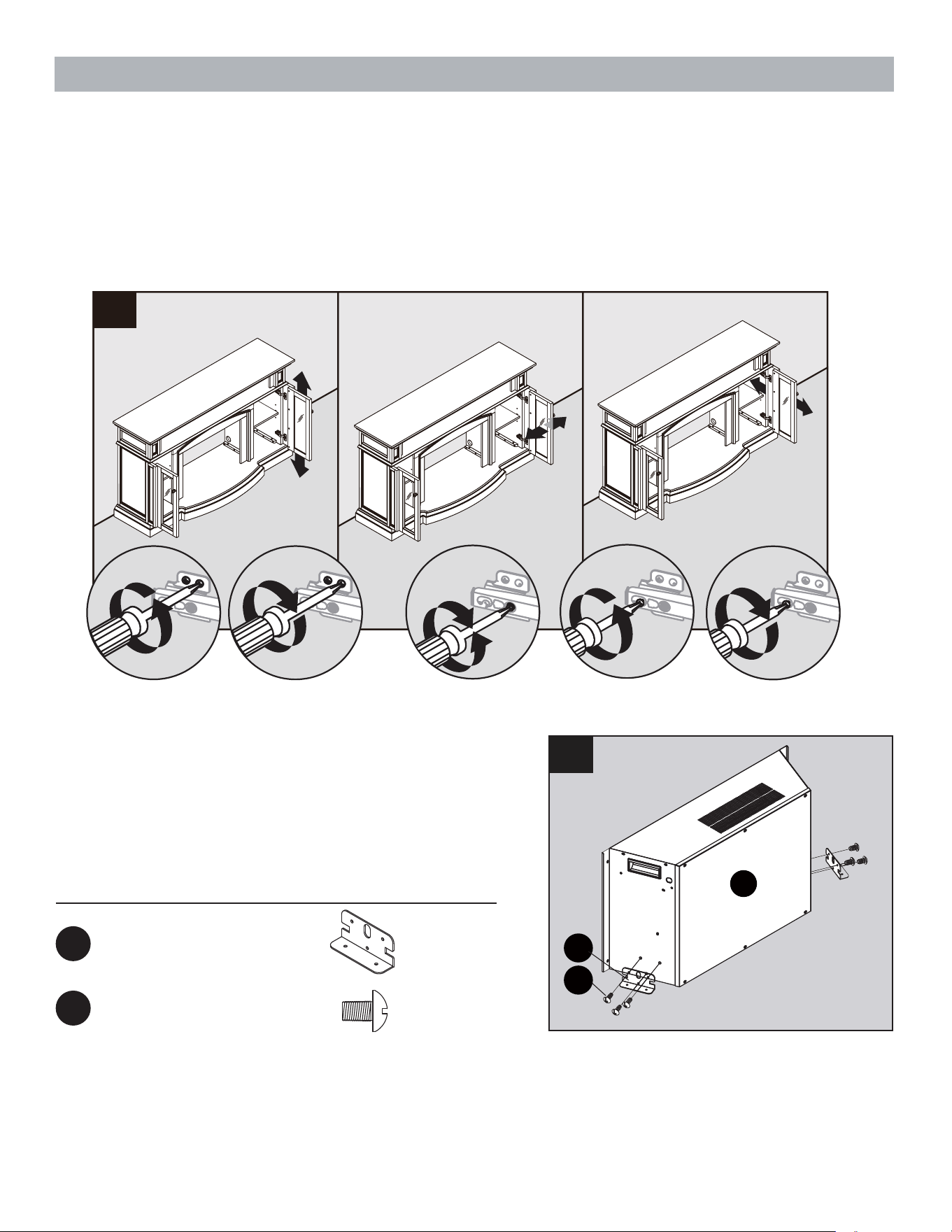

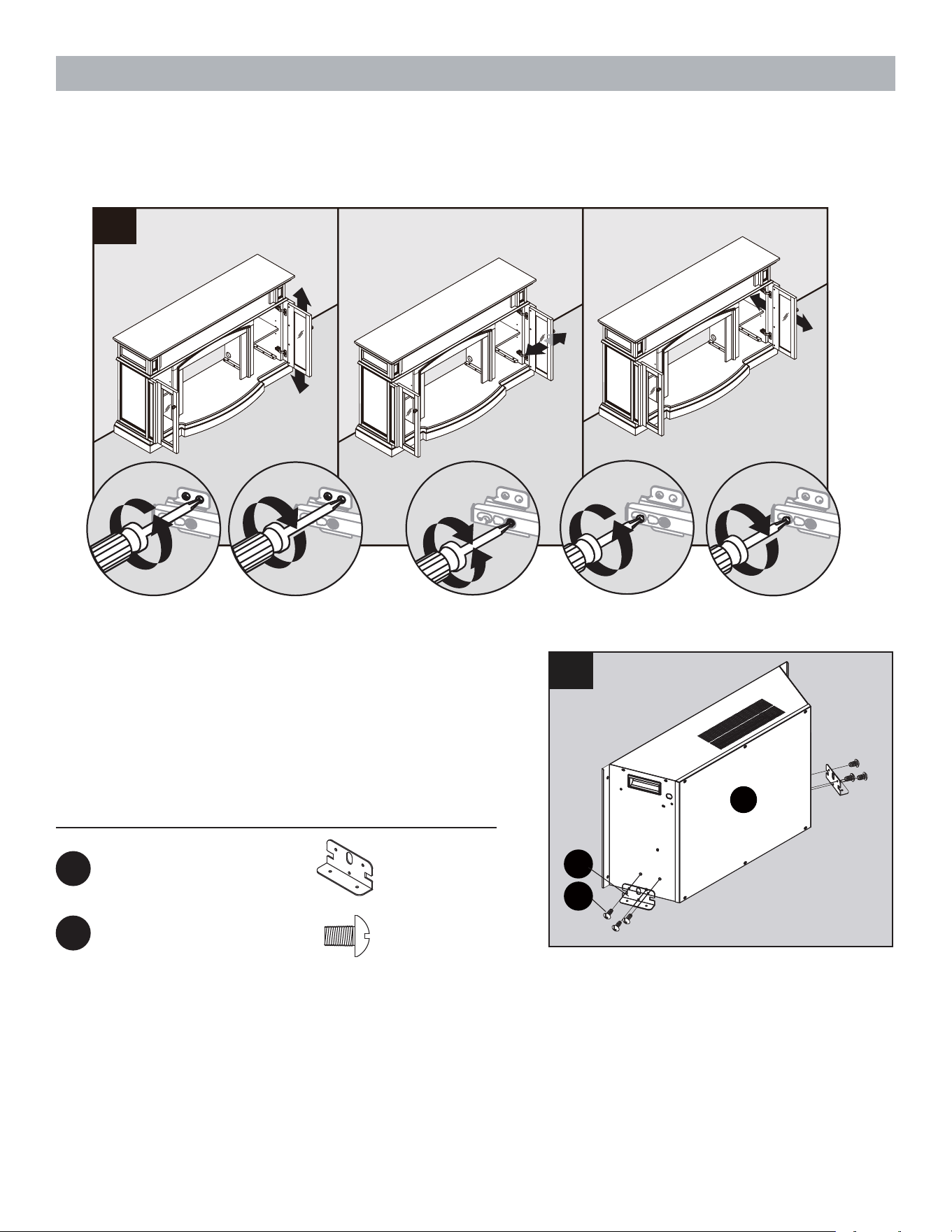

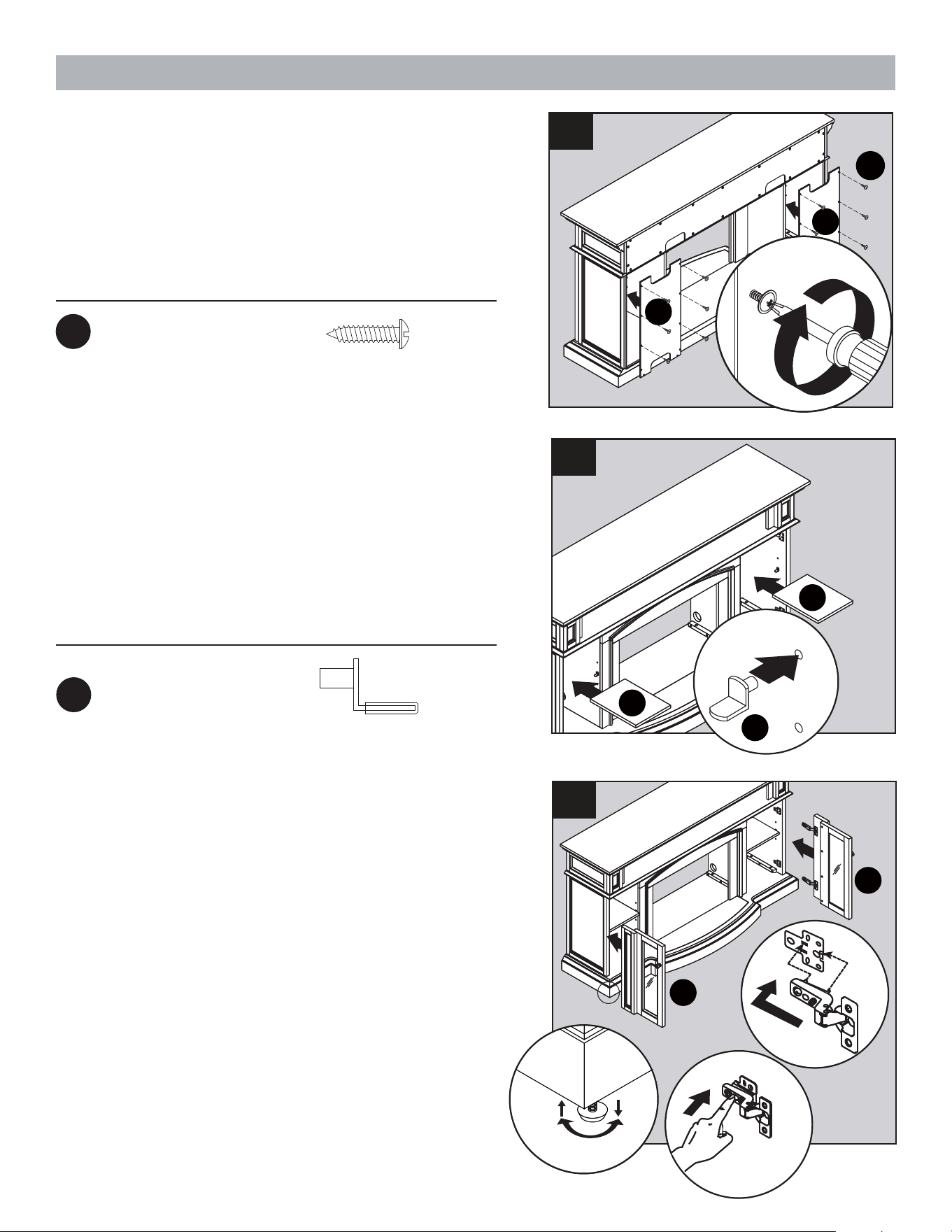

Hold the door and align the hinge body with the

hinge plate mounted to the fireplace wall. Align

and slide the hooks/catches on the hinge body

into the recesses on the mounting plate while

lightly pushing the door towards back of

fireplace mantel. Then press on the back part

of the hinge body until you hear it click into

place. Repeat for other hinges.

To remove press the square button at the back

of the hinge body to release the hinge from the

mounting bracket. Unlock both hinges and pull

the door away from the fireplace body

NOTE: Use the pre-assembled levelers on the

base of the fireplace to level the unit. Twist the

levelers counter clockwise to increase the

height, twist the clockwise to decrease the

height.

11 .

9. Attach side back panel (M) to shelving areas

using back panel screws (DD).

Repeat for remaining back panel (M).

01 .

From Front the assembly, insert shelf pins (EE) at

desired height, ensuring they are level. Place

shelf (N) on top of shelf pins (EE).

Repeat for remaining the shelf (N).

ASSEMBLY INSTRUCTIONS (CONT’D)

13.

Hardware Used

Insert Bracket

x 2

Short Bolt

x 6

Locate the Insert Bracket (FF) on the right side of

the insert (R), securing with three short bolts (GG).

Repeat for the left side of the insert (R).

12. If you need to adjust the doors, do so in the following manne

To adjust door up or down, loosen screws (a) on both hinges, adjust door, and retighten screws.

To adjust door left or right, turn screws (b) on both hinges, in or out.

To adjust door in or out, loosen screws (c) on both hinges, adjust door, and retighten screws.

ASSEMBLY INSTRUCTIONS (CONT’D)

.41

Hardware Used

x 4

Screw

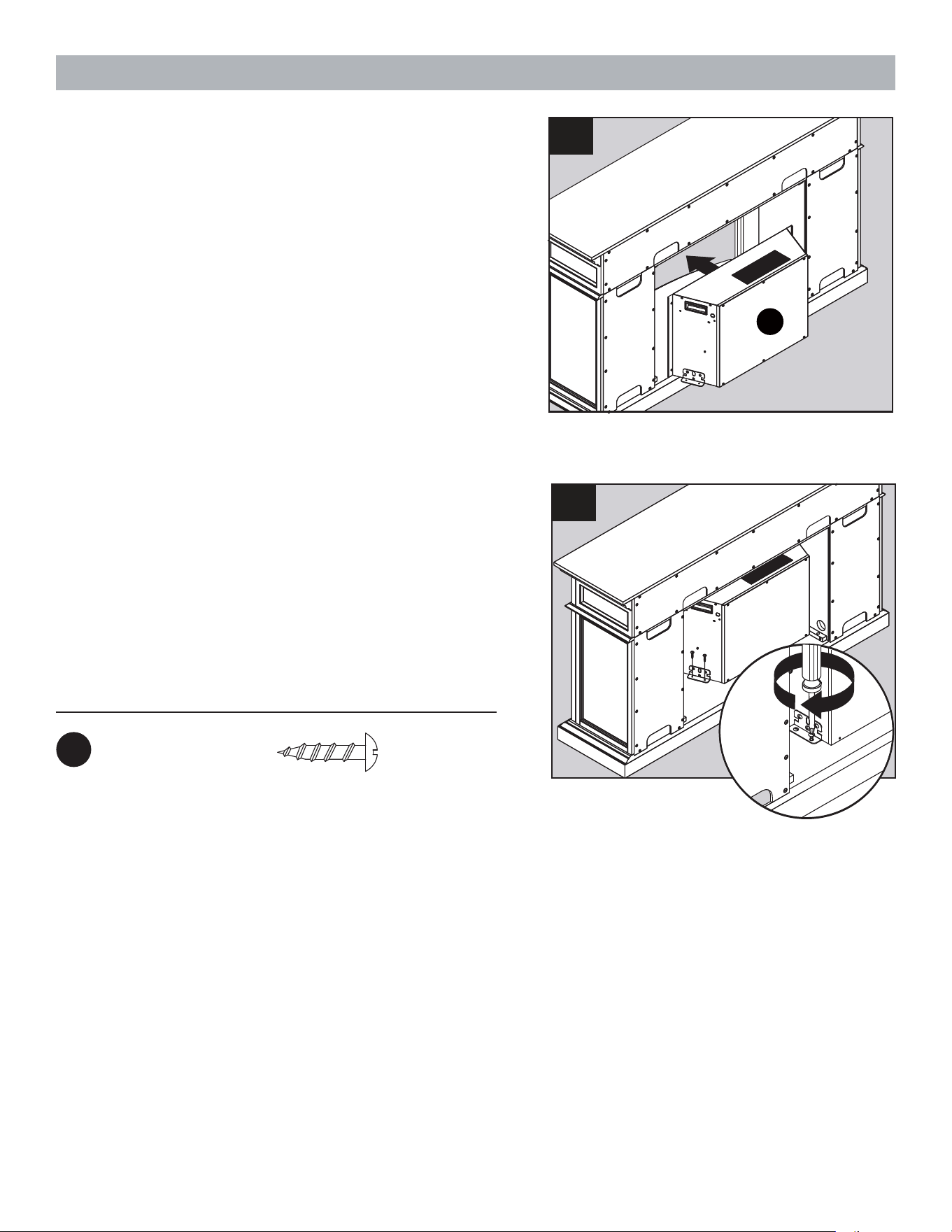

15. Secure the insert (R) to the base (K) with two

screws (HH) on the left side and on the right side

of the insert (R).

Assembly is now complete, with the help of

another person, move the assembly to the final

desired location. Once in final position you may

plug the insert (R) into the power outlet.

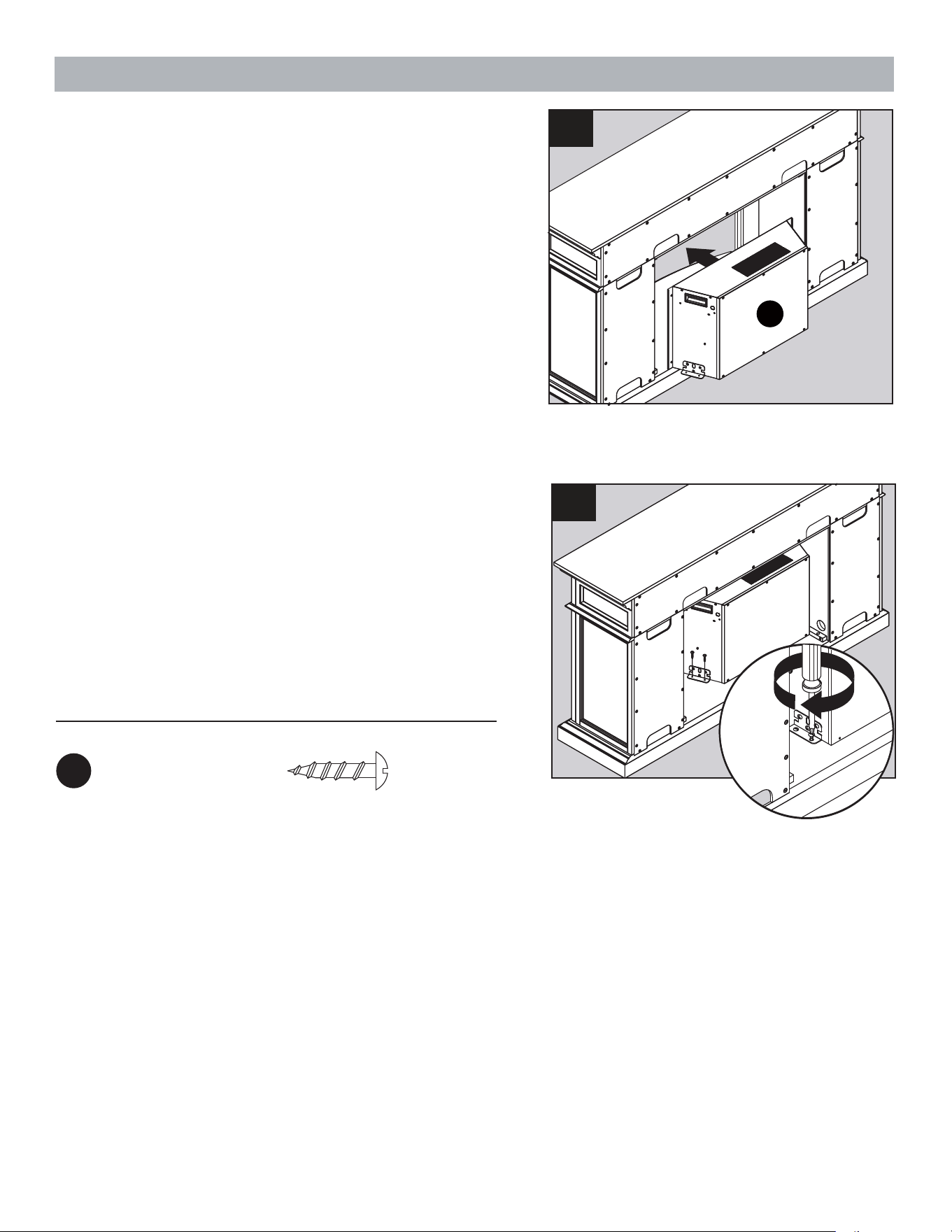

From behind the assembly, with the help of

another person, position the insert (R) into

opening of mantel assembly.

Note: DO NOT plug the insert (R) into power outlet

yet.

CAUTION: DO NOT slide the insert on top of wood

to avoid scratching wood surface.

Note: .)Q( lenap rood doow dedulcni eht htiw tuo dehctiws eb nac slenap rood ssalg dellatsni-erp ehT

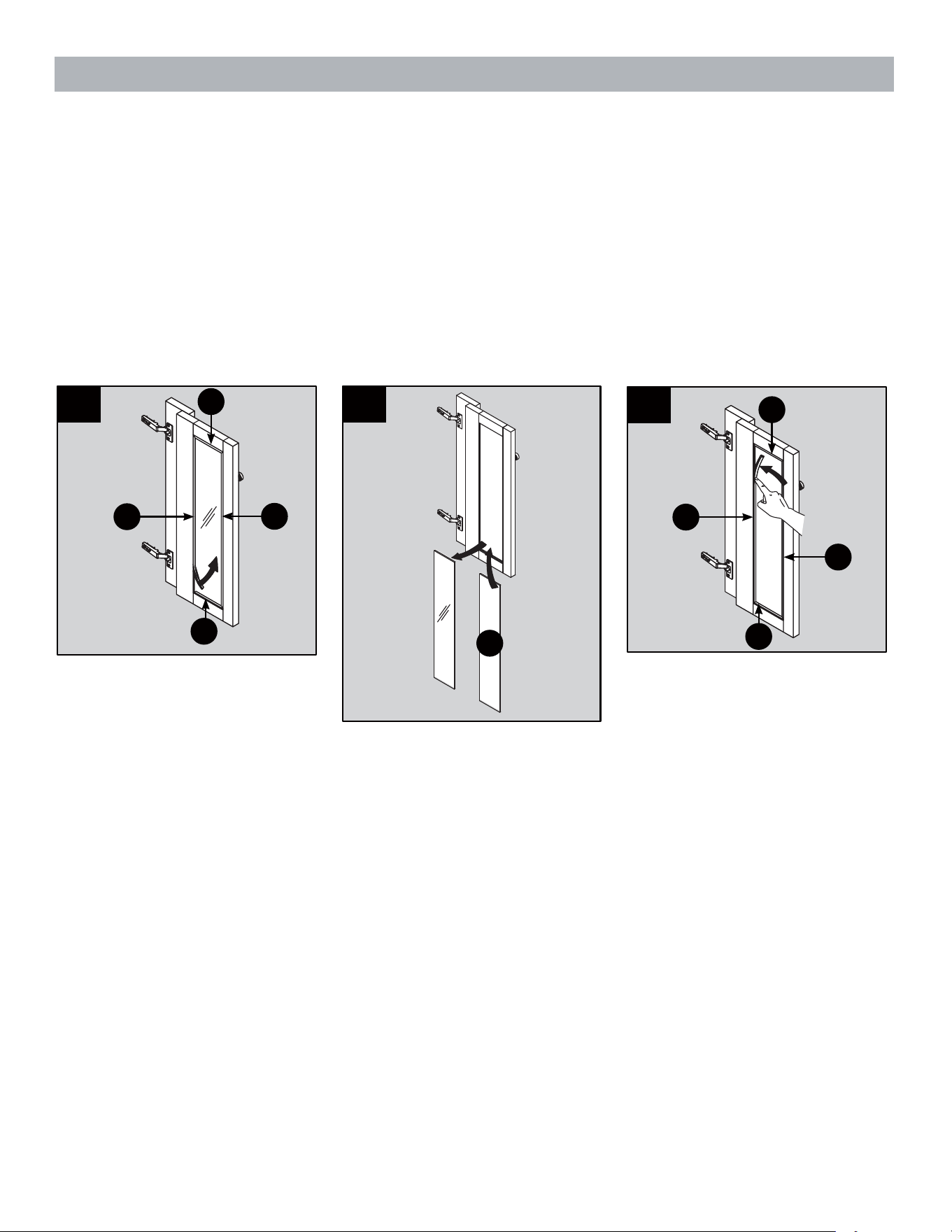

1. Remove the silicone trim along the outer edges of the glass panel on the inside of the door.

Start at a corner and pull to remove the four pieces. Be careful not to damage the silicone trim as it

will be used to secure the new panel.

2. Remove the glass panel from the door frame, then insert the included wood door panel (Q).

3. Using your finger press the silicone trim back into place. Move around the outer edge of the panel

until all four sides are secure.

CHANGE DOOR PANELS (OPTIONAL)

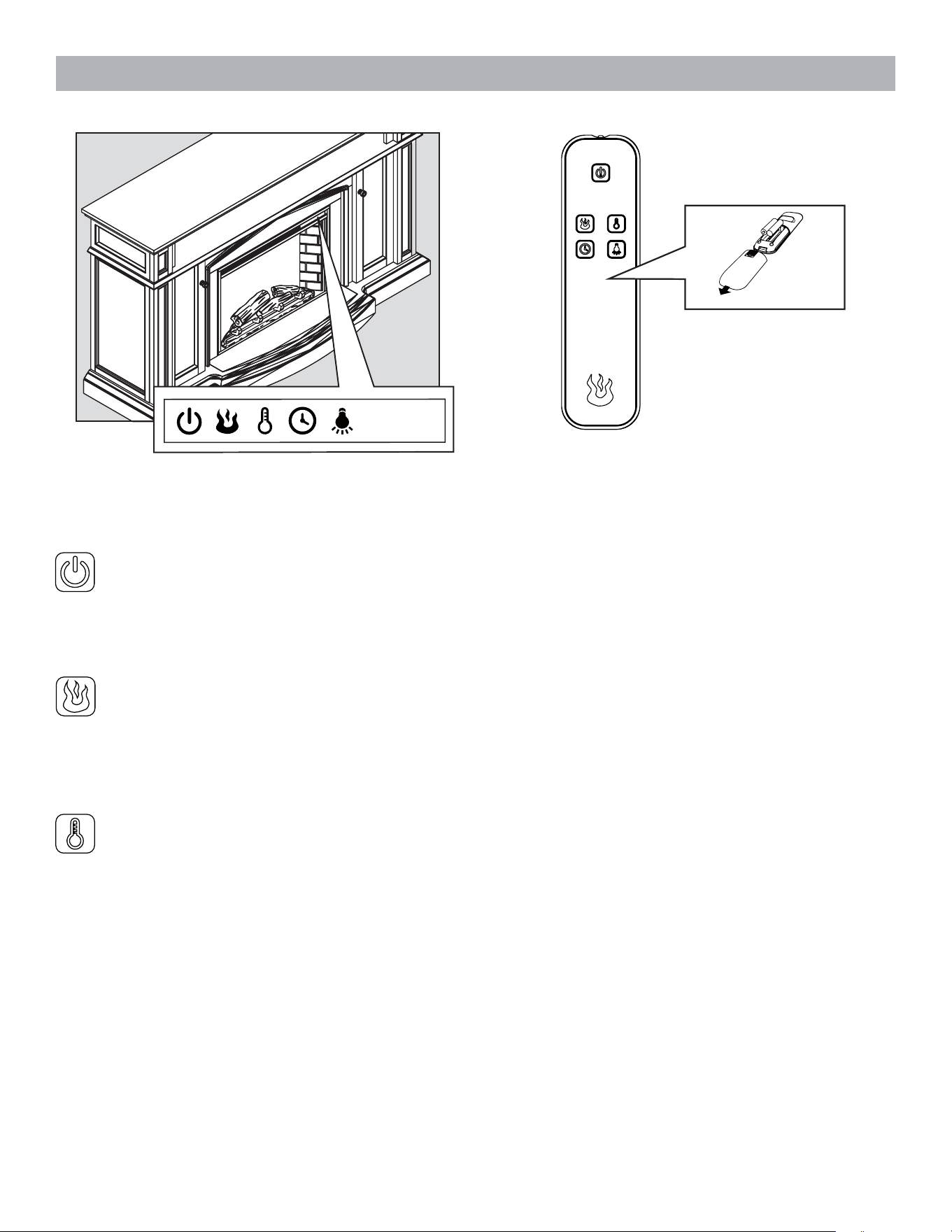

OPERATING INSTRUCTIONS

lortnoC etomeRlenaP lortnoC

Power Function

• Press the POWER ICON to turn the main power to the unit ON or OFF.

• When the unit is powered ON, the lights under the emberbed will glow to indicate the unit

has power.

• If any functions are stored in memory then they will resume at the last setting .

Flame Brightness Function

•

• If the unit main power is OFF, you can press the FLAME BRIGHTNESS ICON to power ON

•

Note: The control panel is a touch screen. It will appear black. Touch the control panel once to

“wake up” the controls. This will cause the controls to light up. Which ever icon you touch will display

it’s last setting when you do this. At this time you can press the corresponding icon to the function you

would like to adjust. After 5 seconds the touch screen will fade to black.

Temperature Function

• Press the TEMPERATURE ICON to adjust the heater’s thermostat setting.

• If the unit is powered OFF, you can press the TEMPERATURE ICON to power ON the unit.

•

Press the TEMPERATURE ICON again to scroll up through the pre-set temperature settings:

The thermostat setting range is 65

F (18

C) to 90

F (32

C), HI (High) and OFF.

Set the temperature to "HI" to have the heater run continually.

Press and hold the TEMPERATURE & TIMER ICON for 5 seconds to toggle between 5

C) increments and 1

F (1

C) increments when setting the temperature. The unit will beep to

indicate that the change has taken place. The factory default temperature is 5

F (3

C) increments.

The emberbed will glow at the lowest brightness setting unless a different setting was saved

in the memory.

• Hold down the TEMPERATURE ICON for 5 seconds to toggle between Fahrenheit and Celsius.

Note: This option is only available if using the control panel.

n “F” or “C” will display next to the temperature.

• Press and hold the

TEMPERATURE ICON for 10 seconds to disengage the heater function.

Press and hold the TEMPERATURE ICON for 10 seconds again to engage the heater

function. (See HEATER OVERRIDE section below for more details).

Press the FLAME BRIGHTNESS ICON to adjust the flame brightness.

Press the FLAME BRIGHTNESS ICON again to scroll up through the flame brightness

settings: 1, 2, 3, 4, 5, OFF.

the unit and flame brightness will resume at the last setting.

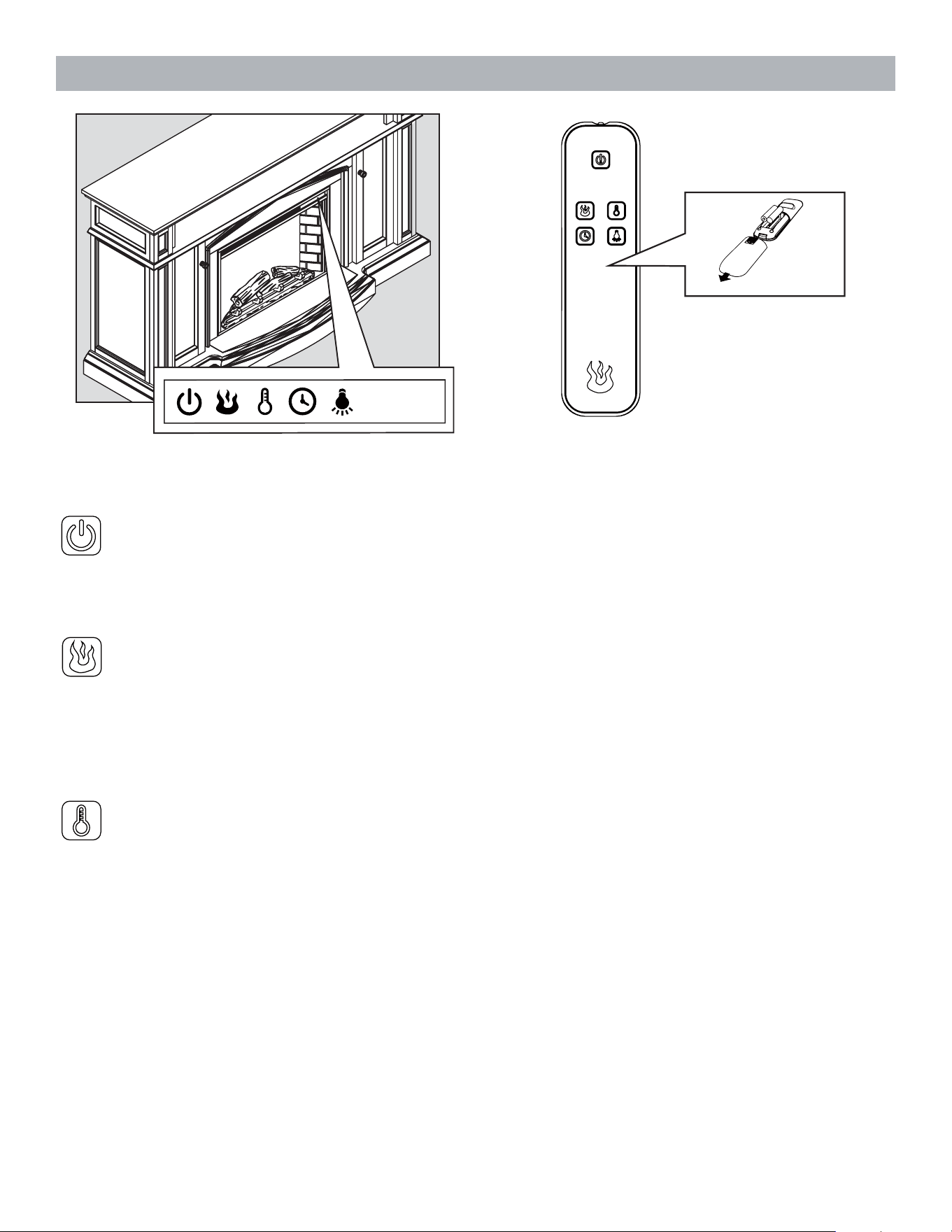

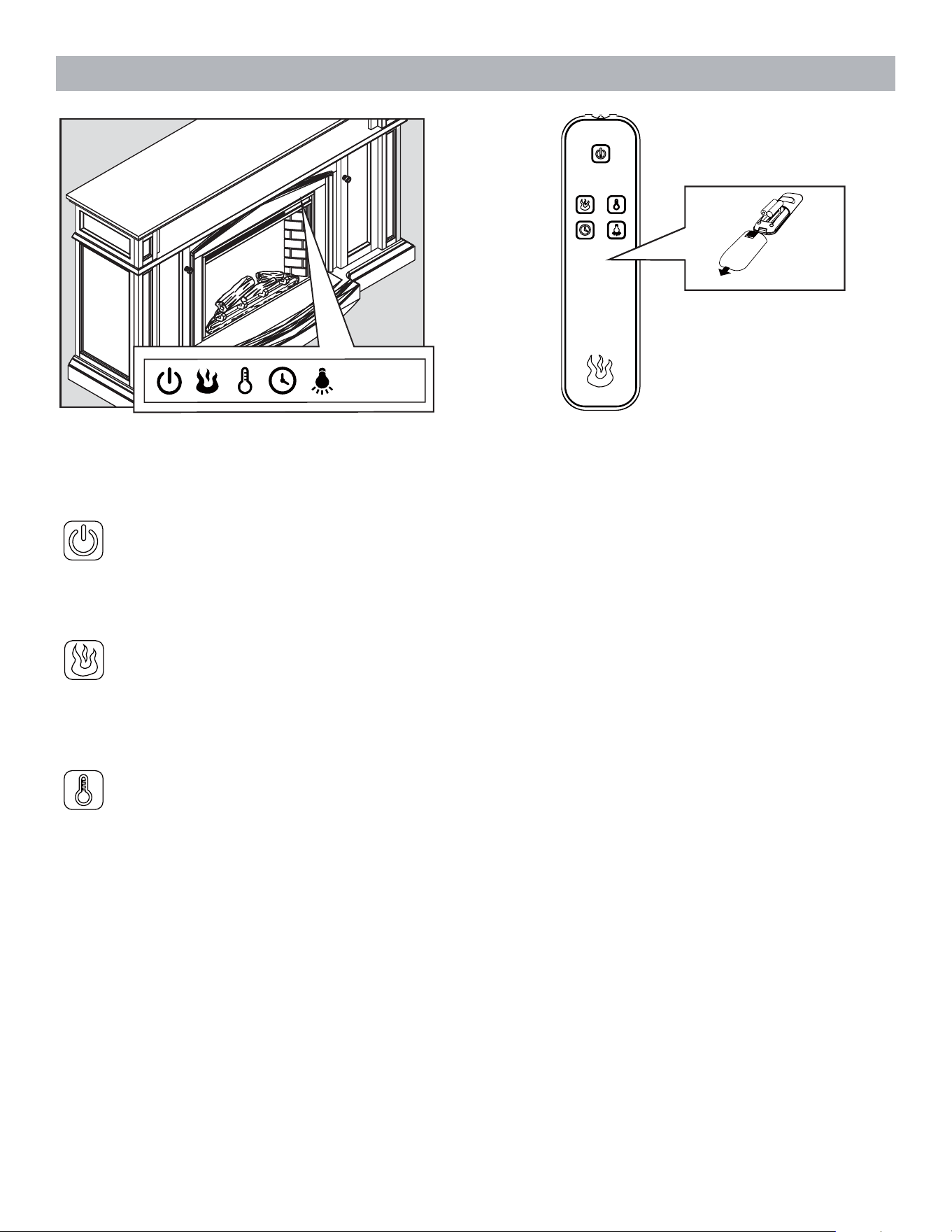

To use the remote control,

first insert two AAA batteries

(included) into the remote

control. ensuring the polarities

of the battery match the inside

of the battery compartment.

8:88

OPERATING INSTRUCTIONS (CONT’D)

Timer Function

 Press the TIMER ICON to set the countdown for the unit’s main power.



 Press the TIMER ICON again to scroll through the timer settings, which are: 30, 1h, 2h, 3h,

4h, 5h, 6h, 7h, 8h, 9h, OFF.（30 means 30 minutes)

 When the timer reaches zero, it will turn OFF the main power and will maintain all the settings

in memory.

Downlight Function

 Press the DOWNLIGHT ICON to power the LED downlights ON or OFF

 If the unit is powered OFF, you can press the DOWNLIGHT ICON to power ON the unit. The

emberbed will glow at the lowest brightness setting unless a different setting was saved in

the memory.

MEMORY FUNCTION

This unit has a memory function that allows you to turn off the MAIN POWER and retains all the other

function settings (excluding the TIMER function).

 When the unit’s main power is OFF, press the POWER ICON once on the insert control panel or

on the remote control to power the unit ON and “wake up” the individual function at the last setting.

Press the icon again to adjust it and press the main POWER ICON on the insert or on the remote

control to turn the unit OFF and save the new setting into memory.

 When the unit is powered ON, the LED readout will show the saved temperature setting. If a temper

-ature setting was not saved, it will show the flame brightness setting saved in memory. If neither

one has a setting saved to memory, then only the emberbed will glow (as a power light indicator).

HEATER OVERRIDE

The power to the heater can be disengaged to prevent the heater from being accidentally or

unintentionally powered on. This feature is primarily added to help prevent children from powering

on the heater when it is not desired.

 To engage the heater override function press and hold the HEATER ICON for 10 seconds. The

symbol E3 will display and then go blank while beeping 3 times. The heater function is now

locked. If the HEATER ICON is pressed again E3 will appear then fade.The Flame, Downlight

and Timer functions will operate normally. Only the heater and blower are disengaged.

 To unlock the heater function, press and hold the HEATER ICON for 10 seconds. The symbol

E3 will display and then go blank while beeping 3 times. The heater function is now engaged.

By pressing the HEATER ICON again you will be able to adjust the heat temperature to your

desired temperature.

 To reset the memory, hold down the main POWER ICON for 10 seconds at any time. When this

happens, the LED readout will blink with three zeros three times and the unit will be shut down.

 Another way to reset the memory is to unplug the unit from the wall.

If the unit is powered OFF, you can press the TIMER ICON to power ON the unit. The

emberbed will glow at the lowest brightness setting unless a different setting was saved in

the memory.

CARE AND MAINTENANCE

Disposal of Used Battery

A battery may contain hazardous substances that could be

endangering the environment and human health.

• This symbol marked on the battery and/or packaging indicates that

used battery shall not be treated as municipal waste. Instead it shall

be left at the appropriate collection point for recycling.

• By ensuring the used battery is disposed of corr

• Do not dispose of batteries in fire. batteries may explode or leak.

ectly, you will help

prevent potential negative consequences for the environment and

human health. The recycling of materials will help to conserve

natural resources.

For more information about collection and recycling of used batteries,

please contact your local municipality, your waste disposal service or

the point-of-sale where you purchased this battery.

• Make sure the unit is turned OFF, unplugged and the heating elements of heater are cool

whenever you are cleaning the heater or fireplace.

• Clean the metal trim using a water-dampened soft, clean cloth. DO NOT use brass polish or

household cleaners as these products will damage the metal trim.

•

bearing life and require no further lubrication. However, periodic cleaning/vacuuming of the fan/

heater and air intake/output vents is recommended.

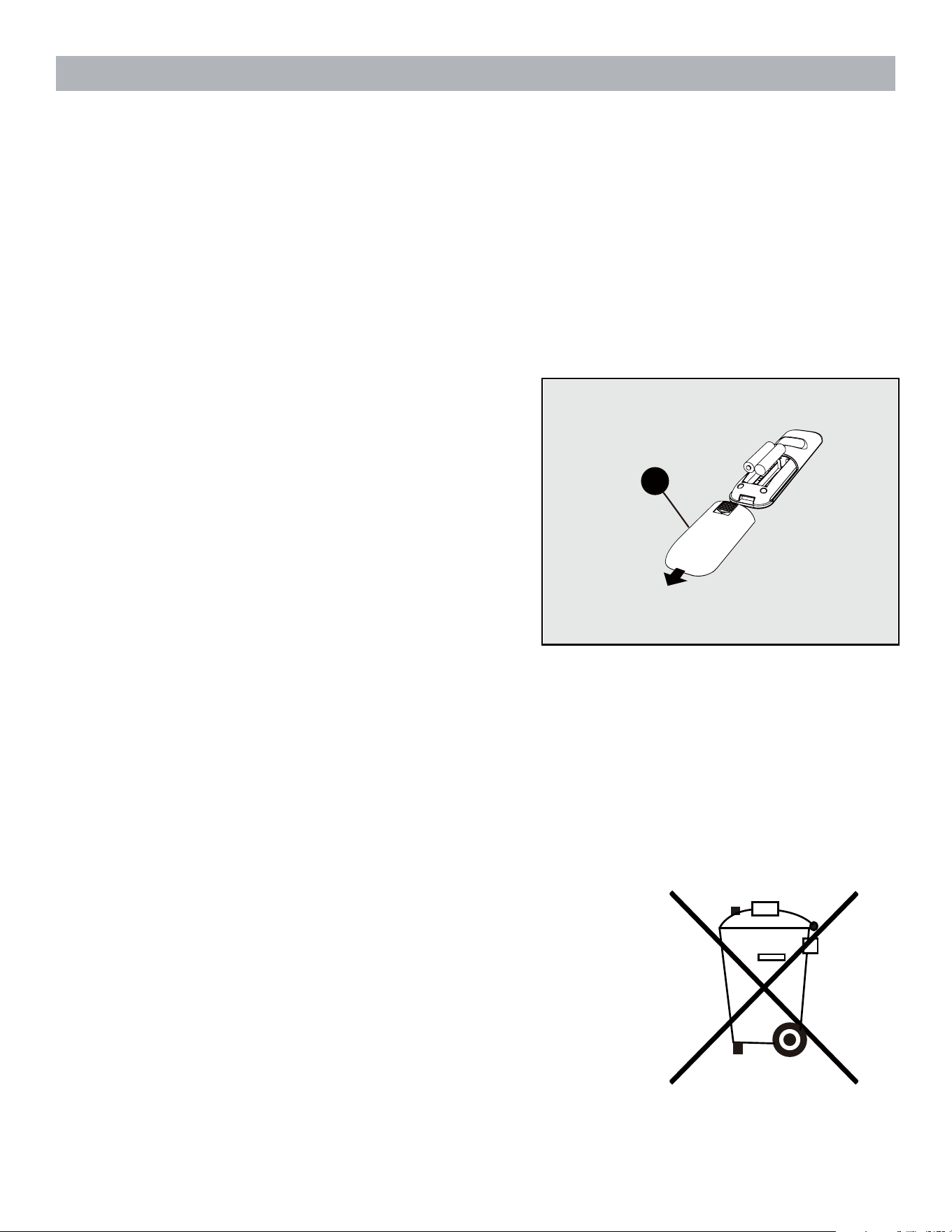

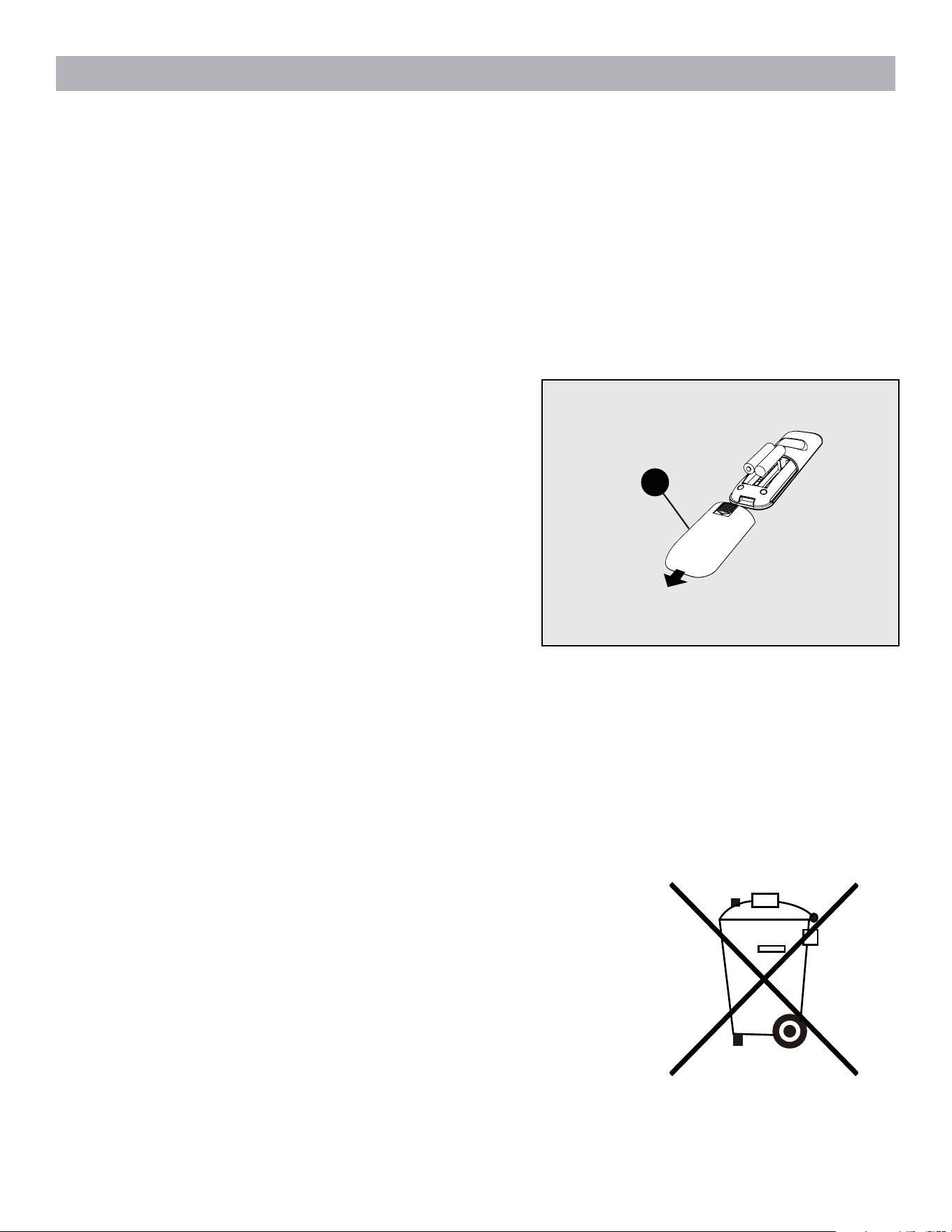

Replacing the Remote Control Batteries

When the remote control (S) stops operating or its

range seems reduced, it is time to replace the

batteries. Note: The batteries should be removed if the

product is to be left unused for a long time.

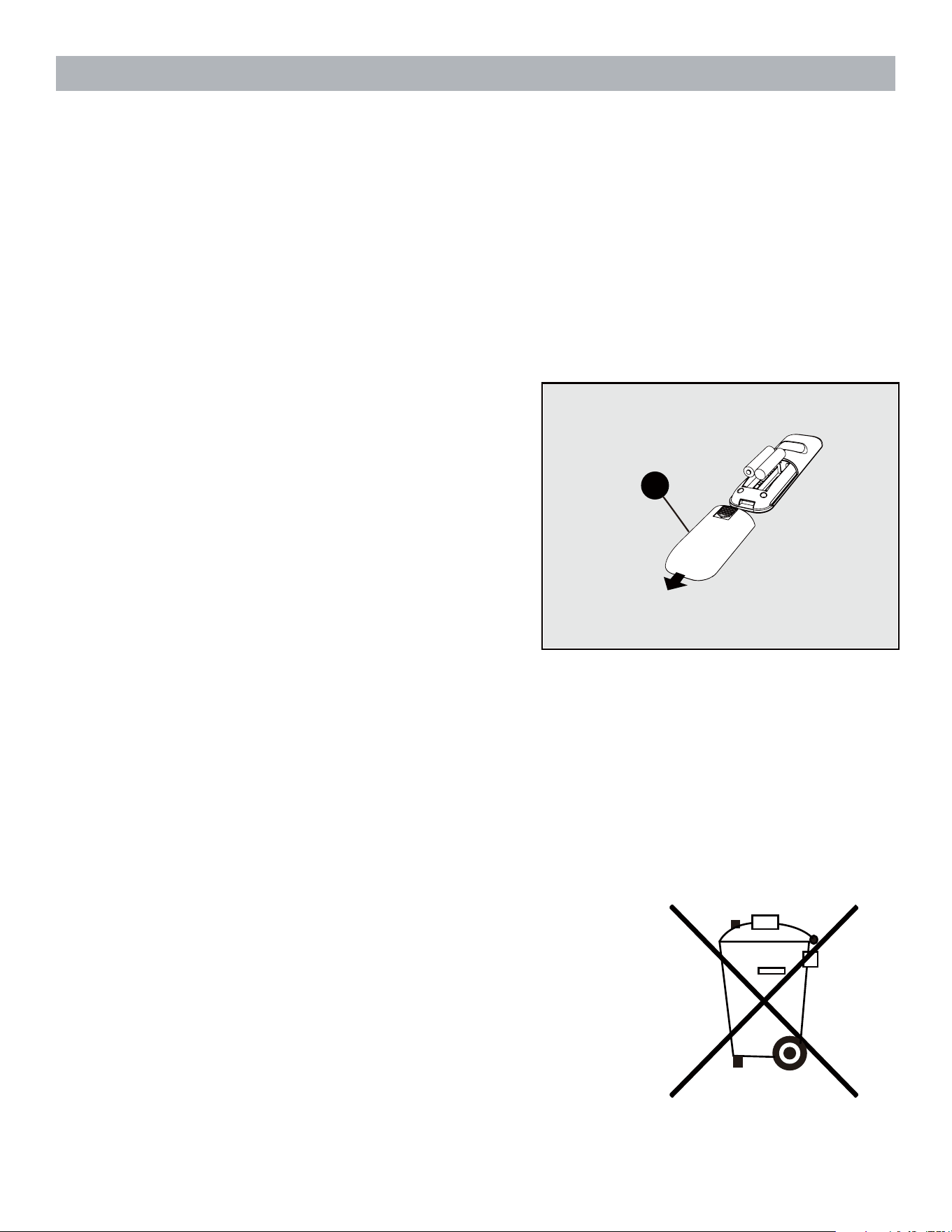

1. The battery compartment is located on the back

of the remote control (S).

2. Remove battery cover from the back of remote

control (S) and remove the old batteries.

3. Insert 2pcs AAA batteries, ensuring the polarities of

the battery match the inside of the battery

compartment.

4. Re-insert the battery door.

Note: Do not mix old and new batteries.

Do not mix alkaline, standard (carbonzinc), or rechargeable (nicad, nimh, etc) batteries.

Non-rechargeable batteries are not to be recharged. Exhausted batteries are to be removed from

the product.

Harmful if swallowed.

The motors used on the fan and the flame generator assembly are pre-lubricated for extended

• Any other servicing should be performed by an authorized service representative.

When the heater is not in use, the power cord should be stored properly to avoid contact with hot

or sharp objects.

•

PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION

Error E1 displayed on

control panel.

The overheat sensor

has been engaged.

Unplug unit, wait 15-20 minutes, then the sensor will reset

itself. Plug the unit back in and turn on the heater. If the

problem persists, call customer service.

Note: The other functions will work normally excluding

the heater. Until the problem is solved, the error will only

appear/sound when the heater button is pressed.

Error E2 displayed on

control panel.

The thermostat

sensor is broken or

not working correctly.

Unplug unit, wait 15-20 minutes, then the sensor will reset

itself. Plug the unit back in and turn on the heater. If the

problem persists, call cu

stomer service.

Note: The other functions will work normally excluding

the heater. Until the problem is solved, the error will only

appear/sound when the heater button is pressed.

Error E3 displayed on

control panel.

Heater override

function is engaged

No power; logs do not

glow.

The unit does not

have power.

Check that the power cord is securely plugged into a

standard 120V outlet. Then check to make sure the unit is

powered on.

are glowing.

powered off. achieved.

Heater and blower

do not power on but rest

of functions are working.

Power cord gets warm to

the touch.

Normal operation. This is normal for a heater appliance as it requires

more current to operate. Check the connections of

the appliance cord and the outlet. Make sure the plug

and outlet frequently to determine if it is HOT; if so,

discontinue use of the appliance and consult with a

outlet(s).

Remote control does not

work.

Weak or failing

batteries.

Replace with 2 AAA batteries. . (See page 15 for more

information.)

Remote control

signal is weak and only

works sometimes.

Pressing the buttons

too quickly.

Press the buttons slowly and steadily to ensure the

transmitter recognizes the request.

Using the remote

control too far away or

at an off angle.

Move closer to the insert; the remote control will only

work within a distance of 20 feet and 45 degrees to either

Fan motor continues to

blow after unit is powered

off.

Normal operation. This is a standard feature; the blower runs for an

additional time to cool off heater tubes.

TROUBLESHOOTING

Heater override

function is engaged

To unlock the heater, simply press and hold the

temperature button for 10 seconds (See page 14

Heater Override Section for more details).

To unlock the heater, simply press and hold the

temperature button for 10 seconds (See page 14

Heater Override Section for more details).

The manufacturer warrants that your new Electric fireplace is free from manufacturing and material

defects for a period of one year from date of purchase, subject to the following conditions and

limitations.

Install and operate this Electric fireplace in accordance with the installation and operating instructions

furnished with the product at all times. Any unauthorized repair, alteration, willful abuse, accident, or

misuse of the product shall nullify this warranty.

This warranty is non-transferable, and is made to the original owner, provided that the purchase was

made through an authorized supplier of the product.

The warranty is limited to the repair or replacement of part(s) found to be defective in material or

workmanship, provided that such part(s) have been subjected to normal conditions of use and

service, after said defect is conﬁ rmed by the manufacturer’s inspection.

The manufacturer may, at its discretion, fully discharge all obligations with respect to this warranty by

refunding the wholesale price of the defective part(s).

Any installation, labor, construction, transportation, or other related costs/expenses arising from

defective part(s), repair, replacement, or otherwise of same, will not be covered by this warranty, nor

shall the manufacturer assume responsibility for same.

The owner/user assumes all other risks, if any, including the risk of any direct, indirect or

consequential loss or damage arising out of the use, or inability to use the product, except as

provided by law.

All other warranties —expressed or implied—with respect to the product, its components and

accessories, or any obligations/liabilities on the part of the manufacturer are hereby expressly

excluded.

The manufacturer neither assumes, nor authorizes any third party to assume on its behalf, any other

liabilities with respect to the sale of the product.

The warranties as outlined within this document do not apply to non accessories used in conjunction

with the installation of this product.

This warranty is void if:

1. The ﬁ replace is subjected to prolonged periods of dampness or condensation.

2. Any unauthorized alteration, willful abuse, accident, or misuse of the product.

3. You do not have the original receipt of purchase.

ONE-YEAR LIMITED WARRANTY

For replacement parts, call our customer service department at 1-855-571-1044, 9 a.m. - 5 p.m., EST,

Monday - Friday.

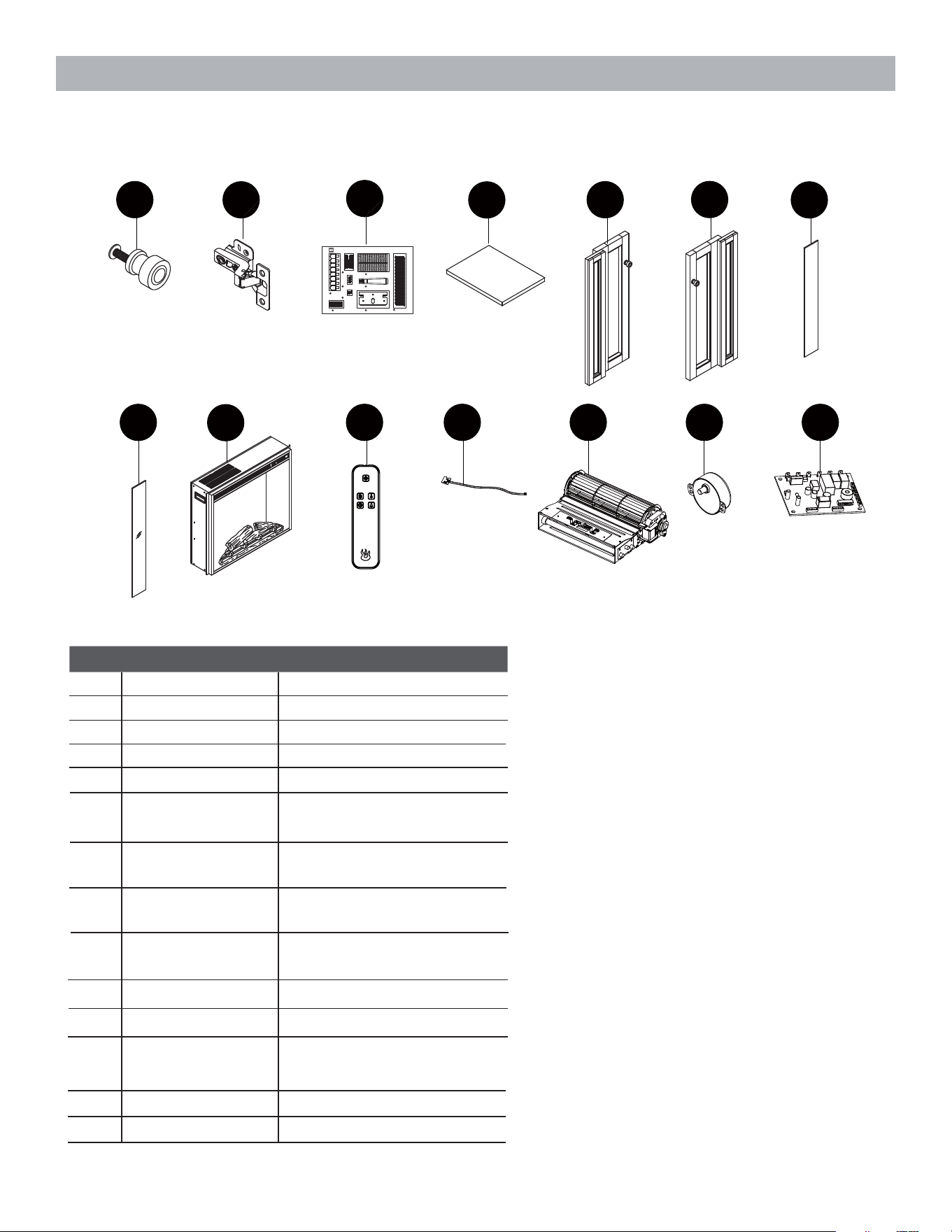

REPLACEMENT PARTS FOR 1167FMM-26-200

PART DESCRIPTION PART #

PU17-1167-KB

C-90-107-V2

Knob

Hinge

PU17-1167FMM-23-26-200

Hardware Packet

Spinner Motor

PU16-23262833-HB

PCB Board PU16-262833-PCB

PU16-23262833-SM

Heater/Blower

Assembly

PU16-232628-NTC

Electric Fireplace

Remote Control

Insert

Thermostat

PU16-262833-RC

PF-

1167FMM-26-200-003

Right Front

Door

Panel

Q Wood Door PF-

1167FMM-26-200-004

Panel

Glass Door PF-

1167FMM-26-005

PF-1167FMM-26-200-001

PF-1167FMM-26-200-002

Wood Shelf

Left Front Door

2612-FG

Item/Article/Artículo #0839834; 0849089; 0849090; 0849093;0849094;0849095

Model/Modèle/Modelo #1167FMM-23-200; 1167FMM-26-200

1167FMM-23-201; 1167FMM-26-201

1167FMM-23-202; 1167FMM-26-202

SCOTT LIVING and logo are trademarks of Scott Brothers Entertainment Inc. in the United State of America and elsewhere. Used under license.

SCOTT LIVING et le logo sont des marques de commerce de Scott Brothers Entertainment Inc. aux États-Unis et ailleurs. Utilisé sous licence.

SCOTT LIVING y el logo son marcas comerciales de Scott Brothers Entertainment Inc. en los Estados Unidos de América y otros países. Usado bajo licencia.

Long Bolt (x30)

Boulon Long (x30)

Perno Largo (x30)

Wooden Dowel (x26)

Goujon De Bois (x26)

Taquete De Madera (x26)

Touch-up Pen (x1)

Stylo De Retouche (x1)

Marcador De Retoque (x1)

Insert Bracket (x2)

Support De L'insertion (x2)

Soporte Del Inserto (x2)

Back Panel Screw (x38)

Vis Panneau Arrière (x38)

Tornillo De Panel Posterior (x38)

Short Bolt (x6)

Boulon Court (x6)

Perno Corto (x6)

Screw(x4)

Vis (x4)

Tornillo (x4)

Washer(x30)

Rondelle (x30)

Arandela

(x30)

Shelf Pin(x8)

Cheville De Tablette (x8)

Pasador Del Estante (x8)

For replacement parts, call our customer service department at 1-855-571-1044, 9 a.m. - 5 p.m., EST,

Monday - Friday.

REPLACEMENT PARTS FOR 1167FMM-26-201

PART DESCRIPTION PART #

PU17-1167-KB

C-90-107-V2

Knob

Hinge

PU17-1167FMM-23-26-201

Hardware Packet

Spinner Motor

PU16-23262833-HB

PCB Board PU16-262833-PCB

PU16-23262833-SM

Heater/Blower

Assembly

PU16-232628-NTC

Electric Fireplace

Remote Control

Insert

Thermostat

PU16-262833-RC

PF-

1167FMM-26-201-003

Right Front

Door

Panel

Q Wood Door PF-

1167FMM-26-201-004

Panel

Glass Door PF-

1167FMM-26-005

PF-1167FMM-26-201-001

PF-1167FMM-26-201-002

Wood Shelf

Left Front Door

2612-FG

Item/Article/Artículo #0839834; 0849089; 0849090; 0849093;0849094;0849095

Model/Modèle/Modelo #1167FMM-23-200; 1167FMM-26-200

1167FMM-23-201; 1167FMM-26-201

1167FMM-23-202; 1167FMM-26-202

SCOTT LIVING and logo are trademarks of Scott Brothers Entertainment Inc. in the United State of America and elsewhere. Used under license.

SCOTT LIVING et le logo sont des marques de commerce de Scott Brothers Entertainment Inc. aux États-Unis et ailleurs. Utilisé sous licence.

SCOTT LIVING y el logo son marcas comerciales de Scott Brothers Entertainment Inc. en los Estados Unidos de América y otros países. Usado bajo licencia.

Long Bolt (x30)

Boulon Long (x30)

Perno Largo (x30)

Wooden Dowel (x26)

Goujon De Bois (x26)

Taquete De Madera (x26)

Touch-up Pen (x1)

Stylo De Retouche (x1)

Marcador De Retoque (x1)

Insert Bracket (x2)

Support De L'insertion (x2)

Soporte Del Inserto (x2)

Back Panel Screw (x38)

Vis Panneau Arrière (x38)

Tornillo De Panel Posterior (x38)

Short Bolt (x6)

Boulon Court (x6)

Perno Corto (x6)

Screw(x4)

Vis (x4)

Tornillo (x4)

Washer(x30)

Rondelle (x30)

Arandela

(x30)

Shelf Pin(x8)

Cheville De Tablette (x8)

Pasador Del Estante (x8)

For replacement parts, call our customer service department at 1-855-571-1044, 9 a.m. - 5 p.m., EST,

Monday - Friday.

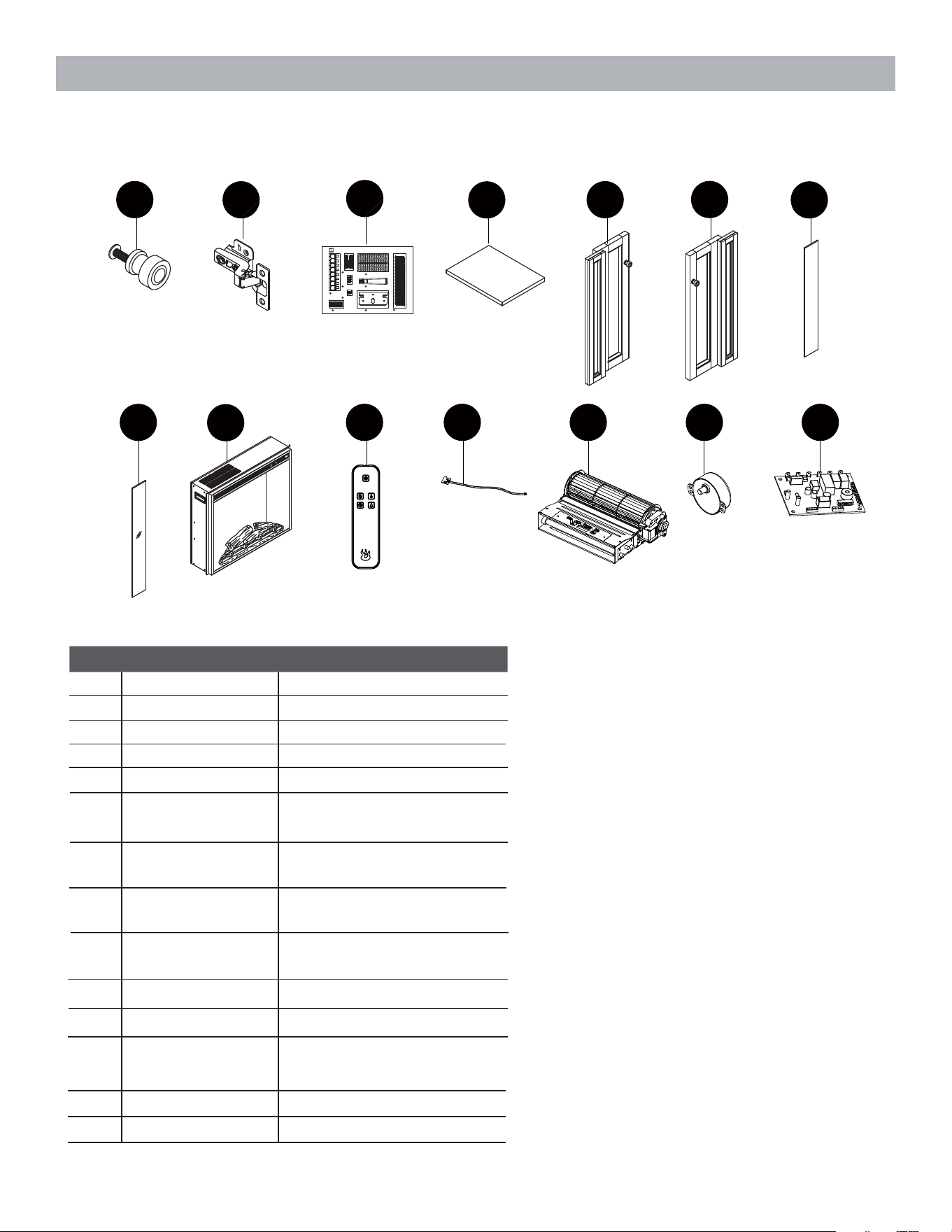

REPLACEMENT PARTS FOR 1167FMM-26-202

PART DESCRIPTION PART #

PU17-1167-KB

C-90-107-V2

Knob

Hinge

PU17-1167FMM-23-26-202

Hardware Packet

Spinner Motor

PU16-23262833-HB

PCB Board PU16-262833-PCB

PU16-23262833-SM

Heater/Blower

Assembly

PU16-232628-NTC

Electric Fireplace

Remote Control

Insert

Thermostat

PU16-262833-RC

PF-

1167FMM-26-202-003

Right Front

Door

Panel

Q Wood Door PF-

1167FMM-26-202-004

Panel

Glass Door PF-

1167FMM-26-005

PF-1167FMM-26-202-001

PF-1167FMM-26-202-002

Wood Shelf

Left Front Door

2612-FG

Item/Article/Artículo #0839834; 0849089; 0849090; 0849093;0849094;0849095

Model/Modèle/Modelo #1167FMM-23-200; 1167FMM-26-200

1167FMM-23-201; 1167FMM-26-201

1167FMM-23-202; 1167FMM-26-202

SCOTT LIVING and logo are trademarks of Scott Brothers Entertainment Inc. in the United State of America and elsewhere. Used under license.

SCOTT LIVING et le logo sont des marques de commerce de Scott Brothers Entertainment Inc. aux États-Unis et ailleurs. Utilisé sous licence.

SCOTT LIVING y el logo son marcas comerciales de Scott Brothers Entertainment Inc. en los Estados Unidos de América y otros países. Usado bajo licencia.

Long Bolt (x30)

Boulon Long (x30)

Perno Largo (x30)

Wooden Dowel (x26)

Goujon De Bois (x26)

Taquete De Madera (x26)

Touch-up Pen (x1)

Stylo De Retouche (x1)

Marcador De Retoque (x1)

Insert Bracket (x2)

Support De L'insertion (x2)

Soporte Del Inserto (x2)

Back Panel Screw (x38)

Vis Panneau Arrière (x38)

Tornillo De Panel Posterior (x38)

Short Bolt (x6)

Boulon Court (x6)

Perno Corto (x6)

Screw(x4)

Vis (x4)

Tornillo (x4)

Washer(x30)

Rondelle (x30)

Arandela

(x30)

Shelf Pin(x8)

Cheville De Tablette (x8)

Pasador Del Estante (x8)

Des questions, des problèmes, des pièces manquantes?

Avant de retourner l’article au détaillant,

appelez notre service à la clientèle au

1-855-571-1044, entre 9 h et 17 h (HNE), du lundi au vendredi.

www.greentouchhome.com

English p. 1

Español p. 42

Date d’achat _______________________

Meuble multimédia

avec cheminée électrique

infrarouge 26-IN

INSTRUCTIONS D’UTILISATION, D’ASSEMBLAGE ET DE

MAINTENANCE

MODÈLE # 1167FMM-26-200; 1167FMM-26-201; 1167FMM-26-202

ARTICLE # 0849093;0849094;0849095

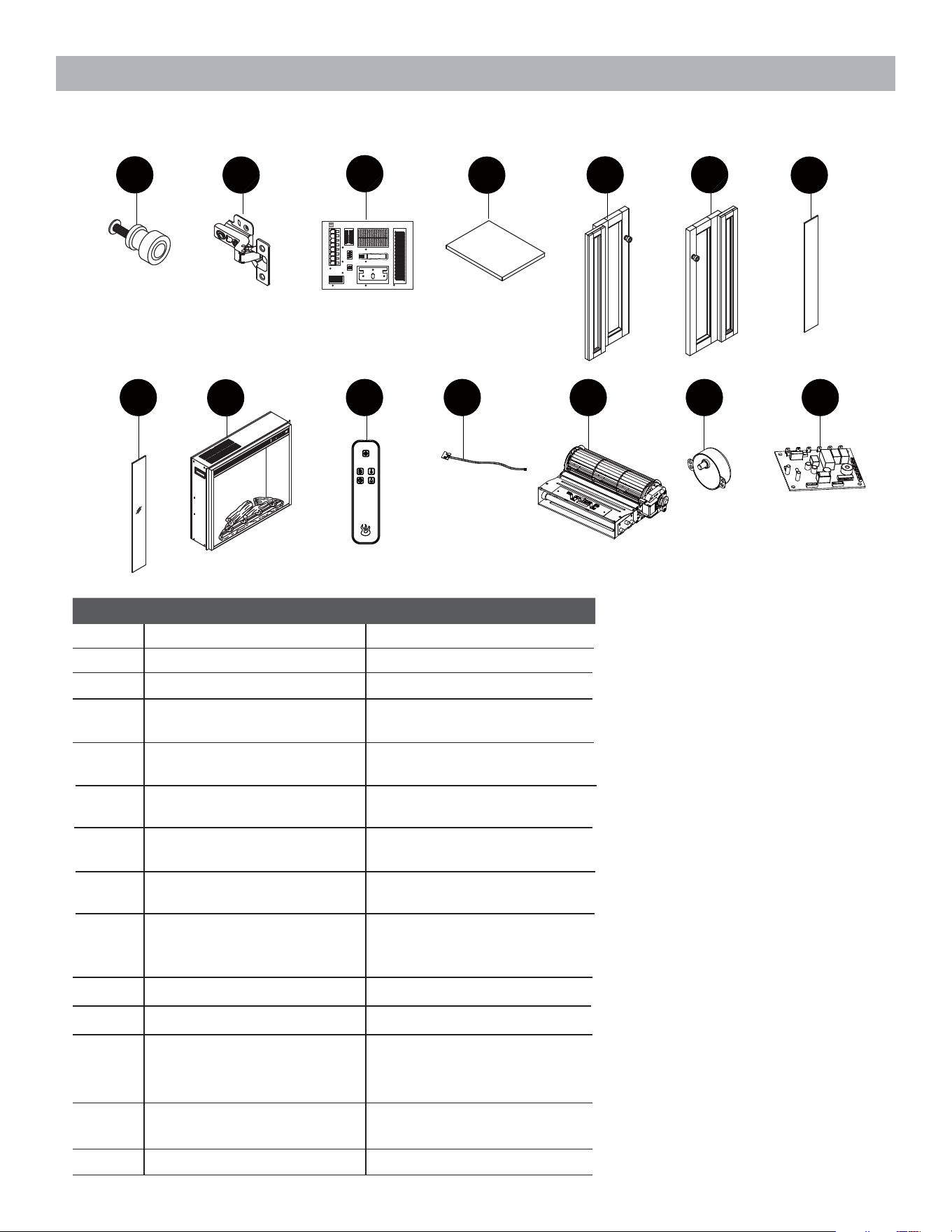

CONTENU DE L’EMBALLAGE

PIÈCE DESCRIPTION QUANTITÉ

A Sommet

Mur Gauche

Mur Droit

Base

Panneau Arrière Latéral

Insertion

Télécommande

Porte Avant Gauche

Porte Avant Droite

Panneau De Porte En Bois

Panneau Côté Gauche

Panneau Côté Droit

Panneau Coin Gauche

Panneau Coin Droit

Panneau Arrière Central

Panneau Avant Central

Tablette Centrale

Partition

Tablette De Bois

PIÈCE DESCRIPTION QUANTITÉ

Pile

CONTENUS MATÉRIELS (NON REPRÉSENTÉS EN TAILLE RÉELLE)

CONSIGNES DE SÉCURITÉ

Assurez-vous de lire et de comprendre l’intégralité

du présent manuel avant de tenter d’assembler,

d’installer ou d’utiliser l’article.

Cet article a été testé et déclaré conforme aux

limites imposées aux dispositifs numériques de

classe B, conformément à l’alinéa 15 du règlement

de la FCC. Ces limites sont destinées à assurer

une protection raisonnable contre les interférences

nuisibles dans un environnement résidentiel.

Cet article génère, utilise et peut émettre de

l’énergie radiofréquence et, s’il n’est pas installé

et utilisé conformément aux instructions, risque

de provoquer des interférences nuisibles lors de

la réception d’émissions de radio ou de télévision

successivement l’article). L’utilisateur devra

prendre les mesures nécessaires suivantes pour

tenter d’éliminer ces interférences :

sRÏORIENTEROUDÏPLACERLANTENNERÏCEPTRICE

s accroître la distance entre l’appareil et le

RÏCEPTEUR

s brancher l’appareil sur une prise de courant

appartenant à un autre circuit que celui du

RÏCEPTEUR

s obtenir de l’aide auprès du détaillant ou

d’un technicien en radio ou en télévision

expérimenté.

Cet appareil est conforme à l’alinéa 15 du

règlement de la FCC. Son utilisation est soumise

aux deux conditions suivantes :

1. cet appareil ne doit provoquer aucune

INTERFÏRENCENUISIBLEET

2. cet appareil doit accepter toute interférence

reçue, y compris des interférences susceptibles

de causer un fonctionnement non désiré.

AA 30Boulon Long

BB Rondelle 30

CC Goujon De Bois

Support De L'insertion

EE Cheville De Tablette 8

Vis Panneau Arrière

GG Boulon Court

Stylo De Retouche

HH Vis 4

II 1

AA BB CC DD EE IIFF

GG HH

PIÈCE DESCRIPTION QUANTITÉ

CONSIGNES DE SÉCURITÉFETY (SUITE)

par la partie responsable de la conformité

peuvent annuler le droit de l’utilisateur de se

servir de cet appareil.

Cet appareil numérique de classe B est conforme

à la norme NMB-003 du Canada.

CONSIGNES IMPORTANTES

Lorsque vous utilisez un appareil électrique,

respectez les mesures de sécurité élémentaires

de choc électrique et de blessure :

DANGER

• Respectez scrupuleusement les directives

• Lisez toutes les instructions avant d'utiliser cet

appareil de chauffage.

du présent manuel pour prévenir les chocs

électriques ou les incendies pouvant causer des

dommages ainsi que des blessures graves ou

mortelles.

• Cet article a été conçu pour accueillir la plupart

des téléviseurs à écran plasma et ACL (jusqu’à

64 po et d’un poids maximal de 29,55 kg). Le

fait d’utiliser cet appareil avec des produits dont

le poids excède la charge maximale indiquée

peut entraîner un basculement ou de l’instabilité

et causer des blessures ou même la mort.

AVERTISSEMENT

• Cet appareil est chaud lorsqu’il est en fonction.

PAS

aux surfaces chaudes. Assurez-vous que les

matières combustibles, comme les meubles, les

oreillers, la literie, le papier, les vêtements et

les rideaux, se trouvent à au moins 0,91 m de

l’appareil.

• Faites preuve d’une extrême prudence

lorsqu’un radiateur est utilisé à proximité

d’enfants ou de personnes handicapées, de

même que lorsque vous laissez le foyer en

marche sans surveillance.

• Ne placez PAS le cordon sous un tapis. Ne

couvrez PAS le cordon d’alimentation avec une

carpette, un tapis de couloir, ni tout autre article

similaire. Placez le cordon dans un endroit peu

passant et où il ne pourra pas être accroché.

• N’insérez JAMAIS un objet, quel qu’il soit, dans

les ouvertures de ventilation ou de sortie d’air de

que les risques de choc électrique et d’incendie.

• Cet appareil renferme des pièces chaudes

qui produisent des arcs électriques ou des

étincelles. N’utilisez PAS l’appareil là où de

l’essence, de la peinture, de la vapeur ou

entreposés. Ce foyer ne doit pas être utilisé

pour faire sécher les vêtements. Ne suspendez

PAS de bas de Noël ou d’autres décorations à

proximité du foyer.

• N’utilisez cet appareil que pour l’usage prévu

dans ce manuel. Toute autre utilisation n’est

PAS recommandée par le fabricant et peut

provoquer un incendie, un choc électrique ou

des blessures.

ATTENTION

• Dans la mesure du possible, débranchez

TOUJOURS cet appareil lorsqu’il n’est pas

utilisé.

• N’utilisez PAS

ou d’un cordon endommagés ou qui a subi

une défaillance. Ne faites PAS fonctionner un

appareil qui est tombé ou qui a été endommagé

de quelque façon que ce soit. Coupez

l’alimentation électrique à partir du tableau de

distribution et faites inspecter l’appareil par un

•

qui ont dû être retirées pour l’entretien avant

d’utiliser de nouveau le foyer.

• N’utilisez PAS cet article à l’extérieur.

• Cet appareil n’est pas conçu pour être utilisé

dans une salle de bains, une salle de lavage

ou tout autre endroit humide semblable. Ne

placez JAMAIS l’article dans un endroit où il

pourrait tomber dans une baignoire ou un autre

contenant rempli d’eau.

• Pour débrancher cet appareil, tournez les

commandes en position d’arrêt, puis retirez la

CONSIGNES DE SÉCURITÉ (SUITE)

s"RANCHEZUNIQUEMENT

CORRECTEMENTMISEÌLATERRE

s,ORSDELINSTALLATIONVEILLEZÌCEQUELAPPAREIL

SOITMISÌLATERRECONFORMÏMENTAUXCODES

LOCAUXÌLAPLUSRÏCENTEVERSIONDU#ODE

CANADIENDELÏLECTRICITÏ#3A#OUDANSLE

CASDESINSTALLATIONSAUX³TATS5NISAUXCODES

LOCAUXETAUCODENATIONALDELÏLECTRICITÏ!.3)

NFPA.O

s

BLOQUEZJAMAISLESOUVERTURESDEVENTILATION

OUDESORTIEDAIRDEQUELQUEFAONQUECESOIT

.EPLACEZPASLAPPAREILSURUNESURFACEMOLLE

COMMEUNLITCARCELAPOURRAITBLOQUERSES

OUVERTURES

s.EPLACEZPASLAPPAREILDIRECTEMENTSOUSUNE

PRISEDECOURANT

s.%PLACEZPASAUCUNOBJETSURLESOMMETDU

FOYERETNEBLOQUEZPASLESENTRÏES

DgAIRLgAÏRATIONCARCELAPOURRAITFAIRE

SURCHAUFFERLgAPPAREILETCAUSERUNINCENDIE

Instructions de mise à la terre

Branchement électrique

s5NCIRCUITDEAMPVOLTS(ZAVECUNE

PRISEMISEÌTERRECORRECTEMENTESTREQUISEÏTANT

DONNÏQUELESAUTRESAPPAREILSSURLEMÐME

CIRCUITPOURRAIENTDÏCLENCHERLEDISJONCTEUROU

FAIRESAUTERLEFUSIBLELORSQUELgAPPAREILDE

CHAUFFAGEESTENCOURSDgUTILISATION

,gAPPAREILINCLUTUNFILDEPIEDS.%DÏPASSEZ

PAS

LAPUISSANCEACTUELLEDELAPRISEDECOURANT



s#ETAPPAREILESTCONUPOURÐTREUTILISÏSUR

LECORDONESTILLUSTRÏECIDESSOUS#ONSULTEZ

LILLUSTRATIONPOURCONNAÔTRELESINSTRUCTIONS

DEMISEÌLATERRELADAPTATEURILLUSTRÏ#

TROISBROCHESAVECMISEÌLATERREAUXPRISESÌ

DELADAPTATEURDOITÐTREBRANCHÏESURUNE

MISEÌLATERREPERMANENTECOMMEUNEPRISE

CORRECTEMENTMISEÌLATERRE.EVOUSSERVEZ

PASDELADAPTATEURSIUNEPRISEÌTROISFENTES

AVECMISEÌLATERREESTDISPONIBLE

CONSERVEZ CES INSTRUCTIONS

A B C D

"ROCHEDEMISE

ÌLATERRE

"ROCHEDEMISE

ÌLATERRE

$ISPOSITIFDEMISE

ÌLATERRE

6IS

MÏTALLIQUE

#OUVERCLE

DELA

BROCHEDE

MISEÌLATERRE

!DAPTATEUR

PRÉPARATION

INSTRUCTIONS POUR L’ASSEMBLAGE

QUINCAILLERIE UTILISÉE

Boulon Long

Rondelle

Groujon En Bois

Boulon Long

Rondelle

Groujon En Bois

x 4

QUINCAILLERIE UTILISÉE

x 4

1. Derrière l'assemblage, insérez deux chevilles en

bois (CC) dans les trous sur le côté gauche de la

base (K). Fixez le mur gauche (F) à l'aide de deux

rondelles (BB) et deux longs boulons (AA).

Répétez pour le mur droit (G).

Insérez deux chevilles en bois (CC) dans les trous

sur le côté gauche de la base (K). Fixez le panneau

latéral gauche (H) à l'aide de deux rondelles (BB)

et deux longs boulons (AA).

Répéter pour le panneau latéral droit (I).

Avant de commencer l’assemblage de l’article,

assurez-vous d’avoir toutes les pièces. Comparez

le contenu de l’emballage avec la liste des pièces

et celle de la quincaillerie incluse. S’il y a des

pièces manquantes ou endommagées, ne tentez

pas d’assembler l’article.

Temps d’assemblage approximatif :

50 minutes.

Outil nécessaire pour l’assemblage

(non inclus) : tournevis cruciforme.

INSTRUCTIONS POUR L’ASSEMBLAGE (SUITE)

x 10

Insérez deux chevilles en bois (CC) dans les trous

du sommet du milieu du panneau latéral gauche

(H) et du panneau latéral droit (I). Positionnez

attentivement le panneau central (J) entre le

panneau latéral gauche (H) et le panneau latéral

droit (I). Fixez chaque côté avec une rondelle (BB)

et un long boulon (AA).

Insérez deux chevilles en bois (CC) dans les trous

du sommet extérieurs du mur gauche (f), du

panneau latéral gauche (H), du panneau latéral

droit (I) et du mur droit (G). Fixez la tablette

centrale (D) en fixant à partir du dessous avec dix

rondelles (BB) et de longs boulons (AA).

Insérez deux chevilles en bois (CC) dans les trous

sur le côté gauche de la tablette centrale (D).

Fixez le panneau du coin gauche (B) à l'aide de

deux rondelles (BB) et deux longs boulons (AA).

Répéter pour le panneau du coin droit (C).

QUINCAILLERIE UTILISÉE

Boulon Long

Rondelle

Groujon En Bois

x 8

x 4

QUINCAILLERIE UTILISÉE

Boulon Long

Rondelle

Groujon En Bois

x 4

x 2

QUINCAILLERIE UTILISÉE

Boulon Long

Rondelle

Groujon En Bois

x 2

6. Insérez deux chevilles en bois (CC) dans les trous

au milieu du centre de la tablette centrale (D).

Fixez la partition (E) avec une rondelle (BB) et un

long boulon (AA).

7. Insérez deux chevilles en bois (CC) dans les

trous du sommet extérieurs de la partition (E).

Fixez le sommet (A) en fixant à partir du dessous

avec cinq rondelles (BB) et boulons (AA).

8. Fixez le panneau arrière central (L) aux zones

des tablettes à l'aide des vis de panneau arrière

(DD).

INSTRUCTIONS POUR L’ASSEMBLAGE (SUITE)

QUINCAILLERIE UTILISÉE

Boulon Long

Rondelle

Goujon De Bois

x 1

x 2

QUINCAILLERIE UTILISÉE

Boulon Long

Rondelle

Goujon De Bois

x 5

x 2

Vis Panneau Arrière

x 18

9. Fixez le panneau arrière latéral (M) aux zones des

tablettes à l'aide des vis de panneau arrière (DD).

Répétez pour le panneau arrière restant (M).

Cheville De Tablette

x 8

01 .

Vis Panneau Arrière

x 20

À partir du devant de l'assemblage, insérez les

chevilles de tablette (EE) à la hauteur désirée, en

vous assurant qu'elles sont au niveau. Placez la

tablette (N) par dessus les chevilles de tablette

(EE).

Répétez pour la tablette restante (N).

Tenez la porte et alignez le corps de la penture

avec la plaque de la penture assemblée au mur

du foyer. Alignez et glissez les crochets/prises

sur le corps de la penture dans les niches de la

plaque d'assemblage tout en poussant légèrement

la porte vers l'arrière de la cheminée du foyer.

Ensuite, appuyez sur la partie arrière du corps de

la penture jusqu'à ce que vous l'entendiez faire

« clic » Répétez pour les autres pentures.

Pour retirer, appuyez sur le bouton carré à l'arrière

du corps de la penture pour dégager la penture

du support d'assemblage. Déverrouillez les deux

pentures et tirez la porte vers l'extérieur du corps

du foyer.

127(¬ Utilisez les niveleurs préassemblés sur

la base du foyer pour niveler l'appareil. Tournez

les niveleurs dans le sens antihoraire pour

augmenter la hauteur, tournez dans le sens

horaire pour diminuer la hauteur.

11 .

INSTRUCTIONS POUR L’ASSEMBLAGE (SUITE)

QUINCAILLERIE UTILISÉE

13.

Support De L'insertion

x 2

Boulon Court

x 6

Situez le support de l'insertion (F) sur le côté droit

de l'insertion (R), fixez avec trois boulons courts

(GG).

Répétez pour le côté gauche de l'insertion (R).

12. Suivez les étapes suivantes pour ajuster les portes.

Pour ajuster la porte verticalement, desserrez les vis (a) sur les deux charnières, ajustez la porte

et resserrez les vis.

Pour ajuster la porte vers la gauche ou vers la droite, tournez les vis (b) sur les deux charnières

vers l’intérieur ou l’extérieur.

Pour ajuster la porte vers l’intérieur ou l’extérieur, desserrez les vis (c) sur les deux charnières,

ajustez la porte et resserrez les vis.

INSTRUCTIONS POUR L’ASSEMBLAGE (SUITE)

QUINCAILLERIE UTILISÉE

INSTRUCTIONS POUR L’ASSEMBLAGE (SUITE)

QUINCAILLERIE UTILISÉE

.41

x 4

Vis

15.

À partir de l'arrière de l'assemblage, avec l'aide

d'une autre personne, positionnez le poêle (R)

dans l'ouverture de l'assemblage de la cheminée.

Note : NE branchez PAS le poêle (R) dans une

prise d'alimentation.

MISE EN GARDE: NE glissez PAS le poêle sur le

dessus du bois pour éviter d'égratigner la surface

de bois.

Fixez le poêle (R) à la base (K) avec deux vis sur

le côté gauche et sur le côté droit du poêle (R).

L'assemblage est maintenant terminé. Avec l'aide

d'une autre personne, déplacez l'assemblage vers

l'emplacement final voulu. Une fois en position

finale, vous pouvez branchez le poêle (R) dans la

prise d'alimentation.

Note: Les panneaux de portes en verre pré-installés peuvent être changés pour le panneau de porte

en bois inclus (Q).

Retirez la bordure de silicone le long des bords extérieurs du panneau de verre à l'intérieur de la

porte.

Commencez dans un coin et tirez pour enlever les quatre morceaux. Faites attention de ne pas

endommager la bordure de silicone, car elle sera utilisée pour fixer le nouveau panneau.

Retirer le panneau de verre du cadre de la porte, et insérez le panneau de porte en bois inclus (Q).

À l'aide de vos doigts, appuyez sur la bordure de silicone pour la remettre en place. Bougez le long

des bords extérieurs du panneau jusqu'à ce que les quatre côtés soient fixés.

CHANGER LES PANNEAUX DE PORTE (OPTIONNEL)

MODE D’EMPLOI

Télécommande

Panneau De Contrôle

Fonction Mise En Marche

• Appuyez sur l'ICÔNE MISE EN MARCHE (POWER) pour allumer (ON) ou éteindre (OFF)

l'alimentation de l'unité.

•

Lorsque l'unité est allumée (ON), les lumières sous le lit de braises rougiront pour indiquer

que l'unité est alimentée.

• Si certaines fonctions sont stockées dans la mémoire, elles reprendront leur dernier réglage.

Fonction De Luminosité De La Flamme

•

Si l'alimentation de l'unité est éteinte (OFF), vous pouvez appuyez sur l'ICÔNE LUMINOSITÉ

DE LA FLAMME (FLAME BRIGHTNESS) pour allumer l'unité et la luminosité de la flamme

reprendra le dernier réglage.

•

Note : Le panneau de contrôle est un écran tactile. Il apparaîtra noir. Touchez le panneau de contrôle

une fois pour « réveiller » les contrôles. Cela allumera les contrôles. L'icône que vous toucherez

affichera son dernier réglage lorsque vous faites cela. À ce moment, vous pouvez appuyez sur l'icône

correspondant à la fonction que vous voulez ajuster. Après 5 secondes l'écran tactile redeviendra noir.

Fonction Température

• Appuyez sur l'ICÔNE TEMPÉRATURE pour ajuster le réglage du thermostat de l'appareil de

chauffage.

• Si l'unité est éteinte, vous pouvez appuyer sur l'ICÔNE TEMPÉRATURE pour allumer l'unité.

Le lit de braise rougira à sa luminosité la plus faible sauf si un réglage différent a été

enregistré dans la mémoire.

• Appuyez sur l'ICÔNE TEMPÉRATURE une fois de plus pour défiler à travers les réglages de

température configurés :

– Fahrenheit : 65, 70, 75, 80, 85, 90, HI, OF

– Celsius: 18, 21, 24, 27, 29, 32, HI, OF

• Réglez la température à ÉLEVÉ (HI) pour que l'appareil de chauffage fonctionne en continu.

•

Maintenez l'ICÔNE TEMPÉRATURE enfoncé pendant 5 secondes pour choisir entre

Fahrenheit et Celsius. Un « F » ou « C » s'affichera à côté de la température.

•

Appuyez et maintenez l'ICÔNE TEMPÉRATURE enfoncé pendant 10 secondes pour

désactiver la fonction chauffage.

Remarque : Cette option est uniquement offerte si vous utilisez le panneau de commande.

Appuyez et maintenez l'ICÔNE TEMPÉRATURE enfoncé pendant 10 secondes pour activer

la fonction chauffage. (Voir la section COMMANDE MANUELLE DE L'APPAREIL DE

CHAUFFAGE ci-dessous pour plus de détails).

Appuyez sur l'ICÔNE LUMINOSITÉ DE LA FLAMME (FLAME BRIGHTNESS) pour ajuster

la luminosité de la flamme.

Appuyez sur l'ICÔNE LUMINOSITÉ DE LA FLAMME (FLAME BRIGHTNESS) une fois de

plus pour défiler à travers les réglages de luminosité de la flamme. 1, 2, 3, 4, 5, ÉTEINT (OFF).

Pour utiliser la télécommande, i

nsérez d'abord deux piles AAA

(incluses) dans la télécommande,

en vous assurant que la polarité

des piles corresponde à l'intérieur

du compartiment des piles.

8:88

MODE D’EMPLOI (SUITE)

Fonction Minuterie

s Appuyez sur l'ICÔNE MINUTERIE (TIMER) pour configurer un décompte pour l'alimentation

de l'unité.

s Appuyez une fois de plus sur l'ICÔNE MINUTERIE (TIMER) pour défiler à travers les

réglages de la minuterie, qui sont : 30, 1h, 2h, 3h, 4h, 5h, 6h, 7h, 8h, 9h, DÉSACTIVÉ (OFF).

s Lorsque la minuterie atteint zéro, elle éteindra l'alimentation et gardera tous les réglages en

mémoire.

Fonction Downlight

s Appuyez sur l'ICÔNE DOWNLIGHT pour allumer ou éteindre les downlights DEL.

s Si l'unité est éteinte, vous pouvez appuyer sur l'ICÔNE DOWNLIGHT pour allumer l'unité.

Le lit de braise rougira à sa luminosité la plus faible sauf si un réglage différent a été

enregistré dans la mémoire.

FONCTION MÉMOIRE

L'unité comporte une fonction mémoire qui vous permet d'éteindre l'ALIMENTATION et de retenir tous

les réglages des fonctions (excluant la fonction MINUTERIE).

s Lorsque l'alimentation de l'unité est éteinte, appuyez sur l'ICÔNE MISE EN MARCHE (POWER)

une fois sur le panneau de contrôle du poêle ou sur la télécommande pour allumer l'unité et

« réveiller » la fonction individuelle à son dernier réglage. Appuyez sur l'icône une fois de plus pour

l'ajuster et appuyez sur l'ICÔNE MISE EN MARCHE (POWER) du poêle ou sur la télécommande

pour éteindre l'unité et enregistrer le nouveau réglage dans la mémoire.

s Lorsque l'unité est allumée, l'afficheur DEL affichera le réglage de température sauvegardé. Si un

réglage de température n'a pas été sauvegardé, il affichera le réglage de la luminosité de la flamme

sauvegardé dans la mémoire. Si aucune de ces fonctions n'a été sauvegardée, c'est seulement le lit

de braises qui rougira (comme indicateur d'alimentation).

COMMANDE MANUELLE DE L'APPAREIL DE CHAUFFAGE

L'alimentation de l'appareil de chauffage peut être désactivée pour éviter que l'appareil de chauffage

soit allumé par accident ou par inadvertance. Cette fonctionnalité est principalement présente pour

aider à prévenir que les enfants allument le chauffage lorsque cela n'est pas voulu.

s Pour activer la fonction de commande manuelle de l'appareil de chauffage, appuyez et maintenez

le bouton température enfoncé pendant 10 secondes. Le symbole E3 s'affichera et ensuite

disparaîtra tout en faisant « bip » 3 fois. La fonction chauffage est maintenant verrouillée. Si le

bouton chauffage est appuyé de nouveau, E3 apparaîtra et ensuite disparaîtra. La flamme, la

lumière et le minuteur fonctionneront normalement. Seulement le chauffage et le ventilateur sont

désactivés.

s Pour déverrouiller la fonction chauffage, appuyez et maintenez le bouton température enfoncé

pendant 10 secondes. Le symbole E3 s'affichera et ensuite disparaîtra tout en faisant « bip » 3 fois.

La fonction chauffage est maintenant activée. En appuyant de nouveau sur le bouton température,

vous pourrez ajuster la température de chauffage à celle que vous désirez.

s Une autre façon de réinitialiser la mémoire est de débrancher l'unité du mur.

Si l'unité est éteinte, vous pouvez appuyer sur l'ICÔNE MINUTERIE (TIMER) pour allumer

l'unité. Le lit de braise rougira à sa luminosité la plus faible sauf si un réglage différent a été

enregistré dans la mémoire.

s Pour réinitialiser la mémoire, maintenez enfoncée l'ICONE POWER pendant 10 secondes à tout

moment. Lorsque c'est fait, l'affichage à DEL clignotera avec trois zéros trois fois et l'appareil sera

éteint.

ENTRETIEN

• Assurez-vous que l'appareil est ÉTEINT, débranché et que les éléments chauffants de l'appareil de

chauffage sont froids lorsque vous nettoyez l'appareil de chauf

• Nettoyez la garniture métallique à l’aide d’un linge doux légèrement humecté. N’utilisez PAS de

produits pour polir le laiton ni de nettoyants à usage domestique, car ces produits endommageront

la garniture métallique.

Remplacer Les Piles De La Télécommande

Lorsque la télécommande (S) arrête de fonctionner ou

que sa portée semble réduite, il est temps de remplacer

les piles. Note : Les piles devraient enlevées si le

produit sera inutilisé pendant une longue période.

1. Le compartiment des piles est situé à l'arrière de la

télécommande (S).

2. Retirez le couvert des piles de l'arrière de la

télécommande (S) puis retirez la vieille piles.

3. Insérez deux piles AAA, en vous assurant que les

polarités des piles correspondent à celles du

compartiment des piles.

4. Ré-insérez le couvert des piles.

Note: Ne mélangez pas de vieilles piles avec de nouvelles.

Ne mélangez des piles alcalines, standard (carbone-zi

nc), ou rechargeables (NiCd, NiMH, etc.).

Les piles non-rechargeables ne doivent pas être recha

rgées. Les piles déchargées doivent être

retirées du produit.

Prejudicial si tragado.

Les moteurs utilisés sur le ventilateur et le générateur d’effet de flamme sont déjà graissés pour

prolonger la durée des roulements; il n’est pas nécessaire de les graisser de nouveau. Toutefois,

nous recommandons de nettoyer le ventilateur et le radiateur et d’y passer l’aspirateur

périodiquement.

• Tout autre entretien devrait être effectué par un représentant de service autorisé.

Lorsque l'appareil de chauffage n'est pas utilisé, le cordon d'alimentation devrait être entreposé

correctement afin d'éviter tout contact avec des objets chauds ou tranchants.

•

Élimination de la pile usagée

Une pile contient des substances dangereuses qui peuvent être

nocives pour l’environnement ou votre santé.

• Ce symbole apposé sur une pile ou sur son emballage indique que

la pile ne doit pas être éliminée de la même manière que les déchets

ménagers. Elle doit être apportée à un point de collecte approprié

pour être recyclée.

• En vous assurant d’éliminer la pile usagée de la

• Ne jetez pas les piles au feu. Les batteries peuvent exploser ou fuir.

façon appropriée,

vous contribuez à éviter de possibles conséquences négatives sur

l’environnement et la santé des êtres humains. Le recyclage des

matériaux aide à conserver des ressources naturelles.

Pour en savoir davantage sur la collecte et le recyclage des piles

usagées, veuillez communiquer avec votre municipalité, votre

service d’élimination des déchets ou le point de vente où vous avez

acheté les piles.

•

DÉPANNAGE

PROBLÈME CAUSE POSSIBLE MESURE CORRECTIVE

Le panneau de

message « Error E1 »

(erreur E1).

Le détecteur de

surchauffe s’est

déclenché.

Débranchez l’appareil et attendez de 15 à 20 minutes;

le détecteur se réinitialisera. Rebranchez l’appareil

et allumez le radiateur. Si le problème persiste,

communiquez avec le service à la clientèle.

Remarque : Tout fonctionnera normalement à

l’exception du radiateur. L’erreur ne sera signalée que

lorsque vous appuierez sur le bouton du radiateur, et

ce, jusqu’à ce que le problème soit rés

olu.

Le panneau de

message « Error E2 »

(erreur E2).

Le détecteur du

thermostat est brisé

ou ne fonctionne

pas correctement.

Débranchez l’appareil et attendez de 15 à 20 minutes;

le détecteur se réinitialisera. Rebranchez l’appareil

et allumez le radiateur. Si le problème persiste,

communiquez avec le service à la clientèle.

Remarque : Tout fonctionnera normalement à

l’exception du radiateur. L’erreur ne sera signalée que

lorsque vous appuierez sur le bouton du radiateur, et

ce, jusqu’à ce que le problème soit rés

olu.

Le panneau de

message « Error E3 »

(erreur E3).

La fonction de

commande manuelle

de l'appareil de

chauffage est

activée.

Pour déverrouiller l'appareil de chauffage, appuyez et

maintenez le bouton de température enfoncé pendant

10 secondes (Voir page 34, section commande

manuelle de l'appareil de chauffage pour plus de

détails).

L’appareil n’est pas

alimenté; les bûches ne

scintillent pas,

L’appareil n’est pas

alimenté.

Assurez-vous que le cordon d’alimentation est

branché convenablement sur une prise standard de

120 V. Assurez-vous ensuite que l’appareil est mis

sous tension.

Il n’y a pas d’effet

bûches scintillent.

est désactivé. jusqu’au niveau désiré.

Le radiateur et le

pas, mais les autres

fonctions fonctionnent.

La fonction de

commande

manuelle de

l'appareil de

chauffage est activée.

Pour déverrouiller l'appareil de chauffage, appuyez et

maintenez le bouton de température enfoncé pendant

10 secondes (Voir page 34, section commande

manuelle de l'appareil de chauffage pour plus de

détails)

Le cordon

d’alimentation est

chaud au toucher.

Fonctionnement

normal.

Cela est normal pour un radiateur; cet appareil

les raccords du cordon de l’appareil et de la prise.

chaudes. Si c’est le cas, cessez d’utiliser l’appareil

DÉPANNAGE

PROBLÈME CAUSE POSSIBLE MESURE CORRECTIVE

La télécommande ne

fonctionne pas.

La pile est faible ou

défectueuse.

Replacer avec 2 piles AAA.

(Voir page 35 pour plus d'information.)

Le signal de la

télécommande est

faible et ne fonctionne

pas toujours bien.

Vous appuyez trop

rapidement sur les

boutons.

Appuyez lentement et uniformément sur les boutons

demande.

Vous utilisez la

télécommande d’un

endroit trop éloigné

ou de biais.

Approchez-vous du foyer encastrable. La

télécommande ne fonctionne que dans un rayon de

6,09 m et dans un angle maximal de 45 degrés de

chaque côté du foyer encastrable lorsque vous vous

trouvez devant celui-ci.

Le moteur du

ventilateur continue de

fonctionner après la

mise hors tension de

l’appareil.

Fonctionnement

normal.

Cela est une fonctionnalité standard ; le ventilateur

fonctionne pendant une période supplémentaire pour

refroidir les tubes de l'appareil de chauffage.

GARANTIE

Cet article est garanti par le fabricant contre les défauts de matériaux et de fabrication pour une

période de un an à compter de la date d’achat. La présente garantie est assujettie aux restrictions et

aux conditions suivantes :

Ce meuble doit être installé et utilisé conformément aux instructions pour l’installation fournies avec

volontaire ou tout usage inapproprié de l’article invalidera cette garantie.

Cette garantie n’est pas transférable et n’est offerte qu’à l’acheteur d’origine, tant que l’achat a été

effectué chez un fournisseur ou un revendeur autorisé de l’article.

La présente garantie est limitée à la réparation ou au remplacement des pièces qui présentent des

défauts de matériaux ou de fabrication. Elle s’applique à condition que les pièces aient fait l’objet

fabricant.

Les frais de transport, de construction, de main-d’œuvre et les frais connexes découlant de la

réparation, du remplacement, des pièces défectueuses ou d’une intervention du même type ne sont

pas couverts par cette garantie et le fabricant n’en assume pas le coût.

Le fabricant peut, à sa discrétion, s’acquitter de toute obligation au titre de cette garantie en

remboursant le prix de gros des pièces défectueuses.

Le propriétaire ou l’utilisateur assume tous les risques, le cas échéant, y compris le risque de pertes

ou dommages directs, indirects ou consécutifs découlant de l’utilisation de l’article ou de l’incapacité

à utiliser l’article, à l’exception de ce qui pourrait être prévu autrement par la loi. Toutes les autres

garanties, explicites ou implicites, sur l’article, ses composants et ses accessoires, ainsi que toute

autre obligation ou responsabilité du fabricant sont expressément exclues par les présentes.

Le fabricant n’assume aucune autre responsabilité quant à la vente de l’article, et il n’autorise aucun

tiers à assumer en son nom une telle responsabilité.

Les garanties énoncées dans le présent document ne couvrent pas les accessoires utilisés lors de

l’installation de cet article.

Cette garantie vous confère des droits précis. Il est possible que vous disposiez également d’autres

droits qui varient d’un État ou d’une province à l’autre.

Cette garantie sera annulée si :

1. Le foyer est exposé à l’humidité ou à la condensation pendant des périodes prolongées.

inapproprié, ou a subi un accident.

3. Vous n’avez pas le reçu original.

Pour obtenir des pièces de rechange, communiquez avec notre service à la clientèle au

1-855-571-1044, entre 9 h et 17 h (HNE), du lundi au vendredi.

LISTE DES PIÈCES DE RECHANGE 1167FMM-26-200

PU17-1167-KB

C-90-107-V2

Bouton

Charnières

PU17-1167FMM-23-26-200

Trousse De Quincaillerie

Moteur De La

Roue

PU16-23262833-HB

Carte De Circuit

Imprimé

PU16-262833-PCB

PU16-23262833-SM

Ensemble

Duradiateur

Et Du Souffleu

PU16-232628-NTC

Foyer Électrique

encastré

Télécommande

Thermostat

PU16-262833-RC

Porte Avant

Droite

Q Panneau De

Porte En Bois

Panneau De

Porte En Verre

PF-1167FMM-26-200-001

Tablette De Bois

PF-1167FMM-26-200-002

PF-1167FMM-26-200-003

PF-1167FMM-26-200-004

PF-1167FMM-26-005

Porte Avant

Gauche

2612-FG

PIÉCE DESCRIPTION N

DE PIÈCE

Item/Article/Artículo #0839834; 0849089; 0849090; 0849093;0849094;0849095

Model/Modèle/Modelo #1167FMM-23-200; 1167FMM-26-200

1167FMM-23-201; 1167FMM-26-201

1167FMM-23-202; 1167FMM-26-202

SCOTT LIVING and logo are trademarks of Scott Brothers Entertainment Inc. in the United State of America and elsewhere. Used under license.

SCOTT LIVING et le logo sont des marques de commerce de Scott Brothers Entertainment Inc. aux États-Unis et ailleurs. Utilisé sous licence.

SCOTT LIVING y el logo son marcas comerciales de Scott Brothers Entertainment Inc. en los Estados Unidos de América y otros países. Usado bajo licencia.

Long Bolt (x30)

Boulon Long (x30)

Perno Largo (x30)

Wooden Dowel (x26)

Goujon De Bois (x26)

Taquete De Madera (x26)

Touch-up Pen (x1)

Stylo De Retouche (x1)

Marcador De Retoque (x1)

Insert Bracket (x2)

Support De L'insertion (x2)

Soporte Del Inserto (x2)

Back Panel Screw (x38)

Vis Panneau Arrière (x38)

Tornillo De Panel Posterior (x38)

Short Bolt (x6)

Boulon Court (x6)

Perno Corto (x6)

Screw(x4)

Vis (x4)

Tornillo (x4)

Washer(x30)

Rondelle (x30)

Arandela

(x30)

Shelf Pin(x8)

Cheville De Tablette (x8)

Pasador Del Estante (x8)

Pour obtenir des pièces de rechange, communiquez avec notre service à la clientèle au

1-855-571-1044, entre 9 h et 17 h (HNE), du lundi au vendredi.

LISTE DES PIÈCES DE RECHANGE 1167FMM-26-201

PU17-1167-KB

C-90-107-V2

Bouton

Charnières

PU17-1167FMM-23-26-201

Trousse De Quincaillerie

Moteur De La

Roue

PU16-23262833-HB

Carte De Circuit

Imprimé

PU16-262833-PCB

PU16-23262833-SM

Ensemble

Duradiateur

Et Du Souffleu

PU16-232628-NTC

Foyer Électrique

encastré

Télécommande

Thermostat

PU16-262833-RC

Porte Avant

Droite

Q Panneau De

Porte En Bois

Panneau De

Porte En Verre

PF-1167FMM-26-201-001

Tablette De Bois

PF-1167FMM-26-201-002

PF-1167FMM-26-201-003

PF-1167FMM-26-201-004

PF-1167FMM-26-005

Porte Avant

Gauche

2612-FG

PIÉCE DESCRIPTION N

DE PIÈCE

Item/Article/Artículo #0839834; 0849089; 0849090; 0849093;0849094;0849095

Model/Modèle/Modelo #1167FMM-23-200; 1167FMM-26-200

1167FMM-23-201; 1167FMM-26-201

1167FMM-23-202; 1167FMM-26-202

SCOTT LIVING and logo are trademarks of Scott Brothers Entertainment Inc. in the United State of America and elsewhere. Used under license.

SCOTT LIVING et le logo sont des marques de commerce de Scott Brothers Entertainment Inc. aux États-Unis et ailleurs. Utilisé sous licence.

SCOTT LIVING y el logo son marcas comerciales de Scott Brothers Entertainment Inc. en los Estados Unidos de América y otros países. Usado bajo licencia.

Long Bolt (x30)

Boulon Long (x30)

Perno Largo (x30)

Wooden Dowel (x26)

Goujon De Bois (x26)

Taquete De Madera (x26)

Touch-up Pen (x1)

Stylo De Retouche (x1)

Marcador De Retoque (x1)

Insert Bracket (x2)

Support De L'insertion (x2)

Soporte Del Inserto (x2)

Back Panel Screw (x38)

Vis Panneau Arrière (x38)

Tornillo De Panel Posterior (x38)

Short Bolt (x6)

Boulon Court (x6)

Perno Corto (x6)

Screw(x4)

Vis (x4)

Tornillo (x4)

Washer(x30)

Rondelle (x30)

Arandela (x30)

Shelf Pin(x8)

Cheville De Tablette (x8)

Pasador Del Estante (x8)

PU17-1167-KB

C-90-107-V2

Bouton

Charnières

PU17-1167FMM-23-26-202

Trousse De Quincaillerie

Moteur De La

Roue

PU16-23262833-HB

Carte De Circuit

Imprimé

PU16-262833-PCB

PU16-23262833-SM

Ensemble

Duradiateur

Et Du Souffleu

PU16-232628-NTC

Foyer Électrique

encastré

Télécommande

Thermostat

PU16-262833-RC

Porte Avant

Droite

Q Panneau De

Porte En Bois

Panneau De

Porte En Verre

PF-1167FMM-26-202-001

Tablette De Bois

PF-1167FMM-26-202-002

PF-1167FMM-26-202-003

PF-1167FMM-26-202-004

PF-1167FMM-26-005

Porte Avant

Gauche

2612-FG

Pour obtenir des pièces de rechange, communiquez avec notre service à la clientèle au

1-855-571-1044, entre 9 h et 17 h (HNE), du lundi au vendredi.

LISTE DES PIÈCES DE RECHANGE 1167FMM-26-202

PIÉCE DESCRIPTION N

DE PIÈCE

Item/Article/Artículo #0839834; 0849089; 0849090; 0849093;0849094;0849095

Model/Modèle/Modelo #1167FMM-23-200; 1167FMM-26-200

1167FMM-23-201; 1167FMM-26-201

1167FMM-23-202; 1167FMM-26-202

SCOTT LIVING and logo are trademarks of Scott Brothers Entertainment Inc. in the United State of America and elsewhere. Used under license.

SCOTT LIVING et le logo sont des marques de commerce de Scott Brothers Entertainment Inc. aux États-Unis et ailleurs. Utilisé sous licence.

SCOTT LIVING y el logo son marcas comerciales de Scott Brothers Entertainment Inc. en los Estados Unidos de América y otros países. Usado bajo licencia.

Long Bolt (x30)

Boulon Long (x30)

Perno Largo (x30)

Wooden Dowel (x26)

Goujon De Bois (x26)

Taquete De Madera (x26)

Touch-up Pen (x1)

Stylo De Retouche (x1)

Marcador De Retoque (x1)

Insert Bracket (x2)

Support De L'insertion (x2)

Soporte Del Inserto (x2)

Back Panel Screw (x38)

Vis Panneau Arrière (x38)

Tornillo De Panel Posterior (x38)

Short Bolt (x6)

Boulon Court (x6)

Perno Corto (x6)

Screw(x4)

Vis (x4)

Tornillo (x4)

Washer(x30)

Rondelle (x30)

Arandela (x30)

Shelf Pin(x8)

Cheville De Tablette (x8)

Pasador Del Estante (x8)

¿Preguntas, problemas, piezas faltantes?

Antes de volver a la tienda,

llame a nuestro Departamento de Servicio al Cliente al

1-855-571-1044 de lunes a viernes de 9:00 a.m. a 5:00 p.m.,

hora estándar del Este.

www.greentouchhome.com

English p. 1

Français p. 21

Fecha de compra _______________________

Repisa de chimenea de

información con hogar

eléctrico infrarrojo de 26-IN

INSTRUCCIONES DE ENSAMBLAJE, CUIDADO Y USO

MODELO # 1167FMM-26-200; 1167FMM-26-201; 1167FMM-26-202

ARTÍCULO # 0849093;0849094;0849095

CONTENIDO DEL PAQUETE

Parte Superior

B 1

Pared Izquierda

Pared Derecha

E 1

G 1

Base

Panel Posterior Lateral

N 2

O 1

Q 2

Inserto

Control Remoto

Puerta Frontal Izquierda

Puerta Frontal Derecha

Panel De Puerta De Madera

Panel Lateral Izquierdo

Panel Lateral Derecho

Panel Esquinero Izquierdo

Panel Esquinero Derecho

Pila

M 2

Panel Posterior Central

Panel Frontal Central

Estante Central

Partición

Estante De Madera

PIEZA DESCRIPCIÓN CANTIDAD PIEZA DESCRIPCIÓN CANTIDAD

CONTENIDO DE HARDWARE (NO SE MUESTRAN EN TAMAÑO REAL)

INFORMACIÓN DE SEGURIDAD

Lea y comprenda completamente este manual

antes de intentar ensamblar, usar o instalar el

producto.

que cumple con los límites para dispositivos

digitales clase B, conforme a la parte 15 de

las reglas de la FCC. Estos límites se han

diseñado para proporcionar una protección

razonable contra la interferencia perjudicial

en una instalación residencial. El equipo

genera, utiliza y puede irradiar energía de

radiofrecuencia y, si no se instala y usa de

acuerdo con las instrucciones, puede causar

interferencia perjudicial a las comunicaciones de

radio o televisión, la que se puede determinar al

encender y apagar el equipo. Se insta al usuario

a tratar de corregir la interferencia con una o más

de las siguientes medidas:

s Reorientar o reubicar la antena de recepción

s Aumentar la separación entre el equipo y el

receptor

s Conectar el equipo a un tomacorriente de un

circuito distinto al que usa el receptor.

s Solicitar ayuda al concesionario o a un técnico

con experiencia en radio/TV.

Este dispositivo cumple con la Parte 15 de las

reglas FCC. El funcionamiento está sujeto a las

siguientes dos condiciones:

1. Este dispositivo no debe causar interferencia

perjudicial y

2. Este dispositivo deberá aceptar cualquier

interferencia recibida, incluyendo la

interferencia que pudiese causar la operación

no deseada.

AA 30Perno Largo

BB Arandela 30

CC Taquete De Madera

Soporte Del Inserto

EE Pasador Del Estante 8

Tornillo De Panel Posterior

GG Perno Corto

Marcador De Retoque

HH Tornillo 4

II 1

AA BB CC DD EE IIFF

GG HH

PIEZA DESCRIPCIÓN CANTIDAD

INFORMACIÓN DE SEGURIDAD (CONT.)

parte responsable del cumplimiento podrían anular

la autorización del usuario para utilizar el equipo.

Este instrumento digital clase B cumple con el

ICES-003 de Canadá.

INSTRUCCIONES IMPORTANTES

Cuando utilice electrodomésticos, siempre tome

medidas de precaución básicas para reducir el

riesgo de incendios, descargas eléctricas y lesio-

nes personales, incluidas las siguientes:

PELIGRO

•

Lea todas las instrucciones antes de usar el

calentador.

Si no se sigue exactamente la información de

este manual, pueden provocarse descargas

eléctricas o incendios que produzcan daños a

la propiedad, lesiones personales o la muerte.

• Este producto está pensado para adaptarse a

la mayoría de los televisores LCD y de plasma

(hasta 64” y peso máximo de 65 libras).

El uso con productos más pesados que

capacidad máxima indicada puede ocasionar

inestabilidad y/o vuelcos que pueden causar

lesiones o incluso la muerte.

ADVERTENCIA

• Este aparato se calienta cuando está en uso.

Para evitar quemaduras, NO permita que la piel

desnuda toque las superficies calientes. Si se

proporcionan, use las manijas al mover el

calentador. Mantenga los materiales c

ombustibles, como muebles, papeles, ropa y

cortinas, a un mínimo de 3 pies del aparato, y

alejados de los lados y la parte posterior.

• Se debe tener extrema precaución cuando

niños o personas discapacitadas usen el

lentador o cuando se use cerca de ellos y

siempre que la chimenea se deje funcionando

sin vigilancia.

• NO coloque el cable por debajo de alfombras.

NO cubra el cable con tapetes, guías o

cubiertas similares. NO coloque el cable

debajo de muebles o electrodomésticos.

Coloque el cable lejos de áreas de tráfico y

donde alguien no se pueda tropezar.

• NO introduzca objetos extraños ni permita

que estos entren en las

aberturas de

ventilación o escape, ya que podrían provocar

descargas eléctricas, incendios o daños en el

electrodoméstico.

• Este electrodoméstico tiene en su interio

piezas calientes y piezas que forman arcos

eléctricos o que echan chispas. NO lo use

en áreas donde se use o almacene gasolina,

chimenea no debe utilizarse como una rejilla de

secado para la ropa. Las botas navideñas o las

decoraciones no deben colgarse en esta área.

• Utilice este electrodoméstico solo como se

describe en el manual. El fabricante NO

recomienda ningún otro uso, ya que puede

causar incendios, descargas eléctricas o

lesiones personales.

PRECAUCIÓN

• Si es posible, SIEMPRE desenchufe este

electrodoméstico cuando no lo use.

• N

O opere el calentador con un cable o enchufe

dañado o después de que el calentador

presente fallas en el funcionamiento. NO utilice

el calentador si se ha caído o dañado de alguna

forma. Desconecte el suministro de electricidad

desde el panel de servicio y solicite a un

antes de volver a usarlo.

• Toda reparación de esta chimenea debe

•

esta chimenea. Las piezas que se deben retirar

para reparación se deben reemplazar antes de

volver a hacer funcionar esta chimenea.

• NO lo use en exteriores.

• Este calentador no se debe usar en baños,

cuartos de lavado o en espacios húmedos

similares interiores. NUNCA coloque el radiador

donde se pueda caer dentro de una bañera u

otro contenedor de agua.

• Para desconectar este electrodoméstico, gire

los controles a la posición de apagado y luego

retire el enchufe del tomacorriente.

• Conéctelo SOLO a tomacorrientes con la

debida puesta a tierra.

GUARDE ESTAS INSTRUCCIONES

INSTRUCCIONES DE ATERRIZAJE:

INFORMACIÓN DE SEGURIDAD (CONT.)

s Cuando está instalado, este electrodoméstico

debe presentar una puesta eléctrica a tierra

conforme a los códigos locales, a los Códigos

de Electricidad de Canadá CSA C22.1 o seguir

las instalaciones en los EE. UU., seguir los

códigos locales y el Código Nacional de

Electricidad, ANSI/NFPA NO. 70.

s Para evitar incendios, NO bloquee las entradas

ni salidas de aire de ninguna manera. NO use

donde las aberturas se puedan bloquear.

s NO ubique los calentadores inmediatamente

s SIEMPRE enchufe el calentador directamente

en un tomacorriente/receptáculo de pared.

NUNCA use con extensiones eléctricas ni

tomacorrientes recargables (tomacorrientes/

enchufes múltiples).

deslice el accesorio en la parte superior

madera.

NO coloque ningún objeto sobre el inserto ni

bloquee las entradas de aire/ventilaciones, ya

que esto puede causar un sobrecalentamiento

de la unidad y podría provocar un incendio.

Conexión eléctrica

s Se requiere un circuito de 15 amperios, 120

voltios, 60 Hz con una toma debidamente

conectada a tierra ya que otros aparatos en el

mismo circuito puede causar que el interruptor

se accione o el fusible se queme cuando el

calentador está en operación. La unidad incluye

un cable estándar de tres hilos y 6 pies de

longitud. NO exceda la potencial nominal del

tomacorriente.

s Este calentador fue diseñado para su uso en

120 voltios. El cable tiene un enchufe como se

muestra a continuación. Consulte la ilustración

para ver las instrucciones de puesta a tierra.

Hay disponible un adaptador, como se muestra

en C, para conectar enchufes con puesta a

tierra de tres clavijas a receptáculos de dos

ranuras. El enchufe verde de puesta a tierra

que sal

e del adaptador se debe conectar

permanentemente a tierra, como a través de

una caja de salida con una debida puesta a

tierra. El adaptador no se debe usar si hay

disponible un receptáculo de tres ranuras

puesto a tierra.

A B C D

Clavija con puesta

a tierra

Clavija con puesta

a tierra

Medios de puesta

a tierra

Tornillo

de metal

Tapa de la

clavija con

puesta a tierra

Adaptador

Antes de comenzar a ensamblar el producto,

asegúrese de tener todas las piezas. Compare

las piezas con la lista del contenido del

paquete y la lista de aditamentos. No intente

ensamblar el producto si falta alguna pieza o

si estas están dañadas.

Tiempo Estimado De Ensamblaje: 50 minutos

Herramientas necesarias para el ensamblaje

(no se incluyen): Destornillador Phillips

PREPARACIÓN

INSTRUCCIONES DE ENSAMBLAJE

ADITAMENTOS UTILIZADOS

Perno Largo

Arandela

Espiga De Madera

x 4

ADITAMENTOS UTILIZADOS

Perno Largo

Arandela

Espiga De Madera

1. Desde la parte posterior del ensamblaje, inserte

dos taquetes de madera (CC) en los orificios en

el lado exterior izquierdo de la base (K). Fije la

pared izquierda (F), asegurándola con dos

arandelas (BB) y dos pernos largos (AA).

Repita los pasos para la pared derecha (G).

2. Inserte dos taquetes de madera (CC) en los

orificios en el lado izquierdo de la base (K). Fije

el panel lateral izquierdo (H), asegurándolo con

dos arandelas (BB) y dos pernos largos (AA).

Repita los pasos para el panel lateral derecho (I).

x 10

x 8

Inserte dos taquetes de madera (CC) en los

orificios centrales superiores, tanto en el panel

lateral izquierdo (H) como en el panel lateral

derecho (I). Coloque cuidadosamente el panel

frontal central (J) entre el panel lateral izquierdo

(H) y el panel lateral derecho (I). Asegure cada

lado con una arandela (BB) y un perno largo (AA).

Inserte dos taquetes de madera (CC) en los

orificios exteriores superiores en la pared

izquierda (F), el panel lateral izquierdo (H), el

panel lateral derecho (I) y la pared derecha (G).

Fije el estante central (D), asegurándolo desde

abajo con diez arandelas (BB) y pernos largos (AA).

Inserte dos taquetes de madera (CC) en los

orificios en el lado izquierdo del estante central

(D). Fije el panel esquinero izquierdo (B),

asegurándolo con dos arandelas (BB) y dos

pernos largos (AA). Repita los pasos para el

panel esquinero derecho (C).

INSTRUCCIONES DE ENSAMBLAJE (CONT.)

ADITAMENTOS UTILIZADOS

Perno Largo

Arandela

Espiga De Madera

x 2

ADITAMENTOS UTILIZADOS

Perno Largo

Arandela

Espiga De Madera

x 4

ADITAMENTOS UTILIZADOS

Perno Largo

Arandela

Espiga De Madera

x 5

x 2

Inserte dos taquetes de madera (CC) en los

orificios en el centro del estante central (D). Fije

cada partición (E), asegurándolas con una

arandela (BB) y un perno largo (AA).

Inserte dos taquetes de madera (CC) en los

orificios exteriores superiores de la partición (E).

Fije la parte superior (A), asegurándola desde

abajo con cinco arandelas (BB) y cinco pernos

largos (AA).

Fije el panel posterior central (L) a las áreas de

estantería usando los tornillos del panel

posterior (DD).

INSTRUCCIONES DE ENSAMBLAJE (CONT.)

ADITAMENTOS UTILIZADOS

Perno Largo

Arandela

Espiga De Madera

x 1

x 2

ADITAMENTOS UTILIZADOS

Perno Largo

Arandela

Espiga De Madera

Tornillo De Panel Posterior

x 18

Fije el panel posterior lateral (M) a las áreas de

estantería usando los tornillos del panel posterior

(DD).

Repita los pasos para el panel posterior restante

(M).

Desde la parte frontal del ensamblaje, inserte los

pasadores del estante (EE) a la altura deseada,

asegurándose de que estén nivelados. Coloque

el estante (N) sobre los pasadores del estante

(EE).

Repita los pasos para el otro estante (N).

10.

Sujete la puerta y alinee el cuerpo de la bisagra

con la placa de la bisagra montada en la pared

de la chimenea. Alinee y deslice los

ganchos/pestillos en el cuerpo de la bisagra en

los huecos en la placa de montaje, mientras

empuja ligeramente la puerta hacia la parte

posterior de la placa de la chimenea. A

continuación, presione en la parte posterior del

cuerpo de la bisagra hasta que escuche que

haga clic y quede en su lugar. Repita estos

pasos para las otras bisagras. Para retirar la

puerta, presione el botón cuadrado en la parte

posterior del cuerpo de la bisagra para liberarla

del soporte de montaje. Desbloquee ambas

bisagras y tire de la puerta alejándola del cuerpo

de la chimenea. NOTA: Utilice los niveladores

pre-ensamblados en la base de la chimenea para

nivelar la unidad. Gire los niveladores en sentido

contrario a las manecillas del reloj para aumentar

la altura, y sentido de las manecillas del reloj para

disminuir la altura.

11.

INSTRUCCIONES DE ENSAMBLAJE (CONT.)

ADITAMENTOS UTILIZADOS

Tornillo De Panel Posterior

x 20

Pasador Del Estante

x 8

ASSEMBLY INSTRUCTIONS (CONT’D)

13.

ADITAMENTOS UTILIZADOS

Soporte Del Inserto

x 2

Perno Corto

x 6

Localice el soporte del inserto (FF) en el lado

derecho del inserto (R), asegurándolo con tres

pernos cortos (GG). Repita el procedimiento para

el lado izquierdo del inserto (R).

12. Si necesita ajustar las puertas, proceda como se indica a continuación:

Para ajustar la puerta hacia arriba o abajo, afloje los tornillos (a) de ambas bisagras, ajuste la

altura y apriete nuevamente los tornillos.

Para ajustar la puerta hacia la izquierda o la derecha, regule los tornillos (b) de ambas bisagras

hacia adentro o hacia afuera.

Para ajustar la puerta hacia adentro o afuera, afloje los tornillos (c) de ambas bisagras, ajuste la

puerta y apriete nuevamente los tornillos.

14. Desde la parte posterior del aparato, con la ayuda

de otra persona, coloque la pieza de inserción (R)

en la abertura del ensamble de la repisa.

Nota: NO conecte aún la pieza de inserción (R) al

tomacorriente.

PRECAUCIÓN: NO deslice la pieza de inserción

en la parte superior de la madera para evitar rayar

la superficie.

Tornillo

x 4

15. Asegure la pieza de inserción (R) a la base (K)

con dos tornillos en el lado izquierdo y en el lado

derecho de la pieza de inserción (R).

El ensamble se ha completado. Con la ayuda de

otra persona, mueva el aparato a la posición final

deseada. Una vez en posición final, puede

conectar la pieza de inserción (R) al tomacorriente.

INSTRUCCIONES DE ENSAMBLAJE (CONT.)

ADITAMENTOS UTILIZADOS

Nota: Los paneles de puertas de cristal pre-instalados se pueden cambiar por el panel de puerta de

madera incluido (Q).

1. Retire el revestimiento de silicona a lo largo de los bordes exteriores del panel de vidrio en el

interior de la puerta. Comience en una esquina y tire para quitar las cuatro piezas. Tenga cuidado

de no dañar el revestimiento de silicona, ya que se utilizará para asegurar el nuevo panel.

2. Retire el panel de cristal del marco de la puerta, y luego inserte el panel de puerta de madera

3. Presione el borde de silicona con el dedo para colocarlo en su lugar. Presione todo el borde

exterior del panel hasta que los cuatro lados estén asegurados.

CAMBIO DE LOS PANELES DE PUERTA (OPCIONAL)

Para usar el control remoto,

primero inserte dos pilas AAA

(incluidas) en el control remoto,

asegurándose de que las

polaridades de las baterías

coincidan con el interior del

compartimiento de pilas.

INSTRUCCIONES DE FUNCIONAMIENTO

Control remotoPanel De Control

Función De Alimentación

• Presione el ÍCONO DE ALIMENTACIÓN para encender el interruptor principal de la unidad

a ON u OFF.

• Cuando la unidad está ENCENDIDA, las luces bajo el área térmica se encenderán para

indicar que la unidad está recibiendo electricidad.

• Si alguna función está guardada en la memoria, entonces se encenderá con el último ajuste.

Función De Brillo De La Llama

•

• Si la alimentación principal de la unidad está APAGADA, puede presionar el ÍCONO DE

BRILLO DE LA LLAMA para ENCENDER la unidad, y el brillo de la llama se reanudará en

el último ajuste.

•

Nota: El panel de control es una pantalla táctil. Aparecerá de color negro. Toque el panel de control

una vez para activar los controles. Esto hará que los controles se iluminen. Cuando toque cualquier

ícono, se mostrará su última configuración. En este momento, puede presionar el ícono

correspondiente a la función que desea ajustar. Después de 5 segundos, la pantalla táctil se

desvanecerá a color negro.

Función De Temperatura

•

Presione el ÍCONO DE TEMPERATURA para ajustar la configuración del termostato del

calentador.

•

Si la unidad está APAGADA, puede presionar el ICONO DE TEMPERATURA para

ENCENDER la unidad. El área térmica brillará al ajuste más bajo, a menos que una

configuración diferente se haya guardado en la memoria.

•

Presione el ÍCONO DE TEMPERATURA nuevamente para desplazarse hacia arriba a través

de los ajustes de temperatura pre-configurados:

El rango de ajuste del termostato se encuentra entre 65 °F (18 °C) y 90 °F (32 °C), HI (Alto) y

APAGADO.

•

Ajuste la temperatura a “HI” para que el calentador opere continuamente.

•

Presione y sujete el ÍCONO DE TEMPERATURA Y TEMPORIZADOR durante 5 segundos

para alternar entre incrementos de 5 °F (3 °C) y 1 °F (1 °C) al ajustar la temperatura. La

unidad emitirá un pitido para indicar que el cambio se ha realizado. El ajuste predeterminado

de fábrica es incrementos de 5 °F (3 °C).

• Mantenga presionado el ÍCONO DE TEMPERATURA durante 5 segundos para alternar

entre grados Fahrenheit y Centígrados. Una “F” o “C” se mostrará junto a la temperatura.

Nota: Esta opción solo está disponible si se utiliza el panel de control.

•

Mantenga presionado el ÍCONO DE TEMPERATURA durante 10 segundos para desactivar

la función de calentador.Mantenga presionado el ÍCONO DE TEMPERATURA durante 10

segundos nuevamente para activar la función de calentador. (Consulte la sección

ANULACIÓN DE CALENTADOR más adelante para obtener más detalles.)

Presione el ÍCONO DE BRILLO DE LA LLAMA para ajustar el brillo de la llama.

Presione el ÍCONO DE BRILLO DE LA LLAMA de nuevo para desplazarse hacia arriba a

través de los ajustes de brillo de la llama: 1, 2, 3, 4, 5, OFF.

8:88

INSTRUCCIONES DE FUNCIONAMIENTO (CONT.)

Función De Temporizador

s Presione el ÍCONO DE TEMPORIZADOR para ajustar la cuenta atrás de la fuente de

alimentación principal de la unidad.

s Presione el ÍCONO DE TEMPORIZADOR nuevamente para desplazarse a través de los

ajustes del temporizador, que son: 30, 1h, 2h, 3h, 4h, 5h, 6h, 7h, 8h, 9h, OFF.

s Cuando el temporizador llegue a cero, se APAGA la alimentación principal y mantendrá

todos los ajustes en la memoria.

Función De Luz Descendente

s Presione el ÍCONO DE LUZ DESCENDENTE para ENCENDER o APAGAR los LEDs

descendentes.

Si la unidad está APAGADA, puede presionar el ÍCONO DE LUZ DESCENDENTE para

ENCENDER la unidad. El área térmica brillará al ajuste más bajo, a menos que una

configuración diferente se haya guardado en la memoria.

FUNCIÓN DE MEMORIA

Esta unidad tiene una función de memoria que le permite apagar la ALIMENTACIÓN PRINCIPAL y

retiene todos los demás ajustes de operación (excepto la función de TEMPORIZADOR).

s Cuando la alimentación principal de la unidad está APAGADA, presione el ÍCONO DE

ALIMENTACIÓN una vez en el panel de control o en el control remoto para ENCENDER la unidad

y activar la función individual en la última configuración. Presione el icono nuevamente para

ajustarlo y presione el ÍCONO DE ALIMENTACIÓN principal en el inserto o en el control remoto

para APAGAR la unidad y guardar la nueva configuración en la memoria.

s Para activar la función de anulación del calentador, mantenga presionado el botón Temperature

(temperatura) durante 10 segundos. Se mostrará el símbolo E3 y luego se pondrá en blanco

mientras suena 3 veces. La función de calentador ahora está bloqueada. Si presiona el ícono de

calentador nuevamente, aparecerá E3 y luego se desvanecerá. Las funciones de llama, luz

descendente y temporizador funcionarán normalmente. Solo el calentador y el ventilador se

desactivan.

s Para desbloquear la función de calentador, mantenga presionado el botón Temperature durante

10 segundos. El símbolo E3 se mostrará y luego se pondrá en blanco mientras suena 3 veces.

La función de calentador ahora está activada. Al presionar el botón Temperature nuevamente,

podrá ajustar la temperatura de calor a la temperatura deseada.

s Cuando la unidad está ENCENDIDA, la lectura del LED mostrará el ajuste de temperatura

Si no se ha guardado un ajuste de temperatura, mostrará el ajuste de brillo de la llama guardado

en guardado. la memoria. Si ninguno de los dos tiene una configuración guardada en la memoria,

entonces solo brillará el área térmica (como un indicador de luz de encendido).

ANULACIÓN DE CALENTADOR

Es posible desactivar la alimentación eléctrica del calentador para evitar que se encienda

accidentalmente. Esta función se añade principalmente para ayudar a evitar que los niños enciendan

el calentador cuando no se desea.

s Otra manera de restablecer la memoria es desenchufar la unidad de la pared.

Si la unidad está APAGADA, puede presionar el ÍCONO DE TEMPORIZADOR para

ENCENDER la unidad. El área térmica brillará al ajuste más bajo, a menos que una

configuración diferente se haya guardado en la memoria.

s Para restablecer la memoria, presione y sujete el ÍCONO DE ENCENDIDO durante 10 segundos

en cualquier momento. Cuando esto sucede, la lectura de LEDs parpadeará con tres ceros tres

veces y la unidad se apagará.

CUIDADO Y MANTENIMIENTO

Eliminación De Las Baterías Usadas

La batería puede contener sustancias peligrosas que podrían poner

en peligro al medio ambiente y a la salud humana.

• Este símbolo marcado en la batería o el paquete indica que la

batería usada no se debe considerar parte de los residuos

municipales. En cambio, debe eliminarse en el punto de recolección

apropiado para el reciclaje.

• Si se asegura de que la batería se elimine de f

• No tire las pilas al fuego. Las baterías pueden explotar o tener fugas.

orma correcta, evitará

posibles consecuencias negativas para el medio ambiente y la salud

humana. El reciclado de materiales contribuirá a conservar los

recursos naturales.

Para obtener más información sobre la recolección y el reciclaje de

baterías usadas, póngase en contacto con su municipalidad local, su

servicio de eliminación de desechos o el punto de venta donde las compró.

• Asegúrese de que el aparato esté APAGADO, desenchufado y los elementos del calentador estén

fríos cada vez que limpie el calentador o la chimenea.

• Limpie el polvo de la chimenea regularmente con un paño suave sin pelusa o con un producto de

limpieza doméstico.

•

Reemplazo De Las Pilas Del Control Remoto

Cuando el control remoto (S) deje de funcionar o su

rango parezca reducido, es el momento de cambiar las

pilas. Nota: Las pilas se deben retirar si la unidad no se

usará durante un largo período de tiempo.

1. El compartimiento de las pilas se encuentra en la

parte posterior del control remoto (S).

2. Retire la cubierta de las pilas de la parte posterior

del control remoto (S) y retire la pilas antigua.

3. Inserte 2 pilas AAA, asegurándose de que las

polaridades coincidan con el interior del

compartimiento.

4. Vuelva a colocar la tapa de las pilas.

Nota: No mezcle pilas viejas y nuevas.

No mezcle pilas alcalinas, estándar (carbón-zinc) o recargables (NiCad, NiMH, etc.).

Las baterías no recargables no se deben recargar. Las baterías agotadas se deben retirar del

control remoto.

Nuisible si avalé.

Los motores usados en el ventilador y el conjunto del generador de llamas vienen lubricados

previamente para prolongar la vida útil de los rodamientos y no necesitan lubricación adicional.

Sin embargo, recomendamos limpiar/aspirar el ventilador/calentador periódicamente.

• Cualquier otro servicio lo debe realizar un representante de servicio autorizado.

Cuando el calentador no esté en uso, el cable de alimentación se debe guardar adecuadamente

para evitar el contacto con objetos calientes o afilados.

•

SOLUCIÓN DE PROBLEMAS

PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA

El panel de control

muestra un mensaje de

error E1.

El sensor de

sobrecalentamiento

se activó.

Desenchufe la unidad, espere de 15 a 20 minutos y

el sensor se restablecerá automáticamente. Vuelva

a enchufar la unidad y encienda el calentador. Si el

problema persiste, póngase en contacto con Servicio

al Cliente. Nota: Las demás funciones operarán

normalmente excepto por el calentador. Hasta que

se solucione el problema, el error aparecerá/sonará

cuando se presione el botón del calentador.

El panel de control

muestra un mensaje de

error E2.

El sensor del

termostato está

roto o no funciona

correctamente.

Desenchufe la unidad, espere de 15 a 20 minutos y

el sensor se restablecerá automáticamente. Vuelva

a enchufar la unidad y encienda el calentador. Si el

problema persiste, póngase en contacto con Servicio

al Cliente. Nota: Las demás funciones operarán

normalmente excepto por el calentador. Hasta que

se solucione el problema, el error aparecerá/sonará

cuando se presione el botón del calentador.

El panel de control

muestra un mensaje de

error E3.

La función de

anulación de

calentador está

activada

Para desbloquear el calentador, simplemente

mantenga presionado el botón Temperature

(temperatura) durante 10 segundos (consulte la

página 55 de la sección Anulación de calentador

para obtener más información).

No hay alimentación,

los leños no arden.

El equipo no tiene

alimentación.

de manera segura a un tomacorriente estándar de

120 V. Luego revise la unidad para asegurarse de

que está encendida.

Los leños arden pero

no hay efecto de llama.

El efecto de la llama

está apagado.

Presione el botón del brillo de la llama hasta lograr el

nivel deseado.

El calentador y el

soplador no encienden

pero el resto de las

funciones están

funcionando.

La función de

anulación de

calentador está

activada

Para desbloquear el calentador, simplemente

mantenga presionado el botón Temperature

(temperatura) durante 10 segundos (consulte la

página 55 de la sección Anulación de calentador

para obtener más información).

El cable de aliment-

ación se calienta al

tacto.

Funcionamiento

normal.

Es normal para un electrodoméstico calentador ya

las conexiones del cable del electrodoméstico

y del enchufe. Asegúrese de que el enchufe se

ajuste correctamente en el tomacorriente. Durante

frecuencia para determinar si está CALIENTE.

Si es así, interrumpa el uso del electrodoméstico

controle o cambie los enchufes sobrecalentados.

SOLUCIÓN DE PROBLEMAS

PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTI

El control remoto no

funciona.

La batería está baja

o no funciona.

Reemplácelas con 2 pilas AAA.

(Consulte la página 56 para más información.)

La señal del control

remoto es débil y

solamente funciona a

veces.

Presiona los

botones muy rápido.

asegurarse de que el transmisor reconoce la orden.

Utiliza el control

remoto demasiado

lejos o fuera de

ángulo.

Acérquese al accesorio. El control remoto solo

funciona dentro de una distancia de 6,9 m y a 45

grados de cualquier costado del frente del accesorio

de la chimenea.

El motor del ventilador

sigue soplando luego

de que se apaga la

unidad.

Funcionamiento

normal.

Esta es una característica estándar; el ventilador

funciona durante un tiempo adicional para enfriar los

tubos del calentador.

El fabricante garantiza que este producto no presentará defectos de materiales o de fabricación

por un período de un año a partir de la fecha de compra original. Esta garantía está sujeta a las

siguientes condiciones y limitaciones:

Esta repisa se debe instalar y operar de acuerdo con las instrucciones de instalación y operación

proporcionadas con el producto. La reparación no autorizada, alteración, el abuso deliberado,

accidente o uso inadecuado del producto anulará esta garantía.

Esta garantía no es transferible y solo está disponible para el propietario original, siempre y cuando

la compra se haya realizado a través de un proveedor o un revendedor autorizado del producto.

La garantía se limita a la reparación o el reemplazo de las piezas que se establezca que poseen

defectos en los materiales o la fabricación. Siempre que las piezas hayan estado sometidas a

y concuerden en que existe un defecto.

Esta garantía no cubre ningún costo que surja del transporte, la fabricación, mano de obra, o de otro

tipo que surja de la reparación, reemplazo, piezas defectuosas u otra situación y el fabricante no

asume ninguna responsabilidad por las mismas.

El fabricante podrá, bajo su criterio, eximirse de toda obligación respecto de esta garantía al

reembolsar el precio al por mayor de las piezas defectuosas.

El propietario/usuario asume todos los riegos, si los hay, incluidos los riesgos de daños o pérdidas

directos, indirectos o resultantes que surjan del uso del producto, o de la incapacidad para usarlo,

salvo que la ley estipule lo contrario. Mediante el presente, se excluye expresamente cualquier otra

garantía, expresa o implícita, respecto del producto, sus componentes y accesorios, o cualquier otra

obligación o responsabilidad de parte del fabricante.

El fabricante no asume, ni autoriza a ningún tercero a asumir en su nombre, ninguna otra

responsabilidad respecto de la venta del producto.

Las garantías descritas en este documento no se aplican a accesorios que no sean del fabricante y

que se usen junto con la instalación de este producto.

varían según el estado.

Esta garantía es nula si:

1. La chimenea está sometida a períodos prolongados de humedad o condensación

2. Se produce cualquier alteración no autorizada, abuso deliberado, accidente o uso indebido del

producto.

3. Usted no tiene el recibo original de compra

GARANTÍA

Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente all

1-855-571-1044, de lunes a viernes de 9:00 a.m. a 5:00 p.m., hora del Este.

LISTA DE PIEZAS DE REPUESTO 1167FMM-26-200

PU17-1167-KB

PU16-23262833-HB

PU16-262833-PCB

PU16-23262833-SM

PU16-232628-NTC

PU16-262833-RC

C-90-107-V2

Manija

Bisagras

PU17-1167FMM-23-26-200

PF-1167FMM-26-200-001

PF-1167FMM-26-200-002

PF-1167FMM-26-200-003

PF-1167FMM-26-200-004

PF-1167FMM-26-005

2612-FG

Motor De

Discogiratorio

Panel PCB

Ensamblaje Del

Calentador/

soplador

Control Remoto

Termostato

Puerta Frontal

Derecha

Q Panel De Puerta

De Madera

Panel De La

Puerta De Cristal

Paquete de aditamentos

Estante De

Madera

Puerta Frontal

Izquierda

Inserto De

Chimenea

Eléctrica

PIEZA PIEZA #

DESCRIPCIÓN

Item/Article/Artículo #0839834; 0849089; 0849090; 0849093;0849094;0849095

Model/Modèle/Modelo #1167FMM-23-200; 1167FMM-26-200

1167FMM-23-201; 1167FMM-26-201

1167FMM-23-202; 1167FMM-26-202

SCOTT LIVING and logo are trademarks of Scott Brothers Entertainment Inc. in the United State of America and elsewhere. Used under license.

SCOTT LIVING et le logo sont des marques de commerce de Scott Brothers Entertainment Inc. aux États-Unis et ailleurs. Utilisé sous licence.

SCOTT LIVING y el logo son marcas comerciales de Scott Brothers Entertainment Inc. en los Estados Unidos de América y otros países. Usado bajo licencia.

Long Bolt (x30)

Boulon Long (x30)

Perno Largo (x30)

Wooden Dowel (x26)

Goujon De Bois (x26)

Taquete De Madera (x26)

Touch-up Pen (x1)

Stylo De Retouche (x1)

Marcador De Retoque (x1)

Insert Bracket (x2)

Support De L'insertion (x2)

Soporte Del Inserto (x2)

Back Panel Screw (x38)

Vis Panneau Arrière (x38)

Tornillo De Panel Posterior (x38)

Short Bolt (x6)

Boulon Court (x6)

Perno Corto (x6)

Screw(x4)

Vis (x4)

Tornillo (x4)

Washer(x30)

Rondelle (x30)

Arandela

(x30)

Shelf Pin(x8)

Cheville De Tablette (x8)

Pasador Del Estante (x8)

Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente all

1-855-571-1044, de lunes a viernes de 9:00 a.m. a 5:00 p.m., hora del Este.

LISTA DE PIEZAS DE REPUESTO 1167FMM-26-201

PU17-1167-KB

PU16-23262833-HB

PU16-262833-PCB

PU16-23262833-SM

PU16-232628-NTC

PU16-262833-RC

C-90-107-V2

Manija

Bisagras

PU17-1167FMM-23-26-201

PF-1167FMM-26-201-001

PF-1167FMM-26-201-002

PF-1167FMM-26-201-003

PF-1167FMM-26-201-004

PF-1167FMM-26-005

2612-FG

Motor De

Discogiratorio

Panel PCB

Ensamblaje Del

Calentador/

soplador

Control Remoto

Termostato

Puerta Frontal

Derecha

Q Panel De Puerta

De Madera

Panel De La

Puerta De Cristal

Paquete de aditamentos

Estante De

Madera

Puerta Frontal

Izquierda

Inserto De

Chimenea

Eléctrica

PIEZA PIEZA #

DESCRIPCIÓN

Item/Article/Artículo #0839834; 0849089; 0849090; 0849093;0849094;0849095

Model/Modèle/Modelo #1167FMM-23-200; 1167FMM-26-200

1167FMM-23-201; 1167FMM-26-201

1167FMM-23-202; 1167FMM-26-202

SCOTT LIVING and logo are trademarks of Scott Brothers Entertainment Inc. in the United State of America and elsewhere. Used under license.

SCOTT LIVING et le logo sont des marques de commerce de Scott Brothers Entertainment Inc. aux États-Unis et ailleurs. Utilisé sous licence.

SCOTT LIVING y el logo son marcas comerciales de Scott Brothers Entertainment Inc. en los Estados Unidos de América y otros países. Usado bajo licencia.

Long Bolt (x30)

Boulon Long (x30)

Perno Largo (x30)

Wooden Dowel (x26)

Goujon De Bois (x26)

Taquete De Madera (x26)

Touch-up Pen (x1)

Stylo De Retouche (x1)

Marcador De Retoque (x1)

Insert Bracket (x2)

Support De L'insertion (x2)

Soporte Del Inserto (x2)

Back Panel Screw (x38)

Vis Panneau Arrière (x38)

Tornillo De Panel Posterior (x38)

Short Bolt (x6)

Boulon Court (x6)

Perno Corto (x6)

Screw(x4)

Vis (x4)

Tornillo (x4)

Washer(x30)

Rondelle (x30)

Arandela (x30)

Shelf Pin(x8)

Cheville De Tablette (x8)

Pasador Del Estante (x8)

PU17-1167-KB

PU16-23262833-HB

PU16-262833-PCB

PU16-23262833-SM

PU16-232628-NTC

PU16-262833-RC

C-90-107-V2

Manija

Bisagras

PU17-1167FMM-23-26-202

PF-1167FMM-26-202-001

PF-1167FMM-26-202-002

PF-1167FMM-26-202-003

PF-1167FMM-26-202-004

PF-1167FMM-26-005

2612-FG

Motor De

Discogiratorio

Panel PCB

Ensamblaje Del

Calentador/

soplador

Control Remoto

Termostato

Puerta Frontal

Derecha

Q Panel De Puerta

De Madera

Panel De La

Puerta De Cristal

Paquete de aditamentos

Estante De

Madera

Puerta Frontal

Izquierda

Inserto De

Chimenea

Eléctrica

Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente all

1-855-571-1044, de lunes a viernes de 9:00 a.m. a 5:00 p.m., hora del Este.

PIEZA PIEZA #

LISTA DE PIEZAS DE REPUESTO 1167FMM-26-202

DESCRIPCIÓN

Item/Article/Artículo #0839834; 0849089; 0849090; 0849093;0849094;0849095

Model/Modèle/Modelo #1167FMM-23-200; 1167FMM-26-200

1167FMM-23-201; 1167FMM-26-201

1167FMM-23-202; 1167FMM-26-202

SCOTT LIVING and logo are trademarks of Scott Brothers Entertainment Inc. in the United State of America and elsewhere. Used under license.

SCOTT LIVING et le logo sont des marques de commerce de Scott Brothers Entertainment Inc. aux États-Unis et ailleurs. Utilisé sous licence.

SCOTT LIVING y el logo son marcas comerciales de Scott Brothers Entertainment Inc. en los Estados Unidos de América y otros países. Usado bajo licencia.

Long Bolt (x30)

Boulon Long (x30)

Perno Largo (x30)

Wooden Dowel (x26)

Goujon De Bois (x26)

Taquete De Madera (x26)

Touch-up Pen (x1)

Stylo De Retouche (x1)

Marcador De Retoque (x1)

Insert Bracket (x2)

Support De L'insertion (x2)

Soporte Del Inserto (x2)

Back Panel Screw (x38)

Vis Panneau Arrière (x38)

Tornillo De Panel Posterior (x38)

Short Bolt (x6)

Boulon Court (x6)

Perno Corto (x6)

Screw(x4)

Vis (x4)

Tornillo (x4)

Washer(x30)

Rondelle (x30)

Arandela

(x30)

Shelf Pin(x8)

Cheville De Tablette (x8)

Pasador Del Estante (x8)

Scott Living 1167FMM-26-202 66-in W Mahogany Infrared Quartz Electric Fireplace

Product's Documents

Installation Manual

Specifications

Scott Living 1167FMM-26-202 Questions and Answers

Related Products

Greentouch Scott Living 1167FM-28-201 Electric Fireplace
