P.O. BOX 361131 CLEVELAND, OHIO 44136-0019
Safe Operation Practices • Assembly & Set-Up • Controls & Operation • Service
WARNING
READ AND FOLLOW ALL SAFETY RULES AND INSTRUCTIONS IN THIS MANUAL
BEFORE ATTEMPTING TO OPERATE THIS MACHINE.
FAILURE TO COMPLY WITH THESE INSTRUCTIONS MAY RESULT IN PERSONAL INJURY.
OperatOr’s Manual
NOTE: This Operator’s Manual covers several models. Features may vary by model. Not all features in this manual are applicable to all
models and the model depicted may differ from yours.
Form No. 769-26429
(December 29, 2021)
Lawn Edger — 520 Series, 550 Series
Safe Operation Practices ........................................ 2
Assembly & Set-Up .................................................. 4
Controls & Operation .............................................. 6
Service ...................................................................... 8
French ...................................................................... 11
Replacement Parts ................................ supplement
Warranty ................................................ supplement
Safe Operation Practices
1
2
Safe Handling Of Gasoline:
To avoid personal injury or property damage use
extreme care in handling gasoline. Gasoline is
extremely flammable and the vapors are explosive.
Serious personal injury can occur when gasoline is
spilled on yourself or your clothes which can ignite.
Wash your skin and change clothes immediately.
1. Use only an approved gasoline container.
2. Never fill containers inside a vehicle or on a
truck or trailer bed with a plastic liner. Always
place containers on the ground away from your
vehicle before filling.
3. Remove gas-powered equipment from the
truck or trailer and refuel it on the ground. If this
is not possible, then refuel such equipment on
a trailer with a portable container, rather than
from a gasoline dispenser nozzle.
4. Keep the nozzle in contact with the rim of the
fuel tank or container opening at all times until
fueling is complete. Do not use a nozzle lock-
open device.
5. Extinguish all cigarettes, cigars, pipes and other
sources of ignition.
6. Never fuel machine indoors because flammable
vapors will accumulate in the area.
7. Never remove gas cap or add fuel while engine
is hot or running. Allow engine to cool at least
two minutes before refueling.
8. Never over fill fuel tank. Fill tank to no more
than 1/2” below bottom of filler neck to provide
for fuel expansion.
9. Replace gasoline cap and tighten securely.
10. If gasoline is spilled, wipe it off the engine and
equipment. Move machine to another area.
Wait 5 minutes before starting engine.
11. Never store the machine or fuel container near
an open flame, spark or pilot light as on a water
heater, space heater, furnace, clothes dryer or
other gas appliances.
12. To reduce fire hazard, keep lawn edger free of
grass, leaves, or other debris build-up. Clean
up oil or fuel spillage and remove any fuel
soaked debris.
13. Allow a lawn edger to cool at least five (5)
minutes before storing.
Operation
1. Do not put hands or feet near rotating parts.
Contact with the rotating blade can amputate
hands and feet.
Training
1. Read this operator’s manual carefully in
its entirety before attempting to assemble
this machine. Read, understand, and follow
all instructions on the machine and in the
manual(s) before operation. Keep this manual
in a safe place for future and regular reference
and for ordering replacement parts.
2. Be completely familiar with the controls and the
proper use of this machine before operating it.
3. This machine is a precision piece of power
equipment, not a plaything. Therefore, exercise
extreme caution at all times. Your machine has
been designed to perform one job: to edge
lawn. Do not use it for any other purpose.
4. Never allow children under 14 years of age to
operate this machine. Children 14 and over
should read and understand the instructions
and safe operation practices in this manual and
on the machine and be trained and supervised
by an adult.
5. Only responsible individuals who are familiar
with these rules of safe operation should be
allowed to use this machine.
6. To help avoid blade contact or a thrown object
injury, stay in operator zone behind handles
and keep children, bystanders, helpers and pets
at least 75 feet from lawn edger while it is in
operation. Stop machine if anyone enters area.
Preparation
1. Thoroughly inspect the area where the
equipment is to be used. Remove all stones,
sticks, wire, bones, toys and other foreign
objects which could be tripped over or picked
up and thrown by the blade. Thrown objects
can cause serious personal injury.
2. Always wear safety glasses or safety goggles
during operation and while performing an
adjustment or repair to protect your eyes.
Thrown objects which ricochet can cause
serious injury to the eyes.
3. Wear sturdy, rough-soled work shoes and close-
fitting slacks and shirts. Shirts and pants that
cover the arms and legs and steel-toed shoes
are recommended. Never operate this machine
in bare feet, sandals, slippery or light weight
(e.g. canvas) shoes.
4. Never attempt to make any adjustments while
the engine is running, except where specifically
recommended in the operator’s manual.
WARNING! This symbol points out important safety instructions which, if not followed, could endanger the personal safety and/or property of yourself
and others. Read and follow all instructions in this manual before attempting to operate this machine. Failure to comply with these instructions may
result in personal injury. When you see this symbol. HEED ITS WARNING!
CALIFORNIA PROPOSITION 65
WARNING! Engine Exhaust, some of its constituents, and certain vehicle components contain or emit chemicals known to State of California to cause
cancer and birth defects or other reproductive harm.
DANGER! This machine was built to be operated according to the safe operation practices in this manual. As with any type of power equipment,
carelessness or error on the part of the operator can result in serious injury. This machine is capable of amputating fingers, hands, toes and feet and
throwing objects. Failure to observe the following safety instructions could result in serious injury or death.
2. The blade control handle is a safety device.
Never bypass its operation. Doing so, makes the
machine unsafe and may cause personal injury.
3. Never operate without blade guard, debris
shield and blade control handle in place
and working.
4. Never operate with damaged safety devices.
Failure to do so, can result in personal injury.
5. Never run an engine indoors or in a poorly
ventilated area. Engine exhaust contains carbon
monoxide, an odorless and deadly gas.
6. Do not operate machine while under the
influence of alcohol or drugs.
7. Muffler and engine become hot and can cause
a burn. Do not touch.
8. Never operate this machine without good
visibility or light. Always be sure of your footing
and keep a firm hold on the handles. Walk,
never run.
9. Do not operate this machine if it has been
dropped or damaged. Return machine to
your nearest authorized servicing dealer for
examination and repair.
10. Do not operate this machine with a damaged or
excessively worn cutting blade.
11. Never attempt to clear material from the blade
guard while the engine is running. Shut the
engine off, disconnect the spark plug wire
and ground against the engine to prevent
unintended starting.
12. Do not overload machine capacity by
attempting to edge at too fast of a rate.
13. Stay alert for uneven sidewalks, terrain etc.
Always push slowly over rough surfaces. Do not
use this machine on gravel surfaces.
14. Do not operate machine in rain or wet
soil conditions.
15. Always operate machine from behind the
handles and position yourself where the
direct line of sight to cutting blade is blocked
by guards.
16. Always stop engine when edging or trimming
is delayed or when transporting machine from
one location to another.
17. Never leave a running machine unattended.
Stop the engine, disconnect spark plug wire
and ground against the engine to prevent
unintended starting.
18. Only use parts and accessories made for this
machine by the manufacturer. Failure to do so
can result in personal injury.
3Section 1 — Safe operation practiceS
2. Before cleaning, repairing, or inspecting,
make certain the blade and all moving parts
have stopped. Disconnect the spark plug wire
and ground against the engine to prevent
unintended starting.
3. Check the blade and engine mounting bolts
at frequent intervals for proper tightness. Also,
visually inspect blade for damage (e.g., bent,
cracked, worn) Replace blade with the original
equipment manufacture’s (O.E.M.) blade only,
listed in this manual. “Use of parts which do
not meet the original equipment specifications
may lead to improper performance and
compromise safety!”
4. Lawn edger blades are sharp and can cut. Wrap
the blade or wear gloves, and use extra caution
when servicing them.
5. Keep all nuts, bolts, and screws tight to be sure
the equipment is in safe working condition.
6. Never tamper with safety devices. Check their
proper operation regularly.
7. After striking a foreign object, stop the engine,
disconnect the spark plug wire and ground
against the engine. Thoroughly inspect the
lawn edger for any damage. Repair the damage
before starting and operating the lawn edger.
8. Never attempt to make a wheel adjustment
while the engine is running.
9. Many components on your new edger can
wear with continued use. For safety protection,
frequently check all edger components and
replace immediately with original equipment
manufacturer’s (O.E.M.) parts only, listed
in this manual. “Use of parts which do not
meet the original equipment specifications
may lead to improper performance and
compromise safety!”
10. Do not change the engine governor setting or
overspeed the engine. The governor controls the
maximum safe operating speed of the engine.
11. Maintain or replace safety and instruction
labels, as necessary.
12. Observe proper disposal laws and regulations
for used gas, oil, etc. Improper disposal of fluids
and materials can harm the environment.
13. According to the Consumer Products Safety
Commission (CPSC) and the U.S. Environmental
Protection Agency (EPA), this product has an
Average Useful Life of seven (7) years, or 70
hours of operation. At the end of the Average
Useful Life have the machine inspected annually
by an authorized service dealer to ensure that
all mechanical and safety systems are working
properly and not worn excessively. Failure to do
so can result in accidents, injuries or death.
Spark Arrestor
WARNING! This machine is equipped
with an internal combustion engine and
should not be used on or near any
unimproved forest-covered, brushcovered
or grass-covered land unless the engine’s
exhaust system is equipped with a spark
arrestor meeting applicable local or state
laws (if any).
If a spark arrestor is used, it should be maintained in
effective working order by the operator. In the State
of California the above is required by law (Section
4442 of the California Public Resources Code). Other
states may have similar laws. Federal laws apply on
federal lands.
A spark arrestor for the muffler is available through
your nearest engine authorized service dealer or
contact the service department, P.O. Box 361131
Cleveland, Ohio 44136-0019.
19. If situations occur which are not covered in this
manual, use care and good judgment. Contact
Customer Support for assistance or the name of
your nearest service dealer.
Children
Tragic accidents can occur if the operator is not alert to
the presence of children. Children are often attracted
to power equipment such as lawn edgers. They do not
understand the dangers. Never assume that children
will remain where you last saw them.
1. Keep children out of the edging area and under
watchful care of a responsible adult other than
the operator.
2. Be alert and turn lawn edger off if a child enters
the area.
3. Before and while moving backwards, look
behind and down for small children.
4. Use extreme care when approaching blind
corners, doorways, shrubs, trees, or other
objects that may obscure your vision of a child
who may run into the lawn edger.
5. Keep children away from hot or running
engines. They can suffer burns from a
hot muffler.
6. Never allow children under 14 years of age to
operate this machine. Children 14 and over
should read and understand the instructions
and safe operation practices in this manual and
on the machine and be trained and supervised
by an adult.
Maintenance and Storage
1. Never run an engine indoors or in a poorly
ventilated area. Engine exhaust contains carbon
monoxide, an odorless and deadly gas.

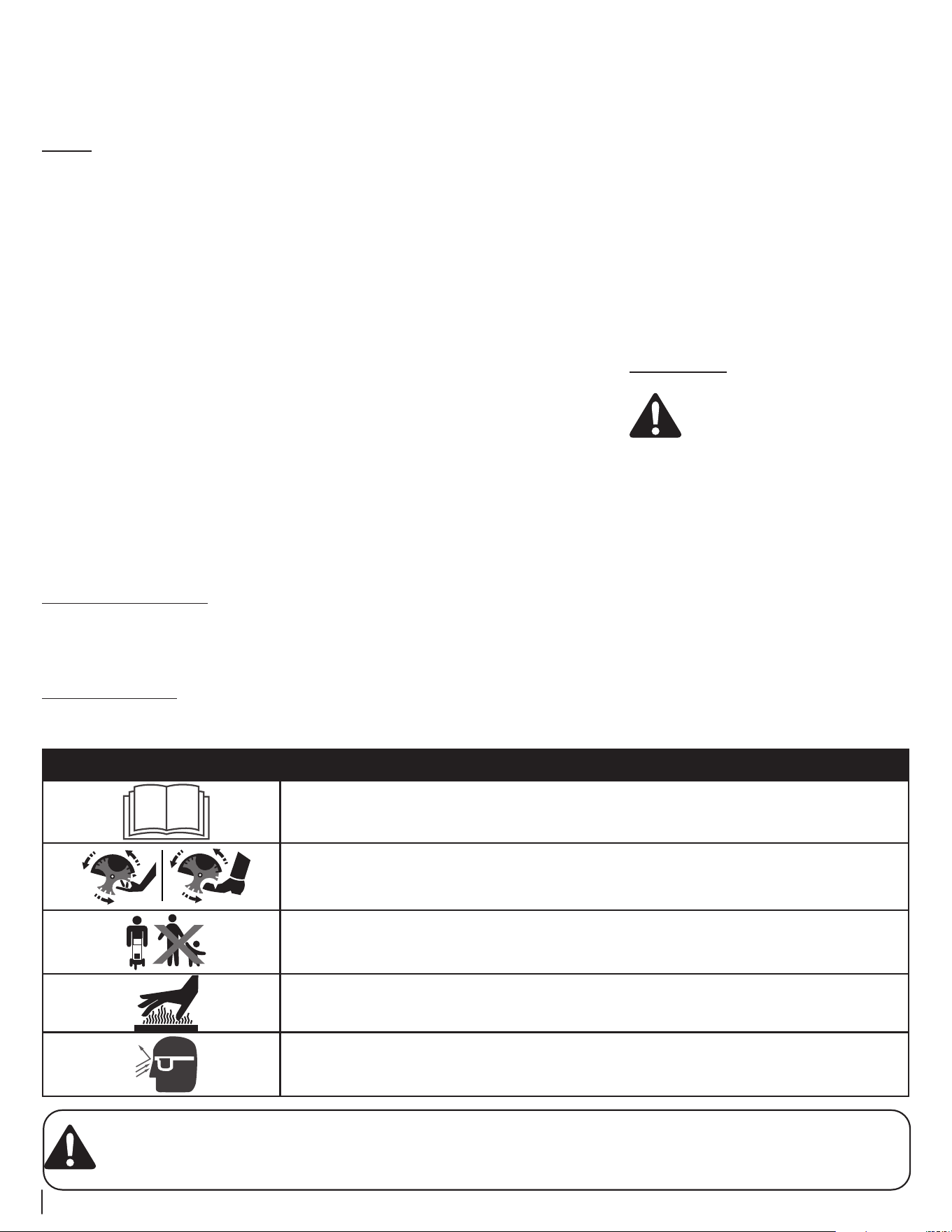

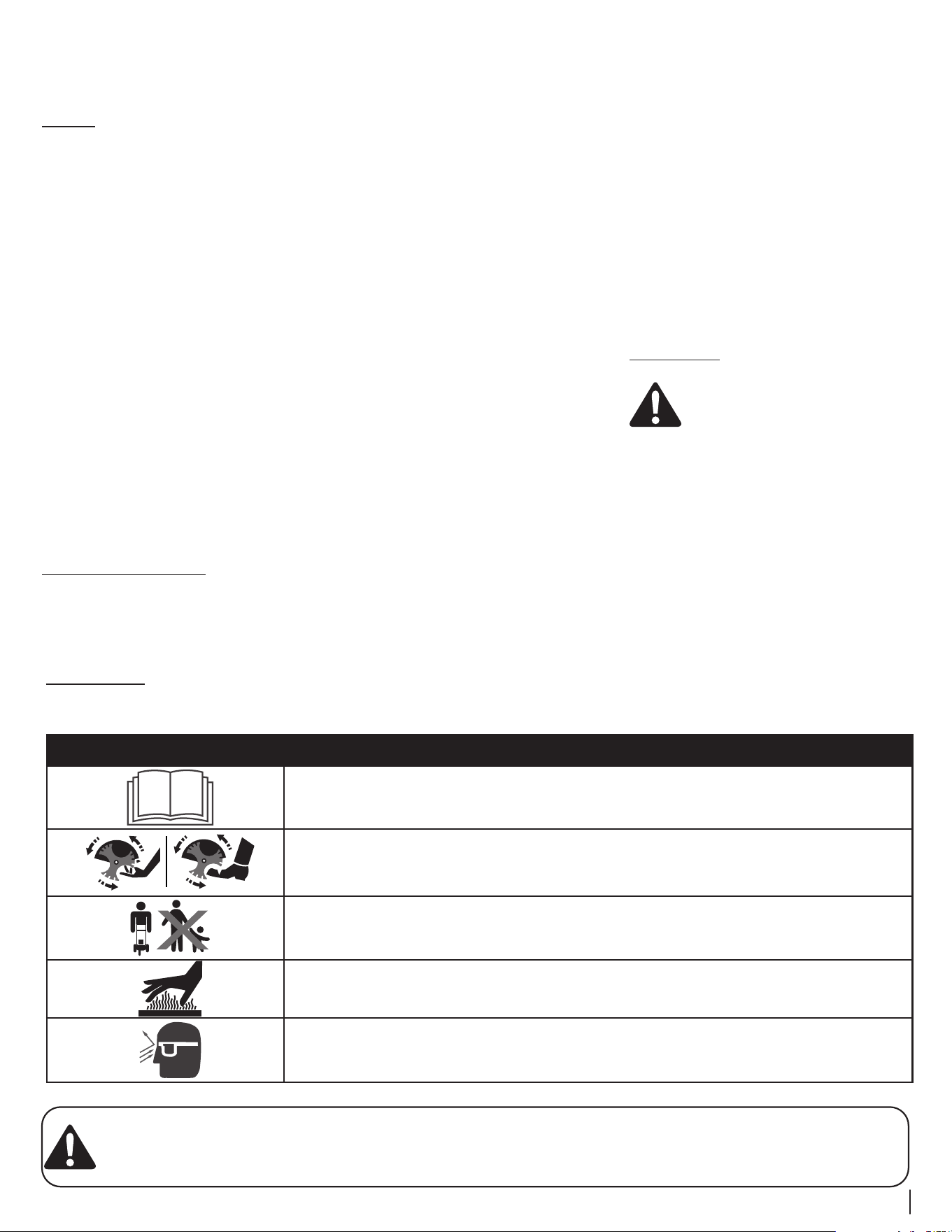

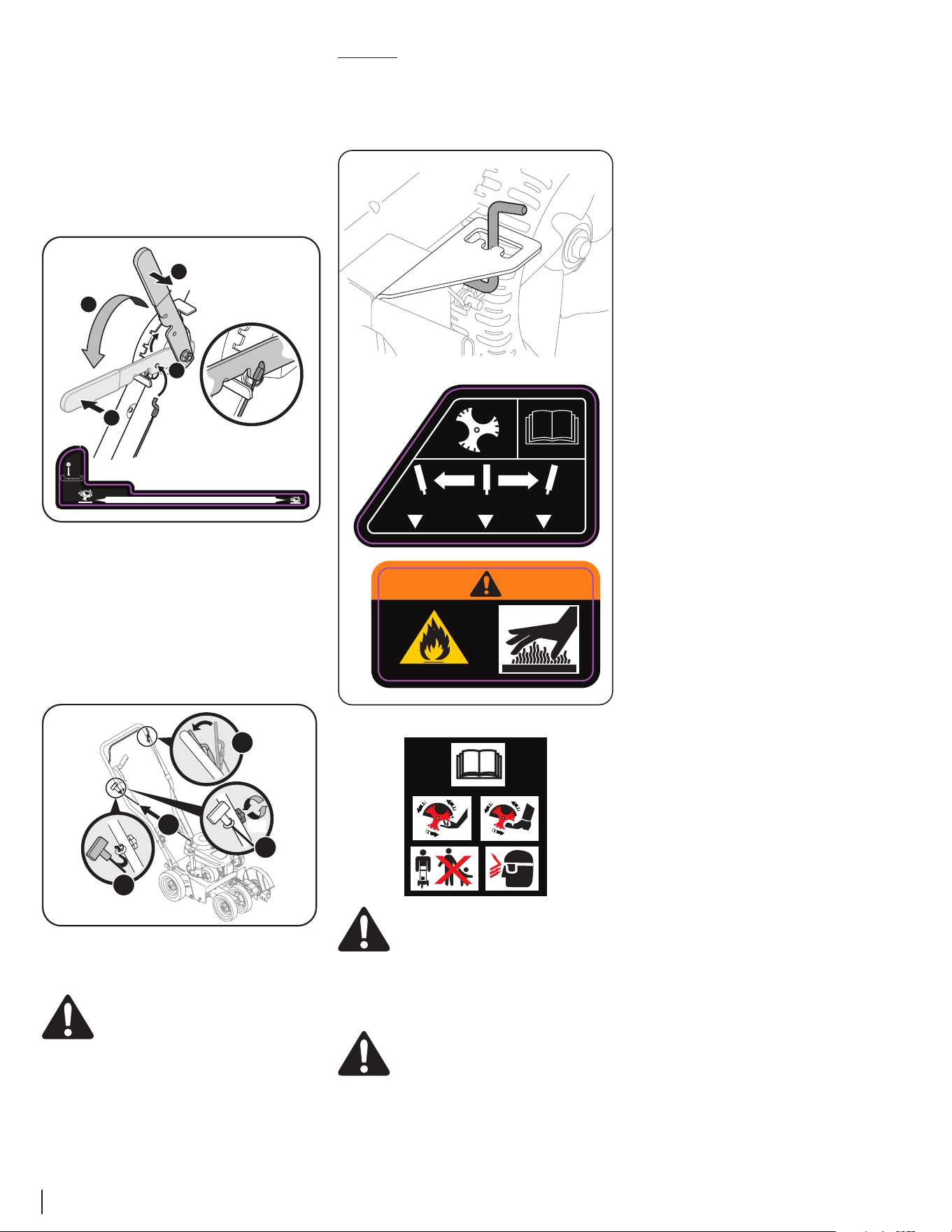

Safety Symbols
This page depicts and describes safety symbols that may appear on this product. Read, understand, and follow all instructions on the machine before attempting to
assemble and operate.
Symbol Description
READ THE OPERATOR’S MANUAL(S)
Read, understand, and follow all instructions in the manual(s) before attempting to assemble and operate.
WARNING— ROTATING BLADES
Keep hands and feet away from rotating blade.
BYSTANDERS
Keep bystanders, pets, and children at least 75 feet from the machine while it is in operation. Stop machine if anyone
enters the area.
WARNING— HOT SURFACES
Do not touch muffler or adjacent areas.
EYE PROTECTION
Always wear safety glasses or safety goggles when operating this machine.
WARNING! Your Responsibility—Restrict the use of this power machine to persons who read, understand and follow the warnings and instructions in
this manual and on the machine.
SAVE THESE INSTRUCTIONS!
Assembly & Set-Up
2
4
NOTE: This machine is shipped WITHOUT GASOLINE
or OIL. After setting up the edger, service the engine
with gasoline and oil as instructed in the Engine
Operator’s Manual.
NOTE: Reference to right or left hand side of the
edger is observed from the operating position.

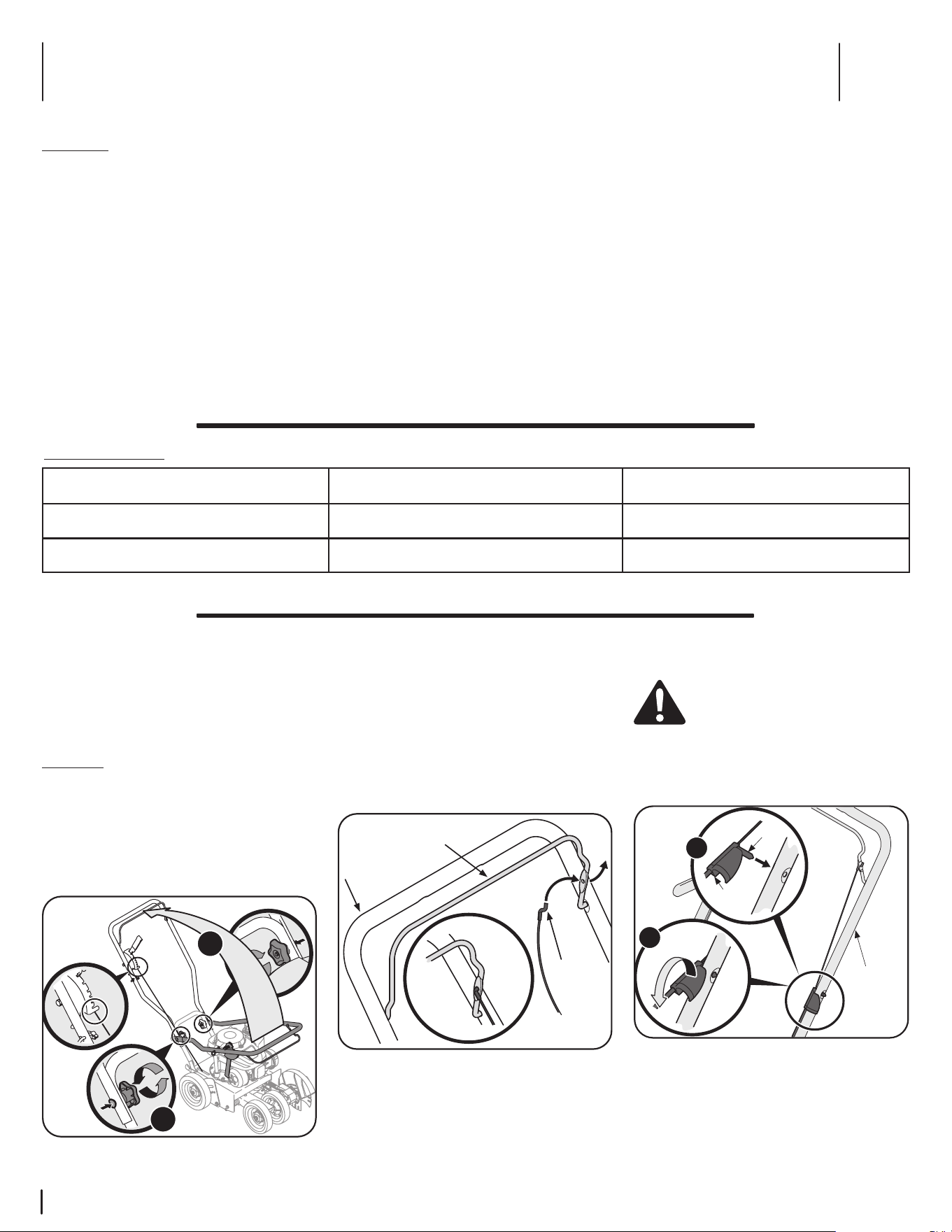

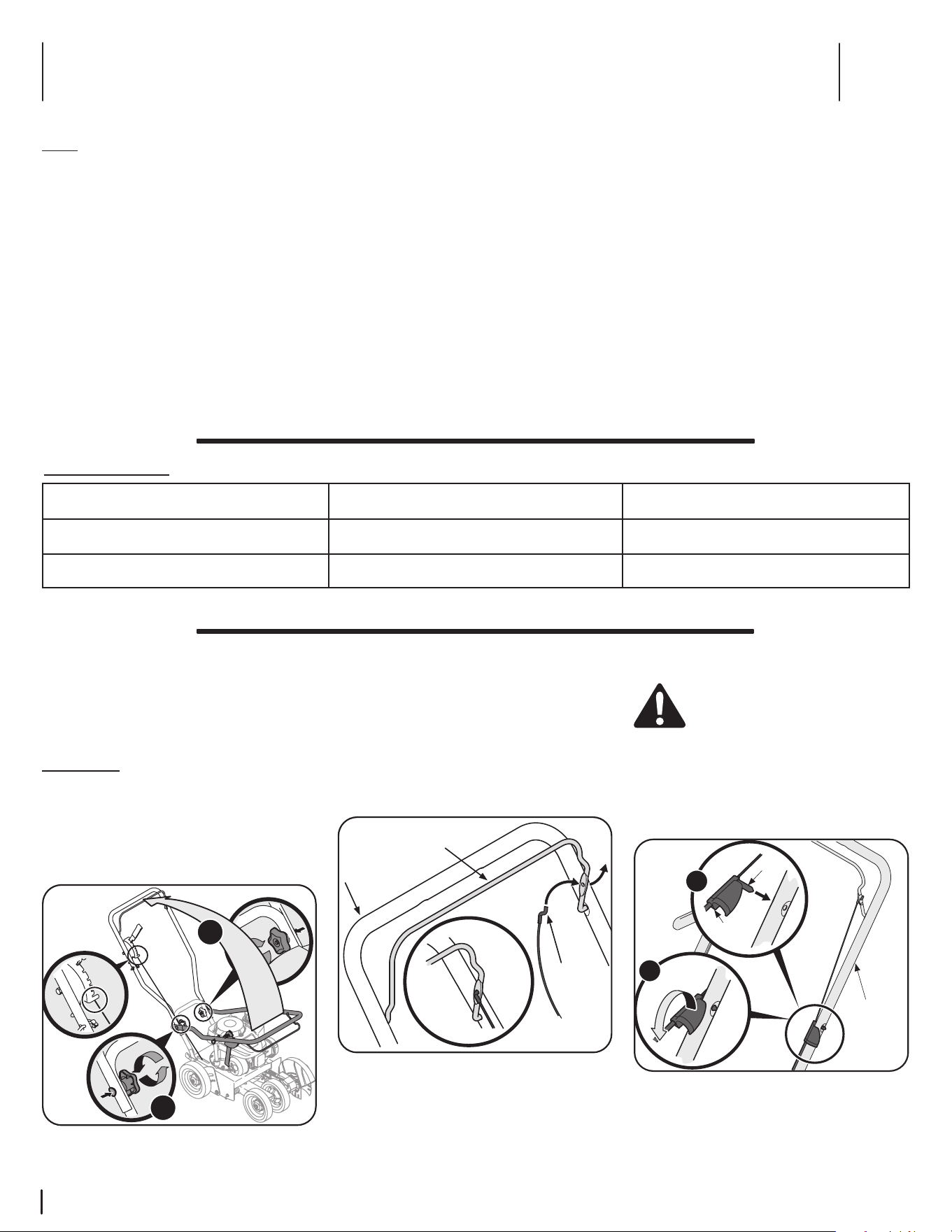

Assembly
Handle
Remove and discard any packaging cardboard that
may be present between the upper handle and the
lower handle.
1. Pivot the upper handle upward until it snaps
into place. See 1 in Figure 1.
1
2
Figure 1
2. Tighten the star knobs (a), which are located
on both the left and right sides of the handle.
See 2 in Figure 2-1.
Control Cable Z-Fitting
Unwrap the control cable from the engine and route
it under the lower handle.
1. Hook the Z end of the brake cable into
the control from the outside to inside. See
Figure 2.
Z-Fitting
Blade Control
Upper
Handle
Figure 2
Securing Control Cable
WARNING: The cable must be routed
properly to avoid contact with all sharp
edges and hot surfaces. Such contacts
damage the cable and render the
controls inoperative.
1. Press the stud found inside the snap fitting
into the hole found on the left side of the
upper handle, as shown in Figure 3.
Upper
Handle
1
2
Stud
Snap Snap
FittingFitting
Figure 3
2. Push the snap fitting down on the handle to
secure it into place.
• Edger (1) • Wing Knob and Rope Guide (1) • Trenching Blade Kit † (1)
• Edger Operator’s Manual (1) • Engine Operator’s Manual (1) • Fast Start Guide † (1)
• Registration Card (1) • Parts/Warranty Supplement Sheet (1) • Oil (1)
† If Equipped
Contents of Carton
Thank you for purchasing this product. It was carefully engineered to provide
excellent performance when properly operated and maintained.
Please read this entire manual prior to operating the equipment. It instructs you
how to safely and easily set up, operate and maintain your machine. Please be
sure that you, and any other persons who will operate the machine, carefully
follow the recommended safety practices at all times. Failure to do so could
result in personal injury or property damage.
All information in this manual is relative to the most recent product information
available at the time of printing. Review this manual frequently to familiarize
yourself with the machine, its features and operation. Please be aware that
this Operator’s Manual may cover a range of product specifications for various
models. Characteristics and features discussed and/or illustrated in this manual
may not be applicable to all models. We reserve the right to change product
specifications, designs and equipment without notice and without incurring
obligation.
If applicable, the power testing information used to establish the power rating
of the engine equipped on this machine can be found at www.opei.org or the
engine manufacturer’s web site.
If you have any problems or questions concerning the machine, phone an
authorized service dealer or contact us directly. Customer Support telephone
numbers, website address and mailing address can be found on this page. We
want to ensure your complete satisfaction at all times.
Throughout this manual, all references to right and left side of the machine are
observed from the operating position.
The engine manufacturer is responsible for all engine-related issues with regards
to performance, power-rating, specifications, warranty and service. Please refer
to the engine manufacturer’s Owner’s/Operator’s Manual, packed separately
with your machine, for more information.
Thank You
5Section 2 — ASSembly & Set-Up

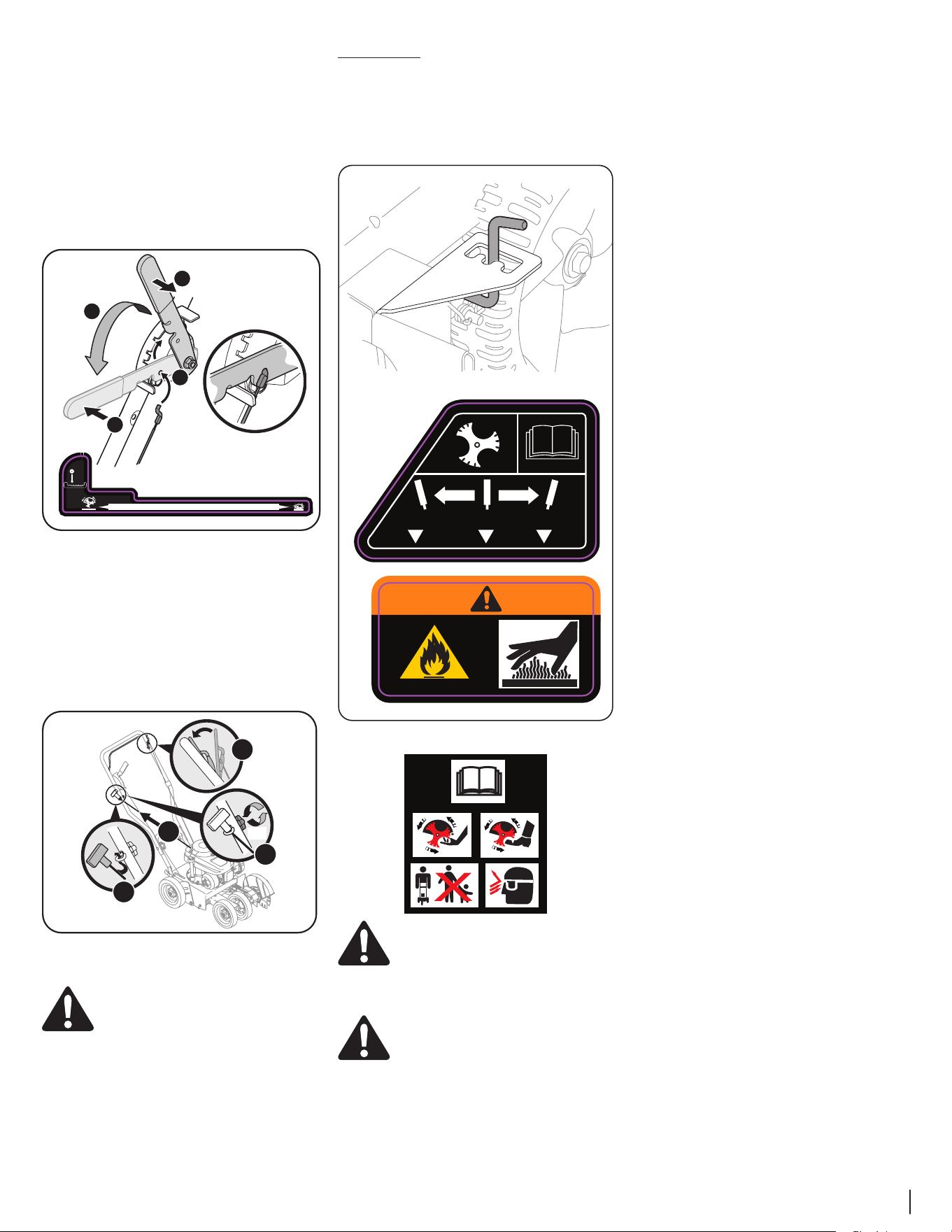

Securing Blade Depth Control Cable
Unwrap the blade depth control cable from around
the rear axle and route it up through the slot on the
frame and up the right side of the handle.
1. Pull the depth control lever out of the first
position of the depth control bracket.
2. Push lever all the way forward.
3. Release lever into last position of bracket.
4. Hook the Z end of the depth control cable
into the hole on the depth control lever as
shown in Figure 4.
i20102
1
2
3
4
Figure 4
Starter Rope
Locate the rope guide and wing knob found in the
manual bag. Using the wing knob (a), secure but do
not tighten the rope guide to the right side of the
upper handle.
1. Stand behind the edger and hold the blade
control against the upper handle. See
Figure 5.
1
2
3
4
(a)
Figure 5
2. Gently pull the starter rope out of the engine.
WARNING! The edger blade WILL rotate
when the starter rope is pulled.
NOTE: The starter rope will not pull
out of the engine unless the blade control (refer to
Figure 5) is depressed against the upper handle.
3. Slip the starter rope through the top of the
rope guide.
4. Tighten the wing knob (a) which secures the
rope guide to the upper handle.
Adjustments
Bevel Adjustment (IF EQUIPPED)
The angle of the edger blade can be adjusted
by placing the bevel adjustment in one of three
positions for edging.
See Figure 6.
15º0 º1 5º
I22073
S32140
Figure 6
WARNING: Operation of this equipment
may create sparks that can start fires
around dry vegetation. A spark arrestor
may be required. The operator should
contact local fire agencies for laws or regulations
relating to fire prevention requirements.
WARNING: Cancer and reproductive
harm - www.965Warnings.ca.gov.

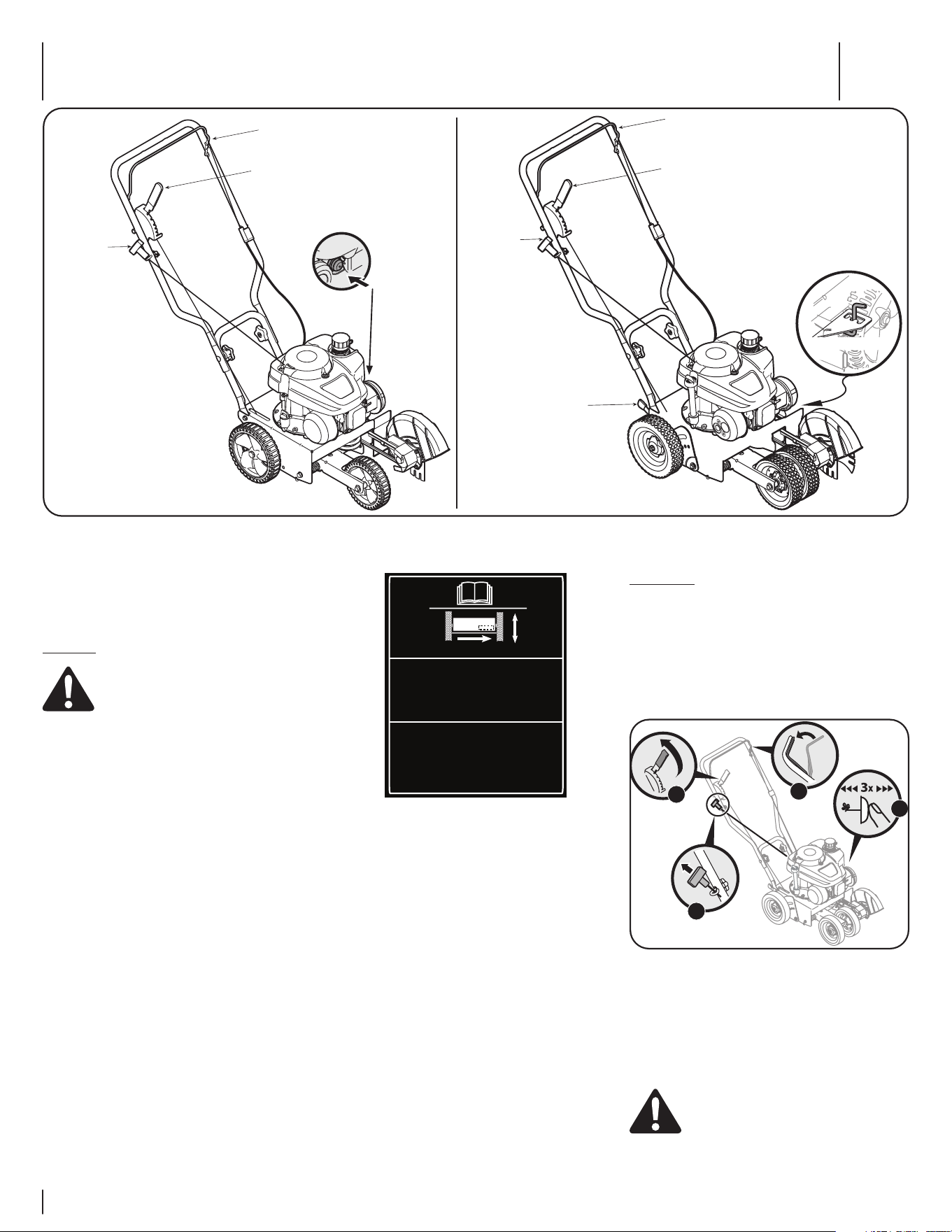

Controls & Operation
3
6

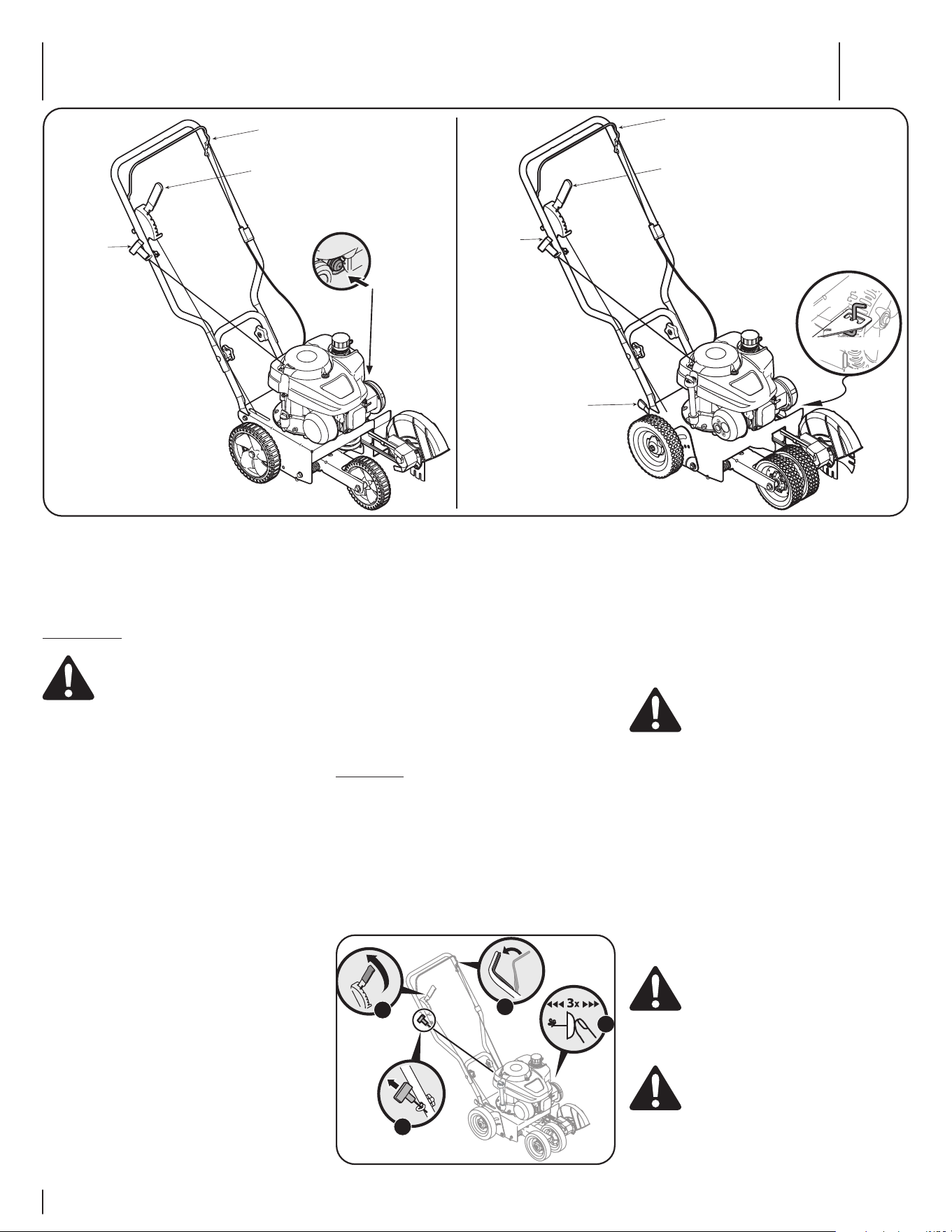

Blade Control
Blade Depth Control Lever
Recoil Starter
Bevel Adjustment
Lever
Blade Control
Blade Depth Control Lever
Recoil Starte
r
Curb Height
Adjustment Lever
550
520
Primer
Figure 1
NOTE: This operator’s manual covers several models.
Features may vary by model. Not all features in this
manual are applicable to all models and the model
depicted may differ from yours.
Controls
WARNING! Be familiar with all the
controls and their proper operation.
Know how to stop the machine and
disengage it quickly.
NOTE: For detailed information on all engine
controls, refer to the Engine Operator’s Manual.
Recoil Starter
The recoil starter is attached to the right upper
handle. Stand behind the unit and pull the recoil
starter rope to start the unit.
Primer (IF EQUIPPED)
The primer is used to pump gas into the carburetor
and aid in starting the engine. Use it to start a cold
engine, but do not use it to restart a warm engine
after a short shutdown.
Curb Height Adjustment Lever (IF EQUIPPED)
The curb height adjustment lever is found on the rear
portion of the edger. When placed in an applicable
notch, it aids in stabilizing the edger while edging
grass along a curb.
Curb Wheel
Adjustment Lever
Levier de réglage de
la roue de trottoir
To adjust height move lever to the left to set pin
to correct height on
Wheel Adjustment Bracket (Right Wheel).
Pour régler la hauteur, déplacez le levier vers la gauche
pour régler la goupille pour corriger hauteur sur le
support de réglage de la roue (roue droite).
Blade Control
Located on the upper handle, the blade control must
be depressed against the upper handle in order to
operate the edger. Releasing the blade control stops
the engine and the edger blade.
Blade Depth Control Lever
The blade depth control lever is located on the
right side of the upper handle. It is used to control
the depth of the cut. The further forward the blade
depth control lever is moved, the deeper into the soil
the edger blade will cut.
Bevel Adjustment Lever (IF EQUIPPED)
The bevel adjustment lever is located on the front,
left portion of the edger, behind the edger blade. It
is used to vary the angle of the edger blade between
one of three positions for edging/trenching or
beveled edging.
Operation
Starting the Engine
To start the edger’s engine, proceed as follows:
1. Move the blade depth control lever back to the
START position in the adjacent (top) notch.
2. Push the primer three times. See Figure 2. Do
not prime to restart a warm engine.
3
4
2
1
Figure 2
NOTE: If you push the primer too many times,
excessive fuel will flood the carburetor and the
engine will be difficult to start.
3. Standing behind the edger, depress the blade
control and hold it against the upper handle
with your left hand.
WARNING! This blade control
mechanism is a safety device. Never
attempt to bypass its operation.
7Section 3 — controlS & operation
4. With your right hand, grasp recoil starter
handle and pull rope slowly until resistance is
felt, then pull with a rapid, continuous, full arm
stroke. See Figure 2. Keeping a firm grip on the
starter cord handle, let the rope rewind slowly.
Repeat until engine cranks. Let the rope
rewind each time slowly.
Stopping The Engine
To stop the edger’s engine, release the blade control.
Edging
WARNING! The rotating cutting blade
may throw objects and cause personal
injury. Keep the area clear of bystanders
and do not operate it without the guards
in place.
WARNING! Do not lower the blade if it is
over concrete, asphalt, rocks or the like.
The blade can strike the supporting
surface, resulting in personal injury or
property damage.
To begin edging, proceed as follows:
1. Move the edger to an area to be edged,
making sure that the left rear wheel is on a
hard surface and the blade is over the area to
be cut. See Figure 3.
Figure 3
2. With blade control lever in START position,
make a pass along the area to be edged
before proceeding to the next notch. The
further forward the blade depth control lever
is moved, the deeper or lower the blade will
cut into the ground. Several passes may be
necessary to obtain the desired depth of cut.
Do not lower the blade more than one depth
notch at a time without making a pass.
3. For best results, proceed slowly along the
path being edged. Slowly move the edger
back and forth through the cutting area, again
making sure to keep the left rear wheel on
the hard surface and the blade in the cutting
path, close to but not touching the edge of the
hard surface.
4. Once you have finished edging the selected
area, raise the blade control lever back into the
START position, move to the next area to be
edged, and proceed again from Step 1.

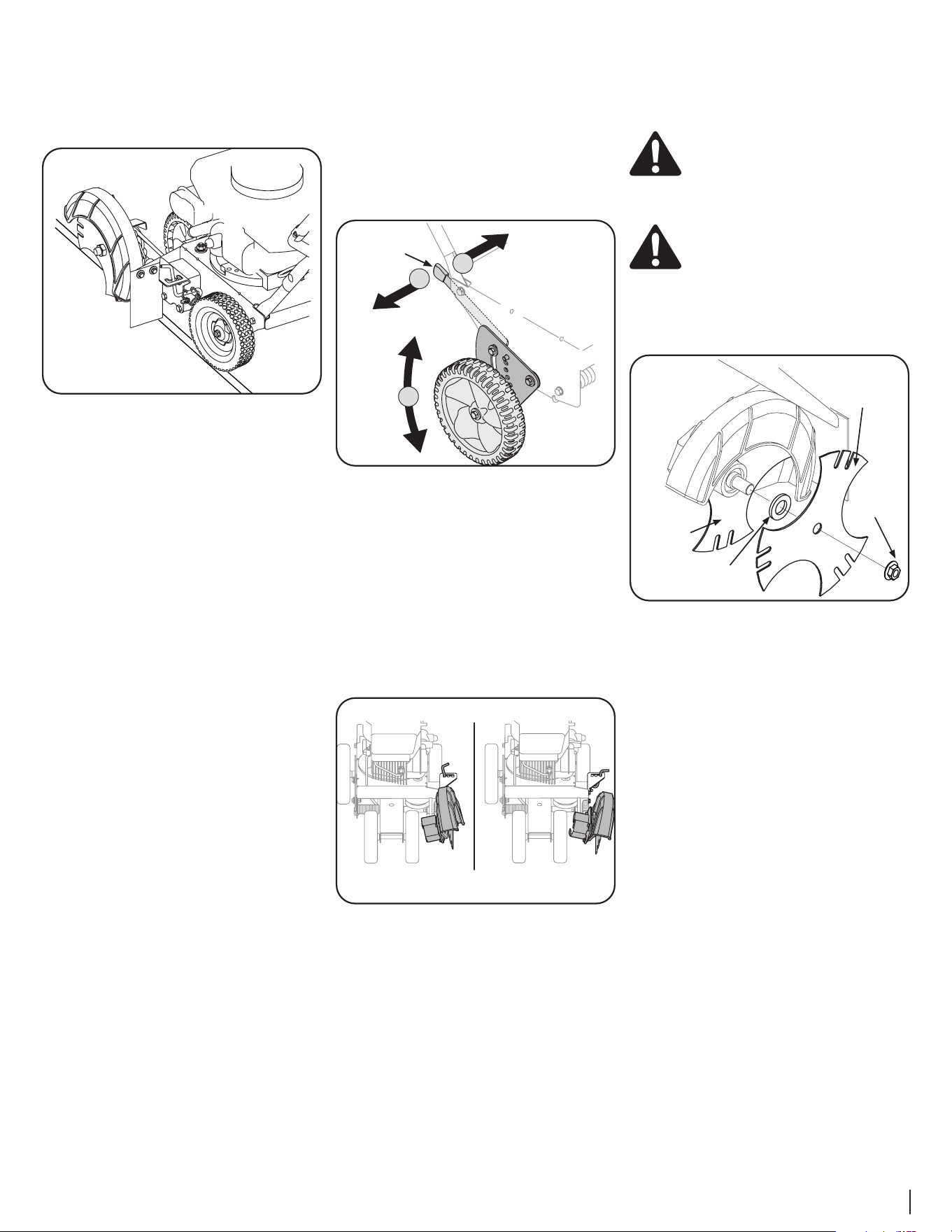

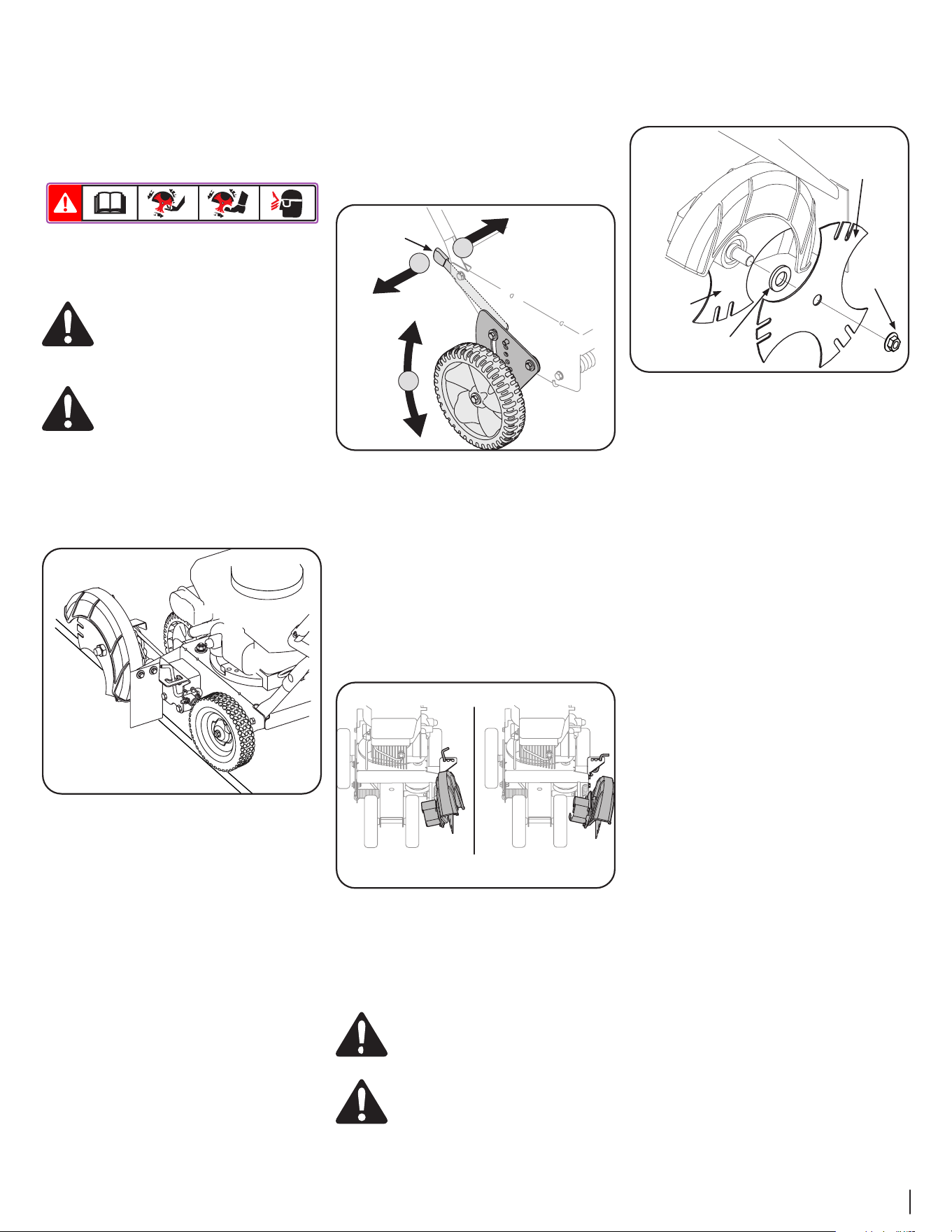

Edging Along a Curb (If equipped with Curb
Height Adjustment Lever)
The right, rear wheel of the edger can be lowered
into one of five positions to ease the task of edging
along a curb. To adjust the height of curb wheel,
proceed as follows:
1. Lower the right rear wheel by moving the curb
height adjustment lever slightly to the left. See
Figure 4.
3
2
1
Curb Height
Adjustment
Lever
Figure 4
2. Pivot the right rear wheel into an applicable
position in relation to the height of the curb to
be edged along.
3. Release the curb height adjustment lever to lock
the wheel in position. See Figure 4.
Beveling (IF EQUIPPED)
In order to achieve a bevelled edge, set the bevel
adjustment lever in the first (left hand) or third (right
hand) notch to place the edger blade in position
for beveling. See Figure 5. Refer to the Assembly &
Set-Up section.
Right-Hand Position Left-Hand Position
Figure 5
Trenching (IF EQUIPPED)
If your edger comes with a trenching kit, you can
utilize the edger’s optional trenching feature in order
to create a wider cutting path for such things as
laying wire for landscape lighting.
WARNING! Disconnect the spark plug
wire and ground against the engine
before performing the following steps.
WARNING! The edger blade is sharp.
Wear leather work gloves to protect your
hands when working around the
edger blade.
1. Use two wrenches (one wrench to prevent the
hex bolt head from spinning and the other to
unthread the flange nut) to remove the flange
nut that secures the edger blade, leaving the
edger blade in place. See Figure 6.
Flange Nut
Flat Washer
Edger
Blade
Tri-Star Blade
Figure 6
2. Install the additional edger blade and flat
washer supplied with your machine. See
Figure 3-6.
Se rvice
4
8
Maintenance
WARNING: Always stop engine, allow
engine to cool, disconnect spark plug,
and ground against engine before
performing any type of maintenance on
your machine.
Engine
Refer to the Engine Operator’s Manual for
a detailed description of all engine-related
service specifications.

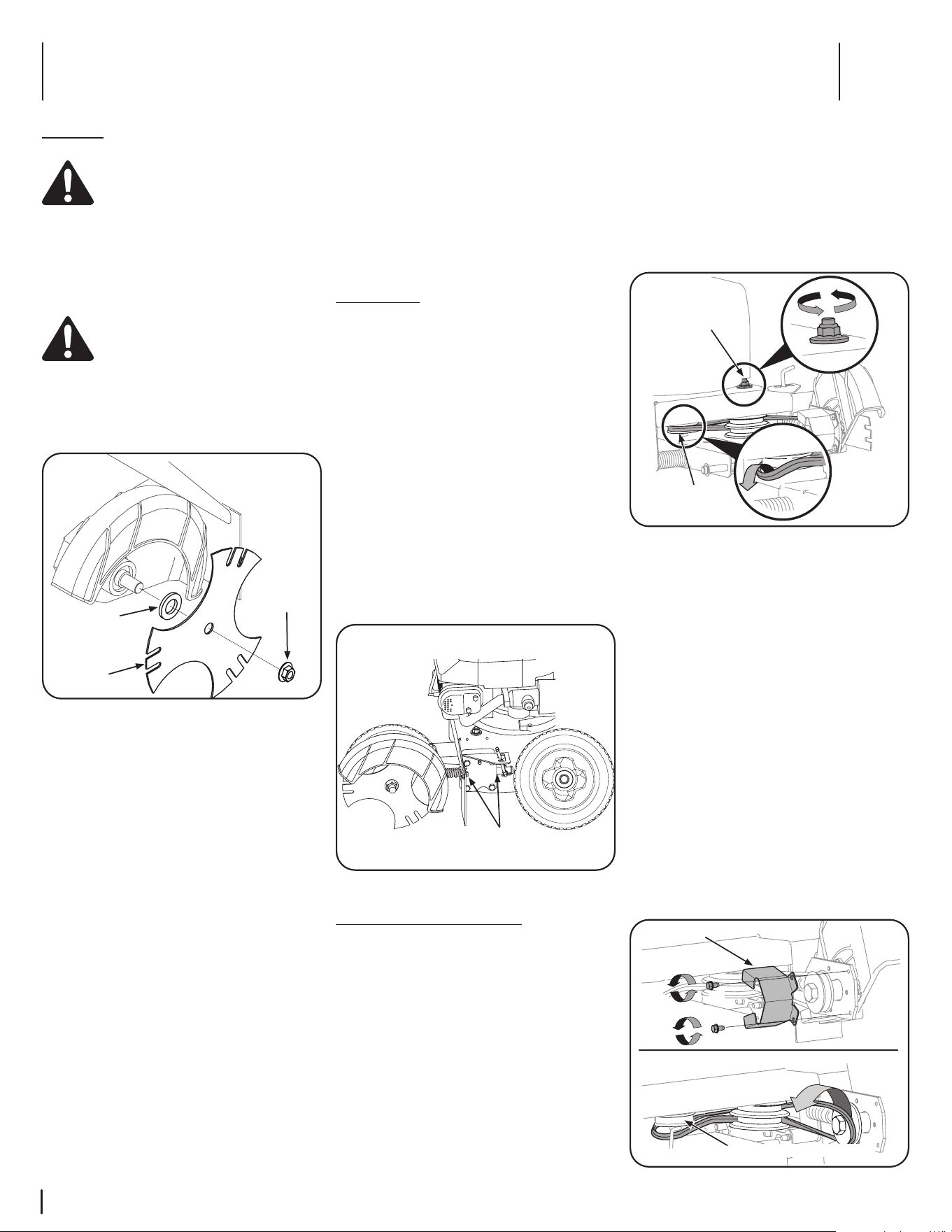

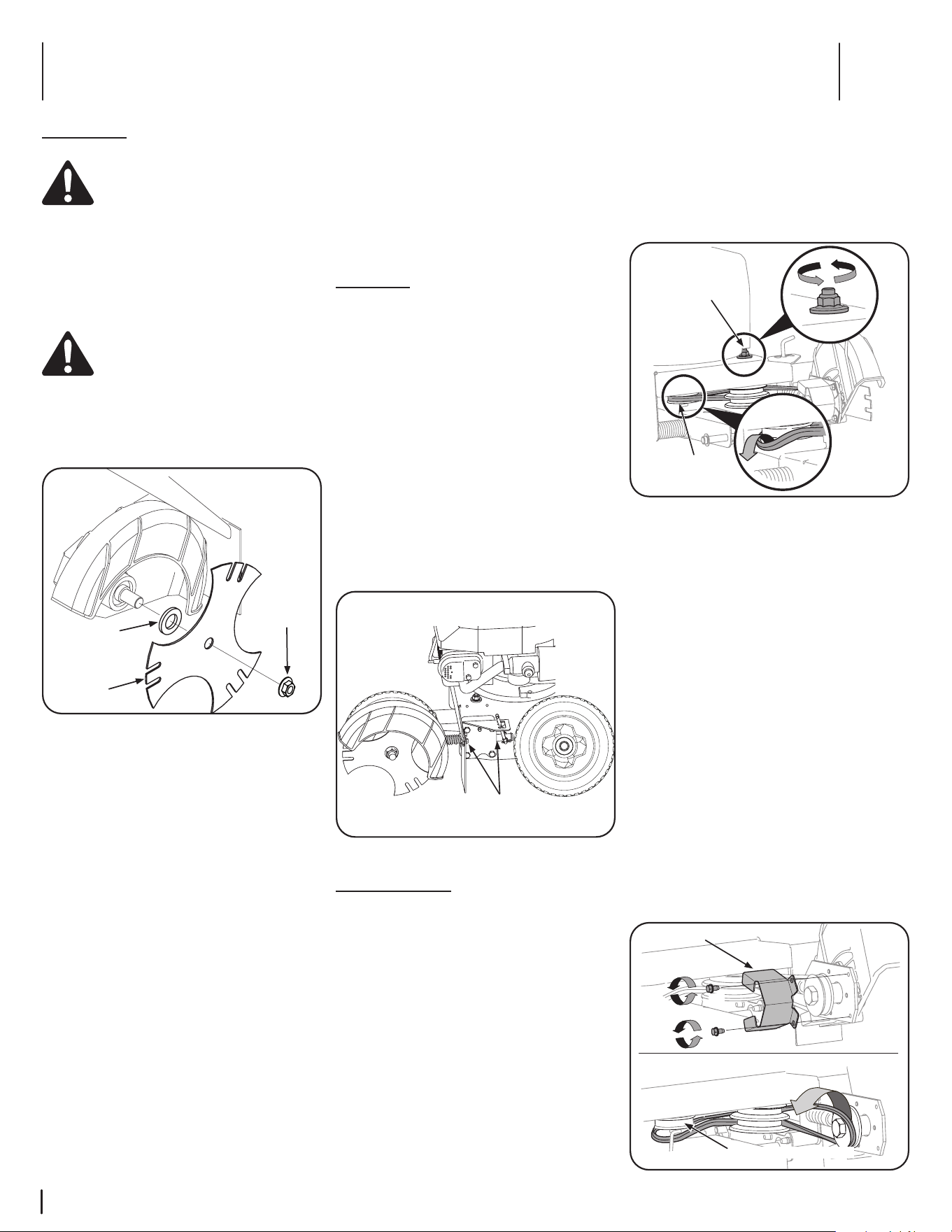

Edger Blade
WARNING! The edger blade is sharp.
Wear leather work gloves to protect your
hands when working around the
edger blade.
1. Use two wrenches (one wrench to prevent the
hex bolt head from spinning and the other to
remove the flange nut) to remove the edger
blade. Refer to Figure 4-1.
Flange Nut
Edger
Blade
Flat Washer
Figure 4-1
2. Remove and discard the edger blade but
retain the flange nut.
3. Install the replacement edger blade and the
flange nut removed in Step 2. Use a torque
wrench to tighten the flange nut to between
37 ft-lb and 50 ft-lb.
NOTE: Make certain that the drive belt is
seated correctly on the blade spindle and that
it is riding smoothly on the spindle sheaves
and is not pinched between them. Repeat
Steps 1 and 3 to adjust if belt is pinched.
Lubrication
Wheels
Lubricate the wheels and bearings at least once
a season with a light oil. Also, if the wheels are
removed for any reason, lubricate the surface of the
axle bolt and the inner surface of the wheel with
light oil.
Pivot Points
Lubricate the pivot points on the blade control, blade
depth control lever, the bevel adjustment lever, and
curb height adjustment lever with light oil at least
once a season. Refer to page 8 for the location of
these controls.
Bearing Block
Lubricate the bearing block every 25 hours or at least
once a season. Simply apply oil at each end of the
cover plate. See Figure 4-2.
Lubricate
Figure 4-2
Belt Replacement
Drive Belt
NOTE: To aid in reassembly, note the orientation
of the drive belt on the two idler pulleys and
the engine flywheel pulley prior to performing
the following steps. Refer to Figure 4-3.
The edger drive belt is subject to wear and should be
replaced if any signs of cracking, shredding or rotting
are present. To replace the belt, proceed as follows:
1. Working in front of the edger, loosen the
flange lock nut on top of frame, allowing the
idler pulley assembly to pivot slightly out from
the frame. See Figure 4-3.
Flange
Lock Nut
Engine
Flywheel
Pulley
Figure 4-3
2. With your other hand, carefully reach under
the rear of the edger and remove the belt from
around the engine flywheel pulley. See Figure 4-3.
3. Remove the spindle sheaves belt guard by
removing the two self-tapping screws (a)
which secure it to the blade plate assembly.
See Figure 4-4.
4. Carefully remove the belt from off of the pulleys,
again making sure to note the orientation of the
belt. Discard the belt. See Figure 4-4.
5. Working from the front of the edger, place the
belt onto the spindle sheaves, route it back
onto the two idler pulleys, and then place it
onto the engine flywheel pulley.
NOTE: Make certain that the “V” side of the
belt is seated into the top pulley and the flat
side of the belt is seated into the bottom
pulley. See Figure 4-4.
6. Reinstall the spindle sheaves belt guard with
the self tapping screws (a) removed in Step 3.
7. Make certain that the drive belt is on the engine
flywheel pulley and idler pulleys, and retighten
the flange lock nut on the top of the frame.
Engine Flywheel Pulley
Belt Guard
(a)
(a)
(a)
(a)
Figure 4-4
9Section 4 — Service
NOTE: Make certain that the drive belt is
seated correctly and that it is riding smoothly
on the spindle sheaves and is not pinched
between them. Repeat Steps 1-3 to adjust if
the belt is pinched.
WARNING! Never operate the edger
without the spindle sheaves belt guard
in place.
Off-Season Storage
Observe the following when preparing the edger for
long-term storage:
1. Clean and lubricate the edger thoroughly
as instructed on page 8 in the
Maintenance section.
2. Refer to the Engine Operator’s Manual for
engine manufacturers’s storage instructions.
3. Coat the edger blade with chassis grease to
prevent rusting and corrosion.
Problem Cause Remedy
Engine fails to start
1. Dirty air cleaner.
2. Engine needs to be primed. (If Equipped)
3. Fuel tank empty.
4. Stale fuel in gasoline tank.
5. Spark plug wire disconnected.
6. Spark plug fouled.
7. Engine flooded.
1. Refer to the Engine Operator’s Manual.
2. Push primer bulb two or three times.
3. Fill tank with clean, fresh gasoline.
4. Drain gasoline and refill tank with clean, fresh gasoline.
5. Connect the spark plug wire to the spark plug.
6. Clean, adjust gap or replace spark plug.
7. Refer to the Engine Operator’s Manual.
Engine runs erratic
1. Spark plug wire loose.
2. Stale fuel in gasoline tank.
3. Vent in gas cap plugged.
4. Water or dirt in fuel system.
5. Dirty air cleaner.
1. Connect and tighten spark plug wire.
2. Drain gasoline and refill tank with clean, fresh gasoline.
3. Clear vent of any debris.
4. Drain fuel tank. Refill with fresh fuel.
5. Refer to the Engine Operator’s Manual.
Engine overheats
1. Engine oil level low.
2. Air flow restricted.
3. Dirty air cleaner.
1. Fill crankcase with proper oil.
2. Clean area around and on top of engine.
3. Refer to the Engine Operator’s Manual.
Occasional skips
(hesitates) at high speed
1. Spark plug gap too close. 1. Adjust gap. Refer to the Engine Operator’s Manual for
gap specifications.
Idles poorly
1. Spark plug fouled, faulty, or gap too wide.
2. Dirty air cleaner.
1. Reset gap or replace spark plug.
2. Refer to the Engine Operator’s Manual.
Excessive vibration
1. Edger blade bent or damaged.
2. Blade spindle bent or damaged.
1. Replace edger blade.
2. Contact an authorized service dealer.
Drive-belt slips
1. Belt worn or stretched. 1. Replace belt.
Troubleshooting
4. Store the edger in a dry, clean area. Do not
store next to any corrosive materials, such as
lawn fertilizer.
5. Coat the edger, especially any springs and
bearings with a light oil or silicone spray.
NOTE: When storing any type of power
equipment in an poorly ventilated or metal
storage shed, care should be taken to
rustproof the equipment.
B. P. 361131 CLEVELAND, OHIO 44136-0019
Consignes de sécurité • Assemblage et montage • Commandes et utilisation • Entretien
AVERTISSEMENT
LISEZ ATTENTIVEMENT LES CONSIGNES DE SÉCURITÉ ET LES INSTRUCTIONS
DE CE MANUEL AVANT D’UTILISER VOTRE APPAREIL.
LE NON-RESPECT DE CES CONSIGNES PEUT ENTRAÎNER DES BLESSURES CORPORELLES.
Manuel de l’utilisateur
N
OTE: Ce manuel est commun à plusieurs modèles dont les caractéristiques peuvent différer du vôtre, de même que le modèle illustré.
Formulaire n° 769-26429
(29 décembre 2021)
Coupe-bordures — Gammes 520 et 550
Consignes de sécurité.............................................11
Assemblage et montage ........................................ 13
Commandes et utilisation .....................................15
Entretien .................................................................. 17
Pièces de rechange ..............Voir document annexe
Garantie ...............................Voir document annexe
Consignes de sécurité
1
11
Manipulation de l'essence
Faites très attention lorsque vous manipulez de
l’essence. Ce liquide est très inflammable et dégage
des vapeurs explosives. Une simple éclaboussure sur
la peau ou les vêtements peut provoquer un grave
accident. Nettoyez immédiatement toute éclaboussure
sur la peau et changez de vêtements.
1. N’utilisez que des bidons d’essence approuvés.
2. Ne remplissez jamais les bidons à l’intérieur
d’un véhicule ou encore à l'arrière d'un camion
ou d'une remorque à plancher de plastique.
Placez toujours les bidons par terre et loin de
votre véhicule pour les remplir.
3. Déchargez l'appareil de la remorque et faites le
plein par terre. Si cela n'est pas possible, utilisez
un bidon plutôt que le pistolet distributeur.
4. Posez le pistolet du distributeur sur le rebord du
réservoir ou du bidon pour faire le plein et ne le
bloquez pas en position ouverte.
5. Éteignez cigares, cigarettes, pipes et tout autre
objet susceptible de s’enflammer.
6. Ne faites jamais le plein à l’intérieur, car
l’accumulation de vapeurs peut provoquer
un incendie.
7. N'ouvrez pas le réservoir si le moteur est allumé ou
encore chaud. Laissez ce dernier refroidir pendant
au moins deux minutes avant de faire le plein.
8. Ne remplissez pas le réservoir à ras bord: laissez
un espace d'environ demi-pouce sous le col
de remplissage du réservoir pour permettre
l'expansion de l'essence.
9. Veillez à remettre correctement le bouchon du
réservoir lorsque vous avez terminé.
10. En cas de débordement, essuyez l’essence sur
le moteur et sur l’appareil, puis changez ce
dernier de place Attendez cinq minutes avant
de redémarrer le moteur.
11. N’entreposez jamais le coupe-bordures ou
les bidons d'essence près d’une flamme nue,
d’une étincelle ou d’une veilleuse d'allumage
(chauffe-eau, radiateur, chaudière, sécheuse ou
tout autre appareil fonctionnant au gaz).
12. Pour limiter les risques d’incendie, débarrassez le
moteur de brins d’herbe, de feuilles et de toute
autre saleté. Essuyez les éclaboussures d’essence
et d'huile et éliminez les débris souillés.
13. Laissez l'appareil refroidir pendant au moins
cinq (5) minutes avant de l’entreposer.
Utilisation
1. N’approchez pas les pieds ou les mains près des
pièces en mouvement car elles pourraient les
amputer.
Formation
1. Veuillez lire et suivre toutes les instructions qui
se trouvent sur l’appareil et dans le(s) manuel(s)
avant de l’assembler et de l’utiliser. Conservez
ce manuel pour pouvoir le relire ou commander
des pièces de rechange.
2. Familiarisez-vous avec les commandes et le
fonctionnement du coupe-bordures avant de
vous en servir.
3. Ce coupe-bordures est un appareil de précision
et non un jouet. Soyez très prudent en toutes
circonstances. Il a été spécialement conçu pour
tailler les bordures. Ne l'utilisez pas à d'autres fins.
4. L’âge minimum pour pouvoir utiliser cet
appareil est de 14 ans. Si vous souhaitez
permettre à des enfants de plus de 14 ans
d’utiliser cet appareil, lisez d’abord les
consignes de sécurité et d’utilisation avec eux,
montrez-leur comment faire et exigez qu’un
adulte soit présent en tout temps.
5. Ne confiez votre coupe-bordures qu’à des
adultes responsables, qui savent s’en servir.
6. Pour éviter tout contact avec les lames et
toute blessure causée par un objet projeté,
demeurez toujours derrière l'appareil et ne
permettez à personne (en particulier les enfants
ou les animaux) de s'approcher à moins de 23
mètres (75 pieds) de l'appareil lorsqu'il est en
marche. Arrêtez le coupe-bordures si quelqu'un
s’approche de la zone de travail.
Préparation
1. Examinez soigneusement la zone de travail
avant d’utiliser l’appareil. Ramassez les pierres,
les brindilles, les fils, les os, les jouets ainsi que
tous les autres objets qui peuvent vous faire
trébucher ou qui risquent d'être projetés par
la lame. Les objets projetés peuvent causer de
graves blessures.
2. Portez toujours des lunettes de sécurité lorsque
vous utilisez l’appareil ou lorsque vous effectuez
un réglage ou une réparation. Vos yeux sont
particulièrement vulnérables aux projections.
3. Portez des chaussures fermées et à semelle
épaisse Portez de préférence des chaussures à
embout d’acier ainsi que des vêtements longs.
N'utilisez jamais cet appareil pieds nus, en
sandales ou en chaussures légères.
4. Ne faites pas de réglages pendant que le
moteur est en marche, sauf indications
contraires mentionnées dans le manuel
de l'utilisateur.
AVERTISSEMENT! Les consignes importantes sont précédées de ce symbole. Si vous ne respectez pas ces consignes, vous pourriez vous blesser
grièvement ou causer des dommages. Veuillez lire toutes les consignes de ce manuel avant d’utiliser votre appareil afin d’écarter tout risque d’accident et
de blessure. Lorsque vous voyez ce symbole,RESPECTEZ LES AVERTISSEMENTS!
PROPOSITION 65 DE LA CALIFORNIE
AVERTISSEMENT! Les gaz d'échappement du moteur, quelques-uns de ses éléments et certains éléments de l'appareil contiennent des substances
qui sont reconnus par l'État de Californie comme cancérigènes et pouvant provoquer des anomalies congénitales ainsi que d’autres effets nuisibles à la
DANGER! Cet appareil a été conçu pour être utilisé conformément aux consignes de ce manuel. Comme pour tout type d’équipement motorisé, la
négligence ou une erreur de la part de l’utilisateur peut entraîner de blessures graves ou fatales. Cet appareil peut projeter des objets et amputer les
doigts, les mains, les orteils et les pieds. Il est donc impératif de respecter scrupuleusement les consignes de sécurité énoncées.
2. La commande d'arrêt du moteur est un
dispositif de sécurité. Ne la modifiez pas, car
cela peut compromettre la sécurité de l'appareil
et entraîner des blessures.
3. N’utilisez pas l’appareil si le protecteur de lame,
la languette de protection et la commande
d’arrêt du moteur ne sont pas en place.
4. N’utilisez jamais le coupe-bordures si les
dispositifs de sécurité sont endommagés afin
d’écarter tout risque d’accident et de blessure.
5. Ne laissez jamais le moteur tourner dans un
lieu fermé ou mal aéré en raison de la présence
de monoxyde de carbone, un gaz inodore très
dangereux dans les gaz d'échappement.
6. N'utilisez pas l’appareil après avoir consommé
de l'alcool ou pris des médicaments.
7. Ne touchez pas le silencieux et le moteur, car ils
deviennent chauds et pourraient vous brûler.
8. Travaillez en plein jour ou avec un éclairage
artificiel adéquat. Assurez-vous de toujours
garder vos pieds bien posés au sol et de tenir
fermement le guidon. Déplacez-vous en
marchant et non en courant.
9. N’utilisez pas cet appareil s’il est tombé ou s’il
est endommagé. Faites inspecter et réparer
l'appareil chez un centre de service agréé dans
votre région.
10. N'utilisez pas l'appareil si la lame est
endommagée ou trop usée.
11. N’enlevez jamais des débris du protecteur de
lame pendant que le moteur est en marche.
Arrêtez le moteur, débranchez le fil de bougie
et mettez-le à la masse contre le moteur pour
empêcher un démarrage accidentel.
12. Ne surchargez pas l’appareil en essayant de
couper les bordures à un rythme trop rapide.
13. Faites attention aux surfaces inégales et
avancez lentement. N'utilisez pas le coupe-
bordures sur une surface en gravier.
14. N'utilisez pas l'appareil lorsqu'il pleut ou si le sol
est mouillé.
15. Lorsque vous utilisez le coupe-bordures,
tenez-vous derrière la poignée de façon que le
protecteur de lame soit dans votre ligne de vision.
16. Arrêtez le moteur lorsque vous ne coupez
pas les bordures or lorsque vous transportez
l'appareil d'un endroit vers un autre.
17. Ne laissez jamais le coupe-bordures en marche
sans surveillance. Arrêtez le moteur, débranchez
le fil de bougie et mettez-le à la masse contre le
moteur pour empêcher un démarrage accidentel.
18. N'utilisez que des pièces et des accessoires
d'origine approuvés pour cet appareil afin
d’écarter tout risque d’accident et de blessure.
12 Chapitre 1 — Consignes de séCurité
2. Avant de nettoyer, de réparer ou d'examiner
l'appareil, vérifiez que toutes les lames et autres
pièces mobiles sont à l’arrêt, Débranchez le
fil de bougie et mettez-le à la masse contre le
moteur pour empêcher ce dernier de démarrer.
3. Vérifiez régulièrement le serrage des lames et
des boulons de montage du moteur. Examinez
la lame pour vous assurer qu'elle n'est pas
endommagée (par ex. déformée, fissurée ou
usée). Remplacez-la par une lame d'origine
(consultez le document Pièces de rechange en
annexe). Attention, pour obtenir le meilleur de
votre appareil et éviter les accidents, n’utilisez
que des pièces d’origine.
4. La lame du coupe-bordures est tranchante et doit
être manipulée avec précaution. Enveloppez-la
dans un chiffon ou portez des gants.
5. Vérifiez régulièrement que les écrous, boulons
et vis sont bien serrés et en bon état.
6. Ne modifiez jamais les dispositifs de
sécurité et vérifiez régulièrement qu’ils
fonctionnement bien.
7. Si le coupe-bordures heurte un objet, arrêtez
immédiatement le moteur, débranchez le fil de
bougie et mettez-le à la masse contre le moteur.
Vérifiez l’état de l’appareil. Faites les réparations
nécessaires avant de l'utiliser de nouveau.
8. Ne réglez jamais les roues lorsque le moteur est
en marche.
9. Plusieurs composants de votre coupe-bordures
s'usent avec le temps. Par mesure de sécurité,
vérifiez souvent ces éléments. Si nécessaire,
remplacez-les et utilisez des pièces d'origine
qui sont indiquées le document en annexe.
Attention, pour obtenir le meilleur de votre
appareil et éviter les accidents, n’utilisez que
des pièces d’origine.
10. Ne modifiez pas le réglage du régulateur de
vitesse et évitez de faire tourner le moteur à
une vitesse excessive. Le régulateur maintient le
moteur au meilleur régime.
11. Prenez bien soin des étiquettes de sécurité et
d’instructions. Remplacez-les au besoin.
12. Respectez la législation sur l’élimination
des déchets liquides (essence, huile, etc.).
L'élimination inadéquate de ces déchets peut
nuire à l'environnement.
13. Selon la Commission sur la sécurité des produits
de consommation (Consumer Products
Safety Commission) et l'Agence américaine
de protection de l'environnement (U.S.
Environmental Protection Agency), ce produit
a une durée de vie utile moyenne de sept (7)
ans ou 70 heures de fonctionnement. Au terme
de cette durée de vie utile moyenne, faites
inspecter l'appareil par un centre de service
agréé pour vous assurer que les dispositifs
mécaniques et de sécurité sont en bon état de
fonctionnement et ne sont pas usés de façon
excessive. Le fait de ne pas se conformer aux
recommandations peut causer des accidents,
des blessures graves ou la mort.
Pare-étincelles
AVERTISSEMENT! Cet appareil est
équipé d'un moteur à combustion interne
et ne doit pas être utilisé sur un terrain
boisé non entretenu ou sur un terrain
couvert de broussailles ou d'herbe à
moins que le système d’échappement du
moteur ne soit muni d'un pare-étincelles,
conformément aux lois et règlements
provinciaux ou locaux (le cas échéant).
L'utilisateur doit maintenir le bon fonctionnement du
pare-étincelles, le cas échéant. Dans certains États,
comme la Californie, la loi (article 4442, «California
Public Resource Code») exige l’utilisation d’un pare-
étincelles. Il est possible que d'autres États aient des
lois similaires. Les lois fédérales sont en vigueur sur
les terres fédérales.
Vous pouvez vous procurer un pare-étincelles pour
le silencieux auprès d’un centre de service agréé ou
en contactant le service à la clientèle (MTD Products
Limited, 97 Kent Avenue, Kitchener, Ontario, N2G 4J1).
19. Soyez prudent et utilisez votre jugement
en tout temps: ce manuel ne peut couvrir
toutes les situations susceptibles de survenir.
Communiquez avec le service à la clientèle pour
obtenir de l’aide ou les coordonnées du centre
de service le plus proche.
Enfants
Redoublez de vigilance en présence d’enfants pour
prévenir des accidents graves. Les enfants sont
souvent attirés par les appareils motorisés tels que
les coupe-bordures. Ils ne se rendent pas compte du
danger. Ils aiment bouger et peuvent se déplacer à
tout moment à votre insu.
1. Ne les laissez pas jouer dans la zone de travail et
placez-les sous la surveillance d'un autre adulte
pendant que vous travaillez.
2. Restez vigilant et arrêtez le coupe-bordures dès
qu'un enfant s'approche de la zone de travail.
3. Si vous devez reculer, regardez derrière-vous et
par terre car les enfants en bas âge sont souvent
difficiles à voir.
4. Soyez particulièrement vigilant à l’abord de
virages masqués, portails, buissons, arbres, etc.
desquels les enfants peuvent surgir d’un coup.
5. Ne laissez pas les enfants s’approcher du
moteur en marche ou encore chaud ou encore
du silencieux car ils risquent de se brûler.
6. L’âge minimum pour pouvoir utiliser cet
appareil est de 14 ans. Si vous souhaitez
permettre à des enfants de plus de 14 ans
d’utiliser cet appareil, lisez d’abord les
consignes de sécurité et d’utilisation avec eux,
montrez-leur comment faire et exigez qu’un
adulte soit présent en tout temps.
Entretien et entreposage
1. Ne laissez jamais le moteur tourner dans un
lieu fermé ou mal aéré en raison de la présence
de monoxyde de carbone, un gaz inodore très
dangereux dans les gaz d'échappement.
Symboles de sécurité
Vous trouverez ci-dessous les symboles de sécurité qui peuvent se trouver sur votre appareil. Veuillez lire attentivement toutes les instructions inscrites sur ce dernier
avant de l’assembler et de l'utiliser.
Symbole Description
LISEZ LE(S) MANUEL(S)
Veuillez lire et respecter toutes les consignes énoncées dans le(s) manuel(s) avant d’assembler et d'utiliser l’appareil.
AVERTISSEMENT — LAMES ROTATIVES
N'approchez jamais vos mains ou vos pieds de la lame.
PASSANTS
Ne permettez à personne (et particulièrement animaux ou enfants) de s’approcher à moins de 23 mètres (75 pieds) du
coupe-bordures lorsqu’il est en marche. Coupez le moteur dès que quelqu'un s’approche.
AVERTISSEMENT — SURFACE CHAUDE
Ne touchez pas le silencieux ou les zones autour du silencieux.
PROTECTION DES YEUX
Portez toujours des lunettes de protection lorsque vous utilisez ce coupe-bordures.
AVERTISSEMENT! Il est de votre responsabilité de lire attentivement et de suivre les avertissements et les instructions figurant dans ce manuel
et sur l'appareil, de les respecter et de les faire respecter par tous les utilisateurs.
CONSERVEZ CES INSTRUCTIONS!
Assemblage et montage
2
13
NOTE: Cet appareil est livré SANS ESSENCE et SANS
HUILE. Après avoir assemblé l'appareil, faites le
plein d’essence et d’huile selon les instructions de la
notice d’utilisation du moteur.
NOTE: Dans ce manuel, les mentions de droite et de
gauche s'entendent à partir du poste de conduite.
Assemblage
Guidon
Le cas échéant, enlevez le carton placé entre la
poignée supérieure et la poignée inférieure.
1. Relevez la poignée supérieure jusqu'à ce
qu'elle s'enclenche. Voir Figure 1 (1).
1
2
Figure 5
2. Serrez les boutons situés (a) sur le côté droit et
sur le côté gauche de la poignée. Voir Figure
1 (2).
Câble de commande
Déroulez le câble de commande et faites-le passer
sous la la poignée inférieure.
1. Accrochez l'extrémité en forme de Z du câble
à la commande d'arrêt du moteur à partir de
l'extérieur. Voir Figure 2.
Extrémité
en Z
Commande de la lame
Poignée
supérieure
Figure 6
Mise en place du câble de commande
AVERTISSEMENT: Le câble doit être
placé de façon à ce qu’il ne soit pas en
contact avec des bords tranchants et des
surfaces chaudes. L’installation
inappropriée du câble peut entraîner
des dommages au câble et empêcher le
fonctionnement des commandes.
1. Pressez le goujon du raccord dans le trou sur
le côté gauche de la poignée supérieure. Voir
Figure 3.
Poignée
supérieure
1
2
GoujonGoujon
RaccordRaccord
Figure 7
2. Poussez le raccord sur la poignée jusqu'à ce
qu'il s'enclenche.
• Coupe-bordures (1) • Écrou papillon et guide-câble (1) • Lame de tranchée † (1)
• Manuel de l'utilisateur (1) • Notice d'utilisation du moteur (1) • Guide de démarrage † (1)
• Carte d’enregistrement du produit (1) • Annexe Pièces et garantie (1) • Contenant d’huile (1)
† Certains modèles seulement
Contenu de la boîte
