52" LUCIAN
TM
LED
INSTRUCTION MANUAL
Product images may vary slightly from actual product.
TABLE OF CONTENTS
SAFETY RULES.......................................................................... 4
5
5
6
7
10
11
13
14
14
TOOLS REQUIRED....................................................................
PACKAGE CONTENTS.............................................................
MOUNTING OPTIONS.............................................................
HANGING THE FAN..................................................................
INSTALLATION OF SAFETY SUPPORT..........................
ELECTRICAL CONNECTIONS.............................................
FINISHING THE INSTALLATION........................................
ATTACHING THE FAN BLADES..........................................
INSTALLING THE LIGHT PLATE........................................
INSTALLING THE LED LIGHT KIT
AND GLASS SHADE................................................................ 15
16
16
17
18
19

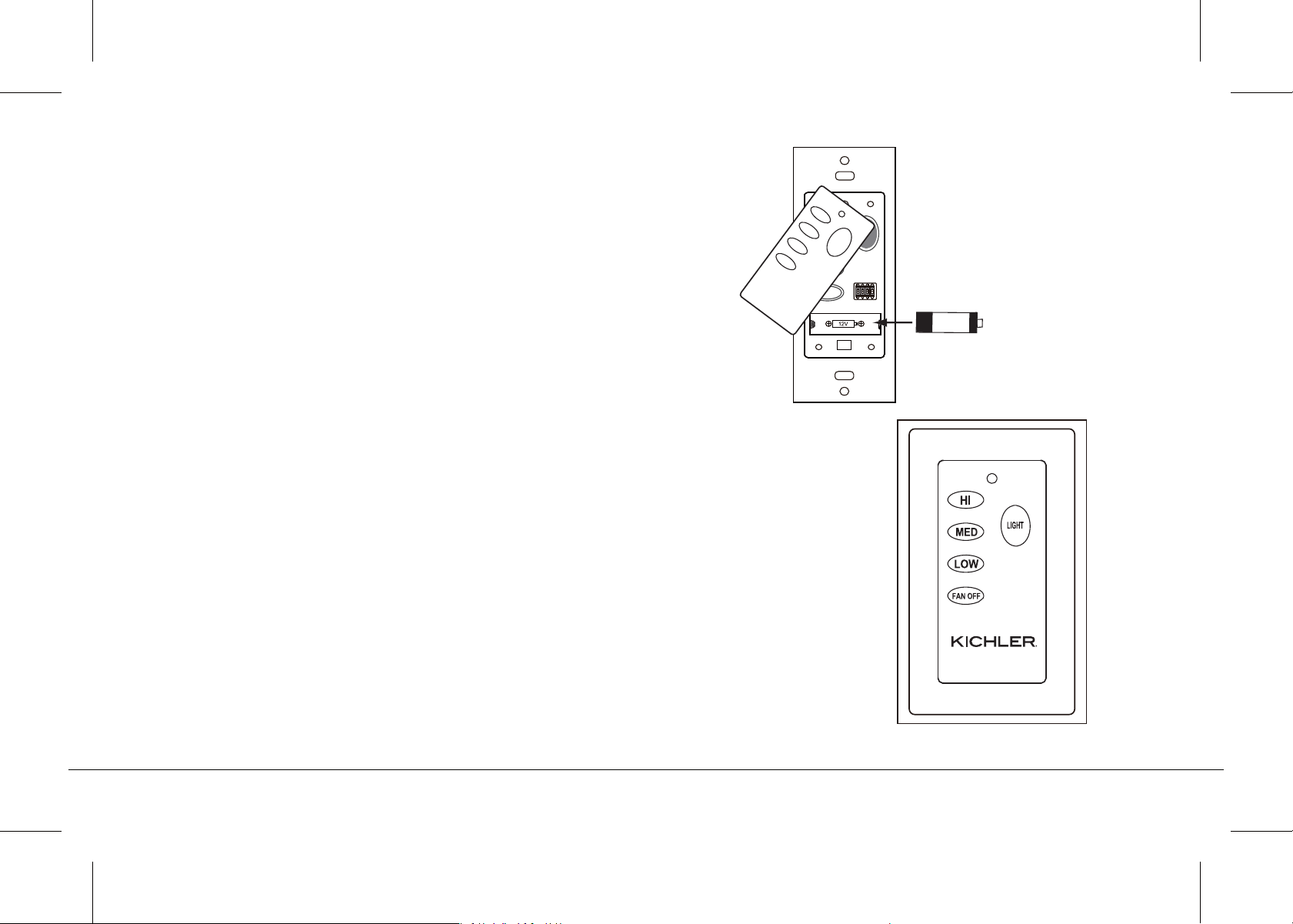

INSTALLING THE BATTERIES.............................................
OPERATING INSTRUCTIONS.............................................

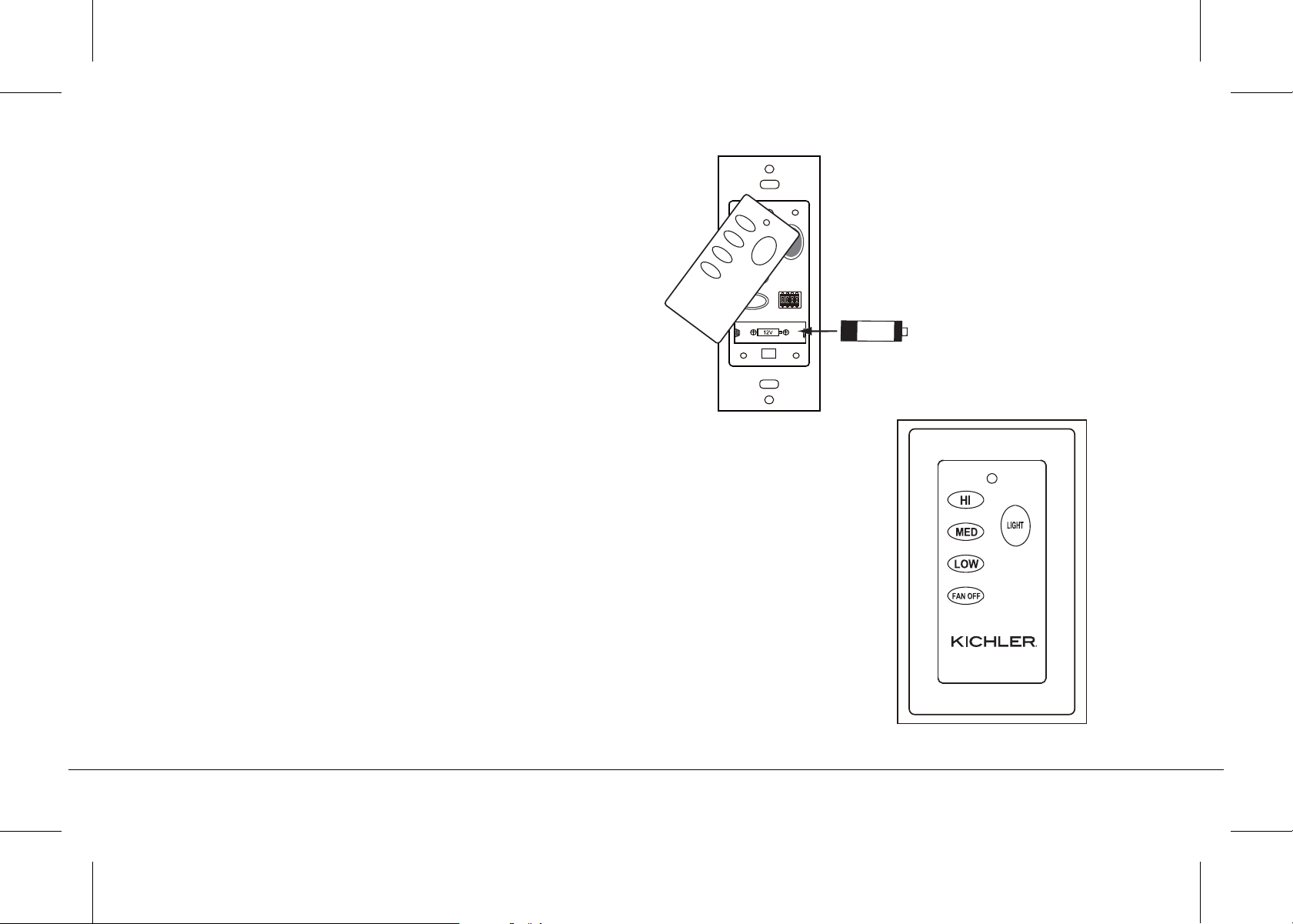

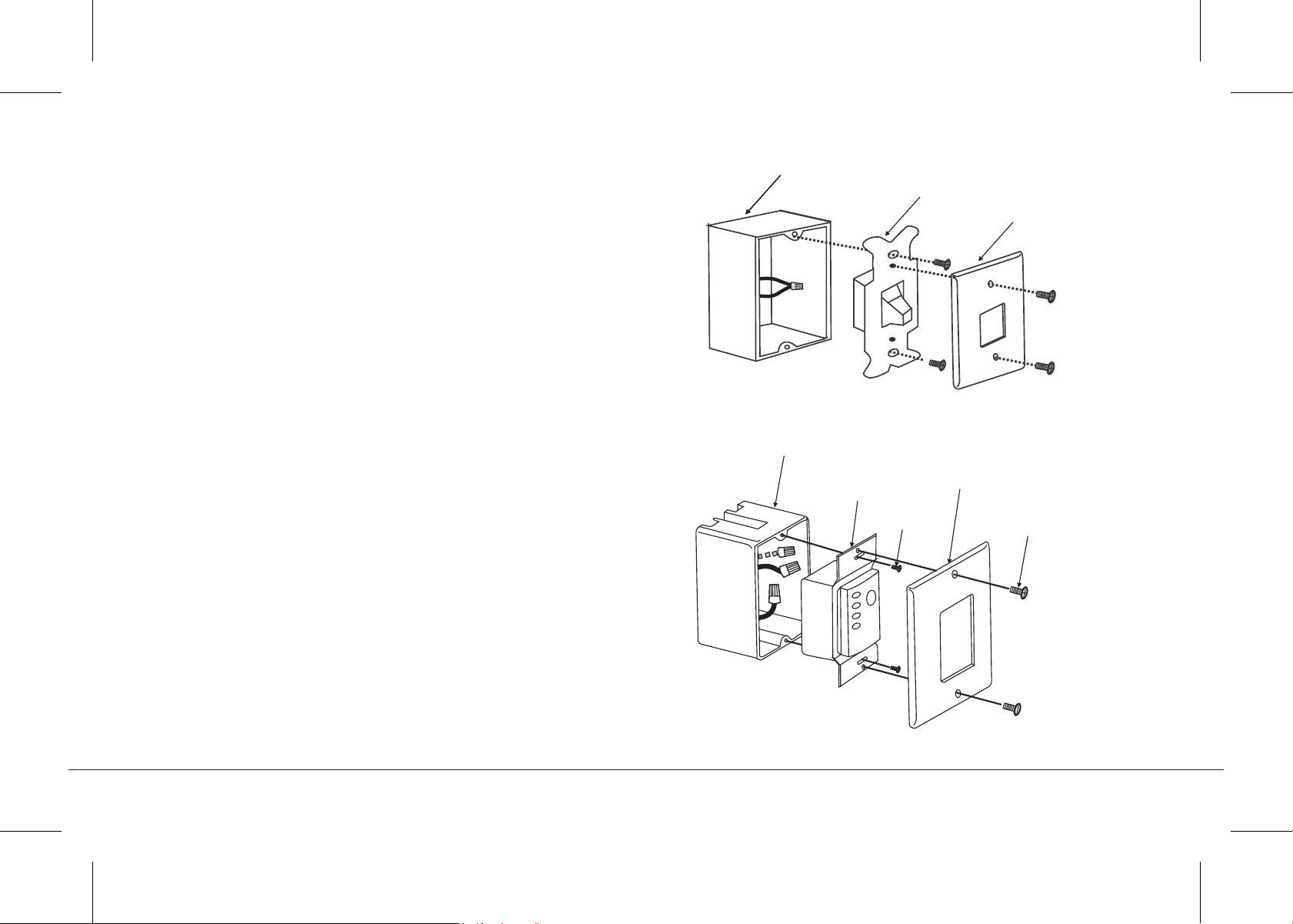

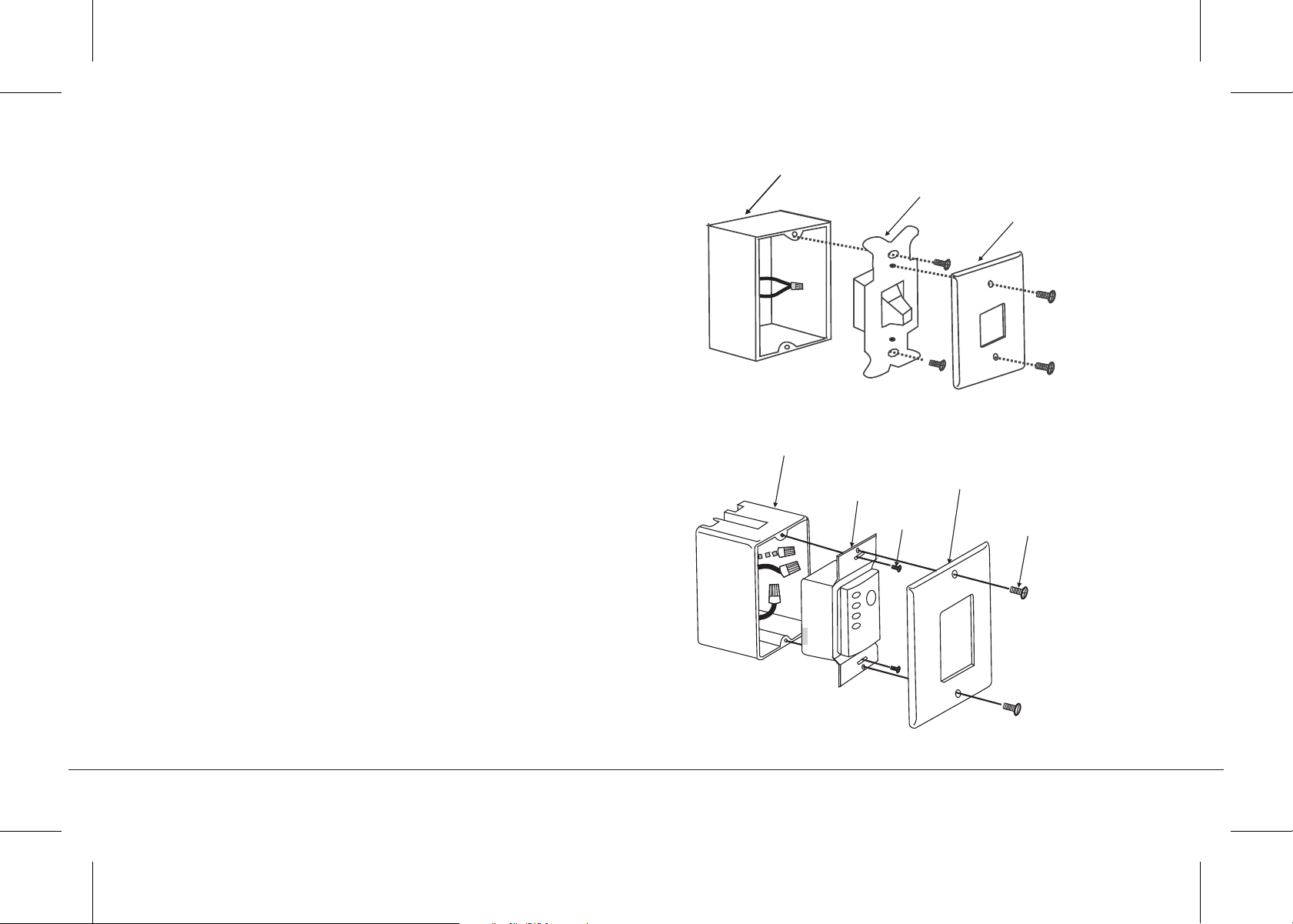

INSTALLING THE WALL CONTROL
SYSTEM WALL PLATE...........................................................
OPERATION INSTRUCTIONS.............................................
TROUBLESHOOTING.............................................................
52" LUCIAN
TM
LED | 3
4 | KICHLER.COM
SAFETY RULES
1. To reduce the risk of electric shock, insure electricity has been
turned o at the circuit breaker or fuse box before beginning.
2. All wiring must be in accordance with the National Electrical Code
and local electrical codes. Electrical installation should be
performed by a qualified licensed electrician.
3. WARNING: Not suitable for use with solid-state speed controls.
4. WARNING: To reduce the risk of fire, electric shock, or personal
injury, mount to outlet box marked "acceptable for fan support of
15.8 kg (35 lbs.) or less" and use mounting screws provided with
the outlet box. Most outlet boxes commonly used for the support
of light fixtures are not acceptable for fan support and may need
to be replaced. Due to the complexity of the installation of this fan,
a qualified licensed electrician is strongly recommended.
WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK
OR PERSONAL INJURY, MOUNT FAN TO OUTLET BOX MARKED
"ACCEPTABLE FOR FAN SUPPORT".
5. The outlet box and support structure must be securely mounted
and capable of reliably supporting a minimum of 50 pounds. Use
only CUL Listed outlet boxes marked "FOR FAN SUPPORT".
6. The fan must be mounted with a minimum of 7 feet clearance
from the trailing edge of the blades to the floor.
7. To operate the reverse function on this fan, press the reverse
button while the fan is running.
8. Avoid placing objects in the path of the blades.
9. To avoid personal injury or damage to the fan and other items, be
cautious when working around or cleaning the fan.
10. Do not use water or detergents when cleaning the fan or fan
blades. A dry dust cloth or lightly dampened cloth will be suitable
for most cleaning.
11. After marking electrical connections, spliced conductors should
be turned upward and pushed carefully up into outlet box. The
wires should be spread apart with the grounded conductor and
the equipment-grounding conductor on one side of the outlet
box.
12. Electrical diagrams are reference only. Light kits that are not
packed with the fan must be CUL Listed and marked suitable for
use with the model fan you are installing. Switches must be CUL
General Use Switches. Refer to the Instructions packaged with
the light kits and switches for proper assembly.
WARNING: TO REDUCE THE RISK OF PERSONAL INJURY, DO
NOT BEND THE BLADE BRACKETS (ALSO REFERRED TO AS
FLANGES) DURING ASSEMBLY OR AFTER INSTALLATION. DO
NOT INSERT OBJECTS IN THE PATH OF THE BLADES.

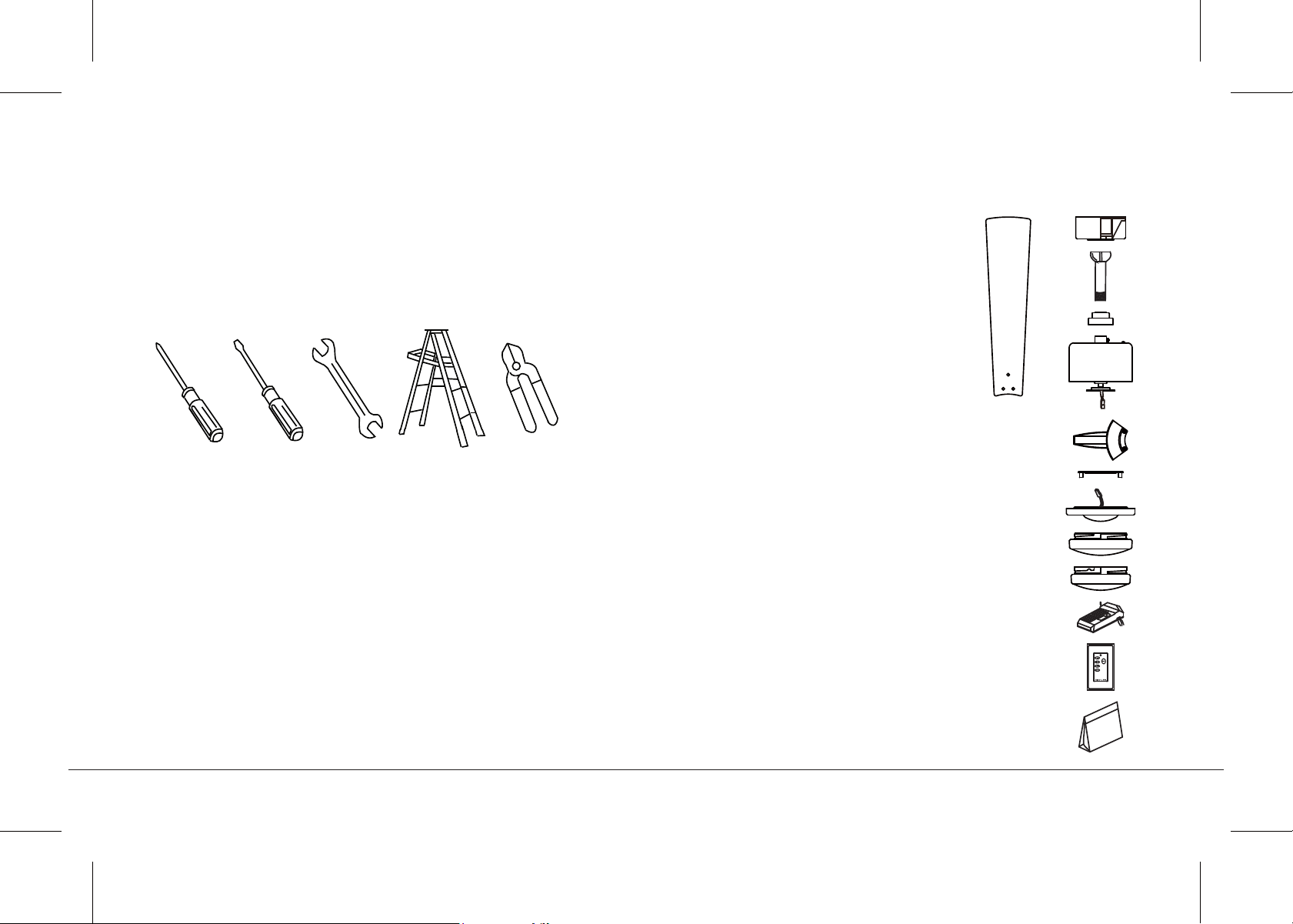

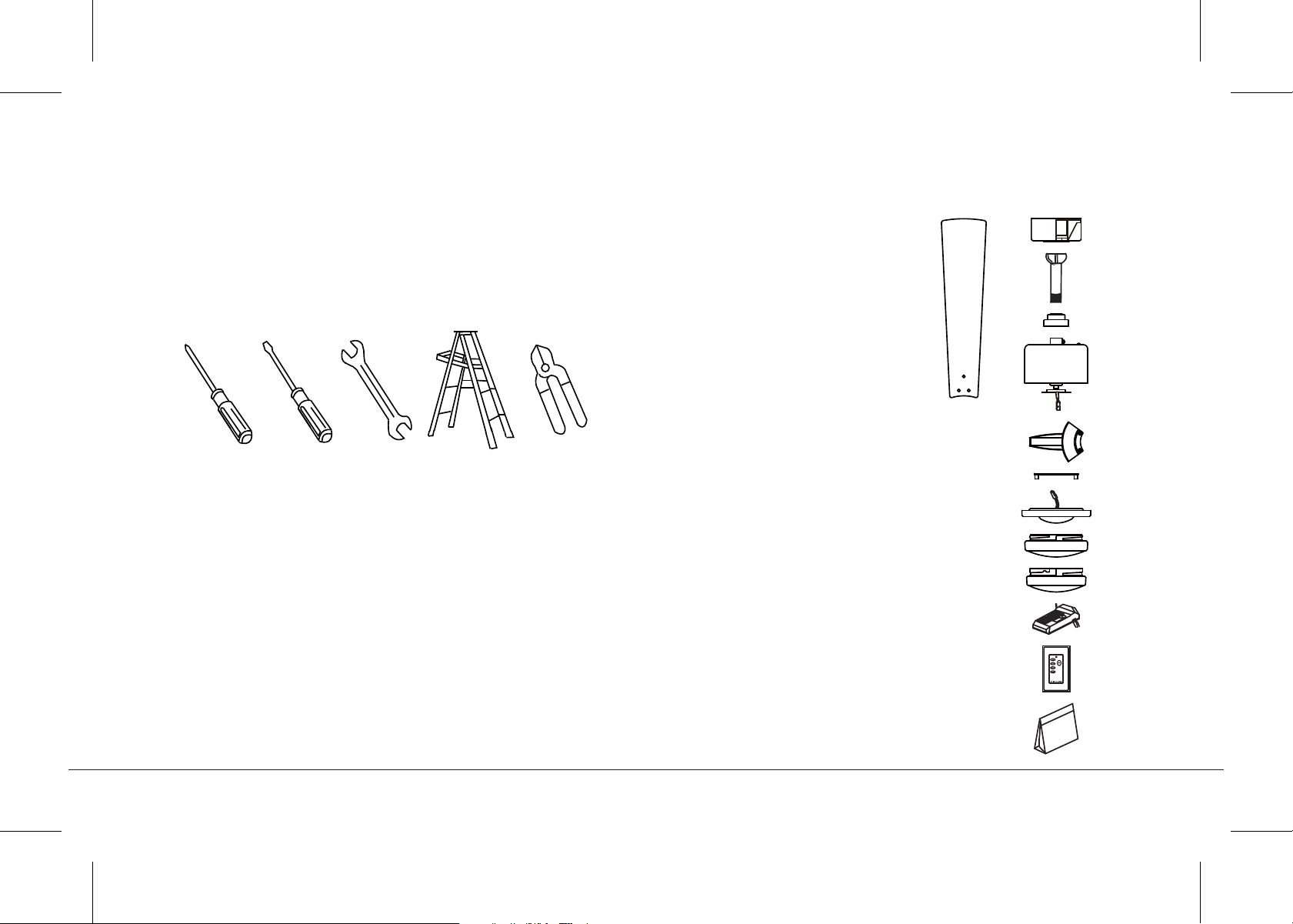

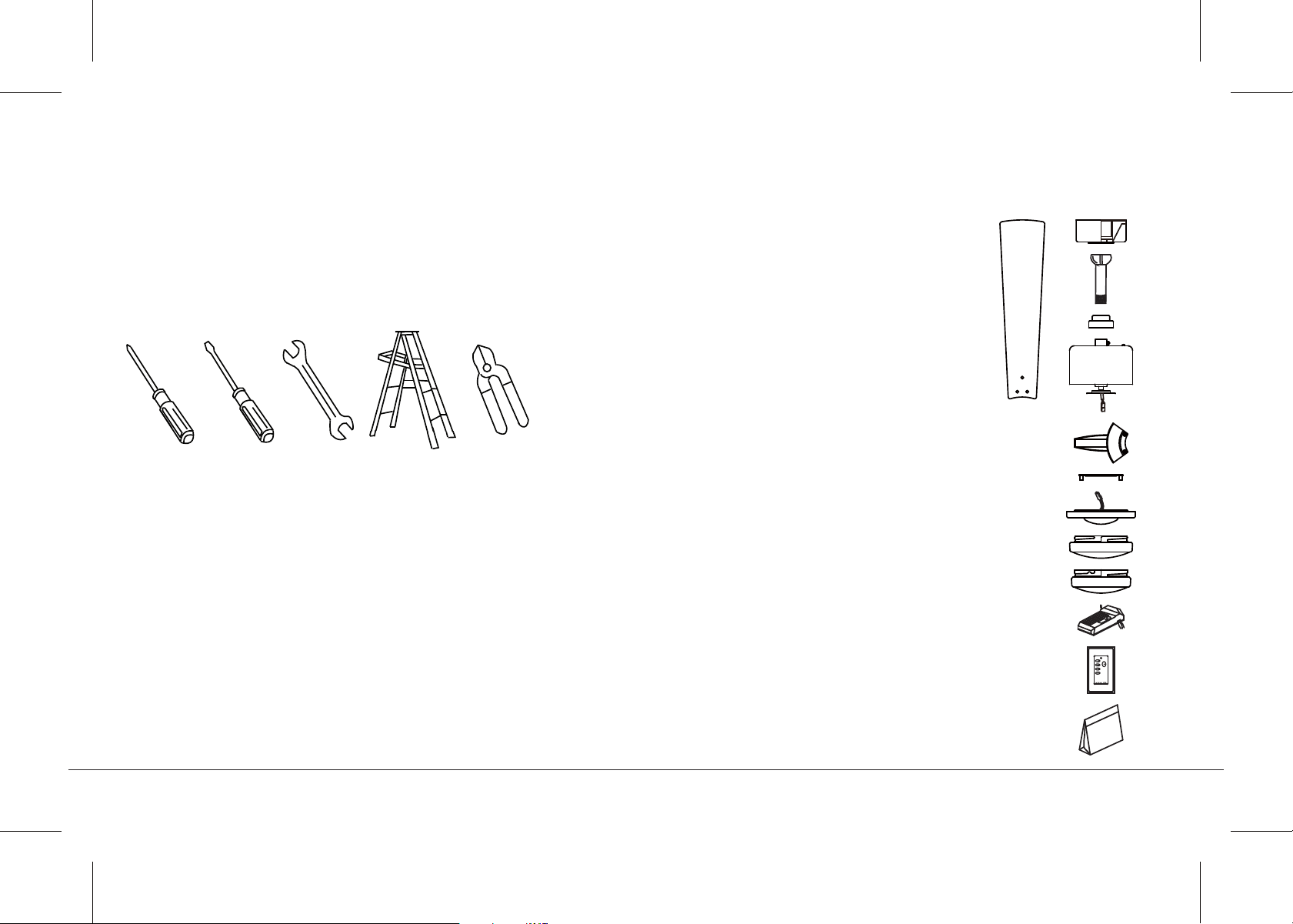

TOOLS REQUIRED
Philips screw driver
Blade screw driver
11 mm wrench
Step ladder
Wire cutters
PACKAGE CONTENTS
i
j
m
k
l
f
e
g
h
a
b
c
d
Unpack your fan and check the
contents. You should have the
following items:
a. Fan blades (5)
b. Canopy & Ceiling mounting
bracket
c. Ball/downrod assembly
d. Coupling cover
e. Fan motor assembly
f. Set of 5 blade brackets and
Pre-Installed mounting screws
g. Light plate
h. 16W LED light kit
i. Glass shade
j. Decorative bottom cover
k. Receiver
l. Wall Transmitter
m. Part bag contents
1) Mounting hardware:
wood screws (2), flat washers (2),
star washers (2), wire nuts (3),
screws (2)
2) Blade attachment hardware:
screws (16), fiber washers (16)
3) Blade bracket attachment
hardware:
screws (2)
4) Safety cable hardware:
wood screw, spring washer,
flat washer
5) Balance Kit
52" LUCIAN
TM
LED | 5
6 | KICHLER.COM
If there isn't an existing UL (cUL for Canadian Installation) listed
mounting box, then read the following instructions. Disconnect the
power by removing fuses or turning o circuit breakers.
Secure the outlet box directly to the building structure. Use
appropriate fasteners and building materials. The outlet box and its
support must be able to fully support the moving weight of the fan
(at least 50 lbs). Do not use plastic outlet boxes.

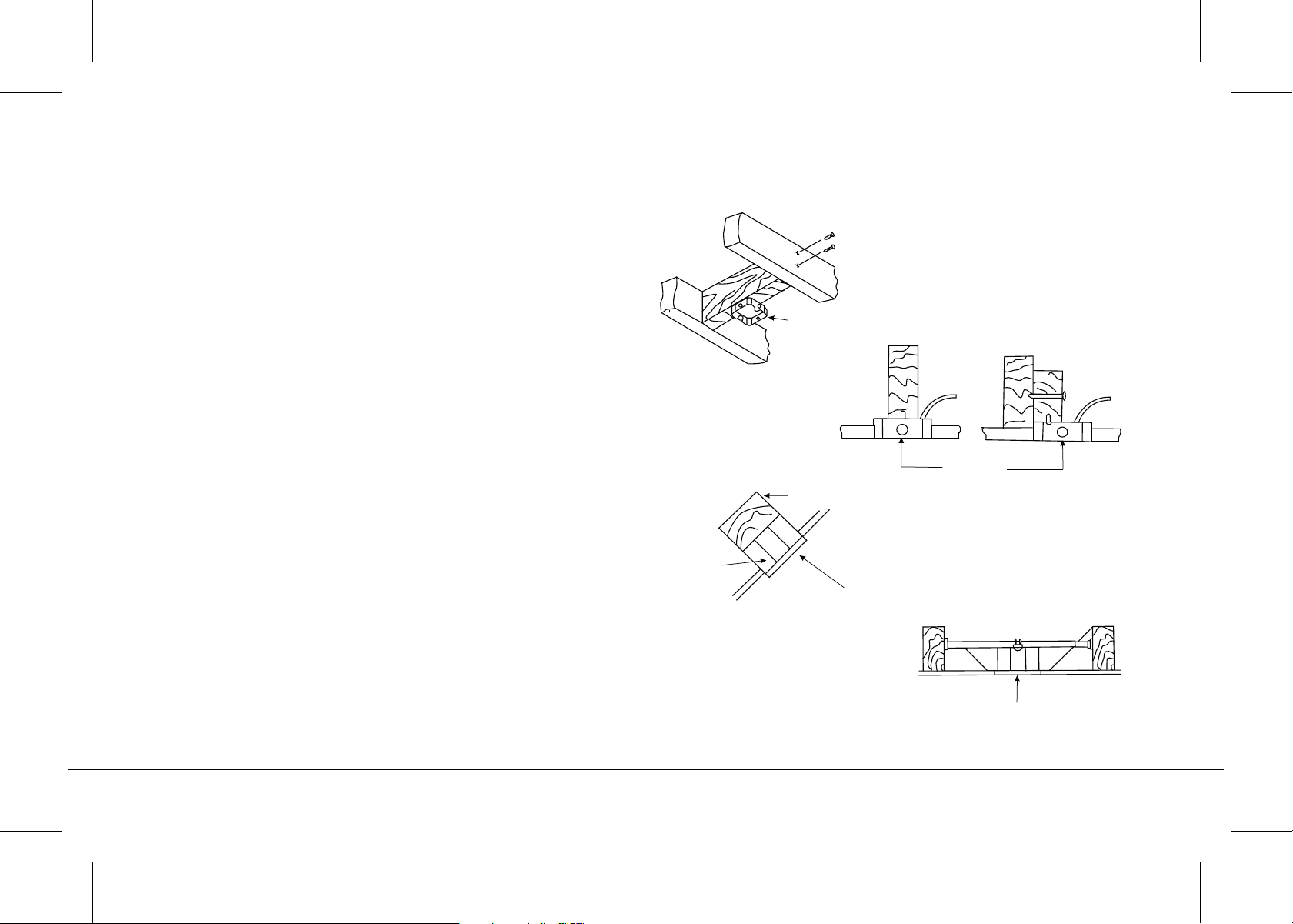

Figures 1, 2 and 3 are examples of dierent ways to mount the outlet
box.
NOTE: If you are installing the ceiling fan on a sloped (vaulted)
ceiling, you may need a longer downrod to maintain proper
clearance between the tip of the blade and the ceiling. A minimum
clearance of 12" is suggested for optimal operation.
NOTE: Depending on the location you have selected for installation,
you may need to purchase and install a "Joist Hanger" for the
support of the outlet box. Make sure the joist hanger you purchase
has been designed for use with ceiling fans. (Fig. 4)
MOUNTING OPTIONS
Fig. 1
Outlet box
Outlet box
Fig. 2
Provide strong
support
Recessed
outlet box
Ceiling
mounting
plate
Fig. 3
ANGLED CEILING
MAXIMUM 20° ANGLE
Outlet box
Fig. 4
HANGING THE FAN
REMEMBER to turn o the power before you begin.
To properly install your ceiling fan, follow the steps below.

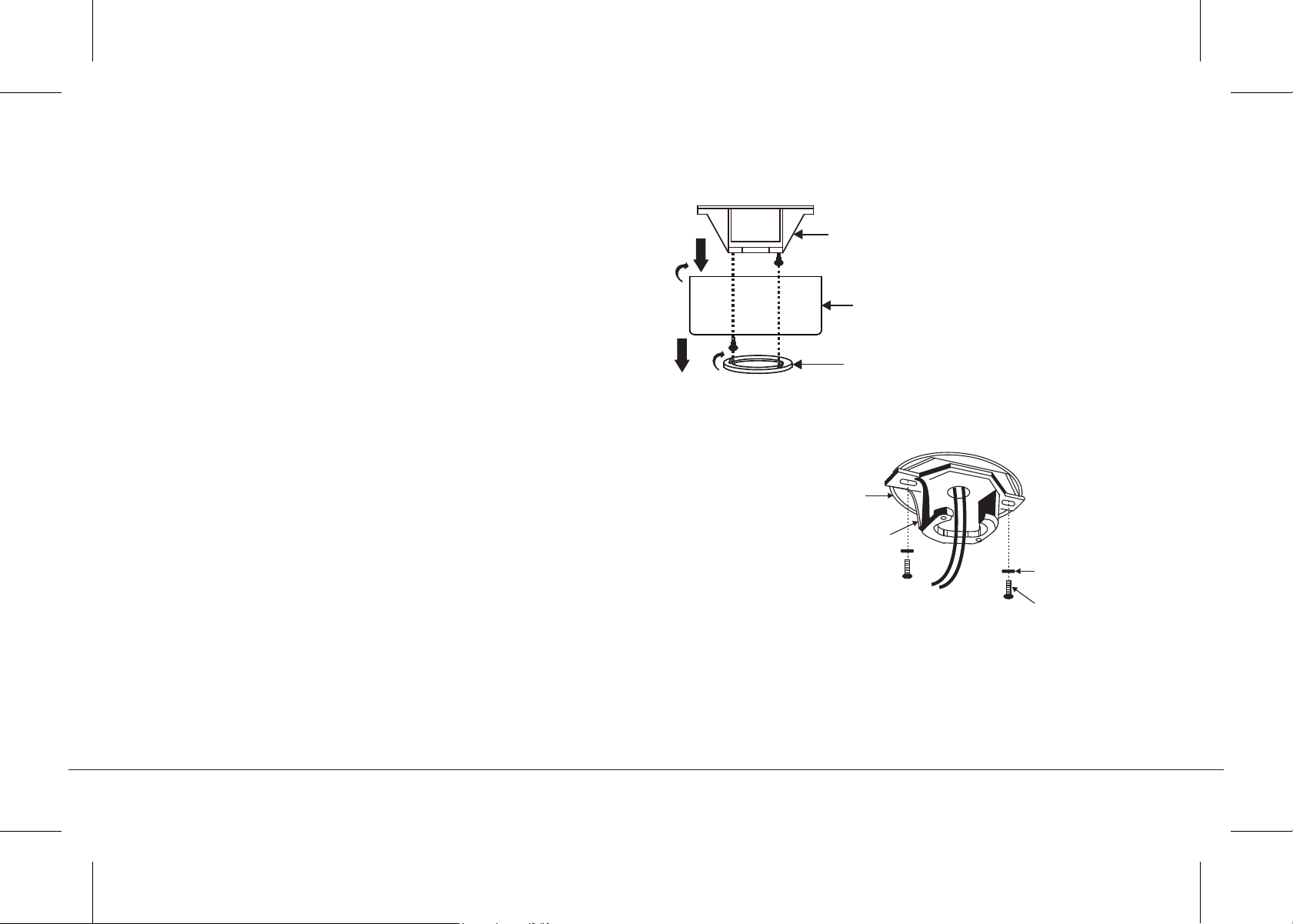

Step 1. Remove the decorative canopy bottom cover from the canopy
by turning the cover counter clockwise. (Fig. 5)
Step 2. Remove the ceiling mounting bracket from the canopy by
removing (and save one of the two screws. Loosen the remaining screw
by a half turn. (Fig. 5)
Step 3. Pass the 120 volt supply wires from the ceiling outlet box through
the center of the ceiling mounting bracket. (Fig. 6)
Step 4. Attach the ceiling mounting bracket to the outlet box using the
screws and washers included with the outlet box. (Fig.6)
Fig. 5
Fig. 6
Hanger bracket
Ceiling
canopy
Canopy
cover
Ceiling
hanger
bracket
Mounting screws (supplied
with electrical box)
UL Listed
electrial
box
120V Wires
Washers
52" LUCIAN
TM
LED | 7
8 | KICHLER.COM
Step 5. Remove the hanger ball from the downrod assembly by
loosening the set screw, unscrewing and removing removing the cross
pin and unscrewing the ball o the rod. (Fig. 7)
Step 6. Loosen the two set screws and remove the hitch pin and
retaining clip from the coupling on top of the motor assembly. (Fig. 8)
Step 7. Carefully feed the electrical lead wires from the fan up through
the downrod. Thread the downrod into the coupling until the Hitch pin
holes are aligned.
Next, replace the hitch pin and retaining clip. Tighten both set screws.
(Fig. 8)
HANGING THE FAN (continued)
Fig. 7
Fig. 8
Downrod
Cross pin
Hanger
ball
Set screw
Supply wires
Downrod
Hitch pin
Retaining clip
Set screws
Set screws
Fig. 9
Fig. 10
HANGING THE FAN (continued)

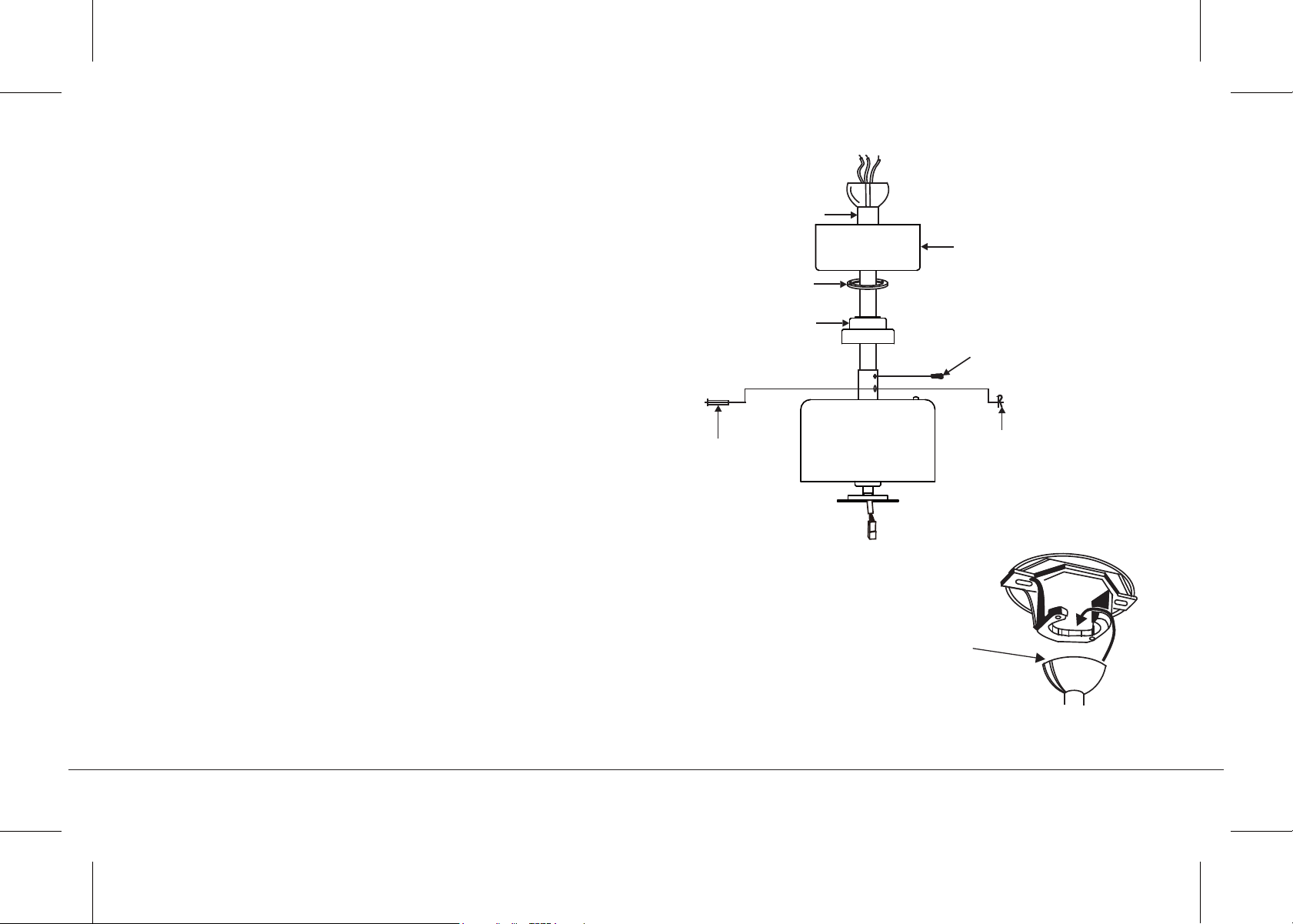

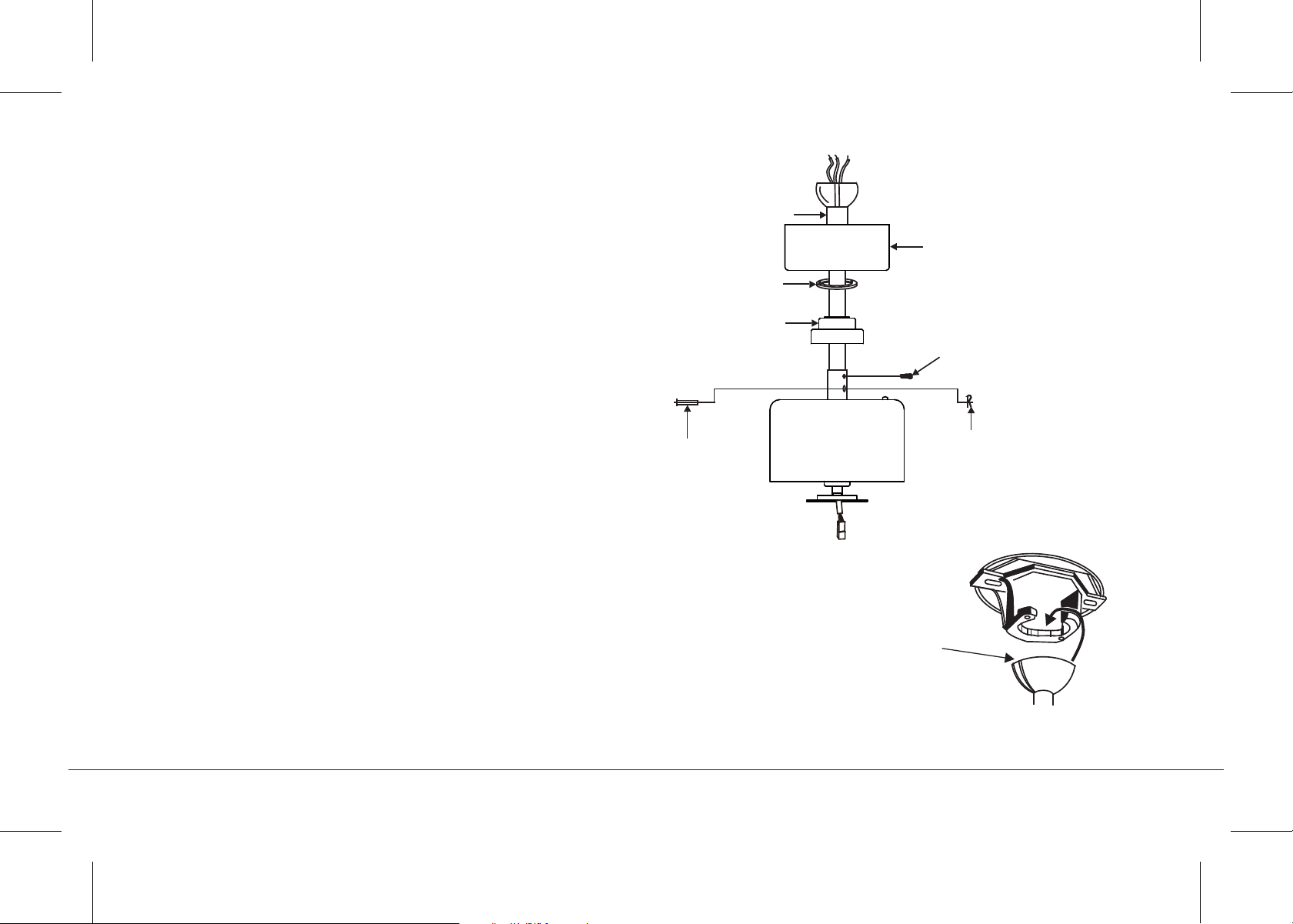

Step 8. Slip the coupling cover , canopy cover and canopy onto the
downrod. (Fig. 9)
Thread the hanger ball onto the downrod, insert the cross pin through
the downrod and tighten. Now tighten the set screw. (Fig. 9)
Step 9. Lift the motor assembly into position and place the hanger ball
into the ceiling mounting bracket.
Rotate the entire assembly until the "Check Tab" has dropped into the
"Registration Slot" and seats firmly. (Fig. 10)
The entire motor assembly should not rotate (left or right) when seated
properly.
WARNING: Failure to reattach the cross pin and seat the "Check Tab"
can cause the fan to fall from the ceiling during operation. Take special
care to make sure this pin is reattached.
Registration slot
Downrod
Canopy
Canopy cover
Set screws
Hitch pin
Retaining clip
Coupling cover
52" LUCIAN
TM
LED | 9
10 | KICHLER.COM
A safety support cable is provided to help prevent the ceiling fan from
falling.
Step 1. Attach the provided wood screw and washers to the ceiling joist
next to the mounting bracket but do not tighten. (Fig. 11)
Step 2. Adjust the length of the safety cable to reach the screw and
washers by pulling the extra cable through the cable clamp until the
overall length is correct, put the end of the cable back through the cable
clamp, forming a loop at the end of the cable. Tighten the cable clamp
securely. Now, put the loop in the end of the safety cable over the wood
screw and under the washer. Tighten the wood screw securely.
NOTE: Although the safety support cable is required for Canadian
installations only. It's a good idea to make the attachment with any
installation.
INSTALLATION OF SAFETY SUPPORT
(required for Canadian installation ONLY)
Fig. 11
Ceiling mounting
bracket
Attach
safety cable
to ceiling joist
with screw and
washer
ELECTRICAL CONNECTIONS
WARNING: To avoid possible electrical shock, be sure you have turned
o the power at the main circuit panel.
Follow the steps below to connect the fan to your household wiring.
Use the wire connecting nuts suppled with your fan. Secure the
connectors with electrical tape. Make sure there are no loose wire
strands or connections.

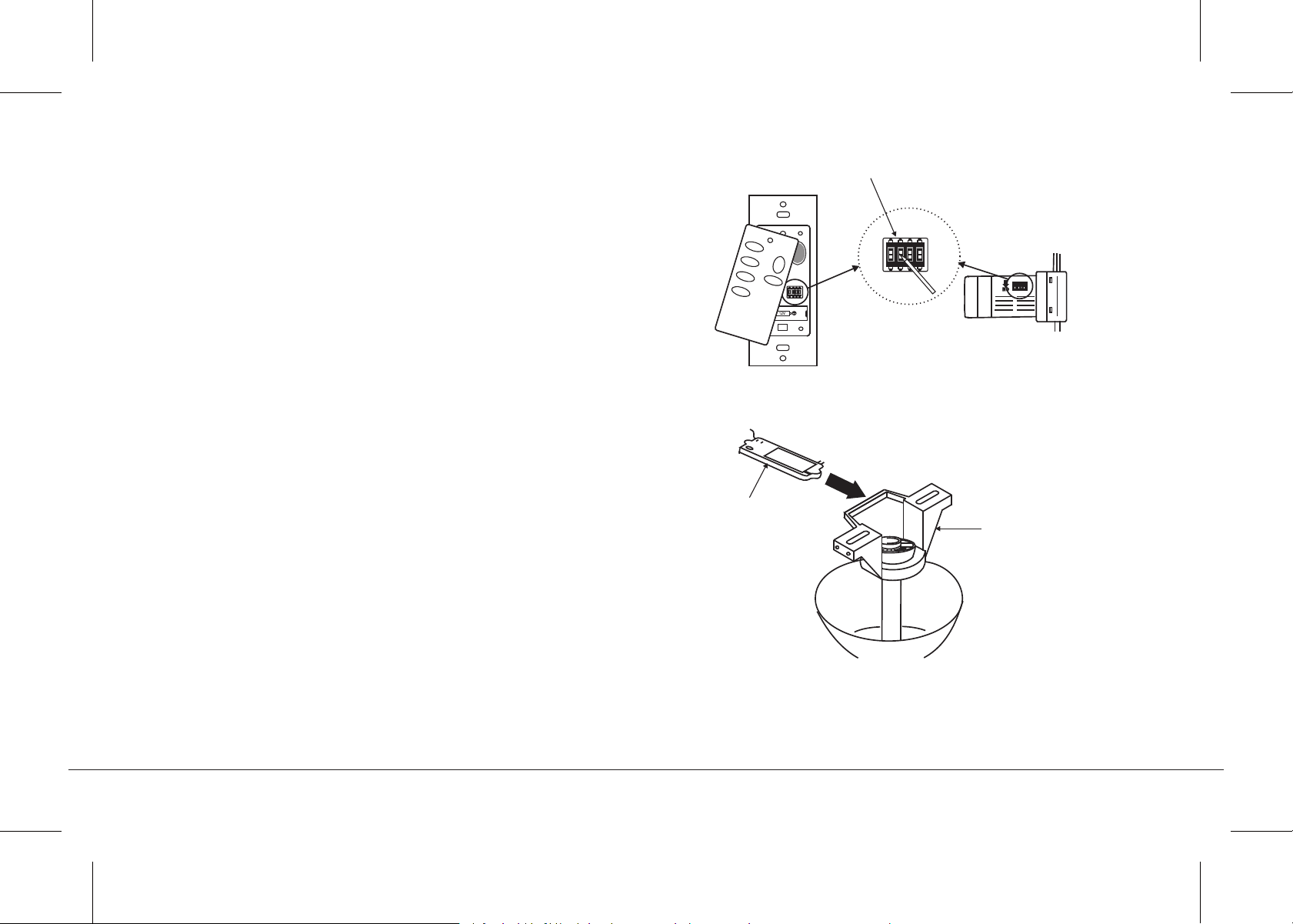

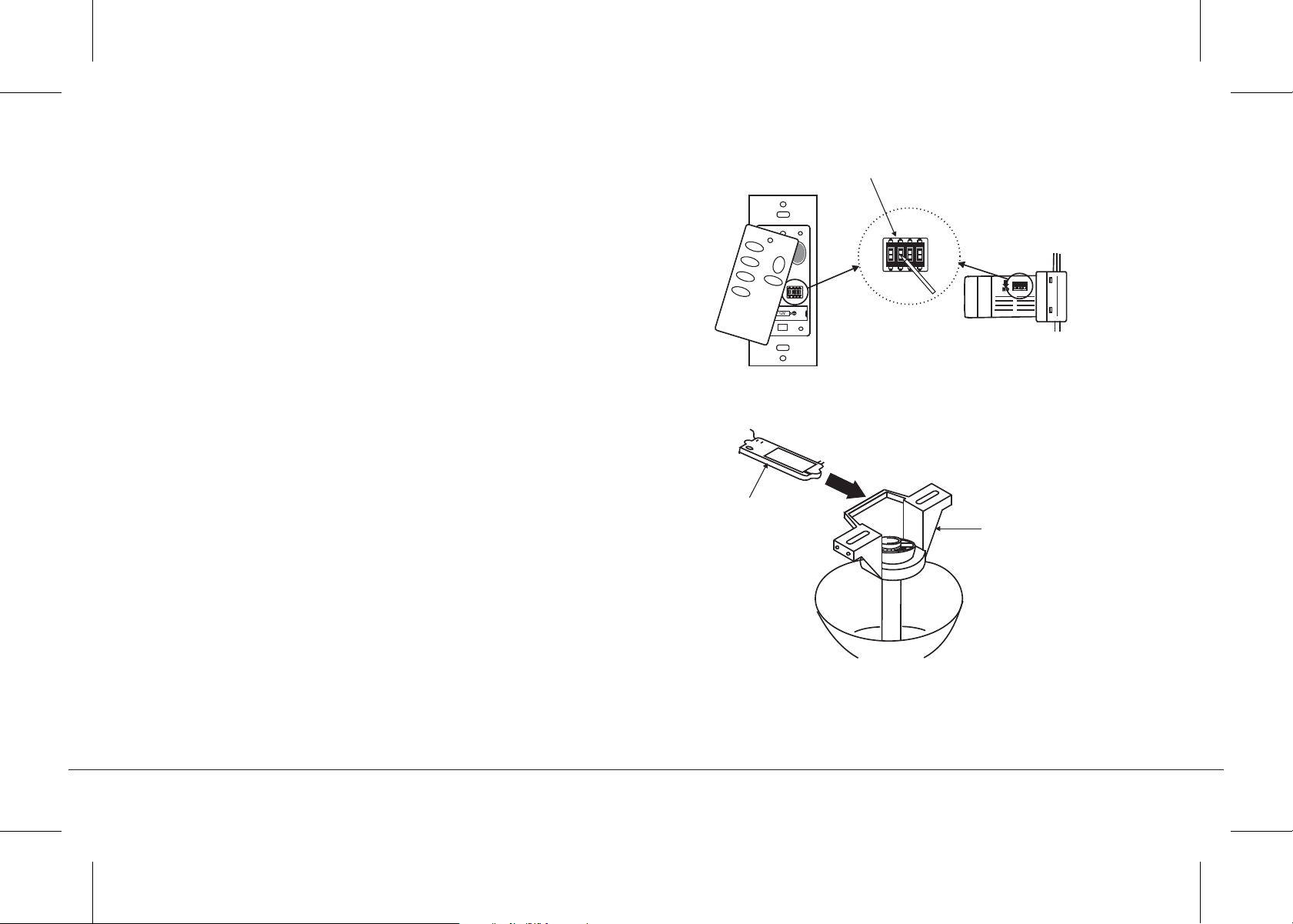

NOTE: The CoolTouch™ Control System is equipped with 16 possible
frequency combinations to prevent interference from or with other
remote control units. The frequency switches on your receiver and
transmitter have been preset at the factory. Please recheck to make
sure the switches on transmitter and receiver are set to the same
position, any combination of settings will operate the fan as long as the
transmitter and receiver are set to the same position. (Fig. 12)
Step 1. Insert the receiver into the ceiling mounting bracket with the
flat side of the receiver facing the ceiling. (Fig. 13) For best
performance, make sure the Black Antenna, on the end of the
receiver, remains extended and not tangled with any of the electrical
wires.
Receiver
Hanger
bracket
Code switch
HI
MED
LOW
FAN OFF
LIGHT
ON ECE
1234
ON ECE
1234
ON
Fig. 12
Fig. 13
52" LUCIAN
TM
LED | 11
12 | KICHLER.COM
ELECTRICAL CONNECTIONS
(continued)
Step 2. Motor to Receiver Electrical Connections: (Fig. 14) Connect the
black wire from the fan to the black wire marked "TO MOTOR L" on
the receiver. Connect the white wire from the fan to the white wire
marked "TO MOTOR N" on the receiver. Connect the blue wire from
the fan to the blue wire marked "FOR LIGHT" on the receiver. Secure
all the wire connections with the plastic wire nuts provided.
Step 3. (Fig. 14) Receiver to House Supply Wires Electrical
Connections: Connect the black (hot) wire from the ceiling to the black
wire marked "AC in L" from the receiver. Connect the white(neutral)
wire from the ceiling to the white wire marked "AC in N" from the
Receiver. Secure the wire connections with the plastic wire nuts
provided.
Step 4. (Fig. 14) If your outlet box has a ground wire (green or bare
copper) connect it to the fan ground wires; otherwise connect the
hanging bracket ground wire to the mounting bracket. Secure the wire
connection with a plastic nut provided. After connecting the wires,
spread them apart so that the green and white wires are on one side
of the outlet box and black and blue wires are on the other side.
Carefully tuck the wire connections up into the outlet box.
Note: Fan must be installed at a maximum distance of 30 feet from the
CoolTouch™Remote Transmitter for optimal signal transmission
between the transmitter and the fan's receiving unit.
Fig. 14
White (neutral)
Green or bare
copper (ground)
White ("AC IN N")
Outlet box
Black (hot)
Black ("AC IN L")
Receiver
White (neutral)
White ("to motor N")
Ground
(green)
(Connect to
ground wire on
hanger bracket
if no house
ground wire
exists.)
Black ("to motor L")
Blue (for light)
Blue (for light)
Black (motor)
Fig. 15
Outlet box
Ceiling
mounting
bracket
Canopy
Canopy cover
Screws
Screws
Step 1. Tuck all the connections neatly into the ceiling outlet box.
Step 2. Slide the canopy up to the mounting bracket and place one of
the key hole slots over the mounting screw on the mounting bracket.
Rotate the canopy until the screw head locks in place at the narrow
section of the key hole. See figure 15.
Step 3. Align the remaining circular hole on the canopy with the
remaining hole on the Ceiling Mounting Bracket. Insert and tighten the
mounting screw you removed earlier and the mounting screw from
Step 2 above. Now, attach the canopy cover to the mounting screw
heads by inserting the screw heads into the bottom side of the canopy
cover and rotating the cover clockwise.
NOTE: Adjust the canopy screws as necessary until the canopy and
canopy cover are snug. (Fig. 15)
WARNING: Make sure the "Check Tab" at the bottom of the hanger
bracket is properly seated in the "Registration Slot" on the side of the
hanger ball before attaching the canopy to the bracket. Failure to
properly seat the "Check Tab" could damage the electrical wires when
to ceiling fan blade direction is changed while the fan is running.
FINISHING THE INSTALLATION
52" LUCIAN
TM
LED | 13
14 | KICHLER.COM
Fig. 16

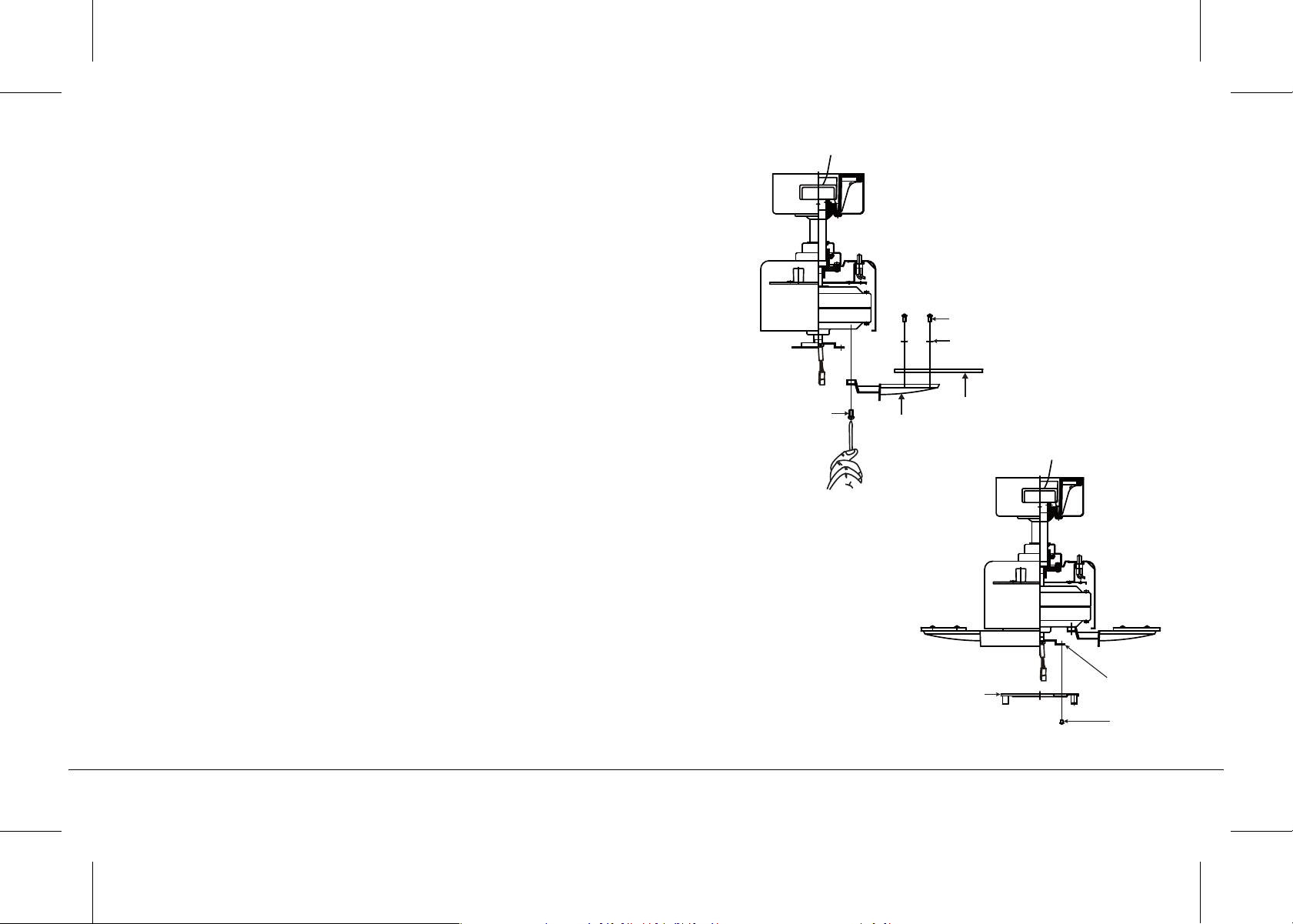

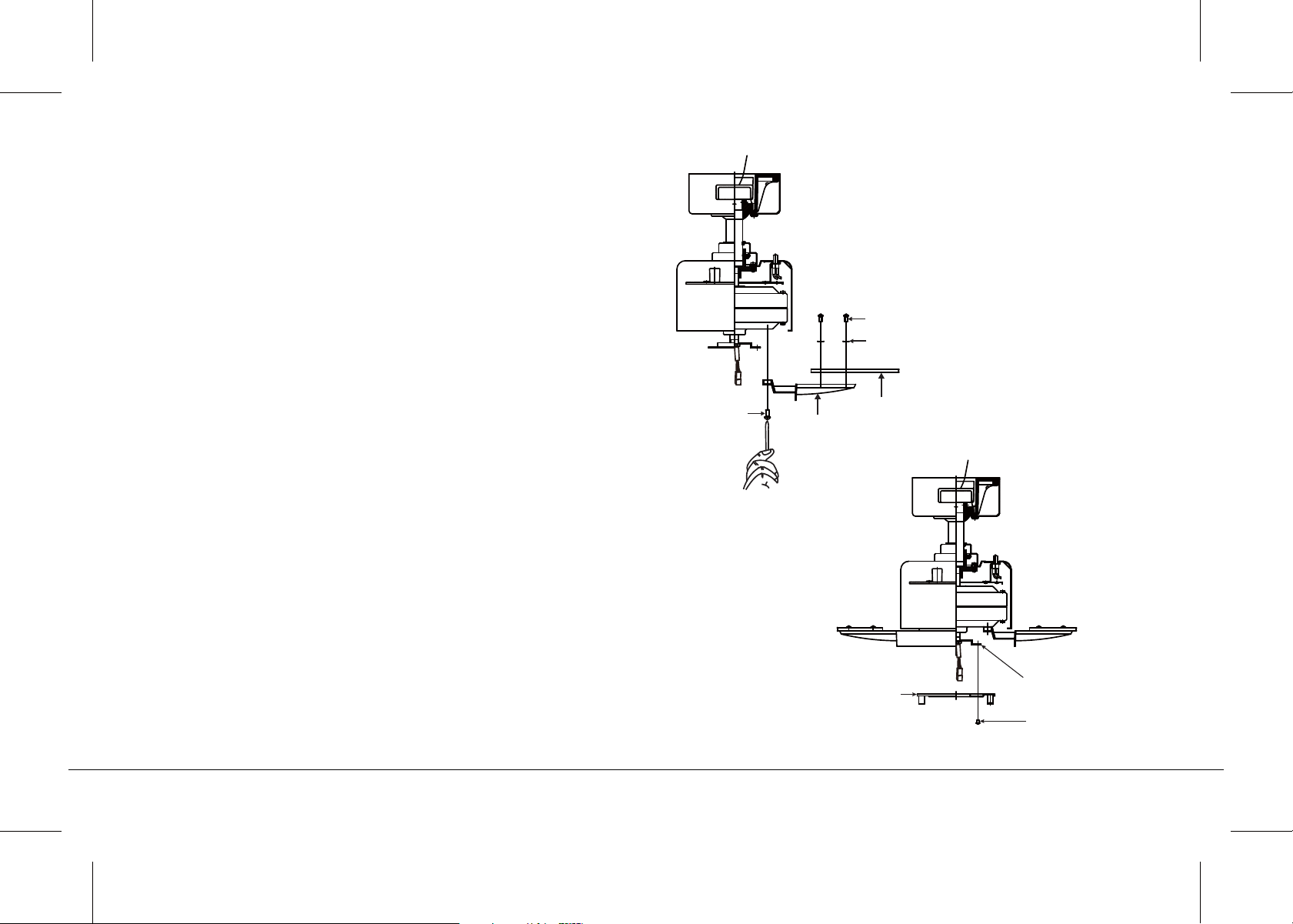

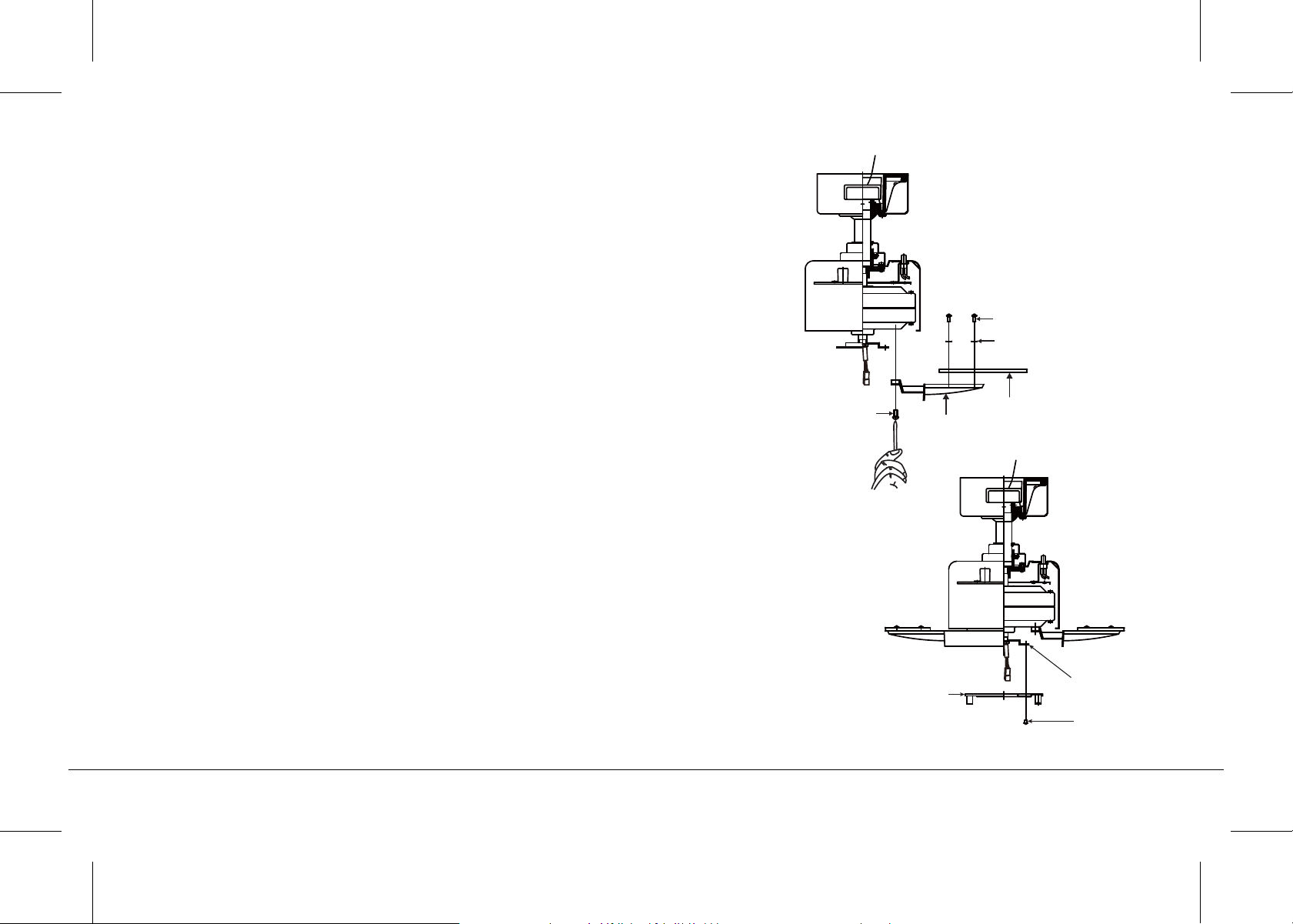

INSTALLING THE LIGHT PLATE
Step 1. Loosen the two screws on the mounting ring attached to the
motor shaft and "remove" and save the third screw. (Fig. 17)
Step 2. Place the key hole slots on the light plate over the two
screws previously loosened on the mounting ring.
Turn the light plate until is locks in place at the narrow section of the
key hole slots.
Tighten both key hole screws and replace the third screw previously
removed and tighten securely.
ATTACHING THE FAN BLADES
Step 1. Attach a blade to a blade bracket using the screws and fiber
washers provided. (Fig. 16)
Make sure the blade is straight when set on the blade bracket.
Tighten each mounting screw and then repeat this procedure for
each blade.
Step 2. Attach each blade assembly to the motor using the
"Pre-Installed" mounting screws in the blade bracket. (Fig 16)
Fig. 17
Screws
Blades
Blade brackets
Screws
Fiber
washers
Light plate
Mounting ring
Screws
Fig. 18
Fig. 19

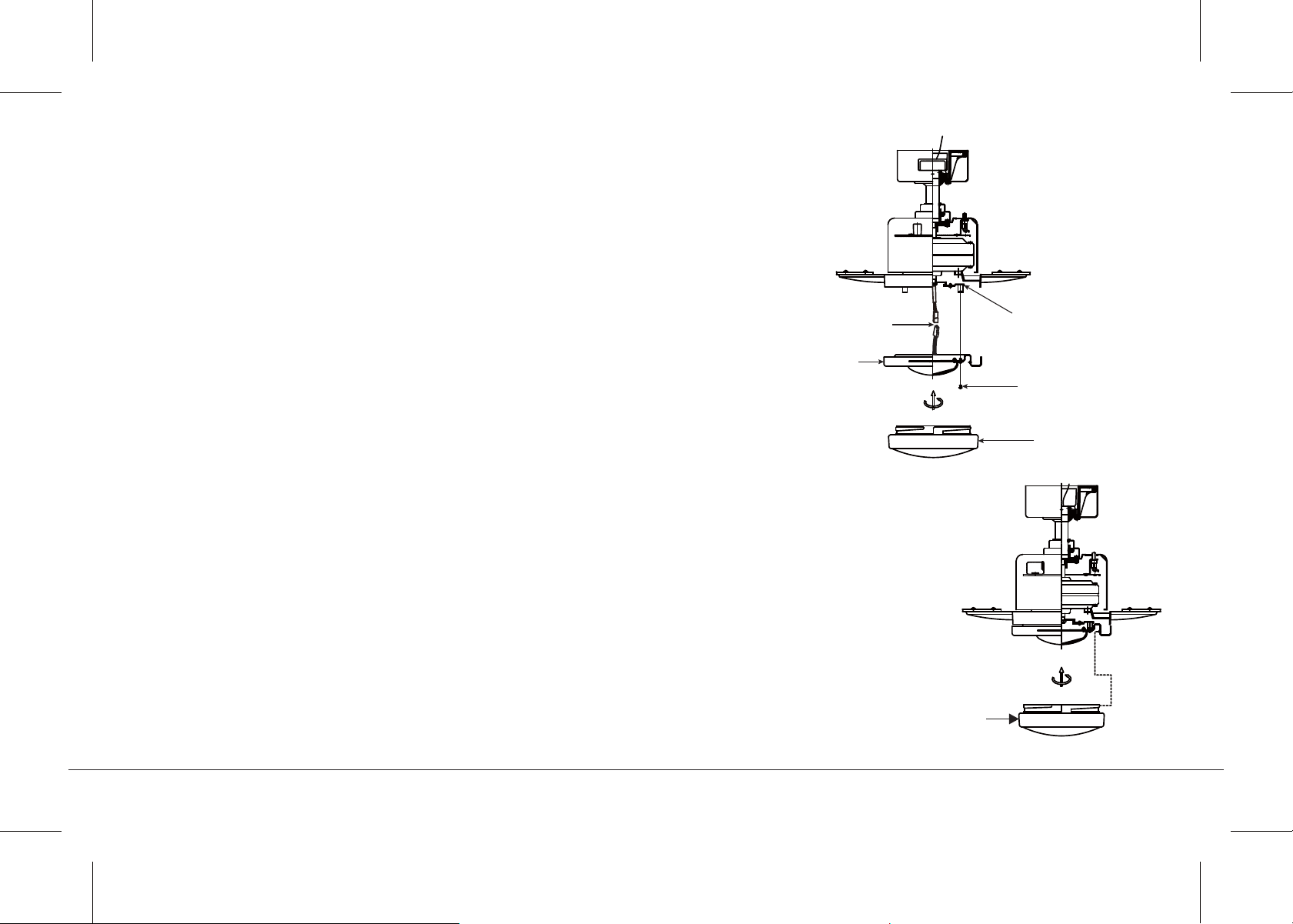

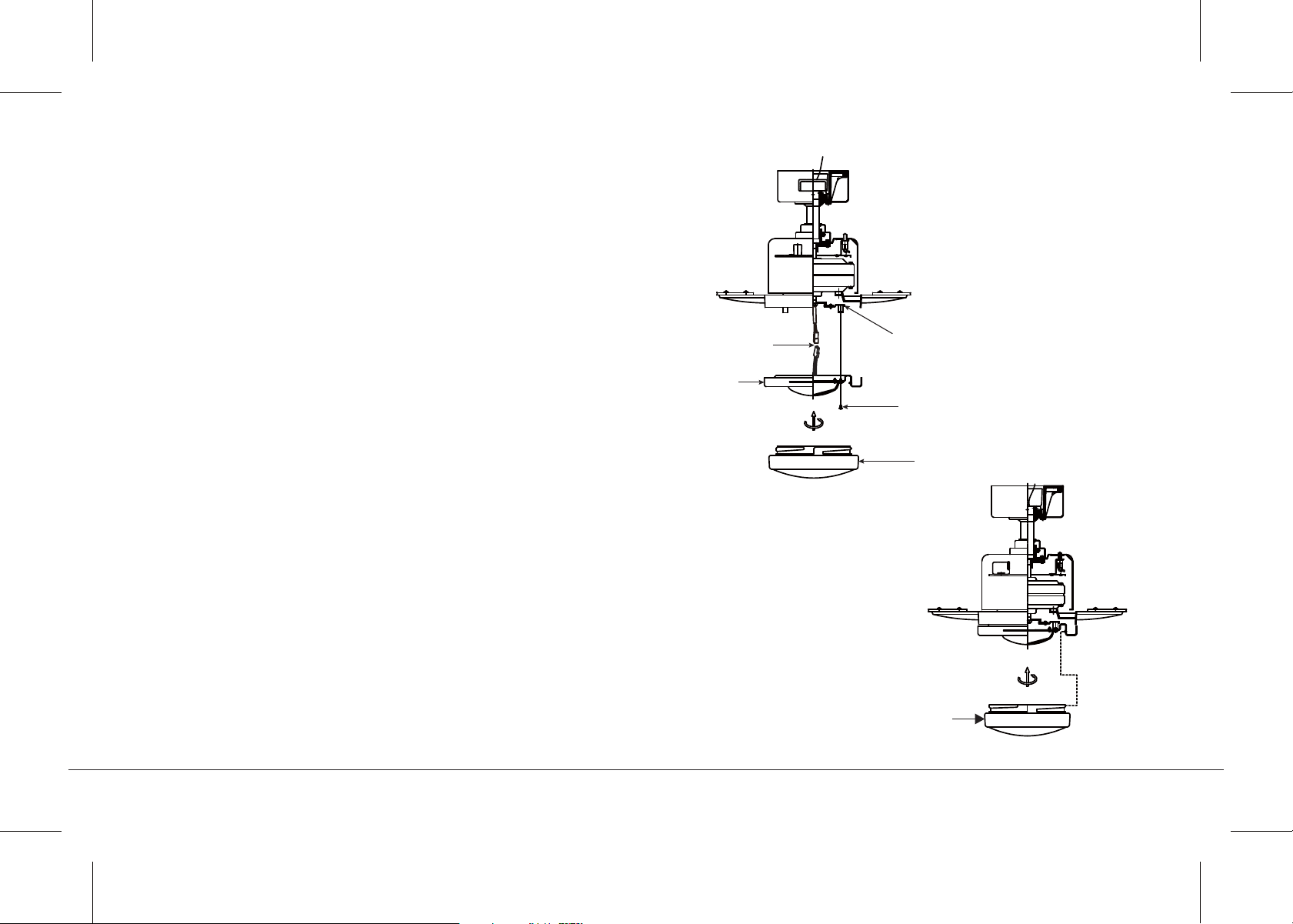

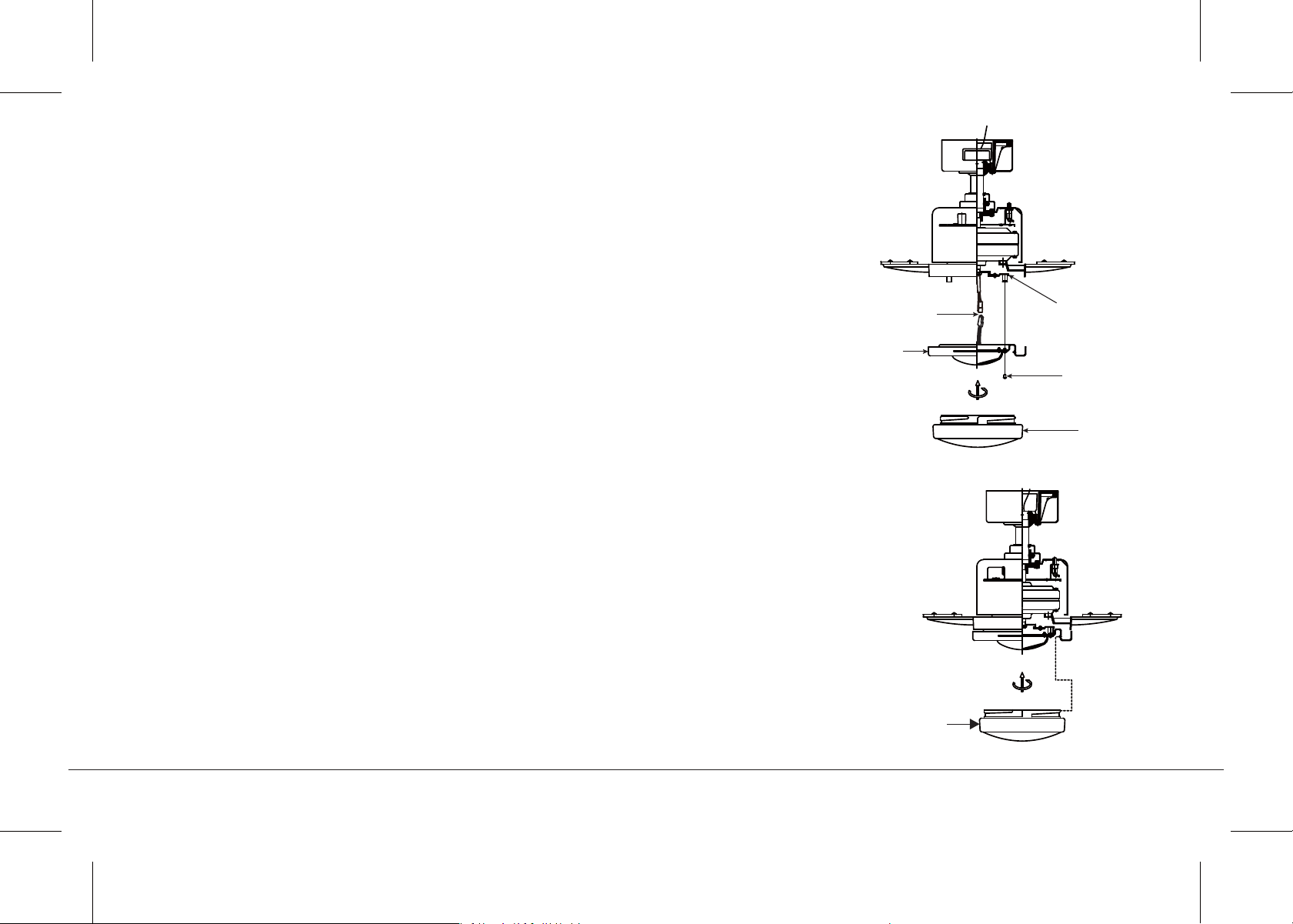

INSTALLING THE LED LIGHT KIT
AND GLASS SHADE
NOTE: Before starting installation, disconnect the power by turning
o the circuit breaker or removing the fuse at fuse box.
Step 1. Loosen the three mounting screws on the inside of the LED
light kit. (Fig.18)
Step 2. While holding the LED light kit under the fan motor, make the
wire connections: (Fig. 18)
- Red to white
- Black to black
NOTE: If you do not plan to install the LED light kit with your fan at
this time, don’t make the wire connections. Raise the decorative
bottom cover against the LED light kit and turn clockwise until snug,
DO NOT OVERTIGHTEN. (Fig. 19)
Step 3. Tuck the connections neatly into the light plate. Place the
key holes on the LED light kit over the 2 screws previously loosened
from the light plate, turn the LED light kit until it locks in place at the
narrow section of the key holes. Secure by tightening all three
screws. (Fig.18)
Step 4. Raise the glass shade against the light kit and turn clockwise
until snug, DO NOT OVERTIGHTEN. (Fig. 18)
52" LUCIAN
TM
LED | 15
Screws
Wire connectors
LED light kit
Light plate
Glass shade
Decorative
bottom cover
16 | KICHLER.COM
Fig. 20
Fig. 21
Remove the face plate of the Wall Switch by lifting at the top and
then insert the supplied 12V battery. Duracell MN21/Eveready
A23/GP 23A all 12V.
Replace the switch face plate.
To prevent possible damage to the transmitter, remove these
batteries if not used for long periods of time (months).
HI Button = High Speed
MED Button = Medium Speed
LOW Button = Low Speed
FAN OFF Button = Motor O
Light Button = the "LIGHT" button turns the light ON or OFF
and also controls the brightness setting. (Fig. 21)
Press and hold either button to set the desired brightness level. The
next time you turn the light on, the system will remember this
setting.
Press and release either button to turn the light ON or OFF.
This control system is NOT designed to "Reverse" the rotation of
the blades. To set the fan blades in reverse, the reverse slide switch
is located on the top of the motor housing.
INSTALLING THE BATTERIES
HI
MED
LOW
FAN OFF
ON ECE
1234
LIGHT
U/L
D/L
23AE 12V
OPERATING INSTRUCTIONS
Fig. 22
Fig. 23
INSTALLING THE BASIC FUNCTION
WALL CONTROL SYSTEM WALL
PLATE
Select a location to install the Basic Function Wall Control System
Transmitter and Wall Plate.
Install the wall plate using an existing wall switch outlet box. Make
sure the electrical power is TURNED OFF at the main panel before
continuing.
Step 1. Remove the existing wall plate and the old switch from the
wall outlet box. Wire nut the BLACK leads (hot) together and push
back inside the outlet box. (Fig. 22)
Step 2. Install the wall plate on the existing wall outlet box using the
screws provided. (Fig. 23)
After installing the wall anchors, attached the wall plate with the
mounting screws to finish the installation.
Wall plate
Switch
Outlet box
Screws
Outlet box
Screws
Wall plate
Switch
52" LUCIAN
TM
LED | 17
18 | KICHLER.COM
Fig. 24
Fig. 25
NOTE: This control system is NOT designed to "Reverse" the
rotation of the blades. To set the fan blades in reverse, the reverse
slide switch is located on the top of the motor housing.
Warm weather - Forward (counter clockwise) A downward airflow
creates a cooling eect as shown in Fig. 24. This allows you to set
your air conditioner on a warmer setting without aecting your
comfort.
Cool weather - Reverse (clockwise) An upward airflow moves warm
air o the ceiling area as shown in Fig. 25. This allows you to set your
heating unit on a cooler setting without aecting your comfort.
OPERATING INSTRUCTIONS
Problem
Fan will not start.
Fan sounds noisy.
Fan wobble.
Remote control
malfunction.
Solution
1. Check circuit fuses or breakers.
2. Check all electrical connections to insure proper contact.
CAUTION: Make sure the main power is OFF when checking any electrical connection.
1. Make sure all motor housing screws are snug.
2. Make sure the screws that attach the fan blade brackets to the motor are tight.
3. Make sure wire nut connections are not rubbing against each other or the interior wall of the switch housing. CAUTION:
Make sure main power is o.
4. Allow a 24-hour "breaking-in" period. Most noise associated with a new fan disappear during this time.
5. If using an optional light kit, make sure the screws securing the glassware are tight. Make sure the light bulbs are not
touching any other component.
6. Do not connect this fan to wall mounted variable speed control(s). they are not compatible with ceiling fan motors or
remote controls.
7. Make sure the upper canopy is a short distance from the ceiling. It should not touch the ceiling.
1. Check that all blade and blade arm screws are secure.
2. Most fan wobbling problems are caused when blade levels are unequal. Check this level by selecting a point on the ceiling
above the tip of one of the blades. Measure this distance. Rotate the fan until the next blade is positioned for measurement.
Repeat for each blade. The distance deviation should be equal within 1/8".
3. If the blade wobble is still noticeable, interchanging two adjacent (side by side) blades can redistribute the weight and
possibly result in smoother operation.
1. Ceiling Fans with remote control systems CAN NOT be operated in conjunction with any other control system EXCEPT a
basic On/O wall switch, if desired.
TROUBLESHOOTING
52" LUCIAN
TM
LED | 19
FCC Information
This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions:
1) This device may not cause harmful interference, and
2) This device must accept any interference received, including interference that may cause undesired operation.
Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules.
These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates,
uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference
to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause
harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try
to correct the interference by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
20 | KICHLER.COM
www.kichler.com
KICHLER® LIGHTING
7711 EAST PLEASANT VALLEY ROAD P.O. BOX 318010
CLEVELAND, OHIO 44131-8010
CUSTOMER SERVICE 866.558.5706
8:30 AM TO 5:00 PM EST, MONDAY - FRIDAY
VENTILATEUR À LED LUCIAN
TM
52 po
MANUEL D’INSTRUCTIONS
Le produit peut différer légèrement des illustrations.
VENTILATEUR À LED LUCIAN
TM
52 po | 3
DÉPANNAGE...................................................................................
TABLE DES MATIÈRES
CONSIGNES DE SÉCURITÉ.................................................. 4
5
6
7
10
11
13
OUTILLAGE REQUIS...............................................................
CONTENU DE L’EMBALLAGE.........................................................
5
OPTIONS DE MONTAGE
........................................................
INSTALLATION DU SUPPORT DE SÉCURITÉ ............
CONNEXIONS ÉLECTRIQUES
.................................... .. ........
FIN DE L’INSTALLATION.......................................................
FIXATION DES PALES DE VENTILATEUR
....................
SUSPENSION DU VENTILATEUR
.....................................
INSTALLATION DE LA PLAQUE D’ÉCLAIRAGE.........
INSTALLATION DU KIT D’ÉCLAIRAGE À LED
ET CACHE EN VERRE................................................................. 15
16
16
17
19
INSTALLATION DES PILES ........................................................
INSTRUCTIONS D’UTILISATION............................................
INSTALLATION DE LA PLAQUE MURALE
DU SYSTÈME DE LA COMMANDE MURALE ..................
INSTRUCTIONS D’UTILISATION ............................................
18
14
14
4 | KICHLER.COM
CONSIGNES DE SÉCURITÉ
1. Pour réduire le risque d'électrocution, assurez-vous que l'électricité a
été coupée au niveau du disjoncteur ou de la boîte à fusibles avant de
commencer.
2. Le câblage doit être installé conformément au code national d'électricité
américain (NEC) et aux codes locaux. Les travaux d’électricité doivent
être exécutés par un électricien agréé qualifié.
3. AVERTISSEMENT : Ne pas utiliser avec des contrôles de vitesse à
semi-conducteur.
4. AVERTISSEMENT : Pour réduire les risques d'incendie, d'électrocution
ou de blessure, installer sur une boîte à prises portant la mention «
Acceptable pour un support de ventilateur de 15,8 kg (35 lb) ou moins
et utiliser les vis de montage fournies avec la boîte à prises et/ou le
support de la structure du bâtiment. La plupart des boîtes à prises
utilisées actuellement pour supporter les luminaires ne peuvent pas
supporter un ventilateur et doivent certainement être remplacées. En
raison de la complexité de l'installation de ce ventilateur, il est fortement
recommandé de confier les travaux à un électricien qualifié et agréé.
AVERTISSEMENT: POUR RÉDUIRE LES RISQUES D'INCENDIE,
CHOCS ÉLECTRIQUES OU BLESSURES, INSTALLER LE
VENTILATEUR SUR LA BOITE À PRISES MARQUÉE « CAPABLE DE
SUPPORTER UN VENTILATEUR ».
5. La boîte à prises et la structure de support doivent être solidement
fixées et capables de supporter de manière fiable un minimum de 22 kg
(50 lb). Utiliser uniquement des boîtes à prises homologuées cUL et
marquées «POUR SUPPORTER UN VENTILATEUR».
6. Le ventilateur doit être installé à une distance de 2.13 m minimum du
bord de fuite des pales par rapport au sol.
7. Pour utiliser la fonction inverse sur ce ventilateur, appuyer sur le
bouton de marche arrière pendant que le ventilateur est en marche.
8. Éviter de placer des objets dans la trajectoire des pales.
9. Pour éviter des blessures ou des dommages au ventilateur et autres
objets, prendre toutes les précautions nécessaires lors de travaux
effectués près du ventilateur ou lors du nettoyage du ventilateur.
10. Ne pas utiliser d'eau ni de détergents pour nettoyer le ventilateur
ou les pales du ventilateur. Utiliser un chiffon à poussière sec ou
légèrement imbibé pour effectuer la majeure partie du nettoyage.
11. Après avoir effectué les connexions électriques, les conducteurs
épissés doivent être tournés vers le haut et soigneusement rentrés
dans la boîte à prises. Les fils doivent être écartés avec le conducteur
de la mis à la terre et le conducteur de mise à la terre de l'équipement
se trouvant sur un côté de la boîte à prises.
12. Les schémas électriques sont indiqués à titre de référence
uniquement. Les kits d'éclairage qui ne sont pas emballés avec le
ventilateur doivent être homologués cUL et marqués compatibles
pour une utilisation avec le modèle de ventilateur à installer. Les
interrupteurs doivent être pour une utilisation d'ordre général
homologués cUL. Voir les instructions fournies avec les kits
d'éclairage et les interrupteurs pour garantir un assemblage correct.
AVERTISSEMENT : POUR REDUIRE LE RISQUE DE BLESSURES,
NE PAS PLIER LES SUPPORTS DE PALES (APPELÉS
ÉGALEMENT BRIDES) LORS DU MONTAGE OU APRÈS
L'INSTALLATION NE PAS PLACER D'OBJETS DANS LA
TRAJECTOIRE DES PALES.
i
j
m
k
l
f
e
g
h
a
b
c
d
VENTILATEUR À LED LUCIAN
TM
52 po | 5
OUTILLAGE REQUIS
Tournevis Philips
Tournevis standard
Pale Clé de 11 mm
Escabeau
Coupe-fil
CONTENU DE L’EMBALLAGE
Déballez votre ventilateur et vérifiez le
contenu. Vous devriez avoir à votre
disposition les éléments suivants :
a. Pales de ventilateur (5)
b. Cache et support de montage au plafond
c. Ensemble boule/tige
d. Couvercle accouplement
e. Moteur du ventilateur
f. Ensemble de 5 supports de pale et vis
de montage pré-installées
g. Plaque d'éclairage
h. Kit d'éclairage à LED 16W
i. Cache en verre
j. Cache décoratif
k. Récepteur
l. Émetteur mural
m.
1)
2)
3)
Contenu du sac de pièces
Matériel de montage: vis à bois (2), rondelles plates
(2), rondelles éventail (2), et serre-fils (3), vis (2)
Matériel de montage des pales : vis (16) rondelles
en fiber (16)
Matériel de montage pour support des pales : vis (2)
Matériel pour câble de sécurité : vis à bois, rondelle
élastique, rondelle plate
5) Kit d'équilibrage
4)
6 | KICHLER.COM
OPTIONS DE MONTAGE
En l'absence d'une boîte de montage homologuée cUL (UL pour les
États-Unis), prendre connaissance des instructions suivantes.
Débrancher l'alimentation en retirant les fusibles ou en déclenchant
les disjoncteurs de la boîte à prises.
Fixer la boîte à prises directement sur la structure du bâtiment.
Utiliser des attaches et des matériaux de construction appropriés.
La boîte à prises et son support doivent être en mesure de soutenir
le poids du ventilateur en mouvement (au moins 22 kg). Ne pas
utiliser de boîtes à prises en plastique.
Les figures 1, 2 et 3 sont des exemples de différentes manières
demonter la boîte de sortie.
REMARQUE : Si vous installez le ventilateur de plafond sur un
plafond voûté, vous pouvez avoir besoin d'une tige de suspension
plus longue pour maintenir un dégagement approprié entre la
pointe de la pale et le plafond. Un intervalle de 30 cm minium est
suggérer pour garantir un fonctionnement optimal.
REMARQUE : Selon l'emplacement sélectionné pour l'installation, il
peut s'avérer nécessaire d'acheter et d'installer un étrier à solive
pour soutenir la boîte à prises. S'assurer que l'étrier à solive qui sera
acheté, a été conçu pour une utilisation avec des ventilateurs de
plafond (Fig. 4).
Fig. 1
Boîte à prises
Boîte à prises
Fig. 2
Fournir support solide
Boîte à prises
encastrée
Plaque de
montage au
plafond
Fig. 3
PLAFOND EN ANGLE
ANGLE DE 20° MAXIMUM
Boîte à prises
Fig. 4
Fig. 5
VENTILATEUR À LED LUCIAN
TM
52 po | 7
SUSPENSION DU VENTILATEUR
RAPPEL Toujours couper l'alimentation avant de commencer les
travaux.
Pour installer correctement votre ventilateur de plafond, procéder
comme suit.
Étape 1. Retirez le couvercle du fond du cache décoratif en le tournant
dans le sens antihoraire (Fig. 5).
Étape 2. Retirez le support de fixation au plafond du cache en le
enlevant (et en mettant de côté) une des deux vis. Desserrez la vis
restante d'un demi-tour (Fig. 5).
Étape3. Faites passer les fils d'alimentation de 120 V de la boîte à prises
du plafond par le centre du support de montage au plafond (Fig. 6).
Étape 4. Fixez le support de montage au plafond à la boîte à prises en
utilisant les vis et les rondelles fournies avec la boîte à prises (Fig.6).
Attache de suspension
Cache au
plafond
Couvercle
de cache
Boîte électrique
homologuée UL
Support de suspension
au plafond
Fils 120 V
Rondelles
Vis de montage
(fournies avec la boîte
électrique)
Fig. 6
8 | KICHLER.COM
Fig. 7
Fig. 8
SUSPENSION DU VENTILATEUR
(SUITE)
Étape 5. Retirez la boule de suspension de la tige de fixation en
desserrant la vis de blocage, en dévissant et en retirant la goupille
transversale et en retirant la boule de la tige (Fig. 7).
Étape 6. Desserrez les deux vis de pression et enlevez la goupille ainsi
que le clip de retenue du couplage sur le dessus du moteur (Fig. 8).
Étape 7. Acheminez soigneusement les fils conducteurs électriques
depuis le ventilateur jusqu'à la tige de suspension. Installez la tige de
suspension dans l'accouplement jusqu'à ce que les trous de goupille
soient alignés.
Replacez ensuite la goupille et le clip de retenue. Serrez les deux vis de
pression (Fig. 8)
Tige de suspension
Boule de
suspension
Vis de pression
Goupille transversale
Tige de suspension
Goupille
Vis de pression
Vis de pression
Clip de fixation
Fils d’alimentation
Fig. 9
Fig. 10
VENTILATEUR À LED LUCIAN
TM
52 po | 9
SUSPENSION DU VENTILATEUR
(SUITE)
Étape 8. Faites glisser le couvercle d'accouplement, le couvercle du
cache et le cache sur la tige de suspension. (Fig. 9).
Placez la balle de suspension sur la tige de suspension, insérez la broche
transversale dans la tige de suspension et serrez. Serrez maintenant la
vis de pression. (Fig. 9).
Étape 9. Soulevez le moteur en position et placez la boule de suspension
dans le support de montage au plafond.
Tournez l'ensemble jusqu'à ce que Check Tab (languette de contrôle) se
trouve dans Registration Slot (Fente d'installation) et qu'il soit
fermement logé (Fig. 10).
Le moteur entier ne doit pas tourner (à gauche ou à droite) lorsque
l'installation est bien logée.
AVERTISSEMENT : Toujours fixer à nouveau la goupille et placer le
Check Tab correctement sous risque de faire tomber le ventilateur du
plafond pendant le fonctionnement. Prendre toutes les précautions
nécessaires pour s'assurer que cette broche est remise en place.
Fentes d'installation
Tige de suspension
Cache
Couvercle du cache
Vis de pression
Goupille
Clip de fixation
Couvercle accouplement
10 | KICHLER.COM
Fig. 11
INSTALLATION DU SUPPORT DE SÉCURITÉ
(requis UNIQUEMENT dans le cas d'une installation canadienne)
Un câble de support de sécurité est fourni pour empêcher que le ventilateur de plafond ne tombe.
Étape 1. Fixez la vis à bois et les rondelles fournies à la solive du plafond
à côté du support de montage sans serrer (Fig. 11)
Étape
2. Ajustez la longueur du câble de sécurité pour atteindre la vis
et les rondelles en tirant l'excès de câble à travers le serre-câble jusqu'à
ce que la longueur totale soit correcte. Placez l'embout du câble à
travers le serre-câble en formant une boucle à l'extrémité du câble.
Serrez bien le serre-câble. Mettez maintenant la boucle à l'extrémité
du câble de sécurité au-dessus de la vis à bois et sous la rondelle.
Serrez bien la vis à bois.
REMARQUE : Le câble de support de sécurité est requis pour les
installations canadiennes uniquement. il est recommandé
d'effectuer la fixation à toute installation.
Support de
montage au plafond
Fixer le câble de
sécurité à une solive
du plafond avec une
vis et une rondelle
VENTILATEUR À LED LUCIAN
TM
52 po | 11
AVERTISSEMENT : Pour éviter tout risque d'électrocution, s'assurer
que l'alimentation est coupée au niveau du panneau de circuit
principal.
Procédez comme suit pour raccorder le ventilateur au câblage du
domicile. Utilisez les raccords de connexion des fils fournis avec le
ventilateur. Fixez les connecteurs avec du ruban électrique. Assurez-
vous qu'il n'y a pas de brins de fil ni de connexions desserrés.
REMARQUE : Le système de commande CoolTouch™ est équipé de
16 combinaisons de fréquences possibles pour éviter les interférences
avec d'autres télécommandes. Les commutateurs de fréquence de
votre récepteur et de votre émetteur ont été préréglés à l'usine.
Veuillez confirmer que les commutateurs de l'émetteur et du
récepteur sont réglés sur la même position, le ventilateur fonctionnera
quelle que soit la combinaison tant que l'émetteur et le récepteur sont
réglés sur la même position (Fig. 12).
Étape 1. Insérez le récepteur dans le support de montage au plafond
avec le côté plat du récepteur face au plafond. (Fig. 13) Pour optimiser
la performance, assurez-vous que l'antenne noire, à l'extrémité du
récepteur, reste étendue et qu'elle n'est pas emmêlée avec les fils
électriques.
Récepteur
Support de
suspension
Interrupteur code
HI
MED
LOW
FAN OFF
LIGHT
ON ECE
4321
ON ECE
1234
ON (ACTIVÉ)
Fig. 12
Fig. 13
CONNEXIONS ÉLECTRIQUES
12 | KICHLER.COM
Fig. 14
CONNEXIONS ÉLECTRIQUES
(SUITE)
Étape 2. Connexions électriques entre le moteur et le récepteur : (Fig. 14)
Connectez le fil NOIR du ventilateur au fil noir marqué "TO MOTOR L" du
récepteur. Connectez le fil blanc du ventilateur au fil blanc marqué "TO MOTOR
N" du récepteur. Connectez le fil bleu du ventilateur au fil bleu marqué pour
l'éclairage ("FOR LIGHT") du récepteur. Sécurisez toutes les connexions de fils
avec les serre-fils en plastique (fournis).
Étape 3. (Fig. 14) Connexions entre récepteur et fils d'alimentation du domicile :
Connectez le fil noir (sous tension) du plafond au fil noir marqué "AC in L" du
récepteur. Connectez le fil blanc (neutre) du plafond au fil blanc marqué "AC IN N"
du récepteur. Sécurisez les connexions de fils avec les connecteurs en plastique
(fournis).
Étape 4. (Fig.14) Si la boîte à prises a un fil de masse (vert ou cuivre nu), le
connecter aux fils de mise à la terre du ventilateur : en l'absence de ce fil,
connecter le fil de mise à la terre du ventilateur au support de montage. Sécurisez
la connexion du fil avec l'écrou en plastique (fourni). Après avoir connecté les fils,
séparez-les de sorte que les fils verts et blancs se trouvent sur un côté de la boîte
à prises et les fils noirs et bleus de l'autre côté. Introduisez prudemment les
raccordements des fils dans la boîte à prises.
REMARQUE : Le ventilateur doit être installé à une distance maximale de 9 m
de l'émetteur mural pour garantir une transmission de signal optimale entre
l'unité émettrice et l'unité réceptrice du ventilateur.
Blanc (neutre)
Vert ou cuivre nu (terre)
Blanc («AC IN N»)
Boîte à prises
Noir (sous tension)
Noir («AC IN L»)
Blanc (neutre)
Blanc («to motor N»)
Terre —
(vert)
(Connecter au fil de terre
sur le support de
suspension en l'absence de
fil de terre au domicile).
Récepteur
Noir («TO MOTOR L»)
Bleu (pour l’éclairage)
Bleu (pour l’éclairage)
Noir (moteur)
Fig. 15
VENTILATEUR À LED LUCIAN
TM
52 po | 13
FIN DE L'INSTALLATION
Étape 1. Placez toutes les connexions parfaitement dans la boîte à prises
du plafond.
Étape 2. Faites glisser le cache jusqu'au support de montage et placez
l'une des principales fentes de trou au-dessus de la vis de montage sur le
support de montage.
Tournez le cache jusqu'à ce que la tête de la vis soit verrouillée en place à la
section étroite du trou de serrure. Voir la figure 15.
Étape 3. Alignez le trou circulaire restant sur le cache au trou restant sur
le support de montage au plafond. Insérez et serrez la vis de montage
retirée plus tôt et la vis de montage de l'étape 2 ci-dessus. Fixez
maintenant le couvercle du cache sur les têtes de vis de montage en
insérant les têtes de vis dans la partie inférieure du cache et en tournant le
couvercle dans le sens horaire.
REMARQUE : Régler les vis du cache jusqu'à ce que le cache et le
couvercle du cache soient ajustés correctement (Fig. 15).
AVERTISSEMENT : S'assurer que la languette de contrôle en bas de la
bride de suspension soit bien calée dans la fente d'installation sur le côté
de la boule de suspension avant de fixer le cache au support. Si la
languette de contrôle n'est pas logée correctement dans la fente
d'installation, les fils électriques lorsque la direction des pales du
ventilateur change alors que le ventilateur est en marche.
Boîte à prises
Support de
montage au
plafond
Cache
Couvercle du cache
Vis
Vis
14 | KICHLER.COM
Fig. 16
Fig. 17
Vis
Pales
Supports de pale
Vis
Rondelles
de fibre
Plaque d’éclairage
Bague de montage
Vis
FIXATION DES PALES DU VENTILATEUR
Étape 1. Fixer uFixer une pale sur un support de pale à l'aide des vis et rondelles de fibres fournies.
(Fig. 16)
Vous assurer que la pale est droite lorsqu'installée sur le support. Répéter cette procédure pour
chaque pale.
Étape 2. Fixer chaque support de pale sur le moteur à l'aide des vis de montage « préinstallées »
sur les supports de pale. (Fig 16)
INSTALLATION DE LA PLAQUE
D’ÉCLAIRAGE
Étape 1. Desserrez les deux vis sur la bague de montage fixée à l'arbre du
moteur, puis retirer et conservez la troisième vis. (Fig. 17).
Étape 2. Placez les fentes des trous en forme de serrure situés sur la plaque
lumineuse sur les deux vis préalablement desserrées sur la bague de montage
Tournez la plaque lumineuse jusqu'à ce qu'elle soit verrouillée au niveau de la
section étroite des trous en forme de serrure. Serrez fermement les deux vis
du trou en forme de serrure et replacez la troisième vis précédemment
retirée.
Fig. 18
Fig. 19
VENTILATEUR À LED LUCIAN
TM
52 po | 15
Vis
Connecteurs de fil
Kit d'éclairage
à LED
Plaque d’éclairage
Cache en verre
Cache
décoratif
- Rouge à blanc
- Noir à noir
REMARQUE : Si vous n'avez pas l'intention d'installer le kit d'éclairage LED avec votre
ventilateur pour l'instant, n'effectuez pas la connexion des fils. Soulevez le cache décoratif
contre le kit d'éclairage LED et tournez-le dans le sens des aiguilles d'une montre jusqu'à
ce qu'il soit bien ajusté. NE PAS SERRER EXCESSIVEMENT (Fig. 19).
Étape 3. Rentrez soigneusement les connexions dans la plaque lumineuse. Placez les
trous en forme de serrure sur le kit d'éclairage à LED sur les 2 vis précédemment
desserrées de la plaque d'éclairage et tournez ensuite le kit d'éclairage jusqu'à ce qu'il
s'enclenche au niveau de la section étroite des trous en forme de serrure. Fixez en serrant
les trois vis (Fig. 18).
Étape 4. Soulevez le cache en verre contre le kit d'éclairage et le tourner dans le sens des
aiguilles d'une montre jusqu'à ce qu'il soit bien ajusté. NE PAS SERRER
EXCESSIVEMENT. (Fig. 18).
INSTALLATION DE L'ENSEMBLE
LED ET DU CACHE EN VERRE
REMARQUE : Avant de procéder à l'installation, débrancher l'alimentation en déclenchant
le disjoncteur ou en retirant le fusible de la boîte à fusibles.
Étape 1.
Desserrez les trois vis de montage à l'intérieur du kit d'éclairage à LED (Fig. 18).
Étape 2. Maintenez le kit d'éclairage LED sous le moteur du ventilateur et établissez les
connexions des fils : (Fig. 18).
16 | KICHLER.COM
Fig. 20
Fig. 21
Bouton HI (ÉLEVÉ)
Bouton MED (MOYEN)
Bouton LOW (FAIBLE)
= Vitesse élevée
= Vitesse moyenne
= Vitesse faible
Bouton FAN OFF (VENTILATEUR ARRÊTÉ) = Moteur arrêté
Le bouton d'éclairage permet d'allumer ou d'éteindre la lumière
ainsi que de contrôler le réglage de la luminosité (Fig. 21).
Appuyez et maintenez enfoncé l'un de ces boutons pour régler la
luminosité au niveau souhaité. La prochaine fois que vous allumez la
lumière, le système aura mémorisé ce réglage.
Appuyez sur l'un des boutons pour allumer ou éteindre la lumière.
Ce système de contrôle N'A PAS été conçu pour "inverser" la
rotation des pales. Pour régler les pales du ventilateur en marche
arrière, utilisez l'interrupteur d'inversion à glissière qui est situé sur
la partie supérieure du boîtier du moteur.
HI
MED
LOW
FAN OFF
ON ECE
2111
LIGHT
23AE 12V
INSTALLATION DES PILES
Retirez la plaque avant de l'interrupteur mural en la soulevant par le
haut et placez ensuite la pile 12 V (fournie). Duracell MN21/Eveready
A23/GP 23A toutes de 12 V.
Replacez la plaque avant de l'interrupteur.
Pour éviter d'endommager l'émetteur, retirez ces piles s'il ne sera
pas utilisé pendant de longues périodes (plusieurs mois).
INSTRUCTIONS D'UTILISATION
VENTILATEUR À LED LUCIAN
TM
52 po | 17
Fig. 22
Fig. 23
INSTALLATION DE LA FONCTION
DE BASE PLAQUE MURALE DU
SYSTÈME DE COMMANDE
MURALE
Choisissez l'emplacement de l'installation de l'émetteur et de la
plaque murale du système de commande murale aux fonctions de
base.
Installez la plaque murale avec une boîte de commutation murale
présente. Assurez-vous que l'alimentation électrique est COUPÉE
au panneau principal avant de continuer.
Étape 1. Retirer la plaque murale existante et l'ancien interrupteur
de la boîte électrique murale. Connecter les conducteurs NOIR
(charge) ensembles à l'aide d'un écrou de connexion et les pousser
délicatement dans la boîte de connexion. (Fig. 22)
Étape 2. Installez la plaque murale sur la boîte à prises existante à
l’aide des vis fournies (Fig. 23).
Après avoir installé les ancrages muraux, fixez la plaque murale avec
les vis de montage pour terminer l'installation.
Plaque murale
Commutateur
Boîte électrique
Vis
Boîte électrique
Vis
Plaque murale
Commutateur
18 | KICHLER.COM
Fig. 24
Fig. 25
INSTRUCTIONS D'UTILISATION
REMARQUE : Ce système de contrôle N'A PAS été conçu pour
"inverser" la rotation des pales. Pour régler les pales du ventilateur en
marche arrière, utilisez l'interrupteur d'inversion à glissière qui est situé
sur la partie supérieure du boîtier du moteur.
Temps chaud - Avant (sens antihoraire) Un flux d'air vers le bas crée un
effet de refroidissement (voir la figure 24). Ceci vous permet de régler
votre climatisation pour une température plus élevée sans affecter
votre confort.
Temps frais - Arrière (sens horaire) Un flux d'air vers le haut déplace
l'air chaud hors de la zone du plafond (voir la Fig. 25). Cela vous permet
de régler votre degré de chaleur du plus chaud au plus frais sans
affecter votre confort général.
VENTILATEUR À LED LUCIAN
TM
52 po | 19
Solution
Le ventilateur vacille.
Dysfonctionnement
de la télécommande.
1. Vérifiez les fusibles ou disjoncteurs de circuit.
2. Vérifiez tous les raccordements électriques pour garantit un bon contact.
MISE EN GARDE :
Assurez-vous que l'alimentation principale est COUPÉE lors de la vérification des
raccordements électriques.
1. Assurez-vous que toutes les vis du boîtier du moteur sont bien ajustées.
2. Assurez-vous que les vis qui fixent les supports des pales du ventilateur au moteur sont bien serrées.
3. Assurez-vous que les connexions des raccords filaires ne frottent pas les uns contre les autres ou contre la paroi
intérieure du boîtier d’interrupteur.
MISE EN GARDE :
Assurez-vous que l’alimentation est coupée.
4. La période de rodage est de de 24 heures. La majorité des bruits associés à un nouveau ventilateur disparaissent
pendant la période de rodage.
5. Si vous utilisez un kit d'éclairage en option, assurez-vous que les vis de fixation de la verrerie sont serrées. Assurez-
vous que les ampoules ne sont pas en contact avec aucun autre composant.
6. Ne pas connecter le ventilateur à un ou plusieurs contrôleurs de vitesse variables muraux. Ils ne sont pas
compatibles avec les moteurs de ventilateur de plafond ou les télécommandes.
7. Assurez-vous que la monture supérieure est à une courte distance du plafond. Il ne doit pas toucher le plafond.
1. Vérifiez que toutes les vis des pales et des bras de pales sont sécurisées.
2. La plupart des problèmes de vacillement des ventilateurs provient des niveaux inégaux des pales. Vérifiez ce
niveau en sélectionnant un point au plafond au-dessus de l'extrémité d'une des pales. Mesurez cette distance.
Faites tourner le ventilateur jusqu'à ce que la prochaine pale soit positionnée pour la mesure. Répétez pour
chaque pale. L'écart de distance doit se trouver dans les 1/8 po.
3. Si le vacillement des pales est toujours perceptible, échangez deux pales adjacentes (côte à côte) pour
redistribuer le poids et éventuellement permettre un fonctionnement plus équilibré.
1. Les ventilateurs de plafond avec des systèmes de contrôle à distance NE PEUVENT PAS fonctionner conjointement
avec tout autre système de contrôle, SAUF un interrupteur mural de marche/arrêt, si souhaité.
DÉPANNAGE
Problème
Impossible de mettre le
ventilateur en marche.
Le ventilateur est bruyant.
FCC Information
Cet appareil est conforme à la section 15 de la réglementation de la FCC. L’exploitation est soumise aux deux conditions suivantes :
1) Cet équipement ne doit pas causer d’interférences nuisibles, et
2) Cet équipement doit accepter toute interférence reçue, y compris les interférences risquant d’engendrer un fonctionnement indésirable.
Remarque : Des tests ont confirmé que ce matériel respecte les limites d’un dispositif numérique de catégorie B, en vertu de la section 15 de la
réglementation de la FCC. Ces limites ont été conçues pour fournir une protection raisonnable contre le brouillage nuisible d’une installation
résidentielle. Cet équipement génère, utilise et peut rayonner de l’énergie radiofréquence et, s’il n’est pas installé et utilisé selon les instructions,
peut causer de l’interférence nuisible aux communications de radio. Cependant, il est néanmoins possible qu’il y ait de l’interférence dans une
installation en particulier. Si cet équipement cause du brouillage nuisible à la réception du signal de radio ou de télévision, ce qui peut être
déterminé en éteignant puis en rallumant l’appareil, l’usager peut essayer de corriger l’interférence en appliquant une des mesures suivantes :
• Réorienter l’antenne de réception ou changer son emplacement.
• Augmenter la distance séparant l’équipement et le récepteur.
• Brancher le matériel dans la prise de courant d’un circuit différent de celui auquel le récepteur est branché.
• Consulter le revendeur ou un technicien radio/télé d’expérience.
20 | KICHLER.COM
www.kichler.com
KICHLER® LIGHTING
7711 EAST PLEASANT VALLEY ROAD P.O. BOX 318010
CLEVELAND, OHIO 44131-8010
SERVICE À LA CLIENTÈLE 866.558.5706
De 08h30 à 17h (heure normale du l'Est), du lundi au vendredi
VENTILADOR CON LED DE 52" LUCIAN
TM
Las imágenes del producto pueden variar levemente respecto del producto real.
MANUAL DE INSTRUCCIONES
VENTILADOR CON LED DE 52" LUCIAN
TM
| 3
LOCALIZACIÓN Y RESOLUCIÓN DE PROBLEMAS.......
ÍNDICE
NORMAS DE SEGURIDAD.................................................. 4
5
5
6
7
10
11
13
14
HERRAMIENTAS REQUERIDAS.......................................
CONTENIDO DEL ENVASE.........................................................
OPCIONES DE MONTAJE
....................................................
INSTALACIÓN DEL SOPORTE DE SEGURIDAD........
CONEXIONES ELÉCTRICAS
...............................................
FINALIZACIÓN DE LA INSTALACIÓN............................
ACOPLAMIENTO DE LAS ASPAS
....................................
CÓMO COLGAR EL VENTILADOR
...................................
INSTALACIÓN DE LA PLACA DE ILUMINACIÓN......
INSTALACIÓN DEL KIT DE ILUMINACIÓN LED
Y LA PANTALLA DE VIDRIO..................................................... 15
16
16
17
19
INSTALACIÓN DE LAS BATERÍAS ...............................................
INSTRUCCIONES DE FUNCIONAMIENTO......................
INSTALACIÓN DE LA PLACA DE PARED DEL
SISTEMA DE CONTROL DE PARED ....................................
INSTRUCCIONES DE FUNCIONAMIENTO ..........................
18
14
4 | KICHLER.COM
NORMAS DE SEGURIDAD
1. Para reducir el riesgo de descarga eléctrica, asegúrese de haber cortado
el suministro de energía desde el disyuntor o la caja de fusibles antes de
comenzar.
2. Todo el cableado debe realizarse conforme a lo establecido por el Código
de Electricidad Nacional y a los códigos eléctricos locales. La instalación
eléctrica debe ser realizada por un electricista con licencia profesional.
3. ADVERTENCIA: No apto para uso con controles de velocidad de estado
sólido.
4. ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica o
lesiones personales, instale el dispositivo en una caja
de distribución eléctrica designada como “Aceptable para soporte de
ventiladores de 15,8 kg (35 libras) o menos” y use tornillos de montaje
provistos con la caja de distribución eléctrica. La mayoría de las cajas de
distribución eléctrica utilizadas comúnmente para el soporte de artefactos
de iluminación no resultan adecuadas para el soporte de ventiladores y
pueden requerir un reemplazo. Debido a la complejidad de la instalación
de este ventilador, se recomienda contratar los servicios de un electricista
con licencia profesional.
ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA
ELÉCTRICA O LESIONES PERSONALES, INSTALE EL VENTILADOR
ÚNICAMENTE EN UNA CAJA DE DISTRIBUCIÓN ELÉCTRICA
“ACEPTABLE PARA EL SOPORTE DE VENTILADORES”.
5. La caja de distribución eléctrica y la estructura de soporte deben
instalarse en forma segura y ser capaces de soportar completamente
un peso mínimo de 50 libras. Utilice únicamente cajas de distribución
eléctrica con certificación CUL designadas como “ACEPTABLES
PARA SOPORTE DE VENTILADORES”.
6. El ventilador debe instalarse con una distancia mínima de 7 pies entre
el borde posterior de las aspas y el piso.
7. Para operar la función inversa en este ventilador, oprima el
botón de sentido inverso mientras el ventilador esté funcionando.
8. Evite colocar objetos en el recorrido de las aspas del ventilador.
9. Para evitar lesiones personales o daños al ventilador y otros
objetos, tome todos los recaudos necesarios al limpiar o trabajar
en el ventilador.
10.No utilice agua ni detergente para limpiar el ventilador o las
aspas del ventilador. Un paño seco o levemente humedecido
será suficiente para realizar la mayoría de las tareas de limpieza.
11. Después de realizar las conexiones eléctricas, los empalmes
de los conductores deben colocarse hacia arriba y empujarse
con cuidado hacia arriba hasta introducirse en la caja de
distribución eléctrica. Los cables deben estar bien espaciados
con el conductor de puesta a tierra y el conductor de puesta a
tierra del equipo de un costado de la caja de distribución
eléctrica.
12. Los diagramas eléctricos se incluyen únicamente a efectos
ilustrativos. Los kits de iluminación no incluidos con el ventilador
deben contar con certificación CUL y estar autorizados para uso
con el modelo de ventilador que usted esté instalando. Los
interruptores deben ser interruptores de uso general con
certificación CUL. Consulte las instrucciones que se incluyen con
los kits de iluminación y los interruptores para un ensamblaje
adecuado.
ADVERTENCIA: PARA REDUCIR EL RIESGO DE LESIONES
PERSONALES, NO CURVE LOS SOPORTES DE LAS ASPAS
(TAMBIÉN DENOMINADOS ABRAZADERAS) DURANTE EL
ENSAMBLAJE O DESPUÉS DE LA INSTALACIÓN. NO
INSERTE OBJETOS EN EL RECORRIDO DE LAS ASPAS.
i
j
m
k
l
f
e
g
h
a
b
c
d
VENTILADOR CON LED DE 52" LUCIAN
TM
| 5
CONTENIDO DEL ENVASE
Retire el ventilador de la caja y verifique que estén todos s
us
componentes. La caja debería contener los siguientes elementos:
a. Aspas del ventilador (5)
b. Soporte de montaje para cielorraso y cubierta
c. Ensamblaje de bola/Vástago de extensión
d. Tapa de acoplamiento
e. Ensamblaje del motor del ventilador
f. Juego de 5 soportes para aspas y tornillos de montaje
preinstalados.
g. Placa de iluminación
h. Kit de iluminación LED de 16V
i. Pantalla de vidrio
j. Cubierta inferior decorativa
k. Receptor
l. Transmisor de pared
m.
1)
2)
3)
Contenido de la bolsa de pieza
Piezas metálicas de montaje:
tirafondos (2), arandelas planas (2),
arandelas de estrella (2), tuercas para
cable (3), tornillos (2)
Piezas metálicas para acoplamiento de
las aspas: tornillos (16), arandelas de
fibra (16)
Fijación del soporte del aspa: tornillos (2)
Piezas metálicas del cable de seguridad:
tirafondos, arandela de seguridad,
arandela plana
5) Kit de balanceo
4)
HERRAMIENTAS REQUERIDAS
Destornillador Philips
Destornillador plano
Llave de 11 mm
Escalera
Cortacables
6 | KICHLER.COM
OPCIONES DE MONTAJE
Si no hay ninguna caja de montaje existente con certificación UL
(cUL para instalación en Canadá), entonces lea las siguientes
instrucciones. Desconecte el suministro de energía eléctrica
retirando los fusibles o apagando los disyuntores.
Sujete la caja de distribución directamente a la estructura de la
construcción. Utilice tornillos de fijación y materiales de
construcción adecuados. La caja de distribución eléctrica y su
soporte deben ser capaces de soportar completamente el peso en
movimiento del ventilador (por lo menos 50 libras). No utilice cajas
de distribución eléctrica de plástico.
Las figuras 1, 2 y 3 son ejemplos de diferentes formas de montaje
de la caja de distribución.
NOTA: Si usted está instalando el ventilador de techo en un
cielorraso cóncavo (abovedado), es posible que necesite un vástago
de extensión más largo para mantener la separación adecuada
entre el extremo de las aspas y el techo. Se recomienda una
separación de 12” para un funcionamiento óptimo.
NOTA: Dependiendo del lugar que haya seleccionado para la
instalación, es posible que usted necesite comprar e instalar un
“colgante de viga” para el soporte de la caja de distribución eléctrica.
Asegúrese de que el colgante de viga que compre se haya diseñado
para uso con ventiladores de techo. (Fig. 4)
Fig. 1
Caja de distribución
Caja de distribución
Fig. 2
Proporcionar un soporte
robusto
Caja de
distribución
empotrada
Placa de montaje
para cielorraso
Fig. 3
CIELORRASO EN ÁNGULO,
MÁXIMO DE 20°
Caja de distribución
Fig. 4
Fig. 5
VENTILADOR CON LED DE 52" LUCIAN
TM
| 7
CÓMO COLGAR EL VENTILADOR
RECUERDE desconectar el suministro de energía eléctrica antes de
comenzar con la instalación.
Para instalar su ventilador de techo de manera adecuada, siga los
pasos detallados a continuación.
Paso 1. Retire la tapa inferior de la cubierta decorativa haciéndola girar
en sentido antihorario. (Fig. 5)
Paso 2. Retire el soporte de montaje para cielorraso de la cubierta
quitando uno de los dos tornillos (que debe guardarse). Afloje media
vuelta el otro tornillo. (Fig. 5)
Paso 3. Pase los cables de alimentación de 120 voltios desde la caja
de distribución eléctrica del techo a través del centro de la placa de
montaje de techo. (Fig. 6)
Paso 4. Acople el soporte de montaje para cielorraso a la caja de
distribución eléctrica utilizando los tornillos y las arandelas incluidas con
la caja de distribución. (Fig. 6)
Soporte colgante
Cubierta para
cielorraso
Tapa de la
cubierta
Fig. 6
Soporte colgante
para cielorraso
Tornillos de montaje
(proporcionados con la caja
de distribución eléctrica)
Caja eléctrica con
certificación UL
Cables de 120 V
Arandelas
8 | KICHLER.COM
Fig. 7
Fig. 8
Vástago de extensión
Pasador transversal
Bola
colgante
Tornillo embutido
Cables de alimentación
Vástago de extensión
Pasador de enganche
Tornillos embutidos
Abrazader
a de sujeción
Tornillos embutidos
CÓMO COLGAR EL VENTILADOR
(CONTINUACIÓN)
Paso 6. Afloje los dos tornillos y retire el pasador de enganche y el clip
de sujeción del acoplamiento en la parte superior del ensamblaje del
motor. (Fig. 8)
Paso 7. Inserte con cuidado los cables eléctricos desde el ventilador
hacia arriba a través del vástago de extensión. Enrosque el vástago de
extensión en el acoplamiento hasta que los orificios del pasador de
enganche estén alineados.
Luego, vuelva a colocar el pasador de enganche y la abrazadera de
sujeción. Ajuste ambos tornillos embutidos. (Fig. 8)
Paso 5. Retire la bola colgante del ensamblaje del vástago de extensión
aflojando el tornillo embutido, desatornillándolo y retirando el pasador
transversal y deslizando la bola hasta sacarla del vástago. (Fig. 7)
Fig. 9
Fig. 10
VENTILADOR CON LED DE 52" LUCIAN
TM
| 9
CÓMO COLGAR EL VENTILADOR
(CONTINUACIÓN)
Paso 8. Deslice la tapa de acoplamiento, la tapa de la cubierta y
la cubierta sobre el vástago de extensión. (Fig. 9)
Enrosque la bola colgante en el vástago de extensión, inserte el pasador
transversal en el vástago de extensión y ajuste. Ahora, ajuste el tornillo
embutido. (Fig.9)
Paso 9. Levante el cuerpo del motor hasta ubicarlo en posición y
coloque la bola colgante dentro del soporte de montaje para cielorraso.
Gire el ensamblaje completo hasta que la “pestaña de verificación” haya
caído en la “ranura de registro” y se haya asentado con firmeza. (Fig. 10)
El cuerpo completo del motor no girará (hacia la derecha o hacia la
izquierda) si esto se hace correctamente.
ADVERTENCIA: no se vuelve a acoplar el pasador transversal y asentar
la “pestaña de verificación” el ventilador podría caer durante su
funcionamiento. Tome todos los recaudos necesarios para asegurarse
de que el pasador vuelva a posicionarse en su lugar.
Vástago de extensión
Cubierta
Tapa de la cubierta
Tornillos embutidos
Pasador de
enganche
Abrazadera de sujeción
Tapa del acoplamiento
Ranura de registro
10 | KICHLER.COM
Fig. 11
Paso 1. Inserte el tirafondo y arandelas proporcionados en el colgante
de viga junto al soporte de montaje, pero no ajuste. (Fig. 11)
Paso 2. Ajuste la longitud del cable de seguridad para alcanzar
el tornillo y las arandelas jalando todo el cable extra a través del
sujetacables hasta que la longitud total sea la correcta; coloque el
extremo del cable hacia atrás a través del sujetacables, formando
un bucle al final del cable. Ajuste el sujetacables con firmeza. Ahora,
coloque el bucle al final del cable de seguridad por encima del tirafondo
y por debajo de la arandela. Ajuste bien el tirafondo.
NOT
A: Aunque el cable de soporte de seguridad se requiere
únicamente para instalaciones en Canadá, se recomienda su uso
con cualquier instalación.
INSTALACIÓN DEL SOPORTE DE SEGURIDAD
(SE REQUIERE ÚNICAMENTE PARA SU INSTALACIÓN EN CANADÁ)
Se incluye un cable de soporte de seguridad que contribuye a evitar que
el ventilador de techo se caiga.
Soporte de montaje
para cielorraso
Acople el cable de
seguridad a la viga del
techo con un tornillo y
una arandela
HI
MED
LOW
FAN OFF
LIGHT
ON ECE
1234
ON ECE
1234
ON
Fig. 12
Fig. 13
VENTILADOR CON LED DE 52" LUCIAN
TM
| 11
(ACTIVADO)
Receptor
Soporte de montaje
para cielorraso
Interruptor de código
CONEXIONES ELÉCTRICAS
ADVERTENCIA: Para evitar posibles descargas eléctricas, asegúrese
de haber desconectado el suministro de energía eléctrica desde el
panel de circuito principal.
Siga los pasos a continuación para conectar el ventilador al cableado
de su hogar. Utilice las tuercas para cable proporcionadas con el
ventilador. Asegure los conectores con cinta aislante. Asegúrese de
que no haya conexiones o terminaciones de cables sueltas.
NOTA: El sistema de control CoolTouch™ está equipado con 16
posibles combinaciones de frecuencias para evitar la interferencia
desde o con otras unidades de control remoto. Los interruptores de
frecuencia del receptor y el transmisor vienen configurados de
fábrica. Vuelva a verificar para comprobar que los interruptores del
receptor y el transmisor estén en la misma posición; cualquier
combinación de configuraciones hará funcionar el ventilador siempre
que el transmisor y el receptor estén en la misma posición. (Fig. 12)
Paso 1. Inserte el receptor en el soporte de montaje para cielorraso
con el lado plano del receptor mirando al techo. (Fig. 13) Para un
mejor desempeño, asegúrese de que la antena negra, al final del
receptor, permanezca extendida y no se enrosque con ningún cable
eléctrico.
12 | KICHLER.COM
Fig. 14
CONEXIONES ELÉCTRICAS
(CONTINUACIÓN)
Paso 2. Conexiones eléctricas del motor al receptor: (Fig. 14)
Conecte el cable negro del ventilador al cable negro marcado como "TO MOTOR
L” (AL MOTOR L) del receptor. Conecte el cable blanco del ventilador al cable
blanco marcado como "TO MOTOR N” (AL MOTOR N) del receptor.
Conecte el cable azul del ventilador al cable azul marcado como "FOR
LIGHT” (PARA ILUMINACIÓN) del receptor. Asegure las conexiones de cables
con las tuercas plásticas para cable proporcionadas.
Paso 3. (Fig. 14) Conexiones eléctricas del receptor a los cables de alimentación
del hogar: Conecte el cable negro (caliente) del cielorraso al cable negro marcado
como "AC in L” (CA en L) del receptor. Conecte el cable blanco (neutro) del
cielorraso con el cable blanco marcado como "AC in N” (CA en N) del receptor.
Asegure las conexiones de cables con las tuercas plásticas para cable
proporcionadas.
Paso 4. (Fig. 14). Si su caja de distribución tiene un cable de puesta a tierra (verde
o cobre sin recubrimiento), conéctelo a los cables de puesta a tierra del
ventilador; en caso contrario, conecte el cable de puesta a tierra del soporte
colgante al soporte de montaje. Asegure la conexión eléctrica con una tuerca de
plástica para cable proporcionada. Después de haber conectado los cables,
sepárelos de manera que el cable verde y el cable blanco queden de un costado
de la caja de distribución y el cable azul y el cable negro queden del otro costado.
Empuje con cuidado las conexiones de cables hacia arriba dentro de la caja de
distribución.
NOTA: El ventilador debe instalarse a una distancia mínima de 30 pies
del transmisor de pared para lograr una transmisión óptima de la señal entre el
transmisor y la unidad receptora del ventilador.
Blanco (neutro)
Verde o cobre sin
recubrimiento (a tierra)
Blanco (“CA EN N”)
Caja de
distribución
Negro (caliente)
Negro (“CA EN L”)
Receptor
Blanco (neutro)
Blanco (“al motor N”)
A tierra
(verde)
(Conecte al cable de puesta
a tierra del soporte colgante
si no hay cable de puesta a
tierra en su hogar.)
Negro (“al motor L”)
Azul (para iluminación)
Azul (para iluminación)
Negro (motor)
Fig. 15
VENTILADOR CON LED DE 52" LUCIAN
TM
| 13
FINALIZACIÓN DE LA
INSTALACIÓN
Paso 1. Inserte las conexiones en forma ordenada dentro de la caja de
distribución eléctrica del cielorraso.
Paso 2. Deslice la cubierta hacia arriba hasta el soporte de montaje y
coloque una de las ranuras de los orificios principales sobre el tornillo de
montaje en el soporte de montaje. Haga girar la cubierta hasta que el
tornillo se trabe en posición en la sección angosta del orificio principal. Ver
Figura 15.
Paso 3. Alinee el orificio circular restante sobre la cubierta con el
orificio restante del soporte de montaje para cielorraso. Inserte y ajuste
el tornillo de montaje que retiró anteriormente y el tornillo de montaje
del Paso 2 arriba. Ahora, acople la tapa de la cubierta con las cabezas del
tornillo de montaje insertando las cabezas de los tornillos del lado inferior
de la tapa de la cubierta y haciendo girar la tapa en sentido horario.
NOTA: Ajuste los tornillos de la cubierta según sea necesario hasta que la
cubierta y la tapa de la cubierta estén bien ajustadas. (Fig. 15)
ADVERTENCIA:
Asegúrese de que la “Pestaña de verificación” en la parte
inferior del soporte colgante esté bien apoyada en la “ranura de registro”
en el costado de la bola colgante antes de acoplar la cubierta con el
soporte. El asiento incorrecto de la “pestaña de verificación” puede dañar
los cables eléctricos cuando la dirección de las aspas del ventilador del
techo se modifique con el ventilador en movimiento.
Caja de distribución
Soporte de montaje
para cielorraso
Cubierta
Tapa de la cubierta
Tornillos
Tornillos
14 | KICHLER.COM
Fig. 16
Fig. 17
Tornillos
Aspas
Soportes de las aspas
Tornillos
Arandelas de fibra
Placa de iluminación
Anillo de montaje
Tornillos
INSTALACIÓN DE LA PLACA DE
ILUMINACIÓN
Paso 1. Afloje los dos tornillos del anillo de montaje acoplados al eje del
motor y "retire" y guarde el tercer tornillo. (Fig. 17)
Paso 2. Coloque las ranuras de los orificios principales de la placa de
montaje sobre los dos tornillos aflojados previamente del anillo de montaje.
Haga girar la placa de montaje hasta que se trabe en posición en el
extremo angosto de las ranuras de los orificios principales.
Ajuste ambos tornillos de los orificios principales y vuelva a colocar el
tercer tornillo retirado previamente y ajuste bien.
ACOPLAMIENTO DE LAS ASPAS
Paso 1. Acople un aspa al soporte del aspa utilizando los tornillos y las arandelas de fibra
proporcionados. (Fig. 16)
Asegúrese de que el aspa esté derecha al colocarse en el soporte del aspa. Ajuste cada
tornillo de montaje. Repita este procedimiento con cada una de las aspas restantes.
Paso 2. Acople cada ensamblaje del aspa al motor utilizando los tornillos de montaje
“preinstalados” en el soporte del aspa. (Fig. 16)
Fig. 18
Fig. 19
VENTILADOR CON LED DE 52" LUCIAN
TM
| 15
Tornillos
Conectores de cables
Kit de
iluminación LED
Placa de iluminación
Pantalla de vidrio
Cubierta
inferior decorativa
- Rojo con blanco
- Negro con negro
NOTA: Si no planea instalar el kit de luz LED con su ventilador en este momento, no haga las
conexiones de los cables. Levante la cubierta inferior decorativa contra el kit de luces LED y
gírela en el sentido de las agujas del reloj hasta que esté bien ajustada, NO APRIETE
DEMASIADO. (Fig. 19)
Paso 3. Inserte las conexiones en forma ordenada dentro de la placa de iluminación. Coloque
los orificios principales del kit de iluminación LED sobre los dos tornillos aflojados previamente
de la placa de iluminación, gire el kit de iluminación LED hasta que se trabe en posición en el
extremo angosto de las ranuras de los orificios principales. Ajuste bien los tres tornillos. (Fig. 18)
Paso 4. Levante la pantalla de vidrio contra el kit de iluminación y hágala girar en sentido horario
hasta que quede ajustada. NO AJUSTE EN EXCESO. (Fig. 18).
INSTALACIÓN DEL ENSAMBLAJE DE
ILUMINACIÓN LED Y LA PANTALLA DE VIDRIO
NOTA: Antes de comenzar con la instalación, asegúrese de haber cortado el suministro de
energía desconectando el disyuntor o retirando el fusible de la caja de fusibles.
Paso 1. Afloje los tres tornillos de montaje del interior del kit de iluminación LED (Fig. 18)
Paso 2. Mientras sujeta el kit de iluminación LED por debajo del motor del ventilador, prepare las
conexiones eléctricas: (Fig. 18)
16 | KICHLER.COM
Fig. 20
Fig. 21
HI
MED
LOW
FAN OFF
ON ECE
1234
LIGHT
U/L
D/L
23AE 12V
Botón HI
Botón MED
Botón LOW
= Alta velocidad
= Velocidad media
= Baja velocidad
Botón FAN OFF (APAGAR VENTILADOR) = Motor apagado
Botón LIGHT (ILUMINACIÓN)
= el botón “LIGHT” (ILUMINACIÓN) permite encender
y apagar la luz y controla, además, la intensidad de la luz. (Fig. 21)
Presione y mantenga presionado cualquier botón para configurar
el nivel de intensidad deseado. La próxima vez que encienda la luz,
el sistema recordará esta configuración.
Presione y suelte cualquier botón para encender y apagar la luz.
Este sistema de control NO está diseñado para “invertir” el sentido
de rotación de las aspas del ventilador. Para invertir el sentido de
rotación de las aspas del ventilador, presione el interruptor de
sentido inverso ubicado en la parte superior de la caja del motor.
INSTALACIÓN DE LAS BATERÍAS
Retire la placa frontal del interruptor de pared levantando la parte superior e inserte
luego la batería de 12V proporcionada. Duracell MN21/Eveready A23/GP 23A todas de
12V.
Vuelva a colocar la placa frontal del interruptor en su lugar.
Para evitar posibles daños al transmisor, retire la batería si el artefacto no se utiliza por
períodos prolongados (meses).
INSTRUCCIONES DE FUNCIONAMIENTO
Fig. 22
Fig. 23
VENTILADOR CON LED DE 52" LUCIAN
TM
| 17
Placa de pared
Interruptor
Caja de distribución
Tornillos
Caja de distribución
Tornillos
Placa de pared
Interruptor
INSTALACIÓN DE LA PLACA DE
PARED DEL SISTEMA DE
CONTROL DE PARED DE FUNCIÓN
BÁSICA
Seleccione un lugar para instalar la placa de pared y el transmisor
del sistema de control de pared de función básica.
Instale la placa de pared utilizando una caja de distribución eléctrica
de pared existente. Asegúrese de que el suministro eléctrico esté
DESCONECTADO en el panel principal antes de continuar.
Paso 1. Retire la placa de pared existente y el antiguo interruptor de
la caja de distribución de pared. Conecte con una tuerca las
terminaciones de cables NEGROS (calientes) entre sí y vuelva a
empujarlos al interior de la caja de distribución. (Fig. 22)
Paso 2. Instale la placa de pared en la caja de distribución eléctrica
existente utilizando los tornillos proporcionados. (Fig. 23)
Después de haber instalado los anclajes de pared, acople la placa de
pared con los tornillos de montaje para finalizar la instalación.
18 | KICHLER.COM
Fig. 24
Fig. 25
INSTRUCCIONES DE
FUNCIONAMIENTO
NOTA: Este sistema de control NO está diseñado para “invertir” el
sentido de rotación de las aspas. Para invertir el sentido de rotación
de las aspas del ventilador, presione el interruptor de sentido
inverso ubicado en la parte superior de la caja del motor.
Clima cálido - Avance (sentido anti horario) Un flujo de aire
descendente crea un efecto de enfriamiento tal como se muestra
en la Fig. 24. Esto permite configurar su acondicionador de aire en
casos de clima más cálido sin afectar su comodidad.
Clima frío - Sentido inverso (sentido horario) Un flujo de aire
ascendente desplaza el aire caliente del área del cielorraso tal como
se muestra en la Fig. 25. Esto permite configurar la calefacción en
casos de clima más fresco sin afectar su comodidad.
VENTILADOR CON LED DE 52" LUCIAN
TM
| 19
SoluciónProblema
El ventilador no arranca.
El ventilador hace mucho ruido.
El ventilador tambalea.
Mal funcionamiento del
control remoto.
1. Controle el funcionamiento de los fusibles de circuito o los disyuntores.
2. Verifique todas las conexiones eléctricas para asegurar el debido contacto.
PRECAUCIÓN: Asegúrese de que la corriente principal esté DESCONECTADA al verificar cualquier conexión eléctrica
1. Asegúrese de que todos los tornillos de la caja del motor estén ajustados.
2. Asegúrese de que los tornillos que sujetan los soportes de las aspas del ventilador al motor estén ajustados.
3. Asegúrese de que las conexiones empalmadas con conectores no se rocen entre sí o contra la pared interna de la
caja de interruptores.
PRECAUCIÓN: Asegúrese de que la corriente principal esté desconectada.
4. Se requiere un lapso de “adaptación” de 24 horas. La mayoría de los ruidos asociados con un nuevo ventilador
desaparecen en este lapso.
5. Si se utiliza un kit de iluminación opcional, asegúrese de que los tornillos que sujetan las piezas de vidrio estén
ajustados. Asegúrese de que las bombillas de luz no estén tocando ningún otro componente.
6. No conecte el ventilador a un control o controles de velocidad variable de pared. No son compatibles con los
motores de los ventiladores de techo o los controles remotos.
7. Asegúrese de que la cubierta superior esté cerca del techo. No debe tocar el techo.
1. Verifique que todos los tornillos de las aspas y de los brazos de las aspas estén ajustados.
2. La mayoría de los problemas de tambaleo de los ventiladores son provocados por la desigualdad de los niveles de
las aspas. Verifique este nivel seleccionando un punto en el techo por encima del extremo de una de las aspas. Mida
esta distancia. Haga girar el ventilador hasta posicionar la siguiente aspa para su medición. Repita con cada aspa. La
desviación de la distancia debe ser igual dentro de 1/8 de pulgada.
3. Si el tambaleo de las aspas aún puede apreciarse, el intercambio de dos aspas adyacentes (una junto a la otra)
permite redistribuir el peso y posiblemente resulte en un mejor funcionamiento.
LOCALIZACIÓN Y RESOLUCIÓN DE PROBLEMAS
1. Los ventiladores de techo con sistemas de control remoto NO PUEDEN operarse junto con ningún otro sistema de
control SALVO un interruptor básico de encendido/apagado de pared, si así se desea.
Información de la FCC:
Este dispositivo cumple con la parte 15 de las Reglas de la FCC. La operación es sujeto a las dos condiciones siguientes:
1) Este dispositivo no puede causar interferencia dañina, y
2) Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo interferencias que puedan causar un funcionamiento no deseado.
Nota: Este equipo ha sido probado y cumple con los límites para un dispositivo digital de Clase B, de acuerdo con la parte 15 de las Reglas de la
FCC. Estos límites están diseñados para proveer protección razonable contra interferencias dañinas en una instalación residencial. Este equipo
genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar
interferencias en las comunicaciones por radio. Sin embargo, no hay garantizar que no se produzcan interferencias en una instalación en
particular. Si este equipo causa interferencia perjudicial a la recepción de radio o televisión, que puede determinarse encender y apagar el
equipo, se recomienda al usuario que intente corregir la interferencia mediante una o más de las siguientes medidas:
• Reorientar o reubicar la antena receptora.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo a una toma de corriente en un circuito distinto al que está conectado el receptor.
• Consulte al distribuidor oa un técnico de radio / TV experimentado para obtener ayuda.
20 | KICHLER.COM
www.kichler.com
KICHLER® LIGHTING
7711 EAST PLEASANT VALLEY ROAD P.O. BOX 318010
CLEVELAND, OHIO 44131-8010
SERVICIO DE ATENCIÓN AL CLIENTE 866.558.5706
8:30 AM A 5:00 PM HORA DEL ESTE, DE LUNES A VIERNES
