  3. Vevor DT1103-PS-BLK User Manual

Vevor DT1103-PS-BLK Square Front Door Handle Set

Product's Documents

Below are documents related to this product, you can read online or download:
Main documentSpecificationQuestions and answersRelateds Products
DT1103-PS-BLK photo

User Manual

This is the main product document for model DT1103-PS-BLK.

The file format is pdf, 16 pages, you can download this manual here .

background
01
Technical Support and E-Warranty Certificate
www.vevor.com/support
Lever Handleset & Double door handle sets

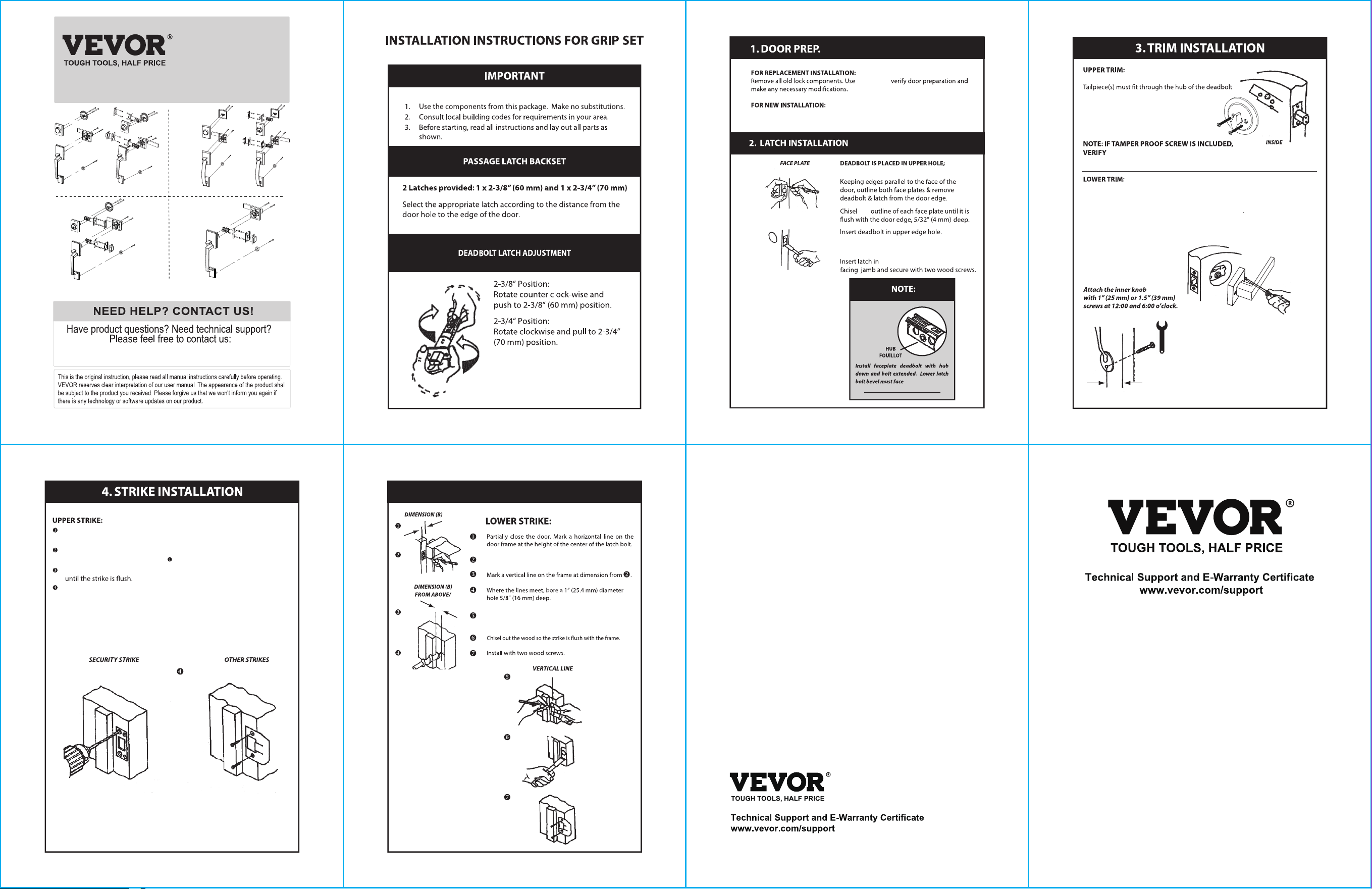

First, loosen the screw tube and adjust the
distance accordingly. Then, use a wrench to
tighten the screw tube. After this process
can be continued for installation.

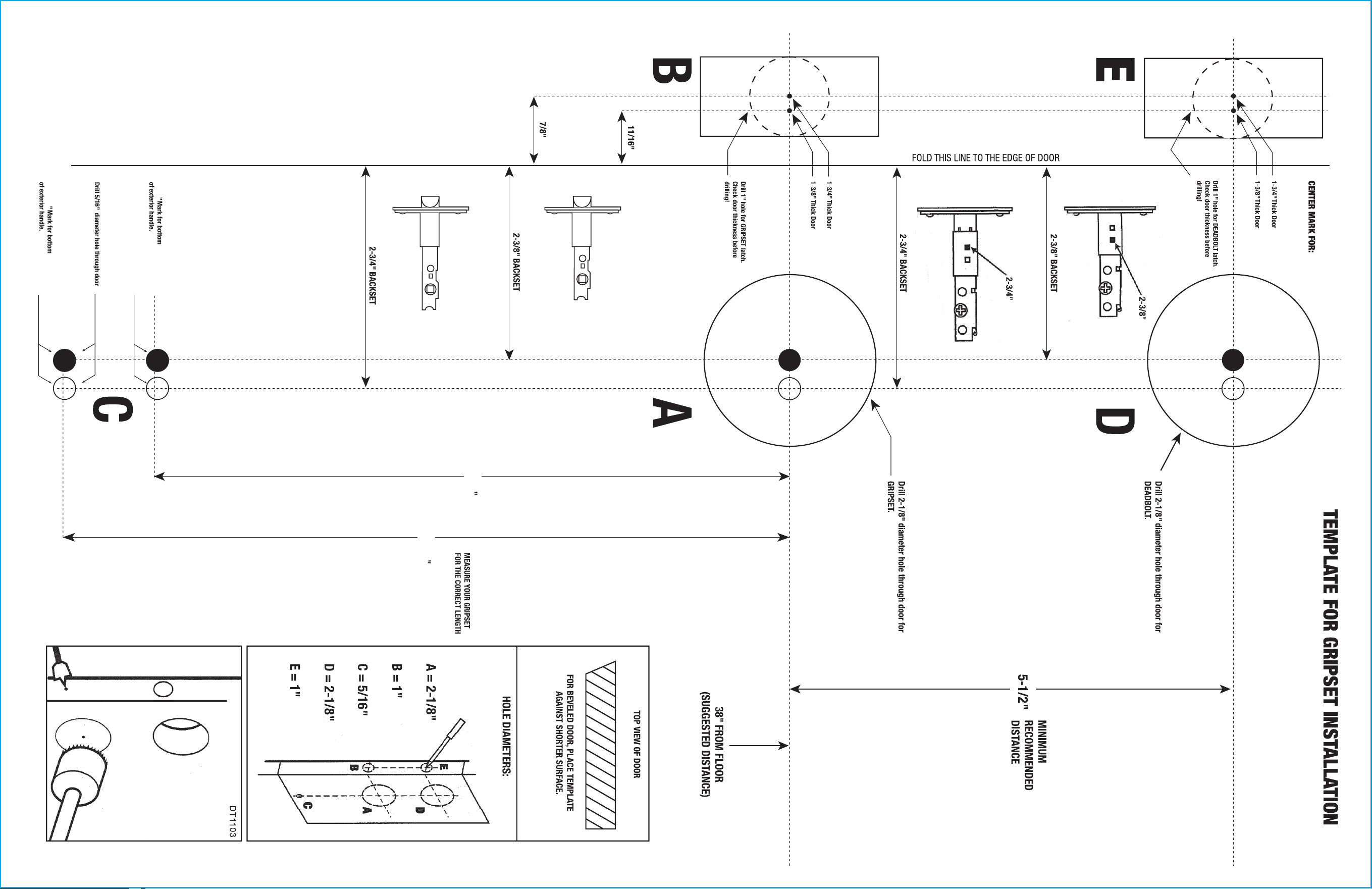

BACKSET
the template
Follow the instructions on the template.
Attach the inner trim with a
25''(64mm) machine and
tighten it securely.
Place the handle set against the outside of the door. The spindle should be inserted
through the hub of the latch. Attach the inner knob to handle set posts with either
the 1"(25 mm) or 1.5"(39 mm) trim screws depending on the width of your door.
Smear coloring on the dimple of the bolt. Retract the bolt and close the
door. Extend the bolt, leaving a mark on the door jamb.
Measure from the door face (jamb side) to the center of a latch.
Center strike screw holes on the vertical center line and
outline strike.
Drill a 1"(25.4mm) diameter hole, 1-1/4" (29 mm) deep, in the door frame
centered on the mark made from .
FOR SECURITY STRIKE: Position strike with large holes toward the door
stop. Pre-drill large holes 3" (76 mm) deep. Attach wood screws in
smaller holes.
Attach the bottom of the exterior handle to the door with a wood screw or captive
screw for a metal door at the same backset as a latch.
THE LATCH IS PLACED IN THE LOWER HOLE.
THE PROPER FUNCTION OF THE LOCK
BEFORE INSTALLING TAMPER PROOF SCREW.
The
the
hub must be down,and the bolt must be
extended.Secure with two wood screws.
the lower hole with the bevel
the door jamb.
2010
6050
4030
(for the lock with a lock cylider)
Place the outer trim against the outside of the door.
in vertical position.
(for the lock with a lock cylider)
(The picture is for reference only; please refer to the actual object)
20017-SN-SK / 20017-10B-SK
8822000077--1100BB--SSKK
HH2200001177--SSNN//H20017-10B
20017-SN/20017-10B
MODEL:20017-SN-SK / 20017-10B-SK/82007-10B-SK/20017-SN/
20017-10B/H20017-SN/H20017-10B
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the
major top brands and does not necessarily mean to cover all categories of tools offered by
us. You are kindly reminded to verify carefully when you are placing an order with us if you
are actually saving half in comparison with the top major brands.
Lever Handleset & Double door handle sets
Center strike over hole & trace around strike. Chisel out the door frame
background
7-7/8
7-7/8
8-31/32
8-31/32
background
www.vevor.com/support
Technischer Support und E-Garantie-Zertifikat
Hebelgriffset & Doppeltürgriffsets
„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine
Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen
Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab.
Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich
zu den großen Topmarken tatsächlich die Hälfte sparen.
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.
die Vorlage
Lösen Sie zunächst das Schraubrohr und passen Sie
den Abstand entsprechend an. Ziehen Sie das
Schraubrohr dann mit einem Schraubenschlüssel
fest. Anschließend kann mit der Installation fortgefahren werden.

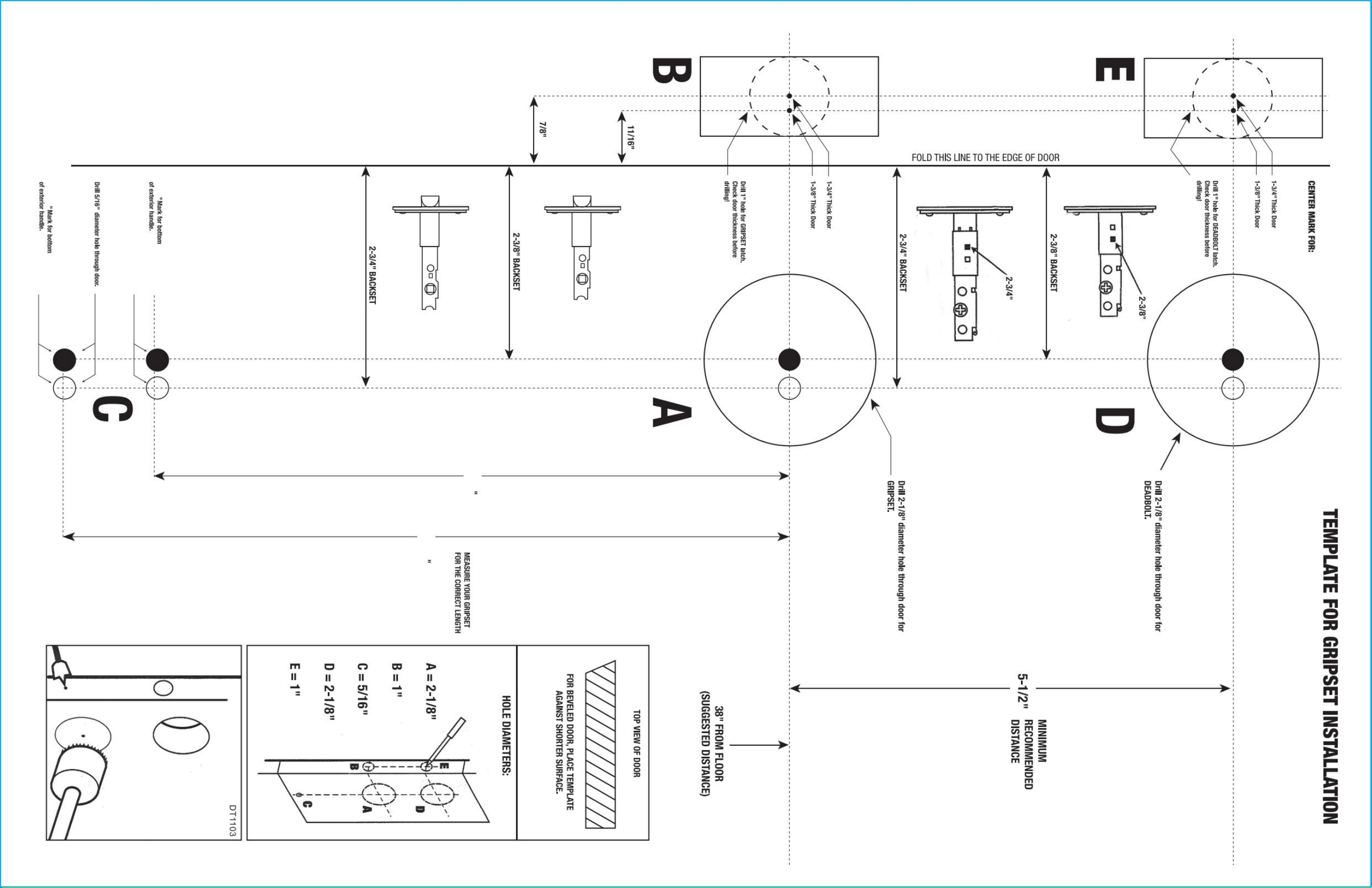

BACKSET
der Türpfosten.
Bohren Sie ein Loch mit einem Durchmesser von 1 Zoll (25,4 mm) und einer Tiefe von 1 1/4 Zoll (29 mm) in den
Türrahmen, mittig auf der Markierung aus .
Tragen Sie Farbe auf die Vertiefung des Riegels auf. Ziehen Sie den Riegel zurück und schließen Sie die Tür.
Ziehen Sie den Riegel heraus, sodass ein Abdruck auf dem Türpfosten entsteht.
Folgen Sie den Anweisungen auf der Vorlage.
FÜR SICHERHEITSSCHLOSS: Positionieren Sie das Schloss mit den großen Löchern in Richtung
Türanschlag. Bohren Sie große Löcher mit einer Tiefe von 76 mm vor. Befestigen Sie Holzschrauben
in den kleineren Löchern.
Schlagstelle über dem Loch zentrieren und um die Schlagstelle herum nachzeichnen. Türrahmen ausmeißeln
DIE RICHTIGE FUNKTION DES SCHLOSSES
VOR DER INSTALLATION DER MANIPULATIONSSICHERE SCHRAUBE.
02 030101
05
04
06
Der Riegel wird im unteren Loch platziert.
Messen Sie von der Türfläche (Pfostenseite) bis zur Mitte eines Riegels.
Schlagen Sie die Schraubenlöcher mittig auf der vertikalen Mittellinie an und ziehen
Sie die Konturen ab.
Hebelgriffset & Doppeltürgriffsets
20017-SN/20017-10B
H20017-SN/H20017-10B
82007-10B-SK
20017-SN-SK / 20017-10B-SK
(für Schloss mit Schließzylinder)
Die Nabe muss unten sein und der Bolzen muss
ausgefahren. Mit zwei Holzschrauben befestigen.
Der
Die
das untere Loch mit der Fase
Befestigen Sie die Unterseite des Außengriffs mit einer Holzschraube oder einer unverlierbaren Schraube
bei einer Metalltür im gleichen Abstand wie ein Riegel an der Tür.
Platzieren Sie den Griffsatz an der Außenseite der Tür. Die Spindel sollte durch die Nabe des Riegels
gesteckt werden. Befestigen Sie den inneren Knopf mit den 1" (25 mm) oder 1,5" (39 mm) Zierschrauben
an den Griffsatzpfosten, je nach Breite Ihrer Tür.
in vertikaler Position.
Legen Sie die äußere Verkleidung an die Außenseite der Tür.
Befestigen Sie die Innenverkleidung
mit einer 25 Zoll (64 mm)-Maschine
und ziehen Sie sie gut fest.
(Das Bild dient nur als Referenz. Bitte beziehen Sie sich auf das tatsächliche Objekt.)
(für Schloss mit Schließzylinder)
20017-10B/H20017-SN/H20017-10B
MODELL:20017-SN-SK / 20017-10B-SK/82007-10B-SK/20017-SN/
