Technical Support and E-Warranty Certificate www.vevor.com/support
FOLDABLE GARAGE CREEPER
MODEL: XF8105
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
- 1 -
MODEL:XF8105
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
FOLDABLE GARAGE CREEPER
background
- 2 -
SAFETY INSTRUCTIONS
For your safety, read, understand, and follow the information provided with and on
this Foldable Garage Creeper. The owner and operator shall have an
understanding of this product and safe operating procedures before attempting to
use. The owner and operator shall be aware that use of this product may require
special skills and knowledge. Instructions and safety information shall be
conveyed in the operator's native language before use of this product is authorized.
Make certain that the operator thoroughly understands the inherent dangers
associated with the use and misuse of the product. If any doubt exists as to the
safe and proper use of this product,remove from service immediately.
Do not use this device for any purpose other than that for which it is expressly
intended
· Read, understand, and follow all instructions before operating this device.
· Do not exceed rated capacity.Rated capacity is 300 Ibs. (includes user, tools,
equipment and personal items)
· Sit down gently. Avoid shock loads caused by jumping or falling onto seat.
· Do not stand on seat.
· Beware of pinch and crush hazards when folding and unfolding.
· Keep out of the each of children!This device is not appropriate for children's use.
· Use only on hard,level surface capable of supporting the load.
PARAMETER LIST
Model
Maximum load bearing
Length
：
background
- 3 -
PAPTS LIST
ITEM
DESCRIPTION
QTY
ITEM
DESCRIPTION
QTY
1
Upper Frame with
Padding
1
7
Nuts
4
2
Middle Frame with
Padding
1
8
Tool Tray
1
3
Lower Frame with
Padding
1
9
Spring Washer
4
4
Caster Wheels
6
10
Wrench
2
5
Tube Nuts
4
11
Hex Key
1
6
Bolts
4
12
metal hanger
1
background
- 4 -
INSTRUCTIONS

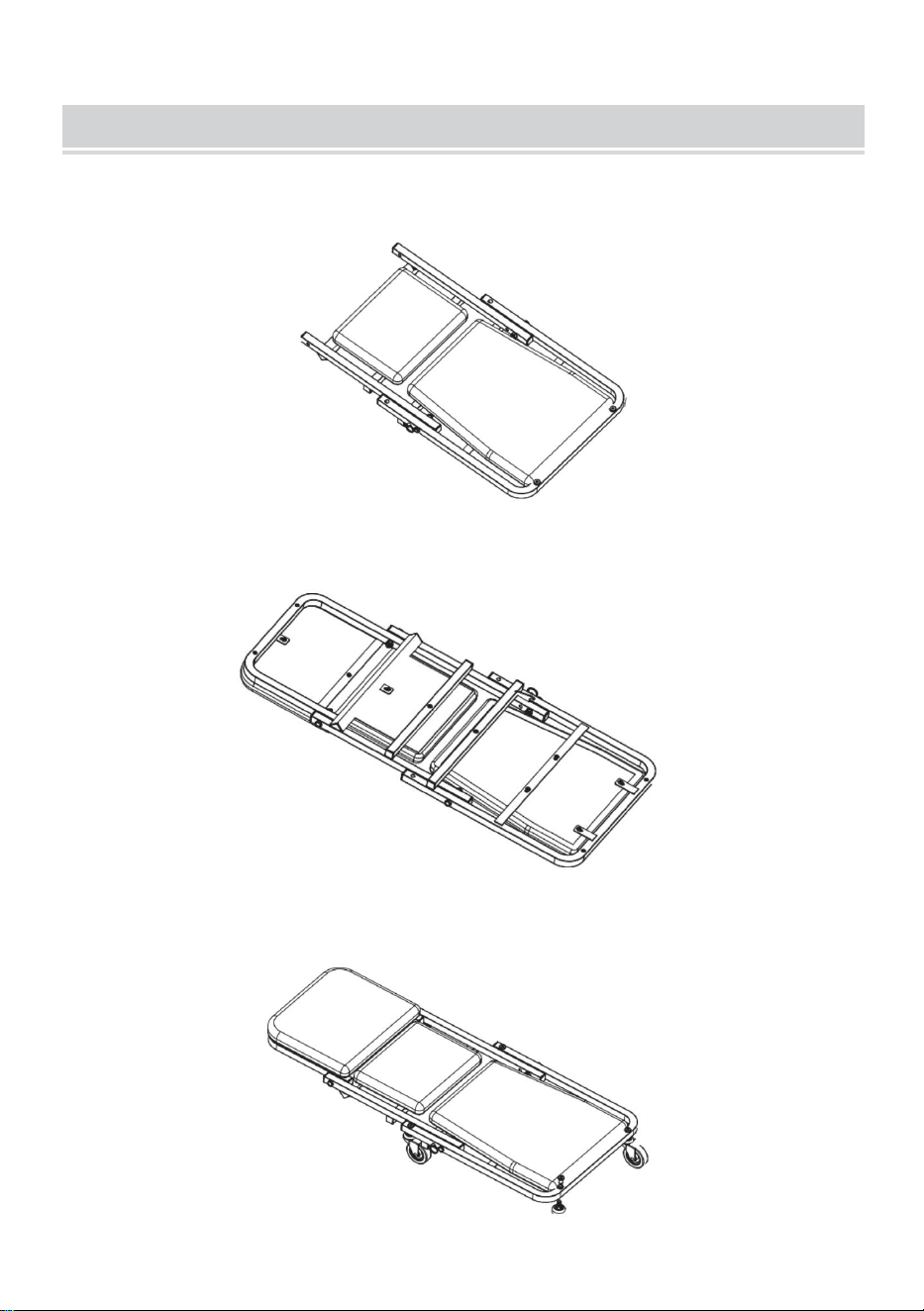

1. Place the lower frame and the middle frame on the floor with the bottom side
facing down (top padding facing upwards).
2. Assemble and lock the upper frame with bolts and nuts to the assembly part of
step 1, as shown in the figure.
3. Put the wheel into the round hole of the pipe as shown, and then put the spring
washer into the tube nuts, and then screw it with the hex key.
background
- 5 -

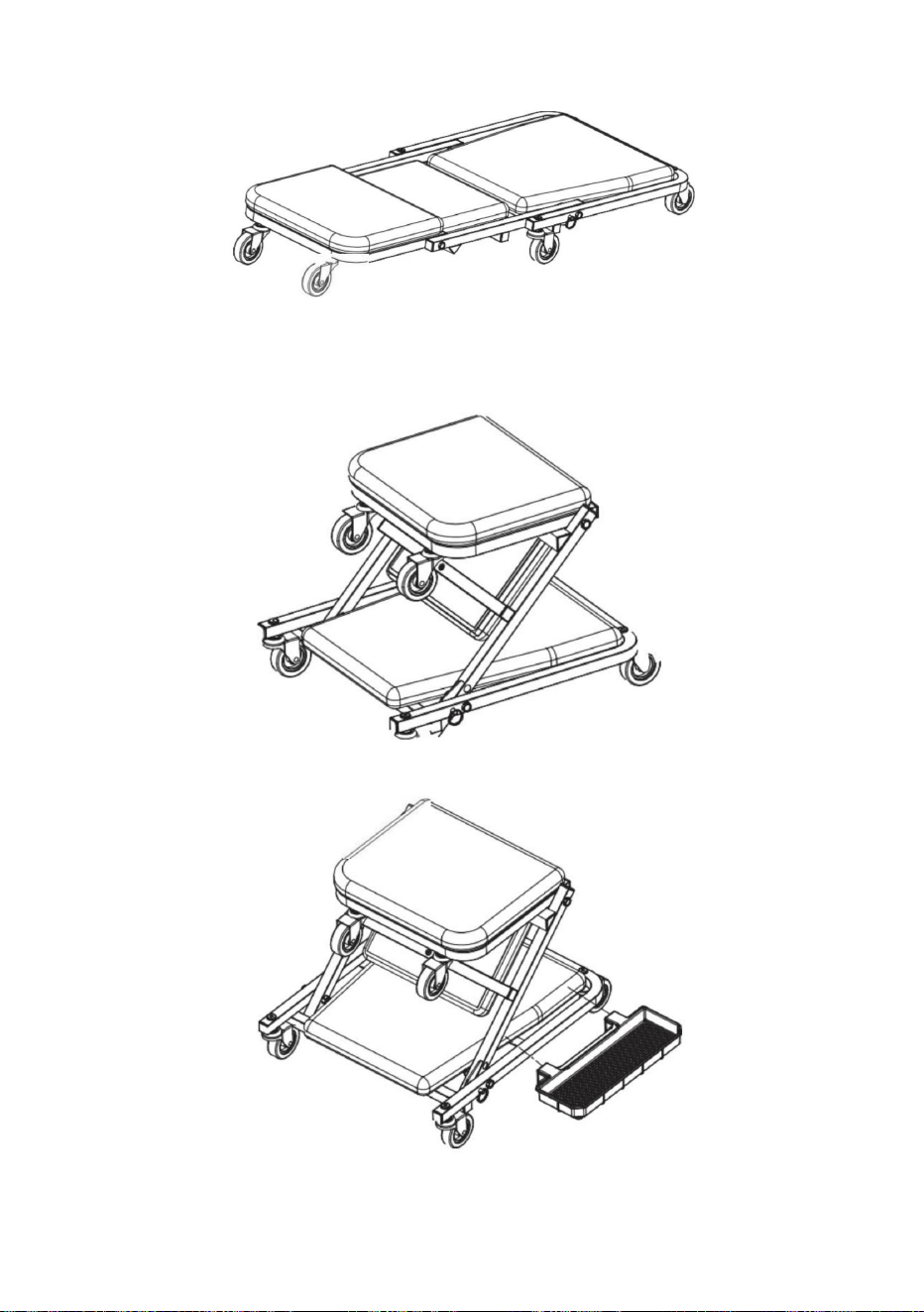

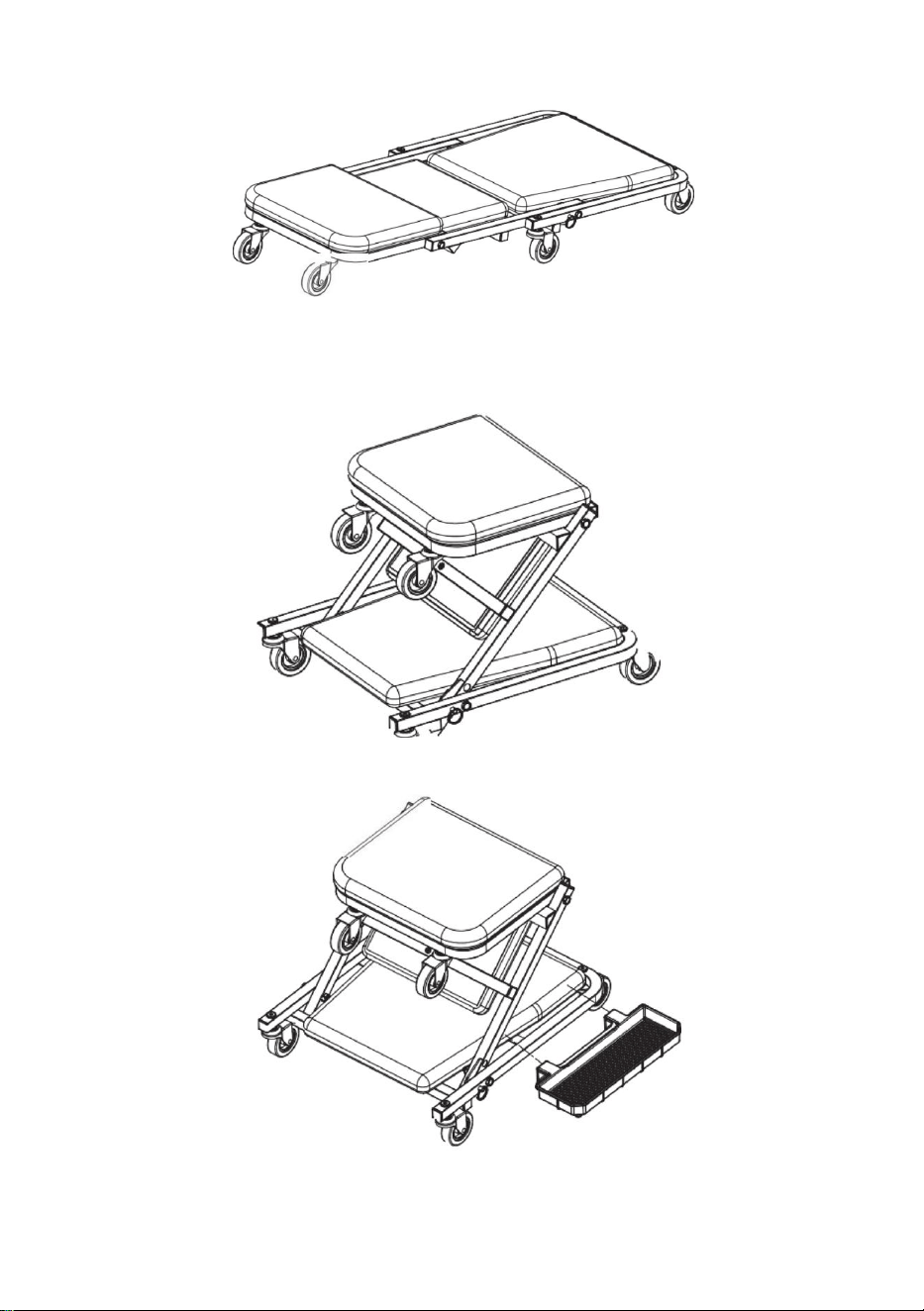

4. Screw the upper frame two wheels into the nut in turn, using an wrench.
5. Pull out with the pull ring as shown, and flip the upper and middle frame after
holding them, and adjust them to the seat cushion state. Please be careful your
hand.
6. Attach the tool tray to the lower frame. As shown.
background
- 6 -
7. Make sure that the buckle of the tool tray is all stuck on the frame, and there is
no loosening.
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED. C/O YH Consulting
Limited Office 147, Centurion House, London
Road, Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
