DISPLAY REFRIGERATOR

MODEL:XC-78L(1R) XC-278L

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only

represents an estimate of savings you might benefit from buying certain tools

with us compared to the major top brands and does not necessarily mean to cover

all categories of tools offered by us. You are kindly reminded to verify carefully

when you are placing an order with us if you are actually Saving

Half in comparison with the top major brands.

- 1 -

MODEL:XC-78L(1R)、XC-278L

NEED HELP? CONTACT US!

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

SHIPPING SCALE

- 2 -

Warning-To reduce the risk of injury, user must read

instructions manual carefully.

CORRECT DISPOSAL

This product is subject to the provision of European Directive

2012/19/EC. The symbol showing a wheelie bin crossed

through indicates that the product requires separate refuse

collection in the European Union. This applies to the product

and all accessories marked with this symbol. Products marked

as such may not be discarded with normal domestic waste, but

must be taken to a collection point for recycling electrical and

electronic devices

General

1. Top brand fully enclosed compressor is used on the desk-top refrigerator.

The refrigerant R600a or R290 is of an environmentally friendly agent. It

features a rational configuration of refrigeration system with blower forced

air cooling. The temperature is quite even inside the refrigerator.

2. Double hollow transparent glasses are used on door and body. It

features an artistic and elegant appearance, perfect perspective and easy

access.

3. It has a wide application in department store and house as well as the

meeting room and sitting room

Structure and Parts

- 3 -

Handle and Erection

Handle with care

Unplug the wall socket first.

Never tilt it over 45 degree during

handling

Dry place

Always locate the refrigerator at a

dry place.

- 4 -

Sufficient space

The distance from both sides and

back of refrigerator to wall or other

substance must be not less than

10cm. The refrigeration capability

might be decreased if its surround

space is too small to circulate air.

Well ventilation

Always locate the refrigerator at a

place with fine ventilation. For the

first time use, wait for 2 hours

after handling and then plug the

wall socket and start it.

Far from heat source

Never place the refrigerator

directly under the sunshine .Never

locate it nearby any heat source

or heater to prevent it from

reducing refrigeration capability.

No heavy load

Never put any heavy load on the

top of the refrigerator.

No hole making

Never make hole on the

refrigerator. Never install other

matter on the refrigerator.

- 5 -

Stable location

Unpacking and locate the

refrigerator on a flat and solid

place.

Preparation and Power Supply

Exclusive power socket

Normally, the power supply voltage should be consistent with the

nameplate requirements.The power receptacle must have a reliable earth

connection.

No share on socket

Never let the refrigerator share the common socket with other appliance,

otherwise the cable becomes hot and fire might be resulted.

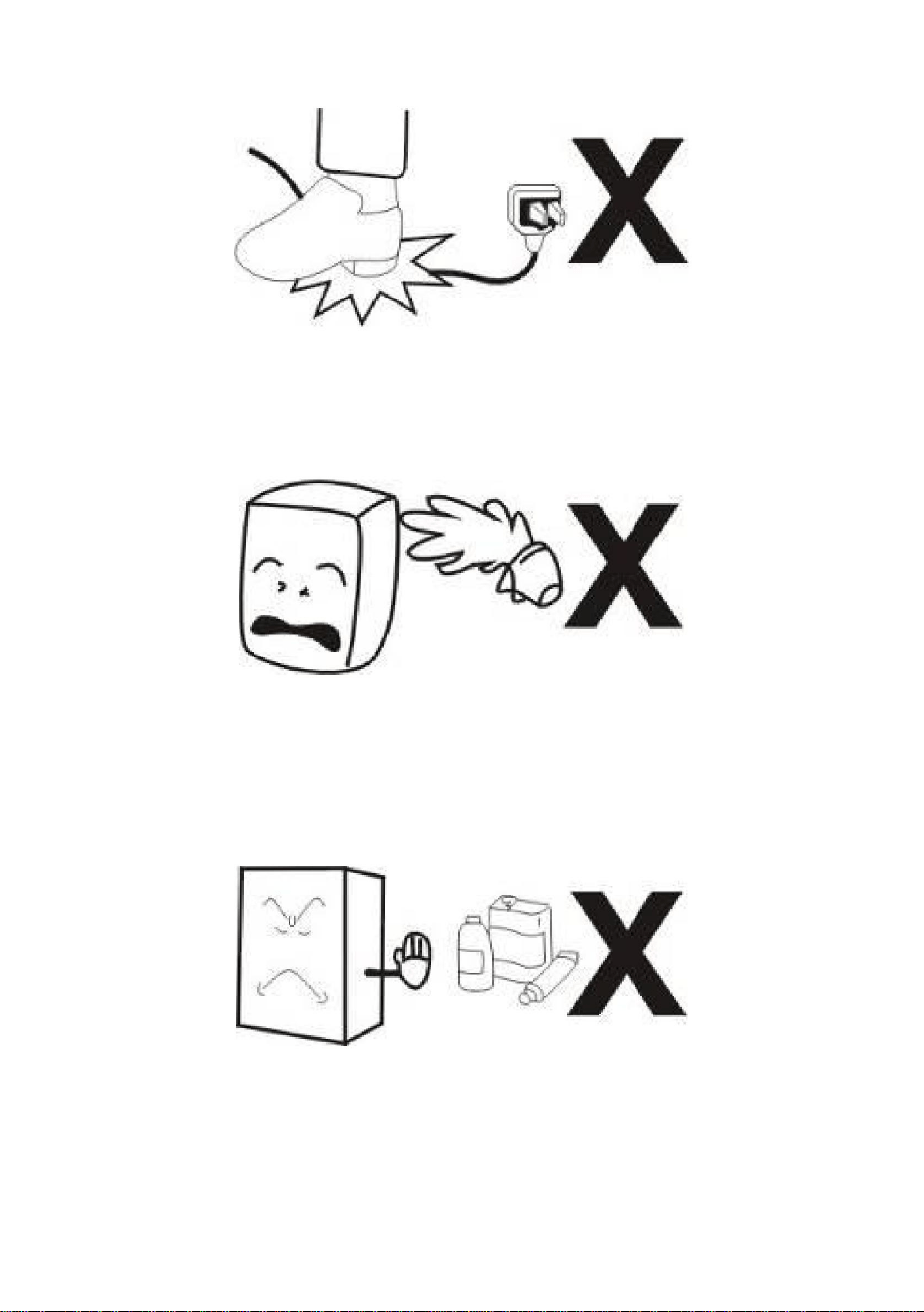

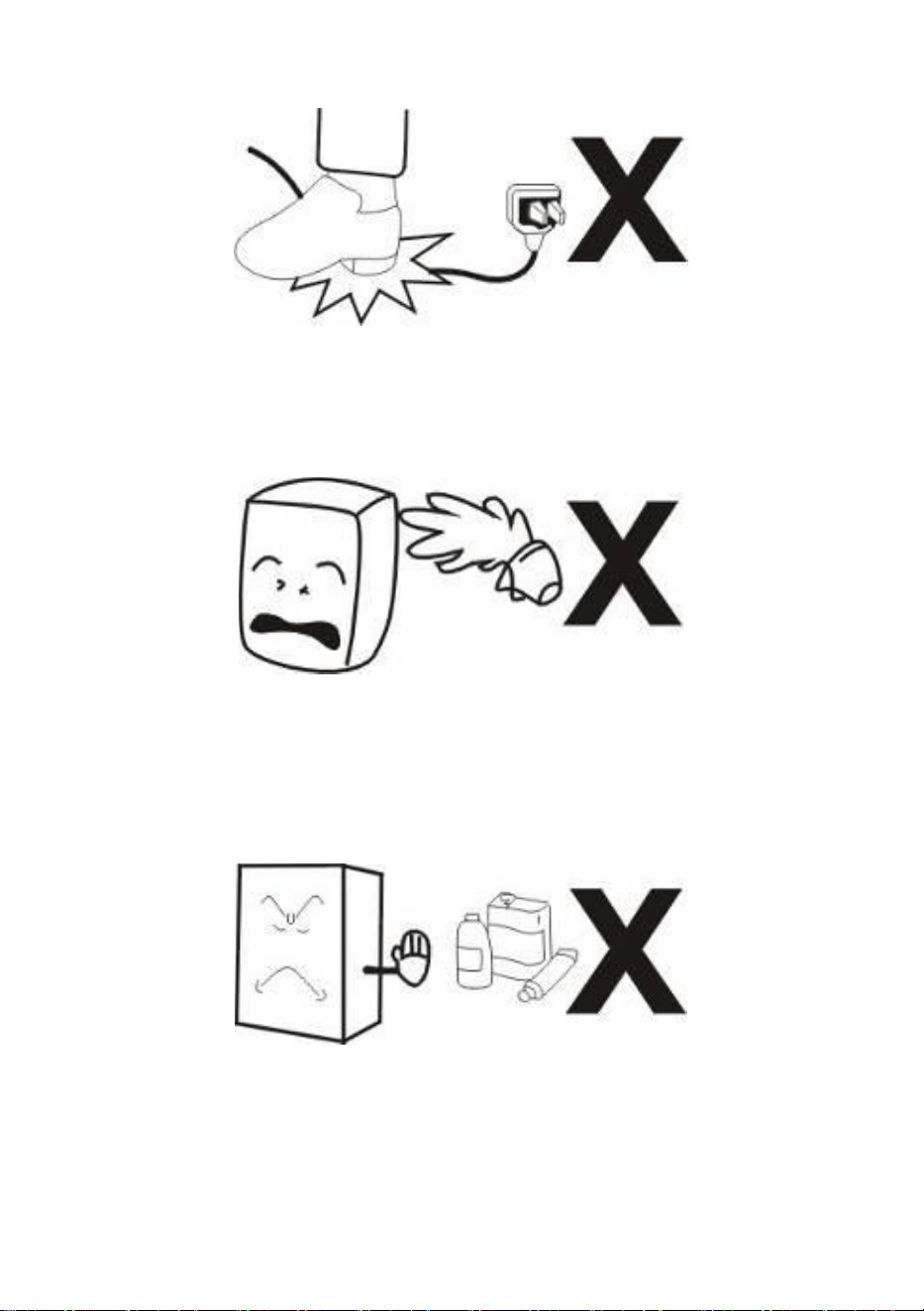

Protect cables

Never break or damage the cables otherwise current leakage and fire

Power receptacle

Earth bar

- 6 -

might be resulted.

No water flushing

Never give the refrigerator surface a flush otherwise current leakage might

be resulted.

Prevent from flammables and explosive

Never put any flammable or explosive inside the refrigerator such as ether,

gasoline, alcohol, adhesive and explosive. Never put dangerous product

nearby the refrigerator.

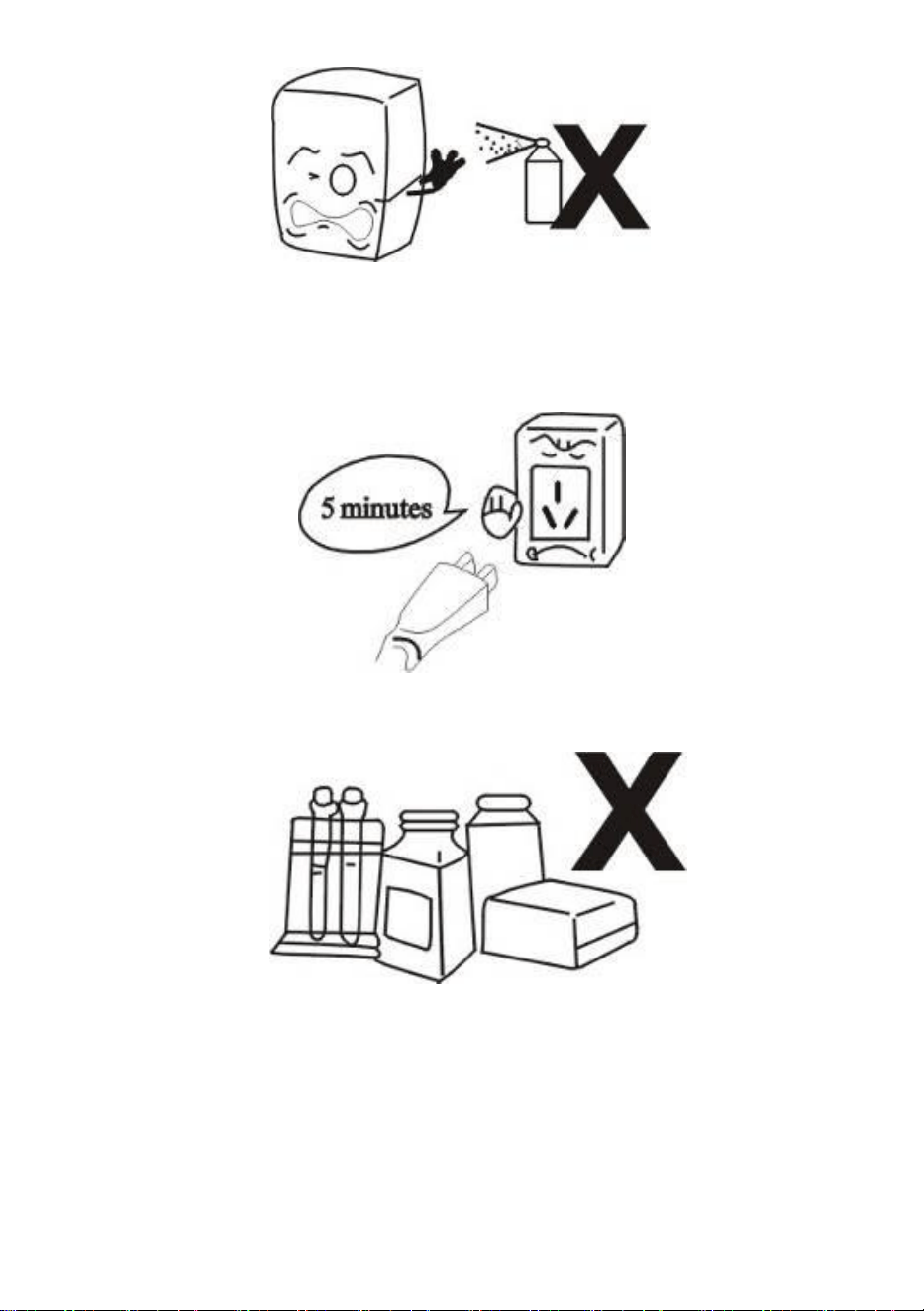

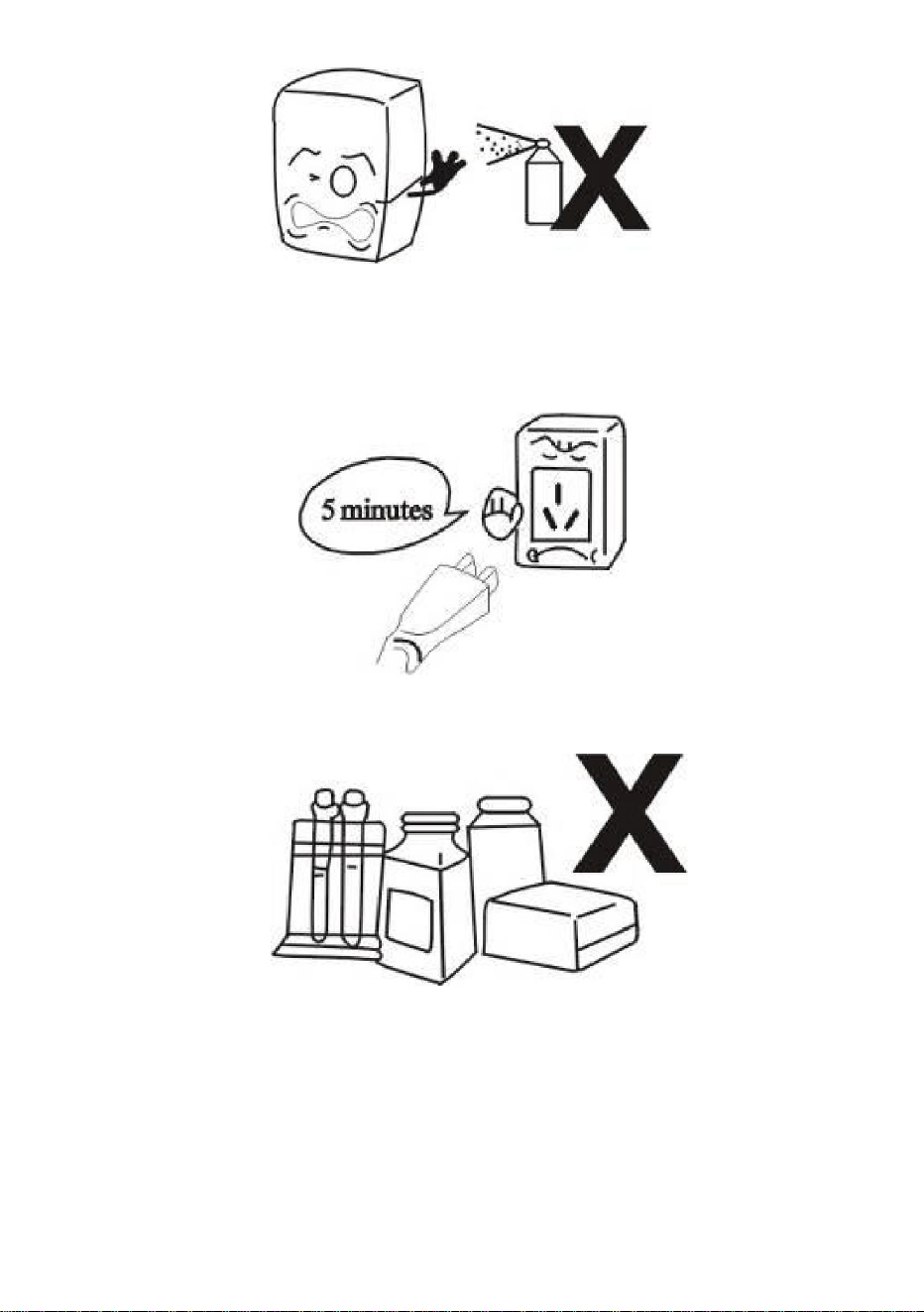

No spray

To spray the flammables such as paint or coating nearby the refrigerator is

not allowed, otherwise fire might be resulted

- 7 -

After power break

After power break or unplugging the refrigerator, always wail at least 5

minutes and then you may plug the refrigerator and start it again.

No medicine

No medicine is allowed to keep inside the refrigerator.

Use and Caution

1. Before use:

Plug the refrigerator on exclusive socket.After the refrigerator running,put

hand on the air suction to confirm it is sufficient cold. Then you may put

food inside the cold box.

- 8 -

2. Digital Temperature controller

XC-78L(1R)

XC-278L

Refrigerant LED

(Red circle)

Status

Meaning

Solid on

The compressor is working,

refrigeration begins.

Flashing

The compressor is not working,

no refrigeration.

When the power is just turned on or after a power outage , the compressor

will have a 5-minute delay to start, at this time, the refrigerant LED is

flashing, the compressor is not working, and there is no refrigeration. When

the refrigerant LED is solid on, the compressor starts to work and

refrigeration begins.

Features Of Function

- It is a mini-sized and integrated intelligent controller and applicable to the

compressor of one Hp.

The main functions are:Temperature Display/Temperature Control/Manual,

automatic defrost by burning off/Illumination Control/Value Storing/self

Testing/parameter Locking

Front Panel Operation

1.Set temperature

- 9 -

Press or “SET” button, the set temperature is displayed. Press or

button to modify and store the displayed value. Press or “SET”

button to exit the adjustment and display the cold-room

temperature.Temperature setting range:2~6℃(35.6~42.8℉)

2.If no more button is pressed within 10 seconds, the cold-room

temperature will be displayed.

3.Illumination: Press or button, it lights; Press again, it stops.

Manual start/stop defrost:Press or button and hold for 6 seconds

to defrost or stop defrost.

4.Refrigerant LED: During refrigeration, the LED is on; When the cold room

temp. is constant, the LED is off; During the delay start, the LED flashes.

5.Defrost LED: during defrosting, the LED is on; When is stops defrosting,

the LED is off, During the delay display of defrost, the LED flashes.

6."Turbo" function: long press for 3 seconds, the compressor is forced

to start for 2 hours, directly enter the defrost after 2 hours; under the forced

cooling state, long press for 3 seconds to exit forced cooling.

3. Cautions

● Shorten the door open time and reduce open frequency is good to keep a

cold temperature inside the refrigerator.

● Never block the air suction and outlet. Keep air circulation and

refrigeration capability.

● Do not make food congested as it will influence the cooling effect. Adjust

the rack height for proper food storage.

● Cool the hot food down to room temperature before you put it into the

refrigerator.

● Try to reduce the open times and keep refrigerator inside cold in case the

power is cut off.

● Only skilled service man is allowed to repair the damaged power cable

- 10 -

with special tools.

● Never touch compressor to avoid from scald.

● This appliance is not intended for use by persons (including children)

with reduced physical, sensory or mental capabilities, or lack of experience

and knowledge, unless they have been given supervision or instruction

concerning use of the appliance by a person responsible for their safety.

● Children should be supervised to ensure that they do not play with the

appliance.

● The operation manual are not suitable for the persons (including children)

with reduced physical, sensory or mental capabilities,or lack of experience

and knowledge.

● The maximum loading of the Shelf does not exceed 10 kg.

●The climatic class of the appliance is 4,the Units are suggested to be

used at 16℃-32℃ ambient temperature.

WARNING

● Keep clear of obstruction all ventilation openings in the appliance

enclosure or in the structure for building-in.

● Do not use mechanical devices or other means to accelerate the

defrosting process, other than those recommended by the manufacturer.

● Do not damage the refrigerant circuit.

● Do not use electrical appliances inside the food storage compartments of

the appliance, unless they are of the type recommended by the

manufacturer.

Maintenance

1.Notice

Often keep the refrigerator clean and periodical maintenance is necessary.

Always unplug the socket before maintenance

Never use damaged plug or loose socket to prevent from electric shock or

short circuit.

Never flush the refrigerator. Never use alkali detergent, soap, gasoline,

- 11 -

acetone or brush.

2.Clean outside

Dip soft cloth in neutral detergent(tableware detergent) to clean the outside

of the refrigerator and then wipe it with dry soft cloth.

3.Clean inside

Take rack out for cleaning with water

4.Shut down refrigerator for a long time

Take all food out and unplug the wall socket.

Clean both inside and outside of the refrigerator thoroughly and open the

door for sufficient dry.

The glass breaks easily. Keep the glass far from children.

Clean the condensate tray and wipe it dry.

Trouble Shooting

Trouble

Cause and Remedy

refrigeration

Is the plug in socket well?

Is the fuse broken?

Is there no power?

Unsatisfactory

refrigeration

Is it under the sunshine?Is there any heat source

nearby?

Is the surrounding ventilation bad?

Does the door close well? Does door open for a long

time?

Is the door seal strip deformed or damaged?

Is food congested or too much?

Does food block the air suction or outlet?

Regulate the temperature controller.

- 12 -

Much noise

The refrigerator does not level.

The refrigerator contacts wall or other matter.

There is loose part in refrigerator.

Contact local service agent for help if simple trouble shooting does not

solve the problems.

Note:

Following phenomena are not troubles

The murmur of water is heard when the refrigerator is working. It is a

normal phenomenon as the coolant is circulating in the system.

In wet season, condensation might be found on the outside of the

refrigerator. It is not a trouble, which is caused by high humidity. Simply use

cloth to wipe it.

Packing List

No.

Item

Qty

Remark

Display Refrigerator

1 set

Manual

1 pcs

Shelf

5 pcs

Only for XC-278L

Shelf

3 pcs

Only for XC-78L(1R)

Shelf leg

2 pcs

Lamp circlip

2 pcs

Only for XC-278L

Screw dust cover

2 pcs

Only for XC-278L

key

2 pcs

Only for XC-78L(1R)

Note:

1.The electric circuit diagram and parameters on the product name plate

are final ones if they have been changed.

2.The design might be improved without notice.

3.The product is serve as a counter for transactions between sales

personnel and customers, the door is in the back of the appliance and

- 13 -

needs to be used by the sales staff, so that the sales staff can provide

goods to consumers.

4.If the supply cord is damaged, it must be replaced by the manufacturer,

its service agent or similarly qualified persons in order to avoid a hazard.

During using, service and disposal the appliance, please

pay attention to symbol similar as left side, which is

located on rear of appliance (rear panel or compressor)

and with yellow or orange color.

It’s risk of fire warning symbol. There are flammable

materials in refrigerant pipes and compressor.

Please be far away fire source during using, service and

disposal.

Shelves Installation Instructions

1.Insert the protruding part of the shelves frame into the rear column

mounting hole, and the number of mounting hole vacancies is the same as

- 14 -

the number of empty positions on the front column shelves foot.

2.Place the flat end of the shelves into the card slot of the grid leg.

3.Repeat the steps 1 and 2, install all the shelves frames (tip: the following

2 grid frame rear column installation holes are spaced one more than the

hole between the two grid legs).

Technical Support and E-Warranty Certificate

www.vevor.com/support

MODÈLE:XC78L(1R)XC278L

"Économisezlamoitié","Moitiéprix"outouteautreexpressionsimilairequenousutilisons

nereprésentequ'uneestimationdeséconomiesdontvouspourriezbénéficierenachetant

certainsoutilscheznousparrapportauxgrandesmarquesetnesignifiepasnécessairementcouvrir

touteslescatégoriesd'outilsproposés.parnous.Nousvousrappelonsdebienvouloirvérifier

attentivementlorsquevouspassezunecommandecheznoussivous

économisezréellementlamoitiéparrapportauxgrandesmarques.

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

PRÉSENTOIRRÉFRIGÉRATEUR

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

Machine Translated by Google

Vousavezdesquestionssurlesproduits?Besoind'uneassistancetechnique?N'hésitezpasà

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/

support

Contacteznous:

MODÈLE:XC78L(1R)XC278L

Ils'agitdesinstructionsoriginales,veuillezlireattentivementtouteslesinstructionsdumanuel

avantdel'utiliser.VEVORseréserveuneinterprétationclairedenotremanueld’utilisation.L'apparencedu

produitdépendduproduitquevousavezreçu.Veuilleznouspardonnerquenousnevousinformerons

pluss'ilyadesmisesàjourtechnologiquesoulogiciellessurnotreproduit.

BESOIND'AIDE?CONTACTEZNOUS!

BALANCED'EXPÉDITION

1

Machine Translated by Google

Structureetpièces

Général

LeréfrigérantR600aouR290estunagentrespectueuxdel'environnement.Ilprésenteune

configurationrationnelledusystèmederéfrigérationavecrefroidissementàairpulséparsoufflante.

Latempératureestassezhomogèneàl’intérieurduréfrigérateur.

2.Desverrestransparentsdoublescreuxsontutiliséssurlaporteetlecorps.Ilprésente

uneapparenceartistiqueetélégante,uneperspectiveparfaiteetfacile

accéder.

3.Ilaunelargeapplicationdanslesgrandsmagasinsetlesmaisonsainsiquedanslessallesde

réunionetlessalons.

Ceproduitestsoumisauxdispositionsdeladirectiveeuropéenne2012/19/CE.Le

symbolereprésentantunepoubellebarréeindiquequeleproduitnécessite

unecollectesélectivedesdéchetsdansl'Unioneuropéenne.Cecis'applique

auproduitetàtouslesaccessoiresmarquésdecesymbole.Lesproduits

marquéscommetelsnepeuventpasêtrejetésaveclesorduresménagères

normales,maisdoiventêtredéposésdansunpointdecollectepourlerecyclagedes

appareilsélectriquesetélectroniques.

1.Uncompresseurentièrementfermédemarquesupérieureestutilisésurleréfrigérateurdebureau.

ÉLIMINATIONCORRECTE

Avertissement:Pourréduirelerisquedeblessure,l'utilisateurdoitlire

attentivementlemanueld'instructions.

2

Machine Translated by Google

Nel'inclinezjamaisàplusde45degréslorsdela

manipulation

Manipulezavecprécaution

Débranchezd'abordlaprisemurale.

Endroitsec

Placeztoujoursleréfrigérateurdansunendroitsec.

Poignéeetmontage

3

Machine Translated by Google

Loindelasourcedechaleur

Neplacezjamaisleréfrigérateur

directementausoleil.Neleplacezjamais

àproximitéd'unesourcedechaleurou

d'unradiateurpouréviterqu'ilne

réduiselacapacitéderéfrigération.

Placeztoujoursleréfrigérateurdansun

endroitbienventilé.Lorsdelapremière

utilisation,attendez2heuresaprès

manipulationpuisbranchezlaprise

muraleetdémarrezla.

Pasdecharge

lourdeNeplacezjamaisdechargelourde

surledessusduréfrigérateur.

10cm.Lacapacitéderéfrigérationpeut

êtrediminuéesil'espaceenvironnantest

troppetitpourfairecirculerl'air.

Puitsdeventilation

Ladistanceentrelesdeuxcôtésetl'arrière

duréfrigérateuretlemuroutouteautre

substancenedoitpasêtreinférieureà

Espacesuffisant

réfrigérateur.N'installezjamaisd'autres

objetssurleréfrigérateur.

Nefaitesjamaisdetrousurle

Pasdeperçage

4

Machine Translated by Google

5

Pasdepartagesursocket

Protégerlescâbles

Barredeterre

Prisedecourant

Nelaissezjamaisleréfrigérateurpartagerlaprisecommuneavecunautreappareil,sinon

lecâbledevientchaudetunincendiepourraitseproduire.

Prisedecourantexclusive

Normalement,latensiond'alimentationdoitêtreconformeauxexigencesdela

plaquesignalétique.Laprisedecourantdoitavoiruneconnexionàlaterrefiable.

Emplacementstable

Déballageetlocalisationdu

réfrigérateursurunendroitplatet

solide.

Nejamaiscasserouendommagerlescâbles,sinonfuitedecourantetincendie

Préparationetalimentation

Machine Translated by Google

Pasderinçageàl'eau

Nejamaisrincerlasurfaceduréfrigérateur,sinonunefuitedecourantpourraitseproduire.

Pasdepulvérisation

PrévenirlesproduitsinflammablesetexplosifsNemettez

jamaisdeproduitsinflammablesouexplosifsàl'intérieurduréfrigérateur,telsquedel'éther,de

l'essence,del'alcool,del'adhésifetdesexplosifs.Neplacezjamaisdeproduitdangereuxà

proximitéduréfrigérateur.

pourraitenrésulter.

Ilestinterditdepulvériserdesproduitsinflammablestelsquedelapeintureoudurevêtementà

proximitéduréfrigérateur,sinonunincendiepourraitseproduire.

6

Machine Translated by Google

7

Aucunmédicamentnedoitêtreconservéauréfrigérateur.

Pasdemédicament

Aprèsunecoupurede

courantAprèsunecoupuredecourantouaprèsavoirdébranchéleréfrigérateur,pleureztoujours

pendantaumoins5minutes,puisvouspourrezbrancherleréfrigérateuretleredémarrer.

Branchezleréfrigérateursurunepriseexclusive.Unefoisleréfrigérateurenmarche,placezlamainsur

l'aspirationd'airpourconfirmerqu'ilestsuffisammentfroid.Ensuite,vouspouvezmettredelanourriture

danslaglacière.

1.Avantutilisation:

Utilisationetprudence

Machine Translated by Google

Signification

Clignotant

Statut

laréfrigérationcommence.

Solidesur

1.Réglerlatempérature

(Cerclerouge)

LEDréfrigérant

laLEDduréfrigérantestalluméefixe,lecompresseurcommenceàfonctionneret

Fonctionnementdupanneauavant

XC278L

clignote,lecompresseurnefonctionnepasetiln'yapasderéfrigération.Quand

Test/verrouillagedesparamètres

XC78L(1R)

auraundélaide5minutespourdémarrer,àcemomentlà,laLEDduréfrigérantest

compresseurd'unHp.

Lesfonctionsprincipalessont:affichagedelatempérature/contrôledelatempérature/dégivrage

manueletautomatiqueparcombustion/contrôledel'éclairage/stockagedelavaleur/auto

2.Contrôleurdetempératurenumérique

Lecompresseurnefonctionnepas,pas

deréfrigération.

Lorsquel'appareilvientjusted'êtrealluméouaprèsunepannedecourant,lecompresseur

Ils'agitd'uncontrôleurintelligentdetailleminietintégréetapplicableau

Lecompresseurfonctionne,la

réfrigérationcommence.

Caractéristiquesdelafonction

8

Machine Translated by Google

ou«RÉGLER»

temp.estconstant,laLEDestéteinte;Pendantledépartdifféré,laLEDclignote.

étatderefroidissement,appuilong

pourdégivrerouarrêterledégivrage.

pourdémarrerpendant2heures,entrezdirectementdansledégivrageaprès2heures;souslacontrainte

lecourantestcoupé.•

Seuluntechniciendemaintenancequalifiéestautoriséàréparerlecâbled'alimentationendommagé.

ousurlebouton«SET»,latempératureréglées'affiche.Presse

Dégivragemanuelmarche/arrêt:appuyezsurleboutonetmaintenezleenfoncépendant6secondes.

pendant3secondes,lecompresseurestforcé

latempératureseraaffichée.

capacitéderéfrigération.•Ne

pasencombrerlesalimentscarcelainfluenceraitl'effetderefroidissement.Ajuster

Température.Plagederéglagedelatempérature:2~6(35,6~42,8).

laLEDestéteinte,Pendantl'affichageduretarddudégivrage,laLEDclignote.

•Raccourcirletempsd'ouverturedelaporteetréduirelafréquenced'ouvertureestunebonnechosepourconserverun

boutonpourquitterleréglageetafficherlachambrefroide

3.Précautions

5.LEDdedégivrage:pendantledégivrage,laLEDestallumée;Quandledégivrages'arrête,

boutonpourmodifieretstockerlavaleuraffichée.Presse

4.LEDduréfrigérant:pendantlaréfrigération,laLEDestallumée;Quandlachambrefroide

pendant3secondespoursortirdurefroidissementforcé.

réfrigérateur.•

Essayezderéduirelestempsd'ouvertureetgardezleréfrigérateurfroidaucasoùle

6.Fonction«Turbo»:appuilong

lahauteurdusupportpourunstockageadéquatdes

aliments.•Refroidissezlesalimentschaudsàtempératureambianteavantdelesmettredansle

Presse

3.Éclairage:appuyezsurle

bouton,ils'allume;Appuyezànouveau,ças'arrête.

2.Siaucunboutonn'estenfoncédansles10secondes,lachambrefroide

températurefroideàl’intérieurduréfrigérateur.•Ne

bloquezjamaisl'aspirationetlasortied'air.Maintenirlacirculationdel'airet

9

Machine Translated by Google

Entretien

etlaconnaissance.

•Lachargemaximaledel'étagèrenedépassepas10kg.•Laclasseclimatique

del'appareilest4,ilestsuggéréquelesunitéssoient

1.Avis

avecdescapacitésphysiques,sensoriellesoumentalesréduites,ouunmanqued'expérience

fabricant.

appareil.•Le

manueld'utilisationneconvientpasauxpersonnes(ycomprislesenfants)

concernantl'utilisationdel'appareilparunepersonneresponsabledesasécurité.•Lesenfants

doiventêtresurveilléspours'assurerqu'ilsnejouentpasavecle

l'appareil,àmoinsqu'ilsnesoientdutyperecommandéparle

etleursconnaissances,àmoinsqu'ilsn'aientreçuunesupervisionoudesinstructions

processusdedégivrage,autrequeceuxrecommandésparlefabricant.•N'endommagezpasle

circuitfrigorifique.•N'utilisezpasd'appareils

électriquesàl'intérieurdescompartimentsdestockagedesalimentsdu

Nejetezjamaislachassed’eauduréfrigérateur.N'utilisezjamaisdedétergentalcalin,desavon,d'essence,

avecdescapacitésphysiques,sensoriellesoumentalesréduites,ouunmanqued'expérience

enceinteoudanslastructurepourencastrement.•

N'utilisezpasdedispositifsmécaniquesoud'autresmoyenspouraccélérerle

N'utilisezjamaisuneficheendommagéeouuneprisedesserréepourévitertoutchocélectriqueou

courtcircuit.

avecdesoutils

spéciaux.•Netouchezjamaislecompresseurpouréviterles

brûlures.•Cetappareiln'estpasdestinéàêtreutilisépardespersonnes(ycomprisdesenfants)

AVERTISSEMENT

•Gardezdégagéesdetouteobstructiontouteslesouverturesdeventilationdel'appareil.

Débrancheztoujourslapriseavantl'entretien

utiliséàunetempératureambiantede1632.

Gardezsouventleréfrigérateurpropreetunentretienpériodiqueestnécessaire.

dix

Machine Translated by Google

Dépannage

3.Nettoyerl'intérieur

Inquiéter

Laventilationenvironnanteestellemauvaise?

Trempezunchiffondouxdansundétergentneutre(détergentpourvaisselle)pournettoyerl'extérieur

Nettoyezlebacàcondensatsetessuyezle.

Estcesouslesoleil?Yatilunesourcedechaleur

Insatisfaisant

2.Nettoyeràl'extérieur

Leverresebrisefacilement.Gardezleverreloindesenfants.

réfrigération

Nettoyezsoigneusementl'intérieuretl'extérieurduréfrigérateuretouvrezle

Iln'yapasdecourant?

Lanourritureestelleencombréeoutropabondante?

4.Arrêtezleréfrigérateurpendantunelonguepériode

Laprisedecourantestellebien?

temps?

Retirerlesupportpourlenettoyeràl'eau

Laportefermetellebien?Laportes'ouvretellelongtemps

Causeetremède

duréfrigérateur,puisessuyezleavecunchiffondouxetsec.

proche?

Réglezlecontrôleurdetempérature.

réfrigération

Non

Lesalimentsbloquentilsl’aspirationoulasortied’air?

acétoneoupinceau.

portepourunséchagesuffisant.

Retireztouslesalimentsetdébranchezlaprisemurale.

Lefusibleestilcassé?

Labanded'étanchéitédelaporteestelledéforméeouendommagée?

11

Machine Translated by Google

12

Contactezunagentdeservicelocalpourobtenirdel'aidesiunsimpledépannagenefonctionnepas.

Listedecolisage

5

clé

Ilyaunepiècedétachéedansleréfrigérateur.

réfrigérateur.Cen’estpasunproblèmecauséparunehumiditéélevée.Utilisezsimplement

UniquementpourXC278L

Leréfrigérateurentreencontactavecunmurouunautreobjet.

Ensaisonhumide,delacondensationpeutseformeràl'extérieurdu

Remarque

Lemurmuredel'eausefaitentendrelorsqueleréfrigérateurfonctionne.C'estun

Article

2pièces

2pièces

UniquementpourXC278L

2.Laconceptionpeutêtreamélioréesanspréavis.

Note:

Réfrigérateurd'affichage

1PCS

Circlipdelampe

résoudrelesproblèmes.

Non.

Piedd'étagère

Note:

1.Leschémaducircuitélectriqueetlesparamètressurlaplaquesignalétiqueduproduit

Beaucoupdebruit

chiffonpourl'essuyer.

Étagère

UniquementpourXC78L(1R)

Qté1

ensemble

Étagère

UniquementpourXC278L

3.Leproduitsertdecompteurpourlestransactionsentrelesventes

personneletlesclients,laportesetrouveàl'arrièredel'appareilet

Leréfrigérateurn'estpasdeniveau.

phénomènenormalcarleliquidederefroidissementcirculedanslesystème.

Lesphénomènessuivantsnesontpasdesproblèmes

Manuel

5pièces

3pièces

2pièces

Viscachepoussière

sontdéfinitifss’ilsontétémodifiés.

Machine Translated by Google

Instructionsd'installationdesétagères

faitesattentionausymbolesimilaireàceluiducôtégauche,quiest

situéàl'arrièredel'appareil(panneauarrièreoucompresseur)

Pendantl'utilisation,l'entretienetl'éliminationdel'appareil,veuillez

etdecouleurjauneouorange.

4.Silecordond'alimentationestendommagé,ildoitêtreremplacéparlefabricant.

sonagentdeserviceoudespersonnesdequalificationsimilaireafind'évitertoutdanger.

biensauxconsommateurs.

doitêtreutiliséparlepersonneldevente,afinquelepersonneldeventepuissefournir

élimination.

matériauxdanslestuyauxderéfrigérantetlecompresseur.

C'estunsymboled'avertissementderisqued'incendie.Ilyadesproduitsinflammables

1.Insérezlapartiesaillanteducadredesétagèresdanslacolonnearrière.

troudemontage,etlenombredetrousdemontagevacantsestlemêmequecelui

Veuillezêtreloindelasourced'incendiependantl'utilisation,l'entretienet

13

Machine Translated by Google

14

3.Répétezlesétapes1et2,installeztouslescadresd'étagères(astuce:cequisuit

2trousd'installationdelacolonnearrièreducadreengrillesontespacésd'undeplusquele

2.Placezl'extrémitéplatedesétagèresdanslafentepourcartedupiedengrille.

lenombred'emplacementsvidessurlepieddesétagèresdelacolonneavant.

trouentrelesdeuxpiedsdelagrille).

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

KÜHLSCHRANK MIT DISPLAY

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden,

stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns

im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns

angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der

Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen

Topmarken tatsächlich die Hälfte sparen.

MODELL:XC-78L(1R) XC-278L

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Machine Translated by Google

- 1 -

Brauchen Sie Hilfe? Kontaktieren Sie uns!

VERSANDWAAGE

kontaktiere uns:

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Haben Sie Fragen zu unseren Produkten? Benötigen Sie technische Unterstützung?

MODELL: XC-78L (1R), XC-278L

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch,

bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach

dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut

informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Machine Translated by Google

- 2 -

Zugang.

1. Im Tischkühlschrank wird ein vollständig geschlossener Kompressor einer Topmarke verwendet.

2. An Tür und Korpus werden doppelte hohle transparente Gläser verwendet. Es zeichnet

sich durch ein künstlerisches und elegantes Erscheinungsbild, perfekte Perspektive und einfache

3. Es hat eine breite Anwendung in Kaufhaus und Haus sowie den Konferenzraum und Wohnzimmer

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/

EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass

das Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt.

Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile.

So gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden,

sondern müssen an einer Sammelstelle für das Recycling von elektrischen und

elektronischen Geräten abgegeben werden.

Das Kühlmittel R600a oder R290 ist umweltfreundlich. Es verfügt über eine rationale Konfiguration

des Kühlsystems mit Gebläse-Umluftkühlung. Die Temperatur im Kühlschrank ist ziemlich gleichmäßig.

KORREKTE ENTSORGUNG

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer

die Bedienungsanleitung sorgfältig lesen.

Aufbau und Teile

Allgemein

Machine Translated by Google

Neigen Sie das Gerät während der Handhabung niemals

über 45 Grad

Vorsicht beim Umgang .

Ziehen Sie vorher den Stecker aus der Steckdose.

Trockener Ort

Stellen Sie den Kühlschrank immer an einem trockenen

Ort auf.

Handhabung und Erektion

- 3 -

Machine Translated by Google

- 4 -

Weit entfernt von der Wärmequelle

Stellen Sie den Kühlschrank immer an einem gut

belüfteten Ort auf. Warten Sie bei der ersten

Inbetriebnahme nach der Handhabung 2

Stunden, stecken Sie ihn dann in die Steckdose

und schalten Sie ihn ein.

Stellen Sie den Kühlschrank niemals

direkt in die Sonne und niemals in die Nähe einer

Wärmequelle oder Heizung, damit die

Kühlleistung nicht nachlässt.

Keine schweren

Lasten. Legen Sie niemals schwere Lasten auf

den Kühlschrank.

10 cm. Die Kühlleistung kann sich verringern,

wenn der umgebende Raum für die Luftzirkulation

zu klein ist.

Brunnenlüftung

Der Abstand von beiden Seiten und der Rückseite

des Kühlschranks zur Wand oder anderen

Gegenständen muss mindestens betragen

Ausreichend Platz

Keine Löcher machen

Kühlschrank. Installieren Sie niemals andere

Gegenstände auf dem Kühlschrank.

Machen Sie niemals ein Loch in die

Machine Translated by Google

Vorbereitung und Stromversorgung

Kabel schützen

Erdungsschiene

Lassen Sie den Kühlschrank niemals die gemeinsame Steckdose mit anderen Geräten teilen,

da sonst das Kabel heiß wird und es zu einem Brand kommen kann.

Brechen oder beschädigen Sie niemals Kabel, da sonst Kriechströme und Feuer entstehen können.

Steckdose

Kein Share auf dem Socket

Exklusive Steckdose.

Normalerweise sollte die Versorgungsspannung den Anforderungen auf dem

Typenschild entsprechen. Die Steckdose muss über eine zuverlässige Erdung verfügen.

Stabiler Standort:

Packen Sie den Kühlschrank aus und

stellen Sie ihn auf einen ebenen und festen

Untergrund.

- 5 -

Machine Translated by Google

- 6 -

Vermeiden Sie brennbare und explosive Stoffe.

Lagern Sie niemals brennbare oder explosive Stoffe wie Äther, Benzin, Alkohol, Klebstoffe oder

Sprengstoffe in den Kühlschrank. Lagern Sie niemals gefährliche Produkte in der Nähe des

Kühlschranks.

Kein Spray

Kein Spülen mit

Wasser. Spülen Sie die Kühlschrankoberfläche niemals ab, da es sonst zu Stromlecks kommen

kann.

Dies könnte zu Problemen führen.

Das Versprühen von brennbaren Stoffen wie Farbe oder Beschichtung in der Nähe des

Kühlschranks ist nicht gestattet, da sonst ein Brand entstehen kann.

Machine Translated by Google

Verwendung und Vorsicht

Es dürfen keine Arzneimittel im Kühlschrank aufbewahrt werden.

Schließen Sie den Kühlschrank an eine Steckdose an. Wenn der Kühlschrank läuft, drücken Sie mit der

Hand auf die Luftansaugung, um sicherzustellen, dass die Temperatur ausreichend ist. Dann können

Sie Lebensmittel in die Kühlbox legen.

Keine Medizin

Nach einem Stromausfall

Warten Sie nach einem Stromausfall oder dem Herausziehen des Kühlschranks immer mindestens 5

Minuten, dann können Sie den Kühlschrank wieder einstecken und neu starten.

1. Vor dem Gebrauch:

- 7 -

Machine Translated by Google

- 8 -

Kältemittel-LED

Der Kompressor funktioniert nicht,

keine Kühlung.

2. Digitaler Temperaturregler

Wenn der Strom gerade eingeschaltet wird oder nach einem Stromausfall, der Kompressor

Die LED für das Kältemittel leuchtet dauerhaft, der Kompressor beginnt zu arbeiten und

- Es handelt sich um einen kleinen, integrierten intelligenten Controller, der für die

XC-78L(1R)

wird eine 5-minütige Verzögerung zum Starten haben, zu diesem Zeitpunkt ist die Kältemittel-LED

Bedeutung

Blinkt

Kompressor mit einem PS.

Die Hauptfunktionen sind: Temperaturanzeige/Temperaturregelung/Manuell, automatisches

Abtauen durch Abbrennen/Beleuchtungssteuerung/Wertspeicherung/Selbst

Funktionsmerkmale

Der Kompressor arbeitet, die

Kühlung beginnt.

(Roter Kreis)

Die Kühlung beginnt.

Status

Solide auf

1.Temperatur einstellen

blinkt, der Kompressor funktioniert nicht und es erfolgt keine Kühlung. Wenn

XC-278L

Prüfung/Parametersperre

Bedienung der Vorderseite

Machine Translated by Google

- 9 -

oder

6. „Turbo“-Funktion: lange drücken

die Höhe des Rosts für eine ordnungsgemäße Lagerung der

Lebensmittel. • Kühlen Sie die heißen Lebensmittel auf Zimmertemperatur ab, bevor Sie sie in den

für 2 Stunden zu starten, direkt in die Abtauung nach 2 Stunden; unter der erzwungenen

Die Stromversorgung ist

unterbrochen. • Nur ein qualifizierter Servicetechniker darf das beschädigte Netzkabel reparieren.

Drücken Sie

3. Beleuchtung: Drücken Sie die

Taste, sie leuchtet auf, drücken Sie sie erneut, sie erlischt.

oder

2.Wenn innerhalb von 10 Sekunden keine weitere Taste gedrückt wird, wird der

kalte Temperatur im Kühlschrank. • Blockieren Sie niemals die

Luftansaugung und den Luftauslass. Halten Sie die Luftzirkulation und

Taste zum Verlassen der Justierung und zur Anzeige der Kühlraumtemperatur

5. Abtau-LED: Während des Abtauens leuchtet die LED. Wenn das Abtauen beendet ist,

3. Vorsichtsmaßnahmen

für 3 Sekunden, um die Zwangskühlung zu beenden.

Taste zum Ändern und Speichern des angezeigten Wertes. Drücken Sie

4.Kältemittel-LED: Während der Kühlung leuchtet die LED; Wenn der Kühlraum

• Versuchen Sie,

die Öffnungszeiten zu verkürzen und halten Sie den Kühlschrank innen kühl, falls das

oder „SET“ drücken, die eingestellte Temperatur wird angezeigt.

Manuelles Starten/Stoppen des Abtauens: Taste drücken und 6 Sekunden lang gedrückt halten

für 3 Sekunden wird der Kompressor gezwungen

Temperatur wird angezeigt.

oder

Kühlleistung. • Lassen Sie

Lebensmittel nicht zu viel lagern, da dies die Kühlwirkung beeinträchtigt. Passen Sie

Temperatur.Temperatureinstellbereich: 2–6 °C (35,6–42,8 °F)

die LED ist aus. Während der Verzögerungsanzeige der Abtauung blinkt die LED.

• Verkürzen Sie die Türöffnungszeit und reduzieren Sie die Öffnungsfrequenz, um eine

oder „SET“

Temp. ist konstant, die LED ist aus; Während der Startverzögerung blinkt die LED.

Abkühlzustand, lange drücken

zum Auftauen oder zum Stoppen des Auftauens.

Machine Translated by Google

Wartung

über die Verwendung des Geräts durch eine für ihre Sicherheit verantwortliche Person. • Kinder

sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem

WARNUNG

mit Spezialwerkzeugen.

• Berühren Sie den Kompressor niemals, um Verbrühungen zu

vermeiden. • Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich Kinder) bestimmt.

• Halten Sie alle Lüftungsöffnungen im Gerät frei

das Gerät, es sei denn, sie sind vom Typ, der vom Hersteller empfohlen wird.

Vor Wartungsarbeiten immer den Stecker ziehen

mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung

Gehäuse oder in der Struktur zum Einbau. • Verwenden

Sie keine mechanischen Geräte oder andere Mittel zur Beschleunigung der

und Wissen. • Die

maximale Belastung des Regals beträgt nicht mehr als 10 kg. • Die Klimaklasse

des Geräts ist 4, die Einheiten sollten

1.Hinweis

Benutzen Sie niemals beschädigte Stecker oder lose Steckdosen, um Stromschläge oder

Kurzschluss.

Halten Sie den Kühlschrank häufig sauber und es sind regelmäßige Wartungsarbeiten erforderlich.

Wird bei einer Umgebungstemperatur von 16–32 °C verwendet.

Gerät. • Die

Bedienungsanleitung ist nicht für Personen (einschließlich Kinder) geeignet

Hersteller.

mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung

Abtauverfahren, die vom Hersteller nicht empfohlen werden. • Beschädigen Sie den

Kältemittelkreislauf nicht. • Verwenden Sie keine

Elektrogeräte in den Lebensmittelfächern des

und Wissen, es sei denn, sie werden beaufsichtigt oder angewiesen

Spülen Sie den Kühlschrank niemals. Verwenden Sie niemals alkalisches Reinigungsmittel, Seife, Benzin,

- 10 -

Machine Translated by Google

Fehlerbehebung

Tauchen Sie ein weiches Tuch in ein neutrales Reinigungsmittel (Geschirrspülmittel), um die Außenseite zu reinigen

NEIN

Blockieren Nahrungsmittel die Luftansaugung oder den Luftauslass?

Liegt es in der Sonne? Gibt es eine Wärmequelle?

Ungenügend

Aceton oder Bürste.

Tür für ausreichendes Trocknen.

Ist die Sicherung kaputt?

Nehmen Sie alle Lebensmittel heraus und ziehen Sie den Stecker aus der Steckdose.

Ist die Türdichtung verformt oder beschädigt?

Nehmen Sie den Korb zum Reinigen mit Wasser heraus

Ursache und Abhilfe

Schließt die Tür gut? Lässt sich die Tür lange öffnen?

nahe?

des Kühlschranks und wischen Sie ihn anschließend mit einem trockenen, weichen Tuch ab.

Kühlung

Regulieren Sie die Temperatur mit dem Temperaturregler.

2.Außen reinigen

Das Glas zerbricht leicht. Bewahren Sie das Glas außerhalb der Reichweite von Kindern auf.

Kühlung

Reinigen Sie den Kühlschrank innen und außen gründlich und öffnen Sie die

Gibt es keinen Strom?

Ist das Essen verstopft oder zu viel?

4. Kühlschrank für längere Zeit ausschalten

Sitzt der Stecker gut in der Steckdose?

Zeit?

3.Innen reinigen

Problem

Ist die Umgebungsbelüftung schlecht?

Reinigen Sie die Kondensatwanne und wischen Sie diese trocken.

- 11 -

Machine Translated by Google

- 12 -

Im Kühlschrank befindet sich ein loses Teil.

Menge 1 Satz

Regal

Nur für XC-278L

Der Kühlschrank steht nicht waagerecht.

normales Phänomen, da das Kühlmittel im System zirkuliert.

Handbuch

Folgende Phänomene sind kein Problem

5 Stück

3 Stück

2 Stück

Staubschutzkappe verschrauben

sind endgültig, sofern sie geändert wurden.

3.Das Produkt dient als Zähler für Transaktionen zwischen Verkäufen

Die Probleme lösen.

NEIN.

Notiz:

Regalbein

Viel Lärm

Tuch zum Abwischen.

Regal

Nur für XC-78L(1R)

Personal und Kunden, die Tür befindet sich auf der Rückseite des Gerätes und

Der Kühlschrank berührt eine Wand oder einen anderen Gegenstand.

In der Regenzeit kann sich Kondenswasser an der Außenseite des

Anmerkung

Das Rauschen des Wassers ist zu hören, wenn der Kühlschrank in Betrieb ist. Es ist ein

Artikel

2 Stück

Nur für XC-278L

2. Das Design kann ohne Vorankündigung verbessert werden.

Notiz:

Kühlschrank-Display

1 Stück

Lampensicherungsring

1.Der elektrische Schaltplan und die Parameter auf dem Typenschild des Produkts

Wenn die einfache Fehlerbehebung nicht zum Erfolg führt, wenden Sie sich an den Kundendienst vor Ort.

Packliste

Schlüssel

Kühlschrank. Es ist kein Problem, das durch hohe Luftfeuchtigkeit verursacht wird. Verwenden Sie einfach

Machine Translated by Google

Anleitung zur Installation von Regalen

Bitte beachten Sie bei der Nutzung, Wartung und Entsorgung des Gerätes

achten Sie auf das Symbol ähnlich wie auf der linken Seite, das ist

befindet sich auf der Rückseite des Gerätes (Rückwand oder Kompressor)

Es ist ein Warnsymbol für Brandgefahr. Es gibt brennbare

4.Wenn das Netzkabel beschädigt ist, muss es vom Hersteller ersetzt werden.

von seinem Kundendienstvertreter oder einer ähnlich qualifizierten Person ersetzt werden, um Gefährdungen zu vermeiden.

Waren an Verbraucher.

muss vom Verkaufspersonal genutzt werden, damit das Verkaufspersonal

Materialien in Kältemittelleitungen und Kompressoren.

Halten Sie sich während der Nutzung, Wartung und Instandhaltung von offenen Feuerquellen fern.

1. Stecken Sie den hervorstehenden Teil des Regalrahmens in die hintere Säule

Entsorgung.

und mit gelber oder oranger Farbe.

Befestigungsloch, und die Anzahl der Befestigungsloch-Leerstellen ist die gleiche wie

- 13 -

Machine Translated by Google

- 14 -

3. Wiederholen Sie die Schritte 1 und 2, installieren Sie alle Regalrahmen (Tipp: die folgenden

2 Gitterrahmen hinteren Säulenmontagelöcher sind eins weiter voneinander entfernt als die

2. Stecken Sie das flache Ende der Ablage in den Kartenschlitz des Gitterbeins.

die Anzahl der leeren Plätze am vorderen Säulenregalfuß.

Loch zwischen den beiden Gitterschenkeln).

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

FRIGORIFERO ESPOSITIVO

MODELLO:XC-78L(1R) XC-278L

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi

utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare

determinati strumenti con noi rispetto ai principali marchi più importanti e non significa

necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo

gentilmente di verificare attentamente quando effettui un ordine con noi

se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

Machine Translated by Google

Contattaci:

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Sentiti libero di

MODELLO:XC-78L(1R)ÿXC-278L

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni

del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del

nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto

ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti

aggiornamenti tecnologici o software sul nostro prodotto.

HO BISOGNO DI AIUTO? CONTATTACI!

SCALA DI SPEDIZIONE

- 1 -

Machine Translated by Google

Struttura e parti

Generale

1. Sul frigorifero da tavolo viene utilizzato un compressore completamente chiuso della migliore marca.

2. Sulla porta e sul corpo vengono utilizzati doppi vetri trasparenti cavi. Presenta un aspetto

artistico ed elegante, una prospettiva perfetta e facile

accesso.

3. Ha un'ampia applicazione nei grandi magazzini e nelle case, nonché nelle sale riunioni e nei

salotti

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il

simbolo del bidone della spazzatura barrato indica che nell'Unione Europea

il prodotto richiede la raccolta differenziata dei rifiuti. Ciò vale per il prodotto e

tutti gli accessori contrassegnati da questo simbolo. I prodotti contrassegnati come

tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere

portati in un punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici

Il refrigerante R600a o R290 è un agente ecologico. Presenta una configurazione razionale del

sistema di refrigerazione con raffreddamento ad aria forzata tramite ventilatore. La temperatura è

abbastanza uniforme all'interno del frigorifero.

CORRETTO SMALTIMENTO

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere

attentamente il manuale di istruzioni.

-2-

Machine Translated by Google

Luogo

asciutto Posizionare sempre il frigorifero in un

luogo asciutto.

Maneggiare con cura

Scollegare prima la presa a muro.

Non inclinarlo mai oltre i 45 gradi durante la

movimentazione

Maniglia ed erezione

- 3 -

Machine Translated by Google

-4-

Lontano da fonti di calore

Posizionare sempre il frigorifero in un luogo

ben ventilato. Per il primo utilizzo, attendere

2 ore dopo l'uso, quindi collegare la

presa a muro e avviarlo.

Non posizionare mai il frigorifero

direttamente sotto la luce del sole. Non

posizionarlo mai vicino a fonti di

calore o riscaldatori per evitare

che riduca la capacità di refrigerazione.

Nessun carico

pesante Non posizionare mai alcun carico

pesante sulla parte superiore del frigorifero.

10 cm. La capacità di refrigerazione

potrebbe diminuire se lo spazio

circostante è troppo piccolo per far circolare l'aria.

Bene ventilazione

La distanza tra entrambi i lati e il retro del

frigorifero e la parete o altra sostanza non

deve essere inferiore a

Spazio sufficiente

frigorifero. Non installare mai altri

oggetti sul frigorifero.

Non fare mai buchi sul

Nessuna creazione di fori

Machine Translated by Google

Preparazione e alimentazione

Proteggi i cavi

Barra di terra

Non lasciare mai che il frigorifero condivida la presa comune con altri elettrodomestici, altrimenti il cavo

si surriscalda e potrebbe verificarsi un incendio.

Non rompere o danneggiare mai i cavi altrimenti si potrebbero verificare perdite di corrente e incendi

Presa di corrente

Nessuna condivisione sul socket

Presa di alimentazione esclusiva

Normalmente, la tensione di alimentazione deve essere coerente con i requisiti della targhetta.

La presa di alimentazione deve avere un collegamento a terra affidabile.

Posizione stabile

Disimballare e posizionare il

frigorifero su una superficie piana e solida.

-5-

Machine Translated by Google

-6-

Nessun lavaggio con

acqua Non sciacquare mai la superficie del frigorifero, altrimenti potrebbero verificarsi perdite

di corrente.

Niente spruzzo

Prevenzione di sostanze infiammabili ed esplosive

Non mettere mai sostanze infiammabili o esplosive all'interno del frigorifero come etere,

benzina, alcool, adesivi ed esplosivi. Non mettere mai prodotti pericolosi vicino al frigorifero.

potrebbe risultare.

Non è consentito spruzzare sostanze infiammabili come vernici o rivestimenti nelle vicinanze

del frigorifero, altrimenti potrebbe verificarsi un incendio

Machine Translated by Google

Uso e cautela

Non è consentito tenere alcun medicinale nel frigorifero.

Collegare il frigorifero a una presa esclusiva. Dopo che il frigorifero è in funzione, mettere la mano

sull'aspirazione dell'aria per verificare che sia sufficientemente fredda. Quindi puoi mettere il cibo

nel contenitore freddo.

Nessuna medicina

Dopo un'interruzione

della corrente Dopo un'interruzione della corrente o dopo aver scollegato il frigorifero, attendere

sempre almeno 5 minuti, quindi collegare il frigorifero e riavviarlo.

1. Prima dell'uso:

-7-

Machine Translated by Google

-8-

2. Termoregolatore digitale

Quando l'alimentazione è appena accesa o dopo un'interruzione di corrente, il compressore

Il compressore non funziona, nessuna

refrigerazione.

avrà un ritardo di 5 minuti per avviarsi, in questo momento il LED del refrigerante sarà acceso

XC-78L(1R)

- È un controller intelligente mini-dimensionato e integrato e applicabile a

compressore da un Hp.

Le funzioni principali sono: Visualizzazione della temperatura/Controllo della temperatura/Sbrinamento

manuale e automatico mediante spegnimento/Controllo dell'illuminazione/Memorizzazione dei valori/Auto

Senso

Lampeggiante

Caratteristiche della funzione

Il compressore funziona, inizia la

refrigerazione.

inizia la refrigerazione.

(Cerchio rosso)

1.Impostare la temperatura

Stato

Acceso fisso

lampeggiante, il compressore non funziona e non c'è refrigerazione. Quando

XC-278L

Test/Blocco parametri

Operazioni dal pannello frontale

LED refrigerante

il LED del refrigerante è acceso fisso, il compressore inizia a funzionare e

Machine Translated by Google

-9-

temperatura. Intervallo di impostazione della temperatura: 2~6ÿ(35,6~42,8ÿ)

il led è spento, Durante la visualizzazione del ritardo dello sbrinamento il led lampeggia.

• È bene mantenere una riduzione del tempo di apertura della porta e della frequenza di apertura

Avvio/arresto manuale dello sbrinamento: tenere premuto il pulsante per 6 secondi

o il pulsante “SET”, viene visualizzata la temperatura impostata. Premere

capacità di refrigerazione. • Non

congestionare il cibo poiché ciò influenzerebbe l'effetto di raffreddamento. Regolare

verrà visualizzata la temperatura.

per 3 secondi il compressore viene forzato

per sbrinare o interrompere lo sbrinamento.

per iniziare per 2 ore, entrare direttamente nello sbrinamento dopo 2 ore; sotto il forzato

l'alimentazione viene

interrotta. • Solo un tecnico qualificato può riparare il cavo di alimentazione danneggiato

o “IMPOSTA”

temp. è costante, il LED è spento; Durante la partenza ritardata il LED lampeggia.

2.Se non si preme più alcun pulsante entro 10 secondi, la cella frigorifera

temperatura fredda all'interno del frigorifero. • Non

bloccare mai l'aspirazione e l'uscita dell'aria. Mantenere la circolazione dell'aria e

stato di raffreddamento, pressione prolungata

6Funzione "Turbo": premere a lungo

l'altezza del ripiano per una corretta conservazione degli

alimenti. • Raffreddare il cibo caldo a temperatura ambiente prima di inserirlo

Premere

3.Illuminazione: premere il

pulsante e si accende; Premi di nuovo, si ferma.

per 3 secondi per uscire dal raffreddamento forzato.

pulsante per modificare e memorizzare il valore visualizzato. Premere

4.LED Refrigerante: Durante la refrigerazione il LED è acceso; Quando la cella frigorifera

frigorifero. •

Cercare di ridurre i tempi di apertura e di mantenere il frigorifero all'interno freddo nel caso in cui

pulsante per uscire dalla regolazione e visualizzare la cella

5.LED Sbrinamento: durante lo sbrinamento il LED è acceso; Quando smette di sbrinare,

3. Avvertenze

Machine Translated by Google

Manutenzione

con strumenti speciali.

• Non toccare mai il compressore per evitare scottature. •

Questo apparecchio non è destinato all'uso da parte di persone (compresi i bambini)

• Mantenere libere da ostruzioni tutte le aperture di ventilazione dell'apparecchio

AVVERTIMENTO

recinzione o nella struttura da incasso. • Non utilizzare

dispositivi meccanici o altri mezzi per accelerare il

con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza

Scollegare sempre la presa prima della manutenzione

Non utilizzare mai una spina danneggiata o una presa allentata per evitare scosse elettriche o

corto circuito.

e conoscenza. • Il

carico massimo dello scaffale non supera i 10 kg. •La classe climatica

dell'apparecchio è 4, le unità consigliate lo sono

1.Avviso

Mantenere spesso il frigorifero pulito ed è necessaria una manutenzione periodica.

utilizzato a una temperatura ambiente compresa tra 16 ÿ e 32 ÿ.

produttore.

apparecchio.

• Il manuale operativo non è adatto a persone (inclusi i bambini)

con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza

processo di scongelamento diverso da quelli consigliati dal produttore. • Non danneggiare il

circuito del refrigerante. • Non utilizzare apparecchi

elettrici all'interno degli scomparti per la conservazione degli alimenti

e conoscenza, a meno che non abbiano ricevuto supervisione o istruzioni

Non lavare mai il frigorifero. Non utilizzare mai detergenti alcalini, sapone, benzina,

riguardanti l'uso dell'apparecchio da parte di una persona responsabile della sua sicurezza.

• I bambini devono essere sorvegliati per assicurarsi che non giochino con

l'apparecchio, a meno che non siano del tipo consigliato dal

- 10 -

Machine Translated by Google

Risoluzione dei problemi

4. Spegnere il frigorifero per un lungo periodo

La presa di corrente è in buone condizioni?

tempo?

2.Pulire l'esterno

Il vetro si rompe facilmente. Tenere il bicchiere lontano dalla portata dei bambini.

Il cibo è congestionato o eccessivo?

Pulire accuratamente sia l'interno che l'esterno del frigorifero e aprire il

Non c'è potere?

refrigerazione

Pulire il vassoio della condensa e asciugarlo.

Immergere un panno morbido in un detergente neutro (detersivo per stoviglie) per pulire l'esterno

È sotto il sole? C'è qualche fonte di calore

Insoddisfacente

3.Pulire l'interno

Guaio

Il fusibile è rotto?

Togliere tutto il cibo e scollegare la presa a muro.

La guarnizione della porta è deformata o danneggiata?

La ventilazione circostante è cattiva?

Il cibo blocca l'aspirazione o l'uscita dell'aria?

acetone o pennello.

porta per un'asciugatura sufficiente.

nelle vicinanze?

del frigorifero, quindi pulirlo con un panno morbido e asciutto.

refrigerazione

Regolare il regolatore di temperatura.

Estrarre la griglia per pulirla con acqua

Causa e rimedio

La porta si chiude bene? La porta si apre a lungo

- 11 -

Machine Translated by Google

- 12 -

Nota:

Vetrina frigorifero

1 pz

Anello di sicurezza della lampada

1. Lo schema del circuito elettrico e i parametri sulla targhetta del prodotto

Il frigorifero entra in contatto con una parete o altro.

Nella stagione delle piogge, è possibile che si formi della condensa all'esterno del

2 pezzi

Quando il frigorifero è in funzione si sente il mormorio dell'acqua. È un

Articolo Osservazione

Solo per XC-278L

2.Il design potrebbe essere migliorato senza preavviso.

frigorifero. Non è un problema causato dall'elevata umidità. Usalo semplicemente

C'è una parte allentata nel frigorifero.

Solo per XC-278L

Contattare l'agente di assistenza locale per assistenza se la semplice risoluzione dei problemi non funziona

Lista imballaggio

Manuale

Seguire i fenomeni non è un problema

5 pezzi

3 pezzi

2 pezzi

Coperchio antipolvere a vite

chiave

sono definitivi se sono stati modificati.

Solo per XC-278L

Quantità 1 set

Mensola

3.Il prodotto funge da contatore per le transazioni tra le vendite

Il frigorifero non si livella.

fenomeno normale poiché il liquido refrigerante circola nel sistema.

Molto rumore

panno per pulirlo.

Mensola

Solo per XC-78L(1R)

risolvere i problemi.

NO.

Gamba della mensola

Nota:

personale e clienti, la porta si trova nella parte posteriore dell'apparecchiatura e

Machine Translated by Google

- 13 -

prestare attenzione al simbolo simile al lato sinistro, che è

Durante l'utilizzo, la manutenzione e lo smaltimento dell'apparecchio, si prega di

situato sul retro dell'apparecchio (pannello posteriore o compressore)

e con colore giallo o arancione.

4.Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore,

dal proprio agente di servizio o da persone similmente qualificate per evitare pericoli.

beni ai consumatori.

deve essere utilizzato dal personale di vendita, in modo che il personale di vendita possa fornirlo

È un simbolo di pericolo di incendio. Ci sono sostanze infiammabili

Si prega di tenere lontano la fonte di fuoco durante l'uso, la manutenzione e

disposizione.

foro di montaggio e il numero di posti liberi nei fori di montaggio è lo stesso di

materiali nei tubi del refrigerante e nel compressore.

1.Inserire la parte sporgente del telaio dei ripiani nella colonna posteriore

Istruzioni per l'installazione degli scaffali

Machine Translated by Google

3.Ripetere i passaggi 1 e 2, installare tutti i telai dei ripiani (suggerimento: quanto segue

2 fori di installazione della colonna posteriore del telaio a griglia sono distanziati di uno in più rispetto a

2.Posizionare l'estremità piatta dei ripiani nello slot per schede della gamba della griglia.

il numero di posizioni vuote sul piedino del ripiano della colonna anteriore.

foro tra le due gambe della griglia).

- 14 -

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

REFRIGERADORDEPANTALLA

MODELO:XC78L(1R)XC278L

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

Seguimoscomprometidosaproporcionarleherramientasaprecioscompetitivos.

"Ahorreamitaddeprecio","Amitaddeprecio"ocualquierotraexpresiónsimilarutilizadapor

nosotrossolorepresentaunaestimacióndelosahorrosquepodríabeneficiarsealcomprarciertas

herramientasconnosotrosencomparaciónconlasprincipalesmarcasprincipalesynonecesariamente

significacubrirtodaslascategoríasdeherramientasofrecidas.pornosotros.Lerecordamosque,

cuandorealiceunpedidoconnosotros,verifiquecuidadosamentesirealmente

estáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Machine Translated by Google

1

ESCALADEENVÍO

¿NECESITASAYUDA?¡CONTÁCTENOS!

Contáctenos:

Soportetécnicoycertificadodegarantíaelectrónica

www.vevor.com/support

¿Tienepreguntassobreelproducto?¿Necesitasoportetécnico?Porfavor,siéntaselibrede

MODELO:XC78L(1R)XC278L

Estassonlasinstruccionesoriginales;leaatentamentetodaslasinstruccionesdel

manualantesdeoperar.VEVORsereservaunainterpretaciónclaradenuestromanualde

usuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.Perdonequeno

leinformaremosnuevamentesihayactualizacionesdetecnologíaosoftwareennuestroproducto.

Machine Translated by Google

2

acceso.

1.Enelrefrigeradordeescritorioseutilizauncompresorcompletamentecerradodeprimeramarca.

2.Seutilizanvidriostransparentesdedoblehuecoenlapuertayelcuerpo.Presentauna

aparienciaartísticayelegante,unaperspectivaperfectayfácil

3.Tieneunaampliaaplicaciónengrandesalmacenesycasas,asícomoensalasdereunionesy

salasdeestar.

EsteproductoestásujetoalasdisposicionesdelaDirectivaEuropea2012/19/CE.

Elsímboloquemuestrauncontenedorconruedastachadoindicaqueel

productorequiererecogidaselectivadebasuraenlaUniónEuropea.Estose

aplicaalproductoyatodoslosaccesoriosmarcadosconestesímbolo.Los

productosmarcadoscomotalesnopodrándesecharseconlabasuradoméstica

normal,sinoquedeberánllevarseaunpuntoderecogidaparaelreciclajede

aparatoseléctricosyelectrónicos.

ElrefrigeranteR600aoR290esunagenterespetuosoconelmedioambiente.Presentauna

configuraciónracionaldelsistemaderefrigeraciónconenfriamientoporaireforzadoporsoplador.

Latemperaturaesbastanteuniformedentrodelfrigorífico.

ELIMINACIÓNCORRECTA

Advertencia:parareducirelriesgodelesiones,elusuariodebeleer

atentamenteelmanualdeinstrucciones.

Estructuraypiezas

General

Machine Translated by Google

3

Mangoyerección

Lugarseco

Ubiquesiempreelfrigoríficoenunlugarseco.

Manéjeloconcuidado.

Desenchufeprimeroelenchufedelapared.

Nuncaloinclinemásde45gradosduranteel

manejo.

Machine Translated by Google

Lejosdelafuentedecalor

Ubiquesiempreelfrigoríficoenunlugarcon

buenaventilación.Paraelprimeruso,espere

2horasdespuésdelamanipulacióny

luegoenchufeelenchufeyenciéndalo.

Nuncacoloqueelrefrigerador

directamentebajolaluzdelsol.Nuncalo

ubiquecercadeunafuentedecaloro

calentadorparaevitarquereduzca

lacapacidadderefrigeración.

Sincargaspesadas

Nuncacoloquecargaspesadasencimadel

refrigerador.

Ladistanciadesdeambosladosylaparte

traseradelrefrigeradorhastalapareduotra

sustancianodebeserinferiora

Buenaventilación

10cm.Lacapacidadderefrigeraciónpuede

versedisminuidasielespaciocircundantees

demasiadopequeñoparaquecirculeelaire.

Espaciosuficiente

Sinhaceragujeros

Nuncahagaagujerosenel

refrigerador.Nuncainstaleotros

materialesenelrefrigerador.

4

Machine Translated by Google

5

Protegercables

barradetierra

Nuncapermitaqueelrefrigeradorcompartaelenchufecomúnconotroelectrodoméstico,delocontrarioel

cablesecalentaráypodríaproducirseunincendio.

Nuncarompanidañeloscables,delocontrariohabráfugasdecorrienteyriesgodeincendio.

Receptáculodeenergía

Nocompartirenelsocket

Tomadecorrienteexclusiva

Normalmente,elvoltajedelafuentedealimentacióndebeserconsistenteconlosrequisitosdela

placadeidentificación.Elreceptáculodeenergíadebetenerunaconexiónatierraconfiable.

Ubicaciónestable

Desempaqueyubiqueelrefrigerador

enunlugarplanoysólido.

Preparaciónysuministrodeenergía

Machine Translated by Google

6

Eviteelusodeproductosinflamablesyexplosivos.

Nuncacoloqueningúnproductoinflamableoexplosivodentrodelrefrigerador,comoéter,

gasolina,alcohol,adhesivosyexplosivos.Nuncacoloqueproductospeligrososcercadel

frigorífico.

Sinspray

Noenjuagueconagua

Nuncaenjuaguelasuperficiedelrefrigerador,delocontrariopodríaproducirseunafugade

corriente.

podríaresultar.

Nosepermiterociarproductosinflamablescomopinturaorevestimientocercadelrefrigerador,

delocontrariopodríaproducirseunincendio.

Machine Translated by Google

Usoyprecaución

Sinmedicina

Enchufeelrefrigeradorenunenchufeexclusivo.Despuésdequeelrefrigeradorestéfuncionando,

coloquelamanoenlasuccióndeaireparaconfirmarqueestélosuficientementefrío.Luegopodrás

ponercomidadentrodelacajafría.

Nosepermiteconservarningúnmedicamentodentrodelfrigorífico.

Despuésdeuncortede

energíaDespuésdeuncortedeenergíaodedesenchufarelrefrigerador,esperesiempreal

menos5minutosyluegopodráenchufarelrefrigeradoryencenderlonuevamente.

1.Antesdeusar:

7

Machine Translated by Google

8

Estado

Sólidoencendido

Significado

Brillante

Elcompresorestáfuncionando,

comienzalarefrigeración.

Característicasdelafunción

2.Controladordetemperaturadigital

Elcompresornofunciona,nohay

refrigeración.

Cuandoreciénseenciendelaenergíaodespuésdeuncortedeenergía,elcompresor

Esuncontroladorinteligenteintegradodetamañominiyaplicableala

XC78L(1R)

tendráunretrasode5minutosparacomenzar,enestemomento,elLEDderefrigeranteestá

compresordeunHp.

XC278L

parpadea,elcompresornofuncionaynohayrefrigeración.Cuando

Lasfuncionesprincipalesson:Visualizacióndetemperatura/Controldetemperatura/Manual,

descongelaciónautomáticaporcombustión/Controldeiluminación/Almacenamientodevalor/auto

Prueba/bloqueodeparámetros

LEDderefrigerante

ElLEDderefrigeranteestáencendidofijo,elcompresorcomienzaafuncionary

Operacióndelpanelfrontal

comienzalarefrigeración.

1.Establecerlatemperatura

(Circulorojo)

Machine Translated by Google

9

o“ESTABLECER”

temperaturaesconstante,elLEDestáapagado;Duranteeliniciodiferido,elLEDparpadea.

estadodeenfriamiento,pulsaciónlarga

paradescongelarodetenereldescongelamiento.

paracomenzardurante2horas,ingresedirectamentealdescongelamientodespuésde2horas;bajolafuerza

secortalaenergía.•

Sóloelpersonaldeserviciocualificadopuederepararelcabledealimentacióndañado.

capacidadderefrigeración.•No

congestionelosalimentosyaqueestoinfluiráenelefectorefrescante.Ajustar

Semostrarálatemperatura.

oelbotón“SET”,semuestralatemperaturaestablecida.Prensa

Inicio/paradadeldescongelamientomanual:presioneelbotónymanténgalopresionadodurante6segundos

Temperatura.Rangodeajustedetemperatura:2~6(35,6~42,8)

elLEDestáapagado.Durantelavisualizacióndelretardodedescongelación,elLEDparpadea.

•Acortareltiempodeaperturadelapuertayreducirlafrecuenciadeaperturaesbuenoparamantenerun

durante3segundos,elcompresorsefuerza

Pulsadorparasalirdelajusteyvisualizarlacámarafrigorífica.

5.LEDdedescongelación:duranteeldescongelamiento,elLEDestáencendido;Cuandodejadedescongelarse,

3.Precauciones

refrigerador.•

Tratedereducirlostiemposdeaperturaymantengafríoelinteriordelfrigoríficoencasodeque

durante3segundosparasalirdelenfriamientoforzado.

paramodificaryalmacenarelvalormostrado.Prensa

4.LEDderefrigerante:durantelarefrigeración,elLEDestáencendido;Cuandolahabitaciónfría

Prensa

3.Iluminación:Presioneel

botón,seenciende;Presionenuevamente,sedetiene.

6.Función"Turbo":pulsaciónlarga

laalturadelarejillaparaunalmacenamientoadecuado

delosalimentos.•Enfríelacomidacalienteatemperaturaambienteantesdecolocarlaenel

2.Sinosepresionamásbotóndentrode10segundos,lacámarafrigorífica

Temperaturafríadentrodelfrigorífico.•Nuncabloquee

lasucciónysalidadeaire.Mantenerlacirculacióndelairey

Machine Translated by Google

10

concapacidadesfísicas,sensorialesomentalesreducidas,ofaltadeexperiencia

yelconocimiento.•

Lacargamáximadelestantenosuperalos10kg.•Laclaseclimáticadel

aparatoes4,sesugierequelasunidadessean

1.Aviso

utilizadoaunatemperaturaambientede1632.

Amenudosemantienelimpioelfrigoríficoyesnecesariounmantenimientoperiódico.

conherramientas

especiales.•Nuncatoqueelcompresorparaevitar

quemaduras.•Esteaparatonoestádiseñadoparaqueloutilicenpersonas(incluidosniños)

ADVERTENCIA

•Mantengalibresdeobstruccionestodaslasaberturasdeventilacióndelaparato.

Desenchufesiempreelenchufeantesdelmantenimiento.

concapacidadesfísicas,sensorialesomentalesreducidas,ofaltadeexperiencia

cerramientooenlaestructuraparaempotrar.•Noutilice

dispositivosmecánicosuotrosmediosparaacelerarel

Nuncautiliceunenchufedañadoounenchufesueltoparaevitardescargaseléctricaso

yconocimientos,amenosquehayanrecibidosupervisiónoinstrucción

procesodedescongelación,distintosalosrecomendadosporelfabricante.•Nodañeelcircuito

frigorífico.•Noutiliceaparatoseléctricosdentrode

loscompartimentosdealmacenamientodealimentosdel

cortocircuito.

Nuncaenjuagueelrefrigerador.Nuncautilicedetergentesalcalinos,jabón,gasolina,

sobreelusodelaparatoporunapersonaresponsabledesuseguridad.•Sedebesupervisara

losniñosparagarantizarquenojueguenconel

elaparato,amenosqueseandeltiporecomendadoporel

fabricante.

aparato.•El

manualdefuncionamientonoesadecuadoparalaspersonas(incluidoslosniños)

Mantenimiento

Machine Translated by Google

Solucióndeproblemas

3.Limpiarelinterior

Problema

¿Laventilacióncircundanteesmala?

Limpielabandejadecondensadoyséquela.

Sumerjaunpañosuaveendetergenteneutro(detergenteparavajilla)paralimpiarelexterior.

¿Estábajoelsol?¿Hayalgunafuentedecalor?

Insatisfactorio

¿Lacomidaestácongestionadaoenexceso?

Limpieafondoelinterioryelexteriordelfrigoríficoyabralapuerta.

¿Nohaypoder?

Elcristalserompeconfacilidad.Mantengaelvasolejosdelalcancedelosniños.

2.Limpiarelexterior

4.Apagarelfrigoríficodurantemuchotiempo.

¿Estábienelenchufe?

¿tiempo?

refrigeración

Saquelarejillaparalimpiarlaconagua.

Causayremedio

¿Lapuertacierrabien?¿Lapuertaseabrepormuchotiempo?

Reguleelcontroladordetemperatura.

¿cercano?

delrefrigeradoryluegolímpieloconunpañosuaveyseco.

refrigeración

acetonaocepillo.

puertaparaquesesequelosuficiente.

¿Losalimentosbloqueanlasucciónosalidadeaire?

¿Estárotoelfusible?

Saquetodalacomidaydesenchufeelenchufedelapared.

¿Estádeformadaodañadalatiraselladoradelapuerta?

11

Machine Translated by Google

12

Comuníqueseconelagentedeserviciolocalparaobtenerayudasilasimplesolucióndeproblemasnofunciona.

Tornillocubiertaantipolvo

5

Listadeembalaje

llave

sondefinitivossihansidomodificados.

refrigerador.Noesunproblemacausadoporlaaltahumedad.Simplementeuse

Hayunapiezasueltaenelrefrigerador.

SóloparaXC278L

2piezas

2piezas

Seescuchaelmurmullodelaguacuandoelfrigoríficoestáfuncionando.Esun

Artículo

SóloparaXC278L

2.Eldiseñopodríamejorarsesinprevioaviso.

Enlatemporadadelluvias,esposiblequeseencuentrecondensaciónenelexteriordel

Elrefrigeradorhacecontactoconlapareduotramateria.

Nota:

Refrigeradordeexhibición

PC1

Observación

Anillodeseguridadparalámpara

1.Eldiagramadelcircuitoeléctricoylosparámetrosenlaplacadeidentificacióndelproducto.

resuelvelosproblemas.

No.

Nota:

Patadelestante

Estante

SóloparaXC78L(1R)

personalyclientes,lapuertaestáenlapartetraseradelaparatoy

Muchoruido

pañoparalimpiarlo.

SóloparaXC78L(1R)

Elfrigoríficonosenivela.

Fenómenonormalyaqueelrefrigerantecirculaenelsistema.

SóloparaXC278L

Cantidad1juego

Estante

3.Elproductosirvecomocontadorparatransaccionesentreventas.

Manual

Lossiguientesfenómenosnosonproblemas.

5piezas

3piezas

2piezas

Machine Translated by Google

Instruccionesdeinstalacióndeestantes

presteatenciónalsímbolosimilaraldelladoizquierdo,quees

Duranteeluso,mantenimientoyeliminacióndelaparato,porfavor

ubicadoenlapartetraseradelaparato(paneltraseroocompresor)

Manténgasealejadodelafuentedefuegoduranteeluso,servicioy

4.Sielcabledealimentaciónestádañado,debeserreemplazadoporelfabricante.

suagentedeservicioopersonasigualmentecalificadasparaevitarriesgos.

bienesalosconsumidores.

debeserutilizadoporelpersonaldeventas,paraqueelpersonaldeventaspuedaproporcionar

Esunsímbolodeadvertenciaderiesgodeincendio.hayinflamables

materialesentuberíasderefrigeranteycompresor.

1.Insertelapartequesobresaledelmarcodelosestantesenlacolumnatrasera.

yconcoloramarilloonaranja.

desecho.

orificiodemontaje,yelnúmerodeespaciosvacantesparaorificiosdemontajeeselmismoque

13

Machine Translated by Google

14

2.Coloqueelextremoplanodelosestantesenlaranuraparatarjetasdelapatadelarejilla.

2orificiosdeinstalacióndelacolumnatraseradelmarcoderejillaestánespaciadosunomásqueel

3.Repitalospasos1y2,instaletodoslosmarcosdelosestantes(consejo:losiguiente

elnúmerodeposicionesvacíasenelpiedelosestantesdelacolumnafrontal.

agujeroentrelasdospatasdelarejilla).

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

MODEL: XC-78L(1R) XC-278L

„Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas

przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone

narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie

wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania

zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w

porównaniu z czołowymi markami.

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie.

LODÓWKA WYSTAWOWA

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

Machine Translated by Google

Skontaktuj się z nami:

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Proszę, czuj się swobodnie by

MODELE: XC-78L(1R), XC-278L

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie

się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd

produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie

informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

POTRZEBUJĘ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

SKALA WYSYŁKI

- 1 -

Machine Translated by Google

Struktura i części

Ogólny

2. Na drzwiach i korpusie zastosowano podwójne, puste, przezroczyste szyby.

Charakteryzuje się artystycznym i eleganckim wyglądem, doskonałą perspektywą i łatwością

dostęp.

Czynnik chłodniczy R600a lub R290 jest czynnikiem przyjaznym dla środowiska. Charakteryzuje

się racjonalną konfiguracją układu chłodniczego z wymuszonym chłodzeniem powietrzem za

pomocą dmuchawy. Temperatura wewnątrz lodówki jest dość wyrównana.

3. Ma szerokie zastosowanie w domu towarowym i domu, a także w sali konferencyjnej i

salonie

Ten produkt podlega przepisom Dyrektywy Europejskiej 2012/19/WE. Symbol

przekreślonego kosza na śmieci oznacza, że produkt wymaga selektywnej

zbiórki śmieci na terenie Unii Europejskiej. Dotyczy to produktu i wszystkich

akcesoriów oznaczonych tym symbolem. Produktów oznaczonych jako takie

nie można wyrzucać razem ze zwykłymi odpadami domowymi, lecz należy je

oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych

1. W lodówce stołowej zastosowano całkowicie zabudowany kompresor najlepszej marki.

PRAWIDŁOWA UTYLIZACJA

Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musi

uważnie przeczytać instrukcję obsługi.

- 2 -

Machine Translated by Google

Nigdy nie przechylaj go pod kątem większym niż 45 stopni

podczas przenoszenia

Postępuj ostrożnie . Najpierw

odłącz wtyczkę z gniazdka elektrycznego.

Suche miejsce

Zawsze umieszczaj lodówkę w suchym miejscu.

Uchwyt i montaż

- 3 -

Machine Translated by Google

Dobra wentylacja

Zawsze umieszczaj lodówkę w miejscu z

dobrą wentylacją. Przy pierwszym użyciu

odczekaj 2 godziny po obsłudze, a

następnie podłącz gniazdko ścienne i

uruchom je.

Nigdy nie umieszczaj lodówki

bezpośrednio pod słońcem. Nigdy nie

umieszczaj jej w pobliżu źródła ciepła lub

grzejnika, aby zapobiec

zmniejszeniu wydajności chłodzenia.

lodówka. Nigdy nie instaluj innych

przedmiotów na lodówce.

10cm. Wydajność chłodnicza może zostać

zmniejszona, jeśli przestrzeń wokół urządzenia

jest zbyt mała, aby zapewnić cyrkulację powietrza.

Daleko od źródła ciepła

Odległość obu stron i tyłu lodówki od

ściany lub innego przedmiotu nie może być

mniejsza niż

Wystarczająca przestrzeń

Bez robienia dziur

Nigdy nie rób dziury w

Żadnych ciężkich

ładunków Nigdy nie kładź żadnego

ciężkiego ładunku na górze lodówki.

- 4 -

Machine Translated by Google

- 5 -

Brak udziału w gnieździe

Nigdy nie pozwalaj, aby lodówka korzystała ze wspólnego gniazdka z innym urządzeniem, w

przeciwnym razie kabel nagrzeje się i może dojść do pożaru.

Chroń kable

Nigdy nie łam ani nie uszkadzaj kabli, gdyż może to spowodować upływ prądu i pożar

Gniazdo zasilania

Pasek ziemi

Ekskluzywne gniazdo zasilania

Zwykle napięcie zasilania powinno być zgodne z wymaganiami na tabliczce

znamionowej. Gniazdko zasilania musi mieć niezawodne uziemienie.

Stabilne miejsce

Rozpakuj i umieść lodówkę na

płaskim i stabilnym miejscu.

Przygotowanie i zasilanie

Machine Translated by Google

Zapobiegaj umieszczaniu w lodówce materiałów

łatwopalnych i wybuchowych. Nigdy nie wkładaj do lodówki żadnych łatwopalnych lub wybuchowych

substancji, takich jak eter, benzyna, alkohol, kleje i materiały wybuchowe. Nigdy nie umieszczaj

niebezpiecznych produktów w pobliżu lodówki.

Zakaz spłukiwania wodą

Nigdy nie spłukuj powierzchni lodówki, gdyż może to spowodować upływ prądu.

może wyniknąć.

Bez sprayu

Niedozwolone jest rozpylanie w pobliżu lodówki materiałów łatwopalnych, takich jak farba lub

powłoka, gdyż może to spowodować pożar

- 6 -

Machine Translated by Google

- 7 -

Żadnego leku nie wolno przechowywać w lodówce.

1. Przed użyciem:

Żadnego leku

Po przerwie w dostawie

prądu Po przerwie w dostawie prądu lub odłączeniu lodówki od prądu zawsze należy odczekać co

najmniej 5 minut, a następnie można podłączyć lodówkę i uruchomić ją ponownie.

Podłącz lodówkę do specjalnego gniazdka. Po uruchomieniu lodówki połóż rękę na wlocie powietrza, aby

upewnić się, że jest wystarczająco zimne. Następnie możesz włożyć żywność do zimnego pudełka.

Używaj i zachowaj ostrożność

Machine Translated by Google

- 8 -

Błyskowy

Status

Włączone

rozpoczyna się chłodzenie.

(Czerwone koło)

1.Ustaw temperaturę

Obsługa panelu przedniego

Dioda czynnika chłodniczego

dioda LED czynnika chłodniczego świeci światłem ciągłym, sprężarka rozpoczyna pracę i

miga, sprężarka nie działa i nie ma chłodzenia. Gdy

XC-278L

Testowanie/blokowanie parametrów

Start będzie opóźniony o 5 minut. W tym momencie świeci się dioda LED czynnika chłodniczego

XC-78L(1R)

Główne funkcje to: wyświetlanie temperatury/kontrola temperatury/ręczne, automatyczne

odszranianie poprzez wypalenie/kontrola oświetlenia/zapisywanie wartości/samodzielne

sprężarka o mocy jednego KM.

2. Cyfrowy regulator temperatury

Gdy zasilanie jest właśnie włączone lub po przerwie w dostawie prądu, sprężarka

Sprężarka nie działa, brak chłodzenia.

- Jest to niewielki, zintegrowany inteligentny kontroler, który można zastosować w...

Cechy funkcji

Sprężarka działa, rozpoczyna się

chłodzenie.

Oznaczający

Machine Translated by Google

- 9 -

dioda LED jest wyłączona. Podczas wyświetlania opóźnienia odszraniania dioda LED miga.

• Dobrze jest skrócić czas otwarcia drzwi i zmniejszyć częstotliwość otwierania

temperatura. Zakres ustawień temperatury: 2 ~ 6 ℃ (35,6 ~ 42,8 ℉)

Ręczne rozpoczęcie/zatrzymanie odszraniania: Naciśnij przycisk i przytrzymaj go przez 6 sekund

lub przycisk „SET”, wyświetlana jest ustawiona temperatura. Naciskać

przez 3 sekundy, sprężarka jest wymuszona

zdolność chłodnicza. • Nie należy

zagęszczać żywności, ponieważ może to mieć wpływ na efekt chłodzenia. Regulować

zostanie wyświetlona temperatura.

Lub

rozmrażać lub zatrzymać rozmrażanie.

Lub

aby rozpocząć rozmrażanie na 2 godziny, bezpośrednio po 2 godzinach włącz odszranianie; pod przymusem

zasilanie jest odcięte. •

Uszkodzony kabel zasilający może naprawiać wyłącznie wykwalifikowany pracownik serwisu

lub „USTAW”

temp. jest stała, dioda LED jest wyłączona; Podczas opóźnionego startu dioda LED miga.

stan chłodzenia, długie naciśnięcie

Lub

2.Jeśli w ciągu 10 sekund nie zostanie naciśnięty żaden przycisk, komora chłodnicza

niska temperatura wewnątrz lodówki. • Nigdy nie blokuj wlotu

i wylotu powietrza. Zachowaj cyrkulację powietrza i

6. Funkcja „Turbo”: długie naciśnięcie

wysokość stojaka zapewniająca prawidłowe przechowywanie

żywności. • Przed włożeniem gorącej żywności do temperatury pokojowej ostudź ją

Naciskać

3. Podświetlenie: naciśnij

przycisk, zaświeci się; Naciśnij ponownie, zatrzyma się.

przez 3 sekundy, aby zakończyć wymuszone chłodzenie.

przycisk umożliwiający modyfikację i zapisanie wyświetlanej wartości. Naciskać

4. Dioda LED czynnika chłodniczego: Podczas chłodzenia dioda LED świeci; Kiedy zimny pokój

lodówka. • Spróbuj

skrócić czas otwarcia i utrzymuj chłodne wnętrze lodówki na wypadek, gdyby

aby wyjść z regulacji i wyświetlić komorę chłodniczą

5. Dioda rozmrażania: podczas rozmrażania dioda świeci się; Kiedy zakończy się rozmrażanie,

3. Przestrogi

Machine Translated by Google

- 10 -

1. Uwaga

z ograniczonymi możliwościami fizycznymi, sensorycznymi lub umysłowymi albo brakiem doświadczenia

producent.

urządzenie.

• Instrukcja obsługi nie jest przeznaczona dla osób (w tym dzieci)

dotyczące użytkowania urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. •

Dzieci powinny być nadzorowane, aby mieć pewność, że nie bawią się urządzeniem

urządzenia, chyba że są typu zalecanego przez

rozmrażania inny niż zalecany przez producenta. • Nie uszkodzić obwodu czynnika

chłodniczego. • Nie używaj urządzeń elektrycznych

w komorach do przechowywania żywności

i wiedzy, chyba że zapewniono im nadzór lub instrukcje

Nigdy nie spłukuj lodówki. Nigdy nie używaj alkalicznych detergentów, mydła, benzyny,

obudowie lub w konstrukcji do wbudowania. • Nie

używaj urządzeń mechanicznych ani innych środków przyspieszających

z ograniczonymi możliwościami fizycznymi, sensorycznymi lub umysłowymi albo brakiem doświadczenia

zwarcie.

Nigdy nie używaj uszkodzonej wtyczki lub luźnego gniazdka, aby zapobiec porażeniu prądem lub

za pomocą specjalnych

narzędzi. • Nigdy nie dotykaj sprężarki, aby uniknąć

poparzenia. • To urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci)

• Nie zasłaniaj wszystkich otworów wentylacyjnych urządzenia

OSTRZEŻENIE

Zawsze odłączaj wtyczkę z gniazdka przed konserwacją

Często utrzymuj lodówkę w czystości i konieczna jest okresowa konserwacja.

stosowany w temperaturze otoczenia 16℃-32℃.

i wiedza. •

Maksymalne obciążenie półki nie przekracza 10 kg. •Klasa klimatyczna

urządzenia wynosi 4, zgodnie z sugerowanymi jednostkami

Konserwacja

Machine Translated by Google

Rozwiązywanie problemów

Czy bezpiecznik jest uszkodzony?

Wyjmij całe jedzenie i odłącz gniazdko ścienne.

Czy uszczelka drzwi jest zdeformowana lub uszkodzona?

aceton lub pędzel.

drzwi, aby zapewnić wystarczającą suchość.

NIE

Czy żywność blokuje wlot lub wylot powietrza?

Wyreguluj regulator temperatury.

w pobliżu?

lodówki, a następnie wytrzyj ją suchą, miękką szmatką.

chłodzenie

Wyjmij stojak do czyszczenia wodą

Przyczyna i lekarstwo

Czy drzwi dobrze się zamykają? Czy drzwi otwierają się na długo

Czy wtyczka jest dobrze włożona do gniazdka?

czas?

4.Wyłącz lodówkę na dłuższy czas

Czy jedzenie jest zatłoczone lub za dużo?

Dokładnie wyczyść lodówkę zarówno wewnątrz, jak i na zewnątrz, a następnie otwórz ją

Czy nie ma mocy?

2. Wyczyść na zewnątrz

Szkło łatwo pęka. Trzymaj szklankę z dala od dzieci.

chłodzenie

Wyczyść tackę na skropliny i wytrzyj ją do sucha.

Zanurz miękką szmatkę w neutralnym detergencie (detergencie do naczyń), aby wyczyścić zewnętrzną część

Czy jest wystawione na działanie promieni słonecznych? Czy jest jakieś źródło ciepła

Niedostateczny

3. Wyczyść wnętrze

Kłopoty

Czy wentylacja otoczenia jest zła?

- 11 -

Machine Translated by Google

- 12 -

podręcznik

Następujące zjawiska nie stanowią problemu

5 szt. 3

szt. 2

szt

Przykręć osłonę przeciwpyłową

są ostateczne, jeżeli uległy zmianie.

Lodówka nie jest wypoziomowana.

normalne zjawisko związane z cyrkulacją płynu chłodzącego w układzie.

Tylko dla XC-278L

Ilość

1 zestaw

Półka

3. Produkt służy jako licznik transakcji pomiędzy sprzedażami

personelu i klientów, drzwi znajdują się z tyłu urządzenia i

Półka

Tylko dla XC-78L(1R)

Dużo hałasu

szmatką, aby ją wytrzeć.

Tylko dla XC-78L(1R)

rozwiązać problemy.

NIE.

Notatka:

Wystawa lodówki

1 szt

Notatka:

Noga półki

Zabezpieczenie lampy

1.Schemat obwodu elektrycznego i parametry na tabliczce znamionowej produktu

2 szt. 2

szt. 2

szt

Gdy lodówka pracuje, słychać szmer wody. To jest

Przedmiot

Tylko dla XC-278L

2. Projekt może zostać ulepszony bez powiadomienia.

Lodówka styka się ze ścianą lub innym przedmiotem.

W porze deszczowej na zewnątrz może wystąpić kondensacja

Uwaga

lodówka. Nie jest to kłopotliwe, spowodowane dużą wilgotnością. Po prostu użyj

W lodówce znajduje się luźna część.

Tylko dla XC-278L

Jeśli proste rozwiązanie problemu nie pomoże, skontaktuj się z lokalnym agentem serwisowym

Lista rzeczy do spakowania

klucz

Machine Translated by Google

Instrukcja montażu półek

swojego agenta serwisowego lub podobnie wykwalifikowaną osobę, aby uniknąć zagrożenia.

Podczas użytkowania należy serwisować i utylizować urządzenie

znajduje się z tyłu urządzenia (panel tylny lub sprężarka)

Podczas użytkowania, serwisowania i konserwacji należy znajdować się z dala od źródła ognia

4. Jeżeli przewód zasilający jest uszkodzony, producent musi go wymienić,

zwróć uwagę na symbol podobny do lewej strony, czyli

towarów konsumentom.

musi być używany przez personel sprzedaży, aby personel sprzedaży mógł zapewnić

Jest to symbol ostrzegawczy dotyczący zagrożenia pożarowego. Są łatwopalne

materiały w rurach czynnika chłodniczego i sprężarce.

oraz w kolorze żółtym lub pomarańczowym.

1.Wsunąć wystającą część ramy półek w tylną kolumnę

otwór montażowy, a liczba wolnych miejsc na otwory montażowe jest taka sama jak

sprzedaż.

- 13 -

Machine Translated by Google

- 14 -

3. Powtórz kroki 1 i 2, zamontuj wszystkie ramy półek (wskazówka: poniższa

2. Umieść płaski koniec półek w szczelinie na karty w nóżce kratki.

ilość wolnych miejsc na nóżce półki w kolumnie przedniej.

2 otwory montażowe tylnej kolumny w ramie siatkowej są rozmieszczone o jeden więcej niż

otwór pomiędzy dwoma nogami siatki).

Machine Translated by Google

Wsparcie techniczne i certyfikat e-gwarancji

www.vevor.com/support

Machine Translated by Google

MODEL: XC-78L(1R) XC-278L

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt

vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u

bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet

noodzakelijkerwijs dat ze alle aangeboden categorieën gereedschappen dekken. door ons. U wordt er

vriendelijk aan herinnerd om, wanneer u een bestelling bij ons plaatst, zorgvuldig te

verifiëren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

DISPLAY-KOELKAST

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Machine Translated by Google

Neem contact met ons op:

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig

door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie

van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk

van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw

zullen informeren als er technologie- of software-updates zijn voor ons product.

Heeft u productvragen? Technische ondersteuning nodig? Voel je vrij om

MODEL: XC-78L(1R), XC-278L

Technische ondersteuning en e-garantiecertificaat

www.vevor.com/support

HULP NODIG? NEEM CONTACT MET ONS OP!

VERZENDSCHAAL

- 1 -

Machine Translated by Google

Structuur en onderdelen

Algemeen

2. Op de deur en de carrosserie worden dubbele holle transparante glazen gebruikt. Het

beschikt over een artistieke en elegante uitstraling, perfect perspectief en gemakkelijk

Het koudemiddel R600a of R290 is een milieuvriendelijk middel. Het beschikt over een rationele

configuratie van het koelsysteem met geforceerde luchtkoeling door een ventilator. De temperatuur

in de koelkast is redelijk gelijkmatig.

toegang.

Dit product valt onder de bepalingen van de Europese richtlijn 2012/19/EG. Het

symbool met een doorgestreepte afvalcontainer geeft aan dat het product

in de Europese Unie een aparte afvalinzameling vereist. Dit geldt voor het

product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die

als zodanig gemarkeerd zijn, mogen niet met het normale huisvuil worden

weggegooid, maar moeten naar een inzamelpunt voor recycling van elektrische en

elektronische apparaten worden gebracht

1. Op de bureaukoelkast wordt een volledig gesloten compressor van het beste merk gebruikt.

CORRECTE VERWIJDERING

Waarschuwing-Om het risico op letsel te verminderen, moet de

gebruiker de handleiding zorgvuldig lezen.

3. Het heeft een brede toepassing in warenhuizen en huizen, maar ook in de vergaderruimte en

zitkamer

- 2 -

Machine Translated by Google

Droge plaats

Plaats de koelkast altijd op een droge plaats.

Ga er voorzichtig mee

om . Haal eerst de stekker uit het stopcontact.

Kantel hem tijdens het hanteren nooit meer dan

45 graden

Handvat en erectie

- 3 -

Machine Translated by Google

- 4 -

Plaats de koelkast nooit direct in

de zon. Plaats hem nooit in de buurt van

een warmtebron of verwarming om te

voorkomen dat deze de

koelcapaciteit vermindert.

Ver van warmtebron

Goed ventilatie

Geen zware last

Plaats nooit zware lasten op de bovenkant

van de koelkast.

10 cm. Het koelvermogen kan afnemen

als de omringende ruimte te klein is om

lucht te laten circuleren.

Plaats de koelkast altijd op een plaats met

goede ventilatie. Wacht bij het eerste

gebruik 2 uur na gebruik, steek dan

de stekker in het stopcontact en start

hem.

De afstand van beide zijkanten en

achterkant van de koelkast tot de muur of

een andere substantie mag niet minder zijn dan

Voldoende ruimte

Geen gaten maken

Maak nooit een gat in de

koelkast. Installeer nooit andere zaken

op de koelkast.

Machine Translated by Google

Voorbereiding en voeding

Laat de koelkast nooit het gemeenschappelijke stopcontact delen met andere apparaten,

anders wordt de kabel heet en kan er brand ontstaan.

Geen aandeel op socket

Bescherm kabels

Breek of beschadig de kabels nooit, anders lekt er stroom en kan er brand ontstaan

Exclusief stopcontact Normaal

gesproken moet de voedingsspanning overeenkomen met de vereisten op het

typeplaatje. Het stopcontact moet een betrouwbare aardaansluiting hebben.

Aarde-balk

Stroomaansluiting

Stabiele locatie

Pak de koelkast uit en plaats

deze op een vlakke en stevige plaats.

- 5 -

Machine Translated by Google

- 6 -

Voorkom ontvlambare en explosieve stoffen Plaats

nooit ontvlambare of explosieve stoffen in de koelkast, zoals ether, benzine, alcohol, lijm en

explosieven. Plaats nooit gevaarlijke producten in de buurt van de koelkast.

Het is niet toegestaan om brandbare stoffen, zoals verf of coating, in de buurt van de koelkast te

spuiten, omdat er anders brand kan ontstaan

Er wordt geen water

doorgespoeld. Spoel het oppervlak van de koelkast nooit door, anders kan er stroom gaan lekken.

gevolg zou kunnen zijn.

Geen spray

Machine Translated by Google

Gebruik en voorzichtigheid

Er mogen geen medicijnen in de koelkast bewaard worden.

1. Vóór gebruik:

Geen medicijn

Na een stroomonderbreking

Wacht na een stroomonderbreking of na het loskoppelen van de koelkast altijd minimaal 5 minuten,

waarna u de stekker van de koelkast weer in het stopcontact kunt steken en opnieuw kunt opstarten.

Sluit de koelkast aan op een exclusief stopcontact. Nadat de koelkast is ingeschakeld, legt u

uw hand op de luchtaanzuiging om te bevestigen dat deze voldoende koud is. Dan kunt u

voedsel in de koelbox plaatsen.

- 7 -

Machine Translated by Google

- 8 -

XC-78L(1R)

heeft een vertraging van 5 minuten om te starten. Op dit moment brandt de koelmiddel-LED

compressor van één pk.

De belangrijkste functies zijn: temperatuurweergave/temperatuurregeling/handmatig, automatisch

ontdooien door uitbranden/verlichtingsregeling/waardeopslag/zelf

2. Digitale temperatuurregelaar

De compressor werkt niet, geen koeling.

Wanneer de stroom net wordt ingeschakeld of na een stroomstoring, schakelt de compressor uit

- Het is een mini-formaat en geïntegreerde intelligente controller en toepasbaar op de

De compressor werkt, de koeling

begint.

Kenmerken van functie

Betekenis

Knipperend

Toestand

de koeling begint.

Stevig aan

1. Stel de temperatuur in

(Rode cirkel)

Koelmiddel-LED

de koelmiddel-LED brandt continu, de compressor begint te werken en

Bediening op het voorpaneel

XC-278L

knippert, de compressor werkt niet en er is geen koeling. Wanneer

Testen/parametervergrendeling

Machine Translated by Google

- 9 -

3. Waarschuwingen

om de aanpassing af te sluiten en de koelruimte weer te geven

5. Ontdooi-LED: tijdens het ontdooien brandt de LED; Wanneer het ontdooien stopt,

koelkast. •

Probeer de open tijden te verkorten en houd de koelkast binnen koud voor het geval dat

gedurende 3 seconden ingedrukt om de geforceerde koeling te verlaten.

knop om de weergegeven waarde te wijzigen en op te slaan. druk op

4. Koelmiddel-LED: Tijdens het koelen brandt de LED; Wanneer de koude kamer

druk op

3. Verlichting: druk op de

knop, deze licht op; Druk nogmaals en het stopt.

6. "Turbo" -functie: lang indrukken

de rekhoogte voor een juiste opslag van voedsel. • Koel

het hete voedsel af tot kamertemperatuur voordat u het in de oven plaatst

2.Als er binnen 10 seconden geen knop meer wordt ingedrukt, gaat de koelcel verder

koude temperatuur in de koelkast. • Blokkeer nooit de

luchtaanzuiging en -uitlaat. Houd de luchtcirculatie en

temperatuur. is constant, de LED is uit; Tijdens de uitgestelde start knippert de LED.

koelstatus, lang indrukken

of “INSTELLEN”

ontdooien of stoppen met ontdooien.

om 2 uur te starten, ga na 2 uur direct in de ontdooiing; onder de gedwongen

de stroom wordt

afgesloten. • Alleen ervaren servicemonteurs mogen de beschadigde stroomkabel repareren

koelvermogen. • Zorg ervoor dat

het voedsel niet verstopt raakt, omdat dit het koeleffect zal beïnvloeden. Aanpassen

temperatuur zal worden weergegeven.

of “SET”-knop, de ingestelde temperatuur wordt weergegeven. druk op

Handmatig starten/stoppen met ontdooien: Houd de knop 6 seconden ingedrukt

gedurende 3 seconden wordt de compressor geforceerd

temperatuur. Instelbereik temperatuur: 2 ~ 6 ÿ (35,6 ~ 42,8 ÿ)

de LED is uit. Tijdens de vertragingsweergave van de ontdooiing knippert de LED.

• Het is goed om de open tijd van de deur te verkorten en de open frequentie te verlagen

Machine Translated by Google

Onderhoud

met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring

behuizing of in de constructie voor inbouw. • Gebruik

geen mechanische apparaten of andere middelen om de snelheid te versnellen

Gebruik nooit een beschadigde stekker of een los stopcontact om een elektrische schok te voorkomen

kortsluiting.

met speciaal

gereedschap. • Raak de compressor nooit aan om

brandwonden te voorkomen. • Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen)

WAARSCHUWING

• Houd alle ventilatieopeningen in het apparaat vrij van obstakels

Haal altijd de stekker uit het stopcontact voordat u onderhoudswerkzaamheden uitvoert

gebruikt bij omgevingstemperatuur 16ÿ-32ÿ.

Vaak houd je de koelkast schoon en is periodiek onderhoud noodzakelijk.

en kennis. • De

maximale belasting van de plank bedraagt niet meer dan 10 kg. •De

klimaatklasse van het apparaat is 4. Er wordt voorgesteld dat de eenheden dat zijn

1.Opmerking

met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring

fabrikant.

apparaat. •

De gebruikershandleiding is niet geschikt voor personen (inclusief kinderen)

betreffende het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun

veiligheid. • Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met de spelen

het apparaat, tenzij ze van het door de fabrikant aanbevolen type zijn

en kennis, tenzij zij toezicht of instructie hebben gekregen

ontdooiproces, anders dan aanbevolen door de fabrikant. • Beschadig het koelcircuit niet. •

Gebruik geen elektrische apparaten in de

voedselbewaarvakken van

Spoel de koelkast nooit door. Gebruik nooit alkalische schoonmaakmiddelen, zeep, benzine,

- 10 -

Machine Translated by Google

Probleemoplossen

Regel de temperatuurregelaar.

2. Maak de buitenkant schoon

Het glas breekt gemakkelijk. Houd het glas uit de buurt van kinderen.

koeling

Is het voedsel overvol of te veel?

Maak de koelkast zowel van binnen als van buiten grondig schoon en open de koelkast

Is er geen stroom?

4.Schakel de koelkast voor langere tijd uit

Zit de stekker goed in het stopcontact?

tijd?

Probleem

Is de omringende ventilatie slecht?

3. Maak de binnenkant schoon

Maak de condensbak schoon en veeg deze droog.

Doop een zachte doek in een neutraal schoonmaakmiddel (servieswasmiddel) om de buitenkant schoon te maken

Staat het in de zon? Is er een warmtebron?

Onbevredigend

Nee

aceton of borstel.

deur voor voldoende droog.

Blokkeert voedsel de luchtaanzuiging of -uitlaat?

Is de zekering kapot?

Haal al het voedsel eruit en haal de stekker uit het stopcontact.

Is de deurafdichtstrip vervormd of beschadigd?

Sluit de deur goed? Gaat de deur lang open?

Rek eruit halen om met water schoon te maken

Oorzaak en remedie

in de buurt?

van de koelkast en veeg deze vervolgens af met een droge, zachte doek.

koeling

- 11 -

Machine Translated by Google

- 12 -

De koelkast maakt contact met een muur of een ander voorwerp.

In het natte seizoen kan er condensatie optreden aan de buitenkant van het water

Opmerking

Plank

Alleen voor XC-78L(1R)

2 stuks

Het geruis van water is te horen wanneer de koelkast werkt. Het is een

Item

Alleen voor XC-278L

2. Het ontwerp kan zonder voorafgaande kennisgeving worden verbeterd.

Lampborgring

Opmerking:

Display koelkast

1 stuk

1. Het elektrische schakelschema en de parameters op het typeplaatje van het product

Paklijst

Neem contact op met uw plaatselijke serviceagent voor hulp als eenvoudige probleemoplossing niet lukt

sleutel

koelkast. Het is geen probleem, dat wordt veroorzaakt door een hoge luchtvochtigheid. Gewoon gebruiken

Er zit een los onderdeel in de koelkast.

Alleen voor XC-278L

Aantal 1 set

De koelkast staat niet waterpas.

Dit is een normaal verschijnsel wanneer de koelvloeistof in het systeem circuleert.

Plank

3.Het product dient als loket voor transacties tussen verkopen

zijn definitief als ze zijn gewijzigd.

Handmatig

De volgende verschijnselen zijn geen problemen

5 stuks

3 stuks

2 stuks

Schroef stofkap

Opmerking:

los De problemen op.

Nee.

Plank poot

Veel geluid

doek om het af te vegen.

Alleen voor XC-78L(1R)

personeel en klanten, de deur bevindt zich aan de achterkant van het apparaat en

Machine Translated by Google

Installatie-instructies voor planken

bevindt zich aan de achterkant van het apparaat (achterpaneel of compressor)

let op het symbool dat lijkt op de linkerkant, namelijk

een serviceagent of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen.

en met gele of oranje kleur.

4.Als het netsnoer beschadigd is, moet het door de fabrikant worden vervangen.

Tijdens het gebruik, onderhoud en verwijdering van het apparaat, alstublieft

goederen aan consumenten.

moet worden gebruikt door het verkooppersoneel, zodat het verkooppersoneel kan voorzien

beschikbaarheid.

Zorg ervoor dat u ver weg bent van de brandhaard tijdens gebruik, service en onderhoud

montagegat en het aantal gaten in het montagegat is hetzelfde als

1. Steek het uitstekende deel van het plankenframe in de achterkolom

materialen in koelmiddelleidingen en compressor.

Het is een risico op brandwaarschuwingssymbool. Er zijn ontvlambare stoffen

- 13 -

Machine Translated by Google

- 14 -

3. Herhaal de stappen 1 en 2, installeer alle plankenframes (tip: het volgende

gat tussen de twee roosterpoten).

2.Plaats het platte uiteinde van de planken in de kaartsleuf van de roosterpoot.

het aantal lege posities op de plankenvoet van de voorste kolom.

2 installatiegaten voor de achterkolom van het roosterframe bevinden zich op een afstand van één meer dan de

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

MODELL: XC-78L(1R) XC-278L

DISPLAY KYLSKÅP

Teknisk support och e-garanticertifikat www.vevor.com/support

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss

representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa

verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka

alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera

när du gör en beställning hos oss om du verkligen sparar hälften i

jämförelse med de främsta varumärkena.

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

Machine Translated by Google

kontakta oss:

Teknisk support och e-garanticertifikat www.vevor.com/

support

Har du produktfrågor? Behöver du teknisk support? Du får gärna

MODELL: XC-78L(1R), XC-278L

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du

använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual.

Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi

inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar

på vår produkt.

BEHÖVS HJÄLP? KONTAKTA OSS!

FRAKTSKALA

- 1 -

Machine Translated by Google

Struktur och delar

Allmän

Köldmediet R600a eller R290 är av ett miljövänligt medel. Den har en rationell konfiguration

av kylsystem med fläkt forcerad luftkylning. Temperaturen är ganska jämn inne i kylskåpet.

tillgång.

1. Helt sluten kompressor av högsta märke används på skrivbordskylskåpet.

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/

EC. Symbolen som visar en soptunna korsad anger att produkten kräver

separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta

med denna symbol. Produkter märkta som sådana får inte slängas tillsammans

med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning

av elektriska och elektroniska apparater

2. Dubbla ihåliga transparenta glas används på dörr och kaross. Den har ett konstnärligt

och elegant utseende, perfekt perspektiv och lätt

KORREKT AVFALLSHANTERING

Varning - För att minska risken för skada måste användaren läsa

instruktionerna noggrant.

3. Den har en bred tillämpning i varuhus och hus samt mötesrum och vardagsrum

- 2 -

Machine Translated by Google

Luta den aldrig över 45 grader under

hantering

Hantera med

försiktighet Dra ur vägguttaget först.

Torr plats

Placera alltid kylskåpet på en torr plats.

Handtag och erektion

- 3 -

Machine Translated by Google

Långt från värmekälla

Placera aldrig kylskåpet direkt under

solskenet. Placera det aldrig i närheten av

någon värmekälla eller värmeelement för

att förhindra att det minskar

kylkapaciteten.

Placera alltid kylskåpet på en plats med bra

ventilation. För första gången, vänta i 2

timmar efter hantering och sätt sedan

i vägguttaget och starta det.

Ingen tung last

Lägg aldrig någon tung last ovanpå

kylskåpet.

10 cm. Kylkapaciteten kan minska om dess

omgivningsutrymme är för litet för att

cirkulera luft.

Brunnsventilation

Avståndet från kylskåpets båda sidor och

baksida till vägg eller annat ämne får inte

vara mindre än

Tillräckligt utrymme

Gör aldrig hål på

kylskåp. Installera aldrig annat material

på kylskåpet.

Ingen håltagning

- 4 -

Machine Translated by Google

- 5 -

Ingen del på uttaget

Skydda kablar

Jordstång

Strömuttag

Låt aldrig kylskåpet dela det gemensamma uttaget med andra apparater, annars blir kabeln

varm och det kan orsaka brand.

Exklusivt eluttag Normalt ska

strömförsörjningsspänningen överensstämma med kraven på märkskylten.

Strömuttaget måste ha en tillförlitlig jordanslutning.

Stabil plats Packa

upp och placera kylskåpet på en

plan och stadig plats.

Bryt eller skada aldrig kablarna annars strömläckage och brand

Förberedelse och strömförsörjning

Machine Translated by Google

- 6 -

Förhindra från brandfarliga och explosiva

ämnen. Placera aldrig brandfarliga eller explosiva ämnen inuti kylskåpet

såsom eter, bensin, alkohol, lim och explosiva ämnen. Placera aldrig farliga

produkter i närheten av kylskåpet.

Ingen spray

Ingen vattenspolning

Spola aldrig kylytan, annars kan strömläckage uppstå.

kan bli resultatet.

Det är inte tillåtet att spraya brandfarliga ämnen som färg eller beläggning i

närheten av kylskåpet, annars kan brand uppstå

Machine Translated by Google

Använd och försiktighet

Ingen medicin får förvaras i kylen.

Ingen medicin

Efter strömavbrott Efter

strömavbrott eller när du kopplat ur kylskåpet ska du alltid gråta minst 5 minuter och sedan

kan du koppla in kylskåpet och starta det igen.

Anslut kylskåpet till ett exklusivt uttag. Efter att kylskåpet har kört, sätt på luftsuget för att

bekräfta att det är tillräckligt kallt. Sedan kan du lägga mat i kylboxen.

1. Före användning:

- 7 -

Machine Translated by Google

- 8 -

kommer att ha en fördröjning på 5 minuter att starta, vid denna tidpunkt lyser köldmedielampan

Huvudfunktionerna är: Temperaturvisning/Temperaturkontroll/Manuell, automatisk

avfrostning genom förbränning/Belysningskontroll/Värdelagring/själv

blinkar, kompressorn fungerar inte och det finns ingen kylning. När

XC-278L

Testning/parameter Låsning

Användning av frontpanelen

Köldmedium LED

(Röd cirkel)

köldmedielampan lyser med fast sken, kompressorn börjar fungera och

kylningen börjar.

Status

Fast på

1.Ställ in temperaturen

Menande

Blinkande

Funktioner

Kompressorn fungerar, kylningen

börjar.

Kompressorn fungerar inte, ingen

kylning.

2. Digital temperaturregulator

När strömmen precis slås på eller efter ett strömavbrott, kommer kompressorn

- Det är en integrerad intelligent styrenhet i ministorlek och tillämplig på

kompressor på en hk.

XC-78L(1R)

Machine Translated by Google

3. Varningar

temperatur. Temperaturinställningsområde: 2~6ÿ (35,6~42,8ÿ)

lysdioden är släckt. Under fördröjningsvisningen av avfrostning blinkar lysdioden.

• Förkorta dörröppningstiden och minska öppningsfrekvensen är bra att hålla en

temperatur kommer att visas.

eller

kylförmåga. • Gör inte maten

överbelastad eftersom det påverkar kyleffekten. Justera

eller “SET”-knappen, visas den inställda temperaturen. Tryck

Manuell start/stopp av avfrostning: Tryck på knappen och håll den intryckt i 6 sekunder

i 3 sekunder tvingas kompressorn

eller

för att avfrosta eller stoppa avfrostning.

för att starta i 2 timmar, gå direkt in i avfrostning efter 2 timmar; under den påtvingade

strömmen är

avstängd. • Endast utbildad servicepersonal får reparera den skadade strömkabeln

eller "SET"

temp. är konstant, lysdioden är släckt; Under fördröjd start blinkar lysdioden.

kyltillstånd, lång tryckning

2.Om ingen mer knapp trycks in inom 10 sekunder kommer kylrummet

eller

kall temperatur inne i kylskåpet. • Blockera aldrig

luftsug och utlopp. Håll luftcirkulationen och

Tryck

3.Belysning: Tryck på

knappen, den tänds; Tryck igen, det stannar.

6 "Turbo"-funktion: långt tryck

hyllhöjden för korrekt matförvaring. • Kyl ner den

varma maten till rumstemperatur innan du lägger den i

kylskåp. •

Försök att minska öppettiderna och förvara kylskåpet kallt i fall det

för att ändra och lagra det visade värdet. Tryck

4.Kylmedels-LED: Under kylning lyser LED-lampan; När kylrummet

i 3 sekunder för att avsluta forcerad kylning.

knappen för att avsluta justeringen och visa kylrummet

5.Defrost LED: under avfrostning lyser LED; När den slutar avfrosta,

- 9 -

Machine Translated by Google

Underhåll

kapsling eller i konstruktionen för inbyggnad. • Använd

inte mekaniska anordningar eller andra medel för att accelerera

kortslutning.

avfrostning, annan än de som rekommenderas av tillverkaren. • Skada inte köldmediekretsen.

• Använd inte elektriska apparater inuti

matförvaringsfacken på

och kunskap, om de inte har fått handledning eller instruktioner

Spola aldrig kylskåpet. Använd aldrig alkaliskt rengöringsmedel, tvål, bensin,

angående användning av apparaten av en person som är ansvarig för deras säkerhet. •

Barn bör övervakas för att säkerställa att de inte leker med

apparat. •

Bruksanvisningen är inte lämplig för personer (inklusive barn)

apparaten, såvida de inte är av den typ som rekommenderas av

tillverkare.

med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet

och kunskap. • Den

maximala belastningen på hyllan överstiger inte 10 kg. •Klimatklass för

apparaten är 4, enheterna föreslås vara

1. Observera

Håll ofta kylskåpet rent och regelbundet underhåll är nödvändigt.

används vid 16ÿ-32ÿ omgivningstemperatur.

VARNING

med specialverktyg. •

Rör aldrig kompressorn för att undvika skållning. • Denna

apparat är inte avsedd att användas av personer (inklusive barn)

• Håll alla ventilationsöppningar i apparaten fria från hinder

Dra alltid ur vägguttaget innan underhåll

Använd aldrig skadad kontakt eller löst uttag för att förhindra elektriska stötar eller

med nedsatt fysisk, sensorisk eller mental förmåga, eller bristande erfarenhet

- 10 -

Machine Translated by Google

- 11 -

4.Stäng av kylskåpet under en längre tid

Är kontakten i uttaget bra?

tid?

2. Rengör utsidan

kylning

Är maten överbelastad eller för mycket?

Rengör både insidan och utsidan av kylskåpet noggrant och öppna

Finns det ingen ström?

Glaset går lätt sönder. Håll glaset långt från barn.

Doppa mjuk trasa i neutralt rengöringsmedel (diskmedel) för att rengöra utsidan

Rengör kondensbehållaren och torka den torr.

Är det under solskenet? Finns det någon värmekälla

Otillfredsställande

3. Rengör insidan

Problem

Är den omgivande ventilationen dålig?

Ta ut all mat och dra ur vägguttaget.

Är säkringen trasig?

Är dörrtätningslisten deformerad eller skadad?

Blockerar maten luftsuget eller utloppet?

Nej

aceton eller borste.

dörr för tillräckligt torr.

av kylskåpet och torka sedan av det med en torr mjuk trasa.

närliggande?

Reglera temperaturregulatorn.

kylning

Ta ut gallret för rengöring med vatten

Orsak och åtgärd

Stängs dörren bra? Går dörren öppen länge

Felsökning

Machine Translated by Google

Notera:

Display Kylskåp

1 st

Lampans låsring

1. Det elektriska kretsschemat och parametrarna på produktens namnskylt

Under den regniga säsongen kan kondens förekomma på utsidan av den

Anmärkning

2 st 2

st 2 st

Mumlet av vatten hörs när kylskåpet fungerar. Det är en

Artikel

Kylskåpet kommer i kontakt med vägg eller annat.

Endast för XC-278L

2. Designen kan förbättras utan föregående meddelande.

Det finns en lös del i kylskåpet.

kylskåp. Det är inte ett problem, som orsakas av hög luftfuktighet. Använd helt enkelt

Endast för XC-278L

Kontakta lokal serviceagent för hjälp om enkel felsökning inte gör det

Packlista

Följande fenomen är inga problem

Manuell

5 st 3

st 2 st

Skruva fast dammskyddet

nyckel

är slutliga om de har ändrats.

Hylla

Antal 1 set

Endast för XC-278L

3. Produkten fungerar som en disk för transaktioner mellan försäljningar

Kylskåpet planar inte.

normalt fenomen då kylvätskan cirkulerar i systemet.

Mycket ljud

trasa för att torka av det.

Hylla

Endast för XC-78L(1R)

lösa problemen.

Nej.

Hyllben

Notera:

personal och kunder, dörren är på baksidan av apparaten och

- 12 -

Machine Translated by Google

Installationsinstruktioner för hyllor

Under användning, service och kassering av apparaten, vänligen

uppmärksamma symbol som liknar vänster sida, vilket är

placerad på baksidan av apparaten (bakpanelen eller kompressorn)

Vänligen var långt borta från brandkällan under användning, service och

varor till konsumenter.

dess serviceombud eller liknande kvalificerade personer för att undvika fara.

4. Om nätsladden är skadad måste den bytas ut av tillverkaren,

behöver användas av säljarna, så att säljarna kan tillhandahålla

Det är risk för brand varningssymbol. Det finns brandfarliga

material i köldmedierör och kompressor.

och med gul eller orange färg.

1.Sätt in den utskjutande delen av hyllramen i den bakre pelaren

monteringshål, och antalet lediga monteringshål är detsamma som

förfogande.

- 13 -

Machine Translated by Google

- 14 -

2. Placera den platta änden av hyllorna i kortplatsen på gallerbenet.

Installationshålen för 2 gallerram bakre kolumn är åtskilda en mer än

3. Upprepa steg 1 och 2, installera alla hyllramarna (tips: följande

antalet tomma positioner på den främre pelarhyllans fot.

hål mellan de två gallerbenen).

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Vevor XC-278L Refrigerated Display Case Bakery Display Fridge Case 9.8 cu. ft.

Product's Documents

User Manual

Specifications

Vevor XC-278L Questions and Answers
