3
DE
HINWEISE
Das Gerät kann von Kindern ab 8 Jahren und Personen mit
begrenzten physischen, sinnlichen und psychischen
Fähigkeiten oder mit ungenügend Erfahrungen bzw. Kenntnis
benutzt werden, falls sie dabei kontrolliert werden oder über die
sichere Anwendung des Gerätes belehrt worden sind und dass
sie die eventuelle damit verbundene Gefahr verstehen.
Kinder dürfen mit dem Gerät nicht spielen.
Kinder dürfen das Gerät nicht reinigen oder warten, wenn
sie dabei nicht von einer befähigten Person kontrolliert werden.
Die Installation ist nach den gültigen Vorschriften und nach
Anweisungen des Herstellers auszuführen. Die Installation darf
nur ein fachlich ausgebildeter Installateur ausführen.
Bei geschlossenem Druckanschlusssystem ist am
Zuflussrohr des Warmwasserspeichers unbedingt ein
Sicherheitsventil mit Nenndruck von 0,6 MPa (6 bar), 0,9 MPa
(9 bar) oder 1,0 MPa (10 bar) (siehe das Typenschild)
anzuschließen, damit der Nenndruck im Kessel nicht um mehr
als 0,1 MPa (1 bar) übersteigen kann.
Wasser kann aus der Auslassöffnung des Sicherheitsventils
tropfen, d.h. die Auslassöffnung ist auf Atmosphärendruck zu
öffnen.
Der nach unten gerichtete Auslass des Sicherheitsventils
darf in keiner Frostumgebung installiert werden.
Um einen störungsfreien Betrieb zu gewährleisten, ist das
Sicherheitsventil regelmäßig auf Funktion und Leckage zu
überprüfen und bei Bedarf ist der Kalk zu entfernen.
Zwischen dem Warmwasserbereiter und dem
Sicherheitsventil darf kein Absperrventil eingebaut werden, da
sonst die Funktion des Rückschlagventils verhindert ist!
Bevor Sie den Warmwasserbereiter ans Stromnetz
anschließen, ist er unbedingt mit Wasser zu füllen!
Der Warmwasserbereiter ist mit einer zusätzlichen
Thermosicherung versehen. Bei nicht funktionierendem
Arbeitsthermostat kann die Wassertemperatur im
Warmwasserbereiter im Einklang mit den Sicherheitsnormen bis
zu 130 °C steigen. Bei den Wasserleitungsinstallationen sind
deshalb die eventuell aufkommenden Temperaturüberlastungen
unbedingt zu beachten.
4
DE
Sollten Sie den Warmwasserbereiter vom Stromnetz
trennen, müssen Sie im bei Frostgefahr das Wasser aus dem
Kessel entleeren.
Bitte versuchen Sie nicht, eventuelle Fehler am Gerät selbst
zu beseitigen, wenden Sie sich lieber an den nächsten
bevollmächtigten Kundendienst.
Unsere Produkte bestehen aus den umgebungs- und
gesundheitsfreundlichen Bauteilen. Die entsprechende Bauweise der
Produkte ermöglicht, dass sie am Ende der Lebensdauer einfach
demontiert und rezykliert werden können.
Durch die Rezyklierung der Materialien werden die Menge der Abfälle und
der Bedarf an der Produktion der Grundstoffe (z.B. Metalle) mit enormem
Energieverbrauch und erheblicher Emission der Schadstoffe vermindert.
Folglich werden auch die natürlichen Ressourcen bewahrt, denn die Abfallteile aus
Kunststoff und Metall können in den verschiedenen Produktionsverfahren wieder
verwendet werden.
Für mehr Informationen über das System der Abfallbeseitigung fragen Sie Ihr
Zentrum zur Entsorgung von Abfällen oder den Verkäufer, bei welchem Sie das
Produkt gekauft haben.
Sehr geehrter Kunde, wir danken Ihnen, dass Sie unser Produkt
erworben haben.
Bitte lesen Sie diese Gebrauchsanweisung aufmerksam durch, bevor
Sie den Warmwasserbereiter installieren und in Betrieb nehmen.
Der Warmwasserbereiter ist im Einklang mit den gültigen Standards hergestellt und
amtlich getestet worden. Ebenso wurde auch das Sicherheitszertifikat und das
Zertifikat EMV (elektromagnetische Verträglichkeit) ausgestellt. Die technischen
Eigenschaften sind auf dem zwischen den Anschlussrohren angebrachten
Typenschild angegeben. Reparaturen und Eingriffe in das Gerät dürfen nur von einer
Fachkraft bzw. dem Kundendienst ausgeführt werden.
INSTALLATION
Der Warmwasserbereiter ist möglichst nahe an Abnahmestellen zu installieren. Bei
der Installation in einem Raum mit Badewanne oder Dusche sind unbedingt die
Anforderungen des Standards IEC 60364-7-701 (VDE 0100, Teil 701) zu beachten.
Er ist mittels Wandschrauben mit Nominaldurchmesser von mindestens 8 mm an der
Wand zu befestigen. Das Grundmodel GBFU kann aufgrund seiner universellen
Konstruktion vertikal an die Wand oder horizontal an die Wand montiert werden
(Wasseranschlüsse immer von links). Bei Befestigungswänden mit geringerer
Tragfähigkeit, muss vom Installateur eine geeignete Befestigungsart gewählt werden.
Um die Magnesiumanode leichter zu kontrollieren und zu ersetzen, lassen Sie oben
zwischen dem Warmwasserspeicher und der Decke genügend Platz (siehe Maß G
auf der Skizze der Anschlussmaße). Wird dies nicht berücksichtigt, muss der
Warmwasserspeicher beim beschriebenen Service von der Wand abmontiert werden.
5
DE

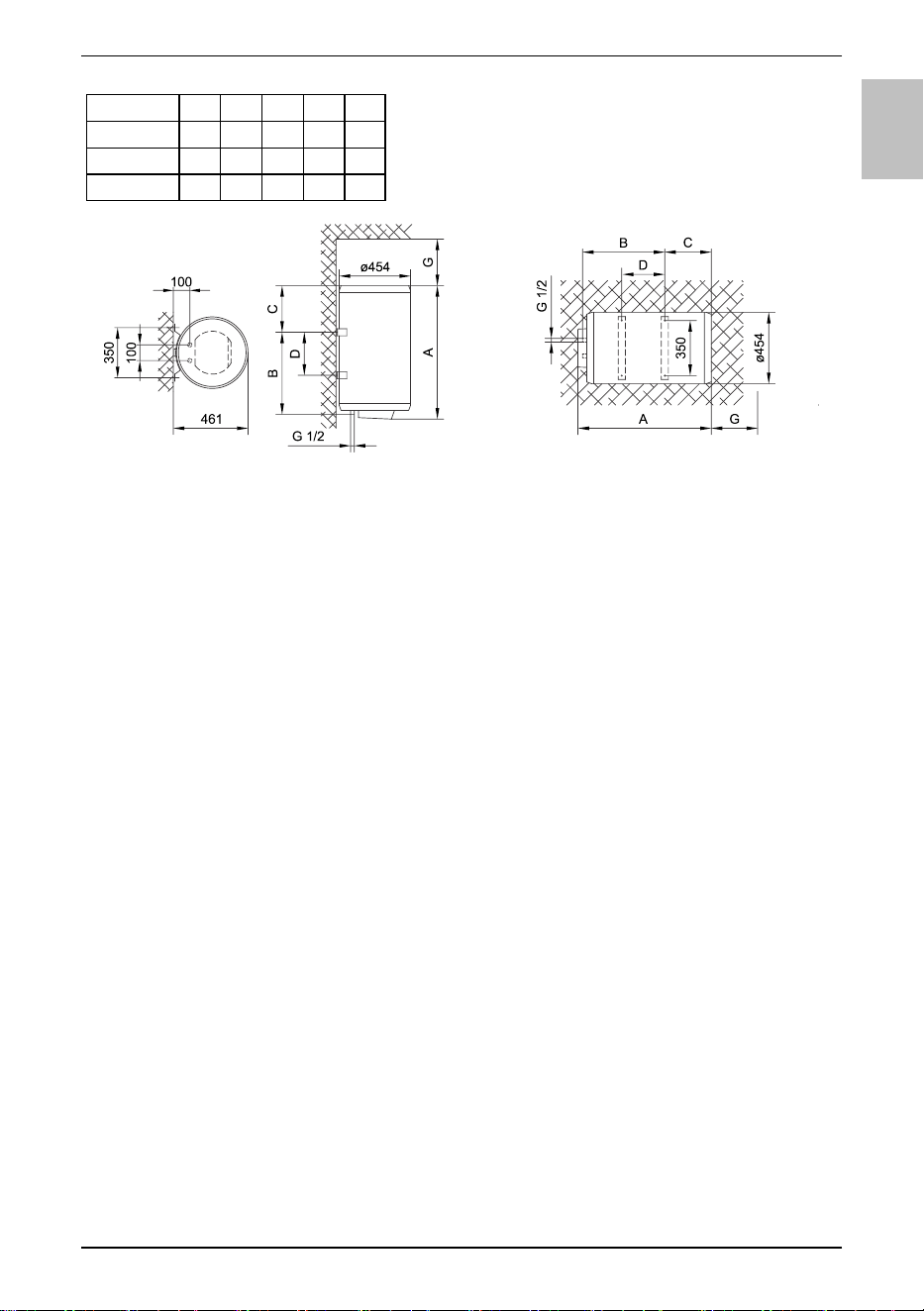

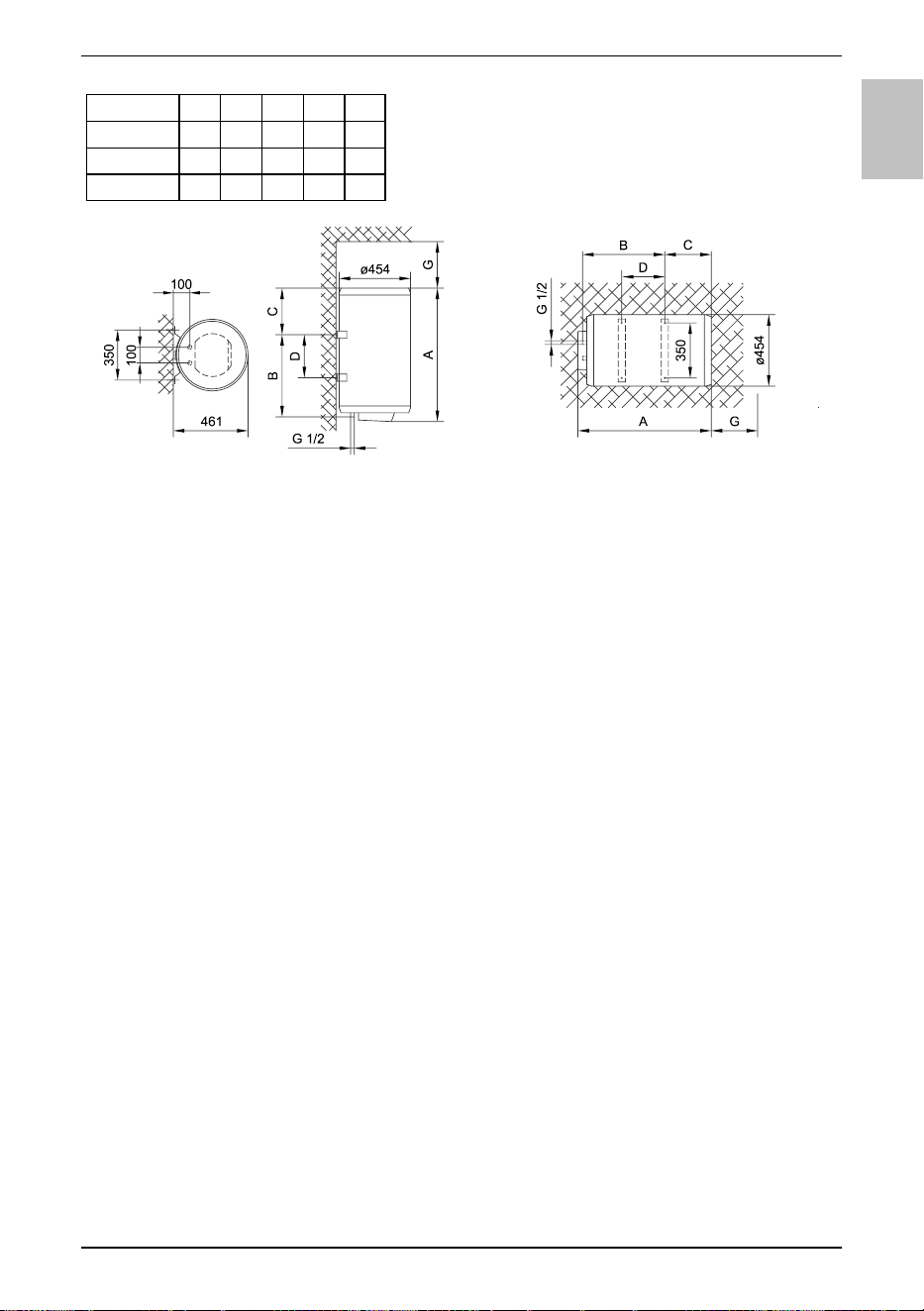

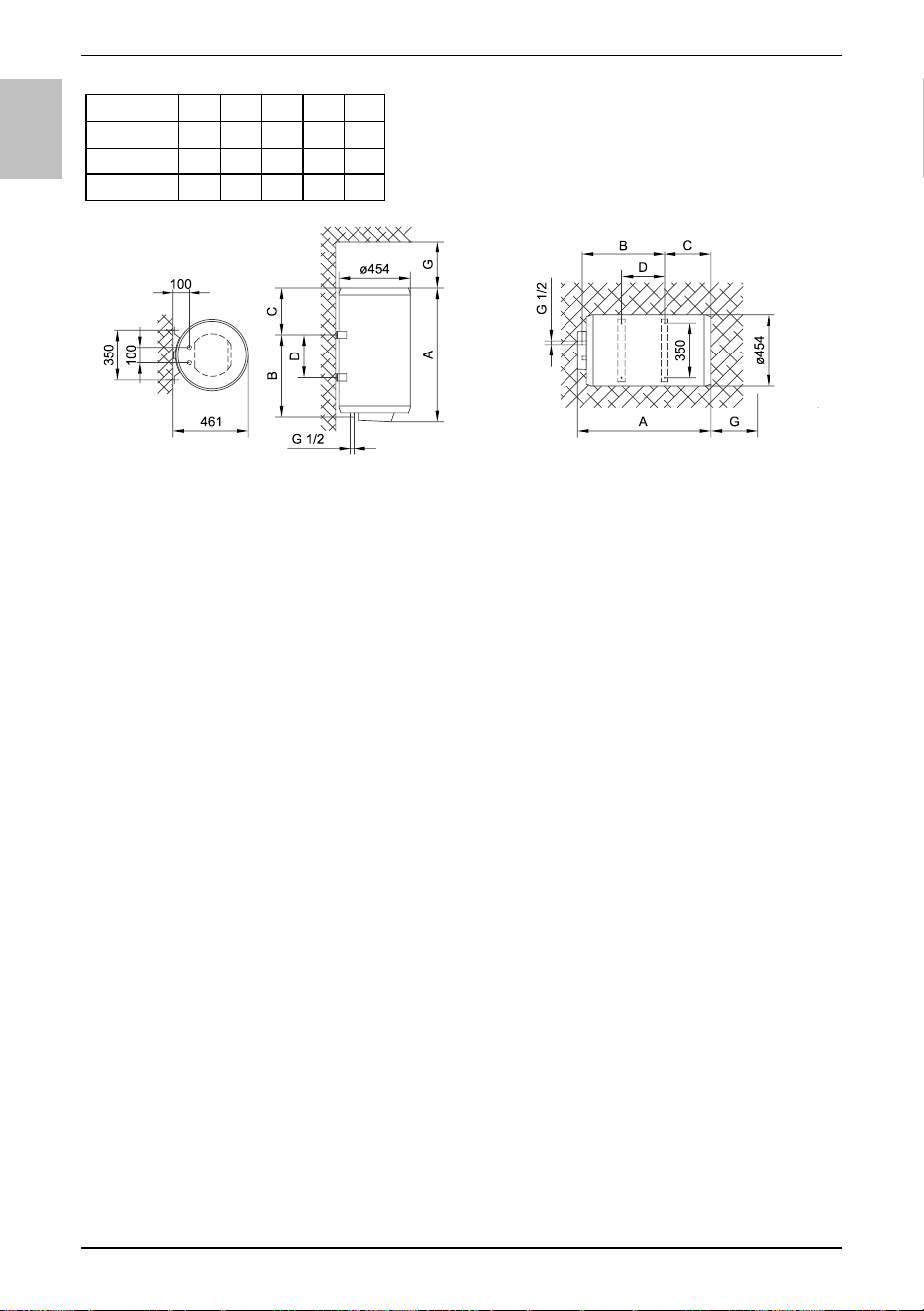

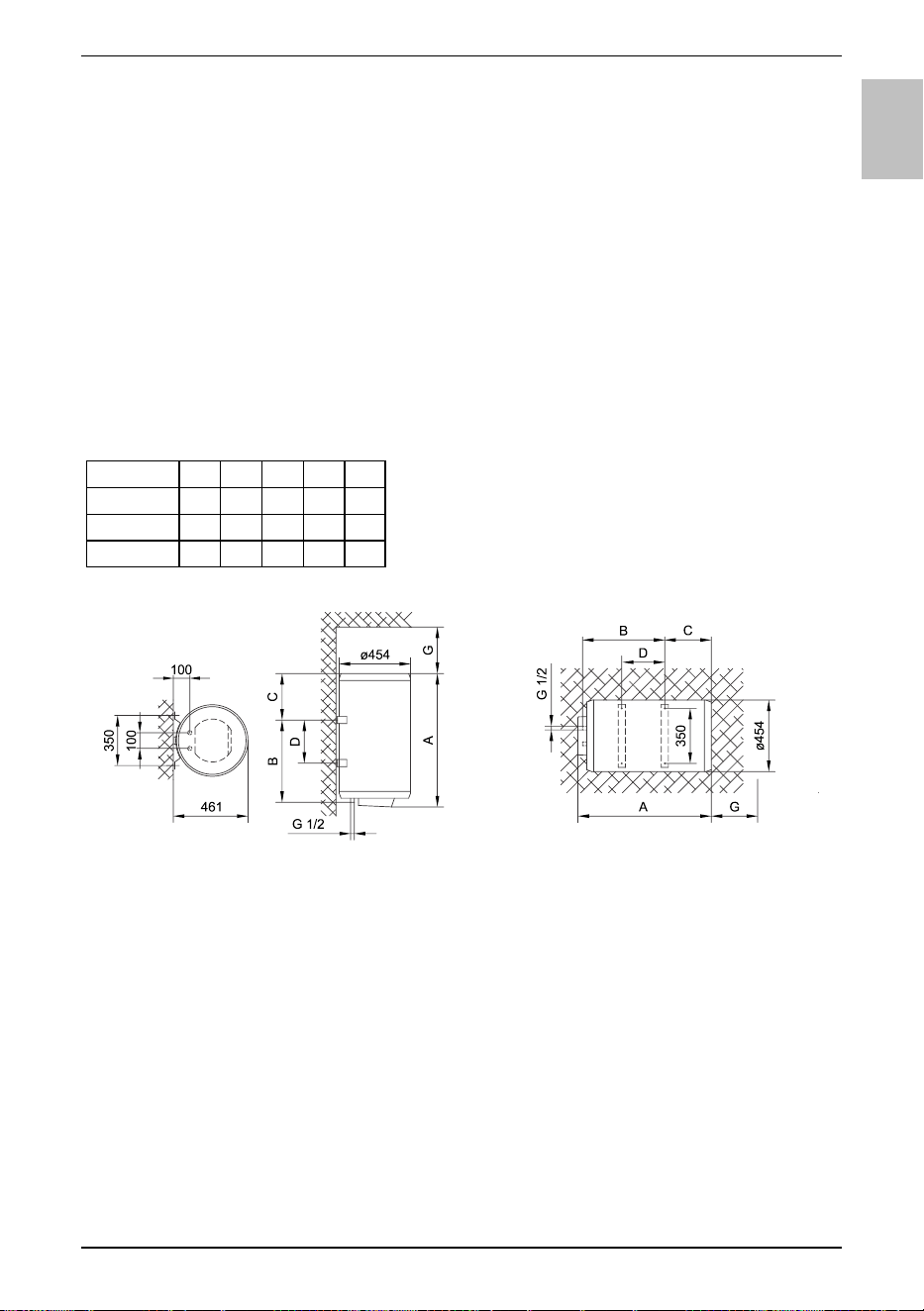

Anschluss- und Montagedimensionen des
Warmwasserbereiters [mm]
WASSERANSCHLUSS
Die Wasseristallation muss gemäß DIN1988 durchgefürt werden. Die Anschlüsse des
Warmwasserspeichers sind farblich gekennzeichnet, der Kaltwasserzulauf ist blau
und der Warmwasserzulauf ist rot gekennzeichnet.
Der Anschluss des Warmwasserbereiters kann auf zweierlei Arten erfolgen. Das
geschlossene System (druckfestes System) versorgt mehrere Zapfstellen, während
beim offenen System (druckloses System) die Wasserentnahme nur an einer Stelle
erfolgen kann. Je nach ausgewähltem System sind auch entsprechende
Mischbatterien zu installieren.
Bei einem offenen (druckloses) System muss am Warmwasserbereiter ein
Rückschlagventil eingebaut werden, welches das Auslaufen des Wassers aus dem
Kessel verhindert. Wird das im Gerät befindliche Wasser erwärmt, so dehnt sich
dessen Volumen aus. Dies hat zur Folge, dass das Auslaufrohr der Armatur zu
tropfen beginnt. Starkes Festdrehen der Armatur kann bzw. darf dieses Ausdehnen
und Tropfen nicht verhindern, sondern führt möglicherweise zu einer Beschädigung
der Armatur.
Bei einem geschlossenen (druckfesten) System müssen an den Entnahmestellen die
Druckmischbatterien verwendet werden. Am Zulaufstutzen ist wegen der
Funktionssicherheit unbedingt ein Sicherheitsventil oder eine Sicherheitsgruppe
einzubauen, die das Erhöhen des Drucks im Kessel um mehr als 0,1 MPa (1 bar)
über den Nominalwert verhindert. Die Auslassdüse am Sicherheitsventil muss
unbedingt über einen Auslass für den Luftdruck verfügen.
Bei der Aufheizung des Wassers wird der Druck im Kessel erhöht bis er den am
Sicherheitsventil eingestellten Wert erreicht. Da die Rückleitung des Wassers zurück
in die Wasserleitung verhindert ist, kann es zum Abtropfen des Wassers aus der
Auslassöffnung des Sicherheitsventils kommen. Das abtropfende Wasser kann durch
den Auffangansatz, den Sie unter dem Sicherheitsventil anbringen, in den Ablauf
abgeleitet werden. Das Ablaufrohr unter dem Auslass des Sicherheitsventils muss in
der Richtung gerade nach unten und in einer frostfreien Umgebung angebracht
werden.
Falls die bereits ausgeführte Installation keine Möglichkeit bietet, das tropfende
Wasser aus dem Sicherheitsventil in den Abfluss zu leiten, kann das Tröpfeln auch
A B C G D
GBFU 50 596 365 185 260 145
GBFU 80 816 565 205 360 345
GBFU 100 961 715 200 510 495
6
DE
durch das 3 l- Expansionsgefäß verhindert werden. Das Gefäß montieren Sie am
Zulaufrohr des Warmwasserbereiters.
Das richtige Funktionieren des Sicherheitsventils müssen Sie in regelmässigen
Zeitabständen selber überprüfen und nach Bedarf den Kalk entfernen und die
eventuelle Blockade des Ventils beseitigen. Bei einer Prüfung ist durch Verschiebung
des Hebels oder durch Lösen der Ventilmutter (je nach Ventiltyp) der Auslauf aus
dem Sicherheitsventil zu öffnen. Dabei muss aus der Auslaufdüse des Ventils das
Wasser ausfließen, was die einwandfreie Funktion des Ventils bestätigt.
Geschlossenes System (druckfestes System) Offenes System (druckloses System)
Es darf kein Absperrventil zwischen dem Warmwasserbereiter und
Sicherheitsventil installiert sein, da sonst die Funktion des Sicherheitsventils
verhindert wird.
Der Warmwasserbereiter kann an die Haushaltswasserleitung ohne Reduzierventil
angeschlossen werden, wenn der Druck in der Leitung niedriger als der Nenndruck
ist. Sollte der Druck in der Leitung den Nenndruck überschreiten, so müssen Sie das
Reduzierventil unbedingt einbauen.
Bevor Sie das Gerät an das Stromnetz anschließen, ist es unbedingt mit Wasser zu
füllen. Bei erster Befüllung ist der Warmwasserhebel an der Mischbatterie zu öffnen.
Der Warmwasserbereiter ist voll, wenn das Wasser durch das Ausflussrohr der
Mischbatterie ausfliest.
ELEKTRISCHER ANSCHLUSS
Vor dem Anschluss an das Stromnetz muss ein angemessenes Anschlusskabel von
minimalem Durchschnitt von 1,5 mm
2
(H05VV-F 3G 1,5 mm
2
) eingebaut werden.
Dazu ist der Schutzdeckel abzuschrauben.
Der Anschluss des Warmwasserbereiters an das Stromnetz hat in Übereinstimmung
mit den gültigen Normen zu erfolgen. Dem Gerät muss eine allpolige
Trennvorrichtung vorgeschaltet werden, der sämtliche Speisepole laut nationalen
Installationsvorschriften unterbricht.
Legende:
1 - Druckmischbatterien
2 - Expansionsgefäß
3 - Sicherheitsventil
a - Ablaufrohr
b - Rückflussstopp
4 - Ablaufsiphon
5 - Prüfstutzen
6 - Druckminderer
7 - Absperrventil
8 - Rückflussstopp
9 - Niederdruck-Mischbatterie
H - Kaltwasser
T - Warmwasser
7
DE
Legende:
1 - Thermostat
2 - Heizsicherung
3 - Heizkörper
4 - Kontrolleuchte
5 - Anschlussklemme
L - Phasenleiter
N - Neutralleiter
- Schutzleiter
Elektroschaltbild
HINWEIS: Vor jedem Eingriff ist der Warmwasserspeicher spannungsfrei zu
schalten!
GEBRAUCH UND WARTUNG
Nach dem Anschluss an die Wasserleitung und das Stromnetz ist der
Warmwasserbereiter zum Gebrauch bereit. Durch Drehen des
Thermostatdrehknopfes an der unteren Seite des Schutzdeckels können Sie die
gewünschte Wassertemperatur zwischen 10 °C und 75 °C wählen. Wir empfehlen
den Drehknopf auf die "eco" Position zu stellen. Das ist die sparsamste Einstellung;
die Wassertemperatur ist etwa 55 °C, die Kalkablagerung und der Wärmeverlust sind
geringer als bei höherer Temperatur. Im Betriebszustand, ist ein Geräusch im
elektrischen Heizkörper hörbar. Die Funktion des elektrischen Heizkörpers wird durch
die Kontrolleuchte gezeigt.
Wenn Heizkörper längere Zeit nicht aktiv ist, verhindern Sie das Einfrieren dessen
Inhalts so, dass Sie den Thermostatdrehknopf auf die Position " " stellen, der
Heizkörper bleibt aber angeschlossen. In dieser Einstellung hält das Gerät bei
minimalem Energieverbrauch das Wasser auf einer Temperatur von etwa 10 °C.
Sollten Sie den Heizkörper ausschalten, müssen Sie bei Frostgefahr das Wasser
auslassen. Danach kann an einer der angeschlossenen Armaturen das
Warmwasserventil geöffnet werden. Das Wasser wird über den Kaltwassereinlauf
oder über das Sicherheitsventil abgelassen, so dass der Hebel oder die Kappe des
Sicherheitsventils wie bei der Kontrolle auf seine einwandfreie Funktion gedreht wird.
Es ist sinnvoll bei der Montage einen speziellen Reduziernippel (T-Stück) oder ein
Auslassventil zwischen dem Sicherheitsventil und dem Zuflussrohr zu installieren.
Das verbleibende Restwasser im Gerät kann durch Abdrehen des Heizflansches
abgelassen werden.
Die Außenseite des Warmwasserbereiters reinigen Sie mit einem weichen Tuch und
einer milden für glatte lackierte Oberflächen geeignete Waschmittellösung.
Verwenden Sie keine alkoholhaltigen oder grobe Reinigungsmittel.
Durch die regelmäßigen Servicekontrollen werden einwandfreie Funktion und eine
lange Lebensdauer des Warmwasserbereiters gewährleistet. Die
Durchrostungsgarantie des Kessels gilt nur bei vorgeschriebenen regelmäßigen
Prüfungen der Antikorrosions-Schutzanode auf Abnutzung. Die Zeit zwischen den
einzelnen regelmäßgien Prüfungen darf nicht länger sein als in der Garantierklärung
festgelegt wird. Die Prüfungen sind von einem autorisierten Servicemann
durchzuführen, der die Kontrolle in die Garantieurkunde des Produktes einträgt.
8
DE
Dabei ist die Antikorrosions-Schutzanode auf Abnutzung zu prüfen und nach Bedarf
der Kalk zu entfernen, der sich je nach Qualität, Menge und Temperatur des
verbrauchten Wassers im Inneren des Warmwasserbereiters bildet. Der
Kundendienst wird Ihnen je nach festgestelltem Zustand auch den Termin für die
nächste Servicekontrolle empfehlen.
Bitte, versuchen Sie nicht, eventuelle Fehler am Gerät selbst zu beseitigen,
wenden Sie sich lieber an den nächsten bevollmächtigten Kundendienst.
TECHNISCHE CHARAKTERISTIKEN
1) Verordnung der Kommission EU 812/2013; EN 50440
2) EN 50440
WIR BEHALTEN UNS DAS RECHT FÜR ÄNDERUNGEN VOR, DIE DIE
FUNKTIONALITÄT DES GERÄTES NICHT BEEINTRÄCHTIGEN.
Die Gebrauchsanweisungen finden Sie auch auf unseren Webseiten
http://www.gorenje.com.
Typ GBFU 50 GBFU 80 GBFU 100
Angegebenes Lastprofil M M L
Energieeffizienzklasse
1)
C C C
Warmwasserbereitungs-
Energieeffizienz (ƞwh)
1)
[%] 36,0 36,0 37,1
Jährlicher Stromverbrauch
1)
[kWh] 1427 1428 2762
Täglicher Stromverbrauch
2)
[kWh] 6,692 6,698 12,850
Temperatureinstellung des
Thermostats
"eco" "eco" "eco"
Wert "smart"
0 0 0
Volumen [l] 47,1 75,1 96,2
Mischwassermenge bei 40 °С
V40
2)
[l] 66 92 131
Aufwärmezeit von 10 °С bis 65 °С [h] 1:38 2:37 3:16
Nenndruck
[MPa
(bar)]
0,6
(6)
Gewicht / voll [kg] 21/71 27/107 31/131
Korrosionsschutz des Kessels emailliert / Mg-Schutzanode
Leistung des elektrischen
Heizkörpers
[W] 2000
Anschlussspannung [V~] 230
Schutzklasse I
Schutzart (Schutzstufe) IP24
9
EN
WARNINGS
The appliance may be used by children older than 8 years
old, elderly persons and persons with physical, sensory or
mental disabilities or lacking experience and knowledge, if they
are under supervision or taught about safe use of the appliance
and if they are aware of the potential dangers.
Children should not play with the appliance.
Children should not clean or perform maintenance on the
appliance without supervision.
Installation should be carried out in accordance with the
valid regulations and according to the instructions of the
manufacturer and by qualified staff.
In a closed, pressurised system of installation, it is obligatory
to install a safety valve on the inlet pipe with a rated pressure of
0.6 MPa (6 bar), 0.9 MPa (9 bar) or 1.0 MPa (10 bar) (see the
label), which prevents the elevation of pressure in the boiler by
more than 0.1 MPa (1 bar) above the rated pressure.
Water may drip from the outlet opening of the safety valve,
so the outlet opening should be set to atmospheric pressure.
The outlet of the safety valve should be installed facing
downwards and in a non-freezing area.
To ensure proper functioning of the safety valve, the user
should perform regular controls to remove limescale and make
sure the safety valve is not blocked.
Do not install a stop valve between the water heater and the
safety valve, because it will impair the pressure protection of the
heater!
Before connecting it to the power supply, the water heater
must be filled with water!
The heater is equipped with an additional thermal cut-off for
protection in case of failure of the operating thermostat. In this
case, however, the temperature of the water in the heater can
reach up to 130 °C according to the safety standards. During
the water supply installation, the possibility of temperature
overloads should be taken into account.
If the heater is to be disconnected from the power supply,
please drain any water from the heater to prevent freezing.
Please do not try to fix any defects of the water heater on
your own. Call the nearest authorised service provider.
10
EN
Our products incorporate components that are both environmentally safe
and harmless to health, so they can be disassembled as easily as possible
and recycled once they reach their final life stage.
Recycling of materials reduces the quantity of waste and the need for
production of raw materials (e.g. metals) which requires a substantial
amount of energy and causes release of harmful substances. Recycling procedures
reduce the consumption of natural resources, as the waste parts made of plastic and
metal can be returned to various production processes.
For more information on waste disposal, please visit your waste collection centre or
the store where the product was purchased.
Dear buyer, thank you for purchasing our product.
Prior to the installation and first use of the electric water
heater, please read these instructions carefully.
This water heater has been manufactured in compliance with the relevant standards
and tested by the relevant authorities as indicated by the Safety Certificate and the
Electromagnetic Compatibility Certificate. The technical characteristics of the product
are listed on the label affixed between the inlet and outlet pipes. The installation must
be carried out by qualified staff. All repairs and maintenance work within the water
heater, e.g. lime removal or inspection/replacement of the protective anticorrosion
anode, must be carried out by an authorised maintenance service provider.
INSTALLATION
The water heater shall be installed as close as possible to the outlets. When installing
the water heater in a room with a bathtub or shower, take into account the
requirements defined in IEC Standard 60364-7-701 (VDE 0100, Part 701). It has to
be fitted to the wall using appropriate wall screws with a minimum diameter of 8 mm.
A wall with a poor load-bearing capacity must be properly reinforced where the heater
will be installed. The water heater may be fixed upon the wall either vertically or
horizontally with water connections on left side. We recommend the distance
between the water heater and the ceiling is large enough to allow simple replacement
of the Mg anode (see dimension G in the Installation Drawing), in order to avoid
unnecessary dismounting of the heater during the servicing intervention.
11
EN
Connection and installation dimensions of the water
heater [mm]
CONNECTION TO THE WATER SUPPLY
The water heater connections for the inlet and outlet of water are colour-coded. The
inlet of cold water is marked with blue colour, while the hot water outlet is marked
with red colour.
The water heater can be connected to the water supply in two ways. The closed-
circuit pressure system enables several points of use, while the open-circuit gravity
system enables a single point of use only. The mixer taps must also be installed in
accordance with the selected installation mode.
The open-circuit gravity system requires the installation of a non-return valve in order
to prevent the water from draining out of the tank in the event of the water supply
running dry or being shut down. This installation mode requires the use of a cross-
flow mixer tap. As the heating of water expands its volume, this causes the tap to
drip. The dripping cannot be stopped by tightening it further; on the contrary, the
tightening can only damage the tap.
The closed-circuit pressure system requires the use of pressure mixer taps. For
safety reasons the supply pipe must be fitted with a safety valve or alternatively, a
valve of the safety class that prevents the pressure in the tank from exceeding the
nominal pressure by more than 0.1 MPa (1 bar). The outlet opening on the relief
valve must be equipped with an outlet for atmospheric pressure.
The heating of water in the heater causes the pressure in the tank to increase to the
level set by the safety valve. As the water cannot return to the water supply system,
this can result in dripping from the outlet of the safety valve. The drip can be piped to
the drain by installing a catching unit just below the safety valve. The drain installed
below the safety valve outlet must be piped down vertically and placed in an
environment that is free from the onset of freezing conditions.
In case the existing plumbing does not enable you to pipe the dripping water from the
safety valve into the drain, you can avoid the dripping by installing a 3-litre expansion
tank on the inlet water pipe of the boiler.
In order to provide correct operation of the safety valve, periodical inspections of the
relief valve must be carried out by the user to eliminate any limescale and check if the
safety valve is blocked. To check the valve, open the outlet of the safety valve by
A B C G D
GBFU 50 596 365 185 260 145
GBFU 80 816 565 205 360 345
GBFU 100 961 715 200 510 495
12
EN
turning the handle or unscrewing the nut of the valve (depending on the type of the
valve). The valve is operating properly if the water comes out of the nozzle when the
outlet is open.
Closed (pressure) system Open (non-pressure) system
Between the water heater and safety valve, no closing valve may be built in
because it could impede the function of the safety valve.
The heater can be connected to the domestic water supply network without a
pressure-reducing valve if the pressure in the network is lower than the nominal
pressure. If the pressure in the network exceeds the nominal pressure, a pressure-
reducing valve must be installed.
Before connecting it to the power supply, the water heater must be filled with
water. When filling the heater for the first time, the tap for the hot water on the mixing
tap must be opened. When the heater is filled with water, the water starts to run
through the outlet pipe of the mixing tap.
CONNECTING THE WATER HEATER TO
THE POWER SUPPLY NETWORK
Before connecting to the power supply network, install a power supply cord in the
water heater, with a min. diameter of 1.5 mm
2
(H05VV-F 3G 1.5 mm
2
). To do this, the
protective plate must be removed from the water heater.
Connecting the heater to the power supply network must take place in accordance
with the standards for electric appliances. To comply with the national installation
regulations, an all poles disconnect switch must be installed between the water
heater and the power supply network.
Legend:
1 - Pressure mixer taps
2 - Expansion tank
3 - Safety valve
a - Test valve
b - Non-return valve
4 - Funnel with outlet connection
5 - Checking fitting
6 - Pressure reduction valve
7 - Closing valve
8 - Non-return valve
9 - Low pressure mixer tap
H - Cold water
T - Hot water
13
EN
Legend:
1 - Thermostat
2 - Bipolar thermal cut-out
3 - Electric heating element
4 - Pilot lamp
5 - Connection terminal
L - Live conductor
N - Neutral conductor
- Earthing conductor
Electric installation
CAUTION: Before any intervention into the interior of the water heater,
disconnect it from the power supply network!
OPERATION AND MAINTENANCE
After connecting to the water and power supply, the heater is ready for use. By
turning the thermostat knob, water temperature can be set between 10 °C and 75 °C.
We recommend that the knob be set to the position "eco" ensuring the most
economic operation of the water heater. This way, the water temperature is
maintained at 55 °C while the operation also results in less lime sediment as well as
in less heat losses than is the case at higher temperatures. During the operation of
an electric heater can hear noise in the water heater. The light indicator shows the
operation of the heating element.
When the water heater is not in use for longer periods of time, it should be protected
from freezing by setting the temperature to " ". Do not disconnect the power. Thus
the temperature of water is maintained at about 10 °C. Should you choose to
disconnect the power, the water heater should be thoroughly drained before the
onset of freezing conditions. Water from the heater is drained through the inlet pipe of
the heater. For this purpose, a special fitting (T-fitting) must be mounted between the
relief valve and the heater inlet pipe, or a discharge tap. The heater can be
discharged directly through the relief valve, by rotating the handle or the rotating
valve cap to the same position as for checking the operation. Before discharge, make
sure the heater is disconnected from the power supply, and open the hot water on the
connected mixer tap. After discharging through the inlet pipe, there is still some water
left in the water heater. The remaining water will be discharged after removing the
heating flange, through the heating flange opening.
The external parts of the water heater can be cleaned with a mild detergent solution.
Do not use solvents and abrasives.
With regular service inspections you will ensure faultless functioning and long life of
the heater. Tank corrosion warranty applies only if all the prescribed regular
inspections of the protective anode wear have been made. The period between
regular inspections should not be longer than stated in the warranty certificate.
Inspections should be carried out by authorised service providers that will record
each inspection on the warranty statement of the product. Upon inspection the
service provider will inspect the amount of wear on the anti-corrosion anode and, if
necessary, clean the limescale that accumulates depending on the quality, quantity
14
EN
and temperature of the water inside the heater. The service provider will also
recommend the date for the next inspection depending on the condition of the heater.
Never try to repair any possible faults of the water heater by yourself, but
inform about it the nearest authorised service workshop.
TECHNICAL PROPERTIES OF THE
APPLIANCE
1) EU Regulation 812/2013; EN 50440
2) EN 50440
WE RESERVE THE RIGHT TO MAKE CHANGES THAT DO NOT IMPAIR THE
FUNCTIONALITY OF THE DEVICE.
The user manual can also be found at our website http://www.gorenje.com.
Type GBFU 50 GBFU 80 GBFU 100
Declared load profile M M L
Energy efficiency class
1)
C C C
Water heating energy efficiency
(ƞwh)
1)
[%] 36,0 36,0 37,1
Annual electricity consumption
1)
[kWh] 1427 1428 2762
Daily electricity consumption
2)
[kWh] 6,692 6,698 12,850
Thermostat temperature settings "eco" "eco" "eco"
Value of "smart"
0 0 0
Volume [l] 47,1 75,1 96,2
Quantity of mixed water at 40 °С
V40
2)
[l] 66 92 131
Heating time from 10 °С to 65 °С [h] 1:38 2:37 3:16
Rated pressure
[MPa
(bar)]
0,6
(6)
Weight / Filled with water [kg] 21/71 27/107 31/131
Anti-corrosion of tank enamelled & Mg Anode
Power of electrical heater [W] 2000
Connection voltage [V~] 230
Protection class I
Degree of protection IP24
15
HR/BIH
UPOZORENJA
Uređaj mogu koristiti djeca starija od 8 godina i osobe sa
smanjenim tjelesnim, osjetnim ili mentalnim sposobnostima,
odnosno nedovoljnim iskustvom ili znanjem samo ako su pod
nadzorom ili podučeni o uporabi uređaja na siguran način i ako
razumiju potencijalne opasnosti.
Djeca se ne smiju igrati uređajem.
Čišćenja i održavanja uređaja ne smiju obavljati djeca bez
nadzora.
Ugradnju treba obaviti sukladno važećim propisima i prema
uputama proizvođača. Mora ju obaviti stručno osposobljen
monter.
Za zatvoreni tlačni sustav priključenja, na dovodnu cijev
grijalice vode obvezatno ugradite sigurnosni ventil s nazivnim
tlakom 0,6 MPa (6 bara), 0,9 MPa (9 bara) ili 1,0 MPa (10 bara)
(vidi pločicu s natpisom), koji sprječava povećanje tlaka u kotlu
za više od 0,1 MPa (1 bar) iznad nazivnoga tlaka.
Voda može kapati iz odvodnog otvora sigurnosnoga ventila,
stoga odvodni otvor mora biti otvoren na atmosferski tlak.
Ispust sigurnosnoga ventila mora biti postavljen u smjeru
nadolje i na mjestu na kojem neće smrznuti.
Za pravilan rad sigurnosnoga ventila treba periodično
obavljati kontrole radi uklanjanja vodenoga kamenca i
provjeravati da sigurnosni ventil nije blokiran.
Između grijalice vode i sigurnosnoga ventila nije dozvoljeno
ugrađivati zaporni ventil jer bi se time onemogućila tlačna
zaštita grijalice!
Prije priključenja na električne instalacije obvezatno prvo
napunite grijalicu vodom!
Grijalica je dodatnim termičkim osiguračem zaštićena u
slučaju otkazivanja radnoga termostata. U slučaju otkazivanja
termostata, sukladno sigurnosnim standardima, voda u grijalici
može dostići temperaturu i do 130 °C. Prilikom postavljanja
vodovodnih instalacija obvezatno valja uvažavati činjenicu da su
moguća navedena preopterećenja temperature.
Ako budete isključivali grijalicu iz električne mreže, morate
ispustiti vodu zbog opasnosti od smrzavanja.
Molimo: eventualne kvarove na grijalici nemojte popravljati
sami već obavijestite najbliži ovlašteni servis o tome.
16
HR/BIH
Naši su proizvodi opremljeni ekološki besprijekornim i zdravstveno
ispravnim neškodljivim komponentama te su proizvedeni tako da se u svojoj
posljednjoj fazi trajanja mogu što jednostavnije rastaviti i reciklirati.
Reciklažom materijala smanjuju se količine otpada i potreba za
proizvodnjom osnovnih materijala (naprimjer kovine), što iziskuje puno
energije i uzrokuje emisije štetnih tvari. Postupcima reciklaže smanjuje se potrošnja
prirodnih izvora budući da se otpadni dijelovi od plastike i kovine ponovno vraćaju u
različite proizvodne procese.
Za više informacija o sustavu odlaganja otpadaka posjetite lokalni centar za
odlaganje otpadaka ili trgovca kod kojeg ste kupili proizvod.
Poštovani kupci! Zahvaljujemo na povjerenju koje ste nam
ga iskazali kupnjom našega proizvoda.
MOLIMO PRIJE MONTAŽE I PRVE UPORABE POMNO
PROČITAJTE UPUTE ZA MONTAŽU, UPORABU I
ODRŽAVANJE ELEKTRIČNE GRIJALICE VODE.
Grijalica je proizvedena sukladno važećim standardima i službeno je ispitana te su joj
dodijeljeni sigurnosni certifikat i certifikat o elektromagnetskoj kompatibilnosti.
Osnovna tehnička svojstva grijalice navedena su na natpisnoj tablici koja je
nalijepljena između priključnih cijevi. Priključenje grijalice na vodovodnu i električnu
mrežu može obaviti isključivo stručno osposobljena osoba.
Zahvate u njegovu unutrašnjost zbog popravka, uklanjanje vodenoga kamenca te
provjere ili zamjene zaštitne anode protiv korozije obavlja isključivo ovlaštena
servisna služba.
MONTAŽA
Grijalicu montirajte što je moguće bliže potrošačkome mjestu. Ako uređaj za grijanje
ugrađujete u prostor u kojem su kada za kupanje ili tuš, obvezatno morate uzeti u
obzir zahtjeve standarda IEC 60364-7-701 (VDE 0100, Teil 701). Na zid ju pričvrstite
vijcima za zid, nazivnoga promjera od najmanje 8 mm. Ako je nosivost zida koji je
namijenjen montaži grijalice neodgovarajući, zid treba primjereno ojačati. Grijalicu
smijemo zbog njezine univerzalne konstrukcije montirati okomito ili vodoravno na zid
(priključne cijevi obvezno na lijevoj strani). Zbog lakše kontrole i zamjene
magnezijske anode vam preporučujemo da između vrha uređaja za grijanje i stropa
ostavite dovoljno prostora (pogledaj mjeru G na skici priključnih mjera). U suprotnom
će slučaju pri navedenom servisnom zahvatu biti potrebno uređaj za grijanje
demontirati sa zida.
17
HR/BIH
Priključne i montažne mjere grijalice [mm]
PRIKLJUČAK NA VODOVODNU MREŽU
Dovod i odvod vode na cijevima grijalice označeni su u boji. Dovod hladne vode
označen je plavom a odvod tople vode crvenom bojom.
Grijalicu možete priključiti na vodovodnu mrežu na dva načina. Zatvoreni, tlačni
sustav priključenja omogućuje odljev vode na više odljevnih mjesta, a sustav bez
tlaka dovoljan je samo za jedno odljevno mjesto. Ugradnja i odabir miješalice ovise o
izboru sustava priključenja.
Kod otvorenoga sustava bez tlaka ispred grijalice treba ugraditi nepovratni ventil koji
sprječava istjecanje vode iz kotla u slučaju prekida dovoda vode u mreži. Za taj
sustav priključenja morate koristiti protočnu miješalicu. Zapremnina vode u grijalici
povećava se uslijed zagrijavanja, što prouzrokuje kapanje vode iz cijevi miješalice.
Kapanje vode ne možete spriječiti jakim zatezanjem ručke na miješalici; tako samo
možete uništiti miješalicu.
Kod zatvorenog tlačnoga sustava priključenja na odljevnim mjestima morate koristiti
tlačne miješalice. Radi sigurnosti na dovodnu cijev treba ugraditi sigurnosni ventil ili
sigurnosnu grupu koja sprječava povišenje tlaka u kotliću na 0,1 MPa (1 bar) više od
nazivne vrijednosti. Ispusni otvor na sigurnosnome ventilu obvezatno mora sadržati
izlaz na atmosferski tlak. Prilikom zagrijavanja vode u grijalici tlak vode u kotlu
povećava se do granice koja je podešena na sigurnosnome ventilu. Budući da je
vraćanje vode natrag u vodovodnu mrežu spriječeno, može se pojaviti kapanje vode
iz odvodnoga otvora sigurnosnog ventila. Vodu koja kapa možete sprovesti u odvod
preko lijevka za prihvat, koji se postavlja ispod sigurnosnoga ventila. Odvodna cijev
koja je postavljena ispod ispusta sigurnosnoga ventila mora biti postavljena
vodoravno prema dolje na mjestu na kojem ne može smrznuti. Ako već postavljena
instalacija ne omogućuje da vodu koja kaplje iz sigurnosnog ventila možete sprovesti
u odvod, kapanje se može izbjeći ugradnjom ekspanzijske posude zapremnine od 3 l
na dovodnu cijev grijalice.
Za pravilan rad sigurnosnoga ventila morate sami periodično obavljati provjere kako
bi se uklonio vodeni kamenac i provjerila eventualna blokada sigurnosnoga ventila.
Prilikom provjere morate pomicanjem ručke ili odvijanjem matice ventila (ovisno o
A B C G D
GBFU 50 596 365 185 260 145
GBFU 80 816 565 205 360 345
GBFU 100 961 715 200 510 495
18
HR/BIH
vrsti ventila) otvoriti istjecanje iz sigurnosnog ventila. Pritom kroz sapnicu ventila za
istjecanje mora priteći voda, što znači da je ventil besprijekoran.
Zatvoreni (tlačni) sustav Otvoreni (protočni) sustav
POZOR! Između uređaja i sigurnosnog ventila ne smije se ugraditi zaporni
ventil jer bi se time onemogućio rad uređaja.
Grijalicu možete priključiti na vodovodnu mrežu objekta bez redukcijskoga ventila ako
je tlak u mreži niži od nazivnoga tlaka. Ako tlak u mreži premašuje nazivni tlak,
morate obvezatno ugraditi redukcijski ventil.
Grijalicu morate obvezatno napuniti vodom prije priključenja na električnu
mrežu. Prilikom prvoga punjenja otvorite ručku s toplom vodom na miješalici.
Grijalica je puna kada voda protječe kroz cijev miješalice.
PRIKLJUČIVANJE NA ELEKTRIČNU
MREŽU
Najprije s raspakirane grijalice odvijačem skinite zaštitnu kapu s njezina kućišta. Prije
priključivanja na električnu mrežu u grijalicu treba ugraditi priključnu vrpcu minimalna
promjera od najmanje 1,5 mm
2
(H05VV-F 3G 1,5 mm
2
).
Priključivanje grijalice na električnu mrežu mora se obaviti sukladno standardima za
postavljanje električnih instalacija. Između grijalice vode i trajne instalacije mora biti
ugrađen uređaj za odvajanje svih polova od električne mreže sukladno nacionalnim
instalacijskim propisima.
Legenda:
1 - Tlačne miješalice
2 - Ekspanzijska posuda
3 - Sigurnosni ventil
a - Ispitni ventil
b - Nepovratni ventil
4 - Čašica s priključkom na izljev
5 - Ispitni nastavak
6 - Redukcijski ventil tlaka
7 - Zaporni ventil
8 - Nepovratni ventil
9 - Niskotlačna miješalica
H - Hladna voda
T - Topla voda
19
HR/BIH
Legenda:
1 - Termostat
2 - Dvopolni toplinski osigurač
3 - Grijač
4 - Signalno svjetlo
5 - Priključna spojka
L - Fazni vodič
N - Neutralni vodič
- Zaštitni vodič
Električna spojna shema
POZOR! Prije svakoga zahvata u unutarnjost grijalice obvezatno isključiti
grijalicu iz električne mreže.
UPOTREBA I ODRŽAVANJE
Grijalica je pripravna za uporabu nakon priključenja na vodovodnu i električnu mrežu.
Okretanjem gumba na termostatu koji je s donje strane zaštitnoga poklopca, birate
željenu temperaturu vode od 10 °C do 75 °C. Preporučuje se podešavanje gumba na
položaj "eco". Takvo je podešavanje najekonomičnije; pritom će temperatura vode biti
približno 55 °C, a izdvajanje vodenoga kamenca i toplinski gubici manji su od
podešavanja na višu temperaturu. Za vrijeme rada električnoga grijača može se čuti
šum u grijalici. Rad električne grijalice prikazuje kontrolno svjetlo.
Ako nemate namjeru koristiti grijalicu dulje vrijeme, zaštitite njezin sadržaj od
smrzavanja tako da ne prekidate dovod električne energije, a gumb termostata
podesite na položaj " ". Pri tome podešavanju grijalica održava temperaturu vode na
oko 10 °C. Ako želite isključiti grijalicu iz električne mreže, morate ispustiti vodu z nje
kako biste spriječili opasnost od smrzavanja. Voda iz grijalice prazni se kroz dovodnu
cijev grijalice. U tu je svrhu preporučljivo prilikom ugradnje, između sigurnosnoga
ventila i dovodne cijevi grijalice postaviti poseban fiting (T-komad) ili ispusni ventil.
Grijalicu možete također isprazniti neposredno kroz sigurnosni ventil pomicanjem
ručice, odnosno okretne kapice ventila u položaj kao prilikom provjere rada. Prije
pražnjenja valja isključiti grijalicu iz električne mreže, a zatim otvoriti ručicu za toplu
vodu na priključenoj bateriji za miješanje. Nakon pražnjenja vode kroz dovodnu cijev
grijalice ostaje manja količina vode koja prilikom uklanjanja grijaće prirubnice iscuri
kroz otvor grijaće prirubnice.
Vanjski dio grijalice čistite blagom otopinom deterdženta. Nemojte koristiti gruba
sredstva za čišćenje.
Redovitim servisnim pregledima osigurat ćete besprijekoran rad i dug životni vijek
grijalice. Jamstvo za protukorozijsku zaštitu kotla vrijedi samo ako ste obavljali
propisane redovite preglede istrošenosti zaštitne anode. Intervali između
pojedinačnih redovitih pregleda ne smiju biti dulji od razdoblja koje je navedeno u
jamstvenoj izjavi. Preglede mora obavljati ovlašteni serviser koji evidentira pregled na
jamstvenome listu proizvoda. Prilikom pregleda provjerava istrošenost
protukorozijske zaštitne anode i prema potrebi čisti vodeni kamenac koji se s obzirom
na kvalitetu, količinu i temperaturu potrošene vode nakuplja u unutarnjosti grijalice.
Servisna služba poslije pregleda grijalice, s obzirom na utvrđeno stanje, preporuča i
datum naredne kontrole.
20
HR/BIH
POZOR! Eventualne kvarove grijalice nemojte popravljati sami već potražite
stručnu intervenciju najbliže ovlaštene servisne službe.
TEHNIČKA SVOJSTVA UREĐAJA
1) Uredba komisije EU 812/2013; EN 50440
2) EN 50440
PRIDRŽAVAMO PRAVO NA IZMJENE KOJE NE UTJEČU NA FUNKCIONALNOST
UREĐAJA.
Upute za uporabu dostupne su i na našoj internetskoj stranici
http://www.gorenje.com.
Tip GBFU 50 GBFU 80 GBFU 100
Deklarirani profil opterećenja M M L
Razred energetske učinkovitosti
1)
C C C
Energetska učinkovitost pri
zagrijavanju vode (ƞwh)
1)
[%] 36,0 36,0 37,1
Godišnja potrošnja električne
energije
1)
[kWh] 1427 1428 2762
Dnevna potrošnja električne
energije
2)
[kWh] 6,692 6,698 12,850
Postavka temperature na
termostatu
"eco" "eco" "eco"
Vrijednost oznake "smart" 0 0 0
Korisna zapremnina [l] 47,1 75,1 96,2
Količina miješane vode pri 40 °С
V40
2)
[l] 66 92 131
Vrijeme zagrijavanja od 10 °С
do 65 °С
[h] 1:38 2:37 3:16
Nazivni tlak
[MPa
(bar)]
0,6
(6)
Masa grijalice/napunjene vodom [kg] 21/71 27/107 31/131
Zaštita kotla od korozije Emajlirano / Mg anoda
Snaga električnoga grijača [W] 2000
Priključni napon [V~] 230
Klasa zaštite I
Stupanj zaštite IP24
21
MK
ПРЕДУПРЕДУВАЊА
Апаратот можат да го употребуваат деца на возраст од
8 години и постари и лица со намалени физички, психички
или ментални способности или со недостаток на искуства,
односно знаење, доколку се под надзор или се поучени за
употреба на апаратот на безбеден начин и ги разбираат
можните опасности.
Децата не смеат да си играат со апаратот.
Чистење и одржување на апаратот не смеат да го вршат
деца без надзор.
Вградувањето мора да биде изведено во согласност со
важечките закони и според упатствата на производителот.
Мора да биде изведено од стручно оспособен монтер.
Во случај на затворен систем под притисок, на
доводната цевка за вода на греалката за вода (бојлерот)
при приклучувањето задолжително треба да се вгради
сигурносен вентил со номинален притисок од 0,6 МРа
(6 бари), 0,9 МРа (9 бари) или 1,0 MPa (10 бари) (видете го
запишаното на таблицата за идентификација), кој
оневозможува зголемување на притисокот во котелот за
повеќе од 0,1 МРа (1 бар) над номиналниот.
Од одводниот отвор на безбедносниот вентил може да
капи вода. Заради тоа, одводниот отвор мора да биде
отворен на атмосферски притисок.
Испустот на безбедносниот вентил мора да биде
насочен во насока надолу и на простор каде што нема да
замрзнува.
За правилно работење на сигурносниот вентил, треба
периодично да се врши контрола, да се отстрани бигорот и
да се провери да не е блокиран сигурносниот вентил.
Помеѓу греалката за вода (бојлерот) и сигурносниот
вентил не е дозволено да се вградува вентил за затворање,
затоа што со тоа се оневозможува притисната безбедност
на греалката за вода (бојлерот)!
Пред приклучувањето на електрична мрежа греалката
треба најпрвин да ја наполните со вода!
Греалката за вода е заштитена во случај на откажување
на работниот термостат со додатна топлотна заштита. Во
случај на откажување на термостатот, во согласност со
22
MK
безбедносните стандарди, водата во греалката за вода
(бојлерот) може да достигне температура до 130°C. При
изведувањето на водоводните инсталации, задолжително
треба да се земе предвид дека е можно да дојде до
наведените температурни преоптоварувања.
Ако сакате греалката за вода (бојлерот) да ја исклучите
од електричната мрежа, мора да ја испуштите водата од
греалката за вода поради опасност од замрзнување.
Ве молиме да не ги поправате сами евентуалните
оштетувања на греалката, туку за тоа да го известите
најблискиот овластен сервис.
Нашите производи се опремени со компоненти кои што не се штетни
за животната средина и здравјето и се изработени со можност што
поедноставно да се расклопат и рециклираат во последната фаза од
нивниот работен циклус.
Со рециклирањето на материјалите ја намалуваме количината на
отпад и ја намалуваме потребата од производство на основни материјали (на
пример метали), што бара огромна енергија и предизвикува испуштање штетни
материи. Со постапките на рециклажа ја намалуваме потрошувачката на
природни ресурси, бидејќи на тој начин можеме повторно да ги вратиме
отпадните делови од пластика и метали во различни производни процеси.
За повеќе информации во врска со системот за фрлање отпадоци посетете го
својот центар за исфрлање на отпадоците или трговецот каде што бил купен
производот.
Почитуван купувач, ви благодариме за довербата што
ни ја искажувате со купувањето на нашиот производ!
ВЕ МОЛИМЕ, ПРЕД ВГРАДУВАЊЕТО И ПРВАТА
УПОТРЕБА НА ГРЕАЛКАТА ЗА ВОДА, ВНИМАТЕЛНО
ПРОЧИТАЈТЕ ГИ НАШИТЕ УПАТСТВА.
Греалката е изработена согласно со важечките стандарди и уредно испробана,
исто така за неа се издадени цертификат за безбедност и цертификат за
електромагнетна компатибилност. Нејзините основни технички карактеристики
се наведени на табличката, што е залепена помеѓу приклучните цевки на
апаратот. Приклучувањето на бојлерот на електричната или водоводната
мрежа може да го изврши само оспособено стручно лице. Интервенирањето во
неговата внатрешност поради поправки, отстранување на бигор или поради
проверка или заменување на противкорозијска заштитна анода, може да ги
врши само овластена сервисна служба.
23
MK
ВГРАДУВАЊЕ
Греалката вградете ја што поблиску до изливното место. Доколку греалката ја
вградите во просторот кадешто се наоѓа кадата за бањање или туширање,
треба задолжително да се почитуваат барањата на стандардот IEC 60364-7-701
(VDE 0100, Teil 701). Гралката прицврстете ја на ѕидот со завртки за ѕидови, со
номинален пречник од најмалку 8 мм. Ѕидовите и таваните со мала носилност
треба на местото каде што ќе ја прикачите греалката соодветно да ги зајакнете.
Поради универзалната конструкција, грелникот (бојлерот) може да се
прицврстува на ѕидот вертикално или хоризонтало (приклучните цевчинја да се
на левата страна). Поради полесната контрола и менувањето на магнесиум
анодата ви препорачуваме помеѓу врвот на греачот и таванот да оставите
доволно слободно место (гледај ја измерата G на шемата на приклучни
измери). Во спротивен случај ќе треба при спомнатиот сервисен зафат греачот
да се демонтира од таванот.
Прикључни и монтажни димензии на греалката
[мм]
ПРИКЛУЧУВАЊЕ НА ВОДОВОДНА
МРЕЖА
Доведувањето и одведувањето на водата се означени со боја. Доведувањето
на ладната вода е означено со сина боја, а одведувањето на топлата вода со
црвена боја.
Бојлерот можете да го приклучите на водоводната мрежа на два начина.
Затворениот систем на приклучување (под притисок) ви омозможува одземање
на вода на повеќе места. Отворениот систем на приклучување (проточен) ви
дозволува само едно одземно место. Со оглед на одберениот систем на
приклучување треба да вградите соодветна батерија за мешање.
Отворениот (проточен) систем на приклучување бара вградување на
неповратен вентил кој го спречува истекувањето на водата од котелот, во
A B C G D
GBFU 50 596 365 185 260 145
GBFU 80 816 565 205 360 345
GBFU 100 961 715 200 510 495
24
MK
случај на редукција на вода. Поради зголемувањето на водата при греењето се
зголемува волуменот, што предизвикува појава на капкање вода на одливната
цевка на мешалната батерија. Силното затегнување на вентилот на мешалната
батерија нема да ја спречи појавата на капкање вода, но може да предизвика
расипување на мешалната батерија.
Затворениот систем на приклучување на одземните места бара вградување на
мешална батерија за работа под притисок. На доводната цевка поради
безбедност на работењето задолжително треба да се вгради сигурносен вентил
или сигурносна група, која спречува зголемување на притисокот во котелот за
повеќе од 0,1 МРа (1 бар) над номиналниот. Одводниот отвор на безбедносниот
вентил треба задолжително да има излез за атмосферскиот притисок.
Поради зголемувањето на водата при греењето, во котелот се зголемува
притисокот до границата што ја дозволува сигурносниот вентил. Бидејќи
враќањето на водата назад во водоводната мрежа е спречено, може да дојде
до појава на капкање вода од одводниот отвор на сигурносниот вентил. Капките
вода можете да ги спроведете во одводот со помош на посебна инка која ќе ја
наместите под сигурносниот вентил.
Одводната цевка наместена под испустот на сигурносниот вентил мора да биде
наместена во насока право надолу и во местото каде што не замрзува.
Доколку веќе поставената инсталација не овозможува водата што капи од
повратниот безбедносен вентил да ја спроведете во одводот, капкањето
можете да го избегнете ако кај доводната цевка на греалката вградите
експанзиски сад со волумен од 3 л.
За правилно работење на безбедносниот вентил треба самите периодично да
вршите контроли, да го чистите бигорот и да се проверува евентуелната
блокада на безбедносниот вентил. При проверката треба со поместување на
рачката или со одвртување на бурмата на вентилот (зависно од видот на
вентилот) да го отворите истекувањето од повратниот безбедносен вентил. При
тоа, низ млазницата на вентилот за истекување треба да протече вода, што е
знак дека вентилот е беспрекорен.
Затворен систем (со притисок) Отворен систем (прелевен)
Легенда:
1 - Батерија за мешање
2 - Експанзионен сад
3 - Сигурносен вентил
а - Пробен вентил
b - Неповратен вентил
4 - Одливник со приклучок на одвод
5 - Пробна наставка
6 - Редукциски вентил за притисок
7 - Затворен вентил
8 - Неповратен вентил
9 - Проточна батерија за мешање
H - Ладна вода
T - Топла вода
25
MK
Помеѓу греалката и повратниот сигурносен вентил не смеете да вградите
затворен вентил бидејќи со тоа ќе го оневозможите работењето на
повратниот сигурносен вентил.
Греалката можете да ја приклучите на куќната водоводна мрежа без редукциски
вентил доколку притисокот во мрежата е понизок од номинаниот притисок.
Доколку притисокот во мрежата го надминува номиналниот притисок, треба
задолжително да вградите редукциски вентил.
Пред приклучувањето на електрична мрежа греалката треба најпрвин да ја
наполните со вода. Кај првото полнење отворете ја рачката за топла вода на
батеријата за мешање. Греалката е наполнета кога водата протечува низ
изливната цевка на мешалната батерија.
ПРИКЛУЧУВАЊЕ НА ЕЛЕКТРИЧНА
МРЕЖА
Пред приклучувањето во електричната мрежа треба во греачот да се вгради
врвка за приклучување, со минимален пречник од 1,5 мм
2
(H05VV-F 3G 1,5 мм
2
).
Затоа треба да го извадите пластичниот заштитен капак.
Приклучувањето на греалката на електричната мрежа треба да се врши
согласно со стандардите за електричната мрежа. Помеѓу греачот на водата и
трајната инсталација треба да биде вргадена справа за одделување на сите
полови од електричната мрежа согласно со националните прописи за
инсталација.
Легенда:
1 - Термостат
2 - Топлински осигурувач
3 - Грејач
4 - Контролна ламбичка
5 - Приклучна спојка
L - Фазен спроводник
N - Неутрален спроводник
- Заштитен спроводник
Шема на електрично поврзување
ПРЕДУПРЕДУВАЊЕ: пред секое навлегување во нејзината внатрешност
треба греалката задолжително да ја исклучите од електричната мрежа.
УПОТРЕБА И ОДРЖУВАЊЕ
После приклучувањето на водоводната и електричната мрежа, греалката е
подготвена за употреба. Со вртење на копчето на термостатот што се наоѓа на
долната страна на заштитниот капак, ја бирате саканата температура на водата
помеѓу 10 °C и 75 °C. Препорачуваме подесување на копчето на положбата
26
MK
"eco". Таквото подесување е најштедливо: температурата на водата ќе биде
приближно 55 °C, а излачувањето на бигорот и загубата на топлината ќе бидат
помали во споредба со подесувањата на повисока температура. За време на
работењето на електричната греалка може да се слуша и звук во греачот.
Работењето на електричната греалка го покажува контролната сијаличка.
Доколку греалката не мислите да ја користите подолго време, треба неговата
содржина да ја заштитите од замрзнување на таков начин што струјата нема да
ја исклучите, а копчето на термостатот ќе го подесите на положбата " ". При
тоа подесување, греалката ќе ја одржува температурата на водата на
приближно 10 °C. Доколку греалката ќе ја исклучите од електриичната мрежа, ќе
треба при опасноста на замрзнување, водата да ја испуштите.
Водата од греалката се источува со помош на доточната цевка на греалката. Во
та намена препорачливо е при вградувањето помеѓу безбедносниот вентил и
доводната цевка на греачот да се намести посебен фитинг (Т-член) или вентил
за пуштање. Греалката можете да ја испразните и непосредно низ
безбедносниот вентил со поместување на рачката, односно вртливото мало
капаче на вентилот во положба како при проверувањето на работењето.
Пред испразнувањето треба греалката да се исклучи од електричната мрежа и
потоа да се отвори рачката за топла вода на приклучената батерија за мешање.
После празнењето на водата низ доводната цевка во греалката останува
помало количество на вода што истечува при потргнувањето на прирабницата
за греење низ отворот на прирабницата за греење.
Надворешноста на бојлерот чистете ја со неагресивен раствор на прашок за
перење. Не употребувајте разредувачи или груби средства за чистење.
Со редовни сервисни прегледи ќе овозможите исправно работење и долг век на
употреба на греалката за вода (бојлерот). Гаранцијата за корозијата на котелот
важи ако сте ги извршиле пропишаните редовни прегледи за истрошеност на
заштитните аноди. Периодот помеѓу поединечните редовни прегледи не смее
да биде подолг од наведеното во гарантната изјава. Прегледите мора да ги
изведуваат овластени сервисери кои ќе ви го евидентираат прегледот во
гарантниот лист за производот. Со прегледот се прегледува истрошеноста на
антикорозивната заштитна анода и по потреба се чисти бигорот што се набира
во внатрешноста на бојлерот, во зависност од квалитетот, количината и
температурата на потрошената вода.
Ве молиме, евентуелните оштети на греалката да не ги поправате сами
туку за тоа да го известите најблискиот овластен сервис.
27
MK
ТЕХНИЧКИ КАРАКТЕРИСТИКИ НА
ГРЕАЛКАТА
1) Уредба на комисија EU 812/2013; EN 50440
2) EN 50440
ГО ЗАДРЖУВАМЕ ПРАВОТО ЗА ИЗМЕНИ КОИ НЕ ВЛИЈААТ НА
ФУНКЦИОНАЛНОСТА НА АПАРАТОТ.
Упатствата за употреба може да ги најдете и на нашата веб-локација:
http://www.gorenje.com.
Тип GBFU 50 GBFU 80 GBFU 100
Определен профил на
оптоварување
M M L
Класа на енергетска
ефикасност
1)
C C C
Енергетска ефикасност при
загревање на вода (ƞwh)
1)
[%] 36,0 36,0 37,1
Годишна употреба на
електрична енергија
1)
[kWh] 1427 1428 2762
Дневна употреба на електрична
енергија
2)
[kWh] 6,692 6,698 12,850
Поставена температура на
термостатот
"eco" "eco" "eco"
Вредност "smart" 0 0 0
Зафатнина [l] 47,1 75,1 96,2
Кол. на мешана вода при 40 °С
V40
2)
[l] 66 92 131
Време за загревање од 10°С до
65°С
[h] 1:38 2:37 3:16
Номинален притисок
[MPa
(bar)]
0,6
(6)
Тежина/наполнетсо вода [kg] 21/71 27/107 31/131
Противкорозиона заштита на
котелот
емајлирано / Mg анода
Јакост на електричната греалка [W] 2000
Приклучен напон [V~] 230
Заштитна класа I
Степен на заштита IP24
28
SL
OPOZORILA
Aparat lahko uporabljajo otroci stari 8 let in starejši in osebe
z zmanjšanimi fizičnimi, čutnimi ali mentalnimi sposobnostmi ali
s pomanjkanjem izkušenj oz. znanjem če so pod nadzorom ali
poučeni glede uporabe aparata na varen način in da razumejo
možne nevarnosti.
Otroci se ne smejo igrati z aparatom.
Čiščenje in vzdrževanje aparata ne smejo izvajati otroci brez
nadzora.
Vgradnja mora biti izvedena v skladu z veljavnimi predpisi in
po navodilih proizvajalca. Izvesti jo mora strokovno usposobljen
monter.
Pri zaprtem, tlačnem sistemu priključitve je potrebno na
dotočno cev grelnika vode obvezno vgraditi varnostni ventil z
nazivnim tlakom 0,6 MPa (6 bar), 0,9 MPa (9 bar) ali 1,0 MPa
(10 bar) (glejte napisno tablico), ki preprečuje zvišanje tlaka v
kotlu za več kot 0,1 MPa (1 bar) nad nazivnim.
Voda lahko kaplja iz odtočne odprtine varnostnega ventila
zato mora biti odtočna odprtina odprta na atmosferski tlak.
Izpust varnostnega ventila mora biti nameščen v smeri
navzdol in v območju, kjer ne zamrzuje.
Za pravilno delovanje varnostnega ventila je potrebno
periodično izvajati kontrole, da se odstrani vodni kamen in se
preveri, da varnostni ventil ni blokiran.
Med grelnik vode in varnostni ventil ni dovoljeno vgraditi
zapornega ventila, ker s tem onemogočite tlačno varovanje
grelnika!
Pred električno priključitvijo je potrebno grelnik obvezno
najprej napolniti z vodo!
Grelnik je zaščiten za primer odpovedi delovnega termostata
z dodatno toplotno varovalko. V primeru odpovedi termostata
lahko v skladu z varnostnimi standardi voda v grelniku doseže
temperaturo tudi do 130 °C. Pri izvedbi vodovodnih inštalacij je
obvezno potrebno upoštevati, da lahko pride do navedenih
temperaturnih preobremenitev.
Če boste grelnik iz električnega omrežja izklopili, morate ob
nevarnosti zamrznitve vodo iz njega iztočiti.
29
SL
Prosimo Vas, da morebitnih okvar na grelniku ne popravljate
sami, ampak o njih obvestite najbližjo pooblaščeno servisno
službo.
Naši izdelki so opremljeni z okolju in zdravju neškodljivimi komponentami in
so izdelani tako, da jih lahko v njihovi zadnji življenjski fazi čim bolj
enostavno razstavimo in recikliramo.
Z reciklažo materialov zmanjšujemo količine odpadkov in zmanjšamo
potrebo po proizvodnji osnovnih materialov (na primer kovine), ki zahteva
ogromno energije ter povzroča izpuste škodljivih snovi. Z reciklažnimi postopki tako
zmanjšujemo porabo naravnih virov, saj lahko odpadne dele iz plastike in kovin
ponovno vrnemo v različne proizvodne procese.
Za več informacij o sistemu odlaganja odpadkov obiščite svoj center za odlaganje
odpadkov, ali trgovca, pri katerem je bil izdelek kupljen.
Cenjeni kupec, zahvaljujemo se Vam za nakup našega
izdelka.
PROSIMO, DA PRED VGRADNJO IN PRVO UPORABO
GRELNIKA VODE SKRBNO PREBERETE NAVODILA.
Grelnik je izdelan v skladu z veljavnimi standardi in uradno preizkušen, zanj pa sta
bila izdana tudi varnostni certifikat in certifikat o elektromagnetni kompatibilnosti.
Njegove osnovne tehnične lastnosti so navedene na napisni tablici, nalepljeni med
priključnima cevema. Grelnik sme priključiti na vodovodno in električno omrežje le za
to usposobljen strokovnjak. Posege v njegovo notranjost zaradi popravila, odstranitve
vodnega kamna ter preverjanja ali zamenjave protikorozijske zaščitne anode lahko
opravi samo pooblaščena servisna služba.
VGRADNJA
Grelnik vgradite čim bližje odjemnim mestom. Če boste grelnik vgradili v prostor, kjer
se nahaja kopalna kad ali prha, je potrebno obvezno upoštevati zahteve standarda
IEC 60364-7-701 (VDE 0100, Teil 701). Na steno ga pritrdite s stenskimi vijaki
nominalnega premera minimalno 8 mm. Steno s slabo nosilnostjo morate na mestu,
kamor ga boste obesili, primerno ojačiti. Grelnik je mogoče zaradi univerzalne
konstrukcije pritrditi pokončno ali vodoravno na steno (priključne cevi obvezno na
levi). Zaradi lažje kontrole in menjave magnezijeve anode, vam priporočamo, da med
vrhom grelnika in stropom pustite zadosti prostora (glej mero G na skici - Priključne in
montažne mere). V nasprotnem primeru bo ob servisnem posegu potrebno grelnik
demontirati s stene.
30
SL
Priključne in montažne mere grelnika [mm]
PRIKLJUČITEV NA VODOVODNO
OMREŽJE
Dovod in odvod vode sta na ceveh grelnika barvno označena. Dovod hladne vode je
označen modro, odvod tople vode pa rdeče.
Grelnik lahko priključite na vodovodno omrežje na dva načina. Zaprti, tlačni sistem
priključitve omogoča odjem vode na več odjemnih mestih, odprti, netlačni sistem pa
dovoljuje samo eno odjemno mesto. Glede na izbrani sistem priključitve morate
vgraditi ustrezne mešalne baterije.
Pri odprtem, netlačnem sistemu je treba pred grelnik vgraditi nepovratni ventil, ki
preprečuje iztekanje vode iz kotla, če v omrežju zmanjka vode. Pri tem sistemu
priključitve morate uporabiti pretočno mešalno baterijo. V grelniku se zaradi
segrevanja prostornina vode povečuje, to pa povzroči kapljanje iz cevi mešalne
baterije. Z močnim zategovanjem ročaja na mešalni bateriji kapljanja vode ne morete
preprečiti, temveč lahko baterijo le pokvarite.
Pri zaprtem, tlačnem sistemu priključitve morate na odjemnih mestih uporabiti tlačne
mešalne baterije. Na dotočno cev je zaradi varnosti delovanja obvezno treba vgraditi
varnostni ventil ali varnostno grupo, ki preprečuje zvišanje tlaka v kotlu za več kot
0,1 MPa (1 bar) nad nominalnim. Iztočna odprtina na varnostnem ventilu mora imeti
obvezno izhod na atmosferski tlak. Pri segrevanju vode v grelniku se tlak vode v kotlu
zvišuje do meje, ki je nastavljena v varnostnem ventilu. Ker je vračanje vode nazaj v
vodovodno omrežje preprečeno, lahko pride do kapljanja vode iz odtočne odprtine
varnostnega ventila. Kapljajočo vodo lahko speljete v odtok preko lovilnega nastavka,
ki ga namestite pod varnostni ventil. Odtočna cev nameščena pod izpustom
varnostnega ventila mora biti nameščena v smeri naravnost navzdol in v okolju, kjer
ne zmrzuje.
V primeru, da že izvedena inštalacija ne omogoča, da bi kapljajočo vodo iz
varnostnega ventila speljali v odtok, se lahko kapljanju izognete z vgradnjo
ekspanzijske posode volumna 3 l na dotočni cevi grelnika.
Za pravilno delovanje varnostnega ventila morate sami periodično izvajati kontrole,
A B C G D
GBFU 50 596 365 185 260 145
GBFU 80 816 565 205 360 345
GBFU 100 961 715 200 510 495
31
SL
da se odstrani vodni kamen in da se preveri, da varnostni ventil ni blokiran. Ob
preverjanju morate s premikom ročke ali odvitjem matice ventila (odvisno od tipa
ventila) odpreti iztok iz varnostnega ventila. Pri tem mora priteči skozi iztočno šobo
ventila voda, kar je znak, da je ventil brezhiben.
Zaprti (tlačni) sistem Odprti (netlačni) sistem
Med grelnik in varnostni ventil ne smete vgraditi zapornega ventila, ker bi s tem
delovanje varnostnega ventila onemogočili.
Grelnik lahko priključite na hišno vodovodno omrežje brez redukcijskega ventila, če je
tlak v omrežju nižji od nazivnega tlaka. Če tlak v omrežju presega nazivni tlak, morate
obvezno vgraditi redukcijski ventil.
Pred električno priključitvijo morate grelnik obvezno najprej napolniti z vodo.
Pri prvi polnitvi odprete ročico za toplo vodo na mešalni bateriji. Grelnik je napolnjen,
ko voda priteče skozi izlivno cev mešalne baterije.
PRIKLJUČITEV NA ELEKTRIČNO
OMREŽJE
Pred priključitvijo v električno omrežje je potrebno v grelnik vgraditi priključno vrvico
minimalnega preseka vsaj 1,5 mm
2
(H05VV-F 3G 1,5 mm
2
). Da to lahko storite,
morate z grelnika odviti zaščitni pokrov.
Priključitev grelnika na električno omrežje mora potekati v skladu s standardi za
električne napeljave. Med grelnikom vode in trajno inštalacijo mora biti vgrajena
priprava za ločitev vseh polov od električnega omrežja v skladu z nacionalnimi
inštalacijskimi predpisi.
Legenda:
1 - Tlačne mešalne baterije
2 - Ekspanzijska posoda
3 - Varnostni ventil
a - Preizkusni ventil
b - Nepovratni ventil
4 - Lijak s priključkom na odtok
5 - Preizkusni nastavek
6 - Redukcijski ventil tlaka
7 - Zaporni ventil
8 - Nepovratni ventil
9 - Pretočna mešalna baterija
H - Hladna voda
T - Topla voda
32
SL
Legenda:
1 - Termostat
2 - Dvopolna toplotna varovalka
3 - Grelo
4 - Kontrolna svetilka
5 - Priključna sponka
L - Fazni vodnik
N - Nevtralni vodnik
- Zaščitni vodnik
Shema električne vezave
OPOZORILO: Pred vsakim posegom v njegovo notranjost morate grelnik
obvezno izključiti iz električnega omrežja!
UPORABA IN VZDRŽEVANJE
Po priključitvi na vodovodno in električno omrežje je grelnik pripravljen za uporabo. Z
vrtenjem gumba na termostatu, ki je na spodnji strani zaščitnega pokrova, izbirate
želeno temperaturo vode med 10 °C in 75 °C. Priporočamo nastavitev gumba na
položaj "eco". Takšna nastavitev je najbolj varčna; pri njej bo temperatura vode
približno 55 °C, izločanje vodnega kamna in toplotna izguba pa bosta manjša kot pri
nastavitvah na višjo temperaturo. Med delovanjem električnega grela se lahko sliši
šum v grelniku. Delovanje električnega grela pokaže kontrolna svetilka.
Če grelnika ne mislite uporabljati dalj časa, zavarujete njegovo vsebino pred
zmrznitvijo na ta način, da elektrike ne izklopite, gumb termostata pa nastavite na
položaj " ". Pri tej nastavitvi bo grelnik vzdrževal temperaturo vode približno na 10 °
C. Če boste grelnik iz električnega omrežja izklopili, morate ob nevarnosti zamrznitve
vodo iz njega iztočiti. Voda iz grelnika se izprazni skozi dotočno cev grelnika. V ta
namen je priporočljivo ob vgradnji med varnostni ventil in dotočno cev namestiti
poseben fiting (T-člen) ali izpustni ventil. Grelnik lahko izpraznite tudi neposredno
skozi varnostni ventil s pomikom ročice oziroma s pomikom vrtljive kapice v položaj
kot pri preverjanju delovanja. Pred praznjenjem je grelnik potrebno izključiti iz
električnega omrežja, zapreti dovod hladne vode v grelnik in nato odpreti
ročico za toplo vodo na priključeni mešalni bateriji. Po izpraznitvi vode skozi
dotočno cev, v grelniku ostane manjša količina vode, ki izteče skozi odprtino grelne
prirobnice ob odstranitvi grelne prirobnice.
Zunanjost grelnika čistite z mehko krpo in blagimi tekočimi čistili, namenjenimi za
čiščenje gladkih lakiranih površin. Ne uporabljajte čistil, ki vsebujejo alkohol ali
abrazivna sredstva.
Z rednimi servisnimi pregledi boste zagotovili brezhibno delovanje in dolgo življenjsko
dobo grelnika. Garancija za prerjavenje kotla velja le, če ste izvajali predpisane redne
preglede izrabljenosti zaščitne anode. Obdobje med posameznimi rednimi pregledi
ne sme biti daljše kot je navedeno v garancijski izjavi. Pregledi morajo biti izvedeni s
strani pooblaščenega serviserja, ki Vam pregled evidentira na garancijskem listu
proizvoda. Ob pregledu preveri izrabljenost protikorozijske zaščitne anode in po
potrebi očisti vodni kamen, ki se glede na kakovost, količino in temperaturo
porabljene vode nabere v notranjosti grelnika. Servisna služba vam bo po pregledu
grelnika glede na ugotovljeno stanje priporočila tudi datum naslednje kontrole.
33
SL
Prosimo Vas, da morebitnih okvar na grelniku ne popravljate sami, ampak o
njih obvestite najbližjo pooblaščeno servisno službo.
TEHNIČNE LASTNOSTI APARATA
1) Uredba komisije EU 812/2013; EN 50440
2) EN 50440
PRIDRŽUJEMO SI PRAVICO DO SPREMEMB, KI NE VPLIVAJO NA
FUNKCIONALNOST APARATA.
Navodila za uporabo so na voljo tudi na naših spletnih straneh
http://www.gorenje.com.
Tip GBFU 50 GBFU 80 GBFU 100
Določeni profil obremenitve M M L
Razred energijske učinkovitosti
1)
C C C
Energijska učinkovitost pri
ogrevanju vode (ƞwh)
1)
[%] 36,0 36,0 37,1
Letna poraba električne energije
1)
[kWh] 1427 1428 2762
Dnevna poraba električne
energije
2)
[kWh] 6,692 6,698 12,850
Nastavitev temperature termostata "eco" "eco" "eco"
Vrednost "smart"
0 0 0
Prostornina [l] 47,1 75,1 96,2
Količina mešane vode pri 40 °С
V40
2)
[l] 66 92 131
Čas segrevanja od 10 °С do 65 °С [h] 1:38 2:37 3:16
Nazivni tlak
[MPa
(bar)]
0,6
(6)
Masa / napolnjen z vodo [kg] 21/71 27/107 31/131
Protikorozijska zaščita kotla Emajlirano / Mg anoda
Priključna moč [W] 2000
Napetost [V~] 230
Razred zaščite I
Stopnja zaščite IP24
34
SQ/MNE
VËREJTJE
Aparatin mund ta përdorin fëmijët e moshës tetëvjeçare dhe
më të vjetër, si dhe personat me aftësi të zvogëluara fizike,
ndjenjësore dhe mendore, apo me mungesë të përvojës,
gjegjësisht të dijes, nëse ata janë nën mbikëqyrje, apo nëse
janë të trajnuar rreth përdorimit të aparatit në mënyrë të sigurt
dhe që i kuptojnë rreziqet e mundshme.
Fëmijët nuk guxojnë të luajnë me aparat.
Pastrimin dhe mirëmbajtjen e aparatit nuk mund ta bëjnë
fëmijët pa mbikëqyrje.
Montimi duhet të bëhet në pajtim me dispozitat ekzistuese si
dhe me udhëzimet e prodhuesit. Atë duhet ta bëjë montuesi i
aftësuar profesionalisht.
Te sistemi i mbyllur i presionit i kyçjes, në gypin prurës të
bojlerit të ujit duhet medoemos të montohet valvuli sigurues me
presion nominal 0,6 MPa (6 bar), 0,9 MPa (9 bar) apo 1,0 MPa
(10 bar) (shih tabelën e shënimeve), që parandalon rritjen e
presionit në kazan për më shumë se 0,1 MPa (1 bar) mbi atë
nominal.
Uji nga vrima zbrazëse e valvulit sigurues mund të pikë, për
atë arsye ajo duhet të jetë e hapur në presionin atmosferik.
Derdhja e valvulit sigurues duhet të vendoset në drejtim
teposhtë dhe në hapësirë që nuk ngrihet.
Për funksionimin e rregullt të valvulit sigurues, periodikisht
duhet të bëhen kontrollet, që të eliminohet guri i ujit dhe të
vërtetohet se valvuli sigurues nuk është I bllokuar.
Ndërmjet bojlerit të ujit dhe valvulit sigurues nuk guxohet të
montohet valvul mbyllës, pasi që ashtu pamundësoni sigurimin
e bojlerit nga presioni!
Para lidhjes në rrjetin elektrik, bojleri domosdo duhet të
mbushet fillimisht me ujë!
Në rast të prishjes së termostatit punues bojleri është i
mbrojtur me siguresën termike shtesë. Në rast të prishjes së
termostatit, në pajtim me standardet e sigurisë, uji mund ta
arrijë temperaturën edhe deri në 130 °C. Gjatë bërjes së
instalimeve të ujësjellësit duhet medoemos të merret parasysh
se mund të vihet deri të tejngarkesave të përmendura të
temperaturës.
35
SQ/MNE
Nëse e çkyçni bojlerin nga rrjeti elektrik, duhet ta derdhni
ujin për shkak të rrezikut të ngrirjes.
Ju lutemi, që prishjet eventuale në bojler të mos i ndreqni
vetë, por për ato lajmërojeni shërbimin më të afërt të autorizuar
servisor.
Prodhimet tona janë të pajisura nga komponentët e parrezikshme për
mjedisin dhe për shëndetin, si dhe të punuara ashtu, që në fazën e tyre të
fundit jetësore t’i demontojmë dhe t’i riciklojmë sa më thjesht.
Me riciklimin e materialeve e zvogëlojmë sasinë e mbeturinave dhe e
zvogëlojmë nevojën për prodhimin e materialeve themelore (për shembull
metalit), që kërkon energji të madhe dhe shkakton emetim të materieve të dëmshme.
Kështu, me proceset e riciklimit e zvogëlojmë harxhimin e burimeve natyrore, pasi që
mbeturinat nga plastika dhe metali i kthejmë përsëri në procese të ndryshme
prodhuese.
Për më shumë informata mbi sistemin e hedhjes së mbeturinave vizitoni qendrën tuaj
për hedhjen e mbeturinave, apo tregtarin, tek i cili është blerë produkti.
I nderuar blerës, ju falënderojmë për blerjen e prodhimit
tonë.
JU LUTEMI, QË PARA INSTALIMIT DHE PËRDORIMIT TË
PARË TË BOJLERIT, T’I LEXONI ME VËMENDJE
UDHËZIMET.
Bojleri ashtë i prodhuar në pajtim me standardet në fuqi dhe është i sprovuar
zyrtarisht, ndërsa për të, janë të lëshuar certifikata e sigurisë dhe certifikata mbi
kompatibilitetin elektromagnetik. Karakteristikat e tij themelore teknike janë të
shënuara në tabelën e shënimeve, të ngjitur ndërmjet gypave hyrës. Bojlerin mund ta
lidhë në rrjetin elektrik dhe të ujësjellësit vetëm profesionisti i aftësuar. Ndërhyrjet në
brendësinë e tij për shkak të përmirësimit, evitimit të gurit të ujit dhe kontrollit, ose
ndërrimit të anodës mbrojtëse kundër korrozionit mund të bëjë vetëm shërbimi i
autorizuar servisor.
MONTIMI
Bojlerin montojeni sa më afër vendeve shpenzuese. Nëse e instaloni bojlerin në
hapësirë ku gjendet vaska apo dushi, medoemos duhet t’i respektoni kërkesat e
standardit IEC 60364-7-701 (VDE 0100, Teil 701). E përforconi në mur me vidha muri
me diametër nominal minimalisht 8mm. Murin me bartje të dobët në të cilin keni
ndërmend të varni bojlerin, duhet ta forconi. Për shkak të konstruksionit universal,
ngrohësi mund të përforcohet në muri në mënyrë vertikale ose horizontale (gypat
kyçëse patjetër në anën e majtë). Për shkak të kontrolit më të lehtë dhe këmbimit të
anodës së magneziumit, rekomandojmë, që ndërmjet të ngrohësit të ujit dhe tavanit
të mbetet hapësirë e mjaftueshme (shiqo masën G në skicat e masave aderuese).
Në të kundërtën, tek ndërhyrja servisore e cekur do të nevojitet të demontohet
ngrohësi i ujit nga muria.
36
SQ/MNE
Dimensionet e kyçjes dhe montimit të bojlerit [mm]
LIDHJA NË RRJETIN E UJËSJELLËSIT
Hyrja dhe dalja e ujit janë të shënuar me ngjyra në gypa.. Hyrja e ujit të ftohtë ashtë e
shënuar me ngjyrë të kaltër, kurse dalja e ujit të ngrohtë me ngjyrë të kuqe.
Bojlerin mund të lidhni në rrjetin e ujësjellësit në dy mënyra. Sistemi i mbyllur nën
presion i lidhjes mundëson furnizim me ujë nga më shumë vende, ndërsa sistemi і
hapur, jo nën presion, mundëson furnizim vetëm nga një vend. Sipas sistemit të
zgjedhur të lidhjes, duhet t’i instaloni edhe bateritë përkatëse të rubinetave të ujit.
Te sistemi i hapur, nën presion, para bojlerit duhet të montohet ventili jo-kthyes
(ireverzibil), і cili parandalon derdhjen e ujit nga kazani, nëse, në rrjetin ujësjellës
ndalohet ose mungon uji. Te ky sistem i lidhjes, duhet ta përdorni baterinë përzierëse
rrjedhëse të rubinetës. Për shkak të ngrohjes së ujit, vjen deri te rritja e vëllimit të ujit
në bojler, gjë që shkakton pikjen e ujit nga bateria përzierëse. Me shtrëngimin e
tepërt të dorëzës në bateri, nuk do ta ndërpritni pikjen e ujit, por vetëm mund ta
prishni baterinë.
Te sistemi і mbyllur i lidhjes, në vendet furnizuese duhet të përdorni bateri përzierëse
të presionit. Në gypin ardhës, për shkak të sigurisë së funksionimit, duhet montuar
ventili sigurues ose grupin sigurues, i cili ndërpret rritjen e shtypjes në kazan për më
tepër se 0,1 MPa (1 bar), mbi atë nominale. Vrima e daljes në ventilin sigurues
medoemos duhet të ketë dalje në presionin atmosferik. Te nxehja e ujit në bojler,
shtypja e ujit rritet deri te kufiri që është i rregulluar në ventilin sigurues. Pasi që
kthimi i ujit në rrjetin e ujësjellësit është i penguar, mund të vijë deri te pikja e ujit nga
vrima dalëse e ventilit sigurues. Ujin që pikon, mund të drejtoni në derdhje nëpërmjet
të mbaresës hinkë, të cilën e vendosni nën ventilin sigurues. Gypi i daljes së ujit, që
ashtë і vendosur nën ventilin sigurues, duhet të jetë і montuar në vertikalisht teposhtë
dhe në ambient që nuk ngrinë.
Në rast se, instalimi i realizuar nuk mundëson ta drejtojmë ujët që pikon drejt
kanalizimit, pikjen mund ta evitoni duke montuar një enë ekspansive me vëllim 3 ë në
gypin hyrës të bojlerit .
Për funksionimin e rregullt të ventilit sigurues ju vetë duhet të bëni kontrolle periodike
që të largohet guri i ujit dhe të vërtetohet se ventili i sigurisë nuk është i bllokuar.
A B C G D
GBFU 50 596 365 185 260 145
GBFU 80 816 565 205 360 345
GBFU 100 961 715 200 510 495
37
SQ/MNE
Gjatë kontrollit duhet, (varësisht nga tipi і ventilit) me lëvizjen e dorëzës ose të sjelljen
së ventilit të çelni daljen nga ventili sigurues. Në atë[ rast, nëpër vrimën dalëse të
ventilit të rrjedh uji, kjomë është shenjë, se ventili është në rregull.
Sistemi i mbyllur (me presion) Sistemi i hapur (pa presion)
Ndërmjet bojlerit dhe ventilit sigurues nuk guxoni të montoni ventil mbyllës,
sepse, kështu e pamundësoni funksionimin e ventilit sigurues.
Ngrohësin mund ta kyçni në rrjetin shtëpiak të ujësjellësit pa valvulë reduktuese nëse
është shtypja në rrjet më e ulët se shtypja nominale. Nëse shtypja në rrjet e tejkalon
shtypjen nominale, medoemos duhet instaluar ventilin reduktues.
Para lidhjes në rrjetin elektrik, bojleri domosdo duhet të mbushet fillimisht me
ujë. Te mbushja e parë, çeleni dorëzën për ujë të ngrohtë në baterinë përzierëse.
Bojleri është і mbushur, kur uji arrin nëpër gypin dalës të baterisë përzierëse.
LIDHJA NË RRJETIN ELEKTRIK
Para kyçjes në rrjetin elektrik, në ngrohës duhet të instaloni kabllon kyçëse me prerje
minimale së paku 1,5 mm
2
(H05VV-F 3G 1,5 mm
2
). Që të mund ta bëni këtë, nga
bojleri duhet të largohet kapaku mbrojtës.
Lidhja e bojlerit në rrjetin elektrik duhet të bëhet në përputhje me standardet për
instalimet elektrike. Ndërmjet ngrohësit të ujit dhe instalimit shtëpiak, nevojitet të
instalohet pajisja për ndarjen e të gjitha poleve nga rrjeti elektrik në pajtim me
dispozitat nacionale të instalimeve.
Legjendа:
1 - Bateritë përzierëse të presionit
2 - Ena e ekspansionit
3 - Valvuli sigurues
a - Valvuli provues
b - Valvuli jo-kthyes (ireverzibil)
4 - Hinka me kyçësin në derdhje
5 - Shtojca provuese
6 - Valvuli reduktues i shtypjes
7 - Valvuli mbyllës
8 - Valvuli jo-kthyes (ireverzibil)
9 - Bateritë përzierëse qarkulluese
H - Uji i ftohtë
T - Uji i ngrohtë
38
SQ/MNE
Legjenda:
1 - Termostati
2 - Siguresa dypolëshe termike
3 - Rezistuesi (ngrohësi)
4 - Llamba kontrolluese
5 - Pjesa lidhëse
L - Përçuesi fazor
N - Përçuesi neutral
- Përçuesi mbrojtës
Skema e lidhjes elektrike
VËRREJTJE: Para çdo ndërhyrjeje në brendësi të bojlerit, ç’kyçeni atë
medoemos nga rrjeti elektrik!
PËRDORIMI DHE MIRËMBAJTJA
Pas kyçjes në rrjetin e ujit dhe të rrymës elektrike, ngrohësi i ujit (bojleri) është i
përgatitur për përdorim. Me rrotullimin e pullës në termostat, e cila gjendet në anën e
poshtme të kapakut mbrojtës, zgjidheni temperaturën e dëshiruar të ujit ndërmjet të
10 °C dhe 75 °C. Preferojmë rregullimin e pullës në pozicionin "eco". Rregullimi i tillë
është më kursyesi; temperatura e ujit do të jetë përafërsisht 55 °C, tajitja e gurit të ujit
dhe humbjet e ngrohtësisë do të jenë më të ulëta se te rregullimi i temperaturës më
të lartë. Gjatë funksionimit të ngrohësit elektrik mund të dëgjohet zhurma në bojler.
Funksionimin e ngrohësit elektrik e tregon llamba kontrolluese.
Nëse nuk e keni ndërmend ta përdorni bojlerin për një kohë të gjatë, sigurojeni
përmbajtjen e tij nga ngrirja ashtu që të mos ç’kyçni elektrikun, por pullën e
termostatit rregullojeni në pozícionin " ". Te ky rregullim, ngrohësi do të mbaj
temperaturën e ujit te përafërsisht në 10 °C. Nëse megjithatë do ta shkyçni bojlerin
nga rrjeti elektrik, për shkak të rrezikut të ngrirjes duhet ta zbrazni ujin nga ai. Uji nga
ngrohësi zbrazet nëpërmjet të gypit furnizues të ngrohësit. Për këtë qëllim, tek
instalimi rekomandohet, që ndërmjet të ventilit sigurues dhe gypit furnizues të
ngrohësit të vendoset një fiting i posaçëm (T-pjesë) ose ventil shkarkues. Ngrohësin
mund të zbrazni edhe drejtpërdrejt nëpërmjet ventilit sigurues me lëvizjen e dorëzës,
respektivisht. kapakut rrotullues të ventilit, në pozicion si gjatë kontrollimit të
funksionimit. Para zbrazjes, ngrohësin duhet ta ç’kyçim nga rrjeti elektrik dhe pastaj
të çelet dorëza për ujin e ngrohtë në rubinetë (baterinë përzierëse) të ujit. Pas
zbrazjes së ujit nëpër gypin furnizues, në ngrohës mbetet një sasi e vogël e ujit, që
derdhet nëpër vrimën gjatë largimit të fllanxhës ngrohësë nëpërmjet të hapësirës së
fllanxhës ngrohëse.
Pjesën e jashtme të bojlerit pastrojeni me tretjen e butë të detergjentit për larje. Mos
përdorni lëndë pastruese të vrazhda.
Me kontrollet e rregullta të servisit do të garantoni funksionim pa pengesa dhe afat të
gjatë jetësor të bojlerit. Garancia për ndryshkun e kazanit vlen vetëm nëse i keni bërë
kontrollet e rregullta të harxhimit të anodës mbrojtëse. Afati ndërmjet kontrolleve të
rregullta nuk guxon të jetë më i gjatë seç shkruan në deklaratën e garancisë.
Kontrollet duhet të bëhen nga serviseri i autorizuar, që ua evidenton kontrollin në
fletëgarancinë e prodhimit. Gjatë kontrollit ai e verifikon harxhimin e anodës
mbrojtëse antikorozive dhe sipas nevojës e pastron gurin e ujit, që varësisht nga
39
SQ/MNE
kualiteti, sasia dhe temperatura e ujit të përdorur bashkohet brenda bojlerit. Shërbimi
i servisit pas kontrollit të bojlerit do t’ua preferojë datën e kontrollit tjetër varësisht nga
gjendja e konstatuar.
Ju lutemi, që prishjet eventuale në bojler të mos i ndreqni vetë, por për ato
lajmërojeni shërbimin më të afërt të autorizuar servisor.
CILËSITË TEKNIKE TË APARATIT
1) Urdhri i komisionit EU 812/2013; EN 50440
2) EN 50440
E RUAJMË TË DREJTËN E NDRYSHIMEVE, QË NUK NDIKOJNË NË
FUNKSIONALITETIT E APARATIT.
Udhëzimet për përdorim janë në dispozicion edhe në ueb faqet tona
http://www.gorenje.com.
Tipi GBFU 50 GBFU 80 GBFU 100
Profili i caktuar i ngarkesës M M L
Klasa e efikasitetit energjetik
1)
C C C
Efikasiteti energjetik gjatë
ngrohjes së ujit (ƞwh)
1)
[%] 36,0 36,0 37,1
Harxhimi vjetor i energjisë
elektrike
1)
[kWh] 1427 1428 2762
Harxhimi ditor i energjisë
elektrike
2)
[kWh] 6,692 6,698 12,850
Rregullimi i temperatiurës së
termostatit
"eco" "eco" "eco"
Vlera "smart"
0 0 0
Vëllimi [l] 47,1 75,1 96,2
Sasia e ujit të përzier te 40 °С
V40
2)
[l] 66 92 131
Koha e ngrohjes prej 10 °С
deri 65 °С
[h] 1:38 2:37 3:16
Tensioni nominal
[MPa
(bar)]
0,6
(6)
Masa / i mbushur me ujë [kg] 21/71 27/107 31/131
Mbrojtja kundër korrozionit të
kazanit
emaluar / anoda Mg
Fuqia kyçëse [W] 2000
Tensioni [V~] 230
Klasa e mbrojtjes I
Shkalla e mbrojtjes nga lagështia IP24
40
SR/MNE
UPOZORENJA
Uređaj mogu da koriste deca starija od 8 godina i osobe sa
smanjenim telesnim, osetnim ili mentalnim sposobnostima,
odnosno nedovoljnim iskustvom ili znanjem samo ako su pod
nadzorom ili podučeni o upotrebi aparata na bezbedan način i
ako razumeju potencijalne opasnosti.
Deca ne smeju da se igraju uređajem.
Čišćenja i održavanja uređaja ne smeju da obavljaju deca
bez nadzora.
Ugradnja mora biti izvedena u skladu sa važećim propisima i
prema uputstvima proizvođača. Mora je obaviti stručno
osposobljeni monter.
Kod zatvorenog sistema pritiska, prilikom priključivanja
potrebno je na dotočnu cev bojlera obavezno ugraditi sigurnosni
ventil sa potrebnim pritiskom 0,6 MPa (6 bar), 0,9 MPa (9 bar) ili
1,0 MPa (10 bar) (vidite tablicu sa natpisom), koji sprečava
povećanje pritiska u kotlu za više od 0,1 MPa (1 bar) iznad
nazivnog.
Voda može da kaplje iz odvodnog otvora sigurnosnog
ventila, zato odvodni otvor mora da bude otvoren na
atmosferski pritisak.
Ispust sigurnosnog ventila mora da bude postavljen u smeru
na dole i na mestu na kome neće smrznuti.
Za pravilan rad sigurnosnog ventila potrebno je periodično
obavljati kontrole, odstranjivati vodeni kamenac i proveravati da
sigurnosni ventil nije blokiran.
Između bojlera i sigurnosnog ventila nije dozvoljeno
ugrađivati ventil za zatvaranje, jer time onemogućavate zaštitu
bojlera pod pritiskom!
Pre električnog priključivanja, potrebno je bojler obavezno
najpre napuniti vodom!
Bojler je zaštićen za slučaj otkazivanja radnog termostata
dodatnim toplotnim osiguračem. U slučaju otkazivanja
termostata, u skladu sa sigurnosnim standardima, voda u
bojleru može da dostigne temperaturu i do 130 °C. Prilikom
montiranja vodovodnih instalacija, potrebno je obavezno uzeti u
obzir da može doći do navedenih temperaturnih preopterećenja.
Ako bojler isključite iz električne mreže, zbog opasnosti od
zamrzavanja, morate da ispustite vodu iz njega.
41
SR/MNE
Molimo da eventualne kvarove ne popravljate sami nego da
o njima obavestite najbližu servisnu službu.
Naši proizvodi su opremljeni komponentama koje nisu štetne po zdravlje i
životnu sredinu i napravljeni su tako da ih u njihovoj zadnjoj životnoj fazi
možemo što jednostavnije rastaviti i reciklirati.
Reciklažom materijala smanjujemo količine otpadaka i smanjujemo potrebu
za proizvodnjom osnovnih materijala (na primer metala) koja zahteva
ogromno energije i uzrokuje ispuste štetnih materija. Reciklažnim postupcima tako
smanjujemo potrošnju prirodnih resursa jer otpadne delove od plastike i metala
ponovo vraćamo u različite proizvodne procese.
Za više informacija o sistemu odlaganja otpadaka posetite svoj centar za odlaganje
otpadaka ili trgovca, kod koga je proizvod kupljen.
Poštovani kupci, zahvaljujemo da ste kupili naš proizvod.
MOLIMO DA PRE MONTAŽE I PRVE UPOTREBE BOJLERA
PAŽLJIVO PROČITATE UPUTSTVO.
Bojler je proizveden u skladu sa važećim standardima i zvanično je ispitan, za njega
je izdat bezbednosni sertifikat i sertifikat o elektromagnetskoj kompatibilnosti.
Njegove osnovne tehničke karakteristike su navedene na natpisnoj pločici koja je
zalepljena između priključnih cevi. Priključenje bojlera na vodovodnu i elektičnu
mrežu može da izvrši samo stručnjak koji je osposobljen za to. Bilo kakav zahvat u
unutrašnjost bojlera zbog popravljanja, uklanjanja vodenog kamenca i proveravanja ili
zamenjivanja protivkorozivne zaštitne anode, može da izvršiti samo ovlašćena
servisna služba.
MONTAŽA
Montirajte bojler što bliže priključku za vodu i pričvrstite ga na zid odgovarajućim
vijcima. Ako bojler ugradite u prostoriju u kojoj je kada za kupanje ili tuš, obavezno bi
trebalo da se uvažavaju zahtevi standarda IEC 60364-7-701 (VDE 0100, Teil 701).
Na zid ga pričvrstite pomoću zavrtnja za montažu na zid, sa nominalnim presekom od
najmanje 8 mm. Ako je nosivost zida neodgovarajuća, mesto na kome montirate
bojler morate da ojačate na odgovarajući način. Zbog univerzalne konstrukcije bojler
je moguće na zid pričvrstiti uspravno ili vodoravno (priključne cevi obavezno na levoj
strani). Zbog lakše kontrole i zamene magnezijumove anode preporučujemo vam da
između vrha bojlera i tavanice ostavite dovoljno prostora (vidi meru G na skici
priključnih mera). U suprotnom slučaju biće prilikom navedene intervencije potrebno
bojler demontirati sa zida.
42
SR/MNE
Priključne i montažne mere bojlera [mm]
PRIKLJUČIVANJE NA VODOVOD
Dovod i odvod vode su označeni bojama na cevima bojlera. Dovod hladne vode je
označen plavom, a odvod tople vode crvenom bojom.
Bojler možete da priključite na vodovodnu mrežu na dva načina. Zatvoreni sistem
(pod pritiskom), omogućava ispuštanje vode na više mesta, a otvoreni sistem (bez
pritiska) dozvoljava samo jedno mesto ispuštanja vode. S obzirom na sistem
priključivanja koji izaberete, morate da ugradite i adekvatnu bateriju za mešanje.
Kod otvorenog sistema (bez pritiska) ispred bojlera morate da ugradite nepovratni
ventil koji sprečava izlivanje vode iz kotla, ako nestane vode u vodovodnoj mreži.
Kod ovog sistema priključivanja morate da ugradite protočnu bateriju za mešanje. U
bojleru se zbog zagrevanja povećava zapremina vode, što uzrokuje kapljanje iz cevi
baterije za mešanje. Jakim zatezanjem ručice baterije za mešanje nećete sprečiti
kapljanje nego možete samo da pokvarite bateriju.
Kod zatvorenog sistema priključivanja (pod pritiskom), na mestima ispuštanja vode
morate ga ugradite baterije za mešanje, namenjene za rad pod pritiskom. Na
odovodnu cev bi trebalo radi bezbednosti rada obavezno da se ugradi sigurnosni
ventil ili sigurnosnu komponentu koja sprečava povećanje pritiska u kotlu za više od
0,1 MPa (1 bar) više od nominalnog. Otvor za ispuštanje vode na sigurnosnom
ventilu mora obavezno da ima izlaz na atmosferski pritisak.
Kad se voda u kotlu zagreva, povećava se i pritisak, ali do granice koju dozvoljava
sigurnosni ventil. Pošto je vraćanje vode u vodovodnu mrežu blokirano, može doći do
kapanja vode iz odlivnog otvora sigurnosnog ventila. Te kapljice vode možete da
usmerite u odvod preko posebnog sistema za ispuštanje vode, koji morate da
postavite ispod sigurnosnog ventila.
Odvodna cev, smeštena ispod elementa za ispuštanje na sigurnosnom ventilu, mora
da bude nameštena u smeru pravo nadole i na temperaturi na kojoj ne smrzava.
U slučaju da zbog već postavljene instalacije nemate mogućnost da vodu koja kapa
iz sigurnosnog ventila sprovedete u odvod, kapanje možete da izbegnete tako da na
dovodnu cev bojlera ugradite ekspanzione posude zapremine od 3 l. Za pravilan rad
sigurnosnog ventila morate sami periodično da vršite kontrolu da biste uklonili vodeni
A B C G D
GBFU 50 596 365 185 260 145
GBFU 80 816 565 205 360 345
GBFU 100 961 715 200 510 495
43
SR/MNE
kamenac i proverili eventualne blokade sigurnosnog ventila. Kod proveravanja,
pomicanjem ručke ili odvijanjem matice zavrtnja (zavisno od vrste zavrtnja) otvorite
ispuštanje iz sigurnosnog ventila. Pri tome kroz mlaznicu ventila za isticanje mora da
proteče voda, kao znak da je ventil besprekoran.
Zatvoreni sistem (pod pritiskom) Otvoreni sistem (protočni)
Između bojlera i sigurnosnog ventila ne sme da se ugrađuje ventil za zatvaranje
vode jer bi se time onemogućilo delovanje sigurnosnog ventila.
Bojler možete da priključite na vodovodnu mrežu objekta bez redukcionog ventila ako
je pritisak u mreži niži od nominalnog pritiska. Ako je pritisak u mreži viši od
nominalnog pritiska, morate obavezno da ugradite redukcioni ventil.
Pre nego što priključite bojler na električnu mrežu obavezno ga napunite
vodom. Prilikom prvog punjenja otvorite slavinu za toplu vodu. Bojler je pun kad iz
slavine počne da teče voda.
PRIKLJUČIVANJE NA ELEKTRIČNU
MREŽU
Pre priključivanja na električnu mrežu potrebno je da u bojler ugradite priključnu traku
minimalnog preseka od najmanje 1,5 mm
2
(H05VV-F 3G 1,5 mm
2
). Da bi se to
učinilo, odvijte zaštitni poklopac na bojleru.
Priključenje bojlera na električnu mrežu mora da se izvrši u skladu sa standardima za
postavljanje električne instalacije. Između bojlera i trajne instalacije mora da bude
ugrađen uređaj za odvajanje svih polova od električne mreže u skladu sa nacionalnim
instalacionim propisima.
Legenda:
1 - Baterije za mešanje
2 - Ekspanzioni sud
3 - Sigurnosni ventil
a - Ventil za testiranje
b - Nepovratni ventil
4 - Cevak sa priključkom na odvod
5 - Ispitni nastavak
6 - Ventil za redukciju pritiska
7 - Ventil za zatvaranje
8 - Nepovratni ventil
9 - Niskopritisna baterija
H - Hladna voda
T - Topla voda
44
SR/MNE
Legenda:
1 - Termostat
2 - Dvopolni toplotni osigurač
3 - Grejač
4 - Kontrolna svetiljka
5 - Priključne kleme
L - Faza
N - Nula
- Uzemljenje
Šema povezivanja električnih provodnika
UPOZORENJE: Pre svake intervencije u unutrašnjosti bojlera obavezno
isključite bojler iz električne mreže!
UPOTREBA I ODRŽAVANJE
Posle priključivanja na vodovodnu i električnu mrežu bojler je spreman za upotrebu.
Okretanjem dugmeta na termostatu, koji je sa donje strane zaštitnog poklopca, birate
željenu temperaturu od 10 °C do 75 °C. Preporučuje se podešavanje dugmeta na
položaj "eco". Takvo podešavanje je najekonomičnije; pri tome temperatura vode
ostaje oko 55 °C, a izdvajanje vodenog kamenca i toplotni gubici biće manji nego kod
podešavanja na višu temperaturu. Za vreme rada električnog grejača se može čuti
šum u bojleru. Rad električnog grejača pokazuje kontrolna lampica.
Ako nemate nameru da koristite bojler duže vremena, zaštitite njegov sadržaj od
smrzavanja tako da ne isključujete električnu energiju, a dugme termostata podesite
na položaj " ". Na tom podešavanju će bojler održavati temperaturu vode na
približno 10 °C. Ukoliko isključite bojler iz električne mreže, morate da ispustite vodu
iz njega zbog opasnosti od smrzavanja vode. Voda iz bojlera se ispušta kroz
dovodnu cev bojlera. U tom cilju preporučljivo je prilikom ugradnje između
sigurnosnog ventila i dovodne cevi grejanja namestiti poseban "fiting" (T-deo) ili
ispusni ventil. Bojler takođe možete da ispraznite i neposredno kroz sigurnosni ventil
pomeranjem ručice, odnosno obrtne kapice ventila u položaj kao prilikom
proveravanja rada. Pre pražnjenja isključite bojler iz električne mreže i zatim otvorite
ručicu za toplu vodu na priključenoj bateriji za mešanje. Posle pražnjenja vode kroz
dovodnu cev, u bojleru ostaje manja količina vode koja ističe prilikom odstranjivanja
grejne prirubnice kroz otvor grejne prirubnice.
Kućište bojlera čistite blagim rastvorom praška za pranje. Ne upotrebljavajte
razređivače ni gruba sredstva za čišćenje.
Redovnim servisnim pregledima obezbedićete besprekoran rad i dug životni vek
bojlera. Garancija za prerđavanje kotla važi samo ako ste obavljali propisane redovne
preglede istrošenosti zaštitne anode. Period između pojedinih redovnih pregleda ne
sme biti duži nego što je navedeno u garancijskoj izjavi. Pregledi moraju biti obavljeni
od strane ovlašćenog servisera, koji će Vam pregled evidentirati na garancijskom
listu proizvoda. Prilikom pregleda, proverava istrošenost antikorozivne zaštitne anode
i po potrebi očisti vodeni kamenac koji se, s obzirom na kvalitet, količinu i
temperaturu potrošene vode sakuplja u unutrašnjosti bojlera. Servisna služba će vam
posle pregleda bojlera, s obzirom na utvrđeno stanje, preporučiti i datum sledeće
kontrole.
45
SR/MNE
Molimo da eventualne kvarove ne popravljate sami nego da o njima obavestite
najbližu servisnu službu.
TEHNIČKE KARAKTERISTIKE
BOJLERA
1) Uredba komisije EU 812/2013; EN 50440
2) EN 50440
ZADRŽAVAMO PRAVO NA PROMENE, KOJE NE UTIČU NA FUNKCIONALNOST
APARATA.
Uputstvo za upotrebu je na raspolaganju i na našoj internet strani
http://www.gorenje.com.
Tip GBFU 50 GBFU 80 GBFU 100
Određeni profil opterećenja M M L
Razred energetske efikasnosti
1)
C C C
Energetsta efikasnost pri
zagrevanju vode (ƞwh)
1)
[%] 36,0 36,0 37,1
Godišnja potrošnja električne
energije
1)
[kWh] 1427 1428 2762
Dnevna potrošnja električne
energije
2)
[kWh] 6,692 6,698 12,850
Podešavanje temperature
termostata
"eco" "eco" "eco"
Vrednost "smart"
0 0 0
Zapremina [l] 47,1 75,1 96,2
Količina mešane vode na 40 °С
V40
2)
[l] 66 92 131
Vreme zagrevanja od 10 °С
do 65 °С
[h] 1:38 2:37 3:16
Nominalni pritisak
[MPa
(bar)]
0,6
(6)
Masa/napunjen vodom [kg] 21/71 27/107 31/131
Antikorozivna zaštita kotla emajlirano / Mg anoda
Snaga električnog grejača [W] 2000
Napon napajanja [V~] 230
Klasa zaštite I
Stepen zaštite IP24
46
47
05/2020
354043
