Technical Support and E-Warranty Certificate
www.vevor.com/support
Electrical Enclosure
Product Description
Model:SP-CAG-203018 / SP-CAG-253515
SP-CAG-334318 / SP-CAG-435320
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
Electrical Enclosure
- 2 -
Warning-To reduce the risk of injury, user must read
instructions manual carefully.
FEATURES OF PRODUCTS
CAG series is a new type of electric plastic box, it is made of Acrylonitrile
Butadiene Styrene(ABS)plastic, waterproof grade to IP67, impact
resistance to IK08 level. The characteristic of the CHIMEI brand D190 ABS
polylac is high strength,excellent impact resistance,good toughness,easy
to process and shape,etc.so that it achieves a high resistance and
mechanical stiffness (IK08).Compared with the metal box, the CAG series
is only 1/4 of the weight of the metal box, and is more suitable for corrosion
and humid environment and other advantages.
- 3 -
SPECIFICATION DATA
SPECIFICATION DATA
Name
Electric Plastic Enclosure
Model
SP-CAG-203018
SP-CAG-253515
SP-CAG-334318
SP-CAG-435320
Door Type
Grey Door
Grey Door
Grey Door
Grey Door
External Size
(L*W*H)mm
300*200*180
350*250*150
430*330*180
530*430*200
Internal Size
(L*W*H)mm
268*168*156
318*218*126
384*284*160
483*383*181
Wall Mounting
Distance A1
(L*W)mm
244*200
294*250
358*314
458*414
Wall Mounting
Distance A2
(L*W)mm
300*144
350*194
414*258
514*358
Material
ABS Polylac
IP Level
IP67
IK Level
IK08
Temperature
Range
-40℃to +120℃
Package Size
360*250*250mm
(L*W*H)
410*300*220mm
(L*W*H)
490*380*250mm
(L*W*H)
590*480*260mm
(L*W*H)
Gross Weight
2.00kg
3.00kg
4.30kg
6.40kg
Net Weight
1.50kg
2.20kg
3.20kg
5.00kg
Accessories
1. stainless steel wall mounting parts:4pcs with screws;
2.NPT 3/8" & 1/2" black plastic cable gland,each for 1pcs;
- 4 -
INSTALLATION STEPS

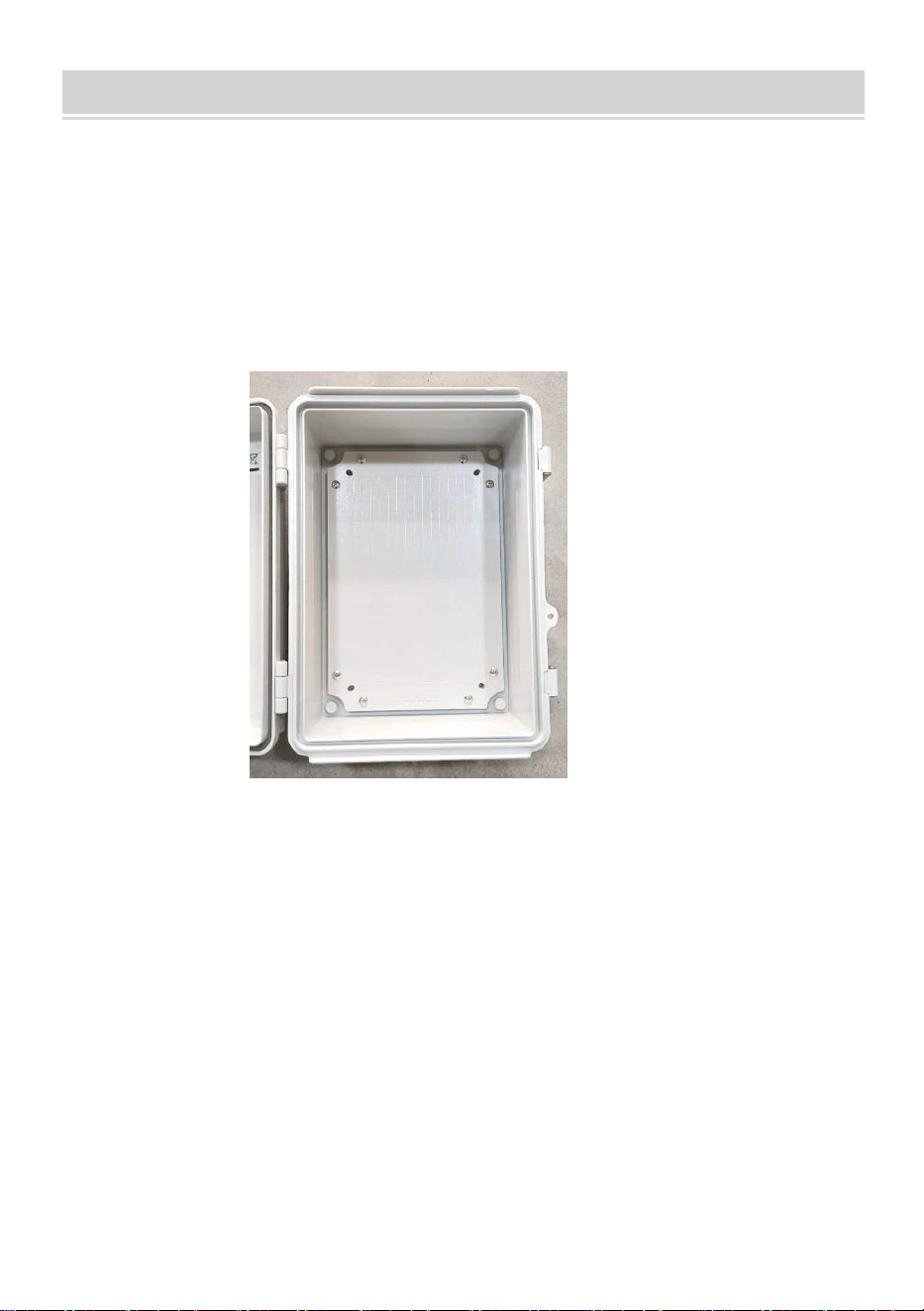

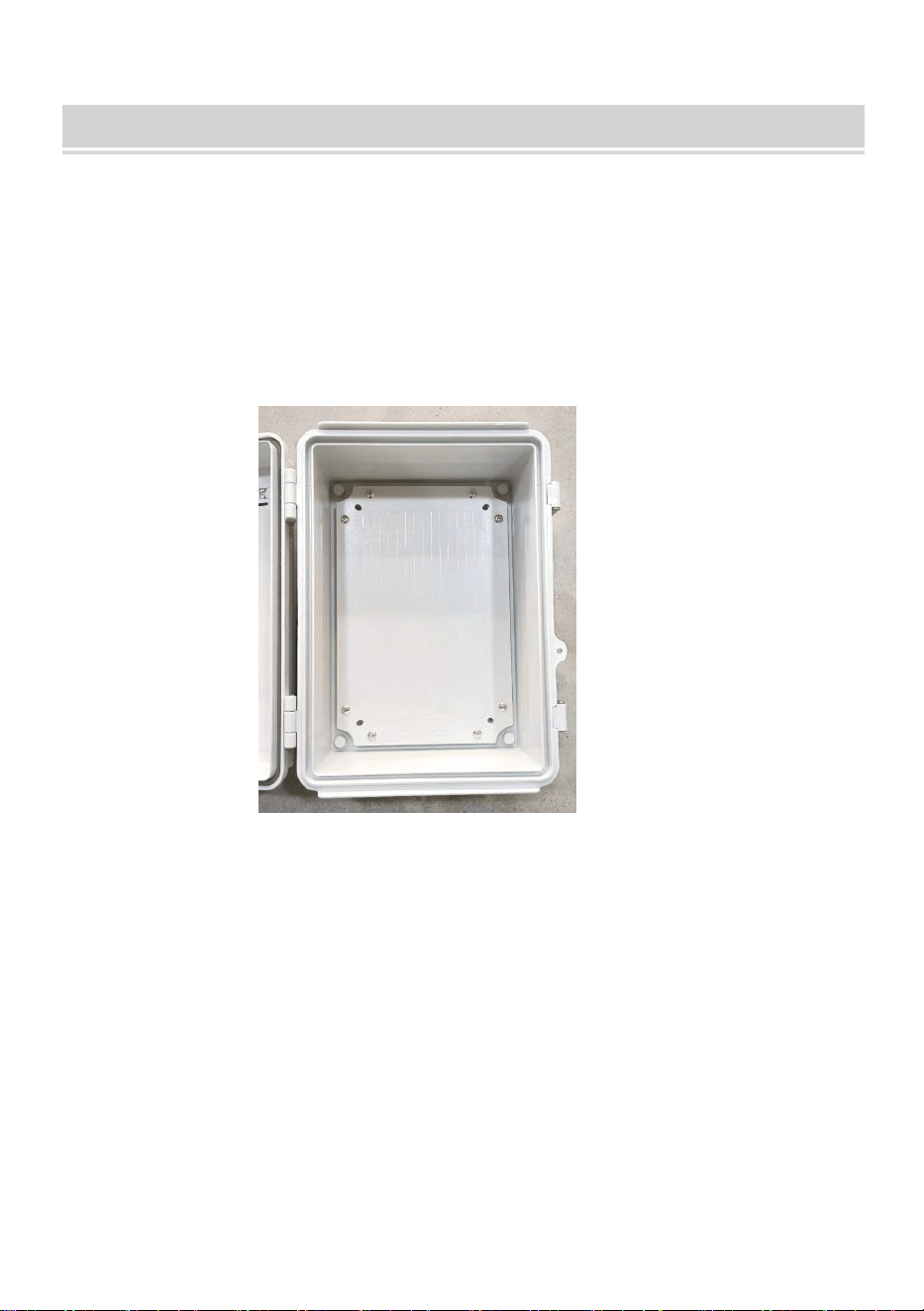

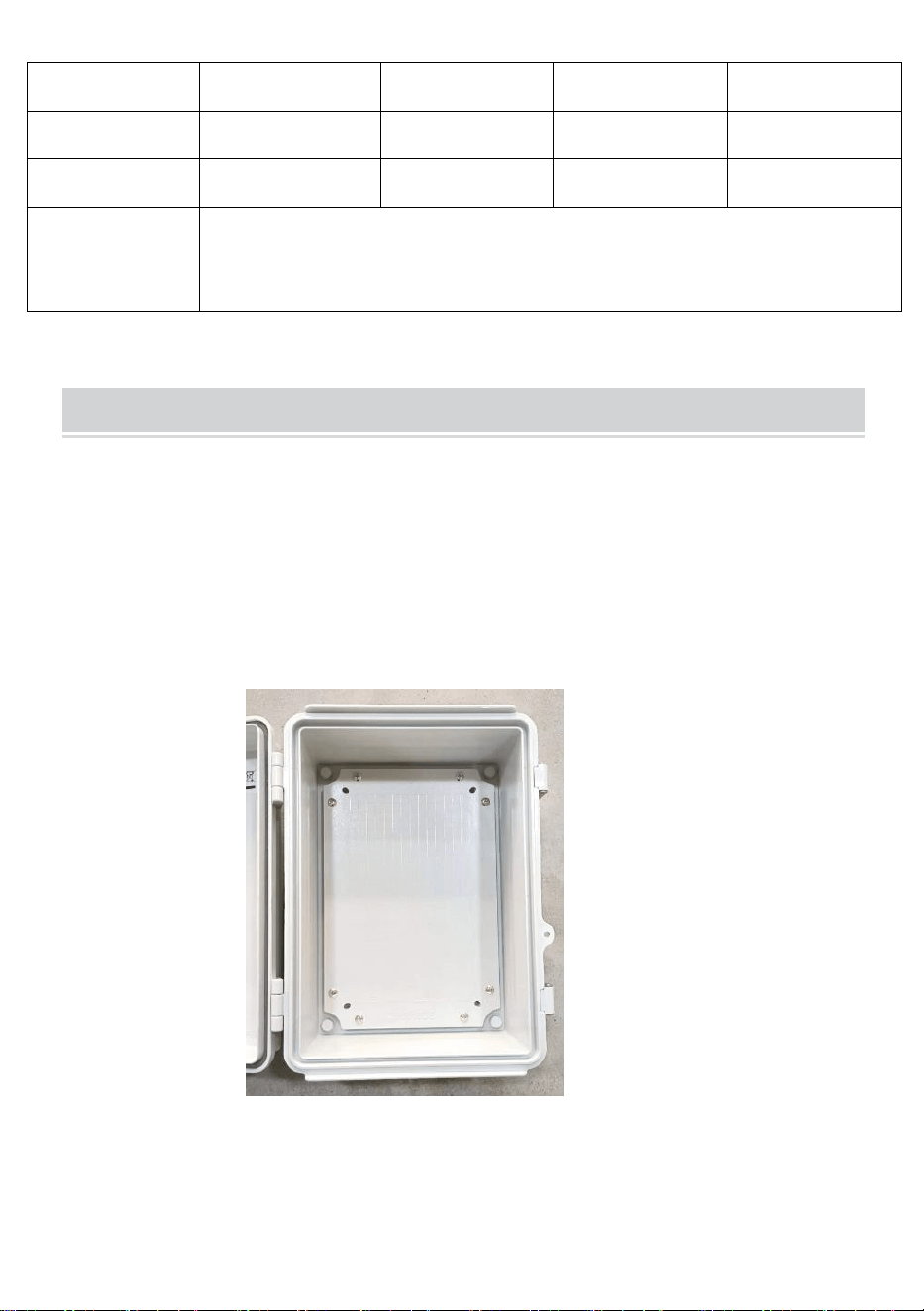

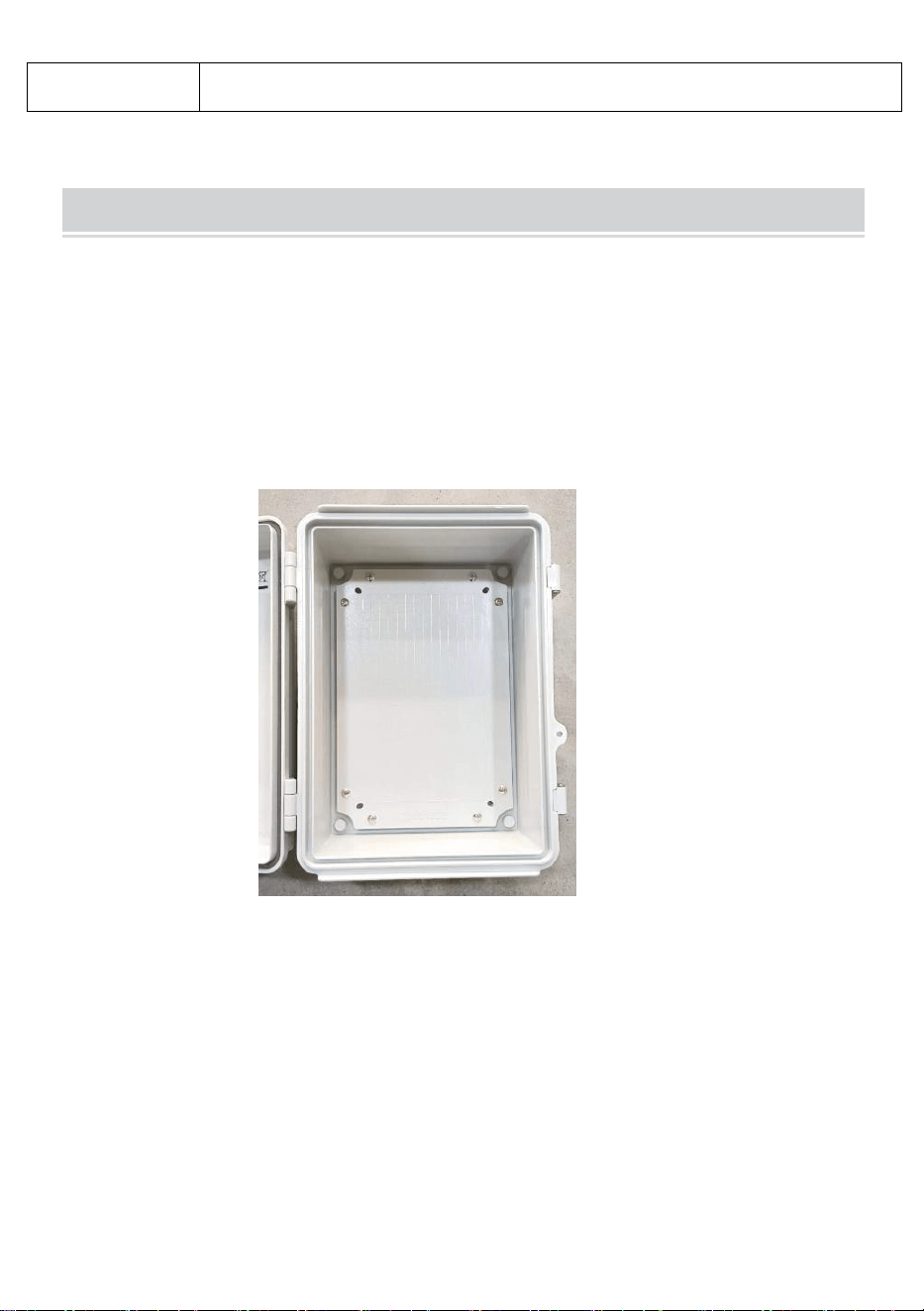

1. About Mounting Plate Installation
(1)put mounting plate into the enclosure,align each corners mounting
holes.
(2)Adopts matched tapping screws fix the mounting plate into the
enclosure.See Figure 1.
Adopts screws,you can fix din rail or other electric parts on the plastic
mounting plate.

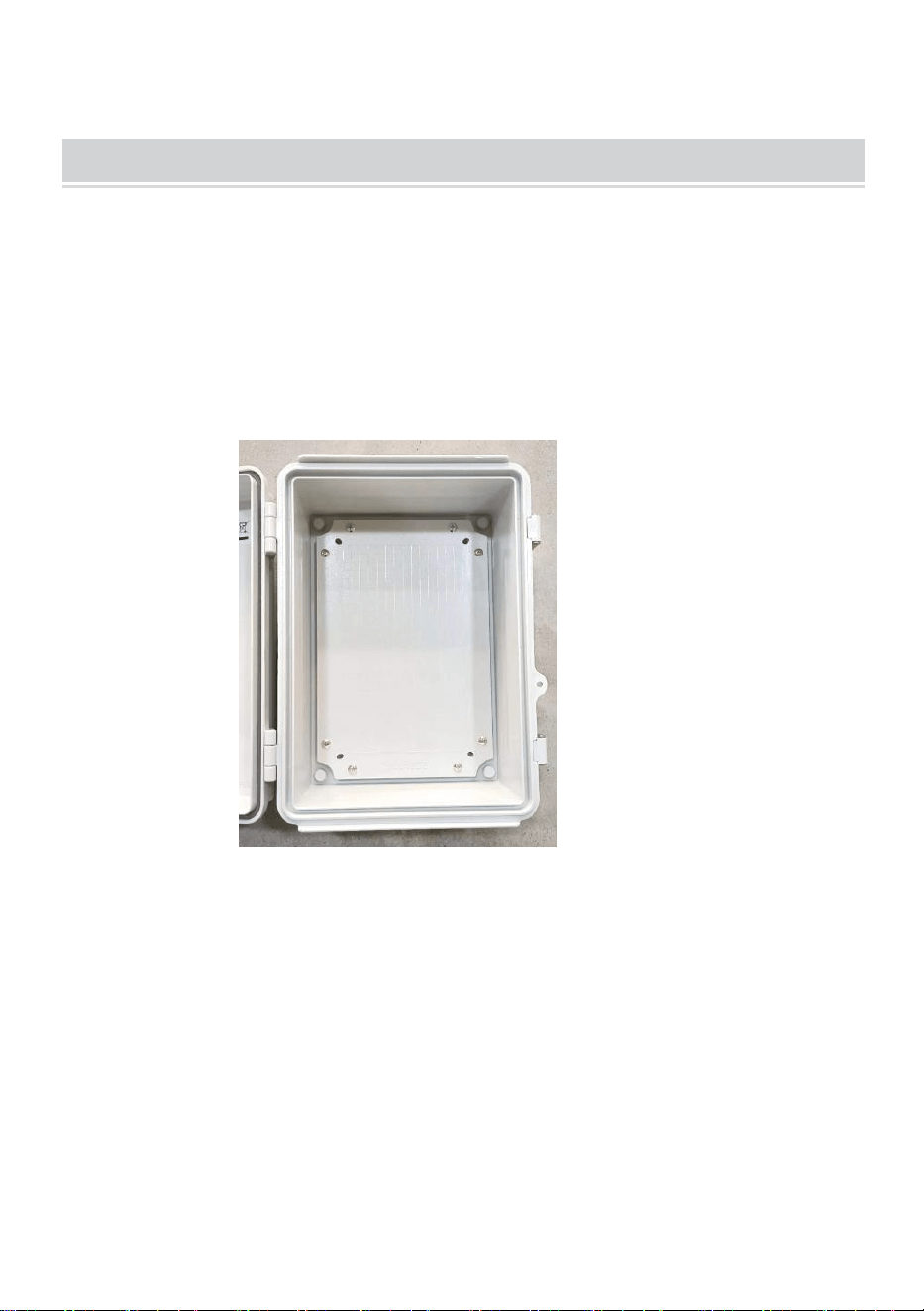

Figure1

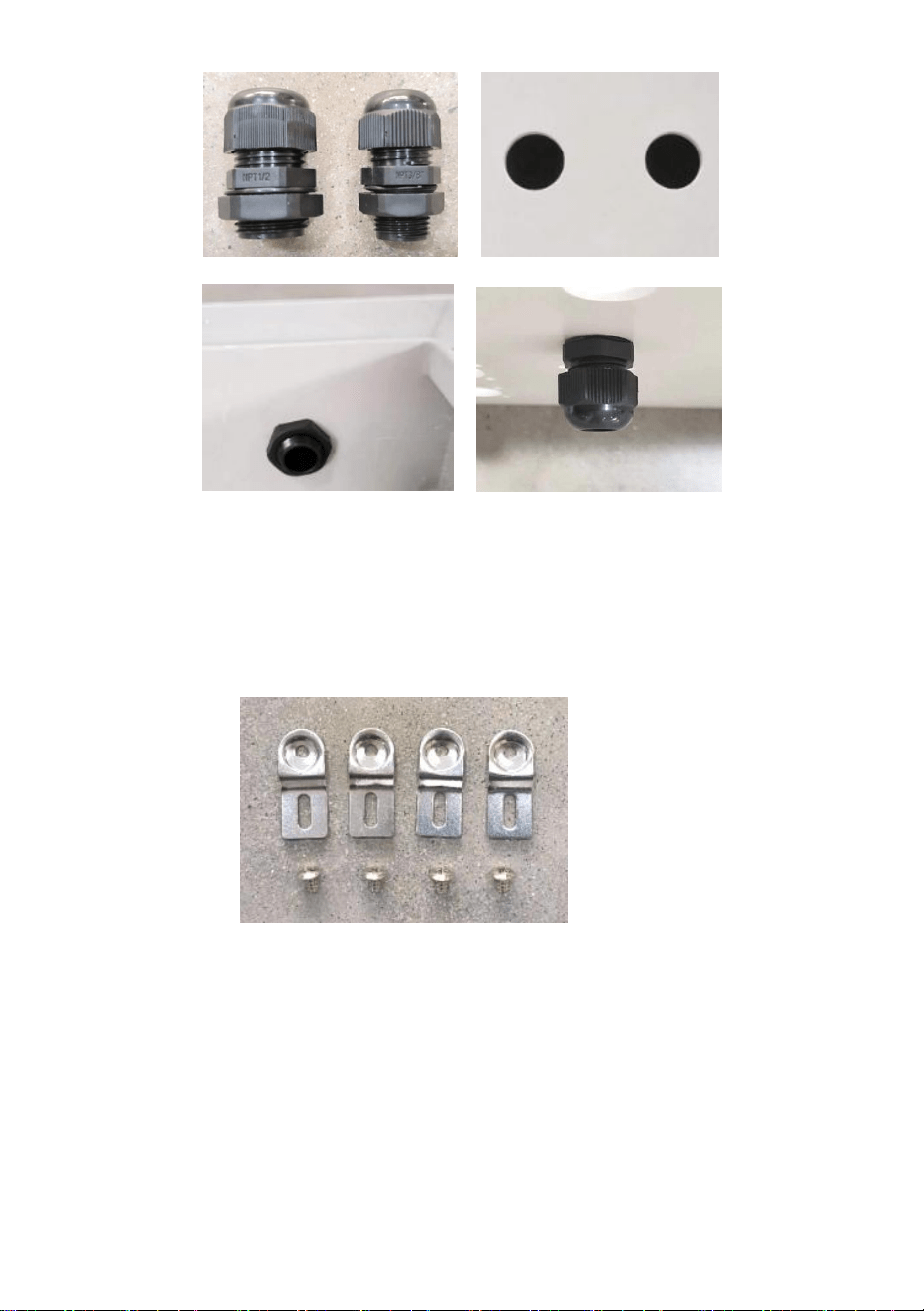

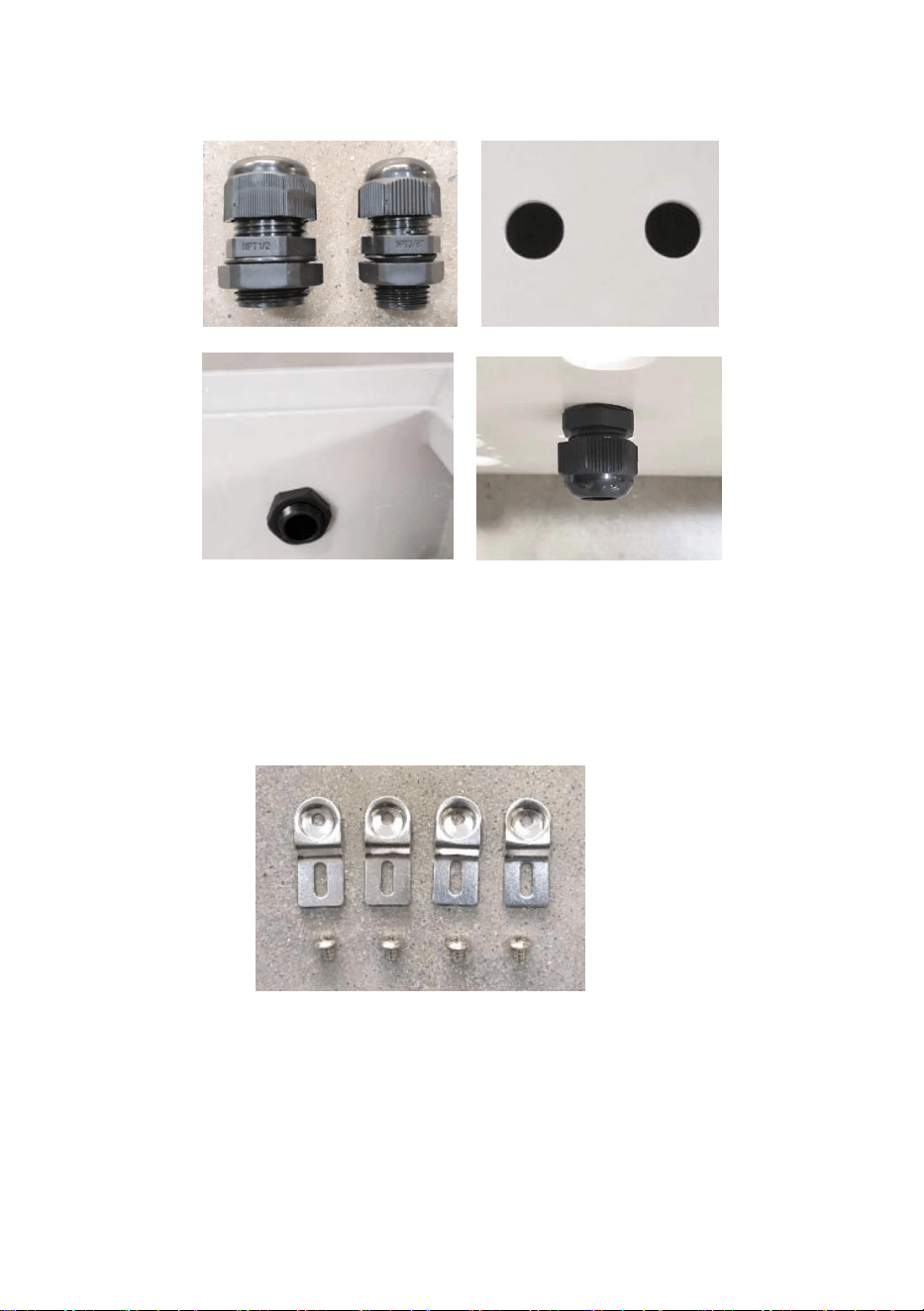

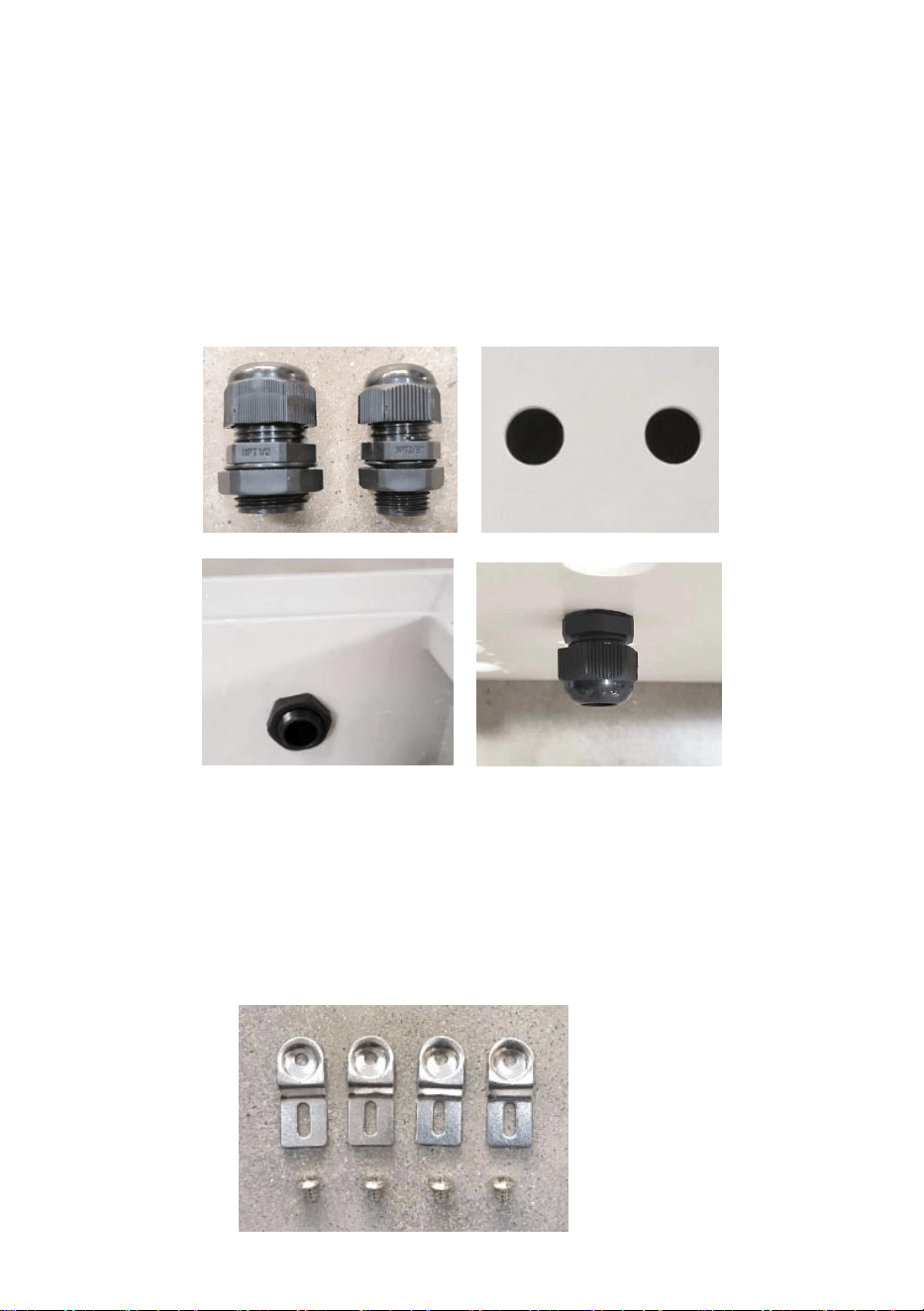

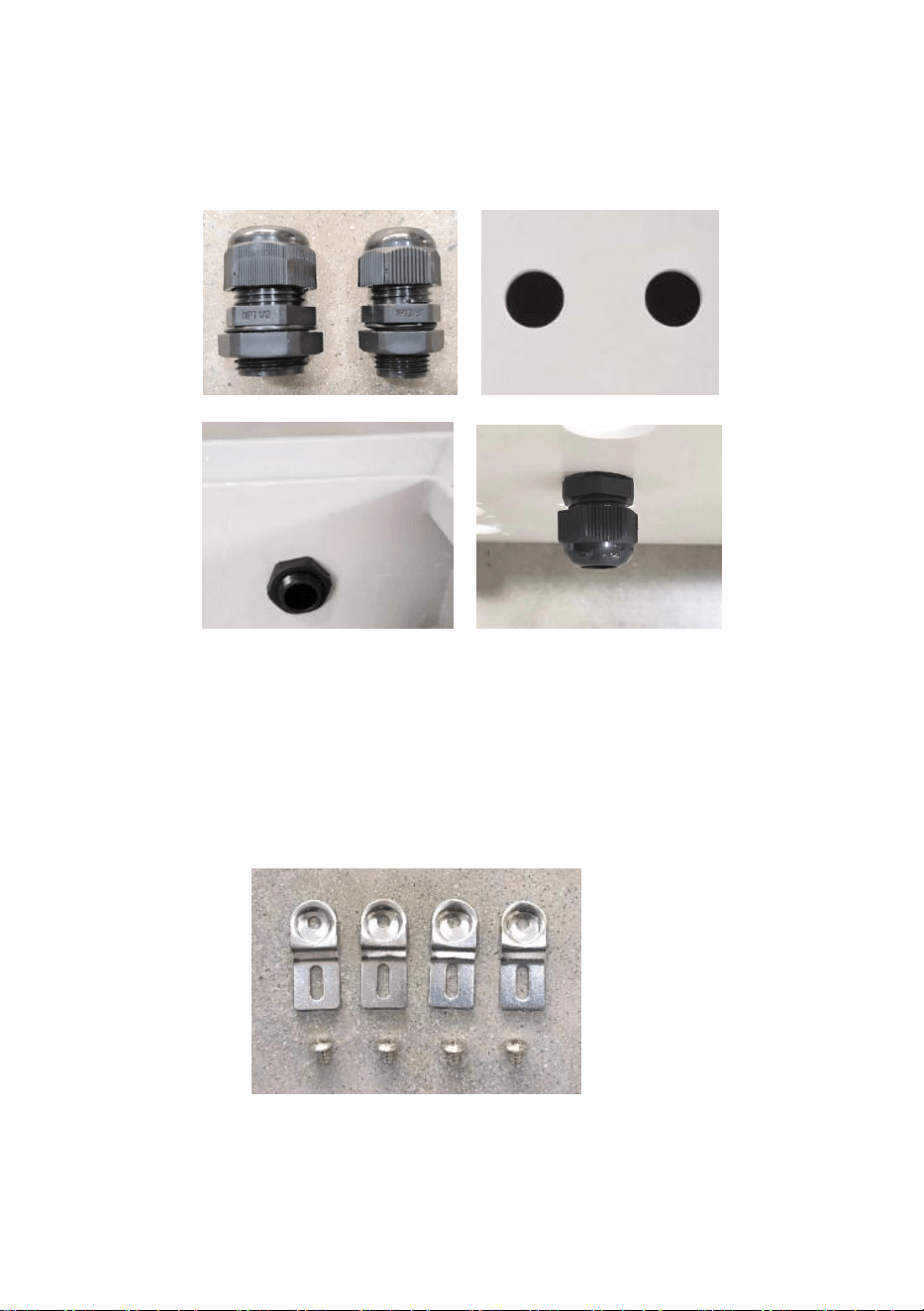

2. About Cable Gland Installation
We equip with NPT 3/8" & 1/2" plastic cable gland,each for 1pcs.you can
adopts hole opener machine holes on the enclosure body’s right
position,install the cable gland on the enclosure to meet the cable input &
output connection.See Figure 2.
The cable glands specification as follows:
(1)NPT 3/8"cable gland:cable range:6-10mm,machine holes size:diameter
17.5~18mm;
(2)NPT 1/2"cable gland:cable range:8-14mm,machine holes size:diameter
21.5~22mm;
- 5 -

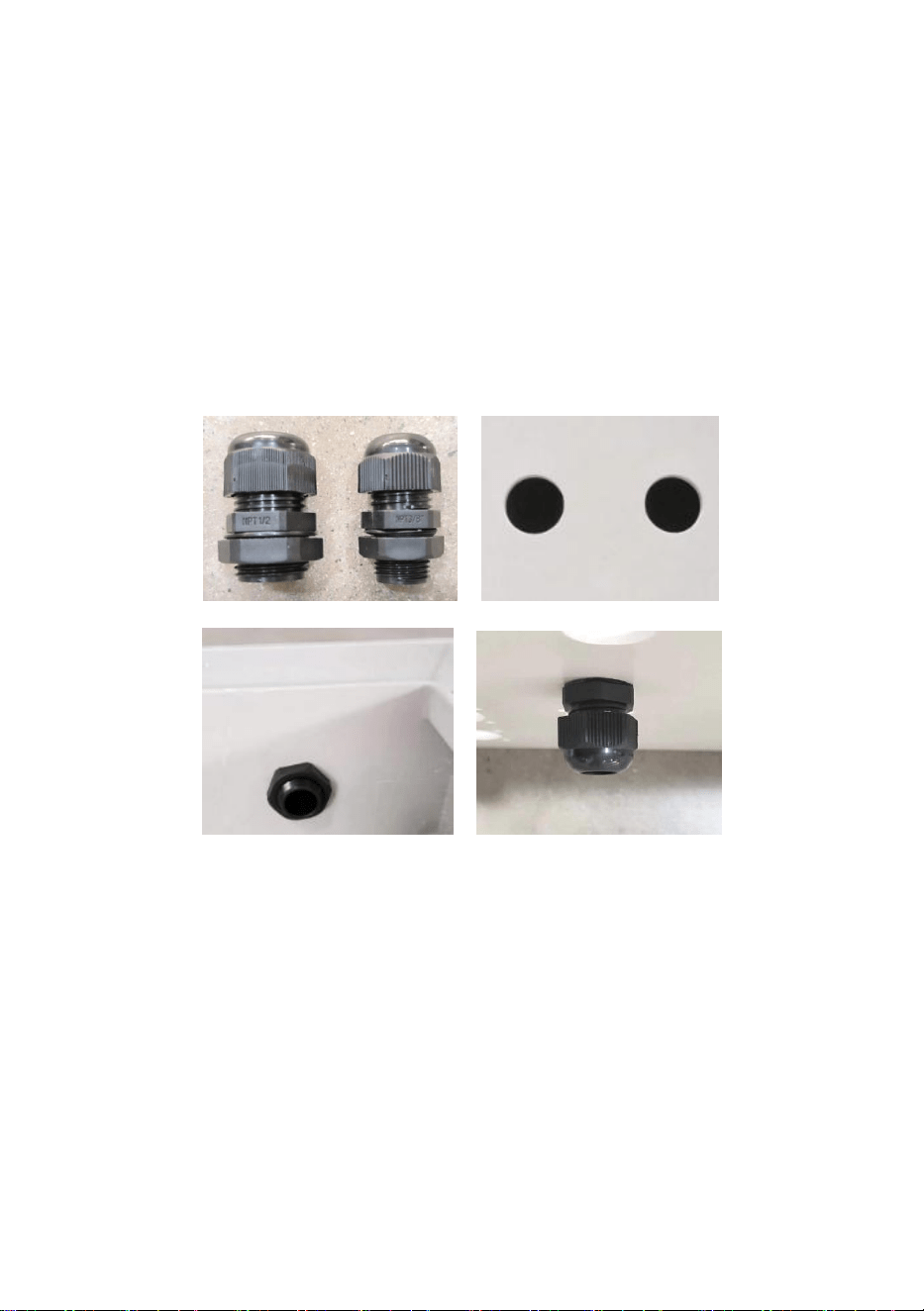

Figure2
3. About Wall Mounting Parts Installation
We equip with 4pcs stainless steel wall mounting parts.See Figure 3.you
can adopts matched tapping screws fix the wall mounting parts on the
enclosure.
Figure 3
You can select two proposals to mount the enclosure on the wall as
follows:

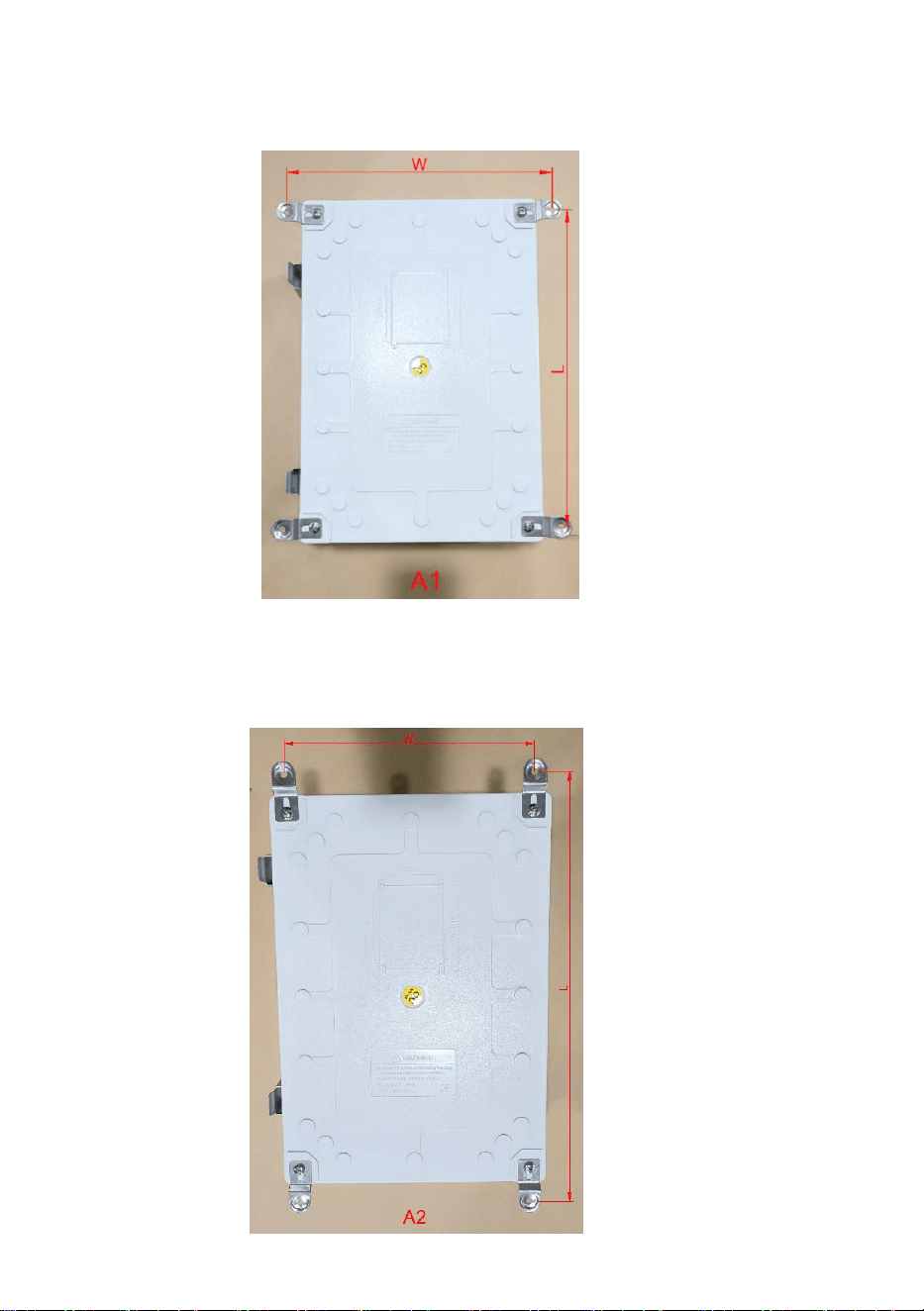

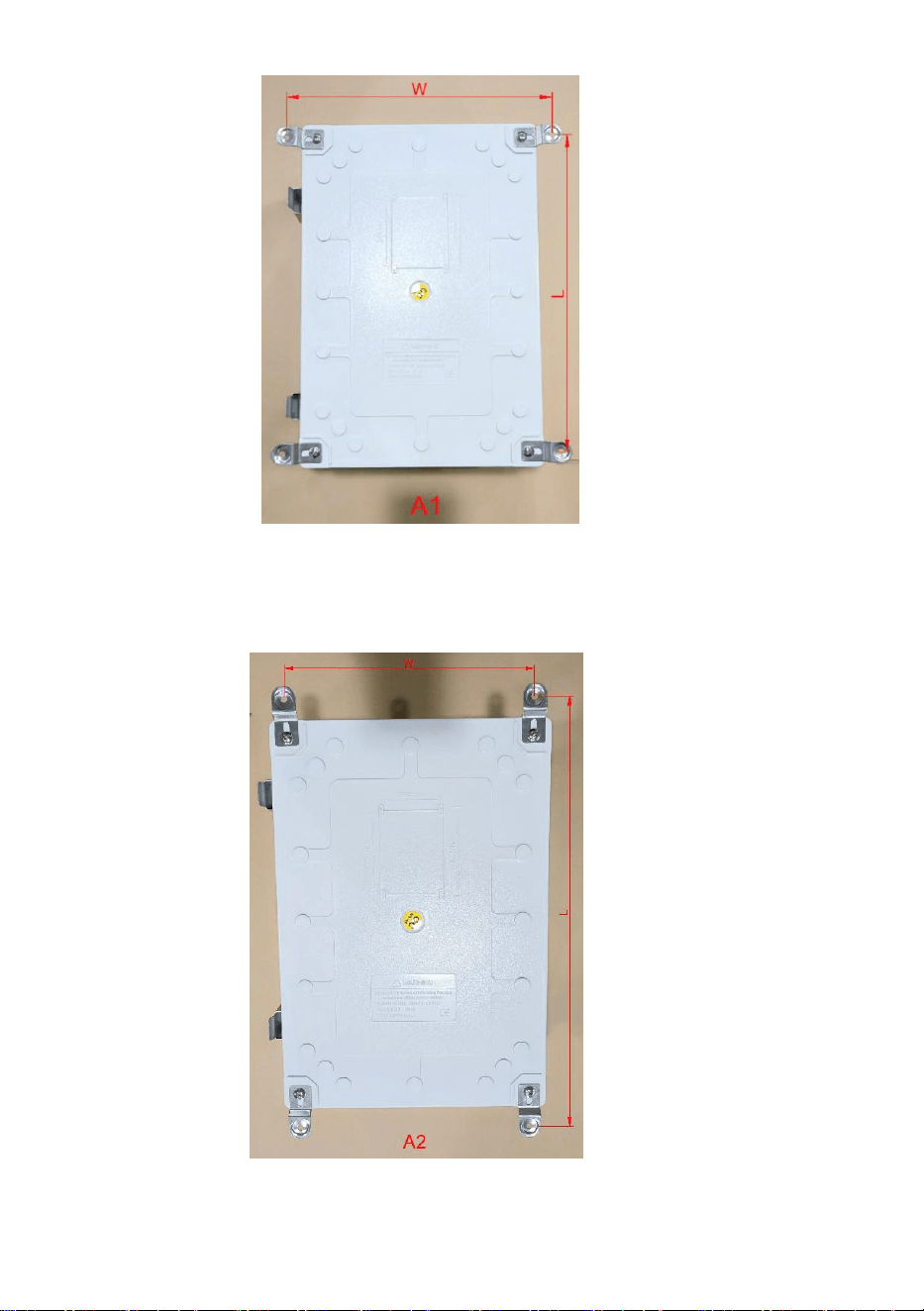

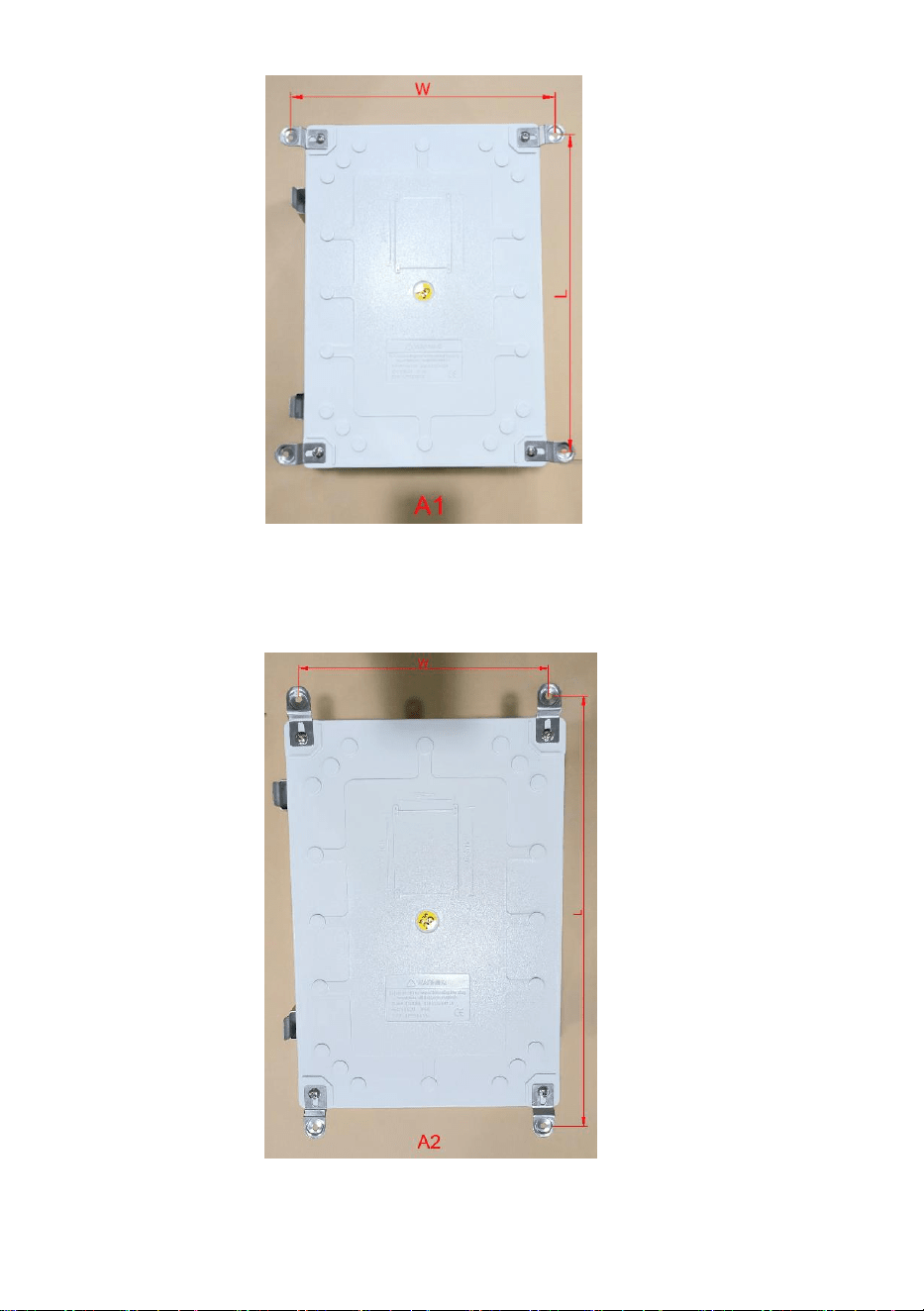

Proposal A1:horizontal install wall mounting parts on the enclosure,See
Figure 4.related wall mounting distance A1 showed on the above
specification data sheet.
- 6 -

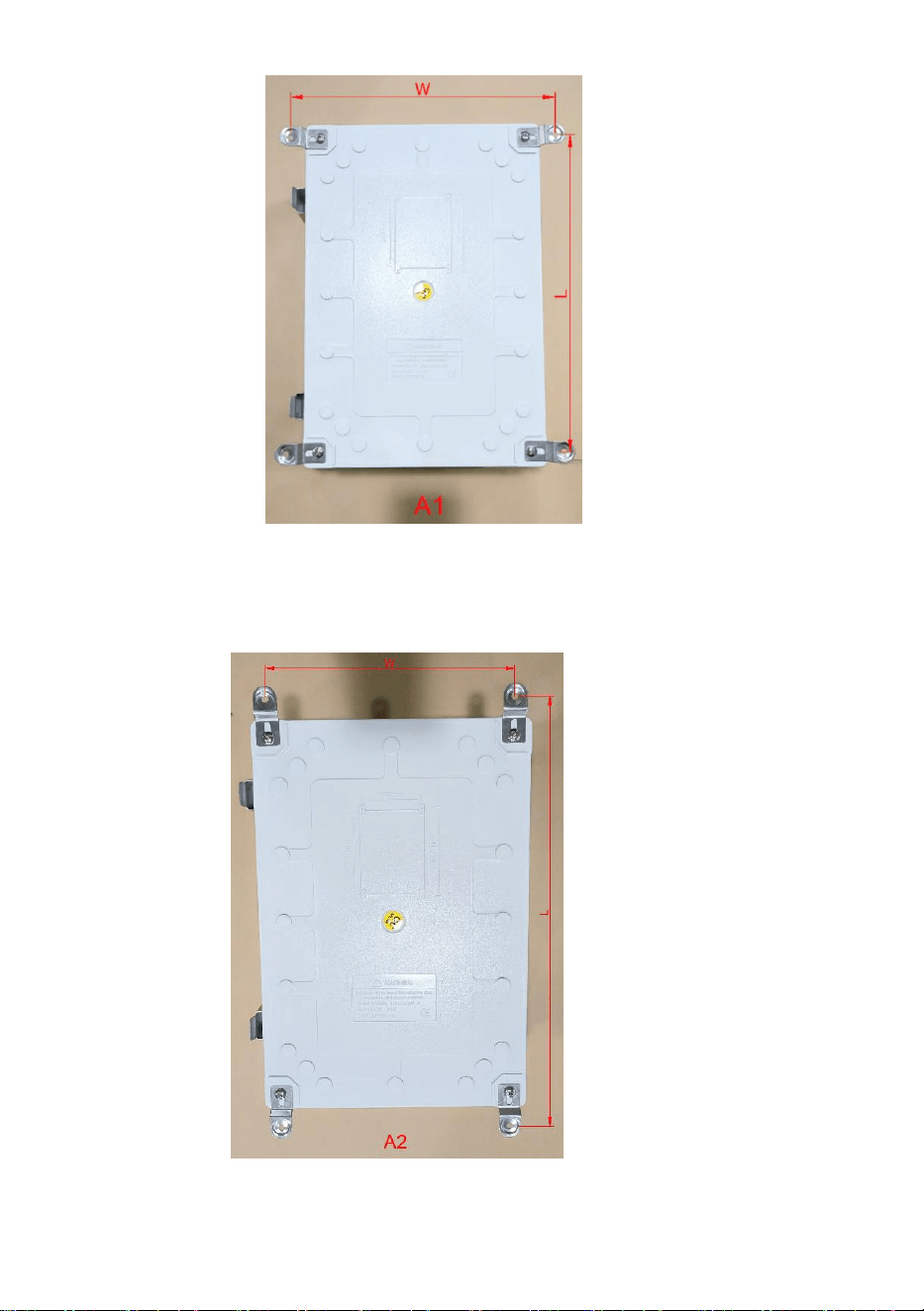

Figure4
Proposal A2:vertical install wall mounting parts on the enclosure,See
Figure 5.related wall mounting distance A2 showed on the above
specification data sheet.
Figure 5
Technique Assistance et certificat de garantie électronique
www.vevor.com/support
Boîtier électrique
Description du produit
Modèle : SP-CAG-203018 / SP-CAG- 253515
SP-CAG-334318 / SP-CAG-435320
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
Electrical Enclosure
- 2 -
Avertissement : Pour réduire le risque de blessure, l'utilisateur
doit lire attentivement le manuel d'instructions.
FEATURES OF PRODUCTS
CAG est un nouveau type de boîtier électrique en plastique , il est fabriqué
en plastique acrylonitrile butadiène styrène (ABS) , étanche à IP6 7 ,
résistance aux chocs au niveau IK 0 8. La caractéristique de la marque
CHIMEI D190 L'ABS polylac est de haute résistance, une excellente
résistance aux chocs, une bonne ténacité, facile à traiter et à façonner, etc.
afin d'atteindre une résistance et une rigidité mécanique élevées (IK 0 8).
Par rapport à la boîte métallique, la série CAG n'est que de 1 / 4 du poids
de la boîte métallique, et est plus adapté à la corrosion et à
l'environnement humide et à d'autres avantages.
- 3 -
SPECIFICATION DATA
SPECIFICATION DATA
Nom
Boîtier électrique en plastique
Modèle
SP-CAG-203018
SP-CAG-253515
SP-CAG-334318
SP-CAG-435320
Type de porte
Porte grise
Porte grise
Porte grise
Porte grise
Taille externe
(L*L*H)mm
300*200*180
350*250*150
430*330*180
530*430*200
Taille interne
(L*L*H)mm
268*168*156
318*218*126
384*284*160
483*383*181
Distance de
montage mural
A1
(L*W) mm
244*200
294*250
358*314
458*414
Distance de
montage mural
A2
(L*W) mm
300*144
350*194
414*258
514*358
Matériel
ABS Polylac
Niveau IP
IP67
Niveau CI
IK08
Écart de
température
-40℃à +120℃
Taille du
paquet
360*250*250mm
(L*L*H)
410*300*220mm
(L*L*H)
490*380*250mm
(L*L*H)
590*480*260mm
(L*L*H)
Poids brut
2,00 kg
3,00 kg
4,30 kg
6,40 kg
Poids net
1,50 kg
2,20 kg
3,20 kg
5,00 kg
Accessoires
2. pièces de montage mural en acier inoxydable : 4 pièces avec vis ;
- 4 -
2. Presse-étoupe en plastique noir NPT 3/8" et 1/2", chacun pour 1 pièce ;
INSTALLATION STEPS

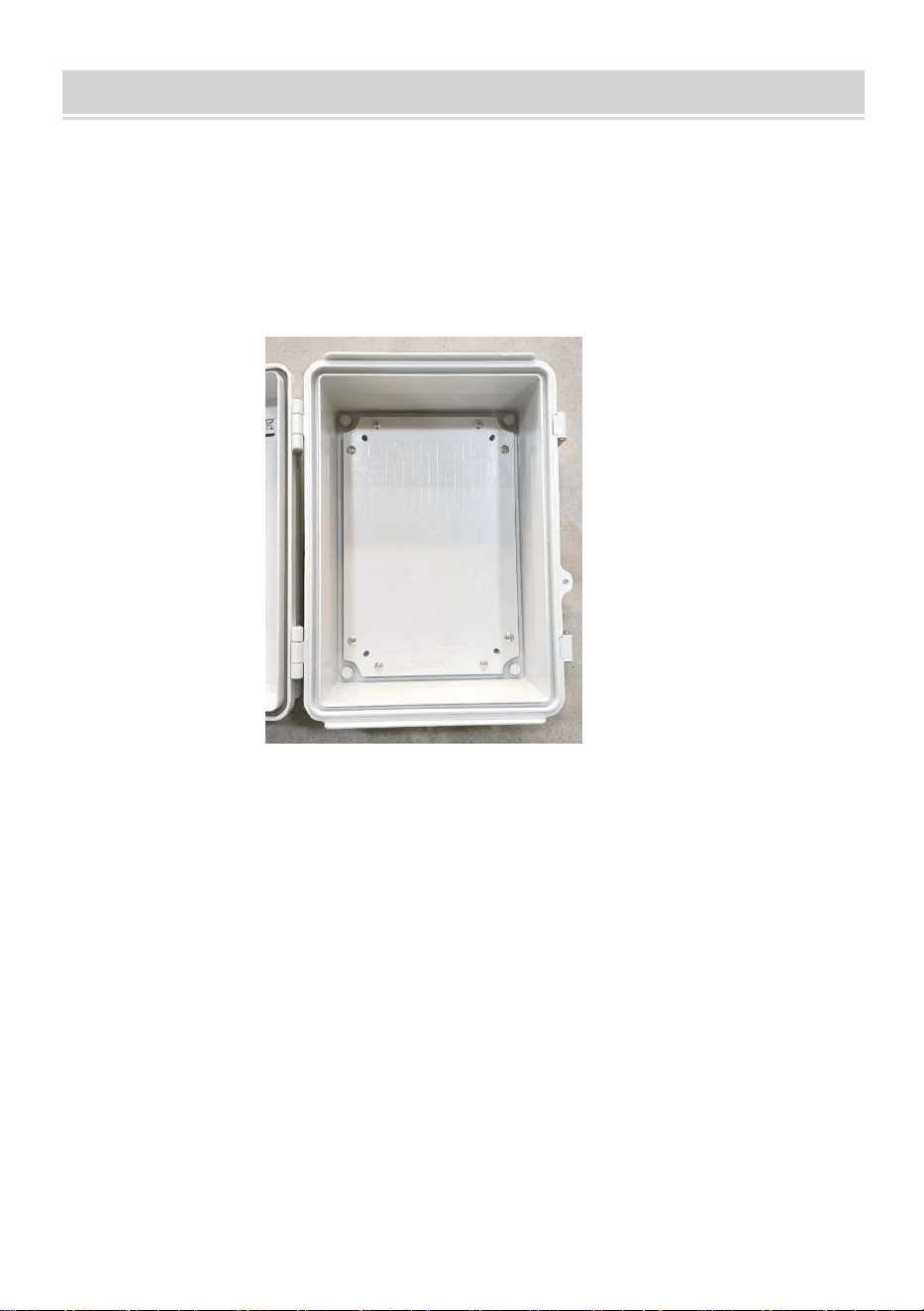

3. À propos de l'installation de la plaque de montage
(1) placez la plaque de montage dans le boîtier, alignez les trous de
montage de chaque coin.
(2) Adopte des vis taraudeuses assorties pour fixer la plaque de montage
dans le boîtier. Voir la figure 1.
Adopte des vis, vous pouvez fixer un rail DIN ou d'autres pièces
électriques sur la plaque de montage en plastique.

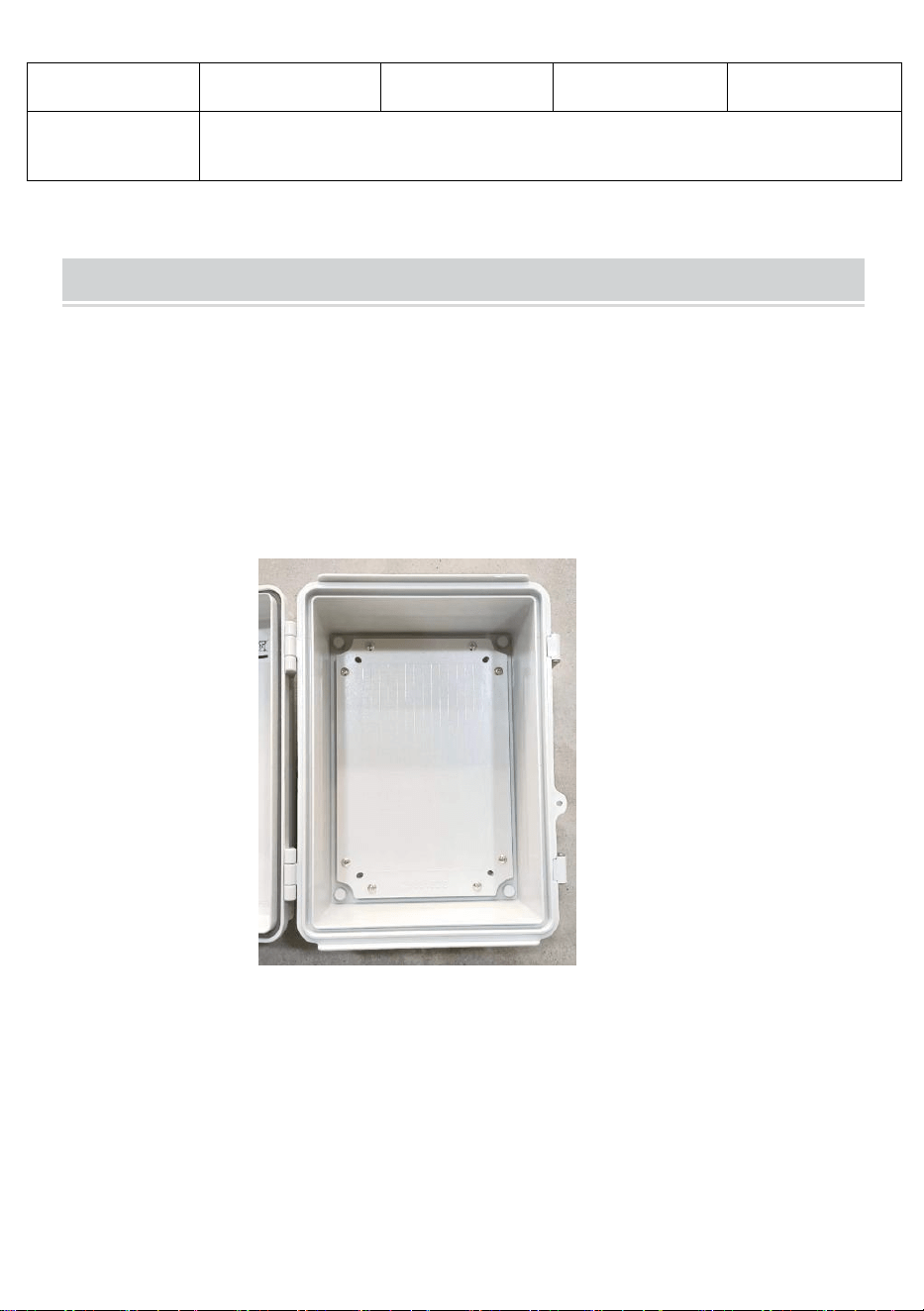

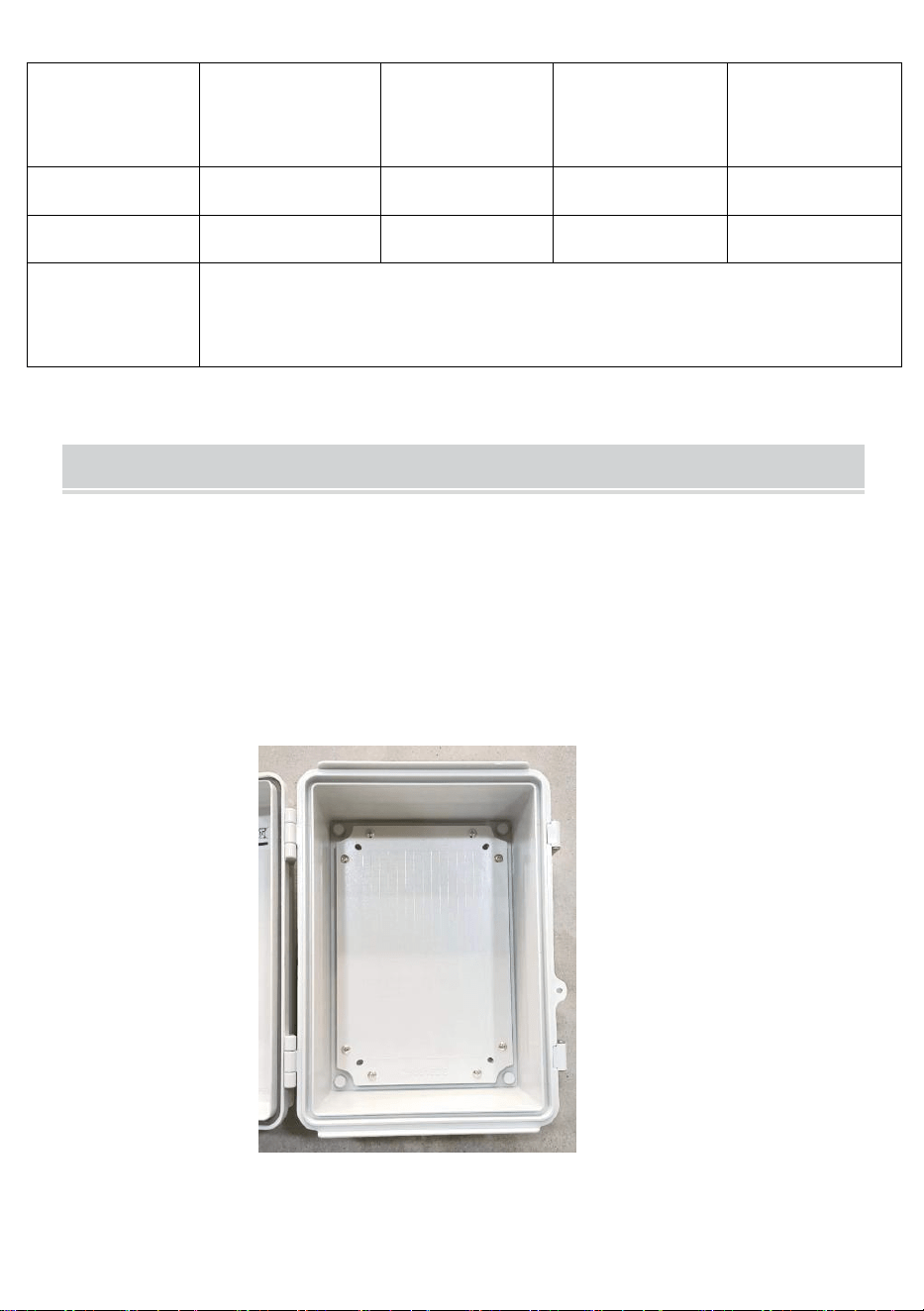

Figure 1
4. À propos de l'installation du presse-étoupe
Nous équipons d' un presse-étoupe en plastique NPT 3/8" et 1/2" , chacun
pour 1 pièce. Vous pouvez adopter des trous de machine d'ouverture de
trou dans la bonne position du corps du boîtier , installer le presse-étoupe
sur le boîtier pour répondre à l'entrée du câble. & connexion de sortie. Voir
la figure 2.
Les spécifications des presse-étoupes sont les suivantes :
(1) Presse-étoupe NPT 3/8" : plage de câbles : 6-10 mm, taille des trous de
machine : diamètre 17,5 ~ 18 mm ;
- 5 -
2 ) Presse-étoupe NPT 1/2 " : gamme de câbles : 8-14 mm, taille des trous
de machine : diamètre 21,5 ~ 22 mm ;

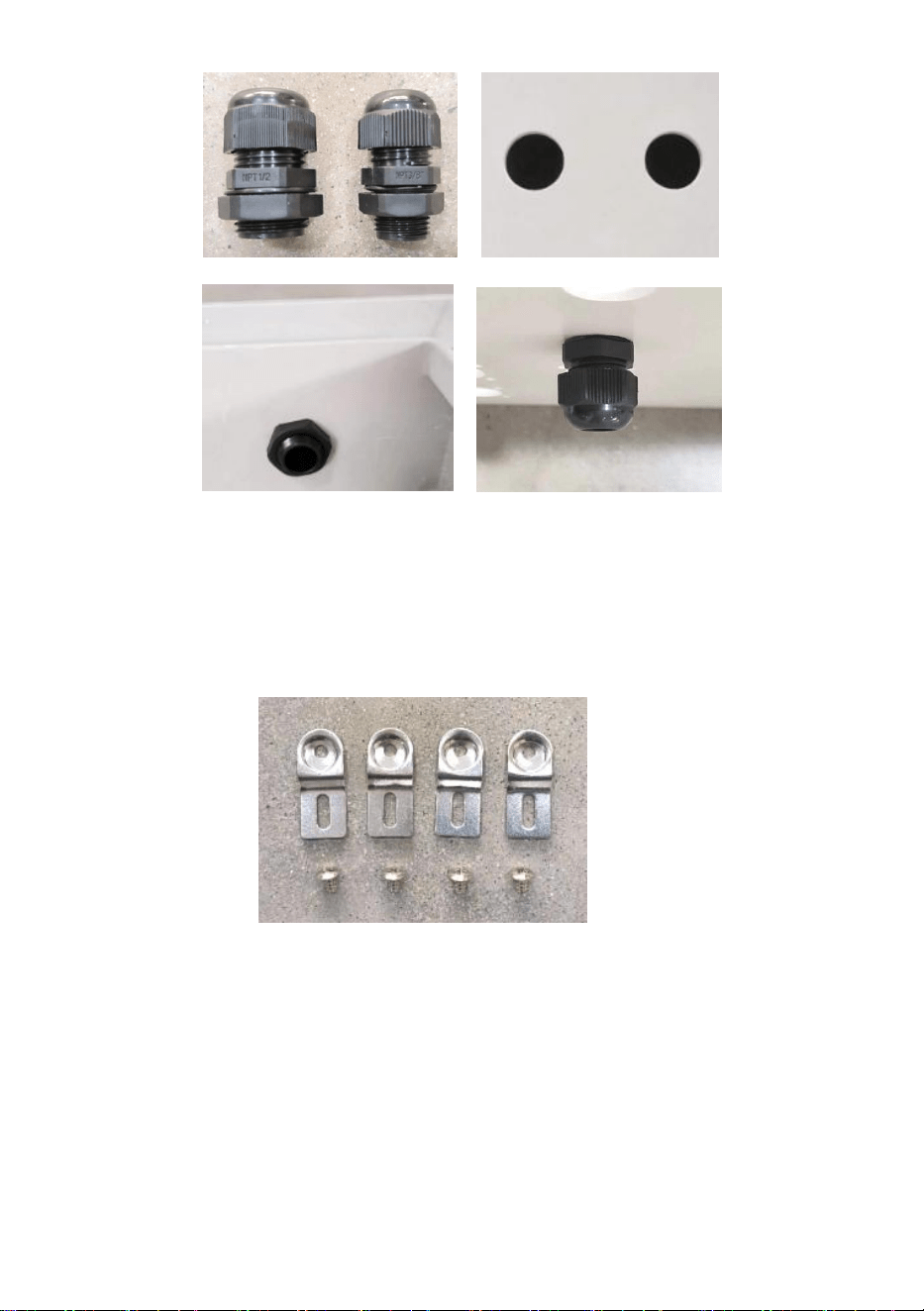

Figure 2
4. À propos de l'installation des pièces de montage mural
Nous équipons de 4 pièces de montage mural en acier inoxydable. Voir la
figure 3. Vous pouvez adopter des vis taraudeuses assorties pour fixer les
pièces de montage mural sur le boîtier.

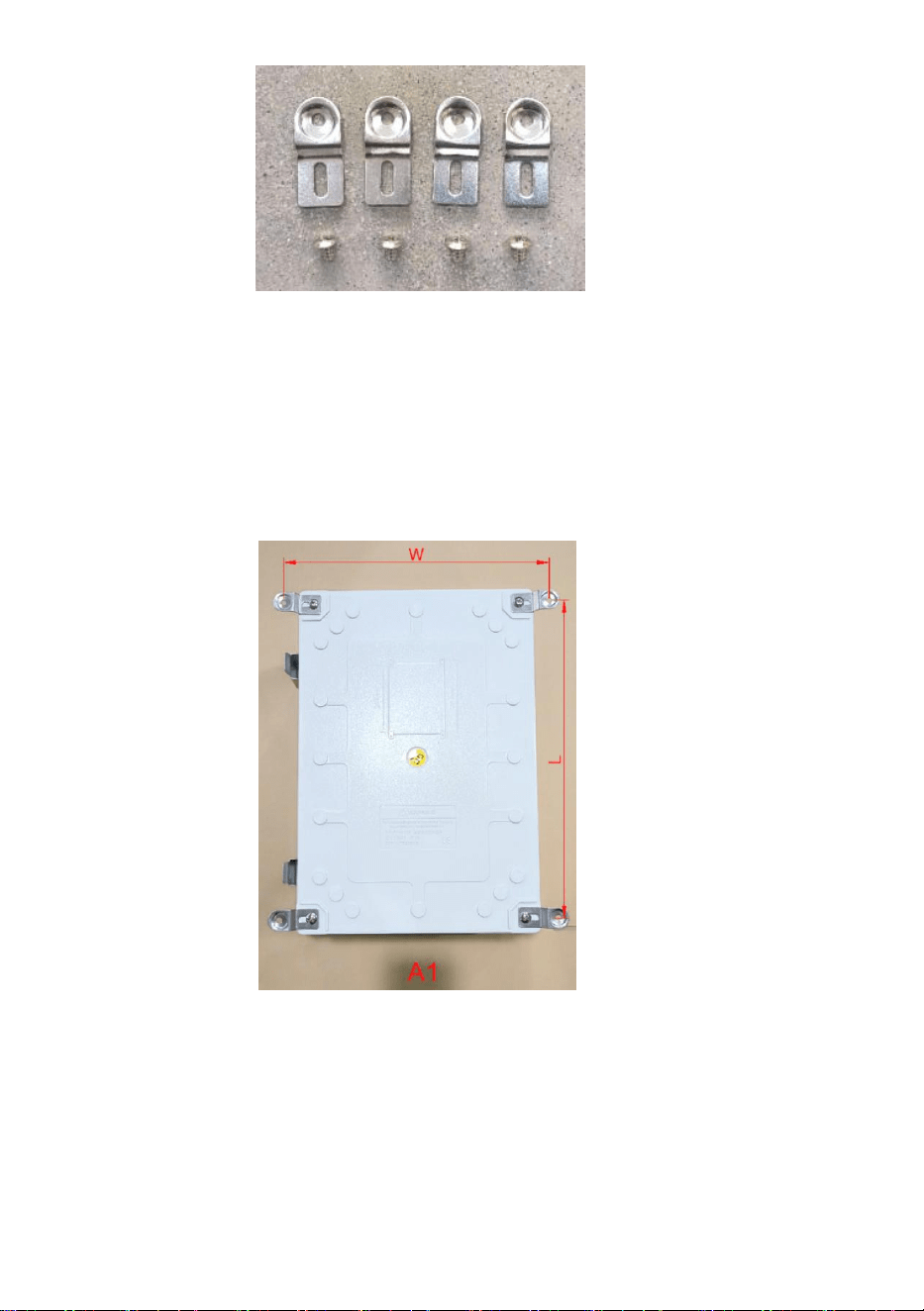

figure 3
Vous pouvez sélectionner deux propositions pour monter le boîtier au mur
comme suit :

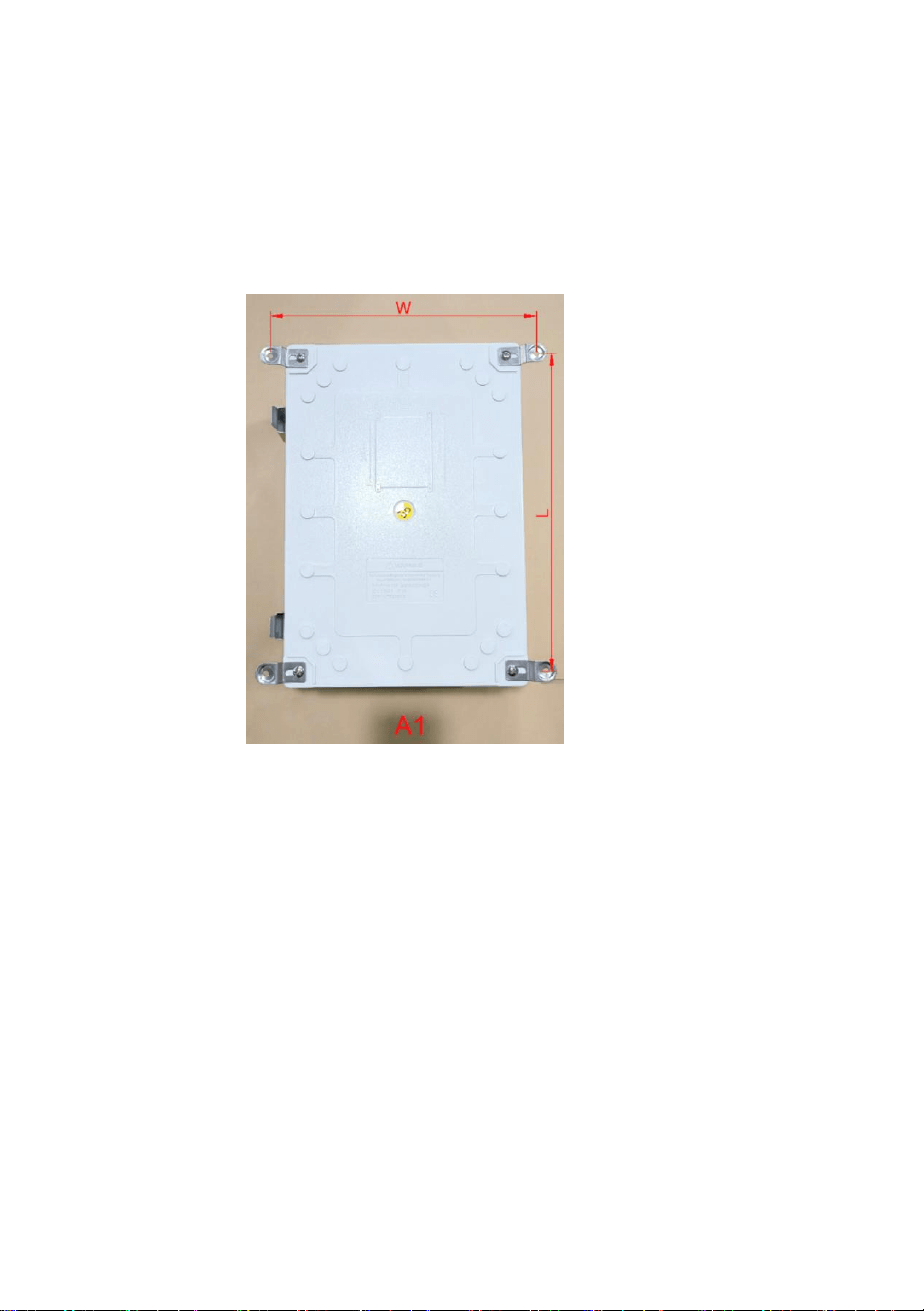

Proposition A1 : installation horizontale des pièces de montage mural sur
le boîtier, voir la figure 4. Distance de montage mural associée A1 indiquée
sur la fiche technique ci-dessus.
- 6 -
Figure4

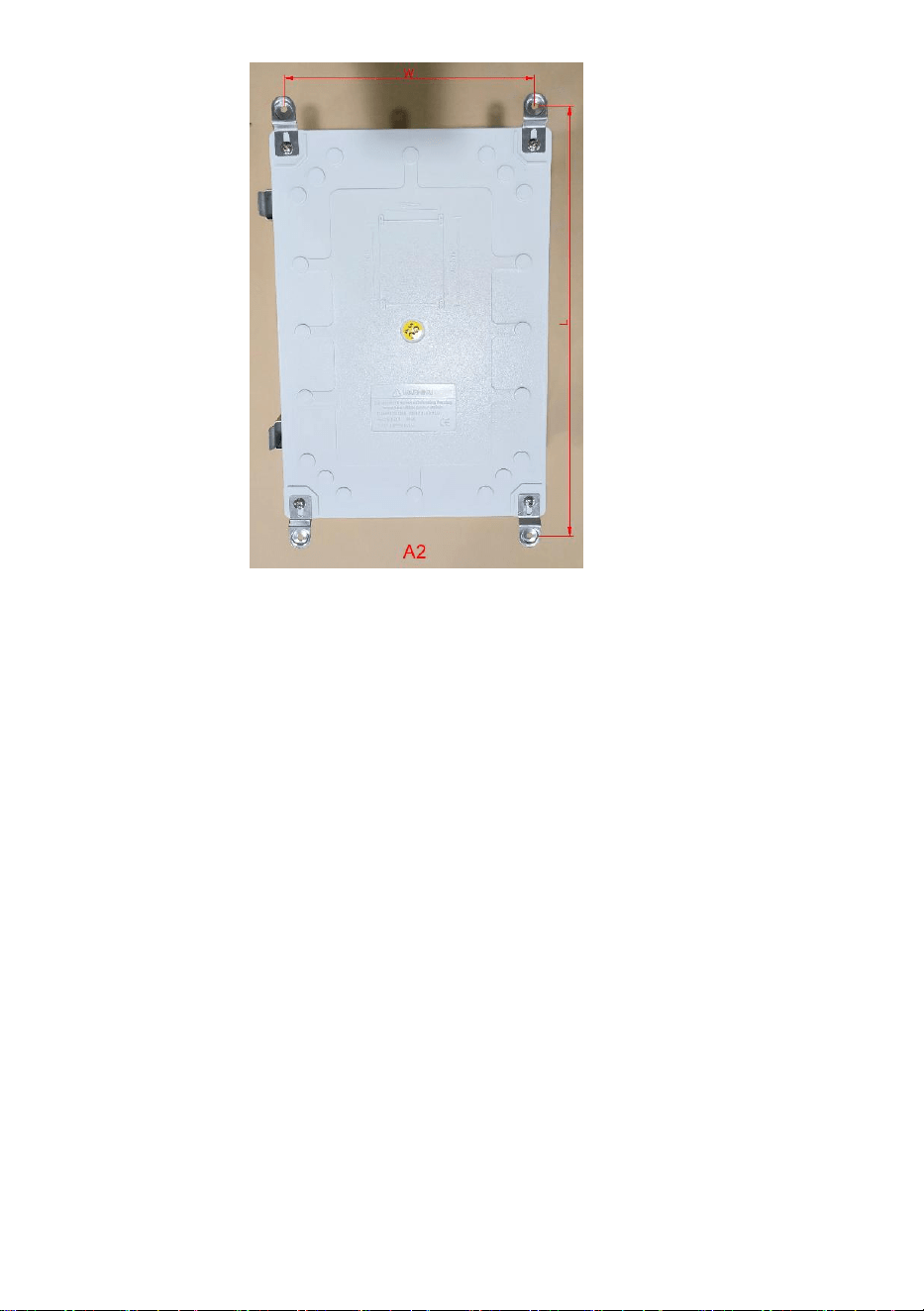

Proposition A2 : installation verticale des pièces de montage mural sur le
boîtier, voir la figure 5. Distance de montage mural associée A2 indiquée
sur la fiche technique ci-dessus.

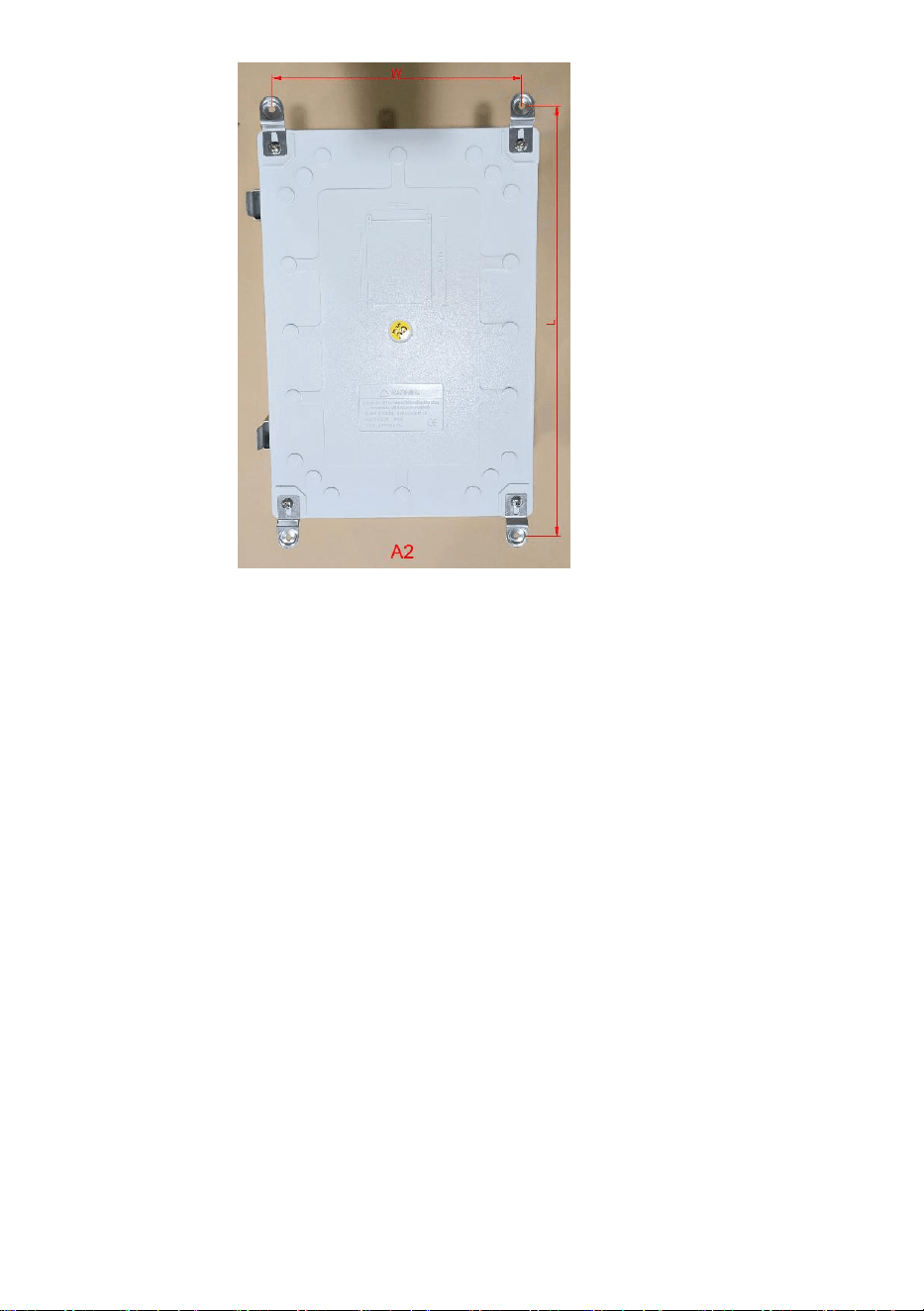

Figure 5
Technisch Support- und E-Garantiezertifikat
www.vevor.com/support
Elektrisches Gehäuse
Produktbeschreibung
Modell : SP-CAG-203018 / SP-CAG- 253515
SP-CAG-334318 / SP-CAG-435320
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
Electrical Enclosure
- 2 -
Warnung: Um das Verletzungsrisiko zu verringern, muss der
Benutzer die Bedienungsanleitung sorgfältig lesen.
FEATURES OF PRODUCTS
der CAG- Serie handelt es sich um eine neue Art elektrischer
Kunststoffbox . Sie besteht aus Acrylnitril-Butadien-Styrol
(ABS)-Kunststoff , ist wasserdicht bis IP6 7 und stoßfest bis IK 0 8. Das
Merkmal der Marke CHIMEI D190 ABS-Polylac ist hochfest, hervorragend
schlagzäh, gut zäh, leicht zu verarbeiten und zu formen usw. Dadurch
erreicht es eine hohe Widerstandsfähigkeit und mechanische Steifigkeit (IK
0, 8). Im Vergleich zur Metallbox liegt die CAG- Serie nur bei 1 / 4 des
Gewichts der Metallbox und ist besser für Korrosion und feuchte
Umgebungen geeignet und bietet weitere Vorteile.
- 3 -
SPECIFICATION DATA
SPECIFICATION DATA
Name
Elektrisches Kunststoffgehäuse
Modell
SP-CAG-203018
SP-CAG-253515
SP-CAG-334318
SP-CAG-435320
Türtyp
Graue Tür
Graue Tür
Graue Tür
Graue Tür
Äußere Größe
(L*B*H)mm
300*200*180
350*250*150
430*330*180
530*430*200
Interne Größe
(L*B*H)mm
268*168*156
318*218*126
384*284*160
483*383*181
Wandmontagea
bstand A1
(L*B)mm
244*200
294*250
358*314
458*414
Wandmontagea
bstand A2
(L*B)mm
300*144
350*194
414*258
514*358
Material
ABS Polylac
IP-Ebene
IP67
IK-Level
IK08
Temperaturber
eich
-40℃bis +120℃
Packungsgröss
e
360*250*250mm
(L*B*H)
410*300*220mm
(L*B*H)
490*380*250mm
(L*B*H)
590*480*260mm
(L*B*H)
Bruttogewicht
2,00 kg
3,00 kg
4,30 kg
6,40 kg
Nettogewicht
1,50 kg
2,20 kg
3,20 kg
5,00 kg
Zubehör
3. Wandmontageteile aus Edelstahl: 4 Stück mit Schrauben;
2.NPT 3/8" & 1/2" schwarze Kunststoff-Kabelverschraubung, jeweils für 1
Stück;
- 4 -
INSTALLATION STEPS
5. Informationen zur Installation der Montageplatte
(1) Setzen Sie die Montageplatte in das Gehäuse ein und richten Sie die
Montagelöcher an allen Ecken aus.
(2) Mit passenden Blechschrauben wird die Montageplatte im Gehäuse
befestigt. Siehe Abbildung 1.
Mit Schrauben können Sie DIN-Schienen oder andere elektrische Teile an
der Kunststoff-Montageplatte befestigen.
Abbildung 1
6. Über die Installation von Kabelverschraubungen
Wir sind mit NPT 3/8" und 1/2" Kunststoff -Kabelverschraubungen
ausgestattet, jeweils für 1 Stück. Sie können Lochöffner-Maschinenlöcher
an der richtigen Position des Gehäusekörpers anbringen und die
Kabelverschraubung am Gehäuse anbringen, um den Kabeleingang zu
erfüllen & Ausgangsanschluss. Siehe Abbildung 2.
Die Spezifikation der Kabelverschraubungen lautet wie folgt:
(1) NPT 3/8" -Kabelverschraubung: Kabelbereich: 6–10 mm, Größe der
Maschinenlöcher: Durchmesser 17,5–18 mm;
- 5 -
(2) NPT 1/2 " Kabelverschraubung: Kabelbereich: 8–14 mm,
Maschinenlochgröße : Durchmesser 21,5–22 mm ;
Figur 2
5. Über die Installation von Wandmontageteilen
Wir sind mit 4 Wandmontageteilen aus Edelstahl ausgestattet. Siehe
Abbildung 3. Mit passenden Blechschrauben können Sie die
Wandmontageteile am Gehäuse befestigen.
Figur 3
Zur Montage des Gehäuses an der Wand können Sie wie folgt zwischen
zwei Vorschlägen wählen:
Vorschlag A1: Wandmontageteile horizontal am Gehäuse installieren,
siehe Abbildung 4. Der entsprechende Wandmontageabstand A1 ist im
obigen Spezifikationsdatenblatt angegeben.
- 6 -
Figur 4
Vorschlag A2: Wandmontageteile vertikal am Gehäuse installieren, siehe
Abbildung 5. Der entsprechende Wandmontageabstand A2 ist im obigen
Spezifikationsdatenblatt angegeben.
Abbildung 5
Tecnico Supporto e certificato di garanzia elettronica
www.vevor.com/support
Custodia elettrica
Descrizione del prodotto
Modello : SP-CAG-203018 / SP-CAG- 253515
SP-CAG-334318 / SP-CAG-435320
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
Electrical Enclosure
- 2 -
Avvertenza: per ridurre il rischio di lesioni, l'utente deve
leggere attentamente il manuale di istruzioni.
FEATURES OF PRODUCTS
CAG è un nuovo tipo di scatola elettrica in plastica , è realizzata in plastica
acrilonitrile-butadiene-stirene (ABS) , grado di impermeabilità fino a IP6 7 ,
resistenza agli urti fino al livello IK 0 8. La caratteristica del marchio
CHIMEI D190 Il polylac ABS è ad alta resistenza, eccellente resistenza
agli urti, buona tenacità, facile da lavorare e modellare, ecc., così da
raggiungere un'elevata resistenza e rigidità meccanica (IK 0 8). Rispetto
alla scatola di metallo, la serie CAG è solo 1 / 4 del peso della scatola di
metallo ed è più adatto alla corrosione e all'ambiente umido e altri
vantaggi.
- 3 -
SPECIFICATION DATA
SPECIFICATION DATA
Nome
Custodia elettrica in plastica
Modello
SP-CAG-203018
SP-CAG-253515
SP-CAG-334318
SP-CAG-435320
Tipo di porta
Porta Grigia
Porta Grigia
Porta Grigia
Porta Grigia
Dimensione
esterna
(L*L*A)mm
300*200*180
350*250*150
430*330*180
530*430*200
Dimensione
interna
(L*L*A)mm
268*168*156
318*218*126
384*284*160
483*383*181
Distanza di
montaggio a
parete A1
(L*L)mm
244*200
294*250
358*314
458*414
Distanza di
montaggio a
parete A2
(L*L)mm
300*144
350*194
414*258
514*358
Materiale
ABS polilaccato
Livello IP
IP67
Livello IK
IK08
Intervallo di
temperatura
Da -40 ℃ a +120 ℃
Dimensioni del
pacchetto
360*250*250mm
(L*L*A)
410*300*220mm
(L*L*A)
490*380*250mm
(L*L*A)
590*480*260mm
(L*L*A)
Peso lordo
2,00 kg
3,00 kg
4,30 kg
6,40 kg
- 4 -
Peso netto
1,50 kg
2,20 kg
3,20 kg
5,00kg
Accessori
4. parti di montaggio a parete in acciaio inossidabile: 4 pezzi con viti;
2. Pressacavo in plastica nera NPT da 3/8" e 1/2", ciascuno per 1 pz;
INSTALLATION STEPS
7. Informazioni sull'installazione della piastra di montaggio
(1) inserire la piastra di montaggio nell'involucro, allineare i fori di
montaggio di ciascun angolo.
(2) Adotta viti autofilettanti abbinate che fissano la piastra di montaggio
nella custodia. Vedere Figura 1.
Adotta viti, è possibile fissare la guida DIN o altre parti elettriche sulla
piastra di montaggio in plastica.
Figura 1
8. Informazioni sull'installazione del pressacavo
Forniamo pressacavi in plastica NPT da 3/8" e 1/2" , ciascuno per 1 pz. È
possibile adottare fori macchina apriforo sulla posizione corretta del corpo
della custodia , installare il pressacavo sulla custodia per soddisfare
l'ingresso del cavo e connessione di uscita. Vedere la Figura 2.
Le specifiche dei pressacavi sono le seguenti:
- 5 -
(1) Pressacavo NPT 3/8" : range cavo: 6-10 mm, dimensioni fori macchina:
diametro 17,5 ~ 18 mm;
(2) Pressacavo NPT 1/2 " : range cavo: 8-14 mm, dimensioni fori macchina:
diametro 21,5 ~ 22 mm ;
Figura 2
6. Informazioni sull'installazione delle parti per il montaggio a
parete
Forniamo 4 parti di montaggio a parete in acciaio inossidabile. Vedere la
Figura 3. È possibile adottare viti autofilettanti abbinate per fissare le parti
di montaggio a parete sulla custodia.
Figura 3
È possibile selezionare due proposte per montare il contenitore a parete
come segue:
Proposta A1: installazione orizzontale delle parti di montaggio a parete
- 6 -
sull'involucro, vedere la Figura 4. La distanza di montaggio a parete
correlata A1 mostrata nella scheda tecnica sopra.
Figura4
Proposta A2: installazione verticale delle parti di montaggio a parete
sull'involucro, vedere la Figura 5. La distanza di montaggio a parete
correlata A2 mostrata nella scheda tecnica sopra.
Figura 5
Técnico Certificado de soporte y garantía electrónica
www.vevor.com/support
Caja eléctrica
Descripción del Producto
Modelo : SP-CAG - 203018 / SP-CAG-253515
SP-CAG-334318 / SP-CAG-435320
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
Electrical Enclosure
- 2 -
Advertencia: para reducir el riesgo de lesiones, el usuario
debe leer atentamente el manual de instrucciones.
FEATURES OF PRODUCTS
CAG es un nuevo tipo de caja de plástico eléctrica , está hecha de plástico
de acrilonitrilo butadieno estireno (ABS) , grado impermeable a IP6 7 ,
resistencia al impacto a nivel IK 0 8. La característica de la marca CHIMEI
D190. El polilaco ABS es de alta resistencia, excelente resistencia al
impacto, buena tenacidad, fácil de procesar y moldear, etc., de modo que
logra una alta resistencia y rigidez mecánica (IK 0 8). En comparación con
la caja de metal, la serie CAG tiene solo 1 / 4 del peso de la caja de metal,
y es más adecuado para la corrosión y el ambiente húmedo y otras
ventajas.
- 3 -
SPECIFICATION DATA
SPECIFICATION DATA
Nombre
Caja de plástico eléctrica
Modelo
SP-CAG-203018
SP-CAG-253515
SP-CAG-334318
SP-CAG-435320
Tipo de puerta
Puerta gris
Puerta gris
Puerta gris
Puerta gris
Tamaño
externo
(Largo*An*Al)m
m
300*200*180
350*250*150
430*330*180
530*430*200
Tamaño interno
(Largo*An*Al)m
m
268*168*156
318*218*126
384*284*160
483*383*181
Distancia de
montaje en
pared A1
(largo x ancho)
mm
244*200
294*250
358*314
458*414
Distancia de
montaje en
pared A2
(largo x ancho)
mm
300*144
350*194
414*258
514*358
Material
ABS polilaco
Nivel de
propiedad
intelectual
IP67
Nivel IK
IK08
Rango de
temperatura
-40 ℃ a +120 ℃
- 4 -
Tamaño del
paquete
360*250*250mm
(largo*ancho*alto
)
410*300*220mm
(largo*ancho*alt
o)
490*380*250mm
(largo*ancho*alt
o)
590*480*260mm
(largo*ancho*alt
o)
Peso bruto
2,00 kilos
3,00kg
4,30kg
6,40 kg
Peso neto
1,50 kilos
2,20 kg
3,20 kg
5,00 kilos
Accesorios
5. piezas de montaje en pared de acero inoxidable: 4 piezas con tornillos;
2. Prensaestopas de plástico negro NPT de 3/8" y 1/2", cada uno para 1
pieza;
INSTALLATION STEPS
9. Acerca de la instalación de la placa de montaje
(1) coloque la placa de montaje en el gabinete, alinee los orificios de
montaje de cada esquina.
(2) Adopta tornillos de rosca compatibles para fijar la placa de montaje en
el gabinete. Consulte la Figura 1.
Adopta tornillos, puede fijar el riel DIN u otras piezas eléctricas en la placa
de montaje de plástico.
Figura 1
10. Acerca de la instalación del prensaestopas
- 5 -
Equipamos con prensaestopas de plástico NPT de 3/8" y 1/2" , cada uno
para 1 pieza. Puede adoptar orificios de máquina perforadora en la
posición correcta del cuerpo del gabinete , instale el prensaestopas en el
gabinete para cumplir con la entrada del cable. Y conexión de salida.
Consulte la Figura 2.
La especificación de los prensaestopas es la siguiente:
(1) Prensaestopas NPT de 3/8" : rango de cable: 6-10 mm, tamaño de los
orificios de la máquina: diámetro 17,5 ~ 18 mm;
(2) Prensaestopas NPT de 1/2 " : rango de cable: 8-14 mm, tamaño de los
orificios de la máquina: diámetro 21,5 ~ 22 mm ;
Figura 2
7. Acerca de la instalación de piezas de montaje en pared
Equipamos con 4 piezas de montaje en pared de acero inoxidable.
Consulte la Figura 3. Puede adoptar tornillos de rosca compatibles para
fijar las piezas de montaje en pared en el gabinete.
- 6 -
figura 3
Puedes seleccionar dos propuestas para montar el armario en la pared de
la siguiente manera:
Propuesta A1: instalación horizontal de piezas de montaje en pared en el
gabinete; consulte la Figura 4. La distancia de montaje en pared
relacionada A1 se muestra en la hoja de datos de especificaciones
anterior.
Figura 4
Propuesta A2: instalación vertical de piezas de montaje en pared en el
gabinete; consulte la Figura 5. La distancia de montaje en pared
relacionada A2 se muestra en la hoja de datos de especificaciones
anterior.
- 7 -
Figura 5
Techniczny Certyfikat wsparcia i e-gwarancji
www.vevor.com/support
Obudowa elektryczna
Opis produktu
Model : SP-CAG-203018 / SP-CAG- 253515
SP-CAG-334318 / SP-CAG-435320
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
Electrical Enclosure
- 2 -
Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik
musi uważnie przeczytać instrukcję obsługi.
FEATURES OF PRODUCTS
CAG to nowy typ skrzynek elektrycznych z tworzywa sztucznego ,
wykonany z tworzywa akrylonitrylowo-butadieno-styrenowego (ABS) , o
wodoodporności do IP6 7 i odporności na uderzenia do poziomu IK 0 8.
Charakterystyka marki CHIMEI D190 Polilak ABS charakteryzuje się
wysoką wytrzymałością, doskonałą odpornością na uderzenia, dobrą
wytrzymałością, łatwością obróbki i kształtowania itp., dzięki czemu osiąga
wysoką odporność i sztywność mechaniczną (IK 0 8). W porównaniu z
metalowymi skrzynkami seria CAG to tylko 1 / 4 ciężaru metalowej skrzynki
i jest bardziej odpowiedni do korozji i wilgotnego środowiska oraz ma inne
zalety.
- 3 -
SPECIFICATION DATA
SPECIFICATION DATA
Nazwa
Elektryczna obudowa z tworzywa sztucznego
Model
SP-CAG-203018
SP-CAG-253515
SP-CAG-334318
SP-CAG-435320
Typ drzwi
Szare drzwi
Szare drzwi
Szare drzwi
Szare drzwi
Rozmiar
zewnętrzny
(dł.*szer.*wys.)
mm
300*200*180
350*250*150
430*330*180
530*430*200
Rozmiar
wewnętrzny
(dł.*szer.*wys.)
mm
268*168*156
318*218*126
384*284*160
483*383*181
Odległość
montażu na
ścianie A1
(dł.*szer.)mm
244*200
294*250
358*314
458*414
Odległość
montażu na
ścianie A2
(dł.*szer.)mm
300*144
350*194
414*258
514*358
Materiał
ABS Polilak
Poziom IP
IP67
Poziom IK
IK08
Zakres
temperatury
-40℃do +120℃
wielkość paczki
360*250*250mm
410*300*220mm
490*380*250mm
590*480*260mm
- 4 -
(D*SZ*W)
(D*SZ*W)
(D*SZ*W)
(D*SZ*W)
Waga brutto
2,00 kg
3,00 kg
4,30 kg
6,40 kg
Waga netto
1,50 kg
2,20 kg
3,20 kg
5,00 kg
Akcesoria
6. elementy do montażu naściennego ze stali nierdzewnej: 4 szt. ze
śrubami;
2.Dławik kablowy NPT 3/8" i 1/2" z czarnego tworzywa sztucznego, po 1 szt.;
INSTALLATION STEPS
11. Informacje o montażu płyty montażowej
(1) włóż płytę montażową do obudowy i wyrównaj otwory montażowe w
każdym narożniku.
(2) Zastosowano dopasowane wkręty samogwintujące, które mocują płytę
montażową do obudowy. Patrz rysunek 1.
Przyjmuje śruby, można przymocować szynę DIN lub inne części
elektryczne na plastikowej płycie montażowej.
Rysunek 1
12. Informacje o instalacji dławików kablowych
Wyposażamy się w plastikowy dławik kablowy NPT 3/8" i 1/2" , każdy po 1
szt. Można zastosować otwory maszynowe do otwierania otworów w
- 5 -
prawym położeniu korpusu obudowy , zainstalować dławik kablowy na
obudowie, aby dopasować go do wejścia kabla & połączenie wyjściowe.
Patrz rysunek 2.
Specyfikacja dławików kablowych jest następująca:
(1) Dławik kablowy NPT 3/8" : zakres kabli: 6–10 mm, rozmiar otworów
maszynowych: średnica 17,5 ~ 18 mm;
(2) Dławik kablowy NPT 1/2 " : zakres kabli: 8-14 mm, rozmiar otworów
maszynowych: średnica 21,5 ~ 22 mm ;
Rysunek 2
8. Informacje o montażu części do montażu na ścianie
Wyposażamy się w 4 elementy do montażu naściennego ze stali
nierdzewnej. Zobacz rysunek 3. Możesz użyć dopasowanych wkrętów
samogwintujących, aby przymocować części do montażu na ścianie w
obudowie.
Rysunek 3
- 6 -
Można wybrać dwie propozycje montażu obudowy na ścianie w
następujący sposób:
Propozycja A1: montaż poziomy części do montażu naściennego na
obudowie, patrz rysunek 4. Odpowiednia odległość do montażu
naściennego A1 pokazana jest w powyższym arkuszu danych
technicznych.
Rysunek 4
Propozycja A2: pionowa instalacja części do montażu na ścianie na
obudowie, patrz rysunek 5. Odpowiednia odległość do montażu na ścianie
A2 pokazana w powyższym arkuszu danych technicznych.
- 7 -
Rysunek 5
Technisch Ondersteuning en e-garantiecertificaat
www.vevor.com/support
Elektrische behuizing
Productomschrijving
Model : SP-CAG-203018 / SP-CAG- 253515
SP-CAG-334318 / SP-CAG-435320
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
Electrical Enclosure
- 2 -
Waarschuwing-Om het risico op letsel te verminderen, moet
de gebruiker de handleiding zorgvuldig lezen.
FEATURES OF PRODUCTS
De CAG- serie is een nieuw type elektrische plastic doos, gemaakt van
acrylonitril-butadieen-styreen (ABS) kunststof , waterdicht tot IP6 7 ,
slagvastheid tot IK 0 8-niveau. Het kenmerk van het CHIMEI-merk D190
ABS polylac heeft een hoge sterkte, uitstekende slagvastheid, goede
taaiheid, gemakkelijk te verwerken en te vormen, enz. zodat het een hoge
weerstand en mechanische stijfheid bereikt (IK 0,8 ). Vergeleken met de
metalen doos is de CAG- serie slechts 1 / 4 van het gewicht van de
metalen doos, en is meer geschikt voor corrosie en vochtige omgevingen
en andere voordelen.
- 3 -
SPECIFICATION DATA
SPECIFICATION DATA
Naam
Elektrische kunststof behuizing
Model
SP-CAG-203018
SP-CAG-253515
SP-CAG-334318
SP-CAG-435320
Deurtype
Grijze deur
Grijze deur
Grijze deur
Grijze deur
Externe maat
(L*B*H) mm
300*200*180
350*250*150
430*330*180
530*430*200
Interne maat
(L*B*H) mm
268*168*156
318*218*126
384*284*160
483*383*181
Wandmontagea
fstand A1
(L*B) mm
244*200
294*250
358*314
458*414
Wandmontagea
fstand A2
(L*B) mm
300*144
350*194
414*258
514*358
Materiaal
ABS Polylak
IP-niveau
IP67
IK-niveau
IK08
Temperatuurbe
reik
-40℃tot +120℃
Pakketgrootte
360*250*250mm
(L*B*H)
410*300*220mm
(L*B*H)
490*380*250mm
(L*B*H)
590*480*260mm
(L*B*H)
Bruto gewicht
2,00 kg
3,00 kg
4,30 kg
6,40 kg
Netto gewicht
1,50 kg
2,20 kg
3,20 kg
5,00 kg
Accessoires
7. roestvrijstalen wandmontageonderdelen: 4 stuks met schroeven;
2.NPT 3/8" en 1/2" zwarte plastic kabelwartel, elk voor 1 stuks;
- 4 -
INSTALLATION STEPS
13. Over montageplaatinstallatie
(1) plaats de montageplaat in de behuizing en lijn de montagegaten in de
hoeken uit.
(2) Met bijpassende zelftappende schroeven wordt de montageplaat in de
behuizing bevestigd. Zie afbeelding 1.
Keurt schroeven goed, u kunt DIN-rail of andere elektrische onderdelen op
de plastic montageplaat bevestigen.
Figuur 1
14. Over de installatie van kabelwartels
We zijn uitgerust met NPT 3/8 " en 1/2" plastic kabelwartel, elk voor 1 stuks.
U kunt gatenopenermachinegaten op de juiste positie van het
behuizingslichaam aannemen , de kabelwartel op de behuizing installeren
om aan de kabelinvoer te voldoen & uitgangsaansluiting. Zie figuur 2.
De specificatie van de kabelwartels is als volgt:
(1) NPT 3/8" kabelwartel: kabelbereik: 6-10 mm, maat machinegaten:
diameter 17,5 ~ 18 mm;
(2) NPT 1/2 " kabelwartel : kabelbereik: 8-14 mm, maat machinegaten:
diameter 21,5 ~ 22 mm ;
- 5 -
Figuur 2
9. Over de installatie van onderdelen voor wandmontage
We zijn uitgerust met 4 stuks roestvrijstalen wandmontageonderdelen. Zie
figuur 3. U kunt bijpassende zelftappende schroeven gebruiken om de
wandmontageonderdelen op de behuizing te bevestigen.
figuur 3
U kunt als volgt twee voorstellen selecteren om de behuizing aan de muur
te bevestigen:
Voorstel A1: horizontale wandmontageonderdelen op de behuizing
installeren, zie figuur 4. gerelateerde wandmontageafstand A1 getoond op
het bovenstaande specificatieblad.
- 6 -
Figuur4
Voorstel A2: verticale wandmontageonderdelen op de behuizing
installeren, zie figuur 5. gerelateerde wandmontageafstand A2 getoond op
het bovenstaande specificatieblad.
Figuur 5
Teknisk Support och e-garanticertifikat
www.vevor.com/support
Elektrisk kapsling
Produktbeskrivning
M odel : SP-CAG-203018 / SP-CAG-253515
SP-CAG-334318 / SP-CAG-435320
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
Electrical Enclosure
- 2 -
Varning - För att minska risken för skada måste användaren
läsa instruktionerna noggrant.
FEATURES OF PRODUCTS
CAG- serien är en ny typ av elektrisk plastlåda , den är gjord av
akrylonitrilbutadienstyren (ABS)plast , vattentät klass till IP6 7 , slagtålighet
till IK 0 8 nivå. Kännetecknet för CHIMEI-märket D190 ABS polylac är
höghållfast, utmärkt slagtålighet, god seghet, lätt att bearbeta och forma,
etc.s o att den uppnår en hög motståndskraft och mekanisk styvhet (IK 0 8).
Jämfört med metalllådan är CAG- serien endast 1 / 4 av metalllådans vikt,
och är mer lämplig för korrosion och fuktig miljö och andra fördelar.
- 3 -
SPECIFICATION DATA
SPECIFICATION DATA
namn
Elektrisk plastkapsling
Modell
SP-CAG-203018
SP-CAG-253515
SP-CAG-334318
SP-CAG-435320
Dörrtyp
Grå dörr
Grå dörr
Grå dörr
Grå dörr
Yttre storlek
(L*B*H)mm
300*200*180
350*250*150
430*330*180
530*430*200
Inre storlek
(L*B*H)mm
268*168*156
318*218*126
384*284*160
483*383*181
Väggmontering
savstånd A1
(L*B)mm
244*200
294*250
358*314
458*414
Väggmontering
savstånd A2
(L*B)mm
300*144
350*194
414*258
514*358
Material
ABS Polylac
IP-nivå
IP67
IK-nivå
IK08
Temperaturvari
ation
-40 ℃ till +120 ℃
Paketstorlek
360*250*250 mm
(L*B*H)
410*300*220
mm
(L*B*H)
490*380*250mm
(L*B*H)
590*480*260mm
(L*B*H)
Bruttovikt
2,00 kg
3,00 kg
4,30 kg
6,40 kg
Nettovikt
1,50 kg
2,20 kg
3,20 kg
5,00 kg
Tillbehör
8. väggmonteringsdelar i rostfritt stål: 4 st med skruvar;
2.NPT 3/8" & 1/2" svart plastkabelförskruvning, vardera för 1 st;
- 4 -
INSTALLATION STEPS
15. Om montering av monteringsplatta
(1) sätt in monteringsplattan i höljet, rikta in monteringshålen i varje hörn.
(2)Antar matchade gängskruvar fixerar monteringsplattan i höljet. Se figur
1.
Adopterar skruvar, du kan fixa din skena eller andra elektriska delar på
plastmonteringsplattan.
Figur 1
16. Om installation av kabelgenomföring
Vi utrustar med NPT 3/8" & 1/2" plastkabelförskruvningar , var och en för 1
st. du kan anta hålöppnare maskinhål på kapslingens högra position,
installera kabelförskruvningen på kapslingen för att möta kabelingången &
utgångsanslutning. Se figur 2.
Kabelgenomföringsspecifikationen enligt följande:
(1) NPT 3/8" kabelförskruvning: kabelområde: 6-10 mm, maskinhål storlek:
diameter 17,5 ~ 18 mm;
(2) NPT 1/2 " kabelförskruvning : kabelområde: 8-14 mm, maskinhål
storlek: diameter 21,5 ~ 22 mm ;
- 5 -
Figur 2
10. Om installation av väggmonteringsdelar
Vi utrustar med 4st väggmonteringsdelar i rostfritt stål. Se figur 3. Du kan
använda matchade gängskruvar för att fixera väggmonteringsdelarna på
höljet.
Figur 3
Du kan välja två förslag för att montera skåpet på väggen enligt följande:
Förslag A1: horisontell installation av väggmonteringsdelar på kapslingen,
se figur 4. relaterat väggmonteringsavstånd A1 som visas på ovanstående
specifikationsdatablad.
- 6 -
Figur 4
Förslag A2: Vertikalt installera väggmonteringsdelar på kapslingen, se figur
5. relaterat väggmonteringsavstånd A2 som visas på ovanstående
specifikationsdatablad.
Bild 5
