CANDY HOOVER GROUP S.R.L. • Via Comolli 16 • 20861 Brugherio (MB) Italy
DOMINO COOKING HOB - BARBECUE
INSTALLATION ADVICES - INSTRUCTIONS FOR THE USE
GB
• CB3PKX-19
• CHBBQ30K-19
22
Dear Customer,
Thank you for having purchased and given your preference to
our product.
The safety precautions and recommendations reported below
are for your own safety and that of others. They will also provide
a means by which to make full use of the features oered by your
appliance.
Please preserve this booklet carefully. It may be useful in future,
either to yourself or to others in the event that doubts should
arise relating to its operation.
This appliance must be used only for the task it has
explicitly been designed for, that is for cooking foodstus.
Any other form of usage is to be considered as inappropriate
and therefore dangerous.
The manufacturer declines all responsibility in the event
of damage caused by improper, incorrect or illogical use of
the appliance.
DECLARATION OF CE CONFORMITY
• This appliance has been designed to be used only for cooking. Any other use (such as
heating a room) is improper and dangerous.
• This appliance has been designed, constructed, and marketed in compliance with:
- Safety requirements of the “Low voltage” Directive 2014/35/EU;
- Safety requirements of the “EMC” Directive 2014/30/EU;
- Requirements of EU Directive 93/68/EEC;
- Requirements of EU Directive 2011/65/EU.
IMPORTANT INFORMATION FOR CORRECT DISPOSAL OF THE PRODUCT
IN ACCORDANCE WITH EC DIRECTIVE 2012/19/EC
(for European Union countries only)
At the end of its working life, the product must not be disposed of as
urban waste. It must be taken to a special local authority dierentiated
waste collection centre or to a dealer providing this service.
Disposing of a household appliance separately avoids possible
negative consequences for the environment and health deriving from
inappropriate disposal and enables the constituent materials to be
recovered to obtain signicant savings in energy and resources. As a
reminder of the need to dispose of household appliances separately,
the product is marked with a crossed-out wheeled dustbin.
33
IMPORTANT SAFETY PRECAUTIONS AND RECOMMENDATIONS
IMPORTANT: This appliance is designed and manufactured
solely for the cooking of domestic (household) food and is
not suitable for any non domestic application and therefore
should not be used in a commercial environment.
The appliance guarantee will be void if the appliance is used
within a non domestic environment i.e. a semi commercial,
commercial or communal environment.
Read the instructions carefully before installing and using
the appliance.
• This appliance has been designed and manufactured in
compliance with the applicable standards for the household
cooking products and it fullls all the safety requirements shown
in this manual, including those for surface temperatures.
Some people with sensitive skin may have a more pronounced
temperature perception with some components although these
parts are within the limits allowed by the norms.
The complete safety of the appliance also depends on the correct
use, we therefore recommend to always pay a extreme attention
while using the product, especially in the presence of children.
• After having unpacked the appliance, check to ensure that it is
not damaged.
In case of doubt, do not use it and consult your supplier or a
professionally qualied technician.
• Packing elements (i.e. plastic bags, polystyrene foam, nails,
packing straps, etc.) should not be left around within easy reach
of children, as these may cause serious injuries.
• Some appliances are supplied with a protective lm on steel and
aluminium parts. This lm must be removed before using the
appliance.
• IMPORTANT: The use of suitable protective clothing/gloves is
recommended when handling or cleaning this appliance.
• Do not attempt to modify the technical characteristics of
the appliance as this may become dangerous to use. The
44
manufacturer declines all responsibility for any inconvenience
resulting from the inobservance of this condition.
• Do not operate your appliance by means of an external timer or
separate remote-control system.
• Do not carry out cleaning or maintenance operations on the
appliance without having previously disconnected it from the
electric power supply.
• Do not use a steam cleaner because the moisture can get into
the appliance therefore making it unsafe.
• Do not cover the hob with aluminium foils.
• Do not touch the appliance with wet or damp hands (or feet).
• Do not use the appliance whilst in bare feet.
• If you should decide not to use this appliance any longer (or
decide to substitute another model), before disposing of it, it
is recommended that it be made inoperative in an appropriate
manner in accordance to health and environmental protection
regulations, ensuring in particular that all potentially hazardous
parts be made harmless, especially in relation to children who
could play with unused appliances.
• The various components of the appliance are recyclable. Dispose
of them in accordance with the regulations in force in your country.
If the appliance is to be scrapped, remove the power cord.
• After use, ensure that the knobs are in the o position.
• Children less than 8 years of age shall be kept away unless
continuously supervised.
• This appliance can be used by children aged from 8 years and
above and persons with reduced physical, sensory or mental
capabilities or lack of experience and knowledge if they have
been given supervision or instruction concerning use of the
appliance in a safe way and understand the hazards involved.
Children shall not play with the appliance. Cleaning and user
maintenance shall not be made by children without supervision.
• The manufacturer declines all liability for injury to persons or
damage to property caused by incorrect or improper use of the
appliance.
55
• Cooking appliances should be positioned in a stable situation
with the handles positioned to avoid spillage of the hot liquids.
• WARNING: During use the appliance and its accessible parts
become hot; they remain hot for some time after use.
– Care should be taken to avoid touching heating elements on
the hob.
– To avoid burns and scalds, young children should be kept
away.
• Make sure that electrical cables connecting other appliances in
the proximity of the cooktop cannot come into contact with the
hob.
• WARNING: Unattended cooking on a hob with fat or oil can be
dangerous and may result in re. NEVER try to extinguish a re
with water, but switch o the appliance and then cover ame e.g.
with a lid or a re blanket.
• WARNING: Danger of re: do not store items on the cooking
surfaces.
• WARNING: If the hob is cracked or otherwise damaged by falling
objects etc., disconnect the appliance from the electrical power
supply to avoid the possibility of electric shock and call Customer
Service.
• WARNING: When correctly installed, your product meets all
safety requirements laid down for this type of product category.
However special care should be taken around the underneath
of the appliance as this area is not designed or intended to be
touched and may contain sharp or rough edges, that may cause
injury.
• CAUTION: The cooking process has to be supervised. A short
term cooking process has to be supervised continuously.
• If the power supply cable is damaged, it must be replaced only
by an authorized service agent in order to avoid a hazard.
• If the appliance is not tted with a supply cord and a plug, or with
other means for disconnection from the supply mains having a
contact separation in all poles that provide full disconnection under
overvoltage category III conditions, means for disconnection
66
ENERGY LABELLING/ECODESIGN
• Commission regulation (EU) No 66/2014 (implementing Directive 2009/125/EC of the
European Parliament and of the Council).
Reference to the measurement and calculation methods used to establish compliance with
the above requirements:
• Standard EN 60350-2 (hobs: electric cooking zones and/or areas).
USE OF THE APPLIANCE, ENERGY SAVING TIPS
ELECTRIC COOKING ZONES AND/OR AREAS
• Avoid keeping a zone/area on without something on it (without pot).
• Avoid pouring liquids on the zones/areas while they are hot.
• Use at-bottomed (electric hotplate type) pots and pans only.
• Use cooking receptacles which cover as much of the surface of the cooking zone/area
as possible.
• To save electricity, use lids whenever possible.
• When the pan comes to the boil, turn the heat down to the level desired. Remember
that the cooking zone/area will continue to produce heat for about ve minutes after it
has been turned o.
must be incorporated in the xed wiring in accordance with the
wiring rules.
• WARNING: The appliance and its accessible parts become hot
during use.
Care should be taken to avoid touching heating elements.
Children less than 8 years of age shall be kept away unless
continuously supervised.
• WARNING: Use only hob guards designed by the manufacturer
of the cooking appliance or indicated by the manufacturer of the
appliance in the instructions for use as suitable or hob guards
incorporated in the appliance. The use of inappropriate guards
can cause accidents.
77
IMPORTANT:
• The appliance is designed and approved for domestic use only and should not be installed in a commercial,
semi commercial or communal environment.
Your product will not be guaranteed if installed in any of the above environments and could aect any
third party or public liability insurances you may have.
• This appliance is to be installed only by an authorised person according to the current local regulations and in
observation of the manufacturer’s instructions.
Failure to comply with this condition will render the guarantee invalid.
• Incorrect installation, for which the manufacturer accepts no responsibility, may cause personal injury of
damage.
• Always disconnect the appliance from mains power supply before carrying out any maintenance operations
or repairs.
• Under no circumstances should any external covers be removed for servicing or maintenance except
by suitable qualied personnel.
• Important: The use of suitable protective clothing/gloves is recommended when handling or installing
this appliance.
• The appliance must be housed in heat-resistant units.
• These tops are designed to be embedded into kitchen xtures measuring 600 mm in depth.
• The walls of the units must not be higher than work top and must be capable of resisting temperatures
of 70 °C above room temperature.
• We would point out that the adhesive which bonds the plastic laminate to the furniture must withstand
temperatures not less than 150 °C to avoid delamination.
• Some appliances are supplied with a protective lm on steel and aluminium parts. This lm must be
removed before using the appliances.
• Do not instal the appliance near inammable materials (e.g. curtains).
WARNING!
When correctly installed, your product meets all safety requirements laid down for this type of product
category. However special care should be taken around the underneath of the appliance as this area is not
designed or intended to be touched and may contain sharp or rough edges, that may cause injury.
INSTALLATION
1
Advice for
the installer
88
TECHNICAL INFORMATION
FOR THE INSTALLER
Some models only: Before installing the co-
oktop, remove the protective lm.
Mount an extractor hood above these
appliances to remove fumes and smells
produced during operation.
These cooking hobs are designed to be
embedded into kitchen xtures measuring 600
mm in depth and from 30 to 40 mm thick.

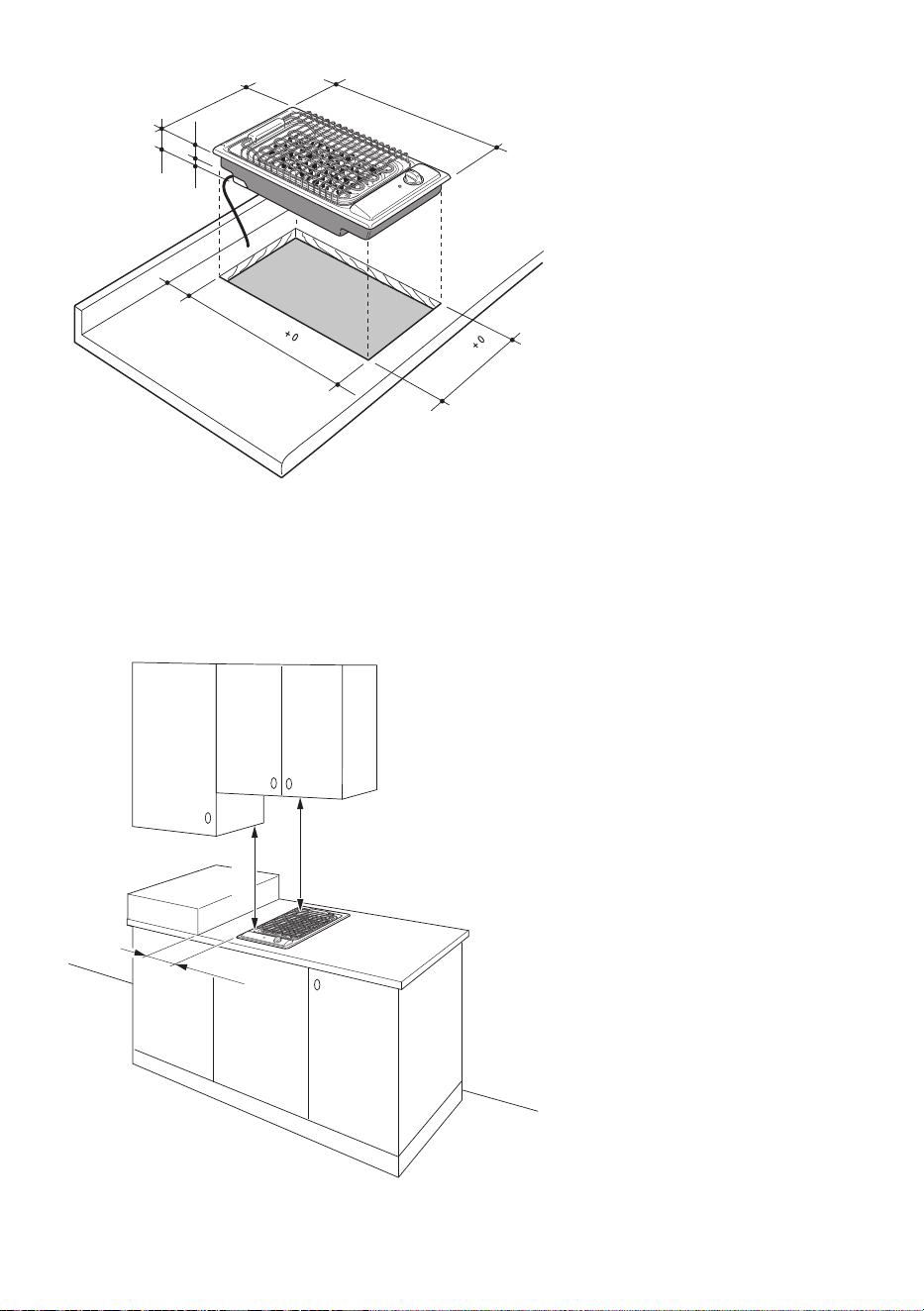

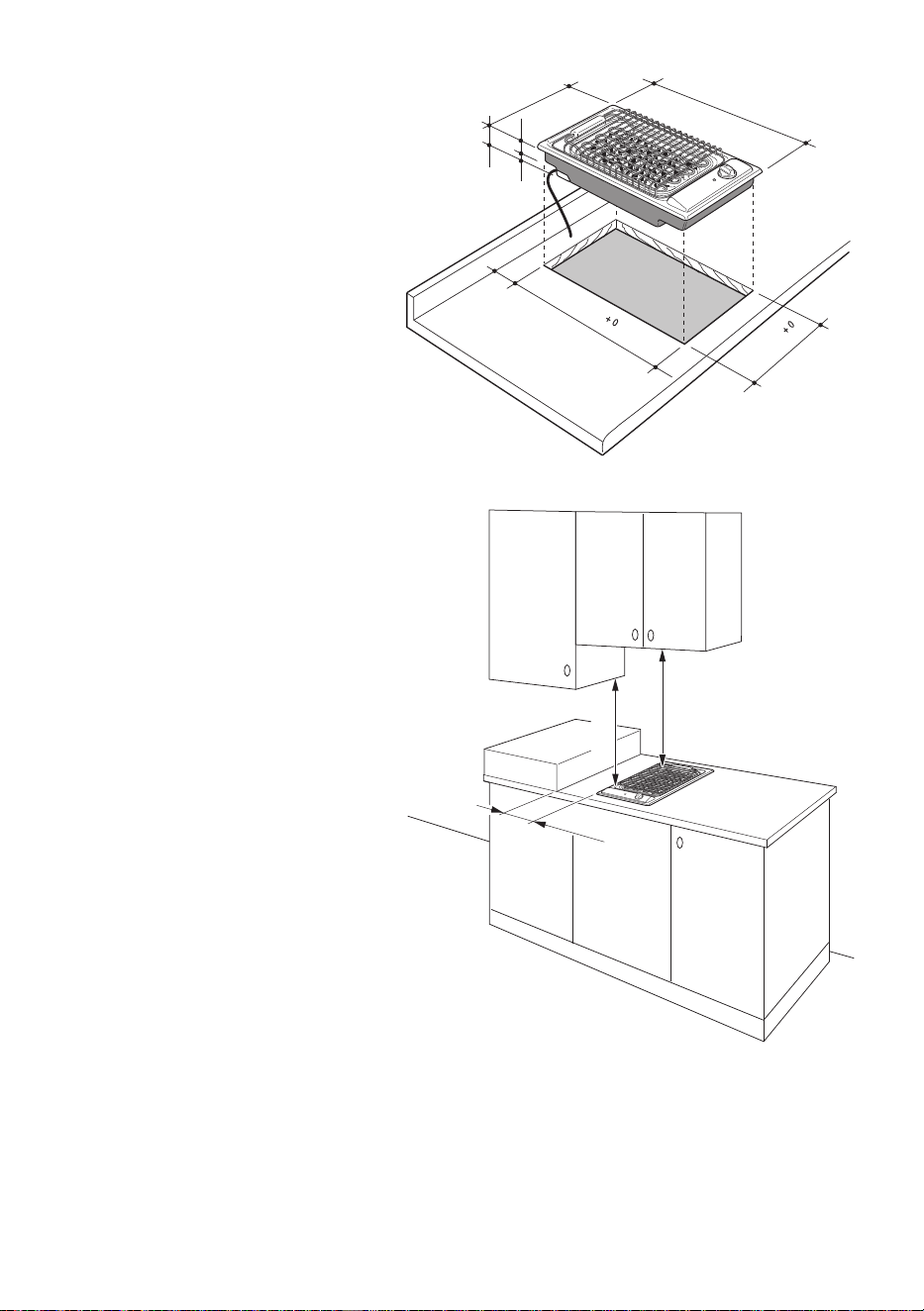

In order to install the cooker top into the kitchen
xture, a hole with the dimensions shown in g.
1.1 has to be made, keeping in consideration
the following:
• within the xture, between the bottom
side of the cooker top and the upper
surface of any other appliance or internal
shelf there must be a clearance of at least
30 mm;
• any wall to the side and above the
cooktop must be at least 300 mm away
(g. 1.2);
• the wall behind the cooktop must be at
least 50 mm away (g. 1.1);
• there must be a distance of at least
650 mm between the hob and any wall
cupboard or extractor hood positioned
immediately above (see g. 1.2);
• the coatings of the walls of the unit or
appliances near the cooktop must be heat
resistant.
Do not instal the appliance near inammable
materials (eg. curtains).

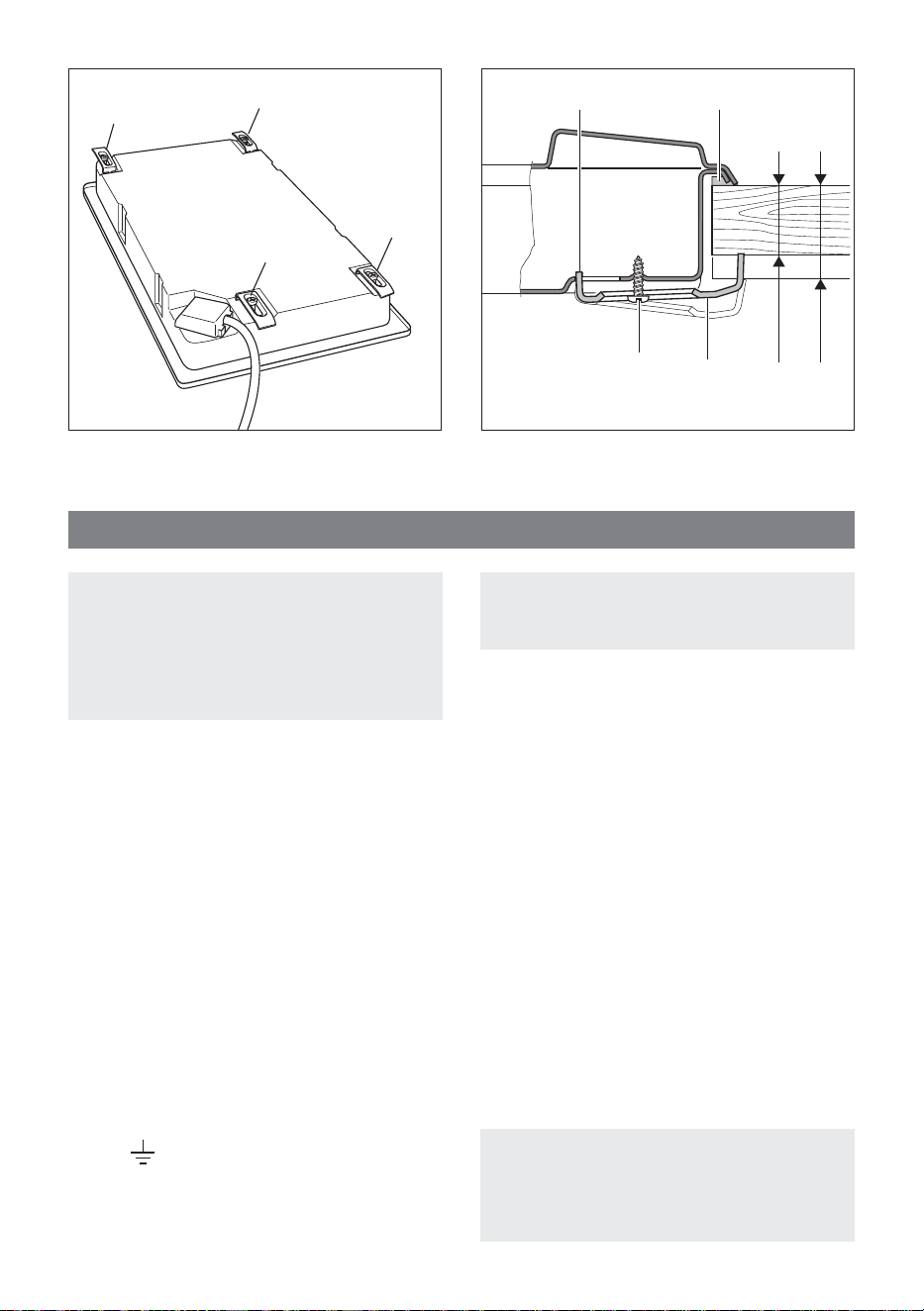

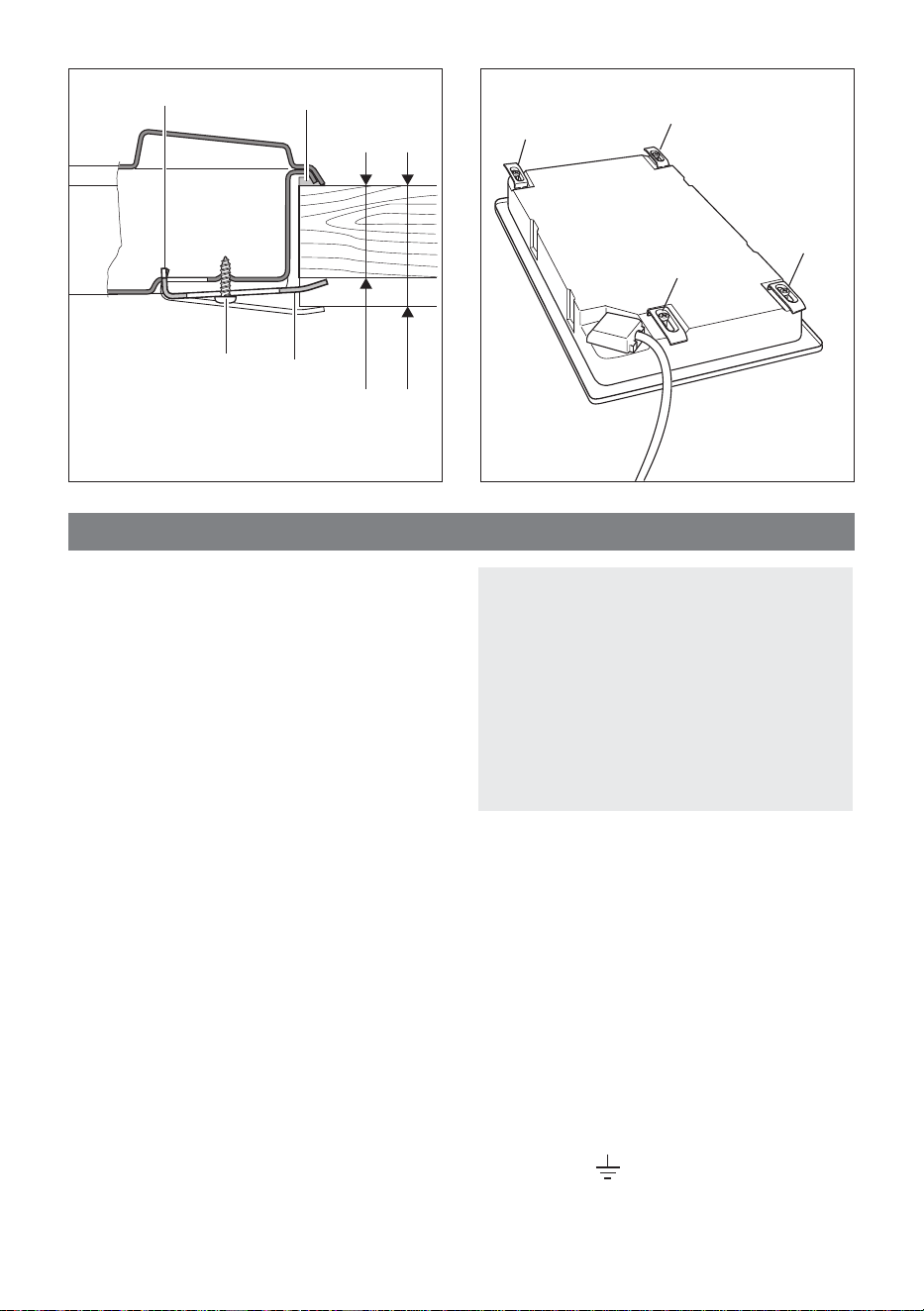

FASTENING THE COOKTOP
Each cooker top is provided with an installation
kit including brackets and screws for fastening
the top to xture panels from 30 to 40 mm thick,
gs. 1.4.
• Cut the unit.
• Stretch gasket “D” over the edge of the
hole made, being careful to overlay the
junction edges
• Turn the cooktop over and put tabs “A” (g. 1.3) into the mountings, only tighten screws “B” a few turns.
Make sure that the tabs are mounted correctly as shown in the gure 1.4. Turn the tabs so that the cooktop
can be put into the hole.
• Put the cooktop into the hole cut into the unit and position it correctly.
• Put tabs “A” into place, tooth “C” of the tabs should go into the hole.
• Tighten screws “B” until the cooktop is completely secured.
• Using a sharp tool cut o the part of gasket “D” which protrudes from the cooktop.
Take care not to damage the benchtop.
490
510
288
25
45
70
50
270
– 2
– 2
450 mm
650 mm
300 mm
Fig. 1.1
Fig. 1.2
99
A
A
A
A
30 mm min.
40 mm max.
B
D
A
C
Fig. 1.4Fig. 1.3
ELECTRICAL SECTION
2
GENERAL
• The connection to the electrical network must be
carried out by qualied personnel and must be
according to existing norms.
• The appliance must be connected to the electrical
network verifying above all that the voltage
corresponds to the value indicated on the
specications plate and that the cables section of
the electrical plant can bear the load which is also
indicated on the plate.
• If the appliance is supplied without a power
supply plug and if you are not connecting directly
to the mains, a standardized plug suitable for the
load must be tted.
• The colours of the wires in the appliance power
cable may not correspond with the colours
marked on the terminals of your electrical plug.
The plug should always be wired as follows:
– connect the green/yellow wire to the terminal
marked with the letter “E” or the earth symbol
or coloured green/yellow;
– connect the blue wire to the terminal marked
with the letter “N” or coloured black;
– connect the brown wire to the terminal marked
with the letter “L” or coloured red.
• The bi-polar plug must be connected to an outlet
connected to the grounding unit in conformity to
security norms.
• If the oven is to be connected directly to the mains,
it must be placed with an omnipolar switch with
minimum opening between the contacts of 3 mm
between the appliance and the mains.
• The power supply cable must not touch the hot
parts and must be positioned so that it does not
exceed 50 °C at any point.
• Once the oven has been installed, the switch or
socket must always be accessible.
• If the power supply cable is damaged it must be
substituted by a suitable cable available in the
after sales service.
N.B. For connection to the mains, do not use
adapters, reducers or branching devices as they
can cause overheating and burning.
If the installation requires alterations to the domestic
electrical system call an expert.
He should also check that the domestic electrical
system is suitable for the power absorbed by the
appliance.
The connection of the appliance to the grounding
unit is mandatory.
The manufacturer declines every responsability
for any inconvenience resulting from the
inobservance of this condition.
Before eecting any intervention on the electrical
parts of the appliance, the connection to the
network must be interrupted.
IMPORTANT: The appliance must be installed by
a qualied technician according with the current
local regulations and in compliance with the
manufacturer instructions.
Incorrect installation
may cause harm and damage to people, animals
or property, for which the manufacturer accepts
no responsibility.
1010
220 V
PE
N
L
1
(L )
2
Fig. 2.1
F
A

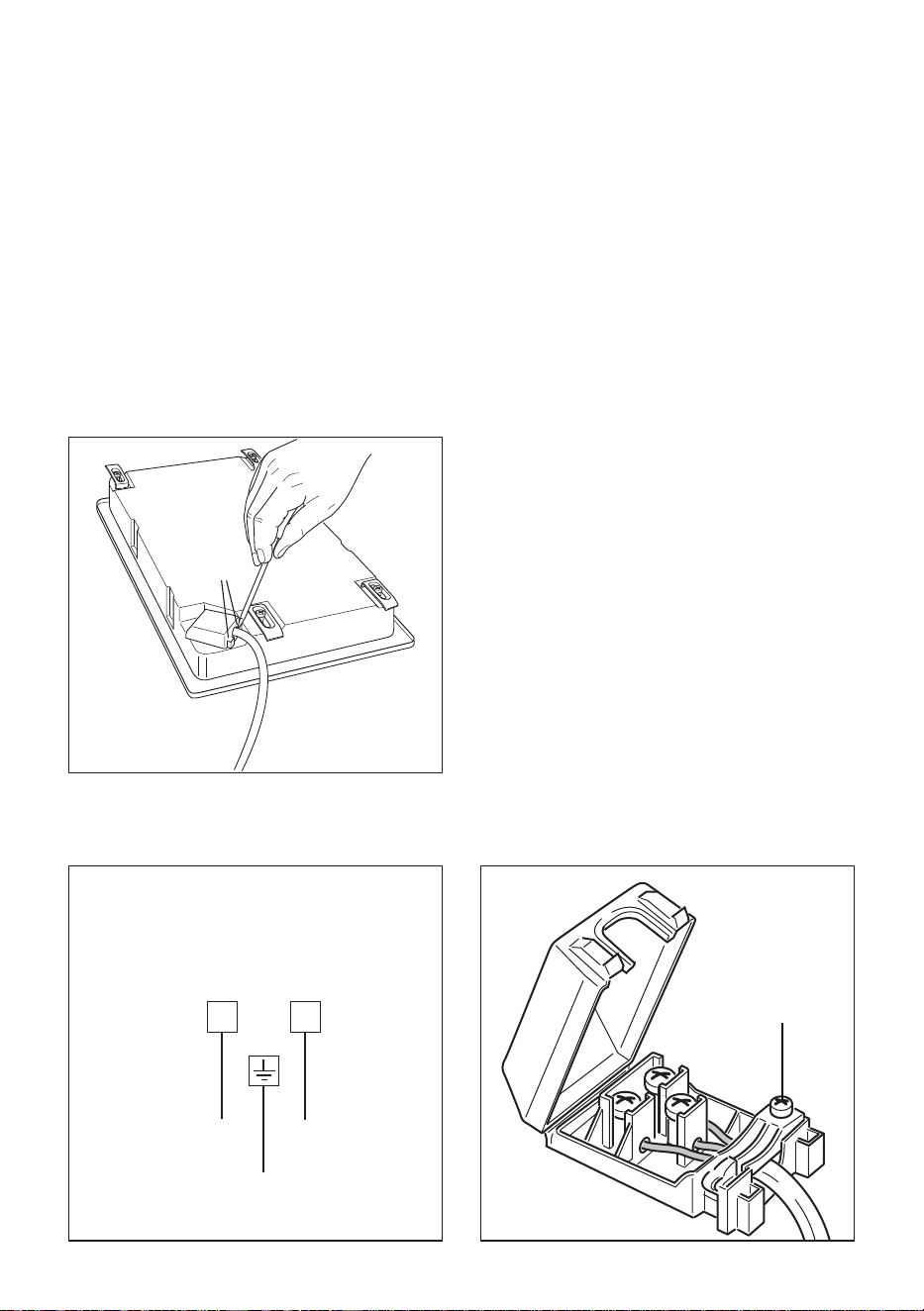

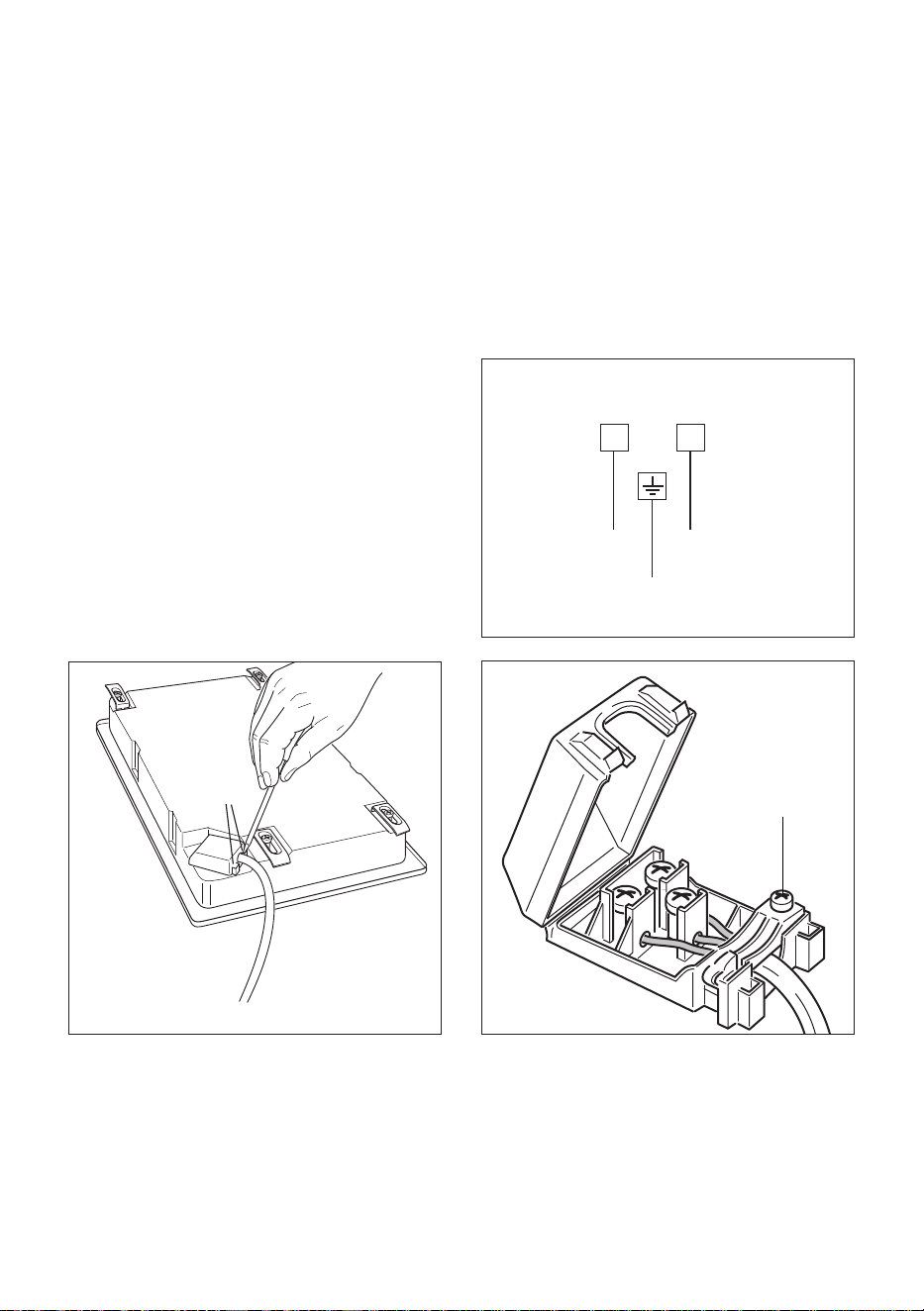

REPLACING THE POWER SUPPLY CABLE
WARNING: If the power supply cable is damaged, it must be replaced only by an authorised service agent
in order to avoid a hazard.
• Turn the cooktop over and unhook the terminal board cover by inserting a screwdriver into the two hooks “A”
(g. 2.1).
• Open the cable gland by unscrewing screw “F” (g. 2.2), unscrew the terminal screws and remove the cable.
• The new supply cable, of suitable type and section, is connected to the terminal board following the diagram
in g. 2.3.
• Close and hook again the terminal board cover.
The operations must be executed by a qualied technician.
NOTE: The earth conductor must be left about 3 cm longer than the others.
Fig. 2.2
Fig. 2.3
220-240 V~
ac
FEEDER CABLE SECTION
“TYPE H05VV-F or H05RR-F or
H05V2V2-F (resistance to temperatures
of 90 °C)”
220 - 240 V ac 50-60 Hz 3 x 1,5 mm
2
(*) (**)
(*) Connection possible with plug and outlet
(**) Connection with wall box connection.
1111
1212
User guide

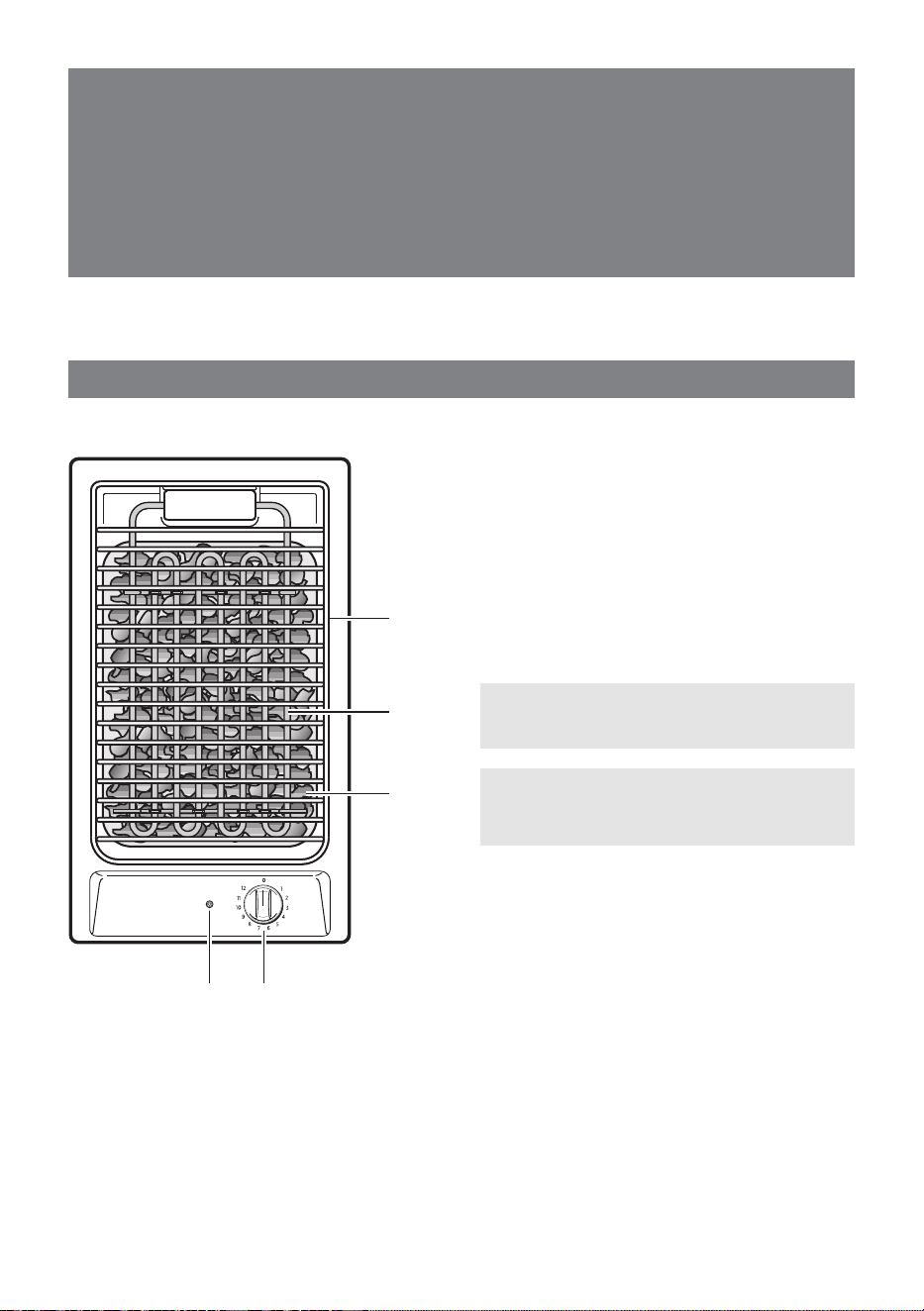

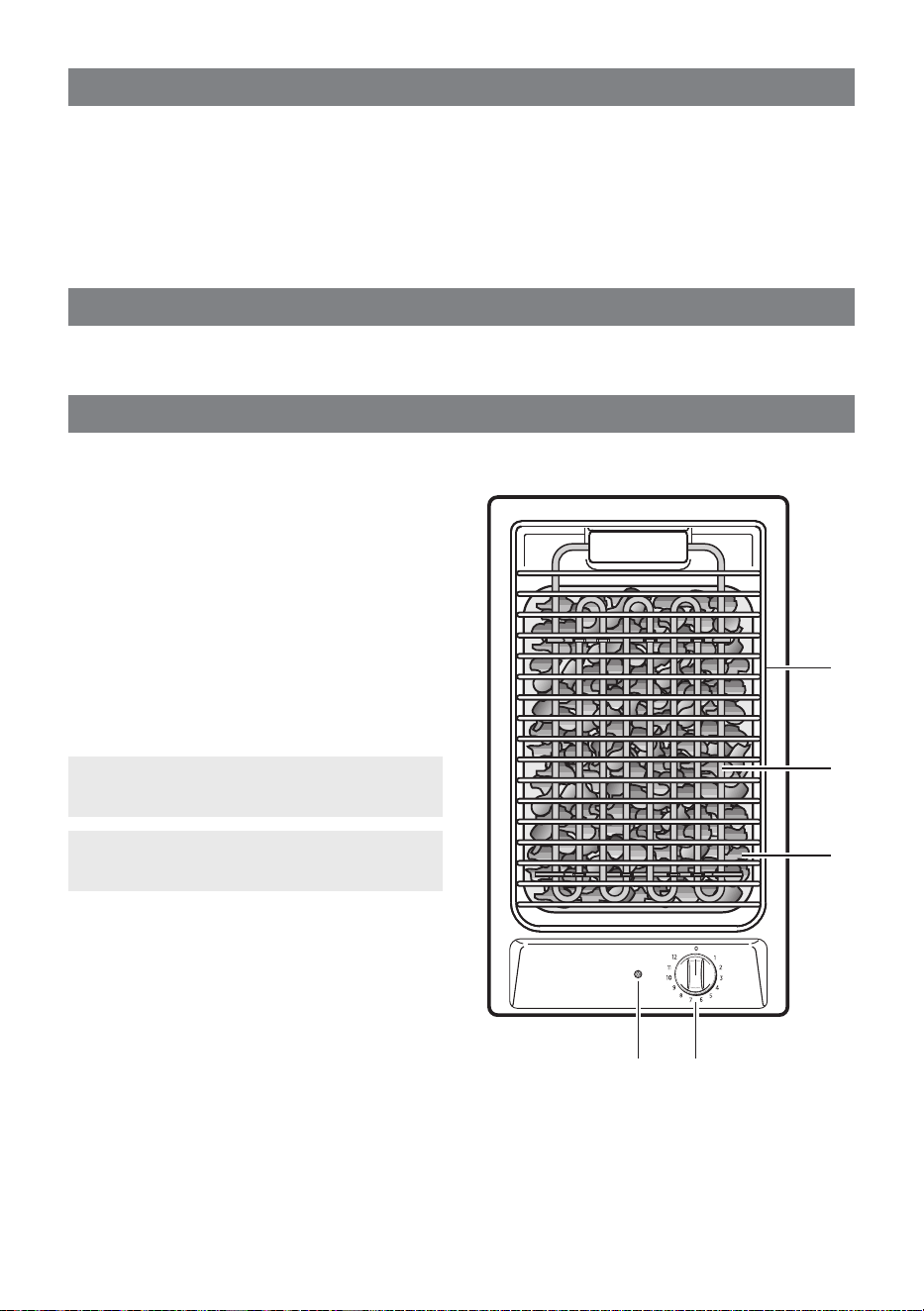

FEATURES
• Electrical insulation Class I.
1. Grill
2. Tiltable electric heating element
3. Tray with pumice stone
CONTROL PANEL
4. Heating element adjuster knob
5. Heating element ON indicator light
5
2
3
1
4
2
Fig. 1.1
ELECTRIC BARBECUE
1
NOTES:
The knob and symbols may vary.
The symbols may be printed on the knob itself.
Caution!
Do not cover the hob with aluminium foils.
BARBECUE FEATURES
• This appliance grills meat and sh without fat and oil.
• Under the heating element there is a tray with pumice stone, which guarantees a constant temperature of
about 250 °C.
• All the parts, grill, tray and stones, can easily be removed for cleaning.
1313

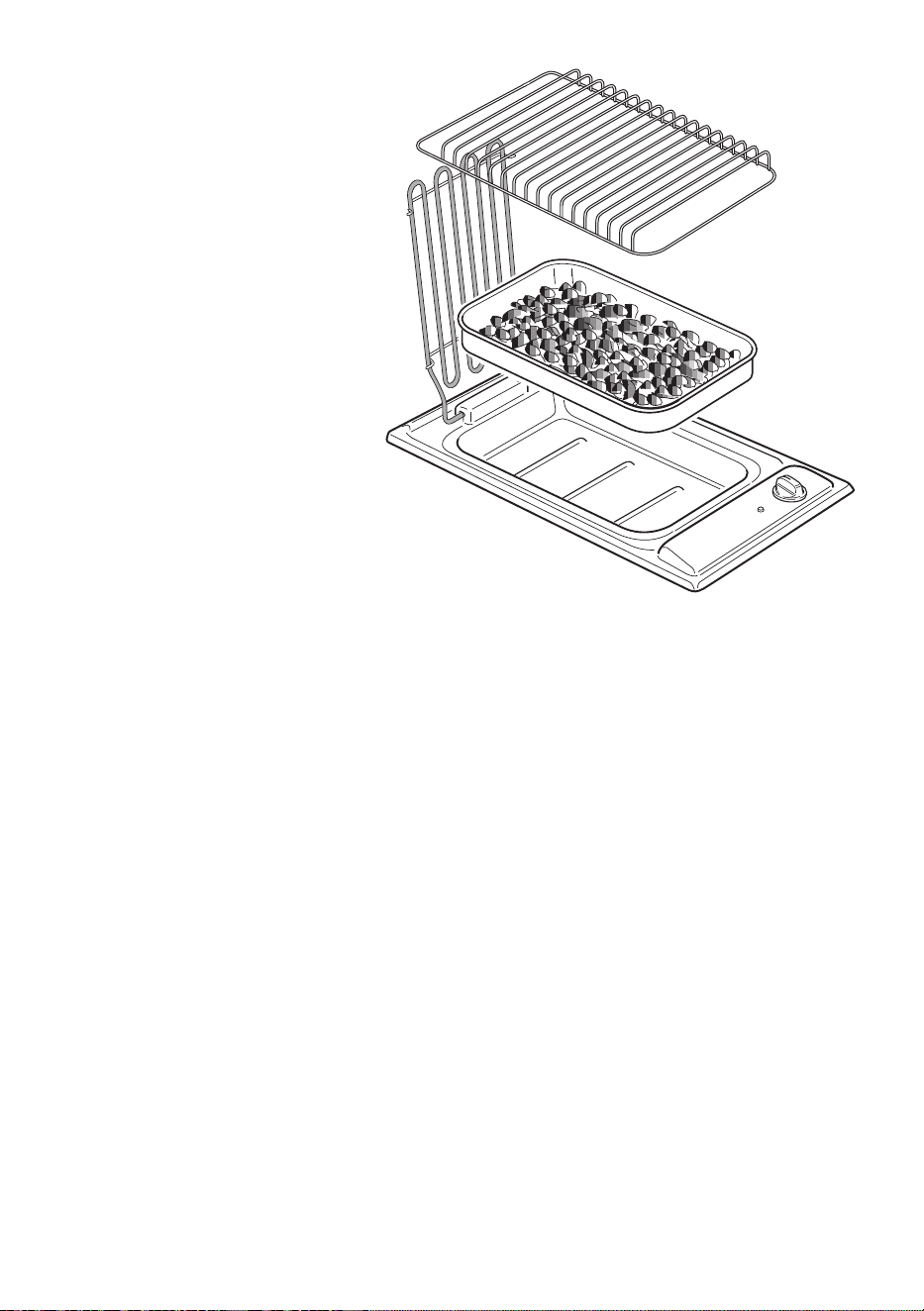

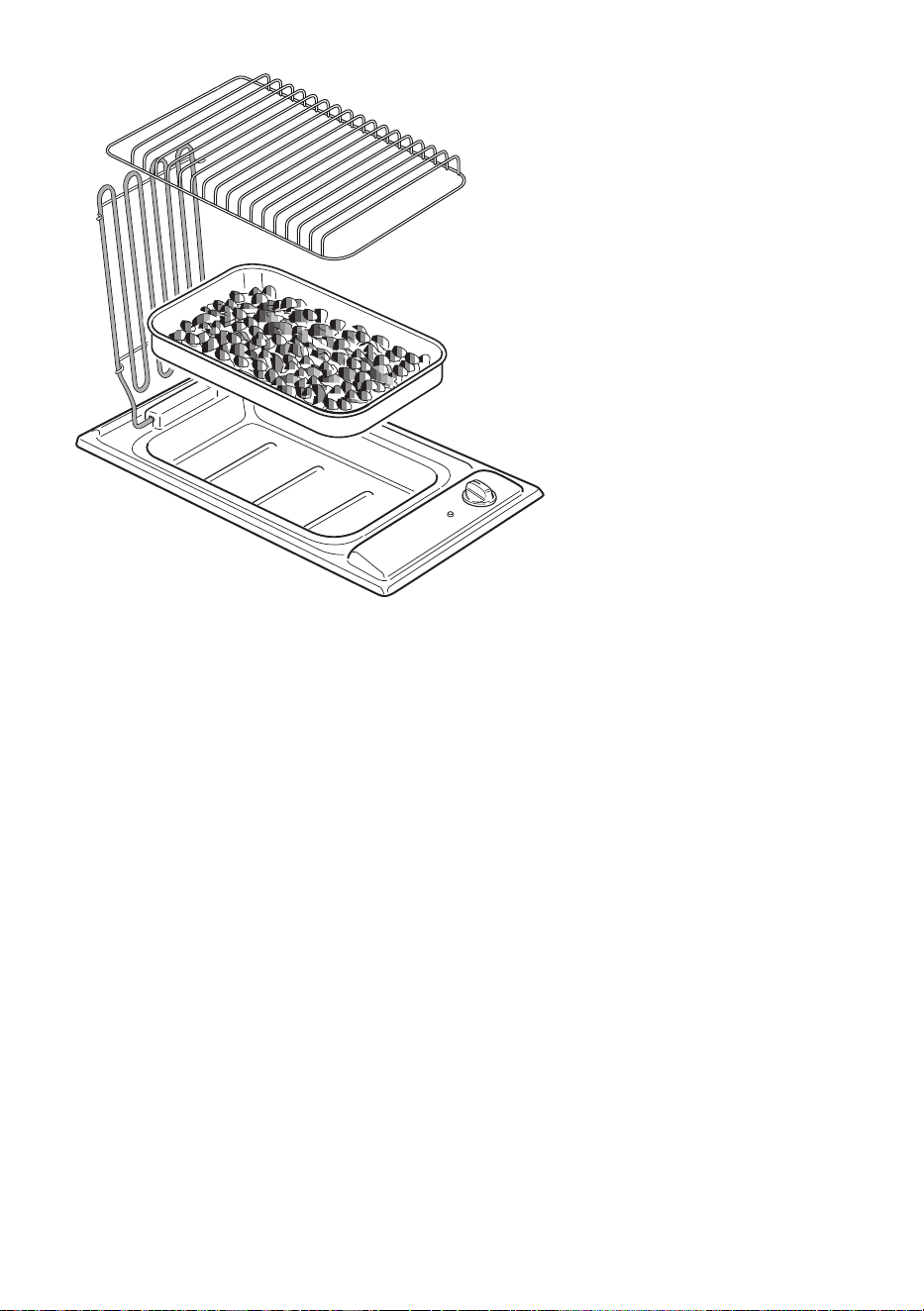

USING THE BARBECUE FOR
THE FIRST TIME
• Remove the adhesive lm which
protects certain parts.
• Carefully remove all the glue residues
without using abrasive substances, to
avoid scratching the surfaces.
• Wash and dry the grill carefully (better if
in the dishwasher).
• Raise the heating element, make sure
that the tray is positioned correctly and
spread out the pumice stone well.
• Lower the heating element and put the
grill on top.
• Switch the barbecue on by turning the
energy regulator knob to the maximum
position (11 - 12) for about 15 minutes to
remove the fatty working residues.
Fig. 1.2

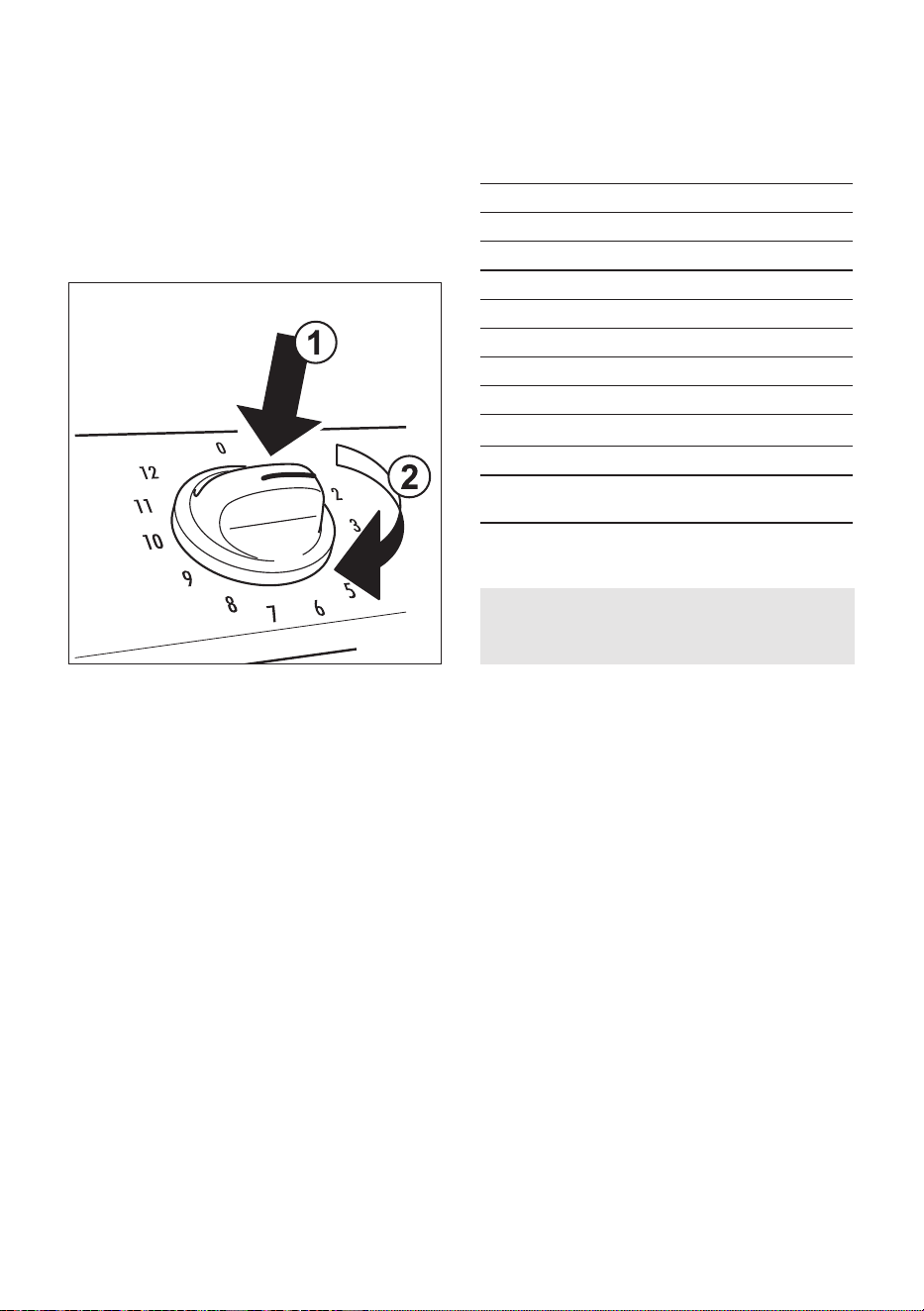

USING THE BARBECUE
• Before cooking, check that the removable parts are in their correct position (tray with well distributed pumice
stone, heating element completely lowered, grill in position).

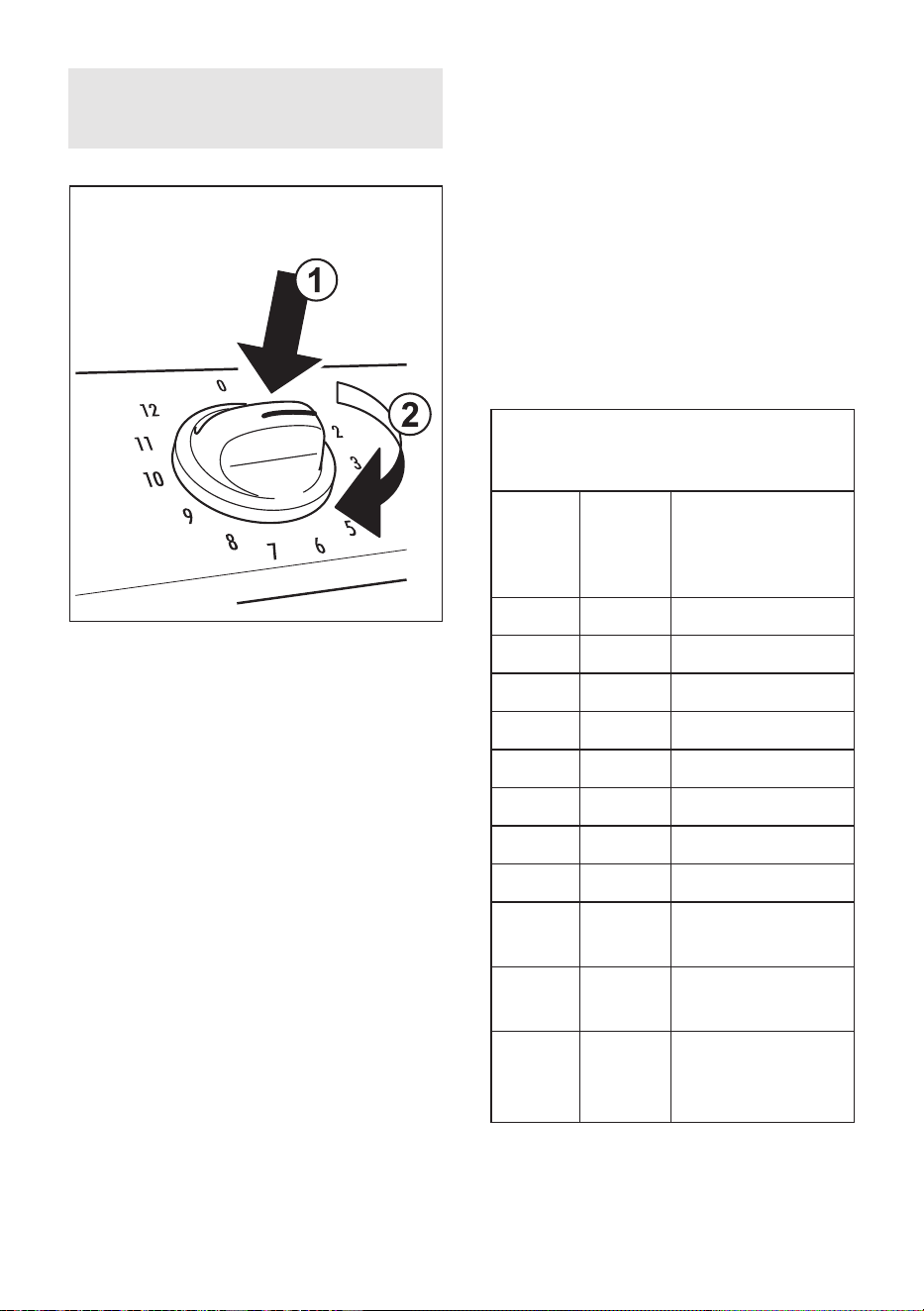

• VERY IMPORTANT: TO SWITCH ON THE BARBECUE, ALWAYS LIGHTLY PRESS THE CONTROL KNOB,
THEN TURN IT.
Switch on the barbecue by turning the knob to position 12.
The indicator light shows that the barbecue is ON.
• Preheat for about 5 minutes.
• Turn the knob to the position desired.
The numbers from 1 to 12 indicate the operating positions with temperature increasing with the number.
• Put the food on the grill and check the cooking.
• To switch the barbecue o turn the knob to position “ 0 ”.
1414
TIPS FOR GRILLING
• Preheat for about 5 minutes.
• The hotter the pumice stone, the quicker and
more uniform the cooking.
• Do not pour water onto the hot or working
barbecue.
• After grilling is nished, leave the barbecue
switched on for a few minutes so that the fats
absorbed by the pumice stone are burnt.
TABLE FOR GRILLING ON
PUMICE STONES
Foods
Regulator
position
Total tim
[minutes]
Beef llet 12 8
Steaks 12 12
Hamburgers 12 14
Sausages 12 13
Liver 12 5
Lamb chop 12 8
Chicken steak 12 9
Chicken thigh 11 - 10 17
Salmon steak 11 - 10 10
Trout 11 - 10 12
Trout baked in
greaseproof paper
11 30
The times given are purely indicative and refer to the
barbecue preheated to the maximum.
WARNING
The barbecue becomes very hot during use.
Keep children away.
Fig. 1.3
NOTES: The knob and symbols may vary.
1515
GENERAL ADVICE
• Before you begin cleaning, you must ensure that the appliance is switched o.
• It is advisable to clean when the appliance is cold and especially when cleaning the enamelled parts.
• Clean the outside with a cloth wetted with hot water and soap or water and liquid detergent. To make cleaning
operations easier remove the grill and the pumice stone tray.
• The pumice stone tray and the grill can be washed in the sink, but they are better washed in the dishwasher.
• After each cooking empty the residual fats from the pumice stone tray and wash it carefully. This is to prevent
unpleasant smells during cooking.
• Every 2 or 3 cookings wash the pumice stone with water.
• Clean the heating element very carefully using a dry cloth or a cloth damped just with water.
• Be very careful that no water penetrates inside the appliance.
• Avoid leaving alkaline or acidic substances (lemon juice, vinegar, etc.) on the surfaces.
• Avoid using cleaning products with a chlorine or acidic base.
• Stainless steel surfaces: clean with a suitable product. Always dry thoroughly.
• Under no circumstances should any external covers be removed for servicing or maintenance except
by suitable qualied personnel.
• Important: The use of suitable protective clothing/gloves is recommended when handling or cleaning
of this appliance.
WARNING
When correctly installed, your product meets all safety requirements laid down for this type of product
category. However special care should be taken around the rear or the underneath of the appliance as these
areas are not designed or intended to be touched and may contain sharp or rough edges, that may cause
injury.
ENAMELLED PARTS
All the enamelled parts must be cleaned with a sponge and soapy water only or other non-abrasive products. Dry
preferably with a microbre or soft cloth. Acidic substances like lemon juice, tomato sauce, vinegar etc. can damage
the enamel if left too long.
STAINLESS STEEL SURFACE
Stainless steel parts must be rinsed with water and dried with a soft and clean cloth.
For persistent dirt, use specic non-abrasive products available commercially or a little hot vinegar.
PAINTED PARTS AND SILKSCREEN PRINTED SURFACES
Clean using an appropriate product. Always dry thoroughly.
IMPORTANT: these parts must be cleaned very carefully to avoid scratching and abrasion.
You are advised to use a soft cloth and neutral soap.
CAUTION: Do not use abrasive substances or non-neutral detergents as these will irreparably damage the
surface.
CLEANING AND MAINTENANCE
Important: The manufacturer declines all liability for possible damage caused by
the use of unsuitable products to clean the appliance.
WARNING The barbecue becomes very hot during use. Keep children away.
Do not use a steam cleaner because the moisture can get into the appliance thus make it unsafe.
2
Cod. 1106521/GB - ß2
The manufacturer will not be responsible for any inaccuracy resulting from printing or transcript errors
contained in this brochure. We reserve the right to carry out modications to products as required,
including the interests of consumption, without prejudice to the characteristics relating to safety or
function.
GB
CANDY HOOVER GROUP S.R.L. • Via Comolli 16 • 20861 Brugherio (MB) Italy
ةاوشم DOMINO وهط حطس
مادختسا تاداشرإ - بيكرتلا صتخمل ةحيصن
AE
• CB3PKX-19
• CHBBQ30K-19
2
،زيزعلا اننوبز
.انتاجتنم ىدح كئانتقإ ىلع و انل كرايتخإ ىلع اركش
حئاصنلا و تاداشرا ضعب ا يه ام هاندأ ةجردملا تاهيبنتلا و ةمسلا تاطايتحإ و
ةفاك ةفرعمل مهم طيسو و ةليسو لثمت تامولعملا هذه نا امك .نيرخا ةمس و كتمسل
.جوتنملا تامعتسإ و فئاظو
لبقتسملاب ىتح ديفم نوكي نا نكمملا نم وهف ،بيتكلا اذه ىلع ظافحلا كنم اوجرن اذل و
.هفئاظو نم عافتنا و زاهجلا لامعتسإ ءانثأ كش روهظ ةلاح يف نيرخل وا كل
ً
ءاوس
يه و أ ،اهلجأ نم عن
ُ
ص يتلا تامعتسا قاطن يف
ُ
ايرصح زاهجلا لامعتسإ متي نأ
.ةريطخ هيلع و ةبسانم ريغ ربتعت ىرخا تامعتسا نم عون يا اذل و .ةمعطا خبط
ررض يا ثودح ةلاح يف ةيلوؤسم يا لمحتت ةعنصملا ةكرشلا ناف اذه ىلع
ً
ءانب و
.زاهجلل ينوناق ريغ وا حيحص ريغ وا بسانم ريغ لامعتسإ نع جتني
ةيمها ةغلاب ةمسلا تايصوتو تاطايتحا
حلاص ريغو ,طقف ةيلزنملا ةمعطا يهط ضارغ ا
ً
صيصخ عنص
ُ
مو ممص
ُ
م زاهجلا :ةيمهل
.ةيراجت لامعأ يف همادختسا رظحي اذل ،ةيلزنم ريغ تامادختسا ي
وأ ةيراجتلا وأ ةيراجتلا هبش ةئيبلا لثم ةيلزنم ريغ ةئيب يف زاهجلا مادختسا ةلاح يف
.ا
ً
يغ دعيو هنامض يرسي ف ,روهمجلاب ةمحدزملا
.همادختساو زاهجلا بيكرت لبق ةغلاب ةيانعب تاميلعتلا ةءارق ىجر
ُ
ي
• يفيو ةيلزنملا يهطلا تاجتنم يف اهب لومعملا ريياعملل اقفو هعينصتو زاهجلا اذه ميمصت مت
.حطسلا ةرارح تاجرد تابلطتم كلذ يف امب ،ليلدلا اذه يف ةدراولا ةمسلا تابلطتم عيمجب
رثكأ ةرارحلا ةجردب ساسحإ مهيدل نوكي دق دلجلا ةيساسح نم نوناعي نيذلا صاخشا ضعب
حومسملا دودحلا نمض نوكت ءازجا هذه نأ نم مغرلا ىلع تانوكملا ضعب عم احوضو
.ريياعملا لبق نم اهب
ءيإب امئاد يصون كلذلو ،حيحصلا مادختسا ىلع اضيأ زاهجلل ةلماكلا ةمسلا دمتعت امك
.لافطا دوجو يف ةصاخو ،جتنملا مادختسا ءانثأ ديدش مامتها
•.هتمس نم دكأتتل هصحفا ،فغلا نم زاهجلا جارخإ دعب
ا
ً
ينهم فرتحملا ي
ِ
ّ
نفلا وأ دروملا رشتساو همدختست ،زاهجلا ةمس يف بايترا ةلاح يفو
.همادختسا وأ هبيكرت لبق
• – نيرتسيلوبلا ةوغر حاولأ – ةيكيتسبلا تاوبعلا يأ( فيلغتلاو ةئبعتلا رصانع كرت رذحي
.ةغلاب تاباصإ ببس
ُ
ت دق ذإ ؛لافطا لوانتم يف )كلذ ريغ – فيلغتلا ةطرشأ – ريماسملا
3
• .موينمومولاو ذوفلا نم ةعونصملا ءازجا فيلغتل ةيامح ةشاشب ةدوزم ةزهجا ضعب يتأت
.زاهجلا مادختسا لبق ةيامحلا ةشاش ةلازإ بجي
•.هفيظنت وأ زاهجلا عم لماعتلا دنع تازافق / ةبسانم ةيئاقو سبم ءادتراب ىصو
ُ
ي :هيبنت
• .همادختسا دنع ثدحت دق يتلا رطاخملا بنجتل زاهجلل ةينفلا صئاصخلا ليدعت لواحت
.طرشلا اذهب مازتلا مدع نع ةجتان رارضأ ةيأ هاجت ةيلوؤسم ةيأ عناصلا لمحتي
•.دع
ُ
ب نع لقتسم مكحت ماظن وأ يجراخ تقؤم ةطساوب زاهجلا ل
ّ
ِ
غش
ُ
ت
•.
ً
وأ يئابرهكلا رايتلا ردصم نم هلصف نود زاهجلا ةنايص وأ فيظنت لامعأ يف عرش
ُ
ت
• ريغ هلعجتو ,زاهجلا ىلإ للختت دق ةبوطرلا ن راخبلاب لمعت يتلا فيظنتلا ةزهجأ مدختست
.مادختسا نمآ
•.ةبطر وأ ةللبم )مدق وأ(
ٍ
ديأب زاهجلا سملت
•.نيمدقلا يفاح تنأو زاهجلا مدختست
• لبق -ىصو
ُ
ي ،)رخآ زارطب هلادبتسا تررق وأ( نا دعب زاهجلا مادختسا مدع
َ
تررق اذإ
،ةيئيبلاو ةيحصلا ةيامحلا ةمظن ا
ً
قفو كلذو ،ةميلس ةقيرطب هليغشت فاقيإب - هنم صلختلا
لافطل ةبسنلاب ةصاخو ةرطخلا ءازجا عيمجل ةلمتحملا ةراضلا تاريثأتلا لاطبإ نامضو
.ةلمعتسملا ريغ ةزهجاب نوثبعي دق نيذلا
• اهب لومعملا حئاولل ا
ً
قفو اهنم صلخت ،اذل .ريودتلا ةداع ةلباق ةفلتخملا زاهجلا تانوكم دع
ُ
ت
.يئابرهكلا ليصوتلا طيرش ةلازإب مق ،زاهجلا كيكفت ةرورض ةلاح يف .كتلود يف
•.OFF فاقيإ عضو يف مكحتلا رصانع / رارزا نأ دكأت ،زاهجلا مادختسا دعب
•.ةرمتسملا ةبقارملل اوعضخي مل ام زاهجلا نع تاونس 8 نم لقأ لافطا داعتبا بجي
• ةينامسجلا تاردقلا يوذ صاخشاو ،رثكأف تاونس 8 رمع نم لافطأ زاهجلا مدختسي دق
وأ فارشل اوعضخ اذإ ةفرعملا وأ ةربخلا هصقنت نم وأ ،ةضفخنملا ةينهذلا وأ ةيسحلا وأ
راطخا مهفو ,ةنمآ ةقيرطب زاهجلا مادختسا ةيفيك لوح تاداشرإو تاهيجوت ىلع اولصح
لامعأب مايقلا مهيلع رظحيو ،زاهجلاب لافطا ثبع رظحي .مادختسا ءوس نع ةجتانلا
.ةباقرو فارشإ نود ةنايصلاو فيظنتلا
• ءوس ةجيتن زاهجلا فلت وأ
ٍ
ررضل مدختسملا ضرعت هاجت ةيلوؤسم ةيأ عناصلا لمحتي
•.ةنخاسلا لئاوسلا باكسنا بنجتل ضباقلما عم ةرقتسم ةيعضو في يهطلا ةزهجأ عضو بج
.حيحص ريغ مادختسا وأ مادختسا
• دعب تقولا ضعبل كلذك لظيو ،ا
ً
نخاس هؤازجأو زاهجلا حبصي ،مادختسا دنع :ريذحت
.مادختسا
– .نيخستلا ةحيفص ىلع ةدوجوملا ةرارحلا ديلوت رصانع ةسمم بنجت
–.
ّ
نسلا راغص لافطا داعبإ بجي ،يلغم لئاسب قرحلاو قورحلا ب
نجتل
• دقوملا حطس نم برقلاب ةعقاولا ىرخا ةزهجاب لصتت يتلا ةيئابرهكلا كسا نأ دكأت
.نيخستلا ةحيفص نع ةديعب
• ىلع يوتحت ةمعط - نيخستلا ةحيفص قوف يهطلا ىلع فارشا مدع يدؤي دق :ريذحت
رظحي ،ةلاحلا هذه يف .قيرح عدنا يف كلذ ببستي دقو ،رطاخم ىلإ - تويز وأ نوهد
4
ةيناطب وأ ءاطغب بهللا ةنسلأ ةيطغت مث زاهجلا ليغشت فاقيإ بجي نكلو ,ءاملاب قيرحلا ءافطإ
.قيرحلا دامخإ
•.يهطلا حطسأ ىلع داومب ظفتحت :قيرحلا رطاخم :ريذحت
• ناما تاطارتشا عيمج عم ا
ً
قفاوتم حبصي ،ةحيحص ةقيرطب زاهجلا بيكرت دنع :ريذحت
لفسأ هاجت رذحلا يخوت بجي نكلو ،تاجتنملا نم ةئفلا هذهل اهيلع صوصنملا ةمسلاو
تاياهن وأ فاوح ىلع يوتحت دقو سملل ةصصخم وأ ةممص
ُ
م ريغ ةقطنملا هذه ن زاهجلا
.مدختسملل تاباصإ ثادحإ يف ببستت دق ةنشخ وأ ةداح
• فارشل ةريصقلا يهطلا ةيلمع عضخت نأ بجي .فارشل يهطلا ةيلمع عضخت نأ بجي :هيبنت
.رمتسملا
• يدافتل طقف دمتعملا ةمدخلا ليكو لبق نم هلادبتسا بجي ،يبرهكلا دادما لبك فلت ةلاح يف
.رطخلل ضرعتلا
• هل يذلا رايتلا دادمإ لصفل ىرخأ لئاسوب وأ سباق وأ دادمإ لباكب ا
ً
دوزم زاهجلا نكي مل اذإ
ةدئازلا ةيطلفلا فورظ تحت ماك صف رفوي يذلاو باطقا عيمج ىلع سمملل لصف
دعاوقل ا
ً
قفو ةتباثلا كسا يف اهجاردإ بجي لصفلا لئاسو نأ ينعي اذهف ،ةثلاثلا ةجردلا نم
.كسا ليصوت
•.مادختسا ءانثأ ةنخاس اهيلإ لوصولا نكمي يتلا ءازجاو زاهجلا حبصي :ريذحت
.ةنخاسلا رصانعلا ةسمم بنجتل هابتنا ىخوت بجي
.ةرمتسملا ةبقارملل اوعضخي مل ام زاهجلا نع تاونس 8 نس نود مه نيذلا لافطا داعبإ بجي
• يهطلا زاهجل ةعنصملا ةكرشلا لبق نم ةممصملا طقف يحطسلا دقوملا تايقاو مدختسا :ريذحت
بسانملا وحنلا ىلع مادختسا تاميلعت يف زاهجلل ةعنصملا ةكرشلا لبق نم اهيلإ راشملا وأ
يحطسلا دقوملل ةبسانم ريغ تايقاو مادختسا .زاهجلا يف ةجمدملا حطسلا دقوم تايقاو وأ
.ثداوح ببسي نأ نكمي
5
ماه
•.ةماعلا نكاما وأ ،ةيراجت هبش وأ ةيراجت ةئيب يف اهتيبثت بجي و طقف يلزنملا مادختسل هيلع ةقفاوملاو زاهجلا ميمصت مت
تانيمأت وأ ثلاث فرط يأ ىلع رثؤت نأ نكمي يتلاو ،هعأ ةروكذملا تائيبلا نم يأ يف اتبثم ناك اذإ نومضم ريغ كب صاخلا جتنملا
.كيدل ةماعلا ةيلوؤسملا
• بسحو اهب لومعملاو ةيراسلا ةيلاحلا ةيلحملا نيناوقلل اقفو هل صخرملا صخشلا لخ نم إ لمعلل هطبضو ،زاهجلا بيكرت متي نأ بجي
.ةعنصملا ةكرشلا نم ةمدقملا تاميلعتلا
.طاب نامضلا لعجي طرشلا اذهل لاثتما مدع
•.ةعنصملا ةكرشلا تاداشر
ً
اقفو و لوعفملا ةيراسلا نيناوقلا و حئاوللا و طباوظلل
ً
اقفو زاهجلا بيكرت متي نا بجي
•.ةمداعلا تازاغلا فيرصت و ةيوهتلا صخي اميف لوعفملا ةيراسلا نيناوقلا و حئاوللا و طباوظلا هيلع ثحت ام قبطي و مرتحي نا ينفلا ىلع
•.رارضا وأ ةيصخشلا ةباصا ببسي دق ،هنع ةيلوؤسم ةيأ لمحت ةعنصملا ةكرشلا ضفرت يذلاو ،ميلسلا ريغ بيكرتلا
•.صصختم و لهؤم ينف زاهجلا ةجمرب و ليدعت و بيكرت ةيلمعب موقي نا بجي
• .ةنايص وا حيلصت تايلمعب مايقلا لبق )طئاحلا جرخم نع نم ةشيفلا عزن لخ نم( ءابرهكلا نع زاهجلا لزع
ً
امئاد متي نا بجي
•.هفيظنتب مايقلا وأ زاهجلا عم لماعتلا دنع ةبسانم ةيقاو سبم وأ تازافق مادختساب ىصوي :ماه
•. قمعلا يف ملم 600 ساقمب خبطملا تابيكرت نم أزجتي اءزج نوكتل حطسا هذه ميمصت مت
•.ةرارحلل ةلزاع تادحو يف زاهجلا بيكرت متي نا بجي
• ةجرد 70 زواجتت و زهانت ةرارح تاجرد لمحت ىلع ةرداق نوكت نا بجي و لمعلا ةيحطس نم ىلعأ نوكت نا بجي تادحولا ناردج
.ةفرغلا ةرارح ةجرد قوف ةيوئم
• ةيوئم ةجرد 150 نع لقت ةرارح تاجرد لمحتي نأ بجي ثاثاب ةيكيتسبلا قئاقرلا تيبثتل مدختسملا قصلا نأ ىلإ ريشن نأ دونو
.تاقبطلا لاصفنا بنجتل
• لبق ءاشغلا اذه لازي نأ بجي .موينمولا نمو ذوفلا نم ةعونصملا ءازجا يطغي يئاقو ءاشغب ةفلغم اهديوزت متي ةزهجا ضعب
.زاهجلا لامعتساب ةردابملا
• )
ً
ثم رئاتسلاك( لاعتشل ةلباق داوم و ءايشأ نم برقلاب زاهجلا بيكرت متي نا بجي
ريذحت
صاخلا رذحلا ذخأ بجي ؛كلذ عمو .تاجتنملا ةئف نم عونلا اذهل ةعوضوملا ةمسلا تابلطتم لكب جتنملا يفي ؛حيحصلا بيكرتلا ةلاح يف
.ةباصا ببست دق ،ةيساق وأ ةداح فاوح ىلع يوتحت دقو ،اهسمل متي نأ دصقي ملو ممصت مل ةقطنملا هذه ن زاهجلل لفسا فرطلا هاجت
لماع ىلإ حئاصنلماع ىلإ حئاصن
بيكرتلابيكرتلا
1
بيكرتلا
6
1.1.ةروص
موقيس يذلا ينفلل ةينقت تامولعم
زاهجلا بيكرتب
يطغي يئاقو ءاشغب ةفلغم اهديوزت متي ةزهجا ضعب
.موينمولا نمو ذوفلا نم ةعونصملا ءازجا
زاهجلا لامعتساب ةردابملا لبق ءاشغلا اذه لازي نأ بجي
30 كمسب لمع حطس يف اذه يهطلا حطس بيكرت نكمي
نيعب ذخأي نأ هيلع و 1.1 ..ملم 600 قمعو ملم 40 ىلإ
:ةيلاتلا يحاونلا رابتعا
• ام ،خبطملا ثاثا وا تازيهجت نمض بيكرتلل
ي ىلعا بناجلا و دقاوملل لفسا بناجلا نيب
، يلخاد فر وا رخأ زاهج وا ىرخأ تازيهجت
ىلع ملم 30 اهردق و ةفاسم كانه نوكت نا بجي
؛لقا
• 300 نع لقي دعب ىلع نوكت نا دقاوملا ىلع
لكشلا( ةيبناج ناطيح وا ناردج يا نع ملم
.(1.2
• نع لقي دعب ىلع ءوتنلا بيكرت متي نا بجي
.طئاحلا نع ملم 50
• ملم 650 نع لقت ةفاسم كانه نوكي نا بجي
وا بود وا طئاح وا رادج يا و ءوتنلا نيب ام
(1.2 لكشلا( دقاوملا ىلعأ ةدوجوم ةطافش
• ةدع
ُ
ملا وأ ةدحولا وأ طئاوحلا ءط نوكي نأ بجي
.ةرارحلل ةمواقم يهطلا حطس نم
ً
ابيرق ةدوجوملا
• و ءايشأ نم برقلاب زاهجلا بيكرت متي نا بجي
.)
ً
ثم رئاتسلاك( لاعتشل ةلباق داوم
ةدع
ُ
ملا تيبثت
لمشت يتلا و بيكرتلل ةصاخ ةدع عم يتأي خبطم لك
هتيبثت و ريخا اذه مزح و تيبثتل تاجرحدم و يغارب
نا بجي يتلا و خبطملا تازيهجت ناردج و حاولاب
.ظلغك مس 4 ىلا 3 نم حوارتت
• دوجوملا لكشلا يف حضوم وه امك( ةدحولا عطقا
.)ةقباسلا ةحفصلا يف
• يتلا ةحتفلا ةفاح ىلع ةيانعب »D« ةوشحلا دش
.فاوحلا ةيطغت اهعن مت
• ةيفاضا نزاوتلا حطسأ عضو ةدع
ُ
ملا ريودتب مق
.
ً
يلق طقف »B« ريماسملا طبرب مق ; »A«
اهعضو مت ةيفاضا نزاوتلا حطسأ نأ دكأت
لاكشا يف حضوم وه امك ةحيحص ةروصب
نزاوتلا حطسأ كرح .بانجا ىلع ةدوجوملا
.ةحتفلا يف ةدع
ُ
ملا عضو نكمي ىتح
• يف اهلمع مت يتلا ةحتفلا يف يهطلا حطس عض
.ةحيحص ةروصب اهعضو ةدحول
• بجي ,اهناكم يف »A« نزاوتلا حطسأ عض
لخاد ىلإ »C« نزاوتلا حطسأ نانسأ هجتت نأ
.ةحتفلا
• ةدحولا حبصت ىتح ماكحإب »B« ريماسملا طبرا
.ماكحاب ةتبثم
• »D« ةوشحلا ءزج عطقا ةداح ةادأ مادختساب
.يهطلا حطس نم رزبي يذلا
.لمعلا ةلواط فلت نم رذحلا يخوت
450 mm
650 mm
300 mm
1.2.ةروص
490
510
288
25
45
70
50
270
– 2
– 2
7
A
A
A
A
20 mm min.
40 mm max.
B
D
A
C
1.3 ةروص
1.4 ةروص
لقا ىلع ملم 30
ىصقأ دحك ملم 40
يئابرهكلا مسقلا
2
ةمظنل
ً
اقفو لهؤم ينف لبق نم زاهجلا بيكرت متي نأ بجي :ماه
دق .ةعناصلا ةكرشلا تاميلعت عم قفاوتي امبو ةيلاحلا ةيلحملا
وأ صاخشل ررضلاو ىذاب حيحصلا ريغ بيكرتلا ببستي
ةيلوؤسم ةيأ لمحت عناصلا لبقي و ،ءايشا وأ تاناويحلا
.ههاجت
.ةياغلل يرورض ديج ضيرأت ماظنب ليصوتلا
مدع نع ئشان لاكشإ يأ نع ةيلوؤسم ةيأ عناصلا لمحتي
.ةدعاقلا هذهل لاثتما
بجي ،زاهجلا نم يئابرهكلا مسقلا ىلع لمع يأب مايقلا لبق
.يئابرهكلا رايتلا نع هلصف
ليصافتلا
• ىلع متت نا بجي ةيئابرهكلا ةكبشلاب زاهجلا ليصوت ةيلمع
.ةبسانملا ةينما تاميلعتلل
ً
اقفو و صصختم و لهؤم ينف دي
• دكأتلا متي نا بجي ةيئابرهكلا ةكبشلاب زاهجلا ليصوتب مايقلا لبق
ةينفلا ةقاطبلا قوف ةعوبطملا( زاهجلل دهجلا ةوق تافصاوم نم
نم ةثعبنملا دهجلا ةوق عم اهقباطت نم دكأتلل كلذ و )زاهجلل
لباوكلا ماظن نا نم دكأتلا بجي هنا امك ،ةيئابرهكلا ةكبشلا لبق
زاهجلاب ةصاخلا ةقاطلا ةوق ريياعم لمحت ىلع رداق ةيئابرهكلا
.)زاهجلل ةينفلا ةقاطبلا قوف ةعوبطم كلذك يه)
• يسايق سبقم بيكرتب مق ،سباقلا نود نرفلا ديروت مت اذإ
.اهب لومعملا ةيلحملا دعاوقلل اقفوو زاهجلا كهتسا ةوق بساني
• عم قفاوتت دق ةزهجا يف ةقاطلا لباك يف كسا ناولأ
بجي .كب صاخلا يئابرهكلا رايتلا فارطأ ىلع ناولا زيمت
:امئاد يلاتلا وحنلا ىلع سباقلا يف كسا بيكرت نوكي نأ
• لمحي يذلا فرطلاب رفصا/رضخا كلسلا ليصوتب مق
نوللاب نولملا وأ "
" ضرا زمرلا وأ "E" فرح
.رفصا /رضخا
• فرح هيلع بوتكملا فرطلاب قرزا كلسلا ليصوتب مق -
؛دوسا نوللاب نولم وأ ”N“
• "L" فرح هيلع بوتكملا فرطلا ىلإ ينبلا كلسلا ليصوتب مق
.رمحا نوللاب نولم وأ
• ةدحوب لصتملا رايتلا ذخأمب صتم سباقلا نوكي نأ بجي
.ةينما ريياعملل اقفو ضيرأتلا
• ةيئابرهكلا ةيذغتلا طاقنب ةرشابم زاهجلا ليصوت نكمملا نم
و ةفاسم ىلع و يلاعلا طغضلا لمحتي يئابرهك حاتفم ةطساوب
.تصولا نيب ام لقا ىلع ملم 3 اهردق
• بجي و ةنخاس ةيحطس يا سملي نا يئابرهكلا كلسلا ىلع بجي
50 لا زواجتت هترارح ةجرد ثيحب هعضو و هبيكرت متي نا
.هتيحطس نم ةطقن يا يف و لاوحا نم لاح يا يف ةيوئم ةجرد
• نيومت حاتفم ىقبي نأ بجي ,زاهجلا بيكرت نم ءاهتنا دعب
.هيلإ لوصولا حيتي عضوم يف رايتلا
• بسانم لبكب هليدبت بجيف فلتلل ءابرهكلا لباك ضرعت لاح يف
.عيبلا دعب ام ةمدخ يف رفوتم
• متي نأ بجي ؛هب ةصاخلا ديوزتلا ةطقن زاهجلل نوكي نأ بجي
.ةدح ىلع لك هنم برقلاب ةتبثم ىرخأ ةزهجأ يأ ديوزت
وا تاضفخملا وا تدعملا نم عون يا لامعتسإ اوبنجت :ةظحم
هذه ةرارح نوك ءابرهكلاب زاهجلا طبرل ةيئابرهكلا توطملا
.اهلاعتشإ يف ببسي دق يذلا رما و ظوحلم لكشب عفترت دق تازيهجتلا
يئابرهكلا رايتلا نم زاهجلا لصفب مق ،اققشم نرفلا حطس ناك اذإ
.عيبلا دعب ام ةمدخب لاصتاو
طاقنب صاخلا لباوكلا ماظن يف تيدعتب مايقلا ىلا ةجاحلا روهظ ةلاح يف
يئابرهكلا سبقملا بسانت مدع ةلاح يف وا ةيئابرهكلا ةكبشلاب وا ةيذغتلا
و لهؤم ينفب لاصتا بجي ،ةينفلا ةيئابرهكلا ةيذغتلا طاقن صئاصخ عم
.ةيرورضلا تيدعتلاب مايقلا و لادبتسا ةليمعب مايقلل صصختم
يضرعلا عطقملا صئاصخ قباطت نم دكأتي نا نم ينفلا ىلع
ةوق تدعم عم ةيئابرهكلا ةيذغتلا طاقنب ةصاخلا ةيئابرهكلا تباكلل
.زاهجلل دهجلا
8
نيومتلا لباك ضيوعت /طبر
.رطاخملا بنجتل لهؤم ينف دي ىلع وأ ةمدخلا ليكو وأ عناصلا نم فلاتلا ةقاطلا دادمإ لباك لادبتسا بجي
:رايتلا لباك ليصوتل
•.)2.1 لكشلا( »A« تاغارف 2 ددع يف ررمي يغارب كفم ةطساوب لصاولا ءاطغ
ّ
كفو يهطلا دقوم بلقإ
•.لباكلا ةلازإو ةيفرطلا يغاربلا كفب مق ،)2.2 لكشلا( »F« رامسملا كف قيرط نع لباكلا ةوشح حتفا
• لكشلا يف يلاتلا ينايبلا مسرلا يف ةيفرطلا ةحوللاب صتم نوكي نأ بجي ،بسانملا عطقملاو عونلا نم ديدجلا دادما لباك نوكي نأ بجي
.2.3
•.ىرخأ ةرم ةيفرطلا ةحوللا ءاطغ طبرو قغإب مق
.ىرخا كسا نم رثكأ مس 3 يلاوح لوطب ضرا لصوم كرت بجي :ةظحم
.لهؤم ينف دي ىلع ءابرهكلا دادمإ ردصم عم يهطلا حطسم ليصوت بجي !ماه
2.1 ةروص
2.2 ةروص
F
A
220 V
PE
N
L
1
(L )
2
ac V 240-220
عون نم ةيذغتلا لباك
”H05RR-F”, ”H05V2V2-F” :ةيعونلا
)س 90 تاذ ةرارح تاجردل ةمواقم(
)**( )*( 50-60 عبرم مم 1,5 × 3 تلوف 240-220
ذفنمو سباق عم نكمم لصو )*(
يرادج قودنص لصو عم لصو )**(
2.3 ةروص
9
10
ةيئابرهكلا ةقملا
1
نيمدختسملل ةحيصننيمدختسملل ةحيصن
5
2
3
1
4
2
1.2 ةروص
:ةماعلا حمملا
I ةئفلا نم يئابرهك لزع
ريمحت ةاوشم .1
ةيطغتلل لباق يئابرهك نيخست رصنع .2
ةدايقلا ةحول فافخ رجح عم ةينيص .3
مكحتلا ةحول فصو
نيخستلا رصنع طبض حاتفم .4
نيخستلا رصنعل ON ةيئوض ةراشإ .5
.موينملا قرو مادختساب دقوملا ةيطغتب مقت !هيبنت
.ريغتت نأ نكمملا نم زومرلاو حيتافملا : تاظحم
ةاوشملا تازيم
•.تويز وأ نوهد نودب كامسأو موحل يوشي زاهجلا اذه
•.س 250 براقي ام ىلع ةرارحلا ةجرد نمضي يذلا ,فافخ رجح عم ةينيص ةدوجوم نيخستلا رصنع تحت
•.اهفيظنتل اهعزن نكمملا نم ,ةراجحلاو ةينيصلا ,ةاوشملا ,ءازجا عيمج
11
1.2 روص
ىلوا ةرملل ةاوشملا لامعتسإ
• ضعبل ةيقاولا ةقصلا ةيشغا عزنب نمايقلا
.ءازجا
• داوملا لامعتسا نود ءارغلا اياقب عزنب رذحب مايقلا
.حوطسلل شودخلا ببست بنجتل ,ةطشاكلا
• يف لضفا نم( رذحب ةاوشملا فيفجتو لسغ
.)ةيجلا
• ةينيصلا نأ نم دكأتلا ,نيخستلا رصنع عفر
فافخلا رجح عيزوتو حيحصلا لكشلاب ةعوضوم
.ديجلا لكشلاب
• ىلع ةاوشملا عضوو نيخستلا رصنع ضيفخت
.هسأر
• طبض حاتفم مرب قيرط نع ةاوشملا ليغشت
ةدمل )11 - 12( ىصقا عضوملا ىتح ةرارحلا
.عينصتلا نوهد اياقب ةلاز قئاقد 15
ةاوشملا لامعتسإ
• لكشلاب اهب ةعزوم نافخلا راجحو ةينيصلا( ةحيحصلا اهعضاوم يف ةدوجوم عزنلل ةلباقلا رصانعلا نأ نم دكأتلا ,وهطلا يف ةردابملا لبق
.)اهعضوم يف ةاوشملا ,ايلك ضفخم نيخستلا رصنع ,ديجلا
•.هتاردإ لبق ضبقملا ىلع طغضلا يف رمتسا ،ةياوشلا ليغشتل
.ةلاعف ةاوشملا نأ ىلإ ريشت ةيئوضلا ةراشا .12 عضوملا ىلغ حاتفملا مرب قيرط نع ةاوشملا ليغشت
•.قئاقد 5 براقي ام ىلإ اقبسم نيخستلا
• .مقرلا عم دادزت ةرارحلا ةجرد امنيأ تايلمعلا عضاوم ىلإ ريشت 12 ىلإ 1 نم ماقرا .ةدارملا ةرارحلا ةجرد ىتح حاتفملا مرب ةداعإ
• .وهطلا ةيلمع ةبقارمو ةاوشملا ىلع ماعطلا عضو
•.” 0 “ عضوملا ىلإ حاتفملا مرب قيرط نع ةاوشملا ةيلاعف فيقوت
12
3.1 روص
ةاوشملا لامعتسإ
رصانعلا نأ نم دكأتلا ,وهطلا يف ةردابملا لبق •
ةحيحصلا اهعضاوم يف ةدوجوم عزنلل ةلباقلا
لكشلاب اهب ةعزوم نافخلا راجحو ةينيصلا(
ةاوشملا ,ايلك ضفخم نيخستلا رصنع ,ديجلا
.)اهعضوم يف
ىلغ حاتفملا مرب قيرط نع ةاوشملا ليغشت •
نأ ىلإ ريشت ةيئوضلا ةراشا .12 عضوملا
.ةلاعف ةاوشملا
.قئاقد 5 براقي ام ىلإ اقبسم نيخستلا •
.ةدارملا ةرارحلا ةجرد ىتح حاتفملا مرب ةداعإ •
تايلمعلا عضاوم ىلإ ريشت 12 ىلإ 1 نم ماقرا
.مقرلا عم دادزت ةرارحلا ةجرد امنيأ
ةيلمع ةبقارمو ةاوشملا ىلع ماعطلا عضو •
.وهطلا
حاتفملا مرب قيرط نع ةاوشملا ةيلاعف فيقوت •
.”
O “ عضوملا ىلإ
يوشلل حئاصن
.ابيرقت قئاقد 5 ةدمل قبسملا نيخستلا •
نوكت ,فافخلا رجح ةرارح ةجرد تداز املك •
.رثكأ ةسناجتمو عرسأ وهطلا ةيلمع
وأ ةنخاسلا ةاوشملا ىلع ءاملا شر مدع •
.ةلاعفلا
ةاوشملا كرت ,يوشلا ةيلمع نم ءاهتنا دعب •
نوهدلا قارتحا متي ىتح قئاقدلا ضعبل ةلاعف
.فافخلا رجح لبق نم اهصاصتما مت يتلا
ريذحت
لخ ادج ةنخاس ةاوشملا حبصت
.لامعتسا
.اديعب لافطا ظفح
ىلع يوشلل ةمئاق
نافخ راجح
توكأا
عضوم
طبضلا
ةدا
ةينمزلا
)ةقيقد(
رقب يليف
128
تاكيتس
1212
رغروبمه
1214
تاصلاص
1213
دبك
125
فورا م
128
جاجد كيتس
129
جاجدلا ذخف
11 - 1017
كمس كيتس
نوملسلا
11 - 1010
نوملسلا كمس
طقرا
11 - 1012
نوملسلا كمس
خوبطم طقرا
يتيز قرو يف فلغم
1130
يحوت يهو ةيراشإ طقف يه ةاطعملا نامزا
اهنيخست مت دق ةاوشملاو يهطلا ةدم ىلإ
.ةرارح ةجرد ىلع اقبسم
ريذحت
.اديعب لافطا ظفح.لامعتسا لخ ادج ةنخاس ةاوشملا حبصت
1.3 روص
.ريغتت
نأ نكمملا نم زومرلاو حيتافملا : تاظحم
13
ةنايصلاو فيظنتلا
2
ةماع حئاصن
•.ةئفطم دقاوملا نأ نم دكأتلا مكيلع بجي فيظنتلا ةيلمعب أدبلا لبق
•.ةيلطملا رصانعلا فيظنت دنع كلذب حصنن صاخ لكشب و
ً
امامت دراب نوكي امدنع خبطملا فيظنتب حصنن
• ةاوشملا ةلازإ فيظنتلا ةيلمع ليهستل .فيظنت ةدامو ءاملا وأ نوباصلاو رتافلا ءاملاب ةبطر شامق ةعطق لامعتساب ةيجراخلا ءازجا فيظنت
.فافخلا ةراجح ةينيصو
•.ةيجلا يف لضفا لكشلاب لسغت نكلو ضوحلا يف اهلسغ نكمملا نم ةاوشملاو فافخلا راجح ةينيص
•.وهطلا ةيلمع لخ ةهيرك حئاور روهظ بنجتل اذه .رذحب اهلسغو فافخلا راجح ةينيص نم نوهدلا يقاب غيرفت ,يوش ةيلمع لك دعب
•.ءاملاب فافخلا راجح لسغ وهط تايلمع 3 وأ 2 لك
•.طقف ءاملاب بطرملا شامقلا وأ فاجلا شامقلا لامعتساب رذحب نيخستلا رصنع فيظنت
•.زاهجلا لخاد ءاملا لخدي نأب رذحلا ذاختإ
•.خبطملا تايحطس فيظنتل )،،خلا لخلا وا نوميللا ريصعك( يرخا ةضماح داوم وا نيلاكلا ةدام لامعتسإ اودافت
•.ضماحلا نم وأ رولكلا نم ةدعاق ىلع يوتحت يتلا فيظنت داوم لامعتسإ نع عانتما
•.امئاد لماكلا لكشلاب فيفجتلا .فيطل جتنم لامعتساب فيظنتلا :دسكأتلل لباق ريغلا ذوفلا نم حوطس
.هفيظنتب مايقلا دنع وأ زاهجلا عم لماعتلا دنعتازافق وأ ةبسانم ةياقو ةشمقأ لامعتساب حصني :مهم
ريذحت
هاجت صاخلا رذحلا ذخأ بجي ؛كلذ عمو .تاجتنملا ةئف نم عونلا اذهل ةعوضوملا ةمسلا تابلطتم لكب جتنملا يفي ؛حيحصلا بيكرتلا ةلاح يف
.ةباصا ببست دق ،ةيساق وأ ةداح فاوح ىلع يوتحت دقو ،اهسمل متي نأ دصقي ملو ممصت ل ةقطنملا هذه ن زاهجلل لفسا فرطلا
ةيلطملا رصانعلا
.ةطشاك ريغ ةدام يأ ةطساوب وا نوباص و ءام ةطساوب ةيلطملا خبطملا رصانع لسغ متي نا بجي
.ادج ةريغصلا فايلا نم ةعونصم وأ ةمعان شامق عطق لامعتساب فيفجتلا لضفا نم
.ةليوط ةدمل هيلع تكرت اذإ اميف ءطلا ىلع ررض ىلإ يدؤت دق اههبشأ امو لخلا ,ةرودنبلا ةصلص ,نوميللا ريصع لثم ة
ّ
يضماحلا داوملا
أدصلل لباق ريغلا ذوفلا نم ةعونصملا رصانعلا
ةطساوب وا ةفيظن شامق ةعطق ةطساوب اهفيشنت مث نمو ،اهفيظنتل ءاملاب أدصلل لباق ريغلا ذوفلا نم ةعونصملا رصانعلا فيطشت متي نا بجي
.اوماشلا دلج
لامعتسإ مكناكمإب وا قاوساب ةرفوتم يه و ذوفلا نم عونلا اذهب ةصاخ ةطشاك ريغ داوم لامعتسإ مكناكمإب يصعتسملا خسولا ىلا ةبسنلاب اما
.نخاسلا لخلا نم ةليئض ةيمك
نم ءازجأ ,)تاعبطلل مواقم أدصلل ( INOX ءط نودب جذامن لباق ريغلا ذوفلا نم حوطس
.ةعوبطم حوطس وأ ةيلطم ,موينمولا
.فيظنتلا ةيلمع نم ءاهتنا دعب لماكلاب اهفشنو ةبسانم ةدام لامعتساب قطانملا هذه فظن
.طوشكلاو شودخلا دياحتل هابتناو رذحب اهفيظنت متي نأ يرورضلا نم ءازجا هذه :ما
.يدايحلا نوباصلاو ةمعانلا ةشمقا لامعتساب حصني
.نرفلا حوطسب ىذا قحلت اهنوك ةزكرم تابيذم وأ ةطشاك داوم لمعتست :ريذحت
.زاهجلا فيظنتل ةمدختسملا ةبسانملا ريغ تاجتنملا نع جتان ررض يأ نع اهل ةيلوئسم يأ ةعناصلا ةكرشلا يلخت :ماه
:هابتنا
.يهطلا ة
ّ
يلمع لخ خبطملا يف مهدحو لافطا اوكرتي نأ ادج مهملا نم .يهطلا قطانم لوح صاخ لكشبو ادج نخاس زاهجلا حبصي
ردصم هنم لعجت نا اهل يتلا و زاهجلا لخادب لغلغتت نا نم ةبوطرلل نكمي هن راخبلا ةطساوب لمعت يتلا فيظنتلا تا اولمعتست
.رطخ
14
15
Cod. 1106521/SA - ß2
ليلدلا اذهب ةدوجوم نوكت دق ةيباتك وا ةيعبطم ءاطخأ نع جتني ةقدلا يف روصق نع ةلوؤسم ريغ ةعنصملا ةكرشلا
ةيرورضو ةبسانم اهارت يتلا و اهتاجتنمب تيدعتلا ةفاكب مايقلا يف قحلا ىلع ةعنصملا ةكرشلا ظفتحت امك . ينفلا
و ةيسيئرلا فئاظولاب سمللا نود نم كلذ و قبسم معإ نود نم و تقو يا يف ةيراجت وا ةيعانص بابس
.ةزهجا و تازيهجتلل ةينما ةينفلا صئاصخلا
AE
