PROPERTY OF
CL N° REV. DATE
SPECIFICATION
1/1
MODIFY DESCRIPTION
MODIFIED BY
BASE CODE
TREATMENT
MATERIAL
DATE SIGNATURE
DRAWN
CHECKED
FOR
WEIGHT SCALE
SIZE
NAME
(LOCAL LANGUAGE)
PART CODE
SHEET
REPLACE No ORIGIN CL No Class Specification
RELEASE LEVEL
WITHOUT OUR WRITTEN CONSENT IS FORBIDDEN
ALL RIGHTS RESERVED, THE REPRODUCTION OF ANY PART
OF EU DIRECTIVE 2002/95/CE + AMENDMENTS
MATERIALS IN COMPLIANCE WITH REQUIREMENTS
A4
------------
29.07.2021
KULLANMA KILAVUZU VC.CANDY 21 UKR
ECBR-00000196
29.07.2021
Y.GÜLTÜRK
B.SERHATLI
USER MANUAL VC.CANDY 21 UKR
HOB
GENERAL TOLERANCE
ISO 2768 - m
Printing Color
Grey Scala
-
SC 000-000
PRODUCTION RELEASED
------------
A
B
C
D
E
Enzo Paper
7 0 0 0 5 1 7 4
06.07.22 FR diline logo eklendi/ Logo added to FR language.
CANDY HOOVER GROUP S.R.L. • Via Comolli 16 • 20861 Brugherio (MB) Italy
HOBS
USER INSTRUCTIONS
GB
UGRADNE PLOČE
UPUTE ZA KORISNIKE
PIANI COTTURA
ISTRUZIONI D’USO E DI INSTALLAZIONE
IT
TABLE DE CUISSON
NOTICE D’EMPLOI ET D’INSTALLATION
FR
PLACAS
MANUAL DE INSTRUCCIONES
ES
KOCHMULDE
GEBRAUCHS - UND INSTALLATIONSANWEISUNGEN
DE
ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ И УСТАНОВКЕ
ВСТРАИВАЕМЫЕ ВАРОЧНЫЕ ПОВЕРХНОСТИ
RU
VARNÉ DESKY
NAVOD POUŽITĺ
CZ
NAVODILA ZA UPORABO
VGRADNJO IN PRIKLJUČITEV
SI
PŁYTY
INSTUKCJE DLA UŻYTKOWNIKA
PL
NL
KOOKPLAATS
INSTALLATIE-EN GEBRUIKSINSTRUCTIES
КОТЛОНИ
ИНСТРУКЦИИ ЗА ПОТРЕБИТЕЛЯ
BG
GR
FŐZŐLAPOK
HASZNÁLATI UTASÍTÁS
PLITE
INSTRUCŢIUNI DE UTILIZARE
UGRADNE PLOČE
UPUTSTVO ZA UPOTREBU
ВАРИЛЬНІ ПОВЕРХНІ
ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ
ΕΣΤΙΕΣ ΜΑΓΕΙΡΕΜΑΤΟΣ
ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ
HR
HU
RO
SR
UA
PT
PLACAS
INSTRUÇÕES DO UTILIZADOR
02
INDICE
IT
ISTRUZIONI DI SICUREZZAi
1. Salvaguardia dell'ambiente
2.Installazione
3. Collegamento elettrico
4. Consigli sui recipienti di cottura per il piano
5. Uso
6. Pulizia e manutenzione
7. Risoluzione del problema
8. Manutenzione aggiuntiva
9. Garanzie
............................. ........1.... 1
2.......................................1
.. ............. ........................1.......... ..... .......... 2
.... 2. .........................................1
4..............1
. ................................................................ ...........14
. .......................................... 16
....... ................................... 17
. .......................................... 17
.......................... ................. 7. .........................1
SOMMAIRE
FR
CONSIGNES DE SÉCURITÉ
1. Protection de l'environnement
2.Installation
3. Raccordement électrique
4. Conseils concernant les ustensiles de
cuisine pour la table de cuisson
5. Utilisation
6. Nettoyage et entretien
7. Résolution de problèmes
8. Contrôle d'entretien préliminaire
........................................18
...................................19
..................................................................19
...........................................19
.....................................21
..................................................................21
................................................23
............................................24
..................................24
OBSAH
CZ
BEZPEČNOSTNÍ OPATŘENÍ
1. Ochrana životního prostředí
2. Instalace
3. Elektrické připojení
4. uDoporučení ohledně nádobí pro varnou desk
5. Použití
6. Čištění a údržba
7. Řešení problémů
8. Následná péče
........................................25
......................................26
.....................................................................26
....................................................26
..........27
........................................................................27
........................................................30
.......................................................30
..........................................................30
INDICE
HR
SIGURNOSNE UPUTE
1. Zaštita okoliša
2. Ugradnja
3. Priključivanje na električnu mrežu
4. Savjeti za korištenje posuđa za
kuhanje na ugradnoj ploči
5. Upotreba
6. Čišćenje i održavanje
7. Rješavanje problema
8. Naknadno održavanje
..................................................32
.............................................................33
.....................................................................33
..............................33
...............................................35
....................................................................35
..................................................37
.................................................37
.................................................38
CONTENT GB
SAFETY INSTRUCTIONS
1. Protection of the environment
2. Installation
3. Electrical connection
4. Hob cookware advice
5. Use
6. Cleaning and maintenance
7. Problem solving
8. Aftercare
.............................................04
....................................05
..................................................................05
..................................................05
................................................07
............................................................................07
........................................09
.........................................................09
....................................................................09
TARTALOM HU
BIZTONSÁGI UTASÍTÁSOK
1. Környezetvédelem
2. Beszerelés
3. Elektromos csatlakozás
4. A főzőlapon használt edényekkel kapcsolatos
javaslatok
5. Használat
6. Tisztítás és karbantartás
7. Hibaelhárítás
8. Eladást követő szolgáltatás
..........................................39
.....................................................40
.................................................................40
.............................................40
........................................................................42
..................................................................42
............................................44
..............................................................44
.......................................44
SPIS TREŚCI
PL
INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA
1. Ochrona środowiska
2. Instalacja
3. Przyłącze elektryczne
4. Wskazówki dotyczące garnków kuchennych
używanych na płycie
5. Obsługa
6. Czyszczenie i konserwacja
7. Rozwiązywanie problemów
8. Obsługa posprzedażowa
.......46
..................................................47
...................................................................47
................................................47
......................................................49
..................................................................49
........................................51
........................................52
...........................................52
CUPRINS
RO
INSTRUCŢIUNI PRIVIND SIGURANŢA
1. Protejarea mediului
2. Instalare
3. Conexiune electrică
4. Recomandări de vase de gătit pentru plită
5. Utilizare
6. Curăţare şi întreţinere
7. Rezolvarea problemelor
8. Îngrijire ulterioară
........................53
....................................................54
.....................................................................54
....................................................54
................56
......................................................................56
................................................58
.............................................58
.......................................................58
VSEBINA
SI
NAVODILA ZA VARNO UPORABO
1. Varovanje okolja
2. Namestitev
3. Priključitev na električno napetost
4. Nasvet glede posode za kuhalno ploščo
5. Uporaba
6. Čiščenje in vzdrževanje
7. Reševanje težav
8. Popravila
...............................60
.........................................................61
.................................................................61
.............................61
...................63
....................................................................63
.............................................65
.........................................................65
....................................................................65
SADRŽAJ
SR
BEZBEDNOSNA UPUTSTVA
1. Zaštita životne sredine
2. Ugradnja
3. Priključivanje na električnu mrežu
4. Saveti za korišćenje posuđa na ugradnoj ploči
5. Upotreba
6. Čišćenje i održavanje
7. Rešavanje problema
8. Naknadno održavanje
........................................67
...............................................68
.....................................................................68
.............................68
..........70
...................................................................70
.................................................72
..................................................72
................................................72
03
ЗМІСТ
UA
ІНСТРУКЦІЯ З ТЕХНІКИ БЕЗПЕКИ
1. Захист навколишнього середовища
2. Встановлення
3. Електричне підключення
4. Поради щодо вибору посуду для
використання на варильній поверхні
5. Експлуатація поверхні
6. Очищення та обслуговування
7. Можливі проблеми та їх вирішення
8. Післяпродажне обслуговування
............................74
.......................75
...........................................................75
.........................................75
......................77
.............................................77
..................................79
........................80
..............................80
СЪДЪРЖАНИЕ
BG
ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ
1. Защита на околната среда
2. Монтаж
3. Електрическо свързване
4. Съвет относно готварските съдове,
подходящи за плотове
5. Използване
6. Почистване и техническа поддръжка
7. Разрешаване на проблеми
8. Следпродажбено обслужване
..............................81
.......................................82
......................................................................82
..........................................82
.............................................84
...............................................................84
......................86
......................................87
.................................87
CONTENIDO
ES
INSTRUCCIONES DE SEGURIDAD
1. Protección del medio ambiente
2. Instalación
3. Conexión eléctrica
4. Consejo sobre los utensilios de cocina
5. Uso
6. Limpieza y mantenimiento
7. Solución de problemas
8. Cuidado posterior
..............................88
..................................89
..................................................................89
......................................................89
....................91
.............................................................................91
.........................................93
..............................................94
.....................................................94
INHOUD
NL
VEILIGHEIDSAANWIJZINGEN
1.Bescherming van het milieu
2.Installatie
3.Elektrische aansluiting
4.Advies over te gebruiken pannen
5.Gebruik
6.Reiniging en onderhoud
7.Problemen oplossen
8. NAZORG
.....................................95
.......................................96
....................................................................96
................................................96
...............................98
.......................................................................98
...........................................100
................................................100
..................................................................101
INHALT
DE
SICHERHEITSHINWEISE
1. Umweltschutz
2. Installation
3. Elektrischer Anschluss
4. Tipps zum Kochgeschirr
5. Benutzung
6. Reinigung und Wartung
7. Problembehebung
8. Kundendienst
..........................................102
............................................................103
..................................................................103
..............................................103
............................................105
.................................................................105
............................................107
.....................................................108
.............................................................108
СОДЕРЖАНИЕ
RU
ПРАВИЛА БЕЗОПАСНОСТИ
1. Предупреждения общего характера
2. Меры по защите окружающей среды
3. Установка
4. Подключение к электросети
5. Рекомендации относительно выбора
посуды для варочной поверхности
6. Эксплуатация прибора
7. Уход и очистка
8. Решение проблем
9. Послепродажное обслуживание
.....................................109
.......................110
....................110
.................................................................110
........................................111
...........................112
............................................112
.........................................................115
....................................................115
............................116
ΠΕΡΙΕΧΟΜΕΝΑ
GR
ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ
1. Προστασια Του Περιβαλλοντοσ
2. Τοποθέτηση
3. Ηλεκτρικη Συνδεση
4. Συμβουλεσ Για Μαγειρικα Σκευη
5. Χρηση
6. Καθαρισμός Και Συντήρηση
7. Επιλυση Προβληματων
8. Μεταγοραστικη Φροντιδα
..................................................117
...............................118
..............................................................118
..................................................118
..............................120
.......................................................................120
.....................................122
............................................123
.........................................123
CONTEÚDO
PT
INSTRUÇÕES DE SEGURANÇA
1. Proteção Do Ambiente
2. Instalação
3. Ligação elétrica
4. Conselhos de utensílios de cozinha
5. Uso
6. Limpeza e manutenção
7. Resolução de problemas
8. Pós-tratamento
................................124
.............................................125
.................................................................125
........................................................125
........................127
...........................................................................127
............................................129
.........................................130
........................................................130
We recommend you keep the instructions for
installation and use for later reference, and before
installing the hob, note its serial number in case
you need to get help from the after sales service.
WARNING: the appliance and its accessible parts
become hot during use. Care should be taken to
avoid touching heating elements. Children under
8 years of age must be kept away from the
appliance unless they are continuously
supervised.
WARNING: use only hob guards designed by the
Manufacturer of the cooking appliance or
indicated by the Manufacturer of the appliance in
the instructions for use as suitable or hob guards
incorporated in the appliance. The use of
inappropriate guards can cause accidents.
WARNING: unattended cooking on a hob with fat
or oil can be dangerous and may result in fire.
NEVER try to extinguish a fire with water, but
switch off the appliance and then cover flame e.g.
with a lid or a fire blanket.
WARNING: danger of fire: do not store items on
the cooking surfaces.
WARNING: if the surface is cracked, do not touch
the glass and switch off the appliance to avoid the
possibility of electric shock.
This appliance is not intended to be operated by
means of an external timer or separate remote
control system.
CAUTION: the cooking process must be
supervised. A short term cooking process has to
be supervised continuously.
Connect a plug to the supply cable that is able to
bear the voltage, current and load indicated on the
tag and having the earth contact. The socket must
be suitable for the load indicated on the tag and
must be having the earth contact connected and
in operation. The earth conductor is yellow-green
in color. This operation should be carried out by a
It is strongly recommended to keep children away
from the cooking zones while they are in operation
or when they are switched off, so long as the
residual heat indicator is on, in order to prevent
the risks of serious burns.
This appliance can be used by children aged from
8 years and above and people with reduced
physical, sensory or mental capabilities or lack of
experience and knowledge if they have been
given supervision or instruction concerning use of
the appliance in a safe way and understand the
hazards involved. Children should be supervised
to ensure that they do not play with the appliance.
Cleaning and user maintenance shall not be
made by children without supervision.
If present do not to stare into halogen lamp hob
elements.
SAFETY INSTRUCTIONS
Do not place anything on control panel.
suitably qualified professional. In case of
incompatibility between the socket and the
appliance plug, ask a qualified electrician to
substitute the socket with another suitable type.
The plug and the socket must be conformed to the
current norms of the installation country.
Connection to the power source can also be made
by placing an omnipolar breaker between the
appliance and the power source that can bear the
maximum connected load and that is in line with
current legislation.
Do not put metallic objects such as knives, forks,
spoons or lids on the hob. They could heat up.
Never cook food directly on the glass ceramic
hob.
Do not use the hob for storage of any items.
Do not store heavy items above the hob. If they
drop onto the hob, they may cause damage.
If the supply cord is damaged, it must be replaced
by Manufacturer, its service agent or similarly
qualified people in order to avoid a hazard. The
earth conductor (yellow-green) must be longer
than 10 mm on the terminal block side. The
internal conductors section should be appropriate
to the power absorbed by the hob (indicated on
the tag). The type of power cable must be
HO5V2V2-F.
Do not use the hob as a working surface.
The yellow-green earth cable should not be
interrupted by the breaker. The socket or
omnipolar breaker used for the connection should
be easily accessible when the appliance is
installed.
Never use a steam or high pressure spray to clean
the appliance.
Do not use the surface as a cutting board.
Always use the appropriate cookware.Always
place the pan in the center of the unit that you are
cooking on.
Do not slide cookware across the hob.
Aluminum foil and plastic pans must not be placed
on heating zones.
No additional operation/setting is required in order
to operate the appliance at the rated frequencies.
After every use, some cleaning of the hob is
necessary to prevent the build-up of dirt and
grease. If left, this is recooked when the hob is
used and burns giving off smoke and unpleasant
smells, not to mention the risks of fire propagation.
The disconnection may be achieved by having the
plug accessible or by incorporating a switch in the
fixed wiring in accordance with the wiring rules.
Do not touch the heat zones during operation or
for a while after use.
04 GB
05 GB

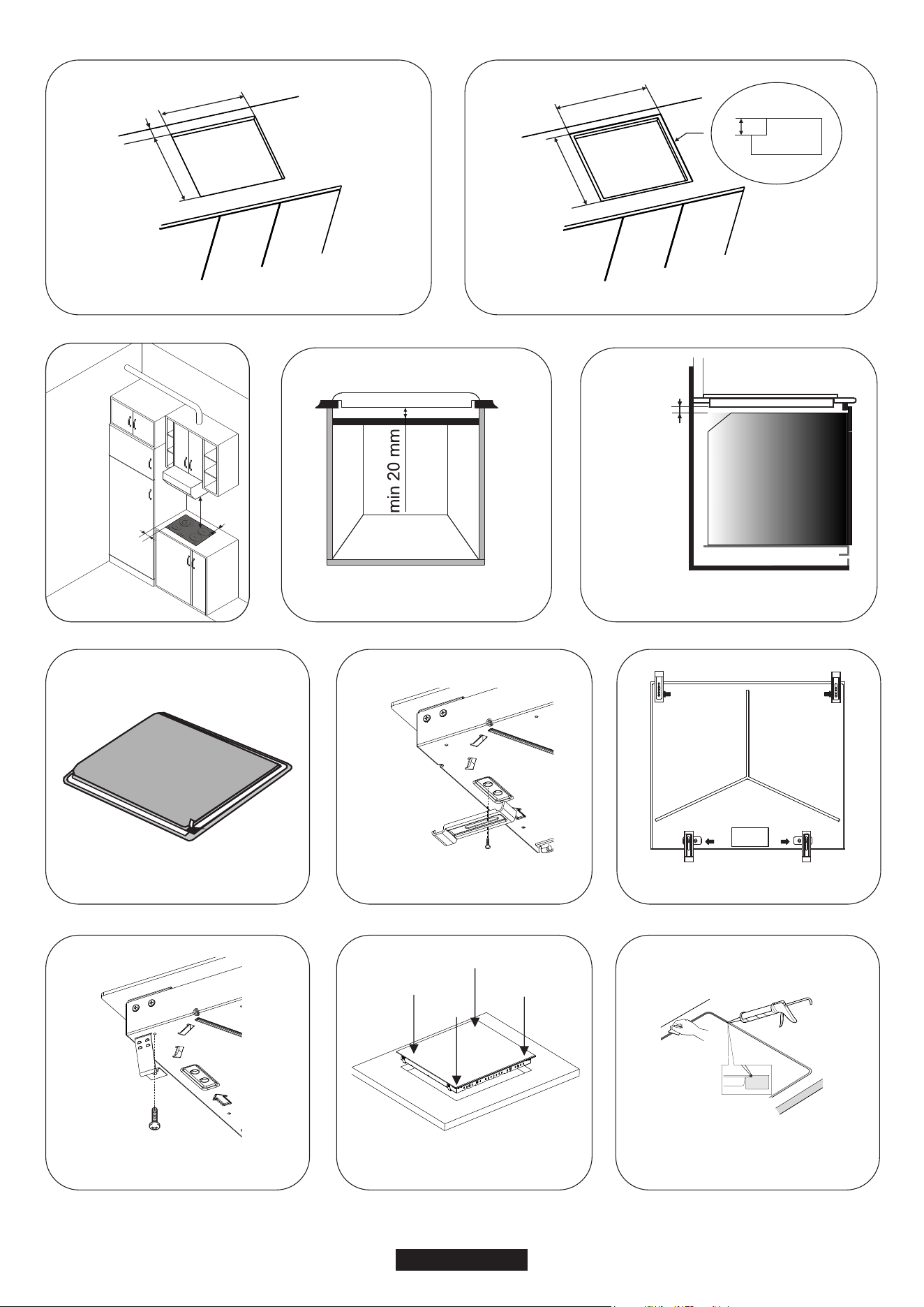

When installing a hood above the hob, please consult the installation
requirements specified for the hood but, in any case, the distance
between the hob and the hood must not be lower than 700 mm.
Leave a distance of at least 55 mm between the hob and the back wall
and of at least 150 mm between the hob and the vertical furniture or
walls in the lateral side. If a furniture is installed above the hob, the
minimum distance required is 700 mm.
If the bottom part of the hob is adjacent to an area normally accessible
for handling or cleaning operations, a separator it must be put 20 mm
below the bottom part of the hob. (see Figure 4)
(see Figure 3)
When installing an oven under the hob, separator must not be put and
the minimum distance between the bottom part of the hob and the
oven must not be lower than 10 mm. Do not install not cooled oven
under this hob and install the oven following its own installation
requirements. (see Figure 5)
PRODUCT CODE T
Identification Plate (located under the hob's bottom casing)
1. PROTECTION OF THE ENVIRONMENT
This appliance is marked according to European
Directive 2012/19/EU on Waste Electrical and
Electronic Equipment (WEEE).
WEEE contains both polluting substances (which
can cause negative consequences for the
environment) and basic components which can be
reused.It is important to have WEEE subjected to
specific treatments, in order to remove and dispose
properly all pollutants and recover and recycle all
materials.
• WEEE shall not be threatened as household waste.
• WEEE shall be handled over to the relevant collection points
managed by the municipality or by registered companies. In many
Countries, for large WEEE, home collection could be present.
• In many Countries, when you buy a new appliance, the old one
may be returned to the retailer who has to collect it free of charge on
a one-to-one basis, as long as the appliance is of equivalent
typology and has the same functions as the supplied one.
Individuals can play an important role in ensuring that the WEEE
does not become an environmental issue; it is essential to follow
some basic rules:
2. INSTALLATION
In addition, all decorative laminates should be fixed with high-resistance
glue.
Installing a domestic appliance it is a complicated operation which, if
not carried out correctly, can seriously have impact on safety of goods,
properties or people. For this reason, it should be carried out by a
professionally qualified person in accordance with technical
regulations.
In the event that this advice it is ignored and installation is carried out
by an unqualified person, the Manufacturer declines all responsibility
for any technical failure of the appliance whether or not it results in
damage of goods or properties or in injury of people or animals.
After having removed the packaging please be sure that the appliance
it is not damaged, otherwise contact the Retailer or Manufacturer After
Sales Service.
Make sure that the furniture in which the appliance will be fitted and all
other furniture in the nearby are made with materials which can
withstand high temperatures (min 100 °C).
Appliance can be installed in a Built-in furniture in “Standard” (see Figure
1) or “Flush” (see Figure 2) mode.
Worktop thickness should be between 25 and 45 mm.
Press the sides of hob until it is supported around its entire perimeter.
(see Figure 10)
After checking that the position of the hob is correct fill the gap
between the worktop and the hob with silicone adhesive. Flatten the
silicone layer with a scraper or with wet finger damped with water and
soap before it forms.
Normal Fixing:
FLUSH INSTALLATION
A watertight seal gasket is supplied with the hob. Fit the seal gasket
around the bottom hob as described and make sure that it is properly
fitted to avoid any leakage into the supporting furniture. (see Figure 6)
Get four springs form accesory bag and screw them onto bottom box
as shown in figure. (see Figure 9)
- Get the fixing clips from accessory bag and screw them into the
position shown on bottom box. (Do not tighten the screws to block
clips, they should move freely) (see Figure 7)
- Insert the hob in center position of cut out.
Quick Fixing: (Depending on model)
- Turn the clips and tighten them fully. (see Figure 8)
Center and insert the hob.
Do not use the hob until the silicone layer it is completely dry.
supported around its entire perimeter. (see Figure 11)
Note: Inner perimeter dimensions are same with standard installation
3. ELECTRICAL CONNECTION
A
B
C D
A
B
C
A
C
B
C
A B
D
A
B
C
D
LAYOUT 1-3 LAYOUT 2-4
LAYOUT 1-3
LAYOUT 2-4
1
2
5
5
7
3
5
5
6
6
6
6
6
6
5
5
3
1
2
4
5
5
6
6
1
2
3
6
6
6
4
5
5
5
6
6
5
5
3
1
2
5
5
6
6
1
2
3
6
6
6
5
5
5
1-3
2-4
5
6
7
LAYOUT
06 GB
WARNING: Manufacturer cannot be held responsible for any incident
or its consequences that may arise during the use of an appliance not
linked to the earth, or linked to an earth whose continuity is defective.
Before any electrical operation, please check the supply tension
shown on the electricity meter, the adjustment of the circuit- breaker,
the continuity of the connection to earth to the installation and that the
fuse is suitable.
If the appliance has a socket outlet, it must be installed so that the
socket outlet is accessible.
For any questions regarding power supply cord refer to After Sales
Service or a qualified technician.
"Installation must conform to the standards & directives."
Manufacturer declines all responsibility for any damage that
might be caused by unsuitable or unreasonable use.
The electrical connection to the installation should be made according
to the rated power of the Appliance; this should be made via an Omni
pole cut-out switch.
The yellow/green wire of the power supply cable must be connected to
the earth of both power supply and appliance terminals.
If the hob is fitted with power supply cord, this shall be connected only
to a power supply of 220-240 V between phase and neutral.
It is however possible to connect the hob to:
Three Phase 220-240 V3
Three Phase 380-415 V2N
To proceed to the new connection, please follow below instructions:
Before making the connection, make sure that the installation is
protected by a suitable fuse, and that it is fitted with wires of a large
enough section to supply the appliance normally.
2 31
Turn over the hob, glass sde aganst the workng top, takng care to
protect the glass.
Open the cover n the followng sequence:
ATTENTION:
If it should be necessary to replace the power supply cord, connect the
wire in accordance with following colors/codes:
SHUNT
- put the blade of a flat screw-drver n front of each tab "2" e
"3", push n and press;
- unscrew the cable clamp "1";
To release the power supply cord:
- Remove the screws retanng the termnal block whch
contans the shunt bars and the conductors of the supply cord;
- Pull out the supply cord.
- remove the cover.
- fnd the two tabs located on the sdes;
Operatons to be carred out to make a new connecton:
- Choose the power supply cable n accordance wth the
recommendatons n the table;
- Pass the power supply cable nto the clamp;
- Screw the cable clamp.
- Fx the cover;
- Accordng to the nstallaton and wth the
help of shunt bars whch you should have
recovered n the frst operaton, fx the
conductor as shown on the chart;
- Strp the end of each conductor of the
supply cord on a 10 mm length, by takng n
account the requested length of the cord for
the connecton to the termnal block;
Connection to the terminals on the terminal block
LAY OUT
"1-6"
LAY OUT
"7"
MONOPHASE or TWO PHASES 220-240 V~
Cable
HO5V2V2F
Cable
HO5V2V2F
Cable
HO5V2V2F
2
3x2,5 mm
2
3x4 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
THREE PHASES 220-240 V3~
THREE PHASES 380-415 V2N~
N
=
Neutral
PE
=
Earth
L1 / L2 / L3 = Phase
220-240V 3 ~
PE
L1 L2
L3
380-415V 2N ~
N
PE
L1 L2
L3
PE
L1
L2
220-240V ~
N
L
220-240V 2 ~
L2
PE
L1
PE
5. USE
4. HOB COOKWARE ADVICE
Using good quality cookware is critical for setting
the best performance from your hob.
Cast Iron : usable, but not recommended. Poor performance. May
scratch the surface.
Stainless Steel : highly recommended. Especially good with a
sandwich clad base. The sandwich base combines the benefits of
stainless steel (appearance, durability and stability) with the
advantages of aluminium or copper (heat conduction, even heat
distribution).
• Use pans whose diameter is wide enough to completely cover
the surface unit : the size of the pan should be no smaller than the
heating area. If it is slightly wider the energy will be used at its
maximum efficiency.
• Always use good quality cookware with perfectly flat and thick
bases : using this type of cookware will prevent hot spots that cause
food to stick. Thick metal pots and pans will provide an even
distribution of heat.
THE CHOICE OF COOKWARE - The following information will help
you to choose cookware which will give good performance.
• Ensure that the base of the pot or pan is dry : when filling pans
with liquid or using one that has been stored in the refrigerator, ensure
that the base of the pan is completely dry before placing it on the hob.
This will help to avoid staining the hob.
Aluminium : heavy weight recommended. Good conductivity.
Aluminium residues sometimes appear as scratches on the hob, but
can be removed if cleaned immediately.
Because of its low melting point, thin aluminium should not be used.
Copper Bottom / stoneware: heavy weight recommended. Good
performance, but copper may leave residues which can appear as
scratches. The residues can be removed, as long as the hob is
cleaned immediately. However, do not let these pots boil
dry. Overheated metal can bond to glass hobs. An overheated copper
pot will leave a residue that will permanently stain the hob.
Porcelain/enamel : Good perfomance only with a thiny smooth, flat
base.
Glass-ceramic : not recommended. Poor performance. May scratch
the surface.
1) If any cooking stage is in position 0, this display will switch OFF
automatically after 10 seconds and the zone OFF sequence will
sound.
2) If there is residual heat indication in the display which is OFF, "H" will
be displayed.
3) Even lock function is active you can switch OFF a zone.
4) If only one heater is active and this one is switched off, 4 Short beep
will be heard indicating all cook top is Off.
Switch ON/OFF a heater zone
To switch ON a heater Touch any heater´s zone during 400 msec.
Long beep will be heard and "0" value will appear in target zone digit,
indicating power level.
1) If any cooking stage is in position 0, this display will switch OFF
automatically after 10 seconds and the zone OFF sequence will
sound.
2) If there is residual heat indication in the display which is ON but in 0
power, "0" will appear changing over.
3) If lock function is active you cannot switch ON a zone.
To switch OFF a heater Touch any heater´s zone during 1,2 sec. 3
Short beeps will be heard and nothing or "H" value will appear in
target zone digit if residual heat exists. Zone will be OFF.
07 GB
4.- After ths moment, ths message wll appear on dsplay.
1.- Swtch on hob.
2.- Let touch control fnsh ts ntalzaton process.
3.- Before pass 30 seconds touch durng 5 seconds ‘ key.
Through the "Power management" function, the user can set the
maximum power that can be reached by the hob. Power management
function is only available during first 30 seconds after switch on the
hob. There is even the possibility to repeat this setting switching off
and on the power plug. By setting the desired maximum power, the
hob automatically adjusts the distribution in the various cooking zones
so that this limit is never exceeded; with the added advantage of being
able to simultaneously manage all the zones without overload
problems. The customer can set the maximum power of hob between
2.5 kW and the maximum related power of the hob (this can change
according to the model) (for example if the maximum power of the hob
is 7.2 kW. The maximum power level for setting is between 2.5kW and
7.2kW) At the time of purchase, the hob is set to maximum power. After
connecting the appliance to the electrical power, within 30 seconds
you can set the power level based on the points shown below:
How to choose power management level
P
P
4
5
0 0
5.- Usng ‘Plus’ and ‘Mnus’ keys Power management value can be
adjusted. In ths example case between 6500 and 2500w. When
requred value s selected, touch at the same tme ‘Plus’ & ‘Mnus’ keys
durng 5 seconds.
6.- When ths process s fnshed, a long beep s heard and a reset s
produced. Start-up process wll be generated agan.
7.- After start-up process, n tmer dsplay ECO power management
wll be showed.
After that, touch control won´t allow any combnaton whch
can exceed ths Eco lmt.
Child Lock option
To deactivate Child Lock, follow the same process explained before.
Then Short beep will be heard and displays will show "n" letter. Hob will
remain unlocked.
This action will be done when ‘+’ & ‘-‘keys were touched at the same
time.
Then, any time when a key will be touched, displays will show "L"
during 2sec. heating remains at the same state.
Note: An automatic child lock will produce in 15 minutes after total
Switch OFF of the hob.
Selecting a zone
If only one zone is ON, this zone is already selected by default, without
needing to short press (150 msec) over selection key.
When zone is already ON a lower lighting intensity for the not selected
zones that are ON is produced.
Increase / Decrease power level
With a short press on ‘+’ or ‘-‘ keys, Increase or decrease power in the
selected zones digit: 0-1-2-3...9-P
1. For Long Presses in + or - keys, power level increases /decreases
continuously. With a fast increase, power stops at level 9, and for a
higher power another short press is needed on the + key. No beep
sound is heard with fast increase / decrease.
2. Once arrived to P power level, pressing + key again does not
change power level to 0.Once arrived to 0 power level, pressing - key
again does not change power level to P.
4. When a heater is selected and ‘+’ & ‘-‘keys are touched at the same
time, power level will go to ‘0’ but heater will maintain selected during
10 seconds. If heater was temporized, timer will go to Off. This action
can only be developed in several cases depending touch control
configuration.The following examples are for information only.
Personal experience should then let you adapt these settings to your
taste and habits.
3. With a zone ON at 0 power level, if the zone is hot, 0 will blink
alternatively. After 10 seconds, 0 will disappear an ‘H’ letter will appear
fixed on display.
8.2- Triple zone ON
To switch ON double extension ring, associated main zone must be
already ON and Indicating power level must be higher than 0.
1st Short Press on extension key Switches ON 1st extension ring. 1
LED over extension key turns ON if 1st extension ring is ON (left LED
in case of triple zone, middle and only LED in case of double zone) 2nd
Short Press on extension key Switches ON 2nd extension ring.
Short beep each press on extension key.
2nd Short Press on extension key Switches OFF extension ring.
8.1- Double zone ON
1st Short Press on extension key Switches ON extension ring. LED
over extension key turns ON if Extension ring is ON.
Double / Triple zones
Bridge function
- If user selects power level “0”
Both bridge heaters will be selected at the same time.
A beep sounds and the zone LED is switched on if the zone is enabled.
- If the bridge key is touched in setting mode
The bridge can be enabled only when both heaters are off. One heater
of the bridge has been selected, to activate bridge function touch
bridge key.
The function will finish:
Both bridge heater displays will show same power level.
Once the heaters selected, if the power level is not the desired power
level, by the + - keys.
Overflow security
Something (an object or a liquid) is pressing any key during more than
5s. 2 Short Beep + 1 Long beep every 30s while the key is pressed.
Cook-top will turn Off. This symbol will maintain blinking while the
matter persist.
Timer
7) It is possible to adjust the timer time while the timer is previously
running.
10) Pressing the Timer key without any selected zone and when no
zone is being timed, does nothing.
8) Power of timed zone can be modified without consequences on the
timer programming.
Timer function can be activated with its own key.
Select the zone to be timed. Power level of the zone greater than 0.
Static is displayed in the zone being timed . "0 0" in the digits
reserved for the timer.
3) If timer "+" or "-" keys is maintained pressed there is quick setting.
4) When setting timer time, it is possible to go from "00" to "99" with "-"
key, and from "99" to "00" with "+" key.
2) Pressing continuously timer key, the timer is cancelled (goes to 00).
1) With "+" or "-" keys, timer time can be chosen. No Beeps at time
change.
5) Maximum time 99 minutes.
6) When the time is elapsed and the hob is beeping, press any key and
the alarm and digit sequence will end.
9) Last minute will be displayed by seconds (For Variants only visible if
we enter the timer programming while the last minute of the
countdown)
11) Pressing the Timer key without any selected zone and when many
zones are being timed, the time shown in time digits changes in a
rotatory way, and shows the time whose power display has the
decimal point ON.
12) Alternatively Power (5s) and (0,5s) is displayed in the zone being
timed.
Remaining time is displayed in the digits reserved for the timer. If
multiple zones are timed, the smallest remaining time is displayed,
and the decimal point is displayed in the corresponding zone.
Short beep each press on extension key.
2 LEDs over extension key turn ON if 1st and 2nd extension rings are
ON 3rd Short Press on extension key. Switches OFF 1st and 2nd
extension rings.
Residual Heat Indicator (In radiant heaters-> calculated)
While a temperature on the cook top glass surface is above
o
65 Cb(theory value), this condition will be shown in the associated
display, by means of an “H”.
o
To generate a temperature above 65 C a heating element has to be in
operation for certain time, this time depends on the power level. Once
this time has expired, the residual heat warning will be shown when
the heating element is switched off.
The same indicators can be used for “residual heat” indication as well.
A time table must be defined on this purpose: Rest Heat time=f (power
level, working time).
08 GB
Automatic Safety Off
If the power level is not changed during a preset time, the
corresponding heater turns off automatically.
The maximum time a heater can stay on, depends on the selected
cooking level.
Power level
Max. time on (hours)
1
2
3
4
5
6
7
8
9
P
10
5
5
4
3
2
2
2
2
2
NOTE: while an overheating situation should occur during the
operation of the highest power levels, the Hob control will
automatically adjust the power level in order to protect the hob from
overheating.
6. CLEANING AND MAINTENANCE
- Scrape with a scraper, holding it at an angle of 30° to the hob, until
the stains disappear.
Do not use a sponge which is too wet.
Never use a knife or a screwdriver.
The glass ceramic surface will withstand scraping from flat-bottomed
cooking vessels, however, it is always better to lift them when moving
them from one zone to another.
Frequent cleaning leaves a protective layer which is essential to
prevent scratches and wear. Make sure that the surface is clean
before using the hob again. To remove marks left by water, use a few
drops of white vinegar or lemon juice. Then wipe with absorbent paper
and a few drops of specialised cleaning fluid.
- Wipe with a soft cloth or dry kitchen paper until the surface is clean.
. Avoid spillages, as anything which falls on to the hob surface will
quickly burn and will make cleaning more difficult.
If there are still some stubborn stains:
. Before carrying out any maintenance work on the hob, allow it to
cool down.
.MAINTENANCE:
. It is advisable to keep away from the hob all substances which are
liable to melt, such as plastic items, sugar, or sugar-based products.
NB:
- Repeat the operation if necessary.
A FEW HINTS:
A scraper with a razor blade will not damage the surface, as long
as it is kept at an angle of 30°.
. The metal surround : to safely clean the metal surround wash with
soap and water, rinse, then dry with a soft cloth.
- Place a few drops of the specialised cleaning product on the hob
surface.
- Rub any stubborn stains with a soft cloth or with slightly damp
kitchen paper.
. Only products, (creams and scrapers) specifically designed for
aglass ceramic surfaces should be used. They are obtainable from
hardware stores.
- Place a few more drops of specialised cleaning fluid on the surface.
- Wipe with a soft cloth or dry kitchen paper until the surface is clean.
Never leave a scraper with a razor blade within the reach of
children.
Never use abrasive products or scouring powders.
09 GB
30°
Maxi
Any change in the colour of the glass-ceramic surface does
not affect its operation or the stability of the surface. Such
discolorations are mostly a result of burnt food residues or
use of cookware made of materials such as aluminium or
copper; these stains are difficult to remove.
7. PROBLEM SOLVING
Use a razor blade and follow the "CLEANING" section.
The pan bottom should fully cover the diameter of the selected zone.
Incorrect cleaning or rough-bottomed pans are used; particles like
grains of sand or salt get between the hob and the bottom of the pan.
Refer to the "CLEANING" section; make sure that pan bottoms are
clean before use and only use smooth bottomed pans. Scratches can
be lessened only the cleaning is done correctly.
The cooking zones do not simmer or only fry gently
Only use flat-bottomed pans. If light is visible between the pan and the
hob, the zone is not transmitting heat correctly.
The cooking is too slow
Unsuitable pans are being used. Only use flatbottomed utensils, that
are heavy and have a diameter at least the same
as the cooking zone.
Small scratches or abrasions on the hob's glass surface
Metal marks
Do not slide aluminium pans on the hob. Refer to the cleaning
recommendations.
You use the correct materials, but the stains persist.
Marks from an aluminium or copper pan, but also mineral, water or
food deposits; they can be removed using the cream cleaner.
The shunts are not positioned correctly on the terminal board.
Have a check made that the connection is done he control panel is
locked. Unlock the hob.
The hob does not cut off.
The control panel is locked. Unlock the hob.
The on-off cycles vary according to the required heat level:
- low level: short operating time,
- high level: long operating time.
Check the condition of the fuses / circuit breakers at your
location.Check to see if you are experiencing a power failure.
The cooktop has turned itself off.
The cooktop is not working.
Caramelisation or melted plastic on the hob.
Light surfaces on the hob
Frequency of on/off operations for cooking zones
Use a razor blade and follow the "CLEANING" section.
Refer to the "CLEANING" section.
Dark stains
The hob does not operate or certain zones don't work
The main switch (ON/OFF key) was accidentally touched or there is
any object above any key. Turn the unit on again without any object
about the keyboard. Enter your settings again.
If F and numbers appears in the display, your unit has detected a fault.
The following table list actions you can take to correct the problem.
Display F and numbers
8. AFTERCARE
— that the plug is correctly inserted and fused;
Before calling out a Service Engineer please check the
following:
If the fault cannot be identified switch off the appliance — do not
tamper with it — call the Aftercare Service Centre. The appliance is
supplied with a guarantee certificate that ensures that it will be
repaired free of charge at the Service Centre.
Heater dsplay Fault Acton
F0
Fc
Ft
FE
Fb
FU / FJ
FA
FC / Fd
Fr
If error has occurred disconnected and connect again the cooktop to the power supply. If error persist,
call after-sales service. If error appears suddenly in a normal operation, call after-sales service.
Touch control software error.
Wait until temperature goes down. Cook-top will automatically recovered when temperature
reaches a normal value.
Touch control zone is too hot
and has turned off all the
heaters.
Wait until temperature goes down. If message persist when temperature reaches an environment
value, call after-sales service.
Touch control temperature
sensor can be damaged.
Wait until temperature goes down. If message persist when temperature reaches an environment
value, call after-sales service.
Touch control temperature
sensor can be damaged.
See if cook-top is mounted correctly. Be sure that keys touch correctly the glass surface.
Excessive sensitivity
on any key.
This error is a keyboard auto-check. It disappears when autocheck return to secure value. If error
persist, call after-sale service.
Security keyboard error
This error is a software auto-check. It disappears when auto-check return to secure value. If error
persist, call after-sale service.
Security software error
This error is a software auto-check. It disappears when auto-check return to secure value. If error
persist, call after-sale service.
Security software error
Any relay driver can have any problemn. Remove cook-top from the power supply, wait a minute
and switch on again. If error persist, call after-sale service.
Relays security error
10 GB
11 IT
AVVERTENZA: pericolo di incendio: non
appoggiare nulla sulle superfici di cottura.
L'elettrodomestico può essere utilizzato da bambini
di età superiore a 8 anni e da persone con ridotte
capacità fisiche, sensoriali o mentali, oppure prive di
esperienza e conoscenza, se supervisionate o
istruite riguardo all'uso dell'elettrodomestico in
sicurezza, e se comprendono i rischi che derivano
dall'uso dello stesso. I bambini dovrebbero essere
supervisionati per assicurarsi che non giochino con
l'elettrodomestico. La pulizia e la manutenzione da
parte dell'utente non possono essere effettuate da
bambini senza supervisione.
AVVERTENZA: la cottura senza sorveglianza su
un piano di cottura in presenza di grasso o olio
nella pentola può essere pericolosa, con rischio
di incendi. NON cercare MAI di spegnere un
in cen dio co n acqu a, bens ì s peg nere
l'elettrodomestico e coprire la fiamma con un
coperchio o una coperta antifiamma.
AVVERTENZA: utilizzare unicamente protezioni
per piani di cottura progettate dal produttore della
c u c i n a o i n d i c a t e d a l p r o d u t t o r e
dell'elettrodomestico nelle istruzioni d'uso come
adatte, o ancora protezioni incorporate
nell'elettrodomestico. L'utilizzo di protezioni non
adatte può provocare incidenti.
AVVERTENZA: se la superficie è crepata, non
tocca re la ve tro cer ami ca e spe gne re
l'elettrodomestico per evitare la possibilità di
elettrocuzioni.
Si consiglia vivamente di tenere i bambini a
distanza dalle zone di cottura quando queste
sono in funzione o quando sono spente, per tutto
il tempo durante il quale l'indicatore di calore
residuo rimane attivo, per evitare il rischio di
ustioni gravi.
Se è presente, non guardare direttamente gli
elementi riscaldati della lampada alogena.
Collegare al cavo di alimentazione una spina
dimensionata per la tensione, la corrente e la
potenza indicate nella targhetta e dotata del
contatto di terra. La presa deve essere
dimensionata per la potenza indicata sulla
targhetta e deve avere il contatto di terra
collegato e funzionante. Il conduttore di terra è
giallo-verde. Questa operazione deve essere
eseguita solo da un tecnico adeguatamente
AVVERTENZA: l'elettrodomestico e le sue parti
accessibili diventano calde durante l'uso.
Prestare attenzione ad evitare qualsiasi contatto
con le resistenze di riscaldamento. Mantenere
lontani dall'elettrodomestico i bambini di età
inferiore agli 8 anni, a meno che non siano
continuamente supervisionati.
Si consiglia di conservare le istruzioni di uso e
montaggio per riferimento successivo e, prima di
montare il piano di cottura, annotare il suo
numero di serie per richiedere assistenza al
Servizio post-vendita.
ATTENZIONE: il processo di cottura deve essere
supervisionato. Un processo di cottura di breve
termine deve essere supervisionato in continuo.
Questo elettrodomestico non è concepito per
funzionare con temporizzatori esterni o con
sistemi di comando a distanza separati.
ISTRUZIONI DI SICUREZZA
Utilizzare sempre i recipienti di cottura adatti.
Mai utilizzare il piano di cottura come superficie di
lavoro.
La disconnessione può essere eseguita con la
spina accessibile o aggiungendo un interruttore
sul cablaggio fisso, nel rispetto delle normative
relative ai cablaggi.
Non appoggiare sul piano di cottura oggetti
metallici come coltelli, forchette, cucchiai o
coperchi. Potrebbero scaldarsi eccessivamente.
Non utilizzare mai un getto di vapore o ad alta
pressione per la pulizia dell'elettrodomestico.
addestrato. In caso di incompatibilità tra presa e
spina dell'elettrodomestico, richiedere ad un
tecnico specializzato di sostituire la presa con
un'altra di tipo compatibile. La spina e la presa
devono essere conformi alle normative attuali del
paese di installazione.
Il collegamento alla rete di alimentazione può
essere effettuato anche collocando un interruttore
automatico onnipolare tra l'elettrodomestico e la
rete di alimentazione, in grado di supportare il
carico massimo collegato, in linea con la
legislazione corrente.
Non appoggiare sulle zone riscaldanti pellicole di
alluminio e padelle in plastica.
Non toccare le zone riscaldanti durante il
funzionamento o per un breve periodo dopo l'uso.
Il cavo di terra giallo-verde non deve essere
interrotto dall'interruttore automatico. La presa o
l'interruttore automatico onnipolare utilizzati per il
collegamento devono essere facilmente accessibili
al momento del montaggio dell'elettrodomestico.
Se il cavo di alimentazione dell'elettrodomestico
dovesse essere danneggiato, farlo sostituire dal
produttore, dal suo servizio tecnico o da tecnici
qualificati, per evitare rischi. Il conduttore di terra
(giallo-verde) deve essere più lungo di 10 mm sul
lato della morsettiera. La sezione dei conduttori
interni deve essere adatta alla potenza assorbita
dal piano di cottura (come indicato sulla
targhetta). Il cavo di alimentazione deve essere di
tipo HO5V2V2-F.
Dopo ogni utilizzo è necessario pulire il piano di
cottura per evitare l'accumulo di sporcizia e
grasso. Se ci sono accumuli di questo tipo
vengono cotti nuovamente quando il piano di
cottura viene acceso, creando fumo e odori
sgradevoli per non parlare del rischio di
propagazione di incendi.
Non cuocere mai gli alimenti direttamente sul
piano di cottura in vetroceramica.
Mettere sempre la pentola al centro del gruppo
sul quale si sta effettuando la cottura. Non
appoggiare nulla sul pannello di comando.
Mai utilizzare il piano di cottura come tagliere.
Non appoggiare oggetti pesanti al di sopra del
piano di cottura. Se cadono sul piano possono
danneggiarlo.
Non utilizzare il piano di cottura per riporvi oggetti.
Non fare scivolare i recipienti sul piano di cottura.
Il funzonamento dell'elettrodomestco alle frequenze
nomnal non rchede alcuna operazone o
mpostazone.
12 IT
Se la parte inferiore del piano di cottura è adiacente ad un'area
normalmente accessibile durante la cottura o la pulizia, inserire un
separatore 20 mm sotto alla base del piano di cottura. (vedere Figura
4)
Quando si installa una cappa al di sopra del piano di cottura,
consultare i requisiti di montaggio specifici per la cappa, ma, in ogni
caso, la distanza tra cappa e piano di cottura non deve essere
inferiore a 700 mm.(vedere Figura 3)
Lasciare una distanza pari a almeno 55 mm tra il piano di cottura e il
muro posteriore e di almeno 150 mm tra il piano di cottura e il mobile
verticale o le pareti sul lato. Qualora venga installato un pensile sopra
il piano cottura, la distanza minima richiesta è pari a 700 mm.
CODICE PRODOTTO T
Targhetta di identificazione (posta sotto il carter inferiore del piano di
cottura)
1. SALVAGUARDIA DELL'AMBIENTE
Questo elettrodomestico dispone di contrassegno ai
sensi della direttiva europea 2012/19/UE in materia di
rifiuti di apparecchiature elettriche ed elettroniche
(RAEE).
In molti stati, nel caso di acquisto di nuovi elettrodomestici, quelli
vecchi possono essere affidati al venditore che li deve ritirare
gratuitamente in numero corrispondente agli elettrodomestici
acquistati, a condizione che i singoli elettrodomestici siano di tipo
simile e con le stesse funzioni di quelli acquistati.
• i RAEE non devono essere trattati come rifiuti domestici.
• i RAEE devono essere affidati agli speciali centri di raccolta
gestiti dai comuni o da società autorizzate. In molti stati è
disponibile anche un servizio di raccolta porta a porta per i RAEE.
Spetta ai singoli individui garantire che i RAEE non diventino un
problema a livello ambientale. Esistono alcune regole specifiche da
rispettare:
I RAEE contengono sostanze inquinanti (che
possono causare conseguenze negative per
l'ambiente) e i componenti principali che possono
essere riutilizzati. È importante che i RAEE siano
sottoposti a trattamenti specifici in modo da togliere e smaltire in
modo corretto gli inquinanti nonché recuperare e riciclare tutti i
materiali.
Il montaggio di un elettrodomestico può essere un'operazione
complicata che, se non viene effettuata correttamente, può
minacciare gravemente la sicurezza di prodotti, proprietà o persone.
Per questa ragione tale attività deve essere intrapresa da un tecnico
professionalmente qualificato che la effettuerà in accordo con le
normative tecniche in vigore.
Nel caso in cui questa precauzione non venga rispettata e il
montaggio sia effettuato da un tecnico non qualificato, il produttore
declina tutte le responsabilità per guasti tecnici dell'elettrodomestico
che possano causare o meno danni alle cose o ai beni o lesioni alle
persone o agli animali.
Dopo avere tolto l'imballaggio, accertarsi che l'elettrodomestico non
sia danneggiato; in caso contrario contattare il rivenditore o il servizio
di assistenza post vendita del produttore.
L'elettrodomestico può essere installato in un mobile ad incasso in
modalità "standard" (vedere Figura 1) o "a filo" (vedere Figura 2).
Accertarsi che il mobile nel quale verrà inserito l'elettrodomestico e
tutti gli altri arredi nelle vicinanze siano di un materiale in grado di
resistere a temperature elevate (minimo 100°C).
Inoltre, tutti i laminati decorativi devono essere fissati con colla ad alta
resistenza.
Nota: Le dimensioni del perimetro interno sono le stesse
dell'installazione standard
Lo spessore del piano di lavoro deve essere compreso tra 25 e 45 mm.
2. INSTALLAZIONE
- Utilizzare le fascette di fissaggio presenti nel sacchetto degli
accessori ed avvitarle nella posizione indicata sulla scatola inferiore.
(Non serrare le viti per bloccare completamente le fascette,
dovrebbero muoversi liberamente) (vedere Figura 7)
Quando si installa un forno al di sotto del piano di cottura, non è
necessario inserire un separatore e la distanza minima tra la parte
inferiore del piano di cottura ed il forno non deve essere inferiore a 10
mm. Non montare un forno non raffreddato al di sotto di questo piano
di cottura e installare il forno seguendo i relativi requisiti di
montaggio. (vedere Figura 5)
Fissaggio normale:
Prelevare quattro molle dal sacchetto accessori ed avvitarle sulla
scatola inferiore come illustrato in figura. (vedere Figura 9)
Centrare ed inserire il piano di cottura.
Il piano di cottura viene fornito con una guarnizione di tenuta.
Montare la guarnizione di tenuta intorno alla parte inferiore del piano
di cottura ed assicurarsi che sia inserita correttamente per evitare
perdite sui mobili di supporto sottostanti. (vedere Figura 6)
- Inserire il piano di cottura nella posizione centrale dell'intaglio.
- Ruotare le fascette e serrarle a fondo. (vedere Figura 8)
Fissaggio rapido: (A seconda del modello)
Premere i lati del piano di cottura fino a quando non risulta supportato
sull'intero perimetro. (vedere Figura 10)
INSTALLAZIONE A FILO
Dopo avere verificato che la posizione del piano di cottura è corretta,
riempire lo spazio fra piano di lavoro e piano di cottura con adesivo
siliconico. Appiattire lo strato di silicone con un raschiatore o
bagnando le dita in acqua e sapone prima che indurisca.Non
utilizzare il piano di cottura fino a quando lo strato di silicone non è
perfettamente asciutto. (vedere Figura 11)
3. COLLEGAMENTO ELETTRICO
A
B
C D
A
B
C
A
C
B
C
A B
D
A
B
C
D
DISPOSIZIONE 1-3 DISPOSIZIONE 2-4
DISPOSIZIONE 1-3
DISPOSIZIONE 2-4
DISPOSIZIONE 5 DISPOSIZIONE 6 DISPOSIZIONE 7
DISPOSIZIONE 5
DISPOSIZIONE 6
DISPOSIZIONE 7
w
13 IT
1-3
2-4
5
6
7
DISPOSIZIONE
7. Bridge
5. Indicatore programmi zona di cottura
4. LED zona di cottura aggiuntiva
6. Selezione della zona
1. "+"
2. "-"
3. TIMER
A seconda del modello
1
2
5
5
7
3
5
5
6
6
6
6
6
6
5
5
3
1
2
4
5
5
6
6
1
2
3
6
6
6
4
5
5
5
6
6
5
5
3
1
2
5
5
6
6
1
2
3
6
6
6
5
5
5
"Il montaggio deve essere conforme alle direttive e agli
standard." Il produttore declina qualsiasi responsabilità per
danni che potrebbero essere causati da utilizzo inappropriato o
irragionevole.
AVVERTENZA: Il Produttore non può essere ritenuto responsabile di
qualsiasi incidente o delle relative conseguenze che potessero
insorgere durante l'utilizzo di un elettrodomestico privo di messa a
terra, oppure collegato ad una terra avente una continuità difettosa.
Prima di qualsiasi funzionamento elettrico, controllare sempre la
tensione di alimentazione riportata sul contatore, la regolazione del
sezionatore, la continuità del collegamento a terra rispetto
all'impianto; verificare anche che il fusibile sia appropriato.
Il collegamento elettrico all'impianto deve essere effettuato
rispettando la potenza nominale dell'elettrodomestico; ciò deve
essere effettuato tramite un sezionatore multipolare.
Se l'elettrodomestico ha un'uscita a presa, deve essere installato in
modo che tale uscita sia accessibile.
Trifase 380-415 V2N
Il cavo giallo/verde del cavo di alimentazione elettrica deve essere
collegato alla terra dell'alimentazione elettrica ed ai morsetti
dell'elettrodomestico.
Per qualsiasi domanda relativa al cavo di alimentazione elettrica
rivolgersi al Servizio di Assistenza post-vendita o a un tecnico
qualificato.
Trifase 220-240 V3
È comunque sempre possibile collegare il piano di cottura a:
Se il piano di cottura è dotato di un cavo di alimentazione,
collegarlo solo ad un'alimentazione con tensione di 220-240 V tra la
fase e il neutro.
Capovolgere il piano di cottura, con la vetroceramica rivolta verso il
piano di lavoro, prestando attenzione a proteggere la vetroceramica.
Per procedere al nuovo collegamento, rispettare le istruzioni che
seguono:
Prima di effettuare il collegamento accertarsi che l'impianto sia
protetto da un fusibile appropriato e che sia dotato di cavi aventi una
sezione sufficientemente grande per alimentare normalmente
l'elettrodomestico.
- individuare le due linguette sui lati;
- mettere la punta di un cacciavite piatto davanti alle linguette "2" e
"3", spingere all'interno e premere;
- Bloccare il coperchio;
- Togliere le viti che fissano la morsettiera che contiene le
derivazioni e i conduttori del cavo di alimentazione;
Per staccare il cavo di alimentazione elettrica:
- svitare la fascetta per cavi "1";
- Avvitare la fascetta per cavi.
Nota: accertarsi che le viti della morsettiera siano
completamente avvitate.
- togliere il coperchio.
- Scegliere il cavo di alimentazione in accordo con le indicazioni
della tabella;
- Passare il cavo di alimentazione elettrica nella fascetta;
- Spelare l'estremità di ogni conduttore del cavo di alimentazione
per circa 10 mm, tenendo in considerazione la lunghezza richiesta
del cavo per il collegamento alla morsettiera;
Operazioni da effettuare per un nuovo collegamento:
- Tirare verso l'esterno il cavo di alimentazione.
- Secondo il tipo di montaggio, utilizzare le deviazioni recuperate
nella prima operazione, fissare il conduttore come indicato sulla
tabella;
Aprire il coperchio nella seguente sequenza:
2 31
Operazioni da effettuare per un nuovo collegamento:
- Scegliere il cavo di alimentazione in
accordo con le indicazioni della tabella;
- Spelare l'estremità di ogni conduttore
del cavo di alimentazione per circa 10
mm, tenendo in considerazione la
lunghezza richiesta del cavo per il
collegamento alla morsettiera;
- A seconda del tipo di montaggio,
utilizzare le deviazioni recuperate nella
prima operazione, fissare il conduttore
come indicato sulla tabella;
- Bloccare il coperchio;
- Avvitare la fascetta per cavi.
- Passare il cavo di alimentazione
elettrica nella fascetta;
ATTENZIONE:
nel caso in cui fosse necessario sostituire il cavo di alimentazione,
collegare i fili in accordo con i seguenti colori/codici:
BLU
MARRONE
GIALLO VERDE
Neutro
Fase
Terra
( )
DERIVAZIONE
14 IT
DISPOSIZIONE
"1-6"
DISPOSIZIONE
"7"
MONOFASE O BIFASES 220-240 V~
Cavo
HO5V2V2F
Cavo
HO5V2V2F
Cavo
HO5V2V2F
2
3x2,5 mm
2
3x4 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
TRIFASE 220-240 V3~
TRIFASE 380-415 V2N~
Collegamento ai morsetti della morsettiera
N
=
Neutro
PE
=
Terra
L1 / L2 / L3 = Fase
220-240V 3 ~
PE
L1 L2
L3
380-415V 2N ~
N
PE
L1 L2
L3
PE
L1
L2
220-240V ~
N
L
220-240V 2 ~
L2
PE
L1
PE
4. CONSIGLI SUI RECIPIENTI DI COTTURA
PER IL PIANO
L'utilizzo di recipienti di cottura appropriati è di fondamentale
importanza per ottenere le migliori prestazioni dal piano di cottura.
• Utilizzare pentole di diametro sufficientemente largo per
coprire completamente la superficie: le dimensioni della pentola
non devono essere inferiori alla zona di riscaldamento. Con una
pentola leggermente più grande l'energia viene utilizzata alla
massima efficienza.
Si sconsiglia l'utilizzo di alluminio sottile a causa del suo basso punto
di fusione.
Acciaio inossidabile: vivamente consigliato. Particolarmente
efficace se dotato di una base con strato doppio placcato. La base
doppia abbina i vantaggi dell'acciaio inossidabile (aspetto, durata e
stabilità) con i vantaggi di alluminio e rame (conduzione di calore,
distribuzione uniforme del calore).
Alluminio: si consiglia di tipo pesante. Buona conduttività. A volte i
residui di alluminio si presentano come graffi sul piano di cottura, ma si
eliminano se si pulisce immediatamente il piano.
Ghisa: utilizzabile, ma non consigliata. Scarse prestazioni. Può
graffiare la superficie.
SCELTA DEI RECIPIENTI DI COTTURA - Le informazioni riportate
qui di seguito facilitano la scelta dei recipienti di cottura adatti per
fornire prestazioni ottimali.
• Utilizzare sempre recipienti di cottura di buona qualità con
basi perfettamente piane e spesse: l'utilizzo di questo tipo di
recipienti di cottura evita la formazione di punti più caldi nei quali si
attacca il cibo. Padelle e pentole spesse in metallo garantiscono una
distribuzione regolare del calore.
• Accertarsi che la base della pentola o della padella sia
asciutta: quando si introduce liquido nelle padelle o se ne utilizza una
che era stata riposta in frigorifero, accertarsi che la base della padella
sia completamente asciutta prima di appoggiarla sul piano di cottura.
In questo modo si evita di macchiare il piano di cottura.
Terracotta / fondo in rame: si consiglia di tipo pesante. Buone
prestazioni, ma il rame può lasciare residui che si possono presentare
come graffi. I residui si possono eliminare se il piano di cottura viene
pulito immediatamente. È però importante non dimenticare i recipienti
vuoti sul fornello acceso. Il metallo surriscaldato può legarsi al piano di
cottura in vetroceramica. Un recipiente di cottura in rame
surriscaldato lascia residui che macchiano permanentemente il piano
di cottura.
Porcellana/smalto: Buone prestazioni solo con una base piana,
sottile e liscia.
Vetroceramica: sconsigliata. Scarse prestazioni. Può graffiare la
superficie.
5. USO
La funzione di gestione della potenza consente all'utente di impostare
la potenza massima che può raggiungere il piano cottura.
La funzione gestione della potenza è disponibile solo entro 30 secondi
dall'accensione del piano cottura. È possibile, comunque, ripetere
questa impostazione scollegando e ricollegando il cavo di
alimentazione. Impostando la massima potenza desiderata, il piano
cottura regola automaticamente la distribuzione delle varie zone di
cottura in modo da non superare mai tale limite, con l'ulteriore
vantaggio di poter gestire contemporaneamente tutte le zone senza
problemi di sovraccarico. Per il piano cottura il cliente può impostare
una potenza massima compresa tra 2,5 kW e la massima potenza del
piano cottura, che varia in base al modello; se la massima potenza del
piano cottura è 7,2 kW, ad esempio, il livello di impostazione possibile
è compreso tra 2,5 e 7,2 kW. Al momento dell'acquisto, il piano cottura
è impostato sulla massima potenza. Dopo il collegamento
dell'elettrodomestico alla rete elettrica, entro 30 secondi è possibile
impostare il livello di potenza in base ai punti sopra indicati:
Scelta del livello di gestione della potenza
1.- Accendere il piano cottura.
2.- Attendere che il controllo tattile termini il processo di
inizializzazione.
3.- Toccare entro 30 secondi il tasto meno per 5 secondi.
4 - A questo punto, il display visualizza il messaggio seguente.
5 - Utilizzando i tasti più (+) e meno (–) del timer, è possibile regolare il
valore di gestione della potenza, che in questo esempio è compresa
tra 6500 W e 2500 W. Quando viene selezionato il valore richiesto,
toccare contemporaneamente i tasti più (+) e meno (–) del timer per 5
secondi.
6 - Al termine di questa procedura, viene emesso un lungo segnale
acustico, il sistema si azzera e la procedura ricomincia.
P
P
4
5
0 0
15 IT
Come accendere/spegnere una zona di riscaldamento
Per accendere una zona di riscaldamento toccare una qualsiasi zona
di riscaldamento per 400 msec. Si sentirà un bip prolungato ed il
valore "0" verrà visualizzato nella cifra della zona di destinazione,
indicando il livello di potenza.
1) Se una qualsiasi fase di cottura è in posizione 0, il display si
spegne automaticamente dopo 10 secondi e la sequenza di
spegnimento zona emette un segnale acustico.
1) Se una qualsiasi fase di cottura è in posizione 0, il display si
spegne automaticamente dopo 10 secondi e la sequenza di
spegnimento zona emette un segnale acustico.
4) Se è attiva solo una zona di riscaldamento e anche questa viene
spenta, si avvertono 4 brevi bip per indicare che il piano di cottura è
spento.
2) Se c'è un'indicazione di calore residuo sul display spento, verrà
visualizzato "H".
2) Se c'è un'indicazione di calore residuo sul display acceso ma con
potenza pari a 0, lo "0" viene acceso in commutazione.
3) Se la funzione di blocco è attiva è possibile spegnere una zona.
3) Se la funzione di blocco è attiva non è possibile accendere una
zona.
Per spegnere una zona di riscaldamento toccare una qualsiasi zona di
riscaldamento per un periodo di 1,2 sec. Si avvertiranno tre brevi bip
nella cifra della zona di destinazione e non verrà visualizzato nulla
oppure "H" se è presente calore residuo. La zona sarà spenta.
Come risultato, il controllo tattile non consentirà alcuna
combinazione che superi questo limite ECO.
7 - D opo la procedura di avvio, il display del timer visualizza la
gestione della potenza ECO.
Selezione di una zona
Quando una zona è già accesa, si ottiene un'intensità luminosa
inferiore per le zone selezionate che sono accese.
Premendo brevemente i pulsanti '+' o '-' si aumenta o diminuisce la
potenza nella cifra delle zone selezionate: 0-1-2-3...9-P
1. Premendo a lungo i pulsanti "+" o "-" il livello di potenza aumenta /
diminuisce in continuo. Con un aumento rapido, la potenza si
interrompe al livello 9 e per potenza superiore è necessario premere
ulteriormente il tasto "+". Non si attiva alcun bip con aumento /
diminuzione rapidi.
Se è accesa solo una zona, questa zona viene selezionata di default,
senza necessità di dover premere il pulsante di selezione per un
breve periodo (150 msec).
Aumento/diminuzione del livello di potenza
3. Con una zona accesa a livello di potenza 0, se la zona è calda, lo 0
lampeggerà alternativamente. Dopo 10 secondi, lo 0 scompare e sul
display viene visualizzata la lettera "H" in continuo.
2. Una volta raggiunto il livello di potenza P, premendo nuovamente
"+" il livello di potenza non cambia a 0. Una volta arrivato al livello di
potenza 0, premendo nuovamente "-" il livello di potenza non passa a
P.
Questa azione avviene quando i pulsanti "+" e "-" sono premuti in
contemporanea.
Per disattivare la sicurezza bambini, seguire lo stesso processo sopra
indicato. Quindi viene emesso un breve bip e il display visualizza "n". Il
piano di cottura si sblocca.
Nota: Una sicurezza bambini automatica si attiva per 15 minuti dopo lo
spegnimento completo del piano di cottura. Questa funzione si attiva
automaticamente ma è necessario programmarla in precedenza.
Fare riferimento al punto Impostazioni Utente.
Quindi, ogni volta che viene premuto un pulsante, il display visualizza
"L" per due secondi. Il riscaldamento rimane nelle stesse condizioni.
Opzione Sicurezza Bambini
Per accendere l'anello di estensione doppio, la zona associata deve
essere già accesa e l'indicazione di livello di potenza deve essere
superiore a 0.
8.1- Zona a doppio riscaldamento accesa
La prima breve pressione sul pulsante dell'estensione accende
l'anello di estensione. Il LED sul pulsante di estensione si accende se
l'anello di estensione è acceso.
La seconda breve pressione sul pulsante dell'estensione spegne
l'anello di estensione. Si avverte un breve bip ogni volta che si
preme il pulsante di estensione.
Zone a doppio / triplo riscaldamento
La seconda breve pressione sul pulsante dell'estensione accende il
secondo anello di estensione. 2 LED sull'anello di estensione si
accendono se il primo e il secondo anello di estensione sono accesi
La prima breve pressione sul pulsante dell'estensione accende il
primo anello di estensione. 1 LED sul pulsante di estensione si
accende quando il primo anello di estensione è acceso (il LED a
sinistra nel caso di triplo riscaldamento, quello centrale e l'unico LED
nel caso di zona doppia)
8.2- Zona a triplo riscaldamento accesa
La terza breve pressione sul pulsante dell'estensione spegne il primo
e il secondo anello di estensione Si avverte un breve bip ogni volta
che si preme il pulsante di estensione.
Funzione bridge
Quando le zone di riscaldamento sono selezionate, se il livello di
potenza non è quello desiderato, utilizzare i pulsanti "+" e "-".
Entrambe le zone di riscaldamento della funzione bridge sono
selezionate contemporaneamente.
- Se l'utente seleziona il livello di potenza "0"
- Se in modalità impostazione viene sfiorato il pulsante bridge
Entrambi i display della zona di cottura con funzione bridge mostrano
lo stesso livello di potenza. La funzione finisce:
La funzione bridge può essere abilitata unicamente quando entrambe
le zone di riscaldamento sono spente. Una zona di riscaldamento del
bridge è stata selezionata; per attivare la funzione bridge sfiorare il
pulsante bridge.
Si avverte un bip e il LED della zona si accende se la zona è abilitata.
16 IT
Sicurezza contro le fuoriuscite
Qualcosa (un oggetto o un liquido) sta mantenendo premuto un
qualsiasi pulsante per più di 5 secondi. 2 bip veloci + 1 bip lungo
ogni 30 secondi mentre viene premuto il pulsante. Il piano di
cottura si spegne. Questo simbolo continua a lampeggiare per
tutto il tempo in cui questa situazione persiste.
Timer
Il tempo rimanente è visualizzato nelle cifre riservate al timer. Se
molte zone sono temporizzate, il tempo più basso rimanente e la
virgola decimale è visualizzata nella zona corrispondente.
11) Premendo il pulsante timer senza avere selezionato alcuna
zona e quando molte sono soggette a temporizzazione, il tempo
visualizzato nella cifra del tempo varia in modo rotatorio, indicando il
tempo il cui display di potenza ha la virgola decimale accesa.
12) Nella zona soggetta a temporizzazione viene visualizzato in
alternanza potenza (5 s) e (0,5 s).
1) Con i pulsanti "+" o "-" è possibile selezionare il tempo del timer.
Ogni volta che il tempo varia non si avverte alcun bip.
2) Premendo contemporaneamente i pulsant timer il timer si azzera
(visualizzazione 00).
Selezionare la zona da temporizzare. Il livello di potenza della zona è
superiore a 0. viene visualizzato fisso nella zona da temporizzare.
"0 0" nelle cifre riservate al timer.
10) Premendo il pulsante timer senza avere selezionato alcuna
zona e quando non ci sono zone temporizzate, non accade nulla.
8) La potenza delle zone temporizzate può essere modificata senza
conseguenza sulla programmazione del timer.
In entrambi i casi, la zona di riscaldamento deve essere selezionata
ed il relativo livello di potenza deve essere superiore a 0.
7) È possibile regolare il tempo del timer quando il timer era già in
funzione.
3) Se i pulsanti timer "+" o "-" sono mantenuti premuti durante un
tempo da determinare, si ha un'impostazione rapida.
4) Durante l'impostazione del tempo del timer, è possibile passare
da "00" a "99" con il pulsante "-" e da "99" a "00" con il pulsante "+".
5) Il tempo massimo corrisponde a 99 minuti.
9) L'ultimo minuto verrà visualizzato in secondi (per alcune varianti
visibile solo accedendo alla programmazione del timer durante il
conto alla rovescia dell'ultimo minuto)
6) Quando il tempo è trascorso e il piano di cottura emette dei bip,
premere un qualsiasi pulsante per terminare la sequenza di
inserimento e l'allarme.
La funzione timer può essere attivata tramite il relativo pulsante o
sfiorando allo stesso tempo i pulsanti "+" e "-".
Indicatore del calore residuo
(in zone di riscaldamento radianti -> calcolato)
Quando la temperatura sulla superficie in vetroresina del piano di
cottura è superiore a 65°C (valore teorico), questa condizione viene
visualizzata sul relativo display, tramite la lettera "H".
Per ottenere una temperatura superiore a 65°C una zona di
riscaldamento deve essere in funzione per un certo periodo di tempo,
che dipende dal livello di potenza. Una volta trascorso questo tempo,
la segnalazione di calore residuo viene visualizzata quando la zona di
riscaldamento viene spenta.
Gli stessi indicatori possono essere utilizzati anche per l'indicazione
del "calore residuo". È necessario stabilire una tabella oraria a tale
proposito: Tempo di calore rimanente = F (livello di potenza, tempo di
lavoro).
Spegnimento automatico di sicurezza
Se il livello di potenza non è variato per un tempo preimpostato, la
corrispondente zona di riscaldamento si spegne in automatico.
Il tempo massimo durante il quale una zona di riscaldamento può
restare accesa dipende dal livello di cottura selezionato.
Livello
di potenza
Tempo massimo
di attivazione (ore)
1
2
3
4
5
6
7
8
9
P
10
5
5
4
3
2
2
2
2
2
NOTA: se si verifica una situazione di surriscaldamento durante il
funzionamento dei massimi livelli di potenza, il comando del piano di
cottura regola automaticamente il livello di potenza per proteggere il
piano di cottura dai surriscaldamenti.
6. PULIZIA E MANUTENZIONE
Prima di effettuare qualsiasi attività di manutenzione sul piano di
cottura, lasciarlo raffreddare.
- Asciugare con un panno morbido o carta da cucina asciutta fino alla
completa pulizia della superficie.
• Si consiglia di tenere lontano dal piano di cottura tutte le sostanze
che possono sciogliersi, quali oggetti in plastica, zucchero o prodotti a
base di zucchero.
- Versare alcune gocce del detergente specifico sulla superficie del
piano di cottura.
Se ci sono ancora macchie persistenti:
- Sfregare le eventuali macchie più persistenti con un panno morbido
o carta da cucina leggermente inumidita.
• Utilizzare unicamente prodotti (paste detergenti e raschietti)
progettati specificatamente per superfici in vetroceramica. Sono
reperibili normalmente in commercio.
- Versare altre gocce di detergente specifico sulla superficie del piano
di cottura.
- Ripetere l'operazione se necessario.
MANUTENZIONE:
ALCUNI SUGGERIMENTI:
Una pulizia frequente lascia uno strato protettivo che è fondamentale
per evitare graffi e usura. Prima di utilizzare nuovamente il piano di
cottura accertarsi che la superficie sia pulita. Per togliere segni lasciati
dall'acqua, utilizzare alcune gocce di aceto di vino bianco o di succo di
limone. Quindi asciugare con carta assorbente e alcune gocce di
detergente specifico.
La superficie in vetroceramica resiste ai graffi causati da recipienti di
cottura a fondo piatto, tuttavia si consiglia sempre di sollevarli quando
si spostano da una zona all'altra.
• Evitare sgocciolamenti, in quanto qualsiasi sostanza che cade sulla
superficie del piano di cottura brucia rapidamente e ne rende più
difficile la pulizia.
- Asciugare con un panno morbido o carta da cucina asciutta fino alla
completa pulizia della superficie.
- Raschiare utilizzando un raschietto, mantenendolo ad un angolo di
30° rispetto al piano di cottura, fino a quando la macchia non
scompare.
30°
Maxi
N.B.:
Non utilizzare mai una spugna troppo bagnata.
Non utilizzare mai un coltello o un cacciavite.
Non utilizzare mai prodotti abrasivi o detergenti in polvere.
Cornice metallica: per pulire in modo sicuro la cornice metallica,
lavare con acqua e sapone, risciacquare e quindi asciugare con un
panno morbido.
Un raschietto con lametta non danneggia la superficie, a patto
che venga mantenuto ad un angolo di 30°.
Non lasciare mai un raschietto con lametta alla portata dei
bambini.
17 IT
Qualsiasi variazione di colore della superficie in
vetroceramica non influenza il relativo funzionamento o la
stabilità della superficie. Tali scolorimenti sono
principalmente dovuti a residui di alimenti combusti o
dall'utilizzo di recipienti di cottura in materiali quali alluminio
o rame; questi tipi di macchie sono difficili da eliminare.
7. RISOLUZIONE DEL PROBLEMA
Utilizzare solo recipienti di cottura a fondo piatto. Se tra il recipiente di
cottura ed il piano di cottura si intravede dello spazio, la zona non sta
trasmettendo correttamente il calore.
Formazione di caramello o plastica fusa sul piano di cottura.
Il piano di cottura non funziona o alcune zone non funzionano
Il piano di cottura non si blocca.
Le zone di cottura non cuociono a fuoco lento oppure friggono
solo a bassa temperatura
Il fondo del recipiente di cottura deve coprire completamente il
diametro della zona selezionata.
La cottura è troppo lenta
Si stanno utilizzando recipienti di cottura inadatti. Utilizzare solo
recipienti a fondo piatto, pesanti ed aventi un diametro che
corrisponda almeno alla zona di cottura.
Piccoli graffi o abrasioni sulla superficie in vetroceramica del
piano di cottura
Pulizia non corretta o utilizzo di recipienti di cottura a fondo ruvido;
particelle simili a granelli di sabbia o sale tra il piano di cottura e il fondo
del recipiente. Fare riferimento alla sezione "PULIZIA"; accertarsi che
i recipienti siano puliti prima de ll'uso e utilizzare solo recipienti
di cottura a fondo liscio. I graffi si possono ridurre solo se la pulizia
Non fare scivolare i recipienti di cottura sul piano di cottura. Fare
riferimento ai suggerimenti per la pulizia.
Si utilizzano i materiali appositi, ma le macchie sono ancora presenti.
Utilizzare una lametta e seguire quanto indicato nella sezione
"PULIZIA".
Utilizzare una lametta e seguire quanto indicato nella sezione
"PULIZIA".
Graffi metallici
Superfici chiare sul piano di cottura
Macchie scure
Segni lasciati da recipienti in alluminio o rame, ma anche depositi di
minerali, acqua o alimenti; possono essere ripuliti utilizzando la pasta
detergente.
Fare riferimento alla sezione "PULIZIA".
Le deviazioni non sono posizionate correttamente sulla morsettiera.
Verificare se il collegamento è corretto e se il pannello di comando è
bloccato. Sbloccare il piano di cottura.
Il pannello comandi è bloccato. Sbloccare il piano di cottura.
Frequenza delle operazioni di accensione/spegnimento delle
zone di cottura
- livello basso: tempo di funzionamento breve,
Il cicli di accensione/spegnimento variano a seconda del livello di
calore richiesto:
- livello alto: tempo di funzionamento lungo.
Il piano di cottura non funziona.
Il piano di cottura si è spento.
L'interruttore principale (pulsante accensione/spegnimento) è stato
sfiorato involontariamente o ci sono oggetti su un qualsiasi pulsante.
Riaccendere l'elettrodomestico senza appoggiare nulla sui pulsanti.
Inserire nuovamente le impostazioni.
Display con F e numeri
Controllare le condizioni dei fusibili / interruttori automatici
dell'abitazione. Verificare se si tratta di una mancata alimentazione.
Se la lettera F e dei numeri compaiono sul display, l'elettrodomestico
ha rilevato un'anomalia. La seguente tabella elenca i provvedimenti
correttivi che si possono adottare per correggere il problema. viene
effettuata correttamente.
F0
Fc
Ft
FE
Fb
FU / FJ
FA
FC / Fd
Fr
Se si è verificato un errore, scollegare e ricollegare il piano di cottura all'alimentazione elettrica. Se
l'errore persiste, contattare l'assistenza post-vendita. Se un errore si verifica improvvisamente durante il
normale funzionamento, contattare l'assistenza post-vendita.
Errore software comando
sfioramento.
Attendere che la temperatura scenda. Il piano di cottura si ripristina automaticamente quando la
temperatura raggiunge un valore normale.
La zona comandi a sfioramento
è troppo calda ed ha spento
tutte le zone di riscaldamento.
Attendere che la temperatura scenda. Se il messaggio persiste quando la temperatura raggiunge quella
ambientale, contattare l'assistenza post-vendita.
Attendere che la temperatura scenda. Se il messaggio persiste quando la temperatura raggiunge quella
ambientale, contattare l'assistenza post-vendita.
Il sensore temperatura di
comando a sfioramento può
essere danneggiato.
Verificare che il piano di cottura sia montato correttamente. Accertarsi che i pulsanti tocchino
correttamente la superficie in vetroresina.
Pulsante eccessivamente
sensibile.
Questo errore è un controllo automatico della tastiera. Scompare quando il controllo automatico ritorna ad
un valore di sicurezza. Se l'errore persiste, contattare l'assistenza post-vendita.
Errore sicurezza tastiera
Questo errore è un controllo automatico del software. Scompare quando il controllo automatico ritorna ad
un valore di sicurezza. Se l'errore persiste, contattare l'assistenza post-vendita.
Errore sicurezza tastiera
Questo errore è un controllo automatico del software. Scompare quando il controllo automatico ritorna ad
un valore di sicurezza. Se l'errore persiste, contattare l'assistenza post-vendita.
Errore sicurezza tastiera
Qualsiasi driver dei relè può presentare dei problemi. Togliere il piano di cottura dall'alimentazione,
attendere un minuto e riaccendere. Se l'errore persiste, contattare l'assistenza post-vendita.
Errore di sicurezza relè
Anomalia Azione
Display della zona
di riscaldamento
Il sensore temperatura di
comando a sfiorame+nto può
essere danneggiato.
8. MANUTENZIONE AGGIUNTIVA
Prima di rivolgersi ad un tecnico dell'Assistenza controllare
quanto segue:
— che la spina sia inserita correttamente e dotata di fusibili;
Se non è possibile identificare il guasto spegnere l'elettrodomestico
— non manometterlo — e chiamare il Centro di Assistenza Tecnica
post-vendita. L'elettrodomestico è fornito con un certificato di
garanzia che garantisce la riparazione gratuita presso il Centro di
Assistenza.
9. GARANZIE
Il prodotto è garantito, oltre che ai sensi di legge, alle condizioni e nei
termini riportati sul certificato di garanzia convenzionale inserito nel
prodotto. Il certificato dovrà essere conservato e mostrato al nostro
Centro di Assistenza Tecnica Autorizzato, in caso di necessità,
insieme allo scontrino comprovante l’acquisto dell’elettrodomestico.
Puoi consultare le condizioni di garanzia anche sul nostro sito
internet.
Per ottenere assistenza compila l’apposito form on-line oppure
contattaci al numero che trovi indicato nella pagina di assistenza del
nostro sito internet.
Il est chaudement recommandé d'éloigner les
enfants de la zone de cuisson lorsqu'elle
fonctionne ou même quand elle est éteinte, mais
que l'indicateur de chaleur résiduelle est encore
visible, afin d'éviter tout risque de brûlures graves.
Si votre table de cuisson est dotée d'éléments
halogènes, n'en fixez pas la lumière.
Cet appareil n'est pas conçu pour être actionné
par un temporisateur externe ou un système
séparé de commande à distance.
AVERTISSEMENT : l'appareil et ses parties
accessibles chauffent pendant l'utilisation. Évitez
de toucher les éléments chauffants. Les enfants
de moins de 8 ans doivent être tenus hors de
portée de l'appareil, sauf s'ils sont surveillés en
permanence.
Nous vous recommandons de conserver les
instructions d'installation et d'utilisation pour
pouvoir les consulter ultérieurement. Avant
d'installer la table de cuisson, notez son numéro
de série, au cas où vous auriez besoin de l'aide du
service après-vente.
AVERTISSEMENT : n'utilisez qu'un dispositif de
protection de votre table de cuisson conçu par le
fabricant de votre appareil ou indiqué, dans le
manuel d'utilisation, comme étant compatible, ou
bien le dispositif de protection fourni avec
l'appareil. L'utilisation d'un dispositif de protection
non approprié peut causer des accidents.
AVERTISSEMENT : si la surface est fissurée, ne
touchez pas le verre de la table et éteignez
l'appareil pour éviter tout risque d'électrocution.
ATTENTION : la cuisson demande d'être
surveillée. Les cuissons de courte durée doivent
être surveillées en permanence.
Brancher le câble d'alimentation sur une prise de
courant qui supporte le voltage (le courant et la
charge sont indiqués sur l'étiquette) et vérifier la
présence d'une mise à la terre. La prise
d'alimentation doit supporter la charge indiquée
sur l'étiquette et être dotée d'une mise à la terre en
état de fonctionnement. Le câble conducteur de
mise à la terre est jaune et vert. Cette opération
doit être exécutée par du personnel qualifié. En
cas d'incompatibilité entre la prise d'alimentation
et la fiche du câble de l'appareil, demander à un
électricien professionnel de remplacer la prise
d'alimentation par un dispositif compatible. La
AVERTISSEMENT, risque d'incendie : ne stockez
pas d'éléments sur les surfaces de cuisson.
AVERTISSEMENT : l'utilisation de la table de
cuisson sans surveillance avec manipulation de
graisse ou d'huile peut être dangereux et
provoquer un incendie. N'essayez JAMAIS
d'éteindre un feu avec de l'eau, mais éteignez
l'appareil, puis couvrez la flamme avec un
couvercle ou une couverture anti-feu, par exemple.
Cet appareil peut être utilisé par des enfants âgés
de 8 ans et plus, par des personnes dont les
capacités physiques, sensorielles ou mentales
sont réduites ou par des personnes dénuées
d'expérience et de connaissances, mais qui ont
été informées sur la manière d'utiliser l'appareil
en toute sécurité, si elles comprennent les risques
impliqués. Surveillez les enfants afin qu'ils ne
jouent pas avec l'appareil. L'entretien et le
nettoyage ne doivent pas être effectués par des
enfants sans surveillance.
CONSIGNES DE SÉCURITÉ
18 FR
N'utilisez pas la surface de la table de cuisson
comme planche à découper.
Ne faites pas glisser d'ustensiles de cuisine sur la
table de cuisson.
Aucun réglage/opératon supplémentare n’est
requs pour fare fonctonner l’apparel aux
fréquences nomnales.
Placez toujours votre casserole au centre du
foyer que vous utilisez. Ne déposez jamais aucun
objet sur le panneau de commande.
Utilisez toujours des ustensiles de cuisson
adéquats.
N'utilisez pas la table de cuisson pour ranger des
objets.
Ne rangez pas d'objets lourds sur votre table de
cuisson. S'ils tombaient sur la table de cuisson, ils
risqueraient de l'endommager.
Ne faites jamais cuire d'aliments directement sur
la table de cuisson vitrocéramique.
N'utilisez jamais votre table de cuisson comme
plan de travail.
Si le câble d'alimentation est endommagé, il doit
être remplacé par le fabricant, son agent
d'entretien ou des personnes dotées du même
type de qualification, afin d'éviter tout risque. Le
conducteur de mise à la terre (jaune et vert) doit
être plus long de 10 mm du côté de la plaque à
bornes. Le diamètre interne du câble conducteur
doit être proportionné à la puissance absorbée
par la table de cuisson (indiquée sur l'étiquette).
Le câble d'alimentation requis est le suivant :
H05V2V2-F.
Le conducteur jaune et vert de mise à la terre ne
doit pas être bloqué par le disjoncteur. La prise
d'alimentation ou le disjoncteur multipolaire utilisé
pour le branchement doit rester à tout moment
accessible lors de l'installation de l'appareil.
Après chaque utilisation, il convient de nettoyer la
table de cuisson, afin d'éviter l'accumulation de
saleté et de graisse. Dans le cas contraire, les
résidus risquent de brûler lors de la prochaine
utilisation de la table de cuisson, causant fumées
et odeurs déplaisantes, pour ne pas mentionner
les risques d'incendie.
N'utilisez jamais de vaporisateur, ni de jet à haute
pression pour nettoyer l'appareil.
Ne touchez pas les zones chauffantes pendant
qu'elles fonctionnent, ni pendant un certain temps
après leur utilisation.
fiche du câble d'alimentation et la prise
d'alimentation doivent être conformes aux
normes en vigueur dans le pays d'installation.
Il est possible de brancher l'appareil à la prise
d'alimentation en installant un disjoncteur
multipolaire qui supporte la charge électrique
maximale, conformément aux lois en vigueur,
entre l'appareil et la prise d'alimentation.
Le débranchement doit se faire en accédant à la
prise d'alimentation ou en prévoyant un
interrupteur sur le circuit électrique fixe, conforme
aux normes électriques.
Ne déposez jamais d'objets en métal, tels que des
couteaux, fourchettes, cuillères ou couvercles sur
la table de cuisson. Ils pourraient devenir brûlants.
Ne posez jamais de papier aluminium ou de
récipients en plastique sur les zones chauffantes.
19 FR
Laissez une distance minimum de 55 mm entre la table de cuisson et
le mur du fond et de 150 mm entre la table de cuisson et le meuble
vertical ou mur présent sur le côté. Pour l'installation d'un meuble au-
dessus de la table de cuisson, la distance minimum requise est de 700
mm.
Si vous souhaitez installer une hotte au-dessus de la table de cuisson,
veuillez consulter les consignes d'installation de la hotte, tout en
sachant que la distance minimum requise entre table de cuisson et
hotte ne peut pas être inférieure à 700 mm. (voir schéma 3)
CODE PRODUIT
Plaque d'identification (située sous le caisson de la table de cuisson)
1. PROTECTION DE L'ENVIRONNEMENT
La catégorie DEEE recouvre à la fois les substances
polluantes (pouvant avoir des retombées négatives
sur l'environnement) et les composants de base
pouvant être réutilisés. Il est important de soumettre
les produits DEEE à des traitements spécifiques, afin
d'en retirer et éliminer tous les polluants, de manière adéquate, et
d'en récupérer et recycler tous les matériaux possibles.
Cet appareil est marqué du symbole correspondant
à la directive européenne 2012/19/EU sur les
déchets d'équipements électriques et électroniques
(DEEE).
Chaque individu peut jouer un rôle important en veillant à ce que les
produits DEEE ne deviennent pas un problème pour
l'environnement. Pour cela, il est essentiel de suivre quelques
règles de base :
• Les produits DEEE ne doivent pas être traités comme des
ordures ménagères.
Dans de nombreux pays, lorsque vous achetez un nouvel
appareil, l'ancien peut être retourné au détaillant qui est en devoir
de le retirer sans frais sur la base du nouvel achat, lorsqu'il s'agit
d'un équipement du même type et ayant les mêmes fonctions.
• Les produits DEEE doivent être remis aux points de collecte
compétents gérés par la municipalité ou des sociétés autorisées.
Dans de nombreux pays, les produits DEEE encombrants peuvent
faire l'objet d'une collecte à domicile.
Vérifiez que le meuble dans lequel l'appareil sera installé et tous les
autres meubles à proximité de celui-ci soient construits avec des
matériaux qui supportent les hautes températures (min. 100 °C).
L'installation d'un appareil ménager est une opération compliquée qui,
si elle n'est pas correctement effectuée, peut avoir des conséquences
négatives sur la sécurité des biens, des propriétés et des personnes.
C'est pourquoi cette tâche doit être effectuée par un professionnel
qualifié et conformément à la réglementation technique en vigueur.
Si cette recommandation n'est pas respectée et que l'installation est
effectuée par une personne non qualifiée, le fabricant décline toute
responsabilité pour des pannes techniques du produit entraînant ou
non des dommages aux biens et propriétés ou des blessures aux
personnes et animaux.
Après avoir retirer l'emballage de votre appareil, vérifiez que celui-ci
n'est pas endommagé. Dans le cas contraire, contactez votre
détaillant ou notre service après-vente.
En outre, tous les stratifiés décoratifs doivent être fixés avec une colle
résistant à la chaleur.
Il est possible d'installer l'appareil dans un meuble encastré de façon
standard (voir schéma 1) ou « au ras » (voir schéma 2) .
Remarque : les dimensions du périmètre interne sont les mêmes que
pour une installation standard.
L'épaisseur du plan de travail doit être comprise entre 25 et 45 mm.
2. INSTALLATION
Vérifiez que la table de cuisson est correctement installée, puis
étalez de la colle au silicone au niveau de l'interstice entre le plan
de travail et la table de cuisson. Aplatissez la couche de silicone
avec un racloir ou un doigt mouillé à l'eau savonneuse, avant
qu'elle ne sèche.
N'utilisez pas la table de cuisson avant que la couche de silicone
ne soit complètement sèche 11(voir schéma )
Un joint d'étanchéité à l'eau est fourni avec la table de cuisson. Posez
le joint d'étanchéité bien soigneusement tout autour de la partie
inférieure de la table de cuisson, comme illustré, afin d'empêcher
toute fuite dans le meuble d'encastrement. 6(voir schéma )
Centrez la table de cuisson et insérez-la.
Fixation ordinaire :
Si la partie inférieure de la table de cuisson confine avec un espace
accessible pour des opérations de manutention ou de nettoyage, un
panneau de séparation doit être installé 20 mm au-dessous de la
table de cuisson 4(voir schéma )
Saisissez quatre ressorts contenus dans le sachet de visserie et
vissez-les sur le boîtier inférieur, comme illustré. 9(voir schéma )
L'installation d'un four au-dessous de la table de cuisson ne requiert
pas de panneau de séparation, mais la distance minimum entre la
partie inférieure de la table de cuisson et le four doit être de 10 mm.
Seul un four avec système de refroidissement peut être installé sous
la table de cuisson, selon ses propres consignes d'installation. (voir
schéma )5
Exercez une pression sur les côtés de la table de cuisson pour qu'elle
adhère à son support sur tout son périmètre. 10(voir schéma )
- Saisissez les pattes de fixation contenues dans le sachet de visserie
et vissez-les dans la position indiquée sur le boîtier inférieur. (ne
serrez pas les vis à fond pour ne pas bloquer les pattes : elles doivent
rester mobiles). 7(voir schéma )
- Insérez la table de cuisson au centre du plan de découpe.
- Tournez les pattes de fixation et serrez-les à fond. 8(voir schéma )
Fixation rapide : (selon le modèle)
Installation à eur de plan:
3. RACCORDEMENT ÉLECTRIQUE
SCHÉMA -3 1 SCHÉMA 2-4 SCHÉMA 5 SCHÉMA 6 SCHÉMA 7
SCHÉMA -3 1
SCHÉMA 2-4
SCHÉMA 5
SCHÉMA 6
SCHÉMA 7
A
B
C D
A
B
C
A
C
B
C
A B
D
A
B
C
D
20 FR
1-3
2-4
5
6
7
SCHÉMA
2. « - »
6. Sélection de la zone de cuisson
3. Mnutere
4. LED supplémentaire zone de cuisson
1. « + »
Selon le modèle
5. Indicateur de programmation de la zone de cuisson
7. Pont
1
2
5
5
7
3
5
5
6
6
6
6
6
6
5
5
3
1
2
4
5
5
6
6
1
2
3
6
6
6
4
5
5
5
6
6
5
5
3
1
2
5
5
6
6
1
2
3
6
6
6
5
5
5
Si l'appareil est équipé d'une prise de courant, il convient de veiller lors
de l'installation à ce que la prise reste accessible.
Triphasés 380-415 V2N
Pour procéder au nouveau branchement, suivez les instructions ci-
dessous :
Le branchement électrique de l'installation doit correspondre à la
puissance nominale de l'appareil : brancher l'appareil à l'aide d'un
interrupteur bipolaire.
Il est toutefois possible de brancher la table de cuisson à :
AVERTISSEMENT : Le fabricant décline toute responsabilité pour
tout incident ou ses conséquences pouvant être dues à l'usage d'un
appareil non mis à la terre ou dont la continuité de mise à la terre est
défectueuse.
« L'installation doit être conforme aux normes et directives. » Le
fabricant décline toute responsabilité en cas de dommage dû à
une utilisation non conforme ou non raisonnable.
Avant tout branchement électrique, vérifiez toujours la tension
d'alimentation indiquée sur le compteur électrique, l'installation du
coupe-circuit, la continuité de la mise à la terre de l'installation et la
compatibilité du fusible.
Le câble jaune et vert du cordon d'alimentation doit être mis à la terre
des bornes d'alimentation et des bornes de l'appareil.
Si la table de cuisson est équipée d'un cordon d'alimentation, celui-ci
doit obligatoirement être raccordé au secteur 220-240 V entre la
phase et le neutre.
Triphasés 220-240 V3
Toute question concernant le cordon d'alimentation électrique doit
être adressée au service après-vente ou à un technicien qualifié.
Avant de réaliser le branchement, assurez-vous que l'installation est
protégée par un fusible adéquat et qu'elle est équipée de câbles de
section suffisante pour alimenter normalement l'appareil.
Retournez la table de cuisson, côté verre, sur le plan de travail, en
prenant soin de protéger le verre.
- introduisez un tournevis plat devant les pattes « 2 » et « 3 », enfoncez
et appuyez ;
- dévissez le serre-câble « 1 » ;
- localisez les deux pattes situées sur les côtés ;
- Retirez le cordon d'alimentation.
- Faites passer le cordon dans le serre-câble ;
- Découvrez l'extrémité de chaque fil du cordon d'alimentation sur 10
mm, en tenant compte de la longueur de cordon nécessaire pour le
branchement à la plaque à bornes ;
- Fixez le couvercle ;
- Vissez le serre-câble.
Pour retirer le cordon d'alimentation :
Opérations nécessaires pour réaliser un nouveau branchement :
- choisissez le cordon d'alimentation en fonction des
recommandations du tableau ;
- déposez le couvercle.
- Retirez les vis fixant la plaque à bornes contenant les barres shunt et
les conducteurs du cordon d'alimentation ;
- Selon l'installation et avec l'aide des barres shunt que vous avez
récupérées à la première étape, fixez le conducteur comme indiqué
sur le graphique ;
Ouvrez le couvercle selon les étapes suivantes :
2 31
Opérations nécessaires pour réaliser un
nouveau branchement :
- Faites passer le cordon dans le serre-
câble ;
- Vissez le serre-câble.
Remarque : vérifiez que les vis du bornier sont bien serrées.
- Fixez le couvercle ;
- Choisissez le cordon d'alimentation en
fonction des recommandations du tableau ;
- Découvrez l'extrémité de chaque fil du
cordon d'alimentation sur 10 mm, en tenant
compte de la longueur de cordon
nécessaire pour le branchement à la plaque
à bornes ;
- Selon l'installation et avec l'aide des barres
shunt que vous avez récupérées à la
première étape, fixez le conducteur comme
indiqué sur le graphique ;
Si le cordon d'alimentation doit être remplacé, connectez le nouveau
cordon conformément aux couleurs/codes suivants :
ATTENTION :
BLEU
MARRON
JAUNE VERT
Neutre
Phase
Terre
( )
SHUNT
21 FR
DISPOSITION
"1-6"
DISPOSITION
"7"
MONOPHASÉS ou BIPHASÉS 220-240 V~
Câble
HO5V2V2F
Câble
HO5V2V2F
Câble
HO5V2V2F
2
3x2,5 mm
2
3x4 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
TRIPHASÉS 220-240 V3~
TRIPHASÉS 380-415 V2N~
Branchement aux bornes de la plaque à bornes
N
=
Neutre
PE
=
Terre
L1 / L2 / L3 = Phase
220-240V 3 ~
PE
L1 L2
L3
380-415V 2N ~
N
PE
L1 L2
L3
PE
L1
L2
220-240V ~
N
L
220-240V 2 ~
L2
PE
L1
PE
4. CONSEILS CONCERNANT LES USTENSILES
DE CUISINE POUR LA TABLE DE CUISSON
Il est important d'utiliser des ustensiles de cuisson de bonne qualité afin
d'obtenir les meilleurs résultats avec votre table de cuisson
CHOIX DES USTENSILES DE CUISSON - Les informations
suivantes vous aideront à choisir des ustensiles de cuisson
performants.
En raison de son point de fusion bas, l'aluminium fin ne doit pas être
utilisé.
• Assurez-vous que le dessous de la casserole ou de la poêle est
sec : lorsque vous remplissez votre casserole de liquide ou lorsque
vous en utilisez une précédemment rangée au réfrigérateur, assurez-
vous que le dessous est bien sec avant de le poser sur la table de
cuisson. Cela évitera de tâcher la table de cuisson.
Aluminium : nous recommandons les modèles extra-lourds. Bonne
conductivité. Les résidus d'aluminium laissent parfois des rayures sur
la table de cuisson, mais elles s'éliminent si elles sont nettoyées
immédiatement.
• Utilisez toujours des ustensiles de cuisson de qualité, aux
fonds parfaitement plats et épais : l'utilisation de ce type
d'ustensiles évitera les points chauds causant l'adhérence des
aliments. Les casseroles et poêles épaisses assurent une distribution
homogène de la chaleur.
• Utilisez des casseroles dont le diamètre est assez large pour
recouvrir toute la surface du foyer : la taille de la casserole ne doit
pas être inférieure à celle du foyer. Si elle est un peu plus grande,
l'énergie sera exploitée au maximum.
Acier inoxydable : nous le recommandons vivement. Notamment
les modèles avec fond plat en sandwich. Le fond en sandwich allie
les avantages de l'acier inoxydable (esthétique, durabilité et
résistance) et de l'aluminium ou du cuivre (conduction thermique,
distribution homogène de la chaleur).
Fonte : elle peut être utilisée, mais nous ne la recommandons pas.
Les performances laissent à désirer. Elle risque de rayer la surface.
Porcelaine / émail : bonnes performances uniquement avec un petit
fond lisse et plat.
Fond en cuivre / faïence : nous recommandons les modèles extra-
lourds. Bonnes performances, mais le cuivre risque de laisser des
résidus ressemblant à des rayures. Les résidus peuvent être éliminés
si la table de cuisson est immédiatement nettoyée. Quoiqu'il en soit,
ne laissez pas ces casseroles chauffer à vide. Le métal surchauffé
risque d'adhérer aux plaques vitrocéramiques. Une casserole en
cuivre surchauffée laissera une trace indélébile sur la table de
cuisson.
Vitrocéramique : non recommandée. Les performances laissent à
désirer. Elle risque de rayer la surface.
5 UTILISATION.
Grâce à la fonction « Gestion de la puissance », l'utilisateur peut
définir la puissance maximale qui peut être atteinte par la plaque de
cuisson.
En réglant la puissance maximale souhaitée, la plaque de cuisson
ajuste automatiquement la distribution de la puissance dans les
différentes zones de cuisson afin de ne jamais dépasser la limite ; cela
permet également de gérer simultanément toutes les zones de
cuisson sans problème de surcharge.
La fonction de gestion de la puissance est disponible uniquement
durant les 30 premières secondes suivant l'activation de la plaque de
cuisson. Il existe également la possibilité de répéter ce réglage en
débranchant et rebranchant la prise électrique.
Le client peut définir la puissance maximale de la plaque de cuisson
entre 2,5 kW et la puissance maximale relative de la plaque de
cuisson (peut varier en fonction du modèle). (Par exemple, si la
puissance maximale de la plaque de cuisson est de 7,2 kW, le niveau
de puissance maximale du réglage est compris entre 2,5 kW et 7,2
kW). Au moment de l'achat, la plaque de cuisson est définie sur la
puissance maximale. Après avoir branché l'appareil sur l'alimentation
électrique, vous avez 30 secondes pour régler le niveau de puissance
en vous basant sur les points indiqués ci-dessous :
Comment choisir le niveau de gestion de la puissance
1 - Activez la plaque de cuisson
2 - Laissez la commande tactile finir son processus d'initialisation
3 - Avant que 30 secondes s'écoulent touchez pendant 5 secondes la
touche Moins
4 - Ensuite ce message s'affiche.
5 - Avec les touches Plus et Moins vous pouvez régler la valeur de la
gestion de la puissance Dans cet exemple entre 6500 2500w Lorsque
la valeur voulue est sélectionnée, touchez en même temps les
touches Plus et Moins pendant 5 secondes.
6 - Au terme de ce processus un long bip retentit et une remise à zéro
est faite. Le processus de démarrage sera généré à nouveau.
P
P
4
5
0 0
22 FR
Allumer/Éteindre un foyer de cuisson
2) S'il y a chaleur résiduelle, mais que la zone de commande est
éteinte, le lettre « H » s'affiche.
3) Même si la fonction de verrouillage est activée, vous pouvez
éteindre une zone de commande.
4) Si un seul foyer de cuisson est activé et que celui-ci est ensuite
éteint, 4 bips sonores retentissent pour indiquer que tout le plan de
cuisson est éteint.
1) Si le niveau de cuisson est sur « 0 », cet affichage s'interrompt
automatiquement au bout de 10 secondes et le signal de coupure de
la zone de commande retentit.
Pour éteindre un foyer, touchez sa zone de commande pendant 1,2s.
Trois bips sonores retentissent et, s'il y a chaleur résiduelle, la lettre «
H » s'affiche. La zone de commande du foyer est alors éteinte.
2) S'il y a présence de chaleur résiduelle avec niveau de chauffe égal
à « 0 », ce « 0 » clignote.
1) Si le niveau de cuisson est sur « 0 », cet affichage s'interrompt
automatiquement au bout de 10 secondes et le signal de coupure de
cette zone retentit.
3) Si la fonction de verrouillage est activée, vous ne pouvez activer
de zone de cuisson.
Pour allumer un foyer de cuisson, touchez la zone de commande
correspondante pendant 400 ms. Un long bip retentit et le chiffre « 0 »
s'affiche pour cette zone, indiquant le niveau de chauffe.
24 FR
Par la suite, la commande tactile ne permettra plus de
combinaison dépassant cette limite Eco.
7 - Après le processus de démarrage, Gestion de puissance ECO
s'affichera sur l'écran de la minuterie.
Sélection d'une zone de commande
Quand cette zone est allumée, une intensité lumineuse moindre
apparaît en correspondance des zones de commande déjà allumées,
mais non sélectionnées.
1. En appuyant plus longuement sur « + » ou « - », le niveau de
chauffe augmente ou diminue de manière continue. L'augmentation
rapide du niveau de chauffe atteint le niveau 9 et pour un niveau
encore plus élevé, appuyez brièvement sur la touche « + ». Aucun bip
ne retentit avec l'augmentation ou la diminution rapide du niveau de
chauffe.
En appuyant brièvement sur « + » ou « - », vous augmentez ou
diminuez le niveau de chauffe de la zone sélectionnée : 0 - 1 - 2 - 3 -... -
9 - P
Si une seule zone de commande est allumée, celle-ci est
sélectionnée par défaut, sans qu'il soit nécessaire d'exercer une
pression (de 150 ms) sur la touche de commande.
Augmenter/Diminuer le niveau de chauffe.
2. Une fois sur « P », si vous appuyez une nouvelle fois sur la touche
« + », cela ne ramène pas le niveau de réglage à « 0 ». De même, une
fois sur « 0 », si vous appuyez une nouvelle fois sur la touche « - », cela
ne ramène pas le niveau de réglage sur « P ».
3. Si une zone de commande est activée avec réglage sur « 0 » et
qu'il y a chaleur résiduelle, le « 0 » clignote. 10 secondes après, le « 0
» disparaît et la lettre « H » fixe s'affiche.
Cette action est activée en appuyant en même temps sur les touches
« + » et « - ».
Ensuite, chaque fois qu'on appuie sur une touche, les lettres "Lo"
s'affchent pendant 2 secondes et le niveau de chauffe reste le même.
Pour désactiver le verrouillage enfant, suivre la même procédure que
celle indiquée plus haut. Ensuite, un bip retentit et l'écran affiche la
lettre « n ». La table de cuisson n'est plus verrouillée.
Remarque : Le verrouillage enfant est automatiquement activé 15
minutes après l'arrêt total de la table de cuisson.
Option verrouillage enfant
Pour activer l'élargissement double de la zone de cuisson, la zone
principale associée doit déjà être allumée à un niveau de chauffe
supérieur à « 0 ».
8.1- Allumage de la zone double de cuisson
Appuyez brièvement sur la touche d'élargissement qui activera
l'élargissement du foyer de cuisson. Le LED de la touche
d'élargissement affiche ON si l'élargissement du foyer de cuisson est
activé.
Doubler/Tripler la zone de cuisson
Appuyez brièvement sur la touche d'élargissement qui allumera le 1er
élargissement du foyer de cuisson. L'un des LED de la touche
d'élargissement affiche ON si le 1er élargissement du foyer de
cuisson est activé (LED côté gauche pour un foyer triple de cuisson,
LED du milieu, le seul existant, pour un foyer double de cuisson).
8.2- Allumage de la zone triple de cuisson
Appuyez une deuxième fois brièvement sur la la touche
d'élargissement qui éteint l'élargissement du foyer de cuisson. Un bip
retentit chaque fois que vous appuyez sur la touche d'élargissement.
Un bip retentit chaque fois que vous appuyez sur la touche
d'élargissement.
Appuyez une deuxième fois brièvement sur la touche d'élargissement
qui active le deuxième élargissement du foyer de cuisson. Deux LED
de la touche d'élargissement du foyer s'allument si le 1er et le 2è
élargissement du foyer de cuisson sont allumés.
Appuyez une troisième fois brièvement sur la touche d'élargissement
qui éteint le 1er et le 2è élargissement du foyer de cuisson.
Fonction de pont
- Si l'utilisateur règle le niveau de chauffe sur « 0 ».
- en appuyant sur la touche fonction de pont en mode de
paramétrage.
Les deux foyers du pont sont activés en même temps.
Un bip retentit et le LED de la zone s'allume si la zone de commande
est activée.
Les deux foyers du pont affiche le même niveau de chauffe. Arrêt de la
fonction :
La fonction de pont ne peut être activée que lorsque les deux foyers
sont éteints. L'un des foyers du pont a été sélectionné ; pour activer la
fonction de pont appuyez sur la touche pont.
Une fois que les deux foyers sont activés, vous pouvez régler le
niveau de chauffe en appuyant sur les touches « + » et « - ».
23 FR
Sécurité débordement
Un objet ou un liquide fait pression sur une ou plusieurs touches
pendant plus de 5 s. 2 bips retentissent suivis d'un long bip toutes les
30 s, aussi longtemps que la ou les touches subissent telle pression.
La table de cuisson s'éteint. L'affchage "F1" ou "F2" clignote tant que
ce problème persiste.
Mnutere
5) Durée maximum 99 minutes.
Deux options possibles :
Choisissez la zone que vous voulez temporiser. Le niveau de chauffe
doit être supérieur à « 0 ». Le symbole statique s'affiche en
correspondance de la zone choisie pour la temporisation. Les chiffres
« 0 0 » s'affichent en correspondance de la fonction de temporisation.
2) En mantenant la touche de temporsaton appuyée, la
temporsaton est annulée (elle affche 00).
La fonction de temporisation est activée en appuyant sur la touche
correspondante ou en appuyant en même temps sur les touches « + »
et « - ».
3) En mantenant les touches « + » ou « - » de la mnutere appuyées,
vous effectuez un réglage rapde.
6) Une fois ce temps écoulé, la table de cuisson commence à
sonner : appuyez sur n'importe quelle touche pour faire cesser
l'alarme.
7) Il est possible de modifier la valeur de la mnutere alors même
qu'il est déjà en fonction.
10) Si vous appuyez sur la touche de temporisation sans avoir
sélectionné de zone et quand aucune zone n'est temporisée, cela n'a
pas de suite.
12) Sinon l'affichage du niveau de puissance du foyer temporisé
alterne entre niveau de puissance (5s) et le symbole (0,5s).
4) Pour régler la mnutere, la touche « - » permet d'aller de « 00 » à «
99 » et la touche « + » de « 99 » à « 00 ».
11) Si vous appuyez sur la touche de temporisation sans avoir
sélectionné de zone et quand plusieurs zones sont temporisées, la
durée indiquée change dans le sens des aiguilles d'une montre et
indique la durée de l'affichage dont le point des décimales est activé.
Dans les deux cas, il faut qu'un foyer ait été sélectionné à un niveau de
chauffe supérieur à « 0 ».
1) Appuyez sur les touches « + » ou « - » pour choisir la durée de
temporisation. Aucun bip ne retentit lorsque vous changez cette
durée.
8) Le niveau de chauffe des zones temporisées peut être modifié
sans conséquences pour le réglage la mnutere.
9) La dernière minute s'affichera en secondes (sur certaines
versions visible uniquement si vous entrez dans la programmation la
mnutere pendant la dernière minute du compte à rebours).
Le compte à rebours s'affiche dans les espaces d'affichage de la
temporisation. Si plusieurs zones sont temporisées, c'est la valeur la
plus petite du compte à rebours qui s'affiche et les décimales
s'affichent en correspondance de la zone concernée.
Indicateur de chaleur résiduelle
(pour les foyers à rayonnement -> calculé)
De même, on peut utiliser les mêmes indicateurs pour montrer la «
chaleur résiduelle ». Un tableau des durées est défini dans ce but :
Durée de chaleur résiduelle = f (niveau de chauffe, durée de
fonctionnement).
Quand la température sur le plan de cuisson vitrocéramique est égale
à environ 65 °C (valeur théorique), cette condition est indiquée par un
« H » s'affichant en correspondance du foyer concerné.
Pour générer une température supérieure à 65 °C, tel foyer doit
fonctionner depuis un certain temps et cette durée dépend du niveau
de chauffe. Une fois ce temps écoulé, l'avertissement de chaleur
résiduelle s'affiche au moment où le foyer est éteint.
Arrêt automatique
La durée maximale de fonctionnement d'un foyer dépend du niveau
de chauffe réglé.
Si le niveau de chauffe ne change pas pendant un certain temps
prédéterminé, il y a arrêt automatique du foyer correspondant.
Niveau de
chauffe
Durée max.
(heures)
1
2
3
4
5
6
7
8
9
P
10
5
5
4
3
2
2
2
2
2
REMARQUE : s'il y a risque de surchauffe dû à l'activation du
niveau de chauffe maximum, la table de cuisson règle
automatiquement son niveau de chauffe pour se protéger.
6. NETTOYAGE ET ENTRETIEN
QUELQUES CONSEILS :
Le nettoyage fréquent crée une couche protectrice essentielle pour
éviter les rayures et l'usure de la table de cuisson. Assurez-vous que
la surface de la table de cuisson est propre avant de la réutiliser. Pour
éliminer les traces d'eau, utilisez quelques gouttes de vinaigre blanc
ou de jus de citron. Puis essuyez avec du papier absorbant et
quelques gouttes de détergent spécifique.
- Frottez les taches tenaces à l'aide d'un chiffon doux ou de papier
absorbant légèrement humide.
- Recommencez si nécessaire.
. Nous recommandons d'éviter d'utiliser des substances risquant de
fondre (plastique, sucre, produits à base de sucre) à proximité de la
table de cuisson.
. Avant toute opération d'entretien, laissez refroidir la table de
cuisson.
- Essuyez avec un chiffon doux ou du papier absorbant sec jusqu'à
ce que la surface soit propre.
ENTRETIEN :
Si des taches subsistent :
- Essuyez avec un chiffon doux ou du papier absorbant sec jusqu'à
ce que la surface soit propre.
- Versez quelques gouttes supplémentaires de détergent
spécifique sur la table de cuisson.
- Versez quelques gouttes d'un détergent spécifique sur la table de
cuisson.
. Évitez les débordements, car toute substance se renversant sur la
table de cuisson brûle rapidement et rendra le nettoyage plus difficile.
- Grattez à l'aide d'un racleur en le tenant à un angle de 30° par
rapport à la table de cuisson, jusqu'à disparition de la tache.
. Utilisez uniquement des produits (crèmes et racleurs)
spécifiquement conçus pour les surfaces vitrocéramiques. Ils
s'achètent dans le commerce.
30°
Maxi
N.B.:
Ne pas laisser le racleur avec lame de rasoir à la portée des
enfants.
Bordure métallique : Pour nettoyer la bordure métallique en toute
sécurité, lavez à l'eau et au savon, rincez, puis séchez avec un
chiffon doux.
Ne jamais utiliser de couteau ou de tournevis.
Ne pas utiliser d'éponge trop humide.
Un racleur équipé d'une lame de rasoir n'endommage pas la
surface, tant qu'il est maintenu à un angle de 30°.
Ne jamais utiliser de produits abrasifs ou de poudre à récurer.
Toute variation de la couleur du verre vitrocéramique n'a
pas d'influence sur son fonctionnement, ni sur la solidité
de sa surface. Les variations de couleur sont pour la
plupart dues à des résidus alimentaires brûlés ou à des
ustensiles de cuisine en aluminium ou en cuivre (ces
dernières sont difficiles à éliminer).
24 FR
7. RÉSOLUTION DE PROBLÈMES
Le fond de casserole doit couvrir entièrement le diamètre de la zone
sélectionnée.
Les zones de cuisson ne permettent pas de faire mijoter ou ne
font frire qu'à petit feu
Traces de métal
Taches foncées
Utilisez une lame de rasoir et suivez les consignes du chapitre «
NETTOYAGE ».
Zones claires sur la table de cuisson
Caramélisation ou plastique fondu sur la table de cuisson
Consultez le chapitre « NETTOYAGE ».
La table de cuisson ou certaines zones de cuisson ne
fonctionnent pas.
Utilisez uniquement des casseroles à fond plat. Si de la lumière passe
entre la casserole et la table de cuisson, la zone de cuisson ne peut
pas correctement transmettre la chaleur.
Les casseroles utilisées ne sont pas adaptées. Utilisez uniquement
des ustensiles de cuisson à fond plat, lourd et dont le diamètre est au
moins égal à celui de la zone de cuisson.
Petites rayures ou traces d'abrasion sur la surface vitrocéramique
Faites vérifier que la connexion est conforme et contrôlez que le
panneau de commande est verrouillé. Déverrouillez la table de
cuisson.
La cuisson est trop lente
Ne faites pas glisser les casseroles en aluminium sur la surface
vitrocéramique. Reportez-vous aux recommandations de nettoyage.
Il s'agit peut-être de traces de casseroles en aluminium ou en
cuivre, ou encore de dépôts minéraux, d'eau ou d'aliments : vous
pouvez les éliminer à l'aide d'un détergent en crème.
Nettoyage inadapté ou utilisation de casseroles à fond non lisse ;
particules, telles que des grains de sable ou du sel, entre la plaque de
cuisson et le fond de la casserole. Consultez le chapitre «
NETTOYAGE ». Assurez-vous que le fond des casseroles est propre
avant de vous en servir et utilisez uniquement des casseroles à fond
lisse. Vous pouvez réduire le nombre de rayures par un nettoyage
soigné.
Vous utilisez le bon matériel, mais les taches persistent. Utilisez une
lame de rasoir et suivez les consignes du chapitre « NETTOYAGE ».
Les shunts ne sont pas bien positionnés sur le bornier.
8. SERVICE APRES VENTE
- la prise est correctement branchée et le fusible est en bon état ;
Si vous ne parvenez pas à identifier l'erreur, éteignez l'appareil.
Ne le modifiez pas. Appelez le centre SAV. L'appareil est fourni
avec certificat de garantie, qui vous assure une réparation gratuite
au centre SAV.
Avant de faire appel à un technicien SAV, veuillez vérifier les
points suivants :
La table de cuisson ne s'arrête pas.
Les cycles de marche-arrêt varient en fonction du niveau de
chaleur requis :
- niveau élevé: temps d'activité long.
Le commutateur principal (touche ON/OFF) a été actionné
accidentellement ou un objet quelconque est présent sur une ou
plusieurs touches. Éliminez le ou les objets présents sur le
panneau de commande. Saisissez à nouveau vos paramètres de
réglage.
Le plan de cuisson s'est éteint.
Le panneau de commande est verrouillé. Déverrouillez la table de
cuisson.
Fréquence des cycles de marche-arrêt des zones de cuisson
- niveau faible : temps d'activité court,
Le plan de cuisson ne fonctionne pas.
Contrôlez l'état des fusibles et du disjoncteur de votre circuit
électrique. Vérifiez s'il y a une panne de courant.
La lettre « F » et des chiffres sont affichés
Si un « F » et des chiffres s'affichent, votre appareil a détecté une
défaillance. Le tableau suivant vous indique les actions possibles
de résolution du problème.
F0
Fc
Ft
FE
Fb
FU / FJ
FA
FC / Fd
Fr
Si une erreur s'est produite, débranchez puis rebranchez le câble d'alimentation. Si l'erreur persiste,
appelez le service après-vente. Si l'erreur apparait à l'improviste au cours du fonctionnement ordinaire,
appelez le service après-vente
Erreur du logiciel de commande
tactile
Attendez que la température ait chuté. La table de cuisson se remettra en marche dès que la température
sera redevenue normale.
La zone de commande tactile est
trop chaude, ce qui a désactivé
tous les foyers de cuisson.
Attendez que la température ait chuté. Si ce message persiste quand la température atteint la
température ambiante, appelez le service après-vente.
Attendez que la température ait chuté. Si ce message persiste quand la température atteint la
température ambiante, appelez le service après-vente.
Le capteur de température à
commande tactile est peut-
être endommagé.
Vérifiez que la table de cuisson est correctement monté. Contrôlez que les touches sont bien au contact
de la plaque en verre vitrocéramique.
Sensibilité excessive de
toutes les touches.
Cette erreur résulte d'un contrôle automatique du clavier. Elle disparaît quand le contrôle automatique
détecte une valeur acceptable. Si l'erreur persiste, appelez le service après-vente.
Erreur sécurité du clavier
Cette erreur résulte d'un contrôle automatique du logiciel. Elle disparaît quand le contrôle automatique
détecte une valeur acceptable. Si l'erreur persiste, appelez le service après-vente.
Erreur sécurité du clavier
Cette erreur résulte d'un contrôle automatique du logiciel. Elle disparaît quand le contrôle automatique
détecte une valeur acceptable. Si l'erreur persiste, appelez le service après-vente
Erreur sécurité du clavier
Les pilotes de relais sont susceptibles d'une multitude de problèmes. Coupez l'alimentation de la table de
cuisson pendant une minute, puis rebranchez. Si l'erreur persiste, appelez le service après-vente.
Erreur sécurité des relais
Problème
Solution
Affichage foyer
de cuisson
Le capteur de température à
commande tactile est peut-être
endommagé.
UPOZORNĚNÍ: Spotřebič a jeho přístupné části
se během používání zahřívají na vysokou teplotu.
Dávejte pozor, abyste se nedotkli topných článků.
Děti do 8 let věku musejí být mimo dosah
spotřebiče, pokud nejsou pod neustálým
dohledem.
UPOZORNĚNÍ: Nebezpečí požáru: na varném
povrchu nic neskladujte.
Doporučujeme vám, abyste si uchovali pokyny
pro instalaci a použití pro pozdější potřebu, a před
instalací varné desky si poznamenejte její sériové
číslo pro případ, že byste potřebovali pomoc
poprodejního servisu.
UPOZORNĚNÍ: Používejte pouze ochrannou
zábranu varné desky navrženou výrobcem
varného spotřebiče nebo zábranu, kterou
výrobce spotřebiče označí v návodu k použití za
vhodnou, nebo zábranu zabudovanou do
spotřebiče. Použití nevhodných ochranných
zábran může způsobit nehody.
UPOZORNĚNÍ: Vaření bez dozoru na varné
desce s tukem nebo olejem může být nebezpečné
a způsobit požár. Nikdy se nepokoušejte uhasit
požár vodou; vypněte spotřebič, a potom zakryjte
plamen např. pokličkou nebo protipožární dekou.
UPOZORNĚNÍ:Pokud je povrch prasklý,
nedotýkejte se skla a spotřebič vypněte, aby
nedošlo k úrazu elektrickým proudem.
Tento spotřebič smějí používat děti starší 8 let a
osoby se sníženými fyzickými, smyslovými nebo
duševními schopnostmi nebo bez patřičných
zkušeností a znalostí, pokud jsou pod dohledem
osoby odpovědné za jejich bezpečnost, případně
byly poučené o bezpečném používání spotřebiče
a rozumějí možným nebezpečím. Děti by měly být
dohledem, aby se zajistilo, že si se spotřebičem
nebudou hrát. Děti nesmějí bez dozoru dospělých
spotřebič čistit, ani provádět činnosti údržby.
POZOR: Vaření musí probíhat pod dohledem. Na
krátký proces vaření je nutné dohlížet neustále.
Důrazně doporučujeme, aby se děti nepřibližovaly
k varným zónám v době, kdy jsou v provozu nebo
jsou vypnuté, ale indikátor zbytkového tepla svítí,
aby se zabránilo riziku vážných popálenin.
Tento spotřebič není určen k používání pomocí
externího časovače nebo samostatného
dálkového ovládání.
Je-li jimi varná deska vybavena, nedívejte se po
delší dobu na prvky varné desky s halogenovými
žárovkami
Připojte zástrčku k napájecímu kabelu, který je
schopen vydržet napětí, proud a zátěž uvedené
na štítku a který je opatřen uzemňovacím
kontaktem. Zásuvka musí být vhodná pro zatížení
uvedené na štítku a musí mít zapojený a funkční
uzemňovací kontakt. Uzemňovací vodič má
žlutozelenou barvu. Tuto operaci by měl provádět
odborník s vhodnou kvalifikací. V případě
BEZPEČNOSTNÍ OPATŘENÍ
25 CZ
neslučitelnosti mezi zásuvkou a zástrčkou
spotřebičů požádejte kvalifikovaného elektrikáře,
aby zásuvku nahradil jiným vhodným typem.
Zástrčka i zásuvka musejí odpovídat platným
normám země instalace.
Připojení k napájecímu zdroji lze provést také tak,
že mezi spotřebičem a zdrojem energie, který
zvládne maximální připojenou zátěž a který je v
souladu se stávajícími právními předpisy, je
umístěn omnipolární vypínač.
Odpojení lze zajistit přístupnou zástrčkou nebo
začleněním spínače v pevném zapojení v
souladu s pravidly elektroinstalace.
Žlutozelený uzemňovací kabel by neměl být
přerušen vypínačem. Zásuvka nebo omnipolární
vypínač používaný pro připojení by měl být při
instalaci spotřebiče snadno přístupný.
Je-li napájecí kabel poškozen, musí jej vyměnit
výrobce, jeho autorizovaný servis nebo podobně
kvalifikované osoby, aby nedošlo ke vzniku
nebezpečných situací. Zemnící vodič (žlutozelený)
musí být na straně svorkovnice delší než 10 mm.
Vnitřní část vodičů by měla odpovídat výkonu
absorbovanému varnou deskou (uvedeno na
štítku). Typ napájecího kabelu musí být HO5V2V2-
F.
Na varnou desku nepokládejte žádné kovové
předměty jako nože, vidličky, lžíce nebo pokličky.
Mohly by se zahřát na velmi vysokou teplotu.
Na zóny ohřevu se nesmějí umisťovat hliníkové
fólie ani plastové nádoby.
Po každém použití je nutné varnou desku vyčistit,
aby se zabránilo hromadění nečistot a mastnoty.
Pokud se tyto nečistoty a mastnota na varné desce
ponechají, jsou při jejím používání znovu zahřívány
a spalovány za vzniku kouře a nepříjemných
zápachů, nemluvě o riziku šíření požáru.
K provozování spotřebče př jmenovtých
frekvencích nejsou nutné žádné další úkony an
nastavování.
Povrch desky nepoužívejte jako krájecí prkénko.
Nádobu vždy umístěte do středu jednotky, na
které vaříte. Nic nepokládejte na ovládací panel.
Jídlo nepřipravujte nikdy přímo na sklokeramické
varné desce.
K čištění spotřebiče nikdy nepoužívejte páru ani
vysokotlaký postřik.
Nádobí po varné desce neposunujte.
Varnou desku nepoužívejte jako pracovní plochu.
Vždy používejte odpovídající nádobí.
Nad varnou deskou neukládejte těžké předměty.
Pokud by na desky spadly, mohly by způsobit její
poškození.
Na varnou desku neodkládejte žádné předměty.
Nedotýkejte se tepelných zón během provozu a
po nějakou dobu po použití
26 CZ
Při instalaci odsavače par nad varnou desku se řiďte požadavky na
instalaci odsavače par, ale v žádném případě nesmí být vzdálenost
mezi varnou deskou a odsavačem par kratší než 700 mm. (viz
obrázek 3)
Nechte mezi varnou deskou a zadní stěnou mezeru nejméně 55 mm a
mezi varnou deskou a vertikálním nábytkem nebo stěnami na boční
straně nejméně 150 mm. Pokud je nad varnou deskou instalován
nábytek, požadovaná minimální vzdálenost je 700 mm.
Sousedí-li spodní část varné desky s oblastí, která je běžně přístupná
pro manipulaci nebo čištění, je nutné umístit pod spodní část varné
desky oddělovač o tloušťce 20 mm. (viz obrázek 4)
Při instalaci trouby pod varnou desku nelze oddělovač použít a
minimální vzdálenost mezi spodní částí varné desky a troubou nesmí
být kratší než 10 mm. Neinstalujte pod tuto varnou desku troubu bez
chlazení. Troubu nainstalujte podle jejích vlastních požadavků na
instalaci. (viz obrázek 5)
KÓD PRODUKTU T
Identifikační štítek (umístěný pod spodním krytem varné desky)
1. OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
WEEE obsahuje znečišťující látky (které mohou mít
negativní dopad na životní prostředí) a základní
součástky, které lze znovu použít. Je nutné provést
speciální zpracování WEEE, aby se odstranily a
správně zlikvidovaly všechny znečišťující látky a
získaly a zrecyklovaly všechny materiály.
Tento spotřebič je označen v souladu s evropskou
směrnicí 2012/19/EU o likvidaci elektrického a
elektronického zařízení (WEEE).
Jednotlivci mohou hrát důležitou roli při zajišťování toho, aby se
WEEE nestala přítěží pro životní prostředí. Je nezbytné dodržovat
několik základních pravidel:
• WEEE se musí předat na příslušné sběrné místo pod správou
obce nebo autorizovaných společností. V mnoha zemích je
zaveden odběr WEEE v domácnostech.
V mnoha zemích lze při zakoupení nového spotřebiče vrátit starý
spotřebič prodejci, který je povinen jej odebrat bezplatně kus za
kus, pokud je spotřebič obdobného typu a má stejnou funkci jako
dodaný spotřebič.
• WEEE se nesmí likvidovat jako domovní odpad.
V případě, že by se tato doporučení ignorovala a instalaci provedla
nekvalifikovaná osoba, výrobce odmítá veškerou odpovědnost za
případné technické selhání spotřebiče, bez ohledu na to, zda má nebo
nemá za následek poškození zboží či majetku nebo zranění osob či
zvířat.
Po odstranění obalu se ujistěte, že spotřebič není poškozen. V
opačném případě se obraťte na oddělení poprodejních služeb
prodejce nebo výrobce.
Ujistěte se, že nábytek, do kterého se spotřebič instaluje, a veškerý
přilehlý nábytek je vyroben z materiálů, které odolávají vysokým
teplotám (min. 100 °C).
Kromě toho by měly být všechny dekorativní lamináty upevněny
pomocí tepelně odolného lepidla.
Spotřebič lze nainstalovat do vestavěného nábytku v režimu
„Standard“ (viz obrázek 1) nebo „Flush“ (viz obrázek 2) .
Instalace domácího spotřebiče může být komplikovaná operace,
která, pokud není provedena správně, může vážně ovlivnit
bezpečnost zboží, majetku či osob. Z tohoto důvodu ji musí provádět
odborně kvalifikovaná osoba v souladu s technickými předpisy.
Poznámka: Vnitřní obvodové rozměry jsou shodné se standardní
instalací
Pracovní deska musí mít tloušťku 25-45 mm.
Voděodolné těsnění je dodáváno s varnou deskou. Namontujte
těsnění na spodní stranu dle popisu a ujistěte si, že je správně
upevněno, abyste se vyhnuli úniku do nosného nábytku. (viz obrázek
6)
Normální upevnění:
- Vyjměte upevňovací svorky ze sáčku s příslušenstvím a zašroubujte
je do polohy zobrazené ve spodní straně. (Neutahujte šrouby ve
svorkách, měly by se volně pohybovat) (viz obrázek 7)
Varnou desku nepoužívejte, dokud nebude silikonová vrstva zcela
suchá. (viz obrázek 11)
Zarovnejte a vložte varnou desku.
- Umístěte varnou desku do středu výřezu.
INSTALACE FLUSH
Rychlé upevnění: (V závislosti na modelu)
- Otáčejte svorkami a zcela je utáhněte. (viz obrázek 8)
Vyjměte čtyři pružiny ze sáčku s příslušenstvím a zašroubujte je
do spodní strany, jak je zobrazeno na obrázku. (viz obrázek 9)
Stlačujte strany varné desky, dokud nebude deska po celém obvodu
podložena. (viz obrázek 10)
Po zkontrolování správné polohy varné desky vyplňte mezery mezi
pracovní deskou a varnou deskou silikonovým lepidlem. Silikonovou
vrstvu zarovnejte škrabkou nebo mokrým prstem namočeným do
vody s mýdlem, než zatvrdne.
2. INSTALACE
3. ELEKTRICKÉ PŘIPOJENÍ
A
B
C D
A
B
C
A
C
B
C
A B
D
A
B
C
D
USPOŘÁDÁNÍ 1-3 USPOŘÁDÁNÍ 2-4 USPOŘÁDÁNÍ 5 USPOŘÁDÁNÍ 6 USPOŘÁDÁNÍ 7
USPOŘÁDÁNÍ 1-3
USPOŘÁDÁNÍ 2-4
USPOŘÁDÁNÍ 5
USPOŘÁDÁNÍ 6
USPOŘÁDÁNÍ 7
1-3
2-4
5
6
7
USPOŘÁDÁNÍ
1
2
5
5
7
3
5
5
6
6
6
6
6
6
5
5
3
1
2
4
5
5
6
6
1
2
3
6
6
6
4
5
5
5
6
6
5
5
3
1
2
5
5
6
6
1
2
3
6
6
6
5
5
5
27 CZ
1. „+“
2. „-“
3. ČASOVAČ
4. Kontrolka přídavné varné zóny
5. Kontrolka programování varné zóny
7. Můstek
V závislosti na modelu
6. Výběr zóny
Otočte varnou desku skleněnou stranou proti pracovní ploše a dbejte
na ochranu skla.
Před připojením se ujistěte, že je zařízení chráněno vhodnou
pojistkou a že je opatřeno vodiči dostatečně velkého průřezu pro
normální napájení spotřebiče.
„Instalace musí odpovídat normám a směrnicím.“ Výrobce
neodpovídá za žádné škody, které byly způsobené nevhodným
nebo nepřiměřeným použitím.
Pokud je spotřebič vybaven zásuvkou, musí být nainstalován tak, aby
byla zásuvka přístupná.
Žlutý/zelený vodič napájecího kabelu musí být připojen k uzemnění
napájecího zdroje a pólů zařízení.
VAROVÁNÍ: Výrobce nezodpovídá za žádné nehody způsobené při
používání spotřebiče, který není uzemněn nebo není uzemněn
správně, ani za následky takových nehod.
Elektrické připojení k zařízení je nutné provést podle jmenovitého
výkonu spotřebiče. To se provede přes vypínač s otvory.
Varnou desku je však možné připojit k:
Tři fáze 380-415 V2N
Jakékoli dotazy týkající se napájecího kabelu směřujte na poprodejní
servis nebo kvalifikovaného technika.
Pokud je varná deska napájena napájecím kabelem, může být
připojen pouze k napájecímu napětí 220-240 V mezi fází a středem.
Chcete-li přejít k nového připojení, postupujte podle následujících
pokynů:
Tři fáze 220-240 V3
Před každou elektrickou operací zkontrolujte napájecí napětí, které je
uvedené na elektroměru, nastavení jističe, kontinuitu uzemnění
zařízení a vhodnost pojistky.
- Zvolte napájecí kabel v souladu s doporučeními uvedenými v
tabulce.
- odejměte kryt.
- najděte dva jazýčky umístěné po stranách;
- položte čepel plochého šroubováku před každý jazýček „2“ a
„3“, zatlačte a stiskněte;
Uvolnění napájecího kabelu:
- odšroubujte kabelovou svorku „1“;
- Vytáhněte napájecí kabel.
Operace nezbytné k vytvoření nového připojení:
- Napájecí kabel přetáhněte do svorky.
- Vyjměte šrouby, které drží svorkovnici, která obsahuje
zkratovací tyče a vodiče napájecího kabelu;
Otevřete kryt v následujícím pořadí:
2 31
- Upevněte kryt.
Poznámka: Ujistěte se, že jsou šrouby svorkovnice těsně
utažené.
- V závislosti na zařízení upevněte
pomocí zkratovacích tyčí, které byste
měli mít z prvního kroku, vodič podle
obrázku.
Operace nezbytné k vytvoření nového připojení:
- Zvolte napájecí kabel v souladu s
doporučeními uvedenými v tabulce.
- Zašroubujte kabelovou svorku.
- Napájecí kabel přetáhněte do svorky.
- Sloupněte konec každého vodiče
napájecího kabelu na délce 10 mm,
přičemž přihlédnete k požadované délce
kabelu pro připojení ke svorkovnici.
UPOZORNĚNÍ:
Bude-li nutné vyměnit napájecí kabel, zapojte dráty podle
následujících barev/ kódů:
MODRÁ
HNĚDÁ
ŽLUTO-ZELENÝ
Střední
Fázový
Zemnicí
( )
ZKRACOVACÍ
PROPOJKA
- V závislosti na zařízení upevněte pomocí zkratovacích tyčí,
které byste měli mít z prvního kroku, vodič podle obrázku.
- Upevněte kryt.
- Zašroubujte kabelovou svorku.
- Sloupněte konec každého vodiče napájecího kabelu na délce
10 mm, přičemž přihlédnete k požadované délce kabelu pro
připojení ke svorkovnici.
USPOŘÁDÁNÍ
"1-6"
USPOŘÁDÁNÍ
"7"
JEDNA FÁZE nebo DVĚ FÁZE 220-240 V~
Kabel
HO5V2V2F
Kabel
HO5V2V2F
Kabel
HO5V2V2F
2
3x2,5 mm
2
3x4 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
TŘI FÁZE 220-240 V3~
TŘI FÁZE 380-415 V2N~
Připojení ke svorkám na svorkovnici
N
=
Střed
PE
=
Zemnění
L1 / L2 / L3 = Fáze
220-240V 3 ~
PE
L1 L2
L3
380-415V 2N ~
N
PE
L1 L2
L3
PE
L1
L2
220-240V ~
N
L
220-240V 2 ~
L2
PE
L1
PE
5. POUŽITÍ
4. DOPORUČENÍ OHLEDNĚ NÁDOBÍ
PRO VARNOU DESKU
Použití kvalitního nádobí je rozhodující pro získání nejlepšího
výkonu z varné desky
Nerezová ocel: výrazně doporučeno. Obzvláště dobré se
sendvičovým dnem. Sendvičové dno spojuje výhody nerezové oceli
(vzhled, odolnost a stabilita) s výhodami hliníku nebo mědi (vedení
tepla, rovnoměrné rozložení tepla).
Sklo-keramika: nedoporučuje se. Nízký výkon. Může povrch
poškrábat.
Porcelán / smalt: Dobrý výkon pouze s tenkým, hladkým a plochým
dnem.
VOLBA NÁDOBÍ - Následující informace vám pomohou vybrat
nádobí, které zajistí dobrý výkon.
Litina: použitelná, ale nedoporučuje se. Nízký výkon. Může povrch
poškrábat.
Vzhledem k nízkému bodu tavení by se neměl používat tenký hliník.
• Vždy používejte kvalitní nádobí s dokonale plochým a silným
dnem: používání tohoto typu nádobí zabrání vytváření horkých míst,
které způsobují přilnutí potravin. Silné kovové hrnce a pánve zajistí
rovnoměrné rozložení tepla.
• Zajistěte, aby dno hrnce nebo pánve bylo suché: pokud plníte
nádoby tekutinou nebo používáte tekutinu, která byla uložena v
ledničce, tak se před umístěním nádoby na varnou desku ujistěte, že
dno nádoby je zcela suché. To pomůže zamezit znečištění varné
desky.
Hliník: doporučuje se vyšší hmotnost. Dobrá vodivost. Hliníkové
zbytky někdy vypadají jako škrábance na varné desce, ale lze je
odstranit okamžitým vyčištěním.
• Používejte nádoby, jehož průměr je dostatečně široký na to,
aby zcela zakrylo povrchovou jednotku: velikost pánve by neměla
být menší než plocha ohřevu. Pokud je o něco širší, je to zárukou
využití energie s maximální účinností.
Měděné dno / kamenina: doporučuje se vyšší hmotnost. Dobrý
výkon, ale měď může zanechat zbytky, které mohou vypadat jako
škrábance. Tyto zbytky lze odstranit, pokud varnou desku okamžitě
vyčistíte. Nenechávejte však tyto hrnce vařit nasucho. Přehřátý kov
se může ke skleněným varným deskám přilepit. Přehřátý měděný
hrnec zanechá zbytky, které varnou desku trvale poskvrní.
28 CZ
Prostřednictvím funkce “Řízení výkonu” může uživatel nastavit
maximální výkon, kterého může varná deska dosáhnout.
Funkce řízení výkonu je k dispozici pouze během prvních 30 sekund
po zapnutí varné desky. Toto nastavení lze dokonce opakovat tak, že
se vypne a zapne přívod napájení.
2 - Počkejte, než se dokončí inicializace dotykového ovládání.
Při nastavení požadovaného maximálního výkonu varná deska
automaticky upravuje rozvod do různých varných zón tak, aby tento
limit nikdy nebyl překročen; další výhodou je schopnost současně řídit
všechny zóny, aniž by docházelo k problémům s přetížením.
Zákazník může nastavit maximální výkon varné desky mezi 2,5 kW a
příslušným maximálním výkonem varné desky (ten se může lišit podle
modelu) (pokud je například maximální výkon varné desky 7,2 kW, lze
nastavit hodnotu maximálního výkonu mezi 2,5 kW a 7,2 kW).
Po zakoupení je varná deska nastavena na maximální výkon.
Po připojení spotřebiče k elektrickému napájení můžete do 30 sekund
nastavit stupeň výkonu podle níže uvedených bodů:
1 - Zapněte varnou desku.
3 - Než uplyne 30 sekund, na 5 sekund stiskněte tlačítko “ “.
Jak zvolit stupeň řízení výkonu
4 - Potom se na displeji zobrazí hlášení.
5 - P omocí tlačítek „Plus“ a „Mínus“ lze upravovat hodnotu řízení
výkonu. V tomto příkladu se jedná o hodnotu mezi 6500 a 2500 W. Až
vyberete požadovanou hodnotu, na 5 sekund současně stiskněte
tlačítka „Plus“ a „Mínus“.
6 - P o dokončení tohoto postupu se ozve dlouhé pípnutí a provede se
reset. Znovu se aktivuje spouštěcí postup.
Potom dotykové ovládání nedovolí žádnou kombinaci, která by
překročila tento limit Eco.
Zapnutí/vypnutí zóny ohřevu
1) Je-li nějaký stupeň vaření v poloze 0, displej se po 10 sekundách
automaticky vypne a zazní tón vypnutí zóny.
1) Je-li nějaký stupeň vaření v poloze 0, displej se po 10 sekundách
automaticky vypne a zazní tón vypnutí zóny.
2) Pokud na displeji, který je vypnutý, svítí indikátor zbytkového
tepla, zobrazí se „H“.
3) Je-li aktivní funkce zámku, nelze zónu zapnout.
4) Je-li aktivní pouze jedna plotýnka a tu vypnete, zazní čtyři krátká
pípnutí, která značí, že je celá varná deska vypnutá.
Pro zapnutí plotýnky podržte stisknutou zónu kterékoli plotýnky po
dobu 400 ms. Zazní dlouhé pípnutí a na místě číslice cílové zóny se
objeví hodnota „0“. Tato číslice označuje úroveň výkonu.
Pro vypnutí plotýnky podržte stisknutou zónu kterékoli plotýnky po
dobu 1,2 s. Zazní tři krátká pípnutí a na místě číslice cílové zóny se
neobjeví nic nebo se objeví hodnota „H“, pokud je na plotýnce
zbytkové teplo. Zóna bude vypnutá.
3) Zónu lze vypnout, i pokud je aktivní funkce zámku.
2) Pokud na displeji, který je zapnutý, avšak v poloze 0, svítí indikátor
zbytkového tepla, bude blikat „0“.
P
P
4
5
0 0
7 - P o spuštění se na bude na displeji časovače zobrazovat řízení
výkonu v režimu ECO.
Výběr zóny
Když je zóna zapnutá, vytvoří se nižší intenzita osvětlení nezvolených
zón, které jsou zapnuté.
Krátkým stisknutím tlačítek „+“ a „-“ zvýšíte nebo snížíte výkon
prostřednictvím číslice zvolených zón: 0-1-2-3...9-P
1. V případě dlouhého stisknutí tlačítek + nebo - se výkon zvyšuje
nebo snižuje rychle. V případě rychlého zvyšování se výkon zastaví
na 9 a vyšší výkon vyžaduje další krátké stisknutí tlačítka +. Během
rychlého zvyšování nebo snižování výkonu nezazní žádný zvukový
signál.
2. Jakmile dosáhnete úrovně výkonu P, opětovné stisknutí tlačítka +
nezmění úroveň výkonu na 0. Jakmile dosáhnete úrovně výkonu 0,
opětovné stisknutí tlačítka - nezmění úroveň výkonu na P.
3. Pokud je zóna vypnutá s úrovní výkonu 0, pak v případě, že je
horká, bude blikat 0. Po 10 vteřinách 0 zmizí a na displeji se již bez
blikání objeví písmeno „H“.
Tento krok provedete současným stisknutím tlačítek „+“ a „-“.
Poté, kdykoli se dotknete tlačítka, na displejích se zobrazí „L“ po dobu
2 sekund. Ohřev zůstane beze změny.
Přejete-li si dětskou pojistku deaktivovat, opakujte výše popsaný
postup. Poté zazní krátké pípnutí a na displeji se zobrazí písmeno „n“.
Varná deska zůstane odemknutá.
Poznámka: Automatická dětská pojistka se zapne 15 minut po
celkovém vypnutí varné desky. Tato funkce se spustí automaticky, ale
je nezbytné ji nejprve naprogramovat. Viz bod Uživatelské nastavení.
Je-li zapnutá pouze jedna zóna, je již zvolena automaticky, aniž by
bylo nutné krátce stisknout (150 ms) tlačítko výběru.
Zvýšení / snížení úrovně výkonu
Možnost dětské pojistky
Krátké pípnutí při každém stisknutí tlačítka rozšíření.
Přejete-li si zapnout dvojitou rozšiřovací plotýnku, musí již být
přidružená hlavní zóna zapnutá a uvedená úroveň výkonu musí být
vyšší než 0.
8.1- Zapnutí dvojité zóny
První krátké stisknutí tlačítka rozšíření zapne rozšiřovací plotýnku.
Pokud je rozšiřovací plotýnka zapnutá, rozsvítí se kontrolka nad
tlačítkem rozšíření.
Druhé krátké stisknutí tlačítka rozšíření vypne rozšiřovací plotýnku.
První krátké stisknutí tlačítka rozšíření zapne první rozšiřovací
plotýnku. Pokud je zapnutá první rozšiřovací plotýnka, rozsvítí se
jedna kontrolka nad tlačítkem rozšíření (levá kontrolka v případě
trojité zóny, prostřední a jediná kontrolka v případě dvojité zóny).
Druhé krátké stisknutí tlačítka rozšíření zapne druhou rozšiřovací
plotýnku. Pokud je zapnutá první i druhá rozšiřovací plotýnka, rozsvítí
se dvě kontrolky nad tlačítkem rozšíření.
8.2- Zapnutí trojité zóny
Dvojité / trojité zóny
Třetí krátké stisknutí tlačítka rozšíření vypne první i druhou
rozšiřovací plotýnku.
Krátké pípnutí při každém stisknutí tlačítka rozšíření.
Funkce můstku
Bude-li zóna aktivována, zazní pípnutí a zapne se kontrolka zóny.
- Dotknete-li se tlačítka můstku v režimu nastavení
Obě plotýnky můstku budou zvoleny současně.
Můstek lze aktivovat pouze v případě, že jsou obě plotýnky vypnuté.
Po zvolení jedné plotýnky z můstku aktivujte funkci můstku dotykem
tlačítka můstku.
Oba displeje propojených plotýnek budou ukazovat stejnou úroveň
výkonu. Ukončení funkce:
Po zvolení plotýnek lze úroveň výkonu upravit dle potřeby pomocí
tlačítek + a -.
- Zvolí-li uživatel úroveň výkonu „0“
Zabezpečení proti přetečení
Něco (předmět nebo tekutina) tlačí na jakékoli tlačítko po dobu delší
než 5s. 2 krátká pípnutí + 1 dlouhé pípnutí každých 30 s při
současném stisknutí tlačítka. Varná deska se vypne. Po dobu
tohoto problému bude tento symbol neustále blikat.
Časovač
Funkci časovače lze aktivovat jeho vlastním tlačítkem nebo
současným dotykem tlačítek „+“ a „-“.
9) Poslední minuta se odpočítává po sekundách (u některých
možností je to viditelné pouze v případě, že zadáme programování
časovače během poslední minuty odpočtu).
Zbývající čas se zobrazí na místě číslic vyhrazených pro časovač. Je-
li časováno několik zón, zobrazí se nejkratší zbývající čas a v
příslušné zóně se zobrazí tečka.
Zvolte zónu, u níž si přejete nastavit časovač. Úroveň výkonu zónu
musí být vyšší než 0. V časované zóně se objeví statické
. A na místě číslic vyhrazených pro časovač se objeví „0 0“.
1) Čas časovače lze nastavit pomocí tlačítek „+“ a „-“. Při změně
času nezazní zvukový signál.
5) Maximální doba je 99 minut.
6) Když čas vyprší a varná deska bude pípat, stiskněte jakékoli
tlačítko, alarm a odpočítávání se vypnou.
12) Případně se v časované zóně zobrazí výkon (5s) a (0,5s).
2) Současným stisknutím tlačítko časovače se časovač zruší
(přejde na 00).
8) Výkon časované zóny lze změnit bez vlivu na programování
časovače.
V obou případech je nutné zvolit plotýnku a její úroveň výkonu musí
být vyšší než 0.
Dvě různé možnosti:
3) Pokud tlačítka časovače „+“ nebo „-“ zůstanou stisknuta po
určitou dobu, dojde k rychlému nastavení.
4) Při nastavování časovače lze přejít z „00“ na „99“ pomocí tlačítka
„-“ a „99“ na „00“ pomocí tlačítka „+“.
7) Čas časovače lze změnit i během odpočítávání.
10) Stisknutí tlačítka časovače bez zvolení konkrétní zóny, pokud
není časovaná žádná zóna, nebude mít žádný účinek.
11) Stisknutí tlačítka časovače bez zvolení konkrétní zóny, pokud je
odpočítáváno několik zón, způsobí, že se pomocí číslic zobrazí časy
jeden po druhém s tím, že se zobrazuje čas plotýnky, na jejímž displeji
je tečka.
Kontrolka zbytkového tepla
(u sálavých ohřívačů -> vypočteno)
Stejné kontrolky lze také použít pro oznamování „zbytkového tepla“.
Pro tento účel je nutné definovat harmonogram: Doba zbytkového
tepla=f (úroveň výkonu, doba spuštění).
Aby se vygenerovala teplota vyšší než 65 °C, musí být topný článek v
provozu po určitou dobu, přičemž tato doba závisí na úrovni výkonu.
Jakmile tato doba uplyne, po vypnutí topného článku se zobrazí
upozornění na zbytkové teplo.
Když je teplota na skleněném povrchu varné desky vyšší než 65 °C
(teoretická hodnota), bude to zobrazeno na příslušném displeji
pomocí hodnoty „H“.
29 CZ
Funkce automatického bezpečnostního vypnutí
Maximální doba, po kterou může plotýnka zůstat zapnutá, závisí na
zvolené úrovni vaření.
Pokud po předem nastavenou dobu nedojde ke změně úrovně
výkonu, příslušná plotýnka se automaticky vypne.
Stupeň
výkonu
Max. doba
spuštění (hodiny)
1
2
3
4
5
6
7
8
9
P
10
5
5
4
3
2
2
2
2
2
POZNÁMKA: Pokud dojde při provozu s nejvyššími úrovněmi
výkonu k přehřátí, ovládání varné desky automaticky změní úroveň
výkonu, aby tak chránilo varnou desku před přehřátím.
6. ČIŠTĚNÍ A ÚDRŽBA
Před prováděním jakékoliv údržby na varné desce ji nechte nejprve
vychladnout.
. Doporučuje se udržovat v dostatečné vzdálenosti od varné desky
všechny látky, které se mohou roztavit, jako jsou například plastové
předměty, cukr nebo výrobky na bázi cukru.
ÚDRŽBA:
. Používejte pouze výrobky (krémy a škrabky), které jsou speciálně
určené pro sklokeramické povrchy. Jsou k dostání v příslušných
obchodech.
- Umístěte na povrch varné desky několik kapek speciálního
čisticího prostředku.
- Nečistoty odstraňujte pomocí měkkého hadříku nebo mírně
navlhčeného kuchyňského papíru.
- Utírejte měkkým hadříkem nebo suchým kuchyňským papírem
dokud povrch nebude čistý.
. Vyhněte se rozlití, protože vše, co spadne na plochu varné desky, se
rychle spálí a čištění pak bude obtížnější.
V případě, že se stále vyskytují odolné skvrny:
- Umístěte na povrch několik kapek speciální čisticí kapaliny.
- Oškrábejte je škrabkou, kterou držte k varné desce pod úhlem 30°
dokud skvrny nezmizí.
- Utírejte měkkým hadříkem nebo suchým kuchyňským papírem
dokud povrch nebude čistý.
- V případě potřeby postup opakujte.
NĚKOLIK POZNÁMEK:
Časté čištění zanechává ochrannou vrstvu, která je nezbytná k
ochraně před poškrábáním a opotřebením. Před opětovným
použitím varné desky se ujistěte, že je povrch čistý. Chcete-li
odstranit skvrny způsobené vodou, použijte několik kapek bílého
octa nebo citronové šťávy. Pak utřete absorpčním papírem a
několika kapkami speciální čisticí kapaliny.
Sklokeramický povrch je odolný vůči poškrábání od nádob s
plochým dnem, nicméně je vždy vhodné je při přesunu z jedné zóny
do druhé zvednout.
POZN.:
Škrabka s žiletkou nepoškodí povrch, pokud se používá pod
úhlem 30.
Nikdy nepoužívejte nůž ani šroubovák.
Nikdy nenechávejte škrabku s žiletkou v dosahu dětí.
Nepoužívejte příliš mokrou houbu.
Kovové okraje: kovové okraje bezpečně vyčistíte, pokud je umyjete
mýdlem a vodou, opláchnete a poté osušíte měkkým hadříkem.
Nikdy nepoužívejte abrazivní přípravky ani prací prášky.
30 CZ
30°
Maxi
Případná změna barvy sklokeramického povrchu nemá
vliv na jeho provoz ani na stabilitu povrchu. Takové
zbarvení je většinou výsledkem zbytků spálených potravin
nebo používání nádoby z materiálů, jako je hliník nebo
měď. Tyto skvrny se těžko odstraňují.
7. ŘEŠENÍ PROBLÉMŮ
Varná deska nelze vypnout.
- vysoká úroveň: dlouhá doba provozu.
Varná deska se sama vypne.
Pokud se na displeji objeví F a čísla, spotřebič zjistil závadu. V
následující tabulce jsou uvedeny kroky k odstranění problému.
Špatně ji čistíte nebo používáte pánve s hrubou spodní částí. Mezi
varnou desku a spodní část pánve se dostaly částice jako písek
nebo sůl. Viz kapitola „ČIŠTĚNÍ“. Před použitím se ujistěte, že
spodní část pánve je čistá, a používejte pouze pánve s hladkým
dnem. Škrábance lze správným čištěním omezit.
Neposunujte hliníkové nádobí po varné desce. Viz doporučení pro
čištění.
Došlo k náhodnému doteku hlavního spínače (tlačítko
zapnutí/vypnutí) nebo je na nějakém tlačítku nějaký předmět.
Znovu spotřebič zapněte bez předmětu na tlačítkách. Znovu
zadejte své nastavení.
Frekvence zapínání/vypínání varných zón
Používejte pouze pánve s plochým dnem. Je-li mezi pánví a
deskou vidět světlo, zóna nepřenáší správně teplo.
Viz kapitola „ČIŠTĚNÍ“.
- nízká úroveň: krátká doba provozu,
Zkontrolujte stav pojistek/jističů. Zkontrolujte, zda nedošlo k
výpadku proudu.
Používáte nevhodné nádoby. Používejte pouze nádoby s plochým
dnem, které je těžké a má průměr přinejmenším stejný jako varná
zóna.
Varná deska nefunguje nebo některé zóny nefungují
Zkracovací propojky nejsou správně umístěny na svorkovnici.
Dno pánve by mělo zcela pokrýt průměr zvolené zóny.
Malé škrábance nebo oděrky na povrchu skla varné desky
Stopy po kovu
Tmavé skvrny
Ovládací panel je uzamčen. Odemkněte varnou desku.
Světlé plošky na varné desce
Karamelizace nebo roztavený plast na varné desce.
Vaření je příliš pomalé
Používáte správné materiály, ale skvrny přetrvávají. Používejte
žiletku a postupujte podle kapitoly „ČIŠTĚNÍ“.
Ujistěte se, že je správné zapojení. Ovládací panel je uzamčen.
Odemkněte varnou desku.
Varné zóny mají slabý výkon
Používejte žiletku a postupujte podle kapitoly „ČIŠTĚNÍ“.
Stopy po hliníkovém nebo měděném nádobí, ale také zbytky
minerálů, vody nebo potravin. Lze je odstranit pomocí krémového
čisticího prostředku.
Cykly zapínání a vypínání závisí na požadované úrovni tepla:
Varná deska nefunguje.
F a čísla na displeji
8. NÁSLEDNÁ PÉČE
— zda je zástrčka správně vložena a opatřena pojistkou.
Pokud nelze zjistit vadu, vypněte zařízení — neupravujte ho —
zavolejte servisní středisko následné péče. Zařízení je dodáváno s
garančním certifikátem, který zajišťuje, že bude bezplatně opraveno
v servisním středisku.
Dříve, než zavoláte servisního technika, zkontrolujte
následující:
F0
Fc
Ft
FE
Fb
FU / FJ
FA
FC / Fd
Fr
Pokud došlo k chybě, varnou desku odpojte a znovu připojte k napájení. Pokud chyba přetrvává, zavolejte
poprodejní servis. Pokud se chyba náhle objeví během běžného provozu, zavolejte poprodejní servis.
Chyba softwaru dotykového
ovládání.
Počkejte, až teplota poklesne. Až teplota dosáhne normální hodnoty, varná deska se automaticky vrátí do
původního stavu.
Zóna dotykového ovládání je
příliš horká a vypnula všechny
plotýnky.
Počkejte, až teplota poklesne. Pokud upozornění přetrvává, když teplota dosáhne teploty okolního prostředí,
zavolejte poprodejní servis.
Počkejte, až teplota poklesne. Pokud upozornění přetrvává, když teplota dosáhne teploty okolního prostředí,
zavolejte poprodejní servis.
Může být poškozeno čidlo
teploty dotykového ovládání.
Podívejte se, zda je varná deska správně nainstalovaná. Ujistěte se, že se tlačítka správně dotýkají
skleněného povrchu.
N a d m ě r n á c i t l i v o s t n a
některém tlačítku.
Tato chyba je automatickou kontrolou tlačítek. Zmizí, když se automatická kontrola navrátí na bezpečnou
hodnotu. Pokud chyba přetrvává, zavolejte poprodejní servis.
Chyba tlačítek
Tato chyba je automatickou kontrolou softwaru. Zmizí, když se automatická kontrola navrátí na bezpečnou
hodnotu. Pokud chyba přetrvává, zavolejte poprodejní servis.
Chyba tlačítek
Tato chyba je automatickou kontrolou softwaru. Zmizí, když se automatická kontrola navrátí na bezpečnou
hodnotu. Pokud chyba přetrvává, zavolejte poprodejní servis.
Chyba tlačítek
Problém může být u kteréhokoli reléového článku. Odpojte varnou desku od napájení, chvilku počkejte a
znovu ji připojte. Pokud chyba přetrvává, zavolejte poprodejní servis.
Chyba bezpečnosti relé
Porucha Krok
Displej plotýnky
Může být poškozeno čidlo teploty
dotykového ovládání.
31 CZ
Preporučujemo vam da upute za ugradnju i
upotrebu sačuvate za kasnije korištenje, a prije
ugradnje ugradne ploče zapišite njezin serijski
broj u slučaju da vam zatreba pomoć
postprodajnog servisa.
UPOZORENJE: kuhanje na ugradnoj ploči bez
nadzora, uz upotrebu masti ili ulja, opasno je i
može izazvati požar. NIKAD nemojte pokušavati
ugasiti vatru vodom, već isključite uređaj i pokrijte
plamen npr. poklopcem ili vatrootpornom dekom.
UPOZORENJE: uređaj i njegovi dostupni dijelovi
zagrijavaju se tijekom upotrebe. Obratite
pozornost i ne dirajte dijelove koji se zagrijavaju.
Djeca mlađa od 8 godina ne smiju dirati uređaj ako
nisu pod neprekidnim nadzorom.
UPOZORENJE: opasnost od požara: nemojte
odlagati predmete na površine za kuhanje.
Ovaj uređaj smiju koristiti djeca starosti 8 i više
godina te osobe smanjenih fizičkih, osjetilnih ili
mentalnih sposobnosti ili bez iskustva i znanja ako
su pod nadzorom ili ako su dobili upute o sigurnoj
upotrebi uređaja i ako razumiju moguće
opasnosti. Djecu treba nadzirati kako biste se
osigurali da se ne igraju uređajem. Djeca bez
nadzora ne smiju čistiti niti održavati uređaj.
UPOZORENJE: Koristite samo štitnike ugradne
ploče proizvođača uređaja za kuhanje ili one za
koje proizvođač uređaja navede u uputama da su
pogodne, ili štitnike ugradne ploče priložene uz
uređaj. Upotreba neodgovarajućih štitnika može
prouzročiti nesreće.
OPREZ: Proces kuhanja mora se nadzirati.
Kratkotrajno kuhanje mora se neprestano
nadzirati.
UPOZORENJE: ako je površina napukla, nemojte
dirati staklo i isključite uređaj kako biste izbjegli
mogućnost strujnog udara.
Strogo se preporučuje držanje djece podalje od
površina za kuhanje kada su one u upotrebi, kao i
kada su isključene, dokle god je pokazatelj
preostale topline uključen, kako bi se spriječio rizik
od ozbiljnih opeklina.
Ovaj uređaj nije namijenjen radu pomoću
vanjskog vremenskog programatora ili zasebnog
sustava na daljinsko upravljanje.
Ako postoje elementi ugradne ploče koji sadrže
halogene lampice, nemojte gledati u njih duže
vrijeme.
Povežite utikač kabelom za napajanje koji može
podnijeti napon, struju i opterećenje navedene na
etiketi, te koji ima kontakt za uzemljenje. Utičnica
mora biti prikladna opterećenju navedenom na
oznaci i mora imati kontakt za uzemljenje koji je
spojen i radi. Žica za uzemljenje je žuto-zelene
boje. Ovu radnju treba obaviti primjereno
kvalificirani profesionalac. U slučaju da su utičnica
i utikač na uređaju nekompatibilni, zamolite
SIGURNOSNE UPUTE
32 HR
Nemojte dodirivati grijaća polja dok uređaj radi ili
još neko vrijeme nakon upotrebe.
Nsu potrebne dodatne radnje/postavke za rad
uređaja na nazvnm frekvencjama.
Uvijek koristite prikladno posuđe.
Uvijek stavite tavu u središte površine na kojoj
kuhate. Nemojte stavljati ništa na kontrolnu ploču.
Priključivanje na električnu mrežu moguće je i s
pomoću omnipolarnog prekidača koji se postavlja
između uređaja i izvora napajanja, a koji mora biti u
stanju podnijeti maksimalno napajanje koje se
prenosi i koji mora biti u skladu s važećim propisima.
Prekidač ne smije prekidati žuto-zeleni kabel
uzemljenja. Nakon postavljanja uređaja, utičnica
ili višepolni prekidač koji se koriste za
priključivanje, moraju biti lako dostupni.
Isključivanje se može vršiti putem utikača – ako je
dostupan ili ugradnjom sklopke u fiksno ožičenje,
sukladno pravilima ožičenja.
Nakon svake upotrebe neophodno je očistiti
ugradnu ploču kako bi se spriječilo gomilanje
prljavštine i masnoće. Ako se ne uklone, te se
naslage prilikom ponovne upotrebe ugradne
ploče ponovo kuhaju i zagrijavaju i uzrokuju dim i
neugodne mirise, a povećava se i rizik širenja
požara.
Nemojte koristiti ugradnu ploču kao radnu površinu.
Nemojte koristiti ugradnu ploču za odlaganje bilo
kakvih predmeta
kvalificiranog električara da vam zamijeni utičnicu
drugom prikladnog tipa. Utikač i utičnica moraju biti
u skladu s važećim normama u zemlji ugradnje.
Nikad ne čistite uređaj parom ili raspršivačem pod
visokim tlakom.
Nemojte odlagati teške predmete iznad ugradne
ploče. Ako padnu na ugradnu ploču, mogli bi je
oštetiti.
Ako se kabel za napajanje, ošteti mora ga
zamijeniti proizvođač, ovlašteni serviser ili
jednako kvalificirana osoba kako bi se izbjegla
opasnost. Žica za uzemljenje (žuto-zelene boje)
mora biti duža od 10 mm na strani stezaljke.
Interni odjeljak s provodnicima treba odgovarati
napajanju koje koristi ugradna ploča (naznačeno
na etiketi). Kabel za napajanje mora biti tipa
HO5V2V2-F.
Nemojte vući posuđe za kuhanje po ugradnoj
ploči.
Nemojte stavljati metalne predmete poput
noževa, viljušaka, žlica ili poklopaca na ugradnu
ploču. Mogli bi se zagrijati.
Nikada nemojte kuhati hranu izravno na
staklokeramičkoj ugradnoj ploči.
Zabranjeno je postavljanje aluminijske folije i
plastičnih posuda na grijaća polja.
Nemojte koristiti površinu kao dasku za rezanje.
33 HR
ŠIFRA PROIZVODA T
Identifikacijska pločica (ispod donjeg kućišta ugradne ploče)
1. ZAŠTITA OKOLIŠA
Ovaj je uređaj označen u skladu s europskom Direktivom
2012/19/EU o otpadnoj električnoj i elektroničkoj opremi
(OEEO).
OEEO sadrži zagađujuće tvari (koje mogu imati loše
posljedice na okoliš) i osnovne komponente (koje se
mogu ponovno koristiti). Važno je podvrgnuti OEEO
posebnim obradama radi uklanjanja i pravilnog
zbrinjavanja svih zagađujućih tvari te prikupljanja i
recikliranja svih materijala.
Pojedinci mogu imati važnu ulogu pri brizi da OEEO ne postane
ekološki problem; potrebno je slijediti nekoliko osnovnih pravila:
• OEEO se ne odlaže isto kao kućni otpad.
• OEEO treba predati relevantnim prikupnim mjestima kojima
upravljaju općine ili registrirana poduzeća. U mnogim zemljama velike
količine OEEO-a preuzimaju se od vlasnika na kućnoj adresi.
U mnogim zemljama, kada kupite novi uređaj, stari možete vratiti
trgovcu koji ga mora preuzeti besplatno, u okviru zamjene jedan za
jedan; ako je riječ o uređaju iste vrste koji je imao iste funkcije kao i
isporučeni uređaj.
Ako je donji dio ugradne ploče postavljen iznad prostora koji je
uglavnom dostupan za rukovanje ili čišćenje, 20 mm ispod donjeg
dijela ugradne ploče mora se postaviti separator. (vidi sliku 4)
Kada ugrađujete napu iznad ugradne ploče, pridržavajte se zahtjeva
za ugradnju nape, ali u svakom slučaju, udaljenost između ugradne
ploče i nape ne smije biti manja od 700 mm. (vidi sliku 3)
Kada otpakirate uređaj, provjerite je li oštećen i u tom slučaju
kontaktirajte postprodajni servis prodavača ili proizvođača.
U slučaju da se ova preporuka ne uzme u obzir i da ugradnju obavi
osoba koja nije kvalificirana za to, proizvođač ne snosi nikakvu
odgovornost za bilo kakve tehničke kvarove uređaja, bez obzira na to
jesu li oni prouzročili oštećenje stvari ili imovine ili povredu osoba ili
životinja.
Nadalje, svi ukrasni laminati moraju biti pričvršćeni veoma otpornim
ljepilom.
Uređaj se može ugraditi u elemente na standardni (vidi sliku 1) ili
„flush“ (vidi sliku 2) način.
Ugradnja uređaja za domaćinstvo komplicirana je radnja koja može
imati ozbiljne posljedice za sigurnost stvari, imovine i osoba ako se ne
obavi ispravno. Zbog toga to treba obaviti kvalificirana osoba u skladu
s tehničkim propisima.
Debljina radnog dijela treba biti između 25 i 45 mm.
Provjerite jesu li element u koji će uređaj biti ugrađen i sav ostali
namještaj u blizini napravljeni od materijala koji mogu podnijeti visoke
temperature (minimalno 100 °C).
Vodonepropusna brtva isporučuje se uz ugradnu ploču. Postavite
brtvu oko donjeg dijela ugradne ploče i provjerite je li pravilno
namještena kako biste spriječili curenje u element u koji se ugrađuje
ploča. (vidi sliku 6)
Kada ugrađujete pećnicu ispod ugradne ploče, separator se ne smije
postavljati, a udaljenost između donjeg dijela ugradne ploče i pećnice
ne smije biti manja od 10 mm. Nemojte ugrađivati pećnicu koja se nije
ohladila ispod ove ugradne ploče i ugradite ju u skladu sa zahtjevima
za ugradnju pećnice. (vidi sliku 5)
Ostavite razmak od 55 mm između ugradne ploče i zida sa stražnje
strane i razmak od najmanje 150 mm između ugradne ploče i
elementa ili zidova s bočnih strana. Ako ugrađujete kuhinjski element
iznad ugradne ploče, neophodna minimalna udaljenost iznosi 700
mm.
Napomena: Unutarnji opseg isti je kao kod standardne ugradnje.
2. UGRADNJA
„FLUSH“ UGRADNJA
- Postavite ugradnu ploču na sredinu područja ograničenog
štipaljkama.
Normalno pričvršćivanje
- Okrenite štipaljke i potpuno ih pričvrstite. (vidi sliku 8)
- Uzmite štipaljke za pričvršćivanje iz vrećice s dodatcima i pričvrstite
ih u položaj prikazan na donjem dijelu kućišta. (Nemojte zategnuti
vijke tako da onemogućite pomicanje štipaljki, trebali bi se moći
slobodno pokretati.) (vidi sliku 7)
Brzo pričvršćivanje (Ovisno o modelu)
Uzmite četiri opruge iz vrećice s dodatcima i pričvrstite ih na donji
dio kućišta kao što je prikazano na slici. (vidi sliku 9)
Postavite ugradnu ploču na sredinu.
Pritisnite rub ugradne ploče dok ne bude pričvršćena duž cijelog
opsega. (vidi sliku 10)
Nakon što se uvjerite da je ugradna ploča pravilno postavljena,
popunite razmak između radnog dijela i ugradne ploče silikonskim
ljepilom. Poravnajte sloj silikona špatulom ili mokrim i nasapunanim
prstima prije nego što se stvrdne.
Nemojte koristiti ugradnu ploču dok se sloj silikona potpuno ne
osuši. (vidi sliku 11)
3. PRIKLJUČIVANJE NA ELEKTRIČNU MREŽU
A
B
C D
A
B
C
A
C
B
C
A B
D
A
B
C
D
IZGLED 1-3
IZGLED 1-3
IZGLED 2-4 IZGLED 5 IZGLED 6 IZGLED 7
IZGLED 2-4
IZGLED 5
IZGLED 6
IZGLED 7
1-3
2-4
5
6
7
IZGLED
1
2
5
5
7
3
5
5
6
6
6
6
6
6
5
5
3
1
2
4
5
5
6
6
1
2
3
6
6
6
4
5
5
5
6
6
5
5
3
1
2
5
5
6
6
1
2
3
6
6
6
5
5
5
34 HR
Prema modelu
5. Pokazivač programiranja polja za kuhanje
1. "+"
6. Odabir polja
7. Most
4. Dodatna led lampica polja za kuhanje
3. TAJMER
2. "-"
34 HR
UPOZORENJE: Proizvođač nije odgovoran ni za kakve incidente
ili njihove posljedice koje mogu nastati tijekom upotrebe uređaja
koji nije uzemljen ili je uzemljen, ali je kabel za uzemljenje oštećen.
Prije bilo kakve električne radnje provjerite napon napajanja
prikazan na strujomeru, postavke automatskog prekidača,
kontinuitet uzemljenja instalacija te je li osigurač odgovarajući.
Ugradnja mora biti u skladu sa standardima i direktivama.“
Proizvođač ne snosi nikakvu odgovornost za bilo kakvu štetu
nastalu uslijed neprikladne ili neopravdane upotrebe.
Ako uređaj ima utičnicu, treba ga ugraditi na način da je utičnica
dostupna.
Žuto-zelena žica kabela za napajanje treba biti uzemljena kako na
terminalu za napajanje tako i na terminalu uređaja.
Ako imate bilo kakva pitanja u vezi s kabelom napajanja, obratite
se postprodajnom servisu ili kvalificiranom tehničaru.
Električna veza s instalacijama treba biti u skladu s određenom
snagom uređaja; ona se treba uspostaviti preko višepolarne
sklopke.
Ako se ugradna ploča povezuje s kabelom napajanja, trebalo bi ju
povezati samo na napajanje od 220 V do 240 V između faznog i
neutralnog.
trofaznim napajanjem 380 – 415 V2N
Kako biste uspostavili novu vezu, pratite upute.
trofaznim napajanjem 220 – 240 V3
Prije spajanja, provjerite da je sustav zaštićen prikladnim
osiguračem i da je pričvršćen žicama dovoljno velikima za
normalan dovod napona u uređaj.
Okrenite ugradnu ploču. Staklena strana mora biti uz gornju radnu
površinu. Ne zaboravite zaštititi staklo.
No, ugradnu ploču moguće je priključiti:
- Pričvrstite stezaljku kabela.
- Sukladno sustavu i pomoću paralelnih
poluga koje ste trebali izvući prilikom prve
radnje, pričvrstite vodič sukladno tablici;
- Pričvrstite kućište;
Napomena: vijci ploče terminala moraju biti čvrsto stegnuti.
- Izaberite kabel za napajanje u skladu s
preporukama u tablici;
- Skinite izolaciju s kraja svakog vodiča
kabela za napajanje na 10 mm dužine,
uzimajući u obzir traženu dužinu kabela za
spajanje na terminalni blok;
- Pričvrstite stezaljku kabela.
- Sukladno sustavu i pomoću paralelnih poluga koje ste trebali izvući
prilikom prve radnje, pričvrstite vodič sukladno tablici;
Radnje koje treba izvesti za novo spajanje:
- Stavite kabel za napajanje u stezaljku;
- Pričvrstite kućište;
Otvorite poklopac sljedećim redoslijedom:
2 31
PAŽNJA:
Ako je potrebno zamijeniti kabel za napajanje, spojite žicu sukladno
sljedećim bojama/šiframa:
PLAVO
SMEĐA
ŽUTO-ZELENA
Neutralna
Fazna
Uzemljenje
( )
ŠANT
- Skinite izolaciju s kraja svakog vodiča kabela za napajanje na 10 mm
dužine, uzimajući u obzir traženu dužinu kabela za spajanje na
terminalni blok;
- pronađite dva ispusta na bočnim stranama;
- zaberite kabel za napajanje u skladu s preporukama u tablici;
- Uklonite vijke koji pričvršćuju terminalni blok, koji sadrži paralelne
poluge i vodiče kabela za napajanje.
Za otpuštanje kabela za napajanje:
Radnje koje treba izvesti za novo spajanje:
- Stavite kabel za napajanje u stezaljku;
- odvrnite stezaljku kabela „1“,
- uklonite poklopac.
- Izvucite kabel za napajanje.
- stavite vrh ravnog odvijača ispred svakog ispusta „2“ i „3“, ugurajte i
pritisnite,
IZGLED
"1-6"
IZGLED
"7"
MONOFAZNO ili DVOFAZNO 220-240 V~
Kabel
HO5V2V2F
Kabel
HO5V2V2F
Kabel
HO5V2V2F
2
3x2,5 mm
2
3x4 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
TROFAZNO 220 – 240 V3~
TROFAZNO 380 – 415 V2N~
Spajanje na terminale na terminalnom bloku
N
=
Neutralno
PE
=
Uzemljenje
L1 / L2 / L3 = Faza
220-240V 3 ~
PE
L1 L2
L3
380-415V 2N ~
N
PE
L1 L2
L3
PE
L1
L2
220-240V ~
N
L
220-240V 2 ~
L2
PE
L1
PE
5. UPOTREBA
4. SAVJETI ZA KORIŠTENJE POSUĐA ZA
KUHANJE NA UGRADNOJ PLOČI
Upotreba kvalitetnog posuđa za kuhanje ključna je za uspješan
rad ugradne ploče.
• Uvijek koristite kvalitetno posuđe za kuhanje koje ima
potpuno ravno i debelo dno: upotreba ove vrste posuđa za kuhanje
sprječava mrlje od topline zbog kojih se hrana lijepi. Zahvaljujući
debelim metalnim posudama i tavama, toplina se raspoređuje
ravnomjerno.
• Pobrinite se da je dno posude ili tave suho: kad punite tave
tekućinom ili koristite tavu koja je bila u hladnjaku, provjerite je li dno
tave potpuno suho prije nego je stavite na ugradnu ploču. Tako se
sprječava stvaranje mrlja na ugradnoj ploči.
Nehrđajući čelik: preporuča se. osobito dobar kod posuda sa
sendvič dnom. Sendvič dno spaja prednosti nehrđajućeg čelika
(izgled, trajnost i stabilnost) s prednostima aluminija ili bakra (vođenje
topline, ravnomjerna raspodjela topline).
Aluminij: preporuča se tvrdi aluminij. Dobra vodljivost. Ostaci
aluminija nekad izgledaju kao ogrebotine na ugradnoj ploči, no mogu
se ukloniti ako se odmah očiste.
Tanki aluminij ne bi se smio upotrebljavati zbog niskog tališta.
Bakreno dno / kameno posuđe: preporuča se tvrdo. Dobri rezultati,
no bakar može ostati na površini, a ti ostaci mogu izgledati kao
ogrebotine. Ostaci se mogu ukloniti ako se ugradna ploča odmah
očisti. Ipak, te posude ne bi smjele uzavreti na suhom. Pregrijani
metal može se vezati za staklene ugradne ploče. Pregrijana bakrena
posuda uzrokuje ostatak koji ostavlja trajne mrlje na ugradnoj ploči.
Porculan/emajl Dobri rezultati samo uz tanko, glatko i ravno dno.
Staklena keramika: ne preporuča se- Loši rezultati. Može izgrepsti
površinu.
• Koristite tave čiji je promjer dovoljno širok da potpuno
prekrije površinu: tava ne smije biti manja od površine za
zagrijavanje. Ako je nešto šira, osigurava se maksimalna iskoristivost
energije.
Lijevano željezo: može se koristiti, ali ne preporuča se. Loši rezultati.
Može izgrepsti površinu.
IZBOR POSUĐA – sljedeće informacije pomoći će vam u odabiru
posuđa koje osigurava dobar rad ugradne ploče.
35 HR
1.- Okrenite gumb.
Korištenjem funkcije „Upravljanje snagom” korisnik može postaviti
najveću snagu koja se može postići uporabom gumba. Funkcija
Upravljane snagom dostupna je samo tijekom prvih 30 sekundi nakon
pritiskanja prekidača na gumbu. Čak postoji i mogućnost ponavljanja
ove postavke izvlačenjem i ponovnim umetanjem kabela za
napajanje. Nakon što se postavi željene najviša snaga, gumbom se
automatski prilagođava distribucija na različitim dijelovima površine
za kuhanje kako se navedeno ograničenje nikada ne bi prekoračilo.
Osim toga, postoji dodatna mogućnost istovremenog upravljanja svim
dijelovima pri čemu ne dolazi do preopterećenja. Korisnik može
postaviti najveću snagu gumbom između 2,5 kW i najveće
pripadajuće snage gumba (ovo se razlikuje od modela do modela) (na
primjer, ako je najveća snaga gumba 7,2 kW, najveća je razina snage
za postavku između 2,5 kW i 7,2 kW).Prilikom kupnje gumb je
namješten na najveću snagu. Nakon priključivanja uređaja na izvor
napajanja električnom energijom, razinu snage možete postaviti
unutar 30 sekundi na osnovu točaka u nastavku:
3.- Prije nego što istekne 30 sekundi, držite gumb “ ” pritisnutim
pet sekundi.
2.- Pustite da dodirni upravljački elementi završe svoj postupak
pokretanja.
Kako odabrati razinu upravljanja snagom.
4 - Nakon toga poruka se prikazuje na zaslonu.
5 - Korištenjem gumba „više” i „manje” vrijednost upravljanja snagom
može se namjestiti. U ovom slučaju između 6500 W i 2500 W. Kada se
željena vrijednost odabere, dodirnite u isto vrijeme gumb „više” i gumb
„manje” i držite ih pet sekundi.
6 - Kada se postupak završi, dugi se zvučni signal čuje i postupak
poništavanja obavlja se. Postupak ponovnog postavljanja obavlja se.
7 - Nakon što se obavi početni postupak, upravljanje snagom ECO
prikazuje se na zaslonu brojača vremena.
UKLJUČI/ISKLJUČI (prekidačem ON/OFF) polje grijača
Za UKLJUČIVANJE grijača pritisnite bilo koje polje grijača na 400
milisekundi. Čut će se dug zvučni signal i vrijednost „0“ pojavit će se na
ciljnom polju, ukazujući na razinu struje.
3) Ako je funkcija zaključavanja uključena, nećete moći UKLJUČITI
polje.
1) Ako je bilo koja faza kuhanja u poziciji 0, ovaj zaslon automatski će
se ISKLJUČITI nakon 10 sekundi, a čut će se zvučni signal
ISKLJUČIVANJA polja.
2) Ako zaslon pokazuje preostalu toplinu na polju koje je
ISKLJUČENO, na zaslonu će se pojaviti „H“.
3) Čak i ako je funkcija zaključavanja uključena, moći ćete
ISKLJUČITI polje.
1) Ako je bilo koja faza kuhanja u poziciji 0, ovaj zaslon automatski će
se ISKLJUČITI nakon 10 sekundi, a čut će se zvučni signal
ISKLJUČIVANJA polja.
2) Ako zaslon pokazuje preostalu toplinu na polju koje je
UKLJUČENO, ali je vrijednost napajanja 0, na zaslonu će se pojaviti
„0“.
Za ISKLJUČIVANJE grijača pritisnite bilo koje polje grijača na 1, 2
sekunde. Čut će se tri kratka zvučna signala, a na ciljnom se polju
neće ništa pojaviti ili će se pojaviti vrijednost „H“ ako ima preostale
topline. Polje će se ISKLJUČITI.
4) Ako je samo jedan grijač aktivan i on se isključi, čut će se četiri
kratka zvučna signala, označavajući da je cijela površina za kuhanje
isključena.
P
P
4
5
0 0
Nakon završetka postupka dodirni upravljački elementi ne
dopuštaju nijednu kombinaciju koja može prijeći ovo
ograničenje Eco
Odabir polja
Kad je polje već UKLJUČENO, javlja se svjetlo blagog intenziteta za
polja koja nisu odabrana, a koja su UKLJUČENA.
Kratkim pritiskom na gumbe „+“ i „-“ povećajte ili smanjite napajanje na
odabranim poljima s brojkama: 0-1-2-3...9-P
4. Kada je grijač odabran i gumbi „+“ i „-“ pritisnu se istovremeno,
razina napajanja bit će „0“, ali će grijač ostati odabran još 10 sekundi.
Ako je za grijač postavljen tajmer, on će se isključiti. Ova radnja može
se obaviti samo u nekoliko slučajeva ovisno o konfiguraciji upravljanja
na dodir. Sljedeći su primjeri samo informativne prirode. Kasnije se
možete osloniti na osobno iskustvo prilikom prilagodbe ove postavke
svom ukusu i navikama.
1. Du gi m p ritis ko m n a g umbe „+“ i „- “ n ap ajanj e s e
povećava/smanjuje u kontinuitetu. Brzim povećavanjem napajanje se
zaustavlja na devetoj razini, a za veće napajanje potreban je još jedan
kratak pritisak na gumb „+“. Ne čuje se nikakav zvučni signal kada se
napajanje brzo povećava/smanjuje.
2. Kada se dosegne razina napajanja P, pritiskanje gumba „+“ ne
mijenja razinu napajanja na 0. Kada se dosegne razina napajanja 0,
pritiskanje gumba „-“ ne mijenja razinu napajanja na P.
3. Kada je polje UKLJUČENO na razini napajanja 0, ako je polje
vrelo, treptat će znak 0. Nakon 10 sekundi 0 će nestati, a slovo „H“
pojavit će se na zaslonu.
Napomena: Automatsko zaključavanje za zaštitu djece uključit će se
15 minuta nakon potpunog isključivanja ugradne ploče. Ova radnja
odvijat će se automatski, ali ju je neophodno prethodno isprogramirati.
Pogledajte Korisničke postavke.
Ova se radnja izvršava kada se gumbi „+“ i „-“ pritisnu istovremeno.
Zatim će pri pritiskanju bilo kojega gumba zasloni pokazivati „L“
tijekom dvije sekunde, a stanje ugradne ploče ostat će
nepromijenjeno.
Da biste isključili opciju zaključavanja za zaštitu djece, pratite gore
objašnjen postupak. Čut će se kratak zvučni signal, a zasloni će
pokazati slovo „n“. Ugradna ploča bit će otključana.
Ako je UKLJUČENO samo jedno polje, to je polje u pravilu već
odabrano, i nema potrebe za kratkim pritiskom (150 milisekundi)
gumba za odabir.
Povećanje / smanjenje razine napajanja
Opcija zaključavanja za zaštitu djece
Kako biste UKLJUČILI dvostruki prsten za proširenje, povezano
glavno polje mora već biti UKLJUČENO a ukazujuća razina struje
mora biti veća od 0.
8.1- Dvostruko polje UKLJUČENO
Prvi kratak pritisak na gumb za proširenje UKLJUČUJE prsten za
proširenje. LED lampica iznad gumba za proširenje UKLJUČUJE se
ako je prsten za proširenje UKLJUČEN.
Drugi kratak pritisak na gumb za proširenje ISKLJUČUJE prsten za
proširenje Kratak zvučni signal prati svaki pritisak na gumb za
proširenje.
Dvostruka/trostruka polja
Treći kratak pritisak na gumb za proširenje ISKLJUČUJE prvi i drugi
prsten za proširenje.
Prvi kratak pritisak na gumb za proširenje UKLJUČUJE prvi prsten za
proširenje. Jedna LED lampica iznad gumba za proširenje
UKLJUČUJE se ako je prvi prsten za proširenje UKLJUČEN (lijeva
LED lampica u slučaju trostrukog polja, srednja i jedina LED lampica u
slučaju dvostrukog polja).
Drugi kratak pritisak na gumb za proširenje UKLJUČUJE drugi prsten
za proširenje. Dvije LED lampice iznad gumba za proširenje
UKLJUČUJU se ako su prvi i drugi prsten za proširenje UKLJUČENI.
Kratak zvučni signal prati svaki pritisak gumba za proširenje.
8.2- Trostruko polje UKLJUČENO
Funkcija mosta
Most se može aktivirati samo kada su oba grijača ugašena. Kada je
jedan grijač mosta odabran, pritisnite gumb za most da biste aktivirali
funkciju mosta.
Čuje se zvučni signal, a LED lampica polja uključuje se ako je polje
aktivirano.
Oba grijača mosta bit će odabrana istovremeno.
Kada su grijači odabrani, možete namjestiti razinu napajanja pritiskom
na gumbe „+“ i „-“.
Oba zaslona grijača mosta pokazivat će istu razinu napajanja.
Funkcija se obustavlja:
- ako se pritisne gumb za most u načinu postavki
- ako korisnik odabere razinu napajanja „0“.
Osiguravanje od izlijevanja
Nešto (predmet ili tekućina) pritišće bilo koji gumb duže od 5 sekundi.
2 kratka zvučna signala + 1 dugi zvučni signal svakih 30 sekundi dok
je gumb pritisnut. Površina za kuhanje će se isključiti. Ovaj će
simbol nastaviti treptati dok je gumb nečim pritisnut.
Tajmer
9) Posljednja minuta bit će prikazana u sekundama (za određene
inačice, ovo je vidljivo samo kada uđemo u programiranje tajmera
tijekom posljednje minute odbrojavanja).
Funkcija tajmera može se uključiti posebnim gumbom ili pritiskanjem
gumba „+“ i „-“ istovremeno.
8) Napajanje polja za koje je namješten tajmer može se izmijeniti
bez narušavanja programa tajmera.
1) Tajmer se može odabrati s pomoću gumba „+“ i „-“. Nema
zvučnog signala pri promjeni vremena.
11) Pritiskanjem gumba tajmera bez odabranog polja, kao i kada je
tajmer namješten za više polja, vrijeme prikazano brojkama mijenja
se ukrug i prikazuje vrijeme polja za koje je razina napajanja izražena
decimalnim brojem.
12) U polju za koje je namješten tajmer naizmjenično se prikazuje
napajanje (5 s) i (0,5 s).
Odaberite polje za koje želite namjestiti tajmer. Razina napajanja
polja veća je od 0. Statično je prikazano na polju koje kontrolira
tajmer. Brojke „0 0“ rezervirane su za tajmer.
U oba slučaja grijač mora biti odabran, a njegova razina napajanja
mora biti veća od 0.
5) Maksimalno vrijeme je 99 minuta.
Preostalo vrijeme prikazano je brojkama rezerviranim za tajmer. Ako
je tajmer namješten za više polja, prikazano je najkraće preostalo
vrijeme, a decimale se prikazuju u odgovarajućem polju.
2) Tajmer se otkazuje (prikazuje 00) istovremenim pritiskom na
gumbe.
3) Ako se gumbi tajmera „+“ i „-“ drže pritisnuti tijekom vremena
TBD, postoji brzo podešavanje.
4) Vrijeme tajmera može se namjestiti gumbom „-“ od „00“ do „99“, a
gumbom „+“ od „99“ do „00“.
6) Kada vrijeme istekne i ugradna se ploča oglasi zvučnim signalom,
pritisnite bilo koji gumb i alarm i odbrojavanje će se zaustaviti.
7) Vrijeme tajmera moguće je namjestiti dok tajmer već odbrojava.
10) Pritiskanjem gumba tajmera bez odabranog polja, kada ni za
jedno polje nije namješten tajmer, ne događa se ništa.
36 HR
Pokazatelj preostale topline (u slučaju svjetlećih
grijača-> izračunano)
o
Dok je temperatura na staklenoj površini za kuhanje iznad 65 C
(teoretska vrijednost), ovo će stanje biti prikazano na povezanom
zaslonu simbolom „H“.
Isti pokazatelji mogu se koristiti za pokazivanje „preostale topline“. Za
ovu svrhu mora se definirati raspored: Preostalo vrijeme topline = f
(razina napajanja, vrijeme rada).
o
Za generiranje temperature iznad 65 C grijač mora biti u upotrebi
neko vrijeme, a to vrijeme ovisi o razini napajanja. Kada ovo vrijeme
prođe, upozorenje o preostaloj toplini prikazat će se kada se grijač
isključi.
Automatsko osiguranje isključeno
Maksimalno vrijeme za koje grijač može biti uključen ovisi o
odabranoj razini kuhanja.
Ako se razina napajanja ne promijeni tijekom unaprijed predviđenog
vremena, odgovarajući se grijač automatski isključuje.
Razina
struje
Maksimalno vrijeme
rada (u satima)
1
2
3
4
5
6
7
8
9
P
10
5
5
4
3
2
2
2
2
2
NAPOMENA: Iako se situacija pregrijavanja događa tijekom radnje
na najvišoj razinu napajanja, kontrola ugradne ploče automatski će
prilagoditi razinu napajanja kako bi se spriječilo pregrijavanje ugradne
ploče
6. ČIŠĆENJE I ODRŽAVANJE
- Izribajte tvrdokorne mrlje mekanom krpom ili lagano vlažnim
kuhinjskim papirom.
- Stružite strugalicom držeći je pod kutom od 30° u odnosu na
ugradnu ploču dok mrlje ne nestanu.
. Prije bilo kakvih radnji održavanja na ugradnoj ploči, pričekajte da se
ohladi.
Napomena:
. Pazite da vam se nešto ne prolije jer sve što padne na površinu
ugradne ploče brzo izgara i otežava čišćenje.
- Ulijte nekoliko kapi specijaliziranog proizvoda na čišćenje na
površinu ugradne ploče.
- Brišite mekanom krpom ili suhim kuhinjskim papirom dok površina
ne bude čista.
Nmojte koristiti previše mokru spužvu.
- Brišite mekanom krpom ili suhim kuhinjskim papirom dok površina
ne bude čista.
Ako još uvijek ima mrlja koje ne možete očistiti:
- Ulijte još nekoliko kapi specijaliziranog fluida za čišćenje na
površinu.
- Ponovite ako je potrebno.
. Savjetuje vam se da sve tvari koje se mogu lako rastopiti držite
podalje od ugradne ploče, npr. plastične predmete, šećer ili proizvode
na bazi šećera.
Nikad nemojte koristiti nož ili odvijač
. Smiju se koistiti samo proizvodi posebno namijenjeni čišćenju
staklenih površina (kreme i strugalice). Možete ih nabaviti u
trgovinama metalne robe.
ODRŽAVANJE:
Strugalica s britvom ne oštećuje površinu ako je držite pod
kutom od 30°.
37 HR
30°
Maxi
Bilo koja promjena boje na površini od staklene keramike
ne utječe na njezin rad ili stabilnost površine. Takva
gubljenja boje većinom nastaju zbog ostataka izgorene
hrane ili upotrebe posuđa od materijala kao što su
aluminij ili bakar; takve je mrlje teško ukloniti.
Metal koji okružuje ploču sigurno čišćenje metala koji okružuje
ploču: operite sapunom i vodom, isperite, a zatim osušite suhom
krpom.
Nikad ne ostavljajte strugalicu s britvom na dohvat djece.
Nikad nemojte koristiti abrazivne proizvode ili prašak za
čišćenje.
7. RJEŠAVANJE PROBLEMA
U zonama kuhanja hrana ne ključa ili se samo lagano prži
Kuhanje je presporo
Koriste se neprikladne tave. Koristite samo teško posuđe s ravnim
dnom, čiji je promjer barem jednak promjeru zone kuhanja.
Male ogrebotine ili abrazije na staklenoj površini ugradne
ploče
Nepravilno čišćenje ili upotreba tava s grubim dnom; čestice poput
zrna pijeska ili soli upadnu između ugradne ploče i dna tave.
Pogledajte odjeljak „ČIŠĆENJE“, provjerite da su dna tava čista
prije upotrebe i koristite samo tave s glatkim dnom. Ogrebotine se
mogu ublažiti samo ako se čišćenje pravilno izvodi.
Koristite samo tave s ravnim dnom. Ako se vidi svjetlo između tave
i ugradne ploče, zona ne prenosi svjetlo ispravno.
Dno tave treba potpuno prekrivati promjer odabrane zone.
Pogledajte odjeljak „ČIŠĆENJE“.
Ugradna ploča ne radi ili određene zone ne rade
Šantovi nisu položeni pravilno na ploči terminala.
Provjerite da je spojeno da je blokirana upravljačka ploča.
Odblokirajte ugradnu ploču.
Metalni tragovi
Svijetle površine na ugradnoj ploči
Upotrijebite britvu i slijedite upute iz odjeljka „ČIŠĆENJE“.
Koristite pravilne materijale, ali mrlje ostaju. Upotrijebite britvu i
slijedite upute iz odjeljka „ČIŠĆENJE“.
Karamelizacija ili rastopljena plastika na ugradnoj ploči.
Ciklusi uključivanja/isključivanja variraju sukladno potrebnoj razini
topline:
Ne gurajte aluminijske tave po ugradnoj ploči. Pogledajte
preporuke za čišćenje.
Upravljačka je ploča blokirana. Odblokirajte ugradnu ploču.
- niska razina: kratko vrijeme rada,
- visoka razina: dugo vrijeme rada.
Tragovi aluminijske ili bakrene tave, ali i naslage minerala, vode ili
hrane; možete ih ukloniti kremom za čišćenje.
Ugradna ploča se ne isključuje.
Učestalost uključivanja/isključivanja za zone kuhanja
Nijedna površina za kuhanje ne radi.
Provjerite stanje osigurača / automatskih prekidača na vašoj
lokaciji. Proverite je li nestalo struje.
Tamne mrlje
Sve su se površine za kuhanje ugasile.
Glavni prekidač (gumb ON/OF (UKLJUČI/ISKLJUČI)) slučajno je
pritisnut ili se neki predmet nalazi na bilo kojem gumbu. Ponovno
uključite površinu i sklonite sve predmete s gumba. Ponovno
unesite postavke.
Ako se na zaslonu pojave slovo F i brojke, vaš uređaj otkrio je kvar.
Sljedeća tablica navodi postupke kojima možete pokušati riješiti
problem.
F i brojke na zaslonu
8. NAKNADNO ODRŽAVANJE
– da je utikač pravilno uključen i osiguran osiguračem;
ako ne možete ustanoviti kvar, isključite uređaj – nemojte ga dirati – i
nazovite Službu za pomoć nakon prodaje. Uređaj ima jamstveni list
kojim se jamči besplatan popravak u Službi za servis i popravke.
Prije nego pozovete servisnog inženjera, molimo provjerite
sljedeće:
F0
Fc
Ft
FE
Fb
FU / FJ
FA
FC / Fd
Fr
Ako dođe do greške, isključite uređaj iz struje i ponovno ga uključite. Ako se greška i dalje javlja, nazovite
ovlašteni servis za naknadno održavanje. Ako se greška pojavi odjednom tijekom uobičajene radnje,
nazovite ovlašteni servis za naknadno održavanje.
Greška softvera upravljanja na dodir.
Pričekajte dok se temperatura ne spusti. Površina za kuhanje automatski će se ponovno pokrenuti kada
temperatura dosegne normalnu vrijednost.
Pregrijalo se polje upravljanja na dodir i
isključilo sve grijače.
Pričekajte dok se temperatura ne spusti. Ako poruka ostane i kada temperatura dosegne razinu temperature
okružja, nazovite ovlašteni servis za naknadno održavanje.
Pričekajte dok se temperatura ne spusti. Ako poruka ostane i kada temperatura dosegne razinu temperature
okružja, nazovite ovlašteni servis za naknadno održavanje.
Senzor za temperaturu s upravljanjem
na dodir može se oštetiti.
Provjerite je li površina za kuhanje pravilno ugrađena. Provjerite dodiruju li gumbi pravilno staklenu površinu.
Pretjerana osjetljivost nekoga gumba.
Ova je greška automatska provjera gumba. Nestaje kada se automatska provjera vrati na sigurnu vrijednost.
Ako se greška i dalje javlja, nazovite ovlašteni servis za naknadno održavanje.
Greška sigurnosti gumba.
Ova je greška automatska provjera softvera. Nestaje kada se automatska provjera vrati na sigurnu vrijednost.
Ako se greška i dalje javlja, nazovite ovlašteni servis za naknadno održavanje.
Greška sigurnosti gumba.
Ova je greška automatska provjera softvera. Nestaje kada se automatska provjera vrati na sigurnu vrijednost.
Ako se greška i dalje javlja, nazovite ovlašteni servis za naknadno održavanje.
Greška sigurnosti gumba.
Bilo koji relejni driver može pogoditi bilo koji problem. Isključite uređaj iz struje, pričekajte minutu i ponovno ga
uključite. Ako se greška i dalje javlja, nazovite ovlašteni servis za naknadno održavanje.
Greška sigurnosti releja.
Kvar
Radnja
Zaslon grijača
Senzor za temperaturu s upravljanjem
na dodir može se oštetiti.
38 HR
A készüléket 8 év fölötti gyermekek, csökkent
fizikai, érzékszervi és mentális képességekkel
rendelkező, illetve kellő tapasztalattal nem
rendelkező személyek, csak felügyelet mellett,
illetve akkor használhatják, ha már rendelkeznek
a készülék biztonságos használatára és a
kockázatokra vonatkozó tudással. Felügyelje a
gyermekeket, hogy azok ne játsszanak a
készülékkel. A tisztítást és a karbantartást
gyermekek nem végezhetik felügyelet nélkül.
VIGYÁZAT: főzés során ne hagyja felügyelet
nélkül a készüléket. A rövid ideig tartó főzési
folyamatokat folyamatosan felügyelni kell.
A já n l at o s m e gta r ta n i a z ú tm u t at ó t a
beszereléshez és a későbbi hivatkozások
céljából, valamint a főzőlap beszerelését
megelőzően jegyezze fel annak sorozatszámát,
hogy szükség esetén fel tudja venni a kapcsolatot
az értékesítés utáni szolgáltatással.
FIGYELMEZTETÉS: a készülék és annak
hozzáférhető részei használat közben
felforrósodnak. Ne érintse meg a fűtőelemeket. 8
éven aluli gyermekek csak folyamatos felnőtt
felügyelet mellett tartózkodhatnak a készülék
közelében.
FIGYELMEZTETÉS: csak olyan főzőlap
védőrácsot használjon, amelyet a készülék
gyártója készít, illetve javasol a készülék
használati utasításában, vagy ami a készülékkel
egybe van építve. A nem megfelelő védőrácsok
használata balesetet okozhat.
FIGYELMEZTETÉS: tűzveszély: ne tároljon
semmilyen tárgyat a főzőlap felületén.
FIGYELMEZTETÉS: ha a főzőlap felülete
megrepedt, az áramütés elkerülése érdekében
kapcsolja ki a készüléket.
A súlyos égési sérülések kockázatának
megelőzése érdekében erősen ajánlott távol tartani
a gyermekeket a főzőzónától azok működése alatt,
vagy kikapcsolt állapotukban, amíg a maradékhő
jelző bekapcsolt állapotban van.
A készülék nem használható külső időzítővel
vagy távirányító rendszerrel.
FIGYELMEZTETÉS: a főzőlapon őrizetlenül
hagyott zsír vagy olaj veszélyes lehet, és tüzet
okozhat. Tűz esetén SOHA ne próbálja azt vízzel
oltani. Kapcsolja ki a készüléket, majd pl. egy
edényfedővel vagy tűzálló takaróval fojtsa el a
tüzet.
Ne nézzen bele a főzőlap halogén lámpáiba,
amennyiben van ilyen.
A tápkábelre olyan dugaszt kell felszerelni, amely
képes elviselni az adattáblán feltüntetett
feszültséget, áramerősséget és terhelést,
valamint földelt. Az aljzatnak alkalmasnak kell
lennie az adattáblán feltüntetett terhelés
elviselésére, és bekötött földelővezetékkel kell
rendelkeznie. A védőföldelés vezetéke sárga-zöld
színű. A bekötési műveletet csak szakember
végezheti el. Ha a készülék dugasza nem illik a
BIZTONSÁGI UTASÍTÁSOK
39 HU
Ha a tápkábel megsérül, a kockázatok elkerülése
végett a gyártó által megadott márkaszerviznek
vagy megfelelően képzett szakembernek kell
gondoskodnia a cseréjéről. A védőföldelés (sárga-
zöld) vezetékének 10 mm-nél hosszabbnak kell
lennie a sorkapocs oldalán. A vezetékek
keresztmetszete meg kell feleljen a főzőlap által
felvett teljesítménynek (lásd az adattáblát).
HO5V2V2-F típusú tápkábelt kell használni.
A tápellátás megszakíthatóságáról vagy úgy kell
gondoskodni, hogy a dugaszolóaljzatot
h oz z áf é rh e tő h el y en v an , v a gy a f i x
vezetékezésbe a villanyszerelési szabályok
betartásával be kell kötni egy kapcsolót.
táphálózati aljzatba, akkor a dugaszt képzett
villanyszerelővel kell kicseréltetni a megfelelő
típusúra. Mind a dugasznak, mind az aljzatnak
meg kell felelnie az adott országban érvényes
telepítési előírásoknak.
A táphálózathoz történő csatlakoztatás
elvégezhető egy olyan kétsarkú megszakító
beiktatásával a készülék és az áramforrás közé,
amely elbírja a maximális csatlakoztatott terhelést
és megfelel a hatályos jogszabályoknak.
A sárga-zöld földelőkábelt a megszakítónak nem
szabad megszakítania. A csatlakoztatáshoz
használt aljzatnak vagy kétsarkú megszakítónak
a készülék telepítésekor könnyen hozzáférhető
helyen kell lennie.
Ne tegyen fémből készült tárgyakat, például kést,
villát, kanalat vagy fedőt a főzőlapra. Ezek
felmelegedhetnek.
Alumíniumfóliát és műanyag edényeket tilos a
fűtési zónákra helyezni.
Használat után tisztítsa meg a főzőlapot a kosz és
a zsír felgyülemlésének megelőzése érdekében.
Elle nk ez ő e setbe n a f őz őlap ismétel t
használatakor ezek füstöt és nemkívánatos
szagokat hozhatnak létre, továbbá fennáll a
veszély, hogy elősegítik egy esetleges tűz
terjedését.
Ne tisztítsa a készüléket gőzzel vagy magas
nyomású spray-vel.
Üzemelés közben, vagy azt követően ne érintse
meg a főzőzónákat.
Ne főzzön ételeket közvetlenül az üvegkerámia
főzőlapon.
Minden esetben használjon megfelelő
főzőedényeket.
Minden esetben a főzésre használt egység
közepére helyezze az edényeket. Ne tegyen
semmit a vezérlőpanelre.
Ne használja a főzőlapot munkafelületként.
Ne használja a felületet vágódeszkaként.
Ne tároljon nehéz tárgyakat a főzőlap felett.
Megkárosíthatják a főzőlapot, ha ráesnek.
Ne húzza keresztül a főzőedényeket a főzőlapon.
Ne tároljon semmit a főzőlapon.
A készülék névleges frekvencán történő
működtetéséhez nncs szükség tovább
műveletre/beállításra.
40 HU
T TERMÉKKÓD
Azonosító tábla (a főzőlap burkolatának alsó felén)
1. KÖRNYEZETVÉDELEM
Több országban új berendezés vásárlásakor az ilyen hulladékot
ingyen vissza lehet vinni a kereskedőhöz, amennyiben a régi
berendezés ugyanolyanarra szolgál, mint az új.
A elektronikai hulladékok szennyező anyagokat
(amelyek negatív hatással lehetnek a környezetre) és
újrahasznosítható alkatrészeket is tartalmaznak.
Fontos, hogy az elektronikai hulladékok egyedi
kezelésen essenek át a szennyező anyagok
megfelelő eltávolítása és ártalmatlanítása, valamint az anyagok
visszanyerése és újrahasznosítása érdekében.
• Az elektronikai hulladékok nem kezelhetők háztartási
hulladékként.
• Az elektronikai hulladékokat a megfelelő, az önkormányzat vagy
a regisztrált vállalatok által kezelt begyűjtési pontokon kell leadni.
Nagy méretű elektronikai hulladékok esetén több országban is
működik a háztól történő elszállítás.
Jelen eszköz a 2012/19/EU Az elektromos és
elektronikus berendezések hulladékairól szóló
irányelvnek (WEEE) megfelelően van megjelölve.
A magánszemélyeknek ebben fontos szerepe lehet, amikor
megbizonyosodnak róla, hogy az elektronikai hulladékok nem
válnak környezetvédelmi problémává; létfontosságú egyes
alapvető szabályok betartása:
Továbbá, valamennyi dekoratív réteget hőálló ragasztóval kell
rögzíteni.
A munkalap vastagsága 25 mm és 45 mm közötti lehet.
A háztartási berendezés beszerelése bonyolult művelet lehet, amely
nem megfelelő végrehajtás esetén hatással lehet a termék,
vagyontárgyak vagy a fogyasztó biztonságára. Ezért csak
szakképzett személy végezheti el a műszaki előírásoknak
megfelelően.
Megjegyzés: A belső kerület méretei ugyanezek standard beépítés
esetén
Amennyiben ezt figyelmen kívül hagyják, és a beszerelést
szakképzetlen személy végzi el, a gyártó visszautasít minden
felelősséget a készülék műszaki meghibásodásával kapcsolatosan,
függetlenül attól, hogy az személyi sérülést, ill. állatok sérülését,
illetve anyagi kárt okoz, vagy sem.
A csomagolás eltávolítását követően ellenőrizze, hogy a készülék
sértetlen, és amennyiben nem az, lépjen kapcsolatba a forgalmazó
vagy a gyártó eladást követő szolgáltatásával.
Hagyjon legalább 55 mm távolságot a fal és a főzőlap között, valamint
legalább 150 mm távolságot oldalt a főzőlap és a függőleges bútorok
vagy fal között. Amennyiben a főzőlap fölé bútort szerelnek, legalább
700 mm távolságot kell hagyni közöttük.
Ellenőrizze, hogy a bútor, amelybe be fogják építeni a készüléket, és a
közelben lévő bútorok olyan anyagból készültek, amely ellenáll a
magas hőmérsékletnek (min. 100 °C).
A készüléket standard módon (lásd az ábrát 1) vagy síkban (lásd az
ábrát 2) is be lehet építeni a konyhabútorba.
Ha elszívót szerelnek a főzőlap fölé, ellenőrizze az elszívóra
meghatározott beszerelési előírásokat, de a főzőlap és az elszívó
közötti távolság nem lehet kevesebb, mint 700 mm. (lásd az ábrát 3)
Ha a főzőlap alatti rész hozzáférhető a tisztítás és karbantartás
céljából, a főzőlap alsó részéről 20 mm-re elválasztót kell tenni.
(lásd az ábrát )4
Ha sütőt szerelnek be a főzőlap alá, nem szabad elválasztót tenni, és
legalább 10 mm-t kell hagyni a főzőlap alsó része és a sütő között. Ne
szereljen hűtéssel nem rendelkező sütőt a főzőlap alá, továbbá tartsa
be a sütő beszerelési előírásait 5(lásd az ábrát )
Normál rögzítés:
- Vegye ki a tartozék tasakból a rögzítőkapcsokat, és tekerje be őket
az alsó burkolaton látható helyekre. (Ne húzza meg a csavarokat,
hogy a kapcsok megszoruljanak, mivel azoknak szabadon kell
mozogniuk.) (lásd az ábrát 7)
- Helyezze a főzőlapot a nyílás közepébe.
Gyors rögzítés: (Modelltől függően)
A főzőlap mellé vízálló tömítést biztosítunk. Illessze a tömítést a
főzőlap alsó részére, és ellenőrizze, hogy megfelelően felfekszik,
hogy az alátámasztó bútornál ne legyen szivárgás. 6(lásd az ábrát )
- Fordítsa el a kapcsokat, és szorítsa meg őket teljesen. (lásd az
ábrát )8
Vegye ki a négy rugót a tartozék tasakból, és tekerje be őket az alsó
burkolatba az ábrán látható helyekre. 9(lásd az ábrát )
Állítsa be középre a főzőlapot, és illessze a helyére.
Nyomja le a főzőlap oldalait, amíg a teljes kerületén fel nem fekszik.
(lásd az ábrát 1 )0
Ne használja a főzőlapot, amíg a szilikonréteg teljesen meg nem
szárad.v(lásd az ábrát 11)
SÍKBAN TÖRTÉNŐ BESZERELÉSMiután ellenőrizte, hogy a
főzőlap megfelelő pozícióban van, töltse ki a munkalap és a főzőlap
közötti hézagot szilikonragasztóval. Lapítsa el a szilikonréteget
szappanos vízzel nedvesített spaklival vagy a nedves ujjával, mielőtt
megköt.
2. BESZERELÉS
3. ELEKTROMOS CSATLAKOZÁS
A
B
C D
A
B
C
A
C
B
C
A B
D
A
B
C
D
ELRENDEZÉS 1-3
ELRENDEZÉS 1-3
ELRENDEZÉS 2-4 ELRENDEZÉS 5 ELRENDEZÉS 6 ELRENDEZÉS 7
ELRENDEZÉS 2-4
ELRENDEZÉS 5
ELRENDEZÉS 6
ELRENDEZÉS 7
1-3
2-4
5
6
7
ELRENDEZÉS
1
2
5
5
7
3
5
5
6
6
6
6
6
6
5
5
3
1
2
4
5
5
6
6
1
2
3
6
6
6
4
5
5
5
6
6
5
5
3
1
2
5
5
6
6
1
2
3
6
6
6
5
5
5
41 HU
Modelltől függően
2. "-"
1. "+"
3. IDŐZÍTŐ
4. Kiegészítő főzőzóna led
5. Főzőzóna programozási jelzőfénye
7. Összekapcsolás
6. Főzőzóna beállítása
"A beszerelést a szabványok és irányelvek alapján kell végezni."
A gyártó nem vállal felelősséget a nem megfelelő vagy
ésszerűtlen használatból adódó károkért.
FIGYELMEZTETÉS: A gyártó nem vállal felelősséget olyan esetekért,
vagy azok következményeiért, amelyeket hiányos- vagy nem
megfelelő földelésű készülék okoz.
A készülék elektromos csatlakoztatását a névleges teljesítménynek
megfelelően kell elvégezni egy kétsarkú megszakítón keresztül.
A főzőlap ennek ellenére az alábbi forráshoz csatlakoztatható:
Ha a főzőlap tápkábellel kapható, azt kizárólag 220-240 V-os
áramforráshoz lehet csatlakoztatni a fázis és a nulla között.
Háromfázisú 220-240 V3
A csatlakozás létrehozása előtt bizonyosodjon meg róla, hogy a
berendezést megfelelő biztosíték védi, valamint hogy a vezetékek
képesek arra, hogy megfelelően ellássák a készüléket.
Háromfázisú 380-415 V2N
Áram alá helyezés előtt minden esetben ellenőrizze az árammérőn
látható ellátási feszültséget, a megszakító beállítását, a földelés
folytonosságát, valamint a biztosíték megfelelőségét.
A tápkábellel kapcsolatban felmerülő kérdéseit az eladást követő
szolgáltatás vagy egy képzett szakember felé intézze.
A bekötés folytatásához tartsa be az alábbi utasításokat:
Fordítsa meg a főzőlapot, az üveg oldala nézzen a munkalap felé,
ügyelve arra, hogy ne sértse fel az üveget.kell az áramforrás és a
készülék földelő csatlakozásához is.
Ha az eszköz rendelkezik csatlakozóaljzattal, azt úgy kell telepíteni,
hogy az aljzat elérhető helyen legyen.
Az áramforrás sárga/zöld vezetékét csatlakoztatni
Megjegyzés: bizonyosodjon meg róla, hogy a kapcsolótábla
csavarjai szorosak.
Az új csatlakozás létrehozásához szükséges műveletek:
- Csípje le a tápkábel vezetőinek a végét 10 mm hosszúságban, a
sorkapocshoz történő csatlakozáshoz szükséges hosszúság
figyelembe vétele mellett;
- A beszerelésnek megfelelően és a sönt rudak - amelyeket az előző
művelet alatt nyert ki - segítségével rögzítse a vezetőt az ábrán
látható módon;
- Rögzítse a fedelet;
- Csavarja vissza a kábelzárt.
- A beszerelésnek megfelelően és a sönt
rudak - amelyeket az előző művelet alatt
nyert ki - segítségével rögzítse a vezetőt az
ábrán látható módon;
- Rögzítse a fedelet;
- Csípje le a tápkábel vezetőinek a végét 10
mm hosszúságban, a sorkapocshoz történő
csatlakozáshoz szükséges hosszúság
figyelembe vétele mellett;
- Helyezze be a tápkábelt a kábelzárba;
- A táblázat ajánlásai alapján válassza ki a
tápkábelt;
Csavarja vissza a kábelzárt
Az alábbi sorrendben nyissa fel a fedelet:
2 31
SÖNT
FIGYELEM:
Ha a tápkábelt ki kell cserélni, a vezetékeket a következő
színek/kódok alapján csatlakoztassa:
KÉK
BARNA
SÁRGA ZÖLD
Nulla
Fázis
Föld
( )
- keresse meg az oldalt található két fület;
- távolítsa el a fedelet.
- csavarja ki az "1"-es kábelzárt;
A tápkábel kioldása:
- Helyezze be a tápkábelt a kábelzárba;
- tegye a lapos fejű csavarhúzó fejét a "2"-es és a "3"-as fül elé, majd
nyomja be és tartsa lenyomva;
- Húzza ki a tápkábelt.
Az új csatlakozás létrehozásához szükséges műveletek:
- távolítsa el a sönt rudakat és a tápkábel vezetőit tartalmazó
sorkapcsot rögzítő csavarokat;
- A táblázat ajánlásai alapján válassza ki a tápkábelt;
ELRENDEZ
"1-6"
ELRENDEZ
"7"
EGYFÁZISÚ vagy KÉTFÁZISÚ 220-240 V~
kábel
HO5V2V2F
kábel
HO5V2V2F
kábel
HO5V2V2F
2
3x2,5 mm
2
3x4 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
HÁROMFÁZISÚ 220-240 V3~
HÁROMFÁZISÚ 380-415 ~V2N
Csatlakoztatás a sorkapcson található érintkezőkhöz
N
=
Nulla
PE
=
Föld
L1 / L2 / L3 =Fázis
220-240V 3 ~
PE
L1 L2
L3
380-415V 2N ~
N
PE
L1 L2
L3
PE
L1
L2
220-240V ~
N
L
220-240V 2 ~
L2
PE
L1
PE
4 - Ezt követően ez az üzenet jelenik meg a kijelzőn.
5 - A “Plusz” és “Mínusz” gombokkal beállítható a teljesítmény
kezelési szint. Ebben az esetben 6500 és 2500 W közötti
tartományban. A kívánt érték kiválasztását követően tartsa lenyomva
egyszerre 5 másodpercig a “Plusz” és “Mínusz” gombokat.
6 - Az eljárás befejezését követően hosszú sípszó hallható, majd sor
kerül az újraindításra. Az indítási folyamat ismét kezdetét veszi.
Ezt követően az érintésvezérlés nem engedélyez semmilyen, az
Eco határértéket meghaladó kombinációt
5. HASZNÁLAT
Főzőzónák be- és kikapcsolása
A főzőzónák kikapcsolásához érintse meg bármely főzőzóna jelét 1,2
mp-ig. Három rövid sípolást fog hallani, és eltűnik a kijelzőről a szám,
vagy "H" látható, ha maradékhő van. A zóna kikapcsol.
A főzőzónák bekapcsolásához érintse meg bármely főzőzóna jelét
400 ms-ig. Hosszú sípolást fog hallani, és a főzőzóna számértékénél
megjelenik a "0", ami a teljesítményszintet jelzi.
3) Ha be van kapcsolva a gyerekzár, nem lehet bekapcsolni a
zónákat.
1) Ha bármelyik főzőzóna 0-n áll, a kijelző automatikusan kikapcsol 10
mp elteltével, és a zóna kikapcsolás jelzése hallható.
1) Ha bármelyik főzőzóna 0-n áll, a kijelző automatikusan kikapcsol
10 mp elteltével, és a zóna kikapcsolás jelzése hallható.
2) Ha maradékhő kijelzés van egy bekapcsolt főzőzónánál,
amelyiknek a teljesítményszintje 0, a "0" jelenik meg.
2) Ha maradékhő kijelzés van egy kikapcsolt főzőzónánál, a "H"
jelenik meg.
4. A FŐZŐLAPON HASZNÁLT EDÉNYEKKEL
KAPCSOLATOS JAVASLATOK
A jó minőségű főzőedények használata elengedhetetlen a főzőlap
legjobb teljesítményének elérése érdekében.
• Minden esetben jó minőségű, teljesen lapos és vastag aljú
főzőedényeket használjon: ezen főzőedények használata
meggátolja a forró foltok kialakulását, amelyeken általában
leragadnak az ételek. A vastag fém edények és serpenyők egyenlően
osztják el a hőt.
• Olyan edényeket használjon, melyek elég szélesek ahhoz,
hogy teljesen eltakarják a főzőzóna felületét: az edény mérete
nem lehet kisebb a főzőterületnél. A maximális hatékonyságot akkor
érheti el, ha az edény egy kicsit nagyobb a felületnél.
• Bizonyosodjon meg róla, hogy az edény vagy a serpenyő alja
száraz: ha folyadékkal tölt meg egy edényt, vagy olyan edényt
használ, amelyet korábban a hűtőben tárolt, bizonyosodjon meg róla,
hogy az edény alja teljesen száraz, mielőtt a főzőlapra helyezné.
Ezzel elkerülhető a főzőlap elszíneződése.
Alumínium: nehéz súlyút ajánljuk. Jó vezetőképesség. Az
alumíniumszemcsék karcolásnak tűnhetnek a főzőlap felületén, de
azonnali tisztítás esetén eltávolíthatók.
FŐZŐEDÉNYEK KIVÁLASZTÁSA - Az alábbi információ segíthet
Önnek kiválasztani a megfelelő teljesítményű főzőedényeket.
Porcelán/zománc: Jó teljesítményű, kizárólag vékony, sima, lapos
aljú edényeket használjon.
Rozsdamentes acél: nagyon ajánlott. Különösen jó, ha többrétegű
aljjal rendelkezik. A többrétegű alj egyesíti a rozsdamentes acél
előnyeit (megjelenés, tartósság és stabilitás) az alumínium vagy réz
előnyeivel (hővezetés, egyenletes hőelosztás).
Az alacsony olvadási pont miatt a vékony alumínium nem ajánlott.
Üvegkerámia: nem ajánlott. Gyenge teljesítmény. Megkarcolhatja a
felületet.
Réz fenekű / kőedény: nehéz súlyút ajánljuk. Jó teljesítmény, de a
réz nyomokat hagyhat, amelyek karcolásnak tűnhetnek. A nyomok
eltávolíthatók azonnali tisztítás esetén. Azonban ne hagyja, hogy
elpárologjon belőlük az összes víz. A túlhevült fém hozzáragadhat az
üveg főzőlaphoz. A túlhevült rézedény maradandó nyomokat hagyhat
a főzőlapon.
Öntöttvas: használható, de nem ajánlott. Gyenge teljesítmény.
Megkarcolhatja a felületet.
42 HU
A „Teljesítménykezelés” funkcióval a kezelőnek lehetősége van a
főzőlap által elérhető maximális teljesítmény beállítására.
A teljesítménykezelés funkció csak a főzőlap bekapcsolását követő
első 30 másodpercben érhető el. A beállítást megismételheti a
hálózati csatlakozó kihúzásával és csatlakoztatásával is.
Az alkalmazni kívánt maximális teljesítmény beállításával a főzőlap
automatikusan úgy állítja be a főzőzónák közötti elosztást, hogy a
maximális teljesítmény értéket ne haladja meg; alkalmazva azt az
előnyét, hogy túlterhelés nélkül képes kezelni valamennyi zónát.
Az ügyfél a főzőlap maximális teljesítményét 2,5 kW és a főzőlap
maximális teljesítménye (ez a modelltől függően változhat) között
állíthatja be (például: ha a főzőlap maximális teljesítménye 7,2 kW, a
maximálisan beállítható teljesítményszint 2,5kW és 7,2KW között
van). A vásárlás pillanatában a főzőlap teljesítménye maximális
értékre van beállítva.
A készülék hálózati csatlakoztatását követő 30 másodpercen belül az
alábbi pontok alapján beállíthatja a teljesítmény szintet.
Teljesítménykezelési szint kiválasztása
3 - 30 másodperc letelte előtt nyomja meg és tartsa lenyomva 5
másodpercig a “ ” gombot.
2 - Hagyja, hogy az érintésvezérlés befejezze az inicializálási eljárást.
1 - Kapcsolja be a főzőlapot.
P
P
4
5
0 0
7 - Az indítási folyamatot követően az időzítő kijelzőn az ECO
teljesítménykezelés jele lesz látható.
Főzőzóna kiválasztása
Ha egy főzőzóna már be van kapcsolva, a ki nem választott, de
bekapcsolt zónáknál gyengébb megvilágítás látható.
A '+' vagy '-' gombok rövid megnyomásával növelheti vagy
csökkentheti a kiválasztott főzőzóna teljesítményszintjét: 0-1-2-3...9-
P
2. A P teljesítményszint elérésekor a + gomb újbóli megnyomására a
teljesítményszint nem vált 0-ra. A 0 teljesítményszint elérésekor a -
gomb újbóli megnyomására a teljesítményszint nem vált P-re.
3. Ha egy főzőzóna be van kapcsolva, és a teljesítményszint 0, a 0
villogni fog, amikor a főzőzóna forró. 10 másodperc elteltével a 0
eltűnik, és helyette 'H' jelzés jelenik meg a kijelzőn.
4. Amikor egy főzőzóna ki van választva, és a '+' és ''-' gombokat
egyszerre megnyomja, a teljesítményszint '0'-ra csökken, de a
főzőzóna kiválasztása még 10 másodpercig megmarad. Ha időzítő
volt bekapcsolva a főzőzónához, az kikapcsol. Az érintőképernyő
konfigurációjától függően ez számos esetben előfordulhat. Az alábbi
példák csak tájékoztató jellegűek. Ezt követően a személyes
tapasztalata segítségével alkalmazni tudja ezeket a beállításokat a
saját ízléséhez és szokásaihoz.
1. Ha hosszan nyomja le a + vagy - gombot, a teljesítményszint
folyamatosan növekszik / csökken. A gyors növelésnél a
teljesítményszint 9-esen megáll, ennél nagyobb teljesítményhez újra
meg kell nyomni röviden a + gombot. Gyors növelés / csökkentés
esetén nem hallható sípolás.
Megjegyzés: A főzőlap teljes kikapcsolását követően 15 perccel
automatikusan aktiválódik a gyerekzár. Ezt előzőleg be kell
programozni, ezt követően viszont automatikus. Lásd a felhasználói
beállítások pontot.
A '+' és '-' gomb egyidejű megnyomásával aktiválhatja.
A gyerekzár kioldásához az előbbiek szerint kell eljárnia. Ekkor rövid
sípolás hallható, és megjelenik a kijelzőn az "n" jelzés. A főzőlap kiold.
Ezután bármely gomb megnyomására 2 mp-ig az "L" jelzés látható,
a főzőzónák pedig ugyanabban az állapotban maradnak.
Ha csak egy főzőzóna van bekapcsolva, az alapértelmezés szerint ki
is van választva anélkül, hogy röviden (150 ms) meg kellene nyomni a
kiválasztó gombot.
Teljesítményszint növelése / csökkentése
Gyerekzár opció
4) Ha csak egy főzőzóna aktív, és azt kikapcsolják, 4 rövid sípolás
hallható, ami jelzi, hogy az egész főzőlap kikapcsolt.
3) A zónákat akkor is ki lehet kapcsolni, ha be van kapcsolva a
gyerekzár.
A dupla zóna bekapcsolásához a fő zónának már bekapcsolva kell
lennie, és a teljesítményszintnek 0-tól nagyobb értéket kell mutatnia.
Dupla / Tripla zónák
Az összekapcsoló gomb 2. rövid megnyomására kikapcsol az
összekapcsoló gyűrű.
Az összekapcsoló gomb 1. rövid megnyomására bekapcsol az 1.
összekapcsoló gyűrű (bal oldali LED tripla zóna esetén, a középső és
az egyedüli LED a dupla zónára vonatkozik). Az összekapcsoló gomb
1. LED-je világítani kezd, ha az 1. összekapcsoló gyűrű bekapcsol
(bal oldali LED tripla zóna esetén, a középső és az egyedüli LED a
dupla zónára vonatkozik)
Az összekapcsoló gomb 2. rövid megnyomására bekapcsol a 2.
összekapcsoló gyűrű. Az összekapcsoló gomb két LED-ke világítani
kezd, ha az 1. és 2. összekapcsoló gyűrű is bekapcsol.
Az összekapcsoló gomb minden megnyomását rövid sípolás kíséri.
8.2- Tripla zóna bekapcsolás
8.1- Dupla zóna bekapcsolás
Az összekapcsoló gomb 3. rövid megnyomására kikapcsol az 1. és 2.
összekapcsoló gyűrű.
Az összekapcsoló gomb 1. rövid megnyomására bekapcsol az
összekapcsoló gyűrű. Ha az összekapcsoló gyűrű bekapcsolt, az
összekapcsoló gomb LED-je világítani kezd.
Az összekapcsoló gomb minden megnyomását rövid sípolás kíséri.
Híd funkció
Sípolás hallható, és a zóna LED-je világítani kezd, ha a zóna aktiválva
van.
A híd mindkét zónáján azonos lesz a teljesítményszint. A funkció
kikapcsolása:
- Válassza a '0" teljesítményszintet.
A híd funkciót akkor lehet aktiválni, ha mindkét főzőzóna ki van
kapcsolva. Miután kiválasztotta a híd egyik főzőzónáját, a híd funkció
aktiválásához érintse meg a híd gombot.
A híd mindkét zónáját egyidejűleg kell kiválasztani.
A zónák kiválasztását követően a teljesítményszint a + - gombokkal
állítható.
- Érintse meg beállítás módban a híd gombot.
Kifutási biztonság
Ha bármi (például tárgy vagy folyadék) több mint 5 mp-ig nyomva
tartja valamelyik gombot. 2 rövid sípolás + 1 hosszú sípolás 30 mp-
enként, amíg a gomb nyomva marad. A főzőlap kikapcsol Ez a jel
továbbra is villog, amíg a probléma fennáll.
Időzítő
Az időzítőt a saját gombjával, vagy a '+' és '-' gomb egyidejű
megnyomásával lehet aktiválni.
Mindkét esetben ki kell választani a főzőzónát, és a
teljesítményszintnek nagyobbnak kell lennie 0-nál.
2) Az időzítő gombjainak egyidejű megnyomására az időzítő
lenulláz (00-ra áll).
3) Ha az időzítő "+" vagy "-" gombját folyamatosan nyomva tartja a
beállításnál, gyorsbeállítást végezhet.
1) A "+" és "-" gombokkal ki lehet választani az időzítést. Az idő
változtatásakor nem hallható sípolás.
4) Az időzítő idejének beállításakor a "00" értékről "99"-re lehet
váltani a "-" gombbal, és a "99"-ről "00"-ra a "+" gombbal.
6) Az idő leteltével a főzőlap sípol; nyomja meg bármelyik gombot,
és a riasztás véget ér, az időzítő pedig lenulláz.
7) Az időzítés idejét akkor is be lehet állítani, ha korábban már
bekapcsolta az időzítőt.
5) A maximális idő 99 perc.
9) Az utolsó perc másodpercekben jelenik meg (egyes
változatoknál csak akkor látható, ha belépünk az időzítő
programozásba a visszaszámlálás utolsó percében).
11) Ha nincs kiválasztva zóna, és több zóna is időzítve van, az
időzítő gomb megnyomásával felváltva megjelennek az idők, illetve
megjelenik az idő, ahol a teljesítmény kijelzőn be van kapcsolva a
tizedesvessző.
Válassza ki az időzíteni kívánt zónát. A zóna teljesítményszintje
legyen nagyobb, mint 0. Az időzítendő zónánál statikusan megjelenik
a . "0 0" az időzítőnek fenntartott számjegyek helyén.
8) Az időzített zóna teljesítményszintjét módosítani lehet, ennek
nincs hatása az időzítőre.
10) Ha nincs kiválasztva zóna, és egyik zóna sincs időzítve az
időzítő gomb megnyomására nem történik semmi.
43 HU
12) Vagy az időzíteni kívánt zónán a teljesítmény (5s) és (0,5s)
jelenik meg.
A maradék idő az időzítőnek fenntartott számjegyek helyén jelenik
meg. Ha több zónát időzít, a legrövidebb hátralévő idő jelenik meg, és
a tizedesvessző a kapcsolódó zónánál látható.
Maradékhő kijelzés (sugárzásos főzőzónáknál ->
számított)
Amikor a főzőlap üvegfelületének hőmérséklete 65°C fölötti (elméleti
érték), a megfelelő kijelzőn egy "H" jelzi ezt.
65°C fölötti hőmérséklet eléréséhez a főzőzónának bizonyos ideig
üzemelnie kell, ez a teljesítményszinttől is függ. Ezen idő leteltével a
maradékhő kijelzés megjelenik a főzőzóna kikapcsolását követően.
Ugyanazok a jelzések használhatók a "maradékhő" kijelzésére is.
Erre a célra idő táblázatot kell meghatározni: Maradékhő ideje=f
(teljesítményszint, üzemelési idő)
Automatikus biztonsági kikapcsolás
A főzőzóna maximális bekapcsolási ideje a kiválasztott
teljesítményszinttől függ.
Ha előre meghatározott ideig nem változik a teljesítményszint, az
érintett főzőzóna automatikusan kikapcsol.
Teljesítményszint Max. bekapcsolási
idő (óra)
1
2
3
4
5
6
7
8
9
P
10
5
5
4
3
2
2
2
2
2
MEGJEGYZÉS: Bár a legnagyobb teljesítményszintek
használatakor előfordulhat túlmelegedés, a főzőlap vezérlése
automatikusan beállítja a teljesítményszintet, hogy megelőzze a
főzőlap túlmelegedését.
6. TISZTÍTÁS ÉS KARBANTARTÁS
. Kizárólag üvegkerámia felületekre kifejlesztett termékeket (krémek
és kaparók) használjon. Ezeket a barkácsboltokban szerezheti be.
- Öntsön pár csepp speciális tisztító folyadékot a főzőlap felületére.
. A karbantartási munkálatok megkezdése előtt hagyjon elég időt a
főzőlap számára a lehűléshez.
. Ne engedje, hogy az ételek kifolyjanak a főzőlap felületére, hiszen
azok gyorsan odaégnek, és megnehezítik a tisztítást.
KARBANTARTÁS:
. Ajánlott távol tartani a főzőlaptól minden olyan anyagot, amely
megolvadhat, mint pl. műanyag tárgyak, cukor, vagy cukor alapú
termékek.
- Puha kendővel vagy száraz konyhai papírtörlővel törölje tisztára a
főzőlap felületét.
- Öntsön még pár csepp speciális tisztító folyadékot a főzőlap
felületére.
- A főzőlaphoz képest 30°-ban tartott kaparóval kaparja meg a
szennyeződéseket, amíg azok el nem tűnnek.
- Puha kendővel vagy száraz konyhai papírtörlővel törölje tisztára a
főzőlap felületét.
- Szükség esetén ismételje meg az eljárást.
NÉHÁNY TIPP:
A gyakori tisztítás védőréteget alakít ki a főzőlap felületén, amely
elengedhetetlen a karcolások és a kopás megelőzése érdekében. A
főzőlap ismételt használata előtt bizonyosodjon meg róla, hogy a
felülete tiszta. A vízfoltok eltávolításához használjon pár csepp ecetet
vagy citromlét. Ezt követően pár csepp speciális tisztító folyadékkal
és nedvszívó papírral törölje le a felületet.
- Egy puha kendővel vagy enyhén nedves konyhai papírtörlővel
dörzsölje meg a makacs foltokat.
Ha még ezt követően is maradtak makacs foltok:
44 HU
30°
Maxi
Az üvegkerámia felületében beállít színelváltozások nem
befolyásolják annak működését vagy a felület stabilitását.
Ezen elszíneződések leginkább az odaégett ételek
maradékainak vagy az alumíniumból vagy rézből készült
főzőedények eredményeként jönnek létre; ezen foltokat
nehéz eltávolítani.
Az üvegkerámia felület ellenáll a lapos aljú főzőedények által okozott
karcolásoknak, azonban jobb felemelni azokat, ha az egyik zónáról a
másikra helyezi át őket.
MEGJEGYZÉS:
Sose használjon dörzsölő hatású termékeket vagy súroló
porokat.
Sose használjon kést vagy csavarhúzót.
A pengés kaparót minden esetben a gyermekektől elzárva tartsa.
Ne használjon túlságosan nedves szivacsot.
A fém perem tisztítása: a hatásos tisztításhoz mossa le a fém
peremet szappanos vízzel, öblítse le, majd egy puha kendő
segítségével törölje szárazra.
A pengével ellátott kaparó nem károsítja a főzőlap felületét, amíg
azt 30°-os dőlésszögben tartja.
7. HIBAELHÁRÍTÁS
Nem megfelelő edényeket használ. Kizárólag lapos aljú eszközöket
használjon, amelyek nagy súllyal rendelkeznek és legalább akkora az
átmérőjük mint a főzőzónáé.
Túl lassú a főzés
Megfelelő anyagokat használ a tisztításhoz, de a foltok nem tűnnek el.
Használjon pengét, és kövesse a "TISZTÍTÁS" c. fejezetben leírtakat.
Sötét foltok
- kis hőmennyiség: rövid bekapcsolás,
Fémes nyomok
A főzőzónák nem főznek megfelelően vagy csak gyengén sütnek
Kizárólag lapos aljú edényeket használjon. Ha fény látható az edény
és a főzőlap között, a zóna nem megfelelően továbbítja a hőt.
Kisebb karcolások vagy horzsolások találhatók a főzőlap üveg
felületén
Nem megfelelő tisztítás vagy durva fenekű edények használata;
homok- vagy sószemcsék kerülnek a főzőlap és az edény alja közé.
Tekintse meg a "TISZTÍTÁS" c. fejezetet; bizonyosodjon meg róla,
hogy az edények alja lapos, és kizárólag sima aljú edényeket
használjon. Megfelelő tisztítás segítségével csökkenthető a
karcolások száma.
Ne húzza az alumínium edényeket a főzőlapon át. Tekintse meg a
tisztítási ajánlásokat.
Használjon pengét, és kövesse a "TISZTÍTÁS" c. fejezetben leírtakat.
Az edény aljának teljesen le kell fednie a kiválasztott zónát.
Fényes felületek a főzőlapon
Alumínium vagy réz edények nyomot hagyhatnak, de lehetnek
ásványi-, víz- vagy ételmaradványok is; ezeket a tisztítókrém
segítségével eltávolíthatja.
Karamell vagy olvadt műanyag található a főzőlapon.
A főzőlap vagy egyes zónák nem működnek
Ellenőrizze, hogy a csatlakozás megfelelő-e, és a vezérlőpanel le
van-e zárva. Oldja ki a gyerekzárat.
A söntök nem megfelelően helyezkednek el a kapcsolótáblán.
A főzőlap nem kapcsol ki.
Tekintse meg a "TISZTÍÁS" c. fejezetet.
A vezérlőpanel le van zárva. Oldja ki a gyerekzárat.
A be- és kikapcsolás gyakorisága főzőzónák esetében
A be- és kikapcsolási ciklusok a szükséges hőmennyiség alapján
eltérőek lehetnek:
- nagy hőmennyiség: hosszú bekapcsolás.
Véletlenül megnyomták a főkapcsolót (ON/OFF gomb), vagy
bármilyen tárgy került a gombra. Vegyen le mindent a vezérlőpanelről,
és kapcsolja be újra a készüléket. Végezze el újra a beállítást.
F és számok láthatók
A főzőlap nem működik.
Ellenőrizze a biztosítékokat és áramköri megszakítókat. Ellenőrizze,
hogy nincs-e áramkimaradás.
A főzőlap magától kikapcsolt.
Ha megjelenik a kijelzőn egy F betú és számok követik, a készülék
hibát észlelt. Az alábbi táblázat felsorolja, hogy mit tehet a hiba
elhárítása érdekében.
8. ELADÁST KÖVETŐ SZOLGÁLTATÁS
Ha nem tudja beazonosítani a hibát, kapcsolja ki az eszközt — ne
módosítsa azt — hívja fel az Eladást követő szolgáltatást. A
készülékhez jótállási jegyet mellékelünk, amely garantálja a
Szervizközpontban történő ingyenes javítást.
A szervizmérnökkel történő kapcsolatfelvétel előtt ellenőrizze a
következőket:
— a dugasz megfelelően be van illesztve és kötve.
F0
Fc
Ft
FE
Fb
FU / FJ
FA
FC / Fd
Fr
Ha megjelenik a hiba, kapcsolja ki, majd vissza a főzőlap áramellátását. Ha továbbra is fennáll a hiba,
hívja az eladást követő szolgáltatást. Ha normál működés közben hirtelen jelenik meg a hiba, hívja az
eladást követő szolgáltatást.
Érintővezérlés szoftverhibája.
Várjon, amíg lehűl. A főzőlap működése automatikusan helyreáll, ha a hőmérséklet eléri a normál értéket.
Az érintővezérlés területe túl meleg, és
kikapcsolta az összes főzőzónát.
Várjon, amíg lehűl. Ha a hőmérséklet eléri a környezeti értéket, de a hibaüzenet továbbra is fennáll, hívja
az eladást követő szolgáltatást.
Várjon, amíg lehűl. Ha a hőmérséklet eléri a környezeti értéket, de a hibaüzenet továbbra is fennáll, hívja
az eladást követő szolgáltatást.
Meghibásodhatott az érintővezérlés
hőmérséklet érzékelője.
Ellenőrizze, hogy a főzőlap megfelelően van-e beszerelve. Ellenőrizze, hogy a gombok megfelelően
hozzáérnek az üvegfelülethez.
Bármelyik gomb túlérzékeny.
Ennél a hibánál az érintővezérlés önellenőrzést hajt végre. A hiba eltűnik, ha az önellenőrzés
végrehajtása kész. Ha továbbra is fennáll a hiba, hívja az eladást követő szolgáltatást.
Biztonsági érintővezérlés hiba
Ennél a hibánál a szoftver önellenőrzést hajt végre. A hiba eltűnik, ha az önellenőrzés végrehajtása kész.
Ha továbbra is fennáll a hiba, hívja az eladást követő szolgáltatást.
Biztonsági érintővezérlés hiba
Ennél a hibánál a szoftver önellenőrzést hajt végre. A hiba eltűnik, ha az önellenőrzés végrehajtása kész.
Ha továbbra is fennáll a hiba, hívja az eladást követő szolgáltatást.
Biztonsági érintővezérlés hiba
Valamelyik relé meghajtó meghibásodott. Szüntesse meg a főzőlap áramellátásást, majd egy perc
elteltével kapcsolja vissza. Ha továbbra is fennáll a hiba, hívja az eladást követő szolgáltatást.
Relé biztonsági hiba
Hiba
Intézkedés
Főzőlap kijelző
Meghibásodhatott az érintővezérlés
hőmérséklet érzékelője
45 HU
Urządzenie to nie powinno być sterowane przez
zewnętrzny regulator czasowy lub osobny system
sterowania zdalnego.
W przypadku urządzeń z wbudowanymi lampami
halogenowymi nie należy się w lampy te wpatrywać.
Podłączyć wtyczkę do kabla zasilającego
odpowiedniego do wymaganego napięcia, prądu i
obciążenia wskazanego na tabliczce oraz
posiadającego styk uziemiający. Gniazdko musi
być odpowiednie do obciążenia wskazanego na
tabliczce i musi posiadać podłączony oraz
działający styk uziemiający. Przewód uziemiający
jest koloru żółto-zielonego. Czynność tę powinien
przeprowadzić odpowiednio wykwalifikowany
specjalista. W razie niekompatybilności pomiędzy
Zalecamy zachowanie instrukcji instalacji i obsługi
na przyszłość, a przed zainstalowaniem płyty
odnotowanie numeru seryjnego urządzenia,
gdyby konieczne było skorzystanie z pomocy
obsługi posprzedażowej.
OSTRZEŻENIE: urządzenie i niektóre z jego
elementów nagrzewają się w trakcie działania.
Należy zachować ostrożność, aby nie dotknąć
elementów grzejnych. Dzieci poniżej 8 roku życia
powinny przebywać z dala od urządzenia, chyba
że są one pod stałym nadzorem osoby dorosłej.
OSTRZEŻENIE: niebezpieczeństwo pożaru:
powierzchnie płyty kuchennej nie służą do
przechowywania przedmiotów.
OSTRZEŻENIE: przyrządzanie na płycie potraw z
uż yc iem t łus zc zu l ub o lej u m oże b yć
niebezpieczne i może skutkować pożarem.
NIGDY nie należy próbować gasić pożaru wodą.
Należy wyłączyć urządzenie, a następnie zakryć
płomień, na przykład pokrywką lub kocem
gaśniczym.
Urządzenie to może być obsługiwane przez dzieci
powyżej 8 roku życia oraz osoby o ograniczonej
zdolności fizycznej, czuciowej lub psychicznej bądź
nieposiadające doświadczenia i wiedzy, jeśli są
one pod nadzorem lub poinstruowano je w zakresie
bezpiecznej obsługi urządzenia i zrozumiały one
ewentualne zagrożenia. Dzieci powinny być pod
nadzorem osoby dorosłej, która zapewni, że nie
będą się one bawić tym urządzeniem. Czyszczenie
i konserwacja urządzenia nie powinny być
przeprowadzane przez dzieci bez nadzoru.
OSTRZEŻENIE: jeśli powierzchnia jest pęknięta,
nie dotykaj szyby i wyłącz urządzenie, aby
uniknąć ryzyka porażenia prądem.
PRZESTROGA: proces gotowania powinien być
nadzorowany. Krótki proces gotowania powinien
być stale nadzorowany.
OSTRZEŻENIE: należy korzystać wyłącznie z
osłon płyty kuchennej zaprojektowanych przez
producenta urządzenia lub wskazanych przez
niego w instrukcji obsługi jako odpowiednie lub z
osłon płyty kuchennej wbudowanych w
urządzenie. Stosowanie nieprawidłowych osłon
może doprowadzić do wypadków.
Aby uniknąć ryzyka mocnych oparzeń, dzieci
powinny przebywać z dala od działających
powierzchni grzejnych, również tuż po wyłączeniu
ich, dopóki świeci się lampka informująca o
gorącej jeszcze powierzchni.
INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA
46 PL
Nie przechowywać nad płytą kuchenną ciężkich
przedmiotów. Jeśli spadną one na płytę
kuchenną, mogą spowodować uszkodzenia.
Do obsługi urządzenia na częstotliwościach
znamionowych nie jest wymagane wykonanie
żadnej dodatkowej operacji/ustawienia.
Nie przesuwać garnków/patelni po płycie kuchennej.
Podłączenie do źródła zasilania można wykonać
również poprzez umieszczenie pomiędzy
urządzeniem a źródłem zasilania wielobiegunowego
wyłącznika, który wytrzyma maksymalne podłączone
obciążenie i który będzie zgodny z obowiązującymi
przepisami.
Rozłączania można dokonywać dzięki dostępnej
wtyczce lub wbudowanemu przełącznikowi w
stałym okablowaniu, zgodnie z obowiązującymi
przepisami w zakresie okablowania.
Nie używać płyty kuchennej do przechowywania
jakichkolwiek elementów.
Nie używać powierzchni jako deski do krojenia.
Żółto-zielony kabel uziemiający nie powinien być
przerwany przez ten wyłącznik. Gniazdko oraz
wyłącznik wielobiegunowy zastosowany do
podłączenia powinien być po zainstalowaniu
urządzenia łatwo dostępny.
Zawsze korzystać z odpowiednich garnków.
Nie umieszczać na płycie kuchennej przedmiotów
metalowych, takich jak noże, widelce, łyżki lub
pokrywki. Mogą się one nagrzać.
Zawsze umieszczać patelnię na środku strefy, na
której zamierza się gotować. Nie umieszczać nic
na panelu sterowania.
Nigdy nie używać do czyszczenia urządzenia pary
lub wody rozpylanej pod wysokim ciśnieniem.
Nie umieszczać na strefach grzejnych folii
aluminiowej i naczyń plastikowych.
Nie dotykać stref grzejnych podczas ich działania
lub tuż po wyłączeniu ich.
Nie używać płyty kuchennej jako blatu roboczego.
gniazdkiem a wtyczką urządzenia należy poprosić
wykwalifikowanego elektryka o wymianę gniazdka
na inne odpowiedniego typu. Wtyczka oraz
gniazdko powinny być zgodne z obowiązującymi w
danym kraju przepisami w zakresie instalacji
elektrycznej.
Nigdy nie gotować jedzenia bezpośrednio na
szklano-ceramicznej płycie kuchennej.
W razie uszkodzenia kabla zasilającego powinien
go wymienić producent, serwisant lub inna
wykwalifikowana osoba, aby uniknąć zagrożenia.
Przewód uziemiający (żółto-zielony) na stronie
zacisku musi być dłuższy niż 10 mm. Przekrój
przewodów wewnętrznych musi być dostosowany
do wartości mocy pobieranej przez płytę
kuchenną (podanej na tabliczce znamionowej).
Kabel zasilający musi być typu HO5V2V2-F.
Po każdym użyciu płytę kuchenną należy
przynajmniej w pewnym stopniu wyczyścić, aby
zapobiec nawarstwianiu się brudu i tłuszczu.
Pozostawiony brud lub tłuszcz przy kolejnym
użyciu płyty kuchennej będzie się przypalał,
powodując nieprzyjemny zapach, a także mogąc
doprowadzić do ryzyka powstania pożaru.
47 PL
KOD PRODUKTU
Tabliczka znamionowa (znajduje się pod dolną obudową płyty
kuchennej)
1. OCHRONA ŚRODOWISKA
Ludzie mogą odgrywać ważną rolę w zapewnianiu, że WEEE nie
stanie się problemem środowiskowym; ważne jest przestrzeganie
pewnych podstawowych zasad:
W wielu krajach, kiedy kupuje się nowe urządzenie, stare
urządzenie można zwrócić sprzedawcy, który odbierze je za
darmo na zasadzie „urządzenie za urządzenie”, pod warunkiem,
że urządzenie jest odpowiedniego typu i posiada te same funkcje
co nowy dostarczony sprzęt.
• WEEE nie powinien być traktowany tak samo jak inne odpady
domowe.
• WEEE powinien być przekazywany do właściwych punktów
zbiórki odpadów obsługiwanych przez gminę lub zarejestrowane
przedsiębiorstwa. W wielu krajach w przypadku dużych WEEE
może być przewidziany odbiór bezpośrednio z posesji.
WEEE zawiera zarówno substancje zanieczyszczające
(które mogą powodować negatywne skutki dla
środowiska), jak i podstawowe komponenty (które
mogą zostać ponownie użyte). Ważne jest poddawanie
WEEE specyficznej obróbce, aby usuwać i prawidłowo utylizować
wszelkie elementy zanieczyszczające, a także odzyskiwać i
poddawać recyklingowi wszelkie możliwe materiały.
Urządzenie to posiada oznaczenie zgodne z
dyrektywą europejską 2012/19/UE w sprawie
zużytego sprzętu elektrycznego i elektronicznego
(WEEE).
Urządzenie może być wbudowane w mebel w sposób standardowy
(patrz rysunek 1) lub wpuszczany w blat (patrz rysunek 2).
Instalacja urządzenia domowego to dosyć skomplikowana czynność,
która - jeśli zostanie przeprowadzona nieprawidłowo - może mieć
poważne skutki dla bezpieczeństwa dóbr, mienia lub osób. Dlatego
powinny ją przeprowadzać odpowiednio wykwalifikowane osoby
zgodnie z obowiązującymi przepisami technicznymi.
Upewnić się, że mebel, w którym urządzenie to będzie instalowane
oraz wszelkie inne pobliskie meble wykonane są z materiałów
odpornych na działanie wysokich temperatur (min. 100°C).
W razie zignorowania powyższego zalecenia i powierzenia instalacji
osobie niewykwalifikowanej producent zrzeka się wszelkiej
odpowiedzialności za usterki techniczne urządzenia, niezależnie od
tego, czy doprowadzą one czy nie do uszkodzeń dóbr lub mienia bądź
obrażeń osób czy zwierząt.
Po wyjęciu urządzenia z opakowania należy się upewnić, czy nie jest
ono uszkodzone. W przeciwnym razie skontaktować się ze
sprzedawcą lub działem obsługi posprzedażowej producenta.
Ponadto wszystkie powłoki dekoracyjne powinny być umocowane
przy użyciu kleju o wysokiej wytrzymałości.
Blat kuchenny powinien mieć grubość od 25 do 45 mm.
Uwaga: Wymiary obwodu wewnętrznego są jednakowe jak w
przypadku instalacji standardowej
Należy pozostawić odległość wynoszącą przynajmniej 55 mm
pomiędzy płytą kuchenną i ścianką tylną oraz przynajmniej 150 mm
pomiędzy płytą kuchenną i pionowym meblem lub ścianami na stronie
bocznej. Jeśli nad płytą kuchenną instalowany jest mebel, minimalna
wymagana odległość to 700 mm.
Jeśli dolna część płyty kuchennej przylega do miejsca, które zwykle
jest dostępne i wykonuje się w nim czyszczenie lub inne czynności,
należy 20 mm pod dolną częścią płyty kuchennej umieścić element
oddzielający. 4(patrz rysunek )
W przypadku instalacji okapu kuchennego nad płytą kuchenną należy
zapoznać się z wymogami w zakresie instalacji okapu kuchennego,
jednak zazwyczaj odległość pomiędzy płytą kuchenną i okapem nie
powinna być mniejsza niż 700 mm. (patrz rysunek 3)
Po upewnieniu się, że pozycja płyty kuchennej jest prawidłowa
wypełnić szczelinę pomiędzy blatem kuchennym a płytą silikonem.
Wyrównać warstwę silikonu specjalną szpachelką lub palcem
zwilżonym wodą z mydłem, zanim silikon stwardnieje.
Nie używać płyty kuchennej, dopóki warstwa silikonu nie będzie
całkowicie sucha. 1(patrz rysunek 1 )
INSTALACJA PRZEWIDUJĄCA WPUSZCZENIE W BLAT
- Wyjąć z worka z akcesoriami zaczepy mocujące i przykręcić je w
miejscu wskazanym na dolnej obudowie. (Nie dokręcać śrub do
zaczepów mocujących, powinny się one swobodnie poruszać). (patrz
rysunek )7
W przypadku instalowania pod płytą kuchenną piekarnika element
oddzielający nie jest wymagany, a minimalna odległość pomiędzy
dolną częścią płyty kuchennej i piekarnikiem nie powinna być
mniejsza niż 10 mm. Nie instalować pod płytą kuchenną
nieochłodzonego piekarnika i zainstalować piekarnik zgodnie z
wymogami w zakresie jego instalacji. 5(patrz rysunek )
- Umieścić płytę w środkowej części wycięcia w blacie.
- Obrócić zaczepami i całkowicie je dokręcić. (patrz rysunek 8)
Wyjąć z worka z akcesoriami cztery sprężyny i przykręcić je dolnej
obudowy, jak pokazano na rysunku. (patrz rysunek )9
Wyśrodkować i włożyć płytę na miejsce.
Normalny montaż:
Szybki montaż: (W zależności od modelu)
Docisnąć boki płyty do momentu, w którym będzie ona całkowicie
oparta o blat na całym jej obwodzie. 0(patrz rysunek 1 )
Do płyty kuchennej dołączono wodoszczelną uszczelkę. Ułożyć
uszczelkę wokół dolnej części płyty zgodnie z opisem i upewnić się,
że jest ona prawidłowo umocowana, aby uniknąć wycieków do
znajdującego się pod nią mebla. 6(patrz rysunek )
2. INSTALACJA
3. PRZYŁĄCZE ELEKTRYCZNE
A
B
C D
A
B
C
A
C
B
C
A B
D
A
B
C
D
UK ŁAD NR 1-3
UK ŁAD NR 1-3
UK ŁAD NR 2-4 UK ŁAD NR 5 UK ŁAD NR 6 UK ŁAD NR 7
UK ŁAD NR 2-4
UK ŁAD NR 5
UK ŁAD NR 6
UK ŁAD NR 7
48 PL
1-3
2-4
5
6
7
UK ŁAD NR
1. „+”
4. Dioda dodatkowej strefy gotowania
7. Strefa połączona
3. MINUTNIK
5. Wskaźnik programowania strefy gotowania
6. Wybór strefy
W zależności od modelu
2. „-”
1
2
5
5
7
3
5
5
6
6
6
6
6
6
5
5
3
1
2
4
5
5
6
6
1
2
3
6
6
6
4
5
5
5
6
6
5
5
3
1
2
5
5
6
6
1
2
3
6
6
6
5
5
5
Aby wykonać nowe przyłącze, należy postępować zgodnie z
poniższymi instrukcjami:
Jeśli płyta kuchenna jest wyposażona w kabel zasilający, powinien on
być podłączony do zasilania 220-240 V uwzględniającego właściwe
fazy i przewód neutralny.
Trójfazowe 220-240 V3
Trójfazowe 380-415 V2N
Można również podłączyć płytę kuchenną do następujących źródeł
zasilania:
Instalacja musi być zgodna z obowiązującymi normami i
przepisami”. Producent zrzeka się wszelkiej odpowiedzialności
za jakiekolwiek uszkodzenia, które mogą być efektem
nieprawidłowego lub nierozsądnego użytkowania urządzenia.
Przed podjęciem jakichkolwiek czynności w zakresie instalacji
elektrycznej należy sprawdzić za pomocą miernika elektrycznego
napięcie zasilania, regulację wyłącznika głównego, ciągłość
uziemienia i prawidłowość zastosowanego bezpiecznika.
Jeśli urządzenie posiada wyjście gniazdowe, musi być tak
zainstalowane, aby możliwy był dostęp do takiego wyjścia.
OSTRZEŻENIE: Producent nie ponosi odpowiedzialności za
jakiekolwiek wypadki lub ich konsekwencje, które mogą mieć miejsce
podczas użytkowania urządzenia nieuziemionego lub którego
uziemienie nie ma zapewnionej prawidłowej ciągłości.
Żółto-zielony przewód kabla zasilającego musi być podłączony do
uziemienia zarówno źródła zasilania, jak i zacisków urządzenia.
Przyłącze elektryczne do instalacji powinno zostać wykonane
zgodnie z mocą znamionową urządzenia; należy zastosować
wyłącznik wielobiegunowy.
W razie jakichkolwiek pytań dotyczących kabla zasilającego należy
się zwracać do działu obsługi posprzedażowej lub do
wykwalifikowanego technika.
Odwrócić płytę kuchenną tak, aby szklana strona była oparta o blat
kuchenny, dbając o odpowiednie zabezpieczenie powierzchni
szklanej.
Przed wykonaniem przyłącza upewnić się, że instalacja jest
zabezpieczona odpowiednim bezpiecznikiem i że posiada przewody
o odpowiednim przekroju, by możliwe było prawidłowe zasilanie
urządzenia.
- odkręcić zacisk kabla „1”;
- W zależności od typu instalacji należy użyć
boczników, które pozyskano podczas
pierwszej czynności i umocować przewód,
jak pokazano w tabeli;
- Odizolować końcówkę każdego przewodu kabla zasilającego na
długości 10 mm, uwzględniając wymaganą długość kabla do
podłączenia do kostki zaciskowej;
- Przełożyć kabel zasilający do zacisku;
- Przykręcić zacisk kabla.
- Przełożyć kabel zasilający do zacisku;
- Odizolować końcówkę każdego przewodu
kabla zasilającego na długości 10 mm,
uwzględniając wymaganą długość kabla do
podłączenia do kostki zaciskowej;
- Wybrać kabel zasilający zgodnie z
zaleceniami widocznymi w tabeli;
Odłączanie przewodu zasilającego:
- Zamocować pokrywę;
- Zamocować pokrywę;
- wyjąć pokrywę.
Uwaga: należy się upewnić, że śruby płyty zaciskowej są
prawidłowo dokręcone.
Czynności, jakie należy przeprowadzić w celu wykonania
nowego przyłącza:
- Wyciągnąć przewód zasilający.
- umieścić końcówkę płaskiego śrubokręta w przedniej części
zaczepu „2” i „3”, docisnąć do wewnątrz i nacisnąć;
Czynności, jakie należy przeprowadzić w celu wykonania
nowego przyłącza:
- Wybrać kabel zasilający zgodnie z zaleceniami widocznymi w
tabeli;
- znaleźć dwa zaczepy znajdujące się na bokach;
- - Zgodnie z instalacją, posługując się bocznikami, które
pozyskano podczas pierwszej czynności, umocować przewód, jak
pokazano na schemacie;
- Odkręcić śruby mocujące kostkę zaciskową, która zawiera
boczniki i przewody kabla zasilającego;
Otworzyć pokrywę w następującej kolejności:
2 31
UWAGA:
Jeśli konieczna jest wymiana kabla zasilającego, należy podłączyć
przewody zgodnie z następującymi kolorami/kodami:
NIEBIESKI
BRĄZOWY
ŻÓŁTO-ZIELONY
Neutralny
Faza
Uziemienie
( )
BOCZNIK
49 PL
UKŁAD NR
"1-6"
UKŁAD NR
"7"
JEDNOFAZOWE lub DWUFAZOWE 220 - 240 V~
Kabel
HO5V2V2F
Kabel
HO5V2V2F
Kabel
HO5V2V2F
2
3x2,5 mm
2
3x4 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
TRÓJFAZOWE 220 - 240 V3
TRÓJFAZOWE 380 - 415 V2N~
Podłączenie do zacisków na kostce zaciskowej
N
=
Neutralny
PE
=
Uziemienie
L1 / L2 / L3 = Faza
220-240V 3 ~
PE
L1 L2
L3
380-415V 2N ~
N
PE
L1 L2
L3
PE
L1
L2
220-240V ~
N
L
220-240V 2 ~
L2
PE
L1
PE
4. WSKAZÓWKI DOTYCZĄCE GARNKÓW
KUCHENNYCH UŻYWANYCH NA PŁYCIE
Używanie dobrej jakości garnków ma kluczowe znaczenie dla jak
najlepszego działania posiadanej płyty kuchennej.
• Należy zawsze stosować wysokiej jakości garnki o idealnie
równym i odpowiednio grubym dnie: używanie takich garnków
zapobiegnie powstawaniu gorących punktów, które powodują
przywieranie żywności. Grube metalowe garnki i patelnie zapewnią
równomierne rozprowadzanie ciepła.
• Upewnić się, że dół garnka lub patelni jest suchy: podczas
napełniania garnków płynem lub używania garnka, który
umieszczony był w lodówce, należy się upewnić, że dół takiego
garnka jest całkowicie suchy i dopiero wówczas umieścić go na
płycie. Dzięki temu można zapobiec powstawaniu plam na płycie
kuchennej.
Stal nierdzewna: wysoce zalecana. Zwłaszcza dobre są garnki z
dnem kilkuwarstwowym. Dno kilkuwarstwowe łączy w sobie korzyści
związane z zastosowaniem stali nierdzewnej (wygląd, trwałość i
stabilność) z zaletami aluminium i miedzi (przewodzenie ciepła,
równomierne rozprowadzanie ciepła).
• Używać garnków, których średnica jest dostatecznie duża,
aby całkowicie zakryć strefę grzejną: rozmiar garnka powinien być
nie mniejszy niż dana strefa grzejna. Jeśli będzie nieco większy,
energia będzie wykorzystywana na maksymalnym poziomie.
WYBÓR GARNKÓW - Poniższa informacja powinna ułatwić wybór
garnków, które będą odpowiednio działać.
Aluminium: zalecane ciężkie. Dobra przewodność. Pozostałości z
aluminium czasami mogą wydawać się rysami na płycie kuchennej,
ale można je usunąć, jeśli płyta zostanie od razu wyczyszczona.
Ze względu na niską temperaturę topnienia cienkie aluminium nie
powinno być używane.
Żeliwo: użytkowanie możliwe, ale niezalecane. Niezapewnione
odpowiednie działanie. Może porysować powierzchnię płyty.
Dno miedziane/kamionka: zalecane ciężkie. Dobre działanie, ale
miedź może pozostawiać resztki, które mogą wydawać się rysami na
Szkło/ceramika: niezalecane. Niezapewnione odpowiednie
działanie. Może porysować powierzchnię płyty.
płycie. Resztki takie można usunąć, pod warunkiem, że płyta zostanie
od razu wyczyszczona. Nie należy jednak dopuścić do wygotowania
się wody w tego typu garnkach. Przegrzany metal może przywrzeć do
szklanych płyt kuchennych. Przegrzany garnek miedziany pozostawi
po sobie trwałą plamę na płycie kuchennej.
Porcelana/emalia: Dobre działanie wyłącznie w przypadku
cienkiego, gładkiego i płaskiego dna.
5. OBSŁUGA
Dzięki funkcji "Zarządzanie energią" użytkownik może ustawić
maksymalną moc, jaką może osiągnąć płyta kuchenna.
Funkcja zarządzania energią jest dostępna tylko przez pierwsze 30
sekund po włączeniu płyty kuchennej. Istnieje nawet możliwość
powtórzenia tego ustawienia wyciągając i wkładając z powrotem
wtyczkę do gniazdka.
Klient może ustawić maksymalną moc płyty kuchennej pomiędzy 2,5
kW a maksymalną mocą płyty kuchennej (wartość ta może się różnić
w zależności od modelu) (na przykład jeśli maksymalna moc płyty
kuchennej wynosi 7,2 kW, to maksymalny poziom mocy ustawienia
wynosi od 2,5 kW do 7,2 kW).
W momencie zakupu płyta jest ustawiona na maksymalną moc.
Po podłączeniu urządzenia do zasilania elektrycznego w ciągu 30
sekund można ustawić poziom mocy na podstawie punktów
pokazanych poniżej:
Ustawiając żądaną maksymalną moc, płyta kuchenna automatycznie
dostosuje rozprowadzanie ciepła w różnych strefach gotowania tak,
aby ta granica nigdy nie została przekroczona, z dodatkową korzyścią
równoczesnego zarządzania wszystkimi strefami bez problemów
związanych z przeciążeniem.
Wybór poziomu zarządzania mocą.
4 - Następnie na wyświetlaczu pojawi się komunikat.
5 - Za pomocą przycisków 'Plus' i 'Minus' key można wyregulować
wartość zarządzania mocą. W przykładzie jest to wartość między 6500
W i 2500 W. Po wybraniu żądanej wartości dotknąć jednocześnie
przycisków Plus i Minus i przytrzymać je przez 5 sekund.
6 - Po zakończeniu tego procesu rozlegnie się długi dźwięk i zostanie
wykonany reset. Nastąpi ponowne uruchomienie.
2 - Zaczekać, aż panel dotykowy zakończy inicjalizację.
3 - Przed upływem 30 sekund od włączenia płyty dotknąć i
przytrzymać przez 5 sekund przycisk ' '.
1 - Włączyć płytę.
P
P
4
5
0 0
7 - Po uruchomieniu wyświetlacz timera będzie wskazywać
zarządzanie mocą ECO.
Po wykonaniu tego ustawienia panel dotykowy nie zezwoli na
żadne ustawienie, które przekracza limit ECO.
50 PL
Włączanie/wyłączanie strefy grzejnej
2) Jeśli widoczne jest wskazanie nadal gorącej strefy grzejnej, na
włączonym wskaźniku, ale z poziomem mocy 0, wskazanie „0” będzie
migać.
3) Jeśli włączona jest funkcja blokady, nie można włączyć danej
strefy grzejnej.
Aby wyłączyć daną strefę grzejną, dotknij jej przycisk i przytrzymaj
przez około 1,2 s. Usłyszysz 3 krótkie sygnały dźwiękowe i jeśli dana
strefa grzejna nadal jest gorąca, będzie widoczne wskazanie „H”.
Strefa grzejna zostanie wyłączona.
Aby włączyć daną strefę grzejną, dotknij przycisku włączania strefy
na 400 ms. Usłyszysz długi sygnał dźwiękowy i przy danej strefie
pojawi się wartość „0”, która oznacza poziom mocy.
2) Jeśli wyłączona strefa grzejna nadal jest gorąca, będzie
wyświetlane dla niej wskazanie „H”.
1) Jeśli poziom mocy dla którejkolwiek strefy grzejnej to 0, strefa taka
wyłączy się automatycznie po 10 sekundach i zostanie wówczas
wyemitowany sygnał wyłączenia.
1) Jeśli poziom mocy dla którejkolwiek strefy grzejnej to 0, strefa taka
wyłączy się automatycznie po 10 sekundach i zostanie wówczas
wyemitowany sygnał wyłączenia.
4) Jeśli tylko jedna strefa grzejna jest aktywna i zostanie ona
wyłączona, usłyszysz 4 krótkie sygnały dźwiękowe, które oznaczają,
że cała płyta kuchenna została wyłączona.
3) Nawet jeśli włączona jest funkcja blokady, daną strefę grzejną
można włączyć.
Opcja blokady rodzicielskiej
Gdy dana strefa jest już włączona, generowana jest mniejsza
intensywność światła dla wybranych stref, które są włączone.
1. Dłuższe naciśnięcie przycisku '+' lub '-' powoduje ciągłe
zwiększanie/zmniejszanie poziomu mocy. W przypadku szybkiego
zwiększania mocy następuje zatrzymanie na poziomie 9 i w celu
dodatkowego zwiększenia mocy konieczne jest kolejne krótkie
n a c i ś n i ę c i e p r z y c i s k u + . W p r z y p a d k u s z y b k i e g o
zwiększania/zmniejszania mocy nie słychać żadnego sygnału
dźwiękowego.
2. W momencie osiągnięcia poziomu mocy P ponowne naciśnięcie
przycisku + nie zmienia poziomu mocy na 0. I podobnie, osiągnięcie
poziomu mocy 0 poprzez naciskanie przycisku - nie powoduje
przejścia na poziom mocy P.
3. Jeśli dana strefa jest włączona i jej poziom mocy to, jeśli jest ona
ciepła, 0 będzie migać. Po 10 sekundach 0 zniknie i zamiast niego
będzie wyświetlana litera 'H'.
Krótkie naciśnięcie przycisku '+' lub '-' powoduje zwiększanie lub
zmniejszanie mocy danej strefy grzejnej: 0-1-2-3...9-P
W przypadku wybrania danej strefy grzejnej i równoczesnego
naciskania przycisków '+' i '-' poziom mocy zostanie zmieniony na '0',
ale dana strefa grzejna nadal będzie wybrana przez 10 sekund. Jeśli
Gdy tylko jedna strefa jest włączona, strefa ta jest już wybrana
domyślnie, więc nie jest wymagane krótkie naciśnięcie (150 ms)
przycisku wyboru.
Zwiększanie/zmniejszanie poziomu mocy
dla danej strefy grzejnej ustawiono regulację czasową, regulator
czasowy zostanie wyłączony. Działanie takie można podjąć
wyłącznie w kilku sytuacjach w zależności od konfiguracji sterowania
dotykowego. Poniższe przykłady podano jedynie w celach
orientacyjnych. Osobiste doświadczenia powinny pozwolić
użytkownikowi dostosować te ustawienia do własnych upodobań i
przyzwyczajeń.
Włączenie jej następuje w momencie równoczesnego naciśnięcia
przycisków '+' i '-'.
Aby wyłączyć blokadę rodzicielską, postępuj zgodnie z procedurą
objaśnioną powyżej. Usłyszysz krótki sygnał dźwiękowy i wyświetlane
będzie wskazanie „n”. Płyta kuchenna pozostanie odblokowana.
Uwaga: Automatyczna blokada rodzicielska włącza się na 15 minut po
całkowitym wyłączeniu płyty kuchennej. Funkcja ta będzie się
uruchamiać automatycznie, ale wcześniej wymagane jest
zaprogramowanie jej. Patrz punkt dotyczący ustawień użytkownika.
Następnie przy każdorazowym naciśnięciu przycisku wyświetlane
będzie na 2 sekundy wskazanie „L”. Stan elementów grzejnych nie
ulegnie zmianie.
Opcja blokady rodzicielskiej
2. krótkie naciśnięcie przycisku rozszerzeń powoduje włączenie 2.
rozszerzenia. 2 diody nad przyciskiem rozszerzeń zaświecają się,
jeśli zostaną włączone 1. i 2. rozszerzenie.
1. krótkie naciśnięcie przycisku rozszerzeń powoduje włączenie
rozszerzenia. Dioda nad tym przyciskiem zaświeca się, jeśli
rozszerzenie zostanie włączone.
1. krótkie naciśnięcie przycisku rozszerzeń powoduje włączenie 1.
rozszerzenia. 1 dioda nad tym przyciskiem zaświeca się, jeśli 1.
rozszerzenie zostanie włączone (lewa dioda w przypadku strefy
potrójnej, środkowej i pojedyncza dioda w przypadku strefy
podwójnej).
Każdemu naciśnięciu przycisku rozszerzeń towarzyszy krótki
sygnał dźwiękowy.
Aby włączyć podwójne rozszerzenie, powiązana strefa główna musi
być już włączona i wskazywany poziom mocy musi być wyższy niż 0.
8.1 - Strefa podwójna włączona
2. krótkie naciśnięcie przycisku stref połączonych powoduje
włączenie strefy połączonej. Każdemu naciśnięciu przycisku
stref połączonych towarzyszy krótki sygnał dźwiękowy
8.2 - Strefa potrójna włączona
3. krótkie naciśnięcie przycisku rozszerzeń powoduje wyłączenie 1. i
2. rozszerzenia
Strefy podwójne/potrójne
Funkcja „Bridge”
Emitowany jest sygnał dźwiękowy i zaświeca się dioda, jeśli dana
strefa jest aktywna.
- jeśli użytkownik wybierze poziom mocy „0”.
Oba elementy grzejne funkcji „Bridge” będą wybrane równocześnie.
Po wybraniu stref grzejnych, jeśli poziom mocy nie jest taki, jak
oczekiwano, należy go zmienić za pomocą przycisków + i -.
Dla obu stref grzejnych funkcji „Bridge” będzie wskazywany
jednakowy poziom mocy. Funkcja ta zostanie wyłączona:
Funkcję „Bridge” można włączyć wyłącznie wówczas, kiedy obie
strefy grzejne są wyłączone. Po wybraniu jednej strefy grzejnej w celu
włączenia funkcji „Bridge” dotknij przycisku funkcji „Bridge”.
- jeśli przycisk funkcji „Bridge” zostanie dotknięty w trybie ustawień;
Zabezpieczenie przed zalaniem
Kiedy coś (przedmiot lub płyn) naciska na dowolny przycisk przez
ponad 5 sekund, co 30 sekund słychać 2 krótkie sygnały dźwiękowe i
1 sygnał długi. Płyta kuchenna zostanie wówczas wyłączona.
Symbol ten będzie nadal migał, jeśli problem nie ustąpi.
51 PL
Regulator czasowy
W obu przypadkach musi być wybrana strefa grzejna i jej poziom
mocy musi być ustawiony na wartość wyższą niż „0”.
Na wyświetlaczu regulatora czasowego widnieje wskazanie „0 0”.
7) Ustawienie regulatora czasowego można zmienić, gdy ten już
działa.
Na wyświetlaczu regulatora czasowego widnieje pozostały czas. Jeśli
kilka stref jest regulowanych czasowo, wyświetlany jest najkrótszy
pozostały czas i znak dziesiętny dla danej strefy grzejnej.
3) Przytrzymanie naciśniętego przycisku „+” lub „-” podczas
ustawiania czasu umożliwia szybsze wprowadzenie właściwego
czasu.
5) Maksymalny możliwy do ustawienia czas to 99 minut.
8) Poziom mocy regulowanych czasowo stref można zmieniać bez
wpływu na ustawiony czas.
Wybierz strefę, dla której ma być włączony regulator czasowy. Ustaw
poziom mocy dla tej strefy na większy niż 0. Dla strefy, dla które
ma być ustawiony regulator czasowy, pojawia się wskazanie.
9) Ostatnia minuta będzie wyświetlana z uwzględnieniem sekund
(w niektórych wersjach odliczanie takie jest widoczne wyłącznie
wówczas, jeśli wejdziemy do trybu ustawiania czasu podczas
odliczania ostatniej minuty).
12) Alternatywnie dla strefy, która jest regulowana czasowo,
wyświetlana jest moc (5 s) i (0,5 s).
Funkcję regulatora czasowego można włączyć wyznaczonym
przyciskiem lub poprzez równoczesne dotknięcie przycisków '+' i '-'.
1) Czas działania regulatora można wybrać za pomocą przycisków
„+” lub „-”. Przy zmianie czasu nie jest emitowany żaden sygnał
akustyczny.
2) Równoczesne naciśnięcie przycisków regulatora powoduje
wyzerowanie czasu (00).
4) W przypadku ustawiania czasu po osiągnięciu wartości „00”
można przejść do „99” przyciskiem „-” i od „99” do „00” za pomocą
przycisku „+”.
6) Po upływie ustawionego czasu i usłyszeniu sygnału
dźwiękowego należy nacisnąć dowolny przycisk, a wtedy alarm
ustaje i wskazanie na regulatorze jest zerowane.
10) Naciśnięcie przycisku regulatora czasowego bez wybrania
jakiejkolwiek strefy grzejnej i kiedy żadna strefa nie jest regulowana
czasowo, nic nie powoduje.
11) Naciśnięcie przycisku regulatora czasowego bez wybrania
jakiejkolwiek strefy grzejnej i kiedy kilka stref jest regulowanych
czasowo powoduje, że czas pokazywany za pomocą cyfr zmienia się
w trybie obrotowym i pokazywany jest, którego wskaźnik mocy ma
zaświecony znak dziesiętny.
Wskazanie nadal gorącej strefy grzejnej
(w strefach promieniujących -> obliczone)
Jeśli temperatura na powierzchni szklanej płyty kuchennej wynosi
o
powyżej 65 C (wartość teoretyczna), o sytuacji takiej będzie
świadczyć na danym wyświetlaczu wskazanie „H”.
o
Aby temperatura wynosiła ponad 65 C, element grzejny musi działać
przez określony czas. Czas taki zależy od poziomu mocy. Po upływie
takiego czasu będzie widoczne ostrzeżenie o nadal gorącej strefie
grzejnej po wyłączeniu danego elementu grzejnego.
Te same wskaźniki mogą być również wykorzystywane do
wskazywania nadal gorącej strefy grzejnej. W tym celu konieczne
jest określenie specjalnej tabeli czasu: Pozostały czas nagrzania = f
(poziom mocy, czas działania).
Automatyczne bezpieczne wyłączenie
Maksymalny czas, przez jaki dana strefa grzejna może być
włączona, zależy od wybranego poziomu mocy.
Jeśli poziom mocy nie ulegnie zmianie przez określony czas, dana
strefa grzejna automatycznie wyłączy się.
Poziom
mocy
Maksymalny czas
włączenia (w godzinach)
1
2
3
4
5
6
7
8
9
P
10
5
5
4
3
2
2
2
2
2
UWAGA: gdyby w trakcie działania na najwyższych poziomach mocy
mogło dość do przegrzania, układ sterujący płyty kuchennej
spowoduje automatyczne wyregulowanie poziomu mocy, aby
zabezpieczyć płytę przed przegrzaniem.
6. CZYSZCZENIE I KONSERWACJA
Powierzchnia szklano-ceramiczna będzie odporna na zarysowania
przez garnki o płaskim dnie, jednak zawsze lepiej jest podnosić je w
celu przestawienia z danej strefy grzejnej na inną.
UWAGA:
KILKA WSKAZÓWEK:
Częste mycie pozostawia warstwę zabezpieczającą, która jest
niezbędna, aby zapobiec powstawaniu rys i zużywaniu się
powierzchni płyty. Upewnić się, czy powierzchnia jest czyta przed
ponownym użyciem płyty kuchennej. Aby pozbyć się plam
pozostawionych przez wodę, należy użyć kilku kropel białego octu lub
soku cytrynowego. Następnie wytrzeć pochłaniającym ręcznikiem
papierowym i kilkoma kroplami specjalnego środka czyszczącego.
Nigdy nie używać produktów ściernych lub proszków
czyszczących.
Nie używać zbyt mokrej gąbki.
Nigdy nie pozostawiać skrobaka z ostrym ostrzem w miejscu, do
którego mają dostęp dzieci.
Nigdy nie używać noża ani śrubokręta.
Metalowa obwódka: aby bezpiecznie wyczyścić metalową
obwódkę, należy użyć wody z mydłem, przepłukać, a następnie
przetrzeć do sucha miękką szmatką.
Skrobak z ostrym ostrzem nie uszkodzi powierzchni pod
warunkiem, że będzie trzymany pod kątem 30°.
- Nanieść nieco więcej kropel specjalnego produktu do czyszczenia
powierzchni płyt kuchennych.
- Przetrzeć wszelkie uciążliwe plamy miękką szmatką lub delikatnie
zwilżonym ręcznikiem papierowym.
- Nanieść kilka kropel specjalnego produktu do czyszczenia
powierzchni płyt kuchennych.
- Wytrzeć miękką szmatką lub ręcznikiem papierowym dopóki
powierzchnia nie będzie czysta.
- W razie potrzeby czynność powtórzyć.
Jeśli wciąż na powierzchni są uciążliwe plamy:
- Zeskrobać skrobakiem, trzymając go pod kątem 30° w stosunku do
płyty kuchennej, dopóki plama nie zniknie.
- Wytrzeć miękką szmatką lub ręcznikiem papierowym dopóki
powierzchnia nie będzie czysta.
. Należy stosować wyłącznie produkty (środki czyszczące i skrobaki)
zaprojektowane specjalnie do powierzchni szklano-ceramicznych.
Można je nabyć w sklepach z artykułami przemysłowymi.
Przed przeprowadzeniem jakichkolwiek czynności konserwacyjnych
w zakresie płyty kuchennej należy pozwolić jej schłodzić się.
. Unikać rozlewania płynów, ponieważ mogą one szybko ulec
przypaleniu na powierzchni płyty, a to utrudni ich wyczyszczenie.
. Zaleca się trzymać z dala od płyty kuchennej wszelkie substancje,
które łatwo ulegają roztopieniu, na przykład elementy plastikowe,
cukier lub produkty na bazie cukru.
KONSERWACJA:
30°
Maxi
Wszelkie zmiany koloru powierzchni szklano-
ceramicznej nie wpływają na działanie płyty ani
stabilność powierzchni. Odbarwienia takie są zazwyczaj
skutkiem przypalonych resztek żywności lub
stosowania garnków wykonanych z takich materiałów,
jak aluminium czy miedź; są to plamy trudne do
usunięcia.
52 PL
7. ROZWIĄZYWANIE PROBLEMÓW
Dno patelni powinno całkowicie zakrywać daną strefę grzejną na całej
jej średnicy.
Gotowanie trwa zbyt długo
Strefy grzejne nie umożliwiają gotowania na wolnym ogniu lub
pozwalają na jedynie delikatne smażenie
Stosować wyłącznie patelnie z płaskim dnem. Jeśli pomiędzy patelnią
a płytą grzejną jest szczelina, strefa grzejna nie przekazuje
prawidłowo ciepła.
Stosowane są nieodpowiednie garnki. Należy stosować wyłącznie
garnki z płaskim dnem, które są ciężkie i których średnica jest
przynajmniej jednakowa jak średnica strefy grzejnej.
Nieodpowiednie wyczyszczenie lub stosowanie garnków z szorstkim
dnem; takie cząsteczki, jak ziarnka piasku lub soli pomiędzy płytą a
dnem garnka. Patrz sekcja dotycząca czyszczenia: należy się
upewnić, że dna garnków są czyste przed użyciem ich i używać
jedynie garnków z równym płaskim dnem. Rysy można zmniejszyć
wyłącznie poprzez prawidłowo wykonane czyszczenie.
Pozostałości metalu
Nie przesuwać aluminiowych garnków po powierzchni płyty
kuchennej. Patrz zalecenia dotyczące czyszczenia.
Ciemne plamy
Użyj skrobaka z ostrym ostrzem i postępuj zgodnie ze wskazówkami
w sekcji dotyczącej czyszczenia.
Jasne powierzchnie na płycie kuchennej
Ślady po użyciu garnka aluminiowego lub miedzianego, ale również
osady mineralne, po wodzie lub żywności; można je usunąć za
pomocą mleczka do czyszczenia.
Niewielkie rysy lub ślady otarcia na szklanej powierzchni płyty
Używasz prawidłowych materiałów, ale plamy nadal są widoczne.
Użyj skrobaka z ostrym ostrzem i postępuj zgodnie ze wskazówkami
w sekcji dotyczącej czyszczenia.
Karmelizacja lub stopniowy plastik na powierzchni płyty
kuchennej
Patrz sekcja dotycząca czyszczenia.
8. OBSŁUGA POSPRZEDAŻOWA
Przed wezwaniem serwisanta należy sprawdzić, co następuje:
— czy wtyczka jest prawidłowo podłączona i czy nie zadziałał
bezpiecznik;
Jeśli usterki nie można zidentyfikować, należy wyłączyć urządzenie,
nie próbując podejmować samodzielnej naprawy, po czym wezwać
serwisanta z punktu obsługi posprzedażowej. Urządzenie to posiada
gwarancję, która zapewnia, że zostanie ono naprawione nieodpłatnie
w punkcie serwisowym.
F0
Fc
Ft
FE
Fb
FU / FJ
FA
FC / Fd
Fr
W razie pojawienia się takiego błędu należy odłączyć i ponownie podłączyć płytę kuchenną do źródła
zasilania. Jeśli błąd nadal ma miejsce, należy wezwać serwisanta. Jeśli błąd taki pojawia się nagle w
trakcie normalnego działania, należy wezwać serwisanta.
Błąd oprogramowania sterowania
dotykowego.
Poczekać na obniżenie się temperatury. Płyta kuchenna zostanie automatycznie przywrócona do
działania w momencie osiągnięcia przez temperaturę normalnej wartości.
Strefa sterowania dotykowego jest zbyt
gorąca i spowodowała wyłączenie
wszystkich elementów grzejnych.
Poczekać na obniżenie się temperatury. Jeśli błąd taki nadal będzie miał miejsce, kiedy temperatura
osiągnie wartość temperatury otoczenia, należy wezwać serwisanta.
Poczekać na obniżenie się temperatury. Jeśli błąd taki nadal będzie miał miejsce, kiedy temperatura
osiągnie wartość temperatury otoczenia, należy wezwać serwisanta.
Czujnik temperatury sterowania
dotykowego mógł ulec uszkodzeniu.
Sprawdzić, czy płyta kuchenna jest prawidłowo zamontowana. Upewnić się, że przyciski stykają się
prawidłowo z powierzchnią szklaną.
Nadmierna czułość wszystkich
przycisków.
Błąd ten świadczy o autokontroli przycisków. Zniknie w momencie przywrócenia autokontroli do
bezpiecznych wartości. Jeśli błąd nadal ma miejsce, należy wezwać serwisanta.
Błąd zabezpieczenia przycisków
Błąd ten świadczy o autokontroli oprogramowania. Zniknie w momencie przywrócenia autokontroli do
bezpiecznych wartości. Jeśli błąd nadal ma miejsce, należy wezwać serwisanta.
Błąd zabezpieczenia przycisków
Błąd ten świadczy o autokontroli oprogramowania. Zniknie w momencie przywrócenia autokontroli do
bezpiecznych wartości. Jeśli błąd nadal ma miejsce, należy wezwać serwisanta.
Błąd zabezpieczenia przycisków
Mógł wystąpić problem z którymkolwiek ze sterowników przekaźników. Odłączyć płytę kuchenną od
zasilania, poczekać minutę i podłączyć ponownie. Jeśli błąd nadal ma miejsce, należy wezwać
serwisanta.
Błąd zabezpieczenia przekaźników
Usterka
Działanie
Wskazanie na
wyświetlaczu
Czujnik temperatury sterowania
dotykowego mógł ulec uszkodzeniu.
Płyta kuchenna nie działa lub niektóre strefy grzejne nie działają
Boczniki nie są prawidłowo umieszczone na płytce zaciskowej.
Należy sprawdzić, czy przyłącze jest wykonane prawidłowo i czy
panel sterowania nie jest zablokowany. Odblokować płytę kuchenną.
Panel sterowania jest zablokowany. Odblokować płytę kuchenną.
Częstotliwość włączania/wyłączania stref grzejnych
Płyta kuchenna nie wyłącza się.
Cykle włączania/wyłączania są różne w zależności od wymaganego
poziomu grzania:
Płyta kuchenna nie działa.
Płyta kuchenna sama się wyłączyła.
Wyświetlana litera F i numery
Wyłącznik główny (przycisk WŁ./WYŁ.) został przypadkowo dotknięty
lub na przycisku tym znajduje się jakiś przedmiot. Włączyć
urządzenie ponownie po usunięciu wszelkich przedmiotów z
przycisków. Wprowadzić ponownie swoje ustawienia.
- niski poziom: krótki czas działania;
- wysoki poziom: długi czas działania.
Jeśli na wyświetlaczu widoczna jest litera F, a obok niej numery, w
urządzeniu wystąpiła usterka. W poniższej tabeli przedstawiono
dałania, jakie można podjąć, aby naprawić dany problem.
Sprawdzić stan bezpieczników/wyłączników w budynku. Sprawdzić,
czy nie nastąpiła przerwa w dostawie energii elektrycznej.
Acest aparat poate fi utilizat de copii cu vârstă de
cel puţin 8 ani şi de persoane cu abilităţi fizice,
senzoriale sau mentale sau lipsite de experienţă
şi cunoştinţe dacă sunt supravegheate sau
instruite cu privire la utilizarea în siguranţă a
aparatului şi dacă înţeleg pericolele aferente.
Copiii trebuie supravegheaţi pentru a vă asigura
că nu se joacă cu aparatul. Curăţarea şi
întreţinerea efectuată de către utilizator nu se va
face de către copii fără a fi supravegheaţi.
Vă recomandăm să păstraţi instrucţiunile de
instalare şi utilizare pentru o consultare ulterioară
şi, înainte de a instala plita, reţineţi numărul de
serie în caz că aveţi nevoie de ajutor de la
serviciul post-vânzare.
AVERTISMENT: aparatul şi piesele accesibile
devin fierbinţi în timpul funcţionării. Încercaţi să nu
atingeţi elementele de încălzire. Copiii cu vârsta
sub 8 ani nu trebuie lăsaţi în apropierea aparatului
dacă nu sunt permanent supravegheaţi.
AVERTISMENT: utilizați numai protecții de plită
concepute de către producătorul aparatului de
gătit sau indicate de către producătorul aparatului
în instrucțiunile de utilizare astfel cum este
adecvat sau protecții de plită încorporate în
a p a r a t . U t i l i z a r e a u n o r p r o t e c ț i i
necorespunzătoare pot produce accidente.
Conectați un ștecher la cablul de alimentare care
să poată suporta tensiunea, curentul și sarcina
indicate pe etichetă și care să aibă contact de
împământare. Priza trebuie să fie adecvată
pentru sarcina indicată pe etichetă și trebuie să
aibă contactul de împământare conectat și în
funcțiune. Conductorul de împământare are
culoarea galben-verde. Această operaţiune
AT E N Ț I E : p r o c e s u l d e g ă t i t t r e b u i e
supravegheat. Un proces de gătit pe termen scurt
trebuie supravegheat continuu.
Recomandăm cu căldură să nu lăsaţi copiii în
apropierea zonelor de gătit atunci când le folosiţi
sau atunci când sunt oprite, atâta timp cât
indicatorul de căldură reziduală este aprins,
pentru a împiedica riscul de arsuri severe.
AVERTISMENT: dacă suprafaţa este fisurată, nu
atingeți sticla și opriţi aparatul pentru a evita
posibilitatea electrocutării.
Acest aparat nu este destinat utilizării cu ajutorul
unui temporizator extern sau al unui sistem
separat de comandă la distanţă.
AVERTISMENT: pericol de incendiu: nu
depozitaţi articole pe suprafeţele de gătit.
AVERTISMENT: gătitul nesupravegheat pe o plită
cu grăsime sau ulei poate fi periculos şi poate
duce la producerea unui incendiu. Nu încercaţi
NICIODATĂ să stingeţi un incendiu cu apă, ci
opriţi aparatul şi apoi acoperiţi flacăra cu, de
exemplu, un capac sau un material anti-incendiu.
Dacă există elemente cu lampă cu halogen, nu
priviţi fix în acestea.
INSTRUCŢIUNI PRIVIND SIGURANŢA
53 RO
trebuie efectuată de un specialist având
calificarea adecvată. În cazul incompatibilităţii
dintre priză şi ştecherul aparatului, solicitaţi unui
electrician calificat să înlocuiască priza cu un alt
model adecvat. Ștecherul și priza trebuie să fie în
conformitate cu normele curente din țara unde se
efectuează instalarea.
Conexiunea la o sursă de alimentare poate fi
realizată de asemenea prin așezarea unui
disjunctor omnipolar între aparat și sursa de
alimentare care să suporte sarcina maximă
conectată și care să respecte legislația actuală.
Deconectarea se poate realiza dacă ștecherul
este accesibil sau dacă este încorporat un
comutator în schema electrică fixă în conformitate
cu regulile referitoare la schema electrică.
Dacă cablul de alimentare este deteriorat, trebuie
înlocuit de către producător, de agenţii săi de
service sau de persoane calificate similar pentru a
evita pericolele. Conductorul de împământare
(galben-verde) trebuie să fie mai lung de 10 mm
pe partea cutiei de borne. Secțiunea conductorilor
interni trebuie să fie corespunzătoare cu puterea
absorbită de plită (indicată pe etichetă). Cablul de
curent trebuie să fie de tip HO5V2V2-F.
Cablul de împământare verde-galben nu trebuie
să fie întrerupt de disjunctor. Priza şi disjunctorul
omnipolar utilizate pentru conexiune trebuie să fie
uşor accesibile atunci când aparatul este instalat.
Folia de aluminiu şi vasele de plastic nu trebuie
așezate pe zonele de încălzire.
Nu utilizaţi plita pentru a depozita diverse articole.
Nu gătiţi niciodată mâncarea direct pe plita
vitroceramică.
Nu glisaţi vasele de gătit pe suprafaţa plitei.
Nu atingeţi zonele de încălzire în timpul
funcţionării sau la scurt timp după utilizare.
Nu utilizaţi plita ca suprafaţă de lucru.
Nu este necesară nco operațune/setare
suplmentară pentru a acțona aparatul la frecvențele
specfcate.
Nu utilizaţi niciodată abur sau spray sub presiune
pentru a curăţa aparatul.
Nu așezați obiecte metalice, cum ar fi cuțite,
furculițe, linguri sau capace pe plită. Acestea s-ar
putea încălzi.
Utilizați întotdeauna vasele de gătit
corespunzătoare.
După fiecare utilizare este necesară curăţarea
parţială a plitei pentru a preveni acumularea de
murdărie şi grăsime. Dacă rămâne, aceasta este
gătită din nou atunci când se foloseşte plita şi
arde, producând fum şi mirosuri neplăcute şi
reprezintă un risc de propagare a incendiului.
Așezați întotdeauna vasul în centrul zonei pe care
gătiţi. Nu așezați nimic pe panoul de comandă.
Nu utilizaţi suprafaţa ca tocător.
Nu depozitaţi articole grele deasupra plitei. Dacă
acestea cad pe plită, o pot deteriora.
54 RO
COD PRODUS T
Plăcuță de identificare (aflată sub carcasa inferioară a plitei)
1. PROTEJAREA MEDIULUI
Acest aparat este marcat în conformitate cu Directiva
europeană 2012/19/UE privind deșeurile de
echipamente electrice și electronice (DEEE).
• DEEE nu vor fi tratate ca deşeuri menajere.
Persoanele joacă un rol important în a asigura ca DEEE să nu
devină o problemă de mediu; este foarte important să respectaţi
anumite reguli de bază:
• În multe țări, atunci când cumpăraţi un aparat nou, cel vechi
poate fi returnat distribuitorului, care trebuie să îl colecteze gratuit la
schimb, în măsura în care echipamentul este de tip similar și are
aceleași funcții cu echipamentul livrat.
DEEE conţin atât substanţe poluante (care au
consecinţe negative asupra mediului), cât şi
componente de bază care pot fi reutilizate. Este
important ca DEEE să fie supuse unor tratamente
specifice, pentru a elimina corect toate elementele
poluante şi pentru a recupera şi recicla toate materialele.
• DEEE vor fi trimise la puncte de colectare corespunzătoare,
gestionate de autoritățile municipale sau de companiile autorizate.
În multe ţări, pentru DEEE mari este posibilă colectarea de la
domiciliu.
Asigurați-vă că mobilierul în care va fi montat aparatul și toată mobila
din apropiere sunt confecționate din materiale care pot rezista la
temperaturi ridicate (min 100 °C).
Grosimea blatului de lucru trebuie să fie între 25 și 45 mm.
Aparatul poate fi instalat într-un mobilier încorporat în modul
„Standard” (vezi figura 1) sau „Flush” (vezi figura 2).
În cazul în care această recomandare este ignorată şi instalarea este
realizată de o persoană necalificată, producătorul nu îşi asumă
responsabilitatea pentru nicio defecţiune tehnică a produsului, fie că
are ca rezultat sau nu deteriorarea bunurilor sau a proprietăților ori
rănirea persoanelor sau a animalelor.
În plus, toate masele plastice stratificate decorative trebuie fixate cu
adeziv cu rezistență ridicată..
Instalarea unui aparat electrocasnic poate fi o operațiune complicată
care, dacă nu este efectuată corect, poate afecta în mod grav
siguranţa bunurilor, proprietăților sau persoanelor. Din acest motiv, ar
trebui să fie efectuată de o persoană calificată profesional în
conformitate cu reglementările tehnice.
După ce ați îndepărtat ambalajul, asigurași-vă că aparatul nu este
deteriorat, în caz contrar, contactați serviciul post-vânzare al
furnizorului sau producătorului.
Observaţie: Dimensiunile parametrului interior sunt aceleași ca la
instalarea standard.
Lăsați o distanță de cel puțin 55 mm între plită și peretele din spate și
cel puțin 150 mm între plită și mobilierul vertical sau pereții din partea
laterală. Dacă se instalează mobilier deasupra plitei, distanța minimă
recomandată este de 700 mm.
Când instalați o hotă deasupra plitei, consultați cerințele de instalare
specificate pentru hotă, dar, în orice caz, distanța dintre plită și hotă
trebuie să nu fie mai mică de 700 mm. (vezi figura 3)
Dacă partea inferioară a plitei este adiacentă la o zonă accesibilă în
mod normal pentru operațiuni de manipulare sau curățare, trebuie pus
un separator la 20 mm sub partea inferioară a plitei. (vezi figura 4)
Când instalați un cuptor sub plită, separatorul nu trebuie pus, iar
distanța minimă dintre partea inferioară a plitei și cuptor nu trebuie să
fie mai mică de 10 mm. Nu instalați un cuptor care nu s-a răcit sub
această plită și instalați cuptorul urmând propriile cerințe de
instalare.(vezi figura 5)
2. INSTALARE
Centrați și introduceți plita.
Fixare normală:
Împreună cu plita este livrată o garnitură de etanşare rezistentă la
apă. Montați garnitura de etanșare în jurul părții inferioare a plitei,
astfel cum este descris și asigurați-vă că este montată corespunzător
pentru a evita orice scurgere în mobilierul de susținere. (vezi figura 6)
- Scoateți clamele de fixare din geanta cu accesorii și înșurubați-le în
poziția prezentată pe cutia inferioară. (Nu strângeți șuruburile pentru
a bloca clamele, acestea trebuie să se miște liber) (vezi figura 7)
- Rotiți clamele și strângeți-le complet. (vezi figura 8)
- Introduceți plita în poziția centrală a conturului.
Apăsați părțile laterale ale plitei până când este susținută în jurul
întregului său perimetru (vezi figura 10)
Luați patru arcuri din geanta de accesorii și înșurubați-le în cutia
inferioară, astfel cum este prezentat în figură. (vezi figura 9)
INSTALARE FLUSH
După ce ați verificat ca poziția plitei să fie corectă, umpleți golul dintre
blatul de lucru și plită cu adeziv de silicon. Aplicați stratul de silicon cu
o racletă sau cu un deget umed, umezit cu apă și săpun înainte de a
forma.
Nu utilizați plita până când stratul de silicon este complet uscat. (vezi
figura 11)
Fixare rapidă: (În funcție de model)
3. CONEXIUNE ELECTRICĂ
A
B
C D
A
B
C
A
C
B
C
A B
D
A
B
C
D
SCHEMA 1-3
SCHEMA 1-3
SCHEMA 2-4 SCHEMA 5 SCHEMA 6 SCHEMA 7
SCHEMA 2-4
SCHEMA 5
SCHEMA 6
SCHEMA 7
1-3
2-4
5
6
7
SCHEMA
1
2
5
5
7
3
5
5
6
6
6
6
6
6
5
5
3
1
2
4
5
5
6
6
1
2
3
6
6
6
4
5
5
5
6
6
5
5
3
1
2
5
5
6
6
1
2
3
6
6
6
5
5
5
55 RO
3. TEMPORIZATOR
4. Led suplimentar pentru zona de gătit
6. Selectarea zonei
În conformitate cu modelul
5. Indicator de programare pentru zona de gătit
1. „+”
2. „-”
7. Punte
Verificaţi întotdeauna, înaintea oricărei operaţiuni electrice, tensiunea
curentului afişată pe contorul electric, reglarea disjunctorului,
continuitatea legării la pământ a instalaţiei şi caracterul adecvat al
siguranţei.
Orice întrebare aveţi referitoare la cablul de alimentare trebuie
adresată serviciului post-vânzare sau unui tehnician calificat.
Conexiunea electrică a instalației trebuie realizată în conformitate cu
puterea nominală a aparatului; aceasta trebuie realizată printr-un
comutator de deconectare cu pol Omni.
„Instalarea trebuie să respecte standardele și directivele.“
Producătorul nu îşi asumă responsabilitatea pentru orice daune
ce ar putea fi cauzate de utilizarea inadecvată sau iraţională.
AVERTISMENT: Producătorul nu poate fi considerat răspunzător
pentru niciun incident sau consecință a acestuia ce poate apărea în
timpul utilizării unui aparat care nu este împământat sau care este
împământat, dar cu continuitate deficitară.
Dacă aparatul are ieşire de priză, trebuie instalat astfel încât ieşirea de
priză să fie accesibilă.
Firul galben/verde al cablului de alimentare trebuie legat la
împământarea reţelei de curent şi a bornelor aparatului.
Trifazic 380-415 V2N
Pentru a trece la noua conexiune, urmați instrucțiunile de mai jos:
Cu toate acestea, plita poate fi conectată la:
Plita este prevăzută cu un cablu de alimentare care trebuie conectat
numai la o alimentare cu curent de 220-240 V, între fază şi neutru.
Înainte de a realiza conexiunea, asiguraţi-vă că instalaţia este
protejată de o siguranţă corespunzătoare şi că este prevăzută cu fire
cu o secţiune suficient de mare pentru a alimenta aparatul în mod
normal.
Trifazic 220-240 V3
Întoarceți plita, punând partea de sticlă pe blatul de lucru, având grijă
să protejaţi sticla.
Operaţii ce trebuie efectuate pentru o conexiune nouă:
- Alegeţi cablul de alimentare în conformitate cu recomandările din
- Scoateţi cablul de alimentare.
- puneţi lama unei şurubelniţe cu cap plat în faţa fiecărei urechi „2“
şi „3“, introduceţi şi apăsaţi;
- găsiţi cele două urechi amplasate pe laturi;
- deşurubaţi clema pentru fixarea cablului „1“;
- îndepărtaţi capacul.
Pentru a desface cablul de alimentare:
- Scoateţi şuruburile care fixează cutia de borne ce conţine barele
de derivaţie şi conductorii cablului de alimentare;
Deschideţi capacul în următoarea ordine:
2 31
ATENŢIE:
Dacă trebuie să înlocuiţi cablul de alimentare, conectaţi firul în
conformitate cu următoarele culori/coduri:
ALBASTRU
MARO
GALBEN VERDE
Neutru
Timp real
Împământare
( )
DERIVAZIONE
- În conformitate cu instalaţia şi cu ajutorul
barelor de derivaţie pe care trebuia să le
recuperaţi după prima operaţiune, montați
conductorul aşa cum se indică în diagramă;
- - În conformitate cu instalaţia şi cu ajutorul barelor de derivaţie pe
care trebuia să le recuperaţi după prima operaţiune, montați
conductorul aşa cum se indică în diagramă;
- Înşurubaţi clema pentru fixarea cablului.
tabel;
- Treceţi cablul de alimentare prin clemă;
- Alegeţi cablul de alimentare în conformitate cu recomandările din
tabel;
- Treceţi cablul de alimentare prin clemă;
- Montaţi capacul;
Operaţii ce trebuie efectuate pentru o conexiune nouă:
- Dezveliţi capătul fiecărui conductor al cablului de alimentare pe o
lungime de 10 mm, luând în calcul lungimea necesară a cablului
pentru conexiunea la cutia de borne;
- Montaţi capacul;
- Dezveliţi capătul fiecărui conductor al
cablului de alimentare pe o lungime de 10
mm, luând în calcul lungimea necesară a
cablului pentru conexiunea la cutia de
borne;
- Înşurubaţi clema pentru fixarea cablului.
Observaţie: asiguraţi-vă că şuruburile cutiei de borne sunt
strânse.
SCHEMA
"1-6"
SCHEMA
"7"
MONOFAZIC sau BIFAZIC 220-240 V~
Cablu
HO5V2V2F
Cablu
HO5V2V2F
Cablu
HO5V2V2F
2
3x2,5 mm
2
3x4 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
TRIFAZIC 220-240 V3~
TRIFAZIC 380-415 V2N~
Conexiunea la bornele din cutia de borne
N
=
Neutru
PE
=
Împământare
L1 / L2 / L3 = Fază
220-240V 3 ~
PE
L1 L2
L3
380-415V 2N ~
N
PE
L1 L2
L3
PE
L1
L2
220-240V ~
N
L
220-240V 2 ~
L2
PE
L1
PE
5. UTILIZARE
4. RECOMANDĂRI DE VASE DE GĂTIT
PENTRU PLITĂ
Utilizarea unor vase de gătit de bună calitate este esenţială pentru
atingerea unei performanţe optime a plitei dvs.
• Asiguraţi-vă că baza oalei sau tigăii este uscată: atunci când
umpleţi tigaia cu lichid sau folosiţi una care a fost depozitată în frigider,
asiguraţi-vă că baza tigăii este complet uscată înainte de a o pune pe
plită. Astfel nu veţi păta plita.
• Utilizați tigăi ale căror diametru să fie suficient de mare pentru
a acoperi suprafața unității: dimensiunea tigăii nu trebuie să fie mai
mică decât zona de încălzire. Dacă este puţin mai mare, energia va fi
folosită cu eficienţă maximă.
ALEGEREA VASELOR DE GĂTIT - Următoarele informaţii vă vor
ajuta să alegeţi vasele de gătit cu cea mai bună performanţă.
Oţel inoxidabil: foarte recomandat. Bun în special cu bază tip
sandviş. Baza tip sandviş combină avantajele oţelului inoxidabil
(aspect, durabilitate şi stabilitate) cu cele ale aluminiului sau
cuprului (conductivitate termică, distribuire uniformă a căldurii)
Aluminiu: se recomandă pentru greutate mare. Conductivitate bună.
Uneori, reziduurile de aluminiu apar ca zgârieturi pe plită, dar pot fi
îndepărtate dacă sunt şterse imediat.
Din cauza punctului de topire scăzut, nu trebuie utilizat aluminiu
subţire.
• Utilizaţi întotdeauna vase de gătit de bună calitate, cu bază
perfect plată şi groasă: utilizarea acestui tip de vase de gătit va
preveni formarea de puncte fierbinţi care determină lipirea mâncării.
Oalele şi tigăile din metal gros vor asigura o distribuire uniformă a
căldurii.
Fontă: se poate utiliza, dar nu este recomandat. Performanţă slabă.
Poate zgâria suprafaţa.
Bază din cupru/faianţă: se recomandă pentru greutate mare.
Performanţă bună, dar cuprul poate lăsa reziduuri ce se văd ca
zgârieturi. Reziduurile pot fi îndepărtate, dacă plita este curăţată
imediat. Cu toate acestea, nu lăsaţi vasele să fiarbă până se evaporă
toată apa. Metalul supraîncălzit se poate lipi de plitele de sticlă. Cuprul
supraîncălzit poate lăsa reziduuri care formează pete permanente pe
plită.
Vitroceramică: nu se recomandă. Performanţă slabă. Poate zgâria
suprafaţa.
Porţelan/email: Performanţă bună doar dacă au o bază subţire, fină
şi plată.
Selectarea unei zone
Când zona este deja pornită, se produce o intensitate scăzută a
luminii pentru zonele pornite care nu sunt selectate.
Porniți/opriți o zonă de încălzire
Pentru a porni un încălzitor, atingeți orice zonă a încălzitorului timp de
400 msec. Se va auzi un bip lung și va apărea valoarea „0” în zona
cifrei, indicând nivelul de putere.
Pentru a opri un încălzitor, atingeți orice zonă a încălzitorului timp de
1,2 sec. Se vor auzi trei bipuri scurte și nu va apărea nimic sau va
apărea valoarea „H” în zon
1) Dacă orice etapă de gătit este în poziția 0, acest afișaj se va opri
automat după 10 secunde, iar secvența zonei oprite va scoate un
sunet.
2) Dacă există o indicație de căldură reziduală pe afișajul care este
pornit, dar cu putere 0, va apărea „0”.
3) Dacă funcția de blocare este activă, nu puteți porni o zonă.
2) Dacă există o indicație de căldură reziduală pe afișajul care este
oprit, se va afișa „H”.
3) Dacă funcția de blocare este activă, puteți opri o zonă.
4) Dacă este activ numai un încălzitor, iar acesta este oprit, se vor
auzi patru bipuri scurte, indicând că toate părțile superioare de gătit
sunt oprite.a cifrei, dacă există căldură reziduală. Zona va fi oprită.
1) Dacă orice etapă de gătit este în poziția 0, acest afișaj se va opri
automat după 10 secunde, iar secvența zonei oprite va scoate un
sunet.
56 RO
Prin setarea energiei maxime dorite, plita ajustează automat distribuția
în diverse zone de gătit, astfel încât această limită nu este depășită
niciodată; cu avantajul suplimentar al capacității de a administra
simultan toate zonele fără probleme de suprasarcină.
Clientul poate seta energia maximă a plitei între 2,5 kW și energia
maximă aferentă a plitei (aceasta se poate modifica conform
modelului) (de exemplu, dacă energia maximă a plitei este 7,2 kW,
nivelul maxim de energie pentru această setare este între 2,5 kW și 7,2
kW). În momentul achiziției, plita este setată la puterea maximă.
După conectarea aparatului la energia electrică, în decurs de 30 de
secunde, puteți seta nivelul de putere pe baza punctelor prezentate
mai jos:
1 - Porniți plita.
Funcția de administrare a energiei este disponibilă numai în timpul
primelor 30 de secunde după pornirea plitei. Există chiar și posibilitatea
de a repeta această setare prin oprirea și reluarea alimentării.
Cu ajutorul funcției „Administrare energie”, utilizatorul poate seta
puterea maximă pe care o poate atinge plita.
3 - Înainte să se scurgă 30 de secunde, atingeți în decurs de 5 secunde
tasta “ ”.
2 - Lăsați comenzile digitale să-și termine procesul de inițializare.
Cum să alegeți nivelul de administrare a energiei.
4 - După acest moment, pe afișaj va apărea acest mesaj.
5 - Utilizând tasta CRONOMETRULUI „Plus” și tasta „Minus”, se pot
ajusta valorile de administrare a energiei. În acest exemplu, între
6500 și 2500w. Când se selectează valoarea necesară, atingeți în
același timp tastele „Plus” și „Minus” în cele 5 secunde.
6 - Atunci când încheiați acest proces, se aude un sunet lung și se
produce resetarea. Procesul de inițializare va fi regenerat.
După aceea, controlul digital nu va mai permite nicio combinație,
care să poată depăși limita Eco
P
P
4
5
0 0
7 - După procesul de inițializare, pe afișajul cronometrului va fi arătat
nivelul energiei ECO.
3. Cu o zonă pornită la nivelul de putere 0, dacă zona este fierbinte, 0
va clipi alternativ. După 10 secunde, 0 va dispărea, va apărea o literă
„H” fixă pe afișaj.
Cu o apăsare scurtă pe „+” sau „-”, creșteți sau reduceți puterea din
cifrele zonelor selectate: 0-1-2-3...9-P
1. Pentru apăsări lungi pe tastele + sau -, nivelul de putere
crește/scade continuu. Cu o creștere rapidă, puterea se oprește la
nivelul 9, iar pentru o putere ridicată este necesară o altă apăsare
scurtă pe tasta +. Nu se aude niciun bip la creșterea/scăderea rapidă.
2. Odată ajuns la nivelul de putere P, apăsarea tastei + din nou nu
schimbă nivelul de putere la 0. Odată ajuns la nivelul de putere 0,
apăsarea tastei - din nou nu schimbă nivelul de putere la P.
4. Când un încălzitor este selectat, iar tastele „+” și „-” sunt atinse în
același timp, nivelul de putere va fi „0”, dar încălzitorul se va menține
selectat timp de 10 secunde. Dacă încălzitorul a fost temporizat,
temporizatorul se va opri. Această acțiune poate fi desfășurată numai
în anumite cazuri, în funcție de configurația comenzii tactile.
Următoarele exemple au doar rol informativ. Experienţa personală
este cea care vă va permite să adaptaţi aceste setări la gusturile şi
obiceiurile dvs.
Această acțiune va fi efectuată când sunt atinse tastele „+” și „-” în
același timp.
Apoi, de fiecare dată când va fi atinsă o tastă, afișajul va arăta „L” timp
de 2 sec., căldura rămânând în același stadiu.
Pentru a dezactiva funcția de blocare pentru copii, urmați același
proces explicat anterior. Apoi, se va auzi un scurt bip, iar afișajul va
arăta litera „n”. Plita va rămâne deblocată.
Observaţie: O funcție automată de blocare pentru copii se va produce
în 15 minute după oprirea completă a plitei. Această funcție va avea
loc automat, dar este necesar să fie programată anterior. Consultați
punctul privind setările de utilizare.
Creșterea/scăderea nivelului de putere
Opțiune de blocare pentru copii
Dacă este pornită numai o zonă, această zonă este deja selectată în
mod implicit, fără a fi nevoie să apăsați scurt (150 msec) pe tasta de
selectare.
A doua apăsare scurtă pe tasta de extensie pornește al doilea inel de
extensie. Cele două leduri de pe tasta de extensie se aprind dacă cele
două inele de extensie sunt pornite
8.1 - Zonă dublă pornită
Bip scurt la fiecare apăsare pe tasta de extensie.
Prima apăsare scurtă pe tasta de extensie pornește inelul de extensie.
Ledul de pe tasta de extensie se aprinde dacă inelul de extensie este
pornit.
A doua apăsare scurtă pe tasta de extensie oprește inelul de extensie.
Bip scurt la fiecare apăsare pe tasta de extensie.
A treia apăsare scurtă pe tasta de extensie oprește primul și al doilea
inel de extensie.
Pentru a porni inelul de extensie dublu, zona principală asociată
trebuie să fie deja pornită, iar nivelul de putere indicat trebuie să fie
mai mare decât 0.
8.2 - Zonă triplă pornită
Prima apăsare scurtă pe tasta de extensie pornește primul inel de
extensie. Primul led de pe tasta de extensie se aprinde dacă primul
inel de extensie este pornit (ledul din partea stângă, în cazul zonei
triple, singurul led și cel din mijloc, în cazul zonei duble)
Zone duble/triple
Funcție punte
Funcția punte poate fi activată numai atunci când ambele încălzitoare
sunt oprite. Un încălzitor al punții a fost selectat, pentru a activa funcția
punte atingeți tasta punte.
Ambele afișaje de încălzire ale punții vor arăta același nivelul de
putere. Funcția se va finaliza:
- Dacă utilizatorul selectează nivelul de putere „0”
Sună un bip, iar ledul zonei pornește, dacă zona este activată.
Ambele încălzitoare ale punții vor fi selectate în același timp.
Cu încălzitoarele selectate, dacă nivelul de putere nu este nivelul de
putere dorit, prin tastele + -.
- Dacă tasta punții este atinsă în modul de setare
Siguranța depășirii
Ceva (un obiect sau un lichid) apasă orice tastă mai mult de 5 s. Două
bipuri scurte + un bip lung la fiecare 30 s în timp ce tasta este apăsată.
Părțile superioare de gătit se vor opri . Acest simbol va clipi cât
timp aspectul persistă.
Temporizator
12) Puterea alternativă (5 s) și (0,5 s) este afișată în zona
temporizată.
4) Când se setează timpul temporizatorului, este posibil să se
ajungă de la „00” la „99” cu tasta „-” și de la „99” la „00” cu tasta „+”.
5) Timpul maxim este de 99 de minute.
Selectați zona care urmează să fie temporizată. Nivelul de putere al
zonei mai mare decât 0. static este afișat în zona temporizată. „0
0” în cifrele rezervate pentru temporizator.
2) Apăsați simultan tastele ale temporizatorului, temporizatorul este
anulat (trece la 00).
3) Dacă tastele „+” sau „-” ale temporizatorului se mențin apăsate în
timpul TBD, există o setare rapidă.
6) După ce a trecut timpul, iar plita scoate bipuri, apăsați orice tastă,
iar alarma și secvența cifrei se va sfârși.
9) Ultimul minut va fi afișat în secunde (pentru variante vizibile
numai dacă introducem programarea temporizatorului în ultimul
minut din numărătoarea inversă)
Funcția de temporizare poate fi activată cu propria tastă sau atingând
tastele „+” și „-” în același timp.
7) Puteți regla timpul temporizatorului în timp ce temporizatorul
funcționează anterior.
8) Puterea zonei temporizate poate fi modificat fără consecințe
asupra programării temporizatorului.
11) Apăsând tasta temporizatorului fără nicio zonă selectată și
atunci când mai multe zone sunt temporizate, timpul indicat în cifre se
schimbă în mod rotativ și arată timpul a cărui afișare de putere are un
punct zecimal pornit.
În ambele cazuri, încălzitorul trebuie selectat, iar nivelul său de putere
trebuie să fie mai mare de 0.
1) Cu tastele „+” sau „-” poate fi ales timpul temporizatorului. Nu se
aud bipuri în timpul schimbării.
10) Apăsând tasta temporizatorului fără nicio zonă selectată și
atunci când nicio zonă nu este temporizată, nu face nimic.
Timpul rămas este afișat în cifrele rezervate pentru temporizator.
Dacă sunt temporizate mai multe zone, este afițat timpul cel mai mic
rămas, iar punctul zecimal este afișat în zona corespunzătoare.
Indicator de căldură reziduală
(în încălzitoare radiante -> calculate)
În timp ce temperatura pe suprafața de sticlă pentru gătit este peste
65°C (valoare teoretică), această condiție va fi prezentată pe afișajul
asociat, prin intermediul unui „H”.
Pentru a genera o temperatură de peste 65°C, trebuie pus în funcțiune
un element de încălzire pentru un anumit timp, acest timp depinde de
nivelul de putere. Odată ce timpul a expirat, avertismentul privind
căldura reziduală va fi afișat atunci când elementul de încălzire este
oprit.
Aceiași indicatori pot fi utilizați pentru și pentru indicarea „căldurii
reziduale”. Trebuie definit un calendar în acest scop: Timp repaus
căldură = f (nivel de putere, timp de lucru).
57 RO
7. REZOLVAREA PROBLEMELOR
Urme de metal
Zonele de gătit nu fierb mâncarea la foc mic sau prăjesc doar
încet
Pete închise la culoare
Se utilizează tigăi inadecvate. Utilizați doar ustensile cu bază plată,
grele şi cu un diametru cel puţin la fel de mare cu zona de gătit.
Utilizați tigăi cu baza plată. Dacă se vede lumină între tigaie şi plită,
înseamnă că zona nu transmite corect căldura.
Baza tigăii trebuie să acopere în totalitate zona selectată.
Gătitul este prea lent
Mici zgârieturi sau abraziuni pe suprafaţa de sticlă a plitei
Curăţarea este incorectă sau se utilizează tigăi cu bază aspră;
particule de tipul granulelor, nisipului sau sării dintre plită şi baza tigăii.
Consultaţi secţiunea „CURĂŢARE“; asiguraţi-vă că baza tigăilor este
curată înainte de utilizare şi folosiţi doar tigăi cu baza fină. Zgârieturile
pot fi diminuate doar dacă se efectuează corect curăţarea.
Nu glisaţi vasele de aluminiu pe plită. Consultaţi recomandările privind
curăţarea.
Utilizați materialele corecte, dar petele persistă. Utilizați o racletă şi
urmaţi instrucţiunile din secţiunea „CURĂŢARE“.
Suprafeţe deschise la culoare pe plită
Caramelizare sau plastic topit pe plită.
Plita nu funcţionează sau anumite zone nu funcţionează
Urme de la tigăile de aluminiu sau cupru, dar şi depozite minerale, de
apă sau mâncare; pot fi îndepărtate utilizând un agent de curăţare
cremos.
Derivaţiile nu sunt poziţionate corect pe cutia de borne.
Utilizați o racletă şi urmaţi instrucţiunile din secţiunea „CURĂŢARE“.
Consultaţi secţiunea „CURĂŢARE“.
Dacă F și numerele apar pe afișaj, unitatea dvs. a detectat o
defecțiune. Următorul tabel enumeră acțiuni pe care le puteți
întreprinde pentru a corecta problema.
- nivel ridicat: timp de funcţionare lung.
Comutatorul principal (tasta PORNIT/OPRIT) a fost atins accidental
sau există un obiect deasupra oricărei taste. Porniți din nou unitatea
fără nicio obiecție cu privire la tastatură. Introduceți setările din nou.
Afișare F și numere
Frecvenţa operaţiilor de pornire/oprire pentru zonele de gătit
Partea superioară pentru gătit nu funcționează.
- nivel scăzut: timp de funcţionare scurt,
Panoul de comandă este blocat. Deblocaţi plita.
Partea superioară pentru gătit s-a oprit.
Verificaţi dacă este făcută conexiunea şi dacă panoul de comandă
este blocat. Deblocaţi plita.
Verificați starea siguranțelor/disjunctoarelor la locația dvs. Verificați
pentru a vedea dacă are loc o întrerupere de energie.
Plita nu se decuplează.
Ciclurile pornit-oprit variază în funcţie de nivelul de căldură dorit:
Siguranță automată oprită
Timpul maxim în care un încălzitor poate sta pornit depinde de nivelul
de gătit selectat.
Dacă nivelul de putere nu se schimbă pe durata unui timp prestabilit,
încălzitorul corespunzător se oprește automat.
Nivelul de
putere
Durata max. (ore)
1
2
3
4
5
6
7
8
9
P
10
5
5
4
3
2
2
2
2
2
OBSERVAȚIE: în timp ce ar putea avea loc o situație de
supraîncălzire în timpul funcționării la niveluri ridicate de putere,
comanda plitei va regla automat nivelul de putere pentru a proteja plita
de supraîncălzire.
6. CURĂŢARE ŞI ÎNTREŢINERE
Nu utilizați niciodată un cuţit sau o şurubelniţă.
Nu utilizaţi un burete prea ud.
Suprafaţa vitroceramică va rezista la mişcările făcute de vasele de
gătit cu baza plată, cu toate acestea, se recomandă să le ridicaţi
atunci când le mutaţi dintr-o zonă în alta.
O racletă cu lamă nu va deteriora suprafaţa atâta timp cât o ţineţi
la un unghi de 30°.
Curăţarea frecventă formează un strat de protecţie, esenţial pentru
prevenirea zgârieturilor şi uzurii. Asiguraţi-vă că suprafaţa este curată
înainte de a utiliza din nou plita. Pentru a îndepărta urmele lăsate de
apă, folosiţi câteva picături de oţet alb sau suc de lămâie. Ştergeţi apoi
cu hârtie absorbantă şi cu câteva picături de lichid de curăţare special.
Observaţie:
CÂTEVA SUGESTII:
Nu lăsaţi niciodată racleta cu lamă la îndemâna copiilor.
Nu utilizați niciodată produse abrazive sau prafuri de curăţat.
Partea metalică: pentru a curăţa în siguranţă partea metalică, spălaţi
cu apă şi săpun, clătiţi şi apoi ştergeţi cu o cârpă uscată.
. Evitaţi vărsarea de lichide, deoarece orice element care cade pe
suprafaţa plitei se va arde rapid şi va îngreuna curăţarea.
- Frecaţi petele greu de îndepărtat cu o bucată de material moale
sau cu prosoape de bucătărie din hârtie uşor umede.
. Se recomandă să nu lăsaţi lângă plită substanţe care se pot topi, ca
de exemplu articole din plastic, zahăr sau produse pe bază de zahăr.
Înainte de a efectua orice lucrare de întreţinere asupra plitei,
permiteţi-i să se răcească.
. Se pot utiliza doar produsele (creme şi raclete) create special pentru
suprafeţele vitroceramice. Acestea pot fi achiziţionate din magazinele
de bricolaj.
ÎNTREȚINERE:
- Puneţi câteva picături de produs de curăţare special pe suprafaţa
plitei.
- Ştergeţi cu o bucată de material moale sau cu un prosop de
bucătărie din hârtie uscat până când suprafaţa este curată.
Dacă rămân pete greu de îndepărtat:
- Mai puneţi câteva picături de lichid de curăţare special pe
suprafaţă.
- Răzuiţi cu o racletă, ţinând-o la un unghi de 30° faţă de plită, până
când pata dispare.
- Ştergeţi cu o bucată de material moale sau cu un prosop de
bucătărie din hârtie uscat până când suprafaţa este curată.
- Repetaţi operaţiunea, dacă este necesar.
58 RO
30°
Maxi
Nicio modificare a culorii suprafeţei vitroceramice nu îi va
afecta funcţionarea sau stabilitatea acesteia. De regulă,
astfel de decolorări se datorează reziduurilor de mâncare
arsă sau utilizării de vase pentru gătit fabricate din
materiale cum ar fi aluminiu sau cupru; aceste pete sunt
greu de îndepărtat.
8. ÎNGRIJIRE ULTERIOARĂ
Înainte de a chema un inginer de service, verificaţi următoarele:
Dacă nu puteţi identifica eroarea, opriți aparatul - nu îl forţaţi - şi apelaţi
centrul de servicii pentru îngrijire ulterioară. Aparatul este furnizat cu
un certificat de garanţie care specifică faptul că va fi reparat gratuit la
centrul de service.
- dacă ștecherul este corect introdus şi legat la siguranţă;
F0
Fc
Ft
FE
Fb
FU / FJ
FA
FC / Fd
Fr
Dacă eroarea a avut loc, deconectați și conectați din nou partea superioară de gătit la rețeaua de alimentare.
Dacă eroarea persistă, apelați la serviciul post-vânzare. Dacă apare brusc o eroare într-o funcționare
normală, apelați la serviciul post-vânzare.
Eroare software comandă tactilă.
Așteptați până la scăderea temperaturii. Partea superioară de gătit se va rcupera complet atunci când
temperatura atinge o valoare normală.
Zona de comandă tactilă este prea
caldă și a oprit toate încălzitoarele.
Așteptați până la scăderea temperaturii. Dacă mesajul persistă atunci când temperatura atinge o valoare de
mediu, apelați la serviciul post-vânzare.
Așteptați până la scăderea temperaturii. Dacă mesajul persistă atunci când temperatura atinge o valoare de
mediu, apelați la serviciul post-vânzare.
Senzorul de temperatură al
comenzii tactile poate fi deteriorat.
Verificați dacă suprafața superioară de gătit este montată corect. Asigurați-vă că tastele ating corect
suprafața de sticlă.
Sensibilitate excesivă la orice tastă.
Această eroare este o auto-verificare a tastaturii. Aceasta dispare când auto-verificarea revine la valoarea
sigură. Dacă eroarea persistă, apelați la serviciul post-vânzare.
Eroare tastatură de siguranță
Această eroare este o auto-verificare a software-ului. Aceasta dispare când auto-verificarea revine la
valoarea sigură. Dacă eroarea persistă, apelați la serviciul post-vânzare.
Eroare tastatură de siguranță
Această eroare este o auto-verificare a software-ului. Aceasta dispare când auto-verificarea revine la
valoarea sigură. Dacă eroarea persistă, apelați la serviciul post-vânzare.
Eroare tastatură de siguranță
Orice unitate de releu poate avea o problemă. Îndepărtați partea superioară de gătiti de la rețeaua de
alimentare, așteptați un minut și porniți din nou. Dacă eroarea persistă, apelați la serviciul post-vânzare.
Eroare de securitate relee
Defecţiune
Acțiune
Afișaj încălzitor
Senzorul de temperatură al comenzii
tactile poate fi deteriorat.
59 RO
OPOZORILO: Nenadzorovano kuhanje na plošči
z mastjo ali oljem je lahko nevarno in lahko
privede do požara. NIKOLI ne poskušajte gasiti
požara z vodo, temveč izklopite napravo in nato
pokrijte ogenj, npr. s pokrovom ali požarno odejo.
To napravo lahko uporabljajo otroci od osmega
leta naprej in osebe z zmanjšanimi telesnimi,
senzoričnimi ali razumskimi sposobnostmi
oziroma osebe s pomanjkanjem izkušenj ter
znanja lahko uporabljajo napravo samo pod
nadzorom ali če so dobili ustrezna navodila glede
varne uporabe naprave in če se zavedajo
nevarnosti, ki jih njena uporaba prinaša.
Zagotovite ustrezen nadzor otrok in preprečite
igranje z napravo. Čiščenja in vzdrževanja otroci
ne smejo izvajati brez nadzora.
Vtikač napajalnega kabla priklopite v vtičnico, ki
izpolnjuje zahteve glede napetosti, toka in moči, ki
so navedene na oznaki naprave, vtičnica pa mora
biti tudi ustrezno ozemljena. Vtičnica mora
zagotavljati ustrezno moč, ki je navedena na
oznaki naprave, biti mora ozemljena in v
brezhibnem stanju. Kabel za ozemljitev je
rumeno-zelene barve. Priklop naprave mora
izvesti ustrezno usposobljena oseba. Če vtičnica
OPOZORILO: Naprava in dostopni deli se med
uporabo segrejejo. Pazite, da se ne dotikate
grelnih elementov. Otroci mlajši od 8 let ne smejo
uporabljati naprave, razen če so pod stalnim
nadzorom.
OPOZORILO: Če je površina počena se ne
dotikajte stekla in izklopite napravo, da bi se
izognili morebitnemu električnemu udaru.
POZOR: Postopek kuhanja mora biti pod
nadzorom. Kratkotrajni postopek kuhanja mora
biti pod stalnim nadzorom.
Priporočamo vam, da navodila za namestitev in
uporabo shranite za poznejšo uporabo in pred
namestitvijo kuhalne plošče zabeležite njeno
serijsko številko v primeru, če potrebujete pomoč
poprodajnega servisa.
Ne zrite v elemente halogenskih luči kuhalne
plošče, če so prisotni.
OPOZORILO: Uporabljajte samo zaščite
kuhalnih plošč, ki jih je izdelal proizvajalec
naprave za kuhanje ali ki jih je proizvajalec
navedel v uporabniških navodilih kot primerne, ali
zaščite, ki so vgrajene v napravi. Uporaba
neustreznih zaščit lahko povzroči nesreče.
OPOZORILO: Nevarnost požara: na kuhalnih
površinah ne hranite predmetov.
Zelo priporočljivo je, da se otroci zadržujejo proč
od območja kuhanja medtem, ko so kuhalne cone
v uporabi ali ko so izklopljene, dokler indikator
preostale toplote sveti, da se prepreči tveganje
resnih opeklin.
Ta naprava ni namenjena za upravljanje z
zunanjim časovnikom ali ločenim sistemom
daljinskega upravljanja.
NAVODILA ZA VARNO UPORABO
60 SI
Na kuhalno ploščo ne polagajte kovinskih
predmetov, kot so noži, vilice, žlice ali pokrovi. Ti
se lahko segrejejo.
Površine ne uporabljajte kot rezalno ploščo.
in vtikač nista združljiva, naj ustrezno
usposobljeni elektro-serviser zamenja vtičnico s
takšno, ki se bo prilegala vtikaču. Vtičnica in
vtikač morata izpolnjevati veljavne norme v
državi, kjer bo naprava priklopljena v omrežje.
Prekinitev napajanja mora biti možna bodisi z
odklopom vtikača iz vtičnice, oziroma prek
dodatno vgrajenega stikala, nameščenega
skladno s pravili elektro-stroke.
Po vsaki uporabi je potrebno kuhalno ploščo
nekoliko očistiti, da se prepreči nabiranje
umazanije in maščobe. Če le-to pustite, se bo ta
ponovno segrevala pri naslednji uporabi kuhalne
plošče ter se smodila ter oddajala dim in neprijetne
vonjave, poleg nevarnosti širjenja požara.
Aluminijaste folije in plastičnih posod ni dovoljeno
polagati na ogrevano območje.
Hrane nikoli ne kuhajte neposredno na
steklokeramični kuhalni plošči.
Kuhinjske posode ne vlecite po kuhalni plošči.
Priklop v električno omrežje je možno izvesti tudi
tako, da je napajanje urejeno prek ustrezne
varovalke, vgrajene med napravo in vir napajanja,
ki zagotavlja, da obremenitev omrežja ne presega
predpisane zakonodaje.
Posodo vedno položite na sredino enote, na
kateri kuhate. Na upravljalno ploščo ne polagajte
ničesar.
Za delovanje aparata na nazvn frekvenc nso
potrebne dodatne operacje oz. nastavtve.
Če je napajalni kabel poškodovan, ga mora
zamenjati predstavnik proizvajalca, pooblaščene
servisne službe ali druga strokovno usposobljena
oseba, kajti menjava je lahko nevarna. Kabel za
ozemljitev (rumeno-zelen) mora na strani
priključka biti daljši od 10 mm. Odsek notranjih
prevodnikov mora ustrezati moči, ki jo absorbira
kuhalna plošča (označena na oznaki). Napajalni
kabel mora biti vrste HO5V2V2-F.
Med uporabo in še nekaj časa po uporabi se ne
dotikajte ogrevanih površin.
Kuhalne plošče ne uporabljajte kot delovno
površino.
Rumeno-zelenega kabla ni dovoljeno prekinjati z
varovalko. Vtičnica ali varovalka, ki sta vgrajeni
med vtičnico in napravo, morata po namestitvi
naprave ostati enostavno dostopni.
Za čiščenje aparata nikoli ne uporabljajte pare ali
visokotlačnega pršila.
Vedno uporabljajte ustrezno kuhinjsko posodo.
Ne hranite težkih stvari nad kuhalno ploščo. Če le-
te padejo na kuhalno ploščo, lahko povzročijo
poškodbe.
Kuhalne plošče na uporabljajte za shranjevanje
kakršnih koli predmetov.
61 SI
KODA IZDELKA T
Identifikacijska plošča (nameščena pod spodnjim ohišjem kuhalne
plošče)
1. VAROVANJE OKOLJA
Ta oprema vsebuje tako strupene snovi (ki imajo
lahko negativne vplive na okolje) kot tudi osnovne
komponente, ki jih je možno ponovno uporabiti.
Tovrstno odpadno opremo je obvezno potrebno
specifično obravnavati in ustrezno odstraniti
strupene, hkrati pa obnoviti in ponovno uporabiti določene še
uporabne materiale.
Posamezniki imajo lahko pomembno vlogo pri zagotavljanju, da
OEEO ne postane okoljsko vprašanje; nujno je treba upoštevati
nekatera osnovna pravila:
• Odpadno električno in elektronsko opremo je treba dostaviti na
predpisana mesta za zbiranje tovrstnih odpadkov. V veliko državah
je organizirano prevzemanje odpadne električne in elektronske
opreme na domu.
V veliko državah lahko ob nakupu nove naprave staro brezplačno
dostavite trgovcu, če je le-ta naprava iste vrste, kot tista, ki ste jo
kupili.
Ta naprava je označena skladno z določili Evropske
Direktive 2012/19/EU o odpadni električni in
elektronski opremi (OEEO).
• Odpadne električne in elektronske opreme ne smemo
obravnavati kot gospodinjske odpadke.
Nameščanje gospodinjskega aparata je zapleten postopek, ki lahko, v
kolikor ni izveden pravilno, resno vpliva na varnost živil, predmetov ali
oseb. Iz tega razloga ga mora opraviti strokovno usposobljena oseba
v skladu s tehničnimi predpisi.
Po odstranitvi embalaže se prepričajte, da naprava ni poškodovana,
sicer se obrnite na prodajalca ali na poprodajni servis proizvajalca.
Poskrbite, da bo pohištvo, v katerem bo naprava nameščena, in vse
drugo pohištvo v bližini, izdelano iz materialov, ki lahko prenesejo
visoke temperature (min. 100 °C).
V primeru, da se ta nasvet zanemari in namestitev izvede
nekvalificirana oseba, proizvajalec ne odgovarja za tehnične okvare
naprave, ne glede na to, ali le-te povzročijo poškodbe blaga ali
lastnine ali poškodbe oseb ali živali.
Med kuhalno ploščo in zadnjo steno mora biti najmanj 55 mm in
najmanj 150 mm med kuhalno ploščo in navpičnim pohištvom ali
stenami na bočni strani. Če boste nad kuhalno ploščo vgradili
pohištvo, mora najmanjša razdalja znašati 700 mm.
Namestite tesnilo okoli spodnje plošče, kot je opisano in poskrbite, da
je ustrezno nameščeno, da se izognete uhajanju v podporno pohištvo.
(glej sliko 6)
Debelina delovne plošče mora biti med 25 in 45 mm.
Napravo lahko namestite v vgrajeno pohištvo v načinu "Standard"
(glej sliko 1) ali "Vgradni" (glej sliko 2).
Če spodnji del kuhalne plošče meji na območje, ki je običajno
dostopno za delo ali čiščenje, mora biti 20 mm pod spodnjim delom
plošče nameščen ločevalnik. (glej sliko 4)
Poleg tega je treba vse dekorativne laminate pritrditi z lepilom z visoko
odpornostjo.
Pri nameščanju nape nad kuhalno ploščo, si oglejte pogoje
namestitve za napo, vendar pa v nobenem primeru ne sme biti
razdalja med kuhalno ploščo in napo manjša od 700 mm. (glej sliko 3)
Pri nameščanju pečice pod kuhalno ploščo ne smete namestiti
ločevalnika, najmanjša razdalja med spodnjim delom plošče in pečico
pa ne sme biti manjša od 10 mm. Pod to kuhalno ploščo ne
nameščajte pečice, ki ni ohlajena in jo namestite v skladu z njenimi
zahtevami za vgradnjo (glej sliko 5)
Kuhalni plošči je priloženo vodotesno tesnilo.
Opomba: Dimenzije notranjega obsega so enake pri standardni
namestitvi.
2. NAMESTITEV
Hitra pritrditev: (Odvisno od modela)
Normalna pritrditev:
Stiskajte stranice kuhalne plošče, dokler ta ni podprta okoli celotnega
obsega. (glej sliko 10)
Kuhalne plošče ne uporabljajte, dokler se plast silikona povsem ne
posuši. (glej sliko 11)
VGRADNA NAMESTITEVPotem, ko ste preverili pravilnost položaja
kuhalne plošče, zapolnite razmik med delovno ploščo in kuhalno
ploščo s silikonskim lepilom. Silikonsko plast izravnajte s strgalom ali
s prstom, ki ga namočite v vodo in milo, preden se strdi.
- Vstavite kuhalno ploščo v sredino izreza.
- Obrnite spone in jih do konca zategnite. (glej sliko 8)
Iz vrečke za pribor vzemite štiri vzmeti in jih privijte na spodnji okvir,
kot je prikazano na sliki (glej sliko 9)
- Vzemite pritrdilne spone iz vrečke za pribor in jih privijte v položaj,
prikazan v spodnjem okviru. (Vijakov ne zategnite tako, da blokirate
spone, te se morajo prosto gibati) (glej sliko 7)
Kuhalno ploščo centrirajte in vstavite.
3. PRIKLJUČITEV NA ELEKTRIČNO NAPETOST
A
B
C D
A
B
C
A
C
B
C
A B
D
A
B
C
D
NAČRT 1-3
NAČRT 1-3
NAČRT 2-4 NAČRT 5 NAČRT 6 NAČRT 7
NAČRT 2-4
NAČRT 5
NAČRT 6
NAČRT 7
1-3
2-4
5
6
7
NAČRT
1
2
5
5
7
3
5
5
6
6
6
6
6
6
5
5
3
1
2
4
5
5
6
6
1
2
3
6
6
6
4
5
5
5
6
6
5
5
3
1
2
5
5
6
6
1
2
3
6
6
6
5
5
5
62 SI
6. Izbira cone
3. ČASOVNIK
4. Dodatna led lučka kuhalne cone
5. Indikator programiranja kuhalne cone
2. »-«
1. »+«
7. Most
Odvisno od modela
tri faze 220-240 V3
Če želite nadaljevati z novo povezavo, sledite spodnjim navodilom:
Pred priključitvijo se prepričajte, da je naprava zaščitena z ustrezno
varovalko in da je opremljena z dovolj dolgimi žicami za normalno
napajanje naprave.
Obrnite kuhalno ploščo, stekleno stran na delovno površino, pri čemer
pazite, da zaščitite steklo.
tri faze 380-415 V2N
Če ima naprava vtičnico, mora biti nameščena tako, da je vtičnica
dostopna.
Pred kakršnimi koli električnimi deli preverite napetost napajanja,
prikazanega na električnem števcu, prilagoditev odklopnega stikala,
kontinuiteto povezave ozemljitve z napravo in ustreznost varovalke.
Rumena/zelena žica napajalnega kabla mora biti priključena na
ozemljitev obeh priključkov za napajanje in priključkov naprave.
Za vsa vprašanja v zvezi z napajalnim kablom se obrnite na prodajno
servisno službo ali usposobljenega tehnika.
Če je kuhalna plošča opremljena z napajalnim kablom, se tega lahko
poveže samo z napetostjo 220-240 V med faznim in nevtralnim tokom.
Vendar pa je možno kuhalno ploščo priključiti na:
»Namestitev mora biti skladna s standardi in direktivami.«
Proizvajalec zavrača vso odgovornost za morebitno škodo, ki bi
jo lahko povzročila neprimerna ali nerazumna uporaba.
OPOZORILO: Proizvajalec ne more biti odgovoren za kakršnekoli
nezgode ali njene posledice, ki se lahko pojavijo med uporabo
naprave, ki ni povezana z ozemljitvijo, ali pa je povezana z
ozemljitvijo, katere kontinuiteta je pokvarjena.
Električna povezava z napravo mora biti izvedena v skladu z nazivno
močjo naprave; to je potrebno izvesti preko večpolnega izklopnega
stikala.
- Napeljite napajalni kabel v spono;
- odstranite pokrov.
- postavite rezilo ravnega izvijača pred vsak zavihek »2« in »3« ,
potisnite in pritisnite;
- odvijte kabelsko spono »1«;
Za sprostitev napajalnega kabla:
- poiščite oba jezička, ki se nahajata na straneh;
- Izvlecite napajalni kabel.
Postopki za izvedbo nove povezave:
- Izberite napajalni kabel glede na priporočila v tabeli;
- Odstranite vijake, ki držijo priključni blok, ki vsebuje vzporedne upore
in vodnike napajalnega kabla.
- Konec vsakega vodnika napajalnega kabla olupite do dolžine 10 mm
tako, da upoštevate zahtevano dolžino kabla za priključitev na
priključni blok;
- Glede na namestitev in s pomočjo vzporednih uporov, ki ste jih
pripravili v prvem postopku, pritrdite vodnik, kot je prikazano na shemi;
Odprite pokrov v naslednjem vrstnem redu:
2 31
POZOR:
Če je treba zamenjati napajalni kabel,
priključite žico v skladu z naslednjimi
barvami/kodami:
MODRA
RJAVA
RUMENO ZELENA
Nevtralna
Pod napetostjo
Ozemljitev
( )
VZPOREDNI
UPOR
- Pritrdite pokrov;
- Privijte kabelsko spono.
Opomba: poskrbite, da bodo vijaki priključne plošče trdno
priviti.
Postopki za izvedbo nove povezave:
- Napeljite napajalni kabel v spono;
- Konec vsakega vodnika napajalnega
kabla olupite do dolžine 10 mm tako, da
upoštevate zahtevano dolžino kabla za
priključitev na priključni blok;
- Izberite napajalni kabel glede na priporočila v tabeli;
- Glede na namestitev in s pomočjo
vzporednih uporov, ki ste jih pripravili v
prvem postopku, pritrdite vodnik, kot je
prikazano na shemi;
- Pritrdite pokrov;
- Privijte kabelsko spono.
Načrt "1-6"
Načrt "7"
ENA FAZA ali DVE FAZI 220-240 V~
Kabel
HO5V2V2F
Kabel
HO5V2V2F
Kabel
HO5V2V2F
2
3x2,5 mm
2
3x4 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
TRI FAZE 220-240 V3~
TRI FAZE 380-415 V2N~
Povezava do priključkov na priključnem bloku
N
=
Nevtralno
PE
=
Ozemljitev
L1 / L2 / L3 = Faza
220-240V 3 ~
PE
L1 L2
L3
380-415V 2N ~
N
PE
L1 L2
L3
PE
L1
L2
220-240V ~
N
L
220-240V 2 ~
L2
PE
L1
PE
5. UPORABA
VKLOP/IZKLOP cone grelca
3) Če je funkcija zaklepanja aktivna, ne morete VKLOPITI cone.
1) Če je kateri koli korak kuhanja v položaju 0, se prikaz samodejno
IZKLOPI po 10 sekundah in se oglasi zvok za IZKLOP cone.
2) Če je na zaslonu indikator preostale toplote VKLOPLJEN, vendar
je stopnja moči 0, se bo pojavil preklop na »0«.
Za IZKLOP grelca se dotaknite cone segrevanja za 1, 2 sek. Slišali
boste 3 kratke piske, na številčnici ciljne cone pa se ne bo pojavilo nič
ali pa vrednost »H«, če obstaja preostala toplota. Cona bo
IZKLOPLJENA.
3) Tudi če je funkcija zaklepanja aktivna, lahko cono IZKLOPITE.
4) Če je aktiven samo en grelec in tega izklopite, boste slišali 4 kratke
piske, ki pomenijo, da je kuhalna plošča izklopljena.
1) Če je kateri koli korak kuhanja v položaju 0, se prikaz samodejno
IZKLOPI po 10 sekundah in se oglasi zvok za IZKLOP cone.
2) Če je na zaslonu, ki je IZKLOPLJEN, prikazana preostala toplotna
indikacija, se prikaže »H«.
Za VKLOP grelca se dotaknite katere koli cone grelca za 400msek.
Slišali boste dolg pisk, na številčnici ciljne cone pa se bo pojavila
vrednost »0«, ki označuje stopnjo moči.
4. NASVET GLEDE POSODE ZA
KUHALNO PLOŠČO
Uporaba kakovostne kuhinjske posode je ključnega pomena za
zagotavljanje najboljše učinkovitosti vaše kuhalne plošče
Zaradi nizkega tališča se ne sme uporabljati tankega aluminija.
Lito železo: uporabno, vendar ni priporočljivo. Slaba učinkovitost.
Lahko povzroči praske na površini.
Bakreno dno/kamnita posoda: priporočljiva je velika teža. Dobra
učinkovitost, vendar lahko baker pušča sledi, ki se lahko pojavijo kot
praske. Sledi je mogoče odstraniti, če kuhalno ploščo očistite takoj.
Vendar ne dovolite, da bi ta posoda kuhala na suho. Pregreta kovina
se lahko veže s steklenimi kuhalnimi ploščami. Pregreti bakreni lonec
bo pustil sledi, ki bodo trajno umazale kuhalno ploščo.
Steklokeramika: ni priporočljiva. Slaba učinkovitost. Lahko povzroči
praske na površini.
IZBIRA KUHINJSKE POSODE - Naslednje informacije vam bodo
pomagale izbrati kuhinjsko posodo, ki bo dala dobre rezultate.
Porcelan/emajl: Dobra učinkovitost samo pri tankem, gladkem in
ravnem dnu.
• Poskrbite, da bo dno lonca ali ponve suho: Pri polnjenju posod
s tekočino ali pri uporabi posode, ki je bila shranjena v hladilniku,
poskrbite, da je dno posode popolnoma suho, preden jo postavite na
kuhalno ploščo. To preprečuje madeže na kuhalni plošči.
• Uporabljajte posode, ki imajo dovolj širok premer, da
popolnoma pokrijejo površino enote: Velikost posode ne sme biti
manjša kot območje segrevanja. Če je malenkost širša, bo energija
izkoriščena z maksimalnim učinkom.
• Vedno uporabite kakovostno kuhinjsko posodo s popolnoma
ravnim in debelim dnom: uporaba tovrstne posode bo preprečila
vroče točke, ki povzročajo lepljenje hrane na posodo. Debeli kovinski
lonci in ponve zagotavljajo enakomerno porazdelitev vročine.
Nerjaveče jeklo: zelo priporočljivo. Zlasti dobro z večplastnim dnom.
Večplastno dno združuje prednosti nerjavečega jekla (videz,
trpežnost in stabilnost) s prednostmi aluminija ali bakra (toplotna
prevodnost, enakomerna porazdelitev toplote).
Aluminij: priporočljiva je velika teža. Dobra prevodnost. Ostanki
aluminija se včasih pojavijo kot praske na kuhalni plošči, vendar jih je
mogoče odstraniti s takojšnjim čiščenjem.
63 SI
S funkcijo "Izbira moči" lahko uporabnik izbere maksimalno moč
kuhalne plošče. Funkcija Izbire moči je na voljo samo v prvih 30
sekundah po vklopu kuhalne plošče. Na voljo je celo možnost
ponovne izbire, če izključite in priključite vtič. Ko izberete želeno
maksimalno moč, bo kuhalna plošča samodejno prilagodila
distribucijo po različnih kuhalnih conah, tako da moč ne bo
prekoračena in z dodatno možnostjo sočasnega upravljanja vseh
območij brez težav s preobremenitvijo. Uporabnik lahko izbira
maksimalno moč kuhalne plošče med 2.5 kW in maksimalno močjo
kuhalne plošče (ta se glede na model lahko tudi spreminja) (na
primer, če je maksimalna moč kuhalne plošče 7.2 kW, lahko
maksimalno moč izbirate med 2.5kW in 7.2kW).Ob nakupu je na
kuhalni plošči izbrana nastavitev maksimalne moči. Potem, ko aparat
priklopite na električno napetost, imate 30 sekund časa, da izberete
maksimalno moč in sicer kot je prikazano spodaj.
Kako izbrati nivo časovnega programiranja
4 - Potem se bo na zaslonu pojavilo naslednje sporočilo.
5 - S tipkama 'plus' in 'minus' lahko izbirate vrednost moči. V tem
primeru med 6500 in 2500 w. Ko izberete želeno vrednost, hkrati
pritisnite tipko 'plus' in tipko „minus' programske ure za 5 sekund.
6 - Ob zaključku postopka zaslišite dolg pisk in ponastavitev je v teku.
Postopek zagona se bo ponovil.
Potem tipka na dotik ne bo dovolila kombinacij, ki bi prekoračile
omejitev Eko.
1 - Vklopite grelno ploščo.
3 - Preden poteče 30 sek, se dotaknite tipke “ “ za 5 sekund.
2 - Naj tipka na dotik zaključi postopek inicializacije.
P
P
4
5
0 0
7 - Po postopku zagona se bo na zaslonu programske ure pokazala
izbrana moč EKO.
Izbira območja
Če je cona že VKLOPLJENA, se pojavi nižja svetlobna intenzivnost za
neizbrane cone, ki so VKLOPLJENE.
1. Pri dolgem pritiskanju na tipki + ali -, se stopnja moči stalno
povečuje/zmanjšuje. Pri hitrem povečanju, se moč ustavi na stopnji 9,
za večjo moč pa je potreben kratek pritisk na tipko +. Pri hitrem
povečanju/zmanjšanju ni slišnega piska.
S kratkim pritiskom na tipki '+' ali '-', boste povečali ali zmanjšali moč
na številčnici izbrane cone: 0-1-2-3...9-P
3. Pri VKLOPLJENI coni na stopnji 0, če je cona vroča, bo številka 0
izmenično utripala. Po 10 sekundah, bo številka 0 izginila, pojavila pa
se bo črka 'H' na zaslonu.
4. Če izberete grelec in tipki '+' in '-' pritisnete hkrati, bo stopnja moči
padla na '0', vendar bo ostal grelec izbran za 10 sekund. Če je grelec
bil nastavljen s časovnikom, se bo le-ta izklopil. To dejanje se lahko
razvije le v nekaterih primerih, odvisno od konfiguracije upravljanja na
dotik. Naslednji primeri so zgolj informativni. Osebne izkušnje vam
bodo omogočile prilagoditi nastavitve po vašem okusu in navadah.
2. Ko dosežete stopnjo P, ponovni pritisk tipke + ne spremeni stopnje
moči na 0. Ko dosežete stopnjo 0, ponovni pritisk tipke - ne spremeni
stopnje moči na P.
Nato se bo pri vsakem dotiku tipke za 2 sek. na zaslonu prikazal »L«,
segrevanje pa ostane na enaki stopnji.
Opomba: 15 minut po popolnem IZKLOPU kuhalne plošče, se bo
varnostni zaklep za otroke aktiviral samodejno. Ta funkcija se sproži
samodejno, vendar jo je potrebno predhodno programirati. Glejte
točko za uporabniške nastavitve.
To dejanje se izvede, ko se hkrati dotaknete tipk '+' in '-'.
Za izklop varnostnega zaklepa za otroke, sledite enakemu postopku,
kot je opisan zgoraj. Slišali boste kratek pisk, na zaslonu pa se bo
prikazala črka »n«. Kuhalna plošča bo ostala nezaklenjena.
Če je VKLOPLJENA samo ena cona, je le-ta že privzeto izbrana, brez
da bi morali na kratko pritisniti (150 msek.) izbirno tipko.
Povečanje/zmanjšanje stopnje moči
Možnost varnostnega zaklepa za otroke
Pri vsakem pritisku na razširitveno tipko se pojavi kratki pisk.
Prvi kratki pritisk na razširitveno tipko vklopi prvi razširitveni krog. 1
LED nad razširitveno tipko se VKLOPI, če je VKLOPLJEN prvi
razširitveni krog (levi LED v primeru trojne cone, sredinski in edini LED
v primeru dvojne cone)
Da bi VKLOPILI dvojni razširitveni krog, mora povezana glavna cona
že biti VKLOPLJENA, prikazana stopnja moči pa mora biti višja od 0.
8.1- Dvojna cona VKLOP
Prvi kratki pritisk na razširitveno tipko vklopi razširitveni krog. LED nad
razširitveno tipko se VKLOPI, če je VKLOPLJEN razširitveni krog.
Drugi kratki pritisk na razširitveno tipko izklopi razširitveni krog.
8.2- Trojna cona VKLOP
Dvojne/trojne cone
Pri vsakem pritisku na razširitveno tipko se pojavi kratki pisk.
Tretji kratki pritisk na razširitveno tipko izklopi prvi in drugi razširitveni
krog.
Drugi kratki pritisk na razširitveno tipko vklopi drugi razširitveni krog. 2
LED-ja nad razširitveno tipko se VKLOPITA, če sta VKLOPLJENA prvi
in drugi razširitveni krog.
Funkcija mostu
Pojavi se pisk in vklopi se LED cona, če je cona vklopljena.
- Če uporabnik izbere stopnjo moči »0«
Ko sta grelca izbrana, če stopnja moči ni na želeni stopnji, jo nastavite
s tipkama + -.
- Če se mostu dotaknete v načinu nastavitve
Oba zaslona mostnih grelcev bosta kazala enako stopnjo moči.
Funkcija se bo zaključila:
Oba mostna grelca bosta izbrana hkrati.
Most se lahko omogoči samo, ko sta izklopljena oba grelca. Izbran je
bil en grelec mostu, za aktivacijo funkcije mostu se dotaknite tipke
mostu.
Zaščita pred prelivanjem
Nekaj (predmet ali tekočina) pritiska katero koli tipko za več kot 5 s. 2
kratka piska + 1 dolgi pisk vsakih 30 s medtem, ko je tipka pritisnjena.
Kuhalna površina se bo izklopila. Ta simbol bo utripal, dokler
situacija obstaja.
Časovnik
12) Drugače se moč (5 s) in (0,5 s) prikazuje v coni, ki ima nastavljen
časovnik.
Preostali čas se prikazuje na številčnici namenjeni za časovnik. Če
ima več con nastavljen časovnik, se prikazuje najmanjši preostali čas,
decimalna vejica pa se prikazuje v ustrezni coni.
Funkcijo časovnika lahko aktivirate z njegovo tipko ali tako, da hkrati
pritisnete tipki '+' in '-' .
V obeh primerih je treba izbrati grelec, njegova moč pa mora biti večja
od 0.
2) Hkratno pritiskanje tipk časovnika prekliče časovnik (se nastavi
na 00).
4) Ko nastavljate čas na časovniku, lahko greste od »00« na »99« s
tipko »-« in od »99« na »00« s tipko »+«.
5) Največji možni čas je 99 minut.
6) Ko je čas potekel in kuhalna plošča piska, pritisnite katero koli
tipko, da izklopite alarm in zaporedje številk.
7) Časovnik je možno prilagoditi medtem, ko čas že teče.
1) S tipkama »+« ali »-« lahko izberete časovnik. Pri spremembi
časa ni piska.
8) Moč cone z nastavljenim časovnikom lahko spremenite brez
posledic v programiranju časovnika.
3) Če tipki »+« ali »-« pritiskate med časom TBD, to sproži hitro
nastavitev.
Izberite cono za nastavitev časovnika. Stopnja moči cone je večja od
0. Statično je prikazano v območju, ki je nastavljeno s
časovnikom. »0 0« na številčnici sta namenjeni za časovnik.
9) Zadnja minuta bo prikazana v sekundah (pri različicah je vidna
samo, če vnesete programiranje časovnika med zadnjo minuto
odštevanja)
10) Pritiskanje tipke časovnika brez izbrane cone in če nobena cona
nima nastavljenega časovnika, ne povzroči ničesar.
11) Pritiskanje tipke časovnika brez izbrane cone in če je časovnik
nastavljen za več con, se čas prikazan na številčnici spreminja
rotacijsko in prikazuje čas, katerega prikazovalnik moči ima
VKLOPLJENO decimalno vejico.
Indikator preostale toplote
(v sevalnih grelnikih-> izračunan)
Enaki indikatorji se lahko uporabljajo tudi za prikaz »preostale
toplote«. Za ta namen je treba določiti časovni razpored: Čas
preostale toplote = f (stopnja moči, delovni čas).
o
Dokler bo temperatura na stekleni kuhinjski površini nad 65 C
(teoretična vrednost), bo stanje prikazano na pripadajočem zaslonu s
črko »H«.
o
Da bi ustvarili temperaturo večjo od 65 C, mora grelec delovati nekaj
časa, ta čas pa je odvisen od stopnje moči. Ko ta čas poteče, se bo po
izklopu grelnega elementa prikazalo opozorilo za preostalo toploto.
64 SI
Samodejni varnostni izklop
Če se stopnja moči med prednastavljenim časom ne spremeni, se
ustrezni grelec samodejno izklopi.
Največji čas v katerem je grelec lahko vklopljen, je odvisen od izbrane
stopnje kuhanja.
Stopnja
moči
Največji čas
vklopa (ure)
1
2
3
4
5
6
7
8
9
P
10
5
5
4
3
2
2
2
2
2
OPOMBA: V kolikor se med delovanjem najvišjih stopenj moči pojavi
prekomerno segrevanje, bo krmilna naprava kuhalne plošče
samodejno prilagodila moč, da bi zaščitila kuhalno ploščo pred
pregrevanjem.
6. ČIŠČENJE IN VZDRŽEVANJE
- Postrgajte s strgalom tako, da ga drgnete pod kotom 30° po kuhalni
plošči, dokler madež ne izgine.
- Po potrebi ponovite postopek.
. Uporabljati je dovoljeno le izdelke (kreme in strgala), ki so posebej
zasnovani za steklokeramične površine. Na voljo so v prodajalnah s
strojno opremo.
. Izogibajte se razlitjem, saj vse, kar pade na površino kuhalne plošče
hitro zgori in otežuje čiščenje.
Pred vzdrževalnimi deli na kuhalni plošči pustite, da se ta ohladi.
- Kanite nekaj kapljic specializiranega čistilnega sredstva na
površino kuhalne plošče.
- Zdrgnite trdovratne madeže z mehko krpo ali rahlo vlažno
papirnato brisačo.
Nikoli ne uporabljajte noža ali izvijača.
Nikoli ne puščajte strgala z rezilom na dosegu otrok.
- Obrišite z mehko krpo ali suho papirnato brisačo, dokler površina ni
čista.
. Priporočljivo je, da kuhalni plošči ne približujete snovi, ki se lahko
stalijo, kot npr. plastični predmeti, sladkor ali izdelki na osnovi
sladkorja.
VZDRŽEVANJE:
Če so še vedno prisotni trdovratni madeži:
- Kanite še nekaj kapljic specializiranega čistilnega sredstva na
površino kuhalne plošče.
- Obrišite z mehko krpo ali suho papirnato brisačo, dokler površina ni
čista.
NEKAJ NASVETOV:
Pogosto čiščenje pušča zaščitno plast, ki je bistvena za
preprečevanje prask in obrabe. Prepričajte se, da je površina pred
ponovno uporabo kuhalne plošče čista. Če želite odstraniti sledi, ki jih
pusti voda, uporabite nekaj kapljic belega kisa ali limoninega soka.
Nato obrišite z vpojnim papirjem in nekaj kapljicami specializirane
čistilne tekočine.
Opomba:
Steklokeramična površina bo vzdržala drgnjenje od kuhinjskih posod
z ravnim dnom, vendar je boljše če jih dvignite, ko jih premikate iz ene
cone na drugo.
Ne uporabljajte gobice, ki je preveč mokra.
Strgalo z rezilom ne bo poškodovalo površine, dokler ga boste
držali pod kotom 30°.
Nikoli ne uporabljajte abrazivnih izdelkov ali čistilnih praškov.
Kovinsko ogrodje: Da bi varno očistili kovinsko ogrodje, ga umijte z
milom in vodo, sperite in nato posušite z mehko krpo.
65 SI
30°
Maxi
Kakršna koli sprememba barve steklokeramične površine
ne vpliva na njeno delovanje ali na stabilnost površine.
Tovrstne razbarvanosti so večinoma posledica ožganih
ostankov hrane ali uporabe posode iz materialov, kot so
aluminij ali baker; te madeže je težko odstraniti.
7. REŠEVANJE TEŽAV
Uporabljajte samo posodo z ravnim dnom. Če je med posodo in
kuhalno ploščo vidna svetloba, cona ne prevaja toplote pravilno.
Kuhalne cone ne kuhajo ali samo rahlo pražijo.
Dno posode mora v celoti pokrivati premer izbrane cone.
Kuhanje je prepočasno
Uporablja se neprimerna posoda. Uporabljajte samo posode z
ravnim dnom, ki so težke in imajo vsaj enak premer kot kuhalna
plošča.
Majhne praske ali odrgnine na stekleni površini kuhalne plošče
Nepravilno čiščenje ali uporaba posode z grobim dnom; delci kot so
zrna peska ali soli med kuhalno ploščo in dnom posode. Glejte
poglavje »ČIŠČENJE«; prepričajte se, da je dno posode pred
uporabo čisto in uporabljajte samo posodo z gladkim dnom. Praske
se lahko zmanjšajo samo s pravilnim čiščenjem.
Kovinski madeži
Uporabljate ustrezne materiale, vendar madeži ostajajo. Uporabite
rezilo in sledite navodilom v poglavju »ČIŠČENJE«.
Uporabite rezilo in sledite navodilom v poglavju »ČIŠČENJE«.
Svetle površine na kuhalni plošči
Karamelizacija ali staljena plastika na kuhalni plošči
Glejte poglavje »ČIŠČENJE«.
Kuhalna plošča ne obratuje ali določena območja ne delujejo
Vzporedni upori niso pravilno nameščeni na priključni plošči.
Preverite, ali je povezava ustvarjena in da je nadzorna plošča
zaklenjena. Odklenite kuhalno ploščo.
Kuhalna plošča se ne izklopi.
Nadzorna plošča je zaklenjena. Odklenite kuhalno ploščo.
Pogostost vklopov/izklopov kuhalnih con
Cikli vklopa-izklopa se razlikujejo glede na zahtevano stopnjo
toplote:
Aluminijastih posod ne vlecite po kuhalni plošči. Glejte priporočila
za čiščenje.
Madeži od aluminijastih ali bakrenih posod, ampak tudi mineralne,
vodne obloge in ostanki hrane; odstranite jih lahko s pomočjo
kremnega čistila.
Temni madeži
- nizka stopnja: kratek čas delovanja,
Prikaz F in številk
Kuhalna plošča ne deluje.
Če se na zaslonu pojavi F in številke, je vaša enota zaznala
napako. Naslednja tabela vsebuje seznam ukrepov, da odpravite
težave.
Kuhalna plošča se je sama izklopila.
Preverite stanje varovalk/odklopnikov na vaši lokaciji. Preverite, ali
imate izpad električne energije.
Glavno stikalo (tipka VKLOP/IZKLOP) je bilo nenamerno
dotaknjeno ali pa se kakšen predmet nahaja na kateri koli tipki.
Ponovno vklopite enoto brez morebitnih predmetov na tipkovnici.
Ponovno vnesite vaše nastavitve.
- visoka stopnja: dolg čas delovanja.
8. POPRAVILA
Preden pokličete servisnega inženirja, preverite naslednje:
— da je vtič pravilno vstavljen in spojen;
Če napake ni mogoče identificirati, izklopite napravo — ne posegajte
vanjo — pokličite servisni center. Naprava je opremljena z garancijo,
ki zagotavlja brezplačno popravilo v servisnem centru.
F0
Fc
Ft
FE
Fb
FU / FJ
FA
FC / Fd
Fr
Če se je napaka pojavila, odklopite in ponovno priključite kuhalno ploščo na napajanje. Če napaka še vedno
obstaja, pokličite poprodajni servis. Če se pri normalnem delovanju nenadoma pojavi napaka, pokličite
poprodajni servis.
Napaka programske opreme za
upravljanje na dotik.
Počakajte, da se temperatura zmanjša. Kuhalna plošča si bo samodejno opomogla, ko temperatura doseže
normalno vrednost.
Območje upravljanja na dotik je
prevroče in je izklopilo vse
grelce.
Počakajte, da se temperatura zmanjša. Če sporočilo ne izgine, ko temperatura doseže vrednost okolja,
pokličite poprodajni servis.
Počakajte, da se temperatura zmanjša. Če sporočilo ne izgine, ko temperatura doseže vrednost okolja,
pokličite poprodajni servis.
Temperaturni senzor upravljanja
na dotik je lahko poškodovan.
Preverite, če je kuhalna plošča pravilno nameščena. Prepričajte se, da se tipke pravilno dotikajo steklene
površine.
Prekomerna občutljivost katere
koli tipke.
Ta napaka je samodejno preverjanje tipkovnice. Izgine, ko se samodejno preverjanje vrne na varno vrednost.
Če napaka še vedno obstaja, pokličite poprodajni servis.
Napaka varnostne tipkovnice
Ta napaka je samodejno preverjanje programske opreme. Izgine, ko se samodejno preverjanje vrne na varno
vrednost. Če napaka še vedno obstaja, pokličite poprodajni servis.
Napaka varnostne tipkovnice
Ta napaka je samodejno preverjanje programske opreme. Izgine, ko se samodejno preverjanje vrne na varno
vrednost. Če napaka še vedno obstaja, pokličite poprodajni servis.
Napaka varnostne tipkovnice
Katerikoli od gonilnikov releja ima lahko kakršnokoli težavo. Odklopite kuhalno ploščo iz napajanja,
počakajte minuto in jo ponovno vklopite. Če napaka še vedno obstaja, pokličite poprodajni servis.
Napaka varnosti relejev
Napaka Ukrep
Zaslon grelca
Temperaturni senzor upravljanja
na dotik je lahko poškodovan.
66 SI
UPOZORENJE: koristite isključivo one zaštitne
elemente za ugradne ploče koje je dizajnirao
proizvođač uređaja za kuvanje ili koje je
proizvođač uređaja naveo u uputstvu za
upotrebu, kako je predviđeno, ili one zaštitne
elemente za ugradne ploče koje ste dobili uz
uređaj. Korišćenje neodgovarajućih zaštitnih
elemenata može dovesti do nesreća.
OPREZ: proces kuvanja mora se nadzirati.
Kratkotrajno kuvanje mora se neprestano
nadzirati.
Povežite utikač sa kablom za napajanje koji može
da podnese napon, struju i opterećenje naznačeno
na etiketi i koji ima uzemljenje. Utičnica mora biti
pogodna za opterećenje naznačeno na etiketi i
mora imati povezano i funkcionalno uzemljenje.
Žica uzemljenja je obojena žuto-zeleno. To treba
da izvrši kvalifikovana osoba. Ukoliko utičnica u
UPOZORENJE: ukoliko je površina napukla,
nemojte dirati staklo i isključite uređaj kako biste
izbegli mogućnost strujnog udara.
Strogo se preporučuje držanje dece podalje od
površine za kuvanje kada su one u upotrebi, kao i
kada su isključene, dokle god je pokazatelj
preostale toplote uključen, kako bi se sprečio rizik
od ozbiljnih opekotina.
UPOZORENJE: opasnost od požara: nemojte
odlagati predmete na površinama za kuvanje.
Ovaj uređaj mogu da koriste deca starija od 8
godina i osobe sa smanjenim fizičkim, senzornim
ili mentalnim sposobnostima, ili nedostatkom
iskustva i znanja, ukoliko su pod nadzorom ili su
dobili uputstva u vezi sa bezbednom upotrebom
uređaja i ukoliko razumeju moguće opasnosti. Na
decu treba paziti kako bi se obezbedilo da se ona
ne igraju s uređajem. Deca ne smeju da čiste i
održavaju uređaj bez nadzora.
Nije predviđeno da se ovim uređajem upravlja
putem eksternih tajmera ili odvojenih sistema za
daljinsko upravljanje.
Preporučujemo vam da sačuvate uputstvo za
ugradnju i upotrebu za upotrebu u budućnosti, a
pre ugradnje ugradne ploče zapišite njen serijski
broj u slučaju da vam zatreba pomoć post-
prodajnog servisa.
UPOZORENJE: Uređaj i njegovi delovi kojima se
može pristupiti zagrevaju se prilikom upotrebe.
Obratite pažnju da ne dirate delove koji se
zagrevaju. Deca mlađa od 8 godina ne smeju da
diraju uređaj ukoliko nisu pod neprekidnim
nadzorom.
UPOZORENJE: kuvanje na uradnoj ploči bez
nadzora uz upotrebu masti ili ulja predstavlja
opasnost i može dovesti do požara. NIKADA
nemojte pokušavati da ugasite vatru vodom, već
isključite uređaj i pokrijte plamen, npr. poklopcem
ili vatrogasnim ćebetom.
Ukoliko uređaj sadrži elemente ugradne ploče sa
halogenim lampama, nemojte gledati u njih duže
vreme.
BEZBEDNOSNA UPUTSTVA
67 SR
zidu ne odgovara utikaču uređaja, zatražite od
kvalifikovanog električara da je zameni
odgovarajućim tipom utičnice. Utikač i utičnica
moraju biti u skladu sa aktuelnim normama
ugradnje u državi.
Isključivanje se može postići tako što će utikač biti
lako dostupan ili tako što će se ugraditi prekidač u
fiksno ožičenje u skladu sa pravilima ožičenja.
Prekidač ne sme regulisati žuto-zeleni kabl za
uzemljenje. Utičnica ili omnipolarni prekidač koji
se koriste za priključivanje na električnu mrežu
moraju biti lako dostupni nakon što je rerna
ugrađena.
Priključivanje na električnu mrežu moguće je i
pomoću omnipolarnog prekidača koji se postavlja
između uređaja i izvora napajanja, a koji mora biti
u stanju da podnese maksimalno napajanje koje
se prenosi i koji mora biti u skladu sa važećim
propisima.
Ukoliko se kabl za napajanje ošteti, mora biti
zamenjen od strane proizvođača, ovlašćenog
servisera ili jednako kvalifikovanog lica kako bi se
izbegla opasnost. Žica uzemljenja (žuto-zelene
boje) mora biti duža od 10 mm na strani kleme.
Deo sa unutrašnjim provodnicima treba da
odgovara električnoj struji koju apsorbuje ugradna
ploča (što je naznačeno na etiketi). Tip kabla za
napajanje mora biti HO5V2V2-F.
Aluminijumska folija i plastične posude ne smeju
se stavljati na grejne površine.
Nikada nemojte kuvati hranu direktno na
staklokeramičkoj ugradnoj ploči.
Uvek stavljajte tiganj na sredinu površine na kojoj
kuvate. Nemojte stavljati ništa na kontrolnu tablu.
Uvek koristite odgovarajuće posuđe.
Nemojte koristiti ugradnu ploču kao radnu
površinu.
Nemojte koristiti površinu kao dasku za sečenje.
Nemojte koristiti ugradnu ploču za odlaganje bilo
kakvih predmeta.
Nemojte vući posuđe po ugradnoj ploči.
Za rad uređaja na nomnalnm frekvencjama nje
neophodna dodatna opcja l dodatno podešavanje.
Nemojte stavljati metalne predmete poput
noževa, viljušaka, kašika ili poklopaca na ugradnu
ploču. Mogli bi se zagrejati.
Nakon svake upotrebe, neophodno je očistiti
ugradnu ploču kako bi se sprečilo gomilanje
prljavštine i masnoće. Ukoliko se ne očiste,
prljavština i masnoća se ponovo kuvaju kada se
ugradna ploča koristi i gore odajući dim i neprijatne
mirise, a mogu doprineti i širenju požara.
Nikada nemojte koristiti mlaz sa jakim pritiskom za
čišćenje uređaja.
Nemojte dodirivati grejne površine tokom
upotrebe ili ubrzo nakon upotrebe.
Nemojte odlagati teške predmete iznad ugradne
ploče. Ukoliko oni padnu na ugradnu ploču, mogu
izazvati oštećenja.
68 SR
ŠIFRA PROIZVODA T
Identifikaciona pločica (nalazi se ispod donjeg kućišta ugradne ploče)
1. ZAŠTITA ŽIVOTNE SREDINE
Ovaj uređaj je označen u skladu sa evropskom
Direktivom 2012/19/EU o otpadnoj električnoj i
elektronskoj opremi (OEEO).
Svaki pojedinac može pomoći da se obezbedi da OEEO ne postane
problem u procesu zaštite životne sredine; od ključnog je značaja
pridržavati se nekih osnovnih pravila:
• OEEO se ne odlaže isto kao kućni otpad.
• OEEO se predaje odgovarajućim centrima za sakupljanje
električnog i elektronskog otpada koja su u vlasništvu opštine ili
registrovanih kompanija. U mnogim zemljama, velike količine
OEEO se od vlasnika preuzimaju na kućnoj adresi.
U mnogim državama, pri kupovini novog uređaja, stari uređaj može
da bude vraćen prodavcu koji je obavezan da ga preuzme
besplatno jedan-za-jedan, sve dok je u pitanju ista vrsta uređaja
koja ima istu funkciju kao isporučeni uređaj.
OEEO sadrži zagađujuće supstance (koje mogu
negativno uticati na životnu sredinu) i osnovne
komponente koje se mogu ponovo koristiti. OEEO
mora da bude obrađena na poseban način kako bi se
uklonile i uništile sve štetne materije i prikupili i
reciklirali svi materijali.
Ugradnja uređaja za domaćinstvo je komplikovana radnja koja može
imati ozbiljne posledice po bezbednost stvari, imovine i lica ukoliko se
ne izvrši ispravno. Zbog toga to treba da obavi osoba kvalifikovana za
to u skladu sa tehničkim propisima.
Uređaj se može ugraditi u ugrađeni element po principu „standardne“
(vidi sliku 1) ili „ravne“ (vidi sliku 2) ugradnje.
Ukoliko je donji deo ugradne ploče postavljen iznad prostora koji je
uglavnom dostupan za rukovanje ili čišćenje, 20 mm ispod donjeg
dela ugradne ploče mora se postaviti separator. 4(vidi sliku )
Debljina radnog dela treba da bude između 25 i 45 mm.
Kada ugrađujete rernu ispod ugradne ploče, separator se ne sme
postavljati, a razdaljina između donjeg dela ugradne ploče i rerne ne
sme biti manja od 10 mm. Nemojte ugrađivati rernu koja se nije
ohladila ispod ove ugradne ploče i ugradite je u skladu sa zahtevima
za ugradnju rerne. 5(vidi sliku )
Ostavite razmak od najmanje 55 mm između ugradne ploče i zida sa
zadnje strane i razmak od najmanje 150 mm između ugradne ploče i
elemenata ili zidova sa bočnih strana Ukoliko ugrađujete kuhinjski
element iznad ugradne ploče, neophodna minimalna razdaljina iznosi
700 mm.
U slučaju da se ova preporuka ne uzme u obzir i da ugradnju izvrši
osoba koja nije kvalifikovana za to, proizvođač ne snosi nikakvu
odgovornost za bilo kakve tehničke kvarove uređaja bez obzira na to
da li su oni prouzrokovali oštećenje stvari ili imovine ili povredu lica ili
životinja.
Kada otpakujete uređaj, proverite da li je oštećen i u tom slučaju
kontaktirajte post-prodajni servis prodavca ili proizvođača.
Osim toga, sve dekorativne laminate treba učvrstiti veoma otpornim
lepkom.
Napomena: Unutrašnji obim je isti kao kod standardne ugradnje.
Kada ugrađujete aspirator iznad ugradne ploče, pridržavajte se
zahteva za ugradnju aspiratora, ali u svakom slučaju razdaljina
između ugradne ploče i aspiratora ne sme biti manja od 700 mm. (vidi
sliku 3)
Proverite da li su element u koji će uređaj biti ugrađen i sav ostali
nameštaj u blizini napravljeni od materijala koji mogu da podnesu
visoke temperature (minimalno 100 C).
2. UGRADNJA
Uzmite štipaljke za pričvršćivanje iz kesice sa dodacima i zašrafite ih
na položaj prikazan na donjem delu kućišta. (Nemojte zategnuti vijke
tako da onemogućite pomeranje štipaljki, trebalo bi da mogu da se
slobodno pokreću) 7(vidi sliku )
Uzmite četiri opruge iz kesice sa dodacima i zašrafite ih na donji deo
kućišta kao što je prikazano na slici. 9(vidi sliku )
Držite ivice ugradne ploče pritisnute dok ne bude pšričvršćena duž
celog obima. 0(vidi sliku 1 )
- Okrenite štipaljke i potpuno ih pričvrstite. 8)(vidi sliku
Postavite ugradnu ploču na sredinu.
Normalno pričvršćivanje:
Uz ugradnu ploču se isporučuje i vodonepropusni zaptivač. Pričvrsite
zaptivač za dno ugradne ploče u skladu sa uputstvom i proverite da li
je pravilno pričvršćen kako ne bi došlo do curenja na potporne
elemente. 6)(vidi sliku
- Postavite ugradnu ploču na sredinu oblasti ograničene štipaljkama.
Brzo pričvršćivanje: (U zavisnosti od modela)
Nemojte koristiti ugradnu ploču dok se sloj silikona potpuno ne osuši.
(vidi sliku 1 )1
RAVNA UGRADNJANakon što se uverite da je ugradna ploča
pravilno postavljena, popunite razmak između radnog dela i ugradne
ploče silikonskim lepkom. Poravnajte sloj silikona špatulom ili mokrim
i nasapunjanim prstima pre nego što se stvrdne.
3. PRIKLJUČIVANJE NA ELEKTRIČNU MREŽU
IZGLED -3 1 IZGLED 2-4 IZGLED 5 IZGLED 6 IZGLED 7
IZGLED -3 1
IZGLED 2-4
IZGLED 5
IZGLED 6
IZGLED 7
A
B
C D
A
B
C
A
C
B
C
A B
D
A
B
C
D
1-3
2-4
5
6
7
IZGLED
1
2
5
5
7
3
5
5
6
6
6
6
6
6
5
5
3
1
2
4
5
5
6
6
1
2
3
6
6
6
4
5
5
5
6
6
5
5
3
1
2
5
5
6
6
1
2
3
6
6
6
5
5
5
69 SR
3. TAJMER
5. Pokazatelj postavki površine za kuvanje
Prema modelu
6. Odabir površine
2. „-“
4. LED lampica dodatne površine za kuvanje
1. „+“
7. Povezivanje površina
Ukoliko se ugradna ploča povezuje sa kablom napajanja, trebalo bi je
povezati samo na napajanje od 220 V do 240 V između faze i nule.
trofaznim napajanjem 220-240 V3
trofaznim napajanjem 380-415 V2N
Okrenite ugradnu ploču tako da staklena strana bude uz radni deo,
vodeći računa da ne oštetite staklo.
Kako biste uspostavili novu vezu, pratite uputstva:
Pre nego što uspostavite vezu, proverite da li su instalacije zaštićene
odgovarajućim osiguračem, kao i da li su opremljene žicama sa
dovoljno velikim odeljkom za normalno napajanje uređaja.
Ipak, moguće je povezati ugradnu ploču sa:
Ugradnja mora biti u skladu sa standardima i direktivama.“
Proizvođač ne snosi nikakvu odgovornost za bilo kakva
oštećenja prouzrokovana neprikladnom ili nepropisnom
upotrebom.
UPOZORENJE: Proizvođač nije odgovoran ni za kakve incidente ili
njihove posledice koji mogu nastati tokom upotrebe uređaja koji nije
uzemljen, ili koji je uzemljen, ali čiji je kabl za uzemljenje oštećen.
Ukoliko uređaj ima utičnicu, on se mora ugraditi tako da utičnica bude
dostupna.
Električna veza sa instalacijama treba da bude u skladu sa
određenom snagom uređaja; nju treba uspostaviti putem omnipolarne
sklopke.
Žuto-zelena žica napajanja mora biti povezana sa uzemljenjem
napajanja, kao i uzemljenjem priključaka uređaja.
Ukoliko imate bilo kakva pitanja u vezi sa kablom napajanja, obratite
se post-prodajnom servisu ili kvalifikovanom tehničaru.
Pre bilo kakve električne radnje proverite napon napajanja prikazan
na strujomeru, podešavanja automatskog prekidača, kontinuitet
uzemljenja instalacija, kao i podobnost osigurača.
- izvucite kabl za napajanje.
- uklonite vijke koji drže priključni blok koji sadrži šantove i
provodnike kabla za napajanje;
- postavite vrh ravnog šrafcigera ispred jezičaka „2“ i „3“, gurnite ka
unutra i pritisnite;
- uklonite 10 mm izolacije sa svakog provodnika kabla za
napajanje, uzimajući u obzir neophodnu dužinu kabla za povezivanje
na priključni blok;
- odvijte spojnicu kabla „1“;
- provucite kabl za napajanje kroz spojnicu;
- - u skladu sa uputstvom za ugradnju i uz pomoć šantova koje ste
uzeli u prvom koraku, pričvrstite provodnik kao što je prikazano na
šemi;
- zavijte spojnicu kabla.
- uklonite kućište.
Za oslobađanje kabla za napajanje:
- pričvrstite kućište;
- pronađite dva jezička sa strane;
- izaberite kabl za napajanje u skladu sa preporukama u tabeli;
Radnje koje je potrebno izvršiti kako bi se napravila nova veza:
Otvorite kućište sledećim redosledom:
2 31
Ukoliko je potrebno zameniti kabl za napajanje, povežite žice u skladu
sa sledećim bojama/šiframa:
PAŽNJA:
PLAVO
SMEĐE
ŽUTO ZELENO
Nula
Faza
Uzemljenje
( )
ŠANT
Napomena: proverite da li su vijci priključnog bloka dobro
pričvršćeni.
- zavijte spojnicu kabla.
Radnje koje je potrebno izvršiti kako bi se napravila nova veza:
- izaberite kabl za napajanje u skladu sa
preporukama u tabeli;
- provucite kabl za napajanje kroz
spojnicu;
- uklonite 10 mm izolacije sa svakog
provodnika kabla za napajanje, uzimajući u
obzir n eophodnu dužinu kabla za
povezivanje na priključni blok;
- u skladu sa uputstvom za ugradnju i uz
pomoć šantova koje ste uzeli u prvom
koraku, pričvrstite provodnik kao što je
prikazano na šemi;
- pričvrstite kućište;
IZGLED "1-6" IZGLED "7"
MONOFAZNO ili DVOFAZNO 220-240 V~
Kabl
HO5V2V2F
Kabl
HO5V2V2F
Kabl
HO5V2V2F
2
3x2,5 mm
2
3x4 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
TROFAZNO 220-240 V3~
TROFAZNO 380-415 V2N~
Veza sa priključcima na priključnom bloku
N
=
Nula
PE
=
Uzemljenje
L1 / L2 / L3 = Faza
220-240V 3 ~
PE
L1 L2
L3
380-415V 2N ~
N
PE
L1 L2
L3
PE
L1
L2
220-240V ~
N
L
220-240V 2 ~
L2
PE
L1
PE
5. UPOTREBA
UKLJUČI/ISKLJUČI (prekidačem ON/OFF) površinu grejača
1) Ukoliko je bilo koja faza kuvanja u poziciji 0, ovaj ekran će se
automatski ISKLJUČITI nakon 10 sekundi, a zvuk ISKLJUČIVANJA
površine če se čuti.
Za UKLJUČIVANJE grejača pritisnite bilo koju površinu grejača i
držite 400 ms. Čuće se dug zvuk i vrednost „0“ će se pojaviti na ciljnoj
površini, ukazujući na nivo napona.
2) Ukoliko ekran pokazuje preostalu toplotu na površini koja je
UKLJUČENA, ali je vrednost napajanja 0, na ekranu će se pojaviti „0“.
3) Ukoliko je funkcija zaključavanja uključena nećete moći da
UKLJUČITE površinu.
Za ISKLJUČIVANJE grejača pritisnite bilo koju površinu grejača i
držite 1, 2 sekunde. Čuće se tri kratka zvuka i na ciljnoj površini se
neće ništa pojaviti ili će se pojaviti vrednost „H“ ukoliko ima preostale
toplote. Površina će se ISKLJUČITI.
1) Ukoliko je bilo koja faza kuvanja u poziciji 0, ovaj ekran će se
automatski ISKLJUČITI nakon 10 sekundi, a zvuk ISKLJUČIVANJA
površine če se čuti.
2) Ukoliko ekran pokazuje preostalu toplotu na površini koja je
ISKLJUČENA, na ekranu će se pojaviti „H“.
4. SAVETI ZA KORIŠĆENJE POSUĐA NA
UGRADNOJ PLOČI
Korišćenje kvalitetnog posuđa je ključno kako biste postigli
najbolje rezultate sa svojom ugradnom pločom.
• Uvek koristite kvalitetno posuđe sa ravnim i debelim dnom:
korišćenje ovakvog posuđa sprečiće pojavu vrelih delova koji
prouzrokuju lepljenje hrane. Debeli metalni lonci i tiganji omogućavaju
ravnomerno prenošenje toplote.
• Proverite da li je dno lonca ili tiganja suvo: kada punite tiganje
tečnošću ili kada koristite tiganj koji je bio u fružideru, proverite da li je
dno tiganja potpuno suvo pre nego što ga stavite na ugradnu ploču.
Ovo će sprečiti nastanak mrlja na ugradnoj ploči.
IZBOR POSUĐA - Sledeće informacije pomoći će vam da odaberete
posuđe koje će omogućiti dobar učinak ugradne ploče.
Nerđajući čelik: preporučljivo. Posebno su pogodne posude s
višeslojnim dnom. Višeslojno dno kombinuje pogodnosti nerđajućeg
čelika (izgled, izdržljivost i stabilnost) sa prednostima aluminijuma ili
bakra (provodljivost toplote, čak i ditribucija toplote).
• Koristite tiganje čiji je prečnik dovoljno velik da potpuno
pokrije grejnu površinu: veličina tiganja ne bi trebalo da bude manja
od grejne površine. Ako je malo širi, energija će biti najefikasnije
iskorišćena.
Aluminijum: preporučuju se posude s debelim dnom. Dobra
provodljivost. Ostaci aluminijuma se ponekad pojavljuju u vidu
ogrebotina na ugradnoj ploči, ali se mogu ukloniti ako se odmah
očiste.
Liveno gvožde: može se koristiti, ali nije preporučljivo. Loš učinak.
Može izgrebati površinu.
Porcelan / emajl: Dobar učinak samo ukoliko je dno posude tanko,
glatko i ravno.
Tanak aluminijum ne bi trebalo koristiti zbog njegove niske tačke
topljenja.
Bakarno dno / kameno posuđe: preporučuju se posude s debelim
dnom. Dobar učinak, ali mogu ostati delići bakra u vidu ogrebotina.
Ostaci se mogu otkloniti ukoliko se ugradna ploča odmah očisti. Ipak,
nemojte ostavljati ovakvo posuđe da tečnost iz njih potpuno ispari.
Pregrejani metal se može stopiti sa staklenim ugradnim pločama.
Pregrejani bakarni lonac ostaviće deliće koji će prouzrokovati trajne
mrlje na ugradnoj ploči.
Staklokeramika: nije preporučljivo. Loš učinak. Može izgrebati
površinu.
70 SR
Podešavanjem željene maksimalne potrošnje, grejna ploča
automatski prilagođava raspodelu toplote u raznim grejnim zonama
tako da se granica potrošnje nikada ne prelazi; uz to je i dodatna
prednost što se svim zonama istovremeno upravlja bez problema s
preopterećenjem.
U vreme kupovine, potrošnja energije grejne ploče podešena je na
maksimum.
Potrošač može podesiti maksimalnu potrošnju energije grejne ploče
između 2.5 kW i maksimalne snage odgovarajuće grejne ploče (ovo
se može razlikovati u zavisnosti od modela) (primera radi, ako je
maksimalna snaga grejne ploče 7.2 kW, onda je maksimalni podesivi
opseg potrošnje od 2.5 kW do 7,2 kW).
Nakon što se uređaj priključi na električnu struju, u roku od 30 sekundi
možete podesiti opseg potrošnje u skladu s pojedinostima koje su
dole navedene:
Zahvaljujući opciji „Podešavanje potrošnje energije“ korisnik može
podesiti maksimalnu snagu koju grejna ploča može dostići.
Opcija za podešavanje potrošnje energije jedino je dostupna tokom
prvih 30 sekundi nakon što je uključena grejna ploča. Postoji čak
mogućnost da se ovo podešavanje ponovi ako se uređaj isključi iz
struje i ponovo uključi.
Kako izabrati nivo upravljanja energijom.
4 - Nakon toga pojaviće se poruka na displeju.
5 - Koristeći tipke 'Plus' i 'Minus' moguće je podesiti vrednost
upravljanja energijom. U ovom slučaju između 6500 i 2500w. Kada je
željena vrednost izabrana, istovremeno pritisnite tipke 'Plus' i 'Minus'
u trajanju od 5 sekundi.
6 - Kada se ovaj proces završi, čuće se dugačak zvučni signal i proces
je resetovan. Proces pokretanja će biti ponovo generisan.
Nakon toga, kontrolna tabla neće dozvoliti nikakvu kombinaciju
koja bi premašila podešenu Eco granicu.
2 - Neka se proces inicijalizacije kontrolne table završi.
3 - Pre nego što prođe 30 sekundi dodirnite tipku ' ' i zadržite je 5
sekundi.
1 - Uključite prekidač.
P
P
4
5
0 0
7 - Nakon procesa pokretanja, na displeju tajmera pojaviće se ECO
upravljanje potrošnjom energije.
Odabir površine
Kad je površina već UKLJUČENA, svetlo blagog intenziteta se javlja
za površine koje nisu odabrane a koje su UKLJUČENE.
4. Kada je grejač odabran i dugmad „+“ i „-“ se istovremeno pritisnu,
nivo napajanja će biti „0“, ali će grejač ostati odabran još 10 sekundi.
Ukoliko je za grejač podešen tajmer, on će se isključiti. Ova radnja se
može izvršiti samo u nekoliko slučajeva u zavisnosti od konfiguracije
upravljanja na dodir. Sledeći primeri su samo informativnog karaktera.
Iskustvo će vam pomoći da prilagodite ova podešavanja vašem ukusu
i navikama.
3. Kada je površina UKLJUČENA na nivo napajanja 0, ukoliko je
površina vrela, znak 0 će treptati. Nakon 10 sekundi, 0 će nestati, a
slovo „H“ će se pojaviti na ekranu.
2. Kada se dostigne nivo napajanja P, pritiskanje dugmeta „+“ ne
menja nivo napajanja na 0. Kada se dostigne nivo napajanja 0,
pritiskanje dugmeta „-“ ne menja nivo napajanja na P.
Kratkim pritiskom na dugmad „+“ i „-“, povećajte ili smanjite napajanje
na odabranim površinama na brojeve: 0-1-2-3...9-P
1. Dugim pritiskom na dugmad „+“ i „-“, napajanje se
povećava/smanjuje u kontinuitetu. Brzim povećavanjem, napajanje
se zaustavlja na 9. nivou, a za veće napajanje potreban je još jedan
kratak pritisak na dugme „+“. Ne čuje se nikakav zvuk kada se
napajanje brzo povećava/smanjuje.
Da isključite opciju zaključavanja za zaštitu dece, pratite isti proces
koji je gore objašnjen. Čuće se kratak zvuk, a ekrani će pokazati slovo
„n“. Ugradna ploča će biti otključana.
Zatim će pri pritiskanju bilo kog dugmeta ekrani pokazivati „L“
tokom 2 sekunde, a stanje ugradne ploče ostaće nepromenjeno.
Ova radnja se izvršava kada se dugmad „+“ i „-“ pritisnu
istovremeno.
Napomena: Automatsko zaključavanje za zaštitu dece uključiće se 15
minuta nakon potpunog isključivanja ugradne ploče. Ova radnja će se
odvijati automatski ali ju je neophodno prethodno isprogramirati.
Pogledajte Korisnička podešavanja.
Ukoliko je samo jedna površina UKLJUČENA, ta površina je po
pravilu već odabrana, i nema potrebe za kratkim pritiskom (150 ms)
na dugme za odabir.
Povećanje / smanjenje nivoa napajanja
Opcija zaključavanja za zaštitu dece
3) Čak iako je funkcija zaključavanja uključena moći ćete da
ISKLJUČITE površinu.
4) Ako je samo jedan grejač aktivan i on se isključi, četiri kratka
zvuka će se čuti označavajući da je cela ploča za kuvanje isključena.
Drugi kratak pritisak na dugme za proširenje UKLJUČUJE drugi
prsten za proširenje. Dve LED lampice iznad dugmeta za proširenje
se UKLJUČUJU ako su prvi i drugi prsten za proširenje UKLJUČENI.
Prvi kratak pritisak na dugme za proširenje UKLJUČUJE prsten za
proširenje. LED lampica iznad dugmeta za proširenje se UKLJUČUJE
ako je prsten za proširenje UKLJUČEN.
Prvi kratak pritisak na dugme za proširenje UKLJUČUJE prvi prsten
za proširenje. Jedna LED lampica iznad dugmeta za proširenje se
UKLJUČI ako je prvi prsten za proširenje UKLJUČEN (leva LED
lampica u slučaju trostruke površine, srednja i jedina LED lampica u
slučaju dvostruke površine).
Drugi kratak pritisak na dugme za proširenje ISKLJUČUJE prsten za
proširenje. Kratak zvuk prati svaki pritisak na dugme za proširenje.
8.2- Trostruka površina UKLJUČENA
Kako biste UKLJUČILI dvostruki prsten za proširenje, povezana
glavna površina mora već biti UKLJUČENA, a ukazani nivo napajanja
mora biti veći od 0.
8.1- Dvostruka površina UKLJUČENA
Treći kratak pritisak na dugme za proširenje ISKLJUČUJE prvi i drugi
prsten za proširenje.
Kratak zvuk prati svaki pritisak na dugme za proširenje.
Dvostruke / trostruke površine
Funkcija povezivanja površina
Povezivanje površina se može aktivirati samo kada su oba grejača
isključena. Kada je jedan grejač za povezivanje površina odabran,
pritisnite dugme za povezivanje površina da aktivirate funkciju
povezivanja površina.
Čuje se zvuk i LED lampica površine se uključuje ako je površina
aktivirana.
Oba grejača za povezivanje površina biće odabrana istovremeno.
Kada su grejači odabrani, možete podesiti nivo napajanja pritiskom
na dugmad „+“ i „-“.
Oba ekrana grejača za povezivanje površina pokazivaće isti nivo
napajanja. Funkcija se obustavlja:
- ako se pritisne dugme za povezivanje površina u podešavanjima
- ako korisnik odabere nivo napajanja „0“
Obezbeđenje od izlivanja
Nešto (predmet ili tečnost) pritiska bilo koje dugme duže od 5
sekundi. 2 kratka zvuka + 1 dug zvuk svakih 30 sekundi dok je dugme
pritisnuto. Ploča za kuvanje će se isključiti. Ovaj simbol će
nastaviti da trepće dok je dugme pritisnuto nečim.
Tajmer
Funkcija tajmera može se uključiti posebnim dugmetom ili
pritiskanjem dugmadi „+“ i „-“ istovremeno.
U oba slučaja, grejač mora biti odabran a njegov nivo napajanja mora
biti veći od 0.
Odaberite površinu za koju želite da podesite tajmer. Nivo napajanja
površine je veći od 0. Statično je prikazano na površini koju
kontroliše tajmer. Brojevi „0 0“ su rezervisani za tajmer.
1) Tajmer se može odabrati pomoću dugmadi „+“ i „-“. Nema zvuka
pri promeni vremena.
2) Tajmer se otkazuje (prikazuje 00) istovremenim pritiskom na
dugmad.
3) Ukoliko se dugmad tajmera „+“ i „-“ drže pritisnuta tokom vremena
koje treba odrediti, postoji brzo podešavanje.
4) Vreme tajmera može se podešavati dugmetom „-“ od „00“ do „99“,
a dugmetom „+“ od „99“ do „00“.
8) Napajanje površine za koju je podešen tajmer može se izmeniti
bez narušavanja programa tajmera.
5) Maksimalno vreme je 99 minuta.
9) Poslednji minut biće prikazan u sekundama (za određene
varijante, ovo je vidljivo samo kada uđemo u programiranje tajmera
tokom poslednjeg minuta odbrojavanja)
6) Kada vreme prođe i ugradna ploča se oglasi zvukom, pritisnite
bilo koje dugme i alarm i odbrojavanje će se zaustaviti.
11) Pritiskanjem dugmeta tajmera bez odabrane površine kao i
kada je tajmer podešen za više površina, vreme prikazano u
10) Pritiskanjem dugmeta tajmera bez odabrane površine, kada ni
za jednu površinu nije podešen tajmer, ne dešava se ništa.
7) Vreme tajmera se može podesiti dok tajmer već odbrojava.
71 SR
12) Na površini za koju je podešen tajmer naizmenično se prikazuje
napajanje (5 s) i (0,5 s).
brojevima menja se ukrug i prikazuje vreme površine za koju je nivo
napajanja izražen decimalnim brojem.
Preostalo vreme je prikazano brojevima rezervisanim za tajmer.
Ukoliko je tajmer podešen za više površina, najkraće preostalo vreme
je prikazano, a decimale se prikazuju na odgovarajućoj površini.
Pokazatelj preostale toplote
(u slučaju grejača koji odašilju toplotu -> izračunato)
Isti pokazatelji mogu se koristiti za pokazivanje „preostale toplote“. Za
ovu svrhu mora se definisati raspored: Preostalo vreme toplote=f
(nivo napajanja, vreme rada).
o
Dok je temperatura na staklenoj površini ploče za kuvanje iznad 65 C
(teoretska vrednost), ovo stanje će biti prikazano na povezanom
ekranu simbolom „H“.
o
Za generisanje temperature iznad 65 C grejač mora biti u upotrebi
neko vreme, a to vreme zavisi od nivoa napajanja. Kada ovo vreme
prođe, upozorenje o preostaloj toploti prikazaće se kada se grejač
isključi.
Automatsko obezbeđenje isključeno
Ukoliko se nivo napajanja ne promeni tokom unapred predviđenog
vremena, odgovarajući grejač se automatski isključuje.
Maksimalno vreme tokom kog grejač može biti uključen zavisi od
odabranog nivoa kuvanja.
Nivo
napajanja
Maksimalno vreme
rada (u satima)
1
2
3
4
5
6
7
8
9
P
10
5
5
4
3
2
2
2
2
2
NAPOMENA: iako je očekivano da prilikom rada na najvišem nivou
napona dođe do pregrevanja, sistem kontrole ugradne ploče će
automatski prilagoditi nivo napajanja kako bi zaštitio ugradnu ploču od
pregrevanja.
6. ČIŠĆENJE I ODRŽAVANJE
. Treba koristiti samo ona sredstva (kremasta sredstva i špatule) koja
su posebno dizajnirana za staklokeramičke površine. Ona se mogu
nabaviti u prodavnicama opreme za domaćinstvo.
Pre nego što izvršite bilo kakve procese održavanja na ugradnoj ploči,
sačekajte da se ohladi.
- Sipajte nekoliko kapi specijalnog sredstva za čišćenje na površinu
ugradne ploče.
- Ostružite špatulom držeći je pod uglom od 30° u odnosu na
ugradnu ploču dok mrlja ne nestane.
. Izbegavajte prosipanje, jer će sve što se prospe na površinu ugradne
ploče brzo izgoreti i otežati čišćenje.
ODRŽAVANJE:
Ukoliko još uvek ima tvrdokornih mrlja:
- sipajte još nekoliko kapi specijalnog sredstva za čišćenje na
površinu.
- Obrišite mekom krpom ili suvim kuhinjskim ubrusom dok površina
ne bude čista.
- Obrišite mekom krpom ili suvim kuhinjskim ubrusom dok površina
ne bude čista.
- Po potrebi ponovite tu radnju.
. Preporučuje se da sve što se može istopiti, poput plastičnih
predmeta, šećera ili proizvoda na bazi šećera, držite podalje od
ugradne ploče.
- Oribajte tvrdokorne mrlje mekom krpom ili vlažnim kuhinjskim
ubrusom.
72 SR
30°
Maxi
Bilo kakva promena boje staklokeramičke površine ne
utiče na njeno funkcionisanje ili stabilnost površine.
Takva promena u boji uglavnom je rezultat ostataka
zagorele hrane ili upotrebe posuđa od materijala kao što
su alumunijum ili bakar; ovakve mrlje je teško ukloniti.
Staklokeramička površina izdržaće grebanje posuđa sa ravnim
dnom, ali je ipak uvek bolje podignuti ga nego ga vući sa jedne
površine na drugu.
Nikada nemojte koristiti abrazivna sredstva ili praškove za
čišćenje.
Nemojte koristiti sunđer koji je previše natopljen.
NEKOLIKO TRIKOVA:
Redovno čišćenje stvara zaštitni sloj koji sprečava ogrebotine i
habanje. Proverite da li je površina čista pre nego što ponovo budete
koristili ugradnu ploču. Kako biste otklonili mrlje od vode, iskoristite
nekoliko kapi belog sirćeta ili soka od limuna. Zatim prebrišite
upijajućim papirom sa nekoliko kapi specijalnog sredstva za čišćenje.
Nikada nemojte koristiti nož ili šrafciger.
Uvek držite špatulu sa oštricom van domašaja dece.
Metalni okvir: kako biste bezbedno očistili metalni okvir, operite ga
sapunom i vodom, isperite, a zatim osušite mekom krpom.
Napomena:
Špatula sa oštricom neće oštetiti površinu ukoliko je držite pod
uglom od 30°.
7. REŠAVANJE PROBLEMA
Proverite da li je veza uspostavljena i da li je kontrolna tabla
zaključana. Otključajte ugradnu ploču.
Površine za kuvanje ne omogućavaju lagano vrenje ili
omogućavaju samo blago prženje
Koristite samo tiganje sa ravnim dnom. Ukoliko se vidi svetlo
između tiganja i ugradne ploče, površina ne odaje toplotu pravilno.
Koriste se lonci koji nisu pogodni. Koristite samo posuđe sa ravnim i
debelim dnom prečnika bar istog kao površina za kuvanje.
Kontrolna tabla je zaključana. Otključajte ugradnu ploču.
Metod čišćenja je nepravilan ili se koriste lonci sa grubim dnom;
čestice poput zrna peska ili soli zapadaju između ugradne ploče i
dna tiganja. Pogledajte odeljak „ČIŠĆENJE“; proverite da li je dno
tiganja čisto pre upotrebe i koristite samo tiganje sa glatkim dnom.
Ogrebotine se mogu smanjiti ako se čišćenje vrši na pravilan način.
Karamelizovani šećer ili istopljena plastika na ugradnoj ploči.
Koristite oštricu i pratite uputstva iz odeljka „ČIŠĆENJE“.
Ugradna ploča se ne isključuje.
Nemojte vući aluminijumske tiganje po ugradnoj ploči. Pogledajte
preporuke za čišćenje.
Dno tiganja trebalo bi da u potpunosti pokriva odabranu površinu.
Koristite ispravne materijale, ali mrlje ostaju. Koristite oštricu i
pratite uputstva iz odeljka „ČIŠĆENJE“.
Tamne mrlje
Svetle površine na ugradnoj ploči
Kuvanje je previše sporo
Sitne ogrebotine i habanje se javljaju na staklenoj površini
ugradne ploče
Mrlje od metala
Mrlje od aluminijumskih ili bakarnih tiganja, kao i od minerala, vode
ili hrane; uklanjaju se kremastim sredstvima za čišćenje.
Pogledajte odeljak „ČIŠĆENJE“.
Ugradna ploča ne radi ili određene površine ne rade.
Šantovi nisu postavljeni pravilno na priključnu tablu.
Učestalost radnje uključi/isključi za sve površine za kuvanje
Ploča za kuvanje ne radi.
Ploča za kuvanje se isključila.
- visoki nivo: dugo vreme rada.
Proverite stanje osigurača / automatskih prekidača na vašoj
lokaciji. Proverite da li je nestalo struje.
Glavni prekidač (dugme ON/OFF (UKLJUČI/ISKLJUČI)) je
slučajno pritisnut ili se neki predmet nalazi na bilo kom dugmetu.
Ponovo uključite površinu i sklonite sve predmete sa dugmadi.
Ponovo unesite podešavanja.
- niski nivo: kratko vreme rada,
Ukoliko se na ekranu pojavi slovo F i brojevi, vaš uređaj je otkrio kvar.
Sledeća tabela navodi postupke koje možete preduzeti da rešite
problem.
Ciklusi uključivanja/isključivanja variraju u zavisnosti od
neophodnog nivoa zagrevanja:
F i brojevi na ekranu
8. NAKNADNO ODRŽAVANJE
Ukoliko ne možete da otkrijete kvar, isključite uređaj — nemojte ga
dirati — pozovite Ovlašćeni servis za naknadno održavanje. Uređaj
se isporučuje sa garantnim listom koji osigurava da će biti besplatno
popravljen u servisnom centru.
Pre nego što pozovete servisnog inženjera, proverite sledeće:
— da je utikač pravilno priključen i povezan sa osiguračima;
F0
Fc
Ft
FE
Fb
FU / FJ
FA
FC / Fd
Fr
Ukoliko dođe do greške, isključite ploču za kuvanje iz struje i ponovo je uključite. Ukoliko se greška održi,
pozovite Ovlašćeni servis za naknadno održavanje. Ukoliko se greška pojavi odjednom u okviru normalne
radnje, pozovite Ovlašćeni servis za naknadno održavanje.
Greška softvera upravljanja na dodir.
Sačekajte dok se temperatura ne spusti. Ploča za kuvanje će se automatski ponovo pokrenuti kada
temperatura dostigne normalnu vrednost.
Površina upravljanja na dodir se
pregrejala i isključila sve grejače.
Sačekajte dok se temperatura ne spusti. Ukoliko poruka ostane kada temperatura dostigne nivo temperature
okruženja, pozovite Ovlašćeni servis za naknadno održavanje.
Sačekajte dok se temperatura ne spusti. Ukoliko poruka ostane kada temperatura dostigne nivo temperature
okruženja, pozovite Ovlašćeni servis za naknadno održavanje.
S e n z o r z a t e m p e r a t u r u s a
upravljanjem na dodir može se oštetiti.
Proverite da li je ploča za kuvanje pravilno ugrađena. Proverite da li dugmad pravilno dodiruje staklenu
površinu.
Preterana osetljivost nekog dugmeta.
Ova greška je automatska provera dugmadi. Nestaje kada se automatska provera vrati na bezbednu
vrednost. Ukoliko se greška održi, pozovite Ovlašćeni servis za naknadno održavanje.
Greška bezbednosti dugmadi
Ova greška je automatska provera softvera. Nestaje kada se automatska provera vrati na bezbednu
vrednost. Ukoliko se greška održi, pozovite Ovlašćeni servis za naknadno održavanje.
Greška bezbednosti dugmadi
Ova greška je automatska provera softvera. Nestaje kada se automatska provera vrati na bezbednu
vrednost. Ukoliko se greška održi, pozovite Ovlašćeni servis za naknadno održavanje.
Greška bezbednosti dugmadi
Bilo koji relejni drajver može zadesiti bilo koji problem. Isključite ploču za kuvanje iz struje, sačekajte minut i
ponovo je uključite. Ukoliko se greška održi, pozovite Ovlašćeni servis za naknadno održavanje.
Greška bezbednosti releja
Kvar
Radnja
Ekran grejača
S e n z o r z a t e m p e r a t u r u s a
upravljanjem na dodir može se oštetiti.
73 SR
УВАГА: прилад та його доступні частини
можуть нагріватися під час роботи. Будьте
о б е р е ж н і , щ о б у н и к н у т и д о т и к у д о
нагрівальних елементів. Діти віком до 8 років
можуть знаходитися біля приладу лише за
умови постійного нагляду.
УВАГА: небезпека пожежі: не зберігайте
жодних предметів на варильній поверхні.
Цей пристрій не призначений для використання
із зовнішнім таймером чи з віддільною
системою дистанційного керування.
Підключіть вилку до заземленого кабелю
живлення, який витримує напругу, струм та
навантаження, вказані на ярлику. Розетка
повинна бути належно заземленою, а також
придатною для навантаження, зазначеного на
ярлику. Провід заземлення позначено жовто-
зеленим кольором. Ця процедура повинна
проводитися відповідним кваліфікованим
працівником. У разі несумісності розетки та
вилки приладу, попросіть електрика замінити
Даний пристрій може використовуватися
дітьми віком від 8 років та особами з
обмеженими фізичними, сенсорними або
розумовими здібностями, а також особами без
необхідного досвіду та знань, якщо вони
перебувають під наглядом або отримали
інструкції щодо безпечного використання
пристрою і розуміють можливу небезпеку. Не
залишайте дітей без нагляду, а також
переконайтеся, що вони не граються з
приладом. Дітям забороняється виконувати
очищення та обслуговування пристрою без
нагляду дорослих.
Уникайте прямого погляду на галогенні лампи
варильної поверхні.
УВАГА: використовуйте лише решітки для
варильних поверхонь від виробника або ж ті,
які рекомендовані виробником в інструкції, а
також решітки, що входять до комплекту
п о с тач а н н я п р ил а д у. В и к о р ис т а н н я
невідповідних решіток може призвести до
нещасних випадків.
ЗАСТЕРЕЖЕННЯ: не залишайте процес
приготування без нагляду. Короткотривалий
процес приготування повинен проходити під
постійним наглядом.
Ми рекомендуємо вам зберегти інструкції зі
встановлення та експлуатації для подальшого
використання, а також перед встановленням
варильної поверхні, записати її серійний номер
на випадок, якщо вам знадобиться допомога у
вигляді післяпродажного обслуговування.
УВАГА: готування без нагляду на варильній
поверхні із застосуванням жиру чи олії може
бути небезпечним та призвести до виникнення
пожежі. НІКОЛИ не намагайтеся загасити
вогонь водою, просто вимкніть прилад та
накрийте полум'я кришкою чи протипожежною
ковдрою.
Настійно рекомендується тримати дітей
осторонь від варильних поверхонь, під час їх
експлуатації або коли вони вимкнені, до тих пір
поки індикатор залишкового тепла включений,
щоб уникнути ризику серйозних опіків.
УВАГА: якщо поверхня тріснула, не торкайтеся
скла та вимкніть прилад, щоб уникнути
ураження електричним струмом.
ІНСТРУКЦІЯ З ТЕХНІКИ БЕЗПЕКИ
74 UA
Ніколи не використовуйте пароочисник або
очисник високого тиску для очищення приладу.
Жовто-зелений кабель заземлення не повинен
перериватися вимик ачем. Розетка чи
всеполярний вимикач, що використовуються
для підключення, повинні залишатися
легкодоступними після встановлення приладу.
Завжди використовуйте відповідний посуд.
Уникайте ковзання посуду по варильній
поверхні.
розетку на іншу, яка відповідатиме необхідному
типу. Вилка та розетка повинні відповідати
діючим нормам встановлення в країні.
З метою уникнення небезпеки, заміна
пошкодженого шнура живлення повинна
здійснюватися виробником, фахівцем
сервісного центру або іншою кваліфікованою
особою. Довжина проводу заземлення (жовто-
зеленого) має перевищувати 10 мм зі сторони
клемної колодки. Переріз внутрішніх провідників
повинен відповідати напрузі, що поглинається
поверхнею (вказано на ярлику). Тип кабелю
живлення повинен бути HO5V2V2-F.
Не слід розігрівати на варильній поверхні їжу в
алюмінієвій фользі чи в пластикових
контейнерах.
Щоб запобігти накопиченню бруду і жиру, після
кожного використання варильної поверхні її
слід очищувати. Якщо цього не робити, то, під
час повторного використання варильної
поверхні, усі залишки нагріватимуться та
виділятимуть дим і неприємні запахи, не
кажучи вже про ризик виникнення пожежі.
Відключення може здійснюватися за рахунок
д о ст у пн о с т і в и л к и а б о в к л юче н н я м
перемикача у фіксовану проводку відповідно
до правил монтажу.
Не торкайтеся зон нагрівання під час роботи
варильної поверхні та деякий час після її
використання.
Ніколи не готуйте безпосередньо на варильній
поверхні зі склокераміки.
Підключення до джерела живлення також
може здійснюватися шляхом розміщення
всеполярного вимикача між приладом та
джерелом живлення, який може витримувати
максимальне підключене навантаження і який
відповідає чинному законодавству.
Не кладіть металеві предмети на варильну
поверхню, наприклад, ножі, виделки, ложки або
кришки. Вони можуть нагріватися.
Завжди ставте каструлю по центрі конфорки,
на якій ви готуєте. У жодному разі не кладіть
нічого на панель керування.
Не використовуйте варильну поверхню в якості
робочої зони.
Не використовуйте поверхню в якості дошки
для нарізання.
Не зберігайте важких предметів над
варильною поверхнею. При падінні на
варильну поверхню, вони можуть призвести до
пошкодження.
Не використовуйте варильну поверхню для
зберігання будь-яких предметів.
Для експлуатації приладу з номінальними
ч а с т о т а м и н е п о т р і б н і д о д а т к о в і
дії/налаштування.
75 UA
КОД ПРОДУКЦІЇ T
Розпізнавальна табличка (розташована під нижнім покриттям
варильної поверхні)
1. ЗАХИСТ НАВКОЛИШНЬОГО СЕРЕДОВИЩА
Даний прилад має маркування відповідно до
Директиви ЄС 2012/19/EU щодо відходів
електричного та електронного обладнання
(ВЕЕО).
ВЕЕО містять як забруднюючі речовини (які
можуть викликати негативні наслідки для
навколишнього середовища), так і основні
ко м по нен ти ( як і м ож у ть бу ти повто рно
використані). Важливо піддати ВЕЕО певним процедурам, щоб
усунути та утилізувати належним чином усі забруднюючі
речовини, а також дістати та переробити всі матеріали.
У багатьох країнах, коли ви купуєте новий прилад, старий
може бути повернений у точку роздрібної торгівлі, яка
повинна безкоштовно забрати його за принципом один до
одного, за умови якщо це аналогічне обладнання, яке має ті ж
функції, що й новий прилад.
• ВЕЕО повинні бути передані у відповідні пункти збору під
управлінням міської влади або зареєстрованих компаній. У
багатьох країнах, для великих ВЕЕО, можливий збір вдома.
Фізичні особи можуть відігравати важливу роль у забезпеченні
того, щоб ВЕЕО не стали проблемою для навколишнього
середовища; необхідно дотримуватися певних основних
правил:
• ВЕЕО не слід поміщати разом з побутовими відходами.
Крім того, всі декоративні покриття повинні бути закріплені
термостійким клеєм.
Прилад можна встановити у вбудованих меблях у стандартному
(див. малюнок 1) чи вбудованому (див. малюнок 2) режимі.
Товщина стільниці повинна становити від 25 до 45 мм.
Переконайтеся, що меблі, в яких пристрій буде встановлено, а
також усі інші меблі поблизу є виготовлені з матеріалів, стійких до
високих температур (мінімум 100°C).
Залиште принаймні 55 мм між варильною поверхнею та задньою
стіною, а також щонайменше 150 мм між варильною поверхнею та
вертикальним елементом меблів або бічною стіною. Якщо над
варильною поверхнею встановлені інші елементи меблів, відстань
до них повинна становити щонайменше 700 мм.
Під час встановлення витяжки над варильною поверхнею
скористайтеся рекомендаціями зі встановлення витяжки, але в
будь-якому разі відстань між варильною поверхнею та витяжкою
повинна становити щонайменше 700 мм. (див. малюнок 3)
Примітка: Розміри внутрішнього периметра однакові при
стандартній установці.
Після видалення упаковки переконайтесь, що прилад не
пошкоджено, в іншому разі зверніться до точки роздрібної торгівлі
або сервісного центру виробника.
Якщо нижня частина варильної поверхні межує із зоною, яка часто
використовується та очищується, тоді потрібно встановити
прокладку на 20 мм нижче нижньої частини варильної поверхні.
( 4)див. малюнок
Встановлення побутового приладу може бути складною
процедурою і, при неправильному виконанні, може суттєво
вплинути на безпеку людей чи майна. З цієї причини його слід
виконувати за допомогою кваліфікованого фахівця та з
дотриманням технічних норм.
У разі недотримання рекомендацій і здійснення встановлення
некваліфікованою особою, виробник знімає з себе будь-яку
відповідальність за технічну несправність приладу, незалежно від
того, чи ця несправність призвела до пошкодження товарів, майна
або ж нанесла травми фізичним особам чи тваринам.
- Встановіть варильну поверхню в центральному положенні
вирізаного отвору.
Швидке закріплення: (Залежно від моделі)
При встановленні духовки під варильною поверхнею не слід
встановлювати прокладку, а мінімальна відстань між нижньою
частиною варильної поверхні та духовкою повинна становити
щонайменше 10 мм. Не встановлюйте нагріту духовку під
варильною поверхнею та виконуйте встановлення духовки
відповідно до вимог щодо її встановлення. ( 5)див. малюнок
Водонепроникне ущільнення постачається разом із варильною
поверхнею. Зафіксуйте ущільнення довкола нижньої частини
варильної поверхні, як описано, і переконайтеся, що воно
правильно встановлене, щоб уникнути витоку в опорні елементи
меблів. ( 6)див. малюнок
Звичайне закріплення:
- Вийміть фіксуючі затискачі із сумки з аксесуарами та закрутіть їх
у такому положенні, як це зображено внизу. (Не затягуйте гвинти,
щоб не заблокувати затискачі, вони повинні вільно рухатися.)
( . 7)див малюнок
Поверніть затискачі та затягніть їх повністю ( 8)див. малюнок
Вийміть чотири пружини із сумки з аксесуарами та закріпіть їх
знизу, як зображено на рисунку. ( 9)див. малюнок
Вирівняйте та вставте варильну поверхню.
Натисніть на боки варильної поверхні, поки вона не буде
закріплена вздовж всього периметру.( 10)див. малюнок
ВБУДОВАНЕ ВСТАНОВЛЕННЯ
Перевіривши правильність розташування варильної поверхні,
заповніть зазор між стільницею та варильною поверхнею
силіконовим клеєм. Загладьте силіконовий шар шкребком чи
пальцем, змоченим мильною водою, перш ніж він застигне.
Не використовуйте варильну поверхню до повного висихання
силіконового шару. ( 11)див. малюнок
2. ВСТАНОВЛЕННЯ
3. ЕЛЕКТРИЧНЕ ПІДКЛЮЧЕННЯ
A
B
C D
A
B
C
A
C
B
C
A B
D
A
B
C
D
РОЗМІЩЕННЯ 1-3 РОЗМІЩЕННЯ 2-4
РОЗМІЩЕННЯ 1-3
РОЗМІЩЕННЯ 2-4
РОЗМІЩЕННЯ 5 РОЗМІЩЕННЯ 6 РОЗМІЩЕННЯ 7
РОЗМІЩЕННЯ 5
РОЗМІЩЕННЯ 6
РОЗМІЩЕННЯ 7
w
76 UA
1-3
2-4
5
6
7
РОЗМІЩЕННЯ
Відповідно до моделі
2. "-"
3. ТАЙМЕР
5. Індикатор програми приготування їжі на варильній
поверхні
1. "+"
6. Вибір зони
7. Міст
4. Додаткова світлодіодна лампа варильної поверхні
1
2
5
5
7
3
5
5
6
6
6
6
6
6
5
5
3
1
2
4
5
5
6
6
1
2
3
6
6
6
4
5
5
5
6
6
5
5
3
1
2
5
5
6
6
1
2
3
6
6
6
5
5
5
Перед проведенням будь-яких електричних робіт завжди
перевіряйте напругу живлення, вказану на лічильнику
електроенергії, регулювання вимикача, безперервність
заземлення і відповідність запобіжника.
Жовтий/зелений провід кабелю живлення повинен бути
заземлений як для джерела живлення, так і для клемних колодок
приладу.
Якщо прилад має розетку, він повинен бути встановлений таким
чином, щоб розетка була доступна.
"Встановлення приладу повинно відповідати стандартам і
директивам." Виробник не несе жодної відповідальності за
будь-які збитки, які можуть бути заподіяні внаслідок
невідповідного чи нерозсудливого використання.
УВАГА: Виробник не несе відповідальності за будь-який інцидент
або його наслідки, які можуть виникнути під час використання
незаземленого чи неправильно заземленого приладу.
Електричне підключення під час встановлення повинно
здійснюватися відповідно до номінальної потужності приладу; це
слід зробити через багатополюсний вимикач.
Якщо варильна поверхня оснащена кабелем живлення, тоді вона
повинна бути підключена тільки до джерела живлення з напругою
220-240 В між фазою і нулем.
Варильну поверхню можна підключити до:
Три фази 220-240 V3
Три фази 380-415 V2N
Щоб перейти до нового підключення, виконайте наведені нижче
інструкції.
У разі виникнення будь-яких запитань, пов'язаних із кабелем
живлення, звертайтеся до сервісного центру або до
кваліфікованого фахівця.
Перед підключенням, переконайтеся, що установка захищена
відповідним запобіжником і оснащена проводами достатнього
перерізу, щоб нормально постачати прилад живленням.
Переверніть варильну поверхню, скляною стороною донизу,
захистивши перед тим скло.
- знайдіть два виступи, розташовані на сторонах;
Процедури, необхідні для нового підключення:
- Зачистіть кінець кожного провідника кабелю живлення на
довжину 10 мм, беручи до уваги необхідну довжину
кабелю для підключення до клемної колодки.
- Відповідно до інструкції зі встановлення та за допомогою
шунт барів, які ви повинні були витягнути під час першої
процедури, зафіксуйте провідник, як показано на графіку.
Примітка: переконайтеся, що затискні гвинти клемної
колодки добре затягнуті.
- Видаліть гвинти, які утримують клемну колодку, що містить
шунт бари і провідники кабелю живлення;
- Виберіть кабель живлення відповідно до рекомендацій,
наведених у таблиці.
- Витягніть кабель живлення.
Для того, щоб зняти кабель живлення:
- зніміть кришку.
Процедури, необхідні для нового підключення:
- Зачистіть кінець кожного
провідника кабелю живлення на
довжину 10 мм, беручи до уваги
необхідну довжину кабелю для
підключення до клемної колодки.
- Закріпіть кришку.
- Закрутіть кабельний затиск.
- Закрутіть кабельний затиск.
- помістіть лезо плоскої викрутки навпроти кожного виступу
"2" і "3", тоді натисніть;
- Помістіть кабель живлення в затиск.
- Закріпіть кришку.
- відкрутіть кабельний затиск "1";
- Виберіть кабель живлення відповідно до рекомендацій,
наведених у таблиці.
- Помістіть кабель живлення в
затиск.
- Відповідно до інструкції зі
встановлення та за допомогою
шунт барів, які ви повинні були
витягнути під час першої
процедури, зафіксуйте провідник,
як показано на графіку.
Відкрийте кришку в наступній послідовності:
2 31
УВАГА:
У разі необхідності заміни кабелю живлення, підключіть провід
у відповідності з наступними кольорами/кодами:
СИНІЙ
КОРИЧНЕВИЙ
ЖОВТО-ЗЕЛЕНИЙ
Нуль
Фаза
Заземлення
( )
ШУНТ
77 UA
РОЗМІЩЕННЯ
"1-6"
РОЗМІЩЕННЯ
"7"
ОДНОФАХНЕ або ДВОФАЗНЕ 220-240 V~
Кабель
HO5V2V2F
Кабель
HO5V2V2F
Кабель
HO5V2V2F
2
3x2,5 mm
2
3x4 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
ТРИФАЗНЕ 220-240 V3~
ТРИФАЗНЕ 380-415 V2N~
Підключення до клем на клемній колодці
N
=
Нуль
PE
=
Заземлення
L1 / L2 / L3 = Фаза
220-240V 3 ~
PE
L1 L2
L3
380-415V 2N ~
N
PE
L1 L2
L3
PE
L1
L2
220-240V ~
N
L
220-240V 2 ~
L2
PE
L1
PE
4. ПОРАДИ ЩОДО ВИБОРУ ПОСУДУ ДЛЯ
ВИКОРИСТАННЯ НА ВАРИЛЬНІЙ ПОВЕРХНІ
Використання високоякісного кухонного посуду має вирішальне
значення для оптимальної роботи вашої варильної поверхні
Посуд з мідним дном / керамічний посуд: рекомендується
важкий посуд. Хороша продуктивність, але можливі мідні
• Використовуйте каструлі, діаметр яких є достатньо
великим, щоб повністю закрити один елемент варильної
поверхні: розмір каструлі повинен бути не менший, ніж площа
нагрівання. Як що вона т рохи ш ирша, ен ергі я буде
використовуватися з максимальною ефективністю.
Через низьку температуру плавлення, не слід використовувати
посуд із тонкого алюмінію.
Посуд з алюмінію: рекомендується важкий посуд. Хороша
провідність. Алюмінієві залишки іноді з'являються у вигляді
подряпин на варильній поверхні, але їх можна швидко усунути,
якщо негайно очистити поверхню.
ВИБІР ПОСУДУ - Наступна інформація допоможе вам обрати
кухонний посуд, який забезпечить оптимальну продуктивність.
• Переконайтеся в тому, що дно каструлі чи сковорідки є
сухим: при заповненні каструлі рідиною або при використанні
каструлі з холодильника, перед встановленням на варильну
поверхню, переконайтеся, що її основа є повністю сухою. Це
допоможе уникнути виникнення плям на варильній поверхні.
Чавунний посуд: можна використовувати, але не
рекомендується. Низька продуктивність. Може призвести до
виникнення подряпин на поверхні.
• Завжди використовуйте посуд високої якості з ідеально
рівним та товстим дном: використання такого типу посуду
попереджує пригорання страв. Товсті металеві каструлі та
сковорідки забезпечують рівномірний розподіл тепла.
Посуд з нержавіючої сталі: особливо рекомендується.
Особливо ефективний з подвійним дном. Подвійне дно поєднує
в собі переваги нержавіючої сталі (зовнішній вигляд,
довговічність та стійкість) та алюмінію або міді
(теплопровідність, рівномірний розподіл тепла).
Посуд з фарфору/емалі: Хороша продуктивність тільки з
тонким, гладким та плоским дном.
залишки можуть призвести до появи подряпин. Такі залишки
можна усунути, якщо негайно очистити поверхню. Крім цього, не
слід допускати википання води з такого посуду. Перегрітий метал
може приклеїтися до скляної варильної поверхні. Залишки від
перегрітої мідної каструлі залишать плями на варильній поверхні.
Посуд зі склокераміки: не рекомендується. Низька
продуктивність. Може призвести до виникнення подряпин на
поверхні.
5. ЕКСПЛУАТАЦІЯ ПОВЕРХНІ
За допомогою функції "Управління живленням" користувач може
налаштувати максимальний рівень потужності, досяжний для
варильної панелі.
Це налаштування можна змінити знову, від'єднавши штепсель від
мережі електроживлення і ще раз під'єднавши його.
Функція управління живленням доступна лише протягом перших
30 секунд після ввімкнення варильної панелі.
1 - Увімкніть конфорку.
3 - Перш ніж мине 30 секунд, торкніться на 5 секунд клавіші " "
(Мінус).
завдяки цьому можна одночасно керувати всіма конфорками, не
стикаючись із проблемою перевантаження.
У разі встановленого максимального рівня потужності варильна
панель автоматично регулює розподіл потужності між
конфорками, щоб цей рівень не було перевищено;
На придбаній варильній панелі встановлено максимальне
значення потужності.
2 - Дайте змогу сенсорному управлінню завершити процес
ініціалізації.
Користувач може встановити максимальний рівень потужності
для варильної панелі від 2,5 кВт до значення максимальної
відносної потужності приладу (цей параметр залежить від моделі
приладу) (наприклад, якщо максимальна потужність варильної
панелі складає 7,2 кВт, максимальний рівень потужності для
налаштування становить від 2,5 кВт до 7,2 кВт).
Після підключення приладу до електроживлення протягом 30
секунд можна встановити рівень потужності на базі зазначених
нижче параметрів:
Як вибрати рівень управління живленням.
4 - На дисплеї з'явиться наступне повідомлення.
5 - Скориставшись клавішами "Plus" (Плюс) і "Minus" (Мінус),
можна відрегулювати управління живленням. У даному прикладі
потужність регулюється між 6500 і 2500 Вт. Вибравши потрібне
значення, торкніться водночас клавіш "Plus" и "Minus", утримуючи
їх протягом 5 секунд.
6 - Після закінчення цієї процедури пролунає довгий сигнал і
відбудеться скидання системи. Повториться процедура запуску.
P
P
4
5
0 0
78 UA
Увімкнення/Вимкнення конфорки
Щоб увімкнути конфорку, торкніться та утримуйте зону будь-якої
конфорки протягом 400 мс. Ви почуєте довгий звуковий сигнал, а
на конфорках з'явиться значення "0", що вказуватиме на рівень
потужності.
2) Якщо на увімкненому дисплеї відображається індикатор
залишкового тепла, але потужність знаходиться на рівні 0, тоді на
екрані поперемінно з'являтиметься "0".
3) Якщо функція блокування активована, ви не зможете
ввімкнути конфорку.
1) Якщо під час будь-якого етапу приготування рівень потужності
перебуватиме в положенні 0, цей дисплей автоматично
вимкнеться через 10 секунд і прозвучить серія звукових сигналів,
що свідчитиме про вимкнення конфорок.
1) Якщо під час будь-якого етапу приготування рівень потужності
перебуватиме в положенні 0, цей дисплей автоматично
вимкнеться через 10 секунд і прозвучить серія звукових сигналів,
що свідчитиме про вимкнення конфорок.
3) Навіть якщо функція блокування активована, ви можете
вимкнути конфорку.
4) Якщо активована лише одна конфорка, а це вимкнено, ви
почуєте 4 короткі звукові сигнали, які означатимуть, що вся
варильна поверхня вимкнена.
Щоб вимкнути конфорку, торкніться та утримуйте будь-яку зону
конфорки протягом 1,2 с. Ви почуєте 3 короткі звукові сигнали, а
на екрані конфорки нічого не відображатиметься або ж
відображатиметься значення "H" при наявності залишкового
тепла. Конфорка вимкнеться.
2) У разі наявності залишкового тепла вимкненої конфорки, на
дисплеї відображатиметься значення "H".
Після цього сенсорне управління не дозволить перемикатися
на будь-яку комбінацію, що може перевищити дане граничне
значення Eco.
7 - Після запуску процесу на дисплеї таймера ECO відобразиться
управління живленням.
Вибір зони
Коли зона активована, підсвічування інших увімкнутих але не
вибраних зон буде менш інтенсивним.
Якщо тільки одна зона увімкнена, ця зона буде вибраною за
замовчуванням, вам не потрібно натискати (та утримувати
протягом 150 мс) кнопку вибору.
відображатиметься значення "H" при наявності залишкового
тепла. Конфорка вимкнеться.
1) Якщо під час будь-якого етапу приготування рівень потужності
перебуватиме в положенні 0, цей дисплей автоматично
вимкнеться через 10 секунд і прозвучить серія звукових сигналів,
що свідчитиме про вимкнення конфорок.
2) У разі наявності залишкового тепла вимкненої конфорки, на
дисплеї відображатиметься значення "H".
4) Якщо активована лише одна конфорка, а це вимкнено, ви
почуєте 4 короткі звукові сигнали, які означатимуть, що вся
варильна поверхня вимкнена.
3) Навіть якщо функція блокування активована, ви можете
вимкнути конфорку.
Ви можете збільшувати чи зменшувати рівень потужності на
екрані кожної конфорки за допомогою кнопок "+" чи "-". 0-1-2-3...9-
P
1. При натисканні та утримуванні кнопок "+" чи "-" рівень
потужності збільшуватиметься/зменшуватиметься постійно. При
швидкому збільшенні рівень потужності зупиниться на позначці 9,
для подальшого збільшення потужності потрібно здійснити короткі
натискання кнопки "+". При швидкому збільшенні/зменшенні ви не
почуєте звукових сигналів.
2. Досягнувши рівня потужності P, натискання кнопки "+" не
змінить рівень потужності на 0. Досягнувши рівня потужності 0,
натискання кнопки "-" не змінить рівень потужності на P.
4. Коли вибрана певна конфорка, одночасне натискання кнопок
"+" і "-" налаштує рівень потужності на 0, а конфорка
залишатиметься активною протягом 10 секунд. Коли час мине,
таймер вимкнеться. Цю дію можна здійснити в декількох
випадках, залежно від налаштувань сенсорних елементів
керування. Наступні приклади наведені тільки для довідки.
Особистий досвід дозволить вам адаптувати ці налаштування
відповідно до свого смаку та звичок.
3. Коли конфорка ввімкнена і рівень потужності перебуває на 0,
на екрані блиматиме 0, якщо конфорка гаряча. Через 10 секунд 0
зникне і на екрані з'явиться літера "H".
Ця дія відбувається при одночасному натисканні кнопок "+" і "-".
Після цього, коли ви торкнетеся кнопки, дисплей відображатиме
"L" протягом 2 с, а нагрівання залишиться на такому ж рівні.
Щоб вимкнути функцію блокування від дітей, дотримуйтеся
аналогічних інструкцій. Після цього, ви почуєте короткий звуковий
сигнал, а на дисплеї відобразиться літера "n". Варильна поверхня
залишатиметься розблокованою.
Примітка: Функція автоматичного блокування від дітей
активується через 15 хвилин після повного вимкнення варильної
поверхні. Ця функція вмикатиметься автоматично, але спершу її
потрібно запрограмувати. Див. пункт "Налаштування користувача".
Збільшення / Зменшення рівня потужності
Функція блокування від дітей
8.1- Увімкнення подвійної конфорки
Перше коротке натискання кнопки розширення вмикає додаткове
кільце конфорки. Якщо додаткове кільце ввімкнено,
світлодіодний індикатор світитиметься над кнопкою розширення.
8.2- Увімкнення потрійної конфорки
Перше коротке натискання кнопки розширення вмикає перше
додаткове кільце конфорки. Якщо перше додаткове кільце
ввімкнено, над кнопкою розширення світитиметься 1
світлодіодний індикатор (лівий світлодіодний індикатор у випадку
з потрійною конфоркою, середній і єдиний світлодіодний
індикатор у випадку з подвійною конфоркою).
Друге коротке натискання кнопки розширення вмикає друге
додаткове кільце конфорки. Якщо друге додаткове кільце
ввімкнено, над кнопкою розширення світитимуться 2 світлодіодні
індикатори.
Ви почуєте короткий звуковий сигнал після кожного натискання
кнопки розширення.
Друге коротке натискання кнопки розширення вимикає додаткове
кільце конфорки. Ви почуєте короткий звуковий сигнал після
кожного натискання кнопки розширення.
Третє коротке натискання кнопки розширення вимикає перше і
друге додаткові кільця конфорки.
Для ввімкнення подвійного кільця конфорки потрібна конфорка
повинна бути попередньо ввімкненою, а рівень потужності
повинен бути вищим 0.
Подвійні / Потрійні конфорки
79 UA
Функція моста
Обидві конфорки в мості будуть вибрані одночасно.
- Після натискання кнопки моста в режимі налаштувань
Ви почуєте короткий звуковий сигнал, а після активації конфорки
засвітиться світлодіодний індикатор конфорки.
Після вибору конфорок налаштуйте бажаний рівень потужності
за допомогою кнопок "+" і "-".
Міст можна активувати тільки, якщо обидві конфорки вимкнено.
Якщо вибрана конфорка моста, щоб активувати функцію моста,
потрібно натиснути кнопку моста.
Обидва дисплеї конфорок у мості відображатимуть однаковий
рівень потужності. Робота функції припиниться:
- Якщо користувач вибере рівень потужності "0"
Запобігання переливанню
Щось (об'єкт чи рідина) утримує кнопку протягом більш ніж 5 с.
Звучатимуть 2 короткі звукові сигнали + 1 довгий звуковий сигнал
кожні 30 с, поки кнопка буде натиснута. Варильна поверхня
вимкнеться . Цей символ продовжить блимати, доки існує
проблема.
Таймер
Функцію таймера можна активувати за допомогою відповідної
кнопки або ж одночасного натискання кнопок "+" і "-".
В обидвох випадках ви повинні вибрати конфорку та встановити її
рівень потужності вище "0".
10) Натискання кнопки таймера без вибору будь-якої конфорки
та без встановлення таймера для будь-якої конфорки не дасть
жодного результату.
5) Максимальний час становить 99 хвилин.
9) Відлік останньої хвилини вестиметься в секундах (для
деяких варіантів відображається лише при налаштуванні
таймера під час останньої хвилини відліку).
7) Ви можете налаштувати час таймера, коли він працює за
попередньо встановленими налаштуваннями.
3) Якщо натиснути та утримувати кнопки "+" чи "-" протягом
визначеного часу, можна здійснити швидкі налаштування.
6) Коли час вийшов і лунають короткі звукові сигнали, натисніть
будь-яку кнопку, щоб зупинити звуковий сигнал та скинути час на
екрані.
12) На конфорці, де встановлено таймер, почергово
відображатиметься потужність (5 с) і (0,5 с).
11) Натискання кнопки таймера без вибору будь-якої конфорки
та після встановлення таймера для кількох конфорок почергово
змінить час, відображений на екранах, та відображатиме час тієї
конфорки, де на екрані рівня потужності ввімкнено десятковий
розділювач.
2) Ви можете скасувати таймер (відображатиметься 00),
натиснувши одночасно його кнопки.
На екрані таймера відображатиметься час, що залишився. Якщо
таймер встановлено для кількох конфорок, відображатиметься
той час, якого залишилося найменше, а на відповідному екрані
відображатиметься десятковий розділювач.
8) Потужність конфорки, для якої встановлено таймер, можна
регулювати без впливу на налаштування таймера.
1) Час на таймері можна встановити за допомогою кнопок "+" і "-
". При зміні часу звукові сигнали не лунатимуть.
Виберіть конфорку, для якої потрібно встановити таймер. Рівень
потужності конфорки вищий за 0. На екрані конфорки зі
встановленим таймером відображатиметься статичний символ .
"0 0" на екрані таймера.
4) При налаштуванні часу таймера ви можете перейти від "00"
до "99" за допомогою кнопки "-", а від "99" до "00" – за допомогою
кнопки "+".
Індикатор залишкового тепла
(для інфрачервоних конфорок-> розраховано)
Ті ж індикатори можуть також використовуватися для позначення
залишкового тепла. Для цього потрібно встановити графік: Час
залишкового тепла=f (рівень потужності, робочий час).
Якщо температура на скляній варильній поверхні перевищує
65°C (теоретичне значення), це буде позначено на відповідному
дисплеї за допомогою літери "H".
Для вироблення температури понад 65°C конфорка повинна
працювати протягом певного періоду, який залежить від рівня
потужності. Після того, як цей час спливе, після вимкнення
конфорки з'явиться сигнал про залишкове тепло.
Автоматичне вимкнення
Максимальний час, протягом якого конфорка може працювати,
залежить від вибраного режиму готування.
Якщо протягом заданого періоду рівень потужності не
змінювався, відповідна конфорка вимкнеться автоматично.
Рівень
потужності
Макс. час
роботи (год)
1
2
3
4
5
6
7
8
9
P
10
5
5
4
3
2
2
2
2
2
ПРИМІТКА: робота варильної поверхні на максимальних рівнях
потужності може призвести до перегрівання, тому прилад
автоматично відрегулює рівень потужності, щоб захистити
варильну поверхню від перегрівання.
6. ОЧИЩЕННЯ ТА ОБСЛУГОВУВАННЯ
. Уникайте розливів, оскільки будь-що, що потрапляє на
варильну поверхню, швидко пригорає та ускладнює її очищення.
. Перед початком проведення будь-яких робіт з обслуговування
варильної поверхні, дайте їй охолонути.
. Слід використовувати тільки ту продукцію (креми і шкребки),
яка спеціально призначена для склокерамічних поверхонь. Її
можна знайти в магазинах з технікою.
. Рекомендується тримати подалі від варильної поверхні всі
речовини, які мають здатність плавитися, наприклад,
пластмаси, цукор або цукрові продукти.
ОБСЛУГОВУВАННЯ:
- Витріть будь-які стійкі плями м'якою тканиною або злегка
вологою серветкою.
- Протирайте м'якою тканиною або сухою серветкою, доки
поверхня не стане чистою.
- Очистіть шкребком, тримаючи його під кутом 30° по
відношенню до варильної поверхні, поки плями не зникнуть.
- Повторіть процедуру при необхідності.
Якщо все ще залишилися стійкі плями:
- Додайте ще декілька крапель спеціальної миючої рідини на
поверхню.
- Протирайте м'якою тканиною або сухою серветкою, доки
поверхня не стане чистою.
ДЕКІЛЬКА ПОРАД:
Часте очищення залишає захисний шар, який має важливе
значення для запобігання подряпин і зносу. Переконайтеся, що
варильна поверхня чиста перед наступним використанням
приладу. Щоб позбавитися слідів від води, використовуйте
декілька крапель білого оцту або лимонного соку. Потім протріть
поверхню вологопоглинаючою серветкою з декількома краплями
спеціальної миючої рідини.
Склокерамічна поверхня є стійкою до подряпин від посуду з
плоским дном, проте краще завжди піднімати його при
переміщенні з однієї конфорки на іншу.
Запам'ятайте:
- Нанесіть кілька крапель спеціального миючого засобу на
варильну поверхню.
Ніколи не використовуйте ніж чи викрутку.
Шкребок з лезом не пошкодить поверхню, якщо його тримати
під кутом 30°.
Ніколи не залишайте шкребок з лезом у доступному для дітей
місці.
Ніколи не використовуйте абразивні миючі засоби або
порошки для чищення.
Не використовуйте надто вологу губку.
Металеве обрамлення: щоб безпечно очистити металеве
обрамлення, помийте його водою з милом, промийте та протріть
сухою м'якою тканиною.
30°
Maxi
80 UA
Будь-яка зміна кольору склокерамічної поверхні не
впливає на роботу чи стійкість поверхні. Такі зміни
кольору в основному є результатом згорілих залишків
їжі або використання посуду з таких матеріалів, як
алюміній або мідь; цих плями важко позбутися.
7. МОЖЛИВІ ПРОБЛЕМИ ТА ЇХ ВИРІШЕННЯ
Металеві сліди
Використовуйте лише каструлі з плоским дном. Якщо між
каструлею та варильною поверхнею є проміжок, конфорка
неправильно розподілятиме тепло. Дно каструлі повинно
повністю вкривати весь діаметр конфорки.
Незначні подряпини чи потертості на скляній поверхні
приладу
Світлі зони на варильній поверхні
Конфорки не кип'ятять або тільки слабо смажать
Причиною є неправильне очищення або використання каструль
з нерівним дном; частинки, такі як піщинки або сіль,
потрапляють між варильну поверху та нижню частину каструлі.
Див. розділ "ОЧИЩЕННЯ"; перед використанням
переконайтеся, що дно каструлі є чистими і використовуйте
тільки каструлі з гладким дном. Подряпини можна зменшити,
тільки виконуючи правильне очищення.
Використовуються невідповідні каструлі. Використовуйте тільки
важкий посуд з плоским дном, діаметр якого відповідає діаметру
конфорки.
Уникайте ковзання алюмінієвого посуду по варильній поверхні.
Зверніться до рекомендацій щодо очищення.
Ви використовуєте відповідні матеріали, але плями все ще
залишаються. Скористайтеся шкребком та дотримуйтеся
інструкцій з розділу "ОЧИЩЕННЯ".
Це сліди від алюмінієвих чи мідних каструль, а також від
мінеральних, водяних чи харчових відкладень; їх можна
позбутися за допомогою кремового миючого засобу.
Скористайтеся шкребком та дотримуйтеся інструкцій з розділу
"ОЧИЩЕННЯ".
Темні плями
Приготування їжі є надто повільним
8. ПІСЛЯПРОДАЖНЕ ОБСЛУГОВУВАННЯ
Перш ніж викликати фахівця із сервісного обслуговування,
перевірте наступне:
— що вилка правильно вставлена, а також наявність
запобіжника;
Якщо ви не можете виявити причину несправності, вимкніть
прилад — не торкайтеся його — викличте фахівця з
післяпродажного обслуговування. Прилад постачається з
гарантійним талоном, який забезпечує безкоштовний ремонт в
Сервісному центрі.
F0
Fc
Ft
FE
Fb
FU / FJ
FA
FC / Fd
Fr
У разі виникнення помилки, відключіть і повторно підключіть варильну поверхню до електромережі.
Якщо проблема не вирішилась, зателефонуйте в сервісний центр. Якщо проблема виникає раптово
під час звичайної роботи, зателефонуйте в сервісний центр.
Помилка програмного забезпечення
сенсорних елементів.
Зачекайте, поки температура не знизиться. Варильна поверхня автоматично відновить свою роботу
після того, як температура повернеться до нормального значення.
Зона сенсорних елементів надто
гаряча і всі конфорки було вимкнено.
Зачекайте, поки температура не знизиться. Якщо повідомлення не зникає після того, як температура
досягнула значення навколишнього середовища, зателефонуйте в сервісний центр.
Зачекайте, поки температура не знизиться. Якщо повідомлення не зникає після того, як температура
досягнула значення навколишнього середовища, зателефонуйте в сервісний центр.
Датчик температури сенсорного
елементу може бути пошкоджений.
Переконайтеся, що варильна поверхня встановлена належним чином. Переконайтеся, що кнопки
правильно торкаються скляної поверхні.
Надмірна чутливість будь-якої
кнопки.
Ця помилка стосується автоматичної перевірки клавіатури. Вона зникає після того, як автоматична
перевірка повернеться до безпечного значення. Якщо проблема не вирішилась, зателефонуйте в
сервісний центр.
Помилка безпеки клавіатури
Ця помилка стосується автоматичної перевірки програмного забезпечення. Вона зникає після того, як
автоматична перевірка повернеться до безпечного значення. Якщо проблема не вирішилась,
зателефонуйте в сервісний центр.
Помилка безпеки клавіатури
Ця помилка стосується автоматичної перевірки програмного забезпечення. Вона зникає після того, як
автоматична перевірка повернеться до безпечного значення. Якщо проблема не вирішилась,
зателефонуйте в сервісний центр.
Помилка безпеки клавіатури
З будь-яким драйвером реле може трапитися будь-яка проблема. Відключіть варильну поверхню від
електромережі, зачекайте хвилину та ввімкніть прилад знову. Якщо проблема не вирішилась,
зателефонуйте в сервісний центр.
Помилка безпеки реле
Проблема
Рішення
Дисплей
конфорки
Датчик температури сенсорного
елементу може бути пошкоджений.
Якщо на екрані з'являється літера F і числа, значить у приладі
відбувся збій. Наступна таблиця містить перелік дій, які можуть
вирішити проблему.
Частота ввімкнення/вимкнення конфорок
Ви випадково натиснули головний вимикач (кнопку ON/OFF)
або ж на кнопці знаходиться сторонній предмет. Приберіть
будь-який сторонній предмет із кнопок і ввімкніть прилад знову.
Уведіть повторно свої налаштування.
Відображення літери F та чисел
Шунти на клемній колодці не відрегульовані.
Перевірте підключення та блокування панелі управління.
Розблокуйте варильну поверхню.
Варильна поверхня вимкнулася самостійно.
- високий рівень: довгий час роботи.
- низький рівень: короткий час роботи.
Панель управління заблокована. Розблокуйте варильну
поверхню.
Цикли ввімкнення/вимкнення відрізняються відповідно до
необхідного рівня нагрівання:
Варильна поверхня не працює.
Варильна поверхня не відключається від живлення.
Перевірте стан запобіжників / вимикачів у своєму приміщенні.
Перевірте, чи немає перепадів напруги.
На варильній поверхні розплавився цукор чи пластмаса.
Див. розділ "ОЧИЩЕННЯ".
Варильна поверхня вийшла з ладу або не працюють деякі
конфорки
ВНИМАНИЕ: процесът на готвене трябва да се
наблюдава. Краткосрочният процес на готвене
трябва да бъде наблюдаван непрекъснато.
ПРЕДУПРЕЖДЕНИЕ: уредът и неговите
достъпни части стават горещи по време на
използване. Внимавайте да не докосвате
нагряващите елементи. Да не се допуска
достъп до уреда на деца под 8-годишна
възраст, освен ако не се наблюдават
непрекъснато от възрастен.
ПРЕДУПРЕЖДЕНИЕ: готвенето без надзор
върху плот с мазнина или масло може да е
опасно и да доведе до пожар. НИКОГА не
опитвайте да погасявате пожар с вода, а
изключете уреда и покрийте пламъка
например с капак или противопожарно
одеяло.
ПРЕДУПРЕЖДЕНИЕ: опасност от пожар: не
съхранявайте предмети върху повърхностите
за готвене.
ПРЕДУПРЕЖДЕНИЕ: ако повърхността е
напукана, не докосвайте стъклото и изключете
уреда, за да избегнете риска от токов удар.
ПРЕДУПРЕЖДЕНИЕ: използвайте само
предпазители за плотове, определени от
производителя на готварския уред или указани
от производителя на уреда в инструкциите за
употреба като подходящи, или предпазители
за плотове, включени в уреда. Използването
на неподходящи предпазители може да
доведе до злополуки.
Този уред може да се използва от деца на 8 и
повече години и от лица с намалени
ф из ич е ск и , с е нзор ни и ли ум с тв ен и
възможности или липса на опит и знания, ако е
осигурен надзор или инструктаж относно
използването на уреда по безопасен начин и
тези лица разбират потенциалните опасности.
Децата трябва да се наблюдават, за да не се
допуска да си играят с уреда. Почистването и
техническата поддръжка не трябва да се
извършват от деца без надзор.
Препоръчваме ви да запазите инструкциите за
монтаж и да ги използвате за справка по-
късно. Преди да монтирате готварския плот,
отбележете неговия сериен номер в случай, че
с е н а л о ж и д а п о т ъ р с и т е с ъ в е т о т
следпродажбения отдел.
Този уред не е предназначен да се използва
чрез външен таймер или отделна система за
дистанционен контрол.
Настоятелно се препоръчва да държите децата
далеч от зоните за готвене, докато те се
използват или когато са изключени, докато
индикаторът за остатъчна топлина е включен, за
да се предотврати рискът от сериозни изгряния.
Свържете щепсел към захранващия кабел,
който е в състояние да понесе напрежението,
тока и натоварването, указани на табелката, и
има контакт за заземяване. Щепселът трябва
да е подходящ за натоварването, посочено на
етикета, и трябва да е свързан към заземяващ
контакт, който да работи. Заземяващият
проводник е жълто-зелен на цвят. Тази
операция трябва да се извършва от
квалифициран специалист. В случай на
несъвместимост между контакта и щепсела на
Не гледайте директно в елементите на
халогенната лампа на плота, ако има такава.
ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ
81 BG
уреда, се обърнете към квалифициран
електротехник, който да замени контакта с
друг подходящ тип. Щепселът и контактът
трябва да отговарят на действащите норми на
държавата на инсталацията.
Свързването към източника на захранване
може да се извърши и чрез поставяне на
универсален прекъсвач между уреда и
източника на захранване, който може да
понесе максималното свързано натоварване и
който е в съответствие с действащото
законодателство.
Жълто-зеленият заземяваш кабел не трябва
да се прекъсва от прекъсвача. Гнездото или
универсалният прекъсвач, използвани за
връзката, трябва да са лесно достъпни, когато
уредът е монтиран.
Прекъсването на връзката може да се
постигне чрез достъпност на щепсела или чрез
включване на превключвател в неподвижното
окабеляване в съответствие с правилата за
окабеляване.
Ако захранващият кабел е повреден, той
трябва да се подмени от производителя, от
негов сервизен представител или подобно
квалифицирани лица, за да се избегне
опасност. Заземителният проводник (жълто-
зелен) трябва да е по-дълъг от 10 mm от
страна на клемната кутия. Секцията с
вътрешни проводници трябва да е подходяща
за мощността, погълната от готварския плот
(указано на етикета). Видът на захранващия
кабел трябва да е HO5V2V2-F.
Не поставяйте метални предмети като ножове,
вилици, лъжици или капаци върху плота. Те
може да се нагреят.
Върху нагряващите зони не трябва да се поставя
алуминиево фолио и пластмасови съдове.
След всяка употреба е необходимо известно
почистване на плота, за да се предотврати
натрупване на замърсявания и мазнини. Ако
тези замърсявания бъдат оставени, те ще се
нагреят повторно при използване на плота и
ще изгорят, отделяйки пушек и неприятна
миризма, без да се споменават рисковете от
възникване на пожар.
Никога не използвайте пара или спрей под
високо налягане за почистване на уреда.
Не докосвайте нагревателните зони по време
на работа или известно време след употреба.
Винаги използвайте подходящите готварски
съдове.
Не използвайте плота за съхранение на
никакви предмети.
Не използвайте повърхността като дъска за
рязане.
Не съхранявайте тежки предмети над плота.
Ако те паднат върху плота, могат да причинят
повреда.
Не използвайте плота като работна повърхност.
Не плъзгайте готварски съдове по плота.
Никога не приготвяйте храна директно върху
стъклокерамичния плот.
Винаги поставяйте съда в центъра на котлона,
върху който готвите. Не поставяйте нищо
върху панела за управление.
Н е е н е о б х о д и м а д о п ъ л н и т е л н а
операция/настройка, за да се работи с уреда
при номиналните честоти.
82 BG
ПРОДУКТОВ КОД Т
Идентификационна табелка (разположена под долната
обшивка на плота)
1. ЗАЩИТА НА ОКОЛНАТА СРЕДА
• ОЕЕО трябва да се предаде на съответните събирателни
пунктове, управлявани от общински или от регистрирани
компании. В много държави може да се предлага събиране и
извозване на ОЕЕО по домовете.
В много държави, когато купувате нов уред, старият може да
се върне на търговеца на дребно, който трябва да го вземе
безплатно в замяна на новия уред, доколкото уредът е от
еквивалентен тип и има същите функции както
предоставения
• ОЕЕО не трябва да се третира като битова смет.
Хората могат да играят важна роля при гарантиране, че ОЕЕО
няма да се превърне в екологичен проблем; важно е да
следвате някои основни правила:
ОЕЕО съдържа както замърсяващи вещества
(които могат да имат отрицателни последици за
околната среда), така и базови компоненти, които
могат да се използват повторно. Важно е да
подложите ОЕЕО на специфична обработка, за да
премахнете и да изхвърлите правилно всички замърсители и
да възстановите и рециклирате всички материали.
Този уред е обозначен съгласно Европейската
директива 2012/19/ЕС относно отпадъци от
електрическо и електронно оборудване (ОЕЕО).
Монтирането на домакински уред е сложна операция, която, ако не се
извърши правилно, може да има сериозно въздействие върху
безопасността на стоки, имущество или хора. По тази причина
монтирането трябва да се извършва от професионално
квалифицирани лица в съответствие с техническите регулации.
В случай, че този съвет бъде пренебрегнат и инсталирането бъде
извършено от неквалифицирано лице, производителят няма да носи
никаква отговорност за технически повреди на уреда, независимо
дали ще доведат до повреда на стоки или имущество или до
нараняване на хора или животни.
След отстраняване на опаковката се уверете, че уредът не е
повреден. В противен случай се свържете с търговеца на дребно или
със следпродажбения отдел на производителя.
Уверете се, че мебелите, в които ще се вгражда уредът, както и всички
други мебели в близост, са изработени от материали, които могат да
издържат на високи температури (мин. 100 °C).
В допълнение, всички декоративни ламинати трябва да бъдат
фиксирани с високоустойчиво лепило.
Уредът може да се монтира във вградена мебел в стандартен (вижте
фигурата 1) и изравнен (вижте фигурата 2) режим.
Дебелината на работния плот трябва да е между 25 и 45 mm.
Забележка: Размерите на вътрешния периметър са същите
като при стандартния монтаж.
Оставете разстояние от поне 55 mm между плота и задната страна
и поне 150 mm между плота и вертикалните мебели или стени от
страничната страна. Ако са монтирани мебели над плота,
минималното необходимо разстояние е 700 mm.
При монтиране на ширм над плота, направете справка с
изискванията за монтаж, посочени за ширма, но във всеки случай
разстоянието между плота и ширма трябва да е не по-малко от 700
mm. (вижте фигурата 3)
Ако долната част на плота е в съседство с участък, който
обикновено е достъпен за работа и почистване, трябва да се
постави разделител на 20 mm под долната част на плота. (вижте
фигурата 4)
Центрирайте и вкарайте плота.
Натиснете страните на плота, докато той се опре на целия си
периметър. (вижте фигурата 10)
ИЗРАВНЕН МОНТАЖ
Вземете четири пружини от плика с принадлежности и ги
завинтете за долната кутия, както е показано на фигурата. (вижте
фигурата 9)
Бързо фиксиране: (в зависимост от модела)
След проверка дали позицията на плота е правилна, запълнете
пролуката между работния плот и готварския плот със
силиконово лепило. Изравнете силиконовия слой със скрепер
или с мокър пръст, напоен с вода и сапун, преди да се оформи.
Не използвайте плота, докато силиконовият слой не изсъхне
напълно. (вижте фигурата 11)
- Вземете фиксиращите скоби от плика с принадлежности и ги
завинтете в положението, показано на долната кутия. (Не
затягайте винтовете за блокиране на скобите, те трябва да се
движат свободно) (вижте фигурата 7)
При монтиране на фурна под готварския плот трябва да се
постави разделител и минималното разстояние между долната
част на плота и фурната трябва да е не по-малко от 10 mm. Не
монтирайте неохладена фурна под този плот и монтирайте
фурната според нейните собствени монтажни изисквания. (вижте
фигурата 5)
Нормално фиксиране:
- Завъртете скобите и ги затегнете напълно. (вижте фигурата 8)
- Поставете плота в централно положение в изрязания участък.
С готварския плот се предоставя водонепоспруклив уплътнител.
Монтирайте уплътнителя около долната част на плота, както е
описано, и се уверете, че е правилно монтиран, за да избегнете
течове в поддържащите мебели. (вижте фигурата 6)
2. МОНТАЖ
3. ЕЛЕКТРИЧЕСКО СВЪРЗВАНЕ
A
B
C D
A
B
C
A
C
B
C
A B
D
A
B
C
D
РАЗПОЛОЖЕНИЕ 1-3РАЗПОЛОЖЕНИЕ 2-4
РАЗПОЛОЖЕНИЕ 1-3
РАЗПОЛОЖЕНИЕ 2-4
РАЗПОЛОЖЕНИЕ 5 РАЗПОЛОЖЕНИЕ 6 РАЗПОЛОЖЕНИЕ 7
РАЗПОЛОЖЕНИЕ 5
РАЗПОЛОЖЕНИЕ 6
РАЗПОЛОЖЕНИЕ 7
w
83 BG
1-3
2-4
5
6
7
РАЗПОЛОЖЕНИЕ
3. ТАЙМЕР
4. Допълнителен LED индикатор за готварска зона
Според модела
2. „-“
5. Програмен индикатор за готварска зона
6. Избор на зоната
7. Мост
1. „+“
1
2
5
5
7
3
5
5
6
6
6
6
6
6
5
5
3
1
2
4
5
5
6
6
1
2
3
6
6
6
4
5
5
5
6
6
5
5
3
1
2
5
5
6
6
1
2
3
6
6
6
5
5
5
Трифазен ток 220-240 V3
ПРЕДУПРЕЖДЕНИЕ: Производителят не поема отговорност за
никакви инциденти или последствия от тях, които могат да
възникнат по време на използване на уред, който не е свързан със
земята или свързан със земя, чиято непрекъсваемост е
нарушена.
Монтажът трябва да е съобразен със стандартите и
директивите.“ Производителят не носи отговорност за
никакви щети, които могат да бъдат причинени от
неподходяща или неразумна употреба.
Преди работа с електричество проверете напрежението на
захранването, показано на електромера, настройката на
прекъсвача на веригата, непрекъснатостта на заземителната
връзка към инсталацията и дали предпазителят е подходящ.
Електрическото свързване към инсталацията трябва да се
извърши в съответствие с номиналната мощност на уреда; това
трябва да се извърши чрез пакетен изключвател.
Ако уредът има щепселна кутия, тя трябва да се монтира така, че
щепселната кутия да е достъпна.
Жълто-зеленият проводник на захранващия кабел трябва да се
свърже както към заземителя на електрозахранването, така и към
клемите на уреда.
За всякакви въпроси относно захранващия кабел се обръщайте
към следпродажбения отдел или към квалифициран техник.
Ако плотът е монтиран със захранващ кабел, той трябва да се
свърже само към захранване от 220-240 V между фаза и
неутрално положение.
Възможно е обаче плотът да се свърже към:
Трифазен ток 380-415 V2N
За да продължите с новата връзка, следвайте инструкциите по-
долу:
Преди да осъществите връзката, се уверете, че монтажът е
защитен от подходящ предпазител и е снабден с проводници на
достатъчно голяма секция за нормално захранване на уреда.
Обърнете плота, така че стъклената страна да е срещу работния
плот, като внимавате да защитите стъклото.
- намерете двете уши, разположени отстрани;
- Завинтете кабелната скоба.
- Изберете захранващия кабел в съответствие с препоръките
от таблицата;
- Издърпайте захранващия кабел навън.
- Отстранете винтовете, задържащи клемната кутия, която
съдържа шунтовите шини и проводниците на захранващия
кабел;
- Прокарайте захранващия кабел през скобата;
- Оголете 10 mm от края на всеки проводник на захранващия
кабел, като вземете под внимание необходимата дължина на
кабела за свързване на клемната кутия;
- поставете острието на плоска отвертка пред всяко от ушите
„2“ и „3“, бутнете навътре и натиснете;
- Прокарайте захранващия кабел през
скобата;
- отстранете капака.
За да освободите захранващия кабел:
Действия, които трябва да бъдат извършени за
осъществяване на нова връзка:
- - Според монтажа и с помощта на шунтовите шини, получени
в предишната стъпка, фиксирайте проводниците, както е
показано на графиката;
- отвинтете кабелната скоба „1“;
- Фиксирайте капака;
- Фиксирайте капака;
- Оголете 10 mm от края на всеки
проводник на захранващия кабел, като
вземете под внимание необходимата
дължина на кабела за свързване на
клемната кутия;
- Според монтажа и с помощта на
шунтовите шини, получени в предишната
стъпка, фиксирайте проводниците, както
е показано на графиката;
- Изберете захранващия кабел в
съответствие с препоръките от таблицата;
Забележка: уверете се, че винтовете на клемната кутия за
здраво затегнати.
Действия, които трябва да бъдат извършени за осъществяване
на нова връзка:
- Завинтете кабелната скоба.
Отворете капака в следната последователност:
2 31
Ако е необходимо да подмените захранващия кабел, свържете
жицата в съответствие със следните цветове/кодове:
ВНИМАНИЕ:
СИНЯ
КАФЯВА
ЖЪЛТО-ЗЕЛЕНА
Неутрална
Под напрежение
Земя
( )
ШУНТ
84 BG
РАЗПОЛОЖЕНИЕ
"1-6"
РАЗПОЛОЖЕНИЕ
"7"
ЕДНОФАЗЕН или ДВУФАЗЕН ТОК 220-240 V~
Кабел
HO5V2V2F
Кабел
HO5V2V2F
Кабел
HO5V2V2F
2
3x2,5 mm
2
3x4 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
ТРИФАЗЕН ТОК 220-240 V3~
ТРИФАЗЕН ТОК 380-415 V2N~
Свърване към клемите в клемната кутия
N
=
Неутрална
PE
=
Земя
L1 / L2 / L3 = Фаза
220-240V 3 ~
PE
L1 L2
L3
380-415V 2N ~
N
PE
L1 L2
L3
PE
L1
L2
220-240V ~
N
L
220-240V 2 ~
L2
PE
L1
PE
4. СЪВЕТ ОТНОСНО ГОТВАРСКИТЕ
СЪДОВЕ, ПОДХОДЯЩИ ЗА ПЛОТОВЕ
Използването на качествени готварски съдове е критично важно за
получаване на най-добрите резултати от вашия готварски плот.
Алуминий: препоръчва се голямо тегло. Добра проводимост.
Алуминиевите остатъци понякога се появяват като надрасквания
по плота, но могат да бъдат отстранени, ако бъдат почистени
незабавно.
Неръждаема стомана: строго препоръчвана. Особено добра с
основа от сандвичева обшивка. Сандвичевата основа комбинира
ползите от неръждаемата стомана (външен вид, издръжливост и
стабилност) с предимствата на алуминия или медта
(проводимост на топлината, равномерно разпределение на
топлината).
ИЗБОРЪТ НА ГОТВАРСКИ СЪДОВЕ - Следната информация
ще ви помогне да изберете готварски съдове, които са с добри
работни характеристики.
Поради ниската точка на топене трябва да се използва тънък
алуминий.
Лято желязо: може да се използва, но не се препоръчва.
Недобри работни характеристики. Може да надраска
повърхността.
• Винаги използвайте качествени готварски съдове със
съвършено гладки и плътни основи: използването на този тип
готварски съдове ще предотврати формирането на горещи точки,
водещи до залепване на храна. Плътните тенджери и тигани ще
осигурят равномерно разпределение на топлината.
• Уверете се, че основата на тенджерата или тигана е суха:
при пълнене на съдове с течност или използване на съдове,
които са били съхранени в хладилника, се уверете, че основата
на съда е напълно суха, преди да я поставите върху готварския
плот. Това ще спомогне за избягване на образуването на петна по
плота.
• Използвайте съдове, чийто диаметър е достатъчно
широк напълно да покрие повърхността на котлона:
размерът на съда трябва да е не по-малък от нагряващата зона.
Ако е малко по-широк, енергията ще се използва при максимална
ефективност.
Порцелан/емайл: Добри работни характеристики само с тънка,
гладка, плоска основа.
Стъклена керамика: не се препоръчва. Недобри работни
характеристики. Може да надраска повърхността.
Медно дъно/керамика: препоръчва се голямо тегло. Добри
работни характеристики, но медта може да остави следи, които
да изглеждат като надрасквания. Остатъците могат да бъдат
отстранени, ако плотът се почисти незабавно. Въпреки това не
оставяйте такива съдове да врят без течност. Прегретият метал
може да се залепи за стъклените плотове. Прегретият меден съд
ще остави следа, която ще образува трайно петно върху плота.
5. ИЗПОЛЗВАНЕ
Функцията „Задаване степен на мощност“ е налична само през
първите 30 секунди след включване на плота. Дори е възможно
да се повтори тази настройка, като се изключи и включи
захранващия кабел.
Чрез функцията „Задаване степен на мощност“ потребителят
може да настрои максималната мощност, която може да бъде
достигната от плота.
Чрез настройване на желаната максимална мощност, плотът
автоматично регулира разпределението в различните зони за
готвене, така че лимитът никога да не бъде превишен; с
допълнителното предимство, че може да направлява всички зони
без проблеми при натоварване.
Клиентът може да настрои максималната мощност на плота
между 2,5 kW и максималната свързана мощност на плота (това
може да се промени в зависимост от модела) (например, ако
максималната мощност на плота е 7,2 kW, максималното ниво на
мощност за настройване е между 2,5 kW и 7,2 kW).
Плотът е настроен на максимална мощност по време на
покупката.
След свързването на уреда към електрическото захранване в
рамките на 30 секунди можете да настроите нивото на мощност
въз основа на показаните по-долу точки:
Как да изберете степен на мощност.
4 - След това на екрана ще се появи следното съобщение.
5 - Като използвате клавишите „Плюс“ и „Минус“, може да
промените степента на мощност. В този пример може да
избирате между 6500 и 2500 W. Когато изберете желаната степен,
докоснете едновременно клавиша „Плюс“ и клавиша „Минус“ за 5
секунди.
6 - Когато този процес приключи, се чува продължителен звуков
сигнал и стойностите се нулират. Може отново да започнете да
задавате стойности.
2 - Изчакайте тактилният контрол да приключи с процеса на
инициализиране.
3 - Преди да са изминали 30 секунди, докоснете клавиша “ “
за 5 секунди.
1 - Включете плота.
P
P
4
5
0 0
85 BG
Включване/изключване на нагряващата зона
4) Ако е активен само един нагревател и той е изключен, ще
прозвучат 4 кратки звукови сигнала, указващи, че целият
готварски плот е изключен.
3) Дори ако е активна функция за заключване, можете да
изключите зона.
1) Ако етапът на готвене е в позиция 0, този дисплей ще се
изключи автоматично след 10 секунди и ще прозвучи
последователността на изключване на зоната.
За да включите нагревател Докоснете която и да е нагревателна
зона за 400 милисекунди. Ще се чуе продължителен звуков
сигнал и стойността „0“ ще се появи като цифра в целевата зона,
указваща нивото на мощността.
2) Ако има индикация за остатъчна топлина на дисплея, който е
включен, но с мощност 0, ще се появи превключваща се „0“.
3) Ако е активна функция за заключване, не можете да включите
зона.
За да изключите нагревател Докоснете която и да е
нагревателна зона за 1,2 секунди. Ще прозвучат 3 кратки звукови
сигнала и в целевата зона няма да се появи нищо или ще се появи
стойност „H“, ако има остатъчна топлина. Зоната ще се изключи.
1) Ако етапът на готвене е в позиция 0, този дисплей ще се
изключи автоматично след 10 секунди и ще прозвучи
последователността на изключване на зоната.
2) Ако има индикация за остатъчна топлина на дисплея, който е
изключен, ще се появи „H“.
След това тактилният контрол няма да ви позволи да
правите комбинации, надвишаващи лимита за опцията Eco
7 - След като процесът стартира, на дисплея на таймера ще се
покаже мощността на опцията ECO.
Избор на зона
Когато една зона е вече включена, неизбраните зони, които са
включени, ще светнат с по-нисък интензитет.
1. С продължително натискане на бутони „+“ или „-“ нивото на
мощността се увеличава/намалява непрекъснато. При бързо
увеличаване мощността спира на ниво 9, а за по-високо ниво на
мощността е необходимо друго кратко натискане на бутона +. При
бързо увеличаване/намаляване не се чува звуков сигнал.
С кратко натискане на бутони „+“ или „-“ се увеличава или
намалява мощността в избраните зони: 0-1-2-3...9-P
Ако само една зона е включена, тази зона е вече избрана по
подразбиране, без да е необходимо да натиснете за кратко (150
милисекунди) бутона за избор.
Увеличаване/намаляване на нивото на мощност
4. Когато е избран нагревател и бутоните „+“ и „-“ бъдат
докоснати едновременно, нивото на мощността ще стане „0“, но
нагревателят ще поддържа избора в рамките на 10 секунди. Ако
има зададен таймер за нагревател, таймерът ще се изключи.
Това действие може да се извърши само в някои случаи в
зависимост от конфигурацията за сензорен контрол. Следните
примери са само за информация. Личният ви опит ще ви позволи
да адаптирате тези настройки към вашия вкус и навици.
3. При включена зона с ниво на мощността 0, ако зоната е
гореща, 0 ще премигва на дисплея. След 10 секунди 0 ще изчезне
и ще се появи постоянен дисплей на буквата „H“.
2. След достигане на ниво на мощността P натискането на
бутона + отново няма да промени нивото на мощността на 0. След
достигане на ниво на мощността 0 натискането на бутона - отново
няма да промени нивото на мощността на P.
След това при всяко натискане на бутон дисплеят ще покаже „L“
за 2 секунди. Нагряването остава в същото състояние.
Това действие може да се извърши, когато клавишите „+“ и „-“
бъдат докоснати едновременно.
Забележка: Автоматично заключване за деца ще се активира 15
минути след пълно изключване на плота. Тази функция ще се
задейства автоматично, но е необходимо преди това да я
програмирате. Вижте точката за потребителски настройки.
За да деактивирате заключването за деца, следвайте същия
процес, както описан по-горе. След това ще се чуе кратък звуков
сигнал и дисплеят ще покаже буквата „n“. Готварският плот ще
остане незаключен.
Опция за заключване за деца
За да включите двоен удължен котлон, свързаната главна зона
трябва вече да е включена и индикацията за ниво на мощност
трябва да е повече от 0.
2-рото кратко натискане на удължителен бутон изключва
удължения котлон.
Кратък звуков сигнал при всяко натискане на удължителен бутон.
8.2- Тройна зона включена
1-вото кратко натискане на удължителен бутон включва 1-вия
удължен котлон. 1 LED индикатор над удължителния бутон се
включва, ако 1-вият удължени котлон е включен (левият LED
индикатор в случай на тройна зона, средният и единствен LED
индикатор в случай на двойна зона)
3-тото кратко натискане на удължителен бутон изключва 1-вия и
2-рия удължен котлон.
8.1- Двойна зона включена
1-вото кратко натискане на удължителен бутон включва
удължения котлон. LED индикаторът над удължителния бутон се
включва, ако удълженият котлон е включен.
Кратък звуков сигнал при всяко натискане на удължителен бутон.
2-рото кратко натискане на удължителен бутон изключва 2-рия
удължен котлон. 2 LED индикатора над удължителния бутон се
включват, ако 1-вият и 2-рият удължени котлони са включени
Двойни/тройни зони
Мостова функция
- Ако потребителят избере ниво на мощността „0“
Дисплеите и на двата мостови нагревателя ще показват еднакво
ниво на мощността. Функцията ще бъде прекратена:
Мостът може да се активира само когато и двата нагревателя са
изключени. Избира се един нагревател на моста, за да се
активира сензорният мостов бутон за мостова функция.
Прозвучава звуков сигнал и LED индикаторът на зоната се
включва, ако зоната е включена.
И двата мостови нагревателя ще бъдат избрани едновременно.
След като бъдат избрани нагревателите, ако нивото на
мощността не е желаното, регулирайте чрез бутоните + и -.
- Ако бъде натиснат мостовият бутон в режим на настройка.
86 BG
Защита срещу преливане
Нещо (предмет или течност) натиска бутон за повече от 5
секунди. 2 кратки звукови сигнала + 1 продължителен звуков
сигнал на всеки 30 секунди, докато бутонът е натиснат.
Готварският плот ще се изключи. Този символ ще продължи
да премигва, докато състоянието е активно.
Таймер
Изберете зоната за прилагане на таймер. Нивото на мощност на
зоната е повече от 0. Статично се показва в зоната, за която
ще бъде приложен таймер. „0 0“ в цифрите, запазени за таймера.
2) Едновременното натискане на бутоните на таймера отменя
таймера (променя се на 00).
6) След изтичане на времето и прозвучаване на звуков сигнал
от плота натиснете произволен бутон и алармата и цифровата
последователност ще бъдат прекратени.
8) Мощността на зоната с приложен таймер може да се промени
без последствия чрез програмиране на таймера.
9) Последната минута ще бъде показана в секунди (при
различни варианти е видимо само ако навлезете в
програмирането на таймера през последната минута на
отброяването)
Функцията за таймер може да се активира със свой собствен
бутон или чрез едновременно докосване на бутоните „+“ и „-“.
4) Когато настройвате времето на таймера, е възможно да
отидете от „00“ до „99“ с бутона „-“ и от „99“ до „00“ с бутона „+“.
5) Максималното време е 99 минути.
И в двата случая трябва да бъде избран нагревател и неговото
ниво на мощност трябва да е повече от 0.
1) Таймерът може да се изберете с клавишите „+“ или „-“. Не се
чуват звукови сигнали по време на промяната.
7) Възможно е да регулирате времето на таймера, докато
таймерът е бил задействан преди това.
3) Ако бутоните „+“ или „-“ на таймера се задържат натиснати по
време на определянето, получавате достъп до бърза настройка.
Оставащото време се показва в цифрите, запазени за таймера.
Ако се прилага таймер към няколко зони, се показва най-малкото
оставащо време и десетичният знак се показва в съответната
зона.
10) С натискането на бутона на таймера без избрана зона и без
приложен таймер към никоя зона не се извършва нищо.
12) В зоната с приложен таймер се редуват мощност (5
секунди) и (0,5 секунди).
11) С натискането на бутона на таймера без избрана зона и с
приложен таймер към много зони, показаното чрез цифрите
време се променя на ротационен принцип и показва времето,
чийто дисплей на мощността е с активиран десетичен знак.
Индикатор за остатъчна топлина
(при излъчващи нагреватели -> изчислено)
o
За генериране на температура над 65 C нагряващ елемент
трябва да работи определено време, което зависи от нивото на
мощността. След изтичане на това време предупреждението за
остатъчна топлина ще се покаже, когато нагряващият елемент
бъде изключен.
Докато температурата на стъклената повърхност на готварския
o
плот е над 65 C (теоретична стойност), това състояние ще се
покаже на съответния дисплей чрез „H“.
Същите индикатори могат да се използват и за указване на
„остатъчната топлина“. За тази цел трябва да се направи
разписание: оставащо време на нагряване=f (ниво на мощността,
време на работа).
Автоматично изключване за безопасност
Ако нивото на мощността не бъде променено в рамките на
предварително зададен период, съответният нагревател се
изключва автоматично.
Максималното време, през което даден нагревател може да
остане включен, зависи от избраното ниво на готвене.
Ниво на
мощността
Макс. време във
включено
състояние (часове)
1
2
3
4
5
6
7
8
9
P
10
5
5
4
3
2
2
2
2
2
ЗАБЕЛЕЖКА: докато може да възникне ситуация на прегряване
по време на работа на най-високото ниво на мощността,
готварският плот автоматично ще регулира нивото на мощността,
за да защити плота от прегряване.
6. ПОЧИСТВАНЕ И ТЕХНИЧЕСКА ПОДДРЪЖКА
. Трябва да се използват само продукти (кремообразни
почистващи препарати и скрепери), специално предназначени
за стъклено-керамични повърхности. Те се предлагат в
железарските магазини.
. Преди да извършите почистване или поддръжка по
готварския плот, оставете го да се охлади.
. Избягвайте разливи, тъй като всичко, което попадне върху
повърхността на плота, ще изгори бързо и ще направи
почистването по-трудно.
. Препоръчва се да държите далеч от плота всички вещества,
които могат да се разтопят, като пластмасови предмети,
захар и продукти на захарна основа.
ТЕХНИЧЕСКА ПОДДРЪЖКА:
- Капнете няколко капки от специализирания почистващ
продукт върху повърхността на плота.
- Изтъркайте упоритите петна с мека кърпа или леко
навлажнена кухненска хартия.
- Избършете с мека кърпа или суха кухненска хартия, докато
повърхността е чиста.
Ако все още има упорити петна:
- Капнете още няколко капки от специализираната почистваща
течност по повърхността.
НЯКОЛКО СЪВЕТА:Честото почистване оставя защитен слой,
който е важен за предотвратяване на надраскването и
износването. Уверете се, че повърхността е чиста, преди да
използвате готварския плот отново. За да премахнете следи от
вода, използвайте няколко капки бял оцет или лимонов сок. След
това избършете с попиваща хартия и няколко капки
специализирана почистваща течност.Стъклокерамичната
повърхност ще издържи на надраскване от готварски съдове с
плоско дъно, но е винаги по-добре да ги повдигате, когато ги
местите от една зона към друга.
- Избършете с мека кърпа или суха кухненска хартия, докато
повърхността е чиста.
- Изстържете със скрепер, като го държите под ъгъл от 30°
спрямо плота, докато петната изчезнат.
- Повторете действието, ако е необходимо.
ЗАБЕЛЕЖКА:
Не използвайте гъба, която е твърде мокра. Никога не
използвайте нож или отвертка. Скрепер с бръснарско ножче
няма да повреди повърхността, ако се държи под ъгъл от
30°. Никога не оставяйте скрепер с бръснарско ножче
там,където може да бъде достигнат от деца. Никога не
използвайте абразивни продукти или почистващ прах.
Металната рамка: за безопасно почистване на металната рамка
измийте със сапун и вода, изплакнете и изсушете с мека кърпа.
30°
Maxi
Промяната в цвета на стъклокерамичната повърхност
не влияе на нейното функциониране или стабилност.
Това обезцветяване се дължи предимно на остатъци
от изгорена храна или използване на готварски
съдове, изработени от материали като алуминий или
мед; тези петна са трудни за премахване.
87 BG
7. РАЗРЕШАВАНЕ НА ПРОБЛЕМИ
Готварските зони не излъчват достатъчна топлина за
кипване или достатъчно изпържване на храната
Готвенето е прекалено бавно
Използват се неподходящи съдове. Използвайте само съдове с
плоско дъно, които са тежки и имат диаметър най-малко равен на
готварската зона.
Следи от метал
Не плъзгайте алуминиеви готварски съдове по плота. Вижте
препоръките за почистване.
Използвате подходящи материали, но все още има петна.
Използвайте бръснарско ножче и следвайте препоръките в точка
„ПОЧИСТВАНЕ“.
Тъмни петна
Светли повърхности по плота
Следи от алуминиев или меден съд, но също и остатъци от
минерали, вода и храна; те могат да бъдат премахнати с
кремообразен почистващ препарат.
Малки драскотини или изтърквания по стъклената
повърхност на плота
Прилага се неправилно почистване или се използват съдове с
грубо дъно; частици като песъчинки или сол попадат между плота
и дъното на съда. Вижте точка „ПОЧИСТВАНЕ“; уверете се, че
дъната на съдовете са чисти преди употреба и използвайте само
съдове с гладко дъно. Драскотините могат да бъдат избегнати
само ако почистването се извършва правилно.
Дъното на съда трябва напълно да покрива диаметъра на
избраната зона.
Използвайте бръснарско ножче и следвайте препоръките в точка
„ПОЧИСТВАНЕ“.
Карамелизиране или разтопена пластмаса по плота.
Вижте точка „ПОЧИСТВАНЕ“.
Плотът не работи или определени зони не работят
Използвайте само съдове с плоско дъно. Ако между съда и плота
се вижда светлина, зоната не предава топлината правилно.
Шунтовете не са правилно позиционирани в клемната кутия.
Проверете дали връзките са правилно осъществени и дали
панелът за управление е заключен. Отключете плота.
Готварският плот не се изключва.
Панелът за управление е заключен. Отключете плота.
Готварският плот се самоизключва.
Циклите на включване и изключване се различават в зависимост
от желаното ниво на топлина:
- високо ниво: продължително време на работа.
Главният прекъсвач (бутон за включване/изключване) е бил
докоснат неволно или има друг предмет над някой бутон.
Включете отново уреда без никакви предмети около бутоните.
Въведете настройките отново.
Проверете състоянието на предпазителите/прекъсвачите за
помещението. Проверете дали няма прекъсване на
електрозахранването.
Показване на F и цифри
Ако на дисплея се появят F и цифри, уредът е засякъл повреда.
Следната таблица изброява действия, които можете да
предприемете, за да коригирате проблема.
Честота на действията по включване/изключване за зони
за готвене
Готварският плот не работи.
- ниско ниво: кратко време на работа,
8. СЛЕДПРОДАЖБЕНО ОБСЛУЖВАНЕ
— дали щепселът е правилно вкаран и е с правилните
предпазители;
Преди да се обадите на сервизен инженер, проверете
следното:
Ако повредата не може да се определи, изключете уреда – не
опитвайте да го поправяте – и се обадете на сервизния център за
следпродажбено обслужване. Уредът е снабден с гаранционен
сертификат, който осигурява неговата безплатна поправка в
сервизния център.
F0
Fc
Ft
FE
Fb
FU / FJ
FA
FC / Fd
Fr
Ако е възникнала грешка, извадете и включете отново щепсела на готварския плот към
електрозахранването. Ако грешката продължава, се свържете с центъра за следпродажбено
обслужване. Ако грешката изчезне внезапно при нормална работа, се свържете с центъра за
следпродажбено обслужване.
Софтуерна грешка в сензорната
контрола.
Изчакайте, докато температурата спадне. Готварският плот ще се възстанови автоматично, когато
температурата достигне нормална стойност.
Зоната със сензорен контрол е
твърде гореща и е изключила всички
нагреватели.
Изчакайте, докато температурата спадне. Ако съобщението продължава да се показва, след като
температурата е достигнала нормална стойност, се свържете с центъра за следпродажбено
обслужване.
Изчакайте, докато температурата спадне. Ако съобщението продължава да се показва, след като
температурата е достигнала нормална стойност, се свържете с центъра за следпродажбено
обслужване.
Те м п е р ат у р н и я т с е н з о р н а
сензорната контрола може да е
повреден.
Вижте дали готварският плот е монтиран правилно. Уверете се, че бутоните докосват правилно
стъклената повърхност.
Прекалена чувствителност на
някой от бутоните.
Тази грешка е самопроверка на клавиатурата. Тя изчезва, когато автоматичната проверка върне
сигурна стойност. Ако грешката продължава, се свържете с центъра за следпродажбено обслужване.
Г р е ш к а в с и г у р н о с т т а н а
клавиатурата
Тази грешка е самопроверка на софтуера. Тя изчезва, когато автоматичната проверка върне сигурна
стойност. Ако грешката продължава, се свържете с центъра за следпродажбено обслужване.
Г р е ш к а в с и г у р н о с т т а н а
клавиатурата
Тази грешка е самопроверка на софтуера. Тя изчезва, когато автоматичната проверка върне сигурна
стойност. Ако грешката продължава, се свържете с центъра за следпродажбено обслужване.
Г р е ш к а в с и г у р н о с т т а н а
клавиатурата
Може да има проблем в управляващата верига на някое реле. Извадете щепсела на готварския плот
от контакта, изчакайте една минута и включете отново. Ако грешката продължава, се свържете с
центъра за следпродажбено обслужване.
Грешка в сигурността на релетата
Повреда
Действие
Дисплей на
нагревателя
Т е м п е р а т у р н и я т с е н з о р н а
сензорната контрола може да е
повреден.
ADVERTENCIA: Utilice solamente las
protecciones que incorpora el electrodoméstico,
las protecciones diseñadas por el fabricante del
equipo de cocina o las protecciones que indica el
fabricante en las instrucciones de uso, según
cor re sp on da . El u so d e p ro te ccio ne s
inadecuadas puede causar accidentes.
ADVERTENCIA: Dejar desatendida la placa de
cocción mientras se cocina con grasa o aceite
puede ser peligroso y originar un incendio.
NUNCA intente apagar el fuego con agua;
apague la placa de cocción y cubra la llama con
una tapa o una manta ignífuga, por ejemplo.
ADVERTENCIA: Peligro de incendio; no coloque
objetos en las superficies de cocción.
ADVERTENCIA: Si la superficie se agrieta, no
toque el cristal y apague el electrodoméstico para
evitar la posibilidad de sufrir una descarga eléctrica.
Con el fin de evitar el riesgo de quemaduras
graves, es muy recomendable mantener a los
niños alejados de las zonas de cocción mientras
estén funcionado, pero también cuando se
apaguen mientras el indicador de calor residual
siga encendido.
Este electrodoméstico no está diseñado para
funcionar con un temporizador externo ni con
ningún sistema de control remoto separado.
No mire fijamente a las lámparas halógenas de la
placa de cocción.
Recomendamos mantener las instrucciones de
instalación y uso para consultas futuras. Antes de
instalar la placa de cocción, anote el número de
serie por si fuese necesario solicitar asistencia al
servicio posventa.
ADVERTENCIA: El electrodoméstico y las partes
accesibles de este se calientan durante el
funcionamiento. Debe prestarse atención para no
tocar los elementos térmicos. Los niños de
menos de 8 años deben mantenerse alejados del
electrodoméstico, a menos que estén
constantemente vigilados.
Pueden utilizarlo niños a partir de 8 años de edad
y personas con facultades físicas, sensoriales o
mentales reducidas, o con falta de experiencia y
conocimiento, si lo emplean bajo supervisión o se
les instruye acerca de la seguridad del producto y
entienden los riesgos que comporta. Es preciso
vigilar a los niños para asegurarse de que no
jueguen con el electrodoméstico. Los niños no
deben limpiar ni mantener el producto sin
supervisión.
PRECAUCIÓN: El proceso de cocción debe
supervisarse. Los procesos de cocción breves
deben vigilarse de manera continua.
Conecte un enchufe en el cable que transporta la
tensión, la corriente y la carga indicadas en la
etiqueta y que tiene el contacto de masa. La toma
de corriente debe adecuarse a la carga indicada
en la etiqueta y disponer de un contacto de masa
conectado y operativo. El conductor de tierra es
de color amarillo verdoso. Esta operación debe
realizarla un profesional debidamente cualificado.
Si la toma de corriente es incompatible con el
enchufe del electrodoméstico, pida a un
INSTRUCCIONES DE SEGURIDAD
88 ES
Coloque siempre el recipiente en el centro de la
zona en la que esté cocinando. No coloque nada
en el panel de control.
En las superficies calientes no deben colocarse
recipientes de plástico y papel de aluminio.
No se requere nnguna operacón/ajuste adconal
para hacer funconar el aparato a las frecuencas
nomnales.
Para evitar riesgos, el fabricante, su
representante de servicio o cualquier otra
persona cualificada deben cambiar los cables de
alimentación que estén dañados. El conductor de
tierra (amarillo verdoso) debe tener una longitud
superior a 10 mm por el lado del bloque de
conexión. La sección de los conductores internos
debe adecuarse al consumo de potencia de la
placa de cocción (indicado en la etiqueta). El
cable de alimentación debe ser de tipo
HO5V2V2-F.
No toque las superficies calientes durante el
funcionamiento o inmediatamente después del uso.
Nunca cocine los alimentos directamente sobre la
placa vitrocerámica.
No coloque objetos pesados encima de la placa
de cocción. Podrían ocasionar daños si se
cayesen en la placa de cocción.
electricista profesional que sustituya la toma por
otra adecuada. El enchufe y la toma deben
cumplir las normas actuales del país donde se
instala el electrodoméstico.
Nunca utilice vapor o aerosoles a alta presión
para limpiar el electrodoméstico.
No utilice la placa de cocción como superficie de
trabajo.
No utilice la superficie como tabla para cortar.
No acumule objetos en la placa de cocción.
No coloque objetos metálicos, como cuchillos,
tenedores, cucharas o tapas, en la placa de
cocción. Podrían calentarse.
Utilice siempre utensilios de cocina adecuados.
En la conexión con la fuente de alimentación
también puede utilizarse un contactor omnipolar
entre la fuente y el electrodoméstico. Este debe
soportar la carga conectada máxima y cumplir la
legislación vigente.
La desconexión puede realizarse mediante el
enchufe accesible o mediante la incorporación de
un interruptor en el cableado fijo con arreglo a las
normativas de cableado.
Después de cada uso, es preciso limpiar un poco
la placa de cocción para evitar que se acumule
suciedad y grasa. La suciedad y la grasa que no
se eliminen se recalentarán y se quemarán
cuando se utilice de nuevo la placa de cocción,
con lo que se generará humo y se desprenderán
olores desagradables, sin olvidar el riesgo de
propagación del fuego.
No deslice los utensilios de cocina por la placa de
cocción.
El contactor no debe interrumpir el cable de tierra
de color amarillo verdoso. La toma de corriente o
el contactor omnipolar empleados deben estar
fácilmente accesibles cuando se instala el
electrodoméstico.
89 ES
CÓDIGO DE PRODUCTO T
Placa de identificación (situada debajo de la carcasa inferior de la
placa de cocción)
1. PROTECCIÓN DEL MEDIO AMBIENTE
• Los RAEE no deben tratarse como residuos domésticos.
• Los RAEE deben entregarse en los puntos de recogida
pertinentes que gestionan los municipios o las empresas
autorizadas. En algunos países existe un servicio de recogida de
RAEE de gran tamaño.
En muchos países se puede entregar el electrodoméstico antiguo
al comprar otro nuevo en el establecimiento, que deberá recogerlo
de forma gratuita siempre que se trate de un electrodoméstico
equivalente y que tenga las mismas funciones que el suministrado.
Este electrodoméstico tiene la marca de conformidad
con la Directiva europea 2012/19/UE sobre residuos
de aparatos eléctricos y electrónicos (RAEE).
Los RAEE contienen sustancias contaminantes (que
pueden tener consecuencias negativas para el medio
ambiente) y componentes básicos (que pueden
reutilizarse). Es importante someter los RAEE a
procedimientos específicos para eliminar y desechar
de manera correcta todos los contaminantes, además de recuperar
y reciclar todos los materiales.
Todos personalmente somos importantes cuando se trata de
garantizar que los RAEE no se conviertan en un problema
ambiental. Para esto, es fundamental respetar algunas reglas
básicas:
La encimera en la que se instale deberá tener un grosor de 25 a 45mm
Entre la placa de cocción y la pared trasera debe dejarse una
distancia mínima de 55 mm; entre la placa de cocción y el mueble
vertical o las paredes del lateral debe quedar al menos una
separación de 150 mm. Si se instala un mueble encima de la placa de
cocción, habrá que dejar una distancia mínima de 700 mm.
Asegúrese de que los muebles en los que se instale el
electrodoméstico, y demás mobiliario próximo, sean de materiales
que resistan las altas temperaturas (100 °C mín.).
Tras quitar el embalaje, asegúrese de que el electrodoméstico no esté
dañado; si no es así, póngase en contacto con el establecimiento o el
servicio posventa del fabricante.
El electrodoméstico puede empotrarse en un mueble en el modo
“estándar” (véase figura 1) o “a ras” (véase figura 2).
Cuando vaya a instalar una campana encima de la placa de cocción,
consulte los requisitos específicos de la campana; en cualquier caso,
la distancia entre la placa de cocción y la campana no debería ser
inferior a 700 mm. (véase figura 3)
Asimismo, será preciso fijar el laminado para decoración con cola de
alta resistencia.
Nota: Las medidas del perímetro interno son las mismas en la
instalación estándar.
Si la parte inferior de la placa de cocción es adyacente a una zona
normalmente accesible durante las operaciones de manipulación o
limpieza, debe colocarse un separador 20 mm por debajo de la parte
inferior de la placa de cocción. (véase figura 4)
La instalación del electrodoméstico es una operación complicada
que, si no se realiza de manera correcta, puede tener graves
consecuencias en la seguridad de los alimentos, los bienes
materiales o las personas. Por este motivo, es competencia de
profesionales cualificados, que deben llevarla a cabo con arreglo a los
reglamentos técnicos.
Si se ignora este consejo y una persona no cualificada instala el
electrodoméstico, el fabricante no se hará responsable de los fallos
técnicos que pueda presentar, con independencia de si ocasionan o
no daños materiales o lesiones a personas o animales.
Con la placa de cocción se suministra una junta estanca al agua.
Instale la junta alrededor de la parte inferior de la placa de cocción
como se describe y asegúrese de que esté correctamente instalada
para evitar filtraciones en los muebles sobre los que se apoya. (véase
figura 6)
- Introduzca la placa de cocción en el centro del hueco.
No utilice la placa de cocción hasta que la capa de silicona se haya
secado por completo. (véase figura 11)
Cuando instale un horno bajo la placa de cocción, no se necesitará
separador y se tendrá que dejar una distancia mínima no inferior a 10
mm entre la parte inferior de la placa de cocción y el horno. No instale
hornos sin enfriamiento bajo esta placa de cocción y respete los
requisitos de instalación del horno para instalarlo (véase figura 5)
- Gire las abrazaderas y apriételas por completo. (véase figura 8)
Saque cuatro resortes de la bolsa de accesorios y acóplelos en el
cuadro inferior, como se muestra en la figura. (véase figura 9)
Presione los lados de la placa de cocción hasta que queda sujeta en
todo el perímetro. (véase figura 10)
Fijación normal:
Fijación rápida: (Dependiendo del modelo)
Centre la placa de cocción e introdúzcala en el hueco.
INSTALACIÓN A RASUna vez que haya comprobado que la placa de
cocción está en la posición correcta, utilice silicona para rellenar el
espacio situado entre la encimera y la placa de cocción. Aplaste la
capa de silicona con una espátula o con un dedo humedecido con
agua y jabón antes de que se seque.
- Saque las abrazaderas de fijación de la bolsa de accesorios y
acóplelas en la posición mostrada en el cuadro inferior. (No apriete los
tornillos para bloquear las abrazaderas, ya que deberían moverse
con libertad). (véase figura 7)
2. INSTALACIÓN
3. CONEXIÓN ELÉCTRICA
A
B
C D
A
B
C
A
C
B
C
A B
D
A
B
C
D
ESQUEMA 1-3
ESQUEMA 1-3
ESQUEMA 2-4 ESQUEMA 5 ESQUEMA 6 ESQUEMA 7
ESQUEMA 2-4
ESQUEMA 5
ESQUEMA 6
ESQUEMA 7
90 ES
1-3
2-4
5
6
7
ESQUEMA
Según el modelo
1. "+"
2. "-"
3. TEMPORIZADOR
4. LED de zona de cocción adicional
5. Indicador de programación de zona de cocción
6. Selección de la zona
7. Puente
1
2
5
5
7
3
5
5
6
6
6
6
6
6
5
5
3
1
2
4
5
5
6
6
1
2
3
6
6
6
4
5
5
5
6
6
5
5
3
1
2
5
5
6
6
1
2
3
6
6
6
5
5
5
Antes de llevar a cabo cualquier operación eléctrica, compruebe la
tensión de alimentación en el contador de electricidad, el ajuste del
disyuntor, la continuidad de la conexión a tierra de la instalación y si el
fusible es adecuado.
Para formular preguntas sobre el cable de alimentación, diríjase al
servicio posventa o a un técnico cualificado.
Trifásico, 220-240 V3
Para realizar la nueva conexión, siga estas instrucciones:
El conductor amarillo/verde del cable eléctrico debe conectarse a la
masa de los terminales de la red y del electrodoméstico.
En la conexión eléctrica a la instalación debe tenerse en cuenta la
potencia nominal del electrodoméstico. La conexión debe realizarse
por medio de un interruptor de corte omnipolar.
Antes de realizar la conexión, asegúrese de que la instalación está
protegida con un fusible adecuado y que cuenta con cables de
sección suficiente para suministrar corriente al electrodoméstico.
Gire la placa de cocción para colocar la parte de cristal contra la
encimera; tenga cuidado con el cristal cuando realice esta operación.
"La instalación debe realizarse como exigen la normativa y las
directivas actuales". El fabricante no se responsabiliza de los
daños ocasionados por un uso inadecuado o irracional del
electrodoméstico.
Si el electrodoméstico tiene una toma de corriente, tendrá que
instalarse de manera que esté accesible.
Trifásico, 380-415 V2N
ADVERTENCIA: El fabricante no se hace responsable de los
percances que puedan producirse durante el uso de un
electrodoméstico sin conexión a tierra o con conexión a tierra
defectuosa, ni de las consecuencias que esto pueda originar.
Si la placa de cocción dispone de cable de alimentación, este debe
conectarse solamente a una toma de 220-240 V entre fase y neutro.
No obstante, es posible conectar la placa de cocción a:
- Corte el extremo de cada conductor del
cable de alimentación a una longitud de 10
mm y tenga en cuenta la longitud que
necesita tener el cable para conectarse al
bloque de conexión.
- En función de la instalación y con ayuda
de las barras de derivación que debería
haber recuperado en la primera operación,
fije el conductor como se muestra en el
diagrama.
- Fije la cubierta.
- Atornille el sujetacables.
- Encuentre las dos lengüetas de los laterales.
- Coloque la hoja de un destornillador plano en las lengüetas "2"
y "3"; empuje hacia el interior y presione.
- Extraiga el cable de alimentación.
- Elija el cable de alimentación con arreglo a las
recomendaciones de la tabla.
- Quite la tapa.
Para soltar el cable de alimentación:
- Retire los tornillos que sujetan el bloque de conexión que
contiene las barras de derivación y los conductores del cable de
alimentación.
- Afloje el sujetacables "1".
Operaciones necesarias para una nueva conexión:
- Pase el cable de alimentación por la abrazadera.
- Corte el extremo de cada conductor del cable de alimentación a
una longitud de 10 mm y tenga en cuenta la longitud que necesita
tener el cable para conectarse al bloque de conexión.
- - En función de la instalación y con ayuda de las barras de
derivación que debería haber recuperado en la primera operación,
fije el conductor como se muestra en el diagrama.
- Fije la cubierta.
- Atornille el sujetacables.
Nota: Asegúrese de apretar los tornillos de la regleta de
terminales.
Operaciones necesarias para una nueva conexión:
- Elija el cable de alimentación con
arreglo a las recomendaciones de la tabla.
- Pase el cable de alimentación por la
abrazadera.
Abra la cubierta en la secuencia siguiente:
2 31
ATENCIÓN:
Si fuese necesario sustituir el cable de alimentación, conecte el
conductor en función del color/código siguiente:
AZUL
MARRÓN
AMARILLO VERDOSO
Neutro
Con corriente
Tierra
( )
DERIVACIÓN
91 ES
ESQUEMA
"1-6"
ESQUEMA
"7"
MONOFÁSICO o BIFÁSICO 220-240 V~
Cable
HO5V2V2F
Cable
HO5V2V2F
Cable
HO5V2V2F
2
3x2,5 mm
2
3x4 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
TRIFÁSICO 220-240 V3~
TRIFÁSICO 380-415 V2N~
Conexión a los terminales del bloque de conexión
N
=
Neutro
PE
=
Terra
L1 / L2 / L3 =Fase
220-240V 3 ~
PE
L1 L2
L3
380-415V 2N ~
N
PE
L1 L2
L3
PE
L1
L2
220-240V ~
N
L
220-240V 2 ~
L2
PE
L1
PE
4. CONSEJO SOBRE LOS UTENSILIOS
DE COCINA
El uso de utensilios de buena calidad es fundamental para que la
placa de cocción funcione de manera óptima.
Dada su baja temperatura de fusión, no debe utilizarse aluminio
delgado.
Fondo de cobre / gres cerámico: Pesado recomendado. Buenos
resultados, pero el cobre podría dejar residuos que parezcan
arañazos. Los residuos pueden eliminarse siempre limpiando la
placa de cocción de inmediato. No hay que dejar que el contenido de
estas cazuelas hiervas hasta evaporarse. El metal recalentado puede
• Utilice recipientes cuyo diámetro cubra por completo la zona
de cocción: El recipiente no debe ser más pequeño que el área de
cocción. Si es un poco más ancho, ofrecerá una eficiencia energética
máxima.
ELECCIÓN DE LOS UTENSILIOS DE COCINA: La siguiente
información ayuda a elegir los utensilios de cocina que ofrecen
mejores resultados.
Aluminio: Pesado recomendado. Buena conductividad. Aunque a
veces los residuos de aluminio se confunden con arañazos en la
placa de cocción, pueden eliminarse si se limpia de inmediato.
• Utilice siempre utensilios de buena calidad con base
completamente plana y gruesa: El uso de este tipo de utensilios de
cocina evitará la concentración de calor en determinados puntos, lo
que hace que se pegue la comida. Las ollas y sartenes de metal
gruesas ofrecen una mejor distribución del calor.
• Asegúrese de que la base de la olla o sartén esté seca: Cuando
llene los recipientes de líquido o utilice un recipiente que haya estado
en el frigorífico, asegúrese de que la base esté completamente seca
antes de colocarlo en la placa de cocción. De esta forma se evitará
que la placa de cocción se manche.
Acero inoxidable: Muy recomendable. Especialmente adecuado
con base tipo sándwich. La base tipo sándwich combina las ventajas
del acero inoxidable (aspecto, duración y estabilidad) con las del
aluminio o el cobre (conducción térmica, distribución uniforme del
calor).
Hierro fundido: Puede utilizarse, pero no es recomendable. Malos
resultados. Puede arañar la superficie.
adherirse a la vitrocerámica. El cobre recalentado dejará residuos
que mancharán la placa de cocción de forma permanente.
Porcelana/esmalte: Buen resultado solo con base plana, lisa y
pequeña.
Vitrocerámica: No recomendado. Malos resultados. Puede arañar la
superficie.
5. USO
En el momento de la compra, la placa está configurada con la
potencia máxima.
Después de conectar el dispositivo a la corriente eléctrica, en 30
segundos puede establecer el nivel de potencia en función de los
puntos que se muestran a continuación:
A través de la función "Gestión de energía", el usuario puede
establecer la potencia máxima que puede alcanzar la placa.
La función de gestión de energía solo está disponible durante los
primeros 30 segundos después de encender la placa. Incluso existe la
posibilidad de repetir esta configuración apagando y encendiendo el
enchufe.
Al establecer la potencia máxima deseada, la placa de cocción ajusta
automáticamente la distribución en las diversas zonas de cocción
para que nunca se exceda este límite, con la ventaja adicional de
poder gestionar simultáneamente todas las zonas sin problemas de
sobrecarga. El cliente puede configurar la potencia máxima de la
placa entre 2,5 kW y la potencia máxima relacionada de la placa (esto
puede cambiar según el modelo) (por ejemplo, si la potencia máxima
de la placa es de 7,2 kW, el nivel de potencia máxima para la
configuración es de entre 2,5 kW y 7,2 kW).
Cómo elegir el nivel de gestión de potencia.
2 - Deje que el control táctil termine su proceso de inicialización.
1 - Encienda la placa.
3 - Antes de que pasen 30 segundos, toque durante 5 segundos la
tecla " ".
4 - Después de este momento, aparecerá este mensaje en la pantalla.
5 - Usando la tecla "Más" del TEMPORIZADOR y la tecla "Menos",
puede ajustarse el valor de gestión de la potencia. En este caso, entre
6500 y 2500w. Cuando esté seleccionado el valor requerido, toque a
la vez las teclas "Más" y "Menos" durante 5 segundos.
6 - Cuando ha terminado este proceso, se escuchará un largo pitido y
se habrá realizado el reset. Comenzará de nuevo el proceso de
puesta en marcha.
Tras ello, el control táctil no permitirá ninguna combinación, que
pueda superar este límite Eco.
P
P
4
5
0 0
7 - Tras el proceso de puesta en marcha, en la pantalla del
temporizador, se mostrará la gestión de potencia ECO.
92 ES
Encendido/apagado de una zona de cocción
3) La zona se puede apagar, aunque la función de bloqueo esté
activa.
Para apagar una zona de cocción, tóquela durante 1,2 segundos. Se
escucharán 3 pitidos cortos y el indicador de la zona prevista no
mostrará nada o presentará el valor "H" cuando haya calor residual.
La zona se apagará.
escuchará un pitido largo y el valor "0" aparecerá en la zona prevista
para indicar el nivel de potencia.
1) Cuando haya alguna fase de cocción en 0, el visualizador se
apagará automáticamente después de 10 segundos y se escuchará
la secuencia acústica de apagado de zona.
4) Si solo hay una zona de cocción activa y se apaga, se escucharán
4 pitidos cortos; esto indicará que la placa entera está apagada.
1) Cuando haya alguna fase de cocción en 0, el visualizador se
apagará automáticamente después de 10 segundos y se escuchará
la secuencia acústica de apagado de zona.
2) En el visualizador se utiliza la indicación "H" para advertir de la
existencia de calor residual en una zona apagada.
3) La zona no se puede encender si la función de bloqueo está
activa.
2) Cuando haya una indicación de calor residual activa en el
visualizador con potencia 0, aparecerá el valor "0" alternante.
Selección de una zona
La intensidad de iluminación de las zonas seleccionadas que siguen
encendidas disminuye.
2. Una vez que se llega al nivel de potencia P, este no cambia a 0 al
pulsar la tecla + de nuevo. Cuando se alcanza el nivel de potencia 0,
este tampoco cambia a P si se pulsa la tecla - otra vez.
Con una breve pulsación de las teclas '+' o '-' se aumenta o se reduce
la potencia del indicador de las zonas seleccionadas: 0-1-2-3...9-P
1. Con una pulsación larga de las teclas + o - se aumenta/disminuye el
nivel de potencia de forma continua. Con un rápido aumento, la
potencia se detiene en el nivel 9. Para que la potencia siga aumentando,
se requiere otra breve pulsación de la tecla +. No se escucha ningún
pitido con las operaciones de aumento/reducción rápida.
3. Con una zona encendida en el nivel de potencia 0, el valor 0
parpadea de forma alterna si todavía está caliente. Después de 10
segundos, la indicación 0 se sustituirá por la letra 'H' fija en el
visualizador.
4. Cuando se seleccione una zona de cocción y se pulsen las teclas
'+' y '-' de forma simultánea, el nivel de potencia cambiará a '0'. Sin
embargo, la zona de cocción se mantendrá seleccionada durante 10
segundos. Si se ha programado el temporizador de la zona de
cocción, este se apagará. Esta acción solo puede realizarse en varios
casos dependiendo de la configuración de control táctil. Los ejemplos
siguientes son meramente informativos. La experiencia personal
permitirá adecuar estos ajustes en función de los gustos y los hábitos
personales.
Si solo hay una zona encendida, se selecciona de forma
predeterminada sin necesidad de pulsar brevemente (150 ms) la
tecla de selección.
Aumento/reducción del nivel de potencia
Para desactivar el bloqueo infantil, realice el proceso que se ha
descrito antes. Escuchará un pitido corto y el visualizador mostrará la
letra "n". La placa de cocción permanecerá desbloqueada.
Nota: El bloqueo infantil automático se producirá en 15 minutos
después de que la placa de cocción se apague por completo. Para
que esta función se aplique de forma automática, primero habrá que
programarla. Consulte la sección de ajustes del usuario.
El visualizador mostrará "L" durante 2 segundos en cuanto se pulse
una tecla. El estado de la zona de cocción no cambiará.
Esta acción se realiza cuando se pulsen las teclas '+' y '-' al mismo
tiempo.
Opción de bloqueo infantil
Se genera un breve pitido con cada pulsación de la tecla de extensión.
Se genera un breve pitido con cada pulsación de la tecla de extensión.
8.2- Zona triple encendida
El anillo de extensión se enciende con 1 breve pulsación de la tecla de
extensión. El LED de la tecla de extensión 1 se enciende cuando el 1º
anillo de extensión está encendido (LED izquierdo en caso de zona
triple, central y solo LED en caso de zona doble).
El 2º anillo de extensión se enciende con la 2ª pulsación breve de la
tecla de extensión. Los 2 LED de la tecla de extensión se encienden
cuando los anillos de extensión 1 y 2 están encendidos.
Los anillos de extensión 1 y 2 se apagan con la 3ª pulsación breve de
la tecla de extensión.
8.1- Zona doble encendida
El anillo de extensión se enciende con 1 breve pulsación de la tecla de
extensión. El LED de la tecla de extensión se enciende cuando el
anillo de extensión está encendido.
Para encender el anillo de extensión doble, la zona principal asociada
debe estar encendida y el nivel de potencia indicado debe ser
superior a 0.
El anillo de extensión se apaga con la 2ª pulsación breve de la tecla de
extensión.
Zonas dobles/triples
Función de puente
- Si se pulsa la tecla de puente en el modo de ajuste
El puente solo puede activarse cuando ambas zonas de cocción
están apagadas. Se ha seleccionado una zona de cocción del puente;
pulse la tecla correspondiente para activar la función de puente.
Suena un pitido y el LED de la zona se enciende si la zona está
activada.
Ambas zonas de cocción del puente se seleccionarán al mismo
tiempo.
Una vez que se seleccionen las zonas de cocción, el nivel de potencia
podrá seleccionarse con las teclas + - si no es el deseado.
En los visualizadores de ambas zonas de cocción del puente
aparecerá el mismo nivel de potencia. La función finalizará:
- Si el usuario selecciona el nivel de potencia “0”
Seguridad por desbordamiento
Algo (objeto o líquido) ha mantenido pulsada una tecla durante más
de 5 segundos. Mientras se mantenga pulsada la tecla, sonarán 2
pitidos cortos y 1 pitido largo cada 30 segundos. La placa se apagará.
Este símbolo seguirá parpadeando mientras no se solucione la
incidencia.
Temporizador
La función de temporizador puede activarse con su propia tecla o
tocando las teclas '+' y '-' al mismo tiempo.
En ambos casos, la zona de cocción debe estar seleccionada y tener
un nivel de potencia superior a 0.
Seleccione la zona a la que quiera aplicar el temporizador. La zona
debe tener un nivel de potencia superior a 0. La indicación estática
se muestra en la zona temporizada. "0 0" aparece en el indicador
reservado para el temporizador.
93 ES
4) Cuando se programa el tiempo en el temporizador, es posible
pasar de "00" a "99" con la tecla "-" y de "99" a "00" con la tecla "+".
En el indicador reservado para el temporizador se muestra el tiempo
restante. Cuando se temporizan varias zonas al mismo tiempo, se
muestra el menor tiempo restante y en la zona correspondiente
aparece el punto (coma) decimal
8) La potencia de la zona de cocción temporizada se puede
modificar sin que afecte a la programación del temporizador.
2) El temporizador se cancela (cambia a 00) cuando se pulsan las
teclas al mismo tiempo.
11) Cuando se pulsa la tecla del temporizador sin seleccionar
ninguna zona y en los casos en que el temporizador se aplica a
muchas zonas, el tiempo mostrado en el indicador rota y aparece la
indicación de tiempo cuyo visualizador de potencia tiene activado el
punto (coma) decimal.
7) Es posible ajustar el tiempo del temporizador mientras este está
funcionando.
12) La potencia (5 s) y (0,5 s) se muestra de forma alternativa en la
zona que se está temporizando.
9) Se mostrarán los segundos del último minuto (en las variantes
solo está visible si el temporizador se programa durante el último
minuto de la cuenta atrás).
5) El tiempo máximo son 99 minutos.
1) Con la tecla "+" o "-" se puede elegir el temporizador. No se
producen pitidos al cambiar el tiempo.
6) Cuando transcurra el tiempo y la placa de cocción pite, pulse
cualquier tecla para detener la alarma y la secuencia del indicador.
3) Si la tecla "+" o "-" del temporizador se mantiene pulsada durante
un tiempo por determinar, se produce un ajuste rápido.
10) Si se pulsa la tecla del temporizador sin que se haya
seleccionado ninguna zona, la placa no reacciona.
Seleccione la zona a la que quiera aplicar el temporizador. La zona
debe tener un nivel de potencia superior a 0. La indicación estática
se muestra en la zona temporizada. "0 0" aparece en el indicador
reservado para el temporizador.
En ambos casos, la zona de cocción debe estar seleccionada y tener
un nivel de potencia superior a 0.
La función de temporizador puede activarse con su propia tecla o
tocando las teclas '+' y '-' al mismo tiempo.
Indicador de calor residual
(zonas con calor radiante -> calculado)
Mientras la temperatura en la superficie de la vitrocerámica sea
superior a 65 °C (valor teórico), se indicará en el visualizador
correspondiente mediante la letra “H”.
Con la indicación de “calor residual” se pueden utilizar los mismos
indicadores. Por este motivo debe definirse una tabla de tiempo:
Tiempo de calentamiento restante = f (nivel de potencia, tiempo de
funcionamiento).
Para generar una temperatura por encima de 65 °C, el elemento
térmico tiene que estar funcionando durante un cierto tiempo, que
depende del nivel de potencia. Una vez que se acaba este tiempo y
que el elemento térmico se apaga, se muestra la advertencia de calor
residual.
Desconexión automática de seguridad
Si el nivel de potencia no cambia durante un tiempo predefinido, la
zona de cocción se apaga de forma automática.
El tiempo máximo que una zona de cocción puede permanecer
encendida depende del nivel de cocción seleccionado.
Nivel de
potencia
Tiempo máx.
(horas)
1
2
3
4
5
6
7
8
9
P
10
5
5
4
3
2
2
2
2
2
NOTA: Si se produce un recalentamiento durante el funcionamiento
en los niveles de potencia más altos, la placa de cocción ajustará
automáticamente el nivel de potencia.
6. LIMPIEZA Y MANTENIMIENTO
. Solo deben utilizarse productos (cremas y rascadores)
expresamente diseñados para el uso en vitrocerámicas que están
disponibles en los comercios.
Las operaciones de limpieza frecuentes crean una capa protectora
que es fundamental para evitar rayas y desgaste. Asegúrese de que
la superficie esté limpia antes de utilizar la placa de cocción otra vez.
Para eliminar las marcas de agua, utilice unas cuantas gotas de
vinagre blanco o zumo de limón. Luego utilice papel absorbente y
unas cuantas gotas de líquido limpiador específico.
Nunca deje el rascador con hoja de afeitar al alcance de los
niños.
MANTENIMIENTO:
- Ponga unas cuantas gotas del producto de limpieza específico en
la superficie de la placa.
- Utilice un paño suave o papel de cocina ligeramente humedecido
para frotar las manchas difíciles.
- Continúe usando el paño o el papel hasta que la superficie esté
limpia.
- Continúe usando el paño o el papel hasta que la superficie esté
limpia.
Nota:
- Repita la operación si es necesario.
. Es recomendable mantener alejadas de la placa de cocción todas
las sustancias que puedan derretirse, como los plásticos, el azúcar o
los productos azucarados.
No utilice limpiadores en polvo ni productos abrasivos nunca.
Nunca utilice cuchillos o destornilladores.
- Elimine las manchas con un rascador y sujételo en un ángulo de
30° con respecto a la placa.
UNOS CUANTOS CONSEJOS:
- Añada unas cuantas gotas más del producto de limpieza
específico a la superficie.
Antes de realizar cualquier mantenimiento en la placa de cocción,
deje que se enfríe.
. Evite derrames, ya que cualquier cosa que caiga en la superficie de
la placa de cocción se quemará rápidamente y dificultará más la
limpieza.
Si todavía queda alguna mancha difícil:
Aunque la superficie de la vitrocerámica resiste los arañazos que
producen los recipientes de base plana, siempre es mejor levantarlos
para moverlos de una zona de cocción a otra.
No utilice esponjas demasiado mojadas.
El uso de un rascador con hoja de afeitar no dañará la superficie
mientras se mantenga en ángulo de 30°.
Marco de metal: Para limpiar de forma segura el marco de metal,
utilice agua y jabón, enjuague y seque con un paño suave.
30°
Maxi
Los cambios de color de la superficie vitrocerámica no
afectarán a su funcionamiento ni a la estabilidad de la
superficie. Estas pérdidas de color se deben en su mayoría
a los restos de alimentos quemados o al uso de utensilios
de cocina hechos de materiales como aluminio o cobre.
Estas manchas son difíciles de eliminar.
94 ES
7. SOLUCIÓN DE PROBLEMAS
Utilice una hoja de afeitar y siga las instrucciones de la sección
"LIMPIEZA".
Las marcas de cacerolas de aluminio o cobre, pero también de
minerales, agua o alimentos, se pueden eliminar con limpiadores
en crema.
La base de la cacerola debería cubrir por completo el diámetro de la
zona seleccionada.
Pequeños arañazos o raspaduras en la superficie de cristal de la
placa de cocción
Marcas de metal
Las manchas no desaparecen, aunque utilice los materiales
adecuados. Utilice una hoja de afeitar y siga las instrucciones de la
sección "LIMPIEZA".
Utilice cacerolas de base plana. Si se distingue luz entre la cacerola y
la placa de cocción, la zona no está transmitiendo el calor
correctamente.
La cocción es demasiado lenta
Las zonas de cocción no permiten cocinar a fuego lento o sofreír
Se están utilizando cacerolas inadecuadas. Utilice utensilios con
base plana solamente, que sean pesados y tengan al menos el mismo
diámetro que la zona de cocción.
Se ha limpiado de manera incorrecta o se han utilizado cacerolas con
base rugosa; se han introducido granos de arena o de sal entre la
placa de cocción y la base de la cacerola. Consulte la sección
"LIMPIEZA". Asegúrese de que la base de las cacerolas esté limpia
antes de usarlas y utilice cacerolas con base lisa solamente. Los
arañazos se pueden reducir solamente si la limpieza se realiza de
manera correcta.
No deslice las cacerolas de aluminio por la placa de cocción. Consulte
las recomendaciones de limpieza.
Marcas oscuras
Manchas ligeras en la placa de cocción
Restos de caramelizado o plástico fundido en la placa de
cocción
Consulte la sección "LIMPIEZA".
Las derivaciones no están correctamente colocadas en la regleta
de terminales.
Compruebe si se ha realizado la conexión y si el panel de control
La placa de cocción o ciertas zonas no funcionan
8. CUIDADO POSTERIOR
Antes de avisar al técnico de servicio, compruebe lo siguiente:
— El enchufe está correctamente insertado y dispone de fusible.
Si no puede identificar el fallo, apague el electrodoméstico. — No lo
manipule. — Llame al centro de asistencia posventa. El
electrodoméstico se suministra con un certificado de garantía que
garantiza su reparación de forma gratuita en el centro de servicio.
Compruebe los fusibles y los disyuntores del lugar en el que se
encuentra instalada. Asegúrese de que no se ha producido un
corte de corriente.
La placa se ha apagado de forma autónoma
La placa de cocción no se desconecta
- Alto nivel: Tiempo de funcionamiento largo
Compruebe si se ha tocado accidentalmente el interruptor principal
(encendido/apagado) o si se ha situado algún objeto sobre la tecla.
Encienda la unidad de nuevo sin que haya ningún objeto en el
teclado. Introduzca de nuevo los ajustes.
Los ciclos de encendido/apagado varían en función del nivel de
calor necesario:
Aparición de F y números
Si aparecen F y números en el visualizador, la unidad ha detectado
una avería. En la tabla siguiente se enumeran las acciones que
pueden realizarse para solucionar el problema.
está bloqueado. Desbloquee la placa de cocción.
Frecuencia de operaciones de encendido/apagado de las
zonas de cocción
La placa no funciona
El panel de control está bloqueado. Desbloquee la placa de
cocción.
- Bajo nivel: Tiempo de funcionamiento corto
F0
Fc
Ft
FE
Fb
FU / FJ
FA
FC / Fd
Fr
Si se produce este error, desconecte la placa de cocción de la corriente eléctrica y conéctela de nuevo.
Si el error persiste, llame al servicio posventa. Si el error se produce de forma repentina durante el
funcionamiento normal, llame al servicio posventa.
Error de software de control táctil.
Espere hasta que la temperatura descienda. La placa de cocción se recuperará automáticamente cuando
la temperatura alcance un valor normal.
La zona de control táctil está demasiado
caliente y se han apagado todas las
zonas de cocción.
Espere hasta que la temperatura descienda. Si el mensaje no desaparece cuando la temperatura
coincida con la temperatura ambiente, llame al servicio posventa.
Espere hasta que la temperatura descienda. Si el mensaje no desaparece cuando la temperatura
coincida con la temperatura ambiente, llame al servicio posventa.
El sensor de temperatura de control táctil
puede estar dañado.
Compruebe si la placa de cocción está montada correctamente. Asegúrese de que la superficie de cristal
permite una pulsación correcta de las teclas.
Sensibilidad excesiva en cualquier tecla.
Este error es una comprobación automática por teclado. Desaparece cuando se obtiene un valor seguro
al final de la comprobación. Si el error persiste, llave al servicio posventa.
Error de seguridad de teclado.
Este error es una comprobación automática de software. Desaparece cuando se obtiene un valor seguro
al final de la comprobación. Si el error persiste, llave al servicio posventa.
Error de seguridad de teclado.
Este error es una comprobación automática de software. Desaparece cuando se obtiene un valor seguro
al final de la comprobación. Si el error persiste, llave al servicio posventa.
Error de seguridad de teclado.
El relé puede tener algún problema. Desconecte la placa de cocción de la alimentación, espere un
minuto y vuelva a encenderla. Si el error persiste, llave al servicio posventa.
Error de seguridad de relés.
Fallo
Acción
Indicación
El sensor de temperatura de control táctil
puede estar dañado.
WAARSCHUWING: bewaar geen voorwerpen op
de kookoppervlakken.
WAARSCHUWING: het apparaat en de
toegankelijke onderdelen worden heet tijdens
gebruik. Wees voorzichtig en raak de
verwarmingselementen niet aan. Kinderen onder
de 8 jaar moeten uit de buurt van het apparaat
worden gehouden, tenzij ze onder voortdurend
toezicht staan.
Wij raden u aan om de instructies voor installatie
en gebruik te bewaren voor later gebruik. Noteer
voordat u de kookplaat installeert het
serienummer, voor het geval u hulp nodig heeft
van de klantenservice.
W A A R S C H U W I N G : g e b r u i k a l l e e n
kinderbeveiligingsrekjes voor de kookplaat die
ontworpen zijn door de fabrikant van het
kooktoestel, of waarvan de fabrikant van het
apparaat in de gebruiksaanwijzing heeft
aangegeven dat ze geschikt zijn, of de
kinderbeveiligingsrekjes die bijgeleverd zijn bij
het apparaat. Het gebruik van ongeschikte
kinderbeveiligingsrekjes kan ongelukken
veroorzaken.
WAARSCHUWING: bereidingen op een
kookplaat met vet of olie zonder toezicht kunnen
gevaarlijk zijn en brand veroorzaken. Probeer
NOOIT een brand te blussen met water, maar
schakel het apparaat uit en dek de vlam af bijv.
met een deksel of een branddeken.
Dit apparaat mag gebruikt worden door kinderen
ouder dan 8 jaar en personen met een
lichamelijke, zintuiglijke of verstandelijke
beperking of gebrek aan ervaring en kennis als zij
in de gaten gehouden worden of aanwijzingen
hebben gekregen over hoe zij het apparaat op
veilige wijze kunnen gebruiken en als zij de
bijbehorende gevaren begrijpen. Kinderen
moeten onder toezicht staan om ervoor te zorgen
dat ze niet met het apparaat spelen. Reiniging en
onderhoudswerkzaamheden mogen niet door
kinderen uitgevoerd worden als zij niet onder
toezicht staan.
LET OP: blijf bij de kookplaat als u aan het koken
bent. Ook bij een korte bereiding moet u de
pannen continu in de gaten houden.
Het wordt sterk om kinderen uit de buurt van de
kookzones te houden wanneer deze in gebruik
zijn of wanneer ze uitgeschakeld zijn en de
restwarmte-indicator nog brandt, om het risico op
ernstige brandwonden te voorkomen.
Dit apparaat is niet bedoeld om bediend te
worden door middel van een externe timer of een
apart afstandsbedieningssysteem.
Kijk niet in de halogeenlampen van de kookplaat,
indien aanwezig.
Bevestig een stekker aan de voedingskabel die in
staat is de spanning, stroom en belasting te
verdragen die vermeld staan op het etiket, en een
aardcontact heeft. Het stopcontact moet geschikt
zijn voor de belasting die op het etiket staat
aangegeven en moet een goed werkende aarding
hebben. De aardgeleider is groen-geel gekleurd.
WAARSCHUWING: als het oppervlak gebarsten
is, raak het glas dan niet aan en schakel het
apparaat uit om de kans op een elektrische schok
te voorkomen.
VEILIGHEIDSAANWIJZINGEN
95 NL
Bewaar geen zware voorwerpen boven de
kookplaat. Als ze op de kookplaat vallen, kunnen
ze schade veroorzaken.
Leg geen metalen voorwerpen zoals messen,
vorken, lepels of deksels op de kookplaat. Deze
kunnen heet worden.
Afkoppeling is mogelijk doordat de stekker
bereikbaar is of door een schakelaar in de vaste
bedrading te monteren overeenkomstig de
bedradingsregels.
Als het netsnoer beschadigd is, moet het worden
v e r v a n g e n d o o r d e f a b r i k a n t , z i j n
servicevertegenwoordiger of ander bevoegd
personeel om gevaarlijke situaties te voorkomen.
De aardgeleider (geel-groen) moet langer dan 10
mm zijn aan de kant van het aansluitblok. Het
gedeelte van de interne geleiders moet geschikt
zijn voor het geabsorbeerde vermogen van de
kookplaat (aangegeven op het label). De
voedingskabel moet van het type HO5V2V2-F zijn.
Gebruik altijd geschikte pannen.
De geel-groene aardkabel mag niet worden
onderbroken door de stroomonderbreker. Het
stopcontact of de omnipolaire stroomonderbreker
die gebruikt wordt voor de aansluiting moet
gemakkelijk te bereiken zijn wanneer het
apparaat geïnstalleerd is.
Gebruik de kookplaat niet als snijplank.
Leg geen aluminiumfolie of zet geen kunststof
pannen op de verwarmingszones.
Na elk gebruik moet de kookplaat gereinigd
worden om het aankoeken van vuil en vet te
voorkomen. Als er vuil op de kookplaat blijft zitten,
wordt dit opnieuw verwarmd als de kookplaat
wordt gebruikt en geeft het verbrande voedsel
rook en een onaangename geur af; bovendien
ontstaat er brandgevaar.
Raak de verwarmingszones niet aan tijdens
gebruik en nog een tijd na gebruik.
Er zjn geen aanvullende
handelngen/nstellngen nodg om het apparaat
op de nomnale frequentes te gebruken.
Gebruik de kookplaat niet voor het bewaren van
voorwerpen.
Gebruik nooit een stoom- of hogedrukreiniger om
het apparaat schoon te maken.
Aansluiting op de stroombron kan ook tot stand
worden gebracht door tussen het apparaat en de
stroombron een omnipolaire stroomonderbreker
aan te brengen, die de maximaal aangesloten
belasting kan verdragen en voldoet aan de
huidige wetgeving.
Gebruik de kookplaat niet als werkblad.
Plaats de pan altijd in het midden van de zone
waarop u kookt. Leg niets op het bedieningspaneel.
Schuif geen pannen over de kookplaat.
Bereid voedsel nooit rechtstreeks op de
kookplaat van glaskeramiek.
Dit moet worden gedaan door een gekwalificeerd
vakman. In het geval van incompatibiliteit tussen
het stopcontact en de stekker van het apparaat,
moet u een gekwalificeerd elektricien vragen om
het stopcontact te vervangen door een ander,
geschikt stopcontact. De stekker en het
stopcontact moeten conform de huidige normen
zijn van het land waar het apparaat geïnstalleerd
wordt.
96 NL
PRODUCTCODE T
Typeplaatje (aan de onderkant van de kookplaat)
1. BESCHERMING VAN HET MILIEU
Dit apparaat is voorzien van een merkteken in
overeenstemming met de Europese richtlijn
2012/19/EU inzake Afgedankte Elektrische en
Elektronische Apparatuur (AEEA).
Wanneer u een nieuw apparaat koopt, kunt u in veel landen uw
oude apparaat inleveren bij de leverancier, die het gratis
meeneemt, zolang het apparaat van hetzelfde type is en dezelfde
functies heeft als het geleverde apparaat.
• AEEA moet naar een speciaal inzamelpunt van de gemeente of
van geregistreerde bedrijven worden gebracht. In veel landen wordt
grote AEEA thuis opgehaald.
Personen kunnen een belangrijke rol spelen om ervoor te zorgen
dat AEEA niet in het milieu terecht komt; hiervoor moeten enkele
elementaire regels worden gevolgd:
AEEA bevat vervuilende stoffen (die negatieve
gevolgen voor het milieu kunnen hebben) en
basisonderdelen (die hergebruikt kunnen worden).
Het is belangrijk om AEEA specifieke behandelingen
te laten ondergaan, teneinde alle vervuilende stoffen te verwijderen
of op de juiste manier af te voeren en alle materialen terug te winnen
en te recyclen.
• AEEA mag niet worden behandeld als gewoon huisvuil.
De dikte van het werkblad moet tussen de 25 en 45 mm zijn.
Het installeren van een huishoudelijk apparaat is een gecompliceerde
handeling, die als zij niet goed wordt uitgevoerd, ernstige gevolgen
kan hebben voor de veiligheid van goederen, eigendommen of
personen. Om deze reden moet de installatie worden uitgevoerd door
een erkende professional in overeenstemming met de technische
voorschriften.
Indien deze waarschuwing wordt genegeerd en de installatie wordt
uitgevoerd door een onbevoegd persoon, dan wijst de fabrikant alle
verantwoordelijkheid voor technische storing van het product af,
ongeacht of dit resulteert in schade aan goederen of letsel bij
personen of dieren.
Controleer nadat u de verpakking verwijdert heeft of het apparaat niet
beschadigd is. Neem anders contact op met de leverancier of met de
klantenservice van de fabrikant.
Het apparaat kan geïnstalleerd worden in een inbouwmeubel in de
“standaard” (zie figuur 1) of “verzonken” (zie figuur 21) modus.
Bovendien moeten alle sierpanelen bevestigd worden met
hittebestendige lijm.
Zorg dat het meubel waarin het apparaat geïnstalleerd zal worden en
alle andere meubels in de beurt gemaakt zijn van materialen die
bestand zijn tegen hoge temperaturen (min. 100 °C).
Opmerking: De afmetingen van de binnenste omtrek zijn hetzelfde
bij de standaard installatie
Laat een afstand van minimaal 55 mm vrij tussen de kookplaat en de
achterwand en een afstand van minimaal 150 mm tussen de
kookplaat en de verticale meubels of wanden aan de zijkant. Als er
een keukenkastje boven de kookplaat wordt geïnstalleerd, dan is de
minimaal vereiste afstand 700 mm.
Wanneer u een afzuigkap boven de kookplaat installeert, lees dan de
installatievereisten die aangegeven zijn voor de afzuigkap. In elk
geval mag de afstand tussen kookplaat en de afzuigkap niet minder
dan 700 mm zijn. (zie figuur 3)
Als het onderste gedeelte van de kookplaat aan een ruimte grenst die
normaal toegankelijk is voor opbergen of schoonmaken, dan moet er
een scheidingspaneel worden aangebracht op 20 mm onder het
onderste gedeelte van de kookplaat 4(zie figuur )
2. INSTALLATIE
Druk op de zijkanten van de kookplaat tot hij rond de volledige omtrek
ondersteund wordt. 0(zie figuur 1 )
- Haal de bevestigingsklemmen uit de zak met ac cessoires en 1
schroef ze op de plaatsen die aangegeven staan op de onderkant.
(Draai de schroeven niet vast om de klemmen te blokkeren, ze
moeten vrij kunnen bewegen) 7(zie figuur )
- Draai de klemmen en draai ze helemaal vast. 8(zie figuur )
Wanneer u een oven onder de kookplaat installeert, dan moet er
geen scheidingspaneel worden aangebracht en mag de minimale
afstand tussen het onderste gedeelte van de kookplaat en de oven
niet minder zijn dan 10 mm. Installeer geen warme oven onder deze
kookplaat en installeer de oven volgens de bijgeleverde
installatievereisten van de oven. 5(zie figuur )
Normale bevestiging:
Er is een waterdichte afdichtingspakking bijgeleverd bij de kookplaat.
Breng de afdichtingspakking volgens de beschrijving aan rond de
onderkant van de kookplaat, en zorg dat deze goed is aangebracht
om lekken in het ondersteunende meubel te voorkomen. (zie figuur
6)
- Plaats de kookplaat in het midden van de uitsnede.
Snelle bevestiging: (Afhankelijk van het model)
Haal de vier veren uit de zak met accessoires en schroef ze op de
onderskant, zoals aangegeven in de afbeelding. 9(zie figuur )
Centreer en plaats de kookplaat.
VERZONKEN INSTALLATIE
Nadat u gecontroleerd heeft dat de positie van de kookplaat correct
is, vult u de ruimte tussen het werkblad en de kookplaat op met
silicone kleefpasta. Maak de silicone laag plat met een schraper of
met een vinger die u natgemaakt heeft met water en zeep, voordat
hij hard wordt.
Gebruik de kookplaat niet voordat de silicone laag volledig droog is.
(zie figuur 1 ) 1
3. ELEKTRISCHE AANSLUITING
A
B
C D
A
B
C
A
B
C D
A
B
C
A
B
C D
A
B
C
A
C
B
C
A B
D
A
B
C
D
INDELING 1-3 INDELING 2-4
INDELING 1-3
INDELING 2-4
INDELING 5 INDELING 6 INDELING 7
INDELING 5
INDELING 6
INDELING 7
97 NL
1-3
2-4
5
6
7
5. Programma-indicator kookzone
7. Brug
Afhankelijk van het model
4. Ledlampje extra kookzone
2. "-"
1. "+"
3. TIMER
6. Selectie van de zone
1
2
5
5
7
3
5
5
6
6
6
6
6
6
5
5
3
1
2
4
5
5
6
6
1
2
3
6
6
6
4
5
5
5
6
6
5
5
3
1
2
5
5
6
6
1
2
3
6
6
6
5
5
5
"De installatie moet voldoen aan de geldende normen en
richtlijnen." De fabrikant wijst alle verantwoordelijkheid af voor
schade die veroorzaakt zou kunnen worden door ongeschikt of
oneigenlijk gebruik.
De elektrische aansluiting naar de installatie moet worden uitgevoerd
volgens het nominale vermogen van het apparaat; deze moet tot
stand worden gebracht via een omnipolaire uitschakelaar.
Neem bij vragen over het netsnoer contact op met de klantenservice
of met een erkende monteur.
Als de kookplaat voorzien is van een netsnoer, dan moet dit worden
aangesloten op een netvoeding van 220-240 V tussen fase en
neutraal.
Het is echter mogelijk om de kookplaat aan te sluiten op:
Driefase 220-240 V3
Controleer voor het uitvoeren van elektrische werkzaamheden de
voedingsspanning die aangegeven is op de elektriciteitsmeter, de
afstelling van de stroomonderbreker, de continuïteit van de
aansluiting op de aarde van de installatie en of de zekering geschikt is.
WAARSCHUWING: De fabrikant kan niet aansprakelijk worden
gesteld voor ongelukken of consequenties daarvan die kunnen
voortvloeien uit het gebruik van een apparaat dat niet aangesloten is
op een aarde, of aangesloten is op een aarde met een defecte
continuïteit.
De geel/groene draad van de voedingskabel moet aangesloten
worden op aarde van zowel de stroomtoevoer als de klemmen van het
apparaat.
Driefase 380-415 V2N
Volg de onderstaande instructies om de nieuwe aansluiting tot stand
te brengen:
Voordat u de aansluiting tot stand brengt, dient u te zorgen dat de
installatie beschermd is door een geschikte zekering, en dat hij
Als het apparaat voorzien is van een contactdoos, dan moet het
zodanig geïnstalleerd worden dat de contactdoos toegankelijk is.
voorzien wordt van stroomdraden met een diameter die groot genoeg
is om het apparaat normaal van stroom te voorzien.
Keer de kookplaat om met de glazen kant op het werkblad; wees
voorzichtig om het glas te beschermen.
- zoek de twee lipjes aan de zijkanten op;
- Strip het uiteinde van elke geleider van het netsnoer tot een lengte
van 10 mm; houd hierbij rekening met de benodigde lengte van het
snoer voor de aansluiting op het klemmenblok;
- schroef kabelklem "1"`los;
- zet het blad van een platte schroevendraaier voor de lipjes "2" en
"3", duw ze in en druk;
- Trek het netsnoer eruit.
Uit te voeren handelingen om een nieuwe aansluiting te maken:
- Bevestig het deksel;
- verwijder het deksel.
- Steek de netvoedingskabel in de klem;
- - Volgens de installatie en met behulp van de shunts die u
bewaard heeft bij de eerste handeling, bevestigt u de geleider zoals
weergegeven op het diagram;
Opmerking: zorg ervoor dat de schroeven van het klemmenbord
goed zijn vastgedraaid.
Uit te voeren handelingen om een nieuwe aansluiting te maken:
- Steek de netvoedingskabel in de klem;
Het netsnoer losmaken:
- Kies de netvoedingskabel in overeenstemming met de
aanbevelingen in de tabel;
- Schroef de kabelklem vast.
- Strip het uiteinde van elke geleider van
het netsnoer tot een lengte van 10 mm;
houd hierbij rekening met de benodigde
lengte van het snoer voor de aansluiting op
het klemmenblok;
- Bevestig het deksel;
- Schroef de kabelklem vast.
- Verwijder de schroeven van het klemmenblok met de shunts en
de geleiders van het netsnoer;
- Kies de netvoedingskabel in overeenstemming met de
aanbevelingen in de tabel;
- Volgens de installatie en met behulp van
de shunts die u bewaard heeft bij de eerste
handeling, bevestigt u de geleider zoals
weergegeven op het diagram;
Open het deksel in deze volgorde:
2 31
Mocht het nodig zijn om het netsnoer te vervangen, sluit de draad dan
aan in overeenstemming met de volgende kleuren/codes:
LET OP:
BLAUW
BRUIN
GEEL/GROEN
Neutraal
Live (stroom)
Aarde
( )
SHUNT
98 NL
INDELING
"1-6"
INDELING
"7"
MONOFASE of TWEE FASEN 220-240 V~
Kabel
HO5V2V2F
Kabel
HO5V2V2F
Kabel
HO5V2V2F
2
3x2,5 mm
2
3x4 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
DRIE FASEN 220-240 V3~
DRIE FASEN 380-415 V2N~
Aansluiting op de klemmen op het klemmenblok
N
=
Neutraal
PE
=
Aarde
L1 / L2 / L3 = Fase
220-240V 3 ~
PE
L1 L2
L3
380-415V 2N ~
N
PE
L1 L2
L3
PE
L1
L2
220-240V ~
N
L
220-240V 2 ~
L2
PE
L1
PE
4. ADVIES OVER TE GEBRUIKEN PANNEN
Het gebruik van pannen van goede kwaliteit is essentieel om de
beste prestaties uit uw kookplaat te halen
Aluminium: zwaar gewicht aanbevolen. Goede geleiding.
Aluminiumresten verschijnen soms als krassen op de kookplaat,
maar kunnen worden verwijderd als de kookplaat onmiddellijk wordt
schoongemaakt.
Koperen bodem/stenen potten: zwaar gewicht aanbevolen. Goede
prestaties, maar koper kan resten achterlaten die verschijnen als
krassen. De resten kunnen worden verwijderd als de kookplaat
onmiddellijk wordt schoongemaakt. Laat deze potten echter niet
Gietijzer: bruikbaar, maar niet aanbevolen. Slechte prestaties.
Kunnen krassen veroorzaken op het oppervlak.
DE KEUZE VAN PANNEN - De volgende informatie helpt u om
pannen te kiezen die goede prestaties zullen geven.
Vanwege zijn lage smeltpunt mag dun aluminium niet worden
gebruikt.
• Zorg dat de onderkant van de pot of pan droog is: wanneer u
pannen vult met vloeistof of wanneer u een pan gebruikt die in de
koelkast heeft gestaan, zorg er dan voor dat de onderkant van de pan
helemaal droog is voordat u hem op de kookplaat zet. Hierdoor
voorkomt u verkleuring van de kookplaat.
• Gebruik pannen met een diameter die breed genoeg is om het
oppervlak van de kookzone volledig te bedekken: de grootte van
de pan mag niet kleiner zijn dan de kookzone. Als de pan iets groter is,
zal de energie op maximale efficiëntie gebruikt worden.
Roestvrij staal sterk aanbevolen. Vooral goed met een sandwich-
bodem. De sandwich-bodem combineert de voordelen van roestvrij
staal (uiterlijk, duurzaamheid en stabiliteit) ,et de voordelen van
aluminium of koper (warmtegeleiding, gelijkmatige
warmteverdeling).
• Gebruik altijd pannen van goede kwaliteit met een perfect
vlakke en dikke bodem: door dit type pannen te gebruiken voorkomt
u hete plekken waardoor voedsel kan aanbranden. Dikke metalen
potten en pannen zorgen voor een gelijkmatige verdeling van de
warmte.
droogkoken. Oververhit metaal kan binden aan glazen kookplaten.
Een oververhitte koperen pan laat een permanente verkleuring op de
kookplaat achter.
Glaskeramiek: niet aanbevolen. Slechte prestaties. Kunnen krassen
veroorzaken op het oppervlak.
Porselein/email: Alleen goede prestaties bij een dunne, gladde en
vlakke bodem.
5. GEBRUIK
De functie voor vermogensbeheer is uitsluitend gedurende de eerste
30 seconden na het inschakelen van de kookplaat beschikbaar. U
heeft ook de mogelijkheid om deze instelling te herhalen door in/uit te
schakelen met de stekker.
Via de functie "Vermogensbeheer" kan de gebruiker het
maximumvermogen, dat door de kookplaat kan worden bereikt,
instellen.
Door het gewenste maximumvermogen in te stellen, zal de kookplaat
de distributie in de verschillende kookzones automatisch zodanig
afstellen dat deze limiet nooit wordt overschreden; een bijkomend
voordeel hiervan is dat u alle zones tegelijk kunt beheren zonder
problemen door overbelasting.
De klant kan het maximumvermogen van de kookplaat instellen
tussen 2,5 kW en het maximale vermogen van de kookplaat (dit kan
afhankelijk van het model verschillen) (als het maximumvermogen
van de kookplaat bijvoorbeeld 7,2 kW bedraagt, kan het niveau van
het maximumvermogen tussen 2,5kW en 7,2kW worden ingesteld).
Op het moment van aankoop is de kookplaat ingesteld op het
maximumvermogen.
Nadat u het apparaat op de elektrische stroom heeft aangesloten,
heeft u 30 seconden om het vermogensniveau in te stellen, op basis
van de hieronder getoonde punten:
Het niveau van het vermogenbeheer selecteren.
3 - Binnen de 30 seconden raakt u de ' '-toets 5 seconden aan.
1 - Schakel de kookplaat in.
2 - Laat het tiptoets bedieningspaneel het initialisatieproces voltooien.
4 - Daarna verschijnt dit bericht op het display.
5 - Met behulp van de 'Plus'- en 'Min'-toetsen kan de waarde van het
vermogenbeheer worden aangepast. In onderstaand voorbeeld
tussen 6500 en 2500 W. Wanneer de vereiste waarde is geselecteerd,
raakt u de 'Plus'- en 'Min'-toetsen tegelijk gedurende 5 seconden aan.
6 - Wanneer dit proces is voltooid, weerklinkt een lange biep en wordt
een reset uitgevoerd. Het opstartproces wordt opnieuw gegenereerd.
Daarna zal het tiptoets bedieningspaneel geen enkele
combinatie toestaan die deze Eco-limiet kan overschrijden.
P
P
4
5
0 0
7 - Na het opstartproces wordt het ECO-vermogenbeheer op de timer
display weergegeven.
99 NL
Een kookzone AAN/UIT zetten
3) Ook als de vergrendelingsfunctie ingeschakeld is, kunt u een zone
uitschakelen.
1) Als een kookfase op stand 0 staat, wordt dit display automatisch
UITGESCHAKELD na 10 seconden en klinkt de UITSCHAKEL-
sequentie.
Een kookzone UITSCHAKELEN: Raak een kookzone aan gedurende
1,2 sec. Er klinken 3 korte piepjes en in de doelzone verschijnt niets, of
de waarde "H" als er nog restwarmte is. De zone gaat UIT.
2) Als de restwarmte-indicator brandt op het display dat
UITGESCHAKELD is, verschijnt "H".
2) Als de restwarmte-indicator brandt op het display dat
INGESCHAKELD is maar met stand 0, verschijnt "0" knipperend.
1) Als een kookfase op stand 0 staat, wordt dit display automatisch
UITGESCHAKELD na 10 seconden en klinkt de UITSCHAKEL-
sequentie.
Een kookzone INSCHAKELEN: Raak een kookzone aan gedurende
400 msec. Er klinkt een lange piep en de waarde "0" verschijnt in de
doelzone, wat het vermogen aangeeft.
3) Als de vergrendelingsfunctie ingeschakeld is, kunt u geen zones
inschakelen.
4) Als slechts één kookzone actief is en deze wordt uitgeschakeld,
dan klinken er 4 korte piepjes, wat aangeeft dat de hele kookplaat
uitgeschakeld is.
Een zone selecteren
Als de zone al INGESCHAKELD is, krijgen de niet-geselecteerde
zones die INGESCHAKELD zijn een lagere verlichtingsintensiteit.
2. Als u bij het vermogensniveau P bent aangekomen, verandert het
vermogen niet in 0 als u nogmaals op de + toets drukt. Als u bij het
vermogensniveau 0 bent aangekomen, verandert het vermogen niet
in P als u nogmaals op de - toets drukt.
1. Als u de + of - toets langer ingedrukt houdt, wordt het vermogen
continu verhoogd/verlaagd. Met een snelle verhoging stopt het
vermogen bij niveau 9. Voor een hoger vermogen moet u nogmaals
kort op de + toets drukken. Er klinkt geen piep bij snel
verhogen/verlagen.
3. Als een zone INGESCHAKELD is met vermogen 0 en de zone
heet is, dan knippert de 0. Na 10 seconden verdwijnt de 0 en verschijnt
de letter 'H' vast op het display.
Met een korte druk op de '+' of '-' toets kunt u het vermogen van de
geselecteerde zones verhogen of verlagen: 0-1-2-3...9-P
4. Als een zone geselecteerd wordt en de '+' en '-' toetsen
tegelijkertijd worden aangeraakt, dan gaat het vermogen naar '0',
maar blijft de zone gedurende 10 seconden geselecteerd. Als de
kookzone met de timer was ingesteld, gaat de timer uit. Deze
handeling kan alleen in bepaalde gevallen worden uitgevoerd,
afhankelijk van de configuratie van de aanraakbediening. De
volgende voorbeelden zijn alleen ter informatie. U kunt deze
instellingen daarna op basis van persoonlijke ervaring aanpassen aan
uw smaak en gewoonten.
Als er slechts één zone INGESCHAKELD is, is deze al standaard
geselecteerd, zonder dat u kort (150 msec) op de selectietoets
hoeft te drukken
Vermogen verhogen/verlagen
Om het Kinderslot uit te schakelen, volgt u dezelfde procedure als
hierboven. Er klinkt een korte piep en op het display verschijnt de letter
"n". De kookplaat is nu ontgrendeld.
Opmerking: Er wordt automatisch een kinderslot ingeschakeld, 15
minuten nadat de kookplaat volledig UITGESCHAKELD is. Deze
functie wordt automatisch uitgevoerd, maar moet eerst
geprogrammeerd worden. Zie de paragraaf Gebruikersinstellingen.
Telkens wanneer er daarna een toets wordt aangeraakt, geeft het
display gedurende 2 sec. "L" weer, waarbij de verwarming in
dezelfde toestand blijft.
Deze functie wordt ingeschakeld als u tegelijkertijd de toetsen '+' en
'-' aanraakt.
Functie Kinderslot
Door 1 keer kort te drukken op uitbreidingstoets wordt de uitbreidingsring
INGESCHAKELD. Het ledlampje boven de uitbreidingstoets gaat
branden als de uitbreidingsring INGESCHAKELD is.
Door 1 keer kort te drukken op uitbreidingstoets wordt de 1e
uitbreidingsring INGESCHAKELD. Eén ledlampje boven de
uitbreidingsring gaat AAN als de 1e uitbreidingsring INGESCHAKELD is
(het linker ledlampje bij een drievoudige zone, het middelste en enige
ledlampje bij een dubbele zone)
Door een 3de keer kort te drukken op uitbreidingstoets worden de 1e en
2e uitbreidingsring UITGESCHAKELD.
Er klinkt een korte piep bij elke druk op de uitbreidingstoets.
Om een dubbele uitbreidingsring IN te schakelen moet de gekoppelde
hoofdzone al INGESCHAKELD zijn en moet het vermogen hoger dan 0
zijn.
8.1- Dubbele zone AAN
Door een 2e keer kort te drukken op uitbreidingstoets wordt de
uitbreidingsring UITGESCHAKELD. Er klinkt een korte piep bij elke
druk op de uitbreidingstoets.
8.2- Drievoudige zone AAN
Door een 2e keer kort te drukken op uitbreidingstoets wordt de 2e
uitbreidingsring INGESCHAKELD. De 2 ledlampjes boven de
uitbreidingstoets gaan AAN als de 1e en 2e uitbreidingsring
INGESCHAKELD zijn
Dubbele/drievoudige zones
Brugfunctie
De brug kan alleen worden ingeschakeld als beide zones
uitgeschakeld zijn. Nadat één van de zones van de brug geselecteerd
is, raakt u de brugtoets aan om de brugfunctie in te schakelen.
Er klinkt een piep en het ledlampje van de zone gaat branden als de
zone ingeschakeld is.
Beide brugzones worden nu tegelijkertijd geselecteerd.
Als de zones geselecteerd zijn, kunt u het vermogen aanpassen met
de + / - toetsen.
Op de displays van beide brugzones wordt hetzelfde vermogen
weergegeven. De functie wordt beëindigd:
- Als de brugtoets wordt aangeraakt in de instelmodus
- Als de gebruiker vermogen “0” selecteert
Overkookbeveiliging
Er drukt iets (een voorwerp of een vloeistof) op een toets, langer dan 5
sec. Er klinken 2 korte piepen + 1 lange piep, elke 30 sec., terwijl er op
de toets wordt gedrukt. De kookplaat wordt uitgeschakeld. Dit
symbool blijft knipperen zolang het probleem aanhoudt.
Timer
Selecteer de zone waarvoor u de timer wilt inschakelen. Het
vermogen van de zone moet hoger zijn dan 0. De letter wordt
ononderbroken weergegeven in de zone waarvoor de timer is
ingesteld. "0 0" bij de cijfers is gereserveerd voor de timer.
In beide gevallen moet de kookzone geselecteerd worden en moet
het vermogen hoger dan 0 zijn.
De timerfunctie kan ingeschakeld worden met de timertoets of door
tegelijkertijd '+' en '-' aan te raken.
100 NL
1) Met de "+" of "-" toetsen kan de tijd van de timer worden ingesteld.
Er klinken geen piepen bij het veranderen van de tijd.
9) De laatste minuut wordt weergegeven in seconden (bij bepaalde
modellen alleen zichtbaar als de timerprogrammering wordt
ingevoerd tijdens de laatste minuut van het aftellen)
4) Bij het instellen van de tijd kunt u van "00" naar "99" gaan met de "-
" toets en van "99" tot "00" met de "+" toets.
2) Door tegelijkertijd op de van de timer te drukken, wordt de timer
geannuleerd (gaat terug naar 00).
3) Als de "+" of "-" toetsen van de timer ingedrukt worden gehouden
tijdens de TBD-tijd, vindt er een snelle instelling plaats.
5) De maximale tijd die ingesteld kan worden is 99 minuten.
8) Het vermogen van de zone waarvoor de timer is ingesteld kan
gewijzigd worden, zonder dat dit gevolgen heeft voor de
programmering van de timer.
7) De tijd van de timer kan aangepast worden terwijl deze loopt.
De resterende tijd wordt weergegeven bij de cijfers die gereserveerd
zijn voor de timer. Als de timer voor meerdere zones is ingesteld,
wordt de kortste resterende tijd weergegeven, en wordt de decimale
punt weergegeven in de overeenkomstige zone.
6) Wanneer de tijd verstreken is en de kookplaat piept, drukt u op
een willekeurige toets om het alarm en de cijferreeks uit te schakelen.
10) Als u op de timertoets drukt zonder dat er een zone geselecteerd
is, gebeurt er niets.
11) Als u op de timertoets drukt zonder dat er een zone geselecteerd
is en als er meerdere zones geselecteerd zijn, dan verandert de
weergegeven tijd op een cyclische manier, en wordt de tijd
weergegeven van d e zone waarbij de decimale p unt
INGESCHAKELD is.
12) Afwisselend wordt het vermogen (5 s) en (0,5 s) weergegeven
in de zone waarvoor de timer is ingesteld.
Restwarmte-indicator
(bij stralingsverwarmers -> berekend)
Als de temperatuur van het glazen oppervlak van de kookplaat boven
de 65°C komt (theoretische waarde), dan wordt deze conditie
weergegeven in het bijbehorende display, met de letter “H”.
Dezelfde indicators kunnen worden gebruikt voor de “restwarmte”-
indicatie. Voor dit doel moet een tijdtabel worden gedefinieerd:
Restwarmtetijd = f (vermogen, werktijd).
Om een temperatuur van boven de 65°C te genereren moet een
verwarmingselement een bepaalde tijd in werking zijn; deze tijd is
afhankelijk van het vermogen. Als deze tijd is verstreken, wordt de
restwarmte-indicator weergegeven als het verwarmingselement
wordt uitgeschakeld.
Automatische veiligheidsuitschakeling
De maximale tijd dat een zone ingeschakeld kan blijven, hangt af van
het geselecteerde vermogen.
Als het vermogen niet wordt veranderd gedurende een vooraf
ingestelde tijd, wordt de overeenkomstige zone automatisch
uitgeschakeld.
Vermogensniveau
Max. tijd
ingeschakeld (uren)
1
2
3
4
5
6
7
8
9
P
10
5
5
4
3
2
2
2
2
2
OPMERKING: als er een oververhittingsituatie optreedt tijdens het
gebruik van de hoogste vermogensniveaus, wordt het vermogen van
de kookplaat automatisch verlaagd om de plaat te beschermen tegen
oververhitting.
6. REINIGING EN ONDERHOUD
Laat de kookplaat afkoelen voordat u onderhoudswerkzaamheden
uitvoert.
. Er mogen alleen producten (reinigingsmiddelen en schrapers)
worden gebruikt die specifiek ontwikkeld zijn voor oppervlakken van
glaskeramiek. Deze zijn verkrijgbaar bij uw vakhandel.
. Voorkom morsen, omdat alles wat op het oppervlak van de kookplaat
valt snel zal verbranden en moeilijker te reinigen is.
. Geadviseerd wordt om alle stoffen die snel smelten uit de buurt van
de kookplaat te houden, zoals plastic voorwerpen, suiker of producten
op basis van suiker.
- Breng enkele druppels van het speciale reinigingsmiddel aan op
het oppervlak van de kookplaat.
- Wrijf hardnekkige vlekken weg met een zachte doek of met vochtig
keukenpapier.
ONDERHOUD:
- Neem de kookplaat af met een zachte doek of droog keukenpapier
tot het oppervlak schoon is.
Als er nog steeds hardnekkig vlekken zijn:
Door de kookplaat regelmatig te reinigen, wordt er een
beschermende laag gevormd, die essentieel is om krassen en slijtage
te voorkomen. Zorg dat het oppervlak schoon is voordat u de
kookplaat opnieuw gebruikt. Om watersporen te verwijderen gebruikt
u enkele druppels witte azijn of citroensap. Neem de kookplaat
daarna af met keukenpapier en een paar druppels speciaal
reinigingsmiddel.
Het oppervlak van glaskeramiek is bestand tegen krassen van
pannen met een vlakke bodem; het is echter altijd beter om ze op te
tillen als u ze van de ene naar de andere zone verplaatst.
- Neem de kookplaat af met een zachte doek of droog keukenpapier
tot het oppervlak schoon is.
ENKELE TIPS:
- Herhaal deze handeling zo nodig.
- Breng nog enkele druppels van het speciale reinigingsmiddel aan
op het oppervlak.
- Schraap met een schraper en houd deze vast onder een hoek van
30° ten opzichte van de kookplaat, tot de vlekken verdwenen zijn.
30°
Maxi
Eventuele kleurveranderingen in het oppervlak van glaskeramiek
heeft geen invloed op de werking of de stabiliteit van het
oppervlak. Dergelijke verkleuringen zijn meestal het gevolg van
verbrande voedselresten of het gebruik van pannen van
aluminium of koper; deze vlekken zijn moeilijk te verwijderen.
7. PROBLEMEN OPLOSSEN
Op de kookzones kan niet gesudderd worden of alleen op een
lage temperatuur gebakken worden
Gebruik alleen pannen met een vlakke bodem. Als er licht zichtbaar is
tussen de pan en de kookplaat, geeft de zone de warmte niet correct
af.
Schuif aluminium pannen niet over de kookplaat. Raadpleeg de
aanbevelingen m.b.t. reiniging.
Donkere vlekken
Gebruik een schraper en volg het hoofdstuk "REINIGING".
Er worden ongeschikte pannen gebruikt. Gebruik pannen met een
vlakke bodem, die zwaar zijn en een diameter hebben die ten minste
gelijk is aan die van de kookzone.
Metaalsporen
U gebruikt de juiste materialen, maar de vlekken gaan niet weg.
Gebruik een schraper en volg het hoofdstuk "REINIGING".
De kookplaat is niet goed gereinigd of er zijn pannen met een ruwe
bodem gebruikt; er zijn kleine deeltjes zoals zand- of zoutkorrels
tussen de kookplaat en de onderkant van de pan terechtgekomen.
Raadpleeg het hoofdstuk "REINIGING"; zorg ervoor dat de bodem
van de pan schoon is voordat u hem gebruikt en gebruik alleen
pannen met een gladde bodem. Krassen kunnen alleen worden
verminderd als de kookplaat op de juiste manier wordt gereinigd.
De bodem van de pan moet de diameter van de geselecteerde zone
volledig bedekken.
Het bereiden gaat te langzaam
Er zitten kleine krassen of geschuurde plekken op het glazen
oppervlak van de kookplaat
101 NL
De kookplaat werkt niet of bepaalde zones doen het niet.
- laag niveau: korte werkingstijd,
Raadpleeg het hoofdstuk "REINIGING".
- hoog niveau: lange werkingstijd,
De shunts zijn niet correct geplaatst op het klemmenbord.
Lichte plekken op de kookplaat
Frequentie van aan/uit-cycli voor de kookzones
De kookplaat kan niet uitgeschakeld worden.
Karamelisering of gesmolten plastic op de kookplaat.
Sporen van een aluminium of koperen pan, maar ook resten van
mineralen, water of voedsel; deze kunnen worden verwijderd met een
speciaal reinigingsmiddel.
Laat de aansluitingen van de kookplaat controleren en laat
controleren of het bedieningspaneel vergrendeld is. Ontgrendel de
kookplaat.
Het bedieningspaneel is vergrendeld. Ontgrendel de kookplaat.
De aan/uit-cycli variëren afhankelijk van het gewenste warmteniveau:
8. NAZORG
Controleer a.u.b. het volgende voordat u een servicemonteur
belt:
— of de stekker goed in het stopcontact zit en de juiste zekering
heeft;
Als de storing niet kan worden vastgesteld, schakel het apparaat dan
uit — knoei er niet zelf aan — en bel de Klantenservice. Bij het
apparaat is een garantiecertificaat geleverd, waardoor het gratis
gerepareerd kan worden door het Servicecentrum.
F0
Fc
Ft
FE
Fb
FU / FJ
FA
FC / Fd
Fr
Als deze fout is opgetreden, koppel de kookplaat dan los van de netvoeding en sluit hem weer aan. Als de fout
aanhoudt, bel dan de klantenservice. Als de fout plotseling verschijnt tijdens normaal gebruik, bel dan de
klantenservice.
Softwarefout aanraakbediening.
Wacht tot de temperatuur gedaald is. De kookplaat gaat automatisch verder als de temperatuur een normale
waarde heeft bereikt.
De zone van de aanraakbediening is te
heet, waardoor alle kookzones zijn
uitgeschakeld.
Wacht tot de temperatuur gedaald is. Als de foutmelding aanhoudt wanneer de temperatuur gedaald is tot
omgevingstemperatuur, bel dan de klantenservice.
Wacht tot de temperatuur gedaald is. Als de foutmelding aanhoudt wanneer de temperatuur gedaald is tot
omgevingstemperatuur, bel dan de klantenservice.
De t e mper a t u u r s e n s or v a n d e
aanraakbediening kan beschadigd zijn.
Controleer of de kookplaat correct gemonteerd is. Zorg ervoor dat de toetsen het glazen oppervlak goed
raken
Overmatige gevoeligheid van een toets.
Deze fout is een automatische controle van het toetsenblok. De fout verdwijnt als de automatisch controle is
teruggekeerd naar een veilige waarde. Als de fout aanhoudt, bel dan de klantenservice.
Fout toetsenblokbeveiliging
Deze fout is een automatische controle van de software. De fout verdwijnt als de automatisch controle is
teruggekeerd naar een veilige waarde. Als de fout aanhoudt, bel dan de klantenservice.
Fout toetsenblokbeveiliging
Deze fout is een automatische controle van de software. De fout verdwijnt als de automatisch controle is
teruggekeerd naar een veilige waarde. Als de fout aanhoudt, bel dan de klantenservice.
Fout toetsenblokbeveiliging
Er kan een probleem zijn in een relaisbesturing. Koppel de kookplaat los van de netvoeding, wacht een
minuut en sluit de kookplaat weer aan. Als de fout aanhoudt, bel dan de klantenservice.
Fout beveiligingsrelais
Storing
Maatregel
Display
kookzones
De t e mper a t u u r s e n s or v a n d e
aanraakbediening kan beschadigd zijn.
WARNUNG: Während des Gebrauchs werden
das Gerät und dessen zugänglichen Teile heiß.
Es muss darauf geachtet werden, die
Heizelemente nicht zu berühren. Kinder unter 8
Jahren müssen vom Gerät ferngehalten oder
permanent beaufsichtigt werden.
WARNUNG: Verwenden Sie ausschließlich einen
Kochfeldschutz, der vom Hersteller des
K o c h g e r ä t s e n t w i c k e l t w u r d e , v o m
Gerätehersteller in der Bedienungsanleitung als
geeignet genannt wird oder Bestandteil des
Kochfelds ist. Die Benutzung eines ungeeigneten
Kochfeldschutzes kann zu Unfällen führen.
WARNUNG: Brandgefahr: Legen Sie niemals
Gegenstände auf den Kochflächen ab.
WARNUNG: Falls die Oberfläche zerbrochen ist,
dürfen Sie das Glas keinesfalls anfassen.
Schalten Sie das Gerät aus, um die Möglichkeit
eines Stromschlags zu vermeiden.
Dieses Gerät darf von Kindern ab 8 Jahren und
Personen mit eingeschränkten körperlichen,
sensorischen oder geistigen Fähigkeiten oder
ohne Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt werden oder Anweisungen
für den sicheren Gebrauch des Geräts erhalten
und die damit verbundenen Gefahren verstanden
haben. Kinder sollten beaufsichtigt werden, um
sicherzugehen, dass sie nicht am Gerät
herumspielen. Kinder dürfen das Gerät nur unter
Beaufsichtigung reinigen und instandhalten.
ACHTUNG: Der Kochvorgang muss beaufsichtigt
werden. Ein kurzzeitiger Kochvorgang muss
permanent überwacht werden.
Wir empfehlen, diese Anleitung für die Montage
s o w i e z u m s p ä t e r e n N a c h s c h l a g e n
aufzubewahren. Notieren Sie sich vor der
Montage des Kochfelds die Seriennummer für
den Fall, dass Sie die Hilfe des Kundendienstes in
Anspruch nehmen müssen.
WARNUNG: Unbeaufsichtigtes Kochen auf
einem Kochfeld mit Fett oder Öl kann gefährlich
sein und zu einem Brand führen. Versuchen Sie
NIEMALS, einen Brand mit Wasser zu löschen,
sondern schalten Sie das Gerät aus und ersticken
Sie die Flamme dann (z. B. mit einem Deckel oder
einer Feuerlöschdecke).
Es wird dringend empfohlen, Kinder von den
Kochzonen fernzuhalten, wenn diese in Betrieb
sind oder nachdem sie ausgeschaltet wurden,
solange die Restwärmeanzeige noch aktiv ist, um
die Gefahr schwerer Verbrennungen zu vermeiden.
Schließen Sie einen Stecker an das Stromkabel
an, der für die auf dem Typenschild angegebenen
Spannungs-, Strom- und Belastungswerte
geeignet ist und einen Schutzkontakt hat. Die
Steckdose muss für die auf dem Typenschild
angegebene Last geeignet sein und über einen
funktionsfähigen Schutzkontakt verfügen. Der
Schutzleiter hat die Farbe Gelb-Grün. Diese
Arbeit darf nur von qualifiziertem Personal
Vermeiden Sie es, in die
Halogenlampenelemente des Kochfelds (sofern
vorhanden) zu blicken.
Das Gerät ist nicht dafür vorgesehen, mit Hilfe
einer externen Zeitschaltuhr oder einer separaten
Fernsteuerung betrieben zu werden.
SICHERHEITSHINWEISE
102 DE
Benutzen Sie das Kochfeld nicht als Arbeitsfläche.
Benutzen Sie das Kochfeld nicht als Ablagefläche.
Auf den Kochzonen dürfen weder Aluminiumfolie
noch Kunststoffschalen abgelegt werden.
Lagern Sie keine schweren Gegenstände über
dem Kochfeld. Beim Herunterfallen könnten Sie
das Kochfeld beschädigen.
Stellen Sie das Kochgefäß immer in die Mitte des
jeweiligen Kochfelds. Stellen Sie nichts auf das
Bedienfeld.
Schieben Sie Kochtöpfe nicht über das Kochfeld.
durchgeführt werden. Falls Steckdose und
Gerätestecker nicht kompatibel sind, wenden Sie
sich an einen qualifizierten Elektriker, um einen
entsprechenden Austausch vorzunehmen.
Stecker und Steckdose müssen den geltenden
Vorschriften des jeweiligen Landes entsprechen.
Metallobjekte wie Messer, Gabeln, Löffel und
Deckel dürfen nicht auf der Kochfläche abgelegt
werden. Sie könnten heiß werden.
Benutzen Sie stets geeignetes Kochgeschirr.
Es st ken zusätzlcher Vorgang oder ene andere
Enrchtung erforderlch, um das Gerät mt der
angegebenen Spannung zu betreben.
Ein beschädigtes Netzkabel muss durch den
Hersteller, seinen Wartungstechniker oder
ähnlich qualifizierte Personen ausgetauscht
werden, um mögliche Gefahren zu vermeiden.
Der Schutzleiter (gelb-grün) muss auf der
Klemmleistenseite länger als 10 mm sein. Der
interne Leiterabschnitt muss für die (auf dem
Typenschild angegebene) vom Kochfeld
absorbierte Leistung ausgelegt sein. Das
Stromkabel muss vom Typ HO5V2V2-F sein.
Die Trennung kann durch einen zugänglichen
Stecker oder einen vorschriftsmäßig in die
Festverdrahtung eingebundenen Schalter
erfolgen.
Der Anschluss an die Spannungsversorgung
kann auch erfolgen, indem ein allpoliger
T r e n n s c h a l t e r z w i s c h e n G e r ä t u n d
Spannungsquelle installiert wird, der für die
maximale angeschlossene Last geeignet ist und
den geltenden Vorschriften entspricht.
Der gelb-grüne Schutzleiter darf nicht vom
Trennschalter unterbrochen werden. Die für den
Anschluss verwendete Steckdose bzw. der
allpolige Trennschalter muss leicht erreichbar
sein, wenn das Gerät installiert ist.
Reinigen Sie das Gerät keinesfalls mit einem
Dampf- oder Hochdruckspray.
Das Kochfeld muss nach jeder Benutzung
gereinigt werden, damit sich kein Schmutz und
Fett ablagert. Andernfalls werden solche Reste
bei der nächsten Benutzung erhitzt und können
verbrennen, was zu Rauchentwicklung und
unangenehmen Gerüchen, schlimmstenfalls
sogar zur Brandentwicklung führen kann.
Während des Betriebs sowie für eine gewisse Zeit
danach dürfen die Kochzonen nicht berührt
werden.
Lebensmittel dürfen keinesfalls direkt auf dem
Glaskeramik-Kochfeld gegart werden.
Benutzen Sie das Kochfeld nicht als
Schneidunterlage.
103 DE
PRODUCT CODE
Typenschild (am Gehäuseunterteil des Kochfelds angebracht)
1. UMWELTSCHUTZ
Dieses Gerät ist entsprechend der EU-Richtlinie
2012/19/EC für Elektro- und Elektronik-Altgeräte
(WEEE) gekennzeich-net.
Jeder kann dazu beitragen, dass Altelektrogeräte nicht zu einem
Umweltproblem werden. Daher sollten unbedingt einige
Grundregeln beachtet werden:
Elektro- und Elektronik-Altgeräte enthalten sowohl
umweltschädliche Stoffe (die negativen Folgen für die
Umwelt verursachen) als auch wiederverwendbare
Grundstoffe. Es ist wichtig, Elektro- und Elektronik-
Altger ät e s pe zi fisch en Be ha nd lunge n z u
unterziehen, um alle Schadstoffe zu entfernen und
ordnungsgemäß zu entsorgen sowie alle Materialien zu recyceln.
• Elektro- und Elektronik-Altgeräte müssen den entsprechenden
Sammelstellen der Gemeinde oder davon registrierten
Unternehmen übergeben. In vielen Ländern kann es für große
Elektro- und Elektronik-Altgeräte spezielle Sammelstellen geben.
In vielen Ländern können beim Kauf eines neuen Geräts Altgeräte
an Händler, die einen kostenlosen 1-zu-1-Umtausch vornehmen
müssen, zurückgegeben werden, solange das Gerät demselben
Typ entspricht und über die gleichen Funktionen wie das
bereitgestellte Gerät verfügt.
• Elektro- und Elektronik-Altgeräte dürfen nicht als Hausmüll
entsorgt werden.
Die Arbeitsplatte sollte zwischen 25 mm und 45 mm dick sein.
Die Montage eines Haushaltsgeräts kann ein komplexer Vorgang
sein, der bei unsachgemäßer Ausführung ernsthafte Folgen für die
Sicherheit von Gütern, Sachwerten oder Personen haben kann. Aus
diesem Grund muss diese Arbeit von einer professionell geschulten
Person und in Übereinstimmung mit den geltenden technischen
Vorschriften durchgeführt werden.
Vergewissern Sie sich nach dem Entfernen der Verpackung, dass das
Gerät unbeschädigt ist. Andernfalls wenden Sie sich bitte an den
Verkäufer oder den Kundendienst des Herstellers.
Das Gerät kann auf standardmäßige (Siehe Abbildung 1) oder
bündige (Siehe Abbildung 2) Art eingebaut werden.
Hinweis: Der Innendurchmesser ist derselbe wie bei der
Standardinstallation.
Sollte dieser Hinweis ignoriert und die Montage durch eine
unqualifizierte Person durchgeführt werden, lehnt der Hersteller
jegliche Haftung für den technisch bedingten Ausfall des Produkts ab,
unabhängig davon, ob dieser Ausfall Schäden an Gütern oder
Sachwerten oder Verletzungen von Personen oder Tieren nach sich
zieht.
Lassen Sie mindestens 55 mm Abstand zwischen Kochfeld und
Rückwand sowie mindestens 150 mm Abstand zwischen Kochfeld
und vertikalen Möbeln oder Wänden an der Lateralseite. Über dem
Kochfeld angebrachte Einrichtungsgegenstände müssen einen
Abstand von mindestens 700 mm haben.
Achten Sie darauf, dass der Einrichtungsgegenstand, in das Kochfeld
eingebaut wird, sowie sonstiges angrenzendes Mobiliar aus
Materialien besteht, das hohen Temperaturen (min. 100 °C)
widerstehen kann.
Darüber hinaus müssen alle dekorativen Laminate mit hitzebeständigem
Kleber befestigt sein.
Falls über dem Kochfeld eine Haube installiert werden soll, beachten
Sie bitte die entsprechenden Installationsanforderungen. In jedem
Fall darf der Abstand zwischen Kochfeld und Haube jedoch nicht
geringer als 700 mm sein. (Siehe Abbildung 3)
Falls die untere Fläche des Kochfelds an einen Bereich grenzt, der
beim Hantieren oder Reinigen normalerweise zugänglich ist, ist unter
dem Unterteil des Kochfelds eine Abtrennung von 20 mm vorzusehen.
(Siehe Abbildung )4
2. INSTALLATION
Nachdem Sie überprüft haben, dass das Kochfeld korrekt positioniert
ist, füllen Sie den Spalt zwischen Arbeitsplatte und Kochfeld mit
Silikonkleber. Glätten Sie die Silikonschicht mit einem Schaber oder
einem Finger und etwas Seifenlauge, bevor es aushärtet.
- Setzen Sie das Kochfeld in die Mitte der Aussparung ein.
- Drehen Sie die Clips und ziehen Sie sie vollständig fest. (Siehe
Abbildung )8
FLÄCHENBÜNDIGE INSTALLATION
Zum Lieferumfang des Kochfelds gehört eine wasserundurchlässige
Abdichtung. Bringen Sie die Abdichtung wie beschrieben um das
Unterteil herum an und achten Sie darauf, dass sie korrekt sitzt, damit
keine Flüssigkeiten in die tragenden Möbelstücke eindringen können.
(Siehe Abbildung )6
Zentrieren Sie das Kochfeld und setzen Sie es ein.
Benutzen Sie das Kochfeld erst, wenn die Silikonschicht ausgehärtet
ist. 1(Siehe Abbildung 1 )
Nehmen Sie vier Federn aus dem Zubehörbeutel und schrauben Sie
sie wie in der Abbildung gezeigt am Unterkasten fest. (Siehe
Abbildung )9
Falls unter dem Kochfeld ein Ofen installiert wird, darf die Abtrennung
nicht angebracht werden, und der Mindestabstand zwischen dem
unteren Teil des Kochfelds und dem Ofen darf nicht kleiner als 10 mm
sein. Unter diesem Kochfeld darf kein ungekühlter Ofen installiert
werden. Bei der Montage sind die Installationsanforderungen des
Ofens zu berücksichtigen. 5(Siehe Abbildung )
Schnellbefestigung: (Je nach Modell)
- Nehmen Sie die Befestigungsclips aus dem Zubehörbeutel und
schrauben Sie sie an der am Unterkasten markierten Position fest.
(Ziehen Sie die Schrauben nur so fest an, dass sich die Clips noch frei
bewegen können.) 7(Siehe Abbildung )
Normal Befestigung:
Drücken Sie auf die Seiten des Kochfelds, bis es am gesamten
Umfang aufliegt. 0(Siehe Abbildung 1 )
3. ELEKTRISCHER ANSCHLUSS
A
B
C D
A
B
C
A
C
B
C
A B
D
A
B
C
D
ANORDNUNG 1-3 ANORDNUNG 2-4
ANORDNUNG 1-3
ANORDNUNG 2-4
ANORDNUNG 5 ANORDNUNG 6 ANORDNUNG 7
ANORDNUNG 5
ANORDNUNG 6
ANORDNUNG 7
w
104 DE
1-3
2-4
5
6
7
ANORDNUNG
7. Brücke
3. TIMER
6. Kochzonenauswahl
Je nach Modell
1. "+"
4. Zusätzliche Kochzonen-LED
5. Kochzonen-Programmieranzeige
2. "-"
1
2
5
5
7
3
5
5
6
6
6
6
6
6
5
5
3
1
2
4
5
5
6
6
1
2
3
6
6
6
4
5
5
5
6
6
5
5
3
1
2
5
5
6
6
1
2
3
6
6
6
5
5
5
Das Kochfeld hat ein Netzkabel, mit dem es nur an eine
Spannungsversorgung mit 220-240 V zwischen den Phasen oder
zwischen Phase und Nullleiter angeschlossen werden kann..
Überprüfen Sie vor dem elektrischen Betrieb stets die auf dem
Stromzähler angegebene Versorgungsspannung, die Einstellung
des Trennschalters, die Durchgängigkeit der Masseverbindung
zum Gerät und die Eignung der Sicherung.
Bei Fragen zum Netzkabel wenden sich Sie bitte an den
Kundendienst oder einen qualifizierten Techniker.
Der elektrische Anschluss der Installation muss in
Übereinstimmung mit der Nennleistung des Geräts erfolgen. Dies
sollte über einen allpoligen Trennschalter erfolgen.
Der gelb-grüne Leiter des Netzkabels muss mit Masse sowohl an
der Netzstromversorgung als auch an den Geräteanschlüssen
verbunden werden.
3 Phasen 380-415 V2N
Für den neuen Anschluss sind folgende Anweisungen zu
beachten:
Das Kochfeld kann auch wie folgt angeschlossen werden:
Die Montage muss den geltenden Richtlinien entsprechen.“
Der Hersteller lehnt jede Verantwortung für Schäden ab, die
sich auf eine ungeeignete oder unsachgemäße Benutzung
zurückführen lassen.
WARNUNG: Der Hersteller haftet nicht für Vorkommnisse oder
deren Folgen, die möglicherweise bei der Benutzung eines Geräts
auftreten, das nicht an Masse angeschlossen ist oder eine
fehlerhafte Masseverbindung aufweist.
Falls das Gerät eine Steckdose hat, muss diese so installiert sein,
dass sie jederzeit zugänglich ist.
3 Phasen 220-240 V3
Legen Sie das Kochfeld mit der Glasseite auf die Arbeitsfläche.
Achten Sie darauf, dass das Glas geschützt ist.
Achten Sie vor dem Herstellen des Anschlusses darauf, dass das
Gerät durch eine geeignete Sicherung geschützt ist und die
Anschlussleitungen für eine normale Versorgung des Geräts
ausgelegt sind.
- Bringen Sie die Abdeckung wieder an.
- Schließen Sie die Leiter entsprechend
der jeweiligen Installation und mit Hilfe der
zuvor beiseitegelegten Abzweigspangen
wie in der Tabelle gezeigt an.
- Schrauben Sie die Kabelklemme wieder fest.
- Führen Sie das Netzkabel in die
Klemme ein.
- Entfernen Sie 10 mm der Isolierung an
jedem Leiterende des Netzkabels;
berücksichtigen Sie dabei die erforderliche
Länge des Kabels für den Anschluss am
Klemmenblock.
- Ziehen Sie das Netzkabel heraus.
- Schrauben Sie die Kabelklemme „1“ los.
- Entfernen Sie 10 mm der Isolierung an jedem Leiterende des
Netzkabels; berücksichtigen Sie dabei die erforderliche Länge des
Kabels für den Anschluss am Klemmenblock.
–
- Schließen Sie die Leiter entsprechend der jeweiligen Installation
und mit Hilfe der zuvor beiseitegelegten Abzweigspangen wie in der
Tabelle gezeigt an.
- Setzen Sie einen Schlitzschraubendreher vorn an jeder Lasche
an („2“ und „3“) und drücken Sie.
Hinweis: Achten Sie darauf, dass die Schrauben der Klemmleiste
fest angezogen sind.
- Innen befinden sich zwei seitliche Laschen.
- Entfernen Sie die Abdeckung.
Einen neuen Anschluss herstellen:
- Bringen Sie die Abdeckung wieder an.
- Schrauben Sie die Kabelklemme wieder fest.
Einen neuen Anschluss herstellen:
- Nehmen Sie ein Netzkabel, das den
Angaben in der Tabelle entspricht.
- Nehmen Sie ein Netzkabel, das den Angaben in der Tabelle
entspricht.
- Führen Sie das Netzkabel in die Klemme ein.
Netzkabel entfernen:
- Lösen Sie die Schrauben des Klemmenblocks mit den
Abzweigspangen und den Leitern des Netzkabels.
Öffnen Sie die Abdeckung in der nachstehenden Reihenfolge:
2 31
ACHTUNG:
Falls das Netzkabel ausgetauscht werden muss, schließen Sie die
Leiter entsprechend folgendem Farbcode an:
BLAU
BRAUN
GELB GRÜN
Nullleiter
Spannungsführend
Masse
( )
ABZWEIG
105 DE
ANORDNUNG
"1-6"
ANORDNUNG
"7"
EINPHASIG oder ZWEIPHASIG 220-240 V~
Kabel
HO5V2V2F
Kabel
HO5V2V2F
Kabel
HO5V2V2F
2
3x2,5 mm
2
3x4 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
DREIPHASIG 220-240 V3~
DREIPHASIG 380-415 V2N~
Anschluss an den Klemmen des Klemmenblocks
N
=
Nullleiter
PE
=
Masse
L1 / L2 / L3 = Phase
220-240V 3 ~
PE
L1 L2
L3
380-415V 2N ~
N
PE
L1 L2
L3
PE
L1
L2
220-240V ~
N
L
220-240V 2 ~
L2
PE
L1
PE
4. TIPPS ZUM KOCHGESCHIRR
Voraussetzung für eine optimale Nutzung Ihres Kochfelds ist
die Verwendung hochwertigen Kochgeschirrs.
• Benutzen Sie Kochgeschirr, dessen Durchmesser der
jeweiligen Kochzone entspricht: das Kochgeschirr sollte nicht
kleiner als der Heizbereich sein. Bei einem größeren Durchmesser
wird mehr Energie aufgewendet, um den maximalen Wirkungsgrad
zu erreichen.
WAHL DES KOCHGESCHIRRS – Die folgenden Hinweise sollen
Ihnen bei der Wahl des geeigneten Kochgeschirrs helfen.
Kupferboden / Steinzeug: hohes Gewicht empfehlenswert. Gutes
Leistungsverhalten, wobei Kupfer Rückstände hinterlassen kann, die
als Kratzer erscheinen. Diese Rückstände lassen sich entfernen,
wenn das Kochfeld umgehend gereinigt wird. Allerdings darf bei
diesen Töpfe die Flüssigkeit niemals vollständig verdampfen.
Überhitztes Metall kann am Glaskeramik-Kochfeld haften bleiben. Ein
• Achten Sie darauf, dass der Boden des Topfs oder der Pfanne
trocken ist: wenn Sie Kochgeschirr mit Flüssigkeit füllen oder
Kochgeschirr benutzen, das im Kühlschrank stand, müssen Sie
darauf achten, dass der Boden des Kochgeschirrs vollständig trocken
ist, bevor Sie es auf das Kochfeld stellen. So vermeiden Sie eine
Verschmutzung des Kochfelds.
Gusseisen: benutzbar, aber nicht empfohlen. Schlechtes
Leistungsverhalten. Kann die Oberfläche zerkratzen.
Edelstahl: sehr empfehlenswert. Insbesondere mit einem Sandwich-
Boden. Der Sandwich-Boden vereint die Vorteile von Edelstahl
(Erscheinungsbild, Haltbarkeit und Stabilität) mit denen von Aluminium
oder Kupfer (Wärmeleitung, gleichmäßige Wärmeverteilung).
• Benutzen Sie stets qualitativ gutes Kochgeschirr mit einem
absolut planen und dicken Boden: Diese Art von Kochgeschirr hat
keine so genannten „Hot Spots“, die ein Anhaften des Garguts
verursachen. Metalltöpfe und -pfannen mit einem dicken Boden
sorgen für eine gleichmäßige Hitzeverteilung.
Wegen seines niedrigen Schmelzpunkts sollte kein dünnes
Aluminium-Kochgeschirr verwendet werden.
Aluminium: hohes Gewicht empfehlenswert. Gute Leitfähigkeit.
Mitunter sind Aluminiumrückstände als Kratzer auf dem Kochfeld zu
sehen, die sich jedoch bei umgehender Reinigung entfernen lassen.
Glaskeramik: nicht empfehlenswert. Schlechtes Leistungsverhalten.
Kann die Oberfläche zerkratzen.
überhitzter Kupfertopf hinterlässt dauerhafte Rückstände auf dem
Kochfeld.
Porzellan/Emaille: Gutes Leistungsverhalten nur bei glattem,
flachem Boden.
5. BENUTZUNG
Über die Funktion „Leistungsregulierung“ kann der Benutzer die vom
K o c h f e l d e r r e i c h b a r e M a x i m a l l e i s t u n g e i n s t e l l e n .
Die Funktion der Leistungsregulierung ist nur während der ersten 30
Sekunden nach Anschalten des Kochfelds verfügbar. Durch Ab- und
Zuschalten der Stromversorgung kann diese Funktion wiederholt
verwendet werden.
Der Benutzer kann die Maximalleistung des Kochfelds zwischen 2,5
kW und der je nach Modell verfügbaren Maximalleistung des
Kochfelds einstellen (beträgt die Maximalleistung des Kochfelds
beispielsweise 7,2kW, liegt der eingestellte Wert zwischen 2,5 und 7,2
kW).
Wurde eine Maximalleistung eingestellt, passt das Kochfeld die
Energieverteilung für die einzelnen Kochzonen automatisch an,
sodass der eingestellte Grenzwert niemals überschritten wird. Dank
dieser Funktion werden alle Zonen gleichzeitig gesteuert, ohne dass
es zu Überlastproblemen kommen kann.
Verkauft wird das Produkt mit einem auf Maximalleistung
eingestellten Kochfeld.
Nach Zuschalten der Stromversorgung kann die Leistungsstufe
gemäß den nachfolgend dargestellten Punkten innerhalb von 30
Sekunden eingestellt werden:
Wahl der Leistungverwaltungsstufe.
1 - Das Kochfeld einschalten.
2 - Warten, bis das Touch-Bedienfeld seinen Initialisierungsprozess
abgeschlossen hat.
3 - Innerhalb von 30 die Taste ' ' 5 Sekunden lang berühren.
4 - Nun erscheint folgende Anzeige auf dem Display:
5 - Mit den Tasten 'Plus' und 'Minus' kann die Leistungsverwaltung
eingestellt werden. In diesem Beispiel zwischen 6500 und 2500 W.
Nach dem Einstellen des gewünschten Werts gleichzeitig die Tasten
'Plus' und 'Minus' 5 Sekunden lang berühren.
6 - Sobald der Vorgang abgeschlossen ist, ertönt ein langer Piepton
und eine Zurücksetzung erfolgt. Der Start-Vorgang wird erneut
ausgeführt.
Danach erlaubt das Touch-Bedienfeld keinerlei Kombination
mehr, die diesen ECO-Grenzwert überschreitet.
P
P
4
5
0 0
7 - Nach dem Start-Vorgang wird auf dem Timer-Display ECO-
Leistungsverwaltung anggezeigt.
106 DE
Kochzonen ein-/ausschalten
3) Bei aktivierter Sperrfunktion kann eine Kochzone nicht
eingeschaltet werden.
2) Falls bei ausgeschalteter Kochzone noch Restwärme vorhanden
ist, wird „H“ will angezeigt.
4) Falls nur eine Kochzone aktiv ist und diese ausgeschaltet wird,
sind vier kurze Pieptöne als Hinweis darauf zu hören, dass das
gesamte Kochfeld ausgeschaltet ist.
3) Auch bei aktivierter Sperrfunktion kann eine Kochzone
ausgeschaltet werden.
Zum Einschalten einer Kochzone berühren Sie das entsprechende
Bedienfeld für 400 msec. Es erfolgt ein langer Piepton, und in der
Kochzonenanzeige erscheint der Wert „0“ als Hinweis auf die
Leistungsstufe.
1) Falls eine Kochzone in der Position „0“ verbleibt, schaltet sich
diese Anzeige nach 10 Sekunden automatisch AUS und die Zone-
AUS-Tonfolge ertönt.
Zum AUSSCHALTEN einer Kochzone berühren Sie das
entsprechende Bedienfeld für 1,2 Sekunden. Daraufhin sind drei
kurze Pieptöne zu hören, und auf der zugehörigen Anzeige erscheint
entweder kein Wert oder „H“, falls noch Restwärme vorhanden ist. Die
Kochzone ist damit ausgeschaltet.
1) Falls eine Kochzone in der Position „0“ verbleibt, schaltet sich
diese Anzeige nach 10 Sekunden automatisch AUS und die Zone-
AUS-Tonfolge ertönt.
2) Falls bei ausgeschalteter Kochzone (Leistungsstufe „0“) noch
Restwärme vorhanden ist, wird wechselnd „0“ will angezeigt.
Auswahl einer Kochzone
Wenn eine Kochzone bereits eingeschaltet ist, erhalten die nicht
ausgewählten eingeschalteten Kochzonen eine geringere
Beleuchtungsintensität.
1. Durch langes Drücken auf „+“ oder „-“ wird die Leistungsstufe
kontinuierlich erhöht/verringert. Bei rascher Erhöhung stoppt die
Leistungsstufe bei „9“; für mehr Leistung ist ein weiterer Druck auf die
Taste „+“ erforderlich. Bei einer raschen Erhöhung/Verringerung ist
kein Piepton zu hören.
2. Wenn die Leistungsstufe „P“ erreicht ist, erfolgt durch erneutes
Betätigen der Taste „+“ kein Wechsel zur Leistungsstufe „0“.
Desgleichen erfolgt bei Erreichen der Leistungsstufe „0“ durch
erneutes Betätigen der Taste „-“ kein Wechsel zur Leistungsstufe „P“.
3. Wenn eine eingeschaltete Kochzone auf Leistungsstufe „0“
gestellt wird und noch heiß ist, blinkt die Anzeige „0“ abwechselnd.
Nach 10 Sekunden verschwindet die Anzeige „0“ und es erscheint der
Buchstabe „H“.
4. Wenn eine Kochzone ausgewählt ist und die Tasten „+“ und „-“
gleichzeitig betätigt werden, wechselt die Leistungsstufe auf „0“,
wobei die Kochzone jedoch für weitere 10 Sekunden ausgewählt
bleibt. Falls die Kochzone zeitgeschaltet war, geht der Timer aus. Je
Durch einen kurzen Druck auf die Taste „+“ oder „-“ erhöhen bzw.
verringern Sie die Leistungsstufe der gewählten Kochzone
schrittweise: 0-1-2-3...9-P
Wenn nur eine Kochzone eingeschaltet ist, wird diese Kochzone
standardmäßig ausgewählt, ohne das ein kurzer Druck (150 msec)
auf die Auswahltaste erforderlich ist.
Leistungsstufe erhöhen/verringern
nach Konfiguration der Berührungssteuerung ist dieser Vorgang nur
in bestimmten Fällen möglich. Die folgenden Beispiele dienen
lediglich zur Information. Nutzen Sie dann Ihre persönliche Erfahrung,
um diese Einstellungen an Ihre Kochgewohnheiten und -vorlieben
anzupassen.
Wird daraufhin eine beliebige Taste gedrückt, zeigt die Anzeige zwei
Sekunden lang den Buchstaben „L“, wobei die jeweilige
Leistungsstufe bestehen bleibt.
Um die Kindersicherung wieder auszuschalten, führen Sie denselben
Vorgang erneut aus. Daraufhin ist ein kurzer Piepton zu hören, und die
Anzeige zeigt den Buchstaben „n“. Das Kochfeld bleibt entsperrt.
Diese Funktion wird aktiviert, wenn man die Tasten „+“ und „-“
gleichzeitig drückt.
Hinweis: 15 Minuten, nachdem das Kochfeld komplett ausgeschaltet
wurde, wird eine automatische Kindersicherung aktiviert. Diese
Funktion wird zwar automatisch aktiviert, muss jedoch zuvor
programmiert werden. Siehe „Benutzereinstellungen“.
Kindersicherung
3. Ein kurzer Druck auf die Erweiterungsringtaste schaltet den ersten
und den zweiten Erweiterungsring wieder aus.
8.2 - Dreifachzone einschalten
2. Ein kurzer Druck auf die Erweiterungsringtaste schaltet die zweite
zusätzliche Kochzone ein. Wenn der erste und der zweite
Erweiterungsring eingeschaltet sind, leuchten 2 LEDs über der
Erweiterungstaste.
1. Ein kurzer Druck auf die Erweiterungstaste schaltet die zusätzliche
Kochzone ein. Die LED über der Erweiterungstaste leuchtet, wenn der
Erweiterungsring eingeschaltet ist.
2. Ein kurzer Druck auf die Erweiterungsringtaste schaltet die
zusätzliche Kochzone wieder aus.
Bei jeder Betätigung auf die Erweiterungstaste ist ein Piepton zu
hören.
Um den Erweiterungsring einzuschalten, muss die zugehörige
Hauptzone bereits eingeschaltet sein und eine höhere Leistungsstufe
als „0“ angezeigt werden.
1. Ein kurzer Druck auf die Erweiterungstaste schaltet die erste
zusätzliche Kochzone ein. Wenn der erste Erweiterungsring
eingeschaltet ist, leuchtet 1 LED über der Erweiterungstaste (bei einer
Dreifachzone die linke LED; bei einer Doppelzone nur die mittlere
LED).
Bei jeder Betätigung auf die Erweiterungstaste ist ein Piepton zu
hören.
8.1 - Doppelzone einschalten
Doppel-/Dreifachzonen
Brückenfunktion
Wenn die Kochzone aktiviert ist, ertönt ein Piepton, und die
Kochzonen-LED wird eingeschaltet.
Beide Brückenkochzonen werden gleichzeitig ausgewählt.
- wenn die Leistungsstufe „0“ gewählt wird
Die Brücke kann nur aktiviert werden, wenn beide Kochzonen
ausgeschaltet sind. Nachdem eine Kochzone der Brücke ausgewählt
wurde, kann durch Betätigen der Brückentaste die Brückenfunktion
aktiviert werden.
Nach Auswahl der Kochzonen kann mit der Taste „+“ bzw. „-“ die
gewünschte Leistungsstufe eingestellt werden.
- wenn die Brückentaste im Einstellmodus betätigt wird
Für beide Brückenkochzonen wird dieselbe Leistungsstufe
angezeigt. Die Funktion wird beendet:
Überhitzungsschutz
Etwas (ein Gegenstand oder Flüssigkeit) „betätigt“ eine Taste länger
als fünf Sekunden. Alle 30 Sekunden sind zwei kurze Pieptöne und ein
langer Piepton zu hören. Das Kochfeld wird ausgeschaltet.
Solange die Situation anhält, blinkt dieses Symbol.
107 DE
Tmer
11) Wird die Timertaste gedrückt, wenn keine Kochzone
ausgewählt ist und mehrere Kochzonen programmiert sind, ändert
sich die Zeitanzeige der Reihe nach und es wird die Zeit angezeigt,
bei deren Leistungsstufe der Dezimalpunkt eingeschaltet ist.
2) Durch gleichzeitiges Betätigen der Tasten wird der Timer storniert
(geht zu „00“).
12) Alternativ wird die Leistungsstufe (5 s) und (0,5 s) in der
programmierten Kochzone angezeigt.
Die verbleibende Zeit wird in den für den Timer reservierten Feldern
angezeigt. Wenn mehrere Kochzonen programmiert sind, wird die
kürzeste verbleibende Zeit angezeigt, wobei der Dezimalpunkt in der
entsprechenden Kochzone angezeigt wird.
1) Mit der Taste „+“ oder „-“ stellen Sie die gewünschte Zeit ein. Bei
Einstellungsänderungen ist kein Piepton zu hören.
10) Wird die Timertaste gedrückt, wenn keine Kochzone
ausgewählt wurde und keine Kochzone programmiert ist, geschieht
nichts.
Die Timerfunktion kann entweder mit der entsprechenden Taste oder
durch gleichzeitiges Berühren der Tasten „+“ und „-“ aktiviert werden.
8) Die Leistungsstufe der gewählten Kochzone kann verändert
werden, ohne dass sich dies auf die Timerprogrammierung auswirkt.
In beiden Fällen muss eine Kochzone ausgewählt und die
Leistungsstufe größer als „0“ sein.
Wählen Sie die gewünschte Kochzone. Die Leistungsstufe muss
größer als „0“ sein. Für die gewählte Kochzone wird angezeigt.
Die Felder „0 0“ sind für den Timer reserviert.
4) Beim Einstellen des Timers können Sie mit der Taste „-“ von „00“
zu „99“ und mit der Taste „+“ von „99“ zu „00“ wechseln.
6) Wenn die Zeit abgelaufen ist und das Kochfeld piept, drücken Sie
eine beliebige Taste, um den Alarm und die Timerfunktion zu
deaktivieren.
5) Die maximale Timereinstellung beträgt 99 Minuten.
3) Zur Schnelleinstellung des Timers wird die Taste „+“ oder „-“
gedrückt gehalten.
7) Es ist möglich, eine bereits vorgenommene Timereinstellung
später noch zu ändern.
9) Die letzte Minute wird in Sekunden angezeigt (Varianten sind nur
zu sehen, wenn die Timerprogrammierung während der letzten
Minute des Countdown aufgerufen wird).
Restwärmeanzeige
Dieselben Anzeigen können auch als Restwärmeanzeige benutzt
werden. Diesbezüglich muss eine Zeittabelle definiert werden:
Restwärmedauer=f (Leistungsstufe, Betriebsdauer).
°
Damit die Temperatur mehr als 65 C erreicht, muss ein Heizelement
eine gewisse Zeit lang in Betrieb gewesen sein. Dies ist von der
Leistungsstufe abhängig. Nachdem diese Zeit abgelaufen ist, wird die
Restwärmewarnung angezeigt, wenn das Heizelement ausgeschaltet
wird.
°
Wenn die Temperatur auf der Glasoberfläche höher als 65 C
(theoretischer Wert) ist, wird dieser Zustand im zugehörigen Display
durch ein „H“ angezeigt.
Automatische Sicherheitsabschaltung
Wenn sich die Leistungsstufe für eine vorgegebene Dauer nicht
ändert, wird die entsprechende Kochzone automatisch abgeschaltet.
Die maximale Dauer, für die eine Kochzone eingeschaltet sein kann,
hängt von der gewählten Leistungsstufe ab.
Livello
di potenza
Tempo massimo
di attivazione (ore)
1
2
3
4
5
6
7
8
9
P
10
5
5
4
3
2
2
2
2
2
HINWEIS: Sollte es während des Betriebs mit der höchsten
Leistungsstufe zu einer Überhitzungssituation kommen, wird die
Leistungsstufe von der Kochfeldsteuerung automatisch angepasst,
um das Kochfeld vor einer Überhitzung zu schützen.
6. REINIGUNG UND WARTUNG
. Lassen Sie das Kochfeld abkühlen, bevor Sie irgendwelche
Maßnahmen treffen.
. Daher sollten alle Materialien vom Kochfeld ferngehalten werden,
die schmelzen könnten, wie beispielsweise Kunststoffe, Zucker oder
zuckerbasierte Produkte.
. Vermeiden Sie Verschüttungen, weil alles, was auf die Oberfläche
des Kochfelds gerät, rasch einbrennt und das Reinigen erschwert.
. Verwenden Sie ausschließlich Produkte (Reinigungsmittel und
Schaber), die speziell für Glaskeramikflächen vorgesehen sind.
Solche Produkte finden Sie im Fachhandel.
Halten Sie Kochfeldschaber immer außerhalb der Reichweite
von Kindern.
Benutzen Sie keinen zu nassen Schwamm.
- Geben Sie etwas von der speziellen Reinigungsflüssigkeit auf die
Kochfeldoberfläche.
- Wiederholen Sie den Vorgang bei Bedarf.
Ein Schaber mit einer Rasierklinge verursacht keine Schäden auf
der Oberfläche, solange er in einem Winkel von 30° gehalten
wird.
- Wischen Sie mit einem trockenen Tuch oder Küchenpapier nach,
bis die Oberfläche sauber ist.
EINIGE TIPPS:
Hinweis:
- Geben Sie einige Tropfen einer speziellen Reinigungsflüssigkeit
auf die Kochfeldoberfläche.
Benutzen Sie niemals abrasive Produkte oder Scheuerpulver.
Die Metalleinfassung: Reinigen Sie die Metalleinfassung mit
Haushaltsreiniger und Wasser und wischen Sie sie dann mit einem
weichen Tuch trocken.
Häufiges Reinigen hinterlässt eine Schutzschicht, die wesentlich ist,
um Kratzer und Verschleißspuren zu verhindern. Achten Sie darauf,
dass die Oberfläche sauber ist, bevor Sie das Kochfeld wieder
benutzen. Wasserspuren entfernen Sie mit ein paar Tropfen
Haushaltsessig oder Zitronensaft. Wischen Sie anschließend mit
einem saugfähigen Papiertuch und einigen Tropfen spezieller
Reinigungsflüssigkeit nach.
- Entfernen Sie Rückstände mit einem weichen Tuch oder
angefeuchtetem Küchenpapier.
- Fahren Sie mit einen Kochfeldschaber im Winkel von 30° über das
Kochfeld, bis die Rückstände verschwunden sind.
Falls immer noch Rückstände vorhanden sind:
- Wischen Sie mit einem trockenen Tuch oder Küchenpapier nach,
bis die Oberfläche sauber ist.
Benutzen Sie niemals ein Messer oder einen Schraubendreher.
INSTANDHALTUNG:
Die Glaskeramikoberfläche hält ebenbödigem Kochgeschirr zwar
stand, dennoch sollte Kochgeschirr stets angehoben werden, um es
auf eine anderen Kochzone zu stellen.
30°
Maxi
Farbveränderungen der Glaskeramikoberfläche haben
keinerlei Auswirkung auf deren Funktion oder Stabilität.
Derartige Verfärbungen sind in der Regel auf
angebrannte Lebensmittelreste oder die Verwendung
von Kochgeschirr zurückzuführen, das aus Materialien
wie Aluminium oder Kupfer besteht. Diese Rückstände
sind schwer wieder zu entfernen.
108 DE
7. PROBLEMBEHEBUNG
Benutzen Sie ausschließlich ebenbödiges Kochgeschirr. Wenn
zwischen Kochgeschirr und Kochzone Licht zu sehen ist, findet keine
korrekte Hitzeübertragung statt.
Die Kochzonen werden nicht oder nur mäßig heiß.
Es wurde ungeeignetes Kochgeschirr benutzt. Verwenden Sie nur
ebenbödiges, schweres Kochgeschirr mit mindestens demselben
Durchmesser wie die Kochzone.
Kleine Kratzer oder Abnutzung auf der Glasfläche des Kochfelds
Der Garvorgang dauert zu lange
Unsachgemäße Reinigung oder Benutzung von Kochgeschirr mit
rauem Boden; Partikel (Sand, Salz usw.) zwischen Kochfeld und
Boden des Kochgeschirrs. Siehe Abschnitt „REINIGUNG“. Achten Sie
vor der Benutzung darauf, dass der Boden des Kochgeschirrs sauber
ist, und benutzen Sie nur Kochgeschirr mit einem glatten, planen
Boden. Durch ordnungsgemäße Reinigung lassen sich Kratzer
vermeiden.
Das Kochgeschirr sollte denselben Durchmesser wie die benutzte
Kochzone haben.
Metallspuren
Schieben Sie Aluminiumkochtöpfe nicht über das Kochfeld. Beachten
Sie die Reinigungshinweise.
Dunkle Rückstände
Benutzen Sie einen speziellen Kochfeldschaber und befolgen Sie die
Hinweise unter „REINIGUNG“.
Helle Flächen auf dem Kochfeld
Spuren von Aluminium- oder Kupferkochgeschirr sowie Mineral-,
Wasser- oder Lebensmittelrückstände können mit einem
Kochfeldreiniger entfernt werden.
Verwenden Sie geeignete Materialien. Sollten Rückstände bleiben,
benutzen Sie einen speziellen Kochfeldschaber. Befolgen Sie die
Hinweise unter „REINIGUNG“.
Befolgen Sie die Hinweise unter „REINIGUNG“.
Karamelisation oder geschmolzener Kunststoff auf dem
Kochfeld.
8. KUNDENDIENST
Bevor Sie sich an einen Wartungstechniker wenden, überprüfen
Sie bitte:
– ob der Netzstecker korrekt an einer abgesicherten Steckdose
angeschlossen ist.
Falls sich der Fehler nicht feststellen lässt, schalten Sie das Gerät aus
und wenden sich umgehend an den Kundendienst. Das Gerät wird mit
einer Garantie ausgeliefert, die sicherstellt, dass es kostenlos vom
Kundendienst repariert wird.
F0
Fc
Ft
FE
Fb
FU / FJ
FA
FC / Fd
Fr
Bei einer Störung das Gerät von der Spannungsversorgung abtrennen und erneut wieder anschließen.
Sollte die Störung bestehen bleiben, den Kundendienst benachrichtigen. Falls die Störung unvermittelt
bei normalem Betrieb auftritt, den Kundendienst benachrichtigen.
Berührungssteuerungs-Softwarefehler
Warten Sie, bis die Temperatur sinkt. Das Kochfeld wird automatisch wieder betriebsbereit, wenn die
Temperatur den normalen Wert erreicht hat.
Die Berührungssteuerungszone ist zu heiß
und hat alle Kochzonen abgeschaltet.
Warten Sie, bis die Temperatur sinkt. Sollte die Störung bestehen bleiben, nachdem die Temperatur den
normalen Wert erreicht hat, den Kundendienst benachrichtigen.
Warten Sie, bis die Temperatur sinkt. Sollte die Störung bestehen bleiben, nachdem die Temperatur den
normalen Wert erreicht hat, den Kundendienst benachrichtigen.
Der Berührungssteuerungs-
Temperatursensor ist eventuell beschädigt.
Prüfen Sie, ob das Kochfeld korrekt montiert ist. Stellen Sie sicher, die Tasten auf der Glasoberfläche
korrekt zu berühren.
Außergewöhnliche Tastenreaktion.
Dieser Fehler ist eine automatische Bedienfeldprüfung. Er verschwindet, sobald die automatische
Prüfung wieder einen sicheren Wert ergibt. Sollte der Fehler bestehen bleiben, den Kundendienst
benachrichtigen.
Bedienfeldsicherheitsfehler
Dieser Fehler ist eine automatische Softwareprüfung. Er verschwindet, sobald die automatische Prüfung
wieder einen sicheren Wert ergibt. Sollte der Fehler bestehen bleiben, den Kundendienst
benachrichtigen.
Bedienfeldsicherheitsfehler
Dieser Fehler ist eine automatische Softwareprüfung. Er verschwindet, sobald die automatische Prüfung
wieder einen sicheren Wert ergibt. Sollte der Fehler bestehen bleiben, den Kundendienst
benachrichtigen.
Bedienfeldsicherheitsfehler
Eventuell liegt ein Relaisproblem vor. Trennen Sie das Kochfeld von der Spannungsversorgung, warten
Sie eine Minute, und schalten Sie es dann wieder ein. Sollte der Fehler bestehen bleiben, den
Kundendienst benachrichtigen.
Relaissicherheitsfehler
Störung
Maßnahme
Kochfeldanzeige
Der Berührungssteuerungs-
Temperatursensor ist eventuell beschädigt.
Das Kochfeld lässt sich nicht abschalten.
Überprüfen Sie den Zustand der Sicherungen / Trennschalter. Prüfen
Sie, ob ein Stromausfall vorliegt.
Das Kochfeld bzw. bestimmte Kochzonen funktionieren nicht
- geringe Hitze: kurze Betriebsdauer
Die Ein/Ausschaltzyklen variieren je nach erforderlicher Hitze:
Auf dem Display wird „F“ und Zahlen angezeigt
Kochzonen schalten sich wiederholt ein und aus
Das Kochfeld funktioniert nicht.
- starke Hitze: lange Betriebsdauer
Überprüfen Sie, ob die Anschlüsse entsprechend den Hinweise
ausgeführt wurden oder das Bedienfeld gesperrt ist. Heben Sie die
Sperre auf.
Das Bedienfeld ist gesperrt. Heben Sie die Sperre auf.
Das Kochfeld hat sich selbständig abgeschaltet.
Der Hauptschalter (EIN/AUS-Taste) wurde versehentlich betätigt
oder ein Gegenstand auf einer Taste abgestellt. Entfernen Sie
eventuelle Gegenstände vom Bedienfeld und schalten Sie das Gerät
wieder ein. Nehmen Sie die gewünschten Einstellungen erneut vor.
Wenn das Display „F“ und Zahlen anzeigt, liegt eine Gerätestörung
vor. Die nachstehende Tabelle enthält Maßnahmen, um das Problem
zu beheben.
Die Anschlüsse an der Klemmleiste wurden nicht korrekt
vorgenommen.
Данным прибором могут пользоваться дети в
возрасте 8 лет и старше, лица с ограниченными
физическими, сенсорными и умственными
способностями, а также с недостаточным опытом
и знаниями, если они находятся под присмотром
или получили надлежащий инструктаж по
безопасному пользованию прибором и осознают
связанные с ним риски. Необходимо обеспечить
наблюдение за детьми с тем, чтобы убедиться, что
они не играют с прибором. Детям без
надлежащего присмотра запрещается выполнять
операции по очистке и обслуживанию изделия.
ВНИМАНИЕ: в случае образования трещин на
поверхности, запрещается дотрагиваться до
стеклянных поверхностей. Выключите прибор из
сети, чтобы предупредить возможность
поражения электрическим током.
В изделие не было предусмотрено управление
посредством внешнего таймера или внешней
системы дистанционного управления.
ВНИМАНИЕ: При приготовлении пищи с
использованием жиров или масла всегда следите
за процессом приготовления пищи, так как жиры
ил и ма сл о мо г ут в н езапно загорет ь ся.
КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ тушить огонь
водой. Выключите прибор, после чего накройте
пламя, например, крышкой или противопожарным
одеялом.
Настоятельно рекомендуется не допускать детей к
работающим или выключенным зонам нагрева до
тех пор, пока включен индикатор остаточного тепла,
во избежание риска получения серьезных ожогов.
В случае его наличия, не рекомендуется смотреть
на галогенные элементы.
ВНИМАНИЕ: допускается использование только
тех защитных устройств, которые были
разработаны с этой целью Производителем
кухонного прибора, или тех, которые были
указаны Производителем кухонного прибора в
инструкции в качестве допустимых, а также
защитных устройств, входящих в комплект
варочной панели. Использование неподходящих
защитных устройств может стать причиной
несчастного случая.
Подсоедините вилку к шнуру питания, способному
выдержать напряжение, ток и нагрузку, указанные
на табличке данных, и имеющему проводник
заземления. Розетка должна быть подходящей
для нагрузки, указанной на табличке, и должна
иметь исправный контакт заземления. Проводник
Рекомендуем Вам сохранить это руководство по
установке и эксплуатации и обращаться к нему по
мере необходимости в будущем. Перед тем, как
приступить к установке варочной панели,
запишите ее серийный номер в случае, если Вам
придется обратиться в центр послепродажного
обслуживания.
ВНИМАНИЕ: угроза пожара: не складируйте вещи
на варочной поверхности.
ПРЕДУПРЕЖДЕНИЕ: процесс приготовления пищи
не должен протекать без контроля. Краткосрочный
процесс приготовления пищи должен находиться
под постоянным контролем.
ВНИМАНИЕ: прибор и его доступные части
нагреваются во время использования. Будьте
осторожны и не прикасайтесь к нагревательным
элементам. Детям младше 8 лет запрещается
находиться рядом с прибором, если только за
ними не обеспечивается постоянный контроль со
стороны взрослых.
ПРАВИЛА БЕЗОПАСНОСТИ
Запрещается использовать пар или струи под
высоким давлением для очистки изделия.
Не используйте варочную панель в качестве места
складирования предметов.
В случае повреждения шнура электропитания,
п о с л е д н и й д о л ж е н б ы т ь з а м е н е н
Производителем, его сервисным агентом или
лицом, выступающем в схожем качестве, во
избежание рисков. Заземляющий провод (желто-
зеленый) должен быть длиннее на 10 мм со
стороны клеммной колодки. Внутреннее сечение
проводников должно соответствовать мощности,
потребляемой варочной панелью (указана на
табличке данных). Шнур питания должен быть
типа H05V2V2-F.
В с е гд а п о м е щ а й т е п о с у д у п о ц е н т р у
нагревательного элемента, на котором Вы готовите
пищу. Не помещайте на панель управления какие-
либо предметы.
Всегда используйте для этого подходящую посуду.
Для отключения можно либо разместить розетку в
з о н е д о с я г а е м о с т и , л и б о у с т а н о в и т ь
переключатель на фиксированном проводе
согласно правилам устройства электроустановок.
Не храните над варочной панелью тяжелые
предметы. В случае падения они могут повредить
варочную панель.
Подключение к источнику питания также можно
выполнить путем установки автоматического
выключателя между прибором и источником
питания, способным выдержать максимальную
под к лючен н у ю на гру з к у и от веч аю щ им
требованиям действующего законодательства.
После каждого использования необходимо
проводить очистку варочной панели с тем, чтобы
на ней не оставались грязь и жир. В противном
случае при следующем включении варочной
панели могут выделяться дым и неприятный
запах. Кроме того, это может привести к пожару.
Не кладите на зоны нагрева алюминиевую фольгу
и не ставьте на них пластмассовую посуду.
заземления является желто-зеленым. Данную
операцию должен проводить специалист,
имеющий соответствующую квалификацию. В
случае несовместимости между розеткой и
вилкой, попросите электрика заменить розетку на
другую приемлемого типа. Вилка и розетка
должны отвечать нормам, действующим в стране
монтажа.
Желто-зеленый проводник заземления не должен
размыкаться выключателем. Используемые для
соединения розетка или автоматический
выключатель должны находиться в удобной зоне
досягаемости при монтаже прибора.
Запрещается помещать на варочную панель
металлические предметы, такие, как ножи, вилки,
ложки или крышки, поскольку они могут нагреваться.
Запрещается прикасаться к зонам нагрева во время
работы и некоторое время после завершения
работы.
Никогда не готовьте пищу непосредственно на
стеклокерамической варочной панели.
Не используйте варочную панель в качестве
рабочей поверхности.
Не используйте поверхность варочной панели в
качестве разделочной доски.
Не двигайте посуду по варочной панели.
Для эксплуатации прибора с номинальными
частотами не требуются дополнительные
действия/настройки.
109 RU
110 RU
КОД ПРОДУКТА T
Табличка с данными (расположена в нижней части корпуса
варочной панели)
1.П РЕДУПРЕЖДЕНИЯ ОБЩЕГО ХАРАКТЕРА
2.М ЕРЫ ПО ЗАЩИТЕ ОКРУЖАЮЩЕЙ СРЕДЫ
Отходы элек триче ск ого и элект ронно го
оборудования содержат как загрязняющие
вещества (которые могут стать причиной
негативных последствий для окружающей среды),
так и базовые компоненты, которые могут быть повторно
использованы. Важно, чтобы отходы электрического и
электронного оборудования подвергались специальным
способам обработки, нацеленным на извлечение и правильную
утилизацию всех загрязняющих веществ, а также извлечение
всех материалов, пригодных для повторного использования.
• Отходы электрического и электронного оборудования должны
передаваться в соответствующие пункты сбора, находящиеся
под управлением муниципальных властей или официально
зарегистрированных компаний. Во многих странах практикуется
сбор габаритных отходов электрического и электронного
оборудования на дому.
На данный прибор нанесена маркировка в
соответствии с Директивой ЕС 2012/19/ЕС об
отходах элек трического и электро нного
оборудования (WEEE).
Граждане могут внести большой вклад в то, чтобы отходы
электрического и электронного оборудования (WEEE) не стали
злободневной проблемой для охраны окружающей среды; для
этого необходимо следовать нескольким основным правилам:
• Отходы электрического и электронного оборудования не
должны утилизироваться, как бытовые отходы.
Во многих странах, при покупке нового прибора, старый можно
вернуть розничному продавцу на условиях один к одному, если
возвращаемое оборудование эквивалентного типа и обладает
таким же функционалом, как и поставляемое оборудование.
Установка бытовой техники является сложной операцией,
которая, в случае некорректного выполнения, может причинить
серьезный вред изделию, его характеристикам или представлять
угрозу для безопасности людей. По этой причине установка
должна быть выполнена квалифицированным специалистом в
соответствии с техническими требованиями.
В случае, если Вы пренебрегли этой рекомендацией, и установка
была выполнена неквалифицированным лицом, Производитель
снимает с себя всю ответственность за любую техническую
неисправность изделия, независимо от того, будет ли она
являться причиной повреждения изделия или его свойств, или же
причинения вреда людям или животным.
После снятия упаковки просим Вас убедиться в целостности
изделия, в противном случае просим связаться с компанией-
продавцом или службой сервисного обслуживания.
Убедитесь в том, что кухонная мебель, в которую будет
встраиваться Ваша варочная поверхность, равно как и вся
остальная мебель, находящаяся в непосредственной близости к
варочной панели, изготовлена из материалов, устойчивым к
высоким температурам (мин.100 °C).
3.У СТАНОВКА
Изделие может быть установлено во встроенной мебели
стандартным (см. Рисунок 1) или утопленным (см. Рисунок 2)
способом.
Центрируйте и вставьте варочную панель.
Кроме этого, все декоративные пленки должны быть приклеены
теплостойким клеем.
При установке духовки под варочной панелью, в перегородке нет
необходимости, а минимальное расстояние между варочной
поверхностью и духовкой должно быть не менее 10 мм.
Запрещается устанавливать неостывшую духовку под варочную
панель. При установке духовки соблюдайте соответствующие
специфические требования. (см. Рисунок 5)
При установке вытяжки над варочной поверхностью,
ознакомьтесь с требованиями к установке вытяжки, но, в любом
случае, расстояние между варочной поверхностью и вытяжкой
не должное быть менее 700 мм. (см. Рисунок 3)
Если нижняя сторона установленной варочной панели
располагается в области, к которой осуществляется доступ во
время уборки или других операций, ниже варочной панели
перегородку на расстоянии 20 мм должна быть предусмотрена
перегородка. (см. Рисунок 4)
Примечание: Размеры внутреннего периметра идентичны
размерам при стандартной установке
Расстояние между варочной панелью и задней стенкой должно
быть как минимум 55 мм, а между варочной панелью и
вертикальными стенками мебели или боковыми стенами - как
минимум 150 мм. В случае установки мебели над варочной
панелью, минимальное расстояние должно быть 700 мм.
В комплекте с варочной поверхностью поставляется
герметизирующая прокладка. Установите герметизирующую
прокладку по периметру варочной панели согласно описанию и
убедитесь в том, что она установлена правильно, во избежание
протечек в шкаф под варочной панелью. (см. Рисунок 6)
Обычная фиксация:
- Достаньте крепежные скобы из комплекта аксессуаров и
закрепите их в положении, показанном в нижней части коробки.
(Не завинчивайте шурупы на скобах блока, они должны свободно
двигаться) (см. Рисунок 7)
- Вставьте варочную панель по центру проема в мебели.
Достаньте из комплекта аксессуаров четыре пружины и
прикрутите их к низу коробки, как показано на рисунке. (см.
Рисунок 9)
Нажмите по сторонам варочной панели, пока она не станет на
опору по всему периметру. (см. Рисунок 10)
- Поверните скобы и полностью их завинтите. (см. Рисунок 8)
УСТАНОВКА УТОПЛЕННЫМ СПОСОБОМ
Убедитесь в том, что Вы правильно выставили варо-чную
поверхность. Заполните пространство между столе-шницей и
варочной повер-хностью силиконовым клеем. Разровняйте слой
силиконо-вого клея с помощью скребка или мокрым пальцем,
смоченным в мыльной воде, до того, как силикон засохнет.
Не рекомендуется использовать варочную панель до тех пор,
пока слой силикона полностью не высохнет. (см. Рисунок 11)
Быстрая фиксация: (Зависит от модели)
Толщина столешницы должна быть между 25 и 45 мм
- ТР ТС 004/2011 «О соответствии низковольтного
оборудования»
- Т Р Т С 0 2 0 / 2 0 11 « Эл е к т р о м а г н и т н а я
совместимость технических средств»
Это изделие соответствует техническим
регламентам Таможенного Союза:
Получить копию сертификата соответствия Вы можете в
магазине, где приобретался товар или, написав запрос на
электронную почту candymow@candy.ru
Изделие сертифицировано в органе по сертификации продукции
и услуг «РОСТЕСТ-МОСКВА», г. Москва.
Сертификат соответствия
111 RU
1-3
2-4
5
6
7
КОНФИГУРАЦИЯ
В зависимости от модели
7. Мост
1. "+"
2. "-"
3. ТАЙМЕР
4. Светодиод дополнительной зоны нагрева
6. Выбор зоны
5. Индикатор программирования зоны нагрева
1
2
5
5
7
3
5
5
6
6
6
6
6
6
5
5
3
1
2
4
5
5
6
6
1
2
3
6
6
6
4
5
5
5
6
6
5
5
3
1
2
5
5
6
6
1
2
3
6
6
6
5
5
5
4.П ОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
A
B
C D
A
B
C
A
C
B
C
A B
D
A
B
C
D
КОНФИГУРАЦИЯ 1-3 КОНФИГУРАЦИЯ 2-4
КОНФИГУРАЦИЯ 1-3
КОНФИГУРАЦИЯ 2-4
КОНФИГУРАЦИЯ 5 КОНФИГУРАЦИЯ 6 КОНФИГУРАЦИЯ 7
КОНФИГУРАЦИЯ 5
КОНФИГУРАЦИЯ 6
КОНФИГУРАЦИЯ 7
w
Перед выполнением электрического подключения прибора
настоятельно рекомендуем проверить напряжение в сети с
помощью электроизмерительного прибора, параметры
автоматического выключателя, отсутствие обрыва в линии
заземления прибора и номинал предохранителя.
ВНИМАНИЕ! Производитель освобождает себя от любой
ответственности за любой несчастный случай или его
последствия, которые могут иметь место по причине
отсутствующего, оборванного или неправильно смонтированного
заземления.
Электрическое подключение к установке должно быть выполнено
в соответствии с номинальной расчетной мощностью
электроприбора с помощью всеполюсного размыкающего
выключателя.
Если электроприбор подключен к розетке, то розетка после
монтажа прибора должна быть легко доступна.
"Подключение должно быть выполнено в соответствии с
правилами и нормами безопасности". Производитель не
принимает никаких претензий относительно повреждений,
являющихся следствием неправильного применения
прибора.
Желто-зеленый провод шнура питания должен подсоединяться к
контакту заземления электрической розетки и электроприбора.
Трехфазной сети 220-240 V3
Положите варочную панель на стол стеклянной поверхностью
вниз, обеспечьте защиту стеклянной поверхности.
При возникновении вопросов, связанных с подключением шнура
питания обратитесь в цент послепродажного обслуживания или
квалифицированному электрику.
Трехфазной сети 380-415 V2N
Тем не менее, Вы можете подключить варочную панель к:
Чтобы выполнить новые подключения, следуйте инструкциям
ниже:
Перед выполнением электрического подключения к сети
убедитесь, что подключение защищено с помощью подходящего
предохранителя, и площадь поперечного сечения проводки
соответствует потребляемой мощности электроприбора.
Если варочная панель оснащена шнуром питания ,он должен
быть подключен исключительно к источнику питания 220-240 V
между фазой и нейтралью.
- Отверните винты, которыми крепится клеммная колодка, в
которой находятся шунты и проводники шнура питания;
- поместите лезвие плоской отвертки напротив каждой из
лапок "2" и "3" и нажмите;
- снимите крышку.
Чтобы снять шнур питания:
- Вытяните шнур питания.
Операции для выполнения нового подключения:
- ослабьте винты зажима шнура питания "1";
- Выберите кабель электропитания в соответствии с
рекомендациями, представленными в таблице;
- Пропустите шнур питания через зажим;
- найдите две лапки, расположенные сбоку;
- Зачистите концы всех проводов
шнура питания на длине 10 мм,
принимая в расчет длину шнура
питания, необходимую для выполнения
соединений на клеммной колодке.
Операции для выполнения нового подключения:
- Выберите кабель электропитания в
соответствии с рекомендациями,
представленными в таблице.
- Пропустите шнур питания через
зажим.
- Выполните подключение
проводников и шунтов, которые были
сняты в предыдущей операции, в
соответствии с типом линии
электропитания, как показано в
представленной ниже таблице.
- Затяните винты зажима шнура питания.
- Закрепите крышку с помощью винтов.
- Зачистите концы всех проводов шнура питания на длине 10
мм, принимая в расчет длину шнура питания, необходимую для
выполнения соединений на клеммной колодке;
- Установите на место крышку клеммной колодки;
- - Выполните подключение проводников и шунтов, которые
были сняты в предыдущей операции, в соответствии с типом
линии электропитания, как показано в представленной ниже
таблице;
Примечание: убедитесь, что все винты надежно затянуты.
- Установите на место крышку клеммной колодки;
Откройте крышку в следующей последовательности:
2 31
ШУНТ
112 RU
КОНФИГУРАЦИЯ
"1-6"
КОНФИГУРАЦИЯ
"7"
ОДНОФАЗНОЕ или ДВУХФАЗНОЕ
ПОДКЛЮЧЕНИЕ 220-240 V~
Кабель
HO5V2V2F
Кабель
HO5V2V2F
Кабель
HO5V2V2F
2
3x2,5 mm
2
3x4 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
ТРЕХФАЗНОЕ ПОДКЛЮЧЕНИЕ 220-240 V3~
ТРЕХФАЗНОЕ ПОДКЛЮЧЕНИЕ 380-415 V2N~
СИНИЙ
КОРИЧНЕВЫЙ
ЖЕЛТО-ЗЕЛЕНЫЙ
Нейтраль
Фаза
Земля
( )
Подключение к зажимам на клеммной колодке
N
=
Нейтраль
PE
=
Земля
L1 / L2 / L3 = Фаза
220-240V 3 ~
PE
L1 L2
L3
380-415V 2N ~
N
PE
L1 L2
L3
PE
L1
L2
220-240V ~
N
L
220-240V 2 ~
L2
PE
L1
PE
ВНИМАНИЕ:
В случае необходимости замены шнура питания, подключите
контур в соответствии со следующими цветами/кодами:
5.Р ЕКОМЕНДАЦИИ ОТНОСИТЕЛЬНО ВЫБОРА
ПОСУДЫ ДЛЯ ВАРОЧНОЙ ПОВЕРХНОСТИ
• Всегда используйте высококачественную посуду с
идеально плоским и толстостенным дном: использование
такой посуды предотвращает образование горячих точек, в
которых будет подгорать пища. Использование толстостенных
кастрюль и сковородок обеспечит однородное распределение
тепла.
• Убедитесь в том, что дно кастрюли или сковороды сухое:
При наполнении кастрюли водой или использования кастрюли,
которая до этого находилась в холодильнике, перед тем, как
поставить ее на варочную поверхность, убедитесь в том, что дно
этой кастрюли совершенно сухое. Это предотвратит
образование пятен на варочной поверхности.
ВЫБОР КУХОННОЙ ПОСУДЫ: Приведенная ниже информация
поможет Вам выбрать кухонную посуду с хорошими
эксплуатационными характеристиками.
• Пользуйтесь посудой, диаметр которой позволяет
полностью закрыть зону нагрева: размер посуды должен
быть не меньше зоны нагрева. Если диаметр посуды немного
больше диаметра зоны нагрева, то энергия будет использоваться
с максимальной эффективностью.
Использование качественной посуды имеет первоочередное
значение для получения отличного результата в процессе
эксплуатации Вашей варочной поверхности.
Нержавеющая сталь: настоятельно рекомендуется.
Особенно хорошо подходит кухонная посуда с многослойным
дном типа «сэндвич», которое объединяет в себе
преимущества нержавеющей стали (привлекательный внешний
вид, долговечность и прочность) и преимущества алюминия
или меди (высокая теплопроводность, равномерное
распределение температуры).
Алюминий: рекомендуется использовать тяжелую посуду.
Высокая теплопроводность. Алюминиевая посуда иногда
оставляет на варочной панели следы, похожие на царапины. Но
эти следы легко удаляются, если чистка варочной панели
выполняется немедленно после их образования.
Посуда с медным дном/керамика: рекомендуется
использовать тяжелую посуду. Хорошие эксплуатационные
характеристики, но медь может оставлять на поверхности
варочной панели следы, похожие на царапины. Эти следы могут
быть удалены, если чистка варочной панели выполняется
немедленно после образования этих следов. В любом случае, не
допускайте присутствия пустой посуды на работающей варочной
поверхности. Перегретый металл может пригореть к
стеклокерамической поверхности. Перегретая посуда с медным
дном может оставить на стеклокерамической поверхности
следы, которые невозможно будет удалить.
Фарфоровая/эмалированная посуда: Хорошие эксплуатационные
характеристики только для посуды с тонким, гладким, плоским дном.
Стеклокерамическая посуда: не рекомендуется. Низкие
эксплуатационные характеристики. Может привести к
образованию царапин на поверхности.
Из-за низкой температуры плавления алюминия не используйте
тонкостенную алюминиевую посуду.
Чугун: можно использовать, но не рекомендуется. Низкие
эксплуатационные характеристики. Может привести к
образованию царапин на поверхности.
6.Э КСПЛУАТАЦИЯ ПРИБОРА
Эту настройку можно изменить снова, отсоединив вилку кабеля
питания от электросети и еще раз подключив ее.
При установленном значении максимальной мощности варочная
панель автоматически распределяет мощность между
конфорками, чтобы этот предел не был превышен;
Пользователь может задать максимальный уровень мощности
для варочной панели от 2,5 кВт до значения максимальной
относительной мощности варочной панели (это значение зависит
от модели устройства) (например, если максимальная мощность
варочной панели составляет 7,2 кВт, максимальный уровень
мощности для настройки будет иметь значение от 2,5 кВт до 7,2
кВт).
На приобретенной варочной панели установлено максимальное
значение мощности.
благодаря этому можно одновременно управлять всеми
конфорками, не сталкиваясь с проблемами перегрузки.
Функция управления питанием доступна только в течение первых
30 секунд после включения варочной панели.
После подключения устройства к электросети в течение 30
секунд можно задать уровень мощности на основании указанных
ниже параметров:
С помощью функции «Управление питанием» пользователь
может задать максимальный уровень мощности для варочной
панели.
Как выбрать уровень управления питанием.
3 - До истечения 30 секунд коснитесь, на 5 секунд клавиши « »
(Минус).
2 - Дайте время сенсорному управлению, завершить процесс
инициализации.
1 - Включите конфорку.
4 - На дисплее появится следующее сообщение.
P
113 RU
Включение/выключение зоны нагрева
3) При активированной ф
Для ВЫКЛЮЧЕНИЯ зоны нагрева дотроньтесь до любой зоны
нагрева в течение 1,2 сек. Вы услышите 3 коротких звуковых
сигнала. На дисплее задействованной зоны ничего не
высветится или высветится символ "H" в случае присутствия
остаточного тепла. После чего зона нагрева выключится.
4) В случае если активирована будет только одна зона нагрева, и она
будет выключена, четыре коротких звуковых сигнала известят о том,
что вся варочная панель выключена.
1) Если стадия приготовления находится в положении 0,
дисплей отключится автоматически через 10 секунд, и будет
подан звуковой сигнал о завершении процесса.
2) В случае присутствия остаточного тепла, на включенном
дисплее при нулевой мощности нагрева, высветится мигающий
символ "0".
3) Выключить зону нагрева можно даже при активированной
функции блокировки.
2) В случае присутствия остаточного тепла, на выключенном
дисплее появится символ "H".
Для ВКЛЮЧЕНИЯ зоны нагрева удерживайте кнопку включения в
течение 400 мсек. Вы услышите длинный звуковой сигнал, а в
зонах нагрева высветится значение "0", указывающее на
мощность нагрева.
1) Если стадия приготовления находится в положении 0,
дисплей отключится автоматически через 10 секунд, и будет
подан звуковой сигнал о завершении процесса.
5 - Воспользовавшись клавишами «Plus» и «Minus», можно
отрегулировать управление питанием. В данном примере
мощность регулируется между значениями 6500 Вт и 2500 Вт.
Выбрав нужное значение, коснитесь одновременно клавиш
«Plus» и «Minus», удерживая их в течение 5 секунд.
6 - По окончании этой процедуры прозвучит длинный сигнал и
произойдет сброс системы. Повторится процедура запуска.
После этого сенсорное управление не позволит
переключаться на какое-либо сочетание, которое может
превысить данное предельное значение Eco.
P
4
5
0 0
7 - После запуска процесса на дисплее таймера ECO отобразится
управление питанием.
Выбор зоны нагрева
При уже включенной зоне нагрева, зоны нагрева, которые будут
включены, но при этом не будут выбраны, будут иметь меньшую
степень освещения.
выбрана по умолчанию, без необходимости короткого нажатия
(150 мсек) на кнопку выбора.
Быстрым нажатием кнопок '+' или '-' Вы можете увеличить или
уменьшить мощность нагрева выбранных зон нагрева в
диапазоне: 0-1-2-3...9-P
1. При длительном нажатии кнопок '+' или '-' уровень нагрева
будет постоянно увеличиваться / уменьшаться. При быстром
увеличении уровень нагрева остановится на уровне 9, для еще
большего уровня нагрева быстро нажмите на кнопку '+'. Быстрое
увеличение / снижение уровня нагрева не сопровождается
звуковым сигналом.
2. При достижении мощности нагрева уровня Р, при повторном
нажатии кнопки '+' уровень мощности не вернется к 0. При
значении уровня мощности 0, повторное нажатие кнопки '-' не
изменит уровень мощности до значения Р.
3. При включенной зоне нагрева, имеющей уровень нагрева 0,
если зона нагрева остается горячей, символ 0 будет мигать. Через
10 секунд символ 0 исчезнет, и на дисплее отобразится
постоянный символ 'H'.
При выбранной зоне нагрева и одновременном нажатии кнопок
'+'и '-' , уровень нагрева станет 0', при этом зона нагрева будет
оставаться выбранной в течение 10 секунд. Если зона нагрева
была запрограммирована по времени, таймер выключится. Эта
операция может иметь место только в нескольких случаях в
зависимости от конфигурации сенсорного управления.
Описанные ниже примеры приведены только для справки. Со
временем Вы научитесь правильно подбирать установки
нагрева в соответствии со своими вкусами и привычками.
Увеличение / уменьшение мощности нагрева
Для дезактивации функции Блокировки от детей, следуйте
процессу, описанному выше. После чего Вы услышите короткий
звуковой сигнал и на дисплее высветится индикатор "n".
Варочная панель будет разблокирована.
Примечание: Примечание: автоматическая блокировка от детей
будет иметь место через 15 минут после полного выключения
варочной панели. Эта функция будет срабатывать
автоматически, но изначально ее нужно запрограммировать.
Смотрите раздел Пользовательские настройки.
Достигается одновременным нажатием кнопок '+' и '-'.
Затем, каждый раз при нажатии кнопки на дисплее будет
отображаться индикатор "L" в течение 2 сек. Уровень нагрева
будет оставаться в этом же состоянии.
Функция блокировки от детей
114 RU
Второе быстрое нажатие кнопки дополнительной зоны нагрева
выключает дополнительную область нагрева. Каждое нажатие
кнопки дополнительной зоны нагрева сопровождается коротким
звуковым сигналом.
Второе быстрое нажатие кнопки дополнительной зоны нагрева
включает вторую дополнительную область нагрева. При
включении первой и второй дополнительных областей над
кнопкой дополнительной зоны нагрева загораются 2 светодиода.
Для активации дополнительной зоны нагрева, задействованная
основная зона нагрева должна быть уже включена, а мощность
нагрева, отображаемая на индикаторе, должна быть выше 0.
Первое быстрое нажатие кнопки дополнительной зоны нагрева
активирует первую дополнительную область нагрева. При
включении первой дополнительной области нагрева загорается 1
светодиод над кнопкой дополнительной зоны нагрева (в случае
наличия трех зон это будет светодиод слева, в случае двух зон
это будет светодиод посередине или единственный светодиод)
Каждое нажатие кнопки дополнительной зоны нагрева
сопровождается коротким звуковым сигналом.
Первое быстрое нажатие кнопки дополнительной зоны нагрева
активирует дополнительную область нагрева. Загорается
светодиод над кнопкой дополнительной зоны нагрева.
8.1- ВКЛЮЧЕНИЕ дополнительной зоны нагрева (две зоны)
8.2- ВКЛЮЧЕНИЕ дополнительной зоны нагрева (три зоны)
Третье быстрое нажатие кнопки дополнительной зоны нагрева
выключает первую и вторую дополнительные области нагрева.
Двойные / тройные зоны
Функция Bridge (Мост)
Обе зоны нагрева с функцией bridge будут иметь одинаковый
уровень нагрева. Для дезактивации функции:
- В режиме установки нажмите кнопку bridge
Одновременно могут быть выбраны обе зоны нагрева с
функцией bridge.
- При установке уровня нагрева на значении “0”
После того, как зоны нагрева будут выбраны, с помощью кнопок +
- установите желаемую мощность нагрева.
Об активации зоны нагрева Вы будете извещены коротким
звуковым сигналом и включением светодиода данной зоны
нагрева.
Функция Bridge может быть активирована только в том случае,
если обе зоны нагрева выключены. Для активации функции
bridge выберите одну зону нагрева и нажмите кнопку bridge.
Функция защиты от пролива
Срабатывает при действии какого-либо предмета или жидкости
на любую из кнопок более 5 сек. 2 коротких звуковых сигнала + 1
долгий звуковой сигнал будут иметь место каждые 30 сек, пока
задействованная кнопка будет нажата. Варочная панель
автоматически отключится. Индикатор будет продолжать
мигать, пока данная ситуация будет сохраняться.
Таймер
В обоих случаях должна быть выбрана зона нагрева, а ее мощность
должна быть больше “0”.
Функция таймера активируется посредством собственной кнопки
таймера или одновременным нажатием кнопок '+' и '-'.
1) Установите время таймера с помощью кнопок "+" или "-". При
этом установка не будет сопровождаться звуковым сигналом.
В ы б е р и те зо н у на г р е ва , в р е м я к от о р о й В ы ж ел а ет е
запрограммировать. Мощность зоны нагрева больше “0”. В зоне
нагрева, время которой должно быть установлено, будет постоянно
высвечиваться символ. Время будет отображено на цифровом
дисплее "0 0".
2) При одновременном нажатии кнопок таймера, последний будет
отключен (перейдет на значение 00).
3) Быстрая установка достигается путем удержания кнопок
таймера "+" или "-" в течение некоторого времени по усмотрению
пользователя.
4) При установке времени таймера с помощью кнопки "-"
устанавливаются значения от "00" до "99", а с помощью кнопки "+" –
значения от "99"до "00".
5) Максимальное время, на которое может быть запрограммирован
таймер, составляет 99 минут.
6) По истечении заданного времени варочная панель начнет
издавать звуковой сигнал, нажмите любую кнопку для сброса аварии
и прекращения процесса отсчета времени.
9) Последняя минута будет высвечиваться в секундах (в некоторых
вариантах будет отображаться только в меню программирования
таймера в течение последней минуты отчета)
8) Изменение мощности нагрева зоны, для которой был установлен
таймер, не приведет к нарушению заданной программы таймера.
7) Если таймер предварительно был установлен, Вы можете
скорректировать его настройки.
12) Переменная мощность (5 сек) и (0,5 сек) высвечивается в зоне,
время которой должно быть установлено.
11) Нажатие кнопки таймера без выбора зоны нагрева в случае
если таймер был установлен для нескольких зон нагрева, приведет к
тому, что время, отображаемое на дисплее, начнет меняться,
чередуясь, и высветится время, на индикаторе которого
активирована функция десятичных дробей.
10) Нажатие кнопки таймера без выбора зоны нагрева а также если
таймер не был установлен ни для одной из зон, будет
проигнорировано системой.
Оставшееся время высвечивается цифрами на индикаторе таймера.
В случае установки таймера для нескольких зон, высвечивается
наименьшее оставшееся время, при этом в соответствующем окошке
высвечиваются десятичные знаки.
Индикатор остаточного нагрева
(в радиантной зоне нагрева -> рассчитывается)
Когда темп ер атура зо ны нагре ва п рев ыш ает 65o C
(теоретическая величина), на дисплее появляется индикатор “H”.
Эти же индикаторы могут использоваться для индикации
остаточного нагрева. Установите время для следующей цели:
Остаточный нагрев =f (уровень мощности, время работы).
Для достижения температуры выше 65o C, нагревательный
элемент должен быть включенным некоторое время, которое
зависит от уровня мощности. После того, как этот промежуток
времени завершится и нагревательный элемент отключится,
высветится предупреждение остаточного нагрева.
Автоматическое предохранительное выключение
Максимальное время, в течение которого зона нагрева будет
оставаться включенной, зависит от выбранного уровня нагрева.
В случае если уровень мощности не был изменен в течении
предустановленного времени, соответствующая зона нагрева
выключится автоматически.
Мощность
нагрева
Максимальное время
включенного состояния
( часов)
1
2
3
4
5
6
7
8
9
P
10
5
5
4
3
2
2
2
2
2
ПРИМЕЧАНИЕ: в случае если перегрев будет иметь место во
время функционирования варочной панели на наиболее высокой
мощности, управление варочной панели автоматически
откорректирует уровень мощности с тем, чтобы защитить
варочную панель от перегрева.
115 RU
30°
максимум
7.У ХОД И ОЧИСТКА
УХОД:
- Протрите поверхность мягкой тканью или сухим бумажным
полотенцем до чистоты.
. Желательно держать подальше от варочной панели
вещества, которые легко расплавляются, например, изделия
из пластмассы, сахар или продукты на основе сахара.
НЕКОТОРЫЕ РЕКОМЕНДАЦИИ:
Перед проведением любых операций по уходу за варочной
панелью, убедитесь в том, что она остыла.
Примечания:
- Налейте еще несколько капель специального чистящего
средства на поверхность панели.
- Протрите поверхность мягкой тканью или сухим бумажным
полотенцем до чистоты.
Категорически запрещается использовать нож или отвертку.
Запрещается оставлять скребок с лезвием в доступных для
детей местах.
Металлическая рамка: для безопасной очистки металлической
рамки промойте ее мыльной водой, после чего сполосните
чистой водой и вытрите насухо мягкой тканью.
Стеклокерамическая поверхность не царапается кухонной
посудой с плоским и гладким дном, однако, все же лучше
приподнимать посуду при ее перемещении с одной зоны нагрева
в другую.
Во избежание повреждения поверхности, скребок с лезвием
необходимо держать по углом 30°.
Запрещается пользоваться абразивными чистящими
изделиями или порошками.
- Очистите стойкие загрязнения с помощью скребка, удерживая
его под углом 30° к варочной поверхности, до исчезновения
загрязнений.
Не рекомендуется использовать слишком мокрую мочалку.
- Налейте несколько капель специального чистящего средства
на поверхность панели.
Если стойкие загрязнения все еще остаются:
. Используйте исключительно товары (пасты и скребки),
специально разработанные для стеклокерамических
поверхностей. Эти товары Вы можете приобрести в
хозяйственных магазинах.
. Постарайтесь не проливать на варочную поверхность
жидкости, поскольку они могут быстро пригорать, что
значительно усложнит очистку.
- Потрите стойкие загрязнения мягкой тканью или слегка
влажным бумажным полотенцем.
- Повторите операцию в случае необходимости.
При частой очистке остается защитная пленка, которая очень
важна для предупреждения образования царапин и износа.
Перед тем, как снова приступить к использованию варочной
панели, убедитесь в том, что ее поверхность чистая. Для
удаления подтеков воды используйте несколько капель белого
уксуса или лимонного сока. Затем протрите абсорбирующей
бумагой с несколькими каплями специального чистящего
вещества.
Любое изменение цвета стек локерамической
поверхности не влияет на работу или стабильность
поверхности. Такое обесцвечивание, как правило,
появляется в результате подгорания остатков пищи или
использования кухонной посуды из таких материалов,
как алюминий или медь; такие пятна тяжело поддаются
удалению.
8. РЕШЕНИЕ ПРОБЛЕМ
Пользуйтесь только кухонной посудой с плоским дном. Если
между дном посуды и поверхностью варочной панели имеется
просвет, тепло будет плохо передаваться.
Пища готовится слишком медленно
Воспользуйтесь лезвием и следуйте рекомендациям,
изложенным в разделе "ОЧИСТКА".
Недостаточный нагрев
Дно кухонной посуды должно полностью покрывать выбранную
зону нагрева.
Небольшие царапины или потертости на поверхности
стеклокерамической
Используется неподходящая кухонная посуда. Пользуйтесь
только тяжелой кухонной посудой с плоским дном, диаметр
которого не меньше диаметра зоны нагрева.
варочной панели
Используются неподходящие чистящие средства или
неподходящая кухонная посуда с шероховатым дном. Между
поверхностью варочной панели и дном посуды попали крупинки
или частички соли. Смотрите раздел "ОЧИСТКА"; перед
использованием посуды убедитесь в том, что она имеет чистое
дно. Используйте посуду только с гладким дном. Царапины
можно уменьшить только при правильном выполнении очистки.
В случае если при использовании корректных материалов пятна
остаются. Воспользуйтесь лезвием и следуйте рекомендациям,
изложенным в разделе "ОЧИСТКА".
Темные пятна
Металлические отпечатки
Не передвигайте алюминиевую посуду по варочной поверхности.
Смотрите рекомендации по очистке.
Светлые области на поверхности варочной панели
Следы от алюминиевой и медной посуды, а также минеральные
отложения, пятна от воды и пищи. Эти пятна можно удалить с
помощью чистящего средства.
Следы жженого сахара или расплавленного пластика на
поверхности.
Неправильно установлены шунты на клеммной колодке.
Убедитесь в том, что подключение выполнено, а панель
управления заблокирована. Разблокируйте варочную панель.
Варочная поверхность или некоторые зоны нагрева
варочной поверхности не работают
Контрольная панель заблокирована. Разблокируйте варочную
панель.
Частота циклов включения/выключения для зон нагрева
Варочная панель не выключается.
- низкий уровень нагрева – короткое время работы,
- высокий уровень нагрева – длительное время работы.
Частота циклов включения /выключения зависит от установки
уровня нагрева:
Зона нагрева не работает.
Нечаянное нажатие главного выключателя (кнопка ВКЛ./ВЫКЛ.)
или на кнопке лежит какой-либо предмет. Уберите предмет с
кнопки и повторно включите прибор. Введите настройки
повторно.
Проверьте состояние плавких предохранителей / размыкателей в
доме. Убедитесь в том, что нет перебоя в подаче электроэнергии.
Смотрите раздел "ОЧИСТКА".
Зона нагрева самостоятельно выключается.
Высвечивается F символ и цифры
В случае когда высвечивается индикатор F и цифры, Ваш прибор
обнаружил ошибку. В таблице ниже изложены действия, которые
необходимо предпринять для решения проблемы.
F0
Fc
Ft
FE
Fb
FU / FJ
FA
FC / Fd
Fr
В случае этой ошибки отключите варочную панель и повторно подключите ее к электрическому
питанию. Если ошибка остается, обратитесь в центр послепродажного обслуживания. Если ошибка
возникает внезапно во время нормального функционирования, обратитесь в центр послепродажного
обслуживания.
О ш и б к а п р о г р а м м н о г о
обе спече ния сенс о рн ого
управления.
Подождите, пока температура не снизится. Варочная панель автоматически возобновит работы, когда
температура достигнет нормального значения.
Зона сенсорного управления
слишком горячая, все зоны
нагрева были выключены.
Подождите, пока температура не снизится. Если авария остается после того, как температура
достигнет уровня температуры в помещении, обратитесь в центр послепродажного обслуживания.
Подождите, пока температура не снизится. Если авария остается после того, как температура
достигнет уровня температуры в помещении, обратитесь в центр послепродажного обслуживания.
П о в р е ж д е н д а т ч и к
сен с орного управлен ия
температурой.
Убедитесь в том, что варочная панель смонтирована корректно. Убедитесь в том, что кнопки
корректно касаются стеклянной поверхности.
Излишняя чувствительность
всех кнопок.
Данная ошибка подлежит автоматической диагностике программным обеспечением. Ошибка
исчезает, когда автоматическая диагностика возвращается к безопасному значению. Если ошибка
остается, обратитесь в центр послепродажного обслуживания.
О ш и б к а б е з о п а с н о с т и
к н о п о ч н о й п а н е л и
управления.
Данная ошибка подлежит автоматической диагностике программным обеспечением. Ошибка
исчезает, когда автоматическая диагностика возвращается к безопасному значению. Если ошибка
остается, обратитесь в центр послепродажного обслуживания.
О ш и б к а б е з о п а с н о с т и
к н о п о ч н о й п а н е л и
управления.
Данная ошибка подлежит автоматической диагностике программным обеспечением. Ошибка
исчезает, когда автоматическая диагностика возвращается к безопасному значению. Если ошибка
остается, обратитесь в центр послепродажного обслуживания.
О ш и б к а б е з о п а с н о с т и
к н о п о ч н о й п а н е л и
управления
Возможная проблема в одной из управляющих цепей реле. Отключите варочную панель от источника
питания, выждите минуту, после чего снова включите. Если ошибка остается, обратитесь в центр
послепродажного обслуживания.
Ошибка безопасности реле
Ошибка
Действие
Дисплей зоны
нагрева
Поврежден датчик сенсорного
управления температурой.
9. ПОСЛЕПРОДАЖНОЕ ОБСЛУЖИВАНИЕ
что вилка шнура электропитания правильно вставлена в
электрическую розетку, и предохранитель включен;
Перед тем как вызвать специалиста по техническому
обслуживанию, просим убедиться в том,
Если Вы не можете самостоятельно определить причину
неисправности, выключите электроприбор и не пытайтесь
отремонтировать его самостоятельно. Позвоните в центр
послепродажного обслуживания. Электроприбор имеет
гарантию и будет отремонтирован в сервисном центре
бесплатно.
116 RU
Π ΡΟ Ε Ι ΔΟ Π Ο ΙΗ Σ Η : η σ υ σκ ε υ ή κ α ι τ α
προσβάσιμα τμήματά της θερμαίνονται πολύ κατά
τη διάρκεια της χρήσης. Θα πρέπει να δίνεται
προσοχή ώστε να αποφεύγεται το άγγιγμα των
θερμαντικών στοιχείων. Παιδιά ηλικίας κάτω των 8
ετών πρέπει να παραμένουν μακριά από τη
συσκευή εκτός εάν βρίσκονται υπό συνεχή
επίβλεψη.
ΠΡΟΣΟΧΗ: η διαδικασία μαγειρέματος πρέπει να
πραγματοποιείται υπό επίβλεψη. Μια σύντομη
διαδικασία μαγειρέματος πρέπει να επιβλέπεται
συνεχώς.
Αυτή η συσκευή μπορεί να χρησιμοποιηθεί από
παιδιά ηλικίας 8 ετών ή μεγαλύτερα και από άτομα
με μειωμένες σωματικές, αισθητηριακές ή
διανοητικές ικανότητες ή έλλειψη εμπειρίας και
γνώσης εάν είναι υπό επίβλεψη ή τους έχουν
δοθεί οδηγίες αναφορικά με τη χρήση της
συσκευής με ασφαλή τρόπο και έχουν κατανοήσει
τους κινδύνους που ενέχονται. Τα παιδιά θα
πρέπει να επιβλέπονται ώστε να διασφαλίζεται ότι
δεν παίζουν με τη συσκευή. Ο καθαρισμός και η
συντήρηση από τον χρήστη δεν θα πρέπει να
γίνεται από παιδιά χωρίς επίβλεψη.
Συνιστάται ιδιαίτερα να κρατάτε τα παιδιά μακριά
από τις ζώνες μαγειρέματος ενώ αυτές είναι σε
λειτουργία ή όταν είναι σβηστές, για όσο χρόνο
είναι αναμμένη η ένδειξη υπολειπόμενης
θερμότητας προκειμένου να αποφεύγεται ο
κίνδυνος πρόκλησης σοβαρών εγκαυμάτων.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: κίνδυνος πυρκαγιάς: μην
αποθηκεύετε αντικείμενα στις επιφάνειες
μαγειρέματος.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: εάν η επιφάνεια είναι
ραγ ισ μέ νη, μην αγ γί ζε τε το γυα λί κα ι
απενεργοποιήστε τη συσκευή προκειμένου να
αποφευχθεί η πιθανότητα ηλεκτροπληξίας.
Αυτή η συσκευή δεν προορίζεται για λειτουργία
μέσω εξωτερικού χρονοδιακόπτη ή ξεχωριστού
συστήματος τηλεχειρισμού.
Σας συνιστούμε να φυλάξετε τις οδηγίες
εγκατάστασης και χρήσης για μελλοντική
αναφορά και πριν από την εγκατάσταση της
εστίας να σημειώσετε τον αριθμό σειράς της σε
περίπτωση που χρειαστείτε υποστήριξη από την
υπηρεσία μεταγοραστικής εξυπηρέτησης.
Μην κοιτάζετε απευθείας στα στοιχεία της εστίας
με λάμπες αλογόνου, εάν υπάρχουν.
Συνδέστε ένα φις στο καλώδιο τροφοδοσίας που
είναι κατάλληλο για την τάση, το ρεύμα και το
φορτίο που αναγράφονται στην ετικέτα και το
οποίο διαθέτει επαφή γείωσης. Η πρίζα πρέπει να
είναι κατάλληλη για το φορτίο που αναγράφεται
στην ετικέτα και πρέπει να έχει την επαφή γείωσης
συνδεδεμένη και σε λειτουργία. Ο αγωγός
γείωσης έχει κίτρινο-πράσινο χρώμα. Αυτή η
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: χρησιμοποιείτε μόνο
προστατευτικά εστιών που σχεδιάζονται από τον
κατασκευαστή της συσκευής μαγειρέματος ή που
υποδεικνύονται από τον κατασκευαστή της
συσκευής στις οδηγίες χρήσης ως κατάλληλα ή τα
προστατευτικά εστιών που είναι ενσωματωμένα
σ τη σ υ σκ ε υή . Η χ ρ ήσ η α κα τά λλ η λω ν
προστατευτικών μπορεί να προκαλέσει ατυχήματα.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: το μαγείρεμα χωρίς επίβλεψη
σε μία εστία με λίπος ή λάδι μπορεί να είναι
επικίνδυνο και μπορεί να προκαλέσει πυρκαγιά.
ΠΟΤΕ μην προσπαθήσετε να σβήσετε μια φωτιά
με νερό, αλλά απενεργοποιήστε τη συσκευή και
στη συνέχεια, καλύψτε τη φλόγα π.χ. με ένα
καπάκι ή μια κουβέρτα πυρόσβεσης.
ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ
Εάν έχει προκληθεί ζημιά στο καλώδιο
τροφοδοσίας, πρέπει να αντικατασταθεί από τον
κατασκευαστή, τον εξουσιοδοτημένο τεχνικό του ή
άτομα με παρόμοια τεχνική κατάρτιση έτσι ώστε
να αποφευχθεί οποιοσδήποτε κίνδυνος. Ο
αγωγός γείωσης (κίτρινου-πράσινου χρώματος)
πρέπει να είναι μεγαλύτερος από 10 mm στην
πλευρά του μπλοκ ακροδεκτών. Η εσωτερική
διατομή των αγωγών πρέπει να είναι κατάλληλη
για την ισχύ που απορροφάται από την εστία
(αναγράφεται στην ετικέτα). Ο τύπος του
καλωδίου ισχύος πρέπει να είναι HO5V2V2-F.
Δεν πρέπει να τοποθετούνται φύλλα αλουμινίου
και πλαστικά σκεύη επάνω στις ζώνες θέρμανσης.
Το κίτρινο-πράσινο καλώδιο γείωσης δεν πρέπει
να διακόπτεται από τον ασφαλειοδιακόπτη. Η
πρίζα ή ο πολυπολικός ασφαλειοδιακόπτης που
χρησιμοποιείται για τη σύνδεση θα πρέπει να είναι
εύκολα προσβάσιμος όταν έχει τοποθετηθεί η
συσκευή στη θέση της.
Ποτέ μην μαγειρεύετε φαγητό απευθείας επάνω
στο τζάμι της κεραμικής εστίας.
Να τοποθετείτε πάντα το σκεύος στο κέντρο της
μονάδας επάνω στην οποία μαγειρεύετε. Μην
τοποθετείτε τίποτα στον πίνακα ελέγχου.
Μην αποθηκεύετε βαριά αντικείμενα επάνω από
την εστία. Εάν πέσουν επάνω στην εστία, ενδέχεται
να προκαλέσουν ζημιά.
Η σύνδεση στην τροφοδοσία ισχύος μπορεί
επίσης να γίνει τοποθετώντας έναν πολυπολικό
ασφαλειοδιακόπτη μεταξύ της συσκευής και της
τροφοδοσίας ισχύος, ο οποίος να μπορεί να
αντέξει το μέγιστο συνδεδεμένο φορτίο και να είναι
σύμφωνος με την ισχύουσα νομοθεσία.
εργα σία θ α πρ έπ ει ν α εκ τελ εί τα ι α πό
πιστοποιημένο επαγγελματία. Σε περίπτωση
ασυμβατότητας μεταξύ της πρίζας και του φις της
πρίζας της συσκευής, ζητήστε από έναν
πιστοποιημένο ηλεκτρολόγο να αντικαταστήσει
την πρίζα με μία άλλη κατάλληλου τύπου. Το φις
και η πρίζα πρέπει να συμμορφώνονται με τους
ισχύοντες κανόνες της χώρας εγκατάστασης.
Η αποσύνδεση μπορεί να επιτευχθεί έχοντας
πρόσβαση στο φις ή ενσωματώνοντας έναν
διακόπτη στην σταθερή καλωδίωση σύμφωνα με
τους κανόνες καλωδίωσης.
Μην τοποθετείτε μεταλλικά αντικείμενα όπως
μαχαίρια, πιρούνια, κουτάλια ή καπάκια στην
εστία. Ενδέχεται να θερμανθούν.
Μετά από κάθε χρήση, απαιτείται καθαρισμός των
εστιών έτσι ώστε να αποφεύγεται η συσσώρευση
ρύπων και λίπους. Εάν παραμείνει, αυτό
επαναθερμαίνεται όταν χρησιμοποιούνται οι
εστίες και καίγεται παράγοντας καπνό και
δυσάρεστες μυρωδιές, για να μην αναφέρουμε
τους κινδύνους διάδοσης πυρκαγιάς.
Ποτέ μην χρησιμοποιείτε ατμό ή ψεκασμό με
υψηλή πίεση για να καθαρίσετε τη συσκευή.
Μην αγγίζετε τις ζώνες θέρμανσης κατά την
διάρκεια της λειτουργίας ή αμέσως μετά τη χρήση.
Να χρησιμοποιείτε πάντα το κατάλληλο μαγειρικό
σκεύος.
Μην χρησιμοποιείτε την επιφάνεια σαν ξύλο κοπής.
Μην χρησιμοποιείτε την εστία ως επιφάνεια
εργασίας.
Μην σέρνετε τα μαγειρικά σκεύη επάνω στην εστία.
Δεν απαιτείται περαιτέρω χειρισμός/ρυθμίσεις για
τη λειτουργία της συσκευής στις ονομαστικές
συχνότητες.
Μην χρησιμοποιείτε την εστία για αποθήκευση
οποιωνδήποτε αντικειμένων.
117 GR
118 GR
ΚΩΔΙΚΟΣ ΠΡΟΪΟΝΤΟΣ Τ
Πινακίδα αναγνώρισης (βρίσκεται κάτω από το κάτω περίβλημα της
εστίας)
1. ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ
Αυτή η συσκευή φέρει σήμανση σύμφωνα με την
Ευρωπαϊκή Οδηγία 2012/19/ΕΕ για τα Απόβλητα
Ηλεκτρικού και Ηλεκτρονικού Εξοπλισμού (ΑΗΗΕ).
• Τα ΑΗΗΕ θα πρέπει να παραδίδονται στα σχετικά σημεία
συλλογής που διαχειρίζονται οι δημοτικές αρχές ή οι
εξουσιοδοτημένες εταιρείες. Σε πολλές χώρες, για μεγάλα ΑΗΗΕ,
ενδέχεται να υπάρχει συλλογή κατ' οίκον.
Τα ΑΗΗΕ περιέχουν ρυπογόνες ουσίες (που είναι
δυνατό να προκαλέσουν αρνητικές επιπτώσεις στο
περιβάλλον), καθώς και βασικά συστατικά, τα οποία
είναι δυνατό να επαναχρησιμοποιηθούν. Τα ΑΗΗΕ
είναι σημαντικό να υποβάλλονται σε ειδικές
επεξεργασίες προκειμένου να απομακρύνονται και να
απορρίπτονται σωστά όλα τα ρυπογόνα στοιχεία και να ανακτώνται
και να ανακυκλώνονται όλα τα υλικά.
Τα άτομα μπορούν να διαδραματίσουν σημαντικό ρόλο στην
εξασφάλιση ότι τα ΑΗΗΕ δεν θα αποτελέσουν περιβαλλοντικό
πρόβλημα. Είναι απαραίτητο να ακολουθούνται ορισμένοι βασικοί
κανόνες:
• Τα ΑΗΗΕ δεν θα πρέπει να αντιμετωπίζονται σαν οικιακά
απορρίμματα.
Σε πολλές χώρες, κατά την αγορά καινούργιας συσκευής, η παλιά
μπορεί να επιστραφεί στον έμπορο λιανικής πώλησης, ο οποίος
πρέπει να την παραλάβει χωρίς χρέωση με αντιστοιχία ένα προς
ένα, εφόσον ο εξοπλισμός είναι ισοδύναμου τύπου και επιτελεί τις
ίδιες λειτουργίες με τον παρεχόμενο εξοπλισμό.
Επιπλέον, όλες οι διακοσμητικές λαμιναρισμένες επικαλύψεις θα
πρέπει να τοποθετηθούν με κόλλα υψηλής αντοχής.
Κατά την εγκατάσταση απορροφητήρα πάνω από την εστία,
συμβουλευτείτε τις απαιτήσεις εγκατάστασης που καθορίζονται για
τον απορροφητήρα, αλλά σε κάθε περίπτωση η απόσταση μεταξύ
της εστίας και του απορροφητήρα δεν πρέπει να είναι μικρότερη
από 700 mm. (δείτε το σχήμα 3)
Η εγκατάσταση μιας οικιακής συσκευής είναι μια περίπλοκη
διαδικασία, η οποία εάν δεν εκτελεστεί σωστά μπορεί να έχει σοβαρές
επιπτώσεις στην ασφάλεια των αγαθών, των περιουσιών ή των
προσώπων. Για τον λόγο αυτό, θα πρέπει να πραγματοποιείται από
εξειδικευμένο επαγγελματία σύμφωνα με τους τεχνικούς
κανονισμούς.
Σε περίπτωση που αγνοηθεί αυτή η συμβουλή και η εγκατάσταση
πραγματοποιηθεί από μη εξειδικευμένο άτομο, ο κατασκευαστής δεν
φέρει καμία ευθύνη για τυχόν τεχνική βλάβη του προϊόντος,
ανεξάρτητα από το εάν έχει ως αποτέλεσμα τη ζημία σε αγαθά ή τον
τραυματισμό ατόμων ή ζώων.
Αφού αφαιρεθεί η συσκευασία, βεβαιωθείτε ότι η συσκευή δεν έχει
υποστεί ζημιά, διαφορετικά επικοινωνήστε με την υπηρεσία
μεταγοραστικής εξυπηρέτησης του του προμηθευτή ή του
κατασκευαστή.
Βεβαιωθείτε ότι το έπιπλο στο οποίο θα τοποθετηθεί η συσκευή και
όλα τα άλλα έπιπλα που βρίσκονται σε εγγύτητα είναι
κατασκευασμένα με υλικά που μπορούν να αντέξουν σε υψηλές
θερμοκρασίες (ελάχ. 100°C).
Η συσκευή μπορεί να εγκατασταθεί σε ενσωματωμένο έπιπλο
"κανονικά" ή " (δείτε το σχήμα 1) εντοιχισμένη" (δείτε το σχήμα 2).
Το πάχος του πάγκου πρέπει να είναι μεταξύ 25 και 45 mm.
Σημείωση: Οι εσωτερικές διαστάσεις της περιμέτρου είναι ίδιες με την
κανονική τοποθέτηση
Αφήστε απόσταση τουλάχιστον 55 mm μεταξύ της εστίας και του πίσω
τοιχώματος και τουλάχιστον 150 mm μεταξύ της εστίας και των
κατακόρυφων επίπλων ή τοίχων στο πλευρικό τμήμα. Σε περίπτωση
που υπάρχει έπιπλο πάνω από την εστία, η απαιτούμενη ελάχιστη
απόσταση είναι 700 mm.
Εάν το κάτω μέρος της εστίας είναι δίπλα σε χώρο που είναι συνήθως
προσβάσιμος για εργασίες χειρισμού ή καθαρισμού, πρέπει να
τοποθετηθεί ένα διαχωριστικό 20 mm κάτω από το κάτω μέρος της
εστίας. (δείτε το σχήμα 4)
ΕΝΤΟΙΧΙΣΜΕΝΗ ΕΓΚΑΤΑΣΤΑΣΗΑφού ελέγξετε ότι η θέση της εστίας
είναι σωστή, γεμίστε το κενό μεταξύ του πάγκου και της εστίας με
κόλλα σιλικόνης. Ισιώστε το στρώμα σιλικόνης με ένα ξέστρο ή με
υγρό δάχτυλο που έχει υγρανθεί με νερό και σαπούνι προτού
στερεοποιηθεί.
Κεντράρετε και τοποθετήστε την εστία.
Πιέστε τις πλευρές της εστίας μέχρι να στηριχτεί σε ολόκληρη την
περίμετρό της. (δείτε το σχήμα 10)
Μαζί με την εστία παρέχεται μία υδατοστεγανή φλάντζα. Τοποθετήστε
τη φλάντζα στεγανοποίησης γύρω από το κάτω μέρος της εστίας
όπως περιγράφεται και βεβαιωθείτε ότι είναι σωστά τοποθετημένη
προς αποφυγή διαρροής στο έπιπλο στήριξης. (δείτε το σχήμα 6)
Πάρτε τέσσερις βίδες από την τσάντα αξεσουάρ και βιδώστε τις στο
κάτω κουτί όπως φαίνεται στο σχήμα. (δείτε το σχήμα 9)
Γρήγορη στερέωση: (Ανάλογα με το μοντέλο)
Μην χρησιμοποιείτε την εστία έως ότου το στρώμα σιλικόνης
στεγνώσει εντελώς. (δείτε το σχήμα 11)
- Πάρτε τα κλιπ στερέωσης από την τσάντα αξεσουάρ και βιδώστε
τα στη θέση που φαίνεται στο κάτω κουτί. (Μη σφίγγετε τις βίδες για να
ασφαλιστούν τα κλιπ, αυτά πρέπει να κινούνται ελεύθερα) (δείτε το
σχήμα 7)
- Στρέψτε τα κλιπ και σφίξτε τα πλήρως. (δείτε το σχήμα 8)
- Τοποθετήστε την εστία στην κεντρική θέση του περιγράμματος.
Κανονική στερέωση:
Κατά την εγκατάσταση ενός φούρνου κάτω από την εστία, το
διαχωριστικό δεν πρέπει να τοποθετηθεί και η ελάχιστη απόσταση
μεταξύ του κάτω μέρους της εστίας και του φούρνου δεν πρέπει να
είναι μικρότερη από 10 mm. Μην εγκαταστήσετε μη ψυχόμενο φούρνο
κάτω από αυτήν την εστία και εγκαταστήστε τον φούρνο σύμφωνα με
τις σχετικές απαιτήσεις εγκατάστασής του. (δείτε το σχήμα 5)
2. ΤΟΠΟΘΈΤΗΣΗ
3. ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΗ
A
B
C D
A
B
C
A
C
B
C
A B
D
A
B
C
D
ΔΙΑΤΑΞΗ 1-3
ΔΙΑΤΑΞΗ 1-3
ΔΙΑΤΑΞΗ 2-4 ΔΙΑΤΑΞΗ 5 ΔΙΑΤΑΞΗ 6 ΔΙΑΤΑΞΗ 7
ΔΙΑΤΑΞΗ 2-4
ΔΙΑΤΑΞΗ 5
ΔΙΑΤΑΞΗ 6
ΔΙΑΤΑΞΗ 7
119 GR
1-3
2-4
5
6
7
ΔΙΑΤΑΞΗ
3. ΧΡΟΝΟΔΙΑΚΟΠΤΗΣ
1. "+"
4. Λυχνία led πρόσθετης ζώνης μαγειρέματος
5. Ένδειξη προγραμματισμού ζώνης μαγειρέματος
6. Επιλογή ζώνης
2. "-"
7. Γέφυρα
Ανάλογα με το μοντέλο
1
2
5
5
7
3
5
5
6
6
6
6
6
6
5
5
3
1
2
4
5
5
6
6
1
2
3
6
6
6
4
5
5
5
6
6
5
5
3
1
2
5
5
6
6
1
2
3
6
6
6
5
5
5
Το κίτρινο/πράσινο καλώδιο του καλωδίου τροφοδοσίας πρέπει να
συνδέεται με τη γείωση και στην παροχή ρεύματος και στους
ακροδέκτες της συσκευής.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ο κατασκευαστής δεν είναι δυνατό να θεωρηθεί
υπεύθυνος για οποιοδήποτε συμβάν ή τις συνέπειές του, το οποίο
μπορεί να προκύψει κατά τη χρήση μιας συσκευής που δεν είναι
συνδεδεμένη με τη γείωση ή είναι συνδεδεμένη με μία γείωση η
συνέχεια της οποίας είναι ελαττωματική.
"Η εγκατάσταση πρέπει να συμμορφώνεται με τα πρότυπα και
τις οδηγίες." Ο κατασκευαστής αποποιείται κάθε ευθύνη για
οποιαδήποτε ζημία που μπορεί να προκληθεί από ακατάλληλη ή
αλόγιστη χρήση.
Για τυχόν ερωτήσεις σχετικά με το καλώδιο τροφοδοσίας
απευθυνθείτε στην υπηρεσία μεταγοραστικής εξυπηρέτησης ή σε
κάποιον ειδικευμένο τεχνικό.
Η ηλεκτρική σύνδεση με την εγκατάσταση θα πρέπει να γίνεται
σύμφωνα με την ονομαστική ισχύ της συσκευής. Αυτή θα πρέπει να
πραγματοποιείται μέσω πολυπολικού ασφαλειοδιακόπτη.
Εάν η εστία είναι εφοδιασμένη με καλώδιο τροφοδοσίας ρεύματος,
αυτό πρέπει να συνδέεται μόνο σε παροχή ισχύος 220-240 V μεταξύ
φάσης και ουδέτερου.
Τριφασική παροχή 220-240 V3
Προτού πραγματοποιήσετε τη σύνδεση, βεβαιωθείτε ότι η
Πριν από οποιαδήποτε ηλεκτρική εργασία να ελέγχετε πάντα την τάση
τροφοδοσίας που αναγράφεται επάνω στον μετρητή του ρεύματος, τη
ρύθμιση του διακόπτη τροφοδοσίας, τη συνέχεια της σύνδεσης με τη
γείωση για την εγκατάσταση και την καταλληλότητα της ασφάλειας.
Εάν η συσκευή έχει μία έξοδο για πρίζα, πρέπει να τοποθετείται έτσι
ώστε να είναι προσβάσιμη η πρίζα.
Ωστόσο η σύνδεση της εστίας είναι δυνατή σε:
Τριφασική παροχή 380-415 V2N
Για να προβείτε στη νέα σύνδεση, ακολουθήστε τις παρακάτω οδηγίες:
εγκατάσταση προστατεύεται από κατάλληλη ασφάλεια και ότι είναι
εφοδιασμένη με καλώδια αρκετά μεγάλης διατομής ώστε να
τροφοδοτούν κανονικά τη συσκευή.
Γυρίστε ανάποδα την εστία, με τη γυάλινη πλευρά επάνω στον πάγκο,
προσέχοντας ώστε να προστατευθεί το τζάμι.
- Ανάλογα με την εγκατάσταση και με τη
βοήθεια των διακλαδωτήρων τους οποίους
θα πρέπει να έχετε ανακτήσει στην πρώτη
εργασία, στηρίξτε τον αγωγό όπως φαίνεται
στο διάγραμμα.
- Στερεώστε το κάλυμμα.
- Βιδώστε τον σφιγκτήρα του καλωδίου.
- Βρείτε τις δύο γλωσσίδες που βρίσκονται πλευρικά.
- Στερεώστε το κάλυμμα.
- Ξεβιδώστε τον σφιγκτήρα του καλωδίου "1".
- Αφαιρέστε το κάλυμμα.
- Τραβήξτε έξω το καλώδιο τροφοδοσίας.
Εργασίες που πρέπει να εκτελεστούν για την πραγματοποίηση
μίας νέας σύνδεσης:
- Επιλέξτε το καλώδιο τροφοδοσίας σύμφωνα με τις υποδείξεις
στον πίνακα.
- Περάστε το καλώδιο τροφοδοσίας μέσα στον σφιγκτήρα.
- Ξεγυμνώστε το άκρο κάθε αγωγού του καλωδίου τροφοδοσίας σε
μήκος 10 mm, λαμβάνοντας υπόψη το μήκος του καλωδίου που
χρειάζεται για τη σύνδεση στο μπλοκ ακροδεκτών.
- Βάλτε το άκρο ενός ίσιου κατσαβιδιού μπροστά από την κάθε
γλωσσίδα "2" και "3", ωθήστε προς τα μέσα και πιέστε.
- - Ανάλογα με την εγκατάσταση και με τη βοήθεια των
διακλαδωτήρων τους οποίους θα πρέπει να έχετε ανακτήσει στην
πρώτη εργασία, στηρίξτε τον αγωγό όπως φαίνεται στο διάγραμμα.
- Αφαιρέστε τις βίδες που συγκρατούν το μπλοκ ακροδεκτών, το
οποίο περιλαμβάνει τους διακλαδωτήρες και τους αγωγούς του
καλωδίου τροφοδοσίας.
- Βιδώστε τον σφιγκτήρα του καλωδίου.
Σημείωση: σιγουρευτείτε ότι οι βίδες του πίνακα ακροδεκτών
είναι σφιχτές.
Εργασίες που πρέπει να εκτελεστούν για την πραγματοποίηση
μίας νέας σύνδεσης:
- Επιλέξτε το καλώδιο τροφοδοσίας
σύμφωνα με τις υποδείξεις στον πίνακα.
- Περάστε το καλώδιο τροφοδοσίας μέσα
στον σφιγκτήρα.
- Ξεγυμνώστε το άκρο κάθε αγωγού του
καλωδίου τροφοδοσίας σε μήκος 10 mm,
λαμβάνοντας υπόψη το μήκος του καλωδίου
που χρειάζεται για τη σύνδεση στο μπλοκ
ακροδεκτών.
Για να ελευθερωθεί το καλώδιο τροφοδοσίας:
Ανοίξτε το κάλυμμα με την ακόλουθη διαδοχική σειρά:
2 31
Εάν χρειαστεί να αντικαταστήσετε το καλώδιο τροφοδοσίας, συνδέστε
τα καλώδια σύμφωνα με τα ακόλουθα χρώματα/κωδικούς:
ΠΡΟΣΟΧΗ:
ΜΠΛΕ
ΚΑΦΕ
ΚΙΤΡΙΝΟ ΠΡΑΣΙΝΟ
Ουδέτερο
Φάση
Γείωση
( )
ΔΙΑΚΛΑΔΩΣΗ
120 GR
ΔΙΑΤΑΞΗ
"1-6"
ΔΙΑΤΑΞΗ
"7"
ΜΙΑΣ ΦΑΣΗΣ ή ΔΥΟ ΦΑΣΕΩΝ 220-240 V~
Καλώδιο
HO5V2V2F
Καλώδιο
HO5V2V2F
Καλώδιο
HO5V2V2F
2
3x2,5 mm
2
3x4 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
ΤΡΙΩΝ ΦΑΣΕΩΝ 220-240 V3~
ΤΡΙΩΝ ΦΑΣΕΩΝ 380-415 V2N~
Σύνδεση στους ακροδέκτες του μπλοκ των ακροδεκτών
N
=
Ουδέτερο
PE
=
Γείωση
L1 / L2 / L3 = Φάση
220-240V 3 ~
PE
L1 L2
L3
380-415V 2N ~
N
PE
L1 L2
L3
PE
L1
L2
220-240V ~
N
L
220-240V 2 ~
L2
PE
L1
PE
4. ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΜΑΓΕΙΡΙΚΑ ΣΚΕΥΗ
Η χρήση μαγειρικών σκευών καλής ποιότητας είναι πολύ σημαντική για
τη μέγιστη απόδοση της εστίας σας.
• Χρησιμοποιήστε σκεύη των οποίων η διάμετρος είναι αρκετή
ώστε να καλύπτεται εντελώς η επιφάνεια της μονάδας: το
μέγεθος του δοχείου δεν θα πρέπει να είναι μικρότερο από την
περιοχή θέρμανσης. Εάν είναι ελαφρώς πιο φαρδύ η ενέργεια θα
χρησιμοποιηθεί στη μέγιστη απόδοσή της.
Αυτό το αλουμίνιο δεν θα πρέπει να χρησιμοποιείται λόγω του
χαμηλού σημείου τήξης του.
Βάση από χαλκό / κεραμικό: συνιστώνται μεγάλου βάρους. Καλή
απόδοση αλλά ο χαλκός μπορεί να αφήσει υπολείμματα τα οποία
Αλουμίνιο: συνιστώνται μεγάλου βάρους. Καλή αγωγιμότητα. Τα
υπολείμματα αλουμινίου εμφανίζονται μερικές φορές σαν
γρατσουνιές επάνω στην εστία, αλλά μπορούν να αφαιρεθούν εάν
καθαριστούν άμεσα.
• Χρησιμοποιείτε πάντα μαγειρικά σκεύη καλής ποιότητας με
τελείως επίπεδες και μεγάλου πάχους βάσεις: χρησιμοποιώντας
αυτόν τον τύπο μαγειρικών σκευών αποτρέπονται τα θερμά σημεία τα
οποία προκαλούν το “κόλλημα” του φαγητού. Τα μεταλλικά σκεύη και
τα δοχεία μεγάλου πάχους παρέχουν ομοιόμορφη κατανομή της
θερμότητας.
Ανοξείδωτο ατσάλι: συνιστάται έντονα. Εξαιρετικά καλό με βάση
τύπου σάντουιτς από κράμα μετάλλων. Η βάση τύπου σάντουιτς
συνδυάζει τα οφέλη του ανοξείδωτου ατσαλιού (εμφάνιση, αντοχή
και σταθερότητα) με τα πλεονεκτήματα αλουμινίου ή του χαλκού
(θερμική αγωγιμότητα, ομοιόμορφη κατανομή της θερμότητας).
ΕΠΙΛΟΓΗ ΜΑΓΕΙΡΙΚΟΥ ΣΚΕΥΟΥΣ - Οι πληροφορίες που
ακολουθούν θα σας βοηθήσουν να επιλέξτε το μαγειρικό σκεύος που
παρέχει την καλύτερη δυνατή απόδοση.
Χυτοσίδηρος: μπορεί να χρησιμοποιηθεί, αλλά δεν συνιστάται.
Χαμηλή απόδοση. Μπορεί να γρατσουνίσει την επιφάνεια.
• Σιγουρευτείτε ότι η βάση του σκεύους ή του δοχείου είναι
στεγνή: όταν γεμίζετε σκεύη με υγρό ή χρησιμοποιείτε εκείνο που
είναι ήδη αποθηκευμένο μέσα σε ψυγείο, σιγουρευτείτε ότι η βάση του
σκεύους είναι τελείως στεγνή πριν το τοποθετήσετε επάνω στην εστία.
Αυτό θα βοηθήσει στην αποφυγή πρόκλησης λεκέδων επάνω στην
εστία.
μπορεί να εμφανίζονται σαν γρατσουνιές. Τα υπολείμματα μπορούν
να αφαιρεθούν, αρκεί να καθαρίζεται αμέσως η εστία. Ωστόσο, μην
αφήνετε αυτά τα σκεύη να στεγνώνουν κατά το βράσιμο. Το
υπερθερμασμένο μεταλλικό δοχείο μπορεί να στραβώσει επάνω στο
γυαλί της εστίας. Ένα υπερθερμασμένο χάλκινο σκεύος θα αφήσει
υπολείμματα τα οποία θα αφήσουν ένα μόνιμο λεκέ επάνω στην εστία.
Πορσελάνη/εμαγιέ: Καλή απόδοση μόνο με λεπτή λεία, επίπεδη
βάση.
Γυαλί-κεραμικό: δεν συνιστάται. Χαμηλή απόδοση. Μπορεί να
γρατσουνίσει την επιφάνεια.
5. ΧΡΗΣΗ
Μέσω της λειτουργίας "Διαχείριση ενέργειας", ο χρήστης μπορεί να
θέσει και να ρυθμίσει τη μέγιστη ισχύ που μπορεί να επιτευχθεί από
την εστία.
Η εν λόγω λειτουργία Διαχείρισης ενέργειας είναι διαθέσιμη μόνο κατά
τη διάρκεια των 30 πρώτων δευτερολέπτων μετά την ενεργοποίηση
της εστίας. Υπάρχει ακόμη και δίνεται η δυνατότητα να επαναληφθεί η
ρύθμιση αυτή απενεργοποιώντας τη συσκευή και βγάζοντας το
καλώδιο από την πρίζα.
Με τον καθορισμό της επιθυμητής μέγιστης ισχύος, η εστία ρυθμίζει
πλέον αυτόματα την κατανομή στις διάφορες ζώνες μαγειρέματος,
ούτως ώστε να μην υπερβαίνεται το όριο αυτό. Με πρόσθετο
πλεονέκτημα να είναι (η εστία) σε θέση να διαχειριστεί ταυτόχρονα
όλ ε ς τ ι ς ζώ ν ε ς χ ω ρ ί ς π ρ ο β λ ή μ α τ α υ π ε ρ φ ό ρ τ ω σ η ς .
Ο πελάτης μπορεί να ρυθμίσει τη μέγιστη ισχύ της εστίας μεταξύ των
2,5 kW και της μέγιστης σχετικής ισχύος της εστίας (η ρύθμιση αυτή
μπορεί να αλλάζει ανάλογα με το μοντέλο) (για παράδειγμα, εάν η
μέγιστη ισχύς της εστίας είναι 7,2 kW, η μέγιστη στάθμη ισχύος για τη
ρ ύ θ μ ι σ η θ α ε ί ν α ι μ ε τ α ξ ύ τ ω ν 2 , 5 k W κ α ι 7 , 2 k W ) .
Κατά τη στιγμή της αγοράς, η εστία έχει εκ των προτέρων ρυθμιστεί
στη μέγιστη ισχύ.
Μετά τη σύνδεση της συσκευής με την παροχή ηλεκτρικής
τροφοδοσίας, μπορείτε μέσα σε 30 δευτερόλεπτα να ρυθμίσετε το
επίπεδο ισχύος βάσει των σημείων που εμφανίζονται παρακάτω:
Πώς να επιλέξετε το επίπεδο διαχείρισης ενέργειας.
2 - Αφήστε τον έλεγχο αφής να ολοκληρώσει τη διαδικασία εκκίνησης.
3 - Πριν περάσουν 30 δευτερόλεπτα αγγίξτε το πλήκτρο " " για 5
δευτερόλεπτα.
1 - Ενεργοποιήστε την εστία.
4 - Μετά από αυτή τη στιγμή, θα εμφανιστεί στην οθόνη αυτό το μήνυμα.
5 - Με τη χρήση των πλήκτρων "Συν" και "Μείον" η τιμή διαχείρισης
ενέργειας μπορεί να ρυθμιστεί. Σε αυτή την περίπτωση ως
παράδειγμα θα είναι μεταξύ 6500 και 2500w. Όταν επιλεγεί η
απαιτούμενη τιμή, αγγίξτε ταυτόχρονα τα πλήκτρα "Συν" και "Μείον"
για 5 δευτερόλεπτα.
6 - Όταν ολοκληρωθεί αυτή η διαδικασία, ακούγεται ένας μακρύς ήχος
και παράγεται μια επαναφορά. Η διαδικασία εκκίνησης θα
δημιουργηθεί ξανά.
P
P
4
5
0 0
121 GR
ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΜΙΑΣ
ΘΕΡΜΑΝΤΙΚΗΣ ΖΩΝΗΣ
Για την ενεργοποίηση ενός θερμαντήρα αγγίξτε οποιαδήποτε
θερμαντική ζώνη για 400 msec. Θα ακουστεί ένας παρατεταμένος
ήχος μπιπ και θα εμφανιστεί η τιμή "0" στο ψηφίο της ζώνης
προορισμού, δείχνοντας το επίπεδο ισχύος.
4) Εάν είναι ενεργοποιημένος μόνο ένας θερμαντήρας και αυτός
απενεργοποιηθεί, θα ακουστούν 4 σύντομοι ήχοι μπιπ δείχνοντας ότι
όλη η επιφάνεια μαγειρέματος είναι απενεργοποιημένη.
2) Εάν υπάρχει ένδειξη υπολειπόμενης θερμότητας στην οθόνη που
είναι απενεργοποιημένη, θα εμφανιστεί η ένδειξη "H".
3) Ακόμη και εάν η λειτουργία κλειδώματος είναι ενεργή, είναι δυνατή
η απενεργοποίηση μιας ζώνης.
1) Εάν οποιοδήποτε στάδιο μαγειρέματος είναι στη θέση 0, αυτή η
οθόνη θα απενεργοποιηθεί αυτόματα μετά από 10 δευτερόλεπτα και
θα ηχήσει η ακολουθία απενεργοποίησης ζώνης.
2) Εάν υπάρχει ένδειξη υπολειπόμενης θερμότητας στην οθόνη που
είναι ενεργοποιημένη αλλά σε 0 ισχύ, το "0" θα εμφανιστεί να αλλάζει.
3) Εάν η λειτουργία κλειδώματος είναι ενεργή, δεν είναι δυνατή η
ενεργοποίηση μιας ζώνης.
1) Εάν οποιοδήποτε στάδιο μαγειρέματος είναι στη θέση 0, αυτή η
οθόνη θα απενεργοποιηθεί αυτόματα μετά από 10 δευτερόλεπτα και
θα ηχήσει η ακολουθία απενεργοποίησης ζώνης.
Για απενεργοποίηση ενός θερμαντήρα αγγίξτε οποιαδήποτε ζώνη
θέρμανσης για 1,2 δευτερόλέπτα. Θα ακουστούν 3 σύντομοι ήχοι
μπιπ και δεν θα εμφανιστεί τίποτα ή η τιμή "H" θα εμφανιστεί στο
ψηφίο της ζώνης προορισμού εάν υπάρχει υπολειπόμενη θερμότητα.
Η ζώνη θα απενεργοποιηθεί.
Μετά από αυτό, ο έλεγχος αφής δεν θα επιτρέπει κανέναν
συνδυασμό που να μπορεί να υπερβεί αυτό το Eco (οικολογικό) όριο
7 - Μετά τη διαδικασία εκκίνησης, στην οθόνη χρονοδιακόπτη θα
εμφανιστεί η διαχείριση ισχύος ECO (Οικολογικό).
Επιλογή μιας ζώνης
Όταν η ζώνη είναι ήδη ενεργοποιημένη, παράγεται χαμηλότερη
ένταση φωτισμού για τις μη επιλεγμένες ζώνες που είναι
ενεργοποιημένες.
Με ένα σύντομο πάτημα των πλήκτρων '+' ή '-', αυξήστε ή μειώστε την
ισχύ στο ψηφίο επιλεγμένων ζωνών: 0-1-2-3...9-P
1. Πατώντας παρατεταμένα τα πλήκτρα + ή -, το επίπεδο ισχύος
αυξάνεται / μειώνεται συνεχώς. Με μια γρήγορη αύξηση, η
τροφοδοσία σταματά στο επίπεδο 9 και για μεγαλύτερη ισχύ
χρειάζεται ακόμη ένα σύντομο πάτημα στο πλήκτρο +. Δεν ακούγεται
κανένας ήχος μπιπ με γρήγορη αύξηση / μείωση.
Εάν έχει ενεργοποιηθεί μόνο μία ζώνη, αυτή η ζώνη έχει ήδη επιλεγεί
από προεπιλογή, χωρίς να απαιτείται σύντομο πάτημα (150 msec)
του πλήκτρου επιλογής.
Αύξηση / Μείωση επιπέδου ισχύος
2. Μόλις επιτευχθεί το επίπεδο ισχύος P, πατώντας πάλι το πλήκτρο
+ δεν αλλάζει το επίπεδο ισχύος στο 0. Μόλις επιτευχθεί το επίπεδο
ισχύος 0, πατώντας πάλι το πλήκτρο - δεν αλλάζει το επίπεδο ισχύος
στο P.
4. Όταν επιλεγεί ένας θερμαντήρας και τα πλήκτρα '+' και '-'
αγγίζονται ταυτόχρονα, το επίπεδο ισχύος θα φτάσει στο '0' αλλά ο
θερμαντήρας θα διατηρηθεί επιλεγμένος για 10 δευτερόλεπτα. Εάν ο
θερμαντήρας ήταν χρονοπρογραμματισμένος, ο χρονοδιακόπτης θα
απενεργοποιηθεί. Αυτή η ενέργεια μπορεί να εκτελεστεί σε αρκετές
περιπτώσεις μόνο ανάλογα με τη διαμόρφωση του χειριστηρίου αφής.
Τα ακόλουθα παραδείγματα είναι μόνο για λόγους ενημέρωσης. Στη
συνέχεια, η προσωπική σας εμπειρία θα σας επιτρέψει να
προσαρμόσετε αυτές τις ρυθμίσεις ανάλογα με τις προτιμήσεις και τις
συνήθειές σας.
3. Με μια ζώνη ενεργοποιημένη στο επίπεδο 0, εάν η ζώνη είναι
θερμή, το 0 θα αναβοσβήνει εναλλάξ. Μετά από 10 δευτερόλεπτα, το 0
παύει να εμφανίζεται και η ένδειξη 'H' εμφανίζεται σταθερά στην
οθόνη.
Για να απενεργοποιηθεί η λειτουργία παιδικής ασφάλειας,
ακολουθήστε την ίδια διαδικασία που εξηγήθηκε προηγουμένως. Στη
συνέχεια ακούγεται ένας σύντομος ήχος μπιπ και εμφανίζεται η
ένδειξη "n". Η εστία παραμένει ξεκλειδωμένη.
Σημείωση: Η αυτόματη λειτουργία παιδικής ασφάλειας ενεργοποιείται
εντός 15 λεπτών μετά τη συνολική απενεργοποίηση της εστίας. Αυτή η
λειτουργία ενεργοποιείται αυτόματα, αλλά προηγουμένως είναι
απαραίτητος ο προγραμματισμός της. Βλ. ενότητα "Ρυθμίσεις
χρήστη".
Αυτή η λειτουργία ενεργοποιείται αγγίζοντας ταυτόχρονα τα πλήκτρα
'+' και '-'.
Στη συνέχεια, κάθε φορά που αγγίζεται ένα πλήκτρο, η οθόνη
εμφανίζει την ένδειξη "L" για 2 δευτερόλεπτα. Η θέρμανση
παραμένει στην ίδια κατάσταση.
Επιλογή λειτουργίας παιδικής ασφάλειας
Για να ενεργοποιηθεί ο διπλός δακτύλιος επέκτασης, η σχετική κύρια
ζώνη πρέπει να είναι ήδη ενεργοποιημένη και η ένδειξη του επιπέδου
ισχύος πρέπει να είναι μεγαλύτερη από 0.
Με το 2ο σύντομο πάτημα στο πλήκτρο επέκτασης απενεργοποιείται ο
δακτύλιος επέκτασης. Ακούγεται ένας σύντομος ήχος μπιπ σε κάθε
πάτημα του πλήκτρου επέκτασης.
Με το 1ο σύντομο πάτημα στο πλήκτρο επέκτασης ενεργοποιείται ο
δακτύλιος επέκτασης. Το LED στο πλήκτρο επέκτασης ενεργοποιείται
εάν ο δακτύλιος επέκτασης είναι ενεργοποιημένος.
8.1- Ενεργοποίηση διπλής ζώνης
8.2- Ενεργοποίηση τριπλής ζώνης
Με το 2ο σύντομο πάτημα στο πλήκτρο επέκτασης ενεργοποιείται ο
2ος δακτύλιος επέκτασης. 2 LED στο πλήκτρο επέκτασης
ενεργοποιούνται εάν ο 1ος και ο 2ος δακτύλιος επέκτασης είναι
ενεργοποιημένοι
Με το 1ο σύντομο πάτημα στο πλήκτρο επέκτασης ενεργοποιείται ο
1ος δακτύλιος επέκτασης. 1 LED στο πλήκτρο επέκτασης
ενεργοποιείται εάν ο 1ος δακτύλιος επέκτασης είναι ενεργοποιημένος
(αριστερό LED σε περίπτωση τριπλής ζώνης, μεσαίο και ένα LED σε
περίπτωση διπλής ζώνης)
Με το 3ο σύντομο πάτημα στο πλήκτρο επέκτασης απενεργοποιείται ο
1ος και ο 2ος δακτύλιος επέκτασης.
Ακούγεται ένας σύντομος ήχος μπιπ σε κάθε πάτημα του πλήκτρου
επέκτασης.
Διπλές / Τριπλές ζώνες
122 GR
Λειτουργία γέφυρας
Η γέφυρα μπορεί να ενεργοποιηθεί μόνο όταν και οι δύο θερμαντήρες
είναι απενεργοποιημένοι. Όταν έχει επιλεγεί ένας θερμαντήρας της
γέφυρας, για να ενεργοποιηθεί η λειτουργία γέφυρας αγγίξτε το
πλήκτρο γέφυρας.
- Εάν το πλήκτρο γέφυρας αγγιχθεί στη λειτουργία ρύθμισης.
- Εάν ο χρήστης επιλέξει επίπεδο ισχύος "0".
Μόλις επιλεγούν οι θερμαντήρες, εάν το επίπεδο ισχύος δεν είναι το
επιθυμητό, χρησιμοποιήστε τα πλήκτρα + -.
Ακούγεται ένας ήχος μπιπ και το LED της ζώνης ενεργοποιείται εάν η
ζώνη είναι ενεργοποιημένη.
Και οι δύο θερμαντήρες της γέφυρας επιλέγονται ταυτόχρονα.
Και οι δύο οθόνες θερμαντήρων της γέφυρας εμφανίζουν το ίδιο
επίπεδο ισχύος. Η λειτουργία τερματίζεται:
Ασφάλεια υπερχείλισης
Κάτι (αντικείμενο ή υγρό) πιέζει κάποιο πλήκτρο για περισσότερο από
5 δευτερόλεπτα. Ακούγονται 2 σύντομοι ήχοι μπιπ + 1 παρατεταμένος
ήχος μπιπ κάθε 30 δευτερόλεπτα ενώ πατάτε το πλήκτρο. Η επιφάνεια
μαγειρέματος θα απενεργοποιηθεί. Αυτό το σύμβολο θα συνεχίσει
να αναβοσβήνει ενώ το ζήτημα παραμένει.
Χρονοδιακόπτης
11) Πατώντας το πλήκτρο του χρονοδιακόπτη χωρίς κάποια
επιλεγμένη ζώνη και όταν πολλές ζώνες είναι χρονοπρογραμματισμένες,
ο χρόνος που εμφανίζεται στα ψηφία χρόνου αλλάζει με περιστροφικό
τρόπο και δείχνει την ώρα του οποίου η ένδειξη ισχύος έχει το δεκαδικό
σημείο ενεργοποιημένο.
Ο υπολειπόμενος χρόνος εμφανίζεται στα ψηφία που προορίζονται
για τον χρονοδιακόπτη. Εάν είναι χρονοπρογραμμασμένες
πολλαπλές ζώνες, εμφανίζεται ο μικρότερος χρόνος που απομένει και
το δεκαδικό σημείο εμφανίζεται στην αντίστοιχη ζώνη.
12) Εναλλακτικά, η ισχύς (5s) και (0,5s) εμφανίζεται στη
χρονοπρογραμματισμένη ζώνη.
10) Πατώντας το πλήκτρο του χρονοδιακόπτη χωρίς κάποια
επιλεγμένη ζώνη και όταν δεν υπάρχει χρονοπρογραμματισμένη
ζώνη, δεν συμβαίνει τίποτα.
9) Το τελευταίο λεπτό εμφανίζεται σε δευτερόλεπτα (Στις διάφορες
παραλλαγές είναι ορατή μόνο εισάγοντας τον προγραμματισμό του
χρονοδιακόπτη κατά το τελευταίο λεπτό της αντίστροφης μέτρησης)
8) Η ισχύς της χρονοπρογραμματισμένης ζώνης είναι δυνατό να
τροποποιηθεί χωρίς συνέπειες στον προγραμματισμό του
χρονοδιακόπτη.
Η λειτουργία χρονοδιακόπτη είναι δυνατό να ενεργοποιηθεί με το
αντίστοιχο πλήκτρο του ή αγγίζοντας ταυτόχρονα τα πλήκτρα '+' και '-'.
Και στις δύο περιπτώσεις, πρέπει να επιλεγεί ένας θερμαντήρας και το
επίπεδο ισχύος του πρέπει να είναι μεγαλύτερο από 0.
1) Ο χρόνος του χρονοδιακόπτη είναι δυνατό να επιλεγεί με τα
πλήκτρα "+" ή "-". Δεν ακούγονται ήχοι μπιπ κατά την αλλαγή του
χρόνου.
4) Κατά τη ρύθμιση του χρονοδιακόπτη, η μετάβαση από το "00" έως
το "99" είναι δυνατή με το πλήκτρο "-" και από το "99" έως το "00" με το
πλήκτρο "+"
5) Μέγιστος χρόνος 99 λεπτά.
3) Εάν τα πλήκτρα "+" ή "-" του χρονοδιακόπτη διατηρούνται
πατημένα κατά τη διάρκεια του χρόνου που πρόκειται να
προσδιοριστεί, επιτυγχάνεται γρήγορη ρύθμιση.
7) Ο χρόνος του χρονοδιακόπτη είναι δυνατό να ρυθμιστεί ενώ ο
χρονοδιακόπτης είναι ήδη σε λειτουργία.
2) Πατώντας ταυτόχρονα τα πλήκτρα του χρονοδιακόπτη ο
χρονοδιακόπτης ακυρώνεται (τίθεται στο 00).
Επιλέξτε τη ζώνη που πρόκειται να χρονοπρογραμματιστεί. Επίπεδο
ισχύος της ζώνης μεγαλύτερο από 0. Η στατική ένδειξη εμφανίζεται
στη χρονοπρογραμματισμένη ζώνη . "0 0" στα ψηφία που
προορίζονται για τον χρονοδιακόπτη.
6) Όταν έχει παρέλθει ο χρόνος και η εστία σβήνει, πιέζοντας
οποιοδήποτε πλήκτρο η ακολουθία συναγερμών και ψηφίων
τερματίζεται.
Ένδειξη υπολειπόμενης θερμότητας
(σε θερμαντήρες ακτινοβολίας-> υπολογισμένη)
Οι ίδιες ενδείξεις είναι δυνατό να χρησιμοποιηθούν και για την ένδειξη
"υπολειπόμενης θερμότητας". Για τον σκοπό αυτό πρέπει να
καθοριστεί ένα χρονοδιάγραμμα: Χρόνος υπολειπόμενης
θερμότητας = f (επίπεδο ισχύος, χρόνος λειτουργίας)
Όταν η θερμοκρασία πάνω στη γυάλινη επιφάνεια μαγειρέματος είναι
o
πάνω από 65 C (θεωρητική τιμή), στη σχετική οθόνη εμφανίζεται η
ένδειξη "H".
o
Για να δημιουργηθεί θερμοκρασία πάνω από 65 C, ένα θερμαντικό
στοιχείο πρέπει να λειτουργεί για ορισμένο χρονικό διάστημα. Αυτός
ο χρόνος εξαρτάται από το επίπεδο ισχύος. Μόλις λήξει αυτός ο
χρόνος, εμφανίζεται η προειδοποίηση υπολειπόμενης θερμότητας
όταν το θερμαντικό στοιχείο είναι απενεργοποιημένο.
Απενεργοποίηση αυτόματης ασφάλειας
Ο μέγιστος χρόνος που μπορεί να παραμείνει ένας θερμαντήρας
ενεργοποιημένος εξαρτάται από το επιλεγμένο επίπεδο
μαγειρέματος.
Εάν το επίπεδο ισχύος δεν αλλάξει κατά τη διάρκεια ενός
προκαθορισμένου χρόνου, ο αντίστοιχος θερμαντήρας σβήνει
αυτόματα.
Επίπεδο
ισχύος
Μέγ. χρόνος
ενεργοποίησης (ώρες)
1
2
3
4
5
6
7
8
9
P
10
5
5
4
3
2
2
2
2
2
ΣΗΜΕΙΩΣΗ: ενώ η κατάσταση υπερθέρμανσης θα πρέπει να
συμβαίνει κατά τη λειτουργία στα υψηλότερα επίπεδα ισχύος, ο
ρυθμιστής της εστίας ρυθμίζει αυτόματα το επίπεδο ισχύος για
προστασία της εστίας από υπερθέρμανση.
6. ΚΑΘΑΡΙΣΜΌΣ ΚΑΙ ΣΥΝΤΉΡΗΣΗ
Εάν υπάρχουν ακόμα κάποιοι επίμονοι λεκέδες:
- Ξύστε με ένα ξέστρο, κρατώντας το υπό γωνία 30° ως προς την
εστία, μέχρι να εξαφανιστούν οι λεκέδες.
- Σκουπίστε με ένα μαλακό πανί ή με στεγνό χαρτί κουζίνας μέχρι να
καθαρίσει η επιφάνεια.
Πριν από οποιαδήποτε εργασία συντήρησης στην εστία, αφήστε την
να κρυώσει.
. Θα πρέπει να χρησιμοποιούνται μόνο προϊόντα (κρέμες και ξέστρα)
ειδικά σχεδιασμένα για γυάλινες κεραμικές επιφάνειες. Μπορείτε να τα
βρείτε σε εμπορικά καταστήματα.
. Να αποφεύγεται ο διασκορπισμός υγρών, καθώς οτιδήποτε πέφτει
επάνω στην επιφάνεια της εστίας καίγεται γρήγορα και καθιστά πιο
δύσκολο τον καθαρισμό.
. Καλό είναι να κρατάτε μακριά από την εστία όλες τις ουσίες που
μπορεί να λιώσουν, όπως πλαστικά αντικείμενα, ζάχαρη, ή προϊόντα
με βάση τη ζάχαρη.
ΣΥΝΤΗΡΗΣΗ:
- Ρίξτε μερικές σταγόνες του ειδικού καθαριστικού προϊόντος επάνω
στην επιφάνεια της εστίας.
- Τρίψτε τυχόν επίμονους λεκέδες με ένα μαλακό πανί ή με ένα
ελαφρά νοτισμένο χαρτί κουζίνας.
- Ρίξτε μερικές ακόμα σταγόνες του ειδικού καθαριστικού προϊόντος
επάνω στην επιφάνεια.
- Σκουπίστε με ένα μαλακό πανί ή με στεγνό χαρτί κουζίνας μέχρι να
καθαρίσει η επιφάνεια.
- Επαναλάβετε τη διαδικασία εάν χρειάζεται.
ΜΕΡΙΚΕΣ ΣΥΜΒΟΥΛΕΣ:
Η γυάλινη κεραμική επιφάνεια θα αντέξει το ξύσιμο από μαγειρικά
σκεύη με επίπεδη βάση, ωστόσο, είναι πάντα καλύτερα να τα
σηκώνετε όταν τα μετακινείτε από μία ζώνη σε μία άλλη.
Ο συχνός καθαρισμός αφήνει ένα προστατευτικό στρώμα το οποίο
είναι βασικό για την πρόληψη των γρατσουνιών και της φθοράς.
Σιγουρευτείτε ότι η επιφάνεια είναι καθαρή πριν χρησιμοποιήσετε και
πάλι την εστία. Για να αφαιρέστε σημάδια που έχουν μείνει από νερό,
χρησιμοποιήστε μερικές σταγόνες από άσπρο ξύδι ή χυμό λεμονιού.
Μετά σκουπίστε με ένα απορροφητικό χαρτί και με μερικές σταγόνες
ειδικού καθαριστικού υγρού.
ΣΗΜ:
30°
Maxi
123 GR
Οποιαδήποτε αλλαγή στον χρωματισμό της γυάλινης
κεραμικής επιφάνειας δεν επηρεάζει τη λειτουργία της ή τη
σταθερότητα της επιφάνειας. Τέτοιοι αποχρωματισμοί είναι
κυρίως αποτέλεσμα υπολειμμάτων καμμένων τροφών ή
χρήσης μαγειρικών σκευών κατασκευασμένων από υλικά
όπως αλουμίνιο ή χαλκός. Αυτοί οι λεκέδες είναι δύσκολο να
αφαιρεθούν.
7. ΕΠΙΛΥΣΗ ΠΡΟΒΛΗΜΑΤΩΝ
Έχουν χρησιμοποιηθεί ακατάλληλα σκεύη. Χρησιμοποιήστε μόνο
σκεύη με επίπεδη βάση, τα οποία είναι βαριά και έχουν διάμετρο
τουλάχιστον ίδια με τη ζώνη μαγειρέματος.
Λανθασμένος καθαρισμός ή χρησιμοποιούνται σκεύη με τραχύ κάτω
τμήμα. Σωματίδια όπως κόκκοι ή άμμος ή αλάτι μεταξύ της εστίας και
της βάσης το υ σκε ύους . Συμβουλευθείτε την ε νότητα
"ΚΑΘΑΡΙΣΜΟΣ"· σιγουρευτείτε ότι τα κάτω τμήματα των σκευών είναι
καθαρά πριν τα χρησιμοποιήσετε και χρησιμοποιήστε μόνο σκεύη με
ομαλό κάτω τμήμα. Οι γρατσουνιές μπορούν να μειωθούν μόνο εάν
έχει γίνει σωστά ο καθαρισμός.
Η βάση του σκεύους θα πρέπει να καλύπτει πλήρως τη διάμετρο της
επιλεγμένης ζώνης.
Οι ζώνες μαγειρέματος δεν σιγοβράζουν ή τηγανίζουν μόνο
ελαφρά
Χρησιμοποιήστε μόνο σκεύη με επίπεδη βάση. Εάν υπάρχει ορατό
φως μεταξύ του σκεύους και της εστίας μαγειρέματος, η ζώνη δεν
μεταδίδει σωστά τη θερμότητα.
Το μαγείρεμα είναι πολύ αργό
Μικρές γρατσουνιές ή εκδορές επάνω στην επιφάνεια του
γυαλιού των εστιών μαγειρέματος
Σημάδια από μέταλλο
Μην σέρνετε αλουμινένια σκεύη επάνω στην εστία. Συμβουλευθείτε
τις συστάσεις καθαρισμού.
Χρησιμοποιείτε τα σωστά υλικά, αλλά οι λεκέδες παραμένουν.
Χρησιμοποιήστε ένα ξέστρο με ξυράφι και ακολουθήστε τις οδηγίες
της ενότητας "ΚΑΘΑΡΙΣΜΟΣ".
Ποτέ μην χρησιμοποιείτε μαχαίρι ή κατσαβίδι.
Ένα ξέστρο με ξυράφι δεν θα προκαλέσει ζημιά στην επιφάνεια,
εφόσον κρατιέται υπό γωνία 30°.
Ποτέ μην αφήνετε ένα ξέστρο με ξυράφι σε μέρος προσβάσιμο
από παιδιά.
Μην χρησιμοποιείτε ένα σφουγγάρι το οποίο είναι πολύ
βρεγμένο.
Ποτέ μην χρησιμοποιείτε λειαντικά προϊόντα ή πούδρες
καθαρισμού με τρίψιμο.
Μεταλλικό περίβλημα: για να καθαρίσετε με ασφάλεια το μεταλλικό
περίβλημα πλύνετέ το με σαπούνι και νερό, ξεπλύνετέ το και μετά
στεγνώστε το με ένα μαλακό πανί.
Σκουρόχρωμοι λεκέδες
Φωτεινές επιφάνειες επάνω στην εστία
Βεβαιωθείτε ότι η σύνδεση έχει γίνει και ότι είναι κλειδωμένος ο
πίνακας ελέγχου. Ξεκλειδώστε την εστία.
- χαμηλό επίπεδο: σύντομος χρόνος λειτουργίας,
Οι διακλαδωτήρες δεν έχουν τοποθετηθεί σωστά επάνω στον πίνακα
ακροδεκτών.
Η εστία δεν λειτουργεί ή δεν λειτουργούν ορισμένες ζώνες
Η εστία δεν σβήνει.
Χρησιμοποιήστε ένα ξέστρο με ξυράφι και ακολουθήστε τις οδηγίες
της ενότητας "ΚΑΘΑΡΙΣΜΟΣ".
Σημάδια από σκεύη αλουμινίου ή χαλκού, αλλά επίσης υπολείμματα
από λάδια, νερό ή τροφές· μπορούν να αφαιρεθούν χρησιμοποιώντας
την κρέμα καθαρισμού.
Καραμελοποίηση ή λιωμένο πλαστικό πάνω στην εστία.
Συμβουλευθείτε την ενότητα "ΚΑΘΑΡΙΣΜΟΣ".
Ο πίνακας ελέγχου είναι κλειδωμένος. Ξεκλειδώστε την εστία.
Συχνές εναλλαγές on/off των ζωνών μαγειρέματος
Η εναλλαγή on-off μεταβάλλεται ανάλογα με το επιθυμητό επίπεδο
θερμότητας:
Ελέγξτε την κατάσταση των ασφαλειών / αυτόματων διακοπτών στην
τοποθεσία σας. Ελέγξτε εάν υπάρχει διακοπή ρεύματος.
Η επιφάνεια μαγειρέματος έχει απενεργοποιηθεί.
- υψηλό επίπεδο: παρατεταμένος χρόνος λειτουργίας.
Δεν λειτουργεί η επιφάνεια μαγειρέματος
Οθόνη F και αριθμοί
Εάν στην οθόνη εμφανίζονται η ένδειξη F και αριθμοί, η συσκευή σας
έχει εντοπίσει κάποιο σφάλμα. Ο ακόλουθος πίνακας περιλαμβάνει
τις ενέργειες στις οποίες μπορείτε να προβείτε για τη διόρθωση του
προβλήματος.
Ο κύριος διακόπτης (πλήκτρο ON/ OFF) αγγίχτηκε τυχαία ή υπάρχει
κάποιο αντικείμενο πάνω από κάποιο πλήκτρο. Ενεργοποιήστε ξανά
τη συσκευή χωρίς κανένα αντικείμενο κοντά στο πληκτρολόγιο.
Εισαγάγετε ξανά τις ρυθμίσεις σας.
8. ΜΕΤΑΓΟΡΑΣΤΙΚΗ ΦΡΟΝΤΙΔΑ
Εάν η βλάβη δεν είναι δυνατό να εντοπιστεί, κλείστε τη συσκευή —
μην προσπαθήσετε να την επισκευάσετε — καλέστε στο κέντρο
υπηρεσιών μεταγοραστικής εξυπηρέτησης. Η συσκευή παρέχεται με
ένα πιστοποιητικό εγγύησης το οποίο εξασφαλίζει ότι θα επισκευαστεί
χωρίς χρέωση στο κέντρο τεχνικής υποστήριξης.
— ότι η πρίζα είναι σωστά τοποθετημένη και προστατευμένη από
ασφάλεια·
Πριν καλέσετε έναν εξειδικευμένο τεχνικό, ελέγξτε τα ακόλουθα:
F0
Fc
Ft
FE
Fb
FU / FJ
FA
FC / Fd
Fr
Εάν παρουσιάστηκε σφάλμα, αποσυνδέστε και συνδέστε ξανά την εστία στην παροχή ισχύος. Εάν το σφάλμα
παραμένει, καλέστε στην υπηρεσία μεταγοραστικής εξυπηρέτησης. Εάν εμφανιστεί ξαφνικά σφάλμα σε κανονική
λειτουργία, καλέστε στην υπηρεσία μεταγοραστικής εξυπηρέτησης.
Σφάλμα λογισμικού ελέγχου αφής.
Περιμένετε έως ότου μειωθεί η θερμοκρασία. Η επιφάνεια μαγειρέματος θα ανακτηθεί αυτόματα όταν η θερμοκρασία
φτάσει σε μια κανονική τιμή.
Η ζώνη ελέγχου αφής είναι πολύ
θερμή και έχει απενεργοποιήσει
όλους τους θερμαντήρες.
Περιμένετε έως ότου μειωθεί η θερμοκρασία. Εάν το μήνυμα παραμένει όταν η θερμοκρασία φτάσει σε μια τιμή
περιβάλλοντος, καλέστε στην υπηρεσία μεταγοραστικής εξυπηρέτησης.
Περιμένετε έως ότου μειωθεί η θερμοκρασία. Εάν το μήνυμα παραμένει όταν η θερμοκρασία φτάσει σε μια τιμή
περιβάλλοντος, καλέστε στην υπηρεσία μεταγοραστικής εξυπηρέτησης.
Ο αισθητήρας θερμοκρασίας αφής
ενδέχεται να έχει υποστεί βλάβη.
Εξακριβώστε εάν η επιφάνεια μαγειρέματος έχει τοποθετηθεί σωστά. Βεβαιωθείτε ότι τα πλήκτρα αγγίζουν σωστά τη
γυάλινη επιφάνεια.
Υπερβολική ευαισθησία σε κάποιο
πλήκτρο.
Αυτό το σφάλμα είναι ένας αυτόματος έλεγχος του πληκτρολογίου. Παύει να εμφανίζεται όταν η λειτουργία αυτόματου
ελέγχου επανέλθει σε ασφαλή τιμή. Εάν το σφάλμα παραμένει, καλέστε στην υπηρεσία μεταγοραστικής
εξυπηρέτησης.
Σφάλμα πληκτρολογίου ασφαλείας
Αυτό το σφάλμα είναι ένας αυτόματος έλεγχος λογισμικού. Παύει να εμφανίζεται όταν η λειτουργία αυτόματου ελέγχου
επανέλθει σε ασφαλή τιμή. Εάν το σφάλμα παραμένει, καλέστε στην υπηρεσία μεταγοραστικής εξυπηρέτησης.
Σφάλμα πληκτρολογίου ασφαλείας
Αυτό το σφάλμα είναι ένας αυτόματος έλεγχος λογισμικού. Παύει να εμφανίζεται όταν η λειτουργία αυτόματου ελέγχου
επανέλθει σε ασφαλή τιμή. Εάν το σφάλμα παραμένει, καλέστε στην υπηρεσία μεταγοραστικής εξυπηρέτησης.
Σφάλμα πληκτρολογίου ασφαλείας
Κάποιος οδηγός ρελέ ενδέχεται να παρουσιάζει κάποιο πρόβλημα. Αποσυνδέστε την επιφάνεια μαγειρέματος από
την τροφοδοσία ισχύος, περιμένετε ένα λεπτό και επανενεργοποιήστε την. Εάν το σφάλμα παραμένει, καλέστε στην
υπηρεσία μεταγοραστικής εξυπηρέτησης.
Σφάλμα ασφαλείας ρελέ
Βλάβη
Ενέργεια
Οθόνη
θερμαντήρα
Ο αισθητήρας θερμοκρασίας αφής
ενδέχεται να έχει υποστεί βλάβη.
Ligue uma ficha com contacto de terra ao cabo de
alimentação que suporte a tensão, corrente e
carga indicadas na etiqueta. A tomada deve ser
adequada para a carga indicada na etiqueta e
deve ter um contacto de terra ligado e operacional.
O condutor de terra é de cor amarelo-verde. Esta
operação deve ser realizada por um profissional
AVISO: se a superfície estiver rachada, não toque
no vidro e desligue o equipamento para evitar a
possibilidade de ocorrência de choque elétrico.
Este equipamento pode ser usado por crianças a
partir dos 8 anos de idade e por pessoas com
incapacidade física, sensorial ou mental, ou sem
experiência e conhecimentos para o fazer, desde
que supervisionadas ou devidamente orientadas
relativamente ao uso seguro do equipamento e
sobre os perigos envolvidos. As crianças devem
ser supervisionadas para garantir que não
brincam com o equipamento. A limpeza e a
manutenção não deve ser realizada por crianças
sem a supervisão de um adulto.
AVISO: use apenas os resguardos de placa
desenhados pelo fabricante do equipamento de
cozinha ou os indicados pelo fabricante do
equipamento nas instruções de utilização ou os
incluídos na entrega do equipamento. O uso de
resguardos errados pode provocar acidentes.
É altamente recomendável manter as crianças
afastadas das zonas de cozedura durante o
período de funcionamento ou quando estão
desligadas mas enquanto o indicador de calor
residual estiver ligado, para evitar risco de
ocorrência de queimaduras graves.
AVISO: o equipamento e as partes acessíveis
estão quentes durante a utilização. Cuidado para
evitar tocar os elementos de aquecimento. As
crianças com menos de 8 anos de idade devem
ser mantidas afastadas do equipamento, exceto
quando supervisionadas continuamente.
AVISO: perigo de incêndio - não coloque nada
sobre as superfícies de cozedura.
AVISO: deixar alimentos com gordura ou com óleo
a cozinhar sem supervisão pode ser perigoso e
pode provocar incêndios. NUNCA tente apagar
um fogo com água! Desligue o equipamento e
tape a chama com, por exemplo, uma tampa ou
um cobertor de fogo.
Este equipamento não foi desenhado para ser
operado através de um temporizador externo ou
sistema de controlo remoto separado.
Se presentes, não olhe fixamente para a lâmpada
de halogéneo da placa.
Recomendamos que conserve as instruções de
instalação e utilização para referência futura e
que, antes de instalar o fogão, anote o número de
série para o caso de precisar de obter ajuda do
serviço pós-venda.
CUIDADO: o processo de cozedura deve ser
supervisionado. Um processo de cozedura curto
deve ser supervisionado continuamente.
INSTRUÇÕES DE SEGURANÇA
qualificado. Em caso de incompatibilidade entre a
tomada e a ficha do equipamento, peça a um
eletricista qualificado para substituir a tomada por
outro do tipo correto. A ficha e a tomada devem
estar em conformidade com as normas de
corrente do país de instalação do forno.
Folhas de alumínio e panelas plásticas não devem
ser colocadas sobre as zonas de aquecimento.
Não coloque itens pesados por cima da placa. Se
caírem sobre a placa, podem causar danos.
Se o cabo de alimentação estiver danificado, deve
ser substituído pelo fabricante, pelo seu agente de
serviço ou por pessoas qualificadas, para evitar
perigo. O condutor de terra (amarelo-verde) deve
ter mais de 10 mm do lado do bloco de terminais. A
secção de condutores internos deve ser
apropriada para a potência absorvida pela placa
(indicada na etiqueta). O cabo de potência deve
ser do tipo HO5V2V2-F.
Coloque sempre o recipiente no centro do disco
onde vai cozinhar. Não coloque nada sobre o
painel de controlo.
Não use a placa como superfície de trabalho.
Não use a placa como tábua de corte.
O cabo de terra amarelo-verde não deve ser
interrompido pelo disjuntor. A tomada ou o
disjuntor omnipolar usado deve ser facilmente
acessível quando o equipamento está instalado.
Não coloque objetos metálicos, como facas,
garfos, colheres ou tampas sobre a placa. Podem
ficar quentes.
Não é necessária qualquer operação/definição
adicional de forma a operar o aparelho nas
frequências indicadas
Nunca use vapor ou sprays de alta pressão para
limpar o equipamento.
Não cozinhar alimentos diretamente sobre a placa
vitrocerâmica.
Use sempre o utensílio apropriado.
Não use a placa para armazenar itens.
A ligação da fonte de potência também pode ser
realizada colocando um disjuntor omnipolar entre
o equipamento e a fonte de potência que possa
aguentar a carga máxima ligada e que cumpra a
legislação atual.
A desconexão deve ser conseguida colocando a
ficha acessível ou incorporando um interruptor na
cablagem fixa de acordo com as regras de
cablagem.
Depois de cada utilização, é necessário limpar a
placa para evitar a acumulação de sujidade e
gordura. Caso contrário, a sujidade e a gordura
são cozinhadas novamente quando o fogão é
u s ad o , p r ov o c a nd o f u m o e c h ei r o s
desagradáveis, sem mencionar o risco de
incêndio.
Não toque nas zonas de calor durante o
funcionamento ou algum tempo após a utilização.
Não deslize utensílios de cozinha sobre a placa.
124 PT
125 PT
CÓDIGO DE PRODUTO
Placa de Identificação (situada por baixo do fundo da placa)
1. PROTEÇÃO DO AMBIENTE
• Os REEE devem ser entregues nos pontos de recolha
adequados administrados pelo município ou por empresas
registadas. Em muitos países, para grandes REEE, pode estar
disponível a recolha doméstica.
O REEE contém substâncias poluentes (que
podem ser perigosas para o meio ambiente) e
componentes básicos que podem ser reutilizados.
É importante que os REEE sejam submetidos a
tratamentos específicos, para remover e eliminar
adequadamente todos os poluentes e recuperar e
reciclar todos os materiais.
• Os REEE não devem ser tratados como lixo doméstico.
As pessoas desempenham um papel importante para garantir que
os REEE não representam um problema ambiental; é essencial
que sejam cumpridas algumas regras básicas:
Em muitos Países, quando compra um aparelho novo, o antigo
pode ser devolvido ao retalhista que deve proceder à sua recolha
gratuitamente, numa base de um-para-um, desde que o
equipamento seja de tipo equivalente e tenha as mesmas funções
do equipamento novo fornecido.
Este equipamento está marcado de acordo com a
Diretiva Europeia 2012/19/UE sobre Resíduos
Elétricos e Equipamento Eletrónico (REEE).
2. INSTALAÇÃO
Além disso, todos os laminados decorativos devem ser fixos com cola
de alta resistência.
Deixe uma distância de, pelo menos, 55 mm entre a placa e a parede
traseira e de, pelo menos, 150 mm entre a placa e o móvel vertical ou
paredes laterais. Se for instalado um móvel acima da placa, a
distância mínima requerida é de 700 mm.
A instalação de um aparelho doméstico é uma operação complicada
que, se não for realizada corretamente, pode afetar seriamente a
segurança de bens, propriedades ou pessoas. Por esta razão, deve
ser realizada por uma pessoa profissionalmente qualificada de
acordo com as normas técnicas.
Certifique-se de que o mobiliário onde o equipamento será instalado e
todos os móveis nas proximidades são fabricados com materiais que
podem suportar temperaturas altas (min 100 °C).
Nota: As dimensões do perímetro interior são as mesmas para a
instalação padrão
Ao instalar um exaustor por cima da placa, consulte os requisitos de
instalação específicos para o exaustor, embora em qualquer caso, a
distância entre a placa e o exaustor não possa ser inferior a 700 mm.
(vide a figura 3)
A espessura do tampo deve ser entre 25 e 45 mm.
O equipamento pode ser instalado num móvel embutido no modo
"Padrão" (vide a figura 1) ou "Embutida" (vide a figura 2).
Caso esta recomendação seja ignorada e a instalação seja realizada
por uma pessoa não qualificada, o Fabricante declina qualquer
responsabilidade por qualquer falha técnica do aparelho, resultante
ou não em danos em bens ou propriedades ou que possa provocar
ferimentos em pessoas ou animais.
Depois de removida a embalagem, certifique-se de que o
equipamento não está danificado; caso contrário, contacte o
revendedor ou o serviço pós-venda do fabricante.
Se a parte inferior da placa estiver adjacente a uma área normalmente
acessível para operações de manutenção ou limpeza, deve ser
colocado um separador 20 mm abaixo da parte inferior da placa. (vide
a figura 4)
Não use a placa até a camada de silicone estar completamente seca.
(vide a figura 11)
Fixação rápida: (Dependendo do modelo)
Retire quatro molas do saco de acessórios e aparafuse-as na caixa
inferior como mostrado na figura. (vide a figura 9)
INSTALAÇÃO EMBUTIDA
- Rode os clipes e aperte-os completamente. (vide a figura 8)
Pressione os lados da placa até ficar bem apoiadas em todo o seu
perímetro. (vide a figura 10)
Depois de verificar se a posição da placa é a correta, preencha o
espaço entre a bancada e a placa com um adesivo de silicone.
Aplique uma camada de silicone com um raspador ou com um dedo
humedecido com água e sabão antes de se formar.
Centre e insira a placa.
- Retire os clipes de fixação do saco de acessórios e aparafuse-os na
posição indicada na caixa inferior. (Não aperte os parafusos de forma
a bloquear os clipes, que devem mover-se livremente) (vide a figura
7)
- Insira a placa na posição central de corte.
É fornecida com a placa uma junta vedante estanque. Coloque a junta
vedante em volta do fundo da placa conforme a descrição e confirme
de que fica devidamente ajustada para evitar qualquer fuga para os
móveis de apoio. (vide a figura 6)
Fixação normal:
Não deve colocar um separador se instalar um forno por baixo da
placa, e a distância mínima entre a parte inferior da placa e o forno
não deve ser inferior a 10 mm. Não instale fornos sem arrefecimento
debaixo desta placa e instale o forno cumprindo meticulosamente os
requisitos de instalação do mesmo. (vide a figura 5)
3. LIGAÇÃO ELÉTRICA
A
B
C D
A
B
C
A
C
B
C
A B
D
A
B
C
D
ESQUEMA 1-3
ESQUEMA 1-3
ESQUEMA 2-4 ESQUEMA 5 ESQUEMA 6 ESQUEMA 7
ESQUEMA 2-4
ESQUEMA 5
ESQUEMA 6
ESQUEMA 7
126 PT
ESQUEMA
1
2
5
5
7
3
5
5
6
6
6
6
6
6
5
5
3
1
2
4
5
5
6
6
1
2
3
6
6
6
4
5
5
5
6
6
5
5
3
1
2
5
5
6
6
1
2
3
6
6
6
5
5
5
1-3
2-4
5
6
7
Segundo o modelo
1. "+"
2. "-"
3. TEMPORIZADOR
4. LED adicional da zona de cozedura
5. Indicador do programa zona de cozedura
6. Ponte
Vire a placa, lado do vidro contra a bancada, com cuidado para
proteger o vidro.
Abra a tampa pela ordem seguinte:
Se a placa estiver equipada com o cabo de alimentação, deve ser
ligada a uma fonte de alimentação de 220-240 V entre fase e neutro.
O fio amarelo/verde do cabo de alimentação elétrico deve ser ligado
ao terra de ambos os terminais da alimentação elétrica do
equipamento.
AVISO: O fabricante não pode ser responsabilizado por nenhum
incidente ou pelas consequências que possam surgir durante o uso
de um aparelho não ligado à terra ou ligado a uma terra cuja
continuidade é defeituosa.
Trifásico 380-415 V2N
No entanto, é possível ligar a placa a:
Antes de fazer a ligação, certifique-se de que a instalação está
protegida por um fusível certo e que está equipada com cabos de uma
secção suficientemente grande para alimentar o equipamento
normalmente.
Antes de qualquer operação elétrica, verifique a tensão de
alimentação apresentada no contador elétrico, o ajuste do disjuntor, a
continuidade da ligação à terra para a instalação e se o fusível é o
adequado.
Para qualquer questão sobre o cabo de alimentação, consulte o
Serviço pós-venda ou um técnico qualificado.
A ligação elétrica à instalação deve ser realizada de acordo com a
potência nominal do equipamento; isto deve ser feito através de um
interruptor limitador omnipolar.
"A instalação deve estar em conformidade com as normas e as
diretivas." O fabricante declina qualquer responsabilidade por
qualquer dano que possa ser causado por uso inadequado ou
não incorreto.
Trifásico 220-240 V3
Para realizar a nova ligação, siga as instruções abaixo:
Se o equipamento tiver uma tomada, esta deve ser instalada de forma
a que fique acessível.
- De acordo com a instalação e com a ajuda de barras de derivação
que deveria ter recuperado na primeira operação, fixe o condutor
como apresentado no gráfico;
- Passe o cabo de alimentação pelo grampo;
- Puxe para fora o cabo de alimentação.
Para libertar o cabo de alimentação elétrica:
- Fixe a tampa;
- Passe o cabo de alimentação pelo grampo;
- Selecione o cabo de alimentação de acordo
com as recomendações na tabela;
- De acordo com a instalação e com a ajuda de
barras de derivação que deveria ter
recuperado na primeira operação, fixe o
condutor como apresentado no gráfico;
Nota: certifique-se de que os parafusos da
placa de bornes estão apertados.
- Encontre as duas guias localizadas nos lados;
- Descarne a extremidade de cada condutor do
cabo de alimentação cerca de 10 mm,
considerando o comprimento solicitado do
cabo para a ligação ao bloco de terminais;
Operações a realizar para fazer uma nova ligação:
- Selecione o cabo de alimentação de acordo com as recomendações
na tabela;
- Fixe a tampa;
- Aparafuse o grampo de cabo.
- Descarne a extremidade de cada condutor do cabo de alimentação
cerca de 10 mm, considerando o comprimento solicitado do cabo
para a ligação ao bloco de terminais;
- Remova os parafusos que seguram o bloco de terminais que contém
as barras de derivação e os condutores do cabo de alimentação;
- Coloque a lâmina de uma chave de parafusos plana na frente de
cada guia "2" e "3” e pressione;
- Retire a tampa.
- Aparafuse o grampo de cabo.
Operações a realizar para fazer uma nova
ligação:
- Desaparafuse o grampo de cabo "1";
2 31
DERIVAÇÃO
ATENÇÃO:
Se for necessário substituir o cabo de alimentação, ligue o fio de
acordo com as seguintes cores/códigos:
( )
AZUL
CASTANHO
AMARELO-
VERDE
Neutro
Tensão
Terra
127 PT
4. CONSELHOS DE UTENSÍLIOS DE COZINHA
Usar utensílios de cozinha de boa qualidade é importante
para conseguir o melhor desempenho da sua placa.
• Certifique-se de que a base do recipiente está seca: Ao encher
as panelas com líquidos ou ao usar uma que tenha estado guardada
no frigorífico, assegure-se de que a base da panela está
completamente seca antes de a colocar sobre a placa. Isto ajuda a
evitar manchar a placa.
A ESCOLHA DAS PANELAS - as seguintes informações vão ajudar a
escolher utensílios de cozinha que garantem um bom desempenho.
Aço inoxidável: Altamente recomendado. Especialmente bom com
uma base chapeada tipo sanduíche. A base sanduíche combina os
benefícios do aço inoxidável (aspeto, durabilidade e estabilidade)
com as vantagens do alumínio ou do cobre (condução de calor,
distribuição de calor uniforme).
• Use panelas cujo diâmetro seja grande o suficiente para cobrir
completamente a superfície do disco: O tamanho da panela não
deve ser inferior ao da área de aquecimento. Se for ligeiramente mais
larga a energia será utilizada com sua máxima eficiência
• Use sempre utensílios de cozinha de boa qualidade com bases
perfeitamente planas e espessas: O uso deste tipo de utensílios de
cozinha impedirá pontos quentes que fazem com que os alimentos se
agarrem. Panelas e tachos em metal espesso proporcionam uma
distribuição uniforme do calor.
Ligação aos terminais no bloco terminal
ESQUEMA
"1-6"
ESQUEMA
"7"
MONOFÁSICO ou TRIFÁSICO 220-240 V~
Cabo
HO5V2V2F
Cabo
HO5V2V2F
Cabo
HO5V2V2F
2
3x2,5 mm
2
3x4 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
TRIFÁSICO 220-240 V3~
TRIFÁSICO 380-415 V2N~
N
=
Neutro
PE
=
TerraL1 / L2 / L3 = Fase
220-240V 3 ~
PE
L1
L2
L3
380-415V 2N ~
N
PE
L1 L2
L3
PE
L1
L2
220-240V ~
N
L
220-240V 2 ~
L2
PE
L1
PE
5. USO
Vidro cerâmico: Não recomendado. Desempenho fraco. Pode
arranhar a superfície.
Alumínio: Recomendam-se utensílios pesados. Boa condutividade.
Os resíduos de alumínio aparecem por vezes na forma de riscos na
placa, mas podem ser removidos se forem limpos imediatamente.
Fundo de cobre / faiança: Recomendam-se utensílios pesados.
Bom desempenho, mas o cobre pode deixar resíduos que podem
aparecer como riscos. Os resíduos podem ser removidos, desde que
a placa seja limpa de imediato. Não deixe estas panelas ferver e
evaporar até à secura. O metal sobreaquecido pode fundir-se na
placa de vidro. Uma panela em cobre sobreaquecida deixa resíduos
que mancham permanentemente a placa.
Porcelana / esmalte: Bom desempenho apenas com uma base fina,
suave e plana.
Devido ao seu baixo ponto de fusão, não deve ser usado alumínio fino.
Ferro fundido: Utilizável, mas não recomendado. Desempenho
fraco. Pode arranhar a superfície.
O cliente pode definir a potência máxima da placa entre 2,5 kW e a
potência relacionada máxima da placa (isto pode ser alterado de
acordo com o modelo) (por exemplo, se a potência máxima da placa
for 7,2 kW, o nível de potência máximo para o ajuste é entre 2,5kW e
7,2kW).
Através da função "Gestão de potência" o utilizador pode ajustar a
potência máxima que pode ser alcançada pela placa.
A função de gestão de potência está apenas disponível durante os
primeiros 30 segundos após se ligar a placa. Existe inclusive a
possibilidade de repetir este ajuste desligando e ligando a ficha.
Através do ajuste da potência máxima permitida, a placa ajusta
automaticamente a distribuição nas várias zonas de cozedura de
forma a que este limite nunca seja excedido; com a vantagem
adicional de se poder gerir simultaneamente todas as zonas sem
problemas de sobrecarga.
Na altura da compra, a placa está definida para a potência máxima.
Depois de ligar o aparelho à corrente elétrica, dentro de 30 segundos
pode definir o nível de potência com base nos pontos ilustrados em
baixo:
Como selecionar o nível de gestão da potência
1.- Ligue a placa.
2.- Deixe o controlo tátil terminar o seu processo de inicialização.
3.- Antes de passarem 30 segundos toque durante 5 segundos na
tecla " ".
4 - Depois deste momento aparece esta mensagem no visor.
5 - Utilizando a tecla 'Mais' e a tecla "Menos" pode ajustar-se o valor
de gestão de potência. Neste exemplo entre 6500 e 2500w. Quando o
valor requerido está selecionado, toque ao mesmo tempo na 'tecla
'Mais' e na tecla 'Menos' durante 5 segundos.
6 - Quando este processo está terminado, ouve-se um sinal sonoro
longo e dá-se um reset. O processo de arranque é novamente
gerado.
P
P
4
5
0 0
Após isso, o controlo tátil não permite nenhuma combinação
que possa exceder este limite Eco
7 - Depois do processo de arranque, no visor do temporizador,
aparece a gestão de potência ECO.
128 PT
LIGAR/DESLIGAR (ON/OFF) a zona de aquecimento
Para LIGAR um disco, toque em qualquer zona de aquecimento
durante 400 ms. É ouvido um sinal sonoro longo e o valor "0" aparece
na zona do visor do disco respetivo, indicando o nível de potência.
2) Se existir uma indicação de calor residual no visor que esteja
LIGADO, mas na potência 0, aparece um "0" intermitente.
1) Se o visor apresentar a posição 0, desliga automaticamente após
10 segundos e emite o som da sequência de DESLIGAR dessa zona.
3) Mesmo que a função de bloqueio esteja ativa, é possível
DESLIGAR uma zona.
1) Se o visor apresentar a posição 0, desliga automaticamente após
10 segundos e emite o som da sequência de DESLIGAR dessa zona.
Se apenas um disco estiver ativo e este estiver desligado, serão
ouvidos 4 sons curtos, indicando que a placa está desligada.
3) Se a função de bloqueio estiver ativa, não é possível LIGAR uma
zona.
2) Se existir uma indicação de calor residual no visor que está
DESLIGADO, mas aparece um "H" até que arrefeça completamente.
Para DESLIGAR um disco, toque na zona de aquecimento durante
1,2 segundo. São emitidos 3 sons curtos e a letra "H” é apresentada
no visor da zona desligada se ainda existir calor residual. A zona será
DESLIGADA.
Aumentar/diminuir o nível de potência
Com uma pressão curta nas teclas '+' ou '-', aumenta ou diminui o digito
da potência nas zonas selecionadas: 0-1-2-3...9-P
1. Pressões mais longas nas teclas + ou -, aumenta/diminui o nível de
potência mais rapidamente. Com um aumento rápido, a potência vai
até ao nível 9, e para uma potência mais alta, é necessária outra
pressão curta na tecla +. Não é emitido nenhum som com o
aumento/diminuição rápido do nível de potência.
3. Com uma zona LIGADA no nível de potência 0, se a zona estiver
quente, o 0 fica intermitente. Após 10 segundos, o 0 desaparece dando
lugar à letra "H", que aparece fixa no visor.
Com uma pressão curta nas teclas '+' ou '-', aumenta ou diminui o digito
da potência nas zonas selecionadas: 0-1-2-3...9-P
2. Depois de atingido o nível de potência P, pressionar a tecla +
novamente não altera o nível de potência para 0. Depois de atingido o
nível de potência 0, pressionar a tecla novamente não muda o nível de
potência para P.
1. Pressões mais longas nas teclas + ou -, aumenta/diminui o nível de
potência mais rapidamente. Com um aumento rápido, a potência vai
até ao nível 9, e para uma potência mais alta, é necessária outra
pressão curta na tecla +. Não é emitido nenhum som com o
aumento/diminuição rápido do nível de potência.
Selecionar uma zona
Quando a zona já está LIGADA, a iluminação produzida é de menor
intensidade para as zonas não selecionadas que estão LIGADAS.
Se apenas uma zona estiver LIGADA, por defeito esta zona já está
selecionada, sem que seja necessário pressionar rapidamente (150
ms) a tecla de seleção.
4. Quando um disco é selecionado e as teclas '+' e '- são tocadas ao
mesmo tempo, o nível de potência passa para '0', mas o disco
permanece selecionado durante 10 segundos. Se o disco tiver sido
temporizado, o temporizador é DESLIGADO. Em muitos casos esta
ação só ocorre dependendo da configuração do controlo tátil. Os
exemplos seguintes são apenas informativos. A experiência pessoal irá
fazer adaptar estas configurações ao seu gosto e hábitos pessoais.
3. Com uma zona LIGADA no nível de potência 0, se a zona estiver
quente, o 0 fica intermitente. Após 10 segundos, o 0 desaparece dando
lugar à letra "H", que aparece fixa no visor.
2. Depois de atingido o nível de potência P, pressionar a tecla +
novamente não altera o nível de potência para 0. Depois de atingido o
nível de potência 0, pressionar a tecla novamente não muda o nível de
potência para P.
É emitido um som curto depois de cada pressão na tecla da extensão.
2º Pressione brevemente a tecla para DESLIGAR o 2º anel de extensão. 2
Os LED sobre a tecla de extensão LIGAM se os 1º e 2º anel de extensão
estiverem LIGADOS
3º Pressione brevemente a tecla de extensão para DESLIGAR o 1º e o 2º
anel de extensão.
8.1- LIGAR zona dupla
2º Pressione brevemente a tecla para DESLIGAR o anel de extensão.
8.2- LIGAR zona tripla
1º Pressione brevemente a tecla para LIGAR o 1º anel de extensão. O
LED 1 sobre a tecla da extensão LIGA se o anel da extensão estiver
LIGADO (LED esquerdo no caso da zona tripla, LED do centro e único no
caso de zona dupla)
Para LIGAR o anel de extensão dupla, é necessário que a zona principal
associada já se encontre LIGADA e o nível de potência indicado deve ser
superior a 0.
1º Pressione brevemente a tecla para LIGAR o anel de extensão. O LED
sobre a tecla da extensão LIGA se ainda não estiver LIGADO.
É emitido um som curto depois de cada pressão na tecla da extensão.
Zonas duplas / triplas
Opção de Bloqueio de Crianças
Esta ação é executada quando as teclas '+' e '-' forem tocadas em
simultâneo.
Assim, sempre que uma tecla é tocada, os visores apresentam a letra
"L" durante 2 segundos e o disco permanece no mesmo estado.
Nota: Um bloqueio de crianças automático é ativado 15 minutos
depois da placa estar totalmente desligada. Esta função pode ocorrer
automaticamente, embora seja necessário programá-la. Consulte a
secção de Configurações do Utilizador.
Para desativar o Bloqueio de Crianças, siga o mesmo processo
explicado anteriormente. De seguida, é emitido um sinal sonoro curto
e os visores exibem a letra "n". A placa permanece desbloqueada.
Função de ponte
- Se a tecla ponte for tocada no modo de configuração
- Se o utilizador selecionar o nível de potência "0”
A ponte só pode ser ativada quando ambos os discos estão
desligados.. Um disco da ponte foi selecionado, para ativar a função
ponte é necessário tocar na tecla ponte.
É emitido um sinal sonoro e o LED da zona acende se a zona estiver
ativada. Ambos os discos ponte serão selecionados em simultâneo.
Depois dos discos selecionados, se o nível de potência não for o nível
de desejado, regule com as teclas + e -.
Ambos os visores dos discos ponte apresentam o mesmo nível de
potência. A função termina:
Segurança de transbordamento
Algo (um objeto ou um líquido) pressiona qualquer tecla durante mais
de 5 segundos. São emitidos 2 sons curtos + 1 som longo a cada 30
segundos enquanto a tecla estiver a ser pressionada. A placa
DESLIGA.
Este símbolo mantém-se intermitente enquanto o objeto não for
retirado ou o líquido limpo e seco.
129 PT
Temporizador
4) Ao definir o tempo do temporizador, é possível passar de "00" para
"99" com a tecla "-" e de "99" para "00" com a tecla "+".
Duas opções diferentes:
O controlo tátil tem a sua própria exibição do temporizador (veja a
figura acima)
2) Pressionar em simultâneo as teclas "+/-” do temporizador para que
este seja cancelado (ir para 00).
Selecione a zona a ser temporizada. Nível de potência da zona
superior a 0.
10) Pressionar a tecla Temporizador sem qualquer zona selecionada
e quando nenhuma zona estiver a ser temporizada, não faz nada.
A função Temporizador pode ser ativada na tecla própria ou tocando
simultaneamente as teclas '+' e '-'.
1) Com as teclas "+" ou "-", o tempo do temporizador pode ser
selecionado. Sem sinais sonoros na mudança de hora.
8) A potência da zona temporizada pode ser modificada sem alterar a
programação do temporizador.
5) Tempo máximo de 99 minutos.
3) Se as teclas "+" ou "-" do temporizador forem mantidas
pressionadas durante o tempo TBD, ocorre uma configuração rápida.
12) Alternativamente, a potência (5s) e (0,5s) é exibido na zona que
está a ser temporizado.
6) Quando o tempo tiver decorrido e a placa estiver a apitar, pressione
qualquer tecla e o alarme e a sequência do dígito terminam.
9) O último minuto é exibido em segundos (Para Variantes apenas
visíveis se inserida a programação do temporizador durante o último
minuto da contagem regressiva)
Em ambos os casos, o disco deve ser selecionado e seu nível de
potência deve ser superior a 0.
7) É possível ajustar o tempo do temporizador enquanto este está a
executar uma programação anterior.
11) Pressionar a tecla Temporizador sem qualquer zona selecionada
e quando muitas zonas estão a ser temporizadas, o tempo exibido
nos dígitos muda de forma rotativa e mostra a hora em que a exibição
de energia tem o ponto decimal LIGADO.
O tempo restante é exibido nos dígitos reservados para o
temporizador Se várias zonas forem temporizadas, o tempo restante
menor é exibido e o ponto decimal é apresentado na zona
correspondente.
Indicador de calor residual (em discos radiantes -> calculado)
Podem ser usados os mesmos indicadores para indicação do "calor
residual". Com este propósito pode ser definido um horário: Tempo de
aquecimento restante = f (nível de potência, tempo de
funcionamento).
Enquanto a temperatura na superfície do vidro da placa for superior a
65 oC (valor teórico), esta condição será mostrada no visor associado
com um "H".
Para gerar uma temperatura acima de 65 °C, um disco deve estar em
funcionamento por tempo determinado, dependendo esse tempo do
nível de potência. Depois desse tempo ter expirado, o aviso de calor
residual será mostrado quando o disco estiver desligado.
Segurança Automática Desligada
Se o nível de potência não for alterado durante um determinado
tempo, o disco correspondente desliga-se automaticamente.
O tempo máximo em que um disco pode ficar ligado depende do nível
de cozedura selecionado.
NOTA: se uma situação de sobreaquecimento ocorrer durante a
operação dos níveis de potência mais altos, o controlo da Placa irá
ajustar automaticamente o nível de potência para proteger a placa
contra o sobreaquecimento.
Power level
Max. time on (hours)
1
2
3
4
5
6
7
8
9
P
10
5
5
4
3
2
2
2
2
2
NB:
Não use uma esponja muito molhada.
Nunca use uma faca ou uma chave de parafusos.
Um raspador com uma lâmina de barbear não danifica a
superfície, desde que seja mantido num ângulo de 30°.
Nunca deixe um raspador com uma lâmina de barbear ao
alcance das crianças.
Nunca use produtos ou pós abrasivos.
A estrutura metálica: Para limpar com segurança a estrutura
metálica, lave com água e sabão, enxague e depois seque com um
pano macio.
30°
Maxi
6. LIMPEZA E MANUTENÇÃO
- Limpe com um pano macio ou papel de cozinha seco até a
superfície estar limpa.
• Antes de realizar qualquer trabalho de manutenção na placa, deixe-
a arrefecer.
• Devem ser usados apenas os produtos, (cremes e raspadores)
desenhados especificamente para superfícies cerâmicas de vidro.
Podem ser adquiridos em lojas da especialidade.
• É aconselhável manter longe da placa todas as substâncias que são
suscetíveis de derreter, como itens de plástico, açúcar ou produtos à
base de açúcar.
MANUTENÇÃO:
- Coloque algumas gotas do produto de limpeza especializado na
superfície da placa.
• Evite derrames, pois qualquer coisa que caia sobre a superfície da
placa fica rapidamente queimada e dificulta a limpeza.
- Esfregue todas as manchas com um pano macio ou com papel de
cozinha ligeiramente húmido.
Se algumas manchas não saírem:
- Coloque mais algumas gotas do produto de limpeza especializado
na superfície.
- Passe um raspador, segurando-o num ângulo de 30° contra a placa,
até que as manchas desapareçam.
- Limpe com um pano macio ou papel de cozinha seco até a
superfície estar limpa.
- Repita a operação, se necessário.
A limpeza frequente deixa uma camada protetora que é essencial
para evitar riscos e desgaste. Certifique-se de que a superfície está
limpa antes de usar a placa novamente. Para remover as marcas
deixadas pela água, use algumas gotas de vinagre branco ou sumo
de limão. De seguida, limpe com papel absorvente e algumas gotas
de líquido de limpeza especializado.
A superfície de cerâmica de vidro resiste aos riscos dos recipientes
de cozedura de fundo plano, embora seja sempre melhor levantá-los
quando os passar de uma zona para outra.
ALGUMAS SUGESTÕES:
Qualquer alteração na cor da superfície vitrocerâmica não
afeta o funcionamento ou a estabilidade da superfície. Estas
descolorações são principalmente resultado de resíduos de
alimentos queimados ou do uso de panelas fabricadas em
materiais como alumínio ou cobre; estas manchas são difíceis
de remover.
130 PT
Visor do disco Falha Ação
F0
Fc
Ft
FE
Fb
FU / FJ
FA
FC / Fd
Fr
Se ocorrer um erro, desligue e volte a ligar a placa à fonte de alimentação. Se o erro persistir, contacte o serviço
pós-venda. Se o erro aparecer de repente durante o funcionamento normal, contacte o serviço pós-venda.
Erro no software do controlo tátil.
Aguarde até a temperatura descer. A placa funcionará automaticamente quando a temperatura atingir um
valor normal.
A zona de controlo tátil está muito
quente e desligou todos os discos.
Aguarde até a temperatura descer. Se a mensagem persistir quando a temperatura atingir o valor
ambiente, contacte o serviço pós-venda.
O sensor de temperatura do
controlo tátil pode estar danificado.
Aguarde até a temperatura descer. Se a mensagem persistir quando a temperatura atingir o valor
ambiente, contacte o serviço pós-venda.
O sensor de temperatura do
controlo tátil pode estar danificado.
Confirme se a placa está montada corretamente. Certifique-se de que as teclas tocam corretamente a
superfície de vidro.
Sensibilidade excessiva em
qualquer tecla.
Este erro é uma verificação automática do teclado. Desaparece quando a verificação automática volta
para um valor seguro. Se o erro persistir, contacte o serviço pós-venda.
Erro do teclado de segurança
Este erro é uma verificação automática do teclado. Desaparece quando a verificação automática volta
para um valor seguro. Se o erro persistir, contacte o serviço pós-venda.
Erro do teclado de segurança
Este erro é uma verificação automática do teclado. Desaparece quando a verificação automática volta
para um valor seguro. Se o erro persistir, contacte o serviço pós-venda.
Erro do teclado de segurança
Algum dos controladores de relé pode estar com algum problema. Desligue a placa da fonte de
alimentação, aguarde um minuto e ligue-a novamente. Se o erro persistir, contacte o serviço pós-venda.
Erro de segurança do controlador
de relé
8. PÓS-TRATAMENTO
Antes de contactar um Engenheiro de Serviço, confirme o
seguinte:
Se a falha não puder ser identificada, desligue o equipamento - não
lhe mexa - contacte o Centro de Assistência Técnica. O equipamento
é fornecido com um certificado de garantia que assegura que o
mesmo será reparado gratuitamente no Centro de Assistência
Técnica.
— A ficha está corretamente inserida e ligada;
7. RESOLUÇÃO DE PROBLEMAS
As zonas de cozedura não fervem ou apenas fritam lentamente
Use apenas panelas com fundo plano. Se conseguir ver alguma luz
entre a panela e a placa, a zona não está a transmitir calor
corretamente.
O fundo da panela deve cobrir completamente o diâmetro da zona
selecionada.
Estão a ser usadas panelas inadequadas. Use apenas utensílios de
fundo plano, que são pesados e têm um diâmetro igual ao da zona de
cozedura.
Pequenos riscos ou abrasões na superfície do vidro da placa
A limpeza realizada não é a recomendada ou as panelas têm o fundo
áspero; partículas como grãos de areia ou sal entre a placa e o fundo
da panela. Consulte a secção "LIMPEZA"; certifique-se de que os
fundos das panelas estão bem limpos antes de usar e utilize apenas
panelas com fundo plano. Os riscos podem diminuir se for feita a
limpeza corretamente.
Usa os materiais corretos, mas as manchas persistem. Use uma
lâmina de barbear e consulte a secção "LIMPEZA".
Manchas escuras
Use uma lâmina de barbear e consulte a secção "LIMPEZA".
Marcas de metal
Não deslize panelas de alumínio sobre a placa. Consulte as
recomendações de limpeza.
Superfícies claras na placa
Marcas de uma panela de alumínio ou cobre, mas também minerais,
água ou depósitos de alimentos; podem ser removidos usando um
creme de limpeza.
Caramelização ou plástico fundido na placa.
A cozedura é muito lenta
Consulte a secção “LIMPEZA”.
Se aparecer um F e números no visor, a unidade detetou uma falha. A
tabela seguinte lista as ações a tomar para corrigir o problema.
- Nível alto: tempo de operação longo.
O interruptor principal (tecla ON/OFF) foi acidentalmente tocado ou
está algum objeto em cima de alguma tecla. Ligue novamente a
unidade sem que nenhum objeto se encontre sobre o teclado. Digite
as configurações novamente.
- Nível baixo: tempo de operação curto,
Exibe F e números
Frequência das operações on/off para zonas de cozedura
Os ciclos on-off variam de acordo com o nível de calor requerido:
O painel de controlo está bloqueado. Desbloqueie a placa.
As derivações não estão posicionadas corretamente na placa de
terminais.
A placa desligou-se sozinha.
A placa não funciona ou certas zonas não funcionam
Verifique a condição dos fusíveis/disjuntores no local. Confirme se
não ocorreu uma falha de energia.
Verifique se a ligação está feita e se o painel de controlo está
bloqueado. Desbloqueie a placa.
A placa não desliga.
A placa não está a funcionar.
700 mm
55 mm
150 mm
Figure 3
490 mm
+ 2
- 0
560 mm
+ 2
- 0
Min. 70 mm
Figure 1
703 mm (70 cm hob)
+ 2
- 0
523 mm
+ 2
- 0
593 mm (60 cm hob)
+ 2
- 0
Figure 2
Figure 4
10
mm
min
Figure 5
Bottom
Figure 6 Figure 7 Figure 8
Figure 9 Figure 10 Figure 11
5 mm
131
09 AR
تﻼﻛﺷﻣﻟا لﺣ .7
.لﻣﺎﻛﻟﺎﺑ ﺔﻣدﺧﺗﺳﻣﻟا ﺔﻠﻌﺷﻟا رطﻗ ﻲطﻐﺗو ﺎﻣﺎﻣﺗ ﻲﮭطﻟا ءﺎﻧإ ةدﻋﺎﻗ رﻘﺗﺳﺗ نأ ﻲﻐﺑﻧﯾ ثﯾﺣ
ً
دﻗوﻣﻠﻟ ﻲﺟﺎﺟزﻟا ﺢطﺳﻟا ﻰﻠﻋ ةرﯾﻐﺻ تﻼﻛﺂﺗ وأ شودﺧ كﺎﻧھ
ﺔﯾﻧدﻌﻣ تﺎﻣﻼﻋ
."فﯾظﻧﺗﻟا" مﺳﻗ ﻲﻓ ةدراوﻟا تﺎﻣﯾﻠﻌﺗﻟا ﻊﺑﺗاو ،ةدﺎﺣ ةرﻔﺷ تاذ ﺔطﺷﻛﻣ مدﺧﺗﺳا
.دﻗوﻣﻟا ﺢطﺳ ﻰﻠﻋ ﺔﺑﺋاذ ﺔﯾﻛﯾﺗﺳﻼﺑ ﺎﯾﺎﻘﺑ دوﺟو وأ ﺔﻠﻣرﻛﻟا
تﻼﻌﺷﻟا ضﻌﺑ ﮫﺑ لﻣﻌﺗ ﻻ وأ لﻣﻌﯾ ﻻ دﻗوﻣﻟا
ﻲﮭطﻟا ءﺎﻧإ نﯾﺑ ءوﺿﻟا ﺔﯾؤر كﻧﺎﻛﻣﺈﺑ نﺎﻛ اذﺈﻓ .ةدﻋﺎﻘﻟا ﺔﺣطﺳﻣ ﻲﻧاوﻷا ىوﺳ مدﺧﺗﺳﺗ ﻻ
.ﺔﺣﯾﺣﺻ ةروﺻﺑ ةرارﺣﻟا لﻘﻧﺗ ﻻ ﺔﻠﻌﺷﻟا نأ ﻲﻧﻌﯾ اذﮭﻓ ،دﻗوﻣﻟاو
نأ ﻰﻠﻋ ،ةدﻋﺎﻘﻟا ﺔﺣطﺳﻣ ﻲﮭط ﻲﻧاوأ ىوﺳ مدﺧﺗﺳﺗ ﻻ .ﺔﺑﺳﺎﻧﻣ رﯾﻏ ﻲﮭط ﻲﻧاوأ مادﺧﺗﺳا
.ﻲﮭطﻟا ﺔﻠﻌﺷ رطﻗ ،لﻗﻷا ﻰﻠﻋ ،ﻖﺑﺎطﯾ رطﻘﺑو ﺔﻛﯾﻣﺳ نوﻛﺗ
(ﺔﺋدﺎھ) ﻖﻓرﺑ ىوﺳ لﻣﻌﺗ ﻻ وأ مﺎﻌطﻟا ﻲﻠﻏ ﻲﻓ ﻲﮭطﻟا تﻼﻌﺷ ﺢﺟﻧﺗ ﻻ
ﺔﯾﺎﻐﻠﻟ ءﻲطﺑ ﻲﮭطﻟا
دوﺟو لﻣﺗﺣﯾ وأ ؛ةدﻋﺎﻘﻟا ﺔﻧﺷﺧ ﻲﮭط ﻲﻧاوأ مادﺧﺗﺳا وأ ﺢﯾﺣﺻ رﯾﻏ فﯾظﻧﺗ بوﻠﺳأ عﺎﺑﺗا
؛"فﯾظﻧﺗﻟا" مﺳﻗ ﻊﺟار .دﻗوﻣﻟا ﺢطﺳو ﻲﮭطﻟا ءﺎﻧإ ةدﻋﺎﻗ نﯾﺑ ﺢﻠﻣﻟا وأ لﺎﻣرﻟا تارذ ضﻌﺑ
ةدﻋﺎﻘﻟا تاذ ﻲﻧاوﻷا ىوﺳ مدﺧﺗﺳﺗ ﻻو ،ﺎﮭﻣادﺧﺗﺳا لﺑﻗ ﻲﻧاوﻷا دﻋاوﻗ ﺔﻓﺎظﻧ نﻣ دﻛﺄﺗو
.ﺔﺣﯾﺣﺻﻟا فﯾظﻧﺗﻟا ﺔﻘﯾرط عﺎﺑﺗﺎﺑ ﻻإ شودﺧﻟا ةدﺣ فﯾﻔﺧﺗ نﻛﻣﯾ ﻻ .ﺔﻣﻋﺎﻧﻟا ﺔﺣطﺳﻣﻟا
تﺎﯾﺻوﺗ ﻊﺟار .دﻗوﻣﻟا ﺢطﺳ ﻰﻠﻋأ موﯾﻧﻣوﻟﻷا نﻣ ﺔﻋوﻧﺻﻣﻟا ﻲﮭطﻟا ﻲﻧاوأ بﺣﺳﺗ ﻻ
.فﯾظﻧﺗﻟا تادﺎﺷرإو
تاذ ﺔطﺷﻛﻣ مدﺧﺗﺳا .ﺎﯾﺎﻘﺑﻟاو ﻊﻘﺑﻟا ضﻌﺑ كﺎﻧھ لازﺗ ﻻ نﻛﻟ ،ﺔﺣﯾﺣﺻﻟا داوﻣﻟا تﻣدﺧﺗﺳا
."فﯾظﻧﺗﻟا" مﺳﻗ ﻲﻓ ةدراوﻟا تﺎﻣﯾﻠﻌﺗﻟا ﻊﺑﺗاو ،ةدﺎﺣ ةرﻔﺷ
ﺔﻧﻛاد ﻊﻘﺑ
دﻗوﻣﻟا ﻰﻠﻋ نوﻠﻟا ﺔﺣﺗﺎﻓ ﺢطﺳأ
بﺳاور ﻰﻟإ ﺔﻓﺎﺿﻹﺎﺑ ،سﺎﺣﻧﻟا وأ موﯾﻧﻣوﻟﻷا نﻣ ﺔﻋوﻧﺻﻣﻟا ﻲﮭطﻟا ﻲﻧاوأ نﻣ تﺎﻣﻼﻋ ﻲھ
.فﯾظﻧﺗﻟا مﯾرﻛ مادﺧﺗﺳﺎﺑ ﺔﻟازإ كﻧﻛﻣﯾ ؛مﺎﻌطﻟاو ءﺎﻣﻟا
."فﯾظﻧﺗﻟا" مﺳﻗ ﻊﺟار
.لﯾﺻوﺗﻟا ﺔﺣوﻟ ﻰﻠﻋ ﺔﺣﯾﺣﺻ ةروﺻﺑ ﺔطوﺑﺿﻣ رﯾﻏ ﻊﯾرﻔﺗﻟا تادﺣو نوﻛﺗ دﻗ
ﺔﻘﺣﻼﻟا ﺔﯾﺎﻧﻌﻟا .8
:ﻲﻠﯾ ﺎﻣﻣ ﻖﻘﺣﺗﻟا ﻰﺟرﯾ ،ﺔﻣدﺧﻟا سدﻧﮭﻣﺑ لﺎﺻﺗﻻا لﺑﻗ
ُ
ّ
؛رﮭﺻﻧﻣﻟا دوﺟوو ﺔﺣﯾﺣﺻ ةروﺻﺑ سﺑﺎﻘﻟا لﯾﺻوﺗ —
مﺛ — ﮫﺑ ثﺑﻌﻟا لوﺎﺣﺗ ﻻو — لﻣﻌﻟا نﻋ زﺎﮭﺟﻟا فﺎﻘﯾإ كﯾﻠﻋ ،لطﻌﻟا فـــــﺷﺗﻛا نﻣ نﻛﻣﺗﺗ مﻟ اذإ
حﻼﺻإ كﻟ نﻣــﺿﺗ نﺎﻣﺿ ةدﺎﮭﺷ ﮫﻌﻣو زﺎﮭﺟﻟا دﯾروﺗ مﺗﯾ .ﺔﻘﺣﻼﻟا ﺔﯾﺎﻧﻌﻟا تﺎﻣدﺧ زﻛرﻣﺑ لـﺻﺗا
ً
.ﺔﻣدﺧﻟا زﻛرﻣ ﻲﻓ ﺎﻧﺎﺟﻣ زﺎﮭﺟﻟا
F0
Fc
Ft
FE
Fb
FU / FJ
FA
FC / Fd
Fr
نﺎﺧﺳﻟا ﺔﺷﺎﺷ
لطﻌﻟا
ءارﺟﻹا
سﻣﻠﻟﺎﺑ مﻛﺣﺗﻟا تﺎﯾﺟﻣرﺑ ﻲﻓ ﺄطﺧ
،ﺔﯾﺎﻐﻠﻟ ﺔﻧﺧﺎﺳ سﻣﻠﻟﺎﺑ مﻛﺣﺗﻟا ﺔﻘطﻧﻣ تﺣﺑﺻأ
.لﻣﻌﻟا نﻋ تﺎﻧﺎﺧﺳﻟا ﻊﯾﻣﺟ فﺎﻘﯾإ مﺗ اذﻟ
ةرارﺣ ﺔﺟرد رﻌﺷﺗﺳﻣﺑ فﻠﺗ دوﺟو لﻣﺗﺣﯾ
.سﻣﻠﻟﺎﺑ مﻛﺣﺗﻟا ﺔﺣوﻟ
ةرارﺣ ﺔﺟرد رﻌﺷﺗﺳﻣﺑ فﻠﺗ دوﺟو لﻣﺗﺣﯾ
.سﻣﻠﻟﺎﺑ مﻛﺣﺗﻟا ﺔﺣوﻟ
ﺢﯾﺗﺎﻔﻣﻟا دﺣﻷ ﺔطرﻔﻣﻟا ﺔﯾﺳﺎﺳﺣﻟا
ﺢﯾﺗﺎﻔﻣﻟا ﺔﺣوﻠﺑ صﺎﺧ نﺎﻣأ ﺄطﺧ
ﺢﯾﺗﺎﻔﻣﻟا ﺔﺣوﻠﺑ صﺎﺧ نﺎﻣأ ﺄطﺧ
ﺢﯾﺗﺎﻔﻣﻟا ﺔﺣوﻠﺑ صﺎﺧ نﺎﻣأ ﺄطﺧ
تﻼﺣرﻣﻟﺎﺑ صﺎﺧ نﺎﻣأ ﺄطﺧ
زﻛرﻣﺑ لﺻﺗا ،ةدوﺟوﻣ ﺔﻠﻛﺷﻣﻟا ترﻣﺗﺳا اذإ .ىرﺧأ ةرﻣ ﮫﻠﯾﺻوﺗ دﻋأ مﺛ ﺔﻗﺎطﻟا ردﺻﻣ نﻋ دﻗوﻣﻟا لﺻﻓا ،ﺄطﺧﻟا اذھ ثودﺣ دﻧﻋ
.ﻊﯾﺑﻟا دﻌﺑ ﺎﻣ تﺎﻣدﺧ زﻛرﻣﺑ لﺻﺗا ،يدﺎﻌﻟا لﯾﻐﺷﺗﻟا ءﺎﻧﺛأ ةﺄﺟﻓ ﺄطﺧﻟا كﻟذ ثدﺣ اذإ .ﻊﯾﺑﻟا دﻌﺑ ﺎﻣ تﺎﻣدﺧ
.ﻲﻌﯾﺑطﻟا ﺎﮭﻌﺿو ﻰﻟإ ةرارﺣﻟا ﺔﺟرد ةدوﻋ روﻓ ﺎ
ً
ﯾﺋﺎﻘﻠﺗ ىرﺧأ ةرﻣ لﻣﻌﻠﻟ دﻗوﻣﻟا دوﻌﯾﺳ .ةرارﺣﻟا ﺔﺟرد ضﻔﺧﻧﺗ ﻰﺗﺣ رظﺗﻧا
زﻛرﻣﺑ لﺻﺗا ،ﺔﯾﻌﯾﺑطﻟا ﺎﮭﺗﻣﯾﻗ ﻰﻟإ ةرارﺣﻟا ﺔﺟرد ةدوﻋ دﻌﺑ روﮭظﻟا ﻲﻓ ﺔﻟﺎﺳرﻟا تﻠظ اذإ .ةرارﺣﻟا ﺔﺟرد ضﻔﺧﻧﺗ ﻰﺗﺣ رظﺗﻧا
.ﻊﯾﺑﻟا دﻌﺑ ﺎﻣ تﺎﻣدﺧ
زﻛرﻣﺑ لﺻﺗا ،ﺔﯾﻌﯾﺑطﻟا ﺎﮭﺗﻣﯾﻗ ﻰﻟإ ةرارﺣﻟا ﺔﺟرد ةدوﻋ دﻌﺑ روﮭظﻟا ﻲﻓ ﺔﻟﺎﺳرﻟا تﻠظ اذإ .ةرارﺣﻟا ﺔﺟرد ضﻔﺧﻧﺗ ﻰﺗﺣ رظﺗﻧا
.ﻊﯾﺑﻟا دﻌﺑ ﺎﻣ تﺎﻣدﺧ
.ﺔﺣﯾﺣﺻ ةروﺻﺑ ﻲﺟﺎﺟزﻟا ﺢطﺳﻠﻟ ﺢﯾﺗﺎﻔﻣﻟا ﺔﺳﻣﻼﻣ نﻣ دﻛﺄﺗ .ﺔﺣﯾﺣﺻ ةروﺻﺑ دﻗوﻣﻟا بﯾﻛرﺗ نﻣ دﻛﺄﺗ
ترﻣﺗﺳا اذإ .ﺔﻧﻣﻵا ﺔﻣﯾﻘﻟا ﻰﻟإ ﻲﺋﺎﻘﻠﺗﻟا صﺣﻔﻟا ةدوﻋ روﻓ ﺄطﺧﻟا اذھ ﻲﻔﺗﺧﯾﺳ .ﺢﯾﺗﺎﻔﻣﻟا ﺔﺣوﻠﻟ ﻲﺋﺎﻘﻠﺗﻟا صﺣﻔﻟﺎﺑ صﺎﺧ ﺄطﺧﻟا اذھ
.ﻊﯾﺑﻟا دﻌﺑ ﺎﻣ تﺎﻣدﺧ زﻛرﻣﺑ لﺻﺗا ،ةدوﺟوﻣ ﺔﻠﻛﺷﻣﻟا
ﺔﻠﻛﺷﻣﻟا ترﻣﺗﺳا اذإ .ﺔﻧﻣﻵا ﺔﻣﯾﻘﻟا ﻰﻟإ ﻲﺋﺎﻘﻠﺗﻟا صﺣﻔﻟا ةدوﻋ روﻓ ﺄطﺧﻟا اذھ ﻲﻔﺗﺧﯾﺳ .تﺎﯾﺟﻣرﺑﻠﻟ ﻲﺋﺎﻘﻠﺗﻟا صﺣﻔﻟﺎﺑ صﺎﺧ ﺄطﺧﻟا اذھ
.ﻊﯾﺑﻟا دﻌﺑ ﺎﻣ تﺎﻣدﺧ زﻛرﻣﺑ لﺻﺗا ،ةدوﺟوﻣ
ﺔﻠﻛﺷﻣﻟا ترﻣﺗﺳا اذإ .ﺔﻧﻣﻵا ﺔﻣﯾﻘﻟا ﻰﻟإ ﻲﺋﺎﻘﻠﺗﻟا صﺣﻔﻟا ةدوﻋ روﻓ ﺄطﺧﻟا اذھ ﻲﻔﺗﺧﯾﺳ .تﺎﯾﺟﻣرﺑﻠﻟ ﻲﺋﺎﻘﻠﺗﻟا صﺣﻔﻟﺎﺑ صﺎﺧ ﺄطﺧﻟا اذھ
.ﻊﯾﺑﻟا دﻌﺑ ﺎﻣ تﺎﻣدﺧ زﻛرﻣﺑ لﺻﺗا ،ةدوﺟوﻣ
اذإ .ىرﺧا ةرﻣ ﮫﻠﯾﻐﺷﺗ مﺛ ،ﺔﻘﯾﻗد ةدﻣﻟ رﺎظﺗﻧﻻاو ،ﺔﻗﺎطﻟا ردﺻﻣ نﻋ دﻗوﻣﻟا لﺻﻓ .لﯾﻐﺷﺗﻟا تﻼﺣرﻣ دﺣﺄﺑ ﺔﻠﻛﺷﻣ ﺔﯾأ دﺟوﺗ دﻗ
.ﻊﯾﺑﻟا دﻌﺑ ﺎﻣ تﺎﻣدﺧ زﻛرﻣﺑ لﺻﺗا ،ةدوﺟوﻣ ﺔﻠﻛﺷﻣﻟا ترﻣﺗﺳا
لﻣﻌﻟا نﻋ دﻗوﻣﻟا فﻗوﺗﯾ ﻻ
.دﻗوﻣﻟا لﻔﻗ ءﺎﻐﻟإ .مﻛﺣﺗﻟا ﺔﺣوﻟ لﻔﻗو تﻼﯾﺻوﺗﻟا ﺔﺣﺻ نﻣ ﻖﻘﺣﺗ
.دﻗوﻣﻟا لﻔﻗ ءﺎﻐﻟإ .مﻛﺣﺗﻟا ﺔﺣوﻟ لﻔﻗ
ﻲﮭطﻟا تﻼﻌﺷﻟ فﺎﻘﯾﻹا/لﯾﻐﺷﺗﻟا تﺎﯾﻠﻣﻋ رارﻛﺗ لدﻌﻣ
:بوﻠطﻣﻟا ةرارﺣﻟا ىوﺗﺳﻣﻟ ﺎﻌﺑﺗ فﺎﻘﯾﻹا-لﯾﻐﺷﺗﻟا ةرود رﯾﻐﺗﺗ
ً
،ةرﯾﺻﻗ لﻣﻋ ةرﺗﻓ :ضﻔﺧﻧﻣ وﺗﺳﻣ -
.ﺔﻠﯾوط لﻣﻋ ةرﺗﻓ :ﻊﻔﺗرﻣ وﺗﺳﻣ -
.دﻣﻌﯾ ﻻ دﻗوﻣﻟا ﺢطﺳ
نﻣ ﻲﻧﺎﻌﺗ تﻧﺎﻛ اذإ ﺎﻣﻣ دﻛﺄﺗو .كﻌﻗوﻣ ﻲﻓ ةرﺋادﻟا تﺎﻌطﺎﻗ / رﮭﺻﻧﻣﻟا ﺔﻟﺎﺣ نﻣ ﻖﻘﺣﺗ
.ﺔﻗﺎطﻟا ﻲﻓ عﺎطﻘﻧا
.ﮫﺳﻔﻧ ءﺎﻘﻠﺗ نﻣ لﻣﻌﻟا نﻋ دﻗوﻣﻟا ﺢطﺳ فﻗوﺗ
ﺎﻣ ﺎﻣﺳﺟ كﺎﻧھ نأ وأ ،ﺄطﺧﻟا ﻖﯾرط نﻋ (فﺎﻘﯾﻹا / لﯾﻐﺷﺗﻟا رز) ﻲﺳﯾﺋرﻟا حﺎﺗﻔﻣﻟا سﻣﻟ مﺗ
ً
ﻰﻠﻋ مﺳﺟ يأ دوﺟو مدﻋ نﻣ دﻛﺄﺗو ىرﺧأ ةرﻣ زﺎﮭﺟﻟا لﯾﻐﺷﺗ دﻋأ .رز يأ ﻲﻠﻋ طﻐﺿﯾ
.كﺗادادﻋإ لﺎﺧدإ دﻋأ .ﺢﯾﺗﺎﻔﻣﻟا ﺔﺣوﻟ
مﺎﻗرأو F فرﺣﻟا ضرﻋ
ﻊﺑﺗا .لطﻋ دوﺟوﻟ زﺎﮭﺟﻟا فﺎﺷﺗﻛا ﻲﻧﻌﯾ اذﮭﻓ ،مﺎﻗرأ ﮫﻌﻣو F فرﺣﻟا ﺔﺷﺎﺷﻟا تﺿرﻋ اذإ
.ﺔﻠﻛﺷﻣﻟا لﺣ ﻲﻓ كﺗدﻋﺎﺳﻣﻟ ﻲﻟﺎﺗﻟا لودﺟﻟا ﻲﻓ ةروﻛذﻣﻟا تاوطﺧﻟاو تاءارﺟﻹا
08 AR
تﻗؤﻣﻟا
.تﻗؤﻣﻟا ﺔﺟﻣرﺑ ﻲﻓ رﯾﯾﻐﺗ يأ نود ﺔﺗﻗؤﻣﻟا ﺔﻘطﻧﻣﻟا ﺔﻗﺎط لﯾدﻌﺗ نﻛﻣﯾ ﺎﻣﻛ (8
.0 نﻣ رﺑﻛأ ﮫﺗﻗﺎط ىوﺗﺳﻣ نوﻛﯾ نأ بﺟﯾو نﺎﺧﺳﻟا رﺎﯾﺗﺧا مﺗﺣﺗﯾ ،نﯾﺗﻟﺎﺣﻟا ﻲﻓو
.تﻗوﻟا سﻔﻧ ﻲﻓ "-" و "+" يرز سﻣﻠﺑ وأ ،صﺎﺧﻟا ﺎھرز مادﺧﺗﺳﺎﺑ تﻗؤﻣﻟا ﺔﯾﺻﺎﺧ لﯾﻌﻔﺗ نﻛﻣﯾ
نﻣو ،"-" رزﻟا ﻰﻠﻋ طﻐــــﺿﻟﺎﺑ "99" ﻰﻟإ "00" نﻣ لﺎﻘﺗﻧﻻا نﻛﻣﯾ ،تﻗؤﻣﻟا تﻗو طﺑﺿ دﻧﻋ (4
."+" رزﻟا ﻰﻠﻋ طﻐﺿﻟﺎﺑ "00" ﻰﻟإ "99"
رﯾﯾﻐﺗ دﻧﻋ تارﻓﺎﺻ يأ ردــــﺻﺗ ﻻ ."-" وأ "+" رارزﻷا مادﺧﺗﺳﺎﺑ تﻗؤﻣﻟا تﻗو رﺎﯾﺗﺧا نﻛﻣﯾ (1
.تﻗوﻟا
.ﻖﺑﺎﺳ طﺑﺿ ﻰﻠﻋ تﻗؤﻣﻟا لﻣﻋ ءﺎﻧﺛأ تﻗؤﻣﻟا نﻣز طﺑﺿ نﻛﻣﯾ (7
ﻊﺿوﻟا ﻰﻟإ طﺑﺿﻟا لﻘﺗﻧﯾ ،TBD تﻗو ءﺎﻧﺛأ "-" وأ "+" رارزﻷا ﻰﻠﻋ ﺔﻠﯾوط ةرﺗﻔﻟ طﻐﺿﻟا دﻧﻋ (3
.ﻊﯾرﺳﻟا
ضرﻌﯾ .0 نﻣ رﺑﻛأ ﺔﻘطﻧﻣﻠﻟ ﺔﻗﺎطﻟا ىوﺗــــــــﺳﻣ .ﺎﮭﺗﯾﻗوﺗ طﺑﺿ بوﻠطﻣﻟا ﺔﻘطﻧﻣﻟا رﺎﯾﺗﺧا
ُ
ُ
طﺑــــــﺿﻟ "0 0" ﺔﯾﻣﻗرﻟا تﺎﻧﺎﺧﻟا صــــــﺻﺧﺗ .تﯾﻗوﺗﻟا طﺑﺿ لﺣﻣ ﺔﻘطﻧﻣﻟا ﻲﻓ تﺑﺎﺛﻟا زﻣرﻟا
.تﻗؤﻣﻟا
.(0 0 ﻊﺿوﻟا ﻰﻟإ دوﻌﯾ) رارزﻷا ﻰﻠﻋ دﺣاو نآ ﻲﻓ طﻐﺿﻟﺎﺑ تﻗؤﻣﻟا ءﺎﻐﻟإ مﺗﯾ (2
.ﺔﻘﯾﻗد 99 وھ ﻲﻧﻣز دﺣ ﻰﺻﻗأ (5
ءﺎﮭﻧﻹ حﺎﺗﻔﻣ يأ ﻰﻠﻋ طﻐـﺿﻟا كﻧﻛﻣﯾ ،تارﻓﺎـﺻﻟا رادﺻإ ﻲﻓ دﻗوﻣﻟا أدﺑﯾو نﻣزﻟا ءﺎـﺿﻘﻧا دﻌﺑ (6
.ﻲﻣﻗرﻟا لﺳﻠﺳﺗﻟاو راذﻧﻹا توﺻ
ُ
ﻲـﻟزﺎﻧﺗﻟا دﻌﻟا ءﺎﻧﺛأ تﻗؤﻣﻟا ﺔﺟﻣرﺑ ﻰﻟإ لوﺧدﻟا دﻧﻋ طﻘﻓ ضرﻌﺗو) ﻲﻧاوﺛﻟﺎﺑ ﺔﻘﯾﻗد رﺧآ ضرﻌﺗ (9
.(ﺔﻘﯾﻗد رﺧﻵ
مﺗﯾ ﻻ ﺎﻣدﻧﻋو ،ﺔﻘطﻧﻣ ﺔﯾأ رﺎﯾﺗﺧا نود تﻗؤﻣﻟا حﺎﺗﻔﻣ ﻰﻠﻋ طﻐــــــﺿﻟا دﻧﻋ ءﻲﺷ يأ ثدﺣﯾ ﻻ (10
ﻖطﺎﻧﻣﻟ تﻗؤﻣﻟا طﺑﺿ دﻧﻋ .تﻗؤﻣﻠﻟ ﺔـــــﺻــــﺻﺧﻣﻟا ﺔﯾﻣﻗرﻟا تﺎﻧﺎﺧﻟا ﻲﻓ ﻲﻘﺑﺗﻣﻟا تﻗوﻟا ضرﻌﯾ
ُ
.ﮫﺑ ﺔﺻﺎﺧﻟا ﺔﻘطﻧﻣﻟا ﻰﻠﻋ يرﺷﻌﻟا رﺳﻛﻟا ضرﻌﯾ ﺎﻣﻧﯾﺑ ،ﺔﯾﻘﺑﺗﻣ ﺔﯾﻧﻣز ةرﺗﻓ لﻗأ ضرﻋ مﺗﯾ ،ةددﻌﺗﻣ
ُ
.ﺔﺗﻗؤﻣﻟا ﺔﻘطﻧﻣﻟا ﻲﻓ (ﺔﯾﻧﺎﺛ 5 ،0) و (ﺔﯾﻧﺎﺛ 5) ةردﻘﻟا ضرﻋ مﺗﯾ ثﯾﺣ (12
نﻣ رﺛﻛﻷ تﻗؤﻣﻟا طﺑﺿ مﺗﯾ ﺎﻣﻧﯾﺑ ﺔﻘطﻧﻣ ﺔﯾأ رﺎﯾﺗﺧا نود تﻗؤﻣﻟا رز ﻰﻠﻋ طﻐـــــــﺿﻟا يدؤﯾ (11
لﯾﻌﻔﺗ مﺗ يذﻟا تﻗوﻟا ضرﻋ مﺗﯾو ،ﺔﯾرود ةروــــﺻﺑو ﺎﯾﻣﻗر تﻗوﻟا ﻲﻓ رﯾﻐﺗﻟا ضرﻋ مﺗﯾﻓ ،ﺔﻘطﻧﻣ
ً
.ﮫﺗﻗﺎطﻟ يرﺷﻌﻟا رﺳﻛﻟا ضرﻋ
.ﺔﻘطﻧﻣ ﺔﯾﻷ تﻗؤﻣﻟا طﺑﺿ
1
2
3
4
5
6
7
8
9
P
10
5
5
4
3
2
2
2
2
2
(ﺔﺑﺳﺗﺣﻣ - ﺔﯾﻋﺎﻌﺷﻹا تﺎﻧﺎﺧﺳﻟا ﻲﻓ) ﺔﯾﻘﺑﺗﻣﻟا ةرارﺣﻟا رﺷؤﻣ
ُ
ﻲﺋﺎﻘﻠﺗﻟا نﺎﻣﻷا لﯾﻐﺷﺗﻟا فﺎﻘﯾإ
ﺔﻗﺎطﻟا ىوﺗﺳﻣ
(ﺔﻋﺎﺳﻟﺎﺑ) لﯾﻐﺷﺗﻟا تﻗوﻟ ﻰﺻﻗﻷا دﺣﻟا
ﻲﻧﻣز لودﺟ دﯾدﺣﺗ مﺗﺣﺗﯾ .ﺎﺿﯾأ "ﺔﯾﻘﺑﺗﻣﻟا ةرارﺣﻟا" نﺎﯾﺑ رــﺷؤﻣﻛ رــﺷؤﻣﻟا تاذ مادﺧﺗـﺳا نﻛﻣﯾ
ً
.(لﻣﻌﻟا تﻗو ،ﺔﻗﺎطﻟا وﺗﺳﻣ) f = نﯾﺧﺳﺗﻟا ﺔﺣار تﻗو :ضرﻐﻟا اذﮭﻟ
ﺔﺟرد
مﺗﯾﻓ ،(ﺔﯾرظﻧﻟا ﺔﻣﯾﻘﻟا) ﺔﯾوﺋﻣ 65 نﻣ ﻰﻠﻋأ دﻗوﻣﻠﻟ ﻲﺟﺎﺟزﻟا ﺢطﺳﻟا ةرارﺣ ﺔﺟرد نوﻛﺗ ﺎﻣدﻧﻋ
."H" فرﺣﻟا ضرﻌﺑ ،ﺎﮭﺑ ﺔﺻﺎﺧﻟا ﺔﺷﺎﺷﻟا ﻰﻠﻋ ﺔﻟﺎﺣﻟا ضرﻋ
ﺔﺟرد
دﻣﺗﻌﺗو ،ةددﺣﻣ ﺔﯾﻧﻣز ةرﺗﻔﻟ نﺎﺧــﺳﻟا لﯾﻐــﺷﺗ ﻲﻐﺑﻧﯾ ،ﺔﯾوﺋﻣ 65 نﻣ ﻰﻠﻋأ ةرارﺣ ﺔﺟرد دﯾﻟوﺗﻟ
ُ
دﻧﻋ ﺔﯾﻘﺑﺗﻣﻟا ةرارﺣﻟا رﯾذﺣﺗ ضرﻋ مﺗﯾ ،تﻗوﻟا ءﺎﮭﺗﻧا روﻓ .ﺔﻗﺎطﻟا ىوﺗــــــــﺳﻣ ﻰﻠﻋ ةرﺗﻔﻟا كﻠﺗ
.نﺎﺧﺳﻟا لﯾﻐﺷﺗ فﺎﻘﯾإ
.رﺎﺗﺧﻣﻟا ﻲﮭطﻟا ىوﺗﺳﻣ ﻰﻠﻋ ءﺎﻧﺑ كﻟذ ،وھ ﺎﻣﻛ نﺎﺧﺳﻟا تﻗوﻟ ﻰﺻﻗﻷا دﺣﻟا لظﯾ نأ نﻛﻣﯾو
ُ
ً
.لﻣﻌﻟا نﻋ ﺎﯾﺋﺎﻘﻠﺗ ﻲﻧﻌﻣﻟا نﺎﺧﺳﻟا فﻗوﺗﯾ ،ﻖﺑﺳﻣﻟا دادﻋﻹا ةرﺗﻓ ءﺎﻧﺛأ ﺔﻗﺎطﻟا ىوﺗﺳﻣ رﯾﻐﺗﯾ مﻟ ذإ
ً
ةدﺣو لﻣﻌﺗ ،ﺔﻗﺎطﻠﻟ تﺎﯾوﺗـﺳﻣ ﻰﻠﻋأ دﻧﻋ لﯾﻐـﺷﺗﻟا ءﺎﻧﺛأ نﯾﺧﺳﺗﻟا طرﻓ ﻊﺿو ﻖﻘﺣﺗ دﻧﻋ :ﺔظﺣﻼﻣ
.ةرارﺣﻟا ﺔﺟرد عﺎﻔﺗرا طرﻓ نﻣ دﻗوﻣﻟا ﺔﯾﺎﻣﺣﻟ ﺔﻗﺎطﻟا ىوﺗﺳﻣ طﺑﺿ ﻰﻠﻋ ﺎﯾﺋﺎﻘﻠﺗ دﻗوﻣﻟﺎﺑ مﻛﺣﺗﻟا
ً
ﺔﻧﺎﯾﺻﻟاو فﯾظﻧﺗﻟا .6
:ﺔﻧﺎﯾﺻﻟا
:ﺔﺑﻌﺻﻟا ﺔﺑﻠﺻﻟا ﻊﻘﺑﻟا ضﻌﺑ كﺎﻧھ تﻠظ اذإ
. ﺢطﺳ ﻰﻠﻋ صﺎﺧﻟا فﯾظﻧﺗﻟا لﺋﺎﺳ نﻣ دﯾزﻣﻟا ﺔﻓﺎﺿإ -
.ﮫﻟ ﺔﻧﺎﯾﺻ لﺎﻣﻋأ يأ ذﯾﻔﻧﺗ ﻲﻓ ءدﺑﻟا لﺑﻗ ﺎﻣﺎﻣﺗ درﺑﯾﻟ دﻗوﻣﻟا كرﺗ ﻲﻐﺑﻧﯾ .
ً
بﺳﺎﻧﺗﻟ ﺎﺻﯾـﺻﺧ ةدﻌﻣﻟا (طﺷﻛﻟا تاودأ / تﺎﺣﺳﺎﻣﻟاو مﯾرﻛﻟا) تﺎﺟﺗﻧﻣﻟا ىوﺳ مادﺧﺗﺳا رظﺣﯾ .
ً
ُ
.تاودﻷاو ددﻌﻟا رﺟﺎﺗﻣ نﻣ ﺎﮭﯾﻠﻋ لوﺻﺣﻟا نﻛﻣﯾ .ﻲﺟﺎﺟزﻟا فزﺧﻟا ﺢطﺳأ
،ﻊﯾرـﺳﻟا قارﺗﺣﻻا ﻰﻟإ دﻗوﻣﻟا ﺢطﺳ ﻰﻠﻋ طﻘﺳﯾ ءﻲﺷ يأ ضرﻌﺗﯾ ثﯾﺣ ،داوﻣﻟا بﺎﻛﺳﻧا بﻧﺟﺗ .
.ﺎﺑﻌﺻ ارﻣأ ﮫﻔﯾظﻧﺗ نﻣ لﻌﺟﯾ ﺎﻣ
ً
ً
تﺎﺟﺗﻧﻣﻟاو رﻛـــــــﺳﻟاو ﺔﯾﻛﯾﺗﺳﻼﺑﻟا داوﻣﻟا لﺛﻣ ،نﺎﺑوذﻠﻟ ﺔﻠﺑﺎﻘﻟا داوﻣﻟا ﻊﯾﻣﺟ دﺎﻌﺑﺈﺑ ﺢـــــــﺻﻧﻧ .
.دﻗوﻣﻟا نﻋ ﺎﻣﺎﻣﺗ رﻛﺳﻟا نﻣ ﺔﻋوﻧﺻﻣﻟا
ً
.دﻗوﻣﻟا ﺢطﺳ ﻰﻠﻋ صﺎﺧﻟا فﯾظﻧﺗﻟا ﺞﺗﻧﻣ نﻣ طﺎﻘﻧ ﺔﻌﺿﺑ ﻊﺿو -
.ﮫﻔﯾظﻧﺗ مﺎﻣﺗ ﻰﺗﺣ فﺎﺟ ﺦﺑطﻣ قرو وأ ﺔﻣﻋﺎﻧ شﺎﻣﻗ ﺔﻌطﻘﺑ ﺢطﺳﻟا ﺢﺳﻣ -
.ﮫﻔﯾظﻧﺗ مﺎﻣﺗ ﻰﺗﺣ فﺎﺟ ﺦﺑطﻣ قرو وأ ﺔﻣﻋﺎﻧ شﺎﻣﻗ ﺔﻌطﻘﺑ ﺢطﺳﻟا ﺢﺳﻣ -
.مزﻟ ﺎﻣﺑﺳﺣ ﺔﯾﻠﻣﻌﻟا هذھ رارﻛﺗ -
.بﺳاورﻟاو ﻊﻘﺑﻟا ﻊﯾﻣﺟ ﺔﻟازإو طﺷﻛﻟ ،دﻗوﻣﻟا ﺢطﺳ ﻰﻠﻋ ﺔﺟرد 30 ﺔﯾوازﺑ ﺔطﺷﻛﻣﻟا مادﺧﺗﺳا -
.لﻠﺑﻣ ﺦﺑطﻣ قرو مادﺧﺗﺳﺎﺑ وأ ،ﺔﻣﻋﺎﻧ شﺎﻣﻗ ﺔﻌطﻘﺑ ﺔﺑﻠﺻ ﻊﻘﺑ يأ ﺔﻟازإ -
30°
Maxi
ﻲﻧاوأ دﻋاوﻗ ﺎﮭﯾﻓ بﺑـــــــﺳﺗﺗ دﻗ ﻲﺗﻟا شودﺧﻟا ﺔﻣوﺎﻘﻣ ﻰﻠﻋ ﮫﺗردﻘﺑ ﻲﺟﺎﺟزﻟا فزﺧﻟا ﺢطﺳ زﯾﻣﺗﯾ
:ىرﺧأ ﻰﻟإ ﺔﻠﻌﺷ نﻣ مﮭﻠﻘﻧ دﻧﻋ ﺔﯾﺎﻧﻋو صرﺣﺑ مﮭﻌﻓر لﺿﻓﻷا نﻣ ﮫﻧأ ﻻإ ،ﻲﮭطﻟا
.لﻛﺂﺗﻟاو شودﺧﻟا نﻣ دﻗوﻣﻟا ﺔﯾﺎﻣﺣﻟ ﺔﯾرورﺿ ﺔﯾﺎﻣﺣ ﺔﻘﺑط رﯾﻓوﺗ ﻲﻓ ررﻛﺗﻣﻟا فﯾظﻧﺗﻟا دﻋﺎـــــﺳﯾ
هﺎﯾﻣﻟا ﺎﮭﻛرﺗﺗ ﻲﺗﻟا تﺎﻣﻼﻌﻟا ﺔﻟازﻹ .ﮫﻣادﺧﺗـــﺳا ةدوﺎﻌﻣ لﺑﻗ دﻗوﻣﻟا ﺢطــﺳ ﺔﻓﺎظﻧ نﻣ دﻛﺄﺗﻟا ﻲﻐﺑﻧﯾ
ﺔطﺳاوﺑ ﺢطـﺳﻟا ﺢـﺳﻣا مﺛ .نوﻣﯾﻠﻟا رﯾـﺻﻋ وأ ضﯾﺑﻷا لﺧﻟا نﻣ طﺎﻘﻧ ﺔﻌﺿﺑ مدﺧﺗﺳا ،ﺢطﺳﻟا لﻋ
.صﺻﺧﺗﻣﻟا فﯾظﻧﺗﻟا لﺋﺎﺳ نﻣ لﯾﻠﻘﻟاو ﺔﯾﻗروﻟا فﺷﺎﻧﻣﻟا
:ﺢﺋﺎﺻﻧ ﺔﻌﺿﺑ
.ﺢطـﺳﻟا ﺔﻧﺎﺗﻣ وأ لﻣﻋ ةءﺎﻔﻛ ﻰﻠﻋ ﻲﺟﺎﺟزﻟا كﯾﻣارﯾـﺳﻟا ﺢطﺳ نوﻟ ﻲﻓ رﯾﻐﺗ يأ رﺛؤﯾ نﻟ
ﻲﮭطﻟا ﻲﻧاوأ مادﺧﺗـــــــــــﺳا وأ مﺎﻌطﻟا ﺎﯾﺎﻘﺑ قارﺗﺣﻻ ﺔﺟﯾﺗﻧ ﺎﺑﻟﺎﻏ اذھ نوﻠﻟا رﯾﻐﺗ ثدﺣﯾ
ً
.ﻊﻘﺑﻟا كﻠﺗ ﺔﻟازإ بﻌﺻﯾو ؛سﺎﺣﻧﻟا وأ موﯾﻧﻣوﻟﻷﺎﻛ داوﻣﻟا ضﻌﺑ نﻣ ﺔﻋوﻧﺻﻣﻟا
:ﺔﻣﺎھ تﺎظﺣﻼﻣ
.كﻔﻣﻟا وأ نﯾﻛﺳﻟا مادﺧﺗﺳا ﺎﯾﺋﺎﮭﻧ رظﺣﯾ
ً
٣٠ ﺔﯾواز ﻰﻠﻋ تظﻓﺎﺣ ﺎﻣﻟﺎط ،ﺢطﺳﻟا فﻼﺗإ ﻲﻓ ةدﺎﺣﻟا تارﻔﺷﻟا تاذ طﺷﺎﻛﻣﻟا بﺑﺳﺗﺗ نﻟ
.ﺎﮭﻣادﺧﺗﺳا دﻧﻋ ﺔﺟرد
.فﯾظﻧﺗﻟا ﻖﯾﺣﺎﺳﻣ وأ ﺔﻛﺎﺣ تﺎﺟﺗﻧﻣ يأ مادﺧﺗﺳا رظﺣﯾ
.ةدﺷﺑ لﻠﺑﻣ ﺞﻧﻔﺳا مادﺧﺗﺳا رظﺣﯾ
،نوﺑﺎﺻﻟاو ءﺎﻣﻟا مادﺧﺗﺳﺎﺑ ﺢﺻﻧﻧ ،ﻲﻧدﻌﻣﻟا لﻛﯾﮭﻠﻟ نﻣﻵا فﯾظﻧﺗﻟا نﺎﻣﺿﻟ :ﻲﻧدﻌﻣﻟا لﻛﯾﮭﻟا
.ﺔﻣﻋﺎﻧ شﺎﻣﻗ ﺔﻌطﻘﺑ ﮫﻔﯾﻔﺟﺗ مﻗ اد
ً
ﯾﺟ ﮫﻔطﺷ مﺛ
.لﺎﻔطﻷا لوﺎﻧﺗﻣ ﻲﻓ ةدﺎﺣ ةرﻔﺷﺑ ﺔطﺷﻛﻣ ﺔﯾأ كرﺗ بﻧﺟﺗ
07 AR
ﺔﻠﻌﺷﻟا فﺎﻘﯾإ/لﯾﻐﺷﺗ
تارﻓﺎﺻ ٣ ﻊﻣـــﺳﺗـــﺳﻓ ﺔﯾﻧﺎﺛ ٢ ،١ ةدﻣﻟ نﺎﺧــﺳﻟا ﺔﻘطﻧﻣ سﻣﻟا ،تﺎﻧﺎﺧــﺳﻟا دﺣأ لﯾﻐــﺷﺗ فﺎﻘﯾﻹ
اذإ ﺔﻓدﮭﺗــﺳﻣﻟا ﺔﻘطﻧﻣﻠﻟ ﺔﯾﻣﻗرﻟا ﺔﺣوﻠﻟا ﻰﻠﻋ "H" فرﺣﻟا رﮭظﯾ وأ ءﻲﺷ يأ رﮭظﯾ نﻟو ،ةرﯾــﺻﻗ
.(ﺔﻠﻌﺷﻟا) ﺔﻘطﻧﻣﻟا ﺊﻔطﻧﺗ مﺛ .ةرارﺣ ﺔﯾأ ﺎﮭﺑ تﻠظ
مﺛ ،ناوﺛ ١٠ رورﻣ دﻌﺑ ﺎﯾﺋﺎﻘﻠﺗ ﺔﺷﺎﺷﻟا كﻠﺗ ﺊﻔطﻧﺗﺳﻓ ،"٠" ﻊﺿوﻟا دﻧﻋ ﻲﮭطﻟا ﺔﻠﺣرﻣ تﻧﺎﻛ اذإ (1
ً
.لﻣﻌﻟا نﻋ ﺔﻠﻌﺷﻟا فﺎﻘﯾﻹ لﺳﻠﺳﺗﻣ توﺻ ردﺻﯾ
رﮭظﯾــﺳﻓ ،٠ ﺎﮭﺗﻗﺎط تﻧﺎﻛ نﻛﻟو ،لﯾﻐـﺷﺗﻟا دﯾﻗ ﺔﺷﺎـﺷﻟا ﻲﻓ ةرارﺣﻟا نﻣ ﺎﯾﺎﻘﺑ يأ كﺎﻧھ تﻧﺎﻛ اذإ (2
.لدﺎﺑﺗﻟﺎﺑ "٠" مﻗرﻟا
مﺛ ،ﺔﻠﯾوط ةرﻓﺎﺻ ﻊﻣــــﺳﺗﺳ .ﺔﯾﻧﺎﺛ ﻲﻠﻠﻣ ٤٠٠ ةدﻣﻟ ﺔﻠﻌﺷ ﺔﻘطﻧﻣ ﺔﯾأ سﻣﻠﺑ مﻗ ،ﺔﻠﻌﺷ ﺔﯾأ لﯾﻐــــﺷﺗﻟ
.ﺔﻗﺎطﻟا ىوﺗﺳﻣ نﻋ ارﺑﻌﻣ ،ﺔﻓدﮭﺗﺳﻣﻟا ﺔﻘطﻧﻣﻟا ﻰﻠﻋ "٠" مﻗرﻟا رﮭظﯾ
ً
ُ
.لﻔﻘﻟا ﺔﯾﺻﺎﺧ لﯾﻌﻔﺗ مﺗ اذإ ﺔﻠﻌﺷ ﺔﯾأ لﯾﻐﺷﺗ كﻧﻛﻣﯾ ﻻ (3
."H" فرﺣﻟا رﮭظﯾﺳﻓ ،ةﺄﻔطﻣﻟا ﺔﻘطﻧﻣﻟا ﺔﺷﺎﺷ ﻲﻓ ةرارﺣﻟا نﻣ ﺎﯾﺎﻘﺑ يأ كﺎﻧھ تﻧﺎﻛ اذإ (2
٤ ﻊﻣﺳﺗﺳﻓ ،فﺎﻘﯾﻹا ﻊﺿو ﻲﻓ نﺎﺧﺳﻟا كﻟذ نﺎﻛو ،دﺣاو نﺎﺧﺳ ىوﺳ لﯾﻌﻔﺗ مﺗﯾ مﻟ اذإ
.ﻲﮭطﻟا ﺢطﺳ لﯾﻐﺷﺗ فﺎﻘﯾﺈﺑ كرﺎطﺧﻹ ةرﯾﺻﻗ تارﻓﺎﺻ
مﺛ ،ناوﺛ ١٠ رورﻣ دﻌﺑ ﺎﯾﺋﺎﻘﻠﺗ ﺔﺷﺎﺷﻟا كﻠﺗ ﺊﻔطﻧﺗﺳﻓ ،"٠" ﻊﺿوﻟا دﻧﻋ ﻲﮭطﻟا ﺔﻠﺣرﻣ تﻧﺎﻛ اذإ (1
ً
.لﻣﻌﻟا نﻋ ﺔﻠﻌﺷﻟا فﺎﻘﯾﻹ لﺳﻠﺳﺗﻣ توﺻ ردﺻﯾ
.لﻔﻘﻟا ﺔﯾﺻﺎﺧ لﯾﻌﻔﺗ ﻊﻣ ﻰﺗﺣ ﺔﻠﻌﺷ ﺔﯾأ لﯾﻐﺷﺗ فﺎﻘﯾإ كﻧﻛﻣﯾ (3
ﺔﻗﺎطﻟا ىوﺗﺳﻣ ضﯾﻔﺧﺗ / ةدﺎﯾز
"+" ﺢﯾﺗﺎﻔﻣ ﻰﻠﻋ ةرﯾـﺻﻗ ةرﺗﻔﻟ طﻐـﺿﻟﺎﺑ ةرﺎﺗﺧﻣﻟا ﻖطﺎﻧﻣﻟا ﺔﻗﺎط ىوﺗﺳﻣ ضﯾﻔﺧﺗ وأ ةدﺎﯾز كﻧﻛﻣﯾ
ُ
P-٩...٣-٢-١-٠ :"-" وأ
ﺔﻗﺎطﻟا ىوﺗـﺳﻣ ىرﺧأ ةرﻣ + رز ﻰﻠﻋ طﻐـﺿﻟا رﯾﻐﯾ نﻠﻓ ،P ﺔﻗﺎطﻟا ىوﺗـﺳﻣ ﻰﻟإ لوﺻوﻟا روﻓ .2
ﻰﻟإ - رز ﻰﻠﻋ ىرﺧأ ةرﻣ طﻐــــــﺿﻟا رﯾﻐﯾ نﻠﻓ ،٠ ﺔﻗﺎطﻟا ىوﺗــــــﺳﻣ ﻰﻟإ لوﺻوﻟا روﻓو .٠ ﻰﻟإ
.P ىوﺗﺳﻣﻟا
دﻌﺑو .ﺔﻧﺧﺎﺳ ﺔﻠﻌﺷﻟا تﻧﺎﻛ اذإ ،لدﺎﺑﺗﻟﺎﺑ ٠ زﻣرﻟا ضﻣوﯾﺳ ،٠ ىوﺗﺳﻣﻟا ﻰﻠﻋ ﺔﻠﻌﺷﻟا لﯾﻐﺷﺗ دﻧﻋ .3
.ﺔﺷﺎﺷﻟا ﻰﻠﻋ تﺑﺎﺛﻟا "H" فرﺣﻟا رﮭظﯾو ٠ زﻣرﻟا ﻲﻔﺗﺧﯾ ،ناوﺛ ١٠
-" وأ "+" ﺢﯾﺗﺎﻔﻣﻟا ﻰﻠﻋ ﺔﻠﯾوط ةرﺗﻔﻟ طﻐـﺿﻟا دﻧﻋ رارﻣﺗﺳﺎﺑ ﺔﻗﺎطﻟا ىوﺗـﺳﻣ ضﯾﻔﺧﺗ/ةدﺎﯾز مﺗﺗ .1
كﻣزﻠﯾ ﻰﻠﻋأ ﺔﻗﺎط ﻰﻠﻋ لوــــﺻﺣﻠﻟو ،٩ ىوﺗـــﺳﻣﻟا دﻧﻋ ﺔﻗﺎطﻟا فﻗوﺗﺗ ،ﺔﻌﯾرـــﺳﻟا ةدﺎﯾزﻟا ﻊﻣ ."
ضﯾﻔﺧﺗﻟا/ةدﺎﯾزﻟا دﻧﻋ ةرﻓﺎﺻ توﺻ ﺢﻣـﺳﺗ نﻟ .+ حﺎﺗﻔﻣﻟا ﻰﻠﻋ ةرﯾـﺻﻗ ةرﺗﻔﻟ ىرﺧأ ةرﻣ طﻐﺿﻟا
.ﻊﯾرﺳﻟا
ىوﺗــﺳﻣ لﻘﺗﻧﯾــﺳﻓ ،تﻗوﻟا سﻔﻧ ﻲﻓ ﺎﻌﻣ "-" و "+" رارزﻷا سﻣﻟو ،تﺎﻧﺎﺧـﺳﻟا دﺣأ رﺎﯾﺗﺧا دﻧﻋ .4
ً
ﺔﻠﻌﺷﻟا رﺎﯾﺗﺧا
تﻼﻌﺷﻠﻟ ءوﺿﻟا ﺔﻓﺎﺛﻛ ضﻔﺧﻧﺗﺳﻓ ،لﻌﻔﻟﺎﺑ لﯾﻐﺷﺗﻟا دﯾﻗ ﺔﻠﻌﺷﻟا تﻧﺎﻛ اذإ
.ةرﺎﺗﺧﻣﻟا رﯾﻏو ىرﺧﻷا ﺔﻠﻣﺎﻌﻟا
ُ
ﻰﻟإ ﺔﺟﺎﺣﻟا نود ،ﺔﯾﺿارﺗﻓا ﺔﻠﻌـﺷﻛ لﻌﻔﻟﺎﺑ ﺔﻠﻌـﺷﻟا كﻠﺗ رﺎﯾﺗﺧا مﺗﯾﻓ ،طﻘﻓ ةدﺣاو ﺔﻠﻌﺷ لﯾﻐﺷﺗ مﺗ اذإ
.ﺎﮭﺑ صﺎﺧﻟا مﺳﻘﻟا حﺎﺗﻔﻣ ﻰﻠﻋ (ﺔﯾﻧﺎﺛ ﻲﻠﻠﻣ ١٥٠) ةرﯾﺻﻗ ةرﺗﻔﻟ طﻐﺿﻟا
فﻗوﺗﯾــﺳﻓ ،نﺎﺧــﺳﻟا لﯾطﻌﺗ مﺗ اذإ .ناوﺛ ١٠ ةدﻣﻟ ارﺎﺗﺧﻣ نﺎﺧـﺳﻟا لظﯾو "٠" ﻊﺿوﻟا ﻰﻟإ ﺔﻗﺎطﻟا
ً
ُ
ٍ
ً
تادادﻋﻹ ﺎﻘﻓو ةددﺣﻣﻟا تﻻﺎﺣﻟا نﻣ ددﻋ ﻲـﻓ ﻻإ ءارـﺟﻹا اذھ ذﺎﺧﺗا نﻛﻣﯾ ﻻو .لﻣﻌﻟا نﻋ تﻗؤﻣﻟا
ُ
ﺎﻣﺑ تادادﻋﻹا كﻠﺗ طﺑﺿ كﻧﻛﻣﯾﺳو .بـــــﺳﺣﻓ ﺢﯾﺿوﺗﻟا ضارﻏﻷ ﺔﯾﻟﺎﺗﻟا ﺔﻠﺛﻣﻷا .سﻣﻠﻟﺎﺑ مﻛﺣﺗﻟا
.ﺔﯾﺻﺧﺷﻟا كﺗرﺑﺧ دﯾازﺗ ﻊﻣ ،كﺗﻼﯾﺿﻔﺗو كﻗاذﻣ ﻊﻣ بﺳﺎﻧﺗﯾ
لﺎﻔطﻷا ثﺑﻋ رظﺣ ﺔﯾﺻﺎﺧ
ً
لظﯾو نﯾﺗﯾﻧﺎﺛ ةدﻣﻟ "L" فرﺣﻟا ﺔﺷﺎﺷﻟا ضرﻌﺗﻓ ،ﺎﻘﺣﻻ رارزﻷا دﺣأ ﺔﺳﻣﻼﻣ دﻧﻋ مﺛ
.ﮫﺗﻟﺎﺣ سﻔﻧ دﻧﻋ نﯾﺧﺳﺗﻟا
،ةرﯾـﺻﻗ ةرﻓﺎﺻ ﻊﻣﺳﺗﺳﻓ .نﺎﯾﺑﻟا ﺔﻔﻟﺎﺳ تاوطﺧﻟا تاذ ﻊﺑﺗا ،لﺎﻔطﻷا ثﺑﻋ رظﺣ ﺔﯾﺻﺎﺧ لﯾطﻌﺗﻟ
.ﻲﻣﺣﻣ رﯾﻏ دﻗوﻣﻟا لظﯾو ."n" فرﺣﻟا ﺔﺷﺎﺷﻟا ضرﻌﺗو
ٍ
ّ
.تﻗوﻟا سﻔﻧ ﻲﻓ "-" و "+" نﯾرزﻟا ﻰﻠﻋ طﻐﺿﻟا دﻧﻋ ﺔﯾﺻﺎﺧﻟا هذھ لﯾﻌﻔﺗ مﺗﯾ
.دﻗوﻣﻠﻟ ﻲﻠﻛﻟا لﯾﻐـﺷﺗﻟا فﺎﻘﯾإ نﻣ ﺔﻘﯾﻗد ١٥ دﻌﺑ ﺎﯾﺋﺎﻘﻠﺗ لﺎﻔطﻷا ثﺑﻋ رظﺣ لﻔﻗ لﯾﻌﻔﺗ مﺗﯾ :ﺔظﺣﻼﻣ
ً
ً
مدﺧﺗﺳﻣﻟا تادادﻋإ مﺳﻗ ﻊﺟار .ﺎﻘﺑﺳﻣ ﺎﮭطﺑﺿ مزﻠﯾ نﻛﻟو ﺎﯾﺋﺎﻘﻠﺗ ﺔﻔﯾظوﻟا هذھ طﺷﻧﺗو
ً
ﺔﯾﺛﻼﺛﻟا / ﺔﺟودزﻣﻟا تﻼﻌﺷﻟا
نوﻛﯾ نأو ،لﻌﻔﻟﺎﺑ لﻣﻌﺗ ﺔﯾﺳﯾﺋرﻟا ﺔﻠﻌﺷﻟا نوﻛﺗ نأ مﺗﺣﺗﯾ ،ﺔﺟودزﻣﻟا دﯾدﻣﺗﻟا ﺔﻘﻠﺣ لﯾﻐﺷﺗﻟ
.0 نﻣ ﻰﻠﻋأ ﮫﻟ ﺢﺿوﻣﻟا ﺔﻗﺎطﻟا ىوﺗﺳﻣ
ةرﻓﺎﺻ .دﯾدﻣﺗﻟا ﺔﻘﻠﺣ لﯾﻐﺷﺗ فﺎﻘﯾإ ﻰﻠﻋ دﯾدﻣﺗﻟا رز ﻰﻠﻋ ةرﯾﺻﻗ ﺔطﻐﺿ ﻲﻧﺎﺛ لﻣﻌﺗ
.دﯾدﻣﺗﻟا رز ﻰﻠﻋ ﺔطﻐﺿ لﻛ ﻊﻣ ةرﯾﺻﻗ
ﺔﺟودزﻣﻟا ﺔﻘطﻧﻣﻟا لﯾﻐﺷﺗ - 1 .8
ُ
LED ﺔﺑﻣﻟ ءﻲﺿﺗ .دﯾدﻣﺗﻟا ﺔﻘﻠﺣ لﯾﻐﺷﺗ ﻰﻠﻋ دﯾدﻣﺗﻟا رز ﻰﻠﻋ ةرﯾﺻﻗ ﺔطﻐﺿ لوأ لﻣﻌﺗ
.لﻣﻌﺗ دﯾدﻣﺗﻟا ﺔﻘﻠﺣ تﻧﺎﻛ اذإ دﯾدﻣﺗﻟا حﺎﺗﻔﻣ ﻰﻠﻋأ
ﺔﯾﺛﻼﺛﻟا ﺔﻘطﻧﻣﻟا لﯾﻐﺷﺗ - 2 .8
.دﯾدﻣﺗﻟا رز ﻰﻠﻋ ﺔطﻐﺿ لﻛ ﻊﻣ ةرﯾﺻﻗ ةرﻓﺎﺻ
.ﺔﯾﻧﺎﺛﻟاو ﻰﻟوﻷا دﯾدﻣﺗﻟا ﻲﺗﻘﻠﺣ لﯾﻐﺷﺗ فﺎﻘﯾإ ﻰﻠﻋ دﯾدﻣﺗﻟا رز ﻰﻠﻋ ةرﯾﺻﻗ ﺔطﻐﺿ ثﻟﺎﺛ لﻣﻌﺗ
ُ
LED ﺔﺑﻣﻟ ءﻲــﺿﺗ .ﻰﻟوﻷا دﯾدﻣﺗﻟا ﺔﻘﻠﺣ لﯾﻐــﺷﺗ ﻰﻠﻋ دﯾدﻣﺗﻟا رز ﻰﻠﻋ ةرﯾـﺻﻗ ﺔطﻐﺿ لوأ لﻣﻌﺗ
ﺔﻟﺎﺣ ﻲﻓ ىرــﺳﯾﻟا LED ﺔﺑﻣﻟ) لﯾﻐــﺷﺗﻟا دﯾﻗ ﻰﻟوﻷا دﯾدﻣﺗﻟا ﺔﻘﻠﺣ تﻧﺎﻛ اذإ دﯾدﻣﺗﻟا رز ﻰﻠﻋأ ﻰﻟوﻷا
.(ﺔﺟودزﻣﻟا ﺔﻘطﻧﻣﻟا ﺔﻟﺎﺣ ﻲﻓ ةدﯾﺣوﻟا LED ﺔﺑﻣﻟو ﻰطﺳوﻟا وأ ،ﺔﯾﺛﻼﺛﻟا ﺔﻘطﻧﻣﻟا
ُ
ﺔﺑﻣﻟ ءﻲــﺿﺗ .ﺔﯾﻧﺎﺛﻟا دﯾدﻣﺗﻟا ﺔﻘﻠﺣ لﯾﻐــﺷﺗ فﺎﻘﯾإ ﻰﻠﻋ دﯾدﻣﺗﻟا رز ﻰﻠﻋ ةرﯾـﺻﻗ ﺔطﻐﺿ ﻲﻧﺎﺛ لﻣﻌﺗ
ﺔﯾﻧﺎﺛﻟاو ﻰﻟوﻷا دﯾدﻣﺗﻟا ﻲﺗﻘﻠﺣ لﯾﻐﺷﺗ مﺗ اذإ دﯾدﻣﺗﻟا حﺎﺗﻔﻣ ﻰﻠﻋأ ﺔﯾﻧﺎﺛﻟا LED
طﺑرﻟا ﺔﻔﯾظو
تﻻﺎﺣﻟا ﻲﻓ ﺔﯾﺻﺎﺧﻟا هذھ لﯾﻌﻔﺗ ﻲﮭﺗﻧﯾ .ﺔﻗﺎطﻟا ىوﺗــــــــــﺳﻣ سﻔﻧ طﺑرﻟا تﺎﻧﺎﺧﺳ ﺎﺗﺷﺎﺷ ضرﻌﺗ
:ﺔﯾﻟﺎﺗﻟا
دادﻋﻹا ﻊﺿو ﻲﻓ طﺑرﻟا حﺎﺗﻔﻣ سﻣﻟ دﻧﻋ -
.تﻗوﻟا سﻔﻧ ﻲﻓ طﺑرﻟا ﻲﻧﺎﺧﺳ رﺎﯾﺗﺧا مﺗﯾ
ّ
.ﺔﻘطﻧﻣﻟا لﯾﻌﻔﺗ مﺗ اذإ LED ﺔﺑﻣﻟ ءﻲﺿﺗو ةرﻓﺎﺻ توﺻ ردﺻﯾ
.بوﻏرﻣﻟا ىوﺗﺳﻣﻟا دﻧﻋ ﺔﻗﺎطﻟا ىوﺗﺳﻣ نﻛﯾ مﻟ اذإ ،- + ﺢﯾﺗﺎﻔﻣ ﺔطﺳاوﺑ ،تﺎﻧﺎﺧﺳﻟا رﺎﯾﺗﺧا روﻓ
ﺔﻔﯾظو نﻣ دﺣاو نﺎﺧﺳ رﺎﯾﺗﺧا مﺗ .نﯾﻧﺎﺧــﺳﻟا لﯾﻐــﺷﺗ فﺎﻘﯾإ دﻧﻋ ﻻإ طﺑرﻟا ﺔﯾﺻﺎﺧ لﯾﻌﻔﺗ نﻛﻣﯾ ﻻ
.طﺑرﻟا حﺎﺗﻔﻣ سﻣﻟا طﺑرﻟا ﺔﯾﺻﺎﺧ لﯾﻌﻔﺗﻟو ،طﺑرﻟا
"0" ﺔﻗﺎطﻟا ىوﺗﺳﻣ مدﺧﺗﺳﻣﻟا رﺎﺗﺧا اذإ
ﻖﻓدﺗﻟا طرﻓ نﯾﻣﺄﺗ
توﺻ ردــﺻﯾ .ناوﺛ 5 تزوﺎﺟﺗ ةرﺗﻔﻟ حﺎﺗﻔﻣ يأ ﻰﻠﻋ طﻐـﺿﯾ (لﺋﺎﺳ وأ مـﺳﺟ وأ) ﺎﻣ ءﻲﺷ كﺎﻧھ
ِ
.ارﻣﺗـﺳﻣ حﺎﺗﻔﻣﻟا ﻰﻠﻋ طﻐـﺿﻟا لظ ﺎﻣﻟﺎط ﺔﯾﻧﺎﺛ 30 لﻛ ﺔﻠﯾوط ةرﻓﺎﺻ 1 + نﯾﺗرﯾـﺻﻗ نﯾﺗرﻓﺎﺻ
ً
.ﺔﻣﺋﺎﻗ ﺔﻠﻛﺷﻣﻟا تﻠظ ﺎﻣﻟﺎط ضﻣوﯾ زﻣرﻟا اذھ لظﯾ .ﻲﮭطﻟا ﺢطﺳ ﺊﻔطﻧﯾﺳ
06 AR
ﺔﯾﻓرطﻟا ﺔﻋوﻣﺟﻣﻟﺎﺑ ﺔﯾﻓرطﻟا ذﻓﺎﻧﻣﻟا ﻰﻟإ لﯾﺻوﺗﻟا
6-1" ططﺧﻣﻟا
ُ
"7" ططﺧﻣﻟا
ُ
~تﻟوﻓ 220-240 روطﻟا ﻲﺋﺎﻧﺛ وأ روطﻟا يدﺎﺣأ
HO5V2V2F لﺑﺎﻛ
٢
مﻠﻣ 2,5 × 3
~3٣تﻟوﻓ ٢٤٠-٢٢٠ روطﻟا ﻲﺛﻼﺛ
٢
مﻠﻣ 4 × 3
HO5V2V2F لﺑﺎﻛ
٢
مﻠﻣ 1.5x4
٢
مﻠﻣ 1.5× 4
٢
مﻠﻣ 1.5x4
٢
مﻠﻣ 1.5× 4
~N٢تﻟوﻓ ٤١٥-٣٨٠ روطﻟا ﻲﺛﻼﺛ
روطﻟا = L1 / L2 / L3
دﯾﺎﺣﻣ = N
ُ
ﻲﺿرﻷا = PE
220-240V 3 ~
PE
L1 L2
L3
380-415V 2N ~
N
PE
L1 L2
L3
PE
L1
L2
220-240V ~
N
L
220-240V 2 ~
L2
PE
L1
PE
دﻗوﻣﻟا ﻊﻣ ﺔﻣدﺧﺗﺳﻣﻟا ﻲﮭطﻟا ﻲﻧاوأ صوﺻﺧﺑ ﺔﺣﯾﺻﻧ .4
ﻰﻠﻋأ ﻰﻠﻋ لوﺻﺣﻠﻟ ةدوﺟﻟا ﺔﯾﻟﺎﻋ ﻲﮭط تاودأو ﻲﻧاوأ مادﺧﺗﺳا يرورﺿﻟا نﻣﻟ ﮫﻧإ
.كﺑ صﺎﺧﻟا دﻗوﻣﻟا نﻣ ةءﺎﻔﻛ
كﻟ نﻣـــــﺿﺗ ﻲﺗﻟا ﻲﮭطﻟا ﻲﻧاوأ رﺎﯾﺗﺧا ﻲﻓ ﺔﯾﻟﺎﺗﻟا تﺎﻣوﻠﻌﻣﻟا كدﻋﺎــــﺳﺗﺳ -ﻲﮭطﻟا ﻲﻧاوأ رﺎﯾﺗﺧا
.ﺔﯾﻟﺎﻋ ءادأ ةءﺎﻔﻛ ﻰﻠﻋ لوﺻﺣﻟا
مﺟﺣ لﻘﯾ ﻻأ ﻲﻐﺑﻧﯾ :لﻣﺎﻛﻟﺎﺑ ﺔﻠﻌــﺷﻟا ةدﺣو ﺢطﺳ ﺔﯾطﻐﺗﻟ ﻲﻔﻛﯾ ﺎﻣﺑ رﯾﺑﻛ رطﻗ تاذ ناوأ مدﺧﺗﺳا •
ٍ
ً
ﺔﯾﻟﺎﻌﻓ ﻰـــﺻﻗأ ﻖﯾﻘﺣﺗ كﻟذﺑ نﻣـــﺿﺗﻓ ،ﻼﯾﻠﻗ ضرﻋأ تﻧﺎﻛ نإ ﺎﻣأ .ﺔﻠﻌـــﺷﻟا ﺔﺣﺎــﺳﻣ نﻋ ﻲﻧاوﻷا
.ﺔﻗﺎطﻠﻟ مادﺧﺗﺳا
ﻲﺗﻟا ﻲﻧاوﻷا دﺣأ مادﺧﺗﺳا وأ لﺋﺎﺳﻟﺎﺑ ﻲﻧاوﻷا ءلﻣ دﻧﻋ :ةﻼﻘﻣﻟا وأ ءﺎﻧﻹا ةدﻋﺎﻗ فﺎﻔﺟ نﻣ دﻛﺄﺗﻟا •
.دﻗوﻣﻟا ﻰﻠﻋ ﺎﮭﻌـــــــــــــــﺿو لﺑﻗ ﺎﻣﺎﻣﺗ ﻲﻧاوﻷا ةدﻋﺎﻗ فﯾﻔﺟﺗ نﻣ دﻛﺄﺗﻟا ﻲﻐﺑﻧﯾﻓ ،ﺔﺟﻼﺛﻟﺎﺑ تﻧﺎﻛ
ً
.خﺎﺳوﻷﺎﺑ ﺦطﻠﺗﻟا نﻣ دﻗوﻣﻟا ﺔﯾﺎﻗو ﻲﻓ كﻟذ كدﻋﺎﺳﯾﺳﻓ
لوﺣﯾ :ﺔﻛﯾﻣﺳو ﺔﺣطـﺳﻣ ةدﻋﺎﻗ تاذ ةدوﺟﻟا ﺔﯾﻟﺎﻋ ﻲﮭط تاودأو ﻲﻧاوأ مادﺧﺗﺳﺎﺑ ﺎﻣﺋاد ﺢﺻﻧﻧ •
ُ
ً
ﻲﻧاوﻷا رﻓوﺗ ﺎﻣﻛ .ﺔﻧﺧﺎـــﺳﻟا ﻊﻘﺑﻟا ﻲﻓ مﺎﻌطﻟا قﺎـــﺻﺗﻟا نود ﻲﮭطﻟا ﻲﻧاوأ نﻣ عوﻧﻟا اذھ مادﺧﺗﺳا
ً
.ةرارﺣﻠﻟ ﺎﻘﺳﺎﻧﺗﻣ ﺎﻌﯾزوﺗ ﺔﻛﯾﻣﺳﻟا ﺔﯾﻧدﻌﻣﻟا ﻲﻟﺎﻘﻣﻟاو
ً
.هرﺎﮭﺻﻧا ةرارﺣ ﺔﺟرد ضﺎﻔﺧﻧﻻ ارظﻧ ،ﺔﻘﯾﻗرﻟا موﯾﻧﻣوﻟﻷا ﻲﻧاوأ مادﺧﺗﺳا بﻧﺟﺗﺑ ﺢﺻﻧﻧو
ً
ةدﻋﺎﻘﺑ ﺎﮭﻧﻣ دوزﯾ ﺎﻣ ﺎﺻوﺻﺧو .ةدﺷﺑ ذ
ّ
ﺑﺣﻣ :(لﯾﺗﺳ سﻠﻧﺎﺗﺳ) أدﺻﻠﻟ موﺎﻘﻣﻟا بﻠﺻﻟا
ً
ُ
ﺎﯾازﻣ نﯾﺑ ﺔﯾﻧﯾﺑﻟا ﺔﻘﺑطﻟا تاذ ﺔﺟودزﻣﻟا ةدﻋﺎﻘﻟا جزﻣﺗ ثﯾﺣ .ﺔﯾﻧﯾﺑ ﺔﻘﺑط ﺎﮭﻠﻠﺧﺗﯾ ﺔﺟودزﻣ
ةدوﺟ) سﺎﺣﻧﻟا وأ موﯾﻧﻣوﻟﻷا ﺎﯾازﻣو (رارﻘﺗﺳﻻاو ﺔﻧﺎﺗﻣﻟاو رﮭظﻣﻟا) أدﺻﻠﻟ موﺎﻘﻣﻟا بﻠﺻﻟا
.(ةرارﺣﻠﻟ مظﺗﻧﻣﻟا ﻊﯾزوﺗﻟاو ،ةرارﺣﻟا لﯾﺻوﺗ
ً
شودﺧﻛ ﺎﻧﺎﯾﺣأ موﯾﻧﻣوﻟﻷا بﺳاور ﺎﯾﺎﻘﺑ رﮭظﺗ .لﯾﺻوﺗﻟا ةدوﺟ نزوﻟا لﯾﻘﺛﺑ ﺢـــــﺻﻧﯾ موﯾﻧﻣوﻟﻷا
ُ
.اروﻓ ﺎﮭﻔﯾظﻧﺗ دﻧﻋ ﺎﮭﺗﻟازإ نﻛﻣﯾو ،دﻗوﻣﻟا ﺢطﺳ ﻰﻠﻋ
ً
ﺎﯾﺎﻘﺑ سﺎﺣﻧﻟا كرﺗﯾ دﻗ نﻛﻟو ،دﯾﺟ ءادأ نزوﻟا لﯾﻘﺛﺑ ﺢـــــﺻﻧﯾ ﺔﯾﺳﺎﺣﻧ ةدﻋﺎﻗ تاذ ﺔﯾﻓزﺧﻟا ﻲﻧاوﻷا
ُ
يروﻔﻟا فﯾظﻧﺗﻟا ﻰﻠﻋ تظﻓﺎﺣ ﺎﻣﻟﺎط ،ﺎﯾﺎﻘﺑﻟا كﻠﺗ ﺔﻟازإ نﻛﻣﯾو .دﻗوﻣﻟا ﺢطـﺳ ﻰﻠﻋ شودﺧﻛ رﮭظﺗ
ﺔﻧوﺧــﺳﻟا ةدﯾدﺷ ندﺎﻌﻣﻟا ﻖـﺻﺗﻠﺗ نأ لﻣﺗﺣﯾ ثﯾﺣ .ﺔﻏرﺎﻓ ﻲﻠﻐﺗ ﻲﻧاوﻷا كﻠﺗ كرﺗ رظﺣﯾو .دﻗوﻣﻠﻟ
.ﺢطﺳﻟا شدﺧ ﻲﻓ بﺑﺳﺗﯾ دﻗ ءيدر ءادأ .ﮫﺑ ﻲﺻوﻧ ﻻ ﺎﻧﻧﻛﻟ ،مادﺧﺗﺳﻼﻟ ﺢﻟﺎﺻ :رھزﻟا دﯾدﺣ
.ﺢطﺳﻟا شدﺧ ﻲﻓ بﺑﺳﺗﯾ دﻗ ءيدر ءادأ ﮫﺑ ﺢﺻﻧﯾ ﻻ :ﻲﺟﺎﺟز فزﺧ
ُ
.دﻗوﻣﻟا ﻰﻠﻋ ﺎﻣﺋاد لظﺗﺳ ﺎﯾﺎﻘﺑ ﺔﻧوﺧﺳﻟا ةدﯾدﺷ ﺔﯾﺳﺎﺣﻧﻟا ﻲﻧاوﻷا كرﺗﺗﺳ .دﻗوﻣﻠﻟ ﻲﺟﺎﺟزﻟا ﺢطﺳﻟﺎﺑ
ً
.ﺔﻣﻋﺎﻧو ﺔﻘﯾﻗرو ﺔﺣطﺳﻣ ةدﻋﺎﻘﺑ تﻧﺎﻛ اذإ ﻻإ اد
ً
ﯾﺟ ءادأ ﻖﻘﺣﺗ ﻻ ﺎﻧﯾﻣﻟا /نﯾﻠﺳروﺑﻟا
ً
مادﺧﺗﺳﻻا . 5
.ﺔﻗﺎطﻟا ةرادإ ىوﺗﺳﻣ رﺎﯾﺗﺧا ﺔﯾﻔﯾﻛ
.ﺔﺋﯾﮭﺗﻟا ﺔﯾﻠﻣﻋ نﻣ ﻲﮭﺗﻧﯾ سﻣﻠﻟﺎﺑ مﻛﺣﺗﻟا عد -2
.ﺢطﺳﻟا دﻗوﻣ لﻐﺷ -1
" حﺎﺗﻔﻣﻟا ﻰﻠﻋ طﻐﺿا ،ﺔﯾﻧﺎﺛ ٣٠ رورﻣ لﺑﻗ ” ”.ناوﺛ ٥ ةدﻣﻟ (صﻗﺎﻧ) -3
ٍ
ﻲﮭطﻟا ﻖطﺎﻧﻣ ﻲﻓ ﻊﯾزوﺗﻟا لﯾدﻌﺗﺑ ﺎ
ً
ﯾﺋﺎﻘﻠﺗ دﻗوﻣﻟا موﻘﯾ ،ﺔﻗﺎطﻟا نﻣ بوﻠطﻣﻟا ﻰﺻﻗﻷا دﺣﻟا طﺑﺿﺑو
ً
ﻊﯾﻣﺟ ةرادإ ﻰﻠﻋ ةردﻘﻟا ﻲﻓ لﺛﻣﺗﺗ ﺔﯾﻓﺎﺿإ ةزﯾﻣ ﻊﻣ ؛ ادﺑأ دﺣﻟا اذھ زوﺎﺟﺗ مﺗﯾ ﻻ ثﯾﺣﺑ ﺔﻔﻠﺗﺧﻣﻟا
.ةدﺋازﻟا ﺔﻟوﻣﺣﻟا تﻼﻛﺷﻣ نود دﺣاو تﻗو ﻲﻓ ﻖطﺎﻧﻣﻟا
ﺔﯾﻧﺎﻛﻣإ كﺎﻧھ لﺑ .ﺢطﺳﻟا دﻗوﻣ لﺎﻌﺷإ دﻌﺑ طﻘﻓ ﺔﯾﻧﺎﺛ ٣٠ لوأ لﻼﺧ طﻘﻓ ﺔﻗﺎطﻟا ةرادإ ﺔﻔﯾظو رﻓوﺗﺗ
.رﺎﯾﺗﻟا سﺑﺎﻗ لﯾﺻوﺗو لﺻﻔﺑ دادﻋﻹا اذھ رارﻛﺗﻟ
يذ ﺢطﺳﻟا دﻗوﻣﻟ ةردﻗ ﻰﺻﻗأو طاووﻠﯾﻛ ٢٫٥ نﯾﺑ دﻗوﻣﻠﻟ ىوﺻﻘﻟا ﺔﻗﺎطﻟا طﺑﺿ لﯾﻣﻌﻠﻟ نﻛﻣﯾ
ً
دﻗوﻣﻠﻟ ىوﺻﻘﻟا ﺔﻗﺎطﻟا تﻧﺎﻛ اذإ لﺎﺛﻣﻟا لﯾﺑﺳ ﻰﻠﻋ) (زارطﻠﻟ ﺎﻘﻓو رﯾﻐﺗﯾ نأ نﻛﻣﯾ اذھو) ﺔﻠﺻﻟا
و طاو وﻠﯾﻛ ٢٫٥ نﯾﺑ وھ بوﻠطﻣﻟا ﺔﻗﺎطﻟا ىوﺗﺳﻣﻟ ﻰﺻﻗﻷا دﺣﻟا نﺈﻓ ،طاو وﻠﯾﻛ ٧٫٢ ﻲھ
.(طاو وﻠﯾﻛ٧٫٢
نوﺿﻏ ﻲﻓ ،ﺔﯾﺋﺎﺑرﮭﻛﻟا ﺔﻗﺎطﻟﺎﺑ زﺎﮭﺟﻟا لﯾﺻوﺗ دﻌﺑو 30 ﺔﻗﺎطﻟا ىوﺗﺳﻣ طﺑﺿ كﻧﻛﻣﯾ ،ﺔﯾﻧﺎﺛ ٠
هﺎﻧدأ ﺔﻧﯾﺑﻣﻟا طﺎﻘﻧﻟا ﻰﻠﻋ ءﺎﻧﺑ
.ﺔﻗﺎط ﻰﺻﻗأ ﻰﻠﻋ دﻗوﻣﻟا طﺑﺿ ءارﺷﻟا تﻗو ﻲﻓ مﺗﯾ
نﻛﻣﯾ ﻲﺗﻟا ﺔﻗﺎطﻟا نﻣ ﻰﺻﻗﻷا دﺣﻟا طﺑﺿ ،"ﺔﻗﺎطﻟا ةرادإ" ﺔﻔﯾظو لﻼﺧ نﻣ مدﺧﺗﺳﻣﻟا ﻊﯾطﺗﺳﯾ
.ﺢطﺳﻟا دﻗوﻣ لﻼﺧ نﻣ ﺎﮭﯾﻟإ لوﺻوﻟا
.ﺔﺷﺎﺷﻟا ﻰﻠﻋ ﺔﻟﺎﺳرﻟا هذھ رﮭظﺗﺳ ،كﻟذ دﻌﺑ -4
P
P
4
5
0 0
05 AR
1-3
2-4
5
6
7
ططﺧﻣﻟا
ُ
زارطﻟا بﺳﺣ
"+" .1
ﺔﻠﻌﺷﻟا رﺎﯾﺗﺧا .6
(رﺳﺟﻟا) طﺑرﻟا .7
ﻲﮭطﻟا ﺔﻠﻌﺷ ﺔﺟﻣرﺑ رﺷؤﻣ .5
ﺔﯾﻓﺎﺿﻹا ﻲﮭطﻟا ﺔﻠﻌﺷ ﺔﺑﻣﻟ .4
تﻗؤﻣﻟا .3
"-" .2
1
2
5
5
7
3
5
5
6
6
6
6
6
6
5
5
3
1
2
4
5
5
6
6
1
2
3
6
6
6
4
5
5
5
6
6
5
5
3
1
2
5
5
6
6
1
2
3
6
6
6
5
5
5
ﻲﺋﺎﺑرﮭﻛﻟا لﯾﻐــــــﺷﺗﻟا لﺑﻗ ،ءﺎﺑرﮭﻛﻟا سﺎﯾﻘﻣ مادﺧﺗﺳﺎﺑ ﺔﯾذﻐﺗﻟا ردـــــﺻﻣ رﺗوﺗ نﻣ ﻖﻘﺣﺗﻟا ﻰﺟرﯾ
ُ
.رﮭﺻﻧﻣﻟا ﺔﻣءﻼﻣو ضﯾرﺄﺗﻟا ﺔﻠﺻو ﺔﯾرارﻣﺗﺳاو ،ةرﺋادﻟا ﻊطﺎﻗ طﺑﺿ نﻣ دﻛﺄﺗﻟاو ،زﺎﮭﺟﻠﻟ
.جرﺧﻟا سﺑﻘﻣ ﻰﻟإ لوﺻوﻟا لﮭﺳﺗ ﺔﻘﯾرطﺑ ﺔﺑﯾﻛرﺗ مﺗﺣﺗﯾﻓ ،جرﺧ سﺑﻘﻣﺑ اد
ً
وزﻣ زﺎﮭﺟﻟا نﺎﻛ اذإ
٣تﻟوﻓ ٢٤٠-٢٢٠ روطﻟا ﻲﺛﻼﺛ
ّ
تﺎﯾﻟوؤـﺳﻣﻟا ﻊﯾﻣﺟ نﻣ ﻊﻧـﺻﻣﻟا لﺻﻧﺗﯾ ."تﺎﮭﯾﺟوﺗﻟاو رﯾﯾﺎﻌﻣﻟا ﻊﻣ بﯾﻛرﺗﻟا ﻖﺑﺎطﺗﯾ نأ مﺗﺣﺗﯾ"
ِ
ُ
.بﺳﺎﻧﻣﻟا رﯾﻏ وأ ﺊطﺎﺧﻟا مادﺧﺗﺳﻻا ﺔﺟﯾﺗﻧ ثدﺣﺗ دﻗ رارﺿأ يأ ﻰﻠﻋ ﺔﺑﺗرﺗﻣﻟا
ّ
دﺣأ مادﺧﺗﺳا ءﺎﻧﺛأ ﻊﻘﯾ دﻗ ﺎﻣﻣ ﮫﺗﺎﻌﺑﺗ وأ ثدﺎﺣ يأ نﻋ ﺔﯾﻟوؤــــﺳﻣ ﺔﻣﺛ ﻊﻧـــﺻﻣﻟا لﻣﺣﺗﯾ نﻟ :رﯾذﺣﺗ
ِ
ُ
.ﺔﺑﯾﻌﻣ ضﯾرﺄﺗ ﺔﻠﺻوﺑ ﺔﺿرؤﻣﻟا وأ ،ﺔﺿرؤﻣﻟا رﯾﻏ ةزﮭﺟﻷا
ً
كﻟذ مﺎﻣﺗإ ﻲﻐﺑﻧﯾو ؛زﺎﮭﺟﻠﻟ ﺔﯾرﺎﯾﻌﻣﻟا ﺔﻗﺎطﻟا مﯾﻘﻟ ﺎﻘﻓو ﺔﯾﺋﺎﺑرﮭﻛﻟا تﻼـــــــــــــﺻوﻟا بﯾﻛرﺗ ﻲﻐﺑﻧﯾ
.بﺎطﻗﻷا ددﻌﺗﻣ ﻊطﻗ حﺎﺗﻔﻣ مادﺧﺗﺳﺎﺑ
نﻣ لﻛﻟ ﻲﺿرﻷا فرطﻟا ﻰﻟإ رـــﺿﺧﻷا/رﻔﺻﻷا نﯾﻧوﻠﻟا يذ ﺔﻗﺎطﻟﺎﺑ ﺔﯾذﻐﺗﻟا لﺑﺎﻛ لﯾﺻوﺗ مﺗﺣﺗﯾ
.زﺎﮭﺟﻠﻟ ﺔﯾﻓرطﻟا ذﻓﺎﻧﻣﻟاو ﺔﻗﺎطﻟا ردﺻﻣ
ﺔﻘﻠﻌﺗﻣ تﻻؤﺎــﺳﺗ يأ صوــﺻﺧﺑ ،صـﺻﺧﺗﻣﻟا ﻲﻧﻔﻟا وأ ﻊﯾﺑﻟا دﻌﺑ ﺎﻣ تﺎﻣدﺧ ﻊﻣ لﺻاوﺗﻟا ﻰﺟرﯾ
ُ
.ﺔﻗﺎطﻟا لﯾﺻوﺗ لﺑﺎﻛﺑ
ﺔﻣﯾﻘﺑ دﮭﺟ يذ ﺔﻗﺎط ردــﺻﻣﺑ ﻻإ ﮫﻠﯾﺻوﺗ مدﻋ ﻲﻐﺑﻧﯾﻓ ،ﺔﻗﺎطﻟا لﯾﺻوﺗ لﺑﺎﻛﺑ اد
ً
وزﻣ دﻗوﻣﻟا نﺎﻛ اذإ
.دﯾﺎﺣﻣﻟاو روطﻟا ﻲﻓرط نﯾﺑ تﻟوﻓ ٢٢٠-٢٤٠
ُ
:ﻲﻠﯾ ﺎﻣﺑ دﻗوﻣﻟا لﯾﺻوﺗ ﺎﺿﯾأ نﻛﻣﻣﻟا نﻣو
ً
(V2N) ٢ تﻟوﻓ ٤١٥-٣٨٠ روطﻟا ﻲﺛﻼﺛ
:هﺎﻧدأ تادﺎﺷرﻹا عﺎﺑﺗا ﻰﺟرﯾ ،ةدﯾدﺟ تﻼﯾﺻوﺗ ذﯾﻔﻧﺗﻟ
ُ
نﻣ دﻛﺄﺗﻟاو ،لﯾﺻوﺗﻟا مﺎﻣﺗإ لﺑﻗ بﺳﺎﻧﻣﻟا رﮭـــــــﺻﻧﻣﻟا مادﺧﺗﺳﺎﺑ بﯾﻛرﺗﻟا ﺔﯾﺎﻣﺣ نﻣ دﻛﺄﺗﻟا ﻲﻐﺑﻧﯾ
.ﺔﯾﻌﯾﺑط ةروﺻﺑ زﺎﮭﺟﻠﻟ ﺔﻣزﻼﻟا ﺔﯾذﻐﺗﻟا رﯾﻓوﺗﻟ ﻲﻔﻛﯾ رﯾﺑﻛ عﺎطﻗ تاذ كﻼﺳﺄﺑ هدﯾوزﺗ
.جﺎﺟزﻟا ﺔﯾﺎﻣﺣﻟ رذﺣﻟا ﻊﻣ ،زﯾﮭﺟﺗﻟا ﺢطﺳﻟ ﺎﮭﺟاوﻣ ﻲﺟﺎﺟزﻟا ﺢطﺳﻟا نوﻛﯾ ثﯾﺣﺑ دﻗوﻣﻟا بﻠﻗا
ً
؛لﺧادﻠﻟ طﻐﺿﻟا ﻊﻣ ،"٣" و "٢" طﯾرﺷ لﻛ ﺔﻣدﻘﻣ ﻲﻓ ﺢطﺳﻣﻟا كﻔﻣﻟا سأر ﻊﺿو -
:ةدﯾدﺟ ﺔﻠﺻو بﯾﻛرﺗﻟ ﺔﻌﺑﺗﻣﻟا تاءارﺟﻹا
ُ
ً
،ﺔطﯾرﺧﻟﺎﺑ ﺢﺿوﻣ وھ ﺎﻣﻟ ﺎﻘﻓو لﺻوﻣﻟا تﯾﺑﺛﺗ ﻲﻓ -
ً
ﻊﯾرﻔﺗﻟا نﺎﺑﺿﻗ ةدﻋﺎﺳﻣﺑو بﯾﻛرﺗﻟا تادﺎﺷرﻹ ﺎﻘﺑطو
؛ﻰﻟوﻷا ةوطﺧﻟا ﻲﻓ ﺎﮭﺗﺟرﺧﺗﺳا ﻲﺗﻟا
؛ءﺎطﻐﻟا تﯾﺑﺛﺗ -
مزﻼﻟا لوطﻟا ةﺎﻋارﻣ ﻊﻣ ،لﺑﺎﻛﻟﺎﺑ لﯾﺻوﺗ فرط لﻛ نﻣ مﻠﻣ ١٠ لوطﺑ ﺔﻌطﻗ رﯾﺷﻘﺗ -
؛ﺔﯾﻓرطﻟا ﺔﻋوﻣﺟﻣﻟﺎﺑ لﺑﺎﻛﻟا لﯾﺻوﺗﻟ
؛ءﺎطﻐﻟا تﯾﺑﺛﺗ -
ً
؛لودﺟﻟا ﻲﻓ ةدراوﻟا تﺎﯾﺻوﺗﻠﻟ ﺎﻘﺑط ﺔﻗﺎطﻟﺎﺑ ﺔﯾذﻐﺗﻟا لﺑﺎﻛ رﺎﯾﺗﺧا -
؛تﯾﺑﺛﺗﻟا كﺑﺷﻣ رﺑﻋ ﺔﻗﺎطﻟﺎﺑ ﺔﯾذﻐﺗﻟا لﺑﺎﻛ رﯾرﻣﺗ -
ً
ةدراوﻟا تﺎﯾﺻوﺗﻠﻟ ﺎﻘﺑط ﺔﻗﺎطﻟﺎﺑ ﺔﯾذﻐﺗﻟا لﺑﺎﻛ رﺎﯾﺗﺧا -
؛لودﺟﻟا ﻲﻓ
؛تﯾﺑﺛﺗﻟا كﺑﺷﻣ رﺑﻋ ﺔﻗﺎطﻟﺎﺑ ﺔﯾذﻐﺗﻟا لﺑﺎﻛ رﯾرﻣﺗ -
لﯾﺻوﺗ فرط لﻛ نﻣ مﻠﻣ ١٠ لوطﺑ ﺔﻌطﻗ رﯾﺷﻘﺗ -
لﺑﺎﻛﻟا لﯾﺻوﺗﻟ مزﻼﻟا لوطﻟا ةﺎﻋارﻣ ﻊﻣ ،لﺑﺎﻛﻟﺎﺑ
؛ﺔﯾﻓرطﻟا ﺔﻋوﻣﺟﻣﻟﺎﺑ
.لﺑﺎﻛﻟا تﯾﺑﺛﺗ كﺑﺷﻣ رﯾﻣﺎﺳﻣ طﺑر -
؛"١" لﺑﺎﻛﻟا تﯾﺑﺛﺗ كﺑﺷﻣ رﯾﻣﺎﺳﻣ كﻓ -
:ﺔﻗﺎطﻟﺎﺑ ﺔﯾذﻐﺗﻟا لﺑﺎﻛ ﺔﻟازﻹ
لﺑﺎﻛ تﻼﺻوﻣ ﻊﯾرﻔﺗﻟا نﺎﺑﺿﻗ يوﺣﺗ ﻲﺗﻟا ﺔﯾﻓرطﻟا ﺔﻋوﻣﺟﻣﻠﻟ ﺔﺗﺑﺛﻣﻟا رﯾﻣﺎﺳﻣﻟا ﺔﻟازإ -
؛ﺔﯾذﻐﺗﻟا
:ةدﯾدﺟ ﺔﻠﺻو بﯾﻛرﺗﻟ ﺔﻌﺑﺗﻣﻟا تاءارﺟﻹا
ُ
؛نﯾﯾﺑﻧﺎﺟﻟا نﯾطﯾرﺷﻟا ﻰﻠﻋ روﺛﻌﻟا -
ً ً
بﯾﻛرﺗﻟا تادﺎﺷرﻹ ﺎﻘﺑطو ،ﺔطﯾرﺧﻟﺎﺑ ﺢﺿوﻣ وھ ﺎﻣﻟ ﺎﻘﻓو لﺻوﻣﻟا تﯾﺑﺛﺗ ﻲﻓ ءدﺑﻟا - -
؛ﻰﻟوﻷا ةوطﺧﻟا ﻲﻓ ﺎﮭﺗﺟرﺧﺗﺳا ﻲﺗﻟا ﻊﯾرﻔﺗﻟا نﺎﺑﺿﻗ ةدﻋﺎﺳﻣﺑو
ﺔﯾﻓرطﻟا لﯾﺻوﺗﻟا ﺔﺣوﻟ رﯾﻣﺎﺳﻣ طﺑر مﺎﻛﺣإ نﻣ دﻛﺄﺗﻟا ﻲﻐﺑﻧﯾ :ﺔظﺣﻼﻣ
.جرﺎﺧﻠﻟ ﺔﯾذﻐﺗﻟا لﺑﺎﻛ بﺣﺳا -
.ءﺎطﻐﻟا ﺔﻟازإ -
ً
:ﻲﻟﺎﺗﻟا بﯾﺗرﺗﻠﻟ ﺎﻘﻓو ءﺎطﻐﻟا ﺢﺗﻓا
23 1
ﻊﯾرﻔﺗﻟا
( )
:ﮫﯾﺑﻧﺗ
ً
:ﺔﯾﻟﺎﺗﻟا زوﻣرﻟا/ناوﻟﻸﻟ ﺎﻘﺑط كﻠﺳﻟا لﯾﺻوﺗ ﻲﻐﺑﻧﯾﻓ ،ﺔﻗﺎطﻟﺎﺑ ﺔﯾذﻐﺗﻟا لﺑﺎﻛ لادﺑﺗﺳا مزﻟ اذإ
قرزأ
ﻲﻧﺑ
رﺿﺧأ رﻔﺻأ
دﯾﺎﺣﻣ
ُ
(ﻲﺣ) برﮭﻛﻣ
ُ
ﻲﺿرﻷا
04 AR
ﺞﺗﻧﻣﻟا زﻣر
(دﻗوﻣﻟا ةدﻋﺎﻘﻟ ﻲﻠﻔﺳﻟا ﺢطﺳﻟا ﻰﻠﻋ ةدوﺟوﻣ) ﺔﯾﻔﯾرﻌﺗﻟا ﺔﺣوﻠﻟا
ﺔﺋﯾﺑﻟا ﺔﯾﺎﻣﺣ . 1
.ىرﺧﻷا ﺔﯾﻟزﻧﻣﻟا تﺎﻔﻠﺧﻣﻟا نﻣﺿ ﺔﯾﻧورﺗﻛﻟﻹاو ﺔﯾﺋﺎﺑرﮭﻛﻟا تادﻌﻣﻟا تﺎﯾﺎﻔﻧ نﻣ صﻠﺧﺗﻟا رظﺣﯾ •
صوـﺻﺧﺑ ٢٠١٢/١٩/EU مﻗر ﻲﺑوروﻷا ﮫﯾﺟوﺗﻠﻟ ﮫﺗﻘﺑﺎطﻣﺑ زﺎﮭﺟﻟا اذھ مﺳو
ُ
.(WEEE) ﺔﯾﻧورﺗﻛﻟﻹاو ﺔﯾﺋﺎﺑرﮭﻛﻟا تادﻌﻣﻟا تﺎﯾﺎﻔﻧ
ﻰﻟإ ﺔﻓﺎﺿﻹﺎﺑ (ﺔﺋﯾﺑﻟا ﻰﻠﻋ ﻲﺑﻠﺳ رﯾﺛﺄﺗ ﺎﮭﻟ نوﻛﯾ دﻗ ﻲﺗﻟا) تﺎﺛوﻠﻣﻟا نﻣ لﻛ جردﻧﯾ
تادﻌﻣﻟا تﺎﯾﺎﻔﻧ فﯾرﻌﺗ تﺣﺗ مادﺧﺗﺳﻻا ةدﺎﻋﻹ ﺔﺣﻟﺎــﺻﻟا ﺔﯾــﺳﯾﺋرﻟا تﺎﻧوﻛﻣﻟا
تﺎﯾﺎﻔﻧ ﻊــﺿﺧﺗ نأ يرورـﺿﻟا نﻣﻟ ﮫﻧإو .(WEEE) ﺔﯾﻧورﺗﻛﻟﻹاو ﺔﯾﺋﺎﺑرﮭﻛﻟا
ﻊﯾﻣﺟ صﻼﺧﺗﺳاو تﺎﺛوﻠﻣﻟا ﻊﯾﻣﺟ ﺔﻟازإ نﺎﻣﺿﻟ ،ﺔﺻﺎﺧ ﺔﺟﻟﺎﻌﻣﻟ ﺔﯾﻧورﺗﻛﻟﻹاو ﺔﯾﺋﺎﺑرﮭﻛﻟا تادﻌﻣﻟا
.ﺔﺣﯾﺣﺻ ةروﺻﺑ مادﺧﺗﺳﻻا ةدﺎﻋﻹ ﺔﺣﻟﺎﺻﻟا داوﻣﻟا
ﺔﻌﺿﺎﺧﻟا ﺔـﺻـﺻﺧﺗﻣﻟا ﻊﯾﻣﺟﺗﻟا زﻛارﻣ ﻰﻟإ ﺔﯾﻧورﺗﻛﻟﻹاو ﺔﯾﺋﺎﺑرﮭﻛﻟا تادﻌﻣﻟا تﺎﯾﺎﻔﻧ مﯾﻠـﺳﺗ ﻲﻐﺑﻧﯾ •
تادﻌﻣﻟا تﺎﯾﺎﻔﻧ ﻊﻣﺟﻟ تﺎﻣدﺧ لودﻟا ضﻌﺑ رﻓوﺗ .ﺔﻠﺟــــــﺳﻣﻟا تﺎﻛرـــــﺷﻟا ىدﺣإ وأ ﺔﯾدﻠﺑﻟا ةرادﻹ
ُ
.لزﺎﻧﻣﻟا نﻣ مﺟﺣﻟا ةرﯾﺑﻛ ﺔﯾﻧورﺗﻛﻟﻹاو ﺔﯾﺋﺎﺑرﮭﻛﻟا
ﺔﯾﺋﺎﺑرﮭﻛﻟا تادﻌﻣﻟا تﺎﯾﺎﻔﻧ لوﺣﺗ مدﻋ نﺎﻣـــــــــﺿﻟ ﺔﯾﺎﻐﻠﻟ مﮭﻣ رود ﺔﺳرﺎﻣﻣ دارﻓﻷا ﻊﯾطﺗـــــــــﺳﯾ
:ﺔﯾﺳﯾﺋرﻟا دﻋاوﻘﻟا ضﻌﺑ عﺎﺑﺗا يرورﺿﻟا نﻣﻟ ﮫﻧﺈﻓ اذﻟ ؛ﺔﺋﯾﺑﻟا ددﮭﺗ ﺔﻠﻛﺷﻣﻟ ﺔﯾﻧورﺗﻛﻟﻹاو
رﺧﻵ كﺋارﺷ دﻧﻋ ﺔﺋزﺟﺗﻟا رﺟﺎﺗ ﻰﻟإ مﯾدﻘﻟا كزﺎﮭﺟ ةدﺎﻋإ كﻧﻛﻣﯾ ،ىرﺧﻷا لودﻟا ضﻌﺑ ﻲﻓو
ً
زﺎﮭﺟﻟا كﻟذ نﺎﻛ ﺎﻣﻟﺎط ،زﺎﮭﺟﻟا بﺳﺣ ﻰﻠﻋ وأ ﺎﻧﺎﺟﻣ كﻧﻣ ﮫﻣﻼﺗﺳﺎﺑ رﺟﺎﺗﻟا مزﺗﻠﯾ ثﯾﺣ ،دﯾدﺟ
.دﯾدﺟﻟا زﺎﮭﺟﻟا فﺋﺎظو تاذ يدؤﯾ وأ ،ﺔﻘﺑﺎطﻣ فﯾﻧﺻﺗ ﺔﺋﻓ نﻣ
بﯾﻛرﺗﻟا .2
داوﻣ نﻣ ،ﮫﻧﻣ برﻘﻟﺎﺑ ةدوﺟوﻣﻟا وأ زﺎﮭﺟﻟا ﺎﮭﺑ تﺑﺛﻣﻟا ثﺎﺛﻷا ﻊطﻗ ﻊﯾﻣﺟ ﻊﻧــــﺻ نﻣ دﻛﺄﺗﻟا ﻲﻐﺑﻧﯾ
ُ
.(لﻗﻷا ﻰﻠﻋ ﺔﯾوﺋﻣ ﺔﺟرد ١٠٠) ﺔﻌﻔﺗرﻣﻟا ةرارﺣﻟا تﺎﺟرد لﻣﺣﺗﺗ
."ﺢطﺳﻣﻟا" وأ "ﻲﺳﺎﯾﻘﻟا" ﻊﺿوﻟا ﻲﻓ ﺎﻣإ ﺔﺟﻣدﻣ ثﺎﺛأ ﺔﻌطﻗ زﺎﮭﺟﻟا اذھ تﯾﺑﺛﺗ نﻛﻣﯾ
وأ رﺟﺎﺗﻟﺎﺑ لﺎــــــــﺻﺗﻻﺎﺑ ردﺎﺑﻓ ﻻإو ،ﮫﻔﯾﻠﻐﺗ كﻓ دﻌﺑ زﺎﮭﺟﻟﺎﺑ فﻠﺗ يأ دوﺟو مدﻋ نﻣ دﻛﺄﺗﻟا ﻰﺟرﯾ
ُ
.ﻊﻧﺻﻣﻠﻟ ﺔﻌﺑﺎﺗﻟا ﻊﯾﺑﻟا دﻌﺑ ﺎﻣ تﺎﻣدﺧ
ِ
ّ
ُ
.تاروﻛﯾد يأ تﯾﺑﺛﺗﻟ ﺔﻣوﺎﻘﻣﻟا ﺔﻘﺋﺎﻓ ﻖﺻﻟ ةدﺎﻣ مادﺧﺗﺳا ﻰﻟإ ﺔﻓﺎﺿﻹﺎﺑ
رارـــــﺿأ ﺎﮭﯾﻠﻋ بﺗرﺗﯾ دﻗ ﻲﺗﻟاو ،ةدﻘﻌﻣﻟا تﺎﯾﻠﻣﻌﻟا نﻣ لزﻧﻣﻟا لﺧاد زﺎﮭﺟﻟا بﯾﻛرﺗ ﺔﯾﻠﻣﻋ رﺑﺗﻌﺗ
ُ
ُ
ﻲﻐﺑﻧﯾ ،اذﮭﻟو .ﺔﺣﯾﺣﺻ ةروـــﺻﺑ ذﻔﻧﺗ مﻟ نإ ،دارﻓﻷا وأ تﺎﻛﻠﺗﻣﻣﻟا وأ تﺎﺟﺗﻧﻣﻟا ﺔﻣﻼﺳ سﻣﺗ ﺔﻐﻟﺎﺑ
ً
.ﺔﯾﻧﻔﻟا ﺢﺋاوﻠﻟا ﮫﯾﻠﻋ صﻧﺗ ﺎﻣﻟ ﺎﻘﻓو كﻟذﻟ نﯾﻠھؤﻣو نﯾﺻﺻﺧﺗﻣ نﯾﯾﻧﻓ يدﯾﺄﺑ بﯾﻛرﺗﻟا لﺎﻣﻋأ ذﯾﻔﻧﺗ
لھﺎﺟﺗﻟ ﺔﺟﯾﺗﻧ ،زﺎﮭﺟﻟﺎﺑ ﻖﺣﻠﯾ ﻲﻧﻓ لـﺷﻓ يأ ﻰﻠﻋ ﺔﺑﺗرﺗﻣﻟا تﺎﯾﻟوؤـﺳﻣﻟا ﺔﻓﺎﻛ نﻣ ﻊﻧـﺻﻣﻟا لـﺻﻧﺗﯾ
ُ
تﺎﺟﺗﻧﻣ يأ فﻼﺗإ ﻲﻓ كﻟذ بﺑـﺳﺗ ءاوﺳ ،لھؤﻣ رﯾﻏ صﺧﺷ زﺎﮭﺟﻟا بﯾﻛرﺗﺑ مﺎﻗو ،ﺢﺋﺎـﺻﻧﻟا هذھ
.كﻟذ ﻲﻓ بﺑﺳﺗﯾ مﻟ وأ تﺎﻧاوﯾﺣﻟا وأ صﺎﺧﺷﻷﺎﺑ ىذأ يأ قﺎﺣﻟإ وأ تﺎﻛﻠﺗﻣﻣ وأ
.مﻠﻣ ٤٥ ﻰﻟإ ٢٥ نﯾﺑ زﯾﮭﺟﺗﻟا ﺢطﺳ كﻣﺳ حوارﺗﯾ نأ ﻲﻐﺑﻧﯾ
ﻲﺳﺎﯾﻘﻟا بﯾﻛرﺗﻟا ﻊﺿو ﻊﻣ ﺔﯾﻠﺧادﻟا دﺎﻌﺑﻷا تﺎﺳﺎﯾﻗ ﻖﺑﺎطﺗﺗ :ﺔظﺣﻼﻣ
بﯾﻛرﺗﻟا تﺎﺑﻠطﺗﻣ ﻰﻟإ عوﺟرﻟا ﻰﺟرﯾ ،دﻗوﻣﻟا ﻰﻠﻋأ ﺔﻧﺧدﻣ بﯾﻛرﺗ دﻧﻋ
ُ
نﻋ ﺔﻧﺧدﻣﻟاو دﻗوﻣﻟا نﯾﺑ ﺔﻠﺻﺎﻔﻟا ﺔﻓﺎﺳﻣﻟا لﻘﺗ ﻻأ ﻲﻐﺑﻧﯾو ،ﺔﻧﺧدﻣﻟﺎﺑ ﺔﺻﺎﺧﻟا
لﻛﺷﻠﻟ رظﻧأ3.مﻠﻣ ٧٠٠
نﯾﺑ لﻗﻷا ﻰﻠﻋ مﻠﻣ ١٥٠و ،ﻲﻔﻠﺧﻟا رادﺟﻟاو دﻗوﻣﻟا نﯾﺑ مﻠﻣ ٥٥ نﻋ لﻘﺗ ﻻ ﺔﻓﺎــﺳﻣ كرﺗﺑ ﺢــﺻﻧﻧ
ﻰﻠﻋأ ثﺎﺛأ ﻊطﻗ يأ دوﺟو ﺔﻟﺎﺣ ﻲﻓو .ﺔﯾـــــﺳأر ثﺎﺛأ ﻊطﻗ وأ ناردﺟ نﻣ ﮫﯾﺑﻧﺎﺟ ﻰﻠﻋ ﺎﻣو دﻗوﻣﻟا
.مﻠﻣ ٧٠٠ نﻋ ﺎﻣﮭﻧﯾﺑ ﺔﻠﺻﺎﻔﻟا ﺔﻓﺎﺳﻣﻟا لﻘﺗ ﻻأ ﻲﻐﺑﻧﯾﻓ ،دﻗوﻣﻟا
وأ فﯾظﻧﺗﻟا لﺎﻣﻋﻷ ﺔﯾﻌﯾﺑط ﺔﻔــﺻﺑ مدﺧﺗــﺳﺗ ﺔﺣﺎـﺳﻣ نﻣ برﻘﻟﺎﺑ دﻗوﻣﻠﻟ ﺔﯾﻠﻔـﺳﻟا ةدﻋﺎﻘﻟا تﻧﺎﻛ اذإ
لﻛﺷﻠﻟ رظﻧأ 4.دﻗوﻣﻠﻟ ﻲﻠﻔﺳﻟا ﺢطﺳﻟا لﻔﺳأ مﻠﻣ ٢٠ دﻌﺑ ﻰﻠﻋ لﺻﺎﻓ ﺢطﺳ بﯾﻛرﺗ مﺗﺣﺗﯾ ،ﺎھرﯾﻏ
نﯾﺑ ﺔﻠﺻﺎﻔﻟا ﺔﻓﺎﺳﻣﻟا لﻘﺗ ﻻأ ﻰﻠﻋ ،لﺻﺎﻓ ﺢطﺳ بﯾﻛرﺗ مﺗﺣﺗﯾ ،دﻗوﻣﻟا لﻔﺳأ نرﻓ بﯾﻛرﺗ دﻧﻋ
،دﻗوﻣﻟا اذھ لﻔﺳأ درﺑﻣ رﯾﻏ نرﻓ بﯾﻛرﺗ رظﺣﯾو .مﻠﻣ ١٠ نﻋ نرﻔﻟاو دﻗوﻣﻠﻟ ﻲﻠﻔﺳﻟا ﺢطﺳﻟا
ّ
ُ
لﻛﺷﻠﻟ رظﻧأ 5.ﮫﺑ ﺔﺻﺎﺧﻟا نرﻔﻟا بﯾﻛرﺗ تﺎﺑﻠطﺗﻣﻟ لﺎﺛﺗﻣﻻا ةرورﺿ ﻊﻣ
ةدﻋﺎﻗ لوﺣ اذھ لزﻌﻟا ناوﺟ بﯾﻛرﺗ مزﻠﯾو .برﺳﺗﻠﻟ ﻊﻧﺎﻣ ناوﺟ ﮫﻌﻣو دﻗوﻣﻟا اذھ دروﯾ
ّ
ً
ثﺎﺛﻷا ﻊطﻗ ﻰﻟإ داوﻣ يأ برﺳﺗ بﻧﺟﺗﻟ مﺎﻛﺣﺈﺑ ﮫﺑﯾﻛرﺗ نﻣ دﻛﺄﺗﻟاو ،تﺎﻣﯾﻠﻌﺗﻠﻟ ﺎﻘﻓو دﻗوﻣﻟا
لﻛﺷﻠﻟ رظﻧأ6 .دﻗوﻣﻠﻟ ﺔﺗﺑﺛﻣﻟا
ُ
:يدﺎﻌﻟا بﯾﻛرﺗﻟا
ﻲﻓ ﺔﻧﯾﺑﻣﻟا ﺎﮭﻌﺿاوﻣ ﻲﻓ رﯾﻣﺎــﺳﻣﻟﺎﺑ ﺎﮭﺗﺑﺛو تﺎﯾﻟﺎﻣﻛﻟا ﺔﺑﯾﻘﺣﺑ ةدوﺟوﻣﻟا تﯾﺑﺛﺗﻟا كﺑﺎــﺷﻣ مدﺧﺗﺳا -
ُ
(ﺔﻟوﮭــﺳﺑ ﺎﮭﻛﯾرﺣﺗ نﯾﻣﺄﺗ مزﻠﯾ ثﯾﺣ ،تﯾﺑﺛﺗﻟا كﺑﺎــﺷﻣﺑ رﯾﻣﺎـﺳﻣﻟا طﺑر مﻛﺣﺗ ﻻ) .ﺔﯾﻠﻔـﺳﻟا ةدﻋﺎﻘﻟا
لﻛﺷﻠﻟ رظﻧأ7
.ﺔﺣﺗﻔﻟا نﻣ طﺳوﻷا ﻊﺿوﻟا ﻲﻓ دﻗوﻣﻟا لﺧدأ -
لﻛﺷﻠﻟ رظﻧأ 8.لﻣﺎﻛﻟﺎﺑ ﺎﮭﺗﯾﺑﺛﺗ مﻛﺣأو كﺑﺎﺷﻣﻟا ردأ -
.ﮫﻠﺧدأ مﺛ دﻗوﻣﻟا زﻛرﻣﺗ طﺑﺿا
لﻛﺷﻠﻟ رظﻧأ 10.لﻣﺎﻛﻟﺎﺑ ﮫطﯾﺣﻣ لوط ﻰﻠﻋ ﮫﺗﯾﺑﺛﺗ مﺎﻣﺗ ﻰﺗﺣ دﻗوﻣﻟا ﻲﺑﻧﺎﺟ ﻰﻠﻋ طﻐﺿا
زﯾﮭﺟﺗﻟا ﺢطﺳ نﯾﺑ تﺎﻏارﻔﻟا ﺔﺋﺑﻌﺗ ﻲﻐﺑﻧﯾ ،ﺔﺣﯾﺣﺻ ةروﺻﺑ دﻗوﻣﻟا ﻊﺿو طﺑﺿ نﻣ دﻛﺄﺗﻟا
وأ ﺔطﺷﻘﻣﺑ نوﻛﯾﻠﯾﺳﻟا ﺢطﺳ مﯾﻌﻧﺗ ﻰﻠﻋ لﻣﻋا مﺛ .ﺔﻘﺻﻼﻟا نوﻛﯾﻠﯾﺳﻟا ةدﺎﻣﺑ دﻗوﻣﻟاو
.ﮫﻓﺎﻔﺟ لﺑﻗ ،نوﺑﺎﺻﻟاو ءﺎﻣﻟﺎﺑ ﺔﻠﻠﺑﻣﻟا كﻌﺑﺎﺻﺄﺑ
لﻛﺷﻠﻟ رظﻧأ 11.ﺎﻣﺎﻣﺗ نوﻛﯾﻠﯾﺳﻟا فﺟﯾ ﻰﺗﺣ دﻗوﻣﻟا مدﺧﺗﺳﺗ ﻻ
ً
دﻌﺑﺢطﺳﻣﻟا بﯾﻛرﺗﻟا
ُ
ﺔﯾﺋﺎﺑرﮭﻛﻟا تﻼﺻوﻟا .3
6 ططﺧﻣﻟا
ُ
7 ططﺧﻣﻟا
ُ
5 ططﺧﻣﻟا
ُ
1-3 ططﺧﻣﻟا
ُ
2-4 ططﺧﻣﻟا
ُ
A
B
C
2-4 ططﺧﻣﻟا
ُ
A
C
B
5 ططﺧﻣﻟا
ُ
C
A B
D
6 ططﺧﻣﻟا
ُ
A
B
C D
1-3 ططﺧﻣﻟا
ُ
A
B
C
D
7 ططﺧﻣﻟا
ُ
ﺔﻣﻼﺳﻟا تادﺎﺷرإ
03 AR
ءﺎﻧﺛأ ﺔﯾﺎﻐﻠﻟ ﺔﻧﺧﺎﺳ ﺔﺳوﻣﻠﻣﻟا ﮫﺗﺎﻧوﻛﻣو زﺎﮭﺟﻟا اذھ ﺢﺑــــــــــــﺻﯾ :رﯾذﺣﺗ
مﺗﺣﺗﯾ .ﺔﻧﺧﺎــﺳﻟا ءازﺟﻷا ﺔــﺳﻣﻼﻣ بﻧﺟﺗﻟ صرﺣﻟا ﻲﻐﺑﻧﯾ اذﻟ .ﮫﻣادﺧﺗﺳا
نﻛﯾ مﻟ ﺎﻣ ،زﺎﮭﺟﻟا نﻋ رﻣﻌﻟا نﻣ تاوﻧــــــــــــﺳ ٨ نﻣ لﻗأ لﺎﻔطﻷا دﺎﻌﺑإ
.ﺔﻘﯾﺻﻟو ﺔظﻘﯾ ﺔﺑﺎﻗر تﺣﺗ ﮫﻟ مﮭﻣادﺧﺗﺳا
دﻗو ﺔﯾﺎﻐﻠﻟ ارطﺧ موﺣــــــــﺷﻟا وأ تﯾزﻟﺎﺑ ﺔﻣﻌطﻷا ﻲﮭط نوﻛﯾ دﻗ :رﯾذﺣﺗ
ً
ً
ءﺎﻔطإ ﺎﻘﻠطﻣ لوﺎﺣﺗ ﻻ .ﺔﺑﺎﻗر نود مﺗ اذإ ،ﻖﯾرﺣ بوـــــﺷﻧ ﻲﻓ بﺑـــــﺳﺗﯾ
ﻰﻠﻋ ،بﮭﻠﻟا طﻏ مﺛ زﺎﮭﺟﻟا لﯾﻐـــــﺷﺗ فﺎﻘﯾﺈﺑ ردﺎﺑ نﻛﻟو ،ءﺎﻣﻟﺎﺑ ﻖﺋارﺣﻟا
ِ
.ﻖﯾرﺣﻟا ﺔﯾﻧﺎطﺑ وأ ءﺎطﻏ مادﺧﺗﺳﺎﺑ :لﺎﺛﻣﻟا لﯾﺑﺳ
بﯾﻛرﺗﻟا لﺎﻣﻋأ ﻲﻓ ﮫﯾﻟإ عوﺟرﻠﻟ اذھ تادﺎﺷرﻹا لﯾﻟدﺑ ظﺎﻔﺗﺣﻻﺎﺑ ﺢــﺻﻧﻧ
ً
ﻲﻠــﺳﻠــﺳﺗﻟا ﮫﻣﻗر لﯾﺟـﺳﺗ كﯾﻠﻋ ،دﻗوﻣﻟا بﯾﻛرﺗ لﺑﻗو ،ﺎﻘﺣﻻ مادﺧﺗﺳﻻاو
.ﻊﯾﺑﻟا دﻌﺑ ﺎﻣ تﺎﻣدﺧ نﻣ ةدﻋﺎﺳﻣﻟا ﻰﻠﻋ لوﺻﺣﻠﻟ كﺗﺟﺎﺣ لﺎﺣ
.ﻲﮭطﻟا ﺢطﺳ ﻰﻠﻋأ مﺎﺳﺟأ يأ نزﺧﺗ ﻻ :ﻖﯾرﺣ بوﺷﻧ رطﺧ :رﯾذﺣﺗ
دﻧﻋ وأ ،ﺎﮭﻠﯾﻐــﺷﺗ ءﺎﻧﺛأ ﻲﮭطﻟا تﻼﻌﺷ نﻋ لﺎﻔطﻷا دﺎﻌﺑﺈﺑ ةدــﺷﺑ ﺢــﺻﻧﻧ
ﺔﯾﻐﺑ كﻟذو ،لﻣﻌﯾ ﺔﯾﻘﺑﺗﻣﻟا ةرارﺣﻟا دوﺟو رــــــــﺷؤﻣ لظ ﺎﻣﻟﺎط ،ﺎﮭﺋﺎﻔطإ
.ةدﯾدﺷﻟا قورﺣﻟا رطﺎﺧﻣﻟ ضرﻌﺗﻟا نﻣ مﮭﺗﯾﺎﻗو
نﻋ مﻛﺣﺗﻟا ﺔﻣظﻧأ وأ ﻲﺟرﺎﺧ تﻗؤﻣ مادﺧﺗﺳﺎﺑ لﻣﻌﯾﻟ زﺎﮭﺟﻟا اذھ مﻣﺻﯾ مﻟ
ُ
.دﻌﺑ
لﻣﺣو رﺎﯾﺗو دﮭﺟ لﻣﺣﺗ ﻰﻠﻋ ردﺎﻗ ﺔﯾذﻐﺗ لﺑﺎﻛﺑ سﺑﺎﻘﻟا لﯾــــــﺻوﺗ ﻲﻐﺑﻧﯾ
ﺔﻠﺻو رﻓوﺗ ةرورﺿ ﻊﻣ ،ﻲﻔﯾرﻌﺗﻟا ﻖـــــــــﺻﻠﻣﻟا ﻰﻠﻋ ﺢﺿوﻣﻟا زﺎﮭﺟﻟا
ﻖــــﺻﻠﻣﻟا ﻰﻠﻋ ﺢﺿوﻣﻟا لﻣﺣﻠﻟ ﺎﺑﺳﺎﻧﻣ سﺑﻘﻣﻟا نوﻛﯾ نأ ﻲﻐﺑﻧﯾ .ضﯾرﺄﺗ
ً
ضﯾرﺄﺗﻟا ﺔﻠﺻو .لﻣﻌﺗو ﺔﻠــﺻﺗﻣ ضﯾرﺄﺗ ﺔﻠﺻو رﻓوﺗ مﺗﺣﺗﯾو ،ﻲﻔﯾرﻌﺗﻟا
ﺔﯾﻠﻣﻌﻟا هذﮭﺑ موﻘﯾ نأ ﻲﻐﺑﻧﯾ .رـﺿﺧﻷاو رﻔﺻﻷا نﯾﻧوﻠﻟا تاذ ﺔﻠﺻوﻟا ﻲھ
سﺑﺎﻗو سﺑﻘﻣﻟا نﯾﺑ ﻖﻓاوﺗﻟا مدﻋ ﺔﻟﺎﺣ ﻲﻓ .صـــــــــــﺻﺧﺗﻣو لھؤﻣ ﻲﻧﻓ
ﮫﻠﯾدﺑﺗو سﺑﻘﻣﻟا رﯾﯾﻐﺗﺑ صـــــــﺻﺧﺗﻣﻟا ﻲﺋﺎﺑرﮭﻛﻟا ﺔﺑﻟﺎطﻣ كﯾﻠﻋ ،زﺎﮭﺟﻟا
ﻊﻣ سﺑﺎﻘﻟاو سﺑﻘﻣﻟا نﻣ لﻛ ﻖﻓاوﺗﯾ نأ مﺗﺣﺗﯾ .بـــــــــﺳﺎﻧﻣ عوﻧ نﻣ رﺧﺂﺑ
.مادﺧﺗﺳﻻا ﺔﻟود ﻲﻓ ﺔﯾرﺎﺳﻟا ﺔﯾﻟﺎﺣﻟا رﯾﯾﺎﻌﻣﻟا
ددﻌﺗﻣ ﻊطﺎﻗ مادﺧﺗﺳا ﻖﯾرط نﻋ ﺔﻗﺎطﻟا ردــــــــﺻﻣﺑ لﯾﺻوﺗﻟا نﻛﻣﯾ ﺎﻣﻛ
لﻣﺣ ﻰــــﺻﻗأ لﻣﺣﺗ ﻰﻠﻋ ردﺎﻘﻟا ﺔﻗﺎطﻟا ردــــﺻﻣو زﺎﮭﺟﻟا نﯾﺑ بﺎطﻗﻷا
َ
.ﺔﯾﻟﺎﺣﻟا نﯾﻧاوﻘﻟا ﻊﻣ ﺎﻘﻓاوﺗﻣ نوﻛﯾ نأ ﻰﻠﻋ ،لﺻﺗﻣ
لﯾﻐــﺷﺗ فﺎﻘﯾﺈﺑ ردﺎﺑو ،جﺎﺟزﻟا سﻣﻟ بﻧﺟﺗﻓ ،ﺢطــﺳﻟا ﻖﻘــﺷﺗ اذإ :رﯾذﺣﺗ
.ءﺎﺑرﮭﻛﻟﺎﺑ ﻖﻌﺻﻠﻟ ضرﻌﺗﻟا رطﺧ يدﺎﻔﺗﻟ زﺎﮭﺟﻟا
ﺔﻌﺑﺎﺗﻣ مﺗﺣﺗﯾو .رــــﺷﺎﺑﻣ فارـــﺷإ تﺣﺗ ﻲﮭطﻟا ﺔﯾﻠﻣﻋ مﺎﻣﺗإ مﺗﺣﺗﯾ :ﮫﯾﺑﻧﺗ
.دﻣﻷا ةرﯾﺻﻗ ﻲﮭطﻟا تﺎﯾﻠﻣﻋ ﻰﻠﻋ ةرﻣﺗﺳﻣ ﺔﻔﺻﺑ فارﺷﻹا
وأ ﺎﮭﻣﻣـﺻ ﻲﺗﻟا ىوـﺳ ﻲﮭطﻟا زﺎﮭﺟﻟ تﺎﯾﻗاو يأ مادﺧﺗـﺳا رظﺣﯾ :رﯾذﺣﺗ
ﺔﻘﻓرﻣﻟا تﺎﯾﻗاوﻟا مادﺧﺗﺳا وأ لﯾﻟدﻟا اذھ ﻲﻓ زﺎﮭﺟﻟا ﻊﻧــــــﺻﻣ ﺎﮭﺑ ﻰﺻوأ
تﺎﯾﻗاوﻟا مادﺧﺗﺳا نأ اذإ .بﺳﺎﻧﻣﻟا مادﺧﺗﺳﻻا نﺎﻣﺿﻟ ﮫﺋارﺷ دﻧﻋ زﺎﮭﺟﻟﺎﺑ
.ثداوﺣﻟا ﻲﻓ بﺑﺳﺗﯾ دﻗ ﺔﺑﺳﺎﻧﻣﻟا رﯾﻏ
كدﺟاوﺗ ءﺎﻧﺛأ زﺎﮭﺟﻟﺎﺑ نﯾﺟوﻟﺎﮭﻟا ﺢﯾﺑﺎــــــﺻﻣ تﻼﻌﺷ ﻲﻓ ﻖﯾدﺣﺗﻟا بﻧﺟﺗ
.زﺎﮭﺟﻟا نﻣ برﻘﻟﺎﺑ
ﺔطﺳاوﺑ رـﺿﺧﻷاو رﻔﺻﻷا نﯾﻧوﻠﻟا يذ ضﯾرﺄﺗﻟا لﺑﺎﻛ لﺻﻓ مدﻋ ﻲﻐﺑﻧﯾ
بﺎطﻗﻷا ددﻌﺗﻣ ﻊطﺎﻘﻟا وأ سﺑﺎﻘﻟا ﻰﻟإ لوﺻوﻟا لﮭـــﺳﯾ نأ ﻲﻐﺑﻧﯾ .ﻊطﺎﻘﻟا
تﺎﻗﺎﻋﻹا يوذ كﻟذﻛو ،رﺑﻛﺄﻓ تاوﻧــﺳ ٨ رﻣﻋ ﻲﻓ مھ نﻣﻣ لﺎﻔطﻸﻟ نﻛﻣﯾ
،ﺔﻓرﻌﻣ وأ ةرﺑﺧ ﻖﺑﺎـــﺳﺑ نوﻌﺗﻣﺗﯾ ﻻ نﻣ وأ ﺔﯾﻧھذﻟا وأ ﺔﯾــﺳﺣﻟا وأ ﺔﯾﻧدﺑﻟا
مادﺧﺗﺳﺎﺑ صﺎﺧ ﮫﯾﺟوﺗو فارﺷﻹ مﮭﻋوـﺿﺧ طرﺷﺑ زﺎﮭﺟﻟا اذھ مادﺧﺗﺳا
.ﮫﻣادﺧﺗﺳﻻ ﺔﺑﺣﺎــــﺻﻣﻟا رطﺎﺧﻣﻠﻟ مﮭﺑﺎﻌﯾﺗﺳاو ،ﺔﻧﻣآ ﺔﻘﯾرطﺑ زﺎﮭﺟﻟا اذھ
زﺎﮭﺟﻟا اذﮭﻟ مﮭﻣادﺧﺗﺳا مدﻋ نﺎﻣـﺿﻟ فارﺷﻺﻟ لﺎﻔطﻷا ﻊﺿﺧﯾ نأ ﻲﻐﺑﻧﯾ
تﺣﺗ ﻻإ زﺎﮭﺟﻟا اذھ ﺔﻧﺎﯾـــــﺻ وأ فﯾظﻧﺗ لﺎﻔطﻷا ﻰﻠﻋ رظﺣﯾ .بﻌﻠﻟا ﻲﻓ
.فارﺷإ
ّ
لﯾﻛو وأ ،ﻊﻧـﺻﻣﻟا ﺔﻓرﻌﻣﺑ ﮫﻟادﺑﺗﺳا مﺗﺣﺗﯾ ،فﻠﺗﻠﻟ ﺔﯾذﻐﺗﻟا لﺑﺎﻛ ضرﻌﺗ اذإ
ِ
ُ
نوﻛﯾ نأ ﻲﻐﺑﻧﯾ .رطﺎﺧﻣ يﻷ ﺎﯾدﺎﻔﺗ كﻟذﻟ نﯾﻠھؤﻣ نﯾﯾﻧﻓ ﺔﻓرﻌﻣﺑ وأ ﮫﺗﺎﻣدﺧ
ً
ﺔﮭﺟ نﻣ مﻠﻣ ١٠ رادﻘﻣﺑ لوطأ (رـــــــــــﺿﺧأ-رﻔﺻأ) ضﯾرﺄﺗﻟا لﺻوﻣ
ّ
ﺎﺑــﺳﺎﻧﻣ ﺔﯾﻠﺧادﻟا تﻼــﺻوﻣﻟا عﺎطﻗ نوﻛﯾ نأ ﻲﻐﺑﻧﯾ .ﺔﯾﻓرطﻟا ﺔﻋوﻣﺟﻣﻟا
ً
.(ﻲﻔﯾرﻌﺗﻟا ﻖــﺻﻠﻣﻟا ﻰﻠﻋ ةروﻛذﻣﻟا) دﻗوﻣﻟا ﺎﮭـﺻﺗﻣﯾ ﻲﺗﻟا ﺔﻗﺎطﻟا لﻣﺣﺗﻟ
.HO5V2V2-F عوﻧﻟا نﻣ ﺔﻗﺎطﻟا لﺑﺎﻛ نوﻛﯾ نأ مﺗﺣﺗﯾ
.زﺎﮭﺟﻟا بﯾﻛرﺗ مﺎﻣﺗ دﻌﺑ
نﻋ وأ ﮫﯾﻟإ لوﺻوﻟا لﮭـــﺳﯾ سﺑﻘﻣ رﯾﻓوﺗ ﻖﯾرط نﻋ لــﺻﻔﻟا مﺎﻣﺗإ نﻛﻣﯾ
.لﯾﺻوﺗﻟا دﻋاوﻘﻟ ﺔﻘﺑﺎطﻣ ﺔﻣﺋاد تﻼﯾﺻوﺗﺑ حﺎﺗﻔﻣ بﯾﻛرﺗ ﻖﯾرط
.كﻟذ دﻌﺑ ةرﺗﻔﻟو لﯾﻐﺷﺗﻟا ءﺎﻧﺛأ تﻼﻌﺷﻟا سﻣﻟ بﻧﺟﺗ
ﻲﻓ ﺎﮭﻣدﺧﺗﺳﺗ ﻲﺗﻟا ةدﺣوﻟا فﺻﺗﻧﻣ ﻰﻠﻋ ﺎﻣﺋاد ﻲﻧاوﻷا ﻊﺿو ﻲﻐﺑﻧﯾ
ً
.مﻛﺣﺗﻟا ﺔﺣوﻟ ﻰﻠﻋأ ءﻲﺷ يأ ﻊﺿو بﻧﺟﺗ .ﻲﮭطﻟا
ﺎﮭطوﻘﺳ يدؤﯾ دﻗ ثﯾﺣ ،دﻗوﻣﻟا ﻰﻠﻋأ ﺔﻠﯾﻘﺛ مﺎﺳﺟأ يأ ﻊﺿو رظﺣﯾ
.ﮫﻓﻼﺗإ ﻰﻟإ دﻗوﻣﻟا ﻰﻠﻋ
فﯾظﻧﺗ ﻲﻓ ﻊﻔﺗرﻣﻟا طﻐﺿﻟا تﺎﺧﺎﺧﺑ وأ رﺎﺧﺑﻟا مادﺧﺗﺳا ﺎﯾﺋﺎﮭﻧ رظﺣﯾ
ً
.زﺎﮭﺟﻟا
.دﻗوﻣﻟا ﺢطﺳ ﻰﻠﻋأ ﻲﮭطﻟا ﻲﻧاوأ بﺣﺳﺗ ﻻ
ﺔﻧﻧﻘﻣﻟا تاددرﺗﻟﺎﺑ زﺎﮭﺟﻟا لﯾﻐﺷﺗﻟ ﻲﻓﺎﺿإ طﺑﺿ/لﯾﻐﺷﺗ ءارﺟإ مزﻠﯾ ﻻ
ﮫﯾﻠﻋ مﻛارﺗﺗ ﻻ ﻰﺗﺣ مادﺧﺗﺳا ةرﻣ لﻛ دﻌﺑ دﻗوﻣﻟا ﺢطﺳ فﯾظﻧﺗﺑ ﺢـــــﺻﻧﻧ
ةدﺎﻋإ دﻧﻋ قارﺗﺣﻼﻟ ضرﻌﺗﺗ ،ﺎﮭﻛرﺗ دﻧﻋ ﮫﻧﻷ .موﺣــــــــــﺷﻟاو خﺎﺳوﻷا
ً
نﻋ ﻼـــﺿﻓ ،ﺔﮭﯾرﻛﻟا ﺢﺋاورﻟاو نﺎﺧدﻟا ثﺎﻌﺑﻧا ﺔﺑﺑـــﺳﻣ ،دﻗوﻣﻟا مادﺧﺗﺳا
.ﻖﯾرﺣﻟا لﺎﻌﺷإ ﻲﻓ ﺎﮭﺑﺑﺳﺗ رطﺎﺧﻣ
.ﺎﻣﺋاد ﺔﺑﺳﺎﻧﻣﻟا ﻲﮭطﻟا ﻲﻧاوأ مادﺧﺗﺳﺎﺑ ﺢﺻﻧﻧ
ً
.ﻊﯾطﻘﺗﻠﻟ ﺢطﺳﻛ دﻗوﻣﻟا مادﺧﺗﺳا بﻧﺟﺗ
تﻼﻌﺷ ﻰﻠﻋ ﺔﯾﻛﯾﺗﺳﻼﺑﻟا ﻲﻧاوﻷاو موﯾﻧﻣوﻟﻷا ﻖﺋﺎﻗر ﻊﺿو رظﺣﯾ
.نﯾﺧﺳﺗﻟا
.زﯾﮭﺟﺗﻠﻟ ﺢطﺳﻛ دﻗوﻣﻟا مادﺧﺗﺳا بﻧﺟﺗ
.دﻗوﻣﻠﻟ ﻲﺟﺎﺟزﻟا ﺢطﺳﻟا ﻰﻠﻋ ةرﺷﺎﺑﻣ مﺎﻌطﻟا ﻲﮭط ﺎﯾﺋﺎﮭﻧ رظﺣﯾ
ً
.مﺎﺳﺟأ يأ نﯾزﺧﺗﻟ دﻗوﻣﻟا مادﺧﺗﺳا رظﺣﯾ
وأ ﻖﻋﻼﻣﻟا وأ كوﺷﻟا وأ نﯾﻛﺎﻛﺳﻟﺎﻛ ﺔﯾﻧدﻌﻣ مﺎﺳﺟأ يأ ﻊﺿو رظﺣﯾ
.ﺔﻧﺧﺎﺳ ﺢﺑﺻﺗ دﻗ ﺎﮭﻧإ ثﯾﺣ .دﻗوﻣﻟا ﺢطﺳ ﻰﻠﻋ ﺔﯾطﻏﻷا
02 AR
تﺎﯾوﺗﺣﻣﻟا
AR
٣٥ ﺔﻣﻼﺳﻟا تادﺎﺷرإ
٥ﺔﺋﯾﺑﻟا ﺔﯾﺎﻣﺣ.٢1
٥بﯾﻛرﺗﻟا.٣2
٦ﺔﯾﺋﺎﺑرﮭﻛﻟا تﻼﺻوﻟا.٤3
٨دﻗوﻣﻟا ﻊﻣ ﺔﻣدﺧﺗﺳﻣﻟا ﻲﮭطﻟا ﻲﻧاوأ صوﺻﺧﺑ ﺔﺣﯾﺻﻧ.٥4
٨مادﺧﺗﺳﻻا.٦5
١٠ﺔﻧﺎﯾﺻﻟاو فﯾظﻧﺗﻟا.٧6
١١تﻼﻛﺷﻣﻟا لﺣ.٨7
١١ﺔﻘﺣﻼﻟا ﺔﯾﺎﻧﻌﻟا.٩8
3..........................................................
4.............................................................
4...............................................................
4..................................................
6............
6..............................................................
8..................................................
9.......................................................
9.....................................................
GB
The manufacturer will not be responsible for any inaccuracy resulting from printing or transcript errors contained in this brochure. We reserve the right
to carry out modifications to products as required, including the interests of con sumption, without prejudice to the characteri stics relating to safety or function.
70005174 • A4 • 07.2022 • Rev_A
IT
Il Produttore non si assume responsabilità per eventuali errori di stampa o errori di trascrizione all'interno di questa brochure. Ci riserviamo il diritto di apportare modifiche ai prodotti
a seconda delle necessità, compresi gli interessi di consumo, senza influenza alcuna sulle caratteristiche relative a sicurezza o funzionamento.
FR
Le fabricant ne pourra être tenu pour responsable de toute inexactitude résultant d'erreurs d'impression ou de transcription contenues dans cette brochure. Nous nous réservons le droit
d'apporter, le cas échéant, des modifications aux produits, y compris dans l'intérêt de la consommation et sans préjudice des caractéristiques relatives à la sécurité et aux fonctions.
CZ
Výrobce nezodpovídá za nepřesnosti vyplývající z případných chyb při tisku nebo překlepů v této brožuře. Vyhrazujeme si právo provádět úpravy produktů podle potřeby, včetně
oblasti spotřeby, aniž by byly dotčeny vlastnosti týkající se bezpečnosti nebo funkce.
HR
Proizvođač ne snosi odgovornost za bilo kakve netočno tiskane podatke ili pogreške u prijepisu u ovoj brošuri. Zadržavamo pravo da po potrebi izmijenimo proizvod, uključujući
interes potrošnje, ne dovodeći u pitanje karakteristike u vezi sa sigurnošću ili funkcioniranjem.
HU
A gyártó nem tehető felelőssé a használati utasítás nyomdahibáiból eredő pontatlanságokért. Fenntartjuk a termékek szükség szerinti módosításának jogát, beleértve a fogyasztói
érdekek által megkövetelt, a biztonsági és működési jellemzőket nem befolyásoló módosításokat.
PL
Producent nie ponosi odpowiedzialności za jakiekolwiek nieprawidłowości wynikające z błędów druku lub transkrypcji w niniejszej publikacji. Zastrzegamy sobie prawo do
wprowadzenia zmian w produktach, o ile takowe będą wymagane, mając również na względzie interesy konsumenta, bez wpływu na ich parametry związane z bezpieczeństwem
czy funkcjonowaniem.
RO
Producătorul nu va fi răspunzător pentru nicio inexactitate ce decurge din imprimarea sau erorile de transcriere cuprinse în prezenta broşură. Ne rezervăm dreptul de a modifica
produsele dacă este necesar, inclusiv privind consumul, fără a influenţa caracteristicile referitoare la siguranţă sau funcţionare.
SI
Proizvajalec ne odgovarja za morebitne netočnosti, ki nastanejo zaradi tiska ali napak v prepisu te brošure. Pridržujemo si pravico do sprememb izdelkov po potrebi, vključno z
interesi porabe, brez poseganja v lastnosti v zvezi z varnostjo ali funkcijo.
SR
Proizvođač nije odgovoran ni za kakve nedoslednosti koje proizilaze iz grešaka u štampanju ili transkripciji u ovoj brošuri. Zadržavamo pravo da po potrebi izvršimo izmene
proizvoda, uključujući interese potrošnje, ne dovodeći u pitanje karakteristike u vezi sa bezbednošću ili funkcionisanjem.
UK
Виробник не несе відповідальність за будь-які друкарські помилки та неточності, що містяться в цій брошурі. Ми залишаємо за собою право вносити зміни в конструкцію
виготовлених нами приладів відповідно до вимог та інтересів споживачів, без шкоди для характеристик, які стосуються безпеки чи функціонування.
BG
Производителят не носи отговорност за никакви неточности в резултат на печатни или транскрипторни грешки, съдържащи се в тази брошура. Ние си запазваме
правото да извършваме модификации по продуктите както е необходимо, включително в интерес на потреблението, без да изключваме характеристиките, свързани с
безопасността или функционирането.
