Operating/Safety Instructions
Consignes de sécurité/d’utilisation
Instrucciones de funcionamiento y
seguridad
1-877-BOSCH99 (1-877-267-2499)
www.boschtools.com
Call Toll Free for Consumer Information & Service Locations
Pour obtenir des informations et les adresses de nos centres de
service après-vente, appelez ce numéro gratuit
Llame gratis para obtener información para el consumidor y
ubicaciones de servicio
GDM600-15
1619PC7112 GDM600-15 20251212.indd 11619PC7112 GDM600-15 20251212.indd 1 12/12/2025 11:11:44 AM12/12/2025 11:11:44 AM
2
Safety Symbols
The definitions below describe the level of severity
for each signal word. Please read the manual and pay
attention to these symbols.
This is the safety alert symbol. It
is used to alert you to potential
personal injury hazards. Obey all
safety messages that follow this
symbol to avoid possible injury
or death.
DANGER indicates a hazardous
situation which, if not avoided,
will result in death or serious
injury.
WARNING indicates a hazardous
situation which, if not avoided,
could result in death or serious
injury.
CAUTION indicates a hazardous
situation which, if not avoided,
could result in minor or
moderate injury.
SAVE THESE INSTRUCTIONS
Table of Contents
General Safety Rules ........................3
Disposal ...............................6
FCC Caution ..............................7
ISED Canada ..............................8
Intended Use ..............................8
Technical Data .............................8
Symbols.................................13
Getting to Know Your GDM600-15 Multimeter ....15
Measuring Functions on Rotary Dial .........17
Preparation ..............................18
Checking the Fuse ......................18
Replacing the Fuse ......................18
Kickstand .............................19
Power Supply ..........................20
Operation ...............................27
Initial Operation ........................27
Switching On and Off ....................27
1619PC7112 GDM600-15 20251212.indd 21619PC7112 GDM600-15 20251212.indd 2 12/12/2025 11:11:55 AM12/12/2025 11:11:55 AM
3
Read all safety warnings, instruc-
tions, illustrations and specica-
tions provided with this measuring tool. Failure to fol-
low all instructions listed below may result in electric
shock, re and/or serious injury.
SAVE ALL WARNINGS AND INSTRUCTIONS
FOR FUTURE REFERENCE.
Comply with local and national safety codes. Always
use personal protective equipment (approved rubber
gloves, face protection, and ame-resistant clothes)
to reduce the risk of injury from shock and arc blast
where hazardous live conductors are exposed.
Do not perform any measurements on electric circuits
with voltages exceeding 600 V.
General Safety Rules
SAVE THESE INSTRUCTIONS
Select Button ..........................28
Range Button . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Min Max Button ........................28
Hold Button ...........................29
Signal Tone............................29
Overload Indicator ......................30
LEAD Indicator .........................30
Reading the Bar Graph ...................30
Using the Magnetic Hanger Attachment.......30
Making Measurements ...................31
Using Test Lead Shields ..................32
Measuring AC Voltage ....................33
Measuring Frequency of Alternating Voltage ...34
Measuring DC Voltage....................35
Measuring AC Voltage in the Millivolt Range ...36
Measuring DC Voltage in the Millivolt Range ...37
Measuring Resistance ....................38
Testing Continuity ......................39
Measuring Capacitance...................40
Measuring AC Current....................41
Measuring Frequency of AC Current .........42
Measuring DC Current ...................43
Maintenance and Service ....................44
Accessories/Attachments ....................45
Troubleshooting...........................46
1619PC7112 GDM600-15 20251212.indd 31619PC7112 GDM600-15 20251212.indd 3 12/12/2025 11:11:55 AM12/12/2025 11:11:55 AM
4
Take extra care when working with voltages over 30 V
AC or 60 V DC! Even at these voltages, contact with live
parts can cause life threatening electric shocks.
Never take a measurement of 10A current for longer
than 10 seconds. A measurement of current for longer
than 10 seconds may cause damage to the measuring
tool or to the test leads.
Allow a buffer of 15 minutes between two max 10A
measurements.
Do not touch test lead tips to voltage source when
test leads are connected to the A input terminal.
Do not apply more than the rated voltage, as marked
on the measuring tool, between terminals or between
any terminal and earth ground.
Only use test leads that have the same voltage, cat-
egory, and amperage ratings as the measuring tool or
higher.
Do not use the measuring tool in explosive atmo-
spheres which contain ammable liquids, gases, or
dust. Sparks may be produced inside the measuring
tool, which can ignite dust or fumes.
Verify the function of the measuring tool by measur-
ing a known voltage before each use. If in doubt, have
the measuring tool serviced.
Only replace blown fuse with replacement that meet
the fuse specications in the “Technical Data” sec-
tion. Using other fuse may increase the risk of re, per-
sonal injury or property damage.
When measuring high currents, the fuse may heat up.
Allow the fuse to cool down before changing it.
Keep ngers behind test lead nger guards and away
from test lead tips during measurements.
Never attempt to use the measuring tool if its surface
or your hand is wet.
Do not exceed the maximum allowable input of any
measuring range.
Never use measuring tool to measure resistance, con-
tinuity and capacitance on a live circuit. Make sure
capacitor is fully discharged before touching or at-
tempting to make a measurement.
Only use measuring tool on live circuits when abso-
lutely necessary.
Assume circuits are live until they can be proven de-
energized.
SAVE THESE INSTRUCTIONS
1619PC7112 GDM600-15 20251212.indd 41619PC7112 GDM600-15 20251212.indd 4 12/12/2025 11:11:55 AM12/12/2025 11:11:55 AM
5
Do not use a current measurement as an indication
that a circuit is safe to touch. A voltage measurement
is necessary to know if a circuit is live.
Do not work alone when using measuring tool on live
circuit.
Do not ground yourself while measuring. Avoid body
contact with earthed or grounded surfaces such as
pipes, radiators, ranges and refrigerators.
Remove test leads before opening battery cover.
Connect the common test lead before the live test
lead and remove the live test lead before the common
test lead.
Do not use the HOLD function to measure voltage.
When HOLD is turned on, the display voltage does not
change even when a different voltage potential is mea-
sured. This will lead to injury due to electric shock.
Use the measuring tool only as specied in this man-
ual. Failure to use the measuring tool as specied may
cause the protection provided by the measuring tool to
be impaired.
Use the measuring tool or the test leads only if they
do not appear damaged. Damaged insulation of the
test leads can lead to an electric shock.
Have the measuring tool repaired only by a qualied
specialist using only original replacement parts. This
will ensure that the safety of the measuring tool is main-
tained.
Do not modify or open the battery. There is a risk of
short-circuiting.
In case of damage and improper use of the battery,
vapors may be emitted. The battery can set alight or ex-
plode. Ensure the area is well ventilated and seek medi-
cal attention should you experience any adverse effects.
The vapors may irritate the respiratory system.
If used incorrectly or if the battery is damaged, am-
mable liquid may be ejected from the battery. Contact
with this liquid should be avoided. If contact acciden-
tally occurs, rinse off with water. If the liquid comes into
contact with your eyes, seek additional medical atten-
tion. Liquid ejected from the battery may cause irrita-
tion or burns.
The battery can be damaged by pointed objects such
as nails or screwdrivers or by force applied external-
ly. An internal short circuit may occur, causing the bat-
tery to burn, smoke, explode or overheat.
SAVE THESE INSTRUCTIONS
1619PC7112 GDM600-15 20251212.indd 51619PC7112 GDM600-15 20251212.indd 5 12/12/2025 11:11:55 AM12/12/2025 11:11:55 AM
6
When the battery is not in use, keep it away from pa-
per clips, coins, keys, nails, screws, or other small
metal objects that could make a connection from one
terminal to another. A short circuit between the battery
terminals may cause burns or a re.
Only use the battery with products from the manufac-
turer. This is the only way in which you can protect the
battery against dangerous overload.
Only charge the batteries using chargers recommend-
ed by the manufacturer. A charger that is suitable for
one type of battery may pose a re risk when used with
a different battery.
Protect the measuring tool against heat, e.g. includ-
ing prolonged sun exposure, re, water, and moisture.
Danger of explosion.
Protect the battery against heat, e.g. against continu-
ous intense sunlight, re, dirt, water, and moisture.
There is a risk of explosion and short-circuiting.
Only use and charge the battery with compatible
products from the manufacturer. This is the only way
in which you can protect the battery against dangerous
overload.
Keep the magnetic accessories away from im-
plants or other medical devices such as pace-
maker or insulin pumps. The magnets generate
a eld that can impair the function of implants or medi-
cal devices, which may lead to serious personal injury.
Keep the tool, positioning device, and laser target
plate away from magnetic data medium and magneti-
cally-sensitive equipment. The effect of the magnets of
the tool and laser target plate can lead to irreversible
data loss.
Disposal
This section is part of Robert Bosch Tool Corporation’s
commitment to preserving our environment and con-
serving our natural resources.
Tool Disposal
Do not dispose of power tools and batteries/recharge-
able batteries into household waste!
SAVE THESE INSTRUCTIONS
1619PC7112 GDM600-15 20251212.indd 61619PC7112 GDM600-15 20251212.indd 6 12/12/2025 11:11:56 AM12/12/2025 11:11:56 AM
7
NOTE: This equipment has been tested and found to
comply with the limits for a Class B digital device, pur-
suant to part 15 of the FCC Rules. These limits are de-
signed to provide reasonable protection against harmful
interference in a residential installation. This equipment
generates, uses and can radiate radio frequency energy
and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio
communications. However, there is no guarantee that
interference will not occur in a particular installation. If
this equipment does cause harmful interference to ra-
dio or television reception, which can be determined by
turning the equipment off and on, the user is encour-
aged to try to correct the interference by one or more of
the following measures:
— Reorient or relocate the receiving antenna.
— Increase the separation between the equipment
and receiver.
FCC Caution
Battery Disposal
Do not attempt to disassemble the battery or remove
any components projecting from the battery termi-
nals. Fire or injury may result. Prior to disposal, protect
exposed terminals with heavy insulating tape to prevent
shorting.
Lithium-Ion Batteries
If equipped with a lithium-ion battery, the battery must
be collected, recycled, or disposed of in an environmen-
tally sound manner.
The EPA certied RBRC Battery Recycling
Seal on the lithium-ion (Li-ion) battery
indicates Robert Bosch Tool Corporation
is voluntarily participating in an industry
program to collect and recycle these bat-
teries at the end of their useful life, when
taken out of service in the United States or Canada. The
RBRC program provides a convenient alternative to
placing used Li-ion batteries into the trash or the mu-
nicipal waste stream, which may be illegal in your area.
Please call 1-800-8-BATTERY for information on Li-ion
battery recycling and disposal bans/ restrictions in your
area or return your batteries to a Bosch/Dremel Service
Center for recycling.
Robert Bosch Tool Corporation’s involvement in this
program is part of our commitment to preserving our
environment and conserving our natural resources.
SAVE THESE INSTRUCTIONS
1619PC7112 GDM600-15 20251212.indd 71619PC7112 GDM600-15 20251212.indd 7 12/12/2025 11:11:57 AM12/12/2025 11:11:57 AM
8
Intended Use
Model number GDM600-15
Article number 3601K77310
Maximum voltage between any
terminal and earth ground
600 V AC/DC
Measuring range for AC or DC
voltage
600 V AC/DC
Measuring range for AC or DC
current
10 A AC/DC
Operation time at maximum mea-
suring current 10A
10 s with 15 min
interval
Measuring range for frequency of
AC voltage or AC current
50 kHz AC V
2 kHz AC A
Measuring range for resistance 40 MΩ
Measuring range for capacitance 1,000 µF
Operating temperature +14°F to +122°F
(-10°C to +50°C)
Technical Data
The digital multimeter is intended for measuring volt-
age, current, resistance, capacitance, frequency, and for
continuity testing.
The digital multimeter may only be used in circuits with
CAT III voltages less than or equal to 600 V DC/AC.
The multimeter is suitable for indoor use only.
SAVE THESE INSTRUCTIONS
This class B digital device complies with ICES-003
CAN ICES-003(B) / NMB-003 (B)
ISED Canada
— Connect the equipment into an outlet on a circuit
different from that to which the receiver is con-
nected.
— Consult the dealer or an experienced radio/TV
technician for help.
NOTE: Any changes or modications not expressly ap-
proved by the party responsible for compliance could
void the user’s authority to operate the equipment.
1619PC7112 GDM600-15 20251212.indd 81619PC7112 GDM600-15 20251212.indd 8 12/12/2025 11:11:57 AM12/12/2025 11:11:57 AM
9
Model number GDM600-15
Permitted charging temperature
range
+50°F to +95°F
(+10°C to +35°C)
Storage temperature
1
-40°F to +158°F
(-40°C to +70°C)
Temperature coefcient 0.1 x (specied
accuracy)/°C
(<64.4°F (18°C)
or >82.4°F
(28°C))
Relative air humidity max. 90%
Max. altitude 6562 ft (2,000
meters)
Pollution degree according to
IEC 61010-1
2
2
Automatic switch-off after
approx.
20 min
Weight
3
0.82 lb (0.37 kg)
Dimensions 3.1 x 2.3 x 7.0
in (78.3 x 59.3 x
177.3 mm)
Protection rating IP 65
Safety class CAT III 600 V
5
Power supply
• Battery pack (lithium-ion)
• Batteries (alkali-manganese)
BA 3.7V 1.0Ah A
(GBA37V10)
2 x 1.5 V LR06
(AA)
Test leads
Article number 1600A03TC8
Safety class with test lead
shields
CAT III 1000 V
5
,
10 A
CAT IV 600 V
6
,
10 A
Safety class without test lead
shields
CAT II 1000 V
4
,
10 A
Fuse
Type F (Fast Acting)
Rated voltage 600 V
Rated current 10 A
1619PC7112 GDM600-15 20251212.indd 91619PC7112 GDM600-15 20251212.indd 9 12/12/2025 11:11:57 AM12/12/2025 11:11:57 AM
10
Model number GDM600-15
Switching capacity 10 kA
Dimensions 0.25 x 1.26 in
(6.3 x 32 mm)
Lithium-ion battery pack (sold separately)
Type BA 3.7V 1.0Ah A
(GBA37V10)
Article number 1607A350N9
USB port USB Type-C®
Recommended USB Type-C®
cable
2610067499,
6082942Z0Z
Rated voltage 3.7 V
Capacity 1.0 Ah
Number of battery cells 1
Alkaline-manganese batteries
Type LR6 (AA)
Number 2
Power adapter (optional)
Recommended USB power
adapter/power supply
Output rated 5 V
DC, 500 mA
1. Except batteries and/or rechargeable batteries
2. Only non-conductive deposits occur, whereby occa-
sional temporary conductivity caused by condensa-
tion is expected.
3. Weight without batteries
4. Measurement category II is applicable for test and
measuring circuits connected directly to utilization
points (socket outlets and similar points) of the low-
voltage mains installation.
5. Measurement category III is applicable to test and
measuring circuits connected to the distribution part
of the building’s low voltage mains installation.
6. Measurement category IV is applicable for test and
measurement circuits connected to the source of the
low-voltage grid installation of the building.
1619PC7112 GDM600-15 20251212.indd 101619PC7112 GDM600-15 20251212.indd 10 12/12/2025 11:11:57 AM12/12/2025 11:11:57 AM
11
Accuracy Specications
Accuracy is guaranteed for a period of one year from cal-
ibration at operating temperatures of +14°F to +122°F
(-10°C to +50°C) and a relative humidity of 0% to 90%.
The specications apply for an ambient temperature of
between +64.4°F (+18°C) and +82.4°F (+28°C) and a
relative humidity of ≤ 75%. If the temperature is outside
the previously specied range, an additional tempera-
ture error factor of 0.1 x the specied accuracy must be
taken into account for every 1°C.
Rotary Dial
Position
Range Resolution Accuracy
(% of the
measured
value + count
value)
DC voltage
(direct volt-
age)
600.0 mV
6.000 V
60.00 V
600.0 V
0.1 mV
0.001 V
0.01 V
0.1 V
± (0.5% + 2)
DC current
(direct cur-
rent)
6.000 A
10.00 A
0.001 A
0.01 A
± (1.0% + 3)
AC voltage
(alternating
voltage)
600.0 mV
6.000 V
60.00 V
600.0 V
0.1 mV
0.001 V
0.01 V
0.1 V
± (1.0% + 3)
(45 Hz to
500 Hz)
± (2.0% + 3)
(500 Hz to
1000 Hz)
AC current
(alternating
current)
6.000 A
10.00 A
0.001 A
0.01 A
± (1.5% + 3)
(45 Hz to
500 Hz)
Frequency
of AC
current or
voltage (AC
V: 10 V to
600 V
5 Hz to 50
kHz)
(AC A: 600
mA to 10 A
45 Hz to 2
kHz)
99.99 Hz
999.9 Hz
9.999 kHz
50.00 kHz
0.01 Hz
0.1 Hz
0.001 kHz
0.01 kHz
± (0.1% + 2)
1619PC7112 GDM600-15 20251212.indd 111619PC7112 GDM600-15 20251212.indd 11 12/12/2025 11:11:57 AM12/12/2025 11:11:57 AM
12
Rotary Dial
Position
Range Resolution Accuracy
(% of the
measured
value + count
value)
Resistance 600.0 Ω
6.000 kΩ
60.00 kΩ
600.0 kΩ
6.000 MΩ
0.1 Ω
0.001 kΩ
0.01 kΩ
0.1 kΩ
0.001 MΩ
± (1.0% + 5)
40.00 MΩ 0.01 MΩ ± (2.0% + 5)
Capaci-
tance
100.0 µF
1000 µF
0.1 µF
1 µF
± (1.9% + 2)
Continuity - 0.1 Ω ± (1.0% + 5)
≤ 30 Ω:
Sound signal
≥ 50 Ω: No
sound signal
1619PC7112 GDM600-15 20251212.indd 121619PC7112 GDM600-15 20251212.indd 12 12/12/2025 11:11:57 AM12/12/2025 11:11:57 AM
13

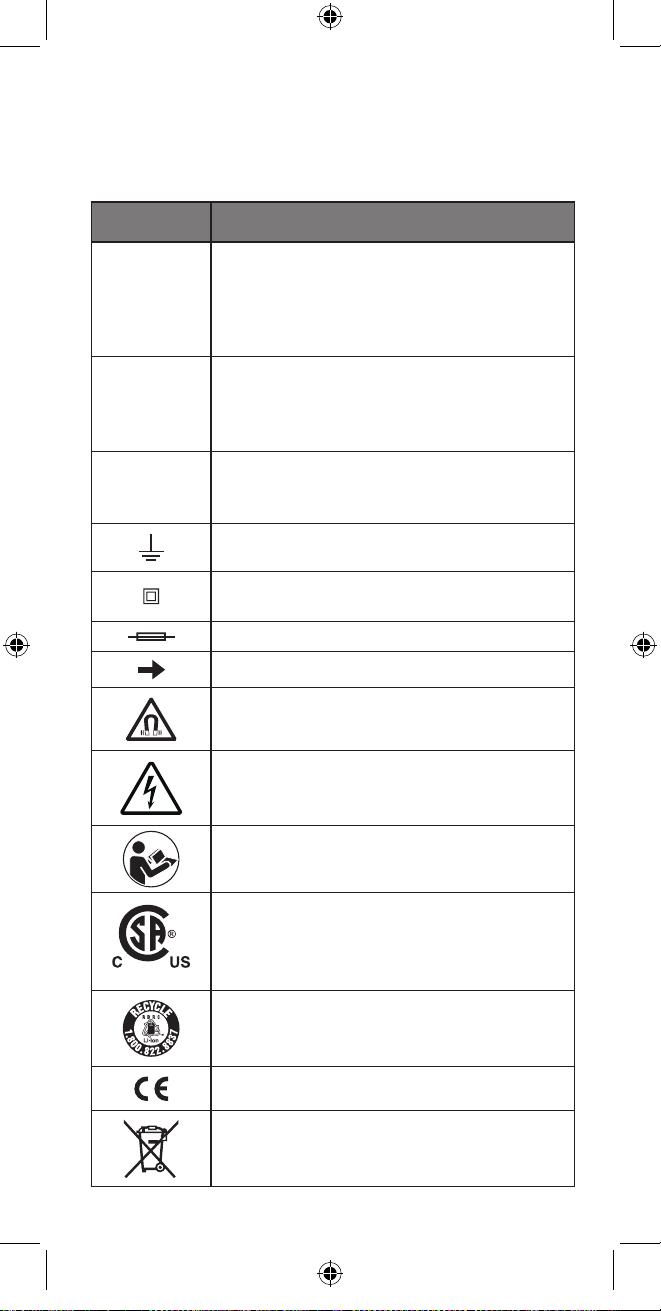

Symbols

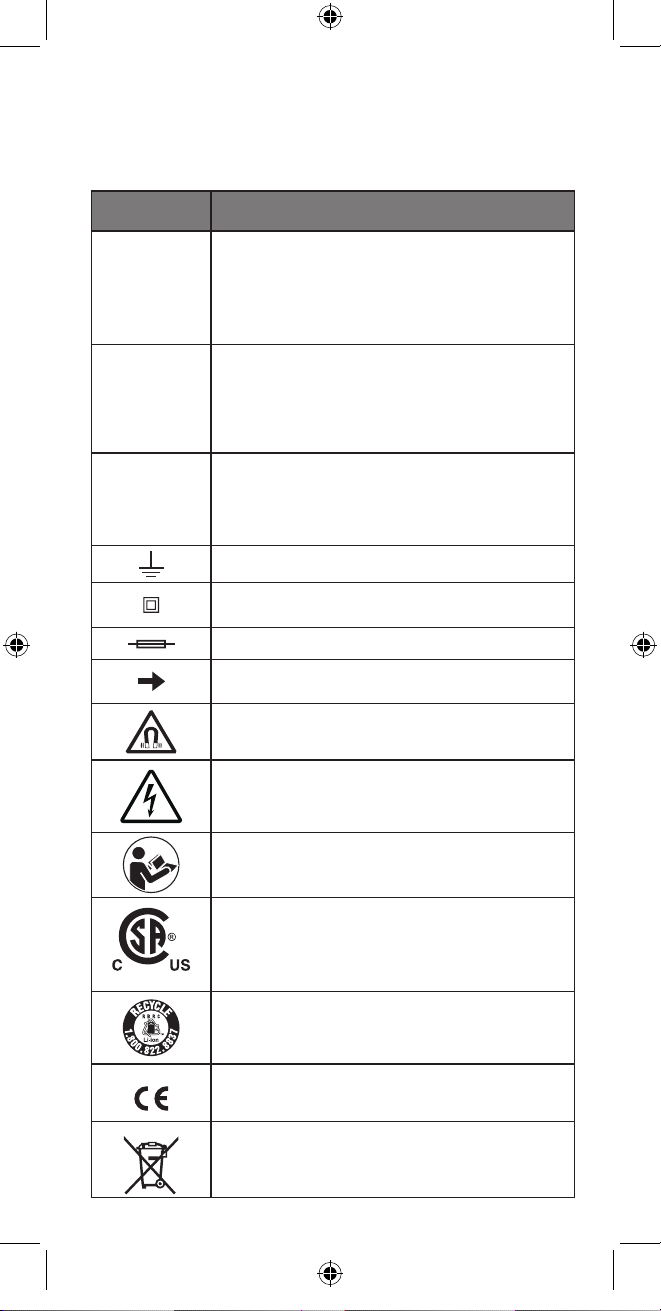

Important: Some of the following symbols may be
used on your tool. Please study them and learn their
meaning. Proper interpretation of these symbols will
allow you to operate the tool better and safer.
Symbol Designation/Explanation
V Volts (voltage)
A Amperes (current)
Ah
Amp hour (measurement of battery
capacity)
Hz Hertz (frequency, cycles per second)
W Watt (power)
F Farads (capacitance)
Ω Ohms (resistance)
lbs Pounds (weight)
kg Kilograms (weight)
in Inch (dimension)
ft Feet (dimension)
mm Millimeters (dimension)
m Meters (dimension)
min Minutes (time)
s Seconds (time)
ºF Fahrenheit (temperature)
ºC Celsius (temperature)
Alternating current (type or characteris-
tic of current)
Direct current (type or a characteristic
of current)
Alternating or direct current (type or
characteristic of current)
Hazardous voltage
Continuity
Capacitance
1619PC7112 GDM600-15 20251212.indd 131619PC7112 GDM600-15 20251212.indd 13 12/12/2025 11:11:59 AM12/12/2025 11:11:59 AM
14

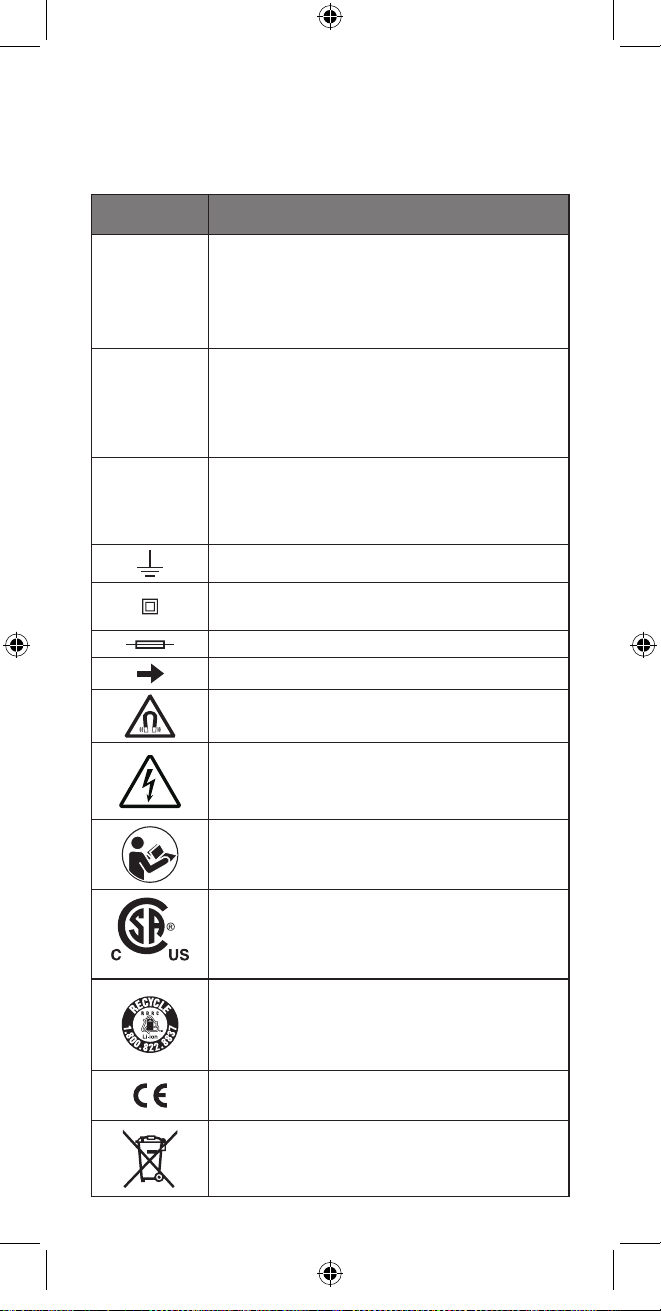

Important: Some of the following symbols may be
used on your tool. Please study them and learn their
meaning. Proper interpretation of these symbols will
allow you to operate the tool better and safer.
Symbol Designation/Explanation
CAT II
Measurement category II is applicable
for test and measuring circuits con-
nected directly to utilization points
(socket outlets and similar points) of
the low-voltage mains installation.
CAT III
Measurement category III is applicable
for test and measuring circuits con-
nected to the distribution part of the
building’s low voltage mains installa-
tion.
CAT IV
Measuring category IV is applicable
for test and measurement circuits con-
nected to the source of the low-voltage
grid installation of the building.
Earthing terminal (grounding terminal)
Class II construction (designates
double insulated construction tools)
Fuse
Arrow (action in the direction of ar-
row)
This symbol indicates magnetic eld
in place.
This is a safety alert symbol. It is used
to alert you to the possibility of elec-
tric shock.
Alerts user to read manual.
This symbol designates that this tool is
listed by the Canadian Standards Asso-
ciation, to United States and Canadian
Standards.
Designates Li-ion battery recycling
program.
Conforms to European Union direc-
tives.
Do not dispose of the tool or battery
packs/batteries with household waste.
1619PC7112 GDM600-15 20251212.indd 141619PC7112 GDM600-15 20251212.indd 14 12/12/2025 11:12:03 AM12/12/2025 11:12:03 AM
15

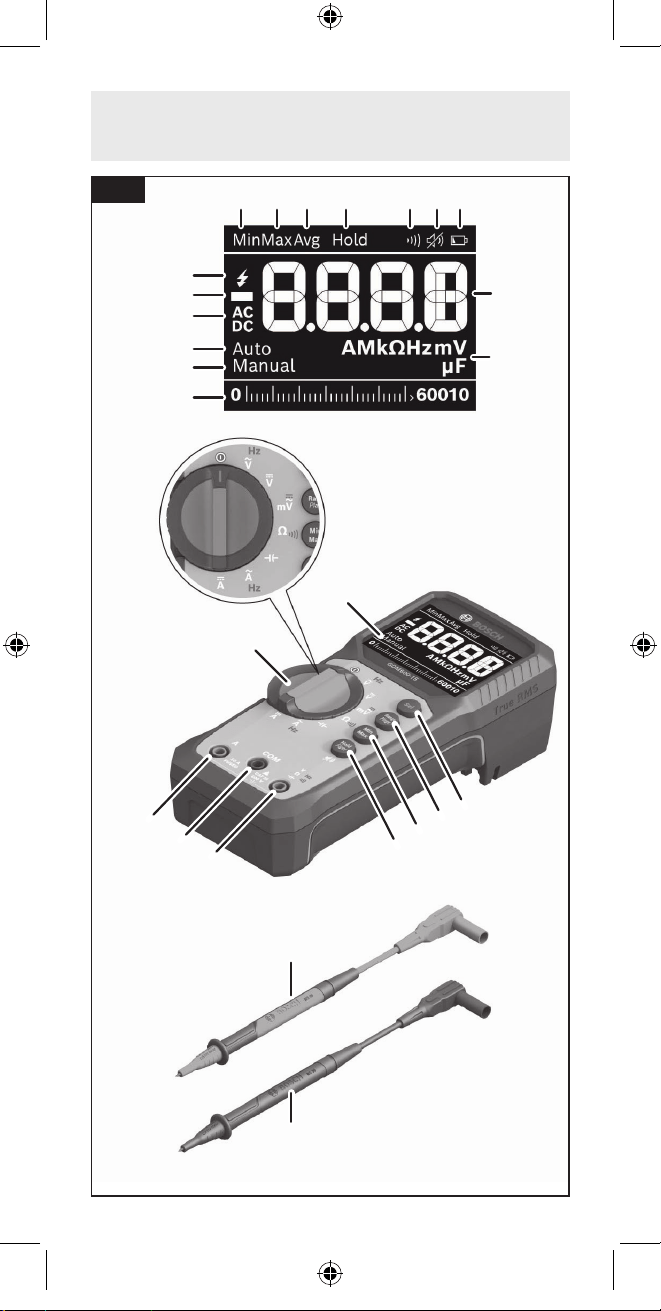

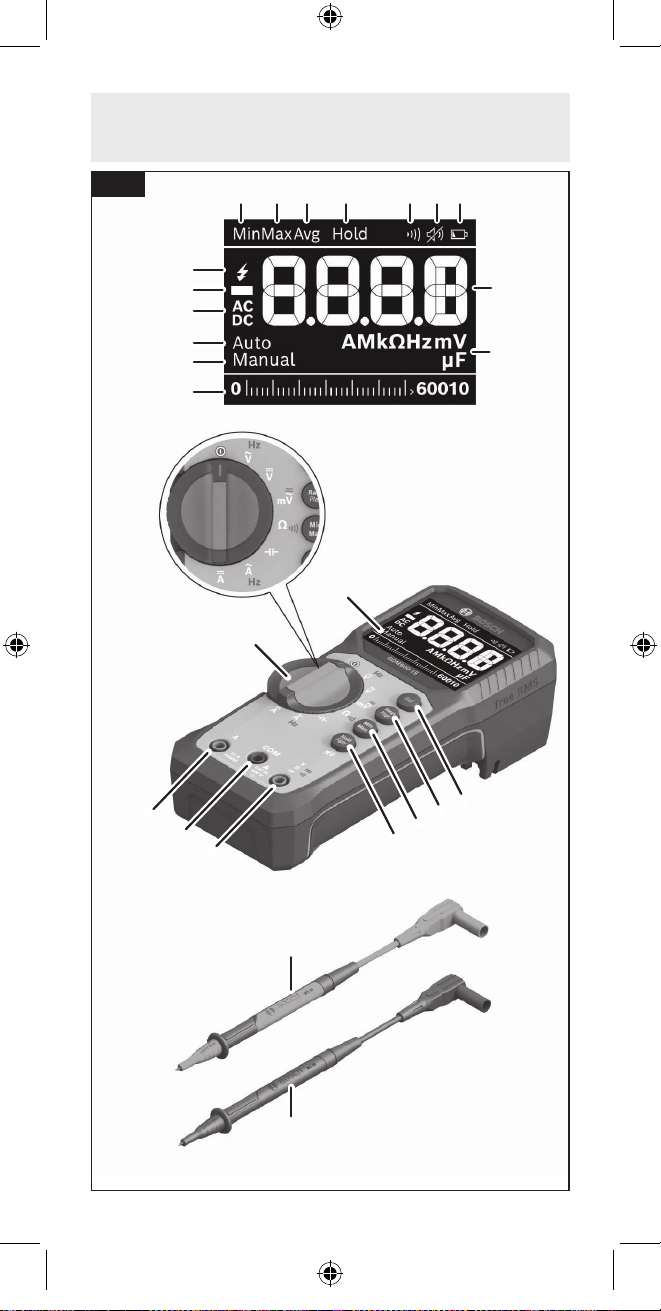

Getting to Know Your GDM600-15
Multimeter
21 22 23 24 25 26 27
28
29
30
31
32
33
34
35
1
2
11
8
7
Fig. 1
10
9
6
5
4
3
1619PC7112 GDM600-15 20251212.indd 151619PC7112 GDM600-15 20251212.indd 15 12/12/2025 11:12:04 AM12/12/2025 11:12:04 AM
16

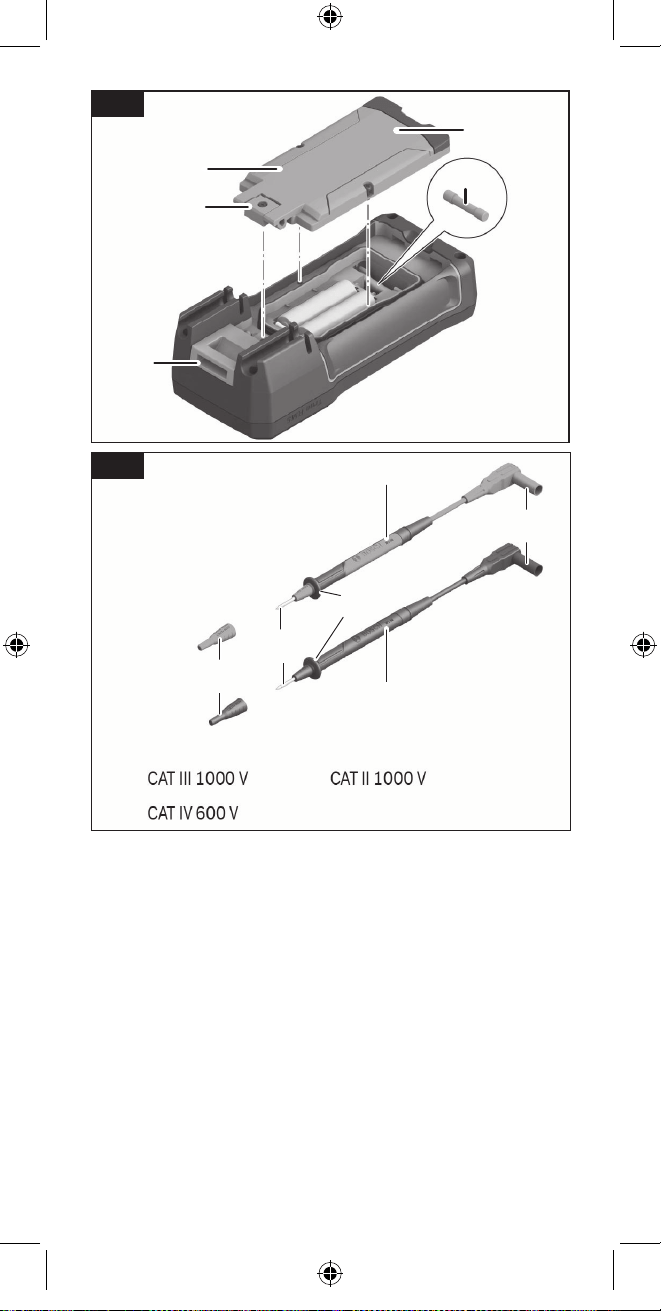

Fig. 3
17
7
8
18
19
20
1 Display
2 Rotary Dial
3 Select Button
4 Range Button
5 Min Max Button
6 Hold Button (Sound
Button)
7 Black Test Lead
8 Red Test Lead
9 COM Input Terminal
10 V Input Terminal
11 A Input Terminal
12 Kickstand
13 Battery Compartment
Cover Screws
14 Battery Compartment
Cover
15 Fuse
16 Magnetic Hanger
Attachment Point
17 Test Lead Shields
18 Test Lead Tips
14
13
15
Fig. 2
16
12
1619PC7112 GDM600-15 20251212.indd 161619PC7112 GDM600-15 20251212.indd 16 12/12/2025 11:12:05 AM12/12/2025 11:12:05 AM
17
Measuring Functions on Rotary Dial
Rotary Dial
Position
Measuring Function
Off
Frequency of AC voltage
AC voltage
DC voltage
Millivolts of AC or DC voltage
Resistance
Continuity test
Capacitance
AC current
Frequency of AC current
DC current
Note: Use the Select Button 3 to select the secondary
measuring function of a given position on the Rotary
Dial 2. The default function is printed in white on the
tool.
19 Test Lead Finger
Guards
20 Test Lead Connectors
Display Elements
21 Minimum Value
22 Maximum Value
23 Average Value
24 Hold Mode Indicator
25 Continuity Test
26 Sound Off
27 Battery Warning
28 Measured Value
29 Unit of Measurement
30 Bar Graph
31 Manual Measuring
Range
32 Automatic Measuring
Range
33 AC/DC Indicator
34 Polarity Indicator
35 Hazardous Voltage
(Warning indicator if
voltage > 30 V)
1619PC7112 GDM600-15 20251212.indd 171619PC7112 GDM600-15 20251212.indd 17 12/12/2025 11:12:12 AM12/12/2025 11:12:12 AM
18

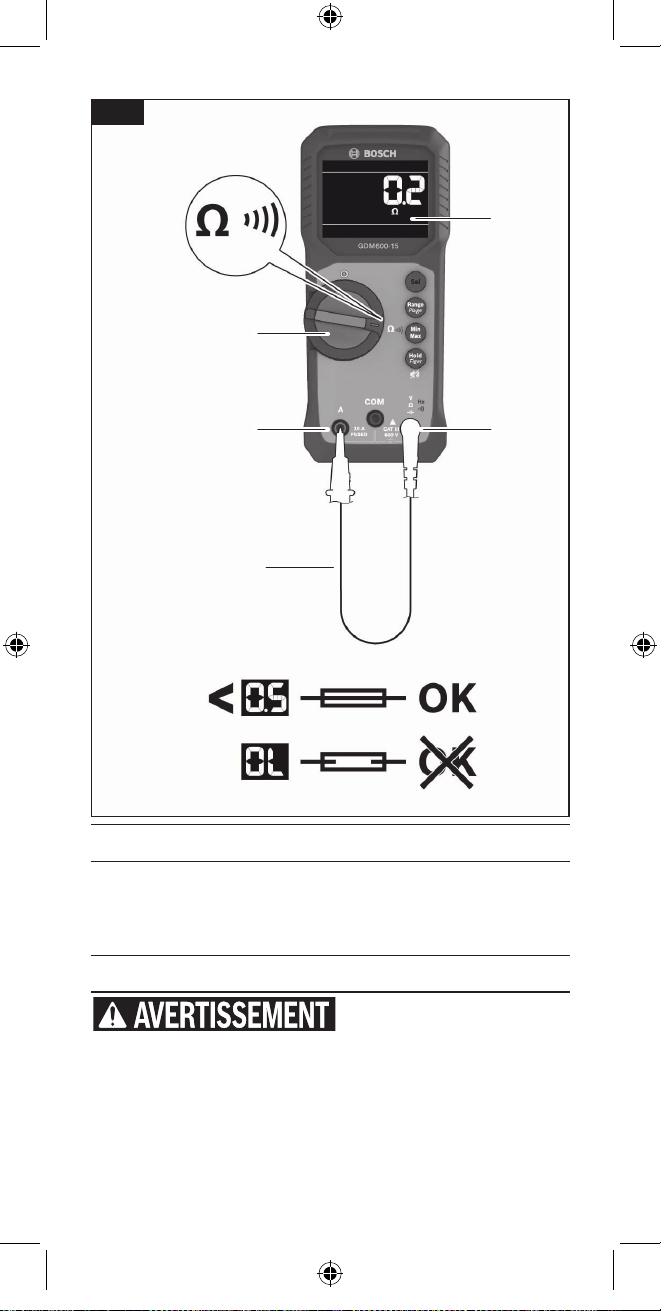

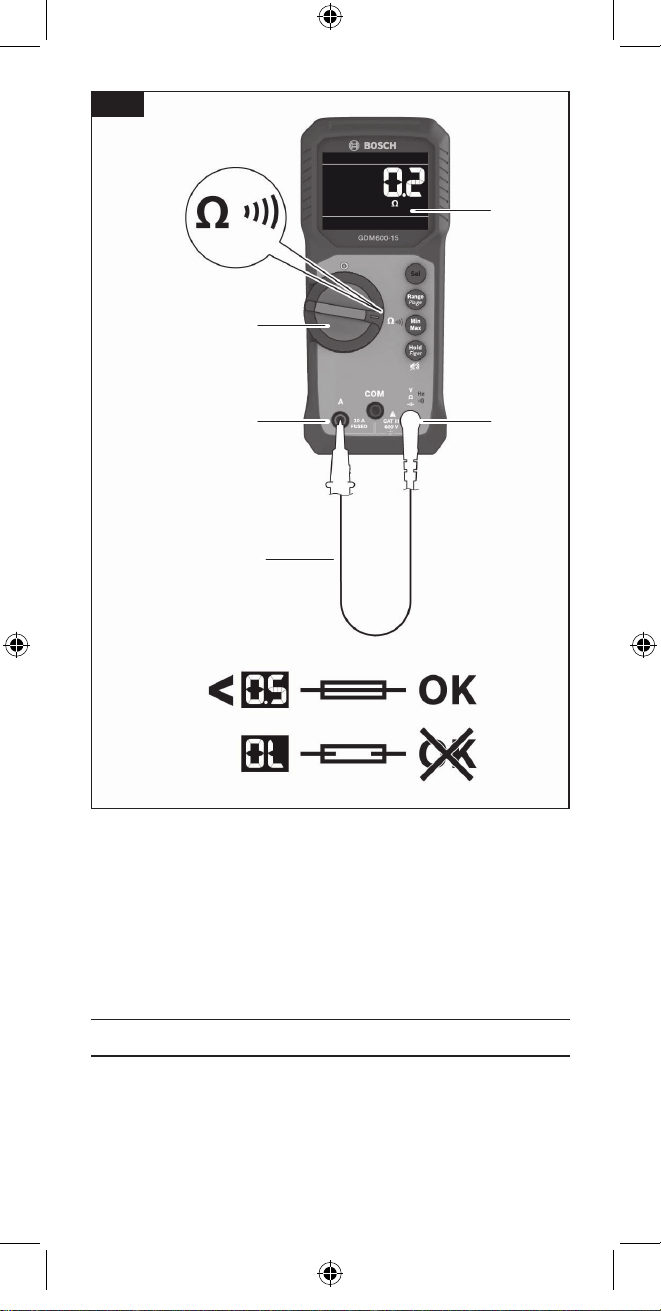

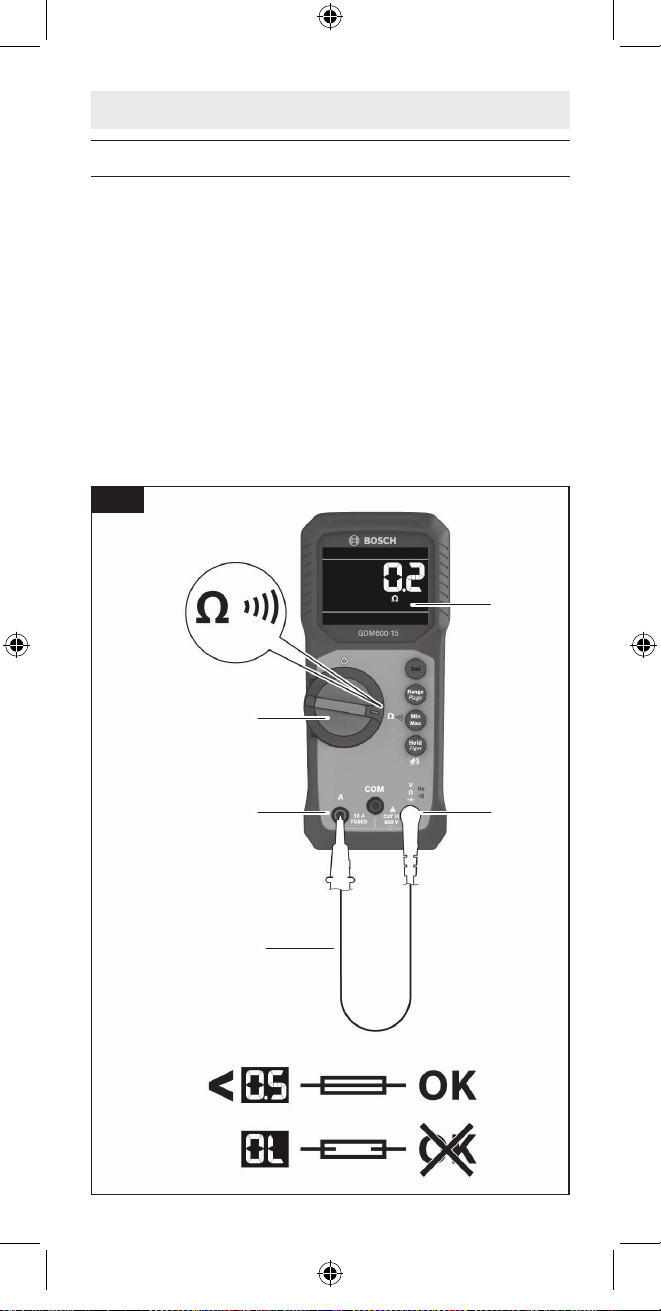

Checking the Fuse
(Fig. 4)
1. Rotate the Rotary Dial 2 to the Resistance position.
2. Remove the Test Lead Shield 17 from the Red Test
Lead 8.
3. Insert the Red Test Lead 8 into the V Input Terminal
10.
4. Use the Test Lead Tip 18 of the Red Test Lead 8 to
make contact with the A Input Terminal 11.
5. The measured value is shown on the Display 1.
If a value lower than 0.5 Ω is displayed, the Fuse
15 is intact.
If OL is displayed, the Fuse 15 is blown and must
be replaced.
Replacing the Fuse

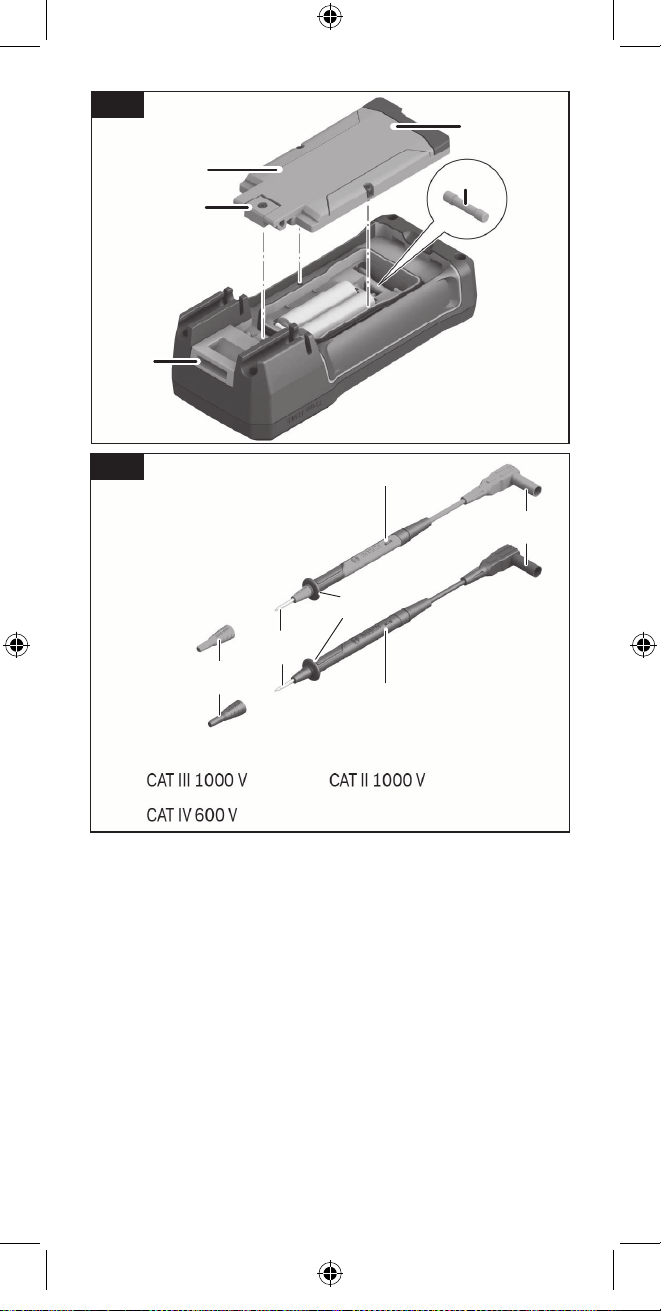

(Fig. 2)
Remove test leads before opening
battery cover. Not removing test
leads may increase risk of electric shock.
When measuring high currents, the
fuse may heat up. Allow the fuse to
cool down before changing it.
Only replace blown fuse with re-
placement that meet the fuse speci-
cations in the “Technical Data” section. Using other
fuse may increase the risk of re, personal injury or
property damage.
1. Ensure the Rotary Dial 2 is in the OFF position.
2. Remove the Test Leads 7 and 8 from the digital
multimeter.
3. Loosen the 3 Battery Compartment Cover Screws
13 and remove the Battery Compartment Cover 14.
The screws will loosen but cannot be removed.
Preparation
1619PC7112 GDM600-15 20251212.indd 181619PC7112 GDM600-15 20251212.indd 18 12/12/2025 11:12:12 AM12/12/2025 11:12:12 AM
19
4. Remove the blown Fuse 15 and insert the new Fuse
15.
5. Reinsert the Battery Compartment Cover 14, press-
ing it rmly into place, and attach the cover with
the 3 Battery Compartment Cover Screws 13.
The digital multimeter can only be switched ON if the
Battery Compartment Cover 14 is screwed down cor-
rectly.

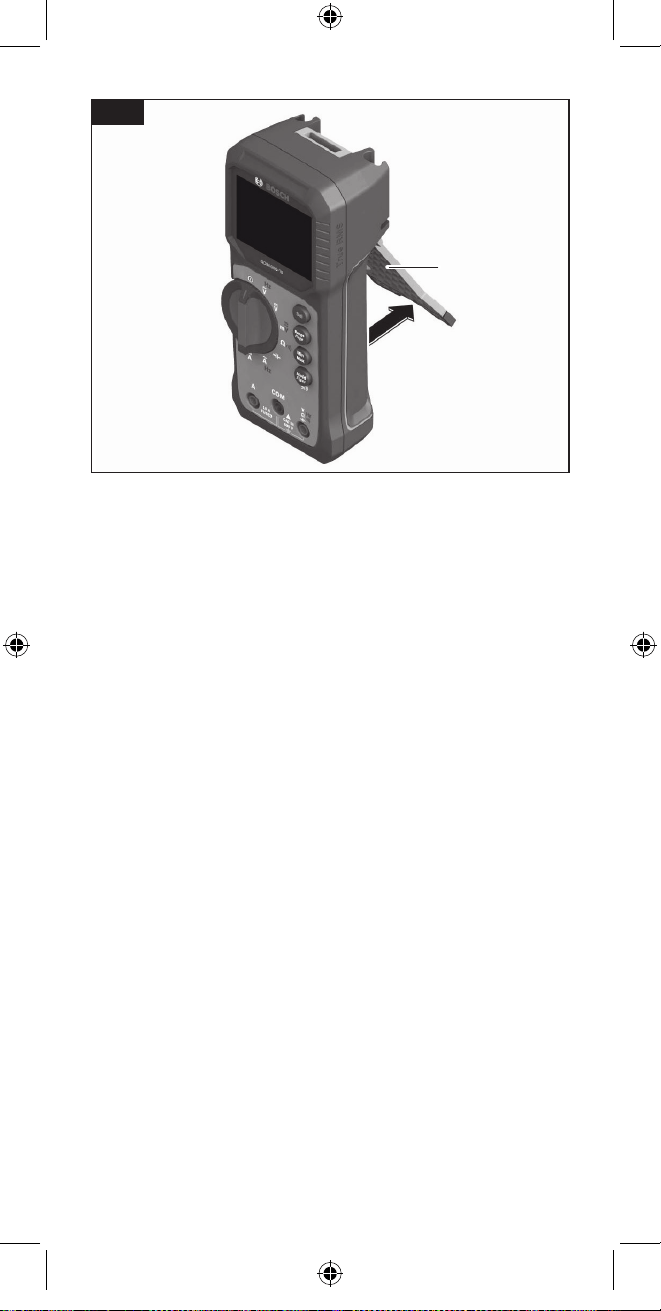

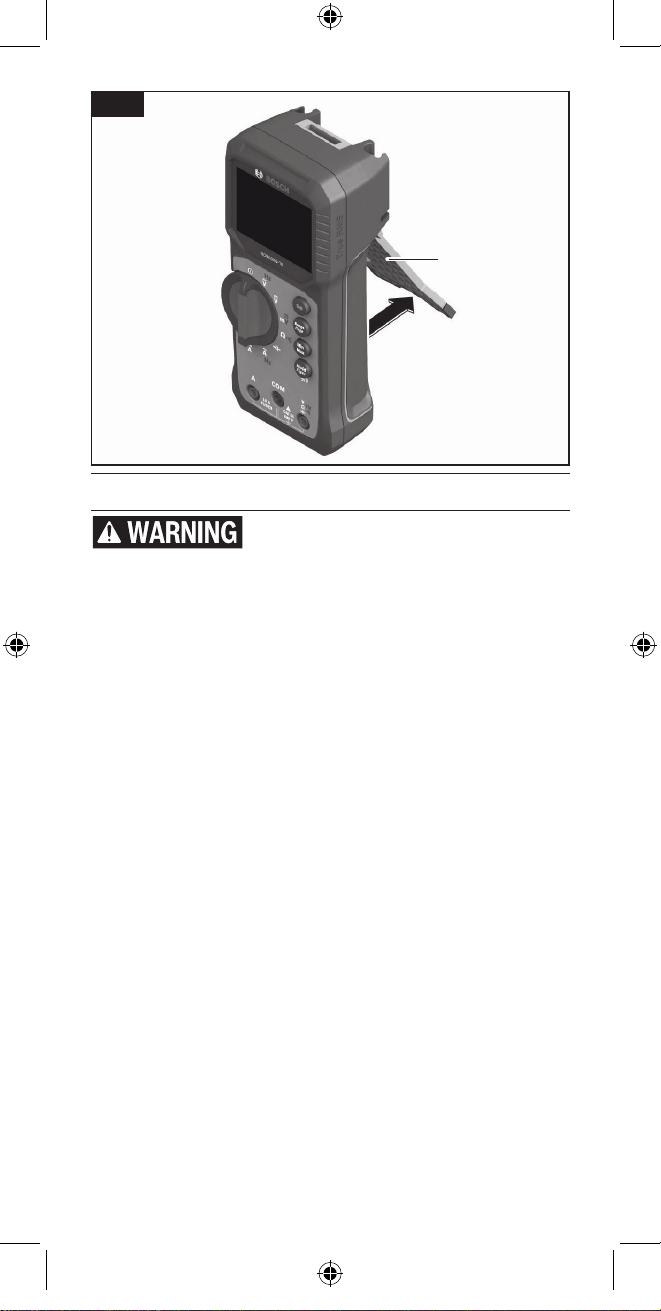

Kickstand
(Fig. 5)
Lift the Kickstand 12 on the rear of the digital multime-
ter to sit the tool in an upright position.
Fig. 4
1
10
2
11
8
1619PC7112 GDM600-15 20251212.indd 191619PC7112 GDM600-15 20251212.indd 19 12/12/2025 11:12:13 AM12/12/2025 11:12:13 AM
20
Power Supply
Remove test leads before opening
battery cover. Not removing test
leads may increase risk of electric shock.
The tool can either be operated with the Bosch re-
chargeable Lithium-Ion Battery Pack 38 outlined in the
“Technical Data” on page 10 or commercially avail-
able LR6 (AA) alkaline manganese batteries (sold sepa-
rately).atteries

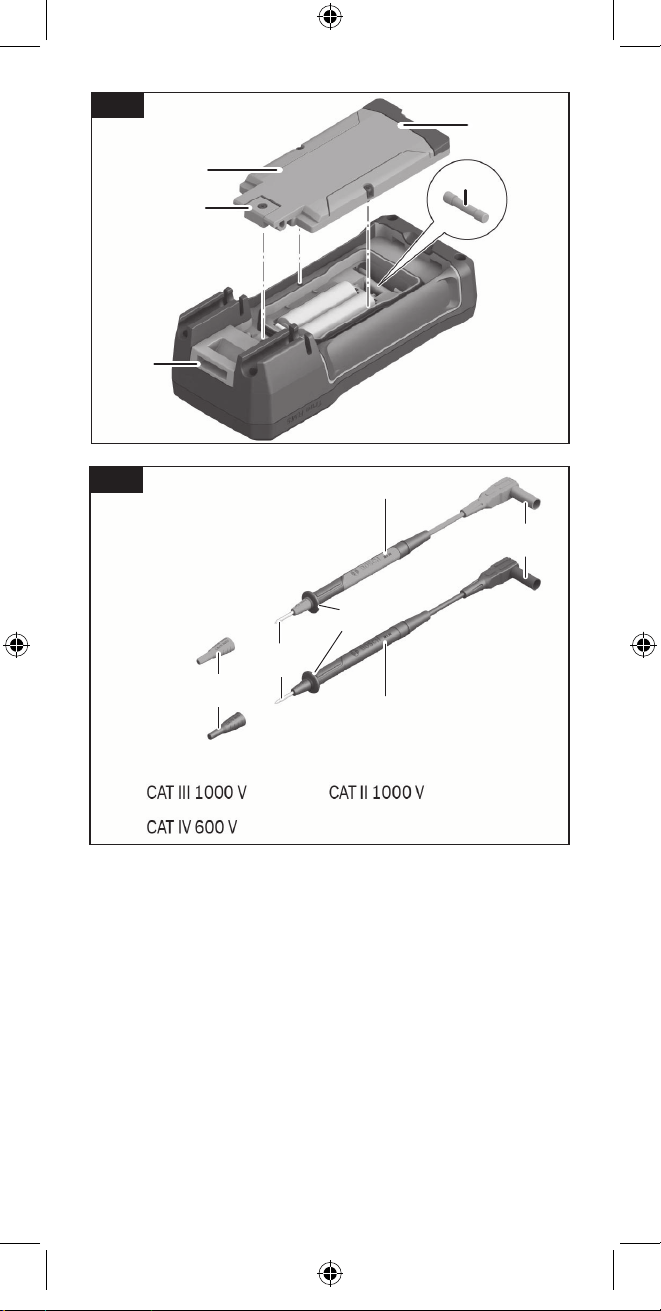

Operation with AA (LR6) Batteries
(Fig. 2, Fig. 6, Fig. 7)
It is recommended that you use alkaline manganese bat-
teries to operate the multimeter.
To insert the AA alkaline batteries:
1. Remove the Test Leads 7 and 8 from the digital
multimeter and ensure the Rotary Dial 2 is in the
OFF position.
2. Loosen the 3 Battery Compartment Cover Screws
13 and remove the Battery Compartment Cover 14.
The screws will loosen but cannot be removed.
3. Insert the AA alkaline batteries into the tool.
When inserting, pay attention to the correct polar-
ity according to the representation on the inside of
the battery compartment.
4. Reinsert the Battery Compartment Cover 14, press-
ing it rmly into place, and attach the cover with
the 3 Battery Compartment Cover Screws 13.
12
Fig. 5
1619PC7112 GDM600-15 20251212.indd 201619PC7112 GDM600-15 20251212.indd 20 12/12/2025 11:12:13 AM12/12/2025 11:12:13 AM
21
The digital multimeter can only be switched ON if the
Battery Compartment Cover 14 is screwed down cor-
rectly.
Always replace all the batteries at the same time.
Only use batteries from the same manufacturer and
which have the same capacity.
Remove the batteries from the multimeter when not
using it for extended periods. When storing for extend-
ed periods, the batteries can corrode and discharge
themselves.
Never store the digital multimeter without an inserted
Battery Compartment Cover 14, particularly in dusty or
humid environments.
Operation with AA batteries requires the Battery Com-
partment Cover Inlay 36. The inlay can be removed for
operation with the Bosch rechargeable Lithium-ion Bat-
tery Pack 38.
36
37
Fig. 7
37
36
Fig. 6
1619PC7112 GDM600-15 20251212.indd 211619PC7112 GDM600-15 20251212.indd 21 12/12/2025 11:12:14 AM12/12/2025 11:12:14 AM
22

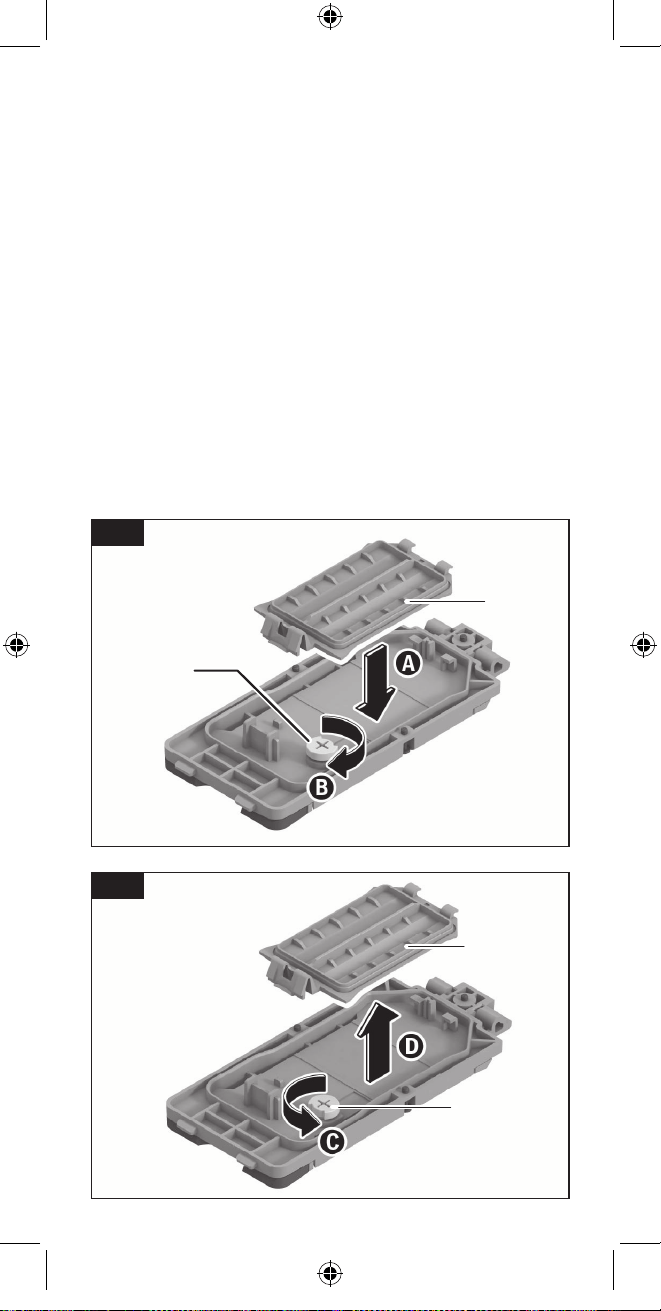

To insert the Battery Compartment Cover Inlay 36:
1. Remove the Test Leads 7 and 8 from the digital
multimeter and ensure the Rotary Dial 2 is in the
OFF position.
2. Loosen the 3 Battery Compartment Cover Screws
13 and remove the Battery Compartment Cover 14.
The screws will loosen but cannot be removed.
3. Rotate the Battery Inlay Locking Mechanism 37 by
approximately half a revolution.
4. Remove the Lithium-Ion Battery Pack 38 if neces-
sary.
5. Insert the Battery Compartment Cover Inlay 36 into
position on the Battery Compartment Cover 14.
6. Rotate the Battery Inlay Locking Mechanism 37
approximately half a revolution to return it to the
locked position.
To remove the Battery Compartment Cover Inlay 36:
1. Remove the Test Leads 7 and 8 from the digital
multimeter and ensure the Rotary Dial 2 is in the
OFF position.
2. Loosen the 3 Battery Compartment Cover Screws
13 and remove the Battery Compartment Cover 14.
The screws will loosen but cannot be removed.
3. Rotate the Battery Inlay Locking Mechanism 37 by
approximately half a revolution.
4. Remove the Battery Compartment Cover Inlay 36
from the Battery Compartment Cover 14.
5. Rotate the Battery Inlay Locking Mechanism 37
approximately half a revolution to return it to the
locked position.
1619PC7112 GDM600-15 20251212.indd 221619PC7112 GDM600-15 20251212.indd 22 12/12/2025 11:12:14 AM12/12/2025 11:12:14 AM
23
Operation with Bosch Rechargeable Lithium-
Ion Battery Packs (Sold separately)
(Fig. 2, Fig. 8)
Follow all warnings and all instruc-
tions in the Bosch rechargeable
lithium-ion battery pack manual before using the bat-
tery pack. Improper usage and recharge of battery pack
may increase the risk of re, personal injury and prop-
erty damage.
Use only Bosch rechargeable lithi-
um-ion battery packs listed in the
technical data section of this manual. Use of other bat-
tery packs may increase the risk of re, personal injury
and property damage.
Remove the batteries from the tool
when not using it for extended peri-
ods. When storing for extended periods, the batteries
can corrode and self-discharge.
Use only Bosch USB-C cable listed
in the technical data section of this
manual. Use of other USB-C cables may increase the
risk of re, personal injury and property damage.
Note: The Lithium-Ion Battery Pack 38 is supplied par-
tially charged. To ensure full capacity of the battery pack,
completely charge the battery pack with the USB power
adapter (recommended) listed in “Technical Data” on
page 10 before using it for the rst time. See Bosch
rechargeable Lithium-Ion Battery Pack 38 manual for de-
tails.
38
37

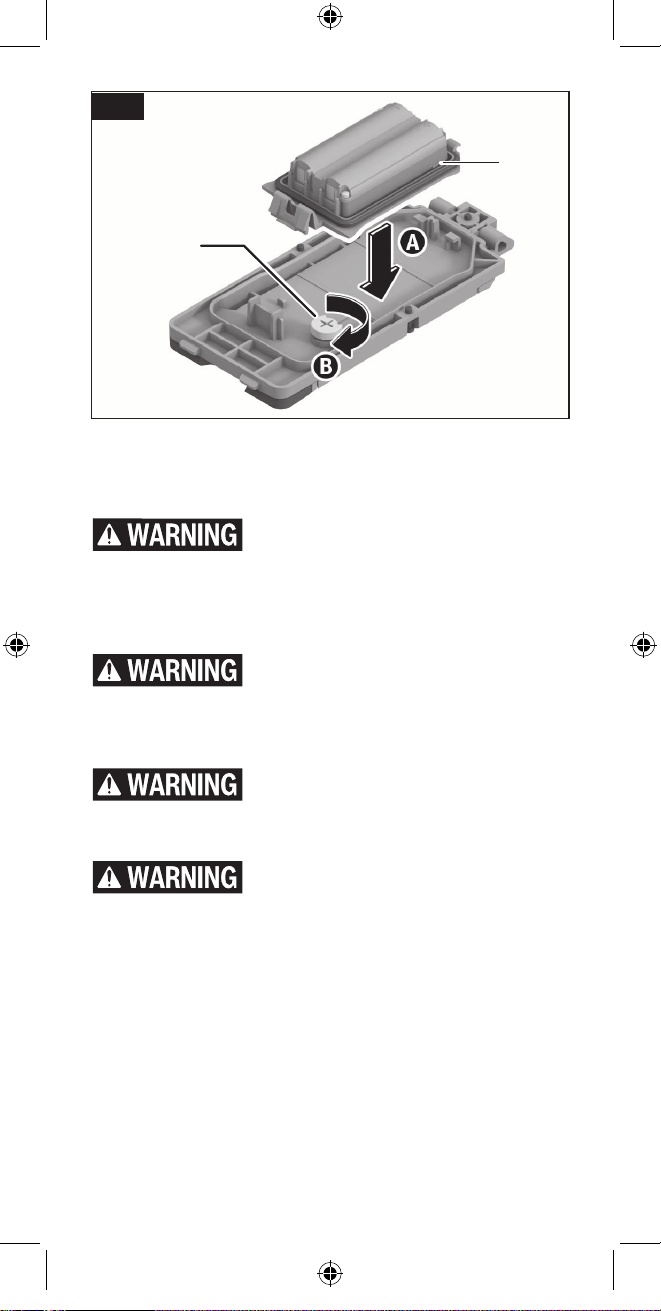

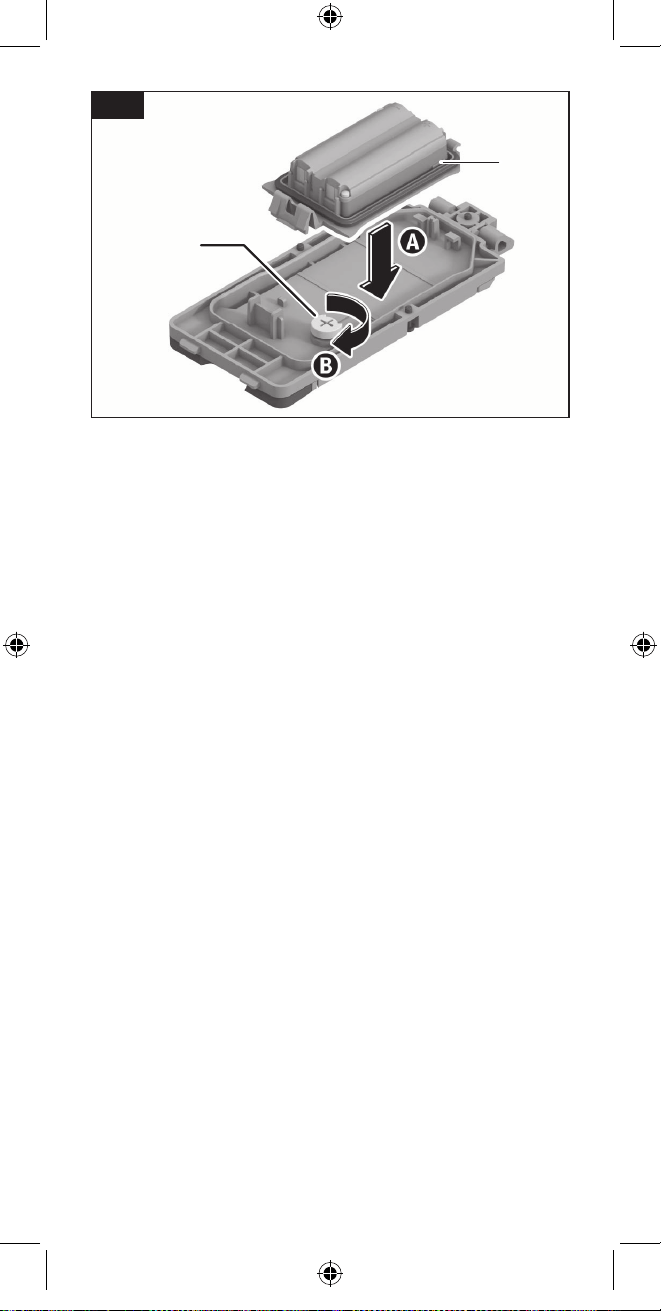

Fig. 8
1619PC7112 GDM600-15 20251212.indd 231619PC7112 GDM600-15 20251212.indd 23 12/12/2025 11:12:16 AM12/12/2025 11:12:16 AM
24
The Lithium-Ion Battery Pack 38 is protected against
deep discharge by the Electronic Cell Protection (ECP).
A protective circuit switches the digital multimeter off
when the battery is drained.
Following the automatic shut off of the tool due to Elec-
tronic Cell Protection, do not rotate the Rotary Dial 2 to
OFF and ON again. The battery can be damaged.
To insert the lithium-ion battery 38:
1. Remove the Test Leads 7 and 8 from the digital
multimeter and ensure the Rotary Dial 2 is in the
OFF position.
2. Loosen the 3 Battery Compartment Cover Screws
13 and remove the Battery Compartment Cover 14.
The screws will loosen but cannot be removed.
3. Rotate the Battery Inlay Locking Mechanism 37 by
approximately half a revolution and remove the in-
lay as outlined in “To Remove the Battery Compart-
ment Cover Inlay 36”.
4. Insert the Lithium-Ion Battery Pack 38 (sold sepa-
rately) into position on the Battery Compartment
Cover 14.
5. Rotate the Battery Inlay Locking Mechanism 37
by approximately half a revolution to secure the
Lithium-Ion Battery Pack 38.
6. With the two attached to each other, reinsert the
Battery Compartment Cover 14 and Lithium-Ion Bat-
tery Pack 38, pressing them rmly into place, and
attach the cover with the 3 Battery Compartment
Cover Screws 13.
The digital multimeter can only be switched ON if the
Battery Compartment Cover 14 is screwed down cor-
rectly.
To remove the lithium-ion battery 38:
1. Remove the Test Leads 7 and 8 from the digital
multimeter and ensure the Rotary Dial 2 is in the
OFF position.
2. Loosen the 3 Battery Compartment Cover Screws
13 and remove the Battery Compartment Cover 14
and the attached Lithium-Ion Battery Pack 38.
3. Rotate the Battery Inlay Locking Mechanism 37 by
approximately half a revolution and remove the
Lithium-Ion Battery Pack 38.
4. Insert the Battery Compartment Cover Inlay 36 if
desired. Rotate the Battery Inlay Locking Mecha-
1619PC7112 GDM600-15 20251212.indd 241619PC7112 GDM600-15 20251212.indd 24 12/12/2025 11:12:16 AM12/12/2025 11:12:16 AM
25
nism 37 approximately half a revolution to return it
to the locked position.
5. Reinsert the Battery Compartment Cover 14, press-
ing it rmly into place, and attach the cover with
the 3 Battery Compartment Cover Screws 13.
Note: Always reattach the Battery Compartment Cover
14 after inserting or removing the power supply. The
digital multimeter can only be switched ON if the Bat-
tery Compartment Cover 14 is screwed down correctly.
Charging the Lithium-Ion Battery Pack (Sold
separately)
• For charging, use a USB power supply unit whose
output voltage and output current comply with the re-
quirements in “Technical Data” on page 10.
• Pay attention to the mains voltage. The voltage of the
power source must match the voltage specied on the
type plate of the USB power supply.
• Only use the USB connection to charge the battery at
an ambient temperature of between +50°F and +95°F
(+10 °C and +35 °C). Charging outside of this tem-
perature range can damage the battery and increase
the risk of re.
The Lithium-Ion Battery Pack 38 can be charged at any
time without reducing its service life. Interrupting the
charging procedure does not damage the battery pack.
The Lithium-Ion Battery Pack 38 must be removed from
the Battery Compartment Cover 14 of the digital mea-
suring tool to charge it.
To charge the battery 38:
The USB-C® port for connecting the USB cable and the
charging indicator light can be found under the ap for
the USB port on the Lithium-Ion Battery Pack 38 (sold
separately).
1. Remove the Lithium-Ion Battery Pack 38 from the
tool.
2. Open the ap for the USB Type-C® port.
3. Connect the USB-C® port to a USB power supply
unit using the USB Type-C® cable.
4. Connect the USB power supply unit to the mains
supply.
During the charging process, the battery indicator may
differ from the actual state of charge of the Lithium-Ion
Battery Pack 38 (sold separately).
1619PC7112 GDM600-15 20251212.indd 251619PC7112 GDM600-15 20251212.indd 25 12/12/2025 11:12:21 AM12/12/2025 11:12:21 AM
26
During charging, the charging indicator light will light
up yellow.
When the Lithium-Ion Battery Pack 38 (sold separately)
is fully charged, the charging indicator light will light
up green.
A red charging indicator light indicates that the charging
voltage or charging current is unsuitable.
Remove the USB Type-C® cable after completing the
charging process. Close the ap for the USB Type-C®
port to protect it from dust and splashes.
Battery LED Indicator
The LED light is located under the USB-C® port cover.
The battery LED indicator shows the charging state of
the battery pack.
LED Status
Off Charger not connected
Green Full charge
Red Charger input is wrong
Yellow Charging
After charging battery, ensure the
USB-C cover is completely closed.
Moisture entering the battery may cause re, serious
personal injury and/or property damage.
Battery Status Indicator
When the Battery Warning 27 symbol rst appears
on the Display 1 and an audio signal sounds, only a
few measurements will still be possible. When the non-
rechargeable batteries are completely discharged, the
Battery Warning 27 symbol will ash ve times and the
digital multimeter switches OFF.
Replace the battery immediately when the Battery Warn-
ing 27 symbol appears on the multimeter. A low battery
can cause inaccurate measurements.
1619PC7112 GDM600-15 20251212.indd 261619PC7112 GDM600-15 20251212.indd 26 12/12/2025 11:12:23 AM12/12/2025 11:12:23 AM
27
Remove test leads before opening
battery cover. Not removing test
leads may increase risk of electric shock.
Initial Operation
• Never leave the digital multimeter unattended when
switched on, and ensure the digital multimeter is
switched off after use.
• Protect the tool against moisture and direct sun
light.
• Do not subject the tool to extreme temperatures or
variations in temperature. As an example, do not
leave it in vehicles for longer periods. In case of
large variations in temperature, allow the tool to
adjust to the ambient temperature before putting it
into operation. In case of extreme temperatures or
variations in temperature, the accuracy of the tool
can be impaired.
• Avoid heavy impacts or dropping of the tool.
Switching On and Off
To turn the tool ON, rotate the Rotary Dial 2 to the re-
quired measuring function.
To turn the tool OFF, rotate the Rotary Dial 2 to the OFF
position.
If no button is pressed and the Rotary Dial 2 is not ad-
justed for approx. 20 min, the digital multimeter will
automatically switch itself OFF to preserve battery life.
Turn the digital multimeter back ON by adjusting the
Rotary Dial 2 or pressing any button.
To disable the automatic switch OFF functionality of the
multimeter:
1. Press and hold the Hold Button 6 while rotating
the Rotary Dial 2 from OFF to any other position.
2. “d.APO” will briey appear on the Display 1.
Note: Always reattach the Battery Compartment Cover
14 after inserting or removing the power supply. The
digital multimeter can only be switched ON if the Bat-
tery Compartment Cover 14 is screwed down correctly.
Operation
1619PC7112 GDM600-15 20251212.indd 271619PC7112 GDM600-15 20251212.indd 27 12/12/2025 11:12:23 AM12/12/2025 11:12:23 AM
28
Select Button
Briey press the Select Button 3 to switch between two
measuring functions that have the same position on the
Rotary Dial 2. The selected measuring function is shown
on the Display 1.
For doubly assigned positions on the Rotary Dial 2, the
default function is printed on the tool in white. Press
the Select Button 3 to access the secondary function.
If the position on the Rotary Dial 2 is not doubly as-
signed, an audio signal sounds when the Select Button
3 is pressed.
Range Button
Disconnect the test leads from the
circuit to be tested before adjusting
the measuring range. Failure to do so poses a risk of
injury from electric shock and/or damage to the digital
multimeter.
Once the multimeter is switched ON, Autorange mode
is activated. In Autorange mode, the multimeter deter-
mines the range that has the best resolution. “Auto” is
shown in the Display 1.
Briey press the Range Button 4 within the automat-
ic measuring range selection to switch to the manual
measuring range selection. “Manual” is shown on the
Display 1.
In manual range mode, you select the range.
Briey press the Range Button 4 within the manual
measuring range selection to run through the available
measuring ranges.
Press and hold the Range Button 4 within the manual
measuring range selection to switch back to the auto-
matic measuring range selection. “Auto” is shown again
on the Display 1.
Min Max Button
Min max mode records the minimum and maximum val-
ues detected, excluding overloads. This mode also dis-
plays the average value. “Min,” “Max,” or “Avg” is shown
on the Display 1.
1. Turn the Rotary Dial 2 to the desired function.
2. Press the Min Max Button 5 to enter min max
mode. “Min,” “Max,” or “Avg” will appear on the
Display 1.
1619PC7112 GDM600-15 20251212.indd 281619PC7112 GDM600-15 20251212.indd 28 12/12/2025 11:12:23 AM12/12/2025 11:12:23 AM
29
When you rst enter min max mode, the Display 1
will show the maximum reading since entering the
mode.
3. Press the Min Max Button 5 to cycle through dis-
playing maximum, minimum, or average readings.
4. Min max mode can be paused without erasing the
saved values. To pause, press the Hold Button 6 to
enter hold mode.
5. To continue measuring and recording in min max
mode, press the Hold Button 6 again.
6. To exit min max mode and erase the stored values,
turn the Rotary Dial 2 or press the Min Max Button
5 for approximately 1.5 seconds.
The multimeter automatically exits min max mode when
the tool is turned OFF or the Rotary Dial 2 is rotated.
Hold Button
Do not use the Hold button when
determining the voltage. The volt-
age displayed does not change and there is a risk of in-
jury due to electric shock.
Briey press the Hold Button 6 to “freeze” the mea-
sured value on the Display 1. “Hold” is shown on the
Display 1 and an audio signal is output.
Briey press the Hold Button 6 again to re-enable the
Display 1.
Note: Always exit hold mode after completing the de-
sired measurement. New measurements do not appear
on the Display 1 in hold mode, potentially causing elec-
tric shock or other dangerous situations.
The tool automatically exits hold mode when it is turned
OFF or the Rotary Dial 2 is rotated.
Signal Tone
Press and hold the Hold Button 6 to switch the signal
tone of the digital multimeter off.
The Sound Off 26 icon will appear on the Display 1.
Press and hold the Hold Button 6 again to switch the
signal tone of the digital multimeter back on.
The tool automatically exits Sound Off 26 mode when
the Rotary Dial 2 is rotated to the OFF position.
1619PC7112 GDM600-15 20251212.indd 291619PC7112 GDM600-15 20251212.indd 29 12/12/2025 11:12:23 AM12/12/2025 11:12:23 AM
30
Overload Indicator
“OL” or “-OL” appears on the Display 1 when the input
exceeds the multimeter’s measuring range.
LEAD Indicator
“LEAD” appears on the Display 1 briey when the Ro-
tary Dial 2 is moved to or from an A measurement.
When “LEAD” appears on the Display 1, conrm the
Test Leads 7 and 8 are connected to the proper inputs.
Reading the Bar Graph
The Bar Graph 30 functions like the needle on an ana-
log multimeter.
The Bar Graph 30 features a Polarity Indicator 34 on
the left.
The Bar Graph 30 can be used to make peak and null
adjustments due to its display speed, which is faster
than that of the digital Display 1.
The Bar Graph 30 display is deactivated while measur-
ing capacitance. For frequency measurements, the bar
graph display and measuring range display show the un-
derlying voltage or current up to 1 kHz.
The value assigned to segments in the Bar Graph 30 is
determined by the full-scale value of a chosen range.
The number of segments shown on the Display 1 indi-
cates the value measured.
Using the Magnetic Hanger Attachment
(Fig. 1)
Make sure that this device and the
tool are securely mounted before
operation.
Your measuring tool can be used with an optional mag-
netic hanger attachment (sold separately).
1. Open the magnetic hanger attachment, remove the
strap from its clasp, and insert the end of the strap
through the Magnetic Hanger Attachment Point 16
of your tool.
2. Reinsert the strap of the hanger attachment
through its clasp and close the strap to create a
loop.
3. Attach the magnet of the magnetic hanger attach-
ment to a stable ferrous material.
4. Conrm the tool is securely mounted.
1619PC7112 GDM600-15 20251212.indd 301619PC7112 GDM600-15 20251212.indd 30 12/12/2025 11:12:23 AM12/12/2025 11:12:23 AM
31
Making Measurements
(Fig. 1, Fig. 3)
To avoid electric shocks, injuries, or
damage to the digital multimeter
before performing resistance, continuity, or capacity
tests, ensure that the mains power connection is dis-
connected, and all high-voltage capacitors are dis-
charged.
Always use the proper input terminals, Rotary Dial 2
position, and measuring range.
Check the Test Leads 7 and 8 for continuity before use.
Do not use if the readings are high or noisy.
Keep your ngers behind the Test Lead Finger Guards
19 and away from the Test Lead Tips 18 while using the
Test Leads 7 and 8.
Only use Bosch Test Leads 7 and 8 on the Bosch mul-
timeter. Always inspect the Test Leads 7 and 8 before
use.
To make a measurement:
1. Conrm the Battery Compartment Cover 14 is in
place.
2. Turn the Rotary Dial 2 to the desired position.
3. Conrm neither the hold function nor min max
mode is active.
4. Press the Select Button 3 when required.
5. Conrm the desired measuring function appears on
the Display 1.
6. Firmly insert the Test Leads 7 and 8 into the tool.
Ensure the Test Lead Connectors 20 are fully in-
serted into the terminals.
Always connect the Black Test Lead 7 to the COM Input
Terminal 9 rst, and then connect the Red Test Lead 8
to the V Input Terminal 10 or the A Input Terminal 11.
The COM Input Terminal 9 is the earth connection (re-
turn conductor) for all measuring functions. The V Input
Terminal 10 is for measuring voltage, continuity, resis-
tance, capacitance, and frequency (AC V). The A Input
Terminal 11 is for measuring current up to 10 A and
frequency (AC A).
1619PC7112 GDM600-15 20251212.indd 311619PC7112 GDM600-15 20251212.indd 31 12/12/2025 11:12:24 AM12/12/2025 11:12:24 AM
32
7. Connect the Test Leads Tips 18 with the circuit.
8. The measured value is shown on the Display 1.
9. After completing a measurement, disconnect the
Test Leads 7 and 8 in the reverse order.
Take care not to accidentally touch the Test Leads Tips
18 during measurement.
Using Test Lead Shields
(Fig. 3)
Always keep the test lead shields in
place when making CAT III and CAT
IV measurements. Failure to use the shield increases
the risk of arc ashes.
Your multimeter can take measurements in CAT II loca-
tions. The Test Lead Shields 17 can be removed ONLY
in CAT II measurement locations or when checking the
fuse.
The additional Test Lead Tip 18 length with the shields
removed allows for testing on standard wall receptacles
and other recessed conductors that are CAT II locations.
Store the Test Lead Shields 17 in a safe place when
they are not on the Test Leads 7 and 8. Replace the Test
Lead Shields 17 immediately after performing a CAT II
measurement.
1619PC7112 GDM600-15 20251212.indd 321619PC7112 GDM600-15 20251212.indd 32 12/12/2025 11:12:24 AM12/12/2025 11:12:24 AM
33
Measuring AC Voltage
(Fig. 9)
Never use the multimeter to measure a circuit with volt-
age over 600 V.
Do not touch the Test Lead Tips 18 during operation.
1. Turn the Rotary Dial 2 to the AC Voltage icon.
2. Connect the Black Test Lead 7 to the COM Input
Terminal 9 and the Red Test Lead 8 to the V Input
Terminal 10.
3. Connect the Test Leads 7 and 8 with the circuit.
4. The measured value is shown on the Display 1.
The Hazardous Voltage 35 warning will appear if the
multimeter detects a voltage greater than 30 V.
Fig. 9
1619PC7112 GDM600-15 20251212.indd 331619PC7112 GDM600-15 20251212.indd 33 12/12/2025 11:12:24 AM12/12/2025 11:12:24 AM
34
Measuring Frequency of Alternating
Voltage
(Fig. 10)
Never use the multimeter to measure a circuit with volt-
age over 600 V.
Do not touch the Test Lead Tips 18 during operation.
This frequency measurement is only carried out with al-
ternating voltage.
1. Turn the Rotary Dial 2 to the Frequency of AC Volt-
age icon.
2. Press the Select Button 3.
3. Connect the Black Test Lead 7 to the COM Input
Terminal 9 and the Red Test Lead 8 to the V Input
Terminal 10.
4. Connect the Test Leads 7 and 8 with the circuit.
5. The measured value is shown on the Display 1.
Fig. 10
1619PC7112 GDM600-15 20251212.indd 341619PC7112 GDM600-15 20251212.indd 34 12/12/2025 11:12:24 AM12/12/2025 11:12:24 AM
35
Measuring DC Voltage
(Fig. 11)
Never use the multimeter to measure a circuit with volt-
age over 600 V.
Do not touch the Test Lead Tips 18 during operation.
1. Turn the Rotary Dial 2 to the DC Voltage icon.
2. Connect the Black Test Lead 7 to the COM Input
Terminal 9 and the Red Test Lead 8 to the V Input
Terminal 10.
3. Connect the Test Leads 7 and 8 with the circuit.
4. The measured value is shown on the Display 1.
If the measurement is negative, the connection is re-
versed. Switch the Test Leads 7 and 8 and repeat steps
3 and 4.
The Hazardous Voltage 35 warning will appear if the
multimeter detects a voltage greater than 30 V.
Fig. 11
1619PC7112 GDM600-15 20251212.indd 351619PC7112 GDM600-15 20251212.indd 35 12/12/2025 11:12:25 AM12/12/2025 11:12:25 AM
36
Measuring AC Voltage in the Millivolt
Range
(Fig. 12)
Never use the multimeter to measure a circuit with volt-
age over 600 V.
Do not touch the Test Lead Tips 18 during operation.
1. Turn the Rotary Dial 2 to the Millivolts of AC Volt-
age icon.
2. Connect the Black Test Lead 7 to the COM Input
Terminal 9 and the Red Test Lead 8 to the V Input
Terminal 10.
3. Connect the Test Leads 7 and 8 with the circuit.
4. The measured value is shown on the Display 1.
Fig. 12
1619PC7112 GDM600-15 20251212.indd 361619PC7112 GDM600-15 20251212.indd 36 12/12/2025 11:12:25 AM12/12/2025 11:12:25 AM
37
Measuring DC Voltage in the Millivolt
Range
(Fig. 13)
Never use the multimeter to measure a circuit with volt-
age over 600 V.
Do not touch the Test Lead Tips 18 during operation.
1. Turn the Rotary Dial 2 to the Millivolts of DC Volt-
age icon.
2. Press the Select Button 3.
3. Connect the Black Test Lead 7 to the COM Input
Terminal 9 and the Red Test Lead 8 to the V Input
Terminal 10.
4. Connect the Test Leads 7 and 8 with the circuit.
5. The measured value is shown on the Display 1.
If the measurement is negative, the connection is re-
versed. Switch the Test Leads 7 and 8 and repeat steps
4 and 5.
Fig. 13
1619PC7112 GDM600-15 20251212.indd 371619PC7112 GDM600-15 20251212.indd 37 12/12/2025 11:12:26 AM12/12/2025 11:12:26 AM
38
Measuring Resistance
(Fig. 14)
Never use measuring tool to mea-
sure resistance, continuity and ca-
pacitance on a live circuit.
1. Conrm the circuit is NOT live. Ensure the capaci-
tor is fully discharged before measuring resistance.
2. Turn the Rotary Dial 2 to the Resistance icon.
3. Connect the Black Test Lead 7 to the COM Input
Terminal 9 and the Red Test Lead 8 to the V Input
Terminal 10.
4. The Display 1 will indicate “OL”.
5. Connect the Test Leads 7 and 8 with the circuit.
6. The measured value is shown on the Display 1.
7. If necessary, use the Range Button 4 to select a
suitable measuring range.

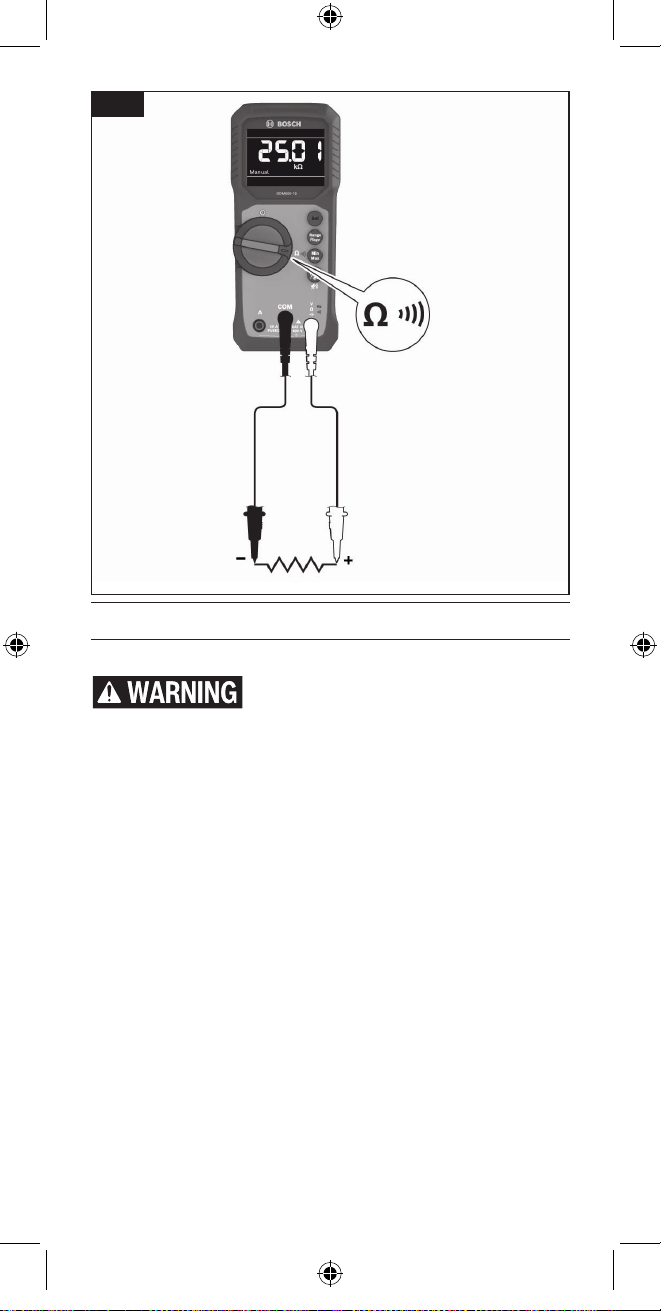

Fig. 14
1619PC7112 GDM600-15 20251212.indd 381619PC7112 GDM600-15 20251212.indd 38 12/12/2025 11:12:27 AM12/12/2025 11:12:27 AM
39
Testing Continuity
(Fig. 15)
Never use measuring tool to mea-
sure resistance, continuity and ca-
pacitance on a live circuit.
Measuring continuity can quickly detect opens and
shorts. Continuity measurements are not recommended
for accurate resistance measurements. To accurately
determine resistance, follow the steps in “Measuring
Resistance.”
1. Conrm the circuit is NOT live. Ensure the capaci-
tor is fully discharged before measuring continuity.
2. Turn the Rotary Dial 2 to the Continuity Test icon.
3. Press the Select Button 3.
4. Connect the Black Test Lead 7 to the COM Input
Terminal 9 and the Red Test Lead 8 to the V Input
Terminal 10.
5. Connect the Test Leads 7 and 8 with the circuit.
If the measured resistance is less than or equal to 30 Ω,
a continuous tone is output.
If the circuit is open, the Display 1 will read “OL”.

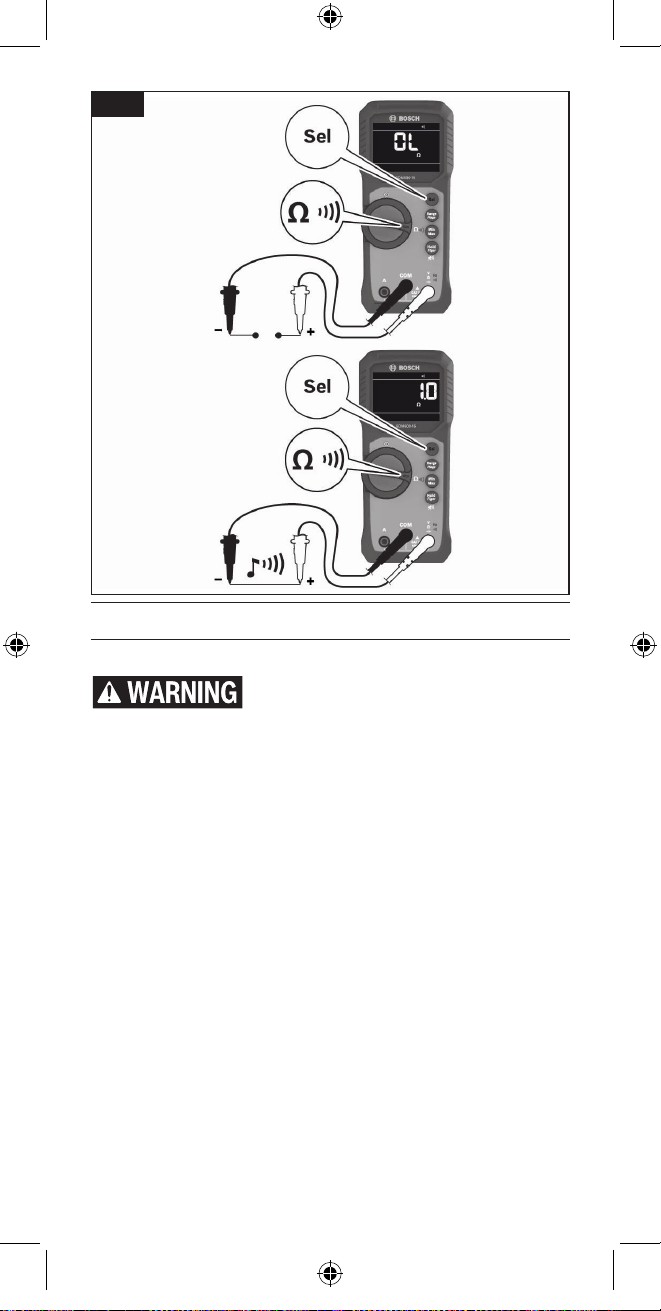

Fig. 15
1619PC7112 GDM600-15 20251212.indd 391619PC7112 GDM600-15 20251212.indd 39 12/12/2025 11:12:27 AM12/12/2025 11:12:27 AM
40
Measuring Capacitance
(Fig. 16)
Never use measuring tool to mea-
sure resistance, continuity and ca-
pacitance on a live circuit. Make sure capacitor is fully
discharged before touching or attempting to make a
measurement.
1. Conrm the circuit is NOT live. Ensure the capaci-
tor is fully discharged before measuring capaci-
tance.
2. Turn the Rotary Dial 2 to the Capacitance icon.
3. Connect the Black Test Lead 7 to the COM Input
Terminal 9 and the Red Test Lead 8 to the V Input
Terminal 10.
4. Connect the Test Leads 7 and 8 with the circuit.
5. The measured value is shown on the Display 1.

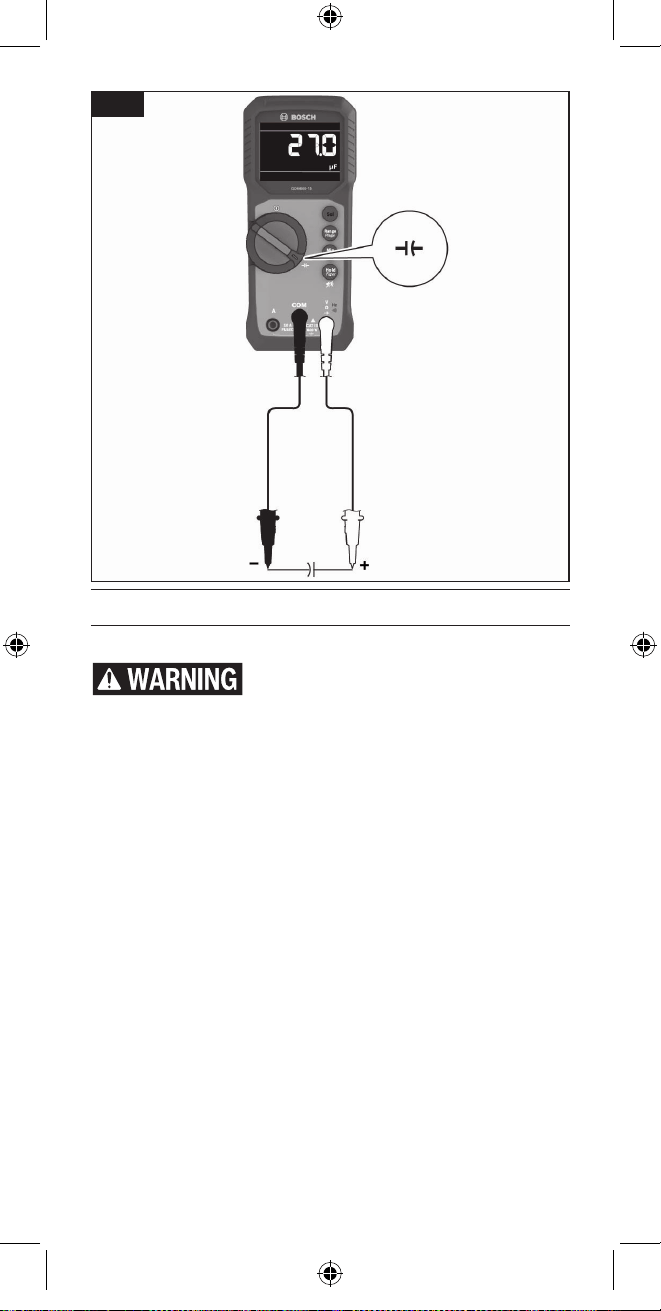

Fig. 16
1619PC7112 GDM600-15 20251212.indd 401619PC7112 GDM600-15 20251212.indd 40 12/12/2025 11:12:28 AM12/12/2025 11:12:28 AM
41
Measuring AC Current
(Fig. 17)
Do not take any measurements if the open-circuit poten-
tial to earth is greater than 600 V.
Check the Fuse 15 of the digital multimeter before mea-
suring.
1. Turn the Rotary Dial 2 to the AC Current icon.
2. Disconnect the power supply in the circuit to be
measured.
3. Interrupt the circuit and insert the Test Leads 7 and
8 in series using the COM Input Terminal 9 and the
A Input Terminal 11.
Take care not to accidentally touch the Test Lead
Tips 18 during measurement.
4. Switch the power supply back on.
5. The measured value is shown on the Display 1.
Never take a measurement of 10A current for longer
than 10 seconds. A measurement of current for longer
than 10 seconds may cause damage to the measuring
tool or to the test leads.
Allow a buffer of 15 minutes between two max 10A
measurements.

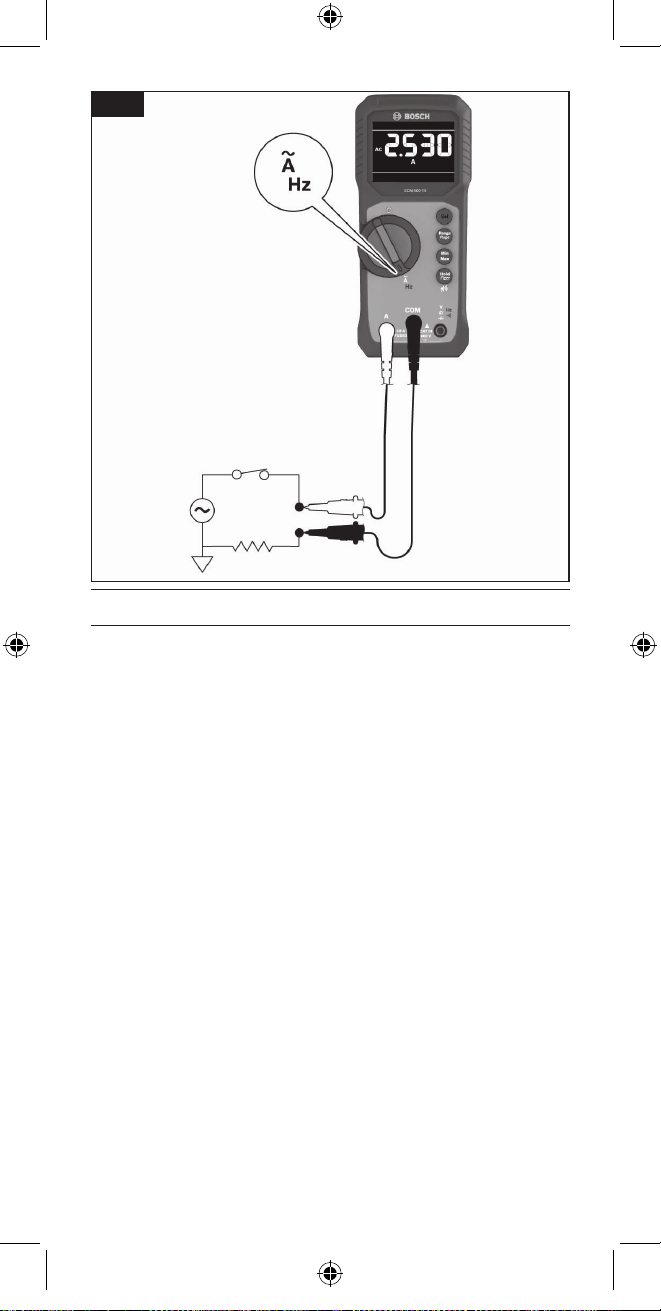

Fig. 17
1619PC7112 GDM600-15 20251212.indd 411619PC7112 GDM600-15 20251212.indd 41 12/12/2025 11:12:28 AM12/12/2025 11:12:28 AM
42
Measuring Frequency of AC Current
(Fig. 18)
Do not take any measurements if the open-circuit poten-
tial to earth is greater than 600 V.
Check the Fuse 15 of the digital multimeter before mea-
suring.
This frequency measurement is only carried out with al-
ternating current.
1. Measure AC current as outlined in “Measuring AC
Current” on page 41.
2. Never take a measurement of 10A current for
longer than 10 seconds. A measurement of current
for longer than 10 seconds may cause damage to
the measuring tool or to the test leads.
Allow a buffer of 15 minutes between two max
10A measurements.
3. Conrm the Rotary Dial 2 is set to the Frequency of
AC Current icon.
4. Press the Select Button 3.
5. Connect the Black Test Lead 7 to the COM Input
Terminal 9 and the Red Test Lead 8 to the A Input
Terminal 11.
(Continued on next page)
Fig. 18
1619PC7112 GDM600-15 20251212.indd 421619PC7112 GDM600-15 20251212.indd 42 12/12/2025 11:12:29 AM12/12/2025 11:12:29 AM
43
6. Disconnect the power supply in the circuit to be
measured.
7. Interrupt the circuit and insert the Test Leads 7 and
8 in series, using the COM Input Terminal 9 and the
A Input Terminal 11.
8. Switch the power supply back on.
9. The measured value is shown on the Display 1.
Measuring DC Current
(Fig. 19)
Do not take any measurements if the open-circuit poten-
tial to earth is greater than 600 V.
Check the Fuse 15 of the digital multimeter before mea-
suring.
1. Turn the Rotary Dial 2 to the DC Current icon.
2. Connect the Black Test Lead 7 to the COM Input
Terminal 9 and the Red Test Lead 8 to the A Input
Terminal 11.
3. Disconnect the power supply in the circuit to be
measured.
(Continued on next page)

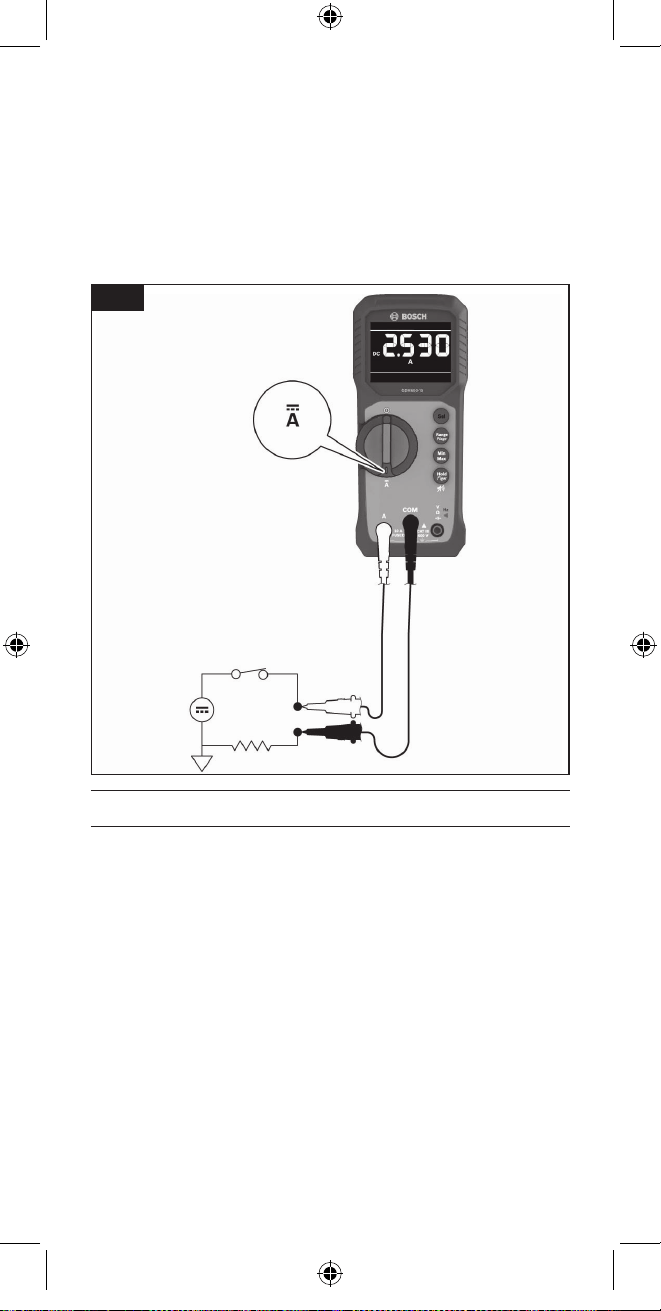

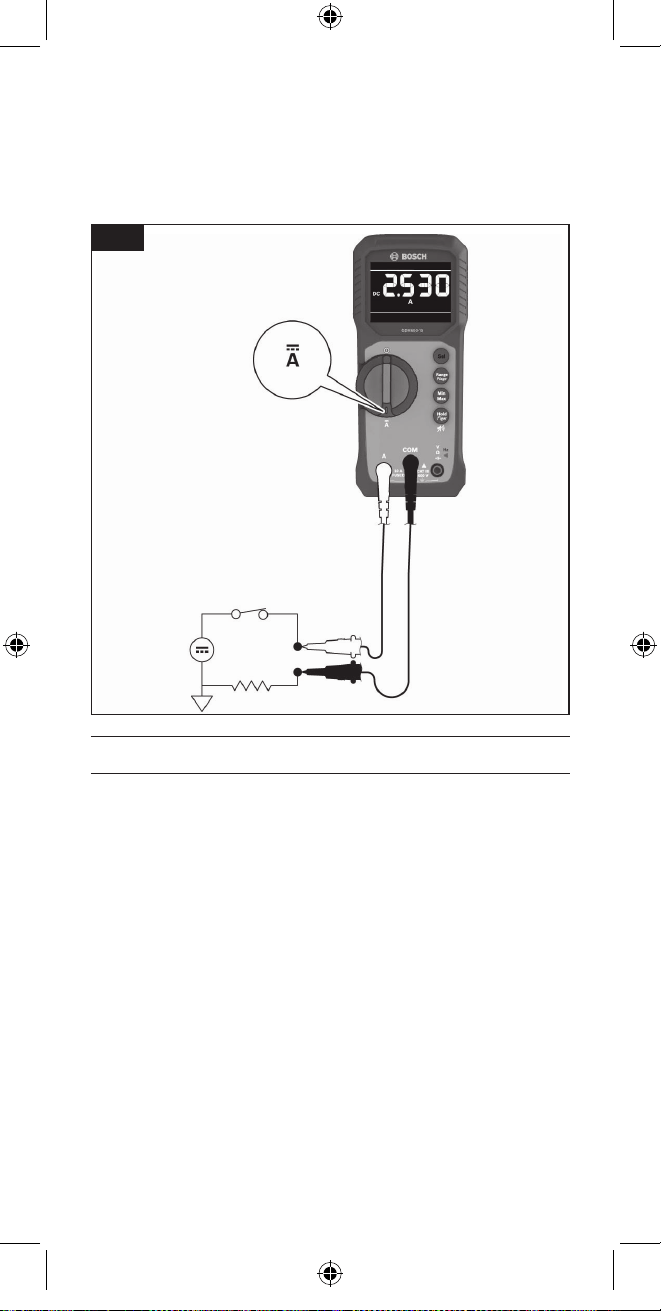

Fig. 19
1619PC7112 GDM600-15 20251212.indd 431619PC7112 GDM600-15 20251212.indd 43 12/12/2025 11:12:29 AM12/12/2025 11:12:29 AM
44
4. Interrupt the circuit and insert the Test Leads 7 and
8 in series, using the COM Input Terminal 9 and the
A Input Terminal 11.
Take care not to accidentally touch the Test Lead
Tips 18 during measurement.
5. Switch the power supply back on.
6. The measured value is shown on the Display 1.
Never take a measurement of 10A current for longer
than 10 seconds. A measurement of current for longer
than 10 seconds may cause damage to the measuring
tool or to the test leads.
Allow a buffer of 15 minutes between two max 10A
measurements.
To avoid accidents, always discon-
nect the battery pack from tool be-
fore servicing or cleaning.
Keep the tool clean at all times.
Do not immerse the tool into water or other uids.
Wipe off debris using a moist and soft cloth. Do not use
any cleaning agents or solvents.
Have your tool serviced by a qualied repair person us-
ing only identical replacement parts. This will ensure
that the safety of the tool is maintained.
In all correspondence and spare parts orders, please
always include the 10-digit article number given on the
type plate of the tool.
Environment Protection
Recycle raw materials & batteries instead of
disposing of waste. The unit, accessories,
packaging & used batteries should be sorted
for environmentally friendly recycling in ac-
cordance with the latest regulations.
Maintenance and Service
1619PC7112 GDM600-15 20251212.indd 441619PC7112 GDM600-15 20251212.indd 44 12/12/2025 11:12:30 AM12/12/2025 11:12:30 AM
45

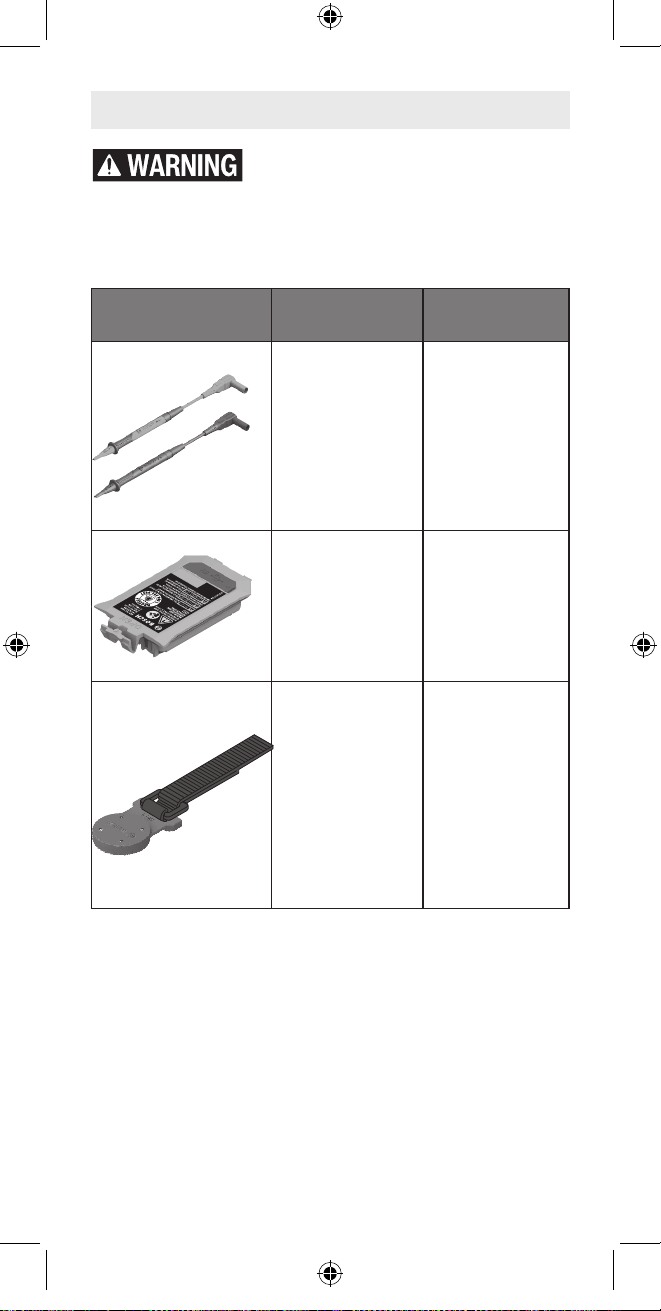

Accessory Description Bosch
Number
Test Leads* 1600A03TC8
BA 3.7V
1.0Ah A
(GBA37V10)**
1607A350N9
Magnetic
Hanger**
1600A03TC9
* Included
** Sold separately
Accessories/Attachments
Do not use attachments/accesso-
ries other than those specied by
Bosch. Use of attachments/accessories not specied
for use with the tool described in this manual may re-
sult in damage to tool, property damage, and/or per-
sonal injury.
1619PC7112 GDM600-15 20251212.indd 451619PC7112 GDM600-15 20251212.indd 45 12/12/2025 11:12:32 AM12/12/2025 11:12:32 AM
46
Problem Cause Corrective
Action
The symbol for
Battery Warning
27 appears
and an audio
signal sounds.
Battery voltage
is dropping
(measurement
is still pos-
sible).
Change the
non-recharge-
able batteries;
remove and
charge the
lithium-ion
battery.
The symbol for
Battery Warning
27 ashes
ve times and
the digital
multimeter
switches OFF.
The batteries
are drained.
Change the
non-recharge-
able batteries;
remove and
charge the
lithium-ion
battery.
The digital
multimeter
cannot be
switched ON.
The batteries
are drained.
Change the
non-recharge-
able batteries;
remove and
charge the
lithium-ion
battery.
The Battery
Compartment
Cover 14 is not
in place.
Insert the Bat-
tery Compart-
ment Cover 14,
pressing it rm-
ly into place,
and attach the
cover with the
3 Battery Com-
partment Cover
Screws 13.
The digital
multimeter
cannot measure
current.
The Fuse 15 is
blown.
Change the
Fuse 15.
Troubleshooting
1619PC7112 GDM600-15 20251212.indd 461619PC7112 GDM600-15 20251212.indd 46 12/12/2025 11:12:32 AM12/12/2025 11:12:32 AM
47
Symboles relatifs à la sécurité
Les définitions ci-dessous décrivent le niveau de gravité pour chaque
terme signalant un danger. Veuillez lire le mode d’emploi et lire la
signification de ces symboles.
C’est le symbole d’alerte relatif à
la sécurité. Il est utilisé pour vous
avertir de l’existence possible
d’un danger de lésion corporelle.
Obéissez à tous les messages
relatifs à la sécurité qui suivent
ce symbole pour éviter tout
risque de blessure ou même de
mort.
DANGER indique une situation
dangereuse qui, si elle n’est
pas évitée, causera la mort
d’une personne ou une
blessure grave.
AVERTISSEMENT indique une
situation dangereuse qui, si
elle n’est pas évitée, pourrait
causer la mort d’une personne
ou une blessure grave.
MISE EN GARDE indique une
situation dangereuse qui, si
elle n’est pas évitée, pourrait
causer une blessure légère ou
modérée.
Table des matières
CONSERVEZ CES INSTRUCTIONS
Consignes générales de sécurité ...........................49
Mise en garde de la FCC ..................................52
Mise au rebut .......................................52
ISDE Canada ...........................................53
Utilisation prévue .......................................53
Données techniques.....................................53
Symboles..............................................58
Familiarisez-vous avec votre multimètre GDM600-15..........60
Fonctions de mesure sur la molette .....................62
Préparation ............................................63
Vérication du fusible ................................63
1619PC7112 GDM600-15 20251212.indd 471619PC7112 GDM600-15 20251212.indd 47 12/12/2025 11:12:34 AM12/12/2025 11:12:34 AM
48
CONSERVEZ CES INSTRUCTIONS
Remplacement du fusible .............................63
Béquille ...........................................64
Alimentation électrique...............................64
Fonctionnement ........................................71
Utilisation initiale....................................71
Mise en Marche/Arrêt ................................71
Bouton Select (Sélection).............................72
Bouton Range (Plage) ................................72
Bouton Min Max.....................................72
Bouton Hold (rétention des données) ...................73
Tonalité du signal sonore..............................73
Indicateur de surcharge ..............................73
Indicateur de l d’essai LEAD ..........................74
Lecture du graphique à barres .........................74
Utilisation de l’attachement de suspension magnétique.....74
Réalisation de mesures...............................75
Utilisation des embouts de protection des ls d’essai ......76
Mesure de la tension c.a...............................77
Mesure de la fréquence d’une tension alternative..........78
Mesure de la tension c.c...............................79
Mesure de la tension c.a. dans la plage des millivolts .......80
Mesure de la tension c.c. dans la plage des millivolts .......81
Mesure de la résistance...............................82
Test de la continuité .................................83
Mesure de la capacité ................................84
Mesure du courant alternatif...........................85
Mesure de la fréquence du courant alternatif .............86
Mesure du courant continu............................87
Entretien et service......................................88
Attachements et accessoires ..............................89
Recherche de la cause des problèmes.......................90
1619PC7112 GDM600-15 20251212.indd 481619PC7112 GDM600-15 20251212.indd 48 12/12/2025 11:12:34 AM12/12/2025 11:12:34 AM
49
Consignes générales de sécurité
Lisez tous les avertissements
relatifs à la sécurité, ainsi que
toutes les instructions, les illustrations et les spécications fournies
avec ce produit. Le non-respect de toutes les instructions gurant ci-
après pourrait causer un choc électrique, un incendie et/ou des blessures
graves.
CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES
INSTRUCTIONS POUR RÉFÉRENCE FUTURE.
Respectez les codes locaux et nationaux en matière de sécurité.
Utilisez un équipement de protection individuelle (gants en
caoutchouc, dispositif de protection du visage et vêtements
résistant aux ammes homologués) pour réduire le risque de
blessures résultant de chocs et d’explosions d’arcs électriques
lorsque des conducteurs sous tension dangereux sont exposés.
Ne faites pas de mesures sur des circuits électriques dont la tension
est supérieure à 600 V.
Faites particulièrement preuve de vigilance lorsque vous travaillez
avec des tensions supérieures à 30 V c.a. ou 60 V c.c. ! Même à ces
tensions, un contact avec des pièces sous tension peut provoquer des
chocs électriques très dangereux.
Ne mesurez jamais un courant de 10 A pendant plus de 10 secondes.
Une mesure du courant pendant plus de 10 secondes peut endommager
l’outil de mesure ou les ls d’essai.
Attendez un quart d’heure entre deux mesures de 10 A max.
Ne touchez pas les extrémités des ls d’essai à la source de tension
lorsque ces ls d’essai sont connectés à la borne de courant d’entrée
A.
N’appliquez pas une tension supérieure à la tension nominale, telle
qu’elle est indiquée sur l’outil de mesure, entre les bornes ou entre
toute borne et la terre.
N’utilisez que des ls d’essai dont la tension, la catégorie et
l’intensité sont identiques ou supérieures à celles de l’outil de
mesure.
N’utilisez pas l’outil de mesure dans des atmosphères explosives qui
contiennent des liquides, des gaz ou des poussières inammables.
Des étincelles peuvent être produites à l’intérieur de l’outil de mesure, ce
qui peut enammer la poussière ou les fumées.
Vériez le fonctionnement de l’outil de mesure en mesurant une
tension connue avant chaque utilisation. Faites réparer l’outil de
mesure en cas de doute.
Ne remplacez les fusibles grillés que par des fusibles conformes
aux spécications indiquées dans la section intitulée « Données
techniques ». L’utilisation tout autre fusible peut augmenter le risque
d’incendie, de blessure ou de dommages matériels.
CONSERVEZ CES INSTRUCTIONS
1619PC7112 GDM600-15 20251212.indd 491619PC7112 GDM600-15 20251212.indd 49 12/12/2025 11:12:34 AM12/12/2025 11:12:34 AM
50
Lors de la mesure de courants élevés, le fusible peut chauer.
Laissez le fusible refroidir avant de le changer.
Pendant les mesures, gardez les doigts derrière les protège-doigts
des ls d’essai et à l’écart des pointes des ls d’essai.
N’essayez jamais d’utiliser l’outil de mesure si sa surface ou votre
main est mouillée.
Ne dépassez pas l’entrée maximale autorisée pour toute gamme de
mesure.
N’utilisez jamais d’outil de mesure pour mesurer la résistance, la
continuité et la capacité sur un circuit sous tension. Assurez-vous
que le condensateur est complètement déchargé avant de le toucher
ou d’essayer d’eectuer une mesure.
N’utilisez l’outil de mesure sur des circuits sous tension qu’en cas
d’absolue nécessité.
Supposez que les circuits sont sous tension jusqu’à ce qu’il soit
prouvé qu’ils sont hors tension.
Ne vous ez pas à une mesure de courant pour savoir si un circuit
peut être touché sans danger. Une mesure de la tension est
nécessaire pour savoir si un circuit est sous tension ou non.
Ne travaillez pas seul(e) lorsque vous utilisez un outil de mesure sur
un circuit sous tension.
Ne vous mettez pas à la terre pendant la mesure. Évitez tout
contact de votre corps avec des surfaces mises à la terre telles
que des surfaces de tuyaux, de radiateurs, de cuisinières et de
réfrigérateurs.
Retirez les ls d’essai avant d’ouvrir le cache du compartiment des
piles.
Connectez le l de test commun avant le l d’essai sous tension, et
retirez le l d’essai sous tension avant le l d’essai commun.
N’utilisez pas la fonction HOLD pour mesurer la tension. Lorsque la
fonction HOLD est activée, la tension achée ne change pas, même si un
potentiel de tension diérent est mesuré. Ceci entraînera des blessures
dues à un choc électrique.
Utilisez l’outil de mesure uniquement comme cela est spécié dans
ce mode d’emploi. Si l’outil de mesure n’est pas utilisé conformément
aux spécications, la protection oerte par l’outil de mesure risque
d’être compromise.
N’utilisez l’outil de mesure ou les ls d’essai que s’ils ne semblent
pas endommagés. Une isolation endommagée des ls d’essai pourrait
causer un choc électrique.
Ne faites réparer l’outil de mesure que par un spécialiste qualié
utilisant uniquement des pièces de rechange d’origine. Ceci permet
de garantir la sécurité de l’outil électrique.
CONSERVEZ CES INSTRUCTIONS
1619PC7112 GDM600-15 20251212.indd 501619PC7112 GDM600-15 20251212.indd 50 12/12/2025 11:12:34 AM12/12/2025 11:12:34 AM
51
Ne modiez pas la pile, et ne l’ouvrez pas. Il existe un risque de court-
circuit.
En cas d’endommagement et d’emploi inapproprié de la pile, des
vapeurs pourront être émises. La pile peut s’enammer ou exploser.
Veillez à ce que la zone soit bien ventilée, et consultez un médecin en cas
d’eets indésirables. Les vapeurs peuvent irriter l’appareil respiratoire.
En cas d’utilisation incorrecte ou si la pile est endommagée, un
liquide inammable peut être éjecté de la pile. Tout contact avec
ce liquide doit être évité. En cas de contact accidentel, rincez avec de
l’eau. Si le liquide entre en contact avec vos yeux, consultez également
un médecin. Tout liquide éjecté de la pile peut causer de l’irritation ou
des brûlures.
Une pile peut être endommagée par des objets pointus tels que
des clous ou des tournevis, ou par une force appliquée depuis
l’extérieur. Un court-circuit interne peut se produire, et la pile peut alors
brûler, fumer, exploser ou surchauer.
Lorsque le bloc-piles n’est pas utilisé, tenez-le à l’écart d’autres
objets métalliques, comme des trombones, des pièces de monnaie,
des clés, des clous, des vis ou d’autres petits objets métalliques qui
pourraient établir une connexion d’une borne à l’autre. Un court-
circuit entre les bornes de la pile peut provoquer des brûlures ou un
incendie.
N’utilisez la pile qu’avec des produits du fabricant. C’est la seule
façon de protéger la pile contre une surcharge dangereuse.
Ne chargez les piles qu’à l’aide des chargeurs recommandés par le
fabricant. Un chargeur qui est approprié pour un type de pile pourrait
créer un risque d’incendie quand il est utilisé avec une autre pile.
Protégez l’outil de mesure contre la chaleur, par exemple une
exposition prolongée au soleil, au feu, à l’eau et à l’humidité. Risque
d’explosion.
Protégez la pile contre la chaleur, par exemple contre la lumière
intense et continue du soleil, le feu, les saletés, l’eau et l’humidité. Il
existe un risque d’explosion et de court-circuit.
N’utilisez et ne chargez la pile qu’avec des produits compatibles du
fabricant. C’est la seule façon de protéger la pile contre une surcharge
dangereuse.
Tenez les accessoires magnétiques éloignés des implants
ou autres dispositifs médicaux, par exemple les
stimulateurs cardiaques ou les pompes à insuline. Les
aimants produisent un champ qui peut nuire au fonctionnement des
implants ou des dispositifs médicaux, ce qui pourrait avoir des
conséquences médicales graves.
Maintenez l’outil, le dispositif de positionnement et la plaque de
cible du laser éloignés des supports de données magnétiques et des
équipements sensibles aux forces magnétiques. L’eet des aimants
de l’outil et de la plaque de cible du laser peut entraîner une perte de
données irréversible.
CONSERVEZ CES INSTRUCTIONS
1619PC7112 GDM600-15 20251212.indd 511619PC7112 GDM600-15 20251212.indd 51 12/12/2025 11:12:34 AM12/12/2025 11:12:34 AM
52
REMARQUE : Ce matériel a été testé et il a été démontré qu’il respecte les
limites xées pour un appareil numérique de Classe B, conformément à
la Partie 15 des Règles de la FCC. Ces limites sont conçues de manière
à assurer une protection raisonnable contre les perturbations nuisibles
dans une installation résidentielle. Ce matériel produit, utilise et peut
rayonner de l’énergie de fréquence radioélectrique et, s’il n’est pas
installé et utilisé conformément aux instructions, il risque. de causer
Mise au rebut
Cette section fait partie de l’engagement de Robert Bosch Tool
Corporation à préserver notre environnement et à conserver nos
ressources naturelles.
Mise au rebut de outil
Ne jetez pas les outils électriques et les piles/batteries rechargeables
avec les ordures ménagères !
Mise au rebut des piles
Ne tentez pas de désassembler le bloc-piles ou d’enlever tout
composant faisant saillie des bornes de piles, ce qui peut provoquer
un incendie ou des blessures. Avant la mise au rebut, protégez les
bornes exposées à l’aide d’un ruban isolant épais pour prévenir le court-
circuitage.
Piles lithium-ion
Si le produit est équipé d’une pile lithium-ion, la pile doit être ramassée,
recyclée ou mise au rebut d’une manière qui ne soit pas nocive pour
l’environnement.
Le sceau RBRC de recyclage des piles, homologué
par l’EPA (Agence pour la protection de
l’environnement des États-Unis), qui se trouve sur les
piles au lithium-ion (Liion) indique que Robert Bosch
Tool Corporation participe volontairement à un
programme industriel de ramassage et de recyclage
de ces piles au terme de leur vie utile, pourvu qu’elles
soient mises hors service aux États-Unis ou au Canada. Le programme
du RBRC ore une alternative pratique à la mise des piles au Li-ion usées
au rebut ou au ramassage d’ordures municipal, ce qui pourrait être
interdit dans votre région.
Veuillez appeler le 1-800-8-BATTERY pour obtenir de plus amples
renseignements sur le recyclage des piles au Li-ion et sur les restrictions
ou interdictions de mise au rebut qui s’appliquent à votre région ou
renvoyez vos piles à un Centre de Service Bosch/Dremel pour recyclage.
La participation de Robert Bosch Tool Corporation à ce programme
s’insère dans le contexte de notre engagement à préserver notre
environnement et à conserver nos ressources naturelles.
Mise en garde de la FCC
CONSERVEZ CES INSTRUCTIONS
1619PC7112 GDM600-15 20251212.indd 521619PC7112 GDM600-15 20251212.indd 52 12/12/2025 11:12:34 AM12/12/2025 11:12:34 AM
53
Cet appareil numérique de classe B est conforme à la norme ICES-003
CAN ICES-003(B) / NMB-003 (B)
ISDE Canada
des perturbations nuisibles aux communications radio. Cependant,
il n’est pas possible de garantir qu’aucune perturbation ne résultera
d’une installation particulière. Si ce matériel cause des perturbations
radioélectriques nuisibles aectant la réception de la radio ou de la
télévision – ce qui peut être déterminé en mettant ce matériel sous
tension et hors tension – l’utilisateur devrait essayer de remédier à de
telles perturbations en prenant une ou plusieurs des mesures suivantes :
— Changer l’orientation de l’antenne de réception ou la placer à un
autre endroit.
— Augmenter la distance entre le matériel et le récepteur.
— Brancher le matériel dans une prise de- courant faisant partie d’un
circuit diérent de celui auquel le récepteur est connecté.
— Consulter le revendeur ou un technicien radio/télévision
expérimenté pour obtenir de l’aide.
REMARQUE : Toute modication ou tout changement non approuvé
expressément par la partie responsable de la conformité pourrait
annuler l’autorisation de l’utilisateur à utiliser l’équipement.
Le multimètre numérique est conçu pour mesurer la tension, le courant,
la résistance, la capacité et la fréquence, ainsi que pour eectuer des
tests de continuité.
Le multimètre numérique ne peut être utilisé que dans des circuits dont
la tension CAT III est inférieure ou égale à 600 V c.c./c.a.
Le multimètre n’est approprié que pour un emploi à l’intérieur.
Utilisation prévue
CONSERVEZ CES INSTRUCTIONS
Numéro de modèle GDM600-15
Numéro de l’article 3601K77310
Tension maximale entre n’importe quelle
borne et la terre
600 V ca/cc
Plage de mesure de la tension c.a. ou c.c. 600 V ca/cc
Plage de mesure pour le courant alternatif
ou continu
10 A ca/cc
Données techniques
1619PC7112 GDM600-15 20251212.indd 531619PC7112 GDM600-15 20251212.indd 53 12/12/2025 11:12:34 AM12/12/2025 11:12:34 AM
54
Numéro de modèle GDM600-15
Durée de fonctionnement à un courant de
mesure maximal de 10 A
10 s avec un
intervalle de 15
minutes
Plage de mesure pour la fréquence de la
tension alternative ou du courant alternatif
50 kHz ca V
2 kHz ca A
Plage de mesure de la résistance 40 MΩ
Plage de mesure de la capacité 1 000 µF
Température de service +14 °F à +122 °F
(-10 °C à +50 °C)
Plage de température de charge autorisée +50 °F à +95 °F
(+10 °C à +35 °C)
Température de stockage
1
-40 °F à +158 °F
(-40 °C à +70 °C)
Coecient de température 0.1 x (précision
spéciée)/°C
(<64.4 °F (18 °C) ou
>82.4 °F (28 °C))
Humidité relative de l’air max. 90%
Altitude max. 6 562 pi (2 000 m)
Degré de pollution selon la norme CEI
61010
2
2
Mise hors tension automatique après approx. 20 min
Poids
3
0.82 lb (0.37 kg)
Dimensions 3.1 x 2.3 x 7.0
po (78.3 x 59.3 x
177.3 mm)
Type de protection IP 65
Classe de sécurité
CAT III 600 V
5
Alimentation électrique
• Bloc-piles (lithium-ion)
• Piles (alcali-manganèse)
BA 3.7V 1.0Ah A
(GBA37V10)
2 x 1.5 V LR06 (AA)
Fils d’essai
Numéro de l’article
1600A03TC8
Classe de sécurité avec les embouts de
protection des ls d’essai
CAT III 1 000 V
5
,
10 A
CAT IV 600 V
6
, 10A
1619PC7112 GDM600-15 20251212.indd 541619PC7112 GDM600-15 20251212.indd 54 12/12/2025 11:12:34 AM12/12/2025 11:12:34 AM
55
Numéro de modèle GDM600-15
Classe de sécurité sans les embouts de
protection des ls d’essai
CAT II 1 000 V
4
,
10 A
Fusible
Type F (Action rapide)
Tension nominale 600 V
Courant nominal 10 A
Capacité de commutation 10 kA
Dimensions 0.25 x 1.26 po
(6.3 x 32 mm)
Bloc-piles au lithium-ion (Vendu séparément)
Type BA 3.7V 1.0Ah A
(GBA37V10)
Numéro de l’article 1607A350N9
Port USB USB Type-C®
Câble USB de Type- C® recommandé 2610067499,
6082942Z0Z
Tension nominale 3.7 V
Capacité 1.0 Ah
Nombre d’éléments des piles 1
Piles alcalines-manganèse
Type
LR6 (AA)
Nombre 2
Adaptateur de courant (en option)
Adaptateur de courant/ bloc d’alimentation
USB recommandé
Sortie nominale 5 cc
V, 500 mA
1. Sauf piles et/ou piles rechargeables
2. Seuls des dépôts non conducteurs surviennent, mais l’on peut
s’attendre à une conductivité temporaire occasionnelle causée par
la condensation.
3. Poids sans piles.
4. La catégorie de mesure II s’applique aux circuits d’essai et de mesure
raccordés directement aux points d’utilisation (prises de courant
et points similaires) de l’installation de réseau d’alimentation
électrique à basse tension.
5. La catégorie de mesure III s’applique aux circuits d’essai et de
mesure connectés à la partie distribution de l’installation de réseau
d’alimentation électrique à basse tension du bâtiment.
1619PC7112 GDM600-15 20251212.indd 551619PC7112 GDM600-15 20251212.indd 55 12/12/2025 11:12:34 AM12/12/2025 11:12:34 AM
56
6. La catégorie de mesure IV s’applique aux circuits d’essai et de
mesure connectés à la source de l’installation de réseau à basse
tension du bâtiment.
Spécications de précision
La précision est garantie pour une période d’un an à partir de l’étalonnage
à des températures de fonctionnement de -10 °C à +50 °C / +14 °F à
+122 °F et une humidité relative comprise entre 0 % et 90 %.
Les spécications s’appliquent à une température ambiante comprise
entre +18 °C / +64,4 °F et +28 °C / +82,4 °F, et à une humidité relative
de ≤ 75 %. Si la température est en dehors de la plage spéciée
précédemment, un facteur d’erreur de température supplémentaire de
0,1 x la précision spéciée doit être pris en compte pour chaque degré
Celsius.
Position de la
molette
Plage Résolution Précision (%
de la valeur
mesurée
+ valeur
comptée)
Tension en
c.c. (tension
continue)
600.0 mV
6.000 V
60.00 V
600.0 V
0.1 mV
0.001 V
0.01 V
0.1 V
± (0.5% + 2)
c.c. (courant
continu)
6.000 A
10.00 A
0.001 A
0.01 A
± (1.0% + 3)
Tension en
c.a. (tension
alternative)
600.0 mV
6.000 V
60.00 V
600.0 V
0.1 mV
0.001 V
0.01 V
0.1 V
± (1.0% + 3)
(45 Hz à 500
Hz)
± (2.0% + 3)
(500 Hz à
1 000 Hz)
c.a. (courant
alternatif)
6.000 A
10.00 A
0.001 A
0.01 A
± (1.5% + 3)
(45 Hz à 500
Hz)
Fréquence
du courant
alternatif ou
de la tension
alternative
(V ca : 10 V à
600 V
5 Hz à 50 kHz)
(A ca: 600 mA
à 10 A
45 Hz à 2 kHz)
99.99 Hz
999.9 Hz
9.999 kHz
50.00 kHz
0.01 Hz
0.1 Hz
0.001 kHz
0.01 kHz
± (0.1% + 2)
1619PC7112 GDM600-15 20251212.indd 561619PC7112 GDM600-15 20251212.indd 56 12/12/2025 11:12:34 AM12/12/2025 11:12:34 AM
57
Position de la
molette
Plage Résolution Précision (%
de la valeur
mesurée
+ valeur
comptée)
Résistance 600.0 Ω
6.000 kΩ
60.00 kΩ
600.0 kΩ
6.000 MΩ
0.1 Ω
0.001 kΩ
0.01 kΩ
0.1 kΩ
0.001 MΩ
± (1.0% + 5)
40.00 MΩ 0.01 MΩ ± (2.0% + 5)
Capacitance 100.0 µF
1 000 µF
0.1 µF
1 µF
± (1.9% + 2)
Continuité - 0.1 Ω ± (1.0% + 5)
≤ 30 Ω : Signal
sonore
≥ 50 Ω : Pas
de signal
sonore
1619PC7112 GDM600-15 20251212.indd 571619PC7112 GDM600-15 20251212.indd 57 12/12/2025 11:12:34 AM12/12/2025 11:12:34 AM
58
Important : Certains des symboles suivants peuvent être utilisés sur
votre outil. Veuillez les étudier et apprendre leur signication. Une
interprétation appropriée de ces symboles vous permettra d’utiliser
l’outil de façon plus ecace et plus sûre.
Symbole Désignation/Explication
V Volts (tension)
A Ampéres (courant)
Ah A/h (mesure de capacité des piles)
Hz Hertz (fréquence, cycles par seconde)
W Watt (puissance)
F Farads (capacité)
Ω Ohms (résistance)
lbs Livres (poids)
kg Kilogrammes (poids)
po Pouces (dimension)
pi Pieds (dimension)
mm Millimètre (dimension)
m Mètres (dimension)
min Minutes (temps)
s Secondes (temps)
ºF Fahrenheit (température)
ºC Celsius (température)
Courant alternatif (type ou caractéristique du
courant)
Courant continu (type ou caractéristique du
courant)
Courant alternatif ou continu (type ou
caractéristique du courant)
Tension dangereuse
Continuité
Capacitance
Symboles
1619PC7112 GDM600-15 20251212.indd 581619PC7112 GDM600-15 20251212.indd 58 12/12/2025 11:12:35 AM12/12/2025 11:12:35 AM
59
Important : Certains des symboles suivants peuvent être utilisés sur
votre outil. Veuillez les étudier et apprendre leur signication. Une
interprétation appropriée de ces symboles vous permettra d’utiliser
l’outil de façon plus ecace et plus sûre.
Symbole Désignation/Explication
CAT II
La catégorie de mesure II s’applique aux circuits
d’essai et de mesure raccordés directement
aux points d’utilisation (prises de courant et
points similaires) de l’installation de réseau
d’alimentation électrique à basse tension.
CAT III
La catégorie de mesure III s’applique aux
circuits d’essai et de mesure connectés à la
partie distribution de l’installation de réseau
d’alimentation électrique à basse tension du
bâtiment.
CAT IV
La catégorie de mesure IV s’applique aux circuits
d’essai et de mesure connectés à la source
de l’installation de réseau à basse tension du
bâtiment.
Borne de terre (borne de mise à la terre)
Construction classe II (désigne des outils
construits avec double isolation)
Fusible
Flèche (action dans la direction de la èche)
Ce symbole indique la présence d’un champ
magnétique.
Il s’agit du symbole d’alerte concernant la sécurité.
Il est utilisé pour vous avertir du risque de choc
électrique.
Alerte l’utilisateur pour lire le mode d’emploi.
Ce symbole indique que cet outil est répertorié
par la Canadian Standards Association, et qu’il
est conforme aux normes des États-Unis et du
Canada.
Désigne un programme de recyclage des piles
Li-ion.
Conforme aux directives de l’Union européenne.
Ne jetez pas l’outil ou les blocs-piles/piles avec les
ordures ménagères.
1619PC7112 GDM600-15 20251212.indd 591619PC7112 GDM600-15 20251212.indd 59 12/12/2025 11:12:37 AM12/12/2025 11:12:37 AM
60
Familiarisez-vous avec votre multimètre
GDM600-15
21 22 23 24 25 26 27
28
29
30
31
32
33
34
35
1
2
11
8
7
Fig. 1
10
9
6
5
4
3
1619PC7112 GDM600-15 20251212.indd 601619PC7112 GDM600-15 20251212.indd 60 12/12/2025 11:12:37 AM12/12/2025 11:12:37 AM
61
1 Achage
2 Molette
3 Bouton Select
(Sélectionner)
4 Bouton Range (Plage)
5 Bouton Min Max
6 Bouton Hold (bouton Son)
7 Fil d’essai noir
8 Fil d’essai rouge
9 Borne d’entrée COM
10 Borne d’entrée V
11 Borne d’entrée A
12 Béquille
13 Vis du cache du
compartiment des piles
14 Cache du compartiment
des piles
15 Fusible
16 Point d’attache du
support de suspension
17 Embouts de protection
des ls d’essai
18 Pointes des ls d’essai
19 Protège-doigts pour les
ls d’essai
Fig. 3
17
7
8
18
19
20
14
13
15
Fig. 2
16
12
1619PC7112 GDM600-15 20251212.indd 611619PC7112 GDM600-15 20251212.indd 61 12/12/2025 11:12:38 AM12/12/2025 11:12:38 AM
62
Fonctions de mesure sur la molette
Position de la
molette
Fonction de mesure
Arrêt
Fréquence de la tension alternative
Tension alternative
Tension continue
Millivolts de tension alternative ou continue
Résistance
Test de continuité
Capacitance
Courant alternatif
Fréquence du courant alternatif
Courant continu
Remarque : Utilisez le bouton de sélection 3 pour sélectionner la
fonction de mesure secondaire d’une position donnée sur la molette 2.
La fonction par défaut est imprimée en blanc sur l’outil.
20 Connecteurs des ls
d’essai
Éléments de l’achage
21 Valeur minimum
22 Valeur maximum
23 Valeur moyenne
24 Indicateur du mode de
mémoire
25 Test de continuité
26 Son désactivé
27 Avertissement relatif
aux piles
28 Valeur mesurée
29 Unité de mesure
30 Graphique à barres
31 Plage de mesure manuelle
32 Plage de mesure
automatique
33 Indicateur c.a./c.c.
34 Indicateur de polarité
35 Tension dangereuse
(indicateur
d’avertissement si la
tension est > 30 V)
1619PC7112 GDM600-15 20251212.indd 621619PC7112 GDM600-15 20251212.indd 62 12/12/2025 11:12:41 AM12/12/2025 11:12:41 AM
63
Préparation
Vérication du fusible
(Fig. 4)
1. Tournez la molette 2 en position de résistance.
2. Retirez l’embout de protection du l d’essai 17 du l d’essai rouge 8.
3. Insérez le l d’essai rouge 8 dans la borne d’entrée V 10.
4. Utilisez la pointe 18 du l d’essai rouge 8 pour établir un contact
avec la borne d’entrée de A 11.
5. La valeur mesurée sera alors achée sur l’écran 1.
Si une valeur inférieure à 0,5 Ω est achée, cela signie que le
fusible 15 est intact.
Si « OL » s’ache, cela signie que le fusible 15 est grillé, et il doit
donc être remplacé.
Remplacement du fusible
(Fig. 2)
Retirez les ls d’essai avant
d’ouvrir le cache du
compartiment des piles. Le fait de ne pas retirer les ls d’essai peut
augmenter le risque de choc électrique.
Lors de la mesure de courants
élevés, le fusible peut chauer.
Laissez le fusible refroidir avant de le changer.
Ne remplacez les fusibles grillés
que par des fusibles conformes
aux spécications indiquées dans la section intitulée « Données
techniques ». L’utilisation tout autre fusible peut augmenter le risque
d’incendie, de blessure ou de dommages matériels.
1. Assurez-vous que la molette 2 en position de désactivation (OFF).
2. Retirez les ls d’essai 7 et 8 du multimètre numérique.
3. Desserrez les 3 vis du cache du compartiment des piles 13 et retirez
le cache du compartiment des piles 14. Les vis se desserrent, mais
elles ne peuvent pas être retirées.
4. Retirez le fusible 15 qui est grillé, et insérez le nouveau fusible 15.
5. Réinsérez le cache du compartiment des piles 14, en le pressant
fermement en place, et sécurisez le cache avec les trois vis du cache
du compartiment des piles 13.
Le multimètre numérique ne peut être mis en marche que si le cache du
compartiment des piles 14 est correctement vissé.
1619PC7112 GDM600-15 20251212.indd 631619PC7112 GDM600-15 20251212.indd 63 12/12/2025 11:12:41 AM12/12/2025 11:12:41 AM
64
Béquille
(Fig. 5)
Soulevez la béquille 12 à l’arrière du multimètre numérique pour placer
l’outil en position verticale.
Alimentation électrique
Retirez les ls d’essai avant
d’ouvrir le cache du
compartiment des piles. Le fait de ne pas retirer les ls d’essai peut
augmenter le risque de choc électrique.
L’outil peut être utilisé soit avec le bloc-piles au lithium-ion rechargeable
Bosch 38 décrit dans «Données techniques» à la page 55, soit
avec des piles alcalines au manganèse AA (LR6) disponibles dans le
commerce (vendu séparément).
Fig. 4
1
10
2
11
8
1619PC7112 GDM600-15 20251212.indd 641619PC7112 GDM600-15 20251212.indd 64 12/12/2025 11:12:41 AM12/12/2025 11:12:41 AM
65
Fonctionnement avec des piles AA (LR6)
(Fig. 2, Fig. 6, Fig. 7)
Il est recommandé d’utiliser des piles alcalines au manganèse pour faire
fonctionner le multimètre.
Pour insérer les piles alcalines AA :
1. Retirez les ls d’essai 7 et 8 du multimètre numérique, et assurez-
vous que la molette 2 est en position désactivée OFF.
2. Desserrez les 3 vis du cache du compartiment des piles 13 et retirez
le cache du compartiment des piles 14. Les vis se desserrent, mais
elles ne peuvent pas être retirées.
3. Insérez les piles alcalines AA dans l’outil.
Au moment de l’insertion, faites attention d’installer les piles avec
la polarité correcte en vous aidant de la représentation à l’intérieur
du compartiment des piles.
4. Réinsérez le cache du compartiment des piles 14, en le pressant
fermement en place, et sécurisez le cache avec les trois vis du cache
du compartiment des piles 13.
Le multimètre numérique ne peut être mis en marche que si le cache du
compartiment des piles 14 est correctement vissé.
Remplacez toujours toutes les piles en même temps. N’utilisez que
des piles de la même marque avec une capacité identique.
Retirez les piles du multimètre lorsque vous avez l’intention de ne
plus vous en servir pendant une période prolongée. Si vous laissez
l’outil de mesure pendant des périodes prolongées avec les piles à
l’intérieur, les piles risquent de se corroder et de se décharger toutes
seules.
Fig. 5
12
1619PC7112 GDM600-15 20251212.indd 651619PC7112 GDM600-15 20251212.indd 65 12/12/2025 11:12:42 AM12/12/2025 11:12:42 AM
66
Ne rangez jamais le multimètre numérique sans un cache du compartiment
des piles 14 inséré, en particulier dans des environnements poussiéreux
ou humides.
Le fonctionnement avec des piles AA nécessite l’incrustation du cache
du compartiment des piles 36. L’incrustation peut être retirée pour
permettre une utilisation avec la pile rechargeable au Lithium-ion 38 de
Bosch.
Pour insérer l’incrustation du cache du compartiment des piles 36 :
1. Retirez les ls d’essai 7 et 8 du multimètre numérique, et assurez-
vous que la molette 2 est en position désactivée OFF.
2. Desserrez les 3 vis du cache du compartiment des piles 13 et retirez
le cache du compartiment des piles 14. Les vis se desserrent, mais
elles ne peuvent pas être retirées.
3. Tournez le mécanisme de verrouillage de l’incrustation des piles 37
d’environ un demi-tour.
4. Retirez le bloc-piles au Lithium-Ion 38 si nécessaire.
36
37
Fig. 7
37
36
Fig. 6
1619PC7112 GDM600-15 20251212.indd 661619PC7112 GDM600-15 20251212.indd 66 12/12/2025 11:12:42 AM12/12/2025 11:12:42 AM
67
5. Insérez l’incrustation du cache du compartiment des piles 36 en
position sur le cache du compartiment des piles 14.
6. Tournez le mécanisme de verrouillage de l’incrustation des piles 37
d’environ un demi-tour pour le remettre en position verrouillée.
Pour retirer l’incrustation du cache du compartiment des piles 36 :
1. Retirez les ls d’essai 7 et 8 du multimètre numérique, et assurez-
vous que la molette 2 est en position désactivée OFF.
2. Desserrez les 3 vis du cache du compartiment des piles 13 et retirez
le cache du compartiment des piles 14. Les vis se desserrent, mais
elles ne peuvent pas être retirées.
3. Tournez le mécanisme de verrouillage de l’incrustation des piles 37
d’environ un demi-tour.
4. Retirez l’incrustation 36 du cache du compartiment des piles du
cache du compartiment des piles 14.
5. Tournez le mécanisme de verrouillage de l’incrustation des piles 37
d’environ un demi-tour pour le remettre en position verrouillée.
Fonctionnement avec les blocs-piles au lithium-ion
rechargeable Bosch (Vendu séparément)
(Fig. 2, Fig. 8)
Suivez tous les avertissements
et toutes les instructions du
mode d’emploi du bloc-piles au lithium-ion rechargeable Bosch
avant d’utiliser le bloc-piles. Une utilisation ou une recharge
inappropriée du bloc-piles peut augmenter le risque d’incendie, de
blessures et de dommages matériels.
N’utilisez que des blocs-piles au
lithium-ion rechargeables
Bosch recommandés dans la section de ce mode d’emploi contenant
les données techniques. L’utilisation de tout autre bloc-piles peut
augmenter le risque d’incendie, de blessure et de dommages matériels.
Retirez les piles de l’outil
lorsque vous avez l’intention de
ne pas vous en servir pendant une période prolongée. Quand elles
sont laissées inutilisées pendant des périodes prolongées, les piles
risquent de se corroder et de se décharger.
Utilisez uniquement le câble
USB-C Bosch répertorié dans la
section des données techniques de ce mode d’emploi. L’utilisation de
tout autre câble USB-C peut augmenter le risque d’incendie, de blessures
et de dommages matériels.
Remarque : Le bloc-piles au lithium-ion 38 est livré partiellement chargé.
Pour garantir la pleine capacité du bloc-piles, chargez-le complètement
avec l’adaptateur de courant USB (recommandé) indiqué dans «Données
techniques» à la page 55 avant de l’utiliser pour la première fois. Voir
1619PC7112 GDM600-15 20251212.indd 671619PC7112 GDM600-15 20251212.indd 67 12/12/2025 11:12:43 AM12/12/2025 11:12:43 AM
68
le mode d’emploi du bloc-piles au lithium-ion 38 rechargeable Bosch
pour plus de détails.
Le bloc-piles au lithium-ion 38 est protégée contre les décharges
profondes par le système de protection électronique des cellules (ECP
/ Electronic Cell Protection). Un circuit de protection désactive le
multimètre numérique lorsque la pile est déchargée.
Après l’arrêt automatique de l’outil en raison de l’activation de la
protection électronique des cellules, ne tournez pas la molette 2 sur la
position de désactivation OFF et la position d’activation ON à nouveau.
Ceci pourrait endommager la pile.
Pour insérer la pile au lithium-ion 38:
1. Retirez les ls d’essai 7 et 8 du multimètre numérique, et assurez-
vous que la molette 2 est en position désactivée OFF.
2. Desserrez les 3 vis du cache du compartiment des piles 13 et retirez
le cache du compartiment des piles 14. Les vis se desserrent, mais
elles ne peuvent pas être retirées.
3. Tournez le mécanisme de verrouillage de l’incrustation des piles
37 d’environ un demi-tour, et retirez l’incrustation comme indiqué
dans la section intitulée « Retrait de l’incrustation du cache du
compartiment des piles 36 ».
4. Insérez le bloc-piles au Lithium-ion 38 (vendu séparément) en
position sur le cache du compartiment des piles 14.
5. Tournez le mécanisme de verrouillage de l’incrustation des
piles 37 d’environ un demi-tour pour sécuriser le bloc-piles au
Lithium-ion 38.
6. Une fois les deux éléments xés l’un à l’autre, réinsérez le cache du
compartiment des piles 14 et le bloc-piles au lithium-ion 38 en les
pressant fermement en place, et sécurisez le cache à l’aide des trois
vis du cache du compartiment des piles 13.
Le multimètre numérique ne peut être mis en marche que si le cache du
compartiment des piles 14 est correctement vissé.
38
37
Fig. 8
1619PC7112 GDM600-15 20251212.indd 681619PC7112 GDM600-15 20251212.indd 68 12/12/2025 11:12:43 AM12/12/2025 11:12:43 AM
69
Pour retirer la pile au lithium-ion 38:
1. Retirez les ls d’essai 7 et 8 du multimètre numérique, et assurez-
vous que la molette 2 est en position désactivée OFF.
2. Desserrez les trois vis du cache du compartiment des piles 13 et
retirez le cache du compartiment des piles 14 et le bloc-piles au
lithium-ion 38 qui y est attaché.
3. Tournez le mécanisme de verrouillage de l’incrustation des piles 37
d’environ un demi-tour et retirez le bloc-piles au lithium-ion 38.
4. Insérez l’incrustation 36 du cache du compartiment des piles si vous
le souhaitez. Tournez le mécanisme de verrouillage de l’incrustation
des piles 37 d’environ un demi-tour pour le remettre en position
verrouillée.
5. Réinsérez le cache du compartiment des piles 14, en le pressant
fermement en place, et sécurisez le cache avec les trois vis du cache
du compartiment des piles 13.
Remarque : Remettez toujours en place le cache du compartiment des
piles 14 après avoir inséré ou retiré le bloc d’alimentation. Le multimètre
numérique ne peut être mis en marche que si le cache du compartiment
des piles 14 est correctement vissé.
Charge du bloc-piles au lithium-ion (Vendu
séparément)
• Pour la charge, utilisez un bloc d’alimentation USB dont la tension
de sortie et le courant de sortie sont conformes aux exigences de
«Données techniques» à la page 55.
• Faites attention à la tension du secteur. La tension de la source
d’alimentation doit correspondre à la tension gurant sur la plaque
signalétique de l’outil électrique USB.
• Utilisez seulement la connexion USB pour charger la pile à une
température ambiante comprise entre +10 °C et +35 °C / entre
+50 °F et +95 °F. Une charge en dehors de la plage de température
spéciée pourrait endommager les piles et augmenter le risque
d’incendie.
Le bloc-piles au lithium-ion 38 peut être chargé à n’importe quel moment
sans que cela ne risque de réduire sa durée de vie utile. L’interruption de
la procédure de charge n’endommage pas le bloc-piles.
Le bloc-piles au lithium-ion 38 doit être retiré du cache du compartiment
des piles 14 de l’outil de mesure numérique pour être rechargé.
Pour charger la pile 38 :
Le port USB-C® pour connecter le câble USB et le témoin de l’indicateur
de charge se trouvent sous le rabat du port USB du bloc-piles au lithium-
ion 38 (vendu séparément).
1. Détachez le bloc-piles au lithium-ion 38 de l’outil.
2. Ouvrez le rabat de l’orice USB Type-C®.
1619PC7112 GDM600-15 20251212.indd 691619PC7112 GDM600-15 20251212.indd 69 12/12/2025 11:12:43 AM12/12/2025 11:12:43 AM
70
3. Connectez l’orice USB Type-C® à un bloc d’alimentation USB à
l’aide du cable USB Type-C®.
4. Branchez le bloc d’alimentation USB dans une prise secteur.
Pendant le processus de charge, l’indicateur de charge des piles peut
diérer de l’état de charge réel du bloc-piles au lithium-ion 38 (vendu
séparément).
Pendant la charge, le témoin d’indicateur de charge s’allume en jaune.
Lorsque le bloc-piles au lithium-ion 38 (vendu séparément) est
complètement chargé, le témoin d’indicateur de charge s’allume en vert.
Un voyant d’indicateur de charge rouge indique que la tension ou le
courant de charge n’est pas adapté.
Retirez le câble USB Type C® une fois que le processus de charge est
terminé. Fermez le rabat de l’orice USB Type-C® pour le protéger de la
poussière et des éclaboussures.
Indicateur de charge des piles à DEL
La lampe à DEL est située sous le cache du port USB-C®. L’indicateur de
charge des piles à DEL montre l’état de charge du bloc-piles.
DEL État de charge
Éteint Chargeur non connecté
Vert Chargement terminé
Rouge Entrée chargeur erronée
Jaune En cours de charge
Après avoir chargé la pile,
assurez-vous que le cache USB
C est complètement fermé. La pénétration d’humidité dans la pile peut
causer un incendie, une blessure grave et/ou des dommages matériels.
Indicateur d’état de charge des piles
Lorsque le symbole d’avertissement pour les piles 27 apparaît
pour la première fois sur l’écran 1 et quand un signal sonore retentit,
seules quelques mesures sont encore possibles. Lorsque les piles
non rechargeables sont complètement déchargées, le symbole
d’avertissement relatif aux piles 27 clignotera cinq fois et le multimètre
numérique s’éteint.
Remplacez la pile immédiatement lorsque le symbole d’avertissement
pour les piles 27 apparaît sur le multimètre. Une pile faible peut entraîner
des mesures inexactes.
1619PC7112 GDM600-15 20251212.indd 701619PC7112 GDM600-15 20251212.indd 70 12/12/2025 11:12:43 AM12/12/2025 11:12:43 AM
71
Fonctionnement
Retirez les ls d’essai avant
d’ouvrir le cache du
compartiment des piles. Le fait de ne pas retirer les ls d’essai peut
augmenter le risque de choc électrique.
Utilisation initiale
• Ne laissez jamais le multimètre numérique sans surveillance
lorsqu’il est allumé, et assurez-vous qu’il est éteint après la n de
son utilisation.
• Protégez l’outil de contre l’humidité et une exposition à la lumière
directe du soleil.
• N’exposez pas l’outil à des températures extrêmes ou à des variations
considérables de la température. Par exemple, ne le laissez pas à
l’intérieur d’un véhicule pendant une période prolongée. En cas
de variations importantes de la température, attendez que l’outil
s’ajuste à la température ambiante avant de le mettre en marche. En
cas de températures extrêmes ou de variations de la température, la
précision de l’outil de mesure pourrait être aectée.
• Évitez les grands chocs et faites attention de ne pas laisser tomber
l’outil.
Mise en Marche/Arrêt
Pour mettre l’outil en marche, tournez la molette 2 sur la fonction de
mesure souhaitée.
Pour mettre l’outil hors tension, mettez la molette 2 dans la position
désactivée OFF.
Si aucune touche n’est activée et si la molette 2 n’est pas ajustée pendant
environ 20 minutes, le multimètre numérique s’éteint automatiquement
pour préserver la durée de vie des piles.
Remettez le multimètre numérique sous tension en réglant la molette 2
ou en appuyant sur n’importe quel bouton.
Pour désactiver la fonctionnalité d’arrêt automatique du multimètre :
1. Appuyez sur le bouton de maintien 6 et maintenez-le enfoncé tout
en tournant la molette 2 de la position de désactivation (OFF) à
n’importe quelle autre position.
2. Le message « d.APO » s’ache alors brièvement sur l’écran 1.
Remarque : Remettez toujours en place le cache du compartiment des
piles 14 après avoir inséré ou retiré le bloc d’alimentation. Le multimètre
numérique ne peut être mis en marche que si le cache du compartiment
des piles 14 est correctement vissé.
1619PC7112 GDM600-15 20251212.indd 711619PC7112 GDM600-15 20251212.indd 71 12/12/2025 11:12:43 AM12/12/2025 11:12:43 AM
72
Bouton Select (Sélection)
Appuyez brièvement sur le bouton de sélection 3 pour basculer entre
deux fonctions de mesure ayant la même position sur la molette 2. La
fonction de mesure sélectionnée sera alors achée sur l’écran 1.
Pour les positions doublement attribuées sur la molette 2, la fonction
par défaut est imprimée en blanc sur l’outil. Appuyez sur le bouton de
sélection 3 pour accéder à la fonction secondaire.
Si la position sur la molette 2 n’est pas doublement attribuée, un signal
sonore retentit lorsque l’on appuie sur le bouton de sélection 3.
Bouton Range (Plage)
Débranchez les ls d’essai du
circuit à tester avant de régler
la plage de me-sure. Le non-respect de cette consigne présente un
risque de blessure par choc électrique et/ou d’endommagement du
multimètre numérique.
Une fois le multimètre allumé, le mode Autorange est activé. Dans le
mode Auto-range, le multimètre détermine la plage qui ore la meilleure
résolution. L’écran 1 ache « Auto ».
Appuyez brièvement sur le bouton Range 4 pendant la sélection de la
plage de me-sure automatique pour passer à la sélec-tion de la plage de
mesure manuelle. L’écran 1 ache « Manual ».
Dans le mode manuel, vous sélectionnez la plage.
Appuyez brièvement sur le bouton de plage 4 lors de la sélection
manuelle de la plage de mesure pour parcourir les plages de mesure
disponibles.
Appuyez sur le bouton de plage 4 et maintenez-le enfoncé pendant la
sélection de la gamme de mesure manuelle pour revenir à la sélection
de la plage de mesure automatique. L’écran 1 ache à nouveau « Auto ».
Bouton Min Max
Le mode Min Max enregistre les valeurs minimales et maximales
détectées, à l’exclusion des surcharges. Ce mode ache également la
valeur moyenne. L’écran 1 ache « Min », « Max » ou « Moyenne ».
1. Tournez la molette 2 jusqu’à la fonction souhaitée.
2. Appuyez sur le bouton Min Max 5 pour entrer dans le mode Min Max.
« Min », « Max » ou « Moyenne » apparaît sur l’écran 1.
Lorsque vous entrez pour la première fois dans le mode Min Max,
l’écran 1 ache la valeur maximale lue depuis l’entrée dans le
mode.
3. Appuyez sur le bouton Min Max 5 pour acher successivement les
lectures maximum, minimum et moyenne.
1619PC7112 GDM600-15 20251212.indd 721619PC7112 GDM600-15 20251212.indd 72 12/12/2025 11:12:43 AM12/12/2025 11:12:43 AM
73
4. Le mode Min Max peut être interrompu sans eacer les valeurs
enregistrées. Pour faire une pause, appuyez sur le bouton Hold 6
pour passer en mode d’attente.
5. Pour poursuivre la mesure et l’enregistrement en mode Min Max, ap-
puyez à nouveau sur le bouton Hold 6.
6. Pour quitter le mode Min Max et eacer les valeurs mémorisées,
tournez la molette 2 ou appuyez sur le bouton Min Max 5 pendant
environ 1,5 seconde.
Le multimètre quitte automatiquement le mode Min Max lorsque l’outil
est éteint ou lorsque la molette 2 est tournée.
Bouton Hold (rétention des données)
N’utilisez pas le bouton Hold
pour dé-terminer la tension. La
tension achée ne change pas, et il existe un risque de blessure pouvant
être causée par un choc électrique.
Appuyez brièvement sur le bouton Hold 6 pour « geler » la valeur
mesurée sur l’écran 1. Le message « Hold » s’ache sur l’écran 1, et un
signal sonore est émis.
Appuyez brièvement sur le bouton Hold 6 pour réactiver l’achage 1.
Remarque : Quittez toujours le mode Hold après avoir eectué la mesure
souhaitée. Les nouvelles mesures ne s’achent pas sur l’écran 1 en
mode Hold, ce qui peut provoquer des chocs électriques ou d’autres
situations dangereuses.
L’outil quitte automatiquement le mode Hold lorsqu’il est éteint ou
lorsque la molette 2 est tournée.
Tonalité du signal sonore
Appuyez sur le bouton Hold 6 et maintenez-le enfoncé pour désactiver le
signal sonore du multimètre numérique.
L’icône de désactivation du signal sonore 26 apparaîtra alors sur
l’écran 1.
Appuyez à nouveau sur le bouton Hold 6 et maintenez-le enfoncé pour
réactiver le signal sonore du multimètre numérique.
L’outil quitte automatiquement le mode de son désactivé 26 lorsque le
sélecteur rotatif 2 est tourné en position éteinte.
Indicateur de surcharge
« OL » ou « -OL » apparaît sur l’écran 1 lorsque l’entrée dépasse la plage
de mesure du multimètre.
1619PC7112 GDM600-15 20251212.indd 731619PC7112 GDM600-15 20251212.indd 73 12/12/2025 11:12:43 AM12/12/2025 11:12:43 AM
74
Indicateur de l d’essai LEAD
« LEAD » apparaît brièvement sur l’écran 1 lorsque la molette 2 est
déplacée vers ou depuis une mesure A.
Lorsque « LEAD » apparaît sur l’écran 1, conrmez que les ls d’essai 7
et 8 sont connectés aux entrées appropriées.
Lecture du graphique à barres
Le graphique à barres 30 fonctionne comme l’aiguille d’un multimètre
analogique.
Le graphique à barres 30 comporte un indicateur de polarité 34 sur la
gauche.
Le graphique à barres 30 peut être utilisé pour eectuer des réglages
de crête et de zéro grâce à sa vitesse d’achage, qui est plus rapide que
celle de l’achage 1 numérique.
L’achage du graphique à barres 30 est désactivé pendant la mesure
de la capacité. Pour les mesures de fréquence, l’achage du graphique
à barres et l’achage de la plage de mesure indiquent la tension ou le
courant sous-jacent jusqu’à 1 kHz.
La valeur attribuée aux segments du graphique à barres 30 est
déterminée par la valeur à pleine échelle d’une plage choisie. Le nombre
de segments achés sur l’écran 1 indique la valeur mesurée.
Utilisation de l’attachement de suspension
magnétique
(Fig. 1)
Assurez-vous que cet app areil
et l’outil sont solidement
assujettis avant de les utiliser.
Votre outil de mesure peut être utilisé avec un attachement de suspension
magnétique en option (vendu séparément).
1. Ouvrez l’attachement de suspension magnétique, retirez la sangle
de son fermoir et insérez l’extrémité de la sangle dans le point 16 de
l’attachement de suspension magnétique de votre outil.
2. Réinsérez la sangle de l’attachement de suspension dans son
fermoir et fermez la sangle de façon à créer une boucle.
3. Fixez l’aimant de l’attachement de suspension magnétique à un
matériau ferreux stable.
4. Vériez que l’outil est bien sécurisé.
1619PC7112 GDM600-15 20251212.indd 741619PC7112 GDM600-15 20251212.indd 74 12/12/2025 11:12:43 AM12/12/2025 11:12:43 AM
75
Réalisation de mesures
(Fig. 1, Fig. 3)
Pour éviter les chocs
électriques, les blessures ou les
dommages au multimètre numérique avant d’eectuer des tests de
résistance, de continuité ou de capacité, assurez-vous que la
connexion au réseau électrique est déconnectée et que tous les
condensateurs à haute tension sont déchargés.
Utilisez toujours les bornes d’entrée, la position de la molette 2 et la
plage de mesure appropriées.
Vériez la continuité des ls d’essai 7 et 8 avant leur utilisation. N’utilisez
pas l’équipement si les lectures sont élevées ou bruyantes.
Gardez vos doigts derrière les protège-doigts des ls d’essai 19 et loin
des embouts des ls d’essai 18 lorsque vous utilisez les ls d’essai 7 et
8.
Utilisez uniquement les ls d’essai 7 et 8 du multimètre Bosch. Inspectez
toujours les ls d’essai 7 et 8 avant de les utiliser.
Pour eectuer une mesure :
1. Vériez que le cache du compartiment des piles 14 est en place.
2. Tournez la molette 2 jusqu’à la position souhaitée.
3. Conrmez que ni la fonction Hold, ni le mode Min Max ne sont actifs.
4. Appuyez sur le bouton de sélection 3 lorsque c’est nécessaire.
5. Conrmez que la fonction de mesure souhaitée apparaît sur
l’écran 1.
6. Insérez fermement les ls d’essai 7 et 8 dans l’outil. Assurez-vous
que les connecteurs des ls d’essai 20 sont complètement insérés
dans les bornes.
Connectez toujours le l d’essai noir 7 à la borne d’entrée COM 9 en
premier, puis connectez le l d’essai rouge 8 à la borne d’entrée V 10 ou
à la borne d’entrée de A 11.
La borne d’entrée COM 9 est la connexion à la terre (conducteur de
retour) pour toutes les fonctions de mesure. La borne d’entrée V 10
sert à mesurer la tension, la continuité, la résistance, la capacité et la
fréquence (V ca). La borne d’entrée A 11 permet de mesurer le courant
jusqu’à 10 A et la fréquence (c.a. A).
7. Connectez les pointes des ls de test 18 au circuit.
8. La valeur mesurée sera alors achée sur l’écran 1.
9. Après avoir eectué une mesure, déconnectez les ls d’essai 7 et
8 dans l’ordre inverse.
Veillez à ne pas toucher accidentellement les pointes 18 du l d’essai
pendant une mesure.
1619PC7112 GDM600-15 20251212.indd 751619PC7112 GDM600-15 20251212.indd 75 12/12/2025 11:12:43 AM12/12/2025 11:12:43 AM
76
Utilisation des embouts de protection des ls d’essai
(Fig. 3)
Gardez toujours les embouts de
protection des ls d’essai en
place lorsque vous eectuez des mesures CAT III et CAT IV. Le fait de
ne pas utiliser l’embout de protec-tion augmente le risque d’éclairs
d’arcs.
Votre multimètre peut eectuer des mesures dans des emplacements
CAT II. Les embouts de protection des ls d’essai 17 peuvent être retirés
UNIQUEMENT dans les lieux de mesure CAT II ou lors de la vérication
du fusible.
La longueur supplémentaire de la pointe du l d’essai 18 avec les
embouts de protection enlevés permet de tester les prises murales
standard et d’autres conducteurs encastrés qui sont des emplacements
CAT II.
Conservez les embouts de protection des ls d’essai 17 dans un endroit
sûr lorsqu’ils ne sont pas placés sur les ls d’essai 7 et 8. Remplacez les
embouts de protection des ls d’essai 17 immédiatement après avoir
eectué une mesure CAT II.
1619PC7112 GDM600-15 20251212.indd 761619PC7112 GDM600-15 20251212.indd 76 12/12/2025 11:12:43 AM12/12/2025 11:12:43 AM
77
Fig. 9
Mesure de la tension c.a.
(Fig. 9)
N’utilisez jamais le multimètre pour mesurer un circuit dont la tension est
supérieure à 600 V.
Ne touchez pas les pointes des ls d’essai 18 pendant le fonctionnement.
1. Tournez la molette 2 sur l’icône de tension c.a.
2. Connectez le l d’essai noir 7 à la borne d’entrée COM 9 et le l
d’essai rouge 8 à la borne d’entrée V 10.
3. Connectez les ls d’essai 7 et 8 au circuit.
4. La valeur mesurée sera alors achée sur l’écran 1.
L’avertissement de tension dangereuse (Hazardous Voltage) 35 apparaît
si le multimètre détecte une tension supérieure à 30 V.
1619PC7112 GDM600-15 20251212.indd 771619PC7112 GDM600-15 20251212.indd 77 12/12/2025 11:12:44 AM12/12/2025 11:12:44 AM
78
Mesure de la fréquence d’une tension alternative
(Fig. 10)
N’utilisez jamais le multimètre pour mesurer un circuit dont la tension est
supérieure à 600 V.
Ne touchez pas les pointes des ls d’essai 18 pendant le fonctionnement.
Cette mesure de fréquence n’est eectuée qu’avec une tension
alternative.
1. Tournez la molette 2 sur l’icône de fréquence de la tension c.a.
2. Appuyez sur le bouton Select 3.
3. Connectez le l d’essai noir 7 à la borne d’entrée COM 9 et le l
d’essai rouge 8 à la borne d’entrée V 10.
4. Connectez les ls d’essai 7 et 8 au circuit.
5. La valeur mesurée sera alors achée sur l’écran 1.

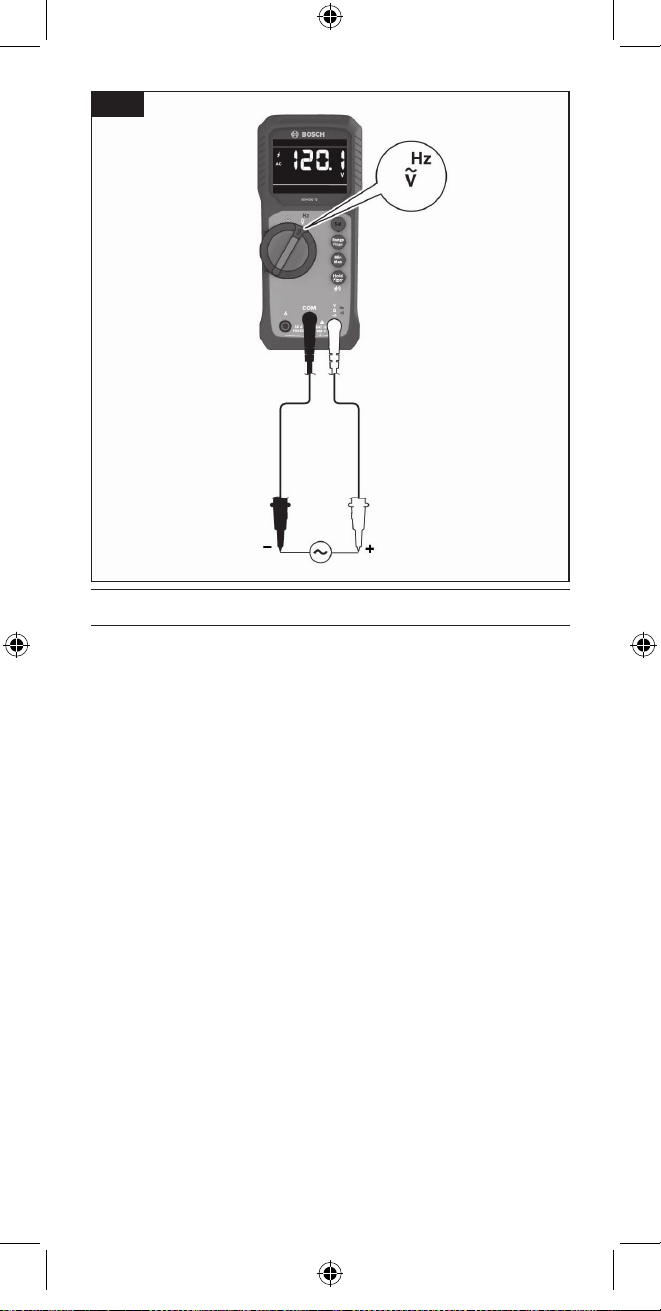

Fig. 10
1619PC7112 GDM600-15 20251212.indd 781619PC7112 GDM600-15 20251212.indd 78 12/12/2025 11:12:44 AM12/12/2025 11:12:44 AM
79
Mesure de la tension c.c.
(Fig. 11)
N’utilisez jamais le multimètre pour mesurer un circuit dont la tension est
supérieure à 600 V.
Ne touchez pas les pointes des ls d’essai 18 pendant le fonctionnement.
1. Tournez la molette 2 sur l’icône de tension c.c.
2. Connectez le l d’essai noir 7 à la borne d’entrée COM 9 et le l
d’essai rouge 8 à la borne d’entrée V 10.
3. Connectez les ls d’essai 7 et 8 au circuit.
4. La valeur mesurée sera alors achée sur l’écran 1.
Si la mesure est négative, c’est que la connexion est inversée.
Intervertissez alors les ls d’essai 7 et 8 et répétez les étapes 3 et 4.
L’avertissement de tension dangereuse (Hazardous Voltage) 35 apparaît
si le multimètre détecte une tension supérieure à 30 V.
Fig. 11
1619PC7112 GDM600-15 20251212.indd 791619PC7112 GDM600-15 20251212.indd 79 12/12/2025 11:12:45 AM12/12/2025 11:12:45 AM
80
Mesure de la tension c.a. dans la plage des millivolts
(Fig. 12)
N’utilisez jamais le multimètre pour mesurer un circuit dont la tension est
supérieure à 600 V.
Ne touchez pas les pointes des ls d’essai 18 pendant le fonctionnement.
1. Tournez la molette 2 sur l’icône de tension c.a. en millivolts.
2. Connectez le l d’essai noir 7 à la borne d’entrée COM 9 et le l
d’essai rouge 8 à la borne d’entrée V 10.
3. Connectez les ls d’essai 7 et 8 au circuit.
4. La valeur mesurée sera alors achée sur l’écran 1.
Fig. 12
1619PC7112 GDM600-15 20251212.indd 801619PC7112 GDM600-15 20251212.indd 80 12/12/2025 11:12:45 AM12/12/2025 11:12:45 AM
81
Mesure de la tension c.c. dans la plage des millivolts
(Fig. 13)
N’utilisez jamais le multimètre pour mesurer un circuit dont la tension est
supérieure à 600 V.
Ne touchez pas les pointes des ls d’essai 18 pendant le fonctionnement.
1. Tournez la molette 2 sur l’icône de tension c.c. en millivolts.
2. Appuyez sur le bouton Select 3.
3. Connectez le l d’essai noir 7 à la borne d’entrée COM 9 et le l
d’essai rouge 8 à la borne d’entrée V 10.
4. Connectez les ls d’essai 7 et 8 au circuit.
5. La valeur mesurée sera alors achée sur l’écran 1.
Si la mesure est négative, c’est que la connexion est inversée.
Intervertissez alors les ls d’essai 7 et 8 et répétez les étapes 4 et 5.

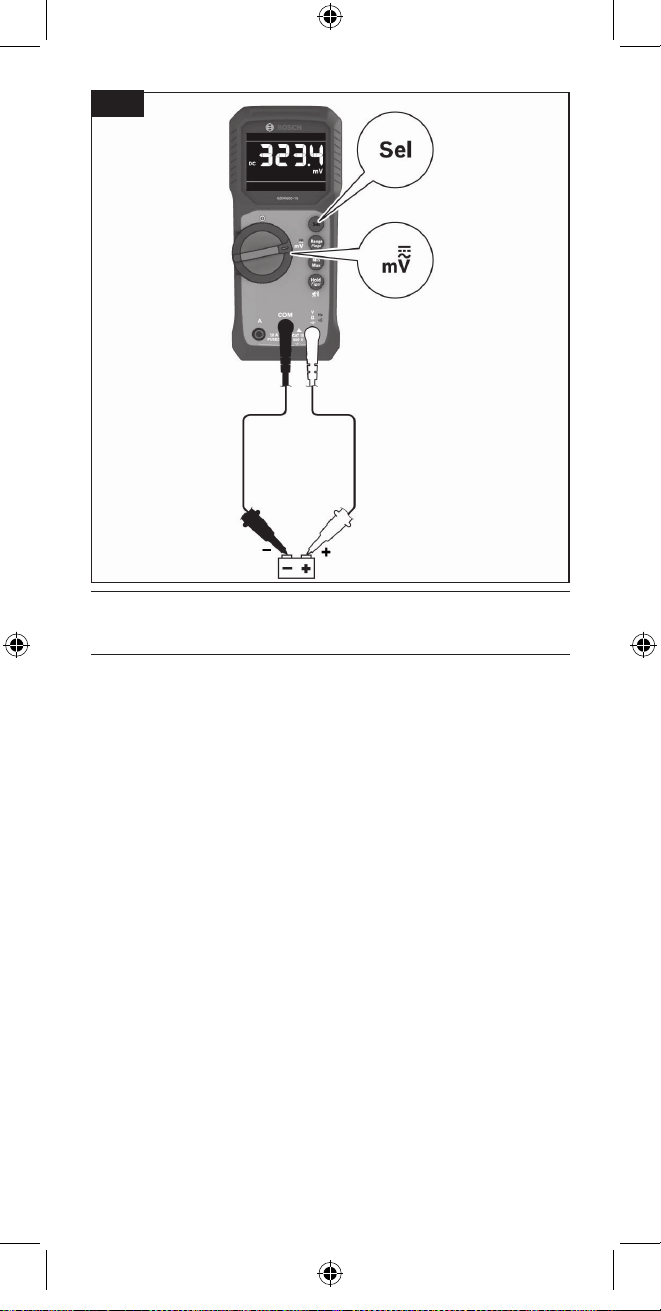

Fig. 13
1619PC7112 GDM600-15 20251212.indd 811619PC7112 GDM600-15 20251212.indd 81 12/12/2025 11:12:46 AM12/12/2025 11:12:46 AM
82
Mesure de la résistance
(Fig. 14)
N’utilisez jamais d’outil de
mesure pour mesurer la
résistance, la continuité et la capacité sur un circuit sous tension.
1. Conrmez que le circuit n’est PAS sous tension. Assurez-vous que
le condensateur est complètement déchargé avant de mesurer la
résistance.
2. Tournez la molette 2 sur l’icône de résistance.
3. Connectez le l d’essai noir 7 à la borne d’entrée COM 9 et le l
d’essai rouge 8 à la borne d’entrée V 10.
4. L’écran 1 indiquera « OL ».
5. Connectez les ls d’essai 7 et 8 au circuit.
6. La valeur mesurée sera alors achée sur l’écran 1.
7. Si nécessaire, utilisez le bouton Range 4 pour sélectionner une
plage de mesure appropriée.

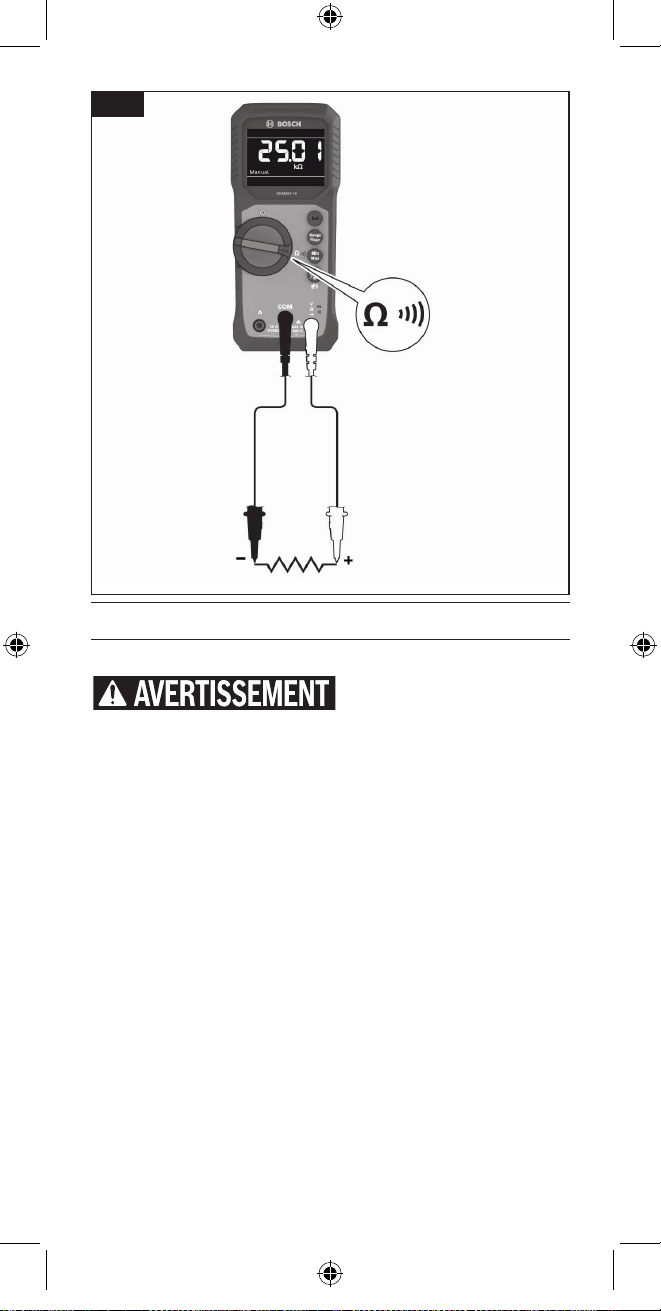

Fig. 14
1619PC7112 GDM600-15 20251212.indd 821619PC7112 GDM600-15 20251212.indd 82 12/12/2025 11:12:46 AM12/12/2025 11:12:46 AM
83

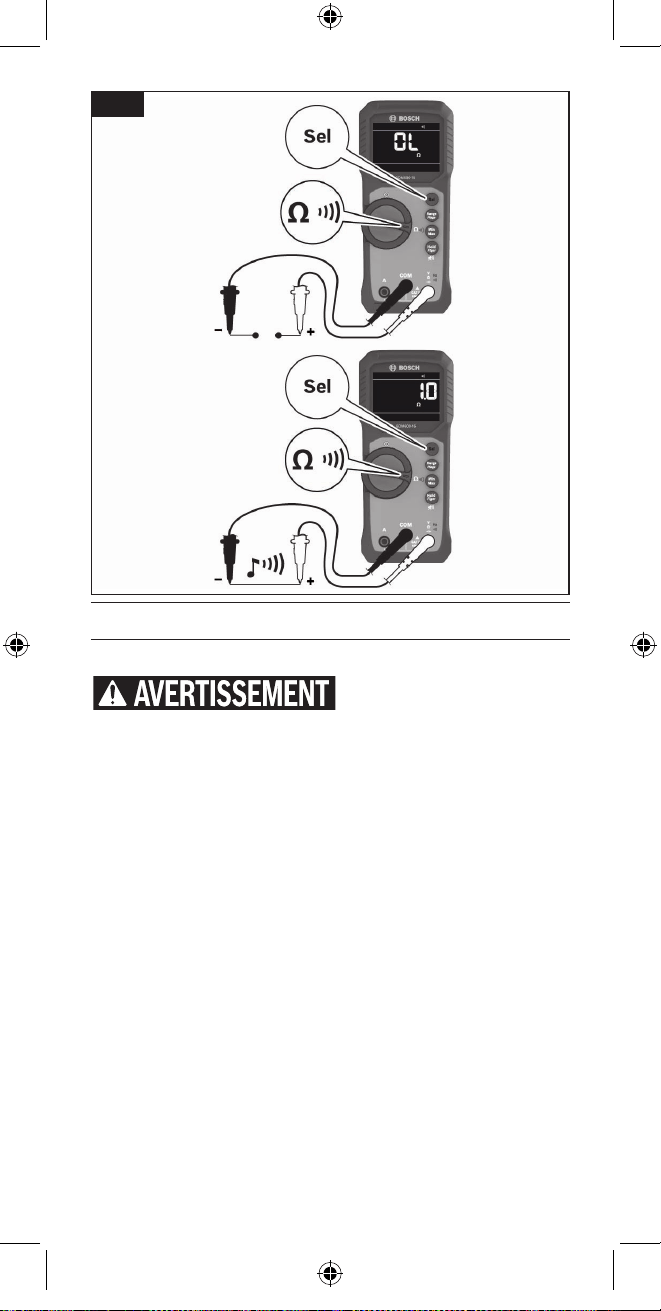

Test de la continuité
(Fig. 15)
N’utilisez jamais d’outil de
mesure pour mesurer la
résistance, la continuité et la capacité sur un circuit sous tension.
La mesure de la continuité permet de détecter rapidement les
ouvertures et les courts-circuits. Les mesures de continuité ne sont pas
recommandées pour eectuer des mesures de résistance précises. Pour
déterminer avec précision la résistance, suivez les étapes de la section
intitulée « Mesure de la résistance ».
1. Conrmez que le circuit n’est PAS sous tension. Assurez-vous que
le condensateur est complètement déchargé avant de mesurer la
continuité.
2. Tournez la molette 2 sur l’icône de test de continuité.
3. Appuyez sur le bouton Select 3.
4. Connectez le l d’essai noir 7 à la borne d’entrée COM 9 et le l
d’essai rouge 8 à la borne d’entrée V 10.
5. Connectez les ls d’essai 7 et 8 au circuit.
Si la résistance mesurée est inférieure ou égale à 30 Ω, une tonalité
continue est émise.
Si le circuit est ouvert, l’écran 1 ache « OL ».

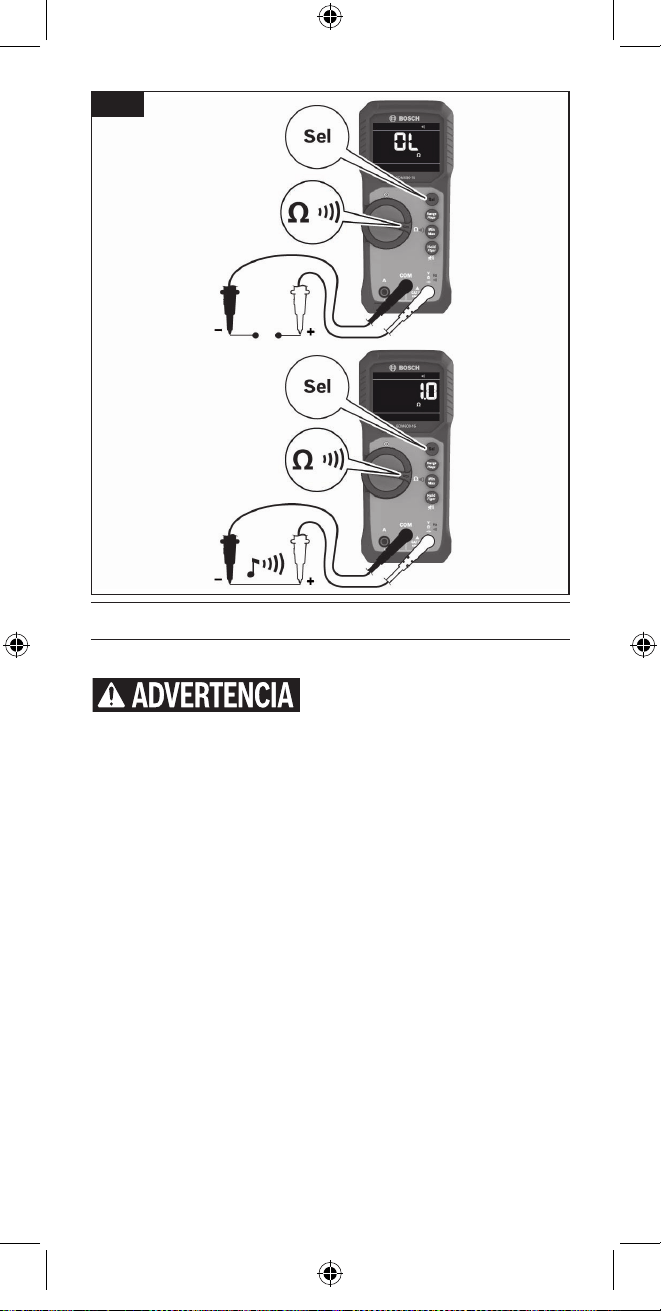

Fig. 15
1619PC7112 GDM600-15 20251212.indd 831619PC7112 GDM600-15 20251212.indd 83 12/12/2025 11:12:46 AM12/12/2025 11:12:46 AM
84
Mesure de la capacité
(Fig. 16)
N’utilisez jamais d’outil de
mesure pour mesurer la
résistance, la continuité et la capacité sur un circuit sous tension.
Assurez-vous que le condensateur est complètement déchargé
avant de le toucher ou d’essayer d’eectuer une mesure.
1. Conrmez que le circuit n’est PAS sous tension. Assurez-vous que
le condensateur est complètement déchargé avant de mesurer la
capacité.
2. Tournez la molette 2 jusqu’à l’icône de capacité.
3. Connectez le l d’essai noir 7 à la borne d’entrée COM 9 et le l
d’essai rouge 8 à la borne d’entrée V 10.
4. Connectez les ls d’essai 7 et 8 au circuit.
5. La valeur mesurée sera alors achée sur l’écran 1.

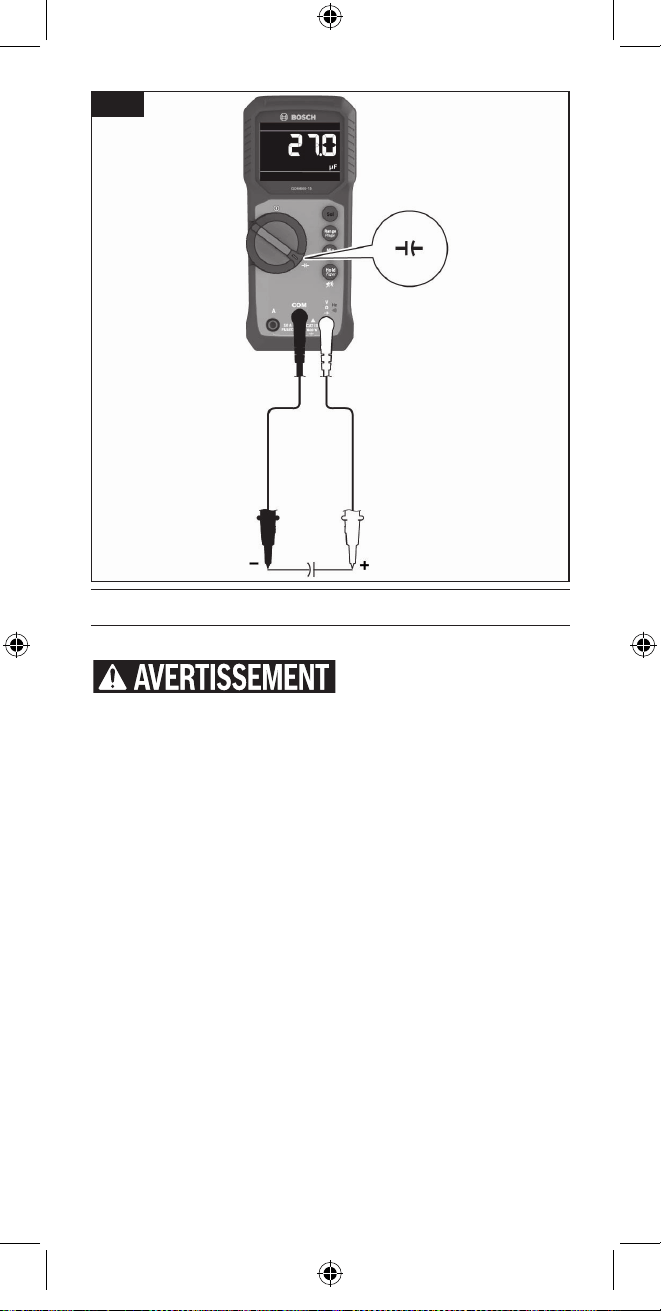

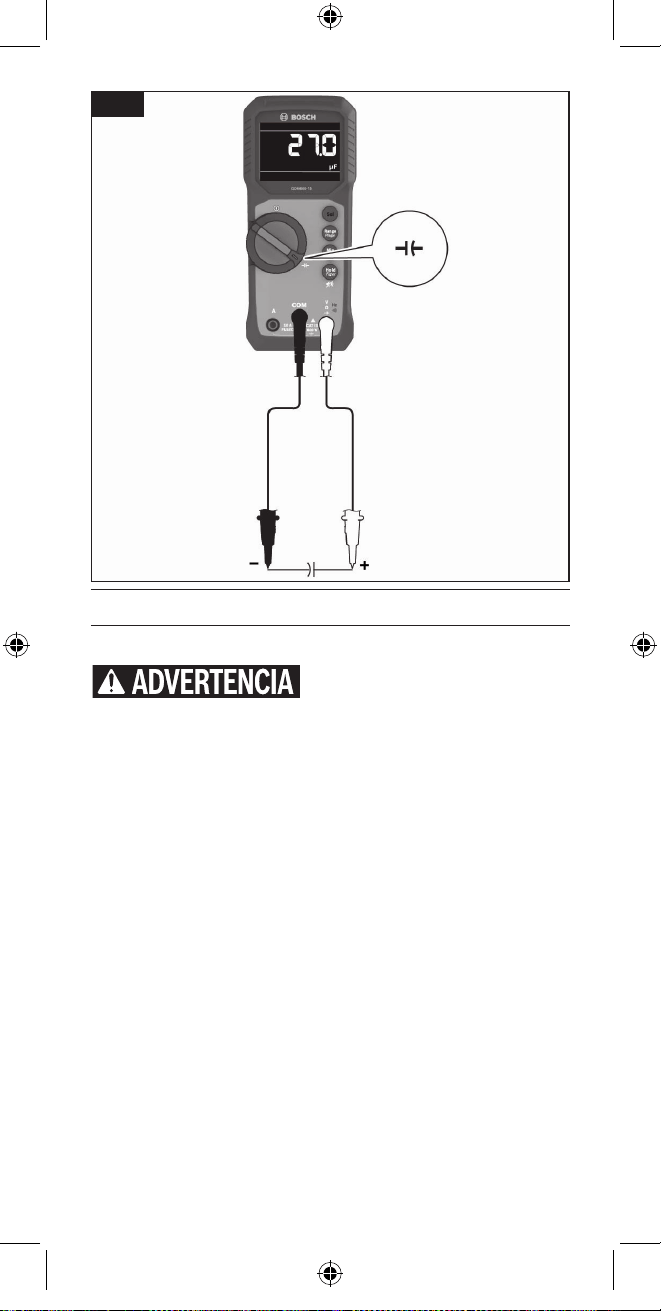

Fig. 16
1619PC7112 GDM600-15 20251212.indd 841619PC7112 GDM600-15 20251212.indd 84 12/12/2025 11:12:47 AM12/12/2025 11:12:47 AM
85
Mesure du courant alternatif
(Fig. 17)
N’eectuez aucune mesure si le potentiel en circuit ouvert à la terre est
supérieur à 600 V.
Vériez le fusible 15 du multimètre numérique avant de procéder à la
mesure.
1. Tournez la molette 2 sur l’icône de courant alternatif.
2. Débranchez l’alimentation électrique du circuit à mesurer.
3. Interrompez le circuit et insérez les ls d’essai 7 et 8 en série en
utilisant la borne d’entrée COM 9 et la borne d’entrée A 11.
Veillez à ne pas toucher accidentellement les pointes du l d’essai
18 pendant une mesure.
4. Remettez l’alimentation électrique sous tension.
5. La valeur mesurée sera alors achée sur l’écran 1.
Ne mesurez jamais un courant de 10 A pendant plus de 10 secondes.
Une mesure du courant pendant plus de 10 secondes peut endommager
l’outil de mesure ou les ls d’essai.
Attendez un quart d’heure entre deux mesures de 10 A max.
Fig. 17
1619PC7112 GDM600-15 20251212.indd 851619PC7112 GDM600-15 20251212.indd 85 12/12/2025 11:12:47 AM12/12/2025 11:12:47 AM
86
Mesure de la fréquence du courant alternatif
(Fig. 18)
N’eectuez aucune mesure si le potentiel en circuit ouvert à la terre est
supérieur à 600 V.
Vériez le fusible 15 du multimètre numérique avant de procéder à la
mesure.
Cette mesure de fréquence n’est eectuée qu’avec du courant alternatif.
1. Mesurez le courant alternatif comme indiqué dans la rubrique
« Mesure du courant alternatif » à la page 85.
2. Ne mesurez jamais un courant de 10 A pendant plus de 10
secondes. Une mesure du courant pendant plus de 10 secondes
peut endommager l’outil de mesure ou les ls d’essai.
Attendez un quart d’heure entre deux mesures de 10 A max.
3. Conrmez que la molette 2 est réglée sur l’icône de fréquence du
courant alternatif.
4. Appuyez sur le bouton Select 3.
5. Connectez le l d’essai noir 7 à la borne d’entrée COM 9 et le l
d’essai rouge 8 à la borne d’entrée A 11.
6. Débranchez l’alimentation électrique du circuit à mesurer.
7. Interrompez le circuit et insérez les ls d’essai 7 et 8 en série en
utilisant la borne d’entrée COM 9 et la borne d’entrée A 11.
(Suite à la page suivante)

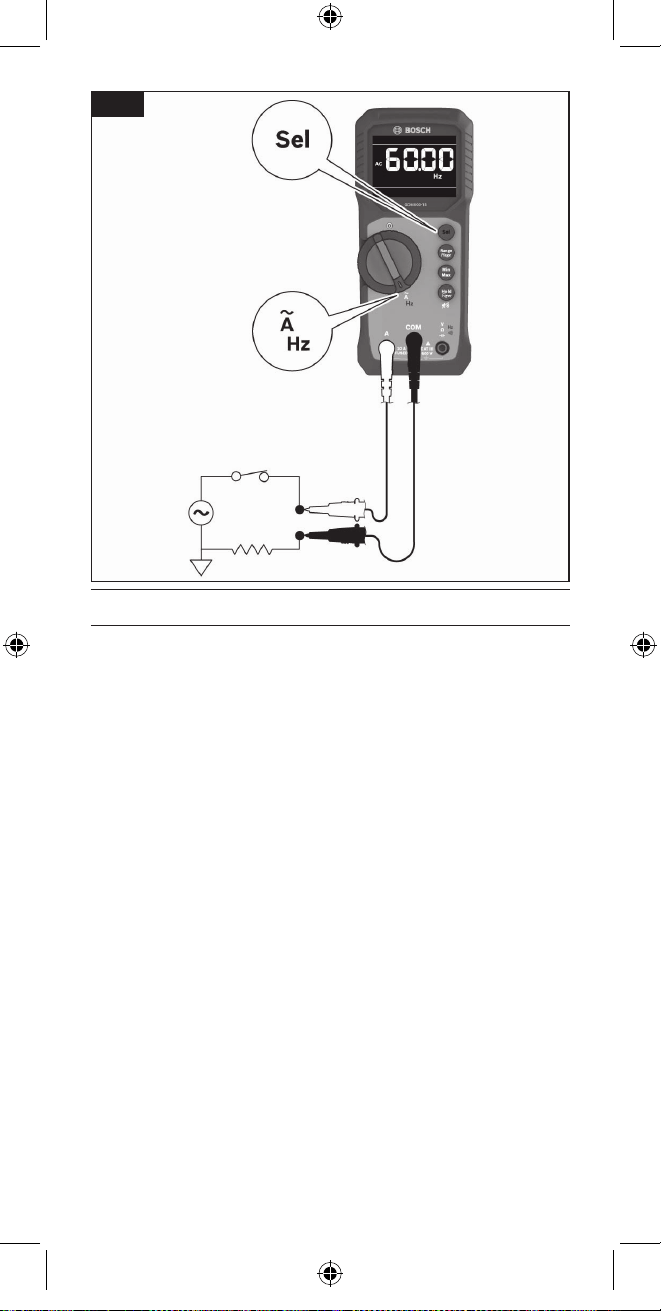

Fig. 18
1619PC7112 GDM600-15 20251212.indd 861619PC7112 GDM600-15 20251212.indd 86 12/12/2025 11:12:48 AM12/12/2025 11:12:48 AM
87
8. Remettez l’alimentation électrique sous tension.
9. La valeur mesurée sera alors achée sur l’écran 1.

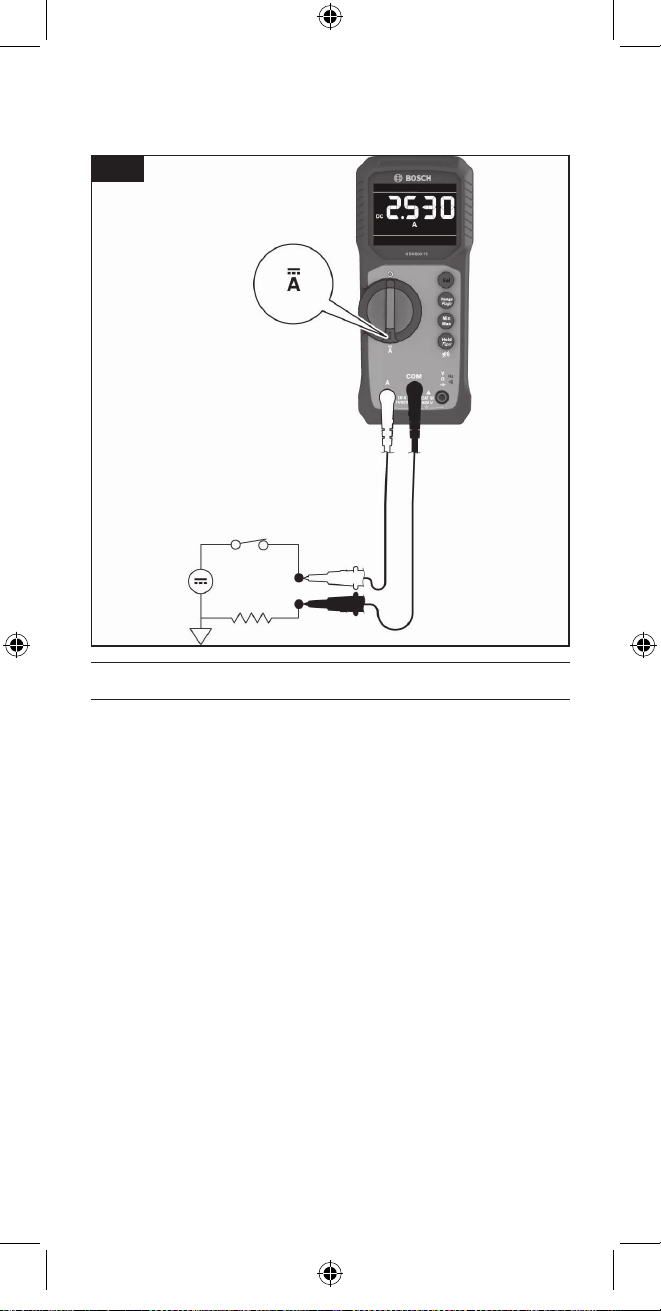

Mesure du courant continu
(Fig. 19)
N’eectuez aucune mesure si le potentiel en circuit ouvert à la terre est
supérieur à 600 V.
Vériez le fusible 15 du multimètre numérique avant de procéder à la
mesure.
1. Tournez la 2 molette sur l’icône de courant continu.
2. Connectez le l d’essai noir 7 à la borne d’entrée COM 9 et le l
d’essai rouge 8 à la borne d’entrée A 11.
3. Débranchez l’alimentation électrique du circuit à mesurer.
(Suite à la page suivante)
Fig. 19
1619PC7112 GDM600-15 20251212.indd 871619PC7112 GDM600-15 20251212.indd 87 12/12/2025 11:12:48 AM12/12/2025 11:12:48 AM
88
Pour éviter tout risque
d’accident, débranchez
toujours le bloc-piles de l’outil avant de le nettoyer ou de rechercher
la cause de problèmes.
Maintenir l’appareil de mesure propre.
Ne jamais plonger l’appareil de mesure dans l’eau ou dans d’autres
liquides.
Nettoyer l’appareil à l’aide d’un chion doux et humide. Ne pas utiliser de
détergents ou de solvants.
Faites entretenir votre outil électrique par un réparateur compétent
n’utilisant que des pièces de rechange identiques. Ceci assurera le
maintien de la sécurité de l’outil électrique.
Pour toute demande de renseignement ou commande de pièces de
rechange, nous préciser impérativement le numéro d’article à dix chires
de l’appareil de mesure indiqué sur la plaque signalétique.
Protection De L’environnement
Recyclez les matières premières et les piles au lieu de
les mettre au rebut. L’instrument, ses accessoires, son
conditionnement et les piles usées doivent être triés en
vue d’un recyclage écologique conforme aux lois les plus
récentes.
Entretien et service
4. Interrompez le circuit et insérez les ls d’essai 7 et 8 en série en
utilisant la borne d’entrée COM 9 et la borne d’entrée A 11.
Veillez à ne pas toucher accidentellement les pointes du l d’essai
18 pendant une mesure.
5. Remettez l’alimentation électrique sous tension.
6. La valeur mesurée sera alors achée sur l’écran 1.
Ne mesurez jamais un courant de 10 A pendant plus de 10 secondes.
Une mesure du courant pendant plus de 10 secondes peut endommager
l’outil de mesure ou les ls d’essai.
Attendez un quart d’heure entre deux mesures de 10 A max.
1619PC7112 GDM600-15 20251212.indd 881619PC7112 GDM600-15 20251212.indd 88 12/12/2025 11:12:49 AM12/12/2025 11:12:49 AM
89

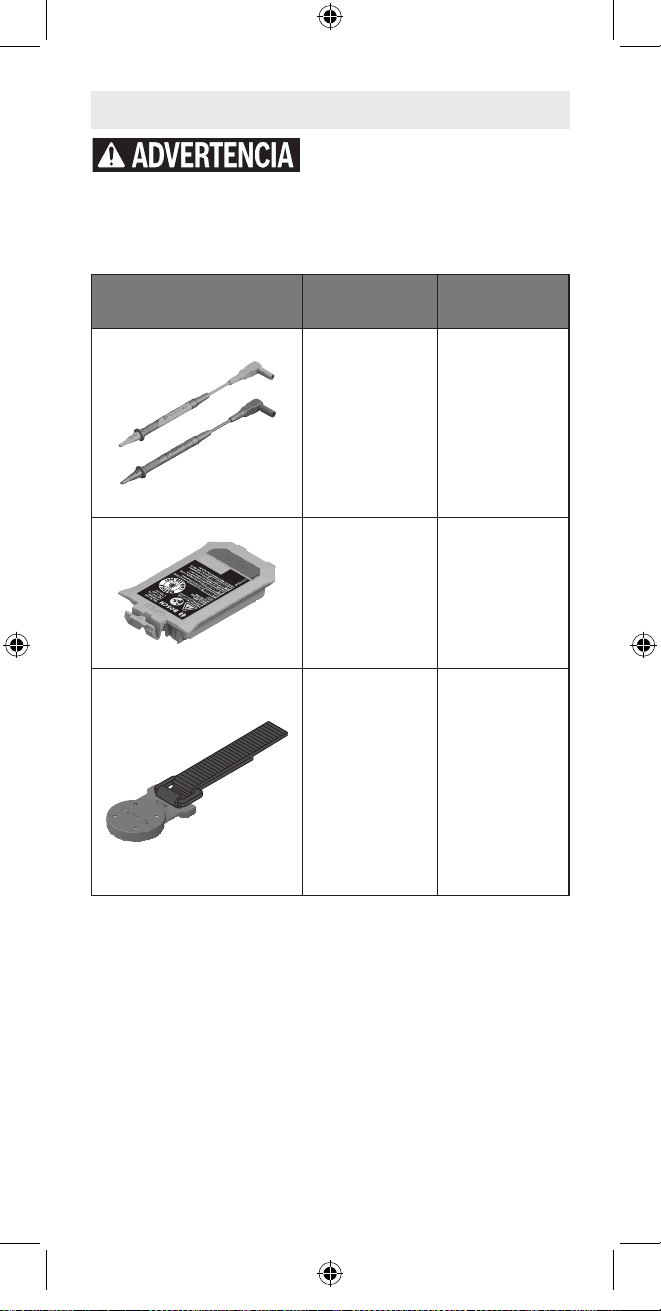

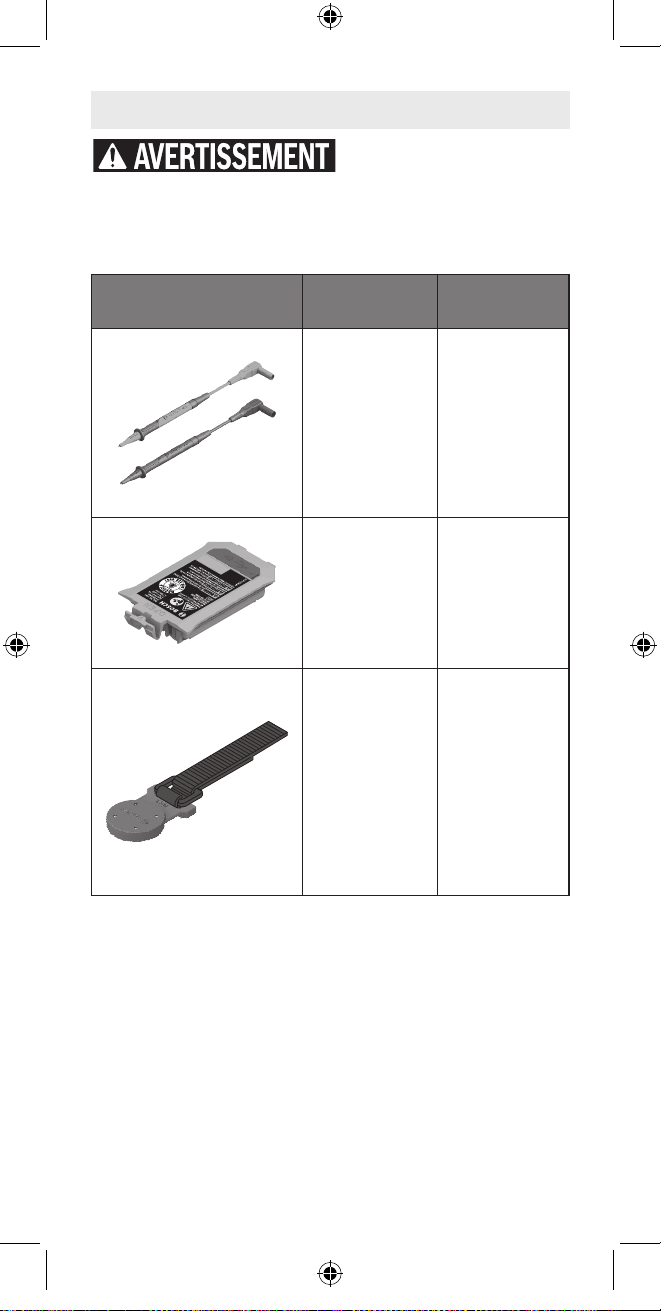

Accessoires Description Numéro de
catalogue
Fils d’essai*
1600A03TC8
BA 3.7V
1.0Ah A
(GBA37V10)**
1607A350N9
Support de
suspension/
crochet
magnétique**
1600A03TC9
* Inclus ** Vendu séparément
Attachements et accessoires
N’utilisez pas d’attachements/
d’accessoires autres que ceux
qui sont spéciés par Bosch. L’utilisation d’attachements/d’accessoires
non spéciés pour une utilisation avec l’outil décrit dans ce mode
d’emploi peut entraîner des dommages à l’outil, des dommages matériels
ou des blessures.
1619PC7112 GDM600-15 20251212.indd 891619PC7112 GDM600-15 20251212.indd 89 12/12/2025 11:12:50 AM12/12/2025 11:12:50 AM
90
Recherche de la cause des problèmes
Problème Cause Action corrective
Le symbole
d’avertissement
pour les piles 27
apparaît et un signal
sonore retentit.
Baisse de la tension
des piles (il est
toujours possible
d’eectuer des
mesures).
Remplacez les piles
non rechargeables ;
retirez et chargez la
pile au lithium-ion.
Le symbole
d’avertissement
relatif aux piles 27
clignote cinq
fois et le multimètre
numérique s’éteint.
Les piles sont
déchargées.
Remplacez les piles
non rechargeables ;
retirez et chargez la
pile au lithium-ion.
Le multimètre
numérique ne peut
pas être mis en
marche.
Les piles sont
déchargées.
Remplacez les piles
non rechargeables ;
retirez et chargez la
pile au lithium-ion.
Le cache du
compartiment des
piles 14 n’est pas en
place.
Insérez le cache
du compartiment
des piles 14,
en le pressant
fermement en
place, et sécurisez
le cache avec les
trois vis du cache du
compartiment des
piles 13.
Le multimètre
numérique ne peut
pas mesurer le
courant.
Le fusible 15 est
grillé.
Remplacez le
fusible 15.
1619PC7112 GDM600-15 20251212.indd 901619PC7112 GDM600-15 20251212.indd 90 12/12/2025 11:12:50 AM12/12/2025 11:12:50 AM
91
Símbolos de seguridad
Las definiciones que aparecen a continuación describen el nivel de
gravedad de cada palabra de señal de seguridad. Por favor, lea el
manual y preste atención a estos símbolos.
Éste es el símbolo de alerta de
seguridad. Se utiliza para alertarle a
usted de posibles peligros de lesiones
corporales. Obedezca todos los
mensajes de seguridad que sigan
a este símbolo para evitar posibles
lesiones o muerte.
PELIGRO indica una situación
peligrosa que, si no se evita,
causará la muerte o lesiones graves.
ADVERTENCIA indica una situación
peligrosa que, si no se evita, podría
causar la muerte o lesiones graves.
PRECAUCIÓN indica una situación
peligrosa que, si no se evita, podría
causar lesiones leves o moderadas.
Tabla de contenido
CONSERVE ESTAS INSTRUCCIONES
Advertencias generales de seguridad .......................92
Eliminación ........................................95
Aviso de precaución de la FCC.............................96
ISED Canadá ...........................................97
Uso Previsto ...........................................97
Datos Técnicos .........................................97
Símbolos .............................................101
Familiarización con su multímetro GDM600-15..............103
Funciones de medición del dial rotativo.................105
Preparación...........................................106
Comprobación del fusible............................106
Reemplazo del fusible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .107
Pie de apoyo.......................................107
Fuente de alimentación..............................107
Operación ............................................115
Utilización inicial ...................................115
Conexión/desconexión ..............................115
Botón de selección .................................116
1619PC7112 GDM600-15 20251212.indd 911619PC7112 GDM600-15 20251212.indd 91 12/12/2025 11:12:52 AM12/12/2025 11:12:52 AM
92
CONSERVE ESTAS INSTRUCCIONES
Botón de intervalo Range ............................116
Botón Min Max.....................................116
Botón de retención Hold .............................117
Tono de señal......................................117
Indicador de sobrecarga.............................117
Indicador LEAD ....................................118
Lectura del gráco de barras .........................118
Utilización del aditamento colgador magnético...........118
Realización de mediciones ...........................119
Utilización de los escudos de las puntas de prueba .......120
Medición de tensión de CA ...........................121
Medición de frecuencia de tensión alterna ..............122
Medición de tensión de CC . . . . . . . . . . . . . . . . . . . . . . . . . . .123
Medición de tensión de CA en el intervalo de milivoltios ...124
Medición de tensión de CC en el intervalo de milivoltios ...125
Medición de resistencia .............................126
Comprobación de continuidad .......................127
Medición de capacitancia ............................128
Medición de corriente alterna.........................129
Medición de frecuencia de corriente alterna .............130
Medición de corriente continua .......................131
Mantenimiento y servicio ................................132
Aditamentos y accesorios................................133
Resolución de problemas................................134
Advertencias generales de seguridad
Lea todas las advertencias de
seguridad, instrucciones,
ilustraciones y especicaciones suministradas con este producto. Si
no se siguen todas las instrucciones que se indican continuación, es
posible que el resultado sea descargas eléctricas, incendio o lesiones
graves.
GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA
REFERENCIA FUTURA.
Cumpla con los códigos de seguridad locales y nacionales. Use
siempre equipo de protección personal (guantes de caucho,
protección facial y ropas resistentes a las llamas, todo ello aprobado)
para reducir el riesgo de lesiones por descargas eléctricas e intensas
corrientes de arco donde los conductores con tensión peligrosos
estén al descubierto.
1619PC7112 GDM600-15 20251212.indd 921619PC7112 GDM600-15 20251212.indd 92 12/12/2025 11:12:52 AM12/12/2025 11:12:52 AM
93
CONSERVE ESTAS INSTRUCCIONES
No realice ninguna medición en circuitos eléctricos con tensiones
que excedan 600 V.
¡Tenga cuidado adicional cuando trabaje con tensiones superiores a
30 V CA o 60 V CC! Incluso a estas tensiones, el contacto con partes con
tensión puede causar descargas eléctricas que pongan en peligro la vida.
No realice nunca una medición de corriente de 10 A durante más de
10 segundos. Es posible que una medición de corriente durante más
de 10 segundos cause daños a la herramienta de medición o las puntas
prueba.
Deje pasar un período de seguridad de 15 minutos entre dos
mediciones de 10 A máx.
No toque con los extremos de las puntas de prueba una fuente de
tensión cuando las puntas de prueba estén conectadas al terminal
de entrada A.
No aplique una tensión superior a la tensión nominal, tal como está
marcada en la herramienta de medición, entre terminales o entre
cualquier terminal y la conexión a tierra.
Utilice solo puntas de prueba que tengan las mismas capacidades
nominales de tensión, categoría y amperaje que la herramienta de
medición o que tengan capacidades superiores.
No utilice la herramienta de medición en atmósferas explosivas
que contengan líquidos, gases o polvos inamables. Es posible que
se generen chispas dentro de la herramienta de medición, las cuales
pueden incendiar los polvos o los vapores.
Verique la función de la herramienta de medición midiendo una
tensión conocida antes de cada uso. En caso de duda, haga que la
herramienta de medición reciba servicio de ajustes y reparaciones.
Reemplace un fusible fundido solo por un fusible de repuesto que
cumpla con las especicaciones para fusibles de la sección “Datos
técnicos”. Es posible que la utilización de otro fusible aumente el riesgo
de incendio, lesiones corporales o daños materiales.
Cuando mida corrientes altas, es posible que el fusible se caliente.
Deje que el fusible se enfríe antes de cambiarlo.
Mantenga los dedos detrás de los protectores de dedos ubicados
en las puntas de prueba y alejados de los extremos de las puntas de
prueba durante las mediciones.
No intente nunca utilizar la herramienta de medición si su supercie
está mojada o usted tiene la mano mojada.
No exceda la entrada máxima permisible de cualquier intervalo de
medición.
No utilice nunca la herramienta de medición para medir resistencia,
continuidad y capacitancia en un circuito con tensión. Asegúrese de
que el condensador esté completamente cargado antes de tocarlo o
intentar hacer una medición.
1619PC7112 GDM600-15 20251212.indd 931619PC7112 GDM600-15 20251212.indd 93 12/12/2025 11:12:52 AM12/12/2025 11:12:52 AM
94
Utilice la herramienta de medición en circuitos con tensión solo
cuando sea absolutamente necesario.
Suponga que los circuitos tienen tensión hasta que se pueda
demostrar que están desenergizados.
No utilice una medición de corriente como indicación de que es
seguro tocar un circuito. Es necesario realizar una medición de
tensión para saber si un circuito tiene tensión.
No trabaje solo cuando utilice la herramienta de medición en un
circuito con tensión.
No se conecte usted a tierra mientras realiza mediciones. Evite el
contacto del cuerpo con supercies conectadas a tierra o puestas
a masa, tales como tuberías, radiadores, estufas de concina y
refrigeradores.
Retire las puntas de prueba antes de abrir la cubierta de las baterías.
Conecte la punta de prueba común antes que la punta de prueba con
tensión y retire la punta de prueba con tensión antes que la punta de
prueba común.
No utilice la función de retención HOLD para medir tensión. Cuando
la función de retención HOLD esté encendida, la tensión de la pantalla no
cambiará incluso cuando se mida un potencial de tensión diferente. Esto
producirá lesiones debidas a descargas eléctricas.
Utilice la herramienta de medición solo tal como se especica en
este manual. Si no se utiliza la herramienta de medición tal como se
especica, es posible que el resultado sea que la protección suministrada
por la herramienta de medición resulte afectada.
Utilice la herramienta de medición o las puntas de prueba solo si no
parecen estar dañadas. El aislamiento dañado de las puntas de prueba
puede causar una descarga eléctrica.
Haga que la herramienta de medición sea reparada solo por un
especialista calicado que utilice únicamente piezas de repuesto
originales. Esto garantizará que se mantenga la seguridad de la
herramienta de medición.
No modique ni abra la batería. Hay un riesgo de cortocircuito.
En caso de daños y uso incorrecto de la batería, es posible que se
emitan vapores. La batería puede incendiarse o explotar. Asegúrese de
que el área esté bien ventilada y busque atención médica si experimenta
cualquier efecto adverso. Es posible que los vapores irriten el sistema
respiratorio.
Si se utiliza incorrectamente o si la batería está dañada, es posible
que se expulse líquido inamable de la batería. Se deberá evitar el
contacto con este líquido. Si se produce contacto accidentalmente,
enjuáguese con agua. Si el líquido entra en contacto con los ojos, busque
atención médica adicional. Es posible que el líquido expulsado de la
batería cause irritación o quemaduras.
CONSERVE ESTAS INSTRUCCIONES
1619PC7112 GDM600-15 20251212.indd 941619PC7112 GDM600-15 20251212.indd 94 12/12/2025 11:12:52 AM12/12/2025 11:12:52 AM
95
La batería puede ser dañada por objetos puntiagudos, tales como
clavos o destornilladores, o por una fuerza aplicada externamente.
Es posible que se produzca un cortocircuito interno, que haga que la
batería arda, humee, explote o se sobrecaliente.
Cuando la batería no se esté utilizando, manténgala alejada de clips
sujetapapeles, monedas, llaves, clavos, tornillos u otros objetos
metálicos pequeños que podrían hacer una conexión de un terminal
a otro. Es posible que un cortocircuito entre los terminales de la batería
cause quemaduras o incendio.
Utilice la batería solo con productos del fabricante. Esta es la única
manera en que usted puede proteger la batería contra sobrecargas
peligrosas.
Cargue las baterías utilizando solo cargadores recomendados por
el fabricante. Es posible que un cargador que sea adecuado para un
tipo de batería presente un riesgo de incendio cuando se utilice con una
batería diferente.
Proteja la herramienta de medición contra el calor, p. ej., incluyendo
la exposición prolongada al sol, el fuego, el agua y la humedad.
Peligro de explosión.
Proteja la batería contra el calor, p. ej., contra la luz solar intensa
continua, el fuego, la suciedad, el agua y la humedad. Hay un riesgo
de explosión y cortocircuito.
Utilice y cargue la batería solo con productos compatibles del
fabricante. Esta es la única manera en que usted puede proteger la
batería contra sobrecargas peligrosas.
Mantenga los accesorios magnéticos alejados de los
implantes u otros dispositivos médicos, tales como
marcapasos o bombas de insulina. Los imanes generan un
campo que puede afectar al funcionamiento de los implantes o los
dispositivos médicos, lo cual es posible que cause lesiones corporales
graves.
Mantenga la herramienta, el dispositivo de posicionamiento
y el la placa objetivo para el láser alejados de los medios de
almacenamiento magnético de datos y los equipos magnéticamente
sensibles. El efecto de los imanes de la herramienta y la placa objetivo
para el láser puede causar una pérdida irreversible de datos.
Eliminación
Esta sección es parte del compromiso de Robert Bosch Tool Corporation
de preservar nuestro medio ambiente y conservar nuestros recursos
naturales.
Eliminación de herramientas
¡No deseche las herramientas eléctricas y las baterías/baterías
recargables en la basura doméstica!
CONSERVE ESTAS INSTRUCCIONES
1619PC7112 GDM600-15 20251212.indd 951619PC7112 GDM600-15 20251212.indd 95 12/12/2025 11:12:52 AM12/12/2025 11:12:52 AM
96
NOTA: Este equipo ha sido sometido a pruebas y se ha comprobado que
cumple con los límites para un dispositivo digital de Clase B, conforme a
la parte 15 de las Normas de la FCC. Estos límites están diseñados para
proporcionar protección razonable contra la interferencia perjudicial
en una instalación residencial. Este equipo genera, usa y puede irradiar
energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con
las instrucciones, puede causar interferencia perjudicial para las
radiocomunicaciones. Sin embargo, no hay garantía de que no vaya a
ocurrir interferencia en una instalación especíca. Si este equipo causa
interferencia perjudicial para la recepción de radio o televisión, lo cual
se puede determinar apagando y encendiendo el equipo, se recomienda
al usuario que intente corregir la interferencia tomando una o más de las
medidas siguientes:
— Reoriente o reubique la antena receptora.
— Aumente la separación entre el equipo y el receptor.
— Conecte el equipo a un tomacorriente que esté en un circuito distinto
al circuito al que el receptor esté conectado.
Eliminación de las baterías
No intente desarmar la batería ni quitar ninguno de los com ponentes
que sobresalen de los terminales de la batería. Se pueden producir
lesiones o un incendio. Antes de desecharla, proteja los terminales que
están al descubierto con cinta adhesiva aislante gruesa para prevenir
cortocircuitos.
Baterías de iones de litio
Si este producto está equipado con una batería de iones de litio, dicha
batería debe recogerse, reciclarse o eliminarse de manera segura para
el medio ambiente.
El sello de reciclaje de baterías RBRC certicado por
la EPA que se encuentra en la batería de iones de litio
(ion Li) indica que Robert Bosch Tool Corporation
está participando voluntariamente en un programa
de la industria para recoger y reciclar estas baterías al
nal de su vida útil, cuando se retiran de servicio en
los Estados Unidos y Canadá. El programa RBRC proporciona una
alternativa conveniente a tirar las baterías de ion Li usadas a la basura o
a la corriente municipal de aguas residuales, lo cual quizás sea ilegal en
su área.
Tenga la amabilidad de llamar al 1-800-8-BATTERY para obtener
información acerca de las prohibiciones/restricciones sobre el reciclaje
y la eliminación de baterías de ion Li en su lugar o devuelva las baterías
a un Centro de servicio Bosch/Dremel para reciclarlas. La participación
de Robert Bosch Tool Corporation en este programa es parte de nuestro
compromiso hacia preservar nuestro medio ambiente y conservar
nuestros recursos naturales.
Aviso de precaución de la FCC
CONSERVE ESTAS INSTRUCCIONES
1619PC7112 GDM600-15 20251212.indd 961619PC7112 GDM600-15 20251212.indd 96 12/12/2025 11:12:53 AM12/12/2025 11:12:53 AM
97
Número de modelo GDM600-15
Número de artículo 3601K77310
Tensión máxima entre cualquier terminal y la
conexión a tierra
600 V CA/CC
Intervalo de medición de tensión de CA o
de CC
600 V CA/CC
Intervalo de medición de corriente CA o de
CC
10 A CA/CC
Tiempo de funcionamiento con corriente de
medición máxima de 10 A
10 s con un
intervalo de 15 min
Intervalo de medición de frecuencia de
tensión de CA o corriente continua
50 kHz CA V
2 kHz CA A
Intervalo de medición de resistencia 40 MΩ
Intervalo de medición de capacitancia 1,000 µF
Temperatura de operación +14 °F a +122 °F
(-10 °C a +50 °C)
Intervalo de temperatura de carga permitida +50 °F a +95 °F
(+10 °C a +35 °C)
Temperatura de almacenamiento
1
-40 °F a +158 °F
(-40 °C a +70 °C)
El multímetro digital está diseñado para medir, tensión, corriente,
resistencia, capacidad y frecuencia, y para realizar comprobaciones de
continuidad.
El multímetro digital solo se puede utilizar en circuitos con tensiones CAT
III inferiores o iguales a 600 V CC/CA.
El multímetro es adecuado solo para uso en interiores.
CONSERVE ESTAS INSTRUCCIONES
Uso Previsto
Datos Técnicos
Este dispositivo digital de clase B cumple con ICES-003 ICES-003(B) /
NMB-003 (B) de CAN.
ISED Canadá
— Consulte al distribuidor o a un técnico experto en radio/TV para
obtener ayuda.
NOTA: Todos aquellos cambios o modicaciones no aprobados
expresamente por la parte responsable del cumplimiento de la normativa
podrían anular la autoridad del usuario para utilizar el equipo.
1619PC7112 GDM600-15 20251212.indd 971619PC7112 GDM600-15 20251212.indd 97 12/12/2025 11:12:53 AM12/12/2025 11:12:53 AM
98
Número de modelo GDM600-15
Coeciente de temperatura 0.1 x (precisión
especicada)/°C
(<64.4 °F (18 °C) o
>82.4 °F (28 °C))
Humedad relativa máx. 90%
Altitud máx. 6562 pi (2,000 m)
Grado de contaminación de acuerdo con IEC
61010-1
2
2
Apagado automático después de aprox. 20 min
Peso
3
0.82 lb (0.37 kg)
Dimensiones 3.1 x 2.3 x 7.0
pulgadas (78.3 x
59.3 x 177.3 mm)
Grado de protección IP 65
Clase de seguridad
CAT III 600 V
5
Fuente de alimentación
•Paquete de batería (de ion litio)
• Baterías (alcalinas de manganeso)
BA 3.7V 1.0Ah A
(GBA37V10)
2 x 1.5 V LR06 (AA)
Puntas de prueba
Número de artículo
1600A03TC8
Clase de seguridad con escudos ubicados en
las puntas de prueba
CAT III 1000 V
5
,
10 A
CAT IV 600 V
6
, 10A
Clase de seguridad sin escudos ubicados en
las puntas de prueba
CAT II 1000 V
4
, 10 A
Fusible
Tipo F (actuación rápida)
Tensión nominal 600 V
Corriente nominal 10 A
Capacidad de conmutación 10 kA
Dimensiones 0.25 x 1.26
pulgadas
(6.3 x 32 mm)
Paquete de batería de ion litio (Se vende por separado)
Tipo BA 3.7V 1.0Ah A
(GBA37V10)
Número de artículo 1607A350N9
1619PC7112 GDM600-15 20251212.indd 981619PC7112 GDM600-15 20251212.indd 98 12/12/2025 11:12:53 AM12/12/2025 11:12:53 AM
99
Número de modelo GDM600-15
Puerto USB USB Tipo C®
Cable USB Tipo C® recomendado 2610067499,
6082942Z0Z
Tensión nominal 3.7 V
Capacidad 1.0 Ah
Número de celdas de la batería 1
Baterías alcalinas de manganeso
Tipo
LR6 (AA)
Número 2
Adaptador de alimentación (opcional)
Adaptador de alimentación/ fuente de
alimentación USB recomendado
Salida nominal 5 V
CC, 500 mA
1. Excepto baterías y/o baterías recargables
2. Solo se producen depósitos no conductores, por lo que se espera
conductividad temporal ocasional causada por la condensación.
3. Peso sin baterías.
4. La categoría de medición II es aplicable para probar y medir
circuitos conectados directamente a puntos de utilización (salidas
de tomacorriente y puntos similares) de la instalación de la red
eléctrica de baja tensión.
5. La categoría de medición III es aplicable para probar y medir
circuitos conectados a la parte de distribución de la instalación de la
red eléctrica de baja tensión del edicio.
6. La categoría de medición IV es aplicable para probar y medir
circuitos conectados a la fuente de la instalación de red de baja
tensión del edicio.
Especicaciones de precisión
La precisión se garantiza durante un período de un año a partir de la
calibración a temperaturas de funcionamiento de +14 °F a +122 °F (-10
°C a +50 °C) y una humedad relativa del 0% al 90%.
Las especicaciones se aplican para una temperatura ambiente de entre
+64,4 °F (+18 °C) y +82,4 °F (+28 °C) y una humedad relativa de ≤ 75%.
Si la temperatura está fuera del intervalo especicado previamente, se
debe tener en cuenta un factor de error de temperatura adicional de 0,1
x la precisión especicada por cada 1 °C.
1619PC7112 GDM600-15 20251212.indd 991619PC7112 GDM600-15 20251212.indd 99 12/12/2025 11:12:53 AM12/12/2025 11:12:53 AM
100
Posición del
dial rotativo
Intervalo Resolución Precisión
(% del valor
medido +
valor de
conteo)
Tensión de
CC (tensión
directa)
600.0 mV
6.000 V
60.00 V
600.0 V
0.1 mV
0.001 V
0.01 V
0.1 V
± (0.5% + 2)
Corriente
(corriente
continua)
6.000 A
10.00 A
0.001 A
0.01 A
± (1.0% + 3)
Tensión de
CA (tensión
alterna)
600.0 mV
6.000 V
60.00 V
600.0 V
0.1 mV
0.001 V
0.01 V
0.1 V
± (1.0% + 3)
(45Hz a 500
Hz)
± (2.0% + 3)
(500 Hz a
1000 Hz)
CA (corriente
alterna)
6.000 A
10.00 A
0.001 A
0.01 A
± (1.5% + 3)
(45 Hz a 500
Hz)
Frecuencia
de corriente o
tensión de CA
(V CA: 10 V a
600 V
5 Hz a 50 kHz)
(A CA: 600 mA
a 10 A
45 Hz a 2 kHz)
99.99 Hz
999.9 Hz
9.999 kHz
50.00 kHz
0.01 Hz
0.1 Hz
0.001 kHz
0.01 kHz
± (0.1% + 2)
Resistencia 600.0 Ω
6.000 kΩ
60.00 kΩ
600.0 kΩ
6.000 MΩ
0.1 Ω
0.001 kΩ
0.01 kΩ
0.1 kΩ
0.001 MΩ
± (1.0% + 5)
40.00 MΩ
0.01 MΩ ± (2.0% + 5)
Capacitancia 100.0 µF
1000 µF
0.1 µF
1 µF
± (1.9% + 2)
Continuidad - 0.1 Ω ± (1.0% + 5)
≤ 30 Ω: Señal
sonora
≥ 50 Ω: No ha
señal sonora
1619PC7112 GDM600-15 20251212.indd 1001619PC7112 GDM600-15 20251212.indd 100 12/12/2025 11:12:53 AM12/12/2025 11:12:53 AM
101
Importante : Es posible que algunos de los símbolos siguientes se
usen en su herramienta. Por favor, estúdielos y aprenda su signicado.
La interpretación adecuada de estos símbolos le permitirá utilizar la
herramienta mejor y con más seguridad.
Símbolo Designación/explicación
V
Voltios (voltaje)
A
Ampere (corriente)
Ah
Amperio hora (medida de la capacidad de la
batería)
Hz
Hertz (frecuencia, ciclos por segundo)
W
Watt (potencia)
F
Faradios (capacitancia)
Ω
Ohmios (resistencia)
lbs
Libras (peso)
kg
Kilogramos (peso)
pulgadas
Pulgadas (dimensión)
pi
Pies (dimensión)
mm
Milímetros (dimensión)
m
Metros (dimensión)
min
Minutos (tiempo)
s
Segundos (tiempo)
ºF
Fahrenheit (temperatura)
ºC
Celsius (temperatura)
Corriente alterna (tipo o una característica de
corriente)
Corriente continua (tipo o una característica de
corriente)
Corriente alterna o continua (tipo o una
característica de corriente)
Tensión peligrosa
Continuidad
Capacitancia
Símbolos
1619PC7112 GDM600-15 20251212.indd 1011619PC7112 GDM600-15 20251212.indd 101 12/12/2025 11:12:53 AM12/12/2025 11:12:53 AM
102
Importante : Es posible que algunos de los símbolos siguientes se
usen en su herramienta. Por favor, estúdielos y aprenda su signicado.
La interpretación adecuada de estos símbolos le permitirá utilizar la
herramienta mejor y con más seguridad.
Símbolo Designación/explicación
CAT II
La categoría de medición II es aplicable para
probar y medir circuitos conectados directamente
a puntos de utilización (salidas de tomacorriente
y puntos similares) de la instalación de la red
eléctrica de baja tensión.
CAT III
La categoría de medición III es aplicable para
probar y medir circuitos conectados a la parte de
distribución de la instalación de la red eléctrica de
baja tensión del edicio.
CAT IV
La categoría de medición IV es aplicable para
probar y medir circuitos conectados a la fuente de
la instalación de red de baja tensión del edicio.
Terminal de toma de tierra (terminal de conexión
a tierra)
Construcción de clase II (designa las herramientas
de construcción con aislamiento doble)
Fusible
Flecha (Acción en la dirección de la echa)
Este símbolo indica que hay un campo magnético
establecido.
Este es un símbolo de alerta de seguridad. Se
utiliza para alertarle a usted de la posibilidad de
descargas eléctricas.
Alerta al usuario para que lea el manual.
Este símbolo indica que esta herramienta
está homologada por la Canadian Standards
Association, conforme a las normas
estadounidenses y canadienses.
Designa un programa de reciclaje de baterías de
ion Li.
Cumple con las directivas de la Unión Europea.
No deseche la herramienta ni los paquetes de
batería/las baterías con los residuos domésticos.
1619PC7112 GDM600-15 20251212.indd 1021619PC7112 GDM600-15 20251212.indd 102 12/12/2025 11:12:55 AM12/12/2025 11:12:55 AM
103
Familiarización con su multímetro
GDM600-15
21 22 23 24 25 26 27
28
29
30
31
32
33
34
35
1
2
11
8
7
Fig. 1
10
9
6
5
4
3
1619PC7112 GDM600-15 20251212.indd 1031619PC7112 GDM600-15 20251212.indd 103 12/12/2025 11:12:55 AM12/12/2025 11:12:55 AM
104
1 Pantalla
2 Dial rotativo
3 Botón de selección
4 Botón de intervalo Range
5 Botón Min Max
6 Botón de retención Hold
(botón de sonido)
7 Punta de prueba negra
8 Punta de prueba roja
9 Terminal de entrada COM
10 Terminal de entrada V
11 Terminal de entrada de A
12 Pie de apoyo
13 Tornillos de la cubierta
del compartimiento de las
baterías
14 Cubierta del
compartimiento de las
baterías
15 Fusible
16 Punto de sujeción para el
colgador magnético
17 Escudos de las puntas de
prueba
18 Extremos de las puntas de
prueba
Fig. 3
17
7
8
18
19
20
14
13
15
Fig. 2
16
12
1619PC7112 GDM600-15 20251212.indd 1041619PC7112 GDM600-15 20251212.indd 104 12/12/2025 11:12:56 AM12/12/2025 11:12:56 AM
105
Funciones de medición del dial rotativo
Posición del dial
rotativo
Función de medición
Apagado
Frecuencia de tensión de CA
Tensión de CA
Tensión de CC
Milivoltios de tensión de CA o de CC
Resistencia
Comprobación de continuidad
Capacitancia
Corriente alterna
Frecuencia de corriente alterna
Corriente continua
Nota: Utilice el botón de selección 3 para seleccionar la función de
medición secundaria de una posición dada en el dial rotativo 2. La
función preestablecida está impresa en blanco en la herramienta.
19 Protectores de dedos
ubicados en las puntas de
prueba
20 Conectores de las puntas
de prueba
Elementos de la pantalla
21 Valor mínimo
22 Valor máximo
23 Valor promedio
24 Indicador de modo de
retención
25 Prueba de continuidad
26 Sonido apagado
27 Advertencia de batería
28 Valor medido
29 Unidad de medición
30 Gráco de barras
31 Intervalo de medición
manual
32 Intervalo de medición
automática
33 Indicador de CA/CC
34 Indicador de polaridad
35 Tensión peligrosa
(indicador de advertencia
si la tensión > 30 V)
1619PC7112 GDM600-15 20251212.indd 1051619PC7112 GDM600-15 20251212.indd 105 12/12/2025 11:12:59 AM12/12/2025 11:12:59 AM
106
Preparación
Comprobación del fusible
(Fig. 4)
1. Rote el dial rotativo 2 hasta la posición de resistencia.
2. Retire el escudo de puntas de prueba de la punta 17 de prueba roja
8.
3. Inserte la punta de prueba roja 8 en el terminal de entrada V 10.
4. Utilice el extremo de la punta de prueba 18 de la punta de prueba
roja 8 para hacer contacto con el terminal de entrada de A 11.
5. El valor medido se muestra en la pantalla 1.
Si se muestra un valor inferior a 0,5 Ω, el fusible 15 está intacto.
Si se muestra “OL”, el fusible 15 está fundido y debe ser reem-
plazado.
Fig. 4
1
10
2
11
8
1619PC7112 GDM600-15 20251212.indd 1061619PC7112 GDM600-15 20251212.indd 106 12/12/2025 11:12:59 AM12/12/2025 11:12:59 AM
107
Reemplazo del fusible
(Fig. 2)
Retire las puntas de prueba antes de
abrir la cubierta de las baterías.
Puede que no retirar las puntas de prueba aumente el riesgo de
descargas eléctricas.
Cuando mida corrientes altas, es
posible que el fusible se caliente.
Deje que el fusible se enfríe antes de cambiarlo.
Reemplace un fusible fundido solo
por un fusible de repuesto que
cumpla con las especicaciones para fusibles de la sección “Datos
técnicos”. Es posible que la utilización de otro fusible aumente el riesgo
de incendio, lesiones corporales o daños materiales.
1. Asegúrese de que el dial rotativo 2 esté en la posición de APAGADO.
2. Retire las puntas de prueba 7 y 8 del multímetro digital.
3. Aoje los 3 tornillos de la cubierta del compartimiento de las
baterías 13 y retire la cubierta del compartimiento de las baterías
14. Los tornillos se aojarán, pero no se pueden retirar.
4. Retire el fusible 15 fundido e inserte el fusible 15 nuevo.
5. Reinserte la cubierta del compartimiento de las baterías 14,
presionándola rmemente en la posición correcta, y je la cubierta
con los 3 tornillos de la cubierta del compartimiento de las
baterías 13.
El multímetro digital solo se puede encender si la cubierta del
compartimiento de la batería 14 está atornillada correctamente.
Pie de apoyo
(Fig. 5)
Levante el pie de apoyo 12 ubicado en la parte trasera del el multímetro
digital para asentar la herramienta en posición vertical.
Fuente de alimentación
Retire las puntas de prueba antes de
abrir la cubierta de las baterías.
Puede que no retirar las puntas de prueba aumente el riesgo de
descargas eléctricas.
La herramienta se puede utilizar tanto con el paquete de batería de ion
litio recargable Bosch 38 indicado en “Datos Técnicos” en la página
99 como con baterías alcalinas de manganeso AA (LR6) disponibles
comercialmente (se vende por separado).
1619PC7112 GDM600-15 20251212.indd 1071619PC7112 GDM600-15 20251212.indd 107 12/12/2025 11:13:00 AM12/12/2025 11:13:00 AM
108
Utilización con baterías AA (LR6)
(Fig. 2, Fig. 6, Fig. 7)
Se recomienda que utilice baterías alcalinas de manganeso para
alimentar el multímetro.
Para insertar las baterías alcalinas AA:
1. Retire las puntas de prueba 7 y 8 del multímetro digital y asegúrese
de que el dial rotativo 2 esté en la posición de APAGADO.
2. Aoje los 3 tornillos de la cubierta del compartimiento de las
baterías 13 y retire la cubierta del compartimiento de las baterías
14. Los tornillos se aojarán, pero no se pueden retirar.
3. Inserte las baterías alcalinas AA en la herramienta.
Cuando las inserte, preste atención a la polaridad correcta de
acuerdo con la representación que se encuentra en el interior del
compartimiento de las baterías.
4. Reinserte la cubierta del compartimiento de las baterías 14,
presionándola rmemente en la posición correcta, y je la cubierta
con los 3 tornillos de la cubierta del compartimiento de las baterías
13.
El multímetro digital solo se puede encender si la cubierta del
compartimiento de la batería 14 está atornillada correctamente.
Reemplace siempre todas las baterías al mismo tiempo. Utilice
únicamente baterías de la misma marca y con una capacidad idéntica.
Retire las baterías del multímetro cuando este no se vaya a utilizar
durante períodos prolongados. Cuando se almacenan durante
períodos prolongados, las baterías se pueden corroer y autodescargar.
No almacene nunca el multímetro digital sin tener la cubierta del
compartimiento de las baterías 14 insertada, particularmente en
entornos polvorientos o húmedos.
12
Fig. 5
1619PC7112 GDM600-15 20251212.indd 1081619PC7112 GDM600-15 20251212.indd 108 12/12/2025 11:13:00 AM12/12/2025 11:13:00 AM
109
La utilización con baterías AA requiere la incrustación de la cubierta del
compartimiento de las baterías 36. La incrustación se puede retirar para
utilizar la herramienta con el paquete de batería de ion Li recargable
Bosch 38.
Para insertar la incrustación de la cubierta del compartimiento de
las baterías 36:
1. Retire las puntas de prueba 7 y 8 del multímetro digital y asegúrese
de que el dial rotativo 2 esté en la posición de APAGADO.
2. Aoje los 3 tornillos de la cubierta del compartimiento de las
baterías 13 y retire la cubierta del compartimiento de las baterías
14. Los tornillos se aojarán, pero no se pueden retirar.
3. Rote el mecanismo de jación de la incrustación de las baterías 37
aproximadamente media revolución.
4. Retire el paquete de batería de ion litio 38, en caso de que sea
necesario.
37
Fig. 6
36
36
37
Fig. 7
1619PC7112 GDM600-15 20251212.indd 1091619PC7112 GDM600-15 20251212.indd 109 12/12/2025 11:13:01 AM12/12/2025 11:13:01 AM
110
5. Inserte la incrustación de la cubierta del compartimiento de
las baterías 36 en la posición correcta sobre la cubierta del
compartimiento de las baterías 14.
6. Rote el mecanismo de jación de la incrustación de las baterías 37
aproximadamente media revolución para devolverlo a la posición
bloqueada.
Para retirar la incrustación de la cubierta del compartimiento de las
baterías 36:
1. Retire las puntas de prueba 7 y 8 del multímetro digital y asegúrese
de que el dial rotativo 2 esté en la posición de APAGADO.
2. Aoje los 3 tornillos de la cubierta del compartimiento de las
baterías 13 y retire la cubierta del compartimiento de las baterías
14. Los tornillos se aojarán, pero no se pueden retirar.
3. Rote el mecanismo de jación de la incrustación de las baterías 37
aproximadamente media revolución.
4. Retire la incrustación de la cubierta del compartimiento de las
baterías 36 de la cubierta del compartimiento de las baterías 14.
5. Rote el mecanismo de jación de la incrustación de las baterías 37
aproximadamente media revolución para devolverlo a la posición
bloqueada.
Utilización con los paquetes de batería de ion litio
Bosch recargables (Se vende por separado)
(Fig. 2, Fig. 8)
Siga todas las advertencias y todas
las instrucciones incluidas en el
manual del paquete de batería de ion litio recargable Bosch antes de
utilizar el paquete de batería. Es posible que una utilización y una
recarga incorrectas del paquete de batería aumenten el riesgo de
incendio, lesiones corporales y daños materiales.
Utilice únicamente los paquetes de
batería de ion litio Bosch recargables
indicados en la sección de datos técnicos de este manual. Es posible
que el uso de otros paquetes de batería aumente el riesgo de incendio,
lesiones corporales y daños materiales.
Retire las baterías de la herramienta
cuando ésta no se vaya a utilizar
durante períodos prolongados. Cuando se almacenan durante
períodos prolongados, las baterías se pueden corroer y autodescargar.
Utilice solo el cable Bosch USB-C
indicado en la sección de datos
técnicos de este manual. Es posible que la utilización de otros cables
USB-C aumente el riesgo de incendio, lesiones corporales y daños
materiales.
1619PC7112 GDM600-15 20251212.indd 1101619PC7112 GDM600-15 20251212.indd 110 12/12/2025 11:13:01 AM12/12/2025 11:13:01 AM
111
Nota: El paquete de batería de ion litio 38 se suministra parcialmente
cargado. Para asegurarse de utilizar la capacidad completa del paquete
de batería, cargue completamente el paquete de batería con el adaptador
de alimentación USB (recomendado) indicado en “Datos Técnicos” en la
página 99 antes de utilizar la herramienta por primera vez. Consulte
el manual del paquete de batería de ion litio recargable Bosch 38 para
obtener detalles.
El paquete de batería de ion litio 38 está protegido contra la descarga
profunda por la protección electrónica de celda (PEC). Un circuito
protector apaga el multímetro digital cuando la batería está agotada.
Después del apagado automático de la herramienta debido a la
protección electrónica de celda, no rote de nuevo el dial rotativo 2 a
APAGADO y ENCENDIDO. La batería puede dañarse.
Para insertar la batería de ion litio 38:
1. Retire las puntas de prueba 7 y 8 del multímetro digital y asegúrese
de que el dial rotativo 2 esté en la posición de APAGADO.
2. Aoje los 3 tornillos de la cubierta del compartimiento de las
baterías 13 y retire la cubierta del compartimiento de las baterías
14. Los tornillos se aojarán, pero no se pueden retirar.
3. Rote el mecanismo de jación de la incrustación de las baterías
37 aproximadamente media revolución y retire la incrustación tal
como se describe en “Para retirar la incrustación de la cubierta del
compartimiento de las baterías 36”.
4. Inserte el paquete de batería de ion litio 38 (vendido por separado)
en la posición correcta sobre la cubierta del compartimiento de las
baterías 14.
5. Rote el mecanismo de jación de la incrustación de las baterías 37
aproximadamente media revolución para jar el paquete de batería
de ion litio 38.
38
37
Fig. 8
1619PC7112 GDM600-15 20251212.indd 1111619PC7112 GDM600-15 20251212.indd 111 12/12/2025 11:13:01 AM12/12/2025 11:13:01 AM
112
6. Con los dos sujetos el uno al otro, reinserte la cubierta del
compartimiento de las baterías 14 y el paquete de batería de ion
litio 38, presionándolos rmemente en la posición correcta, y je la
cubierta con los 3 tornillos de la cubierta del compartimiento de las
baterías 13.
El multímetro digital solo se puede encender si la cubierta del
compartimiento de la batería 14 está atornillada correctamente.
Para desinsertar la batería de ion litio 38:
1. Retire las puntas de prueba 7 y 8 del multímetro digital y asegúrese
de que el dial rotativo 2 esté en la posición de APAGADO.
2. Aoje los 3 tornillos de la cubierta del compartimiento de las
baterías 13 y retire la cubierta del compartimiento de las baterías
14 y el paquete de batería de ion litio 38 instalado.
3. Rote el mecanismo de jación de la incrustación de las baterías 37
aproximadamente media revolución y retire el paquete de batería de
ion litio 38.
4. Inserte la incrustación de la cubierta del compartimiento de las
baterías 36 si así lo desea. Rote el mecanismo de jación de la
incrustación de las baterías 37 aproximadamente media revolución
para devolverlo a la posición bloqueada.
5. Reinserte la cubierta del compartimiento de las baterías 14,
presionándola rmemente en la posición correcta, y je la cubierta
con los 3 tornillos de la cubierta del compartimiento de las baterías
13.
Nota: Reinstale siempre la cubierta del compartimiento de las baterías
14 después de insertar o desinsertar la fuente de alimentación.
El multímetro digital solo se puede encender si la cubierta del
compartimiento de la batería 14 está atornillada correctamente.
Procedimiento de carga del paquete de batería de ion
litio (Se vende por separado)
• Para realizar la carga, utilice una unidad de fuente de alimentación
USB cuya tensión de salida y su corriente de salida cumplan con los
requisitos de “Datos Técnicos” en la página 99.
• Preste atención a la tensión de la red eléctrica. La tensión de la
fuente de alimentación debe coincidir con la tensión indicada en la
placa de especicaciones del suministro de energía eléctrica USB.
• Utilice la conexión USB solo para cargar la batería a una temperatura
ambiente de entre +50 °F y +95 °F (+10 °C y +35 °C). La realización
de la carga fuera de este intervalo de temperatura puede dañar la
batería y aumentar el riesgo de incendio.
El paquete de batería de ion litio 38 se puede cargar en cualquier
momento sin reducir su vida de servicio. La interrupción del proceso de
carga no daña el paquete de batería.
1619PC7112 GDM600-15 20251212.indd 1121619PC7112 GDM600-15 20251212.indd 112 12/12/2025 11:13:01 AM12/12/2025 11:13:01 AM
113
El paquete de batería de ion litio 38 debe ser retirado de la cubierta del
compartimiento de las baterías 14 de la herramienta de medición digital
para cargarlo.
Para cargar la batería 38:
El puerto USB-C® para conectar el cable USB y la luz del indicador de
carga se pueden encontrar debajo de la aleta para el puerto USB ubicada
en el paquete de batería de ion litio 38 (vendido por separado).
1. Retire el paquete de batería de ion litio 38 de la herramienta.
2. Abra la aleta del puerto USB Tipo C®.
3. Conecte el puerto USB Tipo C a una unidad de fuente de alimentación
USB utilizando el cable USB Tipo C®.
4. Conecte la unidad de fuente de alimentación USB al suministro de
la red eléctrica.
Durante el proceso de carga, es posible que el indicador de batería
diera del estado de carga real del paquete de batería de ion litio 38
(vendido por separado).
Durante el proceso de carga, la luz del indicador de carga se iluminará
en amarillo.
Cuando el paquete de batería de ion litio 38 (vendido por separado) esté
completamente cargado, la luz del indicador de carga se iluminará en
verde.
Una luz del indicador de carga roja indica que la tensión de carga o la
corriente de carga no es adecuada.
Retire el cable USB Tipo C® después de completar el proceso de carga.
Cierre la aleta del puerto USB Tipo C® para protegerlo contra el polvo y
las salpicaduras.
Indicador LED de la batería
La luz LED está ubicada debajo de la cubierta del puerto USB-C®. El
indicador LED de la batería muestra el estado de carga del paquete de
batería.
LED Estado
Apagado
Cargador no conectado
Verde Carga completa
Rojo La entrada del cargador es incorrecta
Amarillo Cargando
Después de cargar la batería,
asegúrese de que la cubierta del
puerto USB esté completamente cerrada. Es posible que la entrada de
humedad en la batería cause un incendio, lesiones corporales graves y/o
daños materiales.
1619PC7112 GDM600-15 20251212.indd 1131619PC7112 GDM600-15 20251212.indd 113 12/12/2025 11:13:02 AM12/12/2025 11:13:02 AM
114
Indicador de estado de la batería
Cuando el símbolo de advertencia de la batería 27 aparezca por
primera vez en la pantalla 1 y suene una señal de audio, solo seguirá
siendo posible hacer unas cuantas mediciones. Cuando las baterías
no recargables estén completamente descargadas, el símbolo de
advertencia de la batería 27 parpadeará cinco veces y el multímetro
digital se APAGARÁ.
Reemplace inmediatamente la batería cuando el símbolo de advertencia
de la batería 27 aparezca en el multímetro. Una batería con carga baja
puede causar mediciones imprecisas.
1619PC7112 GDM600-15 20251212.indd 1141619PC7112 GDM600-15 20251212.indd 114 12/12/2025 11:13:02 AM12/12/2025 11:13:02 AM
115
Operación
Retire las puntas de prueba antes de
abrir la cubierta de las baterías.
Puede que no retirar las puntas de prueba aumente el riesgo de
descargas eléctricas.
Utilización inicial
• No deje nunca desatendido el multímetro digital cuando esté
encendido y asegúrese de apagar el multímetro digital después de
utilizarlo.
• Proteja la herramienta contra la humedad y la luz solar directa.
• No someta la herramienta a temperaturas extremas ni a variaciones
extremas de temperatura. Como ejemplo, no la deje en vehículos
durante períodos más prolongados. En caso de variaciones grandes
de temperatura, deje que la herramienta se ajuste a la temperatura
ambiente antes de ponerla en funcionamiento. En caso de
temperaturas extremas o variaciones extremas de temperatura, la
precisión de la herramienta puede resultar afectada.
• Evite los impactos fuertes o dejar caer la herramienta.
Conexión/desconexión
Para ENCENDER la herramienta, rote el dial rotativo 2 hasta la función
de medición requerida.
Para APAGAR la herramienta, rote el dial rotativo 2 hasta la posición de
APAGADO.
Si no se presiona ningún botón y el dial rotativo 2 no es ajustado
durante aproximadamente 20 min, el multímetro digital se APAGARÁ
automáticamente para preservar la vida útil de las baterías.
ENCIENDA de nuevo el multímetro digital ajustando el dial rotativo 2 o
presionando cualquier botón.
Para desactivar la funcionalidad de APAGADO automático del
multímetro:
1. Presione y mantenga presionado el botón de retención 6 mientras
rota el dial rotativo 2 desde la posición de APAGADO hasta cualquier
otra posición.
2. “d.APO” aparecerá brevemente en la pantalla 1.
Nota: Reinstale siempre la cubierta del compartimiento de las baterías
14 después de insertar o desinsertar la fuente de alimentación.
El multímetro digital solo se puede encender si la cubierta del
compartimiento de la batería 14 está atornillada correctamente.
1619PC7112 GDM600-15 20251212.indd 1151619PC7112 GDM600-15 20251212.indd 115 12/12/2025 11:13:02 AM12/12/2025 11:13:02 AM
116
Botón de selección
Presione brevemente el botón de selección 3 para cambiar entre dos
funciones de medición que tengan la misma posición en el dial rotativo
2. La función de medición seleccionada se mostrará en la pantalla 1.
Para posiciones doblemente asignadas en el dial rotativo 2, la función
preestablecida está impresa en la herramienta en blanco. Presione el
botón de selección 3 para acceder a la función secundaria.
Si la posición en el dial rotativo 2 no está doblemente asignada, sonará
una señal de audio al presionar el botón de selección 3.
Botón de intervalo Range
Desconecte las puntas de prueba del
circuito que se vaya a comprobar
antes de ajustar el intervalo de medición. Si no se hace así, se causa
un riesgo de lesiones por descargas eléctricas y/o daños al multímetro
digital.
Una vez que el multímetro esté ENCENDIDO, se activará el modo de
intervalo automático. En el modo de intervalo automático, el multímetro
determinará el intervalo que tiene la mejor resolución. Se mostrará
“Auto” en la pantalla 1.
Presione brevemente el botón de intervalo Range 4 dentro de la
selección del intervalo de medición automática para cambiar a selección
manual del intervalo de medición. Se mostrará “Manual” en la pantalla 1.
En el modo de intervalo manual, usted selecciona el intervalo.
Presione brevemente el botón de intervalo Range 4 dentro de la
selección del intervalo de medición manual para recorrer los intervalos
de medición disponibles.
Presione y mantenga presionado el botón de intervalo Range 4 dentro de
la selección del intervalo de medición manual para volver a la selección
del intervalo de medición automática. Se mostrará de nuevo “Auto” en
la pantalla 1.
Botón Min Max
El modo Min Max registra los valores mínimo y máximo detectados,
excluyendo sobrecargas. Este modo también muestra el valor promedio.
Se mostrarán “Min,” “Max” o “Avg” en la pantalla 1.
1. Gire el dial rotativo 2 hasta la función deseada.
2. Presione el botón Min Max 5 para entrar al modo min max. “Min,”
“Max” o “Avg” aparecerán en la pantalla 1.
Cuando entre por primera vez al modo min max, la pantalla 1
mostrará la lectura máxima desde que se entró en el modo.
3. Presione el botón Min Max 5 para ciclar entre las lecturas máxima,
mínima o promedio.
1619PC7112 GDM600-15 20251212.indd 1161619PC7112 GDM600-15 20251212.indd 116 12/12/2025 11:13:02 AM12/12/2025 11:13:02 AM
117
4. El modo min max se puede pausar sin borrar los valores
almacenados. Para pausarlo, presione el botón de retención Hold 6
para ingresar al modo de retención.
5. Para seguir midiendo y registrando en el modo min max, presione de
nuevo el botón de retención Hold 6.
6. Para salir del modo min max y borrar los valores almacenados,
gire el dial rotativo 2 o presione el botón Min Max 5 durante
aproximadamente 1,5 segundos.
El multímetro sale automáticamente del modo min max al APAGAR la
herramienta o rotar el dial rotativo 2.
Botón de retención Hold
No utilice el botón de retención Hold
cuando determine la tensión. La
tensión mostrada no cambia y hay un riesgo de lesiones debidas a
descargas eléctricas.
Presione brevemente el botón de retención Hold 6 para “congelar” el
valor medido en la pantalla 1. Se mostrará “Hold” en la pantalla 1 y se
emitirá una señal de audio.
Presione de nuevo brevemente el botón de retención Hold 6 para
reactivar la pantalla 1.
Nota: Salga siempre del modo de retención después de completar la
medición deseada. Las mediciones nuevas no aparecen en la pantalla
1 en el modo de retención, lo cual puede tener como resultado
potencialmente descargas eléctricas u otras situaciones peligrosas.
La herramienta sale automáticamente del modo de retención al
APAGARLA o al rotar el dial rotativo 2.
Tono de señal
Presione y mantenga presionado el botón de retención Hold 6 para
apagar el tono de señal del multímetro digital.
El ícono de sonido apagado 26 aparecerá en la pantalla 1.
Presione de nuevo y mantenga presionado el botón de retención Hold 6
para encender de nuevo el tono de señal del multímetro digital.
La herramienta sale automáticamente del modo de sonido apagado 26 al
rotar el dial rotativo 2 hasta la posición de APAGADO.
Indicador de sobrecarga
“OL” o “-OL” aparece en la pantalla 1 cuando la entrada excede el
intervalo de medición del multímetro.
1619PC7112 GDM600-15 20251212.indd 1171619PC7112 GDM600-15 20251212.indd 117 12/12/2025 11:13:02 AM12/12/2025 11:13:02 AM
118
Indicador LEAD
“LEAD” aparece brevemente en la pantalla 1 cuando el dial rotativo 2 se
mueve a una medición de A o desde la misma.
Cuando “LEAD” aparezca en la pantalla 1, conrme que las puntas de
prueba 7 y 8 están conectadas a las entradas adecuadas.
Lectura del gráco de barras
El gráco de barras 30 funciona como la aguja de un multímetro
analógico.
El gráco de barras 30 cuenta con un indicador de polaridad 34 a la
izquierda.
El gráco de barras 30 se puede utilizar para hacer ajustes de medición
pico y medición nula debido a su velocidad de visualización, que es más
rápida que la de la pantalla 1 digital.
El visualizador del gráco 30 de barras está desactivado mientras se
miden la capacitancia. Para las mediciones de frecuencia, el visualizador
del gráco de barras y el visualizador del intervalo de medición muestran
la tensión o la corriente subyacente hasta 1 kHz.
El valor asignado a los segmentos del gráco de barras 30 es determinado
por el valor de escala completa de un intervalo seleccionado. El número
de segmentos mostrados en la pantalla 1 indica el valor medido.
Utilización del aditamento colgador magnético
(Fig. 1)
Asegúrese de que este dispositivo y
la herramienta estén montados de
manera segur a antes de su utilización.
Su herramienta de medición se puede utilizar con un aditamento
colgador magnético opcional (vendido por separado).
1. Abra el aditamento colgador magnético, retire la correa de su presilla
e inserte el extremo de la correa a través del punto de sujeción para
el colgador magnético 16 de su herramienta.
2. Reinserte la correa del aditamento colgador a través de su presilla y
cierre la correa para crear un bucle.
3. Sujete el imán del aditamento colgador magnético a un material
ferroso estable.
4. Conrme que la herramienta está montada de manera segura.
1619PC7112 GDM600-15 20251212.indd 1181619PC7112 GDM600-15 20251212.indd 118 12/12/2025 11:13:02 AM12/12/2025 11:13:02 AM
119
Realización de mediciones
(Fig. 1, Fig. 3)
Para evitar descargas eléctricas,
lesiones o daños al multímetro digital
antes de realizar pruebas de resistencia, continuidad, diodo o
capacidad, asegúrese de que la conexión de alimentación de la red
eléctrica esté desconectada y que todos los condensadores de alta
tensión estén descargados.
Utilice siempre los terminales de entrada adecuados, la posición
apropiada del dial rotativo 2 y el intervalo de medición adecuado.
Compruebe las puntas de prueba 7 y 8 para determinar si hay
continuidad antes de utilizar la herramienta. No la utilice si las lecturas
son altas o ruidosas.
Mantenga los dedos detrás de los protectores de dedos ubicados en las
puntas de prueba 19 y alejados de los extremos de las puntas de prueba
18 mientras utiliza las puntas de prueba 7 y 8.
Utilice solo puntas de prueba Bosch 7 y 8 en el multímetro Bosch.
Inspeccione siempre las puntas de prueba 7 y 8 antes de utilizarlas.
Para hacer una medición:
1. Conrme que la cubierta del compartimiento de las baterías 14 está
instalada en la posición correcta.
2. Gire el dial rotativo 2 hasta la posición deseada.
3. Conrme que ni la función de retención ni el modo min max están
activos.
4. Presione el botón de selección 3 cuando se requiera.
5. Conrme que la función de medición deseada aparece en la
pantalla 1.
6. Inserte rmemente las puntas de prueba 7 y 8 en la herramienta.
Asegúrese de que los conectores de las puntas de prueba 20 estén
completamente insertados en los terminales.
Conecte siempre primero la punta de prueba negra 7 al terminal de
entrada COM 9 y conecte luego la punta de prueba roja 8 al terminal de
entrada V 10 o al terminal de entrada de A 11.
El terminal de entrada COM 9 es la conexión a tierra (conductor de
retorno) para todas las funciones de medición. El terminal de entrada
V 10 es para medir tensión, continuidad resistencia, capacitancia y
frecuencia (V CA). El terminal de entrada de A 11 es para medir corriente
hasta 10 A y frecuencia (CA A).
7. Conecte los extremos de las puntas de prueba 18 con el circuito.
8. El valor medido se muestra en la pantalla 1.
9. Después de completar una medición, desconecte las puntas de
prueba 7 y 8 en orden inverso.
1619PC7112 GDM600-15 20251212.indd 1191619PC7112 GDM600-15 20251212.indd 119 12/12/2025 11:13:02 AM12/12/2025 11:13:02 AM
120
Tenga cuidado de no tocar accidentalmente los extremos de las puntas
18 de prueba durante la medición.
Utilización de los escudos de las puntas de prueba
(Fig. 3)
Mantenga siempre los escudos de las
puntas de prueba colocados en la
posición correcta cuando haga mediciones CAT III y CAT IV. Si no se
utiliza el escudo, se aumenta el riesgo de descargas de arco eléctrico.
Este multímetro puede realizar mediciones en ubicaciones CAT II.
Los escudos de las puntas de prueba 17 se pueden retirar SOLO en
ubicaciones de medición CAT II o cuando se esté comprobando el fusible.
La longitud del extremo de la punta de prueba 18 adicional con los
escudos retirados permite realizar pruebas en tomacorrientes de pared
estándar y otros conductores embutidos que estén en ubicaciones
CAT II.
Almacene los escudos de las puntas de prueba 17 en un lugar seguro
cuando no estén en las puntas de prueba 7 y 8. Reinstale los escudos
de las puntas de prueba 17 inmediatamente después de realizar una
medición CAT II.
1619PC7112 GDM600-15 20251212.indd 1201619PC7112 GDM600-15 20251212.indd 120 12/12/2025 11:13:02 AM12/12/2025 11:13:02 AM
121
Medición de tensión de CA
(Fig. 9)
No utilice nunca el multímetro para medir un circuito con una tensión
superior a 600 V.
No toque los extremos de las puntas de prueba 18 durante su utilización.
1. Gire el dial rotativo 2 hasta el ícono de tensión de CA.
2. Conecte la punta de prueba negra 7 al terminal de entrada COM 9 y
la punta de prueba roja 8 al terminal de entrada V 10.
3. Conecte las puntas de prueba 7 y 8 con el circuito.
4. El valor medido se muestra en la pantalla 1.
La advertencia de tensión peligrosa 35 aparecerá si el multímetro
detecta una tensión superior a 30 V.
Fig. 9
1619PC7112 GDM600-15 20251212.indd 1211619PC7112 GDM600-15 20251212.indd 121 12/12/2025 11:13:02 AM12/12/2025 11:13:02 AM
122
Medición de frecuencia de tensión alterna
(Fig. 10)
No utilice nunca el multímetro para medir un circuito con una tensión
superior a 600 V.
No toque los extremos de las puntas de prueba 18 durante su utilización.
Esta medición de frecuencia se realiza solo con tensión alterna.
1. Gire el dial rotativo 2 hasta el ícono de frecuencia de tensión de CA.
2. Presione el botón de selección 3.
3. Conecte la punta de prueba negra 7 al terminal de entrada COM 9 y
la punta de prueba roja 8 al terminal de entrada V 10.
4. Conecte las puntas de prueba 7 y 8 con el circuito.
5. El valor medido se muestra en la pantalla 1.
Fig. 10
1619PC7112 GDM600-15 20251212.indd 1221619PC7112 GDM600-15 20251212.indd 122 12/12/2025 11:13:03 AM12/12/2025 11:13:03 AM
123
Medición de tensión de CC
(Fig. 11)
No utilice nunca el multímetro para medir un circuito con una tensión
superior a 600 V.
No toque los extremos de las puntas de prueba 18 durante su utilización.
1. Gire el dial rotativo 2 hasta el ícono de tensión de CC.
2. Conecte la punta de prueba negra 7 al terminal de entrada COM 9 y
la punta de prueba roja 8 al terminal de entrada V 10.
3. Conecte las puntas de prueba 7 y 8 con el circuito.
4. El valor medido se muestra en la pantalla 1.
Si la medición es negativa, la conexión se invierte. Intercambie las
puntas de prueba 7 y 8 y repita los pasos 3 y 4.
La advertencia de tensión peligrosa 35 aparecerá si el multímetro
detecta una tensión superior a 30 V.
Fig. 11
1619PC7112 GDM600-15 20251212.indd 1231619PC7112 GDM600-15 20251212.indd 123 12/12/2025 11:13:03 AM12/12/2025 11:13:03 AM
124
Medición de tensión de CA en el intervalo de
milivoltios
(Fig. 12)
No utilice nunca el multímetro para medir un circuito con una tensión
superior a 600 V.
No toque los extremos de las puntas de prueba 18 durante su utilización.
1. Gire el dial rotativo 2 hasta el ícono de milivoltios de tensión de CA.
2. Conecte la punta de prueba negra 7 al terminal de entrada COM 9 y
la punta de prueba roja 8 al terminal de entrada V 10.
3. Conecte las puntas de prueba 7 y 8 con el circuito.
4. El valor medido se muestra en la pantalla 1.
Fig. 12
1619PC7112 GDM600-15 20251212.indd 1241619PC7112 GDM600-15 20251212.indd 124 12/12/2025 11:13:04 AM12/12/2025 11:13:04 AM
125
Medición de tensión de CC en el intervalo de
milivoltios
(Fig. 13)
No utilice nunca el multímetro para medir un circuito con una tensión
superior a 600 V.
No toque los extremos de las puntas de prueba 18 durante su utilización.
1. Gire el dial rotativo 2 hasta el ícono de milivoltios de tensión de CC.
2. Presione el botón de selección 3.
3. Conecte la punta de prueba negra 7 al terminal de entrada COM 9 y
la punta de prueba roja 8 al terminal de entrada V 10.
4. Conecte las puntas de prueba 7 y 8 con el circuito.
5. El valor medido se muestra en la pantalla 1.
Si la medición es negativa, la conexión se invierte. Intercambie las
puntas de prueba 7 y 8 y repita los pasos 4 y 5.
Fig. 13
1619PC7112 GDM600-15 20251212.indd 1251619PC7112 GDM600-15 20251212.indd 125 12/12/2025 11:13:04 AM12/12/2025 11:13:04 AM
126
Medición de resistencia
(Fig. 14)
No utilice nunca la herramienta de
medición para medir resistencia,
continuidad y capacitancia en un circuito con tensión.
1. Conrme que el circuito NO tiene tensión. Asegúrese de que el
condensador esté completamente descargado antes de medir
resistencia.
2. Gire el dial rotativo 2 hasta el Ícono de resistencia.
3. Conecte la punta de prueba negra 7 al terminal de entrada COM 9 y
la punta de prueba roja 8 al terminal de entrada V 10.
4. La pantalla 1 indicará “OL”.
5. Conecte las puntas de prueba 7 y 8 con el circuito.
6. El valor medido se muestra en la pantalla 1.
7. Si es necesario, utilice el botón de intervalo Range 4 para
seleccionar un intervalo de medición adecuado.

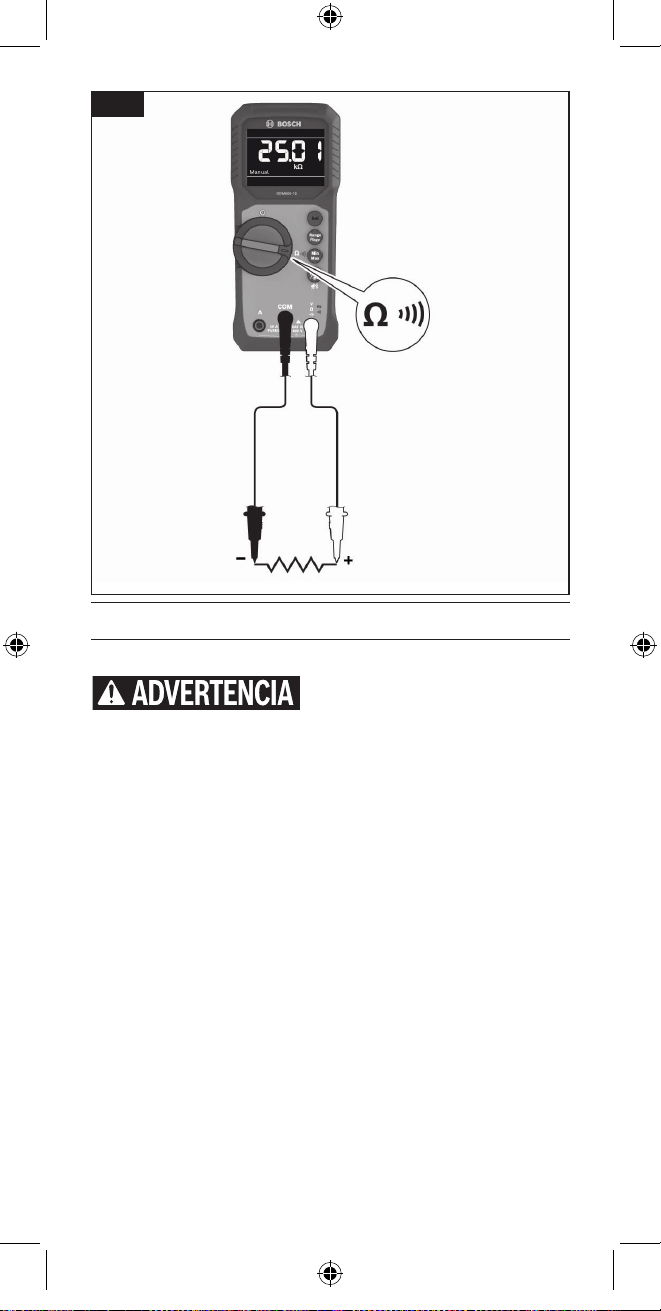

Fig. 14
1619PC7112 GDM600-15 20251212.indd 1261619PC7112 GDM600-15 20251212.indd 126 12/12/2025 11:13:05 AM12/12/2025 11:13:05 AM
127
Comprobación de continuidad
(Fig. 15)
No utilice nunca la herramienta de
medición para medir resistencia,
continuidad y capacitancia en un circuito con tensión.
La medición de la continuidad puede detectar rápidamente circuitos
abiertos y cortocircuitos. Las mediciones de continuidad no se
recomiendan para hacer mediciones de resistencia precisas. Para
determinar resistencia con precisión, siga los pasos de “Medición de
resistencia”.
1. Conrme que el circuito NO tiene tensión. Asegúrese de que el
condensador esté completamente descargado antes de medir
continuidad.
2. Gire el dial rotativo 2 hasta el ícono de comprobación de continuidad.
3. Presione el botón de selección 3.
4. Conecte la punta de prueba negra 7 al terminal de entrada COM 9 y
la punta de prueba roja 8 al terminal de entrada V 10.
5. Conecte las puntas de prueba 7 y 8 con el circuito.
Si la resistencia medida es inferior o igual a 30 Ω, se emitirá un tono
continuo.
Si el circuito está abierto, la pantalla 1 mostrará “OL”.
Fig. 15
1619PC7112 GDM600-15 20251212.indd 1271619PC7112 GDM600-15 20251212.indd 127 12/12/2025 11:13:05 AM12/12/2025 11:13:05 AM
128
Medición de capacitancia
(Fig. 16)
No utilice nunca la herramienta de
medición para medir resistencia,
continuidad y capacitancia en un circuito con tensión. Asegúrese de
que el condensador esté completamente cargado antes de tocarlo o
intentar hacer una medición.
1. Conrme que el circuito NO tiene tensión. Asegúrese de que el
condensador esté completamente descargado antes de medir
capacitancia.
2. Gire el dial rotativo 2 hasta el ícono de capacitancia.
3. Conecte la punta de prueba negra 7 al terminal de entrada COM 9 y
la punta de prueba roja 8 al terminal de entrada V 10.
4. Conecte las puntas de prueba 7 y 8 con el circuito.
5. El valor medido se muestra en la pantalla 1.
Fig. 16
1619PC7112 GDM600-15 20251212.indd 1281619PC7112 GDM600-15 20251212.indd 128 12/12/2025 11:13:06 AM12/12/2025 11:13:06 AM
129
Medición de corriente alterna
(Fig. 17)
No realice ninguna medición si el potencial de circuito abierto a tierra es
superior a 600 V.
Compruebe el fusible 15 del multímetro digital antes de medir.
1. Gire el dial rotativo 2 hasta el ícono de corriente alterna.
2. Desconecte la fuente de alimentación en el circuito que se vaya a
medir.
3. Interrumpa el circuito e inserte las puntas de prueba 7 y 8 en serie
utilizando el terminal de entrada COM 9 y el terminal de entrada de
A 11.
Tenga cuidado de no tocar accidentalmente los extremos de las
puntas de prueba 18 durante la medición.
4. Encienda de nuevo el suministro eléctrico.
5. El valor medido se muestra en la pantalla 1.
No realice nunca una medición de corriente de 10 A durante más de
10 segundos. Es posible que una medición de corriente durante más
de 10 segundos cause daños a la herramienta de medición o las puntas
prueba.
Deje pasar un período de seguridad de 15 minutos entre dos
mediciones de 10 A máx.
Fig. 17
1619PC7112 GDM600-15 20251212.indd 1291619PC7112 GDM600-15 20251212.indd 129 12/12/2025 11:13:06 AM12/12/2025 11:13:06 AM
130
Medición de frecuencia de corriente alterna
(Fig. 18)
No realice ninguna medición si el potencial de circuito abierto a tierra es
superior a 600 V.
Compruebe el fusible 15 del multímetro digital antes de medir.
Esta medición de frecuencia solo se lleva a cabo con corriente alterna.
1. Mida corriente alterna tal como se describe en “Medición de
corriente alterna” en la página 129.
2. No realice nunca una medición de corriente de 10 A durante más
de 10 segundos. Es posible que una medición de corriente durante
más de 10 segundos cause daños a la herramienta de medición o
las puntas prueba.
Deje pasar un período de seguridad de 15 minutos entre dos
mediciones de 10 A máx.
3. Conrme que el dial rotativo 2 esté ajustado a la frecuencia del ícono
de corriente alterna.
4. Presione el botón de selección 3.
5. Conecte la punta de prueba negra 7 al terminal de entrada COM 9 y
la punta de prueba roja 8 al terminal de entrada de A 11.
6. Desconecte la fuente de alimentación en el circuito que se vaya a
medir.
(Continúa en la página siguiente)
Fig. 18
1619PC7112 GDM600-15 20251212.indd 1301619PC7112 GDM600-15 20251212.indd 130 12/12/2025 11:13:07 AM12/12/2025 11:13:07 AM
131
7. Interrumpa el circuito e inserte las puntas de prueba 7 y 8 en serie,
utilizando el terminal de entrada COM 9 y el terminal de entrada de
A 11.
8. Encienda de nuevo el suministro eléctrico.
9. El valor medido se muestra en la pantalla 1
Medición de corriente continua
(Fig. 19)
No realice ninguna medición si el potencial de circuito abierto a tierra es
superior a 600 V.
Compruebe el fusible 15 del multímetro digital antes de medir.
1. Gire el dial rotativo 2 hasta el ícono de corriente continua.
2. Conecte la punta de prueba negra 7 al terminal de entrada COM 9 y
la punta de prueba roja 8 al terminal de entrada de A 11.
3. Desconecte la fuente de alimentación en el circuito que se vaya a
medir.
(Continúa en la página siguiente)
Fig. 19
1619PC7112 GDM600-15 20251212.indd 1311619PC7112 GDM600-15 20251212.indd 131 12/12/2025 11:13:07 AM12/12/2025 11:13:07 AM
132
Para evitar accidentes, desconecte
siempre el paquete de batería de la
herramienta antes de hacer servicio de ajustes y reparaciones o
realizar limpieza.
Mantenga limpio siempre el aparato de medida.
No sumerja el aparato de medición en agua ni en otros líquidos.
Limpiar el aparato con un paño húmedo y suave. No usar detergentes ni
disolventes.
Haga que su herramienta eléctrica reciba servicio de ajustes y
reparaciones por un técnico de reparaciones calicado que utilice
únicamente piezas de repuesto idénticas. Esto garantizará que se
mantenga la seguridad de la herramienta eléctrica.
Al realizar consultas o solicitar piezas de repuesto, es imprescindible
indicar siempre el nº de artículo de 10 dígitos que gura en la placa de
características del aparato de medida.
Protección Ambiental
Recicle las materias primas y las baterías en lugar
de desecharlas como desperdicios. La unidad, los
accesorios, el empaquetamiento y las baterías usadas se
deben separar para reciclarlos de manera respetuosa con
el medio ambiente, de acuerdo con los reglamentos más
recientes.
Mantenimiento y servicio
4. Interrumpa el circuito e inserte las puntas de prueba 7 y 8 en serie
utilizando el terminal de entrada COM 9 y el terminal de entrada de
A 11.
Tenga cuidado de no tocar accidentalmente los extremos de las
puntas de prueba 18 durante la medición.
5. Encienda de nuevo el suministro eléctrico.
6. El valor medido se muestra en la pantalla 1.
No realice nunca una medición de corriente de 10 A durante más de
10 segundos. Es posible que una medición de corriente durante más
de 10 segundos cause daños a la herramienta de medición o las puntas
prueba.
Deje pasar un período de seguridad de 15 minutos entre dos
mediciones de 10 A máx.
1619PC7112 GDM600-15 20251212.indd 1321619PC7112 GDM600-15 20251212.indd 132 12/12/2025 11:13:07 AM12/12/2025 11:13:07 AM
133
Accesorio Descripción Numero de
catalogo
Puntas de
prueba*
1600A03TC8
BA 3.7V
1.0Ah A
(GBA37V10)**
1607A350N9
Colgador
magnético**
1600A03TC9
* Se incluye(n) ** Se vende por separado
Aditamentos y accesorios
No utilice aditamentos/accesorios
que no sean los especicados por
Bosch. Es posible que el uso de aditamentos/accesorios no
especicados para utilizarse con la herramienta descrita en este manual
cause daños a la herramienta, daños materiales y/o lesiones corporales.
1619PC7112 GDM600-15 20251212.indd 1331619PC7112 GDM600-15 20251212.indd 133 12/12/2025 11:13:08 AM12/12/2025 11:13:08 AM
134
Problema Causa Medida correctiva
El símbolo de
advertencia de
batería 27
aparece y suena una
señal de audio.
La tensión de
las baterías está
bajando (la medición
aún es posible).
Cambie las baterías
no recargables;
reitre y cargue la
batería de ion litio.
El símbolo de
advertencia de
la batería 27
parpadea cinco
veces y el multímetro
digital se APAGA.
Las baterías están
agotadas.
Cambie las baterías
no recargables;
retire y cargue la
batería de ion litio.
El multímetro
digital no se puede
ENCENDER.
Las baterías están
agotadas.
Cambie las baterías
no recargables;
retire y cargue la
batería de ion litio.
La cubierta del
compartimiento de
las baterías 14 no
está colocada en la
posición correcta.
Inserte la cubierta
del compartimiento
de las baterías
14, presionándola
rmemente en la
posición correcta,
y je la cubierta
con los 3 tornillos
de la cubierta del
compartimiento de
las baterías 13.
El multímetro digital
no puede medir
corriente.
El fusible 15 está
fundido.
Cambie el fusible 15.
Resolución de problemas
1619PC7112 GDM600-15 20251212.indd 1341619PC7112 GDM600-15 20251212.indd 134 12/12/2025 11:13:09 AM12/12/2025 11:13:09 AM
135
Notes / Remarques / Notas
This page was intentionally left blank.
Cette page a été laissée vierge intentionnellement.
Esta página se dejó intencionalmente en blanco.
1619PC7112 GDM600-15 20251212.indd 1351619PC7112 GDM600-15 20251212.indd 135 12/12/2025 11:13:09 AM12/12/2025 11:13:09 AM
LIMITED WARRANTY
For details on the terms of the limited warranty for this
product, go to https://rb-pt.io/PowerToolWarranty or
call 1-877-BOSCH99.
GARANTIE LIMITÉE
Pour tous détails sur les conditions de la garantie limi-
tée pour ce produit, allez sur le site https://rb-pt.io/
PowerToolWarranty ou téléphonez au 1-877-BOSCH99.
GARANTÍA LIMITADA
Para obtener detalles sobre los términos de la garantía
limitada de este producto, visite https://rb-pt.io/Pow-
erToolWarranty o llame al 1-877-BOSCH99.
1619PC7112 12/2025
© Robert Bosch Tool Corporation
1800 W. Central Road
Mt. Prospect, IL 60056-2230
!1619PC7112!
Warranty / Garantie / Garantía
1619PC7112 GDM600-15 20251212.indd 1361619PC7112 GDM600-15 20251212.indd 136 12/12/2025 11:13:09 AM12/12/2025 11:13:09 AM
