Questions, problems, missing parts? Before returning to the store,
call Home Decorators Collection Customer Service
8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST, Saturday.
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
THANK YOU
We appreciate the trust and condence you have placed in Home Decorators Collection through the purchase of this ceiling fan. We strive
to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home
improvement needs. Thank you for choosing Home Decorators Collection!
Item #1007 799 286
Model #56045
UL Model #52-EMME
USE AND CARE GUIDE
BRAISE 52-INCH CEILING FAN
To view an instructional video on how to install this product:
1. Go to www.homedepot.com and enter either the Item or Model number, found in the top
right corner of the cover of this instruction manual, in the search eld.
2. Click on your product from the list of search results and click on the video link in the
“Product Overview” section.
2
Table of Contents ................................................................ 2
Safety Information ...............................................................2
Warranty ............................................................................... 3
Pre-Installation ....................................................................3
Installation ............................................................................6
Assembly ..............................................................................7
Operation ...........................................................................13
Care and Cleaning ............................................................. 14
Troubleshooting .................................................................14
1. To reduce the risk of electric shock, ensure the electricity has been
turned off at the circuit breaker or fuse box before you begin.
2. All wiring must be in accordance with the National Electrical Code
ANSI/NFPA 70 and local electrical codes. Electrical installation should
be performed by a qualied licensed electrician.
3. The outlet box and support structure must be securely mounted and
capable of reliably supporting a minimum of 35 lb (15.9 kg). Use
only UL Listed outlet boxes marked “Acceptable for Fan Support of
35 lb (15.9 kg) or less.”
4. Do not place objects in the path of the blades.
5. To avoid personal injury or damage to the fan and other items, use
caution when working around or cleaning the fan.
6. After making electrical connections, spliced conductors should be
turned upward and pushed carefully up into the outlet box. The
wires should be spread apart with the grounded conductor and the
equipment-grounding conductor on one side of the outlet box.
7. All set screws must be checked and retightened where
necessary before installation.
WARNING: To reduce the risk of personal injury,
do not bend the blade brackets (also referred to as
anges) during assembly or after installation. Do
not insert objects in the path of the blades.
WARNING: Electrical diagrams are for reference
only. If you are using a light kit, refer to the light kit
instructions manual to make the electrical
connections. Optional use of any light kit shall be
UL Listed and marked suitable for use with this fan.
WARNING: To avoid possible electrical shock, turn
the electricity off at the main fuse box before
wiring. If you feel you do not have enough electrical
wiring knowledge or experience, contact a licensed
electrician.
Safety Information
Table of Contents
CAUTION: To reduce the risk of personal injury,
use only the screws provided with the outlet box.
WARNING: To reduce the risk of re, electric shock
or personal injury, mount to outlet box marked
“Acceptable for fan support of 35 lb (15.9 kg) or less”,
and use screws provided with the outlet box.
READ AND SAVE THESE INSTRUCTIONS.
WARNING: To reduce the risk of re or electric shock,
this fan should only be used with fan speed control
part no. AL-3T, manufactured by DawnSun Electronic
Technology Co., Ltd. Zhongshan.
CAUTION: Do NOT use this fan with a dimmer switch
or wall control. Using a dimmer switch or wall control
will damage the fan.
CAUTION: Changes or modications not expressly
approved by the party responsible for compliance
could void the user’s authority to operate the
equipment.
WARNING: To reduce the risk of electric shock, this
fan must be installed with an isolating wall switch.
CAUTION: The fan must be mounted with a minimum
of 7 ft (2.1 m) of clearance from the trailing edge of the
blades to the oor.
3
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
Pre-Installation
Warranty
The supplier warrants the fan motor to be free from defects in workmanship and material present at time of shipment from the factory for a
lifetime after the date of purchase by the original purchaser. The supplier warrants that the light kit, excluding any glass, to be free from defects in
workmanship and material at the time of shipment from the factory for a period of ve years after the date of purchase by the original purchaser.
The supplier also warrants that other fan parts, excluding any glass or acrylic blades, to be free from defects in workmanship and material at the
time of shipment from the factory for a period of two years after the date of purchase by the original purchaser. We agree to correct such defects
without charge or at our option replace with a comparable or superior model if the product is returned. To obtain warranty service, you must present
a copy of the receipt as proof of purchase. All costs of removing and reinstalling the product are your responsibility. Damage to any part, such as
by accident, misuse, improper installation, or by afxing any accessories, is not covered by this warranty. Because of varying climatic conditions
this warranty does not cover any changes in brass nish, including rusting, pitting, corroding, tarnishing, or peeling. Brass nishes of this type give
their longest useful life when protected from varying weather conditions. A certain amount of “wobble” is normal and should not be considered
a defect. Servicing performed by unauthorized persons shall render the warranty invalid. There is no other express warranty. Home Decorators
Collection hereby disclaims any and all warranties, including but not limited to those of merchantability and tness for a particular purpose to the
extent permitted by law. The duration of any implied warranty, which cannot be disclaimed, is limited to the time period as specied in the express
warranty. Some states do not allow a limitation on how long an implied warranty lasts, so the above limitation may not apply to you. The retailer
shall not be liable for incidental, consequential, or special damages arising out of or in connection with product use or performance except as may
otherwise be accorded by law. Some states do not allow the exclusion of incidental or consequential damages, so the above exclusion or limitation
may not apply to you. This warranty gives specic legal rights, and you may also have other rights that vary from state to state. This warranty
supersedes all prior warranties. Shipping costs for any return of product as part of a claim on the warranty must be paid by the customer.
Contact the Customer Service Team at 1-800-986-3460 or visit www.HomeDepot.com/homedecorators.

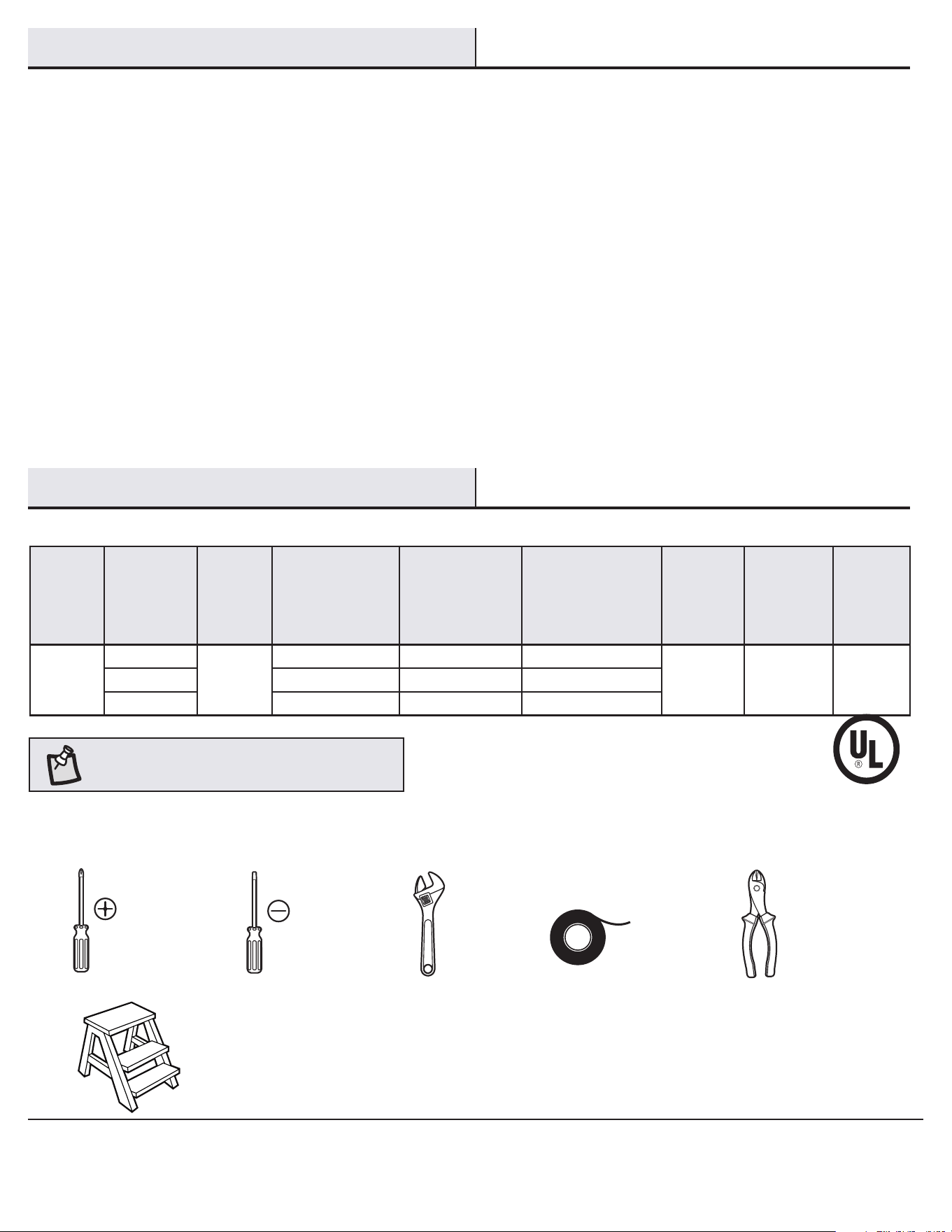

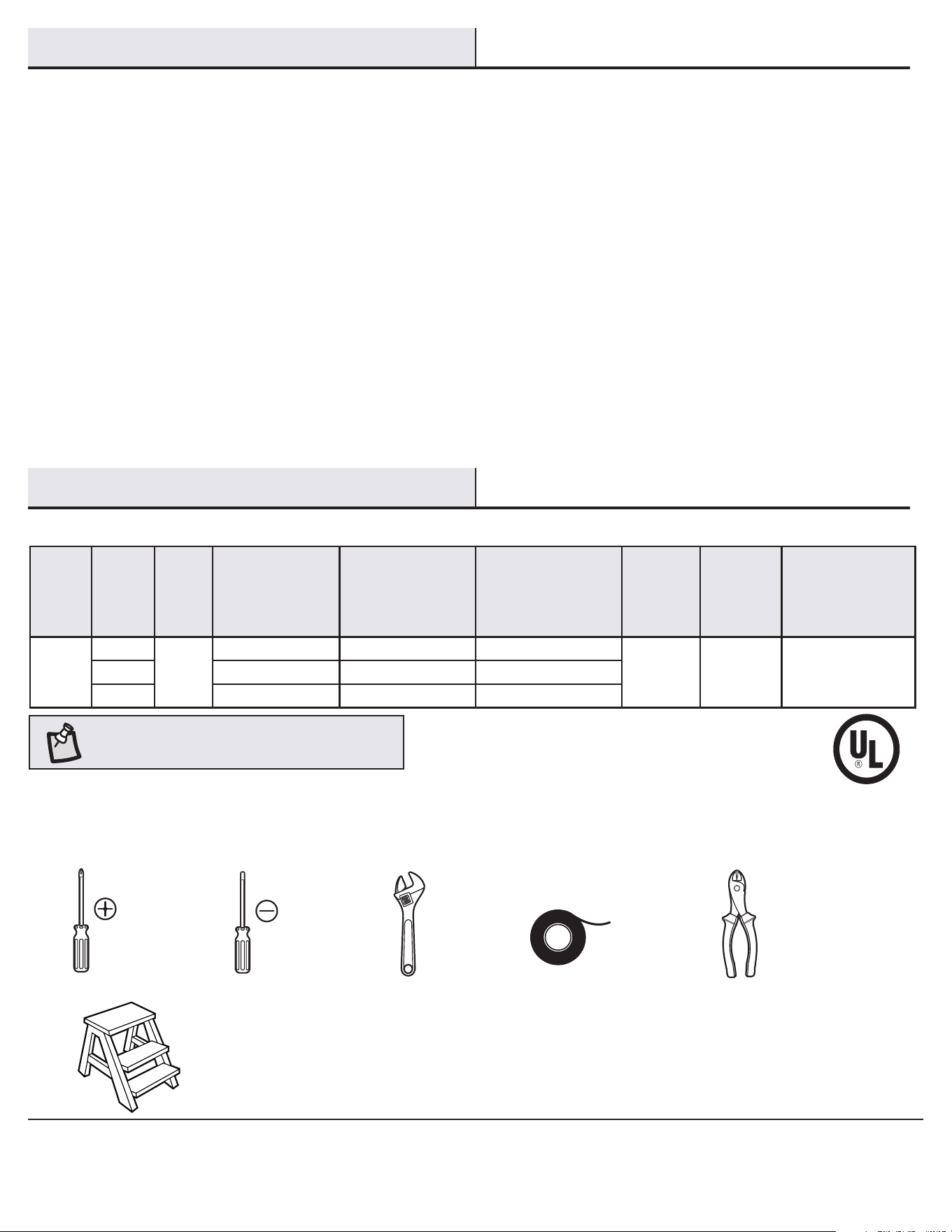

SPECIFICATIONS
NOTE: These are approximate measures. They do not
include the amps and wattage used by the light kit.
Size Speed Volts
Fan Power
Consumption
(without lights)
WATT
Airow
CFM
Airow Efciency
(Higher Is Better)
CFM/WATT
Net
Weight
Gross
Weight
Cubic Feet
52 in.
Low
120
12 1821 151
20.06 lb
(9.1 kg)
25.57 lb
(11.6 kg)
1.96 cu. ft.Medium 32 3308 103
High 65 4786 73
TOOLS REQUIRED
Phillips
screwdriver
Flat blade
screwdriver
Adjustable
wrench
Electrical
tape
Wire cutter
/ Stripper
Step ladder
4
Part Description Quantity
AA Blade screws 21
BB Wire connecting nuts 3
CC Blade bracket screws 11
DD Hanger pin 1
EE Locking pin 1
Pre-Installation (continued)

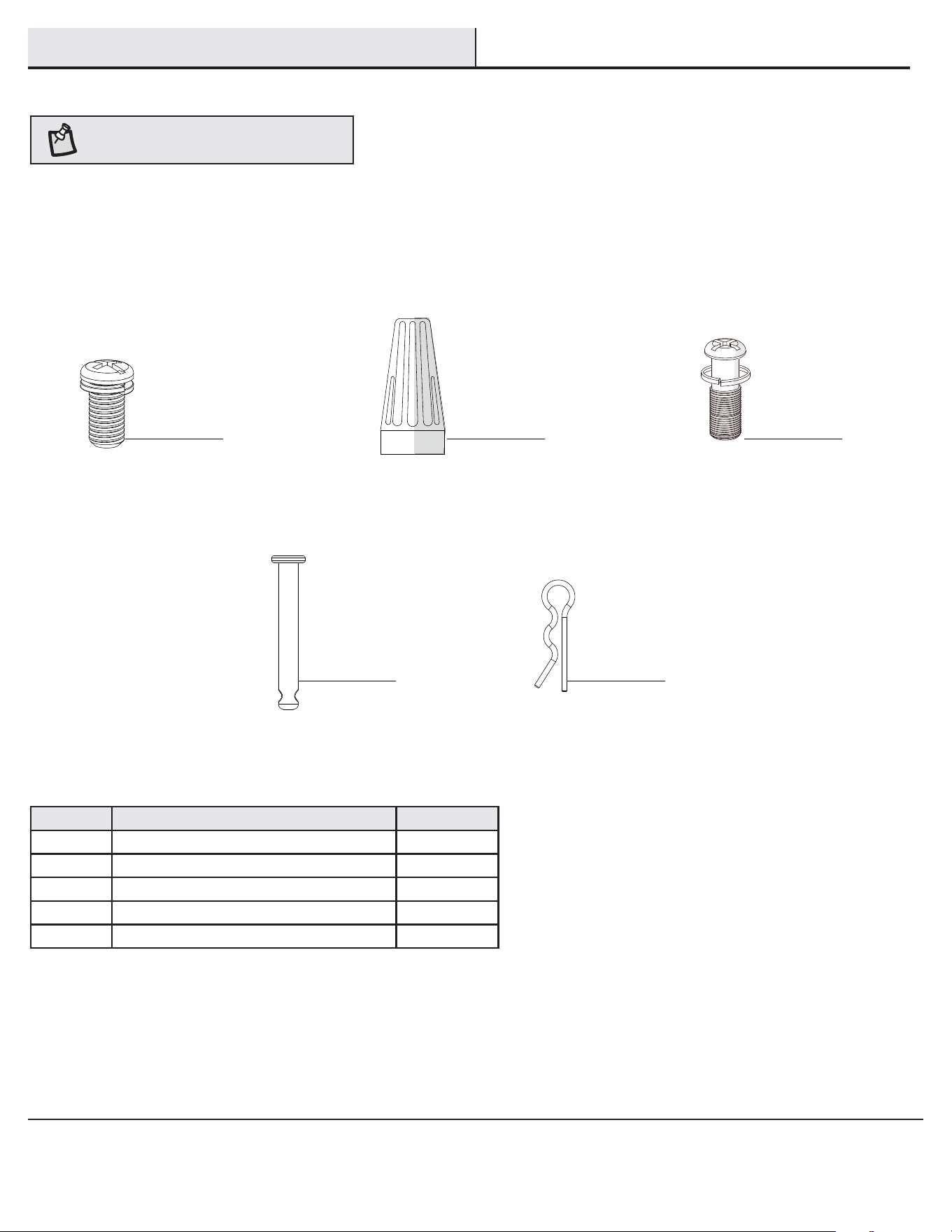

HARDWARE INCLUDED
NOTE: Hardware not shown to actual size.
AA BB
CC
DD
EE
5
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
Part Description Quantity
A
Slide-on mounting bracket
(inside canopy)
1
B Ball/downrod assembly 1
C Canopy 1
D Decorative motor collar cover 1
E Fan motor assembly 1
F Blade arm 5
G Blade arm bracket 5
H Light kit pan 1
Part Description Quantity
I Light kit tter assembly 1
J Shatter resistant plastic shade 1
K Blade 5
L Receiver 1
M Remote control 1
N LED Bulb 1
O Extension lead wire 1
P Battery 1
IMPORTANT: This product and/or components are governed by
one or more of the following U.S. Patents: 5,947,436; 5,988,580;
6,010,110; 6,046,416; 6,210,117 and other patents pending.
Pre-Installation (continued)

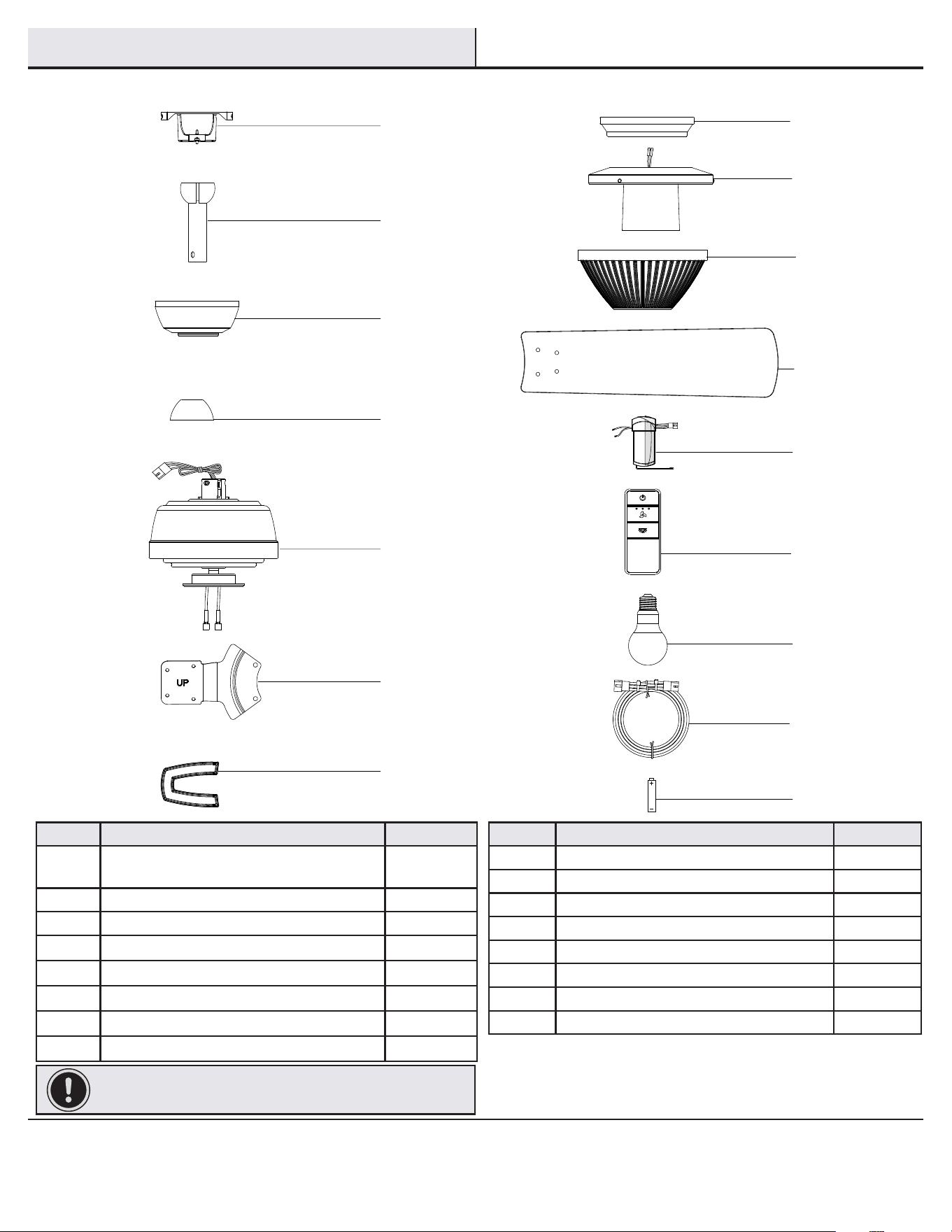

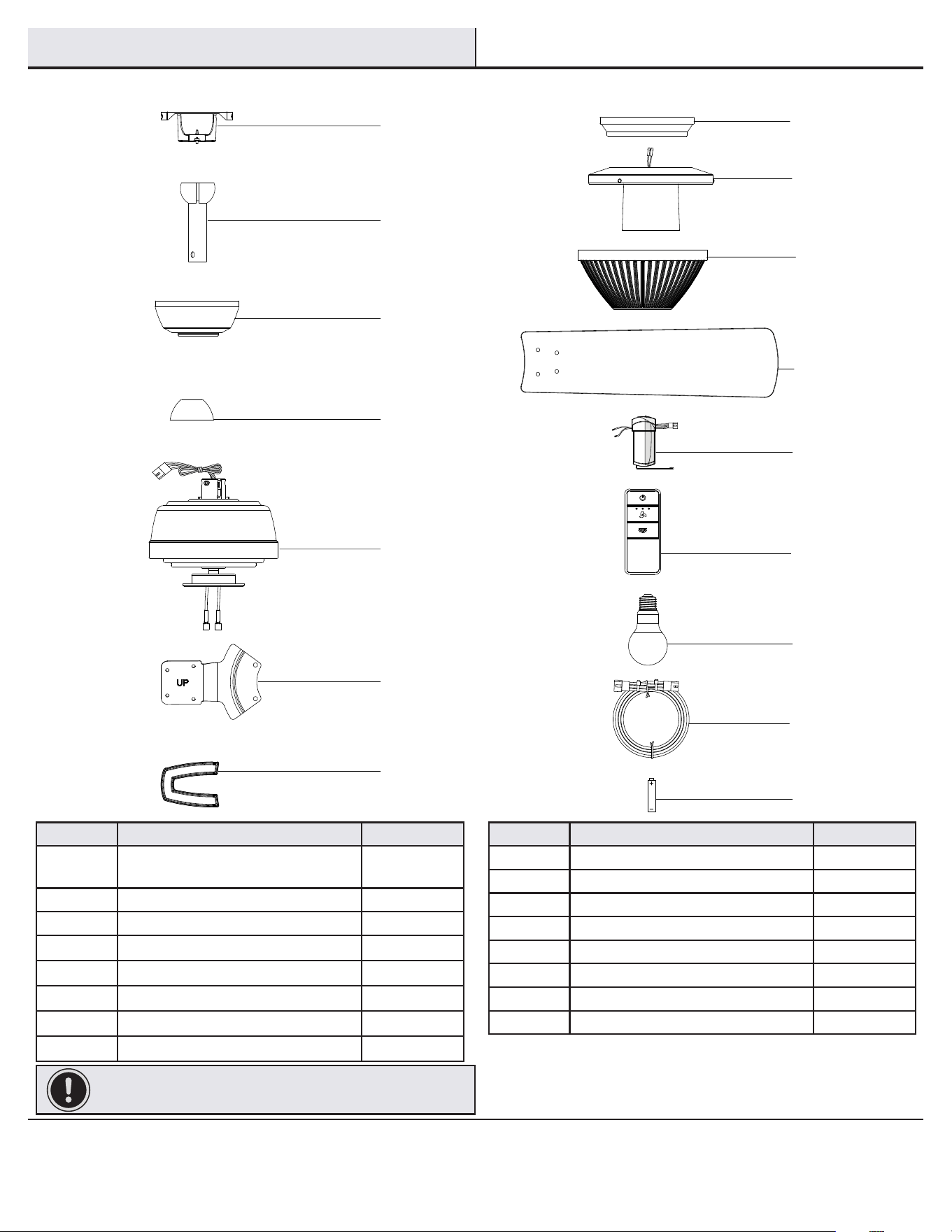

PACKAGE CONTENTS
A
B
C
D
E
I
F
H
J
G
L
M
N
O
P
K
6
Installation

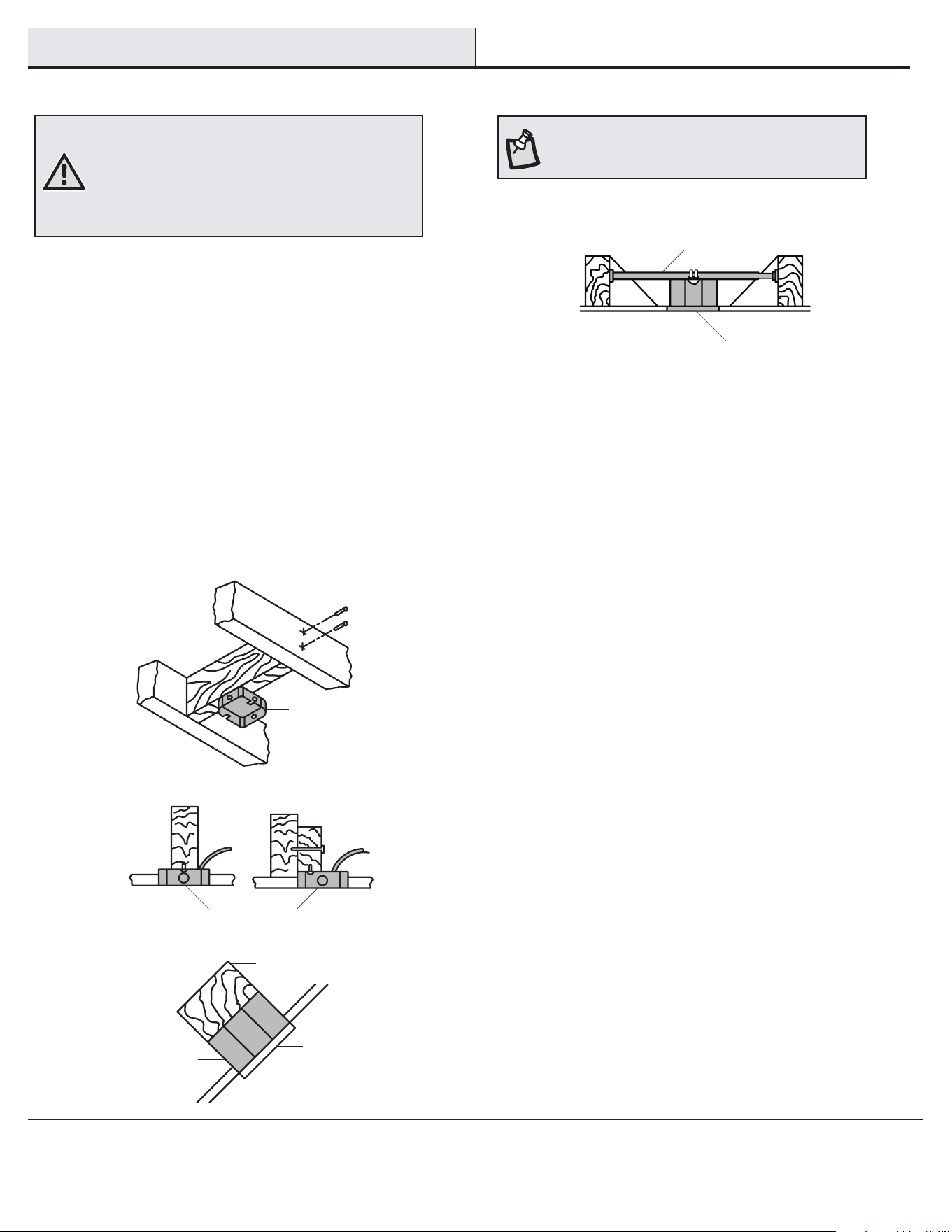

MOUNTING OPTIONS
WARNING: To reduce the risk of re, electric shock or
personal injury, mount to outlet box marked “Acceptable
for fan support of 35 lb (15.9 kg) or less”, and use screws
provided with the outlet box. An outlet box commonly
used for the support of lighting xtures may not be
acceptable for fan support and may need to be replaced.
If in doubt, consult a qualied electrician.
If your ceiling fan does not have an existing UL Listed mounting
box, then install one using the following instructions:
□ Disconnect the power by removing the fuses or turning off
the circuit breakers.
□ Secure the outlet box directly to the building structure. Use
the appropriate fasteners and materials. The outlet box and
support structure must be securely mounted and capable of
reliably supporting a minimum of 35 lb (15.9 kg). Use only UL
Listed outlet boxes marked “Acceptable for fan support of
35 lb (15.9 kg) or less” Do not use a plastic outlet box.
The illustrations below show three different ways to mount the
outlet box.
If the canopy touches the ball/downrod assembly, then remove the
decorative canopy bottom cover, and turn the canopy 180° before
attaching the canopy to the mounting plate.
To hang your fan where there is an existing xture but no ceiling joist,
you may need an installation hanger bar as shown above
(available at any Home Depot store).
NOTE: You may need a longer ball/downrod assembly
to maintain proper blade clearance when installing on a
steep, sloped ceiling. The maximum angle allowable is
20° away from horizontal.
Outlet Box
Outlet Box
Recessed
Outlet
Box
Provide Strong
Support
Ceiling
Mounting
Plate
Outlet Box
Hanger Bar
7
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.

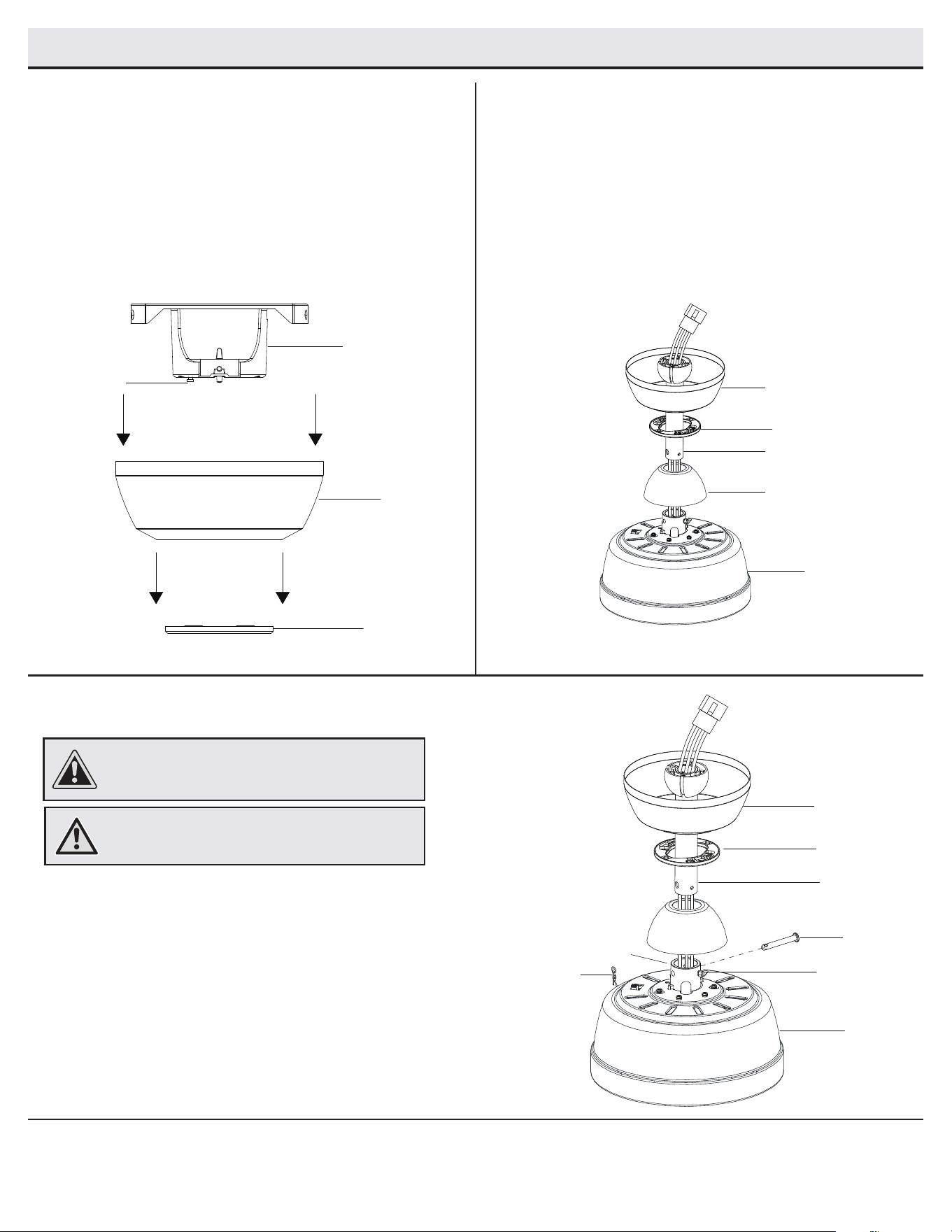

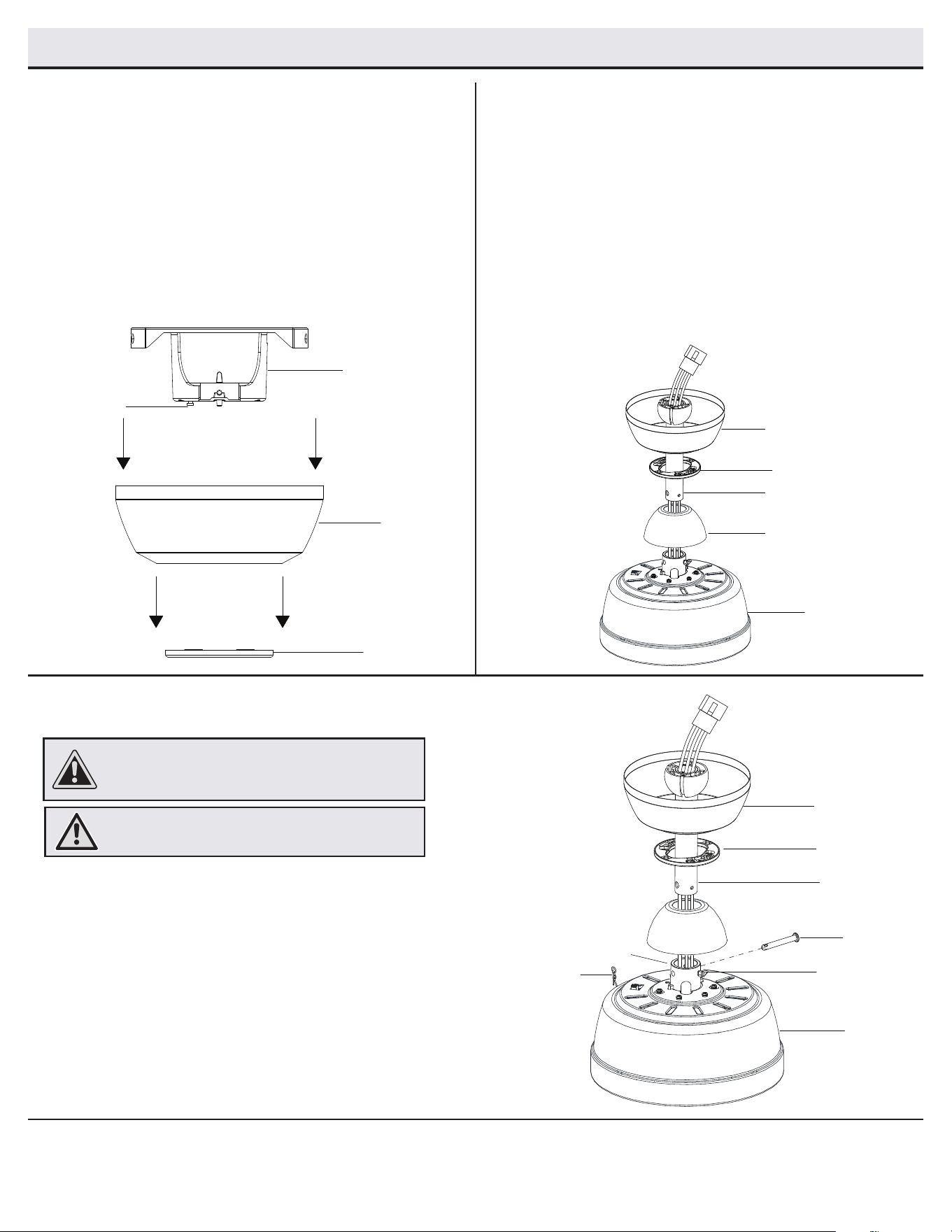

Assembly - Standard Ceiling Mount
Routing the wires
Assembling the fan
Preparing for mounting
□ Route the wires exiting the top of the fan motor assembly (E)
through the decorative motor collar cover (D) and then the
center of the magnetic canopy bottom cover (JJ).
□ Make sure the opening of the canopy (C) is on top and insert
the ball/downrod assembly (B) through the canopy (C).
□ Route the wires exiting the top of the fan motor assembly (E)
through the ball/downrod assembly (B) as shown.
2
3
1
□ Loosen, but do not remove, the set screw (HH) on the collar (GG) on
top of the fan motor assembly (E).
□ Align the holes at the bottom of the ball/downrod assembly (B) with
the holes in the collar (GG) on top of the fan motor assembly (E).
□ Carefully insert the hanger pin (DD) through the holes in the
collar (GG) and ball/downrod assembly (B). Be careful not to jam
the hanger pin (DD) against the wiring inside the ball/downrod
assembly (B).
□ Insert the locking pin (EE) through the hole near the end of the
hanger pin (DD) until it snaps into its locked position.
□ Re-tighten the set screw (HH) on the collar (GG) on top of the fan
motor assembly (E).
CAUTION: To ensure wobble-free operation and to avoid
damage to the fan, the ball/downrod assembly (B) and the
set screw (HH) must be completely tightened.
□ Remove the magnetic canopy bottom cover (JJ) from the
canopy (C) by pulling it off.
□ Loosen the two canopy screws (SS) located in the bottom
of the mounting bracket (A).
□ Turn the mounting bracket (A) counterclockwise and lift it
up to remove the mounting bracket from the canopy (C).
WARNING: Failure to properly install the locking
pin (EE) could result in the fan becoming loose and
possibly falling.
A
C
JJ
SS
C
JJ
B
E
D
C
JJ
B
E
HH
EE
DD
GG
8

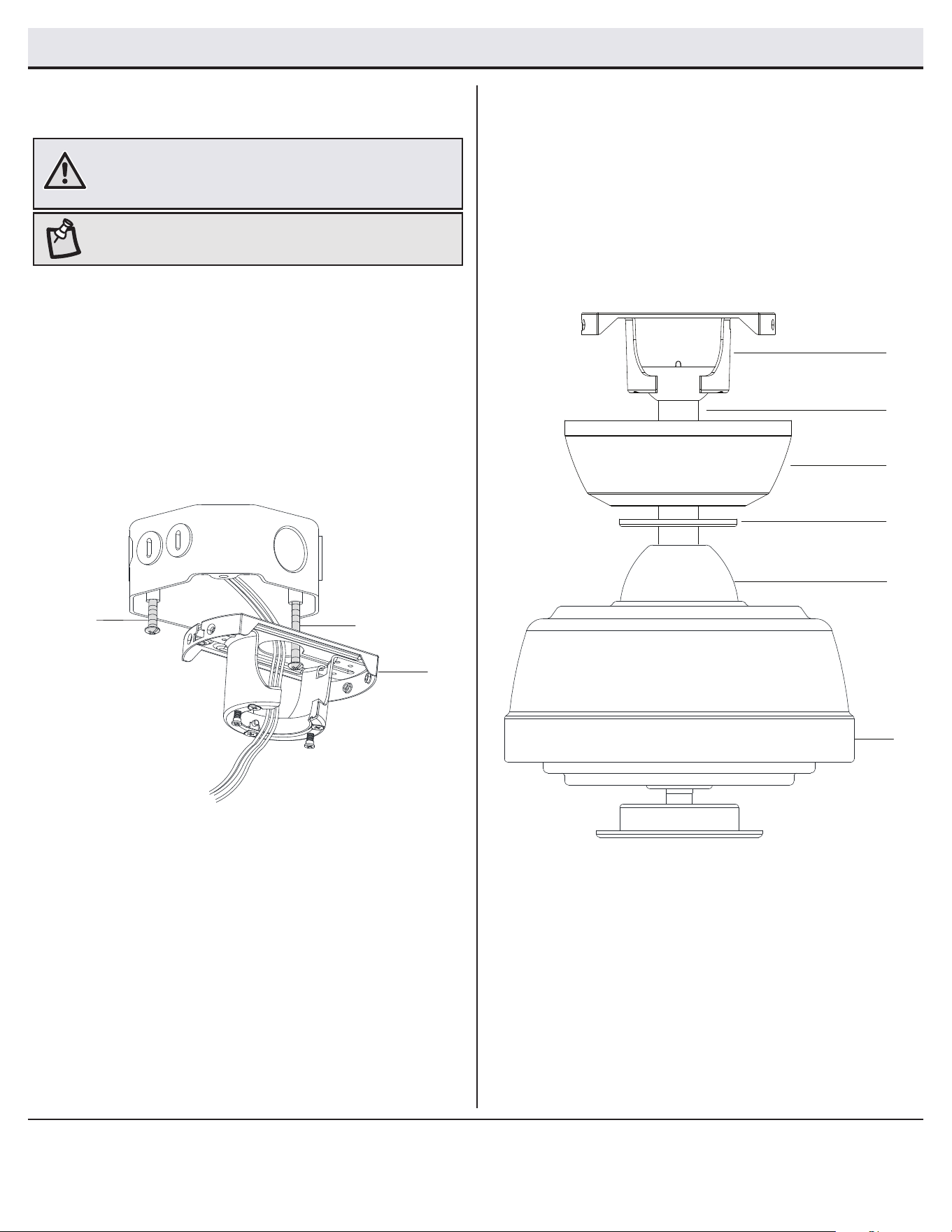

Assembly - Hanging the Fan
Attaching the fan to the
electrical box
Hanging the fan
□ Loosen the two outlet box screws (FF) in the outlet box.
□ Pass the 120-Volt supply wires through the center hole in the
mounting bracket (A).
□ Slide the mounting bracket (A) on to the mounting screws (FF)
and center the mounting bracket (A) in relation to the outlet box.
If necessary, use leveling washers (not included) between the
slide-on mounting bracket (A) and the outlet box. The at side of
the slide-on mounting bracket (A) should face toward the outlet
box, as shown.
□ Securely tighten the two outlet box screws (FF).
□ Carefully lift the fan motor assembly (E) up to the slide-on
mounting bracket (A).
□ Insert the ball portion of the ball/downrod assembly (B)
into the socket of the slide-on mounting bracket (A).
□ Turn the ball/downrod assembly (B) clockwise until it is
seated with the tab of the slide-on mounting bracket (A)
aligned with the slot in the ball.
1
2
WARNING: To reduce the risk of re, electric shock or personal
injury, mount to outlet box marked “Acceptable for fan support
of 35 lb (15.9 kg) or less”, and use screws provided with the
outlet box.
NOTE: The mounting bracket (A) is designed to slide into place on
an outlet box with the outlet box screws (FF) installed.
A
FF
FF
A
B
C
JJ
D
E
9
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
Assembly - Hanging the Fan (continued)

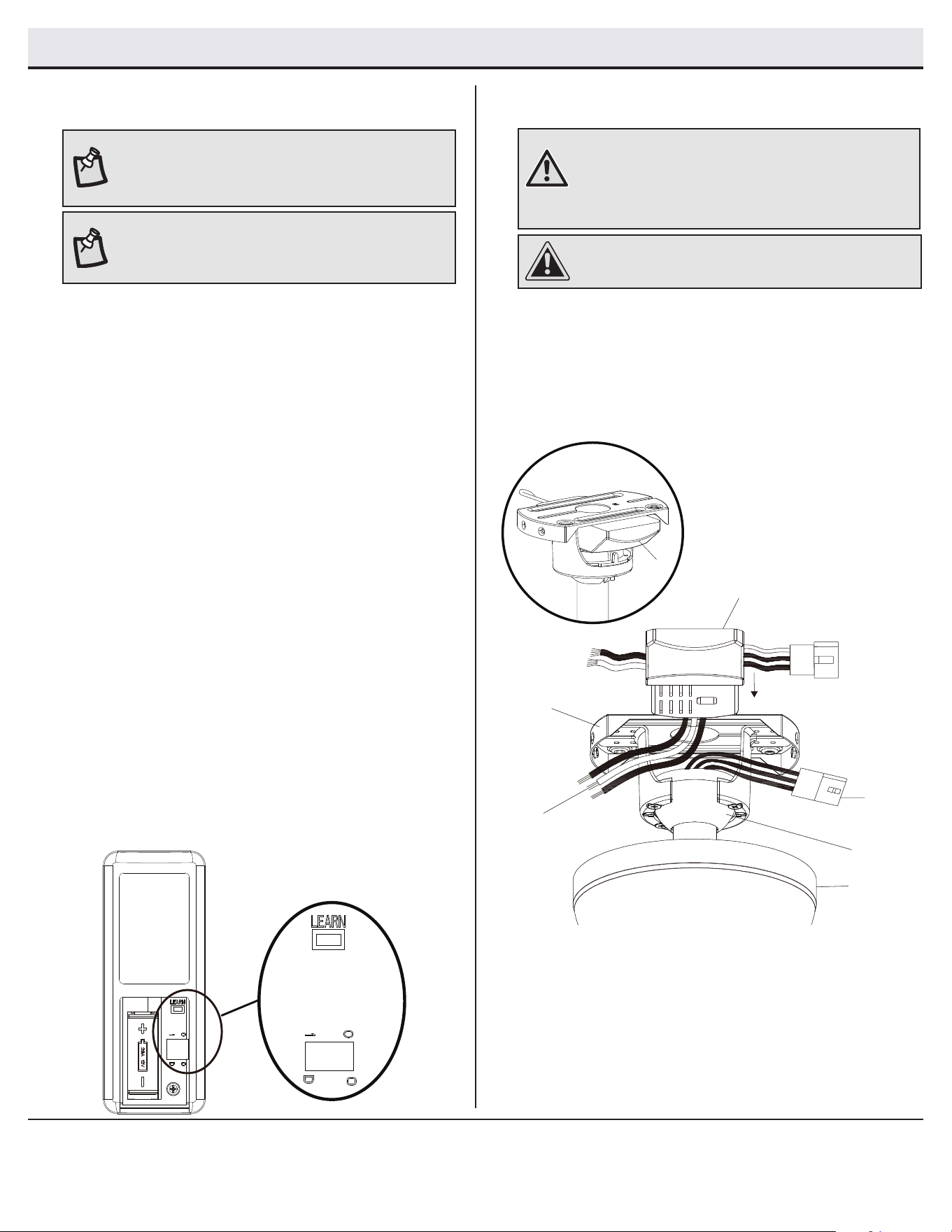

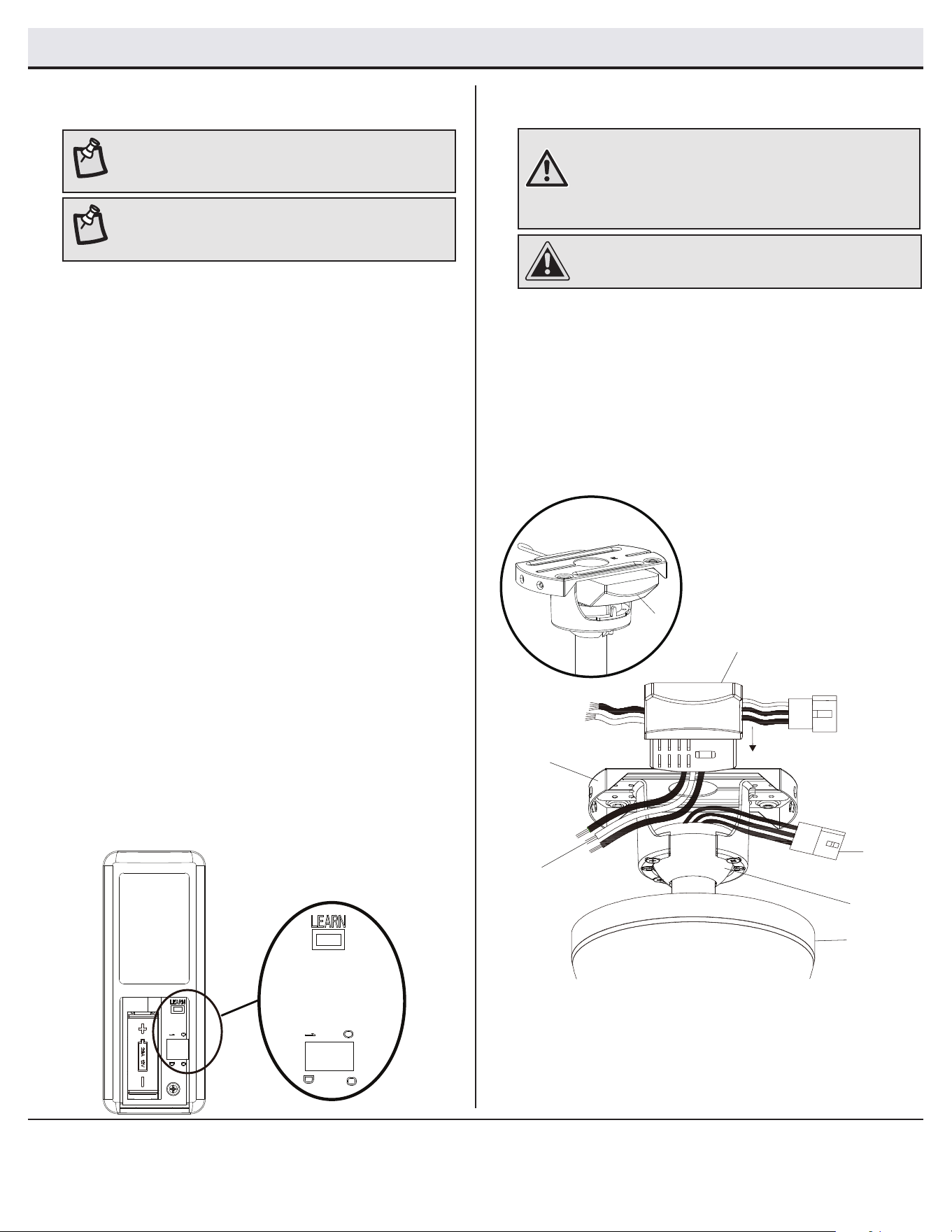

3
NOTE: The remote control has already been paired to the
ceiling fan for your convenience. If you have two of the same
model fans in your home, please follow the steps below to
control each fan independently.
Setting the code on the remote
control and receiver
□ Conrm that the power to the fan is off at either the wall switch
or breaker box.
□ Remove the battery cover by pressing rmly on the arrow and
sliding the cover off.
□ Install the 23A battery (P).
□ Return power to the fan at the wall switch or breaker box.
□ Press and release the “Learn” button for 1-2 seconds, located in
the remote’s battery compartment within 30 seconds of turning
on the power.
□ If pairing is successful, the fan’s light kit will ash and the
blades will begin to spin.
□ Replace the battery cover on the remote control.
1 to 3 mode
□ To use more than one remote control for your fan, press the
“Learn” button for 10 seconds and release within 30 seconds of
turning on the power. Once pairing is successful, the fan’s light
kit will ash and the blades will begin to spin.
□ Repeat the above process for the remote controls you want to
work with this fan.
□ The fan can be only controlled by 3 remote controls maximum
at the same time after “Learning”. If you use a forth remote
control to handle the fan, the rst remote control will be
replaced.
1 to 1 mode
□ To use only one remote control for your fan, press and release
the “Learn” button for 1-2 seconds within 30 seconds of turning
on the power. The “1 to 3” mode will be cleared and returned
back to “1 to 1” mode.
NOTE: The remote control battery will weaken with age and
should be replaced before leaking takes place, as this will
damage the remote control. Dispose of used battery properly
and keep the battery out of the reach of children.
4
Installing the receiver
□ Position the house supply wires (AAA) to one side of the
slide-on mounting bracket (A). Position the fan wires (BBB)
to the opposite side.
□ Insert the narrow end of the receiver (L) (as shown, at side
towards the ceiling) into the slide-on mounting bracket (A)
until it rests on top of the ball/downrod assembly (B).
WARNING: To reduce the risk of re or electric shock,
remember to disconnect power. The electrical wiring must
meet all local and national electrical code requirements.
The electrical source and fan must be 110/120 volt, 60Hz.
Do not use this product in conjunction with any variable wall
control. Incorrect wire connection can damage this receiver.
CAUTION: If other fan wires are a different color, have this
unit installed by a licensed electrician.
L
B
C
AAA
BBB
A
L
10
Assembly - Hanging the Fan (continued)

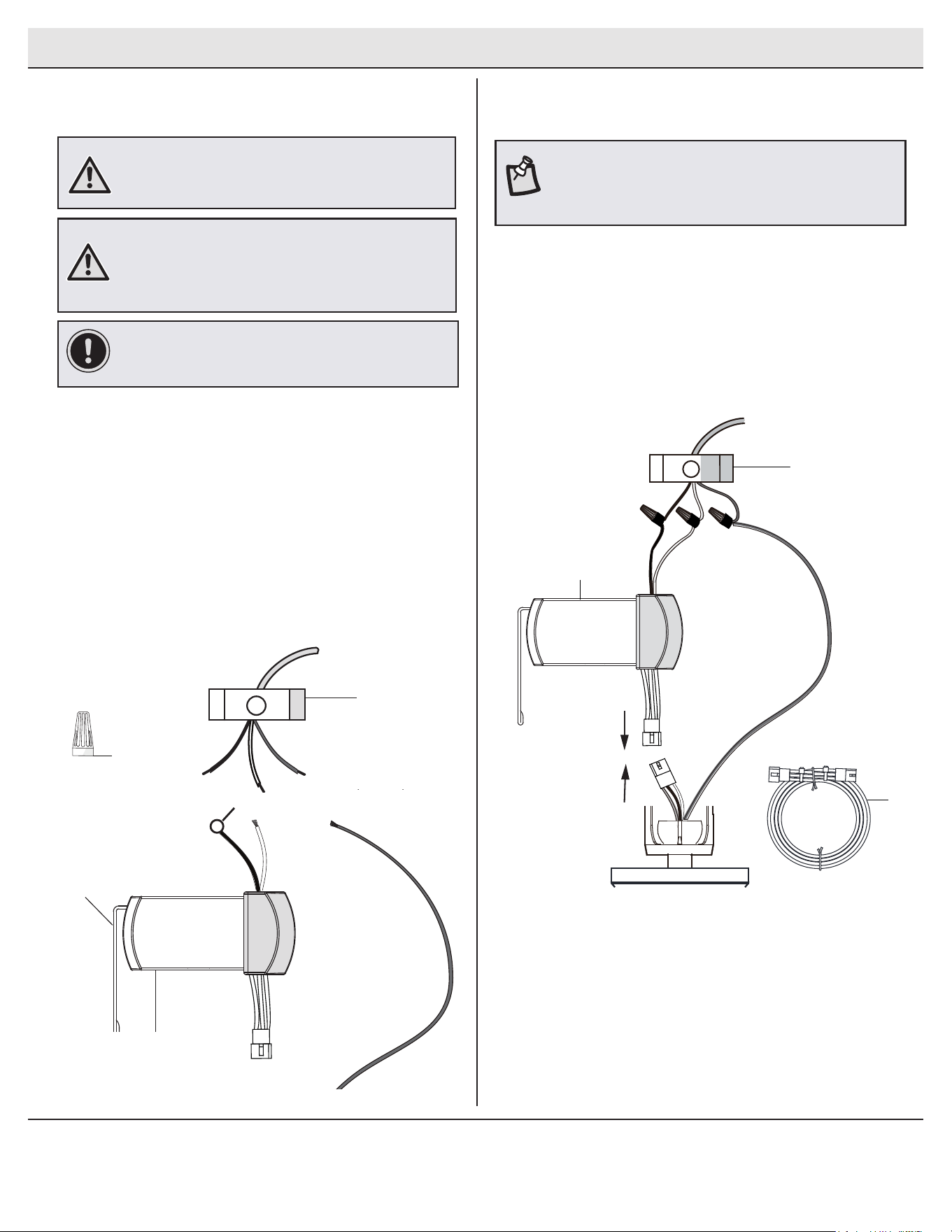

5

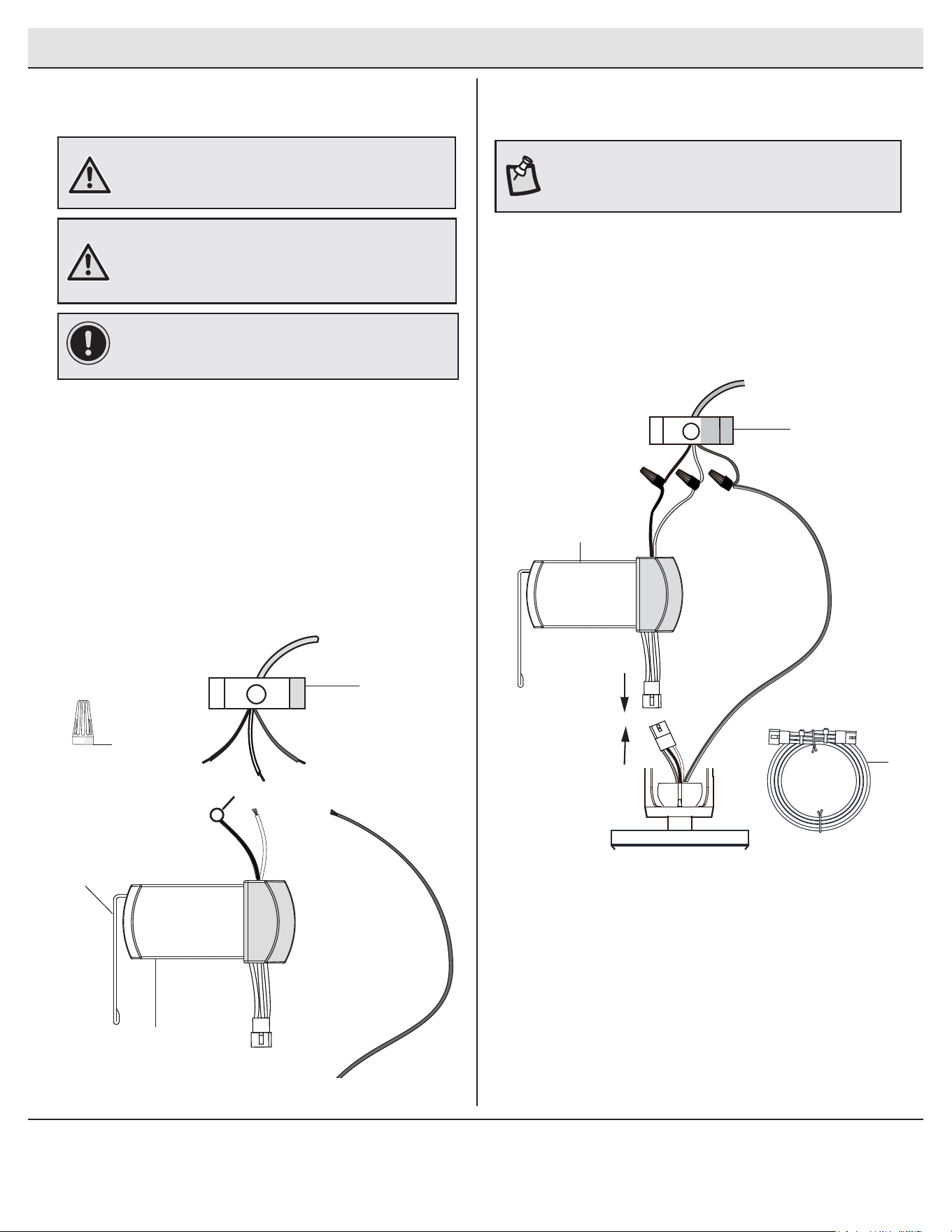

Wiring the receiver to the
household wiring
IMPORTANT: Use the wire connecting nuts (BB) supplied
with your fan. Secure the connectors with electrical tape and
ensure there are no loose strands or connections.
WARNING: Each wire nut supplied with this fan is designed
to accept up to one 12-gauge house wire and two wires
from the fan. If you have larger than 12-gauge house wiring
or more than one house wire to connect to the fan wiring,
consult an electrician for the proper size wire nuts to use.
□ Spread the wires apart so that the green and white wires
are on one side of the outlet box and the black wire is on the
other side.
□ Connect the green fan wires to the household ground wire
(this may be a green or bare wire) using a wire connecting
nut (BB).
□ Connect the receiver (L) black or red wire to the household
black (hot) wire using a wire connecting nut (BB).
□ Connect the receiver (L) white wire to the household white
wire (neutral) using a wire connecting nut (BB).
□ Secure each wire connecting nut using electrical tape.
WARNING: To avoid possible electrical shock, turn the
electricity off at the main fuse box before wiring. If you
feel you do not have enough electrical wiring knowledge or
experience, contact a licensed electrician.
Wiring the fan to the receiver
□ If using the 4.5 in. ball/downrod assembly (B) provided,
wire the receiver to the fan wires by connecting the molded
adaptor plug from the receiver (L) with the molded adaptor
of the fan motor assembly (E) together.
□ If you wish to use longer ball/downrod assembly, you
can use the extension lead wire (42 in.) (O) provided by
connecting the molded adaptor together.
6
NOTE: The fan comes with 12 in. lead wires for use with the
provided 4.5 in. ball/downrod assembly (B). If you wish to use
longer ball/downrod assembly, you can use the extension lead
wire (42 in.) (O) provided.
Outlet box
Green
O
L
Black
Black
Green (or Bare)
Green
Outlet Box
Receiver
antenna
Whi te
L
BB (x3)
11
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.

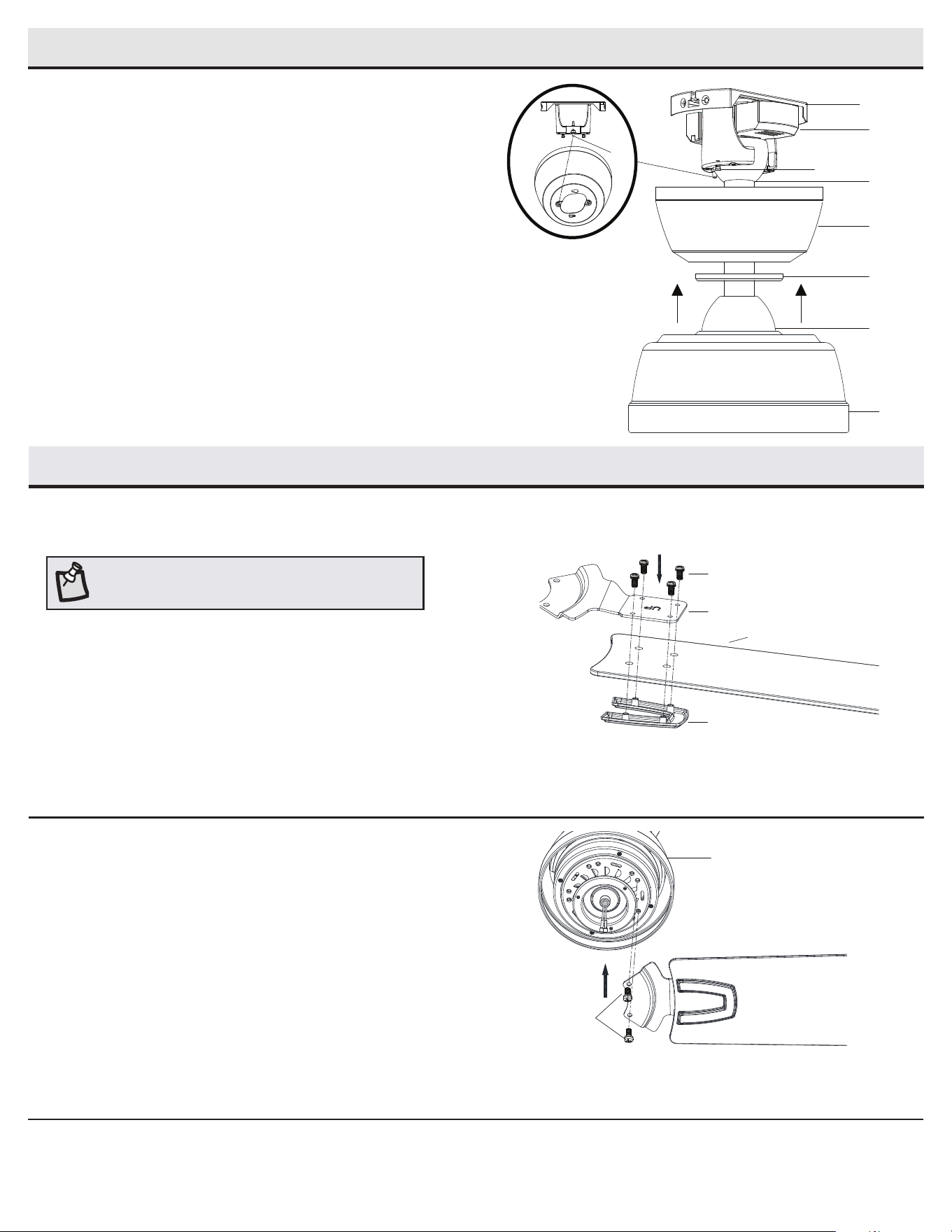

Mounting the fan motor assembly
(standard mount)
□ Align the locking slots of the canopy (C) with the two
screws (SS) and alignment post (QQ) in the mounting
bracket (A).
□ Push up the canopy (C) and turn clockwise until the
alignment post (QQ) engages to the round hole and the
screws (SS) engage to the key slots.
□ Firmly tighten the two mounting screws (SS).
□ Align the oval shape on the canopy (C) with canopy bottom
cover (JJ). Push up the canopy bottom cover (JJ) until the
screw (SS) heads engage to the slots on the canopy bottom
cover (JJ) so that the magnetic canopy bottom cover (JJ)
can be attached to the bottom of the canopy (C) properly.
Assembly - Hanging the Fan (continued)
7
Assembly - Attaching the Fan Blades
Attaching the blades to the
blade arms
1
NOTE: Your fan blades are reversible. Select the blade side
nish which best accentuates your decor.
Fastening the blade assemblies to
the motor
2
□ Fasten the blade/blade bracket assembly to the fan motor
assembly (E) by inserting the alignment posts into the slot on
the bottom of the motor and tightening the pre-installed blade
bracket screws (CC).
□ Repeat this steps for the remaining blades.
C
A
B
D
JJ
E
QQ
L
SS
□ Attach a blade (K) to the blade arm (F) by aligning the holes
on the blade arm bracket (G) with the holes on blades (K) and
blade arms (F), inserting the screws (AA) into the holes in the
blade arm (F) and through the blade (K), and blade arm bracket
(G).
□ Tighten each screw to secure the blade (K).
□ Repeat this step for each blade (K), blade arm (F) and blade
arm bracket (G).
CC
E
AA
F
K
G
12

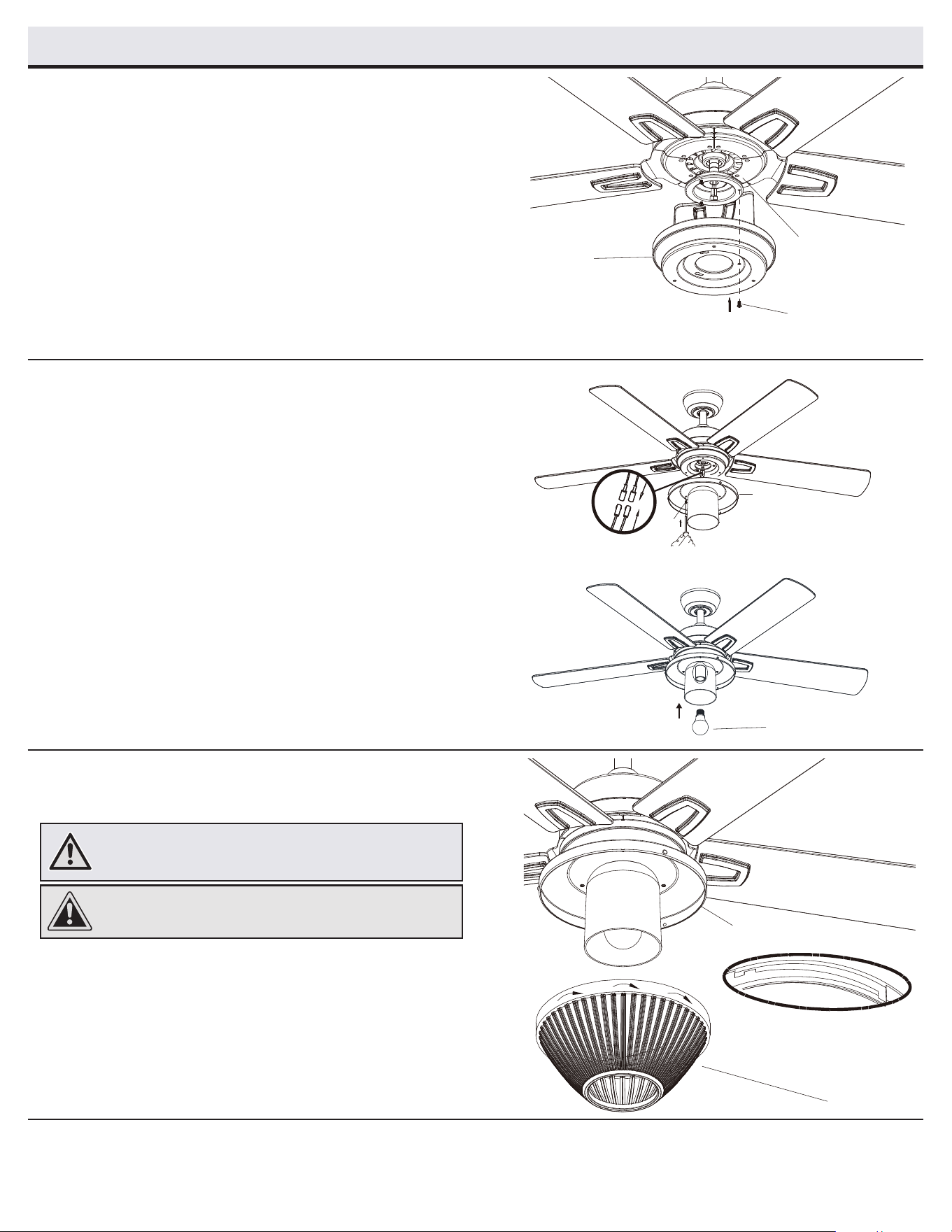

Assembly - Attaching the Light Kit
Installing the light kit pan
1
□ Remove one screw (MM) from the black bracket below the fan
motor assembly (E), and loosen but do not remove the other
two screws.
□ Push the light kit pan (H) up to the fan motor assembly (E) so
that the two loosened screw heads t into the keyhole slots.
Turn the light kit pan (H) clockwise.
□ Re-install the screw (MM) that was removed in the rst step.
□ Make sure all the screws are rmly tightened.
Attaching the light kit tter assembly
and installing the LED bulb
2
□ Remove all three screws (NN) from the light kit pan and save
for later use.
□ Connect the wires from the light kit tter assembly (I) to the
wires from the fan motor assembly (E) by connecting the
molded adaptor plugs together. Carefully tuck all wires and
splices into the switch cup.
□ Push the light kit tter assembly (I) up to the light kit pan and
align each of the three holes.
□ Re-install the screws (NN) that were removed in the rst step.
□ Make sure all the screws are rmly tightened.
□ With power off, install the light bulb (N) by screwing it into the
light bulb socket.
Installing the shatter resistant plastic
shade
3
□ Place the shatter resistant plastic shade (J) into the light kit tter
(I) by aligning the three at areas on the top of the ange of the
shatter resistant plastic shade (J) with the three raised dimples
outside the light kit tter (I).
□ Turn the shade clockwise until it stops.
WARNING: Allow the shatter resistant plastic shade and interior
shatter resistant shade to cool completely before removing.
CAUTION: Make sure the power is off before attaching or
removing the plastic shatter resistant shade.
MM
H
E
J
I
N
NN
I
13
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
Power ON/OFF: Press and release the power button to turn the fan
and light on or off.
Fan speed: LEDs on the fan speed button will illuminate to the
corresponding speed.
Press and release 1 time: turns the fan on high speed.
Press and release 2 times: turns the fan on medium speed.
Press and release 3 times: turns the fan on low speed.
Press and release 4 times: turns the fan off.
Light ON/OFF
Press and release the button to turn the light on or off.
Press and hold the button to activate the dimmer function.

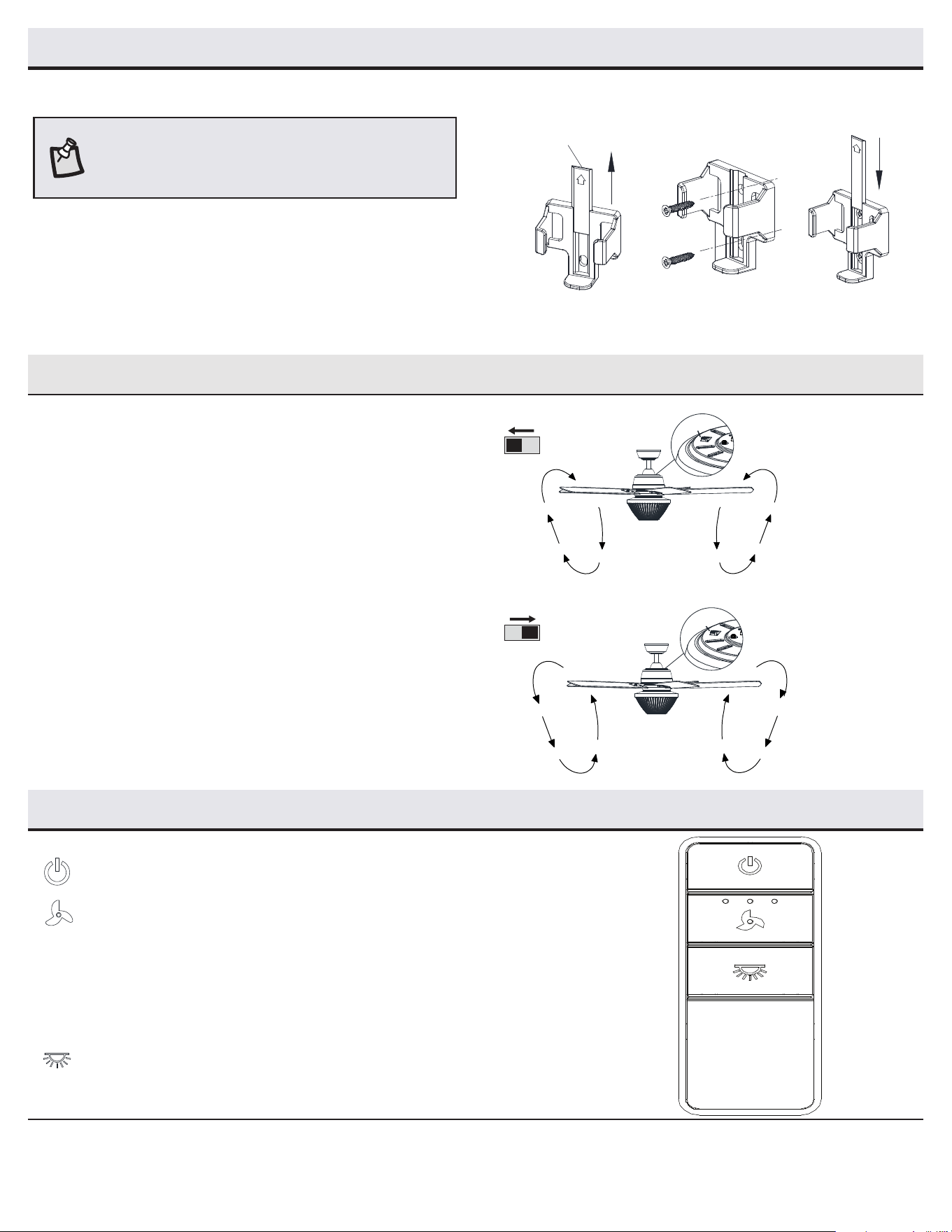

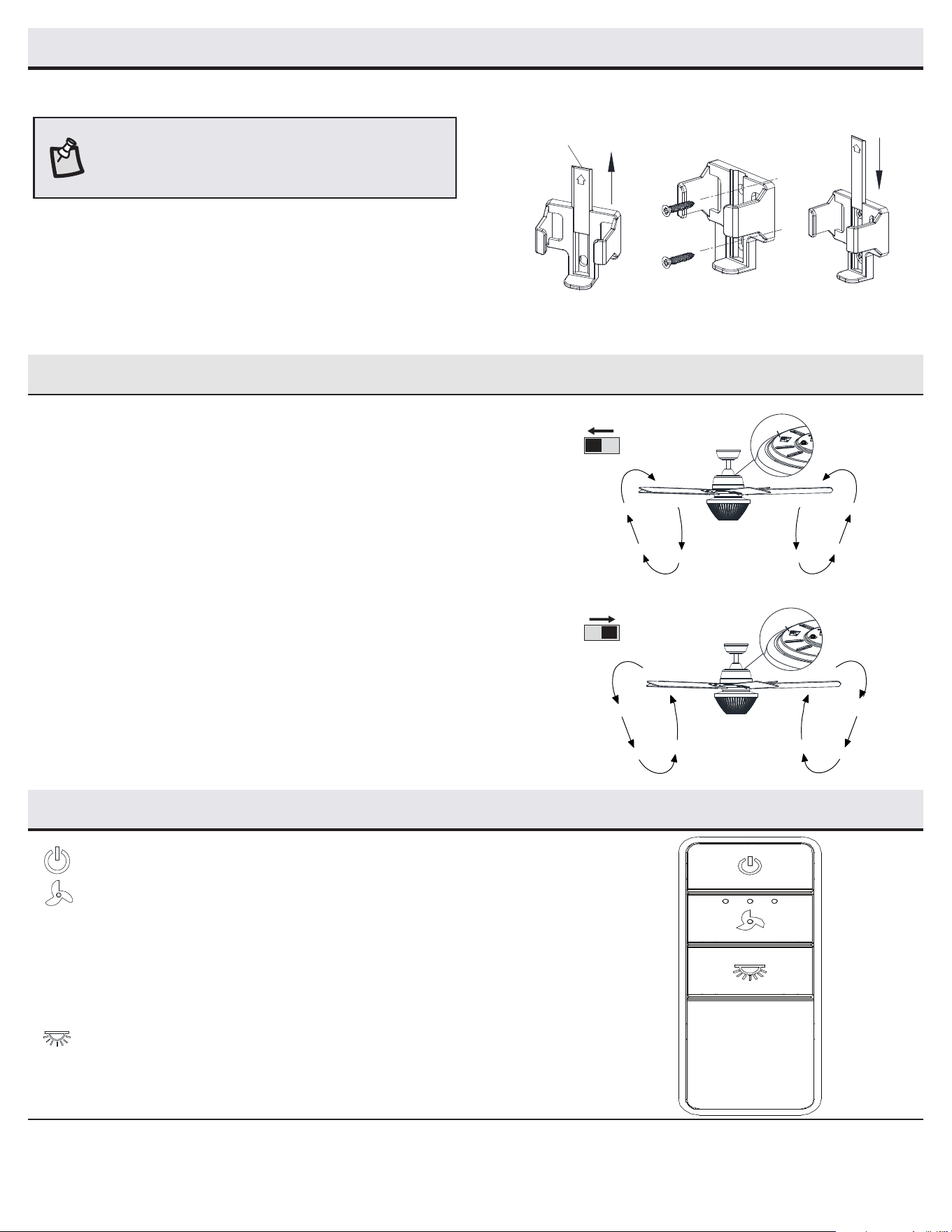

Operating Your Fan and Remote Control
Remote Control - Your fan is equipped with a remote control to operate
the speed and lights of your new ceiling fan.
Speed setting for warm or cool weather depends on factors such as
the room size, ceiling height, number of fans and so on.
The fan is shipped from the factory with the reversing switch (PP)
positioned to circulate air downward. If airow is desired in the
opposite direction, turn your fan off and wait for the blades to stop
turning, then slide the reversing switch (located on the top of the
motor housing) to the opposite position, and turn the fan on again. The
fan blades will turn in the opposite direction and reverse airow.
Warm weather - (Forward) A downward airow creates a cooling effect.
This allows you to set your air conditioner on a higher setting without
affecting your comfort.
Cool weather - (Reverse) An upward airow moves warm air off of
the ceiling. This allows you to set your heating unit on a lower setting
without affecting your comfort.
Warm weather
Cool weather
Operating Your Fan and Remote Control
PP
PP
Assembly - Attaching the Accessories
Mounting the remote control holder
□ Slide the screw cover plate up to remove it from the wall
cradle.
□ Position the wall cradle in the desired position and attach it to
the wall using the included wall cradle screws.
□ Slide the screw cover plate back onto the wall cradle to
conceal the screws.
Screw cover plate
NOTE: Screw wall anchors are included for extra support. The
included screws are designed to screw easily into the wall. If
you would like a more permanent or secure hold, install the wall
anchors prior to attaching the wall cradle to the wall.
14
Troubleshooting
Problem Solution
The fan will not start. □ Check the main and branch circuit fuses or breakers.
□ Check the line wire connections to the fan and switch wire connections in the switch housing.
□ Check the battery in the remote control.
□ Ensure you are in the normal range of 10-20 feet.
□ Remember to turn off the power supply before checking the dip switch settings.
The fan is noisy. □ Ensure all motor housing screws are snug.
□ Ensure the screws that attach the fan blade bracket to the motor hub are tight.
□ Ensure the wire nut connections are not rattling against each other or the interior wall of the switch housing.
□ Allow a 24-hour “breaking in” period. Most noises associated with a new fan disappear during this time.
□ If you are using the Ceiling Fan light kit, ensure the screws securing the glassware are tight. Check that the light
bulbs are also secure.
□ Ensure the canopy is a short distance from the ceiling. It should not touch the ceiling.
□ Ensure your outlet box is secure and rubber isolator pads were used between the mounting plate and outlet box.
The fan wobbles. □ Check that all blade and blade arm screws are secure.
□ Most fan wobble problems are caused when blade levels are unequal. Check this level by selecting a point on
the ceiling above the tip of one of the blades. Measure from a point on the center of the blade to the point on the
ceiling. Rotate the fan until the next blade is positioned for measurement, and measure from the same point on
each blade to the ceiling. Repeat for each blade. Any measurement deviation should be within 1/8 in. Run the fan
for ten minutes. If the fan continues to wobble please contact Customer Service and a balancing kit will be sent
to you at no charge.
□ Because of the fan’s natural movement, some connections may become loose. Check the support connections, brackets, and blade
attachments twice a year. Make sure they are secure. It is not necessary to remove the fan from the ceiling.
□ Clean your fan periodically to help maintain its new appearance over the years. Do not use water when cleaning, as this could damage
the motor, or the wood, or possibly cause an electrical shock. Use only a soft brush or lint-free cloth to avoid scratching the nish.
□ You can apply a light coat of furniture polish to the wood for additional protection and enhanced beauty. Cover small scratches with a
light application of shoe polish.
□ You do not need to oil your fan. The motor has permanently-lubricated sealed ball bearings.
WARNING: Make sure the power is off before cleaning
your fan.
Care and Cleaning
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance
with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this
equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
--Reorient or relocate the receiving antenna.
--Increase the separation between the equipment and receiver.
--Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
--Consult the dealer or an experienced radio/TV technician for help.
CAUTION:
Any changes or modications not expressly approved by the grantee of this device could void the user’s authority to operate the equipment.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must
accept any interference received, including interference that may cause undesired operation.
Questions, problems, missing parts? Before returning to the store,
call Home Depot Customer Service
8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST, Saturday.
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
Retain this manual for future use.
¿Preguntas, problemas, piezas faltantes? Antes de devolver a la tienda, llama al Servicio al Cliente
de Home Decorators Collection, de lunes a viernes entre 8:00 a.m. y 7:00 p.m. (hora del Este),
y los sábados de 9:00 a.m. a 6:00 p.m. (hora del Este).
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
GRACIAS
Apreciamos la plena conanza depositada en Home Decorators Collection al comprar este ventilador de techo. Nos esforzamos en crear
continuamente productos de calidad diseñados para mejoras del hogar. Visítanos por Internet para ver nuestra línea completa de productos
disponibles a n de satisfacer la necesidades de mejoras de tu hogar. ¡Gracias por elegir Home Decorators Collection!
Artículo Núm. 1007 799 286
Modelo Núm. 56045
Modelo Núm. 52-EMME aprobado por UL
GUÍA DE USO Y MANTENIMIENTO
VENTILADOR DE TECHO BRAISE, DE 1.3 M
Para ver un video instructivo sobre cómo instalar este producto:
1. Visita www.homedepot.com e ingresa en el campo de búsqueda el número del modelo o
artículo, que aparece en la esquina superior derecha de la portada de este manual de instrucciones.
2. Haz clic sobre tu producto, en la lista de resultados de la búsqueda, y sobre el enlace de video en
la sección “Product Overview” [Información general del producto].
2
Tabla de contenido .............................................................. 2
Información de seguridad...................................................2
Garantía ................................................................................3
Preinstalación ......................................................................3
Instalación ............................................................................6
Ensamblaje ...........................................................................7
Funcionamiento .................................................................13
Mantenimiento y limpieza .................................................14
Solución de problemas .....................................................14
1. Para disminuir el riesgo de descarga eléctrica hay que garantizar el
corte de electricidad en el cortacircuitos o en la caja de fusibles antes
de comenzar.
2. Todo el cableado tiene que cumplir con el Código Nacional de
Electricidad ANSI/NFPA 70 y con los códigos eléctricos locales. La
instalación eléctrica debe hacerse por un electricista calicado con
licencia.
3. La caja eléctrica y la estructura de soporte tienen que montarse de
forma segura para poder sostener con conanza y como mínimo 35 lb
(15.9 kg). Usa solo cajas eléctricas aprobadas por UL y marcadas
como “Apropiada para sostener ventiladores de 35 lb (15.9 kg) o
menos”.
4. No coloques objetos en la trayectoria de las aspas.
5. Para evitar lesiones físicas o daños al ventilador y otros artículos, ten
cuidado al limpiarlo o al trabajar cerca de él.
6. Después de concluir las conexiones eléctricas, debes voltear los
conductores empalmados hacia arriba y meterlos con cuidado en la
caja eléctrica. Los cables deben estar separados con el cable a tierra
y el conductor a tierra del equipo a un lado de la caja eléctrica.
7. Antes de la instalación, todos los tornillos de fijación tienen que
comprobarse y reajustarse donde sea necesario.
ADVERTENCIA: Para reducir el riesgo de lesiones
personales, no dobles los soportes de las aspas (también
llamados “bridas”) durante o después de la instalación.
No colocar objetos en la trayectoria de las aspas.
ADVERTENCIA: Los diagramas eléctricos son solo para
referencia. Si usas un kit de luces, consulta el manual de
instrucciones del kit de luces para hacer las conexiones
eléctricas. El uso opcional de cualquier kit de luces debe
estar aprobado por UL y estar marcado como adecuado
para ser usado con este ventilador.
ADVERTENCIA: Para evitar posible descarga eléctrica,
desconecta la electricidad en la caja principal de
fusibles antes de cablear. En caso de no tener suciente
conocimiento o experiencia sobre cableado eléctrico,
contactar a un electricista certicado.
Información de seguridad
Tabla de contenido
PRECAUCIÓN: Para reducir el riesgo de lesiones
personales hay que usar sólo los tornillos incluidos con
la caja eléctrica.
ADVERTENCIA: Para reducir el riesgo de incendio,
descarga eléctrica o lesiones personales, instala solo
en una caja eléctrica clasicada como “apropiada para
sostener ventiladores de 35 lb (15.9 kg) o menos” y usa
los tornillos que vienen con ella.
LEE Y GUARDA ESTAS INSTRUCCIONES.
ADVERTENCIA: Para reducir el riesgo de incendio o
descarga eléctrica, este ventilador solo debe usarse con
el control de velocidad de ventilador con número de pieza
AL-3T, fabricado por DawnSun Electronic Technology Co.,
Ltd. Zhongshan.
PRECAUCIÓN: NO usar este ventilador con control
de pared ni con interruptor provisto de regulador de
intensidad luminosa. Usar un control de pared o un
interruptor con regulador de intensidad luminosa dañará
este ventilador.
PRECAUCIÓN: Los cambios o modicaciones sin previa
aprobación expresa de la parte responsable de su
cumplimiento podrían anular el derecho del usuario a
operar el equipo.
ADVERTENCIA: A n de reducir el riesgo de descargas
eléctricas, este ventilador tiene que instalarse con un
interruptor de pared con aislamiento.
PRECAUCIÓN: El ventilador tiene que montarse con un
mínimo de 7 pies (2.1 m) de espacio libre desde el borde
posterior de las aspas hasta el piso.
3
HOMEDEPOT.COM/HOMEDECORATORS
Para asistencia adicional, llama al 1-800-986-3460.
Preinstalación
Garantía
El proveedor garantiza de por vida, a partir de la fecha de adquisición por el comprador original, que el motor del ventilador no presenta defectos de
fabricación ni de materiales al momento del envío desde la fábrica. El proveedor garantiza que el kit de luces, excluyendo cualquier vidrio, no tendrá defectos
de fabricación ni de material en el momento del envío desde la fábrica por un período de cinco años después de la fecha de compra por parte del comprador
original. El proveedor también garantiza, por dos años a partir de la fecha de adquisición por el comprador original, que todas las demás piezas del ventilador,
excepto las aspas de vidrio o acrílicas, no presentarán ningún defecto de fabricación ni de material al momento del envío desde la fábrica. Si el producto
es devuelto, aceptamos reparar sus defectos sin cargo alguno o, a nuestra discreción, reemplazarlo por modelo similar o superior. Para obtener servicio de
garantía tiene que presentar una copia del recibo como comprobante de compra. Todos los costos de retiro y reinstalación del producto correrán por cuenta
del cliente. Los daños a cualquier pieza por accidente, instalación o uso inadecuado, o por montar cualquier accesorio, no están cubiertos por esta garantía.
Puesto que las condiciones climáticas pueden variar, esta garantía no cubre ningún cambio del acabado en latón, como óxido, perforación, corrosión, manchas
o descascaramiento. Este tipo de acabados en latón tiene una la vida útil prolongada si se lo protege contra las condiciones climáticas cambiantes. Cierta
“oscilación” es normal y no debe considerase un defecto. Cualquier servicio prestado por personal no autorizado invalidará la garantía. No hay ninguna otra
garantía expresa. Por este medio Home Depot Decorators Collection queda exonerado de todas y cada una de las demás garantías en el alcance permitido
por la ley incluso, pero sin limitarse a, aquellas de comercialización e idoneidad para determinado propósito. La duración de cualquier garantía implícita que
no pueda exonerarse se limita al plazo especicado en la garantía explícita. Algunos estados no permiten limitaciones sobre la duración de las garantías
implícitas, así que es posible que la limitación anterior no se aplique en su caso. El minorista no será responsable por daños incidentales, emergentes ni
especiales derivados del uso o funcionamiento del producto, excepto en los casos en los que la ley así lo disponga. Algunos estados no permiten excluir ni
limitar daños directos o indirectos, así que es posible que la limitación o exclusión anterior no se aplique en este caso. Esta garantía le otorga derechos legales
especícos y es posible que también goce de otros derechos que varían de un estado a otro. Esta garantía sustituye a todas las garantías anteriores. Los costos
de envío en cualquier devolución de productos como parte de una reclamación tienen que ser pagados por el cliente.
Comuníquese con el equipo de servicio al cliente por el 1-800-986-3460 o visite www.HomeDepot.com/homedecorators.
ESPECIFICACIONES
NOTA: Estas medidas son aproximadas. No incluyen ni el
amperaje ni el vataje consumido por el kit de luces.
Tamaño Velocidad Voltios
Consumo de
energía del
ventilador
(sin luces)
VATIOS
Flujo de aire
CFM
Eciencia
del ujo de aire
(Mientras más
alta, mejor)
CFM/VATIOS
Peso
neto
Peso
bruto
Pies
3
1.32 m
Baja
120
12 1821 151
20.06 lb
(9.1 kg)
25.57 lb
(11.6 kg)
1.96 pies
3
Media 32 3308 103
Alta 65 4786 73
HERRAMIENTAS NECESARIAS
Destornillador
Phillips
Destornillador
plano
Llave
ajustable
Cinta de
electricista
Cortacables /
Pelacables
Escalera de tijera
4
Pieza Descripción Cantidad
AA Tornillos de aspas 21
BB Tuercas de conexión de cables 3
CC Tornillos para soporte de aspas 11
DD Pasador de soporte 1
EE Pasador de cierre 1
Preinstalación (continuación)
HERRAJES INCLUIDOS
NOTA: Los herrajes no se muestran en tamaño real.
AA BB
CC
DD
EE
5
HOMEDEPOT.COM/HOMEDECORATORS
Para asistencia adicional, llama al 1-800-986-3460.
Pieza Descripción Cantidad
A
Soporte de montaje deslizante
(dentro de la cubierta)
1
B Conjunto de tubo bajante/esfera 1
C Cubierta 1
D Cubierta decorativa del collarín del motor 1
E Ensamblaje del motor del ventilador 1
F Brazo del aspa 5
G Soporte de brazo de aspa 5
H Carcasa del kit de luces 1
Pieza Descripción Cantidad
I Conjunto del soporte del kit de luces 1
J Pantalla de plástico resistente a impactos 1
K Aspa 5
L Receptor 1
M Control remoto 1
N Bombilla LED 1
O Extensión de cable terminal 1
P Batería 1
IMPORTANTE: Este producto y/o sus componentes están protegidos por
una o más de las siguientes patentes en EE. UU.: 5,947,436; 5,988,580;
6,010,110; 6,046,416; 6,210,117, así como otras patentes pendientes.
Preinstalación (continuación)
CONTENIDO DEL PAQUETE
A
B
C
D
E
I
F
H
J
G
L
M
N
O
P
K
6
Instalación
OPCIONES DE MONTAJE
ADVERTENCIA: Para reducir el riesgo de incendio, descarga
eléctrica o lesiones personales, instala solo en una caja eléctrica
clasicada como “apropiada para sostener ventiladores de 35
lb (15.9 kg) o menos” y usa los tornillos que vienen con ella.
Las cajas eléctricas utilizadas comúnmente para el soporte
de lámparas pueden no servir como soporte de ventilador y
tal vez deban reemplazarse. En caso de duda, consulta a un
electricista calicado.
Si tu ventilador de techo no tiene una caja de montaje aprobada
por UL, instálala siguiendo las instrucciones a continuación:
□ Desconecta la energía retirando los fusibles o apagando los
cortacircuitos.
□ Asegura la caja eléctrica directamente a la estructura de
la edicación. Usa sujetadores y materiales apropiados. La
caja eléctrica y la estructura de soporte tienen que montarse
de forma segura para poder sostener con conanza y como
mínimo 35 lb (15.9 kg). Usa solo cajas eléctricas aprobadas
por UL y marcadas como “Apropiadas para sostener
ventiladores de 35 lb (15.9 kg) o menos”. No uses una caja
eléctrica de plástico.
Las ilustraciones a continuación muestran tres formas distintas
de montar la caja eléctrica.
Si la cubierta toca el conjunto de tubo bajante/esfera, retira la tapa
inferior decorativa de la cubierta y gira 180º esta última antes de jarla
a la placa de montaje.
Para colgar el ventilador donde hay una lámpara, pero ninguna viga de
techo, tal vez se necesite una barra para colgar como se muestra más
arriba (disponible en cualquier tienda de The Home Depot).
NOTA: Tal vez necesites un conjunto de tubo bajante/esfera
más largo para mantener la altura mínima adecuada de las
aspas al instalar el ventilador en un techo inclinado. El ángulo
máximo permitido es 20º desde la línea horizontal.
Outlet Box
Outlet Box
Recessed
Outlet
Box
Provide Strong
Support
Ceiling
Mounting
Plate
Outlet Box
Hanger Bar
Barra para colgar
Caja eléctrica
Caja eléctrica
Caja eléctrica
Caja
eléctrica
empotrada
Placa
de montaje
en techo
Provee
un soporte fuerte
7
HOMEDEPOT.COM/HOMEDECORATORS
Para asistencia adicional, llama al 1-800-986-3460.
Ensamblaje - Montaje estándar en techo
Cómo tender los cables
Cómo ensamblar el ventilador
Preparación para el montaje
□ Inserta los cables que salen por la parte superior del conjunto
motor-ventilador (E) a través de la cubierta decorativa del
collarín del motor (D) y enseguida a través de la tapa magnética
inferior de la cubierta (JJ).
□ Asegúrate de que la abertura de la cubierta (C) esté sobre la
parte superior e inserta el ensamblaje del tubo bajante/esfera (B)
a través de la cubierta (C).
□ Inserta los cables que salen por la parte superior del conjunto
motor-ventilador (E) a través del conjunto del tubo bajante/
esfera (B) como se muestra.
2
3
1
□ Aoja, sin quitar, el tornillo de jación (HH) del collarín (GG) ubicado
en la parte superior del conjunto motor-ventilador (E).
□ Alinea los oricios en la parte inferior del conjunto del tubo bajante/
esfera (B) con los oricios en el collarín (GG) en la parte superior del
conjunto motor-ventilador (E).
□ Inserta con cuidado el pasador de soporte (DD) a través de los
oricios del collarín (GG) y del conjunto del tubo bajante/esfera
(B). Ten cuidado de no forzar el pasador de soporte (DD) contra el
cableado dentro del ensamblaje del tubo bajante/esfera (B).
□ Inserta el pasador de cierre (EE) en el oricio cercano al extremo del
pasador de soporte (DD) hasta encajarlo en su posición.
□ Vuelve a apretar el tornillo de jación (HH) en el collarín (GG) sobre la
parte superior del conjunto motor-ventilador (E).
PRECAUCIÓN: Para asegurarte de que no haya oscilación y
evitar dañar el ventilador, el ensamblaje del tubo bajante/
esfera (B) y el tornillo del jación (HH) tienen que estar
completamente ajustados.
□ Retira la tapa inferior magnética (JJ) de la cubierta (C),
tirando de ella hasta soltarla.
□ Aoja los dos tornillos de la cubierta (SS) ubicados en la
parte inferior del soporte de montaje (A).
□ Gira el soporte de montaje (A) hacia la izquierda y levántalo
para retirarlo de la cubierta (C).
ADVERTENCIA: Si no instalas correctamente el pasador de
cierre (EE) es posible que el ventilador se aoje y caiga.
A
C
JJ
SS
C
JJ
B
E
D
C
JJ
B
E
HH
EE
DD
GG
8
Ensamblaje - Cómo colgar el ventilador
Cómo jar el ventilador
a la caja eléctrica
Cómo colgar el ventilador
□ Aoja los dos tornillos de la caja eléctrica (FF).
□ Pasa los cables de suministro de 120 V a través del oricio
central en el soporte de montaje (A).
□ Desliza el soporte de montaje (A) en los tornillos de montaje (FF)
y centra el soporte (A) en relación con la caja eléctrica. Si es
necesario, usa arandelas niveladoras (no se incluyen) entre el
soporte de montaje deslizante (A) y la caja eléctrica. El lado plano
del soporte de montaje deslizante (A) debe mirar hacia la caja
eléctrica, como se muestra.
□ Ajusta rmemente los dos tornillos de la caja eléctrica (FF).
□ Levanta con cuidado el conjunto motor-ventilador (E) hasta
el soporte de montaje deslizante (A).
□ Inserta la bola del conjunto del tubo bajante/esfera (B) en el
casquillo del soporte de montaje deslizante (A).
□ Gira el ensamblaje de tubo bajante/esfera (B) hacia la
derecha hasta que quede encajado con la pestaña del
soporte de montaje deslizante (A) alineada con la ranura
de la esfera.
1
2
ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica o
lesiones personales, instala solo en una caja eléctrica clasicada como
“apropiada para sostener ventiladores de 35 lb (15.9 kg) o menos” y usa
los tornillos que vienen con ella.
NOTA: El soporte de montaje (A) está diseñado para deslizarse en su
lugar sobre una caja eléctrica con los tornillos de esta (FF) instalados.
A
FF
FF
A
B
C
JJ
D
E
9
HOMEDEPOT.COM/HOMEDECORATORS
Para asistencia adicional, llama al 1-800-986-3460.
Ensamblaje - Cómo colgar el ventilador (continuación)
3
NOTA: El control remoto ya ha sido congurado con el ventilador de
techo para tu conveniencia. Si tienes dos ventiladores del mismo
modelo en tu hogar, sigue los pasos de abajo para controlar cada
ventilador por separado.
Cómo congurar el código
del control remoto y el receptor
□ Conrma que la electricidad del ventilador está cortada en el
interruptor de pared o en la caja del cortacircuitos.
□ Quita la cubierta de la batería presionando con rmeza sobre la
echa y deslizando la cubierta hasta liberarla.
□ Coloca la batería 23A (P).
□ Conectar la electricidad al ventilador usando el interruptor de pared
o la caja del cortacircuitos.
□ Presionar y soltar el botón “Learn” por 1 o 2 segundos en el
compartimiento de la batería del control remoto dentro de los 30
segundos siguientes al retorno de la corriente eléctrica al ventilador.
□ Si la conguración es exitosa, el kit de luces del ventilador parpadeará
y las aspas comenzarán a girar.
□ Coloca de nuevo la cubierta en el control remoto.
Modo 1 a 3
□ Para usar más de un control remoto para tu ventilador, presiona el
botón “Learn" durante 10 segundos y suéltalo a los 30 segundos de
encender la electricidad. Si la conguración es exitosa, el kit de luces
del ventilador parpadeará y las aspas comenzarán a girar.
□ Repite el proceso anterior para los controles remotos que deseas que
funcionen con este ventilador.
□ El ventilador solo se puede controlar con un máximo de 3 controles
remotos al mismo tiempo después del usar el botón “Learn”. Si
utilizas un cuarto control remoto para manejar el ventilador, el primer
control remoto será reemplazado.
Modo 1 a 1
□ Para usar solo un control remoto para tu ventilador, presiona y
suelta el botón “Learn" durante 1-2 segundos a los 30 segundos de
encender la electricidad.. El modo “1 a 3” se borrará y volverá al
modo “1 a 1”
NOTA: La batería del control remoto se debilitará con el tiempo y
deberá ser reemplazada antes de que se produzca alguna fuga,
ya que esto dañará el control remoto. Mantén la batería fuera del
alcance de los niños y deséchala adecuadamente tras agotarse.
4
Cómo instalar el receptor
□ Ubica los cables de suministro doméstico (AAA) en un lado
del soporte de montaje deslizante (A). Coloca los cables del
ventilador (BBB) en el lado opuesto.
□ Inserta el extremo angosto del receptor (L) —como se muestra,
con el lado plano hacia el techo— en el soporte de montaje
deslizante (A) hasta dejarlo apoyado en la parte superior del
ensamblaje del tubo bajante/esfera. (B)
ADVERTENCIA: Para reducir el riesgo de incendio o descarga
eléctrica, recuerda desconectar la electricidad. El cableado
eléctrico debe cumplir todos los requisitos de códigos eléctricos
nacionales y locales. La fuente de energía y el ventilador tienen
que ser de 110/120 V y 60 Hz. No utilizar este producto con
ningún control variable de pared. Conectar el cableado de manera
incorrecta dañará este receptor.
PRECAUCIÓN: Si otros cables del ventilador son de color diferente,
un electricista certicado deberá instalar esta unidad.
L
B
C
AAA
BBB
A
L
10
Ensamblaje - Cómo colgar el ventilador (continuación)
5
Cómo cablear el receptor al
cableado del hogar
IMPORTANTE: Usa las tuercas de conexión de cables (BB) incluidas
con tu ventilador. Sujeta los conectores con cinta de electricista y
asegúrate de que no haya conexiones ni cables sueltos.
ADVERTENCIA: Cada tuerca para cable suministrada con este
ventilador está diseñada para aceptar hasta un cable doméstico
de calibre 12 y dos cables del ventilador. Si tu cableado doméstico
tiene calibre mayor de 12 o más de un cable para conectar al
cableado del ventilador, consulta a un electricista para saber el
tamaño adecuado de las tuercas a usar para los cables.
□ Separa los cables de manera que los cables verde y blanco
queden de un lado de la caja eléctrica y el cable negro, del otro
lado.
□ Conecte los cables verdes del ventilador al cable con conexión a
tierra de la casa (este puede ser verde o pelado) con una tuerca
de conexión de cables (BB).
□ Conecte el cable negro o rojo del receptor (L) al cable negro del
hogar (positivo), usando una tuerca de conexión de cables (BB).
□ Conecte el cable blanco del receptor (L) al cable blanco (neutro)
del hogar con una tuerca de conexión de cables (BB).
□ Asegura cada tuerca de conexión de cables con cinta de
electricista.
ADVERTENCIA: Para evitar posible descarga eléctrica, desconecta
la electricidad en la caja principal de fusibles antes de cablear.
En caso de no tener suciente conocimiento o experiencia sobre
cableado eléctrico, contacta a un electricista certicado.
Cómo cablear el ventilador al receptor
□ Al usar el conjunto del tubo bajante/esfera (B) de 4.5 plg
(11.4 cm) incluido, hay que conectar los cables del receptor
a los cables del ventilador uniendo el enchufe del adaptador
moldeado del receptor (L) con el adaptador moldeado del
conjunto motor-ventilador (E).
□ Si deseas usar un conjunto de tubo bajante/esfera más largo,
puedes usar la extensión de cable terminal (42 plg = 107 cm)
(O) incluida conectando el adaptador moldeado.
6
NOTA: El ventilador viene con cables terminales de 12 plg (30.5 cm)
para usar con el conjunto de tubo bajante/esfera (B) de 4.5 plg (11.4 cm)
incluido. Si deseas un conjunto de tubo bajante/esfera más largo,
puedes usar la extensión de cable terminal (42 plg = 107 cm) (O)
incluida.
Outlet box
Green
O
L
Black
Black
Green (or Bare)
Green
Outlet Box
Receiver
antenna
Whi te
L
BB (x3)
Verde (o pelado)
Verde
Blanco
Negro
Negro
Receptor (L)
Antena
receptora
Caja eléctrica
Caja eléctrica
Verde
11
HOMEDEPOT.COM/HOMEDECORATORS
Para asistencia adicional, llama al 1-800-986-3460.
Montaje del conjunto del motor
del ventilador (montaje estándar)
□ Alinea las ranuras de cierre de la cubierta (C) con los dos
tornillos (SS) y el poste de alineación (QQ) en el soporte de
montaje (A).
□ Empuja hacia arriba la cubierta (C) y gírala hacia la derecha
hasta que el poste de alineación (QQ) se enganche en el
oricio redondo y los tornillos (SS), en las ranuras tipo ojo
de cerradura.
□ Ajusta rmemente los dos tornillos de montaje (SS).
□ Alinea la forma oval sobre la cubierta (C) con su tapa
protectora inferior (JJ). Empuja hacia arriba la tapa inferior
de la cubierta (JJ) hasta que las cabezas de los tornillos (SS)
se enganchen con las ranuras de la tapa magnética (JJ) de
manera que esta quede bien jada a la parte inferior de la
cubierta (C).
Ensamblaje: cómo colgar el ventilador (continuación)
7
Ensamblaje - Cómo jar las aspas del ventilador
Cómo montar las aspas a los
brazos de las aspas
1
NOTA: Las aspas de tu ventilador son reversibles. Elige el
acabado del aspa por el lado que mejor resalte tu decoración.
Cómo jar los ensamblajes
de las aspas al motor
2
□ Fija el conjunto del aspa y su soporte al conjunto motor-
ventilador (E) insertando los postes de alineación dentro de la
ranura de la parte inferior del motor y aprieta los tornillos del
soporte del aspa (CC) preinstalados.
□ Repite este paso para las aspas restantes.
C
A
B
D
JJ
E
QQ
L
SS
□ Fija el aspa (K) al brazo del aspa (F) alineando los oricios del
soporte del brazo del aspa (G) con los oricios de las aspas (K)
y los brazos del aspa (F), insertando los tornillos (AA) en los
oricios del brazo del aspa (F) y a través del aspa (K) y el soporte
del brazo del aspa (G).
□ Aprieta rmemente cada tornillo para asegurar el aspa (K).
□ Repite este paso para cada aspa (K), brazo del aspa (F) y soporte
del brazo del aspa (G).
CC
E
AA
F
K
G
12
Ensamblaje - Cómo instalar el kit de luces
Cómo instalar la carcasa
del kit de luces
1
□ Quita un tornillo (MM) del soporte negro debajo del conjunto
motor-ventilador (E) y aoja los otros dos, pero sin quitarlos.
□ Empuja la carcasa del kit de luces (H) hacia el conjunto motor-
ventilador (E) de manera que los dos tornillos aojados encajen
en los oricios tipo ojo de cerradura. Gira la carcasa del kit de
luces (H) hacia la derecha.
□ Vuelve a instalar el tornillo (MM) que retiraste en el primer paso.
□ Comprueba que todos los tornillos estén rmemente apretados.
Cómo instalar el conjunto del soporte
del kit de luces y la bombilla LED
2
□ Quita los tres tornillos (NN) de la carcasa del kit de luces y guárdalos
para usarlos después.
□ Conecta los cables del conjunto del soporte del kit de luces (I) a
los cables del conjunto motor-ventilador (E), conectando juntos los
enchufes del adaptador moldeado. Coloca con cuidado todos los
cables y empalmes dentro de la caja del interruptor.
□ Empuja el ensamblaje del soporte del kit de luces (I) hacia la carcasa
del kit de luces y alinee cada uno de los tres oricios.
□ Vuelve a instalar los tornillos (NN) que retiraste en el primer paso.
□ Comprueba que todos los tornillos estén rmemente apretados.
□ Con la electricidad apagada, instala la bombilla (N) enroscándola en
sus portabombillas.
Cómo instalar pantalla de plástico
resistente a impactos
3
□ Coloca la pantalla de plástico resistente a impactos (J) dentro del
soporte del kit de luces (I) alineando las tres áreas planas en el
reborde superior de la pantalla (J) con las tres muescas salientes
del soporte del kit de luces (I).
□ Gira la pantalla hacia la derecha hasta que se detenga.
ADVERTENCIA: Deja que la pantalla de plástico resistente a impactos y
que la pantalla interior resistente a impactos se enfríen completamente
antes de quitarlas.
PRECAUCIÓN: Asegúrate de que la corriente esté cortada antes de
montar o retirar la pantalla de plástico resistente a impactos.
MM
H
E
J
I
N
NN
I
13
HOMEDEPOT.COM/HOMEDECORATORS
Para asistencia adicional, llama al 1-800-986-3460.
ENCENDIDO/APAGADO: Presiona y suelta el botón para encender o apagar el ventilador y la luz.
Velocidad del ventilador: Las luces LED en el botón de velocidad del ventilador indicarán la
velocidad correspondiente.
Presionar y soltar 1 vez: para encender el ventilador a velocidad alta.
Presionar y soltar 2 veces: para encender el ventilador a velocidad media.
Presionar y soltar 3 veces: para encender el ventilador a baja velocidad.
Presionar y soltar 4 veces: para apagar el ventilador.
ENCENDIDO Y APAGADO de luces (ON/OFF)
Presiona y suelta el botón para encender o apagar la luz.
Presiona y mantén presionado el botón para activar la función de regulación de intensidad luminosa.
Cómo usar tu ventilador y control remoto
Control remoto: Tu ventilador está equipado con un control remoto que
controla la velocidad y las luces.
Las conguraciones de velocidad para clima cálido o frío dependen de
factores tales como tamaño de la habitación, altura del techo, cantidad de
ventiladores y otros.
El ventilador se envía desde la fábrica con el interruptor de reversa (PP)
colocado para hacer circular el aire hacia abajo. Si deseas dirigir la
corriente de aire en sentido contrario, apaga el ventilador y espera que las
aspas se detengan. Enseguida desliza el interruptor de reversa (ubicado
sobre la carcasa del motor) en el sentido opuesto y vuelve a encender
el ventilador. Las aspas del ventilador girarán en sentido contrario e
invertirán el ujo del aire.
Clima cálido (Hacia adelante): Un ujo de aire descendente surte un
efecto refrescante. Esto permite jar tu aire acondicionado en una
conguración más alta sin afectar tu comodidad.
Clima frío (Reversa): Un ujo de aire ascendente mueve el aire cálido
del techo. Esto permite jar tu unidad de calefacción en conguración
más baja sin afectar tu comodidad.
Clima cálido
Clima frío
Cómo usar tu ventilador y control remoto
PP
PP
Ensamblaje — Cómo montar los accesorios
Cómo instalar el soporte del control remoto
□ Desliza la placa de la cubierta de los tornillos hacia arriba para
quitarla del soporte de pared.
□ Coloca el soporte de pared en la posición deseada y fíjalo a la
pared con los tornillos del soporte de pared incluidos.
□ Desliza la placa de la cubierta de los tornillos nuevamente
sobre el soporte de pared para ocultar los tornillos.
Screw cover plate
NOTA: Se incluyen anclajes de pared con tornillos para soporte
adicional. Los tornillos incluidos están diseñados para atornillarse
fácilmente en la pared. Si deseas una sujeción más permanente o
segura, instala los anclajes de pared antes de jar el soporte de pared
a la pared.
Cubierta de tornillo
14
Solución de problemas
Problema Solución
El ventilador no
enciende.
□ Verica los fusibles o disyuntores principales y secundarios.
□ Verica las conexiones de cables en línea al ventilador y las conexiones de cables del interruptor en la caja
correspondiente.
□ Revisa la batería del control remoto.
□ Asegura que estés en el rango normal de 10 a 20 pies (3 a 6 metros).
□ Recuerda desconectar la electricidad antes de vericar las conguraciones del interruptor.
El ventilador hace
ruido.
□ Asegúrate de que todos los tornillos de la carcasa del motor estén ajustados.
□ Verica que los tornillos que unen el soporte de aspa al cubo del motor estén bien apretados.
□ Asegura que las conexiones de tuerca de cable no choquen unas con otras ni con la pared interior de la caja del
interruptor.
□ Deja que transcurra un período de “adaptación” de 24 horas. En ese período desaparecen la mayoría de los ruidos
asociados a un ventilador nuevo.
□ Si usas el kit de luces de ventilador de techo, asegura que los tornillos que sujetan el vidrio estén bien apretados.
Verica que las bombillas también estén aseguradas.
□ Controla que la cubierta quede a corta distancia del techo. No debe tocar el techo.
□ Asegúrate de que la caja eléctrica quede bien ajustada y se hayan instalado almohadillas aislantes de goma entre
la placa de montaje y la caja eléctrica.
El ventilador oscila. □ Verica que todas las aspas y los tornillos de sus brazos estén bien ajustados.
□ La mayoría de los problemas de oscilación del ventilador se debe a que las aspas no están al mismo nivel. Verica
este nivel seleccionando un punto en el cielo raso sobre la punta de una de las aspas. Mide desde un punto en el
centro de cada aspa a un punto en el techo. Rota el ventilador hasta que la siguiente aspa esté en posición para
medir y mide desde el mismo punto en cada aspa hasta el cielo raso. Repite el procedimiento para cada aspa. Las
desviaciones de la medición no deben pasar de 1/8 plg (0.32 cm) durante diez minutos. Si el ventilador continúa
oscilando, comunícate con el servicio al cliente y te enviarán un kit de compensación de aspas, sin costo alguno.
□ Debido al movimiento natural del ventilador, algunas conexiones pueden aojarse. Revisa dos veces al año las conexiones de soporte,
los soportes y los accesorios de las aspas. Comprueba que estén seguros. No es necesario desmontar el ventilador del techo.
□ Hay que limpiar el ventilador con frecuencia para que luzca como nuevo al paso de los años. No usar agua para limpiarlo. Esto puede
dañar el motor o la madera e incluso provocar una descarga eléctrica. Usa sólo un cepillo suave o un paño sin pelusas para evitar arañar
el acabado.
□ Puedes aplicar a la madera una na capa de pulimento para muebles y dar así más protección y belleza. Cubre los rayones diminutos
con una ligera aplicación de lustrador para calzado.
□ No necesitas lubricar tu ventilador. El motor tiene cojinetes de bola sellados y permanentemente lubricados.
ADVERTENCIA: Asegúrate de que la corriente esté apagada antes de
limpiar el ventilador.
Mantenimiento y limpieza
Este equipo fue sometido a prueba y se determinó que cumple con los límites establecidos para un dispositivo digital Clase B según la Parte 15 de las Normas FCC. Estos límites
fueron establecidos para dar protección razonable contra la interferencia dañina en uso residencial. Este equipo genera, consume y puede irradiar energía de radiofrecuencia; si no se
instala y usa de acuerdo con las instrucciones, puede causar interferencia nociva a comunicaciones radiales. Sin embargo, no hay garantía de que no ocurrirá interferencia en cierta
instalación particular. Si este equipo causa interferencia perjudicial a la recepción de radio o televisión, que puede determinarse encendiendo y apagando el equipo, se recomienda al
usuario tratar de corregir la interferencia con una o más de las siguientes medidas:
– Reorientar o reubicar la antena receptora.
– Incrementar la distancia entre los equipos y el receptor.
– Conectar el equipo a un tomacorriente en circuito distinto del receptor.
– Pedir asistencia al concesionario o a un técnico de radio/TV con experiencia.
PRECAUCIÓN:
Los cambios o modicaciones sin aprobación expresa del responsable de este dispositivo podrían anular el derecho del usuario a operar el equipo.
Este dispositivo cumple con la Parte 15 de las Normas FCC. Su operación está sujeta a las dos condiciones siguientes: (1) Este dispositivo no debe causar interferencia dañina y (2)
tiene que aceptar cualquier interferencia recibida, incluyendo aquella que pudiera afectar su funcionamiento.
¿Preguntas, problemas, piezas faltantes? Antes de devolver a la tienda,
llama al Servicio al Cliente de Home Depot, de lunes a viernes, entre 8:00 a.m. y 7:00 p.m. (Hora del Este),
y los sábados de 9:00 a.m. a 6:00 p.m. (Hora del Este).
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
Conserva este manual para uso futuro.
