BRPOM BM501 Jump Starter
Car Jump Starter
User Manual
4000A
12V
N
W E
S
BM501
BRPOM BM501
12V
N
W E
S
a11

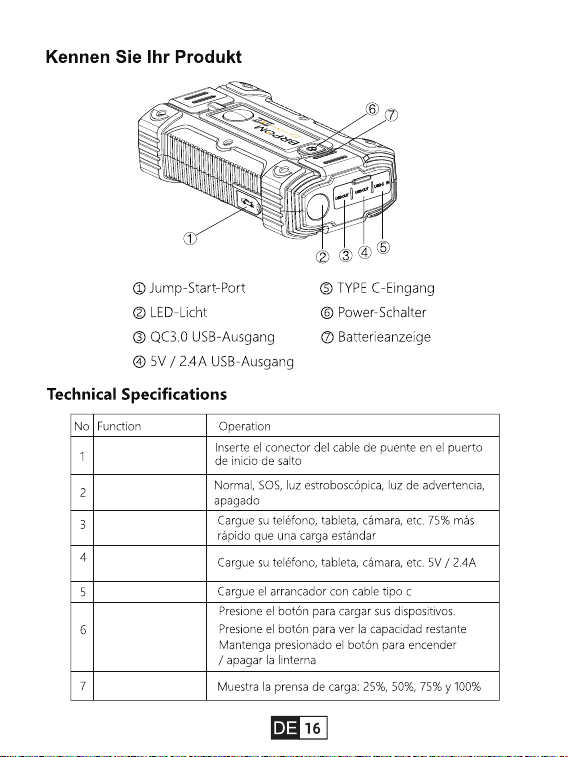

10L
Jump-Start-Port
LED-Licht
QC3.0 USB-
Ausgang
TYPE C-Einga
Power-Schalter
Batterieanzeige
5V/2.4A USB-
Ausgang
12V
Schutz vor Unterspannung
The indicator of Smart Clamp
Anti-Last-Schutz
Verpolungsschutz
Schutz gegen Kurzschluss
Schutz vor hohen Temperaturen
4000A
12V
Starten Sie Ihre Autobatterie
Stecken Sie den Stecker vollständig in den Anschluss der Starthilfe EC5,
das Display des Steckers zeigt die Spannung der Starthilfe an, und das
obere kleine Symbol läuft von links nach rechts.
Verbinden Sie die rote Klemme mit der positiven Seite (+) der Autobatterie und
die schwarze Klemme mit der negativen Seite (-). Auf dem Display des Steckers
wird die Spannung des Jumpstarters angezeigt, und das obere kleine Symbol
wird nicht mehr angezeigt.
Starthilfe für Ihr FahrzeugSchritt 1 - Bereitschaftsstatus
Schritt 2 - Arbeitsstatus
① Bitte starten Sie den Motor innerhalb von 90 Sekunden nach der
Eingabe des Arbeitsstatus, andernfalls wird die Starthilfeklammer den
Timeout-Schutz einschalten.
②Wenn der Motor beim ersten Versuch nicht erfolgreich startet, starten
Sie ihn bitte erneut. 5 Mal, nachdem die intelligente Klemme den Schutz
auslöst, trennen Sie zu diesem Zeitpunkt die Klemme von der Autobatterie
und warten Sie mindestens 20 Sekunden, bevor Sie sie wieder anschließen.
Schritt 3 - Starten Sie den Motor
Entfernen Sie die Batterieklemme von der Autobatterie und der Starthilfe
innerhalb von 30 Sekunden, nachdem der Motor gestartet wurde.
Schritt 4 - Entfernen der Klemme
HINWEIS:
Schalten Sie vor der Starthilfe alle elektronischen Geräte in Ihrem Fahrzeug aus
(Radio, Beleuchtung usw.).Entfernen Sie jegliche Feuchtigkeit von Ihrer Starthilfeklemme
und der Fahrzeugbatterie.Reinigen Sie die Batteriepole des Fahrzeugs, um die beste Leitfähigkeit
zu gewährleisten.Vergewissern Sie sich, dass die Kupferzähne auf jeder Seite der Klemme einen
guten Kontakt mit den Batteriepolen haben.
19
Indicators and Troubleshooting
NEIN.
1
2
3
4
Typ
Niederspa
nnungssc
hutz
Bereit-
Status
Arbeits
status
Zeigt die aktuelle Spannung der
Notstromversorgung an,Das kleine
Symbol oben wird nicht mehr angezeigt.
Bitte führen Sie
Schritt 3 aus.
Batteriesp
annungse
rkennung
5
Reverse-
Charge-
Schutz
Trennen Sie die
Klemme von der
Autobatterie.
Zustand Anregung
Auslösebedingung: Die Spannung des
Starthilfegeräts ist niedriger als 14,0 V.
Niederspannungsanzeige leuchtet
auf, der Summer ertönt alleSekunde,
gleichzeitig wird die aktuelle Spannung
der Starthilfe angezeigt.
Zeigt die aktuelle Spannung der
Notstromversorgung an, das kleine
Symbol oben
läuft gleichzeitig in einer Schleife von
links nach rechts.
Die Batterie des
Starthilfegeräts ist
zu schwach zum
Starten, bitte zuer
st aufladen.
Bitte führen Sie
Schritt 2 aus.
Anzeigen: Die
Auslösebedingung: Wenn die intelligente
Klemme nur an die Autobatterie angesc
hlossen ist (dieAutobatteriespannung
muss größer als 8 V sein).
Anzeigen: leuchtet, gleichzeitig
wird die aktuelle Spannung der
Autobatterie angezeigt.
Auslösebedingung: Die Spannung des
Jumpstarters steigt nach dem Start an.
Kontrollleuchte: Die
Rückwärtsladeanzeige ( leuchtet,
blinkt,
Der Summer ertönt einmal pro Sekunde.
6
7
8
Rückwärt
sverbindu
ngsschutz
Kurzschlu
ssschutz
Hochte
mperatur
schutz
NEIN. Typ Zustand Anregung
Auslösebedingung: Die rote
und die schwarze Klemme sind
vertauscht mit dem Plus- und
Minuspol der Autobatterie
verbunden.Indikatoren: Die
umgekehrte Verbindung
Anzeige leuchtet, e
blinkt, der Summer ertönt im
Sekundentakt.
Entfernen Sie die Klemme
ordnungsgemäß von der
Autobatterie. und wieder
festklemmen
Auslösebedingung: 80±10℃
Indikatoren: Die hohe
Temperatur
Anzeige leuchtet, blinkt,
Der Summer ertönt jede
Sekunde.
Auslösebedingung: Die roten
und schw
arzen Klemmanschlüsse sind
im Bereitschaftszustand
kurzgeschlossen. Anzeigen:
Die Kurzschlussanzeige
1. Entfernen Sie den Minus
pol der Autobatterie,
klemmen Sie ihn direkt an
die Starthilfeklemme und
versuchen Sie dann zu
starten.Anzeigen: Die Kurzs
chlussanzeige
leuchtet, blinkt,der
Summer ertönt im
Sekundentakt.
2. Wenn der Motor immer
noch nicht starten kann,
überprüfen Sie bitte den
internen Schaltkreis des
Fahrzeugs oder ersetzen
Sie die Smartclamp.
Entfernen Sie die Klemme
von Auto, Batterie und
Starthilfe und schließen Sie
sie nach mindestens 20
Sekunden wieder an.
9
NEIN. Typ Zustand Anregung
10
Timeout-
Schutz
Auslösebedingung: Keine Operation mehr
als 90 Sekunden nach der Korrektur
Verbindung, stoppt die
intelligente Klemme die Ausgabe
automatisch.
Anzeigen: blinkt.
Entfernen Sie die
Klemme von der
Autobatterie und dem
Starthilfegerät und
schließen Sie sie
dann wieder an.
Kontinuierl
icher Start
schutz
Auslösebedingung: 5 Mal kontinuierlich
Anzeige: blinkt.
Entfernen Sie die
Klemme von Auto,
Batterie und Starthilfe
und schließen Sie sie
nach mindestens 20
Sekunden wieder an.
4000A
12V
N
W E
S
12V
brpom_ser[email protected]
