Point POFRI177DDN 5-Series integrated freezer User Manual

Built-in

refrigerator/freezer

POFRI177DDN

User Manual

Thank you for purchasing your new POINT freezer.

These operating instructions will help you use it properly and safely.

We recommend that you spend some time reading this instruction

manual in order that you fully understand all the operational features

it offers. Read all the safety instructions carefully before use and keep

this instruction manual for future reference.

Takk for at du kjøpte ditt nye POINT fryser.

Denne bruksanvisningen vil hjelpe deg med å bruke den på en trygg

og riktig måte. Vi anbefaler at du tar deg tid til å lese gjennom

hele bruksanvisningen for å bli fortrolig med alle funksjonene som

tilbys. Les alle sikkerhetsanvisningene nøye før bruk, og oppbevar

bruksanvisningen for fremtidig referanse.

Kiitos, kun valitsit uuden POINT-pakastimen.

Nämä käyttöohjeet opastavat sinua käyttämään laitetta oikein

ja turvallisesti. Suosittelemme, että käytät hieman aikaa tämän

käyttöoppaan lukemiseen, jotta ymmärrät täysin, mitä toimintoja

laitteessa on. Lue kaikki turvallisuusohjeet huolellisesti ennen laitteen

käyttöä ja säilytä käyttöopas myöhempää tarvetta varten.

Tak for købet af dit nye fryser fra POINT.

Disse brugervejledninger hjælper dig med at bruge dette apparat

rigtigt og sikkert. Vi anbefaler, at du læser denne brugervejledning,

så du får en fuld forståelse af hvordan alle funktionerne virker.

Læs sikkerhedsforskrifterne grundigt inden brug, og gem denne

brugervejledning til senere brug.

Tack för att du har köpt ditt nya frys från POINT.

Denna bruksanvisning hjälper dig att använda den på ett säkert och

korrekt sätt. Vi rekommenderar att du tar dig tid att läsa igenom

denna bruksanvisning för att till fullo förstå alla driftfunktioner

som den erbjuder. Läs noga igenom alla säkerhetsinstruktioner före

användning och spara bruksanvisningen för framtida bruk.

Instruction manual - English .................................... page

Bruksanvisning - Norsk

...............................................side

Käyttöopas - Suomi

....................................................sivu

Brugervejledning - Dansk

............................................ side

Bruksanvisning - Svenska

......................................... . sida

4 - 28

29 - 53

54 - 78

79 - 103

104 - 128

GBNODK FISE

Before switching on the appliance for the first time, read the following safety hints!

> This appliance is intended to be used in household and similar applications such as staff kitchen areas

in shops, offices and other working environments; farm houses and by clients in hotels, motels and

other residential type environments; bed and breakfast type environments; catering and similar non-

retail applications.

> This appliance is not intended for use by persons (including children) with reduced physical, sensory or

mental capabilities, or lack of experience and knowledge, unless they have been given supervision or

instruction concerning use of the appliance by a person responsible for their safety.

Explanation of terms/symbols

DANGER

This symbol indicates that there are dangers to the life and health of persons due to

extremely flammable gas.

WARNING

The signal word indicates a hazard with a medium level of risk which, if not avoided, may

result in death or serious injury.

CAUTION

The signal word indicates a hazard with a low degree of risk which, if not avoided, may

result in minor or moderate injury.

ATTENTION

The signal word indicates important information (e.g. damage to property), but not

danger.

IMPORTANT:

Pay particular attention to messages that contain the words

DANGER, WARNING

CAUTION

. These words are used to alert you to a potential hazard that can seriously injure you and others.

The instructions will tell you how to reduce the chance of injury and let you know what can happen if the

instructions are not followed.

ATTENTION:

These operating instructions are general. This means that certain functions apply to your

freezer, while others do not.

We are constantly working on the further development and improvement of our appliance types and

models. Therefore, we reserve the right to make changes to the design, equipment and accessories of all

types and models without prior notice.

IMPORTANT SAFETY INSTRUCTIONS

READ AND SAVE THESE INSTRUCTIONS!

WARNING:

Risk of fire / flammable material

The refrigerant and the cyclopentane blowing agent used in this appliance are

flammable.

When the appliance is disposed of, keep it away from any sources of ignition and

do not burn it. Instead, have it collected by a qualified recycling company so that

the refrigerant can be recovered safely and environmental damage is avoided.

WARNING

General Safety

> Children should be supervised to ensure that

they do not play with the appliance.

> If the supply cord is damaged, it must be

replaced by the manufacturer, its service

agent or similarly qualified persons in order to

avoid a hazard.

> Do not store explosive substances such as

aerosol cans with a flammable propellant in

this appliance.

> The appliance has to be unplugged before

carrying out user maintenance on the

appliance.

> WARNING:

Keep ventilation openings, in

the appliance enclosure or in the built-in

structure, clear of obstruction.

> WARNING:

Do not use mechanical devices

or other means to accelerate the defrosting

process, other than those recommended by

the manufacturer.

> WARNING:

Do not damage the refrigerant

circuit.

> WARNING:

Do not use electrical appliances

inside the food storage compartments of the

appliance, unless they are of the type

recommended by the manufacturer.

> WARNING:

Dispose of

the freezer

according to

local regulators

because it contains

flammable blowing gas and refrigerant.

> WARNING:

When positioning the appliance,

ensure the supply cord is not trapped or

damaged.

> WARNING:

Do not place multiple portable

socket-outlets or portable power supplies at

the rear of the appliance.

> Do not use extension cords or ungrounded

(two prong) adapters.

> To avoid a hazard due to instability of the

appliance, it must be fixed in accordance with

the instructions.

> The appliance must be disconnected from the

source of electrical supply before attempting

the installation of accessories. Ensure that

the power cable is not trapped by the

appliance. Do not step on the power cable.

CAUTION

Daily use

> Do not pull the power cord when pulling

the power plug of the freezer. Firmly grasp the

plug and pull out it from the socket directly.

> To ensure safe use, do not damage the power

cord or use the power cord when it is damaged

or worn.

> Use a dedicated power socket that is not to be

shared with other electrical appliances.

> The power plug should be in firm contact with

the socket or else it might cause a fire.

> Ensure that the grounding electrode of the

power socket is equipped with a reliable

grounding line.

> If you smell gas or other flammable gases,

turn off the gas supply valve immediately, and

open doors and windows to ventilate the area.

> In the event of a gas leak, do not unplug the

freezer or operate any electrical switches; the

spark could ignite the gas and cause a fire.

> Do not use electrical appliances on the top of

the appliance, unless they are of the type

recommended by the manufacturer.

> The gaps between freezer door and body are

small. Do not put your hand in these areas to

prevent your finger from being squeezed. Be

gentle when closing the freezer door to

prevent items from falling.

> Do not pick foods or containers with wet

hands in the freezing chamber when the

freezer is running, especially metal containers

in order to avoid frostbite.

> Do not let children climb into or onto the

freezer; they could suffocate or fall and be

seriously injured.

> Do not place heavy objects on the top of the

freezer considering that items may fall when

closing or opening the door, and it might

result in accidental injuries.

> Do not put flammable, explosive, volatile and

highly corrosive items in the freezer to prevent

damages to the product or fire accidents.

> Do not place flammable items near the freezer

to avoid fires.

> The freezer is intended for household use,

such as storage of foods; it shall not be used

for other purposes, such as storage of blood,

drugs or biological products, etc.

> Do not store beer, soft drinks or other liquids

in bottles or sealed containers in the freezer

compartment. When the liquid freezes it can

expand and cause the bottle or container to

crack or burst, which may damage the

appliance.

WARNING

This appliance can be used by children aged 8 years

and

older and persons with reduced physical, sensory

or mental capabilities or lack of experience and

knowledge if they are supervised or instructed on the

safe use of the appliance in a safe way and understand

the hazards involved. Children shall not play with the

appliance. Cleaning and user maintenance shall not be

carried out by children without supervision.

To avoid contamination of food, please respect the

following instructions:

Opening the door for long periods can cause a

significant increase of the temperature in the

compartments of the appliance.

Clean regularly surfaces that can come in

contact with food and accessible drainage

systems.

Clean water tanks if they have not been used

for 48h; flush the water system connected to

a water supply if water has not been drawn

for 5 days.

(Note 1)(*)

Store raw meat and fish in suitable containers

in the freezer, so that it is not in contact with

or drip onto other food.

Two-star frozen-food compartments are

suitable for storing pre-frozen food, storing or

making ice-cream and making ice cubes.

(Note

2)(*)

1 star, 2 star and 3 star compartments are not

suitable for the freezing of fresh food.

(note 3)

(*)

For appliances without a 4-star compartment:

this refrigerating appliance is not suitable for

freezing foodstuffs.

(note 4)(*)

If the refrigerating appliance is left empty for

long periods, switch off, defrost, clean, dry,

and leave the door open to prevent mould

developing within the appliance.

Note 1,2,3,4: Please confirm whether it is applicable

according to your product compartment type.

(*): This feature varies depending on the model

purchased.

"4 star" symbol: Freezer at –18 °C or colder, and it

has the ability of quick freezing a certain amount

of food.

"3 star" symbol: Freezer compartment at –18 °C or

colder.

"2 star" symbol: Freezer compartment at –12 °C or

colder.

"1 star" symbol: Freezer compartment with a target

temperature and storage conditions of –6 °C.

CAUTION

This product is not recommended for use with sockets

or main switch with the AFCI/GFCI function, otherwise

it may cause false tripping.

1. It’s not pose a safety risk when tripped.

2. If tripping persists, it is recommended to replace the

sockets or main switch with one without AFCI/GFCI

function.

WARNING

Risk of child entrapment. Before you throw away your

old freezer:

> Take off the doors.

> Leave the shelves in place so that children

may not easily climb inside.

ENVIRONMENTAL PROTECTION

Disposing of old electrical devices in an

environmentally-friendly manner

This crossed-out wheeled bin symbol

indicates that waste electrical and

electronic products (WEEE) should

be disposed of separately from the

municipal waste stream.

Old electrical products can contain hazardous

substances, so correct disposal of your old

appliance will help prevent potential negative

consequences for the environment and human

health. Your old appliance may contain reusable

parts that could be used to repair other products,

and other valuable materials that can be recycled

to conserve limited resources.

CAUTION

The refrigerant and the cyclopentane blowing agent used in this

appliance are flammable.

When the appliance is disposed of, keep it away from any sources

of ignition and do not burn it. Instead, have it collected by a

qualified recycling company so that the refrigerant can be

recovered safely and environmental damage is avoided.

Package information

Packaging materials of the product are manufactured

from recyclable materials in accordance with our National

Environment Regulations. Do not dispose of the packaging

materials together with the domestic or other wastes.

Take them to the packaging material collection points

designated by the local authorities.

INSTALLATION INSTRUCTIONS

Before first use

Remove the exterior and interior packing, wipe the outside thoroughly with a soft dry cloth and the inside with a wet,

lukewarm cloth.

Before connecting your freezer to the power supply, check that the voltage stated on the rating label of your appliance

corresponds to the voltage in your home. A different voltage could damage the appliance.

The appliance must be grounded. The manufacturer is not responsible for damages that may occur as a result of usage

without grounding.

Space requirement diagram

A B C D E

557 1785 550 1676 1770

Notice: All dimensions in mm

Ambient Temperature

Depending on the climate class, this freezer is

intended to be used at an ambient temperature range

as specified in the right table.

The product may not operate properly at temperatures

outside of the specific range.

You can find the climate class on the product label.

Climate Class Ambient Temperature

SN +10 °C to +32 °C

N +16 °C to +32 °C

ST +16 °C to +38 °C

T +16 °C to +43 °C

If you have any doubts regarding installation, please turn to the

vendor, to our customer service or to the nearest Authorised

Service Centre.

ATTENTION

The cooling performance and power consumption of the freezer may be affected by the ambient temperature, the door-opening frequency,

and the location of the freezer. We recommend adjusting the temperature settings as appropriate.

Installation in cabinet

Cabinet size requirement. (The skirting board and the back of the cabinet must include a continuous opening to allow

heat dissipation.)

The freezer is installed in cabinet as follows:

Top bae mounting

Take out the top bae, remove the packaging bag; Assemble the top bae in the shown position and secure it with

3 screws.

A: Thickness of cabinet panel

1773-1780mm

H+4

1800-2000mm

H 1785+A mm

1676mm

1785mm

1770mm

557mm

550mm

>200cm

564~570mm

min 50mm

Door reversal

For example, changing the door opening direction from left to right, the steps are as follows:

1. Open the door, and pull out the pins from upper beams and lower beams.

2. Remove the hinge screws, and then remove door carefully as it is very heavy.

3. Remove the upper and lower hinges of the door, and then fasten the hinges to the door after reversing the

positions.

4. Install the door back to cabinet and fix with screw. Then plug in pins to the hinge screw hole on the right

side. Door reversing is done.

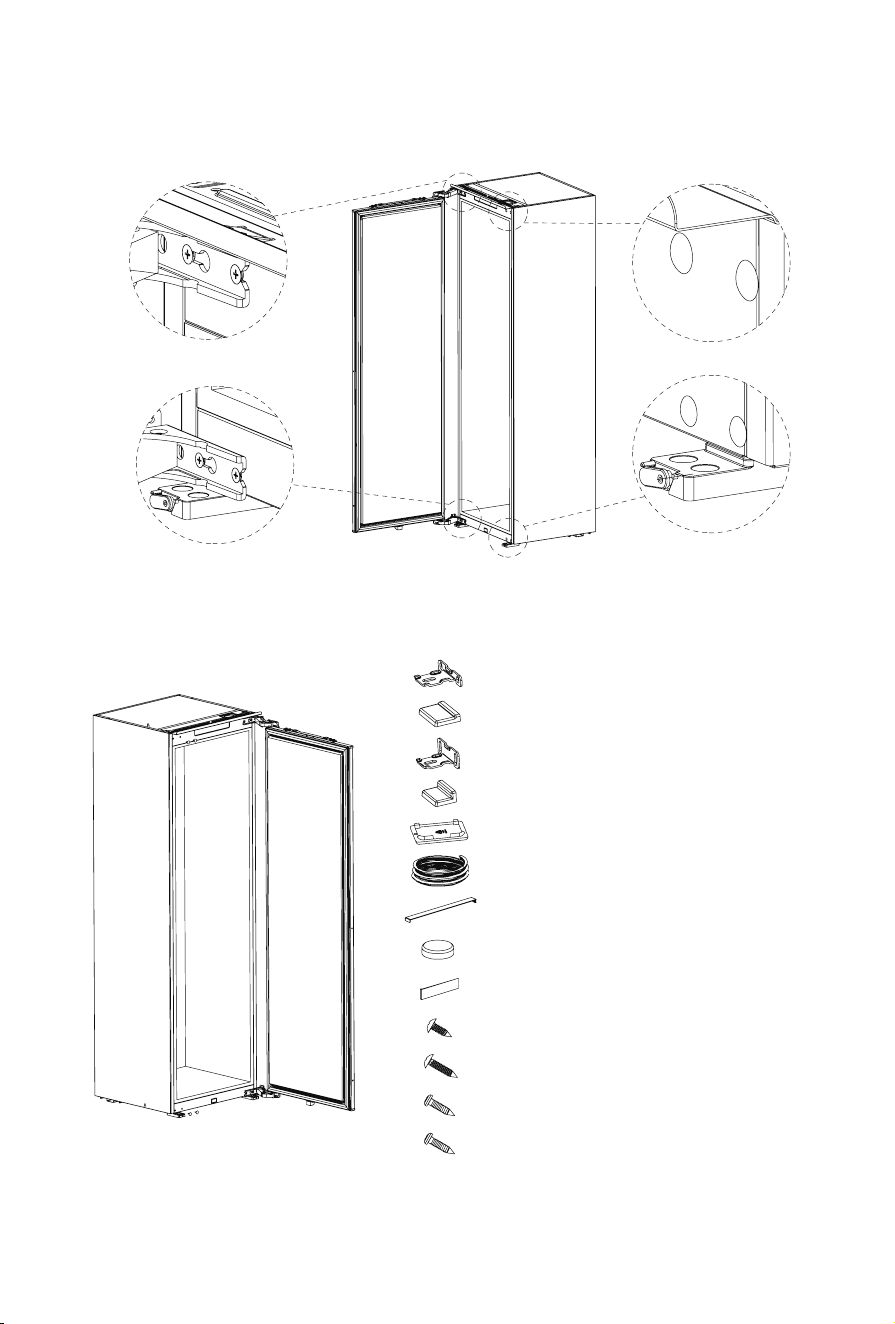

5. Putting the freezer into the cabinet.

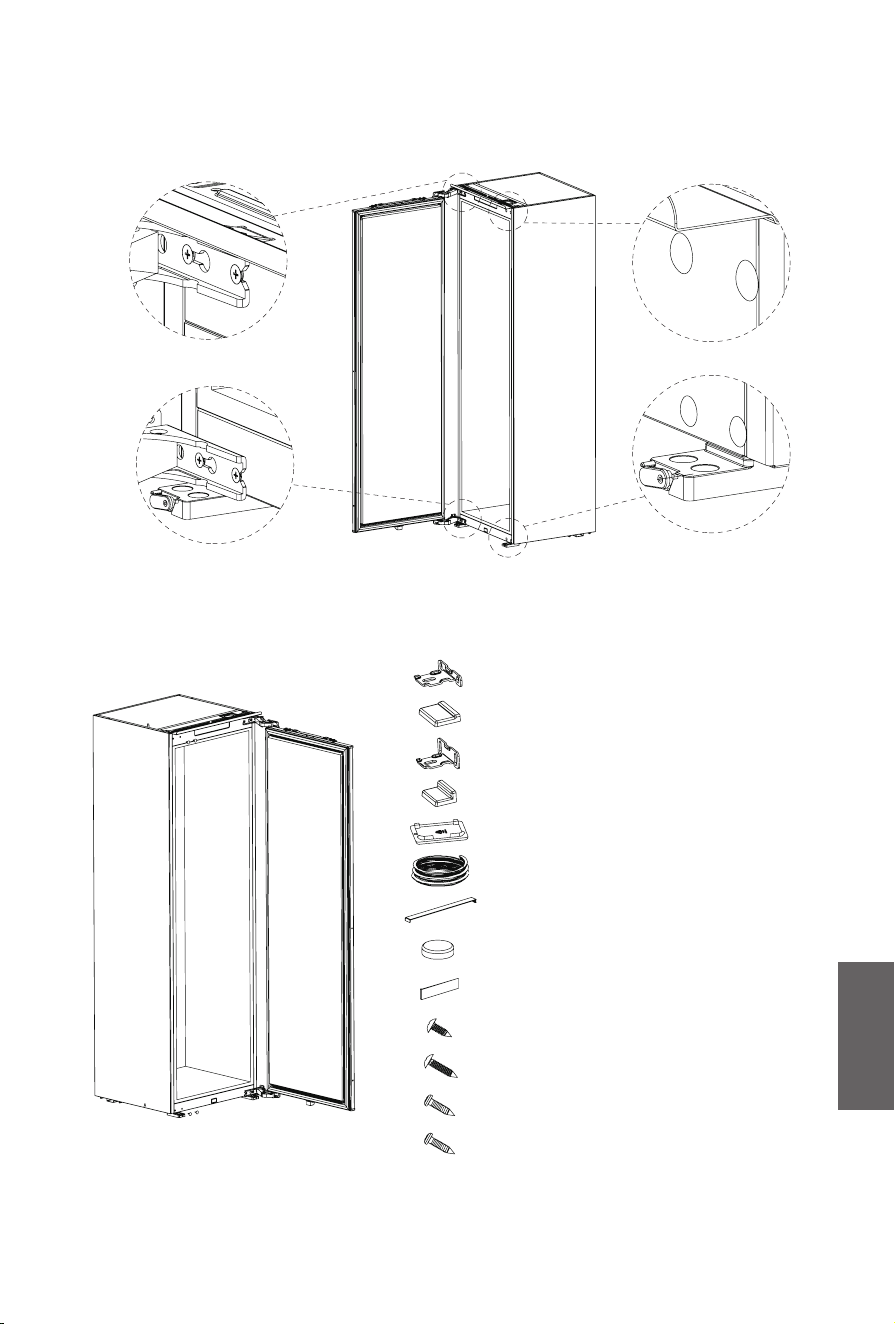

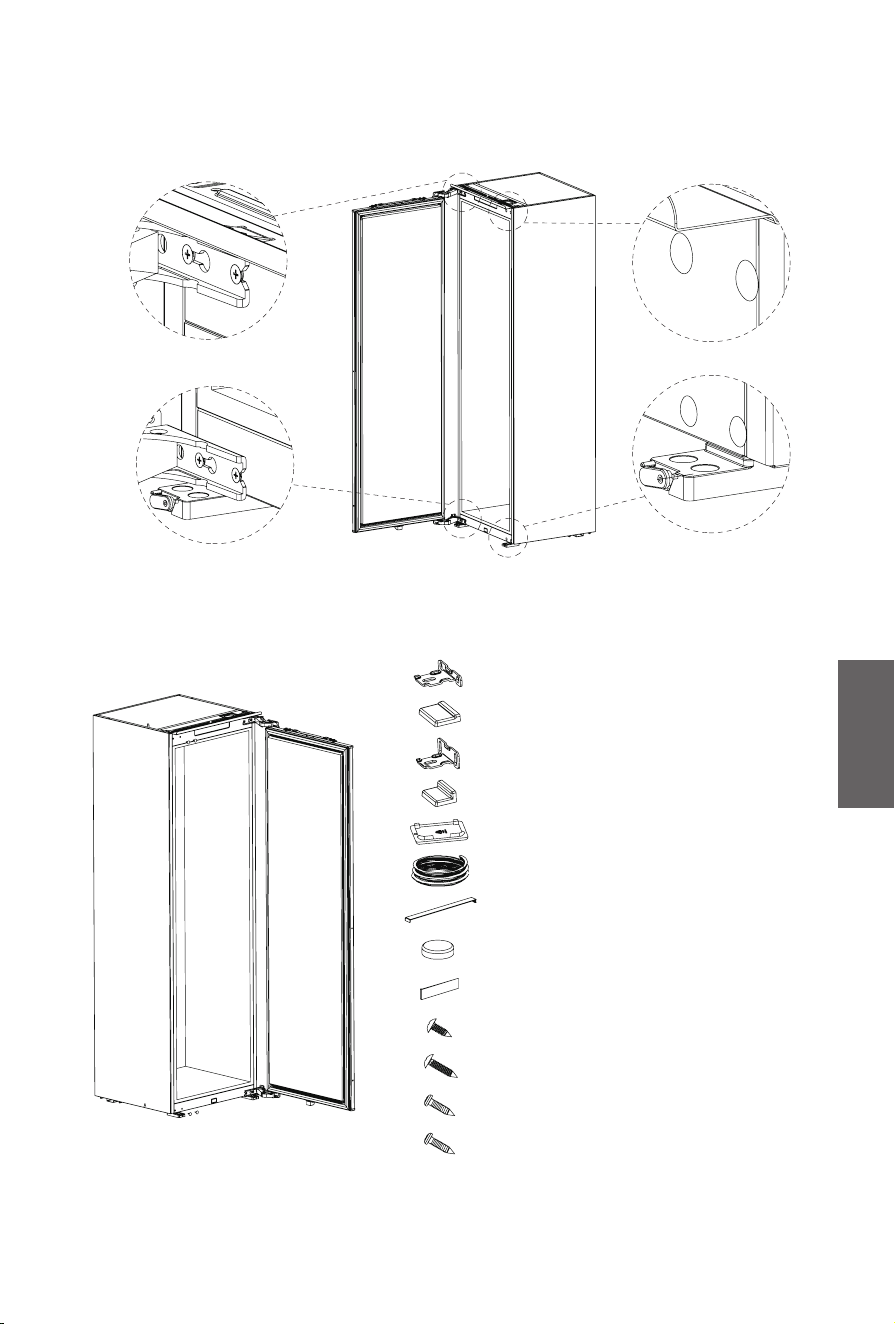

> Unpack the freezer and take out the installation accessories in the freezer door.

Door opening side bracket*2

Door opening side bracket cover*2

Hinge side bracket*2

Hinge side bracket cover*2

Top baffle cover*2

Sealing strip*1

Decorative cover on top of the door*1

Bottom support cover*4

Hinge decorative cover*2

Self-tapping screw (ST4.2*13)*14

Self-tapping screw (ST4.2*19)*4

Self-tapping screw (ST3.9*16)*4

Self-tapping screw (ST2.9*11)*8

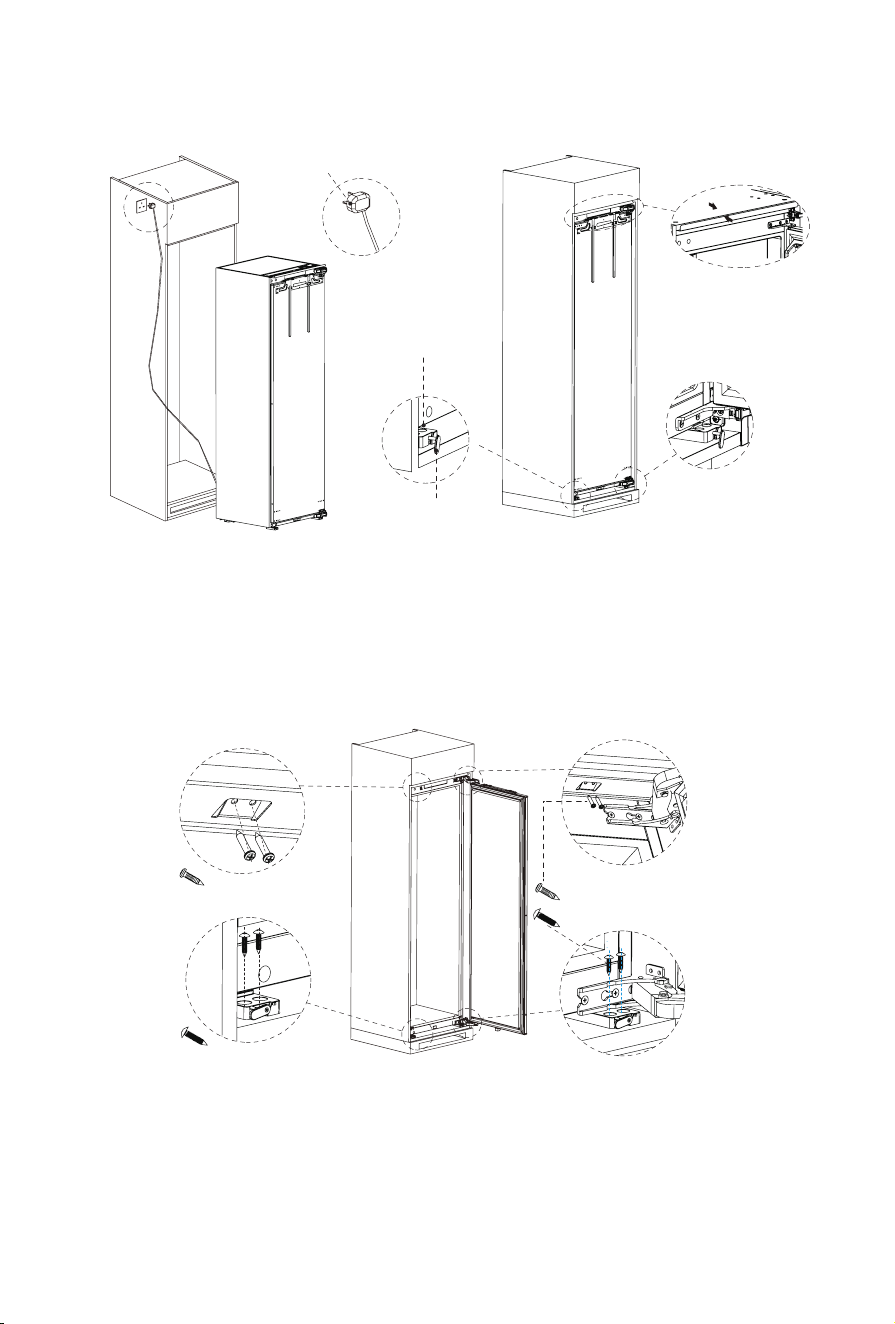

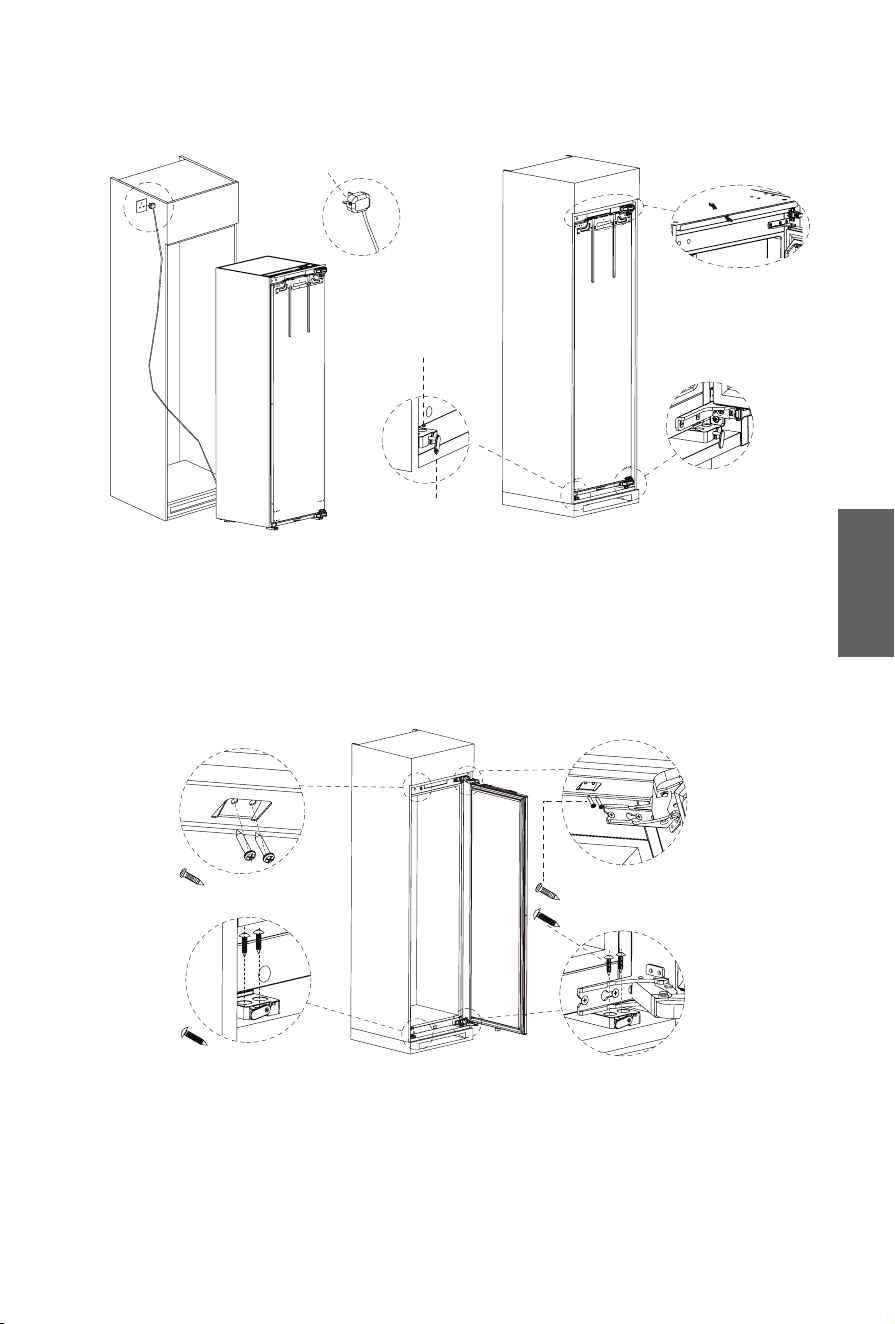

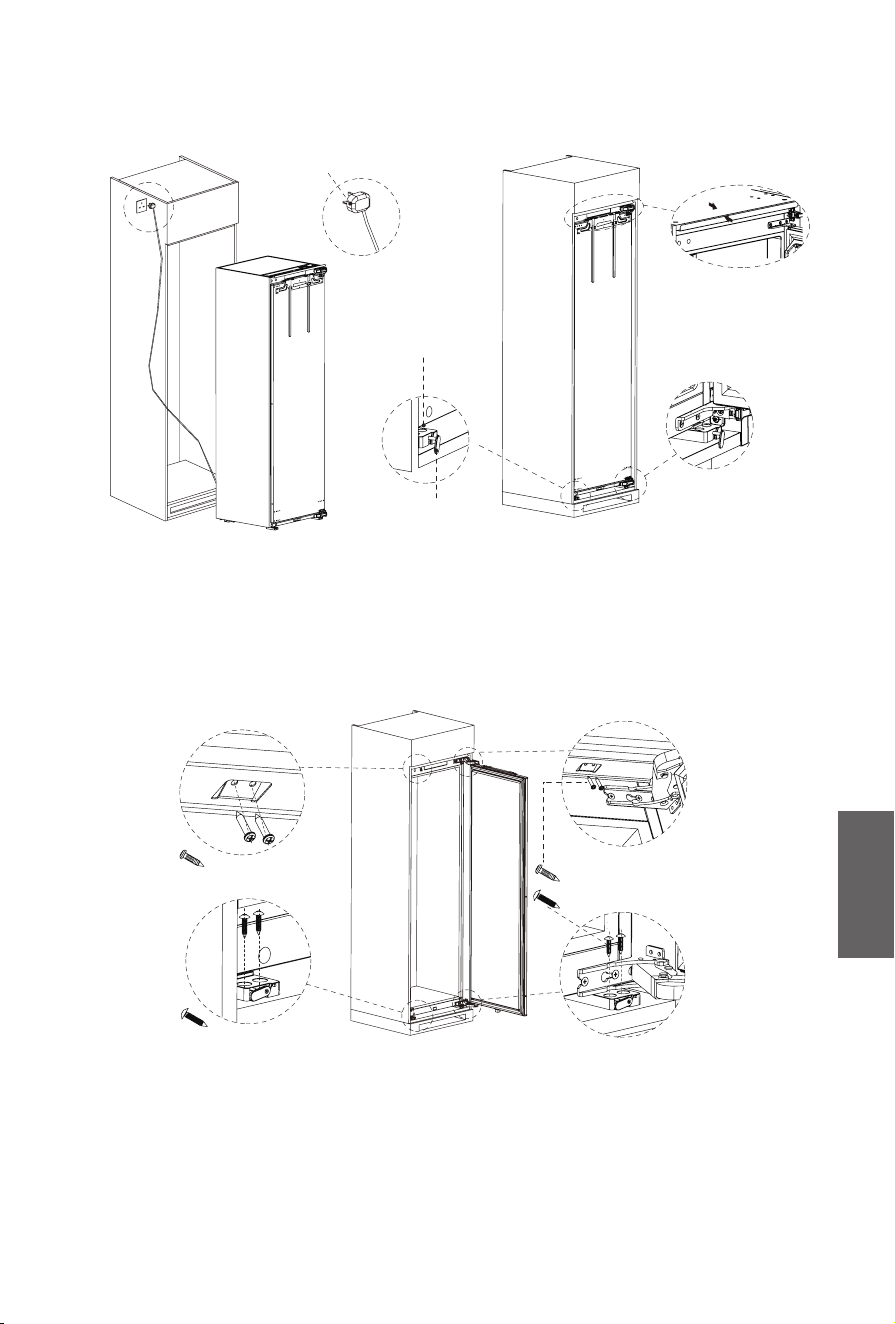

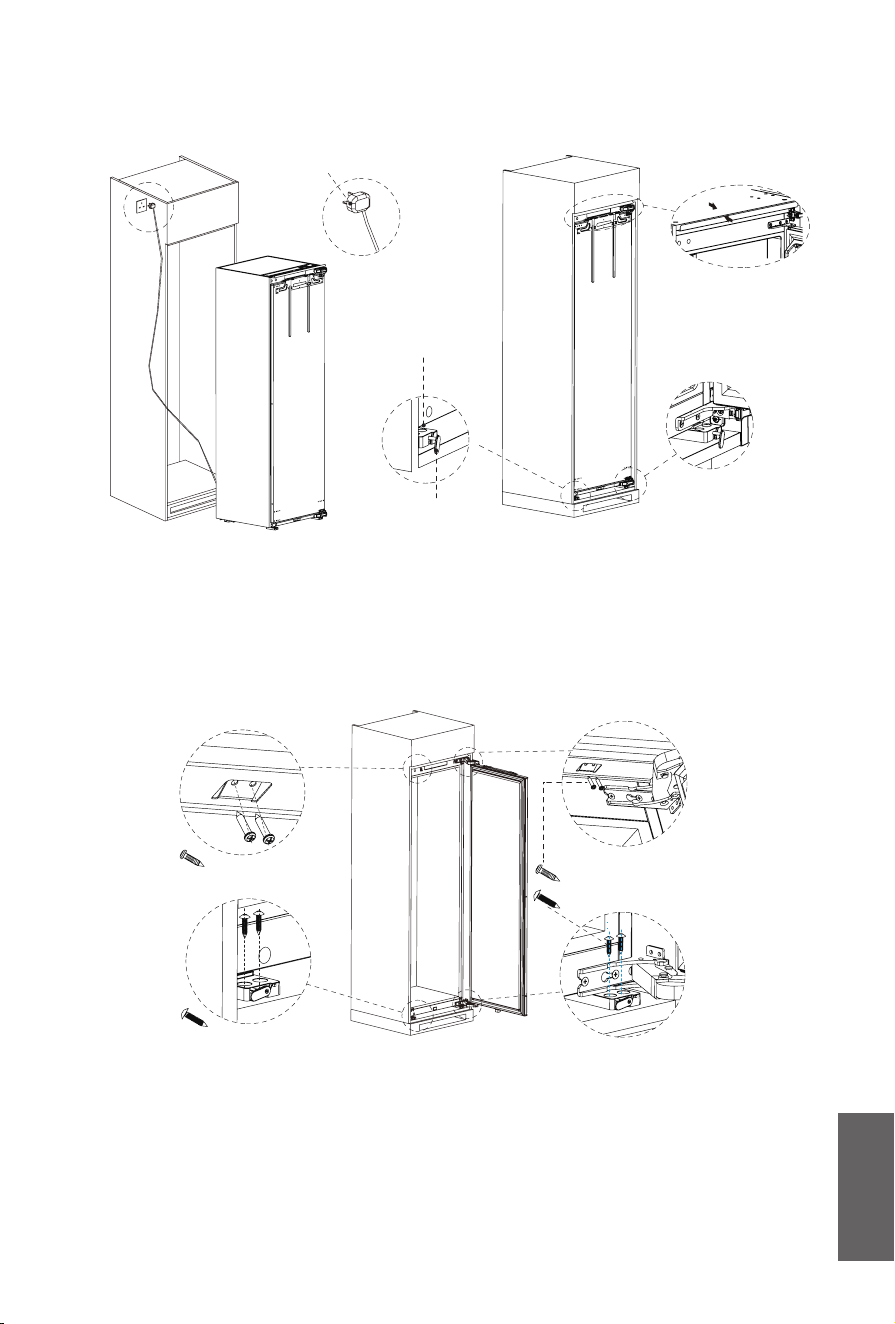

> Close the freezer door, take out the power cable and plug it in the socket or through the cable hole in the cabinet.

Power plug

Bottom support

Limit hook

> Slide the freezer partway into the cabinet. Open the limit hook at the bottom of the freezer, then adjust the

position so that the hinge side touches the cabinet wall, the top baffle flange is against the cabinet front edge,

and the support limit hooks rest on the bottom edge of the cabinet. Take care not to pinch the power cable.

> Fasten the bottom support to the wooden cabinet with ST4.2×19 screws and the top baffle with ST3.9×16 screws.

While tightening the screws, make sure the freezer remains straight and correctly aligned.

Self-tapping screw (ST3.9*16) *2

Self-tapping screw (ST4.2*19) *2

Self-tapping screw (ST3.9*16) *2

Self-tapping screw (ST4.2*19) *2

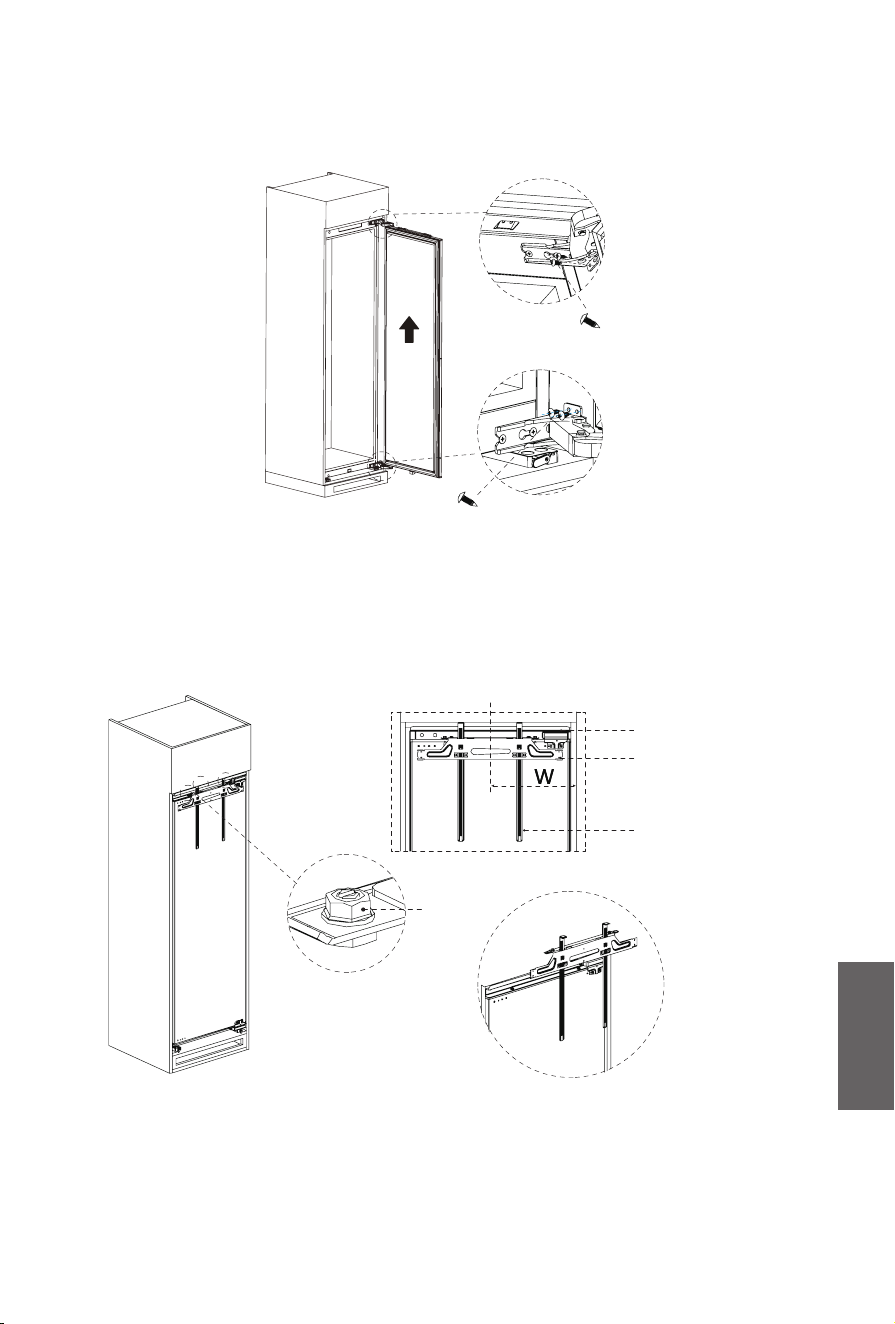

> Open the freezer door and fasten the hinges to the cabinet side panel with ST4.2×13 screws. Keep gently lifting

the door while tightening the screws.

Self-tapping screw (ST4.2*13) *2

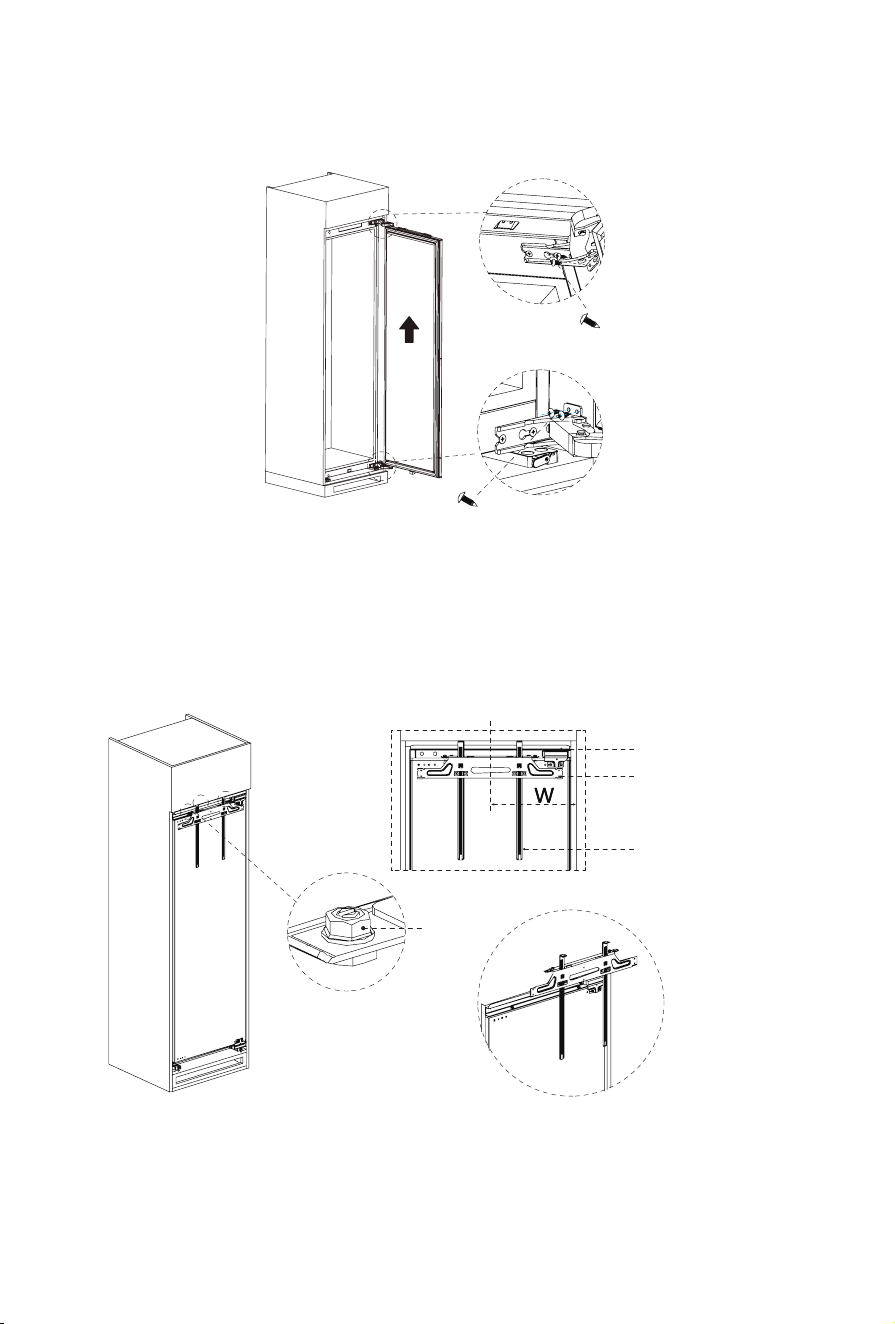

6. Installation of cabinet door.

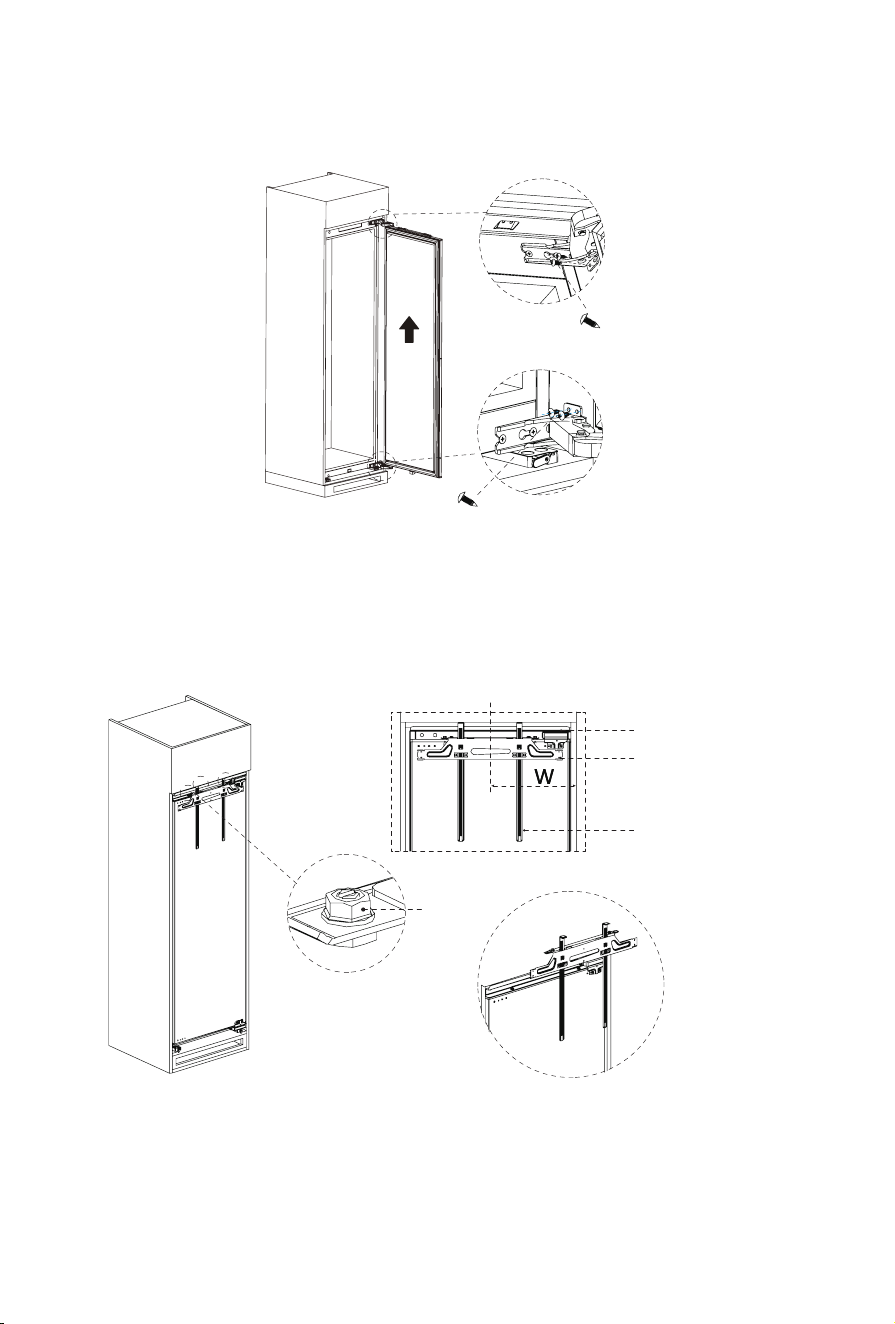

> Close the freezer door. Remove the positioning strip from the freezer door and place it on the top surface of the

cabinet. Center the fixing plate assembly on the strip and measure the distance (W) between the middle fixing

hole and the side edge of the cabinet. Without moving the positioning strip, loosen the flange nuts, then remove

both the fixing plate assembly and the positioning strip.

Hinge

Fixing plate

Positioning strip

Flange nut

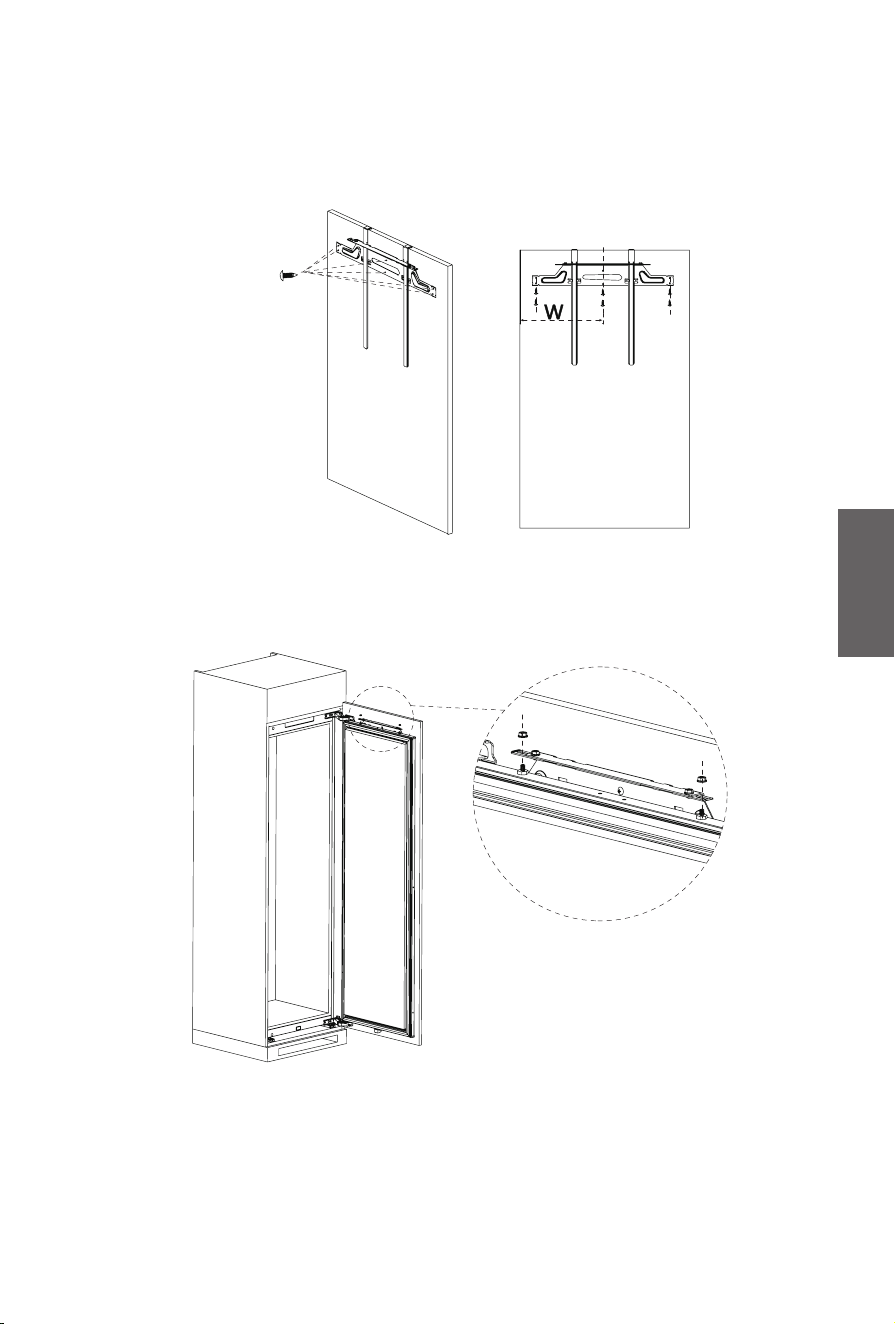

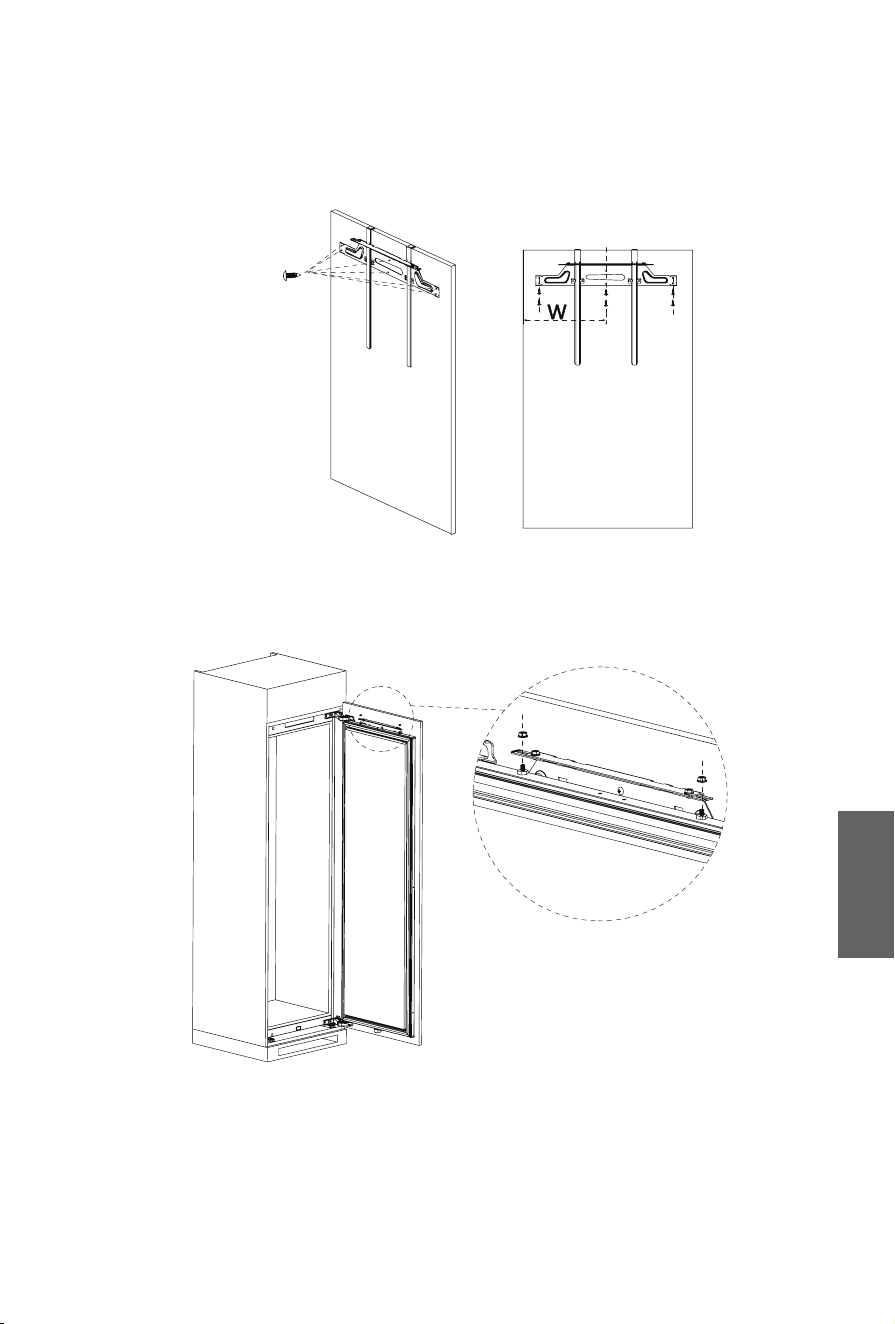

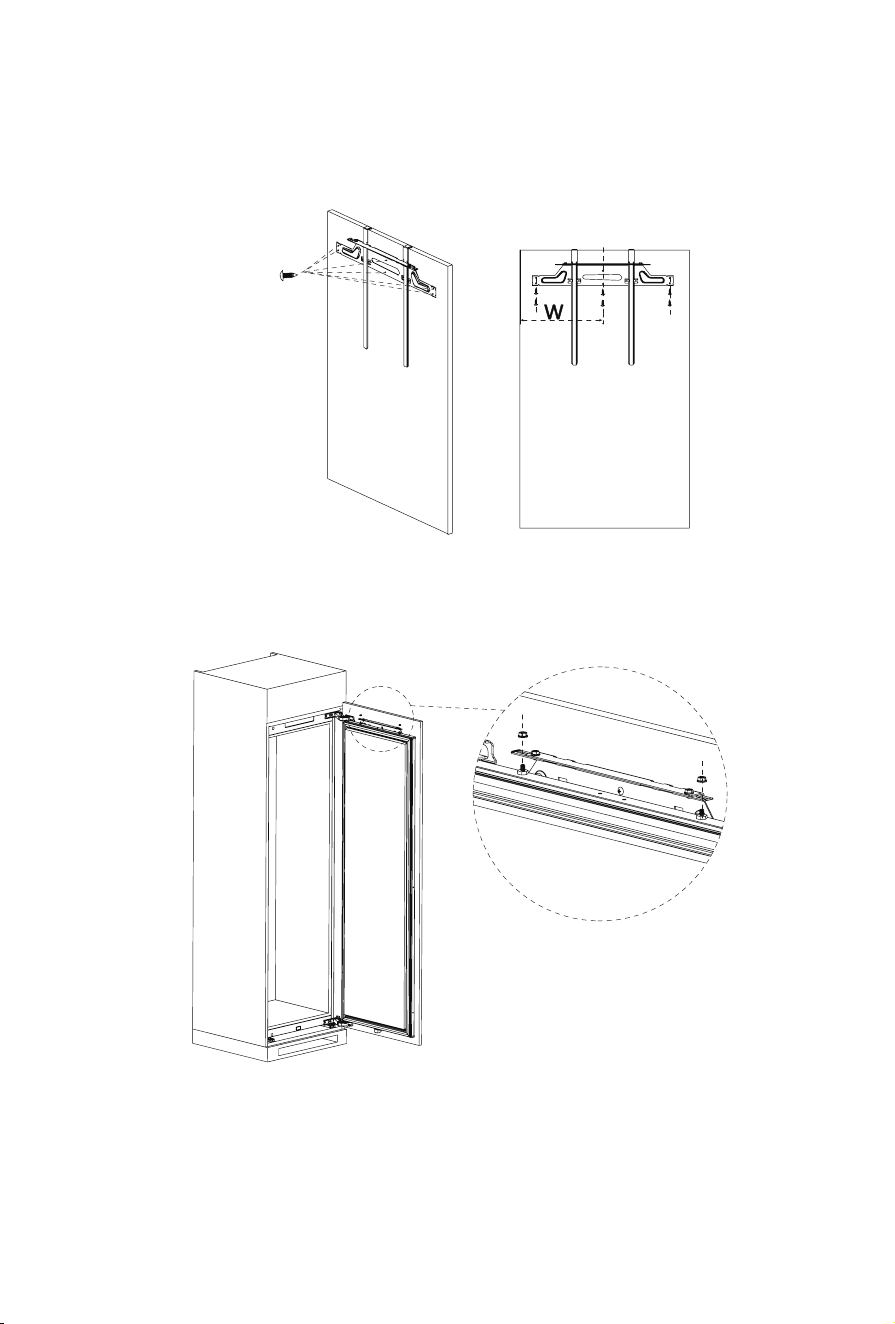

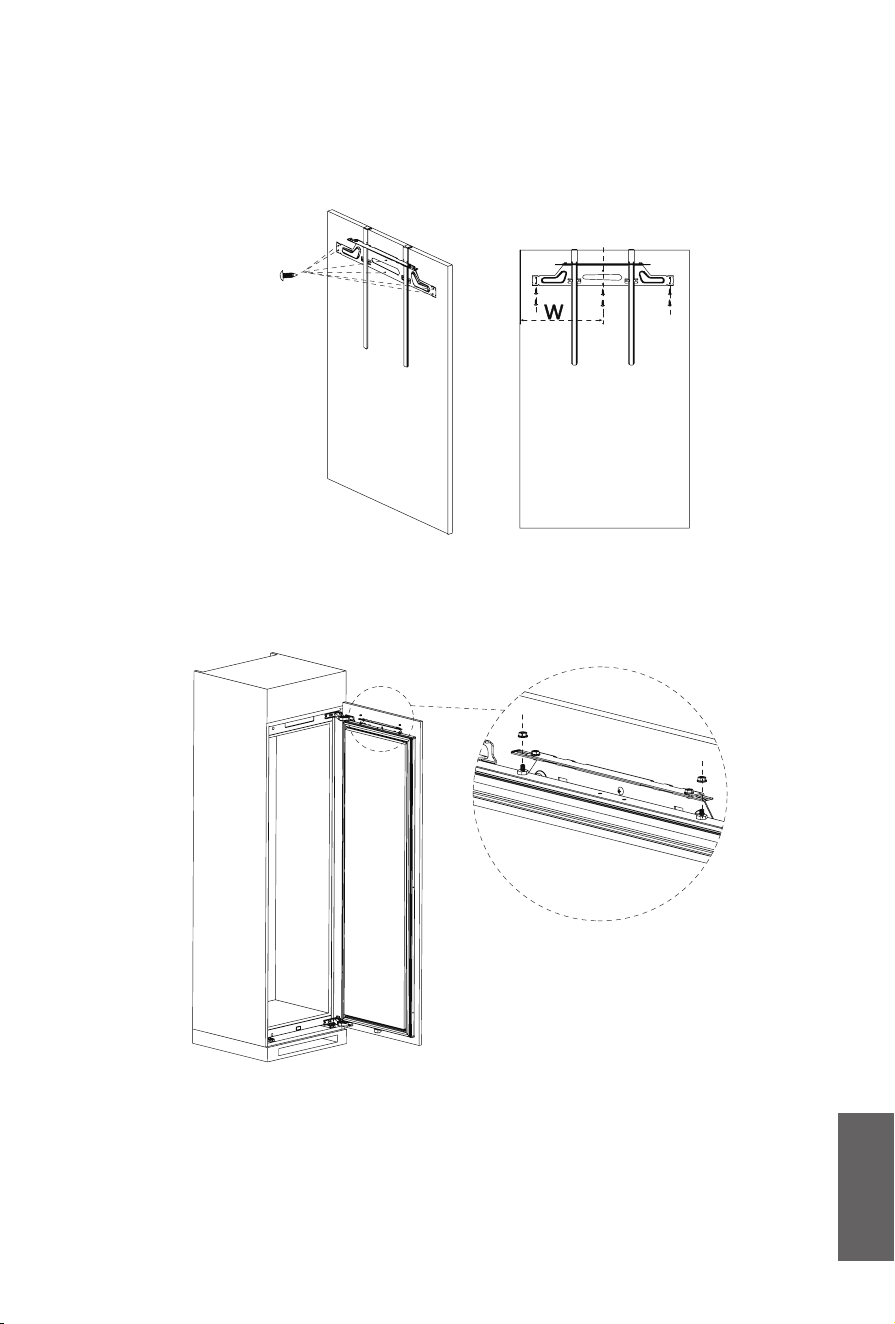

> Turn the cabinet door over and place the positioning strip against the top edge of the wooden door so that the

fixing plate assembly rests on the back of the door panel. Adjust the fixing plate assembly until the distance

between its center line and the side edge of the wooden door is W, then fasten it with ST4.2×13 screws.

Remove the positioning strip after installation.

Self-tapping screw

(ST4.2*13) *6

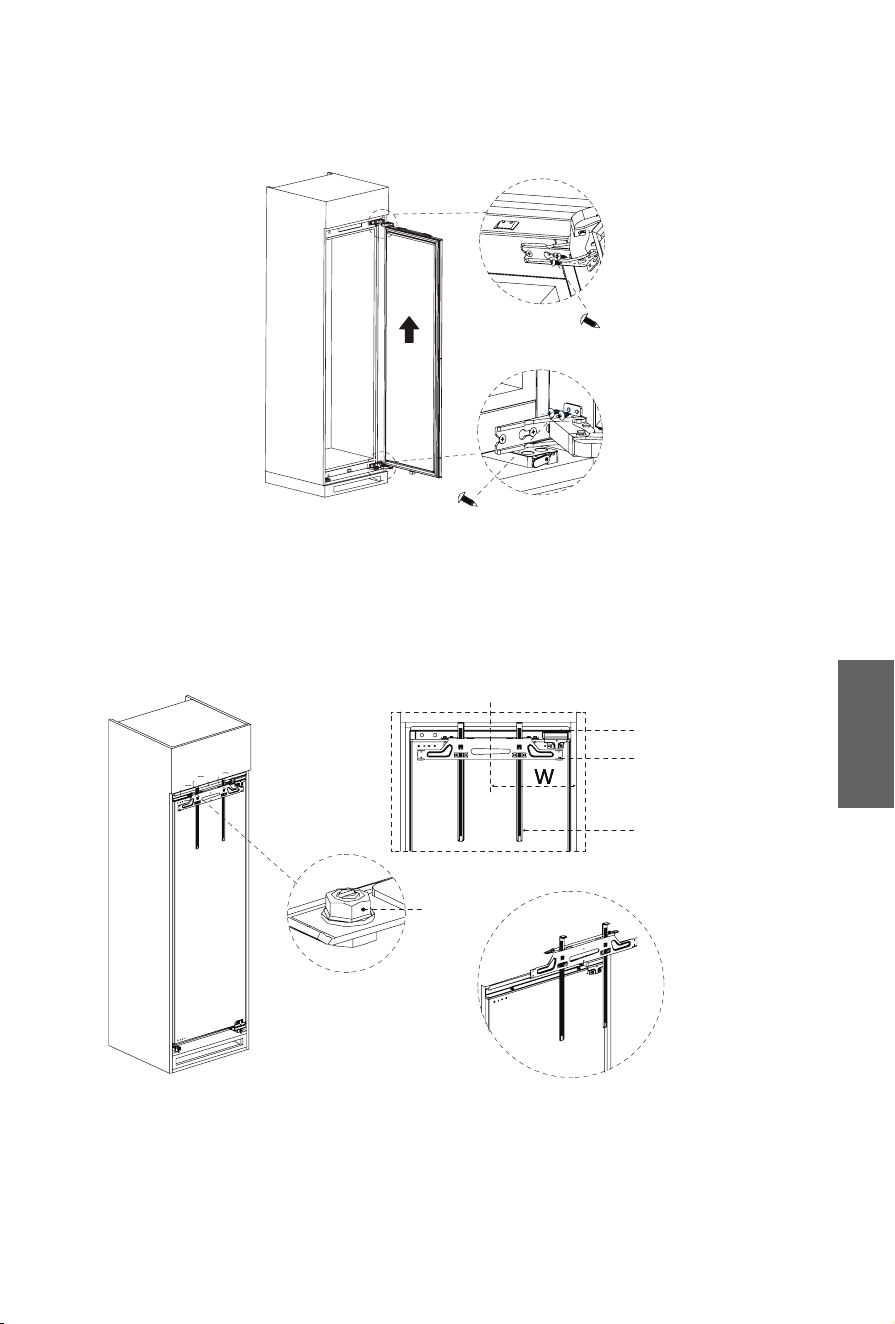

> Position the cabinet door on the studs of the freezer door, then close the door to check how the wooden door

aligns with the cabinet. When the closing is satisfactory, tighten the flange nuts to secure it.

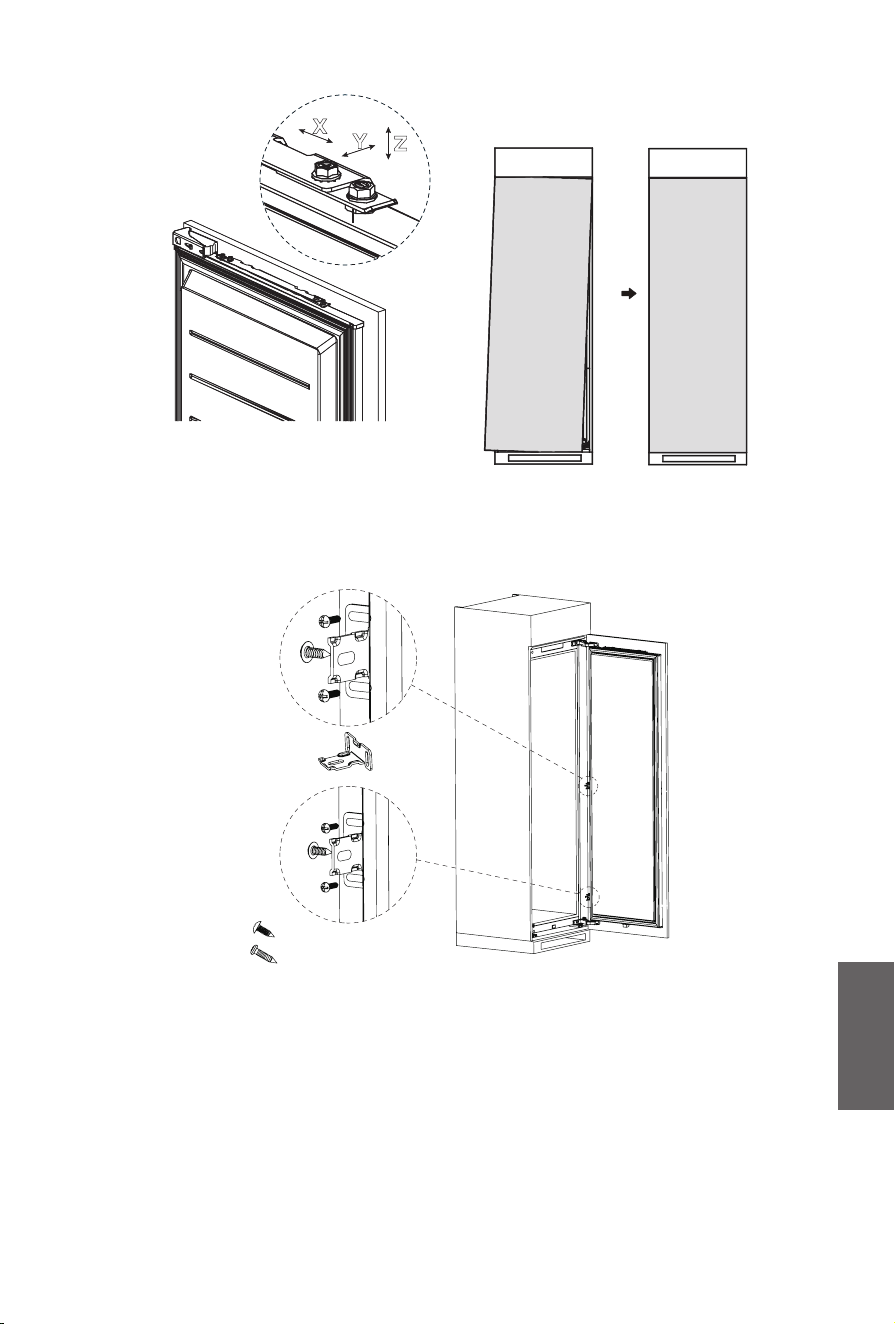

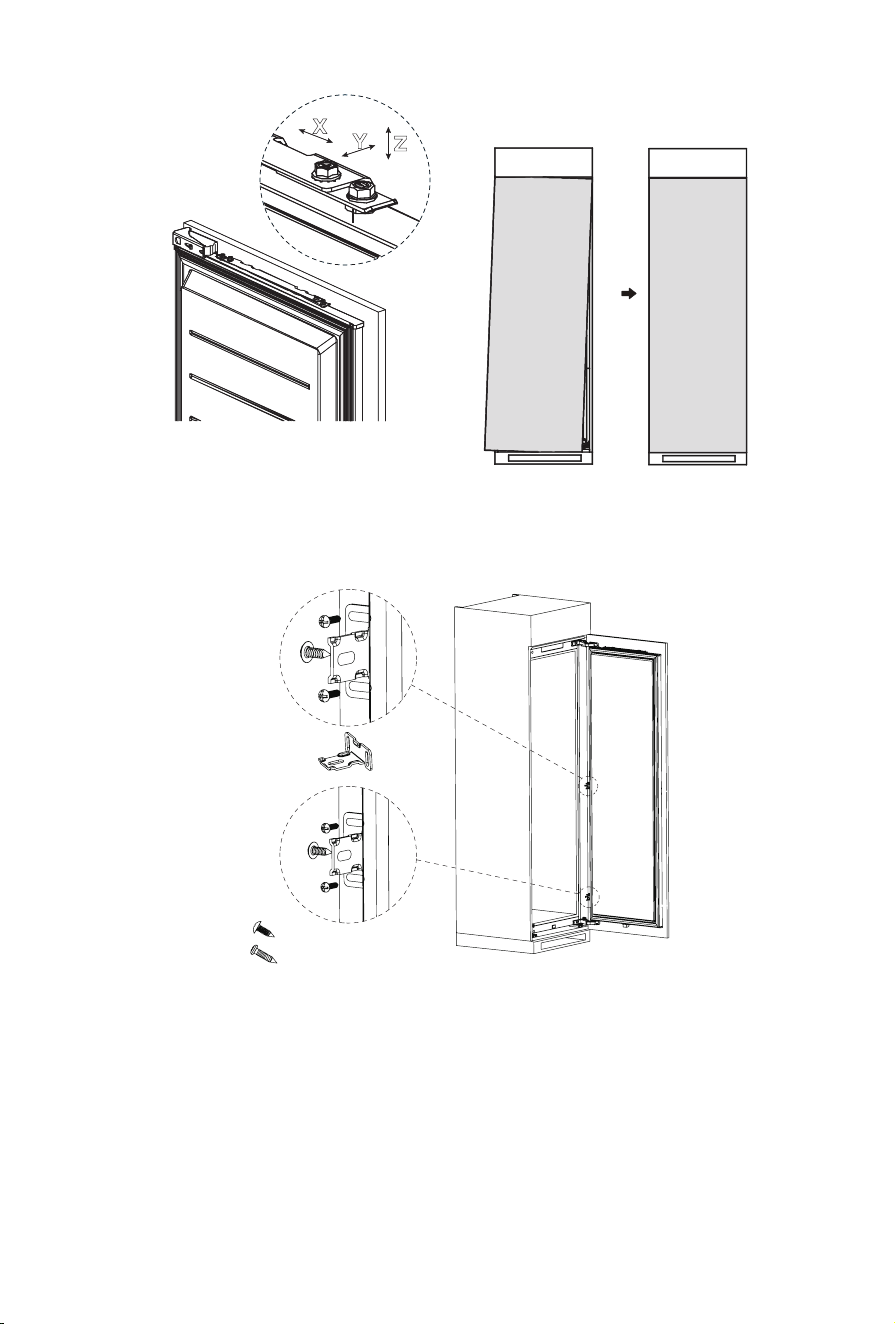

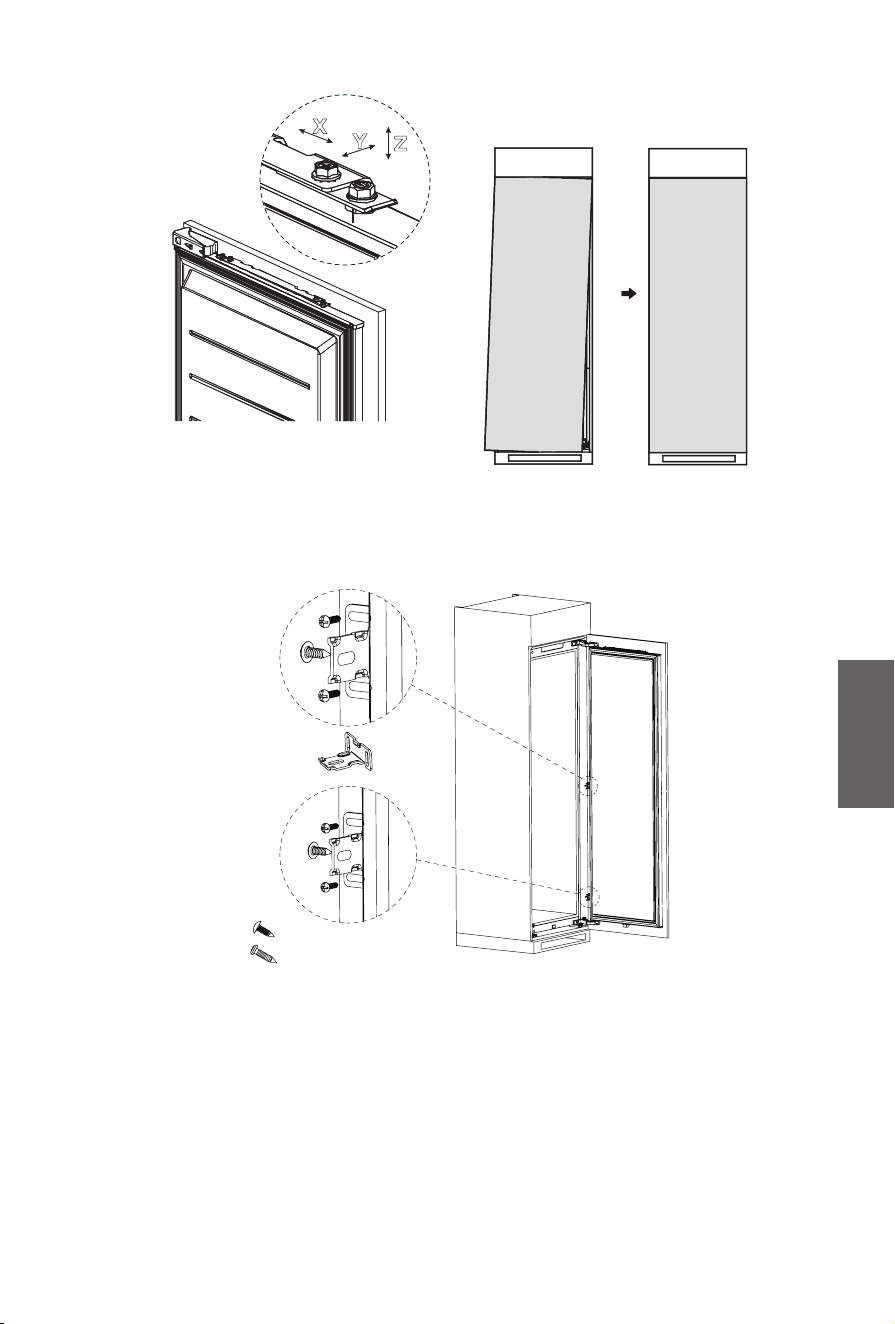

> If the cabinet door is tilted, adjust cabinet door by following instructions in below:

•

Adjust height (Z) (about 5 mm) by adjusting the nuts on the stud with a wrench;

•

Slightly loosen the flange nuts, move the door leftward and rightward to adjust its position (X) (about 5mm), and

fasten the flange nuts after it is adjusted to a proper position;

•

Slightly loosen the cross recessed hexagon head screws, move the door body back and forth to adjust the front and

back position (Y) (about 5mm), and tighten the cross recessed hexagon head screw after it is adjusted to a proper

position.

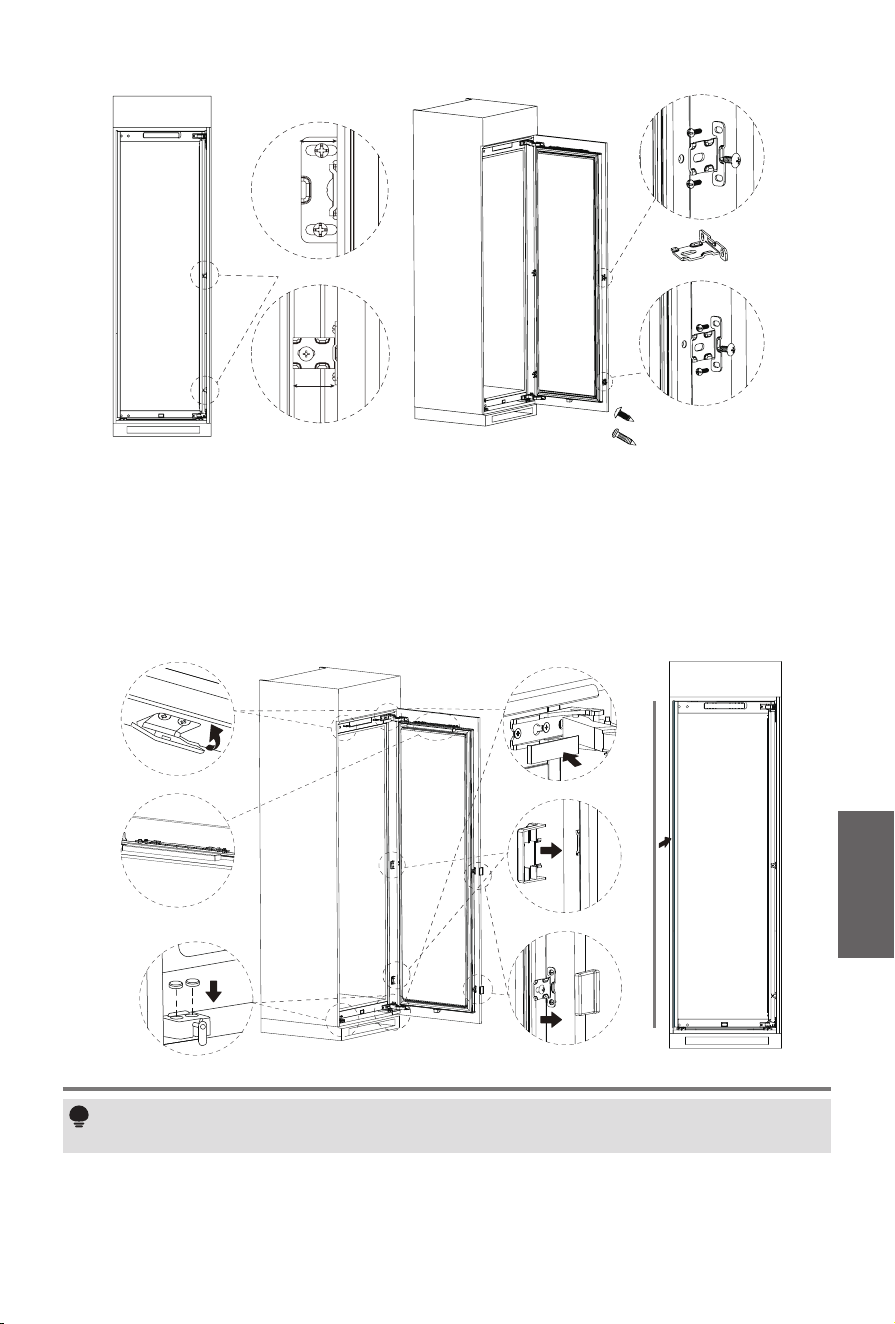

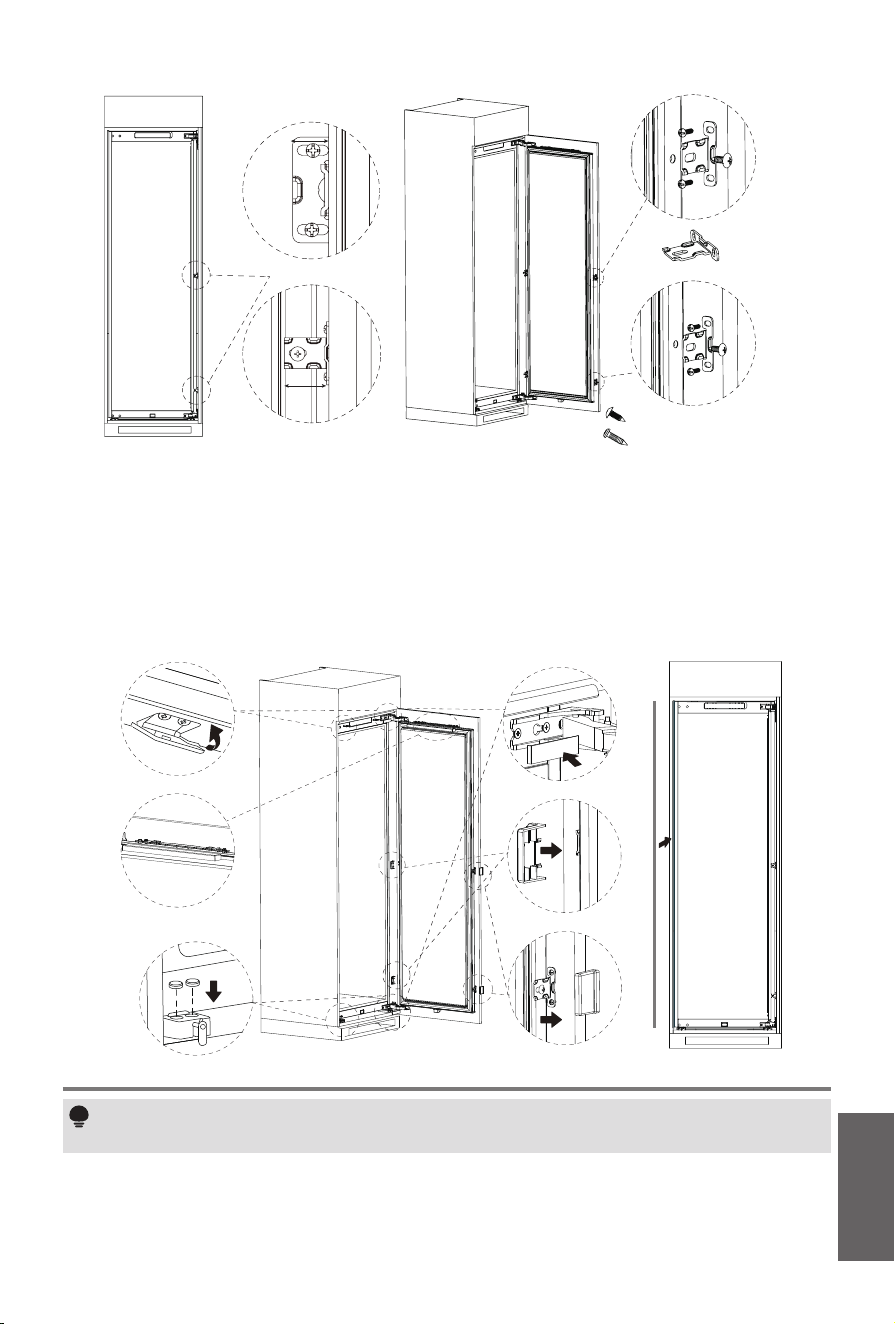

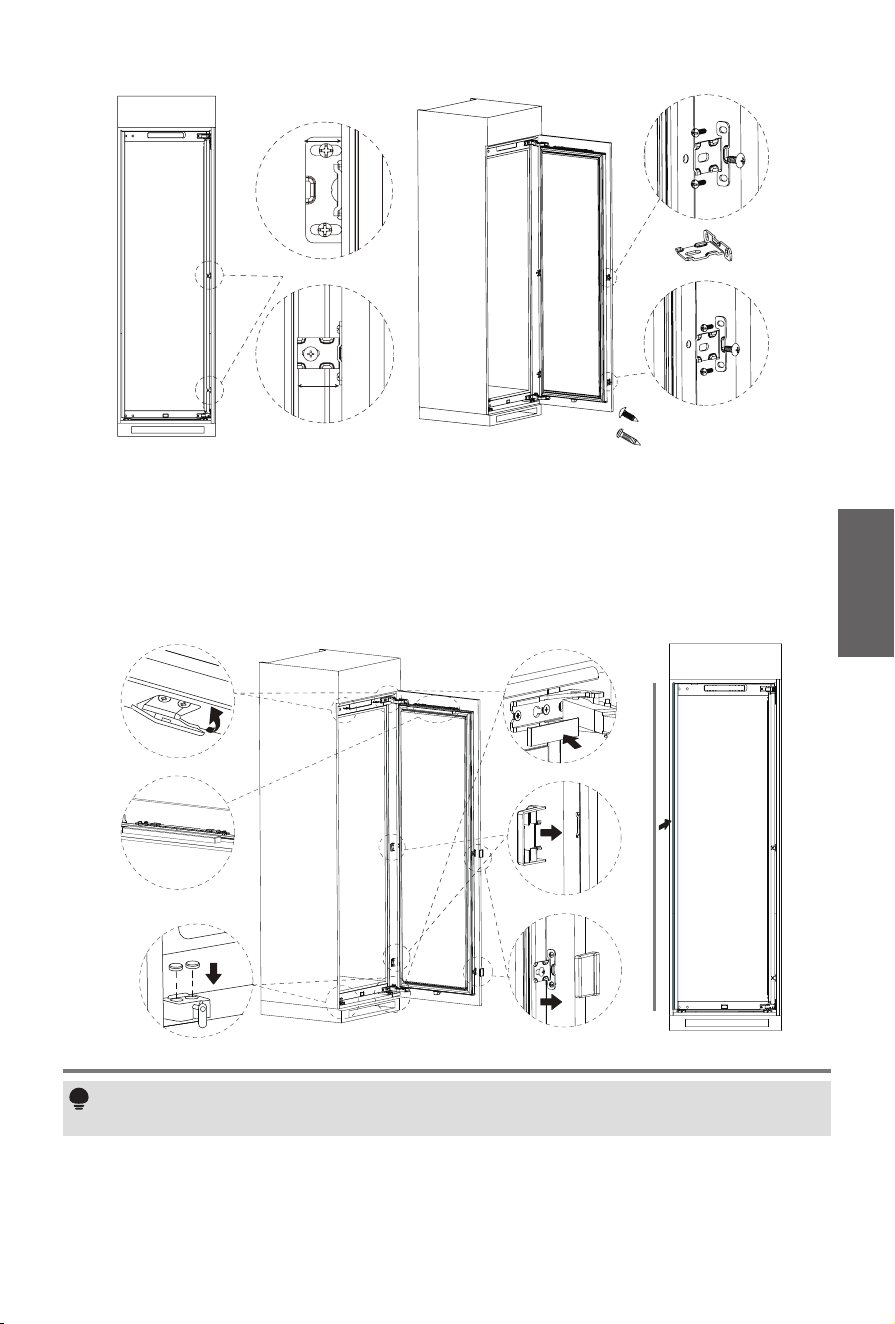

> Fix freezer door to cabinet door with side bracket.

> Fix hinge side bracket first so that cabinet door can be adjusted to proper position.

Hinge side bracket*2

Self-tapping screw (ST4.2*13) *2

Self-tapping screw (ST2.9*11) *4

> If the lower part of cabinet door is tilted, adjust cabinet door by following instructions in below:

•

Slightly fix side bracket screws(ST2.9*11), move the door leftward and rightward to adjust its position (X) (about

5mm), and fasten the flange nuts after it is adjusted to a proper position;

•

Slightly loosen side bracket screws (ST4.2*13), move the door back and forth to adjust the front and back position (Y)

(about 5mm), then tighten the screws again after it is adjusted to a proper position.

Door opening side bracket *2

Self-tapping screw (ST4.2*13) *2

Self-tapping screw (ST2.9*11) *4

> After cabinet door is adjusted to a proper position, then fix the door opening side bracket.

> Closing of installation.

a. Install top baffle cover b. Install door decorative cover

c. Install bottom support cover d. Install hinge decorative cover

e. Install hinge side bracket cover f. Install door opening side bracket cover

g. Install sealing strip

ATTENTION

Differences:

Due to technical changes and different models, some of the illustrations in this manual may differ from your model.

Changing the light

Any replacement or maintenance of the LED lamps is

intended to be made by the manufacturer, its service

agent or similar qualified person.

This product contains

a light source of energy efficiency

class (F).

After connecting the power supply cord (or plug) to the outlet,

wait 2 or 3 hours before you put food into the appliance. If you

add food before the appliance has cooled completely, your food

may spoil.

Moving the appliance

1. Remove all items from the appliance.

2. Pull the power plug out and fix it.

3. Tape parts such as shelves and the door to prevent

them from falling off while moving the appliance.

4. Move the appliance with two people carefully.

When transporting the appliance over a long

distance, keep the appliance upright.

Tips for energy saving

Do not place the appliance near cookers, radiators or

other heat sources. If the ambient temperature is high,

the compressor will run more frequently and for longer,

resulting in increased energy consumption.

Ensure that there is sufficient ventilation at the base

of the appliance, on the sides of the appliance and at

the back of the appliance.

Please also observe the spacing dimensions in the

chapter “Installation”.

The arrangement of drawers and shelves as shown in

the product overview offers the most efficient use of

energy and should be retained as far as possible.

To obtain a larger storage space, the middle drawers

and shelves can be removed. The top and bottom

drawers and shelves should be removed last if

necessary.

An evenly filled freezer compartment contributes to

optimal energy use.

Allow warm food to cool before placing it in the

compartment. Food that has already cooled down

increases energy efficiency.

Allow frozen food to defrost in the refrigeration

compartment. The coldness of the frozen food

reduces the energy consumption in the refrigerator

compartment and thus increases the energy efficiency.

Open the door only as briefly as necessary to minimise

cold loss. Opening the door briefly and closing it

properly reduces energy consumption.

Setting the temperature no colder than necessary

contributes to optimal energy use.

The door gaskets of your appliance must be perfectly

intact so that the doors close properly and energy

consumption is not increased unnecessarily.

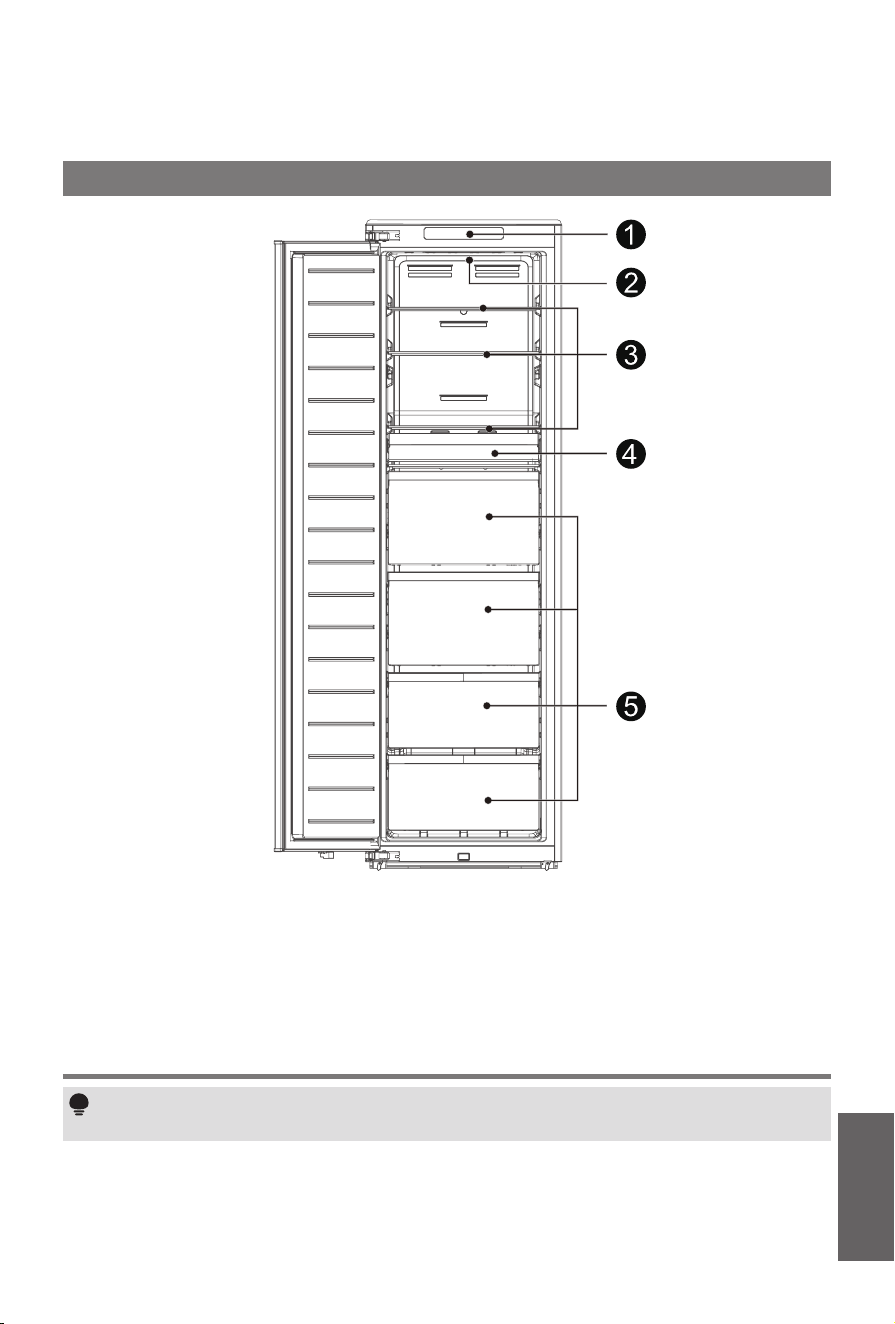

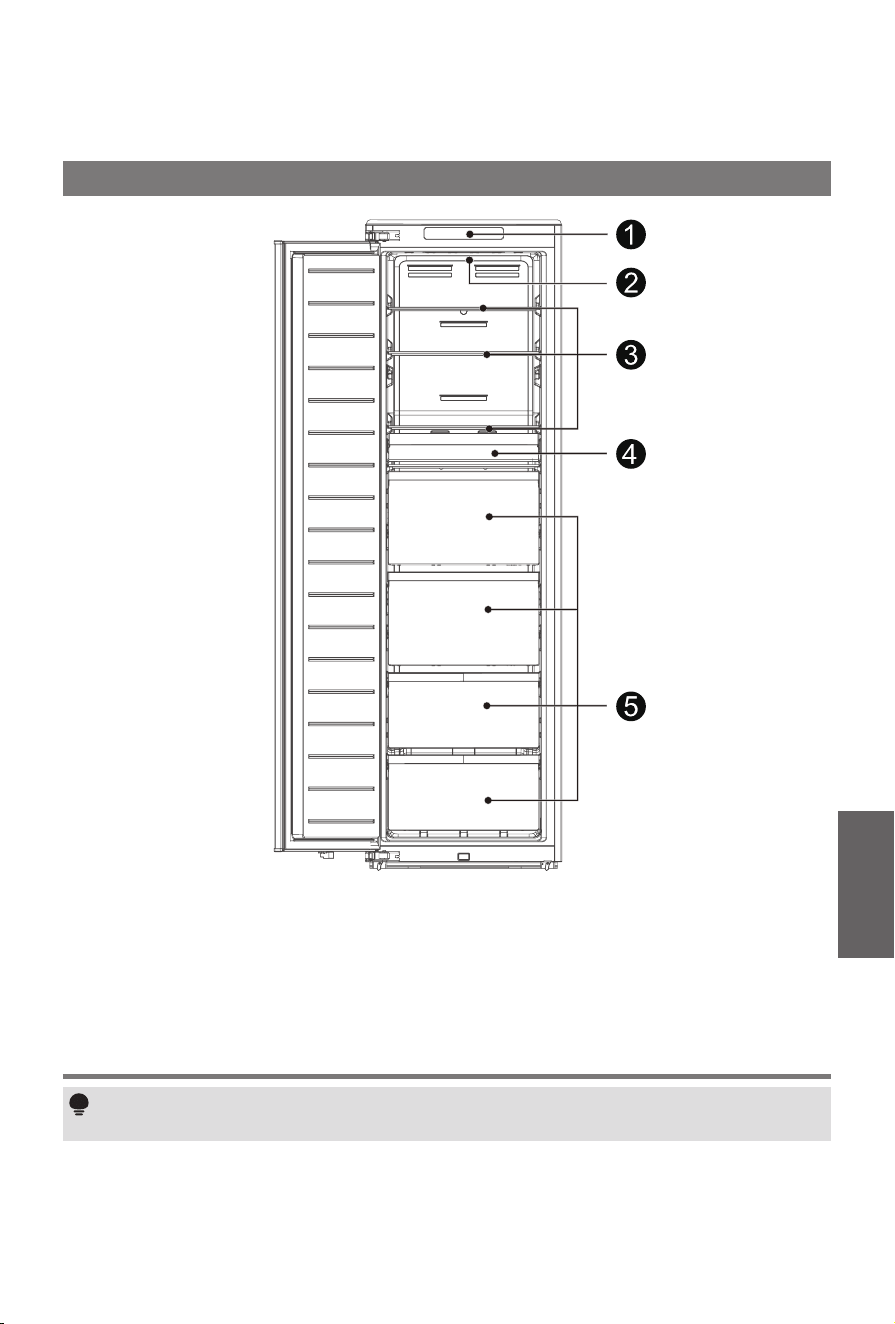

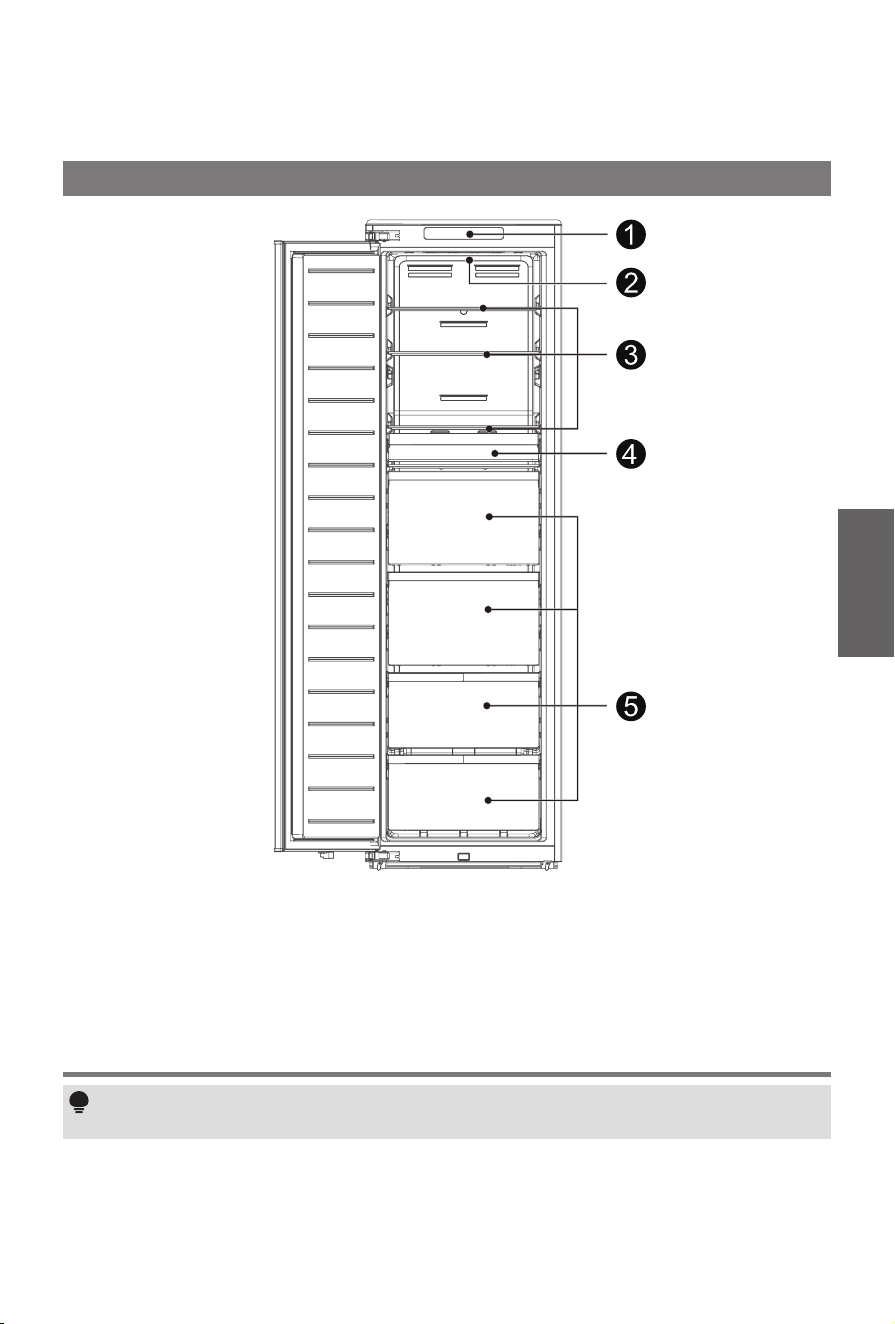

PRODUCT OVERVIEW

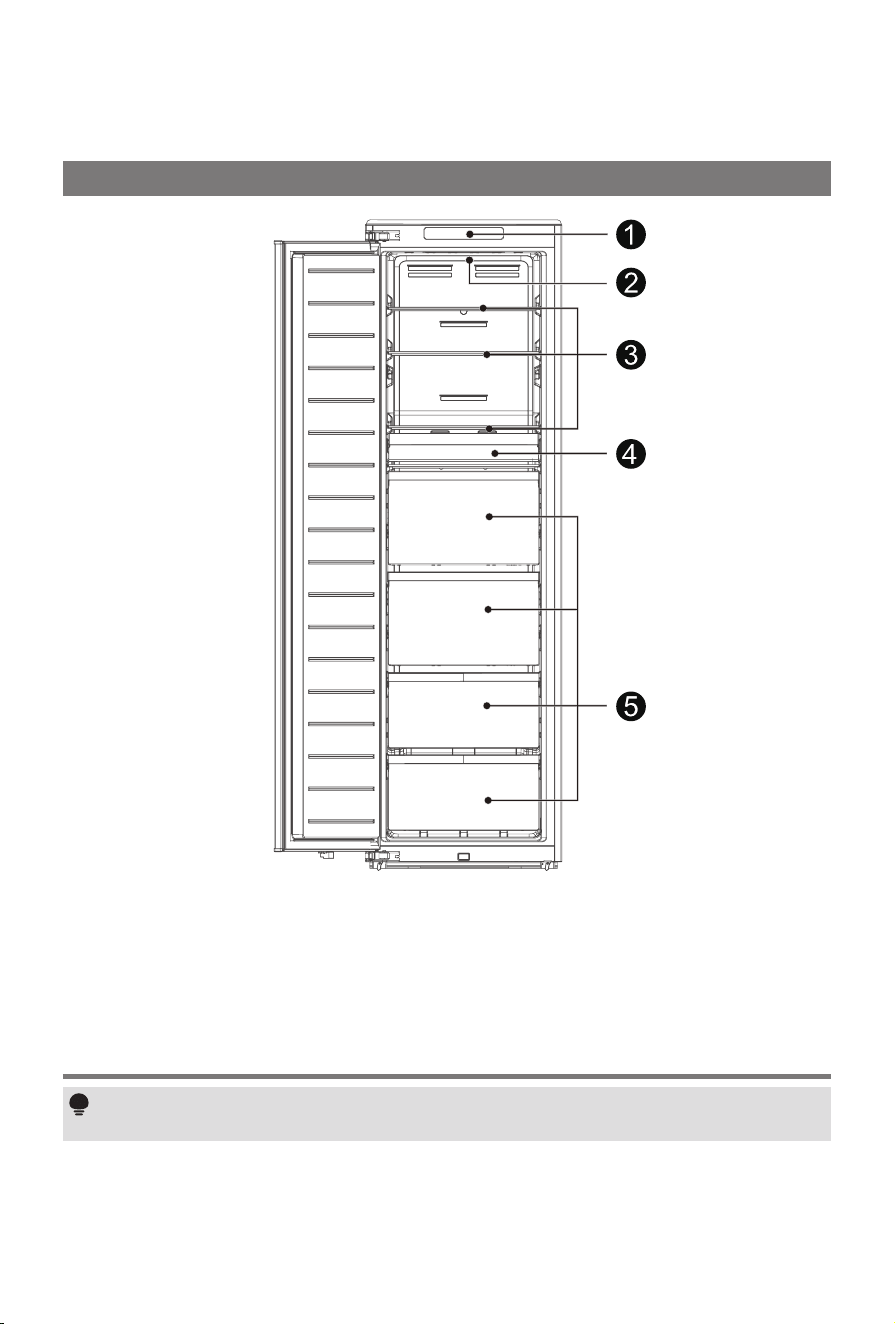

Parts and functions

1 Temperature control panel 2 LED lighting

3 Shelf 4 Storage box

5 Drawer

> For the most efficient use of energy, please keep all the internal items such as trays and drawers on the position

supplied by manufacturer.

ATTENTION

Differences:

Due to technical changes and different models, some of the illustrations in this manual may differ from your model.

OPERATION INSTRUCTIONS

Use and functions

Feature panel

Button

A Standby button

B Temperature setting button and fridge/Freezer switch button

Display screen

1 6°C/-16°C 3

2 4°C/-20°C 4

2°C/-24°C

SUPER COOL / FREEZE

5 Light On FREEZER

Display

When the appliance is powered on for the first time, all display segments light for 3 seconds and a start-up chime

sounds. The display then switches to normal operation. At initial power-on the unit starts in freezer mode: the

Light On

FREEZER indicator is on, the freezer is set to level 2, and the temperature is set to −20 °C.

If a fault occurs, the corresponding fault code is shown on the display in a repeating cycle. When there is no fault,

the set temperature is shown.

The display turns on when the door is opened and switches off 30 seconds after the door is closed.

If the display is off, press any button to wake it up; you can then adjust the settings.

Fault Code Fault Description

The LED

“1”

and LED

“2”

lit Freezing temperature sensor circuit

The LED

“1”

and LED

“3”

lit Freezing defrost sensor

The LED

“2

” and LED

“4”

lit Communication failure

The LED

“1”

and LED

“4”

lit Ambient temperature sensor

Lock and unlock

No lock or unlock function.

The setting takes effect 15 seconds after no operation.

Temperature setting

Each time the temperature setting button “A” is pressed, the temperature setting changes one time. After

setting the temperature, the appliance will start operating with the new setting after 15 s.

Recommended set temperature: -20°C/4°C;

Super freeze automatic exit time: 24h

The shift regulation is:

Setting 1 Setting 2 Setting 3 Setting 4

Fridge/Freezer conversion

Hold the temperature setting button for 3 seconds to switch to refrigeration/freezing mode. In refrigeration mode, the

indicator is off. In freezing mode, the indicator is on.

Operation of door opening prompt and alarm control

When the door remains open for 120 seconds, the buzzer will alarm until the door is closed or any key is pressed to

cancel the buzzer alarm.

Standby mode

Hold the standby button for 10 seconds to enter the standby mode. The freezer stops working and the display goes off.

In standby mode, hold the standby button for 10 seconds to restore normal control.

Super cool mode

Mode entry: In refrigeration mode, press the button “TEMP.” until the icon “ ” lights up.

Mode exit: Super Cool mode turns off automatically after 360 minutes of operation, or immediately if you press

the temperature setting button.

Super freeze mode

Mode entry: In freezer mode, press the button “TEMP.” until the icon “ ” lights up.

Mode exit: Super freeze mode turns off automatically after 24 hours of operation, or immediately if you

press the temperature setting button.

Storing food

Freezer compartment

The freezer compartment is designated for the low-

temperature freezing of food, long-term storage of

frozen food, and for the production of ice cubes.

Pay attention to the star classifications in the freezer

compartment and the resulting storage periods for

frozen food.

Do not put fresh and frozen food next to each other.

The frozen food may thaw.

When freezing large amounts of fresh food (such as

meat, fish, or minced meat), divide it into several small

portions before placing it in the freezer. This allows the

food to freeze more quickly and makes it easier to

remove and use later.

Abide by the storage time recommended by food

manufacturers on the packages, if there is no

information on the packaging, food should not be

stored frozen for longer than three months from the

date of purchase.

When purchasing frozen food, make sure that it

was frozen at a suitable temperature and that the

packaging is not damaged.

Frozen food should be kept in suitable individual

packages to ensure that adjacent food cannot be

contaminated. Consume thawed and defrosted foods

immediately, do not refreeze them.

In case of prolonged power failure or malfunction of

the appliance, remove the stored frozen food and check

whether they are still edible, then store them in a

sufficiently cool place or in another appliance.

To defrost food, remove it from the freezer and let it

defrost at room temperature or in the refrigerator. To

defrost food quickly, you can use the defrost function

on your microwave, for example.

If you only want to defrost part of a pack, remove the

portion you need and immediately close the rest of the

pack. In this way, you will avoid “freezer burn” and will

reduce ice formation on the remaining foods.

Fridge compartment

To reduce moisture and subsequent ice build-up, never

put liquid into the fridge compartment in unsealed

containers. Frost tends to concentrate in the coolest

parts of the evaporator. Storing uncovered liquids

results in a more frequent need for defrosting.

Never put warm foods in the fridge compartment.

These should first cool down at room temperature and

then be placed so as to ensure adequate air circulation

in the fridge compartment.

Foods or food containers should not touch the back

wall of the fridge because they could freeze to the

wall. Avoid opening the refrigerator door more often

than necessary.

Fresh meat and cleaned fish (wrapped or in sealed

plastic) may be stored in the refrigerator compartment

and should be used within 1–2 days.

Unpackaged fruit and vegetables should be stored in

the compartment designated for fresh produce.

ATTENTION

Storage of too much food during operation after the initial

connection to power may adversely affect the freezing effect.

Storage times and temperature

Note: Storing food for too long or at the wrong

temperature can reduce quality or cause it to spoil.

Spoiled food is inedible, leads to waste, and may cause

food poisoning. In most cases, the freezer

temperature should be at least −18 °C or colder. Do not

exceed the recommended storage times below.

> Stew, ice cream, sausages, bread: 2-6 months.

> Fish, shrimp, lamb, meat: 4-8 months.

> Vegetables, fruits, poultry, beef: 6-12 months.

MAINTENANCE AND CLEANING

CAUTION

Disconnect the appliance from the electrical supply

before undertaking any routine maintenance. Allow

at least 5 minutes before restarting the appliance, as

frequent starting may damage the compressor.

Hold the plug, not the cable, when unplugging the

appliance.

Do not scrape off frost and ice with sharp objects. Do

not use sprays, electric heaters, hair dryers, steam

cleaners, or any other heat source, as these may

damage the plastic parts.

Remove dust from the back of the appliance at least

once a year to reduce fire risk and avoid unnecessary

energy consumption.

Check the door gasket regularly to make sure there is

no debris. Clean the door gasket with a soft cloth

dampened with soapy water or diluted detergent.

Clean the interior regularly to prevent odors.

Use a soft cloth or sponge and a solution of 2

tablespoons of baking soda in 1 litre of warm water.

Rinse with clean water and wipe dry. After cleaning,

leave the door open until the interior is completely dry

before reconnecting the power.

For areas that are difficult to clean in the appliance

(such as narrow crevices, gaps or corners), it is

recommended to wipe them regularly with a soft rag,

soft brush, etc. and when necessary, combined with

some auxiliary tools (such as thin sticks) to prevent dirt

and bacteria from accumulating.

Do not use soap, detergent, scrub powder, spray

cleaner, etc., as they may cause odors or contaminate

food.

Wipe the outer surface of the appliance with a soft

cloth dampened with soapy water, detergent, etc., and

then wipe dry.

Do not use hard brushes, steel wool, wire brushes,

abrasive cleaners (such as toothpaste), organic

solvents (such as alcohol, acetone, isoamyl acetate,

benzene, etc.), boiling water, or acidic or alkaline

cleaners. These can damage or deform the surfaces

and plastic parts of the appliance.

Do not rinse directly with water or other liquids

during cleaning to avoid short circuits or affect

electrical insulation after immersion.

ATTENTION

The appliance shall run continuously once it is started.

Generally, the operation of the appliance shall not be interrupted;

otherwise the service life may be impaired.

Defrosting

Although this appliance automatically defrosts, a

layer of frost may occur on the freezer compartment’s

interior walls if the freezer door is opened frequently

or kept open too long. If the frost is too thick, choose

a time when the supply of food stocks are low and

proceed as follows:

1. Remove existing food and accessories, unplug

the appliance from the mains power and leave

the doors open. Ventilate the room thoroughly to

accelerate the thawing process.

2. When defrosting is completed, clean your freezer

as described above.

CAUTION!

Don’t use sharp objects to remove frost from the

freezer. Only after the interior completely dry should the appliance

be switched back on and plugged back into the mains socket.

Cleaning of the glass shelves

Because the rear edge of the appliance liner has a stop,

you must lift the shelves slightly before removing

them.

You can then adjust or remove the shelves for cleaning

as needed.

Cleaning the drawers

Remove the contents of the drawer. Hold the handle of

the drawer and pull it out completely until it stops.

Lift the drawer up and remove it by pulling it out.

ATTENTION

Differences:

Due to technical changes and different models,

some of the illustrations in this manual may differ from your

model.

TROUBLESHOOTING

The following simple issues can be handled by the user. Please call the after-sale service department if

the issues are not solved.

Problem Possible Causes Solution

The appliance does not

work

•

The power supply is not turned on and the plug

is not firmly inserted.

•

Low voltage, power failure or part of the circuit

tripped.

•

Insert the power cord plug firmly.

•

Check the power supply at home.

Light not on

•

The appliance is not powered on.

•

The light is broken.

•

Unplug and re-plug the power cord.

•

Replace the light with a new one by qualified

person.

Fruits or vegetables are

frozen

•

Has the food been placed at the back of the

appliance? The area near the back wall is where

the temperatures are coldest.

•

Fruits or vegetables are stored in the Fresh/

Chill zone.

•

Not placing food which may freeze easily at the

back of the freezer compartment.

•

The Fresh/Chill zone is only for meat/fish.

Over cooling

•

Temperature control is not set correctly.

•

Set the temperature higher.

Compressor working for a

long time

•

High ambient temperature causing long

working time.

•

Putting too much food in at one time.

•

Food is put in before it has cooled down.

•

Opening the door too often.

•

The frost layer inside is too thick.

•

This is normal.

•

Do not put too much food in at one time.

•

Wait until the food has cooled down before

putting it in.

•

Do not open the door too often.

•

Need to defrost.

Door does not close

properly

•

Door is stuck with objects.

•

Too much food in.

•

Door gasket deformed.

•

Place the appliance stably.

•

Do not put in too much food.

•

Heat the door gasket, then cool it for

restoration (with an electrical drier or hot water

for heating).

Outer wall is hot

•

When the appliance is operating, heat is

dissipated to the outside through the metal

tubes inside the cabinet.

•

Higher ambient temperatures in the summer

cause the temperature of the outer wall to rise.

•

Higher temperature on the outer wall is normal.

•

Increase the heat dissipation space, or put the

appliance in a ventilated and cool place.

Cross or vertical beams

are hot

•

There are metal tubes inside the beams, and

the heat released from the tubes prevents

condensation.

•

This is normal.

Odors

•

Spoiled food.

•

Food with strong odors.

•

The interior compartment is dirty.

•

Clean and remove any spoiled food.

•

Make sure strong smelling food is wrapped

airtight.

•

Clean the interior compartment.

Condensation forms on

the outside

•

Condensation may form when the humidity in

the room is high.

•

This is normal. Wipe off the condensation using

a dry cloth.

Condensation forms

inside

•

The appliance maintains a high humidity to

keep vegetables and other food items fresh.

•

Humidity is too high in the room and doors

have been opened frequently.

•

The door gasket are not tight.

•

Wipe off the condensation using a dry cloth.

•

Do not open doors as frequently or do not keep

them open too long.

•

Check the door gasket, clean or correct position.

Certain sounds can be heard during normal use of the freezer, which do not affect its correct operation.

Sounds, which can be easily prevented:

> Noise caused by the appliance which is not level - adjust the position with the adjustable turn-in front feet.

Alternatively, place pads made of soft material under the rear rollers, especially when the appliance is placed on

tiles.

> Touching the adjacent piece of furniture - move the freezer away.

> Creaking of the drawers or shelves - take out and put back the drawer or shelf.

> Sounds of clinking bottles - move bottles apart.

Sounds heard during normal use are mainly due to operation of the compressor (switching on) and cooling system

(thermal expansion and contraction of the radiator caused by flow of the cooling agent).

APPENDIX

Special for new European standard

The ordered parts in the following table can be acquired from Service provider channel:

Ordered part Provided by Minimum time required for Provision

Thermostats Professional maintenance personnel

At least 7 years after the last model is launched on the

market

Temperature sensors Professional maintenance personnel

At least 7 years after the last model is launched on the

market

Printed circuit boards Professional maintenance personnel

At least 7 years after the last model is launched on the

market

Light sources Professional maintenance personnel

At least 7 years after the last model is launched on the

market

Door handles Professional repairers and final users

At least 7 years after the last model is launched on the

market

Door hinges Professional repairers and final users

At least 7 years after the last model is launched on the

market

Trays Professional repairers and final users

At least 7 years after the last model is launched on the

market

Baskets Professional repairers and final users

At least 7 years after the last model is launched on the

market

Door gaskets Professional repairers and final users

At least 10 years after the last model is launched on the

market

ATTENTION

The model information in the product database, as well as the model identifier, can be obtained through a weblink scanned by a QR code, if

any, on the energy efficiency label of the product.

For more information about the energy efficiency of the appliance, visit https://eprel.ec.europa.eu and search using the model name. The

model name can be found on the rating label of the appliance.

Specification:

Model: POFRI177DDN

Climate Class: SN/N/ST/T

Rated Voltage: 220-240V~

Rated Frequency: 50 Hz

Refrigerant: R600a (56 g)

Noise: 35 dB ( B class)

Power International AS,

PO Box 523, N-1471 Lørenskog, Norway

Power Norge:

https://www.power.no/kundeservice/

T: 21 00 40 00

Power Danmark:

https://www.power.dk/kundeservice/

T: 70 33 80 80

Punkt 1 Danmark:

https://www.punkt1.dk/kundeservice/

T: 70 70 17 07

Power Finland:

https://www.power.fi/tuki/asiakaspalvelu/

T: 0305 0305

Power Sverige:

https://www.power.se/kundservice/

T: 08 517 66 000

Les følgende sikkerhetsråd før du slår på apparatet for første gang!

> Dette apparatet er beregnet for bruk i husholdninger og lignende bruksområder, slik som ansattes

kjøkkenområder i butikker, kontorer og andre arbeidsmiljøer, gårder og av kunder i hoteller, moteller

og andre boligmiljøer, overnattingsmiljøer, catering og lignende bruksområder utenfor detaljhandel.

> Dette apparatet er ikke ment for bruk av personer (inkludert barn) med reduserte fysiske, sensoriske

eller mentale evner, eller mangel på erfaring og kunnskap, med mindre de har fått tilsyn eller

instruksjoner om bruk av apparatet av en person som er ansvarlig for deres sikkerhet.

Forklaring av betegnelser/symboler

FARE

Dette symbolet indikerer at det er fare for liv og helse til personer på grunn av ekstremt

brannfarlig gass.

ADVARSEL

Signalordet indikerer en fare med middels risiko som, hvis den ikke unngås, kan føre til

død eller alvorlig skade.

FORSIKTIG

Signalordet indikerer en fare med lav grad av risiko som, hvis den ikke unngås, kan føre til

mindre eller moderate skader.

MERK

Signalordet indikerer viktig informasjon (f.eks. skade på eiendom), men ikke fare.

VIKTIG:

Vær spesielt oppmerksom på meldinger som inneholder ordene

FARE

ADVARSEL

eller

FORSIKTIG

Disse ordene brukes for å varsle deg om en potensiell fare som kan påføre deg og andre alvorlig skade.

Instruksjonene vil fortelle deg hvordan du kan redusere sjansen for skade og fortelle deg hva som kan skje

hvis instruksjonene ikke følges.

MERK:

Disse bruksanvisningene er generelle. Dette betyr at visse funksjoner gjelder for fryseren din,

mens andre ikke gjør det.

Vi jobber kontinuerlig med å videreutvikle og forbedre apparattypene og -modellene våre. Derfor

forbeholder vi oss retten til å endre designen, utstyret og tilbehøret til alle typer og modeller uten

forvarsel.

VIKTIGE SIKKERHETSINSTRUKSER

LES OG LAGRE DISSE INSTRUKSJONENE!

ADVARSEL:

Brannfare / brennbart materiale

Kjølemiddel og cyklopentanskummateriale som brukes til apparatet er brannfarlige.

Når apparatet avhendes, må det derfor holdes unna enhver brannkilde og gjenvinnes

av et spesialisert gjenvinningsfirma som ikke avhender det ved forbrenning, for å

forhindre skade på miljøet eller annen skade.

ADVARSEL

Generell sikkerhet

> Barn må holdes under oppsyn for å forhindre

at de leker med utstyret.

> Dersom strømledningen er skadet, må den

erstattes av produsenten, serviceleverandøren

eller tilsvarende kvalifiserte personer for å

unngå fare.

> Ikke oppbevar eksplosive stoffer som

spraybokser med brennbart drivmiddel i dette

apparatet.

> Apparatet må kobles fra før det utføres

vedlikehold.

ADVARSEL:

Sørg for at ventilasjonsåpningene

i apparatets kabinett eller i den innebygde

strukturen er fri for hindringer.

ADVARSEL:

Ikke bruk mekaniske enheter

eller andre midler for å akselerere

avrimingsprosessen, annet enn de som er

anbefalt av produsenten.

ADVARSEL:

Ikke skad kjølevæskekretsen.

ADVARSEL:

Ikke bruk elektriske apparater i

matoppbevaringsrommet, med mindre de er

av en type som anbefales av produsenten.

ADVARSEL:

Fryseren skal avhendes i henhold

til lokale reguleringer om brennbar gass og

kjølemiddel.

ADVARSEL:

Ved plassering av apparatet, må

det sikres at strømledningen ikke sitter fast

eller skades.

ADVARSEL:

Ikke plasser mange

skjøtekontakter eller skjøteledninger bak

apparatet.

> Ikke bruk skjøteledninger eller ujordede (to

plugger) adaptere.

> For å unngå fare på grunn av ustabilitet

til apparatet, må det festes i henhold til

instruksjonene.

> Apparatet må kobles fra strømforsyningen før

du prøver å installere tilbehøret. Kontroller at

strømkabelen ikke er fastklemt av apparatet.

Ikke tråkk på strømkabelen.

FORSIKTIG

Daglig bruk

> Ikke trekk i selve ledningen når du trekker

støpselet ut av stikkontakten. Ta godt

tak i støpselet og trekk det direkte ut av

stikkontakten.

> For å sikre sikker bruk, må du ikke skade

strømledningen eller bruke strømledningen

dersom den er skadet eller slitt.

> Bruk en dedikert stikkontakt. Den skal ikke

deles med andre elektriske apparater.

> Støpselet bør være godt i kontakt med

stikkontakten, ellers kan det oppstå brann.

> Sørg for at jordingselektroden til strømuttaket

er utstyrt med pålitelig jording.

> Hvis du lukter gass eller andre brennbare

gasser, slå av gassforsyningsventilen

umiddelbart, og åpne dører og vinduer for å

ventilere området.

> Ved en gasslekkasje må du ikke trekke ut

støpselet til kjøleskapet eller betjene noen

elektriske brytere; gnisten kan antenne

gassen og forårsake brann.

> Bruk ikke elektriske a

pparater oppå apparatet,

med mindre de er av en type som produsenten

har anbefalt.

> Mellomrommene mellom fryserens dør og

hoveddel er små. Unngå å plassere hånden

i disse, ellers kan du klemme fingeren. Vær

forsiktig når du lukker døren, slik at ting ikke

faller ned.

> Ikke ta ut mat eller beholdere fra fryserdelen

med våte hender når fryseren er på, spesielt

metallbeholdere, for å unngå frostskader.

> Ikke la barn klatre oppå eller gå inn i fryseren,

da dette kan føre til kvelning og fallskader.

> Ikke plasser tunge gjenstander oppå fryseren.

Ting kan falle ned når døren åpnes eller lukkes,

og dette kan føre til uhell og skader.

> Ikke legg brennbare, eksplosive, flyktige

eller korroderende materialer i fryseren, for å

unngå skader på produktet og brann.

> Ikke plasser brennbare gjenstander i nærheten

av fryseren, for å unngå brann.

> Fryseren er beregnet på husholdningsbruk,

f.eks. til oppbevaring av mat. Det skal ikke

brukes til andre formål, f.eks. oppbevaring av

blod, legemidler, biologiske produkter osv.

> Ikke oppbevar øl, drikkevarer eller annen

væske i flasker eller andre lukkede beholdere

i fryserdelen av fryseren. Flasker og lukkede

beholdere kan sprekke når innholdet fryser.

ADVARSEL

Dette apparatet kan brukes av barn fra 8 år og over og

personer med redusert fysisk, sensorisk og mentale

evner eller som mangler erfaring og kunnskap, så

lenge de har blitt gitt overvåking og instruksjon om

bruken av apparatet på en trygg måte og forstår farene

det kan innebære. Barn skal ikke leke med apparatet.

Rengjøring og brukervedlikehold skal ikke utføres av

barn, med mindre de er under oppsyn.

For å unngå kontaminering av mat, må du overholde

følgende instruksjoner:

Åpning av døren over lengre perioder kan

føre til en betydelig økning av temperaturen i

apparatets rom.

Rengjør jevnlig overflater som kan komme

i kontakt med mat og tilgjengelige

dreneringssystemer.

Rengjør vanntanker hvis de ikke har vært

brukt på 48 timer. Skyll vannsystemet koblet

til en vannforsyning hvis vannet ikke har blitt

tappet på 5 dager.

(Merknad 1)(*)

Oppbevar rått kjøtt og fisk i egnede beholdere

i fryseren, slik at maten ikke kommer i

kontakt med eller drypper på annen mat.

Fryserkammer med to stjerner er egnet

for oppbevaring av forhåndsfryst mat,

oppbevaring eller tilberedning av iskrem og til

å lage isbiter.

(Merknad 2)(*)

Kammer med 1, 2 og 3 stjerner er ikke egnet

for frysing av fersk mat.

(Merknad 3)(*)

For apparater som ikke har et firestjerners

rom, er ikke dette kjøleapparatet egnet for å

fryse mat.

(Merknad 4)(*)

Hvis kjøleapparatet blir stående tomt i

lengre perioder, slås det av, tines, rengjøres

og tørkes. La døren stå åpen for å unngå

muggutvikling inne i apparatet.

Merknad 1, 2, 3, 4: Bekreft om dette er relevant basert

på typen rom i produktet ditt.

(*): Denne funksjonen

varierer avhengig av hvilken

modell som er kjøpt.

«4 stjerner»-symbol: Fryserdelen er på –18°C

eller kaldere, og det er mulig å hurtigfryse en viss

mengde mat.

«3 stjerner»-symbol: Fryserkammer ved –18 °C eller

kaldere.

«2 stjerner»-symbol: Fryserkammer ved –12 °C eller

kaldere.

«1 stjerne»-symbol: Frysekammer med

måltemperatur og oppbevaringsforhold på –6 °C.

FORSIKTIG

Dette produktet er ikke anbefalt for bruk med

stikkontakter eller sikringer som har AFCI/GFCI-

funksjon, da det kan føre til falske utløsninger.

1. Det er ingen sikkerhetsrisiko forbundet med

utløsning.

2. Hvis utløsningen fortsetter å finne sted, anbefales

det å erstatte stikkontakten eller sikringen med en

som ikke har AFCI/GFCI-funksjon.

ADVARSEL

Fare for fastklemming av barn. Før du kaster den gamle

fryseren:

> Ta av dørene.

> La hyllene stå på plass, slik at barn ikke enkelt

kan klatre inn.

BESKYTTELSE AV MILJØET

Avhending av gamle elektriske apparater på en

miljøvennlig måte

Dette symbolet for søppeldunk

med kryss over indikerer at

elektriske og elektroniske produkter

(EE) skal avhendes separat fra

husholdningsavfall.

Gamle elektriske produkter kan inneholde farlige

stoffer, så ved å avhende det gamle apparatet på

riktig måte bidrar du til å forhindre skade på miljø

og helse. Det gamle apparatet ditt kan inneholde

gjenbrukbare deler som kan brukes til å reparere

andre produkter, og andre verdifulle materialer

som kan resirkuleres for å bevare begrensede

ressurser.

FORSIKTIG

Kjølemiddel og skummateriale av cyclopentan som brukes i

fryseren, er brennbart. Når fryseren skal kasseres, må den derfor

holdes unna brannkilder og håndteres av et eget renovasjonsfirma

som har de nødvendige kvalifikasjonene, og aldri brennes, for å

unngå skader på miljøet og andre skader.

Emballasjeinformasjon

Emballasjematerialene til produktet er produsert av

resirkulerbare materialer i samsvar med våre nasjonale

miljøforskrifter. Ikke avhende emballasjen sammen

med husholdningsavfall eller annet avfall. Ta dem til

innsamlingsstedene for emballasjemateriale som er

utpekt av lokale myndigheter.

INSTALLASJONSINSTRUKSJONER

Før første bruk

Fjern den utvendige og innvendige pakningen, tørk av utsiden grundig med en myk, tørr klut og innsiden med en våt,

lunken klut.

Før du kobler fryseren til strømforsyningen, må du sjekke at spenningen som er oppgitt på apparatets typeskilt,

matcher spenningen i hjemmet ditt. En annen spenning kan skade apparatet.

Apparatet må være jordet. Produsenten er ikke ansvarlig for skader som kan oppstå som følge av bruk uten jording.

Diagram for plassbehov

A B C D E

557 1785 550 1676 1770

Merknad: Alle mål i mm

Omgivelsestemperatur

Avhengig av klimaklassen er denne fryseren beregnet

på bruk i de omgivelsestemperaturene som er angitt i

tabellen til høyre.

Det kan hende produktet ikke fungerer som

det skal hvis det brukes utenfor det angitte

temperaturområdet.

Du finner klimaklassen på produktets etikett.

Klimaklasse Omgivelsestemperatur

SN +10 °C til +32 °C

N +16 °C til +32 °C

ST +16 °C til +38 °C

T +16 °C til +43 °C

Dersom du er i tvil om montering, bes du kontakte leverandøren,

vår kundeservice eller nærmeste autoriserte servicesenter.

MERK

Kjøleytelsen og strømforbruket til fryseren kan påvirkes av omgivelsestemperaturen, hvor ofte døren åpnes og plasseringen til fryseren. Vi

anbefaler å justere temperaturinnstillingene etter behov.

Installasjon i skap

Krav til skapstørrelse. (Listene og baksiden til skapet må utstyres med en kanal for varmespredning.)

A: Skapveggens tykkelse

Fryseren skal installeres slik i skapet:

Deksel til toppbrakett

Ta ut toppbraketten og ern emballasjeposen. Monter toppbraketten i posisjonen som vises, og fest den med tre

skruer.

1773-1780mm

H+4

1800-2000mm

H 1785+A mm

1676mm

1785mm

1770mm

557mm

550mm

>200cm

564~570mm

min 50mm

Reversering av dører

For eksempel er trinnene slik for å bytte dørens åpningsretning fra venstre til høyre side:

1. Åpne døren og trekk ut pinnene av de øvre bjelkene og nedre bjelkene.

2. Fjern hengselskruene og ta døren forsiktig av, siden den er tung.

3. Fjern de øvre og nedre hengslene til døren, og fest så hengslene på døren etter å ha snudd posisjonene.

4. Monter døren på kabinettet igjen og fest med skruer. Sett så inn pinnene i hengselskruehullet på høyre sde.

Fullført snuing av dør.

5. Plassere fryseren inn i skapet.

> Pakk ut fryseren og ta ut installasjonstilbehøret fra fryserens dør.

Brakett på dørens åpningsside * 2

Brakettdeksel på dørens åpningsside * 2

Brakett til hengselsiden * 2

Brakettdeksel til hengselsiden * 2

Deksel til øvre brakett * 2

Pakningsstrimmel * 1

Pyntedeksel til toppen av døren * 1

Deksel til nedre støtte * 4

Pyntedeksel til hengsel * 2

Selvborende skrue (ST4.2*13) * 14

Selvborende skrue (ST4.2*19) * 4

Selvborende skrue (ST3.9*16) * 4

Selvborende skrue (ST2.9*11) * 8

> Lukk fryserens dør, ta ut strømledningen og sett den i stikkontakten eller stikk den gjennom en åpning i skapet.

Støpsel

Nedre støtte

Begrensningskrok

> Når fryseren er flyttet et stykke inn i skapet, åpne grensekroken på den nedre delen av fryseren, juster posisjonen

til fryseren slik at den er inntil skapet på hengselsiden av fryseren og flensen til toppbraketten er i kontakt med

skapet, og begrensningskroken hektes på den nedre kanten av skapet. Vær forsiktig for å unngå å klemme

strømledningen mens du holder på.

> Fest den nedre støtten til skapet med ST4.2*19 skruer og fest den øvre braketten til skapet med ST3.9*16 skruer.

Kontroller at fryseren ikke har noen skjevheter under festingen.

Selvborende skrue (ST3.9*16) * 2

Selvborende skrue (ST4.2*19) * 2

Selvborende skrue (ST3.9*16) * 2

Selvborende skrue (ST4.2*19) * 2

> Åpne fryserens dør og fest hengslene til skapets sidepanel med ST4.2*13 skruer. Fortsett å holde døren oppe

mens skruene skrus inn.

Selvborende skrue (ST4.2*13) * 2

6. Montere skapdøren.

> Lukk døren til fryseren, ta ut posisjoneringsstrimmelen på fryserens dør, og fest den til den øvre delen av skapet.

Juster festeplatesystemet for å sentrere det, og mål avstanden (W) mellom midten av det midtre festehullet og

sidekanten til skapet. Hold posisjoneringsklipsen uendret, løsne flensmutteren til festeplatesystemet og fjern

festeplatesystemet og posisjoneringsstrimmelen.

Hengsel

Festeplate

Posisjoneringsstrimmel

Flensmutter

> Snu skapdøren, og la posisjoneringsstrimmelen feste seg til den øvre enden av tredøren, slik at

festeplatesystemet festes til baksiden av skapdøren.

Juster festeplatesystemet til avstanden mellom midtlinjen dets og sidekanten til tredøren er W, og fest det så

med ST4.2*13 skruer. Fjern posisjoneringsstrimmelen etter montering.

Selvborende skrue

(ST4.2*13) * 6

> Plasser skapdøren på fryserdørens bolt, og lukk så døren for å sjekke festet mellom tredøren og skapet, og fest

den med flensmuttere etter at lukkefunksjonen er kontrollert.

> Hvis skapdøren er skråstilt, justerer du skapdøren ved å følge instruksjonene nedenfor:

•

Juster høyden (Z) (omtrent 5 mm) ved å justere mutterne på bolten med en skiftenøkkel.

•

Løsne flensmutterne litt, beveg døren mot venstre og høyre for å justere posisjonen (X) (omtrent 5 mm), og fest

flensmutterne etter at den er justert til riktig posisjon.

•

Løsne sekskantskruene litt, beveg døren frem og tilbake for å justere front- og bakposisjonen (Y) (omtrent 5 mm), og

stram så sekskantskruene til på nytt etter at den er justert til riktig posisjon.

> Fest fryserdøren tl skapdøren med sidebraketten.

> Fest braketten på hengselsiden først, slik at skapdøren kan justeres til riktig posisjon.

Brakett til hengselsiden * 2

Selvborende skrue (ST4.2*13) * 2

Selvborende skrue (ST2.9*11) * 4

> Hvis den nedre delen av skapdøren er skråstilt, justerer du skapdøren ved å følge instruksjonene nedenfor:

•

Skru til sidebrakett-skruene litt (ST2.9*11), beveg døren mot venstre og høyre for å justere posisjonen (X) (omtrent 5

mm), og fest flensmutterne etter at den er justert til riktig posisjon.

•

Løsne sidebrakett-skruene litt (ST4.2*13), beveg døren frem og tilbake for å justere front- og bakposisjonen (Y)

(omtrent 5 mm), og stram så skruene til på nytt etter at den er justert til riktig posisjon.

Brakett på dørens åpningsside * 2

Selvborende skrue (ST4.2*13) * 2

Selvborende skrue (ST2.9*11) * 4

> Når skapdøren er justert til riktig posisjon, fest braketten på dørens åpningsside.

> Fullfør installasjonen.

Monter deksel på øvre brakett b.

Monter dekorativt dørdeksel

Monter nedre støttedeksel d.

Monter pyntedeksel til hengsel

Monter brakettdeksel på hengselsiden f.

Monter brakettdeksel på åpningssiden

Monter pakningsstrimmel

MERK

Forskjeller:

På grunn av tekniske endringer og forskjellige modeller, kan noen av illustrasjonene i denne håndboken avvike fra din modell.

Bytte lyset

Eventuell utskifting eller vedlikehold av LED-lampene

er ment å utføres av produsenten, deres serviceagent

eller lignende kvalifisert person.

Dette produktet inneholder en lyskilde med energiklasse

(F).

Etter å ha koblet strømledningen (eller støpselet) til

stikkontakten, venter du 2 til 3 timer før du plasserer mat i

apparatet. Hvis du plasserer mat før apparatet er helt avkjølt, kan

maten bli ødelagt.

Flytte på apparatet

1. Fjern alle gjenstander fra apparatet.

2. Trekk ut stikkontakten og fest den.

3. Teip løser deler som hyller og døren for å forhindre

at de faller av mens apparatet flyttes.

4. Fl

ytt apparatet forsiktig med to personer. Hold

apparatet oppreist når du transporterer apparatet

over en lang avstand.

Tips for energisparing

Ikke plasser apparatet i nærheten av komfyrer,

radiatorer eller andre varmekilder. Hvis

omgivelsestemperaturen er høy går kompressoren

oftere og lenger, noe som gir økt energiforbruk.

Sørg for at det er tilstrekkelig ventilasjon i bunnen av

apparatet, på sidene av apparatet og på baksiden av

apparatet.

Vær også oppmerksom på avstandsmålene i kapitlet

«Installasjon».

Plasseringen av skuffer og hyller som vises i

produktoversikten, gir den mest effektive energibruken

og skal beholdes så langt det er mulig.

De midtre skuffene og hyllene kan fjernes for å få et

større lagringsrom. Øvre og nederste skuffer og hyller

bør fjernes sist hvis nødvendig.

En jevnt fylt fryser gir optimalt energiforbruk.

La varm mat kjøle seg ned før du legger den inn

i apparatet. Mat som allerede er avkjølt øker

energieffektiviteten.

La frossen mat tine i kjølekammeret. Kulden på den

frosne maten reduserer energiforbruket i kjølerommet

og øker dermed energieffektiviteten. Åpne døren bare

så kort som nødvendig for å minimere kuldetapet. Kort

åpning av døren og lukking på riktig måte reduserer

energiforbruket.

Ikke still temperaturen kaldere enn nødvendig, det

bidrar til optimal energibruk.

Dørpakningene til apparatet ditt må være helt intakte,

slik at dørene lukkes ordentlig og energiforbruket ikke

økes unødvendig.

OVERSIKT OVER PRODUKTET

Deler og funksjoner

1 Temperaturkontrollpanel 2 LED-lys

3 Hylle 4 Lagringsboks

5 Skuff

> For å bruke energien mest mulig effektivt skal alle interne deler som brett og skuffer være plassert slik produsenten

plasserte dem.

MERK

Forskjeller:

På grunn av tekniske endringer og forskjellige modeller, kan noen av illustrasjonene i denne håndboken avvike fra din modell.

BRUKSINSTRUKSJONER

Bruk og funksjoner

Funksjonspanel

Knapp

A Standby-knapp

B Knapp for temperaturinnstilling og knapp for bytting av kjøleskap/fryser

Skjerm

1 6°C / -16°C 3 2°C / -24°C

2 4°C / -20°C 4 SUPERKJØL / FRYSER

5 Lys på FRYSER

Skjerm

Første gang du slår på apparatet, lyser hele displayet opp i tre sekunder og det høres en oppstartslyd. Deretter starter

displayet normal funksjonalitet. (Den første påslåingen er i frysermodus, lyset på FRYSEREN er tent, fryseren er satt

til innstilling 2 og temperaturen er satt til -20°C.

Viser feilkoden når det finnes en feil (vises i syklus). Viser den innstilte temperaturen når det ikke er noen problemer.

Displaytavlen er på når døren er åpen og slås av 30 sekunder etter at døren lukkes.

Hvis displaytavlen er av, trykk på en knapp, så lyser den opp og kan betjenes.

Feilkode Beskrivelse av feil

LED

«1»

og LED

«2»

tent Sensorkrets for frysertemperatur

LED

«1»

og LED

«3»

tent Avrimingssensor for fryser

LED

«2»

og LED

«4»

tent Kommunikasjonssvikt

LED

«1»

og LED

«4»

tent Sensor for omgivelsestemperatur

Låse og låse opp

Ingen låse- eller opplåsingsfunksjon.

Innstillingen trer i kraft etter 15 sekunder uten operasjoner.

Temperaturinnstilling

Hver gang temperaturinnstillingsknapp «A» trykkes på, endres temperaturinnstillingen én gang. Når

temperaturinnstillingen er angitt, kjører kjøleskapet basert på den angitte verdien etter 15 sek.

Anbefalt innstillingstemperatur: -20°C / 4°C

Automatisk avsluttingstid for superfryser: 24t

Reguleringen er slik:

Innstilling

Konvertering kjøleskap/fryser

Hold inne temperaturinnstillingsknappen i tre sekunder for å bytte mellom kjøleskaps- og frysermodus. I

kjøleskapsmodus er indikatoren av. I frysermodus er indikatoren på.

Bruk av døråpningsmelding og alarmkontroll

Når døren forblir åpen i 120 sekunder, avgis en alarm helt til døren lukkes eller en knapp trykkes på for å avbryte

alarmen.

Standby-modus

Hold inne standbyknappen i ti sekunder for å starte standbymodus. Fryseren slutter å kjøre, og skjermen slås av. I

standby-modus: Hold inne standbyknappen i ti sekunder for å gjenopprette normal funksjon.

Superkjølemodus

Starte modus: I kjølemodus: trykk på knappen «TEMP.» til ikonet « » tennes.

Avslutte modus: I superkjølemodus avsluttes denne modusen automatisk etter å ha kjørt i 360 minutter eller når

temperaturinnstillingsknappen trykkes inn.

Superfrysermodus

Starte modus: I frysermodus: trykk på knappen «TEMP.» til ikonet « » tennes.

Avslutte modus: I superfrysemodus avsluttes denne modusen automatisk etter å ha kjørt i 24 timer eller når

temperaturinnstillingsknappen trykkes inn.

Matoppbevaring

Fryserkammer

Fryserommet er beregnet for lavtemperaturfrysing av

mat, langtidslagring av frossen mat og for produksjon

av isbiter.

Følg med på stjerneklassifiseringene i fryserdelen og

de tilhørende lagringstidene for frossen mat.

Ikke plasser fersk og frossen mat ved siden av

hverandre. Den frosne maten kan tine.

Ved frysing av store mengder fersk mat (som kjøtt, fisk

eller hakket kjøtt) må de deles i flere små biter før du

legger dem i, slik at de raskt kan fryses og enkelt tas

opp.

Overhold lagringstiden anbefalt av matprodusentene

på pakkene. Hvis det ikke er informasjon på

emballasjen, bør maten ikke oppbevares frossen lenger

enn tre måneder fra kjøpsdatoen.

Når du kjøper frossen mat, sørg for at den er frosset

ved passende temperatur og at emballasjen ikke er

skadet.

Frossen mat bør oppbevares i egnede individuelle

pakker for å sikre at tilstøtende mat ikke kan

forurenses. Spis tint og tint mat umiddelbart, ikke frys

dem på nytt.

Ved langvarig strømbrudd eller funksjonsfeil på

apparatet, fjerner du de lagrede frosne matvarene og

kontroller om de fortsatt er spiselige. Oppbevar dem

deretter på et tilstrekkelig kjølig sted eller i et annet

apparat.

Når du skal tine mat, tar du den ut av fryseren og

lar den tine ved romtemperatur eller i kjøleskapet.

For å tine mat raskt kan du for eksempel bruke

tinefunksjonen på mikrobølgeovnen din.

Hvis du bare vil tine en del av en pakke, fjern den delen

du trenger og lukk umiddelbart resten av pakken.

På denne måten vil du unngå «fryseforbrenning» og

redusere isdannelse på de resterende matvarene.

Kjølekammer

For å redusere fuktighet og påfølgende oppbygging av

is, må ikke væske plasseres i kjøleskapet i uforseglede

beholdere. Frost har en tendens til å konsentrere seg

i de kjøligste delene av fordamperen. Oppbevaring

av udekket væske resulterer i et hyppigere behov for

tining.

Plasser aldri varm mat i kjøleskapet. Den må først

avkjøles til romtemperatur, og deretter plasseres

slik at det sikres tilstrekkelig luftsirkulasjon i

kjøleskapskammeret.

Mat eller matbeholdere bør ikke berøre bakveggen på

kjøleskapet siden de kan fryse til veggen. Ikke åpne

døren til apparatet for ofte.

Kjøtt og ren fisk (pakket i pakke eller plastfolie) kan

legges i kjøleskapet, og må brukes innen 1–2 dager.

Frukt og grønnsaker uten emballasje kan plasseres i

delen som er beregnet for fersk frukt og grønnsaker.

MERK

Oppbevaring av for mye mat rett etter tilkobling til strøm kan ha

en negativ effekt på fryseeffekten.

Oppbevaringstider og temperatur

Merk: Langvarig oppbevaring eller lagring ved

upassende frysetemperatur kan føre til kvalitetstap

eller ødelagt mat, som forårsaker matsvinn,

at maten blir uspiselig og matforgiftning.

Minimumstemperaturen bør i de fleste tilfeller være

-18 °C eller kaldere. Følg den maksimale anbefalte

lagringstiden nedenfor:

> Stuing, iskrem, pølser, brød: 2 til 6 måneder.

> Fisk, reker, lam, kjøtt: 4 til 8 måneder.

> Grønnsaker, frukt, fjærfe, biff: 6 til 12 måneder.

VEDLIKEHOLD OG RENGJØRING

FORSIKTIG

Koble apparatet fra strømforsyningen før du utfører

rutinemessig vedlikehold. Vent minst 5 minutter før du

starter apparatet på nytt, siden hyppig start kan skade

kompressoren.

Hold på støpselet, ikke på ledningen, når du kobler fra

apparatet.

Ikke skrap bort is med skarpe gjenstander. Ikke bruk

sprayer eller elektriske varmeapparater som ovner,

hårtørkere, damprensere eller andre varmekilder, da

dette kan skade plastdelene.

Tørk bort støvet fra baksiden av apparatet minst

én gang i året for å unngå brannfare og redusere

strømforbruket.

Kontroller dørpakningen regelmessig for å sikre at det

ikke er noe rusk. Rengjør dørpakningen med en myk

klut fuktet med såpevann eller fortynnet vaskemiddel.

Innsiden av produktet skal rengjøres jevnlig for å unngå

lukt.

Bruk en myk klut eller en svamp for å rengjøre innsiden

av apparatet med to spiseskjeer natron oppløst i én

liter vann. Skyll så med vann

og tørk av. Etter rengjøring, åpner du døren og la den

tørke naturlig før du slår på strømmen.

Når det gjelder områder i apparatet som det er

vanskelig å rengjøre (f.eks. smale sprekker, mellomrom

og hjørner) er det anbefalt å tørke dem av jevnlig med

en myk klut, myk børste eller lignende, og å bruke

redskaper (f.eks. tynne pinner) ved behov for å sikre

at det ikke samler seg opp smuss og bakterier i disse

områdene.

Bruk ikke såpe, vaskemiddel, skurepulver,

rengjøringsspray osv., da disse kan gi lukt i produktet

eller kontaminere maten.

Tørk av utsiden av apparatet med en myk klut fuktet

med såpevann, og tørk det så med en tørr klut.

Bruk ikke harde børster, stålull, stålbørster, slipemidler

(f.eks. tannkrem), organiske løsemidler (f.eks. alkohol,

aceton osv.), kokende vann eller syrer eller alkaliske

midler, da disse kan skade apparatets overflater og

innside. Kokende vann og organiske løsemidler som

benzen kan deformere eller skade plastdeler.

Ikke skyll direkte med vann eller andre væsker

under rengjøring for å unngå kortslutninger eller

påvirke elektrisk isolasjon etter nedsenking.

MERK

Apparatet må stå på kontinuerlig når det er startet opp.

Generelt skal driften av apparatet ikke avbrytes; ellers kan

levetiden bli svekket.

Avriming

Selv om apparatet fjerner rim automatisk, kan det

oppstå et lag med rim på fryserens indre vegger hvis

fryserdøren blir åpnet ofte eller blir stående åpen lenge.

Hvis islaget blir for tykt, venter du til det er lite mat i

fryseren og gjør følgende:

1. Fjern all mat og alle løse deler, koble apparatet

fra stikkontakten og la døren stå åpen. Ventiler

rommet godt for å sette fart på tiningen.

2. Når avrimingen er ferdig, rengjør du fryseren i

henhold til instruksjonene ovenfor.

FORSIKTIG!

Ikke bruk skarpe gjenstander til å fjerne is fra

fryseren. Apparatet skal kun kobles til stikkontakten igjen og slås

på når hele innsiden er helt tørr.

Rengjøring av glasshylle

Den innerste delen av fryserens hyllefester har en

stopper, så hyllene må heves litt opp når de skal tas ut.

Juster eller rengjør hyllene i etter dine behov.

Rengjøre skuffen

Fjern innholdet i skuffen. Hold i håndtaket til skuffen

og trekk den helt ut til den stopper.

Løft skuffen opp og fjern den ved å trekke den utover.

MERK

Forskjeller:

På grunn av tekniske endringer og forskjellige

modeller, kan noen av illustrasjonene i denne håndboken avvike

fra din modell.

FEILSØKING

Følgende enkle problemer kan håndteres av brukeren. Ring ettersalgsserviceavdelingen hvis

problemene ikke er løst.

Problem Mulige årsaker Løsning

Ikke betjene

•

Strømforsyningen er ikke slått på og støpselet

er ikke satt ordentlig inn.

•

Lav spenning, strømbrudd eller en del av

sikringen er utløst.

•

Sett strømledningen godt inn.

•

Kontroller strømforsyningen i hjemmet.

Lyset er ikke på

•

Apparatet er ikke slått på.

•

Lyset er ødelagt.

•

Trekk ut og koble til strømledningen igjen.

•

Lyset skal skiftes ut av en kvalifisert person.

Frukt eller grønnsaker

fryses

•

Har det blitt plassert mat helt bakerst i

apparatet? Området nær bakveggen er det

kaldeste.

•

Frukt eller grønnsaker lagres i frisk-/kjølesonen.

•

Plasser ikke mat som fryser lett, bakerst i

fryserdelen.

•

Frisk-/kjølesonen er kun for kjøtt/fisk.

Overkjøling

•

Temperaturkontrollen er ikke riktig innstilt.

•

Still inn temperaturen høyere.

Kompressoren har ikke

vært i drift på lang tid

•

Høy omgivelsestemperatur gir lang arbeidstid.

•

Legger inn for mye mat samtidig.

•

Mat legges inn før den er avkjølt.

•

Døren åpnes for ofte.

•

Frostlaget på innsiden er for tykt.

•

Dette er normalt.

•

Ikke legg inn for mye mat samtidig.

•

Vent til maten er avkjølt før du legger den inn.

•

Ikke åpne døren for ofte.

•

Trenger å tine.

Døren lukkes ikke

ordentlig

•

Døren sitter fast med gjenstander.

•

Rommer for mye mat.

•

Dørpakning deformert.

•

Plasser apparatet stabilt.

•

Ikke ha i for mye mat.

•

Varm opp dørpakningen, avkjøl den deretter for

gjenoppretting (med en elektrisk tørketrommel

eller varmt vann for oppvarming).

Ytterveggen er varm

•

Når apparatet er i drift, spres varmen til utsiden

gjennom metallrørene inne i skapet.

•

Høyere omgivelsestemperaturer om sommeren

fører til at utsiden av apparatet blir varmere.

•

Høyere temperatur på ytterveggen er normalt.

•

Øk varmeavledningsplassen, eller sett

apparatet på et ventilert og kjølig sted.

Kryss- eller vertikale

bjelker er varme

•

Det er metallrør inne i stengene, og varmen

som frigjøres fra rørene, forhindrer kondens.

•

Dette er normalt.

Lukter

•

Ødelagt mat.

•

Mat med sterk lukt.

•

Det indre kammeret er skittent.

•

Rengjør og fjern eventuell ødelagt mat.

•

Sørg for at sterkt luktende mat er pakket inn

lufttett.

•

Rengjør det indre kammeret.

Det dannes kondens på

utsiden

•

Det kan dannes kondens når luftfuktigheten i

rommet er høy.

•

Dette er normalt. Tørk av kondens med en tørr

klut.

Det dannes kondens på

innsiden

•

Apparatet opprettholder en høy luftfuktighet

for å holde grønnsaker og annen mat ferske.

•

Fuktigheten er for høy i rommet og dørene har

blitt åpnet ofte.

•

Dørpakningen er ikke tett.

•

Tørk av kondens med en tørr klut.

•

Ikke åpne dørene så ofte eller hold dem åpne

for lenge.

•

Kontroller dørpakningen, rengjør eller korriger

posisjonen.

Det kan avgis visse lyder under normal bruk av fryseren. Dette påvirker ikke funksjonaliteten.

Lyder som enkelt kan forhindres:

> Støy forårsaket av apparatet som ikke står i vater – juster posisjonen med de justerbare innfellbare forføttene.

Alternativt kan du plassere puter laget av mykt materiale under de bakre rullene, spesielt dersom apparatet er

plassert på fliser.

> Berører et tilstøtende møbel: flytt fryseren bort.

> Knirking av skuffer eller hyller – ta ut og sett tilbake skuffen eller hyllen.

> Lyder av klirrende flasker – flytt flasker fra hverandre.

Lyder som høres under normal bruk skyldes hovedsakelig drift av kompressoren (slå på) og kjølesystemet (termisk

ekspansjon og sammentrekning av radiatoren forårsaket av kjølemiddelflyt).

VEDLEGG

Spesielt for ny europeisk standard

Bestillingsdelene i følgende tabell kan anskaffes fra serviceleverandøren.

Bestilte del Levert av Minimum tid som kreves for bruk

Termostater Profesjonelt vedlikeholdspersonell Minst 7 år etter at siste modell er lansert på markedet

Temperatursensorer Profesjonelt vedlikeholdspersonell Minst 7 år etter at siste modell er lansert på markedet

Trykte kretskort Profesjonelt vedlikeholdspersonell Minst 7 år etter at siste modell er lansert på markedet

Lyskilder Profesjonelt vedlikeholdspersonell Minst 7 år etter at siste modell er lansert på markedet

Dørhåndtak Profesjonelle reparatører og sluttbrukere Minst 7 år etter at siste modell er lansert på markedet

Dørhengsler Profesjonelle reparatører og sluttbrukere Minst 7 år etter at siste modell er lansert på markedet

Skuffer Profesjonelle reparatører og sluttbrukere Minst 7 år etter at siste modell er lansert på markedet

Kurver Profesjonelle reparatører og sluttbrukere Minst 7 år etter at siste modell er lansert på markedet

Dørpakninger Profesjonelle reparatører og sluttbrukere Minst 10 år etter at siste modell er lansert på markedet

MERK

Modellinformasjonen i produktdatabasen og modellidentifikatoren kan skaffes ved å gå til en kobling man får ved å skanne en QR-kode på

energietiketten, hvis aktuelt.

For mer informasjon om apparatets energieffektivitet, kan du besøke https://eprel.ec.europa.eu og søke med modellnavnet. Modellnavnet

finner du på typeskiltet til apparatet.

Spesifikasjoner:

Modell: POFRI177DDN

Klimaklasse: SN/N/ST/T

Merkespenning: 220–240 V~

Nominell frekvens: 50 Hz

Kjølemedium: R600a (56 g)

Støy: 35 dB (B-klasse)

Power International AS,

Postboks 523, N-1471 Lørenskog, Norge

Power Norge:

https://www.power.no/kundeservice/

T: 21 00 40 00

Power Danmark:

https://www.power.dk/kundeservice/

T: 70 33 80 80

Punkt 1 Danmark:

https://www.punkt1.dk/kundeservice/

T: 70 70 17 07

Power Finland:

https://www.power.fi/tuki/asiakaspalvelu/

T: 0305 0305

Power Sverige:

https://www.power.se/kundservice/

T: 08 517 66 000

Lue seuraavat turvallisuusohjeet ennen laitteen ensimmäistä käyttökertaa!

> Tämä laite on tarkoitettu käytettäväksi kotitalouksissa ja vastaavissa käyttöpaikoissa, kuten

henkilöstön keittiötiloissa kaupoissa, toimistoissa ja muissa työympäristöissä; maatiloilla, asiakkaiden

toimesta hotelleissa, motelleissa ja muissa asuintyyppisissä ympäristöissä;

aamiaismajoitustyyppisissä ymp

äristöissä; pitopalveluissa ja vastaavissa muuhun kuin jälleenmyyntiin

tarkoitetuissa paikoissa.

> Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, joilla on

heikentyneet fyysiset, aistinvaraiset tai henkiset kyvyt tai joilla ei ole riittävästi kokemusta tai tietoa,

ellei heidän turvallisuudestaan vastaava henkilö valvo heitä tai opasta heitä laitteen käytössä.

Termien/symbolien selitykset

VAARA

Tämä symboli ilmaisee, että erittäin helposti syttyvä kaasu aiheuttaa vaaraa ihmisten

hengelle ja terveydelle.

VAROITUS

Merkkisana ilmaisee keskisuuren vaaran, joka voi johtaa kuolemaan tai vakavaan

loukkaantumiseen, jos sitä ei vältetä.

HUOMIO

Merkkisana ilmaisee vähäisen vaaran, joka voi aiheuttaa lieviä tai kohtalaisia vammoja,

jos sitä ei vältetä.

HUOMAUTUS

Merkkisana ilmaisee tärkeää tietoa (esim. omaisuusvahinko), mutta ei vaaraa.

TÄRKEÄÄ:

Kiinnitä erityistä huomiota viesteihin, jotka sisältävät sanat

VAARA

VAROITUS

tai

HUOMIO

Näitä sanoja käytetään varoittamaan sinua mahdollisesta vaarasta, joka voi vahingoittaa sinua ja muita

vakavasti. Ohjeissa kerrotaan, miten voit vähentää loukkaantumisen mahdollisuutta, ja kerrotaan, mitä

voi tapahtua, jos ohjeita ei noudateta.

HUOMAUTUS:

Nämä käyttöohjeet ovat yleisiä. Tämä tarkoittaa, että tietyt toiminnot koskevat

pakastintasi, kun taas toiset eivät.

Työskentelemme jatkuvasti laitetyyppiemme ja -malliemme jatkokehittämisen ja parantamisen parissa.

Siksi pidätämme oikeuden tehdä muutoksia kaikkien tyyppien ja mallien suunnitteluun, laitteisiin ja

lisävarusteisiin ilman ennakkoilmoitusta.

TÄRKEITÄ TURVALLISUUSOHJEITA

LUE JA SÄILYTÄ NÄMÄ OHJEET!

VAROITUS:

Tulipalovaara / syttyviä materiaaleja

Laitteessa käytetty kylmäaine ja syklopentaanivaahtoaine ovat syttyviä. Kun laite

romutetaan, se on tästä syystä pidettävä etäällä palonlähteistä ja se on otettava

talteen erityisen talteenottoyrityksen toimesta, jolla on asianmukainen pätevyys,

eikä sitä saa hävittää polttamalla, jotta vältetään ympäristövahingot tai muut

haitat.

VAROITUS

Yleinen turvallisuus

> Lapsia on valvottava, jotta he eivät leiki

laitteella.

> Jos virtajohto on vaurioitunut, valmistajan tai

sen huoltoliikkeen tai vastaavan pätevyyden

omaavien henkilöiden on vaihdettava se

vaaran välttämiseksi.

> Älä säilytä laitteen sisällä räjähtäviä aineita,

kuten aerosolipurkkeja, joissa on syttyvää

ponneainetta.

> Laite on irrotettava pistorasiasta ennen

laitteen huoltotoimenpiteitä.

> VAROITUS:

Pidä laitteen sisällä tai

sisäänrakennetussa rakenteessa olevat

ilmanvaihtoaukot vapaina.

> VAROITUS:

Älä käytä muita kuin valmistajan

suosittelemia mekaanisia laitteita tai keinoja

sulatusprosessin nopeuttamiseksi.

> VAROITUS:

Varo vaurioittamasta

jäähdytysainepiiriä.

> VAROITUS:

Älä käytä sähkölaitteita laitteen

sisällä, ellei valmistaja suosittele sitä.

> V

AROITUS:

Pakastin on hävitettävä paikallisten

määräysten mukaisesti, sillä siinä käytetään

syttyvää kaasua ja kylmäainetta.

VAROITUS:

Kun asetat laitetta paikalleen,

varmista, että virtajohto ei ole jäänyt

mihinkään kiinni tai vaurioitunut.

VAROITUS:

Älä laita jatkojohtoja tai

kannettavia virtalähteitä laitteen taakse.

> Älä käytä jatkojohtoja tai maadoittamattomia

(kaksipiikkisiä) sovittimia.

> Laitteen epävakaudesta johtuvan vaaran

välttämiseksi se on kiinnitettävä ohjeiden

mukaisesti.

> Laite on irrotettava virtalähteestä ennen

lisävarusteen asennuksen aloittamista.

Varmista, ettei virtajohto jää laitteen alle

jumiin. Älä astu virtajohdon päälle.

HUOMIO

Päivittäinen käyttö

> Älä vedä virtajohdosta, kun irrotat pakastimen

pistokkeen pistorasiasta. Tartu pistokkeeseen

ja vedä se irti pistorasiasta.

> Varmistaaksesi turvallisen käytön, älä

vahingoita virtajohtoa tai käytä virtajohtoa,

jos se on vahingoittunut tai kulunut.

> Käytä erillistä pistor

asiaa, jota ei jaeta muiden

sähkölaitteiden kanssa.

> Pistokkeen tulee olla tiukasti liitetty

pistorasiaan, muuten seurauksena voi olla

tulipalo.

> Varmista, että pistorasian maadoitus on

toteutettu luotettavalla maadoitusjohtimella.

> Jos haistat kaasua tai muita palavia kaasuja,

sulje kaasun syöttöventtiili välittömästi ja

avaa ovet ja ikkunat tuulettaaksesi alueen.

> Kaasuvuodon sattuessa älä irrota jääkaappia

pistorasiasta äläkä käytä sähkökytkimiä;

kipinä voi sytyttää kaasun ja aiheuttaa

tulipalon.

> Älä käytä laitteen päällä sähkölaitteita,

elleivät ne ole valmistajan suosittelemia.

> Pakastimen oven ja rungon väliset raot ovat

pienet, älä aseta kättäsi näille alueille, jotta

sormesi ei jää puristuksiin. Ole varovainen, kun

suljet pakastimen oven, jotta vältät putoavat

tuotteet.

> Älä nosta elintarvikkeita tai astioita, etenkään

metalliastioita, märillä käsillä pakastusosaan

pakastimen ollessa käynnissä, jotta vältät

paleltumat.

> Älä anna lasten mennä pakastimen sisälle tai

kiivetä sen päälle, muutoin lapsi voi tukehtua

tai saada putoamisvamman.

> Älä aseta painavia esineitä pakastimen päälle.

Ne voivat pudota ovea avattaessa tai

suljettaessa ja aiheuttaa vamman.

> Älä laita syttyviä, räjähtäviä, haihtuvia

ja voimakkaasti syövyttäviä aineita

pakastimeen, jotta vältät tuotteen

vahingoittumisen tai tulipalot.

> Älä aseta syttyviä esineitä pakastimen lähelle

tulipalojen välttämiseksi.

> Pakastin on tarkoitettu kotitalouskäyttöön,

kuten elintarvikkeiden säilytykseen, sitä ei

saa käyttää muihin tarkoituksiin, kuten veren,

lääkkeiden tai biologisten tuotteiden ym.

säilytykseen.

> Älä säilytä olutta, virvokkeita tai muita

pulloissa tai suljetuissa säiliöissä olevia

nesteitä pakastimessa, sillä muutoin pullot

tai suljetut säiliöt voivat halkeilla jäätymisen

vuoksi ja aiheuttaa vahinkoja.

VAROITUS

Tätä laitetta saavat käyttää vähintään 8-vuotiaat

lapset ja henkilöt, joilla on heikentyneet fyysiset,

aistinvaraiset tai henkiset kyvyt tai joilla ei ole

riittävästi kokemusta tai tietoa, jos heitä valvotaan tai

heitä on opastettu laitteen turvallisessa käytössä, ja jos

he ymmärtävät siihen liittyvät vaarat. Lapset eivät saa

leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa

laitetta ilman valvontaa.

Elintarvikkeiden kontaminaation välttämiseksi

noudata seuraavia ohjeita:

Oven avaaminen pitkiksi ajoiksi voi nostaa

lämpötilaa merkittävästi laitteen sisällä.

Puhdista säännöllisesti pinnat, jotka

voivat joutua kosketuksiin elintarvikkeiden

kanssa kuten myös käsiksi päästävät

tyhjennysjärjestelmät.

Puhdista vesisäiliöt, jos niitä ei ole käytetty

48 tuntiin; huuhtele vesijohtoverkkoon liitetty

vesijärjestelmä, jos vettä ei ole laskettu 5

päivään.

(Huomaa 1)(*)

Säilytä raakaa lihaa ja kalaa sopivissa

astioissa pakastimessa, jotta ne eivät pääse

kosketuksiin muiden elintarvikkeiden kanssa

eivätkä valu muiden elintarvikkeiden päälle.

Kahdella tähdellä merkityt pakasteosastot

soveltuvat valmiiksi pakastettujen

elintarvikkeiden säilytykseen, jäätelön

säilytykseen tai valmistukseen sekä jääpalojen

valmistukseen.

(Huomaa 2)(*)

1 tähden, 2 tähden ja 3 tähden osastot

eivät sovellu tuoreiden elintarvikkeiden

pakastamiseen.

(huomaa 3)(*)

Laitteet, joissa ei ole 4 tähden osastoa:

tämä kylmälaite ei sovellu elintarvikkeiden

pakastamiseen.

(huomaa 4)(*)

Jos pakastin jätetään tyhjäksi pitkäksi

aikaa, sammuta, sulata, puhdista, kuivaa ja

jätä luukku auki, jotta laitteeseen ei pääse

muodostumaan hometta.

Huomaa 1, 2, 3, 4: Varmista soveltuuko se oman

tuotteesi osastotyyppiin.

(*): Tämä ominaisuus

riippuu ostetusta mallista.

”4 tähden” symboli: Pakastinosa on –18 °C tai

kylmempi, siinä pystyy pakastamaan nopeasti

tietyn määrän elintarvikkeita.

”3 tähden” symboli: Pakastinosa on –18 °C tai

kylmempi.

”2 tähden” symboli: Pakastinosa on –12 °C tai

kylmempi.

”1 tähden” symboli: Pakastinosan tavoitelämpötila

ja säilytysolosuhteet ovat –6 °C.

HUOMIO

Tätä tuotetta ei suositella käytettäväksi sellaisten

pistorasioiden tai pääkytkinten kanssa, joissa on AFCI-/

GFCI-toiminto. Se voi aiheuttaa väärän laukaisun.

1. Se ei aiheuta turvallisuusvaaraa, kun se laukeaa.

2. Jos laukeaminen toistuu, on suositeltavaa vaihtaa

pistorasia tai pääkytkin sellaiseen, jossa ei ole AFCI-/

GFCI-toimintoa.

VAROITUS

Lapsen kiinnijäämisen vaara. Ennen kuin heität vanhan

pakastimen pois:

> Irrota ovet.

> Jätä hyllyt paikoilleen jotta lapset eivät voi

helposti kiivetä sisälle.

YMPÄRISTÖNSUOJELU

Vanhojen sähkölaitteiden hävittäminen

ympäristöystävällisellä tavalla

Tämä yliviivatun pyörillä varustetun

jäteastian symboli osoittaa, että

sähkö- ja elektroniikkalaiteromu

(WEEE) on hävitettävä erillään

yhdyskuntajätteestä.

Vanhat sähkötuotteet voivat sisältää vaarallisia

aineita, joten vanhan laitteesi asianmukainen

hävittäminen auttaa estämään mahdolliset

haitalliset vaikutukset ympäristölle ja ihmisten

terveydelle. Vanha laitteesi voi sisältää

uudelleenkäytettäviä osia, joita voidaan käyttää

muiden tuotteiden korjaamiseen, ja muita

arvokkaita materiaaleja, jotka voidaan kierrättää

rajallisten resurssien säästämiseksi.

HUOMIO

Pakastimessa käytetty kylmäaine ja syklopentaanivaahtoaine

ovat syttyviä. Kun pakastin romutetaan, se on tästä syystä

pidettävä etäällä palonlähteistä ja se on otettava talteen

erityisen talteenottoyrityksen toimesta, jolla on asianmukainen

pätevyys, eikä sitä saa hävittää polttamalla, jotta vältetään

ympäristövahingot tai muut haitat.

Pakkauksen tiedot

Tuotteen pakkausmateriaalit on valmistettu

kierrätettävistä materiaaleista kansallisten

ympäristösäädösten mukaisesti. Älä hävitä

pakkausmateriaaleja kotitalousjätteen tai muun

jätteen mukana. Toimita ne paikallisten viranomaisten

osoittamiin pakkausmateriaalien keräyspisteisiin.

ASENNUSOHJE

Ennen ensimmäistä käyttökertaa

Poista ulko- ja sisäpakkaus, pyyhi ulkopuoli huolellisesti pehmeällä kuivalla liinalla ja sisäpuoli kostealla, haalealla

liinalla.

Ennen kuin liität pakastimen virtalähteeseen, tarkista, että laitteen arvokilvessä ilmoitettu jännite vastaa kotisi

jännitettä. Eri jännite voi vahingoittaa laitetta.

Laite on maadoitettava. Valmistaja ei ole vastuussa vahingoista, jotka voivat aiheutua käytöstä ilman maadoitusta.

Tilatarvekaavio

A B C D E

557 1785 550 1676 1770

Huomaa: Kaikki mitat ovat millimetrejä

Ympäristön lämpötila

Ilmastoluokasta riippuen tämä pakastin on tarkoitettu

käytettäväksi oikeanpuoleisessa taulukossa

määritellyllä ympäristön lämpötila-alueella.

Tuote ei välttämättä toimi kunnolla määritetyn alueen

ulkopuolisissa lämpötiloissa.

Ilmastoluokan löydät tuotekilvestä.

Ilmastoluokka Ympäristön lämpötila

SN +10 – +32 °C

N +16 – +32 °C

ST +16 – +38 °C

T +16 – +43 °C

Jos sinulla on epäilyksiä asennuksesta, käänny myyjän,

asiakaspalvelumme tai lähimmän valtuutetun huoltoliikkeen

puoleen.

HUOMAUTUS

Pakastimen jäähdytystehoon ja virrankulutukseen voivat vaikuttaa ympäristön lämpötila, oven avaamistiheys ja pakastimen sijainti.

Suosittelemme lämpötila-asetusten säätämistä tarpeen mukaan.

Kaappiin asennus

Kaapin kokovaatimukset. (Jalkalista ja kaapin takaosa varustetaan läpimenevällä lämmönpoistokanavalla.)

A: kaapin levyn paksuus

Pakastin asennetaan kaappiin seuraavasti:

Yläsuojalevyn asennus

Ota yläsuojalevy esiin ja poista pakkauspussi; Asenna yläsuojalevy näytettyyn kohtaan ja kiinnitä se kolmella ruuvilla.

1773-1780mm

H+4

1800-2000mm

H 1785+A mm

1676mm

1785mm

1770mm

557mm

550mm

>200cm

564~570mm

min 50mm

Ovien kääntäminen

Oven avautumissuunnan muuttaminen esimerkiksi vasemmalta oikealle tapahtuu seuraavasti:

1. Avaa ovi ja vedä tapit ulos ylä- ja alapalkista.

2. Irrota saranaruuvit ja poista ovi varovasti, koska se on hyvin raskas.

3. Irrota oven ylä- ja alasaranat ja kiinnitä saranat oveen vastakkaiselle puolelle.

4. Asenna ovi takaisin kaappiin ja kiinnitä se ruuvilla. Työnnä sitten tapit oikealla puolella oleviin saranaruuvien

reikiin. Oven kääntäminen valmis.

5. Pakastimen asettaminen kaappiin.

> Pura pakastin pakkauksesta ja ota asennustarvikkeet pakastimen ovesta.

Oven avautumispuolen kiinnike x 2

Oven avautumispuolen kiinnikkeen suojus x 2

Saranapuolen kiinnike x 2

Saranapuolen kiinnikkeen suojus x 2

Yläsuojalevyn kansi x 2

Tiivistenauha x 1

Oven yläpuolen koristekansi x 1

Alatuen suojus x 4

Saranan koristekansi x 2

Itsekierteittävä ruuvi (ST4.2 x 13) x 14

Itsekierteittävä ruuvi (ST4.2 x 19) x 4

Itsekierteittävä ruuvi (ST3.9 x 16) x 4

Itsekierteittävä ruuvi (ST2.9 x 11) x 8

> Sulje pakastimen ovi, ota virtajohto esiin ja kytke se pistorasiaan tai kaapin kaapelireiän läpi.

Virtapistoke

Alatuki

Rajoituskoukku

> Kun olet siirtänyt pakastinta kaappiin tietyn matkan, avaa pakastimen alaosassa oleva rajoituskoukku. Säädä

pakastimen sijainti niin, että se on lähellä kaappia saranapuolella ja yläpuolen suojalevyn taivutus koskettaa

kaapin reunaa ja tukirajoituskoukut kaapin alareunaa. Varo, ettei virtajohto jää puristuksiin asettamisen aikana.

> Kiinnitä alatuki 19 x ST4.2 -ruuveilla ja yläsuojalevy 16 x ST3.9 -ruuveilla puukaappiin. Varmista kiinnityksen

aikana, että pakastin ei ole vinossa.

Itsekierteittävä ruuvi (ST3.9 x 16) x 2

Itsekierteittävä ruuvi (ST4.2 x 19) x 2

Itsekierteittävä ruuvi (ST3.9 x 16) x 2

Itsekierteittävä ruuvi (ST4.2 x 19) x 2

> Avaa pakastimen ovi ja kiinnitä saranat kaapin sivupaneeliin 13 x ST4.2 -ruuveilla. Pidä ovi ylhäällä ruuvien

kiinnittämisen aikana.

Itsekierteittävä ruuvi (ST4.2 x 13) x 2

6. Kaapin oven asentaminen.

> Sulje pakastimen ovi, ota kohdistusnauha pakastimen ovesta ja kiinnitä se kaapin yläpintaan. Säädä

kiinnityslevykokoonpano keskelle ja mittaa etäisyys (W) keskimmäisen kiinnitysreiän keskeltä kaapin

sivureunaan. Säilytä kohdistuspidike paikallaan; löysää kiinnityslevykokoonpanon laippamutterit ja irrota

kiinnityslevykokoonpano sekä kohdistusnauha.

Sarana

Kiinnityslevy

Kohdistusnauha

Laippamutteri

> Käännä kaapin ovi ympäri, anna kohdistusnauhan tarttua puuoven yläreunaan niin, että kiinnityslevy kiinnittyy

kaapin oven takapaneeliin.

Säädä kiinnityslevykokoonpanoa, kunnes sen keskilinjan ja puuoven sivureunan välinen etäisyys on W, ja kiinnitä

se 13 x ST4.2 -ruuveilla. Poista kohdistusnauha asennuksen jälkeen.

Itsekierteittävä ruuvi

(ST4.2 x 13) x 6

> Aseta kaapin ovi pakastimen oven kiinnikkeeseen, sulje ovi ja tarkista puuoven ja kaapin välinen kiinnitys.

Varmista sulkeutuminen ja kiinnitä se laippamuttereilla.

> Jos kaapin ovi on vinossa, säädä kaapin ovea alla olevien ohjeiden mukaisesti:

•

Säädä korkeutta (Z) (noin 5 mm) säätämällä kiinnikkeen muttereita jakoavaimella;

•

Löysää hieman laippamuttereita, siirrä ovea vasemmalle ja oikealle sen asennon (X) säätämiseksi (noin 5 mm) ja

kiristä laippamutterit, kun ovi on säädetty oikeaan asentoon;

•

Löysää hieman kuusikulmaisia ristipääruuveja, siirrä ovea taaksepäin ja eteenpäin etu–taka-asennon (Y)

säätämiseksi (noin 5 mm), ja kiristä kuusikulmaiset ristipääruuvit, kun ovi on säädetty oikeaan asentoon.

> Kiinnitä pakastimen ovi kaapin oveen sivukiinnikkeellä.

> Kiinnitä ensin saranapuolen sivukiinnike, jotta kaapin ovi voidaan säätää oikeaan asentoon.

Saranapuolen kiinnike x 2

Itsekierteittävä ruuvi (ST4.2 x 13) x 2

Itsekierteittävä ruuvi (ST2.9 x 11) x 4

> Jos kaapin oven alaosa on vinossa, säädä kaapin ovea alla olevien ohjeiden mukaisesti:

•

Kiristä hieman sivukiinnikkeen ruuveja (11 x ST2.9), siirrä ovea vasemmalle ja oikealle sen asennon (X) säätämiseksi

(noin 5 mm) ja kiristä laippamutterit, kun ovi on säädetty oikeaan asentoon;

•

Löysää hieman sivukiinnikkeen ruuveja (13 x ST4.2), siirrä ovea taaksepäin ja eteenpäin etu–taka-asennon (Y)

säätämiseksi (noin 5 mm) ja kiristä ruuvit, kun ovi on säädetty oikeaan asentoon.

Oven avautumispuolen kiinnike x 2

Itsekierteittävä ruuvi (ST4.2 x 13) x 2

Itsekierteittävä ruuvi (ST2.9 x 11) x 4

> Kun kaapin ovi on säädetty oikeaan asentoon, kiinnitä oven avautumispuolen sivukiinnike.

> Asennuksen päättäminen.

Asenna yläsuojalevyn kansi b.

Asenna oven koristesuojus

Asenna alatuen suojus d.

Asenna oven koristesuojus

e. Asenna saranapuolen kiinnikkeen suojus f.

Asenna oven avautumispuolen sivukiinnikkeen suojus

Asenna tiivistenauha

HUOMAUTUS

Erot:

Teknisten muutosten ja erilaisten mallien vuoksi osa tämän käyttöoppaan kuvista saattaa erota omasta mallistasi.

Lampun vaihtaminen

LED-lamppuja saa vaihtaa ja huoltaa vain valmistaja,

sen huoltoedustaja tai vastaavasti pätevä henkilö.

Tämä tuote sisältää energiatehokkuusluokan (F)

valonlähteen.

Kun olet liittänyt virtajohdon (tai pistokkeen) liitäntään, odota

2 tai 3 tuntia ennen kuin laitat elintarvikkeita laitteen sisälle.

Jos lisäät elintarvikkeet ennen kuin laite on jäähtynyt kokonaan,

elintarvikkeet voivat pilaantua.

Laitteen siirtäminen

1. Poista kaikki tuotteet laitteesta.

2. Vedä virtapistoke irti ja kiinnitä se.

3. Teippaa osat, kuten hyllyt ja ovi, jotta ne eivät

putoa, kun laitetta siirretään.

4. Siirrä laitetta kahden henkilön voimin

varovasti. Kun kuljetat laitetta pitkän matkan,

pidä laite pystyssä.

Energiansäästövinkkejä

Älä sijoita laitetta liesien, pattereiden tai muiden

lämmönlähteiden läheisyyteen. Jos ympäristön

lämpötila on korkea, kompressori käy useammin ja

pidempään, jolloin energiankulutus kasvaa.

Varmista, että laitteen alaosassa, sivuilla ja takaosassa

on riittävä ilmanvaihto.

Huomioi myös luvussa ”Asennus” esitetyt

etäisyysmitat.

Laatikoiden ja hyllyjen sijoittelu tuotekuvassa esitetyllä

tavalla tarjoaa tehokkaimman energiankäytön ja se

tulisi säilyttää mahdollisimman pitkälle.

Isomman säilytystilan saamiseksi keskimmäiset

laatikot ja hyllyt voidaan poistaa. Ylä- ja alalaatikot ja

hyllyt tulee tarvittaessa poistaa viimeisenä.

Tasaisesti täytetty pakastin edistää optimaalista

energiankäyttöä.

Anna lämpimien elintarvikkeiden jäähtyä ennen

niiden laittamista pakastimeen. Valmiiksi jäähtyneet

elintarvikkeet parantavat energiatehokkuutta.

Anna pakastetun ruoan sulaa jääkaappiosastossa.

Pakastetun ruoan kylmyys vähentää energiankulutusta

jääkaappiosastossa ja parantaa siten

energiatehokkuutta. Avaa ovi vain niin lyhyesti kuin on

tarpeen kylmähävikin minimoimiseksi. Oven avaaminen

lyhyesti ja kunnollinen sulkeminen vähentävät

energiankulutusta.

Lämpötilan asettaminen enintään välttämättömään

lämpötilaan edistää optimaalista energiankäyttöä.

Laitteen ovitiivisteiden on oltava täysin ehjät, jotta

ovet sulkeutuvat kunnolla ja energiankulutus ei

lisäänny tarpeettomasti.

TUOTTEEN YLEISKUVAUS

Osat ja toiminnot

1 Lämpötilan säätöpaneeli 2 LED-valo

3 Hylly 4 Säilytyslaatikko

5 Vetolaatikko

> Energian mahdollisimman tehokkaan käytön varmistamiseksi pidä kaikki sisäosat, kuten lokerot ja vetolaatikot,

valmistajan ilmoittamissa paikoissa.

HUOMAUTUS

Erot:

Teknisten muutosten ja erilaisten mallien vuoksi osa tämän käyttöoppaan kuvista saattaa erota omasta mallistasi.

KÄYTTÖOHJEET

Käyttö ja toiminnot

Käyttöpaneeli

Painike

A Valmiustilapainike

B Lämpötilan asetuspainike ja jääkaappi/pakastin-vaihtopainike

Näyttöruutu

1 6°C/-16°C 3

2 4°C/-20°C 4

2°C/-24°C

TEHOJÄÄHDYTYS / -PAKASTUS

5 Valo päällä PAKASTIN

Näyttö

Kun laite kytketään ensimmäisen kerran päälle, näyttö syttyy 3 sekunniksi, samalla kun käynnistysääni kuuluu, sitten

näyttö siirtyy normaaliin käyttötilaan; (ensimmäisellä käynnistyksellä laite on pakastustilassa. PAKASTIN-valo palaa,

pakastusasetus on kaksi ja lämpötila -20 °C).

Näyttää vikakoodin, jos on vika (kiertävä näyttö); näyttää asetetun lämpötilan, kun vikaa ei ole.

Näyttöpaneeli on päällä, kun ovi on auki ja se sammuu 30 sekunnin kuluttua oven sulkemisesta;

Jos näyttöpaneeli ei syty, paina mitä tahansa näppäintä. Näyttöpaneeli tulee näkyvään ja sillä voidaan säätää

toimintaa.

Vikakoodi Vian kuvaus

LED

”1”

ja LED

”2”

palavat Pakastuslämpötilan anturin piiri

LED

”1”

ja LED

”3”

palavat Pakastimen sulatusanturi

LED

”2”

ja LED

”4”

palavat Tiedonsiirtovika

LED

”1”

ja LED

”4”

palavat Ympäristön lämpötila-anturi

Lukitseminen ja avaaminen

Ei lukitus- tai avaustoimintoa.

Asetus tulee voimaan 15 sekunnin käyttämättömyyden jälkeen.

Lämpötila-asetus

Joka kerta, kun lämpötilan asetuspainiketta ”A” painetaan, lämpötila muuttuu yhdellä. Kun lämpötila-asetus on

valmis, jääkaappi alkaa toimia asetetun arvon mukaisesti 15 sekunnin kuluttua.

Suositeltu asetuslämpötila: -20 °C / 4 °C;

Automaattinen poistuminen tehopakastustilasta: 24 t

Säätöjärjestys on:

Asetus 1 Asetus 2 Asetus 3 Asetus 4

Jääkaappi/pakastin-vaihto

Pidä lämpötilan asetuspainiketta painettuna 3 sekunnin ajan vaihtaaksesi jääkaappi-/pakastintilaan. Jääkaappitilassa

ilmaisinvalo ei pala. Pakastintilassa ilmaisinvalo palaa.

Oven aukiolohälytys ja hälytyksen sammutus

Kun ovi on auki 120 sekuntia, summeri hälyttää, kunnes ovi suljetaan tai painetaan mitä tahansa näppäintä summerin

hälytyksen peruuttamiseksi.

Valmiustila

Pitämällä valmiustilapainiketta painettuna 10 sekunnin ajan siirryt valmiustilaan. Pakastin lakkaa toimimasta ja näyttö

sammuu. Valmiustilassa voit palauttaa normaalin toiminnan pitämällä valmiustilapainiketta painettuna 10 sekunnin

ajan.

Tehojäähdytystila

Tilaan siirtyminen: Paina jääkaappitilassa painiketta ”TEMP.”, kunnes kuvake ” ” syttyy.

Tilasta poistuminen: Tehojäähdytystilasta poistuminen tapahtuu automaattisesti 360 minuutin kuluttua tai

painamalla lämpötilan asetuspainiketta.

Tehopakastustila

Tilaan siirtyminen: Paina pakastintilassa painiketta ”TEMP.”, kunnes kuvake ” ” syttyy.

Tilasta poistuminen: Tehopakastustilasta poistuminen tapahtuu automaattisesti 24 tunnin kuluttua tai painamalla

lämpötilan asetuspainiketta.

Elintarvikkeiden säilyttäminen

Pakastin

Pakastin on tarkoitettu elintarvikkeiden

pakastamiseen alhaisessa lämpötilassa, pakastettujen

elintarvikkeiden pitkäaikaiseen säilytykseen ja

jääkuutioiden tekemiseen.

Kiinnitä huomiota pakasteosan tähtiluokituksiin

ja niistä seuraaviin pakastettujen elintarvikkeiden

säilytysaikoihin.

Älä laita tuoreita ja pakastettuja elintarvikkeita

vierekkäin. Pakastettu ruoka voi sulaa.

Kun pakastat suuria määriä tuoreita elintarvikkeita

(kuten lihaa, kalaa tai paloiteltua lihaa), jaa ne ennen

pakastimeen laittamista useisiin pieniin paloihin, jotta

ne voidaan pakastaa nopeasti ja poimia helposti.

Noudata elintarvikevalmistajien pakkauksissa

suosittelemaa säilytysaikaa. Jos pakkauksessa ei ole

tietoa, elintarvikkeita ei saa säilyttää pakastettuna

pidempään kuin kolme kuukautta ostopäivästä.

Kun ostat pakasteita, varmista, että niitä on

säilytetty sopivassa lämpötilassa ja ettei pakkaus ole

vaurioitunut.

Pakastetut elintarvikkeet tulee säilyttää sopivissa

yksittäispakkauksissa, jotta viereiset elintarvikkeet

eivät pääse saastumaan. Käytä sulaneet tai sulatetut

elintarvikkeet välittömästi, älä pakasta niitä uudelleen.

Pitkäaikaisen sähkökatkon tai laitteen toimintahäiriön

sattuessa poista säilytettävät pakasteet ja tarkista,

ovatko ne vielä syötäviä, ja säilytä ne sitten riittävän

viileässä paikassa tai toisessa laitteessa.

Elintarvikkeet voi sulattaa ottamalla ne pois

pakastimesta ja jättämällä ne sulamaan

huoneenlämpöön tai jääkaappiin. Voit sulattaa

elintarvikkeet nopeasti käyttämällä esimerkiksi

mikroaaltouunin sulatustoimintoa.

Jos haluat sulattaa vain osan pakkauksesta, ota

siitä haluamasi annos ja sulje välittömästi loput

pakkauksesta. Tällä tavalla vältät ”jääpoltteen” ja

vähennät jääkiteiden muodostumista jäljellä oleviin

elintarvikkeisiin.

Jääkaappi

Kosteuden ja siitä seuraavan jään kertymisen

vähentämiseksi älä koskaan laita nestettä

jääkaappiosastoon avaamattomissa astioissa.

Huurteella on taipumus kerääntyä höyrystimen

viileimpiin osiin. Peittämättömien nesteiden

säilyttäminen aiheuttaa tiheämmän sulatustarpeen.

Älä koskaan laita lämpimiä ruokia jääkaappiosastoon.

Niiden tulee ensin jäähtyä huoneenlämpöisiksi ja

sitten ne on sijoitettava niin, että riittävä ilmankierto

jääkaapissa varmistetaan.

Elintarvikkeet tai ruoka-astiat eivät saa koskettaa

jääkaapin takaseinää, koska ne voivat jäätyä seinään.

Älä avaa laitteen ovea jatkuvasti.

Jääkaappiosastoon voidaan laittaa lihaa ja puhdasta

kalaa (pakattuna pakettiin tai muovikelmuun), jotka

voidaan käyttää 1–2 päivän kuluessa.

Pakkaamattomat hedelmät ja vihannekset voidaan

sijoittaa tuoreille hedelmille ja vihanneksille

tarkoitettuun laatikkoon.

HUOMAUTUS

Liian suuren elintarvikemäärän pakastaminen heti ensimmäisen

virran kytkemiskerran jälkeen voi heikentää pakastimen

pakastustehoa.

Säilytysajat ja lämpötilat

Huomautus: Liian pitkä säilytys tai säilyttäminen

sopimattomassa pakastuslämpötilassa voi

aiheuttaa laadun heikkenemistä tai elintarvikkeiden

pilaantumisen, mikä aiheuttaa ruokahävikkiä,

syömäkelvottomuuden ja mahdollisen

ruokamyrkytyksen. Vähimmäislämpötilan

tulisi useimmissa tapauksissa olla -18 °C tai

kylmempi. Noudata alla olevia suositeltuja

enimmäissäilytysaikoja:

> Padat, jäätelö, makkarat, leipä: 2–6 kuukautta.

> Kala, katkaravut, lammas, liha: 4–8 kuukautta.

> Vihannekset, hedelmät, siipikarja, naudanliha:

6–12 kuukautta.

KUNNOSSAPITO JA PUHDISTUS

HUOMIO

Irrota laite sähköverkosta ennen

rutiinikunnossapitotoimia. Odota vähintään 5

minuuttia ennen kuin käynnistät laitteen uudelleen,

sillä usein toistuva käynnistäminen voi vahingoittaa

kompressoria.

Pidä kiinni pistokkeesta, älä johdosta, kun irrotat

laitteen pistorasiasta.

Älä raaputa huurretta ja jäätä terävillä esineillä.

Älä käytä suihkeita, sähkölämmittimiä, kuten

lämmitintä, hiustenkuivaajaa, höyrypesuria tai

muita lämmönlähteitä, jotta vältät muoviosien

vaurioitumisen.

Poista pöly laitteen takaa vähintään kerran vuodessa,

jotta vältät tulipalovaaran sekä lisääntyneen

energiankulutuksen.

Tarkista oven tiiviste säännöllisesti roskien varalta.

Puhdista oven tiiviste pehmeällä liinalla, joka on

kostutettu saippuaveteen tai laimeaan pesuaineeseen.

Tuotteen sisätilat on puhdistettava säännöllisesti

hajujen välttämiseksi.

Puhdista tuotteen sisäpuoli pehmeällä liinalla tai

sienellä. Käytä seosta, jossa on kaksi ruokalusikallista

ruokasoodaa ja litra lämmintä vettä. Huuhtele sitten

vedellä ja pyyhi kuivaksi. Puhdistuksen jälkeen avaa ovi

ja anna jääkaapin kuivua luonnollisesti ennen virran

kytkemistä päälle.

Tuotteen vaikeasti puhdistettavat alueet (kuten

kapeat raot, aukot tai kulmat) on suositeltavaa pyyhkiä

säännöllisesti pehmeällä liinalla, pehmeällä harjalla

s. ja tarvittaessa yhdistettynä joihinkin apuvälineisiin

(kuten ohuisiin varsiin), jotta varmistetaan, ettei näille

alueille kerry epäpuhtauksia tai bakteereja.

Älä käytä saippuaa, pesuainetta, hankaavaa

puhdistusainetta, suihkepuhdistusainetta jne., koska

ne voivat jättää hajuja tuotteen sisälle tai pilata

elintarvikkeet.

Pyyhi tuotteen ulkopinta pehmeällä liinalla, joka on

kostutettu saippuaveteen, pesuaineeseen tms. ja pyyhi

sitten kuivaksi.

Älä käytä kovia harjoja, teräspalloja, teräsharjoja,

hankausaineita (kuten hammastahnoja),

orgaanisia liuottimia (kuten alkoholia, asetonia,

isoamyyliasetaattia tms.), kiehuvaa vettä, happamia

tai emäksisiä aineita, jotka voivat vahingoittaa laitteen

pintaa ja sisäosia. Kiehuva vesi ja orgaaniset

liuottimet, kuten bentseeni, voivat muuttaa muoviosia

tai vahingoittaa niitä.

Älä huuhtele suoraan vedellä tai muilla nesteillä

puhdistuksen aikana, jotta vältät oikosulut tai

sähköeristyksen vahingoittumisen.

HUOMAUTUS

Anna laitteen käydä jatkuvasti, kun se on käynnistetty.

Yleisesti ottaen laitteen toiminnan keskeyttämistä tulee välttää,

muuten sen käyttöikä voi lyhentyä.

Sulatus

Vaikka laite sulattaa automaattisesti, huurrekerros voi

esiintyä pakastimen sisäseinissä, jos pakastelokeron

luukku avataan toistuvasti tai sitä pidetään liian

pitkään auki. Jos huurretta on paksusti, valitse aika,

jolloin elintarvikkeita on vähän ja toimi seuraavasti:

1. Poista olemassa olevat elintarvikkeet ja

lisävarusteet, irrota laitteen pistotulppa

pistorasiasta ja jätä ovi auki. Tuuleta

tila kauttaaltaan nopeuttamaan

sulatustoimenpidettä.

2. Kun sulatus on tehty, puhdista pakastin edellä

kuvatulla tavalla.

HUOMIO!

Älä käytä teräviä esineitä huurteen poistamiseen

laitteesta. Laite tulee liittää takaisin pistorasiaan ja kytkeä päälle

vasta, kun sisäpuoli on kuivunut kokonaan.

Lasihyllyn puhdistaminen

Koska pakastimen sisimmässä osassa, hyllyjen

kosketuskohdissa on rajoitinlistat, sinun on nostettava

hyllyjä ylöspäin, jotta voit vetää ne ulos.

Säädä tai puhdista hyllyt tarpeen mukaan.

Laatikon puhdistaminen

Poista laatikon sisältö. Tartu laatikon kahvaan ja vedä

sitä ulos, kunnes se pysähtyy.

Nosta laatikkoa ylöspäin ja poista se vetämällä ulos.

HUOMAUTUS

Erot:

Teknisten muutosten ja erilaisten mallien vuoksi osa

tämän käyttöoppaan kuvista saattaa erota omasta mallistasi.

VIANMÄÄRITYS

Käyttäjä voi ratkaista seuraavat yksinkertaiset ongelmat itse. Jos ongelmat eivät ratkea, ota yhteyttä

huoltoliikkeeseen.

Ongelma Mahdolliset syyt Ratkaisu

Ei toimi

•

Virtalähde ei ole päällä tai pistoketta ei ole

liitetty kunnolla.

•

Alhainen jännite, virtakatkos tai virtapiiri

on lauennut.

•

Työnnä virtapistoke kunnolla liitäntään.

•

Tarkista kotisi virtalähde.

Valo ei pala

•

Laitetta ei ole liitetty virtalähteeseen.

•

Valo on rikki.

•

Irrota virtajohto ja yhdistä uudelleen.

•

Pätevän henkilön on vaihdettava lamppu uuteen.

Hedelmät tai vihannekset

ovat jäässä

•

Oletko laittanut elintarvikkeet laitteen

takaosaan? Takaseinän lähellä olevalla

alueella lämpötilat ovat kylmimmät.

•

Hedelmät tai vihannekset säilytetään

Fresh/Chill-alueella.

•

Älä laita helposti jäätyviä elintarvikkeita pakastimen

takaosaan.

•

Fresh/Chill -alue on vain lihalle/kalalle.

Liiallinen jäähtyminen

•

Lämpötilan säätöä ei ole asetettu oikein.

•

Aseta lämpötila korkeammaksi.

Kompressori toimii

pitkään

•

Korkea ympäristön lämpötila aiheuttaa

pitkän toiminta-ajan.

•

On laitettu liian paljon elintarvikkeita

kerralla.

•

Elintarvikkeet laitettiin sisälle ennen kuin

ne olivat jäähtyneet.

•

Ovea on avattu liian usein.

•

Sisällä oleva huurrekerros on liian paksu.

•

Tämä on normaalia.

•

Älä laita liian paljon elintarvikkeita kerralla.

•

Odota elintarvikkeiden jäähtymistä ennen kuin

laitat ne sisälle.

•

Älä avaa ovea liian usein.

•

Vaatii sulatusta.

Ovi ei sulkeudu kunnolla

•

Ovi juuttuu tavaroiden takia.

•

Liian paljon elintarvikkeita.

•

Oven tiiviste epämuodostunut.

•

Sijoita laite vakaasti.

•

Älä laita liian paljon elintarvikkeita.

•

Lämmitä oven tiivistettä ja jäähdytä se

kimmoisuuden palauttamiseksi (käytä

sähköpuhallinta tai kuumaa vettä lämmittämiseen).

Ulkoseinä on kuuma

•

Kun laite on toiminnassa, lämpöä haihtuu

ulos kaapin sisällä olevien metalliputkien

kautta.

•

Korkeammat ympäristön lämpötilat kesällä

nostavat ulkoseinän lämpötilaa.

•

Ulkoseinän korkeampi lämpötila on normaalia.

•

Lisää lämmön haihtumistilaa tai aseta laite

ilmastoituun ja viileään paikkaan.

Poikittaiset tai

pystysuorat palkit ovat

kuumia

•

Palkkien sisällä on metalliputkia,

ja putkista vapautuva lämpö estää

kondenssin muodostumisen.

•

Tämä on normaalia.

Hajut

•

Pilaantuneet elintarvikkeet.

•

Voimakkaan hajuiset elintarvikkeet.

•

Kaapin sisätila on likainen.

•

Puhdista ja poista kaikki pilaantuneet

elintarvikkeet.

•

Varmista, että voimakkaasti tuoksuvat

elintarvikkeet on pakattu ilmatiiviisti.

•

Puhdista kaapin sisätila.

Kondensaatiota

muodostuu ulkopintaan

•

Kondensaatiota voi muodostua, kun

huoneen kosteus on korkea.

•

Tämä on normaalia. Pyyhi kondenssivesi pois

kuivalla liinalla.

Kondensaatiota

muodostuu sisäpuolelle

•

Laitteessa ylläpidetään korkeaa

ilmankosteutta, jotta vihannekset ja muut

elintarvikkeet pysyvät tuoreina.

•

Huoneen ilmankosteus on liian korkea ja

ovi on avattu usein.

•

Oven tiiviste ei ole tiivis.

•

Pyyhi kondenssivesi pois kuivalla liinalla.

•

Älä avaa ovea niin usein tai pidä sitä auki liian

kauan.

•

Tarkista oven tiiviste, puhdista tai korjaa sijainti.

Pakastimen normaalin käytön aikana voi kuulua tiettyjä ääniä, jotka eivät vaikuta sen oikeaan

toimintaan.

Äänet, jotka voidaan helposti estää:

> Melu, joka johtuu siitä, että laite ei ole vaakasuorassa – säädä asento käännettävillä etujaloilla. Vaihtoehtoisesti

aseta pehmeästä materiaalista valmistetut tyynyt takarullien alle, erityisesti jos laite asetetaan laattojen päälle.

> Koskettaa viereistä kalustetta – siirrä pakastin kauemmas.

> Laatikoiden tai hyllyjen narina – ota laatikko tai hylly ulos ja laita se takaisin.

> Pullojen kilinän äänet – siirrä pullot erilleen.

Normaalin käytön aikana kuuluvat äänet johtuvat pääasiassa kompressorin toiminnasta (kytkeytyminen päälle) ja

jäähdytysjärjestelmän toiminnasta (jäähdytysaineen virtauksen aiheuttama jäähdyttimen lämpölaajeneminen ja

supistuminen).

LIITE

Erityisesti uutta eurooppalaista standardia varten

Seuraavan taulukon tilattavat osat ovat saatavissa huoltoliikkeen kautta.

Tilattava osa Toimittaja Toimitukseen tarvittava vähimmäisaika

Termostaatit Ammattitaitoinen huoltohenkilöstö

Vähintään 7 vuotta siitä, kun viimeinen malli on tuotu

markkinoille

Lämpötila-anturit Ammattitaitoinen huoltohenkilöstö

Vähintään 7 vuotta siitä, kun viimeinen malli on tuotu

markkinoille

Painetut piirilevyt Ammattitaitoinen huoltohenkilöstö

Vähintään 7 vuotta siitä, kun viimeinen malli on tuotu

markkinoille

Valonlähteet Ammattitaitoinen huoltohenkilöstö

Vähintään 7 vuotta siitä, kun viimeinen malli on tuotu

markkinoille

Ovenkahvat Ammattimaiset korjaajat ja loppukäyttäjät

Vähintään 7 vuotta siitä, kun viimeinen malli on tuotu

markkinoille

Oven saranat Ammattimaiset korjaajat ja loppukäyttäjät

Vähintään 7 vuotta siitä, kun viimeinen malli on tuotu

markkinoille

Lokerot Ammattimaiset korjaajat ja loppukäyttäjät

Vähintään 7 vuotta siitä, kun viimeinen malli on tuotu

markkinoille

Korit Ammattimaiset korjaajat ja loppukäyttäjät

Vähintään 7 vuotta siitä, kun viimeinen malli on tuotu

markkinoille

Oven tiivisteet Ammattimaiset korjaajat ja loppukäyttäjät

Vähintään 10 vuotta siitä, kun viimeinen malli on tuotu

markkinoille

HUOMAUTUS

Tuotetietokannan mallitiedot sekä mallitunnuksen saa verkkolinkistä, joka avautuu tuotteen energiamerkinnässä olevalla QR-koodilla, jos

sellainen on.

Lisätietoja laitteen energiatehokkuudesta saat osoitteesta https://eprel.ec.europa.eu ja tekemällä haun mallinimellä. Mallinimi löytyy

laitteen arvokilvestä.

Tekniset tiedot:

Malli: POFRI177DDN

Ilmastoluokka: SN/N/ST/T

Nimellisjännite: 220–240 V~

Nimellistaajuus: 50 Hz

Kylmäaine: R600a (56 g)

Melu: 35 dB (B-luokka)

Power International AS,

PO Box 523, N-1471 Lørenskog, Norway

Power Norjassa:

https://www.power.no/kundeservice/

P: 21 00 40 00

Power Tanskassa:

https://www.power.dk/kundeservice/

P: 70 33 80 80

Punkt 1 Tanskassa:

https://www.punkt1.dk/kundeservice/

P: 70 70 17 07

Power Suomessa:

https://www.power.fi/tuki/asiakaspalvelu/

P: 0305 0305

Power Ruotsissa:

https://www.power.se/kundservice/

P: 08 517 66 000

Læs følgende råd om sikkerhed, før du tænder apparatet første gang!

> Apparatet er beregnet til husholdningsbrug eller lignende anvendelse såsom personalekøkkener i

butikker, kontorer og andre arbejdsmiljøer, landbrugsejendomme og af gæster på hoteller, moteller

og andre beboelsesejendomme, gæsteboliger og pensionater, cateringvirksomheder og lignende

anvendelse uden for detailområdet.

> Apparatet er ikke beregnet til brug af personer (herunder børn) med nedsatte fysiske, sensoriske eller

mentale evner, eller som mangler erfaring og viden, medmindre de er under opsyn eller har modtaget

undervisning i brugen af apparatet af en person, der er ansvarlig for deres sikkerhed.

Forklaring af ord og symboler

FARE

Signalordet angiver, at der er fare for personers liv og helbred på grund af ekstremt

brandfarlig gas.

ADVARSEL

Signalordet angiver en fare med en mellemhøj risiko, som kan medføre død eller alvorlig

personskade, hvis den ikke undgås.

FORSIGTIG

Signalordet angiver en fare med en lav risiko, som kan medføre mindre eller moderat

personskade, hvis den ikke undgås.

OBS

Signalordet angiver vigtige oplysninger (såsom om skade på ejendom) men ikke om fare.

VIGTIGT:

Vær især opmærksom på beskeder, der indeholder ordene

FARE

ADVARSEL

eller

FORSIGTIG

Disse ord bruges til at henlede din opmærksomhed på en mulig fare, der kan skade dig og andre

alvorligt. Vejledningen beskriver, hvordan du kan reducere risikoen for personskade, og oplyser dig om

konsekvenserne ved ikke at følge vejledningen.

OBS!

Denne betjeningsvejledning er generel. Dette betyder, at nogle funktioner gælder for din fryser,

mens andre ikke gør.

Vi udvikler og forbedrer løbende vores apparattyper og modeller. Vi forbeholder os derfor ret til at foretage

ændringer af design, udstyr og tilbehør for alle typer og modeller uden forudgående varsel.

VIGTIGE SIKKERHEDSANVISNINGER

LÆS OG GEM ANVISNINGERNE!

ADVARSEL:

Risiko for brand/brændbare materialer

Kølemidlet og cyklopentan-skummaterialet, der anvendes i apparatet, er

brændbare. Når apparatet kasseres, skal det derfor holdes væk fra brandkilder og

genindvindes af en speciel genindvindingsvirksomhed med relevante kvalifikationer.

Det må ikke bortskaffes ved forbrænding for at undgå skade på miljøet eller anden

skade.

ADVARSEL

Generel sikkerhed

> Børn skal være under opsyn for at sikre, at de

ikke leger med apparatet.

> Hvis ledningen beskadiges, skal den udskiftes

af producenten eller dennes servicetekniker

eller en tilsvarende kvalificeret person, så der

ikke opstår farlige situationer.

> Opbevar ikke eksplosive materialer såsom

aerosoldåser med brændbar drivgas i

apparatet.

> Træk ledningen til apparatet ud af

stikkontakten før brugervedligeholdelse på

apparatet.

ADVARSEL:

Sørg for at holde

ventilationsåbninger på apparatet eller i

indbygningselementer fri for forhindringer.

ADVARSEL:

Brug ikke mekaniske redskaber

eller andre midler til at fremskynde

afrimningen, medmindre de er anbefalet af

producenten.

ADVARSEL:

Undgå at beskadige kredsløbet til

kølemiddel.

ADVARSEL:

Brug ikke elektriske apparater

i rummene til opbevaring af madvarer i

apparatet , medmindre de er af en type, der er

anbefalet af producenten.

ADVARSEL:

Bortskaf fryseren i henhold til

lokale bestemmelser, da det indeholder

brændbar gas og brændbart kølemiddel.

ADVARSEL:

Sørg for, at ledningen ikke kommer

i klemme eller beskadiges, når du placerer

apparatet.

ADVARSEL:

Placer ikke stikdåser med flere stik

eller bærbare strømforsyninger bag apparatet.

> Brug ikke forlængerledninger eller adaptere

uden jordforbindelse (to ben).

> Apparatet skal fastgøres i henhold til

vejledningen for at undgå fare på grund af

ustabilitet.

> Apparatet skal afbrydes fra strømforsyningen,

før der installeres tilbehør. Sørg for, at

ledningen ikke klemmes af apparatet. Træd

ikke på ledningen.

FORSIGTIG

Daglig brug

> Træk ikke i ledningen til fryseren, når du

trækker stikket ud af stikkontakten. Hold fast

i stikket, og træk det direkte ud af

stikkontakten.

> Gør ikke skade på ledningen, og brug

ikke en beskadiget eller slidt ledning af

sikkerhedsmæssige årsager.

> Brug en separat stikkontakt, der ikke deles

med andre elektriske apparater.

> Forbindelsen mellem stikket og stikkontakten

skal være ordentlig. Ellers kan der opstå brand.

> Kontrollér, at stikkontaktens

jordledningselektrode er udstyret med en

pålidelig jordforbindelsesledning.

> Hvis du lugter gas eller andre brandfarlige

gasser, skal du straks lukke for

gastilførselsventilen og åbne døre og vinduer

for at ventilere området.

> I tilfælde af en gaslækage må du ikke trække

stikket til køleskabet ud eller betjene nogen

elektriske kontakter; gnisten kan antænde

gassen og forårsage en brand.

> Brug ikke elapparater oven på køleskabet,

medmindre de er af en type, der anbefales af

producenten.

> Mellemrummet mellem fryserdøren og

kabinettet er lille. Stik ikke din hånd ind i disse

mellemrum for at undgå at klemme fingrene.

Vær forsigtig, når du lukker fryserdøren for at

undgå, at genstande falder ned.

> Tag ikke madvarer eller beholdere (især

metalbeholdere) ud af fryserummet med våde

hænder, når fryseren kører, for at undgå

forfrysninger.

> Lad ikke børn kravle ind i eller op på fryseren.

Det kan medføre kvælning eller personskade

på barnet ved fald.

> Placer ikke tunge genstande oven på fryseren,

da de kan falde ned og forårsage personskade

ved et uheld, når døren åbnes eller lukkes.

> Læg ikke brandfarlige, eksplosive, ustabile

og stærkt ætsende genstande i fryseren

for at forhindre skader på produktet eller

brandskader.

> Placer ikke brandfarlige genstande i nærheden

af fryseren for at undgå brand.

> Fryseren er beregnet til husholdningsbrug

såsom opbevaring af madvarer. Den må ikke

bruges til andre formål såsom opbevaring af

blod, medicin, biologiske produkter osv.

> Opbevar ikke øl, drikkevarer eller andre væsker

i flasker eller lukkede beholdere i fryserummet

i fryseren. Det kan medføre, at flaskerne

eller de lukkede beholdere revner på grund af

frysning og forårsager skader.

ADVARSEL

Apparatet må bruges af børn på 8 år eller derover og

personer med reducerede fysiske, sensoriske eller

mentale evner, eller som mangler erfaring og viden,

hvis de er under opsyn eller har modtaget undervisning

i sikker brug af apparatet og forstår de involverede

farer. Børn må ikke lege med apparatet. Børn må kun

udføre rengøring og brugervedligeholdelse under opsyn.

Overhold følgende anvisninger for at undgå forurening

af madvarer:

Åbning af låget i længere perioder

kan medføre en betydelig forøgelse af

temperaturen i apparatets rum.

Rengør regelmæssigt overflader, der

kan komme i kontakt med madvarer, og

tilgængelige afløbssystemer.

Rengør vandbeholdere, hvis de ikke har

været anvendt i 48 timer. Skyl vandsystemet

tilsluttet en vandforsyning, hvis der ikke er

tappet vand i fem dage.

(Bemærkning 1)(*)

Opbevar råt kød og fisk i egnede beholdere i

fryseren for at undgå kontakt med eller dryp

på andre madvarer.

Rum med to stjerner til frosne madvarer

er egnede til opbevaring af allerede frosne

madvarer, opbevaring eller tilberedning af is

og frysning af isterninger.

(Bemærkning 2)(*)

Rum med henholdsvis en, to eller tre stjerner

er ikke egnede til indfrysning af friske

madvarer.

(Bemærkning 3)(*)

Hvad angår apparater uden et rum med

4 stjerner: Køleskabet er ikke egnet til

nedfrysning af madvarer.

(Bemærkning 4)(*)

Hvis apparatet står tomt i en længere periode,

skal du slukke apparatet, afrime, rengøre og

aftørre apparatet samt lade låget stå åbent

for at forhindre dannelse af mug i apparatet.

Bemærkning 1, 2, 3, 4: Kontrollér, om dette gælder for

rumtypen i dit produkt.

(*): Funktionen

varierer afhængigt af den købte model.

Symbolet "4 stjerner": Fryserum på -18 °C eller

koldere. Rummet kan bruges til hurtig nedfrysning

af en vis mængde madvarer.

Symbolet "3 stjerner": Fryserum på -18 °C eller

koldere.

Symbolet "2 stjerner": Fryserum på -12 °C eller

koldere.

Symbolet "1 stjerne": Fryserum med en

måltemperatur og opbevaringsforhold på -6 °C.

FORSIGTIG

Det anbefales ikke at bruge produktet med

stikkontakter eller hovedafbryder med beskyttelse mod

brand/elektrisk stød (AFCI-/GFCI-funktion). Ellers kan

det medføre fejlagtig udløsning af beskyttelsen.

1. Udløsning udgør ingen sikkerhedsrisiko.

2. Hvis udløsningen fortsætter, anbefales det af

udskifte stikkontakterne eller hovedafbryderen til en

version uden AFCI/GFCI-beskyttelse.

ADVARSEL

Risiko for indespærring af børn. Før du kasserer din

gamle fryser:

> Fjern alle døre.

> Lad hylderne sidde for at gøre det svært for

børn at kravle ind i køleren.

MILJØBESKYTTELSE

Bortskaffelse af gamle elektriske enheder på en

miljøvenlig måde

Symbolet med en overstreget

skraldespand angiver, at affald

af elektrisk og elektronisk udstyr

(WEEE) skal bortskaffes adskilt fra

almindeligt husholdningsaffald.

Gamle elektriske produkter kan indeholde farlige

stoffer, så når du bortskaffer dit gamle apparat

på korrekt vis, hjælper du med at forhindre mulige

negative konsekvenser for miljøet og menneskers

sundhed. Dit gamle apparat kan indeholde

genanvendelige dele, der kan bruges til at reparere

andre produkter, og andre værdifulde materialer,

der kan genbruges og derved bevare begrænsede

ressourcer.

FORSIGTIG

Kølemidlet og cyklopentan-skummaterialet, der anvendes i

fryseren, er brændbare. Når fryseren kasseres, skal den derfor

holdes væk fra brandkilder og genindvindes af en speciel

genindvindingsvirksomhed med relevante kvalifikationer. Den må

ikke bortskaffes ved forbrænding for at undgå skade på miljøet

eller anden skade.

Oplysninger om emballage

Produktets emballage er fremstillet af materialer, der

kan genbruges i overensstemmelse med vores nationale

miljøbestemmelser. Bortskaf ikke emballagen sammen

med almindeligt husholdningsaffald eller andet affald.

Aflevér emballagen til et indsamlingssted for emballage

udpeget af de lokale myndigheder.

INSTALLATIONSVEJLEDNING

Før første brug

Fjern den udvendige og indvendige emballage. Tør køleskabet grundigt af udvendigt med en blød, tør klud og

indvendigt med en våd, lunken klud.

Kontrollér, at spændingen på typeskiltet på apparatet svarer til spændingen i din bolig, før du slutter fryseren til

strømforsyningen. En anden spænding kan beskadige apparatet.

Apparatet skal tilsluttes en jordforbindelse. Producenten er ikke ansvarlig for eventuelle skader, der opstår som følge

af brug uden jordforbindelse.

Diagram over pladskrav

A B C D E

557 1785 550 1676 1770

Bemærk: Alle mål er i mm

Rumtemperatur

Fryseren er beregnet til brug i et temperaturinterval

som angivet i tabellen til højre, afhængigt af

klimaklasse.

Produktet fungerer muligvis ikke korrekt ved

temperaturer uden for det angivne interval.

Du kan finde klimaklassen på produktets mærkat.

Klimaklasse Rumtemperatur

SN +10 °C til +32 °C

N +16 °C til +32 °C

ST +16 °C til +38 °C

T +16 °C til +43 °C

Ret henvendelse til sælgeren, vores kundeservice eller til det

nærmeste autoriserede servicecenter, hvis du har spørgsmål om

installationen.

OBS

Køleydelsen og energiforbruget for fryseren kan muligvis påvirkes af rumtemperaturen, hyppig åbning af døren og fryserens placering. Vi

anbefaler at justere temperaturindstillingen efter behov.

Installation i kabinet

Krav til kabinetstørrelse. (Fodpanelet og bagsiden af kabinettet skal være forsynet med en gennemgående

varmeaﬂedningskanal.)

A: tykkelse af kabinetpladen

Fryseren installeres i kabinettet som følger:

Montering af det øverste luftspjæld

Tag det øverste luftspjæld ud, ern emballageposen; Saml det øverste luftspjæld i den viste position og fastgør den

med 3 skruer.

1773-1780mm

H+4

1800-2000mm

H 1785+A mm

1676mm

1785mm

1770mm

557mm

550mm

>200cm

564~570mm

min 50mm

Vending af døre

Hvis du f.eks. vil ændre dørens åbningsretning fra venstre til højre, skal du følge disse trin:

1. Åbn døren, og træk stifterne ud af de øverste og nederste bjælker.

2. Fjern hængselsskruerne, og fjern derefter døren forsigtigt, da den er for tung.

3. Fjern de øverste og nederste hængsler på døren, og fastgør derefter hængslerne til døren, efter at du har vendt

deres positioner.

4. Monter døren tilbage på kabinettet og fastgør den med skruer. Sæt derefter stifterne i hængselsskruehullet

på højre side. Dørvendingen er nu færdig.

5. Placering af fryseren i kabinettet.

> Pak fryseren ud, og tag monteringsudstyret ud af fryserdøren.

Døråbningens sidebeslag*2

Dæksel til døråbningens sidebeslag*2

Hængslets sidebeslag*2

Dæksel til hængslets sidebeslag*2

Dæksel til topafskærmning*2

Tætningsliste*1

Dekorativt dæksel på toppen af døren*1

Dæksel til bundstøtte*4

Dekorativt dæksel til hængsel*2

Selvskærende skrue (ST4,2*13)*14

Selvskærende skrue (ST4,2*19)*4

Selvskærende skrue (ST3,9*16)*4

Selvskærende skrue (ST2,9*11)*8

> Luk fryserdøren, tag strømkablet ud, og sæt det i stikkontakten eller gennem kabelhullet i kabinettet.

Strømstik

Bundstøtte

Grænsekrog

> Når fryseren er flyttet en vis afstand ind i kabinettet, skal du åbne begrænsningskrogen i den nederste

del af fryseren, justere fryseren, så den er tæt på skabet på siden af fryserens hængsel, og den øverste

afskærmningsflange er i kontakt med kabinettets kant og støttebegrænsningskrogene på kabinettets nederste

kant. Vær opmærksom på ikke at klemme strømkablet under betjeningen.

> Fastgør den nederste støtte med ST4.2*19 skruer og den øverste afskærmning med ST3.9*16 skruer til

trækabinet. Under fastgørelsesprocessen er det nødvendigt at sikre, at fryseren ikke har nogen afbøjning.

Selvskærende skrue (ST3,9*16) *2

Selvskærende skrue (ST4,2*19) *2

Selvskærende skrue (ST3,9*16) *2

Selvskærende skrue (ST4,2*19) *2

> Åbn fryseren, fastgør hængslerne med ST4.2*13 skruer til kabinettets sidepanel. Fortsæt med at trække døren op

under skruefastgørelsesprocessen.

Selvskærende skrue (ST4,2*13) *2

6. Montering af kabinettets dør.

> Luk fryseren, tag positioneringslisten ud af fryseren, og fastgør den til den øverste ende af kabinettet. Juster

fastgørelsespladen, så den er centreret, og mål afstanden (W) mellem midten af det midterste fastgørelseshul og

kabinettets sidekant. Hold positioneringsklipsens position uændret; løsne fastgørelsespladens flangemøtrikker,

og fjern fastgørelsespladen og positioneringslisten.

Hængsel

Fastgørelsesplade

Positioneringsliste

Flangemøtrik

> Vend kabinetdøren, lad positioneringslisten klæbe til den øverste ende af trædøren, så fastgørelsespladen

fastgøres til bagsiden af kabinettets dørpanel.

Juster fastgørelsespladen, indtil afstanden mellem dens midterlinie og sidekanten af trædøren er W, og fastgør

den derefter med ST4.2*13 skruer. Fjern positioneringslisten efter installationen.

Selvskærende skrue

(ST4.2*13) *6

> Placer kabinetdøren på fryserens dørstang, luk derefter døren for at kontrollere fastgørelsen mellem trædøren og

kabinettet, og fastgør den med flangemøtrikker, når du har kontrolleret, at den lukker korrekt.

> Hvis kabinetdøren er skæv, skal du justere kabinetdøren ved at følge instruktionerne nedenfor:

•

Juster højden (Z) (ca. 5 mm) ved at justere møtrikkerne på bolten med en skruenøgle.

•

Løsn flangemøtrikkerne let, flyt døren til venstre og højre for at justere dens position (X) (ca. 5 mm), og fastgør

flangemøtrikkerne, når den er justeret til den rigtige position.

•

Løsn de krydsformede sekskantskruer let, flyt dørkarmen frem og tilbage for at justere den forreste og bageste

position (Y) (ca. 5 mm), og stram den krydsformede sekskantskrue, når den er justeret til den rigtige position.

> Fastgør fryserdøren til kabinetdøren med sidebeslaget.

> Fastgør først hængselssidestøtten, så kabinetdøren kan justeres til den korrekte position.

Hængslets sidebeslag*2

Selvskærende skrue (ST4,2*13) *2

Selvskærende skrue (ST2.9*11) *4

> Hvis den nederste del af kabinetdøren er skæv, skal du justere kabinetdøren ved at følge nedenstående

instruktioner:

•

Løsn let sidestøtteskruerne (ST2.9*11), flyt døren mod venstre og højre for at justere dens position (X) (ca. 5 mm), og

spænd flangemøtrikkerne, når den er justeret til den korrekte position.

•

Løsn let skruerne på sidebeslaget (ST4.2*13), flyt døren frem og tilbage for at justere den forreste og bageste

position (Y) (ca. 5 mm), og stram derefter skruerne igen, når den er justeret til den rigtige position.

Døråbningens sidebeslag*2

Selvskærende skrue (ST4,2*13) *2

Selvskærende skrue (ST2.9*11) *4

> Når kabinetdøren er justeret til den korrekte position, fastgøres døråbningens sidebeslag.

> Afslutning af monteringen.

Monter det øverste afskærmningsdæksel b.

Monter dørens dekorative dæksel

Monter det nederste støttedæksel d.

Monter hængslets dekorative dæksel

Monter hængslets sidebeslagsdæksel f.

Monter døråbningens sidebeslagsdæksel

Monter tætningslisten

OBS

Forskel:

Nogle af illustrationerne i vejledningen kan variere fra din model på grund af tekniske ændringer og forskelle modellerne imellem.

Udskiftning af lys

Udskiftning eller vedligeholdelse af LED-lysene skal

foretages af producenten, dennes serviceagent eller

lignende kvalificeret person.

Dette produkt indeholder en lyskilde med

energieffektivitetsklasse (F).

Vent 2-3 timer efter tilslutning af ledningen (eller stikket) til

stikkontakten, før du lægger madvarer i apparatet. Din mad kan

fordærves, hvis du lægger den i apparatet, før det er helt afkølet.

Flytning af apparatet

1. Fjern alle genstande fra apparatet.

2. Træk stikket ud af stikkontakten, og ret det.

3. Sæt tape på dele såsom hylder og døren for at

forhindre, at de falder af under flytningen af

apparatet.

4. Lad to personer flytte apparatet forsigtigt.

Lad apparatet stå oprejst under transport

over længere afstand.

Energisparetips

Placer ikke apparatet i nærheden af komfurer, radiatorer

eller andre varmekilder. Hvis rumtemperaturen er høj,

kører kompressoren oftere og længere, hvilket øger

energiforbruget.

Sørg for tilstrækkelig ventilation ved foden af

apparatet, på siderne og på bagsiden af apparatet.

Overhold også pladskravene i afsnittet “Installation”.

Den viste placering af skuffer og hylder i

produktoversigten giver det meste effektive

energiforbrug og skal bevares mest muligt.

For at opnå større opbevaringsplads er det muligt at

fjerne de midterste skuffer og hylder. De øverste og

nederste skuffer og hylder skal om nødvendigt fjernes

sidst.

En jævnt fyldt fryser bidrager til optimal

energianvendelse.

Lad varm mad køle af, før du sætter den i rummet.

Mad, der allerede er afkølet, øger energieffektiviteten.

Optø frossen mad i kølerummet. Kulden fra den frosne

mad reducerer energiforbruget i kølerummet og øger

dermed energieffektiviteten. Åbn ikke døren mere en

højst nødvendigt for at minimere udstrømningen af

kold luft. Energiforbruget reduceres ved kun at åbne

døren kortvarigt og lukke den ordentligt igen.

Indstilling af en temperatur, der ikke er lavere end

nødvendigt, bidrager til et optimalt energiforbrug.

Dørpakningerne på dit apparat skal være fuldstændig

intakte, så døren passer perfekt, og energiforbruget

ikke øges unødvendigt.

PRODUKTBESKRIVELSE

Dele og funktioner

1 Kontrolpanel til temperatur 2 LED-belysning

3 Hylde 4 Opbevaringsboks

5 Skuffe

> For at opnå det mest effektive energiforbrug skal du lade alle indvendige genstande såsom bakker og skuffer sidde,

hvor producenten har anbragt dem.

OBS

Forskel:

Nogle af illustrationerne i vejledningen kan variere fra din model på grund af tekniske ændringer og forskelle modellerne imellem.

BETJENINGSVEJLEDNING

Brug og funktioner

Kontrolpanel

Knap

A Standby-knap

B Temperaturindstillingsknap og køleskab/fryser-kontaktknap

Display

1 6 °C/-16 °C 3 2 °C/-24 °C

2 4 °C/-20 °C 4 SUPERKØL/FRYSER

5 Lys i FRYSER

Display

Når apparatet tændes for første gang, vises displayet i 3 sekunder, mens startklokken ringer, hvorefter displayet går

i normal drift. (Den første opstart er i frysefunktion, lyset i FRYSEREN er tændt, fryseindstillingen er på niveau to, og

temperaturen er indstillet til -20 °C).

Fejlkoden vises, når der er en fejl (cyklisk visning). Den indstillede temperatur vises, når der ikke er nogen fejl.

Displayet er tændt, når døren er åben, og det slukkes 30 sekunder efter, at døren er lukket.

Hvis displayet er slukket, skal du trykke på en vilkårlig tast, så displayet tændes, og derefter kan det justeres.

Fejlkode Beskrivelse af fejlen

LED'en

“1”

og LED'en

“2”

er tændt Sensorkredsløb for frysetemperatur

LED'en

“1”

og LED'en

“3”

er tændt Sensor for frysning og afrimning

LED'en

“2”

og LED'en

“4”

er tændt Kommunikationsfejl

LED'en

“1”

og LED'en

“4”

er tændt Sensor for omgivende temperatur

Låsning og oplåsning

Ingen låse- eller oplåsningsfunktion.

Indstillingen træder i kraft 15 sekunder efter, at der ikke er foretaget nogen handling.

Temperaturindstilling

Hver gang temperaturindstillingsknappen “A” trykkes ned, ændres temperaturindstillingen én gang. Når

temperaturindstillingen er færdig, kører køleskabet i henhold til den indstillede værdi efter 15 sekunder.

Anbefalet indstillingstemperatur: -20 °C/4 °C;

Superfryserens automatiske udgangstid: 24 timer

Skiftreguleringen er:

Indstilling

Omskiftning mellem køleskab og fryser

Hold temperaturindstillingsknappen nede i 3 sekunder for at skifte til køle-/frysetilstand. I køletilstand er indikatoren

slukket. I frysetilstand er indikatoren tændt.

Betjening af døråbningsadvarsel og alarmkontrol

Når døren forbliver åben i 120 sekunder, vil alarmen lyde, indtil døren lukkes, eller indtil der trykkes på en vilkårlig tast

for at annullere alarmen.

Standbytilstand

Hold standby-knappen nede i 10 sekunder for at gå i standbytilstand. Fryseren stopper med at fungere, og displayet

slukkes. I standbytilstand skal du holde standby-knappen nede i 10 sekunder for at genoprette normal styring.

Tilstanden Superkøling

Aktivering af tilstanden: I køletilstand skal du trykke på knappen “TEMP.”, indtil ikonet “ ” lyser.

Afslutning af tilstanden: I tilstanden Superkøling afsluttes denne tilstand automatisk efter 360 minutters drift eller

ved at trykke på temperaturindstillingsknappen.

Tilstanden Superfrysning

Aktivering af tilstanden: I frysetilstand skal du trykke på knappen “TEMP.”, indtil ikonet “ ” lyser.

Afslutning af tilstanden: I tilstanden Superfrysning afsluttes denne tilstand automatisk efter 24 timers drift eller ved

at trykke på temperaturindstillingsknappen.

Opbevaring af mad

Fryserum

Fryserummet er beregnet til indfrysning af mad ved lav

temperatur, længere opbevaring af frosne madvarer og

til frysning af isterninger.

Vær opmærksom på klassificeringen med stjerner i

fryserummet og den resulterende opbevaringsperiode

for frosne madvarer.

Læg ikke friske madvarer ved siden af frosne madvarer.

De frosne madvarer kan tø op.

Når du fryser større mængder friske madvarer (såsom

kød, fisk eller hakket fars), skal du opdele maden i flere

små pakker, før den lægges i apparatet, så de fryses

hurtigt og er nemme at få fat i.

Overhold fødevareproducentens anbefalede

opbevaringstid angivet på pakken. Hvis der ingen

oplysninger findes på pakken, bør madvarer ikke

opbevares i frossen tilstand længere end tre måneder

fra købsdatoen.

Kontrollér ved køb af frosne madvarer, at de er

frosset ved en egnet temperatur, og at pakken ikke er

beskadiget.

Frosne madvarer bør opbevares i egnede individuelle

pakker for at sikre, at tilstødende madvarer ikke

kontamineres. Spis straks optøede madvarer. Frys dem

ikke igen.

I tilfælde af en længere strømafbrydelse eller fejl

på apparatet skal du fjerne de opbevarede frosne

madvarer og kontrollere, om de fortsat er spiselige.

Opbevar dem derefter et tilstrækkeligt køligt sted eller

i et andet apparat.

Tag madvarer, der skal optøs, ud af fryseren, og lad

de tøm op ved stuetemperatur eller i køleskabet.

Du kan f.eks. bruge optøningsprogrammet på en

mikrobølgeovn til hurtigt at optø frosne madvarer.

Hvis du kun vil tø en del af en pakke op, skal du fjerne

mængden, som du har behov for, og straks lukke

resten af pakken. På den måde undgår du frostskader

og reducerer isdannelsen på den resterende mad.

Kølerum

Læg aldrig væske i åbne beholdere i kølerummet for at

reducere fugtighed og efterfølgende isdannelser. Frost

har en tendens til at koncentrere sig om de koldeste

dele af fordamperen. Opbevaring af ikke-tildækkede

væsker medfører et hyppigere behov for afrimning.

Læg aldrig varm mad i kølerummet. Lad først

madvarerne køle af ved rumtemperatur, og placér dem

derefter, så der sikres tilstrækkelig luftcirkulation i

kølerummet.

Madvarer eller beholdere med madvarer bør ikke røre

ved bagvæggen i køleskabet, fordi de kan fryse fast til

væggen. Åbn ikke døren til apparatet regelmæssigt.

Kød og rengjort fisk (pakket i pakke eller plastfolie) kan

lægges i kølerummet i 1-2 dage.

Uindpakket frugt og grøntsager kan lægges i området,

der er bestemt til frisk frugt og grøntsager.

OBS

Opbevaring af for mange madvarer under drift efter den første

tilslutning til strøm kan påvirke fryseydelsen negativt.

Opbevaringsperioder og temperatur

Bemærk: For lang opbevaring eller opbevaring ved en

uegnet frysetemperatur kan medføre, at maden mister

kvalitet eller fordærves, hvilket medfører madspild,

at maden er uspiselig, og risiko for madforgiftning.

Minimumstemperaturen skal i de fleste tilfælde være

-18 °C eller koldere. Følg den anbefalede maksimale

opbevaringsperiode nedenfor:

> Stuvning, is, pølser, brød: 2-6 måneder.

> Fisk, rejer, lam, kød: 4-8 måneder.

> Grøntsager, frugt, fjerkræ, oksekød: 6-12 måneder.

VEDLIGEHOLDELSE OG RENGØRING

FORSIGTIG

Afbryd apparatet fra strømforsyningen før eventuel

rutinemæssig vedligeholdelse. Vent mindst fem

minutter, før du igen tænder apparatet, da hyppige

starter kan beskadige kompressoren.

Hold i stikket, ikke i kablet, når du trækker apparatets

stik ud af stikkontakten.

Du må ikke skrabe rimfrost og is af med skarpe

genstande. Brug ikke sprayer, elektriske varmelegemer

såsom et varmeapparat, hårtørrer, damprensere eller

andre varmekilder for at undgå skade på plastikdelene.

Fjern støvet på bagsiden af enheden mindst én gang

om året for at undgå risikoen for brand samt øget

energiforbrug.

Kontrollér dørpakningen regelmæssigt for at sikre,

at den ikke er snavset. Rengør dørpakningen med

en blød klud fugtet med sæbevand eller fortyndet

rengøringsmiddel.

Produktet skal rengøres regelmæssigt indvendigt for at

undgå lugt.

Brug en blød klud eller svamp til at rengøre produktet

indvendigt med en kvart liter varmt vand tilsat to

spiseskefulde natron. Skyl derefter med vand og

tør efter. Åbn døren efter rengøringen, og lad

køleskabet tørre naturligt, før du tænder strømmen.

Hvad angår områder i produktet (såsom vanskeligt

tilgængelige steder, hulrum eller hjørner), der er

vanskelige at rengøre, anbefales det at tørre dem af

regelmæssigt med en blød klud, en blød børste osv. og,

om nødvendigt, kombineret med nogle hjælpemidler

(såsom en tynd pind) for at sikre, at der ikke er

ophobede kontaminanter eller bakterier i områderne.

Brug ikke sæbe, rengøringsmiddel, skurepulver,

rengøringsmiddel på spray osv. De kan give lugt i

produktet eller forurene madvarerne.

Tør produktet af udvendigt med en blød klud, der er

fugtet med sæbevand, rengøringsmiddel osv., og tør

derefter apparatet.

Brug ikke hårde børster, grydesvampe af stål,

stålbørster, slibende midler (såsom tandpasta),

organiske opløsningsmidler (såsom alkohol, acetone,

isoamylacetat osv.), kogende vand, syreholdige

eller alkaliske midler, der kan beskadige apparatets

overflade og indre. Kogende vand og organiske

opløsningsmidler såsom benzen kan deformere eller

beskadige dele af plast.

Skyl ikke direkte med vand eller andre væsker

under rengøringen for at undgå kortslutninger

eller påvirkning af den elektriske isolering efter

nedsænkning.

OBS

Apparatet skal køre konstant, når det er tændt.

Generelt må driften af apparatet ikke afbrydes. Ellers kan det

påvirke levetiden.

Afrimning

Selvom apparatet har en automatisk

afrimningsfunktion, kan der dannes et lag rimfrost på

de indvendige vægge i fryserummet, hvis fryserdøren

åbnes hyppigt eller holdes åben for længe. Hvis

rimfrosten bliver for tyk, skal du vælge et tidspunkt,

hvor der kun er få madvarer i fryserummet, og gøre

følgende:

1. Tag madvarerne og tilbehøret ud. Træk stikket

ud af stikkontakten, og lad dørene stå åbne.

Udluft rummet grundigt for at fremskynde

afrimningsprocessen.

2. Efter afrimningen skal du rengøre din fryser som

beskrevet ovenfor.

FORSIGTIG!

Fjern ikke rimfrosten fra fryseren med skarpe

genstande. Sæt først stikket i stikkontakten igen, og tænd

apparatet, når det er fuldstændig tørt indvendigt.

Rengøring af glashylde

Du skal løfte hylden opad, fordi der bagerst i fryserens

indvendige beklædning findes en stopklods for hylden,

for at tage hylden ud.

Juster eller rengør hylderne i henhold til dit behov.

Rengøring af skuffen

Fjern indholdet fra skuffen. Tag fat i håndtaget på

skuffen, og træk den ud, indtil den stopper.

Løft skuffen op, og træk den ud.

OBS

Forskel:

Nogle af illustrationerne i vejledningen kan variere fra

din model på grund af tekniske ændringer og forskelle modellerne

imellem.

100

FEJLFINDING

Følgende mindre problemer kan håndteres af brugeren. Ring til vores serviceafdeling, hvis problemerne

ikke kan løses.

Problem Mulige årsager Løsning

Apparatet kører ikke

•

Der er ikke tændt for strømmen. Stikket er ikke

sat ordentligt i stikkontakten.

•

Lav spænding, strømafbrydelse, eller sikringen

er udløst for en del af kredsløbet.

•

Sæt ledningen i stikkontakten med et fast tryk.

•

Kontrollér strømforsyningen i boligen.

Lyset tænder ikke

•

Apparatet er ikke tændt.

•

Lyset er beskadiget.

•

Træk ledningen ud af stikkontakten, og sæt

den i igen.

•

Lampen skal udskiftes af en kvalificeret person

med en ny lampe.

Frugt eller grøntsager er

frosne

•

Har maden været placeret bagerst i apparatet?

Temperaturen er lavest i området tæt på

bagvæggen.

•

Frugt eller grøntsager opbevares i nulzonen.

•

Placer ikke madvarer, der fryser nemt, bagerst i

fryserummet.

•

Nulzonen er kun til kød/fisk.

Overkøling

•

Temperaturkontrollen er ikke indstillet korrekt.

•

Indstil en højere temperatur.

Kompressoren kører

meget længe

•

Høj rumtemperatur kan medføre lang driftstid.

•

Der er lagt for mange madvarer i på én gang.

•

Madvarerne er lagt i køleskabet, før de var

afkølede.

•

Døren åbnes for hyppigt.

•

Rimlaget i køleskabet er for tykt.

•

Dette er normalt.

•

Læg ikke for mange madvarer i på én gang.

•

Vent med at lægge madvarerne i køleskabet,

indtil de er afkølede.

•

Åbn ikke døren for hyppigt.

•

Skal afrimes.

Døren lukker ikke

ordentligt

•

Døren sidder fast på grund af snavs.

•

For mange madvarer i køleskabet.

•

Dørpakningen er deform.

•

Placér apparatet på en plan overflade.

•

Læg ikke for mange madvarer i køleskabet.

•

Opvarm dørpakningen. Afkøl den derefter, så

den gendannes (med en elektrisk hårtørrer eller

varmt vand til opvarmning).

Ydervæggen er varm

•

Varme afledes til ydersiden via metalrør i

kabinettet, når apparatet kører.

•

Højere rumtemperaturer om sommeren kan

forøge temperaturen i ydervæggen.

•

Højere temperatur i ydervæggen er normalt.

•

Forøg pladsen til varmeafledning, eller placér

apparatet i et køligt sted med udluftning.

Tværgående eller lodrette

stolper er varme

•

Der er metalrør inde i stolperne, og den

varme, der afgives fra rørene, forhindrer

kondensdannelse.

•

Dette er normalt.

Køleskabet lugter

•

Fordærvet mad.

•

Madvarer med stærk lugt.

•

Det indvendige rum er snavset.

•

Rengør, og fjern eventuel fordærvet mad.

•

Sørg for at pakke madvarer med stærk lugt i

lufttæt indpakning.

•

Rengør det indvendige rum.

Dannelse af kondens på

ydersiden

•

Der kan dannes kondens, når luftfugtigheden i

rummet er høj.

•

Dette er normalt. Tør kondensen af med en tør

klud.

Der dannes kondens

indeni

•

Apparatet opretholder en høj luftfugtighed for

at holde grøntsager og andre madvarer friske.

•

Luftfugtigheden er for høj i rummet, og dørene

åbnes hyppigt.

•

Dørpakningen slutter ikke tæt.

•

Tør kondensen af med en tør klud.

•

Åbn ikke døren hyppigt, og hold den ikke åben

for længe.

•

Kontrollér dørpakningen. Rengør eller korrigér

positionen.

101

Der høres visse lyde under normal brug af apparatet, som ikke påvirker fryserens normale drift.

Lyde, der nemt kan undgås:

> Støj fordi apparatet ikke er i vater – juster positionen ved hjælp af de indstillelige forreste fødder. Eller sæt puder

af blødt materiale under de bagerste ruller, især hvor apparatet står på fliser.

> Apparatet rører ved et tilstødende møbel – flyt fryseren.

> Skuffer eller hylder knirker – Tag skuffen eller hylden ud, og sæt den tilbage.

> Klirrende flasker – Flyt flaskerne, så de ikke rører ved hinanden.

Lyde, der høres under normal brug, skyldes hovedsageligt kørsel af kompressoren (slår til) og kølesystemet (termisk

udvidelse og sammentrækning af radiatoren forårsaget af gennemstrømningen af kølemiddel).

102

BILAG

Specielt for ny europæisk standard

Reservedelene i følgende tabel kan bestilles gennem vores serviceudbyderkanal.

Reservedel Leveret af Minimumsleveringstid

Termostater Professionelt servicepersonale

Mindst syv år efter tidspunktet for lancering af den seneste

model på markedet

Temperatursensorer Professionelt servicepersonale

Mindst syv år efter tidspunktet for lancering af den seneste

model på markedet

Printkort Professionelt servicepersonale

Mindst syv år efter tidspunktet for lancering af den seneste

model på markedet

Lyskilder Professionelt servicepersonale

Mindst syv år efter tidspunktet for lancering af den seneste

model på markedet

Håndtag til dør Professionelle reparatører og slutbrugere

Mindst syv år efter tidspunktet for lancering af den seneste

model på markedet

Dørhængsler Professionelle reparatører og slutbrugere

Mindst syv år efter tidspunktet for lancering af den seneste

model på markedet

Hylder Professionelle reparatører og slutbrugere

Mindst syv år efter tidspunktet for lancering af den seneste

model på markedet

Skuffer Professionelle reparatører og slutbrugere

Mindst syv år efter tidspunktet for lancering af den seneste

model på markedet

Dørpakninger Professionelle reparatører og slutbrugere

Mindst 10 år efter tidspunktet for lancering af den seneste

model på markedet

OBS

Modeloplysningerne i produktdatabasen og modelidentifikatoren kan fås via et weblink, der scannes med en QR-kode, som findes på

energimærkaten på produktet.

Besøg https://eprel.ec.europa.eu, og søg med modelnavnet, hvis du ønsker flere oplysninger om apparatets energieffektivitet. Modelnavnet

findes på apparatets typeskilt.

103

Specifikationer:

Model: POFRI177DDN

Klimaklasse: SN/N/ST/T

Nominel spænding: 220-240 V~

Nominel frekvens: 50 Hz

Kølemiddel: R600a (56 g)

Støjniveau: 35 dB (klasse B)

Power International AS,

PO Box 523, N-1471 Lørenskog, Norway

Power Norge:

https://www.power.no/kundeservice/

T: 21 00 40 00

Power Danmark:

https://www.power.dk/kundeservice/

T: 70 33 80 80

Punkt 1 Danmark:

https://www.punkt1.dk/kundeservice/

T: 70 70 17 07

Power Finland:

https://www.power.fi/tuki/asiakaspalvelu/

T: 0305 0305

Power Sverige:

https://www.power.se/kundservice/

T: 08 517 66 000

104

Läs följande säkerhetsanvisningar innan apparaten slås på för första gången!

> Den här apparaten är avsedd för att användas i hushåll och liknande tillämpningar såsom

köksutrymmen för personal i butiker, kontor och andra arbetsmiljöer, bondgårdar och av gäster på

hotell, motell, bed and breakfast och andra typer av boendemiljöer, catering och andra liknande

tillämpningar som inte utgör detaljhandel.

> Den här apparaten är inte avsedd att användas av en person (inklusive barn) med nedsatt fysisk,

sensorisk eller mental förmåga eller med brist på kunskap och erfarenhet. Detta gäller såvida de inte

är under övervakning av, eller har fått instruktioner om hur apparaten används, från en person som

ansvarar för deras säkerhet.

Förklaring av termer/symboler

FARA

Den här symbolen indikerar att extremt brandfarliga gaser utgör risker för människors liv

och hälsa.

VARNING

Signalsymbolen anger en fara med en medelhög risk som, om den inte undviks, kan leda

till dödsfall eller allvarlig personskada.

FÖRSIKTIGHET

Signalsymbolen anger en fara med en låg risk som, om den inte undviks, kan leda till

mindre eller måttlig personskada.

OBSERVERA

Signalsymbolen indikerar viktig information (såsom skada på egendom) men inte fara för

personer.

VIKTIGT:

Var särskilt uppmärksam på meddelanden som innehåller orden

FARA

VARNING

eller

FÖRSIKTIGHET

. Dessa ord används för att uppmärksamma dig på potentiell fara som kan orsaka allvarlig

personskada för dig och andra. Anvisningarna indikerar hur du kan reducera risken för personskada samt

vad som kan hända om dessa inte följs.

OBSERVERA:

Bruksanvisningen är övergripande. Detta innebär att vissa funktioner gäller för den här

frysen medan andra inte gör det.

Vi arbetar ständigt med att vidareutveckla och förbättra våra produkters typer och modeller. Vi förbehåller

oss därför rätten att utan föregående meddelande göra ändringar i design, utrustning och tillbehör för

alla typer och modeller.

105

VIKTIGA SÄKERHETSANVISNINGAR

LÄS OCH SPARA DESSA ANVISNINGAR!

VARNING:

Brandrisk/lättantändligt material

Kylmedel och det skummaterial av cyklopentan som används i apparaten är

lättantändligt. När apparaten kasseras ska den därför hållas borta från alla

brandkällor och återvinnas av ett specificerat återvinningsföretag med motsvarande

kvalifikationer. Denna kassering får inte ske genom förbränning för att förhindra

miljöskador eller annan skada.

VARNING

Allmän säkerhet

> Barn måste hållas under uppsikt för att

säkerställa att de inte leker med enheten.

> Om strömkabeln är skadad måste den bytas

ut av tillverkaren, dess serviceagent eller

liknande kvalificerade tekniker för att undvika

fara.

> Förvara inte explosiva ämnen som exempelvis

aerosolburkar med brandfarlig drivgas i

frysboxen.

> Apparaten måste kopplas bort innan

användarunderhåll utförs på den.

VARNING:

Håll ventilationsöppningarna i

enhetens hölje eller i den inbyggda strukturen

fria från hinder.

VARNING:

Använd inte mekaniska anordningar

eller andra hjälpmedel för att påskynda

avfrostningsprocessen, förutom de som

rekommenderas av tillverkaren.

VARNING:

Se till att köldmediekretsen inte

skadas.

VARNING:

Använd inte elektriska apparater

i enhetens förvaringsutrymmen för

livsmedel, såvida de inte är av den typ som

rekommenderas av tillverkaren.

VARNING:

Kassera frysen enligt lokala

föreskrifter eftersom det innehåller

lättantändlig drivgas och lättantändligt

kylmedel.

VARNING:

När enheten ställs på plats ska det

säkerställas att nätkabeln inte kläms eller

skadas.

VARNING:

Placera inte förgreningskontakter

eller bärbara nätaggregat bakom enheten.

> Använd inte ojordade förlängningssladdar

eller adaptrar (med endast två stift).

> För att undvika en fara på grund av att

produkten är instabil måste den fixeras i

enlighet med instruktionerna.

> Apparatens strömförsörjning måste kopplas

bort innan något tillbehör monteras. Se till att

strömkabeln inte fastnar i apparaten. Trampa

inte på strömkabeln.

106

FÖRSIKTIGHET

Daglig användning

> Dra inte i nätsladden när du drar ut frysens

stickkontakt. Ta ett rejält grepp om

stickkontakten och dra ur den ur eluttaget.

> För säker användning får strömkabeln in

skadas och den får inte användas om den är

skadad eller sliten.

> Använd alltid ett dedikerat eluttag och det får

inte delas med andra elektriska apparater.

> Strömkabeln måste vara ordentligt ansluten i

eluttaget för att undvika brandrisk.

> Kontrollera att jordningsblecket i eluttaget är

utrustat med en tillförlitlig jordanslutning.

> Om du luktar gas eller andra brandfarliga

gaser, stäng av gastillförselsventilen

omedelbart och öppna dörrar och fönster för

att ventilera området.

> Vid en gasläcka, dra inte ur kontakten till

kylskåpet eller använd några elektriska

strömbrytare; gnistan kan antända gasen och

orsaka en brand.

> Använd inte elektriska apparater ovanpå

enheten, såvida de inte är av den typ som

rekommenderas av tillverkaren.

> Mellanrummen mellan frysens dörr och

huvuddelen är små. Undvik att placera

händerna i dessa områden för att förhindra

skador på fingrarna. Var försiktig när du

öppnar och stänger frysens lock för att

undvika att föremål ramlar ut.

> Rör inte livsmedel eller behållare i frysen med

våta händer medan den är igång, särskilt inte

metallbehållare, för att undvika frostskador.

> Låt inte barn vara i eller klättra upp på frysen

då de kan utsättas för kvävningsrisk eller

fallskador.

> Placera inga tunga föremål ovanpå frysen.

Föremålen kan välta när du öppnar och

stänger locket, varpå oavsiktliga personskador

kan inträffa.

> Förvara inte brandfarliga, explosiva, flyktiga

eller starkt frätande föremål i frysen,

eftersom detta kan orsaka skador på enheten

och leda till brandrisk.

> För att undvika brandrisk får lättantändliga

föremål inte placeras i närheten av frysen.

> Frysen är avsedd för hushållsbruk såsom

förvaring av livsmedel. Den får inte användas

för andra ändamål såsom förvaring av blod,

läkemedel eller biologiska produkter.

> Förvara inte öl eller andra drycker eller

vätskor i flaskor eller slutna behållare i frysen,

eftersom de kan spricka eller sprängas när de

fryser och orsaka skador.

107

VARNING

Den här apparaten kan användas av barn från 8 år

och äldre och personer med nedsatt fysisk, sensorisk

eller mental förmåga eller bristande erfarenhet och

kunskap om de har fått tillsyn eller anvisningar om hur

apparaten ska användas på ett säkert sätt och förstår

riskerna. Barn får inte leka med apparaten. Rengöring

och användarunderhåll får inte utföras av barn utan

uppsikt.

För att undvika att livsmedel kontamineras ska

följande anvisningar följas:

Om locket hålls öppen länge höjs

temperaturen i enheten avsevärt.

Rengör regelbundet ytor som kan

komma i kontakt med livsmedel samt

utloppssystemet.

Rengör vattenbehållare om de inte har

använts på 48 timmar. Spola vattensystem

som är anslutet till vattenförsörjningen om

vatten inte har använts på 5 dagar.

(Obs 1)(*)

Förvara rått kött och rå fisk i lämpliga

förpackningar i frysen, så att det inte

kommer i kontakt med eller droppar på andra

livsmedel.

Frysfack med två stjärnor är lämpliga för

förvaring av frysta livsmedel, förvaring eller

tillverkning av glass samt tillverkning av

isbitar.

(Obs 2)(*)

1-, 2- och 3-stjärniga fack är inte lämpliga för

att frysa färsk mat.

(Obs 3)(*)

För apparater utan ett 4-stjärnigt fack: den

här enheten är inte lämplig för att frysa in

färska livsmedel.

(Obs 4)(*)

Om enheten ska vara tom under en längre

period bör den stängas av, frostas av,

rengöras och torkas. Locket ska lämnas öppet

för att förhindra invändig mögelbildning.

Obs 1, 2, 3, 4: Kontrollera om detta är tillämpligt utifrån

typen av fack i produkten.

(*): Den här funktionen

kan variera beroende på vilken

modell som har köpts.

”4-stjärnig” symbol: Frysen har en temperatur

på –18°C eller lägre och kan snabbt frysa en viss

mängd mat.

”3-stjärnig” symbol: Frysfack vid -18 °C eller lägre.

”2-stjärnig” symbol: Frysfack vid -12 °C eller lägre.

”1-stjärnig” symbol: Frysfack med en

måltemperatur och förvaringsförhållanden på

-6°C.

FÖRSIKTIGHET

Det rekommenderas inte att produkten används med

eluttag eller huvudströmbrytare med AFCI/GFCI-

funktion då detta kan orsaka falska utlösningar.

1. Funktionen utgör inte en säkerhetsrisk när den

utlöses.

2. Om problemet kvarstår rekommenderar vi att

uttaget eller huvudströmbrytaren byts ut mot en

modell utan AFCI/GFCI-funktion.

VARNING

Risk att barn blir instängda. Innan du kasserar din

gamla frys:

> Ta av locket.

> Låt hyllplanen sitta kvar så att barn inte på

ett enkelt sätt kan klättra in.

108

MILJÖSKYDD

Kassera gamla elektriska apparater på ett

miljövänligt sätt

Den här överkorsade symbolen på

en soptunna med hjul indikerar

att elektriska och elektroniska

avfallsprodukter (WEEE) bör kasseras

separat från kommunala avfall.

Gamla elektriska apparater kan innehålla farliga

ämnen. Korrekt avfallshantering bidrar till att

förebygga potentiella skador på miljön och

människors hälsa. Din gamla apparat kan innehålla

återanvändbara delar som kan användas för att

reparera andra produkter samt värdefulla material

som kan återvinnas för att spara på begränsade

naturresurser.

FÖRSIKTIGHET

Kylmediet och det cyklopentanbaserade skummaterialet som

används i frysen är brandfarliga. När frysen kasseras ska den

därför hållas borta från alla brandkällor och återvinnas av ett

specificerat återvinningsföretag med motsvarande kvalifikationer.

Denna kassering får inte ske genom förbränning för att förhindra

miljöskador eller annan skada.

Förpackningsinformation

Produktens förpackningsmaterial är tillverkat av

återvinningsbart material enligt våra nationella

miljöföreskrifter. Kasta inte förpackningsmaterialet med

hushållsavfall eller annat avfall. Kassera det istället på

insamlingsanläggningar för förpackningsmaterial som

indikeras av de lokala myndigheterna.

109

MONTERINGSANVISNINGAR

Före första användningen

Ta bort den yttre och inre packningen och torka noggrant av utsidan med en mjuk och torr trasa samt insidan med en

trasa blötlagd med ljummet vatten.

Innan frysen ansluts till strömförsörjningen ska du kontrollera att spänningen som anges på apparatens typskylt

motsvarar spänningen på nätströmmen. En annan spänning kan skada apparaten.

Apparaten måste vara jordad. Tillverkaren ansvarar inte för skador som kan uppstå till följd av att apparatens används

utan jordning.

Diagram för platsbehov

A B C D E

557 1785 550 1676 1770

Obs! Alla mått i mm

Omgivningstemperatur

Beroende på klimatklass är frysen konstruerad

för användning inom det intervall för

omgivningstemperatur som anges i tabellen till höger.

Produkten kanske inte fungerar korrekt vid

temperaturer utanför det angivna intervallet.

Klimatklassen anges på produktens typskylt.

Klimatklassificering Omgivningstemperatur

SN 10 till 32°C

N 16 till 32°C

ST 16 till 38°C

T 16 till 43°C

Om du har tvivel angående monteringen bör du vända dig till

leverantören, till vår kundservice eller till närmaste auktoriserade

serviceverkstad.

OBSERVERA

Frysens kylförmåga och energiförbrukning kan påverkas av omgivningstemperaturen, hur ofta dörren öppnas och var enheten placeras. Vi

rekommenderar att temperaturinställningarna justeras efter behov.

110

Montering i skåp

Krav på skåpets storlek. (Grundpanelen och skåpets baksida måste ha en öppen kanal för värmeavledning.)

A: Skåpskivans tjocklek

Frysen installeras i skåpet på följande sätt:

Montering av övre bael

Ta ut den övre baeln. Avlägsna förpackningspåsen. Montera den övre baeln i den position som visas och fäst den med

tre skruvar.

1773-1780mm

H+4

1800-2000mm

H 1785+A mm

1676mm

1785mm

1770mm

557mm

550mm

>200cm

564~570mm

min 50mm

111

Byta dörrens öppningsriktning

För att exempelvis ändra dörrens öppningsriktning från vänster till höger följer du dessa steg:

1. Öppna dörren och ta bort stiften från övre och nedre dörrkarmen.

2. Ta bort gångjärnsskruvarna och lyft sedan försiktigt av dörren, eftersom den är tung.

3. Ta bort de övre och nedre dörrgångjärnen och sätt tillbaka dem på motsatta sidor efter att ha bytt plats på

dem.

112

4. Sätt tillbaka dörren på skåpet och fäst den med skruvarna. För sedan in stiften i gångjärnens skruvhål på

höger sida. Nu har dörrarna bytt plats.

5. Placera frysen i skåpet.

> Packa upp frysen och ta bort installationstillbehören som förvaras i frysens dörr.

2 st. fästen på dörröppningssidan

2 st. skydd för fästen på dörröppningssidan

2 st. sidofästen för gångjärn

2 st. skydd för gångjärnens sidofästen

2 st. över baffelskydd

1 st. tätningslist

1 st. dekorativt skydd för dörrens ovansida

4 st. nedre stödskydd

2 st. dekorativa gångjärnsskydd

14 st. självgängande skruvar (ST4.2 x 13)

4 st. självgängande skruvar (ST4.2 x 19)

4 st. självgängande skruvar (ST3.9 x 16)

8 st. självgängande skruvar (ST2.9 x 11)

113

> Stäng dörren till frysen, ta ut strömkabeln och anslut den till ett uttag eller dra den genom kabelhålet i skåpet.

Stickkontakt

Nedre stöd

Begränsningskrok

> När du har flyttat frysen en bit in i skåpet öppnar du den nedre begränsningskroken. Justera frysen så att sidan

med gångjärnet är nära skåpet, den övre baffelflänsen är i kontakt med skåpets kant och begränsningskrokarna

griper tag i skåpets underkant. Var försiktig så att du inte klämmer eller skadar strömkabeln under installationen.

> Fäst bottenstödet på träskåpet med 19 st. ST4.2 -skruvar och fäst den övre baffeln med 16 st. ST3.9-skruvar. Se

till att frysen står plant och inte lutar under installationen.

2 st. självgängande skruvar (ST3.9 x 16)

2 st. självgängande skruvar (ST4.2 x 19)

2 st. självgängande skruvar (ST3.9 x 16)

2 st. självgängande skruvar (ST4.2 x 19)

114

> Öppna frysens dörr och fäst gångjärnen på skåpets sidopanel med 13 st. ST4.2-skruvar. Håll upp dörren medan du

drar åt skruvarna.

2 st. självgängande skruvar (ST4.2 x 13)

6. Montering av skåpdörr.

> Stäng dörren till frysen, ta bort positioneringslisten från dörren och fäst den på skåpets ovansida. Justera

fästplattan så att den är centrerad och mät sedan avståndet (W) från mitten av det mellersta fästhålet till

skåpets sidokant. Håll positioneringsklämman på plats, lossa flänsmuttrarna på fästplattan och ta sedan bort

fästplattan och positioneringslisten.

Gångjärn

Fästplatta

Positioneringslist

Flänsmutter

115

> Vänd skåpdörren, placera positioneringslisten mot den övre kanten av trädörren och se till att fästplattan är fäst

på baksidan av skåpdörrens panel.

Justera fästplattan så att avståndet mellan dess mittlinje och sidokanten på trädörren är W, och fäst den sedan

med 13 st. ST4.2-skruvar. Ta bort positioneringslisten efter monteringen.

6 st. självgängande

skruvar (ST4.2 x 13)

> Placera skåpdörren på frysdörrens skruvhål, stäng dörren för att kontrollera att den är i linje med skåpet och fäst

den sedan med flänsmuttrar när den sitter rätt.

> Om skåpdörren är feljusterad ska den justeras den enligt följande anvisningar:

•

Använd en skiftnyckel för att justera muttrarna på bultarna och ändra dörrens höjd (Z) med cirka 5 mm.

•

Lossa flänsmuttrarna något. Flytta dörren åt vänster eller höger för att justera dess position (X) med cirka 5 mm och

dra sedan åt flänsmuttrarna när dörren är korrekt inriktad.

•

Lossa de sexkantiga skruvarna något, flytta dörren framåt eller bakåt för att justera dess position (Y) med cirka 5

mm och dra sedan åt skruvarna när dörren är korrekt inriktad.

116

> Fäst frysens dörr på skåpdörren med hjälp av sidobeslaget.

> Fäst först gångjärnssidans fäste så att skåpdörren kan placeras korrekt.

2 st. sidofästen för gångjärn

2 st. självgängande skruvar (ST4.2 x 13)

4 st. självgängande skruvar (ST2.9 x 11)

> Om den nedre delen av skåpdörren lutar ska den justeras enligt anvisningarna nedan:

•

Dra åt sidobeslagets skruvar något (11 st. ST2.9-skruvar). Flytta dörren åt vänster eller höger för att justera dess

position (X) med cirka 5 mm och dra sedan åt flänsmuttrarna när dörren är korrekt inriktad.

•

Lossa sidobeslagets skruvar något (13 st. ST4.2-skruvar). Flytta dörren framåt eller bakåt för att justera dess position

(Y) med cirka 5 mm och dra sedan åt skruvarna igen när dörren är korrekt inriktad.

117

2 st. fästen för dörröppningssidan

2 st. självgängande skruvar (ST4.2 x 13)

4 st. självgängande skruvar (ST2.9 x 11)

> Montera sidofästet för dörröppning när skåpdörren är korrekt inriktad.

> Avsluta installationen.

Montera det övre baffelskyddet b.

Montera dörrens dekorativa skydd

Montera det nedre stödskyddet d.

Montera gångjärnets dekorativa skydd

Montera skyddet för gångjärnets sidofäste f.

Montera skyddet för fästet på dörröppningssidan

Fäst tätningslisten

OBSERVERA

Skillnader:

På grund av tekniska skillnader och olika modeller kan vissa av bilderna i den här bruksanvisning skilja sig från din modell.

118

Byta ut lampan

Allt byte eller underhåll av LED-lampor är avsett att

utföras av tillverkaren, dess servicerepresentant eller

en kvalificerad person.

Produkten innehåller en ljuskälla med

energieffektivitetsklass F.

När strömkabeln (eller stickkontakten) är ansluten till uttaget

ska du vänta mellan två och tre timmar innan mat placeras i

apparaten. Om mat placeras i apparaten innan den har svalnat

helt kan maten förstöras.

Flytta apparaten

1. Ta bort alla föremål från apparaten.

2. Dra ur kontakten och fäst den.

3. Tejpa fast delar såsom hyllor och dörren för att

förhindra att de faller av när enheten flyttas.

4. Använd två personer för att flytta apparaten och

var försiktiga. När apparaten transporteras över

en lång sträcka ska den hållas upprätt.

Tips för energibesparingar

Placera inte apparaten nära spisar, värmeelement

eller andra värmekällor. Om omgivningstemperaturen

är hög arbetar kompressorn oftare och under

längre tidsperioder vilket resulterar i en ökad

energiförbrukning.

Garantera en tillräcklig ventilation vid apparatens

nederdel, sidor och baksida.

Observera även avståndsmåtten i kapitlet

”Installation”.

Placeringen av lådor och hyllor som visas i

produktöversikten ger den mest energieffektiva

användningen och bör bibehållas när så är möjligt.

För att skapa mer förvaringsutrymme kan de mellersta

lådorna och hyllorna tas bort. Om behov finns ska de

övre och nedre lådorna och hyllorna tas bort.

En jämnt fylld frys bidrar till optimal energiförbrukning.

Låt varm mat svalna innan den placeras i frysdelen.

Om mat svalnar innan den placeras i apparaten ökar

energieffektiviteten.

Låt fryst mat tina upp i kylen. Kylan från den frysta

maten reducerar energiförbrukningen i kylfacket vilket

ökar energieffektiviteten. Låt locket vara öppet under

så korta tidsperioder som möjligt för att minimera

förlust av kyla. Om locket öppnas och stängs snabbt

minskar energiförbrukningen.

Skapa en optimal energianvändning genom att ställa in

temperaturen endast till vad som är nödvändigt för att

kyla maten.

Packningarna på enhetens lock måste vara helt

intakta för att låta den stängas ordentligt och inte öka

energiförbrukningen i onödan.

119

PRODUKTÖVERSIKT

Komponenter och funktioner

1 Temperaturreglage 2 LED-lampa

3 Hylla 4 Förvaringslåda

5 Låda

> För optimal energieffektivitet bör alla invändiga komponenter, såsom brickor och lådor, placeras i de positioner som

tillverkaren angett.

OBSERVERA

Skillnader:

På grund av tekniska skillnader och olika modeller kan vissa av bilderna i den här bruksanvisning skilja sig från din modell.

120

ALLMÄNNA ANVISNINGAR

Användning och funktioner

Kontrollpanel

Knapp

A Standbyknapp

B Knapp för temperaturinställning och knapp för växling mellan kyl och frys

Displayskärm

1 6°C/-16°C 3 2°C/-24°C

2 4°C/-20°C 4 SNABBKYLNING/FRYS

5 Lampa på FRYS

Display

När enheten slås på för första gången tänds displayen i 3 sekunder och en startton hörs. Efter detta övergår displayen

till normal drift. (I början är frysen i frysläge, indikatorn ”Lampa på FRYS” lyser, frysinställningen är på läge 2 och

temperaturen är inställd på -20°C.)

När ett fel inträffar visas felkoden cykliskt på displayen. När inget fel föreligger visas den inställda temperaturen på

displayen.

Displayen tänds när dörren är öppen och stängs av 30 sekunder efter att dörren har stängts.

Om displayen är avstängd kan den slås på genom att trycka på valfri knapp, vilket gör det möjligt att göra justeringar.

Felkod Felbeskrivning

LED-lampa

”1”

och LED-lampa

”2”

lyser Sensorkrets för frystemperatur.

LED-lampa

”1”

och LED-lampa

”3”

lyser Avfrostningssensor för frys

LED-lampa

”2”

och LED-lampa

”4”

lyser Kommunikationsfel

LED-lampa

”1”

och LED-lampa

”4”

lyser Sensor för omgivningstemperatur

121

Låsning och upplåsning

Ingen lås- eller upplåsningsfunktion.

Inställningen börjar gälla efter 15 sekunder om att inga ytterligare åtgärder vidtagits.

Temperaturinställning

Varje gång knappen för temperaturinställning ”A” trycks in ändras temperaturen med ett steg. När temperaturen har

ställts in börjar kylskåpet att arbeta enligt den nya inställningen efter 15 sekunder.

Rekommenderad inställningstemperatur: –20°C/4°C

Läget Snabbfrys avslutas automatiskt efter: 24 timmar

Lägesomkopplaren styr:

Inställning

Växling mellan kyl/frys

Håll knappen för temperaturinställning intryckt i 3 sekunder för att växla mellan kyl- och frysläge. I kylningsläge är

indikatorn släckt. I frysläge är indikatorn tänd.

Varning vid öppen dörr och larmkontroll

Om dörren är öppen i 120 sekunder ljuder summern tills dörren stängs eller valfri knapp trycks in för att tysta larmet.

Standbyläge

Håll standbyknappen intryckt i 10 sekunder för att komma till standbyläget. Frysen stängs av och displayen slocknar. I

standbyläge håller du standbyknappen intryckt i 10 sekunder för att återgå till normal drift.

Snabbkylningsläge

Aktivera läget: I kylningsläge trycker du på knappen ”TEMP.” tills symbolen ” ” tänds.

Inaktivera läget: I snabbkylningsläget avslutar kylskåpet automatiskt läget efter 360 minuter, eller så kan du avsluta

det genom att trycka på knappen för temperaturinställning.

Snabbfrysläge

Aktivera läget: I frysläge trycker du på knappen ”TEMP.” tills symbolen ” ” tänds.

Inaktivera läget: Snabbfrysläget avslutas automatiskt efter 24 timmar, eller så kan du avsluta det genom att trycka på

knappen för temperaturinställning.

122

Förvara mat

Frysdelen

Frysfacket är avsett för att frysa livsmedel vid låg

temperatur, långtidsförvaring av frysta livsmedel och

för att göra isbitar.

Observera frysdelens stjärnklassificering och

motsvarande rekommenderade förvaringstider för

frysta livsmedel.

Placera inte färsk och fryst mat bredvid varandra. Fryst

mat kan tina.

När stora mängder färska livsmedel fryses in (såsom

kött, fisk eller hackat kött) ska de delas upp i flera små

bitar innan frysning för att låta dem snabbt frysas och

tinas.

Följ lagringstiden som rekommenderas av

livsmedelstillverkare på respektive förpackningarna.

Om ingen information tillhandahålls på förpackningen

får mat endast förvaras fryst i tre månader efter

inköpsdatumet.

När fryst mat köps ska den hållas fryst vid en lämplig

temperatur och se även till att förpackningen inte är

skadad.

Frysta livsmedel bör förvaras i lämpliga och individuella

förpackningar som säkerställer att närliggande

livsmedel inte kontamineras. Tinad mat ska omedelbart

förtäras och får inte frysas igen.

Vid långvariga strömavbrott eller felfunktioner i

apparaten ska du ta ut de frysta matvarorna och

kontrollera om de fortfarande kan förtäras. De ska

sedan förvaras på en tillräckligt sval plats eller i en

annan apparat.

För att tina upp mat ska den tas ut ur frysen och tinas

i rumstemperatur eller i kylen. För att tina upp mat

snabbt kan till exempel upptiningsfunktionen på en

mikrovågsugn användas.

Om endast en del av en förpackning ska tinas upp

ska den portion som behövs tas ut och resten av

förpackningen ska omedelbart stängas och förvaras.

På så sätt undviks ”frysbränna” och isbildningen på de

återstående matvarorna reduceras.

Kyldelen

För att reducera mängden fukt och efterföljande

isbildning ska vätska inte placeras i kylfacket i

oförseglade behållare. Frost tenderar att koncentreras

på de kallaste delarna av förångaren. Om vätskor

förvaras oförseglade är behovet av avfrostning mer

frekvent.

Placera aldrig varm mat i kylfacket. Dessa ska först

låtas svalna i rumstemperatur och sedan placeras

på ett sätt som erbjuder tillräcklig luftcirkulation i

kylfacket.

Mat eller matbehållare får inte vidröra kylskåpets bakre

vägg då de kan frysa fast mot väggen. Öppna inte

enhets dörr ofta.

Kött och rensad fisk (förpackad i en behållare eller

plastfolie) kan placeras i kylfacket och användas under

1–2 dagar.

Frukt och grönsaker utan förpackning kan placeras i

delen som är avsedd för färsk frukt och grönsaker.

OBSERVERA

Om för mycket mat placeras i enheten direkt efter att den har

kopplats in kan fryskapaciteten minska.

Förvaringstider och -temperaturer

Obs: För lång förvaring eller förvaring vid icke lämpliga

frystemperatur kan påverka kvaliteten eller förstöra

livsmedel. Detta leder till matsvinn och oätlig mat

samt kan orsaka matförgiftning. Minimitemperaturen

bör i de flesta fall vara -18 °C eller lägre. Följ de

rekommenderade maximala förvaringsperioderna

nedan:

> Grytor, glass, korv och bröd: 2–6 månader.

> Fisk, räkor, lamm och kött: 4–8 månader.

> Grönsaker, frukt, fågel och nötkött: 6–12 månader.

123

UNDERHÅLL OCH RENGÖRING

FÖRSIKTIGHET

Koppla bort apparaten från nätströmmen innan du

något rutinunderhåll utförs. Vänta minst fem minuter

innan apparaten startas om eftersom en för snabb

uppstart kan skada kompressorn.

När enheten kopplas ur ska du alltid hålla i kontakten,

inte i strömsladden.

Använd inte vassa föremål för att skrapa bort frost

och is. Använd inte sprej, elektriska värmare (t.ex.

värmeelement eller hårtorkar), ångrengörare eller andra

värmekällor, eftersom de kan skada plastdelarna.

Damma av enhetens baksida minst en gång om

året för att undvika risk för brand samt en ökad

energiförbrukning.

Kontrollera lockets packning regelbundet för att

säkerställa att den är fri från skräp. Rengör lockets

tätningslist med en mjuk trasa fuktad med vatten och

diskmedel eller utspätt rengöringsmedel.

Produktens insida bör rengöras regelbundet för att

undvika dålig lukt.

Använd en mjuk trasa eller svamp för att rengöra

apparatens insida med en blandning av två matskedar

bakpulver och en liter varmt vatten. Skölj därefter med

vatten och

torka rent. Låt locket vara öppet efter rengöringen

och låt apparaten torka naturligt innan du slår på

strömmen.

För områden i produkten som är svåra att rengöra

(såsom smala övergångar, mellanrum och hörn),

rekommenderar vi att du torkar dessa regelbundet med

en mjuk trasa, borste eller liknande. Använd vid behov

extra hjälpmedel (såsom smala pinnar) för att förhindra

att smuts eller bakterier ansamlas.

Använd inte tvål, rengöringsmedel, slipande pulver

eller rengöringsspray, eftersom de kan orsaka lukt inuti

produkten eller förorena livsmedlen.

Torka av produktens utsida med en mjuk trasa

fuktad med vatten blandat med diskmedel eller

rengöringsmedel och torka sedan torrt.

Använd inte hårda borstar, rengöringskulor av stål,

stålborstar, slipmedel (såsom tandkräm), organiska

lösningar (såsom alkohol, aceton, isoamylacetat och

liknande), kokande vatten eller frätande eller alkaliska

föremål som kan skada enhetens ut- och insida.

Kokande vatten och organiska lösningar som t.ex.

bensen kan deformera och skada delar av plast.

För att undvika kortslutningar och påverkan på den

elektriska isoleringen får du inte skölja apparaten

eller sänka ned den i vatten vid rengöring.

OBSERVERA

När enheten har satts igång bör den vara igång kontinuerligt.

Vanligtvis ska apparatens drift inte avbrytas då detta kan

försämra dess livslängd.

Avfrostning

Även om den här apparaten använder en automatiskt

avfrostning kan ett lager frost bildas på frysens inre

väggar om dörren öppnas ofta eller hålls öppen under

en för lång tidsperiod. Om lagret med frost blir för

tjockt bör du välja en tidpunkt då det finns mindre

mängden livsmedel och fortsätta enligt följande:

1. Ta ut alla befintliga livsmedel och tillbehör, koppla

bort apparatens sladden och låt dörrarna vara

öppna. Säkerställ god ventilation till utrymmet för

att skynda på avfrostningen.

2. När avfrostningen är klar ska du rengöra frysen

såsom beskrivs ovan.

VAR FÖRSIKTIG!

Använd inte vassa föremål för att avlägsna

frost från frysen. När insidan är helt torr ska apparaten anslutas

till eluttaget och slås på igen.

124

Rengör glashyllan

Vid den inre delen av frysen finns en backspärr för

hyllorna. Du måste lyfta hyllorna uppåt för att sedan ta

ut dem.

Justera eller rengör hyllorna efter behov.

Rengöra lådan

Ta bort innehållet från lådan. Håll i lådans handtag och

dra ut den helt tills det tar stopp.

Lyft upp lådan och ta bort den genom att dra den utåt.

OBSERVERA

Skillnader:

På grund av tekniska skillnader och olika modeller

kan vissa av bilderna i den här bruksanvisning skilja sig från din

modell.

125

FELSÖKNING

Följande enklare problem kan hanteras av användaren. Kontakta kundtjänst om problemen inte kan

korrigeras.

Problem Möjliga orsaker Lösning

Fungerar inte

•

Strömförsörjningen är inte påslagen och

kontakten är inte ordentligt isatt.

•

Låg spänning, strömavbrott eller en del av

kretsen har utlösts.

•

Anslut i strömkabelns stickkontakt ordentligt.

•

Kontrollera nätströmmen.

Lampan tänds inte

•

Apparaten är inte påslagen.

•

Lampan är trasig.

•

Koppla bort och anslut strömkabeln igen.

•

Låt en behörig person byta ut lampan.

Frukt eller grönsaker är

frysta

•

Har livsmedel placerats mot enhetens bakre

vägg? Området nära den bakre väggen är där

temperaturerna är lägst.

•

Frukt eller grönsaker förvaras i färskhetszonen.

•

Placera inte mat som enkelt kan frysa mot den

bakre väggen i frysfacket.

•

Färskhetszonen är endast för kött/fisk.

Överkylning

•

Temperaturreglaget är inte korrekt inställt.

•

Ställ in till en högre temperatur.

Kompressorn arbetar

under en lång tidsperiod

•

Hög omgivningstemperatur skapar en längre

arbetstid.

•

För mycket mat har fyllts på samtidigt.

•

Mat förvaras innan den har svalnat.

•

Locket öppnas för ofta.

•

Frostskiktet inuti är för tjockt.

•

Detta är normalt.

•

Fyll inte på med för mycket mat samtidigt.

•

Vänta till maten har svalnat innan den förvaras.

•

Öppna inte locket för ofta.

•

Du måste avfrosta.

Locket stängs inte

ordentligt

•

Locket blockeras av föremål.

•

För mycket mat har förvarats.

•

Lockets packning är deformerad.

•

Placera apparaten på en stabil yta.

•

Fyll inte på med för mycket mat.

•

Värm lockets packning och kyl den sedan för

att återställa dess form (använd en elektrisk

hårtork eller varmvatten för att värma upp).

Den yttre väggen är varm

•

När apparaten är i drift avleds värme till utsidan

genom metallrören inuti skåpet.

•

Högre omgivningstemperaturer på sommaren

kan göra att enhetens yttervägg blir varmare.

•

Högre temperatur på den yttre väggen är

normalt.

•

Öka utrymmet där värmen kan avledas till eller

placera apparaten på en välventilerad och sval

plats.

Dörrkarmens kanter

kan kännas varma vid

beröring

•

Det finns metallrör i dörrkarmen som avger

värme för att förhindra kondens.

•

Detta är normalt.

Lukter

•

Mat har blivit dålig.

•

Mat med stark lukt.

•

Det inre facket är smutsigt.

•

Rengör och ta bort all mat som har blivit dålig.

•

Se till att mat med stark lukt är förpackad i en

lufttät förpackning.

•

Rengör det inre facket.

Kondens bildas på

utsidan

•

Kondens kan bildas om luftfuktigheten i

rummet är hög.

•

Detta är normalt. Torka bort kondensen med en

torr trasa.

Kondens bildas invändigt

•

Enheten håller en hög luftfuktighet för att

hålla grönsaker och andra livsmedel fräscha.

•

Luftfuktigheten i rummet är för hög och dörren

har öppnats ofta.

•

Dörrens packning ligger inte an ordentligt.

•

Torka bort kondensen med en torr trasa.

•

Öppna inte dörren så ofta eller håll den inte

öppen för länge.

•

Kontrollera dörrens packning beträffande dess

rengöring eller korrekt placering.

126

Vissa ljud kan höras vid normal användning av frysen. De påverkar inte driften.

Ljud som enkelt kan förhindras:

> Ljud som orsakas av apparaten inte är nivellerad – korrigera nivelleringen med de justerbara framfötterna.

Alternativt kan du placera kuddar av ett mjukt material under de bakre rullarna. Detta gäller speciellt om

apparaten är placerad på kakel.

> Frysen har kontakt med en möbel eller liknande – flytta frysen lite.

> Lådor eller hyllor knarrar – ta ut och sätt tillbaka lådan eller hyllan.

> Ljud från flaskor som klirrar – flytta isär flaskorna.

Ljud som hörs under normal användning beror huvudsakligen på att kompressorn (slås på) och kylsystemet (kylmedel

flödar på grund av termisk expansion och sammandragning på kylaren) arbetar.

127

BILAGA

Speciellt för ny europeisk standard

De delar som anges i tabellen nedan kan erhållas via tjänsteleverantören.

Beställd

komponent

Tillhandahålls av Minsta tid som krävs för tillhandahållning

Termostat Professionell underhållspersonal
