CHIMNEY CAP
USER MANUAL
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
- 1 -
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
Model: SSRC-9*9
CHIMNEY CAP
User Manual
background
- 2 -
Safety & Warning
Read and understand this entire manual before assembling, installing,
operating, or servicing this product. Failure to follow these warnings
and instructions can cause death, personal injury or damage valuable
property.
Wear ANSI-approved safety goggles, heavy-duty work gloves and
safety shoes during assembly and installation of this product. Keep
bystanders out of the area during assembly.
Do not assemble when tired or under the influence of alcohol, drugs or
medication.
Use as intended only. TO PREVENT SERIOUS INJURY AND DEATH
FROM TIPPING: DO NOT SIT, STAND OR CLIMB ON THIS ITEM.
This product is not a toy. Do not allow children to play with or
near this item.
Before use, inspect the general condition of the product. Check for:
broken, cracked, or bent parts, loose or missing parts, and any
condition that may affect the proper function of the product.
Ensure only genuine parts are used for replacement and repair.
SAVE THESE INSTRUCTIONS
Specifications
Model Series
Chimney Size
for Horizontal Installation
Chimney Size
for Vertical Installation
Net Weight (kg)
background
- 3 -

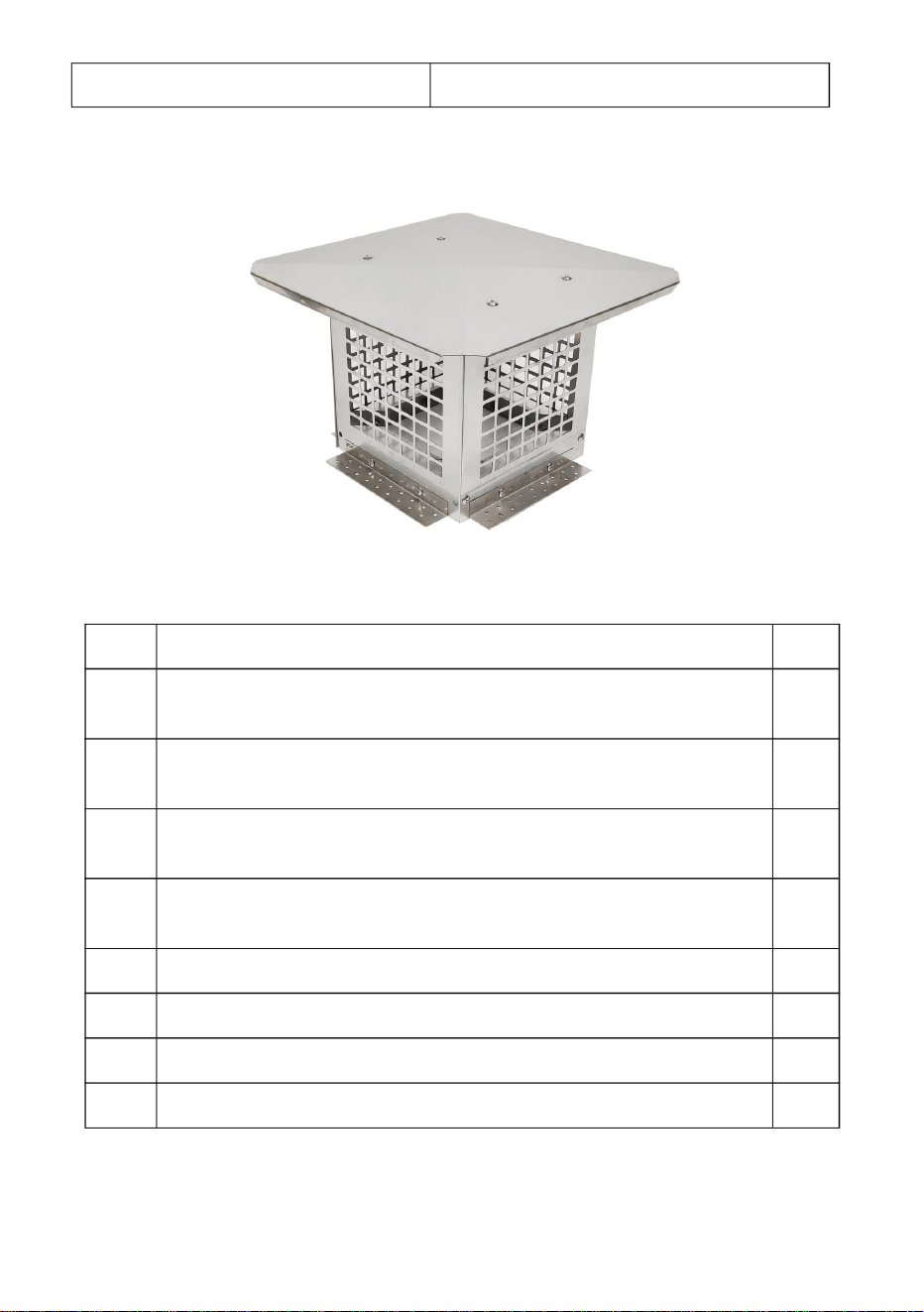

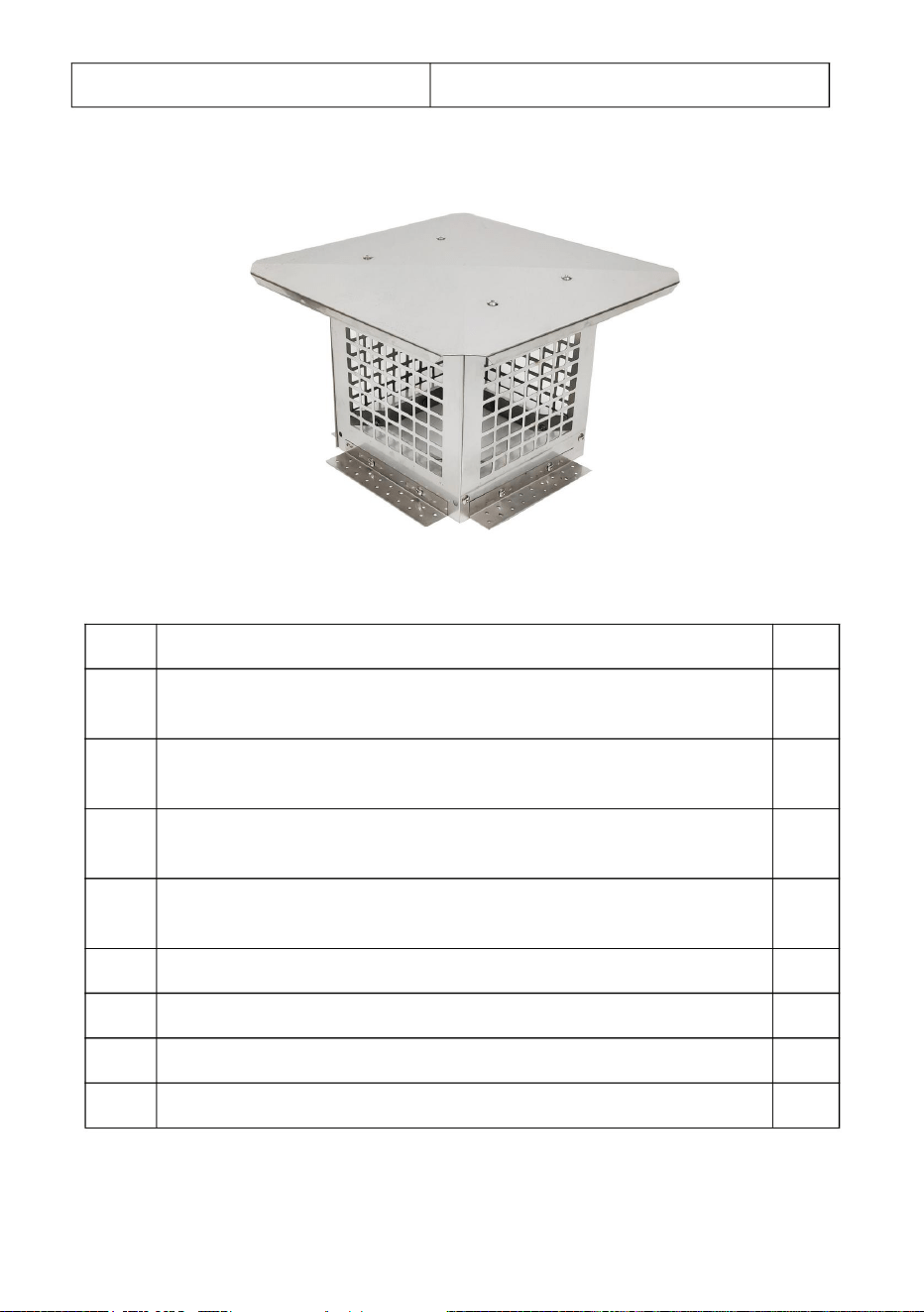

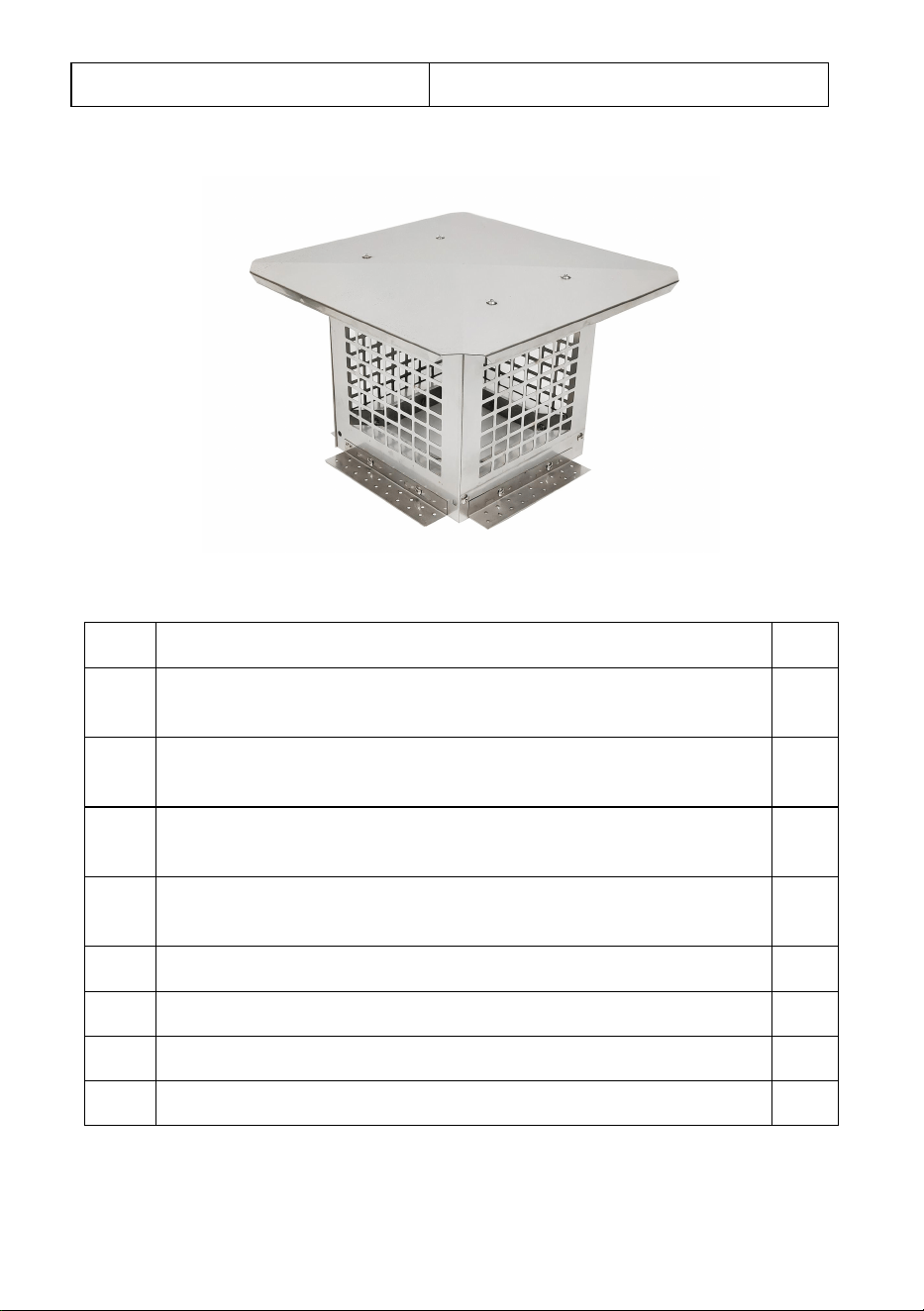

Figure of the Product
Figure 1
Part
Description
Qty
1
Screw M5*10 (12 PCS Needed for Horizontal
Installation or 20 PCS Needed for Vertical Installation.)
24
2
Nut M5 (12 PCS Needed for Horizontal Installation or
20 PCS Needed for Vertical Installation.)
24
3
Expansion Sleeve
(8 PCS Needed for Installation)
10
4
Expansion Screw
(8 PCS Needed for Installation)
10
5
Bottom Bracket
4
6
Upper Cover
1
7
Grid Piece
4
8
User Manual
1
Gross Weight (kg)
background
- 4 -
Instructions

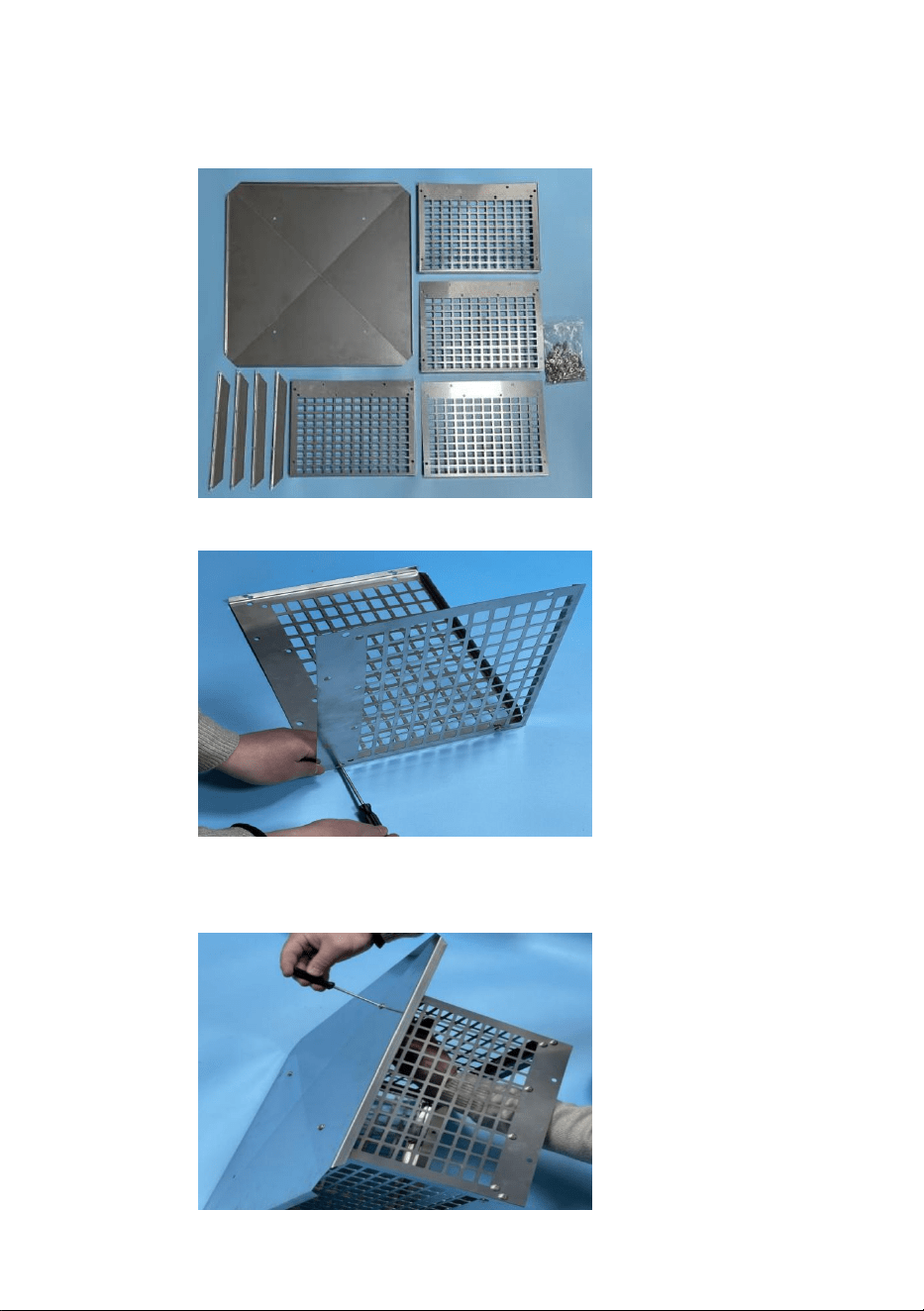

A.Check whether the product parts and accessories are complete.
Figure 2
B.Fix the 4 grid pieces with screw M5*10 and nut M5.
Figure 3

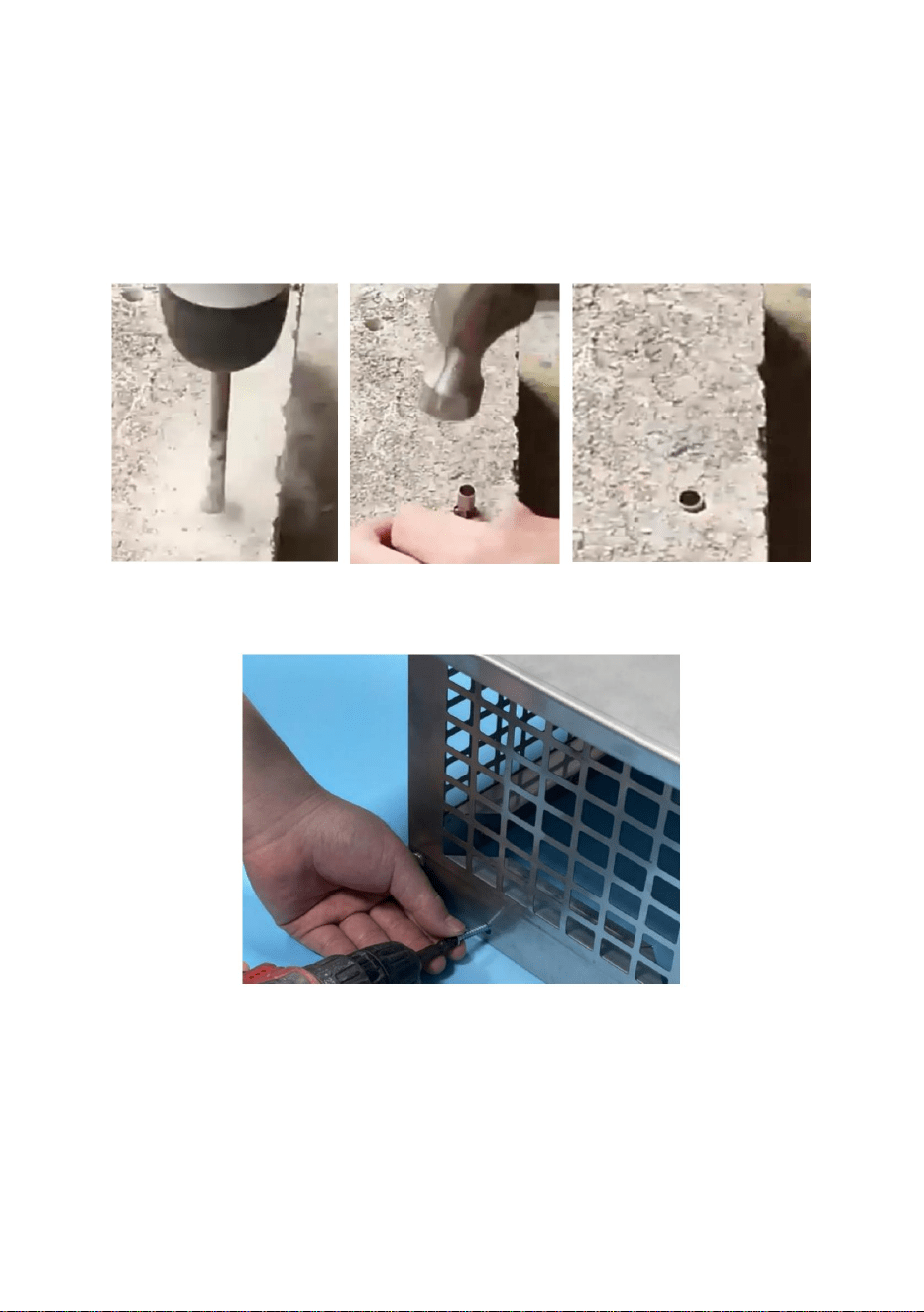

C.Assemble the upper cover to the 4 grid pieces with screw M5*10 and nut
M5.
Figure 4
background
- 5 -
Two optional installation methods D (Horizontal installation) or E (Vertical
installation).

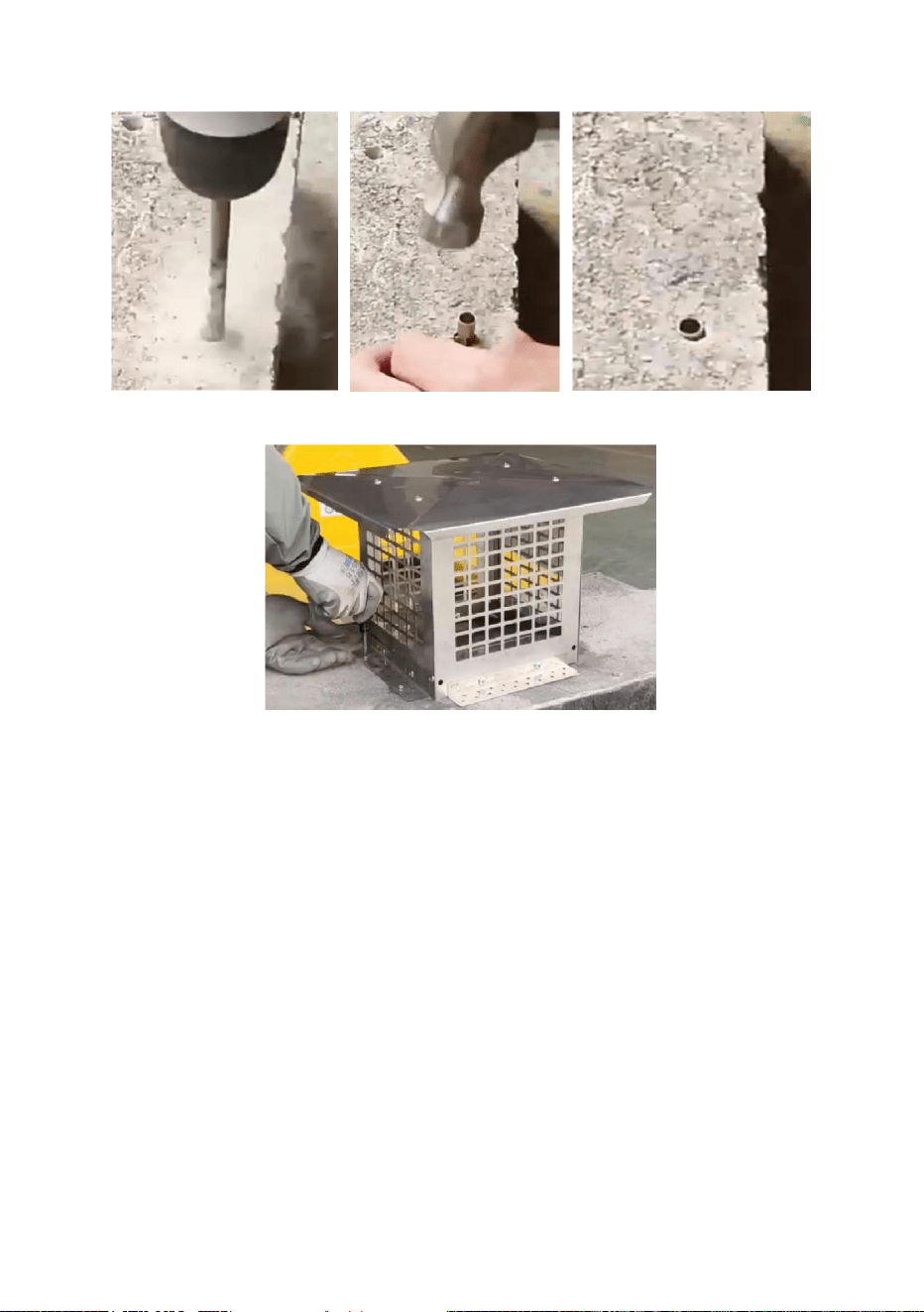

D.For horizontal installation, drill 8 Φ8*40 holes on the chimney in
horizontal direction, use a hammer to press 8 expansion sleeves into these
8 holes, and then firmly install the chimney cap to the chimney with 8
expansion screws.
Figure 5
Figure 6

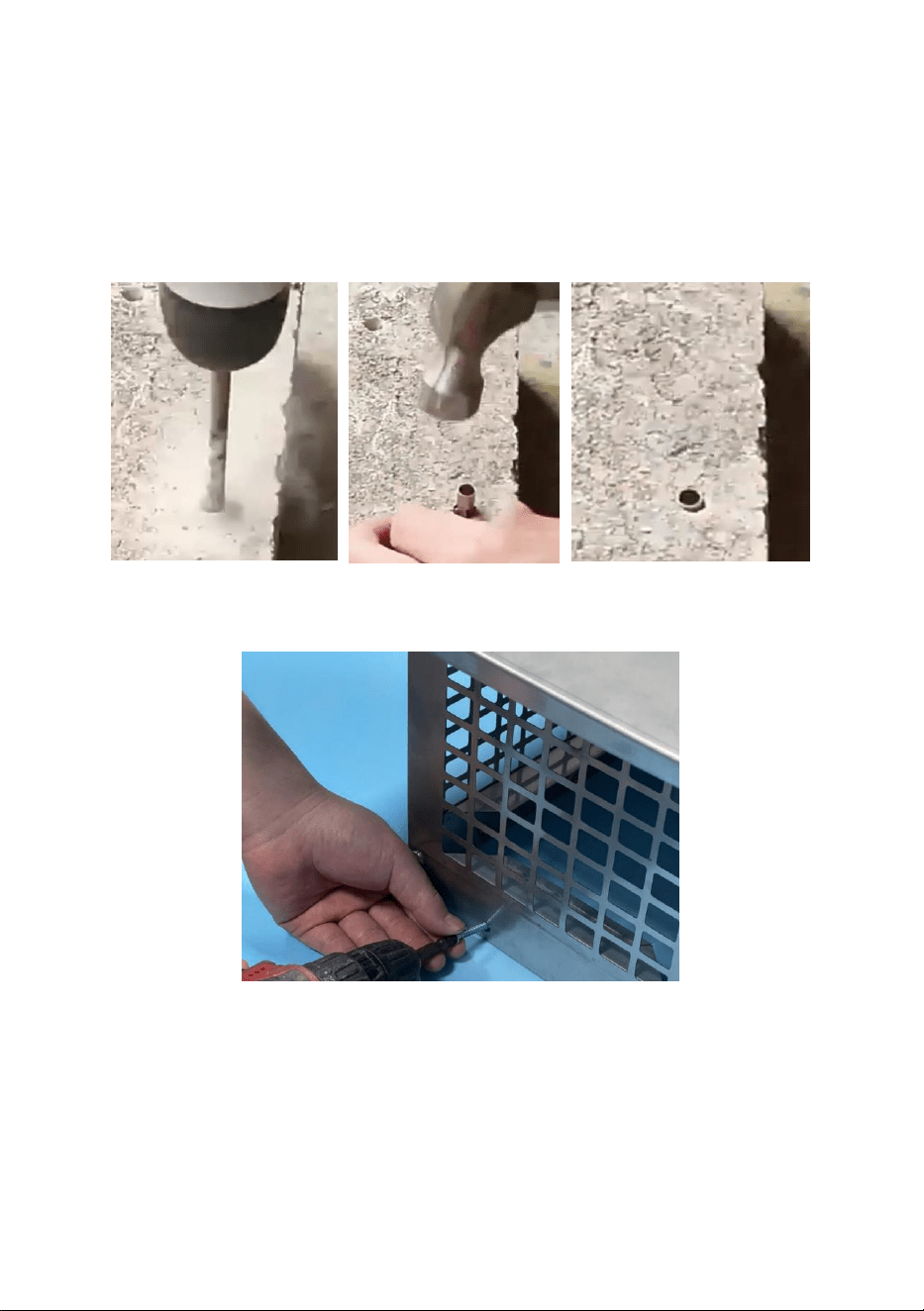

E.For vertical installation, mount the 4 bottom brackets to the 4 grid pieces
with screw M5*10 and nut M5, drill 8 Φ8*40 holes on the chimney in
vertical direction, use a hammer to press 8 expansion sleeves into these 8
holes, and then firmly install the chimney cap to the chimney with 8
background
- 6 -
expansion screws.
Figure 7
Figure 8
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
background
- 7 -
REP
UK
YH CONSULTING LIMITED. C/O YH Consulting
Limited Office 147, Centurion House, London
Road, Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
background
