SHOREHAVEN
DAMP CEILING FAN
MODEL #AR43A-56AB/AR43A-56MBK
ITEM #6307958/6307959
HARBOR BREEZE and logo design are
trademarks or registered trademarks of LF,
LLC. All rights reserved.
Purchase Date
Serial Number
Thank you for purchasing this HARBOR BREEZE product.
Questions, problems or missing parts?
Before returning, contact us on:
888-251-1003, 8 a.m. - 8 p.m., EST, Monday - Sunday or [email protected].
1
SG241145
TABLE OF CONTENTS
Package Contents ...............................................................................................................................
Hardware Contents .............................................................................................................................
Safety Information ...............................................................................................................................
Preparation ..........................................................................................................................................
Initial Installation ..................................................................................................................................
Fan Installation ....................................................................................................................................
Wiring ..................................................................................................................................................
Final Installation ..................................................................................................................................
Operating Instructions .........................................................................................................................
Care and Maintenance ........................................................................................................................
Troubleshooting ...................................................................................................................................
Limited Lifetime Warranty ...................................................................................................................
Replacement Parts List .......................................................................................................................
3
4
4
6
7
8
11
13
14
17
18
19
20
2
3

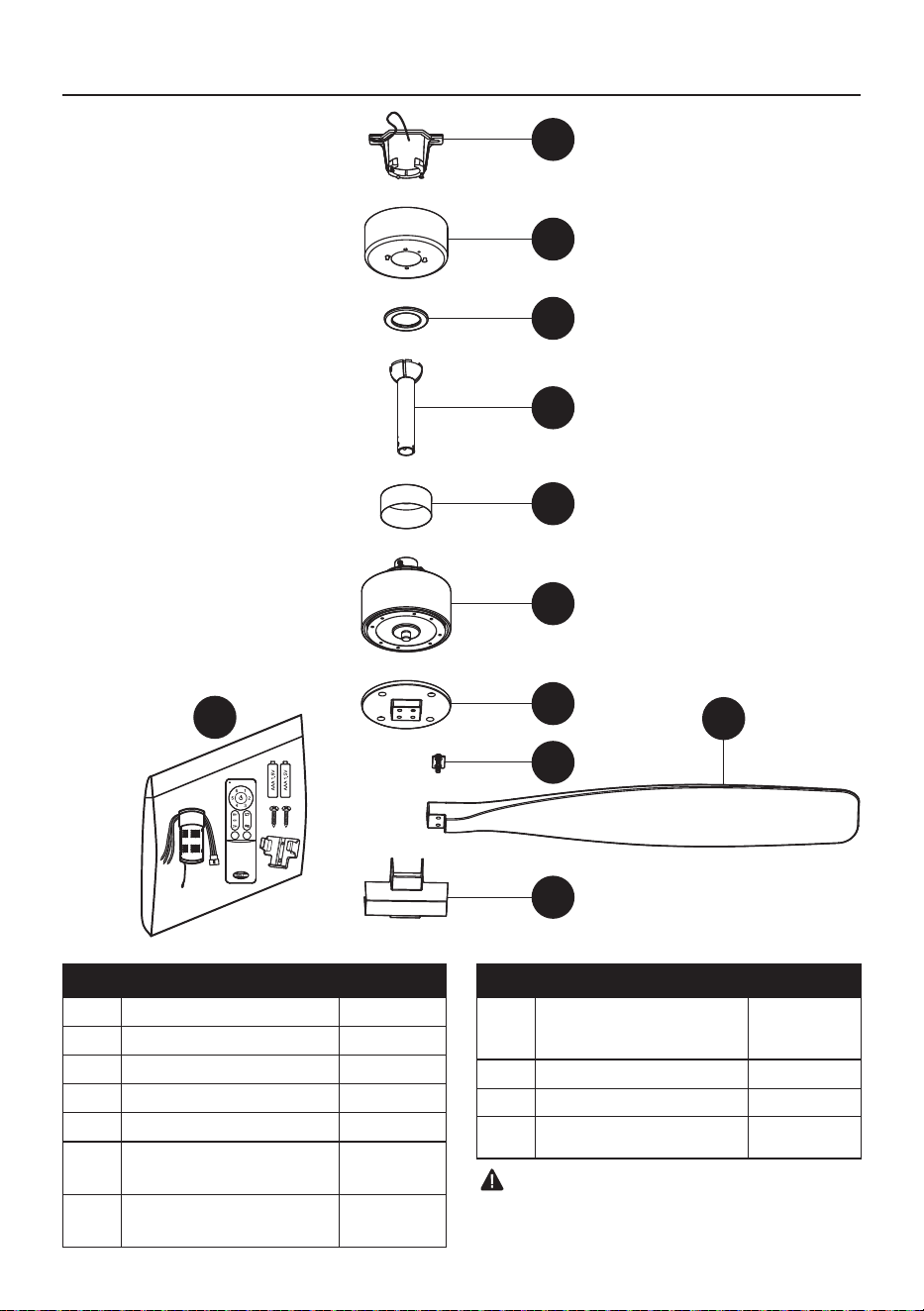

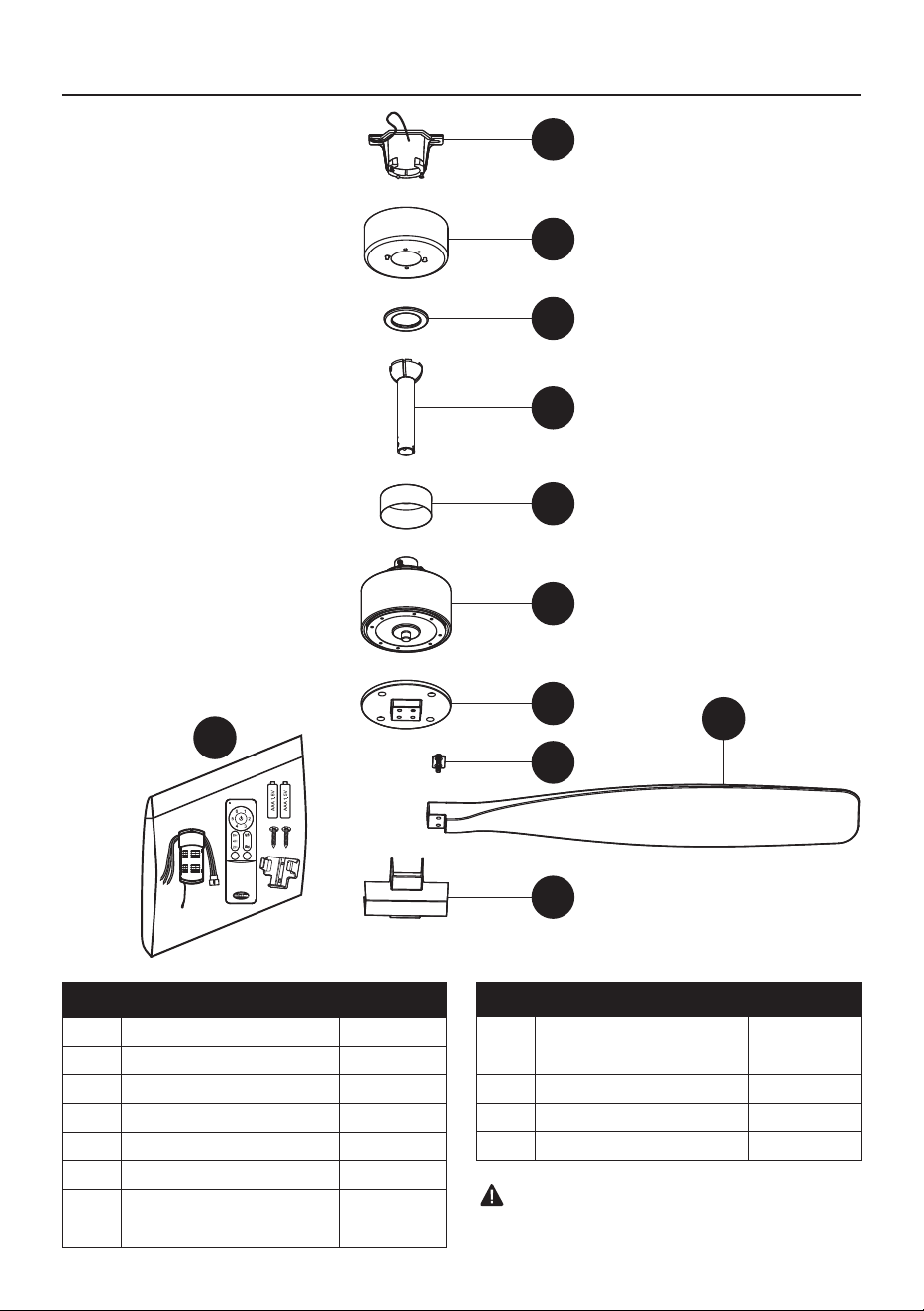

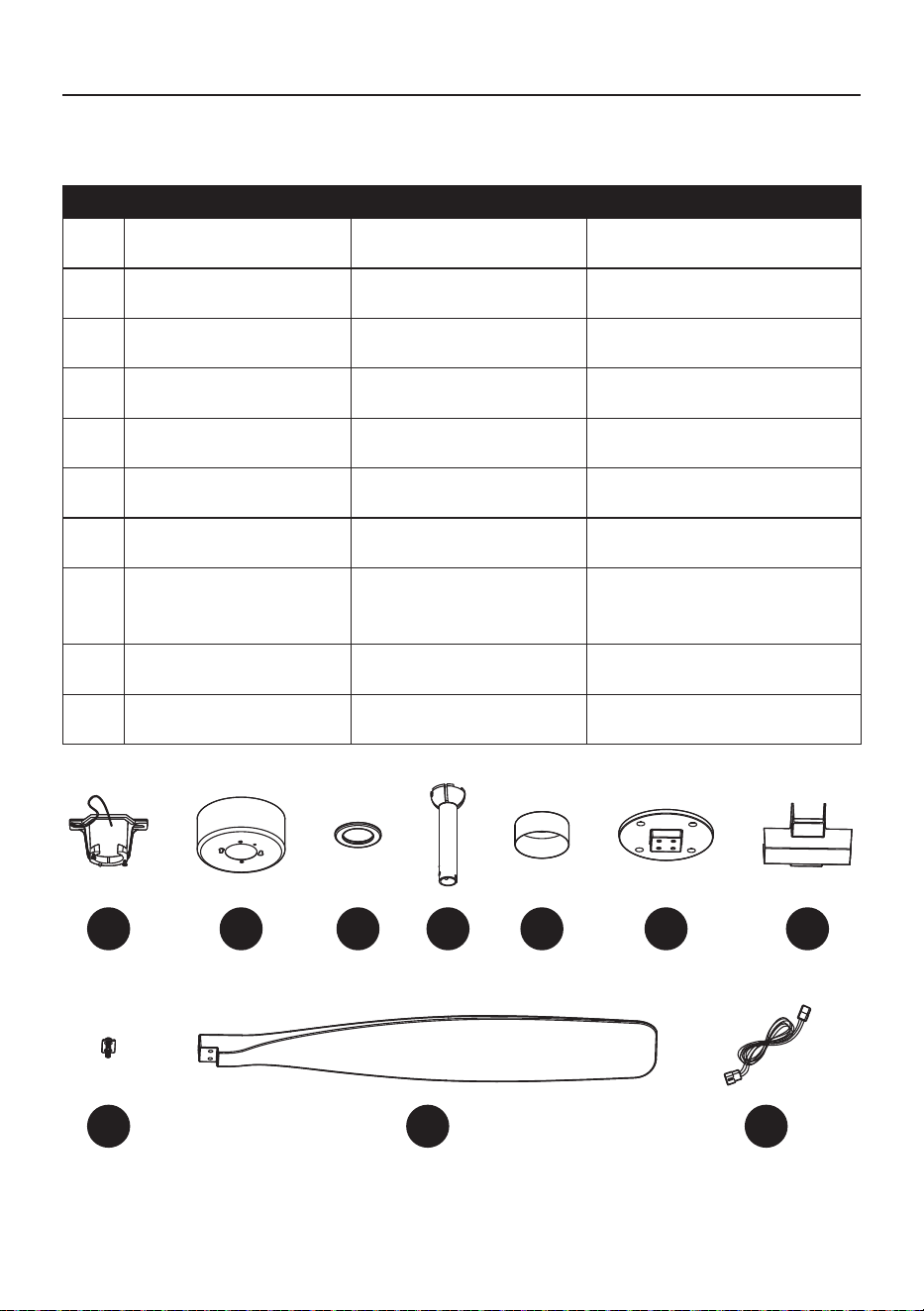

PACKAGE CONTENTS
K
I
A
B
C
D
E
F
G
H
J
IMPORTANT REMINDER: You must use
the parts provided with this fan for proper
installation and safety.
B Canopy
D Downrod
1
A Mounting Bracket 1
C Canopy Bottom Cover 1
E Coupling Cover
1
1
F Fan motor Assembly 1
G
Blade Bracket Support
Plate
1
Blade Support Plate (with
screws and lock washers)
DESCRIPTIONPART QUANTITY
4
Blade
Blade Bracket
I
H
J
4
K Receiver + Remote Pack
1
1
DESCRIPTIONPART QUANTITY
4

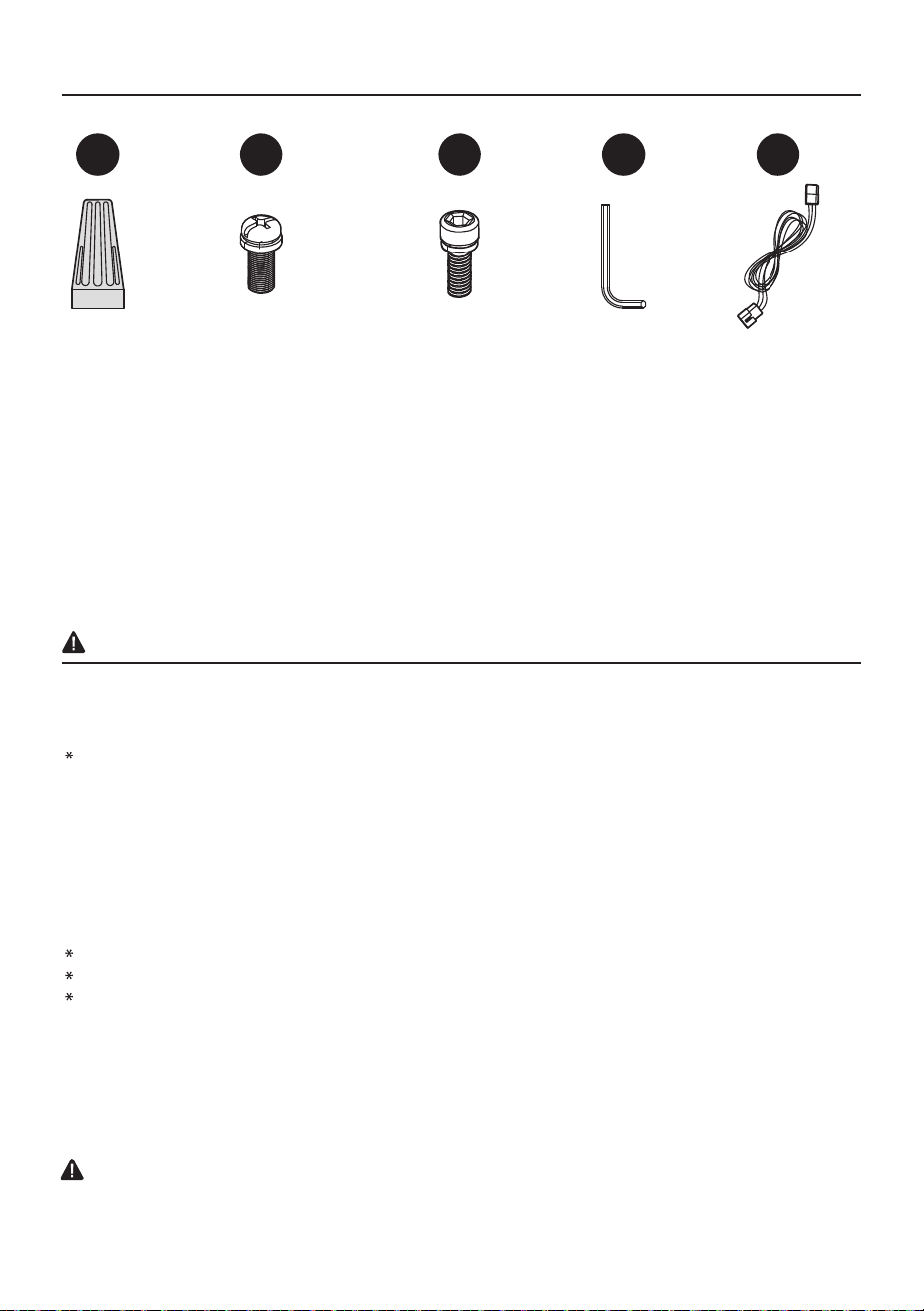

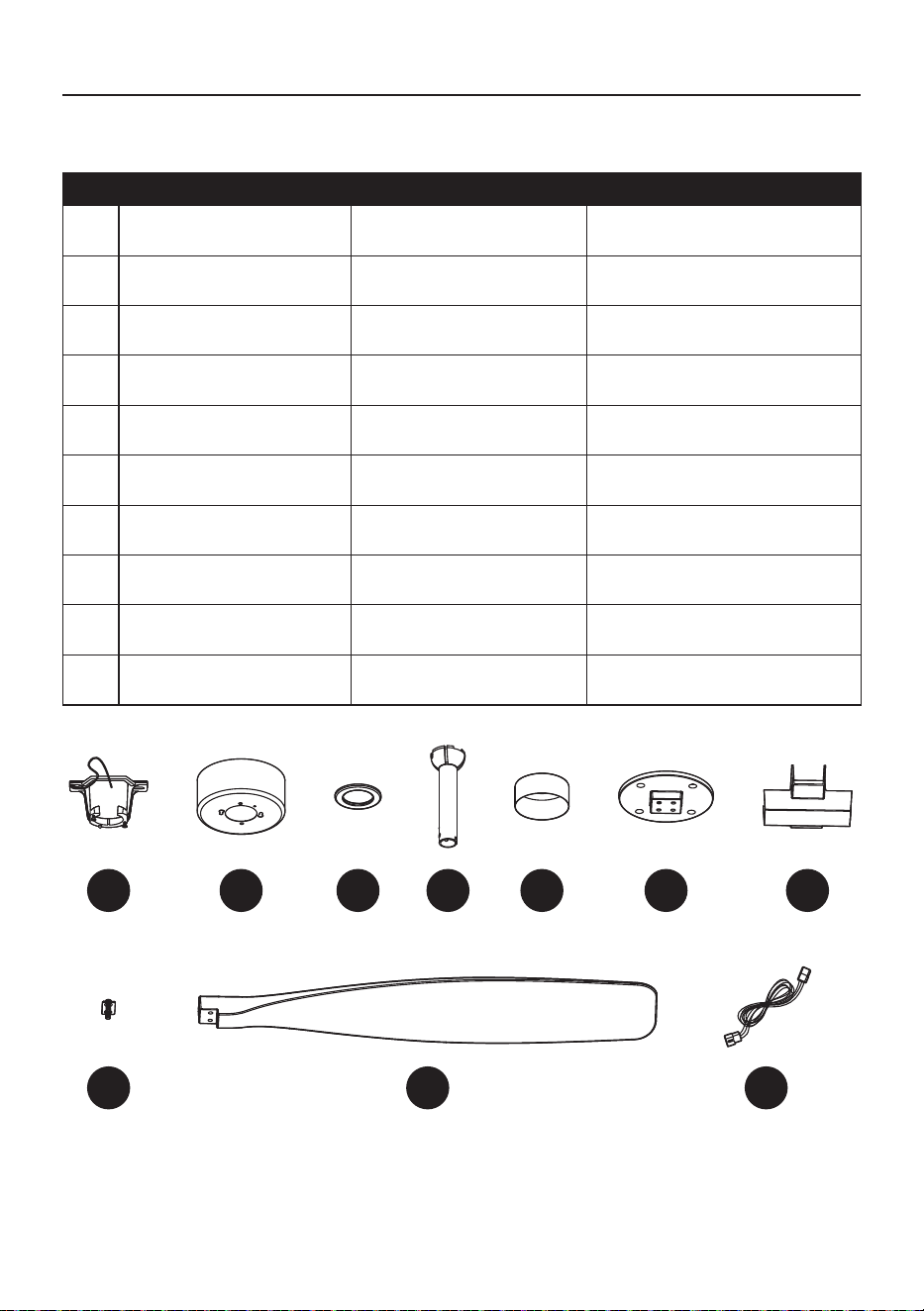

HARDWARE CONTENTS
Wire Nut
Qty. 3
+ 1 extra
Blade Bracket
Support Plate
Allen Screw with
Lock Washer
Qty. 4
+ 1 extra
42 in. 3-Pin
Extension Cord
(use longer downrod)
Qty. 1
AA
BB
EE
Blade Bracket
Support Plate
Screw with
Lock Washer
Qty. 4
+ 1 extra
CC
Modifications not approved by the party responsible for compliance could void the user's authority to
operate the equipment.
NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device,
pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against
harmful interference in a residential installation. This equipment generates, uses and can radiate radio
frequency energy and, if not installed and used in accordance with the instructions, may cause harmful
interference to radio communications. However, there is no guarantee that interference will not occur in
a particular installation. If this equipment does cause harmful interference to radio or television reception,
which can be determined by turning the equipment off and on, the user is encouraged to try to correct
the interference by one or more of the following measures:
Reorient or relocate the receiving antenna.
Increase the separation between the equipment and receiver.
Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
Consult the dealer or an experienced radio/TV technician for help.
The device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:
(1) this device may not cause harmful interference, (2) this device must accept any interference received,
including interference that may cause undesired operation.
CAUTION: Changes or modifications not expressly approved by the party responsible for compliance
could void the user's authority to operate the equipment.
SAFETY INFORMATION
Hex Wrench
Qty. 1
DD
5
READ AND SAVE THESE INSTRUCTIONS
Please read and understand this entire manual before attempting to assemble, install or operate the
product.
• Do not discard fan carton or foam inserts. Should this fan need to be returned to the factory for repairs,
it must be shipped in its original packaging to ensure proper protection against damage that might
exceed the initial cause for return.
• Make sure all electrical connections comply with local codes, ordinances, the National Electrical Code
and ANSI/NFPA 70. Hire a qualified electrician or consult a do-it-yourself wiring handbook if you are
unfamiliar with installing electrical wiring.
• Make sure the installation site you choose allows a minimum clearance of 7 ft. from the blades to the
floor and at least 30 in. from the end of the blades to any obstruction.
• After you install the fan, make sure all connections are secure to prevent the fan from falling.
• The net weight of this fan is: 11.9 lbs.
SAFETY INFORMATION
WARNING
To reduce the risk of fire, electrical shock or personal injury, mount to an outlet box
UL-Listed acceptable for fan support of 35 lb. (15.9 kg) or less and use mounting screws
provided with the outlet box. Most outlet boxes commonly used for the support of lighting
fixtures are not acceptable for fan support and may need to be replaced. Consult a qualified
electrician if in doubt.
To reduce the risk of fire, electric shock or personal injury, mount the fan to the outlet box marked
acceptable for fan support with the screws provided with the outlet box.
NEED HELP? In the event you have broken glass or are missing parts, call 888-251-1003. Do
not return the ceiling fan to the place of purchase. Be sure to have available the owner's manual,
item or model number, finish, color, type of glass, etc.
Attention Statement needs to read this way.
ATTENTION: The use of a fan brace with all ceiling fans is recommended. Application style vary.
Braces are sold separately in the lighting or electrical department.
ATTENTION: Do not use an extension cord with this fan.
To reduce the risk of personal injury, use only parts provided with this fan. The use of parts OTHER
than those provided with this fan will void the warranty.
Before proceeding, be sure to shut off electricity at main switch or circuit breaker in order to avoid
electrical shock.
6
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents list. If any part is missing or damaged, do not attempt to assemble
the product.
Estimated Assembly Time: 120 minutes.
Tools Required for Assembly (not included): Electrical Tape, Phillips Screwdriver, Pliers, Safety Glasses,
Stepladder and Wire Strippers.
Helpful Tools (not included): AC Tester Light, Tape Measure, Do-It-Yourself Wiring Handbook and Wire
Cutters.
DANGER: When using an existing outlet box, make sure the outlet box is securely attached to the
building structure and can support the full weight of the fan. Failure to do this can result in serious injury
or death. The stability of the outlet box is essential in minimizing wobble and noise in the fan after
installation is complete.
CAUTION: Be sure outlet box is properly grounded and a ground wire (green or bare) is present.
After opening top of carton, remove mounting hardware package from foam inserts. Remove motor
from packing and place on carpet or on foam to avoid damage to finish.
CAUTION: Carefully check all screws, bolts and nuts on fan motor assembly to ensure they are
secured.
PREPARATION
CAUTION
To reduce the risk of personal injury, use only the screws provided with the outlet box.
Be sure outlet box is properly grounded and that a ground wire (green or bare) is present.
Before beginning installation, carefully check all screws, bolts and nuts on fan motor assembly to
ensure that they are secured.
SAFETY INFORMATION
7
INITIAL INSTALLATION

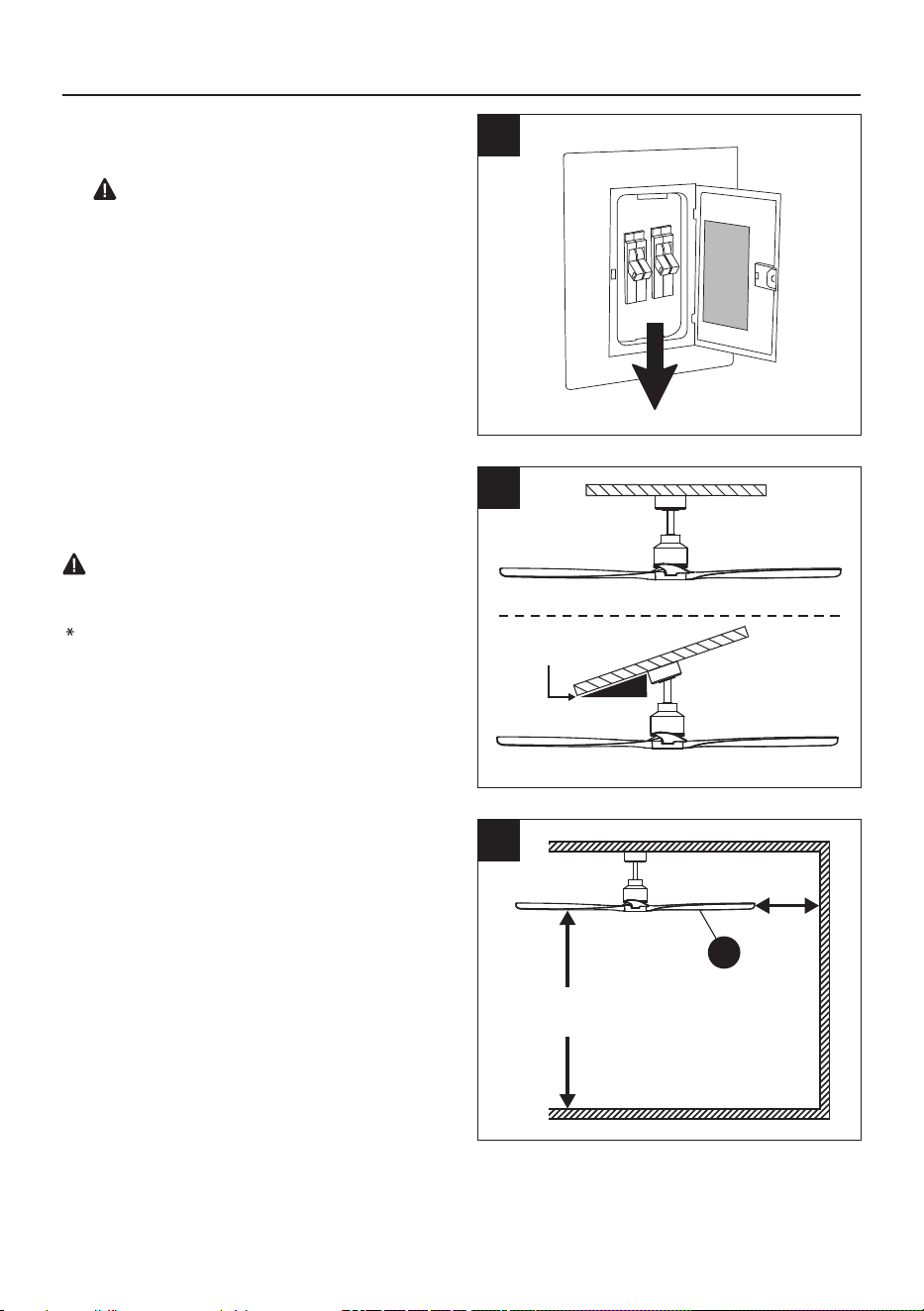

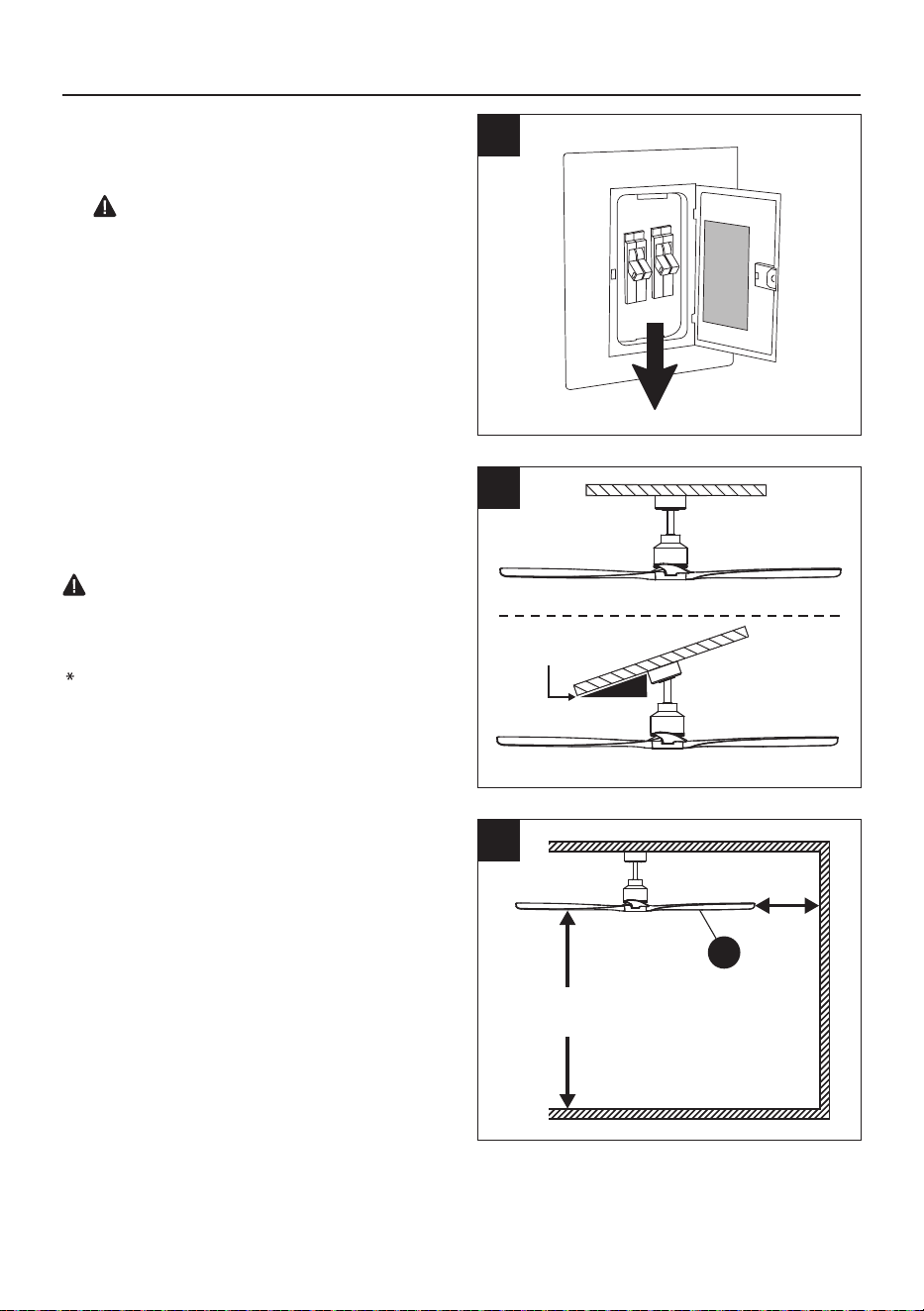

1. Turn off circuit breakers and wall switch to the
fan supply line leads.
3. Check to make sure blades (I) will be at least
30 in. from any obstruction and at least 7 ft.
above the floor.
DANGER: Failure to disconnect power
supply prior to installation may result in
serious injury or death.
1
3
2
ON
OFF
ON
OFF
19° max.
A
B
2. Determine mounting method to use.
A. Standard mount
B. Angle mount
IMPORTANT: If using the angle mount, ensure
the ceiling angle is not steeper than 19°.
Helpful Hint: Standard mounting is best suited
for ceilings 7 ft. high or higher. For taller ceilings
you may want to use a longer downrod (not
included). Angle mounting is best suited for angled
or vaulted ceilings. A longer downrod is sometimes
necessary to ensure proper blade clearance.
I
6
7 ft.
min.
30 in.
min.
3. Begin by using the flat portion of the original
product packaging to create a base to hold
the fan.
Attach the blade bracket support plate (G) to
the fan motor assembly (F). Align the holes
from the blade bracket support plate (G) to
the holes from the fan motor assembly (F).
Use the hex wrench (DD) and the blade
bracket support plate allen screws with lock
washers (CC) that provided and secure the
blade bracket support plate (G) onto the fan
motor assembly (F). Be sure to tighten all
screws.
8
FAN INSTALLATION
1
2
H
I
J
G

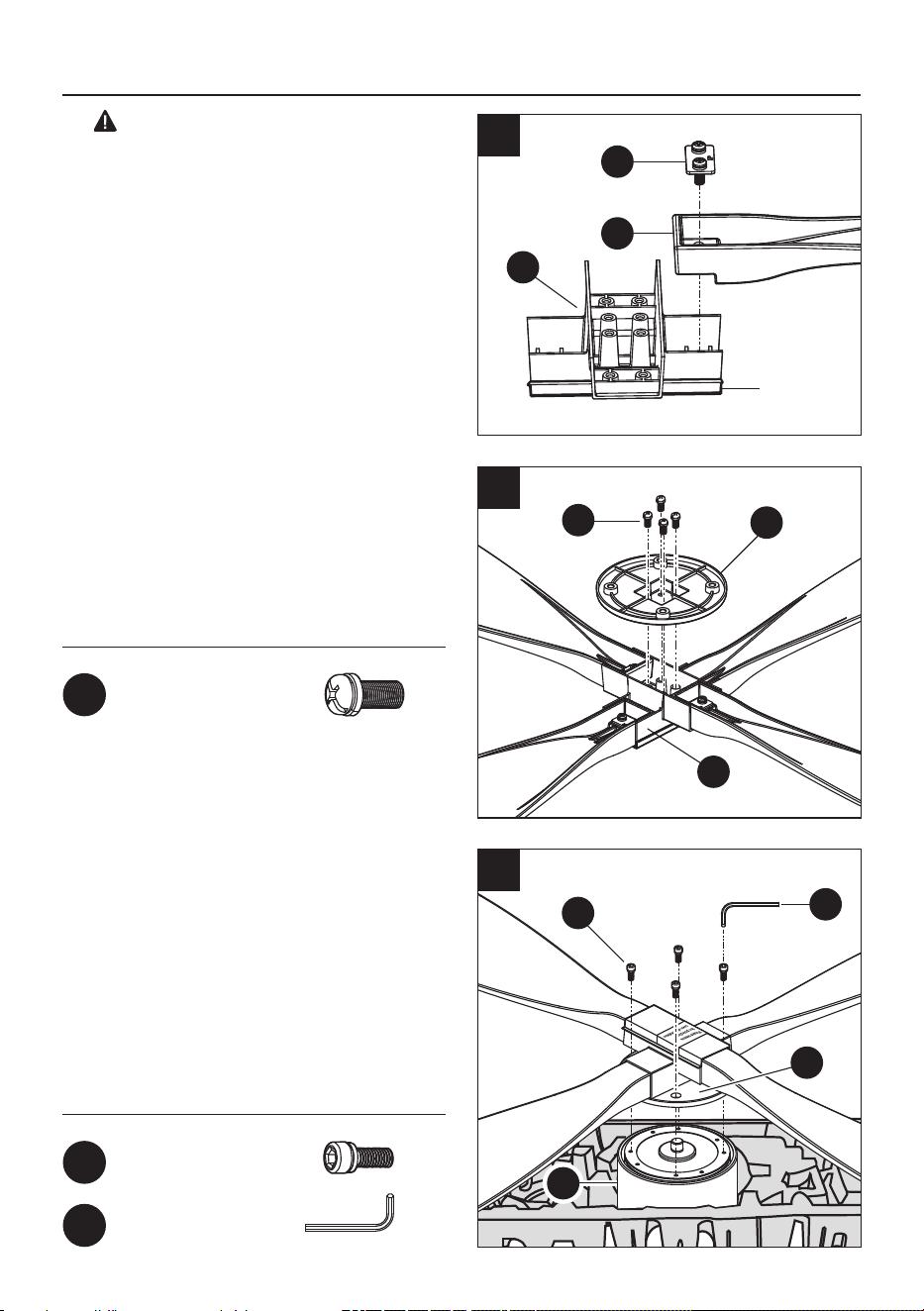

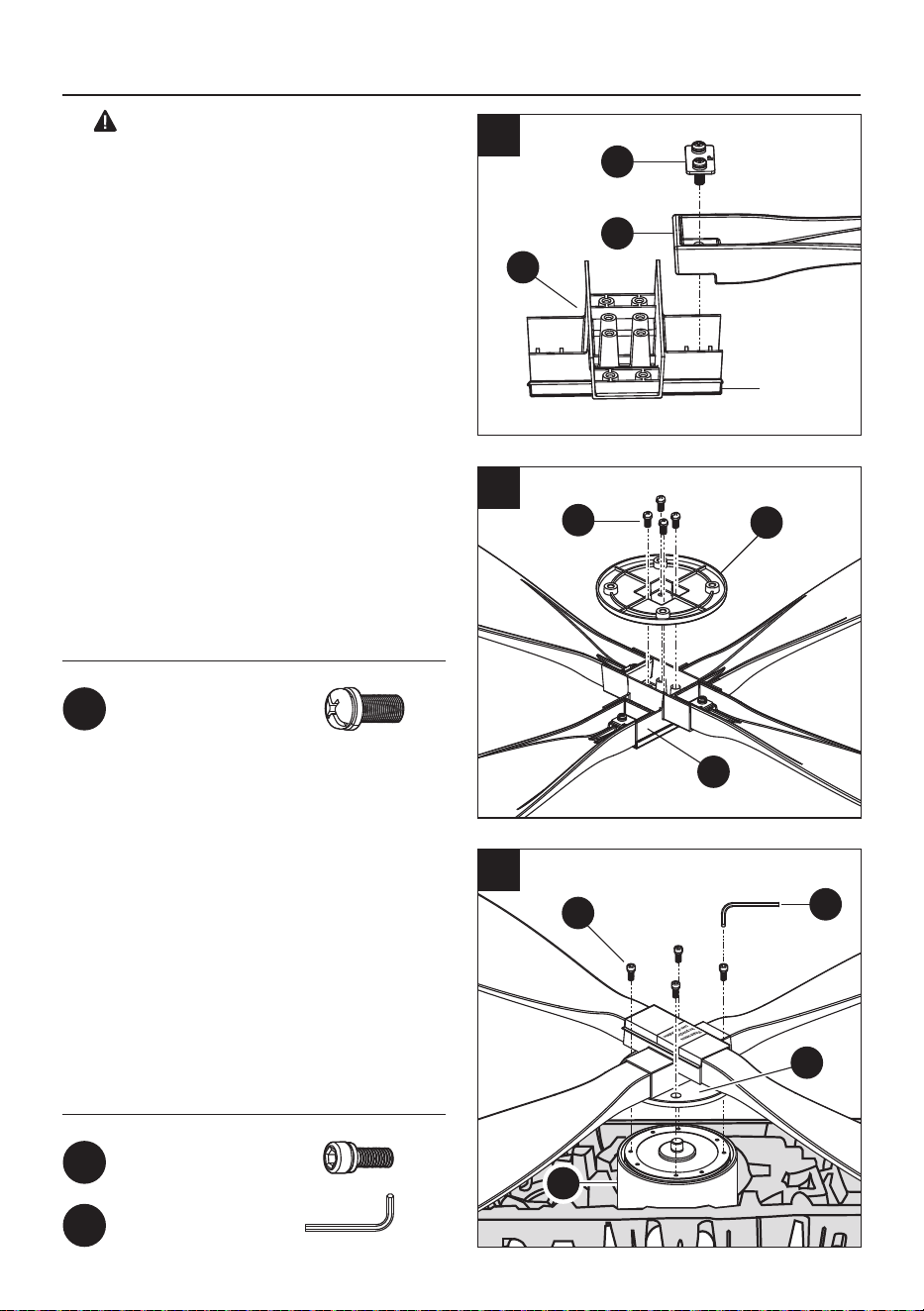

1. WARNING: To reduce the risk of personal
injury, do not insert foreign objects between
rotating fan blades (I).
NOTE: The blade bracket (J) is provided with
a protection cover to protect the surface of the
blade bracket (J). Do not remove the protection
cover before installation is complete.
Align the holes from the blade (I) to the holes
from the blade bracket (J) and secure the
blade in place with blade support plate (with
screws and lock washers) (H) provided.
Repeat this procedure with the remaining
blades (I).
2. Align the holes from the blade bracket support
plate (G) to the holes from the blade bracket
(J). Secure the blade bracket support plate
(G) in place with blade bracket support plate
screws with lock washers (BB) provided. Be
sure to tighten all screws.
Protection
Cover
Hardware Used
Blade Bracket Support
Plate Allen Screw
with Lock Washer
CC
Hex Wrench
x 4
x 1
DD
BB
Hardware Used
Blade Bracket Support
Plate Screw
with Lock Washer
x 4
BB
J
3
DD
G
F
CC
9
A
Flat Washers
Outlet Box
Screws
Lock Washers
5
FAN INSTALLATION

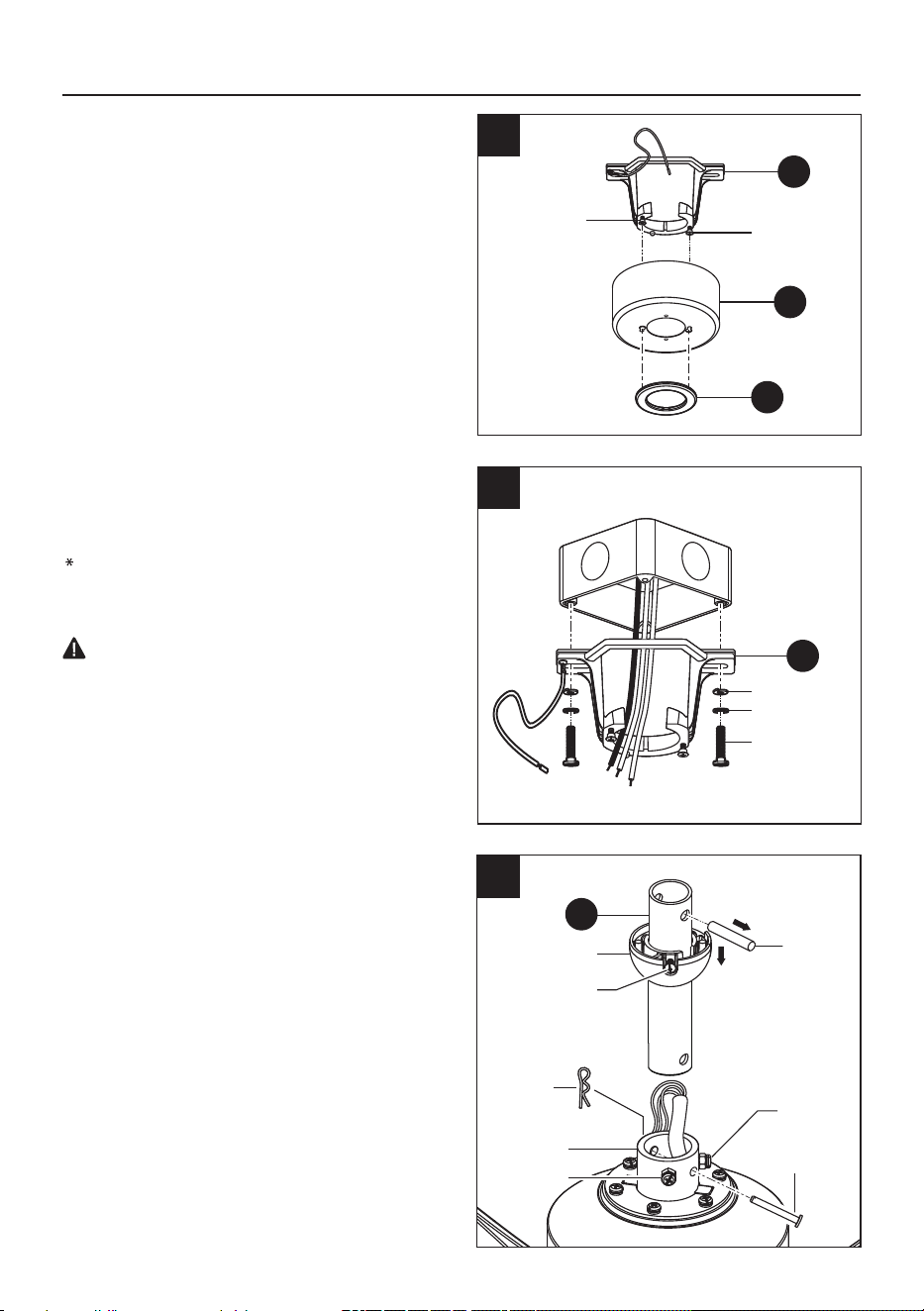

5. Secure mounting bracket (A) to outlet box
(not included) using screws, lock washers
and flat washers provided with the outlet box.
NOTE: It is very important you use the proper
hardware when installing the mounting bracket (A)
as this will support the fan.
IMPORTANT: If using the angle mount, make
sure open end of mounting bracket (A) is installed
facing the higher point of the ceiling.
6. Flip the assembly. Remove the cotter pin and
clevis pin, and loosen the two collar set
screws from the fan motor assembly collar.
Unscrew the set screw located in the hanger
ball, lower the hanger ball and remove the
cross pin. Remove the hanger ball from the
hanger ball/downrod assembly (D).
Canopy
Mounting
Screw
Canopy
Mounting
Screw
4
A
B
C
4. Remove the canopy bottom cover (C) from
the canopy (B) by turning the canopy bottom
cover (C) counterclockwise.
Remove the mounting bracket (A) from the
canopy (B) by loosening canopy mounting
screws a half turn from the screw head.
Next, turn the canopy (B) counterclockwise
to remove the mounting bracket (A) from the
canopy (B).
Clevis
Pin
Cotter
Pin
Set Screw
6
Collar
Set Screw
Cross Pin
Hanger Ball
Set Screw
D
10
FAN INSTALLATION

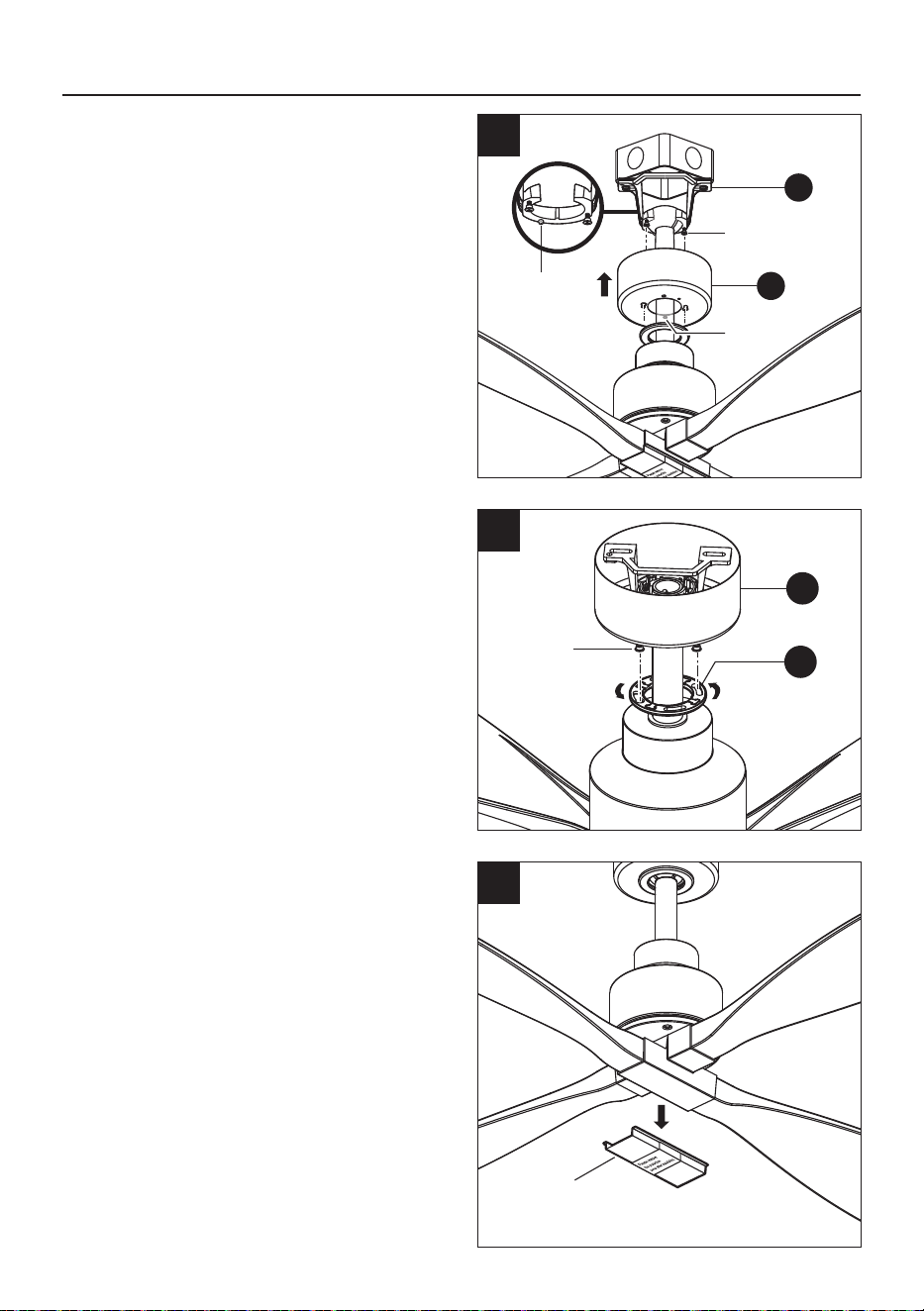

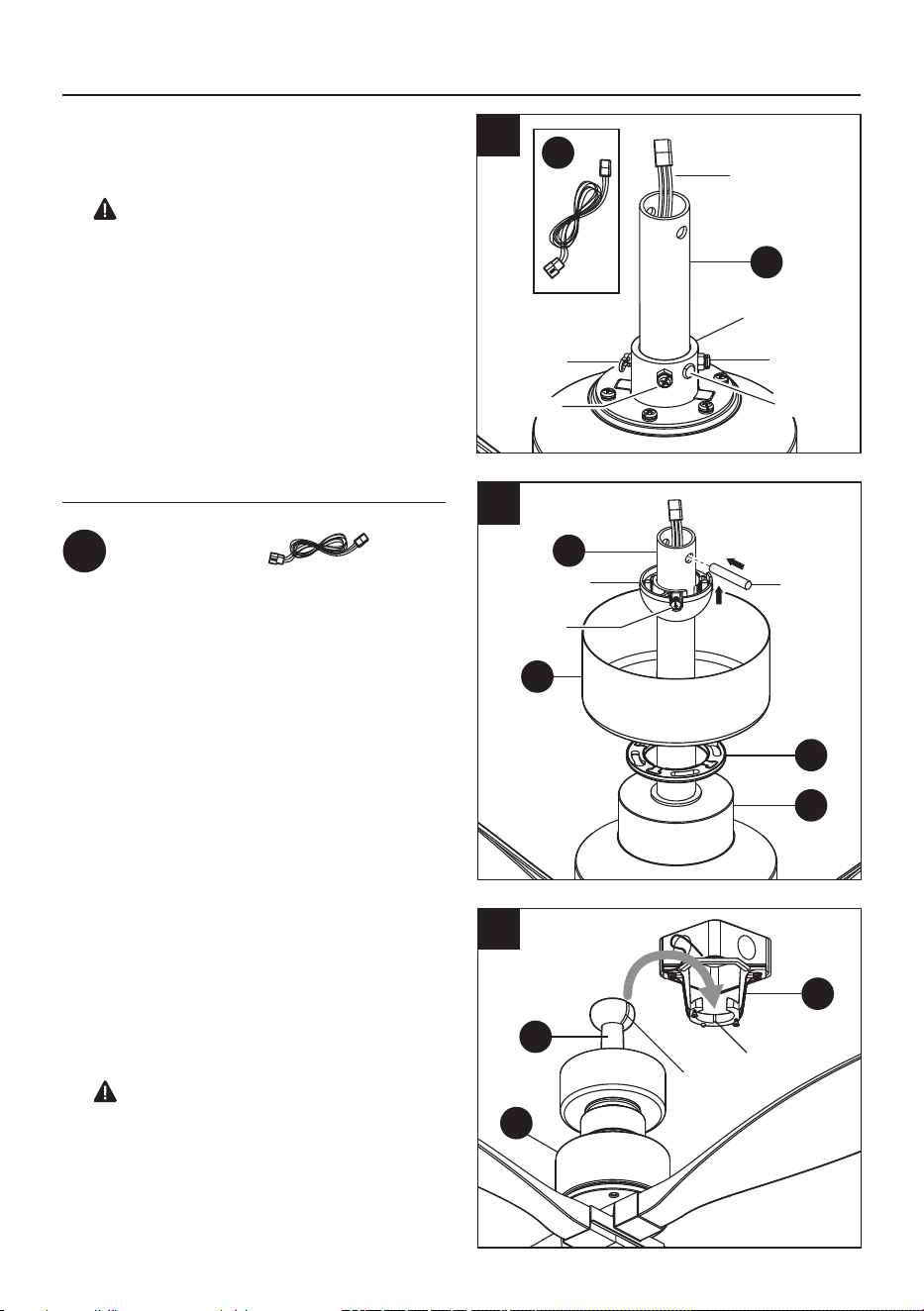

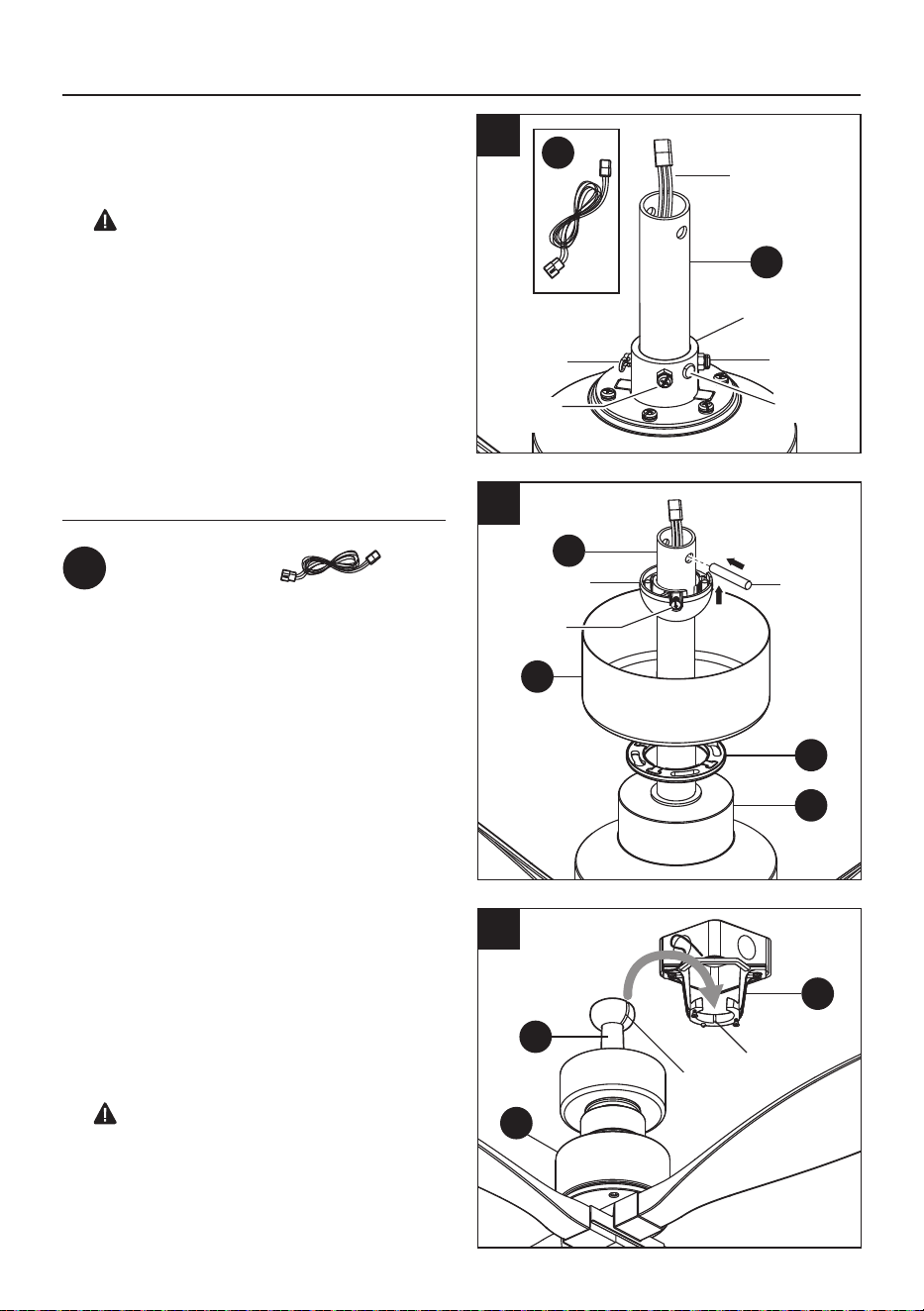

8. Slip the coupling cover (E), the canopy
bottom cover (C), and the canopy (B) onto
the downrod (D).
Carefully reinstall the hanger ball onto the
downrod (D). Being sure that the pin is in the
correct position, the set screw is tightened
and wires are not twisted.
9. Carefully lift the fan motor assembly (F) up
to the mounting bracket (A) and seat the
downrod (D) in the mounting bracket (A)
socket. Make sure the tab on the mounting
bracket (A) socket is properly seated in the
groove in the downrod (D). This will help to
balance the ceiling fan.
DANGER: Failure to align slot in ball
with tab may cause the fan to wobble or fall,
which could result in serious injury or death.
A
D
F
9
Groove
Tab
7
D
EE
Clevis Pin
Set Screw
Set Screw
Collar
Cotter Pin
Motor Wires
7. Slip downrod (D) into collar, align holes and
re-install clevis pin and cotter pin. Tighten
two set screws in collar.
WARNING: It is critical that the clevis pin
in the downrod support is properly installed
and the set screws and nuts are securely
tightened. Failure to do so could result in the
fan falling.
NOTE: If a longer downrod (not included) is
needed, Be sure to snap together the 3-pin
connectors, the male plug from the fan and
female plug from the 42 in. 3-Pin extension
cord (EE).
Hardware Used
42 in. 3-Pin
Extension cord
x 1
EE
C
E
B
8
Hanger Ball
D
Cross Pin
Set Screw
11
WIRING
SUPPLY WIRE
1
Hot
Ground
conductorNeutral
Black
White
Receiver
Green
Black
White
Green
/ Yellow
Outlet Box
AA
A
Green
WARNING: Check to see that all connections
are tight, including ground, and that no bare wire is
visible at the wire nuts, except for the ground wire.
CAUTION: Do not use with a wall dimmer
switch.
NOTE: The fan must be wired with receiver for it
to work properly. The fan cannot be directly wired
to a wall switch.
NOTE: The fan must be installed at a maximum
distance of 20 ft. from the remote control for proper
signal transmission between the remote control
and the fan's receiving unit.
If you feel you do not have enough electrical
wiring knowledge or experience, have your fan
installed by a licensed electrician.
Follow the steps below to connect the fan to your
household wiring. Use the plastic wire nuts (AA)
with your fan. Secure the plastic wire nuts with
electrical tape. Make sure there are no loose
strands or connections.
1. Make wire connections from the fan assembly
(F) to the receiver.
From fan To receiver
3-pin connector ----------- 3-pin connector
1A. Make wire connections from the receiver to
the outlet box as follows, using the wire nuts
(AA).
From receiver To outlet box
Black wire "AC in L"------ Black wire (hot)
White wire "AC in N"----- White wire (neutral)
From fan and receiver To outlet box
Green/Yellow wires* ----- Green or bare wire
(Ground)
* There are three green grounding leads:
one from the mounting bracket (A), one from
the hanger ball/downrod assembly (D) and
one from the receiver.
Hardware Used
Wire Nut
AA
x 3
3-Pin
Connectors
D
F
12
Receiver
Antenna
WIRING

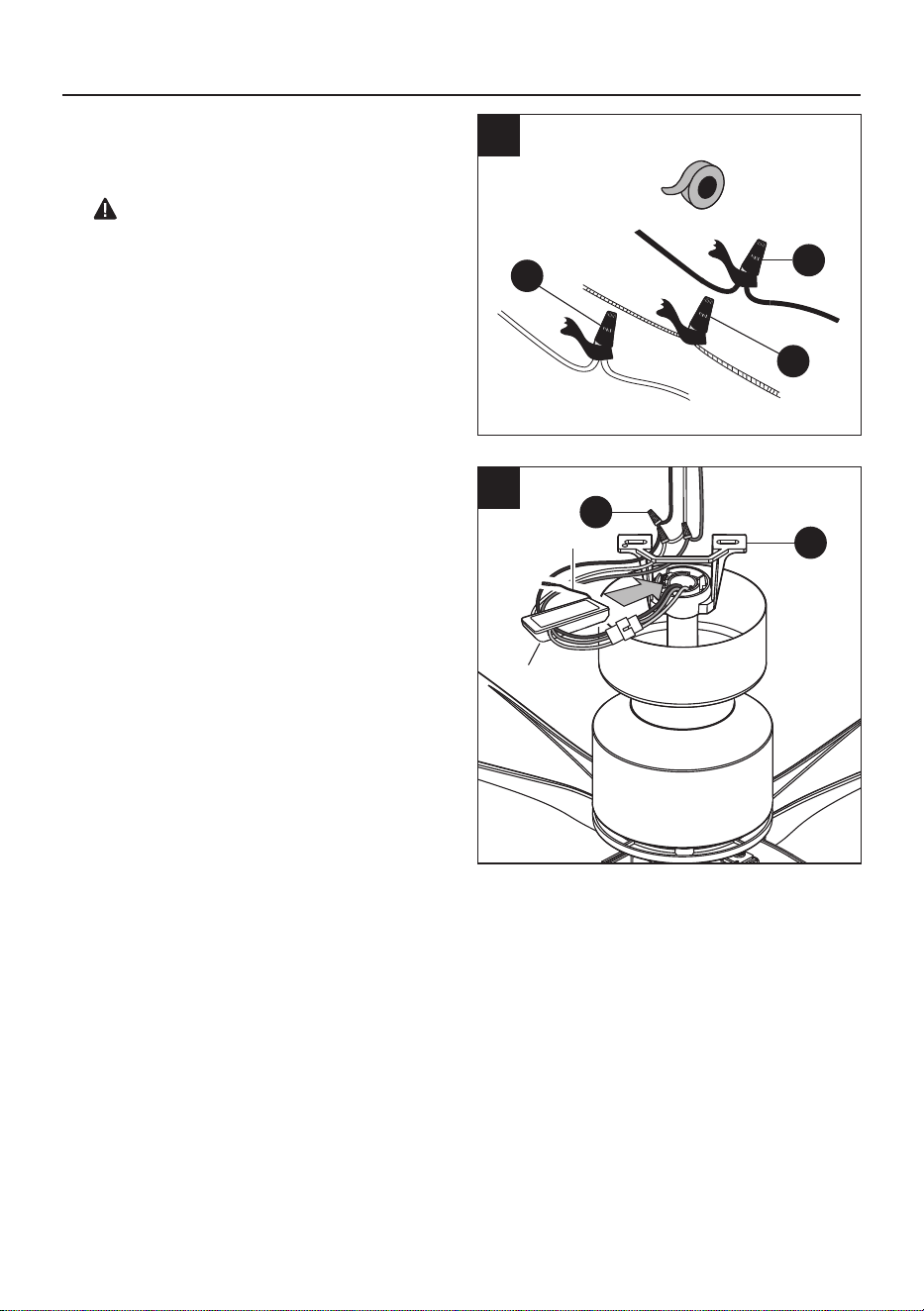

2. Wrap electrical tape (not included) around
each individual wire nuts (AA) down to the
wire.
WARNING: Make sure no bare wire or
wire strands are visible after making
connections. Place GREEN and WHITE
connections on opposite side of box from the
BLACK connections.
Turn spliced/taped wires upward and gently
push wires and wire nuts (AA) into outlet box.
3. Gently slide remote control receiver smooth
side up into mounting bracket (A). Turn
spliced/taped wires upward and gently push
wires and wire nuts (AA) into outlet box. Let
antenna from remote control receiver hang
to the side.
NOTE: The remote control included with
this fan meets the following requirements:
a. Not for use with solid state fans.
b. Electrical rating: 120V/60 Hz; motor
amps: 1.5 MAX.
Should you choose to use a different remote
control with this fan, it must also meet these
same requirements.
2
3
AA
AA
AA
A
AA
13
Canopy Mounting
Screw
Hole
Positioning
Pin
FINAL INSTALLATION
1. Make sure connections are neatly tucked into
the ceiling outlet box.
Slide the canopy (B) up to the mounting
bracket (A) and place the key holes on the
canopy (B) over the loose canopy mounting
screws on the mounting bracket (A). Turn
the canopy (B) clockwise until it locks in
place at the narrow section of the key holes.
Make sure the positioning pin on the mounting
bracket falls into one of two holes on the
canopy (B), and then tighten the two canopy
mounting screws.
2. Attach the canopy bottom cover (C) to the
canopy (B) by inserting the screw heads into
the key slots in the canopy bottom cover (C)
and rotating it clockwise.
NOTE: Adjust the canopy mounting screws as
necessary until the canopy (B) and canopy
bottom cover (C) are snug.
3. Please remove the protection cover after
installation.
1
A
B
2
3
B
C
Canopy
Mounting
Screw
Protection
Cover
14
OPERATING INSTRUCTIONS
NOTE: The remote has been pre-paired in the
factory for your convenience.
NOTE: Batteries will weaken with age and should
be replaced before leaking takes place as this will
damage the remote control. Dispose used batteries
properly and keep them out of the reach of children.
Do not ingest. Do not dispose batteries in fire.
Batteries may explode or leak. Do not mix old and
new batteries. Do not mix alkaline, standard
(carbon - zinc), or rechargeable (nickel-cadmium)
batteries. Exhausted batteries are to be removed
from the product. Non-rechargeable batteries are
not to be recharged.
1. Remove the battery cover by pressing firmly
on the arrow and sliding the cover off.
2. Install two 1.5V AAA batteries (included).
Batteries are to be inserted with the correct
polarity.
3. Slide the battery cover on the remote control
till it click in place.
Remote
Control
Batteries
Battery Cover
1
15
OPERATING INSTRUCTIONS
LEARNING PROCESS
2
IMPORTANT: This fan has been pre-paired
at the factory and the fan can be used now. If you
have two or more fans, please follow steps below
to control each fan independently. Also follow steps
below to re-pair the remote and the receiver when
needed.
NOTE: The dip switch in the battery compartment
has been set on “0” position for your convenience.
If you want to re-pair the remote, please set the
dip switch on “1” position.
To add a remote to your fan’s memory, use the
steps below:
Ensure AC power to the fan is OFF to begin the
learning process.
Slide the dip switch in the battery compartment
to the "1" position.
Turn the fan’s AC power ON.
Within 30 seconds of turning AC power on, press
and release the "LEARN" button located in the
remote's battery compartment to enter the learning
function. The fan blades will start to spin.
The fan will now accept commands from the added
remote.
If you would like to set the dip switch back to the
"0" position after a learning, please re-pair the
remote by following the learning process again.
NOTE: If installing multiple fans on separate
remotes, only the fan being programmed should
have AC power turned ON. All other fans, even if
they have already been programmed, should have
AC power OFF so they do not memorize other
remotes during the learning process. Separate the
fan power switches by approximately 2 meters.
Remote
Control
LEARN
16

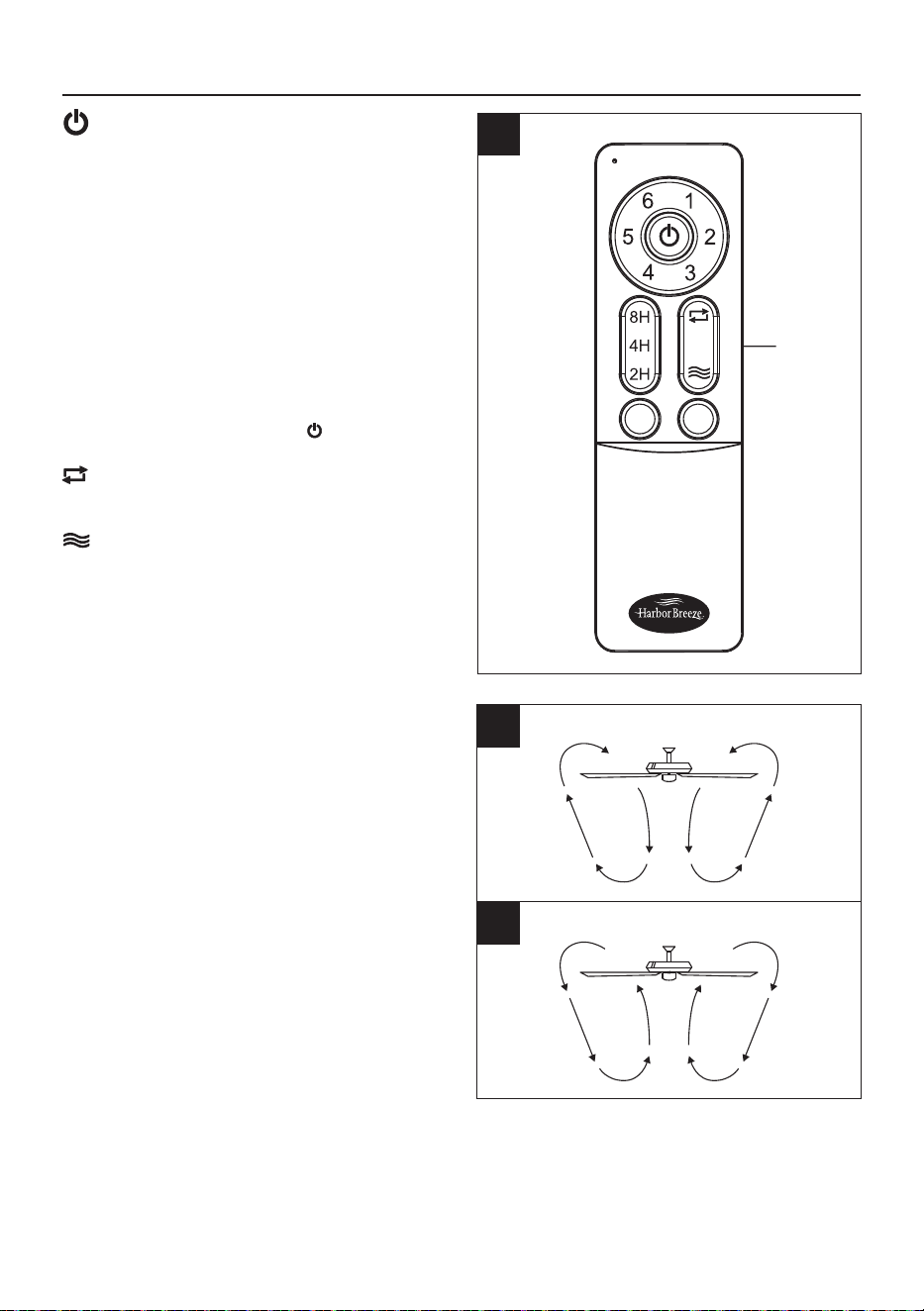

Power OFF: Press and release the power
button to turn the fan off.
1, 2, 3, 4, 5, 6 Speed functions:
1 = for fan MINIMUM speed
2 = for fan LOWER speed
3 = for fan LOW speed
4 = for fan MEDIUM speed
5 = for fan HIGH speed
6 = for fan MAXIMUM speed
2H, 4H, 8H Timer:
Pressing the timer button will automatically turn
fan off after 2, 4, or 8 hours. To cancel the timer
settings, press and release the button.
button: Controls rotation of the entire fan
direction.
button: Natural wind speed control.
3
Remote
Control
4A
4B
4A. Warm weather - (Counter-clockwise Direction)
A downward air flow creates a cooling effect.
This allows you to set your air conditioner on
a warmer setting without affecting your comfort.
4B. Cool weather - (Clockwise Direction) An
upward air flow moves warm air off the ceiling.
This allows you to set your heating unit on a
cooler setting without affecting your comfort.
OPERATING INSTRUCTIONS
17
INSTALLING THE REMOTE CONTROL HOLDER
OPERATING INSTRUCTIONS
5
Remote
Control
Holder
Mounting
Screws
5. Attach the remote control holder with the two
remote control holder mounting screws.
CARE AND MAINTENANCE
Check the support connections, brackets, and blade attachments twice a year. Make sure they are
secure. Because of the fan’s natural movement, some connections may become loose over time. It is
not necessary to remove the fan from the ceiling. Clean your fan periodically. Use only a soft brush or
lint-free cloth to avoid scratching the finish. The plating is sealed with a lacquer to minimize discoloration
or tarnishing.
WARNING: To reduce the risk of fire, electric shock, or injury to persons, shut off main power supply
before beginning any maintenance. Do not use water or a damp cloth to clean the ceiling fan.
18
WARNING: To reduce the risk of fire, electric shock, or injury to persons, before beginning work,
shut off the power supply to avoid electrical shock.
NOTE: A small amount of "wobble" is normal and should not be considered a defect.
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Fan does not move. 1. Reverse switch not engaged.
2. Power is off or fuse is blown.
3. Faulty wire connection.
4. Plugs not connected properly.
1. Push switch firmly either left or right.
2. Turn power on or check fuse.
3. Turn power off. Loosen canopy and
check all connections.
4. Check that wire nuts from fan and
receiver to the outlet box are
connected properly according to
instructions on page 11.
Noisy operation. 1. Blades are loose.
2. Cracked blade.
3. Full range dimmer switch.
4. Fan is new.
1. Blades are loose.
2. Blade arms incorrectly attached.
3. Unbalanced blades.
4. Fan not securely mounted.
5. Fan too close to vaulted ceiling.
6. Set screw(s) on motor housing
yoke is (are) not tightened properly.
7. Set screw on hanging ball is not
tightened properly.
1. Tighten all blade screws.
2. Replace blade.
3. Replace with an approved speed
control device.
4. Allow fan a “break in” period of a
few days, especially when running
the fan at Medium and High
speeds.
Excessive wobbling. 1. Tighten all blade screws.
2. Re-install blade arms.
3. Switch one blade with a blade from
the opposite side. Or balance the
fan using a blade balancing kit
(sold separately).
4. Turn power off. Carefully loosen
canopy and verify that mounting
bracket is secure.
5. Use a longer downrod or move fan
to another location.
6. Tighten yoke set screw(s) securely.
7. Carefully loosen and lower canopy
and verify that set screw on hanging
ball is tightened securely.
TROUBLESHOOTING
19
LIMITED LIFETIME WARRANTY
The distributor warrants this fan to be free from defects in workmanship and materials present at time
of shipment from the factory for Lifetime limited from the date of purchase. This warranty applies only
to the original purchaser. The distributor agrees to correct any defect at no charge or, at our option,
replace the ceiling fan with a comparable or superior model.
To obtain warranty service, present a copy of your sales receipt as proof of purchase. All cost of removal
and reinstallation are the express responsibility of the purchaser. Any damage to the ceiling fan by
accident, misuse or improper installation, or by using parts not produced by the manufacturer of this fan
or affixing accessories not produced by the manufacturer of this fan, are the purchaser's own responsibility.
The distributor assumes no responsibility whatsoever for fan installation during the limited lifetime warranty.
Any service performed by an unauthorized person will render the warranty invalid.
Due to varying climatic conditions, this warranty does not cover changes in brass finish, rusting, pitting,
tarnishing, corroding or peeling. Brass finish fans maintain their beauty when protected from varying
weather conditions. Any glass provided with this fan is not covered by the warranty.
Any replacement of defective parts for the ceiling fan must be reported within the first year from the date
of purchase. For the balance of the warranty, call our customer service department (at 888-251-1003)
for return authorization and shipping instructions so that we may repair or replace the ceiling fan. Any
fan or parts returned improperly packaged is/are the sole responsibility of the purchaser. There is no
further express warranty. The distributor disclaims any and all implied warranties. The duration of any
implied warranty which cannot be disclaimed is limited to the limited lifetime period as specified in our
warranty. The distributor shall not be liable for incidental, consequential or special damages arising at
or in connection with product use or performance except as may otherwise be accorded by law. This
warranty gives you specific legal rights and you may also have other rights which vary from state to
state. This warranty supersedes all prior warranties.
20
For replacement parts, call our customer service department at 888-251-1003, 8 a.m. - 8 p.m., EST,
Monday - Sunday. You could also contact us at [email protected].
PART DESCRIPTION PARTS #
Mounting Bracket
A
B
C
D
E
G
Canopy
Canopy Bottom Cover
Downrod
Coupling Cover
Blade Bracket Support
Plate
6307958-A 6307959-A
6307958-B 6307959-B
6307958-C 6307959-C
6307958-D 6307959-D
6307958-E 6307959-E
6307958-G 6307959-G
J
Blade Bracket 6307958-J 6307959-J
H
Blade Support Plate (with
screws and lock washers)
6307958-H 6307959-H
I Blade 6307958-I 6307959-I
EE 42 in. 3-Pin Extension Cord 4512895-BB
Printed in China
REPLACEMENT PARTS LIST
A
B
H
I
EE
C
D
E
G
J
COVERED UNDER WARRANTY
YES/ONE YEAR
YES/ONE YEAR
YES/ONE YEAR
YES/ONE YEAR
YES/ONE YEAR
YES/ONE YEAR
YES/ONE YEAR
YES/ONE YEAR
NO
YES/ONE YEAR
VENTILADOR DE TECHO
HÚMEDO SHOREHAVEN
MODELO #AR43A-56AB/AR43A-56MBK
ARTÍCULO #6307958/6307959
Fecha de compra
Número de serie
21
SG241145
HARBOR BREEZE y el diseño del
logotipo son marcas comerciales o
marcas registradas de LF, LLC.
Todos los derechos reservados.
Gracias por comprar este producto HARBOR BREEZE.
¿Tiene preguntas, problemas o piezas faltantes?
Antes de volver a la tienda, póngase en contacto al:
888-251-1003, de lunes a domingo, de 8 a.m. a 8 p.m., hora estándar del
Este, o al correo electrónico [email protected].
ÍNDICE
Contenido del paquete ........................................................................................................................
Aditamentos ........................................................................................................................................
Información de seguridad ....................................................................................................................
Preparación .........................................................................................................................................
Instalación inicial ..................................................................................................................................
Instalación del ventilador .....................................................................................................................
Cableado .............................................................................................................................................
Instalación final ...................................................................................................................................
Instrucciones de funcionamiento .........................................................................................................
Cuidado y mantenimiento ....................................................................................................................
Solución de problemas ........................................................................................................................
Garantía limitada de por vida ..............................................................................................................
Lista de piezas de repuesto ................................................................................................................
23
24
24
26
27
28
31
33
34
37
38
39
40
22
23
CONTENIDO DEL PAQUETE
K
I
A
B
C
D
E
F
G
H
J
RECORDATORIO IMPORTANTE: Debe
utilizar las piezas que se incluyen con este
ventilador para la instalación adecuada y por
seguridad.
B Base
D Varilla
1
A Soporte de montaje 1
C Cubierta inferior de la base 1
E Cubierta del acoplador
1
1
F
Ensamble del motor del
ventilador
1
G
Placa de soporte para
abrazadera de aspa
1
Placa de soporte del aspa
(con tornillos y arandelas
de seguridad)
DESCRIPCIÓNPIEZA CANTIDAD
4
Aspa
Abrazadera del aspa
I
H
J
4
K
Recibidor + paquete del
control remoto
1
1
DESCRIPCIÓNPIEZA CANTIDAD
24
ADITAMENTOS
Empalme
plástico
Cant. 3
+ 1 adicional
Tornillo Allen de la
placa de soporte para
abrazadera de
aspa con arandela
de seguridad
Cant. 4
+ 1 adicional
Extensión eléctrica
de 3 clavijas
de 106.68 cm
(use una varilla
más larga)
Cant. 1
AA
BB
EE
Tornillo de la placa
de soporte para
abrazadera de
aspa con arandela
de seguridad
Cant. 4
+ 1 adicional
CC
Las modificaciones que no estén aprobadas por la parte responsable del cumplimiento podrían anular
la autorización del usuario para utilizar el equipo.
NOTA: Este equipo se probó y se verificó que cumple los límites para un dispositivo digital clase B,
conforme a la sección 15 de las reglas de la FCC. Estos límites están diseñados para proporcionar
protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo
genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala ni se usa de acuerdo con
las instrucciones, puede causar interferencias perjudiciales para las comunicaciones de radio. Sin
embargo, no se garantiza que no se producirán interferencias en una instalación en especial. Si este
equipo genera una interferencia perjudicial para la recepción de radio o televisión, que se puede
determinar al encender y apagar el equipo, se recomienda al usuario que intente corregir la interferencia
con una o más de las siguientes medidas:
Reorientar o reubicar la antena de recepción.
Aumentar la separación entre el equipo y el recibidor.
Conectar el equipo a un tomacorriente de un circuito distinto al que usa el recibidor.
Solicitar ayuda al distribuidor o a un técnico con experiencia en radio/TV.
INFORMACIÓN DE SEGURIDAD
El dispositivo cumple con la sección 15 de las reglas de la FCC. Su funcionamiento está sujeto a las
siguientes dos condiciones: este dispositivo (1) no debe causar interferencias perjudiciales; (2) debe
aceptar cualquier interferencia recibida, incluida la interferencia que pudiese causar un funcionamiento
no deseado.
PRECAUCIÓN: Todo cambio o modificación que no esté expresamente aprobado por la parte
responsable del cumplimiento podría anular la autorización del usuario para utilizar el equipo.
Llave
hexagonal
Cant. 1
DD
25
LEA Y GUARDE ESTAS INSTRUCCIONES
Lea y comprenda completamente este manual antes de intentar ensamblar, instalar o usar el producto.
• No deseche la caja del ventilador ni los accesorios de espuma. En caso de que deba devolver este
ventilador a la fábrica para que se le realicen reparaciones, debe enviarlo en su empaque original
para asegurar una protección adecuada contra daños que puedan agravar la causa inicial de la
devolución.
• Asegúrese de que todas las conexiones eléctricas cumplan con los códigos locales, las ordenanzas,
el Código Eléctrico Nacional y la ANSI/NFPA 70. Contrate a un electricista calificado o consulte un
manual de cableado para hacerlo usted mismo si no está familiarizado con la instalación de cableado
eléctrico.
• Asegúrese de que en el lugar de instalación que elija se pueda establecer una distancia mínima de
2.13 m desde las aspas hasta el piso y al menos 76.2 cm desde los extremos de las aspas hasta
cualquier obstáculo.
• Una vez instalado el ventilador, asegúrese de que todas las conexiones sean seguras a fin de evitar
que se caiga.
• El peso neto de este ventilador es de 5.4 kg.
INFORMACIÓN DE SEGURIDAD
ADVERTENCIA
Para reducir el riesgo de incendio, descargas eléctricas o lesiones personales, monte en
una caja de salida de clasificación UL apta para sostener ventiladores de 15,90 kg (35 lb),
o menos, y use los tornillos de montaje provistos con la caja de salida. La mayoría de
las cajas de salida que se utilizan comúnmente para sostener las lámparas no son aptas para
sostener un ventilador y puede ser necesario reemplazarlas. Si tiene dudas, consulte a un
electricista calificado.
Para reducir los riesgos de incendios, descargas eléctricas o lesiones personales, utilice para el
montaje una caja de salida clasificada como aceptables para soportar de ventiladores y utilice
los tornillos incluidos en la caja de salida.
¿NECESITA AYUDA? En caso de que el vidrio esté roto o haya piezas faltantes, llame al
888-251-1003. No devuelva el ventilador de techo al lugar donde lo compró. Asegúrese de tener
a mano el manual del propietario, el número de artículo o de modelo, el acabado, el color, el
tipo de vidrio, etc.
La declaración de atención debe leerse de esta manera.
ATENCIÓN: Se recomienda la utilización de un soporte de ventilador con todos los ventiladores
de techo. El estilo de aplicación varía. Los soportes se venden por separado en el Departamento
de Iluminación o de Electricidad.
ATENCIÓN: No utilice una extensión eléctrica con este ventilador.
Para reducir el riesgo de lesiones personales, use solo las piezas que se incluyen con este
ventilador. El uso de piezas DI STIN TAS a aquellas que se incluyen con este ventilador anulará
la garantía.
Antes de proceder, asegúrese de cortar la alimentación eléctrica de la caja principal de fusibles o
interruptor de circuito a fin de evitar descargas eléctricas.
26
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las piezas
con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar el producto si falta
alguna pieza o si alguna está dañada.
Tiempo estimado de ensamblaje: 120 minutos.
Herramientas necesarias para el ensamblaje (no se incluyen): cinta aislante, destornillador Phillips,
pinzas, gafas de seguridad, escalera de tijera y pelacables.
Herramientas útiles (no se incluyen): luz de prueba de CA, cinta métrica, manual de cableado Hágalo
usted mismo y pinzas de corte.
PELIGRO: Si utiliza una caja de salida existente, asegúrese de que esté bien sujeta a la
estructura del edificio y que pueda sostener todo el peso del ventilador. El incumplimiento de dicho
paso podría provocar lesiones graves o la muerte. La estabilidad de la caja de salida es fundamental
para minimizar el balanceo y el ruido del ventilador una vez que la instalación esté completa.
PRECAUCIÓN: Asegúrese de que la caja de salida tenga la puesta a tierra correcta y de que haya
un conductor (verde o desnudo) de puesta a tierra.
Después de abrir la parte superior de la caja, retire el paquete de aditamentos de montaje de los
accesorios de espuma. Retire el motor del empaque y ubíquelo sobre una alfombra o espuma para
evitar daños en el acabado.
PRECAUCIÓN: Revise cuidadosamente todos los tornillos, las tuercas y los pernos del ensamble
del motor del ventilador para comprobar que estén seguros.
PREPARACIÓN
PRECAUCIÓN
Para reducir el riesgo de lesiones personales, use solo los tornillos que se incluyen con esta caja
de salida.
Asegúrese de que la caja de salida tenga la puesta a tierra correcta y de que haya un conductor
(verde o desnudo) de puesta a tierra.
Antes de comenzar la instalación, revise cuidadosamente todos los tornillos, pernos y tuercas del
ensamble del motor del ventilador para comprobar que estén asegurados.
INFORMACIÓN DE SEGURIDAD
27
INSTALACIÓN INICIAL
1. Interrumpa la línea de entrada del ventilador
al apagar los interruptores de circuito y el
interruptor de pared.
3. Compruebe que las aspas (I) estén al menos
a 76.2 cm de cualquier obstáculo y al menos
a 2.13 m sobre el piso.
PELIGRO: Si no desconecta el suministro
de electricidad antes de realizar la instalación,
se pueden producir lesiones graves o la
muerte.
1
3
2
ON
OFF
ON
OFF
19° máx.
A
B
2. Determine el método de instalación que
utilizará.
A. Montaje estándar
B. Montaje en ángulo
IMPORTANTE: Si realiza el montaje en
ángulo, verifique que el ángulo del techo no tenga
una inclinación superior a los 19°.
Consejo útil: El montaje estándar es el más
adecuado para techos de 2.13 m (7 pies) de alto
o más. Para los techos más altos, se recomienda
utilizar una varilla más larga (no incluida). El
montaje en ángulo es mejor para los techos en
ángulo o de bóveda. En ocasiones, es necesaria
una varilla más larga para asegurar una adecuada
separación de las aspas.
I
6
2.13 m
mín.
76.2 cm
mín.
3. Comience utilizando la parte plana del
embalaje original del producto para crear
una base para sostener el ventilador.
Conecte la placa de soporte de la abrazadera
del aspa (G) al ensamble del motor del
ventilador (F). Alinee los orificios de la placa
de soporte de la abrazadera del aspa (G)
con los orificios del ensamble del motor del
ventilador (F). Utilice la llave hexagonal (DD)
y los tornillos Allen de la placa de soporte de
la abrazadera del aspa con las arandelas de
seguridad (CC) que se proporcionan y asegure
la placa de soporte de la abrazadera del aspa
(G) en el ensamble del motor del ventilador
(F). Asegúrese de apretar todos los tornillos.
28
DE FAN PL
1
2
H
I
J
G
1. ADVERTENCIA: Para reducir el riesgo de
lesiones personales, no introduzca objetos
extraños entre las aspas en movimiento del
ventilador (I).
NOTA: El soporte del aspa (J) está provisto
de una cubierta protectora para proteger la
superficie del soporte del aspa (J). No retire
la cubierta de protección antes de finalizar la
instalación.
Alinee los orificios del aspa (I) con los orificios
del soporte del aspa (J) y asegure el aspa en
su lugar con la placa de soporte del aspa
(con tornillos y arandelas de seguridad) (H)
proporcionada.
Repita este procedimiento con las aspas
restantes (I).
2. Alinee los orificios de la placa de soporte de
la abrazadera del aspa (G) con los orificios
del soporte del aspa (J). Asegure la placa de
soporte de la abrazadera del aspa (G) en su
lugar con los tornillos de la placa de soporte
de la abrazadera del aspa con arandelas de
seguridad (BB) provistas. Asegúrese de
apretar todos los tornillos.
Cubierta de
protección
Aditamentos utilizados
Tornillo Allen de la placa
de soporte para
abrazadera de aspa con
arandela de seguridad
CC
Llave hexagonal
x 4
x 1
DD
BB
Aditamentos utilizados
Tornillo de la placa de
soporte para abrazadera
de aspa con arandela
de seguridad
x 4
BB
J
3
DD
G
F
CC
29
A
Arandelas
planas
Tornillos para
la caja de
salida
Arandelas de
seguridad
5
DE FAN PL
5. Asegure el soporte de montaje (A) a la caja
de salida (no se incluye) con los tornillos, las
arandelas de seguridad y las arandelas planas
que incluye la caja de salida.
NOTA: Es muy importante que use los
aditamentos adecuados al instalar el soporte el
soporte de montaje (A), ya que este sostendrá el
ventilador.
IMPORTANTE: Si realiza el montaje en
ángulo, asegúrese de que el extremo abierto del
soporte de montaje (A) esté instalado en dirección
hacia el punto más alto del techo.
6. Gire el ensamble. Retire el pasador de chaveta
y el pasador de horquilla, y afloje los dos
tornillos de fijación del anillo del ensamble del
motor del ventilador.
Desatornille el tornillo de fijación ubicado en
la bola para colgar, baje la bola para colgar
y retire el pasador cruzado. Retire la bola
para colgar del ensamble de la bola para
colgar/varilla (D).
Tornillo de
montaje de
la base
Tornillo de
montaje de
la base
4
A
B
C
4. Retire la cubierta inferior de la base (C) de la
base (B) girándola (C) en dirección contraria
a las manecillas del reloj.
Afloje media vuelta los tornillos de montaje
de la base, desde la cabeza del tornillo, para
retirar el soporte de montaje (A) de la base
(B). Después, gire la base (B) en dirección
contraria a las manecillas del reloj para retirar
el soporte de montaje (A) de la base (B).
Pasador de
horquilla
Pasador
de chaveta
Tornillo de
fijación
6
Anillo
Pasador
cruzado
Bola para colgar
Tornillo de
fijación
D
Tornillo de
fijación
30
DE FAN PL
8. Deslice la cubierta del acoplador (E), la
cubierta de la base inferior (C) y la base (B)
en la varilla (D).
Vuelva a instalar con cuidado la bola para
colgar en la varilla (D). Asegúrese de que el
pasador esté en la posición correcta, que el
tornillo de fijación esté apretado y que los
conductores no estén torcidos.
9. Levante con cuidado el ensamble del motor
del ventilador (F) hasta el soporte de montaje
(A) y asiente la varilla (D) en el portalámparas
del soporte de montaje (A). Asegúrese de que
la lengüeta del portalámparas del soporte de
montaje (A) esté bien asentada en la ranura
de la varilla (D). Esto ayudará a equilibrar el
ventilador de techo.
PELIGRO: La alineación incorrecta de
la ranura de la bola con la lengüeta puede
provocar que el ventilador se balancee o se
caiga, lo que podría causar lesiones graves
o la muerte.
A
D
F
9
Ranura
Lengüeta
7
D
EE
Pasador de
horquilla
Tornillo de
fijación
Tornillo de
fijación
Anillo
Pasador de
chaveta
Conductores
del motor
7. Inserte la varilla (D) en el anillo, alinee los
orificios y vuelva a instalar el pasador de
horquilla y el pasador de chaveta. Apriete los
dos tornillos de fijación en el anillo.
ADVERTENCIA: Es fundamental que
instale correctamente el pasador de horquilla
en el soporte de la varilla, y que apriete
firmemente los tornillos de fijación y las
tuercas. El incumplimiento de dicho paso
podría hacer que el ventilador se caiga.
NOTA: Si se necesita una varilla más larga
(no incluida), asegúrese de encajar los
conectores de 3 clavijas, el conector macho
del ventilador y el conector hembra de la
extensión eléctrica de 3 clavijas de 106.68
cm (EE).
Aditamentos utilizados
Extensión eléctrica
de 3 clavijas de
106.68 cm
x 1
EE
C
E
B
8
Bola para
colgar
D
Pasador
cruzado
Tornillo de
fijación
31
CABLEADO
CONDUCTOR DEL SUMINISTRO
1
Con
corriente
Conductor
a tierraNeutro
Negro
Blanco
Recibidor
Verde
Negro
Blanco
Verde
/amarillo
Caja de
salida
AA
A
Verde
ADVERTENCIA: Verifique que todas las
conexiones estén ajustadas, incluida la conexión
a tierra, y que no haya conductores desnudos
visibles en los empalmes plásticos, excepto el
conductor con puesta a tierra.
PRECAUCIÓN: No lo use con un regulador
de intensidad de luz de pared.
NOTA: El ventilador debe estar conectado con el
recibidor para que funcione correctamente. El
ventilador no se puede conectar directamente a
un interruptor de pared.
NOTA: El ventilador debe instalarse a una
distancia máxima de 6,09 m. del control remoto
para una transmisión de señal adecuada entre el
control remoto y la unidad receptora del ventilador.
Si considera que no tiene suficiente conocimiento
o experiencia en cableados eléctricos, es
recomendable que un electricista autorizado
instale el ventilador.
Siga los pasos que se muestran a continuación
para conectar el ventilador al cableado doméstico.
Utilice los empalmes plásticos (AA) con su
ventilador. Asegure los empalmes plásticos con
cinta aislante. Asegúrese de que no haya
conexiones ni filamentos sueltos.
1. Realice las conexiones de conductores desde
el ensamble del ventilador (F) al recibidor.
Desde el ventilador Al recibidor
Conector de 3 clavijas --- Conector de 3 clavijas
1A. Realice las conexiones del cableado desde
el recibidor hasta la caja de salida de la
siguiente manera, utilizando los empalmes
plásticos (AA).
Del recibidor A la caja de salida
Conector negro ----------- Conductor negro
"CA en L" (vivo)
Conductor blanco -------- Conductor blanco
"CA en N" (neutro)
Del ventilador y A la caja de salida
recibidor
Conductores verdes ----- Conductor verde o
/amarillos* desnudo (tierra)
* Hay tres conductores de puesta a tierra
verdes: uno desde el soporte de montaje (A),
uno desde el ensamble de bola para colgar/
varilla (D) y uno desde el recibidor.
Aditamentos utilizados
Empalme plástico
AA
x 3
Conectores de
3 clavijas
D
F
32
Recibidor
Antena
CABLEADO
2. Cubra con cinta aislante (no se incluye) cada
empalme plástico (AA) individual hacia abajo
del conductor.
ADVERTENCIA: Asegúrese de que no
haya conductores desnudos ni filamentos de
conductores visibles después de hacer las
conexiones. Coloque las conexiones VERDES
y BLANCAS en el lado opuesto de la caja
donde se ubican las conexiones NEGRAS.
Gire los conductores empalmados o cubiertos
con cinta hacia arriba y empuje suavemente
los conductores y los empalmes plásticos (AA)
hacia dentro de la caja de salida.
3. Deslice cuidadosamente el recibidor del control
remoto, con el lado liso hacia arriba, en el
soporte de montaje (A). Gire los conductores
empalmados o cubiertos con cinta hacia arriba
y empuje suavemente los conductores y los
empalmes plásticos (AA) hacia dentro de la
caja de salida. Deje que la antena del recibidor
del control remoto cuelgue por el costado.
NOTA: El control remoto que se incluye con
este ventilador cumple los siguientes requisitos:
a. No apto para el uso con ventiladores
de estado sólido.
b. Clasificación eléctrica: 120 V/60 Hz;
amperios del motor: 1.50 máx.
Si utilizara otro control remoto con este
ventilador, también debe cumplir estos mismos
requisitos.
2
3
AA
AA
AA
A
AA
33
Tornillo de montaje
de la base
Orificio
Pasador de
posicionamiento
INSTALACIÓN FINAL
1. Asegúrese de que los cables estén bien
colocados en la caja de salida del techo.
Desplace la base (B) hasta el soporte de
montaje (A) y ubique los orificios guía en la
base (B) sobre los tornillos de montaje de la
base flojos en el soporte de montaje (A). Gire
la base (B) en dirección de las manecillas del
reloj hasta que esta se ubique en su lugar en
la sección estrecha de los orificios guía.
Asegúrese de que el pasador de
posicionamiento en el soporte de montaje
caiga en uno de los dos orificios de la base
(B) y luego apriete los dos tornillos de montaje
de la base.
2. Fije la cubierta inferior de la base (C) a la
base (B) insertando las cabezas de los
tornillos en las ranuras principales en la
cubierta inferior de la base (C) y girándola
en dirección de las manecillas del reloj.
NOTA: Ajuste los tornillos de montaje de la
base como sea necesario hasta que la base
(B) y su cubierta de la parte inferior (C) estén
ajustadas.
3. Retire la cubierta de protección después de
la instalación.
1
A
B
2
3
B
C
Tornillo de
montaje
de la base
Cubierta de
protección
34
INSTRUCCIONES DE FUNCIONAMIENTO
NOTA: El control remoto se ha emparejado
previamente en la fábrica para su comodidad.
NOTA: Las baterías se debilitarán con el tiempo y
deben reemplazarse antes de que se produzcan
fugas, ya que esto dañará el control remoto.
Deseche las baterías usadas de forma correcta
y manténgalas fuera del alcance de los niños. No
la ingiera. No incinere las baterías. Estas podrían
explotar o tener fugas. No mezcle baterías antiguas
con nuevas. No mezcle pilas alcalinas, estándar
(carbono-zinc), o recargables (níquel-cadmio). Las
baterías agotadas se deben retirar del producto.
No deben recargarse las baterías que no estén
creadas para tal fin.
1. Presione firmemente la flecha y deslice la
cubierta de las baterías para retirarla.
2. Coloque dos baterías AAA de 1.5 voltios
(incluidas). Las baterías se deben introducir
en la polaridad correcta.
3. Deslice la tapa de la batería en el control
remoto hasta que empalme en su lugar.
Control
remoto
Baterías
Cubierta de
las baterías
1
35
INSTRUCCIONES DE FUNCIONAMIENTO
PROCESO DE APRENDIZAJE
2
IMPORTANTE: Este ventilador se emparejó
previamente desde fábrica y se puede utilizar
ahora. Si tiene dos o más ventiladores, siga los
pasos que se presentan a continuación para
controlar cada unidad de forma independiente.
También siga los siguientes pasos para volver a
emparejar el control remoto y el recibidor cada
vez que sea necesario.
NOTA: El interruptor magnético en el
compartimiento de la batería se ha configurado
en la posición "0" para su comodidad. Si desea
volver a emparejar el control remoto, configure
el interruptor magnético en la posición "1".
Para agregar un control remoto a la memoria de
su ventilador, siga los pasos a continuación:
Asegúrese de que la alimentación de CA al
ventilador esté APAGADA para comenzar el
proceso de aprendizaje.
Deslice el interruptor magnético en el
compartimiento de la batería a la posición "1".
ENCIENDA la alimentación de CA del ventilador.
Dentro de los 30 segundos de encender la
alimentación de CA, presione y suelte el botón
"LEARN" ubicado en el compartimiento de la
batería del control remoto para ingresar a la
función de aprendizaje. Las aspas del ventilador
comenzarán a girar.
El ventilador ahora aceptará comandos del control
remoto agregado.
Si desea volver a configurar el interruptor
magnético en la posición "0" después de un
aprendizaje, vuelva a emparejar el control remoto
siguiendo el proceso de aprendizaje de nuevo.
NOTA: Si instala varios ventiladores en controles
remotos separados, solo el ventilador que se está
programando debe tener la alimentación de CA
ENCENDIDA. Todos los demás ventiladores,
incluso si ya se han programado, deben tener la
alimentación de CA APAGADA para que no
memoricen otros controles remotos durante el
proceso de aprendizaje. Separe los interruptores
de alimentación de los ventiladores
aproximadamente 2 metros.
Control
remoto
LEARN
36
Apagado: Presione y suelte el botón de
encendido para apagar el ventilador.
Funciones de velocidad 1, 2, 3, 4, 5, 6:
1 = para la velocidad MÍNIMA del ventilador
2 = para la velocidad MÁS BAJA del ventilador
3 = para la velocidad BAJA del ventilador
4 = para la velocidad MEDIA del ventilador
5 = para la velocidad ALTA del ventilador
6 = para la velocidad MÁXIMA del ventilador
Temporizador de 2H, 4H, 8H:
Al presionar el botón del temporizador, el ventilador
se apagará automáticamente después de 2, 4 u
8 horas. Para cancelar la configuración del
temporizador, presione y suelte el botón .
botón: Controla la rotación de toda la dirección
del ventilador.
botón: Control de la velocidad natural del
viento.
3
Control
remoto
4A
4B
4A. Clima cálido - (En dirección contraria a las
manecillas del reloj) un flujo de aire
descendente crea un efecto de enfriamiento.
Esto permite configurar el acondicionador de
aire en un ajuste más cálido sin afectar la
comodidad.
4B. Clima frío - (En dirección de las manecillas
del reloj) Un flujo de aire ascendente mueve
el aire cálido fuera del techo. Esto permite
configurar la unidad de calefacción en un
ajuste de temperatura más frío sin afectar la
comodidad.
INSTRUCCIONES DE FUNCIONAMIENTO
37
INSTALACIÓN DEL SOPORTE DEL CONTROL REMOTO
INSTRUCCIONES DE FUNCIONAMIENTO
5
Soporte del
control remoto
Tornillos de
montaje
5. Fije el soporte del control remoto con los dos
tornillos de montaje del soporte del control
remoto.
CUIDADO Y MANTENIMIENTO
Compruebe las conexiones de soporte, los soportes y las fijaciones de las aspas dos veces al año.
Cerciórese de que estén aseguradas. Debido al movimiento natural del ventilador, algunas conexiones
pueden soltarse con el tiempo. No es necesario retirar el ventilador del techo. Limpie el ventilador
periódicamente. Use solo un cepillo suave o un paño sin pelusas para evitar rayar el acabado. El
enchapado está sellado con una laca que reduce al mínimo la decoloración o el deslustre.
ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica o lesiones a personas,
apague el suministro de electricidad principal antes de comenzar cualquier mantenimiento. No utilice
agua ni un paño húmedo para limpiar el ventilador de techo.
38
ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica o lesiones a personas,
apague el suministro de electricidad antes de comenzar el trabajo con el fin de evitar descargas
eléctricas.
NOTA: Cierto "balanceo" es normal y no se debe considerar como un defecto.
PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA
El ventilador no se
mueve.
1. El interruptor de reversa no está
activado.
2. No hay electricidad o hay un fusible
quemado.
3. La conexión de los conductores es
incorrecta.
4. Los enchufes no están conectados
adecuadamente.
1. Mueva firmemente el interruptor
hacia la izquierda o hacia la derecha.
2. Conecte la alimentación eléctrica
o revise el fusible.
3. Desconecte la alimentación. Afloje la
base y revise todas las conexiones.
4. Verifique que los empalmes
plásticos del ventilador y el recibidor
a la caja de salida estén conectados
correctamente de acuerdo con las
instrucciones en la página 11.
El funcionamiento
es ruidoso.
1. Las aspas están flojas.
2. Hay un aspa partida.
3. Se está utilizando un regulador de
intensidad de rango completo.
4. El ventilador es nuevo.
1. Las aspas están flojas.
2. Los brazos de las aspas no están
ajustados correctamente.
3. Las aspas no están equilibradas.
4. El ventilador no está colocado
firmemente.
5. El ventilador está demasiado cerca
del techo abovedado.
6. Los tornillos de fijación en la
horquilla de la carcasa del motor
no están bien ajustados.
7. El tornillo de fijación en la bola para
colgar no está bien ajustado.
1. Apriete todos los tornillos de las
aspas.
2. Reemplace el aspa.
3. Reemplace por un dispositivo de
control de velocidad autorizado.
4. Permita que el ventilador tenga un
período de asentamiento de un par
de días, especialmente al encender
el ventilador a velocidades media
y alta.
Balanceo excesivo. 1. Apriete todos los tornillos de las
aspas.
2. Vuelva a instalar los brazos de las
aspas.
3. Intercambie un aspa con otra del
lado opuesto. O bien, equilibre el
ventilador mediante el kit de
balanceo del aspa (se vende por
separado).
4. Desconecte la alimentación. Afloje
cuidadosamente la base y verifique
que el soporte de montaje esté
firme.
5. Utilice una varilla más larga o mueva
el ventilador a otra ubicación.
6. Apriete firmemente los tornillos de
fijación de la horquilla.
7. Afloje y baje cuidadosamente la
base y verifique que el tornillo de
fijación de la bola para colgar esté
bien apretado.
SOLUCIÓN DE PROBLEMAS
39
GARANTÍA LIMITADA DE POR VIDA
El distribuidor garantiza que este ventilador no presenta defectos de mano de obra ni en los materiales
presentes al momento del envío desde la fábrica durante un período de garantía limitada de por vida
a partir de la fecha de compra. Esta garantía es válida solo para el comprador original. El distribuidor
acepta reparar cualquier defecto sin cargo o, según nuestro criterio, remplazar el ventilador de techo
por un modelo similar o superior.
Para obtener el servicio de garantía, presente una copia del recibo de venta como comprobante de la
compra. Todos los costos de extracción y reinstalación son responsabilidad absoluta del comprador.
Cualquier daño al ventilador de techo producido por accidente, uso indebido o instalación incorrecta,
o por el uso de piezas no producidas por el fabricante de este ventilador o accesorios de fijación que
no son del fabricante de este ventilador, será responsabilidad del comprador. El distribuidor no asume
ningún tipo de responsabilidad por la instalación del ventilador durante la garantía limitada de por vida.
Cualquier servicio realizado por una persona no autorizada invalidará la garantía.
Debido a las cambiantes condiciones climáticas, esta garantía no cubre cambios en el acabado de
latón, óxido, picaduras, deslustre, corrosión o descascarado. Los ventiladores con acabado de latón
mantienen su belleza cuando se los protege de las condiciones climáticas cambiantes. La garantía no
cubre los vidrios incluidos con este ventilador.
Cualquier reemplazo de piezas defectuosas para el ventilador de techo debe informarse dentro del
primer año a partir de la fecha de compra. Para conocer el saldo de la garantía, llame a nuestro
Departamento de Servicio al Cliente (al 888-251-1003) para obtener la autorización para la devolución
y las instrucciones de envío, de modo que podamos reparar o reemplazar el ventilador de techo. Un
ventilador o piezas devueltas con un embalaje incorrecto son de responsabilidad única del comprador.
No existe otro tipo de garantía explícita. El distribuidor rechaza cualquiera y todas las garantías implícitas.
La duración de cualquier garantía implícita que no pueda rechazarse se limita al período de garantía
limitada de por vida especificado en nuestra garantía. El distribuidor no se hará responsable por daños
accidentales, resultantes ni especiales que surjan en relación con el uso o el funcionamiento del
producto, excepto que la ley indique lo contrario. Esta garantía le otorga derechos legales específicos,
pero podría tener también otros derechos que varían según el estado. Esta garantía sustituye cualquier
garantía previa.
40
Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al 888-251-1003,
de lunes a domingo, de 8 a.m. a 8 p.m., hora estándar del Este. También puede ponerse en contacto
con nosotros a través de [email protected].
PIEZA DESCRIPCIÓN PIEZAS #
Soporte de montaje
A
B
C
D
E
G
Base
Cubierta inferior de la base
Varilla
Cubierta del acoplador
Placa de soporte para
abrazadera de aspa
6307958-A 6307959-A
6307958-B 6307959-B
6307958-C 6307959-C
6307958-D 6307959-D
6307958-E 6307959-E
6307958-G 6307959-G
J
Abrazadera del aspa 6307958-J 6307959-J
H
Placa de soporte del aspa
(con tornillos y arandelas
de seguridad)
6307958-H 6307959-H
I Aspa 6307958-I 6307959-I
EE
Extensión eléctrica de 3
clavijas de 106.68 cm
4512895-BB
Impreso en China
LISTA DE PIEZAS DE REPUESTO
A
B
H
I
EE
C
D
E
G
J
CUBIERTO POR LA GARANTÍA
SÍ/UN AÑO
SÍ/UN AÑO
SÍ/UN AÑO
SÍ/UN AÑO
SÍ/UN AÑO
SÍ/UN AÑO
SÍ/UN AÑO
SÍ/UN AÑO
NO
SÍ/UN AÑO
