InstaShower Series

300517

CSA/ANSI Z21.10.3:19·CSA4.3:19

Installation and Operation Manual

RV Tankless Water Heater

Manuel d'installation et d'utilisation

Chauffe-eau sans réservoir de VR

- Do not store or use gasoline or other flammable vapors

and liquids in the vicinity of this or any other appliance.

Ÿ Evacuate all persons from the vehicle.

Ÿ Do not start the vehicle's engine of electric generator.

Ÿ Contact the nearest gas supplier or qualified service

technician for repairs.

Ÿ If you can not reach a gas supplier or qualified service

technician, contact the nearest fire department.

Ÿ Do not touch an electrical switch, or use any phone or radio

in the vehicles.

Ÿ Do not turn on the gas supply until the gas leak(s) has been

repaired.

- Installation and service must be performed by a qualified

installer, service agency or the gas supplier.

Ÿ Shut off the gas supply at the gas container or source.

- WHAT TO DO IF YOU SMELL GAS

WARNING

If the information in these instructions is not followed

exactly, a fire or explosion may result causing

property damage, personal injury or death.

Please read these instructions carefully and follow all instructions, guidelines, and warnings included in this

product manual in order to ensure that you install, use, and maintain the product properly at all times.

These instructions MUST stay with this product. By using the product, you hereby confirm that you have read

all instructions, guidelines, and warnings carefully and that you understand and agree to abide by the

terms and conditions as set forth herein. You agree to use this product only for the intended purpose and

application and in accordance with the instructions, guidelines, and warnings as set forth in this product

manual as well as in accordance with all applicable laws and regulations. A failure to read and follow the

instructions and warnings set forth herein may result in an injury to yourself and others, damage to your

product, or damage to other property in the vicinity. This product manual, including the instructions,

guidelines, warnings, and related documentation, may be subject to changes and updates. For up-to-date

product information, please visit www.fogattiliving.com.

CONTENTS

4.4 High Altitude Use

1 Safety Information

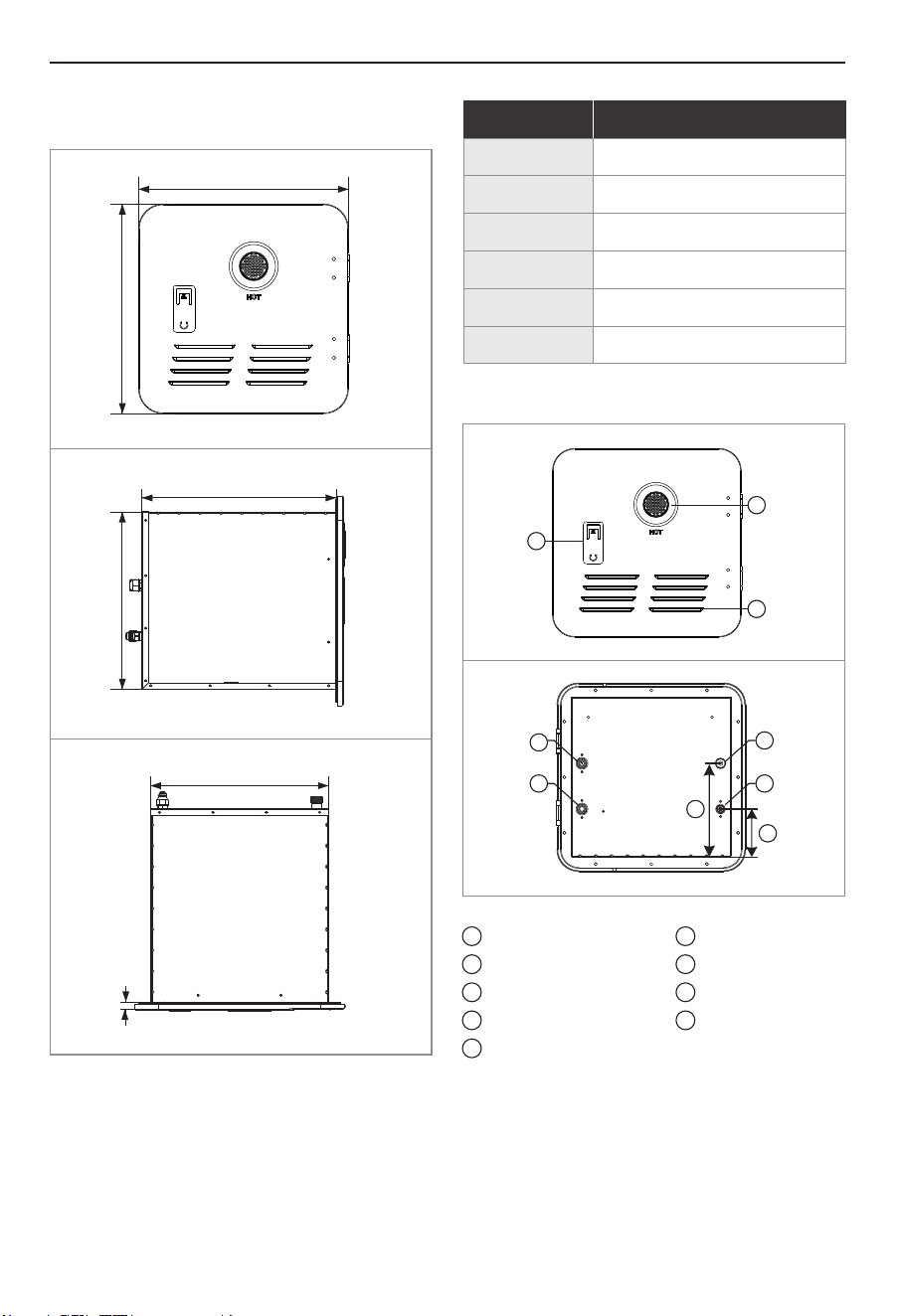

2.2 Appearance and Specifications

3.7 Prepare Water Heater Door

10 Packing List

French

3 Installation

3.5 Prepare Utilities

2 General Information

3.6 Prepare Water Heater

4 Operation

1.2 Safety Warnings and Operation Safety Guidelines

2.1 Function Introduction and Explanation

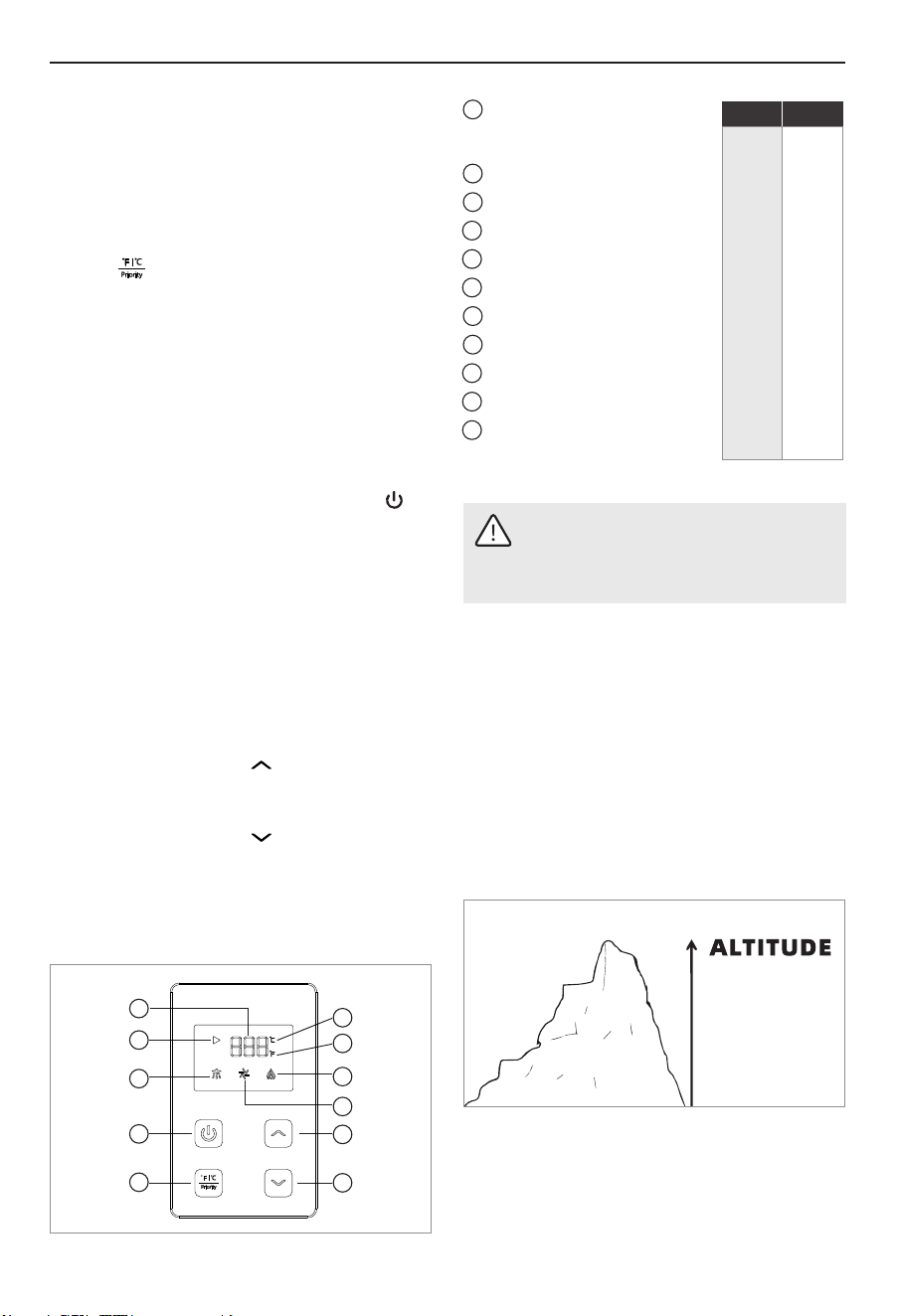

4.2 Wired Controller Instructions

6 Troubleshooting

5.6 Setting Minimum Heat Load

1.1 Safety Definitions

3.1 Installation Instructions

5.5 Antifreeze System

6.1 Fault Assessment and Troubleshooting

6.2 Non-defect When the Following Conditions Occur

4.1 Operation Instructions

2.3 Model and Specification

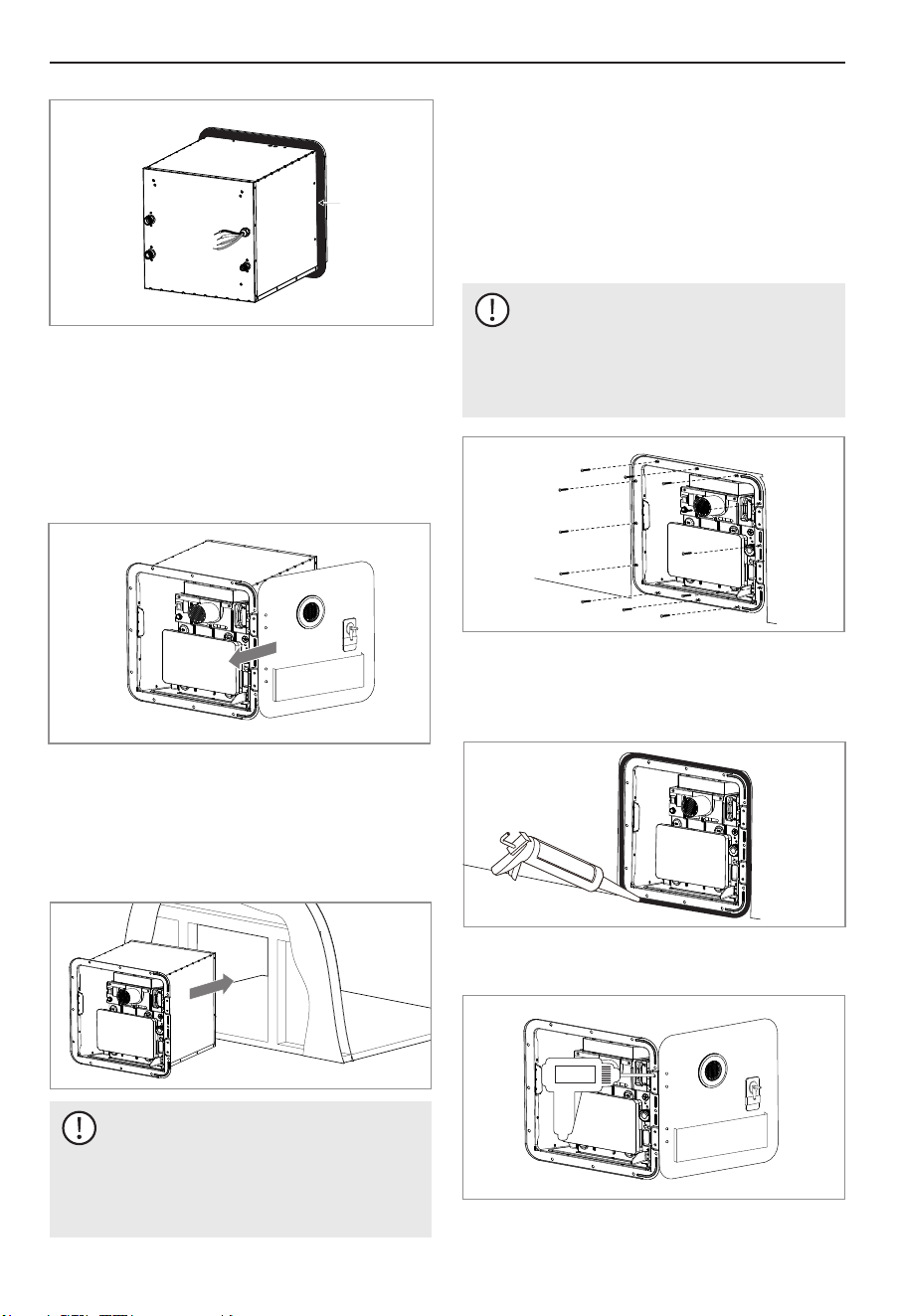

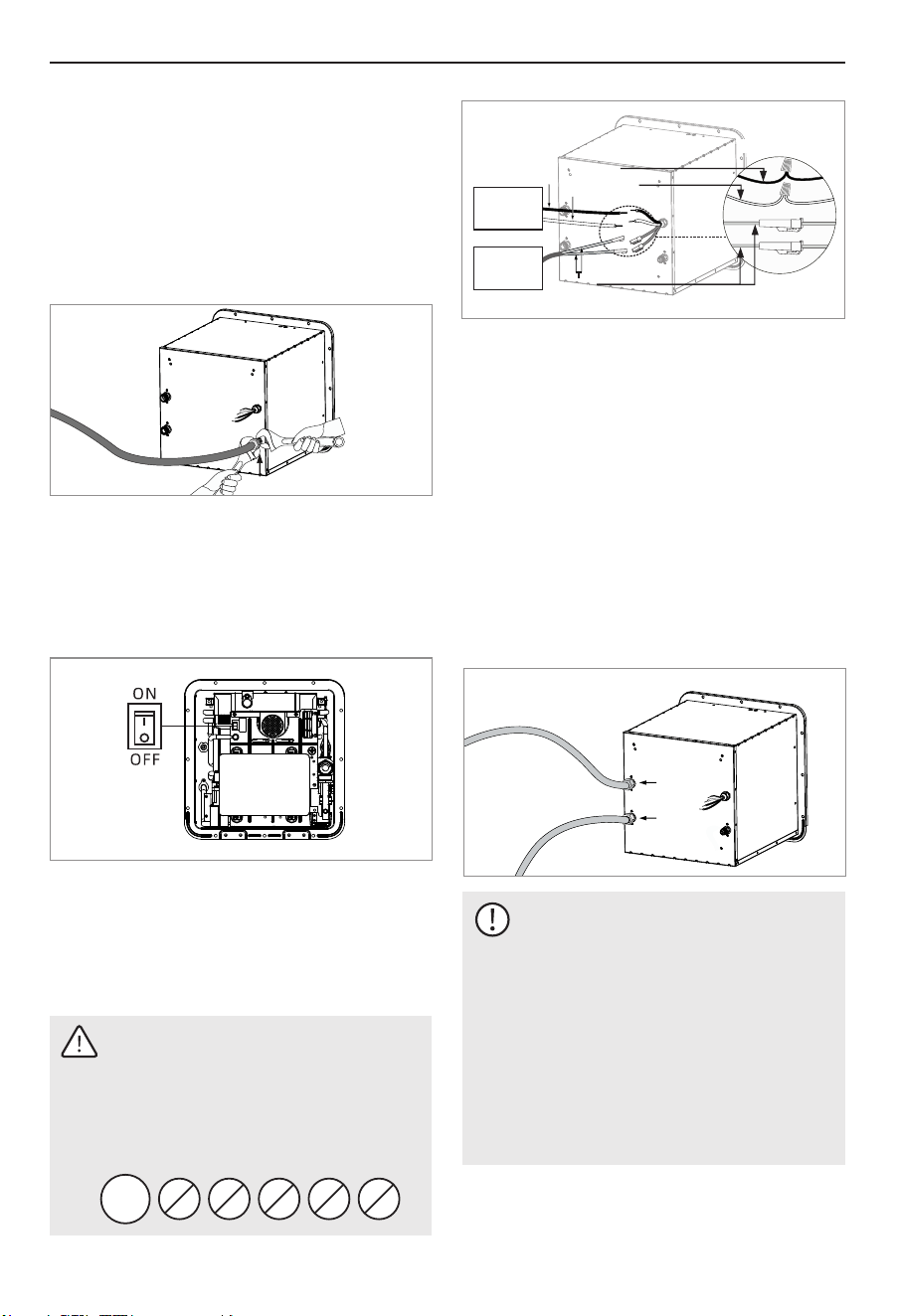

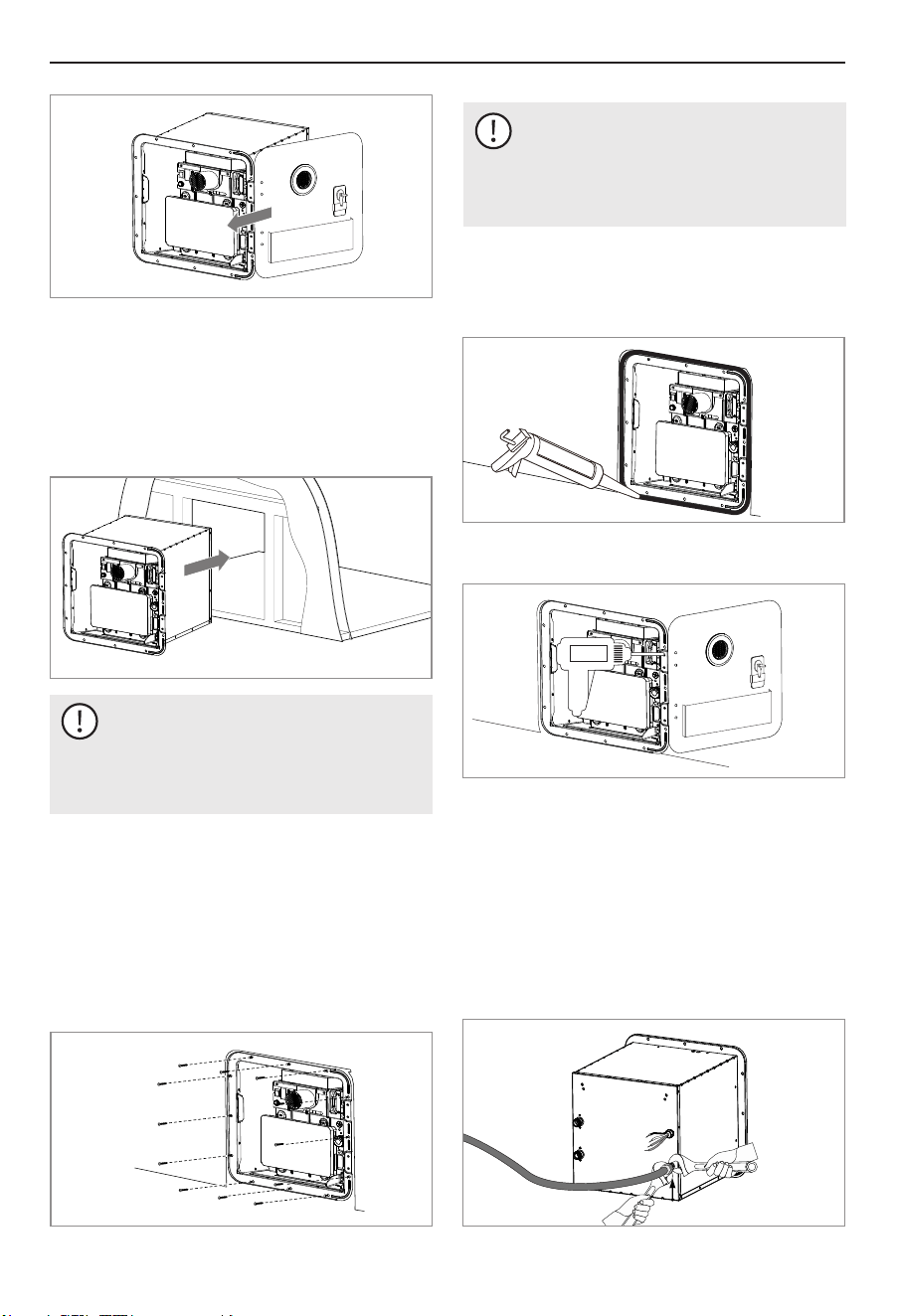

3.8 Water Heater Installation

5.1 Routine Inspection

7 Electrical Schematics

3.4 Installation Position

5.2 Maintenance Instruction

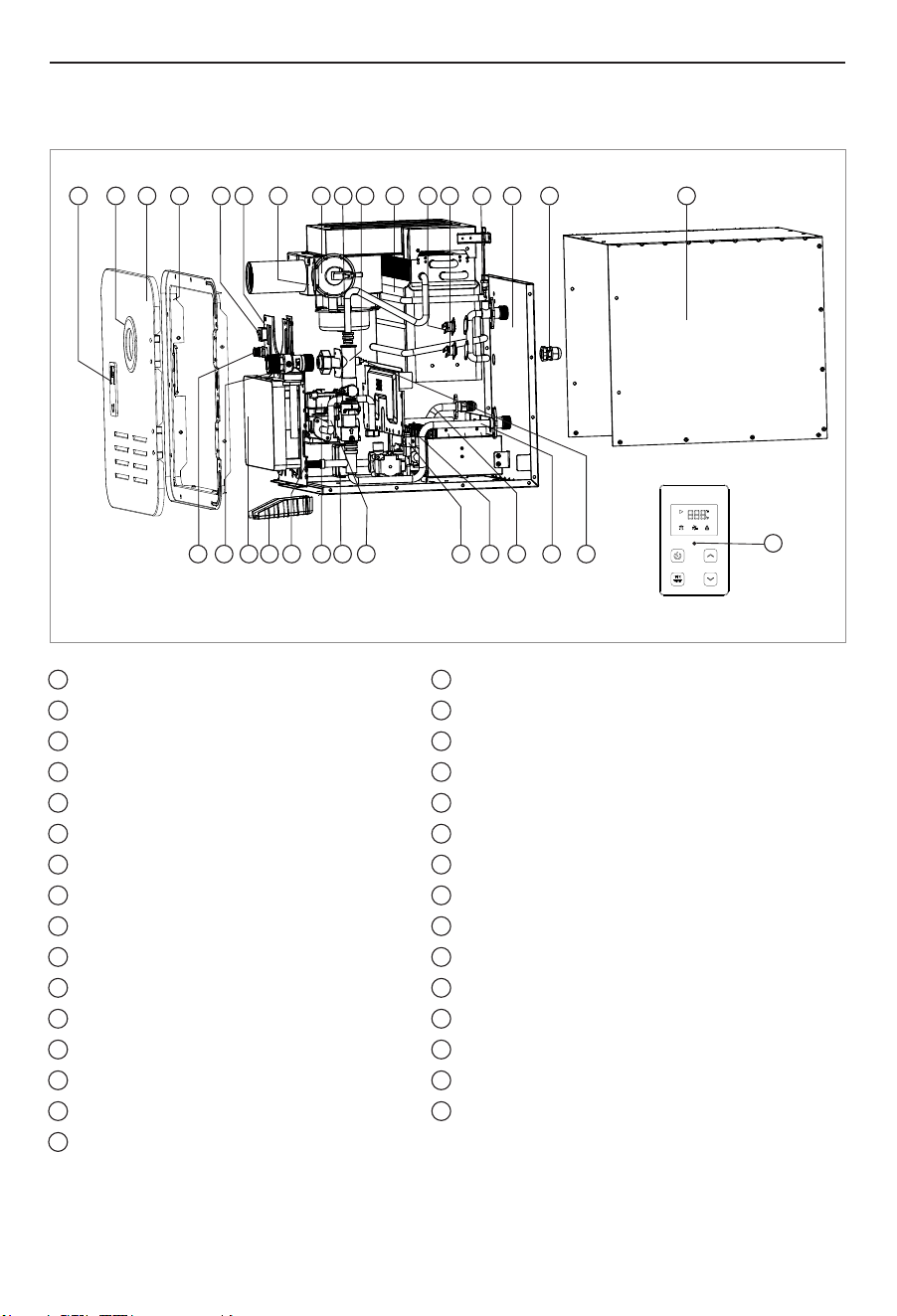

2.4 Main Parts

3.3 Prepare for Installation

4.3 Steps to Setting Water Temperature

3.2 RV Water Heater Installation Check List

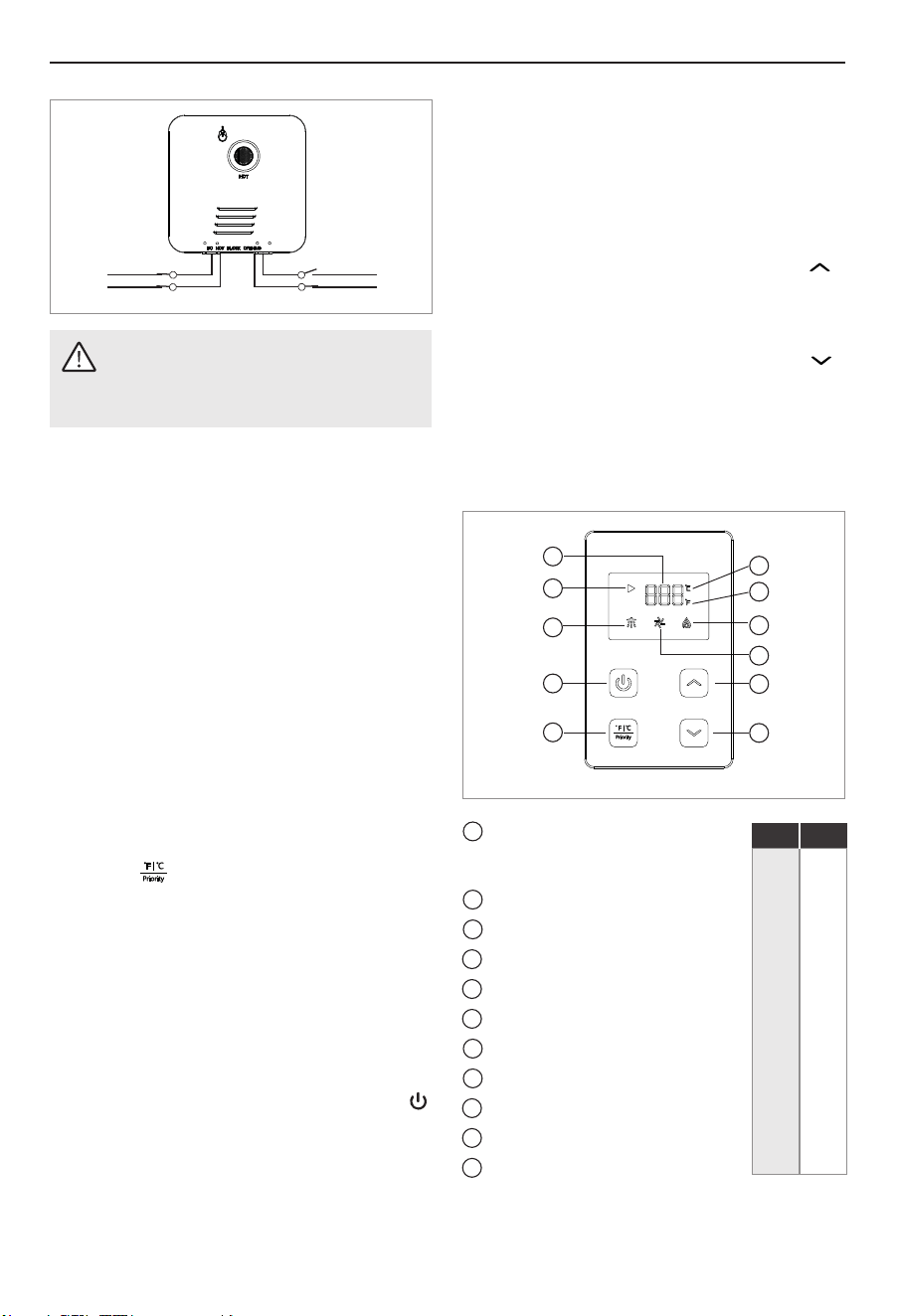

3.9 Controller Installation

5 Maintenance

5.3 Pressure Relief Valve Notices and Maintenance

5.4 Drainage and Storage Instruction

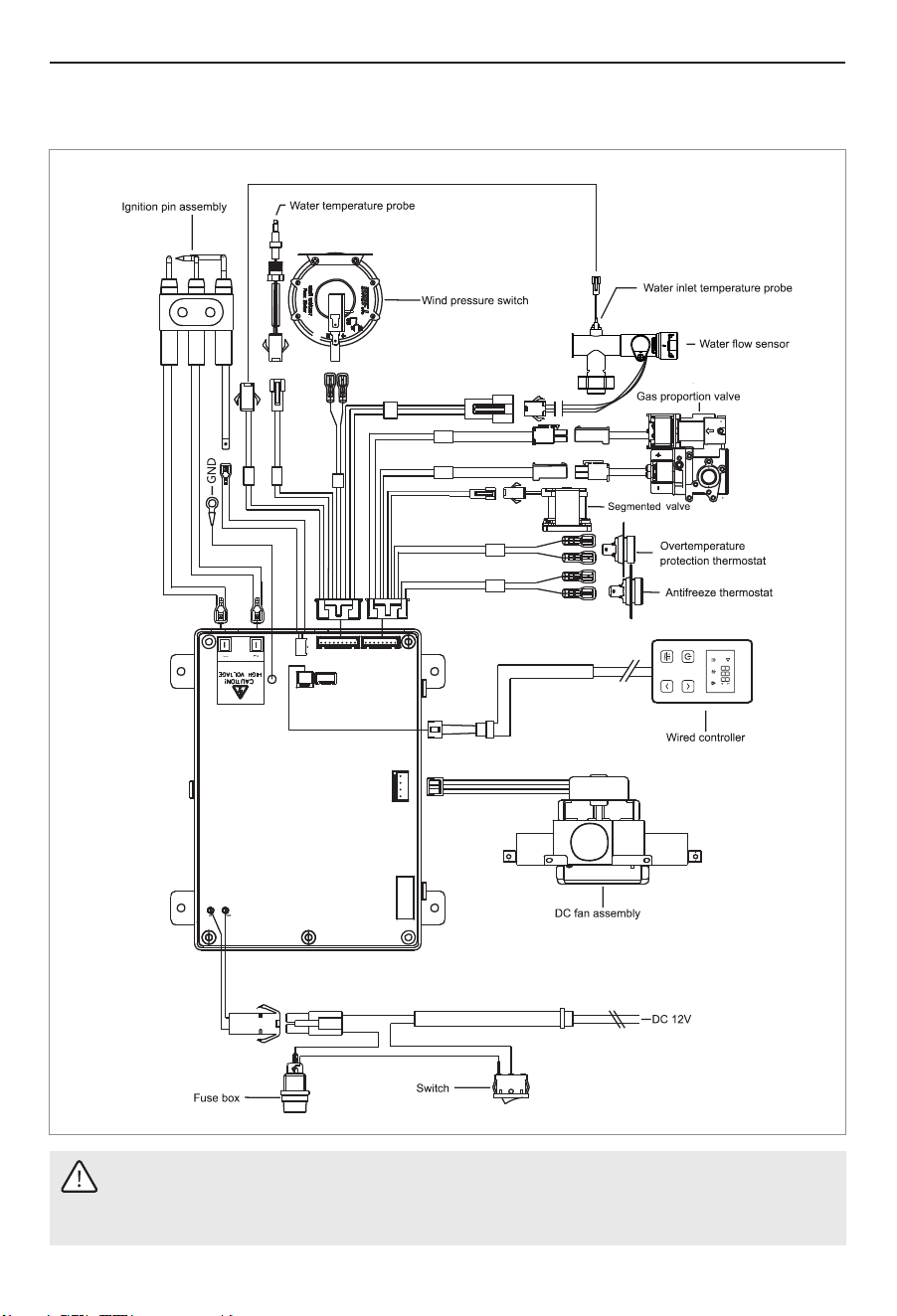

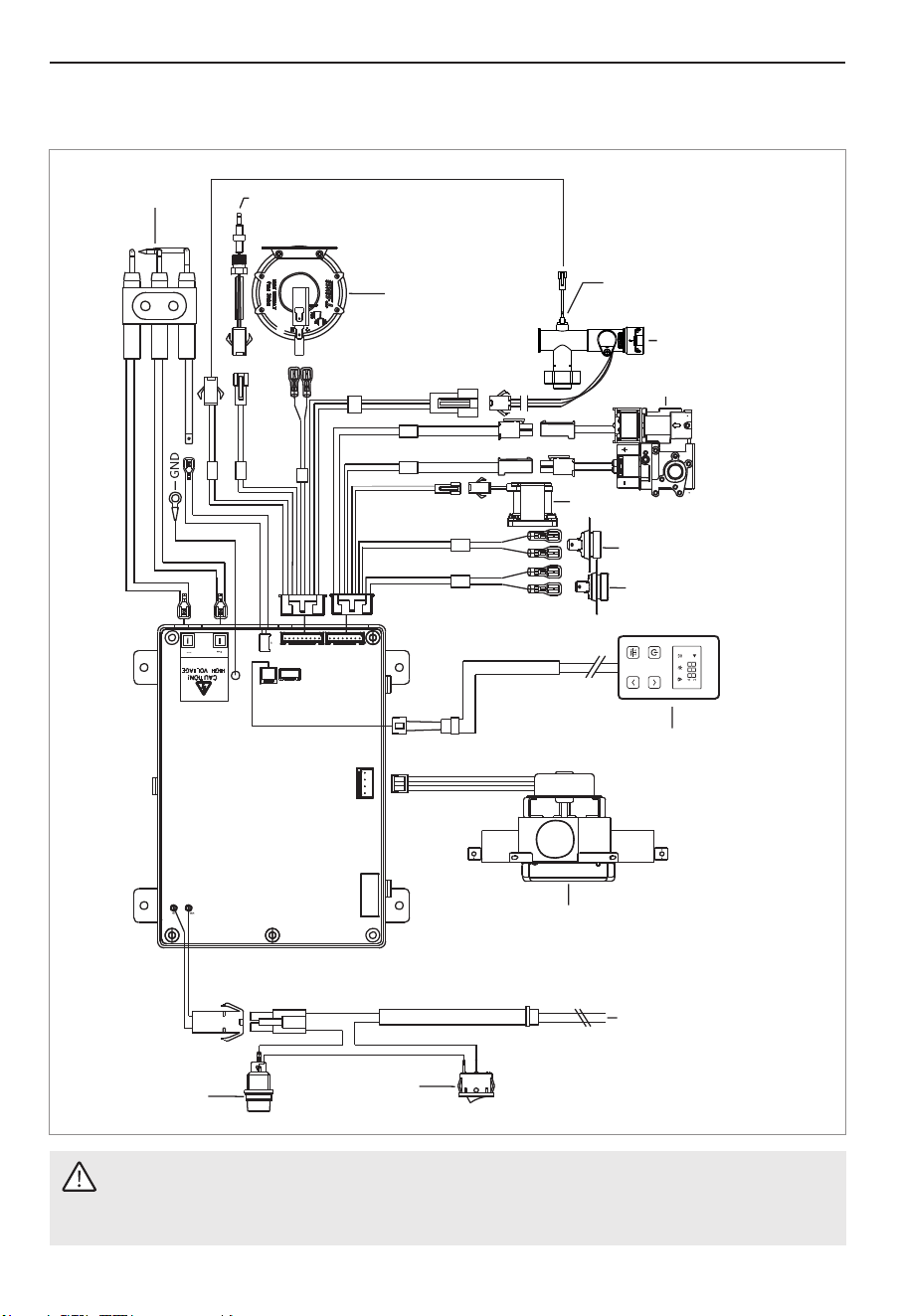

8 Product Wiring Diagram

9 Replacement Parts : Components

Warranty Policy

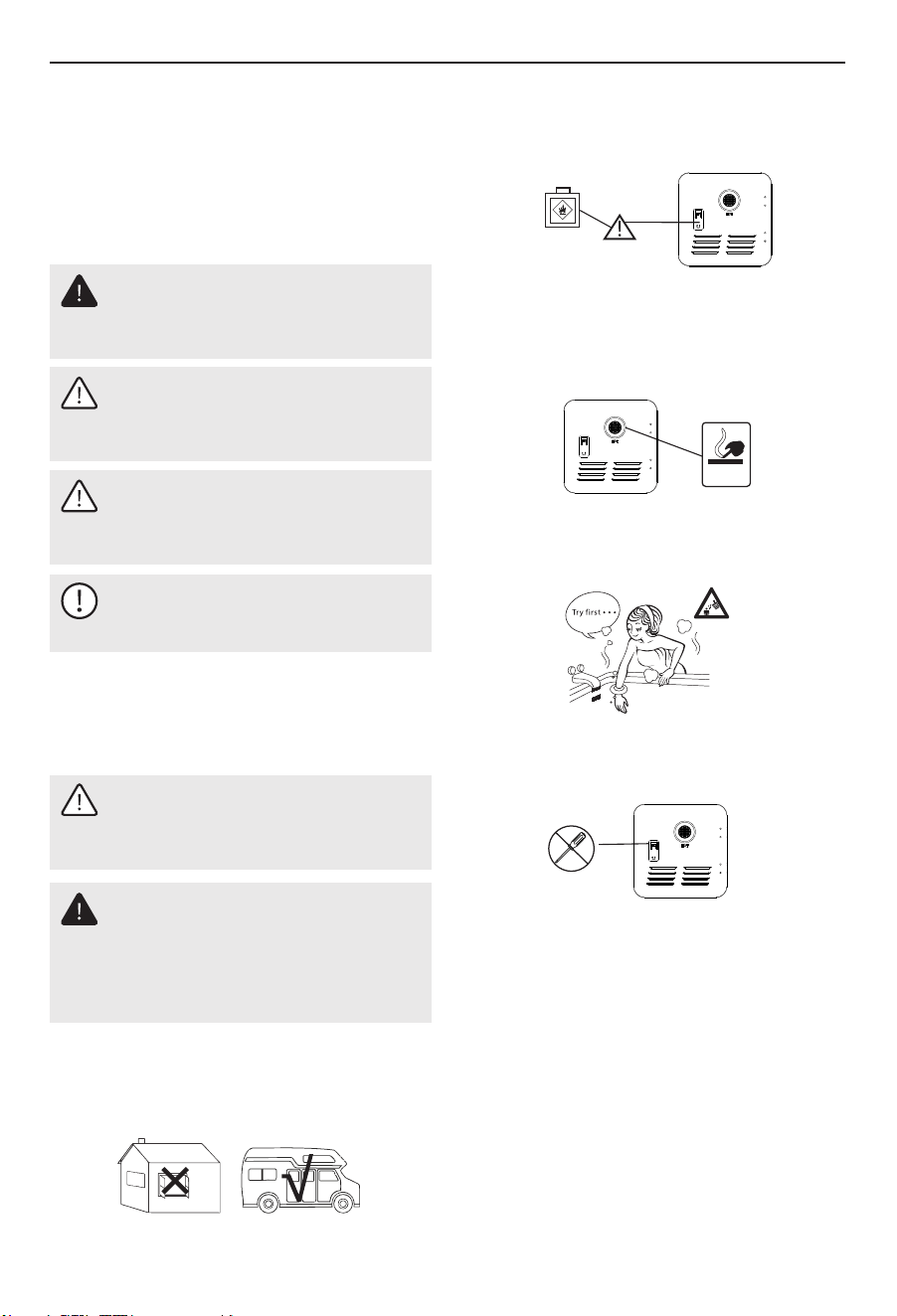

1 Safety Information

1.1 Safety Definitions

This manual has safety information and instructions

to help you eliminate or reduce the risk of accidents

and injuries.

CAUTION

Indicates a hazardous situation which, if not

avoided, could result in property damage

and minor or moderate injury.

WARNING

Indicates a hazardous situation that, if not

avoided, could result in death or serious

injury.

DANGER

Indicates an imminently hazardous situation

which, if not avoided, will result in death or

serious injury.

NOTICE

This symbol indicates important information

where there is no risk to people or property.

Safety Information

DANGER

Ÿ Failure to follow the instruction will lead to

serious injury, property damage or death.

Ÿ Exhaust gases are hot and contain carbon

monoxide, do not breath or obstruct the

exhaust gases.

: SUFFOCATION OR FIRE HAZARD

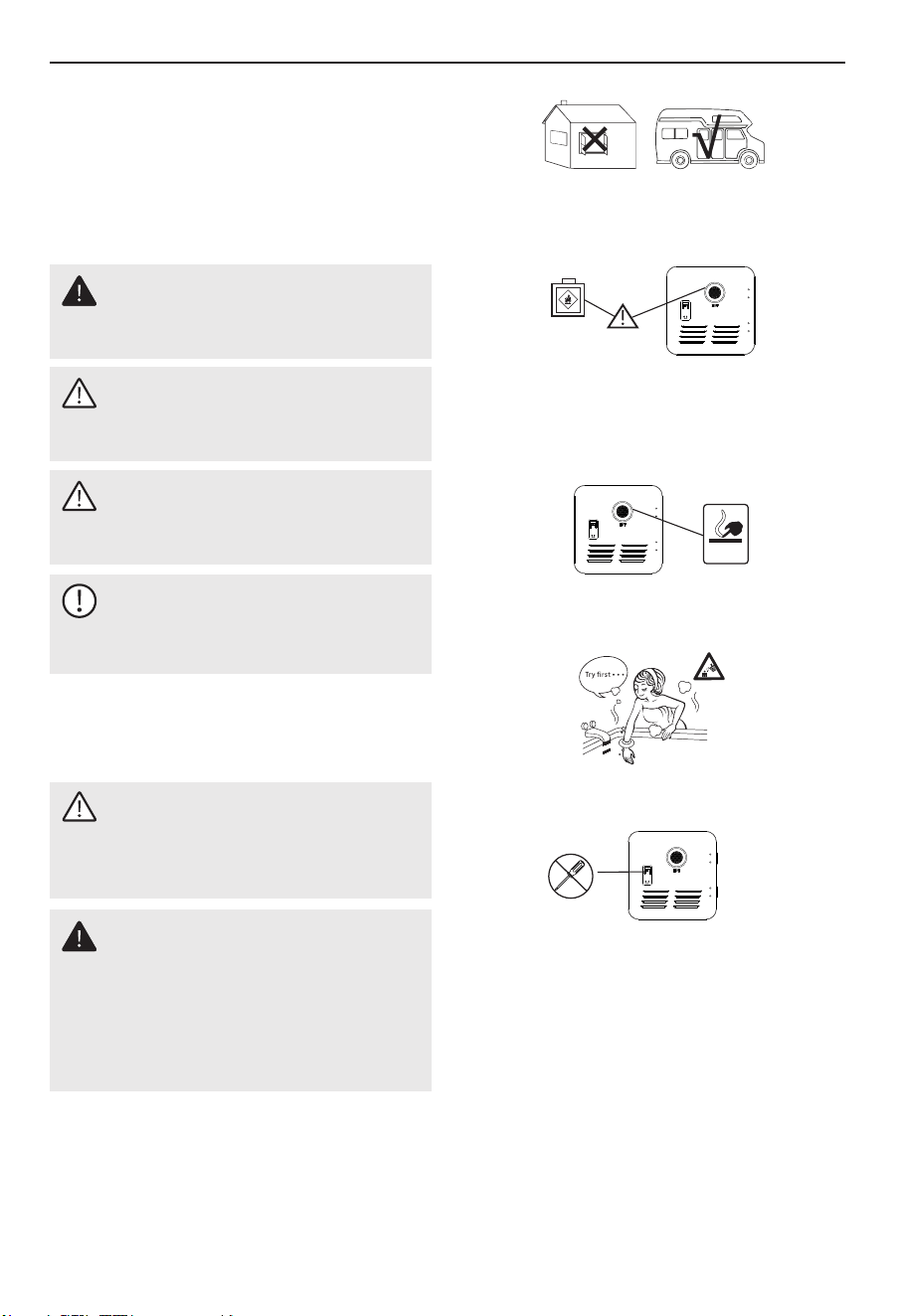

1.2 Safety Warnings and Operation

Safety Guidelines

1. RV instant gas water heater is forbidden from

indoor installation. Please only install into RVs

supported by independent power source.

2. To prevent fire or explosion accidents, do not

place flammable, volatile articles near the water

heaters and flue exhaust pipe.

Danger

WARNING

Please read the warnings and safety

instructions carefully to avoid potential injury

or death caused by failed applications.

3. During operation and after use of the water

heater, the temperature of the flue exhaust pipe

and the surrounding parts is high. Please do not

touch any of it with your hands to avoid scalding.

HOT

CAUTION

4. To prevent burning, test the water temperature

by hand before showering or bathing.

5. Do not modify the water heater anyway. Self-

modification is dangerous and will void the

warranty.

6. When the water heater is not in use for a long

period, in order to prevent frost cracks on water

pipes and leaking of the water heater, water

within the water heater shall be drained, with

water inlet valve, gas supply and power supply

turned off. When the ambient temperature is

lower than 32 °F (0 °C), you may either discharge

the water in the water heater, or turn on the

power supply and open the gas valve to start

anti- freezing mode, in preparation for anti-

freezing treatment. (For details, refer to the

relevant section of the manual)

Safety Information

11. Do not alter the positive grounding system of

the water heater.

12. Do not test the water heater with high voltage

power unless the water heater power switch is

turned off.

8. Water heaters are used only for the supply of

hot water and cannot be used for other

purposes to prevent accidents.

7. During use, please perform regular

maintenance as instructed in this manual. Check

the exhaust venting pipe and air intake port for

blockage, accumulation of snow, ice, or dirt

regularly. Ensure the water heater can take in

clean air and smoothly discharge the exhaust

gas produced by combustion.

9. Hot water from water heater is not available for

direct drinking purposes.

10. Do not use the battery charger to power or test

the water heater. The on-board power supply

used by the vehicle-mounted gas water heater

must comply with class 2 safety-isolation. Please

use a qualified power supply to avoid damage

to the water heater.

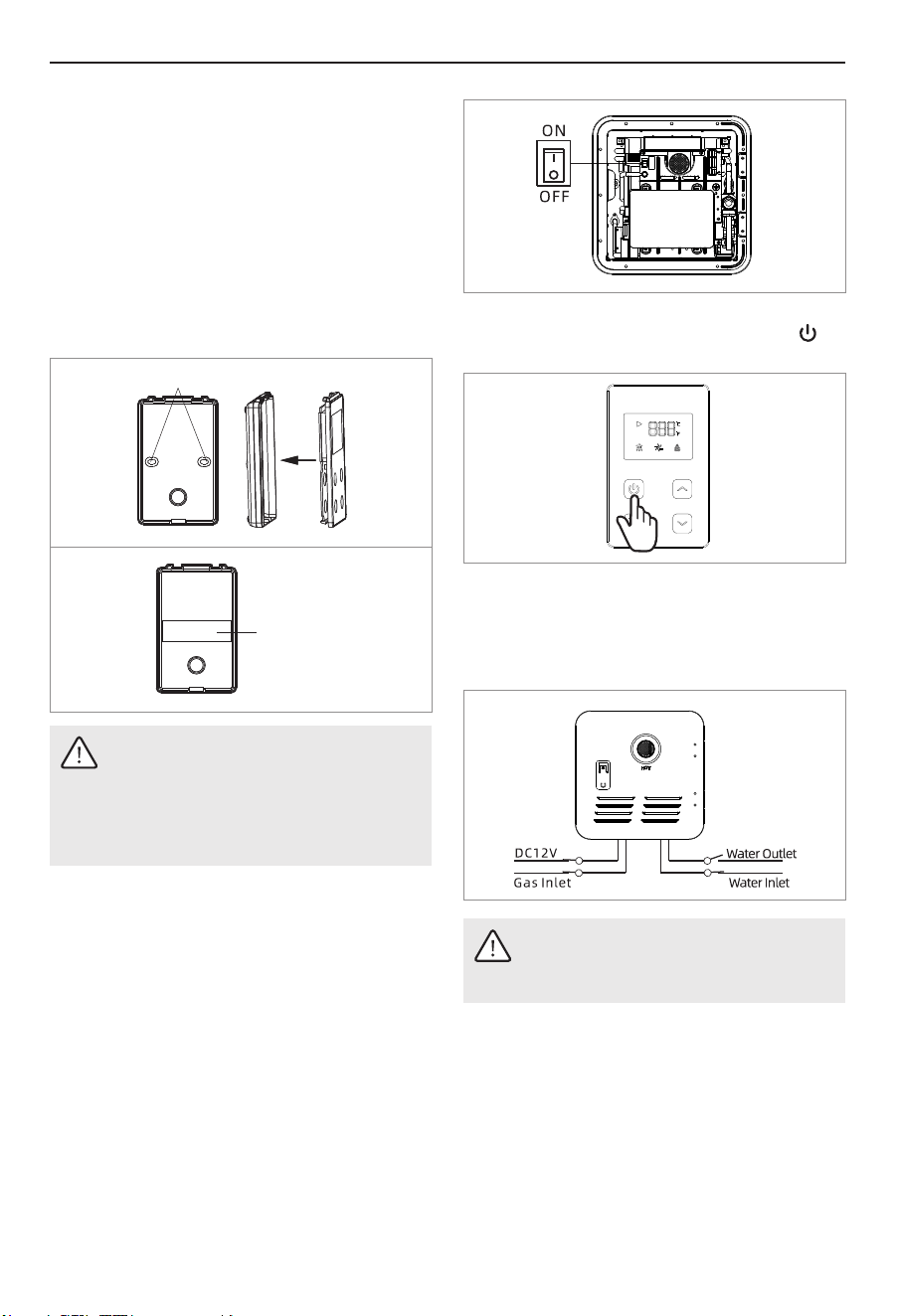

DC 12V

Gas Inlet

Water Outlet

Water Inlet

17. Park the vehicle on to flat ground while in use.

16. Ensure the bottom of the water heater is parallel

to the horizontal surface while installing.

13. Do not use a water heater while the vehicle is in

motion. While refueling the vehicle, do not use the

water heater and turn off the water heater.

15. Do not connect the water heater to the exhaust

system of other appliances.

14. Pay attention to protect the surrounding buildings

when the smoke is discharged.

WARNING

What should I do if I smell the gas?

Ÿ Evacuate all personnel from vehicle.

Ÿ Shut off the gas supply at the gas

container or source.

Ÿ Do not use any of the vehicle's electrical

appliance or use any phone the vehicle.

Do not start the vehicle's engine or

generator.

Ÿ Contact the nearest authorized service

provider or gas supplier for repairs.

Ÿ Do not turn on the gas supply until the

gas leaks has been repaired.

Ÿ If you cannot contact an authorized

service provider or gas supplier, contact

the nearest fire department.

WARNING

Ÿ Stay away from water to prevent shock.

Ÿ NEVER use for indoor heating.

Ÿ NEVER use in mobile homes.

Ÿ NEVER use in food trucks or roadside food

carts.

Ÿ NEVER use in construction trailers.

Ÿ NEVER heat pool water with this machine.

WARNING

This product can expose you to lead, which

is known to the state of California to cause

cancer and birth defects or other

reproductive harm. For more information,

go to www.P65warnings.ca.gov.

General Information

2 General Information

2.1 Function Introduction and

Explanation

2. Low startup water pressure: Low startup water

pressure making it easier to use.

3. Flameout protection: When water heater

accidently flames out during operation, the gas

supply will be automatically cut off to ensure no

leakage.

1. Digital constant temperature system:

Microcomputer control system, which constitutes

the "computer" of the whole machine, which

controls the water, electricity of the water heater

in a coordinated manner, and does not cause the

temperature of the water temperature to

fluctuate, satisfying the user's comfort.

4. Speed changing and wind resistance function:

When a blockage of the flue or the smoke is

blocked, the built-in microcomputer system will

increase the operating speed of the fan and

eliminate the generation of harmful gases. When

the speed reaches the predetermined maximum

speed, the microcomputer system will issue the

cease-gas and cease-fire instruction, effectively

guaranteeing safety.

5. Water and gas linkage control: When the water

supply is interrupted or the water outlet valve is

closed, the water heater will automatically stop

the combustion and shut down.

6. Outlet water temperature display: Enables

outlet water temperature display function.

The water heater is designed with an intelligent

control system. Simply set the temperature and

press the start button for machine detecting the

qualified water flow. After ignition, the gas valve

invites propane to ignite the burner, then runs

steady hot water. The intelligent device detects the

entire process, where may shut down gas

whenever abnormal failures are detected. The

water heater is forced exhaust structured. The

outside air passing through the air intake grille

enters the combustion chamber via anti-dust net.

Flue gas or air mixture is discharged outdoors

through the small-diameter pipe automatically and

safely.

7. Antifreeze function: When water pipe

temperature is lower than 43 °F ± 2 °F (6 ± 1 °C)

and wire controller displays "Fd" character, the

machine starts ignition and runs a certain load of

water from 2 to 5 seconds, until water

temperature reaches 90 °F ± 2 °F (32 ± 1 °C).

Around 3 minutes, the machine starts self-testing

again. When the temperature is lower to 43 °F ± 2

°F (6 ± 1 °C) again or antifreeze thermostat

control stops working, the water heater starts

again with the same cycle.

Ÿ In the process of starting the antifreeze function,

if a fault occurs, the corresponding fault is

reported, and the corresponding code is

displayed. After 15 minutes, the system

automatically clears the fault code. If the

antifreeze start condition is fulfilled, the

antifreeze will automatically start again, and the

cycle continues.

8. Error auto-diagnosis and error code display

function: Intelligent microcomputer can monitor

various safety devices, gas proportional valves

and other components in real-time, find faults

and timely safety shutdown. The advanced fault

code display function makes it easy to use and

maintain.

General Information

Dimension

15.0" (380mm)

Inches (mm)

15.0" (380mm)

13.78" (350mm)

12.7" (322.5mm)

0.52" (15mm)

2.2 Appearance and Specifications

Decorative ring

Flat lock

Inlet grill

Water Outlet 1/2" NPT

Water Inlet 1/2" NPT

DC 12V

Gas Inlet 5/8" UNF

7.42" (188.5 mm)

3.8" (96.5 mm)

Front

Side

Top

2.3 Model and Specification

General Information

Model

Control instruction

Manually set the water temperature,

can be set between 95 °F (35 °C) and 123 °F (51 °C)

FS08B1S

Minimum Heat Input (Btu/hr)

8,500

Max./Nominal Heat Input (Btu/hr)

Max. Inlet Gas Pressure

13" w.c. (3.23 kpa)

8" w.c. (1.99 kpa)

Max. Manifold Pressure

Min. Inlet Gas Pressure

Min. Manifold Pressure

0.56" w.c. (0.14 kpa)

＜10 A

Rated Gas Inlet Pressure

LPG 11" w.c. (2.74 kpa)

Total Input Current

Ignition method

Automatic ignition

14.5 - 150 PSI

5/8" UNF

Applicable water pressure

Gas inlet

1/2" NPT

Cold water inlet

1/2" NPT

Electric supply

DC 12V

Hot water outlet

Rated power

43 W

Connector

Specification

Product name

RV Tankless Water Heater

Orifice Drill Size

0.91 mm for LPG

FS07B1S

55,00048,000

4.22" w.c. (1.05 kpa) 5.46" w.c. (1.36 kpa)

46 W

15" x 15" x 14.3" (380 mm x 380 mm x 365 mm)

Max. Temperature

123 °F (51 °C)

Dimensions (Cosing. H × W × D)

We reserve the right to amend the product without prior notice.

Series

InstaShower 8 PlusInstaShower 7

General Information

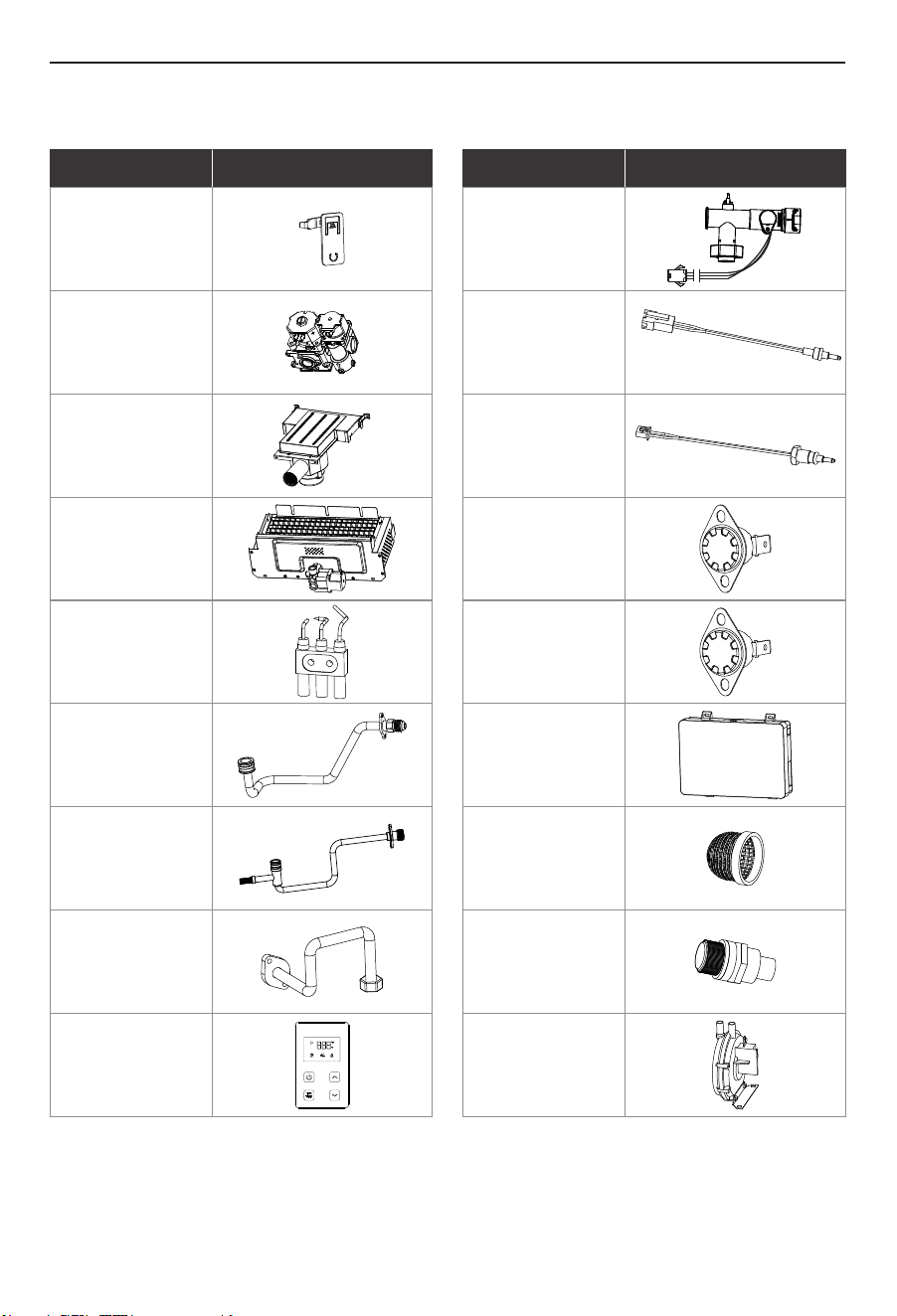

2.4 Main Parts

6 7 8

14 15 16 175

18 19 20 21 22 23 26 27 28 29 30

24 25

1 2 3 4

ON/OFF Switch

Fixing Plate

Wind Pressure Switch

Anti-Freezing Thermostat

Ply-Yarn Drill

Water Outlet Temperature Probe

Fuse Box (125V 10A)

Controller

Flow Regulatur

Fan Volute Assembly

Heat Exchanger

Lower Enclosure

Thermostat

Upper Enclosure

Pressure Relief Valve

Drain Pan

Drainage Screw

Valve Frame

Water Flow Sensor

Gas Proportional Valve

Connecting Pipe For Burner And Valve

Ignition Pin Assembly

Gas Inlet Assembly

Burner

Water Inlet Assembly

Wired Controller

Water Inlet Temperature Probe

Flat Lock

Blind Flange

Decorative Ring

Front Panel

Installation

3 Installation

3.1 Installation Instructions

WARNING

Ÿ This product is not suitable for DIY

installation.

Ÿ Installation and maintenance must be

carried out by a qualified person, service

company or gas water heater suppliers,

otherwise our company will not be

responsible for any accidents caused by

improper installation or maintenance.

Ÿ Improper installation, commissioning,

modification or maintenance may lead

to property damage, personnel injury or

death.

WARNING

Please keep any parts removed from this

model inaccessible to children to avoid

injury.

The appliance must be isolated from the gas

supply piping system by closing its individual

manual shut-off valve during any pressure testing

of the gas supply piping system at test pressures

equal to or less than 1/2 psi (3.5 kPa).

1. Local codes or, in the absence of local codes, the

National Fuel Gas Code, ANSI Z223.1/NFPA 54,

and/or CSA B149.1, Natural Gas and Propane

Installation Code;

3. Local codes or, in the absence of local codes, with

the National Electrical Code, ANSI/NFPA 70, and/or

the CSA C22.1, Canadian Electrical Code, Part 1.

2. Local codes or, in the absence of local codes,

Recreational Vehicles, NFPA 1192, and/or

CAN/CSA-Z240 RV Series;

The installation must conform to one or more of the

followings, as applicable.

1. The national Fuel Gas Code, ANSI Z223.1/NFPA 54;

2. CSA B149.1, Natural Gas and Propane Installation

Code;

3. Applicable provisions of the local building code.

Provisions for adequate combustion and ventilation air

in accordance with one of the followings:

The following instructions are applicable to the RV

gas water heater. If you have any queries about a

particular installation or application, please consult

our company or authorized partners for installation

and maintenance issues.

WARNING

Ÿ Observe all installation material in

accordance with governing codes and

ordinances.

Ÿ Failure to the follow instructions will

result in serious injury, property damage,

or death.

WARNING

Sharp edges can cause cuts and injury!

Always wear protective gloves to avoid

injuries from sharp edges during installation

work and while handling the appliance.

Ÿ The water heater must be installed upright,

otherwise it will affect the normal operation of the

water heater.

Ÿ This product should be installed in any place where

the door will not covered or blocked flue gas

exhaust pipe. If this condition is not allowed,

please ensure a minimum of 6 inches gap between

the water heater vent and the door when the door

is opened.

Ÿ Do not install this product under a hanging

structure. It should be installed in a firm position.

Ÿ The water heater can be installed in the trailer or

under the retractable awning, but the awning must

be well ventilated.

Ÿ The water heater must be properly installed to

ensure the air flow is free of obstruction at any time

when the air inlet louvers and exhaust pipes are in

place.

Ÿ During any stress test of the system, the device

should be disconnected from the air supply piping

system.

Installation

3.2 RV Water Heater Installation

Check List

Ÿ When the water heater is installed, it should be

reliably grounded.

Ÿ Clean the dirt in the pipe before the inlet pipe

connecting to the outlet pipe.

Ÿ A suitable assembled filter should be installed at

the back of the water pump for filtration, without

which our company will not claim any warranty.

Ÿ The normal operation gas pressure range of the

water heater is maximum inlet pressure cannot

exceed 13" w.c. (3.3 kPa) and the minimum

pressure cannot be lower than 8" w.c. (1.99 kPa).

The water heater will not operate normally when

out of range.

Ÿ The minimum distance from the smoke outlet to

the flammable surface should be > 20 inches (500

mm).

Ÿ Check for gas and water leakage after installation,

make sure the machine is safe to operate.

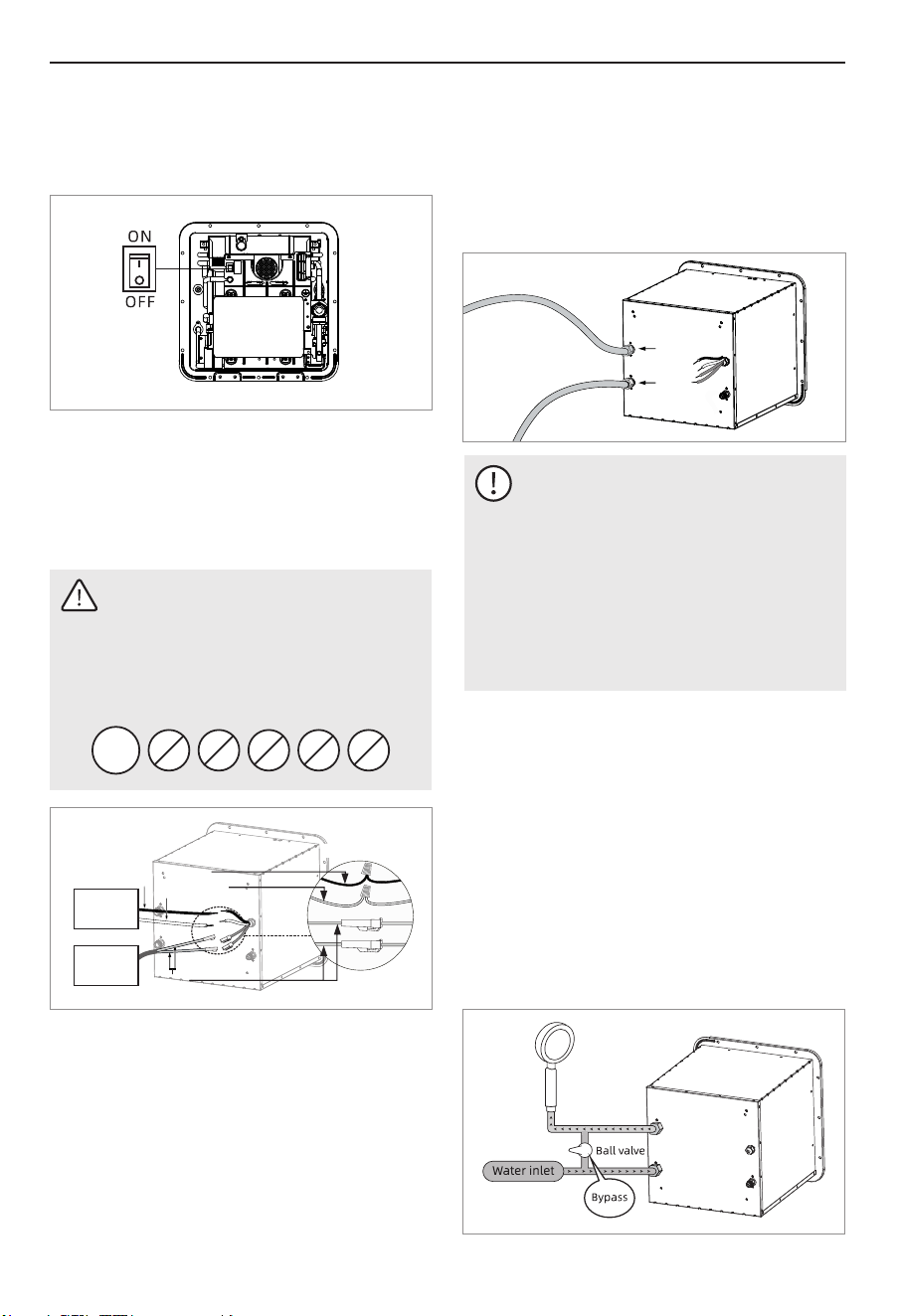

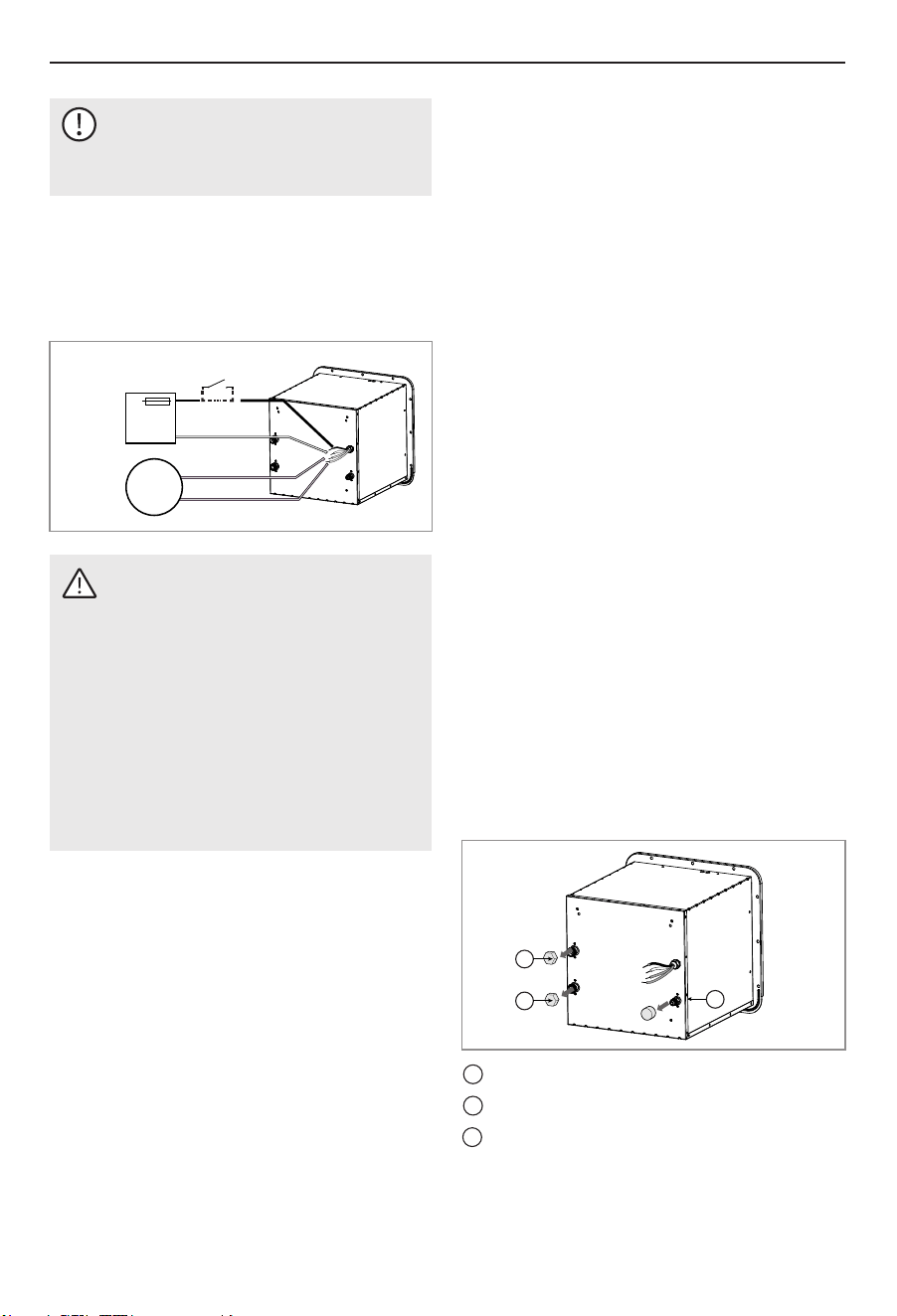

o Connect your 12V DC Power Supply to the white

and black cables in the back per instruction:

Black cable is positive, white cable is negative.

Also connect the Digital Controller to the two

Blue cables in the back, it's unnecessary to

differentiate the positive and negative cables for

the Digital Controller.

o Check whether the gas pipe fittings are fully

sealed, make sure there are no gas leaks. Check

whether Washers/Teflon Tapes are correctly

used in the water pipe fittings, and make sure

there are no water leaks.

o Check whether the exhaust vent is clogged or

blocked, clean up if anything.

o Make sure to use the original Digital Controller

that match with the water heater. Otherwise EC

errors will occur.

o Check whether the power supply is 12V DC

(Direct Current).

o Connect your cold water pipe to the water inlet,

hot water pipe to the water outlet, and gas

supply to the gas inlet per the labels on the back

of the water heater.

o Open the RV Water Heater's front door, and take

out the Digital Controller which is put inside the

chamber of the water heater, next to the exhaust

vent.

o For the first time using the water heater, it is

normal that it may take 2~3 times to turning the

water heater on and off before igniting

successfully, as the air residing in the gas pipes

needs to be evacuated so that the gas pipes can

then be filled with propane gas.

o After receiving the RV tankless water heater,

please check whether your gas supply is as

required by the RV water heater, which is stated

in the specifications.

o After opening the product box, please check

whether any damages in the water heater body,

and screw threads.

o Check whether the gas pressure meets the

requirements stated in the specifications. Check

whether the water pressure meets the

requirements stated in the specifications.

Installation

3.3 Prepare for installation

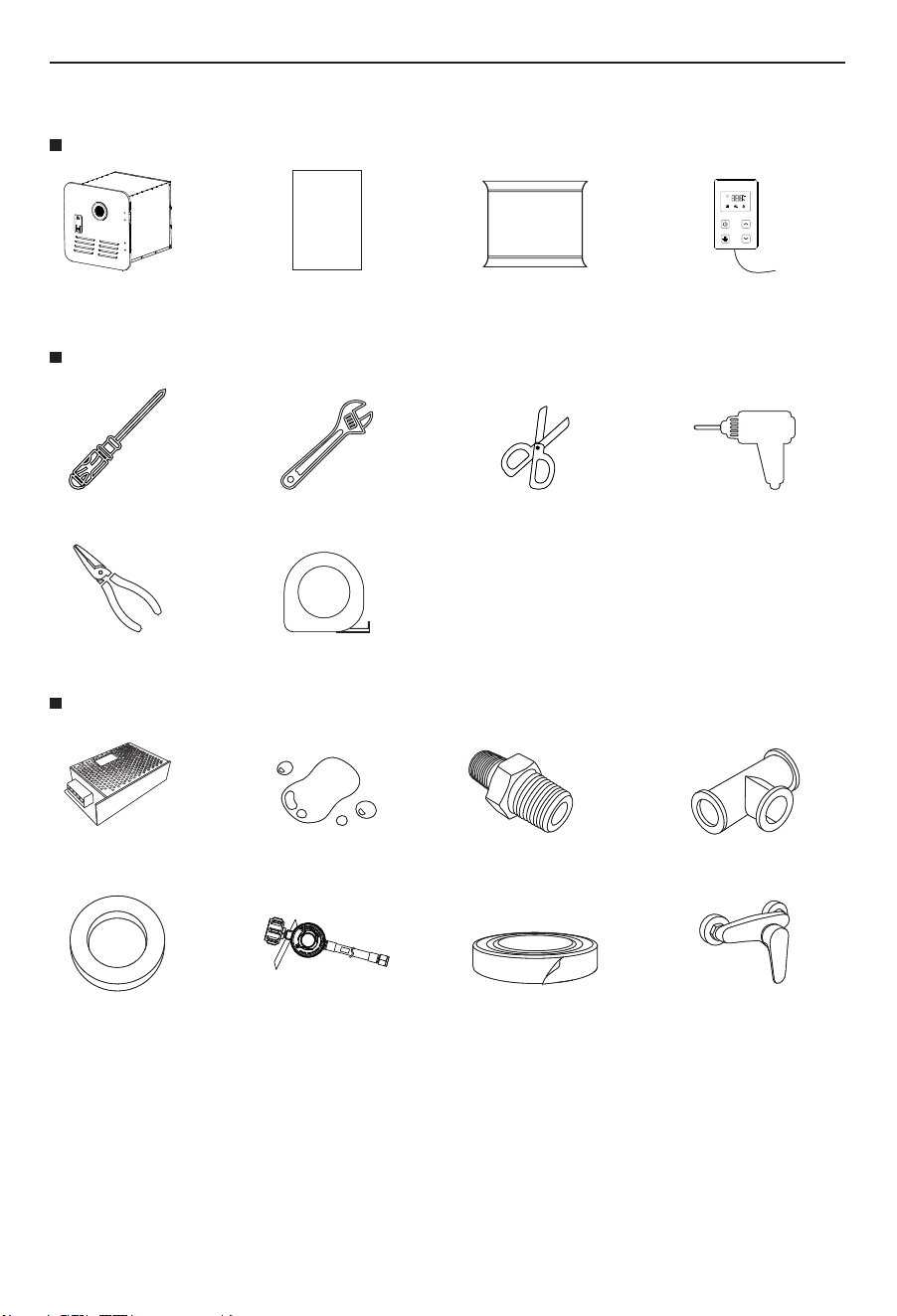

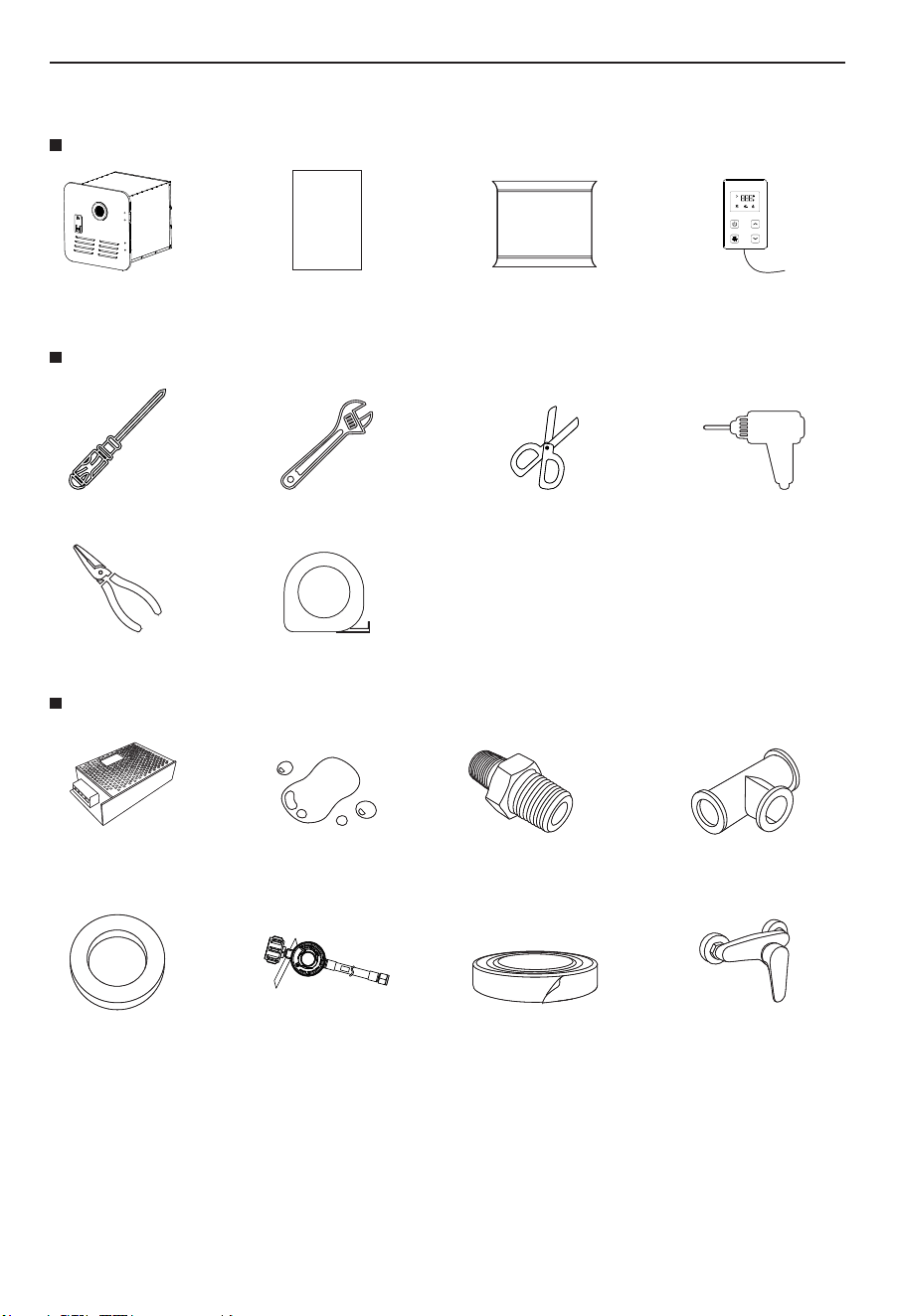

Assembly Kit

Pipe Fittings

Tools needed (Not included)

Materials needed (Not included)

Parts included

Tankless

Water Heater

User Manual Wired Controller

Screw Driver

Wrench

Pliers

Steel tape

Scissor

Hammer Drill

with Concrete Bits

12V DC Power

Soapy Water

Washers Electrical Adhesive

Tape

Thermostatic

Mixing Valve

Gas pressure

Regulator

Threaded Tee Fitting

(Middle 3/4" both ends 1/2")

Installation

3.4 Installation Position

Choose a location to place the appliance, based on

the following criteria:

Ÿ DO NOT install the appliance in an outdoor

enclosed area.

Ÿ DO NOT install the appliance in any location where

the exhaust vent may be covered or obstructed

when a swing door, bag door, slide out, pop up,

etc. is partially or fully extended.

- 9" (229 mm) from any opening into the vehicle

Ÿ Choose a convenient location where supply water,

LP gas, and 12V DC is accessible to the back side of

the appliance for installation and servicing.

Ÿ The water heater is designed to be installed on a

flat floor (made of Wood or Linoleum) or a fixed

platform.

Ÿ DO NOT install in the front facing portion of the RV

to minimize damaging contamination from road

grim, debris and wet roads when traveling.

Ÿ It is recommended that the appliance be located in

a central location to the hot water loads.

Ÿ DO NOT install this appliance on any door or slide

out area.

Ÿ DO NOT install the appliance where the access door

is less than

Ÿ Choose a location where clearances to combustible

surfaces and the appliance are:

- 36" (914 mm) from any motor driven air intake

- 36" (914 mm) from any gas tank connection or

ventilation.

- 1" to top surface.

- 0" to all other surfaces.

NOTICE

To install on a carpeted area, a metal or

wood panel that extends at least 3 inches

beyond the width and depth of the water

heater is required to install under the unit.

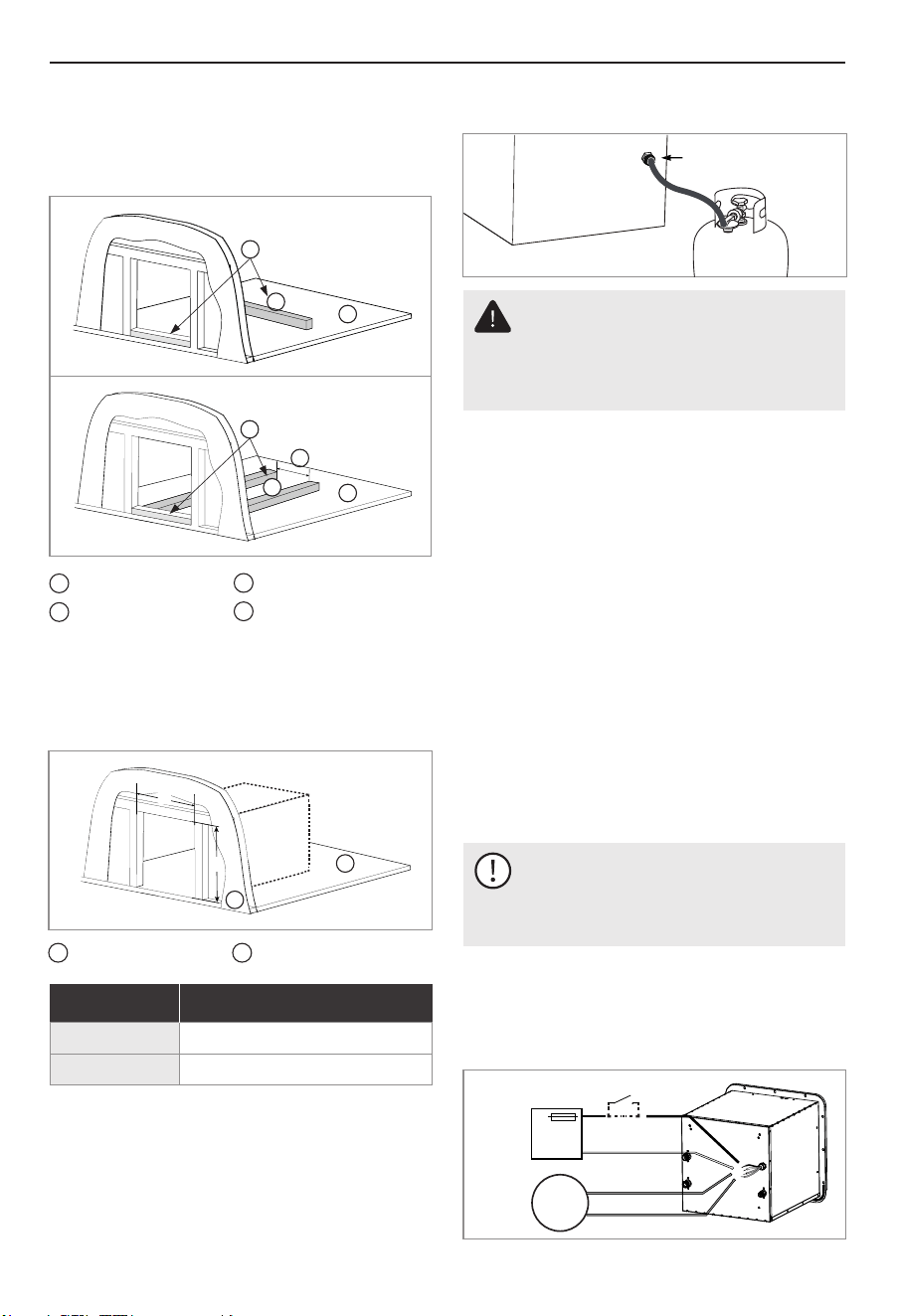

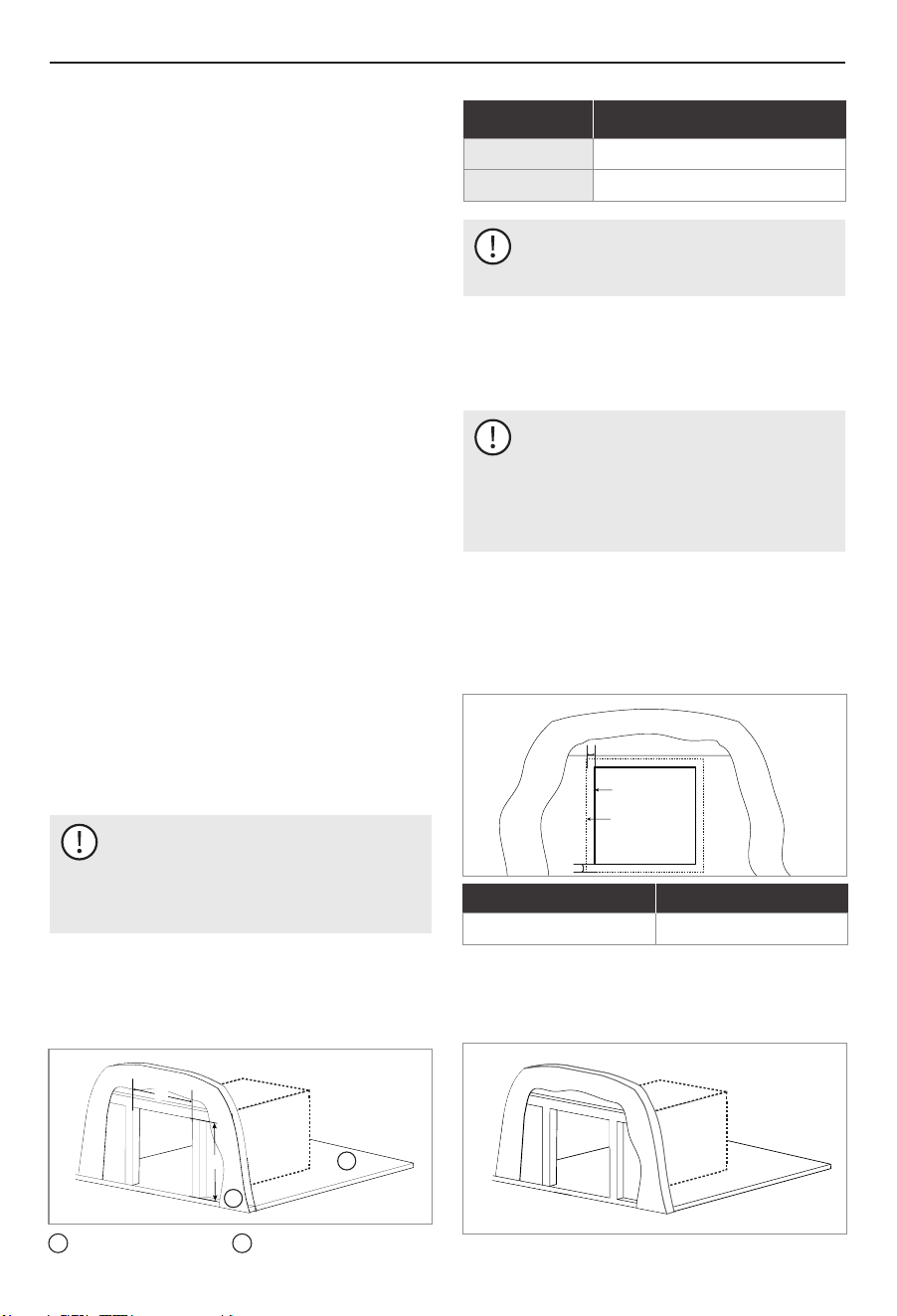

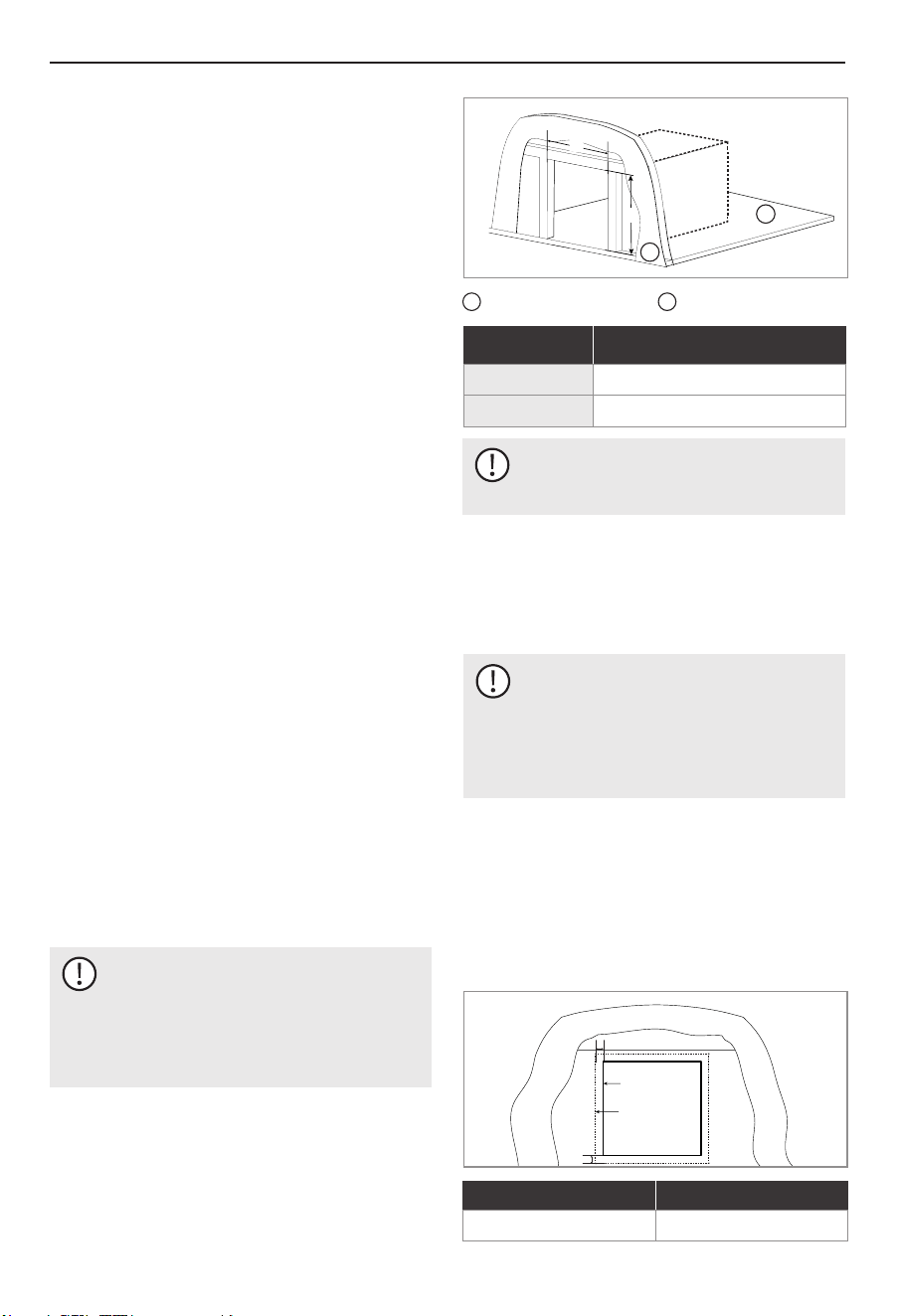

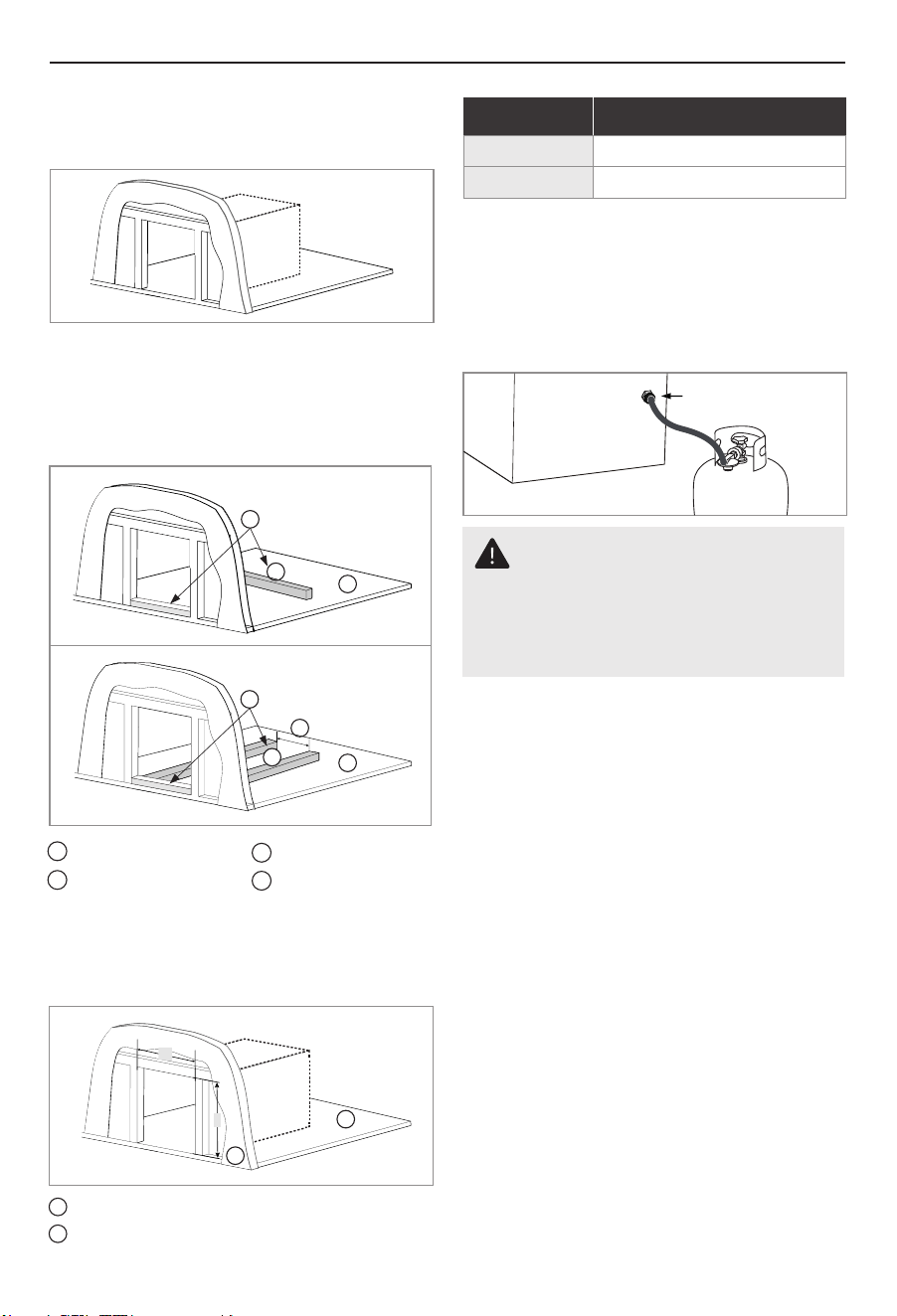

1. Create a cutout with the following dimensions A and

B of Fig.1.

NOTICE

The opening for the water heater should be

right angle corners.

RV Out-wall

RV Flooring

Dimension

13" (330 mm)

Inches (mm)

13" (330 mm)

2. Make sure that the front edge of the opening is

surrounded by a solid frame to firmly anchor the

water heater. If needed, construct the opening by

using 1.5" x 1.5" min. wood or aluminum framing.

NOTICE

Ÿ Fiberglass, filon, and corrugated aluminum

(Mesa1") are all acceptable exterior wall

siding solutions.

Ÿ The exterior wall opening must be the

same dimensions with no radius corners.

4. Refer to Fig.2 for adequate spacing from other items

on the RV wall to the door assembly.

3. Refer to depth "C" for minimum rear clearances, for

such items as cabinets, appliances and utility entry

locations.

Cutout

Spacing

13" (330 mm)

5. Make sure the appliance is supported by a solid

floor or platform with adequate weight-bearing

capacity. (Fig.3)

3.4.1 Prepare Cutout Opening

Fig.1

Fig.2

Fig.3

Installation

Wooden Mat

Flush Platform

Flooring

6. If necessary, create a platform to support the water

heater. Fig.4 and Fig.5 are some common solutions.

Ensure the platform is level front to back, and side to

side after securing to the RV.

6"~8" (152~203 mm)

3.4.2 Existing Cutout

1. Determine your existing cut-out. (Fig.6)

RV Out-wall

RV Flooring

Dimension

13" (330 mm)

Inches (mm)

13" (330 mm)

3.5 Prepare Utilities

Refer to 3.5.1 Gas Plumbing, 3.5.2 Electrical Wiring,

3.5.3 Water Plumbing for a connection diagram.

3.5.1 Gas Plumbing

DANGER

Follow all applicable codes, regulations and

instruction material when performing service

work Failure to follow instruction will result

in product damage, serious injury or death.

Fig.4

Fig.5

Fig.6

Gas Supply

Gas Inlet

Fig.7

3.5.2 Electrical Wiring

Wiring

Fig.8

12V DC

Power

Supply

Wired

Controller

12V

15A

Blue

White-

12V DC

Ripple<1V

Blue

Switch ON-OFF (Optional)

2. Feed gas line into proximity, leave enough length

to flex into position so that when connected no

kinks are created.

3. Terminate gas line with fittings to connect to the

appliance.

1. Locate entry point for the plumbing to service the

rear of the appliance. Ensure entry point is not in

the footprint space of the appliance. (Fig.1)

NOTICE

An approved semi-flexible metallic pipe is

acceptable to connect as an extension from

the gas line to the appliance.

Ÿ The gas line must terminate with a 5/8" flared

female compression fitting to connect with the rear

gas connector of the appliance.

Ÿ A non-metallic flexible gas hose must be rated for

149 °F (65 °C). Anchor appropriately to prevent

fatigue and failure from wear edges.

Ÿ Make sure that the operating pressure of the gas

supply corresponds to the operating pressure of the

appliance 11~14 in-wc (27.4~34.9 mbar).

Ÿ Fuel entering the appliance must be in gas phase,

liquid phase must not be used and will result in

damage to the product.

Installation

3.6 Prepare Water Heater

1. Take the water heater out of its packaging by

grasping the metal sides of the housing and lifting

upward until fully removed from the box.

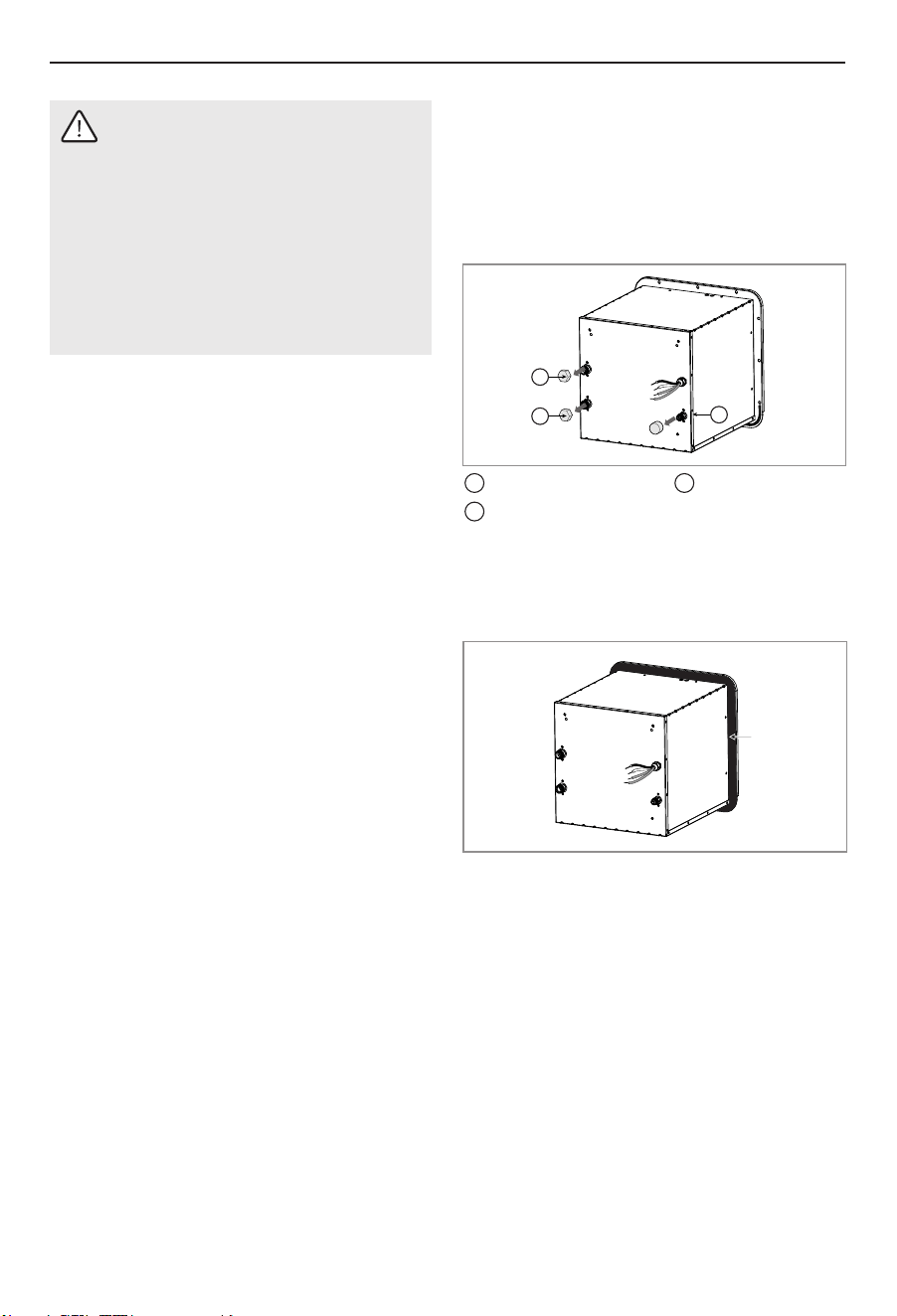

2. Remove protective caps for COLD, HOT water

connector and GAS connector from back side. (Fig.9)

Hot water connector

Cold water connector

Gas connector

3. Attach the waterproof sealing strip (EPDM) provided

with the accessory package, around the entire

backside flange area and holes. (Fig.10)

Fig.10

Ÿ Use only insulated terminals for all electrical

connections.

4. Feed wire from power source to the entry point.

Make connection to the power source.

Ÿ Wiring connected to or in proximity of the appliance

must be rated for 140 °F (60 °C) minimum.

NOTE: The appliance has a built in 10A fuse,

serviceable from the front of the product. The

appliance can be on a dedicated or shared

branch circuit with the same or higher rating.

Ÿ The appliance requires a power source that can

adequately provide 10~17V DC to function properly.

− 14AWG max. 66 feet (20 m)

2. Locate entry point for the wiring to service the

rear of the appliance. Ensure entry point is not in

the footprint space of the appliance (Fig.1) Make

sure any edges are protected to prevent wire

abrasion from occurring.

3. Determine the appropriate wire gauge (AWG) for

the 12V power supply length. Ensure enough

wire is available to an make adequate

connection.

1. Select a distribution branch greater than 3A,

preferably 15 amp, to provide nominal 12V to the

appliance from the distribution panel.

− 16AWG max. 40 feet (12 m)

Optional: A power switch can be placed in the

living quarters for convenience, but not required

as a switch is located externally on the

appliance. If the switch is fused, make sure it is

rated for at least 3amps. See Fig.8 for reference.

Fig.9

HOT

COLD

GAS

EPDM

3.7 Prepare Water Heater Door

1. The door of the rv water heater is fixed to the

mounting flange by a latch. You need to rotate the

door lock to open the door.

2. Remove the access door from the box, separate the

components.

WARNING

Ÿ Always use a certified and proven 12V

isolated power supply, that is properly

grounded to the RV. Power errors can lead

to controller damage.

Ÿ Disconnect all power before performing

any work.

Ÿ Follow all applicable codes, regulations

and instruction materials when performing

service work. Failure to follow instruction

could result in serious injury or death.

: ELECTRICAL SHOCK HAZARD

Installation

3.8 Water Heater Installation

1. Position the water heater carefully into the frame

opening , evenly space the flange to the exterior wall

of the RV. (Fig.12)

NOTICE

Ensure area beneath and behind the

appliance is clean without debris and

obstruction. Carefully slide the appliance

across the floor to prevent linoleum damage.

The flame retardant material shall be flat and

connected seamlessly. Press this product into the

opened hole. Secure the water heater to the car

body with 12 screws (ST5×25 mm) Air and water

should be isolated from the openings to prevent

entry into the interior of the RV. (Fig.13)

2. The water heater flange cover is pasted with

waterproof sealing strip EPDM. (Fig.10)

NOTICE

Ensure the butyl tape completes a tight seal

between the RV siding and appliance flange.

If gaps exist, remove the appliance and

apply a double layer of butyl tape.

3. Apply a liberal amount of sealant around the door

frame to fill any gaps to the RV wall. (Fig.14) Wipe

any excess sealant.

4. Install the water heater door (Fig.15)

3.8.1 Gas Connection

Fig.12

Fig.13

Fig.15

12-ST5×25 mm

Fig.11

Fig.14

GAS

Fig.16

1. Connect the gas service line to the 5/8" LP gas flared

fitting on the back of the appliance. Use two

wrenches to tighten the compression fitting. Avoid

damaging the unit by over tightening.

Check whether the gas pipe fittings are fully sealed,

make sure there are no gas leaks.

Installation

3.8.2 Electrical Connection

1. Set the power switch in front of the water heater to

the "OFF" position.

* The black wire is positive (+) and the white wire is

negative (-).

2. Connect the power supply wires (on rear of water

heater- white and black wire) to the appropriate

nominal 12V DC power source connection. (Fig.18)

3.8.3 Water Connection

COLD

HOT

Fig.19

Check whether Washers/Teflon Tapes are correctly

used in the water pipe fittings, and make sure

there are no water leaks.

1. Connect both HOT and COLD water lines to the

appropriate ½" NPT fittings.

NOTICE

Ÿ If the cold water and hot water are

connected in reverse, the water heater

will not start and cannot produce hot

water, which may damage the

equipment.

Ÿ DO NOT over tighten connection fittings.

Ÿ For new installations, it is advisable to

flush the water system of debris before

connecting to the appliance.

Fig.17

Bypass Tips

1. Adjust the bypass water ball valve to reduce or

close the water flow;

2. Remove the bypass waterway pipeline.

If there is a similar bypass water installation

situation, you can choose the following solution:

Possible problems in bypass waterway installation:

2. The water temperature is not high enough to

reach the set temperature.

1. The product cannot be started;

* Polarity does not matter, the wires can be

connected to either blue wires.

3. Connect the wall controller wires (2 blue wires on

the appliance). (Fig.18)

WARNING

The 12V DC power supply must be connected.

If the power supply is not connected

correctly, the water heater will not start and

the controller will be damaged, which may

result in serious injury or death.

Only

12V DC

120V

240V

24V

36V

48V

Fig.18

White: -12V

Black: +12V

Not Provided

Power

Supply

Blue

Wired

Controller

Fig.20

Operation

4 Operation

4.1 Operation Instructions

1. Confirm that the power switch to the water heater

is turned on, turn the latch to close the door.

2. After confirming the power is on, press key " "

on the wire controller.

The user shall confirm whether the water heater is

installed correctly before the initial use, carefully

check that the connections are properly connected

and leak free. After verifying, please follow the steps

below:

To start the device

3. Turn on the water inlet valve and gas valve;

4. Turn on the water outlet valve (hot water tap),

once the water heater is initiated, hot water will

flow out.

WARNING

Minors are not recommended to use the

machine alone unless with adults accompany .

CAUTION

After fixing the screws, please use the

insulation film inside the installation kit to

wrap the screw head in case of damaging

the wire controller which can cause a short

circuit.

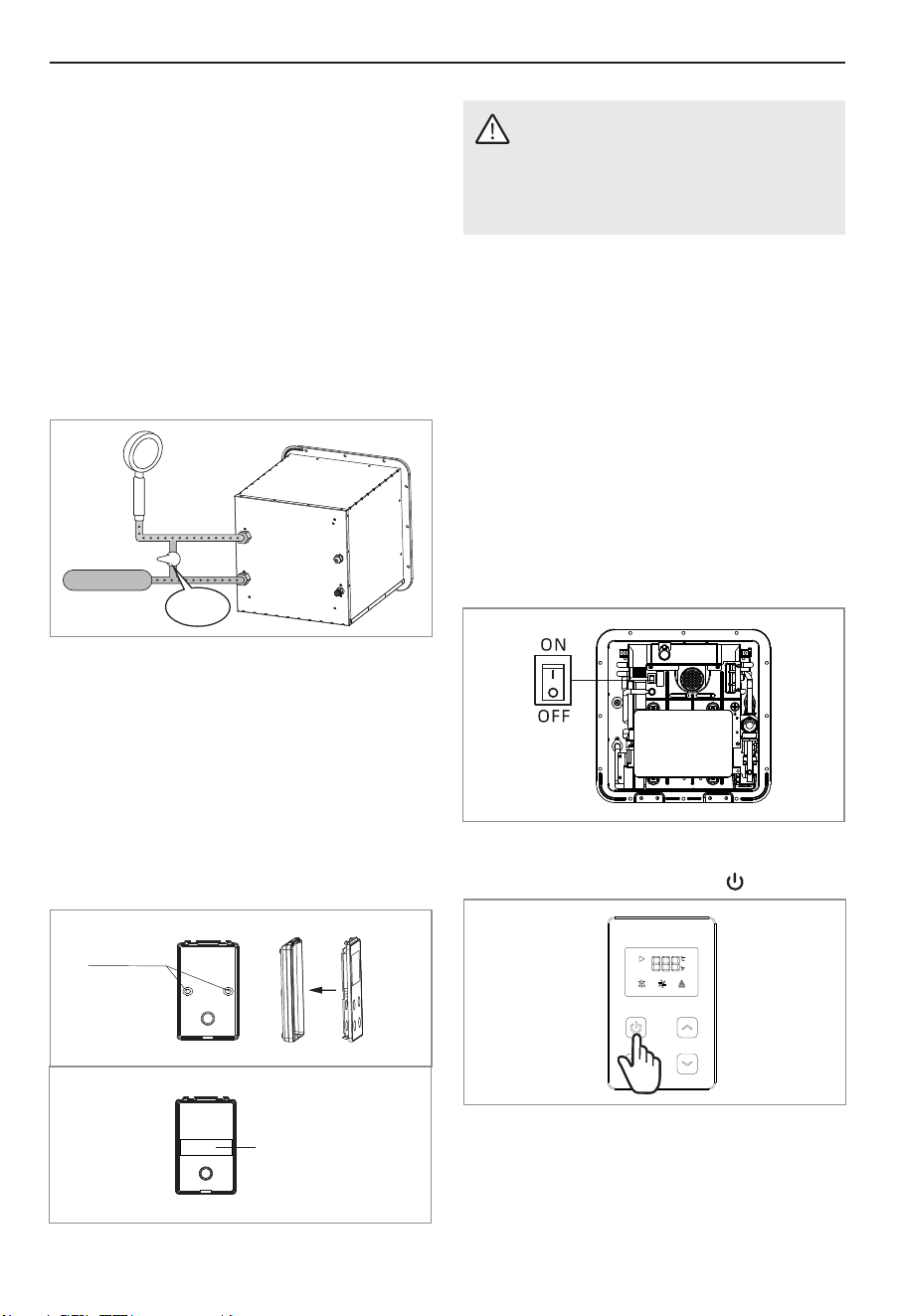

3.9 Controller Installation

Fig.21

Fix the bottom controller holder with the two

screws ST4×16 mm provided (Fig.21), Paste the

nut with the provided insulating film (Fig.22) and

place the controller into the holder.

1. Choose a convenient location to place the wired

controller. The connection between the wire

controller and the water heater should be

reasonably laid out according to the specific

environment.

Fig.22

insulating film

2-ST4×16 mm

4.2 Wired Controller Instructions

1. The controller emits a buzzer sound "Beep" when

the power is turned on. The display shows the gas

source code, and this code will remain for 3

seconds before going off. The controller's

indicator light is on and the back light of the

power switch button is lighted.

Operation

Display setting temperature

Display fault code

Display water temperature

Priority icon

Shower signal

Switch button

Fahrenheit/Celsius Priority

Celsius display

Fahrenheit display

Flame

Blower

Heat up button

Heat down button

°F

°C

100

102

107

109

111

113

114

118

120

122

123

104

116

105

(Table 1)

WARNING

Do not store or use gasoline or other

flammable vapors and liquids in the vicinity

of this and any other appliance.

For US: 0~5000 ft above sea level.

For Canada: 0~4500 ft above sea level.

If it exceeds 5000 ft, it shall comply with the

requirements of Canadian installation regulations

CSA B149.1 and American installation regulations

ANSI Z223.1/NFPA54, and the input rate will

decrease by 4% for every 1000ft increase in altitude.

4.4 High Altitude Use

4. Press " " to switch between Celsius and

Fahrenheit (degree).

3. Set the temperature to the temperature you

required, the set temperature will flash for 5 times,

then it will automatically switch to display the

current water temperature.

7. After using the water heater, please press " " to

turn off the heater (water and gas supply should

be turned off at the same time).

6. The buzzer sound "Beep" occurs when the system

is powered on or is operating effectively. When

fault occurs in the system, the buzzer sound

"Beep, Beep, Beep" is sounded continuously for 10

times, with an interval of one second between

each sound.

5. In the event of a fault alarm, the display will show

the error code.

2. After pressing the power button, the fan, shower,

flame and water temperatures are displayed in

real time according to the operating status.

4.3 Steps to Setting Water

Temperature

1. The setting range of the outlet water temperature of

this machine is 95 °F - 123 °F (35 °C - 51 ℃); Outlet

water temperature is designed not to exceed 123 °F

(51 ℃).

Celsius Degree and Fahrenheit Degree Comparison

(Please refer to Table 1)

2. Each time you press the " " key, the temperature

will increase by 1 ℃. See following Fahrenheit and

Celsius comparison table for reference.

3. Each time you press the " " key, the temperature

will reduce by 1 ℃. See following Fahrenheit and

Celsius comparison table for reference.

Maintenance

FS07B1S

Model

Recommended pressure

relief value / temperature

150 PSI / 210 °F

FS08B1S

5 Maintenance

5.1 Routine Inspection

For your comfort and safety, we recommend checking

and maintaining the product monthly. Disconnect the

power supply and allow the unit to cool down before

performing maintenance. Do not disassemble gas

passages and safety devices during maintenance. As

the unit has some electronic components inside, do

not open it to avoid contact with any type of liquid.

5. Check whether the flame is burning normally every

month. The flame should appear blue color through

the observation window and the combustion is

stable. No jitter, no lifted flame, no back draft, etc. If

anything abnormal, please contact the service

provider to repair it.

3. Check the unit for abnormal noise during operation.

6. When carbon deposits are found, they should be

promptly notified to the after-sales service provider

for maintenance. The serviceman will remove the

burner with the crater facing down, use a bristled

brush to remove the carbon deposit, or replace the

burner with a new one.

1. Check the air intake grille, exhaust vent for dust to

avoid obstruction.

2. Check the unit for unusual appearance.

4. Check for water and gas leakage.

5.2 Maintenance Instruction

2. Clean the air intake grille, dust filter and exhaust

port regularly for better performance, without

obstructing the flow of combustion and ventilation

airflow open the panel, clean with water.

1. Clean the unit regularly. Do not use chemical lotion

and volatile solvents to avoid discoloring of the

outer shell.

4. Drain water from the RV regularly and flush the

heat exchanger with an approved detergent.

(Please refer to the RV vendor's instructions)

5. Wipe the display with a damp cloth. Do not use

gasoline or grease detergents to avoid shape

changes.

3. Turn off the water inlet, remove water inlet pipe,

clean the filter, and reinstall.

Ÿ Should overheating occur or the gas supply fails to

shut off, turn off the manual gas control valve to the

appliance.

Ÿ Caution: Label all wires prior to disconnection when

servicing controls. Wiring errors can cause improper

and dangerous operation. Check for proper

operation after servicing.

Ÿ Pay attention to the preset temperature. Skin burn

may occur when preset temperature is too high.

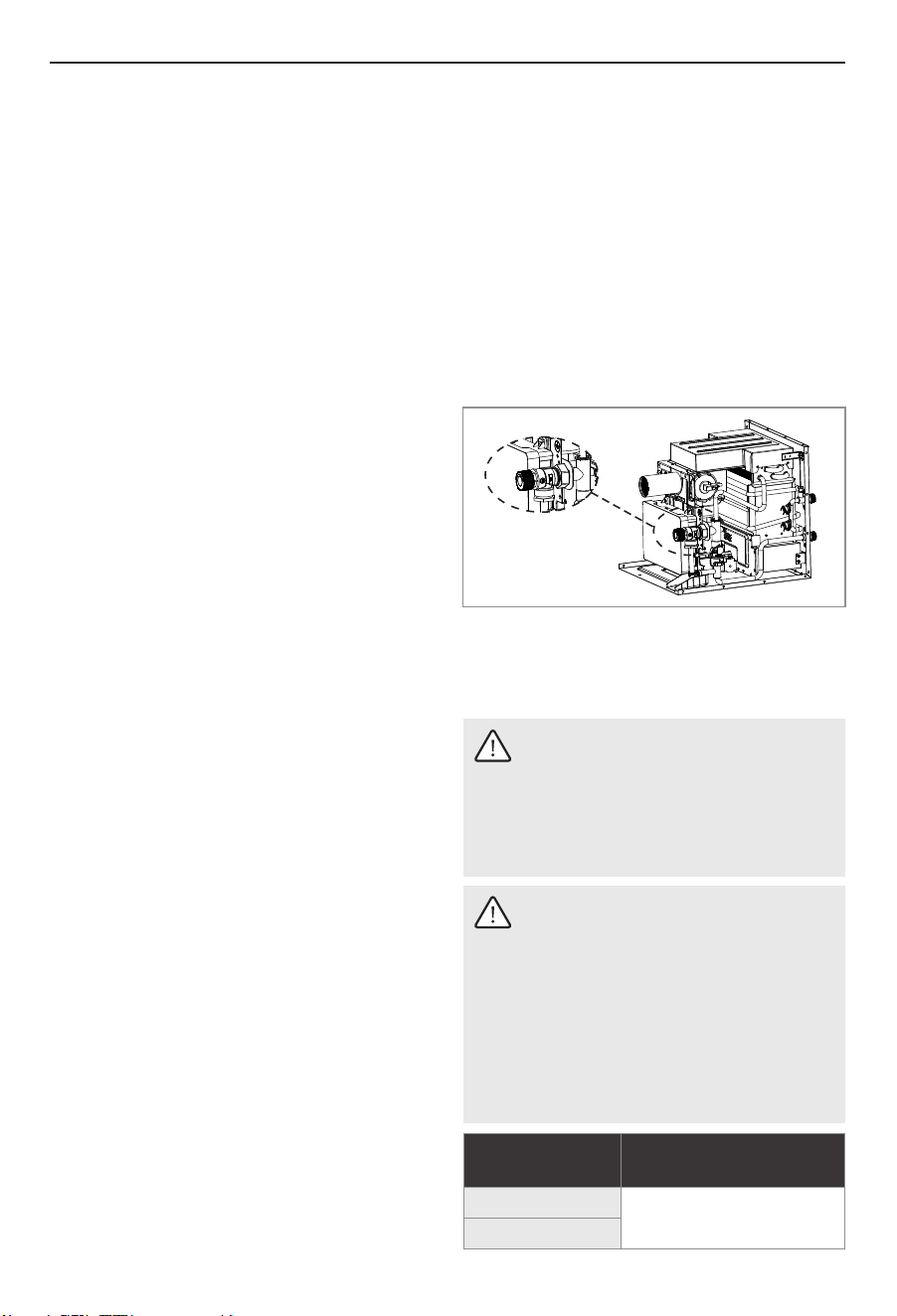

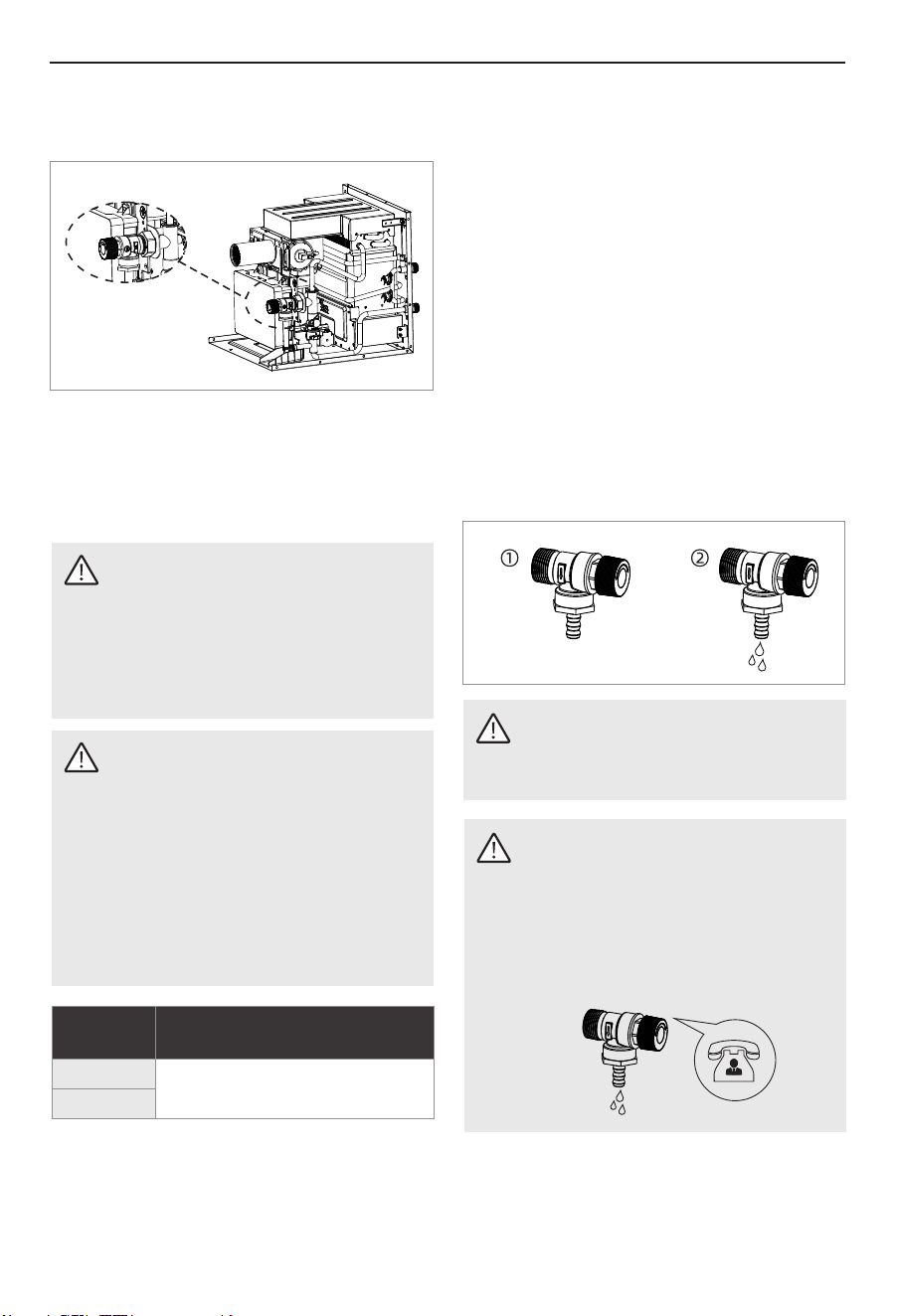

5.3 Pressure Relief Valve Notices and

Maintenance

This water heater is provided with a pressure relief

valve. For safe operation of the water heater, the

relief valve(s) must not be removed from its

designated point of installation or plugged.

Ÿ Keep the appliance area clean and free from

combustible materials, gasoline, and other

flammable vapors and liquids.

WARNING

Ÿ Do not check the pressure relief valve when

the water heater is in normal operation to

avoid hot water burns!

Ÿ The pressure relief valve must conform to

ANSI Z21.22 • CSA 4.4 and installation must

follow local codes.

WARNING

No valve is to be placed between the relief

valve and water heater.

The discharge from pressure relief valves

shall be conducted to a suitable place and

that no reducing coupling or other restrictive

instruments to be installed in the discharge

line.

In addition, the discharge line installed is to

allow complete drainage of both the valve

and line.

Maintenance

WARNING

Do not operate the relief valve when the

water heater is in normal operation to avoid

being scalded by hot water.

WARNING

If a relief valve discharges periodically, this

may be due to thermal expansion in a closed

water supply system. Contact the water

supplier or local plumbing inspector to rectify

the issue. Do not plug the relief valve.

Ÿ Dirt will directly affect the normal functioning of the

safety valve. It requires hot water system

maintenance of anti-foi ling and anti-scaling

cleaning.

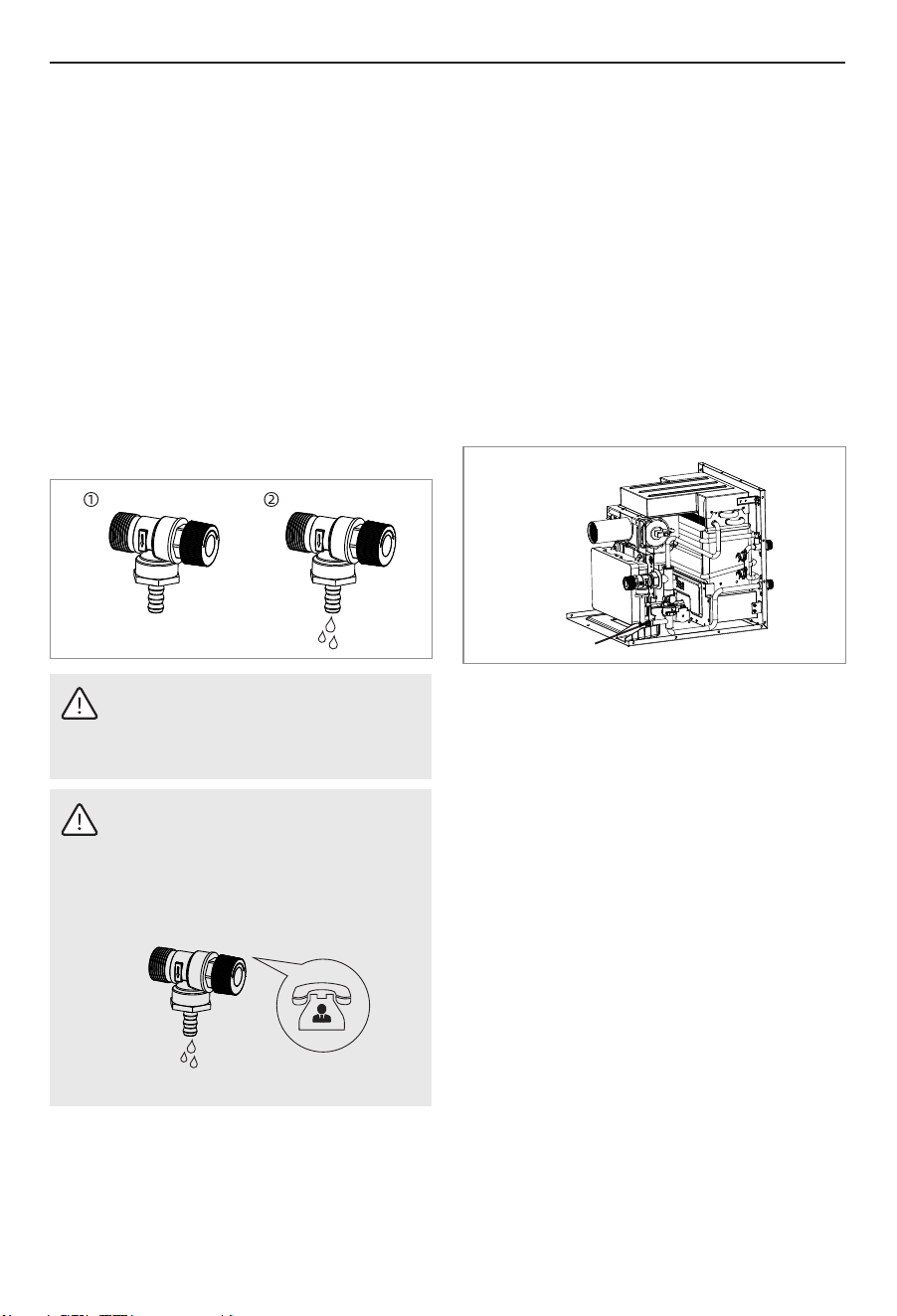

Ÿ The user must check the relief valve at least

annually. During checking, turn off the water

heater's power and gas supply. Turn on the water

inlet switch to create pressure in the water system.

Then gently open relief valve handle until there is

water flowing out and then gently close it. If no

water flowing out, the valve is invalid. Immediately

turn off the water heater switch and ask the service

personnel to deal with it. Before operating the

handle, check the discharge line connecting the

valve to ensure that the water draining from the

valve can be discharge to a suitable place.

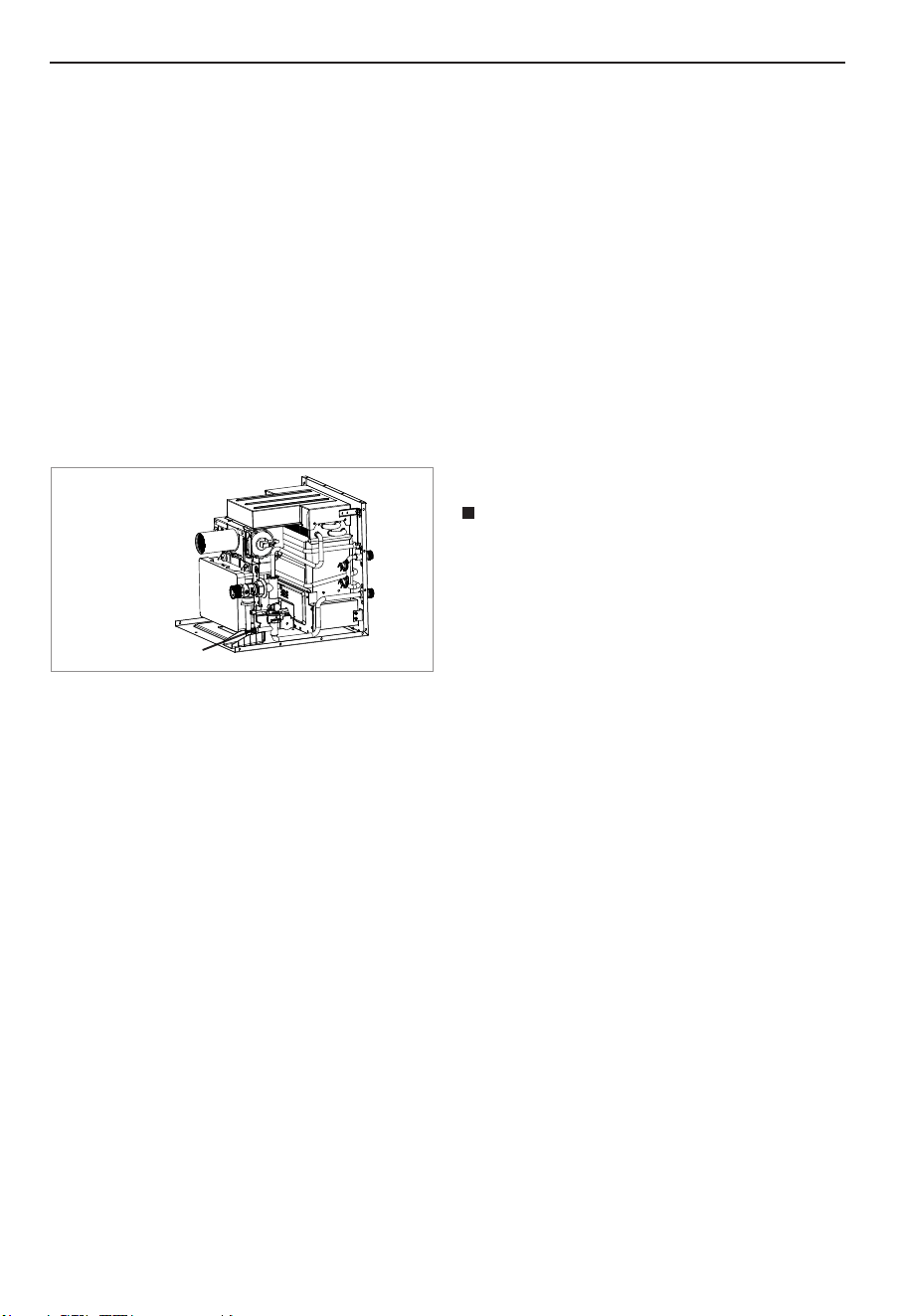

5.4 Drainage and Storage Instruction

2. Remove the drain screw as shown in the figure, and

the water in the water heater will drain; (see the

figure below)

1. Close the cold water inlet valve of the water heater.

Open the hot water faucet or shower connected to

the hot water outlet to connect the water pipeline of

the water heater to the atmosphere;

3. After the water in the water heater is drained, install

the drain screw.

If the RV is to be stored during winter, water must be

drained form the gas water. To prevent freezing

damage to water heaters, please follow the steps

below:

Drainage Screw

2. Add antifreeze recommended by the RV

manufacturer.

3. Start the antifreeze function to prevent freezing.

Turn on the power switch and the gas valve, turn off

the water inlet. The water heater will be on

antifreeze mode automatically (please ensure

enough gas in the RV).

Water heaters must be protected before travel to a

potential freezing environment. Frost damage is not

covered by the warranty. The anti-freezing function

operation method is:

Ÿ When the water temperature in the water heater is

lower than 43 °F ± 2 °F (6 ± 1 °C), the remote

controller displays "FD", the machine starts the

ignition and runs with a certain load. After the whole

machine operates for 5 seconds or when the

temperature of the water pipe reaches 90 °F ± 2 °F

1. Draining water from the water heater. Applicable

when the unit is not in use for long period. (For

specific operations, see "Drainage and Storage

Instructions")

5.5 Antifreeze System

Maintenance

Antifreeze Tips

Ÿ In the process of starting the antifreeze function, if a

fault occurs, the corresponding fault is reported and

the code is displayed. After 15 minutes, the system

automatically clears the fault code. If the freeze

protection start condition is still met, the antifreeze

will start again.

(32 ± 1 °C) in 2 seconds, the water heater will

automatically shut off. After shutting down for 3

minutes, the water heater will check whether the

temperature is lower than 43 °F ± 2 °F(6 ± 1 °C) or

when the antifreeze thermostat contact closes to run

the heater and this cycle continues.

3. Turn off the water supply shut-off valve.

4. Turn on hot water taps in the RV or camper, to

release the water and pressure in the pipes.

7. Securely screw the drain screw back in place and

turn off hot water taps and hot water outlet valve.

Ÿ Automatic heating and anti-freeze: When the

temperature is below 42.8 °F (6 °C), water heater will

automatically activate the heating and anti-freeze

function. Please make sure that the machine is

connected electricity and gas to start this function.

2. Power off the RV tankless water heater and

unplug the power supply to the machine.

5. Screw out the drain screw (inside the machine) to

drain the water; use a bucket to collect the

residual water while draining.

8. Before you use the RV tankless water heater next

time, plug it back in the 12V DC power supply,

power on the machine, and then turn on the

water supply shut-off valve, the hot water outlet

valve, and the LPG (liquid propane gas) valve.

Ÿ Manual drainage to prevent freezing: If the machine

is not used for a long time, or if the ambient

temperature is below 32 °F (0 °C) and the machine

cannot be kept powered with electricity and gas, it is

necessary to drain the water from the water heater

to prevent damage due to freezing. And here is the

process:

1. Turn off the LPG (liquid propane gas) shut-off

valve.

6. It may take more than 10 minutes to drain out the

water. Please make sure that water is fully drained

from the machine.

NOTICE

Please kindly note damages caused by

freezing are NOT covered under the RV

tankless water heater warranty as the

industry standard. Please kindly make sure

to take all the measures to protect your RV

tankless water heater.

5.6 Setting Minimum Heat Load

Method#1

1. Plug in electricity, it will show "0-9" number

program code.

2. Press " " for 3 seconds, it will show "PP".

3. Press " " to show FA;

Press " " to show specifications: set the value to

be 00.

Press " " to exit.

4. Press " " to show PH; Press " " to show PL.

Then turn on the gas and water. The water heater

will run at minimum heat load.

5. After testing above, press " " to switch

specifications like PL, dH, FH, FL...... till it shows

"qu", then press " " to save and exit setting.

Method#2

Set the temperature on remote controller to be 95 °F

(35 ℃), if the water inlet temperature is high enough

to make outlet water temperature higher than 95 °F

(35 °C), it proves that the water heater is running at

minimum heat load.

Troubleshooting

6 Troubleshooting

6.1 Fault Assessment and Troubleshooting

Error Code

Fault alarm explanation and reset method

If the above code appears, please check whether water or gas is normal, press the on/off switch on the remote

controller to power off or to restart the gas heater. (When the on/off button is pressed 5 times within 15

seconds, the machine will lock down automatically, even with no error code. You can either wait for 15 minutes

or restart the machine by the switch or controller for immediate restart.) If after executing the above operations

and it still cannot return to normal use, please inform the after-sales service personnel.

Fault description and troubleshooting step

The outlet temperature probe is open or shorted. Please check or change the outlet

temperature probe connection.

Ignition failure, no ignition or accidental flameout during operation. Please check whether

the gas is supplied normally and continue using when it has been checked to be normal.

Before ignition, a flame signal was detected, and the beeping alarm prompted a failure.

Clear the fault after power failure is necessary.

The thermostat malfunctions, and the temperature control is detected to fail during

operation or start up of the water heater. Check the temperature controller connection or

could have been due to over temperature of the water.

The inlet temperature probe is faulty or the inlet temperature probe is open or shorted.

Please check or change the outlet temperature probe connection.

Fan failure, no fan signal detected during start-up or water heater operation.

The display will show error code when the water temperature maintains above 176 °F

Over-heating failure.

(80 °C) for more than 3 seconds. Please check whether the water supply pressure is too low.

Before normal combustion, the main valve opens or shorts;the proportional valve opens.

During normal combustion, the main valve opens or shorts; the proportional valve opens.

Wind pressure switch failure, when the power is turned on for 5 seconds, the wind pressure

switch closes or the wind pressure is continuously disconnected for 2 seconds.

Water heater set timer timeout ( "En" is set to open).

Fault handling: When the water heater fails, the display panel will show the error code, and the buzzer will

sound the alarm "Beep, Beep, Beep" continuously for 10 times. Please follow the table below for the

corresponding troubleshooting.

Troubleshooting

Phenomenon

Reason and handling method

White smoke at exhaust

When the outdoor temperature is too low, the exhausted smoke

encounters outdoor cold air and condenses into a white mist.

Hot water flow is too slow or

turn into cold water

If the hot water is too little to ignite the water heater, the water will

become cold. A minimum water flow of 1 gallon per minute is required to

ensure the stable operation of the water heater.

Failure to provide hot water

during winter

Please adjust the amount of water appropriately.

The water temperature is too low, the water flow exceeds the heating

capacity of the water heater.

After 20 minutes or 40 minutes,

the water heater suddenly goes

out

To prevent oxygen deprivation, some models have 20 or 40-minute

timing protection. Please turn off the tap and use it after a while.

After closing the hot water

valve, the fan did not stop

immediately

The function of delaying the shutdown of the fan is to completely

discharge the exhaust gas of the water heater to ensure the safety of the

user.

6.2 Non-defect When the Following Conditions Occur:

After opening, hot water does

not come immediately

On the one hand, the time lag between the hot water valve and machine

body may be the reason. On the other hand, the existed cold water

within pipeline takes time to be showered out, the longer the pipeline,

the longer time it takes.

After the machine is powered

on, the remote controller does

not respond

Open the door of the water heater door and make sure the switch inside

the door is open and the fuse is intact. If the fuse blows, replace with fuse

of the same size. (Fuse: 10A 125V)

Electrical Schematics

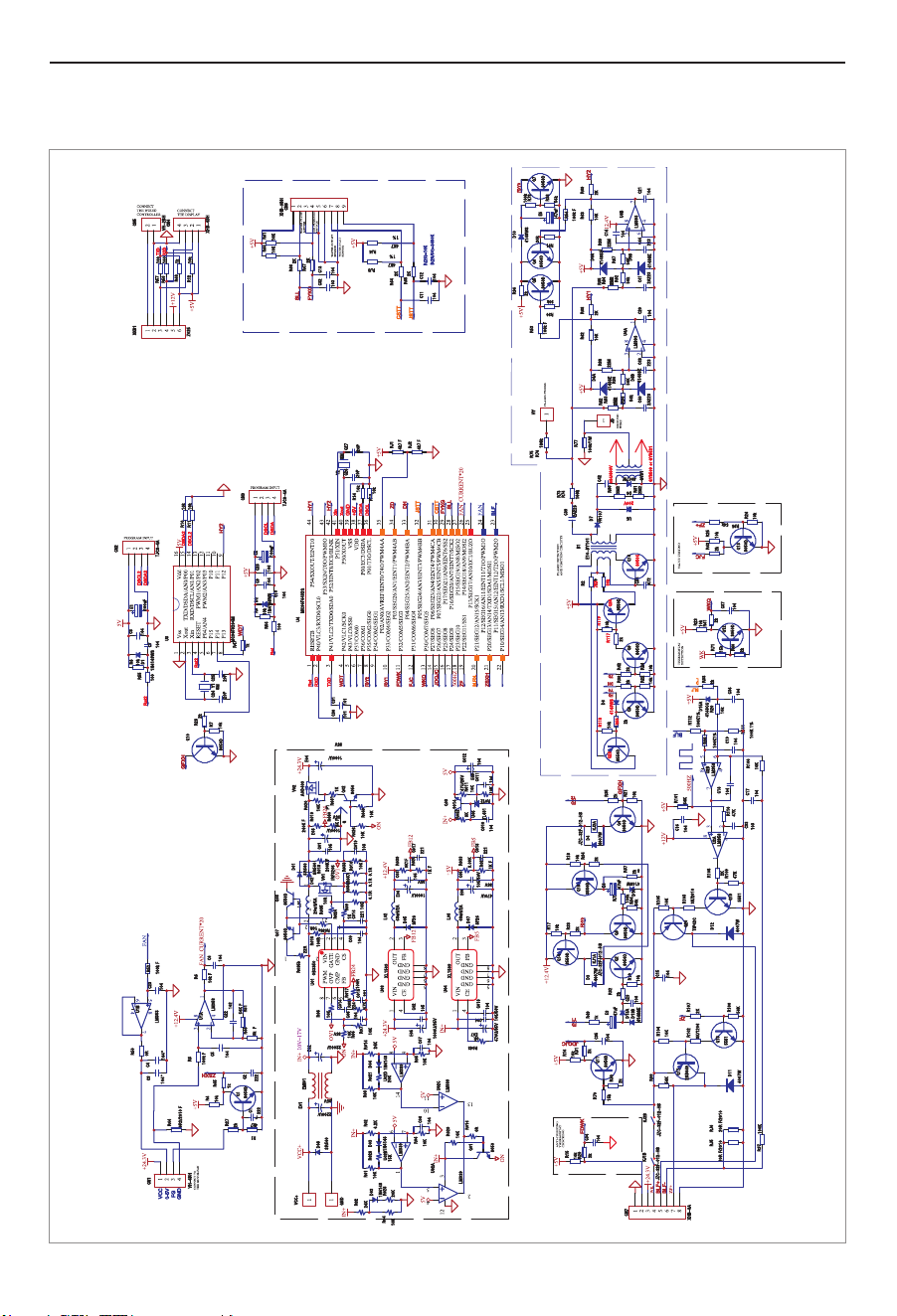

7 Electrical Schematics

Product Wiring Diagram

8 Product Wiring Diagram

CAUTION

Ÿ Label all wires prior to disconnection when servicing controls. Wiring errors can cause improper and

dangerous operation.

Ÿ Verify proper operation after servicing.

Replacement parts : components

9 Replacement Parts : Components

Parts


Gas control valve

Draught fan

assembly

Burner

Ignition pin

assembly

Gas inlet

assembly Water

inlet assembly

The connection

pipe of burner

and valve

Wired controller

FUSE (125V 10A)

Parts


Wind pressure

switch

Overtempera-ture

protection

thermostat

Antifreeze

thermostat

Burner controller

Water inlet filter

Lock

Water flow sensor

Water Inlet

temperature probe

Water Outlet

temperature probe

Packing List

10 Packing List

Order

Design

Quantity

Remarks

1 piece

2 1 piece

Gas water heater

Installation and operation manual

4 1 piece

5 12 pieces

Controller

Screw

6 2 pieces

7 1 piece

Screw

Insulation strip

ST5 × 25

ST4 × 16

3 1 pieceKey points for successful installation

Warranty Policy

What is covered

The Fogatti Standard Limited Warranty covers any defects in materials or workmanship when the product is

installed and operated according to Fogatti written installation instructions, subject to the terms within this

Limited Warranty document. This Limited Warranty applies only to products that are installed correctly in the

United States and Canada. Improper installation may void this Limited Warranty. Fogatti strongly recommends

that this tankless water heater to be installed by a contractor who is licensed, state qualified, and trained on

Fogatti's tankless products since improper installation may invalidate warranty coverage.

How long does coverage last

Item

All Other Parts and Components

*Shipping Costs

Period of Coverage (from date of purchase)

24 months

30 days

Residential Applications

* Which excluding Alaska, Hawaii, and any location outside of the continental US and Canada

Limitation on warranties

During the Warranty Period, all repair parts must be genuine Fogatti parts; all repairs or replacements must be

performed by a qualified professional who is professionally trained to do the type of repair. A component in the

product fails because of a manufacturing defect, Fogatti will repair, replace, or refund the product to the owner

at Fogatti’s sole discretion and as determined to be appropriate by the Fogatti Support Team.

No one is authorized to make any other warranties on behalf of Fogatti Corporation. Except as expressly

provided herein, there are no other warranties, expressed or implied, including, but not limited to warranties of

merchantability or fitness for a particular purpose, which extend beyond the description of the warranty herein.

Any implied warranties of merchantability and fitness arising under state law are limited in duration to the

period of coverage provided by this Limited Warranty, unless the period provided by state law is less. Some

states do not allow limitations on how long an implied Limited Warranty lasts, so the above limitation may not

apply to you. Fogatti shall not be liable for indirect, incidental, special, consequential, or other similar damages

that may arise, including lost profits, damage to person or property, loss of use, inconvenience, or liability

arising from improper installation, service, or use. Some states do not allow the exclusion or limitation of

incidental or consequential damages, so the above limitation may not apply to you. This Limited Warranty gives

you specific legal rights, and you may also have other rights which vary from state to state.

Fogatti does not authorize any person or company to assume for it any obligation or liability in connection with

the replacement of the product. If Fogatti determines that repair of a product is not possible, Fogatti may

replace the product with a comparable product at Fogatti’s sole discretion. The warranty claim for product parts

and labor may be denied if a component or product returned to Fogatti is found to be free of defects in material

or workmanship; damaged by improper installation, use or operation; or damaged during return shipping.

All shipments of any type of product coming to Fogatti for any reason must have a Return Goods Authorization

(“RGA”) number for any repairs to be made. Please contact Fogatti to obtain an RGA number prior to shipping

anything to Fogatti. Failure to do so could result in loss of product. Fogatti will not be responsible for

replacement due to loss or damage if these steps are not properly followed.

Ÿ Proof of purchase

What information you will need for processing of your warranty claim:

Ÿ Photos of the damage part (if there is one)

Within the first 30 days of purchase, Fogatti will cover all ground shipping costs for warranty related issues in

the US and Canada, excluding Alaska, Hawaii, and any location outside of the continental US and Canada. After

the first 30 days of purchase, the owner is responsible for all shipping to Fogatti, regardless of reason or

circumstance. Fogatti will cover the warranty related shipping costs when returning the product to the owner

after repair/inspection. The method for warranty related shipping will be ground equivalent with the provider

within Fogatti’s sole discretion.

To make a warranty claim through this Limited Warranty, the owner must contact Fogatti’s Customer Service

team atus@fogatti.com, schedule a call or live chat on the Fogatti Whatsapp. It is within Fogatti’s sole discretion

when a repair, replacement, or refund will be issued. Any return for refund must be approved by Fogatti’s

Customer Service team prior to shipping the product back to Fogatti. Please refer to Returning Your Product for

Repair or Refund Policy provided with the Product.

Ÿ Serial numbers

Ÿ Photos of the installation

Any returns to Fogatti must be sent in the original packaging.If your returned product does not have the original

packaging and/or is missing any of the components that came with the product, there will be a nonnegotiable

15% restock fee.

How to obtain service

The following exclusions apply to this Limited Warranty:

3. Fogatti systems is not responsible for any expenses arising from labor services, including but not limited to,

installation or removal services due to a warranty claim.

4. A repair, replacement, or refund will not be provided if the product is damaged because of improper

installation, including sizing, length, elevation, condensation drainage, or inadequate airflow.

2. A repair, replacement, or refund will not be provided if the product is damaged by services performed by

third party service providers other than Fogatti Systems.

5. A repair, replacement, or refund will not be provided if the product is damaged because of improper use,

including freezing within the unit or surrounding piping, incorrect sizing for the application, scale build up, or

incorrect gas and/or water pressure.

6. This product shall not be used as a pool or spa heater. Use of the Product as a pool or spa heater shall be

considered misuse and will void this Limited Warranty.

1. A repair, replacement, or refund will not be provided under this Limited Warranty unless the Product

containing the defective component is properly installed and maintained according to Fogatti’s Installation

Manual and Use & Care Manual and in compliance with all applicable federal, state/province, and local laws,

regulations, codes, policies, and licensing requirements. Any abuse, misuse, alteration, neglect, or

misapplication of the product will void this Limited Warranty.

What Is not covered

8. A repair, replacement, or refund will not be provided under this Limited Warranty if the original serial number

on the product has been removed or altered in a way that causes the serial number to not be readily

determined.

7. A repair, replacement, or refund will not be provided if the product is damaged by the use of non-potable,

untreated or poorly treated well water, or water with high PH levels or hardness levels in excess of 12 grains per

gallon (200 mg/L).

9. Fogatti will not pay electricity or fuel costs, or increases in electricity or fuel costs, for any reason whatsoever,

including additional or unusual use of supplemental electrical heat.

10. Fogatti will not be responsible for any default or delay in performance under this Limited Warranty caused

by any factor or contingency outside of its control.

Gas water heater Serial number

Product name

Product model

Purchasing date

Warning! For your safety, please ensure that your installation conditions meet the following

requirements:(applies only to water heater products)

Ÿ The power supply of the water heater must be reliably grounded and equipped with a leakage

protection device to prevent accidental circuit leakage.

Ÿ Power outlet, connector may be spilled into the water. Use a splash-proof power outlet and take

care of the watertight joints.

Ÿ Gas pipelines, the waterway must be reliably installed without leakage. Prevent damage due to

leakage.

Ÿ Water heaters should be used on the RV. Do not use indoors. Exhaust gas is discharged outside the

vehicle to prevent carbon monoxide poisoning.

Ÿ The installation of the water heater should comply with local laws and regulations.

Ÿ Adjustment of gas pressure

Ÿ Cleaning or adjustment of flue

Ÿ Adjustment of pressure-temperature relief valve

Ÿ Cleaning, replacement. and adjustment of burner orifice

This warranty does not cover the following items classi- fied as normal maintenance

Ÿ Contacter le fournisseur de gaz le plus proche ou un

technicien de service qualifié pour les réparations.

- L’installation et la maintenance doivent être effectuées par

un installateur qualifié, une agence de service ou le

fournisseur de gaz.

Ÿ Évacuer toutes les personnes du véhicule.

- Ne pas entreposer ni utiliser d’essence ou d’autres vapeurs

et liquides inflammables à proximité de cet appareil ou de

tout autre appareil.

- QUE FAIRE SI VOUS SENTEZ LE GAZ

Ÿ Couper l’alimentation en gaz au niveau du réservoir ou de la

source de gaz.

Ÿ Ne touchez pas un interrupteur électrique ou n’utilisez aucun

téléphone ou radio dans les véhicules.

Ÿ Ne pas démarrer le moteur de la génératrice électrique du

véhicule.

Ÿ Si vous n’arrivez pas à joindre un fournisseur de gaz ou un

technicien de service qualifié, communiquez avec le service

d’incendie le plus proche.Ne mettez pas l’alimentation en

gaz avant que la fuite de gaz ait été réparée.

AVERTISSEMENT

Si les informations contenues dans ces instructions ne

sont pas respectées exactement, un incendie ou une

explosion peut entraîner des dommages matériels,

des blessures ou la mort.

Veuillez lire attentivement ces instructions et suivre toutes les instructions, directives et avertissements inclus

dans ce manuel du produit afin de vous assurer que vous installez, utilisez et maintenez le produit correctement

à tout moment. Ces instructions doivent rester avec ce produit. En utilisant le produit, vous confirmez par la

présente que vous avez lu attentivement toutes les instructions, lignes directrices et avertissements et que vous

comprenez et acceptez de respecter les termes et conditions énoncés dans les présentes. Vous acceptez

d’utiliser ce produit uniquement aux fins et à l’application prévues et conformément aux instructions, aux

directives et aux avertissements énoncés dans le présent manuel du produit ainsi qu’en conformité avec toutes

les lois et réglementations applicables. Un défaut de lire et de suivre les instructions et les avertissements

énoncés dans les présentes peut entraîner une blessure à vous-même et à autrui, des dommages à votre

produit, ou des dommages à d’autres biens dans les environs. Ce manuel du produit, y compris les instructions,

les directives, les avertissements et la documentation connexe.Pour les dernières informations sur les produits,

visitez www.fogattiliving.com.

CONTENU DU DOCUMENT

6.1 Évaluation et dépannage des pannes

3.1 Instructions d’installation

5.1 Inspection de routine

9 Pièces de rechange : composants

4.3 Étapes de réglage de la température de l'eau

2 Informations générales

3.2 Liste de vérification de l’installation du chauffe-eau de VR

5.4 Instruction sur le drainage et l’entreposage

5.3 Avis de soupape de décharge et entretien

3.7 Préparer la porte du chauffe-eau

1 Informations de sécurité

2.1 Introduction et explication de la fonction

1.1 La sécurité

3 Installation

3.3 Préparation de l'installation

3.4 Position d’installation

4.1 Instructions de fonctionnement

4.2 Instructions du contrôleur à distance

4.4 Utilisation en haute altitude

2.2 Apparence et spécifications

3.8 Installation d'un chauffe-eau

2.4 Parties principales

3.6 Préparer le chauffe-eau

4 Fonctionnement

5 Maintenir

5.2 Instructions de maintenance

2.3 Modèle et les spécifications

1.2 Consignes de sécurité et consignes de fonctionnement

3.5 Préparation des utilitaires

3.9 Installation des commandes

5.5 Système antigel

5.6 Réglage de la charge thermique minimale

6 Dépannage

6.2 Non défini lorsque les conditions suivantes se produisent

7 Schémas électriques

8 Schéma de câblage du produit

10 Liste de colisage

Politique de garantie

Informations de sécurité

1 Informations de sécurité

1.1 La sécurité

Ce manuel contient des informations et des

instructions de sécurité pour vous aider à éliminer ou

à réduire les risques d'accidents et de blessures.

ATTENTION

Indique une situation dangereuse qui, si elle

n'est pas évitée, peut entraîner la perte de

biens et des dommages légers ou modérés.

AVERTISSEMENT

Indique une situation dangereuse qui, si elle

n'est pas évitée, peut entraîner la mort ou

des blessures graves.

DANGER

Indique une situation de danger imminent

qui, si elle n'est pas évitée, peut entraîner la

mort ou des blessures graves.

AVIS

Ce symbole indique des informations

importantes qui ne présentent aucun danger

pour les personnes ou les biens.

DANGER

Ÿ Le non-respect des instructions entraînera

des blessures graves, des dommages

matériels ou la mort.

Ÿ Les gaz d’échappement sont chauds et

contiennent du monoxyde de carbone, ne

respirent pas ou obstruent les gaz

d’échappement.

: RISQUE D’ÉTOUFFEMENT OU D’INCENDIE

1.2 Consignes de sécurité et

consignes de fonctionnement

1. Le chauffe-eau instantané à gaz VR est interdit

d’installation à l’intérieur. Veuillez l’installer

uniquement dans les véhicules récréatifs pris en

charge par une source d’alimentation

indépendante.

2. Pour prévenir les incendies ou les explosions, ne

placez pas d’articles inflammables et volatils près

des chauffe-eau et des tuyaux d’échappement.

WARNING

Veuillez lire attentivement les avertissements

et les consignes de sécurité afin d’éviter tout

risque de blessure ou de décès causé par

l’échec des applications.

3. Pendant le fonctionnement et après utilisation du

chauffe-eau, la température du tuyau

d’échappement et des parties environnantes est

élevée. Ne touchez à rien avec vos mains pour

éviter les brûlures.

4. Pour éviter de brûler, testez la température de l’eau

à la main avant de prendre une douche ou un bain.

5. Ne modifiez pas le chauffe-eau. L’auto-modification

est dangereuse et annulera la garantie.

6. orsque le chauffe-eau n’est pas utilisé pendant

une longue période, afin de prévenir les fissures

de gel sur la voie navigable et les fuites du

chauffe-eau; l’eau à l’intérieur du chauffe-eau

doit être drainée, avec la vanne d’entrée d’eau,

l’alimentation en gaz et l’alimentation coupée.

Lorsque la température ambiante est inférieure à

32 °F (0 °C), il est possible de décharger l’eau dans

le chauffe-eau ou d’allumer l’alimentation et

d’ouvrir la vanne à gaz pour démarrer le mode

antigel, en vue d’un traitement antigel.

(Pour plus de détails, consultez la section

pertinente du manuel.)

Danger

HOT

CAUTION

Informations de sécurité

7. Pendant l’utilisation, effectuer une maintenance

régulière comme indiqué dans ce manuel. Vérifier

régulièrement le tuyau d’évacuation et l’orifice

d’admission d’air, l’accumulation de neige, de

glace ou de saleté. Veiller à ce que le chauffe-eau

puisse absorber de l’air propre et évacuer en

douceur les gaz d’échappement produits par la

combustion.

9. L’eau chaude du chauffe-eau n’est pas disponible

pour la consommation directe.

11. Ne pas modifier le système de mise à la terre

positive du chauffe-eau.

12. Ne pas tester le chauffe-eau avec une

alimentation haute tension à moins que

l’interrupteur du chauffe-eau ne soit éteint.

10. Ne pas utiliser le chargeur de batterie ni tester le

chauffe-eau. L’alimentation électrique de bord

utilisée par le chauffe-eau à gaz monté sur

véhicule doit être conforme à l’isolation de sécurité

de classe 2. Veuillez utiliser une alimentation

électrique qualifiée pour éviter tout

endommagementau chauffe-eau.

8. Les chauffe-eau sont utilisés uniquement pour

l’approvisionnement en eau chaude et ne peuvent

pas être utilisés à d’autres fins pour prévenir les

accidents.

13. Ne pas utiliser de chauffe-eau pendant que le

véhicule est en mouvement. Pendant le

ravitaillement du véhicule, ne pas utiliser le

chauffe-eau et éteindre le chauffe-eau.

14. Faire attention à protéger les bâtiments

environnants lorsque la fumée est rejetée.

16. Assurez-vous que le bas du chauffe-eau est

parallèle à la surface horizontale lors de

l’installation.

15. Ne pas raccorder le chauffe-eau au système

d’échappement d’autres appareils.

17. Garer le véhicule sur flatgroud pendant

l’utilisation.

AVERTISSEMENT

Que dois-je faire si je sens le gaz?

Ÿ Couper l’alimentation en gaz au niveau

du réservoir ou de la source de gaz.

Ÿ Évacuer tout le personnel du véhicule.

Ÿ N’utilisez aucun appareil électrique du

véhicule ou n’utilisez aucun téléphone.

Ÿ Contacter le fournisseur de services agréé

le plus proche ou le fournisseur de gaz

pour les réparations.

Ÿ Ne pas ouvrir l’alimentation en gaz tant

que les fuites de gaz n’ont pas été

réparées.

Ÿ Si vous ne pouvez pas communiquer avec

un fournisseur de services ou de gaz

autorisé, communiquez avec le service

d’incendie le plus proche.

Ÿ Ne pas démarrer le moteur ou la

génératrice du véhicule.

AVERTISSEMENT

Ÿ NE JAMAIS utiliser pour le chauffage

intérieur.

Ÿ NE JAMAIS utiliser dans les camions-

restaurants ou les paniers d’aliments en

bordure de route.

Ÿ NE JAMAIS utiliser dans les maisons

mobiles.

Ÿ NE JAMAIS utiliser dans les remorques de

construction.

Ÿ Ne chauffez JAMAIS l’eau de la piscine avec

cette machine.

Ÿ Éloignez-vous de l’eau pour éviter les

chocs.

CC 12V

Entrée de gaz

Sortie d'eau

Entrée d'eau

AVERTISSEMENT

Ce produit peut vous exposer au plomb, qui

est connu de l’état de californie pour causer

le cancer et des anomalies congénitales ou

d’autres dommages à la reproduction. Pour

de plus amples renseignements, consultez

le site www.P65warnings.ca.gov.

Informations générales

2 Informations générales

2.1 Introduction et explication de la

fonction

1. Système numérique à température constante:

Système de contrôle de micro-ordinateur, qui

constitue l'"ordinateur" de toute la machine, qui

contrôle l’eau, l’électricité du chauffe-eau de

manière coordonnée; et ne provoque pas la

température de l’eau à fluctuer, satisfaisant le

confort de l’utilisateur.

2. Faible pression d’eau au démarrage: Faible

pression d’eau au démarrage facilitant son

utilisation.

4. Fonction de changement de vitesse et de

résistance au vent: Lorsqu’un blocage du conduit

de fumée est bloqué, le système de micro-

ordinateur intégré augmentera la vitesse de

fonctionnement du ventilateur et éliminera la

production de gaz nocifs. Lorsque la vitesse

atteint la vitesse maximale prédéterminée, le

système de micro-ordinateur émet l’instruction de

cesser le gaz et de cesser le feu, garantissant ainsi

la sécurité.

3. Protection contre l’incendie: Lorsque le chauffe-

eau s’éteint accidentellement pendant le

fonctionnement, l’alimentation en gaz sera

automatiquement coupée pour assurer l’absence

de fuite.

Le chauffe-eau est conçu avec un système de

contrôle intelligent. Il suffit de régler la température

et d’appuyer sur le bouton de démarrage de la

machine pour détecter le débit d’eau admissible.

Après l’allumage, la vanne à gaz invite le propane à

allumer le brûleur, puis fait couler de l’eau chaude.

Le dispositif intelligent détecte l’ensemble du

processus, où peut arrêter le gaz chaque fois que des

défaillances anormales détectées. Le chauffe-eau est

à échappement forcé structuré. L’air extérieur

passant par la grille d’admission d’air pénètre dans

la chambervia combustion anti-dust net. Fluegas ou

mélange d’air est déchargé à l’extérieur par le tuyau

de petit diamètre automaticallet en toute sécurité.

6. Affichage de la température de l’eau: Active la

fonction d’affichage de la température de l’eau de

sortie.

8. Fonction de diagnostic automatique des erreurs

et d’affichage du code d’erreur: Un micro-

ordinateur intelligent peut surveiller divers

dispositifs de sécurité, vannes proportionnelles au

gaz et autres composants en temps réel, trouver

les défauts et l’arrêt de sécurité en temps

opportun. Fonction avancée d’affichage de code

de défaut facile à utiliser et à entretenir.

5. Contrôle des liaisons eau et gaz: Lorsque

l’alimentation en eau est interrompue ou la vanne

de sortie d’eau est fermée, le chauffe-eau arrête

automatiquement la combustion et s’arrête.

7. Fonction antigel : Fonction antigel: Lorsque la

température de la conduite d’eau est inférieure à

43 °F ± 2 °F (6 °C ± 1 °C), un contrôleur de fil

s’affiche le caractère "fd", la machine démarre

l’allumage et fait fonctionner une certaine charge

d’eau de 2 à 5 secondes, jusqu’à ce que la

température de l’eau atteigne 90 °F ± 2 °F (32 °C ±

10 °C). Autour de 3 minutes, la machine

commence seLf-testing à nouveau. Lorsque la

température est inférieure à 43 °F ± 2 °F (6 °C ± 1

°C) ou que la commande du thermostat antigel

cesse de fonctionner, le chauffe-eau recommence

avec le même cycle. -Dans le processus de

démarrage de la fonction d’antigel, si un défaut

se produit, le défaut correspondant est signalé et

le code correspondant est affiché. Après 15

minutes, le système efface automatiquement le

code d’erreur. Si la condition de démarrage de

l’antigel est remplie, l’antigel redémarrera

automatiquement et le cycle se poursuit.

Informations générales

Dimension

15.0 po (380 mm)

Pouces (mm)

15.0 po (380 mm)

13.78 po (350 mm)

12.7 po (322.5 mm)

0.52 po (15 mm)

2.2 Apparence et spécifications

Anneau décoratif

Verrouillage plat

Grille d'entrée

Sortie d’eau 1/2 po NPT

Entrée d’eau 1/2 po NPT

CC 12V

Entrée de gaz 5/8po UNF

7.42po (188.5 mm)

3.8po (96.5 mm)

Devant

Côté

Ci-dessus

Informations générales

2.3 Modèle et les spécifications

Modèle

Instruction de contrôle

Réglage manuel de la température de l’eau,

réglable entre 95 °F (35 °C) et 123 °F (51 °C)

Apport calorifique minimal (Btu/h)

8,500

Apport thermique maximal/nominal (Btu/h)

Pression de gaz d’entrée maximale

13" w.c. (3.23 kpa)

8" w.c. (1.99 kpa)

Pression maximale du collecteur

Pression de gaz d’entrée minimale

Pression d’admission minimale

0.56" w.c. (0.14 kpa)

＜10 A

Pression nominale d’entrée de gaz

LPG 11" w.c. (2.74 kpa)

Total des entrées

Méthode d’allumage

Automatique d'allumage

14.5 - 150 PSI

5/8" UNF

Pression d’eau applicable

Entrée de gaz

1/2" NPT

Entrée d’eau froide

1/2" NPT

Alimentation électrique

CC 12V

Sortie d’eau chaude

Puissance nominale

15 po x 15 po x 14.3 po (380 mm x 380 mm x 365 mm)

Température maximale

123 °F (51 °C)

Dimension

Connector

Specification

Nom du produit

Chauffe-eau sans réservoir pour véhicules récréatifs

Taille de la perceuse à orifice

0.91 mm for LPG

Nous n’acceptons pas le droit de modifier le produit sans préavis.

FS08B1SFS07B1S

43 W

55,00048,000

4.22" w.c. (1.05 kpa) 5.46" w.c. (1.36 kpa)

46 W

Série

InstaShower 8 PlusInstaShower 7

Informations générales

2.4 Parties principales

6 7 8

14 15 16 175

18 19 20 21 22 23 26 27 28 29 30

24 25

1 2 3 4

Interrupteur MARCHE/ARRÊT

Plaque de fixation

Pressostat éolien

Thermostat antireflet

Perceuse à fil plié

Sonde de température de sortie d’eau

Boîtier de fusibles (125 V 10 A)

Contrôleur

Régulateur de débit

Ensemble volute ventilateur

Échangeur de chaleur

Enceinte inférieure

Thermostat

Enceinte supérieure

Vanne de surpression

Bac de vidange

Vis de drainage

Cadre de valve

Capteur de débit d'eau

Vanne proportionnelle à gaz

Tuyau de raccordement pour brûleur et vanne

Dispositif de broche d’allumage

Brûleur

Dispositif d’admission de gaz

Dispositif d’entrée d’eau

Contrôleur filaire

Sonde de température d’entrée d’eau

Verrouillage plat

Bride aveugle

Anneau décoratif

Panneau avant

Installation

3 Installation

3.1 Instructions d’installation

AVERTISSEMENT

Ÿ Une installation, une mise en service, une

modification ou un entretien incorrects

peuvent entraîner des dommages

matériels, des blessures corporelles, voire

la mort.

Ÿ Ce produit ne convient pas à une

installation DIY.

Ÿ L'installation et l'entretien doivent être

effectués par une personne qualifiée, une

société de services ou des fournisseurs de

chauffe-eau à gaz, sinon notre société ne

sera pas responsable des accidents causés

par une installation ou un entretien

inapproprié.

AVERTISSEMENT

Veuillez garder les pièces retirées de ce

modèle inaccessibles aux enfants pour

éviter les blessures.

1. Codes locaux ou, en l’absence de codes locaux, le

Code national du gaz combustible, ANSI

Z223.1/NFPA 54, et/ou CSA Bl49.1, Code

d’installation de gaz naturel et de propane;

2. Codes locaux ou, en l’absence de codes locaux,

véhicules récréatifs, NFPA1192 et/ou CAN/CSA-

Z240 série VR;

3. Codes locaux ou, en l’absence de codes locaux,

avec le Code national de l’électricité,

ANSI/NFPA70, et/ou la norme CSAC22.1, Code

canadien de l’électricité, PartieL’appareil doit être

isolé du réseau de canalisations d’alimentation en

gaz en fermant sa fermeture manuelle

individuelle.vanne d’arrêt pendant tout essai de

pression du système de tuyauterie d’alimentation

en gaz à des pressions d’essai égales ou

inférieures à ½ psi (3,5 kPa).

L’installation doit être conforme à un ou plusieurs

des éléments suivants, selon le cas.

1. Code national sur les gaz combustibles, ANSI

Z223.1/NFPA 54;

2. CSA B149.1, Code d’installation du gaz naturel et du

propane;

3. Dispositions applicables du code local du bâtiment.

Dispositions pour une combustion et une ventilation

adéquates de l’air conformément à l’une des

dispositions suivantes:

Les instructions suivantes s’appliquent au chauffe-

eau à gaz VR. Si vous avez des questions sur une

installation ou une application particulière, veuillez

consulter notre société ou nos partenaires autorisés

pour les questions d’installation et de maintenance.

Ÿ Lors de tout test d’effort du système, l’appareil doit

être déconnecté de la tuyauterie d’alimentation en

air.

Ÿ Si le mur n’est pas résistant au feu, tout espace

entre l’arrière du produit et la structure

inflammable environnante et les matériaux

combustibles doit être rempli de matériaux

résistant à la chaleur et à la flamme.

Ÿ Ce produit devrait être installé à n’importe quel

endroit où la porte ne couvrira pas ou ne bloquera

pas le tuyau d’échappement des gaz de

combustion. Si cette condition n’est pas permise,

assurez-vous qu’il y a un espace d’au moins 6

pouces entre l’évent du chauffe-eau et la porte

lorsque la porte est ouverte.

Ÿ Le chauffe-eau doit être installé correctement pour

s’assurer que la circulation d’air est libre à tout

moment lorsque les grilles d’entrée d’air et les

tuyaux d’échappement sont en place.

Ÿ Ne pas installer ce produit sous une structure

suspendue. Il doit être installé dans une position

ferme.

AVERTISSEMENT

Ÿ Le non-respect des instructions suivantes

entraînera des blessures graves, des

dommages matériels ou la mort.

Ÿ Observez tout le matériel d’installation

selon les codes et les ordonnances

gouvernants.

AVERTISSEMENT

Les bords tranchants peuvent causer des

coupures et des blessures!

Toujours porter des gants de protection pour

éviter les blessures causées par les bords

tranchants pendant l’installation et la

manipulation de l’appareil.

Installation

3.2 Liste de vérification de l’installation

du chauffe-eau de VR :

o Brancher votre alimentation 12V CC aux câbles

blanche et noir à l’arrière, conformément aux

instructions : Le câble noir est positif, le câble

blanche est négatif.

o Vérifier que la pression d’eau respecte les

exigences indiquées dans les spécifications.

o Raccorder votre tuyau d’eau froide à l’entrée

d’eau, le tuyau d’eau chaude à la sortie d’eau et

l’alimentation en gaz à l’entrée de gaz

conformément aux étiquettes à l’arrière du

chauffe-eau.

o Pour la première fois en utilisant le chauffe-eau,

il est normal qu’il peut prendre 2 ~ 3 fois de

mettre le chauffe-eau sur et hors avant de

s’allumer avec succès, car l’air résidant dans les

tuyaux de gaz doit être évacué afin que les

tuyaux de gaz peuvent ensuite être remplis de

gaz propane.

o Vérifier si les rondelles/rubans en téflon sont

correctement utilisés dans les raccords de

conduites d’eau,et s’assurer qu’il n’y a pas de

fuites d’eau.

o Vérifier si les raccords des tuyaux de gaz sont

complètement étanches, s’assurer qu’il n’y a pas

de fuites de gaz.

o Vérifier si l’alimentation est de 12 V CC (courant

continu).

o Connecter également le système numérique.

o Contrôleur aux deux câbles bleus à l’arrière, il est

inutile de différencier les câbles positifs et

négatifs pour le contrôleur numérique.

o Assurez-vous d’utiliser le contrôleur numérique

d’origine qui correspond au chauffe-eau.Sinon,

des erreurs EC se produiront.

Ÿ Le chauffe-eau peut être installé dans la

remorque ou sous l’auvent rétractable, mais

l’auvent doit être bien ventilé.

Ÿ Lorsque le chauffe-eau est installé, il doit être relié

à la terre de façon fiable..

Ÿ Ne pas installer le tuyau d’évacuation du chauffe-

eau à moins de 1 pi (305 mm) de la porte ou de la

fenêtre.

Ÿ La vanne doit être installée dans le tuyau de gaz,

le tuyau d’entrée et le tuyau de sortie pour faciliter

l’entretien et l’entretien.

Ÿ Ne pas installer le chauffe-eau ou tout autre

appareil électrique face au tuyau d’échappement

de gaz ou dans la zone couverte d’auvent, de

voilure ou de tout autre boîtier.

Ÿ Un filtre assemblé approprié doit être installé à

l’arrière de la pompe à eau pour la filtration, sans

laquelle notre société ne demandera aucune

garantie.

Ÿ Nettoyer la saleté dans le tuyau avant que le

tuyau d’entrée se raccorde au tuyau de sortie.

Ÿ L’équipement ne doit pas être installé sur le

panneau de vinyle en raison de la différence dans

le panneau de vinyle.

Ÿ Le chauffe-eau doit être installé à la verticale,

sinon il affectera le fonctionnement normal du

chauffe-eau.

o Après avoir reçu le chauffe-eau RV sans

réservoir, veuillez vérifier si votre alimentation en

gazest conforme aux exigences du chauffe-eau

de VR, qui est indiqué dans les spécifications.

o Vérifier si la pression du gaz est conforme aux

exigences indiquées dans les spécifications.

o Après avoir ouvert la boîte du produit, s’il vous

plaît vérifier si des dommages dans l’eaucorps

du réchauffeur et filetages.

o Ouvrir la porte avant du chauffe-eau RV, et sorter

le contrôleur numérique qui est mettre à

l’intérieur de la chambre du chauffe-eau, à côté

de l’évent d’échappement.

o Vérifier si l’évent d’échappement est bouché ou

bloqué, le nettoyer s’il y a lieu.

Installation

3.3 Préparation de l'installation

Kit de montage

Raccords de

tuyauterie

Outils nécessaires (non inclus)

Matériaux nécessaires (non inclus)

Pièces incluses

chauffe-eau

sans réservoir

Manuel d'utilisation Contrôleur câblé

Tournevis

Clé

Pince

Règle

Ciseaux

Marteau-perforateur

avec forets à béton

Alimentation 12V CC

Eau savonneuse

Rondelles Ruban adhésif

électrique

Vanne de mélange

thermostatique

Régulateur de

pression de gaz

Raccord fileté en T

(MIddle 3/4 pouces aux deux

extrémités 1/2 pouces)

Installation

3.4 Position d’installation

AVIS

Pour l'installation sur une surface recouverte

de tapis, un panneau de métal ou de bois

qui dépasse d'au moins 3 po la largeur et la

profondeur du chauffe-eau doit être installé

sous l'appareil.

1. Créez une découpe avec les dimensions suivantes

A et B de la Fig. 1.

AVIS

L'ouverture pour le chauffe-eau doit être à

angle droit.

Paroi extérieure du VR

Revêtement de sol du VR

Dimension

13 po (330 mm)

Pouces (mm)

13 po (330 mm)

2. Assurez-vous que le bord avant de l'ouverture est

entouré d'un cadre solide pour bien ancrer le

chauffe-eau. Au besoin, construisez l'ouverture en

utilisant une charpente de bois ou d'aluminium de

minimum 1,5 po × 1,5 po.

AVIS

Ÿ La fibre de verre et l'aluminium ondulé

(Mesa 1 po) sont des solutions acceptables

pour les revêtements muraux extérieurs.

Ÿ L'ouverture du mur extérieur doit avoir les

mêmes dimensions sans coins arrondis.

3. Reportez-vous à la profondeur « C » pour connaître

les espacements minimums à l'arrière, par exemple

pour les armoires, les appareils électroménagers et

l'emplacement des utilités.

4. Reportez-vous à la Fig.2 afin de savoir l'espacement

adéquat entre les autres éléments du mur du

véhicule récréatif et l'assemblage de la porte.

Découpe

Espacement

3.4.1 Préparer l'ouverture de la

découpe

Fig.1

Fig.2

Ÿ N’installez PAS cet appareil sur une porte ou dans

un endroit qui glisse vers l'extérieur.

Ÿ porte battante, une porte à bagage, une porte

coulissante peut rebondir ou est partiellement ou

complètement dépliée.

- 9 po (229 mm) de toute ouverture dans le véhicule

- 36 po (914 mm) de tout raccord de réservoir de

gaz ou de ventilation.

Ÿ Choisissez un endroit où les dégagements aux

surfaces combustibles et à l'appareil se trouvent à:

- 1 po de la surface supérieure.

Choisissez l'emplacement de l'appareil en fonction

des critères suivants:

Ÿ Le chauffe-eau est conçu pour être installé sur un

plancher plat (en bois ou en linoléum) ou sur une

plateforme fixe.

Ÿ N'installez pas l'appareil dans un endroit fermé à

l'extérieur.

Ÿ N'installez pas l'appareil si la porte d'accès est à

moins de

Ÿ Choisissez un endroit pratique où l'eau

d'alimentation, le gaz liquéfié et le courant continu

à 12 V sont accessibles à l'arrière de l'appareil pour

installation et entretien.

Ÿ Il est recommandé de placer l'appareil à un endroit

central par rapport aux sources d'eau chaude.

Ÿ N’installez PAS l'appareil dans un endroit où l'évent

d'évacuation peut être recouvert ou obstrué

lorsqu'une

- 0 po de toutes les autres surfaces.

- 36 po (914 mm) de toute entrée d'air entraînée

par moteur

Ÿ NE L'Installez pas à l'arrière ou à l'avant du véhicule

récréatif afin de réduire au minimum la

contamination par les débris et les routes mouillées

lors des trajets.

13 po (330 mm)

Installation

Tapis en bois

Plate-forme de rinçage

Revêtement de sol

6. Si nécessaire, aménagez une plate-forme pour

soutenir le chauffe-eau. La Fig.4 et la Fig.5 sont des

solutions courantes. Assurez-vous que la plate-

forme est au niveau de l'avant vers l'arrière et d'un

côté à l'autre après l'avoir fixée au véhicule récréatif.

6" ~ 8" (152 ~ 203 mm)

3.4.2 Découpe actuelle

1. Déterminez votre découpe existante. (Fig.6)

3.5 Préparation des utilitaires

Refer to 3.5.1 Gas Plumbing, 3.5.2 Electrical Wiring,

3.5.3 Water Plumbing for a connection diagram.

Approvisionnement en gaz

Entrée de gaz

3.5.1 Plomberie du gaz

DANGER

Respectez tous les codes, règlements et

instructions applicables lorsque vous

effectuez des travaux d'entretien. Le non-

respect de ces instructions peut entraîner

des dommages du produit, des blessures

graves ou la mort.

Ÿ Le combustible entrant dans l'appareil doit être en

phase gazeuse, la phase liquide ne doit pas être

utilisée et risque d'endommager le produit.

Ÿ Un tuyau à gaz flexible non métallique doit être

calibré pour une température de 149 °F (65 °C).

Ancrez correctement afin d'éviter la rupture et la

détérioration dues à l'usure des bords.

Ÿ Assurez-vous que la pression de fonctionnement de

l'alimentation en gaz correspond à la pression de

fonctionnement de l'appareil 11~14 po colonne

d'eau (27,4 ~ 34,9 mbar).

Ÿ La conduite de gaz doit se terminer par un raccord

évasé à compression femelle de 3/8 po pour se

raccorder au connecteur de gaz en arrière de

l'appareil.

Fig.6

5. Assurez-vous que l'appareil est supporté par un

plancher ou une plate-forme solide ayant une

capacité de charge suffisante. (Fig.3)

Fig.3

Paroi extérieure du VR

Revêtement de sol du VR

Dimension

13 po (330 mm)

Pouces (mm)

13 po (330 mm)

1. Repérez le point d'entrée de la plomberie pour

l'entretien de l'arrière de l'appareil. Assurez-vous

que le point d'entrée ne se trouve pas dans la

partie inférieure de l'appareil. (Fig.1)

2. Avancez la conduite de gaz à proximité, laissez

une longueur suffisante pour la courber en

position de manière à ce qu'aucun pli ne se forme

une fois branchée.

Fig.4

Fig.5

Fig.7

Installation

1. Sélectionnez un circuit de distribution supérieur à

3 A, de préférence 15 A, afin de fournir une

tension nominale de 12 V à l'appareil à partir du

panneau de distribution.

Ÿ Le câblage raccordé à l'appareil ou à proximité de

celuici doit supporter une température minimale de

60 °C (140 °F).

Ÿ L'appareil a besoin d'une source d'alimentation

capable de fournir 10~17 V de courant continu pour

fonctionner correctement.

REMARQUE: L'appareil est équipé d'un disjoncteur

intégré de 10 A, opérationnel depuis le côté

frontal de l'appareil. L'appareil peut être sur un

circuit de dérivation dédié ou partagé avec le

même calibre ou un calibre supérieur.

Ÿ Utilisez uniquement des bornes isolées pour toutes

les connexions électriques.

3. Terminez la conduite de gaz avec des raccords afin

de la connecter à l'appareil.

AVIS

Un tuyau métallique semi-flexible

homologué est autorisé comme rallonge

entre la conduite de gaz et l'appareil.

3.5.2 Câblage électrique

Optionnel: Un interrupteur d'alimentation peut

être placé dans les pièces d'habitation pour plus

de commodité, mais il n'est pas nécessaire

puisqu'un interrupteur est situé à l'extérieur de

l'appareil. Si l'interrupteur est muni d'un fusible,

assurez-vous qu'il est conçu pour au moins 3 A.

Voir la Fig. 10 pour référence.

4. Acheminez le fil de la source d'alimentation au

point d'entrée. Effectuez le branchement à la

source de courant.

2. Repérez le point d'entrée du câblage pour

l'entretien de l'arrière de l'appareil. Assurez-vous

que le point d'entrée ne se trouve pas dans

l'espace au sol de l'appareil (Fig.1). Assurez-vous

que tous les bords sont protégés afin d'éviter

l'abrasion du fil.

3. Déterminez le calibre de fil approprié (AWG) pour

la longueur du câble d'alimentation de 12 V.

Assurez-vous qu'il y a suffisamment de fil pour

établir une connexion adéquate.

− 14AWG max. 66 pi (20 m)

− 16AWG max. 40 pi (12 m)

Fig.8

3.6 Préparer le chauffe-eau

1. Sortez le chauffe-eau de son emballage en

saisissant les côtés métalliques du boîtier et en le

soulevant vers le haut jusqu'à ce qu'il soit

complètement retiré de la boîte.

2. Retirez les capuchons de protection des connecteurs

d'eau FROIDE, CHAUDE et GAZ de la partie arrière de

l'appareil. (Fig.9)

Fig.9

3. Fixer la bande d'étanchéité (EPDM) fournie avec le

paquet d'accessoires, autour de toute la zone de la

bride arrière et des trous. (Fig.10)

Connecteurs d'eau chaud

Connecteurs d'eau froide

Connecteurs d'eau gaz

Câblage

Contrôleur

filaire

12V

15A

Alimentation

de 12V CC

Bleu

Blanc -

12V CC

Ondulation<1V

Bleu

CHAUD

FROID

GAZ

AVERTISSEMENT

Ÿ Toujours utilisez sur le RV une source

d'alimentation de 12 V isolée, certifiée et

éprouvée, qui est correctement mise à la

terre. Les erreurs d'alimentation peuvent

entraîner des dommages au contrôleur.

Ÿ Débranchez toute alimentation électrique

avant d'effectuer des travaux.

Ÿ Respectez tous les codes, règlements et

instructions applicables lorsque vous

effectuez des travaux d'entretien. Le non-

respect de ces instructions peut entraîner

des blessures graves, voire mortelles.

: RISQUE DE CHOC ÉLECTRIQUE

Commutateur ON-OFF

(Marche-Arrêt) (optionnel)

Installation

3.8 Installation d'un chauffe-eau

1. Positionnez le chauffe-eau avec précaution dans

l'ouverture du cadre, en écartant uniformément la

bride du mur extérieur du véhicule récréatif. (Fig.12)

AVIS

Veillez à ce que la zone située sous et

derrière l'appareil soit propre, sans débris ni

obstruction. Glissez délicatement l'appareil

sur le sol afin d'éviter d'endommager le

linoléum.

Le matériau ignifuge doit être plat et raccordé sans

discontinuité. Pressez ce produit dans le trou ouvert.

Fixez le chauffe-eau à la carrosserie avec 12 vis

(ST5×25 mm). L'air et l'eau doivent être isolés des

ouvertures afin d'éviter toute pénétration à l'intérieur

du véhicule récréatif (Fig.13).

2. Le couvercle de la bride du chauffe-eau est recouvert

d'une bande d'étanchéité EPDM. (Fig.10)

AVIS

Veillez à ce que la zone située sous et

derrière l'appareil soit propre, sans débris ni

obstruction. Glissez délicatement l'appareil

sur le sol afin d'éviter d'endommager le

linoléum.

Fig.12

Fig.13

3. Appliquez une quantité généreuse de scellant autour

du cadre de la porte pour combler tout espace sur le

mur du VR. (Fig.14) Essuyez tout excès du scellant.

4. Installez la porte du chauffe-eau. (Fig.15)

Fig.14

Fig.15

12-ST5×25 mm

Fig.10

3.7 Préparer la porte du chauffe-eau

1. La porte du chauffe-eau pour camping-car est fixée

à la bride de montage par un loquet. Vous devez

tourner la serrure pour ouvrir la porte.

2. Retirer la porte d’accès et séparer les composants.

Fig.11

EPDM

Installation

3.8.2 Connexion électrique

1. Mettez le commutateur d'alimentation (Fig.17) placé

devant le chauffe-eau en position « OFF » (Arrêt).

* Le fil noir est positif (+) et le fil blanc est négatif (-).

2. Branchez les fils d'alimentation (à l'arrière du

chauffeeau-le fil blanc et le fil noir) à une source

d'alimentation nominale appropriée de courant

continu de 12 V. (Fig.18)

3.8.3 Raccordement d'eau

3.8.1 Raccordement au gaz

FROID

CHAUDE

GAS

Fig.16

Fig.19

AVIS

Ÿ NE serrez PAS trop les connexions des

raccords.

Ÿ Pour les nouvelles installations, il est

recommandé de rincer le système d'eau

afin d'éliminer les débris avant de le

brancher à l'appareil.

Ÿ Si l'eau froide et l'eau chaude sont

connectées en sens inverse, le chauffe-eau

ne démarrera pas et ne pourra pas produire

d'eau chaude, ce qui pourrait endommager

l'équipement.

Vérifiez si les rondelles/rubans en téflon sont

correctement utilisés dans les raccords de conduite

d'eau et assurez-vous qu'il n'y a pas de fuite d'eau.

1. Raccordez les conduites d'eau CHAUDE et d’eau

FROIDE aux raccords appropriés NPT ½ po. (Fig.19)

1. Raccordez la conduite de gaz au raccord évasé à gaz

de 5/8 po à l'arrière de l'appareil. Utilisez deux clés

afin de serrer le raccord de compression. Évitez

d'endommager l'appareil en serrant trop fort.

Vérifiez si les raccords des tuyaux de gaz sont

entièrement scellés, assurez-vous qu'il n'y a pas de

fuite de gaz.

Fig.17

AVERTISSEMENT

L'alimentation 12 V CC doit être connectée. Si

l'alimentation électrique n'est pas

correctement connectée, le chauffe-eau ne

démarrera pas et le contrôleur sera

endommagé, ce qui pourrait entraîner des

blessures graves, voire la mort.

3. Branchez les fils de la commande murale (deux fils

bleus sur l'appareil). (Fig.18)

* La polarité n'a pas d'importance, les fils peuvent

être connectés à l'un ou l'autre des fils bleus.

Seulement

120V

240V

24V

36V

48V

12V CC

Fig.18

Blanc: -12V

Noir: +12V

Non fourni

Alimentation

d'énergie

Bleu

Contrôleur

filaire

Fonctionnement

4 Fonctionnement

4.1 Instructions de fonctionnement

1. Vérifiez que l’interrupteur d’alimentation du

chauffe-eau est allumé, tournez le verrou pour

fermer la porte.

2. Après avoir confirmé la mise sous tension, appuyez

sur la touche du contrôleur filaire

L’utilisateur doit vérifier si le chauffe-eau est installé

correctement avant l’utilisation initiale et vérifier

soigneusement que les connexions sont correctement

connectées et étanches. Après vérification, veuillez

suivre les étapes ci-dessous:

Pour démarrer l'appareil

3. Activer la vanne d'entrée d'eau et la vanne de gaz;

4. Allumer la vanne de sortie d'eau (robinet d'eau

chaude), une fois que le chauffe-eau est lancé,

l'eau chaude s'écoulera.

ATTENTION

Après avoir fixé les vis, utiliser la bande isolante

à l’intérieur du kit d’installation pour enrouler la

tête de vis en cas d’endommagement du

contrôleur de fil qui peut provoquer un court-

circuit.

1. Choisissez un emplacement pratique pour placer la

Contrôleur filaire. La connexion entre le contrôleur

de fil et le chauffe-eau devrait être raisonnablement

aménagée en fonction de l'environnement

spécifique. Fixer le support inférieur du contrôleur

avec les deux vis ST4×16 fournies (Fig.21), collez

l'écrou avec le isolant fourni (Fig.22) et placez le

contrôleur dans le support.

3.9 Installation des commandes

Fig.21

Fig.22

isolante

2-ST4×16 mm

Rappel de conduite d'eau de dérivation

S'il existe une situation similaire d'installation d'eau

de dérivation, vous pouvez choisir la solution

1. Ajustez le robinet à tournant sphérique d'eau de

dérivation pour réduire ou fermer le débit d'eau;

2. Retirez la canalisation de dérivation.

Problèmes possibles lors de l'installation d'une voie

navigable de dérivation:

1. Le produit ne peut pas être démarré;

2. La température de l’eau n’est pas suffisamment

élevée pour atteindre la température réglée.

arrivée d'eau

clapet à

bille

contourne

Fig.20

Fonctionnement

Afficher la température de réglage

Afficher le code d'erreur

Afficher la température de l'eau

Prioritaire

Signal de douche

Bouton de commutation

Priorité Fahrenheit celsius

Affichage en degrés Celsius

Affichage Fahrenheit

Flamme

Souffleuse

Bouton de chauffage

°F

°C

100

102

107

109

111

113

114

118

120

122

123

104

116

105

(Tableau 1)

Comparaison des degrés Celcius et Fahrenheit (voir le

tableau 1)

Voir le tableau comparatif Fahrenheit et Celsius ci-

dessous pour référence.

4.3 Étapes de réglage de la

température de l'eau

1. La plage de réglage de la température de l'eau de

sortie de cette machine est de 95 °F - 123 °F (35 °C -

51 °C); la température de l'eau de sortie est conçue

pour ne pas dépasser 123 °F (51 °C).

2. Chaque fois que vous appuyez sur la touche " ",

la température augmente de 1 °C. Voir le tableau

comparatif Fahrenheit et Celsius ci-dessous pour

référence.

3. Chaque fois que vous appuyez sur la touche " ",

la température diminue de 1 °C.

AVERTISSEMENT

Les mineurs ne sont pas recommandés

d'utiliser la machine seul, sauf avec des

adultes accompagnent.

4.2 Instructions du contrôleur à

distance

5. En cas d'alarme de panne, l'écran affiche le code

d'erreur;

7. Après avoir utilisé le chauffe-eau, appuyez sur " "

pour éteindre le chauffe-eau (l'alimentation en eau

et en gaz doit être coupée en même temps).

6. Le signal sonore "Beep" se produit lorsque le

système est sous tension ou fonctionne efficacement.

Lorsqu'une défaillance se produit dans le système, le

signal sonore "Bip, Bip, Bip" est émis en continu 10

fois, avec un intervalle d'une seconde entre chaque

son.

1. Le contrôleur émet un signal sonore "Beep" lorsque

l'alimentation est activée. L'écran affiche le code

source de gaz, et ce code restera pendant 3

secondes avant de s'éteindre. Le voyant du

contrôleur est allumé et le voyant arrière du bouton

de l'interrupteur est allumé.

2. Après avoir appuyé sur le bouton d'alimentation, les

températures du ventilateur, de la douche, de la

flamme et de l'eau sont affichées en temps réel en

fonction de l'état de fonctionnement.

3. Réglez la température à la température désirée, la

température réglée clignotera 5 fois, puis elle

basculera automatiquement pour afficher la

température actuelle de l'eau.

4. Appuyez " " pour passer de Celsius à Fahrenheit

(degré).

Entrée de gaz

Entrée d'eau

Sortie d'eauCC12V

Maintenir

5.2 Instructions de maintenance

3. Retirer l'entrée d'eau, retirer le tuyau d'entrée d'eau,

nettoyer le filtre et réinstaller.

1. Nettoyer l'unité régulièrement. Ne pas utiliser de

lotion chimique et de solvants volatils pour éviter la

décoloration de la coque extérieure.

2. Nettoyer régulièrement la grille d'admission d'air, le

filtre à poussière et l'orifice d'évacuation pour une

meilleure performance, ne pas obstruer le flux de

combustion et de ventilation pour ouvrir le

panneau, nettoyer l'eau.

5. Essuyer l'écran avec un chiffon humide. N'utilisez

pas d'essence ou de détergents à graisse pour

éviter les changements de forme.

4. Vidanger l'eau du VR régulièrement et rincer

l'échangeur de chaleur avec un détergent approuvé.

(Veuillez consulter les instructions du fournisseur du

VR).

Ÿ Faites attention à la température prédéfinie. Des

brûlures peuvent survenir lorsque la température

prédéfinie est trop élevée.

Ÿ Garder la zone de l’appareil propre et exempte de

matières combustibles, d’essence et d’autres

vapeurs et liquides inflammables.

Ÿ En cas de surchauffe ou si l’alimentation en gaz ne

s’arrête pas, fermer la vanne de commande

manuelle de gaz de l’appareil.

Ÿ Attention : Étiquetez tous les fils avant de les

débrancher lors de l’entretien des commandes. Les

erreurs de câblage peuvent entraîner des opérations

inappropriées et dangereuses. Vérifier le bon

fonctionnement après la maintenance.

6. Lorsque des dépôts de carbone sont découverts, ils

doivent être rapidement notifiés au fournisseur de

services après-vente pour entretien. Le préposé à

l'entretien doit retirer le brûleur avec le cratère vers

le bas, utiliser une brosse à soies pour éliminer le

dépôt de carbone ou remplacer le brûleur par un

nouveau.

4. Vérifier les fuites d'eau et de gaz.

5. Vérifier si le feu brûle normalement chaque mois.

La flamme doit avoir une couleur bleue à travers la

fenêtre d'observation et la combustion est stable.

Pas de trac, pas de flamme soulevée, pas de recul,

etc. En cas d'anomalie, veuillez communiquer avec

le fournisseur de services pour réparer.

AVERTISSEMENT

Ne pas entreposer ni utiliser d’essence ou

d’autres vapeurs et liquides inflammables à

proximité de cet appareil ou de tout autre

appareil.

5 Maintenir

5.1 Inspection de routine

Pour votre confort et votre sécurité, nous vous

recommandons de vérifier et d'entretenir le produit

tous les mois. Débrancher l'alimentation et laisser

l'unité se refroidir avant de procéder à la

maintenance. Ne pas démonter les passages de gaz

et le dispositif de sécurité pendant la maintenance.

Comme l'unité comporte certains composants

électroniques à l'intérieur, ne l'ouvrez pas pour éviter

tout contact avec un type de liquide.

2. Vérifier que l'appareil ne présente pas d'apparence

inhabituelle.

3. Vérifier l'unité pour détecter tout bruit anormal

pendant le fonctionnement.

1. Vérifier la grille d'admission d'air, l'évent

d'évacuation pour détecter la poussière, éviter toute

obstruction.

États-Unis: 0-5000 pieds au - dessus du niveau de la

mer.

Si l'altitude dépasse 5,000 pieds, les exigencesdu

Règlement d'installation canadien CSA b149.1 et du

Règlement d'installation américain ANSI z223.1

/nfpa54 doivent être respectées, le taux d'entrée

étant réduit de 4% pour chaque 1000 pieds

supplémentaires.

Canada: altitude 0 ~ 4500 pieds;

4.4 Utilisation en haute altitude

Maintenir

AVERTISSEMENT

Ne pas actionner la vanne de sûreté lorsque

le chauffe-eau fonctionne normalement pour

éviter d’être échaudé par de l’eau chaude.

AVERTISSEMENT

Si une vanne de décharge se décharge

périodiquement, cela peut être dû à une

dilatation thermique dans un système

d'alimentation en eau fermé. Communiquer

avec le fournisseur d'eau ou l'inspecteur local

de la plomberie pour corriger le problème. Ne

pas boucher la vanne de sûreté.

Ÿ L'utilisateur doit vérifier la vanne de sûreté au moins

une fois par année. Pendant la vérification, couper

l'alimentation du chauffe-eau et du gaz. Allumer

l'interrupteur d'entrée d'eau pour créer une pression

dans le système d'eau. Ouvrez ensuite doucement la

poignée de la vanne de sûreté jusqu'à ce que l'eau

s'écoule, puis fermez-la doucement. Si l'eau ne

s'écoule pas, la vanne est invalide. Éteindre

immédiatement l'interrupteur du chauffe-eau et

demander au personnel de maintenance de s'en

occuper. Avant d'utiliser la poignée, vérifier la

conduite de refoulement reliant la vanne pour

s'assurer que l'eau qui s'écoule de la vanne peut

être évacuée vers un endroit approprié.

Ÿ La saleté affecte directement le fonctionnement

normal de la vanne de sécurité. Il nécessite

l'entretien du système d'eau chaude de nettoyage

anti-fuite et anti-setage.

5.3 Avis de soupape de décharge et

entretien

Modèle

Valeur/température de décharge

de pression recommandée

FS07B1S

150 PSI / 210 °F

Ce chauffe-eau est muni d’une soupape de

décharge de pression. Pour un fonctionnement

sécuritaire du chauffe-eau, les soupapes de sûreté

ne doivent pas être enlevées de leur point

d’installation désigné ni branchées.

FS08B1S

AVERTISSEMENT

Aucune vanne ne doit être placée entre la

vanne de sûreté et le chauffe-eau. La

décharge des vannes de décharge de

température et de pression doit être

effectuée à un endroit approprié et

qu'aucun raccord réducteur ou autre

instrument restrictif ne doit être installé dans

la conduite de décharge. En outre, la

conduite de décharge installée doit

permettre un drainage complet de la vanne

et de la conduite.

AVERTISSEMENT

Ÿ Ne pas vérifier la soupape de décharge

lorsque le chauffe-eau est en

fonctionnement normal pour éviter les

brûlures d’eau chaude!

Ÿ La soupape de décharge doit être conforme

à la norme ANSI Z21.22 • CSA 4.4 et

l’installation doit suivre les codes locaux.

Maintenir

Conseils antigel

Ÿ Lorsque la température est inférieure à 44,6 °F (7

°C), alors qu'au-dessus de 32 °F (0 °C), garder votre

chauffe-eau branché à une alimentation de 12 V c.c.

et alimenté en gaz propane liquide, le système

antigel s'allume et se réchauffe automatiquement

pour créer un cycle interne d'eau chaude. et

empêche le chauffe-eau d'être endommagé. Aucun

travail manuel n'est nécessaire.

Ÿ Si la température est inférieure à 32 °F (0 °C) ou si la

machine n'est pas utilisée pendant une longue

période, ou s'il n'y a pas d'électricité dans le terrain

de camping, le chauffe-eau doit être vidangé pour

éviter les dommages causés par le gel. Et voici le

processus:

1. Fermer la vanne d'arrêt du GPL (gaz propane

liquide).

2. Mettre le chauffe-eau sans réservoir hors tension

et débrancher l'alimentation de la machine.

3. Fermer la vanne d'arrêt d'alimentation en eau.

4. Allumer les robinets d'eau chaude dans le VR ou

le camping-car, pour libérer l'eau et la pression

dans les tuyaux.

5. Visser la vis de vidange (à l'intérieur de la

machine) pour vidanger l'eau; utiliser un seau

pour recueillir l'eau résiduelle pendant la

vidange.

6. Il peut s'écouler plus de 10 minutes. Assurez-vous

que l'eau est complètement évacuée de la

machine.

Ÿ Dans le processus de démarrage de la fonction

d'antigel, si un défaut se produit, le défaut

correspondant est signalé et le code est affiché.

Après 15 minutes, le système efface

automatiquement le code d'erreur. Si la condition

de démarrage de la protection contre le gel est

toujours remplie, l'antigel redémarrera.

l'allumage et fonctionne avec une certaine charge.

Lorsque la machine entière fonctionne pendant 5

secondes lorsque la température du tuyau d'eau

atteint 90 °F ± 2 °F (32 °C ± 1 °C) en 2 secondes, le

chauffe-eau s'éteint automatiquement. Après

l'arrêt pendant 3 minutes, le chauffe-eau vérifie si

la température est inférieure à 43 °F ± 2 °F (6 °C ± 1

°C) ou lorsque le contact du thermostat antigel se

ferme pour faire fonctionner l'appareil de

chauffage et ce cycle se poursuit.

5.4 Instruction sur le drainage et

l’entreposage

1. Fermer la vanne d'entrée d'eau froide du chauffe -

eau. Ouvrir le robinet d'eau chaude ou la douche

reliée à la sortie d'eau chaude et raccorder le tuyau

d'eau du chauffe - eau à l'atmosphère;

Si le RV doit être entreposé en hiver, l'eau doit être

évacuée du chauffe - eau au gaz afin d'éviter que le

chauffe - eau ne soit endommagé par le gel. Suivez

les étapes suivantes:

2. Comme le montre la figure, retirer la vis de vidange

et l'eau du chauffe - eau sera drainée; (voir ci -

dessous)

3. Une fois l'eau dans le chauffe - eau drainée,

installer la vis de vidange.

Vis de drainage

5.5 Système antigel

3. Démarrer la fonction d'antigel pour éviter le gel.

Allumer l'interrupteur d'alimentation et la vanne de

gaz, couper l'entrée d'eau. Le chauffe-eau sera en

mode antigel automatiquement (assurez-vous qu'il y

a suffisamment de gaz dans le VR).

2. Ajouter l'antigel recommandé par le fabricant du

VR.

Les chauffe-eau doivent être protégés avant de se

rendre dans un environnement potentiellement gelé.

Les dommages causés par le gel ne sont pas

couverts par la garantie. La méthode de

fonctionnement de la fonction antigel est:

1. Vidange de l'eau du chauffe-eau. Applicable

lorsque l'unité n'est pas utilisée pendant une longue

période (pour des opérations spécifiques, voir

"Instructions de drainage et d'entreposage")

Ÿ Lorsque la température de l'eau dans le chauffe-

eau est inférieure à 43 °F ± 2°F (6 °C ± 1 °C)/la

télécommande affiche "FD", la machine démarre

7. Visser solidement la vis de vidange en place et

fermer les robinets d'eau chaude et la vanne de

sortie d'eau chaude.

8. Avant d'utiliser le chauffe-eau sans réservoir VR

la prochaine fois, rebranchez-le dans

l'alimentation 12V CC, mettez la machine sous

tension, puis allumez la vanne d'arrêt

d'alimentation en eau, la vanne de sortie d'eau

chaude et la vanne de GPL (gaz propane liquide).

AVIS

Veuillez noter que les dommages causés par

le gel ne sont PAS couverts par la garantie

VR chauffe-eau sans réservoir comme norme

de l’industrie. Veuillez prendre toutes les

mesures nécessaires pour protéger votre

chauffe-eau sans réservoir de VR.

5.6 Réglage de la charge thermique

minimale

Méthode#1

2. Appuyez sur " " pendant 3 secondes, il affichera

"PP".

" " pour afficher les spécifications: réglez la valeur

sur 00. Appuyez sur " " pour quitter.

1. Branchez l'électricité, il affichera le code de

programme "0-9".

3. Appuyez sur " " pour afficher FA; appuyez sur

4. Appuyez sur " " pour afficher le PH; appuyez sur

" " pour afficher le PL. Puis allumez le gaz et

l'eau. Le chauffe-eau fonctionnera à la chaleur

minimum Charge.

5. Après avoir testé ce qui précède, appuyez sur " "

pour changer les spécifications Comme PL, dH, FH, FL

jusqu'à ce qu'il indique "qu" puis appuyez sur " "

pour enregistrer et quitter le paramètre.

Méthode#2

Régler la température sur la télécommande à 95 °F

(35 °C), si la température d'entrée d'eau est

suffisamment élevée pour que la température de

sortie de l'eau soit supérieure à 95 °F (35 °C, il prouve

que le chauffe-eau fonctionne à une charge de

chaleur minimale.

Maintenir

Dépannage

6 Dépannage

6.1 Évaluation et dépannage des pannes

Code d'erreur

Relâcher l’alarme de panne et réinitialiser la méthode

Si le code ci-dessus apparaît, vérifiez si l’eau ou le gaz est normal, appuyez sur l’interrupteur marche/arrêt de la

télécommande pour éteindre ou redémarrer le réchauffeur à gaz. (Lorsque le bouton marche/arrêt est actionné

5 fois en 15 secondes, la machine se verrouille automatiquement, même sans code d’erreur. Vous pouvez

attendre 15 minutes ou redémarrer la machine par le commutateur ou le contrôleur pour un redémarrage

immédiat.) Si, après l’exécution des opérations ci-dessus, il n’est toujours pas possible de revenir à l’utilisation

normale, veuillez en informer le personnel de maintenance après-vente.

Description des pannes et étape de dépannage

La sonde de température de sortie est ouverte ou court-circuitée. Veuillez vérifier ou

modifier la connexion de la sonde de température de sortie.

Panne d'allumage, pas d'allumage ou d'extinction accidentelle pendant le fonctionnement.

Vérifier si le gaz est fourni normalement et continuer à l'utiliser lorsqu'il est normal.

Avant l'allumage, un signal de flamme a été détecté, et l'alarme sonore a provoqué une

panne. Effacer la panne après une panne de courant est nécessaire.

Le thermostat fonctionne mal et le contrôle de la température est détecté comme une

défaillance pendant le fonctionnement ou le démarrage du chauffe-eau. Vérifier la

connexion du régulateur de température ou cela aurait pu être dû à une surchauffe de

l'eau.

La sonde de température d'entrée est défectueuse ou la sonde de température d'entrée est

ouverte ou court-circuitée. Vérifier ou modifier la connexion de la sonde de température de

sortie.

L'écran affiche le code d'erreur lorsque la température de l'eau demeure supérieure à

176°F (80 °C) pendant plus de 3 secondes. Veuillez vérifier si la pression d'alimentation en

eau est trop faible.

Panne de chauffage excessive.

Avant une combustion normale, la vanne principale s'ouvre ou court-circuite; la vanne

proportionnelle s'ouvre.

Pendant la combustion normale, la vanne principale s'ouvre ou court-circuite; la vanne

proportionnelle s'ouvre.

Gestion des pannes: Lorsque le chauffe-eau tombe en panne, le panneau d'affichage affiche le code d'erreur,

et le buzzer retentit l'alarme "Beep, Beep, Beep" en continu pendant 10 fois. Suivre le tableau ci-dessous pour le

dépannage correspondant.

Panne de ventilateur, aucun signal de ventilateur détecté pendant le démarrage ou le

fonctionnement du chauffe-eau.

Pseudo-incendie, quand l'allumage a détecté un signal de flamme, alarme sonore.

Dépannage

Phénomène

Raison et méthode de traitement

Fumée blanche à l’échappement

Lorsque la température extérieure est trop basse, la fumée épuisée

rencontre l’air froid extérieur et se condense dans une brume blanche.

Le débit d'eau chaude est trop

lent ou se transforme en eau

froide

Si l’eau chaude est trop faible pour enflammer la chauffe-eau, l’eau

deviendra froide. Un débit d’eau minimum de 1 gallon par minute est

nécessaire pour assurer le fonctionnement stable du chauffe-eau.

Défaut de fournir de l'eau chaude

en hiver

La température de l’eau est trop basse, le débit d’eau dépasse la

capacité de chauffage du chauffe-eau.

Veuillez ajuster la quantité d’eau de façon appropriée.

Après 20 ou 40 minutes, le

chauffe-eau s'éteint

soudainement

Pour prévenir la privation d’oxygène, certains modèles ont une protection

de 20 ou 40 minutes. Veuillez éteindre le robinet et l’utiliser après un

certain temps.

Après avoir fermé la vanne

d'eau chaude, le ventilateur ne

s'est pas arrêté immédiatement

La fonction de retarder l’arrêt du ventilateur est de décharger

complètement les gaz d’échappement du chauffe-eau pour assurer la

sécurité de l’utilisateur.

6.2 Non défini lorsque les conditions suivantes se produisent

Après ouverture, l'eau chaude

ne vient pas immédiatement

D’une part, le décalage entre la vanne d’eau chaude et le corps de la

machine peut être la raison. Par contre, il faut du temps pour évacuer

l’eau froide qui se trouvait dans le pipeline, plus le pipeline est long.

Une fois la machine sous

tension, la télécommande ne

répond pas

Ouvrez la porte du chauffe-eau et assurez-vous que l’interrupteur à

l’intérieur de la porte est ouvert et que le fusible est intact. Si le fusible

explose, le remplacer par un fusible de même taille. (Fusible: 10A 125 V)

Schémas électriques

7 Schémas électriques

Schéma de câblage du produit

8 Schéma de câblage du produit

ATTENTION

Ÿ Étiqueter tous les fils avant la déconnexion lors de l’entretien des commandes. Les erreurs de câblage

peuvent causer un fonctionnement inapproprié et dangereux.

Ÿ Vérifier le bon fonctionnement après l’entretien.

Sonde de température d’entrée d’eau

Sonde de température de l’eau

Pressostat éolien

Capteur de débit d’eau

Broche d’allumage

Vanne de dosage du gaz

Vanne segmentée

Thermostat de protection

contre la surchauffe

Thermostat antigel

Contrôleur filaire

Ensemble ventilateur CC

Boîte à fusibles

Commutateur

CC 12V

Pièces de rechange : composants

9 Pièces de rechange : composants

Pièces


Vanne de

commande de gaz

Ventilateur de

traction

Brûleur

Assemblage des

broches d'allumage

Assemblage

d'entrée de gaz

Assemblage

d'entrée d'eau

Le tuyau de

connexion du

brûleur et de la vanne

Contrôleur

filaire

Fusible

(12V 10A)

Pièces


Pressostat éolien

Thermostat de

protection contre

l'ouvertemperature

Thermostat

antigel

Contrôleur de

brûleur

Filtre d'entrée d'eau

Serrure

Capteur de

débit d'eau

Sonde de

température

d'entrée d'eau

Sonde de

température

de sortie d'eau

Liste de colisage

10 Liste de colisage

NO.

Conception

Quantité

Remarques

1 pièce

2 1 pièce

Chauffe-eau au gaz

Manuel d'installation et d'utilisation

4 1 pièce

5 12 pièces

Contrôleur

Vis

6 2 pièces

7 1 pièce

Vis

Bande isolante

ST5 × 25

ST4 × 16

3 1 pièce

Points clés pour une installation réussie

Politique de garantie

Ce qui est couvert

Si ce produit est installé et utilisé conformément aux instructions d’installation écrites de Fogatti, la Garantie

Limitée Standard de Fogatti couvre tout défaut de matière ou de fabrication. Cette garantie limitée s’applique

uniquement aux produits installés correctement aux États-Unis et au Canada. Une installation incorrecte peut

rendre invalide cette garantie limitée. Fogatti recommande fortement que ce chauffe-eau sans réservoir soit

assemblé par un professionnel qualifié et autorisé ayant reçu une formation sur ce produit sans réservoir de

Fogatti, puisqu’une installation incorrecte peut rendre invalide la garantie.

Durée de la garantie

Article

Toutes les autres parties et composants

*Frais d’expédition

Durée de la garantie ( à compter de la date d’achat )

24 mois

30 jours

Applications résidentielles

*Non compris Alaska, Hawaï et tout endroit en dehors des zones continentales des États-Unis et du Canada

Limitation de la garantie

Toute garantie implicite en matière de qualité marchande et d’adéquation découlant de la loi de l’État est

limitée à la période prévue par la présente garantie limitée, sauf si la période prévue par la loi de l’État est

inférieure. Certains États n’autorisent pas la garantie limitée implicite et il est impossible que la limitation

susmentionnée ne vous applique pas. Fogatti ne sera pas responsable des dommages indirects, accidentels,

spéciaux, consécutifs ou similaires susceptibles de survenir, y compris la perte de profits, les dommages

physiques et matériels, la perte d’usage, les inconvénients ou la responsabilité découlant d’une installation,

d’un service ou d’une utilisation incorrects. Certains États n’autorisent pas l’exclusion ou la restriction des

dommages accidentels ou consécutifs et il est impossible que la limitation susmentionnée ne vous applique

pas. Cette garantie limitée vous donne des droits juridiques spécifiques. En outre, vous pouvez bénéficier

d’autres droits qui varient d’un pays à l’autre.

Fogatti n’autorise aucune personne ou compagnie à remplir à son nom une obligation ou une responsabilité de

remplacement du produit. Si Fogatti confirme que le produit défectueux ne peut pas être réparé, Fogatti peut

déterminer, à sa seule discrétion, le remplacement de ce produit par un produit similaire. Si un composant ou

un produit retourné à Fogatti s’avère exempt de défauts de matériaux ou de fabrication ( par exemple, les

dommages causés par l’installation, l’utilisation et le fonctionnement incorrects ou les dommages au cours de

l’expédition de retour ), la réclamation de garantie pour les pièces et la main-d’œuvre pourra être refusée .

Durant la période de garantie, toutes les pièces de réparation doivent être d’origine de Fogatti. Tous les travaux

de réparation et de remplacement doivent être effectués par un professionnel qualifié et autorisé ayant reçu

une formation sur la réparation de ce produit. Si l’équipe d’assistance Fogatti confirme que le composant du

produit tombe en panne en raison d’un défaut de fabrication, Fogatti offrira, à sa seule discrétion, un service de

réparation, remplacement ou remboursement à l'acheteur.

Personne n’est autorisé à faire d’autres garanties au nom de Fogatti Corporation. Sauf disposition expresse dans

le présent document, Fogatti ne fait aucune autre garantie, expresse ou implicite, y compris, mais sans s’y

limiter, la garantie de qualité marchande ou d’adéquation à un usage particulier, au-delà de la description de

la présente garantie.

Ÿ Photos de la partie endommagée (s’il y en a une)

Tout produit doit être placé dans son emballage d’origine pour le retour à Fogatti. Si votre produit retourné n’a

pas d’emballage d’origine ou l’un des composants livrés avec le produit est manquant, il y aura des frais de

restockage non négociables de 15%.

Ÿ Numéros de série

Ÿ Preuve d’achat

Informations nécessaires à la réclamation de garantie:

Afin de faire une réclamation de garantie dans le cadre de la présente garantie limitée, l'acheteur doit contacter

l’équipe du service clientèle Fogatti à us@fogatti.com, planifier un appel ou un chat en direct sur Whatsapp de

Fogatti. Fogatti détermine, à sa seule discrétion, une réparation, un remplacement ou un remboursement. Avant

de renvoyer le produit à Fogatti, vous devez obtenir le consentement par l’équipe du service à la clientèle de

Fogatti . Veuillez vous référer à la Politique de retour de votre produit pour réparation ou de remboursement.

Ÿ Photos de l’installation

Dans les 30 premiers jours suivant l’achat, Fogatti couvrira tous les frais d’envoi terrestre pour les problèmes liés

à la garantie aux États-Unis et au Canada( non compris, Alaska, Hawaï, et tout endroit en dehors des zones

continentales des États-Unis et du Canada). Après les 30 premiers jours suivant l’achat, l'acheteur est

responsable de toute expédition à Fogatti, pour n’importe quelle raison ou dans n’importe quelle circonstance.

Fogatti couvrira les frais d’expédition liés à la garantie lors du retour du produit déjà réparé ou inspecté à

l'acheteur. Fogatti déterminera, à la seule discrétion, le mode d’expédition liée à la garantie.

Un numéro d’autorisation de retour du produit ( RGA ) est obligatoire pour le retour du produit à Fogatti pour

toute réparation pour n’importe quelle raison. Veuillez contacter Fogatti pour obtenir un numéro RGA avant

d’expédier quoi que ce soit à Fogatti. Sinon cela pourrait causer la perte du produit. Fogatti ne sera pas

responsable du remplacement en raison d’une perte ou d’un dommage découlant du non-respect des étapes

ci-dessus.

Comment profiter d’un service

3. Fogatti ne prend en charge aucune dépense découlant des services de main-d’œuvre, y compris, mais sans

s’y limiter, les services d’assemblage ou de retrait en raison d’une réclamation au titre de la garantie.

2. Si le produit est endommagé par des services fournis par des fournisseurs de services tiers autres que Fogatti

, le service de réparation, de remplacement ou de remboursement ne sera pas fourni.

Les exclusions suivantes s’appliquent à cette garantie limitée :

1.Dans le cadre de la présente garantie, le service de réparation, de remplacement ou de remboursement ne

sera pas fourni sauf si le produit contient un composant défectueux, est correctement installé et entretenu

conformément au manuel d’installation, manuel d’utilisation et d’entretien de Kingrger et conformément à

toutes les lois, réglementations, codes, politiques et exigences d’autorisation fédéraux, étatiques, provinciaux et

locaux applicables. Tout abus, utilisation incorrecte, modification, négligence ou application inappropriée du

produit rendra cette garantie invalide.

4. Si ce produit est endommagé en raison d’une installation incorrecte, y compris le dimensionnement, la

longueur, l’élévation, le drainage de la condensation ou un débit d’air inadéquat, le service de réparation, de

remplacement ou de remboursement ne sera pas fourni.

Ce qui n’est pas couvert

5. Si ce produit est endommagé en raison d’une utilisation incorrecte, y compris le gel dans l’appareil ou la

tuyauterie environnante, un dimensionnement incorrect pour l’application, des dépôts de tartre ou une pression

incorrecte de gaz et/ou d’eau, le service de réparation, de remplacement ou de remboursement ne sera pas

fourni.

6. Ce produit ne doit pas être utilisé comme chauffe-piscine ou SPA. L’utilisation du produit comme chauffe-

piscine ou SPA sera considérée comme un abus et rendra invalide cette garantie limitée.

8. Si le numéro de série d’origine du produit est difficile à identifier à cause d’un retrait ou d’une modification, le

service de réparation, de remplacement ou de remboursement ne sera pas fourni.

9. Fogatti ne paiera pas les frais d’électricité ou de carburant, pour quelque raison que ce soit, y compris

l’utilisation supplémentaire ou inhabituelle de chaleur électrique supplémentaire.

7.Si ce produit est endommagé par l’utilisation d’eau de puits non potable, non traitée ou mal traitée, ou d’eau

avec une haute valeur pH ou une dureté esupérieure à 12 grains par gallon (200 mg/L), le service de réparation,

de remplacement ou de remboursement ne sera pas fourni.

10. En vertu de la présente garantie limitée, Fogatti ne sera pas responsable de tout défaut ou retard

d’exécution causé par un facteur ou une éventualité hors de son contrôle.

Nom d’utilisateur Numéro de série

Nom du produit

Modèle de produit

Date d’achat

Ÿ La prise de courant et le connecteur peuvent être déversés dans l’eau. Utilisez une prise de courant

anti-éclaboussures et prenez soin des joints étanches.

Ÿ L’installation du chauffe-eau doit être conforme aux lois et réglementations locales.

Ÿ Les chauffe-eau ne doivent pas être utilisés à l’intérieur. Les gaz d’échappement sont évacués à

l’extérieur du véhicule pour prévenir l’intoxication au monoxyde de carbone.

Avertissement ! Pour votre sécurité, veuillez vous assurer que les conditions de votre installation

répondent aux exigences suivantes : (s’applique uniquement aux produits de chauffe-eau)

Ÿ L’alimentation électrique du chauffe-eau doit être mise à la terre de manière fiable et équipée d’un

dispositif de protection contre les fuites pour éviter les fuites accidentelles du circuit.

Ÿ Gazoducs, la voie navigable doit être installé de manière fiable sans fuite. Prévenir les dommages

dus à une fuite.

Ÿ Réglage de la valve de libération pression-température

Ÿ Réglage de la pression du gaz

Ÿ Nettoyage ou réglage du carneau

Ÿ Nettoyage, remplacement et réglage de l’orifice du brûleur

Cette garantie ne couvre pas les éléments suivants qui sont classés comme entretien normal

@2024 Fogatti Holdings Limited. Fogatti Holdings Limited continually updates materials, and as such,

content is subject to change without notice.

Tel: 877-216-1818

E-mail: [email protected]

FS07B1S FOGATTI InstaShower 7 RV Tankless Water Heater, 3 Optional Door Sizes 15"x15", 15"x18" & 18"x18" for Refitment, 12V DC, Optimized Summer Comfort Performance, Ideal for RVers' Family Use, Gen 3

Product's Documents

User Manual

Specifications

FOGATTI FS07B1S Questions and Answers

Related Products

SIZE 18"X18"GRAY FOGATTI HybridShower 10 Ultra RV Tank Water Heater Gas/Electric/Hybrid Compatible with Suburban & Dometic Fits Standard RV Wall Openings

FOGATTI FDG340IN-CS90-NG Natural Gas Tankless Water Heater, Indoor 4.0 GPM, 90,000 BTU

FOGATTI HIU-FDG340IN-CS90-LP Propane Gas Tankless Water Heater, Indoor 4.0 GPM, 90,000 BTU

FOGATTI HIU-FDG420IN-CS120-LP Propane Gas Tankless Water Heater, Indoor 5.1 GPM, 120,000 BTU

FOGATTI HIU-FDG420IN-CS120-NG-F02 Natural Gas Tankless Water Heater, Indoor 5.1 GPM, 120,000 BTU

FOGATTI FDG340IN-CS90-NG Natural Gas Tankless Water Heater, Indoor 4.0 GPM, 90,000 BTU
