ASSEMBLY & INSTRUCTION MANUAL
IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY
INb1a019_DE
846-103V91
DE
SICHERHEITSHINWEISE
1
1.Lea cuidadosamente el manual de instrucciones antes de utilizar la
parrilla y guárdelo para las referencias futuras. El incumplimiento de las
instrucciones puede causar lesiones personales, daños a la propiedad
incluso la muerte.
2.Solo es apta para ser utilizada en exteriores. No la utilice en interiores.
3.No la utilice por debajo del nivel del suelo.
4.Las piezas accesibles de la parrilla pueden calentarse mucho. Manten-
ga a los niños y las mascotas alejados de ella. Se recomienda usar los
guantes para parrilla.
5.No mueva la parilla cuando esté encendida.
6.Apague el suministro de gas en el cilindro de gas cuando la parrilla
esté apagada.
7.Cualquier modificación de la parilla, mal uso de ella o incumplimiento
de las instrucciones puede provocar peligros, esto anulará la garantía.
8.Compruebe su parrilla de gas en busca de fugas. Verifique si las
conexiones de la manguera están apretadas bien y pruébelas en busca
de fugas cada vez que vuelva a conectar el cilindro de gas.
9.Nunca utilice la parrilla de gas a menos de 1 metro de los materiales o
las superficies combustibles.
10.No coloque los cilindros de gas LP justamente debajo de la parrilla.
11.Abra la cubierta de la parrilla antes de encenderla.
12.No deje la parrilla desatendida cuando esté encendida.
13.Tenga mucho cuidado con el vapor caliente al abrir la cubierta.
14.No cubra la parrilla hasta que se haya enfriado completamente.
15.No utilice los aerosoles cerca de la parrilla.
16.No almacene ni utilice la gasolina, los vapores o líquidos inflamables
alrededor de la parrilla.
17.Si usted huele gas, apague el suministro en el cilindro de gas, apague
llama abierta, abra la cubierta y deje de utilizar la parrilla.
2

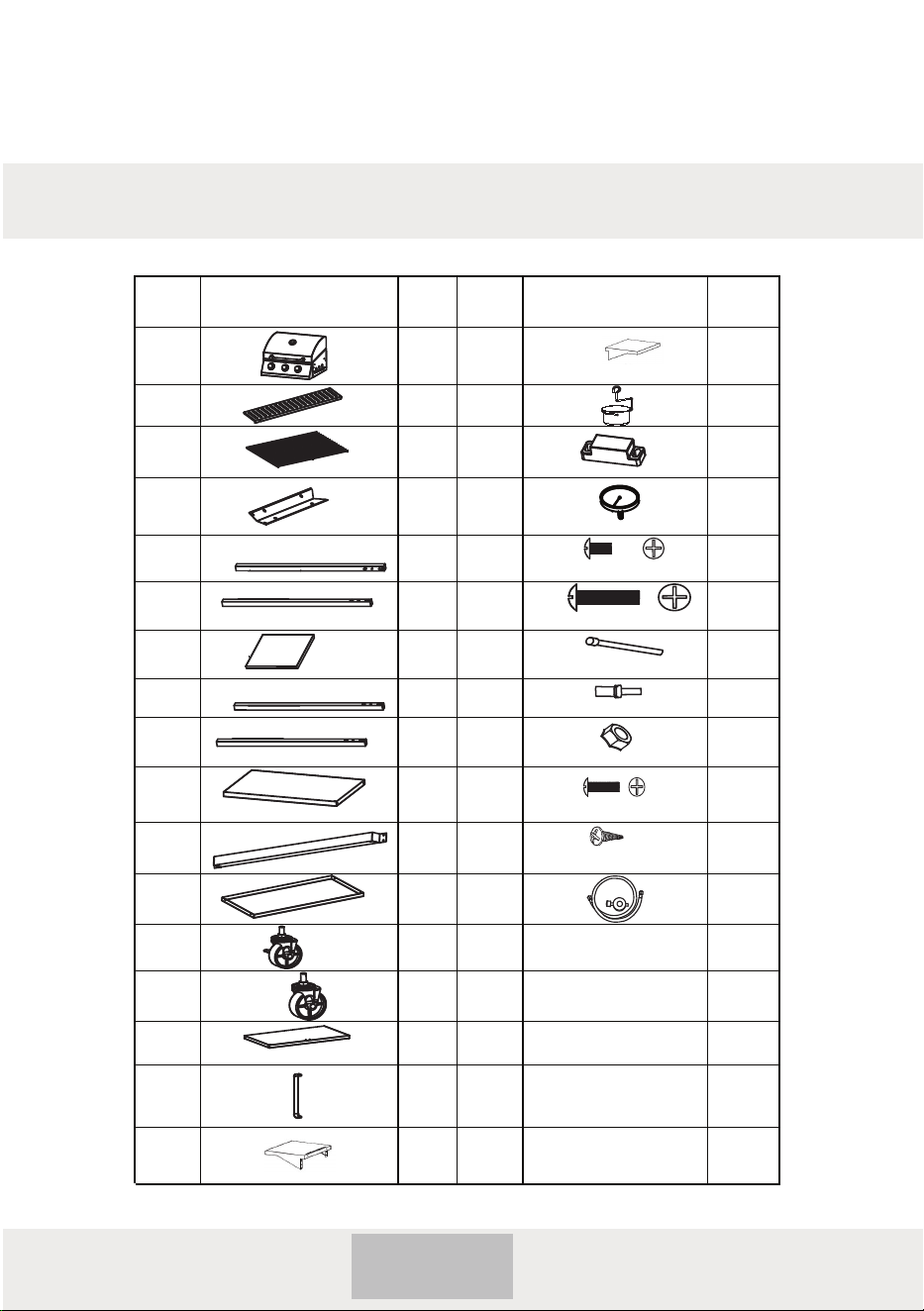

STÜCKLISTE
No.
No.
Pic.
Pic.
Qty Qty
1
2
3
4
5A
5B
5C
6A
6B
7
8
9
10
11
12
13
14
15
21
A
B
C
E
1
1
2
3
1
1
2
1
1
2
2
2
1
1
1
2
2
32
4
1
1
1
2
G
H
J
F
2
2
2
1
22
23
2
1
M4 x 8 Schraube
+2(spare)
M5*12 Schraube
Stift der oberen Tür
Unterer Türstif
M3 x Mutter
M3 x 10 Schraube
M3 x 10 Blechschraube
3
Montage
Hinweis: Ziehen Sie die Schrauben und Muttern erst an, wenn
alle Montageschritte abgeschlossen sind.
1.Befestigen Sie den linken und rechten Rahmen (5C) mit acht
M5-Schrauben (B) an den linken und rechten Beinen (5A, 5B, 6A &
6B).
M3 x 10 Schraube x 2
Mutter M3 x 2
Schraube M3 x 10 x2
22
22

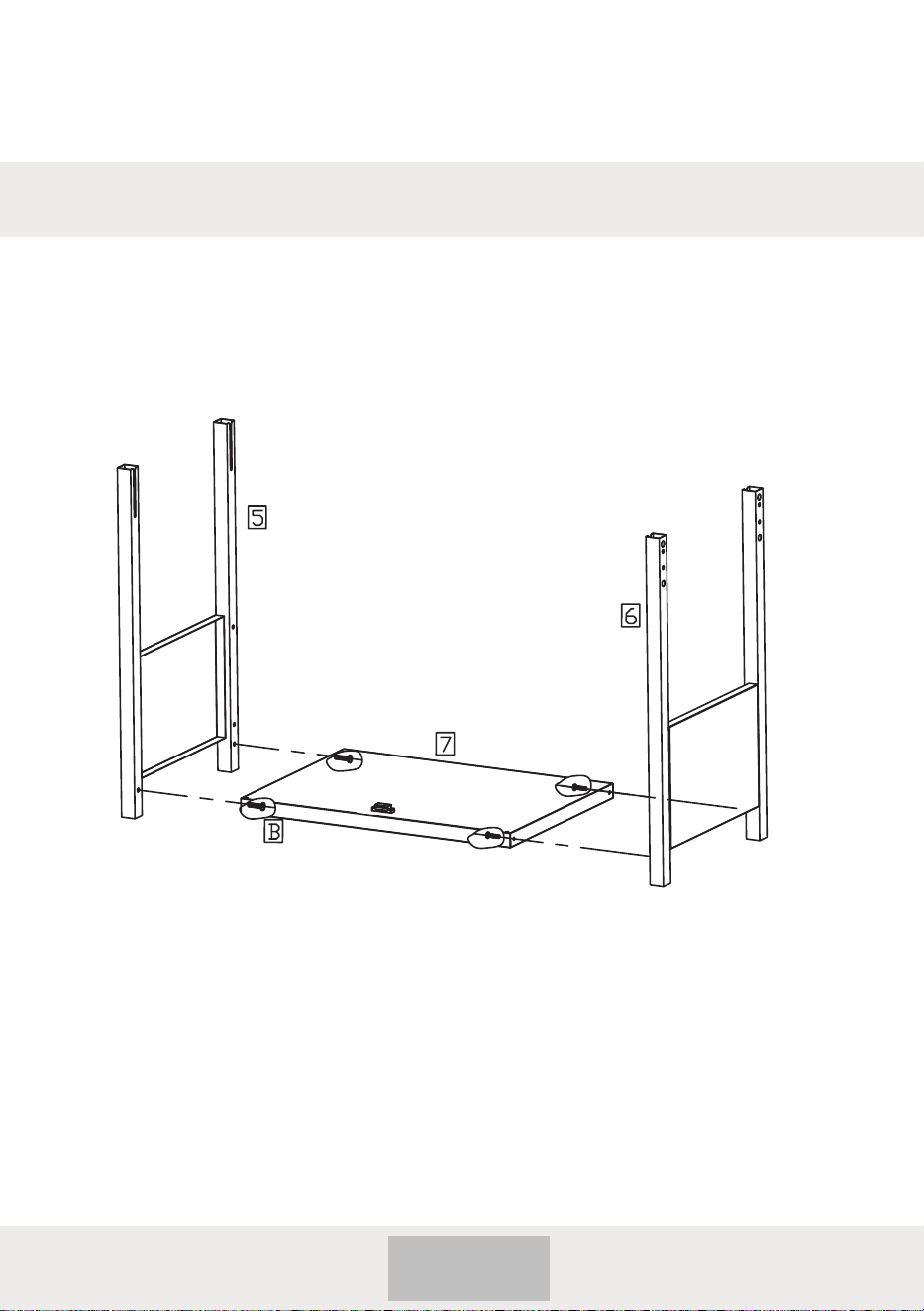

2.Befestigen Sie den linken und rechten Rahmen mit vier
M5-Schrauben (B) an der unteren Ablage (7).
4
Montage
3.Befestigen Sie die hintere Ablage (9) mit vier M5-Schrauben (B)
an den Rahmen.
5
9
B
B
Montage
4.Befestigen Sie den vorderen Träger (8) mit vier M5-Schrauben (B)
an der Vorderseite der Rahmen.
6
8
B
B
Montage
7

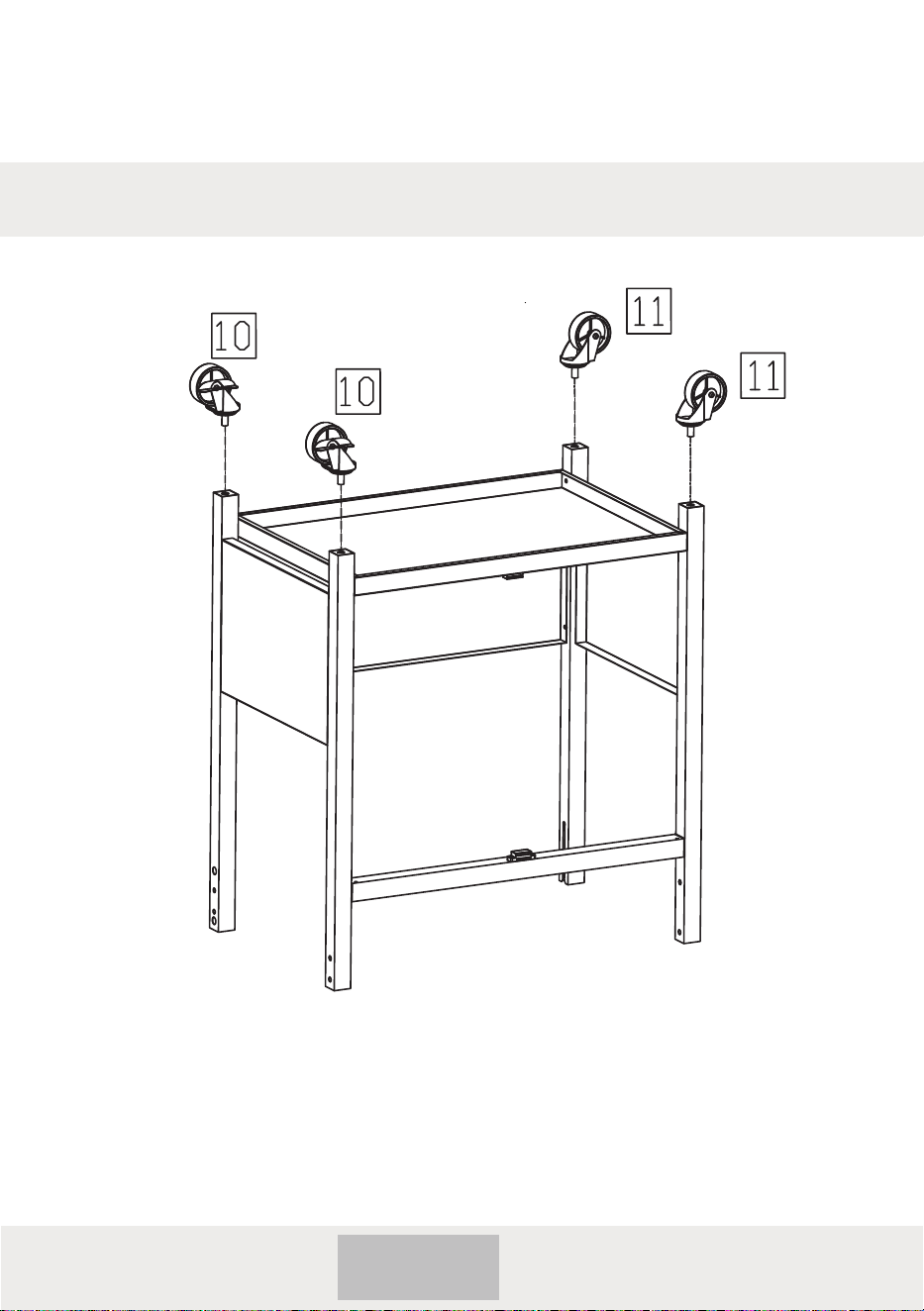

5.Befestigen Sie die vier Räder (10 & 11) an den Enden der
Rahmenbeine.
Hinweis: Die beiden Räder mit Bremsen (10) befinden sich immer
auf der gleichen Seite.
Montage
Montage
8
6.Der Körper (1) wird mit acht M5-Schrauben in die Rahmenbeine
eingesetzt (siehe Abbildung). Ziehen Sie die Schrauben an, wenn
der Körper in Position ist.
Montage
7.Die linke Seitenablage (14) wird mit sechs M5-Schrauben (B) am
Körper befestigt.
9
Montage
10
8.Die rechte Seitenablage (15) wird mit sechs M5-Schrauben (B) am
Körper befestigt.
Montage
11
A
9.Befestigen Sie die Griffe (13) mit vier M4-Schrauben (A) an den
vorderen Türen (12).
Montage
12
10.Befestigen Sie die Tür mit den oberen und unteren Stiften (C &
E) an den vorderen Beinen des Rahmens.
C
E
Montage
13
11.Warmhalterost (2), Kochroste (3) und Wärmezelte (4) werden in
den Körper eingesetzt.
Montage
14
12.Befestigen Sie die Ölschale (21) an der Ölwanne.
Ziehen Sie alle Schrauben vor dem Gebrauch fest.
Montage abgeschlossen
Montage
15
Ziehen Sie alle Schrauben vor dem Gebrauch fest.
Montage abgeschlossen
J
ASSEMBLY & INSTRUCTION MANUAL
IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY
EN
INb1a019_DE
846-103V91
SAFETY INSTRUCTIONS
1
1. Read the instruction manual carefully before use and keep it for
future reference. Failure to comply with the instructions can result
in death, serious injury or property damage.
2. For outdoor use ONLY! Do not use indoors.
3. Do not use below ground level.
4. The accesible parts can get very hot. Keep small children, elderly
people and animals away from the gas grill. Grill glove is adviced.
5. Do not move the product while it is alight.
6. Turn off the gas supply at the gas cylinder when the grill is not in
use or after use.
7. Any modification of the product, misuse or failure to follow the
instructions may be dangerous and will void the warrenty.
8. Check your gas grill anually for leaks. Check whether the hose
connections are tight and leak test them each time you reconnect
the gas cylinder.
9. Do not use the gas grill within 1 meter of combustible materials
or surfaces.
10. LP gas cylinders should not be placed directly underneath the grill.
11. Open the hook of the grill before lighting.
12. Do not leave the grill unateended when it is lit.
13. Be careful when opening the hook, as the hot steam inside is
released upon opening.
14. Do not cover the grill untill it has completely cooled down.
15. Do not use aerosols near the grill.
16. Do not store or use petrol or other flammable vapours or liquids in
the vicinity of this gas grill or any other appliance.
17. If you smell gas, turn off the gas supply at the gas cylinder;
extinguish any open flame; open the hood. If still have it, stop use.
2

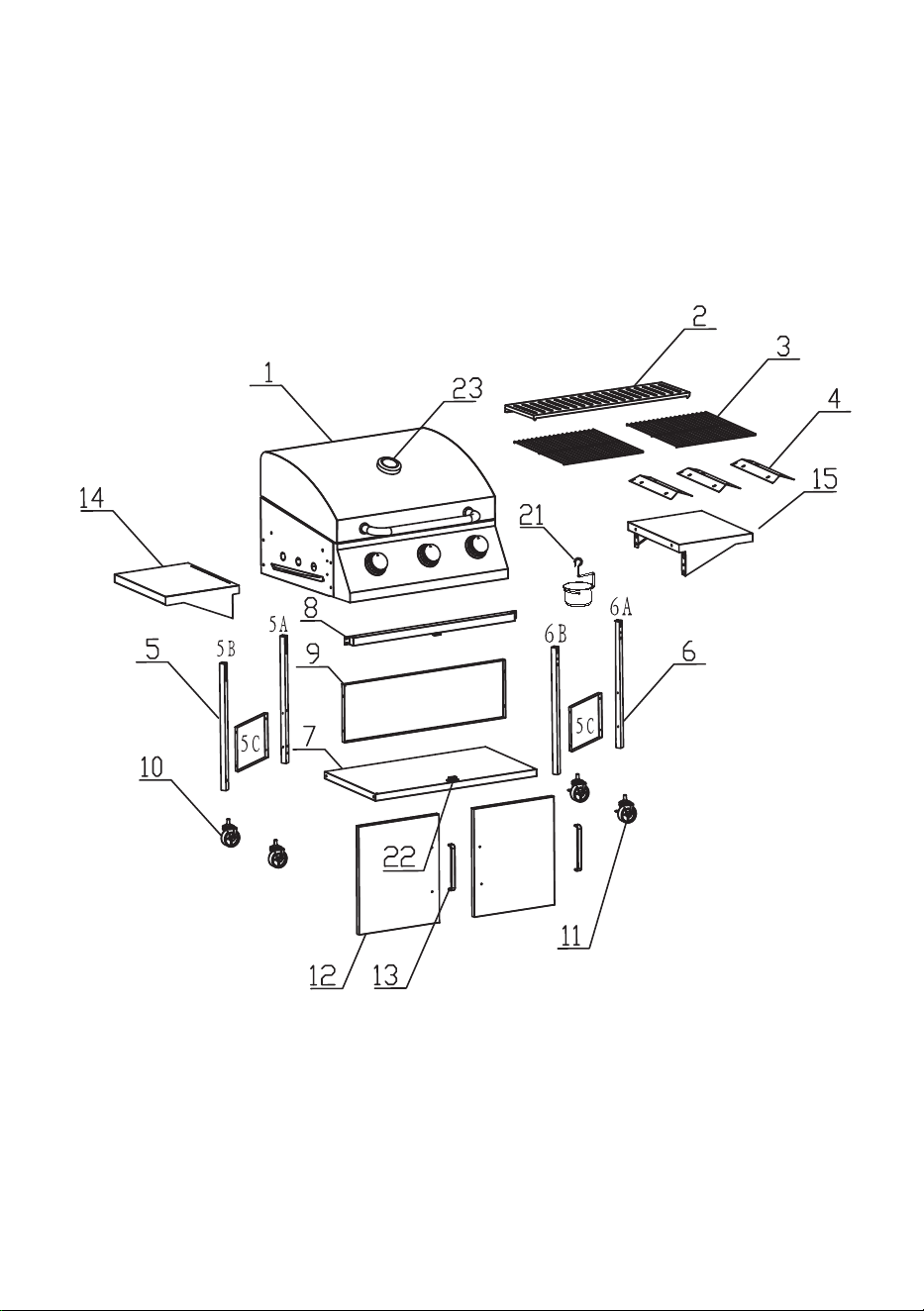

PART LIST
No.
No.
Pic.
Pic.
Qty Qty
1
2
3
4
5A
5B
5C
6A
6B
7
8
9
10
11
12
13
14
15
21
A
B
C
E
1
1
2
3
1
1
2
1
1
2
2
2
1
1
1
2
2
32
4
1
1
1
2
G
H
J
F
2
2
2
1
22
23
2
1
M4 *8 screw
+2(spare)
M5*12 screw
Top door pin
Bottom door pin
M3*nut
M3*10 screw
M3*10 self-tap screw
3
Note: Please do not tight the screws and nuts till all assembly steps completed.
Assembly

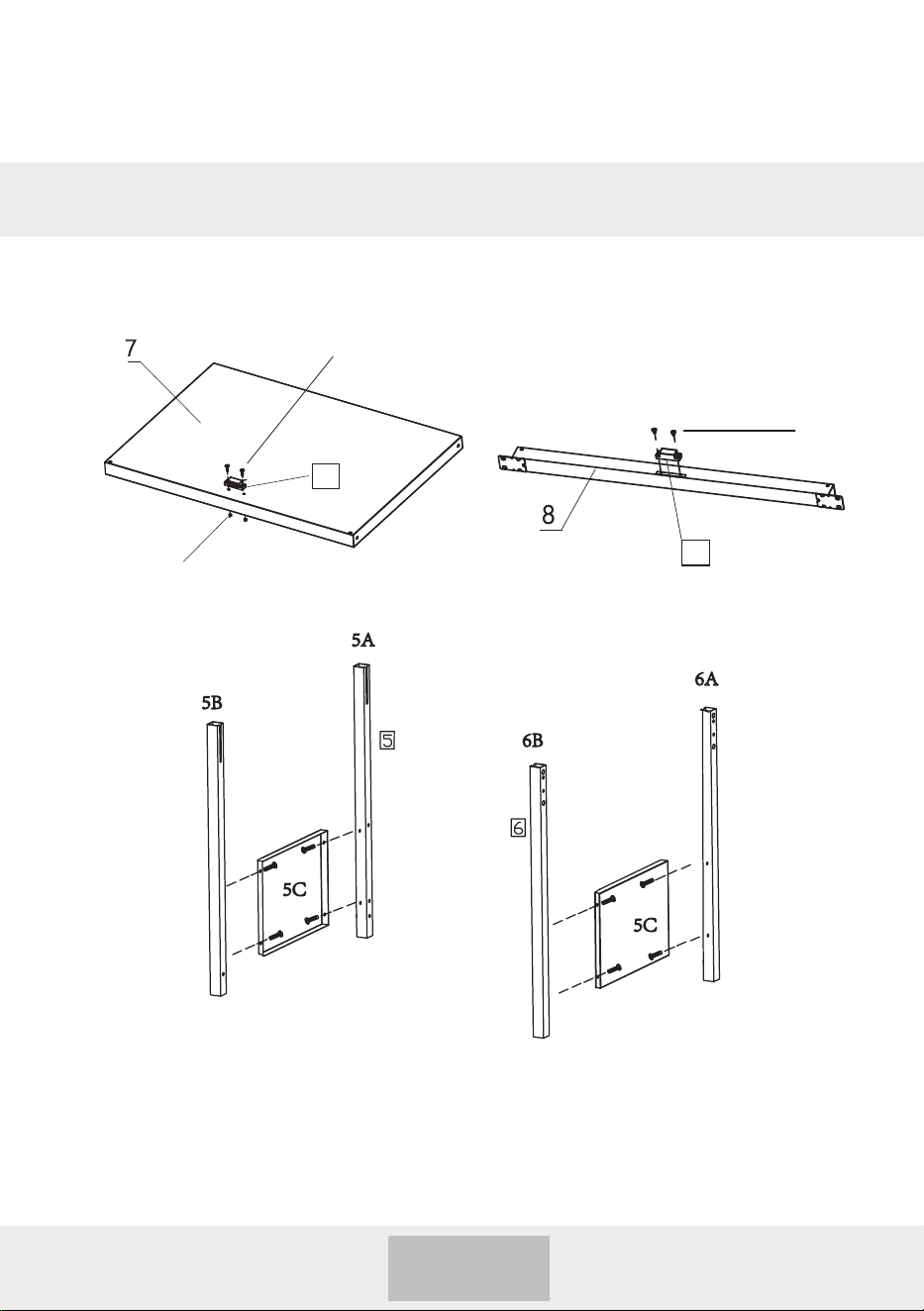

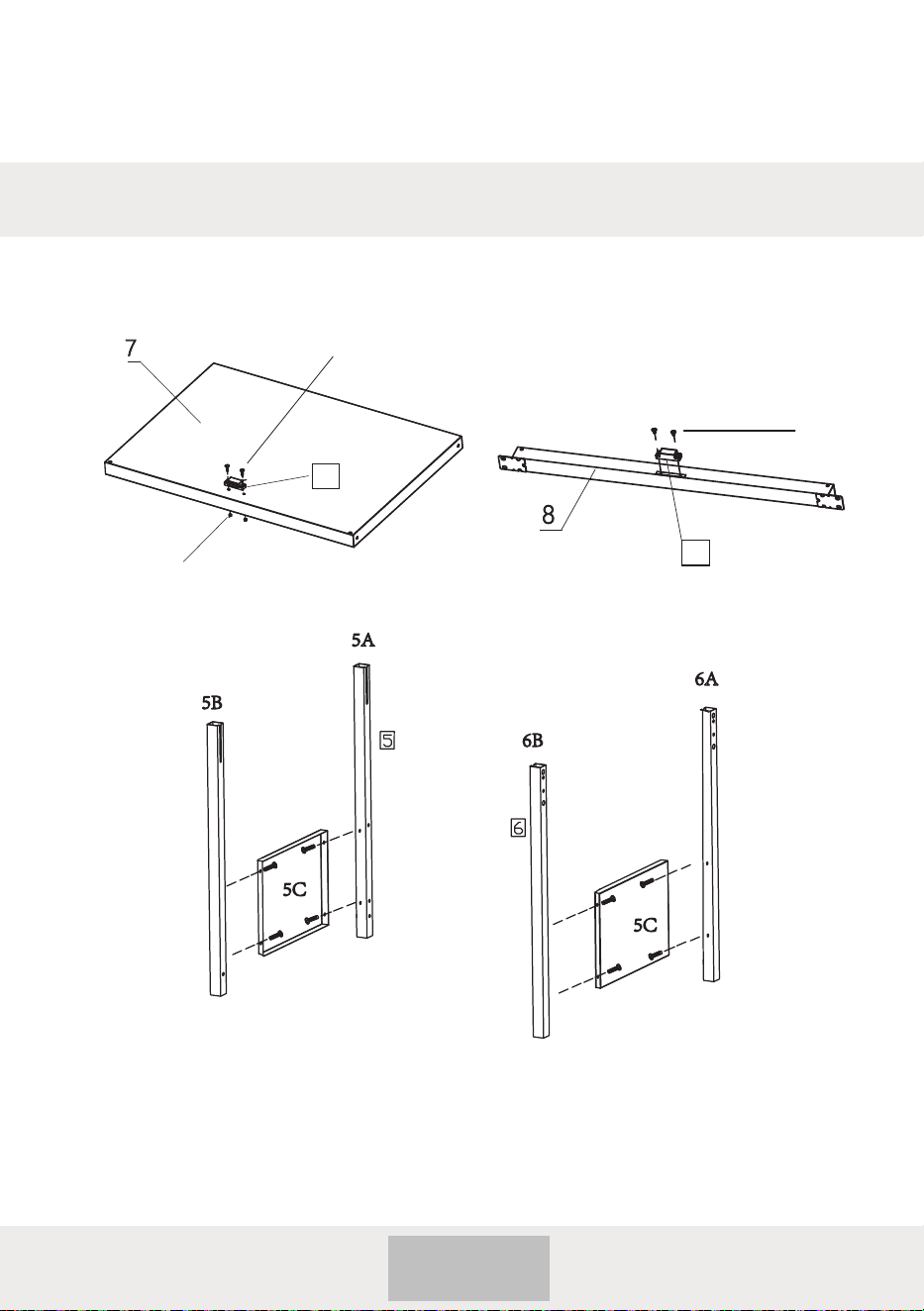

1. Assemble the LH and RH frame plates (5C) to LH & RH
legs (5A, 5B, 6A & 6B) with 8pcs M5 screws (B).
M3*10 st x 2
M3 nut x 2
M3 * 10 screw x 2
22
22
4
Assembly

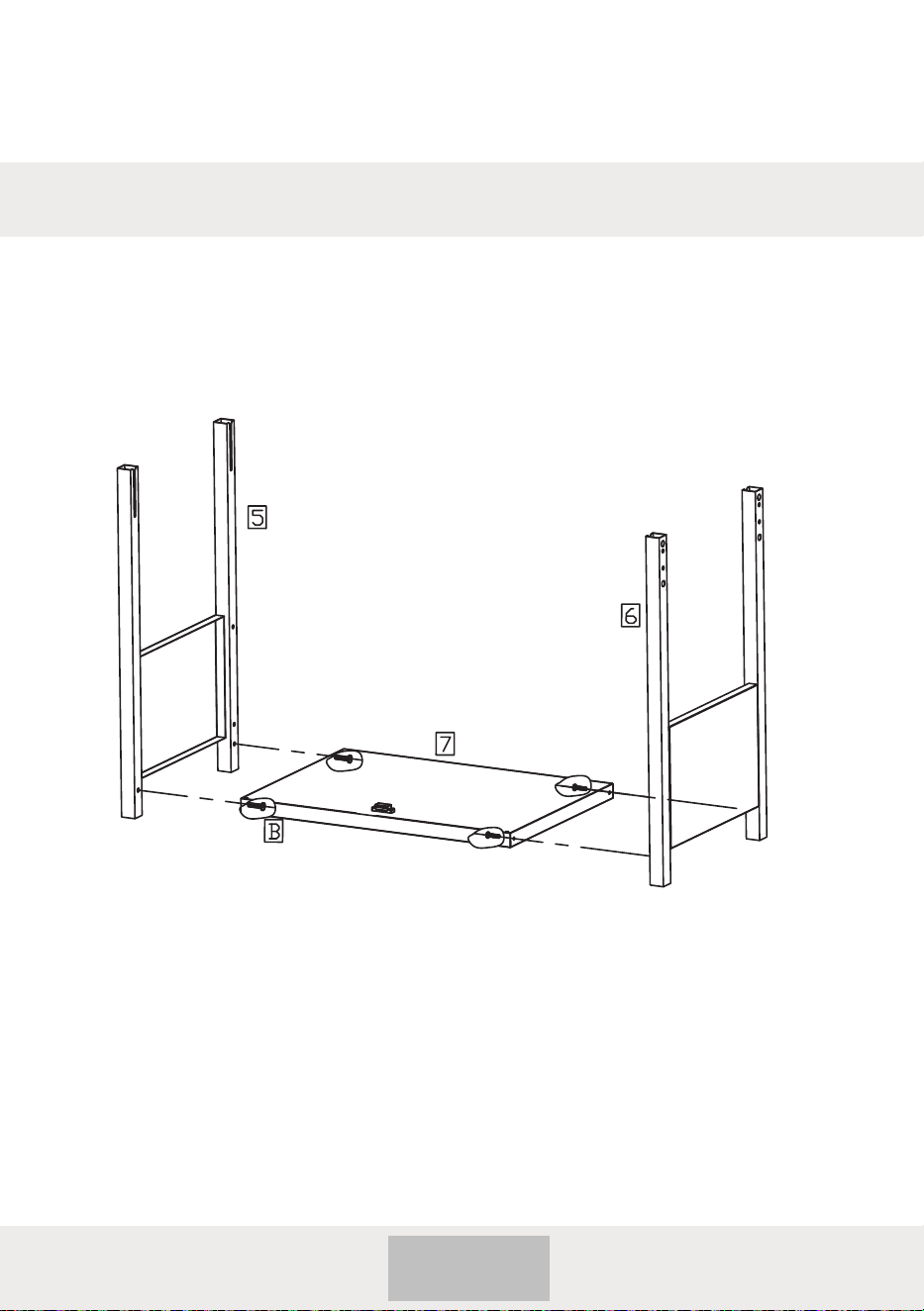

2. Assemble the LH and RH frame to bottom shelf (7)
with 4pcs M5 screws (B).
5
Assembly
3. Assemble the back shelf (9) to the frames with 4 pcs M5
screws (B).
9
B
B
6
Assembly
8
B
B
4. Assemble the front beam (8) to the front of frames with 4pcs
M5 screws (B).
7
Assembly

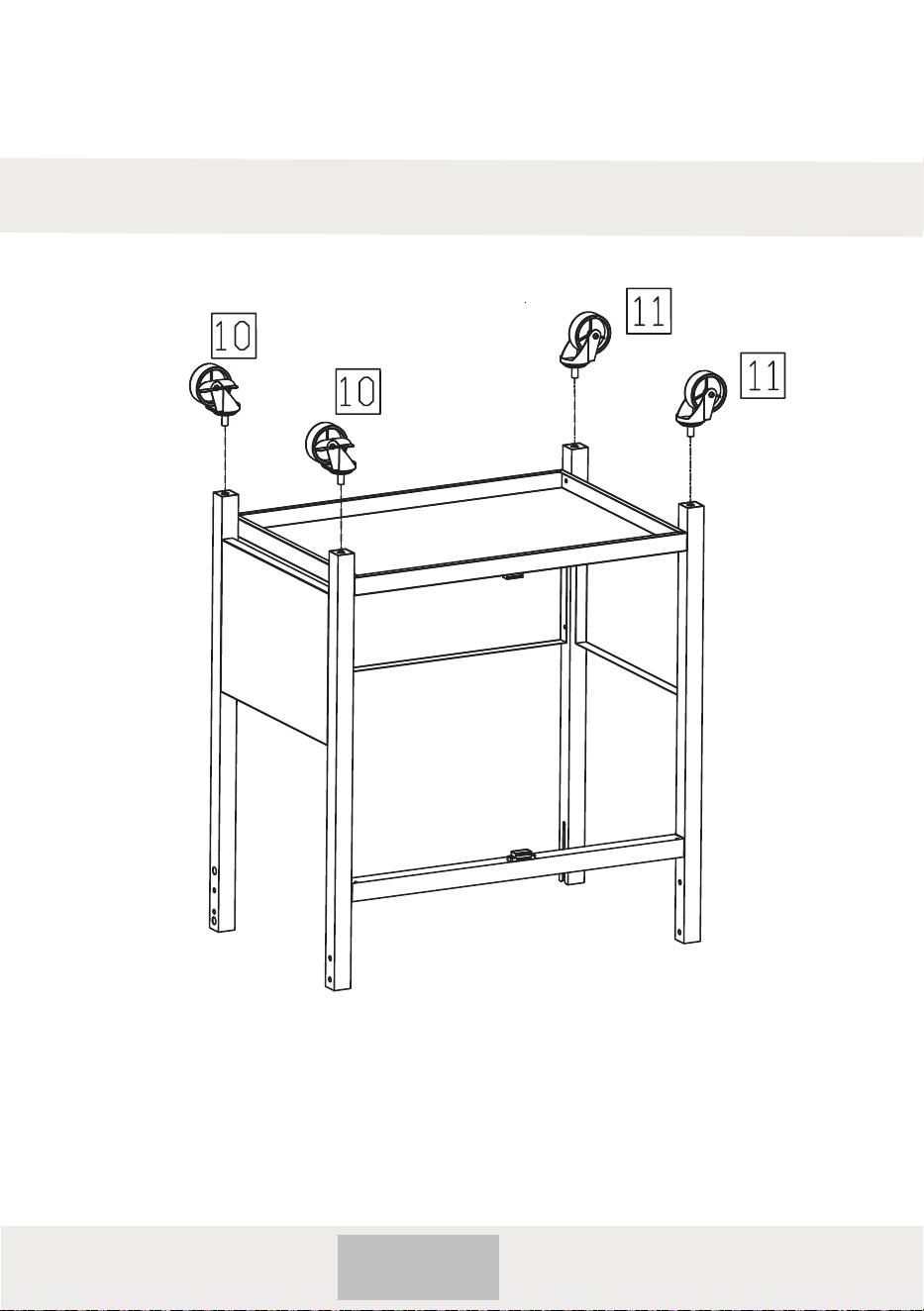

5. Assemble the 4pcs wheels (10&11) to the end of frame legs.
Note: the 2pcs wheels with break (10) are always in the same
side.
8
Assembly

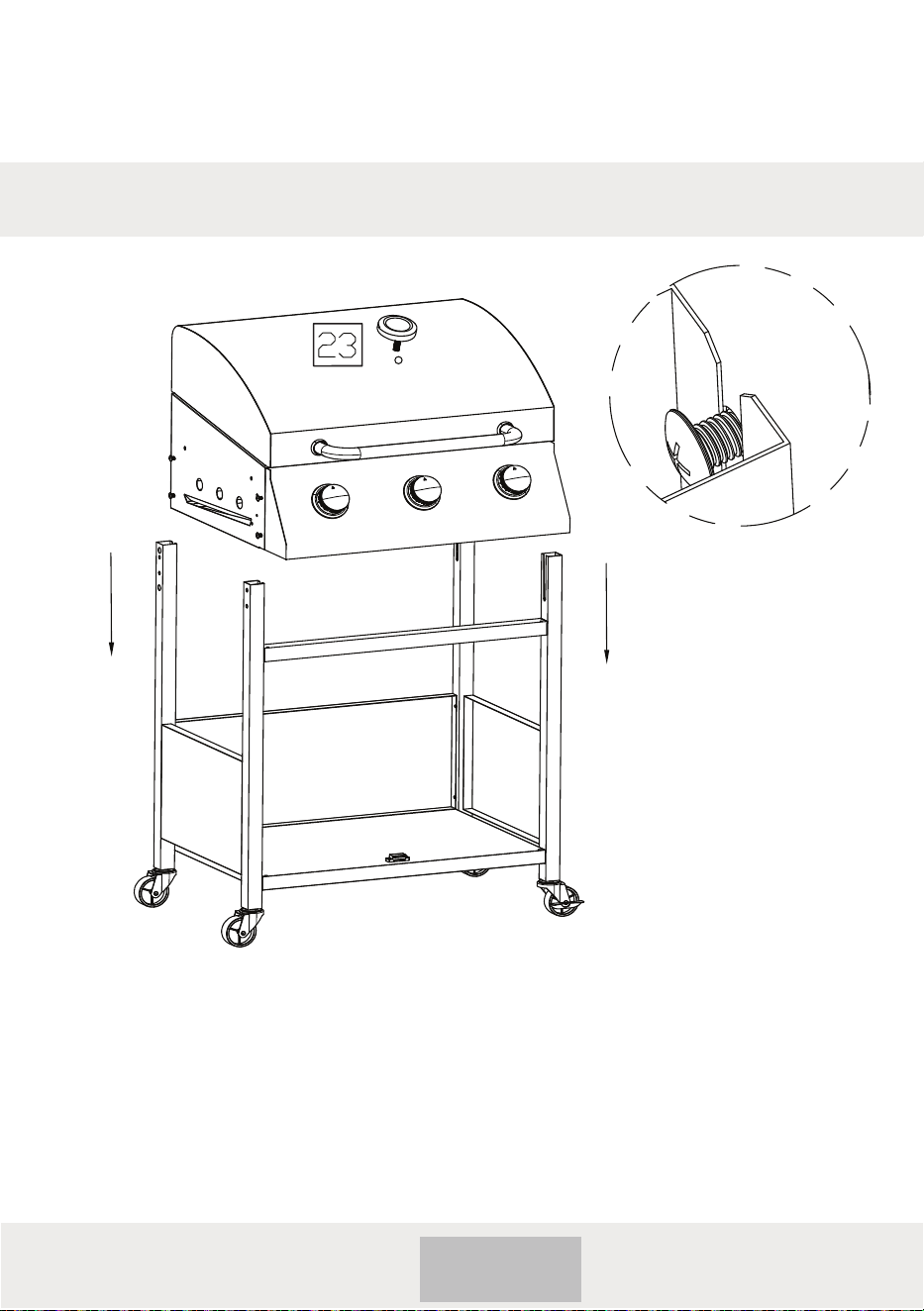

6. The body (1) is slided into the frame legs with 8 pcs pre-assembled
M5 screws (See detailed pic.). Tight screws after body slided into
position.
Note: make sure the 8pcs screws are pre-assembled before sliding.
Thermometer (23) is fixed to the lid by its own screw.
9
Assembly

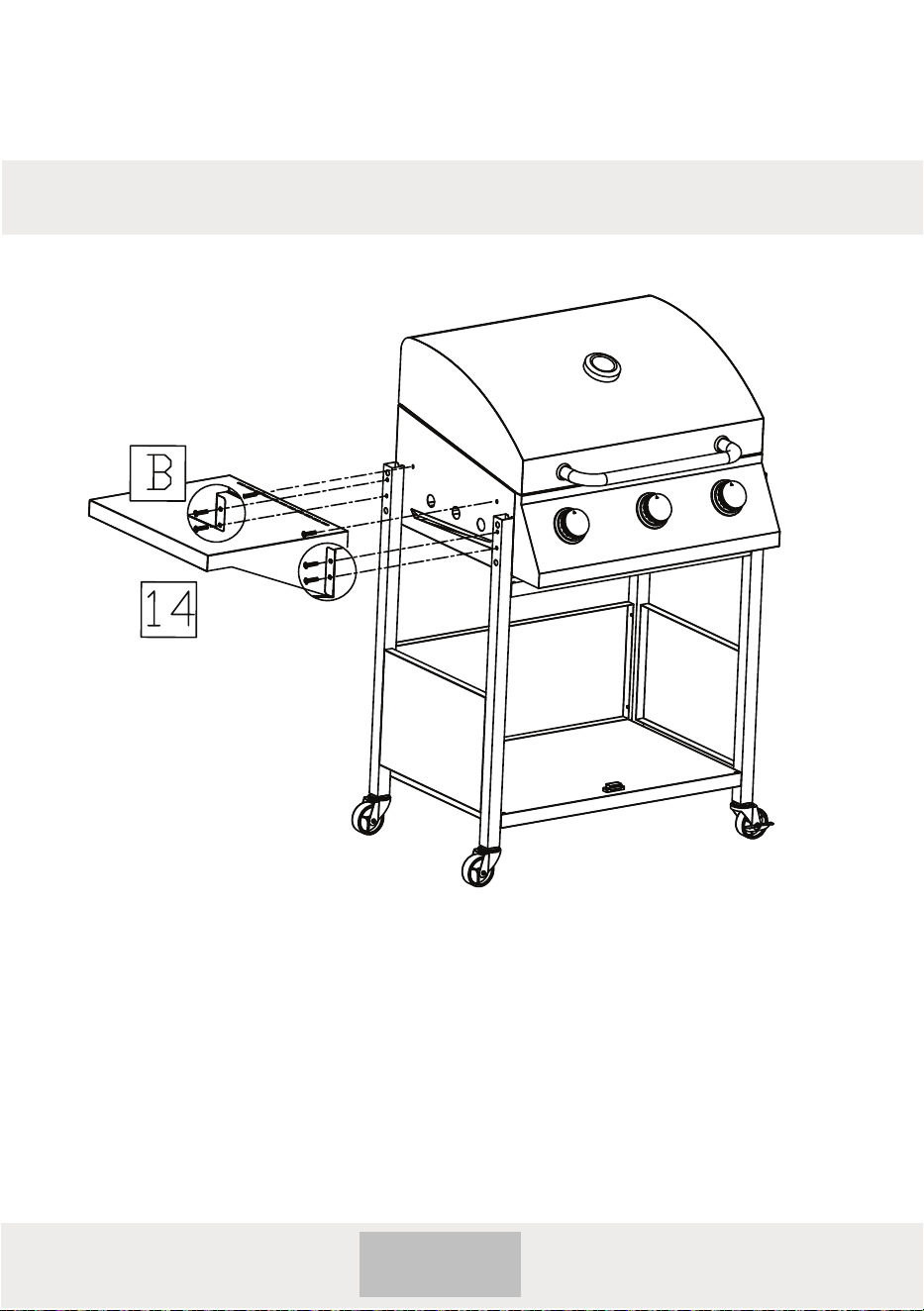

7. LH side shelf (14) is asssembled to the body with 6 pcs M5
screws (B).
10
Assembly

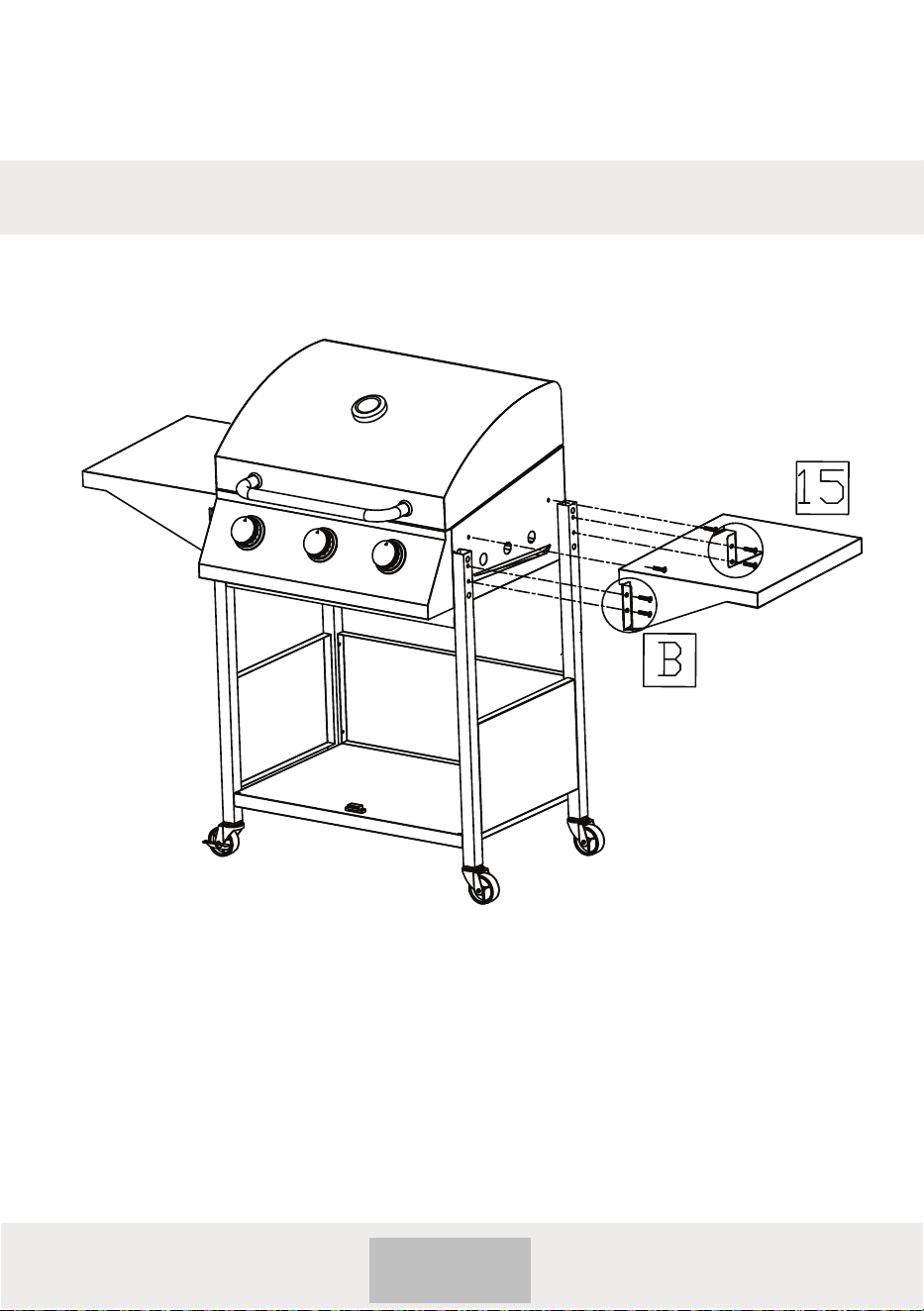

8. RH side shelf (15) is asssembled to the body with 6 pcs M5
screws (B).
11
Assembly

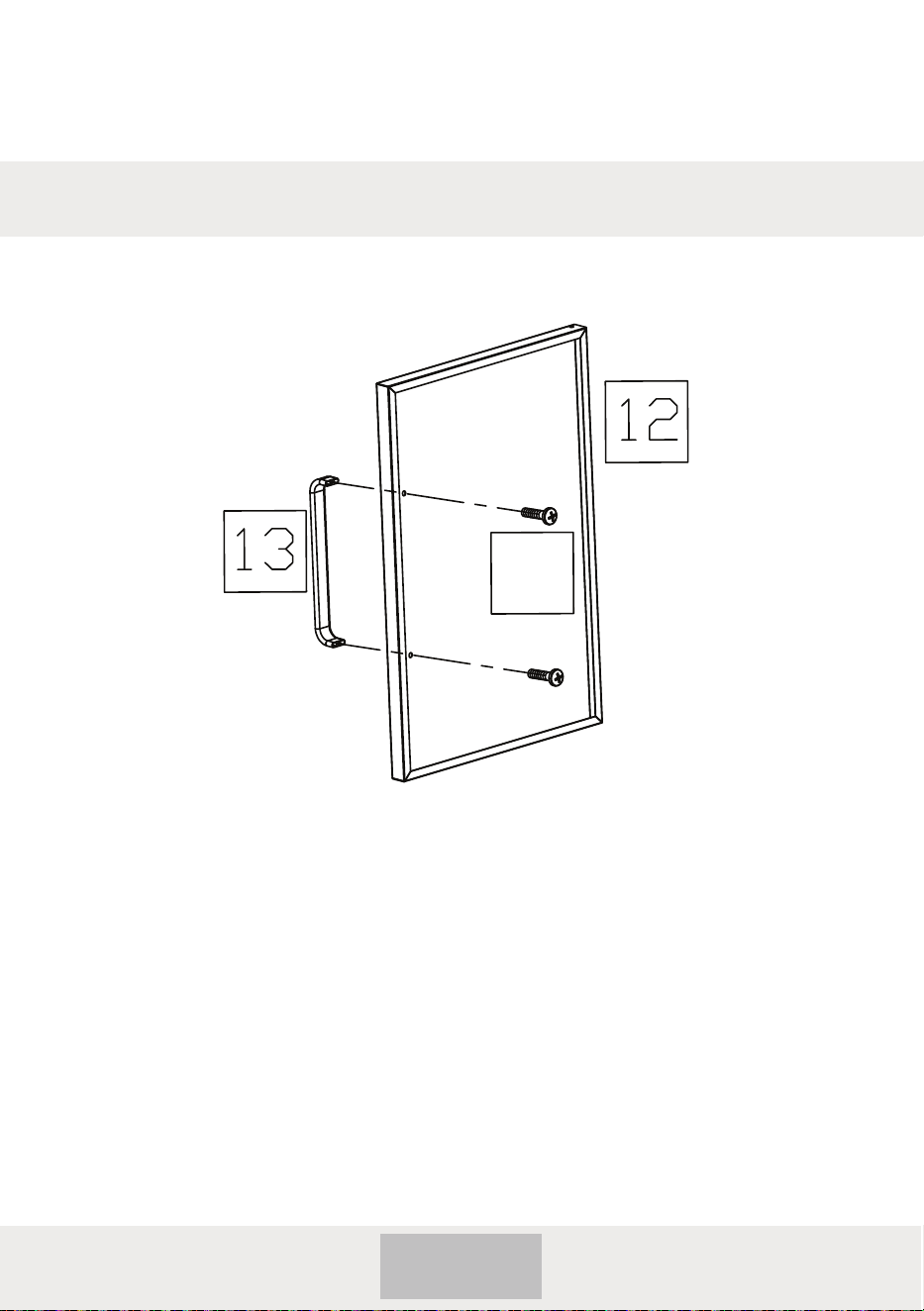

9. Handles (13) are assembled to front doors (12) with 4pcs
M4 screws (A). Totally 2 pcs doors.
A
12
Assembly
C
E

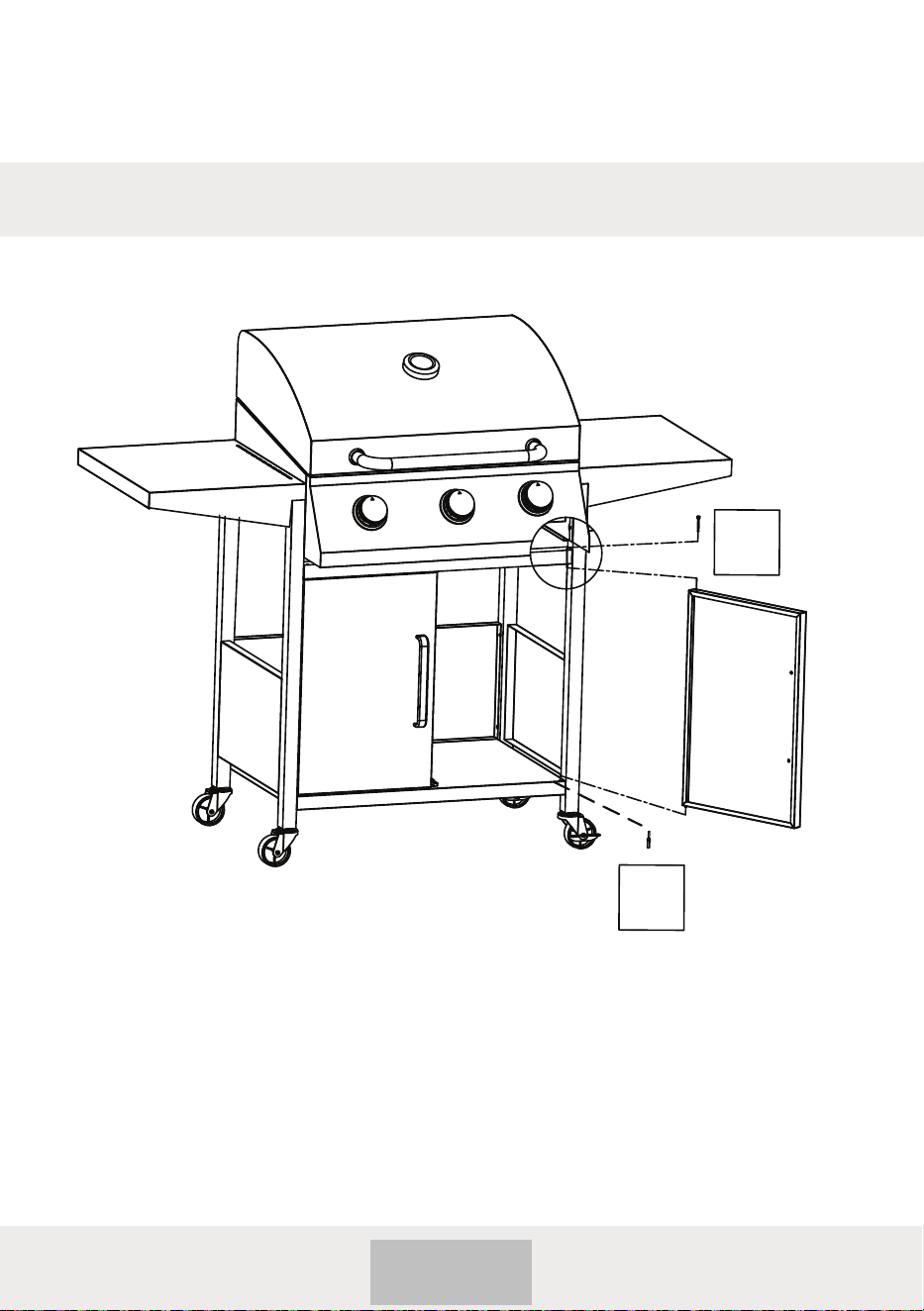

10. Doors are assembled to frames’ front legs with top and bottom
pins (C&E).
13
Assembly

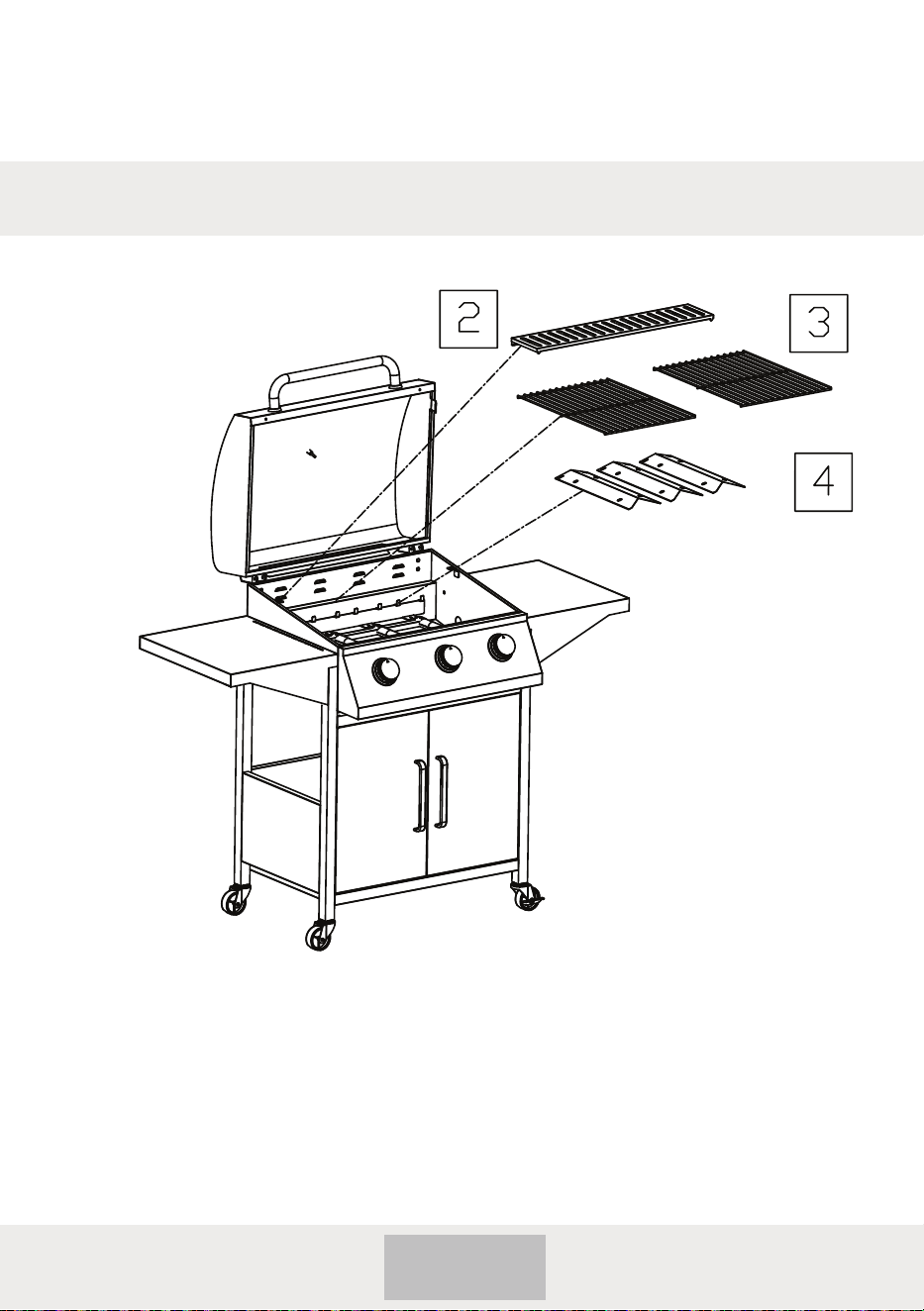

11. Warming grid (2), cooking grids (3) and heat tents (4) are fixed
into the body.
14
Assembly

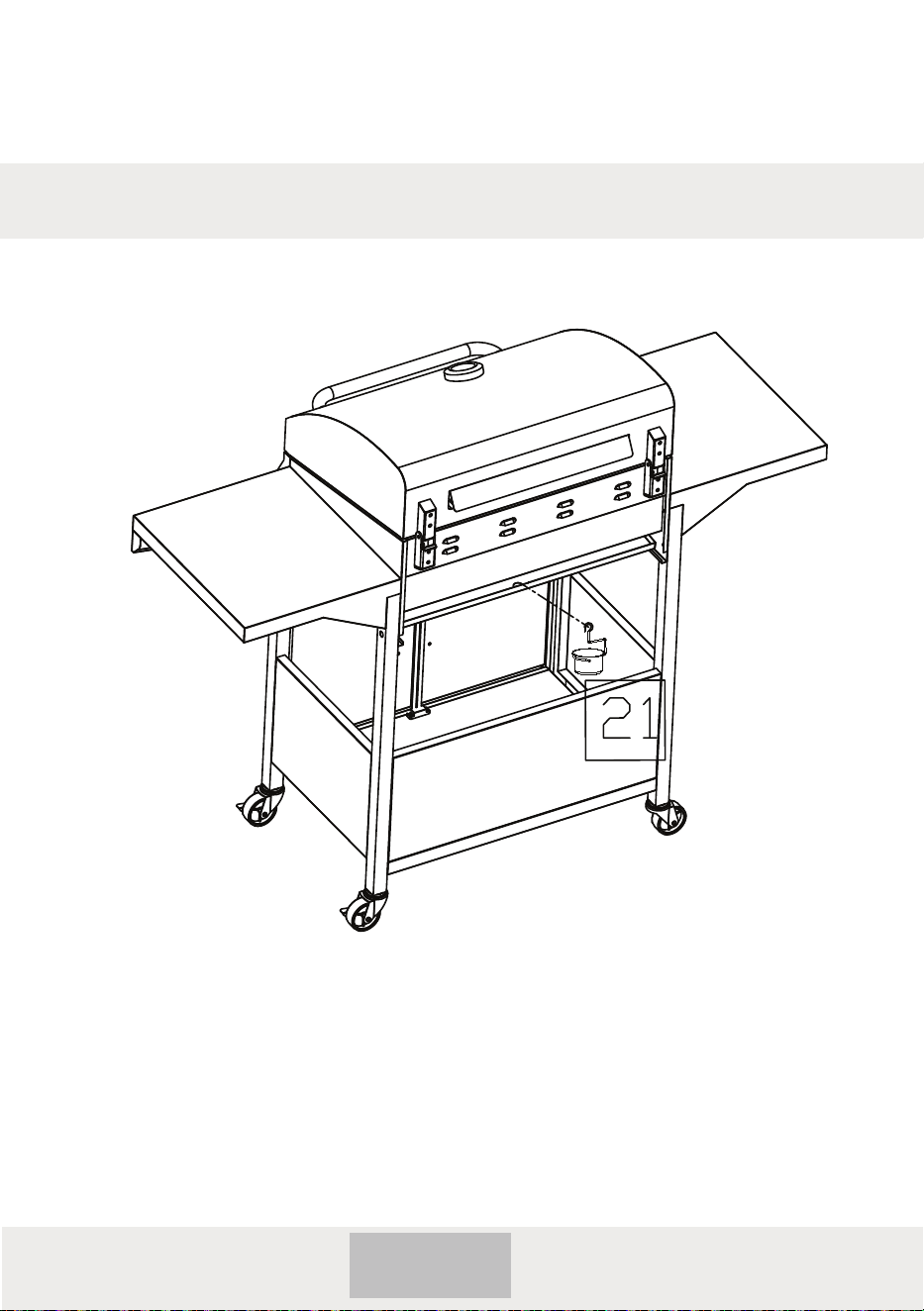

12. Oil cup (21) is assembled to the oil pan.
Tight all screws before use
Assembly completed
15

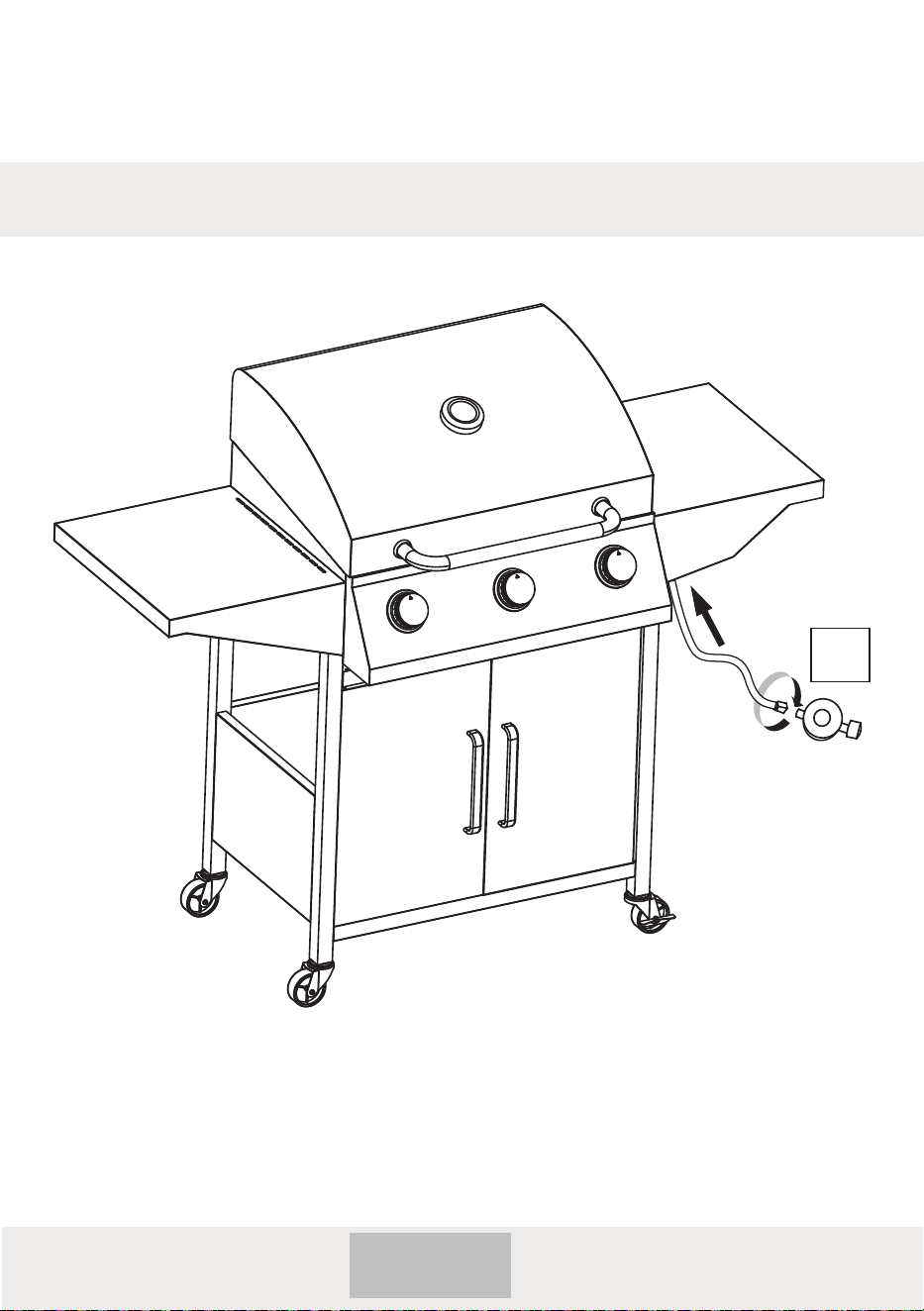

Assembly
J
15
